1.2A figyelmeztetések és szimbólumok jelentése...............................................................................................................4
2.2Útmutató a biztonságos használathoz ...........................................................................................................................7
3.1.1Beltéri egység kijelzője ................................................................................................................................... 12
4.2Az elemek behelyezése................................................................................................................................................... 15
5.1Működési tartomány ...................................................................................................................................................... 17
5.2Mikor használjon egyes funkciókat ................................................................................................................................ 17
5.3Üzemmód és célhőmérséklet ......................................................................................................................................... 18
5.3.1A működés indítása/leállítása üzemmód és a hőmérséklet beállítása.......................................................... 19

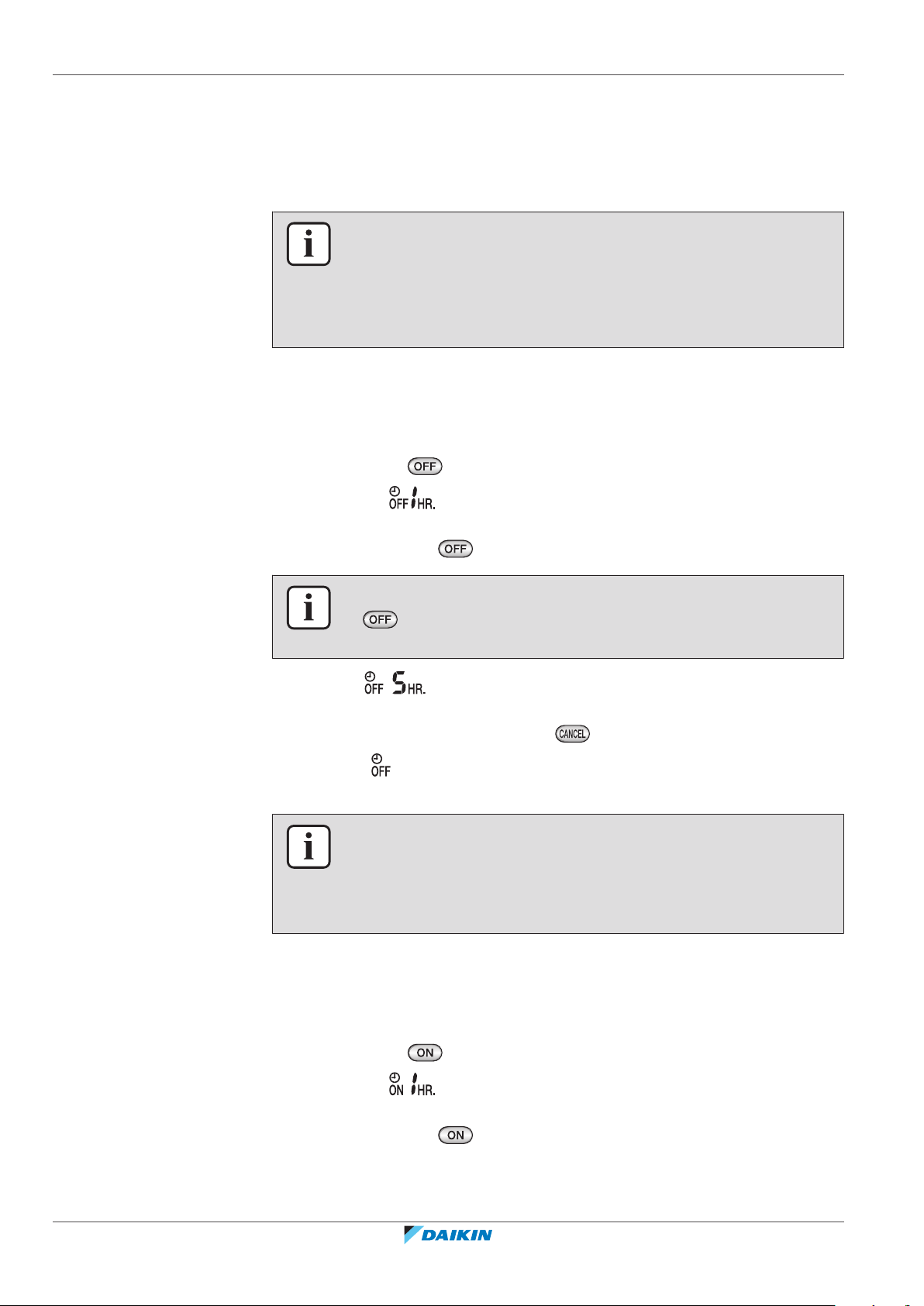

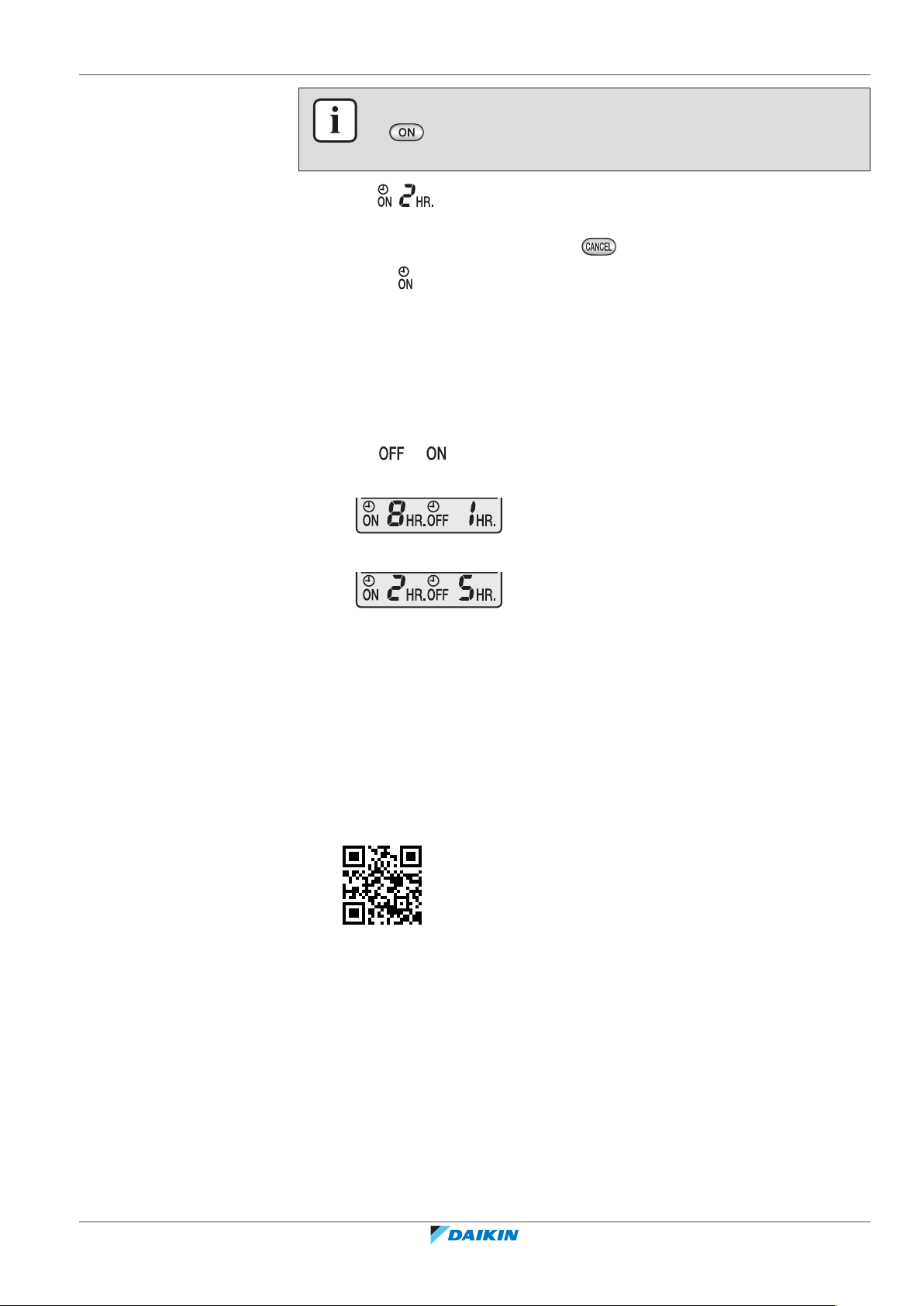

5.9.3A KI- és BEKAPCSOLÁS-időzítés kombinálása ................................................................................................. 25
5.10Vezeték nélküli LAN-kapcsolat........................................................................................................................................ 25
5.10.1Óvintézkedések a vezeték nélküli LAN használatához................................................................................... 25
7.1Áttekintés: karbantartás és szerelés............................................................................................................................... 29
7.2A beltéri egység és a kezelőfelület tisztítása.................................................................................................................. 30
7.10Hosszabb üzemszünet előtt az alábbiakat vegye figyelembe........................................................................................ 34
8.1Az alábbi jelenségek NEM jelzik a rendszer meghibásodását........................................................................................ 37
8.1.1Jelenség: Víz áramlásához hasonló hang ....................................................................................................... 37
8.1.2Jelenség: Fújtató hang hallható ..................................................................................................................... 37
8.1.3Jelenség: Kattogó hang hallható .................................................................................................................... 37
FTXTP25+35M5V1B
Daikin szobai klímaberendezések
4D520466-11E – 2021.03
Tartalomjegyzék
8.1.4Jelenség: Fütyülő hang hallható ..................................................................................................................... 37
8.1.5Jelenség: Kattogó hang hallható működés közben vagy készenléti állapotban............................................ 37
8.1.6Jelenség: Csattogó hang hallható................................................................................................................... 37
8.1.7Jelenség: Az egyik egységből fehér köd gomolyog (beltéri egység) .............................................................. 37
8.1.8Jelenség: Az egység kellemetlen szagot áraszt .............................................................................................. 38
8.1.9Jelenség: A kültéri ventilátor forog, pedig a klímaberendezés nem is üzemel ............................................. 38

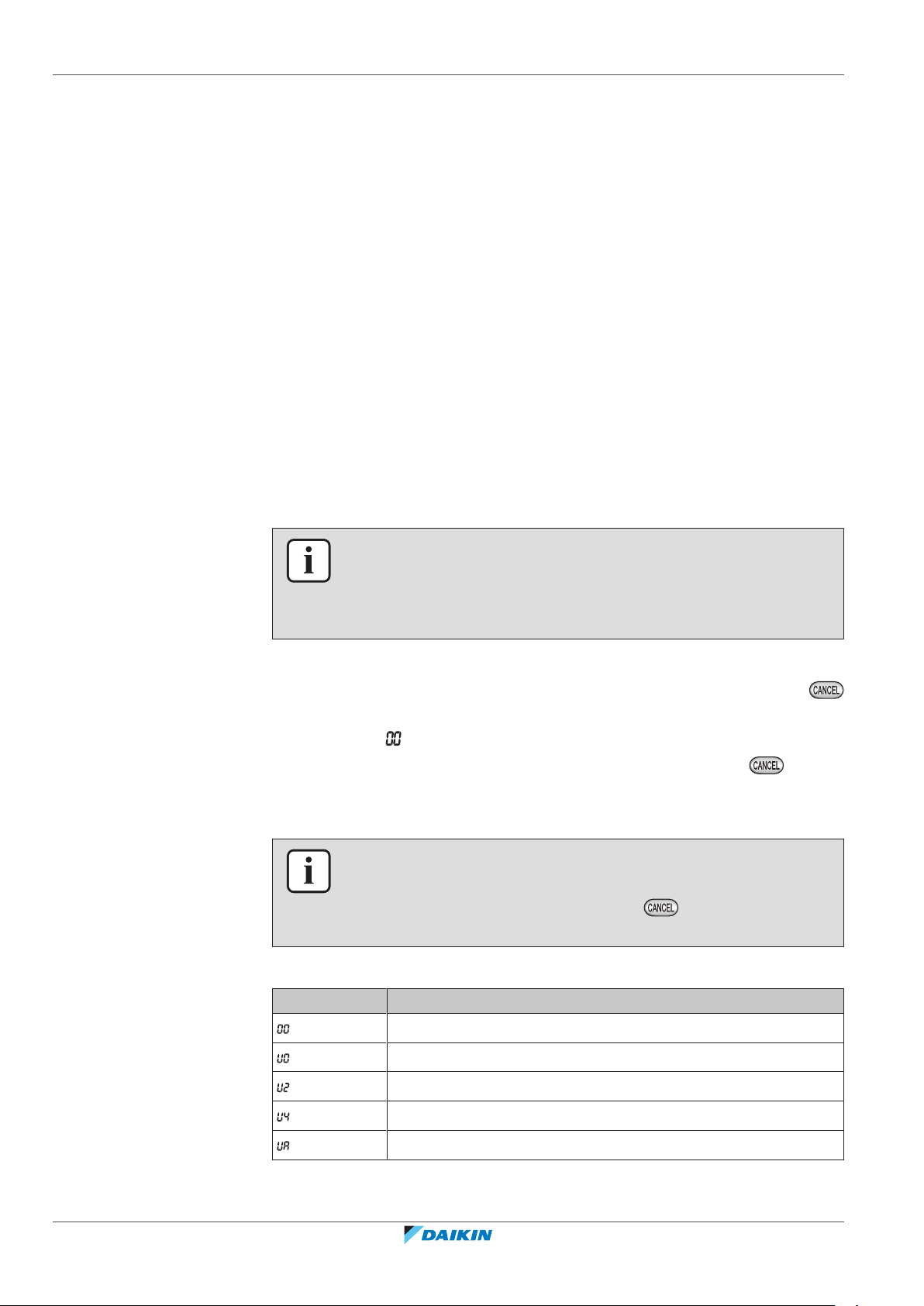

8.2Hibaelhárítás a hibakódok alapján.................................................................................................................................. 38
8.3Hibaelhárítás a vezeték nélküli LAN csatlakozáshoz ...................................................................................................... 39
Köszönjük, hogy megvásárolta ezt a terméket. Kérjük:
▪ Őrizze meg a dokumentációt, később még szükség lehet rá.
Célközönség
Végfelhasználók
Dokumentációkészlet
Ez a dokumentum egy dokumentációkészlet része. A teljes dokumentációkészlet a
következőkből áll:
INFORMÁCIÓ
A készülék tapasztalt vagy képzett felhasználók általi áruházi, könnyűipari vagy
mezőgazdasági, illetve nem szakemberek általi kereskedelmi és háztartási használatra
lett tervezve.
▪ Általános biztonsági óvintézkedések:
- Biztonsági tudnivalók, amelyeket el kell olvasnia a rendszer használata előtt
- Formátum: Papír (a beltéri egység dobozában)
▪ Üzemeltetési kézikönyv:
- Gyors összefoglaló az egyszerű felhasználásról
- Formátum: Papír (a beltéri egység dobozában)
▪ Felhasználói referencia-útmutató:
- Részletes, lépésről-lépésre leíró útmutatások és háttér-információk az alapvető
és a haladó felhasználási módokról
- Formátum: A digitális fájlok a következő weboldalon találhatók: http://
A táblázat címét vagy a rá mutató hivatkozást jelzi.
Példa: " 1–3 táblázat címe" az "1. fejezet 3. táblázatát"
jelenti.
Felhasználói referencia-útmutató
5
2 | Felhasználónak szóló biztonsági utasítások
2 Felhasználónak szóló biztonsági utasítások
Mindig tartsa be a következő biztonsági utasításokat és előírásokat.
2.1 Általános
FIGYELEM
Ha NEM biztos abban, miként kell működtetni az egységet,
lépjen kapcsolatba szerelőjével.
FIGYELEM
A csökkent fizikai, érzékszervi vagy mentális képességű
személyek és 8 év alatti gyermekek, illetve a kezeléshez
megfelelő alapismeretekkel és gyakorlattal nem
rendelkező személyek csak olyan személy felügyelete
mellett használhatják, aki ügyel rájuk, vagy ellátja őket a
berendezés biztonságos használatára vonatkozó
utasításokkal ésismeri a használattal járó kockázatokat.
Gyermekek NEM JÁTSZHATNAK a készülékkel.
A tisztítást és a felhasználói karbantartást felügyelet nélkül
gyermekek NEM VÉGEZHETIK.
FIGYELEM
Az áramütés vagy tűz megelőzése érdekében:
▪ Az egységet NEM szabad bő vízzel lemosni!
▪ NE működtesse az egységet nedves kézzel.
▪ Az egységre NE helyezzen semmilyen vizet tartalmazó
tárgyat.
VIGYÁZAT
▪ NE tegyen semmilyen tárgyat vagy készüléket a
berendezés tetejére.
▪ NEM szabad a berendezésre felmászni, felülni vagy
felállni.
Felhasználói referencia-útmutató
6
Daikin szobai klímaberendezések
FTXTP25+35M5V1B
4D520466-11E – 2021.03
2 | Felhasználónak szóló biztonsági utasítások
▪ Az egységeken az alábbi jel található:
Azt jelzi, hogy az elektromos és elektronikai készülékeket NEM szabad a
háztartási hulladék közé elhelyezni. NE próbálja saját kezűleg szétszedni a
rendszert: a készülék szétszerelését, a hűtőközeg, az olaj és egyéb alkatrészek
kezelését a vonatkozó jogszabályoknak megfelelően, képesített szerelőnek kell
végeznie.
A berendezések alkatrészeit és anyagait csak speciális berendezésekkel és
üzemekben lehet szétszerelni és újrahasznosításra alkalmassá tenni. A
feleslegessé vált berendezés előírás szerinti elhelyezésével egyben megelőzheti a
környezetre és emberi egészségre gyakorolt káros hatásokat. További
információkkal a szerelő és a helyi hatóságok szolgálhatnak.
▪ Az elemeken az alábbi jel található:
Ez azt jelzi, hogy az elemek NEM kerülhetnek a nem szelektíven gyűjtött
háztartási hulladékok közé. Ha a jel alatt egy kémiai jel is látható, akkor az elem
egy bizonyos koncentrációt meghaladó nehézfém-tartalommal bír.
A vegyjelek a következők lehetnek: Pb: ólom (>0,004%).
Az elhasználódott elemeket csak speciális berendezésekkel és üzemekben lehet
újrahasznosításra alkalmassá tenni. Az elhasználódott elemek előírás szerinti
elhelyezésével egyben megelőzheti a környezetre és emberi egészségre gyakorolt
káros hatásokat.
2.2 Útmutató a biztonságos használathoz
FIGYELMEZTETÉS: ENYHÉN TŰZVESZÉLYES ANYAG
Az egység belsejében keringő hűtőközeg kis mértékben
tűzveszélyes.
VIGYÁZAT
NE dugja az ujját, botot vagy más tárgyat a levegő be- vagy
kimenetéhez. A ventilátor gyors forgása sérülést okozhat.
átalakítani, szétszerelni, áthelyezni vagy felújítani, mert
a szakszerűtlen szétszerelés vagy üzembe helyezés
áramütést vagy tüzet okozhat. Forduljon a
forgalmazóhoz.
▪ Hűtőközeg-szivárgás esetén ellenőrizze, hogy nincs-e
véletlenül nyílt láng a közelben. A hűtőközeg
önmagában teljesen biztonságos, nem mérgező és kis
mértékben tűzveszélyes, de mérgező gáz keletkezik, ha
a helyiség levegőjébe kerül, majd hőforrással érintkezik,
például hősugárzóval, gázfőzővel stb. Az újbóli
üzemeltetés előtt egy erre képesített szakembernek
ellenőriznie és igazolnia kell, hogy a szivárgás helye ki
lett javítva, és a berendezés használható.
VIGYÁZAT
A szárnyak és a lamellák szögének beállítására MINDIG a
kezelőfelületet használja! Ha a szárnyakat és a lamellákat
kézzel próbálja mozgatni, akkor a mechanizmus eltörik.
VIGYÁZAT
SOHA ne legyenek közvetlenül a légáramlat útjában
gyermekek, növények vagy állatok.
FIGYELEM
A klímaberendezés mellé NE tegyen és az egység
közelében NE használjon gyúlékony hajtógázas palackot.
Ellenkező esetben tűz keletkezhet.
VIGYÁZAT
NE üzemeltesse a rendszert levegőbe kerülő rovarirtó szer
használatakor. A berendezésben felhalmozódhatnak a
vegyszerek, és ez a vegyszerekre különösen érzékeny
egyének egészségét veszélyeztetheti.
Felhasználói referencia-útmutató
8
Daikin szobai klímaberendezések
FTXTP25+35M5V1B
4D520466-11E – 2021.03
2 | Felhasználónak szóló biztonsági utasítások
FIGYELEM
Az egységben használt hűtőközeg kis mértékben
tűzveszélyes, de általában NEM szokott szivárgás fellépni.
Ha hűtőközeg-szivárgás miatt a szoba levegőjébe
hűtőközeg kerül, és az nyílt lánggal vagy fűtőszállal
érintkezik, az tüzet okozhat és ártalmas gázok
keletkezhetnek.
Kapcsoljon ki minden tűzveszélyes fűtőkészüléket,
szellőztesse ki a helyiséget, és lépjen kapcsolatba a
klímaberendezést forgalmazó márkaképviselettel.
Az egységet addig NEM szabad ilyenkor használni, amíg azt
a szakaszt, ahol a hűtőközeg szivárog, egy szakképzett
szerelő meg nem javította.
FIGYELEM
▪ TILOS átlyukasztani vagy égésnek kitenni a hűtöközeget
keringető alkatrészeket.
▪ A jégmentesítő folyamat felgyorsításához vagy a
tisztításhoz kizárólag a gyártó által javasolt eszközöket
használja, más anyagot vagy eljárást TILOS használni.
▪ Felhívjuk figyelmét, hogy a hűtőközeg szagtalan.
FIGYELEM
A mechanikai sérülések elkerülése érdekében a
berendezést olyan helyiségben kell tárolni, ahol nem
működik állandó gyújtóforrás (pl.: nyílt láng, működő
gázkészülék vagy elektromos fűtőberendezés). A helyiség
méreteit az Általános biztonsági előírások fejezetben
foglaltak határozzák meg.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
A klímaberendezés vagy a levegőszűrő tisztítása előtt le
kell állítani, majd áramtalanítani kell az egész rendszert.
Ellenkező esetben áramütés és sérülés következhet be.
Hosszabb időközönként ellenőrizni kell az egység
rögzítésének és szerelvényeinek épségét. A meghibásodott
berendezés leeshet és sérülést okozhat.
VIGYÁZAT
A hőcserélő bordáit NEM szabad megérinteni. Ezek a
bordák élesek, emiatt könnyen vágott sebet ejthetnek.
Felhasználói referencia-útmutató
9
2 | Felhasználónak szóló biztonsági utasítások
FIGYELEM
Magas helyeken végzett munkánál ügyeljen a létrára.
FIGYELEM
Nem megfelelő tisztítószer vagy tisztítási eljárás
károsíthatja a műanyag elemeket, illetve vízszivárgás
jelentkezhet. Az elektromos alkatrészekre, például
motorokrs fröccsenő tisztítószer meghibásodást, füstöt
vagy szikrát okozhat.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
Tisztítás előtt állítsa le a működést, és kapcsolja ki a
főkapcsolót vagy húzza ki a tápkábelt. Ellenkező esetben
áramütés és sérülés következhet be.
FIGYELEM
Ha bármi gyanúsat észlel (pl. égett szagot), azonnal
állítsa le a berendezést és áramtalanítsa.
Ha ilyen körülmények között tovább üzemeltetik a
berendezést, akkor meghibásodhat, illetve áramütést vagy
tüzet okozhat. Forduljon a forgalmazóhoz.
Felhasználói referencia-útmutató
10
Daikin szobai klímaberendezések
FTXTP25+35M5V1B
4D520466-11E – 2021.03
3 A rendszerről
f
e
g
i
h
c
d
b
a
3.1 Beltéri egység
3 | A rendszerről
FIGYELMEZTETÉS: ENYHÉN TŰZVESZÉLYES ANYAG
Az egység belsejében keringő hűtőközeg kis mértékben tűzveszélyes.
MEGJEGYZÉS
NE használja a rendszert nem rendeltetésszerű célra. Az állag megóvása érdekében
NE használja a berendezést precíziós műszerek, élelmiszerek, növények, állatok vagy
művészeti alkotások hűtésére.
VIGYÁZAT
NE dugja az ujját, botot vagy más tárgyat a levegő be- vagy kimenetéhez. A ventilátor
gyors forgása sérülést okozhat.
INFORMÁCIÓ
A hangnyomásszint 70dBA alatti.
FIGYELEM
▪ NE próbálja meg a klímaberendezést saját maga átalakítani, szétszerelni,
áthelyezni vagy felújítani, mert a szakszerűtlen szétszerelés vagy üzembe helyezés
áramütést vagy tüzet okozhat. Forduljon a forgalmazóhoz.
▪ Hűtőközeg-szivárgás esetén ellenőrizze, hogy nincs-e véletlenül nyílt láng a
közelben. A hűtőközeg önmagában teljesen biztonságos, nem mérgező és kis
mértékben tűzveszélyes, de mérgező gáz keletkezik, ha a helyiség levegőjébe
kerül, majd hőforrással érintkezik, például hősugárzóval, gázfőzővel stb. Az újbóli
üzemeltetés előtt egy erre képesített szakembernek ellenőriznie és igazolnia kell,
hogy a szivárgás helye ki lett javítva, és a berendezés használható.
INFORMÁCIÓ
A következő ábra egy példa, amely lehet, hogy NEM egyezik teljesen rendszerének
elrendezésével.
c Szárny (vízszintes terelőlap)
d Lamellák (függőleges terelőlapok)
e Elülső panel
f Modellnév tábla
g Beltéri egység kijelzője
h Titán-apatit szagtalanító szűrő és ezüst részecskeszűrő (Ag-ion szűrő)
i Levegőszűrők
a Jelvevő
b Működésjelző lámpa
c Időzítő lámpa
d ON/OFF gomb
BE/KI gomb
Ha nincs kezelőfelület, a beltéri egységen található BE/KI gombot is használhatja.
Ha a működést ezzel a gombbal indították, az alábbi beállítások lesznek érvényben:
▪ Üzemmód = Automatikus
▪ Hőmérséklet beállítás=25°C
▪ A levegőfúvás-sebessége = Automatikus
3.2 A kezelőfelület ismertetése
▪ Közvetlen napfény. NE tegye olyan helyre a kezelőfelületet, ahol közvetlen
napfénynek van kitéve.
▪ Por. A jeladón vagy a vevőn lévő szennyeződés az érzékenységet csökkenti. Puha
ronggyal törölje le a port.
▪ Fénycsövek. A jelátvitel megszűnhet, ha a helyiségben fénycső világít. Ebben az
esetben forduljon a beszerelést végző személyhez.
▪ Egyéb alkalmazások. Ha a kezelőfelület jeleit más elektromos készülék is veszi,
akkor helyezze távolabbra azt a készüléket, vagy kérjen tanácsot a beszerelést
végző személytől.
▪ Függönyök. Ellenőrizze, hogy az egység és a kezelőfelület között NEM blokkolják
függönyök vagy más tárgyak a jelátvitelt.
Felhasználói referencia-útmutató
12
MEGJEGYZÉS
▪ NE ejtse le a kezelőfelületet.
▪ Vigyázzon, hogy a kezelőfelületet NE érje nedvesség.
FTXTP25+35M5V1B
Daikin szobai klímaberendezések
4D520466-11E – 2021.03
3.2.1 Alkatrészek: Kezelőfelület
b
l
k
c
d
e
f
j
i
h
g
a
3 | A rendszerről
3.2.2 Állapot: Kezelőfelület LCD
IkonLeírás
a Jelvevő
b KIKAPCSOLÁS gomb
c Ventilátor beállítógomb
d Gazdaságos üzemmódválasztó gomb
e Legyező gombok
f Időzítőbeállítás gombok (BE, KI, mégse)
g Erőteljes üzemelés gomb
h Kényelmi üzemmód gomb
Ha a rendszer használata közben más, nagy
teljesítményfelvételű berendezéseket is
üzemeltet.
Energiatakarékosság érdekében.
Felhasználói referencia-útmutató
17
5 | Működés
JellemzőkFeladatok
Kényelem
Erős
BEKAPCSOLÁS- +
KIKAPCSOLÁS-időzítés
5.3 Üzemmód és célhőmérséklet
Mikor? Állítsa be a rendszer üzemmódját és a célhőmérsékletet, amikor a
következőt szeretné elvégezni:
▪ Helyiség fűtése vagy lehűtése
▪ Levegő keringetése fűtés és hűtés nélkül
▪ A helyiség páratartalmának csökkentése
Mit? A rendszer a felhasználó beállításaitól függően eltérő módon üzemelhet.
BeállításLeírás
Automatikus
A kellemes levegőáramlás biztosításához, amely
NEM éri közvetlenül az embereket.
A helyiség gyors lehűtéséhez vagy felfűtéséhez.
A rendszer automatikus BE- vagy
KIKAPCSOLÁSÁHOZ.
A rendszer a beállított célhőmérsékletre hűti
vagy fűti a helyiséget. Szükség esetén
automatikusan átvált a hűtés és a fűtés között.
Szárítás
Fűtés
A rendszer csökkenti a helyiség páratartalmát.
A rendszer a beállított célhőmérsékletre fűti a
helyiséget.
Hűtés
A rendszer a beállított célhőmérsékletre hűti a
helyiséget.
Ventilátor
A rendszer csak a levegőáramlást szabályozza
(légszállítás és levegőáramlás iránya).
Ha a rendszer NEM szabályozza a
hőmérsékletet.
Kiegészítő információk:
▪ Kültéri hőmérséklet. A rendszer hűtési vagy fűtési hatásfoka csökken, ha a külső
hőmérséklet túl magas vagy túl alacsony.
▪ Jégmentesítés üzemmód. Fűtés üzemmód közben a kültéri egységen jég
keletkezhet, ami rontja a fűtési teljesítményt. Ilyenkor a rendszer automatikusan
jégtelenítő működésre kapcsol, hogy a jeget eltávolítsa. Jégmentesítés alatt a
beltéri egység NEM fúj meleg levegőt.
Felhasználói referencia-útmutató
18
Daikin szobai klímaberendezések
FTXTP25+35M5V1B
4D520466-11E – 2021.03
5.3.1 A működés indítása/leállítása üzemmód és a hőmérséklet beállítása
: Üzemmód = Automatikus
: Üzemmód = Szárítás
: Üzemmód = Fűtés
: Üzemmód = Hűtés
: Üzemmód = Csak ventilátor
: A célhőmérsékletet mutatja.
1Indítsa el a működést az alábbi gombok egyikének megnyomásával.
ÜzemmódNyomja meg aEredmény
Automatikus üzemmód
Hűtés üzemmód
5 | Működés
5.4 Légszállítás
Szárítás üzemmód
A működésjelző lámpa világít.
Fűtés üzemmód
Ventilátor üzemmód
2Nyomja meg a vagy elemet a gombon egy vagy több alkalommal a
hőmérséklet beállításához. Szárítás vagy csak ventilátor módban a
hőmérséklet NEM módosítható.
Hűtés üzemmódFűtés üzemmódAutomatikus
üzemmód
Szárítás vagy csak
ventilátor mód
18~32°C10~30°C18~30°C—
3A gomb megnyomásával állítsa le az üzemmódot.
Eredmény: A működésjelző lámpa kialszik.
INFORMÁCIÓ
▪ Szárítás mód használata közben NEM LEHET módosítani a légszállítás beállítását.
▪ A légszállítás fűtés módban csökken, hogy ne keletkezzen hideg légáramlás. Ha a
szállított levegő hőmérséklete emelkedik, az üzemelés a beállított légszállítással
folytatódik.
A légszállítás " " és " " között 5 fokozatban állítható
Automatikus levegőfúvás
Beltéri egység csendes működése. Ha a levegőfúvás beállítása "
", a beltéri egység zaja kisebb lesz.
Felhasználói referencia-útmutató
19
5 | Működés
a
b
c
5.4.1 A levegőfúvás sebességének beállítása
5.5 Levegőáramlás iránya
INFORMÁCIÓ
Amikor az egység eléri a beállított célhőmérsékletet:
▪ hűtés vagy automatikus módban. A ventilátor működése leáll.
▪ fűtés módban. A ventilátor alacsony légszállítási sebességgel üzemel.
1Nyomja meg a gombot a beállítás módosításához, az alábbiak szerint:
Mikor? A levegőfúvás kívánt irányának beállítása.
Mit? A rendszer a felhasználó beállításaitól függően eltérő irányban fújhatja be a
levegőt (legyezés vagy rögíztett pozíció). Ehhez a vízszintes terelőlapokat
(szárnyakat) vagy a függőleges terelőlapokat (lamellákat) mozgatja.
BeállításLevegőáramlás iránya
Automatikus függőleges
Felfelé és lefelé mozog.
legyezés
Automatikus vízszintes
Oldalra mozog.
legyezés
+ 3-D levegőfúvási irány
Váltakozva mozog fel-le és oldalra
[—]Rögzített helyzetben marad.
VIGYÁZAT
A szárnyak és a lamellák szögének beállítására MINDIG a kezelőfelületet használja! Ha
a szárnyakat és a lamellákat kézzel próbálja mozgatni, akkor a mechanizmus eltörik.
A szárny mozgástartománya üzemmódonként eltérő. A szárny megáll a felső
állásban, amikor a levegőfűvás sebessége alacsonyra vált a felfelé és lefelé
kegyezés beállítása közben.
Felhasználói referencia-útmutató
20
a Legyezési tartomány hűtés vagy fűtés üzemmódban
b Legyezési tartomány fűtés üzemmódban
c Legyezési tartomány csak ventilátor üzemmódban
FTXTP25+35M5V1B
Daikin szobai klímaberendezések
4D520466-11E – 2021.03
5.5.1 A levegőfúvás függőleges irányának beállítása
1Nyomja meg a gombot.
Eredmény: jelenik meg az LCD kijelzőn. A szárnyak (vízszintes terelőlapok)
legyezni kezdenek.
2Rögzített pozíciók használatakor nyomja meg a gombot, amint a
szárnyak elérik a kívánt pozíciót.
Eredmény: A jelzés eltűnik az LCD kijelzőről. A szárnyak abbahagyják a
mozgást.
5.5.2 A levegőfúvás vízszintes irányának beállítása
1Nyomja meg a gombot.
Eredmény: jelenik meg az LCD kijelzőn. A lamellák (függőleges
terelőlapok) legyezni kezdenek.
2Rögzített pozíciók használatakor nyomja meg a gombot, amint a lamellák
elérik a kívánt pozíciót.
Eredmény: A jelzés eltűnik az LCD kijelzőről. A lamellák abbahagyják a
mozgást.
5 | Működés
INFORMÁCIÓ
Ha az egységet a szoba sarkába szereli be, a lamellákat a fallal ellentétes irányba kell
állítani. A hatékonyság csökken, ha a fal blokkolja a levegőáramlást.
5.5.3 3D levegőfúvási irány használata
1Nyomja meg a és a gombot.
Eredmény: és jelenik meg az LCD kijelzőn. A szárnyak (vízszintes
terelőlapok) és a lamellák (függőleges terelőlapok) legyezni kezdenek.
2Rögzített pozíciók használatakor nyomja meg a és gombot, amint a
szárnyak és a lamellák elérik a kívánt pozíciót.
Eredmény: A és jelzés eltűnik az LCD kijelzőről. A szárnyak és a
lamellák abbahagyják a mozgást.
5.6 Kényelmes levegőfúvás üzemmód
Ezt a funkciót hűtés vagy fűtés üzemmódban lehet használni. Ez kellemes
levegőáramlást biztosít, amely NEM éri közvetlenül az embereket. A rendszer
automatikusan felfelé irányítja a légáramlás rögzített irányát Hűtés üzemmód
közben, és lefelé állítja Fűtés üzemmód közben.
Az erős és a kényelmes levegőfúvás üzemmód egyszerre NEM HASZNÁLHATÓ. Az
utoljára kiválasztott funkció élvez elsőbbséget. Ha függőleges automatikus legyezést
választott, a kényelmes levegőfúvás üzemmód megszakad.
1Nyomja meg a gombot az indításhoz.
Eredmény: A szárny helyzete megváltozik, jelenik meg az LCD-n és a
levegőáramlás sebessége automatikus állásra lesz kapcsolva.
ÜzemmódSzárny pozíciója…
Hűtés/SzárításFel
FűtésLe
2Nyomja meg a gombot a leállításhoz.
Eredmény: A szárny visszatér a Kényelmes levegőfúvás üzemmód előtti pozícióba;
a eltűnik az LCD-ről.
5.7 Erőteljes üzemeltetés
Ez az üzemmód gyorsan a legnagyobb teljesítményre állítja a hűtést vagy fűtést
bármilyen üzemmódban. A berendezés a lehető legnagyobb teljesítményt adja le.
ÜzemmódLégszállítás
Hűtés / fűtés▪ A legnagyobb hűtő-/ fűtőhatás
Szárítás▪ A hőmérséklet-beállítása 2,5°C-kal
Csak ventilátorA légszállítás a legnagyobb értéken
INFORMÁCIÓ
Az Erős üzemmódot nem lehet a Gazdaságos és Kényelmes levegőfúvás üzemmóddal
együtt használni. Az utoljára kiválasztott funkció élvez elsőbbséget.
Az ERŐS üzemmódban NEM növekszik az egység teljesítménye, ha az már eleve
maximális teljesítménnyel üzemelt.
eléréséhez a kültéri egység
teljesítményét növeli a vezérlés.
▪ A légszállítás a legnagyobb értéken
rögzített.
▪ A hőmérsékletet és a levegőfúvás
beállításait NEM LEHET módosítani.
csökken.
▪ A levegőfúvás sebessége kis
mértékben növekszik.
rögzített.
Felhasználói referencia-útmutató
22
Daikin szobai klímaberendezések
FTXTP25+35M5V1B
4D520466-11E – 2021.03
5.7.1 Az Erős üzemmód indítása/leállítása
a
A
b
c
d
1Nyomja meg a gombot az indításhoz.
Eredmény: jelzés jelenik meg az LCD-n. Az Erős üzemmód 20 percig
működik, ezt követően az üzemmód visszatér az előzőleg beállított módra.
2Nyomja meg a gombot a leállításhoz.
Eredmény: A jelzés eltűnik az LCD kijelzőről.
Megjegyzés: Erős üzemmód csak működő egységnél választható. A
megnyomáskor vagy ha üzemmódot vált, az üzemmód leáll; a eltűnik az LCD
kijelzőről.
5.8 Gazdaságos üzemmód
Ez az üzemmód egy olyan funkció, amely hatékony működést tesz lehetővé azáltal,
hogy korlátozza a maximális teljesítményfelvételt. A funkció hasznos például olyan
esetekben, amikor ügyelni kell arra, hogy a hálózati megszakító ne kapcsoljon le, ha
a rendszer más berendezésekkel egyidejűleg működik.
5 | Működés
INFORMÁCIÓ
▪ Az Erős és a Gazdaságos üzemmód egyszerre NEM HASZNÁLHATÓ. Az utoljára
kiválasztott funkció élvez elsőbbséget.
▪ A Gazdaságos üzemmód csökkenti a kültéri egység teljesítményfelvételét a
kompresszor forgási sebességének csökkentésével. Ha a teljesítményfelvétel
eleve alacsony, akkor a GAZDASÁGOS üzemmódra váltással a teljesítményfelvétel
nem csökken tovább.
5.8.1 A Gazdaságos üzemmód indítása/leállítása
1Nyomja meg a gombot az indításhoz.
Eredmény: jelzés jelenik meg az LCD-n.
2Nyomja meg a gombot a leállításhoz.
Eredmény: A jelzés eltűnik az LCD kijelzőről.
A Üzemi áram és teljesítményfelvétel
B Idő
a Maximum normál üzemmódban
b Maximum Gazdaságos üzemmódban
c Normál üzemmód
d Gazdaságos üzemmód
▪ Ez az ábra csak szemléltetési célokra szolgál.
▪ A klímaberendezés Gazdaságos üzemmódban mérhető maximális üzemi árama
és teljesítményfelvétele függ a csatlakoztatott kültéri egységtől.
5.9.1 A KIKAPCSOLÁS-időzítés üzemmód indítása/leállítása
Az időszabályzó funkcióval automatikusan be-/kikapcsolható a klímaberendezés
éjszaka vagy reggel. A KIKAPCSOLÁS-időzítés és a BEKAPCSOLÁS-időzítés funkció
egymással kombinálva is használható.
INFORMÁCIÓ
Programozza újra az időzítőt az alábbi esetekben:
▪ A megszakító lekapcsolta az egységet.
▪ Áramkimaradás történt.
▪ Elemeket cserélt a kezelőfelületen.
Ezt a funkciót akkor használja, ha az egység üzemel, és Ön szeretné leállítani a
működést egy megadott időre.
1Nyomja meg a gombot.
Eredmény: jelzés jelenik meg az LCD kijelzőn, és az időzítés lámpa
kigyullad.
2Nyomja meg újra a gombot az időbeállítás módosításához.
INFORMÁCIÓ
A gomb minden megnyomásakor az időpont 1 órát ugrik előre. Az időzítés 1 és
12 óra között programozható előre.
Példa: Ha lehetőséget állított be az egység üzemelése közben, a
működés 5óra elteltével leáll.
3A beállítás törléséhez nyomja meg a gombot.
Eredmény: A jelzés és az időbeállítás eltűnik az LCD kijelzőről, és az időzítés
lámpa kialszik.
INFORMÁCIÓ
Éjjeli mód
Ha meg van adva KIKAPCSOLÁS-IDŐZÍTÉS, a klímaberendezés automatikusan kiigazítja
a hőmérséklet-beállítást (0,5°C-kal magasabbra hűtéskor és 2,0°C-kal alacsonyabbra
fűtéskor), hogy a kényelmes alvás érdekében megelőzze a túlzott hűtést vagy fűtést.
5.9.2 A BEKAPCSOLÁS-időzítés üzemmód indítása/leállítása
Felhasználói referencia-útmutató
24
Ezt a funkciót akkor használja, ha az egység NEM üzemel, és Ön szeretné elindítani
a működést egy megadott idő után.
1Nyomja meg a gombot.
Eredmény: jelzés jelenik meg az LCD kijelzőn, és az időzítés lámpa
kigyullad.
2Nyomja meg újra a gombot az időbeállítás módosításához.
FTXTP25+35M5V1B
Daikin szobai klímaberendezések
4D520466-11E – 2021.03
INFORMÁCIÓ
A gomb minden megnyomásakor az időpont 1 órát ugrik előre. Az időzítés 1 és
12 óra között programozható előre.
Példa: Ha lehetőséget állított be, és az egység NEM üzemel, a működés
2óra elteltével elindul.
3A beállítás törléséhez nyomja meg a gombot.
Eredmény: A j elzés és az időbeállítás eltűnik az LCD kijelzőről, és az időzítés
lámpa kialszik.
5.9.3 A KI- és BEKAPCSOLÁS-időzítés kombinálása
1Az időzítők beállításához lásd "5.9.1 A KIKAPCSOLÁS-időzítés üzemmód
indítása/leállítása" [4 24] és "5.9.2 A BEKAPCSOLÁS-időzítés üzemmód
indítása/leállítása"[424].
Eredmény: és jelzés jelenik meg az LCD kijelzőn.
Példa:
5 | Működés
2Ha lett beállítva, miközben az egység működik.
Eredmény: A működés 1 órán belül leáll, majd 7 óra múlva újraindul.
3Ha lett beállítva, miközben az egység NEM működik.
Eredmény: A működés 2 órán belül indul, majd 3 óra múlva leáll.
5.10 Vezeték nélküli LAN-kapcsolat
Egyszerűen csatlakoztassa az egységét az otthoni hálózatához (kábel vagy Wi-Fi) és
töltse le az alkalmazást a termosztát cseréjéhez, a hőmérséklet-ütemezés
beállításához és az energiafogyasztás ellenőrzéséhez.
Részletes jellemzők, beállítási módszerek, Gy.I.K., hibaelhárítási ötletek az
app.daikineurope.com oldalon találhatók.
Az ügyfél felelőssége biztosítani:
▪ Okostelefon vagy táblagép, az app.daikineurope.com oldalon előírt Android vagy
iOS támogatott verziójával.
5.10.1 Óvintézkedések a vezeték nélküli LAN használatához
▪ Internet vonal és kommunikációs eszköz, például modem, útválasztó, stb.
▪ Vezeték nélküli LAN hozzáférési pont
▪ Telepített ingyenes Daikin Residential Controller alkalmazás.
NE használja az alábbiak közelében:
Felhasználói referencia-útmutató
25
5 | Működés
5.10.2 A Daikin Residential Controller alkalmazás telepítésének lépései
▪ Orvosi berendezések. Pl. szívritmusszabályozót vagy defibrillátort használó
személyek. Ez a termék elektromágneses interferenciát okozhat.
▪ Automatikus vezérlőeszközök. Pl. automatikus ajtók vagy tűzjelző berendezések.
Ez a termék a berendezés hibás működését okozhatja.
▪ Mikrohullámú sütő. Befolyásolhatja a LAN kommunikációt.
1Nyissa meg:
▪ A Google Play Áruházat, ha Android rendszerű készüléke van.
▪ Az App Store áruházat, ha iOS rendszerű eszközt használ.
2Keressen rá a Daikin Residential Controller kifejezésre.
3A telepítéshez kövesse a képernyőn megjelenő utasításokat.
Felhasználói referencia-útmutató
26
Daikin szobai klímaberendezések
FTXTP25+35M5V1B
4D520466-11E – 2021.03
6 | Energiatakarékos és optimális üzemmód
6 Energiatakarékos és optimális üzemmód
INFORMÁCIÓ
▪ Ha az egység KI van kapcsolva, a berendezés akkor is áramot vesz fel.
▪ Ha áramszünet után visszaáll az áramellátás, az előzőleg kiválasztott üzemmód
folytatódik.
VIGYÁZAT
SOHA ne legyenek közvetlenül a légáramlat útjában gyermekek, növények vagy
állatok.
MEGJEGYZÉS
NE helyezzen tárgyakat beltéri és/vagy a kültéri egység alá, mert a tárgyak
elázhatnak. Az egységen vagy a berendezés hűtőközegcsövein lecsapódott
kondenzvíz, a levegőszűrő vagy a kondenzvíz-elvezetés eltömődése miatt víz
csöpöghet a berendezésből, ami kárt tehet az alá tett tárgyban vagy beszennyezheti
azokat.
FIGYELEM
A klímaberendezés mellé NE tegyen és az egység közelében NE használjon gyúlékony
hajtógázas palackot. Ellenkező esetben tűz keletkezhet.
VIGYÁZAT
NE üzemeltesse a rendszert levegőbe kerülő rovarirtó szer használatakor. A
berendezésben felhalmozódhatnak a vegyszerek, és ez a vegyszerekre különösen
érzékeny egyének egészségét veszélyeztetheti.
Tartsa be a következő óvintézkedéseket a rendszer megfelelő működése
érdekében.
▪ Függönyökkel vagy redőnnyel gátolja meg, hogy közvetlen napfény érje a
helyiséget hűtés alatt.
▪ Válasszon megfelelően szellőző területet. NE fedje le a szellőzőnyílásokat.
▪ Gyakran szellőztessen. Hosszabb használat után különösen fontos a szellőztetés.
▪ Tartsa zárva az ajtókat és ablakokat. Ha az ajtók és ablakok nyitva vannak, akkor a
szoba levegője eltávozik, gyengítve a hűtő- vagy fűtőhatást.
▪ NE hűtse vagy fűtse túl a szobát. Ha a hőmérsékletet mértékletesen állítja be,
azzal energiát takaríthat meg.
▪ SOHA ne tegyen semmilyen tárgyat a levegő bemenete vagy kimenete elé. Ez
csökkentheti a fűtési/hűtési hatásfokot, vagy a működés leállását okozhatja.
▪ Ha az egységet hosszabb ideig NEM használja, akkor kapcsolja le a megszakítót.
Ha a megszakító be van kapcsolva, akkor az egység áramot vesz fel.
Újraindításkor a zavartalan üzemelés érdekében kapcsolja be a megszakítót 6
órával az üzemeltetés előtt.
▪ Ha a páratartalom eléri a 80%-ot, és a kondenzvíz-elvezetés eldugul, akkor a
lecsapódott pára kicsöpöghet az egységből.
▪ A kényelmes környezet érdekében megfelelően állítsa be a helyiség
hőmérsékletét. Kerülje a túlzott fűtést vagy hűtést. Vegye figyelembe, hogy némi
időt vehet igénybe, hogy a helyiség elérje a beállított hőmérsékletet. Hasznos
lehet az időzítő beállításait használni.
Felhasználói referencia-útmutató
27
6 | Energiatakarékos és optimális üzemmód
▪ Állítsa be a légáramlás irányát úgy, hogy a hideg levegő ne ülhessen meg a padló
felett, vagy a meleg levegőt ne a mennyezet felé fújja. (Felfelé, a mennyezet
irányába hűtésnél vagy szárítás üzemmódban, és lefelé fűtés üzemmódban.)
▪ A légáram ne érje közvetlenül a szobában tartózkodókat.
▪ Energiatakarékossági szempontokból a rendszert az ajánlott hőmérséklet-
tartományban (26~28°C hűtéshez és 20~24°C fűtéshez) üzemeltesse.
Felhasználói referencia-útmutató
28
Daikin szobai klímaberendezések
FTXTP25+35M5V1B
4D520466-11E – 2021.03
7 Karbantartás és szerelés
7.1 Áttekintés: karbantartás és szerelés
A szerelőnek évente karbantartást kell fizetnie.
A hűtőközegről
Ez a készülék fluortartalmú, üvegházhatást okozó gázokat tartalmaz. A gázokat NE
engedje a légkörbe.
A fluortartalmú, üvegházhatást okozó gázokra vonatkozó jogi szabályok szerint az
egységbe töltött hűtőközeget tömeg és CO2 kibocsátás egyenérték alapján is fel kell
tüntetni.
Képlet a CO2egyenértékű kibocsátás tonnában kifejezett számításához: Hűtőközeg
GWP értéke × a betöltött hűtőközeg teljes mennyiségével [kg-ban]/1000
További információkért forduljon a szerelőhöz.
7 | Karbantartás és szerelés
FIGYELEM
Az egységben használt hűtőközeg kis mértékben tűzveszélyes, de általában NEM
szokott szivárgás fellépni. Ha hűtőközeg-szivárgás miatt a szoba levegőjébe
hűtőközeg kerül, és az nyílt lánggal vagy fűtőszállal érintkezik, az tüzet okozhat és
ártalmas gázok keletkezhetnek.
Kapcsoljon ki minden tűzveszélyes fűtőkészüléket, szellőztesse ki a helyiséget, és
lépjen kapcsolatba a klímaberendezést forgalmazó márkaképviselettel.
Az egységet addig NEM szabad ilyenkor használni, amíg azt a szakaszt, ahol a
hűtőközeg szivárog, egy szakképzett szerelő meg nem javította.
FIGYELEM
▪ TILOS átlyukasztani vagy égésnek kitenni a hűtöközeget keringető alkatrészeket.
▪ A jégmentesítő folyamat felgyorsításához vagy a tisztításhoz kizárólag a gyártó
által javasolt eszközöket használja, más anyagot vagy eljárást TILOS használni.
▪ Felhívjuk figyelmét, hogy a hűtőközeg szagtalan.
FIGYELEM
A mechanikai sérülések elkerülése érdekében a berendezést olyan helyiségben kell
tárolni, ahol nem működik állandó gyújtóforrás (pl.: nyílt láng, működő gázkészülék
vagy elektromos fűtőberendezés). A helyiség méreteit az Általános biztonsági
előírások fejezetben foglaltak határozzák meg.
A karbantartást a meghatalmazott üzembe helyezőnek vagy szakképzett szerelőnek
KELL elvégezni.
A karbantartást legalább évente egyszer ajánlott elvégezni. Előfordulhat azonban,
hogy a vonatkozó szabályozások rövidebb karbantartási időszakokat írnak elő.
Felhasználói referencia-útmutató
29
7 | Karbantartás és szerelés
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
A klímaberendezés vagy a levegőszűrő tisztítása előtt le kell állítani, majd
áramtalanítani kell az egész rendszert. Ellenkező esetben áramütés és sérülés
következhet be.
FIGYELEM
Az áramütés vagy tűz megelőzése érdekében:
▪ Az egységet NEM szabad bő vízzel lemosni!
▪ NE működtesse az egységet nedves kézzel.
▪ Az egységre NE helyezzen semmilyen vizet tartalmazó tárgyat.
VIGYÁZAT
Hosszabb időközönként ellenőrizni kell az egység rögzítésének és szerelvényeinek
épségét. A meghibásodott berendezés leeshet és sérülést okozhat.
VIGYÁZAT
A hőcserélő bordáit NEM szabad megérinteni. Ezek a bordák élesek, emiatt könnyen
vágott sebet ejthetnek.
FIGYELEM
Magas helyeken végzett munkánál ügyeljen a létrára.
Az alábbi szimbólumok szerepelhetnek a beltéri egységen:
JelölésMagyarázat
A szervizelés megkezdése előtt mérje meg a feszültséget a
főáramkör kondenzátorainak vagy az elektromos alkatrészek
kivezetésein.
7.2 A beltéri egység és a kezelőfelület tisztítása
FIGYELEM
Nem megfelelő tisztítószer vagy tisztítási eljárás károsíthatja a műanyag elemeket,
illetve vízszivárgás jelentkezhet. Az elektromos alkatrészekre, például motorokrs
fröccsenő tisztítószer meghibásodást, füstöt vagy szikrát okozhat.
MEGJEGYZÉS
▪ NE használjon benzint, hígítót, súrolóport vagy folyékony rovarirtó szert.
Lehetséges következmény: elszíneződés vagy deformálódás.
▪ NE használjon 40°C-nál melegebb vizet vagy levegőt. Lehetséges következmény:
elszíneződés vagy deformálódás.
▪ NE használjon súrolószereket.
▪ NE használjon súrolókefét. Lehetséges következmény: A felületkezelés leválhat.
▪ Végfelhasználó SOHA nem tisztíthatja meg az egység belső részeit; ezt a munkát
szakképzett szerelőnek kell elvégezni. Forduljon a forgalmazóhoz.
Felhasználói referencia-útmutató
30
Daikin szobai klímaberendezések
FTXTP25+35M5V1B
4D520466-11E – 2021.03
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
Tisztítás előtt állítsa le a működést, és kapcsolja ki a főkapcsolót vagy húzza ki a
tápkábelt. Ellenkező esetben áramütés és sérülés következhet be.
1Puha ruhával tisztítsa. Ha a foltokat nehéz eltávolítani, használjon vizet vagy
egy semleges oldószert.
7.3 Az elülső panel tisztítása
1Puha ruhával tisztítsa meg az elülső panelt. Ha a foltokat nehéz eltávolítani,
használjon vizet vagy egy semleges oldószert.
7 | Karbantartás és szerelés
7.4 Az elülső panel felnyitása
1Az elülső panelt fogja meg a mindkét oldalon található füleknél, és nyissa fel.
7.5 A levegőszűrők bemutatása
Ha az egységet szennyezett szűrővel működteti, akkor a szűrő:
▪ a levegőt NEM TUDJA szagtalanítani,
▪ NEM tisztítja a levegőt,
▪ nem biztosít megfelelő a fűtést/hűtést,
▪ kellemetlen szag keletkezhet.
1Tegye be a szűrőket, ahogy voltak.
2Finoman nyomja meg az elülső panelt kétoldalt és középen, amíg a helyére
nem kattan.
Felhasználói referencia-útmutató
33
7 | Karbantartás és szerelés
7.10 Hosszabb üzemszünet előtt az alábbiakat vegye figyelembe
1A gomb megnyomásával állítsa az egységet csak ventilátor módra, hogy
2Miután a működés leállt, kapcsolja le a megszakítót.
3Tisztítsa meg a levegőszűrőket, és tegye vissza őket az eredeti helyükre.
4Vegye ki az elemeket a kezelőfelületből.
7.10.1 Téli időszak
az egység belseje kiszáradjon.
INFORMÁCIÓ
Ajánlott, hogy a karbantartást rendszeresen végezze el a megfelelő szakember. Ha
karbantartó szakemberre van szüksége, forduljon a márkaképviselethez. A
karbantartás költségeit a felhasználónak kell fedeznie.
Bizonyos üzemi körülmények között az egység belseje néhány szezon alatt
elszennyeződhet. Ez teljesítményromlást okoz.
MEGJEGYZÉS
A kültéri egységről minden jégcsapot el KELL távolítani. A sérülések és az egység
károsodásának megelőzése érdekében viseljen kesztyűt.
Felhasználói referencia-útmutató
34
Daikin szobai klímaberendezések
FTXTP25+35M5V1B
4D520466-11E – 2021.03
8 Hibaelhárítás
Ha az alábbi zavarok jelentkeznek, járjon el a következők szerint, és értesítse a
szervizt.
A rendszert szakképzett szerelőnek KELL megjavítani.
8 | Hibaelhárítás
FIGYELEM
Ha bármi gyanúsat észlel (pl. égett szagot), azonnal állítsa le a berendezést és
áramtalanítsa.
Ha ilyen körülmények között tovább üzemeltetik a berendezést, akkor
meghibásodhat, illetve áramütést vagy tüzet okozhat. Forduljon a forgalmazóhoz.
HibaTeendő
Ha egy biztonsági eszköz, pl. biztosíték,
Kapcsolja KI a tápkapcsolót.
megszakító, vagy földzárlat-megszakító gyakran
aktiválódik, vagy a BE/KI kapcsoló NEM működik
rendesen.
Ha víz szivárog az egységből.Állítsa le a működést.
Az üzemmód kapcsoló NEM jól működik.Kapcsolja KI a berendezést.
A működésjelző lámpa villog, és ellenőrizheti a
hibakódot a kezelőfelületen. A hibakódok
Értesítse a beszerelőjét, és
mondja be a hibakódot.
jelentését lásd: "8.2Hibaelhárítás a hibakódok
alapján"[438].
Ha a fent említett esetek kivételével a rendszer NEM működik megfelelően, és a
fent említettek ki vannak zárva, akkor az alábbi leírást követve vizsgálja meg a
rendszert.
HibaTeendő
Ha a rendszer egyáltalán
NEM működik.
▪ Ellenőrizze, hogy nincs-e áramkimaradás. Várja
meg, hogy újra legyen áram. Ha működés közben
lép fel áramszünet, akkor a rendszer az
áramellátás helyreállása után automatikusan
újraindul.
▪ Ellenőrizze, hogy nem égett-e ki a biztosíték, vagy
a kioldó nem kapcsolt-e le. Cseréljen biztosítékot,
vagy billentse vissza a kioldót.
levegőbemenetét vagy -kimenetét NEM zárja-e le
akadály. Távolítsa el az akadályt, hogy a levegő
szabadon áramoljon.
▪ A klímaberendezés a rendszer védelme érdekében
leállhat jelentősebb áramingadozás után. A
működés automatikusan újraindul körülbelül
3perc múlva.
Felhasználói referencia-útmutató
35
8 | Hibaelhárítás
HibaTeendő
Ha a rendszer működik, de
a hűtés vagy fűtés nem
kielégítő.
Ha a rendszer működik, de
a hűtés vagy fűtés nem
kielégítő (NEM érkezik
levegő az egységből).
Ha a rendszer működik, de
a hűtés vagy fűtés nem
kielégítő (levegő érkezik az
egységből).
▪ Ellenőrizze a levegőfúvás beállított sebességét.
Lásd "5.4Légszállítás"[419].
▪ Ellenőrizze a hőmérséklet beállítását. Lásd "5.3.1A
működés indítása/leállítása üzemmód és a
hőmérséklet beállítása"[419].
▪ Ellenőrizze, hogy a levegőfúvási irány beállítása
megfelelő-e. Lásd "5.5Levegőáramlás
iránya"[420].
▪ Ellenőrizze, hogy a kültéri vagy beltéri egység
levegőbemenetét vagy -kimenetét NEM zárja-e le
akadály. Távolítsa el az akadályt, hogy a levegő
szabadon áramoljon.
▪ Fűtés közben a klímaberendezés melegedhet.
Körülbelül 1–4 percet várni kell.
▪ Az egység jégmentesítés üzemmódban működhet.
▪ Ellenőrizze, hogy nem tömődtek-e el a
levegőszűrők. Tisztítsa meg a levegőszűrőket. Lásd
"7Karbantartás és szerelés"[429].
▪ Ellenőrizze, hogy nincsenek-e nyitott ajtók vagy
ablakok. Csukja be az ajtókat vagy ablakokat, hogy
ne jöjjön be a kinti levegő.
Működés közben szokatlan
dolog történik.
Az egység NEM kap jelet a
kezelőfelületről.
A kezelőfelület kijelzője
üres.
Hibakód jelenik meg a
kezelőfelületen.
▪ Ellenőrizze, hogy az egység Gazdaságos
üzemmódban működik-e. Lásd "5.8 Gazdaságos
üzemmód"[423].
▪ Ellenőrizze, hogy található-e valamilyen bútor
közvetlenül a beltéri egység alatt vagy mellett.
Tegye arrébb a bútort.
A klímaberendezést a villámok vagy a rádióhullámok
megzavarhatják. Állítsa a megszakítót OFF állásba,
majd újra ON állásba.
▪ Ellenőrizze az elemeket a kezelőfelületen.
▪ Ügyeljen rá, hogy a vevő NE legyen kitéve
közvetlen napsugárzásnak.
▪ Ellenőrizze, hogy nincs-e elektronikus gyújtóval
működő fénycső a helyiségben. Forduljon a
forgalmazóhoz.
Cserélje ki az elemeket a kezelőfelületen.
Forduljon a helyi márkaképviselethez. A hibakódok
részletes listáját lásd "8.2Hibaelhárítás a hibakódok
alapján"[438].
Felhasználói referencia-útmutató
36
Egy másik elektronikus
alkalmazás lépett
működésbe.
Ha a kezelőfelület jeleit más elektromos készülék is
veszi, akkor helyezze távolabbra azt a készüléket,
vagy kérjen tanácsot a márkakereskedőtől.
FTXTP25+35M5V1B
Daikin szobai klímaberendezések
4D520466-11E – 2021.03
8 | Hibaelhárítás
Ha a fentiek ellenőrzése után sem lehet önerőből megoldani a problémát, lépjen
kapcsolatba az üzembehelyezővel, írja le neki a tüneteket, és mondja be az egység
teljes modellnevét (a gyártási számmal, ha lehetséges) és az üzembe helyezés
időpontját (lehetőleg a garanciakártyáról olvassa le).
8.1 Az alábbi jelenségek NEM jelzik a rendszer meghibásodását
NEM tekinthetők a rendszer hibás működési jeleinek a következők:
8.1.1 Jelenség: Víz áramlásához hasonló hang
▪ Ez az egységben áramló hűtőközeg hangja.
▪ Ez az egységből kiszivattyúzott víz hangja, ilyen hang keletkezhet hűtés vagy
szárítás üzemmódban.
8.1.2 Jelenség: Fújtató hang hallható
Ez a hang akkor keletkezik, amikor a hűtőközeg-áramlás iránya megváltozik (pl.
hűtés módból fűtés módba való váltáskor).
8.1.3 Jelenség: Kattogó hang hallható
Ilyen hang hallható, amikor az egység enyhén kitágul vagy összehúzódik a
hőmérséklet változása miatt.
8.1.4 Jelenség: Fütyülő hang hallható
Ezt a hangot a hűtőközeg áramlása adja jégmentesítés üzemmódban.
8.1.5 Jelenség: Kattogó hang hallható működés közben vagy készenléti állapotban
Ezt a hangot a hűtőközeg-elzárószelepek vagy az elektromos alkatrészek működése
adja.
8.1.6 Jelenség: Csattogó hang hallható
Ez a hang akkor hallatszik, amikor külső eszköz levegőt szív el a helyiségből (pl.
elszívó ventilátor, légelszívó működik) és a helyiség ajtajai és ablakai csukva vannak.
Nyisson ablakot, vagy kapcsolja ki a készüléket.
8.1.7 Jelenség: Az egyik egységből fehér köd gomolyog (beltéri egység)
▪ Akkor lehetséges, ha hűtés közben a páratartalom magas (olajos és poros
környezetben). Ha egy beltéri egység belseje nagymértékben szennyezett, akkor
a hőmérséklet eloszlása a szobában egyenetlenné válik. Ilyenkor ki kell tisztítani a
beltéri egység belsejét. A készülék tisztításával kapcsolatos részletekért lépjen
kapcsolatba a forgalmazóval. Ezt a műveletet szakképzett szerelőnek kell
végeznie.
▪ Ha a klímaberendezés fűtés módra kapcsol jégmentesítés mód után. A
jégmentesítés során keletkező nedvesség elpárolog és távozik.
Felhasználói referencia-útmutató
37
8 | Hibaelhárítás
8.1.8 Jelenség: Az egység kellemetlen szagot áraszt
8.1.9 Jelenség: A kültéri ventilátor forog, pedig a klímaberendezés nem is üzemel
8.2 Hibaelhárítás a hibakódok alapján
Az egység beveheti a szoba, a bútorok, a cigarettafüst stb. szagát, azután
kibocsátja.
▪ A működés leállása után. A kültéri ventilátor tovább forog még 30 másodpercig
a rendszer védelme érdekében.
▪ Ha a klímaberendezés nincs bekapcsolva. Ha a kültéri hőmérséklet nagyon
magas, a kültéri ventilátor a rendszer védelme érdekében forogni kezd.
Hibakeresés a kezelőfelülettel
Ha az egységen probléma jelentkezik, a hibát azonosíthatja a kezelőfelületen
megjelenő hibakóddal. Fontos, hogy a hibakód visszaállítása előtt megértse a
problémát és megfelelő intézkedéseket tegyen. Ezt egy szakképzett szerelő vagy a
helyi márkakereskedés végezheti el.
INFORMÁCIÓ
Tekintse meg a karbantartási kézikönyvet:
▪ A hibakódok teljes listájához
▪ Az egyes hibákkal kapcsolatos részletesebb hibaelhárítási útmutatóért
Hibakódok ellenőrzése a kezelőfelületen
1A távirányítót irányítsa a beltéri egység felé, és tartsa lenyomva a
gombot körülbelül 5másodpercig.
Eredmény: jelzés kezd villogni a hőmérséklet-beállítás kijelzésnél.
2A távirányítót irányítsa a beltéri egység felé és nyomja meg a gombot
többször, amíg folyamatos csipogást nem hall.
Eredmény: A kód megjelenik a kijelzőn.
INFORMÁCIÓ
▪ Egy rövid és 2 gyorsan egymást követő sípolás jelzi a nem érvényes kódokat.
▪ A kijelzett kódok törléséhez, tartsa lenyomva a gombot 5 másodpercig. A
kód magától is eltűnik, ha a gombot 1percig NEM nyomják meg.
Rendszer
Felhasználói referencia-útmutató
38
HibakódLeírás
Normál
Hűtőközeghiány
Túlfeszültség észlelése
Jelátviteli hiba (a beltéri és a kültéri egység között)
Beltéri/kültéri egység kombináció hiba
FTXTP25+35M5V1B
Daikin szobai klímaberendezések
4D520466-11E – 2021.03
Beltéri egység
HibakódLeírás
Beltéri egység PCB-panelje meghibásodott
Fagyás elleni védelem vagy nagynyomású vezérlés
Ventilátormotor (egyenáramú motor) meghibásodott
Beltéri hőcserélő termisztora hibás
Szobahőmérséklet termisztora hibás
Kültéri egység
HibakódLeírás
4-utas szelep meghibásodott
Kültéri egység PCB-panelje meghibásodott
Aktiválódott a túlterhelés-védelem (kompresszor-túlterhelés)
Kompresszorblokk
Egyenáramú ventilátorblokk
8 | Hibaelhárítás
Bemeneti túlfeszültség
Fúvócső hőmérséklet-szabályozása
Nagynyomású szabályozás (hűtés módban)
A kompresszorrendszer érzékelőjének rendellenessége
A helyzetérzékelő rendellenessége
Egyenáramú feszültség-/áramérzékelő hiba
Kültéri hőmérséklet termisztora hibás
A kilépő cső termisztora hibás
Kültéri hőcserélő termisztora hibás
Elektromos alkatrészek melegedése hiba
Hűtőborda-hőmérséklete emelkedik
Inverteren pillanatnyi túláram (DC)
Hűtőborda termisztora hibás
A kompresszor belső hőmérséklet hiba
8.3 Hibaelhárítás a vezeték nélküli LAN csatlakozáshoz
Az alábbi táblázatban rövid leírást talál bizonyos problémák kezeléséhez. Ha egyik
megoldási javaslat sem segít, látogassa meg az app.daikineurope.com oldalt
további tájékoztatásért és a Gy.I.K. válaszokért.
Felhasználói referencia-útmutató
39
8 | Hibaelhárítás
HibaTeendő
Egyik LED sem világít▪ Próbálja a kezelőfelülettel működtetni
az egységet.
▪ Kapcsolja ki az egységet, majd
kapcsolja be újra.
▪ Ellenőrizze, hogy LED nincs letiltva az
alkalmazásban.
▪ Ellenőrizze, hogy az adapter
megfelelően van beszerelve.
A vezeték nélküli adapter nem látható
az egységáttekintési képernyőn
("kezdőképernyőn") a vezeték nélküli
adapter konfigurálása után.
Ha közvetlenül próbál csatlakozni az
adapterre (AP mód), a vezeték nélküli
LAN adapter nem lesz látható az
elérhető Wi-Fi hálózatok listáján a
telefonján/táblagépén.
▪ Ellenőrizze, hogy az áramellátás be
van-e kapcsolva.
▪ Ellenőrizze, hogy a RUN LED világít.
▪ Ha az AP LED világít, nyomja meg a
MODE gombot 2 másodpercig, RUN
üzemmódra váltáshoz.
▪ Ha a RUN LED villog, próbálja meg újra
csatlakoztatni a WLAN adaptert a
vezeték nélküli hálózathoz.
Ellenőrizze, hogy a WLAN LAN adapter
elég közel legyen az útválasztóhoz
(vezeték nélküli LAN hozzáférési
pont).
▪ Ha a RUN LED világít, ellenőrizze, hogy
az okostelefonja vagy a táblagépe
ugyanarra a vezeték nélküli LAN
hálózatra csatlakozik, mint a vezeték
nélküli LAN adaptere.
▪ Ha az AP LED nem világít, nyomja meg
a MODE gombot 2 másodpercig, AP
üzemmódra váltáshoz.
▪ Ha az AP LED villog, várja meg, amíg
az AP LED világítani kezd (körülbelül
1perc). A vezeték nélküli LAN adapter
indítása folyamatban van.
Felhasználói referencia-útmutató
40
▪ Ha az AP LED világít, váltson RUN
üzemmódra, ehhez nyomja meg a
MODE gombot 2 másodpercig. Most
váltson vissza AP üzemmódra, ehhez
nyomja meg újra a MODE gombot
2 másodpercig. Ezzel az eljárással
megváltoztatja a vezeték nélküli
csatornát, amelyen a vezeték nélküli
LAN adapter működik. Ismételje meg,
ha szükséges.
FTXTP25+35M5V1B
Daikin szobai klímaberendezések
4D520466-11E – 2021.03
9 Hulladékkezelés
MEGJEGYZÉS
NE próbálja saját kezűleg szétszedni a rendszert: a készülék szétszerelését, a
hűtőközeg, az olaj és egyéb alkatrészek kezelését a vonatkozó jogszabályoknak
megfelelően KELL végeznie. A berendezések alkatrészeit és anyagait KIZÁRÓLAG
speciális berendezésekkel és üzemekben lehet szétszerelni és újrahasznosításra
alkalmassá tenni.
A termék felszereléséhez szükséges képzettséggel igazoltan rendelkező
műszaki szakember.
Felhasználó
A termék tulajdonosa és/vagy a terméket üzemeltető személy.
Vonatkozó jogszabályok
Minden, egy adott termékre vagy tárgykörre vonatkozó nemzetközi,
európai, országos és helyi irányelv, törvény, szabályozás és/vagy szabályzat.
Szervizvállalat
Szakképzett vállalat, amely el tudja végezni vagy meg tudja szervezni a
termék szükséges szervizelését.
Szerelési kézikönyv
Üzembe helyezési kézikönyv egy bizonyos termékhez vagy készülékhez,
amely leírja a felszerelés, a beállítás és a karbantartás módját.
Üzemeltetési kézikönyv
Üzembe helyezési kézikönyv egy bizonyos termékhez vagy készülékhez,
amely leírja az üzemeltetés módját.
Tartozékok
A termékhez mellékelt címkék, kézikönyvek, tájékoztató lapok és
berendezések, amelyeket a szintén mellékelt dokumentáció útmutatásai
szerint kell elhelyezni.
Opcionális berendezések
A Daikin által gyártott vagy jóváhagyott berendezések, amelyek a mellékelt
dokumentációban leírt módon működtethetők együtt a termékkel.
Nem tartozék
NEM a Daikin által gyártott berendezések, amelyek a mellékelt
dokumentációban leírt módon működtethetők együtt a termékkel.
