R32 SPLIT-SERIEN
BETJENINGSVEJLEDNING
Nyd komforten året rundt.
MODELLER
FTXTP25K3V1B
FTXTP35K3V1B
Funktioner
Forbedret komfort og energibesparelser
KOMFORT-LUFTSTRØM
Luftstrømmens retning er opadgående i KØLE-drift og nedadgående i VARME-drift. Denne funktion forhindrer kold eller varm luft i at blæse direkte på din krop. Side 13
ECONO
Funktionen muliggør e ektiv drift ved at begrænse det maksimale strømforbrug. Den er nyttig, når du bruger enheden og andre elektriske enheder samtidig på et fælles elektrisk kredsløb. Side 14
1
Indhold |
|
Læs før drift |
|
Sikkerhedsforanstaltninger ............................. |
3 |
Navne på dele ................................................ |
5 |
Klargøring før drift ........................................... |
8 |

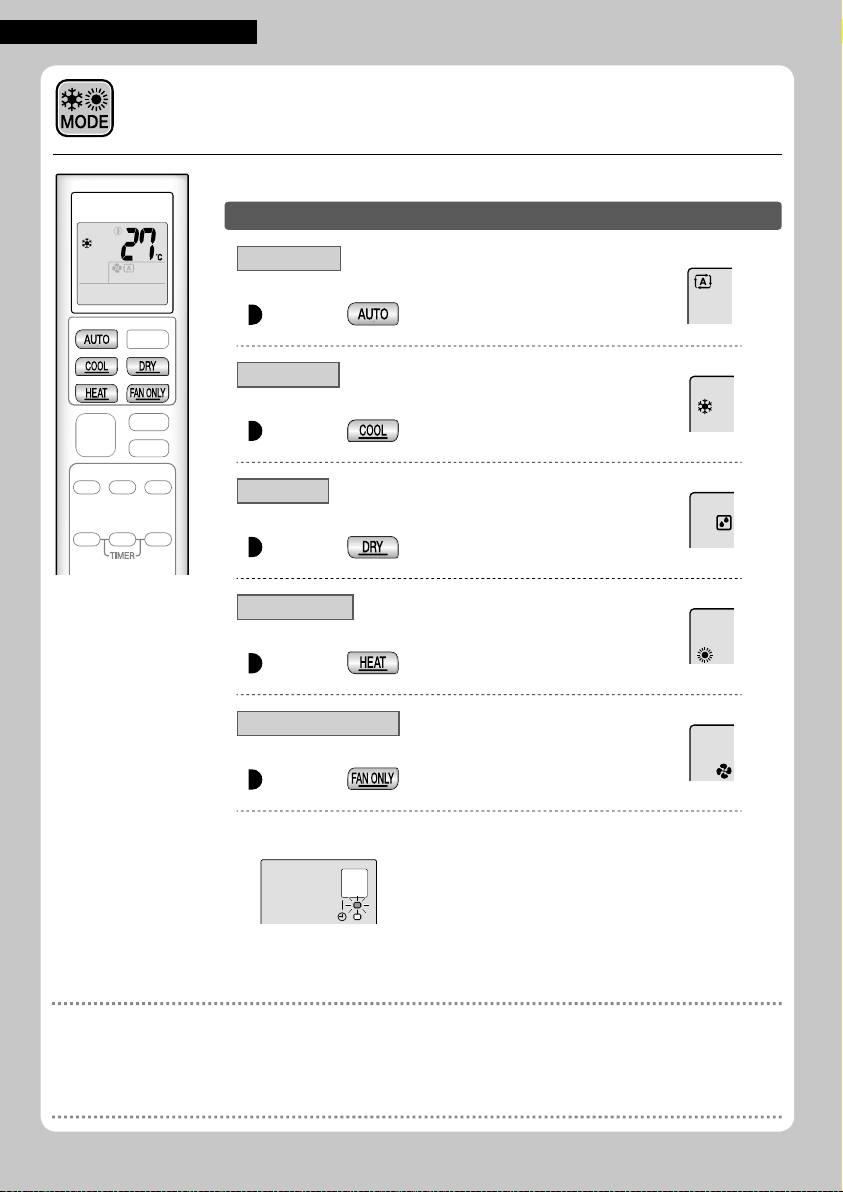

Grundlæggende betjening |
|
AUTO · KØLE · TØR · VARME · |
|
VENTILATOR Drift................................ |
9 |
Justering af luftstrømmens |
|
hastighed........................................... |
11 |
Justering af luftstrømmens retning .... |
12 |
Nyttige funktioner |
|
KOMFORT-LUFTSTRØM-drift........... |
13 |
EFFEKTFULD drift............................. |
13 |
ØKONO-drift...................................... |
14 |
TIMER-drift |
|
TIMER TIL/FRA drift .......................... |
15 |
Pleje |
|
Pleje og rengøring ....................................... |
17 |
Når behovet opstår |
|
FAQ (ofte stillede spørgsmål)...................... |
21 |
Fejlfi nding .................................................... |
22 |
Vejledningens originalsprog er engelsk. Andre sprog er oversættelser af den originale vejledning.
2
|
Læs forholdsreglerne i denne vejledning |
|
|
|
Dette apparat er fyldt med R32 kølemiddel. |
|
grundigt, før du betjener enheden. |
|
|
|
|
|
|
|
|
|
|
•Opbevar denne vejledning, så brugeren nemt kan fi nde den.
•Læs forholdsreglerne i denne vejledning grundigt, før du betjener enheden.
•Dette apparat er beregnet til at blive brugt af specialuddannede eller uddannede brugere i butikker, let industri, på gårde eller til erhvervsmæssig eller privat brug af ikke-faguddannede.
•Lydtrykniveauet er under 70 dB (A).
•Forholdsreglerne i denne manual markeres med ADVARSEL og PAS PÅ. Begge indeholder vigtige oplysninger vedrørende sikkerhed. Sørg for at overholde alle sikkerhedsforanstaltninger aldeles bestemt.
ADVARSEL
Hvis disse instruktioner ikke følges korrekt, kan det medføre personskade eller dødsfald.
PAS PÅ
Hvis disse instruktioner ikke overholdes korrekt, kan det medføre materielle skader eller personskade, hvilket kan være alvorligt afhængigt af omstændighederne.
Forsøg aldrig. |
Sørg for at følge |
Sørg for at etablere en |
|
instruktionerne. |
jordforbindelse. |
||
|
|||
|
|
|
•Opbevar denne manual et tilgængeligt sted, så du kan få fat på den, når det er nødvendigt. Hvis udstyret overdrages til en ny bruger, er det vigtigt, at du også overdrager vejledningen.
ADVARSEL
•Udstyret skal placeres i et rum uden antændingskilder (f.eks. åben ild eller gasudstyr/elektrisk varmer i funktion), der er i konstant drift.
•For at undgå brand, eksplosion eller personskade må enheden aldrig være i drift, hvis der registreres skadelige (f.eks. brandfarlige eller ætsende) gasser i nærheden af enheden.
•Vær opmærksom på, at langvarig, direkte påvirkning af kold eller varm luft fra enheden, eller påvirkning af luft, der er for kold eller for varm, kan være skadeligt for dit helbred.
•Stik ikke objekter, inklusive stænger, dine fi ngre osv., ind i luftindtaget eller -udtaget. Kontakt med enhedens ventilatorblade, som roterer ved høj hastighed, kan medføre skader på produktet eller personskade.
•Forsøg ikke at reparere, adskille, geninstallere eller ændre selve enheden, da det kan resultere i vandlækage, elektrisk stød eller brandfare.
•Brug ikke brændbar spray i nærheden af enheden, da det kan medføre brand.
•Brug ikke andet kølemiddel end det, som er angivet på udendørsenheden (R32), når du installerer, fl ytter eller reparerer enheden. Brug af andre kølemidler kan give problemer eller skader på enheden eller personskade.
•For at undgå elektrisk stød skal du undlade at betjene anlægget med våde hænder.
•Du må ikke vaske enheden med vand, da det kan medføre elektrisk stød eller brand.
•Du må ikke anbringe vandbeholdere (vaser m.m.) over enheden, da det kan medføre elektrisk stød eller brand.
•Pas på brand i tilfælde af, at kølemidlet lækker. Hvis ikke enheden kører, som den skal, dvs. at den ikke danner kold eller varm luft, kan det skyldes kølemiddellækage. Kontakt din forhandler for at få hjælp. Kølemidlet i enheden er sikkert og lækker normalt ikke.
I tilfælde af en lækage kan kontakt med åben fl amme, radiator eller komfur medføre, at der dannes skadelig gas. Du må ikke bruge enheden igen, før en kvalifi ceret servicemedarbejder bekræfter, at lækagen er blevet repareret.
•Forsøg ikke på selv at montere eller reparere enheden. Forkert installationsarbejde kan medføre vandlækage, elektrisk stød eller brand. Kontakt din lokale forhandler eller fagfolk inden for installation og vedligeholdelse.
•Hvis der forekommer funktionsfejl på enheden (brændt lugt el. lign.), skal du slukke for strømmen til enheden og kontakte din lokale forhandler. Fortsat drift under disse omstændigheder kan medføre funktionsfejl, elektrisk stød eller brand.
•Der skal installeres en fejlstrømsafbryder. Hvis du ikke monterer fejlstrømsafbryderen, kan det medføre elektrisk stød eller brand.
•Sørg for, at enheden er forbundet til jord. Du må ikke forbinde enheden til jord ved en hjælpepumpe, lynafl eder eller telefonjordledning. Ukorrekt jording kan medføre elektrisk stød.
PAS PÅ
•Du må ikke bruge enheden til andre formål end det, som den er beregnet til. Brug ikke enheden til køling af præcisionsinstrumenter, fødevarer, planter, dyr eller kunstgenstande, da dette kan påvirke disse genstandes ydelse, kvalitet og/eller levetid negativt.
3
Læs før drift
•Udsæt ikke planter eller dyr for en direkte luftstrøm fra enheden, da dette kan have negative følger.
•Du må ikke anbringe apparater med åben fl amme på steder, som udsættes for luftstrømmen fra enheden, da dette kan forringe brænderens forbrænding.
•Blokér ikke luftindtagene og -udtagene. Nedsat luftstrøm kan medføre nedsat ydelse eller problemer.
•Lad være med at sidde på udendørsenheden, sætte genstande på den eller trække i den. Det kan medføre ulykker, hvor enheden kan falde eller vælter ned, hvilket kan resultere i personskade, funktionsfejl i produktet eller skader på produktet.
•Placér ikke objekter, der er modtagelige over for fugt, direkte ved siden af indendørsenheden eller udendørsenheden. Ved bestemte betingelser kan kondens på hovedenheden eller kølerørene, snavs i luftfi ltret eller tilstopning af afl øb medføre dryp, som kan betyde, at det pågældende objekt mugner eller svigter.
•Efter længere tids brug skal du kontrollere, om der er beskadigelse på enhedens ramme eller montagedele. Hvis de efterlades i beskadiget tilstand, kan enheden falde ned og medføre personskader.
•For at undgå personskade må du ikke røre ved luftindtaget eller aluminiumsfinnerne på indendørseller udendørsenhederne.
•Apparatet er ikke beregnet til brug uden opsyn af små børn eller svagelige personer. Der kan opstå skader på legemlige funktioner og helbredet.
•Dette udstyr kan anvendes af personer, herunder børn fra 8 år, med nedsat fysisk formåen, med sansehandicap eller med mentale handicap, eller af personer med manglende erfaring og viden, hvis de er under opsyn, eller hvis de har modtaget vejledning i sikker anvendelse af udstyret, og hvis de forstår de farer, der er forbundet hermed.
•Børn må ikke lege med udstyret.
•Rengøring og vedligeholdelse, der normalt udføres af brugere, må ikke udføres af børn, der ikke er under opsyn.
•Undgå slag eller stød på indendørsog udendørsenhederne, da der kan opstå skader på produkterne.
•Du må ikke anbringe brændbare genstande, f.eks. spraydåser, inden for 1 m fra luftudtaget. Spraydåser kan eksplodere på grund af varm luft fra indendørseller udendørsenhederne.
•Pas på med ikke at lade kæledyr urinere på enheden. Urinering på enheden kan medføre elektrisk stød eller brand.
•Du må ikke vaske enheden med vand, da det kan medføre elektrisk stød eller brand.
•Du må ikke anbringe vandbeholdere (vaser m.m.) over enheden, da det kan medføre elektrisk stød eller brand.
•For at undgå, at der er for lidt ilt i et rum, skal du sikre dig, at rummet er tilstrækkeligt ventileret, hvis der anvendes udstyr såsom en brænder sammen med enheden.
•Før rengøring skal du stoppe enheden, slukke for afbryderen eller fjerne strømledningen. Ellers kan det medføre elektrisk stød og tilskadekomst.
•Tilslut kun enheden til det specifi cerede strømforsyningskredsløb. Andre strømforsyninger end de specifi cerede kan resultere i elektrisk stød, overophedning og brand.
•Anbring drænslangen, så der sikres uhindret afløb. Ufuldstændig dræning kan give fugtskader på bygning, inventar m.m.
•Placér ikke objekter i nærheden af udendørsenheden og sørg for, at blade og andet a ald ikke samler sig omkring enheden. I blade kan der være små dyr, som så trænger ind i enheden. Når de først er inden i enheden, kan sådanne dyr medføre fejl, røg eller brand, hvis de kommer i kontakt med elektriske dele.
•Anbring ikke genstande rundt om indendørsenheden.
De kan have en negativ indvirkning på ydeevnen, produktets kvalitet og enhedens levetid.
•Hold udstyret uden for børns rækkevidde for at sikre, at de ikke leger med udstyret.
Installationsstedet.
For at installere enheden i følgende typer af omgivelser, skal du rådføre dig med forhandleren.
•Steder med olie i miljøet, eller hvor der er damp eller sod.
•Saltrige omgivelser, såsom kystområder.
•Steder, hvor der fi ndes svovlgas, såsom varme kilder.
•Steder, hvor sne kan blokere udendørsenheden.
Sørg for at følge instruktionerne nedenfor.
•Indendørsenheden er mindst 1 m væk fra alle tv'er og radioer (enheden kan skabe interferens med billede eller lyd).
•Drænet fra udendørsenheden skal udledes på et sted med gode afl øbsforhold.
Vær opmærksom på støjgener for dine naboer.
Vælg et sted som beskrevet nedenfor til installationen.
•Et sted, der er fast nok til at bære enhedens vægt, og som ikke forstærker driftsstøj eller vibrationer.
•Et sted, hvor luften fra udendørsenheden og støjen fra driften ikke generer dine naboer.
Elektrisk arbejde.
• Sørg for at bruge en separat strømkreds, som udelukkende anvendes til strømforsyning af enheden.
Omplacering af systemet.
•Omplacering af enheden kræver særlig viden og kompetence. Rådfør dig med forhandleren, hvis anlægget skal omplaceres på grund af fl ytning eller ombygning.
4
Læs før drift
Indendørsenhed
Frontpanel |
|
|
|
Luftindtag |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
Luftudtag |
Klap (vandret blad) |
Indendørs |
Side 12 |
|
|
temperatursensor |
Lameller (lodrette blade) |
• Registrerer lufttemperaturen |
• Lamellerne sidder inde |
omkring enheden. |
|
|
i luftudtaget. Side 12 |
|
Signalmodtager
•Modtager signaler fra fjernbetjeningen.
•Når enheden modtager et signal, høres en biplyd.
Kabinet |
Lydtype |
Start af drift |
bip-bip |
Indstilling ændret |
bip |
Stop af drift |
langt bip |
Display
DRIFT-lampe (grøn)
TIMER-lampe (orange)
ON/OFF |
Side 15, 16 |
|
Indendørsenhedens TIL/FRA-kontakt
•Tryk på denne kontakt én gang for at starte driften. Tryk igen én gang for at stoppe driften.
•Se følgende tabel vedrørende indstilling af driftstilstand.
Tilstand |
Temperaturindstilling |
Luftstrømmens hastighed |
AUTO |
25°C |
AUTO |
• Denne kontakt kan bruges, hvis fjernbetjeningen mangler.
5
Læs før drift
Åbn frontpanelet
Modeltypeskilt
Deodoriseringsfi lter af titanium- apatit (uden ramme)
Luftfi lter
Udendørsenhed
• Udendørsenhedens udseende kan variere afhængigt af modellen.
Luft (bagside |
Udendørstemperatursensor |
og side) |
(bagside) |
|
Kølerør og ledninger mellem |
|
enheder |
|
Modeltypeskilt |
Luftudtag |
Hovedterminal (indvendig) |
|
|
|
Afl øbsslange |
6
Læs før drift
Navne på dele
Fjernbetjening
Display (LCD) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Signalsender |
• Viser de aktuelle indstillinger. |
|
|
|
|
|
|
|||||||||||
(I denne illustration vises hvert afsnit |
|
|
|
|
|
|
|||||||||||
med sine visninger af hensyn til |
|
|
|
|
|
|
|||||||||||
forklaringen.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Modtager |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AUTO-knap |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
• For at bruge fjernbetjeningen skal |
• Vælger automatisk en passende |
|
|
|
|
|
|
|||||||||||
driftstilstand (KØLE eller VARME) |
|
|
|
|
|
|
du rette senderen mod |
||||||||||
|
|
|
|
||||||||||||||
ud fra indendørstemperaturen og |
|
|
|
|
|
|
|
|
indendørsenheden. Hvis noget |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||
påbegynder driften. |
Side 9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
blokerer signalet mellem enheden |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
og fjernbetjeningen, f.eks. et gardin, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
fungerer enheden muligvis ikke. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
• Den maksimale sendeafstand er |
Direkte betjeningsknapper |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
omkring 7 m. |
|
• Starter KØLE, TØR, VARME eller |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VENTILATOR drift. |
Side 9 |
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

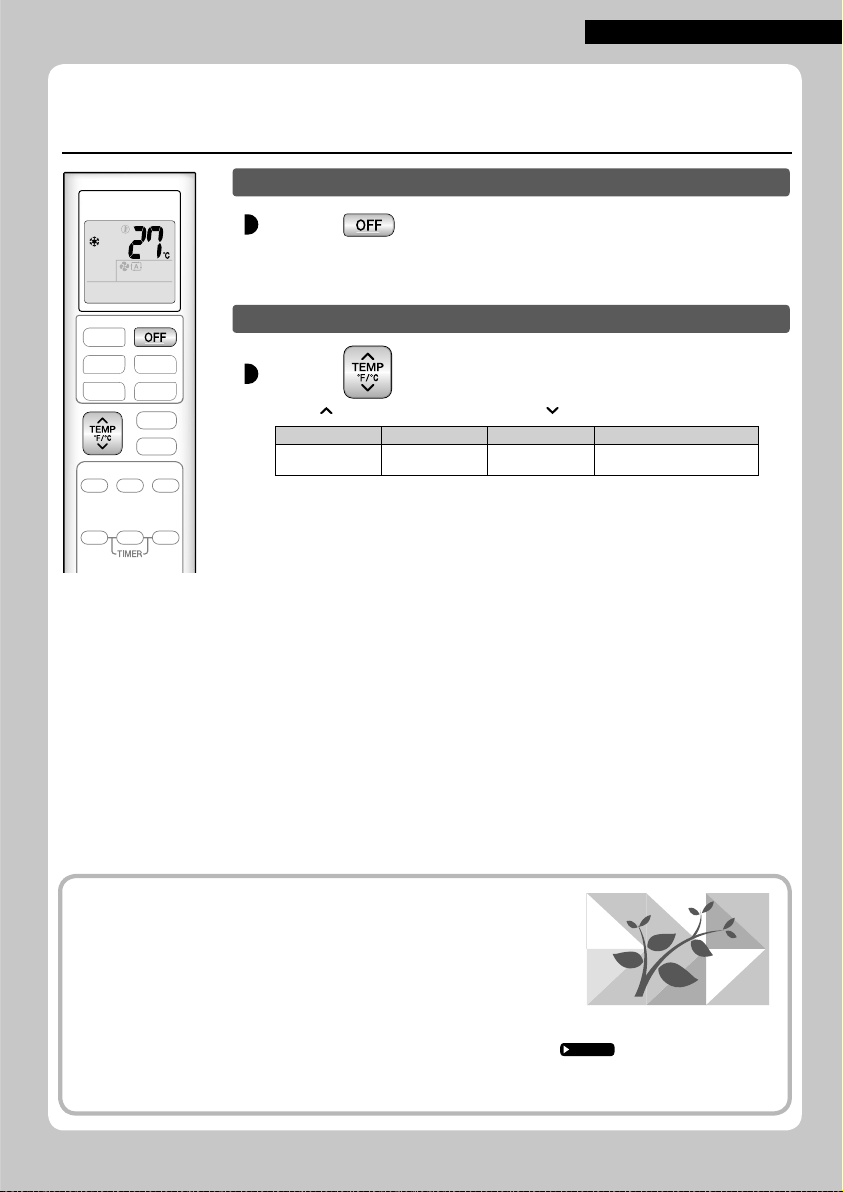

FRA-knap |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
• Stopper driften. Side 10 |
TEMPERATUR- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
justeringsknap |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
• Ændrer temperaturindstillingen. |
|
|
|
|
|
|
|
|
Indstillingsknap for |
||||||||
|
|
|
|
||||||||||||||
|
Side 10 |
|
|
|
|
|
VENTILATOR |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
• Vælger indstillingen for luftstrømmen. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Side 11 |
KOMFORT-knap
• KOMFORT-LUFTSTRØM-drift. |
|
|
|
|
Side 13 |
ØKONO-knap |
|
|
|
||
|
|
• ØKONO-drift. |
Side 14 |
EFFEKTFULD-knap |
|
|
|
• EFFEKTFULD drift. |
Side 13 |
SVING-knap |
|
|
|
|
|
|
|
• Justerer luftstrømmens retning. |
Side 12
TIMER FRA-knap (Tilstanden
NATINDSTILLING) Side 16
ANNULLER TIMER-knap
• Annullerer timerindstillingen.
TIMER TIL-knap Side 15 |
Side 15, 16 |
7
Læs før drift
1
3 2
Anbringog
korrekt!
Sådan indsættes batterierne
1.Fjern bagdækslet ved at skyde det og derefter løfte det en smule.
2.Indsæt 2 tørbatterier AAA.LR03 (alkaline).
3.Sæt bagdækslet på plads igen.
Fjernstyring
Holder til Skruer fjernbetjening
Sådan fastgøres fjernbetjeningsholderen på en væg
1.Vælg et sted, hvor signalerne kan nå enheden.
2.Sæt holderen på en væg eller et lignende sted med skruerne, der følger med holderen.
3.Hæng fjernbetjeningen på fjernbetjeningsholderen.
Skift mellem Fahrenheit/Celsius-visning
Tryk på og (TIMER-knap) samtidig i cirka 5 sekunder.
•Temperaturen vises i Celsius, når det er aktuelt vises i Fahrenheit, og omvendt.
•Betjening af kontakten er kun mulig, når temperaturen vises.
Tænd for afbryderen
•Når strømmen tændes, åbnes og lukkes klappen på indendørsenheden én gang for at indstille referencepositionen.
BEMÆRK
Bemærkninger om batterier
•Ved udskiftning af batterier skal du bruge batterier af samme type og udskifte begge de gamle batterier samtidig.
•Batterierne holder i omkring 1 år. Hvis displayet på fjernbetjeningen begynder at blive svagere, og rækkevidden bliver kortere inden for et år, skal begge batterier dog udskiftes med nye i størrelse AAA.LR03 (alkaline).
•Batterierne, der følger med fjernbetjeningen, er til indledende drift. Batterierne kan løbe tør på mindre end 1 år.
Bemærkninger om fjernbetjeningen
• Lad være med at tabe fjernbetjeningen. Undgå, at den bliver våd.
8
