Daikin FTXTP25K3V1B, FTXTP35K3V1B Operation manuals [pl]

SU]H]

&LHV]VLĊNRPIR

JEDNOSTKA TYPU SPLIT R32

INSTRUKCJA OBSŁUGI

FDá\URN

MODELE
FTXTP25K3V1B
FTXTP35K3V1B

Właściwości

Strona 14

Strona 13

Zwiększanie wygody Zwiększanie wygody
i oszczędności energiii oszczędności energii

KOMFORTOWY NAWIEW

Kierunek nawiewu jest skierowany do góry podczas pracy w trybie CHŁODZENIE
oraz w dół w trybie OGRZEWANIE. Ta funkcja zapobiega nawiewaniu zimnego
lub ciepłego powietrza bezpośrednio w kierunku ciała użytkownika.

ECONO

Ta funkcja umożliwia efektywną pracę poprzez ograniczenie maksymalnego zużycia
energii. Jest to przydatne podczas jednoczesnej eksploatacji jednostki i innych
urządzeń elektrycznych w obrębie tego samego obwodu elektrycznego.

1

Spis treści

Przed użyciem należy przeczytać



ten dokument

Środki ostrożności  .......................................... 3

Nazwy części  .................................................. 5

Przygotowanie przed użyciem  ........................ 8

Podstawowa obsługa



Praca w trybie AUTO · CHŁODZENIE ·
OSUSZANIE · OGRZEWANIE ·

SAM NAWIEW ......................................9

Regulacja szybkości nawiewu ........... 11

Regulacja kierunku nawiewu .............12

Przydatne funkcje



Praca w trybie KOMFORTOWY

NAWIEW ............................................

Praca w trybie PEŁNA MOC ..............13

13

Praca w trybie EKONOMICZNY ........14

Praca w trybie TIMER



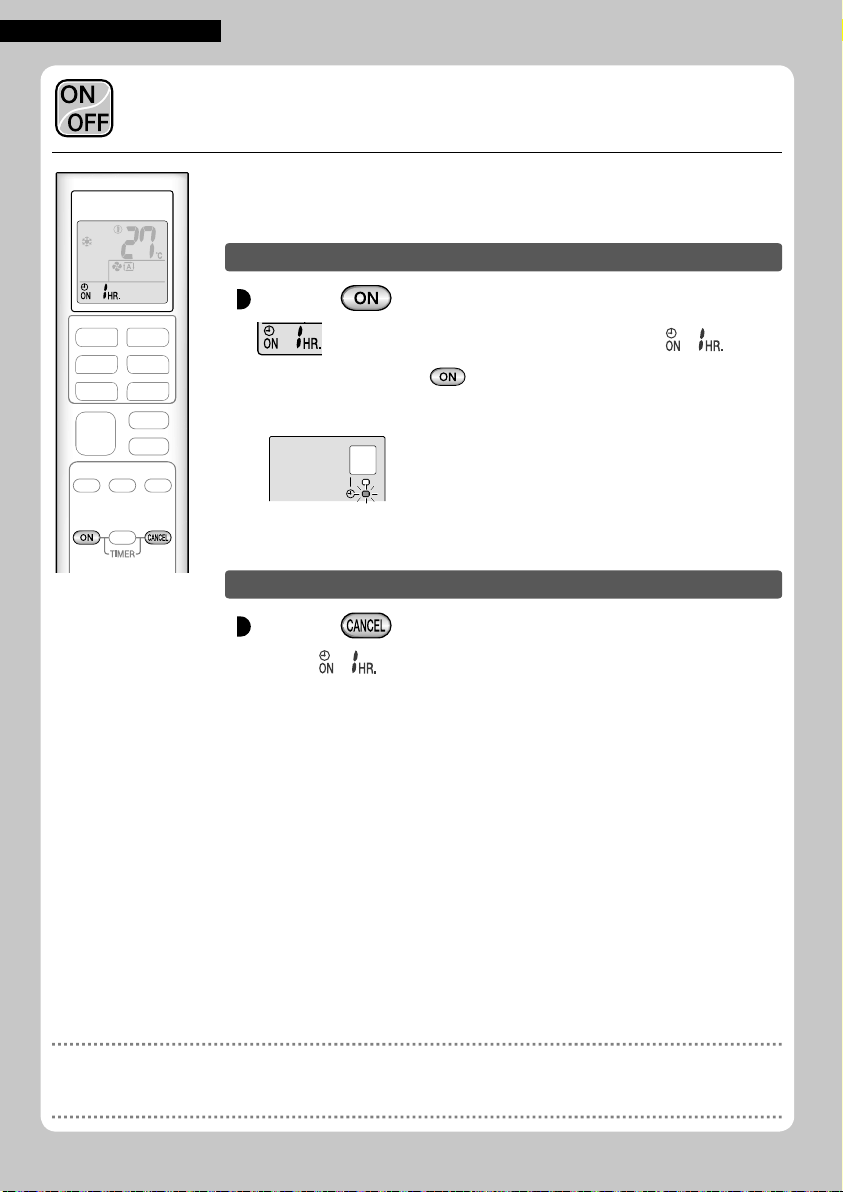

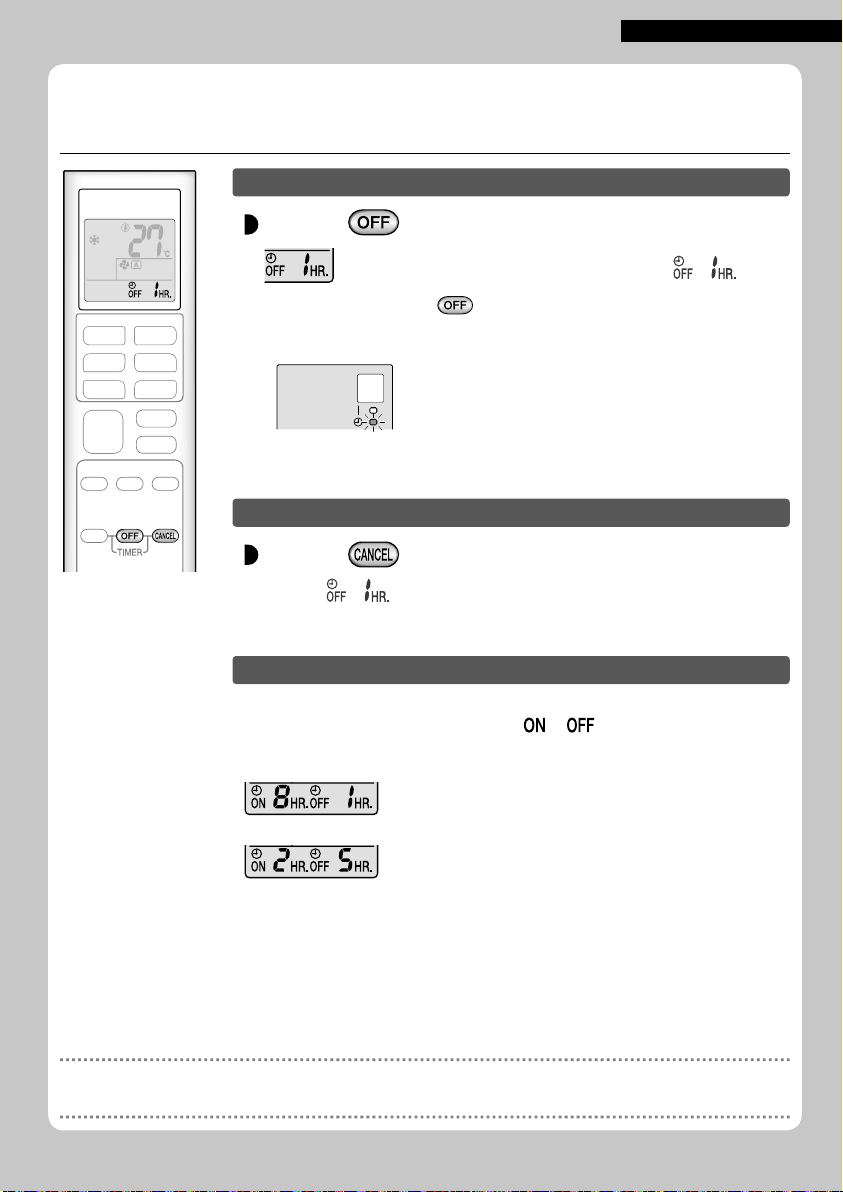

Praca w trybie TIMER WŁ./WYŁ. .......15

Konserwacja



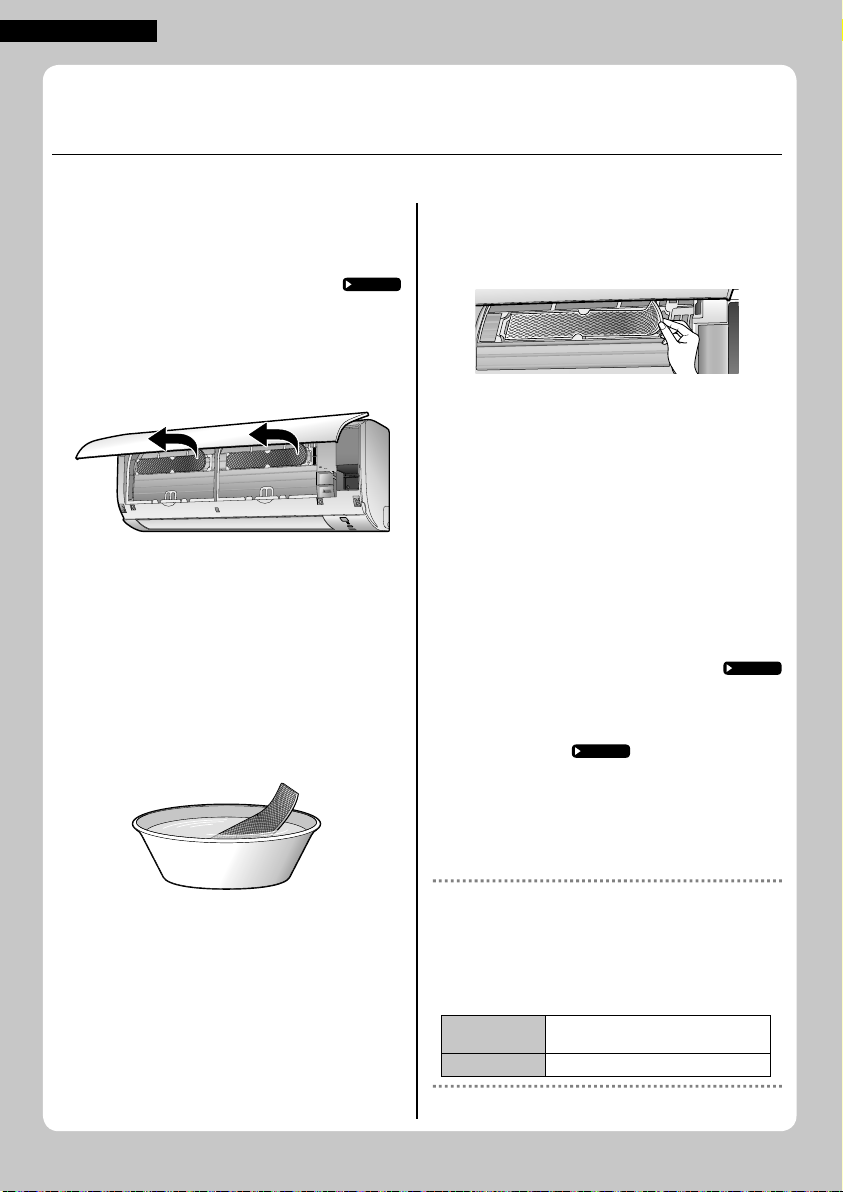

Konserwacja i czyszczenie  .......................... 17

Gdy zajdzie potrzeba



Często zadawane pytania  ........................... 21

Rozwiązywanie problemów  ......................... 22

Oryginał instrukcji opracowano w języku angielskim. Instrukcje
w pozostałych językach są tłumaczeniami instrukcji oryginalnej.

2

Przed użyciem należy przeczytać ten dokument

Środki ostrożności

3U]HGXĪ\FLHPMHGQRVWNLQDOHĪ\XZDĪQLHSU]HF]\WDü
ĞURGNLRVWURĪQRĞFLSRGDQHZQLQLHMV]HMLQVWUXNFML

• Instrukcję należy przechowywać w miejscu łatwo dostępnym dla operatora.

• Przed użyciem jednostki należy uważnie przeczytać środki ostrożności podane w niniejszej instrukcji.
Niniejsze urządzenie przeznaczone jest do użytku przez ekspertów lub przeszkolonych użytkowników w warsztatach, placówkach

•
przemysłu lekkiego lub na farmach, bądź do użytku komercyjnego i w gospodarstwach domowych przez osoby niewykwalifi kowane.

• Poziom ciśnienia akustycznego jest niższy niż 70 dB(A).

• Opisane w tym dokumencie środki ostrożności opatrzono słowem OSTRZEŻENIE i OSTROŻNIE. W sekcjach oznaczonych
w ten sposób znajdują się informacje dotyczące bezpieczeństwa. Należy przestrzegać podanych środków ostrożności.

OSTRZEŻENIE

Nieprzestrzeganie tych instrukcji może spowodować
obrażenia ciała lub śmierć.

Nie próbować wykonywać.

• Po przeczytaniu instrukcję obsługi należy przechowywać w łatwo dostępnym miejscu, aby było możliwe korzystanie z niej
w razie potrzeby. Jeśli sprzęt zostanie przekazany nowemu użytkownikowi należy również przekazać instrukcję.

OSTRZEŻENIE

• Urządzenie należy przechowywać w pomieszczeniu, w którym nie występują stale działające źródła zapłonu
(na przykład: otwarty płomień, działające urządzenie gazowe lub działający grzejnik elektryczny).

• Aby uniknąć pożaru, wybuchu lub obrażeń, nie wolno obsługiwać jednostki w przypadku wykrycia w jej pobliżu
szkodliwych gazów (np. łatwopalnych lub żrących).

• Należy pamiętać o tym, że długotrwałe, bezpośrednie oddziaływanie zimnego lub ciepłego powietrza z jednostki, a także
oddziaływanie powietrza zbyt zimnego albo zbyt gorącego, może spowodować osłabienie organizmu i przeziębienie.

• Nie wolno wkładać palców, prętów ani innych przedmiotów do wlotu lub wylotu powietrza. Dotknięcie szybko
obracających się łopatek wentylatora jednostki może być przyczyną uszkodzenia produktu lub obrażeń.

• Nie wolno próbować samemu naprawiać, demontować, ponownie instalować lub modyfi kować jednostki, ponieważ
może to doprowadzić do wycieku wody, porażenia prądem elektrycznym lub pożaru.

• W pobliżu jednostki nie wolno stosować łatwopalnych aerozoli, ponieważ może to doprowadzić do pożaru.

• Podczas instalacji, przenoszenia lub napraw nie wolno używać innego czynnika chłodniczego niż wskazany na
jednostce zewnętrznej (R32). Użycie innych czynników chłodniczych może doprowadzić do problemów lub
uszkodzenia jednostki oraz obrażeń.

• Aby uniknąć porażenia prądem, nie należy obsługiwać urządzenia mokrymi rękami.

• Nie myć jednostki wodą, ponieważ może to skutkować porażeniem elektrycznym lub doprowadzić do pożaru.

• Nad jednostką nie należy umieszczać pojemników z wodą (takich jak np. wazony), gdyż grozi to porażeniem
elektrycznym lub pożarem.

• W wypadku wycieku czynnika chłodniczego należy dołożyć wszelkich starań, aby nie doszło do pożaru. Jeśli
jednostka nie działa prawidłowo, tj. nie wytwarza chłodu lub ciepła, przyczyną może być ubytek czynnika
chłodniczego. W celu uzyskania pomocy należy skontaktować się z dealerem. Czynnik chłodniczy używany
w jednostce jest bezpieczny i w normalnych warunkach nie wycieka z jednostki.
Jednak w razie wycieku kontakt z płomieniem pieca, grzałką lub kuchenką może skutkować wytworzeniem
szkodliwych oparów. Do momentu potwierdzenia przez wykwalifi kowanego specjalistę faktu zakończenia napraw
elementów, z których nastąpił wyciek, nie należy korzystać z jednostki.

• Użytkownik nie powinien podejmować prób samodzielnej instalacji lub naprawy jednostki. Wykonanie instalacji
w sposób nieprawidłowy może powodować wycieki wody, porażenie prądem elektrycznym lub pożar. W celu wykonania
prac instalacyjnych i konserwacyjnych należy skontaktować się z lokalnym dealerem lub wykwalifi kowanym personelem.

• Jeśli jednostka jest uszkodzona (wydobywa się z niej zapach spalenizny itp.), należy wyłączyć zasilanie jednostki
i skontaktować się z lokalnym dealerem. Kontynuowanie pracy w takich okolicznościach może być przyczyną
problemów, porażenia prądem elektrycznym lub pożaru.
Należy zainstalować detektor prądu upływowego. Brak wyłącznika prądu upływowego może być przyczyną porażenia

•
prądem elektrycznym lub pożaru.

•

Należy pamiętać o uziemieniu jednostki. Uziemienia nie wolno wykonywać za pośrednictwem rury, przewodu piorunochronu
lub uziemienia instalacji telefonicznej. Nieprawidłowe uziemienie może doprowadzić do porażenia prądem elektrycznym.

Nieprzestrzeganie tych instrukcji może spowodować uszkodzenie
mienia lub obrażenia ciała, które mogą, w zależności od okoliczności,
okazać się bardzo poważne w skutkach.

Należy przestrzegać tych
instrukcji.

7RXU]ąG]HQLHMHVWZ\SHáQLRQH
F]\QQLNLHPFKáRGQLF]\P5

OSTROŻNIE

Należy koniecznie zapewnić
uziemienie.

3

OSTROŻNIE

• Jednostki nie należy używać do celów niezgodnych z jej przeznaczeniem. Jednostki nie należy używać do chłodzenia
aparatury precyzyjnej, żywności, roślin, zwierząt ani dzieł sztuki, ponieważ może to niekorzystnie wpłynąć na ich
wygląd, jakość i/lub żywotność.

Przed użyciem należy przeczytać ten dokument

Środki ostrożności

• Nie należy wystawiać roślin ani zwierząt na bezpośrednie działanie strumienia powietrza z urządzenia, ponieważ
może to mieć niekorzystne skutki.

• Nie należy ustawiać urządzeń z odkrytym płomieniem w miejscach wystawionych na działanie strumienia powietrza
z klimatyzatora, ponieważ może on ujemnie wpływać na spalanie w palniku.

• Nie należy blokować wlotów ani wylotów powietrza. Utrudniony przepływ powietrza może być przyczyną
niedostatecznej wydajności lub innych problemów.

• Nie wolno siadać na jednostce zewnętrznej, kłaść na niej przedmiotów ani jej ciągnąć. Może to doprowadzić do wypadku,
takiego jak upadek lub przewrócenie się jednostki, powodując obrażenia, awarię produktu lub jego uszkodzenie.

• Nie umieszczać bezpośrednio pod urządzeniem wewnętrznym ani zewnętrznym przedmiotów wrażliwych na wilgoć.
W pewnych warunkach skraplanie się wilgoci na jednostce głównej lub przewodach czynnika chłodniczego,
zanieczyszczenie fi ltru powietrza albo zablokowanie odpływu skroplin może spowodować skapywanie wody,
powodując zanieczyszczenie lub uszkodzenie tych przedmiotów.

• Po dłuższej eksploatacji należy sprawdzić, czy podstawa i mocowanie jednostki nie uległy uszkodzeniu. Dalsza
eksploatacja jednostki może bowiem skutkować upadkiem urządzenia, co może spowodować obrażenia.

•

Aby uniknąć obrażeń, nie należy dotykać wlotów powietrza ani żeber aluminiowych jednostek wewnętrznych lub zewnętrznych.

• Urządzenie nie jest przeznaczone do obsługi przez małe dzieci lub osoby niedołężne bez nadzoru. Może to
doprowadzić do upośledzenia funkcji organizmu i zagrożenia zdrowia.

• To urządzenie może być obsługiwane przez dzieci w wieku lat 8 i więcej oraz osoby o obniżonej sprawności fi zycznej,
sensorycznej lub umysłowej, a także przez osoby bez specjalnej wiedzy i doświadczenia pod warunkiem, że nad ich
bezpieczeństwem będzie czuwała osoba za nie odpowiedzialna lub zostaną one poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i powiadomione o związanych z tym zagrożeniach.

• Należy dopilnować, aby dzieci nie bawiły się urządzeniem.

• Czyszczenie i konserwacja nie może być wykonywana przez dzieci bez nadzoru.

•

Należy unikać uderzania jednostek wewnętrznych lub zewnętrznych, ponieważ może to doprowadzić do uszkodzenia produktu.

• Nie umieszczać łatwopalnych przedmiotów, takich jak puszki z aerozolem, w odległości 1 m od otworu wylotu powietrza.
Puszki z aerozolem mogą wybuchnąć w wyniku działania gorącego powietrza z jednostek wewnętrznych lub zewnętrznych.

•

Nie wolno dopuścić, aby zwierzęta domowe oddawały mocz na jednostkę. Oddawanie moczu na jednostkę może
spowodować porażenie prądem elektrycznym lub pożar.

• Nie myć jednostki wodą, ponieważ może to skutkować porażeniem elektrycznym lub doprowadzić do pożaru.

• Nad jednostką nie należy umieszczać pojemników z wodą (takich jak np. wazony), gdyż grozi to porażeniem
elektrycznym lub pożarem.

• Aby uniknąć niedoboru tlenu, należy odpowiednio przewietrzać pomieszczenie, jeśli razem z jednostką używane są
urządzenia wyposażone w palniki.

• Przed czyszczeniem należy zatrzymać działanie jednostki, wyłączyć automatyczny bezpiecznik lub odłączyć przewód
zasilający. W przeciwnym razie może to skutkować porażeniem prądem elektrycznym i obrażeniami.

• Jednostkę należy podłączać wyłącznie do obwodu zasilającego o podanych parametrach. Zasilanie inne niż podane
może doprowadzić do porażenia prądem elektrycznym, przegrzania i pożaru.

•

Należy zamontować wąż na skropliny w taki sposób, aby zapewnić skuteczny odpływ. Niewłaściwy odpływ może
doprowadzić do zalania budynku, mebli itp.

• Nie umieszczać obiektów w bezpośrednim sąsiedztwie urządzenia zewnętrznego i nie dopuszczać, aby liście i inne
zanieczyszczenia gromadziły się wokół urządzenia. Liście stanowią schronienie dla małych zwierząt, które mogą
wejść do urządzenia. Po wejściu do jednostki w wyniku kontaktu zwierząt z częściami elektrycznymi może dojść do
uszkodzeń, powstania dymu lub pożaru.

• Nie wolno umieszczać przedmiotów w pobliżu jednostki wewnętrznej.
Może to mieć negatywny wpływ na działanie, jakość i okres eksploatacji jednostki.

• Trzymać poza zasięgiem dzieci, aby nie bawiły się urządzeniem.

Miejsce montażu.

 Aby zainstalować jednostkę w wymienionych poniżej rodzajach otoczenia, należy skontaktować się z dealerem.

• Miejsca o dużym stężeniu oleju lub w których wytwarza się para bądź sadza.

• Miejsca zasolone, takie jak obszary przybrzeżne.

• Miejsca, w których występuje gaz siarczkowy, takie jak gorące źródła.

• Miejsca, w których śnieg może zablokować jednostkę zewnętrzną.

 Należy przestrzegać instrukcji podanych poniżej.

• Jednostka wewnętrzna znajduje się w odległości przynajmniej 1 m od zestawu telewizyjnego lub radiowego (jednostka
może powodować zakłócenia obrazu lub dźwięku).

• Skropliny z jednostki zewnętrznej muszą być odprowadzane do miejsca o dobrym drenażu.

Należy rozważyć, czy hałas nie będzie powodował dyskomfortu u sąsiadów.

 Na miejsce instalacji należy wybrać miejsce opisane poniżej.

• Miejsce o wytrzymałości pozwalającej na udźwignięcie ciężaru jednostki, które nie powoduje wzmacniania hałasu lub
wibracji powstających podczas pracy.

• Miejsce, w którym powietrze wydmuchiwane z jednostki zewnętrznej lub hałas generowany podczas pracy nie będą
powodować dyskomfortu u sąsiadów.

Prace elektryczne.

• W przypadku zasilania należy użyć odrębnego obwodu zasilającego, przeznaczonego wyłącznie dla jednostki.

Zmiana położenia systemu.

• Zmiana położenia jednostki wymaga specjalistycznej wiedzy i umiejętności. Jeśli wymagana jest zmiana położenia
w wyniku przenoszenia lub przemodelowania układu, należy skontaktować się z dealerem.

4

Przed użyciem należy przeczytać ten dokument

Strona 12

Strona 12

Strona 15, 16

Nazwy części

Jednostka wewnętrzna

Panel przedni

Klapka (kierownica pozioma)

Żaluzje (kierownice pionowe)

• Żaluzje znajdują się wewnątrz wylotu
powietrza.

Odbiornik sygnału

• Odbiera sygnały z pilota zdalnego
sterowania.

• Gdy jednostka odbierze sygnał,
słychać będzie sygnał dźwiękowy.

Przypadek Typ dźwięku

Rozpoczęcie pracy

Zmiana ustawień

Zatrzymanie pracy

dwa sygnały

dźwiękowe

jeden sygnał

dźwiękowy
jeden długi

sygnał

dźwiękowy

Wlot powietrza

Wylot powietrza

Czujnik temperatury
w pomieszczeniu

• Wykrywa temperaturę
powietrza wokół jednostki.

Wyświetlacz

Kontrolka PRACA (zielona)

Kontrolka TIMER

ON/OFF

Przełącznik WŁĄCZONE/WYŁĄCZONE jednostki
wewnętrznej

• Naciśnij ten przełącznik raz, aby rozpocząć pracę.
Naciśnij go ponownie, aby ją zatrzymać.

• Informacje na temat ustawiania trybu pracy podano w poniższej tabeli.

Tryb Ustawienie temperatury Szybkość nawiewu

AUTO 25°C AUTO

• Tego przełącznika można użyć w przypadku braku pilota zdalnego
sterowania.

(pomarańczowa)

5

Nazwy części

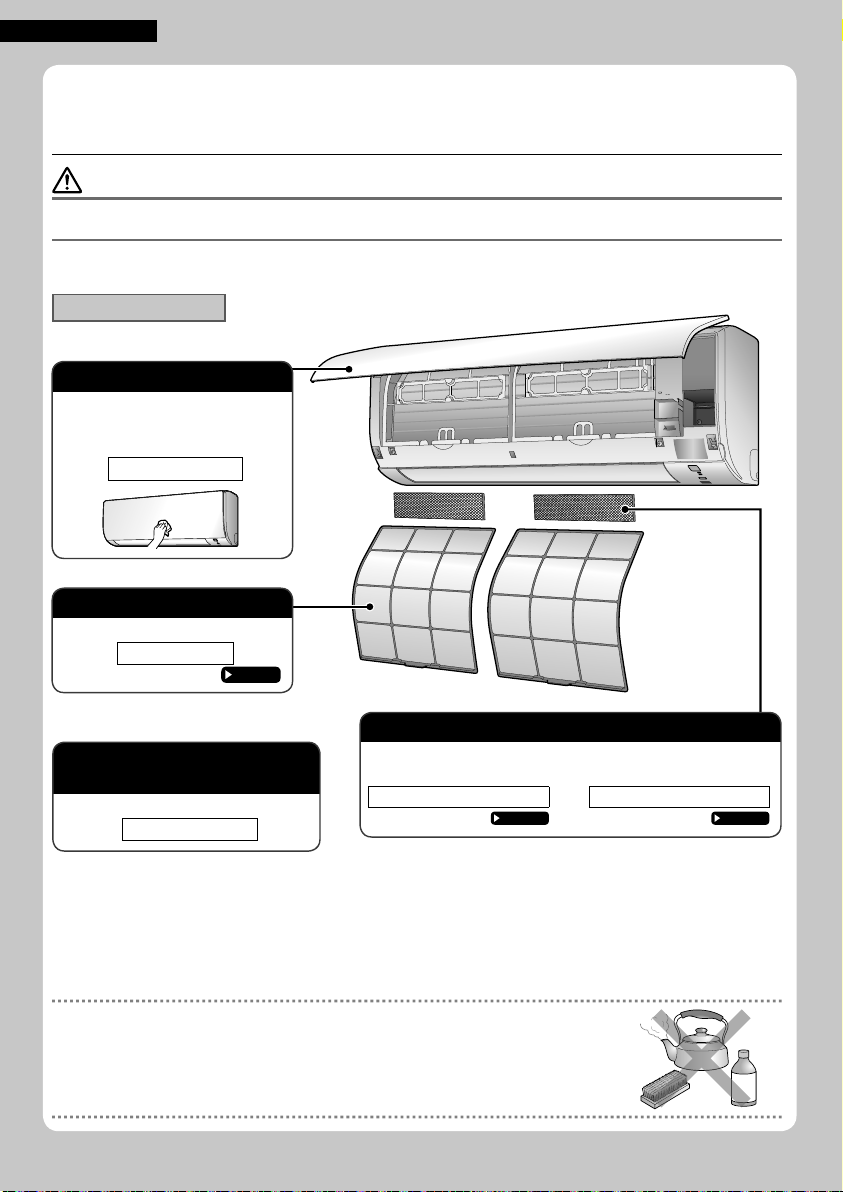

 Otwórz panel przedni

Przed użyciem należy przeczytać ten dokument

Tabliczka
z nazwą
modelu

Tytanowy, apatytowy fi ltr
dezodoryzujący (bez ramki)

Filtr powietrza

Jednostka zewnętrzna

• Wygląd jednostki zewnętrznej może różnić się w przypadku niektórych modeli.

Wlot powietrza

(tył i bok)

Wylot powietrza

Czujnik temperatury
zewnętrznej (tył)

Przewody czynnika
chłodniczego i przewody
łączące jednostki

Tabliczka z nazwą modelu

Główny zacisk (wewnątrz)

Wąż spustowy

6

Przed użyciem należy przeczytać ten dokument

Strona 9

Strona 9

Strona 10

Strona 13

Strona 13

Strona 16

Strona 15

Strona 10

Strona 11

Strona 14

Strona 12

Strona 15, 16

Nazwy części

Pilot zdalnego sterowania

Wyświetlacz (LCD)

• Wyświetla bieżące ustawienia.
(Na tej ilustracji, dla celów
informacyjnych, każdą sekcję
przedstawiono wraz z jej
stanem wyświetlacza).

Przycisk AUTO

• Automatycznie wybiera odpowiedni
tryb pracy (CHŁODZENIE lub
OGRZEWANIE) w oparciu
o temperaturę w pomieszczeniu,
a następnie rozpoczyna pracę.

Przyciski bezpośredniej obsługi

• Rozpoczynają pracę w trybie
CHŁODZENIE, OSUSZANIE,
OGRZEWANIE lub SAM NAWIEW.

Przycisk regulacji
TEMPERATURA

• Zmienia ustawienie temperatury.

Przycisk KOMFORTOWY

• Praca w trybie KOMFORTOWY
NAWIEW.

Przycisk PEŁNA MOC

• Tryb pracy PEŁNA MOC.

Nadajnik sygnału

Odbiornik

•

Aby użyć pilota zdalnego sterowania,
skieruj nadajnik na jednostkę
wewnętrzną. Jeśli pomiędzy jednostką
a pilotem zdalnego sterowania
znajdują się przedmioty blokujące
sygnały, takie jak zasłony,
jednostka nie będzie działać.

• Maksymalna odległość transmisji
sygnału wynosi około 7 m.

Przycisk WYŁĄCZONE

• Zatrzymuje pracę.

Przycisk ustawienia
WENTYLATOR

• Umożliwia wybór ustawienia
szybkości nawiewu.

Przycisk EKONOMICZNY

• Praca w trybie EKONOMICZNY.

Przycisk TIMER WYŁ.
(tryb USTAWIENIE NOCNE)

Przycisk TIMER WŁ.

7

Przycisk OBROTNICA

•

Regulacja kierunku nawiewu

.

Przycisk ANULUJ TIMER

• Anuluje ustawienie timera.

Przed użyciem należy przeczytać ten dokument

Wkładanie baterii

Mocowanie uchwytu na pilota zdalnego sterowania do ściany

Przełączanie wyświetlania stopni Fahrenheita/Celsiusza

Włączanie bezpiecznika automatycznego

Przygotowanie przed użyciem

1

1. Zdejmij tylną pokrywę przesuwając ją,

3

2

a następnie nieznacznie unosząc.

2. Włóż 2 baterie AAA.LR03 (alkaliczne).

3. Załóż tylną pokrywę.

3UDZLGáRZRXPLHĞü
ELHJXQ L !

Pilot zdalnego
sterowania

1. Wybierz miejsce, z którego sygnały docierają

do jednostki.

2. Przymocuj uchwyt do ściany lub podobnego

miejsca przy użyciu śrub dostarczonych

ĝUXE\

Uchwyt pilota
zdalnego
sterowania

z uchwytem.

3. Zawieś pilota zdalnego sterowania

w uchwycie na pilota zdalnego sterowania.

Naciśnij jednocześnie przyciski i

(przycisk TIMER) i przytrzymaj je przez
około 5 sekund.

• Jeśli temperatura dotychczas wyświetlana była w stopniach Fahrenheita,
zostanie wyświetlona w stopniach Celsiusza i vice versa.

• Przełączenie możliwe jest tylko wtedy, gdy wyświetlana jest temperatura.

• Po włączeniu zasilania klapka jednostki wewnętrznej otworzy i zamknie się jednokrotnie
w celu ustawienia pozycji odniesienia.

UWAGA

Uwaga dotycząca baterii

• W przypadku wymieniania baterii należy użyć baterii tego samego typu i wymieniać jednocześnie obie stare baterie.

• Baterie wystarczą na okres około 1 roku. Jeśli jednak przed upływem roku wyświetlacz zacznie blaknąć lub pogorszeniu ulegnie zdolność
odbierania sygnału, należy wymienić obie baterie na nowe typu AAA.LR03 (alkaliczne).

• Baterie dostarczone z pilotem zdalnego sterowania przeznaczone są do obsługi początkowej. Baterie mogą wyczerpać się przed upływem 1 roku.

Uwagi dotyczące pilota zdalnego sterowania

• Nie wolno upuścić pilota zdalnego sterowania. Nie wolno go zamoczyć.

8

Podstawowa obsługa

Rozpoczęcie pracy

Praca w trybie AUTO · CHŁODZENIE · OSUSZANIE · OGRZEWANIE · SAM NAWIEW

Jednostka działa w wybranym trybie pracy.

Praca w trybie AUTO

• Automatyczne wybieranie odpowiedniej temperatury i trybu pracy.

Naciśnij .

Praca w trybie CHŁODZENIE

• Obniżenie temperatury.

Naciśnij .

Praca w trybie OSUSZANIE

• Obniżenie wilgotności.

Naciśnij .

Praca w trybie OGRZEWANIE

• Podnoszenie temperatury.

Naciśnij .

Praca w trybie SAM NAWIEW

• Cyrkulacja powietrza w pomieszczeniu.

Naciśnij .

• Kontrolka PRACA zaświeci się na zielono.

Wyświetlacz

UWAGA

Uwagi dotyczące trybu AUTO

• W trybie AUTO system wybiera odpowiedni tryb pracy (CHŁODZENIE lub OGRZEWANIE) w oparciu o temperaturę w pomieszczeniu,
a następnie rozpoczyna pracę.

• System dokonuje automatycznego ponownego wyboru ustawienia w regularnych odstępach czasu, aby temperatura w pomieszczeniu była na
poziomie ustawionym przez użytkownika.

Uwagi dotyczące trybu OSUSZANIE

• Eliminuje wilgoć, utrzymując w miarę możliwości temperaturę w pomieszczeniu. Automatycznie kontroluje temperaturę i szybkość nawiewu,
więc ręczna regulacja tych funkcji nie jest dostępna.

9

Podstawowa obsługa

Zatrzymanie działania

Zmiana ustawienia temperatury

Wskazówki dotyczące oszczędzania energii

Ustawienie temperatury na umiarkowanym poziomie pomaga oszczędzać energię.

• Zalecane ustawienie temperatury

− Chłodzenie: 26 – 28°C

− Ogrzewanie: 20 – 24°C

Okna należy zasłonić żaluzjami lub zasłonami.

• Blokowanie promieni słonecznych i powietrza z zewnątrz zwiększa efekt chłodzenia (ogrzewania).

Filtry powietrza należy utrzymywać w czystości.

• Zablokowane fi ltry powietrza powodują nieefektywną pracę i marnotrawienie energii. Należy je czyścić co około 2 tygodnie.

Strona 18

Jeśli jednostka nie będzie używana przez długi okres czasu, na przykład wiosną lub jesienią, należy wyłączyć
bezpiecznik automatyczny.

• Jednostka zawsze zużywa niewielką ilość energii elektrycznej, nawet jeśli nie działa.

Praca w trybie AUTO · CHŁODZENIE · OSUSZANIE · OGRZEWANIE · SAM NAWIEW

Naciśnij .

• Kontrolka PRACA zgaśnie.

Naciśnij .

• Naciśnij , aby zwiększyć temperaturę lub naciśnij , aby ją zmniejszyć.

Praca w trybie

CHŁODZENIE

18 – 32°C 10 – 30°C 18 – 30°C

Praca w trybie
OGRZEWANIE

Praca w trybie

AUTO

Praca w trybie OSUSZANIE

lub SAM NAWIEW

Nie można zmienić
ustawienia temperatury.

10

Podstawowa obsługa

Regulacja ustawienia szybkości nawiewu

Regulacja szybkości nawiewu

Można wyregulować szybkość nawiewu, aby zwiększyć komfort.

Naciśnij .

• Każde naciśnięcie powoduje zmianę ustawienia szybkości nawiewu w kolejności.

AUTO Jednostka

• Gdy nawiew ustawiony jest na " ", rozpoczyna się praca cicha i szum z jednostki
wewnętrznej będzie mniejszy.

• W trybie pracy cichej szybkość nawiewu ustawiona jest na niskim poziomie.

Praca w trybie AUTO, CHŁODZENIE, OGRZEWANIE

ZHZQĊWU]QDFLFKD

i SAM NAWIEW

6]\ENRĞüQDZLHZX±RGQLVNLHMGRZ\VRNLHM

Praca w trybie OSUSZANIE

Nie można zmienić ustawienia
szybkości nawiewu.

UWAGA

Uwaga dotycząca ustawienia szybkości nawiewu

• Przy niższych szybkościach nawiewu, efekt chłodzenia (ogrzewania) jest również mniejszy.

Kiedy urządzenie osiągnie temperaturę docelową:

• Wentylator nie działa w trybie pracy CHŁODZENIE / AUTO

• Wentylator działa z prędkością „Średnio niski” w trybie pracy OGRZEWANIE

11

Regulacja kierunku nawiewu

Rozpoczynanie automatycznego ruchu wahadłowego

Ustawianie klapki w żądanym położeniu

Ustawianie żaluzji w żądanym położeniu

Można wyregulować kierunek nawiewu, aby zwiększyć komfort.

OSTROŻNIE

• Do regulacji kąta klapki zawsze należy używać pilota zdalnego sterowania. Ręczne przesuwanie klapki na
siłę może doprowadzić do awarii.

• Należy zachować ostrożność podczas regulacji żaluzji. Wewnątrz wylotu powietrza znajduje się wentylator,
który obraca się z dużą szybkością.

Kierunek nawiewu góra-dół

Naciśnij .

• Na wyświetlaczu LCD zostanie wyświetlony komunikat " ".

• Klapka (kierownica pozioma) zacznie ruch wahadłowy.

• Ta funkcja działa tylko w przypadku, gdy klapka znajduje się w trybie automatycznego ruchu
wahadłowego.

Podstawowa obsługa

Naciśnij , gdy klapka osiągnie żądane położenie.

• Symbol " " zniknie z ekranu LCD.

Przytrzymaj pokrętła, aby
przesunąć żaluzje (kierownice
pionowe).

W 2 miejscach znajduje się pokrętło.

UWAGA

Uwagi dotyczące ustawienia kierunku nawiewu

• Zakres ruchu klapki różni się w zależności od trybu pracy.

• Klapka zatrzyma się w położeniu górnym, gdy szybkość nawiewu zostanie
zmieniona na niską przy ustawieniu wychyłu w górę i w dół.

Zakres ruchu klapki

&+à2'=(1,(2686=$1,(

7</.21$:,(:

3RNUĊWáD

2*5=(:$1,(

12

Przydatne funkcje

Uruchomienie trybu PEŁNA MOC

Anulowanie trybu PEŁNA MOC

Uruchamianie trybu pracy KOMFORTOWY NAWIEW

Anulowanie trybu pracy KOMFORTOWY NAWIEW

Praca w trybie KOMFORTOWY NAWIEW

Kierunek nawiewu i przepływ można regulować tak, aby powietrze nie było
nadmuchiwane bezpośrednio na osoby w pomieszczeniu.

Naciśnij .

• Na wyświetlaczu LCD zostanie wyświetlony komunikat " " .

Praca w trybie

Kierunek klapek
Szybkość nawiewu

• Niedostępna w trybie TYLKO NAWIEW.

CHŁODZENIE i OSUSZANIE

W górę W dół

AUTO

Praca w trybie

OGRZEWANIE

Naciśnij ponownie .

• Symbol " " zniknie z ekranu LCD.

• Klapka powróci do pozycji zapamiętanej przed trybem pracy KOMFORTOWY NAWIEW.

Praca w trybie PEŁNA MOC

Tryb PEŁNA MOC szybko maksymalizuje efekt chłodzenia (ogrzewania)
w dowolnym trybie pracy. W tym trybie jednostka pracuje z maksymalną
wydajnością.

Naciśnij .

• Na wyświetlaczu LCD zostanie wyświetlony komunikat " " .

•

Tryb PEŁNA MOC jest wyłączany po 20 minutach. Następnie system automatycznie przechodzi
do pracy z poprzednimi ustawieniami, które były używane przed przejściem w tryb PEŁNA MOC.

Naciśnij ponownie .

• Symbol " " zniknie z ekranu LCD.

13

13

Praca w trybie EKONOMICZNY

Uruchomienie trybu EKONOMICZNY

Anulowanie trybu EKONOMICZNY

Praca w trybie EKONOMICZNY umożliwia efektywną pracę poprzez
ograniczenie maksymalnego zużycia energii.
Ta funkcja pomaga zapobiec uruchomieniu bezpiecznika automatycznego,
gdy jednostka działa z innymi urządzeniami w obrębie tego samego obwodu.

Naciśnij .

• Na wyświetlaczu LCD zostanie wyświetlony komunikat " " .

• Niedostępna w trybie TYLKO NAWIEW.

Naciśnij ponownie .

• Symbol " " zniknie z ekranu LCD.

Przydatne funkcje

UWAGA

Uwagi dotyczące trybu pracy KOMFORTOWY NAWIEW

• W przypadku wyboru kierunku nawiewu góra-dół tryb pracy KOMFORTOWY NAWIEW zostanie anulowany.

Uwagi dotyczące trybu PEŁNA MOC

• Naciśnięcie powoduje anulowanie ustawień, a z wyświetlacza LCD znika " " .

• Tryb PEŁNA MOC nie zwiększy wydajności jednostki, jeśli jednostka pracuje już z maksymalną wydajnością.

− W trybie CHŁODZENIE, OGRZEWANIE i AUTO

Aby zmaksymalizować efekt chłodzenia (ogrzewania), wydajność jednostki zewnętrznej jest zwiększana, a szybkość nawiewu ustawiona
na stałe na ustawienie maksymalne.
Nie można zmienić ustawienia temperatury.

− W trybie OSUSZANIE

Ustawienie temperatury jest obniżane o 2,5°C, a szybkość nawiewu jest nieznacznie zwiększana.

− W trybie SAM NAWIEW

Szybkość nawiewu jest na stałe ustawiana na maksymalną.

Uwagi dotyczące trybu EKONOMICZNY

• Naciśnięcie powoduje anulowanie ustawień, a z wyświetlacza LCD znika " " .

• Jeśli zużycie energii jest już niskie, włączenie trybu EKONOMICZNY nie spowoduje jego zmniejszenia.

Niektóre przydatne funkcje mogą być użyte razem.

KOMFORTOWY NAWIEW + EKONOMICZNY Jest dostępna
PEŁNA MOC + KOMFORTOWY NAWIEW Niedostępne*
PEŁNA MOC + EKONOMICZNY Niedostępne*

*Priorytet nadawany jest funkcji, której przycisk został naciśnięty jako ostatni.

14

14

Praca w trybie TIMER

Użycie trybu TIMER WŁ.

Anulowanie trybu TIMER WŁ.

Praca w trybie TIMER WŁ./WYŁ.

Funkcje timera są przydatne do automatycznego włączania i wyłączania
jednostki w nocy lub nad ranem. Można również użyć razem trybów
TIMER WŁ. i TIMER WYŁ.

Naciśnij .

Na wyświetlaczu LCD zostanie wyświetlony komunikat " ".

• Każde naciśnięcie przycisku
Czas można ustawić w zakresie od 1 do 12 godzin.

• Kontrolka TIMER zaświeci się na pomarańczowo.

Wyświetlacz

zwiększa ustawiony czas o 1 godzinę.

Naciśnij .

• Symbol " " zniknie z ekranu LCD.

• Kontrolka TIMER zgaśnie.

UWAGA

W następujących przypadkach należy ponownie ustawić timer.

• Po wyłączniku bezpiecznika automatycznego.

• Po awarii zasilania.

• Po wymianie baterii w pilocie zdalnego sterowania.

15

Użycie trybu TIMER WYŁ.

Anulowanie trybu TIMER WYŁ.

Połączenie trybu TIMER WŁ. i TIMER WYŁ.

Praca w trybie TIMER WŁ./WYŁ.

Naciśnij .

Na wyświetlaczu LCD zostanie wyświetlony komunikat " " .

Praca w trybie TIMER

• Każde naciśnięcie przycisku
Czas można ustawić w zakresie od 1 do 12 godzin.

• Kontrolka TIMER zaświeci się na pomarańczowo.

Wyświetlacz

zwiększa ustawiony czas o 1 godzinę.

Naciśnij .

• Symbol " " zniknie z ekranu LCD.

• Kontrolka TIMER zgaśnie.

• Poniżej przedstawiono przykładowe ustawienie połączenia 2 timerów.

• Na wyświetlaczu LCD wyświetlany jest symbol "

[Przykład]

Ustawianie, gdy jednostka działa

• Zatrzymanie jednostki 1 godzinę później i uruchomienie jej po
upływie kolejnych 7 godzin.

Ustawianie, gdy jednostka nie działa

• Uruchomienie jednostki 2 godziny później i zatrzymanie jej po
upływie kolejnych 3 godzin.

" i " " .

UWAGA

Tryb USTAWIENIE NOCNE

• Po ustawieniu trybu TIMER WYŁ. jednostka automatycznie reguluje ustawienie temperatury (podwyższa o 0,5°C w trybie CHŁODZENIE,
obniża o 2,0°C w trybie OGRZEWANIE), aby zapobiec nadmiernemu wychłodzeniu (ogrzaniu) podczas snu.

16

Konserwacja

Panel przedni

• Należy go wytrzeć miękką, wilgotną
ściereczką.

• Można użyć jedynie obojętnego
detergentu.

Jeśli jest brudny

Jednostka wewnętrzna, jednostka

zewnętrzna i pilot zdalnego sterowania

• Należy je wytrzeć miękką ściereczką.

Jeśli jest brudny

Filtr powietrza

• Usuń kurz odkurzaczem lub umyj fi ltr.

Co 2 tygodnie

Strona 18

Tytanowy, apatytowy fi ltr dezodoryzujący (bez ramki)

• Usuń kurz odkurzaczem lub wymień fi ltr.

[Czyszczenie] [Wymiana]

Co 6 miesięcy Co 3 lata

Strona 19

Strona 19

Konserwacja i czyszczenie

OSTROŻNIE

• Przed czyszczeniem należy upewnić się, że działanie zostało wyłączone i bezpiecznik automatyczny wyłączony.

• Nie wolno chwytać aluminiowych żeber jednostki wewnętrznej. Dotknięcie tych części może doprowadzić do obrażeń.

 Opis skrócony

Czyszczenie części

UWAGA

Do czyszczenia nie wolno używać następujących materiałów:

• wody o temperaturze wyższej niż 40°C

• łatwo parujących cieczy, takich jak benzenu, benzyny i rozcieńczalnika

• substancji do polerowania

• ostrych materiałów, takich jak szczotka do szorowania

17

Jeśli nie można z łatwością usunąć kurzu

• Umyj fi ltry powietrza detergentem o obojętnym pH
rozcieńczonym letnią wodą, a następnie osusz je
w cieniu.

Konserwacja i czyszczenie

 Filtr powietrza

Konserwacja

1. Otwórz przedni panel.

• Przytrzymaj panel przedni po bokach i otwórz go.

2. Wyciągnij fi ltry powietrza.

• Popchnij wypustkę fi ltra pośrodku każdego fi ltra
powietrza nieznacznie w górę, a następnie
pociągnij ją w dół.

3RSFKQLM

3.

Umyj fi ltry powietrza wodą
lub wyczyść je odkurzaczem.

• Zaleca się czyszczenie fi ltrów powietrza co
2 tygodnie.

4. Ponownie zamocuj fi ltry.

3RFLąJQLMZGyá

5. Zamknij powoli panel

przedni.

• Naciśnij panel przedni po obu stronach i na środku.

• Upewnij się, że panel przedni jest dobrze
zamocowany.

18

Konserwacja

Konserwacja i czyszczenie

 Tytanowy, apatytowy fi ltr dezodoryzujący

1. Otwórz panel przedni

i wyciągnij fi ltry powietrza.

Strona 18

2. Wyjmij tytanowe, apatytowe

fi ltry dezodoryzujące.

• Wyjmij fi ltry z wypustek.

3. Wyczyść lub wymień

tytanowe, apatytowe
fi ltry dezodoryzujące.

[Czyszczenie]

3-1 Usuń odkurzaczem kurz i zanurz

w letniej wodzie lub przemywaj wodą
przez około 10 do 15 minut, jeśli
kurzu jest dużo.

[Wymiana]

Wyjmij fi ltr z wypustek i przygotuj
nowy.

• Stary fi ltr należy wyrzucić jako odpad niepalny.

4. Włóż tytanowe, apatytowe

fi ltry dezodoryzujące na ich
miejsce.

• Podczas mocowania fi ltra należy upewnić się,
że fi ltr jest prawidłowo zaczepiony o wypustki.

5. Ponownie zamocuj fi ltry.

Strona 18

6. Zamknij powoli panel

przedni.

Strona 18

3-2 Po umyciu należy strząsnąć

pozostałość wody i pozostawić
do wysuszenia w cieniu.

• Nie należy wyciskać fi ltra w celu usunięcia
z niego wody.

19

UWAGA

• Praca z brudnym fi ltrem:
– uniemożliwia deodorowanie powietrza,
– uniemożliwia oczyszczanie powietrza,
– powoduje gorsze ogrzewanie lub chłodzenie,
– może powodować nieprzyjemne zapachy.

• Stare fi ltry należy wyrzucić jako odpad niepalny.

• Aby zamówić tytanowy, apatytowy fi ltr dezodoryzujący, należy
skontaktować się dealerem, u którego zakupiono jednostkę.

Element

Nr części KAF970A46

Tytanowy, apatytowy fi ltr dezodoryzujący
1 zestaw

Konserwacja

Konserwacja i czyszczenie

 Długi okres braku eksploatacji

1. Uruchom tryb SAM NAWIEW na kilka godzin, aby wysuszyć

wnętrze.

• Naciśnij .

2. Po zatrzymaniu pracy należy wyłączyć bezpiecznik

automatyczny jednostki w pomieszczeniu.

3. Wyjmij baterie z pilota zdalnego sterowania.

 Zalecamy wykonywanie okresowej konserwacji

• W niektórych warunkach pracy wnętrze jednostki może po kilku latach zabrudzić się, powodując pogorszenie działania.
Oprócz regularnego czyszczenia przez użytkownika zaleca się wykonywanie okresowej konserwacji przez
wykwalifi kowanego specjalistę.

• W celu uzyskania konserwacji przez wykwalifi kowanego specjalistę należy skontaktować się z dealerem, u którego
zakupiono jednostkę.

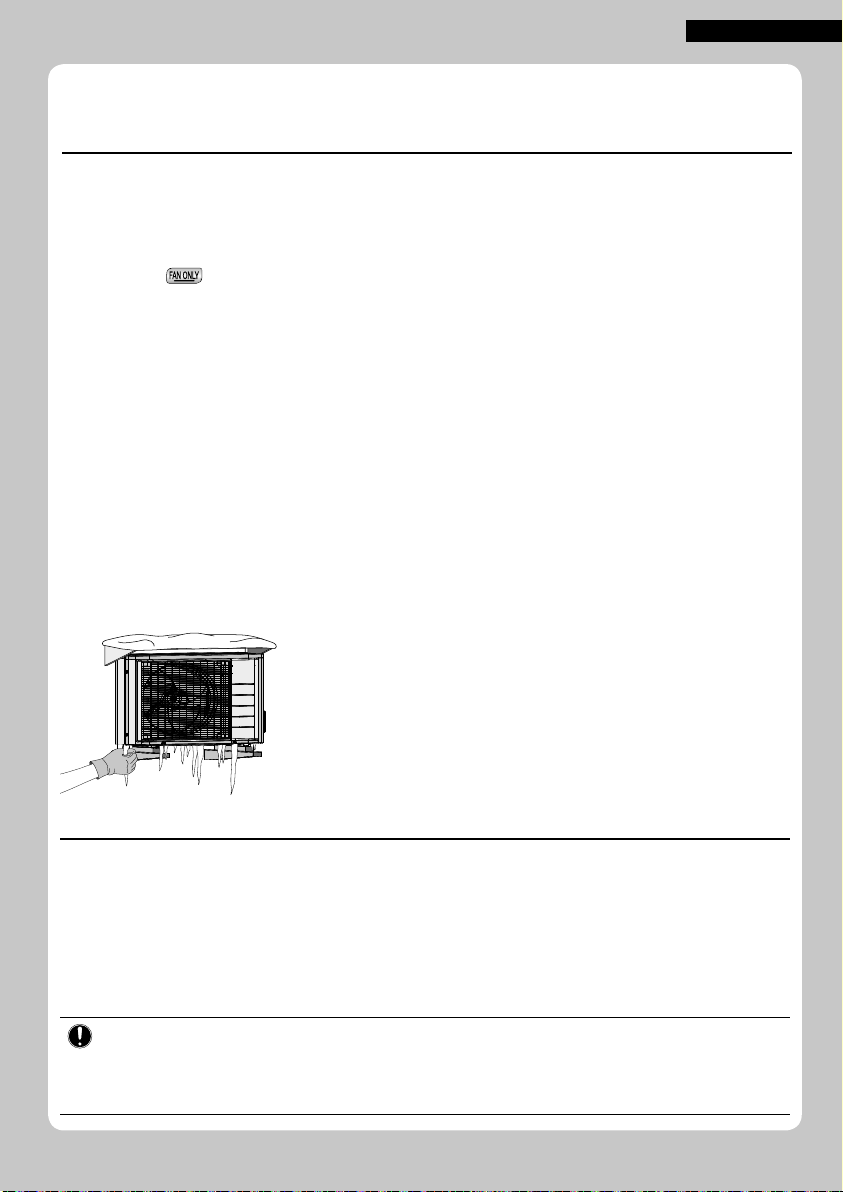

 Sezon zimowy

Należy usuwać sople lodu. Używać rękawic, aby uniknąć obrażeń i uszkodzenia urządzenia.

:DĪQHLQIRUPDFMHGRW\F]ąFHXĪ\ZDQHJRF]\QQLNDFKáRGQLF]HJR

1LQLHMV]\SURGXNW]DZLHUDIOXRURZDQHJD]\FLHSODUQLDQH*D]yZW\FKQLHZROQRXZDOQLDü GR DWPRVI HU\

5RG]DMF]\QQLNDFKáRGQLF]HJR
:DUWRĞü*:3

(1)

*:3 ZVSyáF ]\ QQLN RFLHSOHQLD JOREDOQHJR

:]DOHĪQRĞFLRGRERZLą]XMąF\FKSU]HSLVyZ8(OXEORNDOQ\FKPRĪHE\ü N RQLHF] QHSU] HSURZDG]DQLHRN UHVRZ\F KN RQWUROL
SRGNąWHPV]F]HOQRĞFL
:LĊFHMLQIRUPDFMLPRĪQDX]\VNDüNRQWDNWXMąFVLĊ]ORNDOQ\PGHDOHUHP

(1)



8:$*$GRW\F]ąFDW&22HT
:(XURSLHGRRNUHĞODQLDRNUHVyZNRQVHUZDF\MQ\FKXĪ\ZDQDMHVWHPLVMDJD]yZFLHSODUQLDQ\FKáąF]QHMLORĞFLF]\QQLND

FKáRGQLF]HJRZZ\UDĪRQDZWRQDFKHNZLZDOHQWX&2

:]y UQDRE OLF]DQLHHPLVMLJD]yZFLHSODUQLDQ\FK

ZDU WRĞ ü*:3F] \QQL NDFKá RGQLF ]HJRî á ąF]QDL ORĞüF] \QQL NDF KáRGQLF ]HJR>ZNJ@ 

R32
675

1DOHĪ\SRVWĊSRZDü]JRGQLH]ZáDĞFLZ\PLSU]HSLVDPL

2

20

20

Gdy zajdzie potrzeba

Klapka nie zaczyna się wychylać
od razu.

• Jednostka reguluje położenie klapki. Klapka wkrótce
zacznie się poruszać.

Często zadawane pytania

•

Następujące przypadki nie oznaczają problemów z jednostką, ale mają swoje przyczyny. Można kontynuować jego eksploatację.

Jednostka wewnętrzna

Jednostka przestaje nawiewać
powietrze w czasie pracy.

• Po osiągnięciu ustawionej temperatury szybkość
nawiewu jest zmniejszana, a działanie zatrzymywane,
aby uniknąć generowania zimnego powietrza (podczas
ogrzewania) lub zapobiec wzrostowi wilgotności
(w czasie chłodzenia). Działanie zostanie automatycznie
wznowione, gdy temperatura w pomieszczeniu wzrośnie
lub spadnie.

Tryb OGRZEWANIE jest natychmiast
wyłączany i słychać dźwięki
przepływającej wody.

•

Trwa odszranianie jednostki zewnętrznej. Tryb

OGRZEWANIE został uruchomiony po usunięciu szronu
z jednostki zewnętrznej. Może to potrwać od 4 do 12 minut.

Praca nie jest rozpoczynana od razu.

 Po naciśnięciu przycisku lub dowolnego

przycisku obsługi bezpośredniej działanie jest
zatrzymywane.

 Gdy ponownie wybrano tryb.

• Ma to na celu ochronę jednostki.
Należy poczekać około 3 minuty.

Słychać różne dźwięki.

 Dźwięk przypominający przepływającą wodę

• Dźwięk ten jest generowany, ponieważ czynnik
chłodniczy w jednostce przepływa.

•

Dźwięk ten jest generowany w czasie
wypompowywania wody z jednostki w trybie
CHŁODZENIE lub OSUSZANIE.

 Dźwięk dmuchania

• Dźwięk ten jest generowany po przełączeniu
przepływu czynnika chłodniczego w jednostce.

 Dźwięk tykania

• Dźwięk ten jest generowany, gdy szafka i rama
jednostki nieznacznie rozszerzają się lub kurczą
w wyniku zmian temperatury.

 Dźwięk gwizdania

• Dźwięk ten jest generowany podczas przepływu
czynnika chłodniczego w trybie odszraniania.

 Dźwięk trzaskania w czasie pracy lub w trybie
bezczynności

•

Dźwięk ten jest generowany, gdy działają zawory
sterujące czynnikiem chłodniczym lub części elektryczne.

 Dźwięk stukotania

• Dźwięk ten dochodzi z wnętrza jednostki, kiedy
urządzenie zewnętrzne (np. wentylator wylotowy, okap
wyciągowy) zasysa powietrze z pomieszczenia w czasie,
gdy drzwi i okna w pomieszczeniu są zamknięte. Otwórz
drzwi lub okno albo wyłącz jednostkę.

Jednostka zewnętrzna

Z jednostki zewnętrznej wydobywa się woda lub para.

 W trybie OGRZEWANIE

• Szron na jednostce zewnętrznej topi się do postaci wody lub pary, gdy
jednostka działa w trybie odszraniania.

 W trybie CHŁODZENIE lub OSUSZANIE

• Wilgoć w powietrzu skrapla się do postaci wody na chłodnej powierzchni
rur jednostki zewnętrznej i zaczyna kapać.

21

To nie jest problem

Ten przypadek nie stanowi problemu.

Sprawdź

Sprawdź ponownie przed zażądaniem naprawy.

Strona 14

Rozwiązywanie problemów

Przed zadaniem pytania lub zażądaniem naprawy należy sprawdzić poniższe elementy.
Jeśli problem występuje nadal, skontaktuj się z dealerem.

Jednostka nie działa

Przypadek Opis / co należy sprawdzić

• Czy bezpiecznik automatyczny został wyłączony lub przepalony został bezpiecznik?

Kontrolka PRACA nie świeci się.

Kontrolka PRACA miga.

Jednostka nagle przestaje działać

Przypadek Opis / co należy sprawdzić

Kontrolka PRACA świeci się.

Kontrolka PRACA miga.

• Czy nastąpiła awaria zasilania?

• Czy w pilocie zdalnego sterowania znajdują się baterie?

• Wyłącz zasilanie za pomocą bezpiecznika automatycznego i uruchom ponownie pracę
za pomocą pilota zdalnego sterowania.
Jeśli kontrolka PRACA miga, sprawdź kod błędu i skontaktuj się z dealerem.

• Dla ochrony systemu jednostka może przerwać pracę w przypadku dużego wahania
napięcia. Praca jest automatycznie wznawiana po upływie około 3 minut.

• Czy nic nie blokuje wlotów i wylotów powietrza jednostek wewnętrznych i zewnętrznych?
Zatrzymaj pracę i po wyłączeniu bezpiecznika automatycznego usuń blokadę. Uruchom
ponownie pracę za pomocą pilota zdalnego sterowania. Jeśli kontrolka PRACA miga,
sprawdź kod błędu i skontaktuj się z dealerem.

Gdy zajdzie potrzeba

Strona 25

Strona 25

Jednostka nie przestaje działać

Przypadek Opis / co należy sprawdzić

Jednostka kontynuuje pracę
nawet po zatrzymaniu.

Pomieszczenie nie jest schładzane/ogrzewane

Przypadek Opis / co należy sprawdzić

Powietrze nie jest nawiewane.

Powietrze nie jest nawiewane /
Powietrze jest nawiewane.

Powietrze jest nawiewane.

 Tuż po zatrzymaniu jednostki

• Wentylator jednostki zewnętrznej dalej się obraca przez około 1 minutę, aby chronić system.

 Gdy jednostka nie działa

• Gdy temperatura zewnętrzna jest wysoka, wentylator jednostki zewnętrznej może zacząć
się obracać, aby ochronić system.

 W trybie OGRZEWANIE

• Jednostka nagrzewa się. Należy poczekać od 1 do 4 minut.

• Podczas pracy w trybie odszraniania z jednostki wewnętrznej nie wylatuje ciepłe powietrze.

 Czy ustawienie szybkości nawiewu jest odpowiednie?

• Czy ustawienie szybkości nawiewu jest niskie, na przykład "Cicha jednostka wewnętrzna"
lub "Szybkość nawiewu 1"? Zwiększ ustawienie szybkości nawiewu.

 Czy ustawienie temperatury jest odpowiednie?
 Czy regulacja kierunku nawiewu jest odpowiednia?

• Czy tuż pod lub obok jednostki wewnętrznej znajdują się meble?

• Czy jednostka pracuje w trybie EKONOMICZNY?

• Czy fi ltry powietrza są brudne?

• Czy nic nie blokuje wlotów i wylotów powietrza jednostek wewnętrznych i zewnętrznych?

• Czy okno lub drzwi są otwarte?

• Czy wentylator wylotowy obraca się?

22

22

Gdy zajdzie potrzeba

Strona 8

Strona 8

Rozwiązywanie problemów

Wydobywa się mgła

Przypadek Opis / co należy sprawdzić

Z jednostki wewnętrznej
wydobywa się para.

Pilot zdalnego sterowania

Przypadek Opis / co należy sprawdzić

Jednostka nie odbiera sygnałów
z pilota zdalnego sterowania lub
ma ograniczony zakres pracy.

Wyświetlacz LCD jest wyblakły,
nie działa lub wyświetla błędny
obraz.

Uruchamiane są inne urządzenia
elektryczne.

Powietrze ma nieprzyjemny zapach

Przypadek Opis / co należy sprawdzić

Jednostka wydziela
nieprzyjemny zapach.

• Dzieje się tak wtedy, gdy powietrze w pomieszczeniu schładzane jest do punkty wystąpienia
pary przez zimne powietrze w trybie CHŁODZENIE lub innym.

• Baterie mogą być wyczerpane.
Wymień obie baterie na nowe baterie typu AAA.LR03 (alkaliczne).
Szczegółowe informacje zawiera rozdział "Przygotowanie przed użyciem".

• Komunikacja sygnałowa może zostać zablokowana przez świetlówkę ze starterem
elektronicznym (taką jak lampy inwerterowe) znajdującą się w pomieszczeniu. Jeśli dojdzie
do takiej sytuacji należy skontaktować się z dealerem.

• Pilot zdalnego sterowania może nie działać prawidłowo, jeśli nadajnik będzie wystawiony na
bezpośrednie promienie słońca.

• Baterie mogą być wyczerpane.
Wymień obie baterie na nowe baterie typu AAA.LR03 (alkaliczne).
Szczegółowe informacje zawiera rozdział "Przygotowanie przed użyciem".

• Jeśli pilot zdalnego sterowania aktywuje inne urządzenia elektryczne, należy je odsunąć lub
skontaktować się z dealerem.

• Zapachy z pomieszczenia są wchłaniane przez jednostkę i wydalane z przepływem powietrza.
Zalecamy wyczyszczenie jednostki wewnętrznej. Należy skontaktować się z dealerem.

Inne

Przypadek Opis / co należy sprawdzić

Jednostka nagle zaczyna
zachowywać się dziwnie
podczas pracy.

Uwagi dotyczące warunków pracy

•

Jeśli działanie kontynuowane będzie w warunkach innych niż wymienione w tabeli,
– Urządzenie zabezpieczające może zadziałać, powodując

zatrzymanie działania.

− Woda może skraplać się na jednostce wewnętrznej i kapać, gdy wybrany jest
ryb CHŁODZENIE lub OSUSZANIE.

• Jednostka może ulec awarii w wyniku błyskawicy lub działania fal radiowych.
Jeśli jednostka ulegnie awarii, wyłącz zasilanie za pomocą bezpiecznika automatycznego
i uruchom ponownie pracę za pomocą pilota zdalnego sterowania.

23

Tryb Warunki pracy

CHŁODZENIE /

OSUSZANIE

OGRZEWANIE

Temperatura zewnętrzna: -10~46°C
Temperatura wewnętrzna: 18~32°C
Wilgotność wewnętrzna: maks. 80%

Temperatura zewnętrzna: -25~24°C
Temperatura wewnętrzna: 10~30°C

Gdy zajdzie potrzeba

Rozwiązywanie problemów

 Niezwłocznie skontaktuj się z serwisem

OSTRZEŻENIE

W przypadku wystąpienia anomalii (takiej jak zapach spalenizny), należy przerwać działanie i wyłącznik bezpieczny awaryjny.

• Kontynuowanie pracy w przypadku wystąpienia anomalii może być przyczyną problemów, porażenia prądem elektrycznym lub pożaru.

• Należy skontaktować się ze sklepem, w którym zakupiono jednostkę.

Użytkownik nie powinien podejmować prób samodzielnej naprawy lub modyfi kacji jednostki.

• Nieprawidłowe czynności mogą spowodować porażenie prądem elektrycznym lub pożar.

• Należy skontaktować się ze sklepem, w którym zakupiono jednostkę.

W przypadku wystąpienia jednego z poniższych objawów należy niezwłocznie wezwać serwis.

• Przewód zasilający jest nienaturalnie gorący

lub uszkodzony.

• Podczas pracy słychać nienormalne dźwięki.

• Bezpiecznik zabezpieczający, bezpiecznik lub

wyłącznik prądu upływowego często przerywa pracę.

• Przełącznik lub przycisk często nie działa prawidłowo.

• Czuć zapach spalenizny.

• Z jednostki wewnętrznej wycieka woda.

Wyłącz bezpiecznik i wezwij serwis.

 Po awarii zasilania

• Praca jednostki jest automatycznie wznawiana po upływie około 3 minut. Należy chwilę poczekać.

 Piorun

• Jeśli w pobliżu może dojść do uderzenia pioruna, należy zatrzymać działanie i wyłączyć bezpiecznik w celu ochrony systemu.

 Wymagania dotyczące utylizacji

Ten produkt i baterie dostarczone z sterownikiem są oznaczone tym symbolem. Ten symbol oznacza, że urządzenia elektryczne
i elektroniczne oraz baterie powinny być usuwane osobno, nie zaś z niesegregowanymi odpadami z gospodarstw domowych.
W przypadku baterii pod każdym symbolem wydrukowany jest symbol pierwiastka. Symbol pierwiastka oznacza, że
bateria zawiera metal ciężki w stężeniu przekraczającym określony poziom. Przykładowy symbol pierwiastka to:

■Pb: ołów (>0,004%)
Nie należy podejmować prób samodzielnego demontażu układu: demontaż produktu, utylizacja czynnika chłodniczego, oleju oraz
wszelkich innych elementów powinny przebiegać zgodnie z odpowiednimi przepisami lokalnymi i krajowymi i muszą być
przeprowadzone przez wykwalifi kowanego montera.
Urządzenia i zużyte baterie muszą być poddane obróbce przez wyspecjalizowaną stację w celu ponownego wykorzystania,
recyklingu i odzysku.
Zapewnienie prawidłowej utylizacji pozwala zapobiec ewentualnym ujemnym dla środowiska i zdrowia ludzi skutkom.
Więcej informacji można uzyskać w urzędzie lokalnym lub od montera. Demontaż jednostki, obsługa czynnika chłodniczego, oleju
oraz wszelkich innych elementów powinna przebiegać zgodnie z odpowiednimi przepisami lokalnymi i krajowymi.

24

Gdy zajdzie potrzeba

Gdy zajdzie potrzeba

Rozwiązywanie problemów

 Diagnostyka usterki za pomocą pilota zdalnego sterowania

• Pilot zdalnego sterowania może odbierać kody błędów z jednostki wewnętrznej.

1. Gdy przycisk zostanie przyciśnięty na

około 5 sekund, wskaźnik " " miga w sekcji
wyświetlania temperatury.

2. Naciśnij kilkakrotnie, aż wygenerowany

zostanie sygnał ciągły.

• Wskazanie kodu zmieni się w sposób pokazany poniżej i poinformuje o tym długim
sygnałem dźwiękowym.

KOD

00

NORMALNY

UA

SYSTEM

JEDNOSTKA

WEWNĘTRZNA

JEDNOSTKA

ZEWNĘTRZNA

WSPÓLNA AWARIA JEDNOSTKI WEWNĘTRZNEJ-ZEWNĘTRZNEJ

U0

BRAK CZYNNIKA CHŁODNICZEGO

U2

SPADEK NAPIĘCIA LUB ZA DUŻE NAPIĘCIE OBWODU GŁÓWNEGO

U4

BŁĄD TRANSMISJI (POMIĘDZY JEDNOSTKĄ WEWNĘTRZNĄ A JEDNOSTKĄ ZEWNĘTRZNĄ)

A1

WADA PŁYTY JEDNOSTKI WEWNĘTRZNEJ

A5

STEROWANIE WYSOKIM CIŚNIENIEM LUB OCHRONA PRZED ZAMARZANIEM

A6

AWARIA SILNIKA WENTYLATORA

C4

WADLIWY CZUJNIK TEMPERATURY WYMIENNIKA CIEPŁA

C9

WADLIWY CZUJNIK TEMPERATURY ZASYSANEGO POWIETRZA

EA

BŁĄD PRZEŁĄCZANIA CHŁODZENIE-OGRZEWANIE

E1

AWARIA PŁYTKI DRUKOWANEJ

E5

URUCHOMIONO OL

E6

AWARIA ROZRUCHU SPRĘŻARKI

E7

AWARIA SILNIKA PRĄDU STAŁEGO WENTYLATORA

E8

ZA DUŻY PRĄD WEJŚCIOWY

F3

WYSOKA TEMPERATURA STEROWANIA TEMPERATURĄ LINII TŁOCZNEJ

F6

STEROWANIE WYSOKIM CIŚNIENIEM (PODCZAS CHŁODZENIA)

H0

AWARIA CZUJNIKA

H6

WSTRZYMANO PRACĘ W WYNIKU USTERKI CZUJNIKA WYKRYWANIA POŁOŻENIA

H8

AWARIA CZUJNIKA PRĄDU STAŁEGO

H9

WADLIWY CZUJNIK TEMPERATURY ZASYSANEGO POWIETRZA

J3

WADLIWY CZUJNIK TEMPERATURY LINII TŁOCZNEJ

J6

WADLIWY CZUJNIK TEMPERATURY WYMIENNIKA CIEPŁA

L3

AWARIA CZĘŚCI ELEKTRYCZNYCH GRZAŁKI

L4

WYSOKA TEMPERATURA RADIATORA OBWODU INWERTERA

L5

ZA DUŻY PRĄD WYJŚCIOWY

P4

AWARIA CZUJNIKA TEMPERATURY RADIATORA OBWODU INWERTERA

UWAGA

• Krótki sygnał dźwiękowy oznacza kody nieodpowiadające.

• Aby anulować wyświetlanie kody, przytrzymaj
zostanie naciśnięty przez 1 minutę.

25

25

ZNACZENIE

przez 5 sekund. Wyświetlanie kodu zostanie również anulowane, jeśli żaden przycisk nie

Copyright 2017 Daikin

3P485919-5D

2017.11
