Інструкція з встановлення

Настінний кондиціонер повітря Daikin

FTXTM30R2V1B FTXTM40R2V1B

Інструкція з встановлення

Настінний кондиціонер повітря Daikin

Українська

Page 2

Зміст

1 Про документацію 2

1.1 Про цей документ .................................................................... 2

2 Вказівки з безпеки для особи,

відповідальної за встановлення 2

3 Про упаковку 4

3.1 Внутрішній блок ....................................................................... 4

3.1.1 Виймання приладдя із внутрішнього блока............. 4

4 Про пристрій 4

4.1 Про бездротову локальну мережу.......................................... 4

4.1.1 Заходи безпеки при використанні бездротової

мережі ........................................................................ 4

4.1.2 Основні параметри.................................................... 4

5 Встановлення блоку 4

5.1 Підготовка місця для монтажу ................................................ 4

5.1.1 Вимоги до місця встановлення внутрішнього

блока .......................................................................... 4

5.2 Монтаж внутрішнього блока ................................................... 5

5.2.1 Встановлення монтажної пластини ......................... 5

5.2.2 Свердління отвору в стіні ......................................... 6

5.2.3 Зняття кришки отвору для трубки............................ 6

5.3 Під'єднання трубки відведення конденсату........................... 6

5.3.1 Під'єднання трубок праворуч, праворуч позаду

або праворуч внизу ................................................... 6

5.3.2 Під'єднання трубок ліворуч, ліворуч позаду або

ліворуч внизу ............................................................. 6

5.3.3 Перевірка на наявність витоків води ....................... 7

6 Під'єднання трубок 7

6.1 Підготовка трубок холодоагенту............................................. 7

6.1.1 Вимоги стосовно трубок холодоагенту.................... 7

6.1.2 Ізоляція трубопроводу для холодоагенту ............... 7

6.2 Під'єднання трубопроводу для холодоагенту ....................... 7

6.2.1 Під'єднання трубопроводу для холодоагенту до

внутрішнього блока ................................................... 7

7 Підключення електрообладнання 8

7.1 Технічні характеристики стандартних компонентів

електропроводки...................................................................... 8

7.2 Під'єднання електропроводів до внутрішнього блока .......... 8

8 Завершення встановлення внутрішнього

блока 9

8.1 Ізоляція зливного трубопроводу, трубок холодоагенту та

з'єднувального кабелю............................................................ 9

8.2 Прокладення трубок через отвір у стіні ................................. 9

8.3 Закріплення пристрою на монтажній пластині ...................... 9

9 Налаштування 9

9.1 Налаштування іншої адреси ................................................... 9

10 Введення в експлуатацію 10

10.1 Контрольний перелік перевірок перед введенням в

експлуатацію ............................................................................ 10

10.2 Виконання пробного запуску................................................... 11

10.2.1 Виконання пробного запуску за допомогою

інтерфейсу користувача ........................................... 11

11 Утилізація 11 12 Технічні дані 11

12.1 Монтажна схема ...................................................................... 11

12.1.1 Пояснення до уніфікованої монтажної схеми ......... 11

1 Про документацію

1.1 Про цей документ

ІНФОРМАЦІЯ

Переконайтеся в тому, що у користувача є друкована документація, та попросіть користувача зберегти цю документацію для подальшого використання.

Цільова аудиторія

Уповноважені монтажники

ІНФОРМАЦІЯ

Цей пристрій мають використовувати компетентні або навчені користувачі у магазинах, на підприємствах легкої промисловості й на фермах, або неспеціалісти у комерційних та побутових цілях.

ЗАСТЕРЕЖЕННЯ

Встановлення, обслуговування, ремонт та застосовані матеріали мають відповідати вказівкам Daikin та вимогам діючого законодавства. Роботу дозволено виконувати лише особам достатньої кваліфікації. У Європі та країнах, у яких діють стандарти IEC, діє стандарт EN/IEC 60335-2-40.

Комплект документації

Цей документ входить до комплекту документації. Повний комплект містить наступні матеріали:

▪ Загальні заходи безпеки:

▪ Вказівки з безпеки, з якими ОБОВ'ЯЗКОВО потрібно

ознайомитися перед встановленням системи

▪ Формат: Папір (див. у ящику внутрішнього блоку)

▪ Інструкція з встановлення внутрішнього блоку:

▪ Інструкції з встановлення

▪ Формат: Папір (див. у ящику внутрішнього блоку)

▪ Довідник з встановлення:

▪ Підготовка встановлення, рекомендовані методи, довідкові

дані…

▪ Формат: Цифрові файли за адресою http://

www.daikineurope.com/support-and-manuals/productinformation/

Найновіші редакції документації, яка надається, можуть бути в наявності на регіональному веб-сайті Daikin або у дилера.

Оригінальну документацію складено англійською мовою. Документація будь-якими іншими мовами є перекладом.

Технічні дані

▪ Додатковий набір найновіших технічних даних доступний на

регіональному веб-сайті Daikin (у загальному доступі).

▪ Повний набір найновіших технічних даних доступний в

мережі Daikin Business Portal (потрібна автентифікація).

2 Вказівки з безпеки для

особи, відповідальної за встановлення

Дотримуйтеся наступних норм та вказівок з безпеки.

Інструкція з встановлення

Настінний кондиціонер повітря Daikin

FTXTM30+40R2V1B

3P482320-13U – 2021.03

Page 3

2 Вказівки з безпеки для особи, відповідальної за

встановлення

Встановлення пристрою (див. "5Встановлення

блоку"[44])

ЗАСТЕРЕЖЕННЯ

Встановлення виконує відповідальна особа. Матеріали та спосіб встановлення має відповідати вимогам діючого законодавства. У Європі діє стандарт EN378.

ЗАСТЕРЕЖЕННЯ

Пристрій потрібно зберігати таким чином, аби уникнути механічних пошкоджень, у приміщенні з добрим провітрюванням та без постійно працюючих джерел запалювання (приклад: відкрите полум'я, працюючий газовий пристрій або електричний обігрівач). Розмір приміщення має відповідати вимогам у розділі «Загальні заходи безпеки».

ОБЕРЕЖНО

Якщо стіна містить металічну раму або панель, встановлюйте в стіну вбудовані трубки та кришки для попередження перегрівання, ураження електричним струмом або пожежі.

Встановлення трубок холодоагенту (див. "6Під'єднання

трубок"[47])

ОБЕРЕЖНО

При встановленні у приміщенні, у якому знаходяться люди, трубки та з'єднання спліт-системи не можуть бути тимчасовими, окрім з'єднань безпосередньо між трубками та внутрішніми блоками.

НЕБЕЗПЕКА: РИЗИК ОПІКІВ АБО ОБШПАРЮВАННЯ

ОБЕРЕЖНО

▪ Використовуйте конусну гайку, встановлену на

пристрій.

▪ Щоб попередити витоки газоподібного

холодоагенту, нанесіть холодильне масло лише на внутрішню поверхню конусу. Використовуйте холодильне масло для R32.

▪ ЗАБОРОНЯЄТЬСЯ повторно застосовувати

кріплення.

ОБЕРЕЖНО

▪ Не змащуйте конусну частину мінеральною оливою.

▪ Ніколи не встановлюйте сушарку на цей пристрій,

оскільки він працює з холодоагентом R32, а сушарка може зменшити строк його експлуатації. Висушений матеріал може розчинятися та пошкоджувати систему.

ОБЕРЕЖНО

▪ Неповне розвальцювання може призвести до витоку

газоподібного холодоагенту.

▪ НЕ використовуйте розтруби повторно.

Використовуйте нові розтруби, щоб запобігти витоку газоподібного холодоагенту.

▪ Використовуйте накидні гайки, які постачаються

разом з блоком. Використання інших накидних гайок може призвести до витоку газоподібного холодоагенту.

Підключення електрообладнання (див. "7Підключення

електрообладнання"[48])

НЕБЕЗПЕКА: РИЗИК УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ

ЗАСТЕРЕЖЕННЯ

Живлення слід ЗАВЖДИ підключати за допомогою багатожильних кабелів.

ЗАСТЕРЕЖЕННЯ

▪ Вся проводка МАЄ бути прокладена уповноваженим

електриком та МАЄ відповідати застосовному законодавству.

▪ Підключіться до фіксованої проводки.

▪ Всі компоненти, що постачаються на місці, та всі

електричні конструкції МАЮТЬ відповідати застосовному законодавству.

ЗАСТЕРЕЖЕННЯ

▪ Якщо на джерелі живлення немає нейтральної фази

або вона невірно підключена, обладнання може бути пошкоджене.

▪ Вірно підключайте заземлення. ЗАБОРОНЯЄТЬСЯ

заземлювати пристрій на сантехнічну трубу, імпульсний поглинач або дріт заземлення телефонної лінії. Неповне заземлення може викликати ураження електричним струмом.

▪ Встановіть потрібні плавкі запобіжники або

автоматичні вимикачі.

▪ Закріпіть електричну проводку кабельними

стяжками так, щоб кабелі НЕ контактували з гострими кутами або трубопроводом, особливо на боці високого тиску.

▪ НЕ використовуйте проводи в стрічці, багатожильні

проводи, подовжувачі або підключення системи "зірка". Це може спричинити перегрівання, ураження електричним струмом або пожежу.

▪ НЕ встановлюйте фазовипереджувальний

конденсатор, оскільки цей пристрій обладнано інвертором. Такий конденсатор знизить продуктивність та може спричинити аварії.

ЗАСТЕРЕЖЕННЯ

Встановіть вимикач, здатний виконати відключення всіх полюсів з повітряною відстанню між контактами не менше 3мм з можливістю роз'єднання контактів на всіх полюсах при перенапруженні категоріїIII.

ЗАСТЕРЕЖЕННЯ

Пошкоджений кабель живлення МУСИТЬ замінити виробник, його агент з сервісного обслуговування або особи подібної кваліфікації для забезпечення безпеки.

ЗАСТЕРЕЖЕННЯ

НЕ підключайте джерело живлення до внутрішнього блоку. Це може спричинити ураження електричним струмом або пожежу.

ЗАСТЕРЕЖЕННЯ

▪ НЕ використовуйте придбані окремо електричні

компоненти всередині виробу.

▪ НЕ встановлюйте відгалуження від клемного блоку

для живлення дренажного насосу та іншого обладнання. Це може спричинити ураження електричним струмом або пожежу.

ЗАСТЕРЕЖЕННЯ

Прокладайте з'єднувальну проводку якнайдалі від мідних трубок без теплоізоляції, оскільки такі трубки можуть дуже сильно нагріватися.

FTXTM30+40R2V1B Настінний кондиціонер повітря Daikin 3P482320-13U – 2021.03

Інструкція з встановлення

Page 4

3 Про упаковку

1×1× 2× 2× 2×1× 1× 1×1× 1× 1×

fe1d e2ba c g h i j

3 Про упаковку

3.1 Внутрішній блок

3.1.1 Виймання приладдя із внутрішнього блока

1 Зніміть:

▪ мішечок для приладдя в нижній частині упаковки,

▪ монтажну пластину, розташовану на задній стороні

внутрішнього блоку,

▪ запасну наклейку SSID на передній решітці.

a Інструкція з встановлення b Інструкція з експлуатації c Загальні заходи безпеки d Запасна наклейка SSID

e1 Клас 30: Фільтр з частинками срібла (Ag-іонний

фільтр) (без рамки)

e2 Клас 40: Фільтр видалення запаху з титанового

апатиту та фільтр з частинками срібла (Ag-іонний фільтр) (з рамкою)

f Гвинт кріплення внутрішнього блоку (M4×12L). Див.

розділ "8.3Закріплення пристрою на монтажній

пластині"[49].

g Батарейка AAA або LR03 (лужна) для пульта

користувача

h Тримач пульта користувача

i Пульт користувача j Монтажна пластина

▪ Запасна наклейка SSID. ЗАБОРОНЯЄТЬСЯ викидати

запасну наклейку. Тримайте її у надійному місці на випадок, якщо вона знадобиться у майбутньому (напр., у випадку заміни передньої решітки наклейте її на нову передню решітку).

4 Про пристрій

ІНФОРМАЦІЯ

▪ Компанія Daikin Industries Czech Republic s.r.o.

заявляє, що тип радіообладнання у цьому пристрої відповідає вимогам Директиви 2014/53/EU.

▪ Пристрій вважається комбінованим обладнанням за

визначенням Директиви 2014/53/EU.

4.1.1 Заходи безпеки при використанні бездротової мережі

ЗАБОРОНЯЄТЬСЯ застосування поблизу наступного обладнання:

▪ Медичне обладнання. Напр. особи з кардіостимуляторами

або дефібриляторами. Даний виріб може викликати електромагнітні перешкоди.

▪ Обладнання автоматичного керування. Напр. автоматичні

двері або обладнання пожежної сигналізації. Даний виріб може викликати несправності у роботі обладнання.

▪ Мікрохвильові печі. Вони можуть впливати на роботу

бездротових локальних мереж.

4.1.2 Основні параметри

Параметр Значення

Діапазон частот від 2400МГц до 2483,5МГц

Протокол радіозв'язку IEEE 802.11b/g/n

Радіочастотний канал 1~13

Вихідна потужність 13дБм

Ефективна випромінювана потужність

Джерело живлення 14 В пост. струму / 100 мА

15дБм (11b) / 14дБм (11g) / 14дБм (11n)

5 Встановлення блоку

ІНФОРМАЦІЯ

Якщо ви не знаєте, як відкривати або закривати частини блока (передня панель, коробка електричної проводки, передня решітка тощо), див. відповідні процедури у довіднику зі встановлення блоку.

ПОПЕРЕДЖЕННЯ: ПОМІРНО ВОГНЕНЕБЕЗПЕЧНИЙ МАТЕРІАЛ

Холодоагент у цьому пристрої є помірно вогненебезпечним.

4.1 Про бездротову локальну мережу

Докладні технічні дані, інструкції з встановлення, методи налаштування, часті питання, сертифікат відповідності та останню версію цього керівництва див. за адресою

app.daikineurope.com.

Інструкція з встановлення

ЗАСТЕРЕЖЕННЯ

5.1 Підготовка місця для монтажу

ЗАСТЕРЕЖЕННЯ

5.1.1 Вимоги до місця встановлення внутрішнього блока

ІНФОРМАЦІЯ

Рівень звукового тиску становить менш ніж 70дБА.

▪ Потік повітря. Ніщо не повинно перекривати потік повітря.

FTXTM30+40R2V1B

Настінний кондиціонер повітря Daikin

3P482320-13U – 2021.03

Page 5

5 Встановлення блоку

≥50

≥30

(mm)

PIPING HOLE CENTER: 170mm TO THE RIGHT

UNIT CENTER

PIPING HOLE CENTER: 160mm TO THE LEFT

295

778

44.5

53 160

336 336

53170

211 237

120120

239

f2f1a

b c c

(mm)

PIPING HOLE

CENTER:170mm

TO THE LEFT

UNIT CENTER

PIPING HOLE

CENTER:170 mm

TO THE RIGHT

299

120.5

197

170

446

170

434

998

130

f2f1

▪ Злив. Потрібно вжити заходів для належного виходу

конденсованої води.

▪ Теплоізоляція стіни. Коли температура біля стіни перевищує

30°C та відносна вологість становить 80%, або коли на стіну подається свіже повітря, потрібно встановити додаткову теплоізоляцію (мінімальна товщина 10 мм, поліетиленова піна).

▪ Міцність стіни. Переконайтеся, що стіна або підлога є

достатньо міцними, аби витримати вагу пристрою. Якщо у цьому є сумніви, посильте стіну або підлогу перед встановленням пристрою.

▪ Відстань до об'єктів оточення. Встановіть пристрій

щонайменше за 1,8м від підлоги та при розрахунку відстані від стін та стелі враховуйте наступне:

5.2 Монтаж внутрішнього блока

5.2.1 Встановлення монтажної пластини

1 Тимчасово встановіть монтажну пластину. 2 Вирівняйте монтажну пластину. 3 За допомогою рулетки відмітьте на стіні центри точок для

свердління. Встановіть кінець рулетки в точці « ».

4 Завершіть встановлення, закріпивши монтажну пластину на

стіні за допомогою гвинтів M4×25L (слід придбати окремо).

Клас 30 Клас 40

ІНФОРМАЦІЯ

Зняту кришку отвору для трубки можна зберігати у відділенні монтажної пластини.

FTXTM30+40R2V1B Настінний кондиціонер повітря Daikin 3P482320-13U – 2021.03

A Для класу 30 B Для класу 40

a Рекомендовані точки кріплення монтажної пластини e Положення зливного шлангу b Відсік для кришки отвору для трубки f1 Точка вимірювання центру отвору для під'єднання «

» (зліва)

Інструкція з встановлення

Page 6

5 Встановлення блоку

Ø65/80

c Виступи для встановлення бульбашкового рівня f2 Точка вимірювання центру отвору для під'єднання «

d Отвір у стіні: g Кінець трубки газу

Клас 30: Ø65 мм h Кінець трубки рідини Клас 40: Ø80 мм i Центр блоку

5.2.2 Свердління отвору в стіні

ОБЕРЕЖНО

УВАГА

Ущільніть отвори навкруги трубок відповідним матеріалом (слід придбати окремо) для попередження витоків води.

1 Пробуріть прохідний отвір діаметром 65 мм (для класу 30)

або 80 мм (для класу 40) у стіні так, щоб він трохи нахилявся назовні.

2 Вставте гільзу у стіновий отвір. 3 Встановіть фланець в гільзу.

» (справа)

УВАГА

НЕ застосовуйте щипці для зняття кришки отвору для трубки, оскільки це пошкодить передню решітку.

5.3 Під'єднання трубки відведення конденсату

5.3.1 Під'єднання трубок праворуч, праворуч позаду або праворуч внизу

ІНФОРМАЦІЯ

На заводі трубопровід встановлено з правого боку. Якщо потрібно, зніміть трубопровід з правого боку та встановіть на лівому боці.

1 Прикріпіть зливний шланг до нижньої частини трубок

холодоагенту за допомогою клейкої вінілової стрічки.

2 Обв'яжіть зливний шланг та трубки холодоагенту разом за

допомогою ізоляційної стрічки.

a Гільза, яка вмуровується в стіну b Ущільнювальна маса c Фланець для отвору в стіні

4 Після завершення встановлення проводки, трубок

холодоагенту та зливного трубопроводу ОБОВ'ЯЗКОВО ущільніть отвір ущільнювальною масою.

5.2.3 Зняття кришки отвору для трубки

ІНФОРМАЦІЯ

Для під'єднання трубок праворуч, праворуч внизу, ліворуч або ліворуч внизу НЕОБХІДНО зняти кришку отвору для трубки.

1 За допомогою лобзика відріжте кришку отвору для трубки з

внутрішнього боку передньої решітки.

2 Зніміть задирки на відрізаній частині за допомогою

напівкруглого надфіля.

A Правий трубопровід B Правий нижній трубопровід C Правий задній трубопровід

a Для під'єднання трубопроводу з правого боку зніміть

кришку отвору для трубки тут

b Для під'єднання трубопроводу з правого нижнього

боку зніміть кришку отвору для трубки тут

5.3.2 Під'єднання трубок ліворуч, ліворуч позаду або ліворуч внизу

ІНФОРМАЦІЯ

1 Зніміть гвинт фіксації ізоляції на правому боці та зніміть

зливний шланг.

2 Вийміть пробку дренажного отвору на лівому боці та

встановіть її на правий бік.

УВАГА

Не наносіть масло (холодильне масло) на зливну пробку при вставленні. Це може пошкодити зливну пробку та спричинить витоки з неї.

3 Вставте дренажний шланг на лівому боці та затягніть

гвинтом фіксації ізоляції для попередження витоків води.

Інструкція з встановлення

Настінний кондиціонер повітря Daikin

FTXTM30+40R2V1B

3P482320-13U – 2021.03

Page 7

a Гвинт кріплення ізоляції

ØiØ

ØpØ

b Дренажний шланг

4 Прикріпіть дренажний шланг до нижньої частини трубок

холодоагенту за допомогою клейкої вінілової стрічки.

6 Під'єднання трубок

Діаметр трубопроводу холодоагенту

Застосовуйте такі ж діаметри, як і на з'єднаннях зовнішніх блоків:

Трубка рідкої фази Трубка газової фази

Ø6,4мм Ø9,5мм

Матеріал трубопроводу холодоагенту

▪ Матеріал трубопроводу: безшовна мідь, відновлена

фосфорною кислотою.

▪ Під'єднання до конусу: Застосовуйте лише відпалений

матеріал.

▪ Клас термічної обробки та товщина трубопроводу:

Зовнішній

діаметр (Ø)

6,4мм (1/4") Відпалення (O) ≥0,8мм

9,5мм (3/8") Відпалення (O)

(a)

Залежно від чинного законодавства і максимального робочого тиску блока (див. "PS High" на паспортній табличці блока) може бути необхідною більша товщина трубопроводу.

Ступінь

гартування

Товщина (t)

(a)

A Ліве під'єднання B Ліве заднє під'єднання C Ліве нижнє під'єднання

a Для під'єднання трубопроводу з лівого боку зніміть

кришку отвору для трубки тут

b Для під'єднання трубопроводу з лівого нижнього боку

зніміть кришку отвору для трубки тут

5.3.3 Перевірка на наявність витоків води

1 Зніміть повітряні фільтри. 2 Поступово налийте близько 1 л води у лоток для

конденсату та перевірте наявність витоків.

6 Під'єднання трубок

6.1 Підготовка трубок холодоагенту

6.1.1 Вимоги стосовно трубок холодоагенту

ОБЕРЕЖНО

УВАГА

Трубки та інші частини під високим тиском мають бути придатними до холодоагенту, який застосовується. Для контакту з холодоагентом застосовуйте безшовну мідь, розкислену фосфорною кислотою.

▪ Вміст сторонніх матеріалів у трубках (включаючи мастила,

застосовані при виробництві) має становити ≤30мг/10м.

6.1.2 Ізоляція трубопроводу для холодоагенту

▪ У якості теплоізоляційного матеріалу застосовуйте

поліетиленову піну:

▪ коефіцієнт теплопереносу від 0,041 до 0,052 Вт/мК (от

0,035 до 0,045ккал/год.⋅кв.м⋅°C)

▪ з термостійкістю щонайменше 120°C

▪ Товщина ізоляції

Зовнішній діаметр

труби (Øp)

6,4мм (1/4") 8~10мм ≥10мм

9,5мм (3/8") 10~14мм ≥13мм

Якщо температура перевищує 30°C, а вологість перевищує ВВ 80%, товщина ізоляційного матеріалу повинна становити не менше 20мм, щоб запобігти конденсації на поверхні ізоляції.

Внутрішній діаметр

ізоляції (Øi)

Товщина ізоляції

(t)

6.2 Під'єднання трубопроводу для холодоагенту

НЕБЕЗПЕКА: РИЗИК ОПІКІВ АБО ОБШПАРЮВАННЯ

6.2.1 Під'єднання трубопроводу для холодоагенту до внутрішнього блока

ПОПЕРЕДЖЕННЯ: ПОМІРНО ВОГНЕНЕБЕЗПЕЧНИЙ МАТЕРІАЛ

Холодоагент у цьому пристрої є помірно вогненебезпечним.

▪ Довжина трубопроводу. Трубопровід холодоагенту має бути

якомога коротким.

1 Під'єднуйте трубки холодоагенту до пристрою за допомогою

конусних з'єднань.

FTXTM30+40R2V1B Настінний кондиціонер повітря Daikin 3P482320-13U – 2021.03

Інструкція з встановлення

Page 8

7 Підключення електрообладнання

2 Ізоляція трубок холодоагенту, з'єднувального кабелю та

зливного шланга внутрішнього блоку виконується наступним чином:

a Газова трубка b Теплоізоляція газової трубки c З'єднувальний кабель d Трубка рідини e Теплоізоляція трубки для рідини

f Оздоблювальна стрічка

g Зливний шланг

УВАГА

Ізолюйте всі трубки холодоагенту. Будь-яке непокрите місце може призвести до конденсації.

7 Підключення

електрообладнання

НЕБЕЗПЕКА: РИЗИК УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ

ЗАСТЕРЕЖЕННЯ

Живлення слід ЗАВЖДИ підключати за допомогою багатожильних кабелів.

ЗАСТЕРЕЖЕННЯ

▪ НЕ використовуйте придбані окремо електричні

компоненти всередині виробу.

▪ НЕ встановлюйте відгалуження від клемного блоку

7.1 Технічні характеристики стандартних компонентів електропроводки

Компонент

З'єднувальний кабель (внутрішній↔зовнішній блок)

4-жильний кабель

1,5мм²~2,5мм²,

розрахований на

220~240В

H05RN-F (60245 IEC 57)

7.2 Під'єднання електропроводів до внутрішнього блока

Електричні роботи мають виконуватися згідно з керівництвом з встановлення та місцевими правилами та нормами прокладання електричної проводки.

1 Надіньте внутрішній блок на гаки монтажної пластини.

Орієнтуйтеся на відмітки « ».

a Монтажна пластина (комплектуючі) b Деталь упаковки c З'єднувальний кабель d Напрямна для проводки

ІНФОРМАЦІЯ

Підтримуйте пристрій за допомогою деталі упаковки.

2 Відкрийте передню панель та кришку для обслуговування.

Процедура відкривання наведена у довіднику зі встановлення.

3 Прокладіть з'єднувальний кабель від зовнішнього блоку

через прохідний отвір у стіні, задню частину внутрішнього блоку та передню панель.

Примітка: Якщо з'єднувальний кабель було зачищено заздалегідь, оберніть кінці ізоляційною стрічкою.

4 Загніть кінець кабелю вгору.

УВАГА

▪ Проводка електроживлення та проводка керування

не мають торкатися одна одної. Проводка керування та проводка живлення можуть перетинатися, але НЕ МОЖУТЬ прокладатися паралельно одна одній.

▪ Щоб запобігти появі електричних перешкод,

відстань між провідниками цих типів МУСИТЬ бути не меншою за 50мм.

ЗАСТЕРЕЖЕННЯ

Інструкція з встановлення

ЗАСТЕРЕЖЕННЯ

Потрібно вжити достатніх заходів для запобігання проникненню до пристрою невеликих тварин. Коли невеликі тварини торкаються частин під напругою, це може спричинити несправності, задимлення або пожежу.

FTXTM30+40R2V1B

Настінний кондиціонер повітря Daikin

3P482320-13U – 2021.03

Page 9

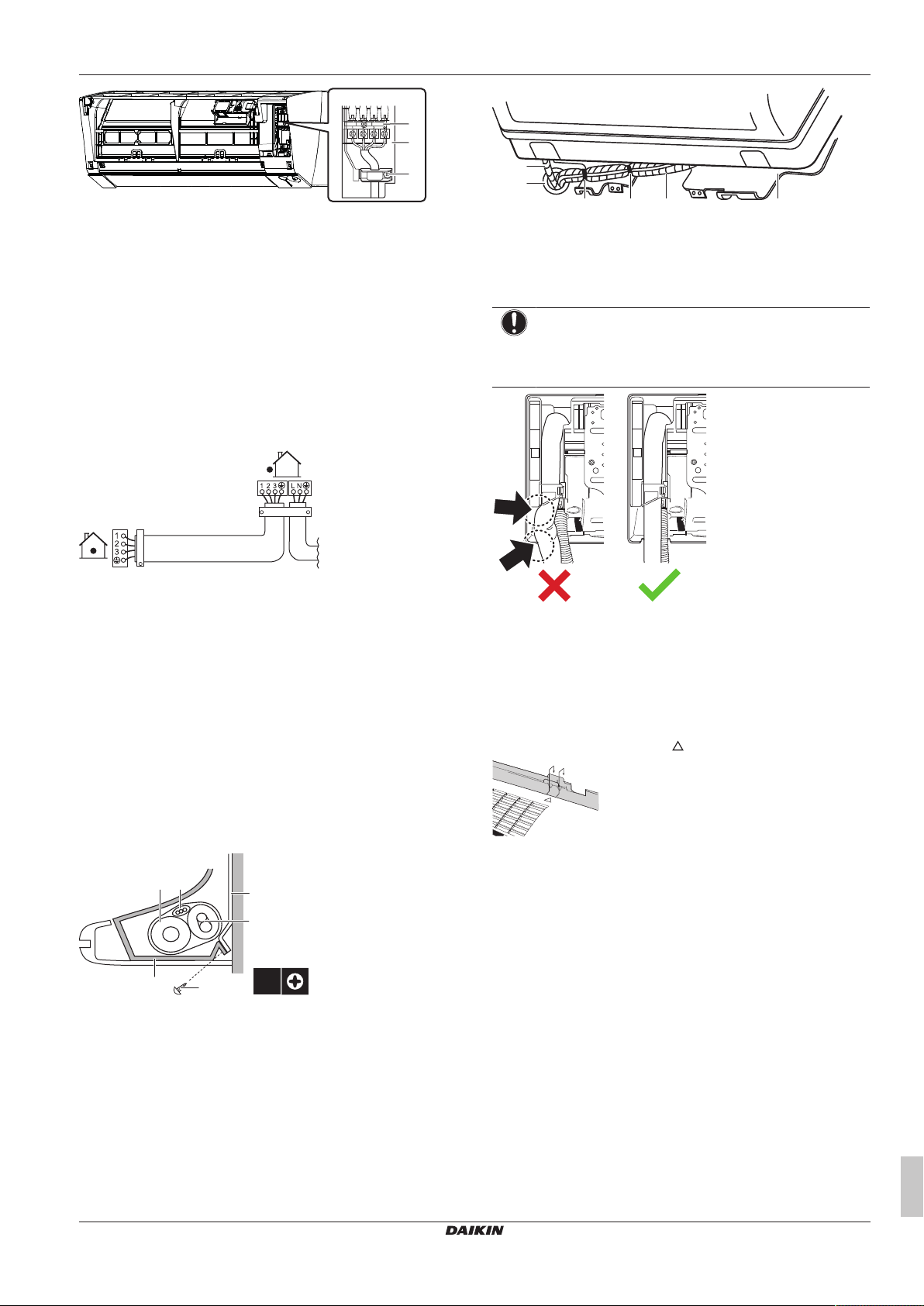

8 Завершення встановлення внутрішнього блока

bfa

2×

a b

c c d e

a Клемний блок b Блок електричних компонентів c Затискач кабелів

5 Зачистіть кінці дротів приблизно на 15мм. 6 Колір дротів має відповідати номерам виводів на клемному

блоці внутрішнього блоку та щільно зафіксуйте дроти на відповідних гвинтових виводах.

7 Під'єднайте дріт заземлення до відповідного виводу. 8 Надійно зафіксуйте дроти гвинтовими виводами. 9 Потягніть за дроти, щоб переконатися, що вони надійно

закріплені, а потім зафіксуйте їх відповідним тримачем.

10 Складіть дроти так, щоб забезпечити щільну фіксацію

кришки для обслуговування, а потім закрийте її.

8 Завершення встановлення

внутрішнього блока

a Дренажний шланг b Ущільніть отвір шпаклівкою або ущільнювальною

масою

c Клейка вінілова стрічка d Ізоляційна стрічка e Монтажна пластина (комплектуючі)

УВАГА

▪ НЕ згинайте трубки холодоагенту.

▪ НЕ притуляйте трубки холодоагенту до нижньої

рами або передньої решітки.

2 Проведіть зливний шланг та трубки холодоагенту через

отвір у стіні.

8.1 Ізоляція зливного трубопроводу, трубок холодоагенту та з'єднувального кабелю

1 Після прокладення зливного трубопроводу, трубок

холодоагенту та електричної проводки. Обв'яжіть трубки холодоагенту, з'єднувальний кабель та зливний шланг разом за допомогою ізоляційної стрічки. Кожний наступний оборот стрічки має хоча б наполовину перекривати попередній.

a Зливний шланг b З'єднувальний кабель c Монтажна пластина (приладдя) d Трубки холодоагенту e Гвинт кріплення внутрішнього блоку M4×12L

(приладдя)

f Нижня рама

8.3 Закріплення пристрою на монтажній пластині

1 Надіньте внутрішній блок на гаки монтажної пластини.

Орієнтуйтеся на відмітки « ».

2 Натисніть обома руками на нижню раму пристрою, аби

встановити її на нижні гаки монтажної пластини. Дроти НЕ мають бути перетиснуті у будь-якому місці.

Примітка: Переконайтеся, що з'єднувальний кабель НЕ затиснуто у внутрішньому блоці.

3 Натисніть обома руками на нижній край внутрішнього блоку,

аби щільно встановити його на гаки монтажної пластини.

4 Прикріпіть внутрішній блок до монтажної пластини 2

гвинтами кріплення внутрішнього блоку M4×12L (приладдя).

9 Налаштування

9.1 Налаштування іншої адреси

8.2 Прокладення трубок через отвір у стіні

1 Складіть трубки холодоагенту вздовж відміток прокладення

трубок на монтажній пластині.

FTXTM30+40R2V1B Настінний кондиціонер повітря Daikin 3P482320-13U – 2021.03

У разі встановлення 2 внутрішніх блоків в 1 приміщенні можна налаштувати різні адреси для 2 пультів користувача.

1 Зніміть кришку та вийміть батареї з пульта користувача.

Інструкція з встановлення

Page 10

10 Введення в експлуатацію

ON/ OFF

2 Розімкніть перемичку встановлення адреси J4.

a Перемичка встановлення адреси J4

УВАГА

При розмиканні перемички адреси НЕ пошкодьте деталі навколо.

3 Увімкніть живлення.

4 Одночасно натисніть та .

5 Натисніть , оберіть та натисніть .

Результат: Індикатор роботи почне блимати.

10 Введення в експлуатацію

УВАГА Загальний лист перевірок пусконалагоджувальних

робіт. Крім інструкцій з пусконалагоджувальних робіт у

цьому розділі також доступний загальний лист перевірок пусконалагоджувальних робіт на порталі Daikin Business Portal (необхідна авторизація).

Загальний лист перевірок пусконалагоджувальних робіт доповнює інструкції в цьому розділі й може використовуватися як керівництво й шаблон звітності під час пусконалагоджувальних роботах і передачі користувачеві.

УВАГА

Пристрій має працювати ЛИШЕ з терморезисторами та/ або датчиками/реле тиску. В іншому разі може згоріти компресор.

10.1 Контрольний перелік перевірок перед введенням в експлуатацію

Після встановлення блоку спочатку слід перевірити наступні елементи. Після виконання наступних перевірок пристрій необхідно закрити. Після закривання пристрою можна увімкнути його живлення.

Прочитайте повні інструкції по монтажу, як описано в

довідковому посібнику монтажника. Внутрішні блоки встановлені належним чином.

a Індикатор роботи b Перемикач внутрішнього блоку ON/OFF

6 Натисніть вимикач ON/OFF внутрішнього блоку, коли

блимає індикатор роботи.

Перемичка встановлення адреси

Заводське налаштування

Після видалення за допомогою бокорізів

ІНФОРМАЦІЯ

Якщо налаштування не встановлені під час блимання індикатора роботи, повторіть процес налаштування спочатку.

7 Після встановлення налаштування натисніть кнопку

та утримуйте її натиснутою протягом не менше 5секунд.

Результат: Пульт користувача повернеться до попереднього екрану.

Адреса

Зовнішній блок правильно змонтований.

Вхід та вихід повітря

Переконайтеся в тому, що вхід та вихід повітря НЕ закриті листами паперу, картоном або іншим матеріалом.

НЕМАЄ відсутніх або зворотних фаз.

Труби холодоагенту (газ і рідина) теплоізольовані.

Злив

Потік зливу має бути вільним. Можливі наслідки: Можливе протікання водного

конденсату. Система правильно заземлена, а клеми заземлення

затягнуті. Запобіжники або локально встановлені захисні

пристрої встановлені відповідно до цього документа й НЕ були обхідними.

Напруга живлення відповідає напрузі на ідентифікаційній мітці блока.

Вказані дроти використовуються для з'єднувального кабелю.

Внутрішній блок приймає сигнали від користувача.

У розподільній коробці відсутні послаблені з'єднання або пошкоджені електричні компоненти.

Опір ізоляції компресора знаходиться у нормі.

Інструкція з встановлення

Усередині внутрішнього й зовнішнього блоків немає пошкоджених компонентів або стиснутих труб.

Немає витоків холодоагенту.

Настінний кондиціонер повітря Daikin

FTXTM30+40R2V1B

3P482320-13U – 2021.03

Page 11

11 Утилізація

INDOOR

OUTDOOR

Правильний розмір труби встановлений і труби належним чином ізолюються.

Запірні клапани (газ і рідина) на зовнішньому блоці повністю відкриті.

10.2 Виконання пробного запуску

Необхідні умови: Живлення МАЄ бути у вказаному діапазоні

характеристик. Необхідні умови: Пробний запуск можна здійснювати у режимі

охолодження або нагрівання. Необхідні умови: Пробний запуск слід виконувати згідно з

інструкцією з експлуатації внутрішнього блоку, аби переконатися у вірності роботи всіх функцій та компонентів.

1 В режимі охолодження оберіть найнижчу програмовану

температуру. В режимі нагрівання оберіть найвищу програмовану температуру. За необхідності пробний запуск можна скасувати.

2 По завершенню пробного запуску встановіть температуру

на нормальне значення. В режимі охолодження: 26~28°C, в режимі нагрівання: 20~24°C.

3 Система припиняє роботу через 3 хвилини після вимикання

пристрою.

10.2.1 Виконання пробного запуску за допомогою інтерфейсу користувача

1 Натисніть для вмикання системи.

2 Одночасно натисніть та .

3 Натисніть , оберіть та натисніть .

Результат: Пробний запуск буде зупинено автоматично

приблизно через 30хвилин.

4 Щоб припинити роботу раніше, натисніть .

11 Утилізація

УВАГА

ЗАБОРОНЯЄТЬСЯ розбирати систему власноруч: демонтаж системи й робота з холодоагентом, оливою та іншими вузлами МАЮТЬ виконуватися згідно з відповідним законодавством. Повторне застосування, утилізація та відновлення пристроїв здійснюються ЛИШЕ у спеціалізованому закладі з обробки.

12 Технічні дані

▪ Додатковий набір найновіших технічних даних доступний на

регіональному веб-сайті Daikin (у загальному доступі).

▪ Повний набір найновіших технічних даних доступний в

мережі Daikin Business Portal (потрібна автентифікація).

12.1 Монтажна схема

Монтажна схема постачається разом з пристроєм і розташована всередині зовнішнього блоку (нижня сторона верхньої пластини).

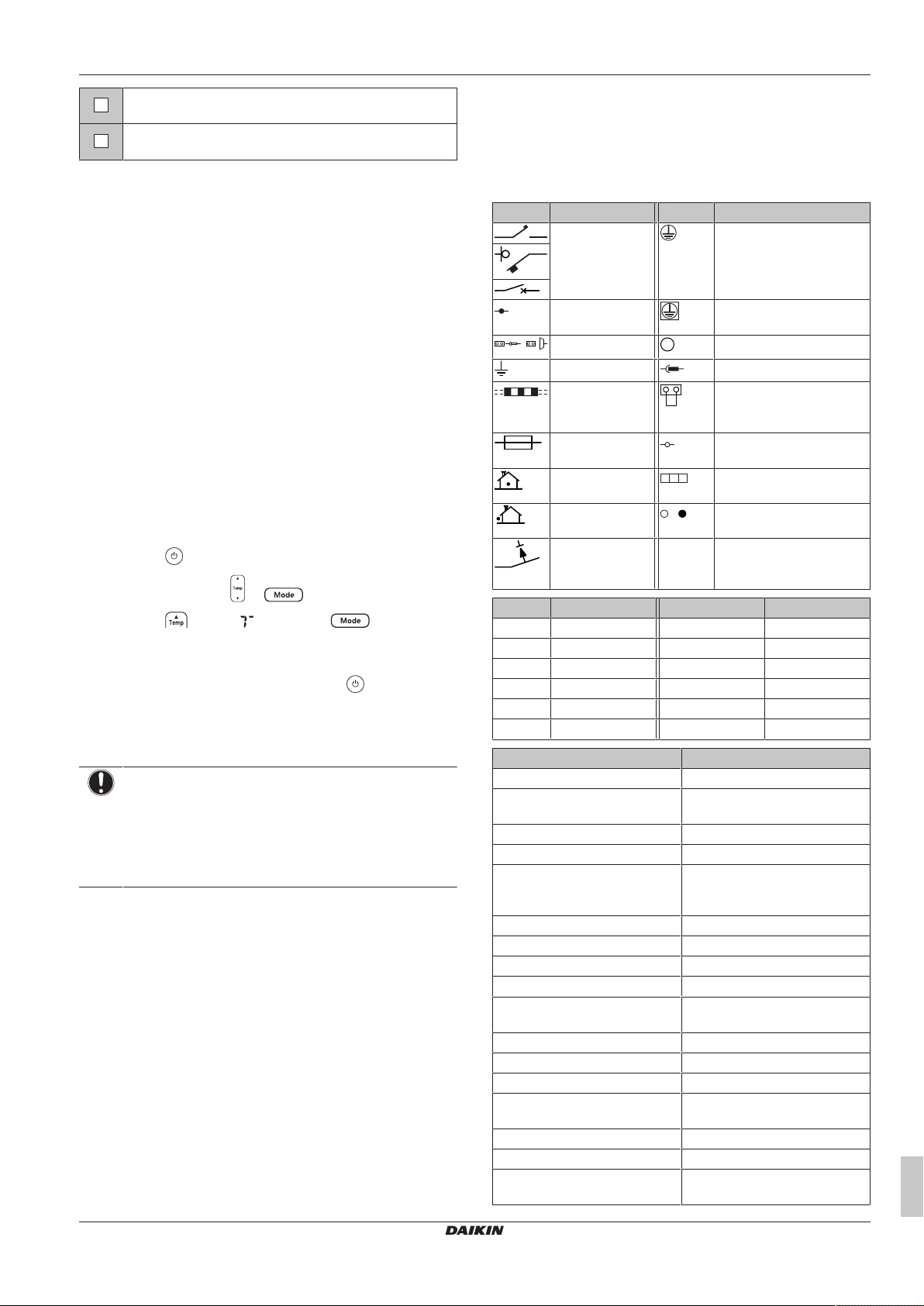

12.1.1 Пояснення до уніфікованої монтажної схеми

Застосовані компоненти та номери наведені у монтажній схемі на пристрої. Нумерація виконана арабськими цифрами за зростанням для кожного компонента та позначена в огляді далі символом "*" у коді компонента.

Символ Значення Символ Значення

Автоматичний вимикач

З'єднувач Захисне заземлення

Роз'єм

Заземлення Роз'єм реле

Проводка, що встановлюється на місці

Плавкий запобіжник

Внутрішній блок Клемна колодка

Зовнішній блок Затискач дротів

Пристрій захисного вимкнення

Символ Колір Символ Колір

BLK Чорний ORG Помаранчевий

BLU Синій PNK Рожевий

BRN Коричневий PRP, PPL Фіолетовий

GRN Зелений RED Червоний

GRY Сірий WHT Білий

YLW Жовтий

Символ Значення

A*P Печатна плата

BS* Кнопка УВМК/ВИМК, перемикач

BZ, H*O Зумер

C* Конденсатор

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE

D*, V*D Діод

DB* Діодний міст

DS* DIP-перемикач

E*H Нагрівач

FU*, F*U, (характеристики див. на платі всередині пристрою)

FG* З'єднувач (заземлення шасі)

H* Джгут дротів

H*P, LED*, V*L Індикатор, світлодіод

HAP Світлодіод (сервісний монітор,

HIGH VOLTAGE Висока напруга

IES Датчик INTELLIGENT EYE

IPM* Мікроконтролерний модуль

Захисне заземлення

(гвинт)

Випрямляч

З'єднувач-перемичка

Клема

керування

Роз'єм, з'єднувач

Плавкий запобіжник

зелений)

живлення

FTXTM30+40R2V1B Настінний кондиціонер повітря Daikin 3P482320-13U – 2021.03

Інструкція з встановлення

Page 12

12 Технічні дані

Символ Значення

K*R, KCR, KFR, KHuR, K*M Магнітне реле

L Компонент під напругою

L* Котушка

L*R Реактивна котушка

M* Кроковий електродвигун

M*C Електродвигун компресора

M*F Електродвигун вентилятора

M*P Електродвигун дренажного

насосу

M*S Двигун жалюзі

MR*, MRCW*, MRM*, MRN* Магнітне реле

N Нейтральний

n=*, N=* Кількість обертів крізь

феритове кільце

PAM Амплітудно-імпульсна

модуляція

PCB* Печатна плата

PM* Модуль живлення

PS Імпульсне джерело живлення

PTC* Термістор PTC

Q* Біполярний транзистор з

ізольованим затвором (IGBT)

Q*C Автоматичний вимикач

Q*DI, KLM Пристрій захисного

відключення

Q*L Реле захисту від

перевантаження

Q*M Теплове реле

Q*R Пристрій захисного вимкнення

R* Резистор

R*T Термістор

RC Приймач

S*C Кінцевий вимикач

S*L Поплавкове реле

S*NG Датчик витоку холодоагенту

S*NPH Датчик тиску (високого)

S*NPL Датчик тиску (низького)

S*PH, HPS* Реле тиску (високого)

S*PL Реле тиску (низького)

S*T Термостат

S*RH Датчик вологості

S*W, SW* Перемикач керування

SA*, F1S Розрядник

SR*, WLU Приймач сигналів

SS* Селекторний перемикач

SHEET METAL Фіксована пластина монтажної

колодки

T*R Трансформатор

TC, TRC Передавач

V*, R*V Варистор

V*R Силовий модуль з діодним

мостом та біполярним транзистором з ізольованим затвором (IGBT)

WRC Бездротовий пульт

дистанційного керування

X* Клема

Символ Значення

X*M Клемна колодка (блок)

Y*E Соленоїд електронного

розширювального клапана

Y*R, Y*S Соленоїд електромагнітного

реверсивного клапана

Z*C Феритове осердя

ZF, Z*F Фільтр шумів

Інструкція з встановлення

Настінний кондиціонер повітря Daikin

FTXTM30+40R2V1B

3P482320-13U – 2021.03

Page 13

Page 14

Page 15

Page 16

Verantwortung für Energie und Umwelt

3P482320-13U 2021.03
