Installatørvejledning

Daikin klimaanlæg til rum

FTXTM30R2V1B FTXTM40R2V1B

Page 2

Indholdsfortegnelse

1 Om dokumentationen 4

1.1 Om dette dokument ....................................................................................................................................................... 4

1.1.1 Betydning af advarsler og symboler............................................................................................................... 5

2 Generelle sikkerhedsforanstaltninger 7

2.1 Til installatøren ............................................................................................................................................................... 7

2.1.1 Generelt .......................................................................................................................................................... 7

2.1.2 Installationsstedet .......................................................................................................................................... 8

2.1.3 Kølemiddel — hvis der anvendes R410A eller R32 ........................................................................................ 11

2.1.4 Elektrisk........................................................................................................................................................... 13

3 Specifikke sikkerhedsanvisninger for installatøren 16

4 Om kassen 19

4.1 Oversigt: Om kassen ....................................................................................................................................................... 19

4.2 Indendørsenhed.............................................................................................................................................................. 19

4.2.1 Sådan pakkes indendørsenheden ud ............................................................................................................. 19

4.2.2 Fjernelse af tilbehør fra indendørsenheden .................................................................................................. 19

5 Om enheden 21

5.1 Systemopbygning............................................................................................................................................................ 21

5.2 Driftsområde................................................................................................................................................................... 21

5.3 Om trådløst LAN.............................................................................................................................................................. 21

5.3.1 Forholdsregler ved brug af trådløst LAN........................................................................................................ 22

5.3.2 Basisparametre............................................................................................................................................... 22

5.3.3 Indstilling af trådløst LAN ............................................................................................................................... 22

6 Installation af enheden 23

6.1 Klargøring af installationsstedet..................................................................................................................................... 23

6.1.1 Krav til indendørsenhedens installationssted................................................................................................ 23

6.2 Åbning af enheden.......................................................................................................................................................... 24

6.2.1 Afmontering af frontpanelet .......................................................................................................................... 24

6.2.2 Åbning af servicedækslet ............................................................................................................................... 25

6.2.3 Afmontering af frontgitteret .......................................................................................................................... 25

6.3 Montering af indendørsenheden ................................................................................................................................... 26

6.3.1 Montering af monteringspladen .................................................................................................................... 26

6.3.2 Boring af væghul............................................................................................................................................. 27

6.3.3 Afmontering af dæksel over røråbning.......................................................................................................... 28

6.4 Tilslutning af drænrør ..................................................................................................................................................... 28

6.4.1 Generelle retningslinjer.................................................................................................................................. 29

6.4.2 Tilslutning af rør i højre side, i højre side bag eller i højre side for neden.................................................... 30

6.4.3 Tilslutning af rør i venstre side, i venstre side bag eller i venstre side for neden......................................... 30

6.4.4 Kontrol af vandlækage.................................................................................................................................... 31

7 Rørinstallation 32

7.1 Forberedelse af kølerør .................................................................................................................................................. 32

7.1.1 Krav til kølerør ................................................................................................................................................ 32

7.1.2 Isolering af kølerør.......................................................................................................................................... 33

7.2 Forbindelse af kølerør..................................................................................................................................................... 33

7.2.1 Om tilslutning af kølerør................................................................................................................................. 33

7.2.2 Forholdsregler i forbindelse med tilslutning af kølerør ................................................................................. 33

7.2.3 Retningslinjer ved tilslutning af kølerør ......................................................................................................... 34

7.2.4 Retningslinjer for bøjning af rør ..................................................................................................................... 35

7.2.5 Sådan opkraves rørenden .............................................................................................................................. 35

7.2.6 Sådan forbindes kølerørene til indendørsenheden ....................................................................................... 36

Installatørvejledning

8 Elektrisk installation 37

8.1 Om tilslutning af de elektriske ledninger ....................................................................................................................... 37

8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger .............................................................................. 37

8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger................................................................................ 38

8.1.3 Specifikationer for standardledningskomponenter....................................................................................... 39

8.2 Tilslutning af el-ledninger til indendørsenheden ........................................................................................................... 39

9 Færdiggørelse af installation af indendørsenheden 42

9.1 Isolering af drænrør, kølerør og forbindelsesledning .................................................................................................... 42

9.2 Føring af rør gennem væghuller..................................................................................................................................... 42

9.3 Montering af indendørsenheden på monteringspladen ............................................................................................... 43

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 3

Indholdsfortegnelse

9.4 Lukning af enheden......................................................................................................................................................... 43

9.4.1 Montering af frontgitteret ............................................................................................................................. 43

9.4.2 Lukning af servicedækslet .............................................................................................................................. 43

9.4.3 Montering af frontpanelet ............................................................................................................................. 44

10 Konfiguration 45

10.1 Definition af en anden adresse....................................................................................................................................... 45

11 Ibrugtagning 47

11.1 Oversigt: Ibrugtagning .................................................................................................................................................... 47

11.2 Kontrolliste før ibrugtagning........................................................................................................................................... 47

11.3 Sådan udføres en testkørsel ........................................................................................................................................... 48

11.3.1 Testkørsel med brugerinterfacet ................................................................................................................... 48

12 Overdragelse til brugeren 49

13 Bortskaffelse 50

14 Tekniske data 51

14.1 Ledningsdiagram............................................................................................................................................................. 51

14.1.1 Fælles ledningsdiagram forklaring ................................................................................................................. 51

15 Ordliste 54

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Installatørvejledning

Page 4

1 | Om dokumentationen

1 Om dokumentationen

1.1 Om dette dokument

INFORMATION

Sørg for, at brugeren har den trykte dokumentation, og bed brugeren om at gemme dette til senere brug.

Målgruppe

Autoriserede installatører

INFORMATION

Dette apparat er beregnet til at blive brugt af specialuddannede eller uddannede brugere i butikker, let industri, på gårde eller til erhvervsmæssig eller privat brug af ikke-faguddannede.

ADVARSEL

Installation, service, vedligeholdelse og reparation samt anvendte materialer skal følge anvisningerne i Daikin og overholde relevant lovgivning, og dette arbejde skal udføres af autoriserede personer. I Europa, hvor IEC standarder anvendes, gælder EN/IEC 60335-2-40 standarden.

Dokumentationssæt

Dette dokument er en del af et dokumentationssæt. Hele sættet består af:

▪ Generelle sikkerhedsforanstaltninger:

- Sikkerhedsanvisninger, som du SKAL læse før installation

- Format: Papir (i kassen til indendørsenheden)

▪ Installationsvejledning for indendørsenhed:

- Installationsvejledning

- Format: Papir (i kassen til indendørsenheden)

▪ Installatørvejledning:

- Forberedelse af installationen, god praksis, referencedata …

- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/

product-information/

Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det regionale Daikin-websted eller via din forhandler.

Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er oversættelser.

Tekniske data

▪ Seneste reviderede udgaver af den medfølgende dokumentation kan være

tilgængelige på regionens Daikin websted (offentligt tilgængeligt).

Installatørvejledning

▪ En revideret komplet udgave af seneste tekniske data er tilgængelig på Daikin

Business Portal (autentificering påkrævet).

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 5

1.1.1 Betydning af advarsler og symboler

FARE

Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.

FARE: RISIKO FOR ELEKTRISK STØD

Angiver en situation, der kan resultere i elektrisk stød.

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

Angiver en situation, der kan medføre forbrænding/skoldning på grund af ekstremt varme eller kolde temperaturer.

FARE: RISIKO FOR EKSPLOSION

Angiver en situation, der kan resultere i eksplosion.

ADVARSEL

Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.

1 | Om dokumentationen

ADVARSEL: BRÆNDBART MATERIALE

FORSIGTIG

Angiver en situation, der kan resultere i mindre eller moderat personskade.

BEMÆRK

Angiver en situation, der kan resultere i udstyr eller materielle skader.

INFORMATION

Angiver nyttige tip eller supplerende oplysninger.

Symboler på enheden:

Symbol Forklaring

Læs installations- og betjeningsvejledningen og instruktionsarket vedrørende ledningsføring før montering.

Læs servicevejledningen, før du foretager vedligeholdelse og service.

Se yderligere information i referencevejledningen vedrørende montering og brug.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Enheden indeholder roterende dele. Vær forsigtig ved vedligeholdelse eller inspektion af enheden.

Symboler i dokumentationen:

Symbol Forklaring

Viser en billedtitel eller en reference hertil. Eksempel: " 1–3 billedtitel" betyder "Billede 3 i afsnit 1".

Installatørvejledning

Page 6

1 | Om dokumentationen

Symbol Forklaring

Viser en tabeltitel eller en reference hertil. Eksempel: " 1–3 tabeltitel" betyder "Tabel 3 i afsnit 1".

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 7

2 | Generelle sikkerhedsforanstaltninger

2 Generelle sikkerhedsforanstaltninger

2.1 Til installatøren

2.1.1 Generelt

Kontakt forhandleren, hvis du har spørgsmål vedrørende installation eller drift af enheden.

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

▪ Kølerør, vandrør og indvendige dele må IKKE berøres lige efter drift. De kan være

for varme eller for kolde. Giv delene tid at vende tilbage til normal temperatur. Hvis du er nødt til at røre ved delene, skal du bære beskyttelseshandsker.

▪ Kølemiddel, der trænger ud ved et uheld, må IKKE berøres.

ADVARSEL

Forkert installation eller montering af udstyret eller tilbehøret kan resultere i elektrisk stød, kortslutning, lækage, brand eller anden beskadigelse af udstyret. Brug kun tilbehør, ekstraudstyr og reservedele, der er fremstillet eller godkendt af Daikin.

ADVARSEL

Sørg for, at installation, test og anvendte materialer er i overensstemmelse med gældende lovgivning (ud over instruktionerne i Daikin-dokumentationen).

FORSIGTIG

Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under installation, vedligeholdelse og servicering af systemet.

ADVARSEL

Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn, kan lege med dem. Mulig risiko: kvælning.

ADVARSEL

Sørg for passende foranstaltninger til at forhindre, at enheden kan bruges som tilflugtssted for små dyr. Små dyr, der får kontakt med elektriske dele, kan forårsage funktionsfejl, røg eller brand.

FORSIGTIG

Rør IKKE ved luftindtaget eller aluminiumlamellerne på enheden.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

FORSIGTIG

▪ Der må IKKE anbringes genstande eller udstyr oven på enheden. ▪ Man må IKKE sidde, klatre eller stå på enheden.

BEMÆRK

Arbejde på udendørsenheden udføres bedst i tørvejr for at undgå indtrængen af vand.

Installatørvejledning

Page 8

2 | Generelle sikkerhedsforanstaltninger

I overensstemmelse med gældende lovgivning kan en logbog være påkrævet sammen med udstyret. Denne logbog skal mindst indeholde: information om vedligeholdelse, reparation, testresultater, stilstandsperioder…

Endvidere SKAL i det mindste følgende oplysninger forefindes på et tilgængeligt sted på systemet:

▪ Oplysninger om frakobling af systemet i nødstilfælde ▪ Navn og adresse på brandvæsen, politi og hospital ▪ Navn, adresse samt telefonnumre dag og nat til serviceafdelingen

I Europa findes den påkrævede vejledning om denne logbog i EN378.

2.1.2 Installationsstedet

▪ Sørg for tilstrækkelig plads rundt om enheden til service og luftcirkulation. ▪ Kontrollér, at konstruktionen er stærk nok til at kunne klare enhedens vægt og

vibrationer.

▪ Sørg for, at området er godt ventileret. Blokér IKKE ventilationsåbningerne. ▪ Sørg for, at enheden er i vater.

Enheden må IKKE installeres på følgende steder:

▪ I eksplosionsfarlig atmosfære. ▪ På steder med maskiner, der udsender elektromagnetiske bølger.

Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i udstyret.

▪ På steder, hvor der er risiko for brand på grund af udslip af brandfarlige gasser

(f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.

▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig svovlsyre).

Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddellækage.

▪ I badeværelser.

Instruktioner vedrørende udstyr, der anvender R32 kølemiddel

ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE

Kølemidlet i denne enhed er let antændeligt.

ADVARSEL

▪ Man må IKKE gennembore enheden eller påvirke den med åben ild. ▪ Forsøg IKKE på at gøre afrimningen eller rengøringen hurtigere - følg

producentens anvisninger.

▪ Vær opmærksom på, at R32 kølemiddel er LUGTFRIT.

Installatørvejledning

ADVARSEL

Udstyret skal opbevares i et rum, hvor det ikke beskadiges mekanisk, og hvor der er tilstrækkelig ventilation uden konstante antændelseskilder (eksempelvis åben ild, gasdrevet udstyr eller en elvarmer, der er tændt), og rummets størrelse skal være som anført nedenfor.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 9

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

Installation, service, vedligeholdelse og reparation skal udføres efter anvisningerne i Daikin og overholde relevant lovgivning (f.eks. nationale bestemmelser vedr. gasinstallation), og dette arbejde skal udføres af autoriserede personer.

ADVARSEL

Hvis et eller flere rum er forbundet med enheden via et kanalsystem, skal man kontrollere:

▪ at der ikke er aktive antændelseskilder (f.eks. åben ild, gasudstyr i brug eller en

tændt elvarmer), hvis gulvarealet er mindre end det specificerede min. gulvareal A (m²).

▪ at der ikke er installeret yderligere udstyr, som kan være en potentiel

antændelseskilde, i kanalerne (f.eks. varme overflader med en temperatur over 700°C samt elektriske omskiftere);

▪ at der kun er anvendt yderligere udstyr i kanalerne, som er godkendt af

producenten;

▪ at et luftindtag OG en luftafgang er tilsluttet direkte til samme rum via en kanal.

Brug IKKE rummet over et sænket loft eller lignende som kanal til luftindtaget eller luftafgangen.

BEMÆRK

▪ Der skal træffes forholdsregler, så kølerørene ikke udsættes for kraftig vibration

eller pulsation.

▪ Beskyttelsesindretninger, rør og forskruninger skal så vidt muligt beskyttes mod

skadelige miljøpåvirkninger.

▪ Der skal træffes foranstaltninger vedrørende udvidelse og indsnævring af lange

rør.

▪ Rør i kølesystemer skal dimensioneres og installeres, så risikoen minimeres for, at

hydrauliske påvirkninger beskadiger systemet.

▪ Det indendørs udstyr og rørene skal monteres korrekt og afskærmes, så

utilsigtede påvirkninger af udstyr eller rør undgås, eksempelvis når man flytter møbler eller foretager renoveringsarbejde.

FORSIGTIG

Brug IKKE potentielle antændelseskilder ved søgning eller detektering af kølemiddellækager.

BEMÆRK

▪ Man må IKKE anvende samledele eller kobberpakninger, der har været brugt før. ▪ Samlinger i installationen mellem dele af kølesystemet skal være tilgængelige i

forbindelse med vedligeholdelse.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Pladskrav vedr. installation

ADVARSEL

Hvis udstyret indeholder R32 kølemiddel, så SKAL gulvarealet i det rum, hvor udstyret installeres, anvendes og opbevares, være større end min. gulvareal, defineret i tabellen nedenfor A (m2). Dette gælder for:

▪ Indendørsenheder uden kølemiddelækage-sensor; ved indendørsenheder med

kølemiddelækage-sensor, se installationsvejledningen

▪ Udendørsenheder installeret eller opbevaret indendørs (f.eks. vinterhave,

værksted, maskinrum)

Installatørvejledning

Page 10

2 | Generelle sikkerhedsforanstaltninger

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

BEMÆRK

▪ Rør skal beskyttes mod beskadigelse. ▪ Rørlængden skal holdes på et minimum.

Bestemmelse af min. gulvareal

1 Bestem den samlede mængde kølemiddel i systemet (=kølemiddel påfyldt på

fabrikken + ekstra mængde påfyldt kølemiddel).

2 Bestem, hvilken graf eller tabel, der skal anvendes.

▪ For indendørsenheder: Er enheden loftsmonteret, vægmonteret eller

monteret stående på gulv?

▪ For udendørsenheder, der er installeret eller opbevaret indendørs, afhænger

dette af installationshøjden:

Hvis installationshøjden er… Skal man anvende grafen eller tabellen

for…

<1.8m Enheder stående på gulv

1,8≤x<2,2m Vægmonterede enheder

≥2,2m Loftsmonterede enheder

3 Bestem min. gulvareal ved hjælp af grafen eller tabellen.

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 11

2 | Generelle sikkerhedsforanstaltninger

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

min

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0 9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2 9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659 9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

2.1.3 Kølemiddel — hvis der anvendes R410A eller R32

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen vedrørende dit anlæg.

m Samlet mængde kølemiddel påfyldt systemet

Min. gulvareal

min

(a) Ceiling-mounted unit (= loftsmonteret enhed) (b) Wall-mounted unit (= vægmonteret enhed) (c) Floor-standing unit (= enhed stående på gulv)

BEMÆRK

Sørg for, at kølerørsinstallationen er i overensstemmelse med gældende lovgivning. I Europa er EN378 den gældende standard.

BEMÆRK

Kontrollér, at rørføring på brugsstedet og tilslutninger er aflastede.

ADVARSEL

Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte tryk (som angivet på enhedens typeskilt).

Installatørvejledning

Page 12

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

Træf de nødvendige forholdsregler i tilfælde af kølemiddellækage. Hvis der trænger kølegas ud i rummet, skal rummet udluftes med det samme. Mulige risici:

▪ Hvis der trænger kølemiddel ud i et lukket rum, kan det medføre mangel på ilt. ▪ Der kan dannes giftige gasser, hvis kølegassen kommer i kontakt med ild.

FARE: RISIKO FOR EKSPLOSION

Tømning – kølemiddelækage. Hvis du ønsker at tømme systemet, og hvis der er en

lækage i kølemiddelkredsen:

▪ Brug IKKE enhedens funktion til automatisk tømning, ved hjælp af hvilken du kan

samle al kølemiddel fra systemet i udendørsenheden. Mulig konsekvens: Selvantændelse og eksplosion i kompressoren på grund af, at der trænger luft ind i den kørende kompressor.

▪ Brug et separat tømmesystem, så enhedens kompressor IKKE behøver at køre.

ADVARSEL

Kølemidlet skal ALTID genvindes. De må IKKE slippes direkte ud i miljøet. Brug en vakuumpumpe til at tømme installationen.

BEMÆRK

Når alle rør er blevet forbundet, skal du sikre, at der ikke er nogen gaslækager. Brug nitrogen til at registrere gasudslip.

BEMÆRK

▪ Påfyld IKKE mere end den specificerede mængde kølemiddel for at undgå, at

kompressoren bryder sammen.

▪ Hvis kølesystemet skal åbnes, SKAL kølemidlet behandles i henhold til relevante

bestemmelser.

ADVARSEL

Sørg for, at der ikke er ilt i systemet. Kølemidlet må først påfyldes efter udførelse af tæthedsprøvning og vakuumtørring.

Mulig konsekvens: : Selvantændelse og eksplosion af kompressoren på grund af luft, der strømmer ind i kompressoren, som er i drift.

▪ Hvis det er nødvendigt at efterfylde, skal man se anvisningerne på enhedens

fabriksskilt. Her er der anført typen af kølemiddel og den nødvendige mængde.

▪ Enheden er påfyldt med kølemiddel fra fabrikken, og afhængigt af rørstørrelser

og rørlængder kræver nogle systemer yderligere påfyldning af kølemiddel.

▪ Brug kun værktøj, der passer til det kølemiddel, som anvendes i systemet, for at

opretholde trykket og for at hindre, at fremmedlegemer trænger ind i systemet.

Installatørvejledning

▪ Påfyld flydende kølemiddel på følgende måde:

Hvis Så

Der findes en hævertslange

Påfyldning med opretstående cylinder.

(dvs. at cylinderen er mærket med "Liquid filling siphon attached" / "monteret hævert til væskepåfyldning")

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 13

2.1.4 Elektrisk

2 | Generelle sikkerhedsforanstaltninger

Hvis Så

Der findes IKKE en hævertslange Påfyldning med cylinderen drejet

omkring.

▪ Man skal åbne kølemiddelcylindre langsomt. ▪ Påfyld kølemidlet i væskeform. Påfyldning i gasform kan hindre normal drift.

FORSIGTIG

Efter afslutning af påfyldning, eller når du holder pause, skal du lukke ventilen på kølemiddelbeholderen med det samme. Hvis IKKE ventilen lukkes med det samme, kan resterende tryk påfylde ekstra kølemiddel. Mulig konsekvens: Forkert mængde kølemiddel.

FARE: RISIKO FOR ELEKTRISK STØD

▪ AFBRYD al strømforsyning, før du fjerner el-boksens dæksel, tilslutter elektriske

ledninger eller berører elektriske dele.

▪ Afbryd strømforsyningen i mere end 10 minutter, og mål spændingen på

terminalerne på primærkredsens kondensatorer eller elektriske komponenter, før du udfører service. Spændingen SKAL være under 50V DC, før man må berøre elektriske komponenter. Vedrørende placering af terminalerne, se ledningsdiagrammet.

▪ Rør IKKE ved elektriske komponenter med våde hænder. ▪ Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.

ADVARSEL

Der SKAL monteres en hovedafbryder til afbrydelse med adskillelse af alle ledere i ledningsføringen ved overspænding i henhold til relevant lovgivning (overspændingskategoriIII), hvis der IKKE findes en fabriksmonteret hovedafbryder.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Installatørvejledning

Page 14

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

▪ Brug KUN kobberledninger. ▪ Sørg for, at ledningsinstallationen på brugsstedet er i overensstemmelse med

gældende lovgivning.

▪ Al ledningsføring på brugsstedet SKAL udføres i overensstemmelse med

ledningsdiagrammet, der blev leveret med produktet.

▪ Kabelbundter må ALDRIG presses sammen, og du skal sørge for, at de ikke

kommer i kontakt med rør og skarpe kanter. Sørg for, at terminalforbindelserne er aflastede.

▪ Sørg for at installere en jordledning. Enheden må IKKE jordes til et forsyningsrør,

en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Sørg for at bruge en særskilt strømkreds. Brug ALDRIG en strømforsyning, der

deles med et andet apparat.

▪ Sørg for at installere de påkrævede sikringer eller afbrydere. ▪ Sørg for at installere en fejlstrømsafbryder. I modsat fald kan der opstå elektrisk

stød eller brand.

▪ Ved installation af fejlstrømsafbryderen skal du sikre, at den er kompatibel med

inverteren (modstandsdygtig over for højfrekvent elektrisk støj) for at undgå, at fejlstrømsafbryderen aktiveres unødigt.

FORSIGTIG

▪ Når du tilslutter strømforsyningen, skal du etablere jordforbindelsen, før du

tilslutter de spændingsførende forbindelser.

▪ Når du afbryder strømforsyningen, skal du afbryde de strømførende ledninger,

før du afbryder jordforbindelsen.

▪ Længden på lederne mellem strømforsyningskablets binder og selve klemrækken

skal være sådan, at de spændingsførende ledere strammes før jordlederen, hvis strømforsyningskablet trækkes fri af kabelbinderen.

BEMÆRK

Forholdsregler ved føring af strømførende ledninger:

▪ Forbind IKKE ledninger med forskellig tykkelse med den samme strømførende

klemrække (hvis ikke strømførende ledninger sidder fast, kan det forårsage unormal varmedannelse).

▪ Se figuren ovenfor ved tilslutning af ledninger med samme tykkelse. ▪ Brug egnede strømforsyningsledninger til ledningsføring og tilslut dem korrekt, og

kontrollér, at klemrækken ikke udsættes for ekstern belastning.

▪ Brug en passende skruetrækker til stramning af terminalskruerne. En

skruetrækker med et lille hoved vil ødelægge terminalskruen, som så ikke kan spændes korrekt.

▪ Hvis man spænder terminalskruerne for hårdt, kan de blive ødelagt.

Installatørvejledning

ADVARSEL

▪ Efter udførelsen af det elektriske arbejde, skal du kontrollere, at alle elektriske

komponenter og terminaler inde i den elektriske komponentboks er tilsluttet korrekt.

▪ Sørg for, at alle dæksler er lukket, før enheden startes op.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 15

2 | Generelle sikkerhedsforanstaltninger

BEMÆRK

Kun gældende, hvis strømforsyningen er trefaset, og kompressoren har en TIL/FRAstartmetode.

Hvis der er mulighed for omvendt fase efter et midlertidigt strømsvigt, eller hvis strømmen kommer og går, mens produktet er i drift, skal du montere en lokal omvendt fasebeskytter. Hvis produktet drives med omvendt fase, kan kompressoren og andre dele blive ødelagt.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Installatørvejledning

Page 16

3 | Specifikke sikkerhedsanvisninger for installatøren

3 Specifikke sikkerhedsanvisninger for

installatøren

Følg altid sikkerhedsanvisningerne og bestemmelserne nedenfor.

Installation af enhed (se

ADVARSEL

Installationen skal udføres af en montør, og de valgte materialer samt installationsmåden skal leve op til kravene i relevant lovgivning. I Europa anvendes standarden EN378.

ADVARSEL

Udstyret skal opbevares i et rum, hvor det ikke beskadiges mekanisk, og hvor der er tilstrækkelig ventilation uden konstante antændelseskilder (eksempelvis åben ild, gasdrevet udstyr eller en elvarmer, der er tændt). Rummets størrelse skal være som anført i afsnittet "Generelle sikkerhedsforanstaltninger".

FORSIGTIG

Ved vægge med metalrammer eller metalplader skal man anvende et rør indlejret i væggen og en vægafdækning ved gennemføringshullet for at undgå mulig varmedannelse, elektrisk stød eller brand.

Installation af rør (se

"7Rørinstallation"[432]

FORSIGTIG

Rørsamlinger på et opdelt system skal udføres som permanente samlinger indendørs i rum med personer, med undtagelse af samlinger, der direkte forbinder rørene med indendørsenhederne.

"6Installation af enheden"[423]

)

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

FORSIGTIG

▪ Brug brystmøtrikken fastgjort på enheden. ▪ For at undgå gaslækage skal du påføre køleolie indvendigt på kraven. Brug

køleolie til R32.

▪ Samlingerne må IKKE genbruges.

FORSIGTIG

▪ Der må IKKE bruges mineralsk olie på opkravede dele. ▪ Montér ALDRIG en tørreenhed på denne R32 enhed for at forlænge dens levetid.

Tørrematerialet kan nedbryde og ødelægge systemet.

FORSIGTIG

▪ Forkert udvidelse af rør kan medføre kølegas-lækage. ▪ Genbrug IKKE rørkraver. Brug nye rørkraver for at undgå lækage af

kølemiddelgas.

▪ Brug de brystmøtrikker, der følger med enheden. Brug af andre brystmøtrikker

kan medføre, at kølemiddelgassen lækker.

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 17

3 | Specifikke sikkerhedsanvisninger for installatøren

El-installation (se

FARE: RISIKO FOR ELEKTRISK STØD

ADVARSEL

Brug ALTID flerlederkabel til strømforsyning.

ADVARSEL

▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i

overensstemmelse med relevant lovgivning.

▪ Tilslut de elektriske forbindelser til installationen på brugsstedet. ▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i

overensstemmelse med relevant lovgivning.

ADVARSEL

▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive

ødelagt.

▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en

afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Installer de påkrævede sikringer eller afbrydere. ▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt

med skarpe kanter eller rør, især i højtrykssiden.

▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,

forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage overophedning, elektrisk stød eller brand.

▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med

inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage ulykker.

"8Elektrisk installation"[437]

)

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

ADVARSEL

Brug en afbryder, der afbryder alle poler, med en kontaktadskillelse på mindst 3mm, med adskillelse af alle ledere i ledningsføringen ved overspænding i henhold til relevant lovgivning.

ADVARSEL

Hvis strømforsyningskablet beskadiges, SKAL det udskiftes af producenten, forhandleren eller andre kvalificerede personer for at undgå ulykker.

ADVARSEL

Tilslut IKKE strømforsyningsledningen til indendørsenheden. Dette kan medføre elektrisk stød eller brand.

ADVARSEL

▪ Brug IKKE uautoriserede elektriske dele sammen med dette produkt. ▪ Lav IKKE forgrening på strømtilførslen til drænpumpen osv. fra klemrækken.

Dette kan medføre elektrisk stød eller brand.

Installatørvejledning

Page 18

3 | Specifikke sikkerhedsanvisninger for installatøren

ADVARSEL

Hold ledningerne mellem enhederne væk fra kobberrør uden varmeisolering, da disse rør bliver meget varme.

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 19

4 Om kassen

1×1× 2× 2× 2×1× 1× 1×1× 1× 1×

fe1d e2ba c g h i j

4.1 Oversigt: Om kassen

Dette kapitel beskriver, hvad du skal gøre, efter at kassen med indendørsenheden er blevet leveret til opstillingsstedet.

Det indeholder oplysninger om:

▪ Udpakning og håndtering af enheden ▪ Fjernelse af tilbehør fra enheden

Vær opmærksom på følgende:

▪ Man SKAL kontrollere enheden for beskadigelse, når den leveres. Den ansvarlige

hos transportfirmaet skal STRAKS have besked om eventuelle skader.

▪ Anbring den emballerede enhed så tæt som muligt på det endelige

placeringssted for at forhindre skader under transporten.

▪ Ved håndtering af enheden, skal der tages hensyn til følgende:

4 | Om kassen

Skrøbelig, enheden skal behandles forsigtigt.

Enheden skal forblive opretstående for at undgå beskadigelse.

▪ Forbered den passage, hvor du vil bringe enheden indenfor, i forvejen.

4.2 Indendørsenhed

4.2.1 Sådan pakkes indendørsenheden ud

4.2.2 Fjernelse af tilbehør fra indendørsenheden

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

1 Fjern:

▪ tasken med tilbehør i bunden af pakken, ▪ monteringspladen, findes bag på indendørsenheden, ▪ den ekstra SSID mærkat på frontgitteret.

Installatørvejledning

Page 20

4 | Om kassen

a Installationsvejledning b Betjeningsvejledning

c Generelle sikkerhedsforanstaltninger

d Ekstra SSID mærkat e1 Klasse 30: Sølvpartikelfilter (ag-ion filter) (uden ramme) e2 Klasse 40: Titanium-apatit desodoriseringsfilter og sølvpartikelfilter (ag-ion filter)

(med ramme)

f Fastgørelsesbolt (M4×12L) til indendørsenhed. Se "9.3Montering af

indendørsenheden på monteringspladen"[443].

g Tørbatterier AAA.LR03 (alkaline) til brugerinterface

h Holder til brugerinterface

i Brugerinterface j Monteringsplade

▪ Ekstra SSID mærkat. Smid ikke den ekstra mærkat væk. Opbevar den et sikkert

sted for fremtidig brug (hvis f.eks. frontgitteret udskiftes, skal mærkaten sættes på det nye frontgitter).

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 21

5 Om enheden

h1 h2

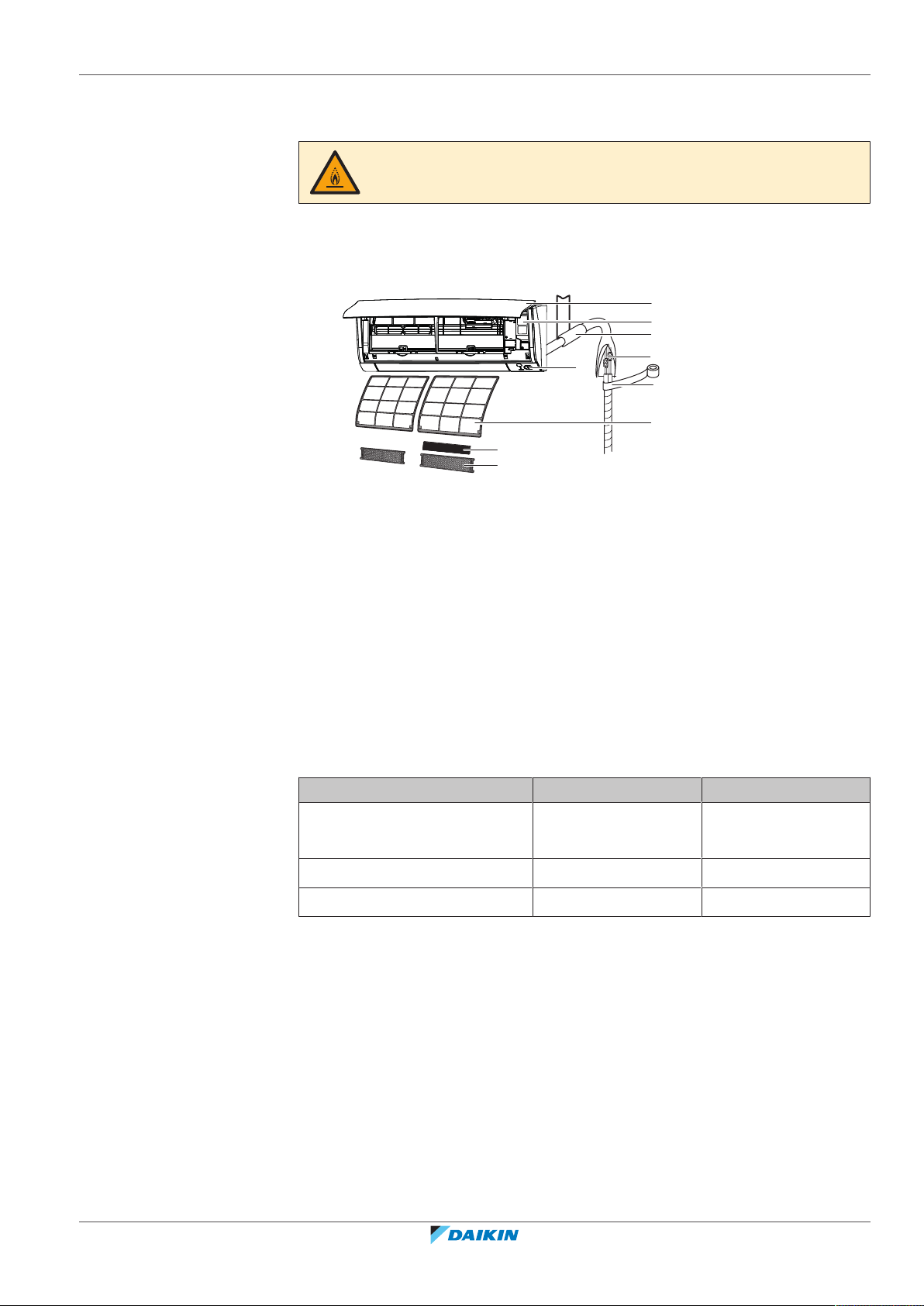

5.1 Systemopbygning

5 | Om enheden

ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE

Kølemidlet i denne enhed er let antændeligt.

a Frontplade b Servicedæksel

c Rørgennemføring skal tætnes med kit d Rør til kølemiddel, drænslange og kabel mellem enheder e Intelligent eye føler

f Isolerende tape

g Luftfiltre

h1 Klasse 30: Sølvpartikelfilter (ag-ion filter) (uden ramme) h2 Klasse 40: Titanium-apatit desodoriseringsfilter og sølvpartikelfilter (ag-ion filter)

(med ramme)

5.2 Driftsområde

5.3 Om trådløst LAN

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Anvend systemet i de følgende temperatur- og luftfugtighedsområder for at opnå sikker og effektiv drift.

Køling og tørring

(a)(b)

Opvarmning

(a)

Udetemperatur –10~46°CDB –25~24°CDB

(R.H. = 55,4%)

Indendørs temperatur 18~32°C DB 10~30°CDB

Indendørs luftfugtighed ≤80%

(a)

En sikkerhedsindretning kan standse driften af systemet, hvis enheden er uden for driftsområdet.

(b)

Der kan forekomme kondens og dryppende vand, hvis enheden er uden for driftsområdet.

(b)

—

Vedr. detaljerede specifikationer, installationsvejledninger, indstillingsmetoder, FAQ, overensstemmelseserklæring og den seneste udgave af denne manual, se

app.daikineurope.com.

Installatørvejledning

Page 22

5 | Om enheden

5.3.1 Forholdsregler ved brug af trådløst LAN

INFORMATION

▪ Daikin Industries Czech Republic s.r.o. erklærer hermed, at typen af radioudstyr i

denne enhed overholder bestemmelserne i direktivet 2014/53/EU.

▪ Denne enhed anses for at være kombineret udstyr iht. definitionen i direktivet

2014/53/EU.

Brug IKKE tæt på:

▪ Medicinsk udstyr. F.eks. personer, der anvender pacemakere eller

defibrillatorer. Dette produkt kan forårsage elektromagnetisk interferens.

▪ Udstyr til automatisk styring. F.eks. automatiske døre eller brandalarmer. Dette

produkt kan medføre fejl på udstyret.

▪ Mikrobølgeovn. Produktet kan påvirke trådløs LAN-kommunikation.

5.3.2 Basisparametre

Hvad Værdi

Frekvensområde 2400MHz~2483.5MHz

Trådløs protokol IEEE 802.11b/g/n

Radiofrekvenskanal 1~13

Udgangseffekt 13dBm

Effektiv udstråling 15dBm (11b) / 14dBm (11g) / 14dBm

Strømforsyning DC 14 V / 100 mA

5.3.3 Indstilling af trådløst LAN

Kunden skal have/fremskaffe:

▪ Smartphone eller tablet med min. understøttet version af Android eller iOS,

specificeret på app.daikineurope.com

▪ Internetforbindelse og kommunikationsudstyr, såsom modem, router osv. ▪ Trådløst LAN adgangspunkt. ▪ Den gratis applikation Daikin Residential Controller skal være installeret.

(11n)

Installatørvejledning

Sådan installeres appen Daikin Controller

1 Åbn:

▪ Google Play for enheder, der bruger Android. ▪ App Store for enheder, der bruger iOS.

2 Søg efter Daikin Residential Controller. 3 Følg vejledningen på skærmen for at installere.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 23

6 Installation af enheden

ADVARSEL

Installationen skal udføres af en montør, og de valgte materialer samt installationsmåden skal leve op til kravene i relevant lovgivning. I Europa anvendes standarden EN378.

I dette afsnit

6.1 Klargøring af installationsstedet............................................................................................................................................. 23

6.1.1 Krav til indendørsenhedens installationssted........................................................................................................ 23

6.2 Åbning af enheden ................................................................................................................................................................. 24

6.2.1 Afmontering af frontpanelet.................................................................................................................................. 24

6.2.2 Åbning af servicedækslet ....................................................................................................................................... 25

6.2.3 Afmontering af frontgitteret .................................................................................................................................. 25

6.3 Montering af indendørsenheden........................................................................................................................................... 26

6.3.1 Montering af monteringspladen............................................................................................................................ 26

6.3.2 Boring af væghul .................................................................................................................................................... 27

6.3.3 Afmontering af dæksel over røråbning ................................................................................................................. 28

6.4 Tilslutning af drænrør............................................................................................................................................................. 28

6.4.1 Generelle retningslinjer ......................................................................................................................................... 29

6.4.2 Tilslutning af rør i højre side, i højre side bag eller i højre side for neden ........................................................... 30

6.4.3 Tilslutning af rør i venstre side, i venstre side bag eller i venstre side for neden ................................................ 30

6.4.4 Kontrol af vandlækage ........................................................................................................................................... 31

6 | Installation af enheden

6.1 Klargøring af installationsstedet

Installér IKKE enheden på steder, der hyppigt benyttes som arbejdspladser. Hvis der udføres byggearbejde (f.eks. slibning), hvor der dannes en mængde støv, SKAL man dække enheden til.

Vælg et installationssted, hvor der er plads nok til, at enheden kan bæres ind i og ud fra stedet.

ADVARSEL

Udstyret skal opbevares i et rum, hvor det ikke beskadiges mekanisk, og hvor der er tilstrækkelig ventilation uden konstante antændelseskilder (eksempelvis åben ild, gasdrevet udstyr eller en elvarmer, der er tændt). Rummets størrelse skal være som anført i afsnittet "Generelle sikkerhedsforanstaltninger".

6.1.1 Krav til indendørsenhedens installationssted

INFORMATION

Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[47].

INFORMATION

Lydtryksniveauet er under 70dBA.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

▪ Luftstrøm. Sørg for, at luftstrømmen ikke blokeres. ▪ Dræn. Sørg for, at kondensvandet kan ledes korrekt ud. ▪ Vægisolering. Det er nødvendigt med ekstra isolering (minimumstykkelse på

10mm, polyethylenskum), hvis omgivelsesbetingelserne i væggen overskrider 30 C og en relativ luftfugtighed på 80%, eller hvis der ledes frisk luft ind i væggen.

Installatørvejledning

Page 24

6 | Installation af enheden

≥50

≥30

(mm)

▪ Vægstyrke. Undersøg, om loftet eller gulvet er stærkt nok til at bære vægten af

enheden. Hvis det ikke er tilfældet, skal væggen eller gulvet forstærkes, før enheden installeres.

Installér strømforsyningskabler mindst 1 meter fra tv- eller radioapparater for at undgå interferens. Afhængigt af radiobølgerne kan en afstand på 3meter være utilstrækkelig.

▪ Vælg et sted, hvor driftsstøjen eller den varme/kolde luft, der afgives fra

enheden, ikke er til gene.

▪ Fluorescerende lys. Når man installerer et trådløst brugerinterface i et rum med

fluorescerende lys, skal man være opmærksom på følgende for at undgå interferens:

- Installér det trådløse brugerinterface så tæt på indendørsenheden, som muligt.

- Installér indendørsenheden så langt fra det fluorescerende lys, som muligt.

Det anbefales IKKE at installere enheden på følgende steder, da det kan forkorte enhedens levetid:

▪ Hvis der er store spændingsudsving ▪ I køretøjer eller på skibe ▪ Hvor der findes syreholdige eller alkaliske dampe ▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i atmosfæren.

Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.

▪ På steder, hvor enheden udsættes for direkte sollys. ▪ I badeværelser. ▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), så støj fra driften

skal give problemer.

BEMÆRK

Placér IKKE genstande under indendørs- og/eller udendørsenheden, som ikke kan tåle fugt. Kondens på enheden eller på kølerørene, tilsmudsning af luftfilteret eller blokering af drænet kan medføre, at det drypper, hvilket vil medføre tilsmudsning eller beskadigelse af genstande under enheden.

▪ Afstand. Montér enheden mindst 1,8 m fra gulvet, og overhold følgende krav

vedrørende afstand til vægge og loft:

6.2.1 Afmontering af frontpanelet

Installatørvejledning

6.2 Åbning af enheden

1 Hold frontpanelet med fligene i begge sider og åbn det.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 25

2 Fjern frontpanelet ved at føre det enten til venstre eller til højre og træk det

a b

3 4

imod dig.

Resultat: Frontpanelets akseltap frigøres i den ene side.

3 Frigør frontpanelets akseltap i den anden side på samme måde.

6.2.2 Åbning af servicedækslet

6 | Installation af enheden

a Frontpanel aksel

1 Fjern 1 skrue fra servicedækslet. 2 Træk servicedækslet vandret ud og væk fra enheden.

a Skrue til servicedæksel b Servicedæksel

BEMÆRK

Tilspændingsmomentet må IKKE overstige 1,4 (±0,2) N•m, når servicedækslet fastspændes.

6.2.3 Afmontering af frontgitteret

FORSIGTIG

Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under installation, vedligeholdelse og servicering af systemet.

1 Frontpanelet skal fjernes for at kunne fjerne luftfilteret. 2 Klasse 40 fjern klappen (vandret lamel). Tryk på lamellen i venstre side ind

mod midten, og frigør den. Tryk på lamellen i højre side ind mod midten for at frigøre den fra akslen. Afbryd de 2 forbindelsespunkter i midten.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Installatørvejledning

Page 26

6 | Installation af enheden

3×

3 Fjern 2 skruer (klasse 30) eller 3 skruer (klasse 40) på frontgitteret. 4 Skub ned på de 3 øverste kroge markeret med et symbol med 3 cirkler.

a Krog for oven b Symbol med 3 cirkler

5 Det anbefales, at man åbner klappen, før man tager frontgitteret af. 6 Hold begge hænder under midten af frontgitteret, skub det opad og træk det

imod dig.

6.3 Montering af indendørsenheden

I dette afsnit

6.3.1 Montering af monteringspladen............................................................................................................................ 26

6.3.2 Boring af væghul .................................................................................................................................................... 27

6.3.3 Afmontering af dæksel over røråbning ................................................................................................................. 28

6.3.1 Montering af monteringspladen

1 Midlertidig installation af monteringspladen. 2 Ret monteringspladen til. 3 Markér midten af borepunkterne på væggen ved hjælp af et målebånd. Placér

enden af målebåndet ved symbolet " ".

4 Afslut installationen ved at fastgøre monteringspladen på væggen med

M4×25L skruer (medfølger ikke).

Klasse 30 Klasse 40

Installatørvejledning

Det fjernede dæksel over røråbningen kan opbevares i holderen på monteringspladen.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

INFORMATION

Page 27

6 | Installation af enheden

(mm)

PIPING HOLE CENTER: 170mm TO THE RIGHT

UNIT CENTER

PIPING HOLE CENTER: 160mm TO THE LEFT

295

778

44.5

53 160

336 336

53170

211 237

120120

239

f2f1a

b c c

(mm)

PIPING HOLE

CENTER:170mm

TO THE LEFT

UNIT CENTER

PIPING HOLE

CENTER:170 mm

TO THE RIGHT

299

120.5

197

170

446

170

434

998

130

f2f1

A Til klasse 30 B Til klasse 40

a Anbefalede holdepunkter for monteringspladen e Position drænslange

b Lomme til dæksel til røråbning f1 Målepunkt for midten af hul til rørføring " " (imod

venstre)

c Flige til placering af et vaterpas f2 Målepunkt for midten af hul til rørføring " " (imod

højre)

d Gennem væghullet: g Ende gasrør

Klasse 30: Ø65 mm h Ende væskerør Klasse 40: Ø80 mm i Midten af enheden

6.3.2 Boring af væghul

FORSIGTIG

Ved vægge med metalrammer eller metalplader skal man anvende et rør indlejret i

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

1 Bor et gennemføringshul på 65mm (til klasse 30) eller 80mm (til klasse 40) i

væggen og en vægafdækning ved gennemføringshullet for at undgå mulig varmedannelse, elektrisk stød eller brand.

BEMÆRK

Man skal tætne mellemrummene omkring rørene med tætningsmateriale (medfølger ikke) for at undgå vandlækage.

væggen således, at det hælder nedad imod ydersiden.

Installatørvejledning

Page 28

6 | Installation af enheden

Ø65/80

6.3.3 Afmontering af dæksel over røråbning

2 Montér et vægrør i hullet. 3 Montér en vægafdækning på vægrøret.

a Rør indlejret i væg b Kit

c Væghulsdæksel

4 Efter endt føring af ledninger, kølerør og drænrør SKAL mellemrummet tætnes

med kit.

INFORMATION

Ved tilslutning af rør i højre side, i højre side forneden, i venstre side eller i venstre side forneden SKAL dækslet ved røråbningen fjernes.

1 Skær dækslet over røråbningen af fra indvendig side af frontgitteret med en

sav.

2 Fjern grater langs udskæringen med en halvrund fil.

BEMÆRK

Fjer IKKE dækslet over røråbningen med en tang, da dette ville beskadige frontgitteret.

6.4 Tilslutning af drænrør

I dette afsnit

6.4.1 Generelle retningslinjer ......................................................................................................................................... 29

6.4.2 Tilslutning af rør i højre side, i højre side bag eller i højre side for neden ........................................................... 30

6.4.3 Tilslutning af rør i venstre side, i venstre side bag eller i venstre side for neden ................................................ 30

6.4.4 Kontrol af vandlækage ........................................................................................................................................... 31

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 29

6.4.1 Generelle retningslinjer

Ø16

Ø18

b c

Ø16

a b c

Ø18

≥50

▪ Rørlængde. Hold drænrøret så kort som muligt. ▪ Rørstørrelse. Hvis det er nødvendigt at forlænge drænslangen eller at anvende

indlejret drænrør, skal du bruge dele, der passer forrest på slangen.

6 | Installation af enheden

BEMÆRK

▪ Montér drænslangen med nedadgående hældning. ▪ Vandlåse er IKKE tilladt. ▪ Put IKKE enden af slangen i vand.

▪ Forlængelse drænslange. Brug en Ø16 mm slange (medfølger ikke) til

forlængelse af drænslangen. HUSK at varmeisolere den indvendige del af forlængerslangen.

a Drænslange leveret med indendørsenheden b Varmeisoleringsslange (medfølger ikke)

c Forlænger-drænslange

▪ Stift pvc-rør. Når man forbinder et stift pvc-rør (nominel Ø13mm) direkte med

drænslangen, kan der anvendes en drænmuffe (Ø13 mm, medfølger ikke), som ved indlejret rørføring.

a Drænslange leveret med indendørsenheden b Drænmuffe nominel Ø13mm (medfølger ikke)

c Stift pvc-rør (medfølger ikke)

▪ Kondensdannelse. Træf forholdsregler mod kondensdannelse. Isoler alle

drænrør i bygningen.

1 Før drænslange ind i drænrøret, som vist på følgende billede, så den IKKE

trækkes ud af drænrøret.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Installatørvejledning

Page 30

6 | Installation af enheden

6.4.2 Tilslutning af rør i højre side, i højre side bag eller i højre side for neden

INFORMATION

Standard fra fabrik er rørføring i højre side. Hvis der ønskes rørføring i venstre side, skal man fjerne rørene fra højre side og montere dem i venstre side.

1 Forbind drænslangen med selvklæbende vinyltape til bunden af kølerørene. 2 Man skal binde drænslange og kølerør sammen med isolerende tape.

A Rørføring i højre side B Rørføring i højre side for neden

C Rørføring i højre side bag a Fjern dækslet over røråbningen her ved rørføring i højre side

b Fjern dækslet over røråbningen her ved rørføring i højre side i bunden

6.4.3 Tilslutning af rør i venstre side, i venstre side bag eller i venstre side for neden

INFORMATION

Standard fra fabrik er rørføring i højre side. Hvis der ønskes rørføring i venstre side, skal man fjerne rørene fra højre side og montere dem i venstre side.

1 Fjern isoleringens fastgørelsesskrue i højre side, og fjern drænslangen. 2 Tag aftapningsproppen af i venstre side og sæt den på i højre side.

BEMÆRK

Påfør IKKE smøreolie (køleolie) på aftapningsproppen ved montering. Anvendelse af smøreolie kan nedbryde proppen og medføre drænlækage.

a 4mm unbrakonøgle

3 Før drænslangen ind i venstre side, og spænd med skruen, da der ellers kan

opstå vandlækage.

a Fastgørelsesskrue til isolering

b Drænslange

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 31

4 Fastgør drænslangen til undersiden af kølerørene med selvklæbende

vinyltape.

6.4.4 Kontrol af vandlækage

1 Fjern luftfiltrene. 2 Hæld gradvist ca. 1 liter vand ind i afløbsbakken for at kontrollere for

vandlækage.

6 | Installation af enheden

A Rørføring i venstre side B Rørføring i venstre side bag

C Rørføring i venstre side for neden a Fjern dækslet over røråbningen her ved rørføring i venstre side b Fjern dækslet over røråbningen her ved rørføring i venstre side i bunden

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Installatørvejledning

Page 32

7 | Rørinstallation

7 Rørinstallation

I dette afsnit

7.1 Forberedelse af kølerør

7.1.1 Krav til kølerør

7.1 Forberedelse af kølerør .......................................................................................................................................................... 32

7.1.1 Krav til kølerør ........................................................................................................................................................ 32

7.1.2 Isolering af kølerør ................................................................................................................................................. 33

7.2 Forbindelse af kølerør ............................................................................................................................................................ 33

7.2.1 Om tilslutning af kølerør ........................................................................................................................................ 33

7.2.2 Forholdsregler i forbindelse med tilslutning af kølerør......................................................................................... 33

7.2.3 Retningslinjer ved tilslutning af kølerør ................................................................................................................. 34

7.2.4 Retningslinjer for bøjning af rør............................................................................................................................. 35

7.2.5 Sådan opkraves rørenden ...................................................................................................................................... 35

7.2.6 Sådan forbindes kølerørene til indendørsenheden............................................................................................... 36

INFORMATION

Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[47].

▪ Fremmede materialer inde i rørene (inklusive olie til brug ved fremstilling), skal

Diameter kølerør

Brug samme diameter som på forbindelserne på udendørsenhederne:

Kølerørsmateriale

▪ Rørmateriale: Helvalset kobber deoxideret med phosphorsyre. ▪ Kraveforbindelser: Brug kun udglødet materiale.

FORSIGTIG

Rørsamlinger på et opdelt system skal udføres som permanente samlinger indendørs i rum med personer, med undtagelse af samlinger, der direkte forbinder rørene med indendørsenhederne.

BEMÆRK

Rør og andre dele under tryk skal kunne anvendes til kølemiddel. Anvend helvalset kobber deoxideret med phosphorsyre til kølemidler.

være ≤30mg/10m.

Væskerør Gasrør

Ø6,4mm Ø9,5mm

▪ Hærdningsgrad for rør og vægtykkelse:

Outer diameter (Ø) Temper grade Thickness (t)

(a)

6.4mm (1/4") Annealed (O) ≥0.8mm

9.5mm (3/8") Annealed (O)

(a)

Afhængigt af gældende lovgivning og enhedens maksimale arbejdstryk (se "PS High" på enhedens typeskilt), kan det være nødvendigt at anvende rør med en større vægtykkelse.

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 33

7.1.2 Isolering af kølerør

ØiØ

ØpØ

▪ Brug polyethylenskum som isoleringsmateriale:

- med en varmeoverførselshastighed på mellem 0,041 og 0,052W/mK (0,035 og

- med en varmemodstand på mindst 120°C

▪ Isoleringstykkelse

7 | Rørinstallation

0,045kcal/mh°C)

Rør udvendig diameter

(Øp)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

Hvis temperaturen er højere end 30°C, og luftfugtigheden er højere end 80%, skal tykkelsen på isolationsmaterialet mindst være 20 mm for at forhindre kondensdannelse på isolationsmaterialets overflade.

7.2 Forbindelse af kølerør

7.2.1 Om tilslutning af kølerør

Før tilslutning af kølerør

Udendørsenheden og indendørsenheden skal være monteret.

Typisk arbejdsgang

Isolering indvendig

diameter (Øi)

Isoleringstykkelse (t)

Tilslutning af kølerør omfatter:

▪ Tilslutning af kølerørene til indendørsenheden ▪ Tilslutning af kølerørene til udendørsenheden ▪ Isolering af kølerør ▪ Se retningslinierne for:

- Bøjning af rør

- Opkravning af rørender

- Brug af spærreventilerne

7.2.2 Forholdsregler i forbindelse med tilslutning af kølerør

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ "2Generelle sikkerhedsforanstaltninger"[47] ▪ "7.1Forberedelse af kølerør"[432]

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Installatørvejledning

Page 34

7 | Rørinstallation

FORSIGTIG

▪ Brug brystmøtrikken fastgjort på enheden. ▪ For at undgå gaslækage skal du påføre køleolie indvendigt på kraven. Brug

køleolie til R32.

▪ Samlingerne må IKKE genbruges.

FORSIGTIG

▪ Der må IKKE bruges mineralsk olie på opkravede dele. ▪ Montér ALDRIG en tørreenhed på denne R32 enhed for at forlænge dens levetid.

Tørrematerialet kan nedbryde og ødelægge systemet.

BEMÆRK

Tag følgende forholdsregler for kølerør:

▪ Undgå, at andet end det angivne kølemiddel blandes ind i kølerørsystemet (f.eks.

luft).

▪ Brug kun R32, når du tilfører kølemiddel. ▪ Brug kun installationsværktøj (f.eks. manifoldmålesæt), der udelukkende

anvendes til R32 installationer, for at kunne modstå trykket og forhindre fremmed materiale (f.eks. mineralske olier og fugt) i at blive iblandet systemet.

▪ Installer rørene, så kraverne IKKE udsættes for mekanisk belastning. ▪ Beskyt rørene, som beskrevet i den følgende tabel, for at undgå fugt, smuds osv. i

at trænge ind i rørene.

▪ Pas på ved føring af kobberrør gennem vægge (se billedet nedenfor).

7.2.3 Retningslinjer ved tilslutning af kølerør

Installatørvejledning

Enhed Installationsperiode Beskyttelsesmetode

Udendørsenhed >1måned Klem røret

<1måned Klem eller tape røret

Indendørsenhed Uanset perioden

INFORMATION

Åbn IKKE stopventilen til kølemiddel, før du har kontrolleret kølerørene. Når der skal påfyldes ekstra kølemiddel, anbefales det at åbne stopventilen til kølemiddel efter ladningen.

Tag følgende retningslinjer i betragtning ved sammenføjning af rør:

▪ Dæk opkravningens indvendige overflade med æterolie eller esterolie, når du

forbinder en brystmøtrik. Spænd 3 eller 4 omgange i hånden, før du spænder helt fast.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 35

7 | Rørinstallation

0.4~0.8

±2

45°

90°

±2

ØA

a b

▪ Brug ALTID 2 nøgler sammen ved løsning af en brystmøtrik. ▪ Brug ALTID en skruenøgle og en momentnøgle sammen for at stramme

brystmøtrikken ved sammenføjning af rør. Formålet er at forhindre revner i møtrikken og utætheder.

a Momentnøgle b Skruenøgle

c Rørforskruning

d Brystmøtrik

Rørstørrelse (mm) Tilspændingsmom

ent (N•m)

Ø6,4 15~17 8,7~9,1

Dimension krave

(A) (mm)

Kraveform (mm)

Ø9,5 33~39 12,8~13,2

7.2.4 Retningslinjer for bøjning af rør

Brug en rørbukker til bøjning af rørene. Alle rørbøjninger skal udføres så lempeligt som muligt (bøjeradius bør være 30~40 mm eller mere).

7.2.5 Sådan opkraves rørenden

FORSIGTIG

▪ Forkert udvidelse af rør kan medføre kølegas-lækage. ▪ Genbrug IKKE rørkraver. Brug nye rørkraver for at undgå lækage af

kølemiddelgas.

▪ Brug de brystmøtrikker, der følger med enheden. Brug af andre brystmøtrikker

kan medføre, at kølemiddelgassen lækker.

1 Skær rørenden med en rørskærer. 2 Fjern graterne med skærefladen vendt nedad, så spånerne IKKE kommer ind i

røret.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

a Skær i nøjagtig lige vinkler. b Fjern grater.

3 Fjern brystmøtrikken fra spærreventilen og sæt brystmøtrikken på røret. 4 Udvid røret. Placer den nøjagtigt i den position, der er vist på følgende billede.

Installatørvejledning

Page 36

7 | Rørinstallation

a b

Kraveværktøj til R32

(koblingstype)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Kontrollér, at kraven er udført korrekt.

a Kravens indvendige overflade SKAL være fejlfri.

b Rørenden SKAL være kravet ens i en perfekt cirkel.

c Kontrollér, at brystmøtrikken er monteret.

7.2.6 Sådan forbindes kølerørene til indendørsenheden

ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE

Kølemidlet i denne enhed er let antændeligt.

▪ Rørlængde. Hold drænrøret så kort som muligt.

Almindeligt kraveværktøj

Koblingstype

(stiv type)

Vingemøtriktype

(Imperial-type)

1 Forbind kølerørene med enheden med kraveforbindelser. 2 Isolér kølerørene, forbindelsesledningerne og drænslangen på

indendørsenheden på følgende måde:

a Gasrør

b Gasrørsisolering

c Forbindelsesledning

d Væskerør

e Væskerørsisolering

f Montagetape

g Drænslange

BEMÆRK

Sørg for at isolere alle kølerør. Enhver fritliggende del af rørene kan medføre kondensdannelse.

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 37

8 Elektrisk installation

I dette afsnit

8.1 Om tilslutning af de elektriske ledninger ............................................................................................................................... 37

8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger...................................................................................... 37

8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger ....................................................................................... 38

8.1.3 Specifikationer for standardledningskomponenter .............................................................................................. 39

8.2 Tilslutning af el-ledninger til indendørsenheden................................................................................................................... 39

8.1 Om tilslutning af de elektriske ledninger

Før tilslutning af de elektriske ledninger

Kontrollér følgende:

▪ Kølerør er tilsluttet og kontrolleret ▪ Vandrør er tilsluttet

Typisk arbejdsgang

8 | Elektrisk installation

Tilslutning af de elektriske ledninger består typisk af følgende trin:

1 Kontrollér, at strømforsyningen passer med de elektriske specifikationer på

enhederne.

2 Tilslutning af el-ledninger til udendørsenheden. 3 Tilslutning af el-ledninger til indendørsenheden. 4 Tilslutning af den primære strømforsyning.

8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger

FARE: RISIKO FOR ELEKTRISK STØD

ADVARSEL

Brug ALTID flerlederkabel til strømforsyning.

INFORMATION

Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[47].

INFORMATION

Læs også "8.1.3Specifikationer for standardledningskomponenter"[439].

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

ADVARSEL

▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i

overensstemmelse med relevant lovgivning.

▪ Tilslut de elektriske forbindelser til installationen på brugsstedet. ▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i

overensstemmelse med relevant lovgivning.

Installatørvejledning

Page 38

8 | Elektrisk installation

b a

ADVARSEL

▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive

ødelagt.

▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en

afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Installer de påkrævede sikringer eller afbrydere. ▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt

med skarpe kanter eller rør, især i højtrykssiden.

▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,

forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage overophedning, elektrisk stød eller brand.

▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med

inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage ulykker.

ADVARSEL

Brug en afbryder, der afbryder alle poler, med en kontaktadskillelse på mindst 3mm, med adskillelse af alle ledere i ledningsføringen ved overspænding i henhold til relevant lovgivning.

ADVARSEL

Hvis strømforsyningskablet beskadiges, SKAL det udskiftes af producenten, forhandleren eller andre kvalificerede personer for at undgå ulykker.

ADVARSEL

Tilslut IKKE strømforsyningsledningen til indendørsenheden. Dette kan medføre elektrisk stød eller brand.

ADVARSEL

▪ Brug IKKE uautoriserede elektriske dele sammen med dette produkt. ▪ Lav IKKE forgrening på strømtilførslen til drænpumpen osv. fra klemrækken.

Dette kan medføre elektrisk stød eller brand.

ADVARSEL

Hold ledningerne mellem enhederne væk fra kobberrør uden varmeisolering, da disse rør bliver meget varme.

8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger

Vær opmærksom på følgende:

Installatørvejledning

▪ Hvis der bruges ledninger med flertrådet leder, skal du installere en rund

krympeterminal i enden af ledningen. Sæt den runde krympeterminal på ledningen op til den dækkede del, og fastgør terminalen med det korrekte værktøj.

a Flertrådet snoet leder

b Rund krympeterminal

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 39

▪ Brug følgende metoder til installation af ledninger:

c b

AA´

A´

c b ba c

1-3

Ledningstype Monteringsmetode

Enkeltlederkabel

a Snoet ledning med enkelt-leder b Skrue c Flad skive

Ledning med flertrådet leder med rund krympeterminal

a Terminal b Skrue

8 | Elektrisk installation

c Flad skive

Tilladt

IKKE tilladt

▪ Jordlederen mellem trækaflastningen og terminalerne skal være længere end de

andre ledninger.

8.1.3 Specifikationer for standardledningskomponenter

Komponent

Kabel til indbyrdes forbindelse (indendørs↔udendørs)

8.2 Tilslutning af el-ledninger til indendørsenheden

El-arbejde skal udføres i henhold til installationsvejledningen samt følge nationale bestemmelser eller normer vedrørende elektriske forbindelser.

4-leder kabel 1,5mm²~ 2,5mm²

oganvendes til 220~240V

H05RN-F (60245 IEC 57)

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

1 Sæt indendørsenheden på monteringspladens kroge. Ret den til efter " "

mærkerne.

a Monteringsplade (tilbehør) b En del af emballeringsmaterialet

c Forbindelsesledning

Installatørvejledning

Page 40

8 | Elektrisk installation

d Ledningsføring

INFORMATION

Understøt enheden med en del af emballeringsmaterialet.

2 Åbn frontpanelet, og tag derefter servicedækslet af. Se Åbning af

indendørsenheden.

3 Før forbindelsesledningerne fra udendørsenheden gennem

væggennemføringshullet, gennem bagsiden af indendørsenheden og herefter gennem forsiden.

Bemærk: Hvis enderne af forbindelsesledningerne afisoleres først, skal man dække enderne med tape.

4 Bøj enderne af kablet op.

BEMÆRK

▪ Sørg for at holde strømforsyningskablet og transmissionsledningen fri af

hinanden. Strømforsyningskablet og transmissionsledningen må krydse hinanden, men de må IKKE løbe parallelt.

▪ For at undgå elektrisk interferens SKAL afstanden mellem disse ledninger altid

være mindst 50mm.

ADVARSEL

a Klemrække

b Modul med elektriske komponenter

c Kabelklemme

5 Afisolér ledningsenderne ca. 15mm.

Installatørvejledning

6 Pas ledningsfarverne sammen med numrene på klemmerne på

indendørsenhedens klemrækker, og spænd ledningerne godt fast i de modsvarende klemmer.

7 Tilslut jordledningen til den modsvarende klemme. 8 Fastgør ledningerne korrekt med klemskruerne. 9 Træk i ledningerne for at sikre dig, at de er spændt korrekt, og fastgør herefter

ledningerne med ledningsholdere.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 41

8 | Elektrisk installation

10 Før ledningerne således, at servicedækslet kan lukkes korrekt, og luk herefter

dækslet.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Installatørvejledning

Page 42

9 | Færdiggørelse af installation af indendørsenheden

bfa

2×

a b

c c d e

9 Færdiggørelse af installation af

indendørsenheden

9.1 Isolering af drænrør, kølerør og forbindelsesledning

1 Efter endt føring af drænrør, kølerør og elektriske ledninger. Man skal binde

kølerør, forbindelsesledninger og drænslange sammen med isolerende tape. Overlap med mindst halvdelen af tapens bredde ved hver omvikling.

a Drænslange

b Forbindelsesledning

c Monteringsplade (tilbehør)

d Kølerør

e Fastgørelsesbolt M4×12L til indendørsenhed (tilbehør)

f Bundramme

9.2 Føring af rør gennem væghuller

1 Før kølerøret langs markeringen for rørføring på monteringspladen.

a Drænslange

b Man skal tætne dette hul med kit eller tætningsmateriale

c Selvklæbende vinyltape

d Isolerende tape

e Monteringsplade (tilbehør)

BEMÆRK

▪ Kølerørene må IKKE bøjes. ▪ Tryk IKKE kølerørene imod bundrammen eller frontgitteret.

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 43

9 | Færdiggørelse af installation af indendørsenheden

2 Før drænslangen og kølerørene gennem hullet i væggen.

9.3 Montering af indendørsenheden på monteringspladen

1 Sæt indendørsenheden på monteringspladens kroge. Ret den til efter " "

mærkerne.

2 Pres mod enhedens bundramme med begge hænder for at sætte den på

krogene forneden på monteringspladen. Kontrollér, at ledningerne IKKE kommer i klemme nogen steder.

Bemærk: Pas på, at forbindelsesledningen IKKE går imod indendørsenheden.

3 Pres mod bundkanten på indendørsenheden med begge hænder for at sætte

den på krogene på monteringspladen.

4 Spænd indendørsenheden sammen med monteringspladen med 2

monteringsbolte M4×12L (tilbehør) til indendørsenheden.

9.4 Lukning af enheden

9.4.1 Montering af frontgitteret

1 Sæt frontgitteret på og sørg for, at de 3 kroge for oven går sikkert i indgreb. 2 Montér 2 skruer (klasse 30) eller 3 skruer (klasse 40) på frontgitteret. 3 Klasse 40 montér den nederste klap (vandret lamel). Tilslut de 2

forbindelsespunkter i midten. Sæt højre side af lamellen på akslen. Sæt lamellen på i venstre side.

4 Montér luftfilteret, sæt frontpanelet på og luk det.

9.4.2 Lukning af servicedækslet

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

1 Sæt servicedækslet på enheden igen. 2 Montér 1 skrue på servicedækslet.

Installatørvejledning

Page 44

9 | Færdiggørelse af installation af indendørsenheden

BEMÆRK

Tilspændingsmomentet må IKKE overstige 1,4 (±0,2) N•m, når servicedækslet fastspændes.

9.4.3 Montering af frontpanelet

1 Sæt frontpanelet på. Ret akseltapperne ind efter slidserne og tryk dem helt

ind.

2 Luk frontpanelet langsomt, og tryk i begge sider og midtfor.

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 45

10 Konfiguration

ON/ OFF

10.1 Definition af en anden adresse

Når 2 indendørsenheder er installeret i samme rum, kan der defineres forskellige adresser for de 2 trådløse fjernbetjeninger.

1 Fjern dækslet, og tag batterierne ud af brugerinterfacet. 2 Afbryd adresse-jumperen J4.

10 | Konfiguration

a Adresse-jumper J4

BEMÆRK

Pas på IKKE at beskadige dele i nærheden, når du afbryder adresse-jumperen.

3 Tænd for strømforsyningen.

4 Tryk samtidig på og . 5 Tryk på , vælg og tryk på .

Resultat: Driftslampen begynder at blinke.

a Driftslampe b Indendørsenhed ON/OFF kontakt

6 Tryk på indendørsenhedens ON/OFF kontakt, mens driftslampen blinker.

Adresse-jumper Adresse

Fabriksindstilling 1

Efter afskæring med tang 2

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

INFORMATION

Hvis IKKE du kan indstille adressen, mens driftslampen blinker, skal du gentage indstillingsprocessen fra første trin.

Installatørvejledning

Page 46

10 | Konfiguration

7 Hold trykket ned i mindst 5sekunder efter endt indstilling.

Resultat: Brugerinterfacet går tilbage til forrige skærmbillede.

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 47

11 Ibrugtagning

BEMÆRK

Generel tjekliste for ibrugtagning. Ud over ibrugtagningsvejledning i dette kapitel

findes der en generel tjekliste for ibrugtagning på Daikin Business Portal (kræver godkendelse).

Den generelle tjekliste for ibrugtagning. er et supplement til vejledningen i dette kapitel og kan bruges som rettesnor og rapporteringsskabelon under ibrugtagning og overdragelse til brugeren.

11.1 Oversigt: Ibrugtagning

Dette kapitel beskriver, hvad du skal gøre og vide for at kunne tage systemet i brug, efter det er blevet installeret.

Typisk arbejdsgang

Ibrugtagning består typisk af følgende trin:

1 Kontrol af "Kontrolliste før ibrugtagning". 2 Testkørsel af systemet.

11 | Ibrugtagning

11.2 Kontrolliste før ibrugtagning

Kontrollér punkterne nedenfor efter installation af enheden. Efter endt kontrol skal enheden lukkes. Start enheden igen, når den er blevet lukket.

Du har læst alle instruktionerne i installatørvejledningen.

Indendørsenheden er monteret korrekt.

Udendørsenheden er monteret korrekt.

Luftind-/udtag

Kontrollér, at enhedens luftind- og udtag IKKE er blokeret af papir, karton eller andet materiale.

Der er IKKE manglende faser eller faseskift.

Kølerørene (gas og væske) er varmeisolerede.

Dræn

Kontrollér, at det afledte vand flyder jævnt.

Mulig konsekvens: Kondensvand kan dryppe.

Systemet er korrekt jordet, og jordterminalerne er spændt.

Kontrollér, at sikringerne eller de lokalt installerede beskyttelsesindretninger er af den størrelse og type, som er angivet i installationsvejledningen, og at de IKKE omgås.

Forsyningsspændingen svarer til den spænding, der er angivet på enhedens identifikationsmærkat.

De specificerede ledninger anvendes til forbindelseskablet.

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Indendørsenheden modtager signalerne fra brugerinterfacet.

Der er INGEN løse forbindelser eller beskadigede elektriske komponenter i elboksen.

Installatørvejledning

Page 48

11 | Ibrugtagning

11.3 Sådan udføres en testkørsel

Isolationsmodstanden på kompressoren er ok.

Der er INGEN beskadigede komponenter eller klemte rør inde i indendørs- og udendørsenhederne.

Der er INGEN lækage af kølemiddel.

Den korrekte rørstørrelse er installeret, og rørene er isoleret korrekt.

Stopventilerne (gas og væske) på udendørsenheden er helt åbne.

Forudsætning: Strømforsyningen SKAL være inden for det specificerede område. Forudsætning: Testkørslen kan udføres i køle- eller varmedrift. Forudsætning: Foretag testkørslen i henhold til indendørsenhedens

betjeningsvejledning for at sikre dig, at alle funktioner og dele fungerer korrekt.

1 Vælg den lavest programmerbare temperatur i køledrift. Vælg den højest

programmerbare temperatur i varmedrift. Testkørslen kan afbrydes om nødvendigt.

2 Efter endt testkørsel skal man indstille temperaturen til et normalt niveau. I

køledrift: 26~28°C, i varmedrift: 20~24°C.

3 Systemet standser 3minutter efter, at enheden er blevet slukket.

11.3.1 Testkørsel med brugerinterfacet

1 Tryk på for at starte systemet.

2 Tryk samtidig på og . 3 Tryk på , vælg og tryk på .

Resultat: Testkørsel standser automatisk efter ca. 30minutter.

4 Tryk på for at standse driften før.

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 49

12 Overdragelse til brugeren

Når testkørslen er afsluttet, og enheden fungerer korrekt, skal du sørge for, at følgende er klart til brugeren:

▪ Sørg for, at brugeren har den trykte dokumentation, og bed brugeren om at

gemme dette til senere brug. Oplys brugeren om, at han/hun kan finde den komplette dokumentation på internetadressen, som er anført tidligere i denne vejledning.

▪ Forklar brugeren, hvordan man betjener systemet korrekt, og hvad man skal gøre

i tilfælde af problemer.

▪ Vis brugeren, hvordan man vedligeholder enheden.

12 | Overdragelse til brugeren

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Installatørvejledning

Page 50

13 | Bortskaffelse

13 Bortskaffelse

BEMÆRK

Prøv ikke selv at afmontere systemet: afmontering af systemet, håndtering af kølemiddel, olie og andre dele SKAL være i overensstemmelse med gældende lovgivning. Enhederne SKAL behandles på steder særligt beregnet hertil med henblik på genbrug og genvinding.

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 51

14 Tekniske data

INDOOR

OUTDOOR

▪ Seneste reviderede udgaver af den medfølgende dokumentation kan være

tilgængelige på regionens Daikin websted (offentligt tilgængeligt).

▪ En revideret komplet udgave af seneste tekniske data er tilgængelig på Daikin

Business Portal (autentificering påkrævet).

14.1 Ledningsdiagram

Ledningsdiagrammet leveres med enheden, placeret på indersiden af udendørsenheden (på undersiden af toppladen).

14.1.1 Fælles ledningsdiagram forklaring

Se enhedernes ledningsdiagram vedr. anvendte dele og numre. Delnumre er skrevet med arabertal i stigende rækkefølge for hver del og er vist i overblikket nedenfor med symbolet "*" i koden for delen.

Symbol Betydning Symbol Betydning

14 | Tekniske data

Afbryder Jordforbindelse

Tilslutning Beskyttelsesjording (skrue)

Stik

Ensretter

Jord Relæforbindelse

Ledningsføring på

Kortslutningsforbindelse

stedet

Sikring Klemme

Indendørsenhed Klemrække

Udendørsenhed Ledningsklemme

Gængs strømstyret afbryder

Symbol Farve Symbol Farve

BLK Sort ORG Orange

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

BLU Blå PNK Lyserød

BRN Brun PRP, PPL Lilla

GRN Grøn RED Rød

GRY Grå WHT Hvid

YLW Gul

Symbol Betydning

A*P Printkort

BS* Trykknap ON/ OFF, driftskontakt

Installatørvejledning

Page 52

14 | Tekniske data

Symbol Betydning

BZ, H*O Summer

C* Kondensator

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Forbindelse, stik MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE

D*, V*D Diode

DB* Diodebro

DS* DIP-omskifter

E*H Varmeenhed

FU*, F*U, (karakteristika, se printkortet

Sikring i enheden)

FG* Forbindelse (ramme stel)

H* Ledningsnet

H*P, LED*, V*L Kontrollampe, lysdiode

HAP Lysdiode (servicemonitor grøn)

HIGH VOLTAGE Højspænding

IES Intelligent eye føler

IPM* Intelligent strømforsyningsmodul

K*R, KCR, KFR, KHuR, K*M Magnetrelæ

L Spændingsførende

L* Spole

L*R Reaktor

M* Stepmotor

M*C Kompressormotor

M*F Blæsermotor

M*P Drænpumpemotor

M*S Drejemotor

MR*, MRCW*, MRM*, MRN* Magnetrelæ

N Neutral

n=*, N=* Antal passager gennem ferritkerne

PAM Impulsamplitudemodulation

PCB* Printkort

PM* Effektmodul

PS Strømforsyning med omformer

PTC* PTC termomodstand

Installatørvejledning

Q* Isoleret port bipolær transistor (IGBT)

Q*C Afbryder

Q*DI, KLM Fejlstrømsafbryder

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 53

14 | Tekniske data

Symbol Betydning

Q*L Overbelastningsbeskyttelse

Q*M Termokontakt

Q*R Gængs strømstyret afbryder

R* Modstand

R*T Termomodstand

RC Modtager

S*C Endestopafbryder

S*L Svømmerafbryder

S*NG Kølemiddel-lækagedetektor

S*NPH Trykføler (høj)

S*NPL Trykføler (lav)

S*PH, HPS* Trykafbryder (høj)

S*PL Trykafbryder (lav)

S*T Termostat

S*RH Fugtighedssensor

S*W, SW* Driftskontakt

SA*, F1S Overspændingsafleder

SR*, WLU Signalmodtager

SS* Vælgeromskifter

SHEET METAL Fast plade med klemrække

T*R Transformer

TC, TRC Sender

V*, R*V Varistor

V*R Diodebro, isoleret port bipolær

transistor (IGBT) strømforsyningsmodul

WRC Trådløs fjernbetjening

X* Klemme

X*M Klemrække (blok)

Y*E Elektronisk ekspansionsventil spole

Y*R, Y*S Omstyrende magnetventil spole

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Z*C Ferritkerne

ZF, Z*F Støjfilter

Installatørvejledning

Page 54

15 | Ordliste

15 Ordliste

Forhandler

Salgsdistributør for produktet.

Autoriseret installatør

Teknisk uddannet person, som er kvalificeret til at installere produktet.

Bruger

Person, som ejer og/eller betjener produktet.

Gældende lovgivning

Alle internationale, europæiske, nationale og lokale direktiver, love, bestemmelser og/eller forordninger, der er relevante og anvendelige for et bestemt produkt eller område.

Servicevirksomhed

Kvalificeret virksomhed, der kan udføre eller koordinere den nødvendige service på produktet.

Installationsvejledning

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man installerer, konfigurerer og vedligeholder det.

Betjeningsvejledning

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man betjener det.

Vedligeholdelsesinstruktioner

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man installerer, konfigurerer og/eller vedligeholder produktet eller anvendelsen.

Tilbehør

Mærkater, manualer, informationsblade og udstyr, der leveres med produktet, og som skal installeres i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Ekstraudstyr

Udstyr fremstillet eller godkendt af Daikin, som kan kombineres med produktet i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Medfølger ikke

Udstyr, som IKKE er fremstillet af Daikin, som kan kombineres med produktet i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Installatørvejledning

FTXTM30+40R2V1B Daikin klimaanlæg til rum 4P518023-10H – 2021.03

Page 55

Page 56

Verantwortung für Energie und Umwelt

4P518023-10H 2021.03
