Uzstādītāja uzziņu grāmata
Daikin telpu gaisa kondicionētājs
FTXTM30R2V1B
FTXTM40R2V1B
Saturs
Saturs
1 Informācija par dokumentāciju 4
1.1 Par šo dokumentu........................................................................................................................................................... 4
1.1.1 Brīdinājumu un simbolu nozīme .................................................................................................................... 5
2 Vispārīgas drošības piesardzības pasākumi 7
2.1 Informācija uzstādītājam ................................................................................................................................................ 7
2.1.1 Vispārīgi .......................................................................................................................................................... 7
2.1.2 Uzstādīšanas vieta .......................................................................................................................................... 8
2.1.3 Aukstumaģents — R410A vai R32 gadījumā .................................................................................................. 11
2.1.4 Elektrība .......................................................................................................................................................... 13
3 Īpaši drošības noteikumi uzstādītājam 16
4 Informācija par iepakojumu 18
4.1 Pārskats. Informācija par iepakojumu ............................................................................................................................ 18
4.2 Iekštelpu iekārta.............................................................................................................................................................. 18
4.2.1 Iekšējā bloka izpakošana ................................................................................................................................ 18
4.2.2 Piederumu izņemšana no iekšējā bloka ......................................................................................................... 18
5 Par bloku 20
5.1 Sistēmas shēma............................................................................................................................................................... 20
5.2 Darbības diapazons......................................................................................................................................................... 20
5.3 Par bezvadu LAN ............................................................................................................................................................. 21
5.3.1 Bezvadu LAN lietošanas drošības noteikumi ................................................................................................. 21
5.3.2 Galvenie parametri ......................................................................................................................................... 21
5.3.3 Bezvadu LAN konfigurēšana ........................................................................................................................... 21
6 Iekārtas uzstādīšana 23
6.1 Uzstādīšanas vietas sagatavošana .................................................................................................................................. 23
6.1.1 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības ...................................................................... 23
6.2 Iekārtas atvēršana........................................................................................................................................................... 24
6.2.1 Priekšējā paneļa noņemšana.......................................................................................................................... 24
6.2.2 Apkopes vāka atvēršana ................................................................................................................................. 25
6.2.3 Priekšējā režģa noņemšana............................................................................................................................ 25
6.3 Iekšējā bloka uzstādīšana................................................................................................................................................ 26
6.3.1 Montāžas plates uzstādīšana ......................................................................................................................... 26
6.3.2 Lai izveidotu urbumu sienā ............................................................................................................................ 27
6.3.3 Cauruļu atveres vāka izņemšana.................................................................................................................... 28
6.4 Drenāžas cauruļu pievienošana...................................................................................................................................... 28
6.4.1 Vispārīgi norādījumi........................................................................................................................................ 29
6.4.2 Cauruļvada savienošana labajā pusē, pa labi aizmugurē vai pa labi apakšā ................................................. 30
6.4.3 Cauruļvada savienošana kreisajā pusē, pa kreisi aizmugurē vai pa kreisi apakšā......................................... 30
6.4.4 Ūdens noplūdes pārbaude ............................................................................................................................. 31
7 Cauruļu uzstādīšana 32
7.1 Dzesētāja cauruļu sagatavošana..................................................................................................................................... 32
7.1.1 Prasības aukstumaģenta cauruļvadiem ......................................................................................................... 32
7.1.2 Dzesētāja caurules izolācija ............................................................................................................................ 33
7.2 Dzesēšanas šķidruma cauruļu pievienošana .................................................................................................................. 33
7.2.1 Dzesētāja cauruļu pievienošanu..................................................................................................................... 33
7.2.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā ..................................................................... 33
7.2.3 Norādes dzesētāja cauruļu pievienošanai ..................................................................................................... 34
7.2.4 Norādes cauruļu liekšanai .............................................................................................................................. 35
7.2.5 Caurules gala paplašināšana .......................................................................................................................... 35
7.2.6 Dzesējošās vielas cauruļu pievienošana iekštelpu iekārtai............................................................................ 36
Uzstādītāja uzziņu grāmata
2
8 Elektroinstalācija 37
8.1 Par elektroinstalācijas vadu pievienošanu ..................................................................................................................... 37
8.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā .............................................................. 37
8.1.2 Norādes par elektroinstalācijas vadu pievienošanu ...................................................................................... 38
8.1.3 Standarta elektroinstalācijas komponentu specifikācija ............................................................................... 39
8.2 Elektrisko vadu savienošana ar iekšējo bloku ................................................................................................................ 39
9 Iekštelpu iekārtas uzstādīšanas pabeigšana 42
9.1 Drenāžas cauruļvada, aukstumaģenta cauruļvada un savienotājkabeļa izolēšana....................................................... 42
9.2 Cauruļvadu ievilkšana sienas urbumā ............................................................................................................................ 42
9.3 Bloka piestiprināšana uz montāžas plates...................................................................................................................... 43
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Saturs
9.4 Iekārtas aizvēršana.......................................................................................................................................................... 43
9.4.1 Priekšējā režģa uzstādīšana............................................................................................................................ 43
9.4.2 Apkopes vāka aizvēršana................................................................................................................................ 43
9.4.3 Priekšējā paneļa uzstādīšana.......................................................................................................................... 44
10 Konfigurācija 45
10.1 Atšķirīgas adreses iestatīšana......................................................................................................................................... 45
11 Nodošana ekspluatācijā 47
11.1 Pārskats. Nodošana ekspluatācijā................................................................................................................................... 47
11.2 Kontrolsaraksts pirms nodošanas ekspluatācijā............................................................................................................. 47
11.3 Darbības izmēģinājums................................................................................................................................................... 48
11.3.1 Darbības izmēģināšana ar lietotāja saskarnes ierīci ...................................................................................... 48
12 Nodošana lietotājam 49
13 Likvidēšana 50
14 Tehniskie dati 51
14.1 Vadojuma shēma............................................................................................................................................................ 51
14.1.1 Unificētās elektroinstalācijas shēmas apzīmējumi ........................................................................................ 51
15 Glosārijs 54
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
3
1 | Informācija par dokumentāciju
1 Informācija par dokumentāciju
1.1 Par šo dokumentu
Mērķauditorija
Pilnvaroti uzstādītāji
INFORMĀCIJA
Pārliecinieties, ka lietotājam ir dokumentācija uz papīra, un aiciniet viņu saglabāt to
turpmākai uzziņai.
INFORMĀCIJA
Ir paredzēts, ka šo iekārtu izmanto speciālisti vai apmācīti lietotāji veikalos, vieglajā
rūpniecībā un zemnieku saimniecībās, vai arī nelietpratīgas personas uzņēmumos un
mājsaimniecībās.
SARGIETIES!
Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst Daikin instrukcijām, kā arī
attiecīgiem tiesību aktiem un ka šos darbus veic tikai pilnvarots personāls. Eiropā un
reģionos, kur ir spēkā IEC standarti, attiecīgais standarts ir EN/IEC 60335-2-40.
Dokumentācijas komplekts
Šis dokuments ir daļa no dokumentācijas komplekta. Pilns komplekts sastāv no
tālāk norādītajiem dokumentiem.
▪ Vispārējie drošības noteikumi:
- Izlasiet šos drošības noteikumus PIRMS iekārtas uzstādīšanas
- Formāts: uz papīra (iekšējā bloka iepakojumā)
▪ Iekšējā bloka uzstādīšanas rokasgrāmata:
- Uzstādīšanas instrukcija
- Formāts: uz papīra (iekšējā bloka iepakojumā)
▪ Uzstādītāja uzziņu rokasgrāmata:
- Uzstādīšanas sagatavošana, labā prakse, atsauces dati…
- Formāts: elektroniskās datnes http://www.daikineurope.com/support-and-
manuals/product-information/
Komplektā iekļautās dokumentācijas jaunākās pārskatītās versijas var būt
pieejamas reģionālajā Daikin tīmekļa vietnē vai no jūsu izplatītāja.
Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo
dokumentu tulkojumi.
Tehniskie dati
Uzstādītāja uzziņu grāmata
4
▪ Jaunāko tehnisko datu apakškopa ir reģionālajā Daikin tīmekļa vietnē (publiski
pieejama).
▪ Jaunāko tehnisko datu pilnais komplekts ir vietnē Daikin Business Portal
(nepieciešama autentifikācija).
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
1.1.1 Brīdinājumu un simbolu nozīme
BRIESMAS!
Norāda situāciju, kas izraisa nāvi vai nopietnu savainošanos.
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
Norāda situāciju, kas var izraisīt elektrotrieciena saņemšanu.
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
Norāda situāciju, kad ļoti augstā vai zemā temperatūrā ir iespējami apdegumi/
applaucēšanās.
BĪSTAMI: SPRĀDZIENA BRIESMAS
Norāda iespējami sprādzienbīstamu situāciju.
SARGIETIES!
Norāda situāciju, kas var izraisīt nāvi vai nopietnu savainošanos.
1 | Informācija par dokumentāciju
BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS
UZMANĪBU!
Norāda situāciju, kas var izraisīt nāvi vai arī vieglu vai vidēji smagu savainošanos.
PIEZĪME
Norāda situāciju, kas var izraisīt aprīkojuma vai īpašuma bojājumus.
INFORMĀCIJA
Norāda noderīgus padomus vai papildinformāciju.
Uz iekārtas izmantotie simboli:
Simbols Paskaidrojums
Pirms uzstādīšanas izlasiet uzstādīšanas un ekspluatācijas
rokasgrāmatu, kā arī elektriskās shēmas instrukciju.
Pirms apkopes un servisa darbu veikšanas izlasiet apkopes
rokasgrāmatu.
Plašāku informāciju skatiet uzstādītāja un lietotāja uzziņu
rokasgrāmatā.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Iekārtā ir rotējošas detaļas. Ievērojiet piesardzību, veicot
iekārtas apkopi vai pārbaudi.
Dokumentācijā izmantotie simboli:
Simbols Paskaidrojums
Norāda attēla nosaukumu vai atsauci uz to.
Piemērs: " 1–3 att." nozīmē "3.attēls 1.nodaļā".
Uzstādītāja uzziņu grāmata
5
1 | Informācija par dokumentāciju
Simbols Paskaidrojums
Norāda tabulas nosaukumu vai atsauci uz to.
Piemērs: " 1–3 tab." nozīmē "3.tabula 1.nodaļā".
Uzstādītāja uzziņu grāmata
6
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
2 | Vispārīgas drošības piesardzības pasākumi
2 Vispārīgas drošības piesardzības pasākumi
2.1 Informācija uzstādītājam
2.1.1 Vispārīgi
Ja neprotat uzstādīt vai lietot iekārtu, tad vērsieties pie izplatītāja.
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
▪ Darbības laikā un uzreiz pēc tās neskarieties pie dzesētāja caurulēm, ūdens
caurulēm un iekšējām daļām. Tās var būt pārāk karstas vai pārāk aukstas.
Nogaidiet, līdz to temperatūra atgriezīsies normas robežās. Ja tomēr
nepieciešams tām pieskarties, valkājiet aizsargcimdus.
▪ NEPIESKARIETIES noplūdušam dzesētājam.
SARGIETIES!
Nepareiza aprīkojuma vai piederumu uzstādīšana var izraisīt elektrotriecienu,
īssavienojumu, noplūdes, aizdegšanos vai citādi bojāt aprīkojumu. Izmantojiet tikai
piederumus, papildaprīkojumu un rezerves daļas, kuras ražojis vai apstiprinājis
uzņēmums Daikin.
SARGIETIES!
Nodrošiniet, lai uzstādīšana, pārbaudes un izmantotie materiāli atbilstu piemērojamo
likumdošanas aktu prasībām (papildus Daikin dokumentācijā aprakstītajām
instrukcijām).
UZMANĪBU!
Veicot ierīces uzstādīšanu, apkopi vai remontu, izmantojiet atbilstošu personas
aizsargaprīkojumu (aizsargcimdus, aizsargbrilles utt.).
SARGIETIES!
Noplēsiet un izmetiet plastmasas iepakojuma maisiņus, lai ar tiem neviens
nespēlētos, it īpaši bērni. Pretējā gadījumā iespējams nosmakšanas risks.
SARGIETIES!
Veiciet atbilstošus pasākumus, lai nepieļautu to, ka iekārtu kā patvērumu izmanto
nelieli dzīvnieki. Nelieli dzīvnieki, saskaroties ar elektriskajām daļām, var izraisīt
nepareizu darbību, dūmošanu vai aizdegšanos.
UZMANĪBU!
NEAIZTIECIET iekārtas gaisa ievadu un alumīnija ribas.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
UZMANĪBU!
▪ Uz iekārtas augšējās virsmas NENOVIETOJIET nekādus objektus un aprīkojumu.
▪ NESĒDIET, NEKĀPIET un NESTĀVIET uz iekārtas.
Uzstādītāja uzziņu grāmata
7
2 | Vispārīgas drošības piesardzības pasākumi
PIEZĪME
Lai ārpus telpām uzstādāmajā iekārtā neiekļūtu ūdens, darbus ir ieteicams veikt sausā
un skaidrā laikā.
Saskaņā ar attiecīgiem likumdošanas aktiem var būt nepieciešams līdz ar
izstrādājumu piegādāt žurnālu, kas satur vismaz šādas ziņas: informāciju par
apkopi, remontu, pārbaudes rezultātiem, dīkstāves periodiem utt.
Pieejamā vietā uz izstrādājuma JĀBŪT sniegtai arī šādai informācijai:
▪ Instrukcija par sistēmas izslēgšanu ārkārtas gadījumos.
▪ Ugunsdzēsēju, policijas un slimnīcas nosaukums un adrese.
▪ Pakalpojuma kontaktdati— nosaukums, adrese, diena sun nakts tālruņa numuri.
Instrukcija par šāda žurnāla sastādīšanu ir iekļauta Eiropas standartāEN378.
2.1.2 Uzstādīšanas vieta
▪ Ap iekārtu atstājiet pietiekami daudz brīvas vietas, lai nodrošinātu gaisa
cirkulāciju un varētu veikt iekārtas remontu.
▪ Pārliecinieties, ka virsma uz kuras veic uzstādīšanu, izturēs iekārtas svaru un
vibrāciju.
▪ Gādājiet, lai telpā būtu laba ventilācija. NEDRĪKST aizsegt ventilācijas atveres.
▪ Nodrošiniet, lai iekārta būtu nolīmeņota.
NEUZSTĀDIET iekārtu tālāk minētajās vietās.
▪ Vietās, kur pastāv potenciāli sprādzienbīstama atmosfēra.
▪ Vietās, kur atrodas mašinērija, kas izdala elektromagnētiskos viļņus.
Elektromagnētiskie viļņi var traucēt vadības sistēmai un izraisīt aprīkojuma
darbības traucējumus.
▪ Vietās, kur pastāv aizdegšanās risks uzliesmojošu gāzu noplūdes (piemēram,
krāsas šķīdinātāja vai benzīna iztvaikojumi), oglekļa šķiedru un uzliesmojošu
putekļu klātbūtnes dēļ.
▪ Vietās, kur rodas korozīvas gāzes (piemēram, sērskābes gāze). Vara cauruļu vai
lodēto savienojumu korozija var izraisīt dzesētāja noplūdes.
▪ Vannas istabās.
Instrukcija iekārtai ar aukstumaģentuR32
BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS
ROBEŽU
Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.
Uzstādītāja uzziņu grāmata
8
SARGIETIES!
▪ Nedurt un nededzināt.
▪ Atkausēšanas procesa paātrināšanai neizmantojiet nekādus citus līdzekļus,
izņemot ražotāja ieteiktos.
▪ Ņemiet vērā, ka aukstumaģentsR32 ir BEZ smaržas.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
2 | Vispārīgas drošības piesardzības pasākumi
SARGIETIES!
No mehāniskiem bojājumiem pasargātu iekārtu uzglabā labi vēdināmā telpā, kur nav
aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai elektriskā sildītāja,
kas pastāvīgi darbojas); telpas izmēriem jābūt atbilstošiem tālāk minētajiem.
SARGIETIES!
Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst Daikin instrukcijām un
attiecīgiem tiesību aktiem (piemēram, valsts noteikumiem par gāzes izmantošanu) un
ka šos darbus veic tikai pilnvarots personāls.
SARGIETIES!
Ja viena vai vairākas telpas ir savienotas ar iekārtu, izmantojot kanālu sistēmu, tad
lūdzam pārliecināties, ka:
▪ nav aktīvu aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai
elektriskā sildītāja), ja grīdas platība ir mazāka par A (m²),
▪ kanālos nav uzstādītas papildu ierīces, kuras ar kļūt par aizdegšanās avotu
(piemēram, karsta virsma ar temperatūru virs 700°C un elektriskais pārslēgs),
▪ kanālos tiek izmantotas tikai ražotāja atļautas papildu ierīces,
▪ gaisa ieplūde UN izplūde ir tieši savienota ar to pašu telpu, izmantojot kanālus.
Gaisa ieplūdei vai izplūdei NEDRĪKST izmantot, piemēram, iekarinātos griestus.
PIEZĪME
▪ Jāveic piesardzības pasākumi, lai izvairītos no pārmērīgas vibrācijas vai pulsācijas
aukstumaģenta cauruļvados.
▪ Aizsargierīces, cauruļvadus un veidgabalus pēc iespējas sargājiet no nelabvēlīgas
vides ietekmes.
▪ Jāparedz un jāņem vērā garu cauruļvada posmu izstiepšanās un saraušanās.
▪ Cauruļvadi saldēšanas sistēmās jāprojektē un jāuzstāda tā, lai līdz minimumam
samazinātu iespēju, ka hidrauliskais trieciens sabojā sistēmu.
▪ Iekštelpu bloki un caurules ir droši jāuzstāda un jāaizsargā tā, lai nevarētu notikt
nejaušs aprīkojuma vai cauruļu bojājums, piemēram, pārvietojot mēbeles vai
veicot rekonstrukcijas darbus.
UZMANĪBU!
NEIZMANTOJIET iespējamus aizdegšanās avotus, meklējot vai konstatējot
aukstumaģenta noplūdi.
PIEZĪME
▪ Atkārtoti NEIZMANTOJIET lietotus savienojumus un vara blīves.
▪ Uzstādīšanas laikā starp dzesētāja sistēmas daļām ierīkotajiem savienojumiem ir
jābūt pieejamiem apkopes veikšanai.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
9
2 | Vispārīgas drošības piesardzības pasākumi
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
1000
GWP × kg
=
=
+
kg
=
kg
=
GWP: xxx
R32
Uzstādīšanas vietas prasības
SARGIETIES!
Ja iekārtā ir aukstumaģentsR32, tad telpā, kur iekārta ir uzstādīta, tiek ekspluatēta un
uzglabāta, grīdas platībai JĀBŪT lielākai par minimālo grīdas platību, kāda norādīta
tabulā zem A (m2). Tas attiecas uz:
▪ Iekšējiem blokiem bez aukstumaģenta noplūdes devēja; ja iekšējie bloki ir ar
aukstumaģenta noplūdes devēju, tad sk.uzstādīšanas rokasgrāmatu.
▪ Ārējo bloku, kas uzstādīts vai glabājas telpā (piem., ziemas dārzā, garāžā,
mašīntelpā).
PIEZĪME
▪ Caurulēm jābūt aizsargātām pret mehāniskiem bojājumiem.
▪ Jāuzstāda pēc iespējas īsāki cauruļvadi.
Minimālās grīdas platības noteikšana
1 Nosakiet kopējo aukstumaģenta daudzumu sistēmā (= rūpnīcā uzpildītais
aukstumaģents + papildus uzpildītais aukstumaģents).
2 Nosakiet attiecīgo grafiku vai tabulu.
▪ Iekšējam blokam: Vai iekārta uzstādīta pie griestiem, pie sienas vai uz grīdas?
▪ Ārējiem blokiem, kas uzstādīti vai glabājas telpā, tas ir atkarīgs no
uzstādīšanas augstuma:
Ja uzstādīšanas augstums ir… Tad izmantojiet grafiku vai tabulu…
<1,8m Bloks uzstādīts uz grīdas
1,8≤x<2,2m Bloks uzstādīts pie sienas
≥2,2m Bloks uzstādīts pie griestiem
3 Izmantojiet grafiku vai tabulu, lai noteiktu minimālo grīdas platību.
Uzstādītāja uzziņu grāmata
10
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
2 | Vispārīgas drošības piesardzības pasākumi
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
310
320
330
340
350
360
370
380
390
400
410
420
430
440
450
460
470
480
490
500
510
520
530
540
550
560
570
580
590
600
610
620
630
640
650
660
670
680
690
700
710
720
730
740
750
760
770
1.843
9.55
2.21.8
2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22
2.6 3 3.4 3.8 4.2
4.6
5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4
Floor-standing unit
(c)
Wall-mounted unit
(b)
Ceiling-mounted unit
(a)
m [kg]
A
min
[m
2
]
Ceiling-mounted
unit
(a)
4.6 13.4
4.6 180
4.8 14.6
4.8 196
5.0 15.8
5.0 213
≤1.842 —
5.2 17.1
≤1.842 —
5.2 230
1.843 3.64
5.4 18.5
1.843 28.9
5.4 248
2.0 3.95
5.6 19.9
2.0 34.0
5.6 267
2.2 4.34
5.8 21.3
2.2 41.2
5.8 286
2.4 4.74
6.0 22.8
2.4 49.0
6.0 306
2.6 5.13
6.2 24.3
2.6 57.5
6.2 327
2.8 5.53
6.4 25.9
2.8 66.7
6.4 349
3.0 5.92
6.6 27.6
3.0 76.6
6.6 371
3.2 6.48
6.8 29.3
3.2 87.2
6.8 394
3.4 7.32
7.0 31.0
3.4 98.4
7.0 417
3.6 8.20
7.2 32.8
3.6 110
7.2 441
3.8 9.14
7.4 34.7
3.8 123
7.4 466
4.0 10.1
7.6 36.6
4.0 136
7.6 492
4.2 11.2
7.8 38.5
4.2 150
7.8 518
4.4 12.3
4.4 165
m (kg)
A
min
(m2)
4.6 20.0
4.8 21.8
5.0 23.6
≤1.842 —
5.2 25.6
1.843 4.45
5.4 27.6
2.0 4.83
5.6 29.7
2.2 5.31
5.8 31.8
2.4 5.79
6.0 34.0
2.6 6.39
6.2 36.4
2.8 7.41
6.4 38.7
3.0 8.51
6.6 41.2
3.2 9.68
6.8 43.7
3.4 10.9
7.0 46.3
3.6 12.3
7.2 49.0
3.8 13.7
7.4 51.8
4.0 15.1
7.6 54.6
4.2 16.7
7.8 57.5
4.4 18.3
8 40.5
8.2 42.6
8.4 44.7
8.6 46.8
8.8 49.0
9 51.3
9.2 53.6
9.4 55.9
9.55 57.7
8 60.5
8.2 63.6
8.4 66.7
8.6 69.9
8.8 73.2
9 76.6
9.2 80.0
9.4 83.6
9.55 86.2
8 545
8.2 572
8.4 601
8.6 629
8.8 659
9 689
9.2 720
9.4 752
9.55 776
Wall-mounted
unit
(b)
m (kg)
A
min
(m2)
Floor-standing
unit
(c)
m (kg)
A
min
(m2)
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
2.1.3 Aukstumaģents — R410A vai R32 gadījumā
Ja tiek izmantots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai
attiecīgā lietojuma uzstādītāja uzziņu rokasgrāmatā.
m Kopējais aukstumģenta daudzums sistēmā
A
Minimālā grīdas platība
min
(a) Ceiling-mounted unit (= bloks uzstādīts pie griestiem)
(b) Wall-mounted unit (= bloks uzstādīts pie sienas)
(c) Floor-standing unit (= bloks uzstādīts uz grīdas)
PIEZĪME
Nodrošiniet, lai dzesējošās vielas cauruļu uzstādīšana tiktu veikta saskaņā ar
piemērojamo likumdošanu. Eiropā piemērojamais standarts ir EN378.
PIEZĪME
Gādājiet, lai ārējie cauruļvadi NEBŪTU noslogoti.
SARGIETIES!
Pārbaužu laikā NEKAD nelietojiet produktā spiedienu, kas ir lielāks par maksimālo
pieļaujamo spiedienu (kas norādīts datu plāksnītē uz iekārtas).
Uzstādītāja uzziņu grāmata
11
2 | Vispārīgas drošības piesardzības pasākumi
SARGIETIES!
Veiciet pietiekamus drošības pasākumus aukstumaģenta noplūdes gadījumā. Ja
noplūst aukstumaģenta gāze, nekavējoties izvēdiniet telpu. Iespējamie riski:
▪ Pārāk liela aukstumaģenta koncentrācija slēgtā telpā var izraisīt skābekļa
trūkumu.
▪ Ja gāzveida aukstumaģents nonāk saskarē ar uguni, var rasties indīga gāze.
BĪSTAMI: SPRĀDZIENA BRIESMAS
Izsūknēšana— aukstumaģenta noplūde. Ja vēlaties izsūknēt sistēmu un ir noplūde
aukstumaģenta kontūrā:
▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas funkciju, ar kuru varat visu
aukstumaģentu no sistēmas pārsūknēt ārējā blokā. Iespējamās sekas: Iespējama
kompresora aizdegšanās un sprādziens, ja gaiss ieplūst kompresorā, kad tas
darbojas.
▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai NEDARBINĀTU iekārtas kompresoru.
SARGIETIES!
VIENMĒR veiciet aukstumaģenta atgūšanu. NEPIEĻAUJIET aukstumaģenta noplūdi
apkārtējā vidē. Izmantojiet vakuumsūkni, lai atgaisotu iekārtu.
PIEZĪME
Kad visas caurules ir savienotas, pārbaudiet, vai nav gāzes noplūdes. Gāzes noplūdes
noteikšanai izmantojiet slāpekli.
PIEZĪME
▪ Lai novērstu kompresora darbības traucējumus, NEDRĪKST iepildīt vairāk par
norādīto aukstumaģenta daudzumu.
▪ Kad nepieciešams atvērt aukstumaģenta sistēmu, ar aukstumaģentu jārīkojas
saskaņā ar attiecīgajiem noteikumiem.
SARGIETIES!
Nodrošiniet, lai sistēmā nebūtu skābekļa. Dzesētāju drīkst uzpildīt tikai pēc tam, kad
ir veikta noplūdes pārbaude un vakuumžāvēšana.
Iespējamās sekas: Kompresora pašaizdegšanās un eksplozija, jo skābeklis iekļūst
strādājošā kompresorā.
▪ Ja nepieciešama atkārtota uzpilde, sk. iekārtas datu plāksnīti. Tur ir norādīts
aukstumaģenta tips un vajadzīgais daudzums.
▪ Iekārta fabrikā ir piepildīta ar aukstumaģentu, bet dažām sistēmām var būt
nepieciešama papildu uzpildīšana atkarībā no cauruļu izmēriem un to garuma.
▪ Lietojiet tikai šajā sistēmā izmantotajam dzesēšanas šķidrumam paredzētos rīkus,
lai nodrošinātu spiedienizturību un novērstu svešķermeņu iekļūšanu sistēmā.
Uzstādītāja uzziņu grāmata
12
▪ Dzesēšanas šķidruma uzpildīšana tiek veikta šādi:
Ja Tad
Tiek lietota sifona caurule
(piemēram, cilindram ir apzīmējums
Veiciet uzpildīšanu ar augšupvērstu
cilindru.
“Pievienots šķidruma uzpildīšanas
sifons”)
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
2.1.4 Elektrība
2 | Vispārīgas drošības piesardzības pasākumi
Ja Tad
Sifona caurule NETIEK lietota Veiciet uzpildīšanu ar lejupvērstu
cilindru.
▪ Lēnām atveriet dzesēšanas cilindrus.
▪ Uzpildiet dzesētāju šķidruma veidā. Ja tiks pievienots gāzes veida dzesētājs, var
tikt traucēta darbība.
UZMANĪBU!
Pēc aukstumaģenta iepildīšanas procedūras beigām vai procedūras pārtraukumā
uzreiz noslēdziet aukstumaģenta tvertnes vārstu. Ja vārstu NENOSLĒDZ uzreiz, tad
atlikušā spiediena ietekmē var tikt iepildīts lieks aukstumaģenta daudzums.
Iespējamās sekas: Nepareizs aukstumaģenta daudzums.
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
▪ Pirms noņemat slēdžu kārbas vāku, izveidojat elektriskos savienojumus vai
pieskaraties elektriskajām daļām, pilnībā IZSLĒDZIET strāvas padevi.
▪ Pirms apkopes veikšanas atvienojiet barošanu uz vairāk nekā 10 minūtēm un
izmēriet spriegumu uz galvenās ķēdes kondensatoru vai elektrotehnisko detaļu
spailēm. Šim spriegumam JĀBŪT mazākam par 50VDC, lai jūs varētu pieskarties
ķēdes elektrotehniskajām detaļām. Spaiļu atrašanās vieta ir parādīta elektriskā
vadojuma shēmā.
▪ NEAIZTIECIET elektriskās daļas ar mitrām rokām.
▪ NEATSTĀJIET iekārtu bez uzraudzības, kad ir noņemts apkopes vāks.
SARGIETIES!
Ja rūpnīcā NAV uzstādīts galvenais slēdzis vai cits atvienošanas līdzeklis, kas kontaktus
atvieno visos polos, nodrošinot pilnīgu atvienošanu atbilstoši pārsprieguma III
kategorijas nosacījumiem, tas ir OBLIGĀTI jāiekļauj fiksētajā elektroinstalācijā.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
13
2 | Vispārīgas drošības piesardzības pasākumi
SARGIETIES!
▪ Izmantojiet TIKAI vara vadus.
▪ Gādājiet, lai ārējie vadi atbilstu attiecīgo noteikumu prasībām.
▪ Ārējā elektroinstalācija ir jāveido atbilstoši iekārtas komplektācijā iekļautajai
elektroinstalācijas shēmai.
▪ NESASPIEDIET saišķī esošos kabeļus un gādājiet, lai tie nesaskartos ar caurulēm un
asām malām. Nodrošiniet, lai spaiļu savienojumiem netiktu pielietots ārējs
spiediens.
▪ Noteikti ierīkojiet zemējumu. NESAVIENOJIET iekārtas zemējumu ar komunālā
tīkla caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums var
izraisīt elektriskās strāvas triecienu.
▪ Noteikti izmantojiet atsevišķu energoapgādes avotu. NEKAD neizmantojiet
energoapgādes avotu, kas tiek koplietots ar citu ierīci.
▪ Noteikti uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Noteikti ierīkojiet noplūdstrāvas aizsardzību. Ja to neizdara, tad iespējams
elektriskās strāvas trieciens vai aizdegšanās.
▪ Kad uzstādāt noplūdstrāvas aizsardzību, pārbaudiet, vai tā ir saderīga ar invertoru
(izturīga pret augstfrekvences elektrisko troksni), lai izvairītos no nevajadzīgas
noplūdstrāvas aizsardzības nostrādāšanas.
UZMANĪBU!
▪ Kad pieslēdzat elektrisko barošanu, pirms elektrisko savienojumu izveidošanas ir
jāierīko zemējums.
▪ Kad atvienojat elektrisko barošanu, strāvas padeves vadi ir jāatvieno pirms
zemējuma atvienošanas.
▪ Vadu garumam starp barošanas vada atslogotāju un spaiļu paneli jābūt tādam, lai
strāvas vadus varētu pieslēgt pirms zemējuma gadījumam, ja strāvas vads tiktu
atrauts no atslogotāja.
PIEZĪME
Piesardzības pasākumi strāvas kabeļu uzstādīšanas laikā:
▪ Strāvas spaiļu blokam NEPIEVIENOJIET dažāda biezuma vadus (vaļīgs strāvas vads
var radīt pārlieku lielu karšanu).
▪ Pievienojot vienāda diametra vadus, dariet to, kā parādīts attēlā iepriekš.
▪ Vadiem lietojiet paredzētajai strāvai atbilstošus vadus un stingri pievienojiet, pēc
tam nostipriniet tos, lai novērstu ārējā spiediena izplešanos ārpus spaiļu plates.
▪ Lai pievilktu spaiļu skrūves, lietojiet atbilstošu skrūvgriezi. Skrūvgriezis ar mazu
galvu var sabojāt skrūves galviņu un nenodrošinās pareizu pievilkšanu.
▪ Pārvelkot spaiļu skrūves, tās var salauzt.
Uzstādītāja uzziņu grāmata
14
SARGIETIES!
▪ Pēc elektroinstalācijas darbu pabeigšanas pārliecinieties, vai visas elektriskās
daļas un spailes elektrisko daļu kārbā ir droši savienotas.
▪ Pirms iekārtas iedarbināšanas pārliecinieties, vai visi pārsegi ir aizvērti.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
2 | Vispārīgas drošības piesardzības pasākumi
PIEZĪME
Attiecināms tikai tad, ja barošanas blokam ir trīs fāzes un kompresoram ir
ieslēgšanas/izslēgšanas iespēja.
Ja pēc īslaicīga elektropadeves traucējuma iespējama pretfāze un produkta darbības
laikā strāvas padeve tiek ieslēgta un izslēgta, pievienojiet lokālu pretfāzes
aizsardzības ķēdi. Produktu darbinot pretfāzē, var sabojāt kompresoru un citas daļas.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
15
3 | Īpaši drošības noteikumi uzstādītājam
3 Īpaši drošības noteikumi uzstādītājam
Vienmēr ievērojiet šādus drošības norādījumus un noteikumus.
Iekārtas uzstādīšana (sk.
"6Iekārtas uzstādīšana"[423]
SARGIETIES!
Uzstādīšanu veic uzstādītājs, materiālu un instalācijas izvēlei ir jāatbilst attiecīgo
likumdošanas aktu prasībām. Eiropā attiecīgais standarts ir EN378.
SARGIETIES!
No mehāniskiem bojājumiem pasargājamo iekārtu uzglabā labi vēdināmā telpā, kur
nav pastāvīgi aktīvu aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai
elektriskā sildītāja, kas pastāvīgi darbojas). Telpas izmēriem jāatbilst "Vispārējiem
drošības noteikumiem".
UZMANĪBU!
Ja sienā ir metāla karkass vai metāla plāksne, tad lietojiet sienā iegremdētu cauruli un
sienas pārsegu caurejošā urbumā, lai novērstu iespējamo sakaršanu, elektriskās
strāvas triecienu vai aizdegšanos.
Cauruļvadu uzstādīšana (sk.
UZMANĪBU!
Dalītās sistēmas cauruļvadus un savienojumus izveido pastāvīgus, ja tie atrodas
dzīvojamā telpā, izņemot tos savienojumus, kas tieši savieno cauruļvadus ar iekšējiem
blokiem.
)
"7Cauruļu uzstādīšana"[432]
)
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
UZMANĪBU!
▪ Izmantojiet pie bloka piestiprinātu platgala uzgriezni.
▪ Lai novērstu gāzes noplūdi, uzklājiet aukstumaģenta eļļu tikai paplatinājuma
iekšpusē. Izmantojiet R32 aukstumaģenta eļļu.
▪ NEDRĪKST otrreiz izmantot iepriekš lietotus savienotājus.
UZMANĪBU!
▪ NELIETOJIET minerāleļļu platgala detaļu eļļošanai.
▪ Lai šis R32 bloks kalpotu paredzēto laiku, NEDRĪKST tam uzstādīt sausinātāju.
Sausināšanas materiāls var sadrupt un sabojāt sistēmu.
UZMANĪBU!
▪ Nepietiekams paplatinājums var izraisīt dzesētāja gāzes noplūdi.
▪ Konusus NEIZMANTOJIET atkārtoti. Lai novērstu iespējamu dzesētāja gāzes
noplūdi, izmantojiet jaunus konusus.
▪ Izmantojiet iekārtas komplektācijā iekļautos konusa uzgriežņus. Izmantojot citus
konusa uzgriežņus, iespējama dzesētāja gāzes noplūde.
Uzstādītāja uzziņu grāmata
16
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
3 | Īpaši drošības noteikumi uzstādītājam
Elektroinstalācija (sk.
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
SARGIETIES!
Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.
SARGIETIES!
▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un tiem ir JĀATBILST spēkā
esošajiem tiesību aktiem.
▪ Izveidojiet elektriskos savienojumus ar fiksētajām elektroinstalācijām.
▪ Visiem uz vietas saliktajiem komponentiem un elektriskajām konstrukcijām ir
JĀATBILST spēkā esošajiem tiesību aktiem.
SARGIETIES!
▪ Ja strāvas padevei nav Nfāzes vai tā ir nepareiza, aprīkojums sabojāsies.
▪ Nodrošiniet pareizu zemējumu. NESAVIENOJIET iekārtas zemējumu ar
komunālajām caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums
var izraisīt elektrošoku.
▪ Uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Elektroinstalāciju nostipriniet ar kabeļu savilcējiem, lai kabeļi NENONĀKTU
saskarē ar asām malām vai caurulēm, it īpaši augstspiediena pusē.
▪ NELIETOJIET izolētus vadus, dzīslotos vadus, pagarinātājus un savienojumus ar
zvaigžņveida sistēmu. Tas var izraisīt pārkaršanu, elektrošoku vai aizdegšanos.
▪ NEUZSTĀDIET fāzu kustības kondensatoru, jo šī iekārta ir aprīkota ar pārveidotāju.
Fāzu kustības kondensators var samazināt veiktspēju un radīt negadījumus.
"8Elektroinstalācija"[437]
)
SARGIETIES!
Izmantojiet visu polu atvienošanas tipa pārtraucēju ar vismaz 3 mm attālumu starp
kontaktpunktu spraugām, kas nodrošina pilnīgu atvienošanu III kategorijas
pārsprieguma gadījumā.
SARGIETIES!
Ja energoapgādes kabelis ir bojāts, tad, lai izvairītos no briesmām, tas ir JĀNOMAINA
ražotājam, tā aģentam vai līdzīgai kvalificētai personai.
SARGIETIES!
NEPIEVIENOJIET šādu barošanas vadu iekšējam blokam. Tāda rīcība var izraisīt
elektriskās strāvas triecienu vai aizdegšanos.
SARGIETIES!
▪ NELIETOJIET izstrādājumā uz vietas iegādātas elektrotehniskās detaļas.
▪ NEPIEVIENOJIET drenāžas sūkņa barošanas vadu un tml. pie spaiļu bloka. Tāda
rīcība var izraisīt elektriskās strāvas triecienu vai aizdegšanos.
SARGIETIES!
Nepieļaujiet starpsavienojuma vadu saskari ar vara caurulēm, kurām nav
siltumizolācijas, jo šādas caurules ir ļoti karstas.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
17
4 | Informācija par iepakojumu
1×1× 2× 2× 2×1× 1× 1×1× 1× 1×
fe1d e2ba c g h i j
4 Informācija par iepakojumu
4.1 Pārskats. Informācija par iepakojumu
Šajā nodaļā ir aprakstīta rīcība pēc iepakota iekšējā bloka piegādāšanas
uzstādīšanas vietā.
Te ir informācija par tālāk uzskaitīto:
▪ Bloka izpakošana un rīkošanās ar bloku
▪ Piederumu izņemšana no bloka
Neaizmirstiet tālāk minēto:
▪ Piegādājot iekārtu, PĀRBAUDIET, vai tā nav bojāta. Nekavējoties PAZIŅOJIET
transporta uzņēmuma pretenziju aģentam par visiem bojājumiem.
▪ Iekārtu tās oriģinālajā iepakojumā nogādājiet pēc iespējas tuvāk tās galīgās
uzstādīšanas vietai, lai neradītu no transportēšanas bojājumiem.
▪ Rīkojoties ar iekārtu, ņemiet vērā šo informāciju:
trausls izstrādājums, rīkojieties ar iekārtu uzmanīgi.
Turiet iekārtu vertikālā stāvoklī, lai izvairītos no bojājumiem.
▪ Iepriekš sagatavojiet maršrutu, pa kuru nogādāsiet bloku telpās.
4.2 Iekštelpu iekārta
4.2.1 Iekšējā bloka izpakošana
4.2.2 Piederumu izņemšana no iekšējā bloka
Uzstādītāja uzziņu grāmata
18
1 Noņemt:
▪ piederumu maisiņu iepakojuma dibenā,
▪ montāžas plāksni iekšējā bloka aizmugurē,
▪ rezerves SSID uzlīmi uz priekšējā režģa.
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
4 | Informācija par iepakojumu
a Uzstādīšanas rokasgrāmata
b Ekspluatācijas rokasgrāmata
c Vispārējie drošības noteikumi
d Rezerves SSID uzlīme
e1 30.klase: Sudraba daļiņu filtrs (Ag-jonu filtrs) (bez rāmja)
e2 40.klase: Smakas likvidēšanas titāna apatītu filtrs un sudraba daļiņu filtrs (Ag-jonu
filtrs) (ar rāmi)
f Iekšējā bloka stiprinājuma skrūve (M4×12L). Skatīt "9.3Bloka piestiprināšana uz
montāžas plates"[443].
g Sausā (sārma) baterija AAA.LR03 lietotāja saskarnes ierīcei
h Lietotāja saskarnes ierīces turētājs
i Lietotāja saskarnes ierīce
j Montāžas plate
▪ Rezerves SSID uzlīme. NEDRĪKST izmest rezerves uzlīmi. Glabājiet to drošā vietā
turpmākai izmantošanai (piemēram, pēc priekšējā režģa nomaiņas tā būs
jāpiestiprina pie jaunā priekšējā režģa).
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
19
5 | Par bloku
d
c
f
h1
h2
g
e
b
a
5 Par bloku
5.1 Sistēmas shēma
BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS
ROBEŽU
Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.
h1 30.klase: Sudraba daļiņu filtrs (Ag-jonu filtrs) (bez rāmja)
h2 40.klase: Smakas likvidēšanas titāna apatītu filtrs un sudraba daļiņu filtrs (Ag-jonu
5.2 Darbības diapazons
Sistēmu drīkst izmantot šādos gaisa temperatūras un mitruma apstākļos.
Āra temperatūra –10~46°C ar sauso
Telpu temperatūra 18~32°Car sauso
Telpu gaisa mitrums ≤80%
(a)
Ja sistēmu darbina ārpus darbības diapazona, tad drošības ierīce var pārtraukt sistēmas
darbību.
(b)
Ja sistēmu darbina ārpus darbības diapazona, tad ir iespējama mitruma kondensācija un
ūdens pilēšana.
a Priekšējais vāks
b Apkopes vāks
c Blīvējiet atveri ar tepi
d Aukstumaģenta caurules, drenāžas šļūtene un starpsavienojuma kabelis
e Viedacs sensors
f Izolācijas lente
g Gaisa filtri
filtrs) (ar rāmi)
Dzesēšana un
žāvēšana
(a)(b)
Sildīšana
–25~24°C ar sauso
termometru
termometru
(relatīvais mitrums =
55,4%)
10~30°Car sauso
termometru
(b)
termometru
—
(a)
Uzstādītāja uzziņu grāmata
20
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
5.3 Par bezvadu LAN
Sīkākas specifikācijas, uzstādīšanas instrukcija, iestatīšanas metodes, atbildes uz
bieži uzdotiem jautājumiem, atbilstības deklarācija un šīs rokasgrāmatas jaunākā
versija ir pieejama interneta vietnē app.daikineurope.com.
INFORMĀCIJA
▪ Daikin Industries Czech Republic s.r.o. deklarē, ka radiosakaru ierīce šajā blokā
atbilst direktīvai 2014/53/ES.
▪ Šis bloks ir uzskatāms par kombinētu iekārtu atbilstoši direktīvā 2014/53/ES
sniegtajai definīcijai.
5.3.1 Bezvadu LAN lietošanas drošības noteikumi
NEDRĪKST lietot blakus:
5 | Par bloku
▪ Medicīnas iekārtām. Piemēram, blakus cilvēkiem, kam ir sirds stimulators, vai
blakus defibrilatoram. Šis izstrādājums var izraisīt elektromagnētiskus
traucējumus.
▪ Iekārtām ar automātisku vadību. Piemēram, blakus automātiskām durvīm vai
ugunsdrošības signalizācijas ierīcēm. Izstrādājums var izraisīt minēto ierīču
darbības traucējumus.
▪ Mikroviļņu krāsnij. Tā var traucēt bezvadu LAN sakarus.
5.3.2 Galvenie parametri
Kas Vērtība
Frekvenču diapazons 2400MHz~2483,5MHz
Radiosakaru protokols IEEE 802.11b/g/n
Radiofrekvenču kanāli 1~13
Izejas jauda 13dBm
Efektīvā izstarotā jauda 15dBm (11b) / 14dBm (11g) / 14dBm
Barošanas pievads DC 14 V / 100 mA
(11n)
5.3.3 Bezvadu LAN konfigurēšana
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Klienta pienākums ir nodrošināt tālāk minēto:
▪ Viedtālrunis vai planšete ar minimāli atbalstīto Android vai iOS versiju, kas
norādīta vietnē app.daikineurope.com
▪ Interneta pieslēgums un sakaru ierīce, piemēram, modems, maršrutētājs u.tml.
▪ Bezvadu LAN piekļuves punkts.
▪ Uzstādīta bezmaksas Daikin Residential Controller lietotne .
Uzstādītāja uzziņu grāmata
21
5 | Par bloku
Lietotnes Daikin Residential Controller uzstādīšana
1 Dodieties uz vietni:
▪ Google Play, ja izmantojat Android viedierīci.
▪ App Store, ja izmantojat iOS viedierīci.
2 Atrodiet Daikin Residential Controller.
3 Izpildot ekrānā sniegtos norādījumus, uzstādiet lietotni savā viedierīcē.
Uzstādītāja uzziņu grāmata
22
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
6 Iekārtas uzstādīšana
SARGIETIES!
Uzstādīšanu veic uzstādītājs, materiālu un instalācijas izvēlei ir jāatbilst attiecīgo
likumdošanas aktu prasībām. Eiropā attiecīgais standarts ir EN378.
Šajā nodaļā
6.1 Uzstādīšanas vietas sagatavošana.......................................................................................................................................... 23
6.1.1 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības.............................................................................. 23
6.2 Iekārtas atvēršana................................................................................................................................................................... 24
6.2.1 Priekšējā paneļa noņemšana ................................................................................................................................. 24
6.2.2 Apkopes vāka atvēršana......................................................................................................................................... 25
6.2.3 Priekšējā režģa noņemšana ................................................................................................................................... 25
6.3 Iekšējā bloka uzstādīšana ....................................................................................................................................................... 26
6.3.1 Montāžas plates uzstādīšana ................................................................................................................................. 26
6.3.2 Lai izveidotu urbumu sienā .................................................................................................................................... 27
6.3.3 Cauruļu atveres vāka izņemšana............................................................................................................................ 28
6.4 Drenāžas cauruļu pievienošana.............................................................................................................................................. 28
6.4.1 Vispārīgi norādījumi ............................................................................................................................................... 29
6.4.2 Cauruļvada savienošana labajā pusē, pa labi aizmugurē vai pa labi apakšā......................................................... 30
6.4.3 Cauruļvada savienošana kreisajā pusē, pa kreisi aizmugurē vai pa kreisi apakšā................................................. 30
6.4.4 Ūdens noplūdes pārbaude ..................................................................................................................................... 31
6 | Iekārtas uzstādīšana
6.1 Uzstādīšanas vietas sagatavošana
NEUZSTĀDIET ierīci vietās, kas bieži tiek izmantota kā darba vieta. Būvdarbu
(piemēram, slīpēšanas darbu) gadījumā, kad tiek rādīts liels daudzums putekļu,
ierīce ir JĀAPSEDZ.
Izvēlieties tādu uzstādīšanas vietu, kurā var ienest un iznest ierīci.
SARGIETIES!
No mehāniskiem bojājumiem pasargājamo iekārtu uzglabā labi vēdināmā telpā, kur
nav pastāvīgi aktīvu aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai
elektriskā sildītāja, kas pastāvīgi darbojas). Telpas izmēriem jāatbilst "Vispārējiem
drošības noteikumiem".
6.1.1 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "2 Vispārīgas drošības piesardzības
pasākumi"[47].
INFORMĀCIJA
Skaņas spiediena līmenis ir mazāks par 70dBA.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
▪ Gaisa plūsma. Pārliecinieties, ka nekas neaizsprosto gaisa plūsmu.
▪ Drenāža. Pārliecinieties, ka ir nodrošināta pareiza kondensāta aizplūšana.
▪ Sienas siltumizolācija. Ja temperatūra sienā pārsniedz 30°C un relatīvais mitrums
80% vai tad, ja svaigais gaiss plūst sienā, ir nepieciešama papildu siltumizolācija
(vismaz 10mm biezas polietilēna putas).
Uzstādītāja uzziņu grāmata
23
6 | Iekārtas uzstādīšana
≥50
≥50
≥30
(mm)
▪ Sienas izturība. Pārbaudiet, vai siena (vai grīda) ir pietiekami stingra, lai izturētu
bloka smagumu. Ja var rasties briesmas, tad pirms bloka uzstādīšanas nostipriniet
sienu vai grīdu.
Uzstādiet strāvas kabeļus vismaz 1 metra attālumā no TV vai radio uztvērēja, lai
novērstu traucējumus. Atkarībā no radioviļņiem 3 metru attālums VAR NEBŪT
pietiekams.
▪ Izvēlieties tādu vietu, kur darbības troksnis vai karstā/aukstā gaisa izplūšana no
bloka nevienam netraucē.
▪ Luminiscences apgaismojums. Ja lietotāja bezvadu saskarni uzstāda telpā, kurā
atrodas luminiscences gaismas ķermeņi, tad ir jāievēro tālāk minētie nosacījumi,
jo tie ļaus izvairīties no traucējumiem.
- Uzstādiet lietotāja bezvadu saskarni pēc iespējas tuvāk iekšējam blokam.
- Uzstādiet iekšējo bloku pēc iespējas tālāk no luminiscences gaismas
ķermeņiem.
NAV ieteicams uzstādīt ierīci šādās vietās, jo tas var saīsināt iekārtas kalpošanas
laiku:
▪ vietās, kur ir ievērojamas sprieguma svārstības,
▪ transportlīdzekļos un kuģos,
▪ vietās, kur ir skābju vai sārmu tvaiki.
▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai tvaiki.
Plastmasas detaļas nolietojas un nokrīt vai rada ūdens noplūdi.
▪ Vietās, kur bloku apspīd tieša saules gaisma.
▪ Vannas istabās.
▪ Skaņas jutīgās vietā (piemēram, guļamistabu tuvumā), lai darbības troksnis
neradītu apgrūtinājumu.
PIEZĪME
NEDRĪKST novietot zem iekšējā un/vai ārējā bloka nekādus priekšmetus, kuri var
samirkt. Pretējā gadījumā mitruma kondensācija uz bloka vai aukstumaģenta
cauruļvadiem, gaisa filtra aizsērēšana vai drenāžas nosprostošanās var izraisīt ūdens
pilēšanu, kas, savukārt, var notraipīt vai sabojāt zem bloka novietotos priekšmetus.
▪ Atstarpes. Uzstādiet bloku vismaz 1,8m augstumā virs grīdas un ievērojiet šādas
prasības attiecībā uz atstarpēm pie sienas un pie griestiem:
6.2 Iekārtas atvēršana
6.2.1 Priekšējā paneļa noņemšana
Uzstādītāja uzziņu grāmata
24
1 Abās pusēs satveriet priekšējā paneļa izvirzījumus un atveriet to.
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
FTXTM30+40R2V1B
2 Noņemiet priekšējo paneli, pabīdot to pa labi vai pa kreisi un tad pavelkot uz
a
a
b
1
2
3 4
savu pusi.
Rezultāts: Priekšējā paneļa tapa vienā malā tiks atvienota.
3 Tādā pašā veidā atvienojiet priekšējā paneļa tapu otrā malā.
6.2.2 Apkopes vāka atvēršana
6 | Iekārtas uzstādīšana
a Priekšējā paneļa tapa
1 Izskrūvējiet 1 skrūvi no apkopes vāka.
2 Izvelciet apkopes vāku horizontāli no bloka.
a Apkopes vāka skrūve
b Apkopes vāks
PIEZĪME
Kad piestiprināt apkopes vāku, pārliecinieties, ka skrūvju pievilkšanas griezes
moments NEPĀRSNIEDZ 1,4(±0,2)N•m.
6.2.3 Priekšējā režģa noņemšana
UZMANĪBU!
Veicot ierīces uzstādīšanu, apkopi vai remontu, izmantojiet atbilstošu personas
aizsargaprīkojumu (aizsargcimdus, aizsargbrilles utt.).
1 Noņemiet priekšējo paneli, lai izņemtu gaisa filtru.
2 40.klasei noņemiet aizvaru (horizontālā līste). Piespiediet līsti no kreisās puses
uz centru un to noāķējiet. Piespiediet līsti no labās puses uz centru un to
noāķējiet no ass. Atvienojiet 2 centra savienojumus.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
25
6 | Iekārtas uzstādīšana
b
a
a
3×
1
2
3 Izskrūvējiet 2 skrūves (30.klase) vai 3 skrūves (40.klase) no priekšējā režģa.
4 Piespiediet uz leju 3 augšējos āķus, kas apzīmēti ar 3 apļu simbolu.
a Augšējais āķis
b 3 apļu simbols
5 Ieteicam atvērt aizbīdni pirms priekšējā režģa noņemšanas.
6 Pielieciet abas rokas zem priekšējā režģa centra, pabīdiet režģi uz augšu un tad
uz savu pusi.
6.3 Iekšējā bloka uzstādīšana
Šajā nodaļā
6.3.1 Montāžas plates uzstādīšana ................................................................................................................................. 26
6.3.2 Lai izveidotu urbumu sienā .................................................................................................................................... 27
6.3.3 Cauruļu atveres vāka izņemšana............................................................................................................................ 28
6.3.1 Montāžas plates uzstādīšana
1 Veiciet montāžas plates pagaidu uzstādīšanu.
2 Nolīmeņojiet montāžas plati.
3 Izmantojot mērlenti, atzīmējiet uz sienas urbumu centrus. Pielieciet mērlentes
galu pie simbola " ".
4 Pabeidziet uzstādīšanu, piestiprinot montāžas plati pie sienas ar skrūvēm
M4×25L (ārējie piederumi).
30 klase 40.klase
Uzstādītāja uzziņu grāmata
26
INFORMĀCIJA
Noņemto caurules atveres vāku var atstāt montāžas plates "kabatā".
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
6 | Iekārtas uzstādīšana
(mm)
A
PIPING HOLE CENTER:
170mm TO THE RIGHT
UNIT CENTER
PIPING HOLE CENTER:
160mm TO THE LEFT
3
295
778
44.5
44.5
53 160
336 336
53170
211 237
120120
239
63
e
d
e
d
g
h
i
f2f1a
a
a
a
b c c
aa
a
(mm)
B
PIPING HOLE
CENTER:170mm
TO THE LEFT
UNIT CENTER
PIPING HOLE
CENTER:170 mm
TO THE RIGHT
299
120.5
52
70
197
170
53
446
170
65
52
434
998
130
AA
e
d
e
d
b
a
c
a
c
a
g
h
a
a
i
f2f1
A 30.klasei
B 40.klasei
a Montāžas plates ieteicamās piestiprināšanas vietas e Drenāžas šļūtenes vieta
b "Kabata" caurules atveres vākam f1 Mērīšanas punkts cauruļvada atveres centram "
" (pa kreisi)
c Ciļņi spirta līmeņrāža pielikšanai f2 Mērīšanas punkts cauruļvada atveres centram "
" (pa labi)
d Caurejošs urbums sienā: g Gāzes cauruļvada gals
30.klase: Ø65 mm h Šķidruma cauruļvada gals
40.klase: Ø80 mm i Bloka centrs
6.3.2 Lai izveidotu urbumu sienā
UZMANĪBU!
Ja sienā ir metāla karkass vai metāla plāksne, tad lietojiet sienā iegremdētu cauruli un
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
1 Izurbiet 65mm (30. klasei) vai 80mm (40. klasei) lielu caurejošu urbumu sienā
sienas pārsegu caurejošā urbumā, lai novērstu iespējamo sakaršanu, elektriskās
strāvas triecienu vai aizdegšanos.
PIEZĪME
Noteikti noblīvējiet spraugas starp caurulēm ar blīvēšanas materiālu (ārējais
piederums), lai novērstu ūdens noplūdi.
ar slīpumu uz leju un uz ārpusi.
Uzstādītāja uzziņu grāmata
27
6 | Iekārtas uzstādīšana
Ø65/80
a
b
c
6.3.3 Cauruļu atveres vāka izņemšana
2 Ievietojiet urbumā sienā iegremdējamo cauruli.
3 Ievietojiet sienas vāku sienas caurulē.
a Sienā iegremdējamā caurule
b Tepe
c Sienas urbuma vāks
4 Pēc vadu, aukstumaģenta un drenāžas cauruļu ievilkšanas NEAIZMIRSTIET
noblīvēt spraugu ar tepi.
INFORMĀCIJA
Lai cauruļvadu savienotu labajā pusē, pa labi apakšā, kreisajā pusē vai pa kreisi
apakšā, JĀIZŅEM caurules atveres vāks.
1 Nogrieziet caurules atveres vāku no priekšējā režģa iekšpuses ar dzelzs zāģīti.
2 Ar pusapaļo adatvīli noņemiet zāģējuma grātes.
PIEZĪME
NEDRĪKST izmantot asknaibles, lai noņemtu caurules atveres vāku, jo tā sabojāsiet
priekšējo režģi.
6.4 Drenāžas cauruļu pievienošana
Šajā nodaļā
6.4.1 Vispārīgi norādījumi ............................................................................................................................................... 29
6.4.2 Cauruļvada savienošana labajā pusē, pa labi aizmugurē vai pa labi apakšā......................................................... 30
6.4.3 Cauruļvada savienošana kreisajā pusē, pa kreisi aizmugurē vai pa kreisi apakšā................................................. 30
6.4.4 Ūdens noplūdes pārbaude ..................................................................................................................................... 31
Uzstādītāja uzziņu grāmata
28
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
6.4.1 Vispārīgi norādījumi
Ø16
Ø18
a
a
b c
Ø16
Ø16
a b c
Ø18
≥50
mm
▪ Cauruļvada garums. Drenāžas cauruļvadam jābūt pēc iespējas īsākam.
▪ Caurules izmēri. Ja nepieciešams pagarināt drenāžas šļūteni vai iebūvēto
drenāžas cauruļvadu, tad izmantojiet piemērotas rezerves daļas, kas atbilst
šļūtenes priekšgalam.
6 | Iekārtas uzstādīšana
PIEZĪME
▪ Uzstādiet drenāžas šļūteni ar slīpumu uz leju.
▪ Atveres NAV pieļaujamas.
▪ NEDRĪKST ievietot šļūtenes galu ūdenī.
▪ Drenāžas šļūtenes pagarinājums. Lai pagarinātu drenāžas šļūteni, izmantojiet
Ø16 mm šļūteni (ārējais piederums). NEAIZMIRSTIET uzmaukt siltumizolācijas
cauruli uz pagarinājuma šļūtenes daļas telpās.
a Līdz ar iekšējo bloku piegādātā drenāžas šļūtene
b Siltumizolācijas caurule (ārējais piederums)
c Drenāžas šļūtenes pagarinājums
▪ Stingra polivinilhlorīda caurule. Kad savienojat stingro polivinilhlorīda cauruli
(nominālais Ø13 mm) ar drenāžas šļūteni, izmantojiet ārējo piederumu —
drenāžas platgali (nominālais Ø13mm).
a Līdz ar iekšējo bloku piegādātā drenāžas šļūtene
b Drenāžas platgalis ar nominālo Ø13mm (ārējais piederums)
c Stingra polivinilhlorīda caurule (ārējais piederums)
▪ Kondensācija. Veiciet pasākumus, lai novērstu kondensāciju. Izolējiet telpās visu
drenāžas cauruļvadu.
1 Ievietojiet drenāžas šļūteni drenāžas caurulē, kā parādīts šajā attēlā, lai tā
NEBŪTU ārā no drenāžas caurules.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
29
6 | Iekārtas uzstādīšana
A
B
C
a
b
a
a
b
a
b

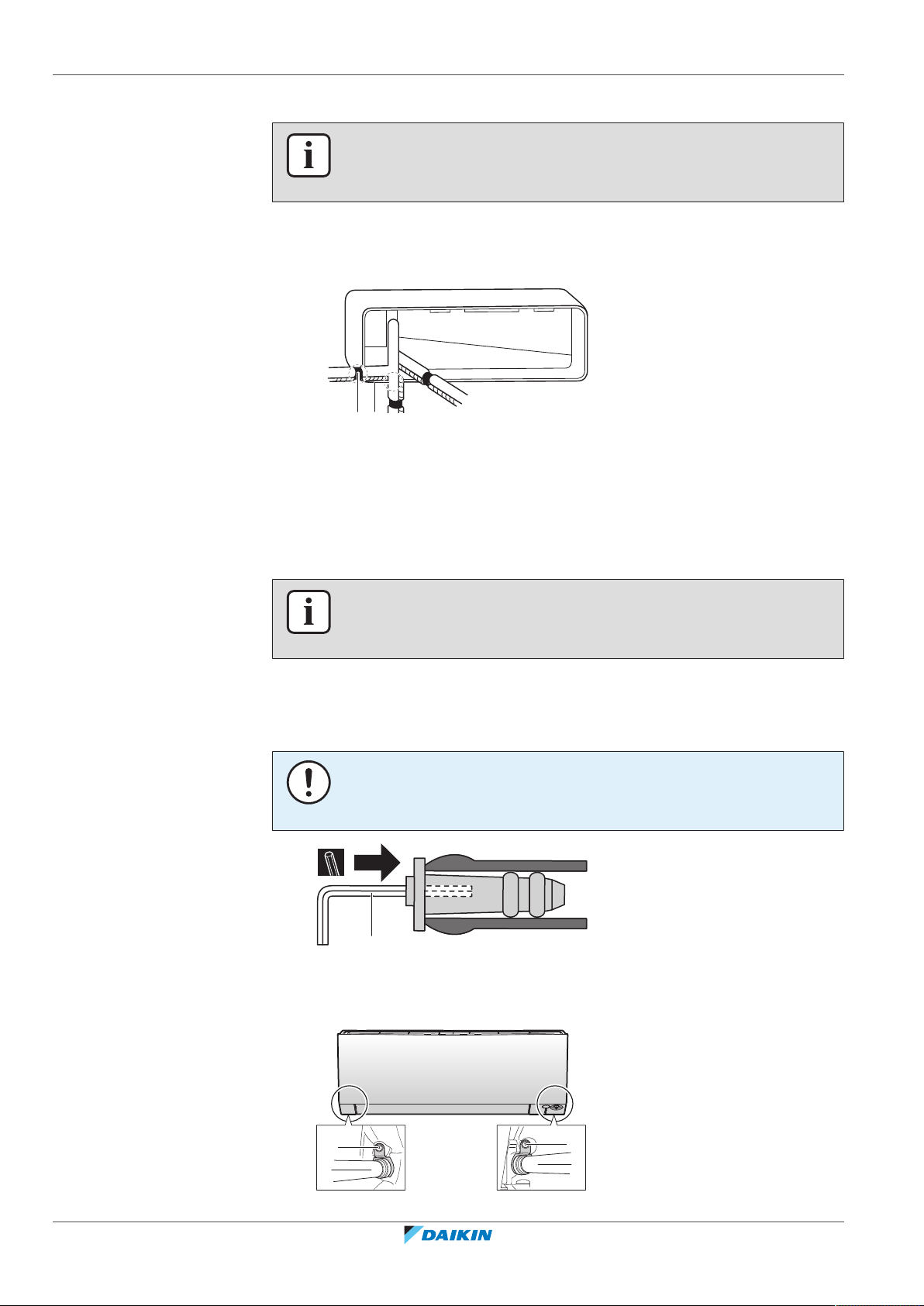

6.4.2 Cauruļvada savienošana labajā pusē, pa labi aizmugurē vai pa labi apakšā
INFORMĀCIJA
Rūpnīcas standarts ir cauruļvads labajā pusē. Lai cauruļvadu savienotu kreisajā pusē,
noņemiet cauruļvadu no labās puses un uzstādiet to kreisajā pusē.
1 Ar vinila līmlenti piestipriniet drenāžas šļūteni pie aukstumaģenta cauruļu
apakšas.
2 Ar izolācijas lenti satiniet kopā drenāžas šļūteni un aukstumaģenta caurules.
A Labās puses cauruļvads
B Cauruļvads pa labi apakšā
C Cauruļvads pa labi aizmugurē
a Šeit izņemiet cauruļu atveres vāku cauruļvadam labajā pusē
b Šeit izņemiet cauruļu atveres vāku cauruļvadam pa labi apakšā
6.4.3 Cauruļvada savienošana kreisajā pusē, pa kreisi aizmugurē vai pa kreisi apakšā
INFORMĀCIJA
Rūpnīcas standarts ir cauruļvads labajā pusē. Lai cauruļvadu savienotu kreisajā pusē,
noņemiet cauruļvadu no labās puses un uzstādiet to kreisajā pusē.
1 Izskrūvējiet izolācijas stiprinājuma skrūvi labajā pusē un izņemiet drenāžas
šļūteni.
2 Izņemiet drenāžas tapu kreisajā pusē un ielieciet to labajā pusē.
PIEZĪME
NEDRĪKST uzklāt eļļu (aukstumaģenta eļļu) uz drenāžas aizbāžņa, kad to ievieto
atverē. Drenāžas aizbāznis var sabojāties, un tad var rasties noplūde gar aizbāzni.
a 4mm sešstūra atslēga
3 Ievietojiet drenāžas šļūteni kreisajā pusē un neaizmirstiet nostiprināt to ar
stiprinājuma skrūvi; pretējā gadījumā ir iespējama ūdens noplūde.
Uzstādītāja uzziņu grāmata
30
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
a Izolācijas stiprinājuma skrūve
A
B
C
b
a
b Drenāžas šļūtene
4 Piestipriniet drenāžas šļūteni pie aukstumaģenta caurulēm apakšā ar vinila
līmlenti.
A Kreisās puses cauruļvads
B Cauruļvads pa kreisi aizmugurē
C Cauruļvads pa kreisi apakšā
a Šeit izņemiet cauruļu atveres vāciņu cauruļvadam kreisajā pusē
b Šeit izņemiet cauruļu atveres vāciņu cauruļvadam aizmugurē apakšā pa kreisi
6.4.4 Ūdens noplūdes pārbaude
1 Izņemiet gaisa filtrus.
2 Pakāpeniski ielejiet apmēram 1l ūdens drenāžas tvertnē un pārbaudiet, vai
nav noplūdes.
6 | Iekārtas uzstādīšana
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
31
7 | Cauruļu uzstādīšana
t
Ø
7 Cauruļu uzstādīšana
Šajā nodaļā
7.1 Dzesētāja cauruļu sagatavošana
7.1.1 Prasības aukstumaģenta cauruļvadiem
7.1 Dzesētāja cauruļu sagatavošana ............................................................................................................................................ 32
7.1.1 Prasības aukstumaģenta cauruļvadiem ................................................................................................................. 32
7.1.2 Dzesētāja caurules izolācija.................................................................................................................................... 33
7.2 Dzesēšanas šķidruma cauruļu pievienošana.......................................................................................................................... 33
7.2.1 Dzesētāja cauruļu pievienošanu ............................................................................................................................ 33
7.2.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā ............................................................................. 33
7.2.3 Norādes dzesētāja cauruļu pievienošanai ............................................................................................................. 34
7.2.4 Norādes cauruļu liekšanai ...................................................................................................................................... 35
7.2.5 Caurules gala paplašināšana .................................................................................................................................. 35
7.2.6 Dzesējošās vielas cauruļu pievienošana iekštelpu iekārtai ................................................................................... 36
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "2 Vispārīgas drošības piesardzības
pasākumi"[47].
UZMANĪBU!
Dalītās sistēmas cauruļvadus un savienojumus izveido pastāvīgus, ja tie atrodas
dzīvojamā telpā, izņemot tos savienojumus, kas tieši savieno cauruļvadus ar iekšējiem
blokiem.
PIEZĪME
Nepieciešams, lai cauruļvadi un citas daļas zem spiediena būtu saderīgas ar
aukstumaģentu. Aukstumaģenta pārvietošanai izmantojiet ar fosforskābi deoksidētas
vienlaidu vara caurules.
▪ Nepiederošu vielu daudzums caurulēs (ieskaitot eļļu) ≤30mg/10m.
Aukstumaģenta cauruļvada diametrs
Izmantojiet tādu pašu diametru kā ārējā bloka savienojumiem:
Šķidruma cauruļvads Gāzes cauruļvads
Ø6,4mm Ø9,5mm
Aukstumaģenta cauruļvadu materiāls
▪ Cauruļu materiāls: ar fosforskābi deoksidēts bezšuvju varš.
▪ Platgala savienojumi: izmantojiet tikai rūdītu materiālu.
▪ Cauruļvada atlaidināšanas pakāpe un biezums:
Outer diameter (Ø) Temper grade Thickness (t)
(a)
6.4mm (1/4") Annealed (O) ≥0.8mm
9.5mm (3/8") Annealed (O)
(a)
Atkarībā no attiecīgajiem tiesību aktiem un iekārtas maksimālā darba spiediena (sk. "PS
High" uz iekārtas datu plāksnītes) var būt nepieciešams lielāks cauruļvada sieniņu biezums.
Uzstādītāja uzziņu grāmata
32
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
7.1.2 Dzesētāja caurules izolācija
ØiØ
i
t
ØpØ
p
▪ Izmantojiet polietilēna putas kā izolācijas materiālu:
- ar siltuma caurlaidību no 0,041 līdz 0,052 W/mK (no 0,035 līdz 0,045kcal/mh
°C)
- ar vismaz 120°C karstumizturību
▪ Izolācijas biezums
7 | Cauruļu uzstādīšana
Caurules ārējais diametrs
(Øp)
Izolācijas iekšējais
diametrs (Øi)
6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 10~14mm ≥13mm
Ja temperatūra ir lielāka par 30°C, bet mitrums ir lielāks par 80% relatīvā mitruma,
izolācijas materiālu biezumam ir jābūt vismaz 20 mm, lai novērstu kondensātu uz
izolācijas virsmas.
7.2 Dzesēšanas šķidruma cauruļu pievienošana
7.2.1 Dzesētāja cauruļu pievienošanu
Pirms dzesētāja cauruļu pievienošanas veicamie darbi
Pārliecinieties, ka iekštelpu un āra iekārta ir nostiprināta.
Parastā darbplūsma
Izolācijas biezums (t)
Dzesētāja cauruļu pievienošana ietver:
▪ Dzesētāja cauruļu pievienošanu iekštelpu iekārtai
▪ Dzesētāja cauruļu pievienošanu ārā iekārtai
▪ Dzesētāja cauruļu izolāciju
▪ Ievērojiet norādījumus par šādām operācijām:
- Cauruļu locīšana
- Cauruļu galu paplatināšana
- Noslēgvārstu izmantošana
7.2.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības šādās nodaļās:
▪ "2Vispārīgas drošības piesardzības pasākumi"[47]
▪ "7.1Dzesētāja cauruļu sagatavošana"[432]
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
33
7 | Cauruļu uzstādīšana
UZMANĪBU!
▪ Izmantojiet pie bloka piestiprinātu platgala uzgriezni.
▪ Lai novērstu gāzes noplūdi, uzklājiet aukstumaģenta eļļu tikai paplatinājuma
iekšpusē. Izmantojiet R32 aukstumaģenta eļļu.
▪ NEDRĪKST otrreiz izmantot iepriekš lietotus savienotājus.
UZMANĪBU!
▪ NELIETOJIET minerāleļļu platgala detaļu eļļošanai.
▪ Lai šis R32 bloks kalpotu paredzēto laiku, NEDRĪKST tam uzstādīt sausinātāju.
Sausināšanas materiāls var sadrupt un sabojāt sistēmu.
PIEZĪME
Ņemiet vērā šos norādījumus, kas saistīti ar dzesētāja caurulēm:
▪ Dzesētāja ciklā izmantojiet tikai tam paredzēto dzesēšanas šķidrumu (piemēram,
neļaujiet ciklā iekļūt gaisam).
▪ Dzesētāja pievienošanas laikā izmantojiet tikai R32.
▪ Izmantojiet tikai tos piederumus (piemēram, kolektora manometra komplektu),
kas ir tieši piemēroti R32 uzstādīšanai, lai nerastos kļūmes saistībā ar spiedienu un
nepieļautu nevajadzīgu materiālu (piemēram, minerāleļļas un mitruma) iekļūšanu
sistēmā.
▪ Uzstādiet caurules tā, lai konuss NETIKTU pakļauts mehāniskajam spiedienam.
▪ Ņemiet vērā nākamajā tabulā iekļauto informāciju, lai nepieļautu netīrumu vai
putekļu iekļūšanu caurulēs.
▪ Esiet uzmanīgi, vadot vara caurules cauri sienām (skatiet zemāk izvietoto attēlu).
7.2.3 Norādes dzesētāja cauruļu pievienošanai
Uzstādītāja uzziņu grāmata
34
Mērvienība Uzstādīšanas periods Aizsardzības metode
Āra iekārta >1mēnesis Savelciet cauruli
<1mēnesis Savelciet cauruli vai
Iekštelpu iekārta Neatkarīgi no perioda
izmantojiet lenti
INFORMĀCIJA
NEATVERIET dzesētāja noslēgšanas vārstu, ja nav pārbaudītas dzesētāja caurules. Ja
nepieciešams pievienot papildu dzesēšanas šķidrumu, pēc uzpildes ieteicams atvērt
dzesētāja noslēgšanas vārstu.
Savienojot caurules, ņemiet vērā šādus norādījumus:
▪ Pārklājiet paplatinājuma iekšējo virsmu ar ētera eļļu vai estera eļļu, kad
piestiprināt platgala uzgriezni. Vispirms ar roku uzskrūvējiet 3 vai 4 apgriezienus,
bet pēc tam stingri pievelciet.
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
7 | Cauruļu uzstādīšana
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
a b
▪ VIENMĒR lietojiet kopā divas uzgriežņu atslēgas, kad atskrūvējat platgala
uzgriezni.
▪ Vienmēr kopā lietojiet uzgriežņu atslēgu un dinamometrisko atslēgu, lai pievilktu
platgala uzgriezni, kad savienojat cauruļvadu. Tas nepieciešams, lai nepieļautu
uzgriežņa sabojāšanu un noplūdes.
a Dinamometriskā atslēga
b Uzgriežņu atslēga
c Cauruļu savienojums
d Platgala uzgrieznis
Cauruļvada izmēri
(mm)
Pievilkšanas
griezes moments
(N•m)
Platgala izmēri (A)
(mm)
Platgala forma
(mm)
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
7.2.4 Norādes cauruļu liekšanai
Lociet caurules ar cauruļu locīšanas ierīci. Visiem cauruļu līkumiem jābūt pēc
iespējas laidenākiem (liekuma rādiusam jābūt 30~40 mm vai lielākam).
7.2.5 Caurules gala paplašināšana
UZMANĪBU!
▪ Nepietiekams paplatinājums var izraisīt dzesētāja gāzes noplūdi.
▪ Konusus NEIZMANTOJIET atkārtoti. Lai novērstu iespējamu dzesētāja gāzes
▪ Izmantojiet iekārtas komplektācijā iekļautos konusa uzgriežņus. Izmantojot citus
1 Nogrieziet caurules galu ar cauruļu šķērēm.
2 Pavērsiet griezuma virsmu uz leju un noņemiet tai grātes, lai skaidas
NENONĀK caurulē.
noplūdi, izmantojiet jaunus konusus.
konusa uzgriežņus, iespējama dzesētāja gāzes noplūde.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
a Grieziet precīzi taisnā leņķī.
b Noņemiet grātes.
3 Noņemiet platgala uzgriezni no noslēgvārsta un uzskrūvējiet platgala uzgriezni
caurulei.
Uzstādītāja uzziņu grāmata
35
7 | Cauruļu uzstādīšana
A
a b
c
c
a
b
f
d
g
e
4 Uzlieciet caurulei platgala savienojumu. Iestatiet tieši tādā stāvoklī, kā parādīts
šajā attēlā.
Platgala rīks R32
sistēmai (sajūga tipa)
Sajūga tipa
(Ridgid tipa)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Pārbaudiet, vai platgals ir pareizi izveidots.
a Platgala iekšējai virsmai JĀBŪT nevainojamai.
b Caurules galam JĀBŪT vienmērīgi paplatinātam ideālā aplī.
c Pārliecinieties, ka platgala uzgrieznis ir uzskrūvēts.
7.2.6 Dzesējošās vielas cauruļu pievienošana iekštelpu iekārtai
BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS
ROBEŽU
Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.
Parastais platgala rīks
Spārnuzgriežņa tipa
(Imperial tipa)
▪ Cauruļvada garums. Aukstumaģenta cauruļvadam jābūt pēc iespējas īsākam.
1 Aukstumaģenta cauruļvadu savienojiet ar bloku, izmantojot platgala
savienojumus.
2 Izolējiet aukstumaģenta cauruļvadu, savienotājkabeli un drenāžas šļūteni pie
iekšējā bloka šādi:
a Gāzes caurule
b Gāzes caurules izolācija
c Savienotājkabelis
d Šķidruma caurule
e Šķidruma caurules izolācija
f Apdares lente
g Drenāžas šļūtene
PIEZĪME
Noteikti izolējiet visu aukstumaģenta cauruļvadu. Cauruļvada posms bez izolācijas var
izraisīt kondensāta veidošanos.
Uzstādītāja uzziņu grāmata
36
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
8 Elektroinstalācija
Šajā nodaļā
8.1 Par elektroinstalācijas vadu pievienošanu ............................................................................................................................. 37
8.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā ...................................................................... 37
8.1.2 Norādes par elektroinstalācijas vadu pievienošanu .............................................................................................. 38
8.1.3 Standarta elektroinstalācijas komponentu specifikācija ....................................................................................... 39
8.2 Elektrisko vadu savienošana ar iekšējo bloku ........................................................................................................................ 39
8.1 Par elektroinstalācijas vadu pievienošanu
Pirms elektroinstalācijas pievienošanas
Pārliecinieties, ka:
▪ Dzesētāja caurules ir savienotas un pārbaudītas
▪ Ūdens caurules ir pievienotas
Parastā darbplūsma
8 | Elektroinstalācija
Elektroinstalācijas pievienošana parasti sastāv no tālāk norādītajiem posmiem.
1 Pārliecinieties, ka elektriskā tīkla rādītāji atbilst iekārtas elektrotehniskajām
prasībām.
2 Elektrisko vadu savienošana ar ārējo bloku.
3 Elektrisko vadu savienošana ar iekšējo bloku.
4 Pievienošana pie elektriskā tīkla.
8.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
SARGIETIES!
Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "2 Vispārīgas drošības piesardzības
pasākumi"[47].
INFORMĀCIJA
Vēl lasiet "8.1.3Standarta elektroinstalācijas komponentu specifikācija"[439].
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
SARGIETIES!
▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un tiem ir JĀATBILST spēkā
esošajiem tiesību aktiem.
▪ Izveidojiet elektriskos savienojumus ar fiksētajām elektroinstalācijām.
▪ Visiem uz vietas saliktajiem komponentiem un elektriskajām konstrukcijām ir
JĀATBILST spēkā esošajiem tiesību aktiem.
Uzstādītāja uzziņu grāmata
37
8 | Elektroinstalācija
b a
SARGIETIES!
▪ Ja strāvas padevei nav Nfāzes vai tā ir nepareiza, aprīkojums sabojāsies.
▪ Nodrošiniet pareizu zemējumu. NESAVIENOJIET iekārtas zemējumu ar
komunālajām caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums
var izraisīt elektrošoku.
▪ Uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Elektroinstalāciju nostipriniet ar kabeļu savilcējiem, lai kabeļi NENONĀKTU
saskarē ar asām malām vai caurulēm, it īpaši augstspiediena pusē.
▪ NELIETOJIET izolētus vadus, dzīslotos vadus, pagarinātājus un savienojumus ar
zvaigžņveida sistēmu. Tas var izraisīt pārkaršanu, elektrošoku vai aizdegšanos.
▪ NEUZSTĀDIET fāzu kustības kondensatoru, jo šī iekārta ir aprīkota ar pārveidotāju.
Fāzu kustības kondensators var samazināt veiktspēju un radīt negadījumus.
SARGIETIES!
Izmantojiet visu polu atvienošanas tipa pārtraucēju ar vismaz 3 mm attālumu starp
kontaktpunktu spraugām, kas nodrošina pilnīgu atvienošanu III kategorijas
pārsprieguma gadījumā.
SARGIETIES!
Ja energoapgādes kabelis ir bojāts, tad, lai izvairītos no briesmām, tas ir JĀNOMAINA
ražotājam, tā aģentam vai līdzīgai kvalificētai personai.
SARGIETIES!
NEPIEVIENOJIET šādu barošanas vadu iekšējam blokam. Tāda rīcība var izraisīt
elektriskās strāvas triecienu vai aizdegšanos.
SARGIETIES!
▪ NELIETOJIET izstrādājumā uz vietas iegādātas elektrotehniskās detaļas.
▪ NEPIEVIENOJIET drenāžas sūkņa barošanas vadu un tml. pie spaiļu bloka. Tāda
rīcība var izraisīt elektriskās strāvas triecienu vai aizdegšanos.
SARGIETIES!
Nepieļaujiet starpsavienojuma vadu saskari ar vara caurulēm, kurām nav
siltumizolācijas, jo šādas caurules ir ļoti karstas.
8.1.2 Norādes par elektroinstalācijas vadu pievienošanu
Neaizmirstiet tālāk minēto:
▪ Ja izmantojat no vairākām dzīslām savītus vadus, tad vada galā uzstādiet apaļu
apspaides tipa spaili. Uzstādiet apaļu apspaides tipa spaili uz vada līdz pat
izolācijai un ar piemērotu instrumentu nostipriniet šo spaili.
Uzstādītāja uzziņu grāmata
38
a Savītais vads
b Apaļā apspaides tipa spaile
▪ Izmantojamās vadu ierīkošanas metodes:
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Vada veids Ierīkošanas metode
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
1-3
d
c
b
a
Vienas dzīslas vads
No vairākām dzīslām
savīts vads ar apaļu
apspaides tipa spaili
8 | Elektroinstalācija
a Savīts vienas dzīslas vads
b Skrūve
c Plakanā paplāksne
a Spaile
b Skrūve
c Plakanā paplāksne
Atļauts
NAV atļauts
▪ Zemējuma vadam starp vada atslogotāju un spaili jābūt garākam par citiem
vadiem.
8.1.3 Standarta elektroinstalācijas komponentu specifikācija
Komponents
Savienotājkabelis (iekšējais↔ārējais bloks) 4 dzīslu kabelis,
8.2 Elektrisko vadu savienošana ar iekšējo bloku
Elektroinstalācija jāierīko saskaņā ar uzstādīšanas rokasgrāmatu un valsts
elektrotehnikas noteikumiem vai paredzētajām metodēm.
1,5mm²~2,5mm², un piemērots
220~240V spriegumam
H05RN-F (60245 IEC 57)
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
1 Pakariniet iekšējo bloku uz montāžas plates āķiem. Vadieties pēc " " atzīmēm.
a Montāžas plate (piederums)
b Iepakojuma gabals
c Savienotājkabelis
d Vadu vadotne
Uzstādītāja uzziņu grāmata
39
8 | Elektroinstalācija
a
b
c
INFORMĀCIJA
Atbalstiet bloku ar iepakojuma materiāla gabalu.
2 Atveriet priekšējo paneli un pēc tam apkopes vāku. Skatīt Iekšējā bloka
atvēršana.
3 Ievelciet starpsavienojuma kabeli no ārējā bloka pa caurejošo sienas urbumu,
caur iekšējā bloka aizmuguri un priekšpusi.
Piezīme: Ja starpsavienojuma kabeļa galiem jau iepriekš ir noņemta izolācija, tad
aptiniet galus ar izolācijas lenti.
4 Uzlokiet uz augšu kabeļa galu.
PIEZĪME
▪ Gādājiet, lai barošanas līnija un pārraides līnija būtu savstarpēji atdalītas.
Pārraides vadi un barošanas vadi var krustoties, bet NEDRĪKST būt savstarpēji
paralēli.
▪ Lai nepieļautu elektriskos traucējumus, starp abiem vadiem vienmēr jābūt
VISMAZ 50mm atstarpei.
SARGIETIES!
Veiciet atbilstošus pasākumus, lai nepieļautu to, ka iekārtu kā patvērumu izmanto
nelieli dzīvnieki. Nelieli dzīvnieki, saskaroties ar elektriskajām daļām, var izraisīt
nepareizu darbību, dūmošanu vai aizdegšanos.
a Spaiļu bloks
b Elektriskā sadales kārba
c Kabeļu skava
5 Noņemiet vadu galos izolāciju apmēram 15mm garumā.
6 Saskaņojiet vadu krāsas ar spaiļu numuriem uz iekšējā bloka spailēm un stingri
pieskrūvējiet vadus pie attiecīgajām spailēm.
7 Pievienojiet zemējuma vadu pie attiecīgās spailes.
8 Stingri piestipriniet vadus ar spaiļu skrūvēm.
9 Paraustiet vadus, lai pārliecinātos, ka tie ir droši piestiprināti, pēc tam
nostipriniet vadus ar vadu turētāju.
Uzstādītāja uzziņu grāmata
40
10 Izvietojiet vadus tā, lai varētu droši uzlikt apkopes vāku, pēc tam aizveriet
apkopes vāku.
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
8 | Elektroinstalācija
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
41
9 | Iekštelpu iekārtas uzstādīšanas pabeigšana
d
e
c
bfa
2×
a
b
c c d e
9 Iekštelpu iekārtas uzstādīšanas pabeigšana
9.1 Drenāžas cauruļvada, aukstumaģenta cauruļvada un savienotājkabeļa izolēšana
1 Pēc drenāžas cauruļvada, aukstumaģenta cauruļvada un elektrisko vadu
ievilkšanas. Ar izolācijas lenti satiniet kopā aukstumaģenta caurules,
savienotājkabeli un drenāžas šļūteni. Visu laiku tiniet vismaz ar lentes
pusplatuma pārlaidumu.
a Drenāžas šļūtene
b Savienotājkabelis
c Montāžas plate (piederums)
d Aukstumaģenta cauruļvads
e Iekšējā bloka stiprinājuma skrūve M4×12L (piederums)
f Apakšējais rāmis
9.2 Cauruļvadu ievilkšana sienas urbumā
1 Novietojiet aukstumaģenta caurules pie atzīmēm uz montāžas plates.
a Drenāžas šļūtene
b Blīvējiet šo atveri ar tepi vai blīvēšanas materiālu
c Vinila līmlente
d Izolācijas lente
e Montāžas plate (piederums)
PIEZĪME
▪ NEDRĪKST saliekt aukstumaģenta caurules.
▪ NEDRĪKST piebīdīt aukstumaģenta caurules pie lejas karkasa vai pie priekšējā
režģa.
Uzstādītāja uzziņu grāmata
42
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
9 | Iekštelpu iekārtas uzstādīšanas pabeigšana
2 Ievelciet sienas urbumā drenāžas šļūteni un aukstumaģenta caurules.
9.3 Bloka piestiprināšana uz montāžas plates
1 Pakariniet iekšējo bloku uz montāžas plates āķiem. Vadieties pēc " " atzīmēm.
2 Ar abām rokām piespiediet bloka apakšējo rāmi, lai to uzāķētu uz montāžas
plates apakšējiem āķiem. Pārliecinieties, ka nekur NETIEK saspiesti vadi.
Piezīme: Uzmanieties, lai starpsavienojuma kabelis NEIEĶERAS iekšējā blokā.
3 Ar abām rokām piespiediet iekšējā bloka apakšējo malu, līdz tā stingri turas uz
montāžas plates āķiem.
4 Piestipriniet iekšējo bloku pie montāžas plates ar 2 iekšējā bloka stiprinājumu
skrūvēm M4×12L (piederumi).
9.4 Iekārtas aizvēršana
9.4.1 Priekšējā režģa uzstādīšana
1 Uzstādiet priekšējo režģi un stingri pieāķējiet 3 augšējos āķus.
2 Ieskrūvējiet 2 skrūves (30. klase) vai 3 skrūves (40. klase) priekšējā režģī.
3 40. klasei uzstādiet apakšējo aizvaru (horizontālā līste). Pievienojiet 2 centra
savienojumus. Uzāķējiet līstes labo pusi uz ass. Pieāķējiet līsti kreisajā pusē.
4 Ielieciet gaisa filtru, uzstādiet priekšējo paneli un to aizveriet.
9.4.2 Apkopes vāka aizvēršana
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
1 Novietojiet apkopes vāku sākotnējā vietā uz iekārtas.
2 Ieskrūvējiet 1 skrūvi apkopes vākā.
PIEZĪME
Kad piestiprināt apkopes vāku, pārliecinieties, ka skrūvju pievilkšanas griezes
moments NEPĀRSNIEDZ 1,4(±0,2)N•m.
Uzstādītāja uzziņu grāmata
43
9 | Iekštelpu iekārtas uzstādīšanas pabeigšana
9.4.3 Priekšējā paneļa uzstādīšana
1 Piestipriniet priekšējo paneli. Savietojiet tapas ar ligzdām un iebīdiet tās līdz
galam.
2 Lēni aizveriet priekšējo paneli; piespiediet abas pusēs un centrā.
Uzstādītāja uzziņu grāmata
44
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
10 Konfigurācija
a
ON/
OFF
b
a

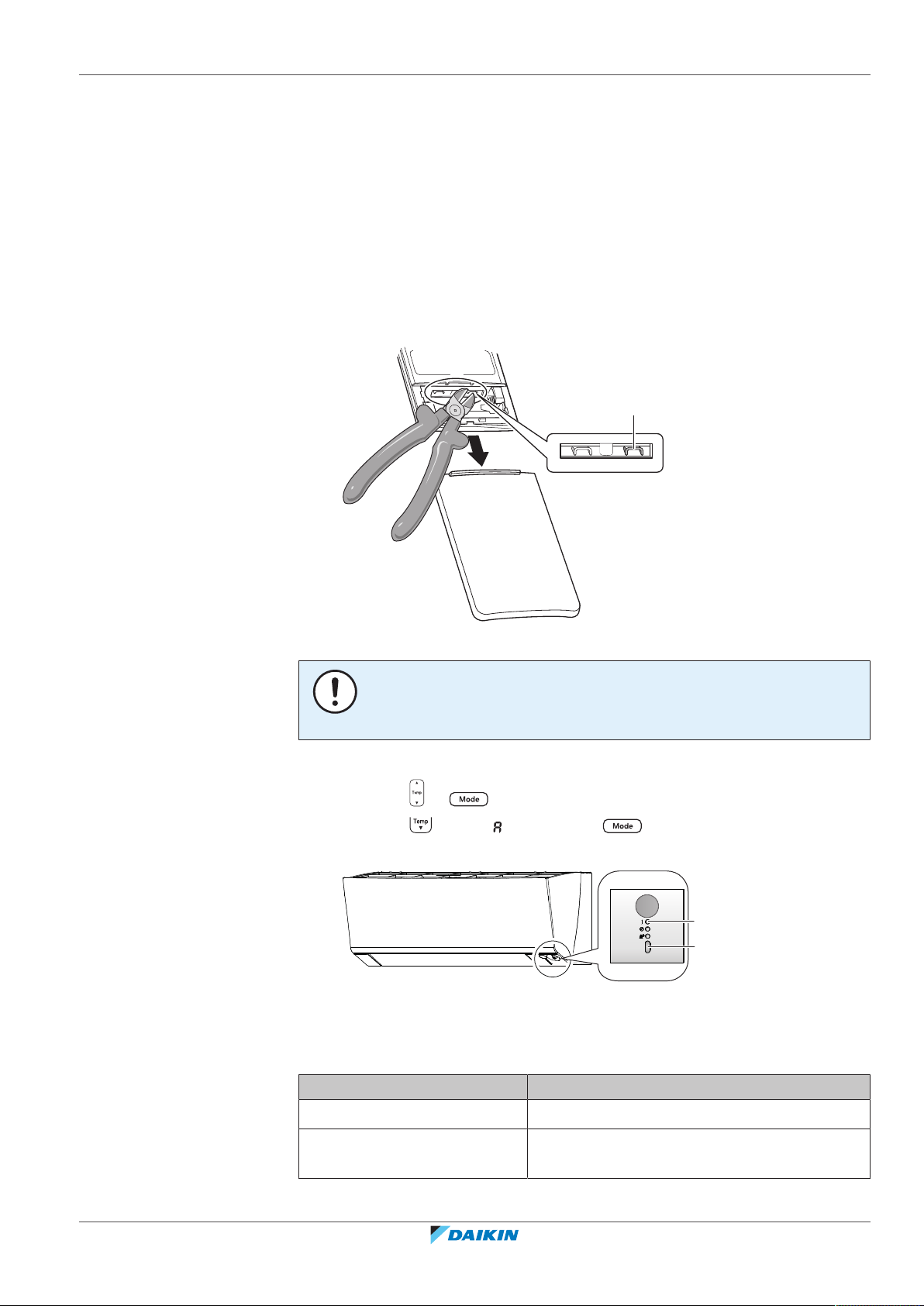

10.1 Atšķirīgas adreses iestatīšana
Ja 2 iekšējos blokus uzstāda 1 telpā, tad 2 lietotāju saskarnes ierīcēm var iestatīt
atšķirīgas adreses.
1 Noņemiet vāku un izņemiet lietotāja saskarnes ierīces baterijas.
2 Pārkniebiet adreses pārvienojumu J4.
10 | Konfigurācija
a Adreses pārvienojums J4
PIEZĪME
Rīkojieties piesardzīgi, lai NESABOJĀTU apkārtējās detaļas, kad pārkniebjat adreses
pārvienojumu.
3 Ieslēdziet barošanu.
4 Nospiediet un vienlaikus.
5 Nospiediet , atlasiet un nospiediet .
Rezultāts: Darbības indikatora lampiņa sāk mirgot.
a Darbības indikators
b Iekšējā bloka ON/OFF slēdzis
6 Nospiediet iekšējā bloka ON/OFF slēdzi, kad mirgo darbības indikatora
lampiņa.
Adreses pārvienojums Adrese
Fabrikas iestatījums 1
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Pēc pārkniebšanas ar
asknaiblēm
2
Uzstādītāja uzziņu grāmata
45
10 | Konfigurācija
INFORMĀCIJA
Ja iestatījumu NEIZDODAS veikt, kamēr mirgo darbības indikators, tad atkārtojiet
iestatīšanas procedūru no sākuma.
7 Kad iestatīšana pabeigta, nospiediet un turiet vismaz 5sekundes.
Rezultāts: Lietotāja saskarnes displejā parādās iepriekšējā izvēlne.
Uzstādītāja uzziņu grāmata
46
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
11 Nodošana ekspluatācijā
PIEZĪME
Vispārējais nodošanas ekspluatācijā kontrolsaraksts. Papildus šajā nodaļā
minētajiem norādījumiem par nodošanu ekspluatācijā portālā Daikin Business Portal
(jāautentificējas) ir pieejams arī vispārējais nodošanas ekspluatācijā kontrolsaraksts.
Vispārējais nodošanas ekspluatācijā kontrolsaraksts ir jāizmanto papildus šajā nodaļā
sniegtajiem norādījumiem, un to var izmantot kā vadlīnijas un pārskata veidni laikā,
kad iekārta tiek nodota ekspluatācijā un lietošanai lietotājam.
11.1 Pārskats. Nodošana ekspluatācijā
Šajā nodaļā aprakstīta sistēmas konfigurēšana pēc uzstādīšanas.
Parastā darbplūsma
Ekspluatācijas uzsākšanā parasti ir šādi posmi:
1 Pārbauda "Kontrolsarakstu pirms ievades ekspluatācijā".
2 Veic sistēmas darbības izmēģinājumu.
11 | Nodošana ekspluatācijā
11.2 Kontrolsaraksts pirms nodošanas ekspluatācijā
Pēc iekārtas uzstādīšanas vispirms pārbaudiet tālāk uzskaitītos punktus. Kad visas
pārbaudes ir veiktas, iekārta ir jāaizver. Ieslēdziet iekārtu pēc tās aizvēršanas.
Esat izlasījis visus uzstādīšanas norādījumus, kā aprakstīts uzstādītāja atsauces
rokasgrāmatā.
Vai iekšējie bloki ir pareizi uzstādīti.
Ārpus telpām uzstādāmā iekārta ir pareizi uzstādīta.
Gaisa ieplūde/izplūde
Pārliecinieties, ka iekārtas gaisa ieplūdes un izplūdes atveres NAV aizsprostotas ar papīra
lapām, kartonu vai citu materiālu.
Vai netrūkst kādas fāzes, vai nav kādasapgrieztas fāzes.
Dzesējošās vielas caurules (gāzes un šķidruma) ir termiski izolētas.
Drenāža
Gādājiet, lai drenāža labi plūstu.
Iespējamās sekas: Kondensējies ūdens var pilēt.
Sistēma ir pareizi zemēta un zemējuma spailes ir pievilktas.
Drošinātāji vai citas lokālās aizsardzības ierīces tiek uzstādītas atbilstoši šai instrukcijai, un
tās NEDRĪKST apiet .
Strāvas padeves spriegums atbilst iekārtas identifikācijas uzlīmē norādītajam spriegumam.
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Norādītie vadi tiek izmantoti starpsavienojuma kabelim.
Iekšējais bloks saņem signālus no lietotāja saskarnes ierīces.
Slēdžu kārbā NAV vaļīgu savienojumu vai bojātuelektrokomponentu.
Uzstādītāja uzziņu grāmata
47
11 | Nodošana ekspluatācijā
11.3 Darbības izmēģinājums
Priekšnosacījums: JĀNODROŠINA strāvas padeve ar norādītajām vērtībām.
Priekšnosacījums: Darbības izmēģināšanu var veikt dzesēšanas vai sildīšanas
režīmā.
Priekšnosacījums: Darbības izmēģināšana jāveic saskaņā ar iekšējā bloka
ekspluatācijas rokasgrāmatas norādījumiem, lai būtu drošība, ka visas funkcijas un
iekārtas daļas pareizi darbojas.
1 Dzesēšanas režīmā iestatiet zemāko ieprogrammējamo temperatūru.
Vai ir pareiza kompresora izolācijas pretestība.
iekštelpu iekārtas un ārpus telpām uzstādāmās iekārtas iekšpusē NAV bojātu komponentu
vai saspiestu cauruļu.
NAV dzesējošās vielas noplūžu.
Ir uzstādītas pareiza izmēra caurules, un caurules ir pareizi izolētas.
Ārpus telpām uzstādāmās iekārtas sprostvārsti (gāzes un šķidruma) ir pilnībā atvērti.
Sildīšanas režīmā iestatiet augstāko ieprogrammējamo temperatūru. Darbības
izmēģinājumu vajadzības gadījumā var atspējot.
2 Kad darbības izmēģinājums ir pabeigts, iestatiet temperatūru normālā līmenī.
Dzesēšanas režīmā: 26~28°C, sildīšanas režīmā: 20~24°C.
3 Sistēma pārtrauc darboties 3minūtes pēc bloka izslēgšanas.
11.3.1 Darbības izmēģināšana ar lietotāja saskarnes ierīci
1 Nospiediet , lai ieslēgtu sistēmu.
2 Nospiediet un vienlaikus.
3 Nospiediet , atlasiet un nospiediet .
Rezultāts: Darbības izmēģināšanas procedūra tiks automātiski pārtraukta apmēram
pēc 30minūtēm.
4 Lai pārtrauktu darbību ātrāk, nospiediet .
Uzstādītāja uzziņu grāmata
48
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
12 Nodošana lietotājam
Kad pārbaude ir pabeigta un iekārta darbojas pareizi, lūdzu, nodrošiniet, lai
lietotājam būtu skaidra tālāk sniegtā informācija:
▪ Pārliecinieties, vai lietotājs ir izdrukājis dokumentāciju, un lūdziet viņam to
saglabāt izmantošanai nākotnē. Informējiet lietotāju, ka pilnīga informācija ir
pieejama URL, kas minēta iepriekš šajā rokasgrāmatā.
▪ Izskaidrojiet lietotājam, kā pareizi darbināt sistēmu un kas jādara, ja rodas
problēmas.
▪ Parādiet lietotājam, kas ir jādara iekārtas apkopei.
12 | Nodošana lietotājam
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Uzstādītāja uzziņu grāmata
49
13 | Likvidēšana
13 Likvidēšana
PIEZĪME
NEMĒĢINIET pats demontēt sistēmu: sistēmas demontāža, aukstumaģenta, eļļas un
citu daļu apstrāde ir jāveic saskaņā ar attiecīgo likumdošanu. Bloki ir JĀPĀRSTRĀDĀ
specializētā pārstrādes rūpnīcā, lai to sastāvdaļas atkārtoti izmantotu.
Uzstādītāja uzziņu grāmata
50
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
14 Tehniskie dati
,
A
INDOOR
OUTDOOR
▪ Jaunāko tehnisko datu apakškopa ir reģionālajā Daikin tīmekļa vietnē (publiski
pieejama).
▪ Jaunāko tehnisko datu pilnais komplekts ir vietnē Daikin Business Portal
(nepieciešama autentifikācija).
14.1 Vadojuma shēma
Elektroinstalācijas shēma tiek piegādāta līdz ar iekārtu un ir atrodama ārējā
bloka iekšpusē (augšējās plāksnes apakšpusē).
14.1.1 Unificētās elektroinstalācijas shēmas apzīmējumi
Izmantotās daļas un numerāciju skatiet iekārtas elektroinstalācijas shēmā. Daļas ir
atsevišķi numurētas ar arābu cipariem augošā secībā, numurs pārskatā ir norādīts
ar "*" kā daļas koda sastāvdaļa.
Simbols Nozīme Simbols Nozīme
14 | Tehniskie dati
Jaudas slēdzis Aizsargzemējums
Savienojums Aizsargzemējums (skrūve)
Savienotājs
Taisngriezis
Zeme Releja savienotājs
Ārējā
Īsslēguma savienotājs
elektroinstalācija
Drošinātājs Spaile
Iekšējais bloks Spaiļu josla
Ārējais bloks Vadu skava
Paliekošās strāvas
ierīce
Simbols Krāsa Simbols Krāsa
BLK Melns ORG Oranžs
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
BLU Zils PNK Rozā
BRN Brūns PRP, PPL Purpurkrāsas
GRN Zaļš RED Sarkans
GRY Pelēks WHT Balts
YLW Dzeltens
Simbols Nozīme
A*P Iespiedshēma (PCB)
BS* Poga IESL/IZSL, iedarbināšanas slēdzis
Uzstādītāja uzziņu grāmata
51
14 | Tehniskie dati
Simbols Nozīme
BZ, H*O Zummers
C* Kondensators
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,
Savienojums, savienotājs
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE
D*, V*D Diode
DB* Diožu tilts
DS* DIP slēdzis
E*H Sildītājs
FU*, F*U, (par raksturlielumiem sk. PCB
Drošinātājs
iespiedshēmu jūsu blokā)
FG* Savienotājs (rāmja zemējums)
H* Turētājs
H*P, LED*, V*L Kontrolspuldzīte, gaismas diode
HAP Gaismas diode (apkopes monitors zaļš)
HIGH VOLTAGE Augstspriegums
IES Viedacs sensors
IPM* Inteliģentais barošanas modulis
K*R, KCR, KFR, KHuR, K*M Magnētiskais relejs
L Zem sprieguma
L* Spole
L*R Reaktors
M* Soļu motors
M*C Kompresora motors
M*F Ventilatora motors
M*P Drenāžas sūkņa motors
M*S Automātiskās līstīšu kustības motors
MR*, MRCW*, MRM*, MRN* Magnētiskais relejs
N Neitrāle
n=*, N=* Ferīta serdes tinumu skaits
PAM Impulsu-amplitūdas modulācija
PCB* Iespiedshēma (PCB)
PM* Barošanas modulis
PS Barošanas slēdzis
PTC* PTC termorezistors
Uzstādītāja uzziņu grāmata
52
Q* Izolētā aizvara bipolārais tranzistors
(IGBT)
Q*C Jaudas slēdzis
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
14 | Tehniskie dati
Simbols Nozīme
Q*DI, KLM Noplūdstrāvas aizsargslēdzis
Q*L Pārslodzes aizsargs
Q*M Termiskais slēdzis
Q*R Paliekošās strāvas ierīce
R* Rezistors
R*T Termorezistors
RC Uztvērējs
S*C Robežslēdzis
S*L Pludiņslēdzis
S*NG Aukstumaģenta noplūdes sensors
S*NPH Spiediena devējs (augsts)
S*NPL Spiediena devējs (zems)
S*PH, HPS* Spiediena slēdzis (augsts)
S*PL Spiediena slēdzis (zems)
S*T Termostats
S*RH Mitruma sensors
S*W, SW* Iedarbināšanas slēdzis
SA*, F1S Izlādnis
SR*, WLU Signālu uztvērējs
SS* Selektorslēdzis
SHEET METAL Spaiļu joslas stiprinājuma plāksne
T*R Transformators
TC, TRC Raidītājs
V*, R*V Varistors
V*R Diožu tilta, izolētā aizvara bipolārā
tranzistora (IGBT) barošanas modulis
WRC Bezvadu tālvadības ierīce
X* Spaile
X*M Spaiļu josla (bloks)
Y*E Elektroniskā paplašinājumvārsta tinums
FTXTM30+40R2V1B
Daikin telpu gaisa kondicionētājs
4P518023-10H – 2021.03
Y*R, Y*S Atplūdes elektromagnētiskā vārsta
tinums
Z*C Ferīta serde
ZF, Z*F Traucējumu filtrs
Uzstādītāja uzziņu grāmata
53
15 | Glosārijs
15 Glosārijs
Izplatītājs
Attiecīgā produkta izplatītājs.
Pilnvarots uzstādītājs
Tehniski prasmīga persona, kas ir kvalificēta šī produkta uzstādīšanai.
Lietotājs
Persona, kas ir šī produkta īpašnieks un/vai ekspluatē šo produktu.
Piemērojamā likumdošana
Visas starptautiskās, Eiropas, nacionālās un vietējās direktīvas, likumi,
noteikumi un/vai kodeksi, kas atbilst un izmantojami noteiktam produktam
vai sfērai.
Servisa uzņēmums
Kvalificēts uzņēmums, kas var veikt vai koordinēt nepieciešamo iekārtas
remontu.
Uzstādīšanas rokasgrāmata
Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata,
kurā izskaidrota uzstādīšana, konfigurēšana un uzturēšana.
Ekspluatācijas rokasgrāmata
Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata,
kurā izskaidrota ekspluatācija.
Apkopes instrukcijas
Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata,
kurā izskaidrota (ja nepieciešams) uzstādīšana, konfigurēšana, ekspluatācija
un/vai uzturēšana.
Piederumi
Uzlīmes, rokasgrāmatas, informācijas lapas un aprīkojums, kas iekļauts
iekārtas komplektācijā un kas ir jāuzstāda atbilstoši pavadošajā
dokumentācijā sniegtajām instrukcijām.
Papildu aprīkojums
Aprīkojums, kuru ražojis vai apstiprinājis uzņēmums Daikin, un kuru
iespējams kombinēt ar šo produktu atbilstoši pavadošajā dokumentācijā
sniegtajām instrukcijām.
Ārējie piederumi
Aprīkojums, kuru Daikin NERAŽO un kuru var kombinēt ar izstrādājumu
saskaņā ar instrukcijām piegādātajā dokumentācijā.
Uzstādītāja uzziņu grāmata
54
Daikin telpu gaisa kondicionētājs
FTXTM30+40R2V1B
4P518023-10H – 2021.03
