Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30R2V1B FTXTM40R2V1B

Obsah

1 O této dokumentaci 4

1.1 O tomto dokumentu ....................................................................................................................................................... 4

1.1.1 Význam varování a symbolů........................................................................................................................... 5

2 Všeobecná bezpečnostní opatření 7

2.1 Pro instalačního technika................................................................................................................................................ 7

2.1.1 Obecně............................................................................................................................................................ 7

2.1.2 Místo instalace................................................................................................................................................ 8

2.1.3 Chladivo – v případě chladiva R410A nebo R32 ............................................................................................ 11

2.1.4 Elektrická instalace ......................................................................................................................................... 13

3 Specifické bezpečnostní pokyny pro instalačního technika 16

4 Informace o krabici 19

4.1 Přehled: Informace o krabici........................................................................................................................................... 19

4.2 Vnitřní jednotka .............................................................................................................................................................. 19

4.2.1 Odbalení vnitřní jednotky ............................................................................................................................... 19

4.2.2 Sejmutí příslušenství z vnitřní jednotky ......................................................................................................... 19

5 Informace o jednotce 21

5.1 Uspořádání systému ....................................................................................................................................................... 21

5.2 Provozní rozsah............................................................................................................................................................... 21

5.3 O bezdrátové síti LAN ..................................................................................................................................................... 21

5.3.1 Bezpečnostní upozornění při použití bezdrátové sítě LAN............................................................................ 22

5.3.2 Základní parametry......................................................................................................................................... 22

5.3.3 Nastavení bezdrátové sítě LAN ...................................................................................................................... 22

6 Instalace jednotky 23

6.1 Příprava místa instalace.................................................................................................................................................. 23

6.1.1 Požadavky na místo instalace pro vnitřní jednotku ....................................................................................... 23

6.2 Otevření jednotky ........................................................................................................................................................... 24

6.2.1 Demontáž předního panelu ........................................................................................................................... 24

6.2.2 Otevření servisního krytu ............................................................................................................................... 25

6.2.3 Demontáž čelní mřížky ................................................................................................................................... 25

6.3 Montáž vnitřní jednotky ................................................................................................................................................. 26

6.3.1 Instalace upevňovací desky ............................................................................................................................ 26

6.3.2 Vrtání otvoru ve stěně.................................................................................................................................... 27

6.3.3 Demontáž krytu hrdla potrubí........................................................................................................................ 28

6.4 Připojení vypouštěcího potrubí ...................................................................................................................................... 28

6.4.1 Obecné pokyny ............................................................................................................................................... 28

6.4.2 Připojení potrubí zprava, zprava zezadu nebo zprava zdola ......................................................................... 30

6.4.3 Připojení potrubí zleva, zleva zezadu nebo zleva zdola ................................................................................. 30

6.4.4 Kontrola úniků vody........................................................................................................................................ 31

7 Instalace potrubí 32

7.1 Příprava chladivového potrubí ....................................................................................................................................... 32

7.1.1 Požadavek na chladicího potrubí ................................................................................................................... 32

7.1.2 Izolace chladivového potrubí ......................................................................................................................... 33

7.2 Připojení potrubí chladiva............................................................................................................................................... 33

7.2.1 O připojení potrubí chladiva........................................................................................................................... 33

7.2.2 Bezpečnostní upozornění pro připojování potrubí chladiva ......................................................................... 33

7.2.3 Pokyny pro připojování potrubí chladiva ....................................................................................................... 34

7.2.4 Pokyny pro ohýbání potrubí ........................................................................................................................... 35

7.2.5 Rozšiřování konců trubek ............................................................................................................................... 35

7.2.6 Připojení potrubí chladiva k vnitřní jednotce................................................................................................. 36

Referenční příručka k instalaci

8 Elektrická instalace 37

8.1 Informace o připojování elektrického vedení ................................................................................................................ 37

8.1.1 Bezpečnostní opatření při zapojování elektrického vedení........................................................................... 37

8.1.2 Pokyny k zapojování elektrického vedení ...................................................................................................... 38

8.1.3 Specifikace standardních součástí zapojení................................................................................................... 39

8.2 Připojení elektrické kabeláže k vnitřní jednotce ............................................................................................................ 39

9 Dokončení instalace vnitřní jednotky 42

9.1 Izolování vypouštěcího potrubí, potrubí chladiva a propojovacího kabelu................................................................... 42

9.2 Protažení trubek skrze otvor ve stěně............................................................................................................................ 42

9.3 Montáž vnitřní jednotky na upevňovací desku .............................................................................................................. 43

FTXTM30+40R2V1B

Pokojová klimatizační jednotka Daikin

4P518023-10H – 2021.03

Obsah

9.4 Uzavření jednotky ........................................................................................................................................................... 43

9.4.1 Montáž přední mřížky .................................................................................................................................... 43

9.4.2 Uzavření servisního krytu ............................................................................................................................... 43

9.4.3 Montáž předního panelu................................................................................................................................ 44

10 Konfigurace 45

10.1 Nastavení různých adres................................................................................................................................................. 45

11 Uvedení do provozu 47

11.1 Přehled: Uvedení do provozu ......................................................................................................................................... 47

11.2 Kontrolní seznam před uvedením do provozu ............................................................................................................... 47

11.3 Provedení zkušebního provozu ...................................................................................................................................... 48

11.3.1 Provedení testovacího provozu pomocí uživatelského rozhraní................................................................... 48

12 Předání uživateli 49

13 Likvidace 50

14 Technické údaje 51

14.1 Schéma zapojení ............................................................................................................................................................. 51

14.1.1 Legenda – sjednocené schéma zapojení........................................................................................................ 51

15 Slovník pojmů 54

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Referenční příručka k instalaci

1 | O této dokumentaci

1 O této dokumentaci

1.1 O tomto dokumentu

INFORMACE

Zkontrolujte, zda má uživatel tištěnou dokumentaci a požádejte jej, aby si ji ponechal pro budoucí potřebu.

Určeno pro:

Autorizovaní instalační technici

INFORMACE

Tento spotřebič je určen k použití odborníky nebo školenými uživateli v obchodech, v lehkém průmyslu a na farmách, nebo pro komerční a domácí použití určenými osobami.

VÝSTRAHA

Zajistěte, aby instalace, testování a použité materiálů splňovaly příslušné pokyny Daikin a kromě toho aby splňovala požadavky platné legislativy a byla provedena pouze kvalifikovaným personálem. V Evropě a oblastech, kde platí normy IEC, je platnou normou EN/IEC 60335-2-40.

Soubor dokumentace

Tento dokument je součástí souboru dokumentace. Kompletní soubor se skládá z následujících částí:

▪ Hlavní bezpečnostní upozornění:

- Bezpečnostní pokyny, které si MUSÍTE prostudovat před instalací

- Formát: Papír (v krabici vnitřní jednotky)

▪ Instalační příručka vnitřní jednotky:

- Pokyny k instalaci

- Formát: Papír (v krabici vnitřní jednotky)

▪ Referenční příručka k instalaci:

- Příprava instalace, správné postupy, referenční data …

- Formát: Digitální soubory na webu http://www.daikineurope.com/support-

and-manuals/product-information/

Nejnovější revize dodané dokumentace mohou být k dispozici na místních internetových stránkách Daikin nebo u vašeho prodejce.

Původní dokumentace je napsána vangličtině. Ostatní jazyky jsou překlady.

Technické údaje

▪ Podsoubor nejnovějších technických údajů je dostupný na regionálním webu

Daikin (přístupný veřejně).

Referenční příručka k instalaci

▪ Úplný soubor nejnovějších technických údajů je dostupný na webu Daikin

Business Portal (vyžaduje se ověření).

FTXTM30+40R2V1B

Pokojová klimatizační jednotka Daikin

4P518023-10H – 2021.03

1.1.1 Význam varování a symbolů

NEBEZPEČÍ

Označuje situaci, která bude mít za následek smrt nebo vážné zranění.

NEBEZPEČÍ: ÚRAZ ELEKTRICKÝM PROUDEM

Označuje situaci, která může mít za následek usmrcení elektrickým proudem.

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

Označuje situaci, která by mohla mít za následek spálení / opaření v důsledku extrémních vysokých nebo nízkých teplot.

NEBEZPEČÍ: RIZIKO VÝBUCHU

Tento symbol označuje situaci, která může mít za následek výbuch.

VÝSTRAHA

Označuje situaci, která může mít za následek smrt nebo vážné zranění.

1 | O této dokumentaci

VÝSTRAHA: HOŘLAVÝ MATERIÁL

UPOZORNĚNÍ

Označuje situaci, která může mít za následek lehčí nebo střední zranění.

POZNÁMKA

Označuje situaci, která může mít za následek poškození zařízení nebo majetku.

INFORMACE

Označuje užitečné tipy nebo doplňující informace.

Symboly použité na jednotce:

Symbol Vysvětlení

Před instalaci si prostudujte návod instalaci a návod k obsluze a schémat zapojení elektrické kabeláže.

Před prováděním údržby nebo servisu si prostudujte servisní příručku.

Další informace naleznete v návodu k instalaci a uživatelské příručce.

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Jednotka obsahuje otáčející se součásti. Při údržbě nebo kontrole jednotky buďte opatrní.

Symboly použité v dokumentaci:

Symbol Vysvětlení

Označuje název obrázku nebo odkaz na něj. Příklad: " 1–3 Název obrázku" znamená "Obrázek 3 v

kapitole 1".

Referenční příručka k instalaci

1 | O této dokumentaci

Symbol Vysvětlení

Označuje název tabulky nebo odkaz na ni. Příklad: " 1–3 Název tabulky" znamená "Tabulka 3 v

kapitole 1".

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

2 | Všeobecná bezpečnostní opatření

2 Všeobecná bezpečnostní opatření

2.1 Pro instalačního technika

2.1.1 Obecně

Pokud si NEJSTE jisti způsoby instalace nebo obsluhy jednotky, kontaktujte svého dodavatele.

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

▪ NEDOTÝKEJTE se rozvodů chladiva, vody ani vnitřních součástí během a

bezprostředně po ukončení provozu. Mohou být příliš horké nebo studené. Poskytněte dostatek času, aby se u nich vyrovnala normální teplota. Pokud se jich musíte dotknout, používejte ochranné rukavice.

▪ NEDOTÝKEJTE se náhodně uniklého chladiva přímo.

VÝSTRAHA

Nesprávná instalace nebo připojení zařízení či příslušenství mohou způsobit úraz elektrickým proudem, zkrat, netěsnosti, požár nebo jiné poškození zařízení. Používejte pouze příslušenství, volitelné vybavení a náhradní díly vyrobené nebo schválené společností Daikin.

VÝSTRAHA

Ujistěte se, že instalace, zkoušení a použité materiály odpovídají platným předpisům (nad pokyny popsanými v dokumentaci Daikin).

UPOZORNĚNÍ

Používejte adekvátní osobní ochranné pomůcky (ochranné rukavice, bezpečnostní brýle,…) při instalaci, údržbě nebo provádění servisu systému.

VÝSTRAHA

Roztrhněte a vyhoďte plastové obaly, aby si snimi nikdo, zvláště děti, nehrál. Možné riziko: udušení.

VÝSTRAHA

Proveďte přiměřená opatření, aby malá zvířata nemohla jednotku použít jako svůj úkryt. Malá zvířata mohou svým dotykem s elektrickými částmi způsobit poruchu, kouř nebo požár.

UPOZORNĚNÍ

NEDOTÝKEJTE se vstupu vzduchu ani hliníkových žaluzií jednotky.

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

UPOZORNĚNÍ

▪ Na horní stranu (horní desku) jednotky NEPOKLÁDEJTE žádné předměty ani

přístroje.

▪ Na horní stranu jednotky NESEDEJTE, NEVYLÉZEJTE, ani NESTOUPEJTE.

Referenční příručka k instalaci

2 | Všeobecná bezpečnostní opatření

POZNÁMKA

Práce na venkovní jednotce je nejlépe provádět v suchém počasí, aby se zabránilo vniknutí vody.

V souladu s platnou legislativou může být nutné s produktem poskytnout záznamovou knihu obsahující minimálně následující údaje: informace o údržbě, opravách, výsledcích testů, intervalech pohotovostního režimu atd.

V přístupné části produktu MUSÍ být k dispozici minimálně následující informace:

▪ Pokyny pro vypnutí systému v případě nouze. ▪ Název a adresa hasičského sboru, policie a lékařské záchranné služby. ▪ Název, adresa a denní a noční telefonní čísla pro zajištění služby.

V Evropě obsahuje směrnice k vedení tohoto deníku zařízení norma EN378.

2.1.2 Místo instalace

▪ Kolem jednotky ponechte dostatečný prostor pro účely servisu a zajištění

potřebného oběhu vzduchu.

▪ Ujistěte se, že místo instalace je schopno nést hmotnost a vibrace jednotky. ▪ Zajistěte, aby prostor byl dobře odvětrán. NEBLOKUJTE otvory pro vstup a výstup

vzduchu.

▪ Jednotka musí být vodorovná.

Jednotku NEINSTALUJTE na místa s následujícími vlastnostmi:

▪ Potenciálně výbušné ovzduší. ▪ V místech, kde je instalováno vybavení, jež vydává elektromagnetické vlnění.

Elektromagnetické vlny by mohly rušit řídicí systém a způsobit poruchu funkce zařízení.

▪ V místech, kde hrozí nebezpečí požáru v důsledku úniku hořlavých plynů (příklad:

ředidlo nebo benzín), kde se nachází uhlíková vlákna, hořlavý prach.

▪ V místech, kde vznikají korozívní plyny (například oxid siřičitý nebo sírový). Koroze

měděného potrubí nebo spájených dílů by mohla způsobit únik chladiva.

▪ V koupelnách.

Pokyny pro zařízení používající chladivo R32

VÝSTRAHA: MÍRNĚ HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.

VÝSTRAHA

▪ Nepropichujte ani nespalujte. ▪ Nepoužívejte žádné prostředky pro odmrazování nebo čištění zařízení, kromě

těch, jež jsou doporučeny výrobcem.

▪ Mějte se na pozoru před chladivem R32, které nemají žádný zápach.

Referenční příručka k instalaci

VÝSTRAHA

Zařízení musí být uloženo v dobře větrané místnosti se správnými rozměry bez nepřetržitě pracujících zdrojů zažehnutí (například otevřený plamen, pracující plynové zařízení nebo elektrické topidlo), aby se zabránilo mechanickému poškození.

FTXTM30+40R2V1B

Pokojová klimatizační jednotka Daikin

4P518023-10H – 2021.03

2 | Všeobecná bezpečnostní opatření

VÝSTRAHA

Zajistěte, aby instalace, testování a použité materiálů splňovaly příslušné pokyny Daikin a legislativu, například národní předpisy pro plynové instalace a byly provedeny pouze autorizovanými osobami.

VÝSTRAHA

Pokud je jedna nebo více místností spojena s jednotkou systémem kanálů, zkontrolujte následující:

▪ nejsou zde žádné funkční zdroje zapálení (příklad: otevřený oheň, funkční plynové

zařízení nebo funkční elektrické topení) v případě, že podlahová plocha je menší než minimální podlahová plocha A (m²);

▪ žádné pomocné zařízení, které by mohlo být potenciálním zdrojem zapálení, které

je nainstalováno v systému kanálů (příklad: horké povrchy s teplotou překračující 700°C a elektrické spínací zařízení);

▪ v systému kanálů jsou použita pouze pomocná zařízení schválená výrobcem; ▪ vstup A výstup vzduchu jsou spojeny přímo se stejnou místností spojovacím

kanálem. NEPOUŽÍVEJTE jako vzduchový kanál pro vstup nebo výstup vzduchu prostory, jako jsou například stropní podhledy.

POZNÁMKA

▪ Je nutné postupovat velmi opatrně, abyste se vyhnuli vibracím nebo pulzacím

potrubí chladiva.

▪ Ochranná zařízení, potrubí a šroubení musí být chráněna proti nepříznivým

vlivům okolního prostředí v maximálním možném rozsahu.

▪ Je nutné provést opatření pro roztahování a smršťování na dlouhých úsecích

potrubí.

▪ Potrubí chladicích systémů musí být navrženo a instalováno tak, aby se

minimalizovala pravděpodobnost poškození systému hydraulickým rázem.

▪ Vnitřní zařízení a potrubí by mělo být pečlivě upevněno a chráněno tak, aby

náhodné prasknutí zařízení nebo trubek nemohlo vzniknout v například důsledku pohybu nábytku nebo přestaveb.

Prostorové požadavky pro instalaci

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

UPOZORNĚNÍ

NIKDY nepoužívejte potenciální zdroje zapálení při hledání nebo detekování úniků chladiva.

POZNÁMKA

▪ Nepoužívejte opakovaně spoje a měděná těsnění, které jste již jednou použili. ▪ Spoje zhotovené při instalaci mezi součástmi systému chladiva musí být přístupné

pro účely údržby.

VÝSTRAHA

Pokud zařízení obsahuje chladivo R32, pak MUSÍ být podlahová plocha místnosti, ve které je zařízení nainstalováno, provozováno a uloženo větší, než minimální podlahová plocha, definovaná v tabulce níže A (m2). To platí pro:

▪ Vnitřní jednotky bez snímače úniku chladiva; v případě vnitřních jednotek se

snímačem úniku chladiva se informujte v instalační příručce

▪ Venkovní jednotky nainstalované nebo uložené ve vnitřních prostorách (například

zimní zahrada, garáž, strojovna)

Referenční příručka k instalaci

2 | Všeobecná bezpečnostní opatření

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

POZNÁMKA

▪ Potrubí musí být chráněno před fyzickým poškozením. ▪ Instalace potrubí musí být minimalizována.

Stanovení minimální podlahové plochy

1 Stanovte objem celkové náplně chladiva v systému (=tovární náplň chladiva

+ dodatečná náplň chladiva).

2 Stanovte, který graf nebo tabulku máte použít.

▪ Pro vnitřní jednotky: Je jednotka namontovaná na stropě, stěně nebo stojí na

podlaze?

▪ Pro venkovní jednotky nainstalované nebo skladované ve vnitřních

prostorách toto závisí na výšce instalace:

Pokud je výška instalace… Pak použijte graf nebo tabulku pro…

<1,8m Podlahové jednotky

1,8≤x<2,2m Jednotky k montáži na stěnu

≥2,2m Jednotky k montáži na strop

3 Pro stanovení minimální podlahové plochy použijte graf nebo tabulku.

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

2 | Všeobecná bezpečnostní opatření

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

min

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0 9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2 9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659 9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

2.1.3 Chladivo – v případě chladiva R410A nebo R32

Je-li použito. Další informace naleznete v instalační příručce nebo referenční příručce instalací pro vaši aplikaci.

m Celkové množství náplně chladiva vsystému

Minimální podlahová plocha

min

(a) Ceiling-mounted unit (=Jednotky k montáži na strop) (b) Wall-mounted unit (=Jednotky k montáži na stěnu) (c) Floor-standing unit (=Podlahové jednotky)

POZNÁMKA

Ujistěte se, že potrubí rozvodu chladiva splňuje veškeré platné předpisy. V Evropě se toto řídí normou EN378.

POZNÁMKA

Ujistěte se, že potrubí na místě instalace a přípojky NEJSOU vystaveny namáhání.

VÝSTRAHA

Během zkoušek NIKDY netlakujte zařízení pomocí vyššího tlaku než je maximální přípustný tlak (viz typový štítek na jednotce).

Referenční příručka k instalaci

2 | Všeobecná bezpečnostní opatření

VÝSTRAHA

V případě úniku chladiva zabraňte kontaktu plynů sotevřeným ohněm. Pokud plynné chladivo během instalace uniká, prostory ihned vyvětrejte. Možná rizika:

▪ Nadměrné koncentrace chladiva v uzavřeném prostoru mohou způsobit

▪ Dostane-li se plyn chladiva do styku s ohněm, mohou vznikat jedovaté plyny.

NEBEZPEČÍ: RIZIKO VÝBUCHU

Režim odčerpávání – únik chladiva. Chcete-li odčerpat systém a došlo k úniku v

chladicím okruhu:

▪ NEPOUŽÍVEJTE funkci automatického odčerpávání, díky které můžete shromáždit

▪ Použijte samostatný odsávání, aby NEMUSEL pracovat kompresor jednotky.

VÝSTRAHA

VŽDY chladivo zachyťte. NEVYPOUŠTĚJTE je přímo do prostředí. Použijte podtlakové čerpadlo pro odsátí instalace.

nedostatek kyslíku.

veškeré chladivo ze systému ve venkovní jednotce. Možný dopad: Samozápal a výbuch kompresoru v důsledku pronikání vzduchu do pracujícího kompresoru.

POZNÁMKA

Po připojení veškerého potrubí se ujistěte, že nedochází k žádnému úniku plynu. Použijte dusík pro detekci úniku plynu.

POZNÁMKA

▪ Chcete-li se vyhnout poškození kompresoru, NEDOPLŇUJTE do systému více

chladiva, než je specifikované množství.

▪ Když chcete otevřít systém chladiva, MUSÍ být s chladivem manipulováno podle

platné legislativy.

VÝSTRAHA

Ujistěte se, že v systému není žádný kyslík. Chladivo může být plněno pouze po provedení zkoušky těsnosti a podtlakového sušení.

Možný dopad: Samovznícení a výbuch kompresoru v důsledku vniknutí kyslíku do spuštěného kompresoru.

▪ Je-li třeba náplň doplnit, viz výrobní štítek jednotky. Uvádí chladivo a jeho

potřebné množství.

▪ Jednotka je z výroby naplněna chladivem a v závislosti na rozměru a délce potrubí

mohou některé systémy vyžadovat dodatečnou náplň chladiva.

▪ Používejte výhradně nástroje pro typ chladiva použitý v tomto systému, aby se

zajistila odolnost vůči tlaku a zabránilo se vniknutí cizích látek do systému.

Referenční příručka k instalaci

▪ Naplňte kapalné chladivo následujícím způsobem:

Jestliže… Pak…

Je přítomna přečerpávací (sifonová) hadice

Plnění provádějte s lahví ve svislé poloze.

(tj. láhev musí být označena “hadice pro plnění kapaliny připojena” nebo podobným textem).

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

2 | Všeobecná bezpečnostní opatření

Jestliže… Pak…

NENÍ přítomna přečerpávací (sifonová) hadice

▪ Tlakové láhve s chladivem otevírejte pomalu. ▪ Chladivo doplňujte v kapalné formě. Jeho přidání v plynném stavu může zabránit

normálnímu provozu.

2.1.4 Elektrická instalace

Plnění provádějte s lahví v obrácené poloze.

UPOZORNĚNÍ

Po skončeném doplnění chladiva nebo během přestávek ihned uzavřete ventil nádrže s chladivem. Pokud ventil NENÍ uzavřen ihned, zbývající tlak může naplnit další chladivo. Možný dopad: Nesprávné množství chladiva.

NEBEZPEČÍ: ÚRAZ ELEKTRICKÝM PROUDEM

▪ Před sejmutím kryti skříně spínače, připojením elektrické kabeláže nebo

kontaktem s elektrickými součástmi VYPNĚTE napájení.

▪ Před údržbou odpojte elektrické napájení na více než 10minut a změřte napětí na

svorkách kondenzátorů hlavního obvodu nebo elektrických součástí. Než se budete moci dotknout elektrických součástí, MUSÍ napětí klesnout níže než 50VDC. Umístění svorek je popsán ve schématu elektrického zapojení.

▪ NEDOTÝKEJTE se elektrických součástí mokrýma rukama. ▪ NIKDY NENECHÁVEJTE během instalace nebo údržby jednotku bez dozoru, je-li

servisní kryt demontovaný.

VÝSTRAHA

Pokud není instalace provedena z výrobního závodu, na pevném kabelovém vedení MUSÍ být nainstalován hlavní spínač nebo jiné prostředky pro odpojení, mající oddělené kontakty na všech pólech tak, aby to zajišťovalo odpojení při přepětí za stavu kategorieIII.

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Referenční příručka k instalaci

2 | Všeobecná bezpečnostní opatření

VÝSTRAHA

▪ Používejte POUZE měděné vodiče. ▪ Zajistěte, aby všechny velikosti vodičů byly v souladu s platnou legislativou. ▪ Veškerá elektrická instalace MUSÍ být provedena v souladu se schématem

▪ Dbejte na to, aby NEDOŠLO k sevření svázaných kabelů a zajistěte, aby tyto kabely

▪ Zajistěte instalaci zemnicího vodiče. Jednotku NEUZEMŇUJTE k potrubí,

▪ Použijte samostatný elektrický obvod. NIKDY nepoužívejte elektrický obvod

▪ Zajistěte instalaci všech požadovaných pojistek a jističů. ▪ Zajistěte instalaci jističe svodového zemnícího proudu. Zanedbání této zásady

▪ Při instalaci ochrany proti zemnímu spojení dbejte na to, aby tato ochrana byla

zapojení dodávaným s produktem.

NEPŘICHÁZELY do styku s potrubím a s ostrými okraji. Zajistěte, aby na svorkovnici nepůsobily žádné vnější síly.

bleskosvodu ani uzemnění telefonního vedení. Nedokonalé uzemnění může způsobit úraz elektrickým proudem.

společný sjiným zařízením.

může způsobit úraz elektrickým proudem nebo požár.

kompatibilní s invertorem (odolnému proti vysokofrekvenčnímu elektrickému šumu), aby nedocházelo ke zbytečnému rozpojování této ochrany.

UPOZORNĚNÍ

▪ Při zapojování napájecího zdroje: připojte nejprve zemnicí kabel a poté připojte

kabely přenášející proud.

▪ Při odpojování napájecího zdroje: odpojte nejprve kabely přenášející proud a poté

odpojte zemnicí kabel.

▪ Délka vodičů mezi ukotvením napájecího kabelu a samotnými svorkovnicemi musí

být taková, aby se vodiče proudového okruhu napnuly dříve, než se napne zemnicí vodič. To je bezpečnostní opatření pro případ, že by se napájecí kabel uvolnil zukotvení kabelu.

POZNÁMKA

Bezpečnostní opatření při pokládce elektrického zapojení:

▪ NEPŘIPOJUJTE vodiče o různé tloušťce ke svorkovnici napájení (průvěs vodičů

napájení může způsobit abnormální zahřívání).

▪ Při zapojování vodičů o stejné tloušťce se řiďte obrázkem nahoře. ▪ Pro zapojení použijte stanovený napájecí vodič a pevně jej připojte, poté zajistěte,

aby se zabránilo možnosti vlivu vnější síly na desku svorkovnice.

▪ Pro utažení šroubů svorkovnice použijte vhodný šroubovák. Příliš malý šroubovák

může poškodit hlavu šroubu a nebude možné jeho dostatečné utažení.

▪ Přetažení šroubů svorkovnice je může poškodit.

Referenční příručka k instalaci

VÝSTRAHA

▪ Po dokončení elektrického zapojení se ujistěte, zda jsou všechny elektrické

součásti a svorky uvnitř elektrické rozvodné skříňky bezpečně zapojeny.

▪ Před spuštěním jednotky se ujistěte, že jsou uzavřeny všechny kryty.

FTXTM30+40R2V1B

Pokojová klimatizační jednotka Daikin

4P518023-10H – 2021.03

2 | Všeobecná bezpečnostní opatření

POZNÁMKA

Platí pouze v případě třífázového zdroje napájení a kompresor se spouští metodou ZAPNUTÍ/VYPNUTÍ.

Pokud existuje možnost záměny fází po krátkodobém výpadku proudu a napájení je vypnuto a opět zapnuto během provozu zařízení, připojte místní ochranný okruh proti záměně fází. Spuštění výrobku se zaměněnými fázemi může poškodit kompresor a další součásti.

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Referenční příručka k instalaci

3 | Specifické bezpečnostní pokyny pro instalačního technika

3 Specifické bezpečnostní pokyny pro

instalačního technika

Vždy dodržujte následující bezpečnostní pokyny a předpisy.

Instalace jednotky (viz také

VÝSTRAHA

Instalace musí být provedena instalačním technikem a vybrané materiály a instalace musejí vyhovovat platné legislativě. V Evropě je příslušnou normou EN378.

VÝSTRAHA

UPOZORNĚNÍ

U stěn obsahujících kovové rámy nebo desky zajistěte použití potrubí uloženého do stěny a u průchozích otvorů odpovídajících krytů, aby nedošlo k možnému zahřátí, úrazu elektrickým proudem nebo požáru.

Instalace potrubí (viz také

UPOZORNĚNÍ

Potrubí a spoje děleného systému musí být zhotoveny s trvalými spoji, jsou-li uvnitř obsazené plochy, s výjimkou spojů, které přímo spojují potrubí s vnitřními jednotkami.

"6Instalace jednotky"[423]

"7Instalace potrubí"[432]

)

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

UPOZORNĚNÍ

▪ Použijte převlečnou matici upevněnou k tělesu jednotky. ▪ Aby nedošlo k úniku plynů, chladicí olej aplikujte pouze na vnitřní povrch

převlečného spoje. Používejte výhradně chladící olej určený pro chladivo R32.

▪ NEPOUŽÍVEJTE spoje opakovaně.

UPOZORNĚNÍ

▪ Na součásti s převlečným rozšířením NEPOUŽÍVEJTE minerální olej. ▪ Aby mohla být zaručena předpokládaná životnost, NIKDY do této jednotky

používající chladivo R32 neinstalujte sušičku. Vysoušecí materiál by se mohl rozpouštět a zničit systém.

UPOZORNĚNÍ

▪ Nedokonalé propojení převlečnými spoji může způsobit únik plynného chladiva. ▪ NEPOUŽÍVEJTE převlečné spoje opakovaně. Používejte nové převlečné spoje,

zabráníte tak úniku plynného chladiva.

▪ Používejte převlečné matice dodané s jednotkou. Použití jiných převlečných matic

může způsobit únik chladicího plynu.

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

3 | Specifické bezpečnostní pokyny pro instalačního technika

Elektrická instalace (viz také

NEBEZPEČÍ: ÚRAZ ELEKTRICKÝM PROUDEM

VÝSTRAHA

Pro přívod napájení VŽDY používejte kabely s více jádry.

VÝSTRAHA

▪ Veškeré elektrické přípojky MUSÍ zajistit autorizovaný elektrikář a MUSÍ být

vsouladu splatnou legislativou.

▪ Elektrické přípojky připojte napevno. ▪ Všechny součásti použité při instalaci a veškeré elektrické instalace MUSÍ splňovat

platné předpisy.

VÝSTRAHA

▪ Pokud v napájení chybí nebo je špatně zapojená nulová fáze, může dojít k

poškození zařízení.

▪ Zajistěte náležité uzemnění. NEUZEMŇUJTE jednotku k potrubí užitkové vody,

pohlcovači vlnových rázů ani k uzemnění telefonní linky. Nedokonalé uzemnění může způsobit úraz elektrickým proudem.

▪ Nainstalujte požadované pojistky nebo samočinné jističe. ▪ Zajistěte elektrické rozvody kabelovými páskami tak, aby se NEDOTÝKALY ostrých

hran nebo potrubí, zvláště na vysokotlaké straně.

▪ NEPOUŽÍVEJTE zapáskované vodiče, lankové vodiče, prodlužovací šňůry ani

přípojky z hvězdicového systému. Mohou způsobit přehřívání a úraz elektrickým proudem nebo požár.

▪ NEINSTALUJTE kompenzační kondenzátor, který způsobuje posun fáze, protože

tato jednotka je vybavena měničem. Kondenzátor, který způsobuje posun fáze. Sníží výkon a může způsobit nehody.

"8Elektrická instalace"[437]

)

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

VÝSTRAHA

Použijte odpojovací jistič se všemi póly s odstupem kontaktů alespoň 3 mm, který zajišťuje úplné odpojení při přepětí v kategorii III.

VÝSTRAHA

Je-li napájecí kabel poškozen, je NUTNÉ provést jeho výměnu výrobcem, jeho zástupcem nebo jinou oprávněnou osobou, aby bylo vyloučeno riziko úrazu elektrickým proudem nebo jiného nebezpečí.

VÝSTRAHA

NEPŘIPOJUJTE napájecí kabel k vnitřní jednotce. Mohlo by to způsobit úraz elektrickým proudem nebo požár.

VÝSTRAHA

▪ Uvnitř produktu NEPOUŽÍVEJTE elektrické součástky zakoupené v běžných

obchodech.

▪ Napájení pro vypouštěcí čerpadlo atd. NEVYVÁDĚJTE ze svorkovnice. Mohlo by to

způsobit úraz elektrickým proudem nebo požár.

Referenční příručka k instalaci

3 | Specifické bezpečnostní pokyny pro instalačního technika

VÝSTRAHA

Udržujte propojovací kabeláž vždy mimo kontakt měděným potrubím bez tepelné izolace, protože toto potrubí bude velmi horké.

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

4 Informace o krabici

4.1 Přehled: Informace o krabici

Tato kapitola popisuje, co musíte dělat po dodání krabice s vnitřní jednotkou na místo instalace.

Obsahuje následující informace:

▪ Rozbalení a manipulace s jednotkou ▪ Odstranění příslušenství z jednotky

Mějte na paměti následující:

▪ Při dodání MUSÍ být jednotka zkontrolována, zda není poškozena. Jakékoliv

poškození MUSÍ být ihned nahlášeno zástupci dopravce odpovědnému za reklamace.

▪ Zabalenou jednotku dopravte co nejblíže ke konečnému místu instalace, aby

nedošlo k jejímu poškození během dopravy.

▪ Při manipulaci s jednotkou je třeba dbát následujících zásad:

4 | Informace o krabici

▪ Předem si připravte trasu, po které chcete jednotku dopravit dovnitř.

4.2 Vnitřní jednotka

4.2.1 Odbalení vnitřní jednotky

Jde o křehké zboží; s jednotkou jednejte opatrně.

Jednotku nepřeklápějte, aby nedošlo k poškození.

4.2.2 Sejmutí příslušenství z vnitřní jednotky

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

1 Odebrat:

▪ sáček s příslušenstvím na spodní straně obalu; ▪ upevňovací desku upevněnou na zadní straně vnitřní jednotky; ▪ náhradní štítek SSID umístěný na čelní mřížce.

Referenční příručka k instalaci

4 | Informace o krabici

1×1× 2× 2× 2×1× 1× 1×1× 1× 1×

fe1d e2ba c g h i j

a Instalační příručka b Návod k obsluze

c Všeobecná bezpečnostní upozornění

d Náhradní štítek SSID e1 Třída 30: Stříbrný čisticí filtr (filtr se stříbrnými ionty) (bez rámu) e2 Třída 40: Dezodorizační filtr z apatitu titanu a stříbrný čisticí filtr (filtr se stříbrnými

ionty) (s rámem)

f Upevňovací šroub vnitřní jednotky (M4×12L). Viz také "9.3Montáž vnitřní jednotky

na upevňovací desku"[443].

g Suchá baterie AAA.LR03 (alkalická) pro jednotku uživatelského ovladače

h Držák uživatelského ovladače

i Uživatelský ovladač j Montážní deska

▪ Náhradní štítek SSID. Náhradní štítek nevyhazujte. Udržujte jej na bezpečném

místě pro případ, že jej budete v budoucnosti potřebovat (například při výměně přední mřížky jej upevněte na novou).

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

5 Informace o jednotce

h1 h2

VÝSTRAHA: MÍRNĚ HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.

5.1 Uspořádání systému

a Přední kryt b Servisní kryt

c Otvor k vedení potrubí utěsněte tmelem d Potrubí schladivem, odtoková hadice a propojovací kabel e Snímač Intelligent Eye

f Izolační páska

g Vzduchové filtry

h1 Třída 30: Stříbrný čisticí filtr (filtr se stříbrnými ionty) (bez rámu) h2 Třída 40: Dezodorizační filtr z apatitu titanu a stříbrný čisticí filtr (filtr se stříbrnými

ionty) (s rámem)

5 | Informace o jednotce

5.2 Provozní rozsah

5.3 O bezdrátové síti LAN

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Aby byl zaručen bezpečný a účinný provoz, používejte systém vpovoleném rozsahu teplot a vlhkosti vzduchu.

Chlazení a sušení

(a)(b)

Topení

(a)

Venkovní teplota –10~46°CDB –25~24°CDB

(relativní vlhkost =

55,4%)

Vnitřní teplota 18~32°CDB 10~30°CDB

Vnitřní vlhkost ≤80%

(a)

Bezpečnostní zařízení může zastavit provoz systému, pokud jednotka pracuje mimo provozní rozsah.

(b)

Kondenzace a odkap vody může nastat v případě, že jednotka pracuje mimo provozní rozsah.

(b)

–

Podrobné technické údaje, pokyny k instalaci, způsoby nastavení, časté dotazy, prohlášení o shodě a nejnovější verze této příručky naleznete na webu

app.daikineurope.com.

Referenční příručka k instalaci

5 | Informace o jednotce

5.3.1 Bezpečnostní upozornění při použití bezdrátové sítě LAN

INFORMACE

▪ Daikin Industries Czech Republic s.r.o. prohlašuje, že rádiové zařízení typu

umístěného v této jednotce je ve shodě se směrnicí 2014/53/EU.

▪ Tato jednotka je považována za kombinované zařízení podle definice směrnice

2014/53/EU.

NEPOUŽÍVEJTE v blízkosti následujících zařízení:

▪ Lékařské zařízení. Například: Osoby používající kardiostimulátor nebo

defibrilátory. Tento výrobek může způsobit elektromagnetické rušení.

▪ Zařízení pro automatické ovládání. Například: Automatické dveře nebo zařízení

pro požární alarmy. Tento výrobek může způsobit chybnou funkci zařízení.

▪ Mikrovlnná trouba. Může ovlivnit bezdrátovou komunikaci LAN.

5.3.2 Základní parametry

Co Hodnota

Frekvenční rozsah 2400MHz~2483,5MHz

Rádiový protokol IEEE 802.11b/g/n

Kanál rádiové frekvence 1~13

Výstupní výkon 13dBm

Efektivní vyzářený výkon 15dBm (11b) / 14dBm (11g) / 14dBm

Napájení 14 V DC / 100 mA

5.3.3 Nastavení bezdrátové sítě LAN

Zákazník je odpovědný za poskytnutí:

▪ Chytrý telefon nebo tablet s minimální podporovanou verzí systémů Android

nebo iOS, jak je uvedeno na webu app.daikineurope.com.

▪ Připojení k Internetu nebo komunikační zařízení, například modem, směrovač

atd.

▪ Bezdrátový přístupový bod LAN.

(11n)

Pokyny pro instalaci aplikace Daikin Residential Controller

Referenční příručka k instalaci

▪ Instalovaná bezplatná aplikace Daikin Residential Controller.

1 Otevřete:

▪ Google Play v případě přístrojů se systémem Android. ▪ App Store v případě přístrojů se systémem iOS.

2 Vyhledejte Daikin Residential Controller. 3 Proveďte instalaci podle pokynů na obrazovce.

FTXTM30+40R2V1B

Pokojová klimatizační jednotka Daikin

4P518023-10H – 2021.03

6 Instalace jednotky

VÝSTRAHA

Instalace musí být provedena instalačním technikem a vybrané materiály a instalace musejí vyhovovat platné legislativě. V Evropě je příslušnou normou EN378.

V této kapitole

6.1 Příprava místa instalace.......................................................................................................................................................... 23

6.1.1 Požadavky na místo instalace pro vnitřní jednotku............................................................................................... 23

6.2 Otevření jednotky................................................................................................................................................................... 24

6.2.1 Demontáž předního panelu ................................................................................................................................... 24

6.2.2 Otevření servisního krytu ....................................................................................................................................... 25

6.2.3 Demontáž čelní mřížky ........................................................................................................................................... 25

6.3 Montáž vnitřní jednotky ......................................................................................................................................................... 26

6.3.1 Instalace upevňovací desky.................................................................................................................................... 26

6.3.2 Vrtání otvoru ve stěně ........................................................................................................................................... 27

6.3.3 Demontáž krytu hrdla potrubí ............................................................................................................................... 28

6.4 Připojení vypouštěcího potrubí .............................................................................................................................................. 28

6.4.1 Obecné pokyny....................................................................................................................................................... 28

6.4.2 Připojení potrubí zprava, zprava zezadu nebo zprava zdola ................................................................................. 30

6.4.3 Připojení potrubí zleva, zleva zezadu nebo zleva zdola......................................................................................... 30

6.4.4 Kontrola úniků vody ............................................................................................................................................... 31

6 | Instalace jednotky

6.1 Příprava místa instalace

Jednotku NEINSTALUJTE na místa, která jsou často využívána jako pracoviště. Při provádění stavebních prací (například broušení, vrtání), u kterých se vytváří velké množství prachu, je NUTNÉ jednotku zakrýt.

Vyberte místo instalace s dostatečným prostorem pro manipulaci s jednotkou jak na místo, tak z místa její instalace.

VÝSTRAHA

6.1.1 Požadavky na místo instalace pro vnitřní jednotku

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole

"2Všeobecná bezpečnostní opatření"[47].

INFORMACE

Hladina akustického tlaku je nižší než 70dB(A).

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

▪ Průtok vzduchu. Zajistěte, aby nic neblokovalo průtok vzduchu. ▪ Drenáž. Ujistěte se, že kondenzovanou vodu lze správně odvádět. ▪ Izolace stěny. Jestliže teplota stěny přesahuje 30°C a relativní vlhkost vzduchu

80%, nebo pokud se do stěny přivádí čerstvý vzduch, je třeba použít další izolaci (polyetylenovou pěnu o tloušťce nejméně 10mm).

Referenční příručka k instalaci

6 | Instalace jednotky

≥50

≥30

(mm)

▪ Pevnost stěny. Zkontrolujte, zda je pevnost stěny nebo podlahy dostatečná, aby

mohly nést hmotnost jednotky. Pokud si nejste jisti, před instalací jednotky stěnu nebo podlahu vyztužte.

Z důvodů zamezení rušení obrazu dbejte na to, aby byl napájecí kabel veden ve vzdálenosti nejméně 1 m od televizních a rozhlasových přijímačů. Podle typu radiových vln NEMUSÍ BÝT vzdálenost 3metry k eliminaci šumu dostatečná.

▪ Vyberte místo, u něhož nebude provozní hluk nebo horký vzduch vycházející z

jednotky obtěžovat ani působit problémy.

▪ Zářivková světla. Při instalaci bezdrátového uživatelského rozhraní v místnosti se

zářivkovými světly mějte na paměti následující pokyny, jejichž dodržením zabráníte rušení:

- Nainstalujte bezdrátové uživatelské rozhraní co nejblíže k vnitřní jednotce.

- Vnitřní jednotku instalujte co nejdále od zářivkových světel.

NEDOPORUČUJE SE instalovat jednotku do následujících míst, protože to může zkrátit její životnost:

▪ V místech se značně kolísajícím napájením ▪ Ve vozidlech nebo na lodích ▪ Vmístech svýskytem kyselých nebo zásaditých par ▪ Místa s možným výskytem mlhy, sprejů nebo par minerálních olejů v atmosféře.

Plastové díly by se mohly poškodit a vypadnout nebo způsobit únik vody.

▪ Na místech, kde jednotka bude vystavena přímému slunečnímu záření. ▪ V koupelnách. ▪ Oblasti citlivé na hluk (například ložnice), aby hluk provozu jednotky

nezpůsoboval žádné potíže.

POZNÁMKA

NEUMÍSŤUJTE předměty pod vnitřní nebo vnější jednotku, pokud by mohly zvlhnout. Jinak mohou kondenzace na jednotce či na potrubí chladiva, znečištění vzduchového filtru nebo zanesení odpadu způsobit odkapávání, které může znečistit nebo poškodit předmět pod jednotkou.

▪ Odstupy umístění. Namontujte jednotku alespoň 1,8 metru od podlahy a

udržujte následující odstupy od stěn a stropu:

6.2 Otevření jednotky

6.2.1 Demontáž předního panelu

Referenční příručka k instalaci

1 Podržte přední panel za úchyty na obou stranách a otevřete jej.

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

2 Demontujte přední panel směrem doleva nebo doprava a vytáhněte jej

a b

3 4

směrem k sobě.

Výsledek: Hřídel předního panelu na jedné straně bude odpojen.

3 Poté stejným způsobem rozpojte otočný čep na druhé straně.

6.2.2 Otevření servisního krytu

6 | Instalace jednotky

a Čep předního panelu

1 Demontujte 1 šroub servisního krytu. 2 Vytáhněte servisní kryt vodorovně směrem od jednotky.

6.2.3 Demontáž čelní mřížky

a Šroub servisního krytu b Servisní kryt

POZNÁMKA

Při uzavírání servisního krytu zajistěte, aby krouticí moment při dotažení nepřekročil 1,4(±0,2)Nm.

UPOZORNĚNÍ

Používejte adekvátní osobní ochranné pomůcky (ochranné rukavice, bezpečnostní brýle,…) při instalaci, údržbě nebo provádění servisu systému.

1 K vyjmutí vzduchového filtru sejměte čelní panel. 2 Pro třídu 40 demontujte klapku (vodorovná klapka). Zatlačte klapku na levou

stranu do středu a vyhákněte ji. Zatlačte klapku na pravou stranu do středu, aby se vyhákla z hřídele. Odpojte 2 středové připojovací body.

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Referenční příručka k instalaci

6 | Instalace jednotky

3×

3 Demontujte 2 šrouby (třída 30) nebo 3 šrouby (třídy 40) z čelní mřížky. 4 Stáhněte dolů 3 horní háky označené symbolem se 3 kroužky.

a Horní hák b Symbol se 3 kroužky

5 Doporučujeme před sejmutím přední mřížky otevřít kapku. 6 Umístěte obě ruce pod středovou část přední mřížky, zatlačte ji nahoru a

směrem k sobě.

6.3 Montáž vnitřní jednotky

V této kapitole

6.3.1 Instalace upevňovací desky.................................................................................................................................... 26

6.3.2 Vrtání otvoru ve stěně ........................................................................................................................................... 27

6.3.3 Demontáž krytu hrdla potrubí ............................................................................................................................... 28

6.3.1 Instalace upevňovací desky

1 Namontujte dočasně upevňovací desku. 2 Upevňovací desku vyrovnejte. 3 Označte středy míst vrtání na stěně pomocí páskového měřítka. Umístěte

konec páskového měřítka na značku " ".

4 Dokončete montáž zajištěním upevňovací desky na stěně pomocí šroubů

M4×25L (místní dodávka).

Třída 30 Třída 40

Referenční příručka k instalaci

INFORMACE

Sejmutý kryt vstupu potrubí lze uložit do kapsy montážní desky.

FTXTM30+40R2V1B

Pokojová klimatizační jednotka Daikin

4P518023-10H – 2021.03

6 | Instalace jednotky

(mm)

PIPING HOLE CENTER: 170mm TO THE RIGHT

UNIT CENTER

PIPING HOLE CENTER: 160mm TO THE LEFT

295

778

44.5

53 160

336 336

53170

211 237

120120

239

f2f1a

b c c

(mm)

PIPING HOLE

CENTER:170mm

TO THE LEFT

UNIT CENTER

PIPING HOLE

CENTER:170 mm

TO THE RIGHT

299

120.5

197

170

446

170

434

998

130

f2f1

A Pro třídu 30 B Pro třídu 40

a Doporučené body k uchycení upevňovací desky e Poloha odtokové hadice

b Kapsa pro kryt vstupu potrubí f1 Bod měření pro střed otvoru potrubí " " (vlevo)

c Výčnělky pro umístění vodováhy f2 Bod měření pro střed otvoru potrubí " " (vpravo)

d Otvor procházející stěnou: g Konec plynového potrubí

Třída 30: Ø65 mm h Konec kapalinového potrubí Třída 40: Ø80 mm i Střed jednotky

6.3.2 Vrtání otvoru ve stěně

UPOZORNĚNÍ

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

POZNÁMKA

Zkontrolujte, zda jsou mezery kolem potrubí dobře utěsněné vhodným těsnícím materiálem (běžná dodávka), aby nedocházelo k prosakování vody.

1 Ve stěně vyvrtejte průchozí otvor o průměru 65mm (třída 30) nebo 80mm

(třída 40) tak, aby měl otvor šikmý sklon směrem k vnější straně.

2 Do otvoru zasuňte potrubí uloženého do stěny. 3 Do potrubí ve stěně vložte kryt.

Referenční příručka k instalaci

6 | Instalace jednotky

Ø65/80

6.3.3 Demontáž krytu hrdla potrubí

a Potrubí uložené ve stěně b Tmel

c Kryt otvoru ve stěně

4 Po dokončení zapojení kabeláže, potrubí chladiva a vypouštěcího potrubí

NEZAPOMEŇTE utěsnit mezery těsnicím tmelem.

INFORMACE

Chcete-li připojit potrubí na pravé straně, vpravo dole, na levé straně nebo vlevo dole, MUSÍ být kryt hrdla potrubí odstraněn.

1 Nožem nebo pilkou vyřízněte stínovanou část přední mřížky.

2 Odstraňte otřepy podél řezu pomocí půlkulatého pilníku.

POZNÁMKA

NEPOUŽÍVEJTE k odstraněn krytu hrdla potrubí štípací kleště, protože by to způsobilo poškození přední mřížky.

6.4 Připojení vypouštěcího potrubí

V této kapitole

6.4.1 Obecné pokyny....................................................................................................................................................... 28

6.4.2 Připojení potrubí zprava, zprava zezadu nebo zprava zdola ................................................................................. 30

6.4.3 Připojení potrubí zleva, zleva zezadu nebo zleva zdola......................................................................................... 30

6.4.4 Kontrola úniků vody ............................................................................................................................................... 31

6.4.1 Obecné pokyny

Referenční příručka k instalaci

▪ Délka potrubí. Udržujte vypouštěcí potrubí co nejkratší.

FTXTM30+40R2V1B

Pokojová klimatizační jednotka Daikin

4P518023-10H – 2021.03

6 | Instalace jednotky

Ø16

Ø18

b c

Ø16

a b c

Ø18

≥50

▪ Velikost potrubí. Jestliže je nutné prodloužení odtokové hadice nebo je třeba

používat vestavěné odtokové potrubí, použijte odpovídající součásti, které odpovídají rozměru hrdla hadice.

POZNÁMKA

▪ Vypouštěcí hadici instalujte se spádem. ▪ Není povolen vznik kapes. ▪ Konec vypouštěcí hadice NEUMISŤUJTE do vody.

▪ Prodlužovací vypouštěcí hadice. Chcete-li prodloužit vypouštěcí hadici, použijte

hadici s vnitřním průměrem Ø16 mm z místní dodávky. NEZAPOMEŇTE použít tepelnou izolaci na vnitřní část prodlužovací hadice.

a Odtoková hadice dodávaná s vnitřní jednotkou b Trubice tepelné izolace (místní dodávka)

c Prodlužovací odtoková hadice

▪ Tuhá trubka z PVC. Pokud připojujete tuhou trubku z PVC (jmenovitý Ø13mm)

přímo na vypouštěcí hadici s integrovaným potrubím, použijte vypouštěcí přípojku (jmenovitý Ø13mm) z místní dodávky.

a Odtoková hadice dodávaná s vnitřní jednotkou b Vypouštěcí spojka s jmenovitým Ø13mm (místní dodávka)

c Tuhá trubka z PVC (místní dodávka)

▪ Kondenzace. Podnikněte opatření proti kondenzaci. Vypouštěcí potrubí uvnitř

budovy úplně izolujte.

1 Vložte vypouštěcí hadici do vypouštěcí trubky, jak je znázorněno na obrázku. V

takovém případě nebude vytažena zodtokového potrubí.

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Referenční příručka k instalaci

6 | Instalace jednotky

6.4.2 Připojení potrubí zprava, zprava zezadu nebo zprava zdola

INFORMACE

Tovární konfigurace je určena pro připojení potrubí z pravé strany. Pro připojení z levé strany demontujte potrubí z pravé strany a namontujte jej na stranu levou.

1 Upevněte vypouštěcí hadici pomocí samolepicí vinylové pásky k dolní straně

potrubí chladiva.

2 Obalte vypouštěcí hadici s potrubím chladiva společně izolační páskou.

A Potrubí zprava B Potrubí zprava zdola

C Potrubí zprava zezadu a Sejměte kryt vstupu potrubí - zde pro potrubí zprava

b Sejměte kryt vstupu potrubí - zde pro potrubí zprava zdola

6.4.3 Připojení potrubí zleva, zleva zezadu nebo zleva zdola

INFORMACE

Tovární konfigurace je určena pro připojení potrubí z pravé strany. Pro připojení z levé strany demontujte potrubí z pravé strany a namontujte jej na stranu levou.

1 Demontujte upevňovací šroub izolace na pravé straně, poté odstraňte

odtokovou hadici.

2 Vyjměte vypouštěcí zátku nalevo a vsaďte ji napravo.

POZNÁMKA

Při montáži NEPOUŽÍVEJTE mazací oleje (chladicí olej) na vypouštěcí zátku. Vypouštěcí zátka by se mohla poškodit a způsobit únik.

a Šestihranný klíč 4mm

3 Vložte vypouštěcí hadici na levou stranu a nezapomeňte ji dotáhnout

upevňovacím šroubem; jinak by mohlo dojít k úniku.

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

4 Vypouštěcí hadici připojte ke spodní straně potrubí chladiva pomocí

6.4.4 Kontrola úniků vody

1 Vyjměte vzduchové filtry. 2 Do vypouštěcí vany nalijte pozvolna přibližně 1 litr vody a zkontrolujte

6 | Instalace jednotky

a Šroub kupevnění izolace b Vypouštěcí hadice

samolepicí vinylové pásky.

A Potrubí zleva ze strany B Potrubí zleva zezadu

C Potrubí zleva zdola a Sejměte kryt vstupu potrubí - zde pro potrubí zleva b Sejměte kryt vstupu potrubí - zde pro potrubí zleva zdola

případnou netěsnost.

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Referenční příručka k instalaci

7 | Instalace potrubí

7 Instalace potrubí

V této kapitole

7.1 Příprava chladivového potrubí

7.1.1 Požadavek na chladicího potrubí

7.1 Příprava chladivového potrubí ............................................................................................................................................... 32

7.1.1 Požadavek na chladicího potrubí ........................................................................................................................... 32

7.1.2 Izolace chladivového potrubí ................................................................................................................................. 33

7.2 Připojení potrubí chladiva ...................................................................................................................................................... 33

7.2.1 O připojení potrubí chladiva .................................................................................................................................. 33

7.2.2 Bezpečnostní upozornění pro připojování potrubí chladiva ................................................................................. 33

7.2.3 Pokyny pro připojování potrubí chladiva ............................................................................................................... 34

7.2.4 Pokyny pro ohýbání potrubí................................................................................................................................... 35

7.2.5 Rozšiřování konců trubek....................................................................................................................................... 35

7.2.6 Připojení potrubí chladiva k vnitřní jednotce ........................................................................................................ 36

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole

"2Všeobecná bezpečnostní opatření"[47].

▪ Množství cizích materiálů uvnitř potrubí – včetně olejů používaných při výrobě –

musí být ≤30mg/10m.

Průměr potrubí chladiva

Použijte stejné průměry jako spojení na venkovních jednotkách:

Materiál potrubí chladiva

▪ Materiál potrubí: Bezešvé měděné potrubí odkysličené kyselinou fosforečnou. ▪ Spojení s převlečnou maticí: Používejte pouze žíhaný materiál.

UPOZORNĚNÍ

Potrubí a spoje děleného systému musí být zhotoveny s trvalými spoji, jsou-li uvnitř obsazené plochy, s výjimkou spojů, které přímo spojují potrubí s vnitřními jednotkami.

POZNÁMKA

Potrubí a další součásti pod tlakem musejí být vhodné pro používané chladivo. Na chladivo používejte bezešvé měděné potrubí odkysličené kyselinou fosforečnou.

Potrubí kapaliny Potrubí plynu

Ø6,4mm Ø9,5mm

▪ Stupeň pnutí a tloušťka stěny potrubí:

Outer diameter (Ø) Temper grade Thickness (t)

(a)

6.4mm (1/4") Annealed (O) ≥0.8mm

9.5mm (3/8") Annealed (O)

(a)

V závislosti na příslušné legislativě a maximálním pracovním tlaku jednotky (viz "PS High" na typovém štítku jednotky) se může vyžadovat větší tloušťka stěny potrubí.

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

7.1.2 Izolace chladivového potrubí

ØiØ

ØpØ

▪ Jako izolační materiál použijte polyetylénovou pěnu:

- s intenzitou přestupu tepla 0,041 až 0,052W/mK (0,035 až 0,045kcal/mh°C)

- s tepelným odporem minimálně 120°C

▪ Tloušťka izolace

7 | Instalace potrubí

Vnější průměr potrubí

(Øp)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

Přesahuje-li teplota 30°C a relativní vlhkost je vyšší než 80%, tloušťka izolačního materiálu by měla být nejméně 20mm, aby se předešlo možnosti kondenzace par na povrchu izolace.

7.2 Připojení potrubí chladiva

7.2.1 O připojení potrubí chladiva

Před připojením potrubí chladiva

Zkontrolujte, zda je namontovaná venkovní a vnitřní jednotka.

Typický průběh prací

Vnitřní průměr potrubí

(Øi)

Tloušťka izolace (t)

Připojení potrubí chladiva zahrnuje:

▪ Připojení potrubí chladiva k vnitřní jednotce ▪ Připojení potrubí chladiva k venkovní jednotce ▪ Izolování potrubí chladiva ▪ Mějte na paměti následující pokyny:

- Ohýbání potrubí

- Převlečné rozšíření konce potrubí

- Použití uzavíracích ventilů

7.2.2 Bezpečnostní upozornění pro připojování potrubí chladiva

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole:

▪ "2Všeobecná bezpečnostní opatření"[47] ▪ "7.1Příprava chladivového potrubí"[432]

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Referenční příručka k instalaci

7 | Instalace potrubí

UPOZORNĚNÍ

▪ Použijte převlečnou matici upevněnou k tělesu jednotky. ▪ Aby nedošlo k úniku plynů, chladicí olej aplikujte pouze na vnitřní povrch

převlečného spoje. Používejte výhradně chladící olej určený pro chladivo R32.

▪ NEPOUŽÍVEJTE spoje opakovaně.

UPOZORNĚNÍ

▪ Na součásti s převlečným rozšířením NEPOUŽÍVEJTE minerální olej. ▪ Aby mohla být zaručena předpokládaná životnost, NIKDY do této jednotky

používající chladivo R32 neinstalujte sušičku. Vysoušecí materiál by se mohl rozpouštět a zničit systém.

POZNÁMKA

Vezměte v úvahu následující bezpečnostní upozornění pro potrubí chladiva:

▪ Zabraňte, aby se do chladicího cyklu nepřimíchal jiný materiál než určené chladivo

(například vzduch).

▪ K doplnění chladiva používejte výhradně typ R32. ▪ Při instalaci používejte výhradně nástroje (například sada pro připojení tlakoměru

atd.) používané pro instalace R32, jež jsou schopny odolávat potřebnému tlaku, a zamezte cizím materiálům (například minerálním olejům a vlhkosti) v pronikání do systému.

▪ Potrubí namontujte tak, aby na rozšíření NEPŮSOBILY mechanické síly. ▪ Popisu v následující tabulce zajistěte ochranu potrubí podle proti vniknutí

vlhkosti, nečistoty, prachu apod.

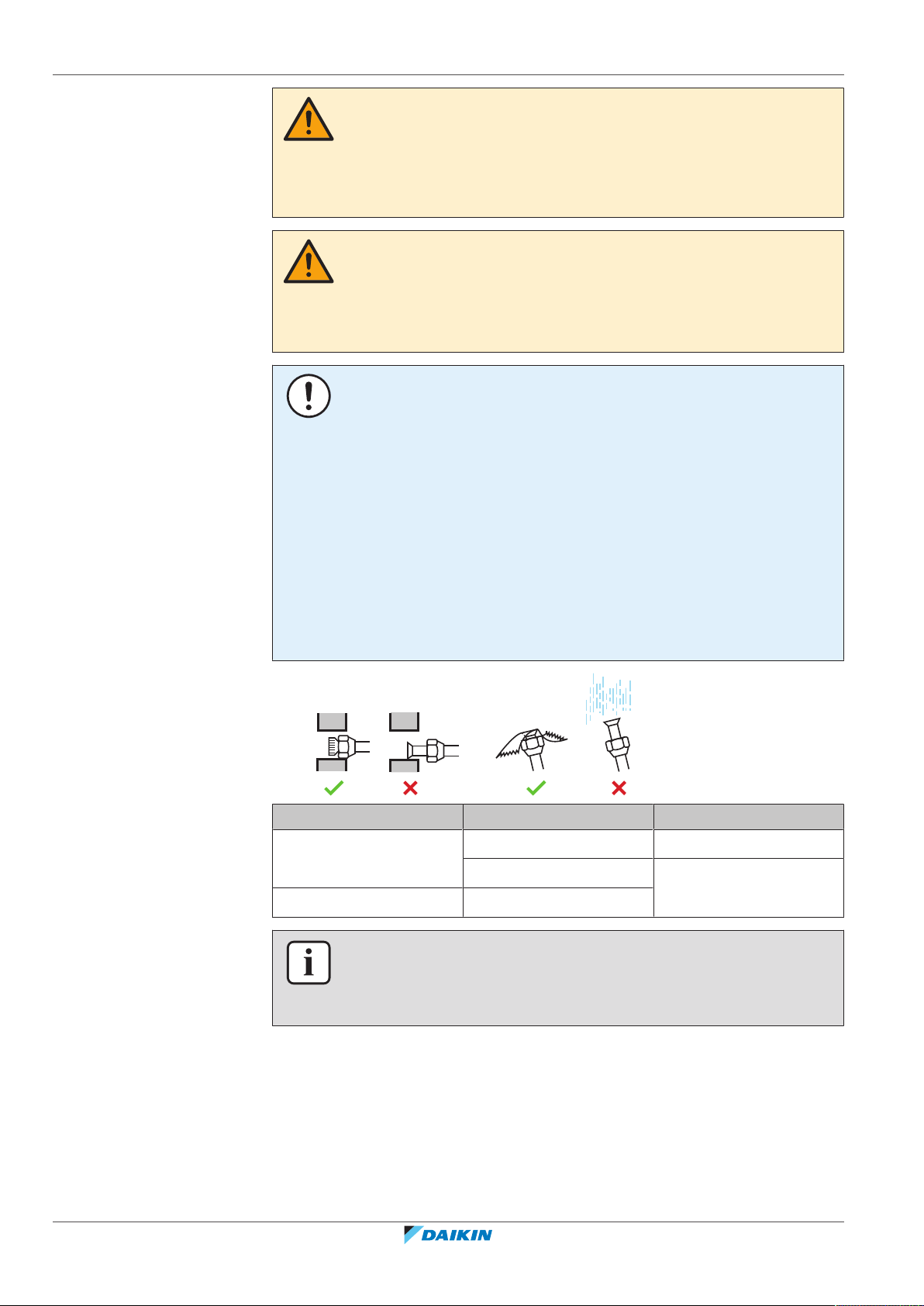

▪ Při protahování měděných trubek skrze stěny (viz obrázek níže) pracujte opatrně.

7.2.3 Pokyny pro připojování potrubí chladiva

Referenční příručka k instalaci

Jednotka Instalační období Způsob ochrany

Venkovní jednotka > 1měsíc Zaškrcení trubky

< 1měsíc Zaškrcení nebo

Vnitřní jednotka Bez ohledu na období

zapáskování trubky

INFORMACE

NEOTEVÍREJTE uzavírací ventil chladiva, dokud není zkontrolováno potrubí chladiva. Pokud potřebujete doplnit chladivo, doporučuje se otevřít uzavírací ventil chladiva po doplnění.

Pro připojování trubek vezměte v úvahu následující pokyny:

▪ Během připojování převlečné matice naneste na vnitřní povrch rozválcovaného

konce olej nebo esterový olej. Před závěrečným dotažením na těsno dotáhněte 3 nebo 4 otáčky rukou.

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

7 | Instalace potrubí

0.4~0.8

±2

45°

90°

±2

ØA

a b

▪ Pro povolování převlečné matice používejte VŽDY dva klíče společně. ▪ Používejte k dotažení převlečné matice VŽDY společně klíč na matice a

momentový klíč. Zabráníte tím popraskání matice a netěsnostem.

a Momentový klíč b Klíč

c Spojení potrubí d Převlečná matice

Rozměr potrubí

(mm)

Ø6,4 15–17 8,7~9,1

Dotahovací

moment (N•m)

Rozměry

rozválcovaného

hrdla (A) (mm)

Tvar

rozválcovaného

hrdla (mm)

Ø9,5 33~39 12,8~13,2

7.2.4 Pokyny pro ohýbání potrubí

K ohýbání potrubí používejte odpovídající nástroje. Všechny ohyby trubek by měly být co nejmenší (poloměr ohybu by měl být 30~40 mm nebo větší).

7.2.5 Rozšiřování konců trubek

UPOZORNĚNÍ

1 Konec trubice odřízněte. 2 Otřepy z řezné plochy odstraňte směrem dolů tak, aby se odštěpky

NEDOSTALY do hadice.

▪ Nedokonalé propojení převlečnými spoji může způsobit únik plynného chladiva. ▪ NEPOUŽÍVEJTE převlečné spoje opakovaně. Používejte nové převlečné spoje,

zabráníte tak úniku plynného chladiva.

▪ Používejte převlečné matice dodané s jednotkou. Použití jiných převlečných matic

může způsobit únik chladicího plynu.

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

a Řez proveďte přesně v pravém úhlu. b Odstraňte otřepy.

3 Vyšroubujte převlečnou matici z uzavíracího ventilu a převlečnou matici

upevněte na potrubí.

4 Vytvořte převlečný spoj. Nasaďte přesně do polohy znázorněné na obrázku.

Referenční příručka k instalaci

7 | Instalace potrubí

a b

Nástroj určený pro typ

R32 (typ spojky)

A 0 – 0,5mm 1,0~1,5mm 1,5~2,0mm

5 Zkontrolujte správné provedení převlečného spoje.

a Vnitřní povrch převlečného spoje NESMÍ obsahovat trhliny.

b Konec potrubí MUSÍ být rovnoměrně rozšířený do kalíšku a dokonale kruhového

tvaru.

c Zkontrolujte zvednutí převlečné matice.

7.2.6 Připojení potrubí chladiva k vnitřní jednotce

VÝSTRAHA: MÍRNĚ HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.

Běžný nástroj pro převlečný spoj

Typ spojky

(Typ Ridgid)

Typ s křídlovou maticí

(Palcový typ)

▪ Délka potrubí. Udržujte potrubí chladiva co nejkratší.

1 Připojte potrubí chladiva k venkovní jednotce pomocí připojení s převlečnou

maticí.

2 Izolujte potrubí chladiva, propojovací kabel a vypouštěcí hadici na vnitřní

jednotce následujícím způsobem:

a Potrubí plynu

b Izolace plynového potrubí

c Propojovací kabel

d Potrubí kapaliny

e Izolace potrubí kapaliny

f Dokončovací páska

g Vypouštěcí hadice

POZNÁMKA

Zkontrolujte, zda je izolované celé potrubí chladiva. Jakékoliv volně obnažené potrubí může způsobovat kondenzaci.

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

8 Elektrická instalace

V této kapitole

8.1 Informace o připojování elektrického vedení ........................................................................................................................ 37

8.1.1 Bezpečnostní opatření při zapojování elektrického vedení .................................................................................. 37

8.1.2 Pokyny k zapojování elektrického vedení .............................................................................................................. 38

8.1.3 Specifikace standardních součástí zapojení........................................................................................................... 39

8.2 Připojení elektrické kabeláže k vnitřní jednotce .................................................................................................................... 39

8.1 Informace o připojování elektrického vedení

Před připojením elektrického vedení

Zkontrolujte následující:

▪ Potrubí chladiva je připojené a zkontrolované ▪ Potrubí vody je připojené

Typický průběh prací

8 | Elektrická instalace

Připojení elektrického vedení se typicky skládá z následujících kroků:

1 Zkontrolujte, zda systém napájení splňuje elektrické specifikace jednotek. 2 Připojení elektrické kabeláže k venkovní jednotce. 3 Připojení elektrické kabeláže k vnitřní jednotce. 4 Připojení hlavního síťového napájení.

8.1.1 Bezpečnostní opatření při zapojování elektrického vedení

NEBEZPEČÍ: ÚRAZ ELEKTRICKÝM PROUDEM

VÝSTRAHA

Pro přívod napájení VŽDY používejte kabely s více jádry.

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole

"2Všeobecná bezpečnostní opatření"[47].

INFORMACE

Přečtěte si také "8.1.3Specifikace standardních součástí zapojení"[439].

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

VÝSTRAHA

▪ Veškeré elektrické přípojky MUSÍ zajistit autorizovaný elektrikář a MUSÍ být

vsouladu splatnou legislativou.

▪ Elektrické přípojky připojte napevno. ▪ Všechny součásti použité při instalaci a veškeré elektrické instalace MUSÍ splňovat

platné předpisy.

Referenční příručka k instalaci

8 | Elektrická instalace

b a

VÝSTRAHA

▪ Pokud v napájení chybí nebo je špatně zapojená nulová fáze, může dojít k

poškození zařízení.

▪ Zajistěte náležité uzemnění. NEUZEMŇUJTE jednotku k potrubí užitkové vody,

pohlcovači vlnových rázů ani k uzemnění telefonní linky. Nedokonalé uzemnění může způsobit úraz elektrickým proudem.

▪ Nainstalujte požadované pojistky nebo samočinné jističe. ▪ Zajistěte elektrické rozvody kabelovými páskami tak, aby se NEDOTÝKALY ostrých

hran nebo potrubí, zvláště na vysokotlaké straně.

▪ NEPOUŽÍVEJTE zapáskované vodiče, lankové vodiče, prodlužovací šňůry ani

přípojky z hvězdicového systému. Mohou způsobit přehřívání a úraz elektrickým proudem nebo požár.

▪ NEINSTALUJTE kompenzační kondenzátor, který způsobuje posun fáze, protože

tato jednotka je vybavena měničem. Kondenzátor, který způsobuje posun fáze. Sníží výkon a může způsobit nehody.

VÝSTRAHA

Použijte odpojovací jistič se všemi póly s odstupem kontaktů alespoň 3 mm, který zajišťuje úplné odpojení při přepětí v kategorii III.

VÝSTRAHA

NEPŘIPOJUJTE napájecí kabel k vnitřní jednotce. Mohlo by to způsobit úraz elektrickým proudem nebo požár.

VÝSTRAHA

▪ Uvnitř produktu NEPOUŽÍVEJTE elektrické součástky zakoupené v běžných

obchodech.

▪ Napájení pro vypouštěcí čerpadlo atd. NEVYVÁDĚJTE ze svorkovnice. Mohlo by to

způsobit úraz elektrickým proudem nebo požár.

VÝSTRAHA

Udržujte propojovací kabeláž vždy mimo kontakt měděným potrubím bez tepelné izolace, protože toto potrubí bude velmi horké.

8.1.2 Pokyny k zapojování elektrického vedení

Referenční příručka k instalaci

Mějte na paměti následující:

▪ Pokud používáte kabely se splétanými vodiči, nainstalujte na konec zamačkávací

očko svorky. Umístěte zamačkávací očko svorky na vodič až po zaizolovanou část a upevněte svorku pomocí vhodného nástroje.

a Kabel skroucenými vodiči

b Kulatá zamačkávací svorka

FTXTM30+40R2V1B

Pokojová klimatizační jednotka Daikin

4P518023-10H – 2021.03

▪ Pro instalaci vodičů použijte následující metody:

c b

AA´

A´

c b ba c

1-3

Typ vodiče Způsob instalace

Jednožilový vodič

a Kroucený vodič s jednou žilou b Šroub c Plochá podložka

Splétaný vodič se zamačkávacím očkem svorky

a Svorka b Šroub

8 | Elektrická instalace

c Plochá podložka

Povoleno

NEPOVOLENO

▪ Zemnicí vodič mezi pojistkou vodiče a svorkou nesmí být delší než ostatní vodiče.

8.1.3 Specifikace standardních součástí zapojení

Součást

Propojovací kabel (vnitřní ↔ venkovní) Čtyřžilový kabel 1,5 až 2,5mm²,

8.2 Připojení elektrické kabeláže k vnitřní jednotce

Elektroinstalační práce musejí být provedeny v souladu s instalačním návodem a národními elektrickými předpisy a normami.

použitelný pro napětí 220~240V

H05RN-F (60245 IEC 57)

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

1 Ustavte vnitřní jednotku na háky upevňovací desky. Jako vodítko použijte

značky " ".

a Upevňovací deska (příslušenství) b Kus balicího materiálu

c Propojovací kabel d Kabelovod

Referenční příručka k instalaci

8 | Elektrická instalace

INFORMACE

Podepřete jednotku pomocí kusu balicího materiálu.

2 Otevřete přední panel a pak servisní kryt. Viz také Otevření vnitřní jednotky. 3 Propojovací vodiče od venkovní jednotky prostrčte průchozím otvorem ve

stěně a poté zadní stranou vnitřní jednotky a skrze přední stranu.

Poznámka: V případě, že byl propojovací kabel zbaven izolace předem, zakryjte konce izolační páskou.

4 Ohněte konce kabelu nahoru.

POZNÁMKA

▪ Napájecí kabelová přípojka a přenosové vedení musí být uloženy odděleně.

Přenosová kabeláž a napájecí kabeláž se mohou křížit, ale NESMÍ vést rovnoběžně.

▪ Aby nedocházelo k elektrickému rušení, musí být vzdálenost mezi oběma typy

kabeláže VŽDY minimálně 50mm.

VÝSTRAHA

a Svorkovnice

b Blok elektrických součástí

c Kabelová svorka

5 Odstraňte izolaci z konců vodiče, asi 15mm. 6 Barvy vodiče porovnejte s čísly svorek ve svorkovnicích vnitřní jednotky a

vedení pevně přišroubujte k příslušným svorkám.

7 Zemnicí vodiče bezpečně připojte k příslušné svorce. 8 Pevně upevněte dráty pomocí šroubů ve svorkovnici. 9 Za vodiče zatáhněte a zkontrolujte, zda jsou bezpečně připojeny; poté vodiče

upevněte příslušnými úchyty.

Referenční příručka k instalaci

10 Vodiče umístěte tak, aby bylo možné snadno a bezpečně uzavřít servisní kryt a

poté tento kryt uzavřete.

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

8 | Elektrická instalace

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Referenční příručka k instalaci

9 | Dokončení instalace vnitřní jednotky

bfa

2×

a b

c c d e

9 Dokončení instalace vnitřní jednotky

9.1 Izolování vypouštěcího potrubí, potrubí chladiva a propojovacího kabelu

1 Po dokončení potrubí vypouštěcího potrubí, chladiva a elektrické kabeláže.

Obalte potrubí chladiva, propojovací kabel a vypouštěcí hadici společně izolační páskou. U každého závitu by se měly jednotlivé vrstvy pásky nejméně z poloviny překrývat.

a Vypouštěcí hadice

b Propojovací kabel

c Upevňovací deska (příslušenství)

d Potrubí chladiva

e Upevňovací šroub vnitřní jednotky M4×12L (příslušenství)

f Spodní rám

9.2 Protažení trubek skrze otvor ve stěně

1 Potrubí s chladivem veďte podle značek vedení potrubí na montážní desce.

a Vypouštěcí hadice

b Tento otvor utěsněte tmelem nebo těsnicím materiálem

c Samolepicí vinylová páska

d Izolační páska

e Upevňovací deska (příslušenství)

POZNÁMKA

▪ NEOHÝBEJTE potrubí chladiva. ▪ Trubky chladiva NETLAČTE k dolnímu rámu nebo přední mřížce.

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

9 | Dokončení instalace vnitřní jednotky

2 Odtokovou hadici a potrubí chladiva veďte skrze otvor.

9.3 Montáž vnitřní jednotky na upevňovací desku

1 Ustavte vnitřní jednotku na háky upevňovací desky. Jako vodítko použijte

značky " ".

2 Oběma rukama stiskněte dolní panel jednotky a nasaďte jednotku na háky

upevňovací desky. Zajistěte, aby vodiče nebyly nikdy skřípnuty.

Poznámka: Zajistěte, aby se propojovací kabel NEZACHYTIL ve vnitřní jednotce.

3 Oběma rukama stiskněte dolní hranu vnitřní jednotky a nasaďte ji na háky

montážní desky.

4 Vnitřní jednotku upevněte k montážní desce pomocí 2 upevňovacích šroubů

M4×12L (příslušenství).

9.4 Uzavření jednotky

9.4.1 Montáž přední mřížky

1 Přední mřížku instalujte a pevně zahákněte 3 horní háky. 2 Namontujte 2 šrouby (třída 30) nebo 3 šrouby (třídy 40) zpět na přední

mřížku.

3 Pro třídu 40 namontujte zpět dolní klapku (vodorovná klapka). Připojte 2

středové připojovací body. Zahákněte pravou stranu klapky k hřídeli. Zahákněte klapku na levé straně.

4 Namontujte vzduchový filtr, namontujte přední panel a zavřete jej.

9.4.2 Uzavření servisního krytu

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

1 Umístěte servisní kryt na původní místo na jednotce. 2 Namontujte zpět 1 šroub na servisní kryt.

Referenční příručka k instalaci

9 | Dokončení instalace vnitřní jednotky

POZNÁMKA

Při uzavírání servisního krytu zajistěte, aby krouticí moment při dotažení nepřekročil 1,4(±0,2)Nm.

9.4.3 Montáž předního panelu

1 Přední panel nasaďte zpět. Vyrovnejte hřídele s drážkami a zasuňte je až na

doraz.

2 Pomalu uzavřete přední panel zatlačením na obou stranách a uprostřed.

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

10 Konfigurace

ON/ OFF

10.1 Nastavení různých adres

V případě 2 vnitřních jednotek instalovaných v 1 místnosti mohou být nastaveny různé adresy pro 2 uživatelské ovladače.

1 Vyjměte kryt a baterie z uživatelského ovladače. 2 Přerušte adresní propojku J4.

10 | Konfigurace

a Adresní propojka J4

POZNÁMKA

Při přerušování adresní propojky buďte opatrní, abyste nepoškodili žádné okolní součásti.

3 Zapněte napájení.

4 Stiskněte současně tlačítka a . 5 Stiskněte tlačítko , vyberte možnost a pak stiskněte tlačítko .

Výsledek: Provozní kontrolka se rozbliká.

a Provozní kontrolka b Spínač ON/OFF vnitřní jednotky

6 Stiskněte spínač ON/OFF vnitřní jednotky, kdy problikává kontrolka provozu.

Adresní propojka Adresa

Tovární nastavení 1

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Po odstřižení kleštěmi 2

Referenční příručka k instalaci

10 | Konfigurace

INFORMACE

Pokud nastavení NEBYLO možné dokončit během problikávání kontrolky PROVOZ, opakujte nastavení od začátku.

7 Po dokončení nastavení podržte tlačítko stisknuté alespoň 5sekund.

Výsledek: Uživatelský ovladač se vrátí na předchozí obrazovku.

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

11 Uvedení do provozu

POZNÁMKA

Obecný kontrolní seznam pro uvedení do provozu. Kromě pokynů pro uvedení do

provozu v této kapitole je také k dispozici obecný kontrolní seznam pro uvedení do provozu na portálu Daikin Business Portal (je vyžadováno ověření).

Obecný kontrolní seznam pro uvedení do provozu doplňuje pokyny v této kapitole a lze jej použít jako návod a šablonu pro zprávy během uvádění do provozu a předání uživateli.

11.1 Přehled: Uvedení do provozu

Tato kapitola popisuje, co musíte udělat a znát pro uvedení systému do provozu po jeho nainstalování.

Typický průběh prací

Uvedení do provozu se typicky skládá z následujících kroků:

1 Prověření dle "Kontrolního seznamu před uvedením do provozu". 2 Provedení testovacího provozu systému.

11 | Uvedení do provozu

11.2 Kontrolní seznam před uvedením do provozu

Po dokončení instalace jednotky je nutné nejprve zkontrolovat následující položky. Po provedení všech testů je nutné jednotku uzavřít. Po uzavření jednotky ji připojte k napájení.

Přečtěte si úplné pokyny k instalaci popsané v referenční příručce technika.

Vnitřní jednotky jsou řádně upevněny.

Venkovní jednotka je správně namontována.

Vstup / výstup vzduchu

Zkontrolovat u jednotky, zda nic nepřekáží volnému vstupu a výstupu vzduchu (například listy papíru, lepenka nebo jiný materiál).

Neexistují ŽÁDNÉ chybějící fáze nebo přepojené fáze.

Potrubí chladiva (plynného a kapalného) je tepelně izolováno.

Drenáž

Zkontrolujte, zda vytéká kondenzát hladce.

Možný dopad: Mohla by odkapávat kondenzovaná voda.

Systém je správně uzemněn a svorky uzemnění jsou utaženy.

Pojistky nebo lokálně nainstalovaná ochranní zařízení jsou nainstalována podle tohoto dokumentu a NEJSOU vyřazena.

Napájecí napětí musí odpovídat napětí na identifikačním štítku jednotky.

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Jako propojovací vedení jsou použity předepsané vodiče.

Vnitřní jednotka přijímá signály z uživatelského rozhraní.

V rozváděcí skříňce NEJSOU žádné uvolněné přípojky nebo poškozené elektrické součásti.

Referenční příručka k instalaci

11 | Uvedení do provozu

11.3 Provedení zkušebního provozu

Izolační odpor kompresoru je v pořádku.

Uvnitř vnitřních ani venkovních jednotek NEJSOU žádné poškozené součásti nebo zmáčknuté potrubí.

NEDOCHÁZÍ k žádným únikům chladiva.

Je použit správný rozměr potrubí a trubky jsou správně izolovány.

Uzavírací ventily (plynové a kapalinové) na venkovní jednotce jsou plně otevřeny.

Předpoklad: Napájecí zdroj MUSÍ být ve stanoveném rozsahu. Předpoklad: Testovací provoz může být proveden v režimu chlazení nebo topení. Předpoklad: Testovací provoz musí být proveden v souladu snávodem kobsluze

vnitřní jednotky a musí tak být ověřeno, že všechny funkce a součásti pracují správně.

1 V režimu chlazení vyberte nejnižší teplotu, jakou lze naprogramovat. V režimu

topení vyberte nejvyšší teplotu, jakou lze naprogramovat. V případě potřeby lze testovací provoz vypnout.

2 Když je testovací provoz dokončen, nastavte teplotu na normální úroveň. V

režimu chlazení: 26~28°C, v režimu topení: 20~24°C.

3 Systém přestane pracovat po 3minutách od vypnutí jednotky.

11.3.1 Provedení testovacího provozu pomocí uživatelského rozhraní

1 Stisknutím tlačítka zapněte systém.

2 Stiskněte současně tlačítka a . 3 Stiskněte tlačítko , vyberte možnost a pak stiskněte tlačítko .

Výsledek: Testovací provoz se automaticky zastaví po uplynutí zhruba 30minut.

4 Chcete-li zastavit provoz dříve, stiskněte tlačítko .

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

12 Předání uživateli

Jakmile je dokončen zkušební provoz a jednotka pracuje správně, ujistěte se prosím, že jsou uživateli jasné následující položky:

▪ Ujistěte se, že uživatel má tištěnou verzi dokumentace a požádejte jej, aby si ji

uschoval pro pozdější použití. Informujte uživatele, že kompletní dokumentaci může najít na adrese URL uvedené dříve v této příručce.

▪ Vysvětlete uživateli, jak správně ovládat systém a co dělat v případě problémů. ▪ Ukažte uživateli, jakou údržbu musí na jednotce provádět.

12 | Předání uživateli

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Referenční příručka k instalaci

13 | Likvidace

13 Likvidace

POZNÁMKA

Systém se nikdy NEPOKOUŠEJTE demontovat sami: demontáž systému, likvidace chladiva, oleje a ostatních částí zařízení MUSÍ být provedena v souladu s příslušnými předpisy. Jednotky MUSÍ být likvidovány ve specializovaném zařízení, aby jejich součásti mohly být opakovaně použity, recyklovány nebo regenerovány.

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

14 Technické údaje

INDOOR

OUTDOOR

▪ Podsoubor nejnovějších technických údajů je dostupný na regionálním webu

Daikin (přístupný veřejně).

▪ Úplný soubor nejnovějších technických údajů je dostupný na webu Daikin

Business Portal (vyžaduje se ověření).

14.1 Schéma zapojení

Schéma zapojení elektrické kabeláže dodávané s jednotkou je umístěné na vnitřní straně krytu venkovní jednotky (dolní strana horního panelu).

14.1.1 Legenda – sjednocené schéma zapojení

Použité součástí a číslování viz schéma zapojení jednotky. Číslování součástí je arabskými číslicemi ve vzestupném pořadí pro každou součást a je vyjádřeno v přehledu níže symbolem "*" v kódu součásti.

Symbol Význam Symbol Význam

14 | Technické údaje

Jistič Ochranná zem

Připojení Ochranné uzemnění (šroub)

Konektor

Usměrňovač

Uzemnění Konektor relé

Místní kabeláž Zkratovací konektor

Pojistka Svorka

Vnitřní jednotka Svorkovnice

Venkovní jednotka Kabelová příchytka

Proudový chránič (RCD)

Symbol Barva Symbol Barva

BLK Černá ORG Oranžová

BLU Modrá PNK Růžová

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

BRN Hnědá PRP, PPL Červená

GRN Zelená RED Červená

GRY Šedá WHT Bílá

YLW Žlutá

Symbol Význam

A*P Deska tištěného spoje

BS* Tlačítko ZAP/VYP, ovládací spínač

Referenční příručka k instalaci

14 | Technické údaje

Symbol Význam

BZ, H*O Bzučák

C* Kondenzátor

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Spojení, konektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE

D*, V*D Dioda

DB* Diodový můstek

DS* Přepínač DIP

E*H Ohřívač

FU*, F*U, (charakteristiky viz také deska

Pojistka tištěných spojů uvnitř jednotky)

FG* Konektor (uzemnění rámu)

H* Kabelový svazek

H*P, LED*, V*L Kontrolka, svítící dioda

HAP Světelná dioda (servisní monitor -

zelená)

HIGH VOLTAGE Vysoké napětí

IES Snímač Intelligent Eye

IPM* Inteligentní výkonový modul

K*R, KCR, KFR, KHuR, K*M Magnetické relé

L Fáze

L* Cívka

L*R Tlumivka

M* Krokový elektromotor

M*C Motor kompresoru

M*F Motor ventilátoru

M*P Motor vypouštěcího čerpadla

M*S Motor žaluzie

MR*, MRCW*, MRM*, MRN* Magnetické relé

N Nulový vodič

n=*, N=* Počet průchodů feritovým jádrem

PAM Pulsně amplitudová modulace

PCB* Deska tištěného spoje

PM* Výkonový modul

PS Spínaný napájecí zdroj

Referenční příručka k instalaci

PTC* Termistor PTC

Q* Bipolární tranzistor s izolovaným

hradlem (IGBT)

Q*C Jistič

FTXTM30+40R2V1B

Pokojová klimatizační jednotka Daikin

4P518023-10H – 2021.03

14 | Technické údaje

Symbol Význam

Q*DI, KLM Jistič proti zemnímu spojení

Q*L Ochrana před přetížením

Q*M Tepelný spínač

Q*R Proudový chránič (RCD)

R* Rezistor

R*T Termistor

RC Přijímač

S*C Koncový spínač

S*L Plovákový spínač

S*NG Detektor úniku chladiva

S*NPH Snímač tlaku (vysokotlaký)

S*NPL Snímač tlaku (nízkotlaký)

S*PH, HPS* Tlakový spínač (vysokotlaký)

S*PL Tlakový snímač (nízkotlaký)

S*T Termostat

S*RH Snímač vlhkosti

S*W, SW* Ovládací spínač

SA*, F1S Svodič přepětí

SR*, WLU Přijímač signálu

SS* Volicí spínač

SHEET METAL Pevná deska svorkovnice

T*R Transformátor

TC, TRC Vysílač

V*, R*V Varistor

V*R Napájecí modul – diodový můstek,

bipolární tranzistor s izolovaným hradlem (IGBT)

WRC Bezdrátový dálkový ovladač

X* Svorka

X*M Svorkovnice (blok)

FTXTM30+40R2V1B Pokojová klimatizační jednotka Daikin 4P518023-10H – 2021.03

Y*E Cívka elektronického expanzního ventilu

Y*R, Y*S Cívka zpětného elektromagnetického

ventilu

Z*C Feritové jádro

ZF, Z*F Šumový filtr

Referenční příručka k instalaci

15 | Slovník pojmů

15 Slovník pojmů

Prodejce

Obchodní distributor výrobku.

Autorizovaný instalační technik

Odborně způsobilá osoba, která je kvalifikovaná k instalaci výrobku.

Uživatel

Osoba, která vlastní výrobek, nebo jej používá.

Platná legislativa

Veškeré mezinárodní, evropské, státní a místní nařízení, zákony, vyhlášky nebo předpisy, které jsou relevantní a platné pro určitý výrobek nebo oblast.

Servisní firma

Kvalifikovaná firma, která může provádět nebo koordinovat požadovaný servis jednotky.

Instalační návod

Návod pro určitý výrobek nebo aplikaci vysvětlující, jak jej instalovat, konfigurovat a udržovat v dobrém stavu.

Návod k obsluze

Návod pro určitý výrobek nebo aplikaci vysvětlující, jak jej používat.

Pokyny pro údržbu

Návod pro určitý výrobek nebo aplikaci vysvětlující (pokud je to relevantní), jak instalovat, konfigurovat, ovládat a/nebo udržovat výrobek nebo aplikaci.

Příslušenství

Štítky, návody, informační listy a vybavení, které je dodáváno s výrobkem a které musí být instalováno dle pokynů v doprovodné dokumentaci.

Volitelné vybavení

Vybavení vyrobené nebo schválené společností Daikin, které je možné kombinovat s výrobkem dle pokynů v doprovodné dokumentaci.

Místní dodávka

Vybavení, které NENÍ vyrobené společností Daikin, které je možné kombinovat s výrobkem dle pokynů v doprovodné dokumentaci.

Referenční příručka k instalaci

Pokojová klimatizační jednotka Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Verantwortung für Energie und Umwelt

4P518023-10H 2021.03

Daikin FTXTM30R2V1B, FTXTM40R2V1B Installer reference guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 O této dokumentaci

1.1 O tomto dokumentu

1.1.1 Význam varování a symbolů

2 Všeobecná bezpečnostní opatření

2.1 Pro instalačního technika

2.1.1 Obecně

2.1.2 Místo instalace

Pokyny pro zařízení používající chladivo R32

Prostorové požadavky pro instalaci

Stanovení minimální podlahové plochy

2.1.3 Chladivo – v případě chladiva R410A nebo R32

2.1.4 Elektrická instalace

3 | Specifické bezpečnostní pokyny pro instalačního technika

4 Informace o krabici

4.1 Přehled: Informace o krabici

4.2 Vnitřní jednotka

4.2.1 Odbalení vnitřní jednotky

4.2.2 Sejmutí příslušenství z vnitřní jednotky

5 Informace o jednotce

5.1 Uspořádání systému

5.2 Provozní rozsah

5.3 O bezdrátové síti LAN

5.3.1 Bezpečnostní upozornění při použití bezdrátové sítě LAN

5.3.2 Základní parametry

5.3.3 Nastavení bezdrátové sítě LAN

Pokyny pro instalaci aplikace Daikin Residential Controller

6 Instalace jednotky

6.1 Příprava místa instalace

6.1.1 Požadavky na místo instalace pro vnitřní jednotku

6.2 Otevření jednotky

6.2.1 Demontáž předního panelu

6.2.2 Otevření servisního krytu

6.2.3 Demontáž čelní mřížky

6.3 Montáž vnitřní jednotky

6.3.1 Instalace upevňovací desky

6.3.2 Vrtání otvoru ve stěně

6.3.3 Demontáž krytu hrdla potrubí

6.4 Připojení vypouštěcího potrubí

6.4.1 Obecné pokyny

6.4.2 Připojení potrubí zprava, zprava zezadu nebo zprava zdola

6.4.3 Připojení potrubí zleva, zleva zezadu nebo zleva zdola

6.4.4 Kontrola úniků vody

7 Instalace potrubí

7.1 Příprava chladivového potrubí

7.1.1 Požadavek na chladicího potrubí

Průměr potrubí chladiva

Materiál potrubí chladiva

7.1.2 Izolace chladivového potrubí

7.2 Připojení potrubí chladiva

7.2.1 O připojení potrubí chladiva

7.2.2 Bezpečnostní upozornění pro připojování potrubí chladiva

7.2.3 Pokyny pro připojování potrubí chladiva

7.2.4 Pokyny pro ohýbání potrubí

7.2.5 Rozšiřování konců trubek

7.2.6 Připojení potrubí chladiva k vnitřní jednotce

8 Elektrická instalace

8.1 Informace o připojování elektrického vedení

8.1.1 Bezpečnostní opatření při zapojování elektrického vedení

8.1.2 Pokyny k zapojování elektrického vedení

8.1.3 Specifikace standardních součástí zapojení

8.2 Připojení elektrické kabeláže k vnitřní jednotce

9 Dokončení instalace vnitřní jednotky

9.1 Izolování vypouštěcího potrubí, potrubí chladiva a propojovacího kabelu

9.2 Protažení trubek skrze otvor ve stěně

9.3 Montáž vnitřní jednotky na upevňovací desku

9.4 Uzavření jednotky

9.4.1 Montáž přední mřížky

9.4.2 Uzavření servisního krytu

9.4.3 Montáž předního panelu

10 Konfigurace

10.1 Nastavení různých adres

11 Uvedení do provozu

11.1 Přehled: Uvedení do provozu

11.2 Kontrolní seznam před uvedením do provozu

11.3 Provedení zkušebního provozu

11.3.1 Provedení testovacího provozu pomocí uživatelského rozhraní
