Daikin FTXTM30R2V1B, FTXTM40R2V1B Installer reference guide [ro]

Ghidul de referință al instalatorului

Instalație de climatizare Daikin pentru
încăperi

FTXTM30R2V1B
FTXTM40R2V1B

Cuprins

Cuprins

1 Despre documentaţie 4

1.1 Despre acest document.................................................................................................................................................. 4

1.1.1 Explicaţia avertizărilor şi simbolurilor ............................................................................................................ 5

2 Măsuri de siguranţă generale 7

2.1 Pentru instalator ............................................................................................................................................................. 7

2.1.1 Date generale ................................................................................................................................................. 7

2.1.2 Locul instalării ................................................................................................................................................. 8

2.1.3 Agent frigorific — în cazul R410A sau R32..................................................................................................... 11

2.1.4 Electric ............................................................................................................................................................ 13

3 Instrucțiuni specifice de tehnica securității pentru instalator 16

4 Despre cutie 19

4.1 Prezentare generală: despre cutie ................................................................................................................................. 19

4.2 Unitatea interioara.......................................................................................................................................................... 19

4.2.1 Pentru a despacheta unitatea interioară ....................................................................................................... 19

4.2.2 Pentru a scoate accesoriile din unitatea interioară ....................................................................................... 19

5 Despre unitate 21

5.1 Configurația sistemului ................................................................................................................................................... 21

5.2 Intervalul de exploatare.................................................................................................................................................. 21

5.3 Despre adaptorul LAN wireless ...................................................................................................................................... 21

5.3.1 Precauții la utilizarea adaptorului LAN wireless ............................................................................................ 22

5.3.2 Parametri de bază........................................................................................................................................... 22

5.3.3 Setarea adaptorului LAN wireless .................................................................................................................. 22

6 Instalarea unității 23

6.1 Pregătirea locului de instalare........................................................................................................................................ 23

6.1.1 Cerinţele locului de instalare pentru unitatea interioară .............................................................................. 23

6.2 Deschiderea unităţii........................................................................................................................................................ 25

6.2.1 Pentru a scoate panoul frontal....................................................................................................................... 25

6.2.2 Pentru a deschide capacul pentru service ..................................................................................................... 25

6.2.3 Pentru a scoate grila frontală ......................................................................................................................... 25

6.3 Montarea unităţii interioare........................................................................................................................................... 26

6.3.1 Pentru a instala placa de montare ................................................................................................................. 26

6.3.2 Pentru a perfora un orificiu în perete ............................................................................................................ 28

6.3.3 Pentru a scoate capacul orificiului conductei ................................................................................................ 28

6.4 Racordarea tubulaturii de evacuare............................................................................................................................... 29

6.4.1 Instrucțiuni generale ...................................................................................................................................... 29

6.4.2 Pentru a racorda tubulatura pe partea dreaptă, dreapta spate sau dreapta jos ......................................... 30

6.4.3 Pentru a conecta tubulatura în partea stângă, în stânga spate sau în stânga jos ........................................ 30

6.4.4 Depistarea scăpărilor de apă.......................................................................................................................... 31

7 Instalarea conductelor 32

7.1 Pregătirea tubulaturii agentului frigorific....................................................................................................................... 32

7.1.1 Cerințele tubulaturii de agent frigorific ......................................................................................................... 32

7.1.2 Izolarea tubulaturii de agent frigorific ........................................................................................................... 33

7.2 Conectarea tubulaturii agentului frigorific..................................................................................................................... 33

7.2.1 Despre racordarea tubulaturii de agent frigorific.......................................................................................... 33

7.2.2 Măsuri de precauţie la racordarea tubulaturii de agent frigorific................................................................. 33

7.2.3 Indicații la racordarea tubulaturii de agent frigorific..................................................................................... 34

7.2.4 Indicaţii privind îndoirea ţevilor ..................................................................................................................... 35

7.2.5 Pentru a evaza capătul ţevii ........................................................................................................................... 35

7.2.6 Pentru a conecta tubulatura agentului frigorific la unitatea interioară........................................................ 36

Ghidul de referință al instalatorului

2

8 Instalarea componentelor electrice 37

8.1 Despre conectarea cablajului electric ............................................................................................................................ 37

8.1.1 Precauţii la conectarea cablajului electric ..................................................................................................... 37

8.1.2 Indicaţii pentru conectarea cablajului electric .............................................................................................. 38

8.1.3 Specificaţii pentru componentele cablajului standard .................................................................................. 39

8.2 Pentru a conecta cablajul electric la unitatea interioară............................................................................................... 39

9 Finalizarea instalării unităţii interioare 42

9.1 Pentru a izola tubulatura de evacuare, tubulatura agentului frigorific și cablul de interconectare............................. 42

9.2 Pentru a trece conductele prin orificiul în perete.......................................................................................................... 42

9.3 Pentru a fixa unitatea pe placa de montare................................................................................................................... 43

FTXTM30+40R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518023-10H – 2021.03

Cuprins

9.4 Închiderea unității........................................................................................................................................................... 43

9.4.1 Pentru a reinstala grila frontală ..................................................................................................................... 43

9.4.2 Închiderea capacului pentru service .............................................................................................................. 43

9.4.3 Reinstalarea panoului frontal ......................................................................................................................... 44

10 Configurare 45

10.1 Pentru a seta o adresă diferită ....................................................................................................................................... 45

11 Darea în exploatare 47

11.1 Prezentare generală: Darea în exploatare...................................................................................................................... 47

11.2 Listă de verificare înaintea dării în exploatare ............................................................................................................... 47

11.3 Efectuarea probei de funcţionare .................................................................................................................................. 48

11.3.1 Efectuarea probei de funcţionare utilizând interfața utilizatorului .............................................................. 48

12 Predarea către utilizator 49

13 Dezafectarea 50

14 Date tehnice 51

14.1 Schema de conexiuni ...................................................................................................................................................... 51

14.1.1 Legenda schemei de conexiuni unificate ....................................................................................................... 51

15 Glosar 54

FTXTM30+40R2V1B
Instalație de climatizare Daikin pentru încăperi
4P518023-10H – 2021.03

Ghidul de referință al instalatorului

3

1 | Despre documentaţie

1 Despre documentaţie

1.1 Despre acest document

INFORMAȚIE

Asiguraţi-vă că utilizatorul are documentaţia tipărită şi rugaţi-l să o păstreze pentru
consultare ulterioară.

Public ţintă

Instalatori autorizaţi

INFORMAȚIE

Acest aparat este destinat utilizării de către utilizatori instruiţi sau experţi în
magazine, în industria uşoară sau în ferme sau utilizării în scop comercial sau privat
de către persoane nespecializate.

AVERTIZARE

Asigurați-vă ca instalarea, service-ul, întreținerea, reparațiile și materialele aplicate să
respecte instrucțiunile de la Daikin și, în plus, să se conformeze cu legislația în
vigoare, și sunt executate numai de persoane calificate. În Europa și în zonele în care
se aplică standardele IEC, standardul aplicabil este EN/IEC 60335-2-40.

Set documentaţie

Acest document face parte din setul documentaţiei. Setul complet este format din:

▪ Măsuri generale de precauție:

- Instrucţiuni de tehnica securităţii pe care TREBUIE să le citiți înainte de

instalare

- Format: Hârtie (în cutia unității interioare)

▪ Manualul de instalare a unităţii interioare:

- Instrucţiuni de instalare

- Format: Hârtie (în cutia unității interioare)

▪ Ghidul de referinţă al instalatorului:

- Pregătirea instalării, bune practici, date de referinţă,…

- Format: Fișiere digitale la http://www.daikineurope.com/support-and-

manuals/product-information/

Cele mai recente versiuni ale documentaţiei furnizate pot fi disponibile pe site-ul
Web Daikin regional sau prin intermediul distribuitorului.

Documentaţia originală este scrisă în limba engleză. Toate celelalte limbi reprezintă
traduceri.

Manual de date tehnice

Ghidul de referință al instalatorului

4

▪ Un subset al celor mai recente date tehnice este disponibil pe site-ul Daikin

regional (accesibil publicului).

▪ Setul complet cu cele mai recente date tehnice este disponibil pe Daikin Business

Portal (se cere autentificare).

FTXTM30+40R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518023-10H – 2021.03

1.1.1 Explicaţia avertizărilor şi simbolurilor

PERICOL

Indică o situaţie care duce la deces sau rănire gravă.

PERICOL: RISC DE ELECTROCUTARE

Indică o situaţie care poate duce la electrocutare.

PERICOL: RISC DE ARSURI/OPĂRIRE

Indică o situație care ar putea cauza arsuri/opărire din cauza temperaturilor extrem
de ridicate sau joase.

PERICOL: RISC DE EXPLOZIE

Indică o situaţie care poate duce la explozie.

AVERTIZARE

Indică o situaţie care poate duce la deces sau rănire gravă.

1 | Despre documentaţie

AVERTIZARE: MATERIAL INFLAMABIL

ATENȚIE

Indică o situaţie care poate duce la rănirea minoră sau mai puţin gravă.

NOTIFICARE

Indică o situaţie care poate duce la distrugerea echipamentului sau bunurilor.

INFORMAȚIE

Indică sfaturi utile sau informaţii suplimentare.

Simboluri utilizate pe unitate:

Simbol Explicație

Înainte de instalare, citiți manualul de instalare și exploatare,
și foaia cu instrucțiuni pentru cablaj.

Înainte de efectuarea lucrărilor de întreținere și service, citiți
manualul de service.

Pentru informații suplimentare, consultați ghidul de referință
pentru instalator și utilizator.

FTXTM30+40R2V1B
Instalație de climatizare Daikin pentru încăperi
4P518023-10H – 2021.03

Unitatea conține piese rotative. Procedați cu atenție când
deserviți sau inspectați unitatea.

Simboluri utilizate în documentație:

Simbol Explicație

Indică titlul unei figurii sau o referire la aceasta.
Exemplu: " 1–3 Titlu figură" înseamnă "Figura 3 din

capitolul 1".

Ghidul de referință al instalatorului

5

1 | Despre documentaţie

Simbol Explicație

Indică titlul unui tabel sau o referire la aceasta.
Exemplu: " 1–3 Titlu tabel" înseamnă "Tabelul 3 din

capitolul 1".

Ghidul de referință al instalatorului

6

Instalație de climatizare Daikin pentru încăperi

FTXTM30+40R2V1B

4P518023-10H – 2021.03

2 Măsuri de siguranţă generale

2.1 Pentru instalator

2.1.1 Date generale

Dacă NU sunteți sigur cum să instalaţi sau să exploataţi unitatea, contactaţi
distribuitorul.

PERICOL: RISC DE ARSURI/OPĂRIRE

▪ NU atingeţi tubulatura agentului frigorific, a apei sau componentele interne în

timpul funcţionării şi imediat după aceea. Aceasta poate fi foarte fierbinte sau
foarte rece. Lăsaţi-o să revină la temperatura normală. Dacă trebuie să o atingeţi,
purtaţi mănuşi de protecţie.

▪ NU atingeţi niciodată agentul frigorific scurs accidental.

AVERTIZARE

Instalarea sau conectarea necorespunzătoare a echipamentului sau accesoriilor
poate cauza electrocutare, scurtcircuit, scăpări, incendiu sau alte deteriorări ale
echipamentului. Utilizați numai accesorii, echipament opțional și piese de rezervă
fabricate sau aprobate de Daikin.

2 | Măsuri de siguranţă generale

AVERTIZARE

Asiguraţi-vă că instalarea, testarea şi materialele utilizate sunt conforme legislaţiei în
vigoare (pe lângă instrucţiunile descrise în documentaţia Daikin).

ATENȚIE

Purtaţi echipamentul adecvat de protecţie personală (mănuşi de protecţie, ochelari
de protecţie etc.) la instalarea, întreţinerea sau deservirea sistemului.

AVERTIZARE

Îndepărtaţi pungile de plastic ale ambalajului ca să nu ajungă la îndemâna altor
persoane, în special a copiilor. Riscul posibil: sufocarea.

AVERTIZARE

Luaţi măsurile necesare pentru a împiedica animalele de talie mică să se
adăpostească în unitate. Animalele de talie mică care ating piesele electrice pot
cauza defecţiuni, fum sau incendiu.

ATENȚIE

NU atingeţi priza de aer sau aripioarele din aluminiu ale unităţii.

FTXTM30+40R2V1B
Instalație de climatizare Daikin pentru încăperi
4P518023-10H – 2021.03

ATENȚIE

▪ NU puneți niciun obiect sau echipament pe unitate.
▪ NU vă urcați, nu vă așezați și nu stați pe unitate.

Ghidul de referință al instalatorului

7

2 | Măsuri de siguranţă generale

În conformitate cu legislația în vigoare, poate fi necesară asigurarea unui registru
jurnal cu produsul, conținând cel puțin: informaţii privind întreţinerea, lucrările de
reparaţii, rezultatele testelor, perioadele de așteptare,…

De asemenea, TREBUIE furnizate cel puțin următoarele informații într-un loc
accesibil la produs:

▪ Instrucțiuni pentru oprirea sistemului în caz de urgență
▪ Numele și adresa pompierilor, poliției și spitalului
▪ Numele, adresa și numerele de telefon de zi și de noapte pentru service

În Europa, EN378 furnizează îndrumările necesare pentru acest registru jurnal.

2.1.2 Locul instalării

▪ Lăsaţi spaţiu suficient în jurul unităţii pentru a permite deservirea şi circulaţia

aerului.

NOTIFICARE

Se recomandă executarea lucrărilor la unitatea exterioară când atmosfera este
uscată, pentru a evita infiltraţiile.

▪ Asigurați-vă că locul de instalare rezistă la greutatea și vibrațiile unității.
▪ Asiguraţi-vă că zona este bine ventilată. NU blocați orificiile de ventilație.
▪ Asiguraţi-vă că unitatea se află pe loc drept.

NU instalaţi unitatea în următoarele locuri:

▪ În medii cu pericol de explozie.
▪ În locuri unde există instalaţii care emit unde electromagnetice. Undele

electromagnetice pot perturba sistemul de comandă, cauzând defectarea
echipamentului.

▪ În locurile în care există riscul incendiilor din cauza scurgerilor gazelor inflamabile

(de exemplu: diluant sau benzină), fibre de carbon sau pulberi inflamabile.

▪ În locuri în care se produce gaz exploziv (de exemplu: gaz de acid sulfuric).

Corodarea conductelor de cupru sau a pieselor lipite poate cauza scăpări de
agent frigorific.

▪ În băi.

Instrucțiuni pentru echipamentele care utilizează agent frigorific R32

AVERTIZARE: MATERIAL UȘOR INFLAMABIL

Agentul frigorific din interiorul acestei unități este ușor inflamabil.

Ghidul de referință al instalatorului

8

AVERTIZARE

▪ NU perforați și nu aruncați în foc.
▪ NU folosiți mijloace de accelerare a procesului de dezghețare sau pentru

curățare, altele decât cele recomandate de fabricant.

▪ Rețineți că agentul frigorific R32 NU conține odorizant.

FTXTM30+40R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518023-10H – 2021.03

2 | Măsuri de siguranţă generale

AVERTIZARE

Aparatul va fi păstrat astfel încât să se prevină deteriorarea mecanică, și într-o
încăpere bine ventilată fără surse de aprindere cu funcționare continuă (de ex.:
flacără deschisă, un aparat cu gaz în funcțiune sau un încălzitor electric în funcțiune),
și având dimensiunea încăperii conform celor de mai jos.

AVERTIZARE

Asigurați-vă că instalarea, service+ul, întreținerea și reparațiile sunt conforme
instrucțiunilor din Daikin precum și legislației în vigoare (de exemplu, reglementările
naționale privind gazele) și sunt executate numai de persoane autorizate.

AVERTIZARE

Dacă unul sau mai multe încăperi sunt racordate la unitatea care utilizează un
sistemul de conducte, asigurați-vă că:

▪ nu există surse de aprindere în funcțiune (de exemplu: flăcări deschise, un aparat

cu gaz în funcțiune sau un încălzitor electric în funcțiune) în cazul în care
suprafața podelei este mai mică decât suprafața minimă a podelei A (m²);

▪ în sistemul de conducte nu sunt instalate dispozitive auxiliare, care ar putea fi o

sursă potențială de aprindere (de exemplu: suprafețe fierbinți cu o temperatură
care depășește 700°C și dispozitive electrice de comutare);

▪ în sistemul de conducte sunt utilizate numai dispozitivele auxiliare omologate de

producător;

▪ admisia ȘI evacuarea aerului sunt racordate direct la aceeași încăpere prin

tubulatură. NU utilizați spații, precum un tavan fals, drept conductă pentru priza
sau evacuarea aerului.

NOTIFICARE

▪ Se vor lua măsuri de precauție pentru a evita vibrațiile excesive sau pulsația

tubulaturii de agent frigorific.

▪ Dispozitivele de protecție, tubulatura și armăturile trebuie protejate, cât mai mult

posibil față de efectele adverse ale mediului.

▪ Trebuie să se prevadă dilatarea și contracția secțiunilor lungi de tubulatură.
▪ Tubulatura din sistemele de refrigerare trebuie proiectate și instalate astfel încât

să se minimizeze probabilitatea șocurilor hidraulice care ar putea deteriora
sistemul.

▪ Echipamentele și conductele interioare trebuie să fie montate și protejate în

siguranță, astfel încât să se evite deteriorarea accidentală a echipamentului sau a
conductelor în urma unor evenimente precum mutarea mobilierului sau activități
de reconstrucție.

ATENȚIE

NU folosiți surse potențiale de aprindere la căutarea sau detectarea scăpărilor de
agent frigorific.

NOTIFICARE

▪ NU reutilizați racordurile și garniturile din cupru care au fost deja utilizate.
▪ Racordurile efectuate în instalație între piesele sistemului de agent frigorific

trebuie să fie accesibile în scopuri de întreținere.

FTXTM30+40R2V1B
Instalație de climatizare Daikin pentru încăperi
4P518023-10H – 2021.03

Ghidul de referință al instalatorului

9

2 | Măsuri de siguranţă generale

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

Cerințele spațiului de instalare

Pentru a determina suprafața minimă a podelei

1 Determinați încărcătura totală de agent frigorific din sistem (=încărcătura de

agent frigorific din fabrică + cantitatea suplimentară de agent frigorific
încărcat).

AVERTIZARE

Dacă aparatele conțin agent frigorific R32, atunci suprafața podelei încăperii în care
sunt instalate, exploatate și păstrate, TREBUIE să fie mai mare decât suprafața
minimă a podelei definită în tabelul de mai jos A (m2). Aceasta se aplică la:

▪ Unități interioare fără senzor de scurgere a agentului frigorific; în cazul unităților

interioare cu senzor de scurgere a agentului de răcire, consultați manualul de
instalare

▪ Unități exterioare instalate sau păstrate în interior (de ex., grădina de iarnă, garaj,

sala de mașini)

NOTIFICARE

▪ Tubulatura trebuie protejată față de deteriorarea fizică.
▪ Instalația de tubulatură trebuie menținută la minim.

2 Determinați graficul sau tabelul care se utilizează.

▪ Pentru unitățile interioare: Unitatea este montată pe tavan, montată pe

perete sau instalată pe podea?

▪ Pentru unitățile exterioare instalate sau depozitate în interior, aceasta

depinde de înălțimea de instalare:

Dacă înălțimea de instalare este… Atunci utilizați graficul sau tabelul

pentru…

<1,8m Unități instalate pe podea

1,8≤x<2,2m Unități montate pe perete

≥2,2m Unități montate pe tavan

3 Utilizați graficul sau tabelul pentru a determina suprafața minimă a podelei.

Ghidul de referință al instalatorului

10

Instalație de climatizare Daikin pentru încăperi

FTXTM30+40R2V1B

4P518023-10H – 2021.03

2 | Măsuri de siguranţă generale

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

A

min

[m

2

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0
9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2
9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659
9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

FTXTM30+40R2V1B
Instalație de climatizare Daikin pentru încăperi
4P518023-10H – 2021.03

2.1.3 Agent frigorific — în cazul R410A sau R32

Dacă este cazul. Consultați manualul de instalare sau ghidul de referință al
instalatorului pentru aplicația dvs. pentru detalii suplimentare.

m Încărcătura totală de agent frigorific în sistem

A

Suprafața minimă a podelei

min

(a) Ceiling-mounted unit (= unitate montată pe tavan)
(b) Wall-mounted unit (= unitate montată pe perete)
(c) Floor-standing unit (= unitate instalată pe podea)

NOTIFICARE

Asiguraţi-vă că instalarea conductelor agentului frigorific respectă legislaţia în
vigoare. În Europa, standardul în vigoare este EN378.

NOTIFICARE

Aveți grijă ca tubulatura de legătură și racordurile să NU fie tensionate.

AVERTIZARE

În timpul probelor, NU presurizaţi produsul cu o presiune mai mare decât cea
maximă admisă (conform indicaţiilor de pe placa de identificare a unităţii).

Ghidul de referință al instalatorului

11

2 | Măsuri de siguranţă generale

AVERTIZARE

Luați măsuri de precauție suficiente în caz de scurgeri de agent frigorific. Dacă au loc
scăpări de agent frigorific gaz, aerisiți zona imediat. Riscuri posibile:

▪ Concentrațiile excesive de agent frigorific într-o încăpere închisă pot cauza lipsă

de oxigen.

▪ Dacă agentul frigorific gaz vine în contact cu focul se pot produce gaze toxice.

PERICOL: RISC DE EXPLOZIE

Evacuare – scurgere de agent frigorific. Dacă doriți să evacuați, și există o scurgere

în circuitul agentului frigorific:

▪ NU utilizați funcţia automată de evacuare a unității, cu care puteți colecta tot

agentul frigorific din sistem în unitatea exterioară. Consecință posibilă:
Autocombustie și explozie a compresorului din cauza aerului care pătrunde în
compresorul aflat în funcțiune.

▪ Utilizați un sistem separat de recuperare, astfel încât compresorul unității să nu

trebuiască să funcționeze.

AVERTIZARE

Recuperaţi ÎNTOTDEAUNA agentul frigorific. NU eliberaţi agentul frigorific direct în
atmosferă. Folosiţi o pompă de vid pentru a evacua instalaţia.

NOTIFICARE

După conectarea întregii tubulaturi, asiguraţi-vă că nu există scurgeri de gaz. Utilizaţi
azot pentru a efectua detectarea scurgerii de gaz.

NOTIFICARE

▪ Pentru a evita defectarea compresorului, NU încărcați mai mult decât cantitatea

specificată de agent frigorific.

▪ Când sistemul de agent frigorific urmează să fie deschis, agentul frigorific trebuie

tratat în conformitate cu legislaţia aplicabilă.

AVERTIZARE

Asigurați-vă că nu există oxigen în sistem. Agentul frigorific se poate încărca numai
după efectuarea testului de scurgere și a uscării vidate.

Consecință posibilă: autoaprinderea și explozia compresorului din cauza aerului care
pătrunde în acesta în timp ce funcționează.

▪ În cazul în care este necesară reîncărcarea, consultați placa de identificare a

unității. Specifică tipul de agent frigorific și cantitatea necesară.

▪ Unitatea este încărcată cu agent frigorific din fabrică; în funcţie de dimensiunile şi

lungimile conductelor, unele sisteme pot necesita încărcarea suplimentară cu
agent frigorific.

Ghidul de referință al instalatorului

12

▪ Utilizaţi numai scule exclusiv pentru tipul de agent frigorific utilizat în acest

sistem pentru a asigura rezistenţa necesară faţă de presiune şi pentru a
împiedica pătrunderea materialelor străine în sistem.

▪ Încărcați agentul frigorific lichid după cum urmează:

FTXTM30+40R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518023-10H – 2021.03

2 | Măsuri de siguranţă generale

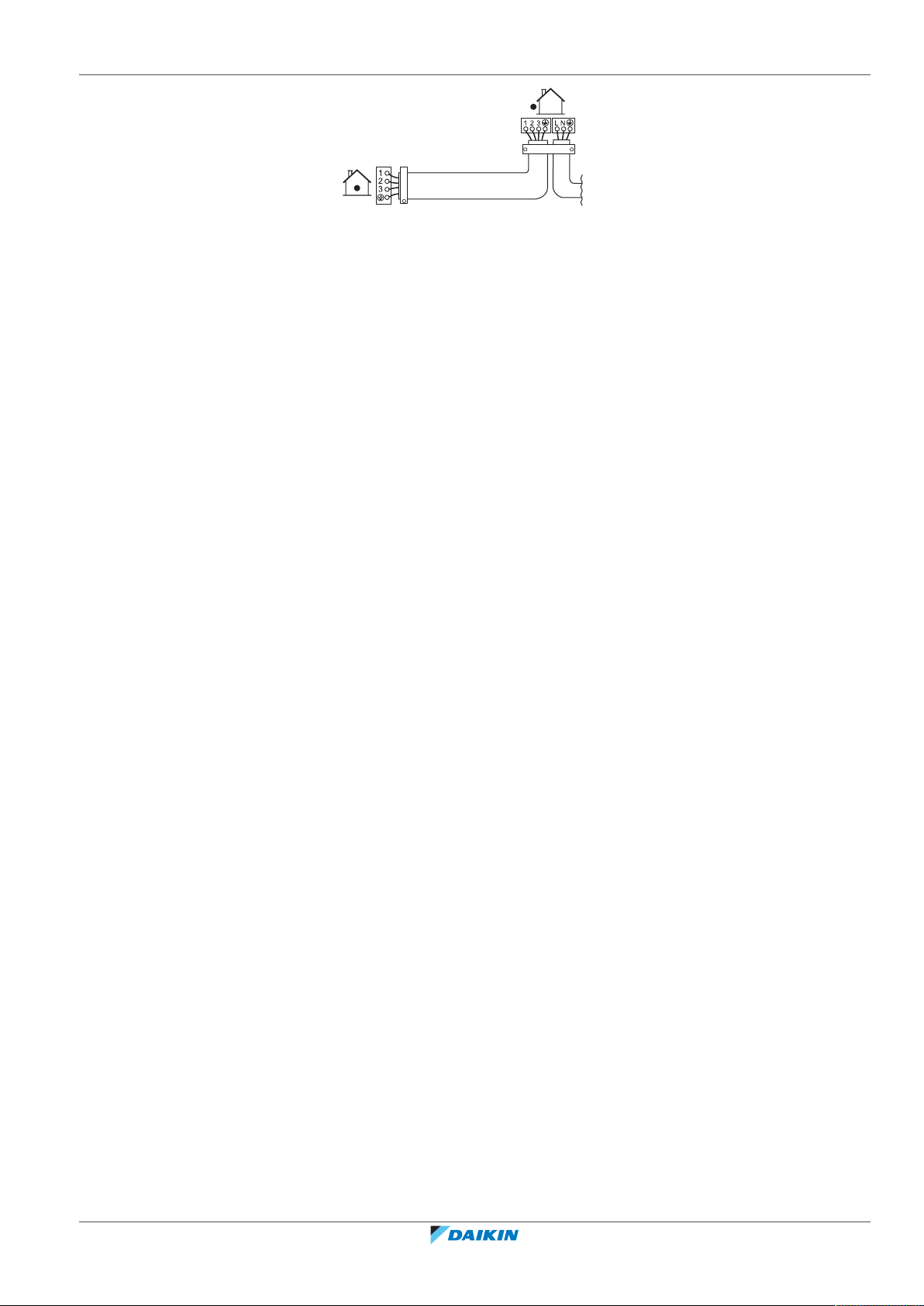

Dacă Atunci

Există tub de sifon

Încărcați cu butelia verticală.

(respectiv, butelia este marcată cu
„Sifon atașat pentru umplerea cu
lichid”)

NU există tub de sifon Încărcați cu butelia răsturnată.

▪ Deschideți încet buteliile cu agent frigorific.
▪ Încărcați agentul frigorific sub formă lichidă. Adăugarea sub formă de gaz poate

împiedica funcţionarea normală.

ATENȚIE

Când procedura de încărcare a agentului frigorific s-a terminat sau când este
întrerupt, închideţi imediat ventilul rezervorului de agent frigorific. Dacă ventilul NU
este închis imediat, presiunea rămasă ar putea încărca agent frigorific suplimentar.
Consecință posibilă: Cantitate incorectă de agent frigorific.

2.1.4 Electric

PERICOL: RISC DE ELECTROCUTARE

▪ Opriți toată alimentarea de la rețea înainte de a îndepărta capacul cutiei de

distribuție, de a conecta cablajul electrice sau de a atinge piesele electrice.

▪ Deconectați alimentarea de la rețea mai mult de 10minute și măsurați tensiunea

la bornele condensatoarelor circuitului principal sau ale componentelor electrice
înainte de service. Tensiunea trebuie să fie mai mică de 50 Vc.c. înainte de a
putea atinge componentele electrice. Pentru amplasarea bornelor, consultaţi
schema de conexiuni.

▪ NU atingeți componentele electrice cu mâinile ude.
▪ NU lăsați unitatea nesupravegheată când este scos capacul pentru service.

AVERTIZARE

Dacă NU este instalat din fabrică, pe cablajul fix TREBUIE instalat un întrerupător
principal sau alte mijloace de deconectare, cu separarea contactelor la toţi polii,
asigurând astfel deconectarea completă la supratensiune de categoria aIII-a.

FTXTM30+40R2V1B
Instalație de climatizare Daikin pentru încăperi
4P518023-10H – 2021.03

Ghidul de referință al instalatorului

13

2 | Măsuri de siguranţă generale

AVERTIZARE

▪ Utilizaţi NUMAI cabluri din cupru.
▪ Asigurați conformitatea cablajului de legătură cu legislația în vigoare.
▪ Întregul cablaj de legătură trebuie executat în conformitate cu schema de

conexiuni furnizată cu produsul.

▪ Nu strângeţi NICIODATĂ mănunchiurile de cabluri şi aveţi grijă ca acestea să NU

vină în contact cu tubulatura şi cu muchiile ascuţite. Asiguraţi-vă că pe
conexiunile de pe borne nu se aplică o presiune externă.

▪ Asiguraţi-vă că instalaţi cablul de împământare. NU conectaţi împământarea

unităţii la o conductă de utilităţi, la un circuit absorbant de impulsuri sau la o linie
de împământare telefonică. Legarea incompletă la pământ poate cauza
electrocutare.

▪ Aveţi grijă să folosiţi un circuit electric de alimentare special alocat. Nu folosiţi

NICIODATĂ o sursă de alimentare în comun cu un alt aparat.

▪ Aveți grijă să instalați siguranţele sau disjunctoarele necesare.
▪ Aveți grijă să instalați un protector pentru scurgeri la pământ. Nerespectarea

celor de mai sus poate duce la electrocutare sau incendiu.

▪ Când instalaţi siguranţa pentru scurgerea la pământ aveţi grijă să fie compatibil cu

invertorul (rezistent la zgomot electric de înaltă frecvenţă) pentru a evita
deschiderea inutilă a protectorului pentru scurgerea la pământ.

ATENȚIE

▪ Când conectați sursa de alimentare: conectați mai întâi cablul de împământare,

înainte de a efectua conexiunile purtătoare de curent.

▪ Când deconectați sursa de alimentare: deconectați mai întâi cablurile purtătoare

de curent, înainte de a separa conexiunea la împământare.

▪ Lungimea conductorilor între bucla de reducere a solicitării și regleta de conexiuni

însăși trebuie să fie stabilite astfel încât cablurile purtătoare de curent să fie
strânși înainte de cablul de legare la pământ în cazul în care cablul de alimentare
de la rețea se slăbește din bucla de reducere a solicitării.

NOTIFICARE

Precauţii la pozarea cablajului alimentării de la reţea:

▪ Nu conectaţi cablaje de diferite secțiuni la regleta de conexiuni a alimentării

(slăbirea cablajului de alimentare poate cauza încălziri anormale).

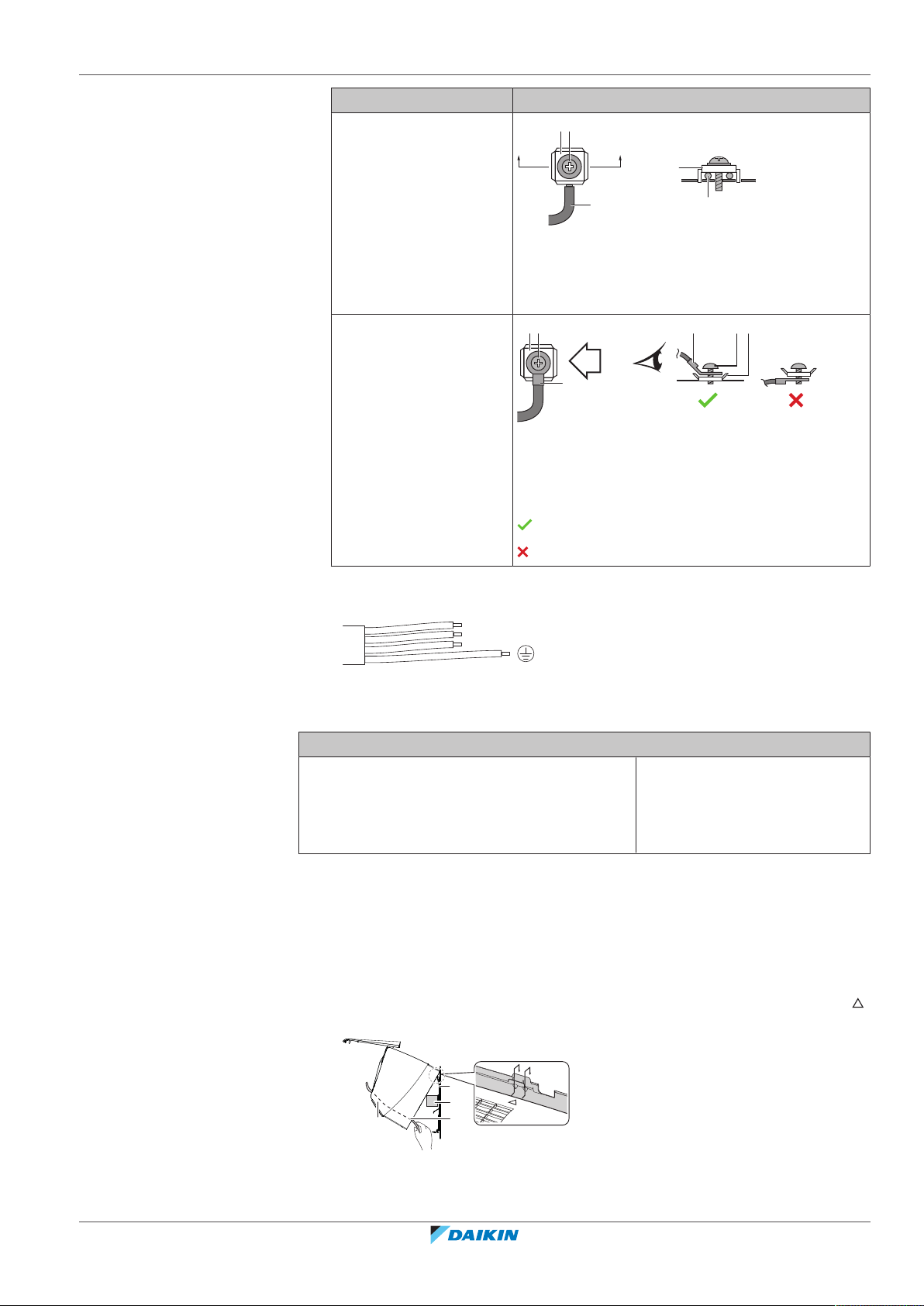

▪ Când conectaţi cabluri de aceeaşi grosime, procedaţi aşa cum este prezentat în

figura de mai sus.

▪ Pentru cablare, utilizaţi cablul de alimentare indicat şi conectaţi strâns, apoi fixaţi

pentru a preveni exercitarea unei presiuni exterioare asupra plăcii de borne.

▪ Utilizaţi o şurubelniţă corespunzătoare pentru strângerea şuruburilor bornelor. O

şurubelniţă cu cap mic va deforma capul, făcând imposibilă strângerea
corespunzătoare.

▪ Strângerea exagerată a şuruburilor bornelor le poate rupe.

Ghidul de referință al instalatorului

14

AVERTIZARE

▪ După finalizarea lucrărilor electrice, confirmaţi că fiecare componentă şi bornă

electrică din interiorul cutiei de componente electrice este bine conectată.

▪ Asiguraţi-vă că sunt închise toate capacele înainte de a porni unitatea.

FTXTM30+40R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518023-10H – 2021.03

2 | Măsuri de siguranţă generale

NOTIFICARE

Valabil numai dacă alimentarea electrică este trifazată şi compresorul are o metodă
de pornire de tip PORNIRE/OPRIRE.

Dacă există posibilitatea fazelor inversate după o întrerupere de moment a
alimentării în timpul funcţionării produsului, montaţi pe plan local un circuit de
protecţie la inversarea fazelor. Funcţionarea produsului cu faze inversate poate duce
la defectarea compresorului şi a altor componente.

FTXTM30+40R2V1B
Instalație de climatizare Daikin pentru încăperi
4P518023-10H – 2021.03

Ghidul de referință al instalatorului

15

3 | Instrucțiuni specifice de tehnica securității pentru instalator

3 Instrucțiuni specifice de tehnica securității

pentru instalator

Respectați întotdeauna următoarele instrucțiuni și reglementări de tehnica
securității.

Instalarea unității (vezi

"6Instalarea unității"[423]

AVERTIZARE

Instalarea va fi efectuată de un instalator, alegerea materialelor și instalației trebuie
să se conformeze legislației aplicabile. În Europa, standardul aplicabil este EN378.

AVERTIZARE

Aparatul va fi păstrat astfel încât să se prevină deteriorarea mecanică, și într-o
încăpere bine ventilată fără surse de aprindere cu funcționare continuă (de ex.:
flacără deschisă, un aparat cu gaz în funcțiune sau un încălzitor electric în funcțiune).
Dimensiunea încăperii trebuie să fie cea specificată în Măsurile generale de protecție.

ATENȚIE

Pentru pereţi care conțin un cadru metalic sau o placă metalică, aveţi grijă să folosiţi
o conductă încastrată în perete şi un capac de perete în orificiul de traversare pentru
a preveni posibile supraîncălziri, electrocutări, sau incendii.

Instalarea tubulaturii (vezi

ATENȚIE

Tubulatura și îmbinările unui sistem split trebuie realizate cu îmbinări permanente în
interiorul unui spațiu ocupat, cu excepția îmbinărilor care leagă direct tubulatura de
unitățile interioare.

)

"7Instalarea conductelor"[432]

)

PERICOL: RISC DE ARSURI/OPĂRIRE

ATENȚIE

▪ Utilizaţi piuliţa olandeză fixată pe unitate.
▪ Pentru a preveni scăpările de gaz, aplicaţi agent frigorific numai pe interiorul

evazării. Folosiţi ulei frigorific pentru R32.

▪ NU reutilizați îmbinările.

ATENȚIE

▪ NU utilizaţi uleiuri minerale la piesele evazate.
▪ Nu instalaţi NICIODATĂ un uscător la această unitate R32 pentru a-i garanta

durata de viaţă. Materialul de uscare se poate dizolva şi deteriora sistemul.

ATENȚIE

▪ Mandrinarea incompletă poate cauza scăpări de agent frigorific gaz.
▪ NU reutilizaţi mufele. Utilizaţi mufe noi pentru a preveni scăpările de agent

frigorific.

▪ Utilizaţi piuliţele olandeze livrate cu unitatea. Utilizarea unor piuliţe olandeze

diferite poate cauza scăpări de agent frigorific.

Ghidul de referință al instalatorului

16

Instalație de climatizare Daikin pentru încăperi

FTXTM30+40R2V1B

4P518023-10H – 2021.03

3 | Instrucțiuni specifice de tehnica securității pentru instalator

Instalația electrică (vezi

PERICOL: RISC DE ELECTROCUTARE

AVERTIZARE

Utilizaţi ÎNTOTDEAUNA cablu multicolor pentru cablurile de alimentare electrică.

AVERTIZARE

▪ Întreaga cablare trebuie executată de un electrician autorizat şi trebuie să se

conformeze legislației în vigoare.

▪ Efectuați conexiunile electrice la cablajul fix.
▪ Toate componentele procurate la faţa locului şi întreaga construcţie electrică

trebuie să se conformeze legislaţiei în vigoare.

AVERTIZARE

▪ Dacă la reţeaua de alimentare lipseşte o fază N sau aceasta este greşită,

echipamentul se poate defecta.

▪ Stabiliţi împământarea corectă. NU conectaţi împământarea unităţii la o conductă

de utilităţi, la un circuit absorbant de impulsuri sau la o linie de împământare
telefonică. Legarea incompletă la pământ poate cauza electrocutare.

▪ Instalaţi siguranţele sau disjunctoarele necesare.
▪ Fixaţi cablajul electric cu cleme pentru ca acesta să NU intre în contact cu margini

ascuţite sau cu tubulatura, în special pe partea cu presiune înaltă.

▪ NU utilizaţi fire izolate cu bandă, fire de conductor torsadat, prelungitoare sau

conexiuni de la un sistem în stea. Pot provoca supraîncălzirea, şocuri de reţea sau
incendii.

▪ NU instalaţi un condensator compensator de fază, deoarece această unitate este

echipată cu un invertor. Un condensator compensator de fază va reduce
randamentul şi poate provoca accidente.

"8Instalarea componentelor electrice"[437]

)

FTXTM30+40R2V1B
Instalație de climatizare Daikin pentru încăperi
4P518023-10H – 2021.03

AVERTIZARE

Utilizaţi un întreruptor de tip separare de contact la toţi polii, cu o separare de cel
puţin 3 mm între punctele de contact ceea ce asigură deconectarea completă la
supratensiune de categoria a III-a.

AVERTIZARE

Dacă cordonul de alimentare este deteriorat, acesta TREBUIE înlocuit de fabricant,
agentul de service sau de persoane similare calificate pentru a evita pericolele.

AVERTIZARE

NU conectaţi cablul de alimentare la unitatea interioară. Acest lucru poate cauza
electrocutări sau incendii.

AVERTIZARE

▪ Nu folosiţi în interiorul produsului piese electrice procurate local.
▪ NU derivaţi alimentarea de la rețea pentru pompa de evacuare, etc., de la regleta

de conexiuni. Acest lucru poate cauza electrocutări sau incendii.

Ghidul de referință al instalatorului

17
