Brukerhåndbok
Daikin romluftkondisjoneringsanlegg
FTXTM30R2V1B
FTXTM40R2V1B
Innholdsfortegnelse
Innholdsfortegnelse
1 Om dokumentasjonen 4
1.1 Om dette dokumentet.................................................................................................................................................... 4
1.2 Betydning av advarsler og symboler .............................................................................................................................. 4
2 Sikkerhetsinstruksjoner for bruker 6
2.1 Generelt .......................................................................................................................................................................... 6
2.2 Instruksjoner for sikker drift ........................................................................................................................................... 7
3 Om systemet 11
3.1 Innendørsenhet............................................................................................................................................................... 11
3.1.1 Skjerm til innendørsanlegg............................................................................................................................. 12
3.2 Om brukergrensesnittet ................................................................................................................................................. 13
3.2.1 Komponenter: Brukerkontroll ........................................................................................................................ 13
3.2.2 Status: Brukergrensesnittets LCD................................................................................................................... 14
3.2.3 Bruke brukergrensesnittet ............................................................................................................................. 15
4 Før bruk 16
4.1 Oversikt: Før bruk ........................................................................................................................................................... 16
4.2 Sette i batteriene ............................................................................................................................................................ 16
4.3 Montere holderen til brukergrensesnittet..................................................................................................................... 17
4.4 Om klokken ..................................................................................................................................................................... 17
4.4.1 Slik stiller du klokken ...................................................................................................................................... 17
4.5 Lysstyrken på skjermen til innendørsanlegget............................................................................................................... 18
4.5.1 Stille inn lysstyrken til innendørsanleggets skjerm ........................................................................................ 18
4.6 Slå på strømmen ............................................................................................................................................................. 18
5 Bruk 19
5.1 Driftsområde................................................................................................................................................................... 19
5.2 Når man bruker hvilke funksjoner.................................................................................................................................. 19
5.3 Driftsmodus og temperatursettpunkt............................................................................................................................ 20
5.3.1 Starte/stanse driftsmodusen og stille temperaturen .................................................................................... 21
5.4 Luftstrømhastighet ......................................................................................................................................................... 22
5.4.1 Justere luftstrømhastigheten ......................................................................................................................... 22
5.5 Luftstrømretning............................................................................................................................................................. 22
5.5.1 Justere den vertikale luftstrømretningen ...................................................................................................... 23
5.5.2 Justere den horisontale luftstrømretningen.................................................................................................. 23
5.5.3 Bruke 3-D-luftstrømretning............................................................................................................................ 23
5.6 Drift med Komfortabel luftstrøm og Intelligent øye ...................................................................................................... 23
5.6.1 Drift med komfortabel luftstrøm ................................................................................................................... 24
5.6.2 Intelligent øye-drift......................................................................................................................................... 24
5.6.3 Starte/stanse drift med Komfortabel luftstrøm og Intelligent øye ............................................................... 25
5.7 Kraftig drift ...................................................................................................................................................................... 25
5.7.1 Starte/stanse Kraftig drift............................................................................................................................... 26
5.8 Økonomisk drift og Lyddempet drift for utendørsanlegg.............................................................................................. 26
5.8.1 Økonomisk drift .............................................................................................................................................. 26
5.8.2 Lyddempet drift for utendørsanlegg.............................................................................................................. 26
5.8.3 Starte/stanse Økonomisk drift og Lyddempet drift for utendørsanlegg....................................................... 27
5.9 Drift med Flash Streamer og varmekildelogikk .............................................................................................................. 27
5.9.1 Drift med Flash Streamer (luftrensing) .......................................................................................................... 27
5.9.2 Drift med varmekildelogikk ............................................................................................................................ 27
5.9.3 Starte/stanse drift med Flash Streamer og varmekildelogikk ....................................................................... 28
5.10 Drift med tidsbryter AV/PÅ............................................................................................................................................. 28
5.10.1 Starte/stanse drift med tidsbryter AV............................................................................................................ 28
5.10.2 Starte/stanse drift med tidsbryter PÅ ............................................................................................................ 29
5.10.3 Kombinere tidsbryter AV og tidsbryter PÅ..................................................................................................... 29
5.11 Drift med Uketidsbryter.................................................................................................................................................. 30
5.11.1 Stille drift med Uketidsbryter......................................................................................................................... 31
5.11.2 Kopiere reservasjoner .................................................................................................................................... 32
5.11.3 Bekrefte reservasjoner ................................................................................................................................... 32
5.11.4 Deaktivere og reaktivere drift med Uketidsbryter ........................................................................................ 33
5.11.5 Slette reservasjoner........................................................................................................................................ 33
5.12 Trådløs LAN-tilkobling..................................................................................................................................................... 34
5.12.1 Forholdsregler ved bruk av trådløst LAN ....................................................................................................... 34
5.12.2 Installere applikasjonen Daikin Residential Controller .................................................................................. 34
5.12.3 Slik setter du opp trådløs tilkobling ............................................................................................................... 34
Brukerhåndbok
2
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
Innholdsfortegnelse
6 Energisparing og optimal drift 38
7 Vedlikehold og service 40
7.1 Oversikt: vedlikehold og service ..................................................................................................................................... 40
7.2 Rengjøre innendørsenhet og brukergrensesnitt............................................................................................................ 41
7.3 Rengjøre frontpanelet .................................................................................................................................................... 42
7.4 To remove the front panel.............................................................................................................................................. 42
7.5 Om luftfiltrene ................................................................................................................................................................ 42
7.6 Rengjøre luftfiltrene........................................................................................................................................................ 43
7.7 Rengjøre luktfjerningsfilter og sølvpartikkelfilter (Ag-ion-filter).................................................................................... 44
7.8 Skifte luktfjerningsfilter og sølvpartikkelfilter (Ag-ion-filter) ......................................................................................... 44
7.9 Sette tilbake frontpanelet............................................................................................................................................... 45
7.10 Ta hensyn til følgende før langvarig stillstand................................................................................................................ 45
7.10.1 Vintersesongen............................................................................................................................................... 46
8 Feilsøking 47
8.1 Symptomer som IKKE er funksjonsfeil på systemet....................................................................................................... 49
8.1.1 Symptom: Lyden av rennende vann .............................................................................................................. 49
8.1.2 Symptom: Det høres en blåselyd ................................................................................................................... 49
8.1.3 Symptom: Det høres en tikkelyd .................................................................................................................... 49
8.1.4 Symptom: Det høres en plystrelyd................................................................................................................. 49
8.1.5 Symptom: Klikkelyd som høres under drift eller ved stillstand ..................................................................... 50
8.1.6 Symptom: Det høres en klaprelyd.................................................................................................................. 50
8.1.7 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg, utendørsanlegg)................................ 50
8.1.8 Symptom: Anleggene kan avgi lukt ................................................................................................................ 50
8.1.9 Symptom: Utendørsviften går når luftkondisjoneringsenheten ikke er i drift.............................................. 50
8.2 Løse problemer basert på feilkoder ............................................................................................................................... 50
8.3 Feilsøking av tilkobling for trådløst LAN ......................................................................................................................... 52
9 Kassering 53
10 Ordliste 54
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
3
1 | Om dokumentasjonen
1 Om dokumentasjonen
1.1 Om dette dokumentet
Takk for at du kjøpte dette produktet. Vennligst:
▪ Oppbevar dokumentasjonen for fremtidige referanseformål.
Målpublikum
Sluttbrukere
INFORMASJON
Dette apparatet er ment brukt av en ekspert eller kvalifiserte brukere i butikker, i
lettindustri og på gårder, eller for kommersielle formål og husholdningsbruk av ikkeprofesjonelle.
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
▪ Generelle sikkerhetshensyn:
- Sikkerhetsinstruksjoner du må lese før du opererer systemet
- Format: Papir (i boksen til innendørsenheten)
▪ Driftshåndbok:
- Hurtigguide for grunnleggende drift
- Format: Papir (i boksen til innendørsenheten)
▪ Referanseguide for bruker:
- Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om grunnleggende
og avansert bruk
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/.
De nyeste versjonene av medfølgende dokumentasjon kan fås på det lokale
nettstedet for Daikin eller hos montøren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
1.2 Betydning av advarsler og symboler
FARE
Angir en situasjon som fører til død eller alvorlig personskade.
Brukerhåndbok
4
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Angir en situasjon som kan føre til elektrisk støt.
FARE: FARE FOR FORBRENNING/SKÅLDING
Angir en situasjon som kan føre til forbrenning/skålding på grunn av ekstremt varme
eller kalde temperaturer.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
1 | Om dokumentasjonen
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
ADVARSEL: ANTENNELIG MATERIALE
FORSIKTIG
Angir en situasjon som kan føre til mindre eller moderat personskade.
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symboler brukt på anlegget:
Symbol Forklaring
Les i installerings- og driftshåndboken samt anvisningsarket
for kabling før du installerer.
Les i servicehåndboken før du utfører vedlikeholds- og
serviceoppgaver.
Du finner mer informasjon i referanseguiden for montører og
brukere.
Anlegget inneholder roterende deler. Vær forsiktig når du
utfører service på eller inspiserer anlegget.
Symboler brukt i dokumentasjonen:
Symbol Forklaring
Angir en figurtittel eller en referanse til den.
Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".
Angir en tabelltittel eller en referanse til den.
Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
5
2 | Sikkerhetsinstruksjoner for bruker
2 Sikkerhetsinstruksjoner for bruker
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
2.1 Generelt
ADVARSEL
Kontakt montøren hvis du er USIKKER på hvordan du
betjener enheten.
ADVARSEL
Anlegget kan betjenes av barn fra de er 8 år, og av
personer med svekkede fysiske, sensoriske eller mentale
evner, eller med manglende erfaring og kunnskap, dersom
de er under tilsyn eller har fått opplæring i hvordan
anlegget brukes på en trygg måte og de forstår hvilke farer
dette medfører.
Barn MÅ IKKE leke med anlegget.
Rengjøring og brukervedlikehold MÅ IKKE utføres av barn
uten tilsyn.
ADVARSEL
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann enheten.
FORSIKTIG
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
Brukerhåndbok
6
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
2 | Sikkerhetsinstruksjoner for bruker
▪ Enheter er merket med følgende symbol:
Det betyr at elektriske og elektroniske produkter IKKE skal blandes med usortert
husholdningsavfall. IKKE forsøk å demontere systemet på egen hånd.
Demontering av systemet, behandling av kjølemiddelet, av oljen og eventuelle
andre deler må tas hånd om av en autorisert montør i samsvar med gjeldende
lovgivning.
Enhetene må håndteres ved et spesialanlegg for gjenbruk, resirkulering og
gjenvinning. Når du sørger for at dette produktet avfallsbehandles på riktig måte,
bidrar du til å avverge potensielle negative konsekvenser for miljø og
menneskelig helse. Kontakt montøren eller lokale myndigheter hvis du vil ha mer
informasjon.
▪ Batterier er merket med følgende symbol:
Det betyr at batteriene IKKE skal blandes med usortert husholdningsavfall. Hvis et
kjemikaliesymbol er oppført under symbolet, betyr det at batteriet inneholder et
tungmetall over en viss konsentrasjon.
Mulige kjemiske symboler er følgende: Pb: bly (>0,004%).
Avfallsbatterier må behandles ved et spesialanlegg for gjenbruk. Når du sørger
for at avfallsbatterier blir behandlet på riktig måte, bidrar du til å avverge
potensielle negative konsekvenser for miljø og menneskelig helse.
2.2 Instruksjoner for sikker drift
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
FORSIKTIG
Innendørsanlegget har radioutstyr, og minsteavstanden
mellom stråledelen på utstyret og brukeren er 10 cm.
FORSIKTIG
IKKE stikk fingre, pinner eller andre gjenstander inn i
luftinntaket eller -utløpet. Når viften roterer ved høy
hastighet, vil den forårsake skade.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
7
2 | Sikkerhetsinstruksjoner for bruker
ADVARSEL
▪ Du må IKKE selv endre, demontere, fjerne, installere på
▪ Påse at det ikke finnes åpen ild dersom kjølemediet
FORSIKTIG
Bruk ALLTID et brukergrensesnitt til å justere posisjonen til
klaffene og lamellene. Hvis klaffene og lamellene beveger
seg og du flytter dem for hånd med makt, vil mekanismen
gå i stykker.
nytt eller reparere anlegget ettersom feilaktig
demontering eller installering kan medføre elektrisk støt
eller brann. Kontakt forhandleren.
skulle lekke ved et uhell. Selve kjølemediet er helt trygt,
det er ikke giftig og det er kun svakt antennelig, men det
danner giftig gass når det ved et uhell lekker ut i et rom
der det finnes brennbar luft fra vifteovner, gasskomfyrer
osv. Kvalifisert servicepersonell skal alltid bekrefte at
delen der lekkasjen oppstod, er reparert eller rettet på
før driften gjenopptas.
FORSIKTIG
Utsett ALDRI små barn, planter eller dyr direkte for
luftstrømmen.
ADVARSEL
IKKE plasser brennbare sprayflasker nær
luftkondisjoneringsanlegget, og IKKE bruk spray nær
anlegget. Ellers kan det føre til brann.
FORSIKTIG
IKKE la anlegget være i gang hvis du bruker insektmiddel av
forstøvingstype i rommet. Kjemikalier kan samles i
anlegget og medføre helsefare for personer med
kjemikalieallergi.
Brukerhåndbok
8
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
2 | Sikkerhetsinstruksjoner for bruker
ADVARSEL
Kjølemediet i enheten er svakt antennelig, men det lekker
normalt IKKE. Hvis det lekker kjølemedium ut i rommet
som kommer i kontakt med flammen fra en brenner, et
varmeapparat eller en gasskomfyr, kan det føre til at det
dannes skadelig gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet,
og ta kontakt med forhandleren der du kjøpte enheten.
Enheten må IKKE brukes før servicepersonell kan bekrefte
at delen der kjølemedielekkasjen oppstod, er reparert.
ADVARSEL
▪ Deler fra kjølemediesyklusen må IKKE perforeres eller
brennes.
▪ Bruk IKKE andre vaskemidler eller midler som
fremskynder avisingen enn dem som anbefales av
produsenten.
▪ Vær oppmerksom på at kjølemediet i systemet er uten
lukt.
ADVARSEL
Anlegget skal plasseres slik at det forhindrer mekanisk
skade og i et godt ventilert rom uten fungerende
antenningskilder (f.eks. åpen flamme eller gassapparat
eller elektrisk varmeapparat i drift). Størrelsen på rommet
skal være som angitt i Generelle sikkerhetshensyn.
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Sørg for å stanse all drift og strømtilførsel når du skal
rengjøre luftkondisjoneringsanlegget eller luftfilteret. Ellers
kan det forårsake elektrisk støt eller personskade.
FORSIKTIG
Kontroller at anleggets stativ og koblinger ikke er skadet
etter lengre tids bruk. Hvis disse er skadet, kan anlegget
velte og forårsake personskade.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
FORSIKTIG
Berør IKKE varmevekslerens ribber. Disse ribbene er skarpe
og kan medføre kuttskader.
Brukerhåndbok
9
2 | Sikkerhetsinstruksjoner for bruker
ADVARSEL
Det må vises forsiktighet med stiger ved arbeid i høyden.
ADVARSEL
Feil vaskemiddel eller rengjøring kan skade komponenter
av plast eller forårsake vannlekkasje. Søl med vaskemiddel
på elektriske komponenter, som motorer, kan forårsake
feil, røyk eller antenning.
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Før rengjøring må anlegget stanses, slå av bryteren eller
trekk ut strømledningen. Ellers kan det forårsake elektrisk
støt eller personskade.
ADVARSEL
Stans all drift og slå av strømmen hvis det skjer noe
uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan
dette føre til at anlegget ødelegges, eller at det oppstår
elektrisk støt eller brann. Kontakt forhandleren.
Brukerhåndbok
10
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
3 Om systemet
3.1 Innendørsenhet
3 | Om systemet
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
FORSIKTIG
Innendørsanlegget har radioutstyr, og minsteavstanden mellom stråledelen på
utstyret og brukeren er 10 cm.
MERKNAD
Bruk IKKE systemet til andre formål. Enheten må IKKE brukes til kjøling av
presisjonsinstrumenter, matvarer, planter, dyr eller kunstverk for å unngå at
kvaliteten svekkes.
FORSIKTIG
IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. Når
viften roterer ved høy hastighet, vil den forårsake skade.
INFORMASJON
Nivået på lydtrykk er lavere enn 70dBA.
ADVARSEL
▪ Du må IKKE selv endre, demontere, fjerne, installere på nytt eller reparere
anlegget ettersom feilaktig demontering eller installering kan medføre elektrisk
støt eller brann. Kontakt forhandleren.
▪ Påse at det ikke finnes åpen ild dersom kjølemediet skulle lekke ved et uhell.
Selve kjølemediet er helt trygt, det er ikke giftig og det er kun svakt antennelig,
men det danner giftig gass når det ved et uhell lekker ut i et rom der det finnes
brennbar luft fra vifteovner, gasskomfyrer osv. Kvalifisert servicepersonell skal
alltid bekrefte at delen der lekkasjen oppstod, er reparert eller rettet på før
driften gjenopptas.
INFORMASJON
Følgende illustrasjon er bare eksempler og stemmer kanskje IKKE helt med
systemoppsettet ditt.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
11
3 | Om systemet
j
h
i
b
a
l
m
d
f
g
e
c
ON/
OFF
a
b
c
d
e
a Luftinntak
b Luftutløp
c Frontpanel
d Servicedeksel
e Skjerm til innendørsanlegg
f Intelligent øye-føler
g Romtemperaturføler
h Kun for klasse 30: Sølvpartikkelfilter (Ag-ion-filter) (uten ramme)
i Kun for klasse 40: Luktfjerningsfilter og sølvpartikkelfilter (Ag-ion-filter) (med
ramme)
j Luftfilter
k Klaffer (horisontale blader)
l Lameller (vertikale blader)
3.1.1 Skjerm til innendørsanlegg
a Signalmottaker til brukergrensesnitt
b Driftslampe
PÅ/AV-knapp
Hvis brukergrensesnitt mangler, kan du bruke PÅ/AV-knappen på
innendørsanlegget til å starte/stanse bruken. Følgende innstillinger brukes dersom
anlegget startes med denne knappen:
▪ Driftsmodus = Automatisk
▪ Temperaturinnstilling = 25°C
▪ Luftstrømhastighet = Automatisk
c Tidsbryterlampe
d Intelligent øye-lampe
e ON/OFF-knapp
Brukerhåndbok
12
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
3.2 Om brukergrensesnittet
d
a
g
m
h
c
b
n
f
e
i
j
k
p
o
l
▪ Direkte sollys. Brukergrensesnittet må IKKE utsettes for direkte sollys.
▪ Støv. Støv på signalsenderen eller -mottakeren vil redusere følsomheten. Tørk av
støv med en myk klut.
▪ Lysstoffrør. Signalkommunikasjonen kan bli forstyrret hvis det er en
lysstoffrørlamper i rommet. Kontakt i så fall installatøren.
▪ Annet utstyr. Hvis brukerkontrollsignalene påvirker annet utstyr, må du flytte
utstyret til et annet sted eller kontakte installatøren.
▪ Gardiner. Påse at signalbanen mellom anlegget og brukergrensesnittet IKKE er
sperret av gardiner eller annet.
MERKNAD
▪ IKKE slipp brukergrensesnittet i gulvet.
▪ IKKE la brukergrensesnittet bli fuktig.
3.2.1 Komponenter: Brukerkontroll
3 | Om systemet
a Signalsender
b LCD-skjerm
c Temperaturjusteringsknapp
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
d PÅ/AV-knapp
e Knapp for vertikal dreining
f Knapp for horisontal dreining
g Knapp for drift med komfortabel luftstrøm og intelligent øye
h Velgerknapp
i Knapp for klokke og lysstyrke for skjerm til innendørsanlegg
j Knapper for drift med tidsbryter AV/PÅ
k Knapper for drift med uketidsbryter
l Knapp for drift med Flash Streamer og varmekildelogikk
m Knapp for økonomisk drift og lyddempet drift for utendørsanlegg
n Modus-knapp
o Kraftig-knapp
p Vifte-knapp
Brukerhåndbok
13
3 | Om systemet
3.2.2 Status: Brukergrensesnittets LCD
Ikon Beskrivelse
Drift er aktiv
Driftsmodus = Automatisk
Driftsmodus = Tørking
Driftsmodus = Oppvarming
Driftsmodus = Kjøling
Driftsmodus = Kun vifte
Kraftig drift er aktiv
Økonomi-drift er aktiv
Lyddempet drift for utendørsanlegg er aktivert
Innendørsanlegget mottar et signal fra brukergrensesnittet
Gjeldende temperaturinnstilling
Luftstrømhastighet = Automatisk
Luftstrømhastighet = Lyddempet drift av innendørsanlegg
Luftstrømhastighet = Høy
Luftstrømhastighet = Middels høy
Luftstrømhastighet = Middels
Luftstrømhastighet = Middels lav
Brukerhåndbok
14
Luftstrømhastighet = Lav
Komfortdrift er aktiv
Intelligent øye er aktivert
Automatisk vertikal dreining er aktivert
Automatisk horisontal dreining er aktivert
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Ikon Beskrivelse
a
3.2.3 Bruke brukergrensesnittet
3 | Om systemet
Flash Streamer (luftrensing) er aktivert
Varmekildelogikk er aktivert
Tidsbryter PÅ er aktivert
Tidsbryter AV er aktivert
Uketidsbryter er aktivert
Ukedag
Nåværende klokkeslett
a Signalmottaker
1 Rett signalsenderen mot signalmottakeren på innendørsanlegget (maksimal
kommunikasjonsavstand er 7m).
Resultat: Når innendørsanlegget mottar et signal fra brukergrensesnittet, hører du
en lyd:
Lyd Beskrivelse
Pip-pip Driften starter.
Pip Innstilling endres.
Lang pipelyd Driften stanser.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
15
4 | Før bruk
2
3
1
AAA.LR03
4 Før bruk
4.1 Oversikt: Før bruk
4.2 Sette i batteriene
Dette kapitlet beskriver hva du må gjøre før du tar i bruk anlegget.
Typisk arbeidsflyt
Prosedyren før bruk består vanligvis av følgende trinn:
▪ Sett batterier i brukergrensesnittet.
▪ Brukergrensesnittet festes til veggen.
▪ Stille lysstyrken på skjermen til innendørsanlegget.
▪ Stille klokken.
▪ Slå på strømmen.
Batteriene varer i ca. 1 år.
1 Ta av frontdekselet.
2 Sett i begge batteriene.
3 Sett tilbake frontdekselet.
INFORMASJON
▪ Svakt batteri indikeres med blinking på LCD-skjermen.
▪ Bytt ALLTID begge batteriene samtidig.
Brukerhåndbok
16
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
4.3 Montere holderen til brukergrensesnittet
cba
2×
a Brukergrensesnitt
b Skruer (kjøpes lokalt)
c Holder til brukergrensesnitt
1 Velg et sted der signalene kan nå anlegget.
2 Fest holderen til veggen eller tilsvarende med skruer.
3 Heng brukergrensesnittet på holderen.
4 | Før bruk
4.4 Om klokken
Hvis den interne klokken til innendørsanlegget IKKE stilles med riktig tid, vil IKKE
tidsbryter PÅ, tidsbryter AV og uketidsbryter være presise. Klokken må stilles på
nytt:
▪ Etter at en overlastbryter har slått AV anlegget.
▪ Etter et strømbrudd.
▪ Etter å ha skiftet batterier i brukergrensesnittet.
4.4.1 Slik stiller du klokken
Merknad: Hvis klokken IKKE er stilt, vil , og blinke.
1 Trykk på .
Resultat: og blinker
2 Trykk på eller for å stille aktuell ukedag.
Vis Ukedag
Mandag
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Tirsdag
Onsdag
Torsdag
Fredag
Lørdag
Søndag
Brukerhåndbok
17
4 | Før bruk
4.5 Lysstyrken på skjermen til innendørsanlegget
3 Trykk på .
Resultat: blinker.
4 Trykk på eller for å stille riktig klokkeslett.
Merknad: Hvis du holder nede eller , økes eller reduseres tidsinnstillingen
raskt.
5 Trykk på .
Resultat: Innstillingen er fullført. blinker.
Juster lysstyrken til innendørsanleggets skjerm, eller slå den AV.
4.5.1 Stille inn lysstyrken til innendørsanleggets skjerm
1 Hold nede i minst 2sekunder hver gang du må endre innstillingen.
Resultat: Lysstyrken endres i denne rekkefølgen: høy, lav, av.
4.6 Slå på strømmen
1 Slå på bryteren.
Resultat: Klaffen på innendørsanlegget åpnes og lukkes til innstilt referansestilling.
Brukerhåndbok
18
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
5 Bruk
5.1 Driftsområde
Bruk systemet innenfor følgende temperatur- og fuktighetsområder for å få en
sikker og effektiv drift av anlegget.
Utetemperatur –10~46°CDB –25~24°CDB
Innendørstemperatur 18~32°C DB 10~30°CDB
Luftfuktighet inne ≤80%
5 | Bruk
Kjøling og tørking
(a)
En sikkerhetsanordning kan stanse driften av systemet hvis anlegget kjøres utenfor
driftsområdet.
(b)
Kondens og vann som drypper kan forekomme hvis anlegget kjøres utenfor driftsområdet.
(a)(b)
Oppvarming
(RH = 55,4%)
(b)
—
(a)
5.2 Når man bruker hvilke funksjoner
Du kan bruke følgende tabell for å fastslå hvilke funksjoner du skal bruke:
INFORMASJON
Driftsmodi: kjøling, tørking og automatisk er IKKE tilgjengelige for produktversjonen
med kun oppvarming.
Funksjon Oppgaver
Basisfunksjoner
Driftsmodi og -temperatur
+ Luftstrømretning
Starte systemet og stille temperaturen:
▪ Varme- og Kjølemodus: varme opp eller
avkjøle rommet.
▪ Kun viftemodus: blåse luft ut i rommet uten
oppvarming eller kjøling.
▪ Tørkemodus: redusere luftfuktigheten i
rommet.
▪ Automatisk modus: passende temperatur og
driftsmodus velges automatisk.
Til justering av luftstrømretningen (dreining eller
fast stilling).
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Luftstrømhastighet
Avanserte funksjoner
Flash Streamer
Justerer luftmengden som blåses inn i rommet.
For å gå mer stille.
Til å fjerne luftbårne allergener som pollen,
adjuvante stoffer …
Til å redusere ubehagelig lukt.
Brukerhåndbok
19
5 | Bruk
Funksjon Oppgaver
Varmekildelogikk (kun
oppvarmingsmodus)
Økonomi
Lyddempet utendørsanlegg
Komfort
Intelligent øye
Kraftig
Tidsbryter PÅ +
Tidsbryter AV
Uketidsbryter
Til å fordele varmluften fra en ekstern
varmekilde (f.eks. peis) rundt i rommet.
Når du bruker systemet samtidig med at du
bruker annet strømkrevende utstyr.
Spare energi.
Reduserer støyen fra utendørsanlegget.
Eksempel: Om natten.
For å justere luftstrømretningen automatisk for
å kjøle ned eller varme opp rommet mer
effektivt.
Hindrer at luften kommer i direkte kontakt med
mennesker.
Sparer strøm når det ikke er noen i rommet.
For å kjøle ned eller varme opp rommet raskt.
For å slå systemet PÅ eller AV automatisk.
For å slå systemet PÅ eller AV automatisk på
ukesbasis.
Tilleggsfunksjoner
Trådløs LAN-tilkobling For å betjene anlegget med smartenheter.
5.3 Driftsmodus og temperatursettpunkt
Når. Juster systemets driftsmodus og still temperaturen når du skal:
▪ Varme opp eller kjøle ned rommet
▪ Blåse luft i rommet uten oppvarming eller kjøling
▪ Redusere luftfuktigheten i rommet
Hva. Systemet fungerer forskjellig, avhengig av brukerens valg.
INFORMASJON
Driftsmodi: kjøling, tørking og automatisk er IKKE tilgjengelige for produktversjonen
med kun oppvarming.
Innstilling Beskrivelse
Automatisk
Systemet kjøler ned eller varmer opp rommet til
innstilt temperatur. Det veksler automatisk
mellom kjøling og oppvarming ved behov.
Brukerhåndbok
20
Tørking
Oppvarming
Kjøling
Systemet reduserer luftfuktigheten i rommet.
Systemet varmer opp rommet til innstilt
temperatur.
Systemet kjøler rommet til innstilt temperatur.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Innstilling Beskrivelse
5 | Bruk
Vifte
Systemet styrer bare luftstrømmen
(lufthastighet og -retning).
Systemet regulerer IKKE temperaturen.
Ytterligere informasjon:
▪ Utendørstemperatur. Systemets kjøle- eller oppvarmingseffekt reduseres når
utendørstemperaturen er for høy eller for lav.
▪ Avisingsdrift. Ved oppvarming kan det forekomme rim på utendørsanlegget slik
at varmekapasiteten reduseres. I så fall går systemet over til drift med avising for
å fjerne rimet. Under drift med avising kommer det IKKE varmluft fra
innendørsanlegget.
5.3.1 Starte/stanse driftsmodusen og stille temperaturen
: Anlegget kjører.
: Driftsmodus = Automatisk
: Driftsmodus = Tørking
: Driftsmodus = Kjøling
: Driftsmodus = Oppvarming
: Driftsmodus = Kun vifte
: Viser innstilt temperatur.
1 Trykk én eller flere ganger på for å velge driftsmodus.
Resultat: Modus stilles i følgende rekkefølge:
2 Trykk på for å starte driften.
Resultat: og valgt modus vises på skjermen.
3 Trykk én eller flere ganger på eller for å senke eller øke temperaturen.
Drift med kjøling Drift med
oppvarming
Automatisk drift Drift m ed Tørke-
eller Kun viftemodus
18~32°C 10~30°C 18~30°C —
Merknad: Du kan ikke justere temperaturen hvis du bruker tørke- eller kun viftemodus.
4 Trykk på for å stanse driften.
Resultat: forsvinner fra skjermen. Driftslampen slukkes.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
21
5 | Bruk
5.4 Luftstrømhastighet
INFORMASJON
▪ Du kan IKKE justere luftstrømhastigheten hvis du bruker driftsmodusen Tørking.
▪ Luftstrømhastigheten i oppvarming reduseres for å unngå at det dannes kald
luftstrøm. Når temperaturen til luftstrømmen stiger, fortsetter driften med
innstilt luftstrømhastighet.
1 Trykk på for å velge:
5 nivåer for luftstrømhastighet, fra " " til " "
Drift med automatisk luftstrømhastighet
Lyddempet drift av innendørsanlegg. Når luftstrømhastigheten er
innstilt på " ", reduseres støyen fra anlegget.
INFORMASJON
Hvis anlegget når innstillingsverdien for temperatur:
▪ i modus for kjøling eller automatisk modus. Viften slutter å gå.
▪ i modus for oppvarming. Viften går med lav luftstrømhastighet.
5.4.1 Justere luftstrømhastigheten
1 Trykk på for å endre luftstrøminnstillingen i følgende rekkefølge:
5.5 Luftstrømretning
Når. Justerer luftstrømretningen etter ønske.
Hva. Systemet retter inn luftstrømmen forskjellig, avhengig av brukerens valg
(bevegelig eller fast stilling). Det skjer ved at de horisontale bladene (klaffene) eller
vertikale bladene (lamellene) flyttes.
Innstilling Luftstrømretning
Automatisk vertikal
bevegelse
Automatisk horisontal
bevegelse
+ 3-D-luftstrømretning
Beveger seg opp og ned.
Beveger seg fra side til side.
Beveger seg vekselvis opp og ned og fra side til
side
Brukerhåndbok
22
[—] Blir stående fast.
FORSIKTIG
Bruk ALLTID et brukergrensesnitt til å justere posisjonen til klaffene og lamellene.
Hvis klaffene og lamellene beveger seg og du flytter dem for hånd med makt, vil
mekanismen gå i stykker.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Det bevegelige området for klaffen varierer i henhold til driftsmodusen. Klaffen
a
b
c
stanser i øvre stilling når luftstrømhastigheten reduseres når anlegget er stilt til å
svinge opp og ned.
a Klaffområde under kjøling eller tørking
b Klaffområde under oppvarming
c Klaffområde under kun viftedrift
5.5.1 Justere den vertikale luftstrømretningen
1 Trykk på .
Resultat: Displayet viser . Klaffene (horisontale blader) begynner å svinge.
2 Trykk på når klaffene står i ønsket posisjon for å bruke fast stilling.
5 | Bruk
Resultat: forsvinner fra skjermen. Klaffene slutter å bevege seg.
5.5.2 Justere den horisontale luftstrømretningen
1 Trykk på .
Resultat: Displayet viser . Lamellene (vertikale blader) begynner å svinge.
2 Trykk på når lamellene står i ønsket posisjon for å bruke fast stilling.
Resultat: forsvinner fra skjermen. Lamellene slutter å bevege seg.
INFORMASJON
Når enheten er installert i hjørnet av et rom, bør retningen på lamellene vende bort
fra veggen. Effekten synker dersom en vegg stenger for luften.
5.5.3 Bruke 3-D-luftstrømretning
1 Trykk på og .
Resultat: Displayet viser og . Klaffene (horisontale blader) og lamellene
(vertikale blader) begynner å svinge.
2 Trykk på og når klaffene og lamellene står i ønsket posisjon for å
bruke fast stilling.
5.6 Drift med Komfortabel luftstrøm og Intelligent øye
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Resultat: og forsvinner fra skjermen. Klaffene og lamellene slutter å
bevege seg.
Du kan bruke funksjonene Komfortabel luftstrøm og Intelligent øye hver for seg
eller i kombinasjon.
Brukerhåndbok
23
5 | Bruk
90°
7 m
55°
7 m
55°
5.6.1 Drift med komfortabel luftstrøm
Denne funksjonen kan brukes i driftsmodus med oppvarming eller kjøling. Det gir
en behagelig luftstrøm som IKKE kommer i direkte kontakt med mennesker.
Systemet stiller automatisk den faste luftstrømretning oppover i kjølemodus og
nedover i oppvarmingsmodus.
Driftsmodus med kjøling Driftsmodus med oppvarming
INFORMASJON
Kraftig drift og drift med komfortabel luftstrøm kan ikke brukes samtidig. Sist valgte
funksjon har prioritet. Hvis automatisk vertikal bevegelse er valgt, vil drift med
komfortabel luftstrøm annulleres.
5.6.2 Intelligent øye-drift
Systemet justerer automatisk luftstrømretning og temperatur, avhengig av
detektering av menneskers bevegelser for å unngå at luften treffer mennesker
direkte. Hvis det ikke registreres noen bevegelse i løpet av 20 minutter, endres
driften til energisparende drift:
Bruk Energisparende drift
Oppvarming Temperaturen reduseres med 2°C.
Kjøling og tørking Hvis temperaturen i rommet er:
▪ <30°C økes temperaturen med 2°C
▪ ≥30°C økes temperaturen med 1°C
Kun vifte Reduserer luftstrømhastigheten.
Om Intelligent øye-sensoren
MERKNAD
▪ IKKE slå eller trykk på Intelligent øye-sensoren. Det kan føre til funksjonsfeil.
▪ IKKE plasser store gjenstander nær Intelligent øye-sensoren.
INFORMASJON
Kraftig drift og nattstillingsmodus KAN IKKE brukes samtidig med drift med intelligent
øye. Sist valgte funksjon har prioritet.
Brukerhåndbok
24
▪ Detekteringsområde. Inntil 7m.
Vertikal vinkel (sett fra siden)
Horisontal vinkel (sett ovenfra)
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
▪ Detekteringsfølsomhet. Varierer avhengig av plassering, hvor mange personer
det er i rommet, temperaturområde osv.
▪ Detekteringsfeil. Sensoren kan feilaktig registrere kjæledyr, sollys, blafrende
gardiner osv.
5.6.3 Starte/stanse drift med Komfortabel luftstrøm og Intelligent øye
1 Trykk én eller flere ganger på .
Resultat: Innstillingen endres i følgende rekkefølge:
Skjerm Bruk
Komfortabel luftstrøm
Intelligent øye
5 | Bruk
5.7 Kraftig drift
+
Komfortabel luftstrøm og Intelligent øye
— Begge deaktivert
Merknad: Hvis det befinner seg personer rett ved forsiden av innendørsanlegget
eller det er for mange mennesker, anbefales det å bruke drift med begge
alternativer samtidig.
2 For å stanse driften, trykk på inntil begge symboler forsvinner fra
skjermen.
Denne innstillingen maksimerer avkjølings-/oppvarmingseffekten raskt i alle
driftsmodi. Du kan oppnå maksimal kapasitet.
Modus Luftstrømhastighet
Kjøling/oppvarming ▪ Du kan oppnå maksimal effekt av
kjøling/oppvarming ved at
utendørsanleggets kapasitet økes.
▪ Luftstrømhastigheten står fast på
maksimum.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
▪ Temperatur- og
luftstrømhastighetsinnstillingene KAN
IKKE endres.
Tørking ▪ Temperaturinnstillingen senkes med
2,5°C.
▪ Luftstrømhastigheten øker litt.
Kun vifte Luftstrømhastigheten står fast på
maksimum.
Brukerhåndbok
25
5 | Bruk
INFORMASJON
Kraftig drift KAN IKKE brukes samtidig med Økonomisk drift, drift med Komfortabel
luftstrøm, Intelligent øye og Lyddempet drift for utendørsanlegg. Sist valgte funksjon
har prioritet.
Kraftig drift øker IKKE kapasiteten til enheten hvis den allerede kjører med maksimal
kapasitet.
5.7.1 Starte/stanse Kraftig drift
1 Trykk på for å starte.
Resultat: vises på skjermen. Kraftig drift går i 20minutter; deretter går
driften tilbake til tidligere innstilt modus.
2 Trykk på for å stanse.
Resultat: forsvinner fra skjermen.
Merknad: Kraftig drift kan bare stilles når anlegget kjører. Hvis du trykker på
eller hvis du endrer driftsmodus, avbrytes driften: forsvinner fra skjermen.
5.8 Økonomisk drift og Lyddempet drift for utendørsanlegg
5.8.1 Økonomisk drift
Dette er en funksjon som sørger for effektiv drift ved å begrense verdien for
maksimalt strømforbruk. Denne funksjonen er nyttig i tilfeller der du må passe på
at en strømbryter ikke utløses når produktet kjøres ved siden av annet utstyr.
INFORMASJON
▪ Kraftig drift og Økonomisk drift KAN IKKE brukes samtidig. Sist valgte funksjon har
prioritet.
▪ Økonomisk drift reduserer utendørsenhetens strømforbruk ved å begrense
kompressorens rotasjonshastighet. Hvis strømforbruket allerede er lavt, vil IKKE
Økonomisk drift redusere strømforbruket ytterligere.
5.8.2 Lyddempet drift for utendørsanlegg
Bruk Lyddempet drift for utendørsanlegg når du vil redusere støynivået til
utendørsanlegget. Eksempel: Om natten.
INFORMASJON
▪ Kraftig drift og Lyddempet drift for utendørsanlegg KAN IKKE brukes samtidig. Sist
valgte funksjon har prioritet.
▪ Denne funksjonen er kun tilgjengelig i Automatisk drift, Kjøling og Oppvarming.
▪ Lyddempet drift for utendørsanlegg begrenser kompressorens
omdreiningshastighet. Hvis kompressorens omdreiningshastighet allerede er lav,
vil IKKE Lyddempet drift for utendørsdrift redusere kompressorens
omdreiningshastighet ytterligere.
Brukerhåndbok
26
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
5.8.3 Starte/stanse Økonomisk drift og Lyddempet drift for utendørsanlegg
1 Trykk én eller flere ganger på .
Resultat: Innstillingen endres som vist nedenfor.
Vis Bruk
Økonomi
Lyddempet utendørsanlegg
+ Økonomisk drift og Lyddempet drift for
utendørsanlegg
— Begge deaktivert
2 For å stanse driften, trykk på inntil begge symboler forsvinner fra
skjermen.
Merknad: Økonomisk drift kan bare velges når anlegget er i gang. Når du trykker
på , annulleres innstillingen og forsvinner fra skjermen.
Merknad: forblir på skjermen selv om du slår av anlegget med
brukergrensesnittets eller innendørsanleggets ON/OFF-velger.
5 | Bruk
5.9 Drift med Flash Streamer og varmekildelogikk
5.9.1 Drift med Flash Streamer (luftrensing)
Streamer genererer høyhastighetselektroner med høy oksideringseffekt som
reduserer ubehagelig lukt. Sammen med luktfjerningsfilteret, sølvpartikkelfilteret
som fjerner allergener og luftfiltrene renses luften i rommet.
INFORMASJON
▪ Høyhastighetselektronene genereres og absorberes inne i anlegget av
sikkerhetsmessige årsaker.
▪ Streamer kan avgi en bruselyd.
▪ Hvis luftstrømmen blir svak, kan Streamer stanse midlertidig for å hindre at det
slippes ut ozonlukt.
5.9.2 Drift med varmekildelogikk
Bruk drift med varmekildelogikk når du vil fordele varmluften fra en ekstern
varmekilde (f.eks. peis) rundt i rommet.
INFORMASJON
▪ Hvis innstilt temperatur nås i oppvarming, startes drift med varmekildelogikk
automatisk.
▪ Ved drift med varmekildelogikk fordeler innendørsanleggets vifte varmluften fra
den eksterne varmekilden rundt i rommet.
▪ Luftstrømhastigheten avhenger av forskjellen mellom innstilt temperatur og
temperaturen i rommet (høyere temperaturforskjell = høyere
luftstrømhastighet).
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
27
5 | Bruk
5.9.3 Starte/stanse drift med Flash Streamer og varmekildelogikk
INFORMASJON
Drift med varmekildelogikk kan bare aktiveres i oppvarming (se "5.3.1 Starte/stanse
driftsmodusen og stille temperaturen"[421]).
1 Trykk én eller flere ganger på .
Resultat: Innstillingen endres som vist nedenfor.
Vis Bruk
Flash Streamer (luftrensing)
Varmekildelogikk
+
— Begge deaktivert
2 For å stanse driften, trykk på inntil begge symboler forsvinner fra
skjermen.
5.10 Drift med tidsbryter AV/PÅ
Tidsbryterfunksjoner er praktiske for å slå anlegget av/på automatisk om kvelden
eller om morgenen. Du kan også bruke tidsbryter AV og tidsbryter PÅ i
kombinasjon.
INFORMASJON
Programmer tidsbryteren på nytt hvis:
▪ En bryter har slått av enheten.
▪ Strømbrudd.
▪ Etter å ha skiftet batterier i brukergrensesnittet.
INFORMASJON
Klokken MÅ være korrekt stilt før noen av tidsbryterfunksjonene brukes. Se
"4.4.1Slik stiller du klokken"[417].
Flash Streamer og varmekildelogikk
5.10.1 Starte/stanse drift med tidsbryter AV
Brukerhåndbok
28
1 Trykk på for å starte.
Resultat: vises på skjermen, og blinker. og ukedagen forsvinner
fra skjermen.
2 Trykk på eller for å endre tidsinnstillingen.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
5 | Bruk
3 Trykk på igjen.
Resultat: og innstilt tid vises på skjermen.
Resultat: Tidsbryterlampen tennes.
INFORMASJON
Hver gang man trykker på eller , går tidesinnstillingen fram med 10minutter.
Innstillingen endres raskt hvis du holder knappen inne.
4 For å stanse prøvekjøring, trykk på .
Resultat: og forsvinner fra skjermen, og tidsbryterlampen slukkes. og
ukedagen vises på skjermen.
INFORMASJON
Når du har stilt inn tidsbryter PÅ/AV, lagres tidsinnstillingen i minnet. Minnet
nullstilles når brukergrensesnittets batterier skiftes.
Bruke nattstillingsmodus i kombinasjon med tidsbryter AV
Luftkondisjoneringsenheten justerer automatisk temperaturinnstillingen (0,5°C opp
ved kjøling, 2,0°C ved oppvarming) for å hindre overdreven kjøling/oppvarming og
sikre komfortabel søvntemperatur.
5.10.2 Starte/stanse drift med tidsbryter PÅ
1 Trykk på for å starte.
Resultat: vises på skjermen, og blinker. og ukedagen forsvinner
fra skjermen.
2 Trykk på eller for å endre tidsinnstillingen.
3 Trykk på igjen.
Resultat: og innstilt tid vises på skjermen. Tidsbryterlampen tennes.
INFORMASJON
Hver gang man trykker på eller , går tidesinnstillingen fram med 10minutter.
Innstillingen endres raskt hvis du holder knappen inne.
4 For å stanse prøvekjøring, trykk på .
Resultat: og forsvinner fra skjermen, og tidsbryterlampen slukkes.
og ukedagen vises på skjermen.
5.10.3 Kombinere tidsbryter AV og tidsbryter PÅ
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
1 Se "5.10.1 Starte/stanse drift med tidsbryter AV" [428] and "5.10.2 Starte/
stanse drift med tidsbryter PÅ"[429] for å stille tidsbryterne.
Resultat: og vises på skjermen.
Eksempel:
Brukerhåndbok
29
5 | Bruk
6:00 8:30 17:30
25°C 27°C25°C
22:00
1 2 3 4
ON OFF ON OFF
6:00 8:30 17:30
25°C 27°C25°C
22:00
1 2 3 4
ON OFF ON OFF
8:00 10:00 19:00 21:00
27°C 27°C25°C
ON OFF OFF ON
1 2 3 4
Skjerm Nåværende
Merknad: Hvis tidsbryterinnstillingen er aktivert, vises IKKE aktuelt klokkeslett på
skjermen.
5.11 Drift med Uketidsbryter
Med denne funksjonen kan inntil 4 tidsbryterinnstillinger kan lagres for hver
ukedag.
Eksempel: Lag en innstilling fra mandag til fredag og en annen innstilling for
helgen.
Ukedag Innstillingseksempel
Mandag
▪ Lag inntil 4innstillinger.
Stilles mens… Bruk
klokkeslett
6:00 anlegget er i gang. Stanser kl. 07:00
og starter kl. 14:00.
anlegget ikke er i
Starter kl. 14:00.
gang.
Tirsdag~fredag
▪ Bruk kopieringsmodusen
dersom innstillingen er den
samme som for mandag.
Lørdag
—
▪ Ingen innstilling av tidsbryter
Søndag
▪ Lag inntil 4innstillinger.
▪ Innstilling for PÅ-PÅ-PÅ-PÅ. Gjør det mulig å tidsinnstille driftsmodus og stille
temperaturen.
▪ Innstilling for AV-AV-AV-AV. Det er bare klokkeslettet for å slå av som kan angis
for hver dag.
Merknad: Sørg for å rette brukergrensesnittet mot innendørsanlegget, og
kontroller at det kommer en mottakertone når du stiller uketidsbryteren.
INFORMASJON
Klokken MÅ være korrekt stilt før noen av tidsbryterfunksjonene brukes. Se
"4.4.1Slik stiller du klokken"[417].
Brukerhåndbok
30
INFORMASJON
▪ Du kan IKKE bruke drift med Uketidsbryter og Tidsbryter AV/PÅ samtidig. Drift
med tidsbryter AV/PÅ har prioritet. Uketidsbryteren går over i standby-modus, og
forsvinner fra skjermen. Når innstillingen for Tidsbryter AV/PÅ er utløpt,
aktiveres Uketidsbryteren.
▪ Ukedag, modus for Tidsbryter AV/PÅ, klokkeslett og angitt temperatur (kun for
modusen Tidsbryter PÅ) kan stilles med Uketidsbryteren. Andre innstillinger
bygger på tidligere innstilling for PÅ.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
5.11.1 Stille drift med Uketidsbryter
1 Trykk på .
Resultat: Ukedag og reservasjonsnummer for gjeldende dag vises.
2 Trykk på eller for å velge ukedag og reservasjonsnummer.
3 Trykk på .
Resultat: Ukedagen er innstilt. og blinker.
4 Trykk på eller for å velge modus.
Resultat: Innstillingen endres i følgende rekkefølge:
Vis Funksjon
5 | Bruk
Tidsbryter PÅ
Tidsbryter AV
Tom Sletter reservasjon
5 Trykk på .
Resultat: Modusen for Tidsbryter AV/PÅ er innstilt. og tiden blinker.
Merknad: Trykk på for å gå tilbake til forrige skjermbilde. Hvis du velger
tom, kommer du til trinn 9.
6 Trykk på eller for å velge klokkeslett. Klokkeslettet kan stilles på
mellom 0:00~23:50 med intervaller på 10minutter.
7 Trykk på .
Resultat: Tidspunktet stilles og temperatur blinker.
Merknad: Trykk på for å gå tilbake til forrige skjermbilde. Hvis du velger
tidsbryter AV, kommer du til trinn 9.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
8 Trykk på eller for å velge ønsket temperatur.
Merknad: Innstilt temperatur for uketidsbryter vises kun når uketidsbryteren stilles
inn.
INFORMASJON
Temperaturen kan stilles på mellom 10~32°C i brukergrensesnittet, men:
▪ i modus med kjøling og automatisk drift vil anlegget kjøre ved minimum 18°C selv
om det er stilt til 10~17°C;
▪ i modus med oppvarming og automatisk drift vil anlegget kjøre ved maksimalt
30°C selv om det er stilt til 31~32°C.
Brukerhåndbok
31
5 | Bruk
5.11.2 Kopiere reservasjoner
9 Trykk på .
Resultat: Temperatur og klokkeslett stilles for tidsbryter PÅ. Klokkeslett stilles
for tidsbryter AV. Tidsbryterlampen lyser oransje.
Resultat: Et nytt reservasjonsskjermbilde vises.
10 Gjenta foregående prosedyre for å stille en annen reservasjon, eller trykk på
for å fullføre innstillingen.
Resultat: vises på skjermen.
Merknad: En reservasjon kan kopieres med samme innstillinger til en annen dag.
Se "5.11.2Kopiere reservasjoner"[432].
Reservasjon kan kopieres til en annen dag. Reservasjonen for valgt ukedag kopieres
i sin helhet.
1 Trykk på .
2 Trykk på eller for å velge uken som skal kopieres.
3 Trykk på .
Resultat: Reservasjonen for valgt ukedag kopieres.
4 Trykk på eller for å velge ukedagen du vil kopiere til.
5 Trykk på .
Resultat: Reservasjonen kopieres til valgt dag i sin helhet, og tidsbryterlampen
lyser oransje.
Merknad: Gjenta fremgangsmåten for å kopiere til en annen dag.
6 Trykk på for å fullføre innstillingen.
Resultat: vises på skjermen.
Merknad: Se "5.11.1 Stille drift med Uketidsbryter" [4 31] for å endre
reservasjonsinnstillingen etter kopiering.
5.11.3 Bekrefte reservasjoner
Du kan bekrefte at alle reservasjoner er stilt etter dine behov.
1 Trykk på .
Brukerhåndbok
32
Resultat: Ukedag og reservasjonsnummer for gjeldende dag vises.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
2 Trykk på eller for å velge ukedag og reservasjonsnummeret som skal
bekreftes og se detaljer om reservasjoner.
Merknad: Se "5.11.1 Stille drift med Uketidsbryter" [4 31] for å endre
reservasjonsinnstillingen.
3 Trykk på for å gå ut av bekreftelsesmodus.
5.11.4 Deaktivere og reaktivere drift med Uketidsbryter
1 Trykk på mens vises på skjermen for å deaktivere
uketidsbryteren.
Resultat: forsvinner fra skjermen, og tidsbryterlampen slukkes.
2 Vil du reaktivere drift med Uketidsbryter, trykker du på på nytt.
Resultat: Siste innstilte reservasjonsmodus vil bli brukt.
5.11.5 Slette reservasjoner
Slette enkeltstående reservasjon
Bruk denne funksjonen hvis du vil slette en enkelt reservasjonsinnstilling.
5 | Bruk
1 Trykk på .
Resultat: Ukedag og reservasjonsnummer vises.
2 Trykk på eller for å velge ukedagen som skal slettes.
3 Trykk på .
Resultat: , og blinker.
4 Trykk på eller og velg "tom".
Resultat: Innstillingen endres i følgende rekkefølge:
5 Trykk på .
Resultat: Valgt reservasjon slettes.
6 Trykk på for å avslutte.
Resultat: Gjenværende reservasjoner er aktive.
Slette reservasjonen for hver enkelt ukedag
Bruk denne funksjonen hvis du vil slette alle reservasjoner for én ukedag. Den kan
brukes når du bekrefter eller stiller inn reservasjoner.
1 Trykk på .
Slette alle reservasjoner
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
2 Trykk på eller for å velge ukedagen som skal slettes.
3 Hold inne i ca. 5sekunder.
Resultat: Alle reservasjoner for valgt ukedag slettes.
4 Trykk på for å avslutte.
Resultat: Gjenværende reservasjoner er aktive.
Denne funksjonen kan brukes til å slette alle reservasjoner for alle ukedager
samtidig. Denne prosedyren KAN IKKE brukes i innstillingsmodus.
Brukerhåndbok
33
5 | Bruk
5.12 Trådløs LAN-tilkobling
5.12.1 Forholdsregler ved bruk av trådløst LAN
1 Hold inne i ca. 5sekunder ved normal skjermvisning.
Resultat: Alle reservasjoner vil bli slettet.
Kunden må sørge for å ha:
▪ Smarttelefon eller nettbrett med minimum støttet versjon av Android eller iOS,
som angitt på app.daikineurope.com.
▪ Internett-tilkobling og modem, ruter e.l.
▪ Trådløs LAN-tilgang
▪ Gratis app Daikin Residential Controller installert
Må IKKE brukes nær:
▪ Medisinsk utstyr. F.eks. personer som bruker pacemaker eller defibrillator. Dette
utstyret kan forårsake elektromagnetisk interferens.
▪ Automatisk styrt utstyr. F.eks. automatiske dører eller brannalarmutstyr. Dette
utstyret kan forårsake funksjonsfeil ved utstyret.
▪ Mikrobølgeovn. Denne kan forårsake trådløs lokalnettkommunikasjon.
5.12.2 Installere applikasjonen Daikin Residential Controller
1 Åpne:
▪ Google Play for enheter som bruker Android.
▪ App Store for enheter som bruker iOS.
2 Søk etter Daikin Residential Controller.
3 Installer ved å følge anvisningene på skjermen.
5.12.3 Slik setter du opp trådløs tilkobling
Det er to alternativer for å koble den trådløse adapteren til smartenheten.
▪ Koble trådløst LAN direkte til smartenheten.
▪ Koble trådløst LAN til hjemmenettverket. Trådløst LAN vil kommunisere med
smartenheten i hjemmenettverket via en kommunikasjonsenhet som modem,
ruter eller tilsvarende utstyr.
Du finner mer informasjon og svar på vanlige spørsmål på app.daikineurope.com.
Brukerhåndbok
34
1 Stans driften før du oppretter den trådløse tilkoblingen.
2 Velg innstillingsmenyen for trådløst LAN via brukergrensesnittet.
Merknad: Rett alltid brukergrensesnittet mot signalmottakeren på anlegget når du
betjener brukergrensesnittet.
Meny Beskrivelse
Kontroller tilkoblingsstatus
Innstilling for WPS-tilkobling
Innstilling for tilkobling av AP-modus/RUN-modus (SSID +
KEY)
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Meny Beskrivelse
(5 sec.)
ON/
OFF
a
b
Tilbakestill til fabrikkstandard
Trådløst LAN er AV
Bekrefte tilkoblingsstatus for trådløst LAN
1 Trykk på og hold inne i minst 5 sekunder på startskjermbildet mens
anlegget ikke kjører.
Resultat: SP (innstillingsmeny for trådløs tilkobling) vises. blinker.
2 Trykk på for å bekrefte valget.
Resultat: blinker.
3 Kontroller lysdiodene for drift og tidsbryter på skjermen til innendørsanlegget.
5 | Bruk
a Driftslysdiode
b Tidsbryter-lysdiode
Hvis
… og tidsbryter-lysdiode…… så er trådløst LAN …
driftslysdiode …
blinker blinker ikke tilkoblet
er slukket blinker med 0,5sekund
intervall
er slukket blinker med 1sekund
intervall
4 Trykk på for å gå ut av menyen.
Resultat: Skjermbildet vil gå tilbake til standardskjermbildet.
Koble trådløst LAN til hjemmenettverket
Du kan koble den trådløse adapteren til hjemmenettverket ved å bruke:
▪ WPS-knappen på ruteren (hvis slik finnes),
oppe og klar til å kobles til
hjemmenettverket via WPSknappen på ruteren.
▪ tilkoblet til hjemmenettverket via
SSID + KEY.
eller
▪ tilkoblet til hjemmenettverket via
WPS-knappen på ruteren.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
▪ SSID og PASSORD på enheten.
Koble til med WPS-knappen
1 Trykk på og hold inne i minst 5 sekunder på startskjermbildet mens
anlegget ikke kjører.
Resultat: SP-menyen vises. blinker.
2 Bytt til SP-menyen ved å trykke én gang på eller gjentatte ganger på .
Brukerhåndbok
35
5 | Bruk
1×
(5 sec.)
2×
(5 sec.)
3 Trykk på for å bekrefte valget.
Resultat: blinker. Tidsbryter-lysdioden blinker med 0,5 s intervall, og
driftslysdioden er slukket.
4 Trykk på WPS-knappen på kommunikasjonsenheten (f.eks. ruter) innenfor ca.
1minutt. Se i håndboken for kommunikasjonsgrensesnittet.
Resultat: Hvis tilkoblingen til kommunikasjonsenheten opprettes, vil
tidsbryter-lysdioden blinke med 1,0 s intervall, og driftslysdioden vil være
slukket.
INFORMASJON
Hvis tilkobling med ruteren ikke er mulig, kan du prøve fremgangsmåten under
"Koble til med SSID og PASSORD"[436].
5 Trykk på for å gå ut av menyen.
Resultat: Skjermbildet vil gå tilbake til standardskjermbildet.
Koble til med SSID og PASSORD
1 Trykk på og hold inne i minst 5 sekunder på startskjermbildet mens
anlegget ikke kjører.
Resultat: SP-menyen vises. blinker.
2 Bytt til SP-menyen ved å trykke to ganger på eller gjentatte ganger på
.
3 Trykk på for å bekrefte valget.
Resultat: blinker. Tidsbryter-lysdioden og driftslysdioden blinker samtidig.
4 Åpne appen Daikin Residential Controller på smartenheten, og følg stegene på
skjermen.
Resultat: Hvis tilkoblingen til smartenheten opprettes, vil tidsbryter-LED
blinke med 1,0s intervall, og drifts-LED vil være slukket.
5 Trykk på for å gå ut av menyen.
Brukerhåndbok
36
Resultat: Skjermbildet vil gå tilbake til standardskjermbildet.

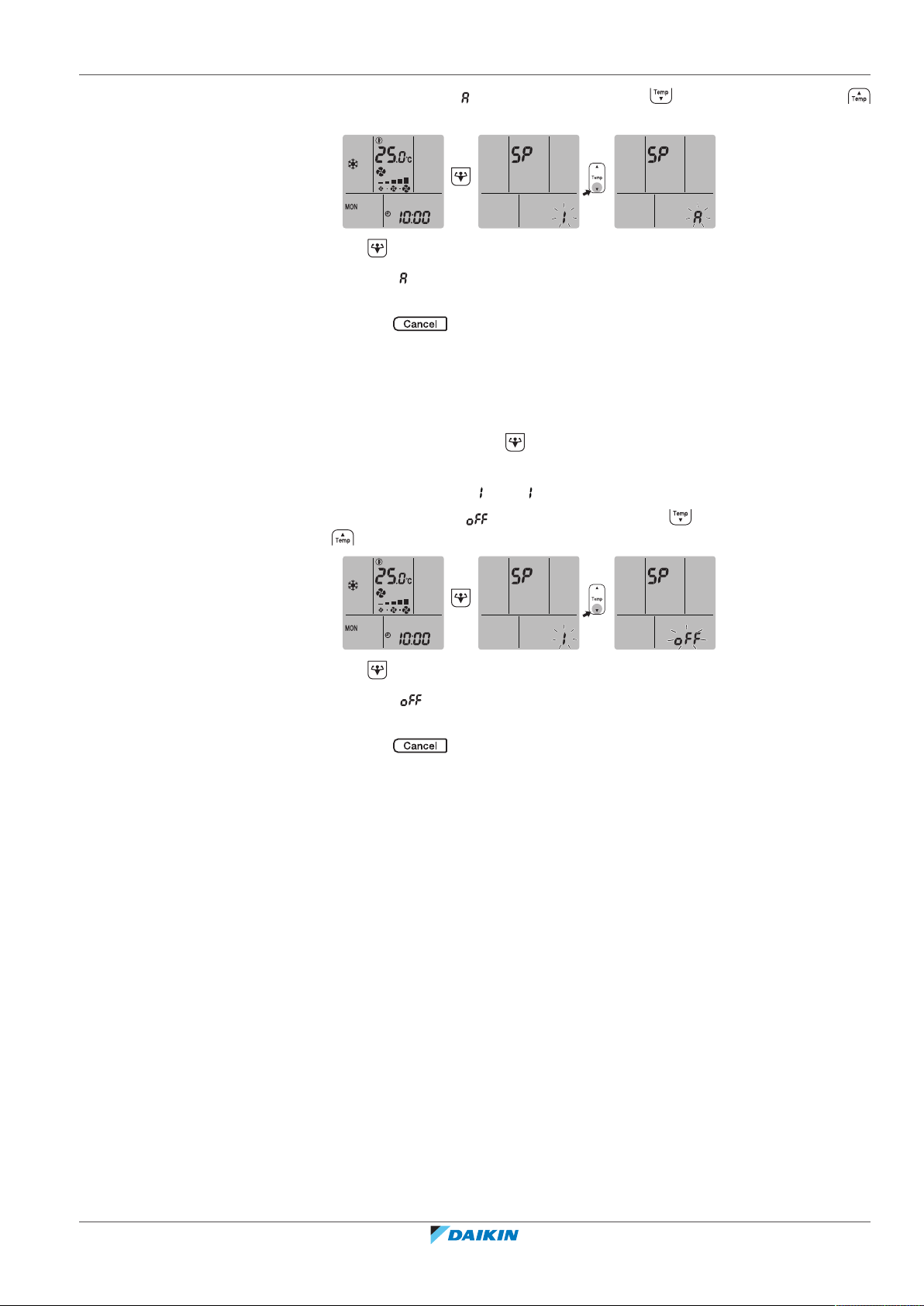

Sette tilkoblingsinnstillingen tilbake til fabrikkinnstilling
Sett tilkoblingsinnstillingen tilbake til fabrikkinnstillingen hvis du skal:
▪ koble fra trådløst LAN og kommunikasjonsenheten (f.eks. ruter) eller
smartenheten,
▪ gjenta innstillingen dersom tilkoblingen mislyktes.
1 Trykk på og hold inne i minst 5 sekunder på startskjermbildet mens
anlegget ikke kjører.
Resultat: SP-menyen vises. blinker.
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
2 Bytt til SP-menyen ved å trykke to ganger på eller gjentatte ganger på
2×
(5 sec.)
1×
(5 sec.)
.
3 Hold nede i minst 2sekunder for å bekrefte valget.
Resultat: blinker. Lysdiodene for drift og tidsbryter blinker samtidig med 1s
intervall. Innstillingen tilbakestilles til fabrikkinnstillingen.
4 Trykk på for å gå ut av menyen.
Resultat: Skjermbildet vil gå tilbake til standardskjermbildet.
Slå av tilkoblingen for trådløst LAN
Slik slår du av funksjonen for trådløs tilkobling:
1 Trykk på og hold inne i minst 5 sekunder på startskjermbildet mens
anlegget ikke kjører.
Resultat: SP-menyen vises. blinker.
5 | Bruk
2 Bytt til SP-menyen ved å trykke én gang på eller gjentatte ganger på
.
3 Hold nede i minst 2sekunder for å bekrefte valget.
Resultat: blinker. Lysdiodene for drift og tidsbryter blinker vekselvis med
1s intervall. Kommunikasjonen er AV.
4 Trykk på for å gå ut av menyen.
Resultat: Skjermbildet vil gå tilbake til standardskjermbildet.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
37
6 | Energisparing og optimal drift
6 Energisparing og optimal drift
INFORMASJON
▪ Enheten bruker strøm, selv om bryteren slås AV.
▪ Når strømmen slås på igjen etter et strømbrudd, gjenopptas tidligere valgte
modus.
FORSIKTIG
Utsett ALDRI små barn, planter eller dyr direkte for luftstrømmen.
MERKNAD
IKKE plasser noe under innendørs- eller utendørsanlegget som ikke må utsettes for
fuktighet. Ellers kan kondens fra anlegget eller kjølemedierørene, smuss fra
luftfilteret eller tett drenering føre til at det drypper og skade eller skitne til det som
måtte befinne seg under anlegget.
ADVARSEL
IKKE plasser brennbare sprayflasker nær luftkondisjoneringsanlegget, og IKKE bruk
spray nær anlegget. Ellers kan det føre til brann.
FORSIKTIG
IKKE la anlegget være i gang hvis du bruker insektmiddel av forstøvingstype i
rommet. Kjemikalier kan samles i anlegget og medføre helsefare for personer med
kjemikalieallergi.
Vær oppmerksom på følgende forholdsregler for å sikre at systemet fungerer som
det skal.
▪ Unngå at det kommer direkte sollys inn i rommet når anlegget går i kjølemodus
ved å benytte gardiner eller persienner.
▪ Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.
▪ Luft godt ut ofte. Omfattende bruk krever ekstra god ventilering.
▪ Hold dører og vinduer lukket. Dersom dører og vinduer blir stående åpne, vil
luften strømme ut av rommet og resultere i en redusert kjølings- eller
oppvarmingseffekt.
▪ Vær forsiktig så du IKKE kjøler eller varmer opp for mye. Du sparer energi ved å
holde temperaturinnstillingen på et moderat nivå.
▪ Plasser ALDRI gjenstander i nærheten av enhetens luftinntak eller luftutløp. Dette
kan føre til redusert kjøle/varmeeffekt eller at hele driften stanses.
▪ Slå av hovedstrømbryteren til enheten når enheten IKKE skal brukes i bruk i
lengre tidsperioder. Dersom bryteren står på, bruker enheten strøm. Før enheten
startes igjen, skal bryteren for hovedstrømtilførselen slås på 6 timer før enheten
settes i drift for å sikre at det fungerer uten problemer.
Brukerhåndbok
38
▪ Det kan dannes kondens hvis luftfuktigheten overstiger 80%, eller hvis
dreneringsutløpet blokkeres.
▪ Juster romtemperaturen riktig slik at det blir et komfortabelt inneklima. Unngå
overdreven oppvarming og kjøling. Vær oppmerksom på at det kan ta tid før
romtemperaturen oppnår innstilt temperatur. Bruk eventuelt alternativene for
innstillingen for tidsbryteren.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
6 | Energisparing og optimal drift
▪ Juster luftstrømretningen for å unngå at kald luft samles langs gulvet eller at
varm luft stiger opp mot taket. (Opp mot taket ved drift med kjøling eller tørking,
og nedover ved drift med oppvarming.)
▪ Unngå at luftstrømmen rettes direkte mot dem som befinner seg i rommet.
▪ Bruk enheten innenfor anbefalt temperaturområde (26~28°C til kjøling og
20~24°C til oppvarming) for å spare strøm.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
39
7 | Vedlikehold og service
7 Vedlikehold og service
7.1 Oversikt: vedlikehold og service
Montøren må foreta vedlikeholdet årlig.
Om kjølemediet
Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i
atmosfæren.
Type kjølemedium: R32
Verdien for global oppvarmingsevne (GWP): 675
MERKNAD
Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt
kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.
Formel for å beregne mengden i tonn CO2-ekvivalenter: GWP-verdien av
kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000
Ta kontakt med montøren hvis du vil ha mer informasjon.
ADVARSEL
Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det
lekker kjølemedium ut i rommet som kommer i kontakt med flammen fra en
brenner, et varmeapparat eller en gasskomfyr, kan det føre til at det dannes skadelig
gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med
forhandleren der du kjøpte enheten.
Enheten må IKKE brukes før servicepersonell kan bekrefte at delen der
kjølemedielekkasjen oppstod, er reparert.
ADVARSEL
▪ Deler fra kjølemediesyklusen må IKKE perforeres eller brennes.
▪ Bruk IKKE andre vaskemidler eller midler som fremskynder avisingen enn dem
som anbefales av produsenten.
▪ Vær oppmerksom på at kjølemediet i systemet er uten lukt.
ADVARSEL
Anlegget skal plasseres slik at det forhindrer mekanisk skade og i et godt ventilert
rom uten fungerende antenningskilder (f.eks. åpen flamme eller gassapparat eller
elektrisk varmeapparat i drift). Størrelsen på rommet skal være som angitt i
Generelle sikkerhetshensyn.
Brukerhåndbok
40
MERKNAD
Vedlikeholdet MÅ utføres av autorisert montør eller servicerepresentant.
Vi anbefaler at vedlikehold utføres minst én gang i året. Gjeldende forskrifter kan
imidlertid kreve kortere vedlikeholdsintervall.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
7 | Vedlikehold og service
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Sørg for å stanse all drift og strømtilførsel når du skal rengjøre
luftkondisjoneringsanlegget eller luftfilteret. Ellers kan det forårsake elektrisk støt
eller personskade.
ADVARSEL
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann enheten.
FORSIKTIG
Kontroller at anleggets stativ og koblinger ikke er skadet etter lengre tids bruk. Hvis
disse er skadet, kan anlegget velte og forårsake personskade.
FORSIKTIG
Berør IKKE varmevekslerens ribber. Disse ribbene er skarpe og kan medføre
kuttskader.
ADVARSEL
Det må vises forsiktighet med stiger ved arbeid i høyden.
Symbolene nedenfor kan finnes på innendørsanlegget:
Symbol Forklaring
Mål spenningen ved kontaktene til hovedkretsen for
kondensatorer eller elektriske komponenter før du utfører
service.
7.2 Rengjøre innendørsenhet og brukergrensesnitt
ADVARSEL
Feil vaskemiddel eller rengjøring kan skade komponenter av plast eller forårsake
vannlekkasje. Søl med vaskemiddel på elektriske komponenter, som motorer, kan
forårsake feil, røyk eller antenning.
MERKNAD
▪ Bruk IKKE bensin, benzen, tynner, poleringspulver eller flytende insektmiddel.
Mulige konsekvens: Misfarging og deformasjon.
▪ Bruk IKKE vann som er varmere enn 40°C. Mulige konsekvens: Misfarging og
deformasjon.
▪ IKKE bruk poleringsmidler.
▪ IKKE bruk skurebørste. Mulige konsekvens: Overflatebehandlingen vil flasse av.
▪ Sluttbrukere skal ALDRI rengjøre innvendige deler på anlegget selv. Dette
arbeidet må utføres av kvalifisert servicepersonell. Kontakt forhandleren.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
41
7 | Vedlikehold og service
a
7.3 Rengjøre frontpanelet
7.4 To remove the front panel
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Før rengjøring må anlegget stanses, slå av bryteren eller trekk ut strømledningen.
Ellers kan det forårsake elektrisk støt eller personskade.
1 Rengjør over med en myk klut. Hvis det er vanskelig å fjerne flekker, kan du
bruke vann eller nøytralt vaskemiddel.
1 Rengjør frontpanelet med en myk klut. Hvis det er vanskelig å fjerne flekker,
kan du bruke vann eller nøytralt vaskemiddel.
1 Hold frontpanelet i panelknastene på hver side, og åpne det.
2 Skyv frontpanelet mot venstre eller høyre samtidig som du trekker det mot
3 Løsne deretter akselen på frontpanelet på den andre siden på samme måte.
7.5 Om luftfiltrene
deg for å ta det av.
Resultat: Akselen på side 1 løsner.
a Aksel på frontpanel
Brukerhåndbok
42
Hvis anlegget brukes med skitne filtre, innebærer det at filteret:
▪ IKKE kan fjerne lukt fra luften,
▪ IKKE kan rense luften,
▪ gir dårlig oppvarming/kjøling,
▪ forårsaker lukt.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
7.6 Rengjøre luftfiltrene
2
1
1 Trykk på knasten på midten av hvert luftfilter og trekk det ned.
2 Trekk ut luftfiltrene.
Klasse 40: Luktfjerningsfilteret og sølvpartikkelfilteret (Ag-ion-filter) MÅ tas ut før
du rengjør luftfilteret.
3 Ta luktfjerningsfilteret og sølvpartikkelfilteret ut av alle 4 hakene.
7 | Vedlikehold og service
a Hake
4 Rengjør luftfiltrene med vann eller støvsuger.
5 Bløtlegg dem i lunkent vann i ca. 10 til 15minutter.
INFORMASJON
▪ Hvis støvet IKKE er lett å fjerne, kan de vaskes med nøytralt vaskemiddel utspedd
i lunkent vann. Tørk luftfiltrene i skyggen.
▪ Det anbefales at luftfiltrene rengjøres hver 2. uke.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
43
7 | Vedlikehold og service
7.7 Rengjøre luktfjerningsfilter og sølvpartikkelfilter (Ag-ion-filter)
INFORMASJON
Rengjør filteret med vann hver 6. måned.
1 Fjern:
▪ for klasse 30: sølvpartikkelfilter (Ag-ion-filter) fra knastene
▪ for klasse 40: luktfjerningsfilter og sølvpartikkelfilter (Ag-ion-filter) fra alle 4
hakene.
a Hake
2 Fjern støvet fra filteret med støvsuger.
3 Bløtlegg filteret i varmt vann i 10 til 15minutter.
Merknad: (klasse 40) Du må IKKE ta filteret ut av rammen.
Klasse 30 Klasse 40
4 Etter vask rister du av overskytende vann og lar filteret tørke i skyggen. Du må
IKKE vri opp filteret for å få ut vannet.
7.8 Skifte luktfjerningsfilter og sølvpartikkelfilter (Ag-ion-filter)
Brukerhåndbok
44
INFORMASJON
Skift filter hvert 3. år.
1 Løsne filteret fra knastene (klasse 30) eller rammen (klasse 40), og sett i et
nytt.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
7 | Vedlikehold og service
Klasse 30 Klasse 40
INFORMASJON
▪ IKKE kast filterrammen, men bruk den om igjen.
▪ Kast det gamle filteret som ikke-brennbart avfall.
Kontakt forhandleren for å bestille luktfjerningsfilter eller sølvpartikkelfilter.
Artikkel Varenummer
Luktfjerningsfilter KAF970A46
Sølvpartikkelfilter KAF057A41
7.9 Sette tilbake frontpanelet
1 Sett på frontpanelet. Juster akslene etter sporene, og skyv dem helt inn.
2 Lukk frontpanelet forsiktig ved å trykke på begge sider og på midten.
7.10 Ta hensyn til følgende før langvarig stillstand
Bruk enheten i kun vifte-modus i flere timer for å tørke innsiden av enheten.
1 Trykk på , og velg -drift.
2 Trykk på , og start driften.
3 Slå av bryteren når driften stanser.
4 Rengjør luftfiltrene og sett dem tilbake i opprinnelig stilling.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
5 Ta ut batteriene fra brukergrensesnittet.
INFORMASJON
Det anbefales å få utført periodisk vedlikehold av en spesialist. Kontakt forhandleren
for vedlikehold utført av spesialist. Vedlikeholdskostnadene må dekkes av kunden.
Under visse driftsforhold kan innsiden av enheten bli skitten etter flere sesongers
bruk. Dette gir dårlig effekt.
Brukerhåndbok
45
7 | Vedlikehold og service
7.10.1 Vintersesongen
MERKNAD
Istapper på utendørsanlegget MÅ fjernes. Bruk hansker for å unngå personskade
eller skader på anlegget.
Brukerhåndbok
46
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
8 Feilsøking
Hvis noen av følgende funksjonsfeil skulle oppstå, følger du tiltakene som
beskrevet nedenfor og kontakter forhandleren.
Systemet MÅ repareres av kvalifisert servicepersonell.
8 | Feilsøking
ADVARSEL
Stans all drift og slå av strømmen hvis det skjer noe uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan dette føre til at anlegget
ødelegges, eller at det oppstår elektrisk støt eller brann. Kontakt forhandleren.
Funksjonsfeil Tiltak
Hvis en sikkerhetsanordning, f.eks. en sikring, en
Slå AV hovedstrømtilførselen.
bryter eller en jordfeilbryter, slår ut, eller hvis
PÅ/AV-bryteren IKKE fungerer skikkelig.
Hvis det lekker vann fra anlegget. Stans all drift.
Driftsbryteren fungerer IKKE bra. Slå AV strømtilførselen.
Driftslysdioden blinker og du kan se feilkoden på
brukergrensesnittet. Se "8.2Løse problemer
Gi beskjed til montøren om
feilkoden.
basert på feilkoder"[450] om hvordan du viser
feilkoden.
Hvis systemet IKKE fungerer som det skal, med unntak av de tilfellene som er nevnt
ovenfor, og ingen av de ovennevnte funksjonsfeilene ser ut til å være til stede, skal
systemet undersøkes etter følgende prosedyrer.
Funksjonsfeil Tiltak
Hvis systemet IKKE
fungerer i det hele tatt.
▪ Kontroller at det ikke er svikt i strømtilførselen.
Vent til det er strøm i anlegget. Hvis det
forekommer strømbrudd under drift, vil systemet
automatisk starte opp igjen straks strømmen
kommer tilbake.
▪ Undersøk om en sikring har gått eller en bryter er
utløst. Skift sikringen eller tilbakestill bryteren
dersom det er nødvendig.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Systemet slutter plutselig å
virke.
Viften stanser når den
blåser luft.
▪ Kontroller batteriene i brukergrensesnittet.
▪ Kontroller tidsbryterinnstillingen.
▪ Kontroller om luftinntaket eller -utløpet på
utendørs- eller innendørsanlegget er blokkert av
fremmedlegemer. Fjern eventuelle hindringer, og
kontroller at luften kan strømme fritt.
▪ Luftkondisjoneringsanlegget kan slutte å virke
etter plutselige store spenningsvariasjoner for å
beskytte systemet. Den starter igjen automatisk
etter ca. 3minutter.
Hvis innstilt temperatur er nådd, reduseres
luftstrømhastigheten, og driften stanser. Driften
fortsetter automatisk når innendørstemperaturen
stiger eller synker.
Brukerhåndbok
47
8 | Feilsøking
Funksjonsfeil Tiltak
Klaffene begynner IKKE å
svinge med én gang.
Anlegget starter IKKE med
én gang.
Systemet fungerer, men gir
utilstrekkelig kjøling eller
oppvarming.
Innendørsanlegget justerer klaffenes posisjon.
Klaffene begynner snart å bevege seg.
Hvis det ble trykket på ON/OFF-knappen kort tid
etter at anlegget ble stanset eller hvis modus ble
endret. Anlegget starter etter 3minutter for å
beskytte systemet.
▪ Kontroller innstillingen for luftstrømhastighet. Se
"5.4Luftstrømhastighet"[422].
▪ Kontroller temperaturinnstillingen. Se
"5.3.1 Starte/stanse driftsmodusen og stille
temperaturen"[421].
▪ Kontroller om luftstrømretningen er riktig. Se
"5.5Luftstrømretning"[422].
▪ Kontroller om luftinntaket eller -utløpet på
utendørs- eller innendørsanlegget er blokkert av
fremmedlegemer. Fjern eventuelle hindringer, og
kontroller at luften kan strømme fritt.
▪ Kontroller om luftfiltrene er tette. Rengjør
luftfiltrene. Se "7Vedlikehold og service"[440].
▪ Kontroller at vinduer og dører ikke er åpne. Lukk
dører og vinduer for å forhindre at vind blåser inn.
▪ Kontroller om anlegget er stilt på Økonomisk drift
eller Lyddempet drift for utendørsanlegg. Se
"5.8 Økonomisk drift og Lyddempet drift for
utendørsanlegg"[426].
▪ Se etter om det står møbler rett under eller ved
siden av innendørsanlegget. Flytt møbelet/
møblene.
Systemet fungerer, men gir
utilstrekkelig oppvarming
(det blåser IKKE luft ut av
anlegget).
Tidsbryter PÅ/AV fungerer
IKKE i henhold til
innstillingene.
▪ Luftkondisjoneringsanlegget varmes eventuelt opp
til varmedrift. Vent i 1 til 4 minutter.
▪ Hvis det høres en rennende lyd kan anlegget være
i drift med avising. Vent i 4 til 12 minutter.
▪ Kontroller om Uketidsbryter og tidsbryter PÅ/AV
er innstilt med samme tid. Endre eller deaktiver
innstillingen. Se "5.10 Drift med tidsbryter AV/
PÅ" [4 28] og "5.11 Drift med
Uketidsbryter"[430].
▪ Kontroller om klokken og ukedag er riktig stilt. Se
"4.4Om klokken"[417].
Kjøledrift kan IKKE velges. Kontroller at anlegget IKKE er et system med kun
oppvarming.
Brukerhåndbok
48
Det skjer noe unormalt
under drift.
Lyn eller radiobølger kan forstyrre
luftkondisjoneringsanlegget. Slå bryteren OFF og
deretter ON igjen.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Funksjonsfeil Tiltak
8 | Feilsøking
Innendørsanlegget mottar
IKKE signaler fra
brukergrensesnittet.
▪ Kontroller batteriene i brukergrensesnittet. Se
"4.2Sette i batteriene"[416].
▪ Kontroller at senderen IKKE utsettes for direkte
sollys.
▪ Kontroller om det er lysstoffrørlamper med
elektronisk tenner i rommet. Kontakt
forhandleren.
Displayet på
Skift batteriene i brukergrensesnittet.
brukergrensesnittet er
tomt.
Det kan vises en feilkode på
brukergrensesnittet.
Kontakt nærmeste forhandler. Se "8.2Løse
problemer basert på feilkoder"[450] om hvordan
du viser feilkoden og for å se en detaljert liste over
feilkoder.
Annet elektrisk utstyr
startes.
Hvis signalene fra brukergrensesnittet påvirker
annet utstyr, må du flytte utstyret til et annet sted
og kontakte forhandleren.
Hvis det ikke er mulig å løse problemet selv etter at du har kontrollert alle
punktene ovenfor, kontakter du montøren og oppgir symptomer, fullstendig
modellnavn på anlegget (med produksjonsnummeret, hvis mulig), og
installeringsdatoen (står muligens oppført på garantikortet).
8.1 Symptomer som IKKE er funksjonsfeil på systemet
Følgende symptomer er IKKE funksjonsfeil på systemet:
8.1.1 Symptom: Lyden av rennende vann
▪ Denne lyden forårsakes av at kjølemediet strømmer gjennom anlegget.
▪ Dette lyden kan oppstå når vann renner bort fra anlegget ved kjøling eller
tørking.
▪ Kjølemediet strømmer gjennom luftkondisjoneringsanlegget selv om
innendørsanlegget er slått av og et innendørsanlegg i et annet rom kjører.
8.1.2 Symptom: Det høres en blåselyd
Denne lyden genereres når kjølemedieretningen endres (f.eks. ved bytte fra kjøling
til oppvarming).
8.1.3 Symptom: Det høres en tikkelyd
Denne lyden dannes når enheten utvider seg eller trekker seg sammen ved
temperaturendringer.
8.1.4 Symptom: Det høres en plystrelyd
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Denne lyden dannes når kjølemediestrømningen under avriming.
Brukerhåndbok
49
8 | Feilsøking
8.1.5 Symptom: Klikkelyd som høres under drift eller ved stillstand
8.1.6 Symptom: Det høres en klaprelyd
8.1.7 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg, utendørsanlegg)
8.1.8 Symptom: Anleggene kan avgi lukt
Denne lyden dannes når reguleringsventilene for kjølemedium eller elektriske deler
er i gang.
Denne lyden høres når en ekstern enhet suger luft ut av rommet (f.eks.
avtrekksvifte) mens dører og vinduer i rommet er stengt. Åpne dører eller vinduer,
eller slå av viften.
Når systemet kobles om til oppvarming etter avising. Fuktighet som er dannet
under avising, går over til damp og strømmer ut.
Anlegget kan absorbere lukt fra rom, møbler, sigaretter osv., og avgi denne lukten
senere.
8.1.9 Symptom: Utendørsviften går når luftkondisjoneringsenheten ikke er i drift
▪ Etter at enheten er stanset. Utendørsviften fortsetter å gå i 30 sekunder for å
beskytte enheten.
▪ Når luftkondisjoneringsenheten ikke er i drift. Hvis utendørstemperaturen er
svært høy, begynner utendørsviften å gå for å beskytte enheten.
8.2 Løse problemer basert på feilkoder
Feildiagnostisering via brukergrensesnittet
Hvis det oppstår problemer med anlegget, kan du finne feilen ved å kontrollere
feilkoden på brukergrensesnittet. Det er viktig å forstå problemet og treffe
mottiltak før du tilbakestiller feilkoden. Dette bør gjøres av en kvalifisert installatør
eller din lokale forhandler.
INFORMASJON
Se i servicehåndboken for:
▪ Full feilkodeliste
▪ Mer detaljerte retningslinjer for feilsøking av hver feil
Brukerhåndbok
50
Kontrollere feilkoden på brukergrensesnittet
1 Rett brukergrensesnittet mot innendørsanlegget, og trykk på i ca.
5sekunder.
Resultat: blinker på displayet for temperaturinnstilling.
2 Rett brukergrensesnittet mot anlegget, og trykk gjentatte ganger på
til du hører en vedvarende pipetone.
Resultat: Nå vises koden i displayet.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
INFORMASJON
▪ En kort pipetone og 2 etterfølgende pipetoner indikerer koder som ikke
samsvarer.
▪ Vil du avbryte kodevisningen, holder du inne i 5 sekunder. Koden
forsvinner også fra displayet hvis man IKKE trykker på knappen innenfor 1minutt.
System
Feilkode Beskrivelse
Normal
Lite kjølemedium
Registrering av overspenning
Funksjonsfeil ved overføring
Signaloverføringsfeil (mellom innendørs- og utendørsanlegget)
Innendørsanlegg
Feilkode Beskrivelse
Kretskortfeil for innendørsanlegg
8 | Feilsøking
Frysevern eller høytrykkskontroll
Viftemotorfeil (DC-motor)
Termistorfeil på innendørs varmeveksler
Termistorfeil for romtemperatur
Utendørsanlegg
Feilkode Beskrivelse
Feil på 4-veisventil
Kretskortfeil for utendørsanlegg
Aktivering av høytrykksbryter (HPS)
Overbelastning aktivert (kompressor overbelastet)
Kompressorlås
Likestrømviftelås
Temperaturregulering for utløpsrør
Funksjonsfeil på høytrykksbryter (HPS)
Avvik posisjonssensor
Følerfeil for likestrømspenning/strømsensor
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Termistorfeil for utendørsanlegg
Termistorfeil for utløpsrør
Termistorfeil på utendørs varmeveksler
Temperaturstigning i varmestrålingsribbe
Øyeblikkelig overstrøm inverter (DC)
Termistorfeil på varmestrålingsribbe
Brukerhåndbok
51
8 | Feilsøking
8.3 Feilsøking av tilkobling for trådløst LAN
Følgende tabell forklarer kort hvordan man håndterer enkelte problemer. Hvis
ingen av disse løsningene hjelper, kan du besøke app.daikineurope.com for
nærmere informasjon og svar på vanlige spørsmål.
Problem Tiltak
Tilkobling til trådløst LAN er ikke mulig
(ingen av lysdiodene blinker på
skjermen til innendørsanlegget).
Trådløst LAN vises IKKE på anleggets
oversiktsskjermbilde (startskjermbilde)
etter at WLAN-adapteren ble
konfigurert (WPS-alternativ).
Trådløst LAN vises IKKE på listen over
tilgjengelige Wi-Fi-nettverk på
smartenheten (alternativ for
tilgangspunkt).
▪ Prøv å betjene anlegget med
brukergrensesnittet.
▪ Kontroller om strømmen er på.
▪ Slå anlegget av og på igjen.
▪ Kontroller at trådløst LAN er
tilstrekkelig nær
kommunikasjonsenheten.
▪ Kontroller om kommunikasjonen er i
orden.
▪ Kontroller at smartenheten er koblet
til det samme trådløse nettverket som
trådløst LAN.
▪ Prøv å sette innstillingen tilbake til
fabrikkinnstillingen og gjenta
innstillingen. Se "Sette
tilkoblingsinnstillingen tilbake til
fabrikkinnstilling"[436].
▪ Prøv å veksle mellom tilgangspunkt og
WPS-innstilling for å endre trådløs
kanal. Den trådløse kanalen MÅ være
mellom 1~13.
Vist verdi for innendørs-/
utendørstemperatur i Daikin Residential
Controller avviker fra verdien som
måles av annet utstyr.
▪ Kontroller om kommunikasjonen er i
orden.
▪ Prøv å sette innstillingen tilbake til
fabrikkinnstillingen og gjenta
innstillingen. Se "Sette
tilkoblingsinnstillingen tilbake til
fabrikkinnstilling"[436].
▪ Daikin Residential Controller viser
bare innendørs-/utendørstemperatur
for innendørs-/utendørsanleggets
omgivelser.
▪ Målt temperatur for annet utstyr kan
avvike pga. ulike forhold rundt
anlegget (f.eks. direkte sollys, rim …).
▪ Temperaturen som vises i Daikin
Residential Controller, er kun til
referanse.
Brukerhåndbok
52
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
9 Kassering
9 | Kassering
MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og
kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse
med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning.
FTXTM30+40R2V1B
Daikin romluftkondisjoneringsanlegg
4P518786-8G – 2021.03
Brukerhåndbok
53
10 | Ordliste
10 Ordliste
Forhandler
Salgsdistributør for produktet.
Autorisert montør
Teknisk kyndig person som er kvalifisert til å montere produktet.
Bruker
Person som eier produktet og/eller bruker det.
Gjeldende forskrifter
Alle internasjonale, europeiske, nasjonale og lokale direktiver, lover,
forskrifter og/eller koder som er relevante og gjeldende for et bestemt
produkt eller domene.
Servicefirma
Kvalifisert firma som kan utføre eller koordinere nødvendig service på
enheten.
Installeringshåndbok
Instruksjonshåndbok for et bestemt produkt eller bruksområde. Forklarer
hvordan du installerer, konfigurerer og vedlikeholder det.
Driftshåndbok
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde.
Forklarer bruken.
Tilbehør
Etiketter, håndbøker, informasjonsark og utstyr som følger med produktet
og som må installeres i henhold til instruksjonene i den medfølgende
dokumentasjonen.
Tilleggsutstyr
Utstyr laget og godkjent av Daikin og som kan kombineres med produktet i
samsvar med instruksjonene i den medfølgende dokumentasjonen.
Kjøpes lokalt
Utstyr som IKKE er laget og godkjent av Daikin, og som kan kombineres med
produktet i samsvar med instruksjonene i den medfølgende
dokumentasjonen.
Brukerhåndbok
54
Daikin romluftkondisjoneringsanlegg
FTXTM30+40R2V1B
4P518786-8G – 2021.03
