Page 1

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30R2V1B FTXTM40R2V1B

Page 2

Vsebina

1 O dokumentaciji 4

1.1 O tem dokumentu........................................................................................................................................................... 4

1.1.1 Pomen opozoril in simbolov ........................................................................................................................... 5

2 Splošni varnostni ukrepi 7

2.1 Za monterja..................................................................................................................................................................... 7

2.1.1 Splošno ........................................................................................................................................................... 7

2.1.2 Mesto namestitve........................................................................................................................................... 8

2.1.3 Hladivo — v primeru R410A ali R32 ............................................................................................................... 11

2.1.4 Električna dela ................................................................................................................................................ 13

3 Specifična varnostna navodila za monterja 16

4 O škatli 19

4.1 Pregled: O škatli .............................................................................................................................................................. 19

4.2 Notranja enota................................................................................................................................................................ 19

4.2.1 Razpakiranje notranje enote .......................................................................................................................... 19

4.2.2 Odstranjevanje opreme z notranje enote ..................................................................................................... 19

5 O enoti 21

5.1 Razpostavitev sistema..................................................................................................................................................... 21

5.2 Razpon delovanja............................................................................................................................................................ 21

5.3 O brezžičnem prilagojevalniku za lokalno omrežje ........................................................................................................ 21

5.3.1 Varnostni ukrepi pri uporabi brezžičnega prilagojevalnika za lokalno omrežje............................................ 22

5.3.2 Osnovni parametri .......................................................................................................................................... 22

5.3.3 Nastavitve brezžičnega prilagojevalnika za lokalno omrežje......................................................................... 22

6 Montaža enote 23

6.1 Priprava mesta namestitve............................................................................................................................................. 23

6.1.1 Zahteve za namestitveno mesto za notranjo enoto ...................................................................................... 23

6.2 Odpiranje enote.............................................................................................................................................................. 24

6.2.1 Da bi odstranili čelno ploščo .......................................................................................................................... 24

6.2.2 Da bi odprli servisni pokrov ............................................................................................................................ 25

6.2.3 Da bi odstranili čelno vetrno zaščito .............................................................................................................. 25

6.3 Nameščanje notranje enote ........................................................................................................................................... 26

6.3.1 Da bi namestili pritrdilno ploščo .................................................................................................................... 26

6.3.2 Da bi izvrtali luknjo v steno ............................................................................................................................ 27

6.3.3 Da bi odstranili pokrov priključka cevi ........................................................................................................... 28

6.4 Povezovanje cevi za odtok.............................................................................................................................................. 28

6.4.1 Splošni napotki ............................................................................................................................................... 28

6.4.2 Da bi povezali cevi na desni strani, desno zadaj ali desno spodaj................................................................. 30

6.4.3 Da bi priključili cevi na levi strani, levo zadaj, levo spodaj............................................................................. 30

6.4.4 Preverjanje, da nikjer ne pušča voda ............................................................................................................. 31

7 Montaža cevi 32

7.1 Priprava cevi za hladivo................................................................................................................................................... 32

7.1.1 Zahteve za cevi za hladivo .............................................................................................................................. 32

7.1.2 Izolacija cevi za hladivo................................................................................................................................... 33

7.2 Povezovanje cevi za hladivo............................................................................................................................................ 33

7.2.1 O priključevanju cevi za hladivo ..................................................................................................................... 33

7.2.2 Varnostni ukrepi pri priključevanju cevi za hladivo ....................................................................................... 33

7.2.3 Navodila pri priključevanju cevi za hladivo .................................................................................................... 34

7.2.4 Napotki za upogibanje cevi ............................................................................................................................ 35

7.2.5 Robljenje konca cevi ....................................................................................................................................... 35

7.2.6 Priključevanje cevi za hladivo na notranjo enoto .......................................................................................... 36

Vodnik za monterja

8 Električna napeljava 37

8.1 O priključevanju električnega ožičenja........................................................................................................................... 37

8.1.1 Napotki za varnost pri priključevanju električnega ožičenja ......................................................................... 37

8.1.2 Napotki za priključevanje električnega ožičenja ............................................................................................ 38

8.1.3 Specifikacije standardnih komponent ožičenja ............................................................................................. 39

8.2 Da bi povezali električno ožičenje na notranjo enoto.................................................................................................... 39

9 Zaključevanje montaže notranje enote 42

9.1 Da bi izolirali cev za odvod kondenzata, cevi za hladivo in kabel za medsebojno povezavo ........................................ 42

9.2 Da bi potegnili cevi skozi odprtino v steni...................................................................................................................... 42

9.3 Da bi pritrdili enoto na pritrdilno ploščo........................................................................................................................ 43

FTXTM30+40R2V1B

Sobna klimatska naprava Daikin

4P518023-10H – 2021.03

Page 3

Vsebina

9.4 Zapiranje enote............................................................................................................................................................... 43

9.4.1 Da bi spet namestili čelno vetrno zaščito ...................................................................................................... 43

9.4.2 Da bi zaprli servisni pokrov............................................................................................................................. 43

9.4.3 Da bi spet namestili čelno ploščo................................................................................................................... 44

10 Konfiguracija 45

10.1 Da bi nastavili drugi naslov ............................................................................................................................................. 45

11 Zagon 47

11.1 Pregled: zagon................................................................................................................................................................. 47

11.2 Seznam preverjanj pred zagonom.................................................................................................................................. 47

11.3 Izvedite preizkus delovanja............................................................................................................................................. 48

11.3.1 Da bi izvedli preizkus delovanja z uporabniškim vmesnikom........................................................................ 48

12 Izročitev uporabniku 49

13 Odstranjevanje 50

14 Tehnični podatki 51

14.1 Vezalna shema................................................................................................................................................................ 51

14.1.1 Poenotena legenda za vezalno shemo........................................................................................................... 51

15 Slovar 54

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Vodnik za monterja

Page 4

1 | O dokumentaciji

1 O dokumentaciji

1.1 O tem dokumentu

INFORMACIJA

Prepričajte se, da ima uporabnik natisnjeno dokumentacijo in ga prosite, naj jo shrani.

Ciljni prejemniki

Pooblaščeni monterji

INFORMACIJA

Uporaba naprave je predvidena za strokovnjake oziroma usposobljene uporabnike v delavnicah, v manj zahtevnem industrijskem okolju ter na kmetijah oziroma za nestrokovnjake v poslovnem okolju in gospodinjstvih.

OPOZORILO

Prepričajte se, da so materiali za namestitev, servisiranje, vzdrževanje, popravila in sploh uporabljeni materiali v skladu z navodili iz Daikin ter da se skladajo z ustrezno zakonodajo in da so vsa našteta dejanja izvedle kvalificirane osebe. V Evropi in na območjih, kjer so v uporabi standardi IEC, je ustrezen standard EN/IEC 60335-2-40.

Komplet dokumentacije

Ta dokument je del kompleta dokumentacije. Celotno dokumentacijo sestavljajo:

▪ Splošni varnostni ukrepi:

- Varnostna navodila, ki jih morate prebrati pred montažo

- Format: Papirni izvod (v škatli notranje enote)

▪ Priročnik za montažo notranje enote:

- Navodila za montažo

- Format: Papirni izvod (v škatli notranje enote)

▪ Vodnik za monterja:

- Priprava za montažo, dobre prakse, referenčni podatki…

- Format: Digitalne datoteke na naslovu http://www.daikineurope.com/support-

and-manuals/product-information/

V območnem spletnem mestu Daikin ali pri vašem prodajalcu so morda na voljo najnovejše posodobitve priložene dokumentacije.

Izvorna dokumentacija je pisana v angleščini. Dokumentacija v drugih jezikih je prevod.

Tehnično-inženirski podatki

▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni Daikin spletni

strani (javno dostopna).

Vodnik za monterja

▪ Popolni tehnični podatki so na voljo na Daikin Business Portal (zahtevana

avtentikacija).

FTXTM30+40R2V1B

Sobna klimatska naprava Daikin

4P518023-10H – 2021.03

Page 5

1.1.1 Pomen opozoril in simbolov

NEVARNOST

Označuje situacijo, ki vodi v smrt in hude telesne poškodbe.

NEVARNOST: TVEGANJE SMRTI ZARADI ELEKTRIČNEGA UDARA

Označuje situacijo, ki lahko povzroči smrt zaradi električnega udara.

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

Prikazuje situacijo, ki bi lahko povzročila ožganine/opekline zaradi izjemno visokih ali nizkih temperatur.

NEVARNOST: NEVARNOST EKSPLOZIJE

Označuje situacijo, ki lahko povzroči eksplozijo.

OPOZORILO

Označuje situacijo, ki lahko povzroči smrt in hude telesne poškodbe.

1 | O dokumentaciji

OPOZORILO: VNETLJIV MATERIAL

OPOMIN

Označuje situacijo, ki lahko povzroči manjše ali srednje nevarne telesne poškodbe.

OPOMBA

Označuje situacijo, ki lahko povzroči poškodbe opreme ali lastnine.

INFORMACIJA

Označuje uporabne nasvete ali dodatne informacije.

Simboli, uporabljeni na enoti:

Simbol Razlaga

Pred namestitvijo preberite navodila za montažo in uporabo ter shemo z navodili za ožičenje.

Preden začnete izvajati vzdrževalne in servisne postopke preberite priročnik za servisiranje.

Za več informacij glejte vodnik za monterja in uporabnika.

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Enota vsebuje vrtljive dele. Pri servisiranju in pregledovanju bodite pazljivi.

Simboli, uporabljeni v dokumentaciji:

Simbol Razlaga

Pomeni naslov slike ali sklic nanjo. Primer: " 1–3 naslov slike" pomeni "3. slika v 1. poglavju".

Vodnik za monterja

Page 6

1 | O dokumentaciji

Simbol Razlaga

Pomeni naslov tabele ali sklic nanjo. Primer: " 1–3 naslov tabele" pomeni "3. tabela v 1.

poglavju".

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 7

2 Splošni varnostni ukrepi

2.1 Za monterja

2.1.1 Splošno

Če NISTE prepričani, kako montirati ali upravljati enoto, se obrnite na svojega prodajalca.

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

▪ NE dotikajte se cevi za hladivo, cevi za vodo in notranjih delov med delovanjem ali

neposredno po delovanju. Lahko so prevroči ali premrzli. Počakajte, da se njihova temperatura normalizira. Če se jih morate dotikati, si nadenite zaščitne rokavice.

▪ Z golo kožo se NE dotikajte ponesreči razlitega hladiva.

OPOZORILO

Nestrokovna montaža ali priklop naprave in opreme lahko povzroči električni udar, kratek stik, uhajanje tekočin ali požar ali drugače poškoduje napravo ali opremo. Uporabljajte samo dodatke, opcijsko opremo in nadomestne dele, ki jih izdela ali odobri Daikin.

2 | Splošni varnostni ukrepi

OPOZORILO

Montaža, preizkus in uporabljeni materiali morajo biti (razen z navodili, opisanimi v dokumentaciji Daikin) skladni tudi z veljavno zakonodajo.

OPOMIN

Pri nameščanju, vzdrževanju ali servisiranju sistema uporabljajte ustrezno osebno zaščitno opremo (zaščitne rokavice, varnostna očala…).

OPOZORILO

Raztrgajte in odvrzite plastične vreče, da se z njimi nihče ne bi mogel igrati, zlasti ne otroci. Možna nevarnost: zadušitev.

OPOZORILO

Z zagotavljanjem primernih ukrepov preprečite, da bi enota postala zavetišče za majhne živali. Majhne živali, ki se dotaknejo električnih delov, lahko povzročijo okvare, dim ali požar.

OPOMIN

Ne dotikajte se odprtine za vstop zraka ali aluminijastih platic enote.

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

OPOMIN

▪ Na vrh enote NE postavljajte predmetov ali opreme. ▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na njej.

Vodnik za monterja

Page 8

2 | Splošni varnostni ukrepi

V skladu z zadevno zakonodajo bo treba morda skupaj z izdelkom priskrbeti dnevnik, v katerem se beležijo najmanj: podatki o vzdrževanju, popravila, rezultati testov, obdobja pripravljenosti…

Najmanj naslednje informacije MORAJO biti zagotovljene na dostopnem mestu izdelka:

▪ Navodila za izklop sistema v nujnem primeru ▪ Naziv in naslov gasilske službe, policije in bolnišnice ▪ Ime, naslov ter dnevna in nočna telefonska številka za servis

Potrebne smernice za tak dnevnik za Evropo podaja standard EN378.

2.1.2 Mesto namestitve

▪ Zagotovite dovolj prostora okoli enote za servisiranje in kroženje zraka. ▪ Prepričajte se, da mesto namestitve prenese težo in vibracije enote.

OPOMBA

Dela na zunanji enoti je najbolje opraviti v suhem vremenu, da bi se izognili vdoru vode.

▪ Prepričajte se, da je območje dobro prezračeno. NE blokirajte prezračevalnih

odprtin.

▪ Pazite, da bo enota izravnana.

Enote NE nameščajte na naslednja mesta:

▪ V potencialno eksplozivnem okolju. ▪ Na mestih, kjer so stroji, ki oddajajo elektromagnetne valove. Elektromagnetni

valovi lahko motijo krmilni sistem in lahko povzročijo okvare na opremi.

▪ Na mestih, kjer obstaja nevarnost požara zaradi uhajanja vnetljivih plinov

(primer: razredčilo ali bencin), ogljikovih vlaken ali vnetljivega prahu.

▪ Na mestih, kjer nastajajo korozivni plini (primer: kisli žvepleni plin). Zaradi

korozije bakrenih cevi ali zvarov bi lahko začelo puščati hladivo.

▪ V kopalnicah.

Navodila za opremo, ki uporablja hladivo R32

OPOZORILO: BLAGO VNETLJIV MATERIAL

Hladivo v enoti je blago vnetljivo.

OPOZORILO

▪ NE prebadajte in ne zažigajte. ▪ NE uporabite sredstev in načinov za pospeševanje odmrzovanja ali čiščenja

opreme, razen tistih, ki jih priporoča proizvajalec.

▪ Bodite pozorni na to, da je R32 BREZ vonja.

Vodnik za monterja

OPOZORILO

Naprava mora biti skladiščena tako, da se prepreči mehanske poškodbe, in v dobro prezračenem prostoru, kjer ni neprestano prisotnih virov vžiga (na primer: odprtega plamena, delujoče naprave na plin ali delujočega električnega grelnika). Poleg tega mora biti prostor v izmeri, navedeni v nadaljevanju.

FTXTM30+40R2V1B

Sobna klimatska naprava Daikin

4P518023-10H – 2021.03

Page 9

2 | Splošni varnostni ukrepi

OPOZORILO

Prepričajte se, da so namestitev, servisiranje, vzdrževanje in popravila izvedeni v skladu z navodili Daikin in v skladu z veljavno zakonodajo (na primer predpisom o plinu) in da jih izvajajo pooblaščene osebe.

OPOZORILO

Če je na enoto prek sistema cevovodov povezana ena ali več sob, se prepričajte:

▪ da ni delujočih virov vžiga (npr.: odprtega plamena, delujoče plinske naprave ali

delujočega električnega grelnika), če je površina tal manjša od minimalne kvadrature prostora A (m²);

▪ da na cevovodu ni nameščenih pomožnih naprav, ki bi lahko bile morebitni vir

vžiga (npr.: vroče površine s temperaturo, višjo od 700°C, in električne stikalne naprave);

▪ da so v cevovodu uporabljene le pomožne naprave, ki jih je odobril proizvajalec; ▪ da sta vstopna IN izstopna zračna odprtina neposredno povezani z istim

prostorom s cevmi. NE uporabljajte prostorov, kot so spuščeni strop, za dovodni ali odvodni vod za zrak.

OPOMBA

▪ Uporabite varnostne ukrepe za izogibanje prevelikemu vibriranju ali utripanju cevi

za hladivo.

▪ Zaščitne naprave, cevovodi in spoji morajo biti čim bolj zaščiteni pred neugodnimi

okoljskimi vplivi.

▪ Poskrbite za prostor za raztezanje in krčenje dolgih cevi. ▪ Cevovodi in sistemi za hladivo morajo biti načrtovani in nameščeni tako, da je

verjetnost hidravličnega šoka, ki bi poškodoval sistem, kar se da majhna.

▪ Notranja oprema in cevi morajo biti varno nameščeni in zavarovani tako, da ne

more priti do pokov na opremi ali ceveh zaradi premikanja pohištva ali obnavljanja prostorov.

OPOMIN

NE uporabite morebitnih virov vžiga pri iskanju ali beleženju puščanja hladiva.

OPOMBA

▪ Spojev in bakrenih tesnil, ki so že bili uporabljeni, NE uporabljajte znova. ▪ Spoji, ki so bili narejeni na inštalaciji med deli hladilnega sistema, morajo biti

dostopni za vzdrževanje.

Zahteve namestitve po prostoru

OPOZORILO

Če je v napravah hladivo R32, MORA biti kvadratura prostora, v katerega se namešča, v katerem deluje ali je skladiščena naprava, večja od najmanjše kvadrature prostora, določene v spodnji tabeli A (m2). To velja za:

▪ Notranje enote brez tipala za puščanje hladiva; v primeru notranjih enot s tipalom

za puščanje hladiva glejte priročnik za montažo

▪ Zunanje enote, nameščene ali skladiščene v notranjih prostorih (npr. zimski vrt,

garaža, strojnica)

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Vodnik za monterja

Page 10

2 | Splošni varnostni ukrepi

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

Da bi določili najmanjšo potrebno kvadraturo prostora

1 Izračunajte skupno količino hladiva v sistemu (=tovarniška polnitev hladiva +

2 Določite, kateri grafikon ali tabelo uporabiti.

Če je višina namestitve … Uporabite grafikon ali tabelo za …

OPOMBA

▪ Cevovod mora biti zaščiten pred fizičnimi poškodbami. ▪ Cevi mora biti najmanj, kar je mogoče.

dolito hladivo).

▪ Za notranje enote: Je enota nameščena na strop, na steno ali stoji na tleh? ▪ Za zunanje enote, nameščene ali shranjene notri, je to odvisno od višine

namestitve:

<1,8m Stoječe enote

1,8≤x<2,2m Enote, nameščene na steno

≥2,2m Enote, nameščene na strop

3 Uporabite grafikon ali tabelo za določanje minimalne kvadrature prostora.

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 11

2 | Splošni varnostni ukrepi

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

min

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0 9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2 9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659 9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

2.1.3 Hladivo — v primeru R410A ali R32

Če se uporablja. Za več informacij glejte priročnik za montažo ali referenčni vodnik za monterja za vašo uporabo.

m Skupna polnitev hladiva v sistemu

Najmanjša kvadratura prostora

min

(a) Ceiling-mounted unit (= Enota, nameščena na stropu) (b) Wall-mounted unit (= Enota, nameščena na steni) (c) Floor-standing unit (= Stoječi tip enote)

OPOMBA

Napeljava cevi mora biti skladna z veljavno zakonodajo. Zadevni standard za Evropo je EN378.

OPOMBA

Poskrbite, da zunanje cevi in priključki NE bodo obremenjeni.

OPOZORILO

Med testiranjem v izdelku NIKOLI ne smete vzpostaviti tlaka, višjega od maksimalnega dovoljenega tlaka (ki je naveden na nazivni ploščici enote).

Vodnik za monterja

Page 12

2 | Splošni varnostni ukrepi

OPOZORILO

Poskrbite za ustrezne varnostne ukrepe za primer puščanja hladiva. Če med nameščanjem izteče hladilno sredstvo v plinastem stanju, takoj prezračite prostor. Možna tveganja:

▪ Prevelika koncentracija hladiva v zaprtem prostoru lahko privede do pomanjkanja

kisika.

▪ Če pride plinasto hladivo v stik z ognjem, lahko nastanejo strupeni plini.

NEVARNOST: NEVARNOST EKSPLOZIJE

Izčrpavanje – Puščanje hladiva. Če želite sistem izčrpati in nekje na tokokrogu

hladilnega sredstva pušča:

▪ NE uporabljajte funkcije za samodejno izčrpavanje na enoti, s katero lahko

zberete vse hladivo iz sistema v zunanji enoti. Možna posledica: Samoizgorevanje in eksplozija kompresorja zaradi zraka, ki pride v delujoč kompresor.

▪ Uporabite ločen sistem za izčrpavanje, tako da kompresorju enote NI treba

delovati.

OPOZORILO

Hladivo VEDNO zberite. NE izpuščajte jih neposredno v okolje. Uporabite vakuumsko črpalko, da boste izpraznili napeljavo.

OPOMBA

Ko so vse cevi priključene, se prepričajte, da plin ne uhaja. S pomočjo dušika preverite, ali plin uhaja.

OPOMBA

▪ Preprečevanje okvare kompresorja, NE dolijte več hladiva, kot je navedeno v

specifikaciji.

▪ Kadar je treba sistem hladiva odpreti, morate s hladivom ravnati v skladu z

zadevno zakonodajo.

OPOZORILO

Pazite, da v sistemu ni kisika. Hladivo lahko natočite šele, ko opravite preizkus tesnjenja in vakuumsko praznjenje.

Možna posledica: Samovžig in eksplozija kompresorja zaradi vstopa kisika v delujoči kompresor.

▪ Če je to potrebno, preverite napisno ploščico na enoti. Na njej sta navedena tip

hladiva in potrebna količina.

▪ Enota je tovarniško napolnjena s hladivom. Odvisno od velikosti in dolžine cevi je

treba v nekaterih sistemih dotočiti hladivo.

▪ Da bi zagotovili upornost tlaka in preprečili vdor drugih snovi v sistem,

uporabljajte samo orodje, zasnovano posebej za vrsto hladiva, uporabljeno v sistemu.

Vodnik za monterja

▪ Hladivo točite upoštevaje naslednje:

FTXTM30+40R2V1B

Sobna klimatska naprava Daikin

4P518023-10H – 2021.03

Page 13

2 | Splošni varnostni ukrepi

Če Potem

Je prisotna sifonska cev (tj., na jeklenki je oznaka “Liquid filling

Pri polnjenju mora biti jeklenka postavljena pokonci.

siphon attached” (pritrjena sifonska cev za tekoče hladivo))

Sifonska cev NI prisotna Pri polnjenju mora biti jeklenka

obrnjena na glavo.

▪ Počasi odprite vsebnike hladiva. ▪ Hladivo točite v tekočem stanju. Dodajanje hladiva v plinskem stanju lahko

onemogoči normalno delovanje.

OPOMIN

Ko je postopek dolivanja hladiva dokončan ali ga prekinete, takoj zaprite ventil rezervoarja za hladivo. Če se ventil NE zapre takoj, lahko preostanek tlaka napolni dodatno hladivo. Možna posledica: Nepravilna količina hladiva.

2.1.4 Električna dela

NEVARNOST: TVEGANJE SMRTI ZARADI ELEKTRIČNEGA UDARA

▪ Izključite vse napajanje, preden snamete pokrov stikalne omarice, priključujete

električno napeljavo ali se dotikate električnih delov.

▪ Odklopite napajanje za več kot 10 minut ter izmerite napetost na priključnih

sponkah kondenzatorjev glavnega tokokroga ali električnih sestavnih delih, preden začnete servisiranje. Napetost mora biti nižja od 50VDC, preden se lahko dotaknete električnih sestavnih delov. Za mesto priključnih sponk glejte vezalno shemo.

▪ Električnih sestavnih delov se NE dotikajte z mokrimi rokami. ▪ Enote NE puščajte brez nadzora, če ste z nje odstranili servisni pokrov.

OPOZORILO

Če NI nameščeno, JE NUJNO v fiksno ožičenje namestiti glavno stikalo ali druge možnosti odklopa, ki imajo ločen stik na vseh polih in omogočajo popolni odklop v pogojih previsoke napetosti kategorijeIII.

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Vodnik za monterja

Page 14

2 | Splošni varnostni ukrepi

OPOZORILO

▪ Uporabljajte LE bakrene vodnike. ▪ Pazite, da bodo električne napeljave ustrezale veljavni zakonodaji. ▪ Vse lokalno ožičenje mora biti izvedeno skladno z vezalno shemo, priloženo

izdelku.

▪ NIKOLI ne stiskajte šopov kablov in pazite, da NE pridejo v stik s cevmi ali z ostrimi

robovi. Prepričajte se, da na priključne sponke ne pritiska nič z zunanje strani.

▪ Pazite, da boste zagotovo namestili ozemljitveni vodnik. Ne ozemljujte naprave s

pomočjo komunalne cevi, prenapetostnega odvodnika ali ozemljitve telefona. Nepopolna ozemljitev lahko povzroči električni šok.

▪ Zagotovo uporabite ločeno električno vezje. NIKOLI ne delite vira napajanja z

drugo napravo.

▪ Pazite, da boste zagotovo namestili zahtevane varovalke ali prekinjala vezij. ▪ Zagotovo namestite odklopnik z uhajanjem toka. Če tega ne storite, lahko pride

do električnega udara ali požara.

▪ Ko nameščate zemljostično zaščito, pazite, da je združljiva z inverterjem (odporna

na visokofrekvenčne električne šume), da bi se izognili nepotrebnemu odpiranju zaščite.

OPOMIN

▪ Ko priključujete napajanje: najprej povežite ozemljitev, nato pa izvedite povezave

za prenos električnega toka.

▪ Ko izključujete napajanje: najprej odklopite povezave za prenos električnega toka,

nato pa še ozemljitev.

▪ Dolžina vodnikov med oporo napajalnega kabla in samim prikjučnim blokom mora

biti taka, da so napajalni vodniki napeti pred ozemljitvenim vodnikom, za primer, da bi se napajalni kabel snel z opore kabla.

OPOMBA

Varnostni ukrepi pri napeljavi napajalnih vodnikov:

▪ NE priključujte vodnikov različnih debelin na priključne sponke napajanja

(ohlapnost napajalnih vodnikov lahko povzroči neobičajno segrevanje).

▪ Pri priključevanju vodnikov enake debeline naredite tako, kot je prikazano na sliki

zgoraj.

▪ Za ožičenje uporabite predvideni napajalni vodnik in ga trdno priključite, nato pa

zavarujte, da bi preprečili, da se zunanja sila prenese na priključno ploščo.

▪ Uporabite ustrezen izvijač za privijanje vijakov na priključku. Izvijač z malim

nastavkom lahko poškoduje glavo vijaka in onemogoči ustrezno zategovanje.

▪ S premočnim zategovanjem lahko vijake na priključkih polomite.

Vodnik za monterja

OPOZORILO

▪ Ko zaključite napeljavo električnih kablov, se prepričajte, da so vsi električni

sestavni deli in vse priključne sponke v omarici z električnimi sestavnimi deli varno pritrjeni.

▪ Obvezno zaprite vse pokrove, preden zaženete enoto.

FTXTM30+40R2V1B

Sobna klimatska naprava Daikin

4P518023-10H – 2021.03

Page 15

2 | Splošni varnostni ukrepi

OPOMBA

Velja samo, če je napajanje trifazno in je način zagona kompresorja VKLOP/IZKLOP.

Če obstaja možnost, da bi do obrnjene faze prišlo po trenutnem izpadu in se napajanje vklaplja in izklaplja med delovanjem izdelka, priključite vezje za zaščito pred obrnjeno fazo lokalno. Delovanje izdelka z obrnjeno fazo lahko povzroči okvaro kompresorja in drugih delov.

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Vodnik za monterja

Page 16

3 | Specifična varnostna navodila za monterja

3 Specifična varnostna navodila za monterja

Vedno upoštevajte naslednje varnostne ukrepe in predpise.

Nameščanje enote (glejte

OPOZORILO

Montažo mora izvesti monter, izbira materialov in montaža pa morata ustrezati veljavni zakonodaji. Zadevni standard za Evropo je EN378.

OPOZORILO

Naprava mora biti skladiščena tako, da se prepreči mehanske poškodbe, in v dobro prezračenem prostoru, kjer ni neprestano prisotnih virov vžiga (npr.: odprtega plamena, delujoče naprave na plin ali delujočega električnega grelnika). Poleg tega mora biti prostor v izmeri, navedeni v Splošnih varnostnih ukrepih.

OPOMIN

Pri stenah s kovinskimi okvirji ali ploščami uporabite v steno vdelano cev in pokrov za luknjo v steni, da preprečite morebitno segrevanje, električni šok ali požar.

Nameščanje cevi (glejte

"7Montaža cevi"[432]

OPOMIN

Cevi in spoji sistema split morajo biti narejeni s stalnimi spoji, ko so v zasedenem prostoru, razen če so to spoji, ki povezujejo neposredno cevi z notranjimi enotami.

"6Montaža enote"[423]

)

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

OPOMIN

▪ Uporabite holandsko matico, pritrjeno na enoto. ▪ Da bi preprečili uhajanje plina, hladilno olje nanesite samo na notranjo površino

razširitve. Uporabite hladilno olje za R32.

▪ Spojev NE uporabljajte znova.

OPOMIN

▪ V delu z razširitvijo NE uporabljajte mineralnih olj. ▪ Da bi zagotovili dobo uporabnosti te enote R32, vanjo NIKOLI ne nameščajte

sušilnika. Snov za sušenje lahko razpade in poškoduje sistem.

OPOMIN

▪ Nepopolna razširitev lahko povzroči iztekanje hladiva. ▪ Priviha NE smete ponovno uporabiti. Uporabite nove razširitve, da preprečite

uhajanje plinastega hladiva.

▪ Uporabite holandske matice, ki so priložene enoti. Uporaba drugačnih holandskih

matic lahko povzroči puščanje plinastega hladiva.

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 17

3 | Specifična varnostna navodila za monterja

Nameščanje električnih sestavnih delov (glejte

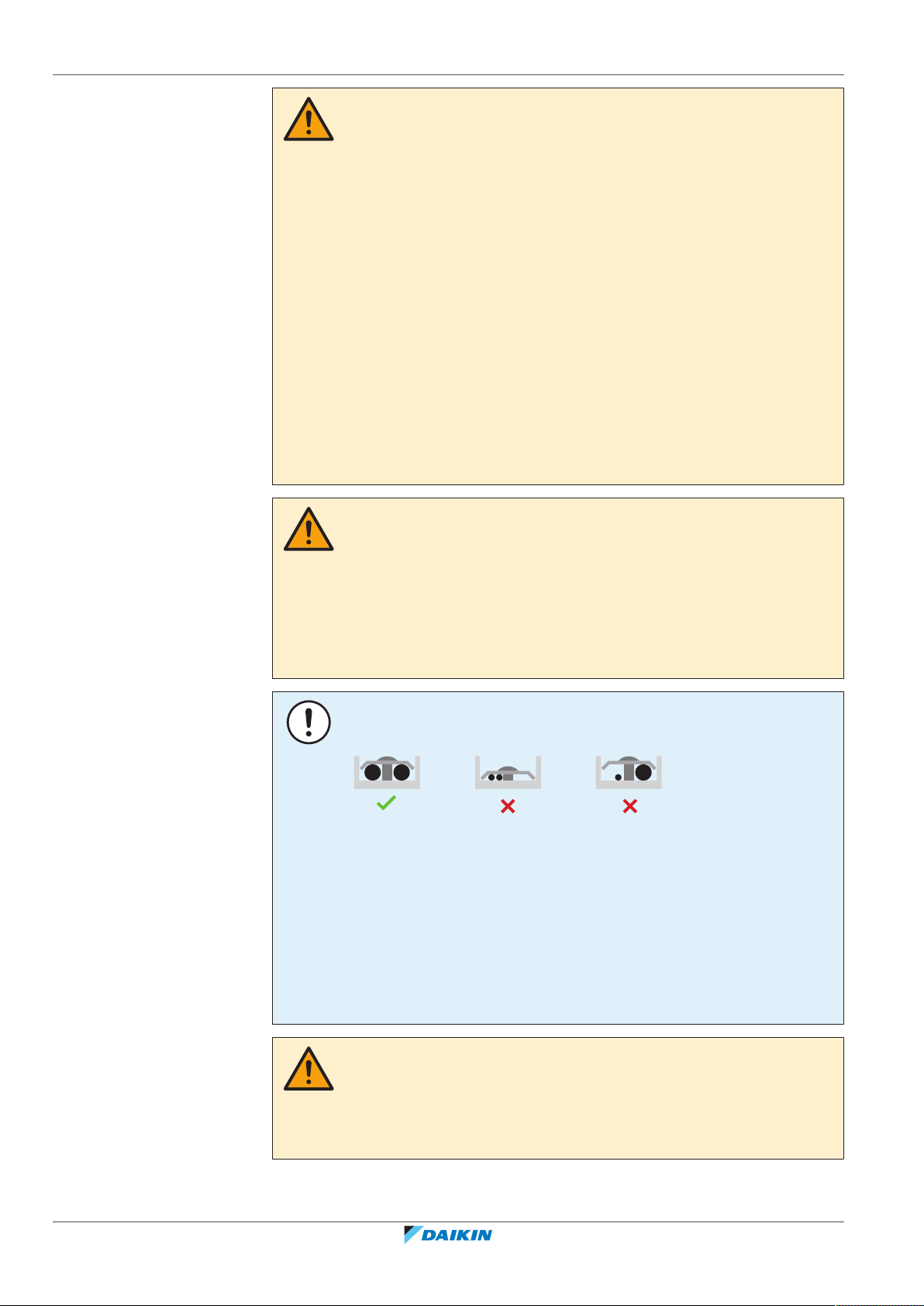

NEVARNOST: TVEGANJE SMRTI ZARADI ELEKTRIČNEGA UDARA

OPOZORILO

Za napajalne kable VEDNO uporabite večžilni kabel.

OPOZORILO

▪ Ožičenje MORA v celoti opraviti pooblaščen električar, izvedba pa MORA ustrezati

veljavni zakonodaji.

▪ Izdelajte električne priključke na fiksno ožičenje. ▪ Vse komponente, ki se priskrbijo na mestu vgradnje, in vse električne napeljave

MORAJO biti skladne z veljavno zakonodajo.

OPOZORILO

▪ Če N-faza ni priključena ali pa je napačno priključena, lahko to povzroči okvaro

opreme.

▪ Vzpostavite primerno ozemljitev. Enote NE ozemljujte s pomočjo komunalne cevi,

prenapetostnega odvodnika ali telefonskega ozemljitvenega kabla. Nepopolna ozemljitev lahko povzroči električni udar.

▪ Vgradite zahtevane varovalke ali odklopnike. ▪ Pritrdite električno ožičenje z vezicami za kable, tako da se kabli NE dotikajo ostrih

robov ali cevi, zlasti na strani visokega tlaka.

▪ NE uporabljajte sestavljenih vodnikov, pletenih žičnih vodnikov, podaljševalnih

kablov ali povezav iz zvezdišča. To lahko povzroči pregrevanje, električni udar ali požar.

▪ NE nameščajte kondenzatorja za fazni premik, saj je ta enota opremljena z

inverterjem. Kondenzator za fazni premik bo zmanjšal zmogljivost in lahko povzroči nesreče.

"8Električna napeljava"[437]

)

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

OPOZORILO

Uporabite prekinjalo za odklop vseh polov z vsaj 3mm med kontaktnimi točkovnimi režami, ki omogočajo popolni odklop v III. kategoriji previsoke napetosti.

OPOZORILO

Če je napajalni kabel poškodovan, ga MORAJO proizvajalec, serviser ali podobno usposobljena oseba zamenjati, da ne bi prišlo do nevarne situacije.

OPOZORILO

NE povezujte napajalnega kabla na notranjo enoto. To lahko povzroči električni udar ali požar.

OPOZORILO

▪ V enoto ne nameščajte električnih delov, kupljenih v lokalni trgovini. ▪ NE razpeljujte napajanja za odvodno črpalko itd. s priključnega bloka. To lahko

povzroči električni udar ali požar.

Vodnik za monterja

Page 18

3 | Specifična varnostna navodila za monterja

OPOZORILO

Pazite, da bodo kabli za medsebojne povezave stran od bakrenih cevi brez termoizolacije, saj se te cevi zelo segrejejo.

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 19

4 O škatli

1×1× 2× 2× 2×1× 1× 1×1× 1× 1×

fe1d e2ba c g h i j

4.1 Pregled: O škatli

To poglavje opisuje, kaj morate storiti ob dobavi paketa z notranjo enoto na mesto montaže.

V njem so informacije o:

▪ Kako z enote sneti embalažo in kako ravnati z njo ▪ Kako odstraniti dodatke z enote

Vedno imejte v mislih naslednje:

▪ Ob dobavi je treba enoto NUJNO pregledati glede poškodb. Vsako poškodbo

MORATE takoj sporočiti prevoznikovemu agentu.

▪ Enoto postavite še zapakirano čim bližje mestu montaže, da bi preprečili

morebitne poškodbe med premikanjem.

▪ Ko upravljate enoto, upoštevajte naslednje:

4 | O škatli

Lomljivo, z enoto ravnajte pazljivo.

Enota naj bo postavljena pokonci, da se ne bi poškodovala.

▪ Vnaprej pripravite pot, po kateri nameravate vnesti enoto v prostor.

4.2 Notranja enota

4.2.1 Razpakiranje notranje enote

4.2.2 Odstranjevanje opreme z notranje enote

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

1 Odstranite:

▪ vrečko z dodatki na dnu embalaže, ▪ pritrdilno ploščo, pripeto na zadnjo steno notranje enote, ▪ rezervno nalepko SSID na sprednji vetrni zaščiti.

Vodnik za monterja

Page 20

4 | O škatli

a Priročnik za montažo b Priročnik za uporabo

c Splošni varnostni ukrepi

d Rezervna nalepka SSID e1 Razred 30: Filter srebrnih delcev (Ag-ion filter) (brez okvirja) e2 Razred 40: Dezodorirni filter iz titanijevega apatita in filter srebrnih delcev (filter

Ag-ion) (z okvirjem)

f Pritrditveni vijak notranje enote (M4×12L). Glejte "9.3Da bi pritrdili enoto na

pritrdilno ploščo"[443].

g Suha baterija AAA.LR03 (alkalna) za uporabniški vmesnik

h Držalo uporabniškega vmesnika

i Uporabniški vmesnik j Pritrdilna plošča

▪ Rezervna nalepka SSID. Rezervne nalepke NE zavrzite. Spravite jo na varno za

primer, da jo boste kdaj potrebovali (npr. v primeru da pride do zamenjave čelne rešetke, jo prilepite na novo čelno rešetko).

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 21

5 O enoti

h1 h2

OPOZORILO: BLAGO VNETLJIV MATERIAL

Hladivo v enoti je blago vnetljivo.

5.1 Razpostavitev sistema

a Čelna plošča b Servisni pokrov

c S kitom zamašite režo na cevi d Cevi za hladivo, gibljiva odtočna cev in kabel za medsebojno povezavo e Tipalo Intelligent-eye

f Izolacijski trak

g Zračni filtri

h1 Razred 30: Filter srebrnih delcev (Ag-ion filter) (brez okvirja) h2 Razred 40: Dezodorirni filter iz titanijevega apatita in filter srebrnih delcev (filter

Ag-ion) (z okvirjem)

5 | O enoti

5.2 Razpon delovanja

5.3 O brezžičnem prilagojevalniku za lokalno omrežje

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Sistem uporabljajte v naslednjih temperaturnih in vlažnostnih razponih, tako da bo njegovo delovanje varno in učinkovito.

Hlajenje in sušenje

(a)(b)

Ogrevanje

(a)

Zunanja temperatura –10~46°CDB –25~24°CDB

(R.H. = 55,4%)

Notranja temperatura 18~32°C DB 10~30°CDB

Vlažnost v prostoru ≤80%

(a)

Varnostna naprava bo morda zaustavila delovanje sistema, če enota deluje zunaj razpona delovanja.

(b)

Pojavita se lahko kondenzat in kapljanje vode, če enota deluje zunaj razpona delovanja.

(b)

—

Za podrobno specifikacijo, navodila za montažo, načine nastavitev, odgovore na pogosta vprašanja, izjavo o skladnosti in najnovejšo različico tega priročnika obiščite app.daikineurope.com.

Vodnik za monterja

Page 22

5 | O enoti

5.3.1 Varnostni ukrepi pri uporabi brezžičnega prilagojevalnika za lokalno omrežje

INFORMACIJA

▪ Daikin Industries Czech Republic s.r.o. izjavlja, da je radijska oprema, vgrajena v

napravo, skladna z Direktivo 2014/53/ES.

▪ Ta enota se obravnava kot kombinirana oprema v skladu z razlago v Direktivi

2014/53/ES.

NE uporabljajte v bližini:

▪ zdravstvene opreme. Npr. pri osebah s srčnimi spodbujevalniki ali ob

defibrilatorjih. Ta izdelek lahko povzroča elektromagnetno interferenco.

▪ opreme za samodejno krmiljenje. Npr. ob avtomatskih vratih ali alarmih za

javljanje požarov. Ta izdelek lahko povzroči napačno delovanje opreme.

▪ mikrovalovne pečice. Lahko vpliva na brezžična krajevna omrežja.

5.3.2 Osnovni parametri

Kaj Vrednost

Frekvenčni razpon 2400MHz~2483,5MHz

Radijski protokol IEEE 802.11b/g/n

Kanal radijske frekvence 1~13

Izhodna moč 13dBm

Dejanska sevana moč 15dBm (11b) / 14dBm (11g) / 14dBm

(11n)

Napajanje DC 14 V / 100 mA

5.3.3 Nastavitve brezžičnega prilagojevalnika za lokalno omrežje

Stranka mora priskrbeti:

▪ Pametni telefon ali tablico z vsaj najstarejšo podprto različico Androida ali iOS,

kot je navedeno na spletni strani app.daikineurope.com

▪ Internetno povezavo in komunikacijsko napravo, kot so modem, usmerjevalnik

itd.

▪ Dostopno točko v brezžično omrežje LAN.

Vodnik za monterja

▪ Nameščeno brezplačno aplikacijo Daikin Residential Controller.

Namestitev aplikacije Daikin Residential Controller

1 Odprite:

▪ Google Play v primeru uporabe naprave s sistemom Android. ▪ App Store v primeru uporabe naprave s sistemom iOS.

2 Poiščite aplikacijo Daikin Residential Controller. 3 Za namestitev upoštevajte navodila na zaslonu.

FTXTM30+40R2V1B

Sobna klimatska naprava Daikin

4P518023-10H – 2021.03

Page 23

6 Montaža enote

OPOZORILO

Montažo mora izvesti monter, izbira materialov in montaža pa morata ustrezati veljavni zakonodaji. Zadevni standard za Evropo je EN378.

V tem poglavju

6.1 Priprava mesta namestitve..................................................................................................................................................... 23

6.1.1 Zahteve za namestitveno mesto za notranjo enoto.............................................................................................. 23

6.2 Odpiranje enote...................................................................................................................................................................... 24

6.2.1 Da bi odstranili čelno ploščo .................................................................................................................................. 24

6.2.2 Da bi odprli servisni pokrov.................................................................................................................................... 25

6.2.3 Da bi odstranili čelno vetrno zaščito...................................................................................................................... 25

6.3 Nameščanje notranje enote................................................................................................................................................... 26

6.3.1 Da bi namestili pritrdilno ploščo ............................................................................................................................ 26

6.3.2 Da bi izvrtali luknjo v steno .................................................................................................................................... 27

6.3.3 Da bi odstranili pokrov priključka cevi ................................................................................................................... 28

6.4 Povezovanje cevi za odtok...................................................................................................................................................... 28

6.4.1 Splošni napotki ....................................................................................................................................................... 28

6.4.2 Da bi povezali cevi na desni strani, desno zadaj ali desno spodaj ........................................................................ 30

6.4.3 Da bi priključili cevi na levi strani, levo zadaj, levo spodaj .................................................................................... 30

6.4.4 Preverjanje, da nikjer ne pušča voda ..................................................................................................................... 31

6 | Montaža enote

6.1 Priprava mesta namestitve

Enote NE nameščajte na mesta, ki so pogosto v uporabi kot delovna mesta. Če morate izvajati tudi gradbene posege (npr. brušenje, razbijanje zidov itd.), pri katerih nastaja veliko prahu, MORATE enoto pokriti.

Izberite namestitveno mesto, ki omogoča dovolj prostora za prenos enote na mesto namestitve in z njega.

OPOZORILO

6.1.1 Zahteve za namestitveno mesto za notranjo enoto

INFORMACIJA

Preberite tudi varnostne ukrepe in zahteve v "2Splošni varnostni ukrepi"[47].

INFORMACIJA

Raven zvočnega tlaka je manj kot 70dBA.

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

▪ Zračni pretok. Prepričajte se, da ne bo nič preprečevalo zračnega pretoka. ▪ Kondenzat. Poskrbite za pravilno odvajanje kondenzata. ▪ Izolacija stene. Ko razmere v stenah presežejo 30°C in relativno vlažnost 80%, ali

ko je v steno dovajan svež zrak, je potrebna dodatna izolacija (najmanj 10mm debeline, polietilenska pena).

Vodnik za monterja

Page 24

6 | Montaža enote

≥50

≥30

(mm)

▪ Trdnost stene. Preverite, ali sta stena ali strop dovolj močna, da bosta prenesla

maso notranje enote. Če obstaja tveganje, ju utrdite, preden namestite enoto.

Namestite napajalne kable vsaj 1 meter stran od televizijskih ali radijskih sprejemnikov, da bi se izognili motnjam. Odvisno od radijskih valov tudi 3metri lahko NISO dovolj, da bi se preprečil šum.

▪ Izberite mesto, kjer hrup zaradi delovanja ali izpust vročega/mrzlega zraka iz

enote ne bo nikogar motil.

▪ Fluorescentne luči. Ko nameščate uporabniški vmesnik v prostor s

fluorescentnimi lučmi, upoštevajte naslednje, da ne bi prišlo do motenj:

- Brezžični uporabniški vmesnik namestite kolikor mogoče blizu notranje enote.

- Notranjo enoto namestite čim dlje od fluorescentnih luči.

Enote NI priporočljivo nameščati na naslednjih mestih, saj to lahko skrajša življenjsko dobo enote:

▪ Kjer napetost močno niha ▪ V vozilih ali plovilih ▪ Kjer so prisotne kisle ali alkalne pare ▪ Na mestih, kjer so lahko v atmosferi pare mineralnih olj, razpšeno olje ali oljne

pare. Plastični deli lahko propadejo in odpadejo ter povzročijo puščanje vode.

▪ Na mestih, kjer bi bila enota izpostavljena neposredni sončni svetlobi. ▪ V kopalnicah. ▪ Izogibajte se območjem, ki so občutljiva za zvok (npr. v bližini spalnice), da hrup

delovanja ne bi povzročal težav.

OPOMBA

Predmetov, ki se ne smejo zmočiti, NE postavljajte pod notranjo in/ali zunanjo enoto. Sicer lahko kondenziranje na enoti ali na ceveh za hladivo, umazanija v zračnem filtru ali zamašitev odvodnih cevi povzročijo kapljanje in se lahko predmeti pod enoto zamažejo ali poškodujejo.

▪ Razmiki. Namestite enoto vsaj 1,8m od tal in upoštevajte naslednje razdalje od

sten in stropa:

6.2.1 Da bi odstranili čelno ploščo

Vodnik za monterja

6.2 Odpiranje enote

1 Zadržite čelno ploščo za jezičke plošče na obeh straneh in jo odprite.

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 25

2 Odstranite čelno ploščo, tako da jo zadrsate v desno in jo povlečete proti sebi.

a b

3 4

Rezultat: Os čelne plošče na 1 strani bo odklopljena.

3 Odklopite os čelne plošče na drugi strani na enak način.

a Os čelne plošče

6.2.2 Da bi odprli servisni pokrov

1 Odstranite 1 vijak s servisnega pokrova.

6 | Montaža enote

2 Servisni pokrov vodoravno povlecite stran od enote.

a Vijak servisnega pokrova b Servisni pokrov

OPOMBA

Ko zapirate pokrov, pazite, da pritezni moment NE bo več kot 1,4 (±0,2)N•m.

6.2.3 Da bi odstranili čelno vetrno zaščito

OPOMIN

Pri nameščanju, vzdrževanju ali servisiranju sistema uporabljajte ustrezno osebno zaščitno opremo (zaščitne rokavice, varnostna očala…).

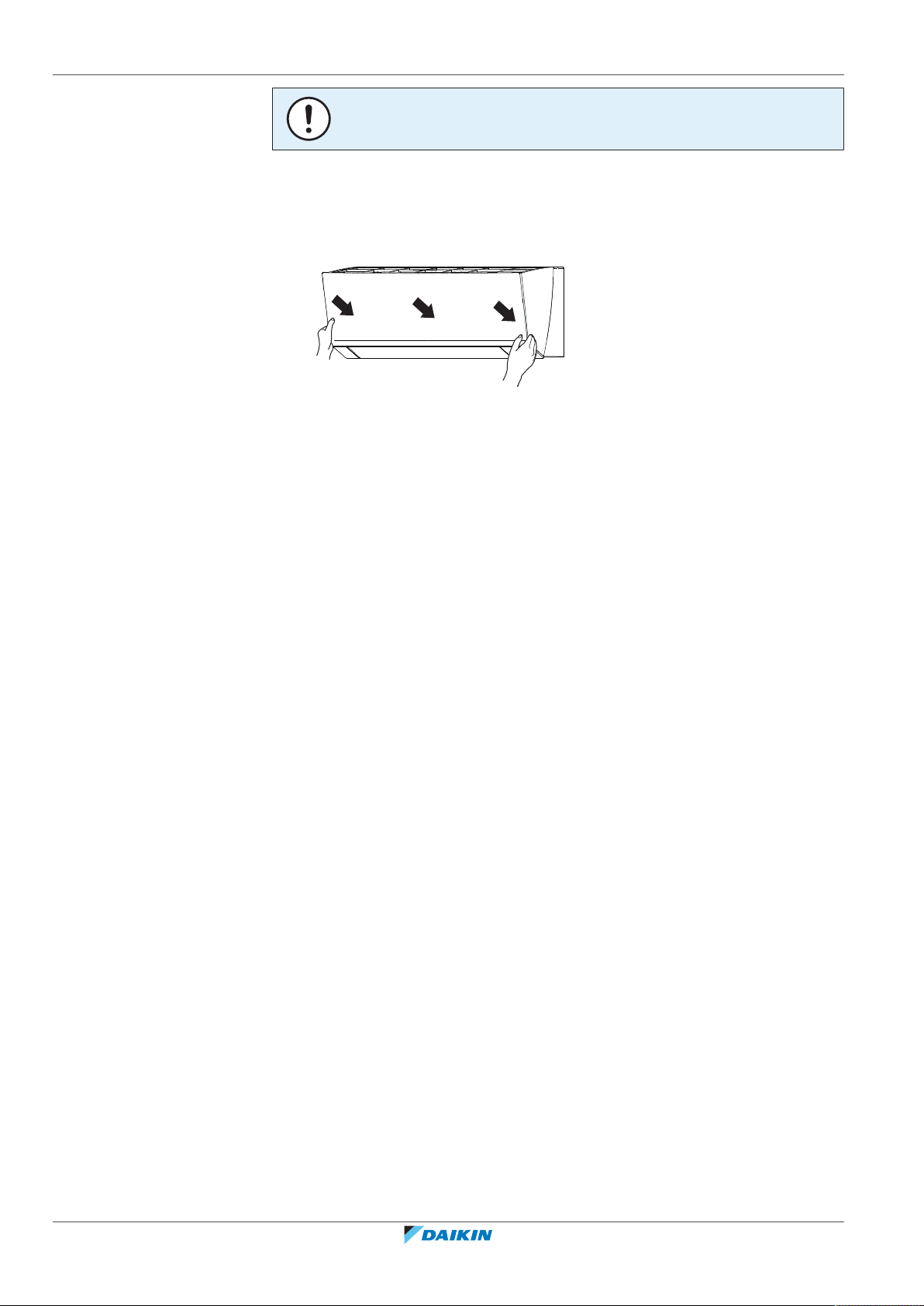

1 Za odstranitev zračnega filtra morate najprej odstraniti čelno ploščo. 2 Za razred 40 odstranite loputo (vodoravno lamelo). Pritisnite lamelo z leve

proti sredini in jo odpnite. Pritisnite lamelo z desne proti sredini in jo snemite s prečke. Odpnite 2 središčni povezovalni točki.

3 Odstranite 2 vijaka (razred 30) ali 3 vijake (razred 40) s čelne vetrne zaščite. 4 Potisnite navzgor 3 zgornje kaveljčke, označene s simbolom s 3 krogci.

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Vodnik za monterja

Page 26

6 | Montaža enote

3×

a Zgornja rešetka b Simbol s tremi krogci

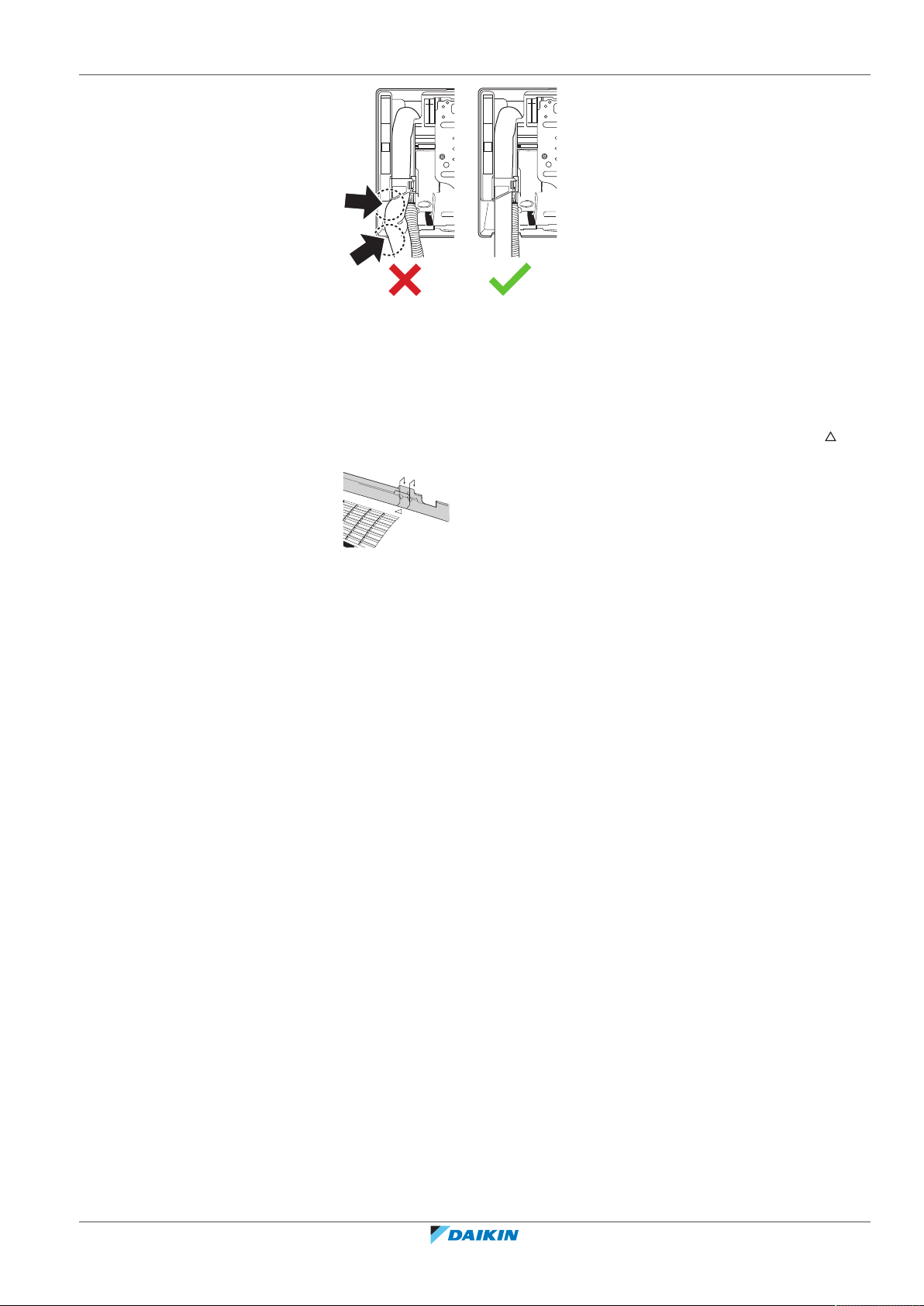

5 Priporočamo vam, da odprete loputo, preden odstranite čelno vetrno zaščito. 6 Obe roki položite pod sredino čelne vetrne zaščite, potisnite jo navzgor in nato

proti sebi.

6.3 Nameščanje notranje enote

V tem poglavju

6.3.1 Da bi namestili pritrdilno ploščo ............................................................................................................................ 26

6.3.2 Da bi izvrtali luknjo v steno .................................................................................................................................... 27

6.3.3 Da bi odstranili pokrov priključka cevi ................................................................................................................... 28

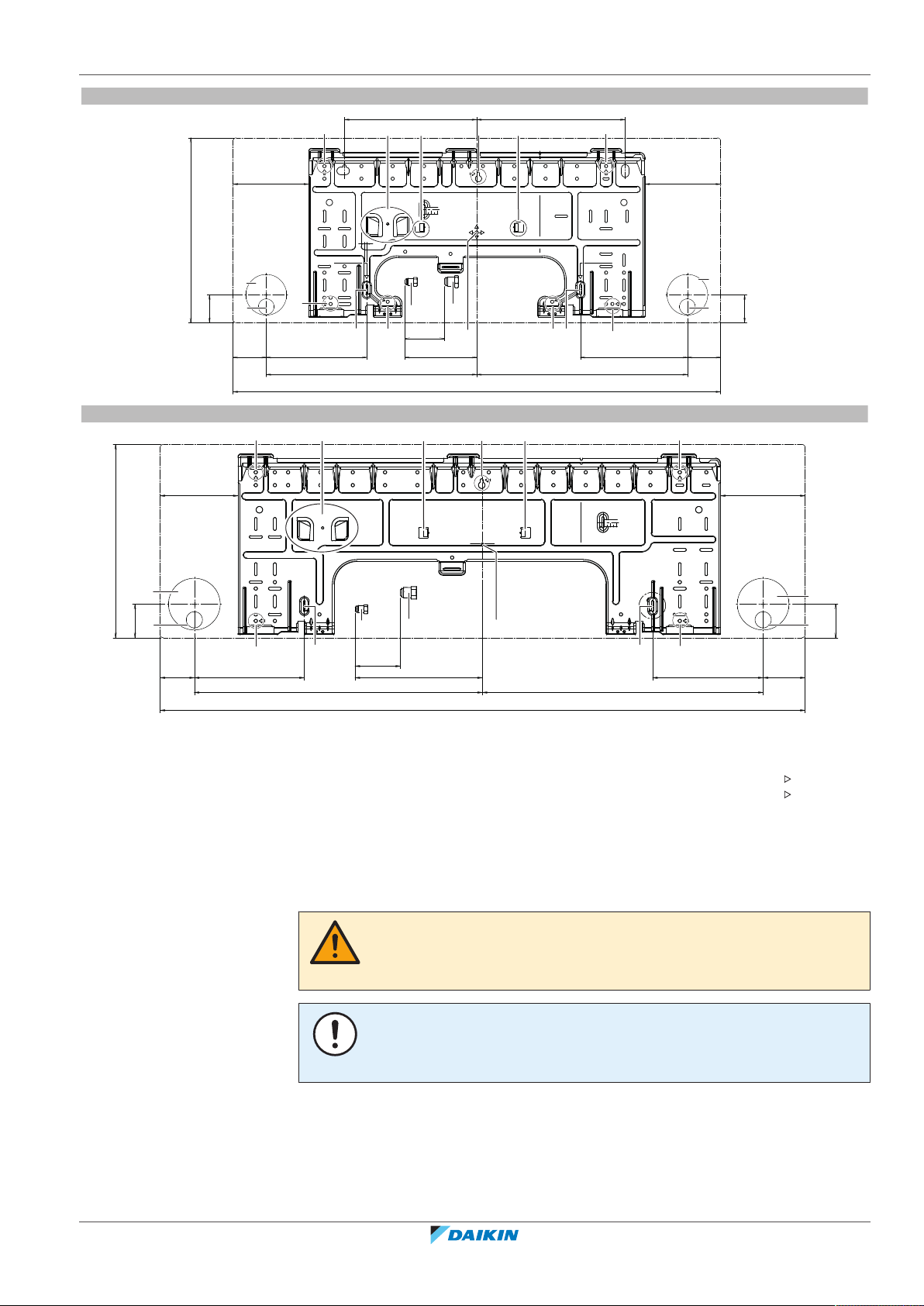

6.3.1 Da bi namestili pritrdilno ploščo

1 Začasno pritrdite pritrdilno ploščo. 2 Pritrdilno ploščo poravnajte. 3 Z metrom določite in označite mesta vrtanja v steno. Konec metra postavite

na oznako " ".

4 Končajte namestitev, tako da pritrdilno ploščo v steno privijete z vijaki M4×25L

(iz lokalne dobave).

Razred 30 Razred 40

Vodnik za monterja

INFORMACIJA

Odstranjeni čep priključka cevi lahko namestite v žep na pritrdilni plošči.

FTXTM30+40R2V1B

Sobna klimatska naprava Daikin

4P518023-10H – 2021.03

Page 27

6 | Montaža enote

(mm)

PIPING HOLE CENTER: 170mm TO THE RIGHT

UNIT CENTER

PIPING HOLE CENTER: 160mm TO THE LEFT

295

778

44.5

53 160

336 336

53170

211 237

120120

239

f2f1a

b c c

(mm)

PIPING HOLE

CENTER:170mm

TO THE LEFT

UNIT CENTER

PIPING HOLE

CENTER:170 mm

TO THE RIGHT

299

120.5

197

170

446

170

434

998

130

f2f1

A Za razred 30 B Za razred 40

a Priporočena mesta za pritrditev pritrdilne plošče e Položaj cevi za odvod kondenzata

b Žepek za pokrov vratc za cev f1 Izmerite točko za središče luknje cevi " " (na levo)

c Jezički za postavljanje vodne tehtnice f2 Izmerite točko za središče luknje cevi " " (na desno)

d Luknja skozi steno: g Konec cevi za plin

Razred 30: Ø65 mm h Konec cevi za tekočino Razred 40: Ø80 mm i Središče enote

6.3.2 Da bi izvrtali luknjo v steno

OPOMIN

Pri stenah s kovinskimi okvirji ali ploščami uporabite v steno vdelano cev in pokrov za luknjo v steni, da preprečite morebitno segrevanje, električni šok ali požar.

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

OPOMBA

Pazite, da boste zatesnili reže okoli cevi z zatesnitvenim materialom (iz lokalne dobave), da ne bi prišlo do puščanja vode.

1 V zid zvrtajte luknjo s premerom 65 mm (razred 30) ali 80mm (razred 40) z

nagibom navzdol proti ven.

2 V luknjo v steni vstavite cev. 3 Na cev v steni namestite pokrov.

Vodnik za monterja

Page 28

6 | Montaža enote

Ø65/80

6.3.3 Da bi odstranili pokrov priključka cevi

a V steno vdelana cev b Kit

c Pokrov luknje v steni

4 Ko končate ožičenje, cevi za hladilno sredstvo in odtočne cevi NE pozabite

zatesniti reže s kitom.

INFORMACIJA

Da bi povezali cevi na desni, desno spodaj, levi, ali levo spodaj, MORATE odstraniti pokrov priključka.

1 Odrežite pokrov priključka cevi v notranjosti čelne vetrne zaščite z ločno

žagico.

2 Odstranite srh z roba odrezanega dela s polkrožno pilo.

OPOMBA

NE uporabljajte klešč ščipalk za odstranjevanje pokrova odprtine za cev, saj bi to poškodovalo čelno vetrno zaščito.

6.4 Povezovanje cevi za odtok

V tem poglavju

6.4.1 Splošni napotki ....................................................................................................................................................... 28

6.4.2 Da bi povezali cevi na desni strani, desno zadaj ali desno spodaj ........................................................................ 30

6.4.3 Da bi priključili cevi na levi strani, levo zadaj, levo spodaj .................................................................................... 30

6.4.4 Preverjanje, da nikjer ne pušča voda ..................................................................................................................... 31

6.4.1 Splošni napotki

Vodnik za monterja

▪ Dolžina cevi. Cev za odvod kondenzata naj bo karseda kratka.

FTXTM30+40R2V1B

Sobna klimatska naprava Daikin

4P518023-10H – 2021.03

Page 29

6 | Montaža enote

Ø16

Ø18

b c

Ø16

a b c

Ø18

≥50

▪ Premer cevi. Če je potrebna uporaba podaljška gibke odtočne cevi ali vdelana

cev za odvod kondenzata, uporabite ustrezne dele, ki se ujemajo s koncem cevi.

OPOMBA

▪ Gibljivo odtočno cev položite z naklonom navzdol. ▪ Pasti NISO dovoljene. ▪ Konca gibljive cevi nikoli NE postavite v vodo.

▪ Podaljšek gibljive odtočne cevi. Da bi podaljšali gibljivo odtočno cev, uporabite

gibljivo cev iz lokalne dobave z notranjim Ø16mm. NE pozabite uporabiti cevi za toplotno izolacijo na notranjem delu podaljška.

a Notranji enoti priložena cev za odvod kondenzata b Cev za toplotno izolacijo (ni priložena)

c Podaljšek cevi za odvod kondenzata

▪ Toga cev iz polivinilklorida. Ko povezujete togo cev iz polivinilklorida (nazivni

Ø13mm) neposredno z gibljivo odtočno cevjo in z obstoječimi cevmi na mestu inštalacije, uporabite odvodno pipo iz lokalne dobave (nazivni Ø13mm).

a Notranji enoti priložena cev za odvod kondenzata b Odvodna pipa z nazivnim Ø13mm (iz lokalne dobave)

c Toga cev iz polivinilklorida (iz lokalne dobave)

▪ Kondenzacija. Izvedite varnostne ukrepe proti kondenzaciji. Izolirajte vse

izpustne cevi v stavbi.

1 Vstavite gibljivo odtočno cev v odtočno cev, kot prikazuje naslednja slika, tako

da je NI mogoče izvleči iz odtočne cevi.

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Vodnik za monterja

Page 30

6 | Montaža enote

6.4.2 Da bi povezali cevi na desni strani, desno zadaj ali desno spodaj

INFORMACIJA

Tovarniško privzeto so cevi na desni strani. Če želite cevi na levi strani, jih odstranite z desne in namestite na levo.

1 Gibljivo odtočno cev pritrdite s samolepilnim vinilnim trakom pod cevi za

hladivo.

2 Gibljivo odtočno cev in cevi za hladivo skupaj ovijte z izolacijskim trakom.

A Cev desno B Cev desno spodaj

C Cev desno zadaj a Odstranite čep priključka cevi za cev na desni b Odstranite čep priključka cevi za cev desno spodaj

6.4.3 Da bi priključili cevi na levi strani, levo zadaj, levo spodaj

INFORMACIJA

Tovarniško privzeto so cevi na desni strani. Če želite cevi na levi strani, jih odstranite z desne in namestite na levo.

1 Odstranite vijak na desni, s katerim je pritrjena izolacija, in odstranite gibljivo

odtočno cev.

2 Odstranite odtočni čep na levi strani in ga prestavite na desno.

OPOMBA

Olja za mazanje (hladilnega olja) ne nanašajte na čep za odvod kondenzata, ko ga vstavljate. Čep za odvod kondenzata lahko razpade in povzroči puščanje odtočne tekočine skozi čep.

a 4mm šestkotni ključ

3 Vstavite gibljivo odtočno cev na levi strani in je ne pozabite zategniti s

pritrditvenim vijakom; sicer lahko pride do puščanja vode.

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 31

a Pritrditveni vijak za izolacijo

b Gibka odvodna cev

4 Pritrdite gibljivo odtočno cev na spodnjo stran cevi za hladivo s samolepilnim

vinilnim trakom.

A Cev levo B Cev levo zadaj

C Cev levo spodaj a Odstranite čep priključka cevi za cev na levi b Odstranite čep priključka cevi za cev levo spodaj

6.4.4 Preverjanje, da nikjer ne pušča voda

1 Odstranite zračne filtre. 2 Počasi vlijte v zbirno posodo za kondenzat približno 1liter vode in preverite,

ali kje pušča.

6 | Montaža enote

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Vodnik za monterja

Page 32

7 | Montaža cevi

7 Montaža cevi

V tem poglavju

7.1 Priprava cevi za hladivo

7.1.1 Zahteve za cevi za hladivo

7.1 Priprava cevi za hladivo .......................................................................................................................................................... 32

7.1.1 Zahteve za cevi za hladivo ...................................................................................................................................... 32

7.1.2 Izolacija cevi za hladivo .......................................................................................................................................... 33

7.2 Povezovanje cevi za hladivo ................................................................................................................................................... 33

7.2.1 O priključevanju cevi za hladivo ............................................................................................................................. 33

7.2.2 Varnostni ukrepi pri priključevanju cevi za hladivo ............................................................................................... 33

7.2.3 Navodila pri priključevanju cevi za hladivo ............................................................................................................ 34

7.2.4 Napotki za upogibanje cevi .................................................................................................................................... 35

7.2.5 Robljenje konca cevi............................................................................................................................................... 35

7.2.6 Priključevanje cevi za hladivo na notranjo enoto .................................................................................................. 36

INFORMACIJA

Preberite tudi varnostne ukrepe in zahteve v "2Splošni varnostni ukrepi"[47].

▪ Tujki v ceveh (vključno z olji za izdelovanje) smejo dosegati največ ≤30mg/10m.

Premer cevi za hladivo

Uporabite cevi z enakim premerom, kot so priključki na zunanjih enotah:

Material cevi za hladivo

▪ Material za cevi: Fosforna kislina deoksidira brezšivni baker. ▪ Prirobnični spoji: Uporabljajte le kaljen material. ▪ Stopnja trdote materiala za cevi in debelina sten:

Outer diameter (Ø) Temper grade Thickness (t)

OPOMIN

Cevi in spoji sistema split morajo biti narejeni s stalnimi spoji, ko so v zasedenem prostoru, razen če so to spoji, ki povezujejo neposredno cevi z notranjimi enotami.

OPOMBA

Cevi in deli pod tlakom morajo ustrezati delovanju s hladivom. Uporaba fosforne kisline deoksidira brezšivni baker za hladivo.

Cevi za tekočine Cevi za plin

Ø6,4mm Ø9,5mm

(a)

6.4mm (1/4") Annealed (O) ≥0.8mm

9.5mm (3/8") Annealed (O)

(a)

Odvisno od veljavne zakonodaje in maksimalnega delovnega tlaka enote (glejte "PS High" na identifikacijski ploščici enote) bodo morda potrebne širše cevi.

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 33

7.1.2 Izolacija cevi za hladivo

ØiØ

ØpØ

▪ Za izolacijski material uporabite polietilensko peno:

- s toplotno prevodnostjo od 0,041 do 0,052W/mK (od 0,035 do 0,045kcal/mh

°C),

- s toplotno obstojnostjo najmanj 120°C.

▪ Debelina izolacije

7 | Montaža cevi

Zunanji premer cevi (Øp) Notranji premer izolacije

6,4mm 8~10mm ≥10mm

9,5mm 10~14mm ≥13mm

Če je temperatura višja od 30°C in je vlažnost višja od RH80%, mora biti debelina izolativnega materiala vsaj 20mm, da se prepreči nastajanje kondenzata na površju izolacije.

7.2 Povezovanje cevi za hladivo

7.2.1 O priključevanju cevi za hladivo

Pred priključevanjem cevi za hladivo

Prepričajte se, da sta zunanja in notranja enota nameščeni.

Običajen potek

Debelina izolacije (t)

(Øi)

Priključevanje cevi za hladivo zajema:

▪ Priključevanje cevi za hladivo na notranjo enoto ▪ Priključevanje cevi za hladivo na zunanjo enoto ▪ Izoliranje cevi za hladivo ▪ Upoštevajte navodila za:

- Upogibanje cevi

- Izdelavo razširitev na koncih cevi

- Uporabo zapornih ventilov

7.2.2 Varnostni ukrepi pri priključevanju cevi za hladivo

INFORMACIJA

Preberite tudi varnostne ukrepe in zahteve v naslednjih poglavjih:

▪ "2Splošni varnostni ukrepi"[47] ▪ "7.1Priprava cevi za hladivo"[432]

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Vodnik za monterja

Page 34

7 | Montaža cevi

OPOMIN

▪ Uporabite holandsko matico, pritrjeno na enoto. ▪ Da bi preprečili uhajanje plina, hladilno olje nanesite samo na notranjo površino

razširitve. Uporabite hladilno olje za R32.

▪ Spojev NE uporabljajte znova.

OPOMIN

▪ V delu z razširitvijo NE uporabljajte mineralnih olj. ▪ Da bi zagotovili dobo uporabnosti te enote R32, vanjo NIKOLI ne nameščajte

sušilnika. Snov za sušenje lahko razpade in poškoduje sistem.

OPOMBA

Pri napeljavi cevi za hladivo ravnajte v skladu z naslednjimi varnostnimi ukrepi:

▪ Pazite, da v krog hladiva razen predpisanega hladiva ne vstopijo nobene druge

snovi (npr. zrak).

▪ Pri dodajanju hladiva uporabljajte samo R32. ▪ Uporabljajte samo montažno orodje (npr. komplet z manometrskim priključkom),

ki je zasnovano posebej za napeljavo R32 in je tlačno obstojno, da bi preprečili, da se tuje snovi (npr. mineralno olje in vlaga) primešajo v sistem.

▪ Cevi montirajte tako, da razširitev NE bo izpostavljena mehanski obremenitvi. ▪ Cevi zaščitite, kot je opisano v naslednji tabeli, da bi preprečili vstop umazanije,

tekočine ali prahu v cevi.

▪ Bodite previdni pri napeljavi bakrenih cevi skozi stene (glejte naslednjo sliko).

7.2.3 Navodila pri priključevanju cevi za hladivo

Vodnik za monterja

Enota Namestitveno obdobje Način zaščite

Zunanja enota >1mesec Zatisnite cev

<1mesec Zatisnite ali zalepite cev

Notranja enota Ne glede na obdobje

INFORMACIJA

Zapornega ventila za hladivo NE odpirajte, dokler ne preverite cevi za hladivo. Kadar dodajate hladivo, priporočamo, da po polnjenju odprete zaporni ventil za hladivo.

Pri priključevanju cevi upoštevajte naslednje napotke:

▪ Ko priključujete holandsko matico, premažite razširitev z notranje strani z etrskim

ali esterskim oljem. Privijte jo ročno za 3 ali 4 obrate, preden jo zategnete.

▪ Ko odvijate holandsko matico, VEDNO uporabljajte dva ključa hkrati.

FTXTM30+40R2V1B

Sobna klimatska naprava Daikin

4P518023-10H – 2021.03

Page 35

▪ Ko priključujete cevi, za zategovanje holandske matice vedno uporabite sočasno

0.4~0.8

±2

45°

90°

±2

ØA

a b

viličasti in momentni ključ. S tem boste preprečili pokanje matic in puščanje.

a Momentni ključ b Viličasti ključ

c Cevna spojka d Holandska matica

Premer cevi (mm) Navojni moment

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

7.2.4 Napotki za upogibanje cevi

(N•m)

Premer razširitve

(A) (mm)

7 | Montaža cevi

Oblika razširitve

(mm)

Za krivljenje cevi uporabite orodje za krivljenje cevi. Vse krivine cevi naj bodo kar se da blage (polmer krivine naj bo 30~40mm ali večji).

7.2.5 Robljenje konca cevi

1 Odrežite konec cevi z rezalnikom za cevi. 2 Odstranite srh z roba cevi in jo pri tem držite obrnjeno navzdol, tako da opilki

3 Odstranite holandsko matico z zapornega ventila in jo namestite na cev.

OPOMIN

▪ Nepopolna razširitev lahko povzroči iztekanje hladiva. ▪ Priviha NE smete ponovno uporabiti. Uporabite nove razširitve, da preprečite

uhajanje plinastega hladiva.

▪ Uporabite holandske matice, ki so priložene enoti. Uporaba drugačnih holandskih

matic lahko povzroči puščanje plinastega hladiva.

NE zaidejo v cev.

a Režite točno pod pravim kotom. b Odstranite srh.

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

4 Zarobite cev. Postavite jo natanko v položaj, prikazan v naslednji sliki.

Orodje za robljenje

cevi za R32 (sklopni tip)

Običajno orodje za razširitev cevi

Sklopni tip

(Tip Ridgid)

Tip s krilno matico

(Tip Imperial)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

Vodnik za monterja

Page 36

7 | Montaža cevi

a b

7.2.6 Priključevanje cevi za hladivo na notranjo enoto

5 Preverite, ali je razširitev pravilno izvedena.

a Notranja površina razširitve MORA biti brezhibna. b Konec cevi mora biti enakomerno zarobljen v popoln krog.

c Prepričajte se, da ste namestili holandsko matico.

OPOZORILO: BLAGO VNETLJIV MATERIAL

Hladivo v enoti je blago vnetljivo.

▪ Dolžina cevi. Cev za odvod kondenzata naj bo karseda kratka.

1 Priključite cevi za hladivo na enoto s prirobničnimi spoji. 2 Izolirajte cevi za hladivo, kabel za medsebojno povezavo in gibljivo odtočno

cev na notranji enoti, kot sledi:

a Cev za hladivo v plinastem stanju b Izolacija cevi za hladivo v plinastem stanju

c Kabel za medsebojno povezavo d Cev za hladivo v tekočem stanju e Izolacija cevi za hladivo v tekočem stanju

f Ovojni trak

g Gibljiva odtočna cev

OPOMBA

Zagotovo izolirajte vse cevi za hladivo. Neizolirane cevi lahko povzročijo tvorjenje kondenzata.

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 37

8 Električna napeljava

V tem poglavju

8.1 O priključevanju električnega ožičenja................................................................................................................................... 37

8.1.1 Napotki za varnost pri priključevanju električnega ožičenja ................................................................................. 37

8.1.2 Napotki za priključevanje električnega ožičenja.................................................................................................... 38

8.1.3 Specifikacije standardnih komponent ožičenja ..................................................................................................... 39

8.2 Da bi povezali električno ožičenje na notranjo enoto ........................................................................................................... 39

8.1 O priključevanju električnega ožičenja

Pred priključevanjem električnega ožičenja

Prepričajte se, da:

▪ So cevi za hladivo priključene in pregledane ▪ So vodovodne cevi priključene

Običajen potek

8 | Električna napeljava

Priključevanje električnega ožičenja običajno obsega naslednje faze:

1 Prepričajte se, da napajalni sistem ustreza električnim specifikacijam enot. 2 Priključevanje električnega ožičenja na zunanjo enoto. 3 Priključevanje električnega ožičenja na notranjo enoto. 4 Priključitev glavnega napajanja.

8.1.1 Napotki za varnost pri priključevanju električnega ožičenja

NEVARNOST: TVEGANJE SMRTI ZARADI ELEKTRIČNEGA UDARA

OPOZORILO

Za napajalne kable VEDNO uporabite večžilni kabel.

INFORMACIJA

Preberite tudi varnostne ukrepe in zahteve v "2Splošni varnostni ukrepi"[47].

INFORMACIJA

Preberite tudi "8.1.3Specifikacije standardnih komponent ožičenja"[439].

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

OPOZORILO

▪ Ožičenje MORA v celoti opraviti pooblaščen električar, izvedba pa MORA ustrezati

veljavni zakonodaji.

▪ Izdelajte električne priključke na fiksno ožičenje. ▪ Vse komponente, ki se priskrbijo na mestu vgradnje, in vse električne napeljave

MORAJO biti skladne z veljavno zakonodajo.

Vodnik za monterja

Page 38

8 | Električna napeljava

b a

OPOZORILO

▪ Če N-faza ni priključena ali pa je napačno priključena, lahko to povzroči okvaro

opreme.

▪ Vzpostavite primerno ozemljitev. Enote NE ozemljujte s pomočjo komunalne cevi,

prenapetostnega odvodnika ali telefonskega ozemljitvenega kabla. Nepopolna ozemljitev lahko povzroči električni udar.

▪ Vgradite zahtevane varovalke ali odklopnike. ▪ Pritrdite električno ožičenje z vezicami za kable, tako da se kabli NE dotikajo ostrih

robov ali cevi, zlasti na strani visokega tlaka.

▪ NE uporabljajte sestavljenih vodnikov, pletenih žičnih vodnikov, podaljševalnih

kablov ali povezav iz zvezdišča. To lahko povzroči pregrevanje, električni udar ali požar.

▪ NE nameščajte kondenzatorja za fazni premik, saj je ta enota opremljena z

inverterjem. Kondenzator za fazni premik bo zmanjšal zmogljivost in lahko povzroči nesreče.

OPOZORILO

Uporabite prekinjalo za odklop vseh polov z vsaj 3mm med kontaktnimi točkovnimi režami, ki omogočajo popolni odklop v III. kategoriji previsoke napetosti.

OPOZORILO

Če je napajalni kabel poškodovan, ga MORAJO proizvajalec, serviser ali podobno usposobljena oseba zamenjati, da ne bi prišlo do nevarne situacije.

OPOZORILO

NE povezujte napajalnega kabla na notranjo enoto. To lahko povzroči električni udar ali požar.

OPOZORILO

▪ V enoto ne nameščajte električnih delov, kupljenih v lokalni trgovini. ▪ NE razpeljujte napajanja za odvodno črpalko itd. s priključnega bloka. To lahko

povzroči električni udar ali požar.

OPOZORILO

Pazite, da bodo kabli za medsebojne povezave stran od bakrenih cevi brez termoizolacije, saj se te cevi zelo segrejejo.

8.1.2 Napotki za priključevanje električnega ožičenja

Ves čas upoštevajte naslednje:

Vodnik za monterja

▪ Če uporabite večžilni vodnik, namestite cevni kabelski čeveljček z ušesom na

konec vodnika. Okrogle priključke z ušesom postavite na vodnike na pokritih delih in pritrdite priključne sponke z ustreznim orodjem.

a Standardni vodnik b Okrogla obrobljena ferula

▪ Pri nameščanju vodnikov uporabite naslednji postopek:

FTXTM30+40R2V1B

Sobna klimatska naprava Daikin

4P518023-10H – 2021.03

Page 39

Tip vodnika Način montaže

c b

AA´

A´

c b ba c

1-3

Enožilni vodnik

a Spiralni enožilni vodnik b Vijak c Ploska podložka

Pleteni žični vodnik z okroglim obrobljenim priključkom

a Priključek b Vijak c Ploska podložka

8 | Električna napeljava

Dovoljeno

NI dovoljeno

▪ Ozemljitveni vodnik med zadrževalnikom vodnika in priključkom mora biti daljši

od drugih vodnikov.

8.1.3 Specifikacije standardnih komponent ožičenja

Komponenta

Kabel za medsebojno povezavo (notranja↔zunanja)

4-žilni kabel ≥1,5 mm²~2.5mm²,

uporaben za 220~240V H05RN-F (60245 IEC 57)

8.2 Da bi povezali električno ožičenje na notranjo enoto

Električna dela naj se izvajajo v skladu s priročnikom za montažo in nacionalnimi predpisi ali pravili prakse.

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

1 Obesite notranjo enoto na kljuke pritrdilne plošče. Uporabite oznake " " kot

vodilo.

a Pritrdilna plošča (pripomoček) b Kos embalaže

c Kabel za medsebojno povezavo

d Vodilo za kabel

Vodnik za monterja

Page 40

8 | Električna napeljava

INFORMACIJA

Podprite enoto s kosom embalaže.

2 Odprite čelno ploščo in nato servisni pokrov. Glejte Odpiranje notranje enote. 3 Povlecite kabel za medsebojno povezavo od zunanje enote skozi odprtino v

steni, nato skozi zadnjo stran notranje enote in skozi čelno stran.

Opomba: Če je bil kabel za medsebojno povezavo vnaprej ogoljen, konce zavarujte z izolacijskim trakom.

4 Konec kabla zapognite navzgor.

OPOMBA

▪ Pazite, da bosta napajalni vod in vod za prenos podatkov ločena. Ožičenje

prenosa in napajanje se lahko križata, vendar ne smeta potekati vzporedno.

▪ Da bi preprečili morebitne električne interference, mora biti razdalja med obema

vrstama vodnikov VEDNO najmanj 50mm.

OPOZORILO

Z zagotavljanjem primernih ukrepov preprečite, da bi enota postala zavetišče za majhne živali. Majhne živali, ki se dotaknejo električnih delov, lahko povzročijo okvare, dim ali požar.

a Priključna sponka b Blok z električnimi komponentami

c Kabelska sponka

5 Ogolite približno 15mm konca kabla. 6 Uskladite barve kablov s številkami priključkov na priključnih ploščah notranje

enote in čvrsto pritrdite vijake kablov na ustrezne priključke.

7 Ozemljitveni vodnik priključite na ustrezno priključno sponko. 8 Dobro pritrdite žice z vijaki na priključkih. 9 Povlecite za žice, da se prepričate, ali so dobro pritrjene, in jih zavarujte z

ustreznimi držali.

Vodnik za monterja

10 Žice oblikujte, tako da se servisni pokrov dobro zapira, nato pa ga zaprite.

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 41

8 | Električna napeljava

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Vodnik za monterja

Page 42

9 | Zaključevanje montaže notranje enote

bfa

2×

a b

c c d e

9 Zaključevanje montaže notranje enote

9.1 Da bi izolirali cev za odvod kondenzata, cevi za hladivo in kabel za medsebojno povezavo

1 To naredite, ko so cevi za odvod kondenzata, hladivo in električno ožičenje

položeni. Ovijte cevi za hladivo, povezovalne kable in gibljivo odtočno cev skupaj z izolacijskim trakom. Ovijte, tako da je vsak naslednji ovoj traku vsaj na polovici širine prejšnjega ovoja.

a Gibljiva odtočna cev b Kabel za medsebojno povezavo

c Pritrdilna plošča (pripomoček) d Cevi za hladivo e Pritrditveni vijak notranje enote M4×12L (dodatek)

f Spodnji okvir

9.2 Da bi potegnili cevi skozi odprtino v steni

1 Oblikujte cevi za hladivo v skladu z oznakami poti na pritrdilni plošči.

a Gibka odvodna cev b To luknjo zadelajte s kitom ali podobnim materialom

c Samolepilni vinilni trak d Izolacijski trak e Pritrdilna plošča (pripomoček)

OPOMBA

▪ NE upogibajte cevi za hladivo. ▪ NE potiskajte cevi za hladivo v spodnji okvir čelne vetrne zaščite.

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 43

9 | Zaključevanje montaže notranje enote

2 Povlecite gibljivo odtočno cev in cevi za hladivo skozi luknjo v steni.

9.3 Da bi pritrdili enoto na pritrdilno ploščo

1 Obesite notranjo enoto na kljuke pritrdilne plošče. Uporabite oznake " " kot

vodilo.

2 Pritisnite spodnji okvir enote z obema rokama, nato ga obesite na spodnje

kaveljčke pritrdilne plošče. Pazite, da NE boste nikjer pretisnili kablov.

Opomba: Pazite, da se kabel za medsebojno povezavo NE bo ujel v notranjo enoto.

3 Pritisnite spodnji rob notranje enote z obema rokama, tako da se ujame na

kaveljčke pritrdilne plošče.

4 Pritrdite notranjo enoto na pritrditveno ploščo z 2 pritrditvenima vijakoma za

notranjo enoto M4× 12L (dodatek).

9.4 Zapiranje enote

9.4.1 Da bi spet namestili čelno vetrno zaščito

1 Namestite čelno vetrno zaščito in trdno zataknite zgornje 3 kaveljčke. 2 Namestite 2 vijaka (razred 30) ali 3 vijake (razred 40) nazaj na čelno vetrno

zaščito.

3 Za razred 40 spet namestite spodnjo loputo (vodoravno lamelo). Pripnite 2

središčni povezovalni točki. Zapnite desno stran lamele na prečko. Zapnite lamelo na levi.

9.4.2 Da bi zaprli servisni pokrov

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

4 Namestite zračni filter, nato postavite čelno ploščo in jo zaprite.

1 Postavite servisni pokrov na njegovo originalno mesto na enoti. 2 Privijte 1 vijak servisnega pokrova.

Vodnik za monterja

Page 44

9 | Zaključevanje montaže notranje enote

OPOMBA

Ko zapirate pokrov, pazite, da pritezni moment NE bo več kot 1,4 (±0,2)N•m.

9.4.3 Da bi spet namestili čelno ploščo

1 Namestite čelno ploščo. Poravnajte osi z režami in jih potisnite do konca. 2 Počasi zaprite čelno ploščo in pritisnite na obeh straneh v sredini.

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 45

10 Konfiguracija

ON/ OFF

10.1 Da bi nastavili drugi naslov

Če sta v prostoru nameščeni 2 notranji enoti, je mogoče za 2 uporabniška vmesnika nastaviti različna naslova.

1 Odstranite pokrov in baterije iz uporabniškega vmesnika. 2 Prerežite naslovniški mostiček J4.

10 | Konfiguracija

a Naslovniški mostiček J4

OPOMBA

Pazite, da NE boste poškodovali okoliških sestavnih delov, ko režete naslovniški mostiček.

3 Vključite napajanje.

4 Sočasno pritisnite in . 5 Pritisnite , izberite in pritisnite .

Rezultat: Lučka delovanja bo začela utripati.

a Lučka delovanja b Stikalo notranje enote ON/OFF

6 Pritisnite stikalo notranje enote ON/OFF, medtem ko lučka delovanje utripa.

Naslovniški mostiček Naslov

Tovarniške nastavitve 1

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Ko odrežete s kleščami ščipalkami

Vodnik za monterja

Page 46

10 | Konfiguracija

INFORMACIJA

Če nastavitve NI mogoče izvesti med utripanjem lučke delovanja, postopek ponovite od začetka.

7 Ko je nastavitev popolna, držite pritisnjeno vsaj 5sekund.

Rezultat: Uporabniški vmesnik se bo vrnil na prejšnji zaslon.

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 47

11 Zagon

11.1 Pregled: zagon

To poglavje opisuje, kaj morate narediti in vedeti, da poženete sistem, potem ko je bil nameščen.

Običajen potek

Zagon običajno obsega naslednje faze:

1 Preverjanje "Seznama preverjanj pred začetkom uporabe". 2 Izvajanje preizkusa delovanja sistema.

11 | Zagon

OPOMBA

Splošni kontrolni seznam za zagon. Poleg navodil za zagon v tem poglavju je v

spletišču Daikin Business Portal (potrebna je prijava) na voljo splošni kontrolni seznam za zagon.

Splošni kontrolni seznam za zagon je dopolnilo navodilom v tem poglavju in se lahko uporabi kot smernica ter predloga za poročanje med zagonom in predajo uporabniku.

11.2 Seznam preverjanj pred zagonom

Po namestitvi enote najprej preverite elemente s seznama. Ko preverite vse elemente, je treba enoto zapreti. Zaganjanje enote po zaprtju.

Preberite celotna navodila za montažo, kot je opisano v referenčnem vodniku za monterja.

Notranje enote so pravilno nameščene.

Zunanja enota je pravilno nameščena.

Vstopna/izstopna zračna odprtina

Preverite, da vstopna in izstopna zračna odprtina enota nista ovirani s papirjem, kartonom ali drugim materialom.

NOBENA faza ni pozabljena in ni zamenjana.

Cevi za hladivo (plinasto in tekoče) so toplotno izolirane.

Kondenzat

Prepričajte se, da kondenzat nemoteno odteka.

Možna posledica: Vodni kondenzat bi lahko kapljal.

Sistem je pravilno ozemljen in ozemljitvene priključne sponke so čvrsto pritrjene.

Varovalke ali lokalno nameščene zaščitne naprave so nameščene v skladu s tem dokumentom in NISO premoščene.

Napajalna napetost mora ustrezati napetosti, navedeni na identifikacijski nalepki enote.

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Za kabelske povezave med enotami so uporabljeni predpisani kabli.

Notranja enota sprejema signale z uporabniškega vmesnika.

Spoji v stikalniomarici NISO zrahljani in električni sestavni deli NISO poškodovani.

Vodnik za monterja

Page 48

11 | Zagon

11.3 Izvedite preizkus delovanja

Izolacijski upor kompresorja je OK.

Sestavni deli v notranji in zunanji enoti NISO poškodovani in cevi NISO stisnjene.

Hladivo NE uhaja.

Montirane so cevi ustrezne velikosti, cevi so tudi primerno izolirane.

Zaporna ventila na zunanji enoti (za plin in tekočino) sta popolnoma odprta.

Predpogoj: Napajanje MORA biti v navedenem območju. Predpogoj: Preizkus delovanja je mogoče izvesti v načinu hlajenja ali ogrevanja. Predpogoj: Preizkus mora biti izveden v skladu s priročnikom za delovanje notranje

enote, da zagotovite, da pravilno delujejo vse funkcije in vsi deli.

1 V načinu hlajenje izberite najnižjo temperaturo, ki jo lahko nastavite. V načinu

ogrevanje izberite najvišjo temperaturo, ki jo lahko nastavite. Preizkus delovanja je mogoče onemogočiti, če je to potrebno.

2 Ko je preizkus delovanja končan, temperaturo nastavite na normalno

vrednost. V načinu hlajenje: 26~28°C, v načinu ogrevanje: 20~24°C.

3 Sistem neha delovati 3minute po izklopu enote.

11.3.1 Da bi izvedli preizkus delovanja z uporabniškim vmesnikom

1 Da bi vključili sistem, pritisnite .

2 Sočasno pritisnite in . 3 Pritisnite , izberite in pritisnite .

Rezultat: Preizkus delovanja se po približno 30minutah samodejno izklopi.

4 Da zaustavite delovanje, pritisnite .

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 49

12 Izročitev uporabniku

Ko se testni zagon konča in enota pravilno deluje, preverite in potrdite naslednje točke za uporabnika:

▪ Preverite, ali je uporabnik prejel natisnjeno dokumentacijo, in ga prosite, da jo

shrani za uporabo v prihodnje. Uporabnika obvestite, da je celotna dokumentacija na voljo na spletnem naslovu, prej omenjenem v tem priročniku.

▪ Uporabniku pojasnite pravilno uporabo sistema in kaj mora storiti, če se pojavijo

težave.

▪ Pokažite uporabniku, kaj mora narediti za vzdrževanje enote.

12 | Izročitev uporabniku

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Vodnik za monterja

Page 50

13 | Odstranjevanje

13 Odstranjevanje

OPOMBA

Sistema nikar NE poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom, oljem in drugimi deli MORA biti izvedeno v skladu z zadevno zakonodajo. Enote je treba obravnavati v specializiranem obratu za ponovno uporabo in reciklažo.

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 51

14 Tehnični podatki

INDOOR

OUTDOOR

▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni Daikin spletni

strani (javno dostopna).

▪ Popolni tehnični podatki so na voljo na Daikin Business Portal (zahtevana

avtentikacija).

14.1 Vezalna shema

Shema povezav je dobavljena z enoto in je v notranjosti zunanje enote (spodnja stran zgornje plošče).

14.1.1 Poenotena legenda za vezalno shemo

Za uporabljene dele in oštevilčevanje glejte shemo povezav na enoti. Oštevilčevanje delov se izvede z arabskimi številkami naraščajoče za vsak del in je v spodnji preglednici predstavljeno s "*" kodo dela.

Simbol Pomen Simbol Pomen

14 | Tehnični podatki

Prekinjalo vezja Zaščitna ozemljitev

Povezava Ozemljitvena zaščita (vijak)

Konektor

Pretvornik

Ozemljitev Priključek za rele

Zunanje ožičenje Priključek kratkega stika

Varovalka Priključna sponka

Notranja enota Povezavna letvica

Zunanja enota Žična sponka

Naprava za tokovni ostanek

Simbol Barva Simbol Barva

BLK Črna ORG Oranžna

BLU Modra PNK Rožnata

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

BRN Rjava PRP, PPL Vijolična

GRN Zelena RED Rdeča

GRY Siva WHT Bela

YLW Rumena

Simbol Pomen

A*P Ploščica s tiskanim vezjem

BS* Gumb ON/OFF, stikalo za delovanje

Vodnik za monterja

Page 52

14 | Tehnični podatki

Simbol Pomen

BZ, H*O Brenčač

C* Kondenzator

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Povezava, priključek MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE

D*, V*D Dioda

DB* Premostitev diode

DS* DIP-stikalo

E*H Grelnik

FU*, F*U, (za lastnosti glejte tiskano

Varovalka vezje v vaši enoti)

FG* Priključek (ozemljitev okvirja)

H* Varovalni pas

H*P, LED*, V*L Pilotska lučka, svetlobna dioda

HAP Svetlobna dioda (servisni monitor -

zelena)

HIGH VOLTAGE Visoka napetost

IES Tipalo Intelligent-eye

IPM* Inteligentni napajalni modul

K*R, KCR, KFR, KHuR, K*M Magnetni rele

L Napetostni vodnik

L* Tuljava

L*R Reaktanca

M* Koračni motor

M*C Motor kompresorja

M*F Motor ventilatorja

M*P Motor črpalke za odtok

M*S Nihajni motor

MR*, MRCW*, MRM*, MRN* Magnetni rele

N Nevtralna

n=*, N=* Število prehodov skozi feritno jedro

PAM Modulacija amplitude pulziranja

PCB* Ploščica s tiskanim vezjem

PM* Napajalni modul

PS Preklopno napajanje

Vodnik za monterja

PTC* Termistor PTC

Q* Bipolarni tranzistor izoliranih vrat (IGBT)

Q*C Prekinjalo vezja

FTXTM30+40R2V1B

Sobna klimatska naprava Daikin

4P518023-10H – 2021.03

Page 53

14 | Tehnični podatki

Simbol Pomen

Q*DI, KLM Zemljostični odklopnik

Q*L Preobremenitvena zaščita

Q*M Termično stikalo

Q*R Naprava za tokovni ostanek

R* Upor

R*T Termistor

RC Sprejemnik

S*C Omejevalno stikalo

S*L Stikalo s plovcem

S*NG Zaznavalo puščanja hladiva

S*NPH Tlačno tipalo (visoki tlak)

S*NPL Tlačno tipalo (nizki tlak)

S*PH, HPS* Tlačno stikalo (visoki tlak)

S*PL Tlačno stikalo (nizki tlak)

S*T Termostat

S*RH Senzor vlažnosti

S*W, SW* Stikalo za delovanje

SA*, F1S Pretokovni zaustavljalnik

SR*, WLU Sprejemnik signala

SS* Izbirno stikalo

SHEET METAL Montažna ploščica povezavne letvice

T*R Transformator

TC, TRC Oddajnik

V*, R*V Varistor

V*R Premostitev diode, Napajalni modul

bipolarnega tranzistorja izoliranih vrat (IGBT)

WRC Brezžični daljinski upravljalnik

X* Priključna sponka

X*M Povezavna letvica (blok)

FTXTM30+40R2V1B Sobna klimatska naprava Daikin 4P518023-10H – 2021.03

Y*E Navitje elektronskega ekspanzijskega

ventila

Y*R, Y*S Tuljava obračalnega elektromagnetnega

ventila

Z*C Feritno jedro

ZF, Z*F Protišumni filter

Vodnik za monterja

Page 54

15 | Slovar

15 Slovar

Prodajalec

Dobavitelj izdelka.

Pooblaščen monter

Tehnično usposobljena oseba, ki je kvalificirana za namestitev izdelka.

Uporabnik

Oseba, ki je lastnik izdelka in/ali izdelek uporablja.

Zadevna zakonodaja

Vse mednarodne, evropske, nacionalne in lokalne direktive, zakoni, predpisi in/ali pravilniki, ki se nanašajo na določen izdelek ali področje.

Servisno podjetje

Kvalificirano podjetje, ki lahko izvaja ali vodi potrebne servisne posege na izdelku.

Priročnik za montažo

Priročnik za namestitev za določen izdelek ali uporabo, ki podaja navodila za namestitev, nastavitev in vzdrževanje.

Priročnik za uporabo

Priročnik za določen izdelek ali uporabo, ki podaja navodila za uporabo.

Navodila za vzdrževanje

Priročnik za določen izdelek ali uporabo, ki podaja navodila za namestitev, nastavitev, uporabo in/ali vzdrževanje (če so upoštevna) za izdelek oziroma uporabo.

Oprema

Nalepke, priročniki, tehnični listi in oprema, priloženi izdelku ob dobavi, ki jih je treba namestiti v skladu z navodili v spremni dokumentaciji.

Opcijska oprema

Oprema, ki jo izdela ali odobri Daikin, in se lahko uporablja s tem izdelkom v skladu z navodili v spremni dokumentaciji.

Lokalna dobava

Oprema, ki je NE izdeluje Daikin in se lahko uporablja s tem izdelkom v skladu z navodili v spremni dokumentaciji.

Vodnik za monterja

Sobna klimatska naprava Daikin

FTXTM30+40R2V1B

4P518023-10H – 2021.03

Page 55

Page 56

Verantwortung für Energie und Umwelt

4P518023-10H 2021.03

Daikin FTXTM30R2V1B, FTXTM40R2V1B Installer reference guide [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 O dokumentaciji

1.1 O tem dokumentu

1.1.1 Pomen opozoril in simbolov

2 Splošni varnostni ukrepi

2.1 Za monterja

2.1.1 Splošno

2.1.2 Mesto namestitve

Navodila za opremo, ki uporablja hladivo R32

Zahteve namestitve po prostoru

Da bi določili najmanjšo potrebno kvadraturo prostora

2.1.3 Hladivo — v primeru R410A ali R32

2.1.4 Električna dela

3 Specifična varnostna navodila za monterja

4 O škatli

4.1 Pregled: O škatli

4.2 Notranja enota

4.2.1 Razpakiranje notranje enote

4.2.2 Odstranjevanje opreme z notranje enote

5 O enoti

5.1 Razpostavitev sistema

5.2 Razpon delovanja

5.3 O brezžičnem prilagojevalniku za lokalno omrežje

5.3.1 Varnostni ukrepi pri uporabi brezžičnega prilagojevalnika za lokalno omrežje

5.3.2 Osnovni parametri

5.3.3 Nastavitve brezžičnega prilagojevalnika za lokalno omrežje

Namestitev aplikacije Daikin Residential Controller

6 Montaža enote

6.1 Priprava mesta namestitve

6.1.1 Zahteve za namestitveno mesto za notranjo enoto

6.2.1 Da bi odstranili čelno ploščo

6.2 Odpiranje enote

6.2.2 Da bi odprli servisni pokrov

6.2.3 Da bi odstranili čelno vetrno zaščito

6.3 Nameščanje notranje enote

6.3.1 Da bi namestili pritrdilno ploščo

6.3.2 Da bi izvrtali luknjo v steno

6.3.3 Da bi odstranili pokrov priključka cevi

6.4 Povezovanje cevi za odtok

6.4.1 Splošni napotki

6.4.2 Da bi povezali cevi na desni strani, desno zadaj ali desno spodaj

6.4.3 Da bi priključili cevi na levi strani, levo zadaj, levo spodaj

6.4.4 Preverjanje, da nikjer ne pušča voda

7 Montaža cevi

7.1 Priprava cevi za hladivo

7.1.1 Zahteve za cevi za hladivo

Premer cevi za hladivo

Material cevi za hladivo

7.1.2 Izolacija cevi za hladivo

7.2 Povezovanje cevi za hladivo

7.2.1 O priključevanju cevi za hladivo

7.2.2 Varnostni ukrepi pri priključevanju cevi za hladivo

7.2.3 Navodila pri priključevanju cevi za hladivo

7.2.4 Napotki za upogibanje cevi

7.2.5 Robljenje konca cevi

7.2.6 Priključevanje cevi za hladivo na notranjo enoto

8 Električna napeljava

8.1 O priključevanju električnega ožičenja

8.1.1 Napotki za varnost pri priključevanju električnega ožičenja

8.1.2 Napotki za priključevanje električnega ožičenja

8.1.3 Specifikacije standardnih komponent ožičenja

8.2 Da bi povezali električno ožičenje na notranjo enoto

9 Zaključevanje montaže notranje enote

9.1 Da bi izolirali cev za odvod kondenzata, cevi za hladivo in kabel za medsebojno povezavo

9.2 Da bi potegnili cevi skozi odprtino v steni

9.3 Da bi pritrdili enoto na pritrdilno ploščo

9.4 Zapiranje enote

9.4.1 Da bi spet namestili čelno vetrno zaščito

9.4.2 Da bi zaprli servisni pokrov

9.4.3 Da bi spet namestili čelno ploščo

10 Konfiguracija

10.1 Da bi nastavili drugi naslov

11 Zagon

11.1 Pregled: zagon

11.2 Seznam preverjanj pred zagonom

11.3 Izvedite preizkus delovanja

11.3.1 Da bi izvedli preizkus delovanja z uporabniškim vmesnikom
