Brugervejledning
Klimaanlæg i opdelt system
FTXTA30A2V1BW
Indholdsfortegnelse
Indholdsfortegnelse
1 Generelle sikkerhedsforanstaltninger 4
1.1 Om dokumentationen .................................................................................................................................................... 4
1.1.1 Betydning af advarsler og symboler............................................................................................................... 4
1.2 For brugeren ................................................................................................................................................................... 5
2 Om dokumentationen 7
2.1 Om dette dokument ....................................................................................................................................................... 7
2.2 Brugervejledning overblik............................................................................................................................................... 7
3 Om systemet 9
3.1 Indendørsenhed.............................................................................................................................................................. 9
3.2 Om brugerinterfacet....................................................................................................................................................... 10
3.2.1 Komponenter: Brugerinterface ...................................................................................................................... 11
3.2.2 Status: Brugerinterface LCD ........................................................................................................................... 11
3.2.3 Betjening af brugerinterfacet......................................................................................................................... 13
4 Før betjening 14
4.1 Overblik: Før betjening ................................................................................................................................................... 14
4.2 Fastgørelse af brugerinterfacet på væggen ................................................................................................................... 14
4.3 Isætning af batterier ....................................................................................................................................................... 14
4.4 Om uret ........................................................................................................................................................................... 15
4.4.1 Indstilling af uret............................................................................................................................................. 15
4.5 Lysstyrke på displayet på indendørsenheden ................................................................................................................ 16
4.5.1 Indstilling af lysstyrken på indendørsenhedens display ................................................................................ 16
4.6 Slå strømforsyningen til .................................................................................................................................................. 16
4.7 Ændring af indendørsenhedens positionsindstilling...................................................................................................... 16
5 Betjening 18
5.1 Driftsområde................................................................................................................................................................... 18
5.2 Brug af visse funktioner, hvornår ................................................................................................................................... 18
5.3 Driftstilstand og temperatur-kontrolpunkt .................................................................................................................... 19
5.3.1 Start/stop af driftstilstand og indstilling af temperatur ................................................................................ 20
5.4 Luftstrømsmængde......................................................................................................................................................... 21
5.4.1 Justering af luftstrømsmængden ................................................................................................................... 21
5.5 Luftstrømmens retning................................................................................................................................................... 21
5.5.1 Justering af lodret luftstrømsretning ............................................................................................................. 22
5.5.2 Justering af vandret luftstrømsretning .......................................................................................................... 22
5.5.3 Anvendelse af 3-D luftstrømsretning ............................................................................................................. 22
5.6 Comfort airflow og Intelligent eye.................................................................................................................................. 22
5.6.1 Comfort airflow drift ...................................................................................................................................... 23
5.6.2 Intelligent eye ................................................................................................................................................. 24
5.6.3 Start/stop af Comfort og Intelligent eye-funktion ......................................................................................... 25
5.7 Powerful .......................................................................................................................................................................... 25
5.7.1 Start/stop Powerful ........................................................................................................................................ 25
5.8 Econo-funktion og Udendørsenhed støjsvag drift ......................................................................................................... 26
5.8.1 Econo .............................................................................................................................................................. 26
5.8.2 Udendørsenhed støjsvag drift........................................................................................................................ 26
5.8.3 Start/stop af Econo-funktion og Udendørsenhed støjsvag drift ................................................................... 26
5.9 Drift med Flash Streamer og varmekilde-logik............................................................................................................... 27
5.9.1 Drift med Flash Streamer (luftrensning) ........................................................................................................ 27
5.9.2 Drift med varmekilde-logik............................................................................................................................. 27
5.9.3 Start/stop af drift med Flash Streamer og varmekilde-logik ......................................................................... 27
5.10 Betjening af timer TIL/FRA (ON/OFF) ............................................................................................................................. 28
5.10.1 Start/stop OFF timer....................................................................................................................................... 28
5.10.2 Start/stop ON timer........................................................................................................................................ 29
5.10.3 Kombineret brug af OFF timer og ON timer .................................................................................................. 29
5.11 Weekly timer-funktion.................................................................................................................................................... 29
5.11.1 Indstilling af Weekly timer-funktion............................................................................................................... 30
5.11.2 Kopiering af reservationer.............................................................................................................................. 31
5.11.3 Bekræftelse af reservationer.......................................................................................................................... 32
5.11.4 Deaktivering og genaktivering af Weekly timer............................................................................................. 32
5.11.5 At slette reservationer.................................................................................................................................... 33
5.12 Trådløs LAN-forbindelse ................................................................................................................................................. 33
5.12.1 Forholdsregler ved brug af den trådløse adapter.......................................................................................... 34
5.12.2 Installation af Daikin Online Controller applikationen................................................................................... 34
5.12.3 Indstilling af trådløs forbindelse..................................................................................................................... 34
Brugervejledning
2
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Indholdsfortegnelse
6 Energibesparelse og optimal drift 38
7 Vedligeholdelse og service 40
7.1 Oversigt: Vedligeholdelse og service.............................................................................................................................. 40
7.2 Rengøring af indendørsenhed og brugerinterface......................................................................................................... 41
7.3 Rengøring af frontpanelet .............................................................................................................................................. 41
7.4 Åbning af frontpanelet.................................................................................................................................................... 42
7.5 Om luftfiltrene ................................................................................................................................................................ 42
7.6 Rengøring af luftfiltre...................................................................................................................................................... 43
7.7 Rengøring af titanium-apatit desodoriseringsfilter og sølvpartikelfilter (ag-ion filter)................................................. 44
7.8 Udskiftning af titanium-apatit desodoriseringsfilter og sølvpartikelfilter (ag-ion filter)............................................... 44
7.9 Lukning af frontpanelet .................................................................................................................................................. 44
7.10 Afmontering af frontpanelet .......................................................................................................................................... 45
7.11 Vær opmærksom på følgende, hvis anlægget skal stå stille i en længere periode....................................................... 46
7.11.1 Om vinteren.................................................................................................................................................... 46
8 Fejlfinding 47
8.1 Symptomer, der IKKE er systemfejl ................................................................................................................................ 49
8.1.1 Symptom: En lyd som rindende vand ............................................................................................................ 49
8.1.2 Symptom: Der høres en blæsende lyd........................................................................................................... 49
8.1.3 Symptom: Der høres en tikkende lyd............................................................................................................. 49
8.1.4 Symptom: Der høres en fløjtelyd ................................................................................................................... 49
8.1.5 Symptom: Klikkende lyd under drift eller når anlægget står stille ................................................................ 50
8.1.6 Symptom: Der høres en klappelyd ................................................................................................................. 50
8.1.7 Symptom: Der kommer en hvid tåge ud af en enhed (indendørsenhed, udendørsenhed) ......................... 50
8.1.8 Symptom: Enheden kan lugte ........................................................................................................................ 50
8.1.9 Symptom: Den udendørs blæser roterer, når klimaanlægget ikke er i drift................................................. 50
8.2 Løsning af problemer baseret på fejlkoder .................................................................................................................... 50
8.3 Fejlfinding på den trådløse adapter ............................................................................................................................... 52
9 Bortskaffelse 54
10 Ordliste 55
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Brugervejledning
3
1 | Generelle sikkerhedsforanstaltninger
1 Generelle sikkerhedsforanstaltninger
1.1 Om dokumentationen
▪ Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.
▪ De forholdsregler, der er beskrevet i dette dokument omhandler meget vigtige
emner og skal derfor følges omhyggeligt.
▪ Installationen af systemet samt alle handlinger beskrevet i
installationsvejledningen og i referencevejledningen vedrørende montering SKAL
udføres af en autoriseret montør.
1.1.1 Betydning af advarsler og symboler
FARE
Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.
FARE: RISIKO FOR ELEKTRISK STØD
Angiver en situation, der kan resultere i elektrisk stød.
FARE: RISIKO FOR FORBRÆNDINGER
Angiver en situation, der kan resultere i forbrændinger på grund af ekstremt høje
eller lave temperaturer.
FARE: RISIKO FOR EKSPLOSION
Angiver en situation, der kan resultere i eksplosion.
ADVARSEL
Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.
ADVARSEL: BRÆNDBART MATERIALE
PAS PÅ
Angiver en situation, der kan resultere i mindre eller moderat personskade.
Brugervejledning
4
BEMÆRK
Angiver en situation, der kan resultere i udstyr eller materielle skader.
INFORMATION
Angiver nyttige tip eller supplerende oplysninger.
Symboler på enheden:
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
1 | Generelle sikkerhedsforanstaltninger
Symbol Forklaring
Læs installations- og betjeningsvejledningen og
instruktionsarket vedrørende ledningsføring før montering.
Læs servicevejledningen, før du foretager vedligeholdelse og
service.
Se yderligere information i referencevejledningen
vedrørende montering og brug.
Enheden indeholder roterende dele. Vær forsigtig ved
vedligeholdelse eller inspektion af enheden.
Symboler i dokumentationen:
Symbol Forklaring
Viser en billedtitel eller en reference hertil.
Eksempel: " 1–3 billedtitel" betyder "Billede 3 i afsnit 1".
Viser en tabeltitel eller en reference hertil.
Eksempel: " 1–3 tabeltitel" betyder "Tabel 3 i afsnit 1".
1.2 For brugeren
ADVARSEL
Kontakt installatøren, hvis du har spørgsmål vedrørende
drift af enheden.
ADVARSEL
Dette udstyr må ikke anvendes af personer, herunder
børn, med nedsat fysisk formåen, med sansehandicap eller
med mentale handicap, ej heller af personer med
manglende erfaring og viden, med mindre at de er under
opsyn, eller at de har modtaget vejledning i anvendelsen af
udstyret fra en person, der er ansvarlig for deres
sikkerhed.
Børn skal være under opsyn for at sikre, at de ikke leger
med udstyret.
Rengøring og vedligeholdelse må ikke foretages af børn,
der ikke er under opsyn.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
ADVARSEL
Overhold følgende for at forhindre elektrisk stød og brand:
▪ Enheden må IKKE skylles.
▪ Enheden må IKKE betjenes med våde hænder.
▪ Der må IKKE anbringes genstande, der indeholder vand,
oven på enheden.
Brugervejledning
5
1 | Generelle sikkerhedsforanstaltninger
PAS PÅ
▪ Der må IKKE anbringes genstande eller udstyr oven på
enheden.
▪ Man må IKKE sidde, klatre eller stå på enheden.
▪ Enhederne er mærket med følgende symbol:
Det betyder, at elektriske og elektroniske produkter IKKE må blandes sammen
med usorteret husholdningsaffald. Forsøg IKKE på selv at afmontere systemet:
afmontering af systemet, behandling af kølemiddel, olie og eventuelle andre dele
skal foretages af en uddannet installatør i henhold til relevante bestemmelser.
Enhederne skal behandles på et anlæg, der er specialiseret til genbrug og
genvinding. Ved at sikre, at dette produkt bortskaffes korrekt, hjælper du med til
at undgå potentielt negative påvirkninger af miljøet og menneskers sundhed.
Kontakt din installatør eller de lokale myndigheder, hvis du ønsker yderligere
oplysninger.
▪ Batterierne er mærket med følgende symbol:
Dette betyder, at batteriet IKKE må blandes sammen med usorteret
husholdningsaffald. Hvis der er påtrykt et kemisk mærke under symbolet,
betyder dette kemiske mærke, at batterierne indeholder tungmetaller over en vis
koncentration.
Mulige kemiske mærker er: Pb: bly (>0,004%).
Brugte batterier skal afleveres som specialaffald på en genbrugsstation. Ved at
sikre, at brugte batterier bortskaffes korrekt, hjælper du med til at undgå
potentielt negative påvirkninger af miljøet og menneskers sundhed.
Brugervejledning
6
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
2 Om dokumentationen
2.1 Om dette dokument
Tak, fordi du har valgt at købe dette produkt. Gør venligst følgende:
▪ Behold dokumentationen til fremtidig brug.
Målgruppe
Slutbrugere
INFORMATION
Dette apparat er beregnet til at blive brugt af specialuddannede eller uddannede
brugere i butikker, let industri, på gårde eller til erhvervsmæssig eller privat brug af
ikke-faguddannede.
Dokumentationssæt
Dette dokument er en del af et dokumentationssæt. Hele sættet består af:
2 | Om dokumentationen
▪ Generelle sikkerhedsforanstaltninger:
- Sikkerhedsinstruktioner, som du skal læse, før du bruger dit system
- Format: Papir (i kassen til indendørsenheden)
▪ Betjeningsvejledning:
- Lynguide til grundlæggende brug
- Format: Papir (i kassen til indendørsenheden)
▪ Brugervejledning:
- Detaljerede trin-for-trin-instruktioner og baggrundsinformation til
grundlæggende og avanceret brug
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/.
Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det
regionale Daikin-websted eller via din installatør.
Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.
2.2 Brugervejledning overblik
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Afsnit Beskrivelse
Generelle
sikkerhedsforanstaltninger
Om dokumentationen Denne dokumentation er til rådighed for
Om systemet ▪ Driftsområde
Før betjening Før man går i gang
Betjening Brug af visse funktioner, hvordan og hvornår
Sikkerhedsanvisninger, som du SKAL læse før
betjening
brugeren
▪ Brug af indendørsenhed og brugerinterface
Brugervejledning
7
2 | Om dokumentationen
Afsnit Beskrivelse
Energibesparelse og optimal drift Energibesparelse
Vedligeholdelse og service Sådan vedligeholdes enheden
Fejlfinding Hvad skal man foretage sig, hvis der er
problemer
Bortskaffelse Sådan bortskaffer man systemet
Ordliste Definition af betegnelser
Brugervejledning
8
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
3 Om systemet
e
f
p
p
g
h
i
b
a
c
d
d
j kol
m
n
3.1 Indendørsenhed
3 | Om systemet
ADVARSEL: BRÆNDBART MATERIALE
Kølemidlet i denne enhed er let antændeligt.
PAS PÅ
Indendørsenheden indeholder radioudstyr, min. afstand mellem udstyrets sendedel
og brugeren skal være 10 cm.
BEMÆRK
Brug IKKE systemet til andre formål end de tiltænkte. For at undgå
kvalitetsforringelse må man IKKE bruge enheden til køling af præcisionsinstrumenter,
levnedsmidler, planter, dyr eller kunstgenstande.
PAS PÅ
Put ikke en finger, en stang eller andre objekter ind i luftindtaget eller -udtaget. Da
blæseren roterer med høj hastighed, vil det medføre tilskadekomst.
INFORMATION
Lydtryksniveauet er under 70dBA.
ADVARSEL
▪ Foretag ikke ændringer og forsøg ikke på selv at adskille, fjerne, installere eller
reparere enheden, da forkert afmontering eller installation kan medføre elektrisk
stød eller brand. Kontakt forhandleren.
▪ Hvis der trænger kølemiddel ud ved et uheld, skal du passe på med åben ild. Selve
kølemidlet er uskadeligt, ikke giftigt og let antændeligt, men det kan danne giftige
gasser, hvis det ved et uheld trænger ind i et rum med minimalt antændelige
luftarter fra varmeblæsere, gaskomfurer eller lignende. Få altid kvalificeret
servicepersonale til at bekræfte, at lækagen er repareret eller udbedret, før du
bruger anlægget igen.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
a Luftindtag
b Luftafgang
c Titanium-apatit desodoriseringsfilter og sølvpartikelfilter (ag-ion filter)
d Luftfilter
e Frontpanel
Brugervejledning
9
3 | Om systemet
3.2 Om brugerinterfacet
f Servicedæksel
g Intelligent eye føler
h Vis
i Rumtemperatur- og fugtighedssensorer
j ON/OFF knap og driftslampe (grøn)
k Signalmodtager
l Timer-lampe (orange)
m Intelligent eye lampe (grøn)
n Trådløs adapter ON/OFF knap
o Luftgæller (lodrette lameller)
p Klapper (vandrette lameller)
Bemærk: Titanium-apatit desodoriseringsfilteret og sølvpartikelfilteret kan byttes
om.
ON/OFF knap
Hvis der ikke findes et brugerinterface, kan man starte/standse driften med ON/
OFF-knappen på indendørsenheden. Når driften startes med denne knap,
anvendes følgende indstillinger:
▪ Driftstilstand = automatisk
▪ Temperaturindstilling = 25°C
▪ Luftstrømsmængde = automatisk
▪ Direkte sollys. Udsæt ALDRIG brugerinterfacet for direkte sollys.
▪ Støv. Støv på signalsenderen eller modtageren vil reducere følsomheden. Tør
støv af med en blød klud.
▪ Fluorescerende lys. Signalkommunikation kan blive deaktiveret, hvis der findes
en lysstoflampe i rummet. Kontakt installatøren i dette tilfælde.
▪ Andet udstyr. Hvis brugerinterfacets signaler aktiverer andet udstyr, skal man
flytte dette udstyr et andet sted hen eller kontakte installatøren.
▪ Gardiner. Kontrollér, at signalet mellem enheden og brugerinterfacet IKKE
blokeres af gardiner eller andre objekter.
BEMÆRK
▪ Tab IKKE brugerinterfacet.
▪ Lad ALDRIG brugerinterfacet blive vådt.
Brugervejledning
10
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
3.2.1 Komponenter: Brugerinterface
Menu (push 2sec)
Panel (push 2sec)
d
a
g
m
h
c
b
n
l
f
e
i
j
k
p
o
Clean/Fireplace
3 | Om systemet
a Signalsender
b LCD display
c Temperatur-justeringsknap
d ON/OFF knap
e Knap til lodret drejning og menu (tryk i 2 sekunder)
f Knap til vandret drejning
g Knap til Comfort airflow og Intelligent eye-funktion
h Vælg knappen
i Knap til ur og åbning af panel (tryk i 2 sekunder)
j Knapper til betjening af timer TIL/FRA (ON/OFF)
k Knapper til betjening af uge-timer
l Knap til betjening af Flash Streamer og varmekilde-logik
m Knap til Econo-funktion og Udendørsenhed støjsvag drift
n Knap til valg af tilstand
o Powerful-knap
p Knap til blæser
INFORMATION
Åbn frontpanelet med (holdes nede i 2sekunder), når du vil rense luftfiltrene. Se
"7.4Åbning af frontpanelet"[442].
3.2.2 Status: Brugerinterface LCD
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Symbol Beskrivelse
Drift aktiv
Driftstilstand = automatisk
Driftstilstand = tørring
Brugervejledning
11
3 | Om systemet
Symbol Beskrivelse
Driftstilstand = opvarmning
Driftstilstand = køling
Driftstilstand = kun ventilation
Drift med høj effekt (powerful) er aktiv
Økonomisk drift (econo) er aktiv
Udendørsenhed støjsvag drift er aktiv
Indendørsenheden modtager et signal fra brugerinterfacet
Indstilling af aktuel temperatur
Luftstrømsmængde = automatisk
Luftstrømsmængde = indendørsenhed støjsvag
Luftstrømsmængde = høj
Luftstrømsmængde = medium høj
Luftstrømsmængde = medium
Luftstrømsmængde = medium lav
Luftstrømsmængde = lav
Komfort-drift er aktiv
Intelligent eye er aktiv
Automatisk lodret drejning er aktiv
Automatisk vandret drejning er aktiv
Flash Streamer (luftrensning) er aktiv
Varmekilde-logik er aktiv
Brugervejledning
12
ON-timer aktiv
OFF-timer aktiv
WEEKLY-timer er aktiv
Ugedag
Aktuelt tidspunkt
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
3.2.3 Betjening af brugerinterfacet
a
≥500
(mm)
a Signalmodtager
Bemærk: Kontrollér, at der ikke er hindringer i en afstand af 500 mm under
signalmodtageren. Dette kan påvirke brugerinterfacets modtageevne.
1 Ret signalsenderen mod signalmodtageren på indendørsenheden (maks.
afstand for kommunikation er 7m).
Resultat: Når indendørsenheden modtager et signal fra brugerinterfacet, høres en
lyd:
Lyd Beskrivelse
Bip-bip Driften starter.
Bip Indstilling ændres.
Langt bip Driften stopper.
3 | Om systemet
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Brugervejledning
13
4 | Før betjening
cba
2×
4 Før betjening
4.1 Overblik: Før betjening
Dette afsnit beskriver, hvad man skal gøre, før man betjener enheden.
Typisk arbejdsgang
Før betjening skal man typisk udføre følgende trin:
▪ Fastgørelse af brugerinterfacet på væggen.
▪ Isætning af batterier i brugerinterfacet.
▪ Indstilling af lysstyrke på brugerinterfacets display.
▪ Indstilling af uret.
▪ Justering af indendørsenhedens position.
▪ Tilslutning af strømforsyning.
4.2 Fastgørelse af brugerinterfacet på væggen
a Brugerinterface
b Skruer (medfølger ikke)
c Holder til brugerinterface
1 Vælg et sted, hvor signalerne kan nå enheden.
2 Fastgør holderen med skruer på væggen eller på et lignende sted.
3 Sæt brugerinterfacet i holderen.
4.3 Isætning af batterier
Brugervejledning
14
Batterierne holder i ca. 1 år.
1 Fjern frontpladen.
2 Sæt begge batterier i.
3 Montér frontpladen.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
2
3
1
AAA.LR03
4.4 Om uret
4 | Før betjening
INFORMATION
▪ Batteri med lav ladetilstand vises med et blinkende LCD display.
▪ Skift ALTID begge batterier samtidigt.
Hvis IKKE indendørsenhedens interne ur er indstillet til det korrekte tidspunkt,
fungerer ON-timer, OFF-timer og uge-timer ikke korrekt. Uret skal indstilles igen:
▪ Efter at en afbryder har slukket for enheden.
▪ Efter strømsvigt.
▪ Efter udskiftning af batterierne i brugerinterfacet.
4.4.1 Indstilling af uret
Bemærk: Hvis IKKE tiden er indstillet, blinker , , og .
Bemærk: Hvis man holder eller nede, øges eller reduceres tidsindstillingen
hurtigt.
Visning Ugedag
1 Tryk på .
Resultat: og blinker
2 Tyk på eller for at indstille den aktuelle ugedag.
Mandag
Tirsdag
Onsdag
Torsdag
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Fredag
Lørdag
Søndag
3 Tryk på .
Resultat: blinker.
Brugervejledning
15
4 | Før betjening
4.5 Lysstyrke på displayet på indendørsenheden
4.5.1 Indstilling af lysstyrken på indendørsenhedens display
4 Tryk på eller for at indstille korrekt tidspunkt.
5 Tryk på .
Resultat: Indstillingen er færdig. blinker.
Justér indstillingen af lysstyrken på indendørsenhedens display efter ønske, eller
sluk displayet.
1 Tryk på i mindst 2sekunder.
Resultat: Menuen vises på displayet. blinker.
2 Tryk på .
3 Tryk på eller for at ændre indstillingen i følgende sekvens:
…blinker Lysstyrken er…
4 Tryk på for at bekræfte den valgte indstilling.
Resultat: Indstilling af lysstyrke er ændret.
Bemærk: Displayet vender automatisk tilbage til standard visning efter
60sekunder. Tryk på for at komme tilbage til standard visning noget før.
4.6 Slå strømforsyningen til
1 Sæt afbryderen på Til.
Resultat: Klappen på indendørsenheden vil åbne og lukke for at indstille
referencepositionen.
Høj
Lav
Fra
Brugervejledning
16
4.7 Ændring af indendørsenhedens positionsindstilling
Indstil indendørsenhedens position, så direkte luftstrøm mod væggen undgås.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
1 Tryk på i mindst 2sekunder.
Resultat: Menuen vises på displayet.
2 Tryk på eller for at ændre menuen til .
Resultat: Menuen vises på displayet. blinker.
3 Tryk på for at vælge menuen.
Resultat: blinker.
4 | Før betjening
4 Tryk på eller for at ændre indstillingen i følgende sekvens:
Hvis enheden er… Symbol Blinker Resultat
Midt for væggen (standard
fabriksindstilling)
≤500mm fra væggen i højre
side
≤500mm fra væggen i
venstre side
Resultat: Luftstrømmens område justeres for at undgå direkte kontakt med
væggen.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Brugervejledning
17
5 | Betjening
5 Betjening
5.1 Driftsområde
Anvend systemet i de følgende temperatur- og luftfugtighedsområder for at opnå
sikker og effektiv drift.
Driftstilstand Driftsområde
(a)(b)
Køling
▪ Udendørstemperatur: –10~46°C DB
▪ Indendørstemperatur: 18~32°C DB
▪ Indendørs luftfugtighed: ≤80%
Opvarmning
(a)
▪ Udendørstemperatur: –25~24°C DB
▪ Indendørstemperatur: 10~30°C DB
(a)
Tørre
▪ Udendørstemperatur: –10~46°C DB
▪ Indendørstemperatur: 18~32°C DB
▪ Indendørs luftfugtighed: ≤80%
Hvis der køres uden for driftsområdet:
(a) En sikkerhedsindretning kan standse driften af systemet.
(b) Der kan forekomme kondensdannelse og dråber på indendørsenheden.
DB Tør probe
5.2 Brug af visse funktioner, hvornår
Du kan bestemme, hvilke funktioner der skal anvendes, ved hjælp af følgende
tabel:
Funktion Opgaver
Basisfunktioner
Driftstilstande og
temperatur
+ Luftstrømmens
retning
Luftstrømsmængde
Start/stop af systemet og indstilling af
rumtemperatur:
▪ Varm et rum op eller køl det ned i varme- eller
køletilstand.
▪ Blæs luft ind i et rum uden opvarmning eller
køling i tilstanden Kun ventilation.
▪ Reducér luftfugtigheden i et rum i tilstanden
Tørring.
▪ I automatisk tilstand vælges en passende
temperatur og driftstilstand automatisk.
Justering af luftstrømmens retning (drejet eller
fast position).
Justering af den luftmængde, der blæses ind i
rummet.
Brugervejledning
18
Mere støjsvag drift.
Avancerede funktioner
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Funktion Opgaver
5 | Betjening
Flash Streamer
Varmekilde-logik (kun
opvarmning)
Econo
Udendørsenhed støjsvag
drift
Komfort
Intelligent eye
Powerful (høj effekt)
For at fjerne allergifremkaldende stoffer såsom
pollen, hjælpestoffer…
For at reducere dårlig lugt.
Ensartet fordeling af varm luft fra en ekstern
varmekilde (f.eks. en pejs) i rummet.
Brug af systemet, når der også anvendes andet
strømforbrugende udstyr.
Energibesparelse.
Til reduktion af driftsstøjen fra
udendørsenheden. Eksempel: Om natten.
Automatisk justering af luftstrømmens retning
for at afkøle eller opvarme rummet mere
effektivt.
For at undgå, at luften rammer personer
direkte.
Energibesparelse, når der ikke er personer i
rummet.
Hurtig afkøling eller opvarmning af rummet.
ON timer + OFF timer
Weekly timer
Slår automatisk systemet TIL eller FRA.
Slår automatisk systemet TIL eller FRA en gang
om ugen.
Ekstra funktioner
Trådløs LAN-forbindelse Betjening af enheden med intelligent udstyr.
5.3 Driftstilstand og temperatur-kontrolpunkt
Hvornår. Justér systemets driftstilstand og indstil temperaturen, når du vil:
▪ Opvarme eller køle et rum
▪ Blæse luft ind i et rum uden opvarmning eller køling
▪ Reducere luftfugtigheden i et rum
Hvad. Systemet kører forskelligt , afhængigt af brugerens valg.
Indstilling Beskrivelse
Automatisk
Systemet køler eller opvarmer et rum til
temperatur-kontrolpunktet. Der skiftes
automatisk mellem køling og opvarmning, hvis
nødvendigt.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Tørring
Opvarmning
Køling
Systemet reducerer luftfugtigheden i rummet
uden ændring af temperaturen.
Systemet opvarmer et rum til temperaturkontrolpunktet.
Systemet køler et rum til temperaturkontrolpunktet.
Brugervejledning
19
5 | Betjening
Indstilling Beskrivelse
Blæser
Systemet styrer luftstrømmen
(luftstrømsmængde og -retning).
Systemet styrer IKKE temperaturen.
Yderligere info:
▪ Udendørstemperatur. Systemets køle- eller varmeeffekt reduceres, når
udendørstemperaturen er for høj eller for lav.
▪ Afrimning. Under varmedrift kan der dannes frost på udendørsenheden, hvilket
reducerer varmekapaciteten. I dette tilfælde skifter systemet automatisk til
afrimning for at fjerne frosten. Under afrimningen afgiver indendørsenheden
IKKE varm luft.
▪ Fugtighedssensor. Styr fugtigheden ved at reducere fugtigheden under køling.
5.3.1 Start/stop af driftstilstand og indstilling af temperatur
: Enheden er i drift.
: Driftstilstand = automatisk
: Driftstilstand = tørring
: Driftstilstand = køling
: Driftstilstand = opvarmning
: Driftstilstand = kun ventilation
: Viser den indstillede temperatur.
1 Tryk på en eller flere gange for at vælge driftstilstand.
Resultat: Tilstanden indstilles på følgende måde:
2 Tryk på for at starte driften.
Resultat: og den valgte tilstand vises på LCD-displayet.
3 Tryk på eller en eller flere gange for at sænke eller hæve
temperaturen.
Køling Opvarmning Automatisk drift Tørring eller Kun
ventilation
18~32°C 10~30°C 18~30°C —
Bemærk: Du kan ikke justere temperaturen, hvis systemet udelukkende tørrer
eller ventilerer.
4 Tryk på for at standse driften.
Resultat: forsvinder fra LCD-displayet. Driftslampen slukkes.
Brugervejledning
20
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
5.4 Luftstrømsmængde
1 Tryk på for at vælge:
5 | Betjening
INFORMATION
▪ Når systemet kører med tørring, kan du IKKE justere indstillingen af
luftstrømsmængden.
▪ Luftstrømsmængden sænkes under opvarmning, så der ikke dannes kold
luftstrøm. Når luftstrømmens temperatur stiger, fortsættes driften med den
indstillede luftstrømsmængde.
5 niveauer fra " " til " " til justering af luftstrømsmængden
Automatisk drift
Støjsvag drift af indendørsenhed. Når luftstrømmen er sat til "
", kører indendørsenheden mere støjsvagt.
INFORMATION
Hvis enheden når temperatur-kontrolpunktet:
▪ i køling eller automatisk drift. Blæseren standser.
▪ under opvarmning. Blæseren kører med lav luftstrømsmængde.
5.4.1 Justering af luftstrømsmængden
1 Tryk på for at ændre indstillingen af luftstrøm i følgende sekvens:
5.5 Luftstrømmens retning
Hvornår. Justér luftstrømmens retning efter ønske.
Hvad. Systemet leder luftstrømmen ud forskelligt, afhængigt af brugerens valg
(drejning eller fast position). Det sker ved at flytte de vandrette lameller (klapper)
eller de lodrette lameller (luftgæller).
Indstilling Luftstrømmens retning
Lodret automatisk drejning
Vandret automatisk
drejning
+ 3-D luftstrømsretning
[—] Forbliver i en fast position.
Bevæges op og ned.
Bevægelse fra side til side.
Samtidig bevægelse op og ned og fra side til side
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
PAS PÅ
Brug ALTID et brugerinterface til at justere klappernes og luftgællernes position. Hvis
klapperne og luftgællerne drejer, og du forsøger at bevæge dem med hånden, vil
mekanismen knække.
Brugervejledning
21
5 | Betjening
a
b
5.5.1 Justering af lodret luftstrømsretning
Klappernes bevægelsesområde varierer alt efter driftstilstanden. Klappen stopper i
øverste position, når luftstrømsmængden ændres til lav, ved indstilling af drejning
op og ned.
a Klappens område ved køling eller tørring
b Klappens område ved opvarmning eller kun ventilation
1 Tryk på .
Resultat: vises på LCD-displayet. Klapperne (vandrette lameller) begynder
at dreje.
2 Tryk på når klappen har nået den ønskede stilling, for at anvende fast
position.
Resultat: forsvinder fra LCD-displayet. Klapperne vil standse.
5.5.2 Justering af vandret luftstrømsretning
1 Tryk på .
Resultat: vises på LCD-displayet. luftgællerne (lodrette lameller)
begynder at dreje.
2 Tryk på , når luftgællerne har nået den ønskede stilling, for at anvende
fast position.
Resultat: forsvinder fra LCD-displayet. Gællerne vil standse.
INFORMATION
Når enheden er installeret i et hjørne af et rum, skal luftgællernes retning pege væk
fra væggen. Effekten vil falde, hvis en væg blokerer luften.
5.5.3 Anvendelse af 3-D luftstrømsretning
1 Tryk på og .
Resultat: og vises på LCD-displayet. Klapperne (vandrette lameller) og
luftgællerne (lodrette lameller) begynder at dreje.
Brugervejledning
22
2 Tryk på og når klapperne og luftgællerne har nået den ønskede
stilling, for at anvende fast position.
Resultat: og forsvinder fra LCD-displayet. Klapperne og lamellerne
standser.
5.6 Comfort airflow og Intelligent eye
Du kan anvende funktionerne Comfort airflow og Intelligent eye hver for sig eller i
kombination.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
5.6.1 Comfort airflow drift
a
b
c
Enheden ændrer automatisk luftstrømmens retning for at opvarme eller afkøle
rummet mere effektivt. Direkte luftstrøm fra enheden bliver mindre kraftig.
Ved køling og tørring
Luftstrømmens retning justeres for at sprede luften langs loftet.
5 | Betjening
a Klappens position ved køling og tørring
b Klappens position ved opvarmning (lodret luftstrøm TIL)
c Klappens position ved opvarmning (lodret luftstrøm FRA)
Comfort Airflow TIL Comfort Airflow FRA
Ved opvarmning
Luftstrømmens retning justeres for at sprede luften langs gulvet. Enheden
detekterer rum- og gulvtemperaturen og vælger automatisk 1 af 3
luftstrømsretninger.
Opvarmning Retning nedad Luftstrømmens retning er
lodret
INFORMATION
Hvis du ønsker at deaktivere funktionen med lodret luftstrøm (hvis der f.eks. er et
møbel eller en anden genstand under enheden) se "Funktion med lodret luftstrøm
TIL/FRA" [4 23]. Når funktionen med lodret luftstrøm er deaktiveret, indstilles
luftstrømmens retning til nedad.
INFORMATION
Driftstilstandene Powerful og Comfort air flow kan ikke anvendes samtidigt. Den
senest valgte funktion har forrang. Hvis man vælger lodret automatisk drejning,
afbrydes Comfort airflow.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Funktion med lodret luftstrøm TIL/FRA
1 Tryk på i mindst 2sekunder.
Resultat: Menuen vises på displayet.
2 Tryk på eller for at ændre menuen på skærmbilledet.
Resultat: Menuen vises på displayet.
Brugervejledning
23
5 | Betjening
5.6.2 Intelligent eye
3 Tryk på for at ændre indstillingen.
4 Tryk på eller for at ændre indstillingen.
…blinker Funktionen med lodret luftstrøm er…
aktiveret TIL
deaktiveret FRA
5 Tryk på for at bekræfte indstillingen.
Bemærk: Displayet vender automatisk tilbage til standard visning efter
60sekunder. Tryk på for at komme tilbage til standard visning noget før.
Systemet registrerer bevægelse i rummet og justerer automatisk luftstrømmens
retning og temperatur for at undgå direkte kontakt med personer. Hvis der ikke
registreres bevægelser i rummet i mere end 20 minutter, skifter systemet til
energibesparende tilstand:
Drift Energibesparende drift
Opvarmning Temperaturen sænkes med 2°C.
Køling og tørring Hvis temperaturen i rummet er:
▪ <30°C, øges temperaturen med 2°C
▪ ≥30°C, øges temperaturen med 1°C
Kun blæser Reducerer luftstrømmen.
Om Intelligent eye-sensoren
BEMÆRK
▪ Man må ikke slå eller skubbe på Intelligent eye-sensoren. Det kan medføre
driftsfejl.
▪ Placér IKKE store objekter nær ved Intelligent eye-sensoren.
INFORMATION
Powerful- eller Nat-funktionen kan IKKE anvendes samtidig med Intelligent eyefunktionen. Den senest valgte funktion har forrang.
▪ Detekteringsområde. Op til 9m.
▪ Detekteringsfølsomhed. Ændres i forhold til placering, i forhold til antal
personer i rummet, temperaturområdet osv.
Brugervejledning
24
▪ Detekteringsfejl. Sensoren kan ved en fejltagelse detektere kæledyr, sollys,
blafrende gardiner osv.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05

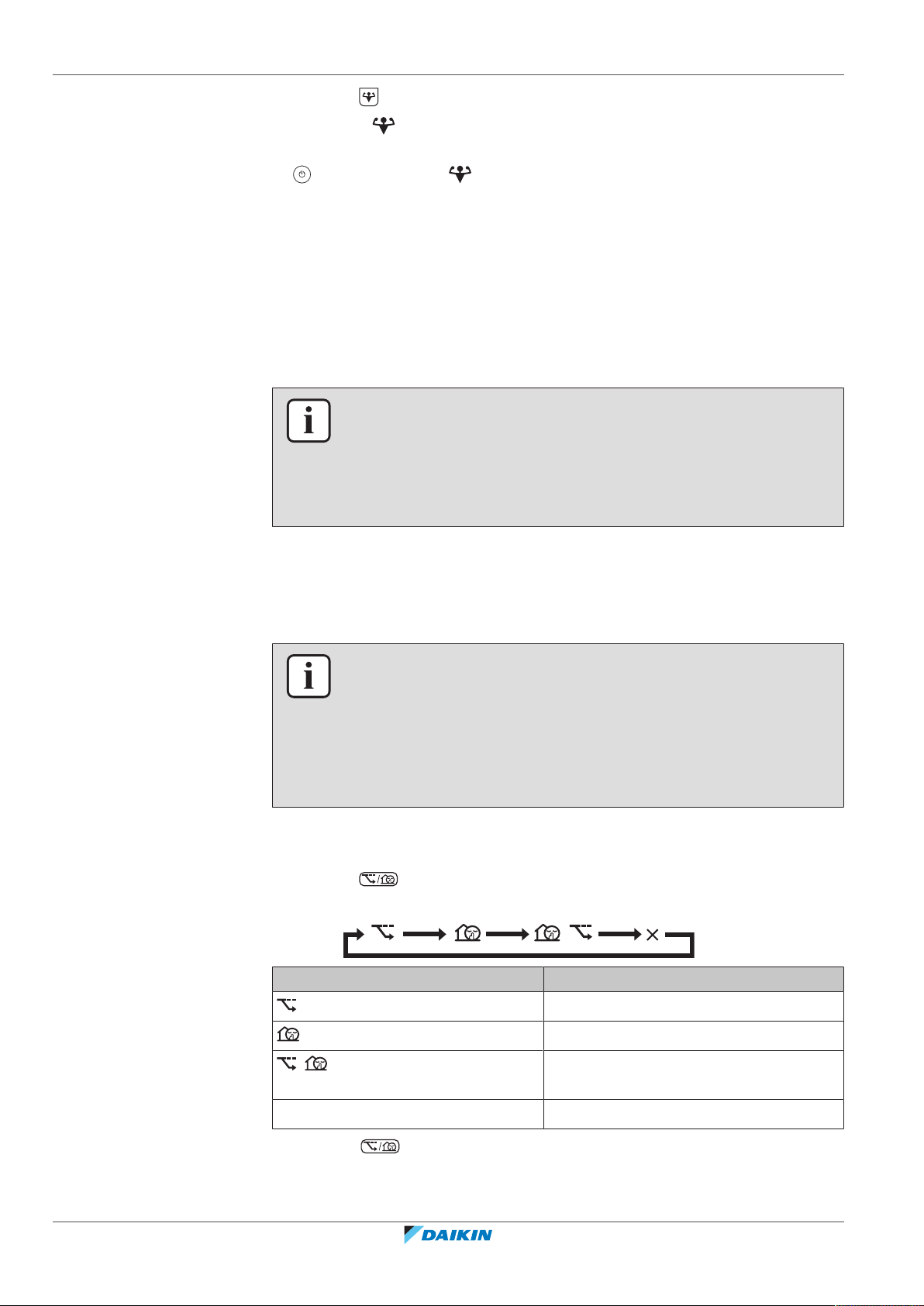

5.6.3 Start/stop af Comfort og Intelligent eye-funktion
1 Tryk på en eller flere gange.
Resultat: Indstillingen ændres i følgende sekvens:
Visning Drift
5 | Betjening
Comfort Airflow
Intelligent eye
5.7 Powerful
+
Comfort airflow og Intelligent eye
— Begge deaktiveret
Bemærk: Hvis der er personer tæt på forsiden af indendørsenheden eller der er for
mange personer i rummet, anbefales det at anvende begge funktioner samtidigt.
2 Tryk på for at standse driften, indtil begge symboler forsvinder fra LCD-
displayet.
Denne funktion maksimerer hurtigt køle-/varmeeffekten i enhver driftstilstand. Her
kan du få maksimal udnyttelse.
INFORMATION
Powerful-funktionen kan IKKE anvendes sammen med Econo, Comfort airflow,
Intelligent eye eller støjsvag drift af udendørsenheden. Den senest valgte funktion
har forrang.
POWERFUL-funktionen vil IKKE øge enhedens kapacitet, hvis enheden allerede kører
med maks. kapacitet.
5.7.1 Start/stop Powerful
1 Tryk på for at starte.
Driftstilstand Luftstrømsmængde
Køling/opvarmning/automatisk ▪ For at maksimere køle-/
Tørring ▪ Temperaturindstillingen sænkes med
Kun blæser Luftstrømmen sættes på maksimum.
Resultat: vises på LCD-displayet. Powerful-funktionen kører i 20minutter,
hvorefter der skiftes til den tidligere indstillede driftstilstand.
varmeeffekten øges
udendørsenhedens kapacitet.
▪ Luftstrømmen er indstillet til
maksimum, og den kan IKKE ændres.
▪ Temperaturen kan kun indstilles i
automatisk tilstand.
2,5°C.
▪ Indstillingen af luftstrømsmængden
forøges en smule.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Brugervejledning
25
5 | Betjening
5.8 Econo-funktion og Udendørsenhed støjsvag drift
5.8.1 Econo
2 Tryk på for at standse driften.
Resultat: forsvinder fra LCD-displayet.
Bemærk: Powerful-funktionen kan kun vælges, når enheden kører. Hvis du trykker
på , annulleres driften; forsvinder fra LCD-displayet.
Dette er en funktion, som muliggør effektiv drift ved at begrænse værdien for
maks. strømforbrug. Denne funktion er nyttig i tilfælde, hvor man skal sikre sig, at
en afbryder ikke aktiveres, når produktet kører sideløbende med andet udstyr.
INFORMATION
▪ Powerful og Econo-funktionerne kan ikke anvendes samtidigt. Den senest valgte
funktion har forrang.
▪ Econo reducerer strømforbruget på udendørsenheden ved at begrænse
kompressorens rotationshastighed. Hvis strømforbruget allerede er lavt, sænker
Econo-funktionen IKKE strømforbruget yderligere.
5.8.2 Udendørsenhed støjsvag drift
Brug Udendørsenhed støjsvag drift, når du ønsker at reducere støjniveauet for
udendørsenheden. Eksempel: Om natten.
INFORMATION
▪ Powerful-funktionen og Udendørsenhed støjsvag drift kan ikke anvendes
samtidigt. Den senest valgte funktion har forrang.
▪ Denne funktion er kun tilgængelig i automatik, køling og opvarmning.
▪ Udendørsenhed støjsvag drift begrænser kompressorens hastighed. Hvis
kompressorens hastighed allerede er lav, reducerer støjsvag drift af
udendørsenheden IKKE kompressorens hastighed yderligere.
5.8.3 Start/stop af Econo-funktion og Udendørsenhed støjsvag drift
1 Tryk på en eller flere gange.
Resultat: Indstillingen ændres på følgende måde.
Vis Drift
Econo
Brugervejledning
26
Udendørsenhed støjsvag drift
+ Econo-funktion og Udendørsenhed
støjsvag drift
— Begge deaktiveret
2 Tryk på for at standse driften, indtil begge symboler forsvinder fra LCD-
displayet.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Bemærk: ECONO-funktionen kan kun vælges, når enheden kører. Ved at trykke på
annulleres indstillingerne, og forsvinder fra LCD-displayet.
Bemærk: vises stadig på LCD-displayet, selvom du slukker enheden med
brugerinterfacet eller indendørsenhedens ON/OFF switch.
5.9 Drift med Flash Streamer og varmekilde-logik
5.9.1 Drift med Flash Streamer (luftrensning)
Streamer danner højhastigheds-elektroner med kraftig iltning for at reducere dårlig
lugt. Sammen med titanium-apatit desodoriseringsfilteret og luftfiltrene renser
denne funktion luften i rummet.
INFORMATION
▪ Højhastigheds-elektronerne dannes og absorberes inde i enheden for at opnå
sikker drift.
▪ Udledningen fra Streamer kan danne en brusende lyd.
▪ Hvis luftstrømmen bliver svag, kan afgivelsen fra Streamer ophøre midlertidigt for
at forhindre ozonlugt.
5 | Betjening
5.9.2 Drift med varmekilde-logik
Brug funktionen Varmekilde-logik til at fordele varm luft fra en ekstern varmekilde
(f.eks. en pejs) ensartet i rummet.
INFORMATION
▪ Hvis den indstillede temperatur er nået under opvarmning, starter funktionen
Varmekilde-logik automatisk.
▪ Under drift med Varmekilde-logik fordeler indendørsenhedens blæser den varme
luft fra den eksterne varmekilde i rummet.
▪ Luftstrømsmængden afhænger af forskellen mellem den indstillede temperatur
og temperaturen i rummet (højere temperaturforskel = større
luftstrømsmængde).
5.9.3 Start/stop af drift med Flash Streamer og varmekilde-logik
INFORMATION
Drift med varmekilde-logik kan kun aktiveres under opvarmning (se "5.3.1Start/stop
af driftstilstand og indstilling af temperatur"[420])
1 Tryk på en eller flere gange.
Resultat: Indstillingen ændres på følgende måde.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Vis Drift
Flash Streamer (luftrensning)
Varmekilde-logik
+
Flash Streamer og varmekilde-logik
Brugervejledning
27
5 | Betjening
5.10 Betjening af timer TIL/FRA (ON/OFF)
Vis Drift
— Begge deaktiveret
2 Tryk på for at standse driften, indtil begge symboler forsvinder fra LCD-
displayet.
Timer-funktioner er hensigtsmæssige ved automatisk til- eller frakobling af
klimaanlægget om natten eller om morgenen. Du kan også bruge OFF timer og ON
timer kombineret.
INFORMATION
Programmér timeren igen i tilfælde af:
▪ En afbryder har slukket for enheden.
▪ Strømsvigt.
▪ Efter udskiftning af batterierne i brugerinterfacet.

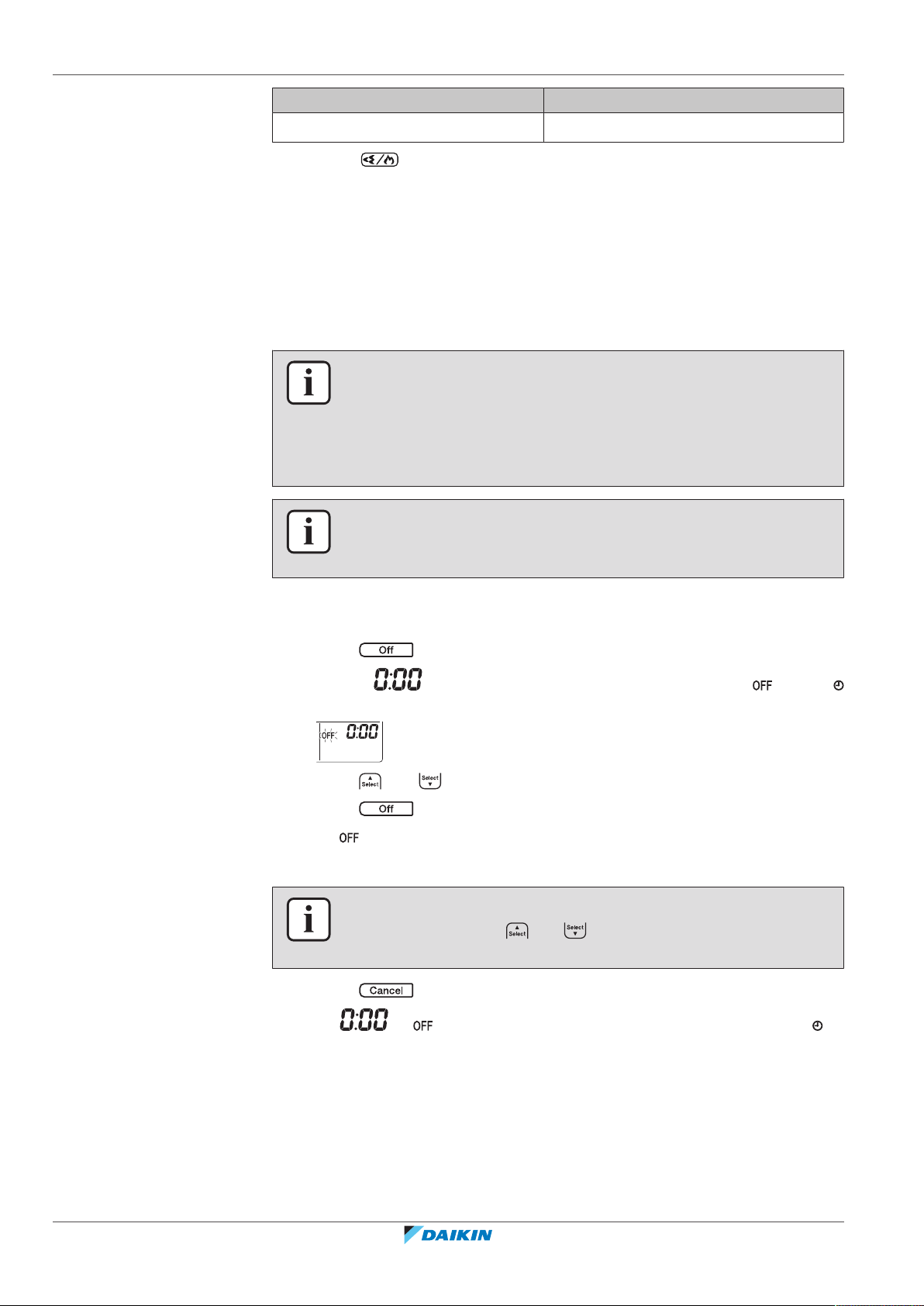

5.10.1 Start/stop OFF timer
1 Tryk på for at starte.
2 Tryk på eller for at ændre tidsindstillingen.
3 Tryk på igen.
Resultat: og indstillingstiden vises på LCD-displayet.
Resultat: Timer-lampen lyser.
INFORMATION
Uret SKAL være indstillet korrekt, før timer-funktionerne kan anvendes. Se
"4.4.1Indstilling af uret"[415].
Resultat: vises på LCD-displayet, timer-lampen lyser, og blinker.
og ugedagen forsvinder fra LCD-displayet.
INFORMATION
Hver gang der trykkes på eller , forøges tiden med 10 minutter. Hvis du
holder knappen nede, ændres indstillingen hurtigt.
Brugervejledning
28
4 Tryk på for at standse driften.
Resultat: og forsvinder fra LCD-displayet, og timer-lampen slukkes. og
ugedagen vises på LCD-displayet.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
5.10.2 Start/stop ON timer
1 Tryk på for at starte.
2 Tryk på eller for at ændre tidsindstillingen.
3 Tryk på igen.
Resultat: og indstillingstid vises på LCD-displayet. Timer-lampen lyser.
5 | Betjening
INFORMATION
Når du har indstillet ON/OFF timer, gemmes indstillingen i hukommelsen.
Hukommelsen slettes, når batterierne i brugerinterfacet skiftes ud.
Brug af drift indstillet til nat kombineret med OFF timer
Klimaanlægget justerer automatisk temperaturindstillingen (0,5°C op ved køling,
2,0°C ned ved opvarmning) for at forebygge en for høj grad af køling/opvarmning og
sikre en komfortabel temperatur om natten.
Resultat: vises på LCD-displayet, timer-lampen lyser, og blinker.
og ugedag forsvinder fra LCD-displayet.
INFORMATION
Hver gang der trykkes på eller , forøges tiden med 10 minutter. Hvis du
holder knappen nede, ændres indstillingen hurtigt.
4 Tryk på for at standse driften.
Resultat: og forsvinder fra LCD-displayet, og timer-lampen slukkes.
og ugedag vises på LCD-displayet.
5.10.3 Kombineret brug af OFF timer og ON timer
1 Se "5.10.1Start/stop OFF timer"[428] og "5.10.2Start/stop ON timer"[429]
vedrørende justering af timere.
Resultat: og vises på LCD-displayet.
Eksempel:
Visning Aktuelt tidspunkt Indstilles, mens… Drift
6:00 enheden kører. Standser 07:00 og
Enheden kører
IKKE.
starter 14:00.
Starter 14:00.
5.11 Weekly timer-funktion
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Bemærk: Hvis timer-indstilling er aktiv, vises aktuel tid IKKE på LCD-displayet.
Med denne funktion kan du gemme op til 4 timer-indstillinger for hver ugedag.
Eksempel: Danner en forskellig indstilling fra mandag til fredag og en forskellig
indstilling for weekend.
Brugervejledning
29
5 | Betjening
6:00 8:30 17:30
25°C 27°C
22:00
1 2 3 4
ON OFF ON OFF
6:00 8:30 17:30
25°C 27°C
22:00
1 2 3 4
ON OFF ON OFF
8:00 10:00 19:00 21:00
27°C 27°C25°C
ON OFF OFF ON
1 2 3 4
Ugedag Eksempel på indstilling
Mandag
▪ Foretag op til 4indstillinger.
Tirsdag~fredag
▪ Brug kopieringsfunktionen,
hvis disse indstillinger er de
samme som for mandag.
Lørdag
—
▪ Ingen timer-indstilling
Søndag
▪ Foretag op til 4indstillinger.
▪ ON-ON-ON-ON indstilling. Gør det muligt at planlægge driftstilstanden og den
indstillede temperatur.
▪ OFF-OFF-OFF-OFF-indstilling.Det er kun deaktiveringstidspunktet, der kan
indstilles for hver dag.
Bemærk: Husk at rette brugerinterfacet mod indendørsenheden og kontrollér for
modtagetone, når du indstiller uge-timer funktionen.
INFORMATION
Uret SKAL være indstillet korrekt, før timer-funktionerne kan anvendes. Se
"4.4.1Indstilling af uret"[415].
INFORMATION
▪ Du kan ikke anvende uge-timer og ON/OFF timer samtidig. ON/OFF timer har
forrang. Uge-timeren går på standby, og forsvinder fra LCD-displayet.
Når ON/OFF timer afsluttes, aktiveres uge-timeren.
▪ Med uge-timeren kan man indstille ugedag, ON/OFF timer-tilstand, tid og
temperatur (kun i ON timer-tilstand). Andre indstillinger er baseret på tidligere
ON timer-indstilling.
5.11.1 Indstilling af Weekly timer-funktion
Brugervejledning
30
1 Tryk på .
Resultat: Ugedagen og reservationsnummeret for den aktuelle dag vises.
2 Tryk på eller for at vælge ugedag og reservationsnummer.
3 Tryk på .
Resultat: Ugedagen er indstillet. og blinker.
4 Tryk på eller for at vælge tilstand.
Resultat: Indstillingen ændres på følgende måde:
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
5 | Betjening
Vis Funktion
ON timer
OFF timer
Tom Sletter reservationer
5 Tryk på .
Resultat: ON/OFF timer-funktionen er indstillet. og tiden blinker.
Bemærk: Tryk på for at gå tilbage til forrige skærmbillede. Hvis tomt er
valgt, gå til trin 9.
6 Tryk på eller for at vælge tidspunkt. Tidspunktet kan indstilles mellem
0:00~23:50 i 10-minutters intervaller.
7 Tryk på .
Resultat: Tidspunkt er indstillet og temperatur blinker.
Bemærk: Tryk på for at gå tilbage til forrige skærmbillede. Hvis OFF timer
er valgt, gå til trin 9.
8 Tryk på eller for at vælge den ønskede temperatur.
Bemærk: Den indstillede temperatur for uge-timeren vises kun, når uge-timeren
indstilles.
INFORMATION
Temperaturen kan indstilles fra 10~32°C på brugerinterfacet, bemærk dog:
▪ Under køling og i automatisk tilstand kører enheden med mindst 18°C, selv hvis
den er indstillet til 10~17°C;
▪ Under opvarmning kører enheden med mindst 30°C, selv hvis den er indstillet til
31~32°C.
9 Tryk på .
Resultat: Temperatur og tidspunkt er indstillet for ON timer. Tidspunkt er
indstillet for OFF timer. Timer-lampen lyser orange.
Resultat: Der vises et nyt reservations-skærmbillede.
10 Gentag forrige fremgangsmåde for at indstille en anden reservation eller tryk
på for at afslutte indstillingen.
Resultat: vises på LCD-displayet.
5.11.2 Kopiering af reservationer
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Bemærk: En reservation kan kopieres med samme indstillinger til en anden dag. Se
"5.11.2Kopiering af reservationer"[431].
En reservation kan kopieres til en anden dag. Hele reservationen fra den valgte
ugedag kopieres.
Brugervejledning
31
5 | Betjening
1 Tryk på .
2 Tryk på eller for at vælge den uge, der skal kopieres.
3 Tryk på .
Resultat: Reservationen fra den valgte ugedag kopieres.
4 Tryk på eller for at vælge den ønskede ugedag.
5 Tryk på .
Resultat: Hele reservationen kopieres til den valgte dag, og timer-lampen lyser
orange.
Bemærk: Gentag fremgangsmåden for at kopiere en anden dag.
6 Tryk på for at afslutte indstillingen.
Resultat: vises på LCD-displayet.
Bemærk: Hvis du ændrer indstillet reservation efter kopiering, se "5.11.1Indstilling
af Weekly timer-funktion"[430].
5.11.3 Bekræftelse af reservationer
Bekræft, hvis alle reservationer er indstillet som ønsket.
1 Tryk på .
Resultat: Ugedagen og reservationsnummeret for den aktuelle dag vises.
2 Tryk på eller for at vælge den ugedag og det reservationsnummer, som
skal bekræftes, og for at få vist reservations-detaljer.
Bemærk: Hvis du ændrer indstillet reservation, se "5.11.1 Indstilling af Weekly
timer-funktion"[430].
3 Tryk på for at forlade bekræftelses-funktionen.
5.11.4 Deaktivering og genaktivering af Weekly timer
Brugervejledning
32
1 Tryk på , mens vises på LCD-displayet for at deaktivere uge-
timer indstillingen.
Resultat: forsvinder fra LCD-displayet, og timer-lampen slukkes.
2 Tryk på igen for at genaktivere uge-timeren.
Resultat: Seneste reservationstilstand anvendes.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
5.11.5 At slette reservationer
a
Sletning af enkelte reservationer
Brug denne funktion, hvis du ønsker at slette en enkelt reservation.
1 Tryk på .
Resultat: Ugedagen og reservationsnummeret vises.
2 Tryk på eller for at vælge den ugedag, som skal slettes.
3 Tryk på .
Resultat: , og blinker.
4 Tryk på eller , og vælg "tom".
Resultat: Indstillingen ændres i følgende sekvens:
5 Tryk på .
Resultat: Den valgte reservation slettes.
6 Tryk på for at forlade.
5 | Betjening
Resultat: Øvrige reservationer er aktive.
Sletning af reservation for hver ugedag
Med denne funktion kan man slette alle reservationer for hver enkelt ugedag. Den
kan anvendes, når man bekræfter eller indstiller reservationer.
1 Tryk på eller for at vælge den ugedag, som skal slettes.
2 Hold nede i ca. 5sekunder.
Resultat: Alle reservationer for den valgte dag slettes.
Sletning af alle reservationer
Med denne funktion kan man slette alle reservationer for alle ugedage samtidigt.
Denne funktion kan IKKE anvendes under indstilling.
1 Hold nede ca. i 5sekunder under normal visning.
Resultat: Alle reservationer slettes.
5.12 Trådløs LAN-forbindelse
Kunden skal have/fremskaffe:
▪ Smartphone eller tablet med min. understøttet version af Android eller iOS,
specificeret på http://www.onlinecontroller.daikineurope.com
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
▪ Internetforbindelse og kommunikationsudstyr såsom modem, router osv.
▪ Trådløst LAN adgangspunkt
▪ Den gratis applikation Daikin Online Controller skal være installeret
Bemærk: SSID-nummeret og KODEN findes på enheden eller tilbehøret.
Brugervejledning
33
5 | Betjening
5.12.1 Forholdsregler ved brug af den trådløse adapter
5.12.2 Installation af Daikin Online Controller applikationen
a Mærkat med SSID-nummer og adgangskode
Brug IKKE tæt på:
▪ Medicinsk udstyr. F.eks. personer, der anvender pacemakere eller
defibrillatorer. Dette produkt kan forårsage elektromagnetisk interferens.
▪ Udstyr til automatisk styring. F.eks. automatiske døre eller brandalarmer. Dette
produkt kan medføre fejl på udstyret.
▪ Mikrobølgeovn. Produktet kan påvirke trådløs LAN-kommunikation.
1 Åbn:
▪ Google Play for udstyr, der anvender Android.
▪ App Store for udstyr, der anvender iOS.
2 Søg efter Daikin Online Controller.
3 Følg anvisningerne på skærmen for at installere.
5.12.3 Indstilling af trådløs forbindelse
Den trådløse adapter kan tilsluttes din intelligente enhed på to måder.
▪ Tilslutning af trådløs adapter direkte til intelligent enhed.
▪ Tilslutning af trådløs adapter til hjemmenetværk. Den trådløse adapter
kommunikerer med din intelligente enhed på dit hjemmenetværk via et modem,
en router eller lignende.
For yderligere information og FAQ, se:
http://www.onlinecontroller.daikineurope.com/.
1 Stands klimaanlægget, før du indstiller den trådløse forbindelse.
2 Vælg menuen Indstilling af den trådløse adapter via brugerinterfacet.
Menu Beskrivelse
—
Indstilling af WPS
AP-tilstand
DRIFTS-tilstand (SSID + TAST)
Indstillingen nulstilles til standard fra fabrikken
Trådløs adapter FRA
Brugervejledning
34
Tilslutning af trådløs adapter direkte til din enhed
1 Tryk i mindst 5sekunder på standard skærmbilledet.
Resultat: Skærmbilledet med bekræftelse (menu ) vises.
2 Tryk flere gange på eller , indtil displayet med AP-tilstand (menu )
vises.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
3 Tryk på for at bekræfte valget.
Resultat: blinker. Drifts- og timer LEDs blinker skiftevis.
4 Tilslut adgangspunktet med din intelligente enhed på samme måde som til et
standard trådløst netværk.
5 Indtast SSID-nummeret og adgangskoden, der findes på enheden eller
tilbehøret.
6 Tryk på for at forlade menuen.
Resultat: Displayet vender tilbage til standard skærmbilledet.
Tilslutning af trådløs adapter til hjemmenetværk
Den trådløse adapter kan tilsluttes hjemmenetværket med:
▪ WPS knappen på routeren (hvis den findes),
5 | Betjening
▪ SSID og KODE på enheden.
Tilslutning med WPS knap
1 Tryk i mindst 5sekunder på standard skærmbilledet.
Resultat: Skærmbilledet med bekræftelse (menu ) vises.
2 Tryk flere gange på eller , indtil displayet med WPS indstilling (menu )
vises.
3 Tryk på for at bekræfte valget.
Resultat: blinker. Timer LED blinker.
4 Tryk på WPS knappen på din kommunikationsenhed (f.eks. router) inden for
ca. 1minut. Se vejledningen til kommunikationsenheden.
INFORMATION
Hvis tilslutning via routeren ikke er mulig, kan du prøve proceduren "Tilslutning med
SSID og KODE"[435].
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
5 Tryk på for at forlade menuen.
Resultat: Displayet vender tilbage til standard skærmbillede.
Tilslutning med SSID og KODE
1 Tryk i mindst 5sekunder på standard skærmbilledet.
Resultat: Skærmbilledet med bekræftelse (menu ) vises.
Brugervejledning
35
5 | Betjening
2 Tryk flere gange på eller , indtil displayet med AP-tilstand (menu )
vises.
3 Tryk på for at bekræfte valget.
Resultat: blinker. Drifts- og timer LEDs blinker skiftevis.
4 Tilslut adgangspunktet med din intelligente enhed på samme måde som til et
standard trådløst netværk.
5 Indtast SSID-nummeret og adgangskoden, der findes på enheden eller
tilbehøret.
6 Åbn Daikin Online Controller applikationen, og følg anvisningerne på
skærmen.
Resultat: Tilstanden trådløs adapter ændres automatisk fra AP-tilstand til
DRIFTS-tilstand, og timer LED'en blinker.
7 Tryk på for at forlade menuen.
Resultat: Displayet vender tilbage til standard skærmbilledet.
Indstilling af forbindelse tilbage til standard
Indstil forbindelsen til standard, hvis du vil:
▪ skifte mellem WPS og AP tilslutning,
▪ afbryde wifi-adapteren og kommunikationsenheden (f.eks. router) eller den
intelligente enhed,
▪ gentage indstillingen, hvis tilslutning slog fejl.
1 Tryk i mindst 5sekunder på standard skærmbilledet.
Resultat: Skærmbilledet med bekræftelse (menu ) vises.
2 Tryk flere gange på eller , indtil bogstavet A (menu ) vises.
3 Hold nede i mindst 2sekunder for at bekræfte valget.
Brugervejledning
36
Resultat: blinker. Indstillingen nulstilles til standard.
4 Tryk på for at forlade menuen.
Resultat: Displayet vender tilbage til standard skærmbillede.
Afbrydelse af trådløs forbindelse
Du kan afbryde den trådløse forbindelse med:
▪ den trådløse adapters ON/OFF knap på enheden,
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
▪ brugerinterfacet.
Brug af ON/OFF-knap på trådløs adapter
1 Tryk på den trådløse adapters ON/OFF knap.
Resultat: Kommunikation via den trådløse adapter er slået fra.
Bemærk: Tryk på ON/OFF kontakten igen for at aktivere den trådløse adapter.
Anvendelse af brugerinterfacet
1 Tryk i mindst 5sekunder på standard skærmbilledet.
Resultat: Skærmbilledet med bekræftelse (menu ) vises.
2 Tryk flere gange på eller , indtil OFF menuen vises.
5 | Betjening
3 Hold nede i mindst 2sekunder for at bekræfte valget.
Resultat: blinker. Kommunikation er deaktiveret.
4 Tryk på for at forlade menuen.
Resultat: Displayet vender tilbage til standard skærmbilledet.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Brugervejledning
37
6 | Energibesparelse og optimal drift
6 Energibesparelse og optimal drift
INFORMATION
▪ Selv når enheden er slukket, bruges der strøm.
▪ Når strømmen tilsluttes igen efter en strømafbrydelse, kører enheden igen i den
PAS PÅ
Udsæt ALDRIG små børn, planter eller dyr for den direkte luftstrøm.
ADVARSEL
Placér IKKE genstande under indendørs- og/eller udendørsenheden, som ikke kan
tåle fugt. Kondens på enheden eller på kølerørene, tilsmudsning af luftfilteret eller
blokering af drænet kan medføre, at det drypper, hvilket vil medføre tilsmudsning
eller beskadigelse af genstande under enheden.
ADVARSEL
Placér IKKE en brandfarlig sprayflaske nær klimaanlægget, og brug IKKE spray tæt på
enheden. Dette kan medføre brand.
tilstand, der var valgt forud.
PAS PÅ
Lad IKKE systemet køre, hvis der er sprøjtet insekticider ud i rummet. Hvis man gør
det, kan kemikalierne trænge ind i enheden, og dette kan udgøre en sundhedsrisiko
for personer, der er overfølsomme over for kemikalier.
Bemærk følgende forholdsregler for at sikre, at systemet fungerer korrekt.
▪ Undgå direkte sollys i lokalet, når anlægget køler, ved hjælp af gardiner eller
persienner.
▪ Sørg for, at området er godt ventileret. Blokér IKKE ventilationsåbningerne.
▪ Man skal ventilere ofte. Udvidet brug kræver særlig opmærksomhed omkring
ventilation.
▪ Hold døre og vinduer lukket. Hvis døre og vinduer er åbne, vil luft trænge ud af
lokalet, og det vil det forårsage en sænkning af køle- eller varmeeffekten.
▪ Pas på IKKE at køle rummet for meget ned eller at varme det for meget op. Hvis
temperaturindstillingen holdes på et moderat niveau, sparer det på energien.
▪ Placer ALDRIG ting nær enhedens luftindtag eller -udtag. Det kan forårsage en
forringelse af varme-/køleeffekten eller stoppe driften.
▪ Sluk for enhedens hovedafbryder, hvis enheden IKKE bruges i længere perioder.
Hvis hovedafbryderen er slået til, bruger enheden strøm. Tænd for
hovedafbryderen 6 timer før genstart af enheden for at sikre jævn drift.
Brugervejledning
38
▪ Der kan dannes kondens, hvis fugtigheden er mere end 80%, eller hvis
drænafgangen blokeres.
▪ Justér rumtemperaturen til et behageligt niveau. Undgå overdreven opvarmning
eller køling. Bemærk, at det kan vare et stykke tid, før rumtemperaturen når den
indstillede temperatur. Overvej at bruge timerindstillingen.
▪ Justér luftstrømmens retning, så der ikke samles kold luft ved gulvet eller varm
luft ved loftet. (Justér luftstrømmens retning opad under køling eller tørring og
nedad under opvarmning).
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
6 | Energibesparelse og optimal drift
▪ Undgå, at luftstrømmen ikke ledes direkte mod personer i rummet.
▪ Kør med systemet inden for det anbefalede temperaturområde (26~28°C for
køling og 20~24°C for opvarmning) for at spare energi.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Brugervejledning
39
7 | Vedligeholdelse og service
7 Vedligeholdelse og service
7.1 Oversigt: Vedligeholdelse og service
Montøren skal foretage vedligeholdelse en gang om året.
Om kølemiddel
Dette produkt indeholder fluorholdige drivhusgasser. Gasser må IKKE slippes ud i
atmosfæren.
Kølemiddeltype: R32
Værdi for globalt opvarmningspotentiale (GWP): 675
BEMÆRK
Relevant lovgivning vedrørende drivhusgasser med tilsætning af fluor kræver, at
den påfyldte mængde på enheden er angivet både i vægt og CO2 ækvivalent.
Formel til beregning af mængden i CO2 ækvivalente tons: GWP værdi for
kølemiddel × samlet mængde påfyldt kølemiddel [i kg] / 1000
Kontakt din installatør for yderligere oplysninger.
ADVARSEL
Kølemidlet i enheden er let antændeligt, men lækage forekommer normalt IKKE. Hvis
kølemidlet lækker inde i rummet og kommer kontakt med en brænder, et
varmeapparat eller et komfur, kan det medføre brand eller dannelse af skadelige
gasser.
Sluk for alle varmekilder med brændbare stoffer, luft ud i rummet og kontakt den
forhandler, hvor du købte enheden.
Tag IKKE enheden i brug igen, før en installatør er færdig med at reparere den del,
hvor kølemidlet lækker.
ADVARSEL
▪ Man må ikke gennembore eller brænde dele, der har været i kontakt med
kølemidlet.
▪ Brug IKKE andre rengøringsmaterialer eller -midler for at gøre afrimningen
hurtigere en dem, der anbefales af producenten.
▪ Vær opmærksom på, at kølemidlet i systemet er lugtfrit.
ADVARSEL
Udstyret skal opbevares i et rum, hvor det ikke beskadiges mekanisk, og hvor der er
tilstrækkelig ventilation uden konstante antændelseskilder (eksempelvis åben ild,
gasdrevet udstyr eller en elvarmer, der er tændt). Rummets størrelse skal være som
anført i afsnittet "Generelle sikkerhedsforanstaltninger".
Brugervejledning
40
BEMÆRK
Denne vedligeholdelse SKAL udføres af montøren eller af en servicetekniker.
Vi anbefaler, at man får foretaget vedligeholdelse mindst en gang om året.
Gældende lovgivning kan dog kræve kortere serviceintervaller.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
7 | Vedligeholdelse og service
FARE: RISIKO FOR ELEKTRISK STØD
Ved rensning af klimaanlægget eller luftfilteret skal man standse driften og slå alle
strømforsyninger fra. Ellers kan det medføre elektrisk stød og tilskadekomst.
ADVARSEL
Overhold følgende for at forhindre elektrisk stød og brand:
▪ Enheden må IKKE skylles.
▪ Enheden må IKKE betjenes med våde hænder.
▪ Der må IKKE anbringes genstande, der indeholder vand, oven på enheden.
PAS PÅ
Efter længere tids brug skal man kontrollere, om der er beskadigelse på enhedens
ramme eller fittings. Hvis der er fejl, kan enheden vælte og forårsage tilskadekomst.
PAS PÅ
Rør IKKE ved ribberne på varmeveksleren. Ribberne er skarpe, og berøring kan
medføre tilskadekomst.
ADVARSEL
Pas på ved brug af stiger, når du arbejder i højden.
7.2 Rengøring af indendørsenhed og brugerinterface
BEMÆRK
▪ Brug ALDRIG benzin, benzen, fortynder, polerepulver eller flydende
insektdræbende midler. Mulig konsekvens: Misfarvning og deformering.
▪ Brug IKKE vand, der er mere end 40°C varmt. Mulig konsekvens: Misfarvning og
deformering.
▪ Brug IKKE poleremidler.
▪ Brug IKKE en skurebørste. Mulig konsekvens: Coatingen på overfladen skrælles
af.
FARE: RISIKO FOR ELEKTRISK STØD
Før rengøring skal du standse driften, slå afbryderen fra eller trække
forsyningsstikket ud. Ellers kan det medføre elektrisk stød og tilskadekomst.
1 Rengør med en blød klud. Brug vand eller neutralt rensemiddel, hvis det er
vanskeligt at fjerne pletter.
7.3 Rengøring af frontpanelet
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Brugervejledning
41
7 | Vedligeholdelse og service
a
d
c
b
1 Rengør frontpanelet med en blød klud. Brug vand eller neutralt rensemiddel,
7.4 Åbning af frontpanelet
1 Hold frontpanelet i begge sider og åbn det.
Åbn frontpanelet med brugerinterfacet.
2 Stands driften.
3 Hold på brugerinterfacet nede i mindst 2sekunder.
Bemærk: Tryk igen på og hold den nede i mindst 2 sekunder for at lukke
frontpanelet.
hvis det er vanskeligt at fjerne pletter.
Resultat: Frontpanelet åbnes.
4 Slå strømforsyningen fra.
5 Træk ned i de to låse på bagsiden af frontpanelet.
6 Åbn frontpanelet, indtil holderen kan gå i indgreb med holdetappene.
a Lås (1 i hver side)
b Frontpanelets bagside
c Holdetap
d Holder
INFORMATION
Hvis du IKKE kan finde brugerinterfacet, eller hvis du anvender en anden styreenhed.
Træk forsigtigt opad i frontpanelet, som vist på følgende billede.
Brugervejledning
42
7.5 Om luftfiltrene
Brug af enheden med tilsmudsede filtre betyder, at filteret:
▪ IKKE kan desodorisere luften,
▪ IKKE kan rense luften,
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
▪ medfører dårlig opvarmning/køling,
1
2
▪ medføre lugtgener.
7.6 Rengøring af luftfiltre
1 Tryk på fligen midt for hvert luftfilter, og træk ned.
2 Træk luftfiltrene ud.
3 Frigør titanium-apatit desodoriseringsfilteret og sølvpartikelfilteret fra fligene.
7 | Vedligeholdelse og service
4 Vask luftfiltrene med vand, eller rens dem med en støvsuger.
5 Lad dem ligge i blød i lunkent vand i ca. 10 til 15 minutter.
INFORMATION
▪ Hvis IKKE støvet kommer af let, skal man vaske luftfiltrene med et neutralt
rengøringsmiddel i lunkent vand. Lad luftfiltrene tørre i skyggen.
▪ Husk at fjerne titanium-apatit desodoriseringsfilteret og sølvpartikelfilteret.
▪ Vi anbefaler, at man renser luftfiltrene en gang hver anden uge.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Brugervejledning
43
7 | Vedligeholdelse og service
a
b
c
7.7 Rengøring af titanium-apatit desodoriseringsfilter og sølvpartikelfilter (ag-ion filter)
1 Rens filteret for støv med en støvsuger.
2 Lad filteret ligge i blød i varmt vand i 10 til 15minutter. Tag IKKE filteret ud af
3 Efter vask skal du ryste filteret for vand og lade det tørre i skyggen. Forsøg
INFORMATION
Rengør filteret med vand hver 6. måned.
rammen.
IKKE at vride filteret for at fjerne vandet.
7.8 Udskiftning af titanium-apatit desodoriseringsfilter og sølvpartikelfilter (ag-ion filter)
INFORMATION
Udskift filteret hvert 3. år.
1 Fjern fligene på filterrammen og skift filteret ud med et nyt.
INFORMATION
▪ Smid IKKE filterrammen væk, den skal bruges igen.
▪ Bortskaf det gamle filter som ikke-brændbart affald.
7.9 Lukning af frontpanelet
1 Montér filtrene som før.
Brugervejledning
44
2 Løft frontpanelet en smule, og frigør holderen fra tappene.
a Frontpanelets bagside
b Holdetap
c Holder
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
3 Luk frontpanelet.
a a
a
c
b
a
c
b
4 Tryk frontpanelet nedad, indtil det går i indgreb.
7.10 Afmontering af frontpanelet
INFORMATION
Afmontér KUN frontpanelet, hvis det skal udskiftes.
1 Åbn frontpanelet. Se "7.4Åbning af frontpanelet"[442].
2 Åbn panelets låse bag på panelet (1i hver side).
7 | Vedligeholdelse og service
a Panellås
3 Skub højre arm en smule mod højre for at frigøre akslen fra slidsen i højre
side.
a Arm
b Aksel
c Akselslids
4 Frigør frontpanelets aksel fra slidsen i venstre side.
5 Afmontér frontpanelet.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
a Arm
b Akselslids
c Aksel
Brugervejledning
45
7 | Vedligeholdelse og service
6 Gå frem i omvendt rækkefølge ved montering af frontpanelet.
7.11 Vær opmærksom på følgende, hvis anlægget skal stå stille i en længere periode
Lad enheden køre i tilstanden kun ventilation i flere timer for at tørre enheden
indvendigt.
1 Tryk på , og vælg drift.
2 Tryk på og start driften.
3 Slå afbryderen fra på enheden efter standsning.
4 Rens luftfiltrene, og montér dem igen.
5 Tag batterierne ud af brugerinterfacet.
INFORMATION
Vi anbefaler, at man lejlighedsvis får en specialist til at vedligeholde anlægget.
Kontakt din forhandler vedrørende vedligeholdelse udført af en specialist.
Omkostninger i forbindelse med vedligeholdelse afholdes af brugeren.
Under visse driftsbetingelser kan enheden blive tilsmudset indvendigt efter flere års
brug. Dette resulterer i dårlig ydelse.
7.11.1 Om vinteren
BEMÆRK
Is på udendørsenheden SKAL fjernes. Brug handsker for at undgå tilskadekomst eller
beskadigelse af enheden.
Brugervejledning
46
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
8 Fejlfinding
Følg nedenstående forholdsregler, hvis en af følgende fejl forekommer, og kontakt
forhandleren.
Systemet SKAL repareres af en uddannet servicetekniker.
8 | Fejlfinding
ADVARSEL
Stands driften og afbryd strømforsyningen, hvis der forekommer
uregelmæssigheder (der lugter brændt osv.).
Hvis man lader enheden køre videre under disse omstændigheder, kan det medføre
nedbrud, elektrisk stød eller brand. Kontakt forhandleren.
Funktionsfejl Forholdsregel
Hvis en sikkerhedsindretning, f.eks. en sikring,
Sluk for hovedafbryderen.
en afbryder eller en fejlstrømsafbryder aktivers
hyppigt, eller hvis ON/OFF-knappen ikke
fungerer korrekt.
Hvis der lækker vand fra enheden. Stands driften.
Driftskontakten fungerer IKKE korrekt. Afbryd strømforsyningen.
Hvis brugerinterfacet viser enhedens nummer,
og driftslampen blinker, og der fremkommer en
Kontakt montøren og oplys
fejlkoden.
fejlkode.
Hvis systemet IKKE kører korrekt i alle andre tilfælde end det, som er nævnt
ovenfor, og ingen af ovenstående fejl forekommer, skal du gennemgå systemet
efter følgende fremgangsmåde.
Funktionsfejl Forholdsregel
Hvis systemet slet ikke
fungerer.
▪ Se efter, om der er strømfejl. Vent, til
strømforsyningen er genoprettet. Hvis der sker
strømsvigt under driften, starter systemet
automatisk igen, så snart strømforsyningen er
retableret.
▪ Kontrollér, om frontpanelet er åbent under drift.
Stands driften, og start indendørsenheden med
brugerinterfacet.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Systemet standses
pludseligt.
▪ Se efter, at der ikke er sprunget en sikring, eller
om en afbryder er aktiveret. Skift sikringen, eller
nulstil afbryderen om nødvendigt.
▪ Kontrollér batterierne i brugerinterfacet.
▪ Kontrollér timer-indstillingen.
▪ Kontrollér, om luftindtaget eller luftafgangen på
indendørsenheden er blokeret. Fjern enhver
hindring og sørg for fri luftpassage.
▪ Klimaanlægget kan standse efter pludselige store
spændingsudsving for at beskytte systemet.
Anlægget genoptager automatisk driften efter ca.
3minutter.
Brugervejledning
47
8 | Fejlfinding
Funktionsfejl Forholdsregel
Blæseren standser under
drift med luftstrøm.
Hvis den indstillede temperatur er opnået,
reduceres luftstrømmen, og driften standses. Driften
startes automatisk igen, når indendørstemperaturen
stiger eller falder.
Klapperne begynder IKKE at
dreje med det samme.
Indendørsenheden justerer klappernes position.
Klapperne begynder snart at dreje.
Driften starter IKKE hurtigt. Hvis der er blevet trykket på ON/OFF knappen lige
efter standsning af driften, eller hvis der er blevet
skiftet driftstilstand. Driften starter efter 3minutter
for at beskytte systemet.
Systemet fungerer, men
køling eller opvarmning er
utilstrækkelig.
▪ Kontrollér den indstillede luftstrømsmængde. Se
"5.4Luftstrømsmængde"[421].
▪ Kontrollér temperaturindstillingen. Se "5.3.1Start/
stop af driftstilstand og indstilling af
temperatur"[420].
▪ Kontrollér, om luftstrømmens retning er korrekt.
Se "5.5Luftstrømmens retning"[421].
▪ Kontrollér, om luftindtaget eller luftafgangen på
indendørsenheden er blokeret. Fjern enhver
hindring og sørg for fri luftpassage.
▪ Kontrollér, om luftfiltrene er tilstoppede. Rens
luftfiltrene. Se "7 Vedligeholdelse og
service"[440].
▪ Se efter åbne døre og vinduer. Luk døre og vinduer
for at undgå træk.
▪ Kontrollér, om enheden kører i funktionen ECONO
eller Udendørsenhed støjsvag drift. Se "5.8Econo-
funktion og Udendørsenhed støjsvag drift"[426].
▪ Er der møbler lige under eller ved siden af
indendørsenheden. Flyt møblerne.
Systemet kører, men
opvarmning er
utilstrækkelig (der blæses
IKKE luft fra enheden).
▪ Klimaanlægget kan varme op til varmedrift. Vent
mellem 1 og 4 minutter.
▪ Hvis der høres en susende lyd, kan
udendørsenheden køre med afrimning. Vent
mellem 4 og 12 minutter.
Frontpanelet åbner IKKE. Kontrollér for forhindringer, og forsøg at åbne
frontpanelet med brugerinterfacet. Se "7.4Åbning
af frontpanelet"[442].
ON/OFF-timeren virker
IKKE i forhold til
indstillingerne.
▪ Kontrollér, om uge-timeren og ON/OFF-timeren er
indstillet til samme tidspunkt. Ændring eller
deaktivering af indstillingen. Se "5.10Betjening af
timer TIL/FRA (ON/OFF)" [4 28] og "5.11 Weekly
timer-funktion"[429].
Brugervejledning
48
▪ Kontrollér, om uret og ugedagen er indstillet
korrekt. Se "4.4Om uret"[415].
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Funktionsfejl Forholdsregel
J8
8 | Fejlfinding
Opvarmning kan IKKE
vælges.
Unormal funktion under
drift.
Indendørsenheden
modtager IKKE signaler fra
brugerinterfacet.
Brugerinterfacets display er
slukket.
Der vises en fejlkode på
brugerinterfacet.
Andet elektrisk udstyr
aktiveres.
Kontrollér, at brugerinterfacets jumper J8 ikke er
blevet afbrudt.
Der kan opstå driftsfejl på klimaanlægget i
forbindelse med lyn eller radiobølger. Slå afbryderen
OFF og ON igen.
▪ Kontrollér batterierne i brugerinterfacet. Se
"4.3Isætning af batterier"[414].
▪ Kontrollér, at senderen IKKE udsættes for direkte
sollys.
▪ Kontrollér, om der er lysstoflamper med elektrisk
starter i rummet. Kontakt forhandleren.
Udskift brugerinterfacets batterier.
Kontakt din forhandler. Se en detaljeret liste over
fejlkoder i "8.2Løsning af problemer baseret på
fejlkoder"[450].
Hvis brugerinterfacets signaler aktiverer andet
elektrisk udstyr, skal man flytte dette udstyr et
andet sted hen og kontakte forhandleren.
Hvis du, efter at have kontrolleret alle ovennævnte emner, ikke kan løse problemet
selv, skal du kontakte montøren og beskrive symptomerne, enhedens fulde
modelnavn (med produktionsnummer, hvis muligt) og installationsdato (muligvis
anført på garantibeviset).
8.1 Symptomer, der IKKE er systemfejl
Følgende symptomer er IKKE systemfejl:
8.1.1 Symptom: En lyd som rindende vand
▪ Denne lyd dannes, fordi kølemidlet flyder gennem enheden.
▪ Denne lyd kan opstå, når vand flyder ud af enheden under køling eller tørring.
8.1.2 Symptom: Der høres en blæsende lyd
Denne lyd dannes, når retningen på kølemiddelflowet ændres (f.eks. når der skiftes
fra køling til opvarmning).
8.1.3 Symptom: Der høres en tikkende lyd
8.1.4 Symptom: Der høres en fløjtelyd
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Denne lyd dannes, når enheden udvider sig eller trækker sig en smule sammen på
grund af temperaturændringer.
Denne lyd dannes, når kølemidlet flyder under afrimning.
Brugervejledning
49
8 | Fejlfinding
8.1.5 Symptom: Klikkende lyd under drift eller når anlægget står stille
8.1.6 Symptom: Der høres en klappelyd
8.1.7 Symptom: Der kommer en hvid tåge ud af en enhed (indendørsenhed, udendørsenhed)
8.1.8 Symptom: Enheden kan lugte
Denne lyd opstår, når styreventilerne i kølekredsen eller de elektriske dele
aktiveres.
Denne lyd dannes, når en ekstern enhed suger luft ud af rummet (f.eks.
udsugningsventilator, emhætte), mens dørene og vinduerne i rummet er lukkede.
Åbn døre eller vinduer, eller sluk for enheden.
Hvis systemet er skiftet til opvarmning efter afrimning. Fugt, som er dannet under
afrimningen, bliver til damp og blæses ud.
Enheden kan absorbere lugten fra rummet, møbler, cigaretter, osv., og så afgive
den igen.
8.1.9 Symptom: Den udendørs blæser roterer, når klimaanlægget ikke er i drift
▪ Efter standsning af driften. Den udendørs blæser fortsætter med at rotere i
yderligere 30 sekunder for at beskytte systemet.
▪ Når klimaanlægget er slukket. Når udendørstemperaturen er meget høj,
begynder den udendørs blæser at rotere for at beskytte systemet.
8.2 Løsning af problemer baseret på fejlkoder
Hvis enheden løber ind i et problem, viser brugergrænsefladen en fejlkode. Det er
vigtigt at forstå problemet og træffe de nødvendige foranstaltninger, før en
fejlkode nulstilles. Dette skal gøres af en autoriseret installatør eller den lokale
forhandler.
I dette kapitel får du en oversigt over alle mulige fejlkoder og deres beskrivelser,
som de vises på brugergrænsefladen.
Der findes en mere detaljeret fejlfindingsbeskrivelse i servicevejledningen.
Fejldiagnose via brugerinterface
Brugerinterfacet kan modtage en fejlkode fra indendørsenheden, som modsvarer
driftsfejlen. Det er vigtigt, at man forstår problemet og træffer forholdsregler,
inden man nulstiller fejlkoden. Dette bør gøres af en autoriseret installatør eller af
din forhandler.
Brugervejledning
50
Visning af fejlkoden på brugerinterfacet:
1 Hold nede i ca. 5sekunder.
Resultat: blinker i delen med temperaturvisning.
2 Tryk på gentagne gange, indtil der høres en konstant biptone.
Resultat: Koden vises nu på displayet.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
INFORMATION
▪ En kort tone og 2 på hinanden følgende toner indikerer, at koderne ikke stemmer
overens.
▪ For at afbryde kodevisningen skal man holde annullere-knappen inde i
5 sekunder. Koden forsvinder også fra displayet, hvis knappen IKKE har været
trykket ned i 1minut.
System
Fejlkode Beskrivelse
Normal
Mangel på kølemiddel
Påvisning af overspænding
Signaltransmissionsfejl (mellem indendørs- og udendørsenhed)
Kombineret fejl indendørs-udendørsenhed
Indendørsenhed
Fejlkode Beskrivelse
8 | Fejlfinding
Indendørsenhed fejl på printkort
Frostbeskyttelse eller højtryksbeskyttelse
Fejl på blæsermotor (jævnstrømsmotor)
Streamer enhed fejl
Fejl på termomodstand indendørs varmeveksler
Åbning eller lukning af frontpanel fejl
Fejl på termomodstand rumtemperatur
Fejl på fugtighedssensor
Udendørsenhed
Fejlkode Beskrivelse
Fejl på 4-vejs ventil
Udendørsenhed fejl på printkort
Aktivering ved overbelastning (af kompressor)
Kompressor blokering
Jævnstrømsblæser blokering
Indgangsspænding for høj
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Temperaturkontrol afgangsrør
Højtrykskontrol (i køledrift)
Fejl på sensor kompressorsystem
Fejl på positionssensor
Fejl på sensor jævnspænding / strømstyrke
Fejl på termomodstand udetemperatur
Fejl på termomodstand afgangsrør
Brugervejledning
51
8 | Fejlfinding
8.3 Fejlfinding på den trådløse adapter
Fejlkode Beskrivelse
Fejl på termomodstand udendørs varmeveksler
Varmefejl elektriske dele
Lamel varmeafledning temperaturstigning
Inverter øjeblikkelig overstrøm (DC)
Fejl på termomodstand lamel varmeafledning
Kompressor indvendig temperatur fejl
I den følgende tabel ses en kort beskrivelse af håndtering af visse fejl. Hvis ikke de
foreslåede løsninger hjælper, se da http://
www.onlinecontroller.daikineurope.com/ for mere information og FAQ.
Problem Afhjælpning
Der kan IKKE etableres forbindelse til
WLAN adapteren (ingen LEDs blinker).
WLAN adapteren vises IKKE på
enhedens startside efter konfiguration
af WLAN adapteren (WPS-option).
WLAN adapteren vises IKKE på den
intelligente enheds liste over
tilgængelige wifi-netværk (option med
adgangspunkt).
▪ Forsøg at betjene enheden med
brugerinterfacet.
▪ Kontrollér, om strømforsyningen er
tilsluttet.
▪ Slå enheden fra og til igen.
▪ Kontrollér, at den trådløse LAN
adapter ikke er for langt væk fra
kommunikationsenheden.
▪ Kontrollér, om kommunikationen er
OK.
▪ Kontrollér, at den intelligente enhed
er tilsluttet det samme netværk som
WLAN adapteren.
▪ Nulstil indstillingen til standard
fabriksindstilling, og gentag
indstillingen. Se "Indstilling af
forbindelse tilbage til
standard"[436].
▪ Forsøg at skifte mellem adgangspunkt
og WPS indstilling for at ændre den
trådløse kanal. Den trådløse kanal
SKAL være mellem 1~11.
Brugervejledning
52
▪ Kontrollér, om kommunikationen er
OK.
▪ Nulstil indstillingen til standard
fabriksindstilling, og gentag
indstillingen. Se "Indstilling af
forbindelse tilbage til
standard"[436].
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Problem Afhjælpning
8 | Fejlfinding
Vist værdi for indendørs/udendørs
temperatur/fugtighed på Online
Controller afviger fra værdien målt af
andet udstyr.
▪ Online Controller viser kun indendørs/
udendørs temperatur/fugtighed for
området omkring indendørs-/
udendørsenheden.
▪ Målt temperatur/fugtighed for andet
udstyr kan afvige på grund af
forskellige forhold omkring enheden
(f.eks. direkte sollys, isdannelse…)
▪ Temperatur/fugtighed vist på Online
Controller er kun en referenceværdi.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Brugervejledning
53
9 | Bortskaffelse
9 Bortskaffelse
BEMÆRK
Prøv ikke selv at afmontere systemet: afmontering af systemet, håndtering af
kølemiddel, olie og andre dele SKAL være i overensstemmelse med gældende
lovgivning. Enhederne SKAL behandles på steder særligt beregnet hertil med henblik
på genbrug og genvinding.
Brugervejledning
54
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
10 Ordliste
10 | Ordliste
Forhandler
Salgsdistributør for produktet.
Autoriseret installatør
Teknisk uddannet person, som er kvalificeret til at installere produktet.
Bruger
Person, som ejer og/eller betjener produktet.
Gældende lovgivning
Alle internationale, europæiske, nationale og lokale direktiver, love,
bestemmelser og/eller forordninger, der er relevante og anvendelige for et
bestemt produkt eller område.
Servicevirksomhed
Kvalificeret virksomhed, der kan udføre eller koordinere den nødvendige
service på produktet.
Installationsvejledning
Instruktionsmanual, der er specificeret for et bestemt produkt eller en
bestemt anvendelse, og som forklarer, hvordan man installerer,
konfigurerer og vedligeholder det.
Betjeningsvejledning
Instruktionsmanual, der er specificeret for et bestemt produkt eller en
bestemt anvendelse, og som forklarer, hvordan man betjener det.
Tilbehør
Mærkater, manualer, informationsblade og udstyr, der leveres med
produktet, og som skal installeres i overensstemmelse med instruktionerne i
den medfølgende dokumentation.
Ekstraudstyr
Udstyr fremstillet eller godkendt af Daikin, som kan kombineres med
produktet i overensstemmelse med instruktionerne i den medfølgende
dokumentation.
Medfølger ikke
Udstyr, som IKKE er fremstillet af Daikin, som kan kombineres med
produktet i overensstemmelse med instruktionerne i den medfølgende
dokumentation.
FTXTA30A2V1BW
Klimaanlæg i opdelt system
4P518786-4F – 2020.05
Brugervejledning
55
Verantwortung für Energie und Umwelt
Copyright 2019 Daikin
4P518786-4F 2020.05
