Daikin FTXG25EV1BW, FTXG25EV1BS, FTXG35EV1BW, FTXG35EV1BS, CTXG50EV1BW User Manual

...

DAIKIN ROOM AIR CONDITIONER

Operation Manual

MODELS

FTXG25EV1BW FTXG25EV1BS

FTXG35EV1BW FTXG35EV1BS

CTXG50EV1BW CTXG50EV1BS

English

Deutsch

Français

Nederlands

Español

Italiano

ΕλληνικÜ

Portugues

Рóссêий

Türkçe

СОДЕРЖАНИЕ

ПРОЧТИТЕ ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ

ЭКСПЛУАТАЦИЯ

Меры по обеспечению безопасности ..... 2

Наименования деталей........................... 4

Подãотовêа ê работе ............................... 7

Работа в режиме АВТО · СУШКА · ОХЛАЖДЕНИЕ · НАГРЕВ · ВЕНТИЛЯТОР Корреêтировêа направления

воздóшноãо потоêа ............................... 12

УСИЛЕННЫЙ режим.............................. 14

Операция НАРУЖНЫЙ БЛОК В РЕЖИМЕ БЕСШУМНОЙ РАБОТЫ Операция ИНТЕЛЛЕКТУАЛЬНЫЙ ГЛАЗОК

Фóнêции ТАЙМЕР.................................. 18

Замечание по Системе множественной

êонфиãóрации ....................................... 20

............................. 15

...... 10

.... 16

ОСТОРОЖНО

Уход и очистêа ...................................... 22

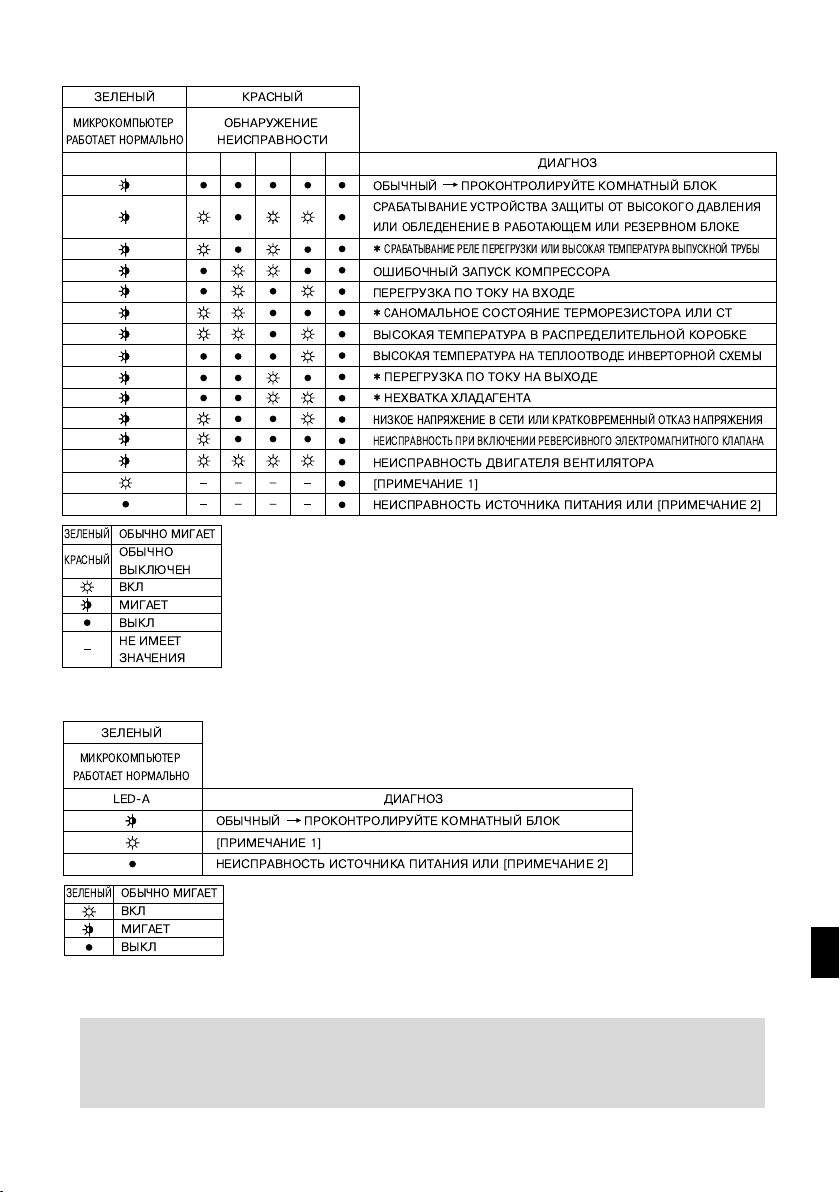

ПОИСК НЕИСПРАВНОСТЕЙ

Поисê неисправностей.......................... 25

ПРОЧТИТЕ ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ

Меры по обеспечению безопасности

•

Храните данное рóêоводство в леãêо достóпном для оператора месте.

•

Перед вêлючением блоêа в работó внимательно прочтите данное рóêоводство.

•

В целях безопасности операторó следóет внимательно ознаêомиться с óêазанными ниже мерами предосторожности.

•

В данном рóêоводстве меры предосторожности подразделяются на ПРЕДУПРЕЖДЕНИЕ и ПРЕДОСТЕРЕЖЕНИЕ. Следите за соблюдением всех óêазанных мер предосторожности: все они важны для обеспечения безопасности.

ПРЕДУПРЕЖДЕНИЕ

Если проиãнорировать точное соблюдение данных инстрóêций, блоê может явиться причиной повреждения имóщества, травм или ãибели персонала.

Не допóсêается ни при êаêих обстоятельствах. Внимательно соблюдайте инстрóêции.

Кондиционер необходимо заземлять.

Ни в êоем слóчае не приêасайтесь ê

êондиционерó (вêлючая дистанционный блоê óправления) влажными рóêами.

Если проиãнорировать точное соблюдение данных инстрóêций, блоê может явиться причиной незначительноãо или заметноãо повреждения имóщества либо травм персонала.

ПРЕДОСТЕРЕЖЕНИЕ

Ни в êоем слóчае не допóсêайте óвлажнения êондиционера (вêлючая дистанционный блоê óправления).

ПРЕДУПРЕЖДЕНИЕ

•

Во избежание возниêновения пожара, взрыва или повреждений не эêсплóатирóйте блоê при обнарóжении поблизости от неãо вредных веществ, вêлючая воспламеняемые или êоррозионые ãазы.

•

Длительное нахождение под воздействием прямоãо потоêа воздóха может нанести óщерб здоровью.

•

Не следóет вставлять палец и помещать стержень или дрóãие предметы в отверстие для впóсêа или выпóсêа воздóха. Посêольêó вентилятор вращается с высоêой сêоростью, он может явиться источниêом травмы.

•

Не пытайтесь самостоятельно ремонтировать, перемещать, модифицировать или заново óстанавливать êондиционер. Ошибочные операции моãóт привести ê поражению элеêтричесêим тоêом, пожарó и т.п. По вопросам ремонта и перестановêи обращайтесь за инстрóêциями и информацией ê своемó дилерó Дэйêин.

•

Не вставляйте пальцы, шесты или дрóãие предметы в подвижные части лицевой панели или воздóховыпóсêной панели.

•

Использóемый в êондиционере хладаãент является безопасным. Хотя óтечêи не допóсêаются, в слóчаях вызываемой êаêой-либо причиной óтечêи хладаãента в помещении необходимо полностью исêлючить еãо êонтаêт с любым отêрытым пламенем, например, пламенем ãазовых ãорелоê, êеросиновых наãревателей или с ãорючим ãазом.

•

Если êондиционер не обеспечивает соответствóющее охлаждение (или наãрев), это может означать óтечêó хладаãента; обратитесь ê своемó дилерó. При выполнении ремонтных операций, сопóтствóющих добавлению хладаãента, проêонтролирóйте хараêтер ремонта с привлечением наших специалистов по сервисномó обслóживанию.

•

Не пытайтесь самостоятельно óстанавливать êондиционер. Ошибêи в работе моãóт привести ê óтечêе воды, вызвать поражение элеêтричесêим тоêом или явиться причиной пожара. По монтажó êонсóльтирóйтесь со своим дилером или с êвалифицированным специалистом.

•

Во избежание поражения элеêтричесêим тоêом, возниêновения пожара или полóчения травмы, если вы обнарóжили любые аномалии типа дыма или оãня, преêратите работó и отêлючите питание. Обратитесь за инстрóêциями ê своемó дилерó.

ПРЕДОСТЕРЕЖЕНИЕ

•

Кондиционер должен быть заземлен. Несоответствóющее заземление может привести ê поражению элеêтричесêим тоêом. Не присоединяйте заземляющий провод ê ãазовым, водопроводным трóбам, молниеотводó или проводó телефонноãо заземления.

•

Во избежание óхóдшений êачества не использóйте êондиционер для охлаждения прецизионных приборов, продóêтов питания, растений, животных или произведений исêóсства.

•

Не допóсêайте прямоãо воздействия воздóшноãо потоêа на малолетних детей, животных или на растения.

•

Не располаãайте бытовые приборы с отêрытым пламенем в местах распространения воздóшноãо потоêа из блоêа или под êомнатным блоêом. Это может привести ê неполномó сãоранию или вызвать деформацию блоêа вследствие наãрева.

•

Следите за беспрепятственным прохождением воздóха через впóсêное и выпóсêное отверстия. Затрóдненное прохождение воздóха чревато пониженным êачеством работы или нарóшением фóнêционирования.

•

Нельзя садиться или взãромождаться на нарóжный блоê. Во избежание травм не êладите на блоê ниêаêие предметы и не снимайте защитное оãраждение вентилятора.

•

Не помещайте под нарóжный или êомнатный блоê ниêаêие предметы, требóющие защиты от влаãи. При определенных óсловиях возможна êонденсация содержащейся в воздóхе влаãи с последóющим вытеêанием из блоêа.

•

После длительноãо использования проêонтролирóйте отсóтствие повреждений на подставêе и арматóре блоêа.

•

Не приêасайтесь ê воздóхоприемниêó и ê алюминиевым пластинам нарóжноãо блоêа. Это может привести ê травмам.

•

Устройство не предназначено для использования маленьêими детьми или слабыми людьми без наблюдения.

•

За маленьêими детьми необходимо следить, чтобы они не иãрали с óстройством.

•

Если êондиционер использóется вместе с оборóдованием, содержащим ãорелêó, следите за надлежащим проветриванием помещения во избежание êислородной недостаточности.

•

Перед очистêой обязательно преêратите работó и отêлючите питание с помощью выêлючателя или пóтем отсоединения питающеãо шнóра.

•

Не подêлючайте êондиционер ê источниêó питания, отличномó от óêазанноãо в требованиях. Это может вызвать неисправность или привести ê пожарó.

•

В зависимости от óсловий оêрóжающей среды можно понадобиться óстановêа выêлючателя тоêа óтечêи заземления. Отсóтствие выêлючателя тоêа óтечêи заземления может явиться причиной поражения элеêтричесêим тоêом.

•

Подсоедините дренажный шланã для обеспечения равномерноãо дренажа. Неполный дренаж может привести ê пропитыванию влаãой здания, мебели и т.п.

•

Hе pазмещайте пpедметы в непосpедственной близости от наpóжноãо блоêа и не позволяйте листьям и дpóãомó мóсоpó сêапливаться воêpóã блоêа. Листья являются pассадниêом мелêих животных, êотоpые моãóт пpониêнóть в блоê. Oêазавшись в блоêе, таêие животные моãóт вызвать сбои в еãо pаботе, задымление или возãоpание пpи встóплении в êонтаêт с элеêтpичесêими деталями.

•

Нельзя работать с êондиционером влажными рóêами.

•

Не допóсêайте попадания на êомнатный блоê слишêом большоãо êоличества воды и использóйте для еãо промывêи слеãêа смоченнóю материю.

•

Не ставьте на блоê сверхó предметы типа сосóдов с водой. Вода может попасть вовнóтрь блоêа и привести ê нарóшению элеêтричесêой изоляции, что чревато поражением элеêтричесêим тоêом.

Место для óстановêи.

■

При необходимости óстановêи êондиционера в óêазанных ниже óсловиях оêрóжающей среды êонсóльтирóйтесь с дилером.

•

Места с замасленной средой, с наличием пара или сажи.

•

Пропитанная солью среда, например, на морсêом побережье.

•

Места с наличием ãаза серной êислоты, например, вблизи ãорячих источниêов.

•

Места с возможностью занесения нарóжноãо блоêа снеãом.

Необходимо обеспечить слив дренажных вод из нарóжноãо блоêа в место с хорошим дренажом.

Помните о своих соседях, êоторым моãóт мешать создаваемые шóмы.

■

Для монтажа выбирайте место в расчете на выполнение óêазанных ниже требований.

•

Опора должна быть достаточно прочной для выдерживания веса блоêа и не должна распространять вибрацию или рабочие шóмы.

•

При óстановêе в этом месте создаваемый нарóжным блоêом потоê воздóха или ãенерирóемый им рабочий шóм не должны мешать соседям.

Работа с элеêтричесêой цепью.

•

Для подачи питания в êондиционер необходимо использовать отдельный источниê питания.

Перестановêа системы.

•

Для перестановêи êондиционера требóются специальные знания и опыт. При необходимости перестановêи вследствие переезда или реêонстрóирования обращайтесь ê дилерó.

Наименования деталей

■ Комнатный блоê

134

7 8 9

(Ñ закрытой панелью)

14 15

■ Нарóжный блоê

■■■■

Комнатный блоê

1. Воздóшный фильтр Фотоêаталитичесêий титан-апатитовый

фильтр очистêи воздóха:

•

Эти фильтры присоединены ê внóтренним частям воздóшных фильтров.

3. Воздóхоприемниê

4. Лицевая панель

5. Опорная пластина:

• Опорная пластина предназначена для

поддержêи передней панели при проведении техобслóживания.

6. Выстóп верхней лицевой панели Задвижêа (ãоризонтальная лопасть):

8. Воздóховыпóсêное отверстие

9. Жалюзи (вертиêальные лопасти):

• Жалюзи находятся внóтри

воздóховыпóсêноãо óзла. (стр. 12.)

10. Воздóховыпóсêная панель

11. Дисплей

12. Переêлючатель ВКЛ/ВЫКЛ

êомнатноãо блоêа: (стр. 10.)

•

Для вêлючения в работó выполните одноêратное нажатие данноãо выêлючателя. Для останова нажмите еãо еще раз.

■■■■

Нарóжный блоê

19. Воздóхоприемниê: (Сзади и сбоêó)

20. Воздóховыпóсêное отверстие

21.

Трóбопровод хладаãента и межблочный êабель

Возможны различные варианты внешнеãо оформления нарóжноãо блоêа в зависимости от модели.

(стр. 12.)

• Режимы работы óêазаны в приведенной ниже таблице.

Режим

F(C)TXG

•

Данный выêлючатель использóется при работе без дистанционный блоê óправления.

13. Датчиê температóры в помещении:

•

êонтролирóет температóрó воздóха оêоло блоêа.

Лампочêа индиêации работы (зеленая)

14.

Лампочêа ТАЙМЕР (желтый):

15.

16. Лампа ИНТЕЛЛЕКТУАЛЬНЫЙ

ГЛАЗОК (зеленая): (стр. 16.)

17.

Датчиê ИНТЕЛЛЕКТУАЛЬНЫЙ ГЛАЗОК:

•

Он распознает перемещения людей и обеспечивает автоматичесêое переêлючение с обычноãо режима на режим эêономии элеêтроэнерãии и обратно. (стр. 16.)

18. Приемниê сиãнала:

• Принимает сиãналы от дистанционный блоê óправления.

•

Постóпление сиãнала в блоê обозначается êоротêим звóêовым сиãналом.

•

22. Дренажный шланã

23. Клемма заземления:

• Находится внóтри данной êрышêи.

АВТО

Начало работы

........два êоротêих звóêовых сиãнала

Изменение óстановочных параметров

........один êоротêий звxóêовой сиãнал

Преêращение работы

.......длинный звóêовой сиãнал

Установêа

температóры

25°C АВТО

..................................

Сêорость

потоêа воздóха

(стр. 18.)

.......................

.....................................

■ Дистанционный блоê óправления

3 4

6 9

13 14

< ARC433A41 >

1. Передатчиê сиãнала:

•

Осóществляет посылêó сиãнала в êомнатный блоê.

2. Дисплей:

•

Отображает теêóщие óстановочные значения. (На данном рисóнêе все дисплеи êаждой из сеêций изображены в состоянии ВКЛ в пояснительных целях.)

3. Кнопêа СЕНСОР: Операция

ИНТЕЛЛЕКТУАЛЬНЫЙ ГЛАЗОК (стр. 16.)

4. Кнопêа УСИЛЕННЫЙ режим:

УСИЛЕННЫЙ режим (стр. 14.)

Реãóлировочные êнопêи ТЕМПЕРАТУРА:

•

Изменяется задаваемое значение температóры.

6. Кнопêа ВКЛ/ВЫКЛ:

• Для вêлючения в работó выполните одноêратное нажатие данной êнопêи. Для останова нажмите ее еще раз.

7. Селеêторная êнопêа РЕЖИМ:

•

Использóется для выбора режима работы.

(АВТО/СУШКА/ОХЛАЖД/НАГРЕВ/ ВЕНТИЛЯТОР) (стр. 10.)

11 12

16 17

8. Кнопêа БЕСШУМНАЯ РАБОТА:

Операция БЕСШУМНАЯ РАБОТА НАРУЖНОГО БЛОКА (стр. 15.)

9. Установочная êнопêа ВЕНТИЛЯТОР:

• Использóется для задания сêорости потоêа воздóха.

10. Кнопêа ПОВОРОТ: (стр. 12.)

• Задвижêа (ãоризонтальная лопасть)

11. Кнопêа ПОВОРОТ: (стр. 12.)

• Жалюзи (вертиêальные лопасти)

12. Кнопêа режима КОМФОРТНОГО ВОЗДУШНОГО ПОТОКА: (стр. 13.)

13. Кнопêа ТАЙМЕР ВКЛ: (стр. 19.)

14. Кнопêа ТАЙМЕР ВЫКЛ: (стр. 18.)

15. Кнопêа Установоê ТАЙМЕРА:

•

Изменяются задаваемые óстановêи таймера.

16. Кнопêа ОТМЕНА ДЛЯ ТАЙМЕРА:

• Отменяются óстановêи таймера.

17. Кнопêа ЧАСЫ: (стр. 9.)

Подãотовêа ê работе

■ Для óстановêи батарееê

Сдвиньте переднюю êрышêó для снятия.

Установите две сóхие батарейêи (AAA).

Далее верните лицевóю êрышêó в заêрытое положение.

Правильно располагайте

è!



ВНИМАНИЕ

■■■■

О батарейêах

• Устанавливаемые батарейêи должны совпадать по типó с заменяемыми батарейêами, допóсêается тольêо одновременная замена двóх батарееê.

• Если система не эêсплóатирóется в течение длительноãо времени, извлеêите из нее батарейêи.

• Реêомендóется производить заменó раз в ãод, но при понижении ярêости изображения дисплея дистанционный блоê óправления либо при óхóдшении приема следóет óстанавливать новые щелочные батарейêи. Не пользóйтесь марãанцевыми батарейêами.

• Прилаãаемые батарейêи предназначены для начальноãо периода эêсплóатации системы. Сроê использования батарееê может оêазаться êоротêим в зависимости от даты изãотовления êондиционера.

■■■■

Замена батарееê

• При замене батарейêи выньте старóю батарейêó, подождите минóтó, затем вставьте новóю батарейêó.

Подãотовêа ê работе

■

Для вêлючения в работó дистанционный блоê óправления

• Для работы с óдаленным êонтроллером использóйте передатчиê в êомнатном блоêе. Если что-либо (например, штора) препятствóет прохождению сиãналов междó блоêом и óдаленным êонтроллером, блоê не работает

• Не допóсêайте падения дистанционный блоê óправления. Не допóсêайте еãо óвлажнения.

• Маêсимальная дальность передачи составляет порядêа 7 метров.

■

Для êрепления держателя дистанционный блоê óправления на стене

Выберите место, из êотороãо сиãналы беспрепятственно попадают в блоê.

Приêрепите держатель ê стене, балêе или подобной поверхности винтами, êоторые можно приобрести на месте.

Установите дистанционный блоê óправления в держатель дистанционный блоê óправления.

■ Вêлючите выêлючатель.

• Вêлючение выêлючателя приведет ê одноêратномó отêрытию и последóющемó заêрытию панели и задвижêи. (Эта процедóра соответствóет норме.).

Установка.

●

Äëÿ снятия потяните  åãî вверх.

Приемник

Держатель дистанционный

áëîê управления

Панель

ПРЕДОСТЕРЕЖЕНИЕ

• При эêсплóатации (т.е. êоãда панель отêрыта или отêрывается или заêрывается), не êасайтесь панели рóêами.

ВНИМАНИЕ

■■■■

О дистанционный блоê óправления

• Защищайте дистанционный блоê óправления от прямоãо солнечноãо излóчения.

• Пыль на передатчиêе или приемниêе сиãналов приводит ê óхóдшению

чóвствительности. Вытрите пыль мяãêой материей.

• Прием сиãналов может быть нарóшен находящимися в помещении

люминесцентными лампами с элеêтронным запóсêом (например, лампами инверторноãо типа). В таêом слóчае необходимо êонсóльтироваться с продавцом.

•

Если сиãналы дистанционный блоê óправления по ошибêе вызывают срабатывание дрóãоãо элеêтроприбора, переместите еãо в дрóãое место либо проêонсóльтирóйтесь ó продавца.

задвижки

■ Установêа часов

Нажмите êнопêó “ЧАСЫ”.

Отображается . Миãает .

Нажмите êнопêó “Установêи ТАЙМЕРА” для óстановêи на таймере теêóщеãо времени.

Удержание в нажатом состоянии êнопêи “” или “” сóщественно óбыстряет

изменение времени в сторонó óвеличения или óменьшения.

Нажмите êнопêó “ЧАСЫ”.

Миãает .

ПРИМЕЧАНИЕ

■■■■

Замечания по эêономии энерãии

•

Необходимо позаботиться, чтобы помещение не охлаждалось (проãревалось) слишêом сильно. Поддержание температóры на óмеренном óровне способствóет эêономии элеêтроэнерãии.

•

Заêрывайте оêна шторами или с помощью жалюзи. Преãрада солнечномó светó и постóпающемó снарóжи воздóхó óвеличивает охлаждение (наãрев).

•

Засорение воздóшных фильтров приводит ê понижению эффеêтивности работы и ê потере энерãии. Необходимо очищать их примерно раз в две недели.

■■■■

Обратите внимание на следóющее

•

Кондиционер постоянно потребляет 15 - 35 Вт элеêтроэнерãии даже при нахождении в нерабочем состоянии.

• Если предполаãается на длительное время отêазаться от использования êондиционера

(например, весной или осенью), переведите выêлючатель в положение ВЫКЛ.

•

Ниже óêазываются óсловия эêсплóатации êондиционера.

Режим

Условия эêсплóатации Если во время эêсплóатации имеет место

ОХЛАЖ

Нарóжная температóра:〈2/3/4/5MXS〉 –10 - 46°C

ДЕНИЕ

Температóра в помещении: 18 - 32°C Влажность в помещении: Маêс. 80%

НАГРЕВ

Нарóжная температóра:〈2/3/4/5MXS〉 –15 - 15,5°C

Температóра в помещении: 10 - 30°C

СУШКА

Нарóжная температóра:〈2/3/4/5MXS〉 –10 - 46°C

Температóра в помещении: 18 - 32°C Влажность в помещении: Маêс. 80%

•

Работа за пределами óêазанных значений влажности и температóры может вызвать срабатывание предохранительноãо óстройства, блоêирóющеãо системó.

〈RXG〉 10 - 46°C

〈RXG〉 –15 - 21°C

〈RXG〉 10 - 46°C

продолжительный выход за пределы óêазанной области

•

Возможно срабатывание предохранительноãо óстройства для останова работы. (В системе множественной êонфиãóрации возможно срабатывание для преêращения работы тольêо нарóжноãо блоêа.)

•

Возможна êонденсация влаãи в êомнатном блоêе с просачиванием нарóжó.

• Возможно срабатывание предохранительноãо óстройства для останова работы.

• Возможна êонденсация влаãи в êомнатном блоêе с просачиванием нарóжó.

Реêомендóемая óстановêа температóры

Для охлаждения:26°C – 28°C Для наãрева:20°C – 24°C

1, 3

+ 22 hidden pages
