Daikin FTXG25EV1BW, FTXG25EV1BS, FTXG35EV1BW, FTXG35EV1BS, CTXG50EV1BW Installation manuals [bg]

Ръководство за монтаж

Серия сплит системи с охладителен агент R410A

FTXG25EV1BW FTXG25EV1BS
FTXG35EV1BW FTXG35EV1BS
CTXG50EV1BW CTXG50EV1BS
ATXG25EV1B
ATXG35EV1B
ATXG50EV1B

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

FTXG25EV1BW FTXG25EV1BS
FTXG35EV1BW FTXG35EV1BS
CTXG50EV1BW CTXG50EV1BS
ATXG25EV1B
ATXG35EV1B
ATXG50EV1B

Серия сплит системи с охладителен агент

R410A

Ръководство за монтаж

Съдържание

Предпазни мерки ............................................................................ 1

Аксесоари ........................................................................................ 2

Избор на място................................................................................ 2

Съвети за монтажа......................................................................... 2

Схеми за монтаж на вътрешен модул........................................... 4

Интелигентен сензор...................................................................... 5

Монтаж на вътрешен модул........................................................... 6

Работа по тръбопровода за охладителен агент........................... 9

Пробна експлоатация и тестване .................................................11

Стр

аница

Предпазни мерки

Прочетете внимателно тези ПРЕДПАЗНИ МЕРКИ, за да
осигурите правилен монтаж.

Това ръководство разделя предпазни мерки на два вида ­ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Спазвайте посочените
по-долу предпазни мерки: всички те са от значение за
осигуряване на безопасността.

Неспазването на някое от ПРЕДУПРЕЖДЕНИЯТА
може да доведе до такива тежки последици като
смърт или сериозно нараняване.

Неспазването на някоя от предпазните мерки, обозна­чени с ВНИМАНИЕ, може в някои случаи да доведе до
тежки последици.

В ръководството са използвани следните символи за
безопасност.

Спазвайте тези инструкции.

Винаги заземявайте.

Никога не се опитвайте.

След приключване на монтажа, изпробвайте уреда за
евентуални грешки при монтажа. Предоставете на потреби­телите достатъчно пълни инструкции за употребата и
почистването на уреда, в съответствие с ръководството за
експлоатация.

Предупреждение

Монтажът трябва да се извърши от доставчика или друг
оторизиран специалист.

Неправилният монтаж може да доведе до изтичане на
вода, токови удари или пожар.

Монтирайте климатика съгласно инструкциите в това
ръководство.

Неправилният монтаж може да доведе до изтичане на
вода, токови удари или пожар.

При монтажа използвайте само предоставените или
изрично указаните части.

Използването на други части може да доведе до разхлаб­ване на уреда, изтичане на вода, токов удар или пожар.

Монтирайте климатика върху твърда основа, която може
да издържи теглото на уреда.

Неподходящата основа или непълният монтаж може да
причинят наранявания при евентуалното падане на уреда
от основата.

Електрическите работи следва да се извършват в съот­ветствие с ръководството за монтаж и националните
разпоредби за окабеляване или местните правилници.

Недостатъчният капацитет или недовършената електри­ческа инсталация може да причини токов удар или пожар.

За захранване на системата задължително използвайте
отделна силова верига. Никога не използвайте източник на
захранване съвместно с други устройства.

За окабеляване използвайте достатъчно дълъг проводник,
така че да покрие цялото разстояние без междинно
свързване. Не използвайте удължителен кабел. Не включ­вайте други товари към захранването, използвайте
отделна захранваща верига.

Неспазването на това изискване може да причини
прекомерно загряване, токов удар или пожар.

Използвайте указаните типове проводници за електри­ческите връзки между външните и вътрешните модули.

Фиксирайте надеждно свързващите проводници със скоби
така, че техните клеми да не са подложени на външно
въздействие. Недовършените връзки или ненадеждното
фиксиране може да доведат до прекомерно прегряване или
пожар.

След изпълнение на захранващото и свързващото
окабеляване, прекарайте проводниците така, че да не
оказват излишен натиск върху електрическите капаци или
панели.

Монтирайте покрития върху кабелите. Неправилното
покритие може да доведе до прегряване, токови удари или
пожар.

Ако по време на монтажните работи се получи
изтичане на охладител, проветрете помещението.

Охладителят отделя токсичен газ при излагане на
огън.

След приключване на монтажа, проверете за
наличие на евентуално изтичане на охладител.

Охладителят отделя токсичен газ при излагане на
огън.

При монтиране или преместване на системата, пазете
охладителната верига от проникване в нея на други
вещества, освен указания охладител (R410A), като
например въздух.

Наличието на въздух или други чужди вещества в охлади­телната верига води до ненормално повишаване на наляга­нето или разкъсване, което може да причини нараняване.

По време на изпомпване, спрете компресора преди сваляне
на охладителните тръби.

Ако компресорът все още работи и затварящият вентил е
отворен по време на изпомпване, при сваляне на тръбите
ще се всмуче въздух, което ще доведе до ненормално
налягане в охладителния цикъл, спукване и дори до
нараняване.

Ръководство за монтаж

1

FTXG25+35EV1B(W)(S) + CTXG50EV1B(W)(S) + ATXG25~50EV1B

Серия сплит системи с охладителен агент R410A

4PW27080-7A

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

1

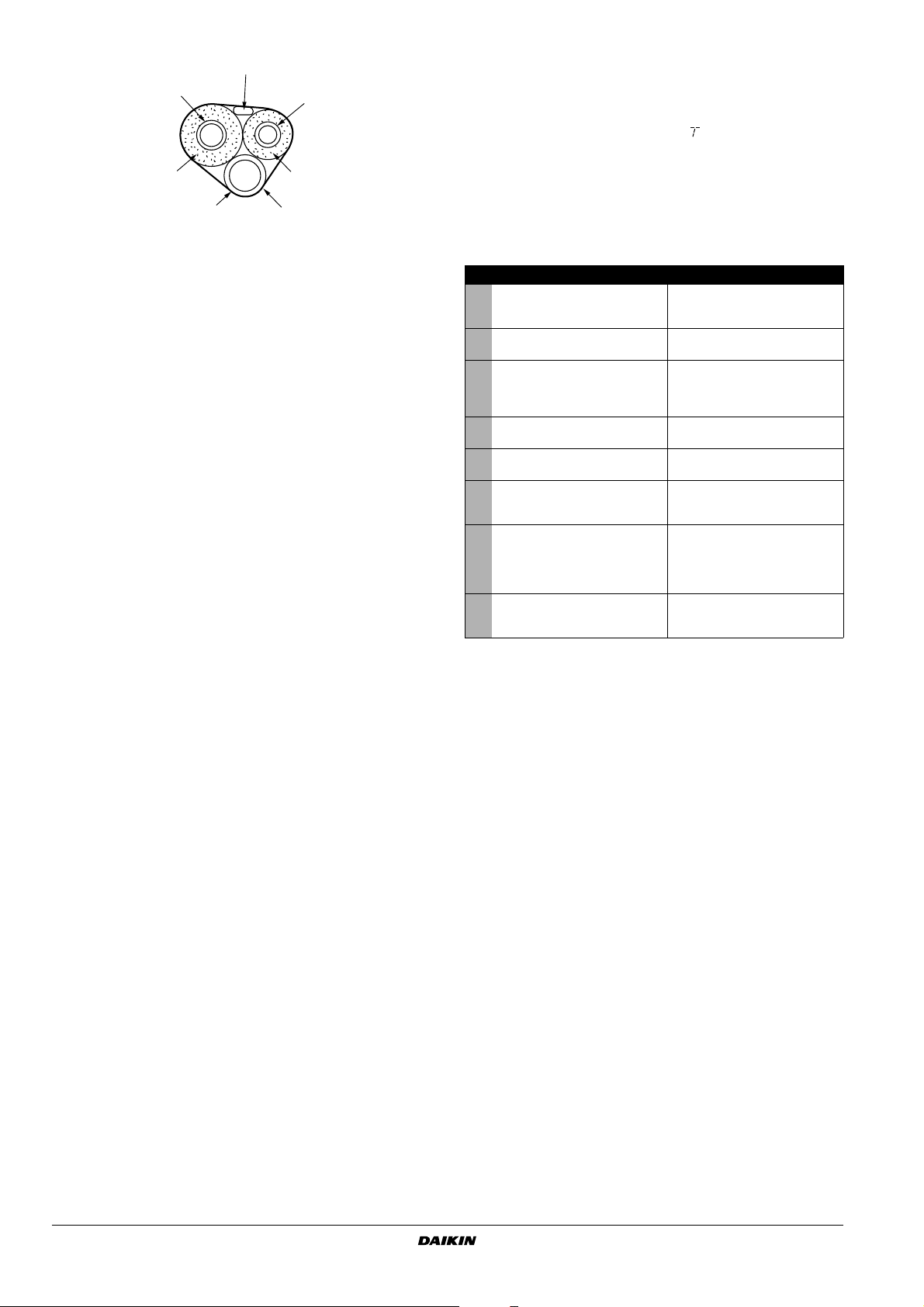

2

1

По време на монтажа, плътно прикрепете охладителния
тръбопровод, преди да пуснете компресора.

Ако компресорът не е свързан и затварящият вентил е
отворен по време на изпомпване, при пускане на
компресора ще се всмуче въздух, което ще доведе до
ненормално налягане в охладителния цикъл, спукване и
дори до нараняване.

Непременно направете заземяване. Не заземя­вайте уреда към тръбопроводи, гръмоотводи или
телефонно заземяване.

Непълното заземяване може да причини токов
удар или пожар. Силният токов пик от светкавица
или други източници може да причини повреда на
климатичната инсталация.

Задължително инсталирайте прекъсвач за утечки на
земята.

Неспазването на това изискване може да причини токов
удар или пожар.

Внимание

Не монтирайте климатичната система на място,
където има опасност от излагане на въздействието
на утечки от запалим газ.

Ако такъв газ изтече и се натрупа около блока,
може да се предизвика пожар.

Прекарайте дренажен тръбопровод съгласно инструкциите
от това ръководство.

Неправилното прекарване на тръбите може да доведе до
наводнение.

Забележка по монтажа на външния модул. (само за модел
с топлинна помпа.)

В студени области, където външната температура на
въздуха остава под или около точката на замръзване
в продължение на няколко дни, дренажът на външния
модул може да замръзне. Ако условията са такива,
препоръчва се инсталирането на електрически нагревател
за защита на дренажа от замръзване.

■

Затегнете конусовидната гайка според указания начин,
например, с гаечен ключ.

Ако конусовидната гайка е затегната твърде силно, тя
може да се напука след продължителен период от време и
да причини изтичане на охладителен агент.

Избор на място

Преди избор на мястото за монтаж, получете одобрение от
клиента.

Вътрешен блок

Вътрешният модул трябва да се разположи на място, където:

са спазени ограниченията при монтажа, посочени в схемите
за монтаж на вътрешния модул,

отворите за приток и отвеждане на въздуха са свободни,
уредът не е изложен на пряка слънчева светлина,
уредът е далече от източници на топлина или пара,
няма източник на пари от машинно масло (това може да

скъси живота на вътрешния модул),
студеният (топлият) въздух циркулира из помещението,
уредът е далече от флуоресцентни лампи с електронно

запалване (инвертор или бърз старт), тъй като те могат да
скъсят обхвата на дистанционното управление,

уредът е на поне 1 метър разстояние от телевизори или
радиоприемници (уредът може да причини смущение
в образа или звука).

Монтирайте на препоръчителната височина (1,8 м)

Безжично дистанционно управление

Включете всички флуоресцентни лампи в помещението, ако
има такива, и намерете мястото, където сигналите на
дистанционното управление се получават коректно от
вътрешния модул (в рамките на 7 метра).

Съвети за монтажа

Как се сваля и поставя предният панел

Сваляне на панела

Поставете по един пръст върху пластинката на панела от
всяка страна на предния панел и го отворете до хоризон­тално положение.

Аксесоари

А Монтажна пластина 1
В Фотокаталитичен въздухопречистващ филтър от титаниев

апатит
C Безжично дистанционно управление 1
D Поставка за устройство за дистанционно управление 1
EБатерии тип AAA със суха клетка 2

F Закрепващи винтове за вътрешен модул (M4x12L) 2
G Ръководство за експлоатация 1
H Ръководство за монтаж 1

A - H: Вътрешен блок

FTXG25+35EV1B(W)(S) + CTXG50EV1B(W)(S) + ATXG25~50EV1B

Серия сплит системи с охладителен агент R410A

4PW27080-7A

Плъзването на предния панел вляво ще доведе до
освобождаване на въртящите се оси отдясно. Левите
въртящи се оси ще се освободят чрез плъзването му
вдясно.

2

Поставяне на панела

Поставете въртящите се оси от двете страни на предния
панел в отворите и бавно затворете предния панел.
(Натиснете в двата края на предния панел.)

Ръководство за монтаж

2

1

2

1

2

3

1

2

3

1

2

3

■

■

4

1

2

A

B

C

1

2

1

2

1

Как се сваля и поставя панелът на изходящия
вентилационен отвор

Сваляне на панела на изходящия вентилационен отвор

Леко дръпнете панела към себе си.

Бутнете нагоре и свалете фиксираните оси от двете
страни.

2

1

B

2

A

B

C

1

Фиксирани оси
Долна предна пластина
Лагери на осите

Поставяне на панела на изходящия вентилационен отвор

Вкарайте фиксираните оси, разположени от двете страни на
панела за изходящия вентилационен отвор, в лагерите на осите
с окачващо движение отгоре надолу и бавно затворете панела.

Как се сваля и поставя предната решетка

Поставяне на предната решетка

Поставете предната решетка хоризонтално и закачете 3-те
куки на местата им.

Вкарайте 5-те винта.

Поставете предния панел и панела за изходящия
вентилационен отвор.

ВНИМАНИЕ

При сваляне и поставяне на предния панел, не
докосвайте електрическите детайли.

Създаденото при контакта статично електричество
може да причини неизправности.

Как се отваря сервизният капак на вътрешния модул

Отваряне на капака

Натиснете и плъзнете сервизния капак в посоката на
стрелката.

Откачете пластинките.

Плъзнете другата пластинка в посоката на стрелката.

При сваляне отстрани на вътрешния модул.

Сваляне на предната решетка

Свалете предния панел и панела за изходящия
вентилационен отвор.

Свалете 5-те винта от предната решетка.

1

2

части (3)

5 винта

Откачете 3-те куки на предния панел. (Търсете .)

2

1

Кука
Леко дръпнете предния панел към себе си и с другата си
ръка натиснете надолу куката.

части (3)

При сваляне отдолу на вътрешния модул.

Свалете винтовете от долната част на кутията с електри­чески детайли и свалете сервизния капак на кутията.

1

Сервизен капак на кутията с електрически детайли

Плъзнете сервизния капак вдясно, за да го свалите.

Поставяне на капака

Поставете сервизния капак на кутията с електрически
детайли.

Поставете пластинката на сервизния капак и монтирайте
капака.

Ръководство за монтаж

3

FTXG25+35EV1B(W)(S) + CTXG50EV1B(W)(S) + ATXG25~50EV1B

Серия сплит системи с охладителен агент R410A

4PW27080-7A

Как се задават различни адреси

1

2

Когато в една стая са монтирани два вътрешни модула,
двете безжични дистанционни управления могат да се
настройват за различни адреси.

PCB във вътрешния модул

Свалете предния панел.

1

1

Монтажна пластина

1

2

3

4

1

1

2

1

■

1

2

3

4

1

1

1

2

3

4

1

2

3

1

2

Свалете предната решетка. (5 винта)

Свалете капака на кутията с електрически детайли.
(6 пластинки)

Прекъснете адресния джъмпер (JA) на PCB на вътрешния
модул.

1

JB

JA

JC

J11

2

3

4

Пластинки
PCB
Кутия с електрически детайли
Капак на кутия с електрически детайли

Безжично дистанционно управление

Как се сваля вътрешният модул

Повдигнете отбелязаните части от долната страна на
предния панел, дръпнете панела към себе си и откачете
пластинките на долната основа.

1

23 4

Монтажна пластина
отбелязана част (отзад)
Пластинка
Основа на корпуса

Монтажната пластина трябва да се монтира на стена, която
може да издържи тежестта на вътрешния модул.

Закрепете монтажната пластина към стената от страната,
където основата на корпуса и монтажната пластина са
свързани една с друга.

12

Прекъснете джъмпер J4.

J4

JA/J4

ADDRESS

EXIST 1

CUT 2

Сервизен капак на кутията с електрически детайли

Схеми за монтаж на вътрешен модул

Монтаж и демонтаж на вътрешния модул

Как се закрепва вътрешният модул

Използвайте 2 отметки от горната страна на вътрешния
модул и закачете куките на монтажната пластина върху
вътрешния модул.

Закачете пластинките на долната рамка здраво за
монтажната пластина. (по 2 от всяка страна)

3

Винтове (закупуват се на място)
Монтажна пластина
Буфериращ материал (не махайте!)

Монтирайте фотокаталитичен въздухопречистващ филтър
от титаниев апатит към въздушния филтър.

Въздушен филтър
Фотокаталитичен въздухопречистващ филтър от

титаниев апатит

FTXG25+35EV1B(W)(S) + CTXG50EV1B(W)(S) + ATXG25~50EV1B

Серия сплит системи с охладителен агент R410A

4PW27080-7A

Ръководство за монтаж

4

■

1

7

2

3

8

1

2

4

5

6

9

1

3

2

4

7

30 мм или повече от тавана
50 мм или повече от стените (от двете страни)
Горен преден панел
Въздушни филтри
Сервизен капак
Замажете процепите в отворите за тръби с маджун

9

8

5

6

Фотокаталитичен въздухопречистващ филтър от титаниев
апатит

Срежете термоизолационната тръба до необходимата
дължина и я обвийте с лента, като не оставяте непокрито
място до линията на среза.

Подпорна плоча
Използвайте при отваряне и закрепване на предния панел

Преди завинтване на поставката за дистанционното
управление към стената, уверете се, че управляващите
сигнали се получават коректно от вътрешния модул.

1

2

Безжично дистанционно управление
Поставка за устройство за дистанционно управление

Интелигентен сензор

■ Не удряйте и не натискайте със сила интелигент­ния сензор. Това ще доведе до повреда и
неизправна работа.

■ Не поставяйте големи предмети в близост до
сензора. Също така, дръжте отоплителните
уреди и овлажнителите извън обхвата на
сензора.

Ръководство за монтаж

5

FTXG25+35EV1B(W)(S) + CTXG50EV1B(W)(S) + ATXG25~50EV1B

Серия сплит системи с охладителен агент R410A

4PW27080-7A

Монтаж на вътрешен модул

5

0

00

60

0

5

Ø65

12

4

3

5

3

Поставяне на монтажната пластина

Монтажната пластина трябва да се монтира на стена, която
може да издържи тежестта на вътрешния модул.

1 Временно закрепете монтажната пластина към стената,

уверете се, че панелът е напълно хоризонтиран и
отбележете местата за пробиване върху стената.

2 Закрепете монтажната пластина към стената с винтове.

Препоръчителни места за закрепване на монтажната пластина и размери (единица: мм)

2

11

bb

44.5

18215048 35

1

() Препоръчителни места за закрепване на
монтажната пластина (общо 6 места)

2 Размер на болта: M10
3 Нивелиране на монтажната пластина

a. Пуснете отвес и подравнете с вертикалната стрелка.
b. Поставете нивелир върху издигнатата пластинка.

4 Използвайте рулетка, както е показано.

Позиционирайте края на рулетката на отметката ∇.

5 Край на тръба за газообразен охладител
6 Край на тръба за течност
7 Закрепете монтажната пластина към стената от

страната, където основата на корпуса и монтажната
пластина са свързани една с друга.

8 Отвор през стената
9 Положение на дренажния маркуч

Сваленият капак на тръбен порт може да се прибере в джоба
на монтажната пластина.

3

840

260190

a

17

7

.

1

778956

Пробиване на отвор в стената и монтаж на вградена
в стената тръба

При стени, съдържащи метална рамка или греда, използвайте
вградена в стената тръба и капак на стената върху отвора за
прекарване на тръбите, за да се предпазите от излъчване на
топлина, токов удар или пожар.

Замажете процепите около тръбите с подходящ материал за
предотвратяване на водни течове.

1 Пробийте отвор с диаметър 65 мм в стената така, че да има

наклон надолу спрямо външната страна.

2 Вкарайте стенна тръба в отвора.
3 Поставете стенен капак в стенната тръба.
4 След приключване на монтажа на охладителния тръбо-

провод, окабеляването и дренажния тръбопровод,
замажете процепите на отвора с шпакловъчен материал.

1

2

1 Вътрешна част

1 Свален капак на тръбен порт
2 Монтажна пластина

FTXG25+35EV1B(W)(S) + CTXG50EV1B(W)(S) + ATXG25~50EV1B

Серия сплит системи с охладителен агент R410A

4PW27080-7A

2 Външна част
3 Тръба за вграждане в стената (закупува се на място)
4 Замазка
5 Капак на стенен отвор (закупува се на място)

Ръководство за монтаж

6

Монтаж на вътрешно-модулното окабеляване

1 Свалете сервизния капак от предния панел.

2 Свалете сервизния капак на кутията с електрически

детайли.

3 След поставяне на монтажната пластина, свържете

вътрешно-модулното окабеляване, както е показано на
фигурата вдясно.

3 Прекарайте всички тръби през отвора в стената и

закрепете вътрешния модул към монтажната пластина.
(Вижте "Монтаж и демонтаж на вътрешния модул" на

страница 4).

4 Съединете тръбите.

5 Приберете излишния захранващ кабел зад модула.

1

1

2
3

4

1 Закачете куките на вътрешния модул
2 Повдигнете леко вътрешния модул като го поставите върху

опаковката или други подобни материали.

3 Вътрешно-модулно окабеляване
4 Сервизен капак

Прекарване на тръби, маркучи и окабеляване

■ Прекарайте тръбите и дренажния маркуч според ориен­тацията на тръбите, излизащи от модула, както е показано
по-долу.

■ Уверете се, че дренажният маркуч е наклонен надолу.

■ Обвийте тръбите и дренажния маркуч с изолираща лента.

■ Привържете и след това оформете тръбите, маркучите и

кабелите така, че да минат през отвора.

■ При изрязване на отвор за тръбите, изрежете част А
с клещи по протежение на прорязания канал, както е
показано на фигурата вдясно. Спирането на клещите по
средата през част А може да доведе до счупването й.

1

3

2

1 Уверете се, че захранващият кабел не навлиза в зоната,

отбелязана с . Ако кабелът навлезе в зоната, има опасност
от изтичане на дренажна вода върху кабела.

2 Ако има останало място за тръби, приберете кабела там.
3 Внимавайте да няма прищипан захранващ кабел между

пластинките на основата на корпуса.

6 Като се уверите, че не сте прищипали вътрешно-модулното

окабеляване и захранващия кабел, натиснете с две ръце
основата на вътрешния модул и закачете пластинките. Ако
вътрешният модул не се закачи за монтажната пластина,
закрепете долния панел към монтажната пластина
с винтове. (на едно място отляво или отдясно.)

Тръбопровод отляво, отляво-отзад, отляво-отдолу

1 Закачете дренажния маркуч към долната страна на

охладителния тръбопровод със залепваща винилова лента.

1

4

2

3

5

1

1 Част А

Тръби от дясно, дясно-отзад или дясно-отдолу

1 Закачете дренажния маркуч към долната страна на

охладителния тръбопровод със залепваща винилова лента.

2 Обвийте охладителния тръбопровод и дренажния маркуч

заедно с изолираща лента.

1

4

2

1 Свалете капака на порта на тръбата тук за тръбопровод

отдясно

2 Свалете капака на порта на тръбата тук за тръбопровод

отдясно-отдолу

3 Пристегнете охладителната тръба и дренажния маркуч

заедно с изолираща лента

4 Тръбопровод отдясно-отдолу
5 Тръбопровод отдясно-отзад

5

3

1 Свалете капака на порта на тръбата тук за тръбопровод

отляво

2 Свалете капака на порта на тръбата тук за тръбопровод

отляво-отдолу

3 Тръбопровод отляво-отдолу
4 Тръбопровод отляво
5 Тръбопровод отляво-отзад

2 Свържете дренажния маркуч към дренажния порт на

място на дренажна тапа.

• Как се поставя дренажна тапа

1

2

3

1 Без пролука
2 Не нанасяйте смазочно масло (масло за хладилни

машини) при вкарването. Нанасянето на смазочно масло
причинява повреда и теч от тапата.

3 Вкарайте шестоъгълен ключ (4 мм)

Ръководство за монтаж

7

FTXG25+35EV1B(W)(S) + CTXG50EV1B(W)(S) + ATXG25~50EV1B

Серия сплит системи с охладителен агент R410A

4PW27080-7A

3 Оформете охладителната тръба по протежение на

123

1

4

5

1

3

2

5
6

7

8

отметката за тръба върху монтажната пластина.

1

2

4

6

5

3

1 Дренажен маркуч
2 Замажете този отвор с шпакловъчен материал или хоросан.
3 Вътрешно-модулно окабеляване
4 Пристегнете с пластмасова лента
5 Обвийте изолационна лента около огънатата част на

охладителната тръба. Припокривайте поне половината
ширина на лентата при всяка намотка.

6 Монтажна пластина

4 Закрепете вътрешния модул към монтажната пластина.

5 Съединете тръбите. Ако е трудно да се направи това,

свалете предния панел.

БЕЛЕЖКА

Обвийте охладителните тръби и дренажния
маркуч заедно с изолационна лента в случай на
прекарване на дренажния маркуч през задната
страна на вътрешния модул.

Ако е трудно да се закрепят куките от долната
страна върху резетата на монтажната пластина,
закрепете вътрешния модул към монтажната
пластина с винтове (M4x12L).

1

M4×12L

1 Дренажен маркуч

1 Клемен блок
2 Закрепете надеждно така, че върху клемите да не се оказва

пряко външно усилие.

3 Използвайте указаните кабели и ги свързвайте надеждно.
4 Пристягане на проводници
5 Кутия с електрически детайли
6 Оформете проводниците така, че сервизният капак да се

затваря добре.

7 Здраво закрепете приспособленията за придържане на

кабелите, за да не се упражнява външно напрежение върху
тях.

8 Приспособление за придържане на кабели

2

1

123 LN

3

1
2

4

3

H05VV

2

1 Външен блок
2 Закрепете добре проводниците с клемните винтове.
3 Когато дължината на кабела надвишава 10 м, използвайте

кабели със сечение 2,0 мм.

4 Вътрешен блок
5 Земя
6 Предпазен прекъсвач 15 A
7 Прекъсвач при теч на земята
8 Захранване

50 Hz 220-240 V

678

5

Окабеляване

1 Оголете краищата на кабелите (15 мм).

2 Съпоставете цветовете на проводниците с номерата на

клемите от клемните кутии на вътрешния и външния блок и
завинтете здраво проводниците към съответстващите им
клеми.

3 Свържете заземяващите проводници към съответстващите

им клеми.

4 Дръпнете проводниците, за да се уверите, че са надеждно

закрепени, след това прихванете проводниците
с приспособление за придържане на кабели.

5 Оформете проводниците така, че сервизният капак да се

затваря добре, след това затворете капака.

FTXG25+35EV1B(W)(S) + CTXG50EV1B(W)(S) + ATXG25~50EV1B

Серия сплит системи с охладителен агент R410A

4PW27080-7A

15 mm22 mm

15 mm12 mm

■ Не използвайте разклонени проводници, много­жилни проводници, удължителни кабели или
лъчеобразно свързване, тъй като те могат да
доведат до прегряване, токов удар или пожар.

■ Не използвайте местно закупени електрически
части в продукта. (Не отклонявайте захранване
за дренажната помпа и др. от клемната кутия.)
Това може да причини токов удар или пожар.

Ръководство за монтаж

8

При свързване към HA система

1 Свалете предния панел. (5 винта)

2 Свалете металния капак на кутията с електрически

детайли. (6 винта)

3 Вкарайте съединителния кабел в HA конектора "S21".

■ Когато дренажният маркуч трябва да се удължи, закупете
удължителен маркуч от местната търговска мрежа.

Топлоизолирайте вътрешната част на удължителния
маркуч.

Ø18

1

3

4 Прекарайте съединителния кабел както е показано на

следващата фигура.

1

2

3

4

6

1 6 пластинки
2 HA конектор "S21"
3 PCB
4 Кабелен сноп на HA
5 Капак на кутия с електрически детайли
6 Кутия с електрически детайли

5

5 Поставете обратно капака на кутията с електрически

детайли и предния панел.

2

1 Дренажен маркуч на вътрешен модул
2 Топлоизолационна тръба (закупува се отделно)
3 Удължителен дренажен маркуч

■ При свързване на твърда тръба от поливинилхлорид (номи­нален диаметър 13 мм) направо към дренажния маркуч,
прикрепен към вътрешния модул, при вграждане на
тръбопроводите, използвайте предлаганото в търговската
мрежа дренажно гнездо (номинален диаметър 13 мм) в
качеството на съединение.

123

Ø18

1 Дренажен маркуч, доставя се с уреда
2 Дренажно гнездо, закупено на място (номинален

диаметър 13 мм)

3 Закупена на място твърда тръба от поливинилхлорид

(номинален диаметър 13 мм)

Работа по тръбопровода за
охладителен агент

Дренажен тръбопровод

■ Свържете дренажния маркуч, както е показано по-долу.

1

2

3

1 Дренажният маркуч трябва да е наклонен надолу.
2 Не се позволяват примки.
3 Не поставяйте края на маркуча във вода.

■ Свалете въздушните филтри и налейте малко вода
в дренажния контейнер, за да проверите дали водата
изтича добре.

Развалцовка на края на тръбата

1 Срежете края на тръбата с ножовка за тръби.

2 Отстранете стружките от отрезната повърхност надолу

така, че парчетата да не влязат в тръбата.

12

1 Срежете точно под нужния ъгъл.
2 Отстранете стружките.

3 Поставете конусовидната гайка на тръбата.

4 Развалцовайте края на тръбата.

A

Инструмент за

развалцовка

за R410A

Тип клещи

А 0~0,5 мм 1,0~1,5 мм 1,5~2,0 мм

Поставете точно в показаното по-горе положение.

Обикновен инструмент

за развалцовка

Тип муфа

(тип Ridgid)

Тип крилчата

(тип Imperial)

гайка

Ръководство за монтаж

9

FTXG25+35EV1B(W)(S) + CTXG50EV1B(W)(S) + ATXG25~50EV1B

Серия сплит системи с охладителен агент R410A

4PW27080-7A

5 Проверете правилно ли е извършена развалцовката.

1

2

3

Затягащ момент за гайка с вътрешен конус

Тръбопровод за газообразен охладител

3/8" 1/2" 1/4"

32,7~39,9 N•m

(333~407 kgf•cm)

49,5~60,3 N•m

(505~615 kgf•cm)

Тръбопровод за

течен охладител

14,2~17,2 N•m

(144~175 kgf•cm)

1 Вътрешната повърхност на развалцовката не трябва да има

пукнатини.

2 Краят на тръбата трябва да е развалцован равномерно

в идеален кръг.

3 Уверете се, че конусовидната гайка е поставена.

■ Не използвайте минерално масло върху
развалцована част.

■ Не допускайте навлизане на минерално масло
в системата, тъй като това ще скъси живота на
уредите.

■ Никога не използвайте тръби, които са били
използвани в други инсталации. Използвайте
само доставените с уреда части.

■ Никога не монтирайте изсушител към този уред
с R410A, за да се гарантира неговата
дълговечност.

■ Изсушаващият материал може да се разтвори и
да повреди системата.

■ Непълното развалцоване може да доведе до
утечка на охладителен газ.

Тръбопровод за охладителя

1 Подравнете центровете на двете развалцовки и завийте

конусовидните гайки 3-4 пъти на ръка. След това ги
затегнете докрай със затягащи ключове

Използвайте затягащи ключове за стягане на конусо­видните гайки, за да не ги повредите и за да не допуснете
излизане на газ.

1

2

3

4

1 Затягащ ключ
2 Гаечен ключ
3 Съединение на тръбите
4 Гайка с вътрешен конус

Предпазни мерки при боравене с тръби

■ Защитете отворения край на тръбата от прах и влага.

■ Всички тръбни извивки трябва да се правят възможно най-

плавно. Използвайте огъвач на тръби за тази цел.
Радиусът на огъване трябва да бъде 30-40 мм или по-голям.

3

2

1

4

1 Дъжд
2 Стена
3 Поставете капачка.
4 Ако не разполагате с конусовидна капачка, покрийте

гърлото на развалцовката с лента, за да не допуснете
навлизане на вода или мръсотия.

Избор на медни тръби и топлоизолационни материали

При използване на предлагащите се в продажба медни тръби и
фитинги, спазвайте следното:

■ Изолационен материал: полиетиленова пяна
Коефициент за пренос на топлина: 0,041 до 0,052 W/mK

(0,035 до 0,045 kcal/mh°C)
Повърхностната температура на тръбата за газообразен

охладител достига най-много 110°C.
Изберете топлоизолационни материали, които ще издържа

на тази температура.

■ Изолирайте тръбите за газ и течност, като използвате
изолация с указаните по-долу размери.

Тръбопровод за

Тръбопровод за газообразен охладител

Клас 25/35 Клас 50 клас 25/35/50

В.Д. 9,5 мм В.Д,12,7 мм В.Д. 6,4 мм

Дебелина 0,8 мм

Термоизолация на тръба за газ

Клас 25/35 Клас 50 клас 25/35/50

Вътр.Д. 12-15 мм Вътр.Д. 14-16 мм Вътр.Д. 8-10 мм

Дебелина 0,8 мм мин.

течен охладител

Термоизолация на

тръба за течност

2 За предпазване от изтичане на газ, нанесете масло за

хладилни машини по външната и вътрешната повърхност
на развалцовката. (Използвайте масло за R410A.)

Покрийте тук с масло за хладилни машини

FTXG25+35EV1B(W)(S) + CTXG50EV1B(W)(S) + ATXG25~50EV1B

Серия сплит системи с охладителен агент R410A

4PW27080-7A

Ръководство за монтаж

10

2

1

7

6

1 Тръба за газ
2 Вътрешно-модулно окабеляване
3 Тръба за течност
4 Изолация на тръба за течност
5 Дренажен маркуч
6 Залепваща лента
7 Изолация на тръба за газ

3

4

5

■ Използвайте отделни термоизолационни тръби за тръбите
за газ и течност.

Пробна експлоатация и тестване

Пробна експлоатация и тестване

1 Измерете захранващото напрежение и се уверете, че

отговаря на посочения диапазон.

2 Проверете дали предният панел се отваря и затваря

плавно, като използвате дистанционното управление. (Не
правете това с бутона за пускане/спиране върху вътрешния
модул).

3 Пробната експлоатация трябва да се извърши в режим на

охлаждане или на отопление.

В режим на охлаждане, изберете най-ниската програмируема
температура; в режим на отопление, изберете най-високата
програмируема температура.

■ Пробната експлоатация може да се деактивира във всеки
от двата режима, в зависимост от стайната температура.
Използвайте дистанционното управление за пробната
експлоатация, както е описано по-долу.

■ След завършване на пробната експлоатация, задайте
нормална стойност на температурата (26°C до 28°C
в режим на охлаждане, 20°C до 24°C в режим на
отопление).

■ От предпазни съображения, системата деактивира
възможността за рестартиране в продължение на 3 минути
след изключване.

Пробна експлоатация от дистанционното управление

1. Натиснете бутона ВКЛ/ИЗКЛ, за да включите системата.

2. Едновременно натиснете средата на бутон TEMP и бутон

MODE.

3. Натиснете бутон MODE два пъти. (" " ще се появи на дисплея,

за да покаже, че е избран режим на пробна експлоатация.)

4. Режимът на пробна експлоатация работи около 30 минути и

превключва в нормален режим. За изход от пробната
експлоатация, натиснете бутона ВКЛ/ИЗКЛ.

Елементи за проверка

Елементи за проверка Симптом

Вътрешните и външните

■

модули са монтирани правилно
върху солидни основи.

Няма изтичане на охладителен

■

газ.
Тръбите за течен и газообразен

■

охладител и вътрешното
удължение на дренажния
маркуч са топлоизолирани.

Дренажната тръба е монтирана

■

правилно.
Системата е правилно

■

заземена.
За вътрешни съединения са

■

използвани кабели от указания
тип.

Отворите за приток и

■

отвеждане на въздуха на
вътрешния и външния модул са
свободни. Спирателните
клапани са отворени.

Вътрешният модул получава

■

команди от дистанционното
управление.

Падане, вибрация, шум

Недостатъчно охлаждане/
отопление

Изтичане на вода

Изтичане на вода

Утечка на ток

Не работи или повреда от
изгаряне

Недостатъчно охлаждане/
отопление

Не работи

4 Извършете пробната експлоатация в съответствие

с ръководството за потребителя, за да се уверите, че
всички функции и части, като движението на жалузите,
работят правилно.

■ Климатикът изразходва малко количество енергия
в режима си на готовност. Ако системата няма да се
използва известно време след монтажа, изключете
прекъсвача на веригата, за да прекратите излишния разход
на енергия.

■ Ако прекъсвачът на веригата прекъсне захранването на
климатика, системата ще възстанови първоначално
избрания си режим на работа когато прекъсвачът се отвори
отново.

Ръководство за монтаж

11

FTXG25+35EV1B(W)(S) + CTXG50EV1B(W)(S) + ATXG25~50EV1B

Серия сплит системи с охладителен агент R410A

4PW27080-7A

NOTES NOTES

4PW27080-7A

Copyright © Daikin
