Page 1
Klimatyzator typu SPLIT
MODELE
(do montażu podsufitowego)
FHQG71CVEB
FHQG100CVEB
FHQG125CVEB
FHQG140CVEB
INSTRUKCJA OBSŁUGI
Page 2
b
d
e
k
j
a
k
i
h
f
f
c
d
d
g
e
e
RZQG100 · 125· 140
RZQG71
[1]
Page 3
Dziękujemy, że zdecydowali się Państwo na zakup
klimatyzatora firmy Daikin. Prosimy o dokładne
zapoznanie się z niniejszą instrukcją obsługi przed
przystąpieniem do eksploatacji klimatyzatora.
Instrukcja zawiera informacje na temat prawidłowego
korzystania z urządzenia i może być pomocna w
przypadku wystąpienia problemów. Po przeczytaniu
instrukcję należy zachować, tak aby było można do
niej sięgnąć w przyszłości.
Obsługa: szczegółowe informacje dotyczące nazw,
funkcji przełączników i ekranów wyświetlacza
zawiera instrukcja obsługi pilota.
WYMAGANIA DOTYCZĄCE UTYLIZACJI
Zakupiony klimatyzator jest oznaczony takim
symbolem. Oznacza to, że urządzenia elektryczne i elektroniczne powinny być usuwane
osobno, nie zaś z niesegregowanymi odpadami
z gospodarstw domowych.
Nie należy podejmować prób samodzielnego
demontażu układu: demontaż układu klimatyzacji, utylizacja czynnika chłodniczego, oleju
oraz wszelkich innych elementów powinny
przebiegać zgodnie z odpowiednimi przepisami
lokalnymi i krajowymi oraz muszą być przeprowadzone przez wykwalifikowanego montera.
Klimatyzatory muszą być poddane obróbce
przez wyspecjalizowaną stację w celu ponownego wykorzystania, recyklingu i odzysku.
Zapewnienie prawidłowej utylizacji produktu
pozwala zapobiec ewentualnym ujemnym dla
środowiska i zdrowia ludzi skutkom. Więcej
informacji można uzyskać w urzędzie lokalnym
lub od montera.
Baterie należy wyjąć z pilota zdalnego sterowania i poddać utylizacji zgodnie z odpowiednimi
przepisami lokalnymi i krajowymi.
Page 4
SPIS TREŚCI
UWAGA
2
1
3
UWAGA
ILUSTRACJE....................................................... [1]
PRZED PRZYSTĄPIENIEM DO EKSPLOATACJI ..
1.
2. ŚRODKI OSTROŻNOŚCI .............................. 2
3. ZAKRES PRACY ........................................... 5
4. MIEJSCE MONTAŻU.....................................5
5. OBSŁUGA URZĄDZENIA..............................6
6. OPTYMALNA EKSPLOATACJA.................... 7
7. KONSERWACJA
(DLA PERSONELU SERWISU)..................... 8
8. OBJAWY, KTÓRE NIE ŚWIADCZĄ
O USZKODZENIU........................................ 10
9. ROZWIĄZYWANIE PROBLEMÓW.............. 12
Ważne informacje dotyczące używanego
czynnika chłodniczego
Ten produkt zawiera fluorowane gazy cieplarniane
objęte uzgodnieniami Protokołu z Kioto.
INFORMACJE DOTYCZĄCE SYSTEMU
STEROWANIA GRUPOWEGO I SYSTEMU
STEROWANEGO DWOMA PILOTAMI
1
Oprócz sterowania niezależnego (jeden pilot steruje
jednym urządzeniem wewnętrznym). Jeśli używane
urządzenie jest sterowane w opisany sposób,
to należy sprawdzić, co następuje.
• System sterowania grupowego
Jeden pilot steruje maksymalnie 16 urządzeniami
wewnętrznymi.
Wszystkie urządzenia wewnętrzne są
regulowane jednakowo.
• System sterowany dwoma pilotami
Jednym urządzeniem wewnętrznym sterują
dwa piloty (w przypadku systemu sterowania
grupowego – jedną grupą urządzeń
wewnętrznych)
Urządzenie jest sterowane niezależnie.
Rodzaj czynnika chłodniczego: R410A
Wskaźnik GWP
(1)
GWP = wskaźnik odzwierciedlający potencjał
(1)
: 1975
tworzenia efektu cieplarnianego
W zależności od obowiązujących przepisów UE lub
lokalnych może być konieczne przeprowadzanie
okresowych kontroli pod kątem szczelności.
Więcej informacji można uzyskać, kontaktując
się z lokalnym dealerem.
1. PRZED PRZYSTĄPIENIEM
DO EKSPLOATACJI
1
Urządzenie wewnętrzne
2
Urządzenie zewnętrzne
3
Urządzenie z pilotem
zdalnego sterowania
•
Należy zapoznać się z treścią instrukcji obsługi
dołączonej do używanego pilota zdalnego sterowania.
Jeśli w używanej instalacji stosowany jest
niestandardowy system sterowania, należy zwrócić
się do dealera firmy Daikin o instrukcję obsługi
właściwą dla tego systemu.
• Typ z pompą ciepła
Działa w trybie chłodzenia, ogrzewania,
automatycznym, osuszania i nawiewu.
• Występują dwa typy przewodowych pilotów
zdalnego sterowania: BRC1E i BRC1D.
Korzystając z modelu BRC1E, należy zapoznać
się z treścią instrukcji obsługi dołączonej do pilota
zdalnego sterowania.
• W przypadku zmiany kombinacji lub ustawień
w systemie sterowania grupowego albo
w systemie sterowanym dwoma pilotami,
należyzwrócić się do dealera firmy Daikin.

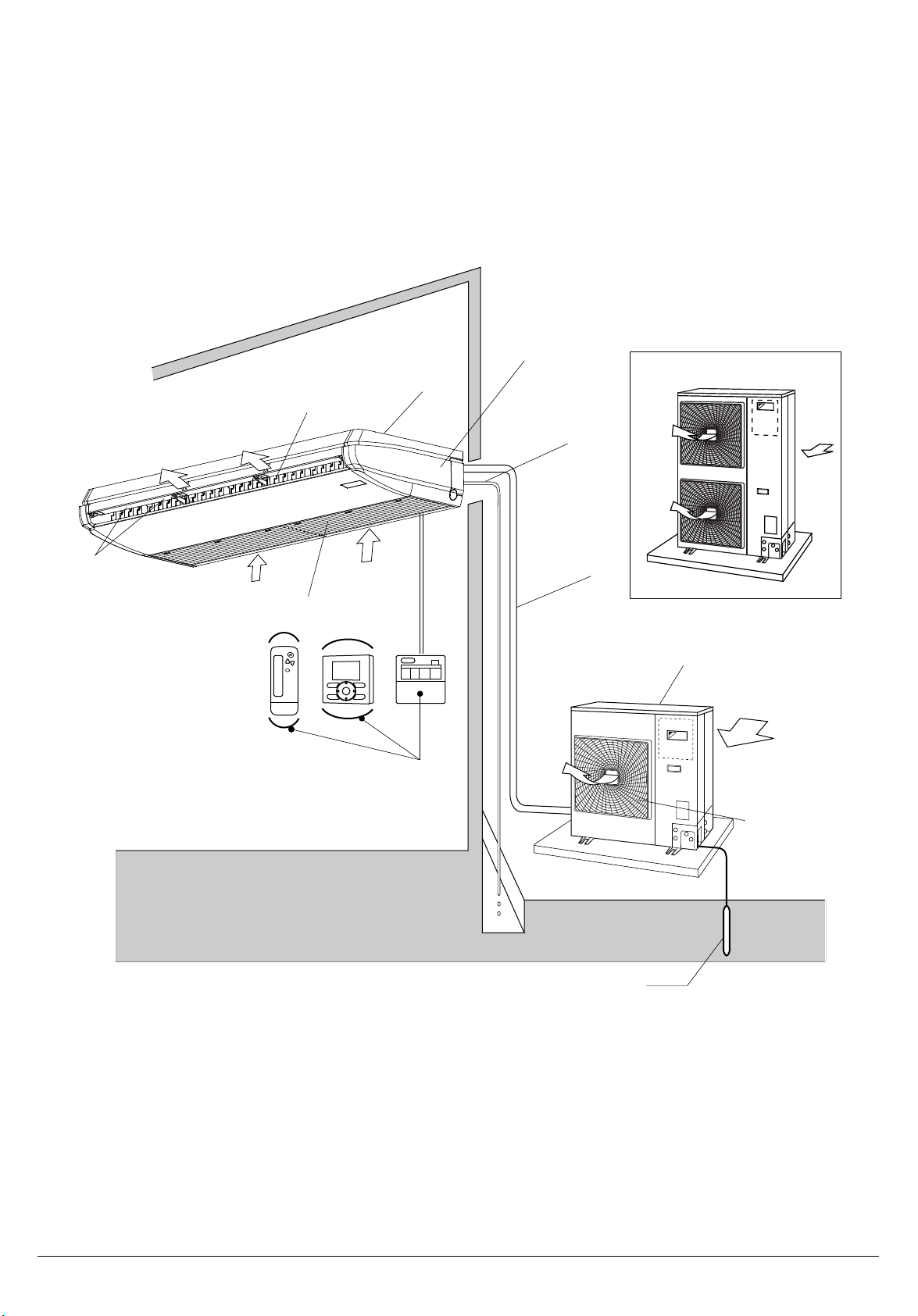

Nazwy i funkcje elementów
Patrz rysunek na stronie [1]
a Urządzenie wewnętrzne
Urządzenie zewnętrzne
•Wygląd urządzeń zewnętrznych różni
się wzależności od klasy wydajności.
Urządzenie zewnętrzne pokazane na
b
rysunku zamieszczono w celu wskazania
charakterystycznych cech.
W celu uzyskania informacji dotyczących
posiadanego typu urządzenia należy
skontaktować się z dealerem firmy Daikin.
c Pilot zdalnego sterowania
d Powietrze wlotowe
e Powietrze wylotowe
f Wylot powietrza
Kierownica sterująca przepływem powietrza
g
(na wylocie powietrza)
Przewody czynnika chłodniczego i przewód
h
elektryczny
i Przewód na skropliny
Kratka ssąca
j
Wbudowany filtr powietrza zatrzymuje kurz i
brud.
Przewód uziemiający
Należy koniecznie uziemić urządzenie
k
zewnętrzne, aby zapobiec porażeniom
prądem elektrycznym.
1 polski
Page 5
OSTRZEŻENIE
2. ŚRODKI OSTROŻNOŚCI
W celu uniknięcia błędów w obsłudze, przed
rozpoczęciem korzystania z klimatyzatora zalecane
jest zapoznanie się z tą instrukcją obsługi.
Ten klimatyzator należy do kategorii "produktów
nie będących urządzeniami ogólnodostępnymi".
• Opisane w tym dokumencie środki ostroż-
ności opatrzono słowem OSTRZEŻENIE i
PRZESTROGA. W sekcjach oznaczonych
w ten sposób znajdują się informacje
dotyczące bezpieczeństwa. Należy przestrzegać wszystkich środków ostrożności.
OSTRZEŻENIE
PRZESTROGA
• Po przeczytaniu instrukcję obsługi należy
przechowywać w łatwo dostępnym miejscu,
aby było możliwe korzystanie z niej w razie
potrzeby. Jeśli urządzenie zostanie przekazane nowemu użytkownikowi, należy
przekazać również instrukcję obsługi.
Należy pamiętać o tym, że długotrwałe,
bezpośrednie oddziaływanie zimnego lub
ciepłego powietrza z klimatyzatora, a także
oddziaływanie powietrza zbyt zimnego albo
zbyt gorącego, może spowodować
osłabienie organizmu i przeziębienie.
Jeśli klimatyzator jest uszkodzony
(wydobywa się z niego zapach spalenizny
itp.), należy wyłączyć zasilanie urządzenia
i skontaktować się z lokalnym dealerem.
Kontynuowanie pracy w takich okolicznościach
może być przyczyną awarii, porażenia prądem
elektrycznym lub pożaru.
Prace instalacyjne należy skonsultować
z lokalnym dealerem.
Samodzielne wykonanie instalacji przez
użytkownika może powodować wycieki wody,
porażenie prądem elektrycznym lub pożar.
Jeżeli konieczna jest modyfikacja instalacji,
naprawa lub konserwacja klimatyzatora,
należy skontaktowa
dealerem.
Wykonanie instalacji w sposób nieprawidłowy
może powodować wycieki wody, porażenie
prądem elektrycznym lub pożar.
.. Nieprzestrzeganie tych
instrukcji może spowodować
obrażenia ciała lub śmierć.
.. Nieprzestrzeganie tych
instrukcji może spowodować
uszkodzenie mienia lub
obrażenia ciała, które mogą,
wzależności od okoliczności,
okazać się bardzo poważne
wskutkach.
ć się z lokalnym
Nie wolno wkładać palców, prętów ani innych
przedmiotów do wlotu lub wylotu powietrza.
Dotknięcie szybko obracających się łopatek
wentylatora może być przyczyną obrażeń.
W wypadku wycieku czynnika chłodniczego
należy dołożyć wszelkich starań, aby nie
doszło do pożaru.
Jeśli klimatyzator nie działa prawidłowo, tj. nie
wytwarza chłodu lub ciepła, przyczyną może
być ubytek czynnika chłodniczego. W celu uzyskania
pomocy należy skontaktować się z dealerem. Czynnik
chłodniczy używany w klimatyzatorze jest bezpieczny
i w normalnych warunkach nie wycieka z urządzenia.
Jednak w razie wycieku kontakt z płomieniem pieca,
grzałką lub kuchenką może skutkować wytworzeniem
szkodliwych oparów. Do momentu potwierdzenia
przez wykwalifikowanego specjalistę faktu
zakończenia napraw elementów, z których nastąpił
wyciek, nie należy korzystać z klimatyzatora.
W celu uzyskania wskazówek co do
postępowania w razie wycieku czynnika
chłodniczego należy skonsultować się
z lokalnym dealerem.
Jeśli klimatyzator ma być zainstalowany
w niewielkim pomieszczeniu, niezbędne jest
zabezpieczenie przed przekroczeniem dopuszczalnego stężenia czynnika chłodniczego
w razie jego wycieku. Niewypełnienie tego
zalecenia może doprowadzić do wypadku
wskutek niedoboru tlenu w powietrzu.
W przypadku instalacji akcesoriów należy
skontaktować się z wykwalifikowanym
personelem; należy zwrócić uwagę, aby
stosować wyłącznie akcesoria zalecane
przez producenta.
W przypadku powstania wad wskutek wykonania prac instalacyjnych na własną rękę może
dojść do wycieków wody, porażenia prądem
elektrycznym lub pożaru.
Jeżeli konieczna jest ponowna instalacja
lub zmiana położenia klimatyzatora, należy
skontaktować się z lokalnym dealerem.
Wykonanie instalacji w sposób nieprawidłowy
może powodować wycieki, porażenie pr
elektrycznym lub pożar.
Należy użyć bezpieczników o prawidłowej wielkości.
Nie wolno używać niewłaściwych bezpieczników, drutu miedzianego ani innego
wzastępstwie, gdyż może to doprowadzić
do porażenia prądem elektrycznym, pożaru,
obrażeń lub uszkodzenia urządzenia.
Należy pamiętać o uziemieniu urządzenia.
Uziemienia nie wolno wykonywać za
pośrednictwem rury, przewodu piorunochronu
lub uziemienia instalacji telefonicznej.
Nieprawidłowe uziemienie może spowodować
porażenie prądem elektrycznym lub pożar.
Przepięcia pochodzące od wyładowań
atmosferycznych lub z innych źródeł mogą
uszkodzić klimatyzator.
ądem
polski 2
Page 6
Należy zainstalować detektor prądu
PRZESTROGA
upływowego.
Brak detektora prądu upływowego może być
przyczyną porażenia prądem elektrycznym lub
pożaru.
W przypadku zamoczenia klimatyzatora,
np. wskutek katastrofy naturalnej, takiej jak
powódź lub tajfun, należy skontaktować się
zdealerem.
W takim przypadku nie wolno włączać klimaty-
zatora, gdyż grozi to porażeniem prądem elektrycznym, uszkodzeniem urządzenia lub pożarem.
Wyłącznika głównego zasilania nie należy
używać do włączania i wyłączania
klimatyzatora.
Nieprzestrzeganie tej zasady może skutkować
pożarem lub wyciekami wody. Ponadto, w przypadku włączenia funkcji kompensacji awarii
zasilania może dojść do gwałtownego uruchomienia się wentylatora, co może skutkować
obrażeniami.
Nie należy używać tego produktu
w atmosferze zanieczyszczonej parami oleju,
np. oleju spożywczego lub maszynowego.
Opary oleju mogą być przyczyną pękania urzą-
dzenia, porażenia elektrycznego lub pożaru.
Nie należy używać produktu w miejscach
zadymionych, takich jak kuchnie, ani
w miejscach gromadzenia się gazów
palnych, żrących lub pyłów metalicznych.
Korzystanie z produktu w tego typu miejscach
może spowodować pożar lub problemy
z produktem.
Nie należy używać
(np. lakierów do włosów ani środków
owadobójczych) w pobliżu produktu.
Nie czyścić produktu rozpuszczalnikami
organicznymi takimi jak rozpuszczalniki
do farb.
Korzystanie z rozpuszczalników organicznych
może powodować uszkodzenie produktu,
porażenie prądem elektrycznym lub pożar.
Należy upewnić się, że zasilanie klimatyzatora odbywa się za pośrednictwem osobnego, dedykowanego obwodu.
Korzystanie z innych źródeł zasilania może
powodować gromadzenie się ciepła, pożar lub
uszkodzenie sprzętu.
W przypadku konieczności przeprowadzenia
czyszczenia wnętrza klimatyzatora należy
skontaktować się z dealerem.
Czyszczenie urządzenia w niewłaściwy sposób
może spowodować uszkodzenie plastikowych
podzespołów, wycieki wody i inne szkody oraz
może powodować porażenie prądem
elektrycznym.
materiałów palnych
Klimatyzatora nie należy używać do celów
niezgodnych z jego przeznaczeniem.
Klimatyzatora nie należy używać do chłodzenia
aparatury precyzyjnej, żywności, roślin, zwierząt
ani dzieł sztuki, ponieważ może to niekorzystnie
wpłynąć na ich wygląd, jakość i/lub żywotność.
Nie należy zdejmować osłony wentylatora
urządzenia zewnętrznego.
Wentylator urządzenia pracuje na bardzo
wysokich obrotach, co w razie kontaktu grozi
obrażeniami ciała. Zadaniem osłony jest
zabezpieczanie przed dotknięciem wentylatora.
Aby uniknąć niedoboru tlenu, należy
odpowiednio przewietrzać pomieszczenie,
jeśli razem z klimatyzatorem używane są
urządzenia wyposażone w palniki.
Po dłuższej eksploatacji należy sprawdzić,
czy podstawa i mocowanie urzą
uległy uszkodzeniu.
Dalsza eksploatacja urządzenia może bowiem
skutkować upadkiem urządzenia, co może
spowodować obrażenia.
W pobliżu urządzenia nie należy używać
substancji palnych w postaci aerozoli,
ponieważ może to prowadzić do pożaru.
Nie umieszczać łatwopalnych pojemników,
takich jak puszki z aerozolem, w odległości
1 m od otworu wylotu powietrza z urządzenia.
Pojemniki mogą eksplodować wskutek oddziały-
wania ciepłego powietrza wydobywającego się
zurządzenia wewnętrznego lub zewnętrznego.
Przed przystąpieniem do czyszczenia należy
koniecznie wyłączyć urządzenie za pomocą
pilota i wyłącznikiem głównym albo
wyciągnąć wtyczkę z gniazdka sieciowego.
W przeciwnym razie może to skutkować poraże-
niem prądem elektrycznym i obrażeniami.
Aby uniknąć porażenia prądem, nie należy
obsługiwać urządzenia mokrymi rękami.
Nie umieszczać bezpośrednio pod
urządzeniem wewnętrznym ani zewnętrznym
przedmiotów wrażliwych na wilgoć.
W pewnych warunkach skraplanie się wilgoci na
głównym urzą
chłodniczego, zanieczyszczenie filtru powietrza
albo zablokowanie odpływu skroplin może
spowodować skapywanie wody, powodując
zanieczyszczenie lub uszkodzenie tych
przedmiotów.
Nie należy ustawiać urządzeń z odkrytym
płomieniem w miejscach wystawionych
na działanie strumienia powietrza z klimatyzatora, ponieważ może on ujemnie
wpływać na spalanie w palniku.
Nie umieszczać grzejników bezpośrednio
pod urządzeniem, gdyż unoszące się ciepło
może powodować deformację urządzenia.
dzeniu lub przewodach czynnika
dzenia nie
3 polski
Page 7
Nie wolno zezwalać dzieciom na wspinanie
się na urządzenie zewnętrzne; nie należy
też kłaść na nim innych przedmiotów.
Upadek lub ześlizgnięcie może skutkować
obrażeniami.
Należy upewnić się, że dzieci, rośliny i
zwierzęta nie są wystawione bezpośrednio
na oddziaływanie strumienia powietrza
zurządzenia, może to bowiem mieć
niepożądane skutki.
Nie myć klimatyzatora wodą, ponieważ może
to skutkować porażeniem elektrycznym lub
doprowadzić do pożaru.
W pobliżu urządzenia nie należy umieszczać
pojemników z wodą (takich jak np. wazony),
gdyż grozi to porażeniem prądem
elektrycznym lub po
Klimatyzatora nie wolno montować
w miejscu, w którym istnieje ryzyko
wycieków gazów palnych.
W razie wycieku gazu gromadzenie się go
w otoczeniu klimatyzatora może stwarzać
zagrożenie pożarem.
Należy zamontować wąż na skropliny,
aby zapewnić skuteczny odpływ skroplonej
wody.
Jeśli podczas pracy klimatyzatora instalacja
odprowadzania skroplin nie działa prawidłowo,
może dojść do zablokowania w wyniku
nagromadzenia się w przewodach rurowych
zanieczyszczeń.
Może to spowodować wycieki wody z
urządzenia wewnętrznego. W przypadku emisji
podczas eksploatacji nietypowych dźwięków
klimatyzator należy zatrzymać i skonsultować
się z dealerem.
Urządzenie nie jest przeznaczone do użytku
przez dzieci i osoby niedołężne bez nadzoru.
Niezastosowanie się do podanych zaleceń
może skutkować osłabieniem organizmu i
pogorszeniem stanu zdrowia.
Nie należy pozostawiać dzieci bez nadzoru
ani pozwala
lub pilotem zdalnego sterowania.
Przypadkowe uruchomienie urządzenia przez
dzieci może skutkować osłabieniem organizmu
i pogorszeniem stanu zdrowia.
Aby uniknąć obrażeń, nie należy dotykać
wlotów powietrza ani żeber aluminiowych
urządzenia.
Nie umieszczać obiektów w bezpośrednim
sąsiedztwie urządzenia zewnętrznego i nie
dopuszczać, aby liście i inne zanieczyszczenia gromadziły się wokół urządzenia.
Liście stanowią schronienie dla małych zwierząt,
które mogą wejść do urządzenia. Po wejściu
do urządzenia w wyniku kontaktu zwierząt
zczęściami elektrycznymi może dojść do
uszkodzeń, powstania dymu lub pożaru.
ć im na zabawy klimatyzatorem
żarem.
Nie należy blokować wlotów ani wylotów
powietrza.
Utrudniony przepływ powietrza może by
przyczyną niedostatecznej wydajności lub
innych problemów.
Nie wolno zezwalać dzieciom bawić się
na i wokół urządzenia zewnętrznego.
Nieostrożne dotknięcie urządzenia może
powodować obrażenia.
Jeśli urządzenie nie będzie używane przez
dłuższy czas, należy wyłączyć zasilanie
głównym wyłącznikiem.
W przeciwnym razie może dojść do jego
nadmiernego nagrzania lub pożaru w wyniku
nagromadzenia pyłu.
Nigdy nie należy dotykać wewnętrznych
części pilota.
Nie wolno zdejmować przedniego panelu.
Dotykanie niektórych wewnętrznych
podzespołów grozi porażeniem prądem
elektrycznym oraz uszkodzeniem urządzenia.
W kwestiach związanych z kontrol
regulacją wewnętrznych podzespołów
urządzenia należy kontaktować się z dealerem.
Nie zostawiać pilota zdalnego sterowania,
gdy istnieje zagrożenie jego zamoczenia.
W przypadku przedostania się do pilota zdal-
nego sterowania wody istnieje ryzyko wystąpie-
nia prądu upływowego i uszkodzenia
podzespołów elektronicznych.
Podczas przeglądów filtru powietrza należy
postępować ze szczególną ostrożnością.
Konieczna jest praca na wysokościach, wymagająca zachowania najwyższej ostrożności.
Należy zwrócić uwagę na fakt, że niestabilne
rusztowanie może być przyczyną upadku i
odniesienia obrażeń.
Tego urządzenia nie powinny używać osoby
(w tym dzieci) o obniżonej sprawności
fizycznej, sensorycznej lub umysłowej,
ani osoby bez odpowiedniej wiedzy i
doświadczenia, chyba że nad ich bezpieczeństwem będzie czuwała osoba za nie
odpowiedzialna.
Dzieci należy pilnować, tak by nie bawiły się
urządzeniem.
ć
ą lub
polski 4
Page 8
3. ZAKRES PRACY
W temperaturze lub wilgotności spoza podanych
przedziałów mogą uaktywnić się urządzenia
zabezpieczające i klimatyzator może nie działać, lub
z urządzenia wewnętrznego może ściekać woda.
CHŁODZENIE
URZĄDZENIE
ZEWNĘTRZNE
RZQG71 · 100 ·
125 · 140
OGRZEWANIE
URZĄDZENIE
ZEWNĘTRZNE
RZQG71 · 100 ·
125 · 140
t.such.:Temperatura termometru suchego (°C)
t.wilg.:Temperatura termometru wilgotnego (°C)
Za pomocą pilota można ustawić temperaturę
z zakresu od 16°C do 32°C.
TEMPERATURA
WEWNĘTRZNA
t.such.
18 do 37
t.wilg.
12 do 28
TEMPERATURA
WEWNĘTRZNA
t.such.
WILGOTNOŚĆ
WEWNĘTRZNA
Maksymalnie
80%
10 do 27
TEMPERATURA
ZEWNĘTRZNA
–15 do 50
t.such.
TEMPERATURA
ZEWNĘTRZNA
t.such.
t.wilg. –20 do 15,5
–19,5 do 21
4. MIEJSCE MONTAŻU
Wskazówki dotyczące wyboru miejsca
instalacji
• Czy klimatyzator jest zamontowany w miejscu
dobrze wentylowanym, z dala od obiektów
mogących stanowić przeszkody?
• Klimatyzatora nie należy eksploatować
w warunkach podanych poniżej:
a.W miejscach, w których występuje olej
mineralny, np. ciecz chłodząco-smarująca.
b.W miejscach występowania rozpryskiwanego
oleju i pary, np. w kuchni, itp.
c.W miejscach o dużym zasoleniu, np. obszary
plaż.
d.W miejscach, w których występują związki
siarki, na przykład okolice gorących źródeł.
e.W miejscach, w których występują duże skoki
napięcia, np. w zakładach przemysłowych.
f.W pojazdach, na statkach lub łodziach.
g.W pobliżu urządzeń generujących fale
elektromagnetyczne.
h.W miejscach występowania par o odczynie
kwaśnym i/lub zasadowym.
•Czy urządzenie zabezpieczono przed
śniegiem?
W celu uzyskania szczegółowych informacji
należy skontaktować się z dealerem.
Wskazówki dotyczące okablowania
• Prace instalacyjne przy okablowaniu muszą
być wykonywane przez elektryka
z odpowiednimi uprawnieniami.
W celu wykonania okablowania należy
skontaktować się z dealerem. Nie wolno
wykonywać go samodzielnie.
•Należy upewnić się, że wszystkie prace
elektryczne zostały przeprowadzone przez
wykwalifikowany personel zgodnie z przepisami lokalnymi, przy wykorzystaniu
osobnego obwodu elektrycznego.
Należy też zwrócić uwagę na głośność
podczas pracy
• Czy dokonano wyboru miejsca o takich
cechach?
a.Miejsce o wystarczającej wytrzymałości
stosownej do ciężaru klimatyzatora, ograniczające emisję hałasu i wibracji podczas pracy.
b.Miejsce, w którym hałas ani wydmuchiwane
gorące powietrze nie będą uciążliwe.
• Czy w pobliżu wylotu powietrza z urządzenia
zewnętrznego na pewno nie znajdują się
żadne przeszkody?
Przeszkody te mogą spowodować obniżenie
wydajności i podwyższenie emisji hałasu.
• W przypadku emisji podczas eksploatacji
nietypowych dźwięków klimatyzator należy
zatrzymać i skonsultować się z dealerem
lub stacją obsługi.
Wskazówki dotyczące przewodów
odprowadzania skroplin
• Czy wykonano wyprowadzenie przewodów
umożliwiające odprowadzanie skroplin?
W przypadku niewykonania prawidłowego
wyprowadzenia skroplin z przewodów urządzenia
zewnętrznego występuje ryzyko zablokowania
przewodu podczas pracy kurzem i zanieczyszczeniami. Może to spowodować wycieki wody
zurządzenia wewnętrznego. W przypadku emisji
podczas eksploatacji nietypowych dźwięków
klimatyzator należy zatrzymać i skonsultować
się z dealerem lub stacją obsługi.
5 polski
Page 9
5. OBSŁUGA URZĄDZENIA
2
1
1
Należy zapoznać się z treścią instrukcji obsługi
dołączonej do pilota zdalnego sterowania.
• W celu odpowiedniego zabezpieczenia
urządzenia, należy włączyć je za pomocą
głównego wyłącznika zasilania na 6 godzin przed
uruchomieniem.
• W przypadku wyłączenia zasilania wyłącznikiem
głównym podczas pracy, urządzenie zostanie
automatycznie ponownie uruchomione po
włączeniu zasilania.
[PRACA W TRYBIE OGRZEWANIA –
WYJAŚNIENIA]
TRYB ODSZRANIANIA
• Gdy wężownica urządzenia zewnętrznego
pokryje się większą ilością szronu, skuteczność
ogrzewania pogarsza się i system przechodzi
w TRYB ODSZRANIANIA.
• Wentylator urządzenia wewnętrznego wyłącza
się, a na wyświetlaczu pilota pojawia się symbol
"".
• Po 6-8 minutach (maksymalnie po 10 minutach)
odszraniania, system powraca do TRYBU
OGRZEWANIA.
Wskazówki dotyczące temperatury
powietrza i wydajności grzewczej
• Wydajność grzewcza klimatyzatora ulega
obniżeniu wraz z obniżaniem się temperatury
otoczenia. W takim przypadku należy korzystać
z klimatyzatora w połączeniu z innym systemem
grzewczym.
• Układ krążenia ciepłego powietrza jest w użyciu,
dlatego ogrzanie całego pomieszczenia po
uruchomieniu może zająć trochę czasu.
• Wentylator urządzenia wewnętrznego uruchamia
się automatycznie; do momentu osiągnięcia
żądanego poziomu temperatury urządzenie
generuje delikatny nawiew. W tym czasie na
wyświetlaczu pilota pojawia się symbol " ".
Należy pozostawić go w tej pozycji i chwilę
odczekać.
• Jeśli ciepło gromadzi się pod sufitem, a na
poziomie podłogi panuje chłód, zalecane jest
użycie urządzenia do cyrkulacji (wentylatora,
który spowoduje krążenie powietrza w pomieszczeniu). W celu uzyskania szczegółowych
informacji należy skontaktować
się z dealerem.
REGULACJA KIERUNKU
PRZEPŁYWU POWIETRZA
• Istnieją dwa sposoby regulacji kąta
nachylenia wylotu powietrza.
1. A. Regulacja w górę i w dół
2. B. Kierunek prawy i lewy
Rysunek 1
1
Kierunek w górę i w dół
2
Kierunek prawy i lewy
A. KIERUNEK W GÓRĘ I W DÓŁ
• Zakres ruchu kierownicy jest zmienny.
Szczegółowe informacje można uzyskać
od dealera firmy Daikin. (patrz rysunek 1)
Naciśnij przycisk kierunku przepływu
powietrza, aby wybrać kierunek przepływu,
jak podano poniżej.
Wskaźnik KLAPY
STERUJĄCEJ PRZEPŁYWEM
POWIETRZA porusza się
wahadłowo (tak jak to
pokazano po lewej), a kierunek
przepływu powietrza stale się
zmienia. (Automatyczny ruch
wahadłowy)
1
Ruch wahadłowy
Naciśnij przycisk REGULACJI
KIERUNKU PRZEPŁYWU
POWIETRZA, aby wybrać
dowolny kierunek przepływu
powietrza.
Wskaźnik KLAPY
STERUJĄCEJ PRZEPŁYWEM
POWIETRZA przestanie
poruszać się, a kierunek
przepływu powietrza zostanie
ustalony (Ustalony kierunek
przepływu powietrza).
polski 6
Page 10
RUCHY KLAPY STERUJĄCEJ
UWAGA
PRZESTROGA
22
1
3
PRZEPŁYWEM POWIETRZA
W warunkach opisanych poniżej kierunkiem
przepływu powietrza steruje mikrokomputer,
a zatem kierunek ten może być inny, niż pokazany
na wyświetlaczu.
Chłodzenie
Tryb pracy
Program
Ogrzewanie
osuszania
Warunki
pracy
• Podczas ciągłej
pracy z
kierunkiem
przepływu
powietrza w dół
(Powietrze jest
wydmuchiwane
w kierunku
innym niż
wskazywany na
wyświetlaczu,
przez
zdefiniowany
wcześniej czas,
co ma na celu
zabezpieczenie
przed
• Gdy temperatura
w pomieszczeniu
jest wyższa od
ustawionej
• Podczas
odszraniania
(Powietrze jest
kierowane
poziomo; ma to
na celu
uniknięcie
nawiewu
powietrza
bezpośrednio na
osoby znajdujące
się w
pomieszczeniu).
skraplaniem się
wilgoci na
kierownicy.)
Tryb pracy obejmuje tryb automatyczny.
B. KIERUNEK PRAWY I LEWY
• Regulowanie kierunku przepływu powietrza
w lewo i w prawo. (patrz rysunek 1)
• Regulację można przeprowadzać wyłącznie
po zatrzymaniu klap ruchomych w położeniu
umożliwiającym tę regulację. Próba przeprowadzenia regulacji podczas ruchu wahadłowego
klap może skutkować obrażeniami dłoni.
• Nie należy poruszać kierownicami pionowymi na
siłę, ani nie wolno przekraczać ich zakresu ruchu
(±30°).
Może to spowodować uszkodzenie łopatek.
• Nie wolno eksploatować urządzeń znajdujących
się w sąsiedztwie innych urządzeń, pokazanych
na rysunku. Może to prowadzić do wycieku
kondensatu.
1
Urządzenie z kierownicami pionowymi (widok od góry)
2
Powietrze
3
Kierownice pionowe
6. OPTYMALNA EKSPLOATACJA
Aby zapewnić prawidłowe działanie systemu,
należy przestrzegać poniższych zaleceń.
• Temperaturę w pomieszczeniu należy
odpowiednio wyregulować, aby uzyskać
komfortowe warunki. Unikać nadmiernego
nagrzewania lub schładzania.
• Podczas chłodzenia należy zapobiegać
przedostawaniu się do pomieszczenia promieni
słonecznych, stosując żaluzje lub zasłony.
• Należy regularnie wentylować pomieszczenie.
Długotrwała eksploatacja urządzenia wymaga
stosownej wentylacji pomieszczenia.
• Pod urządzeniem wewnętrznym nie należy
umieszczać przedmiotów które mogłyby zostać
uszkodzone na skutek kontaktu z wodą.
Woda może kondensować i ściekać, jeśli
wilgotność powietrza przekroczy 80%, lub jeśli
wylot skroplin zostanie zablokowany.
• Drzwi i okna powinny być zamknięte. Przy
otwartych drzwiach i oknach powietrze z
pomieszczenia będzie wypływało na zewnątrz,
a w rezultacie pogorszy się skuteczność
chłodzenia i ogrzewania.
• Nie wolno umieszczać żadnych przedmiotów
bezpośrednio pod urządzeniem wewnętrznym.
Działanie ciepła może spowodować ich
deformację.
• Nie należy umieszczać żadnych przedmiotów
w pobliżu wlotu i wylotu powietrza. Może to
spowodować pogorszenie wydajności lub
wyłączenie urządzenia.
7 polski
Page 11
• Jeśli urządzenie nie będzie używane przez
2
2
1
1
dłuższy czas, należy wyłączyć zasilanie głównym
wyłącznikiem. Gdy zasilanie jest włączone
wyłącznikiem głównym, system zużywa nieco
energii, nawet jeśli nie działa. W celu
oszczędności zużycia energii wyłącz urządzenie
głównym wyłącznikiem zasilania. Przed
wznowieniem eksploatacji, aby zapewnić
sprawne działanie urządzenia, na 6 godzin przed
jego uruchomieniem należy włączyć zasilanie
(patrz KONSERWACJA).
• Gdy na wyświetlaczu pojawi się symbol " " ,
należy wezwać wykwalifikowanego technika
serwisu w celu wyczyszczenia filtrów. (Informacje
zawiera rozdział KONSERWACJA).
• Należy korzystać z funkcji regulacji kierunku
nawiewu w pełnym zakresie.
Zimne powietrze gromadzi się przy podłodze,
aciepłe w przestrzeni podsufitowej.
Kierunek przepływu powietrza należy ustawić
równolegle do stropu na czas pracy w trybie
chłodzenia lub osuszania oraz skierować w dół
w kierunku podłogi na czas pracy w trybie
ogrzewania.
Nie wolno dopuszczać do nawiewu powietrza
bezpośrednio na ludzi.
Rysunek 2
1
Pokrętło
Rysunek 3
1
7. KONSERWACJA
(DLA PERSONELU SERWISU)
CZYNNOŚCI KONSERWACYJNE MOŻE
WYKONYWAĆ TYLKO WYKWALIFIKOWANY
TECHNIK SERWISU
WAŻNE!
• NA CZAS WYKONYWANIA CZYNNOŚCI PRZY
ZŁĄCZACH WSZYSTKIE OBWODY
ZASILANIA MUSZĄ BYĆ ODŁĄCZONE
• Aby wyczyścić klimatyzator, należy zatrzymać
pracę i wyłączyć urządzenie wyłącznikiem
głównym. W przeciwnym razie może to
skutkować porażeniem prądem elektrycznym
i obrażeniami.
• Klimatyzatora nie należy myć wodą.
Może to spowodować porażenie prądem
elektrycznym. Należy zachować ostrożność,
używając pomostów i drabin.
Podczas prac na wysokościach należy
postępować z rozwagą.
1
Zaczep
2
Filtr powietrza
Rysunek 4
1
Pasek
polski 8
Page 12
Rysunek 5
1
UWAGA
UWAGA
1
Klips
3. Wyczyść filtr powietrza.
Użyj odkurzacza A) lub umyj filtr powietrza wodą
B).
A)Odkurzanie
B)Mycie wodą
Jeśli filtr powietrza jest bardzo brudny, użyj
miękkiej szczotki i obojętnego detergentu.
Rysunek 6
JAK CZYŚCIĆ FILTR POWIETRZA
Wyczyść filtr powietrza, gdy na wyświetlaczu pojawi
się symbol " ".
Zostanie wyświetlona ilość pozostałego czasu pracy
urządzenia.
Filtr powinien być czyszczony częściej, jeśli
urządzenie jest zainstalowane w pomieszczeniu,
w którym powietrze jest bardzo silnie
zanieczyszczone.
Jeśli usunięcie zanieczyszczeń stanie się niemożliwe, filtr powietrza należy wymienić (zapasowy
filtr powietrza stanowi wyposażenie opcjonalne).
1. Otwórz kratkę ssącą.
Jednocześnie przesuń oba przyciski, tak jak
to pokazano na rysunku, po czym pociągnij
je w dół.
(Zamykanie przebiega tak samo).
(Patrz rys. 2)
2. Wyjmij filtry powietrza.
Naciśnij jednocześnie 3 przyciski i ostrożnie
opuść kratkę. (Patrz rys. 3)
Usuń wodę i wysusz filtr w miejscu zacienionym.
• Nie należy myć klimatyzatora wodą o tempera-
turze wyższej, niż 50°C, ponieważ może to
spowodować przebarwienia i/lub jego
deformację.
• Nie wolno wystawiać urządzenia na działanie
ognia, gdyż może to spowodować pożar.
4. Założyć filtr powietrza.
Umieść zaczep filtru powietrza na haku kratki
ssącej i przymocuj go.
(Patrz rys. 6)
5. Zamknij kratkę ssącą.
Patrz punkt 1.
6. Po włączeniu zasilania naciśnij PRZYCISK
ZEROWANIA WSKAŹNIKA CZYSZCZENIA
FILTRU.
Wskaźnik " " zniknie z wyświetlacza.
JAK CZYŚCIĆ PANEL WYLOTOWY I
ZEWNĘTRZNY
• Do czyszczenia należy używać miękkiej
ściereczki.
• W przypadku trudności z usunięciem plam,
należy użyć wody lub obojętnego detergentu.
• Nie należy używać benzyny, benzenu,
rozcieńczalnika, proszków ściernych, ani
płynnych środków owadobójczych. Mogą one
spowodować odbarwienia lub marszczenie się
materiału.
• Nie wolno dopuścić do zamknięcia urządzenia
wewnętrznego. Może to spowodować porażenie
prądem elektrycznym lub pożar.
• Do czyszczenia filtrów powietrza i paneli
zewnętrznych nie należy używać wody ani
powietrza o temperaturze 50°C lub wyższej.
9 polski
Page 13
JAK CZYŚCIĆ KRATKĘ SSĄCĄ
UWAGA
1. Otwórz kratkę ssącą.
Przesuń oba przyciski, po czym pociągnij
je w dół.
(Zamykanie przebiega tak samo).
2. Zdejmij kratkę ssącą.
Otwórz kratkę ssącą i wyciągnij taśmę.
(Patrz rys. 4)
Otwórz kratkę ssącą i pociągnij naprzód zaciski
umieszczone tyłu kratki ssącej.
(Patrz rys. 5)
3. Wyjmij filtr powietrza.
Patrz "JAK CZYŚCIĆ FILTR POWIETRZA".
(Patrz rys. 3)
4. Wyczyść kratkę ssącą.
Umyj ją szczotką z
miękkiej szczeciny i
obojętnym detergentem
albo wodą, po czym
starannie wysusz.
• W przypadku silnego zabrudzenia
Zastosuj bezpośrednio środek czyszczący
stosowany do czyszczenia wentylatorów lub
grzałek, odczekaj 10 minut a następnie spłucz
wod
ą.
• Nie należy myć klimatyzatora wodą o tempera-
turze wyższej, niż 50°C, ponieważ może to
spowodować przebarwienia i/lub jego
deformację.
5. Założyć filtr powietrza.
Patrz punkt "JAK CZYŚCIĆ FILTR
POWIETRZA".
6. Zamocuj kratkę ssącą.
Patrz punkt 2.
7. Zamknij kratkę ssącą.
Patrz punkt 1.
URUCHAMIANIE PO DŁUŻSZEJ PRZERWIE
Sprawdź:
• Czy wlot i wylot powietrza nie jest zablokowany.
W razie potrzeby – usuń przeszkodę.
• Czy uziemienie jest podłączone.
Przewody elektryczne mogą być uszkodzone.
W przypadku wystąpienia problemów należy
skontaktować się z dealerem.
Wyczyść filtr powietrza i panele zewnętrzne
• Po wyczyszczeniu filtr należy koniecznie założyć.
Włącz zasilanie wyłącznikiem głównym
• Po włączeniu zasilania zaświeci się wyświetlacz
na pilocie zdalnego sterowania.
• W celu odpowiedniego zabezpieczenia
urządzenia, należy włączyć je za pomocą
głównego wyłącznika zasilania na co najmniej
6 godzin przed uruchomieniem.
PRZED WYŁĄCZENIEM SYSTEMU
NA DŁUŻSZY CZAS
Włącz urządzenie w TRYBIE NAWIEWU na pół
dnia, aby je wysuszyć.
• Należy zapoznać się z treścią instrukcji obsługi
dołączonej do pilota zdalnego sterowania.
Odetnij zasilanie.
• Gdy zasilanie jest włączone wyłącznikiem
głównym, system zużywa nieco energii, nawet
jeśli nie działa.
W celu oszczędności zużycia energii wyłącz
urządzenie głównym wyłącznikiem zasilania.
• Po wyłączeniu zasilania zniknie obraz z
wyświetlacza na pilocie zdalnego sterowania.
Wyczyść filtr powietrza i powierzchnie
zewnętrzne.
• Należy pamiętać o zamontowaniu filtru powietrza
w oryginalnym miejscu po oczyszczeniu. Patrz
"KONSERWACJA".
8. OBJAWY, KTÓRE NIE
ŚWIADCZĄ O USZKODZENIU
Poniższe objawy nie świadczą o uszkodzeniu
klimatyzatora
I. SYSTEM NIE DZIAŁA
• System nie włącza się ponownie natychmiast
po naciś
Urządzenie nie uruchamia się natychmiast ze
względu na działanie zabezpieczeń przed
przeciążeniem systemu.
Jeśli świeci lampka WSKAŹNIKA PRACY,
to system znajduje się w normalnym stanie.
System automatycznie włączy się ponownie
po 3 minutach.
• System nie włącza się ponownie natychmiast
po zwolnieniu przycisku REGULACJI
TEMPERATURY i jego powrocie do
poprzedniego położenia.
Urządzenie nie uruchamia się natychmiast
ze względu na działanie zabezpieczeń przed
przeciążeniem systemu.
Jeśli świeci lampka WSKAŹNIKA PRACY,
to system znajduje się w normalnym stanie.
System automatycznie włączy się ponownie
po 3 minutach.
• System nie włącza się, gdy na wyświetlaczu
widoczny jest symbol " ", który
pulsuje przez kilka sekund po naciśnięciu
przycisku włączającego system.
System jest sterowany centralnie. Pulsujący
wskaźnik oznacza, ż
sterować za pośrednictwem zdalnego pilota.
nięciu PRZYCISKU ON/OFF.
e systemem nie można
polski 10
Page 14
• System nie włącza się natychmiast po
włączeniu zasilania.
Należy odczekać 6 godzin, aż mikrokomputer
będzie gotów do działania.
•Urządzenie zewnętrzne zostało zatrzymane.
Powodem jest osiągnięcie w pomieszczeniu
temperatury zadanej. Urządzenie wewnętrzne
przechodzi w stan pracy wentylatorów (nawiew).
Tryb chłodzenia (automatyczna praca w trybie
chłodzenia): Zmniejsz nastawę temperatury.
Tryb ogrzewania (automatyczna praca w trybie
ogrzewania): Zwiększ nastawę temperatury.
Praca rozpoczyna się po chwili, pod warunkiem
że system znajduje się w normalnym stanie.
• Na pilocie zdalnego sterowania wyświetlany
jest symbol " ", zaś nawiew jest
przerywany.
Dzieje się tak, ponieważ system automatycznie
przechodzi do trybu ODSZRANIANIA, aby
zapobiec obniżeniu wydajności grzewczej
w wyniku zgromadzenia się na urządzeniu
zewnętrznym grubej warstwy szronu.
Po 6-8 minutach (maksymalnie po 10 minutach)
system powraca do pierwotnego trybu pracy.
II. URZĄDZENIE ZATRZYMUJE SIĘ OD CZASU
DO CZASU.
• Na pilocie zdalnego sterowania wyświetlany
jest symbol "U4" i "U5", zaś nawiew jest
przerywany. Nawiew jest wznawiany po
upływie kilku minut.
Sytuacja taka jest spowodowania przerwaniem
komunikacji między urządzeniami przez
zakłócenia pochodzące z urządzeń elektrycznych
innych niż klimatyzator.
Wraz ze wzrostem natężenia zakłóceń
elektrycznych system automatycznie uruchamia
się ponownie.
III.PRĘDKOŚĆ OBROTÓW WENTYLATORA
JEST RÓŻNA OD NASTAWY.
•Naciśnięcie przycisku sterowania obrotami
wentylatora nie powoduje zmiany prędkości
obrotowej.
<W trybie chłodzenia>
Podczas odszraniania niska intensywność
nawiewu zabezpiecza przed wyciekami wody
powstałej z topniejącego lodu.
Po chwili tę intensywność można zmienić.
<W trybie ogrzewania>
Kiedy temperatura w pomieszczeniu osiągnie
wartość nastawy w trybie ogrzewania,
dostarczanie ciepła z jednostki zewnętrznej
zostanie zatrzymane i jednostka wewnętrzna
zacznie pracować w trybie cichobieżnym.
Zmiana intensywności nawiewu może odbywać
się z pewnym opóźnieniem.
Zwiększ nastawę temperatury.
Po chwili intensywność nawiewu zmieni się.
IV.KIERUNEK NAWIEWU NIE JEST ZGODNY
Z ZADANYM.
• Rzeczywisty kierunek nawiewu jest
niezgodny z wyświetlanym na pilocie.
• Ustawienie automatycznego ruchu
wahadłowego nie działa.
Patrz "REGULACJA KIERUNKU PRZEPŁYWU
POWIETRZA".
V. Z URZĄDZENIA WYDOBYWA SIĘ BIAŁA
PARA
• Gdy podczas chłodzenia występuje duża
wilgotność (w miejscach zatłuszczonych i
zapylonych)
Jeśli wnętrze urządzenia wewnętrznego jest
silnie zanieczyszczone, rozkład temperatury
wewnątrz pomieszczenia staje się
nierównomierny. Należy wyczyścić wnętrze
urządzenia wewnętrznego. Szczegółowe
informacje na temat czyszczenia urządzenia
można uzyskać od dealera firmy Daikin. Operację
tę powinien wykonywać wykwalifikowany technik
serwisu.
Sprawdź warunki panujące w otoczeniu.
• Po prze
OGRZEWANIA po OPERACJI
ODSZRANIANIA.
Wilgoć powstała w wyniku ODSZRANIANIA
zamienia się w parę i ulatnia się.
Gdy na wyświetlaczu pojawi się symbol " ",
oznacza to uruchomienie trybu odszraniania.
VI.HAŁAS GENEROWANY PRZEZ
KLIMATYZATORY
• Sygnał dzwonka po uruchomieniu urządzenia.
Jest to dźwięk generowany przez działający
regulator temperatury.
Ucichnie on po około minucie.
•Ciągłe, niskie syczenie w trybie CHŁODZENIA
lub podczas OPERACJI ODSZRANIANIA.
Jest to dźwięk gazowego czynnika chłodniczego
przepływającego przez urządzenia wewnętrzne i
zewnętrzne.
• Syczenie słyszalne po uruchomieniu lub
bezpośrednio po wyłączeniu urządzenia albo
na początku lub bezpośrednio po
zakończeniu OPERACJI ODSZRANIANIA.
Jest to dźwięk spowodowany zatrzymywaniem
lub zmianami przepływu czynnika chłodniczego.
W trybie ogrzewania prze
trybu ODSZRANIANIA następuje automatycznie.
Na pilocie zdalnego sterowania wyświetlany jest
symbol " ".
Po 6-8 minutach (maksymalnie po 10 minutach)
system powraca do pierwotnego trybu pracy.
łączeniu z powrotem w TRYB
łączenie systemu do
11 polski
Page 15
•Ciągły, niski świst słyszalny w trybie
OSTRZEŻENIE
CHŁODZENIA lub po wyłączeniu.
Ten dźwięk wydaje pracująca pompa do skroplin.
• Skrzypienie słyszalne podczas pracy lub po
wyłączeniu systemu.
Dźwięk ten jest spowodowany rozszerzaniem się
i kurczeniem plastikowych elementów pod
wpływem zmian temperatury.
VII.Z URZĄDZEŃ WYDOBYWA SIĘ KURZ
•Jeśli urządzenie zostało włączone po dłuższej
przerwie w eksploatacji, może się z niego
wydostawać kurz.
Jest to kurz, który zgromadził się w urządzeniu.
VIII.Z URZĄDZEŃ WYDOBYWAJĄ SIĘ
NIEPRZYJEMNE ZAPACHY
Urządzenie absorbuje zapachy pochodzące
z pomieszczeń, mebli, papierosów itp.,
a następnie je wydziela.
Jeśli nieprzyjemny zapach stanowi problem,
należy ustawić
nawiewu (lub jego brak), gdy temperatura
w pomieszczeniu osiągnie wartość nastawy.
W celu uzyskania szczegółowych informacji
należy skontaktować się z dealerem firmy Daikin.
IX.PRĘDKOŚĆ OBROTÓW WENTYLATORA
JEST RÓŻNA OD NASTAWY.
• Łopatki kierownic powietrza nie poruszają się
w trybie automatycznego ruchu
wahadłowego.
<W trybie ogrzewania>
Gdy temperatura w pomieszczeniu jest wyższa
niż wartość nastawy, powietrze jest
wydmuchiwane poziomo; ma to na celu
uniknięcie nawiewu powietrza bezpośrednio
na osoby znajdujące się w pomieszczeniu.
Po chwili łopatki kierownic zaczynają poruszać
się wahadłowo. (Patrz strona 7)
• Ruch łopatek jest odmienny niż informacja
na wyświetlaczu.
<W trybie chłodzenia i osuszania>
Podczas ciągłej pracy z kierunkiem przepływu
powietrza w dół powietrze jest wydmuchiwane
w kierunku innym niż wskazywany na wyświet-
laczu, przez zdefiniowany wcześniej czas, co
ma na celu zabezpieczenie przed skraplaniem
się
wilgoci na kierownicy.
<W trybie ogrzewania>
Gdy temperatura w pomieszczeniu jest wyższa
niż wartość nastawy, powietrze jest wydmuchiwane poziomo; ma to na celu uniknięcie nawiewu
powietrza bezpośrednio na osoby znajdujące się
w pomieszczeniu.
Po chwili łopatki kierownic przyjmują ustawienie
zgodne z nastawą. (Patrz strona 7)
umiarkowaną intensywność
X.ŁOPATKI KIEROWNIC POWIETRZA NIE
ZAMYKAJĄ SIĘ
• Łopatki kierownic powietrza nie zamykają się
nawet po przerwaniu pracy urządzenia.
Jest to spowodowane faktem, że kierownice
zamykają się po ustaniu nawiewu.
Po chwili łopatki kierownic zamkną się.
XI.EFEKTYWNOŚĆ CHŁODZENIA JEST
NIEWYSTARCZAJĄCA
• Program osuszania.
Program osuszania ma na celu obniżenie
temperatury w pomieszczeniu na tyle
nieznacznie, na ile to tylko możliwe.
Należy obniżyć temperaturę w pomieszczeniu,
korzystając z trybu chłodzenia, a następnie
skorzystać z trybu osuszania.
9. ROZWIĄZYWANIE PROBLEMÓW
Jeśli wystąpi jedna z poniższych usterek, nale
podjąć środki zaradcze opisane poniżej i
skontaktować się z dealerem firmy Daikin.
System musi zostać naprawiony przez
wykwalifikowanego technika serwisu.
W razie zaobserwowania niepokojących
objawów (zapach spalenizny, itp.) należy
wyjąć przewód zasilający z gniazda i
skontaktować się z dealerem
Kontynuowanie pracy w takich okolicznościach
może być przyczyną problemów, porażenia
prądem elektrycznym lub pożaru.
• W razie częstej aktywacji urządzeń
zabezpieczających takich jak bezpiecznik,
wyłącznik czy wyłącznik prądu upływowego;
Środek zaradczy: Nie włączaj zasilania
głównego.
• Gdy nie działa wyłącznik urządzenia;
Środek zaradczy: Wyłącz zasilanie
wyłącznikiem głównym.
• Jeśli z urządzenia cieknie woda.
Środek zaradczy: Wyłącz urządzenie.
• Jeśli na wyświetlaczu pulsuje symbol " "
(KONTROLA), "Nr URZĄDZENIA", miga lampka
PRACY i wyświetlany jest "KOD USTERKI".
ży
polski 12
Page 16
1
UNIT No.
C
L H
2
1
34
Lampka KONTROLNA PRACY
2
Wskaźnik KONTROLI
3
KOD USTERKI
4
Numer URZĄDZENIA WEWNĘTRZNEGO,
wktórymwystępuje usterka
Środek zaradczy: Skontaktuj się z dealerem
firmy Daikin i poinformuj go
o zawartości wyświetlacza.
(W przypadku typu BRC1E
należy po sprawdzeniu kodu
usterki i nazwy modelu na
pilocie zdalnego sterowania
skontaktować się z dealerem.)
II. Jeśli system nie działa prawidłowo (poza
przypadkami opisanymi powyżej) i nie można
jednoznacznie stwierdzić żadnej z wymienionych wyżej usterek, należy skontrolować
system, postępując według poniższych
procedur.
1. Jeśli system w ogóle nie działa.
• Sprawdź, czy nie wystąpiła awaria zasilania.
Poczekaj do ponownego włączenia zasilania.
Jeśli wystąpi przerwa w zasilaniu podczas
pracy, system automatycznie uruchomi się
ponownie natychmiast po włączeniu zasilania.
• Sprawdź, czy żaden z bezpieczników nie uległ
przepaleniu.
Wyłącz zasilanie.
• Sprawdź, czy wyłącznik jest przepalony.
Włącz zasilanie, o ile wy
łącznik znajduje się
wpołożeniu wyłączonym.
Nie włączaj zasilania, gdy wyłącznik znajduje
się w położeniu wyzwolonym.
(Należy skontaktować się z dealerem.)
2. Jeśli system przestaje działać po chwili
pracy.
• Sprawdź, czy nic nie blokuje wlotów lub
wylotów powietrza urządzenia zewnętrznego
lub wewnętrznego.
Usuń przeszkodę i zapewnij dopływ powietrza.
• Sprawdź, czy filtr powietrza nie jest zatkany.
Zwróć się do serwisu o wyczyszczenie filtrów
powietrza (Patrz KONSERWACJA).
3. System działa, ale wydajność chłodzenia lub
ogrzewania jest niewystarczająca.
• Jeśli jakaś przeszkoda blokuje wloty lub wyloty
powietrza urządzenia zewnętrznego lub
wewnętrznego.
Usuń przeszkodę i zapewnij dopływ powietrza.
• Jeśli filtr powietrza jest zatkany.
Zwróć się do serwisu o wyczyszczenie filtrów
powietrza (Patrz KONSERWACJA).
• Jeśli nieprawidłowo ustawiono temperaturę
(patrz REGULACJA).
• PRĘDKOŚĆ WENTYLATORA ustawiona
na NISKĄ (patrz REGULACJA).
• Jeśli nieprawidł
owo ustawiono kąt nawiewu
(patrz REGULACJA KIERUNKU NAWIEWU).
• Jeśli drzwi lub okna są otwarte.
Zamknij drzwi lub okna, aby zapobiec
przedostawaniu się podmuchów wiatru do
pomieszczenia.
• Jeśli do pomieszczenia wpadają bezpośrednio
promienie słoneczne (podczas chłodzenia).
Użyj żaluzji lub zasłon.
• Jeśli w pomieszczeniu znajduje się zbyt wiele
osób (w trybie chłodzenia).
Skuteczność chłodzenia pogarsza się, jeśli
przyrost ciepła w pomieszczeniu jest za duży.
• Jeśli pomieszczenie bardzo mocno się
nagrzewa (podczas chłodzenia).
Skuteczność chłodzenia pogarsza się, jeśli
przyrost ciepła w pomieszczeniu jest za duży.
1
2
Wyłącznik
Położenie przełącznika
ON
1
OFF
2
13 polski
Page 17
NOTES
Page 18
NOTES
Page 19
NOTES
Page 20
3P177429-6M
EM10A018
(1008) HT
Loading...
