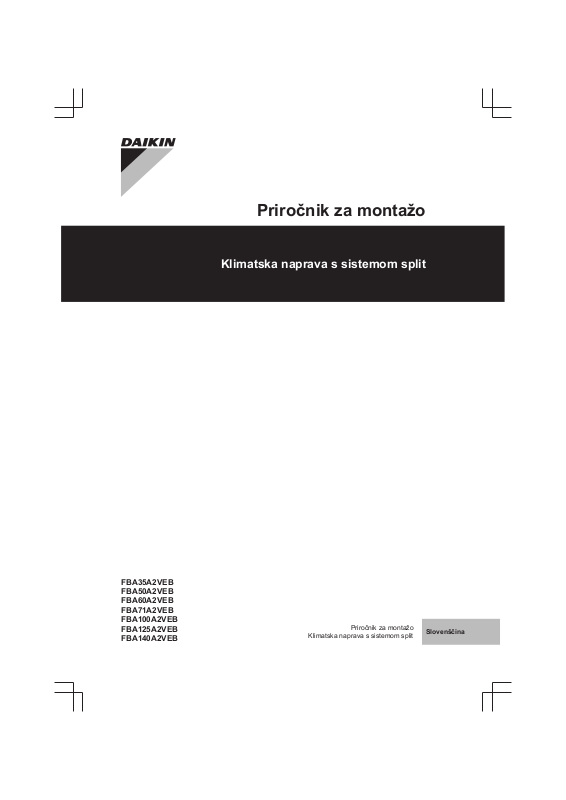

Daikin FBA35A2VEB, FBA50A2VEB, FBA60A2VEB, FBA71A2VEB, FBA100A2VEB Installation manuals [sl]

Priročnik za montažo

Klimatska naprava s sistemom split

FBA35A2VEB
FBA50A2VEB
FBA60A2VEB
FBA71A2VEB
FBA100A2VEB
FBA125A2VEB
FBA140A2VEB

Priročnik za montažo

Klimatska naprava s sistemom split

Slovenščina

Directivelor, cu amendamentele respective.

<A>

<B>

<C>

DEKRA (NB0344)

2178265.0551-EMC

DAIKIN.TCF.033A3/03-2017

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

25

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

25

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

17

както е изложено в <A> и оценено положително от <B>

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

*

**

DICz*** je pooblaščen za sestavo datoteke s tehnično mapo.

DICz*** on volitatud koostama tehnilist dokumentatsiooni.

DICz*** е оторизирана да състави Акта за техническа конструкция.

DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą.

DICz*** ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie.

DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B>

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią <B> i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de<B>

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani <B>

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

<B> järgi vastavalt sertifikaadile<C>.

DICz*** on valtuutettu laatimaan Teknisen asiakirjan.

Společnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce.

DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására.

DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

13**

14**

15**

16**

17**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Machinery 2006/42/EC

Low Voltage 2014/35/EU

enligt <A> och godkänts av <B> enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av <B> ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka <B>

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

<B> vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

15

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da<B>

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το <B> σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

<B> prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A DICz*** está autorizada a compilar a documentação técnica de fabrico.

Компания DICz*** уполномочена составить Комплект технической документации.

DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata.

DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen.

07**

08**

09**

10**

11**

de <B> de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением <B> согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af <B> ihenhold til

Certifikat<C>.

DICz*** este autorizat să compileze Dosarul tehnic de construcţie.

18**

Tetsuya Baba

Managing Director

Pilsen, 2nd of May 2017

DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

12**

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

Daikin Industries Czech Republic s.r.o.

01

02

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

04

05

06

FBA35A2VEB, FBA50A2VEB, FBA60A2VEB, FBA71A2VEB, FBA100A2VEB, FBA125A2VEB, FBA140A2VEB,

07

08

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by <B>

according to the Certificate<C>.

wie in <A> aufgeführt und von <B> positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par <B>

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door <B>

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por <B> de acuerdo con el

Certificado<C>.

05Nota*

DICz*** is authorised to compile the Technical Construction File.

01**

DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

DICz*** est autorisé à compiler le Dossier de Construction Technique.

DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen.

DICz*** está autorizado a compilar el Archivo de Construcción Técnica.

DICz*** è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

***DICz = Daikin Industries Czech Republic s.r.o.

3P480520-4A

Kazalo

40×8×1× 1×

3×

1×

1×

1×

2×

1×

ed

ba

1×

c

f g

h

i j k l

4×

Kazalo

1 O dokumentaciji 3

1.1 O tem dokumentu...................................................................... 3

2 O škatli 3

2.1 Notranja enota........................................................................... 3

2.1.1 Odstranjevanje opreme z notranje enote.................... 3

3 O enotah in opcijskih dodatkih 4

3.1 Razpostavitev sistema .............................................................. 4

4 Priprava 4

4.1 Priprava mesta namestitve........................................................ 4

4.1.1 Zahteve za namestitveno mesto za notranje enoto .... 4

5 Montaža 5

5.1 Nameščanje notranje enote ...................................................... 5

5.1.1 Napotki za varnost pri montaži notranje enote............ 5

5.1.2 Navodila pri nameščanju notranje enote..................... 5

5.1.3 Navodila za nameščanje cevovodov........................... 6

5.1.4 Navodila za nameščanje cevi za odvajanje

kondenzata ................................................................. 6

5.2 Povezovanje cevi za hladivo ..................................................... 8

5.2.1 Da bi priključili cevi za hladivo na notranjo enoto ....... 8

5.3 Priključevanje električnega ožičenja.......................................... 8

5.3.1 Napotki za priključevanje električnega ožičenja.......... 8

5.3.2 Specifikacije standardnih komponent ožičenja ........... 9

5.3.3 Priključevanje električnega ožičenja na notranjo

enoto ........................................................................... 9

▪ Splošni varnostni ukrepi:

▪ Varnostna navodila, ki jih morate prebrati pred montažo
▪ Format: Papirni izvod (v škatli notranje enote)

▪ Priročnik za montažo notranje enote:

▪ Navodila za montažo
▪ Format: Papirni izvod (v škatli notranje enote)

▪ Vodnik za monterja:

▪ Priprava za montažo, dobre prakse, referenčni podatki…
▪ Format: Digitalne datoteke na naslovu http://

www.daikineurope.com/support-and-manuals/product­information/

V območnem spletnem mestu Daikin ali pri vašem prodajalcu so
morda na voljo najnovejše posodobitve priložene dokumentacije.

Izvorna dokumentacija je pisana v angleščini. Dokumentacija v
drugih jezikih je prevod.

Tehnično-inženirski podatki

▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni

Daikin spletni strani (javno dostopna).

▪ Popolni tehnični podatki so na voljo na Daikin ekstranetu

(zahtevana avtentikacija).

2 O škatli

2.1 Notranja enota

6 Konfiguracija 10

6.1 Nastavitve sistema .................................................................... 10

7 Zagon 11

7.1 Seznam preverjanj pred začetkom uporabe.............................. 11

7.2 Izvedite preizkus delovanja ....................................................... 12

7.3 Kode napak pri izvajanju preizkusa delovanja .......................... 12

8 Odlaganje 12
9 Tehnični podatki 13

9.1 Vezalna shema.......................................................................... 14

1 O dokumentaciji

1.1 O tem dokumentu

INFORMACIJE

Prepričajte se, da ima uporabnik natisnjeno dokumentacijo
in ga prosite, naj jo shrani.

Ciljni prejemniki

Pooblaščeni monterji

INFORMACIJE

Uporaba naprave je predvidena za strokovnjake oziroma
usposobljene uporabnike v delavnicah, v manj zahtevnem
industrijskem okolju ter na kmetijah oziroma za
nestrokovnjake v poslovnem okolju in gospodinjstvih.

2.1.1 Odstranjevanje opreme z notranje enote

a Priročnik za montažo
b Priročnik za uporabo
c Splošni varnostni ukrepi
d Podložke za obesni nosilec
e Vijaki za prirobnice cevovoda

f Kovinska objemka

g Zatesnitvene blazinice: Velika (cev za iztok kondenzata),

srednja 1 (plinska cev), srednja 2 (tekočinska cev)

h Gibljiva odtočna cev

i Dolg zatesnitveni material
j Izolacijski kos: Majhen (tekočinska cev)

k Izolacijski kos: Velika (plinska cev)

l Kabelske vezice

Komplet dokumentacije

Ta dokument je del kompleta dokumentacije. Celotno dokumentacijo
sestavljajo:

FBA35~140A2VEB
Klimatska naprava s sistemom split
4P456962-1C – 2017.04

Priročnik za montažo

3

3 O enotah in opcijskih dodatkih

b

f

a

h

c

d

e

g

≥500

a

e dbc

fg

680

a cdb

680

200<45

a b

680

a

e

g

b

A

B

C

c

c

dde

f

3 O enotah in opcijskih

dodatkih

3.1 Razpostavitev sistema

a Notranja enota

b Zunanja enota

c Uporabniški vmesnik

d Vsesavanje zraka

e Izpust zraka

f Cevi za hladivo + kabel za medsebojno povezavo
g Cev za iztok kondenzata
h Ozemljitveni vodnik

a Prostor za vzdrževanje
b Odvodna cev
c Priključek za napajalni vodnik
d Priključek vodnika za prenos signala
e Vzdrževanje odtoka

f Cev za hladivo v plinastem stanju

g Cev za hladivo v tekočem stanju

▪ Dodatki pri montaži:

4 Priprava

4.1 Priprava mesta namestitve

▪ Zagotovite dovolj prostora okoli enote za servisiranje in kroženje

zraka.

▪ Izberite namestitveno mesto, ki omogoča dovolj prostora za

prenos enote na mesto namestitve in z njega.

OPOZORILO

Ne nameščajte klimatske naprave, kjer lahko pride do
puščanja vnetljivega plina. Če začne plin uhajati in se
zadrži okoli klimatske naprave, lahko pride do požara.

4.1.1 Zahteve za namestitveno mesto za notranje enoto

INFORMACIJE

Raven zvočnega tlaka je manj kot 70dBA.

▪ Za montažo uporabite svornike za obešanje.
▪ Razmiki. Pazite na naslednje zahteve:

A Standardno zadnje sesanje
B Nameščanje z zadnjim vodom in odprtino servisnega voda
C Nameščanje z zadnjim vodom, brez odprtine servisnega

voda

a Površina stropa
b Odprtina v stropu
c Servisna plošča za dostop (dodatna oprema)
d Zračni filter
e Filter dovoda za zrak

f Odprtina servisnega voda

g Izmenljiva plošča

Priročnik za montažo

4

Klimatska naprava s sistemom split

FBA35~140A2VEB

4P456962-1C – 2017.04

5 Montaža

1

2

4

3

a

b

c

5 mm

a

c e

b

125

460

160

(160~300)

375

a

c

b

460

d

d

f

f

125

≥300

A

B

a

a

b

5.1 Nameščanje notranje enote

5.1.1 Napotki za varnost pri montaži notranje enote

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v naslednjih
poglavjih:

▪ Splošni varnostni ukrepi
▪ Priprava

5 Montaža

5.1.2 Navodila pri nameščanju notranje enote

INFORMACIJE
Dodatna oprema. Ko nameščate dodatno opremo,

preberite tudi priročnik za nameščanje dodatne opreme.
Odvisno od pogojev na licu mesta bo morda lažje, če boste
najprej namestili dodatno opremo.

▪ V primeru montaže z izolacijskim trako, a brez odprtine

servisnega voda. Spremenite položaj zračnih filtrov.

1 Odstranite zračne filtre z zunanje strani enote.
2 Odstranite izmenljivo ploščo.
3 Namestite zračne filtre z notranje strani enote.
4 Namestite izmenljivo ploščo.

▪ Ko nameščate vod za vstopno zračno odprtino, izberite

pritrditvene vijake, ki bodo za 5 mm moleli ven na notranji strani
prirobnice, da bi zaščitili zračni filter pred poškodbami med
vzdrževanjem filtra.

Model f(mm)

35~50 760
60~71 1060
100~140 1460

A Nameščanje vstopne zračne odprtine s platneno povezavo
B Neposredno nameščaje plošče z vstopno zračno odprtino

a Površina stropa
b Odprtina v stropu
c Plošča z vstopno zračno odprtino (dodatna oprema)
d Notranja enota (zadnja stran)
e Platnena povezava za ploščo vstopne zračne odprtine

(dodatna oprema)

OPOMBA

To enoto je mogoče uporabljati s spodnjim sesanjem, tako
da zamenjate izmenljivo ploščo s ploščo, na kateri je
nameščen zračni filter.

a Plošča z nameščenim zračnim filtrom(filtri)

a Vod vstopne zračne odprtine
b Notranjost prirobnice
c Pritrditveni vijak

▪ Trdnost stropa. Preverite, ali je strop dovolj močan, da bo

prenesel maso enote. Če obstaja tveganje, strop ojačajte, preden
namestite enoto.

▪ Dodatki pri montaži:

FBA35~140A2VEB
Klimatska naprava s sistemom split
4P456962-1C – 2017.04

▪ Obesni svorniki. Za nameščanje uporabite svornike M10. Obesni

nosilec pritrdite na obesni svornik. Varno jo pritrdite z matico in
podložko s spodnje in zgornje strani obesnega nosilca.

▪ Velikost odprtine v stropu. Pazite, da bodo odprtine v stropu

znotraj naslednjih omejitev:

b Izmenljiva plošča

Priročnik za montažo

5

5 Montaža

800

630

A

B

b

a

d

c

d

a1
b1

b1
a2

c1

4×

b
a

c

e

d

b

a

a b b a

eed d

c

1~1.5 m

a

b Vinilna cev

7 Zategnite zgornjo matico.

OPOMBA

Enote NE smete namestiti postrani. Možne posledice: Če
je enota nagnjena v smeri pretoka kondenzata (stran s
cevjo za odvod kondenzata je dvignjena), stikalo na plovec
ne bo delovalo in bo povzročilo kapljanje vode.

5.1.3 Navodila za nameščanje cevovodov

Cevi so iz lokalne dobave.
▪ Stranica za vstop zraka. Priključite vod in prirobnco na strani

dovajanja zraka (ne dobavlja Daikin). Za povezavo prirobnice
uporabite 7 dodatnih vijakov.

Model A(mm) B(mm)

35~50 700 738
60~71 1000 1038
100~140 1400 1438

a1 Matica (lokalna dobava)
a2 Dvojna matica (iz lokalne dobave)

b1 Podložke (dodatki)

c1 Obesni nosilec (priložen enoti)

a Notranja enota

b Cev

c Nagib obesnega nosilca (spuščen)

d Razdalje med svorniki za obešanje

INFORMACIJE

▪ Hitrost ventilatorja za notranjo enoto je nastavljena

vnaprej, tako da je zagotovljen standarden zunanji
statični tlak.

▪ Da bi nastavili višji ali nižji zunanji statični tlak,

ponastavite začetno nastavitev z uporabniškim
vmesnikom.

▪ Primer montaže:

a Sidro

b Stropna plošča

c Dolga matica ali zatezna matica

d Svornik za obešanje

e Notranja enota

▪ Začasno namestite enoto.

5 Obesni nosilec pritrdite na obesni svornik.
6 Varno ga pritrdite.

▪ Nivo. Prepričajte se, da je enota nameščena poravnano na vseh

štirih vogalih z vodno tehtnico ali vinilno cevjo, napolnjeno z vodo.

a Povezovalni vijak (dodatek)
b Prirobnica (iz lokalne dobave)
c Glavna enota
d Izolacija (iz lokalne dobave)
e Aluminijasti trak (iz lokalne dobave)

▪ Filter. Pazite, da boste namestili zračni filter v notranjost zračnega

prehoda na strani vstopne odprtine za zrak. Uporabite zračni filter
z zmogljivostjo zbiranja prahu ≥50% (gravimetrična metoda).
Priloženi filter ni v uporabi, ko je priključen vod za dovod.

▪ Stranica za izstop zraka. Priključite vod v skladu z notranjo mero

prirobnice na izhodni strani.

▪ Uhajanje zraka. Okoli prirobnice na strani za vstop zraka in

priključek za zrak ovijte aluminijasti trak. Prepričajte se, da na
nobenem spoju ne pušča zrak.

▪ Izolacija. Izolirajte vod, da bi preprečili nastanek kondenzata.

Steklena volna ali polietilenska pena, debeline 25mm.

5.1.4 Navodila za nameščanje cevi za odvajanje kondenzata

Poskrbite za pravilno odvajanje kondenzata. To zajema:
▪ Splošni napotki
▪ Priključevanje cevi za izpust na notranjo enoto
▪ Preverjanje, da nikjer ne pušča voda

Splošni napotki

▪ Črpalka za odtok. Za ta "tip z visokim dvigom" bodo zvoki odtoka

zmanjšani, če boste črpalko za odtok namestili na višje mesto.
Priporočena višina je 300 mm.

▪ Dolžina cevi. Cev za odvod kondenzata naj bo karseda kratka.
▪ Premer cevi. Premer cevi mora biti enak ali večji od premera cevi

za povezavo (plastična cev 25mm nazivnega premera in 32mm
zunanjega premera).

▪ Nagib. Prepričajte se, da so cevi za odvod kondenzata nagnjene

navzdol (za vsaj 1/100), da bi preprečili, da bi se v cevi ujel zrak.
Uporabite obesne prečke, kot je prikazano.

Priročnik za montažo

6

a Vodna tehtnica

a Obesna prečka
O Dovoljeno
X Ni dovoljeno

Klimatska naprava s sistemom split

FBA35~140A2VEB

4P456962-1C – 2017.04

▪ Kondenzacija. Izvedite varnostne ukrepe proti kondenzaciji.

≤625

≤300

0~75

1000~1500

(mm)

ba

b c

a

dd

≥100

≤625

(mm)

a

≤4 mm

A

A'

A-A'

A

A'

f

652

ce

4

ba

d

b
a

d
c

3

1

2~61

a

a

b

Izolirajte vse izpustne cevi v stavbi.

▪ Dvižne cevi. Če je treba ustvariti pogoje za naklon, lahko

namestite dvižne cevi.
▪ Naklon gibljive odtočne cevi: 0~75mm, da bi se izognili pritisku

na cevi in zračnim mehurčkom.

▪ Dvižne cevi: ≤300 mm od enote, ≤625 mm pravokotno na

enoto.

a Kovinska objemka (dodatek)
b Cev za odvod kondenzata (dodatek)
c Dvižne cevi za odvod kondenzata (vinilne cevi z nazivnim

premerom 25mm in zunanjim premerom 32mm) (iz
lokalne dobave)

d Obesne prečke (iz lokalne dobave)

▪ Kombiniranje izpustnih cevi. Izpustne cevi lahko kombinirate.

Prepričajte se, da uporabljate izpustne cevi in T-spoje s pravim
premerom za delovne zmogljivosti enot.

5 Montaža

a Priključek cevi za iztok kondenzata (povezan z enoto)
b Cev za odvod kondenzata (dodatek)
c Kovinska objemka (dodatek)
d Velika tesnilna blazinica (dodatek)
e Izolacijski kos (cev za iztok kondenzata) (dodatek)

f Cev za odvod kondenzata (ni priložen enoti)

OPOMBA

▪ NE odstranjujte čepa na cevi za iztok kondenzata. Iz

nje bi lahko tekla voda.

▪ Odtočno odprtino uporabite le, ko želite izpustiti vodo iz

sistema, če pred vzdrževanjem ni bila uporabljena
črpalka.

▪ Nežno vstavite in odstranite odvodni čep. Prevelika sila

bi lahko poškodovala odvodno pipo lovilnika.

Izvlecite čep.

▪ Čepa NE premikajte gor in dol.

a T-spoj

Priključevanje cevi za izpust na notranjo enoto

OPOMBA

Nepravilno povezovanje izpustne cevi lahko privede do
puščanja in do poškodb prostora in okolice namestitve.

1 Potisnite gibljivo odtočno cev tako daleč čez odvodno cev, kot

je to mogoče.

2 Zatisnite kovinsko sponko, dokler ni glava vijaka manj od 4mm

od kovinske sponke.

3 Preverite, da nikjer ne pušča voda (glejte Preverjanje, da nikjer

ne pušča voda).

4 Namestite kos izolacije (na odtočno cev).
5 Ovijte veliko tesnilno blazinico (= izolacijo) okoli kovinske

sponke in cevi za izpst ter jo pritrdite s kabelskimi vezicami.

6 Povežite cevi za odvod kondenzata z gibljivo odtočno cevjo.

FBA35~140A2VEB
Klimatska naprava s sistemom split
4P456962-1C – 2017.04

Čep potisnite na njegovo mesto.

▪ Postavite čep in ga potisnite s križnim izvijačem.

a Čep za odvod kondenzata
b Križni izvijač

Preverjanje, da nikjer ne pušča voda

Postopek se razlikuje glede na to, ali je električno ožičenje že
dokončano. Če električno ožičenje še ni dokončano, morate začasno
priključiti uporabniški vmesnik in napajanje enote.

Če električno ožičenje še ni dokončano

1 Začano priključite električno ožičenje.
2 Odstranite pokrov stikalne omarice (a).
3 Priključite enofazno napajanje (50Hz, 230V) na priključka št. 1

in št. 2 na priključnem bloku za napajanje (d) in ozemljitev (c).

4 Spet pritrdite pokrov stikalne omarice (a).

Priročnik za montažo

7

5 Montaža

g

h

j

k

f

i

f

L N1 2 3

P1 P2 F1 F2 T1 T2

a

d

b

c

e

c

e

f

8

d

b

a

A B

a dc e fb b

a dc e fb b

2

4

3

g

1

23

4

g

AB

1

a Pokrov stikalne omarice

b Priključek vodnika za prenos signala

c Priključek za napajalni vodnik

d Shema povezav

e Stikalna omarica

f Plastična objemka
g Ožičenje uporabniškega vmesnika
h Priključna plošča za ožičenje prenosa enote

i Napajalni vodniki
j Napajalna priključna plošča

k Ožičenje prenosa med enotami

5 Vključite napajanje (ON).
6 Začnite postopek hlajenja (glejte Izvedite preizkus delovanja).
7 Počasi vlijte približno 1l vode skozi izstopno zračno odprtino in

preverite, da nikjer ne pušča.

5.2.1 Da bi priključili cevi za hladivo na notranjo enoto

OPOZORILO: VNETLJIV MATERIAL

Hladivo R32 (če je uporabljeno) v tej enoti je blago
vnetljivo.

▪ Dolžina cevi. Cev za odvod kondenzata naj bo karseda kratka.
▪ Prirobnični spoji. Priključite cevi za hladivo na enoto s

prirobničnimi spoji.

▪ Izolacija. Izolirajte cevi za hladivo na notranji enoti, kot sledi:

OPOMBA

Zagotovo izolirajte vse cevi za hladivo. Neizolirane cevi
lahko povzročijo tvorjenje kondenzata.

(a)

(a) Glejte specifikacijo zunanje enote za tip hladiva, ki ga je

treba uporabiti.

A Cevi za plin
B Cevi za tekočine

a Izolacijski material (Daikin ne dobavlja)
b Vezica za kable (dodatek)
c Izolacijski kosi: Velik (plinska cev), majhen (tekočinska cev)

(dodatki)

d Holandska matica (pripeta na enoto)
e Priključek cevi za iztok kondenzata (povezan z enoto)

f Enota

g Zatesnitvene blazinice: Srednja 1 (plinska cev), srednja 2

(tekočinska cev) (dodatki)

1 Šive izolacijskih kosov obrnite navzgor.
2 Pritrdite na osnove enote.
3 Zatisnite vezice na izolacijskih kosih.
4 Tesnilno blazinico ovijte okoli osnove enote do vrha

povezave s holandsko matico.

a Dovod vode

b Prenosna črpalka

c Pokrov dovoda vode

d Vedro (dodajanje vode skozi dovod vode)

e Odtočna odprtina za vzdrževanje

f Cevi za hladilno sredstvo

8 Izključevanje napajanja.
9 Izključite električno ožičenje.
10 Odstranite pokrov krmilne omarice.
11 Izključite napajanje in ozemljitev.
12 Spet pritrdite pokrov krmilne omarice.

Ko je električno ožičenje že izvedeno

5.3 Priključevanje električnega ožičenja

NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA

OPOZORILO

Za napajalne kable VEDNO uporabite večžilni kabel.

OPOZORILO

Če je napajalni kabel poškodovan, ga mora proizvajalec,
njegov servisni zastopnik ali druga kvalificirana oseba
zamenjati, da ne bi prišlo do nevarnosti.

1 Zagon hlajenja (glejte Izvedite preizkus delovanja).
2 Počasi vlijte približno 1l vode skozi izstopno zračno odprtino in

preverite, da nikjer ne pušča (glejte ).

5.2 Povezovanje cevi za hladivo

NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN

5.3.1 Napotki za priključevanje električnega ožičenja

Navojni momenti

Ožičenje Velikost vijaka Navojni moment

(N•m)

Kabel za
medsebojno
povezavo (notranja
↔ zunanja)

M4 1,18~1,44

Priročnik za montažo

8

Klimatska naprava s sistemom split

FBA35~140A2VEB

4P456962-1C – 2017.04

5 Montaža

1 2 3

a a a

b

c

1 2 3

P1P

2

P1P

2

d

1 2

L N

3

b

c

b

c

1 2 3

P1P

2

P1P

2

d

L N L N

L N

1 2 3

b

c

1 2 3

P

1

P

2

P1P

2

P1P

2

d d

a

L N

b

c

a

L N

b

c

P

1

P

2

d

P1P

2

P

1

P

2

P

1

P

2

a

1 2 3 L N

1 2 3

1 2 3 L N

1 2 3

1 2 3 L N

1 2 3

b

c

a

b

c

a

b

c

a

b

c

a

b

c

a

L N

L N

L N

Ožičenje Velikost vijaka Navojni moment

(N•m)

Kabel

M3.5 0,79~0,97
uporabniškega
vmesnika

▪ Če uporabite enožilni vodnik, ne pozabite zaviti konca vodila.

Nepravilno izvedeno delo lahko povzroči pregrevanje ali požar.

▪ Ozemljitveni vodnik med razbremenilno objemko in priključkom

mora biti daljši od drugih vodnikov.

5.3.2 Specifikacije standardnih komponent ožičenja

Komponenta FBA

Napajalni kabel MCA

(a)

Napetost 220~240V
Faza 1~
Frekvenca 50~60Hz
Preseki kablov Ustrezati morajo veljavni

Kabel za medsebojno povezavo Minimalni presek kabla 2,5 mm² in

Kabel uporabniškega vmesnika Vinilni vodnik z od 0,75 do

Priporočena varovalka na mestu
montaže

Zemljostični odklopnik Ustrezati morajo veljavni

35+50 60+71 100 125+140

1,4A 1,3A 3,5A 3,9A

zakonodaji

za uporabo pri 220~240V

1,25mm2 oklopom ali kabel

(2‑žilni kabel)

Največ 500m

16A

zakonodaji

4 Razdelite majhno tesnilo (dodatek) in ga ovijte okoli kablov, da

voda ne bi vdrla v enoto. Zatesnite vse reže, da bi preprečili
vstop v sistem malim živalim.

OPOZORILO

Z zagotavljanjem primernih ukrepov preprečite, da bi enota
postala zavetišče za majhne živali. Majhne živali, ki se
dotaknejo električnih delov, lahko povzročijo okvare, dim
ali požar.

5 Spet pritrdite servisni pokrov.

▪ Ko uporabljate 1 uporabniški vmesnik z 1 notranjo enoto.

▪ Ko uporabljate 2 uporabniška vmesnika

1

5.3.3 Priključevanje električnega ožičenja na

Pomembno je, da sta napajanje in ožičenje prenosa ločena. Da ne bi
prišlo do motenj, mora biti razdalja med obema tokokrogoma vsaj
50mm.

1 Odstranite servisni pokrov.
2 Kabel uporabniškega vmesnika: Kabel speljite skozi okvir,

povežite ga na priključno sponko in ga pritrdite z vezico za
kabel.

3 Kabel za medsebojno povezavo (notranja ↔ zunanja): Kabel

speljite skozi okvir, povežite ga na priključno sponko
(prepričajte se, da se številke ujemajo s številkami na zunanji
enoti in povežite ozemljitveni vodni), nato pritrdite kabel z
vezico za kable.

FBA35~140A2VEB
Klimatska naprava s sistemom split
4P456962-1C – 2017.04

(a) MCA=minimalni tok tokokroga. Navedene vrednosti so

maksimalne vrednosti (za natančne vrednosti glejte
električne podatke za kombinacijo notranjih enot).

notranjo enoto

OPOMBA

▪ Upoštevajte vezalno shemo (priloženo enoti, na

pokrovu stikalne omarice).

▪ Pazite, da električno ožičenje NE bo oviralo pravilne

pritrditve servisnega pokrova.

OPOMBA

Pazite, da bosta napajalni vod in vod za prenos podatkov
ločena. Ožičenje prenosa in napajanje se lahko križata,
vendar ne smeta potekati vzporedno.

(1)

Črtkasta črta predstavlja ločeno napajanje.

▪ Ko uporabljate skupinski nadzor

a Napajanje

1

Priročnik za montažo

9

6 Konfiguracija

b Glavno stikalo

c Varovalka

d Uporabniški vmesnik

▪ Glavna enota: Prepričajte se, da ste priključili ožičenje, ko v

skupinskem nadzoru kombinirate s sistemom za sočasno
delovanje.

▪ Ločeno napajanje uporabite samo pri naslednjih kombinacijah:

1×FBA35A + RXS35L ali RXM35M
2×FBA60A + RR100/125B ali RQ100/125B
2×FBA71A + RR100/125B ali RQ100/125B
4×FBA50A + RZQ200C
3×FBA60A + RZQ200C
3×FBA71A + RZQ200C
2×FBA100A + RZQ200C
4×FBA60A + RZQ200C
2×FBA125A + RZQ200C

▪ EN/IEC 61000‑3‑12 določa, da mora biti kratkostična moč S

enaka ali večja od minimalne vrednosti Ssc na vmesniški točki med
napajanjem uporabnika in javnim sistemom.

▪ EN/IEC 61000‑3‑12 = evropski/mednarodni tehnični standard, ki

predpisuje omejitve za harmonične tokove, proizvedene z
opremo, povezano v javna nizkonapetostna omrežja z vhodnim
tokom >16A in ≤75A na fazo.

▪ Monter ali uporabnik opreme mora zagotoviti, po potrebi s

posvetom z operaterjem distribucijskega omrežja, da je oprema
priključena na napajanje s kratkostično močjo Ssc, ki je enaka ali
večja od minimalne vrednosti Ssc.

▪ Zagotovite, da je oprema priključena le na napajanje s

kratkostično močjo Ssc, večjo ali enako Ssc v spodnji tabeli.

Kombinacija FBA35A FBA50A FBA60A FBA71A
RZAG71M 2 (—) — — 1 (—)
RZQG71L
RZAG100M 3 (2,31) 2 (1,30) — —
RZQG100L
RZAG125M 4 (3,33) 3 (2,32) 2 (2,05) —
RZQG125L
RZAG140M 4 (3,33) 3 (2,32) — 2 (2,05)
RZQG140L
RZASG71M 2 (1,10) — — 1 (1,22)
RZQSG71L
RZASG100M 2 (1,65) 2 (—) — —
RZQSG100L
RZASG125M 4 (3,33) 3 (2,32) 2 (2,05) —
RZQSG125L
RZASG140M 4 (3,33) 3 (2,32) — 2 (2,05)
RZQSG140L

Kombinacija FBA100A FBA125A FBA140A
RZAG71M — — —
RZQG71L

RZAG100M 1 (0,73) — —
RZQG100L
RZAG125M — 1 (0,74) —
RZQG125L
RZAG140M — — 1 (0,74)
RZQG140L
RZASG71M — — —
RZQSG71L
RZASG100M 1 (—) — —
RZQSG100L
RZASG125M — 1 (0,74) —
RZQSG125L
RZASG140M — — 1 (0,74)
RZQSG140L

INFORMACIJE

sc

V primeru skupinskega nadzora ni treba naslavljati
notranje enote. Naslov se samodejno nastavi, ko se sproži
delovanje.

6 Konfiguracija

6.1 Nastavitve sistema

Izvedite naslednje nastavitve sistema na licu mesta, ki morajo
ustrezati dejanski situaciji in potrebam uporabnika:

▪ Nastavitev zunanjega statičnega tlaka z uporabo:

▪ Nastavitev samodejnega prilagajanja zračnega pretoka
▪ Uporabniški vmesnik

▪ Čas za čiščenje zračnega filtra

Da bi nastavili samodejno prilagajanje zračnega pretoka

▪ Ko enota klimatske naprave deluje v načinu ventilator:

1 Zaustavite klimatsko enoto.
2 Nastavite številko druge kode na 03.

Nastavitev vsebine: Potem

Prilagajanje zračnega pretoka je izključeno 11(21) 7 01
Pritisnite ON/OFF, da bi se vrnili v običajno

delovanje.
Možne posledice: Indikator delovanja bo

zasvetil in klimatska enota bo začela
delovanje v načinu ventilator za samodejno
prilagajanje zračnega pretoka.

Delovanje se zaustavi po od 1 do 8 minutah.
Možne posledice: Nastavitev je dokončana in

indikator delovanja bo ugasnil.

Če ni spremembe po prilagajanju zračnega pretoka, nastavitev
izvedite še enkrat.

2

M C1 C2

03

02

(2)

Priročnik za montažo

10

Nastavitve sistema so opredeljene, kot sledi:
▪ M: Številka načina – Prva številka: za skupino enot – Številka med oklepaji: za posamične enote
▪ C1: Koda prve številke
▪ C2: Koda druge številke
▪ : Privzeto

FBA35~140A2VEB

Klimatska naprava s sistemom split

4P456962-1C – 2017.04

7 Zagon

Uporabniški vmesnik

Preverite nastavitev notranje enote: številka druge kode načina
11(21) mora biti nastavljena na 01.

Spremenite številko druge kode v skladu z zunanjim statičnim tlakom
voda, ki ga je treba priključiti, kot je prikazano v spodnji tabeli.

M C1 C2 Zunanji statični tlak

FBA

35 50 60 71

13(23) 6 01 30 30 30 30

02 — — — —
03 30 30 30 30
04 40 40 40 40
05 50 50 50 50
06 60 60 60 60
07 70 70 70 70
08 80 80 80 80
09 90 90 90 90
10 100 100 100 100
11 110 110 110 110
12 120 120 120 120
13 130 130 130 130
14 140 140 140 140
15 150 150 150 150

M C1 C2 Zunanji statični tlak

FBA

100 125 140

13(23) 6 01 40 50 50

02 — — —
03 — — —
04 40 — —
05 50 50 50
06 60 60 60
07 70 70 70
08 80 80 80
09 90 90 90
10 100 100 100
11 110 110 110
12 120 120 120
13 130 130 130
14 140 140 140
15 150 150 150

Čas za čiščenje zračnega filtra

Ta nastavitev mora ustrezati stopnji onesnaženosti v prostoru.
Določa interval, v katerem se bo na uporabniškem vmesniku
prikazalo obvestilo ČAS ZA ČIŠČENJE ZRAČNEGA FILTRA. Ko
uporabljate brezžični uporabniški vmesnik, morate nastaviti tudi
naslov (glejte priročnik za montažo uporabniškega vmesnika).

Če želite nastaviti interval…

(onesnaženje zraka)

±2500h (majhno) 10(20) 0 01
±1250h (veliko) 02
Brez obvestila 3 02

▪ 2 uporabniška vmesnika: Če uporabljate 2 uporabniška

vmesnika, mora biti eden nastavljen kot "GLAVNI" in drugi kot
"POMOŽNI".

M C1 C2

Potem

2

7 Zagon

OPOMBA

Enota ne sme NIKOLI delovati brez termistorjev in/ali
tlačnih tipal/stikal. V nasprotnem lahko kompresor pregori.

7.1 Seznam preverjanj pred začetkom uporabe

Sistema NE uporabljajte, dokler ne izvedete naslednjih preverjanj:

Preberite celotna navodila za montažo, kot je opisano v

referenčnem vodniku za monterja.
Notranje enote so pravilno nameščene.

Če je uporabljen brezžični uporabniški vmesnik: Okrasna
plošča notranje enote z infrardečim sprejemnikom je

nameščena.
Zunanja enota je pravilno nameščena.

NOBENA faza ni pozabljena in ni zamenjana.

Sistem je pravilno ozemljen in ozemljitvene priključne
sponke so čvrsto pritrjene.

Varovalke ali lokalno nameščene zaščitne naprave so
nameščene v skladu s tem dokumentom in niso
premoščene.

Napajalna napetost mora ustrezati napetosti, navedeni
na identifikacijski nalepki enote.

Spoji v stikalni omarici NISO zrahljani in električni
sestavni deli NISO poškodovani.

Izolacijski upor kompresorja je OK.

Sestavni deli v notranji in zunanji enoti NISO
poškodovani in cevi NISO stisnjene.

Hladivo NE uhaja.

Montirane so cevi ustrezne velikosti, cevi so tudi primerno
izolirane.

Zaporna ventila na zunanji enoti (za plin in tekočino) sta
popolnoma odprta.

(2)

Nastavitve sistema so opredeljene, kot sledi:
▪ M: Številka načina – Prva številka: za skupino enot – Številka med oklepaji: za posamične enote
▪ C1: Koda prve številke
▪ C2: Koda druge številke
▪ : Privzeto

FBA35~140A2VEB
Klimatska naprava s sistemom split
4P456962-1C – 2017.04

Priročnik za montažo

11

8 Odlaganje

A B

Cool

Set to

28°C

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Group Address

Cool

Return Setting

Test Operation

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Group Address

7.2 Izvedite preizkus delovanja

To opravilo se izvaja le, ko uporabljate uporabniški vmesnik
BRC1E52 ali BRC1E53. Ko uporabljate druge uporabniške
vmesnike, glejte priročnik za montažo ali servisni priročnik tistih
uporabniških vmesnikov.

OPOMBA

Ne prekinjajte preizkusa delovanja.

INFORMACIJE
Osvetlitev od zadaj. Da bi izvedli VKLOP/IZKLOP na

uporabniškem vmesniku, ni treba, da sveti osvetlitev od
zadaj. Za druga dejanja mora biti prižgana. Osvetlitev od
zadaj posveti za ±30sekund, ko pritisnete gumb.

1 Izvedite uvodne korake.

# Dejanje

1 Odprite zaporni ventil za tekočino (A) in zaporni ventil

za plin (B), tako da odstranite pokrovček stebla in ga s
šestkotnim ključem obrnete v smeri urinih kazalcev.

2 Zaprite servisni pokrov, da ne bi prišlo do električnega

udara.

3 Vključite napajanje za vsaj 6ur, preden zaženete

delovanje sistema, da zaščitite kompresor.

4 Na uporabniškem vmesniku nastavite enoto na

hlajenje.

2 Zaženite preizkus delovanja

# Dejanje Rezultat

1 Pojdite v domači menu.

2 Pritisite za vsaj 4sekunde. Prikazan je menu Servisne

nastavitve.

3 Izberite Preizkus

delovanja.

4 Pritisnite. Preizkus delovanja se

prikaže na domačem
menuju.

4 Zaustavite preizkus delovanja.

# Dejanje Rezultat

1 Pritisite za vsaj 4sekunde. Prikazan je menu Servisne

nastavitve.

2 Izberite Preizkus

delovanja.

3 Pritisnite. Enota se vrne v običajno

delovanje in prikaže se
domači menu.

7.3 Kode napak pri izvajanju preizkusa delovanja

Če nameščanje zunanje enote NI bilo izvedeno pravilno, se lahko na
uporabniškem vmesniku prikažejo naslednje kode napak:

Koda napake Možne napake

Ni prikaza
(ni prikazana trenutno

nastavljena
temperatura)

E3, E4 ali L8 ▪ Zaporni ventili so zaprti.

E7 V primeru 3-faznega napajanja na eni enoti

L4 Vstopna zračna odprtina ali izstopna zračna

U0 Zaporni ventili so zaprti.
U2 ▪ Prišlo je do neravnovesja pri napetosti.

U4 ali UF Ožičenje med enotami v veji ni pravilno

UA Zunanja in notranja enota sta nezdružljivi.

▪ Ožičenje ni povezano ali je povezano

napačno (med napajanjem in zunanjo
enoto, med zunanjo enoto in notranjimi
enotami, med notranjo enoto in
uporabniškim vmesnikom).

▪ Pregorela je varovalka na zunanji enoti

ali tiskano vezje na notranji enoti.

▪ Vstopna zračna odprtina ali izstopna

zračna odprtina sta blokirani.

manjka ena faza.
Opomba: Delovanje ne bo mogoče.

Izključite napajanje, preverite ožičenje,
zamenjajte dva od treh kablov.

odprtina sta blokirani.

▪ V primeru 3-faznega napajanja na eni

enoti manjka ena faza. Opomba:
Delovanje ne bo mogoče. Izključite
napajanje, preverite ožičenje, zamenjajte
dva od treh kablov.

izvedeno.

5 Pritisnite v 10sekundah. Zažene se preizkus

3 3minute pustite delovati sistem in preverjajte.

Priročnik za montažo

12

delovanja.

8 Odlaganje

OPOMBA

Sistema nikar ne poskušajte razstaviti sami: razstavljanje
sistema, delo s hladivom, oljem in drugimi deli mora izvesti
v skladu z zadevno zakonodajo. Enote je treba v
posebnem obratu za obdelavo predelati za ponovno
uporabo, recikliranje in rekuperacijo.

FBA35~140A2VEB

Klimatska naprava s sistemom split

4P456962-1C – 2017.04

9 Tehnični podatki

▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni

Daikin spletni strani (javno dostopna).

▪ Popolni tehnični podatki so na voljo na Daikin ekstranetu

(zahtevana avtentikacija).

9 Tehnični podatki

FBA35~140A2VEB
Klimatska naprava s sistemom split
4P456962-1C – 2017.04

Priročnik za montažo

13

9 Tehnični podatki

Poenotena legenda za vezalne sheme

Za uporabljene dele in oštevilčenje glejte nalepko z vezalno shemo na enoti. Za oštevilčenje delov se uporabljajo arabske številke v naraščajočem vrstnem redu

za vsak posamezni del, v spodnjem pregledu pa so predstavljene z oznako "*" v kodi dela.

:ODKLOPNIK : OZEMLJITVENA ZAŠČITA

:POVEZAVA : OZEMLJITVENA ZAŠČITA (VIJAK)

,

:KONEKTOR :USMERNIK

: OZEMLJITEV :RELEJSKI KONTAKT

:ZUNANJE OŽIČENJE :KRATKOSTIČNI KONEKTOR

:VAROVALKA :PRIKLJUČNI BLOK

:NOTRANJA ENOTA :PRIKLJUČNI TRAK

:ZUNANJA ENOTA :OBJEMKA ZA KABEL

BLK:ČRNA GRN:ZELENA PNK:ROŽNATAWHT : BELA
BLU:MODRA GRY:SIVA PRP, PPL :VIJOLIČASTAYLW : RUMENA
BRN:RJAVA ORG:ORANŽNARED : RDEČA

A*P:TISKANO VEZJE PS :PREKLOPNO NAPAJANJE
BS* :

POTISNO STIKALO ZA VKLOP/IZKLOP, DELOVNO STIKALO

PTC* :TERMISTOR PTC

BZ, H*O :BRENČALO Q* :BIPOLARNI TRANZISTOR Z IZOLIRANIMI VRATI

(IGBT)
C* :KONDENZATOR Q*DI :ZEMLJOSTIČNI ODKLOPNIK
AC*, CN*, E*, HA*, HE, HL*, HN*,
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A

:POVEZAVA, KONEKTOR Q*L:PREOBREMENITVENA ZAŠČITA

D*, V*D:DIODA Q*M :TOPLOTNO STIKALO
DB*:DIODNI MOSTIČEK R* :UPOR
DS*:STIKALO DIP R*T :TERMISTOR
E*H:GRELNIK RC:SPREJEMNIK

F*U, FU*

(ZA KARAKTERISTIKE

GLEJTE TISKANO VEZJE V SVOJI ENOTI)

:VAROVALKA S*C:KONČNO STIKALO

FG* :KONEKTOR (OZEMLJITEV OHIŠJA) S*L:PLAVAJOČE STIKALO
H* :PRIKLJUČEK S*NPH:TIPALO TLAKA (VISOKI)
H*P, LED*, V*L:KONTROLNA LUČKA, SVETLEČA DIODA S*NPL:TIPALO TLAKA (NIZKI)

HAP:SVETLEČA DIODA (NADZOR DELOVANJA – ZELENA) S*PH, HPS* :TLAČNO STIKALO (VISOKI)
VISOKA NAPETOST:VISOKA NAPETOST S*PL:TLAČNO STIKALO (NIZKI)
IES:TIPALO INTELIGENTNO OKO S*T :TERMOSTAT
IPM* :PAMETNI NAPAJALNI MODUL S*W, SW*:DELOVNO STIKALO
K*R, KCR, KFR, KHuR : MAGNETNI RELE SA* :PRENAPETOSTNA ZAŠČITA
L:NAPETOSTNI VODNIK SR*, WLU:SPREJEMNIK SIGNALA

L* :NAVITJE SS* : IZBIRNO STIKALO
L*R:DUŠILKA SHEET METAL :MONTAŽNA PLOŠČICA PRIKLJUČNIH SPONK
M* :KORAČNI MOTOR T*R :TRANSFORMATOR
M*C:MOTOR KOMPRESORJA TC, TRC:ODDAJNIK
M*F:MOTOR VENTILATORJA V*, R*V :VARISTOR
M*P:MOTOR ODVODNE ČRPALKE V*R:DIODNI MOSTIČEK
M*S:MOTOR NIHAJNE LOPUTE WRC:BREZŽIČNI DALJINSKI UPRAVLJALNIK

MR*, MRCW*, MRM*, MRN* : MAGNETNI RELE X* :PRIKLJUČNI BLOK
N:NEVTRALNI VODNIK X*M :PRIKLJUČNI TRAK (BLOK)
n = *ŠTEVILO PREHODOV SKOZI FERITNO JEDRO Y*E:TULJAVA ELEKTRONSKEGA EKSPANZIJSKEGA

VENTILA
PAM:AMPLITUDNA MODULACIJA IMPULZOV Y*R, Y*S:TULJAVA OBRAČALNEGA

ELEKTROMAGNETNEGA VENTILA

PCB* : TISKANO VEZJE Z*C:FERITNO JEDRO
PM* :NAP

AJALNI MODUL ZF, Z*F:PROTIŠUMNI FILTER

9.1 Vezalna shema

Priročnik za montažo

14

Klimatska naprava s sistemom split

FBA35~140A2VEB

4P456962-1C – 2017.04

4P456962-1C 2017.04

Copyright 2017 Daikin
