Daikin FBA35A2VEB, FBA50A2VEB, FBA60A2VEB, FBA71A2VEB, FBA100A2VEB Installer reference guide [fr]

Guide de référence

installateur

Climatiseurs système Split

FBA35A2VEB
FBA50A2VEB
FBA60A2VEB
FBA71A2VEB
FBA100A2VEB
FBA125A2VEB
FBA140A2VEB

FBA35A2VEB9
FBA50A2VEB9
FBA60A2VEB9
FBA71A2VEB9

ADEA35A2VEB
ADEA50A2VEB
ADEA60A2VEB
ADEA71A2VEB
ADEA100A2VEB
ADEA125A2VEB

Guide de référence installateur

Climatiseurs système Split

Français

Table des matières

Table des matières

1 Consignes de sécurité générales 2

1.1 À propos de la documentation................................................... 2

1.1.1 Signification des avertissements et des symboles...... 2

1.2 Pour l'installateur....................................................................... 3

1.2.1 Généralités.................................................................. 3

1.2.2 Site d'installation ......................................................... 3

1.2.3 Réfrigérant .................................................................. 5

1.2.4 Saumure ..................................................................... 5

1.2.5 Eau.............................................................................. 5

1.2.6 Électricité .................................................................... 6

2 À propos de la documentation 6

2.1 À propos du présent document ................................................. 6

2.2 Guide rapide de référence de l'installateur................................ 7

3 À propos du carton 7

3.1 Vue d'ensemble: à propos du carton......................................... 7

3.2 Unité intérieure .......................................................................... 7

3.2.1 Déballage et manipulation de l'unité ........................... 7

3.2.2 Retrait des accessoires de l'unité intérieure ............... 7

4 À propos des unités et des options 8

4.1 Vue d'ensemble: à propos des unités et des options................ 8

4.2 Configuration du système.......................................................... 8

4.3 Association d'unités et d'options ............................................... 8

4.3.1 Options possibles pour l'unité intérieure ..................... 8

5 Préparation 8

5.1 Vue d'ensemble: préparation..................................................... 8

5.2 Préparation du lieu d'installation................................................ 8

5.2.1 Exigences pour le lieu d'installation de l'unité

intérieure ..................................................................... 8

5.3 Préparation de la tuyauterie de réfrigérant................................ 9

5.3.1 Exigences de la tuyauterie de réfrigérant ................... 9

5.3.2 Isolation de la tuyauterie de réfrigérant....................... 9

5.4 Préparation du câblage électrique............................................. 10

5.4.1 À propos de la préparation du câblage électrique ...... 10

6 Installation 10

6.1 Vue d'ensemble: installation...................................................... 10

6.2 Montage de l'unité intérieure ..................................................... 10

6.2.1 Précautions de montage de l'unité intérieure.............. 10

6.2.2 Consignes lors de l'installation de l'unité intérieure .... 10

6.2.3 Consignes lors de l'installation du conduit .................. 12

6.2.4 Consignes pour l'installation de la tuyauterie de

purge........................................................................... 12

6.3 Raccordement de la tuyauterie de réfrigérant ........................... 14

6.3.1 Concernant le raccordement de la tuyauterie de

réfrigérant.................................................................... 14

6.3.2 Précautions lors du raccordement de la tuyauterie de

réfrigérant.................................................................... 14

6.3.3 Consignes pour le raccordement de la tuyauterie de

réfrigérant.................................................................... 14

6.3.4 Consignes de pliage des tuyaux................................. 15

6.3.5 Évasement de l'extrémité du tuyau............................. 15

6.3.6 Raccordement de la tuyauterie de réfrigérant à

l'unité intérieure........................................................... 15

6.3.7 Recherche de fuites.................................................... 16

6.4 Raccordement du câblage électrique........................................ 16

6.4.1 À propos du raccordement du câblage électrique ...... 16

6.4.2 Précautions lors du raccordement du câblage

électrique .................................................................... 16

6.4.3 Directives de raccordement du câblage électrique..... 16

6.4.4 Spécifications des composants de câblage standard. 17

6.4.5 Raccordement du câblage électrique sur l'unité

intérieure ..................................................................... 17

7 Configuration 18

7.1 Réglage sur place ...................................................................... 18

8 Mise en service 19

8.1 Vue d'ensemble: mise en service............................................... 19

8.2 Liste de contrôle avant la mise en service ................................. 19

8.3 Essai de fonctionnement ............................................................ 20

8.4 Codes d'erreur lors de la réalisation d'un essai de marche........ 20

9 Remise à l'utilisateur 20
10 Mise au rebut 21
11 Données techniques 21

11.1 Schéma de câblage.................................................................... 21

11.1.1 Légende du schéma de câblage unifié ........................ 21

12 Glossaire 22

1 Consignes de sécurité

générales

1.1 À propos de la documentation

▪ La documentation d'origine est rédigée en anglais. Toutes les

autres langues sont des traductions.

▪ Les consignes détaillées dans le présent document portent sur

des sujets très importants, vous devez les suivre
scrupuleusement.

▪ L'installation du système et toutes les activités décrites dans le

manuel d'installation et dans le guide de référence de l'installateur
DOIVENT être effectuées par un installateur agréé.

1.1.1 Signification des avertissements et des symboles

DANGER

Indique une situation qui entraîne la mort ou des blessures
graves.

DANGER: RISQUE D'ÉLECTROCUTION

Indique une situation qui peut entraîner une électrocution.

DANGER: RISQUE DE BRÛLURE

Indique une situation qui peut entraîner des brûlures en
raison de températures extrêmement chaudes ou froides.

DANGER: RISQUE D'EXPLOSION

Indique une situation qui peut entraîner une explosion.

AVERTISSEMENT

Indique une situation qui peut entraîner la mort ou des
blessures graves.

AVERTISSEMENT: MATÉRIAU INFLAMMABLE

ATTENTION

Indique une situation qui peut entraîner des blessures
mineures ou modérées.

REMARQUE

Indique une situation qui peut entraîner des dommages au
niveau de l'équipement ou des biens.

INFORMATIONS

Conseils utiles ou informations complémentaires.

Guide de référence installateur

2

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Climatiseurs système Split

4P550955-2A – 2019.08

1 Consignes de sécurité générales

Symbole Explication

Avant l'installation, lisez le manuel d'installation et
d'utilisation ainsi que la fiche d'instructions de
câblage.

Avant d'effectuer la maintenance et les tâches
d'entretien, lisez le manuel d'entretien.

Pour plus d'informations, reportez-vous au guide
d'installation et de référence utilisateur.

1.2 Pour l'installateur

1.2.1 Généralités

Si vous avez des doutes concernant l'installation ou le
fonctionnement de l'unité, contactez votre revendeur.

REMARQUE

L'installation ou la fixation incorrecte de l'équipement ou
des accessoires peut entraîner une décharge électrique,
un court-circuit, des fuites, un incendie ou d'autres
dommages au niveau de l'équipement. Utilisez uniquement
les accessoires, les équipements en option et les pièces
détachées fabriqués ou approuvés par Daikin.

AVERTISSEMENT

Veillez à ce que l'installation, les essais et les matériaux
utilisés soient conformes à la législation applicable (en plus
des instructions détaillées dans la documentation Daikin).

ATTENTION

Portez des équipements de protection individuelle adaptés
(gants de protection, lunettes de sécurité, etc.) lors de
l'installation, de l'entretien ou de la réparation du système.

AVERTISSEMENT

Déchirez et jetez les sacs d'emballage en plastique de
manière à ce que personne, notamment les enfants, ne
puisse jouer avec. Risque possible: suffocation.

DANGER: RISQUE DE BRÛLURE

▪ NE TOUCHEZ PAS aux tuyauteries de réfrigérant, aux

tuyauteries d'eau et aux pièces internes pendant ou
immédiatement après utilisation. Elles peuvent être
extrêmement froides ou chaudes. Attendez qu'elles
reviennent à une température normale. Si vous devez
les toucher, portez des gants de protection.

▪ NE TOUCHEZ PAS au réfrigérant s'écoulant

accidentellement.

AVERTISSEMENT

Prenez des mesures adaptées afin que l'unité ne puisse
pas être utilisée comme abri par les petits animaux. Les
petits animaux qui entrent en contact avec des pièces
électriques peuvent provoquer des dysfonctionnements, de
la fumée ou un incendie.

ATTENTION

NE touchez PAS à l'entrée d'air ou aux ailettes en
aluminium de l'unité.

REMARQUE

▪ NE PLACEZ PAS d'objets ou d'équipements sur l'unité.
▪ NE VOUS ASSEYEZ PAS, NE GRIMPEZ PAS et NE

VOUS TENEZ PAS DEBOUT sur l'unité.

REMARQUE

Il est vivement conseillé de réaliser les opérations sur
l'unité extérieure dans un environnement sec afin d'éviter
les infiltrations d'eau.

Conformément à la législation applicable, il peut être nécessaire de
fournir un journal avec l'appareil. Le journal doit contenir des
informations concernant l'entretien, les travaux de réparation, les
résultats des tests, les périodes de veille, etc.

En outre, les informations suivantes DOIVENT être mises à
disposition à un emplacement accessible de l'appareil:

▪ procédure d'arrêt du système en cas d'urgence,
▪ nom et adresse des pompiers, de la police et des services

hospitaliers,

▪ nom, adresse et numéros de téléphone (de jour et de nuit) de

l'assistance.

En Europe, la norme EN378 inclut les instructions nécessaires
concernant le journal.

1.2.2 Site d'installation

▪ Prévoyez suffisamment d'espace autour de l'unité pour les travaux

de réparation et la circulation de l'air.

▪ Assurez-vous que le site d'installation résiste au poids total et aux

vibrations de l'unité.

▪ Assurez-vous que la zone est bien aérée. Ne bloquez PAS les

ouvertures de ventilation.
▪ Assurez-vous que l'unité est de niveau.
N'INSTALLEZ PAS l'unité dans les endroits suivants:
▪ dans des lieux potentiellement explosifs,
▪ dans des lieux où une machine émet des ondes

électromagnétiques. Les ondes électromagnétiques peuvent

perturber le système de commande et provoquer un

dysfonctionnement de l'équipement.
▪ dans des lieux présentant un risque d'incendie lié à des fuites de

gaz inflammable (diluant ou essence, par exemple) ou à la

présence de fibres de carbone ou de poussières inflammables,
▪ dans des lieux où des gaz corrosifs (gaz acide sulfureux, par

exemple) sont produits. La corrosion des tuyauteries en cuivre ou

des pièces soudées peut entraîner des fuites du réfrigérant.

Instructions pour l'appareil utilisant du réfrigérant R32

Le cas échéant.

AVERTISSEMENT

▪ Ne percez et ne brûlez PAS.
▪ N'utilisez PAS de moyens d'accélérer le processus de

dégivrage ou pour nettoyer l'appareil que ceux
recommandés par le fabricant.

▪ Sachez que le réfrigérant R32 est SANS odeur.

AVERTISSEMENT

Pour éviter des dommages mécaniques, l'appareil sera
stocké dans une pièce bien ventilée sans sources
d'allumage fonctionnant en permanence (exemple:
flammes nues, un appareil fonctionnant au gaz ou un
chauffage électrique) et aura une taille de pièce comme
spécifié ci-dessous.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Climatiseurs système Split
4P550955-2A – 2019.08

Guide de référence installateur

3

1 Consignes de sécurité générales

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

A

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

REMARQUE

▪ Ne réutilisez PAS les raccords qui ont été utilisés

précédemment.

▪ Les raccords réalisés dans une installation entre des

pièces du système réfrigérant seront accessibles à des
fins de maintenance.

AVERTISSEMENT

Assurez-vous que l'installation, l'entretien, la maintenance
et la réparation sont conformes aux instructions de Daikin
et à la législation en vigueur (par exemple la
réglementation nationale sur le gaz) et sont effectués
uniquement par des personnes autorisées.

Exigences d'espace pour l'installation

REMARQUE

▪ Protégez la tuyauterie contre les dommages physiques.
▪ Minimisez l'installation de tuyauterie.

AVERTISSEMENT

Si les appareils contiennent du réfrigérant R32, alors la
surface du sol de la pièce dans laquelle les appareils sont
installés, actionnés et stockés DOIT être supérieure à la
surface minimale du sol définie dans le tableau A (m2).
Cela s'applique aux:

▪ Unités intérieures sans capteur de fuite de réfrigérant;

dans le cas d'unités intérieures avec capteur de fuite
de réfrigérant, consultez le manuel d'installation

▪ Unités extérieures installées ou rangées à l'intérieur

(exemple: jardin d'hiver, garage, salle des machines)

▪ Tuyauterie dans les espaces non ventilés

Pour déterminer la zone de plancher minimale

1 Déterminez la charge de réfrigérant totale dans le système

(=charge de réfrigérant d'usine + quantité de réfrigérant
supplémentaire chargé).

2 Déterminer quel graphe ou tableau utiliser.

▪ Pour les unités intérieures: L'unité est-elle montée au mur,

au plafond ou au sol?

▪ Pour les unités extérieures installées ou rangées à

l'intérieur, et la tuyauterie sur place dans les espaces
ventilés, cela dépend de la hauteur d'installation:

Si la hauteur d'installation
est…

<1,8m Unités posées sur le sol
1,8≤x<2,2m Unités montées au mur
≥2,2m Unités montées au plafond

3 Utilisez le graphe ou le tableau pour déterminer la surface

minimale au sol.

Guide de référence installateur

4

Utilisez le graphique ou le
tableau pour…

m Charge de réfrigérant totale dans le système

A

Surface de plancher minimale

min

(a) Ceiling-mounted unit (=unité montée au plafond)
(b) Wall-mounted unit (=unité montée au mur)

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Climatiseurs système Split

4P550955-2A – 2019.08

1 Consignes de sécurité générales

(c) Floor-standing unit (=unité posée au sol)

1.2.3 Réfrigérant

Le cas échéant. Reportez-vous au manuel d'installation ou au guide
de référence installateur de votre application pour en savoir plus.

REMARQUE

Assurez-vous que l'installation des tuyauteries de
réfrigérant est conforme à la législation applicable. La
norme applicable en Europe est la norme EN378.

REMARQUE

Assurez-vous que les tuyauteries et les raccords sur place
ne sont PAS soumis à des tensions.

AVERTISSEMENT

Lors des tests, ne mettez JAMAIS l'appareil sous une
pression supérieure à la valeur maximale autorisée
(comme indiqué sur la plaque signalétique de l'unité).

AVERTISSEMENT

Prenez des précautions suffisantes en cas de fuite de
réfrigérant. Si le gaz réfrigérant fuit, aérez immédiatement
la zone. Risques possibles:

▪ Les concentrations excessives de réfrigérant dans une

pièce fermée peuvent entraîner un manque d'oxygène.

▪ Des gaz toxiques peuvent se former si le gaz

réfrigérant entre en contact avec des flammes.

DANGER: RISQUE D'EXPLOSION
Pompage – fuite de réfrigérant. Si vous voulez pomper le

système et qu'il y a une fuite dans le circuit de réfrigérant:

▪ N'utilisez PAS la fonction de pompage automatique de

l'unité qui vous permet de récupérer tout le réfrigérant
du système dans l'unité extérieure. Conséquence
possible: Auto-combustion et explosion du
compresseur en raison d'air entrant dans le
compresseur en marche.

▪ Utilisez un système de récupération séparé de manière

à ce que le compresseur de l'unité ne doive PAS
fonctionner.

AVERTISSEMENT

Récupérez TOUJOURS le réfrigérant. NE les déversez
PAS directement dans l'environnement. Utilisez une
pompe à vide pour purger l'installation.

REMARQUE

Une fois toutes les tuyauteries raccordées, assurez-vous
de l'absence de fuites de gaz. Utilisez de l'azote pour
détecter les fuites de gaz.

REMARQUE

▪ Pour éviter une panne du compresseur, NE chargez

PAS plus que la quantité de réfrigérant spécifiée.

▪ Lorsque le système de réfrigérant doit être ouvert, le

réfrigérant DOIT être manipulé conformément à la
législation en vigueur.

AVERTISSEMENT

Assurez-vous qu'il n'y a pas d'oxygène dans le système.
Le réfrigérant peut uniquement être chargé une fois le test
d'étanchéité et le séchage à sec effectués.

▪ Si un rechargement est requis, reportez-vous à la plaque

signalétique de l'unité. Elle indique le type de réfrigérant et la
quantité nécessaire.

▪ L'unité est chargée de réfrigérant en usine et, selon la taille et la

longueur des tuyaux, certains systèmes nécessitent une charge

de réfrigérant supplémentaire.
▪ Utilisez uniquement des outils exclusivement conçus pour le type

de réfrigérant utilisé dans le système, de manière à garantir la

résistance à la pression et à éviter que des corps étrangers ne

pénètrent dans le système.
▪ Procédez comme suit pour charger le réfrigérant liquide:

Si Passez à

Un tube à siphon est installé
(le cylindre doit porter la mention

“siphon de remplissage de
liquide installé”)

Aucun tube à siphon n'est installé Procédez au chargement en

▪ Ouvrez doucement les cylindres de réfrigérant.
▪ Chargez le réfrigérant sous forme liquide. L'ajout sous forme

gazeuse peut empêcher le fonctionnement normal.

ATTENTION

Lorsque la procédure de recharge de réfrigérant est
effectuée ou lors de la pause, fermer la vanne du réservoir
de réfrigérant immédiatement. Si la vanne n'est PAS
fermée immédiatement, la pression restante peut charger
du réfrigérant supplémentaire. Conséquence possible:
Quantité de réfrigérant incorrecte.

Procédez au chargement avec le
cylindre à l'endroit.

retournant le cylindre.

1.2.4 Saumure

Le cas échéant. Reportez-vous au manuel d'installation ou au guide
de référence installateur de votre application pour en savoir plus.

AVERTISSEMENT

Le choix de la saumure DOIT être conforme à la législation
applicable.

AVERTISSEMENT

Prenez des précautions suffisantes en cas de fuite de la
saumure. Si la saumure fuit, ventilez immédiatement la
zone et contactez votre revendeur local.

AVERTISSEMENT

La température ambiante à l'intérieur de l'unité peut être
bien supérieure à celle de la pièce (70°C, par exemple). En
cas de fuite de saumure, les pièces chaudes situées à
l'intérieur de l'unité représentent un danger.

AVERTISSEMENT

L'utilisation et l'installation de l'application DOIVENT être
conformes aux consignes de sécurité et aux consignes
environnementales définies dans la législation en vigueur.

1.2.5 Eau

Le cas échéant. Reportez-vous au manuel d'installation ou au guide
de référence installateur de votre application pour en savoir plus.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Climatiseurs système Split
4P550955-2A – 2019.08

Guide de référence installateur

5

2 À propos de la documentation

REMARQUE

Assurez-vous que la qualité de l'eau est conforme à la
directive européenne 98/83 CE.

1.2.6 Électricité

DANGER: RISQUE D'ÉLECTROCUTION

▪ COUPEZ toute l'alimentation électrique avant de

déposer le couvercle de la boîte de commutation, de
réaliser des branchements ou de toucher des pièces
électriques.

▪ Coupez l'alimentation électrique pendant plus de

1 minute et mesurez la tension aux bornes des
condensateurs du circuit principal ou des composants
électriques avant de procéder aux réparations. Vous ne
pouvez pas toucher les composants électriques avant
que la tension soit inférieure à 50VCC. Reportez-vous
au schéma de câblage pour connaître l'emplacement
des bornes.

▪ NE TOUCHEZ PAS les composants électriques avec

les mains mouillées.

▪ NE LAISSEZ PAS l'unité sans surveillance lorsque le

couvercle d'entretien est retiré.

AVERTISSEMENT

S'il n'est PAS installé d'usine, un interrupteur principal ou
d'autres moyens de débranchement ayant une séparation
de contact de tous les pôles assurant une déconnexion en
cas de surtension de catégorie III DOIV(ENT) être
installé(s) dans le câblage fixe.

AVERTISSEMENT

▪ Utilisez UNIQUEMENT des câbles en cuivre.
▪ Assurez-vous que le câblage non fourni est conforme à

la législation applicable.

▪ L'ensemble du câblage sur place DOIT être réalisé

conformément au schéma de câblage fourni avec
l'appareil.

▪ Ne serrez JAMAIS les câbles en faisceau et veillez à

ce qu'ils n'entrent PAS en contact avec la tuyauterie ou
des bords tranchants. Assurez-vous qu'aucune
pression externe n'est appliquée sur le raccordement
des bornes.

▪ Veillez à installer un câblage de terre. Ne mettez PAS

l'unité à la terre avec une canalisation, un
parasurtenseur ou une prise de terre téléphonique.
Une mise à la terre incomplète peut provoquer des
décharges électriques.

▪ Veillez à utiliser un circuit d'alimentation spécifique.

N'utilisez JAMAIS une alimentation électrique partagée

par un autre appareil.
▪ Veillez à installer les fusibles ou les disjoncteurs requis.
▪ Veillez à installer un dispositif de sécurité contre les

fuites à la terre. Le non-respect de cette consigne peut

entraîner une décharge électrique ou un incendie.
▪ Lors de l'installation du dispositif de sécurité contre les

fuites à la terre, veillez à ce qu'il soit compatible avec

l'onduleur (résistant aux parasites électriques haute

fréquence) pour éviter tout déclenchement inutile du

dispositif de sécurité contre les fuites à la terre.

ATTENTION

Lors du raccordement de l'alimentation électrique, la
connexion à la terre doit être faite avant que les
connexions porteuses de courant sont réalisées. Lors du
débranchement de l'alimentation électrique, les connexions
porteuses de courant doivent être isolées avant de
brancher la terre. La longueur des conducteurs entre le
stabilisateur de contrainte de l'alimentation et le bloc de
bornes proprement dit doit être telle que les fils porteurs de
courant soient tendus avant que ne le soit le conducteur de
terre au cas où le câble d'alimentation électrique se
détacherait du stabilisateur de contrainte.

REMARQUE

Précautions lors de la mise en place du câblage
d'alimentation:

▪ Ne raccordez PAS des câbles de différentes

épaisseurs au bornier d'alimentation (tout relâchement
dans le câblage d'alimentation peut causer une
surchauffe anormale).

▪ Lorsque vous raccordez des câbles de la même

épaisseur, faites comme indiqué sur la figure ci-dessus.

▪ Pour le câblage, utilisez le fil électrique indiqué,

raccordez-le fermement, puis fixez de manière à ce
que le bornier ne puisse pas être soumis à la pression
extérieure.

▪ Utilisez un tournevis adapté pour serrer les vis des

bornes. Un tournevis avec une petite tête
endommagera la tête et empêchera le serrage correct.

▪ Un serrage excessif des vis de bornes peut les casser.

AVERTISSEMENT

▪ Une fois les travaux électriques terminés, vérifiez que

les composants électriques et les bornes à l'intérieur du
coffret électrique sont fermement connectés.

▪ Assurez-vous que tous les couvercles sont fermés

avant de démarrer l'unité.

REMARQUE

Uniquement applicable si l'alimentation électrique est
triphasée et si le compresseur est équipé d'une fonction
MARCHE/ARRÊT.

S'il est possible que la phase soit inversée après un arrêt
momentané et que le produit s'allume et s'éteint en cours
de fonctionnement, joignez un circuit local de protection de
phase inversée. L'exécution du produit en phase inversée
peut endommager le compresseur et d'autres composants.

2 À propos de la

documentation

2.1 À propos du présent document

INFORMATIONS

Vérifiez que l'utilisateur dispose de la version imprimée de
la documentation et demandez-lui de la conserver pour s'y
référer ultérieurement.

Guide de référence installateur

6

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Climatiseurs système Split

4P550955-2A – 2019.08

3 À propos du carton

40×8×1× 1×

3×

1×

1×

1×

2×

1×

ed

ba

1×

c

f g

h

i j k l

4×

Public visé

Installateurs agréés

INFORMATIONS

Cet appareil est conçu pour être utilisé par des utilisateurs
expérimentés ou formés, dans des ateliers, dans l'industrie
légère et dans les exploitations agricoles, ou par des non­spécialistes, dans un cadre commercial ou domestique.

Documentation

Le présent document fait partie d'un ensemble. L'ensemble complet
comprend les documents suivants:

▪ Précautions de sécurité générales:

▪ Instructions de sécurité à lire avant l'installation
▪ Format: Papier (dans le carton de l'unité intérieure)

▪ Manuel d'installation de l'unité intérieure:

▪ Instructions d'installation
▪ Format: Papier (dans le carton de l'unité intérieure)

▪ Guide de référence installateur:

▪ Préparation de l'installation, bonnes pratiques, données de

référence, etc.

▪ Format: Fichiers numériques sur http://www.daikineurope.com/

support-and-manuals/product-information/

Il est possible que les dernières révisions de la documentation
fournie soient disponibles sur le site Web Daikin de votre région ou
via votre revendeur.

La documentation d'origine est rédigée en anglais. Toutes les autres
langues sont des traductions.

Données techniques

▪ Un sous-ensemble des récentes données techniques est

disponible sur le site régional Daikin (accessible au public).

▪ L'ensemble complet des dernières données techniques est

disponible sur le Daikin Business Portal (authentification requise).

2.2 Guide rapide de référence de l'installateur

3 À propos du carton

3.1 Vue d'ensemble: à propos du carton

Ce chapitre décrit ce que vous devez effectuer une fois que le carton
contenant l'unité intérieure vous est livré.

Gardez ce qui suit à l'esprit:
▪ Vous DEVEZ vérifier que l'unité n'est pas endommagée au

moment de la livraison. Tout dommage DOIT être immédiatement
signalé au responsable des réclamations du transporteur.

▪ Placez l'unité emballée le plus près possible de sa position

d'installation finale afin qu'elle ne soit pas endommagée pendant
le transport.

▪ Préparez à l'avance le chemin par lequel vous voulez faire entrer

l'unité.

3.2 Unité intérieure

AVERTISSEMENT: MATÉRIAU INFLAMMABLE

Le réfrigérant R32 (le cas échéant) de cette unité est
légèrement inflammable. Se référer aux spécifications de
l'unité extérieure pour le type de réfrigérant à utiliser.

3.2.1 Déballage et manipulation de l'unité

Utilisez une élingue constituée d'un matériau doux ou des plaques
de protection avec une corde pour le levage de l'unité. Cela permet
d'éviter d'endommager ou de rayer l'unité.

1 Soulevez l'unité en la saisissant par les supports suspendus

sans exercer aucune pression sur les autres pièces, en
particulier sur les tuyauteries de réfrigérant, d'évacuation et
autres pièces en résine.

3.2.2 Retrait des accessoires de l'unité intérieure

Chapitre Description

Précautions de sécurité
générales

À propos de la
documentation

À propos du carton Comment déballer les unités et retirer

À propos des unités et
des options

Préparation Que faut-il faire et savoir avant d'aller

Travaux Que faut-il faire et savoir avant

Configuration Que faut-il faire et savoir avant de

Mise en service Que faut-il faire et savoir avant de

Remise à l'utilisateur Que donner et expliquer à l'utilisateur
Mise au rebut Comment se débarrasser du système
Données techniques Spécifications du système
Glossaire Définition des termes

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Climatiseurs système Split
4P550955-2A – 2019.08

Instructions de sécurité à lire avant
l'installation

Quelle documentation existe pour
l'installateur

les accessoires
▪ Configuration du système

▪ Combinaison d'unités et options

sur le site

d'installer le système

configurer le système après son
installation?

mettre en service le système après sa
configuration

a Manuel d'installation
b Mode d'emploi
c Consignes de sécurité générales
d Rondelles pour support suspendu
e Vis pour brides de conduite

f Collier en métal

g Patins d'isolation: grand (tuyau de purge), moyen 1 (tuyau

de gaz), moyen 2 (tuyau de liquide)

h Tuyau de purge

i Longue étanchéité
j Pièce d'isolation: Petite (tuyau de liquide)

k Pièce d'isolation: Grande (tuyau de gaz)

l Attache-câbles

Guide de référence installateur

7

4 À propos des unités et des options

b

f

a

h

c

d

e

g

4 À propos des unités et des

options

4.1 Vue d'ensemble: à propos des unités et des options

Ce chapitre contient les informations sur:
▪ Combinaison des unités extérieures et intérieures
▪ Combinaison de l'unité intérieure avec des options

4.2 Configuration du système

a Unité intérieure
b Unité extérieure
c Interface utilisateur
d Air d'aspiration
e Air de décharge

f Tuyauterie de réfrigérant + câble d'interconnexion
g Tuyau de purge
h Câblage de mise à la terre

4.3 Association d'unités et d'options

4.3.1 Options possibles pour l'unité intérieure

Assurez-vous que les options obligatoires suivantes sont installées:
▪ Interface utilisateur: filaire ou sans fil
▪ Panneau d'admission d'air et connexion en toile pour panneau

d'admission d'air (en cas d'aspiration par le bas).

▪ Sélectionnez un lieu d'installation suffisamment spacieux pour

permettre le transport de l'unité sur le site et hors du site.

AVERTISSEMENT

Ne PAS installer le climatiseur dans un endroit où des gaz
inflammables peuvent fuir. Si du gaz fuit et reste aux
alentours du climatiseur, un incendie peut se déclarer.

5.2.1 Exigences pour le lieu d'installation de l'unité intérieure

INFORMATIONS

Lisez également les exigences suivantes:

▪ Exigences générales pour le lieu d'installation.

Reportez-vous au chapitre “Consignes de sécurité
générales”.

▪ Exigences pour la tuyauterie de réfrigérant (différence

de hauteur, longueur). Voir plus loin dans ce chapitre
“Préparation”.

INFORMATIONS

Le niveau de pression sonore est inférieur à 70dBA.

REMARQUE

L'équipement décrit dans ce manuel peut provoquer des
parasites électroniques générés par les radiofréquences.
Cet équipement est conforme aux spécifications qui sont
prévues pour assurer une protection raisonnable contre
ces interférences. Toutefois, il n'y a aucune garantie que
les interférences ne se produiront pas dans une installation
en particulier.

Il est dès lors recommandé d'installer l'équipement et les
fils électriques à une certaine distance des installations
audio, ordinateurs, etc

▪ Lampes fluorescentes. Lors de l'installation d'une interface

utilisateur sans fil dans une pièce avec des lampes fluorescentes,
tenez compte de ce qui suit pour éviter les interférences:

▪ Installez l'interface utilisateur sans fil le plus près possible de

l'unité intérieure.

▪ Installez l'unité intérieure aussi loin que possible des lampes

fluorescentes.

▪ Veiller à ce qu’en cas de fuite d'eau, elle ne puisse pas

endommager l’espace d’installation et ses environs.

▪ Sélectionnez un lieu où l'air chaud/froid évacué par l'unité et le

bruit de fonctionnement ne gêneront personne.

AVERTISSEMENT

5 Préparation

5.1 Vue d'ensemble: préparation

Ce chapitre décrit ce qu'il y a lieu de faire et de savoir avant d'aller
sur site.

Il contient des informations concernant:
▪ Préparation du lieu d'installation
▪ Préparation du tuyau de réfrigérant
▪ Préparation du câblage électrique

5.2 Préparation du lieu d'installation

▪ Prévoyez suffisamment d'espace autour de l'unité pour les travaux

de réparation et la circulation de l'air.

Guide de référence installateur

8

NE placez PAS d'objets sous l'unité intérieure et/ou
extérieure qui pourraient se mouiller. Sinon, la
condensation sur l'unité principale ou sur les conduites de
réfrigérant, la saleté sur le filtre à air ou le colmatage de
l'évacuation pourraient provoquer un goutte-à-goutte, et les
objets sous l'unité pourraient se salir ou s'abîmer.

▪ Débit d'air. Assurez-vous que rien ne bloque le débit d'air.
▪ Vidange. Veillez à ce que l'eau de condensation puisse être

évacuée correctement.

▪ Isolation de plafond. Si la température au plafond dépasse 30°C

et que l'humidité relative est de 80% ou si de l'air frais est aspiré
dans le plafond, une isolation supplémentaire est requise (mousse
en polyéthylène d'au moins 10mm d'épaisseur).

▪ Protections. Veillez à installer les protections côté aspiration et

évacuation pour éviter que quelqu'un ne touche les aubes du
ventilateur ou l'échangeur de chaleur.

N'INSTALLEZ PAS l'unité dans les endroits suivants:

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Climatiseurs système Split

4P550955-2A – 2019.08

5 Préparation

≥500

a

e dbc

fg

680

a cdb

680

200<45

a b

680

a

e

g

b

A

B

C

c

c

dde

f

t

Ø

▪ Endroits où il y a un risque de présence de brouillard, de

vaporisation ou de vapeurs d’huile minérale dans l’atmosphère.
Les pièces en plastique risquent de se détériorer et de se
désagréger ou de provoquer des fuites d’eau.

Il n'est PAS recommandé d'installer l'unité dans les lieux suivants, la
durée de vie de l'unité risque en effet d'être réduite:

▪ Où la tension connaît de fortes fluctuations
▪ Dans les véhicules ou sur les navires

5.3 Préparation de la tuyauterie de

5.3.1 Exigences de la tuyauterie de réfrigérant

d Filtre à air
e Filtre d'entrée d'air

f Ouverture pour entretien de la conduite

g Plaque interchangeable

réfrigérant

▪ Où des vapeurs acides ou alcalines sont présentes
▪ Utilisez des boulons de suspension pour l'installation.
▪ Ecartement. Gardez à l'esprit ce qui suit:

INFORMATIONS

Prenez également connaissance des consignes et
exigences détaillées dans le chapitre "Consignes de
sécurité générales".

REMARQUE

La tuyauterie et les autres pièces sous pression devront
être conçues pour le réfrigérant. Utilisez du cuivre sans
couture désoxydé à l'acide phosphorique pour le fluide de
refroidissement.

▪ La quantité de matériaux étrangers à l'intérieur des tuyaux (y

compris les huiles de fabrication) doit être ≤ 30mg/10m.

Diamètre de la tuyauterie de réfrigérant

Utilisez les mêmes diamètres que les connexions sur les unités
extérieures:

Classe Tuyauterie de

liquide L1

Tuyauterie de gaz
L1

35 Ø6,4 Ø9,5
50+60 Ø6,4 Ø12,7

a Espace service
b Tuyau d'évacuation
c Orifice du câble d'alimentation
d Orifice du câble de transmission
e Tuyau de purge pour la maintenance

f Tuyauterie de gaz

g Tuyauterie de liquide

▪ Outils d'installation:

71~140 Ø9,5 Ø15,9

Matériau des tuyaux de réfrigérant

▪ Matériau des tuyaux: Cuivre sans soudure désoxydé à l'acide

phosphorique.

▪ Raccords évasés: Utilisez uniquement un matériau recuit.
▪ Degré de trempe de la canalisation et épaisseur de paroi:

Diamètre

extérieur (Ø)

Degré de

trempe

Épaisseur (t)

(a)

6,4mm (1/4") Recuit (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8")

(a)

En fonction de la législation en vigueur et de la pression
de travail maximale de l'unité (voir "PS High" sur la
plaquette signalétique), une épaisseur de tuyauterie plus
grande peut être requise.

5.3.2 Isolation de la tuyauterie de réfrigérant

▪ Utilisez de la mousse de polyéthylène comme matériau

d'isolation:

A Aspiration arrière standard
B Installation avec conduite arrière et ouverture pour

entretien de la conduite

C Installation avec conduite arrière, sans ouverture pour

a Surface au plafond
b Ouverture au plafond
c Panneau d'accès de service (non fourni)

entretien de la conduite

▪ avec un taux de transfert de chaleur compris entre 0,041 et

0,052W/mK (entre 0,035 et 0,045kcal/mh°C),

▪ avec une résistance à la chaleur d'au moins 120°C.

▪ Épaisseur de l'isolation

Diamètre extérieur

du tuyau (Øp)

Diamètre intérieur

de l'isolation (Øi)

Épaisseur de

l'isolation (t)

6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 10~14mm ≥13mm
12,7mm (1/2") 14~16mm ≥10mm
15,9mm (5/8") 16~20mm ≥13mm

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Climatiseurs système Split
4P550955-2A – 2019.08

Guide de référence installateur

9

6 Installation

ØiØ

i

t

ØpØ

p

1

2

4

3

Si la température est supérieure à 30°C et si l'humidité relative est
supérieure à 80%, l'épaisseur des matériaux d'isolation doit alors
être d'au moins 20 mm afin d'éviter toute condensation sur la
surface du matériau isolant.

5.4 Préparation du câblage électrique

5.4.1 À propos de la préparation du câblage électrique

INFORMATIONS

Prenez également connaissance des consignes et
exigences détaillées dans le chapitre "Consignes de
sécurité générales".

AVERTISSEMENT

▪ Si l'alimentation ne dispose pas d'une phase neutre ou

dispose d'une phase neutre incorrecte, l'équipement
peut être endommagé.

▪ Procédez à la mise à la terre. Ne mettez PAS l'unité à

la terre avec une canalisation, un parasurtenseur ou
une prise de terre téléphonique. Une mise à la terre

incomplète peut provoquer des décharges électriques.
▪ Installez les disjoncteurs ou les fusibles requis.
▪ Fixez le câblage électrique avec des attaches de

manière à ce que les câbles n'entrent PAS en contact

avec la tuyauterie ou des bords coupants, du côté

haute pression notamment.
▪ N'utilisez PAS de fils enroulés, de fils conducteurs

toronnés, de rallonges ou de connexions d'un système

en étoile. Ils peuvent entraîner une surchauffe, une

décharge électrique ou un incendie.
▪ N'installez PAS un condensateur d'avance de phase,

cette unité est en effet équipée d'un inverseur. Un

condensateur d'avance de phase réduira les

performances et peut entraîner des accidents.

AVERTISSEMENT

▪ Le câblage DOIT être effectué par un électricien agréé

et DOIT être conforme à la législation en vigueur.
▪ Procédez aux raccords électriques sur le câblage fixe.
▪ Tous les composants fournis sur site et l'ensemble de

l'installation électrique DOIVENT être conformes à la

législation en vigueur.

Ordre de montage habituel

La mise en service inclut généralement les étapes suivantes:
1 Montage de l'unité extérieure.
2 Montage de l'unité intérieure.
3 Raccordement de la tuyauterie de réfrigérant.
4 Vérification de la tuyauterie de réfrigérant.
5 Charge du réfrigérant.
6 Raccordement du câblage électrique.
7 Finalisation de l'installation extérieure.
8 Finalisation de l'installation intérieure.

INFORMATIONS

Ce chapitre décrit uniquement les instructions d'installation
spécifiques à l'unité intérieure. Pour les autres instructions,
voir:

▪ Le manuel d'installation de l'unité extérieure
▪ Le manuel d'installation de l'interface utilisateur
▪ Le manuel d'installation des accessoires en option

6.2 Montage de l'unité intérieure

6.2.1 Précautions de montage de l'unité intérieure

INFORMATIONS

Lisez également les précautions et exigences des
chapitres suivants:

▪ Précautions de sécurité générales
▪ Préparation

6.2.2 Consignes lors de l'installation de l'unité intérieure

INFORMATIONS
Equipement en option. Lors de l'installation de

l'équipement en option, lisez également le manuel
d'installation de l'équipement en option. Selon le site, il
peut être plus facile d'installer l'équipement en option avant
toute chose.

▪ En cas d'installation avec conduite mais sans ouverture pour

entretien de la conduite. Modifiez la position des filtres à air.

AVERTISSEMENT

Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.

6 Installation

6.1 Vue d'ensemble: installation

Ce chapitre décrit ce qu'il y a lieu de faire et de savoir avant d'aller
sur site.

Guide de référence installateur

10

1 Retirez le(s) filtre(s) à air de l'extérieur de l'unité.
2 Retirez la plaque interchangeable.
3 Installez le(s) filtre(s) à air à l'intérieur de l'unité.
4 Réinstallez la plaque interchangeable.

▪ Lors de la pose d'une gaine d'entrée d'air, sélectionnez des vis de

fixation qui ressortiront de 5 mm à l'intérieur de la bride pour
protéger le filtre à air des dégâts pendant la maintenance du filtre.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Climatiseurs système Split

4P550955-2A – 2019.08

a

b

c

5 mm

a Gaine d'entrée d'air

a

c e

b

125

460

160

(160~300)

375

d

f

A

a

a

b

800

630

A

B

b

a

d

c

d

a1
b1

b1
a2

c1

4×

b
a

c

e

d

b

a

b A l'intérieur de la bride
c Vis de fixation

▪ Résistance du plafond. Vérifiez si le plafond est suffisamment

solide pour résister au poids de l'unité. S'il y a le moindre risque,
renforcez le plafond avant d'installer l'unité.

▪ Outils d'installation:

Classe f(mm)

35+50 760
60+71 1060
100~140 1460

A Montage de l'admission d'air avec une connexion en toile

a Surface au plafond
b Ouverture au plafond
c Panneau d'admission d'air (non fourni)
d Unité intérieure (côté arrière)
e Connexion en toile pour panneau d'admission d'air (non

fourni)

REMARQUE

L'unité peut être utilisée avec une aspiration inférieure en
remplaçant la plaque interchangeable par la plaque de
fixation des filtres à air.

6 Installation

Classe A(mm) B(mm)

35+50 700 738
60+71 1000 1038
100~140 1400 1438

a1 Ecrou (non fourni)
a2 Double écrou (à fournir)

b1 Rondelle (accessoires)

c1 Support suspendu (fixé sur l'unité)

a Unité intérieure
b Tuyau
c Pas du support de suspension
d Intervalle des boulons de suspension

▪ Exemple d'installation:

a Ancrage
b Dalle de plafond
c Écrou long ou tendeur à lanterne
d Boulon de suspension
e Unité intérieure

▪ Installez l'unité de manière temporaire.

5 Fixez le support de suspension au boulon de suspension.
6 Raccordez-le fermement.

▪ Niveau. Assurez-vous que l'unité est à niveau dans les quatre

coins, à l'aide d'un niveau à bulle ou d'un tube en vinyle rempli
d'eau.

a Plaque de fixation des filtres à air avec filtre(s) à air
b Plaque interchangeable

▪ Boulons de suspension. Utilisez des boulons de suspension

M10 pour l'installation. Fixez le support de suspension au boulon
de suspension. Veillez à la fixer fermement en utilisant un écrou et
une rondelle au niveau des parties supérieure et inférieure du

a Niveau à bulle
b Tube en vinyle

7 Serrez l'écrou supérieur.

support de suspension.

▪ Dimensions de l'ouverture au plafond. Assurez-vous que

l'ouverture de plafond est dans les limites suivantes:

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Climatiseurs système Split
4P550955-2A – 2019.08

Guide de référence installateur

11

6 Installation

a b b a

eed d

c

1~1.5 m

a

REMARQUE
L'unité ne doit PAS être installée inclinée. Conséquence

possible: Si l'unité est inclinée dans le sens inverse du

flux de condensat (le côté tuyauterie d'évacuation est
surélevé), le contacteur à flotteur risque de ne pas
fonctionner correctement et l'eau risque de goutter.

6.2.3 Consignes lors de l'installation du conduit

AVERTISSEMENT

Si une ou plusieurs pièces sont reliées à l'unité par un
système de conduits, assurez-vous que:

▪ il n'y a pas de sources d'inflammation en

fonctionnement (par exemple: flammes nues, un
appareil à gaz en marche ou un chauffage électrique
en marche) dans le cas où la surface au sol est
inférieure à A
générales de sécurité;

▪ aucun dispositif auxiliaire, qui pourrait constituer une

source d'inflammation potentielle, n'est installé dans le
conduit (exemple: surfaces chaudes avec une
température dépassant les 700°C et dispositif de
commutation électrique);

▪ seuls des appareils auxiliaires homologués par le

fabricant sont utilisés dans les systèmes de gaine;

▪ une entrée ou une sortie d'air est reliée directement à

une pièce par une gaine. N'utilisez PAS d'espaces tels
qu'un faux plafond comme gaine pour l'entrée ou la
sortie d'air.

AVERTISSEMENT

N'installez PAS de sources d'inflammation en
fonctionnement (par exemple, des flammes nues, un
appareil à gaz en marche ou un appareil de chauffage
électrique en marche) dans les conduits.

ATTENTION

▪ Assurez-vous que l'installation du conduit NE dépasse

PAS la plage de réglage de la pression statique
externe de l'unité. Reportez-vous à la fiche de données
technique de votre modèle pour la plage de réglages.

▪ Veillez à installer le conduit de toile de façon à ce que

les vibrations ne soient PAS transmises au conduit ou
au plafond. Utilisez un matériau insonorisant (matériau
isolant) pour la doublure du conduit et appliquez du
caoutchouc antivibratoire sur les boulons de
suspension.

▪ Lors du soudage, veillez à NE PAS éclabousser le bac

de vidange ou le filtre à air.

▪ Si le conduit métallique traverse une natte métallique,

un treillis ou une plaque métallique de la structure en
bois, séparez électriquement le conduit et le mur.

▪ Installez la grille de sortie dans une position où le flux

d'air n'entrera pas en contact direct avec des
personnes.

▪ N'utilisez PAS de ventilateurs d'appoint dans le conduit.

Utilisez la fonction pour régler automatiquement le
débit du ventilateur (voir "7.1 Réglage sur

place"[418]).

Le conduit doit être fourni sur place.
▪ Côté entrée d'air. Fixez le conduit et la bride côté admission (non

fourni). Pour raccorder la bride, utilisez 7 vis accessoires.

Guide de référence installateur

spécifié dans les Précautions

min

12

a Vis de connexion (accessoire)
b Flasque (non fourni)
c Unité principale
d Isolation (non fournie)
e Ruban d'alu (non fourni)

▪ Filtre. Veillez à attacher le filtre à air à l'intérieur du passage d'air

côté admission. Utilisez un filtre à air dont l'efficacité de filtrage est
≥50% (technique gravimétrique). Le filtre inclus n'est pas utilisé
lorsque le conduit d'admission est fixé.

▪ Côté sortie d'air. Connectez le conduit en fonction de la

dimension intérieure de la bride côté sortie.

▪ Fuites d'air. Entourez la bande d'aluminium autour de la bride

côté admission et du raccord du conduit. Assurez-vous qu'il n'y a
pas de fuite d'air à aucune autre connexion.

▪ Isolation. Isolez le conduit pour éviter la formation de

condensation. Utilisez de la laine de verre ou de la mousse de
polyéthylène de 25mm d'épaisseur.

6.2.4 Consignes pour l'installation de la tuyauterie de purge

Assurez-vous que l'eau de condensation peut être évacuée
correctement. Cela implique:

▪ Directives générales
▪ Raccordement de la tuyauterie de purge à l'unité intérieure
▪ Recherche de fuites d'eau

Directives générales

▪ Pompe de purge. Pour ce "modèle à surélévation", les bruits de

drainage seront réduits lorsque la pompe de drainage est installée
plus haut. La hauteur recommandée est de 300 mm.

▪ Longueur du tuyau. Veillez à ce que la tuyauterie soit la plus

courte possible.

▪ Taille des tuyaux. La taille du tuyau doit être égale ou supérieure

à celle du tuyau de raccordement (tuyau en vinyle de 25mm de
diamètre nominal et de 32mm de diamètre extérieur).

▪ Pente. Assurez-vous que la tuyauterie de purge a une pente (d'au

moins 1/100) pour éviter que l'air ne soit emprisonné dans la
tuyauterie. Utilisez des barres de suspension comme illustré.

a Barre de suspension

O Autorisé

X Non permis

▪ Condensation. Prenez des mesures contre la condensation.

Isolez la tuyauterie de purge complète dans le bâtiment.

▪ Tuyauterie ascendante. Si nécessaire, vous pouvez installer la

tuyauterie ascendante pour rendre la pente possible.
▪ Inclinaison du flexible de purge: 0~75mm pour éviter le stress

sur la tuyauterie et pour éviter des bulles d'air.

▪ Tuyauterie ascendante: ≤300 mm de l'unité, ≤625 mm

perpendiculaire à l'unité.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Climatiseurs système Split

4P550955-2A – 2019.08

≤625

≤300

0~75

1000~1500

(mm)

ba

ba ddc

a Collier métallique (accessoire)

≥100≤625

(mm)

a

≤4 mm

A

A'

A-A'

A

A'

f

652

ce

4

ba

d

b
a

d
c

3

1

2~61

a

a

b

g

h

j

k

f

i

f

L N1 2 3

P1 P2 F1 F2 T1T2

a

d

b

c

e

b Flexible de purge (accessoire)
c Tuyauterie de purge ascendante (tuyau en vinyle de

25mm de diamètre nominal et 32mm de diamètre
extérieur) (à fournir)

d Barres de suspension (à fournir)

▪ Combinaison des tuyaux de purge. Vous pouvez combiner les

tuyaux de purge. Veillez à utiliser des conduits de purge et
raccords en T avec une jauge correcte pour la capacité de
fonctionnement des unités.

6 Installation

b Flexible de purge (accessoire)
c Collier métallique (accessoire)
d Grand patin d'étanchéité (accessoire)
e Pièce d'isolation (tuyau de drainage) (accessoire)

f Tuyauterie de purge (à fournir)

REMARQUE

▪ Ne retirez PAS le bouchon du tuyau de purge. De l'eau

risque de s'échapper.

▪ Utilisez la sortie de purge uniquement pour évacuer

l'eau lorsque la pompe de purge n'est pas utilisée ou
avant la maintenance.

▪ Enlevez et remettez doucement le bouchon de purge.

Une force excessive pourrait déformer la prise de
purge de l'égouttoir.

Retirez le bouchon.

▪ Ne faites PAS coulisser le bouchon dans le tuyau.

Enfoncez le bouchon.

▪ Positionnez le bouchon et fixez-le à l'aide d'un tournevis Philips.

a Raccord en T

Raccordement de la tuyauterie de purge à l'unité intérieure

REMARQUE

Un branchement incorrect du flexible de purge peut
provoquer des fuites et endommager l'emplacement
d'installation et la zone environnante.

1 Poussez le flexible de purge aussi loin que possible sur le

raccord du tuyau de purge.

2 Serrez le collier métallique jusqu'à ce que la tête de la vis fasse

moins de 4mm de la partie collier métallique.

3 Assurez-vous de l'absence de fuites d'eau (voir "Recherche de

fuites d'eau"[413]).

4 Posez la pièce d'isolation (tuyau de purge).
5 Enveloppez le grand patin d'étanchéité (=isolation) autour du

collier en métal et du flexible de purge, puis fixez-le avec des
attaches.

6 Branchez le tuyau de purge au flexible de purge.

a Bouchon de drainage
b Tournevis cruciforme

Recherche de fuites d'eau

La procédure diffère selon que le câblage électrique est déjà terminé
ou non. Si le câblage électrique n'est pas encore terminé, vous
devez provisoirement raccorder l'interface utilisateur et l'alimentation
électrique à l'unité.

Si le câblage électrique n'est pas encore terminé

1 Branchez provisoirement le câblage électrique.
2 Retirez le couvercle du coffret électrique (a).
3 Raccordez l'alimentation monophasée (50 Hz, 230 V) aux

bornes n°1 et n°2 du bornier pour l'alimentation et la masse.

4 Remettez le couvercle du coffret électrique (a).

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Climatiseurs système Split
4P550955-2A – 2019.08

a Raccord du raccord de tuyau (fixé à l'unité)

a Couvercle du coffret électrique
b Orifice du câble de transmission
c Orifice du câble d'alimentation

Guide de référence installateur

13

6 Installation

c

e

f

8

d

b

a

d Schéma de câblage
e Coffret électrique

f Collier en plastique
g Câblage d'interface utilisateur
h Borne de terre pour câble de transmission entre les unités

i Câblage d'alimentation
j Planche à bornes d'alimentation

k Câble de transmission entre les unités

5 Mettre le courant.
6 Démarrez l'opération de refroidissement (voir "8.3 Essai de

fonctionnement"[420]).

7 Versez graduellement environ 1 l d'eau par la sortie de

décharge d'air et vérifiez s'il y a des fuites.

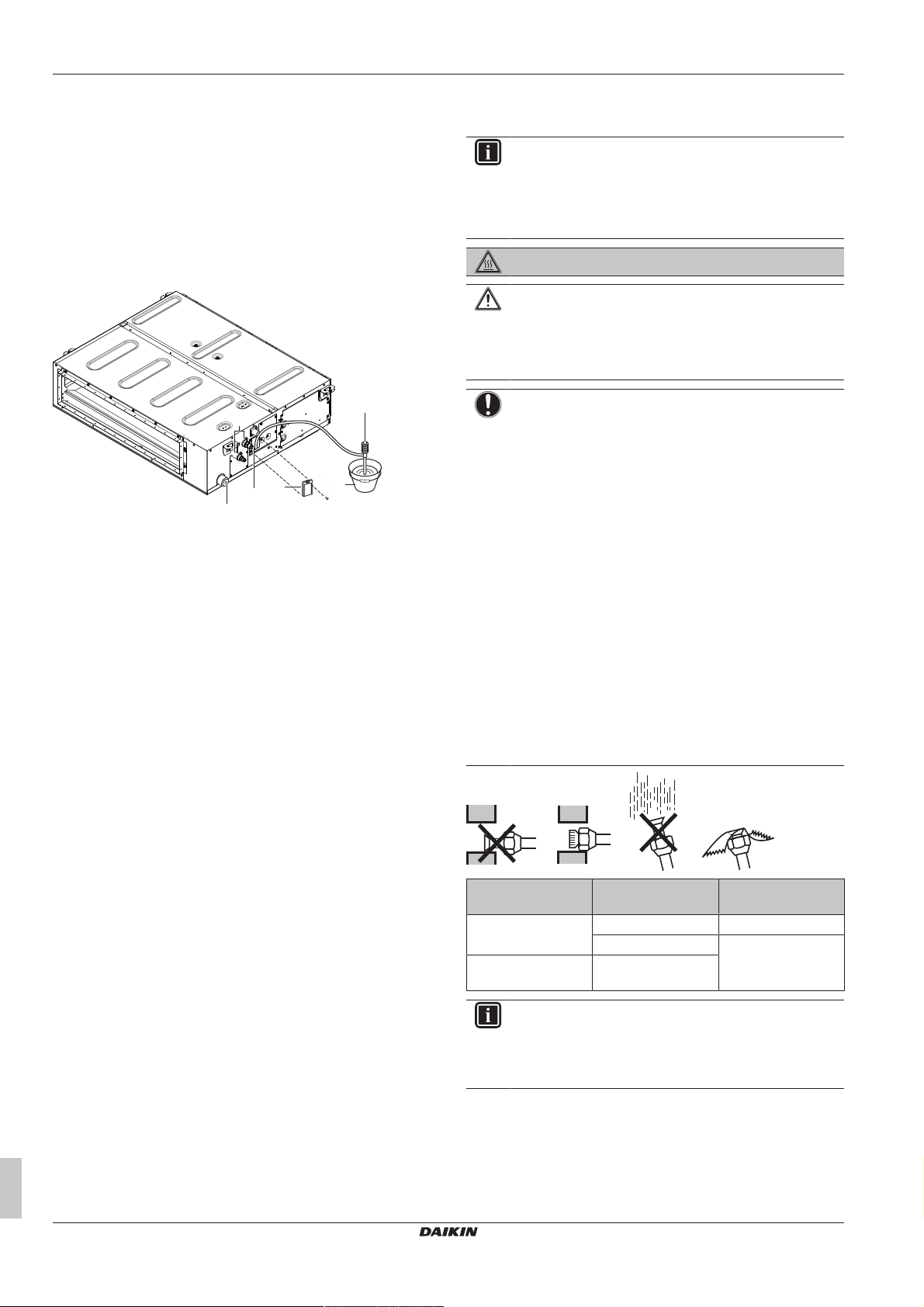

a Entrée d'eau
b Pompe portable
c Couvercle d'entrée d'eau
d Seau (ajout d'eau par l'entrée d'eau)
e Sortie de purge pour entretien

f Tuyaux de réfrigérant

8 Coupez l'alimentation électrique.
9 Débranchez le câblage électrique.
10 Retirez le couvercle de la boîte de commande.
11 Débranchez l'alimentation électrique et la terre.
12 Remettez le couvercle de la boîte de commande.

Si le câblage électrique est déjà terminé

1 Démarrez l'opération de refroidissement (voir "8.3 Essai de

fonctionnement"[420]).

2 Versez graduellement environ 1 l d'eau par la sortie de

décharge d'air et vérifiez s'il y a des fuites (voir "Si le câblage

électrique n'est pas encore terminé"[413]).

6.3.2 Précautions lors du raccordement de la tuyauterie de réfrigérant

INFORMATIONS

Lisez également les précautions et exigences des
chapitres suivants:

▪ Précautions de sécurité générales
▪ Préparation

DANGER: RISQUE DE BRÛLURE

ATTENTION

▪ N'UTILISEZ PAS d'huile minérale sur la partie évasée.
▪ N'installez JAMAIS un séchoir sur cette unité afin de

préserver sa durée de vie. Le matériau de séchage
peut se dissoudre et endommager le système.

REMARQUE

Respectez les consignes suivantes concernant la
tuyauterie du réfrigérant:

▪ Veillez à ce que seul le réfrigérant indiqué soit mélangé

au circuit du réfrigérant (air, par exemple).

▪ Utilisez uniquement du R32 ou R410A lors de l'appoint

de réfrigérant. Se référer aux spécifications de l'unité
extérieure pour le type de réfrigérant à utiliser.

▪ Utilisez uniquement des outils d'installation (jauges de

collecteur, par ex.) exclusivement conçus pour les
installations R32 ou R410A de manière à résister à la
pression et à éviter la pénétration de corps étrangers
(huiles minérales et humidité, par ex.) dans le système.

▪ Installez la tuyauterie de manière à ce que l'évasement

ne soit PAS soumis à une contrainte mécanique.

▪ Protégez la tuyauterie comme indiqué dans le tableau

suivant pour éviter que la saleté, du liquide ou de la
poussière ne pénètre dans la tuyauterie.

▪ Faites attention lorsque vous passez des tubes en

cuivre dans des murs (reportez-vous à l'illustration ci­dessous).

6.3 Raccordement de la tuyauterie de réfrigérant

6.3.1 Concernant le raccordement de la tuyauterie de réfrigérant

Avant de raccorder la tuyauterie de réfrigérant

Assurez-vous que l'unité extérieure et intérieure sont montées.

Ordre de montage habituel

Le raccordement de la tuyauterie de réfrigérant implique:
▪ Raccordement de la tuyauterie de réfrigérant à l'unité extérieure
▪ Raccordement de la tuyauterie de réfrigérant à l'unité intérieure
▪ Isolation de la tuyauterie de réfrigérant
▪ Gardez en tête les consignes de:

▪ Pliage des tuyaux
▪ Évasement de l'extrémité des tuyaux
▪ Brasage
▪ Utilisation des vannes d'arrêt

Guide de référence installateur

14

Unité Période

d'installation

Unité extérieure >1mois Bloquez le tuyau

<1mois Bloquez ou bouchez

Unité intérieure Quelle que soit la

période

INFORMATIONS

N'OUVREZ PAS la vanne d'arrêt du réfrigérant avant de
vérifier la tuyauterie de réfrigérant. Si vous devez charger
du réfrigérant complémentaire, nous vous recommandons
d'ouvrir la vanne d'arrêt du réfrigérant au préalable.

Méthode de

protection

le tuyau

6.3.3 Consignes pour le raccordement de la tuyauterie de réfrigérant

Prenez les directives suivantes en compte lors du raccordement des
tuyaux:

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Climatiseurs système Split

4P550955-2A – 2019.08

▪ Enduisez la surface intérieure de l'évasement avec de l'huile

a

b

c

d

R=

0.4~0.8

±2

45°

90°

±2

ØA

a b

A

a b

c

A B

a dc e fb b

a dc e fb b

2

4

3

g

1

23

4

g

AB

1

▪ Utilisez TOUJOURS 2 clés pour desserrer un raccord conique.
▪ Utilisez TOUJOURS une clé de serrage et une clé

6.3.4 Consignes de pliage des tuyaux

Utilisez une cintreuse pour plier les tuyaux. Les tuyaux doivent être
pliés aussi délicatement que possible (le rayon du pli doit être de
30~40mm ou plus).

6.3.5 Évasement de l'extrémité du tuyau

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Climatiseurs système Split
4P550955-2A – 2019.08

acétique ou de l'huile éthylique lors du raccordement d'un raccord
conique. Faites manuellement 3 ou 4 tours avant de serrer
fermement.

dynamométrique pour serrer le raccord conique lors du
raccordement la tuyauterie. Cela permet d'éviter les fuites et les
fissures au niveau du raccord.

a Clé dynamométrique
b Clé
c Raccord de tuyaux
d Raccord conique

Taille des

tuyaux (mm)

Couple de

serrage (N•m)

Dimensions

d'évasement

(A) (mm)

Forme de

l'évasement

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 62~75 19,3~19,7

ATTENTION

▪ Un évasement incomplet peut entraîner des fuites de

gaz réfrigérant.

▪ Ne réutilisez PAS les évasements. Utilisez de

nouveaux évasements pour éviter les fuites de gaz
réfrigérant.

▪ Utilisez les raccords coniques fournis avec l'unité.

L'utilisation de raccords coniques différents peut
provoquer des fuites de gaz réfrigérant.

1 Coupez l'extrémité du tuyau avec un coupe-tube.
2 Retirez les bavures en orientant la surface de coupe vers le bas

de manière à ce que les copeaux ne pénètrent PAS dans le
tuyau.

a Coupez à angle droit.
b Retirez les bavures.

3 Retirez le raccord conique de la vanne d'arrêt et placez le

raccord conique sur le tuyau.

4 Évasez le tuyau. Procédez à l'évasement à l'emplacement

exact indiqué sur la figure suivante.

6 Installation

Outil d'évasement

pour R410A ou

R32 (à

embrayage)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Vérifiez que l'évasement est correctement effectué.

a La surface intérieure de l'évasement DOIT être

impeccable.

b L'extrémité du tuyau DOIT être évasée de manière

uniforme, en formant un cercle parfait.

c Veillez à ce que l'écrou évasé soit installé.

6.3.6 Raccordement de la tuyauterie de réfrigérant à l'unité intérieure

ATTENTION

Installez la tuyauterie ou les composants frigorifiques dans
une position où il est peu probable qu'ils soient exposés à
une substance susceptible de corroder les composants
contenant du réfrigérant, à moins que les composants ne
soient fabriqués à partir de matériaux qui soient
intrinsèquement résistants à la corrosion ou qui soient
convenablement protégés contre cette corrosion.

AVERTISSEMENT: MATÉRIAU INFLAMMABLE

Le réfrigérant R32 (le cas échéant) de cette unité est
légèrement inflammable. Se référer aux spécifications de
l'unité extérieure pour le type de réfrigérant à utiliser.

▪ Longueur du tuyau. Maintenez la tuyauterie de réfrigérant la plus

courte possible.

▪ Raccords évasés. Branchez le tuyau de réfrigérant à l'unité à

l'aide des raccords évasés.

▪ Isolation. Isolez la tuyauterie de réfrigérant sur l'unité intérieure

comme suit:

A Tuyauterie de gaz
B Tuyauterie du liquide

a Matériau d'isolation (à prévoir)
b Attache-câbles (accessoire)
c Pièces d'isolation: Grand (tuyau de gaz), petit (tuyau de

liquide) (accessoires)

d Ecrou évasé (fixé sur l'unité)
e Raccord du tuyau de réfrigérant (fixé à l'unité)

f Unité

g Patins d'isolation: Moyen 1 (tuyau de gaz), moyen 2 (tuyau

de liquide) (accessoires)

1 Relevez les joints des pièces d'isolation.
2 Fixez-les à la base de l'unité.

Outil d'évasement classique

À embrayage

(type Ridgid)

À écrou à oreilles

(type Imperial)

Guide de référence installateur

15

6 Installation

b a

c b

c

aa

A

AA´

A´

c b ba c

a

B

B

1-3

3 Serrez les attache-câbles sur les pièces d'isolation.
4 Enroulez le patin d'étanchéité de la base de l'unité vers le

haut de l'écrou évasé.

REMARQUE

Veillez à isoler toute la tuyauterie de réfrigérant. Toute
tuyauterie exposée est susceptible de provoquer de la
condensation.

6.3.7 Recherche de fuites

REMARQUE

Ne dépassez PAS la pression de service maximale
autorisée pour l'unité (voir “PS High” sur la plaque
signalétique de l'unité).

REMARQUE

Veillez à utiliser une solution de détection de bulles
recommandée par le revendeur. N'utilisez pas d'eau
savonneuse qui risque de provoquer des fissures des
écrous évasés (l'eau savonneuse peut contenir du sel qui
absorbe l'humidité qui se mettra à geler lorsque le tuyau
refroidit) et/ou d'entraîner la corrosion des raccords évasés
(l'eau savonneuse peut contenir de l'ammoniaque qui
provoque un effet corrosif entre l'écrou évasé en laiton et
l'évasement en cuivre).

1 Chargez le système avec de l'azote jusqu'à une pression de

jauge d'au moins 200 kPa (2 bar). Une pression de 3000 kPa
(30bar) est recommandée pour détecter les petites fuites.

2 Vérifiez l'étanchéité en appliquant une solution de détection de

bulles sur tous les raccords.

3 Purgez entièrement l'azote.

6.4 Raccordement du câblage électrique

AVERTISSEMENT

Si le câble d'alimentation est endommagé, il DOIT être
remplacé par le fabricant, son agent de service ou des
personnes qualifiées afin d'éviter tout danger.

6.4.3 Directives de raccordement du câblage électrique

Gardez ce qui suit à l'esprit:
▪ Si vous utilisez des fils à conducteur toronné, installez une borne

à sertissure ronde à l'extrémité. Placez la borne à sertissure ronde
sur le fil jusqu'à la partie couverte et fixez la borne à l'aide de
l'outil adapté.

a Fil à conducteur toronné

b Borne à sertissure ronde

▪ Installez les fils comme suit:

Type de fil Méthode d'installation

Fil à simple
conducteur

a Fil à un conducteur en spirale
b Vis
c Rondelle plate

Fil à conducteur
toronné avec borne à
sertissure ronde

6.4.1 À propos du raccordement du câblage électrique

Ordre de montage habituel

Le raccordement du câblage électrique consiste généralement en
les étapes suivantes:

1 S'assurer que le système électrique est conforme aux

spécifications électriques des unités.
2 Raccordement du câblage électrique à l'unité extérieure.
3 Raccordement du câblage électrique à l'unité intérieure.
4 Raccordement de l'alimentation secteur.

6.4.2 Précautions lors du raccordement du

câblage électrique

INFORMATIONS

Lisez également les précautions et exigences des
chapitres suivants:

▪ Précautions de sécurité générales
▪ Préparation

DANGER: RISQUE D'ÉLECTROCUTION

AVERTISSEMENT

Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.

a Borne
b Vis
c Rondelle plate
O Permis
X NON permis

Couples de serrage

Câblage Taille de vis Couple de serrage

(N•m)

Câblage d'interconnexion
(intérieur↔extérieur)

Câble d'interface utilisateur M3.5 0,79~0,97

▪ Si des câbles à simple conducteur sont utilisés, veillez à recourber

l'extrémité du fil. Un mauvais travail peut provoquer de la chaleur
ou un incendie.

▪ Le câble de masse entre le dispositif de retenue des câbles et la

borne doit être plus long que les autres fils.

M4 1,18~1,44

Guide de référence installateur

16

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Climatiseurs système Split

4P550955-2A – 2019.08

6 Installation

1 2 3

a a a

b

c

1 2 3

P1P

2

P1P

2

d

1 2

L N

3

b

c

b

c

1 2 3

P1P

2

P1P

2

d

L N L N

L N

1 2 3

b

c

1 2 3

P

1

P

2

P1P

2

P1P

2

d d

a

L N

b

c

a

L N

b

c

P

1

P

2

d

P1P

2

P

1

P

2

P

1

P

2

a

1 2 3 L N

1 2 3

1 2 3 L N

1 2 3

1 2 3 L N

1 2 3

b

c

a

b

c

a

b

c

a

b

c

a

b

c

a

L N

L N

L N

6.4.4 Spécifications des composants de câblage standard

Composant Classe

Câble
d'alimentation

(a)

MCA
Tension 220~240V
Phase 1~
Fréquence 50/60Hz
Taille des

câbles

Câble d'interconnexion Section de câble minimale de

Câble d'interface utilisateur Câble en vinyle avec gaine ou

Fusible de remplacement
recommandé

Disjoncteur de fuite à la terre Doivent se conformer à la

(a) MCA=Ampérage minimal du circuit. Les valeurs indiquées

sont les valeurs maximales (reportez-vous aux données
électriques de l'association avec les unités intérieures pour
connaître les valeurs exactes).

35+50 60+71 100 125+140

1,4A 1,3A 3,5A 3,9A

Doivent se conformer à la

législation en vigueur

2,5mm² et applicable pour le

220~240V

câbles (2 conducteurs) de 0,75 à

1,25mm

2

Maximum 500m

16A

législation en vigueur

AVERTISSEMENT

Prenez des mesures adaptées afin que l'unité ne puisse
pas être utilisée comme abri par les petits animaux. Les
petits animaux qui entrent en contact avec des pièces
électriques peuvent provoquer des dysfonctionnements, de
la fumée ou un incendie.

5 Remontez le couvercle d'entretien.

▪ Lors de l'utilisation de 1 interface utilisateur avec 1 unité

intérieure.

6.4.5 Raccordement du câblage électrique sur

Il est important de garder les câbles d'alimentation électrique et de
transmission séparés l'un de l'autre. Afin d'éviter des interférences
électriques, la distance entre les deux câbles doit TOUJOURS être
d'au moins 50mm.

1 Retirez le couvercle d'entretien.
2 Câble d'interface utilisateur: Acheminez le câblage par le

cadre, branchez le câble au bornier et fixez le câble avec un
attache-câble.

3 Câble d'interconnexion (intérieur↔extérieur): Acheminez le

câblage par le cadre, branchez le câble au bornier (assurez­vous que les numéros correspondent aux numéros sur l'unité
extérieure, puis branchez le fil de terre), et fixez le câble avec
un attache-câble.

4 Divisez le petit joint (accessoire) et enveloppez-le autour des

câbles pour éviter que l'eau n'entre dans l'unité. Scellez tous les
trous pour éviter que les petits animaux n'entrent dans le
système.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Climatiseurs système Split
4P550955-2A – 2019.08

l'unité intérieure

REMARQUE

▪ Respectez le schéma de câblage électrique (fourni

avec l'unité, situé sur le couvercle du coffret électrique).

▪ Assurez-vous que le câblage électrique ne gêne PAS

la remise en place correcte du couvercle d'entretien.

REMARQUE

Veillez à maintenir le câble d'alimentation et le câble de
transmission écartés. Le câblage de transmission et
d'alimentation peut croiser, mais ne peut être acheminé en
parallèle.

(1)

La ligne discontinue représente l'alimentation séparée.

▪ Lors de l'utilisation de 2 interfaces utilisateurs

▪ Lors de l'utilisation du contrôle de groupe

a Alimentation
b Interrupteur principal
c Fusible

(1)

Guide de référence installateur

(1)

17

7 Configuration

d Interface utilisateur

▪ Unité maître: Veillez à connecter le câblage en cas d'utilisation

avec un système simultané de type multiple en commande de
groupe.

INFORMATIONS

En cas de commande de groupe, il n'est pas nécessaire
d'attribuer une adresse à l'unité intérieure. L'adresse est
automatiquement définie lors de la mise sous tension.

▪ Utilisez une alimentation séparée uniquement dans le cas d'une

combinaison suivante:

1×FBA35A + RXS35L ou RXM35M
2×FBA35A + RZAG71N7Y1B
3×FBA35A + RZAG100N7Y1B ou RZAG71N7Y1B
4×FBA35A + RZAG125/140N7Y1B ou RZAG100N7Y1B
2×FBA50A + RZAG100N7Y1B ou RZAG71N7Y1B
3×FBA50A + RZAG125/140N7Y1B ou RZAG100N7Y1B
4×FBA50A + RZQ200C ou RZA200D
2×FBA60A + RR100/125B ou RQ100/125B ou RZAG125N7Y1B
3×FBA60A + RZQ200C ou RZA200D
4×FBA60A + RZQ200C ou RZA250D
1×FBA71A + RZAG71N7Y1B
2×FBA71A + RR100/125B ou RQ100/125B ou RZAG140N7Y1B ou

RZAG125N7Y1B ou RZAG100N7Y1B
3×FBA71A + RZQ200C ou RZA200D
1×FBA100A + RZAG100N7Y1B ou RZAG71N7Y1B
2×FBA100A + RZQ200C ou RZA200D
1×FBA125A + RZAG125N7Y1B
2×FBA125A + RZQ200C ou RZA250D
1×FBA140A + RZAG140N7Y1B ou RZAG125N7Y1B ou

RZAG100N7Y1B

▪ EN/IEC 61000‑3‑12 pour autant que l’impédance de court-circuit

Ssc soit supérieure ou égale à la valeur Ssc minimale au point
d’interface entre l’alimentation de l’utilisateur et le réseau public.

▪ EN/IEC 61000‑3‑12 = Norme technique européenne/

internationale fixant les limites des courants harmoniques
produits par l’équipement raccordé aux systèmes basse tension
publics avec une entrée de courant de >16 A et ≤75 A par
phase.

▪ L’installateur ou l’utilisateur de l’équipement a la responsabilité

– éventuellement en consultant l’opérateur du réseau de
distribution – de veiller à ce que l’équipement soit uniquement
raccordé à l’alimentation avec un courant de court-circuit S
supérieur ou égal à la valeur minimale Ssc.

▪ Si la combinaison des unités est celle du tableau ci-dessous, une

alimentation séparée peut être utilisée. Il n'est pas nécessaire de
consulter le gestionnaire du réseau de distribution tant que les
exigences locales d'installation existent.

▪ S'il est nécessaire d'utiliser une alimentation commune pour les

appareils du tableau ci-dessous, le raccordement des unités est
conforme à la norme EN/IEC 61000-3-12.

▪ Assurez-vous que l'équipement est raccordé uniquement à une

alimentation avec courant de court-circuit Ssc supérieur ou égale à
Ssc dans le tableau ci-dessous.

(a)

FBA

Combinaison 35 50 60 71 100 125 140

RZQG71L 2 (—) — — 1 (—) — — —
RZQG100L 3

(2.31)2(1.30)

RZQG125L 4

— — 1

(0.73)

— — 1

(3.33)3(2.32)2(2.05)

RZQG140L 4

(3.33)3(2.32)

RZQSG71L 2

(1.10)

RZQSG100L 2

2 (—) — — 1 (—) — —

— 2

(2.05)

— — 1

(1.22)

— — 1

— — —

(1.65)

RZQSG125L 4

— — 1

(3.33)3(2.32)2(2.05)

RZQSG140L 4

(3.33)3(2.32)

(a)

Nombre d'unités intérieures connectées (Ssc [MVA]).
Si la valeur Ssc n'est PAS mentionnée (—) dans le
tableau pour la combinaison utilisée, utilisez le câble
d'alimentation électrique commun.
Si la valeur Ssc est mentionnée dans le tableau, le câble
d'alimentation électrique commun ou une alimentation
électrique séparée peut être utilisé(e).

— 2

(2.05)

— — 1

7 Configuration

7.1 Réglage sur place

Effectuez les réglages sur place suivants de sorte qu'ils
correspondent à la configuration d'installation réelle et aux besoins
de l'utilisateur:

▪ Réglage de la pression statique externe à l'aide de:

▪ Réglage de l'ajustement automatique du flux d'air
▪ Interface utilisateur

▪ Moment pour nettoyer le filtre à air

Pour définir l'ajustement automatique du flux d'air

▪ Lorsque la climatisation tourne en mode de fonctionnement du

ventilateur:

1 Arrêtez la climatisation.
2 Mettez le deuxième numéro de code sur 03.

sc

L'ajustement du flux d'air est sur OFF 11(21) 7 01
Appuyez sur ON/OFF pour revenir au mode

de fonctionnement normal.
Conséquence possible: Le témoin de

fonctionnement s'allume et l'unité démarrera le
fonctionnement du ventilateur pour un
ajustement automatique du flux d'air.

Le fonctionnement s'arrête après 1 à 8
minutes.

Conséquence possible: Le réglage est
terminé et le témoin de fonctionnement sera
arrêté.

Contenu du réglage: Alors

M C1 C2

— —

—

(0.74)

(0.74)

—

(0.74)

(0.74)

(1)

03

02

(1)

Les réglages sur place sont définis comme suit:

• M: Numéro de mode – Premier numéro: pour un groupe d'unités – Numéro entre parenthèses: pour unité individuelle

• C1: Premier numéro de code

• C2: Deuxième numéro de code

• : Valeur par défaut

Guide de référence installateur

18

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Climatiseurs système Split

4P550955-2A – 2019.08

8 Mise en service

S'il n'y a pas de changement après l'ajustement du flux d'air,
effectuez à nouveau le réglage.

INFORMATIONS

▪ Pour cette unité intérieure, la vitesse du ventilateur est

préréglée pour garantir la pression statique externe
standard.

▪ Pour régler une pression statique externe supérieure

ou inférieure, réinitialisez le réglage initial avec
l'interface utilisateur.

Interface utilisateur

Vérifiez le réglage de l'unité intérieure: le second numéro de code du
mode 11(21) doit être mis sur 01.

Changez le second numéro de code selon la pression statique
externe du conduit à raccorder comme dans le tableau ci-dessous.

Pression statique extérieure

M C1 C2 Classe

35 50 60 71 100 125 140

13(23) 6 01 30 30 30 30 40 50 50

02 — — — — — — —
03 30 30 30 30 — — —
04 40 40 40 40 40 — —
05 50 50 50 50 50 50 50
06 60 60 60 60 60 60 60
07 70 70 70 70 70 70 70
08 80 80 80 80 80 80 80
09 90 90 90 90 90 90 90
10 100 100 100 100 100 100 100
11 110 110 110 110 110 110 110
12 120 120 120 120 120 120 120
13 130 130 130 130 130 130 130
14 140 140 140 140 140 140 140
15 150 150 150 150 150 150 150

Moment pour nettoyer le filtre à air

Ce réglage doit correspondre à l'encrassement de l'air dans la pièce.
Il détermine l'intervalle auquel la notification du MOMENT DE
NETTOYER LE FILTRE A AIR s'affiche sur l'interface utilisateur.
Lors de l'utilisation d'une interface utilisateur sans fil, vous devez
également définir l'adresse (reportez-vous au manuel d'utilisation de
l'interface utilisateur).

Si vous voulez un intervalle

de…

(encrassement de l'air)

±2500h (léger) 10(20) 0 01
±1250h (fort) 02
Pas de notification 3 02

▪ 2 interfaces utilisateurs: En cas d'utilisation de 2 interfaces

utilisateurs, l'une doit être réglée sur "PRINCIPAL", l'autre sur
"SECONDAIRE".

M C1 C2

(1)

Alors

(1)

8 Mise en service

REMARQUE
Liste de contrôle de mise en service générale En plus

des instructions de mise en service figurant dans ce
chapitre, une liste de contrôle de mise en service générale
est également disponible sur le Daikin Business Portal
(authentification exigée).

La liste de contrôle de mise en service générale complète
les instructions du présent chapitre et elle peut servir de
référence et de modèle de rapport durant la mise en
service et la livraison à l'utilisateur.

8.1 Vue d'ensemble: mise en service

Ce chapitre décrit ce qu'il faut faire et savoir avant de mettre en
service le système après son installation.

Ordre de montage habituel

La mise en service inclut généralement les étapes suivantes:
1 Vérification de la "Liste de contrôle avant mise en service".
2 essai de fonctionnement au niveau du système.

8.2 Liste de contrôle avant la mise en service

Après l'installation de l'unité, vérifiez d'abord les points ci-dessous.
Une fois tous les contrôles effectués, l'unité doit être fermée. Mettez
l'unité sous tension une fois qu'elle est fermée.

Vous avez lu toutes les consignes d'installation, comme
indiqué dans le guide de référence de l'installateur.

Les unités intérieures sont correctement montées.

En cas d'utilisation de l'interface utilisateur sans fil: Le
panneau de décoration de l'unité intérieure avec
récepteur infrarouge est installé.

L'unité extérieure est correctement montée.

Il n'y a PAS de phases manquantes ni de phases
inversées.

Le système est correctement mis à la terre et les bornes
de terre sont serrées.

Les fusibles ou les dispositifs de protection installés
localement sont conformes au présent document et n'ont
PAS été contournés.

La tension d'alimentation doit correspondre à la tension
indiquée sur l'étiquette d'identification de l'unité.

Le coffret électrique ne contient PAS de raccords
desserrés ou de composants électriques endommagés.

La résistance d'isolation du compresseur est OK.

Il n'y a PAS de composants endommagés ou de tuyaux
coincés à l'intérieur des unités intérieure et extérieure.

Il n'y a PAS de fuites de réfrigérant.

(1)

Les réglages sur place sont définis comme suit:

• M: Numéro de mode – Premier numéro: pour un groupe d'unités – Numéro entre parenthèses: pour unité individuelle

• C1: Premier numéro de code

• C2: Deuxième numéro de code

• : Valeur par défaut

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Climatiseurs système Split
4P550955-2A – 2019.08

Les tuyaux installés sont de taille correcte et sont
correctement isolés.

Les vannes d'arrêt (gaz et liquide) de l'unité extérieure
sont complètement ouvertes.

Guide de référence installateur

19

9 Remise à l'utilisateur

Froid

Regl t°

28°C

retour Reglage

Réglages locaux 1/3

Test fonctionnement

Contact Depannage
Liste des réglages locaux
Demande
Différentiel min consignes
Réglage N°groupe

Froid

retour Reglage

Test fonctionnement

retour Reglage

Réglages locaux 1/3

Test fonctionnement

Contact Depannage
Liste des réglages locaux
Demande
Différentiel min consignes
Réglage N°groupe

8.3 Essai de fonctionnement

Cette tâche s'applique uniquement lors de l'utilisation de l'interface
utilisateur BRC1E52 ou BRC1E53. Lors de l'utilisation d'une autre
interface utilisateur, reportez-vous au manuel d'utilisation ou au
manuel d'entretien de l'interface utilisateur.

REMARQUE

N'interrompez pas le test.

INFORMATIONS
Rétroéclairage. Pour effectuer la mise en/hors fonction

sur l'interface utilisateur, le rétroéclairage ne doit pas être
allumé. Pour toute autre action, il doit être allumé d'abord.
Le rétroéclairage est allumé pendant ±30 secondes
lorsque vous appuyez sur une touche.

1 Suivez les étapes d'introduction.

# Action

1 Ouvrez la vanne d'arrêt de liquide et la vanne d'arrêt

de gaz en retirant le capuchon et en le tournant dans
le sens contraire des aiguilles d'une montre avec une
clé hexagonale jusqu'à l'arrêt.

2 Fermez le couvercle d'entretien pour éviter tout choc

électrique.

3 Afin de protéger le compresseur, branchez

l'alimentation au moins 6heures avant le début du
fonctionnement.

4 Sur l'interface utilisateur, réglez l'unité en mode de

refroidissement.

2 Lancez le test de fonctionnement

# Action Résultat

1 Allez au menu Accueil.

2 Appuyez au moins

4secondes.

3 Sélectionnez Test

fonctionnement.

4 Appuyez. Test fonctionnement

Le menu Réglages locaux
s'affiche.

s'affiche dans le menu
d'accueil.

# Action Résultat

1 Appuyez au moins

4secondes.

Le menu Réglages locaux
s'affiche.

2 Sélectionnez Test

fonctionnement.

3 Appuyez. L'unité retourne au

fonctionnement normal, et
le menu d'accueil s'affiche.

8.4 Codes d'erreur lors de la réalisation d'un essai de marche

Si l'installation de l'unité extérieure n'a PAS été faire correctement,
les codes d'erreur suivants peuvent s'afficher sur l'interface
utilisateur:

Code d'erreur Cause possible

Rien d'affiché
(la température réglée

actuellement n'est pas
affichée)

E3, E4 ou L8 ▪ Les vannes d'arrêt sont fermées.

E7 Il y a une phase manquante dans le cas

L4 L'entrée d'air ou la sortie d'air est bloquée.
U0 Les vannes d'arrêt sont fermées.
U2 ▪ Il y a un déséquilibre de tension.

U4 ou UF Le câble d'embranchement entre unités

UA Les unités extérieure et intérieure ne sont

▪ Le câblage est débranché ou il y a une

erreur de câblage (entre l'alimentation
électrique et l'unité extérieure, entre
l'unité extérieure et les unités intérieures,
entre l'unité intérieure et l'interface
utilisateur).

▪ Le fusible de la carte de circuits imprimés

de l'unité extérieure ou intérieure a grillé.

▪ L'entrée d'air ou la sortie d'air est

bloquée.

d'unités à alimentation triphasée.
Note: L'opération sera impossible. Coupez

l'alimentation, revérifiez le câblage et
commutez la position de deux des trois fils
électriques.

▪ Il y a une phase manquante dans le cas

d'unités à alimentation triphasée. Note:
L'opération sera impossible. Coupez
l'alimentation, revérifiez le câblage et
commutez la position de deux des trois
fils électriques.

n'est pas correct.

pas compatibles.

5 Appuyez dans les

3 Vérifiez le fonctionnement pendant 3minutes.
4 Lancez le test de fonctionnement.

Guide de référence installateur

20

10secondes.

L'essai de fonctionnement
commence.

9 Remise à l'utilisateur

Une fois l'essai de fonctionnement terminé, lorsque l'unité fonctionne
correctement, veillez à ce que ce qui suit soit clair pour l'utilisateur:

▪ Vérifiez que l'utilisateur dispose de la version imprimée de la

documentation et demandez-lui de la conserver pour s'y référer
ultérieurement. Informez l'utilisateur qu'il peut trouver la
documentation complète à l'adresse URL mentionnée
précédemment dans ce manuel.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Climatiseurs système Split

4P550955-2A – 2019.08

10 Mise au rebut

,

A

INDOOR

OUTDOOR

▪ Expliquez à l'utilisateur comment utiliser correctement le système

et indiquez la procédure à suivre en cas de problèmes.

▪ Indiquez à l'utilisateur ce qu'il doit faire pour effectuer l'entretien

de l'unité.

10 Mise au rebut

REMARQUE

NE TENTEZ PAS de démonter le système: le démontage
du système et le traitement du réfrigérant, de l'huile et des
autres pièces DOIVENT être être conformes à la
législation en vigueur. Les unités DOIVENT être traitées
dans des établissements spécialisés de réutilisation, de
recyclage et de remise en état.

11 Données techniques

▪ Un sous-ensemble des récentes données techniques est

disponible sur le site régional Daikin (accessible au public).

▪ L'ensemble complet des dernières données techniques est

disponible sur le Daikin Business Portal (authentification requise).

11.1 Schéma de câblage

11.1.1 Légende du schéma de câblage unifié

Pour les pièces utilisées et la numérotation, reportez-vous au
schéma de câblage sur l'unité. La numérotation des pièces se fait en
numéros arabes et par ordre croissant pour chaque pièce et est
représentée dans l'aperçu ci-dessous au moyen de "*" dans le code
de la pièce.

Symbole Signification Symbole Signification

Disjoncteur Terre de

protection

Connexion Terre de

protection (vis)

Connecteur

Terre Connecteur du

Câblage à
effectuer

Fusible Borne

Unité intérieure Barrette de

Unité extérieure Attache-câble

Symbole Couleur Symbole Couleur

BLK Noir ORG Orange
BLU Bleu PNK Rose
BRN Brun PRP, PPL Mauve
GRN Vert RED Rouge
GRY Gris WHT Blanc

YLW Jaune

Symbole Signification

A*P Carte de circuits imprimés
BS* Bouton-poussoir marche/arrêt,

interrupteur de fonctionnement
BZ, H*C Sonnerie
C* Condensateur

Redresseur

relais
Connecteur de

court-circuitage

raccordement

Symbole Signification

AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*

D*, V*D Diode
DB* Pont de diode
DS* Microcommutateur
E*H Chauffage
FU*, F*U, (reportez-vous à la

carte de circuits imprimés à
l'intérieur de vote unité pour
connaître les caractéristiques)

FG* Connecteur (masse du châssis)
H* Faisceau
H*P, LED*, V*L Lampe pilote, diode

HAP Diode électroluminescente

HIGH VOLTAGE Haute tension
IES Capteur à œil intelligent
IPM* Module d'alimentation intelligent
K*R, KCR, KFR, KHuR, K*M Relais magnétique
L Alimenté
L* Bobine
L*R Réactance
M* Moteur pas à pas
M*C Moteur du compresseur
M*F Moteur de ventilateur
M*P Moteur de pompe de vidange
M*S Moteur de pivotement
MR*, MRCW*, MRM*, MRN* Relais magnétique
N Neutre
n=*, N=* Nombre de passages dans le

PAM Modulation d'amplitude par

PCB* Carte de circuits imprimés
PM* Module d'alimentation
PS Alimentation de commutation
PTC* Thermistance PTC
Q* Transistor bipolaire de grille

Q*DI Différentiel
Q*L Protection contre la surcharge
Q*M Thermorupteur
R* Résistance
R*T Thermistance
RC Récepteur
S*C Contacteur de fin de course
S*L Contacteur à flotteur
S*NPH Capteur de pression (haute)
S*NPL Capteur de pression (basse)
S*PH, HPS* Contacteur de pression (haute)
S*PL Pressostat (basse) pression
S*T Thermostat
S*RH Capteur d'humidité
S*W, SW* Commutateur de fonctionnement
SA*, F1S Parasurtenseur

Connexion, connecteur

Fusible

électroluminescente

(moniteur de service - verte)

corps en ferrite

impulsion

isolée (IGBT)

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Climatiseurs système Split
4P550955-2A – 2019.08

Guide de référence installateur

21

12 Glossaire

Symbole Signification

SR*, WLU Récepteur de signal
SS* Sélecteur
SHEET METAL Plaque de la barrette de

raccordement
T*R Transformateur
TC, TRC Émetteur
V*, R*V Varistance
V*R Pont de diode
WRC Dispositif de régulation à

distance sans fil
X* Borne
X*M Bornier (bloc)
Y*E Bobine du détendeur

électronique
Y*R, Y*S Bobine de l'électrovanne

d'inversion
Z*C Ame en ferrite
ZF, Z*F Filtre antiparasite
A*P Carte de circuits imprimés
BS* Bouton-poussoir marche/arrêt,

interrupteur de fonctionnement
BZ, H*C Sonnerie
C* Condensateur
AC*, CN*, E*, HA*, HE*, HL*,

HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*

Connexion, connecteur

Équipement en option

Équipement fabriqué ou approuvé par Daikin qui peut être
associé à l'appareil conformément aux instructions de la
documentation fournie.

Équipement à fournir

Équipement NON fabriqué par Daikin qui peut être associé
à l'appareil conformément aux instructions de la
documentation fournie.

12 Glossaire

Revendeur

Distributeur commercial de l'appareil.

Installateur agréé

Technicien expérimenté qualifié pour installer l'appareil.

Utilisateur

Propriétaire et/ou utilisateur de l'appareil.

Législation applicable

Ensemble des directives, lois, réglementations et/ou codes
internationaux, européens, nationaux et locaux relatifs et
applicables à un appareil ou à un domaine spécifique.

Entreprise chargée de l'entretien

Entreprise qualifiée qui peut procéder à ou coordonner
l'entretien requis au niveau de l'appareil.

Manuel d'installation

Manuel d'instructions destiné à un appareil ou une
application spécifique et détaillant la procédure
d'installation, de configuration et d'entretien.

Manuel d'utilisation

Manuel d'instructions défini pour un appareil ou une
application spécifique et détaillant la procédure d'utilisation.

Instructions de maintenance

Manuel d' instructions défini pour un certain produit ou une
certaine application, qui explique (le cas échéant) comme
installer, configurer, utiliser et/ou entretenir le produit ou
l'application.

Accessoires

Étiquettes, manuels, fiches d'informations et équipements
fournis avec l'appareil et qui doivent être installés
conformément aux instructions de la documentation fournie.

Guide de référence installateur

22

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Climatiseurs système Split

4P550955-2A – 2019.08

4P550955-2A 2019.08

Copyright 2017 Daikin
