Udhëzuesi referencë i

instaluesit

Kondicionerë sistemi të ndarë

FBA35A2VEB FBA50A2VEB FBA60A2VEB FBA71A2VEB FBA100A2VEB FBA125A2VEB FBA140A2VEB

FBA35A2VEB9 FBA50A2VEB9 FBA60A2VEB9 FBA71A2VEB9

ADEA35A2VEB ADEA50A2VEB ADEA60A2VEB ADEA71A2VEB ADEA100A2VEB ADEA125A2VEB

Udhëzuesi referencë i instaluesit

Kondicionerë sistemi të ndarë

Shqip

Tabela e përmbajtjes

1 Masat paraprake të sigurisë së përgjithshme 2

1.1 Rreth dokumentacionit .............................................................. 2

1.1.1 Kuptimi i alarmeve dhe simboleve .............................. 2

1.2 Për instaluesin........................................................................... 3

1.2.1 Këshilla të përgjithshme.............................................. 3

1.2.2 Vendi i instalimit .......................................................... 3

1.2.3 Ftohësi ........................................................................ 5

1.2.4 Shëllira ........................................................................ 5

1.2.5 Uji................................................................................ 5

1.2.6 Elektriket ..................................................................... 6

2 Rreth dokumentacionit 6

2.1 Rreth këtij dokumenti................................................................. 6

2.2 Vështrim mbi udhërrëfyesin referencë të instaluesit ................. 7

3 Rreth kutisë 7

3.1 Pamja e përgjithshme Rreth kutisë ........................................... 7

3.2 Njësia e brendshme .................................................................. 7

3.2.1 Shpaketimi dhe trajtimi i njësisë.................................. 7

3.2.2 Heqja e aksesorëve nga njësia e brendshme............. 7

4 Rreth njësive dhe opsioneve 7

4.1 Pamja e përgjithshme: Rreth njësive dhe opsioneve ................ 7

4.2 Plani i sistemit ........................................................................... 8

4.3 Kombinimi i njësive dhe opsioneve ........................................... 8

4.3.1 Opsionet e mundshme për njësinë e brendshme ....... 8

5 Përgatitja 8

5.1 Pamja e përgjithshme: Përgatitja .............................................. 8

5.2 Përgatitja e vendit të instalimit................................................... 8

5.2.1 Kërkesat e vendit të instalimit për njësinë e

brendshme .................................................................. 8

5.3 Përgatitja e tubacionit të ftohësit ............................................... 9

5.3.1 Kërkesat e tubacionit të ftohësit.................................. 9

5.3.2 Izolimi i tubacionit të ftohësit....................................... 9

5.4 Përgatitja e instalimeve elektrike............................................... 9

5.4.1 Rreth përgatitjes së instalimeve elektrike ................... 9

6 Instalimi 10

6.1 Pamja e përgjithshme: Instalimi ................................................ 10

6.2 Montimi i njësisë së brendshme ................................................ 10

6.2.1 Masat paraprake kur montohet njësia e brendshme... 10

6.2.2 Udhëzimet kur instalohet njësia e brendshme............ 10

6.2.3 Udhëzimet kur instaloni tubacionin ............................. 11

6.2.4 Udhëzime kur instalon tubacionin e kullimit................ 12

6.3 Lidhja e tubacionit të ftohësit..................................................... 14

6.3.1 Lidhja e tubacionit të ftohësit me njësinë e

brendshme .................................................................. 14

6.3.2 Masat paraprake kur bëhet lidhja e tubacionit të

ftohësit ........................................................................ 14

6.3.3 Udhëzime kur kryen lidhjen e tubacionit të ftohësit..... 14

6.3.4 Udhëzimet për përthyerjen e tubit............................... 15

6.3.5 Ngjeshje e fundit të tubit ............................................. 15

6.3.6 Lidhja e tubacionit të ftohësit me njësinë e

brendshme .................................................................. 15

6.3.7 Kontrolli për rrjedhje.................................................... 15

6.4 Lidhja e instalimeve elektrike .................................................... 16

6.4.1 Rreth lidhjes së instalimeve elektrike.......................... 16

6.4.2 Masat paraprake kur kryen lidhjet e instalimeve

elektrike....................................................................... 16

6.4.3 Udhëzimet kur kryen lidhjet e instalimeve elektrike .... 16

6.4.4 Specifikimet e përbërësve standardë të instalimeve

elektrike....................................................................... 16

6.4.5 Lidhja e instalimeve elektrike te njësia e brendshme.. 17

7 Konfigurimi 18

7.1 Cilësimi i fushës ........................................................................ 18

8 Vënia në punë 19

8.1 Pamja e përgjithshme: Autorizimi............................................... 19

8.2 Lista e plotë para komisionimit ................................................... 19

8.3 Kryerja e një testimi.................................................................... 19

8.4 Kodet e gabimit kur kryen testimin ............................................. 20

9 Kthimi te përdoruesi 20

10 Hedhja 20

11 Të dhënat teknike 20

11.1 Skema e instalimeve elektrike .................................................... 21

11.1.1 Legjenda e unifikuar e skemës së instalimeve

elektrike........................................................................ 21

12 Fjalori 22

1 Masat paraprake të sigurisë

së përgjithshme

1.1 Rreth dokumentacionit

▪ Dokumentacioni origjinal është i shkruar në anglisht. Të gjitha

gjuhët e tjera janë përkthime.

▪ Masat paraprake të përshkruara në këtë dokument mbulojnë tema

shumë të rëndësishme, ndiqi ato me kujdes.

▪ Instalimi i sistemit, dhe të gjitha aktivitetet e përshkruara te

manuali i përdorimit dhe udhëzuesi referencë i instaluesit DUHET të kryhen nga një instalues i autorizuar.

1.1.1 Kuptimi i alarmeve dhe simboleve

RREZIK

Tregon një situatë që rezulton në vdekje ose dëmtim të rëndë.

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

Tregon një situatë që mund të rezultojë në goditje elektrike.

RREZIK: RREZIK DJEGIE

Tregon një situatë që mund të rezultojë në djegie për shkak të temperaturave ekstreme të ngrohta ose të ftohta.

RREZIK: RREZIK SHPËRTHIMI

Tregon një situatë, që mund të rezultojë në shpërthim.

ALARM

Tregon një situatë që mund të rezultojë në vdekje ose dëmtim të rëndë.

ALARM: MATERIAL I NDEZSHËM

KUJDES

Tregon një situatë që mund të rezultojë në dëmtim të lehtë ose të mesëm.

NJOFTIM

Tregon një situatë që mund të rezultojë në dëmtimin e pajisjeve ose të pronës.

INFORMACION

Tregon këshilla të dobishme ose informacion shtesë.

Udhëzuesi referencë i instaluesit

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Kondicionerë sistemi të ndarë

4P550955-2A – 2019.08

1 Masat paraprake të sigurisë së përgjithshme

Simboli Shpjegimi

Para instalimit, lexoni manualin e instalimit dhe përdorimit, dhe udhëzimet për instalimet elektrike.

Para kryerjes së detyrave të mirëmbajtjes dhe servisit, lexoni manualin e servisit.

Për më shumë informacion, shikoni udhëzuesin e instaluesit dhe referencës së përdoruesit.

1.2 Për instaluesin

1.2.1 Këshilla të përgjithshme

Nëse NUK jeni i sigurt si ta instaloni apo operoni njësinë, kontaktoni distributorin tuaj.

NJOFTIM

Instalimi i papërshtatshëm ose ngjitja e pajisjeve apo aksesorëve mund të rezultojë në goditje elektrike, qark të shkurtër, rrjedhje, zjarr ose dëme të tjera për pajisjen. Përdor vetëm aksesorë, pajisje opsionale dhe pjesë rezervë prodhuar ose miratuar nga Daikin.

ALARM

Sigurohu që instalimi, testimi dhe materialet e përdorura përputhen me legjislacionin në fuqi (në krye të udhëzimeve të përshkruara në dokumentacionin Daikin).

KUJDES

Mbaj veshur pajisje të përshtatshme mbrojtëse personale (doreza mbrojtëse, syze sigurie,…) kur kryen instalimin, mirëmbajtjen ose servisin e sistemit.

ALARM

Copëto dhe hidh qeset plastike të paketimit që askush, veçanërisht fëmijët, mos të luajnë me to. Rreziku i mundshëm: asfiksi.

RREZIK: RREZIK DJEGIE

▪ MOS e prek tubacionin e ftohësit, të ujit apo pjesë të

brendshme gjatë dhe menjëherë pas përdorimit. Mund të jetë shumë i nxehtë ose shumë i ftohtë. Prit pak sa të kthehet në temperaturën normale. Nëse duhet ta prekësh patjetër, mbaj doreza mbrojtëse.

▪ MOS prek asnjë ftohës me rrjedhje aksidentale.

ALARM

Merr masa të përshtatshme për të parandaluar që njësia të përdoret si strehë nga kafshë të vogla. Kafshët e vogla që bien në kontakt me pjesët elektrike mund të shkaktojnë ndërprerjen e funksionit, tym ose zjarr.

KUJDES

MOS e prek grykën hyrëse të ajrit ose fletët alumini të njësisë.

NJOFTIM

▪ MOS vendos asnjë send apo pajisje mbi njësi.

▪ MOS u ul, mos u ngjit dhe mos qëndro mbi njësi.

NJOFTIM

Punët e kryera në njësinë e jashtme realizohen më mirë në kushtet e një moti të thatë për të shmangur depërtimin e ujit.

Në përputhje me legjislacionin në fuqi, mund të kërkohet sigurimi i një regjistri bashkë me produktin që përmban të paktën: informacione për mirëmbajtjen, punë riparimi, rezultate testimesh, periudha gatishmërie,…

Të paktën gjithashtu edhe informacioni vijues DUHET të ofrohet në një vend të aksesueshëm te produkti:

▪ Udhëzime për fikjen e sistemit në rast urgjence

▪ Emri dhe adresa e zjarrfikësit, policisë dhe spitalit

▪ Emri, adresa dhe numrat e telefonit për ditën e natën për

përdorimin e shërbimeve

Në Evropë, EN378 ofron udhëzimet e nevojshme për këtë regjistër.

1.2.2 Vendi i instalimit

▪ Siguro hapësirë të mjaftueshme rreth njësisë për kryerjen e

servisit dhe qarkullimit të ajrit.

▪ Sigurohuni që vendi i instalimit e përballon peshën dhe dridhjen e

njësisë.

▪ Sigurohu që zona të jetë e ajruar mirë. MOS blloko vrimat e

ajrimit.

▪ Sigurohu që njësia është e niveluar.

MOS e instalo njësinë në vendet e mëposhtme:

▪ Në ambiente me mundësi shpërthimi.

▪ Në vende ku ka makineri, që lëshojnë valë elektromagnetike.

Valët elektromagnetike mund të trazojnë sistemin e kontrollit dhe shkaktojnë ndërprerje të funksionit të pajisjes.

▪ Në vende ku ka rrezik zjarri për shkak të rrjedhjes së gazrave të

djegshëm (shembull: holluesi ose benzina), fibrave të karbonit, pluhurit të ndezshëm.

▪ Në vende ku nxirret gaz gërryes (shembull: gazi acido sulfurik).

Gërryerja e tubave të bakrit ose pjesëve të ngjitura mund të shkaktojnë rrjedhjen e ftohësit.

Udhëzime për pajisjet duke përdorur ftohësin R32

Nëse zbatohen.

ALARM

▪ MOS shpo dhe MOS djeg.

▪ MOS përdor mjete për të përshpejtuar procesin e

heqjes së akullit, përveç atyre që rekomandohen nga prodhuesi.

▪ Kini parasysh që ftohësi R32 NUK përmban aromë.

ALARM

Pajisja duhet të ruhet për të penguar dëmtimin mekanik dhe në një dhomë të ajrosur mirë pa përdorur vazhdimisht burime ndezëse (shembull: flakë të hapura, pajisje që punon me gaz ose ngrohëse elektrike) dhe përmasa e dhomës të jetë sipas specifikimit të mëposhtëm.

NJOFTIM

▪ MOS i përdori sërish nyjat që janë përdorur një herë.

▪ Nyjat në instalim mes pjesëve të sistemit të ftohësit do

të jenë të aksesueshme për qëllime mirëmbajtjeje.

ALARM

Sigurohu që instalimi, servisi, mirëmbajtja dhe riparimi janë në përputhje me udhëzimet nga Daikin dhe me legjislacionin në fuqi (për shembull me rregullat kombëtare të përdorimit të gazit) dhe ekzekutohen vetëm nga persona të autorizuar.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB Kondicionerë sistemi të ndarë 4P550955-2A – 2019.08

Udhëzuesi referencë i instaluesit

1 Masat paraprake të sigurisë së përgjithshme

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

Kërkesat për hapësirën e instalimit

NJOFTIM

▪ Gypat duhen mbrojtur nga dëmtimi fizik.

▪ Instalimi i gypave duhet të jenë në nivele minimale.

ALARM

Nëse aparaturat përmbajnë ftohës R32, zona e dyshemesë së dhomës në të cilën instalohen, operohen dhe ruhen aparaturat, DUHET të jetë më e madhe se zona minimale e dyshemesë që përcaktohet në tabelën e mëposhtme A (m2). Kjo përdoret për:

▪ Njësitë e brendshme pa një sensor për rrjedhjen e

ftohësit, në rast të njësive të brendshme me sensor për rrjedhjen e ftohësit, referojuni manualit të instalimit

▪ Njësitë e instaluara jashtë ose të ruajtura brenda (p.sh.

në kopshtin dimëror, garazh, dhomë makinerish)

▪ Sistemi i tubacionit në hapësira të paajrosura

Përcaktimi i sipërfaqes minimale të dyshemesë

1 Përcakto ngarkesën totale të ftohësit në sistem (= ngarkesa e

ftohësit nga fabrika + sasi shtesë ngarkuar ftohësit).

2 Përcakto grafikun ose tabelën për përdorim.

▪ Për njësitë e brendshme: A është njësia e fiksuar në tavan,

mur apo qëndron në dysheme?

▪ Për njësitë e jashtme që instalohen ose ruhen brenda dhe

tubacionet e terrenit në hapësira të pa ajrosura, kjo varet nga lartësia e instalimit:

Nëse lartësia e instalimit është…

<1.8m Njësitë që qëndrojnë në dysheme

1.8≤x<2.2m Njësitë e fiksuara në mur ≥2.2m Njësitë e fiksuara në ta tavan

3 Përdorni grafikun ose tabelën për të përcaktuar zonën minimale

të dyshemesë.

Udhëzuesi referencë i instaluesit

Atëherë përdor grafikun ose tabelën për…

m Ngarkesa totale e ftohësit në sistem

Sipërfaqja minimale e dyshemesë

min

(a) Ceiling-mounted unit (= Njësi e fiksuar në tavan) (b) Wall-mounted unit (= Njësi e fiksuar në mur)

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Kondicionerë sistemi të ndarë

4P550955-2A – 2019.08

1 Masat paraprake të sigurisë së përgjithshme

1.2.3 Ftohësi

Nëse zbatohet. Shikoni manuali i instalimit ose udhëzuesin referencë të instaluesit të përdorimit tuaj për më shumë informacion.

NJOFTIM

Sigurohu që instalimi i tubacionit të ftohësit përputhet me legjislacionin në fuqi. Në Evropë, EN378 është standardi që zbatohet.

NJOFTIM

Sigurohuni që tubacioni në ambient të hapur dhe lidhjet të MOS i nënshtrohen tensionit.

ALARM

Gjatë testimeve, KURRË mos ushtro presion më të lartë se maksimumi i lejuar mbi produktin (siç tregohet në pllakën e markës së njësisë).

ALARM

Merr masa të mjaftueshme paraprake në rast të një rrjedhjeje të ftohësit. Nëse rrjedh gazi i ftohësit, ajros menjëherë ambientin. Rreziqet e mundshme:

▪ Përqendrimet e tepërta të ftohësit në një dhomë të

mbyllur mund të çojnë në mungesë oksigjeni.

▪ Nëse gazi i ftohësit mund të bjer në kontakt me zjarrin,

mund të prodhohet gaz toksik.

RREZIK: RREZIK SHPËRTHIMI

Mbyllja e valvulit – Rrjedhje e ftohësit. Nëse do të

mbyllësh valvulin e sistemit dhe në qarkun e ftohësit ka rrjedhje:

▪ MOS përdorni funksionin e mbylljes automatike të

valvulit të njësisë, me të cilin ju mund të grumbulloni të gjithë ftohësin nga sistemi në njësinë e jashtme. Pasoja e mundshme: Vetë-djegia dhe shpërthimi i kompresorit për shkak të ajrit që hyn në kompresorin operues.

▪ Përdor një sistem të ndarë rikuperimi në mënyrë që

kompresori i njësisë të MOS operojë.

ALARM

GJITHMONË kthejeni ftohësin në gjendje normale. MOS i lëshoni ato direkt në mjedis. Përdorni një pompë vakumi për të hequr instalimin.

NJOFTIM

Pas lidhjes të të gjithë tubacionit, sigurohu që nuk ka rrjedhje gazi. Përdor nitrogjen për të kapur rrjedhjen e gazit.

NJOFTIM

▪ Për të shmangur avarinë e kompresorit, MOS e

ngarkoni më shumë se sasinë e specifikuar të ftohësit.

▪ Kur hapet sistemi i ftohësit, ai DUHET të menaxhohet

në përputhje me legjislacionin në zbatim.

▪ Njësia është e ngarkuar nga fabrika me ftohës dhe në varësi të

madhësive dhe gjatësive të tubit disa sisteme kërkojnë ngarkim shtesë të ftohësit.

▪ Përdor vegla ekskluzive vetëm për llojin e ftohësit të përdorur në

sistem, për të siguruar rezistencën e presionit dhe për të parandaluar hyrjen e materialeve të huaja brenda në sistem.

▪ Ngarko ftohësin e lëngshëm si në vazhdim:

Nëse Atëherë

Ka prani të një tub sifoni

(d.m.th. cilindri është i shënuar "Ngjitur gjendet sifoni që mbushet me lëng")

Nuk ka prani të tubit të sifonit Ngarko me cilindrin përmbys.

▪ Hapi cilindrat e ftohësit ngadalë.

▪ Ngarkoje ftohësin në formë të lëngshme. Shtimi tij në formë të

gaztë mund të parandalojë përdorimin normal.

KUJDES

Kur kryhet procedura e ngarkimit të ftohësit ose kur ndërpritet, mbyllni menjëherë valvulin e enës së ftohësit. Nëse valvuli NUK mbyllet menjëherë, presioni i mbetur mund të ngarkojë ftohës shtesë. Pasoja e mundshme: Sasi e pasaktë e ftohësit.

Ngarko me cilindrin në pozicion vertikal.

1.2.4 Shëllira

Nëse aplikohet. Për më shumë informacion shiko manualin e instalimit ose udhëzuesin e referimit për instaluesin lidhur me përdorimin tënd.

ALARM

Përzgjedhja e shëllirës DUHET të jetë në përputhje me legjislacionin në fuqi.

ALARM

Merr masa të mjaftueshme paraprake në rast të rrjedhjes së shëllirës. Nëse rrjedh shëllira, ajros menjëherë zonën dhe kontakto shitësin tënd lokal.

ALARM

Temperatura e ambientit brenda njësisë mund të shkojë shumë më lartë se ajo e dhomës, p.sh. 70°C. Në rast të një rrjedhjeje të shëllirës, pjesët e nxehta brenda njësisë mund të krijojnë një situatë të rrezikshme.

ALARM

Përdorimi dhe instalimi i aplikimit DUHET të pajtohet me sigurinë dhe masat paraprake mjedisore të specifikuara në legjislacionin në fuqi.

ALARM

Sigurohu që në sistem të mos ketë oksigjen. Ftohësi mund të ngarkohet vetëm pas kryerjes së testimit të rrjedhjes dhe tharjes me vakuum.

▪ Në rast se duhet një ringarkim, referoju pllakës të njësisë. Ajo

konstaton llojin e ftohësit dhe sasinë e nevojshme.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB Kondicionerë sistemi të ndarë 4P550955-2A – 2019.08

1.2.5 Uji

Nëse aplikohet. Për më shumë informacion shiko manualin e instalimit ose udhëzuesin e referimit për instaluesin lidhur me përdorimin tënd.

NJOFTIM

Sigurohu që cilësia e ujit përputhet me direktivën 98/83EC të BE-së.

Udhëzuesi referencë i instaluesit

2 Rreth dokumentacionit

1.2.6 Elektriket

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

▪ FIK të gjithë furnizimin me energji elektrike para se të

heqësh kapakun e kutisë së çelësit, duke lidhur instalimet elektrike ose duke prekur pjesët elektrike.

▪ Shkëput furnizimin me energji elektrike për më shumë

se 1 minutë, dhe mat voltazhin në pikat fundore të kondensatorëve të qarkut kryesor ose përbërësit elektrikë para se të kryesh servisin. Voltazhi DUHET të jetë më pak se 50 VDC para se të mund të prekësh përbërësit elektrikë. Për vendndodhjen e pikave fundore, shiko skemën e instalimeve elektrike.

▪ MOS i prek përbërësit elektrikë me duar të lagura.

▪ MOS e lër njësinë të pambikëqyrur kur hiqet kapaku i

servisit.

ALARM

Nëse NUK instalohet që në fabrikë, një çelës kryesor ose mjete të tjera për shkëputje, duke pasur një ndarje kontakti në të gjitha shtyllat që ofrojnë shkëputje të plotë në gjendjen e kategorisëIII të mbitensionit, DUHEN instaluar tek instalimet elektrike.

ALARM

▪ Përdorni VETËM tela bakri.

▪ Sigurohuni që instalimet në ambient të hapur të

përputhen me legjislacionin në zbatim.

▪ Të gjitha instalimet në ambient të hapur DUHET të

kryhen në përputhje me diagramin e instalimeve që vijnë bashkë me produktin.

▪ KURRË mos i ngjeshni kabllot e lidhura dhe sigurohuni

që ato NUK bien në kontakt me tubacionin dhe buzët e mprehta. Sigurohuni që të mos përdoret presion i jashtëm te lidhjet terminale.

▪ Sigurohuni të instaloni instalimet e tokëzimit. MOS e

tokëzoni njësinë te tubat e shërbimeve utilitare, përthithësi i fryrjeve apo tokëzimet e telefonit. Tokëzimi i paplotë mund të shkaktojë shok elektrik.

▪ Sigurohuni të përdorni një qark të dedikuar energjie.

KURRË mos përdorni energji elektrike që ndahet me një aparaturë tjetër.

▪ Sigurohuni të instaloni siguresat e kërkuara ose çelësat

e qarkut.

▪ Sigurohuni të instaloni një mbrojtës kundër rrjedhjeve

në tokëzim. Nëse kjo nuk bëhet si duhet, mund të shkaktojë shok elektrik ose zjarr.

▪ Kur instaloni një mbrojtës kundër rrjedhjeve në tokëzim,

sigurohuni të jetë kompakt me inverterin (rezistent ndaj zhurmave elektrike me frekuencë të lartë) për të shmangur hapjen e panevojshme të mbrojtësit kundër rrjedhjeve në tokëzim.

KUJDES

Kur lidhni energjinë, lidhja e tokëzimit duhet të kryhet para se të vendosen lidhjet që mbartin rrymën. Kur ndërpritni furnizimin me energji, lidhjet që mbartin rrymën duhen ndarë para lidhjes së tokëzimit. Gjatësia e përcjellësve mes çlirimit të presionit të energjisë dhe vetë bllokut të terminalit duhet të jetë e atillë që telat që mbartin rrymë janë të tendosur para telit të tokëzimit në rast se korrenti lirohet nga çlirimi i presionit.

NJOFTIM

Masat paraprake kur kryeni instalimet elektrike:

▪ MOS i lidhni instalimet me trashësi të ndryshme me

bllokun e terminalit të energjisë (xhokoja në instalime mund të shkaktojë nxehtësi anormale).

▪ Kur lidhni instalimet elektrike që kanë të njëjtën

trashësi, veproni siç tregohet në figurën e mësipërme.

▪ Për instalimet, përdorni telin e përcaktuar të korrentit

dhe lidhni fort, pastaj siguroni për të parandaluar ushtrimin e presionit në bordin e terminalit.

▪ Përdorni një kaçavidë të përshtatshme për shtrëngimin

e vidhave terminale. Një kaçavidë me kokë të vogël e dëmton kokën dhe e bën shtrëngimin të pamundur.

▪ Shtrëngimi më tepër se duhet i vidhave terminale mund

t'i thyejë ato.

ALARM

▪ Pas mbarimit të punëve elektrike, konfirmo që çdo

përbërës dhe terminal elektrik brenda kutisë së përbërësve elektrikë është i lidhur në mënyrë të sigurt.

▪ Sigurohu që të gjithë kapakët të jenë të mbyllur para se

të ndezësh njësinë.

NJOFTIM

Zbatohet vetëm nëse furnizimi me energji elektrike është me tre faza, dhe kompresori ka një metodë fillimi me NDEZJE/FIKJE.

Nëse ekziston mundësia e fazës së kthimit pas një bllokimi momental dhe energjia ndizet dhe fiket kur produkti është në përdorim, ngjit lokalisht një qark mbrojtës të fazës së kthimit. Vënia në punë e produktit në fazën e kthimit mund të thyejë kompresorin dhe pjesë të tjera.

2 Rreth dokumentacionit

2.1 Rreth këtij dokumenti

INFORMACION

Kontrolloni që përdoruesi e ka dokumentacionin të printuar dhe kërkojini që ta mbajë për referencë në të ardhmen.

Audienca e synuar

Instaluesit e autorizuar

INFORMACION

Qëllimi i kësaj pajisjeje është përdorimi nga përdoruesit ekspertë ose të trajnuar në dyqane, në industrinë e lehtë dhe ferma, ose për përdorim tregtar ose shtëpiak nga jo profesionistë.

Seti i dokumentacionit

Ky dokument është pjesë e setit të dokumentacionit. Seti i plotë përbëhet nga:

▪ Masat e përgjithshme paraprake mbi sigurinë:

▪ Udhëzimet mbi sigurinë që DUHET të lexoni para instalimit

▪ Formati: Letër (te kutia e njësisë së brendshme)

Udhëzuesi referencë i instaluesit

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Kondicionerë sistemi të ndarë

4P550955-2A – 2019.08

3 Rreth kutisë

40×8×1× 1×

3×

1×

2×

1×

f g

i j k l

4×

▪ Manuali i instalimit të njësisë së brendshme:

▪ Udhëzimet e instalimit

▪ Formati: Letër (te kutia e njësisë së brendshme)

▪ Udhëzuesi referencë i instaluesit:

▪ Përgatitja e instalimit, praktikat e mira, të dhënat referencë,…

▪ Formati: Skedarë digjitalë në http://www.daikineurope.com/

support-and-manuals/product-information/

Rishikimet më të fundit të dokumentacionit së dhënë mund të jenë të disponueshme në faqen rajonale Daikin të internetit ose përmes shitësit tënd.

Dokumentacioni origjinal është i shkruar në anglisht. Të gjitha gjuhët e tjera janë përkthime.

Të dhënat teknike inxhinierike

▪ Një nëngrup i të dhënave më të fundit teknike disponohen në

faqen rajonale të internetit Daikin (e aksesueshme nga publiku).

▪ Grupi i plotë i të dhënave më të fundit teknike disponohen në

Daikin Business Portal (kërkohet vërtetimi).

2.2 Vështrim mbi udhërrëfyesin referencë të instaluesit

Kapitulli Përshkrimi

Masat e përgjithshme paraprake mbi sigurinë

Rreth dokumentacionit Cili dokumentacion ekziston për

Rreth kutisë Heqja nga paketimi i njësive dhe

Rreth njësive dhe opsionet

Përgatitja Çfarë duhet të bëni dhe dini para se të

Instalimi Çfarë duhet të bëni dhe dini për të

Konfigurimi Çfarë duhet të bëni dhe dini për të

Vënia në punë Çfarë duhet të bëni dhe dini për të vënë

Dorëzimi te përdoruesi Çfarë duhet t'i jepni dhe sqaroni

Hedhja Si ta hidhni sistemin Të dhënat teknike Specifikimet e sistemit Fjalor Përkufizimet e termave

Udhëzimet që DUHET të lexoni mbi sigurinë para instalimit

instaluesin

aksesorëve të tyre ▪ Plani i sistemit

▪ Kombinimi i njësive dhe opsioneve

shkoni në vend

instaluar sistemin

konfiguruar pasi të instalohet

në punë sistemin pas konfigurimit

përdoruesit

3 Rreth kutisë

3.2 Njësia e brendshme

ALARM: MATERIAL I NDEZSHËM

Ftohësit R32 (nëse aplikohet) në këtë njësi është pak i djegshëm. Referojuni specifikimeve të njësisë së jashtme për llojin e ftohësit që do të përdoret.

3.2.1 Shpaketimi dhe trajtimi i njësisë

Përdor një fashë të butë ose pllaka mbrojtëse së bashku me një litar kur të ngresh njësinë. Kjo kryhet për të shmangur dëmtimet ose gërvishtjet e njësisë.

1 Ngrije njësinë duke e shtrënguar te mbajtëset për varje pa

ushtruar ndonjë presion te pjesët e tjera, veçanërisht mbi tubacionin e ftohësit, të kullimit dhe pjesë të tjera të rrëshirës.

3.2.2 Heqja e aksesorëve nga njësia e brendshme

a Manuali i instalimit b Manuali i përdorimit c Masat e përgjithshme paraprake mbi sigurinë d Rondelat për mbajtësen e hallkës e Vidhat për fllanxhat e tubacionit

f Kapësja metalike

g Tamponët e izolimit: Të mëdhenj (tub kullimi), mesatarë 1

(tub gazrash), mesatarë 2 (tub lëngjesh)

h Zorra e kullimit

i Izolim i gjatë j Pjesë e izolimit: E vogël (tubi i lëngjeve)

k Pjesë e izolimit: E madhe (tubi i gazrave)

l Lidhëse

4 Rreth njësive dhe opsioneve

4.1 Pamja e përgjithshme: Rreth njësive dhe opsioneve

Ky kapitull përmban informacion rreth:

▪ Kombinimi i njësive të jashtme dhe të brendshme

▪ Kombinimi i njësisë së brendshme me opsione

3.1 Pamja e përgjithshme Rreth kutisë

Ky kapitull përshkruan se çfarë duhet të bësh pasi kutia me njësinë e brendshme dorëzohet në vend.

Mbani këto parasysh:

▪ Njësia DUHET të kontrollohet për dëmtime gjatë dorëzimit. Çdo

dëmtim DUHET t'i raportohet menjëherë agjentit të ankesave të operatorit.

▪ Sill njësinë e paketuar sa më afër të jetë e mundur te pozicioni

final i instalimit për të parandaluar dëmtimin gjatë transportimit.

▪ Përgatitni rrugën përmes së cilës do ta fusni njësinë brenda

paraprakisht.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB Kondicionerë sistemi të ndarë 4P550955-2A – 2019.08

Udhëzuesi referencë i instaluesit

5 Përgatitja

4.2 Plani i sistemit

5.2.1 Kërkesat e vendit të instalimit për njësinë e brendshme

INFORMACION

Lexo gjithashtu kërkesat vijuese:

▪ Kërkesat e përgjithshme të vendit të instalimit. Shiko

kapitullin "Masat paraprake të sigurisë së përgjithshme".

▪ Kërkesat e tubacionit të ftohësit (gjatësia, diferenca e

lartësisë). Shiko më tej në kapitullin "Përgatitja".

INFORMACION

Niveli i presionit të zërit është më pak se 70dBA.

NJOFTIM

Pajisja e përshkruar në këtë manual mund të shkaktojë zhurmë elektronike të krijuar nga energjia e frekuencave të

a Njësia e brendshme b Njësia e jashtme c Ndërfaqja e përdoruesit d Ajri i thithjes e Ajri i shkarkimit

f Tubacioni i ftohësit + kablloja e ndërlidhjes g Tubi i kullimit h Instalimet e tokëzimit

4.3 Kombinimi i njësive dhe opsioneve

4.3.1 Opsionet e mundshme për njësinë e brendshme

Sigurohuni që keni këto opsione të detyrueshme:

▪ Ndërfaqja e përdoruesit: Me tel ose pa tel

▪ Paneli i hyrjes së ajrit dhe lidhja me pëlhurën e gomuar për

panelin e hyrjes së ajrit (në rast të thithjes nga fundi).

5 Përgatitja

5.1 Pamja e përgjithshme: Përgatitja

Ky kapitull përshkruan çfarë duhet të bëni dhe dini para se të shkoni në vend.

Ai përmban informacione rreth:

▪ Përgatitjes së vendit të instalimit

▪ Përgatitjes së tubacionit të ftohësit

▪ Përgatitjes së instalimeve elektrike

5.2 Përgatitja e vendit të instalimit

▪ Siguro hapësirë të mjaftueshme rreth njësisë për kryerjen e

servisit dhe qarkullimit të ajrit.

▪ Zgjidhni vendin e instalimit me hapësirë të mjaftueshme për futjen

dhe nxjerrjen e njësisë nga vendi.

ALARM

MOS e instaloni kondicionerin në vende ku mund të rrjedhë gaz i djegshëm. Nëse gazi rrjedh dhe qëndron përreth kondicionerit, mund të shpërthejë zjarr.

radios. Pajisja përputhet me specifikimet, që janë projektuar për të ofruar një mbrojtje të pranueshme kundër një ndërhyrjeje të tillë. Megjithatë, nuk ka garanci që ndërhyrja nuk do të ndodhë gjatë një instalimi të caktuar.

Prandaj rekomandohet instalimi i pajisjes dhe ruajtja e distancës së duhur të telave elektrikë nga pajisjet stereofonike, kompjuterët personalë, etj.

▪ Drita fluoreshente. Kur instalon një ndërfaqe pa tel përdoruesi në

një dhomë me drita fluoreshente, kushtoju vëmendje të mëposhtmeve për të shmangur ndërhyrjen:

▪ Instaloje ndërfaqen pa tel të përdoruesit sa më afër të jetë e

mundur me njësinë e brendshme.

▪ Instaloje njësinë e brendshme sa më larg të jetë e mundur me

dritat fluoreshente.

▪ Kujdesu që në rast të rrjedhjes së ujit, uji nuk mund të shkaktojë

ndonjë dëmtim të hapësirës së instalimit dhe vendit përreth.

▪ Zgjidh një vendndodhje ku çlirimi i ajrit të nxehtë/ftohtë nga njësia

ose zhurma e operimit NUK shqetëson askënd.

ALARM

MOS vendosni sende poshtë njësisë së brendshme dhe/ ose të jashtme që mund të njomet. Në këtë gjendje, kondensimi te njësia kryesore ose tubat e ftohësit, pisllëku i ajrit të filtrit ose bllokimi i drenazhit mund të shkaktojë pikim dhe sendet poshtë njësisë mund të bëhen pis ose dëmtohen.

▪ Rryma e ajrit. Sigurohu që asgjë të mos bllokojë rrymën e ajrit.

▪ Kullimi. Sigurohu që uji i kondensuar mund të hiqet siç duhet.

▪ Izolimi i tavanit. Kur kushtet në tavan kalojnë 30°C dhe një

lagështi relative prej 80%, ose kur ajri i freskët hyn në tavan, atëherë kërkohet izolim shtesë (minimumi 10 mm trashësi, sfungjer prej polietileni).

▪ Kangjella mbrojtëse. Sigurohuni të instaloni kangjella mbrojtëse

në anën e thithjes dhe shkarkimit për të ndaluar prekjen e teheve të ventilatorit ose shkëmbyesit të nxehtësisë nga kushdo.

MOS e instalo njësinë në vendet e mëposhtme:

▪ Në vende ku në atmosferë ka prani piklash prej vaji mineralesh,

spërka ose avull. Pjesët plastike mund të përkeqësohen dhe të bien ose mund të shkaktojnë rrjedhje uji.

NUK rekomandohet instalimi i njësisë në vendet vijuese, sepse mund të shkurtojnë jetëgjatësinë e njësisë:

▪ Aty ku voltazhi luhatet shumë

▪ Në automjete ose mjete lundrimi

▪ Aty ku ka prani të avullit acidik ose alkalik

▪ Përdorni bulona varjeje për instalim.

Udhëzuesi referencë i instaluesit

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Kondicionerë sistemi të ndarë

4P550955-2A – 2019.08

5 Përgatitja

≥500

e dbc

680

a cdb

680

200<45

a b

680

dde

ØiØ

ØpØ

▪ Hapësira. Mbani parasysh këto kërkesa:

a Hapësira e shërbimit b Tubi i kullimit c Portë e instalimeve të energjisë d Portë e instalimeve të transmetimit e Dalja e kullimit të mirëmbajtjes

f Tubi i gazrave

g Tubi i lëngjeve

▪ Opsione instalimi:

NJOFTIM

Tubacioni dhe pjesë të tjera presioni do të jenë të përshtatshme për ftohësin. Përdorni bakër fosforik dhe deoksidues pa shtresa për ftohësin.

▪ Materialet e huaja brenda tubave (përfshirë vajrat për fabrikimin)

duhet të jenë ≤30mg/10m.

Diametri i tubacionit të ftohësit

Përdorni të njëjtat diametra si lidhjet te njësia e jashtme:

Kategoria Tubacioni i lëngjeveL1Tubacioni i gazrave

35 Ø6,4 Ø9,5 50+60 Ø6,4 Ø12,7 71~140 Ø9,5 Ø15,9

Materiali i tubacionit të ftohësit

▪ Materiali i tubacionit: Bakër i butë acido-fosforik i deoksiduar

▪ Lidhjet me ngjeshje: Përdor vetëm material të kalitur.

▪ Shkalla e kalitjes dhe trashësia e tubacioneve:

Diametri

periferik (Ø)

Shkalla e

kalitjes

Trashësia (t)

6,4mm (1/4") Kalitur (O) ≥0.8mm

9.5mm (3/8")

12.7mm (1/2")

15.9mm (5/8")

(a)

Në varësi të legjislacionit në fuqi dhe presionit maksimal në gjendje të pune të njësisë (shikoni "PS High" te pllaka e emrit të njësisë), mund të kërkohen një trashësi më e madhe e tubacionit.

(a)

5.3.2 Izolimi i tubacionit të ftohësit

▪ Përdor sfungjer polietileni si material izolimi:

▪ me një shkallë transferimi të nxehtësisë mes 0,041 dhe

0,052W/mK (0,035 dhe 0,045kcal/mh°C)

▪ me një rezistencë ndaj ngrohjes prej të paktën 120°C

▪ Trashësia e izolimit

Diametri periferik i

tubit (Øp)

6.4mm (1/4") 8~10mm ≥10mm

9.5mm (3/8") 10~14mm ≥13mm

12.7mm (1/2") 14~16mm ≥10mm

A Thithja e pasme standarde B Instalimi me tubacionin e pasmë dhe pjesën e hapur të

5.3 Përgatitja e tubacionit të ftohësit

shërbimit të tubacionit

C Instalimi me tubacionin e pasmë, nuk ka pjesë të hapur

shërbimi të tubacionit

a Sipërfaqja e tavanit b Pjesa e hapur e tavanit c Paneli i aksesit të shërbimit (furnizuar nga instaluesi) d Filtri i ajrit e Filtri i hyrjes së ajrit

f Pjesa e hapur e shërbimit të tubacionit

g Pllaka e këmbyeshme

15.9mm (5/8") 16~20mm ≥13mm

Nëse temperatura është më e lartë se 30°C dhe lagështia është më e madhe se RH80% (lagështia relative), trashësia e materialeve të izolimit duhet të jetë të paktën 20 mm për të parandaluar kondensimin mbi sipërfaqen e izolimit.

5.4 Përgatitja e instalimeve elektrike

5.3.1 Kërkesat e tubacionit të ftohësit

INFORMACION

Lexo gjithashtu masat paraprake dhe kërkesat në kapitullin "Masat paraprake të sigurisë së përgjithshme".

5.4.1 Rreth përgatitjes së instalimeve elektrike

INFORMACION

Lexo gjithashtu masat paraprake dhe kërkesat në kapitullin "Masat paraprake të sigurisë së përgjithshme".

Diametri i

brendshëm i izolimit

(Øi)

Trashësia e izolimit

(t)

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB Kondicionerë sistemi të ndarë 4P550955-2A – 2019.08

Udhëzuesi referencë i instaluesit

6 Instalimi

5 mm

c e

125

460

160

(160~300)

375

ALARM

▪ Nëse furnizimit me energji elektrike i mungon faza-N

ose është e gabuar, pajisja mund të prishet.

▪ Vendos tokëzimin e duhur. MOS e tokëzo njësinë në

një tub utiliteti, amortizator shtypës apo në tokëzimet e telefonit. Tokëzimi i papërfunduar mund të shkaktojë goditje elektrike.

▪ Instalo siguresat e kërkuara ose siguresat e qarkut.

▪ Siguroji instalimet elektrike me lidhëse kabllosh që

kabllot të mos bin në kontakt me tehet e mprehta apo tubacionin, veçanërisht në anën e presionit të lartë.

▪ MOS përdor tela me ngjitëse, tela të bllokuar përçues,

zgjatues ose lidhje nga një shpërndarës qendror. Ato mund të shkaktojnë mbinxehje, goditje elektrike ose zjarr.

▪ MOS instalo kondensator të një faze të përparuar,

sepse kjo njësi është e pajisur me një inverter. Kondensatori i fazës së përparuar ul rendimentin dhe mund të shkaktojë aksidente.

ALARM

▪ Të gjitha instalimet DUHET të kryhen nga një elektricist

i autorizuar dhe DUHET të jenë në përputhje me legjislacionin në fuqi.

▪ Kryeni lidhjet elektrike tek instalimet e montuara.

▪ Të gjithë përbërësit në vend dhe të gjitha punimet

elektrike DUHET të përputhen me legjislacionin në fuqi.

6.2 Montimi i njësisë së brendshme

6.2.1 Masat paraprake kur montohet njësia e brendshme

INFORMACION

Lexoni gjithashtu masat paraprak dhe kërkesat në këto kapituj:

▪ Masat e përgjithshme paraprake mbi sigurinë

▪ Përgatitja

6.2.2 Udhëzimet kur instalohet njësia e brendshme

INFORMACION

Pajisjet opsionale. Kur instalon pajisje opsionale, lexo

edhe manualin e instalimit të pajisjeve opsionale. Në varësi të kushteve në terren, mund të jetë më e lehtë instalimi i pajisjeve opsionale së pari.

▪ Në rast instalimi me tubacioni, por jo me pjesën e hapur të

shërbimit të tubacionit. Modifikoni pozicionin e filtrave të ajrit.

ALARM

GJITHMONË përdor kabllo me shumë bërthama për kabllot e furnizimit me energji elektrike.

6 Instalimi

6.1 Pamja e përgjithshme: Instalimi

Ky kapitull përshkruan çfarë duhet të bëni dhe dini në vend për të instaluar sistemin.

Ngarkesa tipike e punës

Zakonisht instalimi kalon nëpër këto faza: 1 Montimi i njësisë së jashtme. 2 Montimi i njësisë së brendshme. 3 Lidhja e tubacionit të ftohësit. 4 Kontrolli i tubacionit të ftohësit. 5 Ngarkimi i ftohësit. 6 Lidhja e instalimeve elektrike. 7 Përfundimi i instalimit jashtë. 8 Përfundimi i instalimit brenda.

INFORMACION

Ky kapitull përshkruan vetëm udhëzimet e instalimit specifike për njësinë e brendshme. Për udhëzime të tjera, shikoni:

▪ Manuali i instalimit të njësisë së jashtme

▪ Manuali i instalimit të ndërfaqes së përdoruesit

▪ Manuali i instalimit të aksesorëve opsionalë

1 Hiqni filtrin(at) e ajrit nga pjesa e jashtme e njësisë.

2 Hiqni pllakën e këmbyeshme.

3 Instaloni filtrin(at) e ajrit nga pjesa e jashtme e njësisë.

4 Instaloni sërish pllakën e këmbyeshme.

▪ Kur instaloni një tubacion për hyrjen e ajrit, zgjidhni vidhat e

fiksimit që dalin 5mm në pjesën e brendshme të fllanxhës për ta mbrojtur filtrin e ajrit nga dëmtimi gjatë mirëmbajtjes së filtrit.

a Tubacioni i hyrjes së ajrit b Brenda fllanxhës c Vidha e fiksimit

▪ Forca e tavanit. Kontrolloni nëse tavani është mjaftueshëm i fortë

për të mbështetur peshën e njësisë. Nëse ka rrezik, përforconi tavanin para instalimit të njësisë.

▪ Opsione instalimi:

Udhëzuesi referencë i instaluesit

Kategoria f(mm)

35+50 760

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Kondicionerë sistemi të ndarë

4P550955-2A – 2019.08

6 Instalimi

800

630

a1 b1

b1 a2

4×

b a

Kategoria f(mm)

60+71 1060 100~140 1460

A Montimi i pjesës hyrëse të ajrit me një lidhje pëlhure të

gomuar

a Sipërfaqja e tavanit b Pjesa e hapur e tavanit c Paneli i hyrjes së ajrit (furnizuar nga instaluesi) d Njësia e brendshme (pjesa e pasme) e Lidhja e pëlhurës së gomuar për panelin e hyrjes së ajrit

(furnizuar nga instaluesi)

NJOFTIM

Njësia mund të përdoret me thithje fundore duke zëvendësuar pllakën e këmbyeshme me pllakën që mban filtrin e ajrit.

Kategoria A(mm) B(mm)

100~140 1400 1438

a1 Dado (siguruar nga klienti) a2 Dado e dyfishtë (siguruar nga klienti)

b1 Rondele (aksesorë)

c1 Mbajtëse hallke (ngjitur me njësinë)

a Njësia e brendshme b Tubi c Niveli i mbajtëseve të hallkës (varja) d Hapësira e bulonit të varjes

▪ Shembull instalimi:

a Spiranca b Rrasa e tavanit c Dado e gjatë ose kanxhë kthimi d Bulon varjeje e Njësia e brendshme

▪ Instaloni përkohësisht njësinë.

5 Ngjitni mbajtësen e hallkës me bulonin e varjes.

6 Fiksoni në mënyrë të sigurt.

▪ Niveli. Sigurohuni që njësia është në nivel në të katër këndet

duke përdorur një nivelues ose tub vinili të mbushur me ujë.

a Pllaka që mban filtrin e ajrit me filtër(a) ajri b Pllaka e këmbyeshme

▪ Bulona varjeje. Përdorni bulona varjeje M10 për instalim. Ngjitni

mbajtësen e hallkës me bulonin e varjes. Fiksoni në mënyrë të sigurt duke përdorur një dado nga anët e sipërme dhe të poshtme të mbajtëses së hallkës.

▪ Madhësia e hapjes së tavanit. Sigurohuni që pjesa e hapur e

tavanit është brenda kufijve vijues:

7 Shtrëngoni dadon e sipërme.

a Niveli i ujit b Tub vinili

NJOFTIM

MOS e instalo njësinë të anuar. Pasoja e mundshme: Nëse njësia është e anuar përkundrejt drejtimit të rrymës së kondensuar (ana e tubacionit të kullimit është e ngritur), çelësi pluskues mund të mos funksionojë dhe shkaktojë pikimin e ujit.

6.2.3 Udhëzimet kur instaloni tubacionin

ALARM

Nëse një ose më shumë dhoma janë të lidhura me njësinë përmes sistemit të tubacionit, sigurohuni që:

▪ nuk ka burime ndezjeje në operim (shembull: flakë të

hapura, pajisje gazi në operim ose ngrohës elektrik në përdorim) në rast se hapësira e katit është më pak se A

specifikuar në masat parandaluese të përgjithshme

min

Kategoria A(mm) B(mm)

35+50 700 738 60+71 1000 1038

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB Kondicionerë sistemi të ndarë 4P550955-2A – 2019.08

të sigurisë;

▪ nuk ka pajisje ndihmëse, që mund të jenë një burim i

mundshëm ndezjeje dhe të instaluara në tubacion (shembull: sipërfaqe të nxehta me temperaturë që kalon 700°C dhe pajisje elektrike për ndërrim);

▪ te tubacioni përdoren vetëm pajisjet ndihmëse të

miratuara nga prodhuesi;

▪ një dhomë është e lidhur direkt një pjesë hyrëse ose

dalëse e ajrit përmes tubacionit. MOS përdorni hapësira si tavani i lëshuar si tubacion nga pjesa hyrëse ose dalëse e ajrit.

Udhëzuesi referencë i instaluesit

6 Instalimi

a b b a

eed d

1~1.5 m

≤625

≤300

0~75

1000~1500

(mm)

ba ddc

≥100≤625

(mm)

ALARM

mos INSTALONI burime ndezjeje në operim (shembull: flakë të hapura, pajisje gazi në operim ose ngrohës elektrik në përdorim) NË TUBACION.

KUJDES

▪ Sigurohuni që instalimi i tubit NUK e kalon gamën e

cilësimit të presionit të jashtëm statik për njësinë. Referojuni fletës së të dhënave teknike të modelit tuaj për gamën e cilësimit.

▪ Sigurohuni të instaloni tubin e pëlhurës së gomuar që

dridhjet të MOS i transmetohen tubit ose tavanit. Përdorni një material që amortizon zhurmën (material izolimi) për veshjen e tubit dhe vendosni llastik për izolimin e dridhjes në bulonat e varjes.

▪ Kur të saldoni, sigurohuni të MOS e spërkatni në

tabakanë e kullimit ose filtrin e ajrit.

▪ Nëse tubi metalik kalon përmes një rrjeti metali prej

strukture druri, ndani tubin dhe murin nga ana elektrike.

▪ Instaloni rrjetën e daljes së ajrit në një pozicion ku

qarkullimi i ajrit nuk bie në kontakt të drejtpërdrejtë me njerëzit.

▪ MOS përdorni ventilatorë përforcues në tub. Përdorni

funksionin për të rregulluar automatikisht cilësimin e ritmit të ventilatorit (shikoni "7.1 Cilësimin në

terren"[418]).

Tubacioni sigurohet nga klienti.

▪ Ana e hyrjes së ajrit. Bashkoni tubacionin dhe fllanxhën e anës

së futjes (sigurohet nga klienti). Për lidhjen e fllanxhës, përdorni 7 vidha aksesorë.

Udhëzimet e përgjithshme

▪ Pompa e kullimit. Për këtë "lloj ngritjeje të lartë", zhurmat e

kullimit do të reduktohen kur pompa e kullimit të vendoset në një vend më të lartë. Lartësia e rekomanduar është 300 mm.

▪ Gjatësia e tubit. Mbaje tubacionin e kullimit sa më të shkurtër të

jetë e mundur.

▪ Madhësia e tubit. Ruaje madhësinë e tubit të barabartë ose më

të madh se tubi lidhës (tubi plastik me diametër nominal 25 mm dhe diametër periferik 32mm).

▪ Tatëpjetë. Sigurohuni që tubacioni i kullimit të jetë tatëpjetë (të

paktën 1/100) për të mos lejuar pengimin e ajrit në tubacion. Përdorni shufra varjeje siç tregohet.

a Shufra varjeje

O Lejohet

X Nuk lejohet

▪ Kondensimi. Merr masa kundër kondensimit. Izolo tubacionin e

plotë të kullimit në ndërtesë.

▪ Tubacioni i ngritjes. Nëse është e nevojshme të mundësohet

pjerrësia, mund të instaloni tubacionin e ngritjes.

▪ Pjerrësia e zorrës së kullimit: 0~75 mm për të shmangur

presionin te tubacioni dhe për të shmangur flluskat e ajrit.

▪ Tubacioni i ngritjes: ≤300 mm nga njësia, ≤625 mm pingul me

njësinë.

a Vidha e lidhjes (aksesor) b Fllanxha (siguruar nga klienti) c Njësia kryesore d Izolimi (siguruar nga klienti) e Ngjitëse alumini (siguruar nga klienti)

▪ Filtri. Sigurohuni të bashkoni një filtër ajri brenda kalimit të ajrit tek

ana e futjes. Përdorni një filtër ajri me ≥50% efikasitet për mbledhjen e pluhurit (metoda gravimetrike). Filtri i dhënë nuk përdoret kur bashkohet tubi i hyrjes.

▪ Ana e daljes së ajrit. Lidhni tubacionin sipas përmasës së

brendshme të fllanxhës së anës së daljes.

▪ Rrjedhjet e ajrit. Vendosni ngjitësen e aluminit përreth fllanxhës

anësore të hyrjes dhe lidhjes së tubacionit. Sigurohuni që të mos ketë rrjedhje të ajrit në lidhje të tjera.

▪ Izolimi. Izoloni tubacionin për të parandaluar formimin e

kondensimit. Përdorni lesh qelqi ose sfungjer polietileni 25mm të trashë.

6.2.4 Udhëzime kur instalon tubacionin e kullimit

Sigurohu që uji i kondensuar mund të hiqet siç duhet. Kjo përfshin:

▪ Udhëzimet e përgjithshme

▪ Lidhjen e tubacionit të kullimit me njësinë e brendshme

▪ Kontrollin për rrjedhje uji

Udhëzuesi referencë i instaluesit

a Kapësja metalike (aksesor)

b Zorra e kullimit (aksesor)

c Tubacioni i kullimit i ngritjes (tub vinili prej një diametri

nominal 25mm dhe diametri të jashtëm 32mm) (siguruar nga klienti)

d Shufra varjeje (siguruar nga klienti)

▪ Kombinimi i tubave të kullimit. Mund të kombinoni tubat e

kullimit. Sigurohuni që të përdorni tuba kullimi dhe nyja bashkimi në formë T-je me matësin e duhur për kapacitetin operues të njësive.

a Nyje bashkimi në formë T-je

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Kondicionerë sistemi të ndarë

4P550955-2A – 2019.08

Lidhja e tubacionit të kullimit me njësinë e

≤4 mm

A-A'

652

b a

d c

2~61

L N1 2 3

P1 P2 F1 F2 T1 T2

brendshme

NJOFTIM

Lidhja jo e duhur e zorrës së kullimit mund të shkaktojë rrjedhje dhe dëmtojë hapësirën e instalimit dhe pjesët përreth.

1 Shtyni zorrën e kullimit sa më shumë të jetë e mundur mbi

lidhjen e tubit të kullimit.

2 Shtrëngoni kapësen metalike derisa koka e vidhës të jetë më

pak se 4mm nga pjesa e kapëses metalike.

3 Kontrolloni për rrjedhje uji (shikoni "Kontrolli për rrjedhje

uji"[413]).

4 Vendosni pjesën e izolimit (tubi i kullimit).

5 Vendosni përreth kapëses metalike dhe zorrës së kullimit

tamponin e madh të izolimit (=izolim) dhe fiksoni me lidhëse kabllosh.

6 Lidhni tubacionin e kullimit me zorrën e kullimit.

6 Instalimi

a Kandelja e kullimit b Kaçavidë Phillips

Kontrolli për rrjedhje uji

Procedura ndryshon në varësi të faktit nëse instalimet elektrike kanë përfunduar ose jo. Kur instalimet elektrike nuk kanë mbaruar ende, ju duhet të lidhni përkohësisht ndërfaqen e përdoruesit dhe furnizimin me energji të njësisë.

Kur nuk kanë përfunduar ende instalimet elektrike

1 Lidhni përkohësisht instalimet elektrike.

2 Hiqni kapakun e kutisë së çelësit (a).

3 Lidhni furnizimin e energjisë me fazë teke (50 Hz, 230 V) me

lidhjet nr. 1 dhe nr. 2 te blloku i terminalit për furnizim me energji dhe tokëzim.

4 Ritakoni kapakun e kutisë së çelësit (a).

a Lidhja e tubit të kullimit (ngjitur me njësinë) b Zorra e kullimit (aksesor) c Kapësja metalike (aksesor) d Tamponi i madh i izolimit (aksesor) e Pjesa e izolimit (tubi i kullimit) (aksesor)

f Tubacioni i kullimit (siguruar nga klienti)

NJOFTIM

▪ MOS e hiqni tapën e tubit të kullimit. Mund të ketë

rrjedhje uji.

▪ Përdorni pjesën e daljes së kullimit vetëm për të

shkarkuar ujin nëse pompa e kullimit nuk përdoret ose para mirëmbajtjes.

▪ Vendosni dhe hiqni ngadalë kandelen e kullimit. Forca

e tepërt mund ta deformojë folenë e kullimit të tiganit.

Nxirrni tapën.

▪ MOS e tundni kandelen lart e poshtë.

5 NDIZNI energjinë.

6 Nisni operimin e ftohjes (shikoni "8.3 Kryerja e një

a Kapaku i kutisë së çelësit b Portë e instalimeve të transmetimit c Portë e instalimeve të energjisë d Diagrami i instalimeve e Kutia e çelësit

f Kapësja plastike g Instalimet elektrike të ndërfaqes së përdoruesit h Tabela e terminalit për instalimet e transmetimit të njësisë

i Instalimet elektrike të energjisë

j Tabela e terminalit të instalimeve të energjisë k Instalimet elektrike të transmetimit mes njësive

testimi"[419]).

7 Hidhni ngadalë rreth 1l ujë nga pjesa e shkarkimit të ajrit dhe

kontrolloni për rrjedhje uji.

Shtyjeni kandelen.

▪ Vendosni kandelen dhe shtyjeni brenda duke përdorur një

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB Kondicionerë sistemi të ndarë 4P550955-2A – 2019.08

kaçavidë Phillips.

Udhëzuesi referencë i instaluesit

6 Instalimi

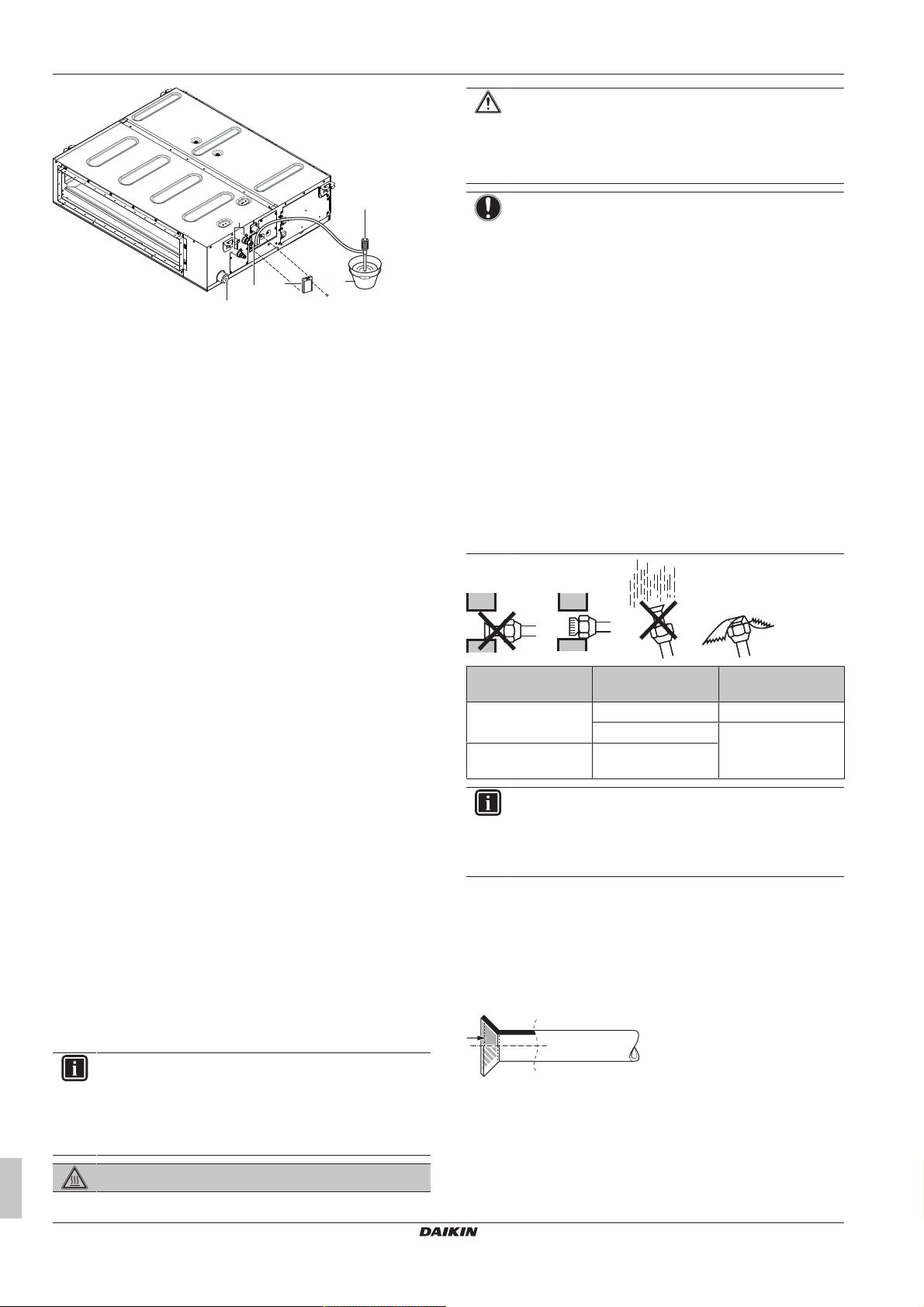

a Pjesa hyrëse e ujit b Pompë portabël c Kapaku i pjesës hyrëse të ujit d Kova (shtimi i ujit përmes pjesës hyrëse të ujit) e Dalja e kullimit për mirëmbajtje

f Tubat e ftohësit

8 FIKNI energjinë.

9 Shkëputni instalimet elektrike.

10 Hiqni kapakun e kutisë së kontrollit.

11 Shkëputni furnizimin me energji dhe tokëzimin.

12 Ringjitni kapakun e kutisë së kontrollit.

Kur kanë përfunduar instalimet elektrike

1 Fillo përdorimin e ftohjes (shiko "8.3 Kryerja e një

testimi"[419]).

2 Hidh gradualisht rreth 1 l ujë te shkarkuesi i aijrit dhe kontrollo

për rrjedhje (shiko "Kur nuk kanë përfunduar ende instalimet

elektrike"[413]).

KUJDES

▪ MOS përdorni vaj mineral në pjesën e zgjeruar.

▪ KURRË mos vendosni një tharëse në këtë njësi për të

garantuar jetëgjatësinë e saj. Materiali i tharjes mund të shpërbëhet dhe dëmtojë sistemin.

NJOFTIM

Merrni parasysh këto masa paraprake te tubacioni i ftohësit:

▪ Shmangni çdo gjë përveç përzierjes së ftohësit të

caktuar në ciklin e tij (p.sh. ajri).

▪ Përdorni vetëm R32 ose R410A kur shtoni ftohës.

Referojuni specifikimeve të njësisë së jashtme për llojin e ftohësit që do të përdoret.

▪ Përdorni vetëm vegla instalimi (p.sh. set matësi

kolektor) që përdoren ekskluzivisht për instalimet R32 ose R410A për të përballuar presionin dhe penguar përzierjen e materialeve të huaja (p.sh. vajra mineralë ose lagështi) në sistem.

▪ Instaloni tubacionin që zgjerimi MOS të bëhet subjekt i

presionit mekanik.

▪ Mbroni tubacionin siç përshkruhet në tabelën vijuese

për të penguar hyrjen e pisllëkut, lëngjeve ose pluhurit në tubacion.

▪ Bëni kujdes kur kaloni tuba bakri nga muret (shikoni

figurën e mëposhtme).

6.3 Lidhja e tubacionit të ftohësit

6.3.1 Lidhja e tubacionit të ftohësit me njësinë e brendshme

Para lidhjes së tubacionit të ftohësit

Sigurohu që njësia e jashtme dhe e brendshme janë montuar.

Ngarkesa tipike e punës

Lidhja e tubacionit të ftohësit përfshin:

▪ Lidhja e tubacionit të ftohësit me njësinë e jashtme

▪ Lidhja e tubacionit të ftohësit me njësinë e brendshme

▪ Izolimi i tubacionit të ftohësit

▪ Mbajtja parasysh e udhëzimeve për:

▪ Lakimi i tubit

▪ Fundet e tubit ngjeshës

▪ Ngjitja

▪ Përdorimi i valvuleve të ndalimit

6.3.2 Masat paraprake kur bëhet lidhja e tubacionit të ftohësit

INFORMACION

Lexoni gjithashtu masat paraprak dhe kërkesat në këto kapituj:

▪ Masat e përgjithshme paraprake mbi sigurinë

▪ Përgatitja

RREZIK: RREZIK DJEGIE

Udhëzuesi referencë i instaluesit

Njësia Periudha e

instalimit

Njësia e jashtme >1muaj Shtrëngo tubin

<1muaj Shtrëngo tubin ose

Njësia e brendshme Pavarësisht

periudhës

INFORMACION

MOS e hap valvulin e ndalimit të ftohësit para se të kontrollosh tubacionin e ftohësit. Kur duhet të ngarkosh ftohës shtesë rekomandohet hapja e valvulit të ndalimit të ftohësit pas ngarkimit.

Metoda e mbrojtjes

lidhe me ngjitëse

6.3.3 Udhëzime kur kryen lidhjen e tubacionit të ftohësit

Merrni parasysh udhëzimet vijuese kur lidhni tubat:

▪ Vidhni sipërfaqen e brendshme të telit të zgjeruar me vaj eteri ose

esteri kur lidhni dadon e telit të zgjeruar. Shtrëngojeni 3 ose 4 herë me dorë, para se ta shtrëngoni mirë.

▪ Përdorni GJITHMONË 2 çelësa së bashku kur lironi një dado të

telit të zgjeruar.

▪ Përdorni GJITHMONË një çelës dhe çift rrotullues së bashku për

të shtrënguar dadon e telit të zgjeruar kur lidhni tubacionin. Kjo kryhet për të parandaluar plasaritjen dhe rrjedhjet e dados.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Kondicionerë sistemi të ndarë

4P550955-2A – 2019.08

6 Instalimi

0.4~0.8

±2

45°

90°

±2

ØA

a b

A B

a dc e fb b

a Çift rrotullues b Çelës c Bashkues tubacioni d Dado teli të zgjeruar

Madhësia e

tubacionit

(mm)

Çift rrotullues për shtrëngim

(N•m)

Dimensionet e

telit të zgjeruar

(A) (mm)

Forma e telit

zgjerues (mm)

Ø6,4 15~17 8,7~9,1

Ø9.5 33~39 12,8~13,2 Ø12,7 50~60 16,2~16,6 Ø15,9 62~75 19,3~19,7

6.3.4 Udhëzimet për përthyerjen e tubit

Përdor një përthyes për përthyerjen. Të gjitha përthyerjet e tubave duhet të jenë sa më të buta të jetë e mundur (rrezja e përthyerjes duhet të jetë 30~40mm ose më e madhe).

6.3.5 Ngjeshje e fundit të tubit

KUJDES

▪ Ngjeshja e paplotë mund të shkaktojë rrjedhje të gazit

të ftohësit.

▪ MOS ripërdor ngjeshje. Përdor ngjeshje të reja për të

parandaluar rrjedhjen e gazit të ftohësit.

▪ Përdor dado ngjeshëse që përfshihen me njësinë.

Përdorimi i dadove të ndryshme ngjeshëse mund të shkaktojë rrjedhjen e gazit të ftohësit.

1 Priteni fundin e tubit me një prerës.

2 Hiqni gërvimat me sipërfaqen prerëse përmbys në mënyrë që

ciflat MOS të hyjnë në tub.

a Sipërfaqja e brendshme e zgjerimit DUHET të jetë e

përsosur.

b Fundi i tubit DUHET të zgjerohet në mënyrë të barabartë

në një rreth të përkryer.

c Sigurohuni që të përputhet dadoja e zgjerimit.

6.3.6 Lidhja e tubacionit të ftohësit me njësinë e brendshme

KUJDES

Vendosni tubin e ftohësit ose përbërësit në një pozicion ku nuk ka shumë gjasa që të ekspozohen ndaj substancave, të cilat mund të gërryejnë elementët që përmbajnë ftohësin, veç nëse ata janë prej materialeve rezistente ndaj gërryerjes ose mbrohen si duhet kundër gërryerjes.

ALARM: MATERIAL I NDEZSHËM

Ftohësit R32 (nëse aplikohet) në këtë njësi është pak i djegshëm. Referojuni specifikimeve të njësisë së jashtme për llojin e ftohësit që do të përdoret.

▪ Gjatësia e tubit. Mbajeni tubacionin e ftohësit sa më të shkurtër

të jetë e mundur.

▪ Lidhjet e telit të zgjeruar. Lidhni tubacionin e ftohësit me njësinë

duke përdorur lidhjet e telit të zgjeruar.

▪ Izolimi. Izoloni tubacionin e ftohësit në njësinë e brendshme si

vijon:

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB Kondicionerë sistemi të ndarë 4P550955-2A – 2019.08

a Prisni me saktësi në këndet e duhura. b Hiqni ciflat.

3 Hiqni dadon e zgjerimit nga valvuli i ndërprerjes dhe vendoseni

atë në tub.

4 Zgjeroni tubin. Caktoni pikërisht pozicionin siç tregohet në

figurën e mëposhtme.

Vegël zgjerimi për

R410A ose R32

(lloj friksioni)

Vegël tradicionale zgjerimi

Lloj friksioni

(Lloj-Ridgid)

Lloj dadoj krahu

(Lloj-Imperial)

5 Kontrolloni që zgjerimi të kryhet si duhet.

A Tubacioni i gazrave B Tubacioni i lëngjeve

a Material izolimi (siguruar nga klienti) b Lidhëse kabllosh (aksesor) c Pjesë izolimi: Të mëdha (tub gazrash), të vogla (tub

lëngjesh) (aksesorë)

d Dadoja e zgjerimit (ngjitur me njësinë) e Lidhja e tubit të ftohësit (ngjitur me njësinë)

f Njësia

g Tamponët e izolimit: Mesatarë 1 (tub gazrash), mesatarë 2

(tub lëngjesh) (aksesorë)

1 Ngrini shtresat e pjesëve të izolimit. 2 Ngjiteni me bazën e njësisë. 3 Shtrëngoni lidhëset e kabllove te pjesët e izolimit. 4 Mbështilleni tamponin e izolimit nga baza e njësisë deri në

majën e dados së zgjerimit.

NJOFTIM

Sigurohu të izolosh të gjithë tubacionin e ftohësit. Çdo tubacion i ekspozuar mund të shkaktojë kondensim.

6.3.7 Kontrolli për rrjedhje

NJOFTIM

MOS e tejkaloni presionin maksimal të punës së njësisë (shikoni "PS High" në pllakën e emërtimit të njësisë).

Udhëzuesi referencë i instaluesit

6 Instalimi

b a

c b

AA´

A´

c b ba c

1-3

NJOFTIM

Sigurohuni të përdorni një zgjidhje të rekomanduar testimi me flluskë nga grosisti juaj. Mos përdorni ujë sapuni, i cili mund të shkaktojë plasaritjen e dadove ngjeshëse (uji i sapunit mund të përmbajë kripë, e cila thithë lagështi që me ftohjen e tubacionit ngrin), dhe/ose çon në gërryerjen e nyejve ngjeshëse (uji i sapunit mund të përmbajë amoniak, i cili ka një efekt gërryes mes dados ngjeshëse të tunxhit dhe flakërimit të bakrit).

1 Ngarkoni sistemin me gaz nitrogjeni deri te matësi në një

presion prej të paktën 200 kPa (2 atmosferë). Rekomandohet mbajtja në presion deri në 3000 kPa (30 atmosferë) për të kapur rrjedhjet e vogla.

2 Kontrolloni për rrjedhje duke përdorur zgjidhjen e testimit me

flluska për të gjitha lidhjet.

3 Shkarkoni të gjithë gazin nitrogjen.

6.4 Lidhja e instalimeve elektrike

6.4.1 Rreth lidhjes së instalimeve elektrike

Ngarkesa tipike e punës

Lidhja e instalimeve elektrike zakonisht përbëhet nga këto faza: 1 Garantimi që sistemi i furnizimit me energji elektrike përputhet

me specifikimet elektrike të njësive. 2 Lidhja e instalimeve elektrike me njësinë e jashtme. 3 Lidhja e instalimeve elektrike me njësinë e brendshme. 4 Lidhja me furnizim kryesor me energji elektrike.

6.4.2 Masat paraprake kur kryen lidhjet e

instalimeve elektrike

INFORMACION

Lexoni gjithashtu masat paraprak dhe kërkesat në këto kapituj:

▪ Masat e përgjithshme paraprake mbi sigurinë

▪ Përgatitja

▪ Përdorni metodat vijuese për instalimin e telave:

Lloji i telit Metoda e instalimit

Tel me tek bërthamë

a Tel i përdredhur me tek bërthamë

b Vidhë

c Rondele e sheshtë

Tel i bllokuar përçuesi me terminal të rrumbullakët të llojit dredhë

a Terminal

b Vidhë

c Rondele e sheshtë

O Lejohet

X NUK lejohet

Çifte rrotullues për shtrëngim

Instalimi elektrik Madhësia e

vidhës

Kablloja e ndërlidhjes (brenda↔jashtë)

Kablloja e ndërfaqes së përdoruesit

▪ Nëse përdoren telat me tek bërthamë, sigurohuni ta përdridhni

fundin e tij. Puna e gabuar mund të shkaktojë nxehtësi ose zjarr.

▪ Teli i tokëzuar mes mbajtësit të instalimeve dhe terminalit duhet të

jetë më i gjatë se telat e tjerë.

M4 1,18~1,44

M3,5 0,79~0,97

Çift rrotullues për

shtrëngim (N•m)

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

ALARM

GJITHMONË përdor kabllo me shumë bërthama për kabllot e furnizimit me energji elektrike.

ALARM

Nëse kordoni i korrentit është i dëmtuar, DUHET të ndërrohet nga prodhuesi, agjenti i shërbimit ose persona të ngjashëm të kualifikuar për të shmangur një rrezik.

6.4.3 Udhëzimet kur kryen lidhjet e instalimeve

elektrike

Mbani këto parasysh:

▪ Nëse përdoren telat e bllokuar të përçuesit, instaloni një terminal

të rrumbullakët të stilit dredhë në fund të telit. Vendosni terminalin e rrumbullakët i llojit dredhë në tel deri te pjesa e mbuluar dhe shtrëngoni terminalin me mjetin e duhur.

a Teli i bllokuar i përçuesit

Udhëzuesi referencë i instaluesit

b Terminal i rrumbullakët i llojit dredhë

6.4.4 Specifikimet e përbërësve standardë të instalimeve elektrike

Përbërësi Kategoria

Kablloja e korrentit

Kablloja e ndërlidhjes Pjesë minimale e kabllos prej

Kablloja e ndërfaqes së përdoruesit

Siguresa e rekomanduar në ambient të hapur

Çelës për rrjedhje të tokëzimit Duhet të zbatoni legjislacionin në

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

(a)

MCA Voltazhi 220~240V Faza 1~ Frekuenca 50/60Hz Madhësitë e

telit

35+50 60+71 100 125+140

1,4A 1,3A 3,5A 3,9A

Duhet të zbatoni legjislacionin në

fuqi

2,5mm² dheqë përdoret për

220~240V

Kordon vinili me veshje nga 0,75

në 1,25mm2 ose kabllo (2 tela

bërthamë)

Maksimumi 500m

16A

fuqi

Kondicionerë sistemi të ndarë

4P550955-2A – 2019.08

6.4.5 Lidhja e instalimeve elektrike te njësia e

1 2 3

a a a

1 2 3

P1P

1 2

L N

1 2 3

P1P

L N L N

L N

1 2 3

P1P

d d

L N

P1P

1 2 3 L N

1 2 3

1 2 3 L N

1 2 3

1 2 3 L N

1 2 3

L N

E rëndësishme është ndarja e furnizimit me energji elektrike dhe instalimeve elektrike të transmetimit. Për të shmangur çdo lloj interferimi elektrik distanca mes të dy instalimeve duhet të jetë GJITHMONË të paktën 50mm.

1 Hiqni kapakun e shërbimit.

2 Kablloja e ndërfaqes së përdoruesit: Kaloni kabllon nga

skeleti, lidheni me bllokun terminal dhe fiksojeni me një lidhëse.

3 Kablloja e ndërlidhjes (brenda↔jashtë): Kaloni kabllon nga

skeleti, lidheni me bllokun terminal (sigurohuni që numrat përputhen me numrat në njësinë e jashtme dhe lidhni telin e tokëzimit) dhe fiksojeni me një lidhëse.

4 Ndani izolimin e vogël (aksesor) dhe mbështilleni rreth kabllove

për të penguar hyrjen e ujit në njësi. Izoloni të gjitha hapësirat për të ndaluar hyrjen e kafshëve në sistem.

5 Ringjitni kapakun e shërbimit.

▪ Kur përdorni 1 ndërfaqe përdoruesi me 1 njësi të brendshme.

▪ Kur përdorni 2 ndërfaqe përdoruesi

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB Kondicionerë sistemi të ndarë 4P550955-2A – 2019.08

(a) MCA=Kapaciteti minimal i amperëve në qark. Vlerat e

konstatuara janë vlera maksimale (shikoni të dhënat elektrike të kombinimit me njësitë e brendshme për vlerat ekzakte).

brendshme

NJOFTIM

▪ Ndiqni skicën e instalimeve elektrike (ofrohet me

njësinë dhe gjendet te kapaku i kutisë së çelësit).

▪ Sigurohuni që instalimet elektrike NUK e pengojnë

bashkëngjitjen e duhur të kapakut të shërbimit.

NJOFTIM

Sigurohuni ta mbani linjën e energjisë dhe të transmetimit të ndarë nga njëra-tjetra. Instalimet elektrike të transmetimit dhe furnizimi me energji elektrike mund të kryqëzohen, por NUK mund të punojnë paralel.

ALARM

(1)

Vija e ndërprerë përfaqëson furnizim të veçantë me energji.

(1)

6 Instalimi

▪ Kur përdorni kontroll grupi

a Furnizimi me energji b Çelësi kryesor c Siguresa d Ndërfaqja e përdoruesit

▪ Njësia mjeshtër: Sigurohuni që të lidhni instalimet elektrike kur i

kombinoni me një instalim shumë llojesh që punon njëkohësisht në kontrollin e grupit.

INFORMACION

Në rast grupi kontrolli nuk është e nevojshme caktimi i një adrese njësisë së brendshme. Adresa vendoset automatikisht kur energjia aktivizohet.

▪ Përdorni furnizim të veçantë me energji elektrike vetëm në rast të

kombinimit vijues:

1×FBA35A + RXS35L ose RXM35M 2×FBA35A + RZAG71N7Y1B 3×FBA35A + RZAG100N7Y1B ose RZAG71N7Y1B 4×FBA35A + RZAG125/140N7Y1B ose RZAG100N7Y1B 2×FBA50A + RZAG100N7Y1B ose RZAG71N7Y1B 3×FBA50A + RZAG125/140N7Y1B ose RZAG100N7Y1B 4×FBA50A + RZQ200C ose RZA200D 2×FBA60A + RR100/125B ose RQ100/125B ose RZAG125N7Y1B 3×FBA60A + RZQ200C ose RZA200D 4×FBA60A + RZQ200C ose RZA250D 1×FBA71A + RZAG71N7Y1B 2×FBA71A + RR100/125B ose RQ100/125B ose RZAG140N7Y1B

ose RZAG125N7Y1B ose RZAG100N7Y1B 3×FBA71A + RZQ200C ose RZA200D 1×FBA100A + RZAG100N7Y1B ose RZAG71N7Y1B 2×FBA100A + RZQ200C ose RZA200D

(1)

Udhëzuesi referencë i instaluesit

7 Konfigurimi

1×FBA125A + RZAG125N7Y1B 2×FBA125A + RZQ200C ose RZA250D 1×FBA140A + RZAG140N7Y1B ose RZAG125N7Y1B ose

RZAG100N7Y1B

▪ EN/IEC 61000‑3‑12 me kusht që energjia e qarkut të shkurtër S

është më e madhe se ose e barabartë vlerën minimale Ssc te pika e ndërfaqes mes furnizimit të përdoruesit dhe sistemit publik.

▪ EN/IEC 61000‑3‑12 = Standardi Teknik Evropian/Ndërkombëtar

që vendos kufijtë për rrymat harmonike që prodhohen nga pajisjet e lidhura me sistemet publike me voltazh të ulët me rrymë hyrëse >16A dhe ≤75A për fazë.

▪ Është përgjegjësia e instaluesit ose përdoruesit të pajisjes për

të garantuar, në konsultim me operatorin e rrjetit të shpërndarjes nëse është e nvojshme, që pajisja është e lidhur vetëm me një furnizim energjie me qark të shkurtër Ssc më e madhe ose e barabartë me vlerën minimale Ssc.

▪ Nëse kombinimi i njësive është një nga tabela e mëposhtme,

mund të përdoret furnizim i veçantë energjie. Nuk është e nevojshme këshillimi me operatorin e rrjetit të shpërndarjes për sa kohë ekzistojnë kërkesat vendore për instalim.

▪ Nëse ka kërkesë për të përdorur furnizim të zakonshëm energjie

për njësitë nga tabela e mëposhtme, lidhja e njësive përputhet me EN/IEC 61000-3-12.

▪ Siguroni që pajisja është e lidhur vetëm me një furnizim energjie

me qark të shkurtër Ssc më e madhe ose e barabartë me Ssc në tabelën e mëposhtme.

(a)

FBA

Kombinimi 35 50 60 71 100 125 140

RZQG71L 2 (—) — — 1 (—) — — — RZQG100L 3

(2,31)2(1,30)

RZQG125L 4

(3,33)3(2,32)2(2,05)

RZQG140L 4

(3,33)3(2,32)

RZQSG71L 2

(1,10)

RZQSG100L 2

2 (—) — — 1 (—) — —

— — 1

— 2

(2,05)

— — 1

(1,22)

(0,73)

— — 1

(0,74)

— — 1

— — —

— —

—

(0,74)

(1,65)

RZQSG125L 4

(3,33)3(2,32)2(2,05)

RZQSG140L 4

(3,33)3(2,32)

(a)

Numër i njësive të brendshme të lidhura (Ssc [MVA]). Nëse vlera Ssc NUK përmendet (—) në tabelë për kombinimin e përdorur, përdorni furnizimin e zakonshëm të energjisë. Nëse vlera Ssc përmendet në tabelë, mund të përdoret furnizimi i zakonshëm i energjisë ose një furnizim i veçantë.

— 2

(2,05)

— — 1

(0,74)

— — 1

—

(0,74)

▪ Rregullimi i presionit të jashtëm statik duke përdorur:

▪ Rregullimi i përshtatjes automatike të qarkullimit të ajrit

▪ Ndërfaqja e përdoruesit

▪ Ora për të pastruar filtrin e ajrit

Caktimi i drejtimit të përshtatjes automatike të qarkullimit të ajrit

▪ Kur njësia e kondicionerit punon në modalitetin e operimit me

ventilator:

1 Ndalni njësinë e kondicionerit.

2 Caktoni numrin e kodit të dytë në 03.

Përmbajtja e cilësimit: Atëherë

M C1 C2

Përshtatja e qarkullimit të ajrit është FIKUR 11(21) 7 01 Shtypni ON/OFF për t'u kthyer te modaliteti

normal i operimit.

Pasoja e mundshme: Llamba e operimit do të ndizet dhe njësia do të fillojë operimin e ventilatorit për përshtatjen automatike të qarkullimit të ajrit.

Operimi ndalon pas 1 deri 8 minutave.

Pasoja e mundshme: Cilësimi mbaron dhe llamba e operimit fiket.

Nëse nuk ka ndryshim pas përshtatjes së qarkullimit të ajrit, kryeni sërish cilësimin.

INFORMACION

▪ Shpejtësia e ventilatorit të njësisë së brendshme është

e paracaktuar për të garantuar presionin e jashtëm standard statik.

▪ Për të vendosur një presion më të lartë ose më të ulët

të jashtëm statik, rivendosni cilësimin fillestar me ndërfaqen e përdoruesit.

Ndërfaqja e përdoruesit

Kontrolloni cilësimin e njësisë së brendshme: numri i kodit të dytë të modalitetit 11(21) duhet të vendoset në 01.

Ndryshoni numrin e kodit të dytë sipas presionit të jashtëm statik të tubacionit që do të lidhet siç tregohen në tabelën e mëposhtme.

(1)

7 Konfigurimi

7.1 Cilësimi i fushës

Kryeni këto rregullime në terren që të përkojnë me rregullimin aktual të instalimit dhe nevojat e përdoruesit:

(1)

Parametrat e fushës janë të përcaktuara si vijon:

• M: Numri i modalitetit – Numri i parë: për grupe njësish – Numri mes kllapave: për njësi individuale

• C1: Numri i kodit të parë

• C2: Numri i kodit të dytë

• : Parazgjedhur

Udhëzuesi referencë i instaluesit

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Kondicionerë sistemi të ndarë

4P550955-2A – 2019.08

8 Vënia në punë

Presioni i jashtëm statik

M C1 C2 Kategoria

35 50 60 71 100 125 140

13(23) 6 01 30 30 30 30 40 50 50

02 — — — — — — — 03 30 30 30 30 — — — 04 40 40 40 40 40 — — 05 50 50 50 50 50 50 50 06 60 60 60 60 60 60 60 07 70 70 70 70 70 70 70 08 80 80 80 80 80 80 80 09 90 90 90 90 90 90 90 10 100 100 100 100 100 100 100 11 110 110 110 110 110 110 110 12 120 120 120 120 120 120 120 13 130 130 130 130 130 130 130 14 140 140 140 140 140 140 140 15 150 150 150 150 150 150 150

Ora për të pastruar filtrin e ajrit

Ky cilësim duhet të përkojë me ndotjen e ajrit në dhomë. Ai përcakton intervalin me të cilin shfaqet njoftimi KOHA PËR TË PASTRUAR FILTRIN në ndërfaqja e përdoruesit. Kur përdorni një ndërfaqe pa tel përdoruesi, duhet të vendosni edhe adresën (shikoni manualin e instalimit të ndërfaqes së përdoruesit).

Nëse doni një interval prej…

(ndotja e ajrit)

±2500h (i lehtë) 10(20) 0 01 ±1250h (i rëndë) 02 Nuk ka njoftim 3 02

▪ 2 ndërfaqe përdoruesi: Kur përdorni 2 ndërfaqe përdoruesi,

njëra duhet të caktohet në "MAIN" dhe tjetra në "SUB".

(1)

Atëherë

M C1 C2

8.2 Lista e plotë para komisionimit

Pas instalimit të njësisë, së pari kontrolloni elementet e renditura më poshtë. Pasi të jenë kryer të gjitha kontrollet, njësia duhet të mbyllet. Ndizni njësinë pas mbylljes.

Lexo udhëzimet e instalimit të plotë, siç përshkruhen në

udhëzuesin e instaluesit të referimit. Njësitë e brendshme janë montuar siç duhet.

Në rast se përdoret një ndërfaqe pa tel përdoruesi: Është instaluar paneli i dekorimit të njësisë së brendshme me marrës infra të kuq.

Njësia e jashtme është montuar siç duhet.

NUK ka faza që mungojnë apo që kthehen mbrapsht.

Sistemi është tokëzuar siç duhet dhe terminalet e tokëzimit janë shtrënguar.

Siguresat ose pajisjet e mbrojtjes të instaluara lokalisht vendosen në përputhje me këtë dokument dhe NUK kanë kaluar në rrugë anësore.

Voltazhi i furnizimit me energji elektrike përputhet me voltazhin në etiketën identifikuese të njësisë.

NUK ka lidhje të lira ose përbërës të dëmtuar elektrikë në kutinë e çelësit.

Rezistenca e izolimit të kompresorit është NË RREGULL.

NUK ka përbërës të dëmtuar ose tuba të ngjeshur në pjesën e brendshme të njësive të brendshme dhe jashtme.

NUK ka rrjedhje të ftohësit.

Madhësia e duhur e tubit instalohet dhe tubat izolohen siç duhet.

Valvulet e ndalimit (gazit dhe lëngjeve) në njësinë e jashtme janë plotësisht të hapura.

8 Vënia në punë

NJOFTIM

Lista e plotë e komisionimit të përgjithshëm. Përkrah

udhëzimeve të komisionimit në këtë kapitull, disponohet gjithashtu një listë e plotë e komisionimit të përgjithshëm në Daikin Business Portal (kërkohet vërtetimi).

Lista e plotë e komisionimit të përgjithshëm është plotësuese e udhëzimeve në këtë kapitull dhe mund të përdoret si udhëzim dhe shabllon raportimi gjatë komisionimit dhe dorëzimit te përdoruesi.

8.1 Pamja e përgjithshme: Autorizimi

Ky kapitull përshkruan se çfarë duhet të bësh dhe dish për të autorizuar sistemin pasi të jetë instaluar.

Ngarkesa tipike e punës

Zakonisht komisionimi kalon në këto faza: 1 Kontrollimi i "Kontrollo listën e artikujve para autorizimit". 2 Kryerja e një testimi për sistemin.

(1)

Parametrat e fushës janë të përcaktuara si vijon:

• M: Numri i modalitetit – Numri i parë: për grupe njësish – Numri mes kllapave: për njësi individuale

• C1: Numri i kodit të parë

• C2: Numri i kodit të dytë

• : Parazgjedhur

8.3 Kryerja e një testimi

Kjo detyrë aplikohet vetëm kur përdoret ndërfaqja BRC1E52 ose BRC1E53 e përdoruesit. Kur përdor çdo ndërfaqe tjetër përdoruesi, shiko manualin e instalimit ose të shërbimit të ndërfaqes së përdoruesit.

NJOFTIM

Mos e ndërprit testimin.

INFORMACION

Drita e pasme. Për të kryer një veprim FIKJE/NDEZJE në

ndërfaqen e përdoruesit, drita e pasme nuk ka pse të jetë e ndezur. Për çdo veprim tjetër, duhet të ndizet së pari. Drita e pasme qëndron e ndezur ±30sekonda kur shtyp butonin.

1 Kryej hapat hyrës.

# Veprimi

1 Hapni valvulin e ndalimit të ujit dhe valvulin e ndalimit

të gazit duke hequr kapakun e avullit dhe duke e kthyer në drejtim të kundërt me akrepat e orës me një çelës heks derisa të ndalojë.

2 Mbyll kapakun e shërbimit për të parandaluar goditjet

elektrike.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB Kondicionerë sistemi të ndarë 4P550955-2A – 2019.08

Udhëzuesi referencë i instaluesit

9 Kthimi te përdoruesi

Cool

Set to

28°C

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact Field Settings Demand Min Setpoints Differential Group Address

Cool

Return Setting

Test Operation

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact Field Settings Demand Min Setpoints Differential Group Address

# Veprimi

3 NDIZ energjinë për të paktën 6orë para fillimit të

përdorimit për të mbrojtur kompresorin.

4 Në ndërfaqen e përdoruesit, caktoje njësinë në

modalitetin e përdorimit të ftohjes.

2 Nisni testimin

# Veprimi Rezultati

1 Shkoni në menynë

kryesore.

2 Shtypni për të paktën

4sekonda.

Shfaqet menyja Service Settings .

3 Zgjidhni Test Operation.

4 Shtypni. Test Operation shfaqet në

menynë kryesore.

5 Shtypni brenda

Fillon testimi.

10sekondave.

Kodi i gabimit Shkaku i mundshëm

Nuk shfaqet asgjë

(nuk shfaqet temperatura e vendosur tani)

▪ Instalimi është i shkëputur ose ka gabim

(mes furnizimit me energji elektrike dhe njësisë së jashtme, mes njësisë së jashtme dhe njësive të brendshme, mes njësisë së brendshme dhe ndërfaqes së përdoruesit).

▪ Siguresa në njësinë e jashtme ose të

brendshme PCB është prishur.

E3, E4 ose L8 ▪ Valvulet e ndërprerjes janë të mbyllura.

▪ Pjesa e hyrjes ose daljes së ajrit është e

bllokuar.

E7 Mungon një fazë në rastin e njësive të

furnizimit me energji elektrike me tre faza.

Shënim: Operimi do të jetë i pamundur. FIKNI energjinë, rikontrolloni instalimet dhe ndizni dy nga tre telat elektrikë.

L4 Pjesa e hyrjes ose daljes së ajrit është e

bllokuar. U0 Valvulet e ndërprerjes janë të mbyllura. U2 ▪ Ka një mungesë ekuilibri të voltazhit.

▪ Mungon një fazë në rastin e njësive të

furnizimit me energji elektrike me tre faza. Shënim: Operimi do të jetë i pamundur. FIKNI energjinë, rikontrolloni instalimet dhe ndizni dy nga tre telat elektrikë.

U4 ose UF Instalimi i degëzimit të ndërmjetëm të

njësisë nuk është i saktë. UA Njësia e jashtme dhe e brendshme nuk

përputhen.

3 Kontrolloni operimin për 3minuta.

4 Ndalo testimin.

# Veprimi Rezultati

1 Shtyp të paktën

4sekonda.

Shfaqet menyja Service Settings.

2 Përzgjidh Test Operation.

3 Shtyp. Njësia kthehet në

operacionin normal dhe shfaqet menyja kryesore.

8.4 Kodet e gabimit kur kryen testimin

Nëse instalimi i njësisë së jashtme NUK është kryer si duhet, në ndërfaqen e përdoruesit mund të shfaqen kodet vijuese të gabimit:

9 Kthimi te përdoruesi

Sapo të mbarojë testimi dhe njësia të punojë si duhet, sigurohuni që për përdoruesin këto të jenë të qarta:

▪ Kontrolloni që përdoruesi e ka dokumentacionin të printuar dhe

kërkojini që ta mbajë për referencë në të ardhmen. Informoni përdoruesin që ai mund të gjejë dokumentacionin e plotë në URLnë e përmendur më herët në këtë manual.

▪ Sqaroni përdoruesin si ta përdorë si duhet sistemin dhe çfarë të

bëjë në rast problemesh.

▪ Tregojani përdoruesit çfarë të bëjë për mirëmbajtjen e njësisë.

10 Hedhja

NJOFTIM

MOS provoni ta çmontoni vetë sistemin: çmontimi i sistemit, menaxhimi i ftohësit, vajit dhe pjesëve të tjera DUHET të përputhet me legjislacionin në fuqi. Njësitë DUHET të trajtohen në një vend për trajtim të specializuar për ripërdorim, riciklim dhe rikuperim.

11 Të dhënat teknike

▪ Një nëngrup i të dhënave më të fundit teknike disponohen në

faqen rajonale të internetit Daikin (e aksesueshme nga publiku).

▪ Grupi i plotë i të dhënave më të fundit teknike disponohen në

Daikin Business Portal (kërkohet vërtetimi).

Udhëzuesi referencë i instaluesit

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Kondicionerë sistemi të ndarë

4P550955-2A – 2019.08

11 Të dhënat teknike

INDOOR

OUTDOOR

11.1 Skema e instalimeve elektrike

11.1.1 Legjenda e unifikuar e skemës së instalimeve elektrike

Për pjesët dhe numërimin e zbatuar, referojuni skemës së rrjetit të telave në njësi. Numërimi i pjesëve bëhet me numra arabikë sipas rendit ngjitës për secilën pjesë dhe përfaqësohet te pasqyra poshtë nga "*" te kodi i pjesës.

Simboli Kuptimi Simboli Kuptimi

Çelësi Tokëzimi mbrojtës

Lidhja Tokëzimi mbrojtës

(vidhë)

Lidhësi

Tokëzimi Lidhësi i relesë

Instalimet në terren

Siguresa Terminali

Njësia e brendshme

Njësia e jashtme Kapësja e telit

Simboli Ngjyra Simboli Ngjyra

BLK E zezë ORG Portokalli BLU Blu PNK Rozë BRN Kafe PRP, PPL Vjollcë GRN Jeshile RED E kuqe GRY Gri WHT E bardhë

YLW E verdhë

Simboli Kuptimi

A*P Qarku i stampuar BS* Butoni shtytës NDEZUR/FIKUR,

çelësi i operimit BZ, H*C Sinjalizuesi C* Kondensatori AC*, CN*, E*, HA*, HE*, HL*,

HN*, HR*, MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*

D*, V*D Dioda DB* Ura e diodës DS* çelës DIP E*H Ngrohësi FU*, F*U, (për karakteristikat

referojuni PCB brenda njësisë) FG* Lidhësi (baza e kornizës) H* Rripi H*P, LED*, V*L Llamba e pilotit, dioda që

HAP Dioda që rrezaton dritë (monitori i

HIGH VOLTAGE Voltazh i lartë IES Sensori inteligjent i syve IPM* Modul inteligjent i energjisë K*R, KCR, KFR, KHuR, K*M Rele magnetike L Me rrymë L* Bobinë L*R Reaktor

Lidhja, lidhësi

Плавкий запобіжник

rrezaton dritë

shërbimit jeshil)

Detektori

Lidhësi me qark të shkurtër

Rripi i terminalit

Simboli Kuptimi

M* Motori ingranues M*C Motori i kompresorit M*F Motori i ventilatorit M*P Motori i pompës së kullimit M*S Motori i lëkundjes MR*, MRCW*, MRM*, MRN* Rele magnetike N Neutral n=*, N=* Numri i kalimeve përmes

bërthamës së ferritit PAM Rregullimi i gjerësisë së pulsit PCB* Qarku i stampuar PM* Moduli i energjisë PS Ndërrimi i energjisë PTC* Termistori PTC Q* Tranzitori bipolar me portë të

izoluar (IGBT) Q*DI Çelësi i rrjedhjes së tokëzimit Q*L Protektor mbingarkimi Q*M Çelësi termal R* Rezistencë R*T Termistor RC Marrësi S*C Çelësi i kufizimit S*L Çelësi i pluskimit S*NPH Sensori i presionit (i lartë) S*NPL Sensori i presionit (i ulët) S*PH, HPS* Çelësi i presionit (i lartë) S*PL Çelësi i presionit (i ulët) S*T Termostat S*RH Sensori i lagështisë S*W, SW* Çelësi i operimit SA*, F1S Mbrojtës i fryrjes SR*, WLU Marrësi i sinjalit SS* Çelës i përzgjedhësit SHEET METAL Pllaka e fiksuar e rripit terminal T*R Transformuesi TC, TRC Transmetuesi V*, R*V Varistori V*R Ura e diodës WRC Telekomanda uajrles X* Terminali X*M Rripi i terminalit (blloko) Y*E Bobinë valvuli e zgjerimit

elektronik Y*R, Y*S Bobinë valvuli e solenoidit

përmbys Z*C Bërthamë ferriti ZF, Z*F Filtër zhurme A*P Qarku i stampuar BS* Butoni shtytës NDEZUR/FIKUR,

çelësi i operimit BZ, H*C Sinjalizuesi C* Kondensatori AC*, CN*, E*, HA*, HE*, HL*,

HN*, HR*, MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*

Lidhja, lidhësi

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB Kondicionerë sistemi të ndarë 4P550955-2A – 2019.08

Udhëzuesi referencë i instaluesit

12 Fjalori

Shitësi

Shpërndarësi i shitjeve për produktin.

Instaluesi i autorizuar

Personi me aftësi teknike, i cili është i kualifikuar për të instaluar produktin.

Përdoruesi

Personi që është zotëruesi i produktit dhe/ose operon produktin.

Legjislacioni në fuqi

Të gjitha direktivat, ligjet, rregullat dhe/ose kodet ndërkombëtare, evropiane, kombëtare dhe vendore, që lidhen dhe përdoren për një produkt ose domen të caktuar.

Kompania e shërbimit

Kompania e kualifikuar që mund të kryejë ose bashkërendojë shërbimin e kërkuar të produktit.

Manuali i instalimit

Manuali i specifikuar i udhëzimit për një produkt ose përdorim të caktuar, duke shpjeguar instalimin, konfigurimin dhe mirëmbajtjen.

Manuali i përdorimit

Manuali i specifikuar i udhëzimit për një produkt ose përdorim të caktuar, duke shpjeguar përdorimin e tij.

Udhëzimet e mirëmbajtjes

Manuali i udhëzimit specifikuar për një produkt të caktuar apo aplikim, i cili sqaron (nëse përshtatet) si të instaloni, konfiguroni, operoni dhe/ose mirëmbani produktin apo aplikimin.

Aksesorë

Etiketa, manuale, fletëudhëzues dhe pajisje, që dorëzohen me produktin dhe që kanë nevojë të instalohen në përputhje me udhëzimet në dokumentet shoqëruese.

Pajisjet opsionale

Pajisje prodhuar ose miratuar nga Daikin që mund të kombinohen me produktin në përputhje me udhëzimet në dokumentet shoqëruese.

Furnizuar nga instaluesi

Pajisje të prodhuara JO nga Daikin që mund të kombinohen me produktin në përputhje me udhëzimet te dokumentacioni shoqërues.

Udhëzuesi referencë i instaluesit

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Kondicionerë sistemi të ndarë

4P550955-2A – 2019.08

4P550955-2A 2019.08

Daikin FBA35A2VEB, FBA50A2VEB, FBA60A2VEB, FBA71A2VEB, FBA100A2VEB Installer reference guide [sq]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tabela e përmbajtjes

1 Masat paraprake të sigurisë së përgjithshme 2

1.1 Rreth dokumentacionit

1.1.1 Kuptimi i alarmeve dhe simboleve

1.2 Për instaluesin

1.2.1 Këshilla të përgjithshme

1.2.2 Vendi i instalimit

Udhëzime për pajisjet duke përdorur ftohësin R32

Kërkesat për hapësirën e instalimit

Përcaktimi i sipërfaqes minimale të dyshemesë

1.2.3 Ftohësi

1.2.4 Shëllira

1.2.5 Uji

2 Rreth dokumentacionit

1.2.6 Elektriket

2.1 Rreth këtij dokumenti

3 Rreth kutisë

2.2 Vështrim mbi udhërrëfyesin referencë të instaluesit

3.2 Njësia e brendshme

3.2.1 Shpaketimi dhe trajtimi i njësisë

3.2.2 Heqja e aksesorëve nga njësia e brendshme

4 Rreth njësive dhe opsioneve

4.1 Pamja e përgjithshme: Rreth njësive dhe opsioneve

3.1 Pamja e përgjithshme Rreth kutisë

5 Përgatitja

4.2 Plani i sistemit

5.2.1 Kërkesat e vendit të instalimit për njësinë e brendshme

4.3 Kombinimi i njësive dhe opsioneve

4.3.1 Opsionet e mundshme për njësinë e brendshme

5.1 Pamja e përgjithshme: Përgatitja

5.2 Përgatitja e vendit të instalimit

Diametri i tubacionit të ftohësit

Materiali i tubacionit të ftohësit

5.3.2 Izolimi i tubacionit të ftohësit

5.3 Përgatitja e tubacionit të ftohësit

5.4 Përgatitja e instalimeve elektrike

5.3.1 Kërkesat e tubacionit të ftohësit

5.4.1 Rreth përgatitjes së instalimeve elektrike

6 Instalimi

6.2 Montimi i njësisë së brendshme

6.2.1 Masat paraprake kur montohet njësia e brendshme

6.2.2 Udhëzimet kur instalohet njësia e brendshme

6.1 Pamja e përgjithshme: Instalimi

6.2.3 Udhëzimet kur instaloni tubacionin

Udhëzimet e përgjithshme

6.2.4 Udhëzime kur instalon tubacionin e kullimit

Kontrolli për rrjedhje uji

Kur nuk kanë përfunduar ende instalimet elektrike

Kur kanë përfunduar instalimet elektrike

6.3 Lidhja e tubacionit të ftohësit

6.3.1 Lidhja e tubacionit të ftohësit me njësinë e brendshme

6.3.2 Masat paraprake kur bëhet lidhja e tubacionit të ftohësit

6.3.3 Udhëzime kur kryen lidhjen e tubacionit të ftohësit

6.3.4 Udhëzimet për përthyerjen e tubit

6.3.5 Ngjeshje e fundit të tubit

6.3.6 Lidhja e tubacionit të ftohësit me njësinë e brendshme

6.3.7 Kontrolli për rrjedhje

6.4 Lidhja e instalimeve elektrike

6.4.1 Rreth lidhjes së instalimeve elektrike

6.4.4 Specifikimet e përbërësve standardë të instalimeve elektrike

7 Konfigurimi

7.1 Cilësimi i fushës

8 Vënia në punë

8.2 Lista e plotë para komisionimit

8.1 Pamja e përgjithshme: Autorizimi

8.3 Kryerja e një testimi

9 Kthimi te përdoruesi

8.4 Kodet e gabimit kur kryen testimin

10 Hedhja

11 Të dhënat teknike

11.1 Skema e instalimeve elektrike

11.1.1 Legjenda e unifikuar e skemës së instalimeve elektrike

12 Fjalori
