Daikin FBA35A2VEB, FBA50A2VEB, FBA60A2VEB, FBA71A2VEB, FBA100A2VEB Installer reference guide [nl]

Uitgebreide handleiding

voor de installateur

Split-systeem airconditioners

FBA35A2VEB
FBA50A2VEB
FBA60A2VEB
FBA71A2VEB
FBA100A2VEB
FBA125A2VEB
FBA140A2VEB

FBA35A2VEB9
FBA50A2VEB9
FBA60A2VEB9
FBA71A2VEB9

ADEA35A2VEB
ADEA50A2VEB
ADEA60A2VEB
ADEA71A2VEB
ADEA100A2VEB
ADEA125A2VEB

Uitgebreide handleiding voor de installateur

Split-systeem airconditioners

Nederlands

Inhoud

Inhoud

1 Algemene veiligheidsmaatregelen 2

1.1 Over de documentatie ............................................................... 2

1.1.1 Betekenis van de waarschuwingen en symbolen ....... 2

1.2 Voor de installateur ................................................................... 3

1.2.1 Algemeenheden.......................................................... 3

1.2.2 Plaats van installatie ................................................... 3

1.2.3 Koelmiddel .................................................................. 5

1.2.4 Pekel........................................................................... 5

1.2.5 Water .......................................................................... 5

1.2.6 Elektrisch .................................................................... 6

2 Over de documentatie 6

2.1 Over dit document ..................................................................... 6

2.2 Overzicht van de uitgebreide handleiding voor de installateur.. 7

3 Over de doos 7

3.1 Overzicht: Over de doos............................................................ 7

3.2 Binnenunit ................................................................................. 7

3.2.1 Uitpakken en omgaan met de unit .............................. 7

3.2.2 Toebehoren uit de binnenunit verwijderen.................. 7

4 Over de units en opties 8

4.1 Overzicht: Over de units en opties ............................................ 8

4.2 Systeemlay-out.......................................................................... 8

4.3 Units en opties combineren....................................................... 8

4.3.1 Mogelijke opties voor de binnenunit............................ 8

5 Voorbereiding 8

5.1 Overzicht: Voorbereiding........................................................... 8

5.2 Installatieplaats voorbereiden.................................................... 8

5.2.1 Vereisten inzake de plaats waar de binnenunit

geïnstalleerd wordt...................................................... 8

5.3 De koelmiddelleidingen voorbereiden ....................................... 9

5.3.1 Vereisten voor de koelmiddelleidingen ....................... 9

5.3.2 De koelleidingen isoleren............................................ 9

5.4 De elektrische bedrading voorbereiden..................................... 10

5.4.1 Over het voorbereiden van de elektrische bedrading . 10

6 Installatie 10

6.1 Overzicht: Installatie .................................................................. 10

6.2 De binnenunit monteren ............................................................ 10

6.2.1 Voorzorgen bij het monteren van de binnenunit ......... 10

6.2.2 Richtlijnen bij de installatie van de binnenunit ............ 10

6.2.3 Richtlijnen bij de installatie van de kanalen ................ 12

6.2.4 Richtlijnen bij de installatie van de afvoerleiding......... 12

6.3 De koelmiddelleiding aansluiten................................................ 14

6.3.1 Over het aansluiten van de koelmiddelleidingen ........ 14

6.3.2 Voorzorgsmaatregelen bij het aansluiten van

koelmiddelleidingen .................................................... 14

6.3.3 Richtlijnen bij het aansluiten van koelmiddelleidingen 15

6.3.4 Richtlijnen voor het buigen van leidingen ................... 15

6.3.5 Het uiteinde van een buis verbreden .......................... 15

6.3.6 De koelmiddelleidingen op binnenunit aansluiten....... 15

6.3.7 Op lekkages controleren............................................. 16

6.4 De elektrische bedrading aansluiten ......................................... 16

6.4.1 Over het aansluiten van de elektrische bedrading...... 16

6.4.2 Voorzorgsmaatregelen bij het aansluiten van

elektrische bedrading.................................................. 16

6.4.3 Richtlijnen voor het aansluiten van de elektrische

bedrading .................................................................... 16

6.4.4 Specificaties van de standaardcomponenten van de

bedrading .................................................................... 17

6.4.5 Elektrische bedrading aansluiten op de binnenunit .... 17

7 Configuratie 18

7.1 Lokale instelling......................................................................... 18

8.1 Overzicht: Inbedrijfstelling .......................................................... 19

8.2 Checklist voor de inbedrijfstelling ............................................... 19

8.3 Proefdraaien............................................................................... 20

8.4 Foutcodes bij het proefdraaien................................................... 20

9 Aan de gebruiker overhandigen 20

10 Als afval verwijderen 21

11 Technische gegevens 21

11.1 Bedradingsschema..................................................................... 21

11.1.1 Legende eengemaakt bedradingsschema................... 21

12 Verklarende woordenlijst 22

1 Algemene

veiligheidsmaatregelen

1.1 Over de documentatie

▪ De documentatie is oorspronkelijk in het Engels geschreven. Alle

andere talen zijn vertalingen.

▪ Alle in dit document vermelde voorzorgen betreffen zeer

belangrijke punten en dienen dus steeds nauwgezet te worden
nageleefd.

▪ De installatie van het systeem en alle in de installatiehandleiding

en de uitgebreide handleiding voor de installateur beschreven
handelingen MOETEN door een erkende installateur worden
uitgevoerd.

1.1.1 Betekenis van de waarschuwingen en symbolen

GEVAAR

Duidt op een situatie die de dood of ernstige verwondingen
als gevolg heeft.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Duidt op een situatie die elektrocutie kan veroorzaken.

GEVAAR: RISICO OM ZICH TE VERBRANDEN

Duidt op een situatie die brandwonden kan veroorzaken
als gevolg van extreem hoge of lage temperaturen.

GEVAAR: ONTPLOFFINGSGEVAAR

Duidt op een situatie die een ontploffing kan veroorzaken.

WAARSCHUWING

Duidt op een situatie die de dood of ernstige verwondingen
als gevolg zou kunnen hebben.

WAARSCHUWING: ONTVLAMBAAR MATERIAAL

VOORZICHTIG

Duidt op een situatie die kleine of matige verwondingen als
gevolg zou kunnen hebben.

OPMERKING

Duidt op een situatie die schade aan apparatuur of
eigendom zou kunnen berokkenen.

INFORMATIE

Duidt op nuttige tips of bijkomende informatie.

8 Inbedrijfstelling 19

Uitgebreide handleiding voor de installateur

2

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Split-systeem airconditioners

4P550955-2A – 2019.08

1 Algemene veiligheidsmaatregelen

Symbool Verklaring

Lees de montagehandleiding, de
gebruiksaanwijzing en het instructievel voor de
bedrading alvorens te beginnen met de installatie.

Lees de servicehandleiding alvorens onderhouds­en servicewerkzaamheden uit te voeren.

Voor meer informatie, zie de uitgebreide
handleiding voor de installateur en de gebruiker.

1.2 Voor de installateur

1.2.1 Algemeenheden

Indien u twijfels heeft over de installatie of de bediening van de unit,
neem contact op met uw dealer.

OPMERKING

Een foute installatie of bevestiging van apparatuur,
uitrustingen of accessoires kan elektrische schokken, een
kortsluiting, lekken, brand of schade aan de apparatuur of
uitrustingen als gevolg hebben. Gebruik enkel accessoires,
optionele apparatuur en uitrustingen en reserveonderdelen
die door Daikin gemaakt of goedgekeurd werden.

WAARSCHUWING

Zorg ervoor dat de materialen die voor de installatie en de
testen gebruikt worden, voldoen aan de geldende
wetgeving (bovenop de instructies beschreven in de
Daikin-documentatie).

VOORZICHTIG

Draag gepaste persoonlijke beschermingsuitrustingen
(beschermende handschoenen, veiligheidsbril, enz.)
wanneer u het systeem installeert of onderhoudt.

WAARSCHUWING

Scheur plastiekverpakkingen aan stukken en gooi deze
weg zodat niemand, kinderen in het bijzonder, ermee kan
spelen. Mogelijk risico: verstikking.

GEVAAR: RISICO OM ZICH TE VERBRANDEN

▪ Raak tijdens of net na bedrijf GEEN

koelmiddelleidingen, waterleidingen of interne
onderdelen aan. Deze kunnen te warm of te koud zijn.
Geef ze de tijd om terug op een normale temperatuur
te komen. Indien u deze toch moet aanraken, draag
dan beschermende handschoenen.

▪ Raak per ongeluk lekkend koelmiddel NIET aan.

WAARSCHUWING

Neem gepaste maatregelen om te beletten dat de unit door
kleine dieren als schuilplaats gebruikt kan worden. Kleine
dieren die in contact komen met elektrische onderdelen
kunnen storingen, rook of brand veroorzaken.

VOORZICHTIG

Raak de luchtinlaat of de aluminiumlamellen van de unit
NIET aan.

OPMERKING

▪ Plaats GEEN voorwerpen, apparatuur of uitrustingen

bovenop de unit.

▪ Zit, klim of sta NIET op de unit.

OPMERKING

Werkzaamheden aan de buitenunit worden best gepland
bij droog weer om waterinsijpeling te voorkomen.

Volgens de relevante wetgeving kan het vereist zijn om bij het
product een logboek te voorzien met minstens: informatie over
onderhoud, reparaties, resultaten van tests, periodes van stand-by,
…

Voorzie ook minstens de volgende informatie op een toegankelijke
plaats bij het product:

▪ Instructies voor het stilleggen van het systeem in noodgevallen
▪ Naam en adres van brandweer, politie en ziekenhuis
▪ De naam, het adres en de telefoonnummers overdag en 's nachts

om onderhoud te bekomen

In Europa biedt EN378 de vereiste informatie voor dit logboek.

1.2.2 Plaats van installatie

▪ Voorzie voldoende ruimte rond de unit voor onderhoud en

luchtcirculatie.

▪ Controleer of de plaats waarop de unit moet komen, bestand is

tegen het gewicht en de trillingen van de unit.

▪ Zorg ervoor dat de zone goed geventileerd wordt. Blokkeer GEEN

ventilatieopeningen.
▪ Controleer of de unit horizontaal staat.
Installeer de unit NIET in een van de volgende plaatsen:
▪ In mogelijke explosieve omgevingen.
▪ In plaatsen met toestellen of machines die elektromagnetische

golven uitzenden. Elektromagnetische golven kunnen het

besturingssysteem storen, waardoor de apparatuur slecht kan

werken.
▪ In plaatsen met brandgevaar omwille van lekkende ontvlambare

gassen (zoals verdunners of benzine), koolstofvezels,

ontvlambaar stof.
▪ In plaatsen waar corroderend gas (zoals zwaveligzuurgas)

geproduceerd wordt. Corrosie aan de koperleidingen of

gesoldeerde onderdelen kan de oorzaak zijn dat koelmiddel gaat

lekken.

Instructies voor apparatuur met R32-koelmiddel

Indien van toepassing.

WAARSCHUWING

▪ Niet doorboren of verbranden.
▪ Gebruik GEEN andere schoonmaakmiddelen of

manieren om het ontdooien te versnellen dan die
aanbevolen door de fabrikant.

▪ Denk eraan dat R32-koelmiddel geurloos is.

WAARSCHUWING

Het toestel moet worden opgeslagen waar het geen
mechanische schade kan oplopen in een voldoende
geventileerde ruimte zonder ontstekingsbronnen die
voortdurend branden (bijvoorbeeld: open vuur, een
brandend gastoestel of een werkende elektrische
verwarming) met de hieronder beschreven afmetingen.

OPMERKING

▪ Gebruik reeds eerder gebruikte verbindingen NIET

opnieuw.

▪ Verbindingen die bij de installatie tussen onderdelen

van het koelmiddelsysteem worden gemaakt moeten
toegankelijk zijn voor onderhoudsdoeleinden.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Split-systeem airconditioners
4P550955-2A – 2019.08

Uitgebreide handleiding voor de installateur

3

1 Algemene veiligheidsmaatregelen

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

A

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

WAARSCHUWING

De installatie, service, onderhoud en reparaties moeten
overeenstemmen met de instructies van Daikin en met de
geldende wetgeving (bijvoorbeeld de nationale
gasregelgeving) en mogen alleen door bevoegde personen
worden uitgevoerd.

Vereisten voor de installatieruimte

OPMERKING

▪ Bescherm leidingen tegen fysieke schade.
▪ Beperk de installatie van de leidingen tot een minimum.

WAARSCHUWING

Als toestellen R32-koelmiddel bevatten, dan moet de
vloeroppervlakte van de ruimte waarin de toestellen
worden geïnstalleerd, gebruikt en opgeslagen groter zijn
dan de minimum vloeroppervlakte zoals bepaald in de
tabel onder A (m2). Dit geldt voor:

▪ Binnenunits zonder koelmiddelleksensor; in het geval

van binnenunits met koelmiddelleksensor, zie de
montagehandleiding

▪ Binnenshuis geïnstalleerde of opgeslagen buitenunits

(bijvoorbeeld: oranjerie, garage, machineruimte)

▪ Leidingen in ruimtes zonder ventilatie

Minimum vloeroppervlakte bepalen

1 Bepaal de totale koelmiddelvulling in het systeem

(= fabrieksvulling koelmiddel + extra bijgevulde
hoeveelheid koelmiddel).

2 Selecteer welke grafiek of tabel u wilt gebruiken.

▪ Voor binnenunits: Is de unit een plafond-, wand- of

vloermodel?

▪ Voor binnenshuis geïnstalleerde of opgeslagen buitenunits,

van de installatiehoogte:

Bij een installatiehoogte

en lokale leidingen in ruimtes zonder ventilatie hangt dit af

van…

<1,8m Vloerunits
1,8≤x<2,2m Units voor muurmontage
≥2,2m Units voor plafondmontage

3 Gebruik de grafiek of de tabel om de minimum vloeroppervlakte

te bepalen.

Uitgebreide handleiding voor de installateur

4

Gebruik de grafiek of tabel
voor…

m Totale hoeveelheid koelmiddel in het systeem

A

Minimum vloeroppervlakte

min

(a) Ceiling-mounted unit (= Units voor plafondmontage)
(b) Wall-mounted unit (= Units voor muurmontage)

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Split-systeem airconditioners

4P550955-2A – 2019.08

1 Algemene veiligheidsmaatregelen

(c) Floor-standing unit (= Vloerunit)

1.2.3 Koelmiddel

Indien van toepassing. Voor meer informatie, raadpleeg de
installatiehandleiding of de uitgebreide handleiding (voor de
installateur) van uw toepassing.

OPMERKING

Controleer of de installatie van de koelmiddelleidingen
voldoet aan de geldende wetgeving. In Europa geldt
EN378 als de van toepassing zijnde norm.

OPMERKING

Zorg ervoor dat de lokale leidingen en aansluitingen NIET
worden belast.

WAARSCHUWING

Zet, tijdens testen, het product NOOIT onder een druk
hoger dan de maximaal toegestane druk (vermeld op het
naamplaatje van de unit).

WAARSCHUWING

Neem voldoende maatregelen wanneer koelmiddel zou
lekken. Ventileer onmiddellijk de zone wanneer koelgas
lekt. Mogelijke risico's:

▪ Te hoge koelmiddelconcentraties in een gesloten

ruimte kunnen leiden tot een gebrek aan zuurstof.

▪ Als koelgas in contact komt met vuur, kan giftig gas

ontstaan.

GEVAAR: ONTPLOFFINGSGEVAAR
Afpompen – Koelmiddellekken. Als u het systeem wil

afpompen en er zit een lek in het koelmiddelcircuit:

▪ Gebruik NIET de automatische afpompfunctie van de

unit die al het koelmiddel uit het systeem naar de
buitenunit kan sturen. Mogelijk gevolg:
Zelfontbranding en explosie van de compressor door
lucht die in de draaiende compressor terechtkomt.

▪ Gebruik een afzonderlijk aftapsysteem zodat de

compressor van de unit NIET moet draaien.

WAARSCHUWING

Tap het koelmiddel ALTIJD af. Laat het NIET rechtstreeks
vrij in de omgeving. Gebruik een vacuümpomp om de
installatie leeg te pompen.

OPMERKING

Controleer of er geen gaslekken zijn als u alle leidingen
heeft aangesloten. Gebruik stikstof om een gaslektest uit
te voeren.

OPMERKING

▪ Vul NIET meer koelmiddel bij dan voorgeschreven om

te voorkomen dat de compressor defect geraakt.

▪ Wanneer het koelmiddelsysteem moet worden

geopend, MOET het koelmiddel worden behandeld
zoals voorgeschreven in de geldende wetgeving.

WAARSCHUWING

Zorg ervoor dat er geen zuurstof in het systeem zit.
Bovendien mag er pas koelmiddel worden bijgevuld nadat
er een lekkagetest en een vacuümdroogprocedure is
uitgevoerd.

▪ Zie het typeplaatje op de unit wanneer deze gevuld moet worden.

Daarop staan het type koelmiddel en de vereiste hoeveelheid.

▪ De unit werd in de fabriek met koelmiddel gevuld en sommige

systemen moeten, afhankelijk van de maat en lengte van de

leidingen, bijkomend met koelmiddel worden gevuld.
▪ Gebruik uitsluitend gereedschap dat enkel en alleen voor het soort

koelmiddel bedoeld is om de vereiste drukweerstand te kunnen

garanderen en om te beletten dat vreemde stoffen in het systeem

terechtkomen.
▪ Vul als volgt met vloeibaar koelmiddel:

Als Dan

Er is een sifonbuis
(d.w.z. er zou iets zoals “Met

vloeistofvulsifon” op de fles
moeten staan)

Er is GEEN sifonbuis Vul bij met de ondersteboven

▪ Open koelmiddelflessen steeds traag.
▪ Vul bij met koelmiddel in vloeibare vorm. Het koelmiddel in

gasvormige fase toevoegen kan de normale werking verstoren.

VOORZICHTIG

Wanneer het bijvullen van koelmiddel is voltooid of
wanneer u even pauzeert, moet u de kraan van het
koelmiddelreservoir onmiddellijk dichtdraaien. Als de klep
NIET onmiddellijk wordt gesloten, kan er extra koelmiddel
worden bijgevuld door de resterende druk. Mogelijk
gevolg: Onjuiste hoeveelheid koelmiddel.

Vul bij met rechtopstaande fles.

staande fles.

1.2.4 Pekel

Indien van toepassing. Voor meer informatie, raadpleeg de
installatiehandleiding of de uitgebreide handleiding (voor de
installateur) van uw toepassing.

WAARSCHUWING

De gekozen pekel MOET voldoen aan de geldende
wetgeving.

WAARSCHUWING

Neem voldoende maatregelen voor het geval pekel zou
lekken. Indien pekel lekt, ventileer onmiddellijk de zone en
neem contact op met uw plaatselijke verdeler.

WAARSCHUWING

De omgevingstemperatuur in de unit kan veel hoger
oplopen dan die van de kamer, bv. 70°C. In geval van een
pekellek kunnen hete onderdelen in de unit een gevaarlijke
situatie creëren.

WAARSCHUWING

Het gebruik en de installatie van de toepassing MOETEN
voldoen aan de veiligheids- en milieumaatregelen
gespecificeerd in de relevante reglementering.

1.2.5 Water

Indien van toepassing. Voor meer informatie, raadpleeg de
installatiehandleiding of de uitgebreide handleiding (voor de
installateur) van uw toepassing.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Split-systeem airconditioners
4P550955-2A – 2019.08

Uitgebreide handleiding voor de installateur

5

2 Over de documentatie

OPMERKING

Controleer of de kwaliteit van het water voldoet aan de EU­richtlijn 98/83EC.

1.2.6 Elektrisch

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

▪ Schakel alle elektrische voedingen UIT vooraleer u het

deksel van de schakelkast verwijdert, elektrische
bedrading aansluit of elektrische onderdelen aanraakt.

▪ Schakel de elektrische voeding langer dan 1minuut uit

en meet de spanning op de aansluitklemmen van de
condensatoren of elektrische onderdelen van de
hoofdkring vooraleer u een onderhoud uitvoert. De
spanning MOET onder de 50 V DC gevallen zijn
vooraleer u elektrische onderdelen mag aanraken.
Raadpleeg het bedradingsschema voor de plaats van
de aansluitklemmen.

▪ Raak elektrische onderdelen NIET aan met natte

handen.

▪ Laat de unit NIET onbewaakt achter wanneer het

servicedeksel verwijderd is.

WAARSCHUWING

In de vaste bedrading moet een hoofdschakelaar of een
ander middel om uit te schakelen worden voorzien als dit
nog NIET in de fabriek werd voorzien; deze schakelaar
MOET worden geïnstalleerd in de vaste bedrading en dient
het contact van alle polen volledig te verbreken en te
voldoen aan de vereisten van de overspanning-categorie­III-specificatie wanneer hij open staat.

WAARSCHUWING

▪ Gebruik ALLEEN koperdraden.
▪ Alle lokale bedrading moet voldoen aan de geldende

wetgeving.

▪ Alle lokale bedradingen MOETEN conform met het

product meegeleverd bedradingsschema worden
uitgevoerd.

▪ Knijp NOOIT gebundelde kabels samen en controleer

of ze NIET met leidingen of scherpe randen in contact
(kunnen) komen. Zorg dat er geen externe druk wordt
uitgeoefend op de klemaansluitingen.

▪ Vergeet niet aarddraden te leggen. Aard de unit NIET

via een nutsleiding, een piekspanningsbeveiliging of de
aarding van de telefoon. Een onvolledige aarding kan
een elektrische schok veroorzaken.

▪ Gebruik hiervoor een aparte voedingskring. Gebruik

NOOIT een elektrische voeding die met een ander
toestel gedeeld wordt.

▪ Installeer zeker de vereiste zekeringen of

stroomonderbrekers.

▪ Plaats zeker een aardlekschakelaar. Anders bestaat

het gevaar dat iemand een elektrische schok krijgt of
dat er brand ontstaat.

▪ Wanneer u de aardlekbeveiliging plaatst, controleer of

deze met de inverter compatibel is (bestand tegen
hoogfrequente elektrische ruis), zodat de
aardlekbeveiliging zich niet onnodig opent.

VOORZICHTIG

Bij het aansluiten van de voedingskabel moet de aarding
vóór de stroomvoerende draden worden aangesloten. Bij
het losmaken van de voedingskabel moeten de
stroomvoerende draden vóór de aarding worden
losgemaakt. De lengte van de geleiders tussen de
trekontlasting van de voedingskabel en de klemmenstrook
moet zodanig zijn dat de stroomvoerende geleiders strak
zitten vóór de aardingsgeleider voor het geval dat de
voedingskabel wordt losgetrokken van de trekontlasting.

OPMERKING

Voorzorgsmaatregelen bij het leggen van
voedingsbedrading:

▪ Sluit GEEN bedrading van verschillende diktes aan op

de klemmenstrook voor de voeding (speling in de
voedingsbedrading kan abnormale hitte veroorzaken).

▪ Bij het aansluiten van bedrading met dezelfde dikte,

volgt u de aanwijzingen in de bovenstaande afbeelding.

▪ Gebruik de aangewezen voedingsdraad en sluit deze

stevig aan, borg ze vervolgens zodat er van buiten
geen druk op het klemmenbord kan worden
uitgeoefend.

▪ Gebruik een passende schroevendraaien voor het

vastdraaien van de schroeven van de klemmen. Met
een schroevendraaier met kleine kop beschadigt u de
schroefkop waardoor u de schroef niet goed meer vast
kunt draaien.

▪ Als u de schroeven van de klemmen te vast draait kunt

u ze breken.

WAARSCHUWING

▪ Controleer na het beëindigen van de elektriciteit of alle

elektrische onderdelen en aansluitklemmen in de
elektriciteitskast veilig zijn aangesloten.

▪ Controleer of alle deksels dicht zijn vooraleer de unit

aan te zetten.

OPMERKING

Alleen van toepassing als de elektrische voeding driefasig
is en de compressor een AAN/UIT-startmethode heeft.

Als een fase zich na een tijdelijke black-out kan omkeren
en de stroomtoevoer gaat aan en uit terwijl het systeem in
bedrijf is, installeer dan plaatselijk een beveiligingscircuit
tegen faseomkering. Door het systeem in omgekeerde
fase te laten draaien, kunnen de compressor en andere
onderdelen stuk gaan.

2 Over de documentatie

2.1 Over dit document

INFORMATIE

Controleer of de gebruiker de papieren documentatie heeft
en vraag hem/haar deze bij te houden om deze later te
kunnen raadplegen.

Uitgebreide handleiding voor de installateur

6

Bedoeld publiek

Erkende installateurs

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Split-systeem airconditioners

4P550955-2A – 2019.08

3 Over de doos

40×8×1× 1×

3×

1×

1×

1×

2×

1×

ed

ba

1×

c

f g

h

i j k l

4×

INFORMATIE

Dit apparaat is bedoeld om in werkplaatsen, in de lichte
industrie en in boerderijen door deskundige of geschoolde
gebruikers gebruikt te worden of, in de handel en in
huishoudens, door niet gespecialiseerde personen.

Documentatieset

Dit document is een onderdeel van een documentatieset. De
volledige set omvat:

▪ Algemene voorzorgsmaatregelen met betrekking tot de

veiligheid:

▪ Veiligheidsinstructies te lezen vóór de installatie
▪ Formaat: Papier (in de doos van de binnenunit)

▪ Montagehandleiding binnenunit:

▪ Installatie-instructies
▪ Formaat: Papier (in de doos van de binnenunit)

▪ Uitgebreide handleiding voor de installateur:

▪ Voorbereiding van de installatie, goede praktijken,

referentiegegevens,…

▪ Formaat: Digitale bestanden op http://www.daikineurope.com/

support-and-manuals/product-information/

Laatste herzieningen van de meegeleverde documentatie kunnen op
de regionale Daikin-website of via uw dealer beschikbaar zijn.

De documentatie is oorspronkelijk in het Engels geschreven. Alle
andere talen zijn vertalingen.

Technische gegevens

▪ Een deel van de recentste technische gegevens is beschikbaar

op de regionale Daikin-website (publiek toegankelijk).

▪ De volledige recentste technische gegevens zijn beschikbaar op

het Daikin Business Portal (authenticatie vereist).

2.2 Overzicht van de uitgebreide handleiding voor de installateur

3 Over de doos

3.1 Overzicht: Over de doos

Dit hoofdstuk beschrijft wat u moet doen nadat de doos met de
binnenunit on-site werd geleverd.

Denk aan de volgende punten:
▪ De unit MOET bij de levering gecontroleerd worden op

beschadigingen. Elke vorm van beschadiging MOET onmiddellijk
aan de schadeverantwoordelijke van de transporteur gemeld
worden.

▪ Breng de verpakte unit zo dicht mogelijk bij de uiteindelijke

installatieplaats om beschadiging tijdens het transport te
voorkomen.

▪ Maak de weg waarlangs u de unit naar binnen zult brengen op

voorhand klaar.

3.2 Binnenunit

WAARSCHUWING: ONTVLAMBAAR MATERIAAL

Het koelmiddel R32 (indien van toepassing) in deze unit is
weinig ontvlambaar. Zie de handleiding van de buitenunit
voor het te gebruiken type koelmiddel.

3.2.1 Uitpakken en omgaan met de unit

Gebruik een draagband van zacht materiaal of beschermende platen
met een touw om de unit op te heffen. Zo voorkomt u dat de unit
beschadigd of gekrast wordt.

1 Bij het uitpakken van de unit of bij het verplaatsen van de unit

na het uitpakken, moet u de unit opheffen aan de
ophangbeugel zonder druk uit te oefenen op andere delen, met
name de koelmiddelleidingen, afvoerleidingen en andere
harsonderdelen.

3.2.2 Toebehoren uit de binnenunit verwijderen

Hoofdstuk Beschrijving

Algemene
voorzorgsmaatregelen

Veiligheidsinstructies te lezen vóór de

installatie
met betrekking tot de
veiligheid

Over de documentatie Verkrijgbare documentatie voor de

installateur
Over de doos Units uitpakken en accessoires

verwijderen
Over de units en opties ▪ Systeemlay-out

▪ Combinaties van units en opties
Voorbereiding Wat u moet doen en weten alvorens ter

plaatse te gaan
Installatie Wat u moet doen en weten om het

systeem te installeren
Configuratie Wat u moet doen en weten om het

systeem na de installatie te

configureren
Inbedrijfstelling Wat u moet doen en weten om het

systeem na de configuratie in gebruik te

stellen
Overhandiging aan de

gebruiker
Als afval verwijderen Systeem opruimen

Wat aan de gebruiker te geven en uit te

leggen

Technische gegevens Specificaties van het systeem
Verklarende woordenlijst Definitie van termen

a Installatiehandleiding
b Gebruiksaanwijzing
c Algemene voorzorgsmaatregelen met betrekking tot de

veiligheid

d Pakkingringen voor ophangbeugel
e Schroeven voor kanaalflenzen

f Metalen klem

g Afdichtingskussens: Groot (afvoerleiding), middelgroot 1

(gasleiding), middelgroot 2 (vloeistofleiding)

h Afvoerslang

i Lange afdichting
j Isolatiedeel: Klein (vloeistofleiding)

k Isolatiedeel: Groot (gasleiding)

l Kabelbinders

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Split-systeem airconditioners
4P550955-2A – 2019.08

Uitgebreide handleiding voor de installateur

7

4 Over de units en opties

b

f

a

h

c

d

e

g

4 Over de units en opties

4.1 Overzicht: Over de units en opties

Dit hoofdstuk bevat informatie over:
▪ Buiten- en binnenunits combineren
▪ De binnenunit combineren met opties

4.2 Systeemlay-out

a Binnenunit
b Buitenunit
c Gebruikersinterface
d Aangezogen lucht
e Uitgeblazen lucht

f Koelmiddelleiding + verbindingskabel
g Afvoerleiding
h Aardingsbedrading

4.3 Units en opties combineren

4.3.1 Mogelijke opties voor de binnenunit

Controleer of de volgende verplichte opties aanwezig zijn:
▪ Gebruikersinterface: Bedraad of draadloos
▪ Luchtinlaatpaneel en canvasaansluiting voor het luchtinlaatpaneel

(in het geval van onderaanzuiging).

5 Voorbereiding

5.1 Overzicht: Voorbereiding

In dit hoofdstuk wordt beschreven wat u moet doen en wat u moet
weten alvorens u ter plaatse gaat.

Het bevat informatie over:
▪ Installatieplaats voorbereiden
▪ Koelmiddelleiding voorbereiden
▪ Elektrische bedrading voorbereiden

5.2 Installatieplaats voorbereiden

▪ Voorzie voldoende ruimte rond de unit voor onderhoud en

luchtcirculatie.

▪ Kies een installatieplaats met voldoende ruimte om de unit naar

binnen en buiten te dragen.

WAARSCHUWING

Installeer de airconditioner NIET op een plaats waar een
lek van ontvlambaar gas mogelijk is. Als het gas weglekt
en rond de airconditioner blijft hangen, kan brand ontstaan.

5.2.1 Vereisten inzake de plaats waar de binnenunit geïnstalleerd wordt

INFORMATIE

Lees tevens de volgende vereisten:

▪ Algemene vereisten voor de installatieplaats. Zie

hoofdstuk “Algemene veiligheidsmaatregelen”.

▪ Vereisten voor de koelmiddelleidingen (lengte,

hoogteverschil). Zie ook verder in dit hoofdstuk over de
voorbereiding.

INFORMATIE

Het geluidsdrukniveau is lager dan 70dBA.

OPMERKING

De in deze handleiding beschreven apparatuur kan
elektronische ruis veroorzaken afkomstig van
radiofrequentie-energie. De apparatuur voldoet aan
specificaties die een redelijke bescherming moeten bieden
tegen dergelijke interferentie. De garantie dat in een
specifieke installatie geen interferentie zal optreden, kan
echter niet worden gegeven.

Het is dan ook aan te raden de apparatuur en elektrische
draden op een gepaste afstand van stereotoestellen, pc's,
enz. te installeren.

▪ Fluorescentielampen. Let op de volgende punten voor de

installatie van een draadloze gebruikersinterface in een kamer
met fluorescentielampen:

▪ Installeer de draadloze gebruikersinterface zo dicht mogelijk bij

de binnenunit.

▪ Installeer de binnenunit zo ver mogelijk van de

fluorescerentielampen.

▪ Zorg ervoor dat ingeval van een waterlek, het water geen schade

kan veroorzaken aan de installatieruimte en de omgeving.

▪ Kies een plaats waar de warme/koude lucht uit de unit of het

lawaai ervan NIEMAND stoort.

WAARSCHUWING

Plaats GEEN voorwerpen die nat kunnen worden onder de
binnenunit en/of buitenunit. Anders kunnen condensatie op
de hoofdunit of de koelmiddelleidingen, vuil op het
luchtfilter of een verstopte afvoer druppelend water
veroorzaken, waardoor voorwerpen onder de unit kunnen
vuil worden of schade oplopen.

▪ Luchtstroom. Zorg ervoor dat de luchtstroom niet geblokkeerd

wordt.

▪ Afvoer. Zorg ervoor dat het condenswater goed kan worden

afgevoerd.

▪ Plafondisolatie. Wanneer de temperatuur in het plafond hoger is

dan 30°C en er een relatieve vochtigheid van meer dan 80%
heerst, of wanneer er verse lucht in het plafond wordt geleid, is er
extra isolatie nodig (polyethyleenschuim met een dikte van
minstens 10mm).

▪ Beveiligingsroosters. Installeer beveiligingsroosters op de

aanzuig- en uitblaaszijde om te voorkomen dat de
ventilatorschoepen of de warmtewisselaar kunnen worden
aangeraakt.

Installeer de unit NIET in een van de volgende plaatsen:

Uitgebreide handleiding voor de installateur

8

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Split-systeem airconditioners

4P550955-2A – 2019.08

5 Voorbereiding

≥500

a

e dbc

fg

680

a cdb

680

200<45

a b

680

a

e

g

b

A

B

C

c

c

dde

f

t

Ø

▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de

lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.

Het is NIET aangewezen de unit op de volgende plaatsen te
installeren, omdat deze plaatsen de levensduur van de unit kunnen
verkorten:

▪ Waar de spanning veel schommelt
▪ In voertuigen of schepen
▪ In de aanwezigheid van zuur- of alkalinedampen
▪ Gebruik ophangbouten voor de montage.
▪ Afstand. Let op de volgende vereisten:

a Serviceruimte
b Afvoerleiding
c Opening voor voedingskabel
d Opening voor transmissiekabel
e Afvoeruitlaat voor onderhoud

f Gasleiding

g Vloeistofleiding

▪ Installatie-opties:

d Luchtfilter
e Luchtinlaatfilter

f Serviceopening voor kanaal

g Verwisselbare plaat

5.3 De koelmiddelleidingen voorbereiden

5.3.1 Vereisten voor de koelmiddelleidingen

INFORMATIE

Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk “Algemene veiligheidsmaatregelen”.

OPMERKING

De leidingen en andere drukvoerende delen moeten
geschikt zijn voor koelmiddel. Gebruik met fosforzuur
gedeoxideerde, naadloze koperen leidingen voor
koelmiddel.

▪ Vreemde stoffen in de leidingen, waaronder oliën die tijdens de

fabricage worden gebruikt, mogen niet meer dan 30 mg/10 m
bedragen.

Diameter koelmiddelleidingen

Gebruik dezelfde diameters als die van de aansluitingen op de
buitenunits:

Klasse L1 vloeistofleiding L1 gasleiding

35 Ø6,4 Ø9,5
50+60 Ø6,4 Ø12,7
71~140 Ø9,5 Ø15,9

Materiaal koelmiddelleidingen

▪ Materiaal leidingen: Met fosforzuur gedeoxideerd naadloos

koper.
▪ Flareverbindingen: Gebruik alleen gegloeide leidingen.
▪ Hardingsgraad en dikte leidingen:

Buitendiameter

Hardingsgraad Dikte (t)

(Ø)

6,4mm (1/4") Gegloeid (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8")

(a)

Afhankelijk van de toepasselijke wetgeving en de
maximale bedrijfsdruk van de unit (zie "PS High" op het
naamplaatje van de unit), zijn mogelijk dikkere leidingen
vereist.

(a)

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Split-systeem airconditioners
4P550955-2A – 2019.08

A Standaard achteraanzuiging
B Montage met kanaal en serviceopening voor kanaal

achteraan

C Montage met kanaal achteraan, zonder serviceopening

a Plafondoppervlak
b Plafondopening
c Toegangspaneel voor service (lokaal te voorzien)

voor kanaal

5.3.2 De koelleidingen isoleren

▪ Neem polyethyleenschuim als isolatiemateriaal:

▪ met een warmteoverdrachtsfactor begrepen tussen 0,041 en

0,052W/mK (0,035 en 0,045kcal/mh°C)

▪ bestand tegen minstens 120°C
▪ Isolatiedikte

Buitendiameter

leiding (Øp)

6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 10~14mm ≥13mm
12,7mm (1/2") 14~16mm ≥10mm
15,9mm (5/8") 16~20mm ≥13mm

Binnendiameter

Isolatiedikte (t)

isolatie (Øi)

Uitgebreide handleiding voor de installateur

9

6 Installatie

ØiØ

i

t

ØpØ

p

1

2

4

3

Als de temperatuur hoger is dan 30°C en de vochtigheid meer
dan80% bedraagt, moet het isolatiemateriaal minstens 20mm dik
zijn om condensatie aan de oppervlakte van de isolatie te
voorkomen.

5.4 De elektrische bedrading voorbereiden

5.4.1 Over het voorbereiden van de elektrische bedrading

INFORMATIE

Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk “Algemene veiligheidsmaatregelen”.

WAARSCHUWING

▪ Als de voeding een ontbrekende of een verkeerde

nulfase heeft, Kan de apparatuur defect raken.

▪ Sluit correct op de aarde aan. Aard de unit NIET via

een nutsleiding, een piekspanningsbeveiliging of de
aarding van de telefoon. Een onvolledige aarding kan

elektrische schokken veroorzaken.
▪ Plaats de vereiste zekeringen of stroomonderbrekers.
▪ Bevestig de elektrische bedrading met kabelbinders,

zodat deze NIET in contact kan komen met scherpe

randen of buizen, vooral langs de hogedrukzijde.
▪ Gebruik GEEN draden met tape, geen gevlochten

geleiders, geen verlengkabels en geen aansluitingen

van een sterinstallatie. Deze kunnen zorgen voor

oververhitting of elektrische schokken of brand

veroorzaken.
▪ Installeer GEEN fasecompensatiecondensator, omdat

deze unit een inverter bevat. Een

fasecompensatiecondensator vermindert de prestaties

en kan ongevallen veroorzaken.

WAARSCHUWING

▪ Al de bedrading MOET door een erkende elektricien

uitgevoerd worden en MOET voldoen aan de geldende

wetgeving.
▪ Maak elektrische verbindingen op de bevestigde

bedrading.
▪ Alle op de site geleverde componenten en alle

elektrische constructies MOETEN voldoen aan de

geldende wetgeving.

Typische werkstroom

Een typische installatie bestaat uit de volgende stappen:
1 De buitenunit monteren.
2 De binnenunit monteren.
3 De koelmiddelleiding aansluiten.
4 De koelmiddelleiding controleren.
5 Koelmiddel bijvullen.
6 De elektrische bedrading aansluiten.
7 De installatie van de buitenunit voltooien.
8 De installatie van de binnenunit voltooien.

INFORMATIE

In dit hoofdstuk worden alleen de instructies voor installatie
specifiek voor de binnenunit beschreven. Voor de overige
instructies, zie:

▪ De montagehandleiding van de buitenunit
▪ De montagehandleiding van de gebruikersinterface
▪ De montagehandleiding van de optionele accessoires

6.2 De binnenunit monteren

6.2.1 Voorzorgen bij het monteren van de binnenunit

INFORMATIE

Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:

▪ Algemene voorzorgsmaatregelen met betrekking tot de

veiligheid

▪ Voorbereiding

6.2.2 Richtlijnen bij de installatie van de binnenunit

INFORMATIE
Optionele apparatuur. Lees ook de installatiehandleiding

van de optionele apparatuur bij de installatie hiervan.
Afhankelijk van de omstandigheden ter plaatse, kan het
gemakkelijker zijn om eerst de optionele apparatuur te
installeren.

▪ Bij montage met een kanaal, maar zonder serviceopening

voor kanaal. Wijzig de positie van de luchtfilters.

WAARSCHUWING

Gebruik ALTIJD een meeraderige kabel als
stroomtoevoerkabel.

1 Verwijder de luchtfilter(s) van de buitenkant van de unit.

6 Installatie

6.1 Overzicht: Installatie

In dit hoofdstuk wordt beschreven wat u ter plaatse moet doen en
weten om het systeem te installeren.

Uitgebreide handleiding voor de installateur

10

2 Verwijder de verwisselbare plaat.
3 Monteer de luchtfilter(s) aan de binnenkant van de unit.
4 Hermonteer de verwisselbare plaat.

▪ Selecteer voor de installatie van een luchtinlaatkanaal

bevestigingsschroeven die 5mm uitsteken aan de binnenkant van
de flens om het luchtfilter te beschermen tegen schade bij het
onderhoud van het filter.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Split-systeem airconditioners

4P550955-2A – 2019.08

a

b

c

5 mm

a Luchtinlaatkanaal

a

c e

b

125

460

160

(160~300)

375

d

f

A

a

a

b

800

630

A

B

b

a

d

c

d

a1
b1

b1
a2

c1

4×

b
a

c

e

d

b

a

b Binnenkant van de flens
c Bevestigingsschroef

▪ Sterkte van het plafond. Controleer of het plafond sterk genoeg

is om het gewicht van de unit te kunnen dragen. Als er enig risico
bestaat, versterk dan eerst het plafond en installeer dan pas de
unit.

▪ Installatie-opties:

Klasse f(mm)

35+50 760
60+71 1060
100~140 1460

A Montage van de luchtinlaat met een canvasaansluiting

a Plafondoppervlak
b Plafondopening
c Luchtinlaatpaneel (lokaal te voorzien)
d Binnenunit (achterzijde)
e Canvasaansluiting voor luchtinlaatpaneel (lokaal te

voorzien)

OPMERKING

De unit kan worden gebruikt met onderaanzuiging door de
verwisselbare plaat te vervangen door de steunplaat van
het luchtfilter.

6 Installatie

Klasse A(mm) B(mm)

35+50 700 738
60+71 1000 1038
100~140 1400 1438

a1 Moer (lokaal te voorzien)
a2 Dubbele moer (niet meegeleverd)

b1 Pakkingring (accessoires)

c1 Ophangbeugel (bevestigd aan de unit)

a Binnenunit
b Leiding
c Afstand ophangbeugel (ophanging)
d Afstand tussen hangbouten

▪ Montagevoorbeeld:

a Anker
b Plafondtegel
c Lange moer of spanschroef
d Ophangbout
e Binnenunit

▪ Installeer de unit tijdelijk.

5 Bevestig de ophangbeugel aan de ophangbout.
6 Maak hem goed vast.

▪ Waterpas. Controleer met behulp van een waterpas of een plastic

buis met water of de unit op alle vier hoeken waterpas staat.

a Steunplaat van luchtfilter met luchtfilter(s)
b Verwisselbare plaat

▪ Ophangbouten. Gebruik M10-ophangbouten voor de montage.

Bevestig de ophangbeugel aan de ophangbout. Bevestig de bout
goed met een moer en vulring aan de boven- en onderzijde van

a Waterpas
b Plastic buis

7 Draai de bovenste moer vast.

de ophangbeugel.

▪ Afmetingen plafondopening. Controleer of de plafondopening

binnen de volgende limieten valt:

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Split-systeem airconditioners
4P550955-2A – 2019.08

Uitgebreide handleiding voor de installateur

11

6 Installatie

a b b a

eed d

c

1~1.5 m

a

OPMERKING

Installeer de unit NIET scheef. Mogelijk gevolg: Als de
unit tegen de richting van de condenswaterstroom in
scheef hangt (de kant van de afvoerleidingen hangt hoger),
kan de werking van de vlotterschakelaar verstoord raken
en kan er water gaan lekken.

6.2.3 Richtlijnen bij de installatie van de kanalen

WAARSCHUWING

Als één of meerdere ruimten via een kanaalsysteem
verbonden zijn met de unit, moet u ervoor zorgen dat:

▪ er geen werkende ontstekingsbronnen zjin

(bijvoorbeeld open vuur, een werkend gastoestel of
een werkende elektrische verwarming) als de
vloerruimte kleiner is dan de in de Algemene
voorzorgsmaatregelen met betrekking tot de veiligheid
opgegeven A

▪ er geen hulptoestellen, die een potentiële

ontstekingsbron kunnen vormen, in het leidingwerk zijn
geïnstalleerd (bijvoorbeeld hete oppervlakken met een
temperatuur van meer dan 700°C en elektrische
schakeltoestellen);

▪ in het leidingwerk uitsluitend door de fabrikant

goedgekeurde hulptoestellen worden gebruikt;

▪ een luchtinlaat of -uitlaat rechtstreeks op een ruimte is

aangesloten door leidingwerk. Gebruik GEEN ruimten
zoals een vals plafond als leiding voor de luchtinlaat of

-uitlaat.

WAARSCHUWING

Installeer GEEN werkende ontstekingsbronnen
(bijvoorbeeld open vuur, een werkend gastoestel of een
werkende elektrische verwarming) in het leidingwerk.

VOORZICHTIG

▪ De installatie van het kanaal mag het instelbereik van

de externe statische druk voor de unit NIET
overschrijden. Zie de technische datasheet van uw
model voor het instelbereik.

▪ Installeer het stoffen kanaal zodanig dat er GEEN

trillingen worden overgebracht op het kanaal of het
plafond. Breng een geluidsisolerend materiaal
(insulatiemateriaal) aan rond de leiding en gebruik
isolatierubbers voor de ophangbouten.

▪ Zorg ervoor dat er bij het lassen GEEN spatten

terechtkomen op de afvoerbak of het luchtfilter.

▪ Als het metalen kanaal door een metalen lat,

draadgaas of een metalen plaat van de houten
structuur gaat, moeten het kanaal en de muur
elektrisch worden geïsoleerd.

▪ Installeer het uitlaatrooster zodanig dat de luchtstroom

NIET rechtstreeks in contact komt met mensen.

▪ Gebruik geen aanjaagventilatoren in het kanaal.

Gebruik de functie om de instelling van de
ventilatorsnelheid automatisch te veranderen (zie

"7.1Lokale instelling"[418]).

De kanalen moeten lokaal worden voorzien.
▪ Luchtinlaatzijde. Maak het kanaal en de flens aan de inlaatzijde

(lokaal te voorzien) vast. Sluit de flens aan met 7 bijgeleverde
schroeven.

;

min

a Aansluitschroef (accessoire)
b Flens (lokaal te voorzien)
c Hoofdunit
d Isolatie (lokaal te voorzien)
e Aluminiumtape (lokaal te voorzien)

▪ Filter. Monteer een luchtfilter in het luchtkanaal aan de

aanzuigzijde. Gebruik een luchtfilter met een afscheidingsgraad
van ≥50% (gravimetrische methode). Het bijgeleverde filter wordt
niet gebruikt wanneer het inlaatkanaal is gemonteerd.

▪ Luchtuitlaatzijde. Sluit het kanaal aan volgens de

binnenafmeting van de flens aan de uitlaatkant.

▪ Luchtlekken. Draai aluminiumtape rond de aansluiting van de

flens aan de inlaatkant en van het kanaal. Controleer of er geen
lucht ontsnapt aan de andere aansluitingen.

▪ Isolatie. Isoleer het kanaal om condensatie te voorkomen.

Gebruik glaswol of polyethyleen schuim met een dikte van 25mm.

6.2.4 Richtlijnen bij de installatie van de afvoerleiding

Zorg ervoor dat het condenswater goed kan worden afgevoerd. Dit
omvat:

▪ Algemene richtlijnen
▪ Koelmiddelleiding aansluiten op de binnenunit
▪ Controleren op waterlekken

Algemene richtlijnen

▪ Afvoerpomp. Voor dit "type met hoge opvoerhoogte" zal de

afvoer minder lawaai maken als de afvoerpomp hoger

geïnstalleerd is. De aanbevolen hoogte is 300 mm.
▪ Leidinglengte. Houd de afvoerleiding zo kort mogelijk.
▪ Leidingmaat. De leidingmaat moet gelijk aan of groter dan de

verbindingsleiding zijn (plastic buis met een nominale diameter

van 25mm en buitendiameter van 32mm).
▪ Helling. De afvoerleiding moet afhellen (minstens 1/100) om te

voorkomen dat er lucht in de leiding blijft zitten. Gebruik

hangstaven zoals afgebeeld.

a Ophangstaaf

O Toegelaten

X Niet toegelaten

▪ Condensatie. Neem maatregelen tegen condensatie. Isoleer de

volledige afvoerleiding in het gebouw.
▪ Stijgleiding. Indien nodig kunt u een stijgleiding installeren om in

een helling te voorzien.

▪ Helling afvoerslang: 0~75 mm om belasting op de leiding en

luchtbellen te voorkomen.

▪ Stijgleiding: ≤300mm van de unit, ≤625 mm loodrecht op de

unit.

Uitgebreide handleiding voor de installateur

12

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Split-systeem airconditioners

4P550955-2A – 2019.08

≤625

≤300

0~75

1000~1500

(mm)

ba

ba ddc

a Metalen klem (accessoire)

≥100≤625

(mm)

a

≤4 mm

A

A'

A-A'

A

A'

f

652

ce

4

ba

d

b
a

d
c

3

1

2~61

a

a

b

g

h

j

k

f

i

f

L N1 2 3

P1 P2 F1 F2 T1 T2

a

d

b

c

e

b Afvoerslang (accessoire)
c Stijgende afvoerleiding (plastic buis met een nominale

diameter van 25mm een buitendiameter van 32mm)
(lokaal te voorzien)

d Ophangstaven (lokaal te voorzien)

▪ Afvoerleidingen combineren. Afvoerleidingen kunnen worden

gecombineerd. Gebruik afvoerleidingen en T-stukken met de
juiste diameter voor de werkingscapaciteit van de units.

6 Installatie

f Afvoerleiding (lokaal te voorzien)

OPMERKING

▪ Verwijder de afvoerblindprop NIET. Anders kan er

water uit lekken.

▪ Gebruik de afvoeruitlaat alleen voor het afvoeren van

water als de afvoerpomp niet wordt gebruikt of
vooraleer het onderhoud uit te voeren.

▪ Wees voorzichtig bij het aanbrengen en verwijderen

van de blindprop. Het overmatig uitoefenen van druk
kan de afvoeraansluiting vervormen van de lekbak.

Verwijder de blindprop.

▪ Beweeg de blindprop niet op en neer.

Duw de blindprop in.

▪ Breng de blindprop aan en duw ze omlaag met een

kruiskopschroevendraaier.

a T-stuk

Afvoerleiding aansluiten op de binnenunit

OPMERKING

Een slechte aansluiting van de afvoerslang kan lekken
veroorzaken en schade berokkenen aan de
installatieruimte en de omgeving.

1 Duw de afvoerslang zo ver mogelijk over de aansluiting van de

afvoerleiding.

2 Draai de metalen klem vast tot er minder dan 4mm tussen de

schroefkop en het metalen klemdeel zit.

3 Controleer op waterlekken (zie "Controle op

waterlekken"[413]).

4 Installeer het isolatiedeel (afvoerleiding).
5 Draai het grote afdichtingskussen (= isolatie) rond de metalen

klem en de afvoerslang, en bevestig het met kabelbinders.

6 Sluit de afvoerleiding aan op de afvoerslang.

a Afvoerplug
b Kruiskopschroevendraaier

Controle op waterlekken

De procedure verschilt afhankelijk van of de elektrische bedrading al
voltooid is of niet. Als de elektrische bedrading nog niet is voltooid,
moet u de gebruikersinterface en de voeding tijdelijk aansluiten op
de unit.

Als de elektrische bedrading nog niet is voltooid

1 Sluit de elektrische bedrading tijdelijk aan.
2 Verwijder het deksel van de schakelkast (a).
3 Sluit de éénfasige voeding (50 Hz, 230 V) aan op de klemmen

Nr. 1 en Nr. 2 op het voedingsklemmenbord voor de voeding en
aarding.

4 Breng het deksel van de schakelkast (a) weer aan.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Split-systeem airconditioners
4P550955-2A – 2019.08

a Aansluiting afvoerleiding (bevestigd aan de unit)
b Afvoerslang (accessoire)
c Metalen klem (accessoire)
d Groot afdichtingskussen (accessoire)
e Isolatiedeel (afvoerleiding) (accessoire)

a Deksel schakelkast
b Opening voor transmissiekabel
c Opening voor voedingskabel
d Bedradingsschema

Uitgebreide handleiding voor de installateur

13

6 Installatie

c

e

f

8

d

b

a

e Schakelkast

f Plastic klem
g Bedrading gebruikersinterface
h Klemmenstrook voor transmissiebedrading unit

i Voedingsbedrading
j Voedingsklemmenstrook

k Transmissiebedrading tussen units

5 Schakel de voeding IN.
6 Begin te koelen (zie "8.3Proefdraaien"[420]).
7 Giet ongeveer 1 l water langzaam in de uitlaat van de

luchtuitblaas en controleer op lekken.

a Waterinlaat
b Draagbare pomp
c Deksel waterinlaat
d Emmer (water bijvullen via waterinlaat)
e Afvoeruitlaat voor onderhoud

f Koelmiddelleidingen

8 Schakel de voeding UIT.
9 Koppel de elektrische bedrading los.
10 Verwijder het deksel van de besturingskast.
11 Koppel de voeding en de aarding los.
12 Breng het deksel van de besturingskast weer aan.

Als de elektrische bedrading al is voltooid

1 Begin te koelen (zie "8.3Proefdraaien"[420]).
2 Giet ongeveer 1 l water langzaam in de uitlaat van de

luchtuitblaas en controleer op lekken (zie "Als de elektrische

bedrading nog niet is voltooid"[413]).

6.3 De koelmiddelleiding aansluiten

6.3.2 Voorzorgsmaatregelen bij het aansluiten van koelmiddelleidingen

INFORMATIE

Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:

▪ Algemene voorzorgsmaatregelen met betrekking tot de

veiligheid

▪ Voorbereiding

GEVAAR: RISICO OM ZICH TE VERBRANDEN

VOORZICHTIG

▪ Gebruik GEEN minerale olie op het verbreed uiteinde

van de koelmiddelleiding.

▪ Installeer NOOIT een droger op deze unit om zijn

levensduur te kunnen garanderen. Het droogmateriaal
kan oplossen en het systeem beschadigen.

OPMERKING

Houd rekening met de volgende voorzorgen met
betrekking tot de koelmiddelleiding:

▪ Zorg ervoor dat nooit ander koelmiddel dan het

aangewezen koelmiddel in de koelmiddelcyclus
vermengd wordt (bijv. lucht).

▪ Gebruik uitsluitend R32 of R410A om koelmiddel bij te

vullen. Zie de handleiding van de buitenunit voor het te
gebruiken type koelmiddel.

▪ Gebruik uitsluitend installatiegereedschap (bijv.

manometers voor het verdeelstuk) dat enkel en alleen
voor R32- of R410A-installaties bedoeld is, zodat het
de druk kan weerstaan en er geen vreemde stoffen
(zoals minerale oliën en vocht) in het systeem kunnen
terechtkomen.

▪ De leiding dient zo gemonteerd te worden dat haar

verbreed uiteinde NIET aan mechanische spanningen
onderhevig is.

▪ Bescherm de leiding zoals beschreven in de volgende

tabel om te vermijden dat vuil, vloeistof of stof in de
leiding terecht zou komen.

▪ Wees voorzichtig wanneer u koperbuizen doorheen

muren schuift (zie afbeelding hieronder).

6.3.1 Over het aansluiten van de koelmiddelleidingen

Alvorens de koelmiddelleidingen aan te sluiten

Controleer of de buitenunit en binnenunit gemonteerd zijn.

Typische werkstroom

De koelmiddelleiding aansluiten betekent:
▪ De koelmiddelleiding op de buitenunit aansluiten
▪ De koelmiddelleiding op de binnenunit aansluiten
▪ De koelmiddelleiding isoleren
▪ Houd rekening met de richtlijnen voor:

▪ Buigen van leidingen
▪ Leidinguiteinden optrompen
▪ Soldeersel
▪ Gebruik van de afsluiters

Uitgebreide handleiding voor de installateur

14

Toestel Installatieperiode Beschermingsmeth

Buitenunit >1maand De leiding

dichtknijpen

<1maand De leiding

Binnenunit Ongeacht de periode

dichtknijpen of met
kleefband afdichten

INFORMATIE

Open de afsluiter van het koelmiddel NIET vooraleer de
koelmiddelleiding gecontroleerd te hebben. Wanneer u
koelmiddel moet bijvullen, wordt geadviseerd de afsluiter
van het koelmiddel te openen vooraleer bij te vullen.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Split-systeem airconditioners

4P550955-2A – 2019.08

ode

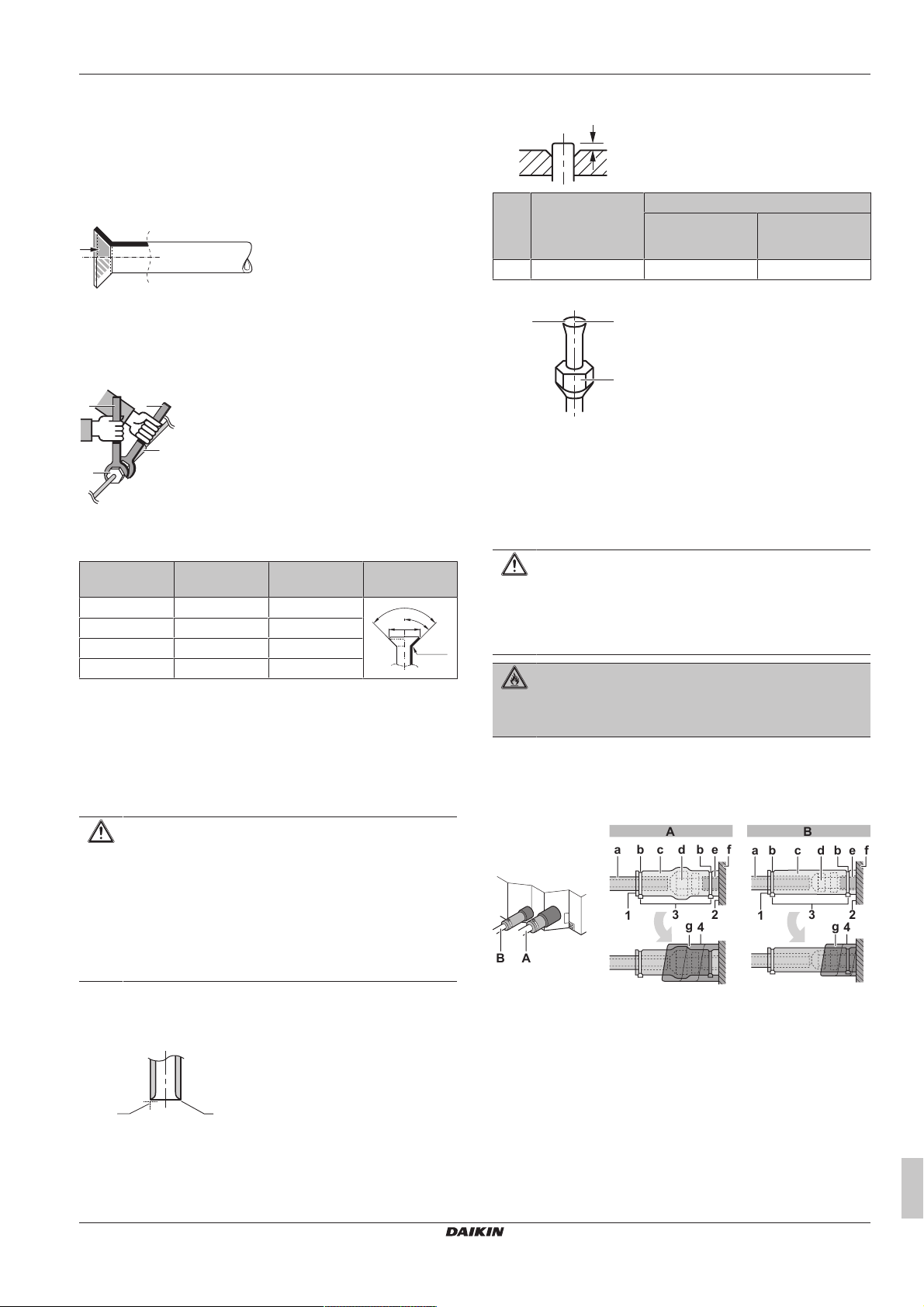

6 Installatie

a

b

c

d

R=

0.4~0.8

±2

45°

90°

±2

ØA

a b

A

a b

c

A B

a dc e fb b

a dc e fb b

2

4

3

g

1

23

4

g

AB

1

6.3.3 Richtlijnen bij het aansluiten van

Houd rekening met de volgende richtlijnen wanneer u leidingen
aansluit:

▪ Bestrijk de binnenkant van de verbreding met etherolie of esterolie

▪ Gebruik ALTIJD 2 sleutels tezamen om een flaremoer los te

▪ Gebruik ALTIJD samen een moersleutel en een momentsleutel

6.3.4 Richtlijnen voor het buigen van leidingen

Gebruik een buisbuiger om bochten te maken. Alle buisbochten
moeten zo zacht mogelijk zijn (de bochtstraal moet 30~40 mm
bedragen of meer zelfs).

6.3.5 Het uiteinde van een buis verbreden

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Split-systeem airconditioners
4P550955-2A – 2019.08

koelmiddelleidingen

wanneer u een flaremoer aansluit. Draai eerst 3 of 4 toeren met
de hand vast vooraleer stevig vast te draaien.

draaien.

om deze moer aan te halen wanneer u de leiding aansluit. Op die
manier zal de moer niet scheuren en lekken.

a Momentsleutel
b Moersleutel
c Leidingverbinding
d Flaremoer

Leidingmaat

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 62~75 19,3~19,7

VOORZICHTIG

▪ Een onvolledige verbreding kan lekken van koelgas

▪ Gebruik getrompte buizen NIET opnieuw. Gebruik

▪ Gebruik de getrompte moeren die bij de unit werden

1 Snijd het uiteinde van de leiding af met een pijpensnijder.
2 Verwijder de bramen en houd daarbij het afgesneden vlak naar

beneden zodat er GEEN bramen in de leiding kunnen komen.

3 Verwijder de flaremoer van de afsluiter en zet de flaremoer op

de leiding.

Aanhaalmome

nt (N•m)

Flareafmetinge

n (A) (mm)

Flarevorm

(mm)

veroorzaken.

nieuwe getrompte buizen om ervoor te zorgen dat geen
koelgas kan lekken.

meegeleverd. Andere getrompte moeren gebruiken kan
koelgaslekken veroorzaken.

a Snijd precies in rechte hoeken af.
b Verwijder de bramen.

4 Verbreed de leiding. Verbreed exact op de plaats zoals getoond

op de volgende afbeelding.

Flaregereedschap

voor R410A of

R32

(koppelingstype)

Conventioneel flaregereedschap

Koppelingstype

(Ridgid-type)

Vleugelmoertype

(Imperial-type)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Controleer of de verbreding goed werd uitgevoerd.

a De binnenkant van de verbreding mag GEEN gebreken

vertonen.

b Het uiteinde van de leiding MOET gelijkmatig en in een

perfecte cirkel verbreed zijn.

c Controleer of de flaremoer is aangebracht.

6.3.6 De koelmiddelleidingen op binnenunit aansluiten

VOORZICHTIG

Installeer koelmiddelleidingen of componenten zo dat ze
niet worden blootgesteld aan stoffen die componenten met
koelmiddel kunnen corroderen, tenzij de componenten
gemaakt zijn van een materiaal dat inherent bestand is
tegen corrosie of beschermd is tegen corrosie.

WAARSCHUWING: ONTVLAMBAAR MATERIAAL

Het koelmiddel R32 (indien van toepassing) in deze unit is
weinig ontvlambaar. Zie de handleiding van de buitenunit
voor het te gebruiken type koelmiddel.

▪ Leidinglengte. Houd de koelmiddelleiding zo kort mogelijk.
▪ Flareverbindingen. Sluit de koelmiddelleiding met

flareverbindingen aan op de unit.

▪ Isolatie. Isoleer de koelmiddelleiding op de binnenunit als volgt:

A Gasleiding
B Vloeistofleiding

a Isolatiemateriaal (lokaal te voorzien)
b Kabelbinder (accessoire)
c Isolatiedelen: Groot (gasleiding), klein (vloeistofleiding)

(accessoires)

d Flaremoer (bevestigd op de unit)
e Aansluiting koelmiddelleiding (bevestigd op de unit)

f Unit

g Afdichtingskussens: Middelgroot 1 (gasleiding),

middelgroot 2 (vloeistofleiding) (accessoires)

1 Draai de naden van de isolatiedelen naar boven.
2 Bevestig ze aan de basis van de unit.
3 Maak de kabelbinders vast rond de isolatiedelen.

Uitgebreide handleiding voor de installateur

15

6 Installatie

b a

c b

c

aa

A

AA´

A´

c b ba c

a

B

B

1-3

4 Draai het afdichtingskussen van de basis van de unit tot de

bovenkant van de flaremoer rond de koelmiddelleiding.

OPMERKING

Zorg ervoor dat de hele koelmiddelleiding is geïsoleerd.
Blote leidingen kunnen condensatie veroorzaken.

6.3.7 Op lekkages controleren

OPMERKING

Overtreft de maximale werkdruk van de unit NIET (zie “PS
High” op het naamplaatje van de unit).

OPMERKING

Gebruik een aanbevolen bellentestoplossing van bij uw
groothandelaar. Gebruik geen zeepwater want hierdoor
kunnen de flaremoeren breken (zeepwater kan immers
zout bevatten en zout absorbeert vocht dat kan bevriezen
als de leidingen afkoelen), en bovendien kunnen de
flareverbindingen erdoor gaan corroderen (want zeepwater
kan ammonia bevatten dat zorgt voor een corrosief effect
tussen de messing flaremoer en de koperen flare).

1 Vul het systeem met stikstofgas tot op een manometerdruk van

minstens 200 kPa (2 bar). Het is aanbevolen de druk tot
3000kPa (30bar) te verhogen om kleine lekken te vinden.

2 Test op lekkages door de bubbeltestoplossing op alle

verbindingen aan te brengen.

3 Verwijder alle stikstofgas.

WAARSCHUWING

Als het netsnoer beschadigd is, MOET de fabrikant, zijn
vertegenwoordiger, zijn servicevertegenwoordiger of
gelijkaardige bevoegde personen het snoer vervangen om
een gevaarlijke situatie te voorkomen.

6.4.3 Richtlijnen voor het aansluiten van de elektrische bedrading

Denk aan de volgende punten:
▪ Indien gevlochten geleiders worden gebruikt, plaats een rond oog

op het uiteinde. Schuif het rond oog over de draad tot aan het
bekleed gedeelte en maak het oog vast met een geschikt
werktuig.

a Gevlochten geleider

b Ronde krimpklem

▪ Gebruik de volgende methodes om de draden te verbinden:

Draadtype Methode

Éénaderige draad

6.4 De elektrische bedrading aansluiten

6.4.1 Over het aansluiten van de elektrische bedrading

Typische werkstroom

De elektrische bedrading aansluiten bestaat doorgaans uit de
volgende stappen:

1 Controleren of het voedingssysteem voldoet aan de elektrische

specificaties van de units.
2 De elektrische bedrading aansluiten op de buitenunit.
3 De elektrische bedrading aansluiten op de binnenunit.
4 De hoofdvoeding aansluiten.

6.4.2 Voorzorgsmaatregelen bij het aansluiten

van elektrische bedrading

INFORMATIE

Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:

▪ Algemene voorzorgsmaatregelen met betrekking tot de

veiligheid

▪ Voorbereiding

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

WAARSCHUWING

Gebruik ALTIJD een meeraderige kabel als
stroomtoevoerkabel.

a Éénaderige draad met open lus
b Schroef
c Platte sluitring

Gevlochten geleider
met rond oog

a Klem
b Schroef
c Platte sluitring
O Toegelaten
X NIET toegelaten

Aanhaalmomenten

Bedrading Schroefmaat Aanhaalmoment

(N•m)

Kabel tussen de units
(binnen↔buiten)

Kabel gebruikersinterface M3,5 0,79~0,97

▪ Als éénaderige draden worden gebruikt, moet u met het uiteinde

van de draad een lus vormen. Anders kan dit verhitting of een
brand veroorzaken.

▪ De aardingsdraad tussen de kabelbevestiging en de klem moet

langer zijn dan de andere draden.

M4 1,18~1,44

Uitgebreide handleiding voor de installateur

16

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Split-systeem airconditioners

4P550955-2A – 2019.08

6 Installatie

1 2 3

a a a

b

c

1 2 3

P1P

2

P1P

2

d

1 2

L N

3

b

c

b

c

1 2 3

P1P

2

P1P

2

d

L N L N

L N

1 2 3

b

c

1 2 3

P

1

P

2

P1P

2

P1P

2

d d

a

L N

b

c

a

L N

b

c

P

1

P

2

d

P1P

2

P

1

P

2

P

1

P

2

a

1 2 3 L N

1 2 3

1 2 3 L N

1 2 3

1 2 3 L N

1 2 3

b

c

a

b

c

a

b

c

a

b

c

a

b

c

a

L N

L N

L N

6.4.4 Specificaties van de standaardcomponenten van de bedrading

Onderdeel Klasse

Voedingskabel MCA

(a)

Spanning 220~240V
Fase 1~
Frequentie 50/60Hz
Draaddikten Moeten voldoen aan de

Verbindingskabel Minimum kabeldoorsnede van

Kabel gebruikersinterface Plastic snoer met mantel van 0,75

Aanbevolen lokale zekering 16A
Aardlekschakelaar Moeten voldoen aan de

(a) MCA=Minimum circuitstroombelastbaarheid. De vermelde

waarden zijn maximumwaarden (zie de elektrische
gegevens van de combinatie met de binnenunits voor de
juiste waarden).

35+50 60+71 100 125+140

1,4A 1,3A 3,5A 3,9A

toepasselijke wetgeving

2,5mm² en geschikt voor

220~240V

tot 1,25mm² of kabels (2-aderige

draden)

Maximum 500m

toepasselijke wetgeving

5 Breng het servicedeksel weer aan.

▪ Bij gebruik van 1 gebruikersinterface met 1 binnenunit.

▪ Bij gebruik van 2 gebruikersinterfaces

(1)

6.4.5 Elektrische bedrading aansluiten op de

De bedrading van de voeding en van de transmissie moeten
afzonderlijk worden gehouden. Beide bedradingen moeten ALTIJD
op minstens 50 mm van elkaar worden gehouden om eventuele
elektrische storingen te voorkomen.

1 Verwijder het servicedeksel.
2 Kabel gebruikersinterface: Geleid de kabel door het frame,

sluit hem aan op het klemmenblok en maak hem vast met een
kabelbinder.

3 Verbindingskabel (binnen↔buiten): Geleid de kabel door het

frame, sluit hem aan op het klemmenblok (controleer of de
nummers overeenstemmen met die op de buitenunit en sluit de
aardingskabel aan) en maak hem vast met een kabelbinder.

4 Verdeel de kleine afdichting (accessoire) in kleinere delen en

draai ze rond de kabels om te voorkomen dat er water in de unit
kan. Dicht alle openingen af om te voorkomen dat kleine dieren
in het systeem terechtkomen.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Split-systeem airconditioners
4P550955-2A – 2019.08

binnenunit

OPMERKING

▪ Volg het bedradingsschema (bij de unit geleverd, op

het deksel van de schakelkast).

▪ Zorg ervoor dat de elektrische bedrading goed zit zodat

het servicedeksel nadien weer goed kan worden
aangebracht.

OPMERKING

Zorg ervoor dat de voedingskabel en de transmissiekabel
van elkaar gescheiden blijven. De transmissiebedrading en
de voedingsbedrading mogen kruisen, maar ze mogen
NIET parallel lopen.

WAARSCHUWING

Neem gepaste maatregelen om te beletten dat de unit door
kleine dieren als schuilplaats gebruikt kan worden. Kleine
dieren die in contact komen met elektrische onderdelen
kunnen storingen, rook of brand veroorzaken.

(1)

De onderbroken lijn staat voor een afzonderlijke voeding.

▪ Bij gebruik van groepsbesturing

(1)

a Elektrische voeding
b Hoofdschakelaar
c Zekering
d Gebruikersinterface

▪ Master-unit: Let op dat u de bedrading aansluit wanneer u

combineert met een gelijktijdig werkende multi-type met
groepsgewijze besturing.

Uitgebreide handleiding voor de installateur

17

7 Configuratie

INFORMATIE

In het geval van groepsbesturing moet aan de binnenunit
geen adres worden toegewezen. Het adres wordt
automatisch ingesteld bij het inschakelen van de voeding.

▪ Gebruik bij de volgende combinaties alleen een afzonderlijke

voeding:

1×FBA35A + RXS35L of RXM35M
2×FBA35A + RZAG71N7Y1B
3×FBA35A + RZAG100N7Y1B of RZAG71N7Y1B
4×FBA35A + RZAG125/140N7Y1B of RZAG100N7Y1B
2×FBA50A + RZAG100N7Y1B of RZAG71N7Y1B
3×FBA50A + RZAG125/140N7Y1B of RZAG100N7Y1B
4×FBA50A + RZQ200C of RZA200D
2×FBA60A + RR100/125B of RQ100/125B of RZAG125N7Y1B
3×FBA60A + RZQ200C of RZA200D
4×FBA60A + RZQ200C of RZA250D
1×FBA71A + RZAG71N7Y1B
2×FBA71A + RR100/125B of RQ100/125B of RZAG140N7Y1B of

RZAG125N7Y1B of RZAG100N7Y1B
3×FBA71A + RZQ200C of RZA200D
1×FBA100A + RZAG100N7Y1B of RZAG71N7Y1B
2×FBA100A + RZQ200C of RZA200D
1×FBA125A + RZAG125N7Y1B
2×FBA125A + RZQ200C of RZA250D
1×FBA140A + RZAG140N7Y1B of RZAG125N7Y1B of

RZAG100N7Y1B

▪ Deze apparatuur is conform met EN/IEC 61000‑3‑12 op

voorwaarde dat de systeemimpedantie Ssc groter dan of gelijk aan
Ssc is op het interfacepunt tussen de voeding van de gebruiker en
het openbare systeem.

▪ EN/IEC 61000‑3‑12 = Europese/internationale technische norm

die de grenzen vastlegt inzake harmonische stromen
geproduceerd door apparatuur aangesloten op openbare
laagspanningssystemen met een ingangsstroom >16 A en
≤75A per fase.

▪ Het behoort tot de verantwoordelijkheid van de installateur of de

gebruiker van de apparatuur om ervoor te zorgen, indien nodig
in overleg met de distributienetwerkbeheerder, dat de
apparatuur alleen wordt aangesloten op een voeding met een
kortsluitvermogen Ssc dat groter dan of gelijk is aan de minimum
Ssc-waarde.

▪ Als de combinatie van units voorkomt in de tabel hierna, dan kunt

u een afzonderlijke voeding gebruiken. U moet het
distributienetwerk niet raadplegen zolang er lokale vereisten voor
de installatie zijn.

▪ Als vereist wordt om een gemeenschappelijke voeding voor de

units van de tabel hierna te gebruiken, dan moet de aansluiting
van units voldoen aan EN/IEC 61000-3-12.

▪ De apparatuur mag alleen worden aangesloten op een voeding

met een kortsluitvermogen Ssc dat groter dan of gelijk is aan de
Ssc-waarde in de tabel hierna.

(a)

FBA

Combinatie 35 50 60 71 100 125 140

RZQG71L 2 (—) — — 1 (—) — — —
RZQG100L 3

(2,31)2(1,30)

(1)

Lokale instellingen worden als volgt gedefinieerd:

• M: Standnummer – Eerste cijfer: voor groep units – Cijfer tussen haakjes: voor afzonderlijke unit

• C1: Eerste codenummer

• C2: Tweede codenummer

• : Standaard

— — 1

(0,73)

— —

(a)

FBA

Combinatie 35 50 60 71 100 125 140

RZQG125L 4

(3,33)3(2,32)2(2,05)

RZQG140L 4

(3,33)3(2,32)

RZQSG71L 2

(1,10)

RZQSG100L 2

— — 1

2 (—) — — 1 (—) — —

— 2

(2,05)

(1,22)

— — 1

(0,74)

— — 1

— — —

—

(0,74)

(1,65)

RZQSG125L 4

(3,33)3(2,32)2(2,05)

RZQSG140L 4

(3,33)3(2,32)

(a)

Aantal aangesloten binnenunits (Ssc [MVA]).
Als voor de gebruikte combinatie GEEN Ssc-waarde (—)
in de tabel staat, gebruik dan de gemeenschappelijke
voeding.
Als de Ssc-waarde in de tabel staat, dan kunt u zowel de
gemeenschappelijke voeding als een afzonderlijke
voeding gebruiken.

— 2

(2,05)

— — 1

(0,74)

— — 1

—

(0,74)

7 Configuratie

7.1 Lokale instelling

Voer de volgende lokale instellingen uit zodat ze overeenstemmen
met de echte installatie en met de behoeften van de gebruiker:

▪ Instelling van externe statische druk met behulp van:

▪ Instelling van de automatische regeling van de luchtstroom
▪ Gebruikersinterface

▪ Tijd om filter te reinigen

Automatische regeling van de luchtstroom instellen

▪ Wanneer de airconditioner in de ventilatorstand staat:

1 Leg de airconditioner stil.
2 Stel het tweede codenr. in op 03.

Inhoud instelling: Dan

M C1 C2

Luchtstroomregeling is UIT 11(21) 7 01
Druk op ON/OFF om naar de normale

bedrjifsstand terug te keren.
Mogelijk gevolg: Het bedrijfslampje brandt en

de unit begint te draaien in de ventilatorstand
voor de automatische regeling van de
luchtstroom.

De unit stopt na 1 tot 8 minuten.
Mogelijk gevolg: De instelling is voltooid en

het bedrijfslampje brandt niet meer.

Als er geen verandering is na de regeling van de luchtstroom, voert
u de instelling opnieuw uit.

(1)

03

02

Uitgebreide handleiding voor de installateur

18

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Split-systeem airconditioners

4P550955-2A – 2019.08

8 Inbedrijfstelling

INFORMATIE

▪ De ventilatorsnelheid van de binnenunit is vooraf

ingesteld om de standaard uitwendige statische druk te
verzekeren.

▪ Om een hogere of lagere uitwendige statische druk in

te stellen, stelt u de initiële instelling terug met de
gebruikersinterface.

Gebruikersinterface

Controleer de instelling van de binnenunit: het tweede codenummer
van stand 11(21) moet ingesteld zijn op 01.

Verander het tweede codenummer volgens de externe statische
druk van het aan te sluiten kanaal zoals aangegeven in de tabel
hierna.

Externe statische druk

M C1 C2 Klasse

35 50 60 71 100 125 140

13(23) 6 01 30 30 30 30 40 50 50

02 — — — — — — —
03 30 30 30 30 — — —
04 40 40 40 40 40 — —
05 50 50 50 50 50 50 50
06 60 60 60 60 60 60 60
07 70 70 70 70 70 70 70
08 80 80 80 80 80 80 80
09 90 90 90 90 90 90 90
10 100 100 100 100 100 100 100
11 110 110 110 110 110 110 110
12 120 120 120 120 120 120 120
13 130 130 130 130 130 130 130
14 140 140 140 140 140 140 140
15 150 150 150 150 150 150 150

Tijd om filter te reinigen

Deze instelling moet overeenstemmen met de luchtvervuiling in de
kamer. Zij bepaalt het interval waarop de melding TIME TO CLEAN
AIR FILTER (tijd om het luchtfilter te reinigen) op de
gebruikersinterface verschijnt. Bij gebruik van een draadloze
gebruikersinterface moet u ook het adres instellen (zie de
montagehandleiding van de gebruikersinterface).

Voor een interval van…

(luchtvervuiling)

±2500u (licht) 10(20) 0 01
±1250u (zwaar) 02
Geen aanduiding 3 02

▪ 2 gebruikersinterfaces: Bij gebruik van 2 gebruikersinterfaces

moet er één worden ingesteld op
"MAIN" (hoofdgebruikersinterface) en de andere op
"SUB" (ondergeschikte gebruikersinterface).

(1)

(1)

Dan

M C1 C2

8 Inbedrijfstelling

OPMERKING
Algemene checklist inbedrijfstelling. Naast de

instructies voor inbedrijfstelling in dit hoofdstuk, is er een
algemene checklist inbedrijfstelling beschikbaar op het
Daikin Business Portal (authenticatie vereist).

De algemene checklist inbedrijfstelling vormt een
aanvulling op de instructies in dit hoofdstuk en kan worden
gebruikt als richtlijn en als basis voor de rapportering
tijdens de inbedrijfstelling en bij overhandiging aan de
gebruiker.

8.1 Overzicht: Inbedrijfstelling

In dit hoofdstuk wordt beschreven wat u moet doen en wat u moet
weten om het systeem na de installatie in gebruik te stellen.

Typische werkstroom

Het in bedrijf stellen houdt typisch volgende stappen in:
1 De "Controlelijst voor de inbedrijfstelling" controleren.
2 Het systeem testen.

8.2 Checklist voor de inbedrijfstelling

Controleer na de installatie van de unit eerst de hierna vermelde
punten. Sluit de unit nadat alle controles zijn uitgevoerd. Start de unit
nadat u ze gesloten hebt.

U leest de volledige installatie-instructies, zoals
beschreven in de uitgebreide handleiding voor de
installateur.

De binnenunits zijn goed geïnstalleerd.

Bij gebruik van een draadloze gebruikersinterface: Het
sierpaneel van de binnenunit met infrarood ontvanger is
geïnstalleerd.

De buitenunit moet juist gemonteerd zijn.

Er zijn GEEN ontbrekende fasen of omgekeerde fasen.

Het systeem is goed en op de juiste manier geaard en de
aardingsklemmen zijn goed aangehaald.

De zekeringen of lokaal geïnstalleerde beveiligingen zijn
overeenkomstig dit document geïnstalleerd en zijn NIET
overbrugd.

De voedingsspanning komt overeen met de spanning op
het identificatieplaatje van de unit.

Er zijn GEEN losse aansluitingen of verbindingen of
beschadigde elektrische onderdelen in de schakelkast.

De isolatieweerstand van de compressor is OK.

Er zijn GEEN beschadigde onderdelen of buizen die
tegen de binnenkant van de binnen- of buitenunit gedrukt
worden.

Er zijn GEEN koelmiddellekkages.

(1)

Lokale instellingen worden als volgt gedefinieerd:

• M: Standnummer – Eerste cijfer: voor groep units – Cijfer tussen haakjes: voor afzonderlijke unit

• C1: Eerste codenummer

• C2: Tweede codenummer

• : Standaard

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Split-systeem airconditioners
4P550955-2A – 2019.08

De juiste buismaten werden geplaatst en de leidingen
zijn goed en op de juiste manier geïsoleerd.

De afsluiters (gas en vloeistof) op de buitenunit staan
volledig open.

Uitgebreide handleiding voor de installateur

19

9 Aan de gebruiker overhandigen

Koelen

Instellen

28°C

Terug Instelling

Service instelling lokaal 1/3

Test werking

Contact Onderhoud
Lokale instellingen
Vraag
Minimaal verschil setpoint
Groepsadres

Koelen

Terug Instelling

Test werking

Terug Instelling

Service instelling lokaal 1/3

Test werking

Contact Onderhoud
Lokale instellingen
Vraag
Minimaal verschil setpoint
Groepsadres

8.3 Proefdraaien

Deze taak is alleen van toepassing bij gebruik van de
gebruikersinterface BRC1E52 of BRC1E53. Zie de
montagehandleiding of servicehandleiding van de
gebruikersinterface wanneer een andere gebruikersinterface wordt
gebruikt.

OPMERKING

Onderbreek het proefdraaien niet.

INFORMATIE
Achtergrondverlichting. Om de unit met de

gebruikersinterface IN/UIT te schakelen, moet de
achtergrondverlichting niet branden. Voor alle andere
acties moet ze wel ingeschakeld zijn. De
achtergrondverlichting brandt ±30seconden wanneer u op
een knop drukt.

1 Voer de voorbereidende stappen uit.

# Actie

1 Verwijder het deksel en draai de klep met een

zeskantsleutel volledig linksom om de vloeistofafsluiter
en de gasafsluiter te openen.

2 Sluit het servicedeksel om elektrische schokken te

voorkomen.

3 Schakel de unit minstens 6uur vóór gebruik IN; dit om

de compressor te beschermen.

4 Zet de unit in de koelstand op de gebruikersinterface.

2 Begin het proefdraaien

# Actie Resultaat

1 Ga naar het thuismenu.

2 Druk minstens

4seconden.

3 Selecteer Test werking.

4 Druk. Test werking wordt

Het menu Service
instelling lokaal wordt
weergegeven.

weergegeven in het
thuismenu.

# Actie Resultaat

1 Druk minstens

4seconden.

Het menu Service
instelling lokaal wordt
weergegeven.

2 Selecteer Test werking.

3 Druk. De unit werkt weer

normaal, en het thuismenu
wordt weergegeven.

8.4 Foutcodes bij het proefdraaien

Als de buitenunit NIET juist is geïnstalleerd, kunnen de volgende
foutcodes verschijnen op de gebruikersinterface:

Foutcode Mogelijke oorzaak

Niets weergegeven
(de momenteel

ingestelde temperatuur
wordt niet
weergegeven)

E3, E4 of L8 ▪ De afsluiters zijn dicht.

E7 Ontbrekende fase bij driefasige voedingen.

L4 De luchtinlaat of luchtuitlaat is geblokkeerd.
U0 De afsluiters zijn dicht.
U2 ▪ Spanningsonbalans.

U4 of UF De aftakbedrading tussen de units is niet

UA De buitenunit en binnenunit zijn niet

▪ Losse of verkeerde bedrading (tussen

voeding en buitenunit, tussen buitenunit
en binnenunits, tussen binnenunit en
gebruikersinterface).

▪ De zekering op de printplaat van de

buitenunit of binnenunit is doorgebrand.

▪ De luchtinlaat of luchtuitlaat is

geblokkeerd.

Let op: Het toestel kan niet worden
gebruikt. Schakel het toestel UIT,
controleer de bedrading opnieuw en
verwissel twee van de drie elektrische
draden.

▪ Ontbrekende fase bij driefasige

voedingen. Let op: Het toestel kan niet
worden gebruikt. Schakel het toestel UIT,
controleer de bedrading opnieuw en
verwissel twee van de drie elektrische
draden.

juist.

compatibel.

5 Druk binnen de

10seconden.

3 Controleer de werking gedurende 3minuten.
4 Stop het proefdraaien.

Uitgebreide handleiding voor de installateur

20

Het proefdraaien begint.

9 Aan de gebruiker

overhandigen

Als het proefdraaien voltooid is en de unit goed en op de juiste
manier werkt, zorg ervoor dat de gebruiker de volgende zaken goed
begrijpt:

▪ Controleer of de gebruiker de papieren documentatie heeft en

vraag hem/haar deze bij te houden om deze later te kunnen
raadplegen. Informeer de gebruiker dat hij de volledige
documentatie kan vinden op de eerder in deze handleiding
beschreven URL.

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Split-systeem airconditioners

4P550955-2A – 2019.08

10 Als afval verwijderen

,

A

INDOOR

OUTDOOR

▪ Leg aan de gebruiker uit hoe het systeem op de juiste manier te

bedienen en wat er moet worden gedaan wanneer zich een
probleem zou voordoen.

▪ Toon aan de gebruiker wat te doen om de unit te onderhouden.

10 Als afval verwijderen

OPMERKING

Probeer het systeem NIET zelf te ontmantelen: het
ontmantelen van het systeem en het behandelen van het
koelmiddel, van olie en van andere onderdelen MOETEN
conform met de geldende wetgeving uitgevoerd worden.
De units MOETEN voor hergebruik, recyclage en
terugwinning bij een gespecialiseerd behandelingsbedrijf
worden behandeld.

11 Technische gegevens

▪ Een deel van de recentste technische gegevens is beschikbaar

op de regionale Daikin-website (publiek toegankelijk).

▪ De volledige recentste technische gegevens zijn beschikbaar op

het Daikin Business Portal (authenticatie vereist).

11.1 Bedradingsschema

11.1.1 Legende eengemaakt bedradingsschema

Voor gebruikte onderdelen en nummering, zie het
bedradingsschema op de unit. De onderdelen zijn genummerd met
Arabische cijfers in oplopende volgorde en wordt in het overzicht
hieronder aangegeven door "*" in de onderdeelcode.

Symbool Betekenis Symbool Betekenis

Onderbreker Aarding

Verbinding Beschermende

aarding (schroef)

Connector

Aarde Relaisconnector

Lokale bedrading Kortsluitconnector

Zekering Aansluitklem

Binnenunit Klemmenstrook

Buitenunit Kabelklem

Symbool Kleur Symbool Kleur

BLK Zwart ORG Oranje
BLU Blauw PNK Roze
BRN Bruin PRP, PPL Paars
GRN Groen RED Rood
GRY Grijs WHT Wit

YLW Geel

Symbool Betekenis

A*P Printplaat
BS* Drukknop aan/uit,

bedrijfsschakelaar
BZ, H*C Zoemer
C* Condensator

Gelijkrichter

Symbool Betekenis

AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*

D*, V*D Diode
DB* Diodebrug
DS* DIP-schakelaar
E*H Verwarming
FU*, F*U, (voor kenmerken, zie

printplaat in uw unit)
FG* Connector (randaarding)
H* Harnas
H*P, LED*, V*L Controlelamp, led
HAP Led (servicemonitor groen)
HIGH VOLTAGE Hoogspanning
IES Intelligent eye sensor
IPM* Intelligente voedingsmodule
K*R, KCR, KFR, KHuR, K*M Magneetrelais
L Onder spanning
L* Spoel
L*R Reactievat
M* Stappenmotor
M*C Compressormotor
M*F Ventilatormotor
M*P Afvoerpompmotor
M*S Draaimotor
MR*, MRCW*, MRM*, MRN* Magneetrelais
N Neutraal
n=*, N=* Aantal doorgangen door

PAM Pulsamplitudemodulatie
PCB* Printplaat
PM* Voedingsmodule
PS Schakelvoeding
PTC* PTC-thermistor
Q* Bipolaire transistor met

Q*DI Aardlekschakelaar
Q*L Overbelastingsbeveiliging
Q*M Thermische schakelaar
R* Weerstand
R*T Thermistor
RC Ontvanger
S*C Limietschakelaar
S*L Vlotterschakelaar
S*NPH Druksensor (hoog)
S*NPL Druksensor (laag)
S*PH, HPS* Drukschakelaar (hoog)
S*PL Drukschakelaar (laag)
S*T Thermostaat
S*RH Vochtigheidssensor
S*W, SW* Bedrijfsschakelaar
SA*, F1S Spanningsbeveiliging
SR*, WLU Signaalontvanger
SS* Keuzeschakelaar
SHEET METAL Klemmenstrook vaste plaat

Aansluiting, connector

Zekering

ferrietkern

geïsoleerde poort (IGBT)

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Split-systeem airconditioners
4P550955-2A – 2019.08

Uitgebreide handleiding voor de installateur

21

12 Verklarende woordenlijst

Symbool Betekenis

T*R Transformator
TC, TRC Zender
V*, R*V Varistor
V*R Diodebrug
WRC Draadloze afstandsbediening
X* Aansluitklem
X*M Klemmenstrook (blok)
Y*E Spoel elektronische expansieklep
Y*R, Y*S Spoel elektromagnetische

omkeerklep
Z*C Ferrietkern
ZF, Z*F Ruisfilter
A*P Printplaat
BS* Drukknop aan/uit,

bedrijfsschakelaar
BZ, H*C Zoemer
C* Condensator
AC*, CN*, E*, HA*, HE*, HL*,

HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*

Aansluiting, connector

12 Verklarende woordenlijst

Optionele apparatuur

Door Daikin gemaakte of goedgekeurde apparatuur en
uitrustingen die met het product volgens de instructies in de
meegeleverde documentatie gecombineerd mogen worden.

Ter plaatse te voorzien

NIET door Daikin gemaakte apparatuur en uitrustingen die
met het product volgens de instructies in de meegeleverde
documentatie gecombineerd mogen worden.

Dealer

Verdeler die het product verkoopt.

Erkende installateur

Technisch bekwame persoon met een erkenning om het
product te installeren.

Gebruiker

Persoon die de eigenaar is van het product en/of die het
product gebruikt.

Geldende wetgeving

Alle geldende internationale, Europese, nationale en
plaatselijke richtlijnen, wetten, reglementen en/of
voorschriften betreffende een bepaald product of domein.

Onderhoudsbedrijf

Bedrijf dat bevoegd is om de vereiste service voor het
product uit te voeren of te coördineren.

Installatiehandleiding

Handleiding met instructies betreffende het installeren, het
configureren en het onderhouden van een bepaald product
of een bepaalde toepassing.

Gebruiksaanwijzing

Instructiehandleiding voor een bepaald product of een
bepaalde toepassing waarin wordt uitgelegd hoe het
product of de toepassing moet worden gebruikt.

Instructies voor het onderhoud

Instructiehandleiding bedoeld voor een bepaald product of
een bepaalde toepassing waarin wordt uitgelegd hoe dit
product (indien van toepassing) dient gemonteerd,
geconfigureerd, gebruikt en/of onderhouden te worden.

Accessoires

Labels, handleidingen, informatiefiches, apparatuur en
uitrustingen die met het product worden meegeleverd en
die volgens de instructies in de meegeleverde documentatie
geïnstalleerd moeten worden.

Uitgebreide handleiding voor de installateur

22

FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB

Split-systeem airconditioners

4P550955-2A – 2019.08

4P550955-2A 2019.08

Copyright 2017 Daikin
