Page 1

Montör başvuru kılavuzu

Daikin Altherma – Düşük sıcaklıklı split

ERLQ004-006-008CA

EHVZ04S18CB EHVZ08S18CB

Montör başvuru kılavuzu

Daikin Altherma – Düşük sıcaklıklı split

Türkçe

Page 2

İçindekiler

1 Genel güvenlik önlemleri 3

1.1 Dokümanlar hakkında ............................................................... 3

1.1.1 Uyarı ve simgelerin anlamları ..................................... 3

1.2 Montör için................................................................................. 4

1.2.1 Genel .......................................................................... 4

1.2.2 Montaj sahası.............................................................. 4

1.2.3 Soğutucu akışkan ....................................................... 4

1.2.4 Tuzlu Su...................................................................... 5

1.2.5 Su................................................................................ 5

1.2.6 Elektrik ........................................................................ 6

2 Dokümanlar hakkında 6

2.1 Bu doküman hakkında............................................................... 6

2.2 Bir bakışta montör başvuru kılavuzu ......................................... 7

3 Kutu hakkında 7

3.1 Genel bilgi: Kutu hakkında ........................................................ 7

3.2 Dış ünite .................................................................................... 7

3.2.1 Dış üniteyi ambalajından çıkarmak için....................... 7

3.2.2 Aksesuarları dış üniteden sökmek için........................ 8

3.3 İç ünite....................................................................................... 8

3.3.1 İç üniteyi ambalajından çıkarmak için ......................... 8

3.3.2 İç üniteden aksesuarları çıkarmak için........................ 8

4 Üniteler ve seçenekler hakkında 9

4.1 Genel bilgi: Üniteler ve seçenekler hakkında ............................ 9

4.2 Tanım ........................................................................................ 9

4.2.1 Tanıtma etiketi: Dış ünite ............................................ 9

4.2.2 Tanıtma etiketi: İç ünite............................................... 9

4.3 Ünite kombinasyonları ve seçenekleri....................................... 9

4.3.1 Dış ünite için olası seçenekler .................................... 9

4.3.2 İç ünite için olası seçenekler....................................... 10

4.3.3 Olası iç ve dış ünite kombinasyonları ......................... 11

5 Uygulama kılavuzları 11

5.1 Genel bakış: Uygulama kılavuzları............................................ 11

5.2 Alan ısıtma sisteminin kurulumu................................................ 11

5.2.1 Birden fazla oda –İkiLWT bölgesi ............................. 11

5.3 Kullanım sıcak suyu boylerinin kurulumu .................................. 12

5.3.1 Sistem planı –Entegre DHW boyleri .......................... 12

5.3.2 DHW boyleri için hacim ve istenen sıcaklığın seçimi.. 12

5.3.3 Kurulum ve yapılandırma –DHW boyleri.................... 13

5.3.4 Anlık sıcak su için DHW pompası............................... 13

5.3.5 Dezenfeksiyon için DHW pompası.............................. 13

5.4 Sayacın kurulumu...................................................................... 13

5.4.1 Üretilen ısı................................................................... 14

5.4.2 Tüketilen enerji............................................................ 14

5.4.3 Normal elektrik tarifeli güç beslemesi ......................... 14

5.4.4 İndirimli elektrik tarifeli güç beslemesi......................... 14

5.5 Güç tüketimi kontrolünün kurulumu........................................... 15

5.5.1 Kalıcı güç sınırlandırma .............................................. 15

5.5.2 Dijital girişlere göre etkinleştirilen güç sınırlandırma... 15

5.5.3 Güç sınırlandırma süreci............................................. 15

5.6 Harici sıcaklık sensörünün kurulumu......................................... 16

6 Hazırlık 16

6.1 Genel bilgi: Hazırlık ................................................................... 16

6.2 Montaj sahasının hazırlanması ................................................. 16

6.2.1 Dış ünitenin montaj yeri gereksinimleri ....................... 16

6.2.2 Soğuk iklimlerde dış ünitenin ilave montaj yeri

gereksinimleri.............................................................. 17

6.2.3 İç ünite montaj sahası gereksinimleri.......................... 18

6.3 Soğutucu akışkan borularının hazırlanması .............................. 18

6.3.1 Soğutucu akışkan borusu gereksinimleri .................... 18

6.3.2 Soğutucu akışkan borularının yalıtımı......................... 18

6.4 Su borularının hazırlanması ...................................................... 19

6.4.1 Su devresi gereksinimleri............................................. 19

6.4.2 Genleşme kabı ön basıncı hesaplama formülü............ 20

6.4.3 Su hacmini ve debiyi kontrol etmek için....................... 20

6.4.4 Genleşme kabı ön basıncının değiştirilmesi ................ 21

6.4.5 Su hacmini kontrol etmek için: Örnekler ...................... 21

6.5 Elektrik kablolarının hazırlanması .............................................. 21

6.5.1 Elektrik kablolarının hazırlanması hakkında ................ 21

6.5.2 İndirimli elektrik tarifesi güç beslemesi hakkında......... 22

6.5.3 Harici aktüatörler dışındaki elektrik bağlantılarına

genel bakış................................................................... 22

6.5.4 Harici aktüatörler için elektrik bağlantılarına genel

bakış ............................................................................ 22

7 Montaj 23

7.1 Genel bilgi: Montaj...................................................................... 23

7.2 Ünitelerin açılması...................................................................... 23

7.2.1 Ünitelerin açılması hakkında........................................ 23

7.2.2 Dış üniteyi açmak için .................................................. 23

7.2.3 İç üniteyi açmak için..................................................... 23

7.2.4 İç ünite anahtar kutusu kapağını açmak için................ 24

7.3 Dış ünitenin montajı.................................................................... 24

7.3.1 Dış ünitenin montajı hakkında...................................... 24

7.3.2 Dış ünitenin montajı sırasında alınacak önlemler ........ 24

7.3.3 Montaj yapısını hazırlamak için.................................... 24

7.3.4 Dış üniteyi monte etmek için........................................ 25

7.3.5 Drenajı sağlamak için................................................... 26

7.3.6 Dış ünitenin düşmesini önlemek için............................ 27

7.4 İç ünitenin montajı ...................................................................... 27

7.4.1 İç ünitenin monte edilmesi hakkında............................ 27

7.4.2 İç ünitenin monte edilmesi sırasında alınması

gereken önlemler ......................................................... 27

7.4.3 İç üniteyi monte etmek için........................................... 27

7.5 Soğutucu akışkan borularının bağlanması ................................. 27

7.5.1 Soğutucu borularının bağlanması hakkında ................ 27

7.5.2 Soğutucu borularının bağlantısı yapılırken dikkat

edilecekler.................................................................... 28

7.5.3 Soğutucu borularının bağlantısı yapılırken dikkat

edilecekler.................................................................... 28

7.5.4 Boru dirsek talimatları .................................................. 28

7.5.5 Boru ucunun konik kesilmesi için................................. 28

7.5.6 Boru ucuna sert lehim yapmak için.............................. 29

7.5.7 Stop vanası ve servis ağzı kullanımı............................ 29

7.5.8 Soğutucu borularını dış üniteye bağlamak için ............ 30

7.5.9 Soğutucu akışkan borularını iç üniteye bağlamak için. 30

7.6 Soğutucu akışkan borularının kontrolü....................................... 30

7.6.1 Soğutucu akışkan borularının kontrolü hakkında......... 30

7.6.2 Soğutucu borularının kontrolü sırasında dikkat

edilecekler.................................................................... 30

7.6.3 Kaçak kontrolü için....................................................... 30

7.6.4 Vakumlu kurutma gerçekleştirmek için ........................ 31

7.7 Soğutucu akışkan doldurma....................................................... 31

7.7.1 Soğutucu akışkan şarjı hakkında................................. 31

7.7.2 Soğutucu şarjı yapılırken dikkat edilecekler................. 32

7.7.3 İlave soğutucu akışkan miktarını belirlemek için.......... 32

7.7.4 Tamamen yenileme miktarını belirlemek için............... 32

7.7.5 İlave soğutucu şarj etmek için...................................... 32

7.7.6 Florlu sera gazları etiketini yapıştırmak için................. 32

7.8 Su borularının bağlanması ......................................................... 32

7.8.1 Su borularının bağlanması hakkında ........................... 32

7.8.2 Saha boruları bağlanırken alınması gereken

önlemler. ...................................................................... 32

7.8.3 Su borularını bağlamak için ......................................... 32

7.8.4 Sirkülasyon borularını bağlamak için ........................... 33

7.8.5 Basınç tahliye vanasını drenaja bağlamak için............ 34

7.8.6 Su devresini doldurmak için......................................... 34

7.8.7 Kullanım sıcak suyu boylerini doldurmak için .............. 34

7.8.8 Su borularının yalıtımını sağlamak için........................ 34

7.9 Elektrik kablolarının bağlanması ................................................ 34

7.9.1 Elektrik kablolarının bağlanması hakkında .................. 34

7.9.2 Elektrik uyumluluğu hakkında ...................................... 35

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 3

1 Genel güvenlik önlemleri

7.9.3 Elektrik kablo bağlantıları yapılırken dikkat

edilecekler................................................................... 35

7.9.4 Elektrik kabloları bağlanırken dikkat edilmesi

gerekenler ................................................................... 35

7.9.5 Elektrik kablolarını dış üniteye bağlamak için ............. 35

7.9.6 İç ünite üzerine elektrik kablolarını bağlamak için....... 35

7.9.7 Ana güç beslemesini bağlamak için............................ 36

7.9.8 Yedek ısıtıcı güç beslemesini bağlamak için .............. 37

7.9.9 Kullanıcı arayüzünü bağlamak için ............................. 37

7.9.10 Kesme vanasını bağlanmak için ................................. 38

7.9.11 Elektrik sayaçlarını bağlamak için............................... 38

7.9.12 Kullanım sıcak suyu pompasını bağlamak için ........... 38

7.9.13 Alarm çıkışını bağlamak için ....................................... 38

7.9.14 Güç tüketimi dijital girişlerini bağlamak için................. 39

7.9.15 Emniyet termostatını (normalde kapalı kontak)

bağlamak için .............................................................. 39

7.10 Dış ünitenin montajının tamamlanması ..................................... 39

7.10.1 Dış ünite montajını tamamlamak için .......................... 39

7.10.2 Dış üniteyi kapatmak için ............................................ 39

7.11 İç ünite montajının tamamlanması ............................................ 40

7.11.1 Kullanıcı arayüzü kapağını iç üniteye sabitlemek için. 40

7.11.2 İç üniteyi kapatmak için............................................... 40

8 Yapılandırma 40

8.1 Genel bakış: Yapılandırma........................................................ 40

8.1.1 Bilgisayar kablosunu anahtar kutusuna bağlamak

için............................................................................... 40

8.1.2 En çok kullanılan komutlara erişmek için.................... 41

8.1.3 İlk kullanıcı arayüzündeki sistem ayarlarını ikinci

kullanıcı arayüzüne kopyalamak için .......................... 41

8.1.4 İlk kullanıcı arayüzündeki dil ayarını ikinci kullanıcı

arayüzüne kopyalamak için......................................... 42

8.1.5 Hızlı sihirbaz: İlk defa gücü AÇIK konuma getirdikten

sonra sistem planını ayarlayın .................................... 42

8.2 Temel yapılandırma................................................................... 43

8.2.1 Hızlı başlangıç sihirbazı: Dil / saat ve tarih ................. 43

8.2.2 Hızlı başlangıç sihirbazı: Standart .............................. 43

8.2.3 Hızlı başlangıç sihirbazı: Seçenekler.......................... 44

8.2.4 Hızlı başlangıç sihirbazı: Kapasiteler (enerji ölçümü) . 46

8.2.5 Alan ısıtma kontrolü .................................................... 47

8.2.6 Kullanım sıcak suyu kontrolü ...................................... 49

8.2.7 İletişim/yardım masası numarası ................................ 49

8.3 Gelişmiş yapılandırma/optimizasyon......................................... 50

8.3.1 Alan ısıtma işlemi: gelişmiş......................................... 50

8.3.2 Kullanım sıcak suyu kontrolü: gelişmiş ....................... 52

8.3.3 Isı kaynağı ayarları...................................................... 55

8.3.4 Sistem ayarları............................................................ 56

8.4 Menü yapısı: Genel kullanıcı ayarları ........................................ 60

8.5 Menü yapısı: Genel montör ayarları .......................................... 61

9 Devreye Alma 62

9.1 Genel bakış: Devreye alma ....................................................... 62

9.2 Devreye alma sırasında dikkat edilecekler................................ 62

9.3 İşletmeye alma öncesi kontrol listesi ......................................... 62

9.4 Devreye alma sırasında kontrol listesi....................................... 62

9.4.1 Minimum debiyi kontrol etmek için.............................. 63

9.4.2 Hava tahliyesi işlevi..................................................... 63

9.4.3 Bir test çalıştırması gerçekleştirmek için..................... 64

9.4.4 Bir aktüatör test çalıştırması gerçekleştirmek için....... 64

9.4.5 Alttan ısıtma kurutma işlemi........................................ 65

10 Kullanıcıya teslim 66 11 Bakım ve servis 66

11.1 Genel bakış: Bakım ve servis .................................................... 66

11.2 Bakım güvenlik önlemleri .......................................................... 66

11.2.1 İç ünitenin açılması ..................................................... 66

11.3 Dış ünitenin yıllık bakımı için kontrol listesi ............................... 66

11.4 İç ünitenin yıllık bakımı için kontrol listesi .................................. 66

11.4.1 Kullanım sıcak suyu boylerini boşaltmak için.............. 67

12 Sorun Giderme 68

12.1 Genel bakış: Sorun giderme....................................................... 68

12.2 Sorun giderme sırasında dikkat edilecekler ............................... 68

12.3 Sorunların belirtilere göre çözülmesi .......................................... 68

12.3.1 Belirti: Ünite ısıtma işlemini beklendiği gibi

gerçekleştirmiyor.......................................................... 68

12.3.2 Belirti: Kompresör çalışmıyor (alan ısıtma veya

kullanım suyu ısıtma) ................................................... 69

12.3.3 Belirti: Pompa ses yapıyor (kavitasyon)....................... 69

12.3.4 Belirti: Basınç tahliye vanası açılıyor ........................... 69

12.3.5 Belirti: Su basıncı tahliye vanası kaçak yapıyor........... 69

12.3.6 Belirti: Alan düşük dış ortam sıcaklıklarında yeterince

ısıtılmıyor ..................................................................... 69

12.3.7 Belirti: Musluk noktasındaki basınç geçici olarak çok

yüksek değerlere ulaşıyor ............................................ 70

12.3.8 Belirti: Şişen boyler nedeniyle dekoratif paneller

geriye itiliyor ................................................................. 70

12.3.9 Belirti: Boyler dezenfeksiyon işlevi doğru şekilde

TAMAMLANMIYOR (AH hatası) .................................. 70

12.4 Hata kodlarından yola çıkarak sorunların çözümü ..................... 70

12.4.1 Hata kodları: Genel bakış ............................................ 70

13 Bertaraf 73

13.1 Genel bakış: Bertaraf ................................................................. 73

13.2 Soğutucu akışkanı toplamak için ................................................ 73

13.3 Zorlamalı soğutmayı başlatmak ve durdurmak için .................... 74

14 Teknik veriler 75

14.1 Boru şeması: Dış ünite ............................................................... 75

14.2 Boru şeması: İç ünite.................................................................. 76

14.3 Kablo şeması: Dış ünite ............................................................. 77

14.4 Kablo şeması: İç ünite ................................................................ 78

14.5 ESP eğrisi: İç ünite ..................................................................... 81

15 Sözlük 82 16 Saha ayarları tablosu 83

1 Genel güvenlik önlemleri

1.1 Dokümanlar hakkında

▪ Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal

dilinden çevrilmiştir.

▪ Bu dokümanda açıklanan önlemler, çok önemli hususları

kapsamaktadır, bu nedenle dikkatli şekilde uygulanmalıdır.

▪ Montaj kılavuzu ile montajcı referans kılavuzunda açıklanan

sistem montajı ve tüm faaliyetler yetkili bir montajcı tarafından yerine GETİRİLMELİDİR.

1.1.1 Uyarı ve simgelerin anlamları

TEHLİKE

Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları gösterir.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Elektrik çarpmasına yol açabilecek durumları gösterir.

TEHLİKE: YANMA RİSKİ

Aşırı yüksek veya aşırı düşük sıcaklıklar nedeniyle yanıklara neden olabilecek durumları gösterir.

TEHLİKE: PATLAMA RİSKİ

Patlamaya yol açabilecek durumları gösterir.

UYARI

Ölüm veya ciddi yaralanmalarla sonuçlanabilecek durumları gösterir.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 4

1 Genel güvenlik önlemleri

UYARI: YANICI MADDE

DİKKAT

Küçük veya orta ciddiyette yaralanmalarla sonuçlanabilecek durumları gösterir.

BİLDİRİM

Cihaz hasarları veya maddi hasarla sonuçlanabilecek durumları gösterir.

BİLGİ

Yararlı ipuçlarını veya ilave bilgileri gösterir.

Sembol Açıklama

Montajdan önce, montaj ve kullanım kılavuzu ile kablo bağlantısı talimat yaprağını okuyun.

Bakım ve servis görevlerini yerine getirmeden önce, servis kılavuzunu okuyun.

Daha fazla bilgi için montajcı ve kullanıcı referans kılavuzuna bakın.

1.2 Montör için

1.2.1 Genel

Ünitenin nasıl monte edilmesi ve çalıştırılması gerektiği konusunda emin DEĞİLSENİZ, satıcınıza danışın.

BİLDİRİM

Cihazların veya aksesuarların hatalı montajı veya bağlanması elektrik çarpmasına, kısa devreye, sızıntılara, yangına veya diğer cihaz hasarlarına neden olabilir. Yalnızca Daikin tarafından üretilen veya onaylanan aksesuarları, opsiyonel cihazları ve yedek parçaları kullanın.

UYARI

Montaj, test ve uygulama malzemelerinin (Daikin kılavuzlarında açıklanan talimatlardan öncelikli olarak) ilgili mevzuata uygun olduğundan emin olun.

DİKKAT

Sistemle ilgili montaj, bakım veya servis çalışmaları gerçekleştirirken uygun kişisel koruyucu malzeme ve ekipmanları (koruyucu eldivenler, koruyucu gözlükler,…) kullanın.

UYARI

Özellikle çocukların oynamasını engellemek için, ambalajdan çıkan naylon torbaları parçalayarak çöpe atın. Olası risk: boğulma.

TEHLİKE: YANMA RİSKİ

▪ Çalışma sırasında veya çalışmadan hemen sonra

soğutucu akışkan borularına, su borularına ve dahili parçalara KESİNLİKLE dokunmayın. Bu parçalar çok sıcak veya çok soğuk olabilir. Normal oda sıcaklığına dönmesi için bekleyin. Mutlaka dokunmanız gerekiyorsa, koruyucu eldiven takın.

▪ Sızan soğutucu akışkana KESİNLİKLE dokunmayın.

UYARI

Ünitenin küçük hayvanlar tarafından bir sığınak olarak kullanılmasını önlemek için gerekli önlemleri alın. Küçük hayvanların elektrikli parçalara temas etmesi arızalara, dumana veya yangına yol açabilir.

DİKKAT

Ünitenin hava girişine veya alüminyum kanatlarına KESİNLİKLE dokunmayın.

BİLDİRİM

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

BİLDİRİM

Su girişinin önlenmesi için, dış ünitedeki çalışmaların kuru hava koşullarında gerçekleştirilmesi daha uygundur.

İlgili mevzuat uyarınca en azından bakım, onarım çalışmaları, test sonuçları, bekleme süreleri, … hakkında bilgiler içeren bir kayıt defterinin ürünle birlikte tutulması gerekli olabilir.

Ayrıca, en azından aşağıda sıralanan bilgiler mutlaka ürünün kolayca erişilebilen bir yerinde TUTULMALIDIR:

▪ Acil bir durumda sistemin kapatılması için gerekli talimatlar

▪ En yakın itfaiyenin, polisin ve hastanenin isim ve adresleri

▪ İlgili servisin adı, adresi ve gündüz ve gece ulaşılabilecek telefon

numaraları

Avrupa için, bu kayıt defteriyle ilgili hususlar EN378 standardında belirtilmiştir.

1.2.2 Montaj sahası

▪ Ünite etrafında servis ve hava sirkülasyonu için yeterli boşluk

bırakın.

▪ Montaj sahasının ünitenin ağırlığına ve titreşimlerine

dayanabileceğinden emin olun.

▪ Alanın iyi havalandırıldığından emin olun. Havalandırma deliklerini

engellemeyin.

▪ Ünitenin düz durduğundan emin olun.

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:

▪ Potansiyel olarak patlayıcı ortamlar.

▪ Elektromanyetik dalgalar yayan makinelerin bulunduğu ortamlar.

Elektromanyetik dalgalar, kontrol sistemine zarar verebilir ve cihazın arızalanmasına yol açabilir.

▪ Tutuşabilir gaz (örneğin; tiner veya gazolin) kaçakları, karbon

fiberi, tutuşabilir tozlar nedeniyle yangın riski bulunan ortamlar.

▪ Korozif gazların (örnek: sülfürik asit gazı) bulunduğu ortamlar.

Bakır boruların veya lehimlenmiş parçaların korozyonu soğutucu akışkan kaçaklarına neden olabilir.

1.2.3 Soğutucu akışkan

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

BİLDİRİM

Soğutucu akışkan boru montajının ilgili mevzuata uygun olduğundan emin olun. Avrupa'daki ilgili standart EN378 sayılı standarttır.

BİLDİRİM

Saha borularının ve bağlantılarının gerilime maruz KALMADIĞINDAN emin olun.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 5

1 Genel güvenlik önlemleri

UYARI

Testler sırasında ürünü KESİNLİKLE (ünitelerin etiketlerinde belirtilen) izin verilen maksimum basıncın üzerinde bir değerde basınçlandırmayın.

UYARI

Soğutucu akışkan kaçaklarına karşı gerekli önlemleri alın. Soğutucu gaz kaçağı meydana gelirse, ortamı iyice havalandırın. Olası riskler:

▪ Kapalı bir odada soğutucu akışkan

konsantrasyonlarının aşırı yüksek olması, oksijen yetersizliğine neden olabilir.

▪ Soğutucu gazın ateşle temas etmesi halinde zehirli bir

gaz açığa çıkabilir.

TEHLİKE: PATLAMA RİSKİ

Gaz toplama – Soğutucu kaçağı. Sistemin gazını

toplamak istiyorsanız ve soğutucu devresinde kaçak varsa:

▪ Sistemdeki tüm soğutucuyu dış ünitede toplayabilen

ünitenin otomatik gaz toplama fonksiyonunu KULLANMAYIN. Olası sonuç: Çalışan kompresörün içine giden hava yüzünden kendiliğinden yanma ve kompresörün patlaması.

▪ Ünitenin kompresörünün çalışmak zorunda

KALMAYACAĞI ayrı bir geri kazanma sistemi kullanın.

UYARI

Soğutucu akışkanı DAİMA geri kazanın. KESİNLİKLE doğrudan atmosfere salınmasına izin vermeyin. Kurulumu boşaltmak için bir vakum pompası kullanın.

BİLDİRİM

Tüm borular bağlandıktan sonra, gaz kaçağı olmadığından emin olun. Gaz kaçağı kontrolü için nitrojen kullanın.

BİLDİRİM

▪ Kompresörün bozulmasını önlemek için, belirlenmiş

miktardan fazla soğutucu şarj ETMEYİN.

▪ Soğutucu sisteminin açılması gerektiğinde, soğutucu

ilgili mevzuata göre işlem GÖRMELİDİR.

UYARI

Sistemde oksijen bulunmadığından emin olun. Soğutucu ancak kaçak testi ve vakumlu kurutma işlemi gerçekleştirildikten sonra yüklenebilir.

▪ Yeniden şarj edilmesi gerekiyorsa, ünite üzerindeki etikete bakın.

Etikette soğutucu akışkan tipi ve gerekli miktarı yazılıdır.

▪ Ünite, fabrikada soğutucu akışkanla doldurulur, ancak boru

çaplarına ve uzunluklarına bağlı olarak bazı ünitelere ilave soğutucu akışkan doldurulması gerekebilir.

▪ Yalnızca sistemde kullanılan soğutucu akışkan tipine özel aletler

kullanın; böylece basınç direncini sağlar ve sisteme yabancı madde girişini önlersiniz.

▪ Sıvı soğutucu akışkanı şu şekilde şarj edin:

Eğer Ardından,

Bir sifon tüpü mevcut DEĞİLDİR Tüp baş aşağı konumdayken şarj

edin.

▪ Soğutucu akışkan tüplerini yavaşça açın.

▪ Soğutucu akışkanı sıvı fazda doldurun. Gaz fazda doldurulması,

normal çalışmayı engelleyebilir.

DİKKAT

Soğutucu yükleme prosedürü yerine getirildiğinde veya ara verildiğinde, soğutucu tüpünün vanasını hemen kapatın. Vana derhal KAPATILMAZSA, kalan basınç ilave soğutucu şarj edebilir. Olası sonuç: Yanlış soğutucu miktarı.

1.2.4 Tuzlu Su

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

UYARI

Tuzlu su seçimi MUTLAKA ilgili mevzuata uygun olarak yapılmalıdır.

UYARI

Tuzlu su kaçaklarına karşı gerekli önlemleri alın. Tuzlu su kaçağı durumunda alanı derhal havalandırın ve satıcınıza danışın.

UYARI

Ünite içerisindeki ortam sıcaklığı, örn. 70°C gibi oda içerisindeki sıcaklıktan çok daha yüksek olabilir. Tuzlu su kaçağı olması durumunda, ünite içerisindeki sıcak parçalar tehlikeli durumlar ortaya çıkartabilir.

UYARI

Uygulamanın kullanımı ve montaj MUTLAKA ilgili mevzuatta güvenlik ve çevre ile ilgili olarak belirtilen önlemler dikkate alınarak gerçekleştirilmelidir.

1.2.5 Su

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

BİLDİRİM

Su kalitesinin 98/83 EC sayılı AB direktifine uygun olduğundan emin olun.

Eğer Ardından,

Bir sifon tüpü mevcuttur

(örn., “Sıvı doldurma sifonu takılı” işareti taşıyan tüp)

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Tüp baş yukarı konumdayken şarj edin.

Montör başvuru kılavuzu

Page 6

2 Dokümanlar hakkında

1.2.6 Elektrik

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

▪ Anahtar kutusu kapağını çıkartmadan, herhangi bir

elektrik kablosunu bağlamadan veya elektrikli parçalara temas etmeden önce tüm güç beslemelerini KAPALI konuma getirin.

▪ Servis işlemine başlamadan önce, güç beslemesini

1 dakikadan daha uzun bir süre kesin ve ana devre kapasitörlerinin veya elektrikli bileşenlerin terminalleri arasındaki gerilimi ölçün. Elektrikli bileşenlere dokunulabilmesi için, gerilimin MUTLAKA 50 V DC değerinin altında olması gerekir. Terminallerin konumları için, kablo şemasına bakın.

▪ Elleriniz ıslakken, KESİNLİKLE elektrikli bileşenlere

dokunmayın.

▪ Servis kapağı açık konumdayken, KESİNLİKLE

ünitenin başından ayrılmayın.

UYARI

Fabrikada monte EDİLMEMİŞ ise, aşırı gerilim kategoriIII koşulunda bağlantıyı tam kesen tüm kutuplarda kontak ayırma özelliğine sahip bir ana anahtar veya başka bir bağlantı kesme vasıtası sabit kablo tesisatına monte EDİLMELİDİR.

UYARI

▪ YALNIZCA bakır teller kullanın.

▪ Saha kablo tesisatının ilgili mevzuata uygun

olduğundan emin olun.

▪ Tüm saha kabloları MUTLAKA ürünle verilen kablo

şemalarına uygun olarak bağlanmalıdır.

▪ Kablo demetlerini KESİNLİKLE sıkmayın ve kabloların,

borulara ve keskin kenarlara temas ETMEDİĞİNDEN emin olun. Terminal bağlantılarına dışarıdan baskı uygulanmadığından emin olun.

▪ Topraklama kablosunun takıldığından emin olun.

Üniteyi KESİNLİKLE bir şebeke borusuna, darbe emicisine veya telefon topraklamasına topraklamayın. Topraklamanın yetersiz yapılması elektrik çarpmasına yol açabilir.

▪ Özel olarak ayrılmış bir güç devresinin kullanıldığından

emin olun. Başka bir cihazla paylaşılan bir güç beslemesini KESİNLİKLE kullanmayın.

▪ Gerekli sigortaların ve devre kesicilerin takıldığından

emin olun.

▪ Bir toprak kaçağı kesicisinin takıldığından emin olun.

Aksi takdirde, elektrik çarpmasına veya yangına neden olabilir.

▪ Topraklama kaçağı koruyucu monte edilecekse,

topraklama kaçağı koruyucusunun gereksiz yere açılmasını önlemek için bu koruyucunun inverter ile uyumlu (yüksek frekanslı elektrik karışımına dayanıklı) olduğundan emin olun.

BİLDİRİM

Güç kabloları döşenirken alınması gereken önlemler:

▪ Güç terminal bloğuna farklı kalınlıktaki kablolar

BAĞLAMAYIN (güç kablolarındaki gevşeklikler anormal ısınmaya neden olabilir).

▪ Aynı kalınlıktaki kabloları bağlarken, yukarıdaki şekilde

gösterildiği gibi yapın.

▪ Kablolama için, belirtilen güç kablolarını kullanın ve bu

kabloları sağlam şekilde bağlayın ve ardından terminal kartına harici basınç uygulanmasını önlemek için sabitleyin.

▪ Terminal vidalarını sıkmak için uygun bir tornavida

kullanın. Küçük başlı bir tornavida, vida başına zarar verebilir ve vidanın doğru şekilde sıkılmasını engelleyebilir.

▪ Terminal vidaları aşırı sıkılırsa kırılabilir.

Olası karışmaları önlemek için, güç kablolarını televizyon ve radyolara en az 1 metre uzaktan geçirin. Radyo dalgalarına bağlı olarak, 1metre mesafe yeterli olmayabilir.

UYARI

▪ Elektrik işleri tamamlandıktan sonra, her bir elektrikli

bileşenin ve elektrikli bileşen kutusu içindeki terminalin sağlam şekilde bağlandığını onaylayın.

▪ Üniteyi çalıştırmadan önce tüm kapakların

kapatıldığından emin olun.

BİLDİRİM

Yalnızca güç kaynağının trifaze olması ve kompresörde bir AÇIK/KAPALI başlangıç yönteminin bulunması durumunda geçerlidir.

Ürün çalışırken anlık bir kesintinin veya gücün gidip gelmesinin ardından ters fazın devreye girmesi ihtimali varsa, ters faz koruma devresini lokal olarak monte edin. Ürünün ters fazda çalıştırılması, kompresöre ve diğer parçalara zarar verebilir.

2 Dokümanlar hakkında

2.1 Bu doküman hakkında

Hedef okuyucu

Yetkili montörler

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

▪ Genel güvenlik önlemleri:

▪ Sistemin kurulumunu gerçekleştirmeden önce mutlaka

okumanız gereken güvenlik talimatları

▪ Formatı: Basılı (iç ünite kutusundan çıkar)

▪ İç ünite montaj kılavuzu:

▪ Montaj talimatları

▪ Formatı: Basılı (iç ünite kutusundan çıkar)

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 7

3 Kutu hakkında

▪ Dış ünite montaj kılavuzu:

▪ Montaj talimatları

▪ Formatı: Basılı (dış ünite kutusundan çıkar)

▪ Montör başvuru kılavuzu:

▪ Montaj hazırlığı, iyi uygulamalar, referans verileri,…

▪ Formatı: Dijital dosyalar şu adrestedir; http://

www.daikineurope.com/support-and-manuals/productinformation/

▪ Opsiyonel ekipmanlar için ek kitapçık:

▪ Opsiyonel cihazların nasıl monte edilmesi gerektiği hakkında

ilave bilgiler

▪ Formatı: Basılı (iç ünite kutusundan çıkar) + Dijital dosyalar şu

adrestedir; http://www.daikineurope.com/support-and-manuals/

product-information/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya satıcınızdan ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

Teknik mühendislik verileri

▪ En son teknik verilerin bir alt kümesine bölgesel Daikin web

sitesinden (genel erişime açık) ulaşılabilir.

▪ En son teknik verilerin tam kümesine Daikin dış ağından (kimlik

denetimi gerekir) ulaşılabilir.

2.2 Bir bakışta montör başvuru kılavuzu

Bölüm Açıklama

Genel güvenlik önlemleri Sistemin kurulumunu gerçekleştirmeden

önce mutlaka okumanız gereken

güvenlik talimatları Dokümanlar hakkında Montör için mevcut dokümanlar Kutu hakkında Ünitenin ambalajı nasıl açılır ve

aksesuarlar nasıl çıkartılır Üniteler ve seçenekler

hakkında

Uygulama kılavuzları Farklı sistem kurulum düzenleri Hazırlık Sahaya gidilmeden önce yapılması ve

Montaj Sistemin monte edilmesi için yapılması

Yapılandırma Monte edildikten sonra sistemin

Devreye Alma Yapılandırıldıktan sonra sistemin

Kullanıcıya teslim Kullanıcıya teslim edilecekler ve

Bakım ve servis Ünitelerin bakımı ve servisi Sorun Giderme Sorun durumunda yapılacaklar Bertaraf Sistemin bertaraf edilmesi Teknik veriler Sistemin teknik özellikleri Sözlük Terimlerin açıklamaları

▪ Üniteler nasıl tanımlanır

▪ Ünite ve seçeneklerin olası

kombinasyonları

bilinmesi gerekenler

ve bilinmesi gerekenler

yapılandırılması için yapılması ve

bilinmesi gerekenler

devreye alınması için yapılması ve

bilinmesi gerekenler

yapılacak açıklamalar

Bölüm Açıklama

Saha ayarları tablosu Montör tarafından doldurulacak ve daha

sonra başvurulmak üzere saklanacak tablo

Not: Kullanıcı başvuru kılavuzunda ayrıca bir montör ayarları tablosu bulunur. Bu tablo, montör tarafından doldurulmalı ve kullanıcıya teslim edilmelidir.

3 Kutu hakkında

3.1 Genel bilgi: Kutu hakkında

Bu bölümde dış ve iç ünitelerin içinde bulunduğu kutuların sahada teslim edilmesinden sonra yapılması gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Ünitelerin ambalajının açılması ve taşınması

▪ Ünitelerden aksesuarların çıkarılması

Şu hususları dikkate alın:

▪ Teslim alındığında ünitede hasar olup olmadığı KONTROL

EDİLMELİDİR. Tespit edilen hasarlar derhal nakliye şirketi yetkilisine RAPOR EDİLMELİDİR.

▪ Taşıma sırasındaki hasara mani olmak için üniteyi mümkün

olduğunca nihai montaj konumuna getirene kadar ambalajından çıkarmayın.

▪ Üniteyi içeriye getirirken izlemek istediğiniz yolu önceden

hazırlayın.

3.2 Dış ünite

3.2.1 Dış üniteyi ambalajından çıkarmak için

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 8

3 Kutu hakkında

57kg

a db c

1× 1× 1× 2×

a~e+i

f+g

4×

2×

3.3 İç ünite

3.3.1 İç üniteyi ambalajından çıkarmak için

3.2.2 Aksesuarları dış üniteden sökmek için

1 Dış üniteyi kaldırın.

DİKKAT

Dış üniteyi yalnızca aşağıda gösterildiği şekilde kaldırın ve taşıyın:

2 Aksesuarları ambalajın altından çıkartın.

3.3.2 İç üniteden aksesuarları çıkarmak için

1 Ünitenin üst tarafındaki vidaları sökün.

2 Üst paneli sökün.

3 Ünitenin ön tarafındaki vidaları sökün.

4 Ön panelin önündeki düğmeye basın.

5 Ön paneli çıkarın.

UYARI: Keskin kenarlar

Ön paneli alt parça yerine üst parçaya takın. Parmaklarınıza dikkat edin, ön panelin alt parçasında keskin kenarlar mevcuttur.

a Dış ünite montaj kılavuzu b Florlu sera gazları etiketi c Farklı dillerde yazılmış florlu sera gazları etiketi

Montör başvuru kılavuzu

d Ünite montaj levhası

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 9

4 Üniteler ve seçenekler hakkında

1×

1× 1× 1× 1×

2× 1×4×

a b c d

2×

g h ie

6 Aksesuarları sökün.

a Genel güvenlik önlemleri

b Opsiyonel ekipmanlar için ek kitapçık

c İç ünite montaj kılavuzu

d Kullanım kılavuzu

e Kesme vanası için sızdırmazlık halkası

f Drenaj/doldurma noktalı kesme vanası g Kesme vanası h Kullanıcı arayüzü kapağı

i Kullanıcı arayüzünün sabitlenmesi için 2 vida.

7 Üst paneli ve ön levhayı geri takın.

4 Üniteler ve seçenekler

hakkında

4.1 Genel bilgi: Üniteler ve seçenekler hakkında

Bu bölümde şu hususlarla ilgili bilgiler yer alır:

▪ Dış ünitenin tanımlanması

▪ İç ünitenin tanımlanması

▪ Dış ve iç ünitelerin kombine edilmesi

▪ Dış ünitenin seçeneklerle kombine edilmesi

▪ İç ünitenin seçeneklerle kombine edilmesi

4.2 Tanım

BİLDİRİM

Birkaç ünitenin montaj veya servis çalışmalarını aynı anda yürütürken, farklı modellerin servis panellerini birbirine KARIŞTIRMADIĞINIZDAN emin olun.

Kod Açıklama

ER Avrupa split dış ünite tipi bire bir ısı pompası L Düşük su sıcaklığı –ortam sıcaklığı aralığı: −10~

−20°C Q R410A soğutucu akışkan 006 Kapasite sınıfı CA Model serisi V3 Güç beslemesi

4.2.2 Tanıtma etiketi: İç ünite

Konum

Model tanımlaması Örnek: EHVZ04S18CB3V

Kod Açıklama

E Avrupa modeli HV Entegre boylerli döşeme tipi iç ünite Z Çift bölgeli model 04 Kapasite sınıfı S Entegre boyler malzemesi: Paslanmaz çelik 18 Entegre boyler hacmi CB Model serisi 3V Yedek ısıtıcı modeli

4.3 Ünite kombinasyonları ve seçenekleri

4.2.1 Tanıtma etiketi: Dış ünite

Konum

Model tanımlaması Örnek: ERLQ006CAV3

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

4.3.1 Dış ünite için olası seçenekler

Drenaj tavası (EKDP008CA)

Drenaj tavası, dış üniteden tahliye edilen sıvının toplanması için gereklidir. Drenaj tavası kiti şunlardan meydana gelir:

▪ Drenaj tavası

▪ Montaj kelepçeleri

Montaj talimatları için, drenaj tavası montaj kılavuzuna bakın.

Drenaj tavası ısıtıcısı (EKDPH008CA)

Drenaj tavası ısıtıcısı, drenaj tavasının donmasının önlenmesi için gereklidir.

Düşük ortam sıcaklıklarının veya yoğun kar yağışının görülebileceği soğuk bölgelerde bu seçeneğin monte edilmesi önerilir.

Montaj talimatları için, drenaj tavası ısıtıcısı montaj kılavuzuna bakın.

Montör başvuru kılavuzu

Page 10

4 Üniteler ve seçenekler hakkında

BİLGİ

Drenaj tavası ısıtıcısı kullanılıyorsa, dış ünitedeki servis PCB'si üzerindeki JP_DP atlatma kablosunun MUTLAKA kesilmesi gerekir.

Atlatma kablosunu kestikten sonra, bu işlevi etkinleştirmek için MUTLAKA dış üniteyi sıfırlamanız gerekir.

U profiller (EKFT008CA)

U profiller, üzerine dış ünitenin monte edilebileceği montaj kelepçeleridir.

Düşük ortam sıcaklıklarının veya yoğun kar yağışının görülebileceği soğuk bölgelerde bu seçeneğin monte edilmesi önerilir.

Montaj talimatları için, dış ünite montaj kılavuzuna bakın.

Düşük ses kapağı (EKLN08A1)

Sese duyarlı alanlarda (örn. yatak odalarının yakınında), dış ünitenin çalışma sesini azaltmak için düşük ses kapağını takabilirsiniz.

Düşük ses kapağını takabilirsiniz:

▪ Toprağa montaj ayaklarında. Bu, 200kg kaldırmalıdır.

▪ Duvara braketlerde. Bu, 200kg kaldırmalıdır.

Düşük ses kapağı takarsanız, aşağıdaki seçeneklerden birini de monte etmeniz gerekir:

▪ Önerilen: Drenaj tavası kiti (drenaj tavası ısıtıcısıyla ve ısıtıcı

olmadan)

▪ U profiller

Montaj talimatları için, düşük ses kapağının montaj kılavuzuna bakın.

4.3.2 İç ünite için olası seçenekler

Kullanıcı arayüzü (EKRUCBL*)

Kullanıcı arayüzü ve olası ilave kullanıcı arayüzleri seçenek olarak mevcuttur.

İlave kullanıcı arayüzü bağlanabilir:

▪ Böylece:

▪ hem iç üniteye yakın bir kumandaya sahip olunur,

▪ hem de ısıtılacak ana alanda oda termostatı işlevinden

yararlanılır.

▪ Diğer dillerde bir kullanıcı arayüzüne sahip olmak için.

Şu kullanıcı arayüzleri mevcuttur:

▪ EKRUCBL1 şu dilleri içerir: Almanca, Fransızca, Hollandaca,

İtalyanca.

▪ EKRUCBL2 şu dilleri içerir: İngilizce, İsveççe, Norveççe, Fince.

▪ EKRUCBL3 şu dilleri içerir: İngilizce, İspanyolca, Yunanca,

Portekizce.

▪ EKRUCBL4 şu dilleri içerir: İngilizce, Türkçe, Lehçe, Romence.

▪ EKRUCBL5 şu dilleri içerir: Almanca, Çekçe, Slovence, Slovakça.

▪ EKRUCBL6 şu dilleri içerir: İngilizce, Hırvatça, Macarca, Estonya

Dili.

▪ EKRUCBL7 şu dilleri içerir: İngilizce, Almanca, Rusça,

Hollandaca.

Kullanıcı arayüzüne dil seçenekleri bilgisayar yazılımı kullanılarak yüklenebilir veya bir kullanıcı arayüzünden diğerine kopyalanabilir.

Montaj talimatları için, bkz. "7.9.9 Kullanıcı arayüzünü bağlamak

için"sayfa37.

Basitleştirilmiş kullanıcı arayüzü (EKRUCBS)

▪ Basitleştirilmiş kullanıcı arayüzü yalnızca ana kullanıcı arayüzüyle

birlikte kullanılabilir.

▪ Basitleştirilmiş kullanıcı arayüzü bir oda termostatı olarak çalışır

ve kontrol edilmek istenen odaya monte edilmelidir.

Montaj talimatları için, basitleştirilmiş kullanıcı arayüzünün montaj ve kullanım kılavuzuna bakın.

Oda termostatı (EKRTWA, EKRTR1, RTRNETA)

İç üniteye opsiyonel olarak bir oda termostatı bağlayabilirsiniz. Bu termostat kablolu (EKRTWA) veya kablosuz (EKRTR1ve RTRNETA) olabilir. RTRNETA termostatı sadece yalnız ısıtma sistemlerinde kullanılabilir.

Montaj talimatları için, oda termostatı montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

Kablosuz termostat uzak sensörü (EKRTETS)

Kablosuz iç ortam sıcaklığı sensörünü (EKRTETS) yalnızca kablosuz termostat (EKRTR1) ile birlikte kullanabilirsiniz.

Montaj talimatları için, oda termostatı montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

Dijital G/Ç PCB'si (EKRP1HB)

Şu sinyallerin sağlanması için dijital G/Ç PCB'si gereklidir:

▪ Alarm çıkışı

▪ Alan ısıtma Açık/KAPALI çıkışı

▪ Harici ısı kaynağına geçiş

Montaj talimatları için, dijital G/Ç PCB'si montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

Talep PCB'si (EKRP1AHTA)

Dijital girişlere göre tasarruflu güç tüketim kontrolünü etkinleştirmek için mutlaka talep PCB'si monte etmeniz gerekir.

Montaj talimatları için, talep PCB'si montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

Uzak iç ortam sensörü (KRCS01-1)

Varsayılan yapılandırmada oda sıcaklığı sensörü olarak dahili kullanıcı arayüzü sensörü kullanılır.

Başka bir konumdaki oda sıcaklığının ölçümü için, uzak iç ortam sensörü bir seçenek olarak monte edilebilir.

Montaj talimatları için, uzak iç ortam sensörü montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

BİLGİ

▪ Uzak iç ortam sensörü yalnızca kullanıcı arayüzünün,

oda termostatı işleviyle yapılandırılması durumunda kullanılabilir.

▪ Uzak iç ortam sensörü ile uzak dış ortam sensöründen

yalnızca birini bağlayabilirsiniz.

Uzak dış ortam sensörü (EKRSCA1)

Varsayılan yapılandırmada dış ortam sıcaklığının ölçümü için dış ünite içerisindeki sensör kullanılır.

Daha gelişmiş bir sistem davranışının tespit edilmesine yönelik olarak (örn. doğrudan güneş ışığından kaçınılması için) başka bir konumdaki dış ortam sıcaklığının ölçülmesi için, uzak dış ortam sensörü bir seçenek olarak monte edilebilir.

Montaj talimatları için, uzak dış ortam sensörü montaj kılavuzuna bakın.

BİLGİ

Uzak iç ortam sensörü ile uzak dış ortam sensöründen yalnızca birini bağlayabilirsiniz.

Bilgisayar yapılandırıcı (EKPCCAB)

İç ünitenin anahtar kutusuyla bilgisayar arasındaki bağlantı bilgisayar kablosuyla sağlanır. Böylece, kullanıcı arayüzüne farklı dil dosyaları ve iç üniteye iç ortam parametreleri yüklenebilir. Mevcut dil dosyaları için, satıcınıza danışın.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 11

5 Uygulama kılavuzları

HPC1

FHL1 FHL2 FHL3

HPC2 HPC3

a b c

g hf

d e

Yazılım ve ilgili çalıştırma talimatlarına şu adresten ulaşılabilir: http://

www.daikineurope.com/support-and-manuals/software-downloads/.

Montaj talimatları için, bilgisayar kablosu montaj kılavuzuna ve

"8Yapılandırma"sayfa40 bölümüne bakın.

Isı pompası konvektörü (FWXV)

Alan ısıtma için ısı pompası konvektörleri (FWXV) kullanılabilir.

Montaj talimatları için, ısı pompası konvektörlerinin montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

Akıllı telefon kontrolü + Smart Grid uygulamaları için LAN adaptörü (BRP069A61)

Bu LAN adaptörünü şu amaçlarla monte edebilirsiniz:

İç ünite Dış ünite

ERLQ004CAV3 ERLQ006CAV3 ERLQ008CAV3

EHVZ04S18CB3V O — — EHVZ08S18CB3V — O O

5 Uygulama kılavuzları

5.1 Genel bakış: Uygulama kılavuzları

Uygulama kılavuzlarının amacı Daikin ısı pompası sisteminin olanakları hakkında genel bilgi vermektir.

BİLDİRİM

▪ Uygulama kılavuzlarında verilen çizimler yalnızca

bilgilendirme amaçlıdır ve ayrıntılı hidrolik şemalar yerine kullanılamaz. Ayrıntılı hidrolik boyutlandırma ve dengeleme gösterilmemiştir ve bu hususlar montörün sorumluluğundadır.

▪ Isıpompası çalışmasının optimize edilmesi için gerekli

yapılandırma ayarları hakkında daha ayrıntılı bilgi için,

"8Yapılandırma"sayfa40 bölümüne bakın.

Bu bölümde şu uygulama kılavuzları yer almaktadır:

▪ Alan ısıtma sisteminin kurulumu

▪ Kullanım sıcak suyu boylerinin kurulumu

▪ Sayacın kurulumu

▪ Güç tüketimi kontrolünün kurulumu

▪ Harici sıcaklık sensörünün kurulumu

▪ Sistemi bir akıllı telefon uygulaması üzerinden kontrol etmek.

▪ Sistemi çeşitli Smart Grid uygulamalarında kullanmak.

Montaj talimatları için, LAN adaptörünün montaj kılavuzuna bakın.

Akıllı telefon kontrolü için LAN adaptörü (BRP069A62)

Sistemi bir akıllı telefon uygulaması üzerinden kontrol etmek için bu LAN adaptörünü monte edebilirsiniz.

Montaj talimatları için, LAN adaptörünün montaj kılavuzuna bakın.

4.3.3 Olası iç ve dış ünite kombinasyonları

BİLGİ

Bir harici oda termostatı kullanılıyorsa ve tüm koşullarda oda donma korumasının garanti edilmesi gerekiyorsa, otomatik acil durum [A.6.C] öğesini 1 değerine ayarlamalısınız.

5.2.1 Birden fazla oda –İkiLWT bölgesi

Bu ünite 2 farklı sıcaklıkta su sağlayacak şekilde tasarlanmıştır. Tipik bir kurulumda düşük sıcaklıkta alttan ısıtma sistemi ve yüksek su sıcaklığında radyatörler bulunur.

Bu dokümanda:

▪ Ana bölge = En düşük tasarım sıcaklığına sahip bölge

▪ İlave bölge = En yüksek tasarım sıcaklığına sahip bölge

Tipik örnek:

Oda (bölge) Isı yayıcılar: Tasarım sıcaklığı

Oturma odası (ana bölge) Alttanısıtma sistemi: 35°C Yatak odaları (ilave bölge) Isı pompası konvektörleri: 45°C

Kurulum

5.2 Alan ısıtma sisteminin kurulumu

Daikin ısı pompasısistemi bir veya daha fazla sayıda odadaki ısı dağıtıcılarına çıkış suyu besler.

Sistem her bir odadaki sıcaklığı kontrol etmek üzere geniş bir esnekliğe sahip olduğundan, öncelikle şu soruları yanıtlandırmanız gerekir:

▪ Daikin ısı pompasısistemi tarafından kaç oda ısıtılır?

▪ Her bir odada ne tip ısı yayıcılar kullanılacak ve bunların tasarım

çıkış suyu sıcaklıkları ne olacak?

Alan ısıtma gereksinimleri belirlendikten sonra Daikin aşağıdaki kurulum kılavuzlarının takip edilmesini önerir.

BİLDİRİM

Bir harici oda termostatı kullanılırsa, oda donma koruması bu harici oda termostatı tarafından kontrol edilir. Ancak, oda donmak koruması yalnızca ünitenin kullanıcı arayüzündeki çıkış suyu sıcaklığı kontrolünün AÇIK konumda olması durumunda mümkündür.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

A İlave çıkış suyu sıcaklığı bölgesi B Oda 1 C Oda 2 D Ana çıkış suyu sıcaklığı bölgesi E Oda 3

a Dış ünite b İç ünite

Montör başvuru kılavuzu

Page 12

5 Uygulama kılavuzları

a b c d ge h ii

fki

HPC1

FHL1 FHL2 FHL3

HPC2 HPC3

c Isı eşanjörü d Yedek ısıtıcı e Motorlu 3 yollu vana (ana bölgenin karıştırılması)

f İlave pompa g Ana pompa h Kesme vanası

i Toplayıcı (sahada temin edilir) j Isıpompası konvektörleri uzaktan kumandası (sahada

temin edilir)

k Kullanıcı arayüzü (sahada temin edilir)

HPC1...3 Isı pompası konvektörleri (sahada temin edilir)

FHL1...3 Zeminden ısıtma devreleri (sahada temin edilir)

▪ Ana bölge için: oda sıcaklığı, oda termostatı olarak kullanılan

kullanıcı arayüzü tarafından kontrol edilir.

▪ İlave bölge için:

▪ Harici termostat doğrudan iç üniteye bağlanır.

▪ İstenen oda sıcaklığı her bir odadaki radyatörlerin harici

termostatı ve termostatik vanaları kullanılarak ayarlanır.

▪ Harici termostattan gelen ısıtma talebi sinyali, iç ünite

üzerindeki dijital girişe (X2M/1a ve X2M/4) bağlanır. İç ünite yalnızca geçerli bir talep olduğunda istenen ilave çıkış suyu sıcaklığını temin eder.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:

▪ #: [A.2.1.7]

▪ Kod: [C-07]

2 (RT kontrolü): Ünite, kullanıcı arayüzünün ortam sıcaklığına göre çalışır.

Not:

▪ Ana oda = oda termostatı

olarak kullanılan kullanıcı arayüzü çalışır

▪ Diğer odalar = harici oda

termostatı çalışır

Su sıcaklığı bölgelerinin sayısı:

1 (2 LWT alanı): Ana + ilave

▪ #: [A.2.1.8]

▪ Kod: [7-02] Isıpompası konvektörleri

kullanılıyorsa:

İlave bölge için harici oda termostatı:

1 (Termo ON/OFF): Kullanılan harici oda termostatı veya ısıpompası konvektörü yalnızca bir termo AÇIK/KAPALI koşulu gönderebiliyorsa.

▪ #: [A.2.2.5]

▪ Kod: [C-06] Kesme vanası çıkışı Ana bölgenin termo talebine

uygun olarak ayarlayın.

Avantajları

▪ Konfor. Akıllı oda termostatı işlevi istenen çıkış suyu sıcaklığını

mevcut oda sıcaklığına dayalı olarak düşürebilir veya yükseltebilir (ayar işlevi).

▪ Verimlilik.

▪ İç ünite, talebe bağlı olarak farklı tiplerdeki ısı yayıcıların

tasarım sıcaklıklarına karşılık gelecek farklı çıkış suyu sıcaklıkları temin eder.

▪ Alttanısıtma sistemi, Altherma LT ile maksimum performansına

ulaşır.

5.3 Kullanım sıcak suyu boylerinin kurulumu

5.3.1 Sistem planı –Entegre DHW boyleri

a Dış ünite b İç ünite c Isı eşanjörü d Yedek ısıtıcı e Motorlu 3 yollu vana (alan ısıtma ve kullanım sıcak suyu

arasında geçiş içindir)

f Motorlu 3 yollu vana (ana bölgenin karıştırılması) g Ana pompa h İlave pompa

i Kesme vanası j Toplayıcı (sahada temin edilir)

k Kullanım sıcak suyu boyleri

FHL1...3 Zeminden ısıtma devreleri (sahada temin edilir)

UI Kullanıcı arayüzü (sahada temin edilir)

HPC1...3 Isı pompası konvektörleri (sahada temin edilir)

5.3.2 DHW boyleri için hacim ve istenen sıcaklığın seçimi

İnsanlar 40°C sıcaklığındaki bir suyu sıcak bulurlar. Bu nedenle, DHW tüketimi daima 40°C'deki eşdeğer sıcak su hacmi olarak ifade edilir. Ancak, DHW boyler sıcaklığını daha yüksek bir değere (örnek: 53°C) ayarlayabilir ve ardından soğuk suyla (örnek: 15°C) karıştırabilirsiniz.

Kullanım sıcak suyu boyleri için istenen sıcaklık şu adımlar takip edilerek seçilir:

1 Kullanım sıcak suyu tüketiminin belirlenmesi (40°C'deki eşdeğer

sıcak su hacmi).

2 Kullanım sıcak suyu boyleri için istenen sıcaklık şu adımlar takip

edilerek seçilir.

DHW tüketiminin belirlenmesi

Aşağıdaki soruları yanıtlayın ve tipik su hacimlerini kullanarak DHW tüketimini (40°C'de eşdeğeri sıcak su hacmi) hesaplayın:

Soru Tipik su hacmi

Bir günde kaç defa duş alınıyor? 1duş = 10dak×10l/dak=100l Bir günde kaç defa banyo

yapılıyor? Bir günde mutfak evyesinde ne

kadar su kullanılıyor? Başka bir kullanım sıcak suyu

ihtiyacı var mı?

Örnek: Bir ailenin (4 kişilik) günlük kullanım sıcak suyu tüketimi şu şekilde olsun:

▪ 3 duş

1banyo = 150l

1evye = 2dak×5l/dak = 10l

—

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 13

5 Uygulama kılavuzları

c f

a b

c a b

d f

e g

▪ 1 banyo

▪ 3 evye hacmi

Kullanım sıcak suyu (DHW) tüketimi = (3×100l)+(1×150l)+(3×10l)=480l

Kullanım sıcak suyu boyleri için hacim ve istenen sıcaklığın belirlenmesi

Formül Örnek

V1=V2+V2×(T2−40)/(40−T1) Eğer:

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

V1=280l

V1Kullanım sıcak suyu tüketimi (40°C'de eşdeğer sıcak su

hacmi)

V2Bir defa ısıtılıyorsa gerekli kullanım sıcak suyu boyleri

hacmi T2Kullanım sıcak suyuboyleri sıcaklığı T1Soğuk su sıcaklığı

Enerji tasarrufu için ipuçları

▪ kullanım sıcak suyu tüketimi her gün değişiyorsa, her bir gün için

farklı istenen kullanım sıcak suyu boyler sıcaklıklarına sahip bir haftalık program düzenleyebilirsiniz.

▪ İstenen kullanım sıcak suyu boyleri sıcaklığı ne kadar düşük

olursa, o kadar düşük maliyetli olur. Daha büyük bir kullanım sıcak suyu boyleri seçerek, istenen kullanım sıcak suyu boyleri sıcaklığını düşürebilirsiniz.

▪ Isı pompasının kendisi maksimum 55°C (dış ortam sıcaklığı

düşükse 50°C) kullanım sıcak suyu üretebilir. Isı pompasına entegre elektrik direnci bu sıcaklığı yükseltebilir. Ancak, bu işlem daha fazla enerji tüketir. Daikin, yedek ısıtıcının kullanılmasını önlemek için istenen kullanım sıcak suyu (DHW) boyler sıcaklığının 55°C'nin altına ayarlanmasını önerir.

▪ Dış ortam sıcaklığı yükseldikçe, ısıpompasının performansı artar.

▪ Enerji maliyetleri gündüz ve gece eşit ise Daikin, kullanım sıcak

suyu boylerinin gündüz saatlerinde ısıtılmasını önerir.

▪ Enerji maliyetleri gece daha düşük ise Daikin, kullanım sıcak

suyu boylerinin gece saatlerinde ısıtılmasını önerir.

▪ Isıpompası kullanım sıcak suyu üretirken, bir alanı ısıtamaz. Aynı

anda hem kullanım sıcak suyuna, hem de alan ısıtmaya ihtiyaç duyuyorsanız, Daikin kullanım sıcak suyunun, daha düşük bir alan ısıtma talebi olduğundan gece saatlerinde üretilmesini önerir.

5.3.3 Kurulum ve yapılandırma –DHW boyleri

▪ Yüksek DHW tüketimleri için, DHW boylerini gün içerisinde birkaç

defa ısıtabilirsiniz.

▪ DHW boylerini istenen DHW boyleri sıcaklığına ısıtmak için, şu

enerji kaynaklarını kullanabilirsiniz:

▪ Termodinamik ısıpompası döngüsü

▪ Elektrikli yedek ısıtıcı

▪ Kullanım sıcak suyu üretimindeki enerji tüketiminin optimize

edilmesi için, bkz. "8Yapılandırma"sayfa40.

5.3.4 Anlık sıcak su için DHW pompası

Kurulum

a İç ünite

b DHW boyleri

c Kullanım sıcak suyu pompası (sahada tedarik edilir)

f Duş (sahada tedarik edilir) g Soğuk su h Kullanım sıcak suyu ÇIKIŞI

i Sirkülasyon bağlantısı

▪ Bir DHW pompası bağlanırsa, musluktan anlık sıcak su alınabilir.

▪ DHW pompası ve tesisat sahada temin edilir ve montörün

sorumluluğundadır.

▪ Sirkülasyon bağlantısının bağlanması hakkında daha fazla bilgi

için: bkz. "7Montaj"sayfa23.

Yapılandırma

▪ Daha fazla bilgi için, bkz. "8Yapılandırma"sayfa40.

▪ DHW pompasını kullanıcı arayüzü üzerinden kontrol etmek için bir

program düzenleyebilirsiniz. Daha fazla bilgi için, kullanıcı başvuru kılavuzuna bakın.

5.3.5 Dezenfeksiyon için DHW pompası

Kurulum

a İç ünite b DHW boyleri c Kullanım sıcak suyu pompası (sahada tedarik edilir) d Isıtıcı eleman (sahada tedarik edilir) e Tek yönlü vana (sahada tedarik edilir)

f Duş (sahada tedarik edilir) g Soğuk su h Kullanım sıcak suyu ÇIKIŞI

i Sirkülasyon bağlantısı

▪ Kullanım sıcak suyu pompası sahada temin edilir ve montajı,

montörün sorumluluğundadır.

▪ Kullanım sıcak suyu boylerinin sıcaklığı maksimum 60°C'ye

ayarlanabilir. İlgili mevzuat uyarınca dezenfeksiyon için daha yüksek bir sıcaklık gerekiyorsa, yukarıda gösterildiği gibi bir kullanım sıcak suyu pompası ve ısıtıcı elemanı bağlayabilirsiniz.

▪ İlgili mevzuat uyarınca su borularının musluk çıkışına kadar

dezenfekte edilmesi gerekiyorsa, yukarıda gösterildiği gibi bir DHW pompası ve (gerekiyorsa) ısıtıcı elemanı bağlayabilirsiniz.

▪ Tam dezenfeksiyon sağlamak için musluk noktasını açmanız

gerekir.

UYARI

Musluk noktası açılırken su sıcaklığı, 55°C'ye kadar çıkabilir.

Yapılandırma

İç ünite DHW pompası çalışmasını kontrol edebilir. Daha fazla bilgi için, bkz. "8Yapılandırma"sayfa40.

5.4 Sayacın kurulumu

▪ Kullanıcı arayüzü üzerinden şu enerji verilerini okuyabilirsiniz:

▪ Üretilen ısı

▪ Tüketilen enerji

▪ Şu dönemlere ait enerji verilerini okuyabilirsiniz:

▪ Alan ısıtma

▪ Kullanım sıcak suyu üretimi

▪ Şu dönemlere ait enerji verilerini okuyabilirsiniz:

▪ Aylık

▪ Yıllık

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 14

5 Uygulama kılavuzları

c c

fed

A B

gfe

A B

c d



BİLGİ

Üretilen ısı ve tüketilen enerji hesaplamaları tahmine dayalıdır; doğruluğu garanti edilemez.

5.4.1 Üretilen ısı

BİLGİ

Üretilen ısının hesaplanması için kullanılan sensörler otomatik olarak kalibre edilir.

▪ Üretilen ısı dahili olarak şu parametrelere göre hesaplanır:

▪ Çıkış ve giriş suyu sıcaklığı

▪ Debi

▪ Kurulum ve yapılandırma: İlave ekipman ihtiyacı yoktur.

5.4.2 Tüketilen enerji

Tüketilen enerjiyi belirlemek için şu yöntemleri kullanabilirsiniz:

▪ Hesaplama

▪ Ölçüm

BİLGİ

Tüketilen enerji hesabıyla (örnek: yardımcı ısıtıcı için) tüketilen enerji ölçümünü (örnek: dış ünite için) birleştiremezsiniz. Aksi takdirde, enerji verileri geçersiz olacaktır.

Tüketilen enerjinin hesaplanması

▪ Yalnızca EHVZ04+08 için kullanılabilir.

▪ Tüketilen enerji dahili olarak şu parametrelere göre hesaplanır:

▪ Dış ünite tarafından çekilen güç

▪ Yedek ısıtıcının ayarlanan kapasitesi

▪ Gerilim

▪ Kurulum ve yapılandırma: Doğru enerji verileri elde etmek için,

kapasiteyi ölçün (direnç ölçümünü gerçekleştirin) ve ardından kullanıcı arayüzü üzerinden yedek ısıtıcı için kapasiteyi (adım 1) ayarlayın.

Tüketilen enerjinin ölçülmesi

▪ Tüm modeller için geçerlidir.

▪ Yüksek doğruluk oranı nedeniyle tercih edilen yöntemdir.

▪ Harici güç sayaçları gerektirir.

▪ Kurulum ve yapılanırma: Elektrik sayaçları kullanılıyorsa, her bir

sayaç için darbe/kWh sayısını kullanıcı arayüzü üzerinden ayarlayın. EHVZ16 modeli için tüketilen enerji verileri yalnızca bu ayar yapılandırılmışsa mevcuttur.

BİLGİ

Elektrik tüketimi ölçülürken, elektrik sayaçlarının sistem tarafından çekilen TÜM gücü kapsadığından emin olun.

5.4.3 Normal elektrik tarifeli güç beslemesi

Genel kural

Tüm sistemi kapsayan tek bir sayaç yeterlidir.

Kurulum

Sayacı X5M/7 ve X5M/8'e bağlayın.

Sayaç tipi

Kurulum Sayaç tipi

▪ Monofaze dış ünite

▪ Bir monoffaze şebekeden

beslenen yedek ısıtıcı

Monofaze

Kurulum Sayaç tipi

Trifaze dış ünite Trifaze

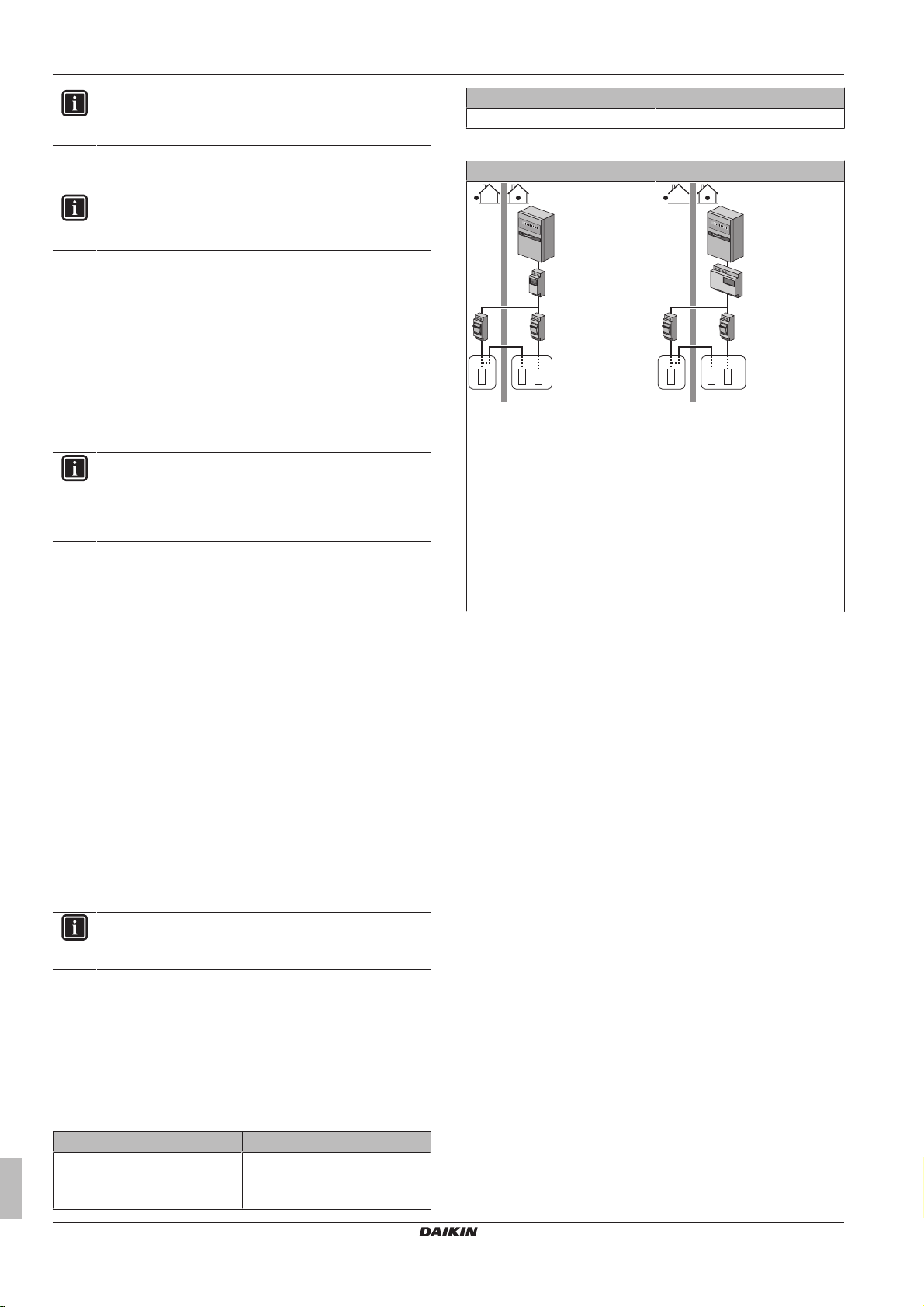

Örnek

Monofaze sayaç Trifaze sayaç

A Dış ünite

B İç ünite

a Elektrik dolabı (L1/N)

b Sayaç (L1/N)

c Sigorta (L1/N)

d Dış ünite (L1/N)

e İç ünite (L1/N)

f Yedek ısıtıcı (L1/N)

A Dış ünite

B İç ünite

a Elektrik dolabı (L1/L2/L3/N)

b Sayaç (L1/L2/L3/N)

c Sigorta (L1/L2/L3/N)

d Sigorta (L1/N)

e Dış ünite (L1/L2/L3/N)

f İç ünite (L1/L2/L3/N)

g Yedek ısıtıcı (L1/N)

İstisna

▪ Aşağıdaki durumlarda ikinci bir sayaç kullanabilirsiniz:

▪ Bir sayacın güç aralığı yetersizse.

▪ Elektrik sayacı, elektrik dolabına kolayca monte edilemiyorsa.

▪ 230V ve 400V trifaze şebekeler, sayaçların teknik kısıtlamaları

nedeniyle birleştirilmişse (yaygın bir durum değildir).

▪ Bağlantı ve kurulum:

▪ İkinci sayacı X5M/9 ve X5M/10'a bağlayın.

▪ Yazılımda her iki sayacın güç tüketimi verileri eklenir, böylece

hangi sayacın hangi güç tüketimini kapsayacağını ayarlamak zorunda kalmazsınız. Yalnızca her bir sayaç için darbe sayısını belirlemeniz yeterlidir.

▪ İki sayaçlı bir örnek için bkz. "5.4.4 İndirimli elektrik tarifeli güç

beslemesi"sayfa14.

5.4.4 İndirimli elektrik tarifeli güç beslemesi

Genel kural

▪ Sayaç1: Dış üniteyi ölçer.

▪ Sayaç2: Sistemin geri kalanını (yani iç üniteyi ve yedek ısıtıcıyı)

ölçer.

Kurulum

▪ Sayaç1'i X5M/7 ve X5M/8'e bağlayın.

▪ Sayacı2'yi X5M/9 ve X5M/10'a bağlayın.

Sayaç tipleri

▪ Sayaç1: Dış ünite güç beslemesine göre monofaze veya trifaze

sayaç.

▪ Sayaç2: Bir monofaze sayaç kullanır.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 15

5 Uygulama kılavuzları

A B

A8P

DI4

DI3

DI1

5.5 Güç tüketimi kontrolünün kurulumu

▪ Güç tüketimi kontrolü:

▪ Yalnızca EHVZ04+08 için geçerlidir.

▪ Tüm sistemin (dış ünite, iç ünite ve yedek ısıtıcı toplamı) güç

tüketimini sınırlandırmanıza izin verir.

▪ Yapılandırma: Kullanıcı arayüzü üzerinden güç sınırlandırma

seviyesini ve nasıl elde edileceğini ayarlayın.

▪ Güç sınırlandırma seviyesi şu şekilde ifade edilebilir:

▪ Maksimum çalışma akımı (Acinsinde)

▪ Maksimum çekilen güç (kWcinsinde)

▪ Güç sınırlandırma seviyesi:

▪ Kalıcı olarak veya

▪ Dijital girişlere göre etkinleştirilebilir.

5.5.1 Kalıcı güç sınırlandırma

Kalıcı güç sınırlandırma, sistem için maksimum gücün veya çekilen akımın belirlenmesinde kullanışlıdır. Bazı ülkelerde alan ısıtma ve DHW üretimi için maksimum güç tüketimiyle ilgili mevzuat sınırlamaları mevcuttur.

▪ Çekilen güç (kW cinsinde)

Enerji yönetimi sistemi (sahada temin edilir) belirli bir güç sınırlandırma seviyesinin etkinleştirilmesine karar verir. Örnek: Tüm konut (aydınlatma, ev cihazları, alan ısıtma…) tarafından çekilecek maksimum gücü sınırlandırmak için.

A Dış ünite B İç ünite C Enerji yönetimi sistemi

a Güç sınırlandırma etkinleştirme (4 dijital giriş) b Yedek ısıtıcı

PiÇekilen güç

t Süre

DI Dijital giriş (güç sınırlandırma seviyesi)

a Güç sınırlandırma etkin

b Mevcut çekilen güç

Kurulum ve yapılandırma

▪ İlave bir ekipmana ihtiyaç duyulmaz.

▪ Kullanıcı arayüzü üzerinden güç tüketimi kontrolü ayarlarını

[A.6.3.1] öğesinden ayarlayın (tüm ayarların tanımı için, bkz.

"8Yapılandırma"sayfa40):

▪ Tam zamanlı sınırlandırma modunu seçin

▪ Sınırlandırma tipini (kW cinsinden güç veya A cinsinden akım)

seçin

▪ İstenen güç sınırlandırma seviyesini ayarlayın

BİLDİRİM

Şunu garanti etmek için minimum ±3,6 kW değerinde bir güç tüketimi ayarlayın:

▪ Defrost işlemi. Aksi takdirde, defrost birkaç defa

kesilirse, ısı eşanjörü donacaktır.

▪ Yedek ısıtıcı kademesi1'e izin vererek alan ısıtma ve

kullanım sıcak suyu üretimi.

PiÇekilen güç

t Süre

DI Dijital girişler (güç sınırlandırma seviyeleri)

a Güç sınırlandırma etkin b Mevcut çekilen güç

Kurulum

▪ Talep PCB'si (opsiyonel EKRP1AHTA) gereklidir.

▪ İlgili güç sınırlandırma seviyesinin etkinleştirilmesi için maksimum

dört dijital giriş kullanılır:

▪ DI1 = en zayıf sınırlandırma (en yüksek enerji tüketimi)

▪ DI4 = en güçlü sınırlandırma (en düşük enerji tüketimi)

▪ Dijital girişlerin özellikleri ve nereye bağlanmaları gerektiği

hakkında bilgi için, kablo şemasına bakın.

Yapılandırma

▪ Kullanıcı arayüzü üzerinden güç tüketimi kontrolü ayarlarını

[A.6.3.1] öğesinden ayarlayın (tüm ayarların tanımı için, bkz.

"8Yapılandırma"sayfa40):

▪ Dijital girişlere göre etkinleştirme seçeneğini seçin.

▪ Sınırlandırma tipini (kW cinsinden güç veya A cinsinden akım)

seçin.

▪ Her bir dijital girişe karşılık gelen istenen güç sınırlandırma

seviyesini ayarlayın.

BİLGİ

1'den fazla dijital giriş (aynı anda) kapanırsa, dijital giriş önceliği şu şekilde sabitlenir: DI4 önceliği >…>DI1.

5.5.2 Dijital girişlere göre etkinleştirilen güç sınırlandırma

Güç sınırlandırma bir enerji yönetim sistemiyle birlikte kullanıldığında da yararlıdır.

Tüm Daikin sistemi tarafından çekilen güç veya akım, dijital girişler tarafından önemli ölçüde (maksimum dört adım) sınırlandırılır. Her bir güç sınırlandırma seviyesi, kullanıcı arayüzü üzerinden şu parametrelerden biri sınırlandırılarak ayarlanır:

▪ Akım (A cinsinde)

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

5.5.3 Güç sınırlandırma süreci

Dış ünitenin verimliliği elektrikli ısıtıcıya göre daha yüksektir. Bu nedenle, öncelikle elektrikli ısıtıcı sınırlandırılır ve KAPALI konuma getirilir. Sistem, güç tüketimini şu sırada sınırlandırır:

1 Yedek ısıtıcıyı KAPALI konuma getirir. 2 Dış ünite sınırlandırılır. 3 Dış ünite KAPALI konuma getirilir.

Montör başvuru kılavuzu

Page 16

6 Hazırlık

A B

≤1200

>250

>350

(mm)(mm)

Örnek

Yapılandırma şu şekilde ise: Güç sınırlandırma seviyesi yedek ısıtıcının çalışmasına izin VERMEZ (adım1).

Güç tüketimi şu şekilde sınırlandırılır:

BİLGİ

Harici dış ortam sıcaklığı sensörünün verileri (ortalama veya anlık), hava durumuna bağlı kontrol eğrilerinde kullanılır. Dış ünitenin korunması için, dış ünitenin dahili sensörü sürekli olarak kullanılır.

6 Hazırlık

6.1 Genel bilgi: Hazırlık

Bu bölümde montaj yerine gitmeden önce yapmanız ve bilmeniz

PhÜretilen ısı CeTüketilen enerji

A Dış ünite B Yedek ısıtıcı

a Sınırlı dış ünite çalışması b Tam dış ünite çalışması c Yedek ısıtıcı adım1 AÇIK konuma getirilir

5.6 Harici sıcaklık sensörünün kurulumu

Bir adet harici sıcaklık sensörü bağlayabilirsiniz. Bu harici sıcaklık sensör iç veya dış ortam sıcaklığını ölçebilir. Daikin, şu durumlarda bir harici sıcaklık sensörünün kullanılmasını önerir:

İç ortam sıcaklığı

▪ Oda termostatı kontrolünde kullanıcı arayüzü, oda termostatı

olarak kullanılır ve iç ortam sıcaklığını ölçer. Bu nedenle, kullanıcı arayüzünün monte edileceği konum mutlaka:

▪ Odadaki ortalama sıcaklığın algılanabilmesine izin vermeli,

▪ Doğrudan güneş ışığına maruz kalmamalıdır.

▪ Bir ısı kaynağının yakınında olmamalı ve

▪ Örneğin kapı açılması/kapanması nedeniyle dış ortam

havasından veya hava akımından etkilenmemelidir.

▪ Bu koşulların sağlanması mümkün değilse, Daikin bir uzak iç

ortam sensörünün (KRCS01-1 seçeneği) bağlanmasını önerir.

▪ Kurulum: Montaj talimatları için, uzak iç ortam sensörü montaj

kılavuzuna bakın.

▪ Yapılandırma: Oda sensörünü [A.2.2.B] seçin.

Dış ortam sıcaklığı

▪ Dış ünitede dış ortam sıcaklığı ölçülür. Bu nedenle, dış ünitenin

monte edileceği konum mutlaka:

▪ Konutun kuzey cephesinde veya konutun en fazla ısı yayıcının

bulunduğu cephesinde bulunmalı ve

▪ Doğrudan güneş ışığına maruz KALMAMALIDIR.

▪ Bu koşulların sağlanması mümkün DEĞİLSE, Daikin bir uzak dış

ortam sensörünün (EKRSCA1 seçeneği) bağlanmasını önerir.

▪ Kurulum: Montaj talimatları için, uzak dış ortam sensörü montaj

kılavuzuna bakın.

▪ Yapılandırma: Dış ortam sensörünü [A.2.2.B] seçin.

▪ Dış ünitenin güç tasarrufu işlevi etkin olduğunda (bkz.

"8 Yapılandırma" sayfa40), dış ünite bekleme sırasındaki enerji

kayıplarını düşürmek üzere kapanır. Bu nedenle, dış ortam sıcaklığı OKUNMAZ.

▪ İstenen çıkış suyu sıcaklığı hava durumuna bağlıysa, tam zamanlı

dış ortam sıcaklığı ölçümü önemlidir. Bu da opsiyonel bir dış ortam sıcaklığı sensörünün monte edilmesinin diğer bir nedenidir.

gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Montaj sahasının hazırlanması

▪ Soğutucu akışkan borularının hazırlanması

▪ Su borularının hazırlanması

▪ Elektrik kablolarının hazırlanması

6.2 Montaj sahasının hazırlanması

Üniteyi sıklıkla çalışma alanı olarak kullanılan yerlere monte ETMEYİN. Çok toz çıkaran inşaat işleri (örn. taşlama işleri) yapılması halinde ünitenin üzeri ÖRTÜLMELİDİR.

Ünitenin rahatça içeri ve dışarı taşınmasına izin verecek boşlukta bir montaj konumu seçin.

BİLDİRİM

Bu ünite 2 sıcaklık bölgesinde çalışacak şekilde tasarlanmıştır:

▪ ana bölgede alttan ısıtma; bu bölge en düşük su

sıcaklığına sahiptir,

▪ ilave bölgede radyatörler; bu bölge en yüksek su

sıcaklığına sahiptir.

6.2.1 Dış ünitenin montaj yeri gereksinimleri

BİLGİ

Ayrıca, aşağıdaki gereksinimleri okuyun:

▪ Genel montaj saha gereksinimleri. “Genel güvenlik

önlemleri” bölümüne bakın.

▪ Soğutucu akışkan borusu gereksinimleri (uzunluk,

yükseklik farkı). Ayrıca, bu “Hazırlık” bölümüne bakın.

Montaj konumuyla ilgili şu hususları dikkate alın:

a Hava çıkışı b Hava girişi

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 17

6 Hazırlık

>100

>350

(mm)

>100

BİLGİ

Sese duyarlı alanlarda (örn. yatak odalarının yakınında), dış ünitenin çalışma sesini azaltmak için düşük ses kapağını (EKLN08A1) takabilirsiniz. Bunu takarsanız, boşlukla ilgili aşağıdaki hususları dikkate alın:

a Düşük ses kapağı

BİLDİRİM

▪ Üniteleri KESİNLİKLE birbiri üzerine yerleştirmeyin.

▪ Üniteyi KESİNLİKLE tavana asmayın.

Dış ünitenin hava çıkışına doğru esen kuvvetli rüzgarlar (≥18km/sa) kısa devreye (deşarj havasının emilmesine) neden olur. Bu da şunlara yol açabilir:

▪ çalışma kapasitesinin düşmesi;

▪ ısıtma modunda sık sık buzlanmanın artması;

▪ alçak basınç düşüşü veya yüksek basınç artışı nedeniyle

çalışmanın kesilmesi;

▪ fan arızası (fana sürekli olarak kuvvetli bir rüzgar eserse, çok hızlı

bir şekilde dönmeye başlayabilir ve bozulabilir).

Hava çıkışı rüzgara maruz kalıyorsa, bir oluklu plaka monte edilmesi önerilir.

Dış ünitenin hava girişi duvara bakacak şekilde monte edilmesi önerilir, KESİNLİKLE doğrudan rüzgara maruz kalmamalıdır.

▪ Araçlarda veya gemilerde

▪ Asitli veya alkalik buhar bulunan yerler

Deniz kenarında montaj. Dış ünitenin doğrudan deniz rüzgarlarına maruz KALMADIĞINDAN emin olun. Bunun nedeni ünitenin ömrünü kısaltabilecek havadaki yüksek tuz düzeylerinden kaynaklı korozyonun önlenmesi içindir.

Dış üniteyi doğrudan gelen deniz rüzgarlarından korunacak şekilde monte edin.

Örnek: Binanın arkasına.

Dış ünite doğrudan gelen deniz rüzgarlarına maruz kalıyorsa, bir rüzgar kırıcı montajı yapılmalıdır.

▪ Rüzgar kırıcı yüksekliği≥1,5×dış ünite yüksekliği

▪ Rüzgar kırıcıyı monte ederken servis alanı gereksinimlerine

dikkat edin.

a Deniz rüzgarı b Bina c Dış ünite d Rüzgar kırıcı

Dış ünite yalnızca dış ortamda monte edilmek ve aşağıdaki ortam sıcaklıklarında kullanılmak üzere tasarlanmıştır:

Soğutma modu 10~43°C Isıtma modu –25~25°C

6.2.2 Soğuk iklimlerde dış ünitenin ilave montaj yeri gereksinimleri

Dış üniteyi doğrudan kar yağışına karşı koruyun ve dış ünitenin KESİNLİKLE karla kaplanmasına izin vermeyin.

a Oluklu plaka

b Hakim rüzgar yönü

c Hava çıkışı

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:

▪ Sese duyarlı alanlar (örn. yatak odası yakını), böylece çalışma

sesi rahatsızlık yaratmayacaktır. Not: Ses gerçek montaj şartları altında ölçülürse, ölçülen değer çevresel gürültü ve ses yansımalarından dolayı veri kitabındaki Ses spektrumu bölümünde belirtilen ses basıncı seviyesinden daha yüksek olabilir.

▪ Atmosferde mineral yağ buğusu, spreyi veya buharının

bulunabileceği yerler. Plastik parçalar bozulabilir ve düşebilir veya su sızıntısına neden olabilir.

Ünitenin kullanım ömrünü kısaltacağından, ünitenin şu alanlara monte edilmesi ÖNERİLMEZ:

▪ Gerilim dalgalanmalarının yüksek olduğu yerler

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 18

6 Hazırlık

>500

>10>10

(mm)

ØiØ

ØpØ

a Kar kapağı veya brandası b Kaide c Hakim rüzgar yönü d Hava çıkışı

Her durumda, ünitenin altında en az 300 mm boş alan bırakın. Ayrıca ünitenin beklenen maksimum kar seviyesinin en az 100mm üzerine yerleştirildiğinden emin olun. Daha fazla ayrıntı için bkz.

"7.3Dış ünitenin montajı"sayfa24.

Çok kar yağışı alan bölgelerde, karın üniteyi ETKİLEMEYECEĞİ bir montaj yerinin seçilmesi çok önemlidir. Kar yağışının yandan gelmesi olası ise, ısı eşanjör serpantininin kar yağışından ETKİLENMEMESİNİ sağlayın. Gerekirse, bir kar koruyucu veya sundurma ve bir kaide tesis edin.

6.2.3 İç ünite montaj sahası gereksinimleri

▪ Temelin mutlaka ünite ağırlığını taşıyabilecek sağlamlıkta olması

gerekir. Ünite ağırlığını dikkate alırken kullanım sıcak suyu boylerinin tamamen suyla dolu olduğunu düşünün. Bir su kaçağı olması durumunda, suyun montaj konumu ve çevresinde herhangi bir zarara yol açmayacağından emin olun.

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:

▪ Atmosferde mineral yağ buğusu, spreyi veya buharının

bulunabileceği yerler. Plastik parçalar bozulabilir ve düşebilir veya su sızıntısına neden olabilir.

▪ Sese duyarlı alanlar (ör. yatak odası yakını), böylece çalışma sesi

rahatsızlık yaratmayacaktır.

▪ Örneğin, banyo vb. gibi yüksek nem bulunan yerler (maks. Bağıl

Nem=%85).

▪ Donma ihtimali olan yerler. İç ünite etrafındaki ortam sıcaklığının

>5°C olması gerekir.

BİLDİRİM

Birden fazla odada sıcaklık, 1 termostat tarafından kontrol ediliyorsa, termostatın takılı olduğu odada bulunan yayıcıya bir termostatik vana MONTE ETMEYİN.

6.3 Soğutucu akışkan borularının hazırlanması

6.3.1 Soğutucu akışkan borusu gereksinimleri

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

▪ Boru malzemesi: Fosforik asitle oksijeni giderilmiş dikişsiz bakır.

▪ Boru çapı:

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

▪ İç ünite yalnızca kapalı yerlere monte edilmek ve 5~35°C ortam

sıcaklığı aralığında kullanılmak üzere tasarlanmıştır.

▪ Ölçümle ilgili olarak şu hususları dikkate alın:

İç ünite ile dış ünite arasında izin verilen maksimum

30m

soğutucu akışkan borusu uzunluğu İç ünite ile dış ünite arasında izin verilen minimum

3m

soğutucu akışkan borusu uzunluğu İç ünite ile dış ünite arasında izin verilen maksimum

20m

yükseklik farkı

▪ Montajla ilgili şu hususları dikkate alın:

Sıvı boruları Ø6,4mm (1/4") Gaz boruları Ø15,9mm (5/8")

▪ Boru sertlik derecesi ve et kalınlığı:

Dış çap (Ø) Sertlik derecesi Kalınlık (t)

(a)

6,4mm (1/4") Tavlanmış (O) ≥0,8mm 15,9mm (5/8") Tavlanmış (O) ≥1,0mm

(a) İlgili mevzuata ve ünitenin maksimum çalışma basıncına

(bkz. ünitenin isim plakası üzerindeki "PS High") bağlı olarak daha büyük boru kalınlığı gerekebilir.

6.3.2 Soğutucu akışkan borularının yalıtımı

▪ Yalıtım malzemesi olarak aşağıdaki değerlere sahip polietilen

köpük kullanın:

▪ ısı aktarma oranı 0,041 ila 0,052W/mK (0,035 ila 0,045kcal/mh

°C)

▪ ısı direnci en az 120°C

▪ Yalıtım kalınlığı

Boru dış çapı (Øp) Yalıtım iç çapı (Øi) Yalıtım kalınlığı (t)

6,4mm (1/4") 8~10mm 10mm 15,9mm (5/8") 16~20mm 13mm

Montör başvuru kılavuzu

Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, yalıtım yüzeyi üzerindeki yoğuşmanın önüne geçilmesi için yalıtım malzemesinin kalınlığı en az 20mm olmalıdır.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 19

6 Hazırlık

89°C

75°C

a b c d ge h ii

fki

HPC1

FHL1 FHL2 FHL3

HPC2 HPC3

6.4 Su borularının hazırlanması

6.4.1 Su devresi gereksinimleri

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

BİLDİRİM

Plastik borular bulunuyorsa, bunların DIN 4726 uyarınca tam olarak oksijen difüzyon sızdırmaz olduğundan emin olun. Borulara oksijen yayınımı aşırı korozyona neden olabilir.

▪ Boruların bağlanması – Mevzuat. Tüm boru bağlantılarını ilgili

mevzuata ve su girişi ve çıkışı ile ilgili “Montaj” bölümünde verilen talimatlara uygun olarak gerçekleştirin.

▪ Boruların bağlanması – Kuvvet. Boruları bağlarken KESİNLİKLE

aşırı kuvvet uygulamayın. Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir.

▪ Boruların bağlanması – Gerekli Aletler. Yumuşak bir malzeme

olan pirinçle ilgili işlemlerde yalnızca uygun aletler kullanın. Aksi takdirde, borular hasar görür.

▪ Boruların bağlanması – Hava, nem, toz. Devreye hava, nem

veya toz girerse sorunlar çıkabilir. Bunu önlemek için:

▪ Yalnızca temiz borular kullanın

▪ Çapakları alırken borunun ucunu aşağı doğru tutun.

▪ Duvar içinden geçirirken toz ve pislik girmemesi için borunun

ucunu kapatın.

▪ Bağlantıların yalıtımı için kaliteli bir diş yalıtım malzemesi

kullanın.

▪ Kapalı devre. İç üniteyi YALNIZCA kapalı bir su sistemi içerisinde

kullanın. Sistemin açık bir su sisteminde kullanılması aşırı korozyona yol açabilir.

▪ Glikol. Güvenlik nedenleriyle su devresine herhangi bir şekilde

glikol eklenmesine izin verilmemektedir.

▪ Boru uzunluğu. Kullanım sıcak suyu boyleri ile sıcak su çıkış

noktası (duş, banyo,...) arasındaki boruların çok uzun bırakılmaması ve kör uçlardan kaçınılması önerilir.

▪ Boru çapı. Su borusu çapını gerekli su debisine ve pompanın

mevcut cihaz dışı statik basıncına göre seçin. İç ünitenin cihaz dışı statik basınç eğrileri için, bkz. "14Teknik veriler"sayfa75.

▪ Debi. İç ünite çalışması için gerekli minimum su debisi değerini

aşağıdaki tabloda bulabilirsiniz. Her durumda debinin garanti edilmesi gerekir. Debi düşük ise, iç ünite çalışmayı durdurur ve 7H hatasını görüntüler.

Defrost/yedek ısıtıcı çalışması sırasında gerekli minimum debi

04+08 modelleri 12l/dak 16 model 15l/dak

▪ Sahada temin edilen bileşenler – Su. Yalnızca sistem içinde

kullanılan suyla ve ünite üzerinde kullanılan malzemelerle uyumlu malzemeler kullanın.

▪ Sahada temin edilen bileşenler – Su basıncı ve sıcaklığı. Saha

borularına monte edilen tüm bileşenlerin su basıncına ve su sıcaklığına dayanabileceğini kontrol edin.

▪ Su basıncı. Maksimum su basıncı 4 bar'dır. Maksimum basıncın

aşılmayacağından emin olmak için, su devresinde gerekli önlemleri alın.

▪ Su sıcaklığı. Monte edilen tüm boru ve boru aksesuarları (vana,

bağlantılar,…) MUTLAKA şu sıcaklıklara dayanabilecek nitelikte olmalıdır.

BİLGİ

Aşağıdaki şekil örnek olarak verilmiştir ve sistem planınızdan farklı olabilir.

a Dış ünite b İç ünite c Isı eşanjörü d Yedek ısıtıcı e Motorlu 3 yollu vana (alan ısıtma ve kullanım sıcak suyu

arasında geçiş içindir)

f Motorlu 3 yollu vana (ana bölgenin karıştırılması) g Ana pompa h İlave pompa

i Kesme vanası

j Toplayıcı (sahada temin edilir) k Kullanım sıcak suyu boyleri

HPC1...3 Isı pompası konvektörü (sahada temin edilir)

FHL1...3 Zeminden ısıtma devresi (sahada temin edilir)

▪ Drenaj – Alçak noktalar. Su devresinin drenajının tam olarak

gerçekleşmesi için, sistemin tüm alçak noktalarında drenaj tapaları kullanın.

▪ Drenaj – Basınç tahliye vanası. Üniteden su damlamasını

önlemek için, basınç tahliye vanası için de uygun bir drenaj kullanın. Bkz. "7.8.5 Basınç tahliye vanasını drenaja bağlamak

için"sayfa34.

▪ Havalandırma delikleri. Sistemin tüm yüksek noktalarında servis

için kolayca erişilebilecek şekilde havalandırma delikleri sağlayın. İç ünitenin içerisinde bir otomatik hava tahliyesi mevcuttur. Su devresindeki havanın otomatik olarak tahliye edilebilmesi için, hava tahliyesinin fazla sıkılmış olmadığını kontrol edin.

▪ Zn kaplı parçalar. Su devresinde kesinlikle Zn kaplı parçalar

kullanmayın. Ünitenin dahili su devresinde bakır borular kullanıldığından, aşırı korozyon meydana gelebilir.

▪ Pirinç harici metal borular. Pirinç dışında metal boru

kullanıldığında, pirinç ve pirinç olmayan malzemeleri birbiriyle temas etmeyecek şekilde yalıtın. Bu şekilde galvanik korozyon önlenir.

▪ Vana – Değişim süresi. Su devresinde 3 yollu veya 2 yollu vana

kullanılıyorsa, vananın maksimum değiştirme süresi mutlaka 60saniye olmalıdır.

▪ Filtre. Her iki ısıtma suyu devresine ilave bir filtrenin takılması

şiddetle önerilir. Özellikle sahada monte edilen ısıtma borularındaki metal partiküllerinin temizlenmesi için, küçük partikülleri temizleyebilecek manyetik veya siklon filtre kullanılması önerilir. Küçük partiküller üniteye zarar verebilir ve ısı pompası sisteminin standart filtresi tarafından temizlenemez.

▪ Kullanım sıcak suyu boyleri – Kapasite. Su durgunluğunun

önlenmesi için, kullanım sıcak suyu boylerinin depolama kapasitesinin günlük kullanım sıcak suyu tüketimine uygun olması önemlidir.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 20

6 Hazırlık

c d

a b

T2M2T3

FHL1

FHL2

FHL3

M2 M3

T2 T3

HPC1 HPC2 HPC3

a b c

g hf

d e

0.3

0.5

1.5

2.5

100500

150 200 250 300 350 400 450

▪ Kullanım sıcak suyu boyleri – Montaj sonrası. Montaj

işleminden hemen sonra, kullanım sıcak suyu boyleri mutlaka teze suyla yıkanmalıdır. Bu prosedür mutlaka montajı takip eden ilk 5 gün boyunca en az günde bir defa tekrarlanmalıdır.

▪ Kullanım sıcak suyu boyleri – Temizleme. Uzun bir süre

kullanım sıcak suyu tüketiminin olmaması durumunda, kullanılmadan önce MUTLAA cihaz taze suyla yıkanmalıdır.

▪ Kullanım sıcak suyu boyleri – Dezenfeksiyon. Kullanım sıcak

suyu boyleri dezenfeksiyon işlevi için, bkz. "8.3.2Kullanım sıcak

suyu kontrolü: gelişmiş"sayfa52.

▪ Termostatik karıştırma vanaları. İlgili mevzuat uyarınca,

termostatik karıştırma vanalarının monte edilmesi gerekebilir.

▪ Hijyen önlemleri. Montaj işlemi mutlaka ilgili mevzuata uygun

olarak yapılmalıdır. Ayrıca, ilave hijyenik montaj önlemlerinin alınması gerekebilir.

▪ Sirkülasyon pompası. İlgili mevzuat uyarınca, sıcak su çıkış

noktası ile kullanım sıcak suyu boylerinin sirkülasyon bağlantısı arasına bir sirkülasyon pompası bağlanması gerekebilir.

a Sirkülasyon bağlantısı b Sıcak su bağlantısı c Duş d Sirkülasyon pompası

6.4.2 Genleşme kabı ön basıncı hesaplama formülü

Kabın ön basıncı (Pg), montaj yükseklik farkına (H) bağlıdır:

Pg=0,3+(H/10) (bar)

a Dış ünite b İç ünite c Isı eşanjörü d Yedek ısıtıcı e Motorlu 3 yollu vana (ana bölgenin karıştırılması)

f İlave pompa g Ana pompa h Kesme vanası

i Toplayıcı (sahada temin edilir) j Bypass vanası (sahada temin edilir)

FHL1...3 Zeminden ısıtma devresi (sahada temin edilir)

HPC1...3 Isı pompası konvektörü (sahada temin edilir)

T1...3 Bireysel oda termostatı (opsiyonel)

M1...3 Devre kontrolü için bireysel motorlu vana FHL1...3 ve

HPC1...3 (sahada temin edilir)

Maksimum su hacmi

Hesaplanan ön basınç için maksimum su hacmini belirlemek için, aşağıdaki grafiği kullanın.

6.4.3 Su hacmini ve debiyi kontrol etmek için

İç ünitede fabrikada ön basıncı 1bar olarak ayarlanmış 10litrelik bir genleşme kabı mevcuttur.

Ünitenin doğru şekilde çalıştığından emin olmak için:

▪ Minimum ve maksimum su hacmini kontrol etmelisiniz.

▪ Genleşme kabı ön basıncını ayarlamanız gerekebilir.

Minimum su hacmi

İç ünitenin dahili su hacmi HARİÇ olmak üzere, tesisattaki toplam su hacminin EHVZ04+08 için minimum 10 litre ve EHVZ16 için minimum 20 litre olduğunu kontrol edin. Minimum su hacmini 2 sıcaklık bölgesine AYIRMAYIN.

Minimum su hacminin ana bölgeye ayrılması yeterli olacaktır. Alttan ısıtma varsa, bu sistem kesinlikle hiçbir zaman (uzaktan) kontrollü bir vanayla kapatılmaması gereken 1 alttan ısıtma döngüsüyle kolayca kurulabilir.

Minimum su hacminin ilave bölgeye ayrılması gerekli DEĞİLDİR.

BİLGİ

Ancak kritik proseslerde veya yüksek ısı yüküne sahip odalarda ilave bir su hacmi gerekebilir.

BİLDİRİM

Her bir alan ısıtma/soğutma devresindeki sirkülasyon uzaktan kumandalı vanalarla kontrol edildiğinde, bu minimum su hacminin tüm vanalar kapalı olsa bile sürdürülmesi önemlidir.

a Ön basınç (bar) b Maksimum su hacmi (l)

Örnek: Maksimum su hacmi ve genleşme kabı ön basıncı

Montaj

yükseklik

(a)

farkı

≤280l >280l

≤7m Ön basınç ayarı gerekli

değildir.

Su hacmi

Şu adımları takip edin:

▪ Ön basıncı gerekli

montaj yüksekliği farkına göre düşürün. Ön basınç, 7 m'nin altındaki her bir metre için 0,1bar düşmelidir.

▪ Su hacminin, izin

verilen maksimum su hacmini GEÇMEDİĞİNİ kontrol edin.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 21

6 Hazırlık

180 l

Montaj

yükseklik

(a)

farkı

>7m Şu adımları takip edin:

▪ Ön basıncı gerekli

▪ Su hacminin, izin

(a) Su devresinin en yüksek noktası ile iç ünite arasındaki

yükseklik farkıdır (m). İç ünite tesisatın en yüksek noktasına yerleştirilmişse, montaj yüksekliği 0m'dir.

Minimum su debisi

Tesisattaki minimum (defrost/yedek ısıtıcı çalışması için gereken) debinin her bir bölge için her koşulda garanti edildiğini kontrol edin.

BİLDİRİM

Her bir alan ısıtma devresindeki veya belirli bir alan ısıtma devresindeki sirkülasyon uzaktan kumandalı vanalarla kontrol ediliyorsa, bu minimum debinin tüm vanalar kapalı olsa bile sürdürülmesi önemlidir. Minimum debiye ulaşılamadığı durumlarda 7H akış hatası meydana gelir (ısıtma veya çalışma gerçekleşmez).

Defrost/yedek ısıtıcı çalışması sırasında gerekli minimum debi

04+08 modelleri 12l/dak 16 model 15l/dak

"9.4 Devreye alma sırasında kontrol listesi" sayfa 62 altında

açıklanan önerilen prosedüre bakın.

≤280l >280l

montaj yüksekliği farkına göre yükseltin. Ön basınç, 7 m'nin üstündeki her bir metre için 0,1 bar yükselmelidir.

verilen maksimum su hacmini GEÇMEDİĞİNİ kontrol edin.

Su hacmi

İç ünitenin genleşme kabı tesisat için çok küçüktür. Bu durumda ünite dışına ilave bir kap monte edilmesi önerilir.

6.4.4 Genleşme kabı ön basıncının değiştirilmesi

a Schrader vana

6.4.5 Su hacmini kontrol etmek için: Örnekler

Örnek 1

İç ünite su devresindeki en yüksek noktanın 5m altına kurulmuştur. Su devresindeki toplam su hacmi 100l'dir.

Hiçbir önlem veya ayar gerekli değildir.

Örnek 2

İç ünite su devresindeki en yüksek noktaya kurulmuştur. Su devresindeki toplam su hacmi 350l'dir.

Önlemler:

▪ Toplam su hacmi (350l), varsayılan su hacminin (280l) üzerinde

olduğundan, ön basınç mutlaka düşürülmelidir.

▪ Gerekli ön basınç:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ 0,3bar'a karşılık gelen maksimum su hacmi 410 l'dir. (Aşağıdaki

bölümdeki grafiğe bakın).

▪ 350 l, 410 l'nin altında olduğundan, genleşme kabı tesisat için

yeterlidir.

6.5 Elektrik kablolarının hazırlanması

BİLDİRİM

Genleşme kabı ön basıncını yalnızca yetkili bir montör ayarlayabilir.

Genleşme kabının varsayılan ön basıncının (1 bar) değiştirilmesi gerekiyorsa, şu adımları dikkate alın:

▪ Genleşme kabı ön basıncını ayarlamak için yalnızca kuru azot

kullanın.

▪ Genleşme kabı ön basıncının hatalı ayarlanması sistemin

arızalanmasına yol açacaktır.

Genleşme kabının ön basıncı, nitrojen basıncının genleşme kabının Schrader vanasıyla boşaltılması veya yükseltilmesiyle gerçekleştirilmelidir.

6.5.1 Elektrik kablolarının hazırlanması hakkında

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 22

6 Hazırlık

0 1

5 3

0 1

22 19

17 18

UYARI

▪ Güç beslemede eksik veya yanlış bir N fazı mevcutsa,

cihaz arızalanabilir.

▪ Uygun topraklama oluşturun. Üniteyi KESİNLİKLE bir

şebeke borusuna, darbe emicisine veya telefon topraklamasına topraklamayın. Kusurlu topraklama, elektrik çarpmasına neden olabilir.

▪ Gerekli sigortaları veya devre kesicileri takın.

▪ Elektrik kablolarını kablo kelepçeleri kullanarak

sabitleyin ve kabloların keskin kenarlar ve özellikle de yüksek basınç tarafındaki borularla temas etmemesine dikkat edin.

▪ Hasar görmüş kabloları, soyulmuş iletken kablolarını,

uzatma kabloları veya yıldız sistemi bağlantılarını kullanmayın. Aksi takdirde, aşırı ısınma, elektrik çarpması veya yangın meydana gelebilir.

▪ Bu ünitede bir inverter bulunduğundan KESİNLİKLE faz

ilerletme kapasitörü kullanmayın. Faz ilerletme kapasitörü performansı düşürür ve kazalara yol açabilir.

UYARI

▪ Tüm kablolar mutlaka yetkili bir elektrik teknisyeni

tarafından BAĞLANMALI ve ilgili mevzuata UYGUN OLMALIDIR.

▪ Elektrik bağlantılarını sabit kablolara yapın.

▪ Sahada temin edilen tüm bileşenler ve tüm elektrik

yapıları mutlaka ilgili mevzuata UYGUN OLMALIDIR.

UYARI

Yedek ısıtıcının özel bir güç beslemesi OLMALIDIR ve ilgili mevzuat tarafından gerekli görülen güvenlik cihazları ile KORUNMALIDIR.

UYARI

Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin.

6.5.3 Harici aktüatörler dışındaki elektrik bağlantılarına genel bakış

Normal güç

beslemesi

a Normal güç beslemesi b İndirimli elektrik tarifeli güç beslemesi 1 Dış ünite güç beslemesi 2 İç ünite güç beslemesi ve ara bağlantı kablosu 3 Yedek ısıtıcı için güç beslemesi 4 İndirimli elektrik tarifesi güç beslemesi (gerilimsiz kontak) 5 Normal elektrik tarifesi güç beslemesi (indirimli elektrik

tarifesi güç beslemesinin kesilmesi durumunda iç ünite PCB'sinin beslenmesi için)

İndirimli elektrik tarifeli güç beslemesi

Güç beslemesi

KESİLMEZ

Güç beslemesi

kesilir

İndirimli elektrik İndirimli elektrik tarifesi güç beslemesi sırasında, güç beslemesi KESİLMEZ. Dış ünite, kumanda tarafından kapalı konuma getirilir.

Hatırlatma: Elektrik tedarik şirketi mutlaka iç ünite güç

tarifesi güç beslemesi

etkinse, güç

beslemesi derhal

veya belirli bir süre

sonra elektrik tedarik

şirketi tarafından

kesilir. Bu durumda iç

ünite mutlaka ayrı bir

normal güç beslemesi

tarafından

beslenmelidir. tüketimine izin

vermelidir.

6.5.2 İndirimli elektrik tarifesi güç beslemesi hakkında

Dünyanın her yerinde elektrik şirketleri rekabetçi fiyatlarla güvenilir elektrik sunumu yapmak için uğraşmaktadır ve çoğu zaman müşterilerini indirimli tarife ile faturalandırma yetkisine sahiptir. Örn. kullanım zamanına bağlı tarifeler, mevsimlik tarifeler, Almanya ve Avusturya'da Wärmepumpentarif,...

Bu ekipman bu tür indirimli elektrik tarifesi güç beslemesi dağıtım sistemlerine bağlanabilir.

Eğer varsa, ekipmanı indirimli elektrik tarifesi güç beslemesi dağıtım sistemlerinden birine bağlamanın uygun olup olmayacağını öğrenmek için bu ekipmanın montajının yapılacağı sahadaki sağlayıcı görevini gören elektrik şirketiyle görüşün.

Ekipman bu tür indirimli elektrik tarifesi güç beslemesine bağlandığında, elektrik şirketi şunları yapabilir:

▪ ekipmana gelen güç beslemesini belirli zaman dilimlerinde

kesintiye uğratmak;

▪ belirli zaman dilimlerinde ekipmanın sadece sınırlı miktarda

elektrik kullanmasını talep etmek.

İç ünite zorunlu kapama moduna geçme giriş sinyalini alacak şekilde tasarlanmıştır. O anda dış ünite kompresörü çalışmaz.

Güç beslemesinin kesilip kesilmemesine bağlı olarak ünite kablo bağlantıları değişir.

Montör başvuru kılavuzu

6.5.4 Harici aktüatörler için elektrik bağlantılarına genel bakış

Aşağıdaki şekilde gerekli saha kabloları gösterilmiştir.

BİLGİ

Aşağıdaki şekil örnek olarak verilmiştir ve sistem planınızdan farklı olabilir.

a İç ünite

Öğe Açıklama Kablolar Maksimum

Dış ünite ve iç ünite güç beslemesi

1 Dış ünite güç

beslemesi

2 İç ünite güç beslemesi

2+GND veya 3+GND

ve ara bağlantı kablosu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

çalışma

(a)

(c)

akımı

Page 23

7 Montaj

1×

Öğe Açıklama Kablolar Maksimum

çalışma

akımı

3 Yedek ısıtıcı için güç

beslemesi

4 İndirimli elektrik tarifesi

Aşağıdaki tabloya bakın.

—

(d)

güç beslemesi (gerilimsiz kontak)

5 Normal elektrik tarifeli

2 6,3A

güç beslemesi

Kullanıcı arayüzü

6 Kullanıcı arayüzü 2

(e)

Opsiyonel cihazlar

11 Alt levha ısıtıcı için güç

(b)

beslemesi 12 Oda termostatı 2 veya 3 100mA 13 Dış ortam sıcaklığı

(b)

sensörü 14 İç ortam sıcaklığı

(b)

sensörü 15 Isı pompası konvektörü 2 100mA

Sahada temin edilen bileşenler

16 Kesme vanası 2 100mA 17 Elektrik sayacı 2 (metre başına) 18 Kullanım sıcak suyu

(b)

pompası 19 Alarm çıkışı 2 20 Harici ısı kaynağı

(b)

kontrolüne geçiş 21 Alan ısıtma çalışma

(b)

kontrolü 22 Güç tüketimi dijital

girişleri 23 Ana bölge için emniyet

2 (giriş sinyali başına)

(b)

termostatı 24 İlave bölge için emniyet

(d)

termostatı

(a) Dış ünite üzerindeki bilgi etiketine bakın. (b) Minimum kablo kesiti 0,75mm². (c) Kablo kesiti 2,5mm². (d) Kablo kesiti 0,75mm² ila 1,25mm², maksimum uzunluk:

50m. Gerilimsiz kontak minimum 15VDC, 10mA uygulama yükü sağlamalıdır.

(e) Kablo kesiti 0,75mm² ila 1,25mm²; maksimum uzunluk:

500m. Tekli kullanıcı arayüzü ve ikili kullanıcı arayüzü bağlantısı için kullanılabilir olmalıdır.

BİLDİRİM

Farklı bağlantılara ilişkin daha ayrıntılı teknik özellikler iç ünite içerisinde belirtilmiştir.

7 Montaj

7.1 Genel bilgi: Montaj

Bu bölümde montaj yerinde sistemi monte etmek için yapmanız ve bilmeniz gerekenler açıklanmıştır.

Tipik iş akışı

Montaj çalışması tipik olarak şu aşamalardan meydana gelir: 1 Dış ünitenin montajı. 2 İç ünitenin monte edilmesi. 3 Soğutucu akışkan borularının bağlanması. 4 Soğutucu akışkan borularının kontrolü. 5 Soğutucu akışkan doldurulması.

(b)

6 Su borularının bağlanması. 7 Elektrik kablolarının bağlanması. 8 Dış ünitenin montajının tamamlanması. 9 İç ünite montajının tamamlanması.

BİLGİ

Ünitenin ve/veya kurulumun koşullarına bağlı olarak, soğutucu şarjı yapabilmek için önce elektrik kablolarının bağlanması gerekebilir.

7.2 Ünitelerin açılması

7.2.1 Ünitelerin açılması hakkında

Bazı zamanlarda üniteyi açmanız gerekir. Örnek:

▪ Soğutucu boru bağlantısı yapılırken

▪ Elektrik kablolarını bağlarken

▪ Ünitede bakım veya servis çalışmaları gerçekleştirirken

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Servis kapağı açık konumdayken, KESİNLİKLE ünitenin başından ayrılmayın.

7.2.2 Dış üniteyi açmak için

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

TEHLİKE: YANMA RİSKİ

BİLDİRİM

Ana bölge için MUTLAKA bir emniyet termostatı (normalde kapalı kontak) monte edilmelidir. Bkz. "7.9.15 Emniyet

termostatını (normalde kapalı kontak) bağlamak için"sayfa39.

Yedek ısıtıcı tipi Güç beslemesi Gerekli iletken sayısı

*3V 1× 230V 2+GND

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

7.2.3 İç üniteyi açmak için

1 Ünitenin alt tarafındaki vidaları gevşetin ve sökün.

2 Ön plakanın altındaki düğmeye basın.

Montör başvuru kılavuzu

Page 24

7 Montaj

4×

2×

4×

283

580

<100

(mm)

<100

>300

UYARI: Keskin kenarlar

Ön paneli alt parça yerine üst parçaya takın. Parmaklarınıza dikkat edin, ön panelin alt parçasında keskin kenarlar mevcuttur.

3 Ünitenin alt panelini aşağı doğru kaydırarak çıkartın.

DİKKAT

Ön panel ağırdır. Üniteyi açarken veya kapatırken parmaklarınızı sıkıştırmamaya DİKKAT EDİN.

4 Üst paneli sabitleyen 4 adet vidayı gevşettikten sonra çıkartın.

5 Üst paneli üniteden sökün.

Tipik iş akışı

Dış ünitenin montajı tipik olarak aşağıdaki aşamalardan oluşur: 1 Montaj yapısının hazırlanması. 2 Dış ünitenin montajı. 3 Drenajın hazırlanması. 4 Ünitenin düşmesinin önlenmesi. 5 Kar koruyucu ve yönlendirme plakaları takılarak ünitenin kar ve

rüzgara karşı korunması. "6 Hazırlık" sayfa 16 kısmındaki "Montaj yerinin hazırlanması" bahsine bakın.

7.3.2 Dış ünitenin montajı sırasında alınacak önlemler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

7.3.3 Montaj yapısını hazırlamak için

Montajın yapılacağı zeminin mukavemetini ve düzlüğünü kontrol edin, aksi takdirde ünite, çalışma titreşimlerine veya yüksek çalışma seslerine neden olabilir.

Üniteyi temel çizimine uygun olarak temel cıvatalarıyla sağlam şekilde sabitleyin.

Ünite doğrudan zemin üzerine monte edilecekse, aşağıda gösterildiği şekilde 4 takım M8 veya M10 ankraj cıvatası, somun ve pul (sahada temin edilir) hazırlayın:

7.2.4 İç ünite anahtar kutusu kapağını açmak için

7.3 Dış ünitenin montajı

7.3.1 Dış ünitenin montajı hakkında

Zamanı

Soğutucu ve su borularının bağlanabilmesi için önce dış ve iç üniteler monte edilmelidir.

BİLGİ

Cıvataların çıkıntılı üst bölümlerinin maksimum yüksekliği 15mm olmalıdır.

Her durumda ünitenin altında en az 300 mm'lik boş alan bırakın. Ayrıca, ünitenin beklenen maksimum kar seviyesinin en az 100mm üzerine yerleştirildiğinden emin olun. Bu durumda bir yaya yolu inşa edilmesi ve EKFT008CA seçenek kitinin bu yaya yolu üzerine monte edilmesi önerilir.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 25

283

580

<150

(mm)

>300

100

a Beklenen maksimum kar yüksekliği

>250

>300

>250

(mm)

b EKFT008CA seçenek kiti

Ünite duvara sabitlenen askılara monte edilecekse, EKFT008CA opsiyonel kitinin kullanılması ve ünitenin aşağıda gösterildiği şekilde monte edilmesi önerilir:

7 Montaj

a Beklenen maksimum kar yüksekliği

b EKFT008CA seçenek kiti

BİLGİ

Düşük ses kapağıyla (EKLN08A1) birlikte U-kirişlerini takarsanız, U-kirişleri için farklı montaj talimatları geçerlidir. Düşük ses kapağının montaj kılavuzuna bakın.

a Düşük ses kapağı

b Düşük ses kapağının alt parçaları

c U-kirişler

7.3.4 Dış üniteyi monte etmek için

DİKKAT

Ünite doğru şekilde monte edilene kadar koruyucu kartonu ÇIKARMAYIN.

1 Dış üniteyi "3.2.2 Aksesuarları dış üniteden sökmek

için"sayfa8 bölümünde açıklandığı şekilde kaldırın.

2 Dış üniteyi şu şekilde monte edin:

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 26

7 Montaj

2×

a a

283 mm

580 mm

d c

a Hava çıkışı

BİLDİRİM

Kaide MUTLAKA U profilinin arka tarafına hizalanmalıdır.

3 Koruyucu kartonu ve montaj etiketini çıkartın.

Drenaj suyunun toplanması için, ilave bir drenaj tavası kiti (EKDP008CA) kullanılabilir. Drenaj tavası kiti şunlardan meydana gelir:

a Drenaj tavası b U profiller

a Koruyucu karton

b Montaj etiketi

7.3.5 Drenajı sağlamak için

▪ Tıkalı bir drenaj tavası nedeniyle üniteden su kaçağı meydana

geldiğinde montaj konumunun hasar görmemesine dikkat edin.

▪ Yoğuşma suyunun doğru şekilde tahliye edilebildiğinden emin

olun.

▪ Üniteyi buz oluşumunun engellenmesi için uygun drenaj

sağlanabilecek bir temele yerleştirin.

▪ Atık suyu üniteden uzağa akıtmak için kaide etrafında bir su

drenaj kanalı hazırlayın.

▪ Sıfırın altındaki dış ortam sıcaklıklarında kaygan hale

GELMEMESİ için drenaj suyunun insanların yürüdüğü yerlere akmamasına dikkat edin.

▪ Üniteyi bir kasa üzerine monte ediyorsanız, suyun üniteye

girmesini ve drenaj suyunun damlamasını önlemek için ünitenin alt tarafında 150mm içerisine su geçirmez bir plaka takın (aşağıdaki şekle bakın).

BİLDİRİM

Dış ünite drenaj delikleri engelleniyorsa, dış ünitenin altında en az 300mm'lik bir boşluk bırakın.

BİLGİ

Düşük ses kapağıyla (EKLN08A1) birlikte drenaj tavası kitini monte ederseniz (drenaj tavası ısıtıcılı veya ısıtıcısız), drenaj tavası kiti için farklı montaj talimatları geçerlidir. Düşük ses kapağının montaj kılavuzuna bakın.

a Düşük ses kapağı

b Düşük ses kapağının alt parçaları

c Drenaj tavası kiti

d Drenaj tavası ısıtıcısı

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 27

7.3.6 Dış ünitenin düşmesini önlemek için

135 kg

4×

≤1°

0°

1°1°

Ünite güçlü rüzgar tarafından devrilebilecek bir yere monte edilmişse, şu önlemleri alın:

1 Aşağıdaki şekilde gösterildiği gibi 2 adet kablo (sahada temin

edilir) hazırlayın.

2 2 kabloyu dış ünite üzerinden geçirin.

3 Kabloların boyaya zarar vermesini önlemek için, kablolar ile dış

ünite arasına kauçuk bantlar (sahada temin edilir) yerleştirin.

4 Kabloların uçlarını takın ve sıkıştırın.

7 Montaj

2 İç üniteyi montaj konumuna getirin.

3 Zemin bozukluklarını telafi etmek üzere ayar ayaklarının

yüksekliğini ayarlayın. İzin verilen maksimum sapma 1°'dir.

7.4 İç ünitenin montajı

7.4.1 İç ünitenin monte edilmesi hakkında

Zamanı

Soğutucu ve su borularının bağlanabilmesi için önce dış ve iç üniteler monte edilmelidir.

Tipik iş akışı

İç ünitenin monte edilmesi tipik olarak şu adımlardan meydana gelir: 1 İç ünitenin monte edilmesi.

7.4.2 İç ünitenin monte edilmesi sırasında alınması gereken önlemler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

7.4.3 İç üniteyi monte etmek için

1 İç üniteyi nakliye paletinden çıkartın ve zemin üzerine

yerleştirin.

BİLDİRİM

Üniteyi geriye doğru EĞMEYİN:

7.5 Soğutucu akışkan borularının bağlanması

7.5.1 Soğutucu borularının bağlanması hakkında

Soğutucu borularının bağlantısı yapılmadan önce

Dış ve iç ünitenin monte edildiğinden emin olun.

Tipik iş akışı

Soğutucu borularının bağlanması şunları kapsar:

▪ Soğutucu borularının dış üniteye bağlanması

▪ Soğutucu borularının iç üniteye bağlanması

▪ Soğutucu borularının yalıtımı

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 28

7 Montaj

a b

R=0.4~0.8

45°

±2

90°

±2

a b

▪ Şu konulardaki ilkeleri unutmamak gerekir:

▪ Boru kıvrımları

▪ Boru uçlarına havşa açılması

▪ Sert lehim

▪ Stop vanalarının kullanımı

7.5.2 Soğutucu borularının bağlantısı yapılırken dikkat edilecekler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

TEHLİKE: YANMA RİSKİ

DİKKAT

▪ Konik parça üzerinde KESİNLİKLE madeni yağ

kullanmayın.

▪ Önceki kurulumlardan kalan boruları KESİNLİKLE

tekrar kullanmayın.

▪ Kullanım ömrünün kısalmaması için, bu R410A

ünitesine KESİNLİKLE bir kurutucu monte etmeyin. Kurutucu maddeler çözünerek sisteme zarar verebilir.

BİLGİ

Soğutucu akışkan borularını kontrol etmeden KESİNLİKLE soğutucu akışkan kesme vanasını açmayın. İlave soğutucu akışkan doldurmanız gerekiyorsa, soğutucu akışkan kesme vanasını doldurma işleminden sonra açmanız önerilir.

7.5.3 Soğutucu borularının bağlantısı yapılırken dikkat edilecekler

Boruları bağlarken şu hususları dikkate alın:

▪ Havşa somunu takarken, havşanın iç yüzeyini eter veya ester

yağıyla kaplayın. Sağlam şekilde sıkmadan önce, elinizle 3 veya 4 tam tur sıkın.

▪ Havşa somununu gevşetirken DAİMA 2 anahtarı birlikte kullanın.

▪ Boru bağlantılarını yaparken havşa somununu sıkmak için DAİMA

somun anahtarı ile tork anahtarını birlikte kullanın. Böylece, somunun çatlaması ve kaçaklar önlenmiş olur.

BİLDİRİM

Soğutucu akışkan borularıyla ilgili olarak şu hususları dikkate alın:

▪ Soğutucu döngüsüne belirtilen soğutucu akışkan

dışında başka hiçbir şeyin (örn. hava) karışmamasını sağlayın.

▪ Soğutucu akışkan ilave ederken, yalnızca R410A

kullanın.

▪ Basınca dayanıklı olması ve yabancı maddelerin (örn.

manifold gösterge seti) sisteme karışmasının önlenmesi için yalnızca R410A kurulumları için özel olarak tasarlanmış montaj aletleri (örn. gösterge manifoldu, yükleme hortumu) kullanın.

▪ Boruları, konik parçaları KESİNLİKLE mekanik gerilime

maruz kalmayacak şekilde monte edin.

▪ İçerisine pislik, sıvı veya toz girmemesi için, boruları

aşağıdaki tabloda açıklandığı şekilde koruyun.

▪ Bakır tüpleri duvarlardan geçirirken dikkatli olun

(aşağıdaki şekle bakın).

Ünite Montaj süresi Koruma yöntemi

Dış ünite >1ay Boruyu sıkıştırın

<1ay Boruyu sıkıştırın veya

İç ünite Süreden bağımsız

bantlayın

a Tork anahtarı b Somun anahtarı c Boru birleşimi d Havşa somunu

Boru ebadı

(mm)

Sıkma torku

(N•m)

Havşa ölçüleri

(A) (mm)

Havşa biçimi

(mm)

Ø6,4 15~17 8,7~9,1

Ø15,9 63~75 19,3~19,7

7.5.4 Boru dirsek talimatları

Bükme için bir boru bükme aleti kullanın. Tüm boru dirsekleri mümkün olduğunca yumuşak geçişli olmalıdır (dirsek yarıçapı 30~40mm veya daha yüksek olmalıdır).

7.5.5 Boru ucunun konik kesilmesi için

DİKKAT

▪ Konik kesimin doğru yapılamaması soğutucu gazı

kaçağına neden olabilir.

▪ Konik boruları KESİNLİKLE tekrar kullanmayın.

Soğutucu gaz kaçaklarını önlemek için yeni havşalar kullanın.

▪ Üniteyle birlikte verilen havşa başlı somunları kullanın.

Farklı havşa somunlarının kullanılması, soğutucu gaz kaçaklarına neden olabilir.

1 Boru ucunu bir boru kesiciyle kesin.

2 Çapakların boruya GİRMEMESİ için, kesilen yüzey aşağı

bakarken çapaklarını temizleyin.

Montör başvuru kılavuzu

a Tam dik açıda kesin.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 29

b Çapakları temizleyin.

a b

a b c d e

c d

3 Stop vanasından havşa somununu sökün ve boru üzerine

yerleştirin.

4 Boruyu konik kesin. Tam olarak aşağıdaki şekilde gösterildiği

konuma ayarlayın.

R410A için konik

kesim aleti

(cırcırlı)

Klasik konik kesim aleti

Cırcırlı

Kelebek somun

(Ridgid tipi)

tipi

(Imperial tipi)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Havşanın doğru şekilde açıldığını kontrol edin.

a Havşanın iç yüzeyi pürüzsüz OLMALIDIR.

b Boru ucuna eşit olarak tam daire şeklinde havşa

AÇILMALIDIR.

c Havşa somununun takıldığından emin olun.

7.5.6 Boru ucuna sert lehim yapmak için

İç ve dış ünitede konik bağlantılar mevcuttur. Her iki ucu lehimleme yapmadan bağlayabilirsiniz. Lehimleme gerekirse, şu hususları dikkate alın:

▪ Sert lehim yaparken, boruların içinde büyük miktarlarda

oksitlenmiş film oluşumunu engellemek için azotla üfleme yapın. Bu film soğutma sistemindeki vana ve kompresörler üzerinde olumsuz etki yaratır ve düzgün çalışmalarına mani olur.

▪ Bir basınç düşürme vanası ile azot basıncı 20kPa (0,2bar) olarak

(ciltte hissedilebilecek kadar) ayarlanmalıdır.

7 Montaj

a Servis ağzı ve servis ağzı başlığı b Vana gövdesi c Saha boru bağlantısı d Gövde kapağı

▪ Çalışma sırasında her iki durdurma vanasını da açık tutun.

▪ Vana gövdesine KESİNLİKLE aşırı kuvvet uygulamayın. Bunun

yapılması, vana gövdesini kırabilir.

▪ Durdurma vanasını DAİMA bir somun anahtarıyla sabit tutun ve

havşa somununu bir tork anahtarıyla gevşetin veya sıkın. Somun anahtarıyla gövde kapağından TUTMAYIN, aksi takdirde soğutucu akışkan kaçağı meydana gelebilir.

a Somun anahtarı b Tork anahtarı

▪ Çalışma basıncının düşük olacağı (örn. dış ortam sıcaklığı

düşükken soğutma işlemi uygulanması durumunda) bekleniyorsa, donmanın önlenmesi için gaz hattındaki durdurma vanasında bulunan havşa somunun sızdırmazlığını silikon sızdırmazlık malzemesi kullanarak sağlayın.

Silikon sızdırmazlık malzemesi; boşluk kalmadığından emin olun.

a Soğutucu boruları

b Sert lehim uygulanacak kısım

c Bantlama

d Manüel vana

e Basınç düşürme vanası

f Azot

▪ Boru bağlantılarına sert lehim uygularken oksitlenme önleyiciler

KULLANMAYIN. Artıklar boruları tıkayabilir ve ekipmanları bozabilir.

▪ Soğutucu borularında bakırla bakırı sert lehim yaparken dekapan

KULLANMAYIN. Dekapan gerektirmeyen fosfor bakır sert lehim dolgu alaşımı (BCuP) kullanın. Soğutucu boru sistemleri üzerinde dekapan son derece zararlı bir etkiye sahiptir. Örneğin, klor bazlı dekapan kullanıldığında, boruda korozyona yol açar ya da özellikle dekapan flor içerdiğinde soğutucu yağına zarar verecektir.

7.5.7 Stop vanası ve servis ağzı kullanımı

Durdurma vanasını takmak için

Şu hususları dikkate alın:

▪ Stop vanaları fabrikada kapanır.

▪ Aşağıdaki şekilde, işlem yaparken gerekli olan stop vanası

parçaları gösterilmiştir.

Durdurma vanasını açmak/kapatmak için

1 Stop vanasının kapağını çıkarın.

2 Vana miline bir altıgen anahtar takın (sıvı tarafı: 4 mm, gaz

tarafı: 6mm) ve vana milini çevirin:

Açmak için saat yönünün tersine. Kapatmak için saat yönüne.

3 Stop vanası daha fazla DÖNDÜRÜLEMEDİĞİ zaman,

çevirmeyi bırakın. Vana artık açık/kapalı konumdadır.

Mil kapağını takmak için

▪ Mil kapağı, okla gösterilen yerden yalıtılmıştır. Hasar vermemeye

dikkat edin.

▪ Durdurma vanasını kullandıktan sonra mil kapağını sıkın ve

soğutucu sızıntılarını kontrol edin.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 30

7 Montaj

b a

Öğe Sıkma torku (N∙m)

Mil kapağı (sıvı tarafı) 13,5~16,5 Mil kapağı (gaz tarafı) 22,5~27,5

Servis kapağını takmak için

▪ Servis ağzı Schrader tipi bir supap olduğundan, HER ZAMAN

supap baskı pimi bulunan bir şarj hortumu kullanın.

▪ Stop vanasına işlem yaptıktan sonra, servis ağzı kapağını sıkın ve

soğutucu kaçaklarını kontrol edin.

Öğe Sıkma torku (N∙m)

Servis ağzı kapağı 11,5~13,9

7.5.8 Soğutucu borularını dış üniteye bağlamak için

1 İç üniteden gelen sıvı soğutucu akışkan bağlantı parçasını dış

ünitenin sıvı kesme vanasına bağlayın.

BİLDİRİM

İç ve dış ünite arasındaki soğutucu akışkan borularının bir kanal içerisine yerleştirilmesi veya soğutucu akışkan borularının köpükle sarılması önerilir.

7.6 Soğutucu akışkan borularının kontrolü

7.6.1 Soğutucu akışkan borularının kontrolü hakkında

Dış ünitenin dahili soğutucu borularının kaçak testi fabrikada yapılmıştır. Sadece dış ünitenin harici soğutucu borularını kontrol etmeniz gerekir.

Soğutucu borularının kontrolünü yapmadan önce

Dış ünite ve iç ünite arasındaki soğutucu borularının bağlandığından emin olun.

Tipik iş akışı

Soğutucu borularının kontrolü tipik olarak aşağıdaki aşamalardan oluşur:

1 Soğutucu borularında kaçakların kontrol edilmesi. 2 Soğutucu borularındaki nem, hava veya azotun tamamıyla

alınması için vakumla kurutma yapılması.

Soğutucu borularında nem olma ihtimali varsa (örneğin, borulara suyun girme ihtimali), ilk önce nem tamamıyla alınana kadar aşağıdaki vakumla kurutma işlemini gerçekleştirin.

a Sıvı stop vanası

b Gaz stop vanası

c Servis ağzı

2 İç üniteden gelen gaz soğutucu akışkan bağlantı parçasını dış

ünitenin gaz stop vanasına bağlayın.

BİLDİRİM

İç ve dış ünite arasındaki soğutucu akışkan borularının bir kanal içerisine yerleştirilmesi veya soğutucu akışkan borularının köpükle sarılması önerilir.

7.5.9 Soğutucu akışkan borularını iç üniteye bağlamak için

1 Dış üniteden gelen sıvı durdurma vanasını iç ünitenin soğutucu

sıvısı bağlantısına bağlayın.

7.6.2 Soğutucu borularının kontrolü sırasında dikkat edilecekler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

BİLDİRİM

–⁠100,7kPa (−⁠1,007bar) (5Torr mutlak) basınca boşaltma yapabilecek çek valfı bulunan 2 kademeli bir vakum pompası kullanın. Pompa çalışmazken pompa yağının sistemin içine ters olarak akmadığından emin olun.

BİLDİRİM

Yalnızca R410A'ya özel bu vakum pompasını kullanın. Aynı pompanın farklı soğutucu akışkanları için kullanılması pompaya veya üniteye zarar verebilir.

BİLDİRİM

▪ Vakum pompasını gaz durdurma vanasının servis

portuna bağlayın.

▪ Kaçak testi veya vakumlu kurutma işlemi

gerçekleştirmeden önce gaz durdurma vanasının ve sıvı durdurma vanasının sağlam şekilde kapatıldığından emin olun.

7.6.3 Kaçak kontrolü için

BİLDİRİM

a Soğutucu sıvısı bağlantısı

b Soğutucu gazı bağlantısı

2 Dış üniteden gelen gaz durdurma vanasını iç ünitenin soğutucu

gazı bağlantısına bağlayın.

Montör başvuru kılavuzu

Ünitenin maksimum çalışma basıncını GEÇMEYİN (bkz. “PS High”, ünite etiketi).

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 31

7 Montaj

a d

g h i

BİLDİRİM

Teknik hırdavat satıcısı tarafından tavsiye edilen bir köpük testi çözeltisi kullanmayı ihmal etmeyin. Havşa somunların çatlamasına (sabunlu su, borular soğuduğunda donacak olan nemi emen tuz içerebilir) ve/veya havşalı bağlantılarda korozyona (sabunlu su, pirinç havşa somunu ile bakır havşa arasında korozif bir etki yaratan amonyak içerebilir) yol açabilecek sabunlu su kullanmayın.

1 Sistemi, en az 200 kPa'lık (2 bar) bir gösterge basıncı elde

edilinceye kadar nitrojen gazıyla doldurun. Küçük kaçakların tespit edilmesi için 3000 kPa'ya (30 bar) kadar basınçlandırılması önerilir.

2 Kabarcık testi çözeltisini tüm bağlantılara uygulayarak kaçak

olup olmadığını kontrol edin.

3 Tüm azot gazını tahliye edin.

7.6.4 Vakumlu kurutma gerçekleştirmek için

Vakum pompasını ve manifoldu şu şekilde bağlayın:

BİLGİ

Kesme vanası açıldıktan sonra, soğutucu akışkan borularındaki basıncın YÜKSELMEMESİ mümkündür. Bu durum örneğin dış ünite devresinde genleşme vanasının kapalı olmasından kaynaklanıyor olabilir, ancak ünitenin doğru çalışması için KESİNLİKLE sorun teşkil etmez.

7.7 Soğutucu akışkan doldurma

7.7.1 Soğutucu akışkan şarjı hakkında

Dış ünitenin soğutucu şarjı fabrikada yapılmıştır, ancak bazı hallerde aşağıdakilerin yapılması gerekebilir:

Neyi Zamanı

İlave soğutucunun şarj edilmesi Toplam sıvı borusu uzunluğu

Soğutucunun tamamen yeniden şarj edilmesi

İlave soğutucunun şarj edilmesi

İlave soğutucu şarj edilmeden önce, dış ünitenin harici soğutucu borularının kontrol edildiğinden (kaçak testi, vakumla kurutma) emin olun.

belirtilenden fazla olduğunda (ileriye bakın).

Örnek:

▪ Sistemin yeri değiştirildiği

zaman.

▪ Bir kaçak sonrasında.

BİLGİ

Ünitenin ve/veya kurulumun koşullarına bağlı olarak,

a Basınç ölçer

b Manometre manifoldu

c Alçak basınç vanası (Lo)

d Yüksek basınç vanası (Hi)

e Şarj hortumları

f Vakum pompası g Servis ağzı h Vana kapakları

i Gaz stop vanası

j Sıvı stop vanası

1 Manifold üzerindeki basınç −0,1 MPa (−1 bar) olana kadar

sistemi vakumlayın.

2 4-5 dakika boyunca olduğu gibi bırakın ve ardından basıncı

kontrol edin:

Eğer basınç… O zaman…

Değişmiyorsa Sistemde nem yoktur. Bu

Artıyorsa Sistemde nem vardır. Bir

3 Sistemi en az 2 saat boyunca −0,1 MPa (−1 bar) manifold

basıncına kadar vakumlayın.

4 Pompayı KAPALI konuma getirdikten sonra, basıncı en az

1saat boyunca kontrol edin.

5 Hedef vakum değerine ULAŞILMAZSA veya vakum 1 saat

boyunca KORUNAMAZSA, şu işlemleri uygulayın:

▪ Kaçak olmadığını tekrar kontrol edin. ▪ Vakumlu kurutma işlemini tekrarlayın.

BİLDİRİM

Boruları monte ettikten ve vakumlama işlemini tamamladıktan sonra gaz kesme vanasını açtığınızdan emin olun. Sistemin vana kapalıyken çalıştırılması durumunda kompresör arızalanabilir.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

prosedür tamamlanmıştır.

sonraki adıma geçin.

soğutucu şarjı yapabilmek için önce elektrik kablolarının bağlanması gerekebilir.

Tipik iş akışı – Soğutucu şarjı tipik olarak aşağıdaki aşamalardan oluşur:

1 İlave şarj gerekip gerekmediğinin ve ne kadar şarj edileceğinin

belirlenmesi. 2 Gerektiğinde ilave soğutucunun şarj edilmesi. 3 Florlu sera gazları etiketinin doldurulması ve dış ünitenin içine

tutturulması.

Soğutucunun tamamen yeniden şarj edilmesi

Soğutucu tam olarak yeniden şarj etmeden önce, aşağıdakilerin yapıldığından emin olun:

1 Sistemdeki tüm soğutucu geri alınır. 2 Dış ünitenin harici soğutucu borularının kontrol edilmelidir

(kaçak testi, vakumla kurutma). 3 Dış ünitenin dahili soğutucu borularında kaçak testi yapılmalıdır.

BİLDİRİM

Tamamen yeniden şarj etmeden önce dış ünitenin dahili soğutucu akışkan borularında da vakumla kurutma işlemi gerçekleştirin.

Tipik iş akışı – Tam olarak soğutucu şarjı tipik olarak aşağıdaki aşamalardan oluşur:

1 Ne kadar soğutucu şarj edileceğinin belirlenmesi. 2 Soğutucu şarjı. 3 Florlu sera gazları etiketinin doldurulması ve dış ünitenin içine

tutturulması.

Montör başvuru kılavuzu

Page 32

7 Montaj

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

7.7.2 Soğutucu şarjı yapılırken dikkat edilecekler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

7.7.3 İlave soğutucu akışkan miktarını belirlemek için

Toplam sıvı borusu

uzunluğu…

≤10m İlave soğutucu akışkan EKLEMEYİN. >10m ise R=(toplam sıvı borusu uzunluğu (m)–

10m)×0,020

R=İlave şarj miktarı (kg) (0,1kg ve katlarına yuvarlanır)

BİLGİ

Boru uzunluğu sıvı borularının tek yönlü uzunluğunu ifade eder.

Durum…

2 Etiketi dış ünitenin iç tarafına, gaz ve sıvı kesme vanalarının

7.7.4 Tamamen yenileme miktarını belirlemek için

BİLGİ

Tamamen yenilenmesi gerekiyorsa, toplam soğutucu akışkan şarjı: fabrika soğutucu akışkan şarjı (ünitenin bilgi etiketine bakın) + belirlenen ilave miktar.

7.7.5 İlave soğutucu şarj etmek için

UYARI

▪ Soğutucu akışkan olarak yalnızca R410A kullanın.

Diğer maddeler patlamalara ve kazalara neden olabilir.

▪ R410A florlu sera gazları içerir. Küresel ısınma

potansiyeli (GWP) değeri 2087,5'tir. Bu gazların atmosfere salınımına KESİNLİKLE izin vermeyin.

▪ Soğutucu akışkan doldururken, daima koruyucu eldiven

ve koruyucu gözlük takın.

DİKKAT

Kompresör arızalarını gidermek için, KESİNLİKLE belirtilen soğutucu akışkan miktarından fazlasını yüklemeyin.

Ön şart: Soğutucu şarjı yapmadan önce, soğutucu borularının bağlandığından ve kontrol edildiğinden (kaçak testi ve vakumla kurutma) emin olun.

1 Soğutucu akışkan tüpünü servis portuna bağlayın.

2 İlave soğutucu miktarını şarj edin.

3 Gaz stop vanasını açın.

Sistem söküldüğünde veya yeri değiştirildiğinde soğutucu akışkanın tahliye edilmesi gerekiyorsa, daha ayrıntılı bilgi için bkz.

"13.2Soğutucu akışkanı toplamak için"sayfa73.

7.7.6 Florlu sera gazları etiketini yapıştırmak için

1 Etiketi aşağıdaki gibi doldurun:

Montör başvuru kılavuzu

7.8 Su borularının bağlanması

7.8.1 Su borularının bağlanması hakkında

Su borularını bağlamadan önce

İç ve dış ünitenin monte edildiğinden emin olun.

Tipik iş akışı

Su borularının bağlanması tipik olarak şu adımlardan meydana gelir: 1 Su borularının iç üniteye bağlanması. 2 Sirkülasyon borularının bağlanması. 3 Basınç tahliye vanasının drenaja bağlanması. 4 Su devresinin doldurulması. 5 Kullanım sıcak suyu boylerinin doldurulması. 6 Su borularının yalıtımının yapılması.

7.8.2 Saha boruları bağlanırken alınması

7.8.3 Su borularını bağlamak için

Servis ve bakım çalışmalarının kolaylaştırılması için, 4 adet kesme vanası mevcuttur. Vanaları alan ısıtma su girişine ve alan ısıtma su çıkışına monte edin. Konumuna dikkat edin: entegre tahliye vanaları yalnızca devrede bulundukları tarafı tahliye eder. Tüm üniteyi tahliye etmek için, tahliye vanalarının kesme vanaları ile ünite arasına yerleştirildiğinden emin olun.

a Çok dilli bir florlu sera gazı etiketi ünite ile birlikte verilirse

(bkz. aksesuarlar), ilgili dili soyup çıkarın ve a'nın üstüne yapıştırın.

b Fabrika soğutucu şarjı: ünite isim plakasına bakın c Şarj edilen ilave soğutucu miktarı d Toplam soğutucu akışkan miktarı e Toplam soğutucu akışkan şarjının ton CO2-eşdeğeri olarak

ifade edilen sera gazı emisyonları

f GWP = Küresel ısınma potansiyeli

BİLDİRİM

Avrupa'da, toplam soğutucu akışkan şarjının sera gazı emisyonları (ton CO2 eşdeğeri olarak ifade edilir), bakım

aralıklarının belirlenmesi için kullanılmaktadır. İlgili mevzuata uygun hareket edin.

Sera gazı emisyonlarının hesaplanması için kullanılacak formül: Soğutucu akışkanın GWP değeri ×

Toplam soğutucu akışkan şarjı [kg] / 1000

yakınına yapıştırın.

gereken önlemler.

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

BİLDİRİM

Boruları bağlarken KESİNLİKLE aşırı kuvvet uygulamayın. Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 33

7 Montaj

fac e d b

4×

BİLDİRİM

Bu ünite 2 sıcaklık bölgesinde çalışacak şekilde tasarlanmıştır:

▪ ana bölgede alttan ısıtma; bu bölge en düşük su

sıcaklığına sahiptir,

▪ ilave bölgede radyatörler; bu bölge en yüksek su

sıcaklığına sahiptir.

1 Kesme vanalarını alan ısıtma su borularına monte edin.

2 İç ünite somunlarını kesme vanasına vidalayın.

3 Kullanım sıcak suyu giriş ve çıkış borularını iç üniteye bağlayın.

a Alan ısıtma ilave bölge su çıkışı

b Alan ısıtma ilave bölge su girişi

c Kullanım sıcak suyu çıkışı

d Kullanım soğuk suyu girişi (soğuk su beslemesi)

e Alan ısıtma ana bölge su çıkışı

f Alan ısıtma ana bölge su girişi

BİLDİRİM

Kullanım soğuk suyu giriş ve kullanım sıcak suyu çıkış bağlantılarına kesme vanalarının monte edilmesi önerilir. Bu kesme vanaları sahada temin edilir.

BİLDİRİM

Su kaçağı çevresine hasar vermemek için, kullanılmıyorken kullanım soğuk su girişi kesme vanalarının kapatılması önerilir.

BİLDİRİM

▪ Kullanım sıcak suyu tüpündeki soğuk su giriş

bağlantısına bir drenaj cihazı ve basınç tahliye cihazı monte edilmesi gerekir.

▪ Geri tepmelerin önlenmesi için, kullanım sıcak suyu

boylerinin su girişine ilgili mevzuata uygun olarak tek yönlü bir vana monte edilmesi önerilir.

▪ Soğuk su girişine ilgili mevzuata uygun olarak bir

basınç düşürme vanası monte edilmesi önerilir.

▪ Soğuk su girişine ilgili mevzuata uygun bir genleşme

kabı monte edilmelidir.

▪ Basınç tahliye vanasının, kullanım sıcak suyu

boylerinden daha yüksek bir konuma monte edilmesi önerilir. Kullanım sıcak suyu boylerinin ısınması, suyun genleşmesine neden olur ve basınç tahliye vanası kullanılmazsa boyler içerisindeki su basıncı, boylerin tasarım basıncının üzerine yükselebilir. Ayrıca, boylere sahada monte edilen bileşenler (borular, konik uçlar vb.) de bu yüksek basınca maruz kalır. Bunun önlenmesi için, bir basınç tahliye vanasının monte edilmesi gerekir. Aşırı basınç koruması sahada monte edilen basınç tahliye vanasının doğru çalışmasına bağlıdır. Doğru ÇALIŞMIYORSA, aşırı basınç nedeniyle boylerde deformasyon ve kaçaklar meydana gelir. İyi çalıştığından emin olunması için, düzenli bakım gerçekleştirilmelidir.

7.8.4 Sirkülasyon borularını bağlamak için

Ön şart: Yalnızca sistemde sirkülasyona ihtiyaç duyuyorsanız

gereklidir.

1 Üst paneli sabitleyen 4 adet vidayı gevşettikten sonra çıkartın.

2 Üst paneli üniteden sökün.

BİLDİRİM

Tüm lokal yüksek noktalara hava tahliye vanaları monte edin.

BİLDİRİM

Yürürlükteki mevzuata göre kullanım soğuk suyu giriş bağlantısına maksimum 10 bar açılış basıncına sahip bir basınç tahliye vanası (sahada temin edilir) monte edilmesi gerekir.

3 Üst yalıtımın genleşme kabının bağlantısını kesin ve genleşme

kabını çıkarın.

4 Üst yalıtımı sökün.

5 Üst yalıtımın solundaki veya sağındaki parçayı (c) keserek

çıkarın.

Boyler kapasitesi Kesim konumu

180l Sol VEYA sağ

6 Sirkülasyon borusunu sirkülasyon bağlantısına (b) bağlayın ve

boruyu ünitenin (a) arka tarafındaki delikten geçirin.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 34

7 Montaj

a Boru giriş deliği

b Sirkülasyon bağlantısı

c Kesim konumu

7 Üst yalıtımı, genleşme genleşme kabını ve gövdeyi geri takın.

7.8.5 Basınç tahliye vanasını drenaja bağlamak için

Basınç tahliye vanasının çıkışı, ünitenin arka tarafından gelir.

3 Otomatik hava tahliyesi vanasının (en az 2 tam tur) açık

olduğundan emin olun.

4 Devreyi, manometrede ±2,0 bar değeri görüntülenene kadar

suyla doldurun.

5 Su devresindeki havayı mümkün olduğunca tahliye edin.

6 Doldurma vanasının kapatın.

7 Su besleme hortumunun doldurma vanasıyla bağlantısını kesin.

BİLDİRİM

Manometre üzerinde gösterilen su basıncı, su sıcaklığına bağlı olarak değişecektir (daha yüksek su sıcaklığında daha yüksek basınç).

Bununla birlikte, devreye hava girmesinin önlenmesi için su basıncı her zaman 1bar üzerinde kalmalıdır.

7.8.7 Kullanım sıcak suyu boylerini doldurmak için

1 Sistem borularındaki havayı boşaltmak için tüm sıcak su

musluklarını sırayla açın.

2 Soğuk su besleme vanasını açın.

3 Hava tamamen boşaldıktan sonra tüm su musluklarını kapatın.

4 Su kaçağı olup olmadığını kontrol edin.

5 Deşarj borusundan serbest su akışını sağlamak için, sahada

monte edilen basınç tahliye vanasını manüel olarak çalıştırın.

7.8.8 Su borularının yalıtımını sağlamak için

Defrost işlemi sırasında yoğuşmanın önlenmesi ve ısıtma kapasitesinin düşmemesi için tüm su devresindeki borular MUTLAKA yalıtılmalıdır.

Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, yalıtım yüzeyi üzerindeki yoğuşmanın önüne geçilmesi için yalıtım malzemesinin kalınlığı en az 20mm olmalıdır.

7.9 Elektrik kablolarının bağlanması

7.9.1 Elektrik kablolarının bağlanması hakkında

Elektrik kablolarını bağlamadan önce

Şunlardan emin olun:

a Basınç tahliye çıkışı

Çıkış ilgili mevzuata uygun olarak uygun bir drenaja bağlanmalıdır. Bir boru kullanılması önerilir.

7.8.6 Su devresini doldurmak için

1 Su besleme hortumunu doldurma vanasına bağlayın.

BİLGİ

Lütfen a bağlantısından su doldurun VEYA b. Her iki devre (ana ve ilave) suyla doldurulacaktır.

2 Doldurma vanasının açın.

▪ Soğutucu borularının bağlı olduğundan ve kontrol edildiğinden

▪ Su borularının bağlı olduğundan

Tipik iş akışı

Elektrik kablolarının bağlanması tipik olarak aşağıdaki aşamalardan oluşur:

1 Güç besleme sisteminin ısı pompasının elektrik özelliklerine

uygun olduğundan emin olunması. 2 Elektrik kablolarının dış üniteye bağlanması. 3 Elektrik kablolarının iç üniteye bağlanması. 4 Ana güç beslemesinin bağlanması. 5 Yedek ısıtıcı güç beslemesinin bağlanması. 6 Kullanıcı arayüzünün bağlanması. 7 Kesme vanalarının bağlanması. 8 Elektrik sayaçlarının bağlanması. 9 Kullanım sıcak suyu pompasının bağlanması. 10 Alarm çıkışının bağlanması. 11 Harici bir ısı kaynağına geçişin bağlanması. 12 Güç tüketimi dijital girişlerinin bağlanması. 13 Emniyet termostatının bağlanması.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 35

7 Montaj

b a

AA´

A´

c b ba c

2×

a b

3×

1 2 3

a b+c

7.9.2 Elektrik uyumluluğu hakkında

Yalnızca iç üniteler için

Bkz. "7.9.8Yedek ısıtıcı güç beslemesini bağlamak için"sayfa37.

7.9.3 Elektrik kablo bağlantıları yapılırken dikkat edilecekler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin.

7.9.4 Elektrik kabloları bağlanırken dikkat edilmesi gerekenler

Aşağıdakileri akılda tutun:

▪ Örgülü iletken kablolar kullanılırsa, kablonun ucuna yuvarlak

sıkıştırma stilindeki terminal takın. Yuvarlak kablo pabucunu kabloya sıyrılan alanı kapatacak şekilde takın ve terminali uygun bir aletle sıkın.

7.9.5 Elektrik kablolarını dış üniteye bağlamak için

1 Anahtar kutusu kapağı üzerindeki 2 vidayı sökün.

2 Anahtar kutusu kapağını çıkartın.

3 Kabloların uçlarındaki yalıtımı (20mm) soyun.

a Kablo ucunu bu noktaya kadar sıyırın b Sıyırma uzunluğunun fazla olması, elektrik çarpmasına

veya kaçağa yol açabilir.

4 Kablo pabucunu açın.

5 Ara bağlantı kablosunu ve güç beslemesini şu şekilde bağlayın:

a Örgülü iletkenli kablo

b Yuvarlak sıkıştırma stilindeki terminal

▪ Kabloları döşerken şu yöntemleri kullanın:

Kablo tipi Montaj yöntemi

Tek damarlı tel

a Kıvrımlı tek damarlı tel

b Vida

c Düz pul

Yuvarlak kablo pabuçlu örgülü iletken kablo

a Terminal

b Vida

c Düz pul

O İzin verilir

X İzin VERİLMEZ

6 Anahtar kutusu kapağını takın.

7.9.6 İç ünite üzerine elektrik kablolarını bağlamak için

1 İç üniteyi açmak için, bkz. "7.2.3İç üniteyi açmak için"sayfa23

ve "7.2.4İç ünite anahtar kutusu kapağını açmak için"sayfa24.

2 Kablolar, üniteye üst taraftan girmelidir:

Sıkma torkları

M4 (X1M) 1,2~1,5 M4 (toprak)

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Öğe Sıkma torku (N•m)

Montör başvuru kılavuzu

Page 36

7 Montaj

b+c

X2M

X5M

A5P

X1M

K3M

K2M

1 2 3

X6YB

X6YA

X6Y

3031

X1A

X6YA

X19A

X2M

X5M

A5P

X1M

K3M

K2M

1 2 3

X6YB

X6Y

X1A

L N

30 31

S1S

3 4

X19A

abc

3 Kabloların ünite içerisine döşenmesi şu şekilde olmalıdır:

DİKKAT

Gereğinden uzun kabloları KESİNLİKLE üniteye yerleştirmeyin ve zorlamayın.

7.9.7 Ana güç beslemesini bağlamak için

1 Ana güç beslemesini bağlayın.

Normal elektrik tarifeli güç beslemesi kullanılacaksa

4 Gerginliğin alınmasını sağlamak ve borulara ve keskin

kenarlara temas ETMEYECEĞİNDEN emin olmak için kabloları kablo bağlarıyla sabitleyin.

BİLGİ

Kullanım sıcak suyu sıcaklık sensörüne ulaşılabilmesi için, anahtar kutusu eğilebilir. Anahtar kutusu KESİNLİKLE üniteden çıkartılmamalıdır.

Döşeme Döşenmesi gerekebilecek kablolar (ünite

tipine ve monte edilen seçeneklere bağlıdır)

Alçak gerilim

▪ İndirimli güç besleme kontağı

▪ Kullanıcı arayüzü

▪ Güç tüketimi dijital girişleri (sahada temin

edilir)

▪ Dış ortam sıcaklığı sensörü (seçenek)

▪ İç ortam sıcaklığı sensörü (seçenek)

▪ Elektrik sayaçları (sahada temin edilir)

▪ Ana bölge için emniyet termostatı (sahada

temin edilir)

▪ İlave bölge için emniyet termostatı

(sahada temin edilir)

Yüksek gerilim güç beslemesi

▪ Ara bağlantı kablosu

▪ Normal elektrik tarifeli güç beslemesi

▪ İndirimli elektrik tarifeli güç beslemesi

▪ Yedek ısıtıcı için güç beslemesi

Yüksek gerilim kontrol sinyali

▪ Alt levha ısıtıcı için güç beslemesi

(seçenek)

▪ Isı pompası konvektörü (seçenek)

▪ Oda termostatı (seçenek)

▪ Kesme vanası (sahada temin edilir)

▪ Kullanım sıcak suyu pompası (sahada

temin edilir)

▪ Alarm çıkışı

▪ Harici ısı kaynağı kontrolüne geçiş

▪ Alan ısıtma çalışma kontrolü

Lejant: aşağıdaki şekle bakın.

İndirimli elektrik tarifeli güç beslemesi kullanılacaksa

X6Y öğesini X6YB öğesine bağlayın.

a Ara bağlantı kablosu (=ana güç beslemesi) b Normal elektrik tarifeli güç beslemesi c İndirimli güç besleme kontağı

2 Kabloları kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

BİLGİ

İndirimli elektrik tarifeli güç beslemesi kullanıldığında X6Y öğesini X6YB öğesine bağlayın. İç üniteye ayrı olarak verilmesi gereken normal elektrik tarifeli güç beslemesi (b) X2M/30+31, indirimli elektrik tarifeli güç beslemesinin tipine bağlı olarak değişir.

İç üniteye ayrı bağlantı gereklidir:

▪ etkinken, indirimli elektrik tarifesi güç beslemesi

kesiliyorsa VEYA

▪ etkinken, indirimli elektrik tarifeli güç beslemesinde iç

ünitede güç tüketimine izin verilmiyorsa.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 37

7 Montaj

X2M

F1B

X1M

L NL N

X5M

A5P

A2P A2P

a b

1 2

BİLGİ

İndirimli elektrik tarifesi güç beslemesi bağlantısı ilave bölge için güvenlik termostatı olarak aynı terminallere (X5M/3+4) bağlanır. Sistem için sadece indirimli elektrik tarifesi güç beslemesi VEYA ilave bölge için güvenlik termostatı kullanılabilir.

7.9.8 Yedek ısıtıcı güç beslemesini bağlamak için

DİKKAT

Ünitenin tamamen topraklandığından emin olmak için, yedek ısıtıcı güç beslemesini ve topraklama kablosunu her zaman bağlı tutun.

Güç beslemesinin, aşağıdaki tabloda belirtildiği gibi yedek ısıtıcı kapasitesine uygun olduğundan emin olun.

Yedek ısıtıcı

tipi

*3V 3kW 1~230V 13A —

1 Yedek ısıtıcı güç beslemesini bağlayın. F1B için çift kutuplu bir

sigorta kullanılır.

Yedek ısıtıcı tipi Yedek ısıtıcı güç beslemesine

3kW 1~ 230V (*3V)

Yedek

ısıtıcı

kapasitesi

Güç

beslemesi

Maksimum

çalışma

akımı

bağlantı

(Ω)

max

# İç üniteye monte edilirse Odaya monte

edilirse

1 Kullanıcı arayüzü kablosunu iç üniteye bağlayın.

Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

a Ana kullanıcı arayüzü

(a)

b Opsiyonel kullanıcı arayüzü

2 Kullanıcı arayüzünün altındaki yuvalara bir tornavida sokun

ve ön plakayı duvar plakasından dikkatli bir şekilde ayırın.

PCB, kullanıcı arayüzünün ön plakasına takılıdır. PCB'ye zarar vermemeye DİKKAT EDİN.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

7.9.9 Kullanıcı arayüzünü bağlamak için

▪ 1 kullanıcı arayüzü kullanılıyorsa, bunu iç üniteye (iç üniteye yakın

kumanda olarak) veya odaya (oda termostatı olarak kullanım için) monte edebilirsiniz.

▪ 2 kullanıcı arayüzü kullanılıyorsa, 1 kullanıcı arayüzünü iç üniteye

(iç üniteye yakın kumanda olarak) + 1 kullanıcı arayüzünü odaya (oda termostatı olarak kullanım için) monte edebilirsiniz.

BİLGİ

Kullanıcı arayüzü yalnızca ana bölgenin oda termostatı olarak kullanılabilir.

Prosedür, kullanıcı arayüzünün nereye monte edildiğine bağlı olarak bir miktar değişir.

3 Kullanıcı arayüzünün duvar plakasını

aksesuar torbasında verilen 2 vidayı kullanarak ünitenin metal sacına sabitleyin.

Kullanıcı arayüzünün duvar plakasını duvara sabitleyin.

Montaj vidalarını çok fazla sıkarak, kullanıcı arayüzünün arka tarafının şeklini bozmamaya DİKKAT EDİN.

4 4A'da gösterildiği gibi bağlayın. 4A, 4B, 4C veya

4D'de gösterildiği gibi bağlayın.

5 Ön plakayı duvar plakasına geri takın.

Ön plakayı üniteye takarken kabloları sıkıştırmamaya DİKKAT EDİN.

(a) Ana kullanıcı arayüzü, çalışma için gereklidir, ancak ayrı

olarak sipariş edilmelidir (zorunlu seçenektir).

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 38

7 Montaj

PCB

1×

PCB

1×

PCB

1×

PCB

1×

X2M

X1M

K3M

K2M

X2M

X1M

K3M

K2M

5 6 7

M2S

5 6 7

M2S

NO NC

X5M

A5P

78 910

S2S S3S

X2M

X1M

K3M

K2M

3534

M2P

X2M

X5M

A5P

X1M

A4P

K3M

K2M

X1M

YC Y1 Y2 Y3 Y4

4A Arkadan

4C Yukarıdan

4B Soldan

4D Üst ortadan

a Kabloyu geçirmek için bu parçayı yan keski vb. ile kesin.

b Kabloyu kablo tutucu ve kelepçe kullanarak gövdenin ön

tarafına sabitleyin.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

7.9.12 Kullanım sıcak suyu pompasını bağlamak için

1 Kullanım sıcak suyu pompasının kablosunu aşağıdaki şekilde

gösterildiği gibi ilgili terminallere bağlayın.

7.9.10 Kesme vanasını bağlanmak için

1 Vana kontrol kablosunu aşağıdaki şekilde gösterildiği gibi ilgili

terminallere bağlayın.

BİLDİRİM

Kablo bağlantıları, NC (normalde kapalı) vana ve NO (normalde açık) vana için farklıdır.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

7.9.11 Elektrik sayaçlarını bağlamak için

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

7.9.13 Alarm çıkışını bağlamak için

1 Alarm çıkışı kablosunu aşağıdaki şekilde gösterildiği gibi ilgili

terminallere bağlayın.

BİLGİ

Transistör çıkışlı bir elektrik sayacı kullanılıyorsa, artı ve eksi kutuplarına dikkat edin. Artı kutbu MUTLAKA X5M/7 ve X5M/9'a ve eksi kutbu X5M/8 ve X5M/10'a bağlanmalıdır.

1 Elektrik sayaçları kablosunu aşağıdaki şekilde gösterildiği gibi

ilgili terminallere bağlayın.

Montör başvuru kılavuzu

a EKRP1HB monte edilmesi gerekir.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 39

7.9.14 Güç tüketimi dijital girişlerini bağlamak

X5M

A5P

A8P

1 2 3 4 5

X801M

S6S

S7S

S8S

S9S

X5M

A5P

1211

3 4

X5M

için

1 Güç tüketimi dijital girişlerinin kablosunu aşağıdaki şekilde

gösterildiği gibi ilgili terminallere bağlayın.

a EKRP1AHTA monte edilmesi gerekir.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

7.9.15 Emniyet termostatını (normalde kapalı kontak) bağlamak için

Ana bölge

1 Elektrik termostatı (normalde kapalıdır) kablosunu aşağıdaki

şekilde gösterildiği gibi ilgili terminallere bağlayın.

7 Montaj

4 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

BİLDİRİM

Uygulanır mevzuata göre ilave bölge için emniyet termostatını seçip monte ettiğinizden emin olun.

Her durumda, emniyet termostatının gereksizce devrilmesini önlemek için aşağıdakiler önerilir:

▪ … emniyet termostatı otomatik sıfırlanabilir olmalıdır.

▪ … emniyet termostatının maksimum sıcaklık varyasyon

oranı 2°C/dak olmalıdır.

▪ … emniyet termostatı ile 3 yollu vana arasında

minimum 2m uzaklık olmalıdır.

BİLGİ

Monte edildikten sonra ilave bölge için güvenlik termostatını yapılandırmayı UNUTMAYIN. Yapılandırma olmadan iç ünite güvenlik termostatı bağlantısını görmeyecektir.

BİLGİ

7.10 Dış ünitenin montajının tamamlanması

7.10.1 Dış ünite montajını tamamlamak için

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

BİLGİ

Bir emniyet termostatının (sahada temin edilir) ana bölge için monte edilmesi gerekir, aksi takdirde ünite ÇALIŞMAZ.

BİLDİRİM

Ana bölgede çok yüksek su sıcaklıklarının engellenmesi için bu bölgeye MUTLAKA bir emniyet termostatı monte edilmelidir. Emniyet termostatı tipik olarak normalde kapalı bir kontakla termostatik olarak kontrol edilen bir vanadır. Ana bölgedeki su sıcaklığı çok yükseldiğinde, kontak açılır ve kullanıcı arayüzünde bir 8H‑02 hatası görüntülenir. YALNIZCA ana pompa duracaktır.

1 Soğutucu akışkan borularını ve ara bağlantı kablosunu aşağıda

gösterildiği şekilde yalıtın ve sabitleyin:

a Gaz borusu b Gaz borusu yalıtımı c Ara bağlantı kablosu d Sıvı borusu e Sıvı borusu yalıtımı

f Kaplama bandı

2 Servis kapağını takın.

İlave bölge

3 Elektrik termostatı (normalde kapalıdır) kablosunu aşağıdaki

şekilde gösterildiği gibi ilgili terminallere bağlayın.

7.10.2 Dış üniteyi kapatmak için

1 Anahtar kutusu kapağını kapatın.

2 Servis kapağını kapatın.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 40

8 Yapılandırma

A1P

X10A

BİLDİRİM

Dış ünite kapağını kapatırken, sıkma torkunun 4,1 N•m değerini GEÇMEDİĞİNDEN emin olun.

7.11 İç ünite montajının tamamlanması

7.11.1 Kullanıcı arayüzü kapağını iç üniteye sabitlemek için

1 İç ünitenin ön panelinin çıkartıldığından emin olun. Bkz.

"7.2.3İç üniteyi açmak için"sayfa23.

2 Kullanıcı arayüzü kapağını menteşeler üzerine yerleştirin.

3 Ön paneli iç üniteye takın.

7.11.2 İç üniteyi kapatmak için

1 Anahtar kutusu kapağını kapatın.

2 Üst plakayı geri takın.

3 Ön paneli geri takın.

Yöntem Açıklama

Kullanıcı arayüzü üzerinden yapılandırma

PC configurator üzerinden yapılandırma

BİLGİ

Montör ayarları değiştirildiğinde, kullanıcı arayüzü doğrulama isteyecektir. Doğrulama yapıldığında, ekran kısa bir süre KAPALI konuma geçer ve birkaç saniye boyunca “meşgul” ibaresi görüntülenir.

Ayarlara erişim – Tablolar için lejant

Montör ayarlarına iki farklı yöntem kullanarak erişebilirsiniz. Ancak, her iki yöntemde de tüm ayarlara erişim mümkün DEĞİLDİR. Böyle bir durumda, bu bölümdeki ilgili tablo sütunlarında N/A (geçerli değil) ibaresi bulunmaktadır.

Ayarlara menü yapısındaki öğeler kullanılarak erişim.

Ayarlara genel ayarlardaki kod kullanılarak erişim.

Ayrıca bkz.:

▪ "Montör ayarlarına erişmek için"sayfa41

▪ "8.5Menü yapısı: Genel montör ayarları"sayfa61

İlk defa – Hızlı sihirbaz. Kullanıcı arayüzünü (iç ünite üzerinden) ilk defa AÇIK konuma getiriyorsanız, açılan bir hızlı başlangıç sihirbazı, sistemi yapılandırmanıza yardımcı olacaktır.

Daha sonra. Gerekirse, yapılandırmada daha sonra değişiklikler yapabilirsiniz.

Yapılandırmayı saha dışında bilgisayarda hazırlayabilir ve daha sonra yapılandırmayı sisteme PC configurator yazılımını kullanarak yükleyebilirsiniz.

Ayrıca bkz.: "8.1.1Bilgisayar kablosunu

anahtar kutusuna bağlamak için"sayfa40.

Yöntem Tablolardaki sütun

Kod

BİLDİRİM

İç ünite kapağını kapatırken, sıkma torkunun 4,1 N•m değerini geçmediğinden EMİN OLUN.

8 Yapılandırma

8.1 Genel bakış: Yapılandırma

Bu bölümde montajı yapıldıktan sonra sistemin nasıl yapılandırılacağı ve neler yapmanız gerektiği açıklanmıştır.

Neden?

Sistemi doğru şekilde YAPILANDIRMAZSANIZ, beklendiği şekilde ÇALIŞMAZ. Yapılandırma şu hususları etkiler:

▪ Yazılım hesapları

▪ Kullanıcı arayüzünde görebilecekleriniz ve kullanıcı arayüzüyle

yapabilecekleriniz

Nasıl?

Sistemi iki farklı yöntem kullanarak yapılandırabilirsiniz.

8.1.1 Bilgisayar kablosunu anahtar kutusuna bağlamak için

Ön şart: EKPCCAB kiti gerekir.

1 Kabloyu bilgisayarın USB bağlantısına bağlayın.

2 Kablo ucunu iç ünitenin anahtar kutusunun X10A konektörü

üzerindeki A1P girişine bağlayın.

3 Ucu taktığınız konuma dikkat edin!

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 41

345

H JS T

BİLDİRİM

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Genel ayarlar

Onayla Ayarla İlerle

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Genel ayarlar

Onayla

Ayarla

İlerle

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Genel ayarlar

Onayla

Ayarla

İlerle

Montör ayarları

Sistem yeniden başlatılacak.

Onayla Ayarla

İptal

Tamam

X10A girişine halihazırda başka bir kablo bağlıdır. Bilgisayar kablosunu X10A girişine bağlamak için, diğer kabloyu geçici olarak çıkarmanız gerekir. Bu kabloyu daha sonra tekrar bağlamayı UNUTMAYIN.

8 Yapılandırma

BİLGİ

Genel görünüm ayarlarındaki kodlara eriştiğinizde, ilk ayar bölümüne bir ilave 0 basamağı eklenir.

Örnek: [1‑01]: “1”, “01” olarak değişir.

3 ve düğmesini kullanarak ilgili ikinci ayar bölümüne gidin.

8.1.2 En çok kullanılan komutlara erişmek için

Montör ayarlarına erişmek için

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın.

2 Sırasıyla [A]:

Genel ayarlara erişmek için

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın.

2 Sırasıyla [A.8]:

yapın.

Kullanıcı izin düzeyini Montör düzeyine ayarlamak için

1 Kullanıcı izin düzeyini G.son kullanıcı düzeyine ayarlayın.

2 Sırasıyla [6.4]:

yapın.

düğmesini 4saniyeden daha uzun süre basılı tutun.

Sonuç:

4 1 saat boyunca hiçbir düğmeye BASMAZSANIZ veya

düğmesini tekrar 4saniye boyunca basılı tutarsanız, montör izin düzeyi geri Son kullanıcı olarak değişir.

Kullanıcı izin düzeyini Gelişmiş son kullanıcı düzeyine ayarlamak için

1 Ana menüye veya alt menülerinden herhangi birine gidin:

düğmesini 4saniyeden daha uzun süre basılı tutun.

Sonuç: Kullanıcı izin düzeyi, G.son kullanıcı olarak değişir. İlave

bilgiler görüntülenir ve menü başlığına “+” simgesi eklenir. Aksi ayarlanana kadar kullanıcı izin düzeyi G.son kullanıcı olarak kalır.

Kullanıcı izin düzeyini Son kullanıcı olarak ayarlamak için

düğmesini 4 saniyeden uzun bir süre basılı tutun.

Sonuç: Kullanıcı izin düzeyi, Son kullanıcı olarak değişir. Kullanıcı

arayüzü varsayılan başlangıç ekranına döner.

Bir genel görünüm ayarını değiştirmek için Örnek: [1‑01] öğesini 15'ten 20'ye değiştirin.

1 Sırasıyla [A.8]:

yapın.

ve düğmesini kullanarak ilk ayar bölümünün ilgili

ekranına gidin.

> Montör ayarları seçimlerini yapın.

> Montör ayarları > Genel ayarlar seçimlerini

> Bilgi > Kullanıcı izin düzeyi seçimlerini

Ana sayfalardan görüntülenir.

> Montör ayarları > Genel ayarlar seçimlerini

Sonuç: Değiştirilecek değer burada vurgulu şekilde görüntülenir.

4 Değeri

5 Diğer ayarları değiştirmeniz gerekiyorsa, önceki adımları

tekrarlayın.

6 Parametre değişikliğini onaylamak için

7 Montör ayarları menüsünden ayarları onaylamak için

düğmesine basın.

Sonuç: Sistem yeniden başlatılır.

ve düğmesini kullanarak değiştirin.

düğmesine basın.

8.1.3 İlk kullanıcı arayüzündeki sistem ayarlarını ikinci kullanıcı arayüzüne kopyalamak için

İkinci bir kullanıcı arayüzü bağlanırsa, montör 2 adet kullanıcı arayüzünü doğru şekilde yapılandırmak için öncelikle aşağıdaki talimatları takip etmelidir.

Bu prosedür ayrıca bir kullanıcı arayüzünde ayarladığınız bir dili başka bir kullanıcı arayüzüne (örn. EKRUCBL2'den EKRUCBL1'e) kopyalamanıza imkan verir.

1 Güç ilk defa açık konuma getirildiğinde, her iki kullanıcı arayüzü

de görüntülenir:

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 42

8 Yapılandırma

15:10

Sal

U5: Oto. adres

Devam için 4 sn basın

Senkronizasyon

Veri farkı tespit edildi. Lütfen işlem seçin:

Veri gönder

Onayla

Ayarla

Kopyalamayı başlat

Kopyalama işlemini başlatmak istediğinizden emin misiniz?

İptal

Tamam

Onayla Ayarla

Dil

İstediğiniz dili seçin

Onayla Ayarla

1 2013

Oca

Sal

Onayla Ayarla İlerle

Tarih

Bugünün tarihi nedir?

00 : 00

Şu anda saat kaç?

Saat

Onayla

Ayarla

İlerle

A.2 1

İlerle

Seç

Sistem planı

Standart

Seçenekler Kapasiteler Planı doğrula

Planı doğrula

Sistem planını onaylayın. Sistem yeniden başlatılacak ve ilk çalıştırmaya hazır olacaktır.

Tamam

İptal

Onayla

Ayarla

2 Hızlı sihirbazı devam ettirmek istediğiniz kullanıcı arayüzü

üzerindeki düğmesini 4saniye basılı tutun. Kullanıcı arayüzü artık ana kullanıcı arayüzü haline gelir.

BİLGİ

Hızlı sihirbaz sırasında, ikinci kullanıcı arayüzünde Meşgul ibaresi görüntülenir ve ÇALIŞTIRILAMAZ.

3 Hızlı sihirbaz sizi yönlendirecektir.

4 Sistemin doğru çalıştırılabilmesi için, iki kullanıcı arayüzü

üzerindeki yerel bilgiler mutlaka aynı olmalıdır. Aynı DEĞİLSE, her iki kullanıcı arayüzünde şu ibare görüntülenir:

8.1.5 Hızlı sihirbaz: İlk defa gücü AÇIK konuma getirdikten sonra sistem planını ayarlayın

Sistem gücünü ilk defa AÇIK konuma getirdikten sonra, şu ilk ayarları yapmanız için kullanıcı arayüzü tarafından yönlendirilirsiniz:

▪ dil,

▪ tarih,

▪ saat,

▪ sistem planı.

Sistem planını doğruladıktan sonra sistemin montaj ve devreye alma çalışmalarına geçebilirsiniz.

1 Güç AÇIK konumdayken, dil ayarlanarak sistem planı

onaylanana kadar hızlı sihirbaz çalışır.

2 Güncel tarih ve saati ayarlayın.

5 Gerekli işlemi seçin:

▪ Veri gönder: kullanmakta olduğunuz kullanıcı arayüzü doğru

verileri içeriyorsa, diğer kullanıcı arayüzü üzerindeki verilerin üzerine yazılır.

▪ Veri al: kullanmakta olduğunuz kullanıcı arayüzü doğru

verileri İÇERMİYORSA, diğer kullanıcı arayüzü üzerindeki veriler bu verilerin üzerine yazılır.

6 Kullanıcı arayüzü, devam etmek istediğinizden emin olup

olmadığınızı soracaktır.

7 düğmesine basarak ekrandan seçimi onaylayın; ardından

seçilen kullanıcı arayüzündeki tüm veriler (diller, programlar vb.) diğer kullanıcı arayüzüyle senkronize edilir.

BİLGİ

▪ Kopyalama sırasında, her iki kumanda çalışmaya izin

VERİLMEZ.

▪ Kopyalama işlemi 90 dakika kadar sürebilir.

▪ Ana kullanıcı arayüzünden montör ayarlarının veya

ünite yapılandırmasının değiştirilmesi önerilir. Aksi takdirde, bu değişikliklerin menü yapısında görüntülenmesi 5 dakikaya kadar sürebilir.

8 Sisteminiz böylece her 2 kullanıcı arayüzünden çalıştırılabilecek

şekilde ayarlanır.

3 Sistem planı ayarlarını yapılandırın: Standart, Seçenekler,

Kapasiteler. Daha ayrıntılı bilgi için, bkz. "8.2 Temel

yapılandırma"sayfa43.

4 Yapılandırma sonrasında Planı doğrula seçimini yapın ve

düğmesine basın.

8.1.4 İlk kullanıcı arayüzündeki dil ayarını ikinci kullanıcı arayüzüne kopyalamak için

Bkz. "8.1.3İlk kullanıcı arayüzündeki sistem ayarlarını ikinci kullanıcı

arayüzüne kopyalamak için"sayfa41.

Montör başvuru kılavuzu

5 Kullanıcı arayüzü yeniden başlatılır ve montaja diğer

kullanılabilir ayarları yapılandırarak ve sistemi devreye alarak devam edebilirsiniz.

Montör ayarları değiştirildiğinde, sistem onaylama isteyecektir. Doğrulama tamamlandığında, ekran kısa bir süre KAPALI konuma geçer ve birkaç saniye boyunca “meşgul” ibaresi görüntülenir.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 43

8 Yapılandırma

FHL1 FHL2 FHL3

HPC1 HPC2 HPC3

8.2 Temel yapılandırma

8.2.1 Hızlı başlangıç sihirbazı: Dil / saat ve tarih

# Kod Açıklama

[A.1] Yok Dil [1] Yok Saat ve tarih

8.2.2 Hızlı başlangıç sihirbazı: Standart

Yedek ısıtıcı yapılandırması (yalnızca *9W modeli için)

*9W modeli yardımcı ısıtıcı, en yaygın Avrupa elektrik tesisatlarına bağlanabilecek şekilde uyarlanmıştır. Donanım yapılandırmasına ek olarak, şebeke tipi ve röle ayarı mutlaka kullanıcı arayüzü üzerinden ayarlanmalıdır.

# Kod Açıklama

[A.2.1.5] [5-0D] BUH tipi:

▪ 1 (1P,(1/1+2)): 6kW 1~230V (*9W)

▪ 3 (3P,(1/1+2)): 6kW 3~230V (*9W)

▪ 4 (3PN,(1/2)): 6kW 3N~400V (*9W)

▪ 5 (3PN,(1/1+2)): 9 kW 3N~ 400 V

(*9W)

Röle ayarı

Röle ayarı Yedek ısıtıcı çalışması

Yedek ısıtıcı adım 1 etkin:

1/1+2 Röle 1 AÇIK Röle 1+2 AÇIK 1/2 Röle 1 AÇIK Röle 2 AÇIK

Alan ısıtma ayarları

Sistem bir alanı ısıtabilir. Uygulama tipine bağlı olarak, alan ısıtma ayarları mutlaka doğru şekilde yapılmalıdır.

Yedek ısıtıcı adım 2 etkin:

# Kod Açıklama

[A.2.1.B] Yok Yalnızca 2kullanıcı arayüzü mevcutsa

(odaya 1 adet, iç üniteye 1 adet monte edilir):

▪ a: Ünitede

▪ b: Odada oda termostatı olarak

▪ c: Isı pompası konvektörleri uzaktan

kumandası

Arayüz konumu:

▪ Ünitede: diğer kullanıcı arayüzü

otomatik olarak Odada konumuna ayarlanır ve RT kumandası oda termostatı olarak seçilirse.

▪ Odada (varsayılan): diğer kullanıcı

arayüzü otomatik olarak Ünitede konumuna ayarlanır ve RT kumandası oda termostatı olarak seçilirse. Ana bölgenin kontrol edilmesi.

# Kod Açıklama

[A.2.1.7] [C-07] Ünite kontrol yöntemi:

▪ 0 (LWT kontrolü): Ünite çalışması,

mevcut oda sıcaklığı ve/veya odanın ısıtma talebinden bağımsız olarak çıkış suyu sıcaklığına bağlı olarak gerçekleşir. Her iki sıcaklık bölgesi için de geçerlidir.

▪ 1 (Hrc RT kontrolü): Ünite çalışmasına

harici termostat veya muadili (örn. ısı pompası konvektörü) tarafından karar verilir. Her iki sıcaklık bölgesi için de geçerlidir.

▪ 2 (RT kontrolü): Ünitenin ana sıcaklık

bölgesinde çalışması, kullanıcı arayüzünün ortam sıcaklığına göre belirlenir. İlave sıcaklık bölgesi harici termostat tarafından kontrol edilir.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 44

8 Yapılandırma

FHL1 FHL2 FHL3

HPC1 HPC2 HPC3

b c

a b

g b

b c

# Kod Açıklama

[A.2.1.8] [7-02] Sistem, 2 su sıcaklığı bölgesine çıkış

suyu besleyebilir. Yapılandırma sırasında, su bölgesi sayısı mutlaka ayarlanmalıdır.

LWT alan sayısı: Bu ünite 2 çıkış suyu sıcaklığı bölgesi için tasarlanmıştır. Bu ayarı değiştirmeyin.

▪ 0 (1 LWT alanı): Yok.

▪ 1 (2 LWT alanı)(varsayılan): 2 çıkış

suyu sıcaklığı bölgesi. En düşük çıkış suyu sıcaklığına sahip bölge ana çıkış suyu sıcaklığı bölgesi olarak adlandırılır. En yüksek çıkış suyu sıcaklığına sahip bölge ilave çıkış suyu sıcaklığı bölgesi olarak adlandırılır. Uygulamada ana çıkış suyu sıcaklık bölgesi, alttan ısıtma sisteminden meydana gelirken; ilave su sıcaklığı bölgesi radyatörlerden veya ısı pompası konvektörlerinden meydana gelir.

# Kod Açıklama

[A.2.1.9] [F-0D] << devamı

▪ 1 (Örnek): Çıkış suyu sıcaklığı henüz

istenen sıcaklığa ERİŞMEDİĞİNDEN ısıtma talebi olmadığından pompa AÇIK konumdadır. Termo KAPALI koşulu meydana gelirse, pompa, su sıcaklığını ve gerekirse ısıtma talebini kontrol etmek üzere her 5dakikada bir çalışır. Hatırlatma: Harici oda termostatı kontrolünde veya oda termostatı kontrolünde örnekleme mümkün DEĞİLDİR.

▪ a: Alan ısıtma kontrolü (kullanıcı

arayüzü)

▪ b: KAPALI

▪ c: Açık

▪ d: LWT sıcaklığı

▪ e: Mevcut

▪ f: İstenen

▪ g: Pompa çalıştırma

devamı >>

[A.2.1.9] [F-0D] Alan ısıtma kontrolü kullanıcı

Montör başvuru kılavuzu

▪ a: İlave LWT bölgesi

▪ b: Ana LWT bölgesi

# Kod Açıklama

arayüzünden KAPALI konuma getirilirse, pompa daima KAPALI konumdadır. Alan ısıtma kontrolü Açık konumdayken, istenen pompa çalışma modunu seçebilirsiniz (yalnızca alan ısıtma sırasında kullanılabilir). Her iki sıcaklık bölgesi için de geçerlidir.

Pompa çalıştırma modu:

▪ 0 (Devamlı): Termo AÇIK veya

KAPALI konumundan bağımsız kesintisiz pompa çalışması. Hatırlatma: sürekli pompa çalışması için örnek veya talep edilen pompa çalışmasından daha fazla enerji gerekir.

▪ a: Alan ısıtma kontrolü (kullanıcı

arayüzü)

▪ b: KAPALI

▪ c: Açık

▪ d: Pompa çalıştırma

# Kod Açıklama

[A.2.1.9] [F-0D] << devamı

▪ 2 (Talep)(varsayılan): Talebe dayalı

pompa çalışması. Örnek: Bir oda termostatı kullanılması termo AÇIK/ KAPALI koşulunu yaratır. Böyle bir talep mevcut değilse, pompa KAPALI konumdadır. Hatırlatma: Çıkış suyu sıcaklık kontrolünde talep mevcut DEĞİLDİR.

▪ a: Alan ısıtma kontrolü (kullanıcı

arayüzü)

▪ b: KAPALI

▪ c: Açık

▪ d: Isıtma talebi (harici uzak

termostata veya oda termostatına göre)

▪ e: Pompa işletimi

8.2.3 Hızlı başlangıç sihirbazı: Seçenekler

Kullanım sıcak suyu ayarları

Aşağıdaki ayarlar mutlaka doğru şekilde yapılmalıdır.

devamı >>

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 45

8 Yapılandırma

c f

d f

e g

# Kod Açıklama

[A.2.2.1] [E-05] DHW çalıştırma:

Sistem, kullanım sıcak suyu üretebiliyor mu?

▪ 0 (Hayır): Kurulu DEĞİL.

▪ 1 (Evet)(varsayılan): Kurulu.

Hatırlatma: Kullanım sıcak suyu boyleri varsayılan olarak monte edilir. Bu ayarı değiştirmeyin.

[A.2.2.A] [D-02] İç ünite, sahada temin edilen bir kullanım

sıcak suyu pompasının (Açık/KAPALI tipi) bağlanması imkanı tanır. Kullanıcı arayüzü üzerinden yapılan montaj ve yapılandırmaya dayalı olarak, işlevleri ayrılır.

DHW pompası:

▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.

▪ 1 (İkincil rtrn): Musluktan su akarken

anlık sıcak su ihtiyacı için kuruludur. Son kullanıcı, çalışması gerektiğinde kullanım sıcak suyu pompasının çalışma zamanlamasını (haftalık program süresini) ayarlar. Bu pompanın kontrolü iç ünite üzerinden mümkündür.

▪ 2 (Dezen. şönt): Dezenfeksiyon için

kuruludur. Kullanım sıcak suyu boylerinin dezenfeksiyon işlevi çalışırken, çalışır. Başka bir ayara gerek yoktur.

Ayrıca, aşağıdaki çizimlere de bakın.

Kullanım sıcak suyu pompasının kurulum amacı…

Anlık sıcak su ihtiyacı Dezenfeksiyon

a İç ünite

b Boyler

c Kullanım sıcak suyu pompası (sahada temin edilir)

d Isıtıcı eleman (sahada tedarik edilir)

e Tek yönlü vana (sahada tedarik edilir)

f Duş (sahada tedarik edilir)

g Soğuk su

Termostatlar ve harici sensörler

Ünitenin kontrol edilmesi için şu kombinasyonlar mümkündür ([C‑07]=0 ayarı için geçerli değildir):

[C‑07]=2 (RT kontrolü)

İç ünitedeki kullanıcı

arayüzü

(1)

Ana bölgedeki oda

termostatı

(2)

İlave bölgedeki harici

oda termostatı

İç ünitedeki kullanıcı

arayüzü

Ana bölgedeki harici

oda termostatı

İlave bölgedeki harici

BİLDİRİM

Bkz. "5Uygulama kılavuzları"sayfa11.

# Kod Açıklama

[A.2.2.4] [C-05] Kontak tipi ana

Harici oda termostatı kontrolünde opsiyonel oda termostatının kontak tipi veya ana çıkış suyu sıcaklığı bölgesi için ısı pompası konvektörü mutlaka ayarlanmalıdır. Bkz. "5Uygulama

kılavuzları"sayfa11.

▪ 1 (Termo ON/OFF): Bağlı olan harici

oda termostatı veya ısı pompası konvektörü, ısıtma talebini iç üniteye gönderir (X2M/1). Isı pompası konvektörüne bağlantı yapılırsa bu değeri seçin (FWXV).

▪ 2 (C/H talebi)(varsayılan): Bağlı olan

harici oda termostatı bir ısıtma talebi gönderir ve iç ünite üzerindeki (ana çıkış suyu sıcaklığı bölgesi için ayrılan) dijital girişe (X2M/1) bağlanır. Kablolu (EKRTWA) veya kablosuz (EKRTR1) oda termostatı bağlanırsa, bu değeri seçin.

[A.2.2.5] [C-06] Kontak tipi ilave

2 çıkış suyu sıcaklığı bölgesine sahip harici oda termostatı kontrolünde ilave çıkış suyu sıcaklığı bölgesi için opsiyonel oda termostatının tipi mutlaka ayarlanmalıdır. Bkz. "5Uygulama

kılavuzları"sayfa11.

▪ 1 (Termo ON/OFF): Bkz. Kontak tipi

ana. İç üniteye bağlı (X2M/1a).

▪ 2 (C/H talebi)(varsayılan): Bkz. Kontak

tipi ana. İç üniteye bağlı (X2M/1a).

oda termostatı

[C‑07]=1 (Hrc RT kontrolü)

(1)Zorunlu değildir. (2)İç üniteye monte edilmiş bir kullanıcı arayüzü olmadığında ana bölgedeki kullanıcı arayüzü, oda termostatı VE kullanıcı arayüzü olarak görev yapacaktır.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 46

8 Yapılandırma

# Kod Açıklama

[A.2.2.B] [C-08] Harici sensör

Bir opsiyonel harici ortam sensörü bağlanmışsa, sensör tipi mutlaka ayarlanmalıdır. Bkz. "5Uygulama

kılavuzları"sayfa11.

▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.

Kullanıcı arayüzündeki ve dış ünitedeki termistörler ölçüm için kullanılır.

▪ 1 (Dış sensör): Kurulu. Harici dış

ortam sensörü, dış ortam sıcaklığının ölçümü için kullanılır. Hatırlatma: Dış ünitedeki sıcaklık sensörü ise diğer bazı işlevler için kullanılabilir.

▪ 2 (Oda sensörü): Kurulu. Kullanıcı

arayüzündeki sıcaklık sensörü KULLANILMAZ. Hatırlatma: Bu değer yalnızca oda termostatı kontrolünde bir anlam ifade eder.

Dijital G/Ç PCB'si

Bu ayarların değiştirilmesi yalnızca opsiyonel dijital G/Ç PCB'si monte edilmişse gereklidir. Dijital G/Ç PCB'si yapılandırılması gereken birden fazla işleve sahiptir. Bkz. "5 Uygulama

kılavuzları"sayfa11.

# Kod Açıklama

[A.2.2.6.1] [C-02] Geçerli değil. [A.2.2.6.2] [D-07] Geçerli değil (salt okunur). [A.2.2.6.3] [C-09] Alarm çıkışı

Arıza sırasında dijital G/Ç PCB'si üzerindeki alarm çıkışının mantığını gösterir.

▪ 0 (Normalde açık): Bir alarm meydana

geldiğinde alarm çıkışına güç beslenir. Bu değer ayarlanarak, bir alarmın saptanması ile bir güç kesintisinin saptanması arasında ayrım yapılır.

▪ 1 (Normalde kapalı): Bir alarm

meydana geldiğinde, alarm çıkışına güç BESLENMEZ.

Ayrıca, aşağıdaki tabloya da (Alarm çıkışı mantığı) bakın.

[A.2.2.6.4] [F-04] Alt plaka ısıtıcısı

Yalnızca EHVZ16 için kullanılabilir. Dış üniteye bir opsiyonel alt levha ısıtıcısının takılı olup olmadığını gösterir. Alt levha ısıtıcıya güç bu durumda iç ünite tarafından beslenir.

▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.

▪ 1 (Evet): Kurulu. Hatırlatma: Bu değer

ayarlanırsa, dijital G/Ç PCB'si üzerindeki çıkış alan ısıtma çıkışı için kullanılamaz. Bkz. "5 Uygulama

kılavuzları"sayfa11.

Alarm çıkışı mantığı

[C-09] Alarm Alarm yok Üniteye güç

beslenmez

0 (varsayılan) Kapalı çıkış Açık çıkış Açık çıkış 1 Açık çıkış Kapalı çıkış

Talep PCB'si

Dijital girişler tarafından güç tüketimi kontrolünün etkinleştirilmesi için talep PCB'si kullanılır. Bkz. "5Uygulama kılavuzları"sayfa11.

# Kod Açıklama

[A.2.2.7] [D-04] Talep PCB'si

Yalnızca EHVZ04+08 için kullanılabilir. Opsiyonel talep PCB'sinin kurulu olup olmadığını gösterir.

▪ 0 (Hayır)(varsayılan)

▪ 1 (Güç tüketim knt)

Enerji ölçümü

Harici güç sayaçları tarafından enerji ölçümü gerçekleştiriliyorsa, bu ayarları aşağıda açıklandığı şekilde yapılandırın. Her bir güç sayacının darbe frekans çıkışını güç sayacının özelliklerine uygun olarak seçin. Farklı darbe frekanslarına sahip güç sayaçlarının (maks. 2 adet) bağlanması mümkündür. Yalnızca 1 güç sayacı kullanılıyor veya hiç güç sayacı kullanılmıyorsa, ilgili darbe girişinin kullanılmayacağını belirtmek üzere Hayır seçimini yapın.

# Kod Açıklama

[A.2.2.8] [D‑08] Opsiyonel harici kWh ölçer1:

▪ 0 (Hayır): Kurulu DEĞİL

▪ 1: Kurulu (0,1darbe/kWh)

▪ 2: Kurulu (1darbe/kWh)

▪ 3: Kurulu (10darbe/kWh)

▪ 4: Kurulu (100darbe/kWh)

▪ 5: Kurulu (1000darbe/kWh)

[A.2.2.9] [D‑09] Opsiyonel harici kWh ölçer2:

▪ 0 (Hayır): Kurulu DEĞİL

▪ 1: Kurulu (0,1darbe/kWh)

▪ 2: Kurulu (1darbe/kWh)

▪ 3: Kurulu (10darbe/kWh)

▪ 4: Kurulu (100darbe/kWh)

▪ 5: Kurulu (1000darbe/kWh)

8.2.4 Hızlı başlangıç sihirbazı: Kapasiteler (enerji ölçümü)

Tüm elektrikli ısıtıcıların kapasiteleri mutlaka enerji ölçümü ve/veya güç tüketimi kontrol özelliği doğru şekilde çalışacak şekilde ayarlanmalıdır. Her bir ısıtıcının direnç değeri ölçülürken, tam ısıtıcı kapasitesini ayarlayabilirsiniz ve bu da daha doğru enerji verilerinin elde edilmesini sağlar.

# Kod Açıklama

[A.2.3.2] [6-03] BUH: kademe 1: Yedek ısıtıcının ilk

kademesinin nominal gerilimdeki kapasitesi. Nominal değer: 3kW. Varsayılan: 3kW.

Aralık: 0~10kW (adım: 0,2kW)

[A.2.3.6] [6-07] Alt plaka ısıtıcısı: Yalnızca opsiyonel bir

alt levha ısıtıcısı için geçerlidir (EKBPHTH16A). Opsiyonel alt levha ısıtıcısının nominal gerilimdeki kapasitesi. Varsayılan: 0W.

Aralık: 0~200W (adım: 10W)

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 47

8 Yapılandırma

[1-03]

[1-02]

[1-00] [1-01]

8.2.5 Alan ısıtma kontrolü

Sisteminizin alan ısıtma özelliğinin yapılandırılması için gerekli temel ayarlar bu bölümde açıklanmıştır. Hava durumuna bağlı montör ayarları, ünitenin hava durumuna bağlı işletimi için parametreleri tanımlar. Hava durumuna bağlı işletim etkinken, su sıcaklığı dış ortam sıcaklığına bağlı olarak otomatik olarak belirlenir. Düşük dış ortam sıcaklıklarında su daha ılık olur; tersi de geçerlidir. Hava durumuna bağlı işletim sırasında, kullanıcı hedef su sıcaklığını maksimum 5°C yukarıya veya aşağıya değiştirme imkanına sahiptir.

Bu işlev hakkında daha ayrıntılı bilgi için kullanıcı başvuru kılavuzuna ve/veya kullanım kılavuzuna bakın.

Çıkış suyu sıcaklığı: Ana bölge

# Kod Açıklama

[A.3.1.1.1] Yok LWT a.nokta modu:

▪ Mutlak (varsayılan)

İstenen çıkış suyu sıcaklığı:

▪ Hava durumuna dayalı DEĞİLDİR

(yani dış ortam sıcaklığına bağlı DEĞİLDİR)

▪ zamana göre sabittir (yani

programlı DEĞİLDİR)

▪ Havaya göre: İstenen çıkış suyu

sıcaklığı:

▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ zamana göre sabittir (yani

programlı DEĞİLDİR)

devamı >>

# Kod Açıklama

[A.3.1.1.1] Yok << devamı

▪ Abs + programlı: İstenen çıkış suyu

sıcaklığı:

▪ Hava durumuna dayalı DEĞİLDİR

(yani dış ortam sıcaklığına bağlı DEĞİLDİR)

▪ bir programa göredir.

Programlanan işlemler istenildiği şekilde, önceden ayarlanan veya özel kaydırma işlemlerinden meydana gelir.

Hatırlatma: Bu değer yalnızca çıkış suyu sıcaklığı kontrolünden ayarlanabilir.

▪ WD + programlı: İstenen çıkış suyu

sıcaklığı:

▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ bir programa göredir. Programlı

işlemler önceden ayarlanan veya özel olarak ayarlanan istenen çıkış suyu sıcaklıklarından meydana gelir.

Hatırlatma: Bu değer yalnızca çıkış suyu sıcaklığı kontrolünden ayarlanabilir.

# Kod Açıklama

[7.7.1.1] [1-00]

Havaya dayalı ısıtmayı ayarla:

[1-01]

[1-02]

[1-03]

▪ Tt: Hedef çıkış suyu sıcaklığı (ana)

▪ Ta: Dış ortam sıcaklığı

devamı >>

# Kod Açıklama

[7.7.1.1] [1-00]

[1-01]

[1-02]

[1-03]

<< devamı

▪ [1-00]: Düşük dış ortam sıcaklığı.–

40°C~+5°C (default: –10°C)

▪ [1-01]: Yüksek dış ortam sıcaklığı.

10°C~25°C (varsayılan: 15°C)

▪ [1-02]: Dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha düşükse istenen çıkış suyu sıcaklığı. [9‑01]°C~[9‑00]°C (varsayılan: 35°C). Not: Düşük dış ortam sıcaklıkları için daha sıcak su gerektiğinden, bu değer [1-03] ayarından daha yüksek olmalıdır.

▪ [1-03]: Dış ortam sıcaklığı, yüksek

dış ortam sıcaklığına eşitse veya daha yüksekse istenen çıkış suyu sıcaklığı. [9‑01]°C~min(45, [9‑00])°C (varsayılan: 25°C). Not: Yüksek dış ortam sıcaklıkları için daha az sıcak su gerektiğinden, bu değer [1-02] ayarından daha düşük olmalıdır.

Çıkış suyu sıcaklığı: İlave bölge

Yalnızca 2 çıkış suyu sıcaklığı bölgesi mevcutsa kullanılabilir.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 48

8 Yapılandırma

[0-00]

[0-01]

[0-03] [0-02]

# Kod Açıklama

[A.3.1.2.1] Yok LWT a.nokta modu:

▪ Mutlak (varsayılan): İstenen çıkış

suyu sıcaklığı:

▪ Hava durumuna dayalı DEĞİLDİR

(yani dış ortam sıcaklığına bağlı DEĞİLDİR)

▪ zamana göre sabittir (yani

programlı DEĞİLDİR)

▪ Havaya göre: İstenen çıkış suyu

sıcaklığı:

▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ zamana göre sabittir (yani

programlı DEĞİLDİR)

▪ Abs + programlı: İstenen çıkış suyu

sıcaklığı:

▪ Hava durumuna dayalı DEĞİLDİR

(yani dış ortam sıcaklığına bağlı DEĞİLDİR)

▪ bir programa göredir. Programlı

işlemler olarak Açık veya KAPALI seçenekleri mevcuttur.

Hatırlatma: Bu değer yalnızca çıkış suyu sıcaklığı kontrolünden ayarlanabilir.

▪ WD + programlı: İstenen çıkış suyu

sıcaklığı:

▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ bir programa göredir. Programlı

işlemler olarak Açık veya KAPALI seçenekleri mevcuttur.

Hatırlatma: Bu değer yalnızca çıkış suyu sıcaklığı kontrolünden ayarlanabilir.

# Kod Açıklama

[7.7.2.1] [0-00]

Havaya dayalı ısıtmayı ayarla:

[0-01]

[0-02]

[0-03]

▪ Tt: Hedef çıkış suyu sıcaklığı (ilave)

▪ Ta: Dış ortam sıcaklığı

devamı >>

# Kod Açıklama

[7.7.2.1] [0-00]

[0-01]

[0-02]

[0-03]

<< devamı

▪ [0-03]: Düşük dış ortam sıcaklığı. –

40°C~+5°C (varsayılan: –10°C)

▪ [0-02]: Yüksek dış ortam sıcaklığı.

10°C~25°C (varsayılan: 15°C)

▪ [0-01]: Dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha düşükse istenen çıkış suyu sıcaklığı. [9‑05]°C~[9‑06]°C (varsayılan: 45°C). Not: Düşük dış ortam sıcaklıkları için daha sıcak su gerektiğinden, bu değer [0-00] ayarından daha yüksek olmalıdır.

▪ [0-00]: Dış ortam sıcaklığı, yüksek

dış ortam sıcaklığına eşitse veya daha yüksekse istenen çıkış suyu sıcaklığı. [9‑05]°C~min(45, [9‑06])°C (varsayılan: 35°C). Not: Yüksek dış ortam sıcaklıkları için daha az sıcak su gerektiğinden, bu değer [0-01] ayarından daha düşük olmalıdır.

Çıkış suyu sıcaklığı: Delta T kaynağı

Her iki sıcaklık bölgesi ısıtma talebi alıyorsa, her iki pompa da tam devirde çalışır. Yalnızca 1 sıcaklık bölgesine ısıtma talebi geliyorsa, yalnızca 1 pompa çalışır ve giriş ve çıkış suyu arasında o bölgenin [9 09] değerine eşit bir sıcaklık farklı elde edilecek şekilde akış kontrol edilir. Yalnızca 1 sıcaklık farkı [9‑09] seçilebilir; bu, her iki sıcaklık bölgesi için geçerlidir.

# Kod Açıklama

[A.3.1.3.1] [9-09] Isıtma: Giriş ve çıkış suyu arasında

gerekli sıcaklık farkı. Aralık: 3°C~10°C (adım: 1°C; varsayılan değer: 5°C).

Çıkış suyu sıcaklığı: Ayar

Yalnızca oda termostatı kontrolünde kullanılabilir. Oda termostatı özelliği kullanılırken, müşterinin istenen oda sıcaklığını ayarlaması gerekir. Ünite, ısı yayıcılara sıcak su besleyecek ve oda ısıtılacaktır. Ek olarak, istenen çıkış suyu sıcaklığı şu durumlarda da mutlaka yapılandırılmalıdır: ayar yükseltildiğinde, istenen çıkış suyu sıcaklığı ünite tarafından (ön ayar sıcaklıklarına dayalı olarak, hava durumuna dayalı seçeneği seçilir, ayar istenen hava durumuna dayalı sıcaklıklara dayalı olarak yapılacaktır) otomatik olarak hesaplanacaktır; ayar kapatıldığında, istenen çıkış suyu sıcaklığını kullanıcı arayüzünden ayarlayabilirsiniz. Ayrıca, ayar açıldığında istenen çıkış suyu sıcaklığı istenen oda sıcaklığına ve mevcut ve istenen oda sıcaklığı arasındaki farka göre düşürülecek veya yükseltilecektir. Bu da şunu sağlar:

▪ istenen sıcaklığa uygun kararlı oda sıcaklıkları (daha yüksek

konfor seviyesi)

▪ daha az sayıda Açık/KAPALI döngüsü (daha düşük çalışma sesi

seviyesi, daha yüksek konfor ve daha yüksek verimlilik)

▪ istenen sıcaklığı karşılayacak mümkün olan en düşük su

sıcaklıkları (daha yüksek verimlilik)

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 49

8 Yapılandırma

+[8-06]

−[8-06]

# Kod Açıklama

[A.3.1.1.5] [8-05] Ayarlı LWT:

▪ Hayır (varsayılan): devre dışı.

Not: İstenen çıkış suyu sıcaklığının kullanıcı arayüzünden ayarlanması gerekir.

▪ Evet: etkin.

Not: İstenen çıkış suyu sıcaklığı yalnızca kullanıcı arayüzünden ayarlanabilir.

Yok [8-06] Çıkış suyu sıcaklığı maksimum ayarı:

0°C~10°C (varsayılan: 3°C)

Ayarın etkinleştirilmesi gerekir.

İstenen çıkış suyu sıcaklığının artacağı veya azalacağı değeri ifade eder.

BİLGİ

Yalnızca ana bölge için geçerlidir.

BİLGİ

Hava durumuna dayalı sıcaklı ayarı etkin konumdayken hava durumuna dayalı sıcaklık eğrisinin, [8-06] seviyesi ile oda için konforlu bir ayar noktasında kararlı bir koşulun elde edilmesine yönelik gerekli minimum çıkış suyu sıcaklığı ayar noktasından daha yüksek bir konuma ayarlanması gerekir. Verimliliği yükseltmek için ayar işlemi, çıkış suyu ayar noktasını düşürebilir. Hava durumuna dayalı eğri daha yüksek bir konuma ayarlandığında, minimum ayar noktasının altına düşebilir. Aşağıdaki çizime bakın.

8.2.6 Kullanım sıcak suyu kontrolü

İstenen boyler sıcaklığının yapılandırılması

Kullanım sıcak suyu 3 farklı şekilde üretilebilir. Bu yöntemlerin her biri diğerlerinden istenen boyler sıcaklığının ayarlanması ve ünitenin tepki vermesi açısından ayrılır.

# Kod Açıklama

[A.4.1] [6-0D] Kullanım sıcak suyu Ayar noktası modu:

▪ 0 (Yalnız t.ısıtma): Yalnızca yeniden

ısıtma işlemine izin verilir.

▪ 1 (T.ısıtma+prgrm): Kullanım sıcak

suyu boyleri bir programa göre ısıtılır ve programlı ısıtma döngüleri arasında yeniden ısıtma işlemine izin verilir.

▪ 2 (Yalnız program): Kullanım sıcak

suyu boyleri YALNIZCA bir programa göre ısıtılabilir.

Daha ayrıntılı bilgi için bkz. "8.3.2 Kullanım sıcak suyu kontrolü:

gelişmiş"sayfa52.

BİLGİ

[6‑0D]=0 ([A.4.1] Kullanım sıcak suyu Ayar noktası modu=Yalnız t.ısıtma) seçimi yapıldığında (kullanım sıcak suyu sık kullanılıyorsa ve alan ısıtma kesintisi sık ve uzunsa) alan ısıtma kapasitesi düşüşü/konfor sorunu meydana gelebilir.

Maksimum kullanım sıcak suyu(DHW) sıcaklık ayar noktası

Kullanıcıların, kullanım sıcak suyu için seçebilecekleri maksimum sıcaklık. Bu seçeneği sıcak su musluklarından akacak suyun sıcaklığını sınırlandırmak için kullanabilirsiniz.

BİLGİ

Kullanım sıcak suyu boylerinin dezenfeksiyonu sırasında, kullanım sıcak suyu (DHW) sıcaklığı bu maksimum sıcaklığı aşabilir.

BİLGİ

Maksimum sıcak su sıcaklığını ilgili mevzuata uygun olarak

a Hava durumuna dayalı eğri

b Oda için konforlu bir ayar noktasında kararlı bir koşulun

elde edilmesine yönelik gerekli minimum çıkış suyu sıcaklığı ayar noktası.

Çıkış suyu sıcaklığı: Yayıcı tipi

Bu ayar yalnızca ana bölge için geçerlidir. Yalnızca oda termostatı kontrolünde kullanılabilir. Sistemin su hacmine ve ısı dağıtıcıların tipine bağlı olarak, bir alanın ısıtılması daha uzun sürebilir. Bu ayar, ısıtma döngüsü sırasında sistemin daha yavaş veya daha hızlı ısıtılması için gerekli telafiyi sağlayabilir.

Not: Dağıtıcı tipi ayarı, istenen çıkış suyu sıcaklığının maksimum değişimini etkiler.

sınırlandırın.

# Kod Açıklama

[A.4.5] [6-0E] Maksimum ayar noktası

Kullanıcıların, kullanım sıcak suyu için seçebilecekleri maksimum sıcaklık. Bu seçeneği sıcak su musluklarından akacak suyun sıcaklığını sınırlandırmak için kullanabilirsiniz. Aralık: 40°C~60°C (varsayılan: 60°C).

Maksimum sıcaklık, dezenfeksiyon işlevi sırasında KULLANILAMAZ. Dezenfeksiyon işlevine bakın.

Bu nedenle, bu ayarın doğru yapılması önemlidir.

# Kod Açıklama

[A.3.1.1.7] [9-0B] Yayıcı tipi:

Ana bölge sıcaklığı için ayarlayın.

Sistemin tepki süresi:

▪ Hızlı Örnek: Düşük su hacmi ve fan

8.2.7 İletişim/yardım masası numarası

# Kod Tanım

[6.3.2] Yok Kullanıcıların bir sorunla

karşılaştıklarında arayabilecekleri numaralar.

coil'ler.

▪ Yavaş Örnek: Yüksek su hacmi,

alttan ısıtma devreleri.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 50

8 Yapılandırma

0°C

a b

8.3 Gelişmiş yapılandırma/ optimizasyon

8.3.1 Alan ısıtma işlemi: gelişmiş

Çıkış suyu sıcaklığı ön ayarı

Çıkış suyu sıcaklığı ön ayar değerlerini tanımlayabilirsiniz:

▪ ekonomik (en düşük enerji tüketimini sağlayan istenen çıkış suyu

sıcaklığını ifade eder)

▪ konfor (en yüksek enerji tüketimine neden olan istenen çıkış suyu

sıcaklığını ifade eder).

Ön ayar değerleri programda aynı verinin kullanılmasını ve istenen çıkış suyu sıcaklığının oda sıcaklığına göre ayarlanmasını kolaylaştırır (ayara bakın). Daha sonra değeri değiştirmek istediğinizde, YALNIZCA tek bir yerde değiştirmeniz yeterli olacaktır. İstenen çıkış suyu sıcaklığının, hava durumuna dayalı olup OLMAMASINA bağlı olarak; istenen kaydırma değerleri veya mutlak istenen çıkış suyu sıcaklığı belirlenmelidir.

BİLDİRİM

Çıkış suyu sıcaklığı ön ayar değerleri, ilave bölge programı AÇIK/KAPALI işlemlerini içerdiğinden YALNIZCA ana bölge için geçerlidir.

BİLDİRİM

İstenen oda ve çıkış suyu sıcaklıkları arasında denge sağlamak için, çıkış suyu sıcaklığı ön ayar değerlerini tasarıma ve seçilen ısı yayıcılara göre seçin.

# Kod Açıklama

Havaya dayalı DEĞİLSE ana çıkış suyu sıcaklığı bölgesi için çıkış suyu sıcaklığı ön ayar değerleri

[7.4.2.1] [8-09] Konfor (ısıtma)

[9‑01]°C~[9‑00]°C (varsayılan: 35°C)

[7.4.2.2] [8-0A] Eko (ısıtma)

[9‑01]°C~[9‑00]°C (varsayılan: 33°C)

Havaya dayalı ise ana çıkış suyu sıcaklığı bölgesi için çıkış suyu sıcaklığı ön ayar değerleri (kaydırma değerleri)

[7.4.2.5] Yok Konfor (ısıtma)

–10°C~+10°C (varsayılan: 0°C)

[7.4.2.6] Yok Eko (ısıtma)

–10°C~+10°C (varsayılan: –2°C)

Sıcaklık aralıkları (çıkış suyu sıcaklıkları)

Bu ayarın amacı, hatalı (yani, çok yüksek veya çok düşük) bir çıkış suyu sıcaklığı seçilmesini önlemektir. Böylece, istenen ısıtma sıcaklığı aralığı yapılandırılabilir.

BİLDİRİM

Zeminden ısıtma uygulamasında, ısıtma işletimindeki maksimum çıkış suyu sıcaklığının zeminden ısıtma tesisatı teknik özelliklerine göre sınırlandırılması önemlidir.

BİLDİRİM

▪ Çıkış suyu sıcaklık aralıkları ayarlanırken, tüm istenen

çıkış suyu sıcaklıkları ayrıca sınırlar arasında kalacak şekilde ayarlanabilir.

▪ İstenen çıkış suyu sıcaklığını ile istenen oda sıcaklığı

ve/veya kapasite arasındaki dengeyi daima (tasarıma ve ısı yayıcıların seçimine göre) koruyun. İstenen çıkış suyu sıcaklığı birkaç ayarın (ön ayar değerleri, kaydırma değerler, havaya dayalı eğriler, ayar) sonucudur. Neticede, aşırı sıcaklıklara veya kapasite düşüşüne neden olabilecek çok yüksek veya çok düşük çıkış suyu sıcaklıkları meydana gelebilir. Çıkış suyu sıcaklık aralıkları uygun değerlere (ısı yayıcılara bağlı olarak) sınırlandırılarak, bu durumlardan kaçınılabilir.

Örnek: Odanın ISITILAMAMASI sorununu ortadan kaldırmak için minimum çıkış suyu sıcaklığını 28°C'ye ayarlayın: çıkış suyu sıcaklıkları (ısıtma modunda) oda sıcaklığının yeterince üzerinde olmalıdır.

# Kod Açıklama

Ana çıkış suyu sıcaklığı bölgesi için çıkış suyu sıcaklık aralığı (= en düşük çıkış suyu sıcaklığına sahip çıkış suyu sıcaklığı bölgesi)

[A.3.1.1.2.2] [9-00] Maks. sıc. (ısıtma)

37°C~55°C (varsayılan: 55°C)

[A.3.1.1.2.1] [9-01] Min. sıc. (ısıtma)

15°C~37°C (varsayılan: 25°C)

İlave çıkış suyu sıcaklığı bölgesi için çıkış suyu sıcaklık aralığı (= en yüksek çıkış suyu sıcaklığına sahip çıkış suyu sıcaklığı bölgesi)

[A.3.1.2.2.2] [9-06] Maks. sıc. (ısıtma)

37°C~55°C (varsayılan: 55°C)

[A.3.1.2.2.1] [9-05] Min. sıc. (ısıtma)

15°C~37°C (varsayılan: 25°C)

Çıkış suyu sıcaklığı aşırı çalışma sıcaklığı

Bu işlev, kompresör durmadan önce su sıcaklığının istenen çıkış suyu sıcaklığının üzerine ne kadar yükselebileceğini tanımlar. Çıkış suyu sıcaklığı istenen çıkış suyu sıcaklığının altına düştüğünde kompresör tekrar çalışmaya başlar.

# Kod Açıklama

Yok [9-04] 1°C~4°C (varsayılan: 1°C)

0°C Civarında Çıkış Suyu Sıcaklığı Telafisi

Isıtma modunda, istenen çıkış suyu sıcaklığı yaklaşık 0°C'lik bir dış ortam sıcaklığında yerel olarak yükseltilir. Bu telafi bir mutlak veya hava durumuna dayalı istenen sıcaklık kullanıldığında seçilebilir (aşağıdaki şekle bakın). Eriyen buz veya karın buharlaşması nedeniyle binanın olası ısı kayıplarını telafi etmek üzere bu ayarı kullanın.

Montör başvuru kılavuzu

a Mutlak istenen çıkış suyu sıcaklığı b Hava durumuna bağlı istenen çıkış suyu sıcaklığı

TAOrtam sıcaklığı (°C)

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 51

Ttİstenen çıkış suyu sıcaklığı

[

9-0C

]

# Kod Açıklama

Yok [D-03] ▪ 0 (devre dışı) (varsayılan)

▪ 1 (etkin) L=2°C,

R=4°C (−2°C<TA<2°C)

▪ 2 (etkin) L=4°C,

R=4°C (−2°C<TA<2°C)

▪ 3 (etkin) L=2°C,

R=8°C (−4°C<TA<4°C)

▪ 4 (etkin) L=4°C,

R=8°C (−4°C<TA<4°C)

Çıkış suyu sıcaklığı maksimum ayarı

YALNIZCA oda termostatı kontrolünde ve ayar etkinleştirildiğinde kullanılabilir. Mevcut ve istenen oda sıcaklığı arasındaki farka göre belirlenen istenen çıkış suyu sıcaklığı (=değişim) üzerindeki maksimum ayar (=değişim), örn. 3°C ayarı, istenen çıkış suyu sıcaklığının 3°C arttırılabileceği veya düşürülebileceği anlamına gelir. Ayar yükseltildiğinde performans da artar (daha düşük AÇIK/ KAPALI işlemi, daha hızlı ısınma), ancak ısı yayıcıya bağlı olarak, istenen çıkış suyu sıcaklığı ile istenen oda sıcaklığı arasında MUTLAKA DAİMA denge (tasarıma ve ısı yayıcıların seçimine göre) olması gerektiğine dikkat edin.

# Kod Açıklama

Yok [8-06] 0°C~10°C (varsayılan: 3°C)

Sıcak aralıkları (oda sıcaklığı)

YALNIZCA oda termostatı kontrolünde kullanılabilir. Odanın aşırı ısınması önlenerek enerji tasarrufu için, oda sıcaklığı aralığını sınırlandırabilirsiniz.

BİLDİRİM

Oda sıcaklığı aralıkları ayarlanırken, tüm istenen oda sıcaklıkları ayrıca sınırlar arasında kalacak şekilde ayarlanabilir.

# Kod Açıklama

Oda sıcaklığı aralığı [A.3.2.1.2] [3-06] Maks. sıc. (ısıtma)

18°C~30°C (varsayılan: 30°C)

[A.3.2.1.1] [3-07] Min. sıc. (ısıtma)

12°C~18°C (varsayılan: 12°C)

Oda sıcaklığı kademesi

YALNIZCA oda termostatı kontrolünde ve sıcaklık °C'de görüntülenirken kullanılabilir.

# Kod Açıklama

[A.3.2.4] Yok Oda sıc. Kademesi

▪ 1°C (varsayılan). Kullanıcı arayüzünde

istenen oda sıcaklığı 1°C'lik kademelerle ayarlanabilir.

▪ 0,5°C. Kullanıcı arayüzünde istenen

oda sıcaklığı 0,5°C'lik kademelerle ayarlanabilir. Mevcut oda sıcaklığı 0,1°C'lik bir doğrulukta görüntülenir.

Oda sıcaklığı histerezisi

YALNIZCA oda termostatı kontrolünde kullanılabilir. İstenen oda sıcaklığı etrafındaki histeresiz aralığı ayarlanabilir. Sistemin optimum kullanımı için ayarlandığından oda sıcaklığı histeresizinin DEĞİŞTİRİLMEMESİNİ önerir.

8 Yapılandırma

a Oda sıcaklığı b Mevcut oda sıcaklığı c İstenen oda sıcaklığı d Süre

# Kod Açıklama

Yok [9-0C] 1°C~6°C (varsayılan: 1°C)

Oda sıcaklığı ofseti

YALNIZCA oda termostatı kontrolünde kullanılabilir. (Harici) oda sıcaklığı sensörünü kalibre edebilirsiniz. Kullanıcı arayüzü veya harici oda termistörü tarafından ölçülen oda sıcaklığı değerine bir ofset verebilmeniz mümkündür. Ayarlar, kullanıcı arayüzünün veya harici oda sensörünün ideal montaj konumuna monte EDİLEMEDİĞİ durumlarda telafi sağlamak amacıyla kullanılabilir (montaj kılavuzuna ve/veya montör başvuru kılavuzuna bakın).

# Kod Açıklama

Oda sıcaklığı ofseti: Kullanıcı arayüzü sensörü üzerinden ölçülen mevcut oda sıcaklığına ofset.

[A.3.2.2] [2-0A] –5°C~+5°C, adım 0,5°C (varsayılan:

Hrc oda sensörü ofseti: YALNIZCA harici oda sensörü seçeneği monte edilirse ve yapılandırılırsa mümkündür (bkz. [C-08])

[A.3.2.3] [2-09] –5°C~+5°C, adım 0,5°C (varsayılan:

Oda donma koruması

Oda donma koruması, odanın çok fazla soğumasını engeller. Bu ayar, ayarlanan ünite kontrol yöntemine ([C‑07]) bağlı olarak farklı şekilde davranır. Aşağıdaki tabloda açıklanan işlemleri uygulayın:

Ünite kontrol yöntemi ([C‑07]) Oda donma koruması

Oda termostatı kontrolü ([C‑07]=2)

Harici oda termostatı kontrolü ([C‑07]=1)

Çıkış suyu sıcaklığı kontrolü ([C‑07]=0)

BİLDİRİM

Sistemde bir yedek ısıtıcı BULUNMUYORSA, varsayılan oda donma engelleme sıcaklığını DEĞİŞTİRMEYİN.

BİLGİ

Bir U4 hatası meydana gelirse oda donma koruması garanti EDİLMEZ.

İlgili ünite kontrol yöntemine göre oda donma koruması hakkında ayrıntılı bilgi için aşağıdaki bölümlere bakın.

[C‑07]=2: oda termostatı kontrolü

0°C)

Oda termostatının oda donma koruması gerçekleştirmesine izin verir:

▪ [2‑06] öğesini "1" konumuna

ayarlayın

▪ Oda donma önleme sıcaklığını

ayarlayın ([2‑05]).

Harici oda termostatının oda donma koruması gerçekleştirmesine izin verir:

▪ Çıkış suyu sıcaklığı ana

sayfasını ETKİN konuma getirin.

Oda donma koruması garanti DEĞİLDİR.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 52

8 Yapılandırma

Oda termostatı kontrolü etkinken, oda sıcaklığı ana sayfası, kullanıcı arayüzünden KAPALI konuma getirilse dahi oda donma koruması garanti edilir. Oda donma koruması ([2‑06]) etkin konumdayken oda sıcaklığı, oda donma engelleme sıcaklığının ([2‑05]) altına düşerse ünite, odayı tekrar ısıtmak için ısı dağıtıcılara çıkış suyunu besler.

# Kod Açıklama

Yok [2-06] Oda donma koruması

▪ 0: devre dışı

▪ 1: etkin (varsayılan)

Yok [2-05] Oda donma koruma sıcaklığı

4°C~16°C (varsayılan: 12°C)

BİLGİ

Bir U5 hatası meydana gelirse:

▪ 1 kullanıcı arayüzü bağlandığında oda donma

koruması garanti EDİLMEZ,

▪ 2 kullanıcı arayüzü bağlandığında ve oda sıcaklığı

kontrolü için kullanılan ikinci kullanıcı arayüzünün bağlantısı kesildiğinde (yanlış kablo bağlantısı, hasarlı kablo nedeniyle), oda donma koruması garanti EDİLMEZ.

BİLDİRİM

Acil durum öğesi Manüel ([A.6.C]=0) konumuna ayarlıyken ünite acil çalıştırma moduna geçerse, kullanıcı arayüzü başlatma öncesi onay isteyecektir. Kullanıcı bir acil durum çalışmasını ONAYLAMASA dahi oda donma koruması etkin konumda kalır.

[C‑07]=1: harici oda termostatı kontrolü

Harici oda termostatı kontrolü etkin konumdayken, çıkış suyu sıcaklığı ana sayfasının, kullanıcı arayüzünde AÇIK konumda olması ve otomatik acil durum ayarının ([A.6.C]) "1" konumuna ayarlanmış olması şartıyla oda donma koruması, harici oda termostatı tarafından garanti edilir.

Ayrıca, ünite tarafından sınırlı donma koruması sağlanabilir:

Kurulum …şu durum geçerlidir:

İki çıkış suyu sıcaklığı bölgesi ▪ Çıkış suyu sıcaklığı ana

sayfası KAPALI konumdayken dış ortam sıcaklığı 4°C'nin altına düşerse ünite, odayı tekrar ısıtmak için ısı dağıtıcılara çıkış suyunu besler ve çıkış suyu sıcaklığı ayar noktası düşürülür.

▪ Çıkış suyu sıcaklığı ana

sayfası AÇIK konumdayken dış ortam sıcaklığı 4°C'nin altına düşerse ünite, odayı tekrar ısıtmak için ısı dağıtıcılara çıkış suyunu besler ve çıkış suyu sıcaklığı ayar noktası düşürülür.

[C‑07]=0: çıkış suyu sıcaklığı kontrolü

Çıkış suyu sıcaklık kontrolü etkinken, oda donma koruması garanti EDİLMEZ. Ancak, [2‑06] öğesi "1" konumuna ayarlanırsa ünite tarafından sınırlı donma koruması sağlanabilir:

▪ Çıkış suyu sıcaklığı ana sayfası KAPALI konumdayken dış ortam

sıcaklığı 4°C'nin altına düşerse ünite, odayı tekrar ısıtmak için ısı dağıtıcılara çıkış suyunu besler ve çıkış suyu sıcaklığı ayar noktası düşürülür.

▪ Çıkış suyu sıcaklığı ana sayfası AÇIK konumdayken ünite, normal

mantığa uygun olarak odayı tekrar ısıtmak için çıkış suyunu ısı dağıtıcılara besler.

Kesme vanası

Aşağıdaki kural yalnızca 2 çıkış suyu sıcaklığı bölgesi için geçerlidir. 1 çıkış suyu sıcaklık bölgesinde kesme vanasına ısıtma çıkışına bağlayın.

Ana çıkış suyu sıcaklığı bölgesinde olan kesme vanası çıkış yapılandırılabilir.

BİLGİ

Defrost işlemi sırasında kesme vanası DAİMA açık olur.

Termo Açık/Kapalı: ana bölgesinde ısıtma talebi yoksa, [F‑0B] ayarına bağlı olarak vana kapanır.

# Kod Açıklama

[A.3.1.1.6.1] [F-0B] Kesme vanası:

▪ 0 (Hayır)(varsayılan): ısıtma

talebinden ETKİNLENMEZ.

▪ 1 (Evet): ısıtma talebi YOKSA kapanır.

BİLGİ

[F-0B] ayarı yalnızca bir termostat veya harici oda termostatı talep ayarı mevcutsa geçerlidir (çıkış suyu sıcaklığı ayarında geçerli değildir).

Çalışma sıcaklık aralığı

Ortalama dış ortam sıcaklığına bağlı olarak, alan ısıtma konumunda ünite çalışması engellenir.

Alan ısıtma OFF sıc.: Ortalama dış ortam sıcaklığı bu değerin üzerine yükseldiğinde, aşırı ısınmanın engellenmesi için alan ısıtması KAPALI konuma geçer.

# Kod Açıklama

[A.3.3.1] [4-02] ▪ EHVZ04+08: 14°C~35°C (varsayılan:

25°C)

▪ EHVZ16: 14°C~35°C (varsayılan:

35°C)

8.3.2 Kullanım sıcak suyu kontrolü: gelişmiş

Ön ayar boyler sıcaklıkları

Yalnızca kullanım sıcak suyu üretiminin programlandığı veya programlandığı + yeniden ısıtıldığı durumlarda kullanılabilir.

Boyler sıcaklığı ön ayar değerlerini tanımlayabilirsiniz:

▪ depolama ekonomik

▪ depolama konfor

▪ yeniden ısıtma

▪ yeniden ısıtma histeresizi

Ön ayar değerleri, programda aynı değerin kullanılmasını kolaylaştırır. Daha sonra bu değeri değiştirirseniz, değişikliği yalnızca tek 1 yerde gerçekleştirmeniz yeterlidir (ayrıca, kullanım kılavuzuna ve/veya kullanıcı başvuru kılavuzuna bakın).

Depolama konfor

Program yapılırken, boyler sıcaklıklarını ön ayar değerleri olarak kullanabilirsiniz. Boyler ardından bu ayar noktası sıcaklıkları elde edilene kadar ısıtılır. Ek olarak bir depolama durdurma programlanabilir. Bu özellik ayar noktasına ULAŞILMASA dahi boyler ısıtma işlemini durdurur. Depolama durdurmayı yalnızca boylerin ısıtılması kesinlikle istenmiyorsa programlayın.

# Kod Açıklama

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (varsayılan: 60°C)

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 53

8 Yapılandırma

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

DHW

HP ON

HP OFF

HP MAX

U=TBUH OFF

[6-01] [6-00]

TU= 60°C T

HP MAX

= 50°C [6-01] = 2°C [6-00] = 2°C

BUH

Depolama ekonomik

Depolama ekonomik sıcaklığı daha düşük bir istenen boyler sıcaklığına karşılık gelir. Bir depolama ekonomik işlemi programlandığında (tahminen gündüz) istenen sıcaklıktır.

# Kod Açıklama

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (varsayılan:

45°C)

Yeniden ısıtma

İstenen yeniden ısıtma boyler sıcaklığı kullanılır:

▪ yeniden ısıtma modunda ve programlı + yeniden ısıtma modunda:

Garanti edilen minimum boyler sıcaklığı, [6‑0C] değerine eşit olan veya yeniden ısıtma histeresizinin hava durumuna dayalı ayar noktasından çıkartılmasıyla elde edilen T

–[6‑08] tarafından

HP OFF

ayarlanır. Boyler sıcaklığı bu değerin altına düştüğünde, boyler ısıtılır.

▪ depolama konfor modu sırasında, kullanım sıcak suyu üretimine

öncelik verilir. Boyler sıcaklığı bu değerin üzerine yükselirse, kullanım sıcak suyu üretimi ve alan ısıtma işlemi sırayla uygulanır.

# Kod Açıklama

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (varsayılan:

45°C)

Yeniden ısıtma histeresizi

Yalnızca kullanım sıcak suyu üretiminin programlandığı + yeniden ısıtıldığı durumlarda kullanılabilir.

# Kod Açıklama

Yok [6-08] 2°C~20°C (varsayılan: 10°C)

Hava durumunda dayalı

Hava durumuna dayalı montör ayarları, ünitenin hava durumuna bağlı işletimi için parametreleri tanımlar. Hava durumuna dayalı çalıştırma etkin olduğunda, istenen boyler sıcaklığı ortalama dış ortam sıcaklığına bağlı olarak otomatik olarak belirlenir: düşük dış ortam sıcaklıklarında musluk suyu daha soğuk olduğundan daha yüksek istenen boyler sıcaklıkları söz konusudur, bunun tersi de geçerlidir. Programlı veya programlı+yeniden ısıtma kullanım sıcak suyu üretiminde, depolama konfor sıcaklığı hava durumuna dayalıdır (hava durumuna dayalı eğriye göre), ancak depolama ekonomik ve yeniden ısıtma sıcaklığı hava durumuna dayalı DEĞİLDİR. Yalnızca yeniden ısıtmalı kullanım sıcak suyu üretiminde, istenen boyler sıcaklığı (hava durumuna dayalı eğriye göre) hava durumuna dayalıdır. Hava durumuna dayalı çalıştırma sırasında son kullanıcı arayüzünden istenen boyler sıcaklığını ayarlayamaz.

# Kod Açıklama

[A.4.7] [0-0E]

Havaya dayalı eğri

[0-0D]

[0-0C]

[0-0B]

▪ T

: İstenen boyler sıcaklığı.

DHW

▪ Ta: (Ortalama) dış ortam sıcaklığı

▪ [0-0E]: düşük dış ortam sıcaklığı: –

40°C~5°C (varsayılan: –10°C)

▪ [0-0D]: yüksek dış ortam sıcaklığı:

10°C~25°C (varsayılan: 15°C)

▪ [0-0C]: dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha düşükse istenen boyler sıcaklığı: 45°C~[6‑0E]°C (varsayılan: 60°C)

▪ [0-0B]: dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha düşükse istenen boyler sıcaklığı: 35°C~[6‑0E]°C (varsayılan: 55°C)

Isı pompası çalışmasına ilişkin sınırlar.

Kullanım sıcak suyu çalışmasında, ısı pompası çalışması için şu histeresiz değerleri ayarlanabilir:

# Kod Açıklama

Yok [6-00] Isı pompası AÇIK sıcaklığını belirleyen

sıcaklık farkı.

Aralık: 2°C~20°C (varsayılan: 2°C)

Yok [6-01] Isı pompası KAPALI sıcaklığını belirleyen

sıcaklık farkı.

Aralık: 0°C~10°C (varsayılan: 2°C)

Örnek: ayar noktası (TU)>maksimum ısı pompası sıcaklığı–[6‑01] (T

–[6‑01])

HP MAX

# Kod Açıklama

[A.4.6] Yok Hava durumuna dayalı istenen boyler

sıcaklığı:

▪ Mutlak (varsayılan): devre dışı. Hiçbir

istenen boyler sıcaklığı hava durumuna dayalı DEĞİLDİR.

▪ Havaya göre: etkin. Programlı veya

programlı+yeniden ısıtma modunda depolama konfor sıcaklığı hava durumuna dayalıdır. Depolama ekonomik ve yeniden ısıtma sıcaklıkları hava durumuna dayalı

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

DEĞİLDİR. Yeniden ısıtma modunda, istenen boyler sıcaklığı hava durumuna dayalıdır. Not: Görüntülenen boyler sıcaklığı hava durumuna dayalı ise, kullanıcı arayüzünden ayarlanamaz.

BUH Yedek ısıtıcı

HP Isı pompası. Isı pompası tarafından ısıtma süresi çok

uzunsa, yedek ısıtıcı tarafından ilave bir ısıtma sağlanabilir. Yedek ısıtıcı KAPALI sıcaklığı (TU)

BUH OFF

Kullanım sıcak su boyleri içinde bulunan sensördeki

HP MAX

maksimum ısı pompası sıcaklığı

Isı pompası KAPALI sıcaklığı (T

HP OFF

Isı pompası AÇIK sıcaklığı (T

HP ON

Kullanım sıcak suyu sıcaklığı

DHW

TUKullanıcı ayar noktası sıcaklığı (kullanıcı arayüzünden

ayarlanan)

t Süre

−[6-01])

HP MAX

−[6-00])

HP OFF

Montör başvuru kılavuzu

Page 54

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

[8-01] [8-02]

[8-00]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

8 Yapılandırma

Örnek: ayar noktası (TU)≤maksimum ısı pompası sıcaklığı–[6‑01] (T

–[6‑01])

HP MAX

HP Isı pompası. Isı pompası tarafından ısıtma süresi çok

uzunsa, buster ısıtıcı tarafından ilave bir ısıtma sağlanabilir.

Kullanım sıcak su boyleri içinde bulunan sensördeki

HP MAX

maksimum ısı pompası sıcaklığı

Isı pompası KAPALI sıcaklığı (T

HP OFF

Isı pompası AÇIK sıcaklığı (T

HP ON

Kullanım sıcak suyu sıcaklığı

DHW

TUKullanıcı ayar noktası sıcaklığı (kullanıcı arayüzünden

ayarlanan)

t Süre

BİLGİ

Maksimum ısı pompası sıcaklığı ortam sıcaklığına bağlıdır. Daha fazla bilgi için çalışma sıcaklık aralığına bakın.

Eş zamanlı alan ve kullanım sıcak suyu çalıştırma talebi için zamanlayıcılar

# Kod Açıklama

Yok [8-00] Değiştirmeyin. (varsayılan: 1) Yok [8-01] Kullanım sıcak suyu çalışması için

maksimum çalışma süresi. Hedef kullanım sıcak suyu sıcaklığına ULAŞILMASA dahi kullanım sıcak suyu ısıtma işlemi durdurulur. Mevcut maksimum çalışma süresi ayrıca [8-04] ayarına bağlıdır.

▪ Sistem planı = Oda termostatı kontrolü

ise: Bu ön ayar değeri yalnızca alan ısıtma için bir talep mevcut olduğunda dikkate alınır. Alan ısıtma için bir talep YOKSA boyler, ayar noktasına erişilinceye kadar ısıtılır.

▪ Sistem planı ≠ Oda termostatı kontrolü

ise: Bu ön ayar değeri daima dikkate alınır.

Aralık: 5~95 dakika (varsayılan: 30)

Yok [8-02] Yeniden çevrimi önleme süresi.

İki kullanım sıcak suyu döngüsü arasındaki minimum süredir. Mevcut yeniden çevirimi önleme süresi ayrıca [8-04] ayarına bağlıdır.

Aralık: 0~10 saat (varsayılan: 0,5) (adım: 0,5 saat).

Hatırlatma: Seçilen değer 0 olsa dahi minimum süre 1/2 saattir.

Yok [8-04] Maksimum çalışma süresi için dış ortam

sıcaklığına [4-02] dayalı ilave çalışma süresi.

Aralık: 0~95 dakika (varsayılan: 95).

[8-02]: Yeniden çevrimi önleme zamanı

Montör başvuru kılavuzu

HP OFF

HP MAX

−[6-00])

−[6-01])

1 Isı pompası kullanım suyu ısıtma modu (1=etkin, 0=devre

dışı)

2 Isı pompası için sıcak su talebi (1=talep, 0=talep yok)

t Süre

[8-04]: İlave çalışma süresi [4-02]/[F-01]

TAOrtam (dış) sıcaklığı

t Süre

Yeniden çevrimi önleme zamanı Maksimum çalışma süresi kullanım sıcak suyu

Dezenfeksiyon

Dezenfeksiyon işlevi, düzenli aralıklarla kullanım sıcak suyunu belirli bir sıcaklığa ısıtarak kullanım sıcak suyu boylerini dezenfekte eder.

DİKKAT

Dezenfeksiyon işlevini saha ayarları, montör tarafından MUTLAKA ilgili mevzuata uygun olarak düzenlenmelidir.

# Kod Açıklama

[A.4.4.2] [2‑00] Çalışma günü:

▪ 0: Her gün

▪ 1: Pazartesi

▪ 2: Salı

▪ 3: Çarşamba

▪ 4: Perşembe

▪ 5: Cuma

▪ 6: Cumartesi

▪ 7: Pazar

[A.4.4.1] [2‑01] Dezenfeksiyon

▪ 0: Hayır

▪ 1: Evet [A.4.4.3] [2‑02] Başlangıç saati: 00~23:00, adım: 1:00. [A.4.4.4] [2‑03] Sıcaklık hedefi: 60°C (sabit). [A.4.4.5] [2‑04] Süre: 40~60 dakika, varsayılan: 40

dakika.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 55

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

Kullanım sıcak suyu sıcaklığı

DHW

TUKullanıcı ayar noktası sıcaklığı THYüksek ayar noktası sıcaklığı [2-03]

t Süre

UYARI

Dezenfeksiyon işleminden sonra sıcak su musluğundaki kullanım sıcak suyu sıcaklığının saha ayarı [2-03] ile seçilen değere eşit olacağına dikkat edin.

Bu yüksek kullanım sıcak suyu sıcaklığı insan yaralanmaları için risk oluşturabilecekse, kulanım sıcak suyu boylerinin sıcak su çıkış bağlantısına bir karışım vanası (sahada tedarik edilir) takılmalıdır. Bu karışım vanası sıcak su musluğundaki su sıcaklığının hiçbir zaman ayarlanan maksimum değeri aşmamasını güvence altına almalıdır. Bu maksimum izin verilen su sıcaklığı ilgili mevzuata uygun olarak seçilmelidir.

DİKKAT

Tanımlanan süreyle [A.4.4.5] birlikte dezenfeksiyon işlevi başlangıç süresinin [A.4.4.3] olası kullanım sıcak suyu talebiyle kesilmediğinden emin olun.

BİLGİ

AH hata kodunun alınması ve kullanım sıcak suyu kullanılırken dezenfeksiyon işlevinin kesilmemesi durumunda, aşağıdaki işlemlerin uygulanması önerilir:

▪ Kullanım sıcak suyu > Ayar noktası modu > Yeniden

ısıtma veya T.ısıtma+prgrm seçimi yapıldığında, dezenfeksiyon işlevinin en son beklenen büyük sıcak su kullanımından en az 4 saat sonra başlatılması önerilir. Bu başlatma, montör ayarlarıyla (dezenfeksiyon işlevi) ile ayarlanabilir.

▪ Kullanım sıcak suyu > Ayar noktası modu > Yalnız

program seçimi yapıldığında, boylerin ön ısıtılması için programlanan dezenfeksiyon işlevinin başlatılmasından 3 saat önce bir Depolama ekonomik programlanması önerilir.

BİLGİ

Kullanım sıcak suyu sıcaklığı bu süre içerisinde dezenfeksiyon hedef sıcaklığının 5°C altına düşerse, dezenfeksiyon işlevi yeniden başlatılır.

8 Yapılandırma

8.3.3 Isı kaynağı ayarları

Yedek ısıtıcı

Yedek ısıtıcı çalışma modu: kullanım sıcak suyu çalışması sırasında yedek ısıtıcı çalışmasının ne zaman devre dışı bırakılacağı veya ne zaman izin verileceğini tanımlar. Bu ayar yalnızca yedek ısıtıcıya defrost çalışması sırasında ihtiyaç duyulması veya dış ünitenin arızalanması durumunda dikkate alınmaz ([A.6.C] etkinleştirilmişse).

# Kod Açıklama

[A.5.1.1] [4‑00] Yedek ısıtıcı çalışması:

▪ 0: Devre dışı

▪ 1 (varsayılan): Etkin

Yok [5-00] Alan ısıtması işlemi sırasında denge

[A.5.1.4] [5‑01] Denge sıcaklığı.

BİLGİ

Alan ısıtma sırasında yedek ısıtıcı çalışmasının sınırlandırılması gerekiyor, ancak kullanım sıcak suyu çalışması için izin verilebiliyorsa [4‑00] öğesini 1, [5‑00] öğesini 1 ve [5‑01] öğesini –15°C konumuna ayarlayın.

Otomatik acil durum

Isı pompası herhangi bir nedenle çalışmadığında yedek ısıtıcı bir acil durum ısıtıcısı olarak görev yapabilir ve otomatik veya manüel olarak ısıtma yükünü karşılayabilir.

▪ Otomatik acil durum Otomatik konumdayken bir ısı pompası

arızası meydana gelirse, yedek ısıtıcı otomatik olarak ısıtma yükünü karşılar.

▪ Otomatik acil durum Manüel olarak ayarlanırsa ve bir ısı pompası

arızası meydana gelirse, kullanım sıcak suyu ve alan ısıtma işlemleri durur ve daha sonra bunların manüel olarak devreye alınması gerekir. Kullanıcı arayüzü bu durumda yedek ısıtıcının ısıtma yükünü karşılamasını onaylayıp onaylamadığınızı soracaktır.

Isı pompası arızalandığında, kullanıcı arayüzünde uzun süre boş bırakılacaksa [A.6.C] Acil durum öğesinin Otomatik konumuna ayarlanmasını öneririz.

# Kod Açıklama

[A.6.C] Yok Acil durum:

sıcaklığının üzerinde yedek ısıtıcı çalışmasına izin verilsin mi?

▪ 1: İzin VERİLMEZ (varsayılan)

▪ 0: İzin verilir

Altına düşüldüğünde yedek ısıtıcının çalışmasına izin verilen dış ortam sıcaklığı.

Aralık: –15°C~35°C (varsayılan: 0°C) (adım: 1°C)

görüntülenir. Ev

▪ 0: Manüel (varsayılan)

▪ 1: Otomatik

BİLGİ

Dezenfeksiyon sırasında aşağıdaki hususlara dikkat etmezseniz bir AH hatası meydana gelir:

▪ Kullanıcı izin düzeyini Montör düzeyine ayarlayın.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

▪ DHWboyleri sıcaklığı ana sayfasına gidin (Boyler).

▪ Dezenfeksiyon işlemini kesmek için

basın.

düğmesine

BİLGİ

Otomatik acil durum ayarı yalnızca kullanıcı arayüzünün menü yapısından ayarlanabilir.

BİLGİ

Bir ısı pompası arızası meydana gelirse ve [A.6.C] öğesi Manüel konumunda ayarlanırsa oda donma koruması işlevi, alttan ısıtma sistemi kurutma işlevi ve su borusu donmaya karşı koruma işlevi kullanıcı tarafından acil durum çalışması ONAYLANMAZSA dahi etkin konumda kalmaya devam eder.

Montör başvuru kılavuzu

Page 56

8 Yapılandırma

[F-02]

[F-03]

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

Alt levha ısıtıcı

Yalnızca ERHQ dış üniteye sahip kurulumlarda ve opsiyonel alt levha ısıtıcı kitinin takılı olması durumunda geçerlidir.

▪ [F-02] Alt levha ısıtıcı AÇIK sıcaklığı: düşük dış ortam

sıcaklıklarında dış ünitenin alt levhasında buzlanma oluşmasını önlemek için altına düşüldüğünde alt levha ısıtıcının iç ünite tarafından etkinleştirileceği dış ortam sıcaklığını tanımlar.

▪ [F-03] Alt levha ısıtıcı histerezisi: alt levha ısıtıcı AÇIK sıcaklığı ile

alt levha ısıtıcı KAPALI sıcaklığı arasındaki sıcaklık farkını tanımlar.

Alt levha ısıtıcı

TADış ortam sıcaklığı

a Açık

b KAPALI

DİKKAT

Alt levha ısıtıcı EKRP1HB ile kontrol edilir.

# Kod Açıklama

Yok [F-02] Alt plaka ısıtıcı AÇIK sıcaklığı: 3°C~10°C

(varsayılan: 3°C)

Yok [F-03] Histeresiz: 2°C~5°C (varsayılan: 5°C)

BİLGİ

Dijital G/Ç PCB'si EKRP1HB üzerindeki Y2 kontağı [F-04] ayarına bağlı olarak opsiyonel alt levha ısıtıcıyı kontrol eder. Bu kontağın şemadaki konumu için aşağıdaki şekle bakın. Tüm kablo bağlantıları için kablo şemasına bakın.

8.3.4 Sistem ayarları

Öncelikler

# Kod Açıklama

Yok [5‑02] Alan ısıtma önceliği.

Kullanım sıcak suyu çalışması sırasında yedek ısıtıcının, ısı pompasını destekleyip desteklemeyeceğini tanımlar.

Sonuç: Daha kısa boyler ısıtma çalışma süresi ve alan ısıtma döngüsünde daha kısa kesinti.

Bu ayar MUTLAKA daima 1 olmalıdır.

[5-01] Denge sıcaklığı ve [5-03] Alan ısıtma önceliği sıcaklığı, yedek ısıtıcı ile ilgilidir. Bu nedenle, [5-03] ayarını [5-01] ayarı ile aynı değere veya birkaç derece üzerine ayarlamanız gerekir.

Yedek ısıtıcı çalışması kısıtlanmışsa ([4-00]=0) ve dış ortam sıcaklığı, [5-03] ayarının altındaysa, kullanım sıcak suyu yedek ısıtıcıyla ısıtılmayacaktır.

Yok [5‑03] Alan ısıtma önceliği sıcaklığı.

Altına düşüldüğünde yedek ısıtıcının kullanım sıcak suyu ısıtması sırasında destek vereceği dış ortam sıcaklığını tanımlar.

Otomatik yeniden başlatma

Bir enerji kesintisinden sonra enerji verildiğinde, otomatik yeniden başlatma işlevi enerji kesintisi anındaki uzaktan kumanda ayarlarını yeniden uygular. Bu nedenle, bu işlevin daima etkinleştirilmesi önerilir.

İndirimli elektrik tarifesi güç beslemesinin, güç beslemesinin kesintiye uğradığı türden olması durumunda otomatik yeniden başlama işlevine daima izin verilmelidir. İç ünitenin kesintisiz kontrolü, indirimli elektrik tarifesi güç kaynağının durumundan bağımsız olarak, iç ünitenin normal elektrik tarifesi güç kaynağına bağlanmasıyla garanti edilebilir.

# Kod Açıklama

[A.6.1] [3‑00] Ünitenin otomatik yeniden çalıştırma

fonksiyonuna izin verilsin mi?

▪ 0: Hayır

▪ 1 (varsayılan): Evet

İndirimli elektrik tarifeli güç beslemesi

BİLGİ

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 57

8 Yapılandırma

3×

1 2 3

# Kod Açıklama

[A.2.1.6] [D‑01] İndirimli elektrik tarifesi güç kaynağına

bağlantı:

▪ 0 (varsayılan): Dış ünite normal bir

güç beslemesine bağlıdır.

▪ 1: Dış ünite indirimli elektrik tarifeli bir

güç beslemesine bağlıdır. Elektrik şirketi tarafından indirimli elektrik tarifesi sinyali gönderildiğinde, kontak açılır ve ünite zorunlu kapama moduna girer. Sinyal tekrar yayınlandığında, gerilimsiz kontak kapanacak ve ünite işletimi yeniden başlayacaktır. Bu nedenle, otomatik yeniden başlatma işlevini daima etkin konumda tutun.

▪ 2: Dış ünite indirimli elektrik tarifeli bir

güç beslemesine bağlıdır. Elektrik şirketi tarafından indirimli elektrik tarifesi sinyali gönderildiğinde, kontak kapanır ve ünite zorunlu kapama moduna girer. Sinyal tekrar yayınlandığında, gerilimsiz kontak açılacak ve ünite işletimi yeniden başlayacaktır. Bu nedenle, otomatik yeniden başlatma işlevini daima etkin konumda tutun.

Hatırlatma: 3, emniyet termostatıyla bağlantılıdır.

[A.6.2.1] [D‑00] İndirimli elektrik tarifesi güç beslemesi

sırasında hangi ısıtıcıların çalışmasına izin verilir?

▪ 0 (varsayılan): Yok

▪ 1: Yok

▪ 2: Yalnızca yedek ısıtıcı

▪ 3: Yok

# Kod Açıklama

[A.2.1.6] [D‑01] Emniyet termostatının gerilimsiz

kontağına bağlantı:

▪ 0 (varsayılan): Emniyet termostatı yok.

▪ 3: Emniyet termostatı normalde kapalı

kontağı.

Hatırlatma: 1+2, indirimli elektrik tarifeli güç beslemesiyle bağlantılıdır.

BİLGİ

Güç tasarrufu işlevi

BİLGİ

Yalnızca ERLQ004~008CAV3 için kullanılabilir.

Sabit koşullar (alan ısıtma veya kullanım sıcak suyu talebi yokken) sırasında dış ünite güç beslemesinin (iç ünite kumandası tarafından dahili olarak) kesilip kesilmeyeceğini tanımlar. Sabit koşullar sırasında dış ünite güç kesintisine izin verilip verilmeyeceğine ilişkin nihai karar ortam sıcaklığına, kompresör koşullarına ve minimum dahili zamanlayıcılara bağlıdır.

Güç tasarrufu işlevi ayarını etkinleştirmek için, [E‑08] öğesinin kullanıcı arayüzünden etkinleştirilmesi ve dış ünitedeki güç tasarrufu konektörünün çıkartılması gerekir.

BİLDİRİM

Dış ünitedeki güç tasarrufu konektörü yalnızca uygulamaya giden ana güç beslemesi KAPALI konuma getirildiğinde çıkartılmalıdır.

ERLQ004~008CAV3 durumunda

Aşağıdaki tabloya bakın.

Ayar 2 yalnızca indirimli elektrik tarifesi güç kaynağının tip1 olması veya iç ünitenin normal elektrik tarifesi güç kaynağına bağlanması ve yedek ısıtıcının indirimli elektrik tarifesi güç kaynağına (X2M/30-31 ile) bağlı OLMAMASI durumunda geçerlidir.

1 veya 3 SEÇMEYİN.

[D‑00] Yedek ısıtıcı Kompresör

0 (varsayılan) Zorlamalı KAPALI Zorlamalı KAPALI 2 İzin verilen

İlave bölge için emniyet termostatı

Aşağıdaki ayar, ilave bölge için emniyet termostatıyla bağlantılıdır. Ana bölge emniyet termostatı hakkında daha fazla bilgi için, bkz

"7.9.15 Emniyet termostatını (normalde kapalı kontak) bağlamak için"sayfa39.

# Kod Açıklama

Yok [E‑08] Dış ünite güç tasarrufu işlevi:

▪ 0: Devre dışı

▪ 1 (varsayılan): Etkin

ERHQ011~016BAV3, ERHQ011~016BAW1, ERLQ011~016CAV3 ve ERLQ011~016CAW1 için

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 58

8 Yapılandırma

Varsayılan ayarı KESİNLİKLE değiştirmeyin.

# Kod Tanım

Yok [E-08] Dış ünite güç tasarrufu işlevi:

▪ 0 (varsayılan): Devre dışı

▪ 1: Etkin

Güç tüketimi kontrolü

Yalnızca EHVZ04+08 için kullanılabilir. Bu işlev hakkında daha ayrıntılı bilgi için, bkz. "5Uygulama kılavuzları"sayfa11.

Güç tüketimi kontrolü

# Kod Açıklama

[A.6.3.1] [4-08] Mod:

▪ 0 (Sınır yok)(varsayılan): Devre dışı.

▪ 1 (Devamlı): Etkin: Sistem güç

tüketiminin sürekli olarak sınırlandırılacağı tek bir güç sınırlandırma değeri (A veya kW cinsinden) ayarlayabilirsiniz.

▪ 2 (Diji. girişler): Etkin: Sistem güç

tüketiminin ilgili dijital girişlere bağlı olarak sınırlandırılacağı dört farklı güç sınırlandırma değeri (A veya kW cinsinden) ayarlayabilirsiniz.

[A.6.3.2] [4-09] Tip:

▪ 0 (Akım): Sınırlandırma değerleri A

cinsinden ayarlanır.

▪ 1 (Güç)(varsayılan): Sınırlandırma

değerleri kW cinsinden ayarlanır.

[A.6.3.3] [5-05] Değer: Yalnızca tam süreli güç

sınırlandırma modunda kullanılabilir.

0A~50A, adım: 1A (varsayılan: 50A)

[A.6.3.4] [5-09] Değer: Yalnızca tam süreli güç

sınırlandırma modunda kullanılabilir.

0kW~20kW, adım: 0,5kW (varsayılan: 20kW)

DI için ortam sınırları: Yalnızca dijital girişlere ve güç değerlerine dayalı güç sınırlandırma modu için kullanılabilir.

[A.6.3.5.1] [5-05] Sınır DI1

0A~50A, adım: 1A (varsayılan: 50A)

[A.6.3.5.2] [5-06] Sınır DI2

0A~50A, adım: 1A (varsayılan: 50A)

[A.6.3.5.3] [5-07] Sınır DI3

0A~50A, adım: 1A (varsayılan: 50A)

[A.6.3.5.4] [5-08] Sınır DI4

0A~50A, adım: 1A (varsayılan: 50A)

DI için kW sınırları: Yalnızca dijital girişlere ve akım değerlerine dayalı güç sınırlandırma modu için kullanılabilir.

[A.6.3.6.1] [5-09] Sınır DI1

0kW~20kW, adım: 0,5kW (varsayılan: 20kW)

[A.6.3.6.2] [5-0A] Sınır DI2

0kW~20kW, adım: 0,5kW (varsayılan: 20kW)

[A.6.3.6.3] [5-0B] Sınır DI3

0kW~20kW, adım: 0,5kW (varsayılan: 20kW)

# Kod Açıklama

[A.6.3.6.4] [5-0C] Sınır DI4

0kW~20kW, adım: 0,5kW (varsayılan: 20kW)

[A.6.3.7] [4-01] Öncelik: Geçerli değil.

Ortalama zamanlayıcı

Ortalama zamanlayıcı ortam sıcaklığı varistörlerinin etkisini düzeltir. Havaya dayalı ayar noktası hesabı ortalama dış ortam sıcaklığına göre gerçekleştirilir.

Dış ortam sıcaklığının seçilen süre boyunca ortalaması alınır.

# Kod Açıklama

[A.6.4] [1-0A] Ortalama dış ortam zamanlayıcı:

▪ 0: Ortalama alınmaz (varsayılan)

▪ 1: 12saat

▪ 2: 24saat

▪ 3: 48saat

▪ 4: 72saat

BİLGİ

Güç tasarrufu işlevi etkin konumdaysa (bkz. [E‑08]), ortalama dış ortam sıcaklığı hesabı yalnızca harici dış ortam sıcaklığı sensörü kullanılması durumunda mümkündür. Bkz. "5.6 Harici sıcaklık sensörünün

kurulumu"sayfa16.

Ofset sıcaklığı harici dış ortam sensörü

Yalnızca bir harici dış ortam sensörü takıldığında ve yapılandırıldığında kullanılabilir.

Harici dış ortam sıcaklığı sensörünü kalibre edebilirsiniz. Termistör değerine bir ofset atanması mümkündür. Bu ayar harici dış ortam sensörünün ideal montaj konumuna monte edilemediği durumlarda telafi sağlamak amacıyla kullanılabilir (montaj bölümüne bakın).

# Kod Açıklama

[A.6.5] [2‑0B] –5°C~5°C, adım: 0,5°C (varsayılan: 0°C)

Zorlamalı defrost

Manüel olarak bir defrost çalışması başlatabilirsiniz.

Manüel defrost çalışması uygulama kararı, dış ünite tarafından verilir ve ortam koşullarına ve ısı eşanjörü koşullarına bağlıdır. Dış ünite zorlamalı defrost çalışmasını kabul ettiğinde, kullanıcı arayüzünde simgesi görüntülenir. Zorlamalı defrost çalışması etkinleştirildikten sonra 6 dakika içerisinde simgesi GÖRÜNTÜLENMEZSE, dış ünite zorlamalı defrost talebini göz ardı etmiş demektir.

# Kod Açıklama

[A.6.6] Yok Bir defrost çalışması başlatmak ister

misiniz?

Pompa çalıştırma

Pompa çalışma işlevi devre dışı bırakıldığında, dış ortam sıcaklığı, [4-02] öğesiyle ayarlanan değerin üzerine çıkarsa pompa çalışması durur. Pompa çalışması etkinleştirildiğinde, pompa çalışması tüm dış ortam sıcaklıklarında mümkündür.

# Kod Açıklama

Yok [F‑00] Pompa çalışması:

▪ 0 (varsayılan): Dış ortam sıcaklığı

[4‑02] değerinin üzerine çıkarsa devre dışı bırakılır.

▪ 1: Tüm dış ortam sıcaklıklarında

mümkündür.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 59

8 Yapılandırma

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

Anormal debi koşulları sırasında pompa çalışması [F-09], pompanın anormal debi koşulları meydana geldiğinde durup durmayacağını veya çalışmaya devam edip etmeyeceğini tanımlar. Bu işlev yalnızca pompanın Ta<4°C koşulunda etkin konumda tutulmasının istendiği belirli koşullarda geçerlidir (pompa, 10 dakika boyunca etkin konuma alınır ve ardından 10 dakika devre dışı bırakılır). Daikin bu işlev neticesinde meydana gelebilecek hasarlardan dolayı KESİNLİKLE hiçbir sorumluluk kabul etmez.

# Kod Açıklama

Yok [F‑09] Pompa anormal debide çalışmaya

devam eder:

▪ 0 (varsayılan): Pompa devre dışı

bırakılır.

▪ 1: Ta<4°C olduğunda (10 dakika AÇIK

– 10 dakika KAPALI) pompa etkinleştirilir

Pompa devri sınırlandırma

Pompa devri sınırlandırma ana bölgesi [9‑0E] ve pompa devri sınırlandırma ilave bölgesi [9‑0D] maksimum pompa devrini tanımlar. Normal koşullarda varsayılan ayar DEĞİŞTİRİLMEZ. Debi, minimum debi aralığında ise pompa devri sınırlandırması aşılır (7H hatası).

# Kod Açıklama

Yok [9‑0E] Pompa devri sınırlandırma ana bölgesi

▪ 0: Sınırlandırma yok.

▪ 1~4: Genel sınırlandırma. Tüm

koşullarda sınırlandırma mevcuttur. Gerekli delta T kontrolü ve konforu garanti EDİLMEZ.

▪ 5~8 (varsayılan: 6): Aktüatör yokken

sınırlandırma. Isıtma çıkışı yokken pompa devri sınırlandırması geçerlidir. Isıtma çıkışı mevcutken pompa devri yalnızca gerekli kapasiteyle bağlantılı olarak delta T tarafında belirlenir. Bu sınırlama aralığıyla delta T mümkündür ve konfor garanti edilir.

Yok [9‑0D] Pompa devri sınırlandırma ilave bölge

▪ 0: Sınırlandırma yok.

▪ 1~4: Genel sınırlandırma. Tüm

koşullarda sınırlandırma mevcuttur. Gerekli delta T kontrolü ve konforu garanti EDİLMEZ.

▪ 5~8 (varsayılan: 6): Aktüatör yokken

Maksimum değerler, ünite tipine dayalıdır:

a Cihaz dışı statik basınç b Su debisi

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 60

8 Yapılandırma

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

[3]

Saati/tarihi ayarla

Tarih Saat Günışığı Süresi Saat tipi

Tatil

Tatil modu

Evde

Dışarıda

Başlangıç:

Bitiş:

Başlangıç:

Gün programı kullan

Çalıştırma modu Isıtma

Sessiz modu

Programları seç

Oda sıcaklığı LWT ana LWT ilave Boyler sıcaklığı

Bilgi

Sensör bilgisi Enerji ölçümü Hata tespiti Kullanıcı izin düzeyi Aktüatörler Çalıştırma modları

Çalışma saati Model

Enerji ölçümü

Tüketilen elekt. Üretilen enerji

Hata bilgisi

Hata geçmişi İletişim/yardım masası numarası

Model

Kullanıcı arayüzü İç ünite Dış ünite

Kullanıcı ayarları

Ekran Sıcaklık kilidi

Programları ayarla Ön ayar değerleri Ölçü birimi

Ekran

Kontrast LCD aydınlatma süresi

Kullanıcı profili Mevcut ana sayfalar

Programları ayarla

Oda sıcaklığı LWT ana LWT ilave DHW sıcaklığı Sessiz modu

DHW pompası

Ön ayar değerleri

Oda sıcaklığı LWT ana Boyler sıcaklığı Sessiz seviyesi

DHW

Hava durumuna bağlı ayar

Uyarı geçmişi

[7.7]

Havaya bağlı ayar

Ana İlave

[7.7.1]

Ana

Havaya dayalı ısıtmayı ayarla

[7.7.2]

İlave

Havaya dayalı ısıtmayı ayarla

8.4 Menü yapısı: Genel kullanıcı ayarları

BİLGİ

Seçilen montör ayarları ve ünite tipine bağlı olarak, ayarlar görülebilir/gizlenebilir.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 61

8.5 Menü yapısı: Genel montör ayarları

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.2.2.6]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.1]

[A.7]

[A.6]

[A.6.3]

[A.6.2]

Montör ayarları

Dil Sistem planı Alan çalıştırması Kullanım sıcak suyu (DHW) Isı kaynakları Sistem çalıştırması Devreye alma Genel ayarlar

Sistem planı

Standart Seçenekler Kapasiteler Planı doğrula

Alan çalıştırması

LWT ayarları Oda termostatı Çalıştırma aralığı

Kullanım sıcak suyu

Ayar noktası modu Dezenfeksiyon Maksimum ayar noktası Depolama konfor SP modu Havaya dayalı eğri

Isı kaynakları

Yardımcı ısıtıcı

Sistem çalışması

Otomatik yeniden başlatma Tercih edilen kWh Güç tüketimi kontrolü Ortalama süresi Hrc. ort sensör ofseti

Devreye alma

Test çalıştırması UFH elek kurutması Hava tahliyesi Aktüatör test çalıştırması

Standart

Ünite tipi Kompresör tipi İç ünite yazılım tipi

BUH tipi

Yardımcı ısıtıcı kademeleri

Kontak kapat zorlama Ünite kontrol yöntemi LWT alan sayısı Pompa çalıştırma modu Güç tasarrufu mümkün Arayüz konumu

Seçenekler

DHW çalıştırma DHW boyler ısıtıcı Kontak tipi ana Kontak tipi ilave Dijital G/Ç PCB'si Talep PCB'si Harici kWh ölçer Harici kWh ölçer DHW pompası Harici sensör

Çıkış suyu

Ana İlave Delta T kaynağı

Oda termostatı

Oda sıcaklığı aralığı Oda sıcaklığı ofseti

Çalışma aralığı

Alan ısıtma OFF sıc.

Dezenfeksiyon

Dezenfeksiyon Çalışma günü Başlangıç saati Sıcaklık hedefi Süre

Yardımcı ısıtıcı

Çalıştırma modu BUH kademe 2 etkin

Tercih edilen kWh PS

İzin verilen ısıtıcı Zorlamalı pompa KAPALI

Güç tüketim knt

Mod Tip Ortam değeri kW değeri DI için ortam sınırları

Dijital G/Ç PCB'si

Hrc. y. ısıtıcı src Güneş enerjisi kiti Alarm çıkışı Alt plaka ısıtıcısı

Ana

LWT a.nokta modu Sıcaklık aralığı Ayarlı LWT Kesme vanası Yayıcı tipi

[A.3.1.2]

İlave

LWT a.nokta modu Sıcaklık aralığı

Hrc oda sensörü ofseti

[A.3.1.3]

Delta T kaynağı

Isıtma

Zorlamalı defrost

Oda sıc. Kademesi

DI için kW sınırları Öncelik

Acil durum

Denge sıcaklığı

LAN adapter

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

BİLGİ

Seçilen montör ayarları ve ünite tipine bağlı olarak, ayarlar görülebilir/gizlenebilir.

8 Yapılandırma

Montör başvuru kılavuzu

Page 62

9 Devreye Alma

9.1 Genel bakış: Devreye alma

Bu bölümde yapılandırıldıktan sonra sistemin devreye alınması için yapılması ve bilinmesi gerekenler açıklanmıştır.

Tipik iş akışı

Devreye alma çalışması tipik olarak şu aşamalardan meydana gelir: 1 “Devreye alma öncesi kontrol listesi”nin kontrol edilmesi. 2 Hava tahliyesi gerçekleştirilmesi. 3 Sistem için bir test çalıştırması gerçekleştirilmesi. 4 Gerekirse, bir veya daha fazla sayıda aktüatör için bir test

çalıştırması gerçekleştirilmesi.

5 Gerekirse, alttan ısıtma kurutma işlemi gerçekleştirilmesi.

9.2 Devreye alma sırasında dikkat edilecekler

BİLGİ

Ünite ilk defa çalıştırıldıktan sonra geçen sürede gerekli güç, ünite üzerindeki etikette belirtilen değerden yüksek olabilir. Bu durum kompresörün sorunsuz çalışma ve sabit güç tüketimine erişmesi için 50 saat boyunca kesintisiz çalıştırılması gerekmesinden kaynaklanır.

Sigortalar veya yerel olarak takılan koruma cihazları bu kılavuza uygun olmalıdır ve baypas EDİLMEMELİDİR.

Güç besleme gerilimi ünitenin bilgi etiketinde yazılı gerilime uygun olmalıdır.

Anahtar kutusunda KESİNLİKLE gevşek bağlantı veya hasarlı elektrik bileşeni bulunmamalıdır.

İç ve dış ünitelerin içerisinde KESİNLİKLE hasarlı bileşen veya sıkışmış borular bulunmamalıdır.

Anahtar kutusu üzerindeki F1B yedek ısıtıcı devre kesicisi AÇIK konumda olmalıdır.

KESİNLİKLE soğutucu akışkan kaçağı bulunmamalıdır.

Soğutucu akışkan boruları (gaz ve sıvı) termal olarak yalıtılmalıdır.

Doğru boyutta borular döşenmeli ve borular doğru şekilde yalıtılmalıdır.

İç ünite içerisinde KESİNLİKLE su kaçağı bulunmamalıdır.

Kesme vanaları doğru şekilde takılmalı ve tamamen açılmalıdır.

Dış ünitedeki durdurma vanaları (gaz ve sıvı) tamamen açık olmalıdır.

Hava tahliye vanası (en az 2 tam tur) açık olmalıdır.

Basınç tahliye vanası, açıldığında suyu tahliye etmelidir.

BİLDİRİM

Sistem çalıştırılmadan önce MUTLAKA üniteye en az 2 saat boyunca güç beslenmelidir. Çalıştırma sırasında yağın azalmaması ve kompresörün bozulmaması için, karter ısıtıcısının kompresör yağını ısıtması gerekir.

BİLDİRİM

Üniteyi KESİNLİKLE termistörler ve/veya basınç sensörleri/ anahtarları olmadan çalıştırmayın. Kompresör yanabilir.

BİLDİRİM

Soğutucu akışkan borularıyla ilgili çalışmalar tamamlanana kadar üniteyi KESİNLİKLE çalıştırmayın (bu şekilde çalıştırılırsa, kompresör bozulur).

9.3 İşletmeye alma öncesi kontrol listesi

Ünitenin montajından sonra, öncelikli olarak aşağıdakileri kontrol edin. Aşağıdaki tüm kontroller yapıldıktan sonra ünite kapatılmalıdır, ANCAK o zaman üniteye enerji verilebilir.

Montör başvuru kılavuzunda açıklandığı şekilde, tüm montaj talimatlarını okuyun.

İç ünite doğru şekilde monte edilmelidir.

Dış ünite doğru şekilde monte edilmelidir.

Şu saha kabloları, bu kılavuza ve ilgili mevzuata uygun olarak döşenmelidir:

▪ Yerel besleme paneli ile dış ünite arasındaki kablolar

▪ İç ünite ile dış ünite arasındaki kablolar

▪ Yerel besleme paneli ile iç ünite arasındaki kablolar

▪ İç ünite ile vanalar (varsa) arasındaki kablolar

▪ İç ünite ile oda termostatı (varsa) arasındaki kablolar

Sistem doğru şekilde topraklanmalı ve topraklama terminalleri sıkılmalıdır.

Minimum su hacmi her koşulda garanti edilir. "6.4 Su

borularının hazırlanması" sayfa 19 altındaki “Su hacmini

kontrol etmek için” bölümüne bakın.

Emniyet termostatı bağlı olmalıdır.

BİLGİ

Yazılım, ünite tarafından otomatik çalıştırmayı devre dışı bırakan bir "montör sahada" moduna ([4‑0E]) sahiptir. İlk kurulum sırasında [4‑0E] ayarı varsayılan olarak "1" konumuna ayarlanır, bu da otomatik çalışmanın devre dışı bırakılması anlamına gelir. Ardından, tüm koruyucu işlevler devre dışı bırakılır. Kullanıcı arayüzü ana sayfaları kapalıysa ünite otomatik olarak ÇALIŞMAYACAKTIR. Otomatik çalıştırmayı ve koruyucu işlevleri etkinleştirmek için, [4‑0E] öğesini "0" konumuna ayarlayın.

İlk defa güç açıldıktan 36 saat sonra ünite otomatik olarak [4‑0E] öğesini "0" konumuna ayarlayarak, "montör sahada" modunu sonlandırır ve koruyucu işlevleri etkinleştirir. İlk kurulum sonrası montör sahaya dönerse, montörün [4‑0E] öğesini manuel olarak "1" konumuna ayarlaması gerekir.

9.4 Devreye alma sırasında kontrol listesi

Yedek ısıtıcı/defrost çalışması sırasında minimum debi her koşulda garanti edilir. "6.4 Su borularının

hazırlanması" sayfa 19 altındaki “Su hacmini ve debiyi

kontrol etmek için” bölümüne bakın. Hava tahliyesi gerçekleştirmek için.

Bir test işletmesi gerçekleştirmek için.

Bir aktüatör test işletmesi gerçekleştirmek için.

Alttan ısıtma kurutma işlevi

Alttan ısıtma kurutma işlevi (gerekiyorsa) başlatılır.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 63

9 Devreye Alma

9.4.1 Minimum debiyi kontrol etmek için

İlave bölge için zorunlu prosedür

1 Hidrolik konfigürasyona göre hangi alan ısıtma devrelerinin

mekanik, elektronik veya diğer vanalar nedeniyle kapanabileceğini doğrulayın.

2 Kapanabilecek tüm alan ısıtma devrelerini kapatın (önceki

adıma bakın).

3 Pompa test işletmesi modunu başlatın (bkz. "9.4.4Bir aktüatör

test çalıştırması gerçekleştirmek için"sayfa64).

4 Debiyi kontrol etmek için [6.1.8]: > Bilgi > Sensör bilgisi >

Debi adımlarını takip edin. Pompa test işletmesi modunda, defrost/yedek ısıtıcı çalışması sırasında ünite bu gereken minimum debinin altında çalışabilir.

Bypass vanası kullanılması planlanıyor mu?

Evet Hayır

Minimum gereken debi + 2l/dak değerine ulaşmak için bypass vanası ayarını değiştirin.

Ana bölge için önerilen prosedür

5 Hidrolik konfigürasyona göre hangi alan ısıtma devrelerinin

mekanik, elektronik veya diğer vanalar nedeniyle kapanabileceğini doğrulayın.

6 Kapanabilecek tüm alan ısıtma devrelerini kapatın (önceki

adıma bakın).

7 Yalnızca ana bölgede bir termo talebi oluşturun.

8 Ünite kararlı hale gelene kadar 1 dakika bekleyin.

9 İlave pompa hala kullanılıyorsa (sağ taraftaki pompadaki yeşil

LED, AÇIK komundaysa), ilave pompa devre dışı kalana kadar (LED, KAPALI konuma gelene kadar) debiyi yükseltin.

10 Debiyi kontrol etmek için [6.1.8]: > Bilgi > Sensör bilgisi >

Debi adımlarını takip edin.

Bypass vanası kullanılması planlanıyor mu?

Evet Hayır

Minimum gereken debi + 2l/dak değerine ulaşmak için bypass vanası ayarını değiştirin.

Defrost/yedek ısıtıcı çalışması sırasında gerekli minimum debi

04+08 modelleri 12l/dak 16 model 15l/dak

Mevcut debi, minimum (defrost/ yedek ısıtıcı çalışması sırasında gereken) debinin altındaysa hidrolik konfigürasyonda değişiklikler gereklidir. KAPATILAMAYACAK alan ısıtma devrelerini artırın veya bir basınç kontrollü bypass vanası monte edin.

9.4.2 Hava tahliyesi işlevi

Ünitenin devreye alınması ve montajı sırasında, su devresindeki tüm havanın boşaltılması çok önemlidir. Hava tahliyesi işlevi çalışırken pompa, ünite gerçekten çalışmadan çalışır ve su devresindeki hava tahliye edilmeye başlar.

BİLDİRİM

Hava tahliyesini başlatmadan önce emniyet vanasını açın ve devrenin yeterli miktarda suyla dolu olup olmadığını kontrol edin. Yalnızca açtıktan sonra vanadan su sızıntısı olması durumunda hava tahliyesi prosedürüne başlayabilirsiniz.

Hava tahliyesi için 2 mod mevcuttur:

▪ Manuel olarak: ünite, belirli bir pompa devrinde ve 3 yollu vana

belirli bir konuma alınarak çalıştırılır (alan ısıtma/kullanım sıcak suyu). 3 yollu vananın özel bir konumda bulunması, alan ısıtma veya kullanım sıcak suyu ısıtma modlarında su devresindeki tüm havanın tahliye edilmesi için yararlı bir özelliktir. Pompanın çalışma devri (yavaş veya hızlı) de ayarlanabilir.

▪ Otomatik: ünite otomatik olarak pompa devrini ayarlar ve 3 yollu

vananın (alan ısıtma/kullanım sıcak suyu) konumunu alan ısıtma ile kullanım sıcak suyu ısıtma modları arasında değiştirir.

BİLGİ

Hem manuel hem otomatik hava tahliyesi için, her bir hava tahliye başlangıcıyla 1 sıcaklık bölgesi tahliye edilir. Diğer sıcaklık bölgesini tahliye etmek için, hava tahliye işlevini yeniden başlatmanız gerekir. İlk defa bir hava tahliye işlevi gerçekleştirecekseniz, ana sıcaklık bölgesi tahliye edilmelidir.

Tipik iş akışı

Sistemdeki havanın tahliye edilmesi şu adımlardan meydana gelir: 1 Her iki bölge için bir manüel hava tahliyesi gerçekleştirilmesi 2 Her iki bölge için bir otomatik hava tahliyesi gerçekleştirilmesi

BİLGİ

Bir manuel olarak hava tahliyesi gerçekleştirerek başlayın. Tüm hava tahliye edildikten sonra bir otomatik hava tahliyesi gerçekleştirin. Gerekirse, sistemdeki tüm havanın tahliye edildiğinden emin olana kadar otomatik hava tahliyesi işlemini tekrarlayın. Hava tahliyesi işlevi sırasında pompa devri sınırlaması [9‑0D] geçerli DEĞİLDİR.

Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

Manüel hava tahliyesi gerçekleştirmek için

BİLGİ

Ana bölge tahliye edilirken, ana bölge ayar noktasının, ünitenin içindeki gerçek su sıcaklığından en az 5°C daha yüksek olduğundan emin olun.

Ön şart: Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"sayfa41.

2 Hava tahliyesi modunu ayarlayın: sırasıyla [A.7.3.1] >

Montör ayarları > Devreye alma > Hava tahliyesi > Tip seçimlerini yapın.

3 Manüel seçimini yapın ve düğmesine basın.

4 Hava tahliyesi işlevini başlatmak için, sırasıyla [A.7.3.4] >

Montör ayarları > Devreye alma > Hava tahliyesi > Hava tahliyesini başlat seçimlerini yapın ve düğmesine basın.

Sonuç: Manüel hava tahliyesi başlar ve aşağıdaki ekran görüntülenir.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 64

9 Devreye Alma

01:18

Sal

Hava tahliyesi

l/dak Düşük SHC

0.5

Debi Devir Devre

Durdur

Ayarla

İlerle

01:18

Sal

Hava tahliyesi

l/dak Düşük SHC

0.5

Debi Devir Devre

Durdur

Ayarla

İlerle

5 ve düğmelerini kullanarak Devir öğesini görüntüleyin.

6 ve düğmelerini kullanarak istenilen pompa devrini ayarlayın.

Sonuç: Düşük Sonuç: Yüksek

7 İzin veriliyorsa, 3 yollu vana (alan ısıtma/kullanım sıcak suyu)

için istediğiniz konumu ayarlayın. ve düğmelerini kullanarak Devre öğesini görüntüleyin.

8 ve düğmelerini kullanarak istenilen 3 yollu vana konumunu

ayarlayın.

Sonuç: SHC veya Boyler

Otomatik hava tahliyesi gerçekleştirmek için

BİLGİ

Ana bölge tahliye edilirken, ana bölge ayar noktasının, ünitenin içindeki gerçek su sıcaklığından en az 5°C daha yüksek olduğundan emin olun.

Ön şart: Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"sayfa41.

2 Hava tahliyesi modunu ayarlayın: sırasıyla [A.7.3.1] >

Montör ayarları > Devreye alma > Hava tahliyesi > Tip seçimlerini yapın.

3 Otomatik seçimini yapın ve düğmesine basın.

4 Hava tahliyesi işlevini başlatmak için, sırasıyla [A.7.3.4] >

Montör ayarları > Devreye alma > Hava tahliyesi > Hava tahliyesini başlat seçimlerini yapın ve düğmesine basın.

Sonuç: Hava tahliyesi başlar ve aşağıdaki ekran görüntülenir.

Otomatik hava tahliyesi işlevi, 30dakika sonra otomatik olarak durur ve ardından montörün, ikinci sıcaklık bölgesi için otomatik hava tahliyesi işlevini yeniden başlatması gerekir. Bu işlev de 30dakika sonra otomatik olarak duracaktır

Hava tahliyesini kesmek için

1 düğmesine ve ardından hava tahliyesi işlevini onaylamak

için düğmesine basın. Hava tahliyesi işlevini yeniden başlattığınızda diğer bölgenin havası tahliye edilir.

9.4.3 Bir test çalıştırması gerçekleştirmek için

BİLGİ

Test çalıştırması yalnızca ilave sıcaklık bölgesi için geçerlidir.

Ön şart: Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

Montör başvuru kılavuzu

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"sayfa41.

2 Sırasıyla [A.7.1]: > Montör ayarları > Devreye alma > Test

çalıştırması seçimlerini yapın.

3 Bir test seçimi yapın ve düğmesine basın. Örnek: Isıtma.

4 Tamam seçimini yapın ve düğmesine basın.

Sonuç: Test işletmesi başlar. Tamamlandığında (±30dak) otomatik

olarak durur. Manüel olarak durdurmak için, düğmesine basın, Tamam seçimini yapın ve ardından düğmesine basın.

BİLGİ

2 kullanıcı arayüzü mevcutsa, her iki kullanıcı arayüzünden de test işletmesini başlatabilirsiniz.

▪ Test işletmesini başlattığınız kullanıcı arayüzünde bir

durum ekranı görüntülenir.

▪ Diğer kullanıcı arayüzünde ise bir meşgul ekranı

görüntülenir. “Meşgul” ekranı görüntülendiği sürece kullanıcı arayüzünü kullanamazsınız.

Ünite montajı doğru şekilde yapılmışsa, ünite test işletmesi sırasında çalışmaya başlar. Test modu sırasında, ünitenin doğru şekilde çalışıp çalışmadığı, çıkış suyu sıcaklığı (ısıtma modu) ve boyler sıcaklığı (kullanım sıcak suyu modu) takip edilerek kontrol edilebilir.

Sıcaklığı takip etmek için, [A.6] seçimini yapın ve ardından kontrol etmek istediğiniz bilgiyi seçin.

9.4.4 Bir aktüatör test çalıştırması gerçekleştirmek için

Aktüatör test çalıştırmasının amacı, farklı aktüatörlerin (örn. pompa çalışmasını seçtiğinizde, pompa için bir test çalıştırması başlar) çalışmasını onaylamaktır.

Ön şart: Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"sayfa41.

2 Oda sıcaklığı kontrolünün, çıkış suyu sıcaklığı kontrolünün ve

kullanım sıcak suyu kontrolünün kullanıcı arayüzü üzerinden KAPALI konuma getirildiğinden emin olun.

3 [A.7.4]'e gidin: > Montör ayarları > Devreye alma > Aktüatör

test çalıştırması.

4 Bir aktüatör seçin ve düğmesine basın. Örnek: Pompa.

5 Tamam seçimini yapın ve düğmesine basın.

Sonuç: Aktüatör test işletmesi başlar. Tamamlandığında otomatik

olarak durur. Manüel olarak durdurmak için, düğmesine basın, Tamam seçimini yapın ve ardından düğmesine basın.

Gerçekleştirilebilecek aktüatör test çalıştırmaları

▪ Yedek ısıtıcı (aşama 1) testi

▪ Pompa testi (yalnızca ilave sıcaklık bölgesi pompası)

BİLGİ

Test işletmesi gerçekleştirilmeden tüm havanın boşaltıldığından emin olun. Ayrıca, test işletmesi sırasında su devresine müdahale etmekten kaçının.

▪ 2 yollu vana testi

▪ 3 yollu vana testi (alan ısıtma ve boyler ısıtma arasında geçiş için

3 yollu vana)

▪ Alt levha ısıtıcı testi

▪ İkili sinyal testi

▪ Alarm çıkışı testi

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 65

9 Devreye Alma

25°C (1)

35°C (2)

24h (1) 36h (2)

▪ Isıtma sinyal testi

▪ Hızlı ısıtma testi

▪ Sirkülasyon pompası testi

9.4.5 Alttan ısıtma kurutma işlemi

Bu işlev, bir evin inşası sırasında alttan ısıtma sisteminin çok yavaş bir şekilde kurutulması için kullanılır. Montörün bu programı programlamasına ve uygulamasına izin verir.

Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

Bu işlev, dış ünite montaj tamamlanmadan da uygulanabilir. Bu durumda yardımcı ısıtıcı, kurutma işlevini gerçekleştirecek ve ısı pompası çalışmadan çıkış suyu besleyecektir.

Henüz hiçbir dış ünite monte edilmemişse ana güç beslemesi kablosunu X2M/30 ve X2M/31 üzerinden iç üniteye bağlayın. Bkz.

"7.9.7Ana güç beslemesini bağlamak için"sayfa36.

BİLGİ

▪ Acil durum öğesi Manüel ([A.6.C]=0) konumuna

ayarlıyken ünite acil çalıştırma moduna geçerse, kullanıcı arayüzü başlatma öncesi onay isteyecektir. Kullanıcı bir acil durum çalışmasını ONAYLAMASA dahi alttan ısıtma kurutma işlevi etkindir.

▪ Alttan ısıtma kurutma işlevi sırasında pompa devri

sınırlaması [9‑0D] geçerli DEĞİLDİR.

BİLDİRİM

Montörün sorumlulukları şunlardır:

▪ zeminde çatlamaların meydana gelmemesi için zemin

inşasını gerçekleştiren firmayla iletişim kurularak ilk ısıtma talimatlarının alınması.

▪ alttan ısıtma kurutma programının zemin inşasını

gerçekleştiren firmadan alınan talimatlara uygun şekilde programlanması.

▪ kurulumun doğru çalıştığının düzenli olarak kontrol

edilmesi,

▪ kullanılan zemin tipi dikkate alınarak doğru programın

seçilmesi.

BİLDİRİM

Bir alttan ısıtma kurutma işlemi gerçekleştirilmesi için, oda donma korumasının devre dışı bırakılması gerekir ([2‑06]=0). Varsayılan olarak etkin konumdadır ([2‑06]=1). Ancak, "montör sahada" modu nedeniyle (bkz. "Devreye alma öncesi kontrol listesi"), oda donma koruması otomatik olarak, ilk güç açıldıktan sonra 36 saat boyunca devre dışı bırakılacaktır.

Güç açıldıktan sonraki ilk 36 saat sonrasında hala kurutma işleminin gerçekleştirilmesi gerekiyorsa, [2‑06] öğesini "0" konumuna ayarlayarak oda donma korumasını manuel olarak devre dışı bırakın ve kurutma işlemi tamamlayana kadar bu konumda TUTUN. Bu ikazın dikkate alınmaması katmanın çatlamasına neden olur.

BİLDİRİM

Alttan ısıtma kurutma sisteminin başlatılabilmesi için, aşağıdaki ayarların tamamlandığından emin olun:

▪ [4‑00]=1

▪ [C‑02]=0

▪ [D‑01]=0

▪ [4‑08]=0

▪ [4‑01]≠1

Montör, 20 adıma kadar programlayabilir. Her bir adım için şunlar girilmelidir:

1 72saate varan süreler (saat),

2 istenilen çıkış suyu sıcaklığı.

Örnek:

T İstenilen çıkış suyu sıcaklığı (15~55°C)

t Süre (1~72sa) (1) İşlem adımı 1 (2) İşlem adımı 2

Bir alttan ısıtma kurutma programı programlamak için

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"sayfa41.

2 Sırasıyla [A.7.2]:

elek kurutması > Kurutma programını ayarla seçimlerini yapın.

, , ve düğmelerini kullanarak programı

programlayın.

▪ Program içerisinde dolaşmak için

kullanın.

▪ Seçimi ayarlamak için

Bir süre seçilirse, bu süreyi 1 ila 72 saat arasında ayarlayabilirsiniz. Bir sıcaklık seçilirse, istediğiniz çıkış suyu sıcaklığını 15°C ila 55°C arasında ayarlayabilirsiniz.

4 Yeni bir kademe eklemek için, boş bir satırda “–saat” veya “–”

seçimini yapın ve

5 Bir kademe silmek için,

olarak ayarlayın.

6 Programı kaydetmek için

Programda boşa kademe olmaması önemlidir. Bir boş adım programlandığında VEYA birbirini takip eden 20 adım uygulandığında program durur.

> Montör ayarları > Devreye alma > UFH

ve düğmelerini

ve düğmelerini kullanın.

düğmesine basın.

düğmesine basarak süreyi “–”

düğmesine basın.

Bir alttan ısıtma kurutma işlemi gerçekleştirmek için

BİLGİ

İndirimli elektrik tarifesi güç beslemesi, “alttan ısıtma kurutma işlemi” ile birlikte kullanılamaz.

Ön şart: Alttan ısıtma kurutma işlemi gerçekleştirmek için, sisteminize YALNIZCA 1 kullanıcı arayüzünün bağlı olduğundan emin olun.

Ön şart: Çıkış suyu sıcaklığı ana sayfası, oda sıcaklığı ana sayfası ve kullanım sıcak suyu ana sayfasının KAPALI olduğundan emin olun.

1 Sırasıyla [A.7.2]:

elek kurutması seçimlerinizi yapın.

2 Bir kurutma programı seçin.

3 Kurutmayı başlat seçimini yapın ve

4 Tamam seçimini yapın ve

> Montör ayarları > Devreye alma > UFH

düğmesine basın.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 66

10 Kullanıcıya teslim

15:10

1 14d 12h 25°C

Sal

Elek kurutma

Mevcut kademe Kalan İstenen LWT

Durdur

Sonuç: Alttan ısıtma kurutma işlemi başlar ve aşağıdaki ekran görüntülenir. Tamamlandığında otomatik olarak durur. Manüel olarak durdurmak için, düğmesine basın, Tamam seçimini yapın ve ardından düğmesine basın.

Bir alttan ısıtma kurutma işleminin durumunu görüntülemek için

1 düğmesine basın.

2 Programın güncel kademesi, toplam kalan süre ve güncel

istenilen çıkış suyu sıcaklığı görüntülenir.

BİLGİ

Menü yapısına sınırlı bir erişim söz konusudur. Yalnızca şu menülere erişilebilir:

▪ Bilgi.

▪ Montör ayarları > Devreye alma > UFH elek kurutması.

Bir alttan ısıtma kurutma işlemini kesmek için

Programın bir hata, açma/kapama düğmesinin kapalı konuma getirilmesi veya elektrik kesintisi nedeniyle durması durumunda, kullanıcı arayüzünde U3 hata kodu görüntülenir. Hata kodlarını çözmek için bkz. "12.4 Hata kodlarından yola çıkarak sorunların

çözümü" sayfa 70. U3 hatasını sıfırlamak için, size ait Montör'nin

Kullanıcı izin düzeyi olması gerekir.

1 Alttan ısıtma kurutma işlemi ekranını görüntüleyin.

2 düğmesine basın.

3 Programı kesmek için düğmesine basın.

4 Tamam seçimini yapın ve düğmesine basın.

Sonuç: Alttan ısıtma kurutma işlemi programı durdurulur.

Programın bir hata, açma/kapama düğmesinin kapalı konuma getirilmesi veya elektrik kesintisi nedeniyle durması durumunda, alttan ısıtma kurutma işleminin durumunu görüntüleyebilirsiniz.

5 Sırasıyla [A.7.2]: > UFH elek kurutması > Kurutma durumu >

Durduruldu > Devreye alma > Montör ayarları seçimlerini yapın ve son uygulanan adımı takip edin.

6 Programın uygulanmasını istediğiniz gibi değiştirin ve programı

yeniden başlatın.

▪ Kullanıcıya kullanım kılavuzunda verilen enerji tasarrufu ipuçlarını

açıklayın.

11 Bakım ve servis

BİLDİRİM

Bakım yetkili montajcı veya servis personeli tarafından YAPILMALIDIR.

En az yılda bir kez bakım yapılmasını öneririz. Ancak, yürürlükteki mevzuat daha kısa bakım aralıkları gerektirebilir.

BİLDİRİM

Avrupa'da, toplam soğutucu akışkan şarjının sera gazı emisyonları (ton CO2 eşdeğeri olarak ifade edilir), bakım

aralıklarının belirlenmesi için kullanılmaktadır. İlgili mevzuata uygun hareket edin.

Sera gazı emisyonlarının hesaplanması için kullanılacak formül: Soğutucu akışkanın GWP değeri ×

Toplam soğutucu akışkan şarjı [kg] / 1000

11.1 Genel bakış: Bakım ve servis

Bu bölüm şunlar hakkında bilgi içerir:

▪ Dış ünitenin yıllık bakımı

▪ İç ünitenin yıllık bakımı

11.2 Bakım güvenlik önlemleri

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

TEHLİKE: YANMA RİSKİ

BİLDİRİM:Elektrostatik deşarj riski

Herhangi bir bakım veya servis çalışması gerçekleştirmeden önce, statik elektriği önlemek ve PCB'yi korumak için ünitenin metal bir parçasına dokunun.

11.2.1 İç ünitenin açılması

DİKKAT

Ön panel ağırdır. Üniteyi açarken veya kapatırken parmaklarınızı sıkıştırmamaya DİKKAT EDİN.

Bakım gerektiren parçaların birçoğuna ulaşmak için yalnızca ünitenin ön panelini yeterlidir. Nadir de olsa bazı durumlarda anahtar kutusunu da sökmeniz gerekir.

10 Kullanıcıya teslim

Test işletmesi tamamlandığında ve ünite doğru şekilde çalışmaya başladığında, lütfen aşağıdaki hususların kullanıcı tarafından anlaşıldığından emin olun:

▪ Montör ayar tablosunu (kullanım kılavuzunda) mevcut ayarlarla

doldurun.

▪ Kullanıcının ilgili dokümanların çıktısını aldığından emin olun ve

kullanıcıdan bu dokümanları daha sonra başvurmak üzere saklamasını isteyin. Kullanıcıyı tüm belgeleri bu kılavuzda daha önce belirtilen URL'de bulabileceği konusunda bilgilendirin.

▪ Kullanıcıya sistemin nasıl doğru şekilde çalıştırılacağını ve

herhangi bir sorunla karşılaşması halinde ne yapacağını açıklayın.

▪ Kullanıcıya ünitenin bakımıyla ilgili olarak yapması gerekenleri

açıklayın.

Montör başvuru kılavuzu

11.3 Dış ünitenin yıllık bakımı için kontrol listesi

Aşağıdaki kontroller en az yılda bir kez gerçekleştirilmelidir:

▪ Isı eşanjörü

Dış ünite ısı eşanjörü zamanla toz, pislik, yaprak vb. nedeniyle tıkanabilir. Isı eşanjörünün yılda bir defa temizlenmesi önerilir. Tıkalı bir ısı eşanjörü çok düşük basınç veya çok yüksek basınca yol açarak performans kötüleşebilir.

11.4 İç ünitenin yıllık bakımı için kontrol listesi

Aşağıdaki parametre ve bileşenleri en az yılda bir defa kontrol edin:

▪ Su basıncı

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 67

11 Bakım ve servis

1 3

▪ Su filtreleri

▪ Su basıncı tahliye vanası

▪ Tahliye vanası hortumu

▪ Kullanım sıcak suyu boyleri basınç tahliye vanası

▪ Anahtar kutusu

▪ Tortu temizleme

▪ Kimyasal dezenfeksiyon

▪ Anot

Su basıncı

Su basıncını 1barın üzerinde tutun. Düşükse, su ilave edin.

Su filtreleri

Su filtrelerini temizleyin.

BİLDİRİM

Su filtreleriyle ilgili işlemleri dikkatli bir şekilde gerçekleştirin. Su filtrelerini geri takarken su filtrelerinin ağına zarar vermemek için aşırı kuvvet uygulamayın.

Bu suyun boylerden geldiğinden emin olmak için, bu kontrolü bir boyler ısıtma döngüsü sonra gerçekleştirin.

Bu bakımın daha sık gerçekleştirilmesi önerilir.

Anahtar kutusu

▪ Anahtarkutusunda baştan sona gözle muayene gerçekleştirin ve

gevşek bağlantılar veya kusurlu kablo bağlantıları gibi belirgin kusurları arayın.

▪ Bir ohmmetre kullanarak K1M, K2M ve K3M kontaktörlerinin doğru

çalışıp çalışmadığını kontrol edin. Güç KAPALI konuma getirildiğinde, bu kontaktörlerin tüm kontakları mutlaka açık konumda olmalıdır.

UYARI

Dahili kablolar hasar görürse, tehlikeye meydan vermemek için imalatçı, servis temsilcisi veya benzeri yetkili bir personel tarafından değiştirilmelidir.

Tortu temizleme

Su kalitesine ve ayar sıcaklığına bağlı olarak, kullanım sıcak suyu boylerinin içerisindeki ısı eşanjöründe tortular birikerek, ısı transferini kısıtlayabilir. Bu nedenle, belirli aralıklarla ısı eşanjöründe biriken tortuların temizlenmesi gerekir.

Kimyasal dezenfeksiyon

İlgili mevzuat uyarınca belirli durumlarda kullanım sıcak suyu boylerini de içine alacak şekilde bir kimyasal dezenfeksiyon çalışması gerçekleştirilmesi gerekiyorsa, lütfen kullanım sıcak suyu boylerinin alüminyum anot içeren bir paslanmaz çelik silindir olduğunu unutmayın. İnsan tüketimine açık sularla kullanımı onaylanmış, klor içermeyen dezenfektanların kullanılması önerilir.

Su basıncı tahliye vanası Vanayı açın ve doğru çalışıp çalışmadığını kontrol edin. Su çok

sıcak olabilir!

Kontrol edilecek hususlar şunlardır:

▪ Tahliye vanasından gelen su debisi yeterince yüksek olmalıdır ve

vanada veya borular arasında tıkanıklık şüphesi olmamalıdır.

▪ Tahliye vanasından kirli su geliyorsa:

▪ pislik İÇERMEYEN su deşarj edilene kadar vanayı açın

▪ sistemi yıkayın ve ilave bir su filtresi monte edin (bir manyetik

siklon filtre tercih edilir).

Bu suyun boylerden geldiğinden emin olmak için, bu kontrolü bir boyler ısıtma döngüsü sonra gerçekleştirin.

Bu bakımın daha sık gerçekleştirilmesi önerilir.

Basınç tahliye vanası hortumu

Suyun drenajı için, basınç tahliye vanası hortumunun doğru şekilde yerleştirildiğini kontrol edin. Bkz. "7.8.5 Basınç tahliye vanasını

drenaja bağlamak için"sayfa34.

Kullanım sıcak suyu boyleri tahliye vanası (sahada temin edilir)

Vanayı açın ve doğru çalıştığını kontrol edin. Su çok sıcak olabilir!

Kontrol edilecek hususlar şunlardır:

▪ Tahliye vanasından gelen su debisi yeterince yüksek olmalıdır ve

vanada veya borular arasında tıkanıklık şüphesi olmamalıdır.

▪ Tahliye vanasından kirli su geliyorsa:

▪ pislik içermeyen su deşarj edilene kadar vanayı açın

▪ tahliye vanası ile soğuk su girişi arasındaki borular da dahil tüm

boyleri yıkayın ve temizleyin.

BİLDİRİM

Tortu temizleme veya kimyasal dezenfeksiyon yöntemleri kullanılırken, su kalitesinin mutlaka 98/83/EC sayılı AB direktifinde belirtilen gereksinimleri karşılaması sağlanmalıdır.

Anot

Hiçbir bakım veya ayar gerekli değildir.

11.4.1 Kullanım sıcak suyu boylerini boşaltmak için

Ön şart: Üniteyi kullanıcı arayüzü üzerinden KAPATIN. Ön şart: İlgili devre kesiciyi KAPATIN. Ön şart: Soğuk su beslemesini KAPATIN.

1 Ön paneli açın.

2 2 adet vidayı sökün ve anahtar kutusunu çıkartın.

3 Deşarj hortumu ünitenin sağ tarafında bulunur. Bağlantı

kelepçelerini veya bandı kesin ve esnek drenaj hortumunu öne çekin.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 68

12 Sorun Giderme

a Drenaj hortumu

BİLGİ

Boyleri boşaltmak için, sisteme hava girmesine izin verilmesi amacıyla tüm sıcak su musluklarının açılması gerekir.

4 Drenaj vanasının açın.

12 Sorun Giderme

12.1 Genel bakış: Sorun giderme

Bu bölümde, sorunlar olması halinde yapmanız gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Sorunların belirtilere göre çözülmesi

▪ Hata kodlarından yola çıkarak sorunların çözümü

Sorun giderme öncesinde

Ünitede baştan sona gözle muayene gerçekleştirin ve gevşek bağlantılar veya kusurlu kablo bağlantıları gibi belirgin kusurları arayın.

12.2 Sorun giderme sırasında dikkat edilecekler

UYARI

▪ Ünitenin anahtar kutusunda bir inceleme yaparken

MUTLAKA ünitenin ana şebekeyle bağlantısının kesildiğinden emin olun. İlgili devre kesiciyi kapatın.

▪ Bir emniyet cihazı faaliyete geçtiğinde, onu eski

durumuna getirmeden önce üniteyi durdurun ve emniyet cihazının neden harekete geçtiğini anlayın. KESİNLİKLE emniyet cihazlarını şönt yapmayın veya fabrika ayarı dışındaki bir değere değiştirmeyin. Sorunun nedenini bulamıyorsanız, satıcınızı arayın.

12.3 Sorunların belirtilere göre çözülmesi

12.3.1 Belirti: Ünite ısıtma işlemini beklendiği gibi gerçekleştirmiyor

Olası nedenler Düzeltici önlem

Sıcaklık ayarı doğru DEĞİLDİR Uzaktan kumandadan sıcaklık

Debi çok düşüktür. Şu hususlara dikkat edin:

Tesisattaki su hacmi çok düşüktür.

ayarını kontrol edin. Kullanım kılavuzuna bakın.

▪ Su devresindeki tüm kesme

vanaları tamamen açık olmalıdır.

▪ Su filtreleri temiz olmalıdır.

Gerekirse, temizleyin.

▪ Sistemde hava olmamalıdır.

Gerekirse, havayı tahliye edin. Havayı manüel olarak tahliye edebilir (bkz. "Manüel hava

tahliyesi gerçekleştirmek için" sayfa 63) veya otomatik

hava tahliyesi işlevini kullanabilirsiniz (bkz.

"Otomatik hava tahliyesi gerçekleştirmek için"sayfa64).

▪ Su basıncı >1 bar olmalıdır.

▪ Genleşme kabı arızalı

OLMAMALIDIR.

▪ Su devresindeki direnç pompa

için çok yüksek OLMAMALIDIR ("Teknik veriler" bölümündeki ESP eğrisine bakın).

Yukarıdaki hususları kontrol ettikten sonra sorun hala devam ediyorsa, satıcınıza danışın. Bazı durumlarda, ünitenin düşük bir su debisi kullanması normaldir.

Tesisattaki su hacminin gereken minimum değerden fazla olduğundan emin olun (bkz.

"6.4.3Su hacmini ve debiyi kontrol etmek için"sayfa20).

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

Termal kesicinin yanlışlıkla sıfırlanmasından ötürü doğabilecek tehlikeleri önlemek için bu cihaza güç bir zamanlayıcı gibi harici bir anahtarlama aygıtından BESLENMEMELİ ya da program tarafından düzenli olarak AÇILIP KAPATILAN bir devreye BAĞLANMAMALIDIR.

TEHLİKE: YANMA RİSKİ

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 69

12 Sorun Giderme

12.3.2 Belirti: Kompresör çalışmıyor (alan ısıtma veya kullanım suyu ısıtma)

Olası nedenler Düzeltici önlem

Ünite çalışma sıcaklık aralığının dışında başlatılmıştır (su sıcaklığı çok düşüktür).

İndirimli elektrik tarifesi güç kaynağı ayarları ile elektrik bağlantıları UYUŞMUYOR.

Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderilmiştir.

Su sıcaklığı çok düşükse, ünite yedek ısıtıcıyı kullanarak öncelikle minimum su sıcaklığına (15°C) erişir.

Şu hususlara dikkat edin:

▪ Yedek ısıtıcı güç beslemesi

doğru şekilde bağlanmalıdır.

▪ Yedek ısıtıcı termal

koruyucusu devrede OLMAMALIDIR.

▪ Yedek ısıtıcı kontaktörü arızalı

OLMAMALIDIR.

Yukarıdaki hususları kontrol ettikten sonra sorun hala devam ediyorsa, satıcınıza danışın.

"6.5Elektrik kablolarının hazırlanması"sayfa21 ve "7.9.7Ana güç beslemesini bağlamak için"sayfa36

bölümlerinde açıklanan bağlantılara uygun olmalıdır.

Gücün geri gelmesini bekleyin (maks. 2 saat).

12.3.3 Belirti: Pompa ses yapıyor (kavitasyon)

Olası nedenler Düzeltici önlem

Sistemde hava vardır. Her iki bölgede havayı manüel

olarak tahliye edin (bkz. "Manüel

hava tahliyesi gerçekleştirmek için"sayfa63) veya otomatik

hava tahliyesi işlevini kullanın (bkz. "Otomatik hava tahliyesi

gerçekleştirmek için"sayfa64).

Pompa girişindeki su basıncı çok düşüktür.

Şu hususlara dikkat edin:

▪ Su basıncı >1bar olmalıdır.

▪ Manometre arızalı

olmamalıdır.

▪ Genleşme kabı arızalı

OLMAMALIDIR.

▪ Genleşme kabı ön basınç

ayarı doğru olmalıdır (bkz.

"6.4.4 Genleşme kabı ön basıncının değiştirilmesi"sayfa21).

12.3.4 Belirti: Basınç tahliye vanası açılıyor

Olası nedenler Düzeltici önlem

Genleşme kabı arızalıdır. Genleşme kabını değiştirin. Tesisattaki su hacmi çok

yüksektir.

Tesisattaki su hacminin izin verilen maksimum değerin altında olduğundan emin olun (bkz. "6.4.3Su hacmini ve debiyi

kontrol etmek için"sayfa20 ve "6.4.4Genleşme kabı ön basıncının değiştirilmesi"sayfa21).

Olası nedenler Düzeltici önlem

Su devresi düşüsü çok yüksektir. Su devresi düşüsü, iç ünite ile su

devresinin en yüksek noktası arasındaki yükseklik farkına karşılık gelir. İç ünite, tesisatın en yüksek noktasına yerleştirilmişse, montaj yüksekliği 0m kabul edilir. Maksimum su devresi düşüsü 10m'dir.

Montaj gereksinimlerini kontrol edin.

12.3.5 Belirti: Su basıncı tahliye vanası kaçak yapıyor

Olası nedenler Düzeltici işlem

Su basıncı tahliye vanası çıkışı pislikten tıkanmıştır.

Vana üzerindeki kırmızı düğmeyi saat yönünün tersine döndürerek basınç tahliye vanasının doğru çalıştığını kontrol edin:

▪ Tıkırdama sesi işitilmiyorsa,

satıcınıza danışın.

▪ Üniteden dışarıya su akması

durumunda, önce su giriş ve çıkış kesme vanalarının her ikisini de kapatın ve ardından satıcınıza danışın.

12.3.6 Belirti: Alan düşük dış ortam sıcaklıklarında yeterince ısıtılmıyor

Olası nedenler Düzeltici önlem

Yedek ısıtıcı çalışması devreye alınmamıştır.

Şu hususlara dikkat edin:

▪ Yedek ısıtıcı çalışma modu

etkinleştirilmelidir. Şu seçimleri yapın:

▪ [A.5.1.1] > Montör ayarları >

Isı kaynakları > Yardımcı ısıtıcı > Çalıştırma modu [4‑00]

▪ Yedek ısıtıcı aşırı akım

sigortası kapatılmamıştır. Kapatılmışsa sigortayı kontrol edin ve geri açık konuma getirin.

▪ Yedek ısıtıcı termal

koruyucusu devrede olmamalıdır. Devredeyse aşağıdaki hususları kontrol edin ve ardından anahtar kutusundaki sıfırlama düğmesine basın:

▪ Su basıncı

▪ Sistemde hava olup

olmaması

▪ Hava tahliyesi işlemi

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 70

12 Sorun Giderme

Olası nedenler Düzeltici önlem

Yedek ısıtıcı denge sıcaklığı doğru yapılandırılmamıştır.

Sistemde hava vardır. Havayı manuel veya otomatik

Kullanım sıcak suyu ısıtması için çok fazla ısı pompası kapasitesi kullanılıyordur

Yedek ısıtıcıyı daha yüksek bir dış ortam hava sıcaklığında devreye sokmak için "denge sıcaklığını" yükseltin. Şu seçimleri yapın:

▪ [A.5.1.4] > Montör ayarları >

Isı kaynakları > Yardımcı ısıtıcı > Denge sıcaklığı VEYA

▪ [A.8] > Montör ayarları > Genel

ayarlar [5‑01]

olarak tahliye edin. "Devreye alma" bölümündeki hava tahliyesi işlevine bakın.

"Alan ısıtma önceliği" ayarlarının doğru şekilde yapılandırıldığını kontrol edin:

▪ "Alan ısıtma önceliği

durumu"nun etkinleştirildiğinden emin olun. Sırasıyla [A.8] > Montör ayarları > Genel ayarlar [5‑02] seçimlerini yapın

▪ Yedek ısıtıcıyı daha yüksek bir

dış ortam hava sıcaklığında devreye sokmak için "alan ısıtma öncelikli sıcaklığı" yükseltin. Sırasıyla [A.8] > Montör ayarları > Genel ayarlar [5‑03] seçimlerini yapın

12.3.7 Belirti: Musluk noktasındaki basınç geçici olarak çok yüksek değerlere ulaşıyor

Olası nedenler Düzeltici işlem

Basınç tahliye vanası arızalı veya tıkanmıştır.

▪ Basınç tahliye vanası ile soğuk

su girişi arasındaki borular da dahil tüm boyleri yıkayın ve temizleyin.

▪ Basınç tahliye vanasını

değiştirin.

Olası nedenler Düzeltici önlem

Dezenfeksiyon işlevinin programlanan başlama zamanından önce büyük miktarda kullanım sıcak suyu kullanımı gerçekleşmiştir

Dezenfeksiyon çalışması manüel olarak durdurulursa: kullanıcı arayüzü kullanım sıcak suyu ana sayfası görüntülenirken ve kullanıcı izin seviyesi, Montör konumundayken, dezenfeksiyon çalışması sırasında düğmesine basılmıştır.

Kullanım sıcak suyu > Ayar noktası modu > Yeniden ısıtma veya T.ısıtma+prgrm seçimi yapıldığında, dezenfeksiyon işlevinin en son beklenen büyük sıcak su kullanımından en az 4saat sonra başlatılması önerilir. Bu başlatma, montör ayarlarıyla (dezenfeksiyon işlevi) ile ayarlanabilir.

Kullanım sıcak suyu > Ayar noktası modu > Yalnız program seçimi yapıldığında, boylerin ön ısıtılması için programlanan dezenfeksiyon işlevinin başlatılmasından 3saat önce bir Depolama ekonomik programlanması önerilir.

Dezenfeksiyon işlevi etkin konumdayken KESİNLİKLE düğmesine basmayın.

12.4 Hata kodlarından yola çıkarak sorunların çözümü

Bir sorun meydana geldiğinde, kullanıcı arayüzünde bir hata kodu görüntülenir. Sorunun anlaşılması ve hata kodu sıfırlanmadan önce önlemlerin alınması çok önemlidir. Bu işlem yetkili bir montör veya satıcınız tarafından gerçekleştirilmelidir.

Bu bölümde hata kodları ve hata kodlarının kullanıcı arayüzünde görüntülenen içerikleri hakkında genel bilgiler verilmiştir.

Her bir hata koduna ilişkin daha ayrıntılı sorun giderme talimatları için, lütfen servis kılavuzuna bakın.

12.4.1 Hata kodları: Genel bakış

Dış ünite hata kodları

12.3.8 Belirti: Şişen boyler nedeniyle dekoratif paneller geriye itiliyor

Olası nedenler Düzeltici işlem

Basınç tahliye vanası arızalı veya tıkanmıştır.

Satıcınıza danışın.

12.3.9 Belirti: Boyler dezenfeksiyon işlevi doğru şekilde TAMAMLANMIYOR (AH hatası)

Olası nedenler Düzeltici önlem

Dezenfeksiyon işlevi, kullanım sıcak suyu kullanımı sırasında kesilmiştir

Montör başvuru kılavuzu

Dezenfeksiyon işlevini önünüzdeki 4saat boyunca HİÇBİR kullanım sıcak suyu kullanımı beklemediğiniz bir zamanda başlayacak şekilde programlayın.

Hata kodu Ayrıntılı hata

kodu

A5 00 DÜ: Yüksek basınç soğutma/

E1 00 DÜ: PCB arızası.

E3 00 DÜ: Yüksek basınç anahtarı

E5 00 DÜ: Inverter kompresör motoru

E6 00 DÜ: Kompresör başlatma

Açıklama

Tepe

kesme/donma koruma sorunu.

Satıcınıza danışın.

Güç sıfırlama gerekiyor.

Satıcınıza danışın.

aktüasyonu (HPS).

Satıcınıza danışın.

aşırı ısınması.

Satıcınıza danışın.

kusuru.

Satıcınıza danışın.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 71

12 Sorun Giderme

Hata kodu Ayrıntılı hata

Açıklama

kodu

E7 00 DÜ: Dış ünite fan motoru

arızası.

Satıcınıza danışın.

E8 00 DÜ: Çekilen güç aşırı gerilim.

Satıcınıza danışın.

EA 00 DÜ: Soğutma/ısıtma geçiş

problemi.

Satıcınıza danışın.

H0 00 DÜ: Gerilim/akım sensörü

problemi.

Satıcınıza danışın.

H3 00 DÜ: Yüksek basınç anahtarı

(HPS) arızası

Satıcınıza danışın.

H6 00 DÜ: Konum tespit sensörü

arızası.

Satıcınıza danışın.

H8 00 DÜ: Kompresör giriş (CT)

sistemi arızası.

Satıcınıza danışın.

H9 00 DÜ: Dış ortam havası

termistörü arızası.

Satıcınıza danışın.

F3 00 DÜ: Deşarj borusu sıcaklık

arızası.

Satıcınıza danışın.

F6 00 DÜ: Soğutmada anormal yüksek

basınç.

Satıcınıza danışın.

FA 00 DÜ: Anormal yüksek basınç,

HPS aktüasyonu

Satıcınıza danışın.

JA 00 DÜ: Yüksek basınç sensörü

arızası.

Satıcınıza danışın.

J3 00 DÜ: Deşarj borusu termistörü

arızası.

Satıcınıza danışın.

J6 00 DÜ: Isı eşanjörü termistörü

arızası.

Satıcınıza danışın.

L3 00 DÜ: Elektrik kutusu sıcaklık

artış sorunu.

Satıcınıza danışın.

Hata kodu Ayrıntılı hata

Açıklama

kodu

L4 00 DÜ: Inverter radyasyon kanadı

sıcaklık artışı arızası.

Satıcınıza danışın.

L5 00 DÜ: Inverter anlık

aşırı akımı (DC).

Satıcınıza danışın.

P4 00 DÜ: Radyasyon kanadı

sıcaklık sensörü arızası.

Satıcınıza danışın.

U0 00 DÜ: Soğutucu akışkan azlığı.

Satıcınıza danışın.

U2 00 DÜ: Güç beslemesi gerilim

kesintisi.

Satıcınıza danışın.

U7 00 DÜ: Ana CPU- INV CPU

arasında

iletim kesintisi.

Satıcınıza danışın.

UA 00 DÜ: İç/dış ünite kombinasyon

problemi.

Güç sıfırlama gerekiyor.

İç ünite hata kodları

Hata kodu Ayrıntılı hata

kodu

7H 01 Su debisi sorunu.

7H 04 Kullanım sıcak suyu üretimi

7H 05 Isıtma/numune alma sırasında su

7H 06 Defrost sırasında su debisi

80 00 Dönüş suyu sıcaklık

81 01 Karışık su termistörü sorunu.

Açıklama

Otomatik yeniden başlatma.

sırasında su debisi sorunu.

Manuel sıfırlama.

Kullanım sıcak suyu devresini kontrol edin.

debisi sorunu.

Manuel sıfırlama.

Alan ısıtma devresini kontrol edin.

sorunu.

Manuel sıfırlama.

Levhalı ısı eşanjörünü kontrol edin.

problemi.

Satıcınıza danışın.

Otomatik sıfırlama.

(1)

Kullanıcı arayüzünüzün ana ekranında şu bilgiler görüntülenecektir:

İki bölgeli kitle ilgili

bir anormallik tespit edildi.

Bkz. iki bölgeli kit kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 72

12 Sorun Giderme

Hata kodu Ayrıntılı hata

Açıklama

kodu

81 00 Çıkış suyu sıcaklık

sensörü problemi.

Satıcınıza danışın.

89 01 Isı eşanjörü donması.

89 02 Isı eşanjörü donması.

89 03 Isı eşanjörü donması.

8F 00 Anormal artış çıkış

suyu sıcaklığı (DHW).

8H 00 Anormal artış çıkış

suyu sıcaklığı.

8H 01 Karışık su devresi aşırı ısınması.

Otomatik sıfırlama.

8H 02 Karışık su devresi aşırı ısınması

(termostat).

Otomatik sıfırlama.

8H 03 Aşırı ısınma su devresi

(Termostat)

A1 00 Sınır geçiş tespit sorunu.

Güç sıfırlama gerekiyor.

Satıcınıza danışın.

A1 01 EEPROM okuma hatası.

Hata kodu Ayrıntılı hata

Açıklama

kodu

CJ 02 Oda sıcaklığı sensör

problemi.

Satıcınıza danışın.

EC 00 Anormal boyler sıcaklığı

artışı.

H1 00 Harici sıcaklık

sensör problemi.

Satıcınıza danışın.

HC 00 Boyler sıcaklık sensörü

problemi.

Satıcınıza danışın.

U3 00 Yerden ısıtma elek kurutma

işlevi doğru şekilde

tamamlanmadı.

U4 00 İç/dış ünite

iletişim problemi.

U5 00 Kullanıcı arayüzü

iletişim problemi.

U8 01 adaptör ile bağlantı kayboldu

Satıcınıza danışın.

UA 00 İç ünite, dış ünite

eşleme problemi.

Güç sıfırlama gerekiyor.

UA 16 İlavePCB/HydroBoxPCB

haberleşme hatası.

AA 01 Yardımcı ısıtıcı aşırı ısındı.

Güç sıfırlama gerekiyor.

Satıcınıza danışın.

AH 00 Boyler dezenfeksiyon işlevi

doğru şekilde tamamlanmadı.

AJ 03 Gerekli boyler ısınma süresi

çok uzun.

C0 00 Akış sensörü arızası.

Manuel sıfırlama.

C4 00 Isı eşanjörü sıcaklık

sensörü problemi.

Satıcınıza danışın.

(1)

Kullanıcı arayüzünüzün ana ekranında şu bilgiler görüntülenecektir:

İki bölgeli kitle ilgili

bir anormallik tespit edildi.

Bkz. iki bölgeli kit kılavuzu

UA 17 Tank tipi sorunu

UA 21 İlavePCB/HydroBoxPCB

uyumsuzluk hatası.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 73

13 Bertaraf

BİLGİ

AH hata kodunun alınması ve kullanım sıcak suyu kullanılırken dezenfeksiyon işlevinin kesilmemesi durumunda, aşağıdaki işlemlerin uygulanması önerilir:

▪ Kullanım sıcak suyu > Ayar noktası modu > Yeniden

▪ Kullanım sıcak suyu > Ayar noktası modu > Yalnız

program seçimi yapıldığında, boylerin ön ısıtılması için programlanan dezenfeksiyon işlevinin başlatılmasından 3 saat önce bir Depolama ekonomik programlanması önerilir.

BİLDİRİM

Minimum su debisi aşağıdaki tabloda belirtilen değerin altındaysa ünite çalışmayı geçici olarak durdurur ve kullanıcı arayüzünde 7H-01 hatası görüntülenir. Bir süre sonra bu hata otomatik olarak sıfırlanır ve ünite çalışmaya devam eder.

Isı pompası çalışması sırasında gerekli minimum debi

04 modelleri 6l/dak 08 modelleri 6l/dak 16 modelleri 10l/dak

Donma koruması sırasında gerekli minimum debi

04+08 modelleri 12l/dak 16 modelleri 15l/dak

BİLGİ

Ünite, pompa çalışmıyorken debi tespit ederse, harici bir cihaz debiye neden oluyor olabilir veya debi ölçüm cihazlarıyla (akış sensörü) ilgili bir sorun olabilir.

▪ Akış sensörü, pompa çalışmıyorken bir debi tespit

ederse ünite, çalışmayı durdurur ve kullanıcı arayüzünde C0-00 hata kodu görüntülenir. Ünitenin çalışmaya devam edebilmesi için bu hatanın manuel olarak sıfırlanması gerekir.

13 Bertaraf

BİLDİRİM

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım, geri dönüştürme ve kazanım için özel bir işleme tesisinde İŞLENMELİDİR.

13.1 Genel bakış: Bertaraf

Tipik iş akışı

Sistemin bertaraf edilmesi tipik olarak aşağıdaki aşamalardan oluşur: 1 Sistemin gazı toplanmalıdır. 2 Sistem özel bir işleme tesisine götürülmelidir.

BİLGİ

Daha ayrıntılı bilgi için servis kılavuzuna bakın.

Yedek ısıtıcı çalışması sırasında gerekli minimum debi

Tüm modeller 12l/dak

7H‑01 hatası devam ederse ünite, çalışmayı durdurur ve kullanıcı arayüzünde manuel olarak sıfırlama gerektiren bir hata kodu görüntülenir. Soruna dayalı olarak bu hata kodu değişir:

Hata kodu Ayrıntılı hata

kodu

7H 04 Su debisi sorunları genel olarak

7H 05 Su debisi sorunları genel olarak

7H 06 Su debisi sorunları genel olarak

BİLGİ

Normal boyler ısınması başlatıldıktan sonra AJ-03 hatası otomatik olarak sıfırlanır.

Açıklama

kullanım sıcak suyu çalışması sırasında ortaya çıkar. Kullanım sıcak suyu devresini kontrol edin.

alan ısıtma çalışması sırasında ortaya çıkar. Alan ısıtma devresini kontrol edin.

defrost çalışması sırasında ortaya çıkar. Alan ısıtma devresini kontrol edin.

Ek olarak, bu hata kodu, levhalı ısı eşanjöründe donma hasarı olduğunu anlamına gelebilir. Böyle bir durumda bayinize danışın.

13.2 Soğutucu akışkanı toplamak için

Örnek: Çevreyi korumak için üniteyi taşırken veya üniteyi bertaraf

ederken pompayı boşaltın.

TEHLİKE: PATLAMA RİSKİ

Gaz toplama – Soğutucu kaçağı. Sistemin gazını

toplamak istiyorsanız ve soğutucu devresinde kaçak varsa:

▪ Sistemdeki tüm soğutucuyu dış ünitede toplayabilen

ünitenin otomatik gaz toplama fonksiyonunu KULLANMAYIN. Olası sonuç: Çalışan kompresörün içine giden hava yüzünden kendiliğinden yanma ve kompresörün patlaması.

▪ Ünitenin kompresörünün çalışmak zorunda

KALMAYACAĞI ayrı bir geri kazanma sistemi kullanın.

BİLDİRİM

Soğutucu akışkan toplama işlemi sırasında, soğutucu akışkan borularını sökmeden önce kompresörü durdurun. Soğutucu akışkan toplama işlemi sırasında kompresör hala çalışıyorsa ve durdurma vanası açık konumdaysa, sisteme hava çekilir. Soğutucu akışkan devresindeki anormal basınç nedeniyle kompresör bozulabilir veya sistem hasar görebilir.

Soğutucu akışkan toplama işlemi sonucunda sistemdeki tüm soğutucu akışkan dış üniteye boşalır.

1 Sıvı stop vanası ile gaz stop vanasından vana başlığını sökün.

2 Zorunlu soğutma uygulayın. Bkz. "13.3 Zorlamalı soğutmayı

başlatmak ve durdurmak için"sayfa74.

3 5 ila 10 dakika (çok düşük dış ortam sıcaklıklarında (<−10°C)

yalnızca 1 veya 2 dakika) sonra sıvı durdurma vanasını bir altıgen anahtarla kapatın.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 74

13 Bertaraf

SW1

HEAT

COOL

SW2

4 Vakum değerine ulaşılıp ulaşılmadığını manifolddan kontrol

edin.

5 2-3 dakika sonra, gaz stop vanasını kapatın ve zorunlu

soğutmayı durdurun.

a Gaz stop vanası

b Kapatma yönü

c Altıgen anahtar

d Vana tapası

e Sıvı stop vanası

13.3 Zorlamalı soğutmayı başlatmak ve durdurmak için

SW2 DIP anahtarının SOĞUTMA modunda olduğunu kontrol edin.

1 Zorlamalı soğutmayı başlatmak için, SW1 zorlamalı soğutma

düğmesine basın.

2 Zorlamalı soğutmayı durdurmak için, SW1 zorlamalı soğutma

düğmesine basın.

BİLDİRİM

Zorlamalı soğutma çalıştırması devam ederken, su sıcaklığının 5°C'nin altına düşmemesine dikkat edin (iç ünitede gösterilen sıcaklık değerini takip edin). Örneğin, fan coil cihazlarının tüm fanlarını etkinleştirerek sıcaklığın düşmesini önleyebilirsiniz.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 75

14 Teknik veriler

(6,4 CuT)

(15,9 CuT)

7,9CuT

12,7CuT

7,9CuT

6,4CuT

12,7CuT

6,4CuT

7,9CuT

4,0CuT

7,9CuT

6,4CuT 6,4CuT

P >

6,4CuT

3TW60815-1

DIŞ ÜNİTE

DIŞ ORTAM SICAKLIĞI TERMİSTÖRÜ

ISI EŞANJÖRÜ

ISI EŞANJÖRÜ TERMİSTÖRÜ

KILCAL TÜP 1

KILCAL TÜP 2 KILCAL TÜP 3

KILCAL TÜP 4

SOĞUTUCU AKIŞKAN DEBİSİ

SOĞUTMA

ISITMA

SAHA BORUSU

SIVI KESME VANASI

SERVİS PORTLU GAZ

KESME VANASI

FİLTRE

MOTORLU VANA

FİLTRELİ

SUSTURUCU

PERVANELİ FAN

BASINÇ SENSÖRÜ

FİLTRELİ

SUSTURUCU

YÜKSEK BASINÇ ANAHTARI

SUSTURUCU

DEŞARJ BORUSU

TERMİSTÖRÜ

KOMPRESÖR

AKÜMÜLATÖR

14 Teknik veriler

En son teknik verilerin bir alt kümesine bölgesel Daikin web sitesinden (genel erişime açık) ulaşılabilir. En son teknik verilerin tam kümesine Daikin dış ağından (kimlik denetimi gerekir) ulaşılabilir.

14.1 Boru şeması: Dış ünite

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 76

14 Teknik veriler

Sahada monte edilir

3D096028-1A

R1T

R4T

R3T

R2T

R5T

R7T

Soğutucu akışkan girişi

Soğutucu akışkan çıkışı

Soğutucu akışkan tarafı

Su tarafı

Sahada monte edilir

14.2 Boru şeması: İç ünite

Montör başvuru kılavuzu

1 Alan ısıtma – su ÇIKIŞI (ilave/doğrudan bölge) 2 Alan ısıtma – su GİRİŞİ (ilave/doğrudan bölge) 3 Alan ısıtma – su ÇIKIŞI (ana/karışık bölge) 4 Alan ısıtma – su GİRİŞİ (ana/karışık bölge) 5 Kullanım sıcak suyu: sıcak su çıkışı 6 Kullanım sıcak suyu: soğuk su girişi 7 Drenaj/doldurma vanalı kesme vanası 8 Kesme vanası

9 Akış sensörü 10 3 yollu vana (alan ısıtma/kullanım sıcak suyu) 11 3 yollu vana (ana/karışık bölge için karıştırma vanası) 12 Su filtresi (ilave/doğrudan bölge) 13 Su filtresi (ana/karışık bölge) 14 Pompa (ilave/doğrudan bölge) 15 Pompa (ana/karışık bölge) 16 Yedek ısıtıcı 17 Emniyet vanası 18 Plakalı ısı eşanjörü 19 R1T – Çıkış suyu ısı eşanjör termistörü 20 R2T – Çıkış suyu yedek ısıtıcı termistörü 21 R3T – Termistör (ısı eşanjörü, sıvı borusu) 22 R4T – Giriş suyu termistörü 23 R5T – Boyler termistörü 24 R7T – Su çıkışı termistörü (ana/karışık bölge) 26 Genleşme kabı 27 Hava tahliyesi 28 Çekvalf 29 Kapiler tüp

Vidalı bağlantı Konik bağlantı

Hızlı bağlantı Lehimli bağlantı

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 77

14.3 Kablo şeması: Dış ünite

Üniteyle birlikte verilen dahili kablo şemasına (üst plakanın içindedir) bakın. Kullanılan kısaltmalar aşağıda listelenmiştir.

14 Teknik veriler

C110~C112 Kapasitör DB1, DB2, DB401 Doğrultucu köprüsü DC_N1, DC_N2 Konektör DC_P1, DC_P2 Konektör DCP1, DCP2, Konektör DCM1, DCM2 Konektör DP1, DP2 Konektör E1, E2 Konektör E1H Drenaj tavası ısıtıcısı FU1~FU5 Sigorta HL1, HL2, HL402 Konektör HN1, HN2, HN402 Konektör IPM1 Akıllı güç modülü L Cereyanlı LED 1~LED 4 Gösterge lambaları LED A, LED B Pilot lamba M1C Kompresör motoru M1F Fan motoru MR30, MR306,

MR307, MR4 MRM10, MRM20 Manyetik röle MR30_A, MR30_B Konektör N Nötr PCB1 Baskılı devre kartı (ana) PCB2 Baskılı devre kartı (inverter) PCB3 Baskılı devre kartı (servis) Q1DI Toprak kaçağı devre kesicisi Q1L Aşırı yük koruyucu R1T Termistör (deşarj) R2T Termistör (ısı eşanjörü) R3T Termistör (hava) S1NPH Basınç sensörü S1PH Yüksek basınç anahtarı S2~S503 Konektör SA1 Darbe koruyucu SHEET METAL Sabit plaka üzerindeki terminal şeridi SW1, SW3 Düğmeler SW2, SW5 DIP anahtarları U Konektör V Konektör V2, V3, V401 Varistör W Konektör X11A, X12A Konektör X1M, X2M Terminal şeridi Y1E Elektronik genleşme vanası bobini Y1R Tersleyici solenoid vana bobini Z1C~Z4C Ferrit çekirdek

Manyetik röle

Saha kabloları Terminal şeridi Konektör Terminal

Koruyucu topraklama

BLK Siyah BLU Mavi BRN Kahverengi GRN Yeşil ORG Turuncu PPL Mor RED Kırmızı WHT Beyaz YLW Sarı

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 78

14 Teknik veriler

/12.2

14.4 Kablo şeması: İç ünite

Üniteyle birlikte verilen dahili kablo şemasına (iç ünite anahtar kutusu kapağının içerisindedir) bakın. Kullanılan kısaltmalar aşağıda listelenmiştir.

Ünite çalıştırılmadan önce dikkate alınması gereken notlar

İngilizce Tercüme

Notes to go through before starting the unit

X1M Ana terminal X2M AC için saha kablosu terminali X5M DC için saha kablosu terminali

User installed options Kullanıcı tarafından kurulan

Domestic hot water tank Kullanım sıcak suyu boyleri Remote user interface Uzak kullanıcı arayüzü Ext. indoor thermistor Harici iç ortam sıcaklığı

Ext outdoor thermistor Harici dış ortam sıcaklığı

Digital I/O PCB Dijital G/Ç PCB'si Demand PCB Talep PCB'si Bottom plate heater Alt levha ısıtıcı

Main LWT Ana çıkış suyu sıcaklığı

On/OFF thermostat (wired) Açık/KAPALI termostat

On/OFF thermostat (wireless) Açık/KAPALI termostat

Ext. thermistor Harici termistör Heat pump convector Isı pompası konvektörü Safety thermostat Emniyet termostatı

Add LWT İlave çıkış suyu sıcaklığı

On/OFF thermostat (wired) Açık/KAPALI termostat

On/OFF thermostat (wireless) Açık/KAPALI termostat

Ext. thermistor Harici termistör Heat pump convector Isı pompası konvektörü

Anahtar kutusundaki konumu

İngilizce Tercüme

Position in switch box Anahtar kutusundaki konumu

Lejant

A1P Ana PCB A2P Kullanıcı arayüzü PCB'si A3P * AÇIK/KAPALI termostat (PC=güç devresi) A3P * Isı pompası konvektörü

Ünite çalıştırılmadan önce dikkate alınması gereken notlar

Topraklama kablosu 15 numaralı kablo

Sahada temin edilir Bağlantı **, sayfa 12, sütun 2'de

devam ediyor Birkaç kablo seçeneği

Seçenek

Anahtar kutusuna takılı değil

Kablo bağlantısı modele bağlıdır

PCB

seçenekler

termistörü

(kablolu)

(kablosuz)

(kablolu)

(kablosuz)

A4P * Dijital G/Ç PCB'si A4P * Alıcı PCB'si (Kablosuz AÇIK/KAPALI

termostat) A5P Bizone PCB'si A6P Akım döngüsü PCB'si A7P Anot sürücüsü PCB'si A8P * Talep PCB'si B1L Akış sensörü DS1 (A5P) DIP anahtarı DS1 (A8P) DIP anahtarı E1A Elektrik anodu E3H Yedek ısıtıcı elemanı (3kW) F1B Aşırı akım sigortası yedek ısıtıcısı F1T Yedek ısıtıcısı termal sigortası F1U (A4P) * Dijital G/Ç PCB'si için 5A 250V sigorta F2U (A4P) * Dijital G/Ç PCB'si için 5A 250V sigorta F1U (A5P) PCB için T 2A 250V sigorta F2U (A5P) PCB için T 2A 250V sigorta FU1 (A1P) PCB için T 6,3A 250V sigorta K1M Kontaktör yedek ısıtıcısı K2M Röle 3 yollu vana bypassı K3M Röle 3 yollu vana akışı K*R (A1P, A4P) PCB üzerindeki röle M1P İlave bölge pompası M2P # Kullanım sıcak suyu pompası M3P Ana bölge pompası M1S 3 yollu karıştırma vana M2S # Soğutma modu için 2 yollu vana M3S Alan ısıtma/kullanım sıcak suyu için 3 yollu

vana PC (A4P) Güç devresi PHC1 (A4P) * Optokuplör giriş devresi Q*DI # Toprak kaçağı devre kesicisi Q1L Termal koruyucu yedek ısıtıcısı Q3L # Emniyet termostatı R1H (A3P) * Nem sensörü R1T (A1P) Çıkış suyu ısı eşanjörü termistörü R1T (A2P) Ortam sıcaklığı sensörü kullanıcı arayüzü R1T (A3P) * Ortam sıcaklığı sensörü AÇIK/KAPALI

termostat R2T (A1P) Yedek ısıtıcı termistörü çıkışı R2T (A3P) * Harici sensör (zemin veya ortam sıcaklığı) R3T Soğutucu akışkan sıvı tarafı termistörü R4T Giriş suyu termistörü R5T Kullanım sıcak suyu termistörü R6T * Harici iç veya dış ortam sıcaklığı termistörü R7T Karışık çıkış suyu termistörü S1S # İndirimli elektrik tarifesi güç beslemesi

kontağı S2S # Elektrik sayacı darbe girişi 1 S3S # Elektrik sayacı darbe girişi 2

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 79

14 Teknik veriler

S4S # Emniyet termostatı S6S~S9S # Dijital güç sınırlandırma girişleri SS1 (A4P) * Seçim anahtarı TR1 Güç beslemesi transformatörü CN1-2, X*A

X*H, X*Y X*M Terminal şeridi

Kablo şemasındaki metnin tercümesi

İngilizce Tercüme

3 wire type SPST 3 telli tip SPST Add. LWT zone İlave çıkış suyu sıcaklığı bölgesi Alarm output Alarm çıkışı Anode Anot Continuous Devamlı akım Demand PCB Talep PCB'si DHW pump Kullanım sıcak suyu pompası DHW pump output Kullanım sıcak suyu pompa çıkışı Digital I/O PCB Dijital G/Ç PCB'si Electric pulse meter inputs: 12 V

DC pulse detection (voltage supplied by PCB)

Ext. ambient sensor option (indoor or outdoor)

Ext. heat source Harici ısı kaynağı For preferential kWh rate power

supply For safety thermostat Güvenlik termostatı için Heat pump convector Isı pompası konvektörü Indoor unit supplied from outdoor Dış üniteden beslenen iç ünite Inrush Demaraj akımı Main LWT zone Ana çıkış suyu sıcaklığı bölgesi Max. load Maksimum yükleme Min. load Minimum yükleme NC valve Normalde kapalı vana NO valve Normalde açık vana Normal kWh rate power supply Normal elektrik tarifeli güç

Konektör

* = Opsiyonel

# = Sahada temin edilir

Elektrik darbe sayacı girişleri: 12VDC darbe tespiti (PCB tarafından beslenen gerilim)

Harici ortam sensörü seçeneği (iç veya dış)

İndirimli elektrik tarifeli güç beslemesi için

beslemesi

İngilizce Tercüme

Only for *** Sadece *** için Only for demand PCB option Yalnızca talep PCB'si seçeneği

için

Only for digital I/O PCB option Yalnızca dijital G/Ç PCB'si

seçeneği için

Only for ext. sensor (floor or ambient)

Only for normal power supply (standard)

Only for preferential kWh rate power supply (outdoor)

Only for wired On/OFF thermostat

Only for wireless On/OFF thermostat

Only if no *** Eğer *** yoksa Options: boiler output, alarm

output Options: bottom plate heater OR

On/OFF output Outdoor unit Dış ünite Power limitation digital inputs: 12

V DC / 12 mA detection (voltage supplied by PCB)

Preferential kWh rate power supply contact: 16 V DC detection (voltage supplied by PCB)

Remote user interface Uzak kullanıcı arayüzü Safety thermostat Emniyet termostatı Safety thermostat contact: 16 V

DC detection (voltage supplied by PCB)

Shut-off valve Kesme vanası Space C/H On/OFF output Alan soğutma/ısıtma Açık/

Switch box Anahtar kutusu To bottom plate heater Alt plaka ısıtıcına Use normal kWh rate power

supply for indoor unit User interface Kullanıcı arayüzü

Yalnızca harici sensör için

Yalnızca normal elektrik tarifeli güç beslemesi için (standart)

Yalnızca indirimli elektrik tarifeli güç beslemesi için (dış)

Yalnızca kablolu Açık/KAPALI termostat için

Yalnızca kablosuz Açık/KAPALI termostat için

Seçenekler: boyler çıkışı, alarm çıkışı

Seçenekler: Alt levha ısıtıcısı VEYA Açık/KAPALI çıkışı

Güç sınırlandırma dijital girişleri: 12VDC / 12mA tespiti (PCB tarafından beslenen gerilim)

İndirimli elektrik tarifesi güç besleme bağlantısı: 16VDC tespiti (PCB tarafından beslenen gerilim)

Güvenlik termostatı bağlantısı: 16VDC tespiti (PCB tarafından beslenen gerilim)

KAPALI çıkışı

İç ünite için normal elektrik tarifeli güç beslemesi kullanın

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 80

14 Teknik veriler

Yalnızca *KRP1HB* için

Sahada temin edilir

iletişim

Harici sensör (zemin veya ortam sıcaklığı)

harici termistör (iç veya dış)

Yalnızca KRCS01-1 veya EKRSCA1 için

2 yollu vana

Alt levha ısıtıcı

Yalnızca *KBPHT* için ve modele bağlı

X1M: L1-L2-L3-N-topraklama veya L-N-topraklama

2 çekirdek

3 çekirdek

İç ünite

Notlar:

- Sinyal kablosu kullanılıyorsa: güç kablolarına minimum > 5 cm

mesafeyi koruyun

Dış ünite

Soğutma/ısıtma Açık/KAPALI çıkışı

Elektrik sayacı darbe girişi 2

Elektrik sayacı darbe girişi 1

DHW için sirkülasyon pompası

Soğutma modu için M2S (*KHBX üniteleri)

Harici ısı kaynağı (ör. boyler)

alarm göstergesi

2 çekirdek

sinyali

2 çekirdek

sinyali

2 çekirdek

sinyali

2 çekirdek

Yalnızca *KRTW için (kablolu oda termostatı)

Harici oda termostatı / Isı pompası konvektörü (ana ve/veya ilave bölge)

Opsiyonel parça

Yalnızca *KRTR için (kablosuz oda termostatı)

Yalnızca *KRTETS için

2 çekirdek (3 m dahildir)

sinyali

2 çekirdek

Yalnız H çalışması için 4

çekirdek

S/I çalışması için 5 çekirdek

Yalnız I çalışması için 2 çekirdek

S/I çalışması için 3 çekirdek

Yalnızca (ısı pompası konvektörü)

sinyali

2 çekirdek

sinyali

2 çekirdek

sinyali

2 çekirdek

sinyali

2 çekirdek

Güç sınırlandırma dijital girişi 4

Güç sınırlandırma talep girişi 3

Güç sınırlandırma dijital girişi 2

Güç sınırlandırma dijital girişi 1

Sahada temin edilir

Standart parça

Opsiyonel parça

A2P: P1-P2 kullanıcı arayüzü

Sadece *KRUCBL* için

iletişim

2 çekirdek

ana: X2M: 1-4

ilave: X2M: 1a-4

ana: X2M: 1-2-3-4

ilave: X2M: 1a-2a-3-4

ana: X2M: 1-2-4

ilave: X2M: 1a-2a-4

NO vanası: X2M: 6-7 NC vanası: X2M: 5-7

Soğutma/ısıtma

Açık/KAPALI çıkışı

Harici ısı kaynağı çıkışına

geçiş

Alarm çıkışı

Sadece *KRP1AHTA için

F1B: L-N + topraklama

2 çekirdek

sinyali

Emniyet termostatı

Sahada temin edilir

3 çekirdek

yedek ısıtıcı güç beslemesi (3 kW): 230 V + topraklama

Emniyet termostatı

İç ünite için normal elektrik tarifesi güç beslemesi: 230 V

ünite indirimli elektrik tarifesi güç beslemesi: 400 V veya 230 V + topraklama

Yalnızca indirimli elektrik tarifesi güç beslemesi kurulumu için

5 veya 3 çekirdek

2x0,75

2 çekirdek

5 veya 3 çekirdek

ünite güç beslemesi: 400 V veya 230 V + topraklama

Yalnızca normal güç beslemesi kurulumu için

Standart parça

Güç beslemesi

Elektrik bağlantısı şeması

Daha ayrıntılı bilgi için, lütfen ünite kablo şemasına bakın.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 81

14.5 ESP eğrisi: İç ünite

0 5 10 15 20 25 30

4D097420-1

0 5 10 15 20 25 35

4D097420-1

Not: Minimum su debisine ulaşılmadığında bir akış hatası meydana gelir.

EHVZ04S18CB

EHVZ08S18CB

14 Teknik veriler

A Cihaz dışı statik basınç (kPa) B Su debisi (l/dak) C Çalışma aralığı

İlave/doğrudan bölge Ana/karışık bölge

Ünitenin yalnızca ısı pompasıyla çalışması durumunda, çalışma alanı düşük debi değerleriyle sınırlandırılır. (Başlatma, yedek ısıtıcı çalıştırma ve defrost çalışması için geçerli değildir.)

ESP=Alan ısıtma devresinde cihaz dışı statik basınç [kPa].

Debi=Alan ısıtma devresinde ünitedeki su debisi.

Notlar:

▪ Çalışma sıcaklık aralığının dışında bir debi seçilmesi, ünitenin

hata vermesine veya arızalanmasına yol açabilir. Ayrıca, teknik özelliklerdeki izin verilen minimum ve maksimum su debisi aralığına bakın.

▪ Su kalitesi MUTLAKA Avrupa Komisyonu direktifi EC98/83EC'ye

uygun olmalıdır.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma – Düşük sıcaklıklı split 4P401676-1D – 2018.07

Montör başvuru kılavuzu

Page 82

15 Sözlük

Satıcı

Ürünün satış dağıtıcısıdır.

Yetkili montör

Ürünü monte etmeye yetkili teknik kişilerdir.

Kullanıcı

Ürünün sahibi ve/veya ürünü kullanan kişidir.

İlgili mevzuat

Belirli bir ürün veya ürünün kullanıldığı ülke için geçerli ve yürürlükte olan tüm uluslararası, Avrupa, ulusal ve bölgesel direktifler, kanunlar, yönetmelikler ve/veya yasalardır.

Servis şirketi

Ürün için gerekli servisin gerçekleştirilmesini veya koordine edilmesini sağlayan uzman şirkettir.

Montaj kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve montaj, yapılandırma ve bakım çalışmalarını açıklayan kılavuzdur.

Kullanım kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve ilgili ürünün nasıl kullanılacağını açıklayan kılavuzdur.

Bakım talimatları:

Belirli bir ürün veya uygulama için hazırlanan ve ilgili ürünün veya uygulamanın montajı, yapılandırılması, kullanımı ve/ veya bakımı ile ilgili açıklamaları içeren kılavuzdur.

Aksesuarlar

Ürünle birlikte verilen ve ilgili kılavuzlarda açıklandığı şekilde yerleştirilmesi/monte edilmesi gereken etiketler, kılavuzlar, bilgi formları ve cihazlardır.

Opsiyonel cihazlar

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte kullanılabilecek, Daikin tarafından üretilen veya onaylanan cihazlardır.

Sahada temin edilir

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte kullanılabilecek, ancak Daikin tarafından ÜRETİLMEYEN cihazlardır.

Montör başvuru kılavuzu

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma – Düşük sıcaklıklı split

4P401676-1D – 2018.07

Page 83

1/8

Saha ayarları tablosu [6.8.2] = .... ID66F2

İlgili iç ünitele

*HVZ04S18CB3V *HVZ08S18CB3V *HVZ16S18CB3V

Notlar

(*5) *04/08* (*6) *16*

4P401673-1A - 2017.04

Page 84

2/8

Page 85

3/8

Dizin Alan kodu Ayar adı Aralık, kademe

Ön tanım de

eri

Tarih Değer

Kullanıcı ayarları

└─ Ön ayar değerleri

└─ Oda sıcaklığı

7.4.1.1 R/W [3-07]~[3-06], kademe: A.3.2.4

21°C

7.4.1.2 R/W [3-07]~[3-06], kademe: A.3.2.4

19°C

└─ LWT ana

7.4.2.1 [8-09] R/W [9-01]~[9-00], kademe: 1°C

35°C

7.4.2.2 [8-0A] R/W [9-01]~[9-00], kademe: 1°C

33°C

7.4.2.5 R/W -10~10°C, kademe: 1°C

0°C

7.4.2.6 R/W -10~10°C, kademe: 1°C

-2°C

└─ Boyler sıcaklığı

7.4.3.1 [6-0A] R/W 30~[6-0E]°C, kademe: 1°C

60°C

7.4.3.2 [6-0B] R/W 30~dk(50, [6-0E])°C, kademe: 1°C

45°C

7.4.3.3 [6-0C] R/W 30~dk(50, [6-0E])°C, kademe: 1°C

45°C

└─ Sessiz seviyesi

7.4.4 R/W

0: Seviye 1 (*6) 1: Seviye 2 (*5)

2: Sevi

e 3

└─ Elektrik fiyatı

7.4.5.1 [C-0C] [D-0C]

R/W 0,00~990/kWh

0/kWh

7.4.5.2 [C-0D] [D-0D]

R/W 0,00~990/kWh

0/kWh

7.4.5.3 [C-0E] [D-0E]

R/W 0,00~990/kWh

0/kWh

└─ Yakıt fiyatı

7.4.6 R/W 0,00~990/kWh

0,00~290/MBtu

8,0/kWh

└─ Havaya bağlı ayar

└─ Ana

└────────────────── Havaya dayalı ısıtmayı ayarla

7.7.1.1 [1-00] Havaya dayalı ısıtmayı ayarla LWT ana bölge ısıtma WD eğrisi için düşük

ortam sıcaklığı.

R/W -40~5°C, kademe: 1°C

-10°C

7.7.1.1 [1-01] Havaya dayalı ısıtmayı ayarla LWT ana bölge ısıtma WD eğrisi için yüksek

ortam sıcaklığı.

R/W 10~25°C, kademe: 1°C

15°C

7.7.1.1 [1-02] Havaya dayalı ısıtmayı

ayarla LWT ana bölge ısıtma WD eğrisi için düşük

ortam sıcaklığı için çıkış suyu değeri.

R/W

[9-01]~[9-00]°C, kademe: 1°C

35°C

7.7.1.1 [1-03] Havaya dayalı ısıtmayı ayarla LWT ana bölge ısıtma WD eğrisi için yüksek

ortam sıcaklığı için çıkış suyu değeri.

R/W [9-01]~dk(45, [9-00])°C , kademe: 1°C

25°C

└─ İlave

└────────────────── Havaya dayalı ısıtmayı ayarla

7.7.2.1 [0-00] Havaya dayalı ısıtmayı ayarla LWT ilave bölge ısıtma WD eğrisi için yüksek

ortam sıcaklığı için çıkış suyu değeri.

R/W [9-05]~dk(45,[9-06])°C, kademe: 1°C

35°C

7.7.2.1 [0-01] Havaya dayal

ı ısıtmayı ayarla LWT ilave bölge ısıtma WD eğrisi için düşük

ortam sıcaklığı için çıkış suyu değeri.

R/W [9-05]~[9-06]°C, kademe: 1°C

45°C

7.7.2.1 [0-02] Havaya dayalı ısıtmayı ayarla LWT ilave bölge ısıtma WD eğrisi için yüksek

ortam sıcaklığı.

R/W 10~25°C, kademe: 1°C

15°C

7.7.2.1 [0-03] Havaya dayalı ısıtmayı ayarla LWT ilave bölge ısıtma WD eğrisi için düşük

ortam sıcaklığı.

R/W -40~5°C, kademe: 1°C

-10°C

Montör ayarları

└─ Sistem planı

└─ Standart

A.2.1.1 [E-00] R/O 0~5

0: LT s

lit

A.2.1.2 [E-01] R/O

0: 8 (*5) 1: 16

(*6)

A.2.1.3 [E-02] R/O

1: Ti

A.2.1.4 [E-03] R/O

1: 1 kademe

A.2.1.5 [5-0D] R/O

1: 1P,

(

1/1+2

)

A.2.1.6 [D-01] R/W

0: Hayır

1: açık tarife 2: kapalı tarife 3: Termostat

A.2.1.7 [C-07] R/W 0: LWT kontrolü

1: Hrc RT kontrolü

2: RT kontrolü

A.2.1.8 [7-02] R/W 0: 1 LWT alanı

1: 2 LWT alanı

A.2.1.9 [F-0D] R/W 0: Devamlı

1: Örnek

2: Tale

A.2.1.A [E-04] R/O

0: Hayır (*6) 1: Evet

(*5)

A.2.1.B R/W 0: Ünitede

1: Odad

└─ Seçenekler

A.2.2.1 [E-05] R/W

0: Hayır

1: Yes

A.2.2.3 [E-07] R/O 0~6

1: Ti

A.2.2.4 [C-05] R/W 1: Termo ON/OFF

2: C/H talebi

A.2.2.5 [C-06] R/W 1: Termo ON/OFF

2: C/H talebi

A.2.2.6.1 [C-02] Dijital G/Ç PCB'si Hrc. y. ısıtıcı src R/W

0~3

0: Hayır

1: İkili

A.2.2.6.2 [D-07] Dijital G/Ç PCB'si Güneş enerjisi kiti R/O

0~1

0: Ha

ır

A.2.2.6.3 [C-09] Dijital G/Ç PCB'si Alarm çıkışı R/W

0: Normalde açık

1: Normalde ka

alı

A.2.2.6.4 [F-04] Dijital G/Ç PCB'si Alt plaka ısıtıcısı R/W

0: Hayır

1: Yes

A.2.2.7 [D-04] R/W

0: Hayır

1: Gü

tüketim knt

Kontak kapat zorlama

Arayüz konumu

DHW çalıştırma

DHW boyler ısıtıcı

Kontak tipi ana

Kontak tipi ilave

Talep PCB'si

İç ünite yazılım tipi Yardımcı ısıtıcı kademeleri BUH tipi

Ünite kontrol yöntemi

LWT alan sayısı

Pompa çalıştırma modu

Güç tasarrufu mümkün

Yüksek

Orta

Düşük

Ünite tipi

Saha ayarları tablosu

Yeniden ısıtma

Ön tanım değerinden farklı montajcı ayarı

Konfor (ısıtma)

Eko (ısıtma)

Konfor (ısıtma)

Eko (ısıtma)

Kompresör tipi

Konfor (ısıtma)

Eko (ısıtma)

Depolama konfor

Depolama eko

(*5) *04/08*_ (*6) *16*

4P401673-1A - 2017.04

Page 86

4/8

Dizin Alan kodu Ayar adı Aralık, kademe

Ön tanım de

eri

Tarih Değer

Saha ayarları tablosu

Ön tanım değerinden farklı montajcı ayarı

A.2.2.8 [D-08] R/W

0: Hayır

1: 0,1 darbe/kWh 2: 1 darbe/kWh 3: 10 darbe/kWh 4: 100 darbe/kWh 5: 1000 darbe/kWh

A.2.2.9 [D-09] R/W

0: Hayır

1: 0,1 darbe/kWh 2: 1 darbe/kWh 3: 10 darbe/kWh 4: 100 darbe/kWh 5: 1000 darbe/kWh

A.2.2.A [D-02] R/W

0~4

0: Hayır

1: İkincil rtrn 2: Dezen.

önt

A.2.2.B [C-08] R/W

0: Hayır

1: Dış sensör 2: Oda sensörü

└─ Kapasiteler

A.2.3.2 [6-03] R/W 0~10 kW, kademe: 0,2 kW

3 kW

A.2.3.6 [6-07] R/W 0~200 W, kademe: 10 W

0 W

└─ Alan çalıştırması

└─ LWT ayarları

└────────────────── Ana

A.3.1.1.1 R/W 0: Mutlak

1: Havaya göre

2: Abs + programlı 3: WD +

prog

ramlı

A.3.1.1.2.1 [9-01] Sıcaklık aralığı Min. sıc. (ısıtma) R/W 15~37°C, kademe: 1°C

25°C

A.3.1.1.2.2 [9-00] Sıcaklık aralığı Maks. sıc. (ısıtma) R/W 37~55, kademe: 1°C

55°C

A.3.1.1.5 [8-05] R/W

0: Hayır

1: Yes

A.3.1.1.6.1 [F-0B] Kesme vanası Termo Açık/Kapalı R/W

0: Hayır

1: Yes

A.3.1.1.7 [9-0B] R/W 0: Hızlı

1: Yava

└────────────────── İlave

A.3.1.2.1 R/W 0: Mutlak

1: Havaya göre

2: Abs + programlı 3: WD +

prog

ramlı

A.3.1.2.2.1 [9-05] Sıcaklık aralığı Min. sıc. (ısıtma) R/W 15~37°C, kademe: 1°C

25°C

A.3.1.2.2.2 [9-06] Sıcaklık aralığı Maks. sıc. (ısıtma) R/W 37~55, kademe: 1°C

55°C

└────────────────── Delta T kaynağı

A.3.1.3.1 [9-09] R/W 3~10°C, kademe: 1°C

5°C

└─ Oda termostatı

A.3.2.1.1 [3-07] Oda sıcaklığı aralığı Min. sıc. (ısıtma) R/W 12~18°C, kademe: A.3.2.4

12°C

A.3.2.1.2 [3-06] Oda sıcaklığı aralığı Maks. sıc. (ısıtma) R/W 18~30°C, kademe: A.3.2.4

30°C

A.3.2.2 [2-0A] R/W -5~5°C, kademe: 0,5°C

0°C

A.3.2.3 [2-09] R/W -5~5°C, kademe: 0,5°C

0°C

A.3.2.4 R/W 0: 0,5 °C

1: 1 °C

└─ Çalışma aralığı

14~35°C, kademe: 1°C

25°C

(*5)

14~35°C, kademe: 1°C

35°C

(*6)

└─ Kullanım sıcak suyu (DHW)

└─ Tip

A.4.1 [6-0D] R/W 0: Yalnız t.ısıtma

1: T.ısıtma+prgrm

2: Yalnız

prog

ram

└─ Dezenfeksiyon

A.4.4.1 [2-01] R/W 0: Hayır

1: Yes

A.4.4.2 [2-00] R/W 0: Her gün

1: Pazartesi 2: Salı 3: Çarşamba 4: Perşembe

5: Cuma

6: Cumartesi 7: Pazar

A.4.4.3 [2-02] R/W 0~23 saat, kademe: 1 saat

A.4.4.4 [2-03] R/W

60°C

A.4.4.5 [2-04] R/W 40~60 dk, kademe: 5 dk

40 dk

└─ Maksimum ayar noktası

A.4.5 [6-0E] R/W 40~60°C, kademe: 1°C

60°C

└─ Depolama konfor SP modu

A.4.6 R/W

0: Mutlak

1: Hava

ya g

öre

└─ Havaya dayalı eğri

A.4.7 [0-0B] Havaya dayalı eğri DHW WD eğrisi için yüksek ortam sıcaklığı için

çıkış suyu değeri.

R/W 35~[6-0E]°C, kademe: 1°C

55°C

A.4.7 [0-0C] Havaya dayalı eğri DHW WD eğrisi için düşük ortam sıcaklığı için

çıkış suyu değeri.

R/W 45~[6-0E]°C, kademe: 1°C

60°C

A.4.7 [0-0D] Havaya dayalı eğri DHW WD eğrisi için yüksek ortam sıcaklığı. R/W 10~25°C, kademe: 1°C

15°C

A.4.7 [0-0E] Havaya dayalı eğri DHW WD eğrisi için düşük ortam sıcaklığı. R/W -40~5°C, kademe: 1°C

-10°C

Dezenfeksiyon

Çalışma günü

Hrc oda sensörü ofseti

Oda sıc. Kademesi

A.3.3.1 [4-02] Alan ısıtma OFF sı

Başlangıç saati

Sıcaklık hedefi Süre

LWT ayar noktası modu

Ayarlı LWT

Yayıcı tipi

LWT ayar noktası modu

Isıtma

Oda sıcaklığı ofseti

R/W

Harici kWh ölçer 2

DHW pompası

Harici sensör

BUH: kademe 1

Alt plaka ısıtıcısı

Harici kWh ölçer 1

4P401673-1A - 2017.04

(*5) *04/08*_

(*6) *16*

Page 87

5/8

Dizin Alan kodu Ayar adı Aralık, kademe

Ön tanım de

eri

Tarih Değer

Saha ayarları tablosu

Ön tanım değerinden farklı montajcı ayarı

└─ Isı kaynakları

└─ Yardımcı ısıtıcı

A.5.1.1 [4-00] R/W 0~2

0: Devre dışı

1: Etkin

A.5.1.4 [5-01] R/W -15~35°C, kademe: 1°C

0°C

└─ Sistem çalışması

└─ Otomatik yeniden başlatma

A.6.1 [3-00] R/W 0: Hayır

1: Yes

└─ Tercih edilen kWh

A.6.2.1 [D-00] R/W

0~3

0: Yok

2: Yalnız BUH

A.6.2.2 [D-05] R/W 0: Zorlamalı off

1: Normal olara

└─ Güç Tüketimi Kontrolü

A.6.3.1 [4-08] R/W

0: Sınır yok

1: Devamlı 2: Di

i. girişler

A.6.3.2 [4-09] R/W 0: Akım

1: Gü

A.6.3.3 [5-05] R/W 0~50 A, kademe: 1 A

A.6.3.4 [5-09] R/W 0~20 kW, kademe: 0,5 kW

20 kW

A.6.3.5.1 [5-05] DI için ort sınırları Sınır DI1 R/W 0~50 A, kademe: 1 A

A.6.3.5.2 [5-06] DI için ort sınırları Sınır DI2 R/W 0~50 A, kademe: 1 A

A.6.3.5.3 [5-07] DI için ort sınırları Sınır DI3 R/W 0~50 A, kademe: 1 A

A.6.3.5.4 [5-08] DI için ort sınırları Sınır DI4 R/W 0~50 A, kademe: 1 A

A.6.3.6.1 [5-09] DI için kW sınırları Sınır DI1 R/W 0~20 kW, kademe: 0,5 kW

20 kW

A.6.3.6.2 [5-0A] DI için kW sınırları Sınır DI2 R/W 0~20 kW, kademe: 0,5 kW

20 kW

A.6.3.6.3 [5-0B] DI için kW sınırları Sınır DI3 R/W 0~20 kW, kademe: 0,5 kW

20 kW

A.6.3.6.4 [5-0C] DI için kW sınırları Sınır DI4 R/W 0~20 kW, kademe: 0,5 kW

20 kW

A.6.3.7 [4-01] R/W

0~2

0: Yok

2: BUH

└─ Ortalama süresi

A.6.4 [1-0A] R/W

0: Ortalama yok

1: 12 saat 2: 24 saat 3: 48 saat 4: 72 saat

└─ Hrc. ort sensör ofseti

A.6.5 [2-0B] R/W -5~5°C, kademe: 0,5°C

0°C

└─ boyler verimliliği

A.6.A [7-05] R/W

0: Çok yüksek

1: Yüksek 2: Orta 3: Düşük 4:

ok düşük

└─ Acil durum

A.6.C R/W

0: Manüel

1: Otomatik

└─ Genel ayarlar

A.8 [0-00] R/W [9-05]~dk(45,[9-06])°C, kademe: 1°C

35°C

A.8 [0-01] R/W [9-05]~[9-06]°C, kademe: 1°C

45°C

A.8 [0-02] R/W 10~25°C, kademe: 1°C

15°C

A.8 [0-03] R/W -40~5°C, kademe: 1°C

-10°C

A.8 [0-04] R/W

A.8 [0-05] R/W

A.8 [0-06] R/W

A.8 [0-07] R/W

A.8 [0-0B] R/W 35~[6-0E]°C, kademe: 1°C

55°C

A.8 [0-0C] R/W 45~[6-0E]°C, kademe: 1°C

60°C

A.8 [0-0D] R/W 10~25°C, kademe: 1°C

15°C

A.8 [0-0E] R/W -40~5°C, kademe: 1°C

-10°C

A.8 [1-00] R/W -40~5°C, kademe: 1°C

-10°C

A.8 [1-01] R/W 10~25°C, kademe: 1°C

15°C

A.8 [1-02] R/W

[9-01]~[9-00], kademe: 1°C

35°C

A.8 [1-03] R/W [9-01]~dk(45, [9-00])°C , kademe: 1°C

25°C

A.8 [1-04] R/W

A.8 [1-05] R/W

A.8 [1-06] R/W

A.8 [1-07] R/W

A.8 [1-08] R/W

A.8 [1-09] R/W

A.8 [1-0A] R/W

0: Ortalama yok

1: 12 saat 2: 24 saat 3: 48 saat 4: 72 saat

LWT ana bölge ısıtma WD eğrisi için düşük ortam sıcaklığı için çıkış

suyu değeri.

LWT ana bölge ısıtma WD eğrisi için yüksek ortam sıcaklığı için çıkış suyu değeri.

DHW WD eğrisi için düşük ortam sıcaklığı için çıkış suyu değeri.

DHW WD eğrisi için yüksek ortam sıcaklığı.

DHW WD eğrisi için düşük ortam sıcaklığı.

LWT ana bölge ısıtma WD eğrisi için düşük ortam sıcaklığı.

LWT ilave bölge ısıtma WD eğrisi için düşük ortam sıcaklığı için çıkış suyu değeri.

LWT ilave bölge

ısıtma WD eğrisi için yüksek ortam sıcaklığı.

LWT ilave bölge ısıtma WD eğrisi için düşük ortam sıcaklığı.

-Dış ortam sıcaklığı için ortalama süresi nedir?

-DHW WD eğrisi için yüksek ortam sıcaklığı için çıkış suyu değeri.

İzin verilen ısıtıcı

Zorlamalı pompa KAPALI

Çalıştırma modu

LWT ana bölge ısıtma WD eğrisi için yüksek ortam sıcaklığı.

Öncelik

LWT ilave bölge ısıtma WD eğrisi için yüksek ortam sıcaklığı için ç

ıkış suyu değeri.

Ortam değeri

kW değeri

Denge sıcaklığı

Mod

Tip

(*5) *04/08*_ (*6) *16*

4P401673-1A - 2017.04

Page 88

6/8

Dizin Alan kodu Ayar adı Aralık, kademe

Ön tanım de

eri

Tarih Değer

Saha ayarları tablosu

Ön tanım değerinden farklı montajcı ayarı

A.8 [2-00] R/W 0: Her gün

1: Pazartesi 2: Salı 3: Çarşamba 4: Perşembe

5: Cuma

6: Cumartesi 7: Pazar

A.8 [2-01] R/W 0: Hayır

1: Yes

A.8 [2-02] R/W 0~23 saat, kademe: 1 saat

A.8 [2-03] R/W

60°C

A.8 [2-04] R/W 40~60 dk, kademe: 5 dk

40 dk

A.8 [2-05] R/W 4~16°C, kademe: 1°C

12°C

A.8 [2-06] R/W 0: Devre dışı

1: Etkin

A.8 [2-09] R/W -5~5°C, kademe: 0,5°C

0°C

A.8 [2-0A] R/W -5~5°C, kademe: 0,5°C

0°C

A.8 [2-0B] R/W -5~5°C, kademe: 0,5°C

0°C

A.8 [3-00] R/W 0: Hayır

1: Yes

A.8 [3-01]

A.8 [3-02]

A.8 [3-03]

A.8 [3-04]

A.8 [3-05]

A.8 [3-06] R/W 18~30°C, kademe: A.3.2.4

30°C

A.8 [3-07] R/W 12~18°C, kademe: A.3.2.4

12°C

A.8 [3-08] R/W

35°C

A.8 [3-09] R/W

15°C

A.8 [4-00] R/W 0: Devre dışı

1: Etkin

2: Yalnız DHW

A.8 [4-01] R/W

0~2

0: Yok

2: BUH 14~35°C, kademe: 1°C

25°C

(*5)

14~35°C, kademe: 1°C

35°C

(*6)

A.8 [4-03] R/W

A.8 [4-04]

A.8 [4-05]

A.8 [4-06]

0/1

A.8 [4-07] R/W

A.8 [4-08] R/W

0: Sınır yok

1: Devamlı 2: Di

i. girişler

A.8 [4-09] R/W 0: Akım

1: Gü

A.8 [4-0A]

A.8 [4-0B] R/W

A.8 [4-0D] R/W

A.8 [4-0E] Montör sahada mı? R/W

0: Hayır

1: Yes

A.8 [5-00] R/W 0: İzin verilen

1: İzin verilme

yen

A.8 [5-01] R/W -15~35°C, kademe: 1°C

0°C

A.8 [5-02] R/W 0: Devre dışı

1: Etkin

A.8 [5-03] R/W -15~35°C, kademe: 1°C

0°C

A.8 [5-04] R/W 0~20°C, kademe: 1°C

10°C

A.8 [5-05] R/W 0~50 A, kademe: 1 A

A.8 [5-06] R/W 0~50 A, kademe: 1 A

A.8 [5-07] R/W 0~50 A, kademe: 1 A

A.8 [5-08] R/W 0~50 A, kademe: 1 A

A.8 [5-09] R/W 0~20 kW, kademe: 0,5 kW

20 kW

A.8 [5-0A] R/W 0~20 kW, kademe: 0,5 kW

20 kW

A.8 [5-0B] R/W 0~20 kW, kademe: 0,5 kW

20 kW

A.8 [5-0C] R/W 0~20 kW, kademe: 0,5 kW

20 kW

A.8 [5-0D] R/O 0~5

1: 1P,

(

1/1+2

)

A.8 [5-0E]

A.8 [6-00] R/W 2~20°C, kademe: 1°C

2°C

A.8 [6-01] R/W 0~10°C, kademe: 1°C

2°C

A.8 [6-02] R/W

A.8 [6-03] R/W 0~10 kW, kademe: 0,2 kW

3 kW

A.8 [6-04] R/W

A.8 [6-05]

A.8 [6-06]

A.8 [6-07] R/W 0~200 W, kademe: 10 W

0 W

Isı pompası KAPALI sıcaklığını belirleyen sıcaklık farkı.

-Yardımcı ısıtıcı kademe 1 kapasitesi nedir?

-Alt plaka ısıtıcısı kapasitesi nedir?

DI3 için talep edilen sınır nedir?

DI4 için talep edilen sınır nedir?

DI1 için talep edilen sınır nedir?

DI2 için talep edilen sınır nedir?

DI3 için talep edilen sınır nedir?

DI4 için talep edilen sınır nedir?

Kullanı

lan yardımcı ısıtıcı montaj tipi?

-Isı pompası AÇIK sıcaklığını belirleyen sıcaklık farkı.

Alan ısıtma işlemi sırasında denge sıcaklığının üzerinde yedek ısıtıcıya izin veriliyor mu? Bina için denge sıcaklığı nedir?

Alan ısıtma önceliği.

Alan ısıtma önceliği sıcaklığı.

Kullanım sıcak suyu sıcaklığı için ayar noktası

düzeltmesi.

DI1 için talep edilen sınır nedir?

DI2 için talep edilen sınır nedir?

-- (Bu değeri değiştirmeyin)

-Sistemde gerekli güç sınırlandırma modu?

Gerekli güç sınırlandırma tipi nedir?

-BUH çalışma modu nedir?

Öncelikli elektrikli ısıtıcılar?

A.8 [4-02] Hangi dış ortam sıcaklığının altında ısıtmaya izin verilsin? R/W

Ölçülen dış ortam sıcaklığında gerekli ofset nedir?

Ünite otomatik yeniden başlatılsın mı?

-Isıtmada istenen maksimum oda sıcaklığı nedir?

Isıtmada istenen minimum oda sıcaklı

ğı nedir?

Dezenfeksiyon işlevi ne zaman uygulansın?

Dezenfeksiyon işlevi uygulansın mı?

Dezenfeksiyon işlevi ne zaman başlatılsın?

Dezenfeksiyon hedef sıcaklığı nedir? Boyler sıcaklığının korunacağı süre nedir?

Oda donma önleme sıcaklığı

Ofseti ölçülen oda sıcaklığında ayarla

Oda donma koruması

Ofseti ölçülen oda sıcaklığında ayarla

4P401673-1A - 2017.04

(*5) *04/08*_

(*6) *16*

Page 89

7/8

Dizin Alan kodu Ayar adı Aralık, kademe

Ön tanım de

eri

Tarih Değer

Saha ayarları tablosu

Ön tanım değerinden farklı montajcı ayarı

A.8 [6-08] R/W

2~20°C, kademe: 1°C 10°C

A.8 [6-09]

A.8 [6-0A] R/W 30~[6-0E]°C, kademe: 1°C

60°C

A.8 [6-0B] R/W 30~dk(50, [6-0E])°C, kademe: 1°C

45°C

A.8 [6-0C] R/W 30~dk(50, [6-0E])°C, kademe: 1°C

45°C

A.8 [6-0D] R/W 0: Yalnız t.ısıtma

1: T.ısıtma+prgrm

2: Yalnız

prog

ram

A.8 [6-0E] R/W 40~60°C, kademe: 1°C

60°C

A.8 [7-00] R/W

A.8 [7-01] R/W

A.8 [7-02] R/W 0: 1 LWT alanı

1: 2 LWT alanı

A.8 [7-03]

2,5

A.8 [7-04]

A.8 [7-05] R/W

0: Çok yüksek

1: Yüksek 2: Orta 3: Düşük 4:

ok düşük

A.8 [8-00]

1 dk

A.8 [8-01] R/W 5~95 dk, kademe: 5 dk

30 dk

A.8 [8-02] R/W 0~10 saat, kademe: 0,5 saat

0,5 saat

A.8 [8-03] R/W

A.8 [8-04] R/W 0~95 dk, kademe: 5 dk

95 dk

A.8 [8-05] R/W

0: Hayır

1: Yes

A.8 [8-06] R/W 0~10°C, kademe: 1°C

3°C

A.8 [8-07] R/W

A.8 [8-08] R/W

A.8 [8-09] R/W [9-01]~[9-00], kademe: 1°C

35°C

A.8 [8-0A] R/W [9-01]~[9-00], kademe: 1°C

33°C

A.8 [8-0B]

A.8 [8-0C]

A.8 [8-0D]

A.8 [9-00] R/W 37~55, kademe: 1°C

55°C

A.8 [9-01] R/W 15~37°C, kademe: 1°C

25°C

A.8 [9-02] R/W

A.8 [9-03] R/W

A.8 [9-04] R/W 1~4°C, kademe: 1°C

1°C

A.8 [9-05] R/W 15~37°C, kademe: 1°C

25°C

A.8 [9-06] R/W 37~55, kademe: 1°C

55°C

A.8 [9-07] R/W

A.8 [9-08] R/W

A.8 [9-09] R/W 3~10°C, kademe: 1°C

5°C

A.8 [9-0A] R/W

A.8 [9-0B] R/W 0: Hızlı

1: Yava

A.8 [9-0C] R/W 1~6°C, kademe: 0,5°C

1 °C

A.8 [9-0D] R/W 0~8, kademe:1

0 : 100% 1~4 : 80~50% 5~8 : 80~50%

A.8 [9-0E]

A.8 [A-00]

A.8 [A-01]

0 (*5) 3

(*6)

A.8 [A-02]

0 (*5) 1

(*6)

A.8 [A-03]

A.8 [A-04]

A.8 [B-00]

A.8 [B-01]

A.8 [B-02]

A.8 [B-03]

A.8 [B-04]

A.8 [C-00] R/O 0~1

1: Isı

pomp

ası önceli

ği

A.8 [C-01]

A.8 [C-02] R/W

0~3

0: Hayır

1: İkili

A.8 [C-03] R/W -25~25°C, kademe: 1°C

0°C

A.8 [C-04] R/W 2~10°C, kademe: 1°C

3°C

A.8 [C-05] R/W 1: Termo ON/OFF

2: C/H talebi

A.8 [C-06] R/W 0: -

1: Termo ON/OFF

2: C/H talebi

A.8 [C-07] R/W 0: LWT kontrolü

1: Hrc RT kontrolü

2: RT kontrolü

-Kullanım sıcak suyu önceliği.

-Harici bir yedek ısı kaynağı bağlı mı?

İkili etkinleştirme sıcaklığı.

İkili gecikme sıcaklığı.

Ana alan için termo talep kontak tipi nedir?

İlave alan için termo talebi kontak tipi nedir?

Alan çalıştırmasındaki ünite kontrol yöntemi?

Ana LWT alanına bağlı yayıcı tipi nedir?

Oda sıcaklık gecikmesi.

Pompa devir sınırlandı

rma

-Çıkış suyu sıcaklığı aşırı sıcaklık farkı.

Isıtmada ilave bölge için istenen minimum LWT?

Isıtmada ilave alan için istenen maksimum LWT?

-Isıtmada istenen delta T değeri nedir?

-Isıtma modunda istenen konfor ana LWT değeri?

ısıtma modunda istenen eko ana LWT değeri?

-Isıtmada ana alan için istenen maksimum LWT?

Isıtmada ana bölge için istenen minimum LWT?

-boyler verimliliği

-Kullanım sıcak suyu çalışması için maksimum çalışma süresi.

Çevrim dışı süre.

-Maksimum çalışma süresi için ilave çalışma süresi.

Odanın kontrolü için LWT ayarına izin verilsin mi?

Çıkı

ş suyu sıcaklığı maksimum geçişi.

İstenen konfor depolama sıcaklığı?

İstenen eko depolama sıcaklığı?

İstenen yeniden ısıtma sıcaklığı?

DHW'de istenen ayar noktası modu nedir?

Maks. sıcaklık ayar noktası nedir?

-Bulunan çıkış suyu sıcaklık alanlarının sayısı?

Yeniden ısıtma modunda kullanılacak histeresiz tipi?

(*5) *04/08*_ (*6) *16*

4P401673-1A - 2017.04

Page 90

8/8

Dizin Alan kodu Ayar adı Aralık, kademe

Ön tanım de

eri

Tarih Değer

Saha ayarları tablosu

Ön tanım değerinden farklı montajcı ayarı

A.8 [C-08] R/W

0: Hayır

1: Dış sensör 2: Oda sensörü

A.8 [C-09] R/W

0: Normalde açık

1: Normalde ka

alı

A.8 [C-0A]

A.8 [C-0C] R/W 0~7

A.8 [C-0D] R/W 0~7

A.8 [C-0E] R/W 0~7

A.8 [D-00] R/W

0~3

0: Yok

2: Yalnız BUH

A.8 [D-01] R/W

0: Hayır

1: açık tarife 2: kapalı tarife 3: Termostat

A.8 [D-02] R/W

0~4

0: Hayır

1: İkincil rtrn 2: Dezen.

önt

A.8 [D-03] R/W

0: Devre dışı

1: Etkin, 2°C kayma (-2'ten 2°C'ye) 2: Etkin, 4°C kayma (-2'ten 2°C'ye) 3: Etkin, 2°C kayma (-4'ten 4°C'ye) 4: Etkin, 4°C ka

ma (-4'ten 4°C'ye

)

A.8 [D-04] R/W

0: Hayır

1: Gü

tüketim knt

A.8 [D-05] R/W 0: Zorlamalı off

1: Normal olara

A.8 [D-07] R/O

A.8 [D-08] R/W

0: Hayır

1: 0,1 darbe/kWh 2: 1 darbe/kWh 3: 10 darbe/kWh 4: 100 darbe/kWh 5: 1000 darbe/kWh

A.8 [D-09] R/W

0: Hayır

1: 0,1 darbe/kWh 2: 1 darbe/kWh 3: 10 darbe/kWh 4: 100 darbe/kWh 5: 1000 darbe/kWh

A.8 [D-0A]

A.8 [D-0B]

A.8 [D-0C] R/W 0~49

A.8 [D-0D] R/W 0~49

A.8 [D-0E] R/W 0~49

A.8 [E-00] R/O

0~5

0: LT s

lit

A.8 [E-01] R/O

0: 8 (*5) 1: 16

(*6)

A.8 [E-02] R/O 0~1

1: Ti

A.8 [E-03] R/O 0~2

1: 1 kademe

A.8 [E-04] R/O

0: Hayır (*6) 1: Evet

(*5)

A.8 [E-05] R/W

0: Hayır

1: Yes

A.8 [E-06] R/O 0: Hayır

1: Yes

A.8 [E-07] R/O 0~6

1: Ti

A.8 [E-08] R/W

0: Devre dışı (*6) 1: Etkin

(*5)

A.8 [E-09]

A.8 [E-0A]

A.8 [E-0B] R/O

0~1

1: Yes

A.8 [E-0C]

A.8 [E-0D]

A.8 [F-00] R/W

0: Devre dışı

1: Etkin

A.8 [F-01] R/W

A.8 [F-02] R/W 3~10°C, kademe: 1°C

3°C

A.8 [F-03] R/W 2~5°C, kademe: 1°C

5°C

A.8 [F-04] R/W

0: Hayır

1: Yes

A.8 [F-05]

A.8 [F-06]

A.8 [F-09] R/W

0: Devre dışı

1: Etkin

A.8 [F-0A]

A.8 [F-0B] R/W

0: Hayır

1: Yes

A.8 [F-0C] R/W

A.8 [F-0D] R/W 0: Devamlı

1: Örnek

2: Tale

-Termo KAPALI sırasında kesme vanasını kapat?

-Pompa çalışma modu?

kontak tipini kapatmaya zorlama

Alt levha ısıtıcı AÇIK sıcaklığı.

Alt levha ısıtıcı gecikmesi.

Alt plaka ısıtıcısı bağlı mı?

-Akış sırasında pompa çalışması normal değil.

-İki bölgeli kit kurulu mu?

-Pompa çalışmasına, sıcaklık aralığı dışında izin verilir.

Monte edilen kompresörün tipi?

İç ünite yazıl

ım tipi?

Yardımcı ısıtıcı kademe sayısı?

Dış ünitede güç tasarrufu modu mevcut mu?

Sistem, kullanım sıcak suyu üretebiliyor mu?

Sisteme monte edilmiş bir DHW boyleri mevcut mu?

Monte edilen DHW boylerinin tipi nedir?

Dış ünite güç tasarruf işlevi.

-Güç ölçümü için harici kWh ölçer kullanılıyor mu?

Güç ölçümü için harici kWh ölçer kullanılıyor mu?

-Yüksek elektrik fiyatı nedir (Kullanmayın)

Orta elektrik fiyatı nedir (Kullanmayın)

Düşük elektrik fiyatı nedir (Kullanmayın)

Monte edilen ünitenin tipi?

Varsa, izin verilen ısıtıcılar. kWh PS kesilsin mi?

Monte edilen DHW pompasının tipi nedir?

Yaklaşık 0°C'de çıkış suyu sıcaklık telafisi.

Talep PCB'si bağlı mı

Varsa, pompa çalışsın mı? kWh PS kesilsin mi?

-Yüksek elektrik fiyatı ondalığı (Kullanmayın)

Orta elektrik fiyatı ondalığı (Kullanmayın)

Düşük elektrik fiyatı ondalığı (Kullanmayın)

Monte edilen harici sensörün tipi nedir?

Gerekli alarm çıkış kontağı tipi nedir?

4P401673-1A - 2017.04

(*5) *04/08*_

(*6) *16*

Page 91

Page 92

4P401676-1D 2018.07

Daikin ERLQ004-006-008CA, EHVZ04S18CB, EHVZ08S18CB Installer reference guide [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İçindekiler

1 Genel güvenlik önlemleri

1.1 Dokümanlar hakkında

1.1.1 Uyarı ve simgelerin anlamları

1.2 Montör için

1.2.1 Genel

1.2.2 Montaj sahası

1.2.3 Soğutucu akışkan

1.2.4 Tuzlu Su

1.2.5 Su

2 Dokümanlar hakkında

1.2.6 Elektrik

2.1 Bu doküman hakkında

3 Kutu hakkında

2.2 Bir bakışta montör başvuru kılavuzu

3.1 Genel bilgi: Kutu hakkında

3.2 Dış ünite

3.2.1 Dış üniteyi ambalajından çıkarmak için

3.3 İç ünite

3.3.1 İç üniteyi ambalajından çıkarmak için

3.2.2 Aksesuarları dış üniteden sökmek için

3.3.2 İç üniteden aksesuarları çıkarmak için

4 Üniteler ve seçenekler hakkında

4.1 Genel bilgi: Üniteler ve seçenekler hakkında

4.2 Tanım

4.2.2 Tanıtma etiketi: İç ünite

4.3 Ünite kombinasyonları ve seçenekleri

4.2.1 Tanıtma etiketi: Dış ünite

4.3.1 Dış ünite için olası seçenekler

4.3.2 İç ünite için olası seçenekler

5 Uygulama kılavuzları

5.1 Genel bakış: Uygulama kılavuzları

4.3.3 Olası iç ve dış ünite kombinasyonları

5.2 Alan ısıtma sisteminin kurulumu

5.3 Kullanım sıcak suyu boylerinin kurulumu

5.3.2 DHW boyleri için hacim ve istenen sıcaklığın seçimi

5.3.4 Anlık sıcak su için DHW pompası

5.3.5 Dezenfeksiyon için DHW pompası

5.4 Sayacın kurulumu

5.4.1 Üretilen ısı

5.4.2 Tüketilen enerji

5.4.3 Normal elektrik tarifeli güç beslemesi

5.4.4 İndirimli elektrik tarifeli güç beslemesi

5.5 Güç tüketimi kontrolünün kurulumu

5.5.1 Kalıcı güç sınırlandırma

5.5.2 Dijital girişlere göre etkinleştirilen güç sınırlandırma

5.5.3 Güç sınırlandırma süreci

6 Hazırlık

6.1 Genel bilgi: Hazırlık

5.6 Harici sıcaklık sensörünün kurulumu

6.2 Montaj sahasının hazırlanması

6.2.1 Dış ünitenin montaj yeri gereksinimleri

6.2.2 Soğuk iklimlerde dış ünitenin ilave montaj yeri gereksinimleri

6.2.3 İç ünite montaj sahası gereksinimleri

6.3 Soğutucu akışkan borularının hazırlanması

6.3.1 Soğutucu akışkan borusu gereksinimleri

6.3.2 Soğutucu akışkan borularının yalıtımı

6.4 Su borularının hazırlanması

6.4.1 Su devresi gereksinimleri

6.4.2 Genleşme kabı ön basıncı hesaplama formülü

6.4.3 Su hacmini ve debiyi kontrol etmek için

6.4.4 Genleşme kabı ön basıncının değiştirilmesi

6.4.5 Su hacmini kontrol etmek için: Örnekler

6.5 Elektrik kablolarının hazırlanması

6.5.1 Elektrik kablolarının hazırlanması hakkında

6.5.3 Harici aktüatörler dışındaki elektrik bağlantılarına genel bakış

6.5.2 İndirimli elektrik tarifesi güç beslemesi hakkında

6.5.4 Harici aktüatörler için elektrik bağlantılarına genel bakış

7 Montaj

7.1 Genel bilgi: Montaj

7.2 Ünitelerin açılması

7.2.1 Ünitelerin açılması hakkında

7.2.2 Dış üniteyi açmak için

7.2.3 İç üniteyi açmak için

7.3.2 Dış ünitenin montajı sırasında alınacak önlemler

7.3.3 Montaj yapısını hazırlamak için
