Daikin ERGA04DAV3, ERGA06DAV3, ERGA08DAV3, EHVZ04S18DA6V7, EHVZ08S18DA6V7 Installer reference guide [pl]
...
Przewodnik odniesienia dla instalatora
Daikin Altherma 3 R F
ERGA04DAV3(A)
ERGA06DAV3(A)
ERGA08DAV3(A)
EHVZ04S18DA6V7
EHVZ08S18DA6V7
EHVZ08S23DA6V7
EHVZ08S18DA9W7
EHVZ08S23DA9W7
Spis treści
Spis treści
1 Ogólne środki ostrożności 6
1.1 Informacje o dokumentacji............................................................................................................................................. 6
1.1.1 Znaczenie ostrzeżeń i symboli........................................................................................................................ 6
1.2 Dla instalatora ................................................................................................................................................................. 7
1.2.1 Informacje ogólne .......................................................................................................................................... 7
1.2.2 Miejsce montażu ............................................................................................................................................ 8
1.2.3 Czynnik chłodniczy.......................................................................................................................................... 9
1.2.4 Czynnik pośredniczący.................................................................................................................................... 11
1.2.5 Woda............................................................................................................................................................... 11
1.2.6 Elektryczne...................................................................................................................................................... 12
2 Informacje o dokumentacji 14
2.1 Informacje o tym dokumencie........................................................................................................................................ 14
2.2 Przewodnik odniesienia dla instalatora w skrócie ......................................................................................................... 15
3 Informacje o opakowaniu 16
3.1 Omówienie: Informacje o zawartości opakowania........................................................................................................ 16
3.2 Urządzenie zewnętrzne .................................................................................................................................................. 16
3.2.1 Odpakowywanie jednostki zewnętrznej ........................................................................................................ 16
3.2.2 Przenoszenie jednostki zewnętrznej .............................................................................................................. 16
3.2.3 Odłączanie akcesoriów od jednostki zewnętrznej ......................................................................................... 17
3.3 Jednostka wewnętrzna ................................................................................................................................................... 18
3.3.1 Odpakowywanie jednostki wewnętrznej ....................................................................................................... 18
3.3.2 Odłączanie akcesoriów od urządzenia wewnętrznego.................................................................................. 18
3.3.3 Przenoszenie jednostki wewnętrznej............................................................................................................. 18
4 Informacje o jednostkach i opcjach 19
4.1 Omówienie: Informacje o jednostkach i opcjach........................................................................................................... 19
4.2 Identyfikacja.................................................................................................................................................................... 19
4.2.1 Etykieta identyfikacyjna: Urządzenie zewnętrzne ......................................................................................... 19
4.2.2 Etykieta identyfikacyjna: Jednostka wewnętrzna .......................................................................................... 20
4.3 Łączenie jednostek i opcji ............................................................................................................................................... 20
4.3.1 Możliwe opcje dla jednostki zewnętrznej ...................................................................................................... 20
4.3.2 Możliwe opcje dla jednostki wewnętrznej..................................................................................................... 21
4.3.3 Możliwe kombinacje jednostki wewnętrznej i zewnętrznej.......................................................................... 23
5 Wskazówki dotyczące stosowania 24
5.1 Omówienie: Wskazówki dotyczące stosowania............................................................................................................. 24
5.2 Ustawianie systemu ogrzewania pomieszczenia ........................................................................................................... 24
5.2.1 Wiele pomieszczeń –Dwie strefy zasilania.................................................................................................... 25
5.3 Ustawienie temperatury zbiornika ciepłej wody użytkowej.......................................................................................... 27
5.3.1 Układ systemu –Zintegrowany zbiornik CWU............................................................................................... 27
5.3.2 Wybieranie objętości i żądanej temperatury zbiornika CWU ....................................................................... 27
5.3.3 Instalacja i konfiguracja –Zbiornik CWU........................................................................................................ 29
5.3.4 Pompa CWU dla natychmiastowego uzyskania ciepłej wody ....................................................................... 29
5.3.5 Pompa DHW do dezynfekcji ........................................................................................................................... 30
5.4 Ustawianie pomiaru energii............................................................................................................................................ 31
5.4.1 Wytworzone ciepło ........................................................................................................................................ 31
5.4.2 Zużyta energia ................................................................................................................................................ 31
5.4.3 Zasilanie z taryfą o normalnej stawce kWh ................................................................................................... 32
5.4.4 Zasilanie z taryfą o korzystnej stawce kWh.................................................................................................... 33
5.5 Ustawianie kontroli zużycia energii ................................................................................................................................ 34
5.5.1 Trwałe ograniczenie energii ........................................................................................................................... 35
5.5.2 Ograniczenie energii aktywowane wejściami cyfrowymi .............................................................................. 35
5.5.3 Proces ograniczania energii............................................................................................................................ 37
5.6 Ustawianie zewnętrznego czujnika temperatury........................................................................................................... 37
Przewodnik odniesienia dla instalatora
2
6 Przygotowania 39
6.1 Omówienie: Przygotowanie............................................................................................................................................ 39
6.2 Przygotowanie miejsca montażu.................................................................................................................................... 39
6.2.1 Wymagania dotyczące miejsca instalacji jednostki zewnętrznej .................................................................. 39
6.2.2 Dodatkowe wymagania dotyczące miejsca instalacji jednostki zewnętrznej dla obszarów o chłodnym
klimacie........................................................................................................................................................... 42
6.2.3 Wymagania dotyczące miejsca instalacji jednostki wewnętrznej ................................................................. 43
6.3 Przygotowanie przewodów rurowych czynnika chłodniczego ...................................................................................... 47
6.3.1 Wymagania dotyczące przewodów rurowych czynnika chłodniczego.......................................................... 47
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Spis treści
6.3.2 Izolacja przewodów czynnika chłodniczego................................................................................................... 47
6.4 Przygotowanie przewodów wodnych............................................................................................................................. 47
6.4.1 Wymagania dotyczące obiegu wodnego ....................................................................................................... 48
6.4.2 Wzór obliczania ciśnienia wstępnego zbiornika rozprężnego ....................................................................... 50
6.4.3 Sprawdzanie objętości wody i szybkości przepływu ...................................................................................... 51
6.4.4 Zmiana ciśnienia wstępnego zbiornika rozprężnego ..................................................................................... 53
6.4.5 Sprawdzanie objętości wody: Przykłady ........................................................................................................ 53
6.5 Przygotowanie przewodów elektrycznych..................................................................................................................... 54
6.5.1 Informacje o przygotowaniu przewodów elektrycznych............................................................................... 54
6.5.2 Informacje o zasilaniu z taryfą o korzystnej stawce za kWh.......................................................................... 55
6.5.3 Omówienie połączeń elektrycznych z wyjątkiem zewnętrznych siłowników ............................................... 56
6.5.4 Omówienie połączeń elektrycznych siłowników zewnętrznych i wewnętrznych ......................................... 56
7 Montaż 59
7.1 Omówienie: Montaż ....................................................................................................................................................... 59
7.2 Otwieranie jednostek...................................................................................................................................................... 59
7.2.1 Informacje na temat otwierania jednostek ................................................................................................... 59
7.2.2 Otwieranie jednostki zewnętrznej ................................................................................................................. 59
7.2.3 Otwieranie jednostki wewnętrznej ................................................................................................................ 60
7.2.4 Obniżanie skrzynki elektrycznej w jednostce wewnętrznej .......................................................................... 62
7.3 Montaż jednostki zewnętrznej ....................................................................................................................................... 63
7.3.1 Informacje dotyczące instalacji urządzenia zewnętrznego ........................................................................... 63
7.3.2 Środki ostrożności dotyczące instalacji urządzenia zewnętrznego ............................................................... 63
7.3.3 Przygotowywanie konstrukcji do montażu .................................................................................................... 63
7.3.4 Instalacja jednostki zewnętrznej .................................................................................................................... 66
7.3.5 W celu zapewnienia odpływu......................................................................................................................... 67
7.3.6 Zapobieganie przewróceniu się jednostki zewnętrznej................................................................................. 68
7.4 Montaż jednostki wewnętrznej ...................................................................................................................................... 69
7.4.1 Informacje o montażu jednostki wewnętrznej .............................................................................................. 69
7.4.2 Środki ostrożności dotyczące montażu jednostki wewnętrznej.................................................................... 69
7.4.3 Montaż jednostki wewnętrznej...................................................................................................................... 69
7.4.4 Podłączanie węża spustowego do spustu...................................................................................................... 70
7.5 Podłączanie przewodów czynnika chłodniczego............................................................................................................ 71
7.5.1 Podłączanie przewodów czynnika chłodniczego ........................................................................................... 71
7.5.2 Środki ostrożności przy podłączaniu przewodów czynnika chłodniczego .................................................... 72
7.5.3 Wytyczne pomocne przy podłączaniu przewodów czynnika chłodniczego.................................................. 73
7.5.4 Wskazówki dotyczące wyginania przewodów rurowych............................................................................... 73
7.5.5 Rozszerzanie końca przewodu rurowego ...................................................................................................... 74
7.5.6 Lutowanie końców przewodów ..................................................................................................................... 74
7.5.7 Korzystanie z zaworu odcinającego gazowego i otworu serwisowego ......................................................... 75
7.5.8 Podłączanie przewodów czynnika chłodniczego do jednostki zewnętrznej ................................................. 76
7.5.9 Podłączanie przewodów czynnika chłodniczego do jednostki wewnętrznej ................................................ 77
7.6 Sprawdzanie przewodów czynnika chłodniczego .......................................................................................................... 78
7.6.1 Informacje o sprawdzaniu przewodów czynnika chłodniczego .................................................................... 78
7.6.2 Środki ostrożności przy sprawdzaniu przewodów czynnika chłodniczego ................................................... 78
7.6.3 Sprawdzanie, czy nie ma wycieków ............................................................................................................... 79
7.6.4 Wykonywanie odsysania próżniowego .......................................................................................................... 79
7.7 Napełnianie czynnikiem chłodniczym............................................................................................................................. 80
7.7.1 Ładowanie czynnika chłodniczego ................................................................................................................. 80
7.7.2 Środki ostrożności przy napełnianiu czynnikiem chłodniczym ...................................................................... 81
7.7.3 Określanie ilości dodatkowego czynnika chłodniczego ................................................................................. 81
7.7.4 Obliczanie pełnej ilości napełnienia ............................................................................................................... 82
7.7.5 Napełnianie dodatkową ilością czynnika chłodniczego ................................................................................. 82
7.7.6 Przyklejanie etykiety informującej o fluorowanych gazach cieplarnianych .................................................. 82
7.8 Podłączanie rur wodnych................................................................................................................................................ 83
7.8.1 Informacje o podłączaniu przewodów rurowych wody ................................................................................ 83
7.8.2 Środki ostrożności przy podłączaniu przewodów rurowych wody. .............................................................. 83
7.8.3 Podłączenie rur wodnych ............................................................................................................................... 84
7.8.4 Podłączenie rur recyrkulacji ........................................................................................................................... 86
7.8.5 Napełnianie obiegu wodnego ........................................................................................................................ 86
7.8.6 Napełnianie zbiornika ciepłej wody użytkowej .............................................................................................. 87
7.8.7 Izolacja rur wodnych ...................................................................................................................................... 87
7.9 Podłączanie okablowania elektrycznego........................................................................................................................ 87
7.9.1 Informacje o podłączaniu okablowania elektrycznego ................................................................................. 87
7.9.2 Informacje na temat zgodności elektrycznej ................................................................................................. 88
7.9.3 Środki ostrożności dotyczące podłączania okablowania elektrycznego ....................................................... 88
7.9.4 Wskazówki dotyczące podłączania okablowania elektrycznego ................................................................... 88
7.9.5 Specyfikacje dotyczące standardowych elementów okablowania................................................................ 89
7.9.6 Podłączenie okablowania elektrycznego do urządzenia zewnętrznego. ...................................................... 89
7.9.7 Podłączenie okablowania elektrycznego do urządzenia wewnętrznego ...................................................... 91
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
3
Spis treści
7.9.8 Podłączanie głównego zasilania ..................................................................................................................... 92
7.9.9 Podłączanie zasilania grzałki BUH .................................................................................................................. 94
7.9.10 Odłączanie zaworu odcinającego................................................................................................................... 96
7.9.11 Podłączanie mierników energii elektrycznej.................................................................................................. 97
7.9.12 Podłączanie pompy ciepłej wody użytkowej ................................................................................................. 97
7.9.13 Podłączanie wyjścia alarmowego................................................................................................................... 97
7.9.14 Podłączanie wyjścia włączenia/wyłączenia ogrzewania pomieszczenia ....................................................... 98
7.9.15 Podłączanie przełączania na zewnętrzne źródło ciepła................................................................................. 98
7.9.16 Podłączanie wejść cyfrowych zużycia energii ................................................................................................ 99
7.9.17 Podłączanie termostatu bezpieczeństwa (styk normalnie zamknięty) ......................................................... 99
7.10 Kończenie instalacji jednostki zewnętrznej.................................................................................................................... 101
7.10.1 Kończenie instalacji jednostki zewnętrznej.................................................................................................... 101
7.11 Kończenie instalacji jednostki wewnętrznej................................................................................................................... 101
7.11.1 Zamykanie jednostki wewnętrznej................................................................................................................. 101
8 Konfiguracja 102
8.1 Opis: Konfiguracja ........................................................................................................................................................... 102
8.1.1 Uzyskiwanie dostępu do najczęściej używanych poleceń ............................................................................. 103
8.2 Kreator konfiguracji ........................................................................................................................................................ 104
8.3 Możliwe ekrany............................................................................................................................................................... 106
8.3.1 Możliwe ekrany: Przegląd .............................................................................................................................. 106
8.3.2 Ekran główny .................................................................................................................................................. 106
8.3.3 Ekran głównego menu.................................................................................................................................... 108
8.3.4 Ekran menu..................................................................................................................................................... 109
8.3.5 Ekran nastawy................................................................................................................................................. 109
8.3.6 Ekran szczegółowy z wartościami .................................................................................................................. 110
8.3.7 Ekran harmonogramu: Przykład..................................................................................................................... 111
8.4 Krzywa zależna od pogody.............................................................................................................................................. 115
8.4.1 Czym jest krzywa zależna od pogody? ........................................................................................................... 115
8.4.2 krzywa 2-punktowa ........................................................................................................................................ 115
8.4.3 Krzywa nachylenia/przesunięcia .................................................................................................................... 116
8.4.4 Korzystanie zkrzywych zależnych od pogody................................................................................................ 118
8.5 Menu ustawień ............................................................................................................................................................... 120
8.5.1 Awaria ............................................................................................................................................................. 120
8.5.2 T.wewn............................................................................................................................................................ 120
8.5.3 Strefa główna.................................................................................................................................................. 124
8.5.4 Strefa dodatkowa ........................................................................................................................................... 132
8.5.5 Ogrzewanie pomieszczenia ............................................................................................................................ 135
8.5.6 Zbiornik ........................................................................................................................................................... 140
8.5.7 Ustawienia użytkownika ................................................................................................................................. 147
8.5.8 Informacje....................................................................................................................................................... 151
8.5.9 Ustawienia instalatora.................................................................................................................................... 152
8.6 Struktura menu: Przegląd ustawień użytkownika.......................................................................................................... 169
8.7 Struktura menu: Przegląd ustawień instalatora............................................................................................................. 170
Przewodnik odniesienia dla instalatora
4
9 Rozruch 171
9.1 Omówienie: Rozruch....................................................................................................................................................... 171
9.2 Środki ostrożności podczas przekazywania do eksploatacji .......................................................................................... 171
9.3 Lista kontrolna przed rozruchem.................................................................................................................................... 172
9.4 Lista kontrolna podczas rozruchu................................................................................................................................... 172
9.4.1 Sprawdzanie minimalnej szybkości przepływu .............................................................................................. 173
9.4.2 Funkcja odpowietrzania ................................................................................................................................. 174
9.4.3 Wykonanie uruchomienia testowego ............................................................................................................ 176
9.4.4 Wykonanie uruchomienia testowego siłownika ............................................................................................ 176
9.4.5 Osuszanie szlichty ogrzewania podłogowego................................................................................................ 177
10 Przekazanie użytkownikowi 181
11 Czynności konserwacyjne i serwisowe 182
11.1 Omówienie: Czynności konserwacyjne i serwisowe...................................................................................................... 182
11.2 Środki ostrożności dotyczące konserwacji..................................................................................................................... 182
11.3 Lista kontrolna corocznej konserwacji urządzenia wewnętrznego ............................................................................... 182
11.4 Lista kontrolna corocznej konserwacji jednostki wewnętrznej..................................................................................... 183
11.4.1 Opróżnianie zbiornika ciepłej wody użytkowej.............................................................................................. 186
11.5 Czyszczenie filtra wody w razie problemów................................................................................................................... 186
11.5.1 Wyjmowanie filtra wody ................................................................................................................................ 186
11.5.2 Czyszczenie filtra wody w razie problemów .................................................................................................. 187
11.5.3 Instalowanie filtra wody ................................................................................................................................. 188
12 Rozwiązywanie problemów 190
12.1 Omówienie: Rozwiązywanie problemów....................................................................................................................... 190
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Spis treści
12.2 Środki ostrożności podczas rozwiązywania problemów................................................................................................ 190
12.3 Rozwiązywanie problemów na podstawie objawów ..................................................................................................... 191
12.3.1 Objaw: Jednostka NIE ogrzewa zgodnie z oczekiwaniami............................................................................. 191
12.3.2 Objaw: Sprężarka NIE uruchamia się (ogrzewanie pomieszczenia lub ogrzewanie ciepłej wody
użytkowej) ...................................................................................................................................................... 192
12.3.3 Objaw: Po rozruchu z układu dochodzą odgłosy bulgotania......................................................................... 192
12.3.4 Objaw: Pompa wydaje dziwne dźwięki (kawitacja) ....................................................................................... 193
12.3.5 Objaw: Ciśnieniowy zawór bezpieczeństwa otwiera się................................................................................ 193
12.3.6 Objaw: Ciśnieniowy zawór bezpieczeństwa przecieka .................................................................................. 194
12.3.7 Objaw: Pomieszczenie NIE jest wystarczająco ogrzewane przy niskich temperaturach na zewnątrz ......... 194
12.3.8 Objaw: Ciśnienie w kranie jest czasami zbyt wysokie.................................................................................... 195
12.3.9 Objaw: Panele dekoracyjne są wypychane przez napęczniały zbiornik ........................................................ 195
12.3.10 Objaw: Funkcja dezynfekcji zbiornika NIE została prawidłowo ukończona (błąd AH).................................. 195
12.4 Rozwiązywanie problemów w oparciu o kody błędów.................................................................................................. 196
12.4.1 Wyświetlanie tekstu pomocy w przypadku awarii......................................................................................... 196
12.4.2 Kody błędów: Omówienie .............................................................................................................................. 197
13 Utylizacja 201
13.1 Opis: Utylizacja................................................................................................................................................................ 201
13.2 Wypompowywanie......................................................................................................................................................... 201
13.3 Uruchamianie i zatrzymywanie wymuszonego chłodzenia ........................................................................................... 202
14 Dane techniczne 204
14.1 Schemat prowadzenia przewodów rurowych: Jednostka zewnętrzna ......................................................................... 204
14.2 Schemat prowadzenia przewodów rurowych: Jednostka wewnętrzna........................................................................ 205
14.3 Schemat okablowania: Jednostka zewnętrzna............................................................................................................... 207
14.4 Schemat okablowania: Jednostka wewnętrzna ............................................................................................................. 209
14.5 Tabela 1 – Maksymalna ilość czynnika chłodniczego dozwolona w pomieszczeniu: jednostka wewnętrzna.............. 216
14.6 Tabela 2 – Minimalna powierzchnia podłogi: jednostka wewnętrzna .......................................................................... 217
14.7 Tabela 3 – Minimalna powierzchnia otwarcia wentylacji przy wentylacji naturalnej: jednostka wewnętrzna............ 217
14.8 Krzywa ESP: Jednostka wewnętrzna............................................................................................................................... 219
15 Słownik 220
16 Tabela konfiguracji w miejscu instalacji 221
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
5
1 | Ogólne środki ostrożności
1 Ogólne środki ostrożności
1.1 Informacje o dokumentacji
▪ Oryginalna dokumentacja została napisana w języku angielskim. Dokumentacja
we wszystkich pozostałych językach jest tłumaczeniem.
▪ Środki ostrożności opisane w niniejszym dokumencie dotyczą bardzo ważnych
zagadnień, konieczne jest więc dokładne stosowanie się do nich.
▪ Instalację systemu oraz wszystkie działania opisane w instrukcji instalacji oraz w
podręczniku referencyjnym dla instalatora MUSZĄ być przeprowadzone przez
instalatora dysponującego odpowiednimi uprawnieniami.
1.1.1 Znaczenie ostrzeżeń i symboli
NIEBEZPIECZEŃSTWO
Wskazuje na sytuację, która powoduje zgon lub poważne obrażenia ciała.
NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM
ELEKTRYCZNYM
Wskazuje na sytuację, która może doprowadzić do porażenia prądem elektrycznym.
NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA
Wskazuje na sytuację, która może doprowadzić do poparzeń w wyniku działania
bardzo wysokich lub niskich temperatur.
NIEBEZPIECZEŃSTWO: NIEBEZPIECZEŃSTWO WYBUCHU
Wskazuje sytuację, która może doprowadzić do wybuchu.
OSTRZEŻENIE
Wskazuje na sytuację, która może doprowadzić do zgonu lub poważnych obrażeń
ciała.
OSTRZEŻENIE: MATERIAŁ ŁATWOPALNY
OSTROŻNIE
Wskazuje na sytuację, która może doprowadzić do niewielkich lub umiarkowanych
obrażeń ciała.
Przewodnik odniesienia dla instalatora
6
UWAGA
Wskazuje na sytuację, która może doprowadzić do uszkodzenia sprzętu lub innego
mienia.
INFORMACJE
Wskazuje na przydatne wskazówki lub informacje dodatkowe.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Symbole używane na urządzeniu:
Symbol Wyjaśnienie
Przed przystąpieniem do montażu należy zapoznać się z
instrukcją montażu i obsługi oraz z arkuszem instrukcji
okablowania elektrycznego.
Przed przystąpieniem do czynności konserwacyjnych i
serwisowych należy zapoznać się z instrukcją serwisową.
Więcej informacji zawiera podręcznik instalatora i podręcznik
referencyjny użytkownika.
Urządzenie zawiera obracające się części. Podczas
serwisowania urządzenia i wykonywania przeglądów należy
zachować ostrożność.
Symbole używane w dokumentacji:
Symbol Wyjaśnienie
Oznacza tytuł rysunku lub odwołanie do niego.
Przykład: " 1–3 Tytuł rysunku" oznacza "Rysunek 3 w
rozdziale 1".
1 | Ogólne środki ostrożności
1.2 Dla instalatora
1.2.1 Informacje ogólne
W przypadku braku pewności co do sposobu obsługi urządzenia należy
skontaktować się z dealerem.
Oznacza tytuł tabeli lub odwołanie do niej.
Przykład: " 1–3 Tytuł tabeli" oznacza "Tabela 3 w rozdziale
1".
NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA
▪ NIE DOTYKAĆ przewodów rurowych czynnika chłodniczego, przewodów wodnych
ani części wewnętrznych podczas pracy i niezwłocznie po zatrzymaniu urządzenia.
Mogą one być bardzo gorące lub bardzo zimne. Należy poczekać, aż ich
temperatura wróci do normalnego poziomu. Jeśli konieczne jest ich dotykanie,
należy założyć rękawice ochronne.
▪ NIE WOLNO dotykać wyciekającego czynnika chłodniczego.
OSTRZEŻENIE
Nieprawidłowy montaż lub podłączenie urządzenia i akcesoriów może spowodować
porażenie prądem elektrycznym, zwarcie, wycieki, pożar lub inne uszkodzenia
sprzętu. Należy stosować wyłącznie akcesoria, sprzęt opcjonalny i części zamienne
wyprodukowane lub zatwierdzone przez Daikin.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
OSTRZEŻENIE
Należy upewnić się, że montaż, testowanie i zastosowane materiały są zgodne z
właściwymi przepisami (obowiązującymi przed instrukcjami opisanymi w
dokumentacji Daikin).
Przewodnik odniesienia dla instalatora
7
1 | Ogólne środki ostrożności
OSTROŻNIE
Podczas montażu, konserwacji lub serwisowania układu należy nosić odpowiedni
sprzęt ochrony osobistej (rękawice ochronne, okulary…).
OSTRZEŻENIE
Rozedrzeć i wyrzucić torby plastikowe, tak aby nikt, a w szczególności dzieci, się nimi
nie bawił. Możliwe ryzyko: uduszenie.
OSTRZEŻENIE
Należy przedsięwziąć odpowiednie środki, aby zapobiec wykorzystywaniu urządzenia
jako schronienia przez małe zwierzęta. Małe zwierzęta w kontakcie z częściami
elektrycznymi mogą spowodować awarię, powstanie dymu lub pożaru.
OSTROŻNIE
NIE WOLNO dotykać wlotu powietrza ani aluminiowych żeberek urządzenia.
OSTROŻNIE
▪ Na urządzeniu NIE WOLNO umieszczać żadnych przedmiotów czy innego sprzętu.
▪ NIE WOLNO siadać, wspinać się ani stawać na urządzeniu.
Zgodnie z obowiązującymi przepisami może być konieczne założenie książki
serwisowej produktu, zawierającej co najmniej następujące informacje: informacje
o przeprowadzonych pracach konserwacyjnych, naprawczych, wynikach testów,
okresach przestojów itp.
W łatwo dostępnym miejscu w pobliżu produktu NALEŻY umieścić co najmniej
następujące informacje:
▪ Instrukcje wyłączania systemu w sytuacji awaryjnej
▪ Nazwę i adres najbliżej placówki straży pożarnej, policyjnej i szpitalnej
▪ Nazwę, adres oraz numery telefonów umożliwiające uzyskanie pomocy serwisu w
Stosowne wskazówki na temat takiej książki można znaleźć w normie EN378 (na
terenie Europy).
1.2.2 Miejsce montażu
▪ Należy pozostawić wystarczającą ilość wolnego miejsca wokół urządzenia na
UWAGA
Prace przy jednostce zewnętrznej najlepiej jest przeprowadzać przy suchej pogodzie,
aby uniknąć dostawania się wody do wnętrza.
godzinach dziennych i nocnych
wykonywanie czynności serwisowych i przepływ powietrza.
Przewodnik odniesienia dla instalatora
8
▪ Należy upewnić się, że miejsce montażu wytrzyma ciężar urządzenia i
generowane przez nie wibracje.
▪ Należy upewnić się, że obszar jest dobrze wentylowany. NIE zasłaniać
jakichkolwiek otworów wentylacyjnych.
▪ Należy upewnić się, że urządzenie ustawione jest poziomo.
NIE NALEŻY instalować urządzenia w następujących miejscach:
▪ W środowisku stwarzającym ryzyko wybuchu.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
▪ W miejscach, w których znajdują się urządzenia emitujące fale
elektromagnetyczne. Fale elektromagnetyczne mogą uszkodzić system
sterowania i doprowadzić do niepoprawnego funkcjonowania urządzenia.
▪ W miejscach stwarzających ryzyko pożaru w wyniku wycieku łatwopalnych gazów
(na przykład rozcieńczalnika lub benzyny), w których występują włókna węglowe
lub pyły palne.
▪ W miejscach wytwarzania gazów korozyjnych (na przykład par kwasu
siarkowego). Korozja przewodów miedzianych lub spawanych może spowodować
wyciek czynnika.
1.2.3 Czynnik chłodniczy
Tam, gdzie mają zastosowanie. Aby uzyskać więcej informacji, patrz instrukcja
montażu lub przewodnik odniesienia dla instalatora dla danej aplikacji.
1 | Ogólne środki ostrożności
UWAGA
Należy upewnić się, że instalacja przewodów czynnika chłodniczego jest zgodna z
mającymi zastosowanie przepisami. W Europie właściwą normą jest norma EN378.
UWAGA
Należy upewnić się, że przewody instalacji i ich połączenia NIE są nadmiernie
naprężone.
OSTRZEŻENIE
Podczas prób szczelności NIGDY nie należy poddawać produktu działaniu ciśnienia
wyższego niż maksymalne dopuszczalne (podane na tabliczce znamionowej
urządzenia).
OSTRZEŻENIE
W przypadku wycieku czynnika chłodniczego należy podjąć odpowiednie środki
ostrożności. Jeśli ulatnia się czynnik chłodniczy w stanie gazowym, należy
niezwłocznie przewietrzyć otoczenie. Możliwe ryzyko:
▪ Nadmierne stężenie czynnika chłodniczego w zamkniętej przestrzeni może
doprowadzić do niedoboru tlenu.
▪ W przypadku czynnika chłodniczego R410A lub R32: W wypadku kontaktu par
czynnika chłodniczego z ogniem może dojść do wydzielania toksycznych gazów.
▪ W przypadku czynnika chłodniczego CO
stężeniach jest toksyczny.
: Gazowy czynnik chłodniczy w wysokich
2
NIEBEZPIECZEŃSTWO: NIEBEZPIECZEŃSTWO WYBUCHU
Wypompowywanie czynnika chłodniczego — wyciek czynnika. Jeśli konieczne jest
wypompowanie czynnika chłodniczego z układu, a w instalacji czynnika chłodniczego
występuje nieszczelność:
▪ NIE używać funkcji automatycznego wypompowywania, która zbiera całość
czynnika chłodniczego z przewodów zewnętrznych oraz urządzenia
wewnętrznego w urządzeniu zewnętrznym. Możliwe konsekwencje: Samozapłon
lub wybuch spowodowany przedostaniem się powietrza do działającej sprężarki.
▪ Należy użyć odrębnego systemu odzyskiwania czynnika, który NIE wymaga pracy
sprężarki urządzenia.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
9
1 | Ogólne środki ostrożności
OSTRZEŻENIE
Należy ZAWSZE odzyskać czynnik chłodniczy. NIE WOLNO uwalniać ich bezpośrednio
do środowiska. Instalacja musi być opróżniana za pomocą pompy próżniowej.
UWAGA
Po podłączeniu wszystkich przewodów rurowych upewnić się, że nie ma wycieków
gazu. Przeprowadzić próbę szczelności z użyciem azotu.
UWAGA
▪ Aby uniknąć uszkodzenia sprężarki, NIE należy napełniać ilością czynnika większą
od podanej.
▪ W razie zamiaru otwarcia układu czynnika chłodniczego NALEŻY postępować z
czynnikiem w sposób przewidziany odpowiednimi przepisami.
OSTRZEŻENIE
Upewnij się, że w układzie nie ma tlenu. Dodawanie czynnika chłodniczego musi
zostać poprzedzone testem szczelności i osuszaniem próżniowym.
Możliwe konsekwencje: Samozapłon i wybuch sprężarki z powodu dostania się tlenu
do wnętrza działającej sprężarki.
▪ W razie konieczności uzupełnienia czynnika należy zapoznać się z treścią tabliczki
znamionowej znajdującej się na urządzeniu. Na tabliczce podano rodzaj czynnika
chłodniczego i jego wymaganą ilość.
▪ Jednostka jest fabrycznie naładowana czynnikiem chłodniczym i w zależności od
rozmiaru i długości rur, w przypadku niektórych systemów konieczne będzie
dodanie czynnika chłodniczego.
▪ Aby zapewnić odpowiednie ciśnienie i zabezpieczyć przed dostaniem się do
systemu zanieczyszczeń, należy stosować wyłącznie narzędzia właściwe dla
użytego typu czynnika chłodniczego.
▪ Naładuj ciekły czynnik chłodniczy w następujący sposób:
Jeśli To
Dostępny jest syfon
Butlę należy ładować w pionie.
(czyli butla oznaczona jest etykietą
“Zamocowany syfon do napełniania w
postaci ciekłej”)
Syfon NIE jest dostępny Butlę należy ładować do góry dnem.
Przewodnik odniesienia dla instalatora
10
▪ Butle z czynnikiem chłodniczym należy otwierać powoli.
▪ Należy napełniać czynnikiem w postaci cieczowej. Dodawanie w postaci gazowej
może uniemożliwić normalne działanie.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1.2.4 Czynnik pośredniczący
Jeśli ma zastosowanie. Aby uzyskać więcej informacji, patrz instrukcja montażu lub
przewodnik odniesienia dla instalatora dla danej aplikacji.
1 | Ogólne środki ostrożności
OSTROŻNIE
Po zakończeniu procedury napełniania czynnikiem chłodniczym oraz na czas przerw
w wykonywaniu procedury należy niezwłocznie zamknąć zawór zbiornika z
czynnikiem. Jeśli zawór NIE zostanie od razu zamknięty, może dojść do dopełnienia
urządzenia czynnikiem chłodniczym. Możliwe konsekwencje: Nieprawidłowa ilość
czynnika chłodniczego.
OSTRZEŻENIE
Wybór czynnika pośredniczącego MUSI zostać dokonany w oparciu o mające
zastosowanie przepisy.
OSTRZEŻENIE
W przypadku wycieku czynnika pośredniczącego należy podjąć odpowiednie środki
ostrożności. Jeśli dojdzie do wycieku czynnika pośredniczącego, należy niezwłocznie
przewietrzyć pomieszczenie i skontaktować się z lokalnym dealerem.
1.2.5 Woda
OSTRZEŻENIE
Temperatura otoczenia wewnątrz jednostki może być znacznie wyższa od
temperatury pomieszczenia, np. może wynosić 70°C. W przypadku wycieku czynnika
pośredniczącego gorące części wewnątrz jednostki mogą stanowić zagrożenie.
OSTRZEŻENIE
Eksploatacja i instalacja urządzenia MUSI być zgodna ze środkami ostrożności i
zaleceniami dotyczącymi ochrony środowiska określonymi przez odpowiednie
przepisy.
Jeśli ma zastosowanie. Aby uzyskać więcej informacji, patrz instrukcja montażu lub
przewodnik odniesienia dla instalatora dla danej aplikacji.
UWAGA
Należy upewnić się, że jakość wody jest zgodna z dyrektywą UE 98/83WE.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
11
1 | Ogólne środki ostrożności
1.2.6 Elektryczne
NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM
ELEKTRYCZNYM
▪ WYŁĄCZYĆ całe zasilanie przed zdjęciem pokrywy skrzynki elektrycznej,
podłączeniem okablowania elektrycznego lub dotknięciem części elektrycznych.
▪ Na przynajmniej 1 minutę przed przeprowadzeniem czynności serwisowych
odłączyć zasilanie i zmierzyć napięcie pomiędzy bolcami kondensatorów obwodu
głównego bądź komponentów elektrycznych. Zanim będzie można dotknąć
komponentów elektrycznych, napięcie MUSI być mniejsze niż 50Vprądu stałego.
Informacje na temat lokalizacji styków zawiera schemat okablowania.
▪ NIE WOLNO dotykać komponentów elektrycznych mokrymi rękami.
▪ NIE WOLNO pozostawiać urządzenia bez nadzoru, gdy pokrywa serwisowa jest
zdjęta.
OSTRZEŻENIE
W stałych elementach okablowania WYMAGANE jest umieszczenie wyłącznika
głównego lub innego elementu odcinającego z separacją styków wszystkich bolców,
zapewniającego pełne odłączenie w sytuacji przeciążenia kategorii III, jeśli tylko NIE
został on zainstalowany fabrycznie.
OSTRZEŻENIE
▪ Stosować TYLKO przewody miedziane.
▪ Należy upewnić się, że instalacja elektryczna w miejscu instalacji jest zgodna z
mającymi zastosowanie przepisami.
▪ Instalacja elektryczna MUSI być wykonana zgodnie ze schematem dostarczonym z
produktem.
▪ NIGDY nie należy ściskać wiązek kabli i należy upewnić się, że NIE mają one
kontaktu z przewodami i ostrymi krawędziami. Należy sprawdzić, czy na złącza nie
działa ciśnienie zewnętrzne.
▪ Należy pamiętać o instalacji przewodów uziemiających. NIE NALEŻY uziemiać
urządzenia do rur, ochronnika przepięciowego lub uziemienia telefonicznego.
Nieprawidłowe uziemienie może być przyczyną porażenia elektrycznego.
▪ Należy koniecznie stosować oddzielne źródło zasilania. NIGDY nie używać zasilania
wykorzystywanego równolegle przez inne urządzenie.
▪ Należy upewnić się, że zainstalowano wymagane bezpieczniki lub wyłączniki
automatyczne.
▪ Należy zainstalować detektor prądu upływowego. W przeciwnym razie dojść do
porażenia prądem elektrycznym lub pożaru.
▪ Podczas instalacji detektora prądu upływowego należy upewnić się, że jest on
zgodny z inwerterem (odporny na zakłócenia elektryczne o wysokiej
częstotliwości), co pozwoli uniknąć nieuzasadnionych aktywacji detektora.
Przewodnik odniesienia dla instalatora
12
OSTROŻNIE
▪ Podłączając zasilanie: najpierw podłączyć przewód uziemiający, a dopiero po nim
połączenia prądowe.
▪ Odłączając zasilanie: najpierw odłączyć przewody prądowe, a dopiero potem
połączenie uziemiające.
▪ Długość przewodów między mocowaniem przewodu zasilającego a listwą
zaciskową musi być taka, aby w razie poluzowania przewodu w mocowaniu
połączenia prądowe uległy naprężeniu jako pierwsze, przed przewodem
uziemiającym.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1 | Ogólne środki ostrożności
UWAGA

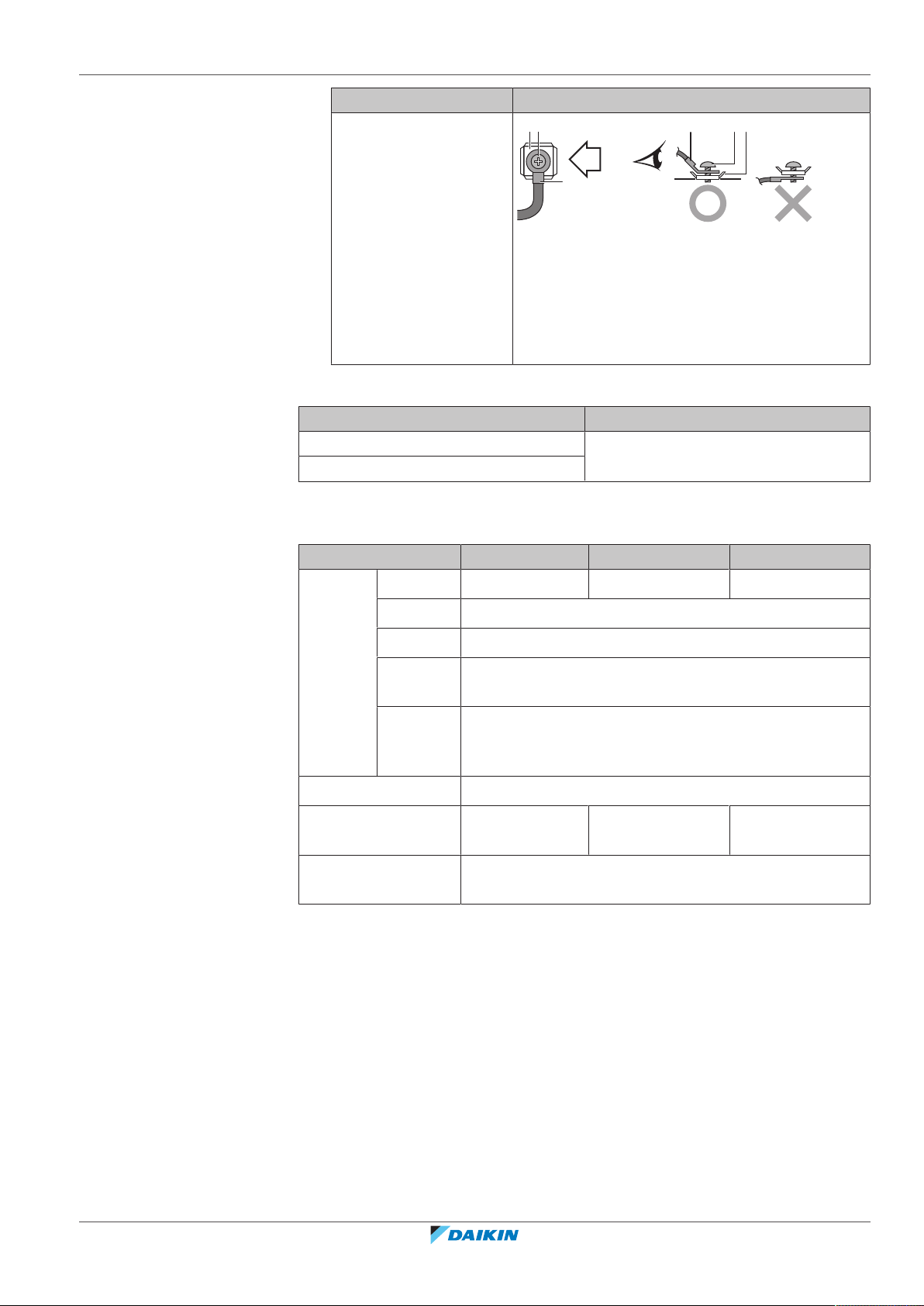

Środki ostrożności przy prowadzeniu przewodów elektrycznych:
▪ NIE podłączać okablowania o różnej grubości do listwy zaciskowej zasilania (luz w
okablowaniu zasilającym może doprowadzić do nadmiernego rozgrzewania się).
▪ Podłączając okablowanie o takiej samej grubości, należy postępować zgodnie z
rysunkiem powyżej.
▪ Do wykonania okablowania stosować przeznaczone do tego przewody zasilające i
wykonywać połączenia w sposób pewny, aby zabezpieczyć przed wywieraniem
nadmiernego nacisku na listwę zaciskową.
▪ Za pomocą odpowiedniego wkrętaka dokręć śruby zacisków. Śrubokręt z małą
główką spowoduje uszkodzenie łba i uniemożliwi poprawne dokręcenie.
▪ Przekręcenie śrub zaciskowych spowoduje ich uszkodzenie.
Aby uniknąć zakłóceń, przewody zasilające należy zainstalować w odległości
przynajmniej 1 m od odbiorników telewizyjnych lub radiowych. Wzależności od
długości fal radiowych odległość 1m może nie być wystarczająca.
OSTRZEŻENIE
▪ Po zakończeniu prac elektrycznych należy sprawdzić, czy wszystkie komponenty
elektryczne oraz zaciski wewnątrz skrzynki elektrycznej są solidnie podłączone.
▪ Przed uruchomieniem urządzenia należy upewnić się, że wszystkie pokrywy są
zamknięte.
UWAGA
Ma zastosowanie tylko w przypadku zasilania trójfazowego, gdy dla sprężarki
wybrano metodę uruchamiania WŁĄCZONE/WYŁĄCZONE.
Jeśli istnieje możliwość odwrócenia faz po krótkotrwałym zaniku zasilania oraz
włączanie/wyłączanie zasilania podczas pracy urządzenia, należy lokalnie podłączyć
zabezpieczenie przed odwróceniem faz. Eksploatacja urządzenia w przypadku
odwrócenia faz może spowodować uszkodzenie sprężarki i innych elementów.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
13
2 | Informacje o dokumentacji
2 Informacje o dokumentacji
2.1 Informacje o tym dokumencie
Czytelnik docelowy
Autoryzowani instalatorzy
Zestaw dokumentacji
Niniejszy dokument jest częścią zestawu dokumentacji. Pełen zestaw składa się z
następujących elementów:
▪ Ogólne środki ostrożności:
- Instrukcje dotyczące bezpieczeństwa, które należy przeczytać przed
rozpoczęciem montażu
- Format: Papierowa (w opakowaniu jednostki wewnętrznej)
▪ Instrukcja montażu jednostki wewnętrznej:
- Instrukcje instalacji
- Format: Papierowa (w opakowaniu jednostki wewnętrznej)
▪ Instrukcja instalacji jednostki zewnętrznej:
- Instrukcje instalacji
- Format: Papierowa (w opakowaniu jednostki zewnętrznej)
▪ Przewodnik odniesienia dla instalatora:
- Przygotowanie instalacji, dobre praktyki, dane odniesienia,…
- Format: Pliki w formacie cyfrowym dostępne pod adresem http://
www.daikineurope.com/support-and-manuals/product-information/
▪ Dodatek dotyczący sprzętu opcjonalnego:
- Dodatkowe informacje na temat sposobu instalacji sprzętu opcjonalnego
- Format: Papierowa (w opakowaniu jednostki wewnętrznej) + Pliki w formacie
cyfrowym dostępne pod adresem http://www.daikineurope.com/support-and-
manuals/product-information/
Najnowsze wersje dostarczonej dokumentacji mogą być dostępne na regionalnej
stronie internetowej firmy Daikin lub u przedstawiciela handlowego.
Oryginalna dokumentacja została napisana w języku angielskim. Dokumentacja we
wszystkich pozostałych językach jest tłumaczeniem.
Dane techniczne
Przewodnik odniesienia dla instalatora
14
▪ Podzbiór najbardziej aktualnych danych technicznych jest dostępny w
regionalnej witrynie WWW Daikin (ogólnodostępnej).
▪ Kompletny zestaw aktualnych danych technicznych jest dostępny w serwisie
internetowym Daikin Business Portal (wymagane jest uwierzytelnienie).
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
2 | Informacje o dokumentacji
2.2 Przewodnik odniesienia dla instalatora w skrócie
Rozdział Opis
Ogólne środki ostrożności Instrukcje dotyczące bezpieczeństwa, które
należy przeczytać przed rozpoczęciem montażu
Informacje o dokumentacji Jaka dokumentacja dostępna jest dla instalatora
Informacje o opakowaniu Jak rozpakować jednostki i wyjąć ich akcesoria
Informacje o jednostkach i
opcjach
Wskazówki dotyczące
▪ Jak zidentyfikować jednostki
▪ Możliwe kombinacje jednostek i opcji
Różne kroki instalacji systemu
stosowania
Przygotowania Do należy zrobić i wiedzieć przed pójściem na
miejsce instalacji
Instalacja Co należy zrobić i wiedzieć, aby zainstalować
system
Konfiguracja Co należy zrobić i wiedzieć, aby skonfigurować
system po zainstalowaniu
Rozruch Co należy zrobić i wiedzieć, aby uruchomić
system po jego zainstalowaniu
Przekazanie użytkownikowi Co należy dać i wyjaśnić użytkownikowi
Czynności konserwacyjne i
Konserwacja i serwisowanie jednostek
serwisowe
Rozwiązywanie problemów Postępowanie w przypadku problemów
Utylizacja Utylizacja systemu
Dane techniczne Specyfikacje systemu
Słownik Definicje pojęć
Tabela konfiguracji w miejscu
instalacji
Tabelę wypełnia instalator i należy ją zachować
na przyszłość
Uwaga: W przewodniku odniesienia dla
użytkownika znajduje się również tabela z
ustawieniami instalatora. Ta tabela musi być
wypełniona przez instalatora i przekazana
użytkownikowi.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
15
3 | Informacje o opakowaniu
1 2
3 Informacje o opakowaniu
3.1 Omówienie: Informacje o zawartości opakowania
Niniejszy rozdział opisuje czynności, które należy wykonać po dostarczeniu
opakowań jednostki zewnętrznej i wewnętrznej.
Należy pamiętać o następujących kwestiach:
▪ Przy odbiorze należy KONIECZNIE sprawdzić, czy urządzenie nie jest uszkodzone.
Wszelkie uszkodzenia należy KONIECZNIE niezwłocznie zgłosić przewoźnikowi.
▪ Zapakowaną jednostkę należy przetransportować możliwie jak najbliżej
docelowego miejsca montażu, aby zapobiec uszkodzeniom podczas transportu.
▪ Przed przystąpieniem do przenoszenia przygotuj drogę transportu urządzenia.
3.2 Urządzenie zewnętrzne
3.2.1 Odpakowywanie jednostki zewnętrznej
3.2.2 Przenoszenie jednostki zewnętrznej
Przewodnik odniesienia dla instalatora
16
OSTROŻNIE
Aby uniknąć obrażeń, NIE NALEŻY dotykać wlotów powietrza ani żeber aluminiowych
jednostki.
1 Urządzenie należy przenosić za pomocą pasa po lewej i uchwytu po prawej
stronie. Obie strony pasa należy ciągnąć jednocześnie, aby zapobiec
odczepieniu się pasa od urządzenia.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
3 | Informacje o opakowaniu
2
1
1
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
2 Podczas przenoszenia urządzenia:
▪ Obie strony pasa powinny być równe.
▪ Nie garbić się.
3 Po zamontowaniu urządzenia należy usunąć pas, ciągnąc za niego z 1strony.
3.2.3 Odłączanie akcesoriów od jednostki zewnętrznej
1 Ponieś jednostkę zewnętrzną. Patrz "3.2.2 Przenoszenie jednostki
zewnętrznej"[416].
2 Wyjmij akcesoria znajdujące się w dolnej części opakowania.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Instrukcja montażu jednostki zewnętrznej
b Etykieta informująca o fluorowanych gazach cieplarnianych
c Wielojęzyczna etykieta informująca o fluorowanych gazach cieplarnianych
d Etykieta energetyczna
e Płyta montażowa jednostki
f Śruby, nakrętki, podkładki, podkładki sprężyste i zacisk kablowy
Przewodnik odniesienia dla instalatora
17
3 | Informacje o opakowaniu
1 2
8×
4×
6×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
b
a a
b
3.3 Jednostka wewnętrzna
3.3.1 Odpakowywanie jednostki wewnętrznej
3.3.2 Odłączanie akcesoriów od urządzenia wewnętrznego
a Zawory odcinające obiegu wodnego
b Zawór nadciśnieniowy obejściowy
c Ogólne środki ostrożności
d Dodatek dotyczący sprzętu opcjonalnego
e Instrukcja montażu jednostki wewnętrznej
f Instrukcja obsługi
g Pierścienie uszczelniające zaworów odcinających (obieg wodny ogrzewania pomieszczenia)
h Pierścienie uszczelniające zaworów odcinających nie należących do wyposażenia (obieg ciepłej wody
użytkowej)
i Taśma uszczelniająca do wlotu okablowania niskonapięciowego
3.3.3 Przenoszenie jednostki wewnętrznej
Do przenoszenia urządzenia służą uchwyty umieszczone z tyłu i na spodzie.
Przewodnik odniesienia dla instalatora
18
a Uchwyty ztyłu urządzenia
b Uchwyty na spodzie urządzenia. Należy ostrożnie przechylić urządzenie do tyłu, aby uchwyty były widoczne.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
4 | Informacje o jednostkach i opcjach
4 Informacje o jednostkach i opcjach
4.1 Omówienie: Informacje o jednostkach i opcjach
Ten rozdział zawiera informacje dotyczące następujących zagadnień:
▪ Identyfikowanie jednostki zewnętrznej
▪ Identyfikowanie jednostki wewnętrznej
▪ Łączenie jednostki zewnętrznej z opcjami
▪ Łączenie jednostki wewnętrznej z opcjami
4.2 Identyfikacja
UWAGA
W przypadku instalacji lub serwisowania kilku jednostek w tym samym czasie należy
upewnić się, że panele serwisowe NIE zostaną zamienione pomiędzy różnymi
modelami.
4.2.1 Etykieta identyfikacyjna: Urządzenie zewnętrzne
Lokalizacja
Identyfikacja modelu
Przykład: ERGA06DAV3A
Kod Objaśnienie
ER Europejska rozdzielona para zewnętrznej pompy ciepła
G Średnia temperatura wody – strefa otoczenia: −10~−20°C
A Czynnik chłodniczy R32
06 Klasa mocy
DA Seria modeli
V3 Zasilanie
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
A A=model austriacki
[—]=model nieaustriacki
Przewodnik odniesienia dla instalatora
19
4 | Informacje o jednostkach i opcjach
4.2.2 Etykieta identyfikacyjna: Jednostka wewnętrzna
Lokalizacja
Identyfikacja modelu
Przykład: EHVZ04S18DA6VG
Kod Opis
E Model europejski
HV Jednostka wewnętrzna stojąca na podłodze, ze
Z Model z dwoma strefami
04 Klasa mocy
S Materiał zintegrowanego zbiornika: Stal nierdzewna
zintegrowanym zbiornikiem
18 Objętość zintegrowanego zbiornika
DA Seria modeli
6V Model grzałki BUH
G G=Model szary
[—]=Model biały
4.3 Łączenie jednostek i opcji
INFORMACJE
Niektóre opcje mogą być niedostępne w kraju użytkownika.
4.3.1 Możliwe opcje dla jednostki zewnętrznej
Zestaw tacy na skropliny (EKDP008D)
Zestaw tacy na skropliny służy do gromadzenia skroplin powstających w jednostce
zewnętrznej. Zestaw tacy na skropliny składa się z następujących elementów:
▪ Taca na skropliny
Przewodnik odniesienia dla instalatora
20
▪ Obejmy mocujące
Aby uzyskać instrukcje instalacji, patrz instrukcja montażu tacy na skropliny.
Grzałka tacy na skropliny (EKDPH008CA)
Grzałka tacy na skropliny pozwala uniknąć zamrożenia tacy na skropliny.
Zaleca się zainstalowanie tej opcji w regionach chłodniejszych, w których mogą
występować niskie temperatury otoczenia lub silne opady śniegu.
Aby uzyskać instrukcje instalacji, patrz instrukcja montażu grzałki tacy na skropliny.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
4 | Informacje o jednostkach i opcjach
Belki o przekroju U (EKFT008D)
Belki o przekroju U to obejmy mocujące na których można zainstalować jednostkę
zewnętrzną.
Zaleca się zainstalowanie tej opcji w regionach chłodniejszych, w których mogą
występować niskie temperatury otoczenia lub silne opady śniegu.
Aby uzyskać instrukcje instalacji, patrz instrukcja montażu jednostki zewnętrznej.
Pokrywa wygłuszająca (EKLN08A1)
W obszarach wrażliwych na hałas (np. w pobliżu sypialni) można zainstalować
pokrywę wygłuszającą, aby zmniejszyć hałas generowany przez jednostkę
zewnętrzną podczas pracy.
Pokrywę wygłuszającą można zainstalować:
▪ Na nóżkach montażowych mocujących jednostkę do podłoża. Wymagana
nośność to 200kg.
▪ Na wspornikach mocujących jednostkę do ściany. Wymagana nośność to 200kg.
Instalując pokrywę wygłuszającą należy także zainstalować jedną z następujących
opcji:
▪ Zalecane: zestaw tacy na skropliny (z grzałką tacy na skropliny lub bez)
▪ Belki o przekroju U
Wskazówki dotyczące instalacji można znaleźć w instrukcji montażu pokrywy
wygłuszającej.
4.3.2 Możliwe opcje dla jednostki wewnętrznej
Interfejs użytkownika używany jako termostat wpomieszczeniu (BRC1HHDA)
▪ Interfejs użytkownika używany jako termostat w pomieszczeniu może być
używany tylko wkombinacji zinterfejsem użytkownika podłączonym do jednostki
wewnętrznej.
▪ Interfejs użytkownika używany jako termostat w pomieszczeniu musi zostać
zainstalowany wpomieszczeniu, którym ma sterować.
Aby uzyskać instrukcje instalacji, patrz instrukcja montażu i obsługi interfejsu
użytkownika używanego jako termostat wpomieszczeniu.
Termostat w pomieszczeniu (EKRTWA, EKRTR1)
Do jednostki wewnętrznej można podłączyć opcjonalny termostat w
pomieszczeniu. Ten termostat może być przewodowy (EKRTWA) lub
bezprzewodowy (EKRTR1).
Aby uzyskać informacje dotyczące instalacji, patrz instrukcja termostatu w
pomieszczeniu oraz dodatek do sprzętu opcjonalnego.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Zdalny czujnik termostatu bezprzewodowego (EKRTETS)
Bezprzewodowego czujnika temperatury wewnętrznej (EKRTETS) można użyć
wyłącznie wpołączeniu ztermostatem bezprzewodowym (EKRTR1).
Aby uzyskać informacje dotyczące instalacji, patrz instrukcja termostatu
wpomieszczeniu oraz dodatek do sprzętu opcjonalnego.
Płyta cyfrowego wejścia/wyjścia (EKRP1HBAA)
Płyta cyfrowego wejścia/wyjścia jest wymagana w celu dostarczania następujących
sygnałów:
Przewodnik odniesienia dla instalatora
21
4 | Informacje o jednostkach i opcjach
▪ Wyjście alarmowe
▪ Wyjście włączenia/wyłączenia ogrzewania pomieszczenia
▪ Przełączanie na zewnętrzne źródło ciepła
Aby uzyskać instrukcje dotyczące instalacji, patrz instrukcja instalacji płyty
cyfrowego wejścia/wyjścia oraz dodatek do sprzętu opcjonalnego.
Płytka drukowana żądania (EKRP1AHTA)
Aby umożliwić kontrolę zużycia energii przez wejścia cyfrowe należy zainstalować
płytkę drukowaną żądania.
Aby uzyskać informacje dotyczące instalacji, patrz instrukcja montażu płytki
drukowanej żądania oraz dodatek do sprzętu opcjonalnego.
Zdalny czujnik wewnętrzny (KRCS01-1)
Domyślnie jako czujnik temperatury w pomieszczeniu będzie używany wewnętrzny
czujnik kontrolera zdalnego.
Opcjonalnie można zainstalować zdalny czujnik wewnętrzny, który będzie mierzył
temperaturę pomieszczenia w innym miejscu.
Aby uzyskać informacje dotyczące instalacji, patrz instrukcja zdalnego czujnika
wewnętrznego oraz dodatek do sprzętu opcjonalnego.
INFORMACJE
▪ Zdalny czujnik wewnętrzny może być używany wyłącznie w przypadku, gdy w
interfejsie użytkownika skonfigurowano funkcję termostatu w pomieszczeniu.
▪ Można podłączyć jedynie zdalny czujnik wewnętrzny albo zdalny czujnik
zewnętrzny.
Zdalny czujnik zewnętrzny (EKRSCA1)
Domyślnie do pomiaru temperatury zewnętrznej będzie używany wewnętrzny
czujnik jednostki zewnętrznej.
Opcjonalnie można zainstalować zdalny czujnik zewnętrzny, aby mierzyć
temperaturę zewnętrzną w innym miejscu (np. w celu uniknięcia bezpośrednich
promieni słońca), aby poprawić zachowanie systemu.
Aby uzyskać informacje dotyczące instalacji, patrz instrukcja zdalnego czujnika
zewnętrznego oraz dodatek do sprzętu opcjonalnego.
INFORMACJE
Można podłączyć jedynie zdalny czujnik wewnętrzny albo zdalny czujnik zewnętrzny.
Przewód PC (EKPCCAB4)
Przewód PC umożliwia podłączenie skrzynki elektrycznej jednostki wewnętrznej do
komputera PC. Umożliwia aktualizację oprogramowania jednostki wewnętrznej.
Przewodnik odniesienia dla instalatora
22
Aby uzyskać instrukcje instalacji, patrz instrukcja instalacji przewodu PC.
Zestaw łuku rurowego (EKHVTC)
Jeśli jednostka wewnętrzna jest zainstalowana w miejscu o ograniczonej
przestrzeni, można zainstalować łuk rurowy, aby ułatwić podłączenie do przyłączy
ciekłego i gazowego czynnika chłodniczego jednostki wewnętrznej.
Instrukcja montażu znajduje się na karcie instrukcji zestawu łuku rurowego.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
4 | Informacje o jednostkach i opcjach
Konwektor pompy ciepła (FWXV)
Aby uzyskać informacje dotyczące instalacji, patrz instrukcja montażu
konwektorów pompy ciepła oraz dodatek do sprzętu opcjonalnego.
Adapter sieci LAN umożliwiający sterowanie ze smartfona + zastosowania Smart
Grid (BRP069A61)
Adapter sieci LAN umożliwia:
▪ Sterowanie systemem przy użyciu aplikacji w smartfonie.
▪ Wykorzystywanie systemu w różnych zastosowaniach Smart Grid.
Instrukcje instalacji zawiera instrukcja montażu adaptera sieci LAN.
Adapter sieci LAN umożliwiający sterowanie ze smartfona (BRP069A62)
Ten adapter sieci LAN pozwala sterować systemem przy użyciu aplikacji w
smartfonie.
Instrukcje instalacji zawiera instrukcja montażu adaptera sieci LAN.
4.3.3 Możliwe kombinacje jednostki wewnętrznej i zewnętrznej
Jednostka wewnętrzna Jednostka zewnętrzna
ERGA04 ERGA06 ERGA08
EHVZ04 O — —
EHVZ08 — O O
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
23
5 | Wskazówki dotyczące stosowania
5 Wskazówki dotyczące stosowania
5.1 Omówienie: Wskazówki dotyczące stosowania
Celem wskazówek dotyczących stosowania jest przedstawienie możliwości systemu
pompyciepła.
UWAGA
▪ Ilustracje zawarte we wskazówkach dotyczących stosowania przedstawiono
▪ Aby uzyskać więcej informacji na temat ustawień konfiguracyjnych pozwalających
Niniejszy rozdział zawiera następujące wskazówki dotyczące stosowania:
▪ Ustawianie systemu ogrzewania pomieszczenia
wyłącznie dla celów referencyjnych i NIE mogą być one używane jako
szczegółowe schematy hydrauliczne. Szczegółowe wymiary układu hydraulicznego
oraz bilansowania NIE zostały pokazane, a za ich znajomość odpowiedzialność
ponosi instalator.
zoptymalizować pracę pompyciepła, patrz rozdział "8Konfiguracja"[4102].
▪ Ustawienie temperatury zbiornika ciepłej wody użytkowej
▪ Ustawianie pomiaru energii
▪ Ustawianie kontroli zużycia energii
▪ Ustawianie zewnętrznego czujnika temperatury
5.2 Ustawianie systemu ogrzewania pomieszczenia
System pompy ciepła Daikin dostarcza zasilanie do emiterów ciepła znajdujących
się w jednym lub kilku pomieszczeniach.
Ponieważ system oferuje elastyczną możliwość sterowania temperaturą w każdym
pomieszczeniu, należy najpierw udzielić odpowiedzi na następujące pytania:
▪ Ile pomieszczeń jest ogrzewanych przez system pompyciepła Daikin?
▪ Jakie typy emiterów ciepła są używane w każdym z pomieszczeń i jaka jest ich
projektowa temperatura zasilania?
Gdy wymagania dotyczące ogrzewania pomieszczenia będą jasne, firma Daikin
zaleca postępowanie zgodnie z poniższymi wskazówkami dotyczącymi konfiguracji.
UWAGA
Jeśli używany jest zewnętrzny termostat w pomieszczeniu, zewnętrzny termostat
w pomieszczeniu będzie sterował ochroną przeciwzamrożeniową. Jednak ochrona
przeciwzamrożeniowa jest możliwa tylko, jeśli [C.2] Ogrzew./chłodz.
pomieszczenia=Wł..
Przewodnik odniesienia dla instalatora
24
INFORMACJE
Jeśli używany jest zewnętrzny termostat w pomieszczeniu i ochrona
przeciwzamrożeniowa musi być zagwarantowana w każdych warunkach, należy
ustawić opcję Praca awaryjna [9.5] na Automat..
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
UWAGA
a
j
k
j
HPC1
FHL1 FHL2 FHL3
HPC2 HPC3
B
A
C
E
D
M
a b c
g hf
d e
i
i
hh
h
Jeśli instalujesz to urządzenie wzastosowaniu jednostrefowym:
Instalacja. Zainstaluj obejście między wlotem wody do ogrzewania pomieszczenia
i wylotem strefy dodatkowej (=strefa bezpośrednia). NIE zamykaj przepływu wody,
zamykając zawory odcinające.
a Obejście
Konfiguracja. Ustaw konfigurację [7-02]=0 (Liczba stref = Jedna strefa).
5.2.1 Wiele pomieszczeń –Dwie strefy zasilania
To jednostka jest przeznaczona do dostarczania wody o 2 różnych temperaturach.
Typowa instalacja składa się z ogrzewania podłogowego o niższej temperaturze i
grzejników o wyższej temperaturze wody.
5 | Wskazówki dotyczące stosowania
W tym dokumencie:
▪ Strefa główna = Strefa z najniższą temperaturą projektową
▪ Strefa dodatkowa = Strefa z najwyższą temperaturą projektową
Typowy przykład:
Pomieszczenie (strefa) Emitery ciepła: Temperatura
projektowa
Pokój dzienny (strefa główna) Ogrzewanie podłogowe: 35°C
Sypialnie (strefa dodatkowa) Konwektory pompy ciepła: 45°C
Instalacja
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
A Strefa temperatury zasilania dodatkowego
B Pomieszczenie 1
C Pomieszczenie 2
D Strefa temperatury zasilania głównego
E Pomieszczenie 3
a Jednostka zewnętrzna
b Jednostka wewnętrzna
Przewodnik odniesienia dla instalatora
25
5 | Wskazówki dotyczące stosowania
c Wymiennik ciepła
d Grzałka BUH
e Elektrozawór 3-drogowy (mieszanie w strefie głównej)
f Pompa dodatkowa
g Pompa główna
h Zawór odcinający
i Kolektor (nie należy do wyposażenia)
j Zdalny kontroler konwektorów pompy ciepła (nie należy do wyposażenia)
k Kontroler zdalny używany jako termostat w pomieszczeniu
HPC1...3 Konwektory pompyciepła (nie należą do wyposażenia)
FHL1...3 Ogrzewanie podłogowe (nie należy do wyposażenia)
▪ Dla strefy głównej: temperatura w pomieszczeniu jest kontrolowana przez
interfejs użytkownika używany jako termostat w pomieszczeniu (sprzęt
opcjonalny EKRUDAS).
▪ Dla strefy dodatkowej:
- Termostat zewnętrzny jest podłączony bezpośrednio do jednostki
wewnętrznej.
- Żądaną temperaturę ustawia się za pomocą termostatu zewnętrznego i
zaworów termostatycznych kaloryferów w każdym pomieszczeniu.
- Sygnał zapotrzebowania na ogrzewanie dla każdego termostatu zewnętrznego
jest podłączony do wejścia cyfrowego w jednostce wewnętrznej (X2M/35a i
X2M/30). Jednostka wewnętrzna będzie dostarczać żądaną temperaturę
zasilania dodatkowego w przypadku rzeczywistego wystąpienia
zapotrzebowania.
Konfiguracja
Ustawienie Wartość
Sterowanie temperaturą jednostki:
▪ #: [2.9]
▪ Kod: [C-07]
Liczba stref temperatury wody:
▪ #: [4.4]
▪ Kod: [7-02]
W przypadku konwektorów
pompyciepła:
Zewnętrzny termostat w pomieszczeniu
dla strefy dodatkowej:
▪ #: [3.A]
2 (Termostat pokojowy): Pracą
jednostki steruje temperatura otoczenia
interfejsu użytkownika.
Uwaga:
▪ Pomieszczenie główne = interfejs
użytkownika używany jako termostat
w pomieszczeniu
▪ Inne pomieszczenia = zewnętrzny
termostat w pomieszczeniu
1 (Dwie strefy): Główna +
dodatkowa
1 (1 styk): Gdy używany zewnętrzny
termostat w pomieszczeniu lub
konwektor pompyciepła może wysłać
jedynie stan WŁĄCZENIA/WYŁĄCZENIA
termostatu.
Przewodnik odniesienia dla instalatora
26
▪ Kod: [C-06]
Wyjście zaworu odcinającego Ustawić tak, aby odpowiadało
zapotrzebowaniu termicznemu strefy
głównej.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5 | Wskazówki dotyczące stosowania
M
M
a b c d ge h ii
i
j
j
fki
HPC1
UI
FHL1 FHL2 FHL3
HPC2 HPC3
Korzyści
▪ Komfort. Funkcja inteligentnego termostatu w pomieszczeniu może zwiększać
lub zmniejszać żądaną temperaturę zasilania na podstawie rzeczywistej
temperatury w pomieszczeniu (modulacja).
▪ Efektywność.
- W zależności od zapotrzebowania jednostka wewnętrzna dostarcza różne
temperatury zasilania, odpowiadające temperaturze projektowej różnych
emiterów ciepła.
- Ogrzewanie podłogowe oferuje najlepszą wydajność zsystemem pompy ciepła.
5.3 Ustawienie temperatury zbiornika ciepłej wody użytkowej
5.3.1 Układ systemu –Zintegrowany zbiornik CWU
a Jednostka zewnętrzna
b Jednostka wewnętrzna
c Wymiennik ciepła
d Grzałka BUH
e Elektrozawór 3-drogowy (przełączanie pomiędzy ogrzewaniem pomieszczenia i
ciepłą wodą użytkową)
f Elektrozawór 3-drogowy (mieszanie w strefie głównej)
g Pompa główna
h Pompa dodatkowa
i Zawór odcinający
j Kolektor (nie należy do wyposażenia)
k Zbiornik ciepłej wody użytkowej
FHL1...3 Ogrzewanie podłogowe (nie należy do wyposażenia)
UI Interfejs użytkownika (nie należy do wyposażenia)
HPC1...3 Konwektory pompyciepła (nie należą do wyposażenia)
5.3.2 Wybieranie objętości i żądanej temperatury zbiornika CWU
Ludzie uważają za ciepłą wodę otemperaturze 40°C. Dlatego zużycie CWU zawsze
jest wyrażane jako ekwiwalent objętości ciepłej wody o temperaturze 40°C.
Jednakże można ustawić wyższą temperaturę zbiornika CWU (na przykład: 53°C),
która będzie następnie mieszana zzimną wodą (na przykład: 15°C).
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
27
5 | Wskazówki dotyczące stosowania
Wybieranie objętości i żądanej temperatury zbiornika CWU obejmuje:
1 Określenie zużycia CWU (ekwiwalent objętości ciepłej wody o temperaturze
40°C).
2 Określenie objętości i żądanej temperatury zbiornika CWU.
Określanie zużycia CWU
Należy udzielić odpowiedzi na następujące pytania i obliczyć zużycie CWU
(ekwiwalent objętości ciepłej wody o temperaturze 40°C), korzystając z typowych
objętości wody:
Pytanie Typowa objętość wody
Ile razy wciągu dnia musi być
1prysznic = 10min×10l/min = 100l
uruchamiany prysznic?
Ile razy wciągu dnia domownicy biorą
1kąpiel = 150l
kąpiel?
Ile wody wciągu dnia zużywa zlew
1zlew = 2min×5l/min = 10l
kuchenny?
Czy istnieje inne zapotrzebowanie na
—
ciepłą wodę użytkową?
Przykład: Jeśli zużycie CWU rodziny (4osoby) na dzień jest następujące:
▪ 3 prysznice
▪ 1 kąpiel
▪ 3 użycia zlewu
Wtedy zużycie CWU = (3×100l)+(1×150l)+(3×10l)=480l
Określenie objętości i żądanej temperatury zbiornika CWU
Wzór Przykład
V1=V2+V2×(T2−40)/(40−T1) Jeśli:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Wtedy V1=280l
V2=V1×(40−T1)/(T2−T1) Jeśli:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Wtedy V2=307l
V1Zużycie CWU (ekwiwalent objętości ciepłej wody otemperaturze
40°C)
V2Wymagana objętość zbiornika CWU wprzypadku ogrzewania
jednokrotnego
T2Temperatura zbiornika CWU
T1Temperatura zimnej wody
Przewodnik odniesienia dla instalatora
28
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5 | Wskazówki dotyczące stosowania
f
a
g
h
i
c
b
Możliwe objętości zbiornika CWU
Typ Możliwe objętości
Zintegrowany zbiornik CWU ▪ 180l
▪ 230l
Wskazówki dotyczące oszczędzania energii
▪ Jeśli zużycie CWU różni się w poszczególnych dniach, można zaprogramować
tygodniowy harmonogram oróżnych żądanych temperaturach zbiornika CWU dla
każdego dnia.
▪ Im niższa żądana temperatura zbiornika CWU tym niższe koszty. Wybierając
większy zbiornik CWU można obniżyć żądaną temperaturę zbiornika CWU.
▪ Sama pompa ciepła może wytworzyć ciepłą wodę użytkową o maksymalnej
temperaturze 55°C (50°C jeśli temperatura na zewnątrz jest niska). Opór
elektryczny zintegrowany w pompie ciepła może podwyższyć tę temperaturę.
Spowoduje to jednak dodatkowe zużycie energii. Zalecamy ustawienie żądanej
temperatury zbiornika CWU poniżej 55°C w celu uniknięcia użycia grzałki BUH.
▪ Im wyższa temperatura zewnętrzna, tym lepsza wydajność pompyciepła.
- Jeśli ceny energii elektrycznej są takie same w dzień i w nocy, zalecamy
ogrzewanie zbiornika CWU wciągu dnia.
- Jeśli ceny energii elektrycznej są niższe wnocy, zalecamy ogrzewanie zbiornika
CWU wnocy.
▪ W przypadku gdy pompa ciepła wytwarza ciepłą wodę użytkową, nie może
ogrzewać pomieszczenia. W przypadku potrzeby jednoczesnego wytwarzania
ciepłej wody użytkowej i ogrzewania pomieszczenia, zalecamy wytwarzanie
ciepłej wody użytkowej w nocy, gdy zapotrzebowanie na ogrzewanie
pomieszczenia jest mniejsze.
5.3.3 Instalacja i konfiguracja –Zbiornik CWU
▪ W przypadku dużego zużycia CWU można ogrzewać zbiornik CWU kilka razu w
ciągu dnia.
▪ Aby ogrzać zbiornik CWU do żądanej temperatury zbiornika CWU można użyć
następujących źródeł energii:
- Cykl termodynamiczny pompyciepłą
- Elektryczna grzałka BUH
▪ Aby uzyskać więcej informacji na temat optymalizacji zużycia energii w celu
wytwarzania ciepłej wody użytkowej, patrz "8Konfiguracja"[4102].
5.3.4 Pompa CWU dla natychmiastowego uzyskania ciepłej wody
Konfiguracja
a Jednostka wewnętrzna
b Zbiornik CWU
c Pompa CWU (nie należy do wyposażenia)
f Prysznic (nie należy do wyposażenia)
g Zimna woda
h WYLOT ciepłej wody użytkowej
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
29
5 | Wskazówki dotyczące stosowania
c
a
b
d f
e g
h
i
i Przyłącze recyrkulacji
▪ Podłączając pompę CWU można uzyskać ciepłą wodę od razu po odkręceniu
kranu.
▪ Pompa CWU oraz instalacja nie wchodzą wskład wyposażenia iza ich instalację
odpowiedzialny jest instalator. Informacje na temat okablowania elektrycznego
zawiera punkt "7.9.12Podłączanie pompy ciepłej wody użytkowej"[497].
▪ Aby uzyskać więcej informacji na temat podłączania połączenia recyrkulacji: patrz
"7Montaż"[459].
Konfiguracja
▪ Więcej informacji zawiera punkt "8Konfiguracja"[4102].
▪ Za pomocą interfejsu użytkownika można zaprogramować harmonogram
sterowania pompą CWU. Aby uzyskać więcej informacji, patrz przewodnik
odniesienia dla użytkownika.
5.3.5 Pompa DHW do dezynfekcji
Konfiguracja
a Jednostka wewnętrzna
b Zbiornik CWU
c Pompa CWU (nie należy do wyposażenia)
d Grzałka (nie należy do wyposażenia)
e Zawór zwrotny (nie należy do wyposażenia)
f Prysznic (nie należy do wyposażenia)
g Zimna woda
h WYLOT ciepłej wody użytkowej
i Przyłącze recyrkulacji
▪ Pompa CWU nie należy do wyposażenia iza jej instalację odpowiada instalator.
Informacje na temat okablowania elektrycznego zawiera punkt
"7.9.12Podłączanie pompy ciepłej wody użytkowej"[497].
▪ Jeśli obowiązujące przepisy wymagają wyższej temperatury niż maksymalna
nastawa zbiornika podczas dezynfekcji (patrz [2-03] w tabeli konfiguracji
w miejscu instalacji), pompę CWU można połączyć z elementem grzejnym, jak
pokazano powyżej.
▪ Jeśli obowiązujące prawo wymaga dezynfekcji instalacji wodnej aż do punktu
poboru, można podłączyć pompę CWU i element grzejny (jeśli konieczny)
wsposób pokazany powyżej.
▪ Aby zapewnić pełną dezynfekcję, należy otworzyć kran.
OSTRZEŻENIE
Przy otwieraniu kranu temperatura wody może wynosić do 55°C.
Przewodnik odniesienia dla instalatora
30
Konfiguracja
Jednostka wewnętrzna może sterować pracą CWU. Szczegółowe informacje
zawiera "8Konfiguracja"[4102].
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5.4 Ustawianie pomiaru energii
▪ Za pomocą kontrolera zdalnego można odczytać następujące dane dotyczące
energii:
- Wytworzone ciepło
- Zużyta energia
▪ Można odczytać następujące dane dotyczące energii:
- Ogrzewanie pomieszczenia
- Wytwarzanie ciepłej wody użytkowej
▪ Można odczytać następujące dane dotyczące energii:
- Na miesiąc
- Na rok
INFORMACJE
Obliczone wytwarzane ciepło i zużywana energia to wartości szacowane, których
dokładności nie można zagwarantować.
5 | Wskazówki dotyczące stosowania
5.4.1 Wytworzone ciepło
▪ Wytworzone ciepło jest obliczane wewnętrznie na postawie następujących
parametrów:
- Temperatura wody wychodzącej i wchodzącej
- Szybkość przepływu
▪ Instalacja i konfiguracja: Żaden dodatkowy sprzęt nie jest wymagany.
5.4.2 Zużyta energia
Można użyć następujących metod określania zużycia energii:
▪ Obliczanie
▪ Pomiar
INFORMACJE
Czujniki używane do obliczania wytworzonego ciepła są kalibrowane automatycznie.
INFORMACJE
Nie można połączyć obliczania zużytej energii (przykład: grzałka BUH) i pomiaru
zużytej energii (przykład jednostka zewnętrzna). W takim przypadku dane dotyczące
energii będą nieprawidłowe.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Obliczanie zużytej energii
▪ Zużyta energia jest obliczana wewnętrznie na postawie następujących
parametrów:
- Rzeczywisty pobór przez jednostkę zewnętrzną
- Ustawiona wydajność grzałki BUH
- Napięcie
Przewodnik odniesienia dla instalatora
31
5 | Wskazówki dotyczące stosowania
▪ Instalacja i konfiguracja: W celu uzyskania dokładnych danych dotyczących
energii należy zmierzyć wydajność (pomiar rezystancji) i ustawić wydajność w
interfejsie użytkownika dla grzałki BUH (krok1).
Pomiar zużytej energii
▪ Jest to metoda preferowana ze względu na większą dokładność.
▪ Wymaga zewnętrznych mierników energii.
▪ Instalacja i konfiguracja: W przypadku korzystania z mierników energii
elektrycznej należy ustawić liczbę impulsów/kWh dla każdego znich winterfejsie
użytkownika.
INFORMACJE
Podczas pomiaru zużycia energii elektrycznej należy upewnić się, że WSZYSTKIE
wejścia zasilania systemu posiadają miernik energii elektrycznej.
5.4.3 Zasilanie z taryfą o normalnej stawce kWh
Zasada ogólna
Wystarcza jeden miernik energii obejmujący cały system.
Konfiguracja
Podłącz miernik energii do X5M/5 i X5M/6. Patrz "7.9.11 Podłączanie mierników
energii elektrycznej"[497].
Typ miernika energii
W przypadku… Należy użyć… miernika energii
▪ Jednofazowa jednostka zewnętrzna
▪ Grzałka BUH zasilana z sieci
Jednofazowy
(*6V (6V): 1N~230V)
jednofazowej (czyli model grzałki BUH
to *6V, podłączony do sieci
jednofazowej).
▪ Trójfazowa jednostka zewnętrzna
▪ Grzałka BUH zasilana z sieci
trójfazowej (czyli model grzałki BUH to
Trójfazowy
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
*9W lub *6V, podłączony do sieci
trójfazowej).
Przewodnik odniesienia dla instalatora
32
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5 | Wskazówki dotyczące stosowania
b
5
8
0
1
5
0
0
0
c c
fed
A B
a
b
5
8
0
1
5
0
0
0
gfe
A B
c d
a
Przykład
Jednofazowy miernik energii Trójfazowy miernik energii
A Jednostka zewnętrzna
B Jednostka wewnętrzna
a Szafka elektryczna (L1/N)
b Miernik energii (L1/N)
c Bezpiecznik (L1/N)
d Jednostka zewnętrzna (L1/N)
e Jednostka wewnętrzna (L1/N)
f Grzałka BUH (L1/N)
A Jednostka zewnętrzna
B Jednostka wewnętrzna
a Szafka elektryczna (L1/L2/L3/N)
b Miernik energii (L1/L2/L3/N)
c Bezpiecznik (L1/L2/L3/N)
d Bezpiecznik (L1/N)
e Jednostka zewnętrzna (L1/L2/L3/N)
f Jednostka wewnętrzna (L1/L2/L3/N)
g Grzałka BUH (L1/L2/L3/N)
Wyjątek
▪ Drugiego miernika energii można użyć wnastępujących przypadkach:
- Zakres pomiaru jednego miernika jest niewystarczający.
- Miernik elektryczny nie może być w łatwy sposób zainstalowany w szafce
elektrycznej.
- Sieci trójfazowe 230 V i 400 V są połączone (bardzo rzadki przypadek) z
powodu ograniczeń technicznych mierników energii.
▪ Podłączanie iinstalacja:
5.4.4 Zasilanie z taryfą o korzystnej stawce kWh
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
- Podłącz drugi miernik energii do X5M/3 i X5M/4. Patrz "7.9.11 Podłączanie
mierników energii elektrycznej"[497].
- W oprogramowaniu dane ozużyciu energii zobu mierników są dodawane, więc
NIE trzeba określać, który miernik obejmuje które zużycie energii. Wystarczy
jedynie ustawić liczbę impulsów dla każdego miernika energii.
▪ Rozdział "5.4.4 Zasilanie z taryfą o korzystnej stawce kWh" [4 33] zawiera
przykład użycia dwóch mierników zasilania.
Zasada ogólna
▪ Miernik energii1: Dokonuje pomiarów dla jednostki zewnętrznej.
▪ Miernik energii 2: Dokonuje pomiarów dla reszty systemu (czyli jednostki
wewnętrznej i grzałki BUH).
Konfiguracja
▪ Podłącz miernik energii1 do X5M/5 i X5M/6.
Przewodnik odniesienia dla instalatora
33
5 | Wskazówki dotyczące stosowania
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
▪ Podłącz miernik energii2 do X5M/3 i X5M/4.
Patrz "7.9.11Podłączanie mierników energii elektrycznej"[497].
Typy mierników energii
▪ Miernik energii1: Jedno- lub trójfazowy miernik energii, odpowiedni do zasilania
jednostki zewnętrznej.
▪ Miernik energii2:
- W przypadku jednofazowej konfiguracji grzałki BUH należy użyć jednofazowego
miernika energii.
- W pozostałych przypadkach należy użyć trójfazowego miernika energii.
Przykład
Jednofazowa jednostka zewnętrzna ztrójfazową grzałką BUH:
A Jednostka zewnętrzna
B Jednostka wewnętrzna
C Zbiornik CWU
a Szafka elektryczna (L1/N): Zasilanie ztaryfą okorzystnej stawce za kWh
b Szafka elektryczna (L1/L2/L3/N): Zasilanie ztaryfą onormalnej stawce za kWh
c Miernik energii (L1/N)
d Miernik energii (L1/L2/L3/N)
e Bezpiecznik (L1/N)
f Bezpiecznik (L1/L2/L3/N)
g Jednostka zewnętrzna (L1/N)
h Jednostka wewnętrzna (L1/N)
i Grzałka BUH (L1/L2/L3/N)
5.5 Ustawianie kontroli zużycia energii
▪ Kontrola zużycia energii:
- Umożliwia ograniczenie zużycia energii całego systemu (suma zużycia energii
przez jednostkę zewnętrzną, jednostkę wewnętrzną i grzałkę BUH).
- Konfiguracja: Za pomocą interfejsu użytkownika należy ustawić poziom
ograniczenia energii oraz sposób jego uzyskania.
▪ Poziom ograniczenia energii można wyrazić jako:
- Prąd maksymalny (wA)
- Maksymalna pobierana energia (wkW)
▪ Poziom ograniczenia energii można aktywować:
Przewodnik odniesienia dla instalatora
34
- Trwale
- Przy użyciu wejść cyfrowych
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5.5.1 Trwałe ograniczenie energii
P
i
t
DI
a
b
Trwałe ograniczenie energii jest przydatne w celu zapewnienia maksymalnej mocy
lub poboru prądu w systemie. W niektórych krajach przepisy ograniczają
maksymalne zużycie energii dla ogrzewania pomieszczenia i produkcji CWU.
PiPobierana energia
t Godzina
DI Wejście cyfrowe (poziom ograniczenia mocy)
a Ograniczenie energii aktywne
b Rzeczywista pobierana energia
Instalacja ikonfiguracja
▪ Żaden dodatkowy sprzęt nie jest wymagany.
▪ Należy wprowadzić ustawienia kontroli zużycia energii w [9.9] za pomocą
interfejsu użytkownika (patrz "Kontrola zużycia energii"[4161]):
5 | Wskazówki dotyczące stosowania
- Należy wybrać tryb ciągłego ograniczenia
- Należy wybrać typ ograniczenia (moc wkW lub prąd wA)
- Należy ustawić żądany poziom ograniczenia energii
UWAGA
Należy ustawić minimalne zużycie energii na poziomie ±3,6kW, aby zagwarantować:
▪ Działanie odszraniania. W przeciwnym wypadku, jeśli odszranianie zostanie
kilkukrotnie przerwane, wymiennik ciepła zamarznie.
▪ Ogrzewanie pomieszczenia i produkcję CWU przez umożliwienie kroku 1 grzałki
BUH.
5.5.2 Ograniczenie energii aktywowane wejściami cyfrowymi
Ograniczenie energii jest również przydatne wtedy, gdy jest używane wraz z
systemem zarządzania energią.
Moc lub prąd całego systemu Daikin są ograniczane dynamicznie za pomocą wejść
cyfrowych (maksymalnie cztery kroki). Każdy poziom ograniczenia energii
ustawiany jest w kontrolerze zdalnym poprzez ograniczenie następujących
parametrów:
▪ Prąd (w A)
▪ Pobierana energia (w kW)
System zarządzania energią (nie należy do wyposażenia) decyduje o aktywacji
określonego poziomu ograniczenia mocy. Przykład: Aby ograniczyć maksymalne
zużycie energii całego domu (oświetlenie, sprzęt gospodarstwa domowego,
ogrzewanie pomieszczenia…).
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
35
5 | Wskazówki dotyczące stosowania
a
b
A B
C
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
A Jednostka zewnętrzna
B Jednostka wewnętrzna
C System zarządzania energią
a Aktywacja ograniczenia energii (4cyfrowe wejścia)
b Grzałka BUH
PiPobierana energia
t Godzina
DI Wejścia cyfrowe (poziomy ograniczenia energii)
a Ograniczenie energii aktywne
b Rzeczywista pobierana energia
Konfiguracja
▪ Wymagana jest płyta żądania (opcja EKRP1AHTA).
▪ Maksymalnie cztery cyfrowej wejścia są używane do aktywacji odpowiedniego
poziomu ograniczenia energii:
- DI1 = największe ograniczenie (najniższe zużycie energii)
- DI4 = najniższe ograniczenie (najwyższe zużycie energii)
▪ Specyfikacja wejść cyfrowych:
DI1 S9S limit 1
DI2 S8S limit 2
DI3 S7S limit 3
DI4 S6S limit 4
▪ Więcej informacji zawiera schemat elektryczny.
Konfiguracja
▪ Należy wprowadzić ustawienia kontroli zużycia energii w [9.9] za pomocą
interfejsu użytkownika (opis wszystkich ustawień znajduje się w rozdziale
"Kontrola zużycia energii"[4161]):
- Należy wybrać ograniczenie za pomocą wejść cyfrowych.
Przewodnik odniesienia dla instalatora
36
- Należy wybrać typ ograniczenia (moc wkW lub prąd wA).
- Wybierz żądany poziom ograniczenia energii dla każdego wejścia cyfrowego.
INFORMACJE
W przypadku zamknięcia więcej niż 1 wejścia cyfrowego (jednocześnie), priorytet
wejść cyfrowych jest stały: priorytet DI4 >…>DI1.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5.5.3 Proces ograniczania energii
P
h
C
e
a
b
c
A B
Jednostka zewnętrzna charakteryzuje się lepszą wydajnością niż grzejnik
elektryczny. Dlatego grzejnik elektryczny jest ograniczany i WYŁĄCZANY jako
pierwszy. System ogranicza zużycie energii wnastępującej kolejności:
1 WYŁĄCZA grzałkę BUH.
2 Ograniczenie jednostki zewnętrznej.
3 WYŁĄCZA jednostkę zewnętrzną.
Przykład
Jeśli konfiguracja jest następująca: Ograniczenie energii NIE zezwala na pracę
grzałki BUH (krok1).
Wtedy ograniczanie zużycia energii przebiega następująco:
5 | Wskazówki dotyczące stosowania
PhWytworzone ciepło
CeZużyta energia Zużyta energia
A Jednostka zewnętrzna
B Grzałka BUH
a Ograniczone działanie jednostki zewnętrznej
b Pełne działanie jednostki zewnętrznej
c Krok1 grzałki BUH WŁĄCZONY
5.6 Ustawianie zewnętrznego czujnika temperatury
Można podłączyć jeden zewnętrzny czujnik temperatury. Mierzy temperaturę
otoczenia wewnątrz lub na zewnątrz. Zalecamy użycie zewnętrznego czujnika
temperatury wnastępujących przypadkach:
Temperatura otoczenia wewnątrz
▪ W przypadku sterowania termostatem w pomieszczeniu, interfejs użytkownika
używany jako termostat w pomieszczeniu (EKRUDAS) mierzy temperaturę
otoczenia wewnątrz. Dlatego interfejs użytkownika używany jako termostat w
pomieszczeniu należy zainstalować w miejscu o następującej charakterystyce:
- Średnia temperatura w tym miejscu powinna odpowiadać średniej
temperaturze wpomieszczeniu
- Miejsce NIE jest narażone na bezpośrednie działanie promieni słonecznych
- Miejsce NIE znajduje się wpobliżu źródeł ciepła
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
- Miejsce NIE może być narażone na podmuchy wiatru z zewnątrz ani przeciągi
spowodowane na przykład otwieranymi/zamykanymi drzwiami
▪ Jeśli to NIE jest możliwe, zalecamy podłączenie zdalnego czujnika wewnętrznego
(opcja KRCS01-1).
▪ Instalacja: Aby uzyskać informacje dotyczące instalacji, patrz instrukcja zdalnego
czujnika wewnętrznego oraz dodatek do sprzętu opcjonalnego.
▪ Konfiguracja: Wybierz czujnik wpomieszczeniu [9.B].
Przewodnik odniesienia dla instalatora
37
5 | Wskazówki dotyczące stosowania
Temperatura otoczenia na zewnątrz
▪ Temperatura otoczenia na zewnątrz mierzona jest w jednostce zewnętrznej.
Dlatego jednostkę zewnętrzną należy zainstalować w miejscu o następującej
charakterystyce:
- Na północnej ścianie domu lub na ścianie domu, na której znajduje się
najwięcej emiterów ciepła
- Miejsce NIE jest narażone na bezpośrednie działanie promieni słonecznych
▪ Jeśli to NIE jest możliwe, zalecamy podłączenie zdalnego czujnika zewnętrznego
(opcja EKRSCA1).
▪ Instalacja: Aby uzyskać informacje dotyczące instalacji, patrz instrukcja zdalnego
czujnika zewnętrznego oraz dodatek do sprzętu opcjonalnego.
▪ Konfiguracja: Wybierz czujnik zewnętrzny [9.B].
▪ Kiedy funkcja oszczędzania energii jednostki zewnętrznej jest aktywna, jednostka
zewnętrzna zostanie wyłączona, aby ograniczyć straty energii wtrybie gotowości.
W wyniku tego temperatura otoczenia na zewnątrz NIE jest odczytywana.
▪ Jeśli żądana temperatura zasilania jest zależna od pogody, ciągły pomiar
temperatury na zewnątrz jest istotny. Jest to kolejny argument na rzecz instalacji
opcjonalnego czujnika temperatury otoczenia na zewnątrz.
INFORMACJE
Dane czujnika temperatury otoczenia na zewnątrz (uśredniane lub bieżące) są
używane w krzywych sterowania zależnego od pogody. Aby chronić jednostkę
zewnętrzną, zawsze używany jest wewnętrzny czujnik jednostki zewnętrznej.
Patrz również
2 8.5.9.14 Funkcja oszczędzania energii [}167]
Przewodnik odniesienia dla instalatora
38
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 Przygotowania
6.1 Omówienie: Przygotowanie
W tym rozdziale opisano czynności, jakie należy wykonać, oraz wiedzę, jaką należy
posiadać przed przystąpieniem do montażu.
Zawiera on informacje dotyczące następujących zagadnień:
▪ Przygotowanie miejsca instalacji
▪ Przygotowanie przewodów czynnika chłodniczego
▪ Przygotowanie przewodów rurowych wody
▪ Przygotowanie okablowania elektrycznego
6.2 Przygotowanie miejsca montażu
NIE należy instalować urządzenia w miejscach często wykorzystywanych do różnych
prac warsztatowych. Na czas prowadzenia robót budowlanych (np. szlifowania)
charakteryzujących się dużym pyleniem urządzenie NALEŻY zakryć.
6 | Przygotowania
Należy wybrać miejsce instalacji wystarczająco przestronne, aby możliwe było
wnoszenie i wynoszenie jednostki.
UWAGA
Ta jednostka przeznaczona jest do pracy w 2 strefach temperatury:
▪ ogrzewanie podłogowe w strefie głównej, jest to strefa o najniższej
temperaturze wody;
▪ grzejniki w strefie dodatkowej, jest to strefa o najwyższej temperaturze wody.
OSTRZEŻENIE
Urządzenie wymaga przechowywania w pomieszczeniu wolnym od źródeł zapłonu w
urządzeniach pracujących w trybie ciągłym (np. otwartych płomieni, kuchenek
gazowych czy elektrycznych grzejników).
OSTRZEŻENIE
NIE WOLNO używać przewodów czynnika chłodniczego, które były używane z
jakimkolwiek innym czynnikiem chłodniczym. Należy wymienić lub dokładnie
wyczyścić przewody czynnika chłodniczego.
6.2.1 Wymagania dotyczące miejsca instalacji jednostki zewnętrznej
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
INFORMACJE
Należy również przeczytać następujące wymagania:
▪ Ogólne wymagania dotyczące miejsca instalacji. Patrz rozdział “Ogólne środki
ostrożności”.
▪ Wymagania dotyczące przewodów rurowych czynnika chłodniczego (długość,
różnica wysokości). Patrz dalsza część niniejszego rozdziału “Przygotowanie”.
Należy pamiętać o następujących wskazówkach dotyczących odstępów:
Przewodnik odniesienia dla instalatora
39
6 | Przygotowania
≤1200
>250
>250
>250
>350
>350
(mm)(mm)
a
b
b
a
>100
>350
(mm)
>100
a
a
b
b
c
a
a Wylot powietrza
b Wlot powietrza
INFORMACJE
W obszarach wrażliwych na hałas (np. w pobliżu sypialni) można zainstalować
pokrywę wygłuszającą (EKLN08A1), aby zmniejszyć hałas generowany przez
jednostkę zewnętrzną podczas pracy. Instalując pokrywę należy pamiętać o
następujących wskazówkach dotyczących odstępów:
a Pokrywa wygłuszająca
UWAGA
▪ NIE ustawiać jednostek na sobie.
▪ NIE wieszać jednostki pod sufitem.
Silne wiatry (≥18 km/h) wiejące w kierunku wylotu powietrza urządzenia
zewnętrznego, powodują zasysanie powietrza wylotowego. Może to mieć
następujące konsekwencje:
▪ pogorszenie wydajności klimatyzatora;
▪ częste odszranianie podczas ogrzewania;
▪ zakłócenie działania z powodu spadku niskiego ciśnienia lub wzrostu wysokiego
ciśnienia;
▪ uszkodzenie wentylatora (silny wiatr wiejący stale w kierunku czoła urządzenia
może spowodować coraz szybsze wirowanie wentylatora, aż do jego zniszczenia).
Aby ochronić urządzenie przed wiatrem, zaleca się zainstalowanie przegrody po
stronie wylotowej powietrza z urządzenia.
Zaleca się instalację jednostki zewnętrznej wlotem powietrza skierowanym do
ściany, a NIE bezpośrednio wystawioną na wiatr.
Przewodnik odniesienia dla instalatora
40
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 | Przygotowania
b
c
a
a
b
c
d
c
d
a Przegroda
b Dominujący kierunek wiatru
c Wylot powietrza
NIE NALEŻY instalować urządzenia w następujących miejscach:
▪ Obszary wrażliwe na hałasy (np. w pobliżu sypialni) — aby odgłosy pracy nie
sprawiały kłopotu.
Uwaga: W przypadku prowadzenia pomiarów natężenia dźwięku w rzeczywistych
warunkach pracy instalacji zmierzona wartość będzie wyższa niż poziom ciśnienia
akustycznego wymieniony w danych technicznych w punkcie Spektrum dźwięku
ze względu na hałas otoczenia oraz odbicia.
▪ W miejscach występowania w atmosferze mgły olejowej, oparów lub pary
wodnej. Elementy plastikowe mogą ulec uszkodzeniu i odłamać się lub
spowodować wyciek wody.
NIE zaleca się montażu urządzenia w następujących miejscach, z uwagi na
potencjalne skrócenie ich żywotności:
▪ w miejscach, gdzie napięcie zasilania ulega silnym wahaniom;
▪ w pojazdach, na statkach lub łodziach;
▪ w miejscach, w których występują kwaśne lub alkaliczne opary.
Montaż w pasie nadmorskim. Urządzenie zewnętrzne NIE może być narażone na
bezpośrednie działanie wiatrów nadmorskich. Ma to na celu eliminację ryzyka
korozji urządzenia spowodowanej wysokim stężeniem soli w powietrzu i w efekcie
skrócenia jego żywotności.
Urządzenie zewnętrzne należy instalować w miejscu, w którym nie będzie ono
narażone na bezpośrednie działanie wiatrów nadmorskich.
Przykład: Za budynkiem.
W przypadku narażenia urządzenia zewnętrznego na działanie wiatrów
nadmorskich należy zbudować wiatrochron.
▪ Wysokość wiatrochronu powinna wynosić ≥ 1,5 × wysokość urządzenia
zewnętrznego
▪ Podczas budowy wiatrochronu należy przestrzegać wymogów co do przestrzeni
serwisowej.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Wiatr nadmorski
b Budynek
c Urządzenie zewnętrzne
d Wiatrochron
Przewodnik odniesienia dla instalatora
41
6 | Przygotowania
2
4×
1
3
a
c
c
d
b
e
a
6.2.2 Dodatkowe wymagania dotyczące miejsca instalacji jednostki zewnętrznej dla obszarów o chłodnym klimacie
Jednostka zewnętrzna jest przeznaczona wyłącznie do instalacji na zewnątrz i dla
następujących temperatur otoczenia:
Tryb chłodzenia 10~43°C
Tryb ogrzewania –25~25°C
Na obszarach o niskich temperaturach otoczenia i wysokiej wilgotności lub na
obszarach o dużych opadach śniegu należy usunąć kratkę wlotową, aby zapewnić
prawidłowe działanie.
Lista przykładowych obszarów: Austria, Czechy, Dania, Estonia, Finlandia, Litwa,
Łotwa, Niemcy, Norwegia, Polska, Rumunia, Serbia, Słowacja, Szwecja, Węgry…
1 Odkręć śruby mocujące kratkę wlotową.
2 Zdemontuj i przechowaj kratkę wlotową.
3 Ponownie wkręć śruby w jednostkę.
a Kratka wlotowa
Należy chronić jednostkę zewnętrzną przed opadami śniegu i uważać, aby
jednostka zewnętrzna NIGDY nie została przykryta śniegiem.
a Pokrywa przeciwśnieżna lub daszek
b Postument
c Dominujący kierunek wiatru
d Wylot powietrza
e Zestaw opcjonalny EKFT008D
Przewodnik odniesienia dla instalatora
42
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Należy zapewnić co najmniej 300mm wolnego miejsca pod urządzeniem. Ponadto
≥300
≥
500
(mm)
≥600
należy upewnić się, że urządzenie jest umieszczone na wysokości co najmniej
100 mm ponad maksymalnym przewidywanym poziomem warstwy śniegu.
Szczegółowe informacje zawiera punkt "7.3Montaż jednostki zewnętrznej"[463].
W rejonach, w których występują obfite opady śniegu, bardzo ważne jest, aby
wybierać takie miejsce montażu, w którym śnieg NIE będzie zakłócał działania
urządzenia. W razie zagrożenia zawiewaniem śniegu należy upewnić się, że nie
będzie on padał na wężownicę wymiennika ciepła. W razie potrzeby należy
zainstalować osłonę przeciwśnieżną lub hangar i ustawić urządzenie na
postumencie.
6.2.3 Wymagania dotyczące miejsca instalacji jednostki wewnętrznej
INFORMACJE
Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale
„Ogólne środki ostrożności”.
▪ Jednostka wewnętrzna jest przeznaczona wyłącznie do instalacji w pomieszczeniu
i dla następujących temperatur otoczenia:
- Tryb ogrzewania pomieszczenia: 5~30°C
6 | Przygotowania
- Produkcja ciepłej wody użytkowej: 5~35°C
▪ Należy pamiętać o następujących wskazówkach dotyczących pomiarów:
Maksymalna długość przewodów czynnika chłodniczego
30m
między jednostką wewnętrzną a zewnętrzną
Minimalna długość przewodów czynnika chłodniczego między
jednostką wewnętrzną a zewnętrzną
Maksymalna różnica wysokości między jednostką wewnętrzną
20m
a zewnętrzną
▪ Należy pamiętać o następujących wskazówkach dotyczących instalacji:
INFORMACJE
W przypadku ograniczonej przestrzeni montażowej należy wykonać poniższe
czynności przed instalacją jednostki w jej ostatecznym położeniu: "7.4.4Podłączanie
węża spustowego do spustu"[470]. Wymaga to demontażu jednego lub obu paneli
bocznych.
3m
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
▪ Fundament musi wytrzymać obciążenie wynikające z ciężaru urządzenia. Należy
wziąć pod uwagę wagę jednostki z całkowicie napełnionym zbiornikiem ciepłej
wody użytkowej.
Należy wykluczyć możliwość zniszczenia wskutek wycieku wody instalacji oraz jej
otoczenia.
NIE NALEŻY instalować jednostki w następujących miejscach:
Przewodnik odniesienia dla instalatora
43
6 | Przygotowania
▪ W miejscach występowania w atmosferze mgły olejowej, oparów lub pary
wodnej. Elementy plastikowe mogą ulec uszkodzeniu i odłamać się lub
spowodować wyciek wody.
▪ Obszary wrażliwe na hałasy (np. w pobliżu sypialni), aby odgłosy pracy nie
sprawiały kłopotu.
▪ W miejscach o wysokiej wilgotności (maks. RH=85%), na przykład w łazience.
▪ W miejscach, w których może wystąpić szron. Temperatura otoczenia wokół
jednostki wewnętrznej musi wynosić >5°C.
UWAGA
Gdy temperatura w wielu pomieszczeniach kontrolowana jest przez 1 termostat, NIE
należy umieszczać zaworu termostatycznego na emiterze w pomieszczeniu, w którym
zainstalowano termostat.
Specjalne wymagania w przypadku czynnika R32
OSTRZEŻENIE
▪ Urządzenia NIE wolno dziurawić ani palić.
▪ NIE wolno przyspieszać procesu odszraniania ani czyścić urządzenia w sposób
inny niż przewidziany przez jego producenta.
▪ Należy pamiętać, że czynnik chłodniczy R32 NIE wydziela nieprzyjemnego
zapachu.
OSTRZEŻENIE
Urządzenie należy przechowywać w taki sposób, aby nie było narażone na
uszkodzenia mechaniczne, w dobrze przewietrzanym pomieszczeniu bez stale
aktywnych źródeł zapłonu (np. otwartego ognia, działającego grzejnika gazowego lub
elektrycznego); wymiary pomieszczenia przedstawiono poniżej.
UWAGA
▪ NIE używać powtórnie złączek, które były wcześniej używane.
▪ Połączenia między elementami układu czynnika chłodniczego wykonane w trakcie
montażu powinny być dostępne w celach konserwacyjnych.
OSTRZEŻENIE
Montaż, serwisowanie, konserwacja i naprawy muszą być wykonywane zgodnie z
instrukcjami firmy Daikin i obowiązującymi przepisami (np. krajowymi przepisami
dotyczącymi instalacji gazowych), wyłącznie przez osoby upoważnione.
UWAGA
▪ Przewody należy chronić przed uszkodzeniami mechanicznymi.
▪ Instalacja przewodów powinna być jak najmniej skomplikowana.
Przewodnik odniesienia dla instalatora
44
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 | Przygotowania
Jeśli całkowita ilość czynnika chłodniczego w systemie wynosi ≥1,84 kg (tj. jeśli długość przewodów wynosi
≥27 m), należy zastosować się do wymagań dotyczących minimalnej powierzchni podłogi, podanych na
następującym schemacie blokowym. Schemat blokowy opiera się na następujących tabelach: "14.5 Tabela 1 –
Maksymalna ilość czynnika chłodniczego dozwolona w pomieszczeniu: jednostka wewnętrzna" [4 216],
"14.6Tabela 2 – Minimalna powierzchnia podłogi: jednostka wewnętrzna" [4217] i "14.7Tabela 3 – Minimalna
powierzchnia otwarcia wentylacji przy wentylacji naturalnej: jednostka wewnętrzna"[4217].
INFORMACJE
Systemy o całkowitej ilości czynnika chłodniczego (mc) <1,84 kg (tj. jeśli długość
przewodów rurowych wynosi <27 m) NIE podlegają żadnym wymaganiem co do
pomieszczenia instalacji.
INFORMACJE
Wiele jednostek wewnętrznych. Jeśli w pomieszczeniu zainstalowano dwie lub
więcej jednostek wewnętrznych, należy uwzględnić maksymalną ilość czynnika
chłodniczego, jaka może zostać uwolniona w pomieszczeniu w przypadku
POJEDYNCZEGO wycieku. Przykład: Jeśli w pomieszczeniu zainstalowano dwie
jednostki wewnętrzne, każda z własną jednostką zewnętrzną, należy uwzględnić ilość
czynnika chłodniczego największej kombinacji jednostek wewnętrznej-zewnętrznej.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
45
6 | Przygotowania
Wejście z menu instalatora:
▪ Całkowita ilość czynnika chłodniczego (m
c
) (kg)
▪ Powierzchnia pomieszczenia A (A
room A
) (m2)
Rozpoczęcie
Użyj tabeli 1 w rozdziale "Dane techniczne",
aby obliczyć maksymalną ilość czynnika
chłodniczego (m
max
) (kg) dozwoloną dla
pomieszczenia A.
Należy skontaktować się z dealerem.
Użyj tabeli 3 w rozdziale "Dane techniczne"
i wartości dm, aby obliczyć minimalną
powierzchnię otwarcia w przypadku naturalnej
wentylacji między pomieszczeniem A
i pomieszczeniem B (VA
min
) (cm2).
Urządzenie może zostać zainstalowane w pomieszczeniu A, jeśli:
▪ między pomieszczeniami A i B są wykonane 2 otwory wentylacyjne (trwale otwarte), 1 na górze i 1 na dole.
▪ Otwór dolny: otwór dolny musi spełniać wymagania dotyczące powierzchni minimalnej (VA
min
). Musi on znajdować się jak najbliżej podłogi. Jeśli otwór
wentylacyjny zaczyna się przy podłodze, wysokość musi wynosić ≥20 mm. Dolna krawędź otworu musi znajdować się ≤100 mm od podłogi. Co najmniej 50%
wymaganej powierzchni otworu musi znajdować się <200 mm od podłogi. Cała powierzchnia otworu musi znajdować się <300 mm od podłogi.
▪ Otwór górny: powierzchnia górnego otworu musi być większa lub równa powierzchni dolnego otworu. Dolna krawędź górnego otworu musi znajdować się co
najmniej 1,5 m nad górną krawędzią dolnego otworu.
▪ Otwory wentylacyjne na zewnątrz NIE są uważane za odpowiednie otwory wentylacyjne (użytkownik może je zablokować, kiedy jest zimno).
Urządzenie może zostać zainstalowane
w pomieszczeniu A bez dodatkowych
wymogów dotyczących powierzchni
pomieszczenia czy wentylacji.
Określ ilość czynnika chłodniczego, która
przekracza m
max
(dm) (kg). (dm=mc–m
max
)
m
max≥mc
?
Tak
Nie
Nie
Użyj tabeli 2 w rozdziale "Dane techniczne",
aby obliczyć całkowitą minimalną powierzchnię
podłogi (A
min total
) (m2) wymaganą dla całkowitej
ilości czynnika chłodniczego (m
c
).
A
min total≤Apomieszczenie A+Apomieszczenie B
?
Tak
Wejście z menu instalatora:
▪ Powierzchnia sąsiedniego pomieszczenia B
(A
room B
) (m2)
a Jednostka wewnętrzna
A Pomieszczenie, w którym jest zainstalowana
jednostka wewnętrzna.
B Pomieszczenie przyległe do pomieszczenia A.
A
a
B
≥1,5 m
Przewodnik odniesienia dla instalatora
46
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 | Przygotowania
t
Ø
ØiØ
i
t
ØpØ
p
6.3 Przygotowanie przewodów rurowych czynnika chłodniczego
6.3.1 Wymagania dotyczące przewodów rurowych czynnika chłodniczego
INFORMACJE
Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale
„Ogólne środki ostrożności”.
▪ Materiał przewodów rurowych: Rury bez szwu z miedzi beztlenowej odtlenionej
kwasem fosforowym.
▪ Średnica przewodu:
Przewód cieczowy Ø6,4mm (1/4")
Przewód gazowy Ø15,9mm (5/8")
▪ Stopień odpuszczenia i grubość ścianki przewodu:
Średnica zewnętrzna
(Ø)
Stopień
odpuszczenia
Grubość (t)
6,4mm (1/4") Wyżarzony (O) ≥0,8mm
(a)
15,9mm (5/8") Wyżarzony (O) ≥1,0mm
(a)
W zależności od obowiązujących przepisów oraz maksymalnego ciśnienia roboczego
urządzenia (zobacz "PS High" na tabliczce znamionowej urządzenia) mogą być wymagane
przewody o większej grubości.
6.3.2 Izolacja przewodów czynnika chłodniczego
▪ Jako izolacji należy użyć pianki polietylenowej:
- o współczynniku przenikalności cieplnej od 0,041 do 0,052W/mK (od 0,035 do
0,045kcal/mh°C)
- o odporności na działanie ciepła przynajmniej 120°C
▪ Grubość izolacji
Średnica zewnętrzna
przewodu (Øp)
6,4mm (1/4") 8~10mm 10mm
15,9mm (5/8") 16~20mm 13mm
Średnica wewnętrzna
izolacji (Øi)
Grubość izolacji (t)
Jeśli temperatura przekracza 30°C, a wilgotność względna przekracza 80%, to
materiały izolacyjne powinny mieć grubość co najmniej 20 mm, aby zapobiec
kondensacji na powierzchni uszczelnień.
6.4 Przygotowanie przewodów wodnych
▪ Zawór od strony zbiornika rozprężnego. Zawór od strony zbiornika rozprężnego
(jeśli występuje) MUSI być otwarty.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
47
6 | Przygotowania
6.4.1 Wymagania dotyczące obiegu wodnego
INFORMACJE
Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale
„Ogólne środki ostrożności”.
UWAGA
W przypadku rur plastikowych należy upewnić się, że są one w pełni odporne na
dyfuzję tlenu zgodnie z DIN 4726. Dyfuzja tlenu w rurach może doprowadzić do
nadmiernej korozji.
▪ Podłączanie przewodów rurowych — przepisy prawne. Wszystkie połączenia
rurowe należy wykonać zgodnie z obowiązującymi przepisami oraz instrukcjami
podanymi w rozdziale „Montaż”, zwracając uwagę na wlot i wylot wody.
▪ Podłączanie przewodów rurowych — użycie siły. NIE WOLNO używać
nadmiernej siły podczas podłączania instalacji rurowej. Odkształcenie rur może
być przyczyną wadliwego działania jednostki.
▪ Podłączanie przewodów rurowych — narzędzia. Do podłączania elementów
mosiężnych należy używać wyłącznie odpowiednich narzędzi, ponieważ jest to
materiał stosunkowo miękki. W PRZECIWNYM WYPADKU może dojść do
uszkodzenia przewodów rurowych.
▪ Podłączanie przewodów rurowych — powietrze, wilgoć i kurz. Przedostanie się
do obwodu powietrza, wilgoci lub kurzu może być przyczyną problemów. Aby
temu zapobiec:
- Używać tylko czystych przewodów
- Podczas usuwania zanieczyszczeń skierować koniec przewodu ku dołowi.
- Zatkać przewód podczas przeciskania go przez otwór w ścianie, aby do wnętrza
nie przedostał się pył ani zanieczyszczenia.
- Do uszczelnienia połączeń użyć dobrego środka uszczelniającego.
▪ Obwód zamknięty. Jednostkę wewnętrzną można stosować TYLKO w przypadku
zamkniętego obiegu wodnego. Użycie w przypadku otwartego obiegu wodnego
doprowadzi do nadmiernej korozji.
▪ Glikol. Ze względów bezpieczeństwa NIE WOLNO dodawać żadnego rodzaju
glikolu do obiegu wodnego.
▪ Długość przewodów rurowych. Zaleca się unikać stosowania długich przewodów
rurowych pomiędzy zbiornikiem ciepłej wody użytkowej a punktem poboru
ciepłej wody (prysznicem, wanną...) oraz unikać ślepych zakończeń.
▪ Średnica przewodów rurowych. Średnicę przewodów wodnych należy dobrać na
podstawie wymaganego przepływu wody oraz dostępnego ciśnienia podnoszenia
pompy. Sekcja "14 Dane techniczne" [4 204] zawiera krzywe sprężu
dyspozycyjnego jednostki wewnętrznej.
Przewodnik odniesienia dla instalatora
48
▪ Przepływ wody. W poniższej tabeli można znaleźć informację o minimalnym
wymaganym przepływie wody dla jednostki wewnętrznej. We wszystkich
przypadkach należy zagwarantować ten przepływ. Jeśli przepływ będzie niższy,
praca jednostki wewnętrznej zostanie zatrzymana i wyświetlony zostanie błąd
7H.
Minimalna wymagana szybkość przepływu
12l/min
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 | Przygotowania
89°C
75°C
M
M
a b c d ge h ii
i
j
j
fki
HPC1
FHL1 FHL2 FHL3
HPC2 HPC3
▪ Elementy nienależące do wyposażenia — woda. Należy stosować wyłącznie
materiały kompatybilne z wodą stosowaną w układzie oraz z pozostałymi
materiałami użytymi w urządzeniu.
▪ Elementy nienależące do wyposażenia — ciśnienie i temperatura wody. Należy
sprawdzić, czy wszystkie podzespoły zamontowane na przewodach wytrzymają
ciśnienie i temperaturę wody.
▪ Ciśnienie wody. Maksymalne ciśnienie wody to 4 bar. Obieg wodny należy
wyposażyć w niezbędne zabezpieczenia, które zagwarantują, że ciśnienie wody
NIE PRZEKROCZY wartości maksymalnej.
▪ Temperatura wody. Wszystkie zainstalowane przewody i akcesoria przewodów
(zawory, połączenia, …) MUSZĄ wytrzymać następujące temperatury:
INFORMACJE
Poniższa ilustracja to przykład i może ona NIE odpowiadać układowi posiadanego
systemu.
a Jednostka zewnętrzna
b Jednostka wewnętrzna
c Wymiennik ciepła
d Grzałka BUH
e Elektrozawór 3-drogowy (przełączanie pomiędzy ogrzewaniem pomieszczenia i
ciepłą wodą użytkową)
f Elektrozawór 3-drogowy (mieszanie w strefie głównej)
g Pompa główna
h Pompa dodatkowa
i Zawór odcinający
j Kolektor (nie należy do wyposażenia)
k Zbiornik ciepłej wody użytkowej
HPC1...3 Konwektor pompyciepła (nie należy do wyposażenia)
FHL1...3 Ogrzewanie podłogowe (nie należy do wyposażenia)
▪ Drenaż — nisko położone punkty. Należy zainstalować kurki spustowe we
wszystkich nisko położonych punktach systemu, aby umożliwić całkowite
opróżnienie obiegu wodnego.
▪ Drenaż — ciśnieniowy zawór bezpieczeństwa. Podłączyć prawidłowo wąż
spustowy do spustu, aby uniknąć kapania wody z jednostki. Patrz
"7.4.4Podłączanie węża spustowego do spustu"[470].
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
49
6 | Przygotowania
c
d
a b
▪ Odpowietrzniki. We wszystkich wysoko położonych punktu układu należy
zamontować odpowietrzniki, które będą łatwo dostępne do serwisowania.
Jednostka wewnętrzna wyposażona jest w dwa automatyczne odpowietrzniki.
Sprawdzić, czy odpowietrzniki NIE są zbyt mocno dokręcone, aby możliwe było
automatyczne odpowietrzanie obiegu wodnego.
▪ Części ocynkowane. Wobiegu wodnym zabronione jest stosowanie elementów
cynkowanych. Ponieważ wewnętrzny obieg wodny jednostki wykorzystuje
miedziane przewody rurowe, może dojść do nadmiernej korozji.
▪ Rury metalowe niezawierające mosiądzu. W przypadku stosowania metalowych
przewodów rurowych niewykonanych z mosiądzu należy odpowiednio zaizolować
elementy mosiężne i nie mosiężne, aby NIE zetknęły się ze sobą. Ma to na celu
uniknięcie korozji galwanicznej.
▪ Zawór — czas przełączania. W przypadku korzystania z zaworu 3-drogowego lub
2-drogowego w obiegu wodnym; maksymalny czas przełączania musi wynosić
60sekund.
▪ Zbiornik ciepłej wody użytkowej — pojemność. Aby uniknąć zastoju wody,
ważne jest aby pojemność zbiornika ciepłej wody użytkowej odpowiadała
dziennemu zużyciu ciepłej wody użytkowej.
▪ Zbiornik ciepłej wody użytkowej — po instalacji. Niezwłocznie po instalacji
należy przepłukać zbiornik ciepłej wody użytkowej świeżą wodą. Tę procedurę
należy powtórzyć przynajmniej raz dziennie przez 5 kolejnych dni po montażu.
▪ Zbiornik ciepłej wody użytkowej — przestoje. W przypadku okresów długiego
braku zużycia ciepłej wody sprzęt przed użyciem NALEŻY przepłukać świeżą
wodą.
▪ Zbiornik ciepłej wody użytkowej — dezynfekcja. Informacje na temat funkcji
dezynfekcji zbiornika ciepłej wody użytkowej można znaleźć w rozdziale
"8.5.6Zbiornik"[4140].
▪ Termostatyczne zawory mieszające. W celu zachowania zgodności
obowiązującymi przepisami konieczne może być zainstalowanie
termostatycznych zaworów mieszających.
▪ Środki higieniczne. Montaż musi być zgodny z mającymi zastosowanie
przepisami i może wymagać zastosowania dodatkowych środków instalacji
higienicznej.
▪ Pompa recyrkulacyjna. W celu zachowania zgodności z obowiązującymi
przepisami konieczne może być podłączenie pompy recyrkulacyjnej pomiędzy
punktem poboru ciepłej wody a przyłączem recyrkulacji zbiornika ciepłej wody
użytkowej.
6.4.2 Wzór obliczania ciśnienia wstępnego zbiornika rozprężnego
Przewodnik odniesienia dla instalatora
50
a Przyłącze recyrkulacji
b Przyłącze ciepłej wody
c Prysznic
d Pompa recyrkulacyjna
▪ Zawór od strony zbiornika rozprężnego. Zawór od strony zbiornika rozprężnego
(jeśli występuje) MUSI być otwarty.
Ciśnienie wstępne (Pg) zbiornika zależy od różnicy w wysokości instalacji (H):
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Pg=0,3+(H/10) (bar)
T1
M1
T1
M1
T2M2T3
M3
M
FHL1
FHL2
FHL3
M2 M3
T2 T3
HPC1 HPC2 HPC3
a b c
g hf
d e
i
i
hh
h
j
6.4.3 Sprawdzanie objętości wody i szybkości przepływu
Jednostka wewnętrzna posiada zbiornik rozprężny o pojemności 10 litrów, w
którym panuje ustawione fabrycznie ciśnienie 1bara.
Aby upewnić się, że jednostka działa prawidłowo:
▪ Należy sprawdzić minimalną i maksymalną objętość wody.
▪ Konieczne może być dopasowanie ciśnienia wstępnego zbiornika rozprężnego.
Minimalna objętość wody
Nie ma wymagań dotyczących minimalnej objętości wody.
INFORMACJE
W przypadku procesów krytycznych lub w pomieszczeniach o wysokim obciążeniu
cieplnym może być konieczne zapewnienie większego strumienia przepływu wody.
UWAGA
Jeśli sterowanie obiegiem każdej pętli grzewczej/chłodzenia odbywa się zdalnie za
pośrednictwem zaworów, ważne jest, aby utrzymać tę minimalną objętość wody,
nawet jeśli wszystkie zawory są zamknięte.
6 | Przygotowania
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Jednostka zewnętrzna
b Jednostka wewnętrzna
c Wymiennik ciepła
d Grzałka BUH
e Elektrozawór 3-drogowy (mieszanie w strefie głównej)
f Pompa dodatkowa
g Pompa główna
h Zawór odcinający
i Kolektor (nie należy do wyposażenia)
j Zawór nadciśnieniowy obejściowy (dostarczany jako akcesorium)
FHL1...3 Ogrzewanie podłogowe (nie należy do wyposażenia)
HPC1...3 Konwektor pompyciepła (nie należy do wyposażenia)
T1...3 Termostat w danym pomieszczeniu (opcjonalny)
M1...3 Indywidualny elektrozawór sterujący pętlami FHL1...3 i HPC1...3 (nie należy do
wyposażenia)
INFORMACJE
Pompa strefy dodatkowej gwarantuje minimalną szybkość przepływu dla prawidłowej
pracy urządzenia.
Przewodnik odniesienia dla instalatora
51
6 | Przygotowania
0.3
0.5
1
1.5
2
2.4
5020 100 150 200 250 290
a
b
Maksymalna objętość wody
Posługując się poniższym wykresem należy wyznaczyć maksymalną objętość wody
dla obliczonego ciśnienia wstępnego.
a Ciśnienie wstępne (bar)
b Maksymalna objętość wody (l)
Przykład: Maksymalna objętość wody iciśnienie wstępne zbiornika rozprężnego
Różnica
wysokości
montażu
(a)
≤200l >200l
Objętość wody
≤7m Regulacja ciśnienia wstępnego
nie jest wymagana.
>7m Należy wykonać następujące
czynności:
▪ Zwiększ ciśnienie wstępne
zgodnie zwymaganą różnicą
wysokości instalacji.
Ciśnienie wstępne powinno
się zwiększać o0,1 bara dla
każdego metra powyżej 7m.
Należy wykonać następujące
czynności:
▪ Zmniejsz ciśnienie wstępne
zgodnie zwymaganą różnicą
wysokości instalacji.
Ciśnienie wstępne powinno
się zmniejszać o0,1bara dla
każdego metra poniżej 7m.
▪ Sprawdzić, czy objętość
wody NIE przekracza
maksymalnej dozwolonej
objętości wody.
Zbiornik rozprężny
wjednostce wewnętrznej jest
zbyt mały dla instalacji. W
takim przypadku zaleca się
zainstalowanie dodatkowego
zbiornika na zewnątrz
jednostki.
Przewodnik odniesienia dla instalatora
52
▪ Sprawdzić, czy objętość
wody NIE przekracza
maksymalnej dozwolonej
objętości wody.
(a)
Jest to różnica wysokości (m) między najwyżej anajniżej położonym punktem obiegu
wodnego ijednostki wewnętrznej. Jeżeli jednostka wewnętrzna znajduje się wnajwyższym
punkcie instalacji, wysokość instalacji wynosi 0m.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 | Przygotowania
a
Minimalna szybkość przepływu
Należy sprawdzić, czy minimalna szybkość przepływu w instalacji jest
gwarantowana w każdych warunkach dla każdej strefy oddzielnie. Ta minimalna
szybkość przepływu jest wymagana podczas odszraniania/pracy grzałki BUH. Wtym
celu należy użyć dostarczonego z urządzeniem zaworu nadciśnieniowego
obejściowego.
UWAGA
Jeśli sterowanie obiegiem każdej lub określonej pętli grzewczej odbywa się zdalnie za
pośrednictwem zaworów, ważne jest, aby utrzymać tę minimalną szybkość
przepływu nawet wtedy, gdy wszystkie zawory są zamknięte. Jeśli nie można osiągnąć
minimalnej szybkości przepływu, wygenerowany zostanie błąd przepływu 7H (brak
ogrzewania lub pracy).
Minimalna wymagana szybkość przepływu
12l/min
Patrze zalecaną procedurę zgodnie z opisem w sekcji "9.4Lista kontrolna podczas
rozruchu"[4172].
6.4.4 Zmiana ciśnienia wstępnego zbiornika rozprężnego
UWAGA
Jedynie licencjonowany instalator może dostosować ciśnienie wstępne zbiornika
rozprężnego.
Domyślne ciśnienie wstępne zbiornika rozprężnego wynosi 1 bar. Gdy wymagana
jest zmiana ciśnienia wstępnego, należy wziąć pod uwagę następujące wskazówki:
▪ Do regulacji ciśnienia wstępnego w zbiorniku rozprężnym należy stosować
wyłącznie suchy azot.
▪ Nieprawidłowe ustawienie ciśnienia wstępnego w zbiorniku rozprężnym
doprowadzi do usterki sytemu.
Zmiana ciśnienia wstępnego zbiornika rozprężnego powinna być wykonana poprzez
zwolnienie lub zwiększenie ciśnienia azotu przez zawór typu Schrader w zbiorniku
rozprężnym.
6.4.5 Sprawdzanie objętości wody: Przykłady
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Zawór typu Schrader
Przykład 1
Przewodnik odniesienia dla instalatora
53
6 | Przygotowania
6.5 Przygotowanie przewodów elektrycznych
Jednostka wewnętrzna jest zamontowana 5m poniżej najwyższego punktu obiegu
wodnego. Całkowita objętość wody wobiegu wynosi 100l.
Żadne czynności ani korekty nie są wymagane.
Przykład 2
Jednostka wewnętrzna jest zamontowane wnajwyższym punkcie obiegu wodnego.
Całkowita objętość wody wobiegu wody wynosi 250l.
Czynności:
▪ Ponieważ całkowita objętość wody (250 l) jest większa niż domyślna objętość
wody (200l), ciśnienie wstępne należy zmniejszyć.
▪ Wymagane ciśnienie wstępne wynosi:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ Odpowiednia maksymalna objętość wody przy ciśnieniu 0,3 bara wynosi 290 l.
(Patrz wykres wpunkcie "Maksymalna objętość wody"[452]).
▪ Ponieważ 250 l to mniej niż 290 l, zbiornik rozprężny jest odpowiedni dla tej
instalacji.
6.5.1 Informacje o przygotowaniu przewodów elektrycznych
INFORMACJE
Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale
„Ogólne środki ostrożności”.
OSTRZEŻENIE
▪ Niepodłączenie lub nieprawidłowe podłączenie fazy N może spowodować
uszkodzenie urządzenia.
▪ Należy zapewnić dobre uziemienie. NIE NALEŻY uziemiać urządzenia do rur,
ochronnika przepięciowego lub uziemienia telefonicznego. Nieprawidłowe
uziemienie może być przyczyną porażenia elektrycznego.
▪ Należy zainstalować wymagane bezpieczniki lub wyłączniki automatyczne.
▪ Kable elektryczne należy zamocować za pomocą opasek, aby NIE stykały się z
ostrymi krawędziami ani rurami, zwłaszcza po stronie wysokiego ciśnienia.
▪ NIE używać przewodów gwintowanych, przewodów linkowych, przedłużaczy ani
połączeń z rozgałęźników. Mogą one doprowadzić do przegrzania, porażenia
prądem elektrycznym lub pożaru.
▪ NIE instalować kondensatora przesuwającego fazę, ponieważ ta jednostka
wyposażona jest w inwerter. Kondensator przesuwający fazę zmniejszy jej
wydajność i może doprowadzić do wypadków.
Przewodnik odniesienia dla instalatora
54
OSTRZEŻENIE
▪ Okablowanie MUSI być wykonane przez autoryzowanego elektryka i MUSI być
zgodne z odpowiednimi przepisami.
▪ Połączenia elektryczne należy podłączać do okablowania stałego.
▪ Wszystkie elementy pozyskane na miejscu oraz wszelkie konstrukcje elektryczne
MUSZĄ być zgodne z obowiązującymi przepisami.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
OSTRZEŻENIE
Grzałka BUH MUSI posiadać dedykowane zasilanie i MUSI być chroniona przez
urządzenia zabezpieczające wymagane przez odpowiednie przepisy.
OSTRZEŻENIE
Jako przewody zasilające ZAWSZE należy używać przewodów wielożyłowych.
6.5.2 Informacje o zasilaniu z taryfą o korzystnej stawce za kWh
Elektrownie na całym świecie dążą do zapewnienia nieprzerwanych dostaw prądu
po korzystnych cenach iw związku ztym często oferują korzystne taryfy opłat za
energię elektryczną. Są one uzależnione np. od pory dnia korzystania zprądu lub
sezonu w roku. Innym przykładem jest preferencyjna taryfa dla właścicieli pomp
ciepła Wärmepumpentarif oferowana wNiemczech iAustrii, ...
To urządzenie pozwala na połączenie do układu zasilającego z taryfą okorzystnej
stawce kWh, co pozwala na korzystanie zoptymalnych, obniżonych cen na energię
elektryczną.
W celu uzyskania informacji na temat dostępności takich taryf i możliwości
podłączenia urządzenia według taryfy o korzystnych stawkach za kWh należy
skontaktować się zdostawcą energii elektrycznej.
6 | Przygotowania
Podłączenie urządzenia do takiego systemu okorzystnej stawce za kWh uprawnia
elektrownię do:
▪ przerw wdostawie energii do urządzenia na pewien okres czasu;
▪ nałożenia limitów zużycia energii przez urządzenie wokreślonych porach dnia.
Jednostkę wewnętrzną zaprojektowano tak, aby odbierała sygnał wejściowy
powodujący przełączenie urządzenia do trybu wymuszonego wyłączenia. Sprężarka
jednostki zewnętrznej nie będzie wówczas działać.
Okablowanie urządzenia różni się w zależności od tego, czy zasilanie jest
przerywane czy nie.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
55
6 | Przygotowania
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
6.5.3 Omówienie połączeń elektrycznych z wyjątkiem zewnętrznych siłowników
Normalne zasilanie Zasilanie z taryfą o korzystnej stawce kWh
Zasilanie NIE jest
Zasilanie jest przerywane
przerywane
Podczas aktywacji
zasilania o korzystnej
stawce kWh zasilanie NIE
jest przerywane.
Jednostka zewnętrzna jest
wyłączana przez
sterowanie.
Uwaga: Zakład
energetyczny zawsze musi
wyrazić zgodę na zużycie
Podczas aktywacji
zasilania o korzystnej
stawce kWh zasilanie jest
przerywane od razu lub
po pewnym czasie przez
zakład energetyczny. W
takim przypadku
jednostkę wewnętrzną
należy podłączyć do
normalnego zasilania.
energii przez jednostkę
wewnętrzną.
a Normalne zasilanie
b Zasilanie z taryfą o korzystnej stawce kWh
1 Zasilanie jednostki zewnętrznej
2 Zasilanie i przewód połączeniowy jednostki wewnętrznej
3 Zasilanie grzałki BUH
4 Zasilanie taryfą o korzystnej stawce kWh (styk beznapięciowy)
5 Zasilanie o normalnej stawce za kWh (do zasilania płyty jednostki
wewnętrznej w przypadku przerywania zasilania o korzystnej
stawce kWh)
6.5.4 Omówienie połączeń elektrycznych siłowników zewnętrznych i wewnętrznych
Przewodnik odniesienia dla instalatora
56
Element Opis Przewody Maksymalny
prąd pracy
Zasilanie jednostki zewnętrznej i wewnętrznej
1 Zasilanie jednostki
2+GND
(a)
zewnętrznej
2 Zasilanie i przewód
3
(f)
połączeniowy jednostki
wewnętrznej
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 | Przygotowania
Element Opis Przewody Maksymalny
prąd pracy
3 Zasilanie grzałki BUH Patrz tabela poniżej. —
4 Zasilanie taryfą o korzystnej
stawce kWh (styk
beznapięciowy)
2
(d)
5 Zasilanie z taryfą o
2 6,3A
normalnej stawce kWh
Sprzęt opcjonalny
6 Kontroler zdalny używany
2
(e)
jako termostat w
pomieszczeniu
7 Termostat w pomieszczeniu 3 lub 4 100mA
8 Zewnętrzny czujnik
2
(b)
temperatury otoczenia
9 Wewnętrzny czujnik
2
(b)
temperatury otoczenia
10 Konwektor pompy ciepła 2 100mA
Komponenty dostarczone w miejscu instalacji
11 Zawór odcinający 2 100mA
12 Miernik energii elektrycznej 2 (na miernik)
13 Pompa ciepłej wody
2
(b)
(b)
użytkowej
14 Wyjście alarmowe 2
15 Sterowanie przełączaniem
2
(b)
(b)
na zewnętrzne źródło ciepła
16 Sterowanie ogrzewaniem
2
(b)
pomieszczenia
17 Wejścia cyfrowe zużycia
energii
18 Termostat bezpieczeństwa
2 (na sygnał
wejściowy)
2
(b)
(b)
dla strefy głównej
19 Termostat bezpieczeństwa
2
(d)
dla strefy dodatkowej
(a) Patrz tabliczka znamionowa na jednostce zewnętrznej.
(b) Minimalny przekrój przewodu wynosi 0,75mm².
(c) Przekrój przewodu 2,5mm².
(d) Kabel o przekroju od 0,75mm² do 1,25mm², długość maksymalna: 50m. Styk
beznapięciowy powinien gwarantować minimalne obciążenie 15VDC, 10mA.
(e) Kabel o przekroju od 0,75mm² do 1,25mm²; długość maksymalna: 500m.
(f) Przekrój przewodu 1,5mm².
(b)
(b)
(b)
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
UWAGA
Bardziej techniczna specyfikacja różnych połączeń podana jest wewnątrz jednostki
wewnętrznej.
Przewodnik odniesienia dla instalatora
57
6 | Przygotowania
UWAGA
Termostat bezpieczeństwa (styk normalnie zamknięty) MUSI być zainstalowany dla
strefy głównej. Patrz "7.9.17Podłączanie termostatu bezpieczeństwa (styk normalnie
zamknięty)"[499].
Typ grzałki BUH Zasilanie Wymagana liczba przewodów
*6V 1N~ 230V (6V) 2+GND
3~ 230V (6T1) 3+GND
*9W 3N~ 400V 4+GND
Przewodnik odniesienia dla instalatora
58
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 Montaż
7.1 Omówienie: Montaż
W tym rozdziale opisano czynności, jakie należy wykonać, oraz informacje, jakie
należy znać przed przystąpieniem do instalacji systemu.
Typowy przepływ prac
Instalacja składa się zwykle z następujących etapów:
1 Montaż jednostki zewnętrznej.
2 Zamontowanie jednostki wewnętrznej.
3 Podłączanie przewodów czynnika chłodniczego.
4 Sprawdzanie przewodów czynnika chłodniczego.
5 Napełniania czynnikiem chłodniczym.
6 Podłączanie przewodów rurowych wody.
7 Podłączenie okablowania elektrycznego.
8 Kończenie instalacji na zewnątrz.
9 Kończenie instalacji w pomieszczeniu.
7 | Montaż
INFORMACJE
W przypadku ograniczonej przestrzeni montażowej należy wykonać poniższe
czynności przed instalacją jednostki w jej ostatecznym położeniu: "7.4.4Podłączanie
węża spustowego do spustu"[470]. Wymaga to demontażu jednego lub obu paneli
bocznych.
INFORMACJE
W zależności od urządzeń i/lub warunków w miejscu montażu przed napełnieniem
konieczne może być podłączenie przewodów elektrycznych.
7.2 Otwieranie jednostek
7.2.1 Informacje na temat otwierania jednostek
W niektórych sytuacjach konieczne jest otwarcie urządzenia. Przykład:
▪ Podłączanie przewodów czynnika chłodniczego
▪ na czas podłączania przewodów elektrycznych;
▪ na czas konserwacji lub serwisowania urządzenia.
7.2.2 Otwieranie jednostki zewnętrznej
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM
ELEKTRYCZNYM
NIE NALEŻY pozostawiać urządzenia bez nadzoru, o ile zdjęto panel serwisowy.
NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM
ELEKTRYCZNYM
Przewodnik odniesienia dla instalatora
59
7 | Montaż
a
b
d
c
e
7×
T25
7.2.3 Otwieranie jednostki wewnętrznej
NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA
Patrz "7.5.8 Podłączanie przewodów czynnika chłodniczego do jednostki
zewnętrznej"[476] i "7.9.6Podłączenie okablowania elektrycznego do urządzenia
zewnętrznego."[489].
Omówienie
a Górny panel
b Panel interfejsu użytkownika
c Pokrywa skrzynki elektrycznej
d Panel przedni
e Pokrywa skrzynki elektrycznej wysokiego napięcia
Otwarte
1 Zdejmij panel górny.
2 Zdejmij panel interfejsu użytkownika. Otwórz zawiasy wgórnej części iprzesuń
panel górny do góry.
UWAGA
Zdejmując panel interfejsu użytkownika, odłącz także kable z tyłu panelu interfejsu
użytkownika, aby zapobiec uszkodzeniu.
Przewodnik odniesienia dla instalatora
60
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
2
1
1
3
3 Zdejmij pokrywę skrzynki elektrycznej.
4×
T25
2×
T25
7 | Montaż
4 W razie potrzeby zdejmij przednią pokrywę. Może to być konieczne na
przykład w następujących przypadkach:
▪ "7.2.4Obniżanie skrzynki elektrycznej w jednostce wewnętrznej"[462]
▪ "7.4.4Podłączanie węża spustowego do spustu"[470]
▪ Aby uzyskać dostęp do wysokonapięciowej skrzynki elektrycznej
5 Jeśli potrzebny jest dostęp do komponentów wysokiego napięcia, zdejmij
pokrywę skrzynki elektrycznej wysokiego napięcia.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
61
7 | Montaż
4×
T25
1
2
2×
T25
3
3
7.2.4 Obniżanie skrzynki elektrycznej w jednostce wewnętrznej
Podczas instalacji konieczny będzie dostęp do wnętrza jednostki wewnętrznej. Aby
ułatwić dostęp z przodu, należy obniżyć skrzynkę elektryczną w urządzeniu w
następujący sposób:
Wymagania wstępne: Panel interfejsu użytkownika i panel przedni zostały zdjęte.
1 Odkręć płytę mocującą w górnej części jednostki.
2 Przechyl skrzynkę elektryczną do przodu i zdejmij ją z zawiasów.
3 Umieść skrzynkę elektryczną niżej w urządzeniu. Wykorzystaj 2 zawiasy
umieszczone niżej w urządzeniu.
Przewodnik odniesienia dla instalatora
62
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7.3 Montaż jednostki zewnętrznej
7.3.1 Informacje dotyczące instalacji urządzenia zewnętrznego
Kiedy
Zanim będzie możliwe podłączenie przewodów czynnika chłodniczego i
doprowadzających wodę, należy zamontować urządzenie zewnętrzne i
wewnętrzne.
Typowy przepływ prac
Montaż jednostki zewnętrznej składa się zwykle znastępujących etapów:
1 Przygotowanie struktury instalacji.
2 Montaż jednostki zewnętrznej.
3 Montaż instalacji odprowadzania skroplin.
4 Zabezpieczenie urządzenia przed upadkiem.
5 Zabezpieczenie jednostki przed śniegiem i wiatrem poprzez montaż osłony
przed śniegiem i przegród. Patrz "Przygotowanie miejsca instalacji" w
"6Przygotowania"[439].
7 | Montaż
7.3.2 Środki ostrożności dotyczące instalacji urządzenia zewnętrznego
INFORMACJE
Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w
następujących rozdziałach:
▪ Ogólne środki ostrożności
▪ Przygotowania
7.3.3 Przygotowywanie konstrukcji do montażu
Należy sprawdzić wytrzymałość i równość miejsca instalacji, aby jednostka nie
powodowała jakichkolwiek drgań ani zakłóceń.
Jednostkę należy dobrze przymocować za pomocą śrub fundamentowych, zgodnie
z rysunkiem fundamentów.
Ten temat przedstawia różne konstrukcje montażowe. Dla wszystkich należy użyć
4 zestawów śrub kotwowych M8 lub M10, nakrętek i podkładek. W każdym z
przypadków należy zapewnić przynajmniej 300 mm wolnego miejsca pod
jednostką. Ponadto należy upewnić się, że jednostka ustawiona jest przynajmniej
100mm nad maksymalnym przewidywanym poziomem śniegu.
INFORMACJE
Maksymalna wysokość górnej wystającej części śrub wynosi 15mm.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
63
7 | Montaż
a
b
c
(mm)
0 mm
<150
a
>300
300
600
>100
0 mm
INFORMACJE
Instalując belki o przekroju U w połączeniu z pokrywą wygłuszającą (EKLN08A1),
należy zastosować inne instrukcje montażu tych belek. Patrz instrukcja montażu
pokrywy wygłuszającej.
a Pokrywa wygłuszająca
b Dolne elementy pokrywy wygłuszającej
c Belki o przekrojuU
Opcja 1: Na nóżkach montażowych typu "flexi-foot z rozpórką"
Przewodnik odniesienia dla instalatora
64
a Maksymalna wysokość warstwy śniegu
Opcja 2: Na plastikowych nóżkach montażowych
Wtym przypadku można użyć śrub, nakrętek, podkładek i podkładek sprężystych
dostarczonych z urządzeniem jako akcesoria.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Montaż
300
600
<150
<150
(mm)
>300
100
a
b
0 mm
>250
>300
>250
(mm)
a
b
c
4×
Opcja 3: Na postumencie z opcjonalnym zestawem EKFT008D
Zestaw opcjonalny EKFT008D jest zalecany na obszarach o dużych opadach śniegu.
a Maksymalna wysokość warstwy śniegu
b Zestaw opcjonalny EKFT008D
Opcja 4: Na wspornikach na ścianie z opcjonalnym zestawem EKFT008D
Zestaw opcjonalny EKFT008D jest zalecany na obszarach o dużych opadach śniegu.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Maksymalna wysokość warstwy śniegu
b Zestaw opcjonalny EKFT008D
c Gumowa podkładka zapobiegająca wibracjom (nie należy do wyposażenia)
Przewodnik odniesienia dla instalatora
65
7 | Montaż
2×
3
2
1
a a
7.3.4 Instalacja jednostki zewnętrznej
OSTROŻNIE
NIE zdejmować kartonu ochronnego przed prawidłowym zainstalowaniem jednostki.
1 Podnieś jednostkę zewnętrzną w sposób opisany w rozdziale
"3.2.2Przenoszenie jednostki zewnętrznej"[416].
2 Zainstaluj jednostkę zewnętrzną w następujący sposób:
▪ (1) Ustawić urządzenie na miejscu (używając pasa po lewej i uchwytu po
prawej stronie).
▪ (2) Usunąć pas (ciągnąc za niego z 1strony).
▪ (3) Przymocować urządzenie.
a Wylot powietrza
UWAGA
Wyrównaj odpowiednio jednostkę. Upewnij się, że tył jednostki NIE wystaje.
Przewodnik odniesienia dla instalatora
66
3 Zdejmij karton ochronny i arkusz instrukcji.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a
b
a Karton ochronny
b
a
c
b Arkusz instrukcji
7.3.5 W celu zapewnienia odpływu
▪ Należy upewnić się, że skroplona woda będzie prawidłowo odprowadzana.
▪ Urządzenie należy zainstalować na podstawie zapewniającej odpowiednie
odprowadzanie skroplin w celu uniknięcia gromadzenia się lodu.
▪ Wokół fundamentu należy przygotować kanał odpływowy służący do
odprowadzania wody ściekającej z urządzenia.
7 | Montaż
▪ Należy unikać odprowadzania wody przez ścieżki, gdyż w obniżonych
temperaturach ich powierzchnie mogłoby stać się śliskie.
▪ W przypadku instalowania urządzenia na ramie należy zainstalować płytę
wodoszczelną w odległości 150mm od spodu urządzenia, aby zapobiec dostaniu
się do niego wody i kapaniu skroplin (patrz poniższy rysunek).
UWAGA
Jeśli otwory odpływowe jednostki zewnętrznej są zablokowane, należy pozostawić
przynajmniej 300mm wolnej przestrzeni pod jednostką zewnętrzną.
▪ Taca na skropliny. Można użyć opcjonalnej tacy na skropliny (EKDP008D) do
zbierania skroplin. Aby uzyskać pełną instrukcję instalacji, patrz instrukcja
montażu tacy na skropliny. Generalnie tacę na skropliny należy zainstalować
poziomo (z tolerancją 1° z każdej strony) w następujący sposób:
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Taca na skropliny
b Belki o przekroju U
Przewodnik odniesienia dla instalatora
67
7 | Montaż
355 mm
600 mm
a
b
d
c
c
b
c Izolacja otworu odpływowego
▪ Grzałka tacy na skropliny. Można użyć opcjonalnej grzałki tacy na skropliny
(EKDPH008CA), aby zapobiec zamarzaniu skroplin. Aby uzyskać instrukcję
instalacji, patrz instrukcja montażu grzałki tacy na skropliny.
▪ Nieogrzewany przewód spustowy. Używając grzałki tacy na skropliny bez
przewodu spustowego lub z nieogrzewanym przewodem spustowym, należy
usunąć izolację otworu odpływowego (element c na ilustracji).
INFORMACJE
Instalując zestaw tacy na skropliny (zgrzałką tacy na skropliny lub bez) w połączeniu z
pokrywą wygłuszającą (EKLN08A1), należy zastosować inne instrukcje montażu
zestawu. Patrz instrukcja montażu pokrywy wygłuszającej.
a Pokrywa wygłuszająca
b Dolne elementy pokrywy wygłuszającej
c Zestaw tacy na skropliny
d Grzałka tacy na skropliny
7.3.6 Zapobieganie przewróceniu się jednostki zewnętrznej
Przewodnik odniesienia dla instalatora
68
Jeśli urządzenie jest instalowane w miejscach, w których występują silne wiatry
mogące je przechylić, należy wykonać następujące czynności:
1 Przygotuj 2 kable w sposób wskazany na poniższej ilustracji (nie należą do
wyposażenia).
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Montaż
2 Umieść 2 kable nad urządzeniem zewnętrznym.
3 Pomiędzy kablami a urządzeniem zewnętrznym umieść gumowy arkusz, tak
aby kable nie porysowały lakieru (nie należy do wyposażenia).
4 Przyłącz końce kabli.
5 Zaciśnij kable.
7.4 Montaż jednostki wewnętrznej
7.4.1 Informacje o montażu jednostki wewnętrznej
Kiedy
Zanim będzie możliwe podłączenie przewodów czynnika chłodniczego i
doprowadzających wodę, należy zamontować urządzenie zewnętrzne i
wewnętrzne.
Typowy przepływ prac
Montaż jednostki wewnętrznej składa się zwykle z następujących etapów:
1 Montaż jednostki wewnętrznej.
7.4.2 Środki ostrożności dotyczące montażu jednostki wewnętrznej
INFORMACJE
Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w
następujących rozdziałach:
▪ Ogólne środki ostrożności
▪ Przygotowania
7.4.3 Montaż jednostki wewnętrznej
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1 Zdejmij jednostkę wewnętrzną z palety i umieść ją na podłodze. Zobacz
również "3.3.3Przenoszenie jednostki wewnętrznej"[418].
2 Podłącz wąż spustowy do spustu. Patrz "7.4.4Podłączanie węża spustowego
do spustu"[470].
Przewodnik odniesienia dla instalatora
69
7 | Montaż
≤1°
0°
1° 1°
3 Wsuń jednostkę wewnętrzną na swoje miejsce.
4 Dostosuj wysokość stopki poziomującej, aby skompensować nieregularność
podłogi. Maksymalne dopuszczalne odchylenie wynosi 1°.
UWAGA
NIE należy przechylać jednostki do przodu:
7.4.4 Podłączanie węża spustowego do spustu
Woda wypływająca z ciśnieniowego zaworu bezpieczeństwa zbiera się w tacy na
skropliny. Taca na skropliny jest podłączona do węża spustowego wewnątrz
urządzenia. Należy podłączyć wąż spustowy do odpowiedniego spustu, zgodnie z
obowiązującymi przepisami. Można poprowadzić wąż spustowy przez lewy lub
prawy panel boczny.
Wymagania wstępne: Panel interfejsu użytkownika i panel przedni zostały zdjęte.
1 Zdejmij jeden z paneli bocznych.
2 Wytnij gumową przelotkę.
3 Przeciągnij wąż spustowy przez otwór.
4 Załóż panel boczny. Upewnij się, że woda może przepływać przez przewód
spustowy.
Zaleca się użycie kadzi do zbierania wody.
Przewodnik odniesienia dla instalatora
70
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Opcja 1: Przez lewy panel boczny
1
3×
T25
3
2
1
3×
T25
3
2
Opcja 2: Przez prawy panel boczny
7 | Montaż
7.5 Podłączanie przewodów czynnika chłodniczego
7.5.1 Podłączanie przewodów czynnika chłodniczego
Przed podłączeniem przewodów czynnika chłodniczego
Należy upewnić się, że urządzenia zewnętrzne i wewnętrzne są zamontowane.
Typowy przepływ prac
Podłączanie przewodów czynnika chłodniczego obejmuje między innymi:
▪ Podłączanie przewodów czynnika chłodniczego do urządzenia zewnętrznego
▪ Podłączanie przewodów czynnika chłodniczego do urządzenia wewnętrznego
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
▪ Izolowanie przewodów czynnika chłodniczego
Przewodnik odniesienia dla instalatora
71
7 | Montaż
7.5.2 Środki ostrożności przy podłączaniu przewodów czynnika chłodniczego
▪ Należy pamiętać o wytycznych dotyczących:
- Zginania przewodów rurowych
- Końcówek połączeń kielichowych
- Lutowania
- Stosowania zaworów odcinających
INFORMACJE
Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w
następujących rozdziałach:
▪ Ogólne środki ostrożności
▪ Przygotowania
NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA
OSTROŻNIE
▪ Na części kielichowej NIE NALEŻY stosować oleju mineralnego.
▪ NIE NALEŻY ponownie używać przewodów rurowych z poprzednich instalacji.
▪ Aby zagwarantować odpowiednio długi czas eksploatacji, do urządzenia z
czynnikiem R32 NIE NALEŻY nigdy podłączać suszarki. Medium suszące może się
rozpuścić i uszkodzić system.
UWAGA
Podłączając przewody czynnika chłodniczego, należy brać pod uwagę następujące
środki ostrożności:
▪ Unikać sytuacji, w których do układu chłodniczego mogą dostać się substancje
inne niż dany czynnik chłodniczy (takie jak np. powietrze).
▪ Uzupełniać wyłącznie czynnikiem R32.
▪ Przy instalacji używać narzędzi (np. przewodów pomiarowych) stosowanych
wyłącznie w układach R32, co zapewni odporność na wysokie ciśnienie i
zapobiegnie przedostaniu się do układu obcych substancji (np. olejów
mineralnych lub wilgoci).
▪ Rury należy instalować tak, by NIE były narażone na naprężenia mechaniczne.
▪ Przewody należy zabezpieczyć zgodnie z opisem w poniższej tabeli przed
przedostawaniem się do nich zanieczyszczeń, wilgoci ani pyłu.
▪ Należy zachować ostrożność podczas prowadzenia rur miedzianych przez ściany
(zob. rysunek poniżej).
Przewodnik odniesienia dla instalatora
72
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Jednostka Okres instalacji Sposób zabezpieczenia
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
Jednostka zewnętrzna >1miesiąca Zacisnąć przewód
<1miesiąca Zacisnąć przewód lub
Jednostka wewnętrzna Niezależnie od okresu
owinąć go taśmą
INFORMACJE
NIE WOLNO otwierać zaworu odcinającego środka chłodniczego przed sprawdzeniem
rur środka chłodniczego. W przypadku konieczności uzupełnienia środka
chłodniczego zaleca się otwarcie zaworu odcinającego środka chłodniczego po
uzupełnieniu.
7.5.3 Wytyczne pomocne przy podłączaniu przewodów czynnika chłodniczego
Podczas podłączania rur należy wziąć pod uwagę następujące wskazówki:
▪ Podczas zakładania nakrętki należy pokryć wewnętrzną powierzchnię kielicha
olejem eterycznym lub estrowym. Przed mocnym dokręceniem należy ręcznie
dokręcić 3 lub 4 obrotami.
7 | Montaż
▪ Podczas odkręcania nakrętki należy zawsze korzystać jednocześnie z 2 kluczy.
▪ Do przykręcania nakrętki podczas podłączania rur należy ZAWSZE używać klucza
maszynowego i dynamometrycznego. Ma to na celu zapobieżenie pękaniu i
wyciekom.
a Klucz dynamometryczny
b Klucz maszynowy
c Złączka rur
d Nakrętka
Rozmiar przewodu
(mm)
Moment
dokręcający (N•m)
Ø6,4 15~17 8,7~9,1
Ø15,9 62~75 19,3~19,7
7.5.4 Wskazówki dotyczące wyginania przewodów rurowych
Wymiary kielicha
(A) (mm)
Kształt kielicha
(mm)
Do zginania rur należy używać giętarki. Wszystkie wygięcia przewodów powinny
być możliwie łagodne (promień wygięcia powinien wynosić 30~40 mm lub więcej).
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
73
7 | Montaż
a b
A
a b
c
7.5.5 Rozszerzanie końca przewodu rurowego
OSTROŻNIE
▪ Niedokładne wykonanie połączenia kielichowego może spowodować
wydostawanie się czynnika chłodniczego w postaci gazowej.
▪ NIE używać ponownie rozszerzonych fragmentów. Należy utworzyć nowe
rozszerzenia w celu uniknięcia wycieków gazu.
▪ Należy użyć nakrętek połączeń kielichowych dołączonych do urządzenia.
Zastosowanie innych nakrętek może spowodować wyciek gazu czynnika
chłodniczego.
1 Przetnij rurę przecinakiem.
2 Usuń zadziory, trzymając rurę uciętym końcem w dół, tak aby resztki materiału
NIE wpadły do jej wnętrza.
a Tnij dokładnie prostopadle.
b Usuń zadziory.
3 Zdejmij nakrętkę z zaworu odcinającego i załóż ją na rurę.
4 Rozszerzyć koniec rury. Ustaw dokładnie w pozycji przedstawionej na rysunku.
Narzędzie do
rozszerzania dla R32
(typ sprzęgłowy)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Sprawdzić, czy połączenie kielichowe jest prawidłowo wykonane.
a Powierzchnia wewnętrzna rozszerzenia MUSI być pozbawiona wad.
b Koniec rury MUSI być równomiernie rozszerzony — kielich musi mieć kształt idealnego okręgu.
c Pamiętaj, aby założyć nakrętkę.
7.5.6 Lutowanie końców przewodów
Tradycyjne narzędzie do rozszerzania
Typ sprzęgłowy
(typ Ridgid)
Typ nakrętki
motylkowej
(typ brytyjski)
Przewodnik odniesienia dla instalatora
74
Jednostka wewnętrzna i zewnętrzna posiadają połączenia kielichowe. Oba końce
należy łączyć bez lutowania. Jeśli lutowanie jest niezbędne, należy wziąć pod uwagę
następujące czynniki:
▪ Przedmuch azotem przy lutowaniu chroni przed tworzeniem się grubych warstw
utlenionego materiału na wewnętrznej powierzchni rur. Obecność utlenionej
warstwy niekorzystnie wpływa na zawory oraz sprężarki w układzie chłodniczym i
zakłóca ich prawidłowe działanie.
▪ Ciśnienie azotu powinno wynosić 20 kPa (0,2 bara) (tj. powinno mieć wartość
wyczuwalną przez skórę). Należy zastosować zawór redukcji ciśnienia.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Montaż
a b c d e
f
f
c
d
a
b
a
b
a Przewody czynnika chłodniczego
b Części lutowane
c Taśma
d Zawór ręczny
e Zawór redukcji ciśnienia
f Azot
▪ Podczas lutowania przewodów NIE wolno stosować przeciwutleniaczy.
Pozostałości mogą spowodować zablokowanie przewodów i uszkodzenie
urządzeń.
▪ Podczas lutowania przewodów miedzianych NIE wolno stosować topników. Do
lutowania należy używać stopu wypełniającego miedziano-fosforowego (BCuP)
niewymagającego topnika.
Topnik ma wyjątkowo niekorzystny wpływ na układy przewodów czynnika
chłodniczego. Na przykład, w przypadku korzystania z topnika na bazie chloru,
spowoduje on korozję przewodów, lub, w szczególności, jeśli topnik zawiera
fluor, spowoduje degradację oleju sprężarkowego.
▪ Należy zawsze chronić sąsiednie powierzchnie (np. pianką izolacyjną) przed
ciepłem powstającym podczas lutowania.
7.5.7 Korzystanie z zaworu odcinającego gazowego i otworu serwisowego
Obsługa zaworu odcinającego
Należy wziąć pod uwagę następujące zalecenia:
▪ Zawory odcinające są fabrycznie zamknięte.
▪ Poniższy rysunek przedstawia części zaworu odcinającego wymagane podczas
obsługi zaworu.
a Otwór serwisowy i zaślepka otworu serwisowego
b Wrzeciono zaworu
c Zewnętrzne połączenie przewodu
d Zaślepka wrzeciona
▪ Podczas pracy oba zawory odcinające powinny być otwarte.
▪ NIE należy przykładać zbyt dużej siły do trzonka zaworu. Takie postępowanie
spowoduje uszkodzenie korpusu zaworu.
▪ ZAWSZE należy upewnić się, że zawory odcinające zostały zabezpieczone kluczem
maszynowym, a następnie poluzować lub dokręcić nakrętki kielichowe kluczem
dynamometrycznym. NIE umieszczać klucza maszynowego na nakrętce trzonka,
ponieważ mogłoby to spowodować wyciek chłodziwa.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Klucz maszynowy
b Klucz dynamometryczny
Przewodnik odniesienia dla instalatora
75
7 | Montaż
▪ Jeśli można się spodziewać, że ciśnienie robocze będzie niskie (np. jeśli
chłodzenie będzie się odbywać przy niskiej temperaturze powietrza na zewnątrz),
należy odpowiednio uszczelnić nakrętkę kielicha w zaworze odcinającym na linii
gazu szczeliwem silikonowym, by nie doszło do zamarznięcia.
Szczeliwo silikonowe, dopilnować, by nie było przerw.
Otwieranie/zamykanie zaworu odcinającego
1 Zdejmij pokrywę zaworu odcinającego.
2 Włóż klucz sześciokątny (strona cieczowa: 4 mm, strona gazowa: 4 mm) do
wrzeciona zaworu i przekręć wrzeciono zaworu:
W lewo, aby otworzyć
W prawo, aby zamknąć
3 Jeśli NIE MOŻNA obrócić zaworu odcinającego dalej, zatrzymaj obracanie.
4 Załóż pokrywę zaworu odcinającego.
Wynik: Zawór jest teraz otwarty/zamknięty.
Obchodzenie się z nakrętką trzonka
▪ Nakrętka trzonka jest uszczelniona wmiejscu wskazanym strzałką. NIE wolno jej
uszkodzić.
▪ Po zakończeniu obsługi zaworu odcinającego należy dokręcić zaślepkę trzonka
isprawdzić, czy nie ma wycieków czynnika chłodniczego.
Element Moment dokręcania (N•m)
Nakrętka trzonka, strona cieczowa 13,5~16,5
Nakrętka trzonka, strona gazowa 22,5~27,5
Obchodzenie się z zaślepką serwisową
▪ ZAWSZE należy używać węża do napełniania wyposażonego w trzpień, ponieważ
otwór serwisowy ma konstrukcję zaworu Schradera.
▪ Po zakończeniu obsługi otworu serwisowego należy dobrze dokręcić nakrętkę
otworu serwisowego i sprawdzić, czy nie doszło do wycieku czynnika
chłodniczego.
7.5.8 Podłączanie przewodów czynnika chłodniczego do jednostki zewnętrznej
Przewodnik odniesienia dla instalatora
76
Element Moment dokręcania (N•m)
Zaślepka otworu serwisowego 11,5~13,9
1 Podłącz przyłącze ciekłego czynnika chłodniczego od jednostki wewnętrznej
do zaworu odcinającego cieczowego w jednostce zewnętrznej.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Montaż
1×
a
b
c
b
a
a Zawór odcięcia cieczy
b Zawór odcięcia gazu
c Otwór serwisowy
2 Wykonaj połączenie przyłącza gazowego czynnika chłodniczego od jednostki
wewnętrznej do zaworu odcinającego czynnika gazowego w jednostce
zewnętrznej.
UWAGA
Zaleca się, aby przewody rurowe czynnika chłodniczego pomiędzy jednostką
wewnętrzną a zewnętrzną instalowane były w kabale lub aby owinięte były taśmą
wykończeniową.
7.5.9 Podłączanie przewodów czynnika chłodniczego do jednostki wewnętrznej
1 Podłącz zawór odcinający cieczy od jednostki zewnętrznej do przyłącza
ciekłego czynnika chłodniczego w jednostce wewnętrznej.
a Przyłącze ciekłego czynnika chłodniczego
b Przyłącze gazowego czynnika chłodniczego
2 Podłącz zawór odcinający gazu od jednostki zewnętrznej do przyłącza
gazowego czynnika chłodniczego w jednostce wewnętrznej.
UWAGA
Zaleca się, aby przewody rurowe czynnika chłodniczego pomiędzy jednostką
wewnętrzną a zewnętrzną instalowane były w kabale lub aby owinięte były taśmą
wykończeniową.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
77
7 | Montaż
7.6 Sprawdzanie przewodów czynnika chłodniczego
7.6.1 Informacje o sprawdzaniu przewodów czynnika chłodniczego
INFORMACJE
Jeśli jednostka wewnętrzna jest zainstalowana w miejscu o ograniczonej przestrzeni,
można zainstalować opcjonalny łuk rurowy (EKHVTC), aby ułatwić podłączenie do
przyłączy gazowego i ciekłego czynnika chłodniczego jednostki wewnętrznej.
Instrukcja montażu znajduje się na karcie instrukcji zestawu łuku rurowego.
Przewody rurowe wewnątrz urządzenia zewnętrznego są poddawane próbie
szczelności fabrycznie. Kontroli wymagają tylko przewody zewnętrzne.
Przed przystąpieniem do kontroli przewodów czynnika chłodniczego
Upewnij się, że przewody czynnika chłodniczego między urządzeniem zewnętrznym
a wewnętrznym zostały połączone.
Typowy przepływ prac
Kontrola przewodów czynnika chłodniczego składa się zwykle z następujących
etapów:
1 Sprawdzenie szczelności instalacji czynnika chłodniczego.
2 Przeprowadzenie odsysania próżniowego w celu usunięcia wilgoci, azotu i
powietrza z przewodów czynnika chłodniczego.
Jeśli istnieje ryzyko, że wilgoć będzie pozostawać w przewodach czynnika
chłodniczego (na przykład, jeśli do przewodów mogła przedostać się woda
opadowa), należy najpierw przeprowadzić osuszanie próżniowe zgodnie z opisaną
poniżej procedurą, aż do usunięcia całej wilgoci.
7.6.2 Środki ostrożności przy sprawdzaniu przewodów czynnika chłodniczego
INFORMACJE
Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w
następujących rozdziałach:
▪ Ogólne środki ostrożności
▪ Przygotowania
UWAGA
Należy użyć 2-stopniowej pompy próżniowej z zaworem bezzwrotnym, która może
wytworzyć podciśnienie −100,7kPa (−1,007bara) (5Torr ciśnienia bezwzględnego).
Przy wyłączonej pompie próżniowej olej nie może wracać do układu.
UWAGA
Tej pompy próżniowej należy używać wyłącznie do czynnika R32. Użycie tej samej
pompy do innych czynników chłodniczych może uszkodzić pompę i urządzenie.
Przewodnik odniesienia dla instalatora
78
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
UWAGA
a d
j
b
f
e
c
g h i
h
▪ Podłącz pompę próżniową do otworu serwisowego gazowego zaworu
odcinającego.
▪ Przed przystąpieniem do testów szczelności lub osuszania próżniowego należy
upewnić się, że zawory odcinające gazowy i cieczowy są solidnie zamknięte.
7.6.3 Sprawdzanie, czy nie ma wycieków
UWAGA
NIE przekraczać maksymalnego ciśnienia roboczego dla tej jednostki (patrz “PS High”
na tabliczce znamionowej jednostki).
UWAGA
Należy koniecznie stosować roztwór do prób szczelności zalecanego typu. Nie wolno
stosować wody z mydłem, gdyż może to spowodować pękanie nakrętek kielichowych
(woda z mydłem może zawierać sól, która pochłania wilgoć, a następnie zamarza po
schłodzeniu rur). Sól może też doprowadzić do korozji połączeń kielichowych (z uwagi
na fakt, że woda z mydłem może zawierać amoniak, który może wywołać korozję
miedzy mosiężną nakrętką kielichową a miedzianym kielichem).
7 | Montaż
1 Naładuj system azotem, uzyskując ciśnienie na poziomie 200 kPa (2 bary).
Zaleca się podanie działaniu ciśnienia do 3000kPa (30barów) w celu wykrycia
niewielkich nieszczelności.
2 Sprawdź szczelność, nakładając na wszystkie połączenia roztwór do prób
szczelności.
3 Całkowicie usuń azot.
7.6.4 Wykonywanie odsysania próżniowego
Podłączyć pompę próżniową i rozgałęzienie w następujący sposób:
a Miernik ciśnienia
b Przewód wskaźnika
c Zawór niskiego ciśnienia (Lo)
d Zawór wysokiego ciśnienia (Hi)
e Przewody ładujące
f Pompa próżniowa
g Otwór serwisowy
h Pokrywy zaworów
i Zawór odcinający gazowy
j Zawór odcinający cieczowy
1 Wytwórz w systemie próżnię, aż ciśnienie na rozgałęzieniu wskaże −0,1MPa
(−1bara).
2 Pozostaw bez zmian przez 4–5minut isprawdź ciśnienie:
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
79
7 | Montaż
Jeśli ciśnienie… Wtedy…
Nie zmienia się W układzie nie mam wilgoci. Ta
procedura jest zakończona.
Zwiększa się W układzie znajduje się wilgoć.
Przejdź do następnego kroku.
3 Wykonuj odsysanie próżniowe przez co najmniej 2 godziny do ciśnienia na
rozgałęźniku wynoszącego −0,1MPa (−1bar).
4 Po WYŁĄCZENIU pompy sprawdzaj ciśnienie przez co najmniej 1godzinę.
5 Jeśli docelowe ciśnienie próżni NIE zostanie osiągnięte lub gdy próżnia NIE
będzie mogła być utrzymana przez 1godzinę, wykonaj następujące czynności:
▪ Sprawdź ponownie, czy nie ma wycieków.
▪ Ponownie wykonaj odsysanie próżniowe.
UWAGA
Po zakończeniu prac instalacyjnych i wykonaniu odsysania próżniowego koniecznie
otwórz wszystkie zawory odcinające. Uruchomienie układu przy zamkniętych
zaworach odcinających może spowodować uszkodzenie sprężarki.
INFORMACJE
Po otwarciu zaworu odcinającego istnieje możliwość, że ciśnienie czynnika w układzie
chłodniczym NIE wzrośnie. Może to być spowodowane na przykład zamknięciem
zaworu rozprężnego w obiegu jednostki zewnętrznej, lecz NIE świadczy o problemach
w funkcjonowaniu jednostki.
7.7 Napełnianie czynnikiem chłodniczym
7.7.1 Ładowanie czynnika chłodniczego
Urządzenie zewnętrzne jest napełnione fabrycznie, lecz w niektórych przypadkach
może się to okazać niewystarczające:
Co Jeśli
Napełnianie dodatkową ilością czynnika
chłodniczego
Napełnienie czynnikiem całkowicie od
zera
Jeśli całkowita długość przewodów
cieczowych przekracza podaną (zob.
dalej).
Przykład:
▪ W przypadku zmiany miejsca
instalacji.
Przewodnik odniesienia dla instalatora
80
▪ Po stwierdzeniu wycieku.
Napełnianie dodatkową ilością czynnika chłodniczego
Przed napełnieniem dodatkową ilością czynnika chłodniczego należy upewnić się,
że zewnętrzne przewody czynnika zostały podłączone i sprawdzone (wykonując
próbę szczelności i odsysanie próżniowe).
INFORMACJE
W zależności od urządzeń i/lub warunków w miejscu montażu przed napełnieniem
konieczne może być podłączenie przewodów elektrycznych.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Montaż
Typowa procedura – napełnienie dodatkową ilością czynnika składa się zwykle z
następujących etapów:
1 Określenie, czy i w jakiej ilości konieczne jest uzupełnienie czynnika
chłodniczego.
2 W razie potrzeby uzupełnienie dodatkową ilością czynnika chłodniczego.
3 Zanotowanie danych na etykiecie fluorowanych gazów cieplarnianych i
zamocowanie jej po wewnętrznej stronie pokrywy urządzenia zewnętrznego.
Napełnienie czynnikiem całkowicie od zera
Przed przystąpieniem do napełniania urządzenia całkowicie od zera należy upewnić
się, że wykonane zostały następujące czynności:
1 Cały czynnik chłodniczy został usunięty z obiegu.
2 Zewnętrzne przewody czynnika chłodniczego zostały sprawdzone (próba
szczelności i odsysanie próżniowe).
3 Wykonano osuszanie próżniowe wewnętrznych przewodów czynnika
chłodniczego.
UWAGA
Przed zakończeniem uzupełniania należy również wykonać osuszanie próżniowe na
wewnętrznych przewodach rurowych czynnika chłodniczego jednostki zewnętrznej.
Typowa procedura – napełnienie czynnikiem całkowicie od zera składa się zwykle z
następujących etapów:
1 Określenie, w jakiej ilości konieczne jest uzupełnienie czynnika chłodniczego.
2 Napełnianie czynnikiem chłodniczym.
3 Zanotowanie danych na etykiecie fluorowanych gazów cieplarnianych i
zamocowanie jej po wewnętrznej stronie pokrywy urządzenia zewnętrznego.
7.7.2 Środki ostrożności przy napełnianiu czynnikiem chłodniczym
INFORMACJE
Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w
następujących rozdziałach:
▪ Ogólne środki ostrożności
▪ Przygotowania
7.7.3 Określanie ilości dodatkowego czynnika chłodniczego
OSTRZEŻENIE
Jeśli całkowita ilość czynnika chłodniczego w systemie wynosi ≥1,84 kg (tj. jeśli
długość przewodów wynosi ≥27m), należy zastosować się do wymagań dotyczących
minimalnej powierzchni podłogi dla jednostki wewnętrznej. Więcej informacji
zawiera punkt "6.2.3 Wymagania dotyczące miejsca instalacji jednostki
wewnętrznej"[443].
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
81
7 | Montaż
Jeśli całkowita długość
przewodów cieczowych
wynosi…
≤10m NIE dodawaj czynnika chłodniczego.
>10m R=(całkowita długość (m) przewodów cieczowych–
10m)×0,020
R=ilość uzupełnienia (kg) (zaokrąglona do 0,01kg)
INFORMACJE
Długość przewodów to długość przewodów cieczowych w jedną stronę.
7.7.4 Obliczanie pełnej ilości napełnienia
INFORMACJE
Jeśli konieczne jest pełne naładowanie, całkowita ilość czynnika chłodniczego do
naładowania wynosi: określony fabrycznie ładunek czynnika chłodniczego (patrz
tabliczka znamionowa jednostki) + określona ilość dodatkowa.
7.7.5 Napełnianie dodatkową ilością czynnika chłodniczego
Wtedy…
OSTRZEŻENIE
▪ Należy stosować wyłącznie czynnik chłodniczy R32. Użycie innych substancji może
doprowadzić do wybuchu lub wypadku.
▪ Czynnik chłodniczy R32 zawiera fluorowane gazy cieplarniane. Jego wartość
wskaźnika odzwierciedlającego potencjał tworzenia efektu cieplarnianego (GWP)
wynosi 675. Gazów tych NIE WOLNO uwalniać do atmosfery.
▪ Podczas napełniania czynnikiem chłodniczym należy ZAWSZE nosić rękawice
ochronne i okulary.
OSTROŻNIE
Aby uniknąć awarii sprężarki, NIE wolno napełniać ilością czynnika większą od
podanej.
Wymagania wstępne: Przed napełnieniem dodatkową ilością czynnika
chłodniczego należy upewnić się, że przewody czynnika zostały podłączone i
sprawdzone (wykonując próbę szczelności i odsysanie próżniowe).
1 Podłącz butlę z czynnikiem chłodniczym do króćca serwisowego.
2 Napełnij dodatkową ilością czynnika chłodniczego.
3 Otwórz gazowy zawór odcinający.
Jeśli wymagane jest wypompowanie w przypadku demontażu lub zmiany miejsca
systemu, więcej szczegółów zawiera "13.2Wypompowywanie"[4201].
7.7.6 Przyklejanie etykiety informującej o fluorowanych gazach cieplarnianych
Przewodnik odniesienia dla instalatora
82
1 Wypełnić etykietę zgodnie z poniższymi wytycznymi:
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Montaż

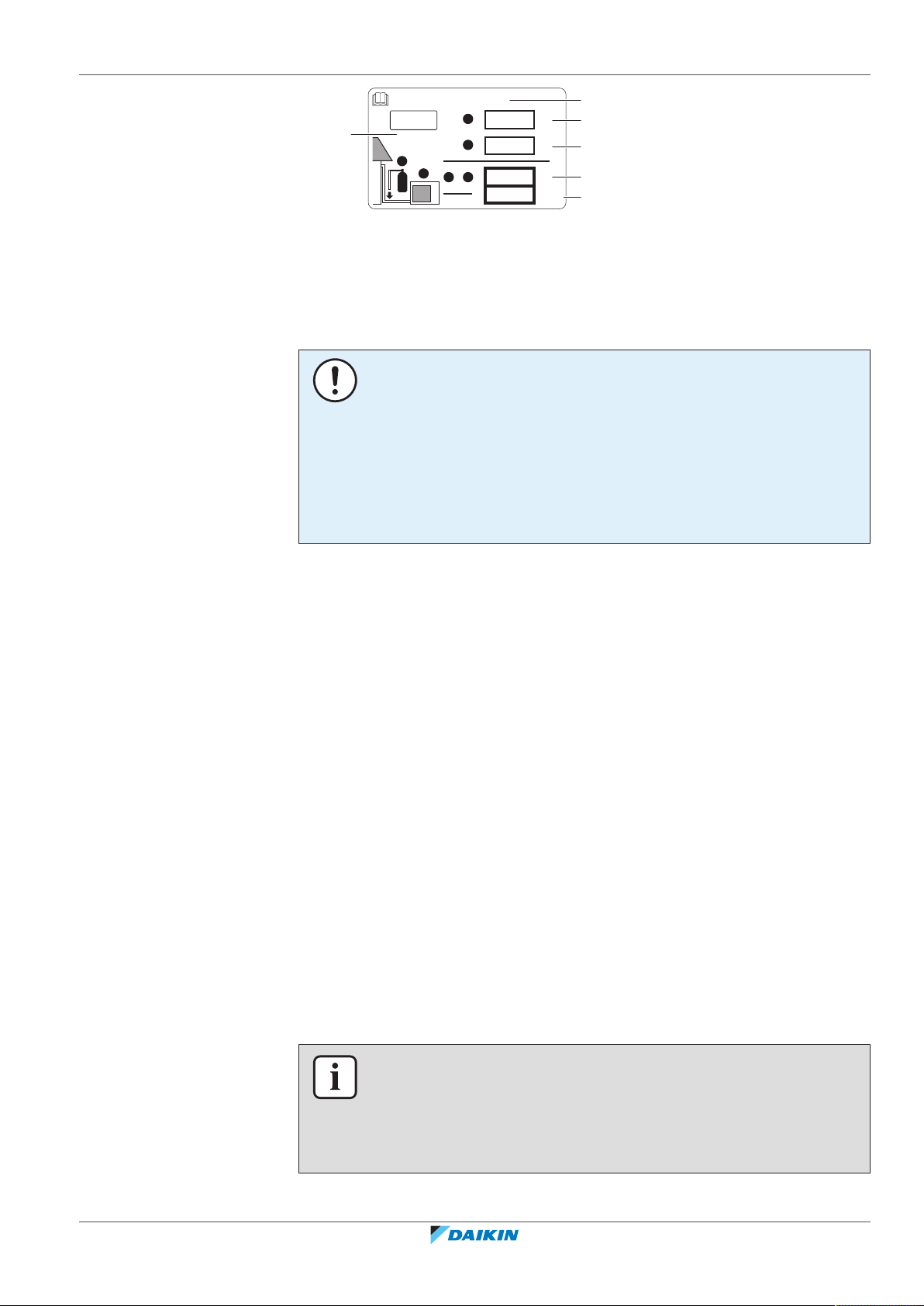

b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Jeśli razem z urządzeniem dostarczona została wielojęzyczna etykieta dotycząca fluorowanych gazów
cieplarnianych (patrz wyposażenie dodatkowe), należy odkleić wariant z odpowiednim językiem i nakleić na
a.
b Fabryczne napełnienie czynnikiem: patrz tabliczka znamionowa urządzenia
c Napełnienie dodatkową ilością czynnika chłodniczego
d Łączna ilość czynnika chłodniczego
e Ilość fluorowanych gazów cieplarnianych dla całej instalacji chłodniczej wyrażona w tonach równoważnika
CO2.
f GWP = wskaźnik odzwierciedlający potencjał tworzenia efektu cieplarnianego
UWAGA
Przepisy prawa dotyczące fluorowanych gazów cieplarnianych wymagają, aby ilość
czynnika chłodniczego, jaką napełnione jest urządzenie, podana była zarówno jako
masa, jak i w postaci ekwiwalentu CO2.
Wzór na obliczenie ilości wyrażonej w tonach ekwiwalentu CO2: Wartość GWP
czynnika chłodniczego × łączne napełnienie czynnikiem [w kg]/1000
Użyj wartości GWP podanej na etykiecie informującej o ilości czynnika chłodniczego.
Wartość GWP zależy od aktualnych przepisów prawa dotyczące fluorowanych gazów
cieplarnianych. Wartość GWP podana w instrukcji może być nieaktualna.
2 Przyklej etykietę po wewnętrznej stronie jednostki zewnętrznej, w pobliżu
gazowego i cieczowego zaworu odcinającego.
7.8 Podłączanie rur wodnych
7.8.1 Informacje o podłączaniu przewodów rurowych wody
Przed podłączeniem przewodów rurowych wody
Upewnij się, że jednostka zewnętrzna i wewnętrzna są zamontowane.
Typowy przepływ prac
Podłączenie przewodów rurowych wody składa się zwykle z następujących etapów:
1 Podłączanie przewodów rurowych wody do jednostki wewnętrznej.
2 Podłączenie przewodów rurowych recyrkulacji.
3 Podłączanie węża spustowego do spustu.
4 Napełnianie obiegu wodnego.
5 Napełnianie zbiornika ciepłej wody użytkowej.
6 Zaizolowanie przewodów rurowych wody.
7.8.2 Środki ostrożności przy podłączaniu przewodów rurowych wody.
INFORMACJE
Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w
następujących rozdziałach:
▪ Ogólne środki ostrożności
▪ Przygotowania
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
83
7 | Montaż
c d a b
f
e
7.8.3 Podłączenie rur wodnych
UWAGA
NIE WOLNO używać nadmiernej siły podczas podłączania instalacji rurowej.
Odkształcenie rur może być przyczyną wadliwego działania jednostki.
Dla ułatwienia serwisu i konserwacji dostarczono 4 zawory odcinające i 1 zawór
nadciśnieniowy obejściowy. Zawory odcinające należy zamontować na wlotach i
wylotach wody do ogrzewania pomieszczenia. Aby zapewnić minimalną szybkość
przepływu (i zapobiec nadmiernemu ciśnieniu), należy zainstalować zawór
nadciśnieniowy obejściowy na wylocie wody do ogrzewania pomieszczenia dla
strefy dodatkowej.
UWAGA
Ta jednostka przeznaczona jest do pracy w 2 strefach temperatury:
▪ ogrzewanie podłogowe w strefie głównej, jest to strefa o najniższej
temperaturze wody;
▪ grzejniki w strefie dodatkowej, jest to strefa o najwyższej temperaturze wody.
1 Zamontuj zawory odcinające na rurach z wodą do ogrzewania pomieszczenia.
2 Przykręć nakrętki jednostki wewnętrznej na zaworze odcinającym.
3 Podłącz rury wlotowe i wylotowe ciepłej wody użytkowej do jednostki
wewnętrznej.
a Wylot wody dodatkowej strefy ogrzewania pomieszczenia
b Wlot wody dodatkowej strefy ogrzewania pomieszczenia
c Wylot ciepłej wody użytkowej
d Wlot zimnej wody użytkowej (dostarczanie zimnej wody)
e Wylot wody głównej strefy ogrzewania pomieszczenia
f Wlot wody głównej strefy ogrzewania pomieszczenia
UWAGA
Zaleca się montaż zaworów odcinających na przyłączach wlotu zimnej wody
użytkowej i wylotu ciepłej wody użytkowej. Te zawory odcinające nie należą do
wyposażenia.
Przewodnik odniesienia dla instalatora
84
UWAGA
Aby uniknąć uszkodzeń otoczenia w przypadku wycieku wody zaleca się zamknięcie
zaworu odcinającego wlotu zimnej wody użytkowej w okresach nieobecności.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Montaż
a
UWAGA
Zawór nadciśnieniowy obejściowy (dostarczany jako akcesorium). Zalecamy
zainstalowanie zaworu nadciśnieniowego obejściowego w obiegu wodnym
ogrzewania pomieszczenia.
Regulując ustawienie zaworu nadciśnieniowego obejściowego, należy zwrócić uwagę
na minimalną szybkość przepływu. Patrz "6.4.3 Sprawdzanie objętości wody i
szybkości przepływu" [4 51] i "9.4.1 Sprawdzanie minimalnej szybkości
przepływu"[4173].
UWAGA
Jeśli instalujesz to urządzenie wzastosowaniu jednostrefowym:
Instalacja. Zainstaluj obejście między wlotem wody do ogrzewania pomieszczenia
i wylotem strefy dodatkowej (=strefa bezpośrednia). NIE zamykaj przepływu wody,
zamykając zawory odcinające.
a Obejście
Konfiguracja. Ustaw konfigurację [7-02]=0 (Liczba stref = Jedna strefa).
UWAGA
Zainstaluj zawory odpowietrzające na wszystkich wysoko położonych punktach
lokalnych.
UWAGA
Na wlocie zimnej wody użytkowej należy zainstalować ciśnieniowy zawór
bezpieczeństwa (nie należy do wyposażenia) o ciśnieniu otwarcia wynoszącym
maksymalnie 10barów (=1MPa), zgodnie z obowiązującymi przepisami.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
85
7 | Montaż
UWAGA
▪ Na przyłączu zimnej wody w zbiorniku ciepłej wody użytkowej należy zainstalować
urządzenie spustowe.
▪ Aby zapobiec wystąpieniu przepływu zwrotnego zaleca się montaż zaworu
zwrotnego na wlocie wody zbiornika ciepłej wody użytkowej, zgodnie z
odpowiednimi przepisami.
▪ Zaleca się montaż zaworu redukcji ciśnienia przy wlocie zimnej wody, zgodnie z
odpowiednimi przepisami.
▪ Należy zainstalować zbiornik rozprężny na wlocie zimnej wody, zgodnie z
odpowiednimi przepisami.
▪ Zaleca się instalację ciśnieniowego zaworu bezpieczeństwa wyżej niż górna
krawędź zbiornika ciepłej wody użytkowej. Ogrzewanie zbiornika ciepłej wody
użytkowej powoduje rozszerzanie wody i bez ciśnieniowego zaworu
bezpieczeństwa ciśnienie wody wewnątrz zbiornika mogłoby wzrosnąć powyżej
ciśnienia projektowego zbiornika. Ponadto, montaż na miejscu (przewody rurowe,
krany itd.) podłączone do zbiornika narażone są na działanie tego wysokiego
ciśnienia. Aby temu zapobiec, należy zainstalować ciśnieniowy zawór
bezpieczeństwa. Zapobieganie nadmiernemu ciśnieniu zależy od prawidłowego
działania zainstalowanego na miejscu ciśnieniowego zaworu bezpieczeństwa. Jeśli
NIE działa on prawidłowo, nadmierne ciśnienie zdeformuje zbiornik i może dojść
do wycieku wody. Aby potwierdzić prawidłowe działanie, należy regularnie
przeprowadzać czynności konserwacyjne.
7.8.4 Podłączenie rur recyrkulacji
Wymagania wstępne: Wymagane tylko wtedy, gdy w systemie konieczna jest
recyrkulacja.
1 Zdejmij panel górny z urządzenia, patrz "7.2.3 Otwieranie jednostki
wewnętrznej"[460].
2 Wytnij gumową przelotkę na wierzchu urządzenia iusuń zaślepkę. Przyłącze
recyrkulacji znajduje się poniżej otworu.
3 Przeprowadź przewody rurowe recyrkulacji przez przelotkę i podłącz je do
przyłącza recyrkulacji.
4 Załóż panel górny.
7.8.5 Napełnianie obiegu wodnego
Przewodnik odniesienia dla instalatora
86
Aby napełnić obieg wodny, należy użyć zestawu do napełniania (nie należy do
wyposażenia). Należy postępować zgodnie z obowiązującymi przepisami.
INFORMACJE
Należy upewnić się, że obydwa zawory odpowietrzające (jeden na filtrze
magnetycznym i jeden na grzałce BUH) są otwarte.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7.8.6 Napełnianie zbiornika ciepłej wody użytkowej
1 Otwórz po kolei każdy z kranów ciepłej wody, aby odpowietrzyć układu
przewodów.
2 Otwórz zawór dostarczania zimnej wody.
3 Zamknij wszystkie krany po odpowietrzeniu.
4 Sprawdź, czy nie ma wycieków wody.
5 Ręcznie ustaw zawór bezpieczeństwa nienależący do wyposażenia, aby
zapewnić swobodny przepływ wody przez przewód tłoczny.
7.8.7 Izolacja rur wodnych
Wszystkie rury w całym obiegu wodnym MUSZĄ być zaizolowane w celu uniknięcia
kondensacji w czasie odszraniania i spadku wydajności grzewczej.
Jeśli temperatura przekracza 30°C, a wilgotność względna przekracza 80%, to
materiały izolacyjne powinny mieć grubość co najmniej 20 mm, aby zapobiec
kondensacji na powierzchni uszczelnień.
7 | Montaż
7.9 Podłączanie okablowania elektrycznego
7.9.1 Informacje o podłączaniu okablowania elektrycznego
Przed podłączeniem okablowania elektrycznego
Należy upewnić się, że:
▪ Przewód czynnika chłodniczego jest podłączony i sprawdzony
▪ Przewód doprowadzający wodę jest podłączony
Typowy przepływ prac
Podłączanie okablowania elektrycznego składa się zwykle z następujących etapów:
1 Upewnij się, że system zasilania jest zgodny ze specyfikacjami elektrycznymi
pompy ciepła.
2 Podłączanie okablowania elektrycznego do jednostki zewnętrznej.
3 Podłączanie okablowania elektrycznego do jednostki wewnętrznej.
4 Podłączanie głównego zasilania.
5 Podłączenie zasilania grzałki BUH.
6 Podłączanie zaworów odcinających.
7 Podłączenie mierników elektrycznych.
8 Podłączanie pompy ciepłej wody użytkowej.
9 Podłączanie wyjścia alarmu.
10 Podłączanie wyjścia WŁĄCZONE/WYŁĄCZONE ogrzewania pomieszczenia.
11 Podłączanie przełączania do zewnętrznego źródła ciepła.
12 Podłączanie wejść cyfrowych zużycia energii.
13 Podłączanie termostatu bezpieczeństwa.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
87
7 | Montaż
b a
c b
c
aa
A
AA´
A´
7.9.2 Informacje na temat zgodności elektrycznej
7.9.3 Środki ostrożności dotyczące podłączania okablowania elektrycznego
Tylko model ERGA04~08DAV3 (nie dotyczy modelu ERGA04~08DAV3A)
Sprzęt zgodny z normą EN/IEC61000‑3‑12 (Europejska/Międzynarodowa Norma
Techniczna nakłada ograniczenia odnośnie prądów harmonicznych wytwarzanych
przez sprzęt podłączony do układów niskonapięciowych publicznej sieci
elektroenergetycznej o prądzie wejściowym >16A i ≤75A na fazę).
Tylko dla grzałki BUH jednostki wewnętrznej
Patrz "7.9.9Podłączanie zasilania grzałki BUH"[494].
INFORMACJE
Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w
następujących rozdziałach:
▪ Ogólne środki ostrożności
▪ Przygotowania
NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM
ELEKTRYCZNYM
OSTRZEŻENIE
Jako przewody zasilające ZAWSZE należy używać przewodów wielożyłowych.
7.9.4 Wskazówki dotyczące podłączania okablowania elektrycznego
Należy pamiętać o następujących kwestiach:
▪ W przypadku używania przewodów linkowych, zainstaluj okrągłą końcówkę
zaciskową na końcu przewodu. Umieść okrągłą końcówkę zaciskową na
przewodzie, aż do nieodsłoniętej części, a następnie zamocować odpowiednim
narzędziem.
a Standardowy przewód
b Okrągła końcówka zaciskowa
▪ Podczas instalacji przewodów należy użyć następujących metod:
Typ przewodu Metoda instalacji
Przewodnik odniesienia dla instalatora
88
Przewód jednożyłowy
a Zawinięty przewód jednożyłowy
b Śruba
c Podkładka płaska
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Typ przewodu Metoda instalacji
c b ba c
a
B
B
Przewód linkowy z
okrągłą końcówką
zaciskową
a Zacisk
b Śruba
c Podkładka płaska
O Dozwolone
X Niedozwolone
Momenty dokręcania
Element Moment dokręcania (N•m)
M4 (X1M) 1,2~1,5
M4 (uziemienie)
7 | Montaż
7.9.5 Specyfikacje dotyczące standardowych elementów okablowania
Komponent ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A
Kabel
zasilający
Kable połączeniowe Minimalny przekrój kabla 1,5mm² i odpowiedni do 230V
Zalecany bezpiecznik
zewnętrzny
Wyłącznik prądu
upływowego
(a) MCA=Minimalny prąd obwodu. Podane wartości to wartości maksymalne (dokładne
(a)
MCA
19,9A 24,0A 15,9A
Napięcie 230V
Faza 1~
Częstotliw
50Hz
ość
Rozmiary
Musi być zgodny z właściwymi przepisami
przewodó
w
20A 25A 16A
Musi być zgodny z właściwymi przepisami
wartości podano w danych elektrycznych kombinacji z jednostkami wewnętrznymi).
7.9.6 Podłączenie okablowania elektrycznego do urządzenia zewnętrznego.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1 Zdejmij pokrywę skrzynki elektrycznej.
Przewodnik odniesienia dla instalatora
89
7 | Montaż
2×
a b
a
c
d
1N~ 50 Hz
220-240 V
b
1 2 3
L N
L N PWR
12 3
3×
a
2 Usuń izolację (20mm) z przewodów.
a Usuń izolację do tego miejsca
b Usunięcie nadmiernej ilości izolacji może być przyczyną porażenia prądem elektrycznym lub przepięć
3 Podłącz kabel połączeniowy i zasilanie w następujący sposób. Wyeliminuj
naprężenia, używając zacisku kablowego.
Przewodnik odniesienia dla instalatora
90
a Kable połączeniowe
b Kabel zasilający
c Bezpiecznik
d Wyłącznik prądu upływowego
a Zacisk kablowy
4 Załóż z powrotem pokrywę skrzynki elektrycznej.
5 Opcjonalnie: Przymocuj zacisk kablowy (akcesorium) do śruby pokrywy
przewodów czynnika chłodniczego, po czym przymocuj do niego kable za
pomocą opaski kablowej.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1×
1×
6 Podłącz wyłącznik prądu upływowego i połącz go z linią zasilania.
b+c ad
a
4×
b+c
a
7.9.7 Podłączenie okablowania elektrycznego do urządzenia wewnętrznego
1 Aby otworzyć jednostkę wewnętrzną, patrz "7.2.3 Otwieranie jednostki
wewnętrznej"[460].
2 Okablowanie wchodzi do urządzenia od góry:
7 | Montaż
a, b, c Okablowanie w miejscu instalacji (patrz tabela poniżej)
d Zamontowany fabrycznie przewód zasilania grzałki BUH
3 Okablowanie wewnątrz jednostki powinno być poprowadzone w następujący
sposób. Przymocuj kabel do mocowań używając opasek kablowych:
OSTRZEŻENIE
Upewnij się, że okablowanie elektryczne NIE dotyka rury gazowego czynnika
chłodniczego, która może być bardzo gorąca.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Rura gazowego czynnika chłodniczego
Przewodnik odniesienia dla instalatora
91
7 | Montaż
Prowadzenie przewodów Możliwe przewody (w zależności od typu jednostki i
zainstalowanych opcji)
a
Niskie napięcie
b
Zasilanie wysokim
napięciem
c
Sygnał sterujący
wysokiego napięcia
▪ Styk zasilania o korzystnej stawce
▪ Interfejs użytkownika używany jako termostat w
pomieszczeniu (opcja)
▪ Cyfrowe wejścia zużycia energii (nie należą do
wyposażenia)
▪ Zewnętrzny czujnik temperatury otoczenia (opcja)
▪ Wewnętrzny czujnik temperatury otoczenia (opcja)
▪ Mierniki elektryczne (nie należą do wyposażenia)
▪ Termostat bezpieczeństwa (nie należy do
wyposażenia)
▪ Kable połączeniowe
▪ Zasilanie z taryfą o normalnej stawce kWh
▪ Zasilanie z taryfą o korzystnej stawce kWh
▪ Konwektor pompy ciepła (opcja)
▪ Termostat w pomieszczeniu (opcja)
▪ Zawór odcinający (nie należy do wyposażenia)
▪ Pompa ciepłej wody użytkowej (nie należy do
wyposażenia)
▪ Wyjście alarmowe
▪ Sterowanie przełączaniem na zewnętrzne źródło
ciepła
▪ Sterowanie ogrzewaniem pomieszczenia
d
▪ Zasilanie grzałki BUH
Zasilanie wysokim
napięciem (przewód
zamontowany fabrycznie)
OSTROŻNIE
NIE WOLNO wpychać do urządzenia nadmiernych długości przewodów w jednostce.
4 Uszczelnij wlot okablowania niskonapięciowego taśmą uszczelniającą
(dostarczoną jako akcesorium).
Bez kabli niskiego napięcia Zkablami niskiego napięcia
7.9.8 Podłączanie głównego zasilania
Przewodnik odniesienia dla instalatora
92
1 Podłącz główne zasilanie.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
W przypadku zasilania ztaryfą onormalnej stawce kWh
X1M
X2M
X5M
A5P
X11YB
X1A
1 2 3
1 2 3
a
X11Y
X11YA
1 2 3
X1M
X2M
X5M
A5P
X11Y
X11YB
X1A
1 2 3
1 N L
N L
2 3
S1S
a b c
X11YA
51 2 3 6
9 10
a Kabel połączeniowy (=główne zasilanie)
W przypadku zasilania ztaryfą okorzystnej stawce kWh
Podłącz X11Y do X11YB.
7 | Montaż
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Kabel połączeniowy (=główne zasilanie)
b Zasilanie ztaryfą onormalnej stawce kWh
c Styk zasilania o korzystnej stawce
2 Zamocuj przewody wmocowaniach opasek do kabli.
INFORMACJE
W przypadku zasilania z taryfą o korzystnej stawce kWh, podłącz X11Y do X11YB.
Konieczność użycia oddzielnego zasilania o normalnej stawce kWh do zasilania
jednostki wewnętrznej (b) X2M/5+6 zależy od typu zasilania z korzystną stawką kWh.
Wymagane jest oddzielne połączenie do jednostki wewnętrznej:
▪ Jeśli zasilanie z korzystną stawką kWh zostanie przerwane, gdy będzie aktywne,
LUB
▪ jeśli żadne zużycie energii przez jednostkę wewnętrzną nie jest dozwolone przy
zasilaniu z korzystną stawką kWh, gdy jest ono aktywne.
Przewodnik odniesienia dla instalatora
93
7 | Montaż
7.9.9 Podłączanie zasilania grzałki BUH
INFORMACJE
Styk zasilania z taryfą o korzystnej stawce kWh jest podłączony do tych samych
styków (X5M/9+10), co termostat bezpieczeństwa dla strefy dodatkowej. System
może mieć JEDYNIE zasilanie z taryfą o korzystnej stawce kWh LUB termostat
bezpieczeństwa dla strefy dodatkowej.
OSTRZEŻENIE
Grzałka BUH MUSI posiadać dedykowane zasilanie i MUSI być chroniona przez
urządzenia zabezpieczające wymagane przez odpowiednie przepisy.
OSTROŻNIE
Aby zapewnić całkowite uziemienie jednostki, należy zawsze podłączać kabel zasilania
i uziemiający grzałki BUH.
Wydajność grzałki BUH może się różnić w zależności od modelu jednostki
wewnętrznej. Upewnij się, że zasilanie jest zgodne z wydajnością grzałki BUH,
przedstawioną w poniższej tabeli.
Typ grzałki BUH Wydajność
grzałki BUH
*6V 2kW 1N~230V
4kW 1N~230V
6kW 1N~230V
2kW 3~230V
4kW 3~230V
6kW 3~230V
Zasilanie Maksymalny
prąd pracy
(a)
(a)
(a)
(d)
(d)
(d)
9A —
(b)(c)
17A
(b)(c)
26A
5A —
10A —
15A —
Z
0,22Ω
0,22Ω
*9W 3kW 3N~400V 4A —
6kW 3N~400V 9A —
9kW 3N~400V 13A —
(a)
6V
(b)
Sprzęt elektryczny zgodny z normą EN/IEC61000-3-12 (Europejska/Międzynarodowa
Norma Techniczna nakłada ograniczenia odnośnie prądów harmonicznych wytwarzanych
przez sprzęt podłączony do układów niskonapięciowych publicznej sieci
elektroenergetycznej o prądzie wejściowym >16A i ≤75A na fazę).
(c)
Niniejszy sprzęt jest zgodny z normą EN/IEC61000‑3‑11 (Europejska/Międzynarodowa
Norma Techniczna nakłada ograniczenia odnośnie skoków, wahań i pulsacji napięcia w
układach niskonapięciowych publicznej sieci elektroenergetycznej o prądzie znamionowym
≤75A), pod warunkiem że impedancja systemu Z
styku między układem zasilania użytkownika a siecią publiczną. Na instalatorze lub
użytkowniku systemu ciąży odpowiedzialność zapewnienia (a w razie potrzeby także
konsultacji z operatorem sieci dystrybucyjnej) podłączenia urządzenia wyłącznie do układu
zasilania o impedancji układu Z
(d)
6T1
mniejszej lub równej wartości Z
sys
jest mniejsza lub równa Z
sys
.
max
w punkcie
max
max
Przewodnik odniesienia dla instalatora
94
Podłącz zasilanie grzałki BUH w następujący sposób:
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
X6M
F1B
Q1DI
a
b
a Zamontowany fabrycznie kabel podłączony do stycznika grzałki BUH wewnątrz skrzynki elektrycznej (K5M)
1N~, 50 Hz
230 V AC
SWB
436
5
2
1
K5M
14
13
Q1DI
1234567
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
SWB
3~, 50 Hz
230 V AC
436
5
2
1
K5M
14
13
1234567
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
b Okablowanie w miejscu instalacji (patrz tabela poniżej)
Model (zasilanie) Podłączenia z zasilaniem grzałki BUH
*6V (6V: 1N~230V)
7 | Montaż
*6V (6T1: 3~230V)
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
95
7 | Montaż
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1234567
8
F1B
II I I
X6M
2
1
K5M
436514
13
BRN
GRY
BLK
BLU
X1M
X2M
X1M
X2M
NO
M2S
NC
M2S
21 28
21 29
Model (zasilanie) Podłączenia z zasilaniem grzałki BUH
*9W (3N~400V)
F1B Bezpiecznik nadmiarowo-prądowy (nie należy do wyposażenia).
Zalecany bezpiecznik: 4‑biegunowy; 20A; krzywa 400V; klasa
wyzwalaniaC.
K5M Stycznik bezpieczeństwa (w dolnej skrzynce elektrycznej)
Q1DI Detektor prądu upływowego zwyłącznikiem (nie należy do
wyposażenia)
SWB Skrzynka elektryczna
X6M Zacisk (nie należy do wyposażenia)
7.9.10 Odłączanie zaworu odcinającego
UWAGA
NIE przecinać ani nie odłączać przewodu zasilającego grzałki BUH.
INFORMACJE
Przykład użycia zaworu odcinającego. W przypadku jednej strefy temperatury
zasilania i kombinacji ogrzewania podłogowego i konwektorów pompy ciepła, zawór
odcinający należy zainstalować przed ogrzewaniem podłogowym, aby zapobiec
kondensacji na podłodze w trybie chłodzenia. Aby uzyskać więcej informacji, patrz
przewodnik odniesienia dla instalatora.
1 Podłącz przewód sterowania zaworem do odpowiednich zacisków, tak jak to
pokazano na poniższej ilustracji.
UWAGA
Okablowanie jest inne wprzypadku zaworu NC (normalnie zamknięty) i zaworu NO
(normalnie otwarty).
Przewodnik odniesienia dla instalatora
96
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
2 Kable należy zamocować w mocowaniach za pomocą opasek kablowych.
X1M
X2M
X5M
S3S S2S
3456
X1M
X2M
X5M
1~
M
M2P
1 2
7.9.11 Podłączanie mierników energii elektrycznej
INFORMACJE
W przypadku miernika elektrycznego z wyjściem tranzystorowym należy sprawdzić
polaryzację. Biegun dodatni MUSI być podłączony do X5M/6 i X5M/4; biegun ujemny
do X5M/5 i X5M/3.
1 Podłącz przewód mierników elektrycznych do odpowiednich zacisków, tak jak
to pokazano na poniższej ilustracji.
7 | Montaż
2 Kable należy zamocować wmocowaniach opasek do kabli.
7.9.12 Podłączanie pompy ciepłej wody użytkowej
1 Podłącz przewód pompy ciepłej wody użytkowej do odpowiednich styków, tak
jak to pokazano na poniższej ilustracji.
2 Kable należy zamocować w mocowaniach za pomocą opasek kablowych.
7.9.13 Podłączanie wyjścia alarmowego
1 Podłącz przewód wyjścia alarmowego do odpowiednich zacisków, tak jak to
pokazano na poniższej ilustracji.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
97
7 | Montaż
X2M
X5M
X1M
A5P
A4P
YC Y1 Y2 Y3 Y4
X1M
Y1
YC
7 9
a
b
X2M
X5M
X1M
A5P
A4P
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X1M
X4 X3
a
b
Y2
YC
7 9
7.9.14 Podłączanie wyjścia włączenia/wyłączenia ogrzewania pomieszczenia
a Wymagana jest instalacja EKRP1HBAA.
b Okablowanie wstępne między X2M/7+9 i Q1L (=zabezpieczenie termiczne grzałki BUH). NIE zmieniać.
2 Kable należy zamocować wmocowaniach opasek do kabli.
1 Podłącz przewód wyjścia włączenia/wyłączenia ogrzewania pomieszczenia do
odpowiednich styków, tak jak to pokazano na poniższej ilustracji.
a Wymagana jest instalacja EKRP1HBAA.
b Okablowanie wstępne między X2M/7+9 i Q1L (=zabezpieczenie termiczne grzałki BUH). NIE zmieniać.
2 Kable należy zamocować wmocowaniach opasek do kabli.
7.9.15 Podłączanie przełączania na zewnętrzne źródło ciepła
1 Podłącz przewód przełączania na zewnętrzne źródło ciepła do odpowiednich
zacisków, tak jak to pokazano na poniższej ilustracji.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
98
X1M
X2M
X5M
A5P
A4P
X1M
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X4 X3
N L
a
a Wymagana jest instalacja EKRP1HBAA.
X1M
X2M
X5M
A8P
A5P
12345
X801M
S6S
S7S
S8S
S9S
a
2 Kable należy zamocować wmocowaniach opasek do kabli.
7.9.16 Podłączanie wejść cyfrowych zużycia energii
7 | Montaż
1 Podłącz przewód wejścia cyfrowego zużycia energii do odpowiednich
zacisków, tak jak to pokazano na poniższej ilustracji.
a Wymagana jest instalacja EKRP1AHTA.
2 Kable należy zamocować wmocowaniach opasek do kabli.
7.9.17 Podłączanie termostatu bezpieczeństwa (styk normalnie zamknięty)
Strefa główna
1 Podłącz przewód termostatu bezpieczeństwa (normalnie zamknięty) do
odpowiednich zacisków, tak jak to pokazano na poniższej ilustracji.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Przewodnik odniesienia dla instalatora
99
7 | Montaż
X1M
X2M
X5M
1 2
X1M
X2M
X5M
9 10
2 Kable należy zamocować wmocowaniach opasek do kabli.
INFORMACJE
Instalacja termostatu bezpieczeństwa (nie należy do wyposażenia) jest wymagana dla
głównej strefy, bo w przeciwnym wypadku jednostka NIE BĘDZIE działać.
UWAGA
Termostat bezpieczeństwa MUSI być zainstalowany w głównej strefie, aby uniknąć
zbyt wysokiej temperatury wody w tej strefie. Termostat bezpieczeństwa to zwykle
zawór sterowany termostatycznie ze stykiem normalnie zamkniętym. Gdy
temperatura wody w głównej strefie będzie za wysoka, styk zostanie otwarty i
interfejs użytkownika wyświetli błąd 8H‑02. Spowoduje to zatrzymanie się TYLKO
pompy głównej.
Strefa dodatkowa
3 Podłącz przewód termostatu bezpieczeństwa (normalnie zamknięty) do
odpowiednich zacisków, tak jak to pokazano na poniższej ilustracji.
4 Kable należy zamocować wmocowaniach opasek do kabli.
UWAGA
Należy wybrać i zainstalować termostat bezpieczeństwa dla strefy dodatkowej
zgodnie z obowiązującymi przepisami.
W każdym z przypadków, aby zapobiec niepotrzebnemu działaniu termostatu
bezpieczeństwa, zalecamy, aby:
▪ Termostat bezpieczeństwa resetował się automatycznie.
▪ Szybkość zmian temperatury termostatu bezpieczeństwa wynosiła maksymalnie
2°C/min.
▪ Między termostatem bezpieczeństwa i zaworem 3‑drogowym zachować
minimalną odległość 2m.
Przewodnik odniesienia dla instalatora
100
INFORMACJE
ZAWSZE należy skonfigurować termostat bezpieczeństwa dla strefy dodatkowej po
zamontowaniu. Bez skonfigurowania jednostka wewnętrzna będzie ignorować styk
termostatu bezpieczeństwa.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
