Daikin ERGA04EAV3, ERGA06EAV3, ERGA08EAV3, EHVZ04S18E*6V, EHVZ08S18E*6V Installer reference guide [lv]
...
Uzstādītāja rokasgrāmata
Daikin Altherma 3 R F
ERGA04EAV3(A)
ERGA06EAV3(A)
ERGA08EAV3(A)
EHVZ04S18E*6V
EHVZ08S18E*6V
EHVZ08S23E*6V
EHVZ08S18E*9W
EHVZ08S23E*9W
Satura rādītājs
Satura rādītājs
1 Vispārīgas drošības piesardzības pasākumi 6
1.1 Informācija par dokumentāciju ...................................................................................................................................... 6
1.1.1 Brīdinājumu un simbolu nozīme .................................................................................................................... 6
1.2 Informācija uzstādītājam ................................................................................................................................................ 7
1.2.1 Vispārīgi .......................................................................................................................................................... 7
1.2.2 Uzstādīšanas vieta .......................................................................................................................................... 8
1.2.3 Aukstumaģents — R410A vai R32 gadījumā .................................................................................................. 9
1.2.4 Ūdens .............................................................................................................................................................. 10
1.2.5 Elektrība .......................................................................................................................................................... 11
2 Informācija par dokumentāciju 13
2.1 Par šo dokumentu........................................................................................................................................................... 13
2.2 Uzstādītāja atsauces rokasgrāmata īsumā ..................................................................................................................... 14
3 Īpaši drošības noteikumi uzstādītājam 15
3.1 Instrukcija iekārtai ar aukstumaģentuR32..................................................................................................................... 18
4 Informācija par iepakojumu 20
4.1 Pārskats. Informācija par iepakojumu ............................................................................................................................ 20
4.2 Ārējais bloks .................................................................................................................................................................... 20
4.2.1 Āra iekārtas izpakošana .................................................................................................................................. 20
4.2.2 Rīkošanās ar ārējo bloku................................................................................................................................. 21
4.2.3 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana ......................................................................... 21
4.3 Iekštelpu iekārta.............................................................................................................................................................. 22
4.3.1 Iekšējā bloka izpakošana ................................................................................................................................ 22
4.3.2 Piederumu izņemšana no iekšējā bloka ......................................................................................................... 22
4.3.3 Rīkošanās ar iekšējo bloku.............................................................................................................................. 23
5 Informācija par iekārtām un papildaprīkojumu 24
5.1 Pārskats. Informācija par iekārtām un papildaprīkojumu.............................................................................................. 24
5.2 Identifikācija.................................................................................................................................................................... 24
5.2.1 Identifikācijas uzlīme: āra iekārta................................................................................................................... 24
5.2.2 Identifikācijas etiķete: Iekšējais bloks ............................................................................................................ 25
5.3 Iekārtu un papildaprīkojumu kombinēšana ................................................................................................................... 25
5.3.1 Iespējamās āra iekārtas opcijas...................................................................................................................... 25
5.3.2 Pieejamais iekštelpu iekārtas papildaprīkojums ............................................................................................ 26
5.3.3 Iespējamās iekštelpu iekārtu un āra iekārtu kombinācijas............................................................................ 28
6 Norādes par lietošanu 29
6.1 Pārskats. Norādes par lietošanu ..................................................................................................................................... 29
6.2 Telpu apsildes sistēmas iestatīšana................................................................................................................................ 29
6.2.1 Vairākas telpas— divas LWTzonas ............................................................................................................... 30
6.3 Karstā ūdens tvertnes iestatīšana................................................................................................................................... 32
6.3.1 Sistēmas izkārtojums— iebūvēta DHWtvertne............................................................................................ 32
6.3.2 DHWtvertnes tilpuma un vēlamās temperatūras atlase .............................................................................. 33
6.3.3 Iestatīšana un konfigurēšana— DHWtvertne .............................................................................................. 34
6.3.4 Tūlītēja karstā ūdens DHWsūknis .................................................................................................................. 34
6.3.5 Dezinfekcijas DHWsūknis............................................................................................................................... 35
6.4 Enerģijas mērīšanas iestatīšana...................................................................................................................................... 36
6.4.1 Saražotais siltums ........................................................................................................................................... 36
6.4.2 Patērētā enerģija ............................................................................................................................................ 36
6.4.3 Normāla strāvas padeves kWh norma ........................................................................................................... 37
6.4.4 Vēlamā kWh nomināla barošanas bloks ........................................................................................................ 38
6.5 Jaudas patēriņa kontroles iestatīšana ............................................................................................................................ 39
6.5.1 Pastāvīga jaudas ierobežošana....................................................................................................................... 40
6.5.2 Jaudas ierobežošanu aktivizē digitālā ievade................................................................................................. 40
6.5.3 Jaudas ierobežošana process ......................................................................................................................... 42
6.6 Āra temperatūras sensora iestatīšana............................................................................................................................ 42
Uzstādītāja rokasgrāmata
2
7 Iekārtas uzstādīšana 44
7.1 Uzstādīšanas vietas sagatavošana .................................................................................................................................. 44
7.1.1 Āra iekārtas uzstādīšanas vietas prasības ...................................................................................................... 45
7.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos ................................................ 47
7.1.3 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības ...................................................................... 48
7.2 Iekārtu atvēršana un aizvēršana..................................................................................................................................... 52
7.2.1 Par iekārtu atvēršanu ..................................................................................................................................... 52
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Satura rādītājs
7.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana ............................................................................................... 52
7.2.3 Ārējā bloka aizvēršana .................................................................................................................................... 52
7.2.4 Iekštelpu iekārtas atvēršana........................................................................................................................... 52
7.2.5 Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu ....................................................................................... 54
7.2.6 Iekštelpu iekārtas aizvēršana ......................................................................................................................... 55
7.3 Ārpus telpām uzstādāmās iekārtas montāža ................................................................................................................. 55
7.3.1 Āra iekārtas montāža...................................................................................................................................... 55
7.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā ...................................................................................... 56
7.3.3 Uzstādīšanas konstrukcijas nodrošināšana .................................................................................................... 56
7.3.4 Ārpus telpām uzstādāmās iekārtas uzstādīšana ............................................................................................ 59
7.3.5 Drenāžas nodrošināšana ................................................................................................................................ 60
7.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās novēršana ............................................................................ 61
7.4 Iekšējā bloka uzstādīšana................................................................................................................................................ 62
7.4.1 Iekštelpu iekārtas montāža ............................................................................................................................ 62
7.4.2 Piesardzības pasākumi iekštelpu iekārtas montāžas laikā ............................................................................. 62
7.4.3 Iekštelpu iekārtas uzstādīšana........................................................................................................................ 62
7.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas.................................................................................... 63
8 Cauruļu uzstādīšana 65
8.1 Dzesētāja cauruļu sagatavošana..................................................................................................................................... 65
8.1.1 Prasības dzesētāja caurulēm .......................................................................................................................... 65
8.1.2 Dzesētāja caurules izolācija ............................................................................................................................ 66
8.2 Ūdens cauruļu sagatavošana .......................................................................................................................................... 66
8.2.1 Ūdens kontūra prasības.................................................................................................................................. 66
8.2.2 Izplešanās trauka sākotnējā spiediena aprēķināšanas formula..................................................................... 69
8.2.3 Ūdens tilpuma un plūsmas ātruma pārbaude ............................................................................................... 69
8.2.4 Izplešanās trauka sākotnējā spiediena maiņa................................................................................................ 72
8.2.5 Ūdens tilpuma pārbaude: piemēri ................................................................................................................. 72
8.3 Dzesēšanas šķidruma cauruļu pievienošana .................................................................................................................. 73
8.3.1 Dzesētāja cauruļu pievienošanu..................................................................................................................... 73
8.3.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā ..................................................................... 73
8.3.3 Norādes dzesētāja cauruļu pievienošanai ..................................................................................................... 74
8.3.4 Norādes cauruļu liekšanai .............................................................................................................................. 75
8.3.5 Caurules gala paplašināšana .......................................................................................................................... 75
8.3.6 Cauruļu galu cietlodēšana .............................................................................................................................. 76
8.3.7 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana.......................................................................... 76
8.3.8 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai........................................ 78
8.3.9 Dzesējošās vielas cauruļu pievienošana iekštelpu iekārtai............................................................................ 78
8.4 Dzesēšanas šķidruma cauruļu pārbaude........................................................................................................................ 79
8.4.1 Dzesētāja cauruļu pārbaude........................................................................................................................... 79
8.4.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes laikā ........................................................................... 79
8.4.3 Noplūžu pārbaude .......................................................................................................................................... 80
8.4.4 Vakuumžāvēšana ............................................................................................................................................ 80
8.4.5 Aukstumaģenta cauruļvadu izolēšana ........................................................................................................... 81
8.5 Dzesēšanas šķidruma uzpilde ......................................................................................................................................... 82
8.5.1 Dzesētāja uzpilde............................................................................................................................................ 82
8.5.2 Piesardzības pasākumi dzesētāja uzpildes laikā............................................................................................. 83
8.5.3 Papildu dzesēšanas šķidruma daudzuma noteikšana.................................................................................... 83
8.5.4 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma noteikšana .................................................................. 83
8.5.5 Papildu dzesētāja uzpilde ............................................................................................................................... 83
8.5.6 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana ........................................................ 84
8.6 Ūdens cauruļu pievienošana........................................................................................................................................... 84
8.6.1 Par ūdens cauruļu pievienošanu .................................................................................................................... 84
8.6.2 Piesardzības pasākumi ūdens cauruļu pievienošanas laikā ........................................................................... 85
8.6.3 Ūdens cauruļu pievienošana .......................................................................................................................... 85
8.6.4 Recirkulācijas cauruļu pievienošana .............................................................................................................. 87
8.6.5 Ūdens kontūra piepildīšana............................................................................................................................ 87
8.6.6 Karstā ūdens tvertnes uzpilde ........................................................................................................................ 87
8.6.7 Ūdens cauruļu izolēšana................................................................................................................................. 87
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
9 Elektroinstalācija 88
9.1 Par elektroinstalācijas vadu pievienošanu ..................................................................................................................... 88
9.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā .............................................................. 89
9.1.2 Norādes par elektroinstalācijas vadu pievienošanu ...................................................................................... 90
9.1.3 Standarta elektroinstalācijas komponentu specifikācija ............................................................................... 91
9.1.4 Par elektrisko saderību ................................................................................................................................... 91
9.1.5 Par vēlamā kWh nomināla barošanas bloku .................................................................................................. 91
9.1.6 Pārskats par elektriskajiem savienojumiem, izņemot ārējos izpildmehānismus .......................................... 92
9.2 Savienojumi ar āra iekārtu.............................................................................................................................................. 92
9.2.1 Elektroinstalācijas vadu pievienošana āra iekārtai ........................................................................................ 93
Uzstādītāja rokasgrāmata
3
Satura rādītājs
9.3 Savienojumi ar iekštelpu iekārtu .................................................................................................................................... 94
9.3.1 Elektrotīkla strāvas padeves avota pievienošana .......................................................................................... 98
9.3.2 Rezerves sildītāja strāvas padeves pievienošana........................................................................................... 100
9.3.3 Noslēgvārsta pievienošana............................................................................................................................. 102
9.3.4 Elektrības skaitītāju pievienošana .................................................................................................................. 103
9.3.5 Karstā ūdens sūkņa pievienošana .................................................................................................................. 104
9.3.6 Signāla izvada pievienošana ........................................................................................................................... 105
9.3.7 Pārslēgšanas uz ārējo siltuma avotu pievienošana........................................................................................ 106
9.3.8 Strāvas patēriņa digitālo ievadu pievienošana .............................................................................................. 107
9.3.9 Drošības termostata pieslēgšana (parasti aizvērts kontakts) ........................................................................ 108
9.3.10 Smart Grid pieslēgšana................................................................................................................................... 110
9.3.11 Lai pieslēgtu WLAN kasetni (tiek piegādāts kā papildaprīkojums) ................................................................ 114
9.4 Elektroinstalācijas vadu pievienošana iekštelpu iekārtai ............................................................................................... 114
10 Konfigurācija 116
10.1 Pārskats: konfigurācija .................................................................................................................................................... 116
10.1.1 Piekļuve visbiežāk lietotajām komandām ...................................................................................................... 117
10.2 Konfigurācijas vednis ...................................................................................................................................................... 119
10.3 Iespējamie ekrāni............................................................................................................................................................ 120
10.3.1 Iespējamie ekrāni: pārskats............................................................................................................................ 120
10.3.2 Sākuma ekrāns................................................................................................................................................ 121
10.3.3 Galvenās izvēlnes ekrāns................................................................................................................................ 124
10.3.4 Izvēlnes ekrāns................................................................................................................................................ 125
10.3.5 Iestatītās vērtības ekrāns................................................................................................................................ 125
10.3.6 Detalizēts ekrāns ar vērtībām ........................................................................................................................ 126
10.3.7 Grafika ekrāns: Piemērs.................................................................................................................................. 126
10.4 No laika apstākļiem atkarīga līkne .................................................................................................................................. 131
10.4.1 Kas ir no laikapstākļiem atkarīgā līkne?.......................................................................................................... 131
10.4.2 2 punktu līkne ................................................................................................................................................. 131
10.4.3 Līknes slīpums-nobīde .................................................................................................................................... 132
10.4.4 No laikapstākļiem atkarīgo līkņu izmantošana............................................................................................... 134
10.5 Iestatījumu izvēlne.......................................................................................................................................................... 136
10.5.1 Darbības traucējumi ....................................................................................................................................... 136
10.5.2 Telpa ............................................................................................................................................................... 136
10.5.3 Galvenā zona .................................................................................................................................................. 140
10.5.4 Papildu zona ................................................................................................................................................... 149
10.5.5 Telpu sildīšana ................................................................................................................................................ 154
10.5.6 Tvertne............................................................................................................................................................ 160
10.5.7 Lietotāja iestatījumi ........................................................................................................................................ 166
10.5.8 Informācija...................................................................................................................................................... 171
10.5.9 Uzstādītāja iestatījumi .................................................................................................................................... 172
10.5.10 Darbība ........................................................................................................................................................... 190
10.6 Izvēļņu struktūra: lietotāja iestatījumu pārskats............................................................................................................ 192
10.7 Izvēļņu struktūra: uzstādītāja iestatījumu pārskats........................................................................................................ 194
Uzstādītāja rokasgrāmata
4
11 Nodošana ekspluatācijā 195
11.1 Pārskats. Nodošana ekspluatācijā................................................................................................................................... 195
11.2 Piesardzības pasākumi, nododot ekspluatācijā.............................................................................................................. 196
11.3 Kontrolsaraksts pirms nodošanas ekspluatācijā............................................................................................................. 196
11.4 Kontrolsaraksts, nododot ekspluatācijā ......................................................................................................................... 197
11.4.1 Minimālais plūsmas ātrums............................................................................................................................ 197
11.4.2 Atgaisošanas funkcija ..................................................................................................................................... 197
11.4.3 Pārbaudes procedūra ..................................................................................................................................... 199
11.4.4 Izpildmehānisma pārbaudes procedūra ........................................................................................................ 200
11.4.5 Zemgrīdas apsildāmo lokšņu žāvēšana .......................................................................................................... 201
12 Nodošana lietotājam 205
13 Apkope un remonts 206
13.1 Pārskats: apkope un remonts......................................................................................................................................... 206
13.2 Tehniskās apkopes drošības piesardzības pasākumi...................................................................................................... 206
13.3 Ikgadējā apkope .............................................................................................................................................................. 207
13.3.1 Āra iekārtas ikgadējā apkope: pārskats.......................................................................................................... 207
13.3.2 Āra iekārtas ikgadējā apkope: norādījumi...................................................................................................... 207
13.3.3 Iekštelpu iekārtas ikgadējā apkope: pārskats ................................................................................................ 207
13.3.4 Iekštelpu iekārtas ikgadējā apkope: norādījumi ............................................................................................ 207
13.4 Karstā ūdens tvertnes izsūknēšana ................................................................................................................................ 209
13.5 Par ūdens filtra tīrīšanu problēmu gadījumā.................................................................................................................. 210
13.5.1 Ūdens filtra izņemšana ................................................................................................................................... 210
13.5.2 Ūdens filtra tīrīšana problēmu gadījumā ....................................................................................................... 211
13.5.3 Ūdens filtra uzstādīšana ................................................................................................................................. 212
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Satura rādītājs
14 Problēmu novēršana 213
14.1 Pārskats: problēmu novēršana ....................................................................................................................................... 213
14.2 Piesardzības pasākumi problēmu novēršanas laikā ....................................................................................................... 213
14.3 Problēmu novēršana, vadoties pēc simptomiem........................................................................................................... 214
14.3.1 Pazīme: iekārta NESILDA vai NEDZESĒ, kā paredzams................................................................................... 214
14.3.2 Pazīme: karstais ūdens NESASNIEDZ vēlamo temperatūru........................................................................... 215
14.3.3 Pazīme: kompresors NESĀK darbu (telpas apsilde vai karstā ūdens uzsildīšana) ......................................... 215
14.3.4 Pazīme: pēc iedarbināšanas no sistēmas dzirdama burbuļojoša skaņa ........................................................ 215
14.3.5 Pazīme: sūknis rada troksni (kavitācija) ......................................................................................................... 216
14.3.6 Pazīme: spiedvārsts atveras ........................................................................................................................... 216
14.3.7 Pazīme: ūdens spiedvārstam ir noplūde ........................................................................................................ 217
14.3.8 Pazīme: telpa NETIEK pietiekami apsildīta pie zemākas āra temperatūras .................................................. 218
14.3.9 Pazīme: spiediens krāna punktā ir uz laiku netipiski augsts .......................................................................... 219
14.3.10 Pazīme: dekoratīvie paneļi tiek stumti prom, jo tvertne ir izpletusies.......................................................... 219
14.3.11 Pazīme: tvertnes dezinfekcijas funkcija NAV izpildīta pareizi (AHkļūda)...................................................... 219
14.4 Problēmu risināšana, izmantojot kļūdu kodus ............................................................................................................... 219
14.4.1 Lai parādītu palīdzības tekstu darbības traucējumu gadījumā...................................................................... 220
14.4.2 Kļūdu kodi: pārskats ....................................................................................................................................... 220
15 Likvidēšana 225
15.1 Pārskats: likvidēšana ....................................................................................................................................................... 225
15.2 Atsūknēšana.................................................................................................................................................................... 225
15.3 Piespiedu dzesēšanas sākšana un apturēšana ............................................................................................................... 226
16 Tehniskie dati 228
16.1 Cauruļu sistēma: āra iekārta........................................................................................................................................... 228
16.2 Cauruļu shēma: iekštelpu iekārta ................................................................................................................................... 230
16.3 Elektroinstalācijas shēma: āra iekārta............................................................................................................................ 232
16.4 Elektroinstalācijas shēma: iekštelpu iekārta................................................................................................................... 234
16.5 1.tabula – Telpā pieļaujamais dzesētāja maksimālais apjoms: iekštelpu iekārta......................................................... 241
16.6 2.tabula – Minimālā grīdas platība: iekštelpu iekārta ................................................................................................... 242
16.7 3.tabula – Minimālā ventilācijas atveres platība dabiskai ventilācijai: iekštelpu iekārta ............................................. 242
16.8 ESPlīkne: iekštelpu iekārta ............................................................................................................................................. 244
17 Glosārijs 245
18 Uz vietas veicamo iestatījumu tabula 246
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
5
1 | Vispārīgas drošības piesardzības pasākumi
1 Vispārīgas drošības piesardzības pasākumi
Šajā nodaļā
1.1 Informācija par dokumentāciju .............................................................................................................................................. 6
1.1.1 Brīdinājumu un simbolu nozīme ............................................................................................................................ 6
1.2 Informācija uzstādītājam ........................................................................................................................................................ 7
1.2.1 Vispārīgi .................................................................................................................................................................. 7
1.2.2 Uzstādīšanas vieta .................................................................................................................................................. 8
1.2.3 Aukstumaģents — R410A vai R32 gadījumā.......................................................................................................... 9
1.2.4 Ūdens...................................................................................................................................................................... 10
1.2.5 Elektrība.................................................................................................................................................................. 11
1.1 Informācija par dokumentāciju
▪ Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo
dokumentu tulkojumi.
▪ Šajā dokumentā aprakstītie drošības pasākumi attiecas uz ļoti svarīgām tēmām
un ir rūpīgi jāievēro.
▪ Sistēmas uzstādīšana un visas darbības, kas aprakstītas uzstādīšanas
rokasgrāmatā un uzstādītāja uzziņu rokasgrāmatā, JĀVEIC pilnvarotam
uzstādītājam.
1.1.1 Brīdinājumu un simbolu nozīme
BĪSTAMI!
Norāda situāciju, kas izraisa nāvi vai nopietnu savainošanos.
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
Norāda situāciju, kas var izraisīt elektrotrieciena saņemšanu.
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
Norāda situāciju, kad ļoti augstā vai zemā temperatūrā ir iespējami apdegumi/
applaucēšanās.
BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS
Norāda iespējami sprādzienbīstamu situāciju.
Uzstādītāja rokasgrāmata
6
BRĪDINĀJUMS
Norāda situāciju, kas var izraisīt nāvi vai nopietnu savainošanos.
BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS
UZMANĪBU!
Norāda situāciju, kas var izraisīt nāvi vai arī vieglu vai vidēji smagu savainošanos.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
1 | Vispārīgas drošības piesardzības pasākumi
PAZIŅOJUMS
Norāda situāciju, kas var izraisīt aprīkojuma vai īpašuma bojājumus.
INFORMĀCIJA
Norāda noderīgus padomus vai papildinformāciju.
Uz iekārtas izmantotie simboli:
Simbols Paskaidrojums
Pirms uzstādīšanas izlasiet uzstādīšanas un ekspluatācijas
rokasgrāmatu, kā arī elektriskās shēmas instrukciju.
Pirms apkopes un servisa darbu veikšanas izlasiet apkopes
rokasgrāmatu.
Plašāku informāciju skatiet uzstādītāja un lietotāja uzziņu
rokasgrāmatā.
Iekārtā ir rotējošas detaļas. Ievērojiet piesardzību, veicot
iekārtas apkopi vai pārbaudi.
Dokumentācijā izmantotie simboli:
Simbols Paskaidrojums
1.2 Informācija uzstādītājam
1.2.1 Vispārīgi
Ja neprotat uzstādīt vai lietot iekārtu, tad vērsieties pie izplatītāja.
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
▪ Darbības laikā un uzreiz pēc tās neskarieties pie dzesētāja caurulēm, ūdens
caurulēm un iekšējām daļām. Tās var būt pārāk karstas vai pārāk aukstas.
Nogaidiet, līdz to temperatūra atgriezīsies normas robežās. Ja tomēr
nepieciešams tām pieskarties, valkājiet aizsargcimdus.
▪ NEPIESKARIETIES noplūdušam dzesētājam.
Norāda attēla nosaukumu vai atsauci uz to.
Piemērs: " 1–3 att." nozīmē "3.attēls 1.nodaļā".
Norāda tabulas nosaukumu vai atsauci uz to.
Piemērs: " 1–3 tab." nozīmē "3.tabula 1.nodaļā".
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
BRĪDINĀJUMS
Nepareiza aprīkojuma vai piederumu uzstādīšana var izraisīt elektrotriecienu,
īssavienojumu, noplūdes, aizdegšanos vai citādi bojāt aprīkojumu. Izmantojiet tikai
piederumus, papildaprīkojumu un rezerves daļas, kuras ražojis vai apstiprinājis
uzņēmums Daikin.
BRĪDINĀJUMS
Nodrošiniet, lai uzstādīšana, pārbaudes un izmantotie materiāli atbilstu piemērojamo
likumdošanas aktu prasībām (papildus Daikin dokumentācijā aprakstītajām
instrukcijām).
Uzstādītāja rokasgrāmata
7
1 | Vispārīgas drošības piesardzības pasākumi
UZMANĪBU!
Veicot ierīces uzstādīšanu, apkopi vai remontu, izmantojiet atbilstošu personas
aizsargaprīkojumu (aizsargcimdus, aizsargbrilles utt.).
BRĪDINĀJUMS
Noplēsiet un izmetiet plastmasas iepakojuma maisiņus, lai ar tiem neviens
nespēlētos, it īpaši bērni. Pretējā gadījumā iespējams nosmakšanas risks.
BRĪDINĀJUMS
Veiciet atbilstošus pasākumus, lai nepieļautu to, ka iekārtu kā patvērumu izmanto
nelieli dzīvnieki. Nelieli dzīvnieki, saskaroties ar elektriskajām daļām, var izraisīt
nepareizu darbību, dūmošanu vai aizdegšanos.
UZMANĪBU!
NEAIZTIECIET iekārtas gaisa ievadu un alumīnija ribas.
UZMANĪBU!
▪ Uz iekārtas augšējās virsmas NENOVIETOJIET nekādus objektus un aprīkojumu.
▪ NESĒDIET, NEKĀPIET un NESTĀVIET uz iekārtas.
Saskaņā ar attiecīgiem likumdošanas aktiem var būt nepieciešams līdz ar
izstrādājumu piegādāt žurnālu, kas satur vismaz šādas ziņas: informāciju par
apkopi, remontu, pārbaudes rezultātiem, dīkstāves periodiem utt.
Pieejamā vietā uz izstrādājuma JĀBŪT sniegtai arī šādai informācijai:
▪ Instrukcija par sistēmas izslēgšanu ārkārtas gadījumos.
▪ Ugunsdzēsēju, policijas un slimnīcas nosaukums un adrese.
▪ Pakalpojuma kontaktdati— nosaukums, adrese, diena sun nakts tālruņa numuri.
Instrukcija par šāda žurnāla sastādīšanu ir iekļauta Eiropas standartāEN378.
1.2.2 Uzstādīšanas vieta
▪ Ap iekārtu atstājiet pietiekami daudz brīvas vietas, lai nodrošinātu gaisa
cirkulāciju un varētu veikt iekārtas remontu.
▪ Pārliecinieties, ka virsma uz kuras veic uzstādīšanu, izturēs iekārtas svaru un
vibrāciju.
▪ Gādājiet, lai telpā būtu laba ventilācija. NEDRĪKST aizsegt ventilācijas atveres.
PAZIŅOJUMS
Lai ārpus telpām uzstādāmajā iekārtā neiekļūtu ūdens, darbus ir ieteicams veikt sausā
un skaidrā laikā.
Uzstādītāja rokasgrāmata
8
▪ Nodrošiniet, lai iekārta būtu nolīmeņota.
NEUZSTĀDIET iekārtu tālāk minētajās vietās.
▪ Vietās, kur pastāv potenciāli sprādzienbīstama atmosfēra.
▪ Vietās, kur atrodas mašinērija, kas izdala elektromagnētiskos viļņus.
Elektromagnētiskie viļņi var traucēt vadības sistēmai un izraisīt aprīkojuma
darbības traucējumus.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
1 | Vispārīgas drošības piesardzības pasākumi
▪ Vietās, kur pastāv aizdegšanās risks uzliesmojošu gāzu noplūdes (piemēram,
krāsas šķīdinātāja vai benzīna iztvaikojumi), oglekļa šķiedru un uzliesmojošu
putekļu klātbūtnes dēļ.
▪ Vietās, kur rodas korozīvas gāzes (piemēram, sērskābes gāze). Vara cauruļu vai
lodēto savienojumu korozija var izraisīt dzesētāja noplūdes.
1.2.3 Aukstumaģents — R410A vai R32 gadījumā
Ja tiek izmantots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai
attiecīgā lietojuma uzstādītāja uzziņu rokasgrāmatā.
PAZIŅOJUMS
Nodrošiniet, lai dzesējošās vielas cauruļu uzstādīšana tiktu veikta saskaņā ar
piemērojamo likumdošanu. Eiropā piemērojamais standarts ir EN378.
PAZIŅOJUMS
Gādājiet, lai ārējie cauruļvadi NEBŪTU noslogoti.
BRĪDINĀJUMS
Pārbaužu laikā NEKAD nelietojiet produktā spiedienu, kas ir lielāks par maksimālo
pieļaujamo spiedienu (kas norādīts datu plāksnītē uz iekārtas).
BRĪDINĀJUMS
Veiciet pietiekamus drošības pasākumus aukstumaģenta noplūdes gadījumā. Ja
noplūst aukstumaģenta gāze, nekavējoties izvēdiniet telpu. Iespējamie riski:
▪ Pārāk liela aukstumaģenta koncentrācija slēgtā telpā var izraisīt skābekļa
trūkumu.
▪ Ja gāzveida aukstumaģents nonāk saskarē ar uguni, var rasties indīga gāze.
BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS
Izsūknēšana— aukstumaģenta noplūde. Ja vēlaties izsūknēt sistēmu un ir noplūde
aukstumaģenta kontūrā:
▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas funkciju, ar kuru varat visu
aukstumaģentu no sistēmas pārsūknēt ārējā blokā. Iespējamās sekas: Iespējama
kompresora aizdegšanās un sprādziens, ja gaiss ieplūst kompresorā, kad tas
darbojas.
▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai NEDARBINĀTU iekārtas kompresoru.
BRĪDINĀJUMS
VIENMĒR veiciet aukstumaģenta atgūšanu. NEPIEĻAUJIET aukstumaģenta noplūdi
apkārtējā vidē. Izmantojiet vakuumsūkni, lai atgaisotu iekārtu.
PAZIŅOJUMS
Kad visas caurules ir savienotas, pārbaudiet, vai nav gāzes noplūdes. Gāzes noplūdes
noteikšanai izmantojiet slāpekli.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
9
1 | Vispārīgas drošības piesardzības pasākumi
PAZIŅOJUMS
▪ Lai novērstu kompresora darbības traucējumus, NEDRĪKST iepildīt vairāk par
norādīto aukstumaģenta daudzumu.
▪ Kad nepieciešams atvērt aukstumaģenta sistēmu, ar aukstumaģentu jārīkojas
saskaņā ar attiecīgajiem noteikumiem.
BRĪDINĀJUMS
Nodrošiniet, lai sistēmā nebūtu skābekļa. Dzesētāju drīkst uzpildīt tikai pēc tam, kad
ir veikta noplūdes pārbaude un vakuumžāvēšana.
Iespējamās sekas: Kompresora pašaizdegšanās un eksplozija, jo skābeklis iekļūst
strādājošā kompresorā.
▪ Ja nepieciešama atkārtota uzpilde, sk. iekārtas datu plāksnīti. Tur ir norādīts
aukstumaģenta tips un vajadzīgais daudzums.
▪ Iekārta fabrikā ir piepildīta ar aukstumaģentu, bet dažām sistēmām var būt
nepieciešama papildu uzpildīšana atkarībā no cauruļu izmēriem un to garuma.
▪ Lietojiet tikai šajā sistēmā izmantotajam dzesēšanas šķidrumam paredzētos rīkus,
lai nodrošinātu spiedienizturību un novērstu svešķermeņu iekļūšanu sistēmā.
▪ Dzesēšanas šķidruma uzpildīšana tiek veikta šādi:
Ja Tad
Tiek lietota sifona caurule
(piemēram, cilindram ir apzīmējums
Veiciet uzpildīšanu ar augšupvērstu
cilindru.
“Pievienots šķidruma uzpildīšanas
sifons”)
Sifona caurule NETIEK lietota Veiciet uzpildīšanu ar lejupvērstu
cilindru.
▪ Lēnām atveriet dzesēšanas cilindrus.
▪ Uzpildiet dzesētāju šķidruma veidā. Ja tiks pievienots gāzes veida dzesētājs, var
tikt traucēta darbība.
UZMANĪBU!
Pēc aukstumaģenta iepildīšanas procedūras beigām vai procedūras pārtraukumā
uzreiz noslēdziet aukstumaģenta tvertnes vārstu. Ja vārstu NENOSLĒDZ uzreiz, tad
atlikušā spiediena ietekmē var tikt iepildīts lieks aukstumaģenta daudzums.
Iespējamās sekas: Nepareizs aukstumaģenta daudzums.
1.2.4 Ūdens
Uzstādītāja rokasgrāmata
10
Ja tiek lietots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai attiecīgā
lietojuma uzstādītāja uzziņu rokasgrāmatā.
PAZIŅOJUMS
Pārliecinieties, vai ūdens kvalitāte atbilst ES direktīvā 98/83EK noteiktajām prasībām.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
1.2.5 Elektrība
1 | Vispārīgas drošības piesardzības pasākumi
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
▪ Pirms noņemat slēdžu kārbas vāku, izveidojat elektriskos savienojumus vai
pieskaraties elektriskajām daļām, pilnībā IZSLĒDZIET strāvas padevi.
▪ Pirms apkopes veikšanas atvienojiet barošanu uz vairāk nekā 10 minūtēm un
izmēriet spriegumu uz galvenās ķēdes kondensatoru vai elektrotehnisko detaļu
spailēm. Šim spriegumam JĀBŪT mazākam par 50VDC, lai jūs varētu pieskarties
ķēdes elektrotehniskajām detaļām. Spaiļu atrašanās vieta ir parādīta elektriskā
vadojuma shēmā.
▪ NEAIZTIECIET elektriskās daļas ar mitrām rokām.
▪ NEATSTĀJIET iekārtu bez uzraudzības, kad ir noņemts apkopes vāks.
BRĪDINĀJUMS
Ja rūpnīcā NAV uzstādīts galvenais slēdzis vai cits atvienošanas līdzeklis, kas kontaktus
atvieno visos polos, nodrošinot pilnīgu atvienošanu atbilstoši pārsprieguma III
kategorijas nosacījumiem, tas ir OBLIGĀTI jāiekļauj fiksētajā elektroinstalācijā.
BRĪDINĀJUMS
▪ Izmantojiet TIKAI vara vadus.
▪ Gādājiet, lai ārējie vadi atbilstu attiecīgo noteikumu prasībām.
▪ Ārējā elektroinstalācija ir jāveido atbilstoši iekārtas komplektācijā iekļautajai
elektroinstalācijas shēmai.
▪ NESASPIEDIET saišķī esošos kabeļus un gādājiet, lai tie nesaskartos ar caurulēm un
asām malām. Nodrošiniet, lai spaiļu savienojumiem netiktu pielietots ārējs
spiediens.
▪ Noteikti ierīkojiet zemējumu. NESAVIENOJIET iekārtas zemējumu ar komunālā
tīkla caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums var
izraisīt elektriskās strāvas triecienu.
▪ Noteikti izmantojiet atsevišķu energoapgādes avotu. NEKAD neizmantojiet
energoapgādes avotu, kas tiek koplietots ar citu ierīci.
▪ Noteikti uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Noteikti ierīkojiet noplūdstrāvas aizsardzību. Ja to neizdara, tad iespējams
elektriskās strāvas trieciens vai aizdegšanās.
▪ Kad uzstādāt noplūdstrāvas aizsardzību, pārbaudiet, vai tā ir saderīga ar invertoru
(izturīga pret augstfrekvences elektrisko troksni), lai izvairītos no nevajadzīgas
noplūdstrāvas aizsardzības nostrādāšanas.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
UZMANĪBU!
▪ Kad pieslēdzat elektrisko barošanu, pirms elektrisko savienojumu izveidošanas ir
jāierīko zemējums.
▪ Kad atvienojat elektrisko barošanu, strāvas padeves vadi ir jāatvieno pirms
zemējuma atvienošanas.
▪ Vadu garumam starp barošanas vada atslogotāju un spaiļu paneli jābūt tādam, lai
strāvas vadus varētu pieslēgt pirms zemējuma gadījumam, ja strāvas vads tiktu
atrauts no atslogotāja.
Uzstādītāja rokasgrāmata
11
1 | Vispārīgas drošības piesardzības pasākumi
PAZIŅOJUMS
Piesardzības pasākumi strāvas kabeļu uzstādīšanas laikā:
▪ Strāvas spaiļu blokam NEPIEVIENOJIET dažāda biezuma vadus (vaļīgs strāvas vads
var radīt pārlieku lielu karšanu).
▪ Pievienojot vienāda diametra vadus, dariet to, kā parādīts attēlā iepriekš.
▪ Vadiem lietojiet paredzētajai strāvai atbilstošus vadus un stingri pievienojiet, pēc
tam nostipriniet tos, lai novērstu ārējā spiediena izplešanos ārpus spaiļu plates.
▪ Lai pievilktu spaiļu skrūves, lietojiet atbilstošu skrūvgriezi. Skrūvgriezis ar mazu
galvu var sabojāt skrūves galviņu un nenodrošinās pareizu pievilkšanu.
▪ Pārvelkot spaiļu skrūves, tās var salauzt.
Uzstādiet elektrības kabeļus vismaz 1 m attālumā no televizoriem un
radioaparātiem, lai novērstu traucējumus. Atkarībā no radioviļņiem 1 m attālums
var nebūt pietiekams.
BRĪDINĀJUMS
▪ Pēc elektroinstalācijas darbu pabeigšanas pārliecinieties, vai visas elektriskās
daļas un spailes elektrisko daļu kārbā ir droši savienotas.
▪ Pirms iekārtas iedarbināšanas pārliecinieties, vai visi pārsegi ir aizvērti.
PAZIŅOJUMS
Attiecināms tikai tad, ja barošanas blokam ir trīs fāzes un kompresoram ir
ieslēgšanas/izslēgšanas iespēja.
Ja pēc īslaicīga elektropadeves traucējuma iespējama pretfāze un produkta darbības
laikā strāvas padeve tiek ieslēgta un izslēgta, pievienojiet lokālu pretfāzes
aizsardzības ķēdi. Produktu darbinot pretfāzē, var sabojāt kompresoru un citas daļas.
Uzstādītāja rokasgrāmata
12
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
2 | Informācija par dokumentāciju
2 Informācija par dokumentāciju
Šajā nodaļā
2.1 Par šo dokumentu................................................................................................................................................................... 13
2.2 Uzstādītāja atsauces rokasgrāmata īsumā............................................................................................................................. 14
2.1 Par šo dokumentu
Mērķauditorija
Pilnvaroti uzstādītāji
Dokumentācijas komplekts
Šis dokuments ir daļa no dokumentācijas komplekta. Pilns komplekts sastāv no
tālāk norādītajiem dokumentiem.
▪ Vispārīgas drošības piesardzības pasākumi:
- Drošības instrukcijas, kas jāizlasa pirms uzstādīšanas
- Formāts: drukāts dokuments (iekštelpu iekārtas kastē)
▪ Iekštelpu iekārtas uzstādīšanas rokasgrāmata:
- Uzstādīšanas instrukcijas
- Formāts: drukāts dokuments (iekštelpu iekārtas kastē)
▪ Ārpus telpām uzstādāmās iekārtas uzstādīšanas rokasgrāmata:
- Uzstādīšanas instrukcijas
- Formāts: Drukāts dokuments (ārpus telpām uzstādāmās iekārtas kastē)
▪ Uzstādītāja rokasgrāmata:
- Sagatavošanās uzstādīšanai, laba prakse, atsauces informācija…
- Formāts: Digitāli faili vietnē http://www.daikineurope.com/support-and-
manuals/product-information/
▪ Pielikuma grāmata papildaprīkojumam:
- Papildinformācija par papildaprīkojuma uzstādīšanu
- Formāts: drukāts dokuments (iekštelpās uzstādāmās iekārtas kastē) + Digitāli
faili vietnē http://www.daikineurope.com/support-and-manuals/product-
information/
Komplektā iekļautās dokumentācijas jaunākās pārskatītās versijas var būt
pieejamas reģionālajā Daikin tīmekļa vietnē vai no jūsu izplatītāja.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo
dokumentu tulkojumi.
Tehniskie dati
▪ Jaunāko tehnisko datu apakškopa ir reģionālajā Daikin tīmekļa vietnē (publiski
pieejama).
▪ Jaunāko tehnisko datu pilnais komplekts ir vietnē Daikin Business Portal
(nepieciešama autentifikācija).
Uzstādītāja rokasgrāmata
13
2 | Informācija par dokumentāciju
2.2 Uzstādītāja atsauces rokasgrāmata īsumā
Nodaļa Apraksts
Vispārīgas drošības piesardzības
pasākumi
Drošības instrukcijas, kas jāizlasa pirms
uzstādīšanas
Informācija par dokumentāciju Aprakstīts, kāda dokumentācija ir pieejama
uzstādītājam
Informācija par iepakojumu Iekārtas izpakošanas un tās piederumu
izņemšanas norādījumi
Informācija par iekārtām un
papildaprīkojumu
▪ Iekārtas noteikšana
▪ Iespējamās iekārtu kombinācijas un
papildaprīkojums
Norādes par lietošanu Dažādi sistēmas uzstādīšanas veidi
Sagatavošanās Nepieciešamās darbības un zināšanas pirms
došanās uz vietas
Uzstādīšana Nepieciešamās darbības un zināšanas, lai
uzstādītu sistēmu
Konfigurācija Nepieciešamās darbības un zināšanas, lai
konfigurētu sistēmu pēc tās uzstādīšanas
Nodošana ekspluatācijā Nepieciešamās darbības un zināšanas, lai
uzsāktu iekārtas lietošanu pēc tās
konfigurēšanas
Nodošana lietotājam Informācija, kas jānodod un jāizskaidro
lietotājam
Apkope un remonts Iekārtas apkalpe un apkope
Problēmu novēršana Rīcība problēmu gadījumā
Likvidēšana Sistēmas likvidēšana
Tehniskie dati Sistēmas specifikācijas
Glosārijs Terminu skaidrojums
Uz vietas veicamo iestatījumu
tabula
Tabula, kura jāaizpilda uzstādītājam un jāuzglabā
lietošanai vēlāk
Piezīme: Lietotāja atsauces rokasgrāmatā ir
pieejama arī uzstādītāja iestatījumu tabula. Šo
tabulu ir jāaizpilda uzstādītājam un jānodod
lietotājam.
Uzstādītāja rokasgrāmata
14
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
3 | Īpaši drošības noteikumi uzstādītājam
3 Īpaši drošības noteikumi uzstādītājam
Vienmēr ievērojiet šādus drošības norādījumus un noteikumus.
Norādēs par lietošanu (skat.
UZMANĪBU!
Ja ir vairāk nekā viena izplūdes ūdens zona, galvenajā zonā VIENMĒR nepieciešams
uzstādīt jaucējvārsta staciju, lai samazinātu (apsildei)/palielinātu (dzesēšanai)
izplūdes ūdens temperatūru, kad papildu zonā ir pieprasījums.
Uzstādīšanas vieta (skat.
"7.1Uzstādīšanas vietas sagatavošana"[444]
BRĪDINĀJUMS
Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram:
atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).
BRĪDINĀJUMS
NELIETOJIET atkārtoti tādas dzesētāja caurules, kas tikušas izmantotas ar citu
dzesētāju. Nomainiet dzesētāja caurules vai rūpīgi iztīriet.
BRĪDINĀJUMS
▪ Nedurt un nededzināt.
▪ Atkausēšanas procesa paātrināšanai neizmantojiet nekādus citus līdzekļus,
izņemot ražotāja ieteiktos.
▪ Ņemiet vērā, ka aukstumaģentsR32 ir BEZ smaržas.
"6Norādes par lietošanu"[429]
)
)
BRĪDINĀJUMS
No mehāniskiem bojājumiem pasargātu iekārtu uzglabā labi vēdināmā telpā, kur nav
aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai elektriskā sildītāja,
kas pastāvīgi darbojas); telpas izmēriem jābūt atbilstošiem tālāk minētajiem.
Dzesētāja uzpilde (skat.
BRĪDINĀJUMS
Ja sistēmā uzpildītā dzesētāja kopējais apjoms ir ≥1,84kg (t.i., ja cauruļu garums ir
≥27 m), jums ir jāievēro prasības par minimālo grīdas platību iekštelpu iekārtai.
Papildinformāciju skatiet šeit: "7.1.3 Iekštelpās ievietojamās iekārtas uzstādīšanas
vietas prasības"[448].
UZMANĪBU!
Lai kompresors netiktu sabojāts, NEUZPILDIET vairāk par noteikto dzesētāja tilpumu.
BRĪDINĀJUMS
▪ Izmantojiet tikai aukstumaģentu R32. Citas vielas var izraisīt sprādzienu un
nelaimes gadījumus.
▪ R32 satur fluorētas siltumnīcefekta gāzes. Tā globālās sasilšanas potenciāla (GWP)
vērtība ir 675. Neizlaidiet šo gāzi atmosfērā.
▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet aizsargcimdus un
aizsargbrilles.
"8.5Dzesēšanas šķidruma uzpilde"[482]
)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
15
3 | Īpaši drošības noteikumi uzstādītājam
a
Elektroinstalācija (skat.
BRĪDINĀJUMS
Pārliecinieties, ka elektrības vadi NEPIESKARAS dzesētāja gāzes caurulei, kas var ļoti
sakarst.
a Dzesētāja gāzes caurule
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
BRĪDINĀJUMS
Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.
UZMANĪBU!
Lai garantētu, ka iekārta ir pilnībā sazemēta, vienmēr pievienojiet rezerves sildītāja
strāvas padevi un sazemējuma kabeli.
"9Elektroinstalācija"[488]
)
BRĪDINĀJUMS
Rezerves sildītājam IR JĀBŪT īpaši paredzētam barošanas blokam, un tam IR JĀBŪT
aizsargātam ar drošības ierīcēm, kuras tiek pieprasītas saskaņā ar spēkā esošajiem
tiesību aktiem.
Konfigurācija (skat.
UZMANĪBU!
Dezinfekcijas funkcijas iestatījumus NEPIECIEŠAMS konfigurēt uzstādītājam atbilstoši
spēkā esošajiem noteikumiem.
UZMANĪBU!
Nodrošiniet, lai dezinfekcijas funkcijas sākuma laiku [5.7.3] ar noteikto ilgumu [5.7.5]
NEVARĒTU pārtraukt iespējamie karstā ūdens padeves pieprasījumi.
BRĪDINĀJUMS
Ņemiet vērā, ka karstā ūdens temperatūra karstā ūdens krānā ir vienāda ar vērtību,
kas atlasīta iestatījumā [2-03] pēc dezinfekcijas darbības.
Kad augsta karstā ūdens temperatūra var radīt traumu risku, pie karstā ūdens
tvertnes karstā ūdens izvada ir jāuzstāda jaucējvārsts (iegādājams atsevišķi). Šim
jaucējvārstam ir jānodrošina, ka karstā ūdens temperatūra nekad nevar būt augstāka
par iestatīto maksimumu. Maksimālai atļautajai karstā ūdens temperatūrai ir jābūt
atlasītai atbilstoši piemērojamiem tiesību aktiem.
"10Konfigurācija"[4116]
)
Uzstādītāja rokasgrāmata
16
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
3 | Īpaši drošības noteikumi uzstādītājam
UZMANĪBU!
Nodrošiniet, ka tiek ievēroti visi 5. norādē iekļautie noteikumi, kad divvērtīga
darbības funkcija ir iespējota.
Daikin NEUZŅEMAS atbildību par jebkāda veida bojājumiem, kas radušies neievērojot
šos noteikumus.
Apkope un remonts (skat.
UZMANĪBU!
Ūdens, kas nāk no vārsta, var būt ļoti karsts.
BRĪDINĀJUMS
Ja ir bojāti iekšējie vadi, ražotājam, tā apkalpes pārstāvim vai līdzīgi kvalificētai
personai tie ir jānomaina.
UZMANĪBU!
Neskatoties uz to, ka ūdens kontūrs ir iztukšots, neliels ūdens daudzums var izlīt laikā,
kad izņemat magnētisko filtru/netīrumu separatoru no filtra korpusa. OBLIGĀTI
saslaukiet izlijušo ūdeni.
UZMANĪBU!
Lai pasargātu no bojājumiem caurules, kas ir pieslēgtas pie magnētiskā filtra/
netīrumu separatora, ir ieteicams veikt šo procedūru, kad magnētiskais filtrs/
netīrumu separators ir noņemts no iekārtas.
UZMANĪBU!
Magnētiskā filtra/netīrumu separatora atvēršana ir nepieciešama TIKAI nopietnu
problēmu gadījumā. Šo darbību labāk vispār neveikt visā magnētiskā filtra/netīrumu
separatora kalpošanas laikā.
"13Apkope un remonts"[4206]
)
UZMANĪBU!
Pārbaudiet blīvgredzenu stāvokli un nomainiet, ja nepieciešams. Pirms uzstādīšanas
samitriniet blīvgredzenus.
UZMANĪBU!
Pārliecinieties, ka attaisījāt ūdens kontūra vārstu (ja ir) uz izplešanās trauku, pretējā
gadījumā radīsies pārspiediens.
Problēmu novēršana (skat.
BRĪDINĀJUMS
Novērsiet riska situāciju radīšanu nejaušas termoslēdža atiestatīšanas rezultātā —
strāvu šai ierīcei NEDRĪKST padot caur ārēju pārslēdzējierīci, piemēram, taimeri, kā arī
to nedrīkst pievienot kontūram, kuru regulāri IESLĒDZ vai IZSLĒDZ komunālo
pakalpojumu uzņēmums.
"14Problēmu novēršana"[4213]
)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
17
3 | Īpaši drošības noteikumi uzstādītājam
BRĪDINĀJUMS
▪ Veicot iekārtas slēdžu kārbas pārbaudi, VIENMĒR nodrošiniet, lai iekārta būtu
atvienota no strāvas padeves. Izslēdziet attiecīgo jaudas slēdzi.
▪ Ja ir tikusi aktivizēta drošības ierīce, apturiet iekārtu un noskaidrojiet drošības
ierīces aktivizēšanas iemeslu pirms tās atiestatīšanas. NEKĀDĀ GADĪJUMĀ
nešuntējiet drošības ierīces un nemainiet to vērtības uz vērtībām, kas atšķiras no
rūpnīcas noklusējuma iestatījumiem. Ja nevarat atrast problēmas cēloni,
sazinieties ar iekārtas izplatītāju.
BRĪDINĀJUMS
Siltuma izstarotāju vai kolektoru atgaisošana. Pirms siltuma izstarotāju vai
kolektoru atgaisošanas pārbaudiet, vai lietotāja saskarnes sākuma ekrānā ir redzams
vai .
▪ Ja nē, atgaisošanu varat veikt nekavējoties.
▪ Ja ir, pārbaudiet, vai telpā, kurā vēlaties veikt atgaisošanu, ir pietiekami laba
ventilācija. Iemesls: Dzesētājs var noplūst ūdens ķēdē un pēc tam telpā, veicot
siltuma izstarotāju vai kolektoru atgaisošanu.
Likvidēšana (skat.
"15Likvidēšana"[4225]
BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS
Izsūknēšana— aukstumaģenta noplūde. Ja vēlaties izsūknēt sistēmu un ir noplūde
aukstumaģenta kontūrā:
▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas funkciju, ar kuru varat visu
aukstumaģentu no sistēmas pārsūknēt ārējā blokā. Iespējamās sekas: Iespējama
kompresora aizdegšanās un sprādziens, ja gaiss ieplūst kompresorā, kad tas
darbojas.
▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai NEDARBINĀTU iekārtas kompresoru.
3.1 Instrukcija iekārtai ar aukstumaģentuR32
BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS
Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.
BRĪDINĀJUMS
▪ Nedurt un nededzināt.
▪ Atkausēšanas procesa paātrināšanai neizmantojiet nekādus citus līdzekļus,
izņemot ražotāja ieteiktos.
▪ Ņemiet vērā, ka aukstumaģentsR32 ir BEZ smaržas.
)
Uzstādītāja rokasgrāmata
18
BRĪDINĀJUMS
No mehāniskiem bojājumiem pasargātu iekārtu uzglabā labi vēdināmā telpā, kur nav
aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai elektriskā sildītāja,
kas pastāvīgi darbojas); telpas izmēriem jābūt atbilstošiem tālāk minētajiem.
BRĪDINĀJUMS
Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst Daikin instrukcijām un
attiecīgiem tiesību aktiem (piemēram, valsts noteikumiem par gāzes izmantošanu) un
ka šos darbus veic tikai pilnvarots personāls.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
3 | Īpaši drošības noteikumi uzstādītājam
BRĪDINĀJUMS
Ja viena vai vairākas telpas ir savienotas ar iekārtu, izmantojot kanālu sistēmu, tad
lūdzam pārliecināties, ka:
▪ nav aktīvu aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai
elektriskā sildītāja), ja grīdas platība ir mazāka par A (m²),
▪ kanālos nav uzstādītas papildu ierīces, kuras ar kļūt par aizdegšanās avotu
(piemēram, karsta virsma ar temperatūru virs 700°C un elektriskais pārslēgs),
▪ kanālos tiek izmantotas tikai ražotāja atļautas papildu ierīces,
▪ gaisa ieplūde UN izplūde ir tieši savienota ar to pašu telpu, izmantojot kanālus.
Gaisa ieplūdei vai izplūdei NEDRĪKST izmantot, piemēram, iekarinātos griestus.
PAZIŅOJUMS
▪ Jāveic piesardzības pasākumi, lai izvairītos no pārmērīgas vibrācijas vai pulsācijas
aukstumaģenta cauruļvados.
▪ Aizsargierīces, cauruļvadus un veidgabalus pēc iespējas sargājiet no nelabvēlīgas
vides ietekmes.
▪ Jāparedz un jāņem vērā garu cauruļvada posmu izstiepšanās un saraušanās.
▪ Cauruļvadi saldēšanas sistēmās jāprojektē un jāuzstāda tā, lai līdz minimumam
samazinātu iespēju, ka hidrauliskais trieciens sabojā sistēmu.
▪ Iekštelpu bloki un caurules ir droši jāuzstāda un jāaizsargā tā, lai nevarētu notikt
nejaušs aprīkojuma vai cauruļu bojājums, piemēram, pārvietojot mēbeles vai
veicot rekonstrukcijas darbus.
UZMANĪBU!
NEIZMANTOJIET iespējamus aizdegšanās avotus, meklējot vai konstatējot
aukstumaģenta noplūdi.
PAZIŅOJUMS
▪ Atkārtoti NEIZMANTOJIET lietotus savienojumus un vara blīves.
▪ Uzstādīšanas laikā starp dzesētāja sistēmas daļām ierīkotajiem savienojumiem ir
jābūt pieejamiem apkopes veikšanai.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
19
4 | Informācija par iepakojumu
1 2
4 Informācija par iepakojumu
Šajā nodaļā
4.1 Pārskats. Informācija par iepakojumu.................................................................................................................................... 20
4.2 Ārējais bloks............................................................................................................................................................................ 20
4.2.1 Āra iekārtas izpakošana.......................................................................................................................................... 20
4.2.2 Rīkošanās ar ārējo bloku ........................................................................................................................................ 21
4.2.3 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana................................................................................. 21
4.3 Iekštelpu iekārta ..................................................................................................................................................................... 22
4.3.1 Iekšējā bloka izpakošana ........................................................................................................................................ 22
4.3.2 Piederumu izņemšana no iekšējā bloka................................................................................................................. 22
4.3.3 Rīkošanās ar iekšējo bloku ..................................................................................................................................... 23
4.1 Pārskats. Informācija par iepakojumu
Šajā nodaļā ir aprakstīta rīcība pēc iepakotā iekšējā un ārējā bloka piegādāšanas
uzstādīšanas vietā.
Neaizmirstiet tālāk minēto:
▪ Piegādājot iekārtu, PĀRBAUDIET, vai tā nav bojāta. Nekavējoties PAZIŅOJIET
transporta uzņēmuma pretenziju aģentam par visiem bojājumiem.
4.2 Ārējais bloks
4.2.1 Āra iekārtas izpakošana
▪ Iekārtu tās oriģinālajā iepakojumā nogādājiet pēc iespējas tuvāk tās galīgās
uzstādīšanas vietai, lai neradītu no transportēšanas bojājumiem.
▪ Iepriekš sagatavojiet maršrutu, pa kuru nogādāsiet bloku telpās.
Uzstādītāja rokasgrāmata
20
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
4.2.2 Rīkošanās ar ārējo bloku
2
1
1
1 Pārvietojiet iekārtu, izmantojot siksnu no kreisās puses un rokturi no labās
puses. Lai novērstu siksnas atvienošanos no iekārtas, vienlaicīgi velciet abus
siksnas galus.
4 | Informācija par iepakojumu
UZMANĪBU!
Lai izvairītos no savainojumiem, NEAIZTIECIET iekārtas gaisa ievadu un alumīnija
ribas.
4.2.3 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
2 Rīkojoties ar iekārtu:
▪ Abus siksnas galus turiet vienā līmenī.
▪ Jūsu mugurai jābūt taisnai.
3 Pēc iekārtas uzstādīšanas noņemiet siksnu no iekārtas, pavelkot siksnas 1 galu.
1 Paceliet ārpus telpām uzstādāmo iekārtu. Skatiet šeit: "4.2.2 Rīkošanās ar
ārējo bloku"[421].
2 Noņemiet piederumus iepakojuma apakšdaļā.
Uzstādītāja rokasgrāmata
21
4 | Informācija par iepakojumu
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
1 2
8×
1×2×
4×
1×
4× 1×
1× 1× 1× 1×
a b c
h i jd e f g
4.3 Iekštelpu iekārta
4.3.1 Iekšējā bloka izpakošana
a Ārpus telpām uzstādāmās iekārtas uzstādīšanas rokasgrāmata
b Etiķete par fluoru saturošām siltumnīcefekta gāzēm
c Etiķete par fluoru saturošām siltumnīcefekta gāzēm vairākās valodās
d Enerģijas marķējums
e Iekārtas montāžas plāksne
f Skrūves, uzgriežņi, paplāksnes, atsperpaplāksnes un vadu skava
4.3.2 Piederumu izņemšana no iekšējā bloka
Uzstādītāja rokasgrāmata
22
a Ūdens kontūra noslēgšanas vārsti
b Pārspiediena apiešanas vārsts
c WLAN kasetne
d Vispārīgas drošības piesardzības pasākumi
e Pielikuma grāmata papildaprīkojumam
f Iekštelpu iekārtas uzstādīšanas rokasgrāmata
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
4.3.3 Rīkošanās ar iekšējo bloku
b
a a
b
Iekārtas pārnešanai izmantojiet rokturus, kas atrodas tās aizmugurē un apakšā.
4 | Informācija par iepakojumu
g Ekspluatācijas rokasgrāmata
h Noslēgšanas vārstu blīvgredzeni (telpu apsildes ūdens kontūrs)
i Atsevišķi iegādājamu noslēgšanas vārstu blīvgredzeni (karstā ūdens kontūrs)
j Blīvēšanas lente zemsprieguma vadu ievadam
a Rokturi iekārtas aizmugurē
b Rokturi iekārtas apakšā. Uzmanīgi sagāziet iekārtu uz aizmuguri, lai varētu saskatīt
rokturus.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
23
5 | Informācija par iekārtām un papildaprīkojumu
5 Informācija par iekārtām un
papildaprīkojumu
Šajā nodaļā
5.1 Pārskats. Informācija par iekārtām un papildaprīkojumu...................................................................................................... 24
5.2 Identifikācija............................................................................................................................................................................ 24
5.2.1 Identifikācijas uzlīme: āra iekārta .......................................................................................................................... 24
5.2.2 Identifikācijas etiķete: Iekšējais bloks .................................................................................................................... 25
5.3 Iekārtu un papildaprīkojumu kombinēšana ........................................................................................................................... 25
5.3.1 Iespējamās āra iekārtas opcijas ............................................................................................................................. 25
5.3.2 Pieejamais iekštelpu iekārtas papildaprīkojums.................................................................................................... 26
5.3.3 Iespējamās iekštelpu iekārtu un āra iekārtu kombinācijas ................................................................................... 28
5.1 Pārskats. Informācija par iekārtām un papildaprīkojumu
Šajā nodaļā ietvertā informācija:
▪ Āra iekārtas identifikācija
▪ Iekštelpu iekārtas identifikācija
▪ Āra iekārtas aprīkošana ar opcijām
▪ Iekštelpu iekārtas kombinācija ar papildaprīkojumu
5.2 Identifikācija
PAZIŅOJUMS
Vienlaikus uzstādot vai apkalpojot vairākas iekārtas, NESAJAUCIET apkalpes paneļus
starp dažādiem modeļiem.
5.2.1 Identifikācijas uzlīme: āra iekārta
Atrašanās vieta
Uzstādītāja rokasgrāmata
24
Modeļa identifikācija
Piemērs: ERGA06DAV3 A
Kods Skaidrojums
ER Eiropas dalītais āra siltumsūknis
G Vidēja ūdens temperatūra— apkārtējās vides zona: –10~
−20°C
A Dzesētājs R32
06 Jaudas klase
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
5 | Informācija par iekārtām un papildaprīkojumu
Kods Skaidrojums
DA Modeļa sērija
V3 Barošanas bloks
A A=Austrijas modelis
[—]=Ne-Austrijas-modelis
5.2.2 Identifikācijas etiķete: Iekšējais bloks
Atrašanās vieta
Modeļa identifikācija
Piemērs: EHVZ04S18EA6V
Kods Apraksts
E Eiropas modelis
HV Uz grīdas uzstādīta iekštelpu iekārta ar iebūvētu tvertni
Z Dubultās zonas modelis
04 Jaudas klase
S Iebūvētās tvertnes materiāls: nerūsējošais tērauds
18 Iebūvētās tvertnes tilpums
EA Modeļa sērija
6V Rezerves sildītāja modelis
5.3 Iekārtu un papildaprīkojumu kombinēšana
INFORMĀCIJA
Iespējams, ka dažas opcijas jūsu valstī nav pieejamas.
5.3.1 Iespējamās āra iekārtas opcijas
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Drenāžas pannas komplekts (EKDP008D)
Drenāžas pannas komplekts ir nepieciešams, lai savāktu notekūdeņus no āra
iekārtas. Drenāžas pannas komplekta sastāvdaļas:
▪ Drenāžas panna
▪ Uzstādīšanas kronšteini
Uzstādīšanas norādījumus skatiet drenāžas pannas uzstādīšanas rokasgrāmatā.
Drenāžas pannas sildītājs (EKDPH008CA)
Drenāžas pannas sildītājs ir nepieciešams, lai novērstu drenāžas pannas aizsalšanu.
Uzstādītāja rokasgrāmata
25
5 | Informācija par iekārtām un papildaprīkojumu
Šo papildaprīkojumu ieteicams uzstādīt aukstākos apgabalos, kuros novērojama
zema gaisa temperatūra vai iespējama spēcīga snigšana.
Lai uzstādītu, skatiet drenāžas pannas sildītāja uzstādīšanas rokasgrāmatu.
Uveida sijas (EKFT008D)
Uveida sijas ir uzstādīšanai paredzētie kronšteini, uz kuriem iespējams izvietot āra
iekārtu.
Šo papildaprīkojumu ieteicams uzstādīt aukstākos apgabalos, kuros novērojama
zema gaisa temperatūra vai iespējama spēcīga snigšana.
Uzstādīšanas norādījumus skatiet āra iekārtas uzstādīšanas rokasgrāmatā.
Skaņu slāpējošs pārsegs (EKLN08A1)
Skaņas jutīgās vietās (piemēram, guļamistabas tuvumā) varat uzstādīt skaņu
slāpējošo pārsegu, lai samazinātu āra iekārtas darbības troksni.
Jūs varat uzstādīt skaņu slāpējošo pārsegu:
▪ Uz montāžas kājiņām uz zemes. Ir jāspēj izturēt 200kg.
▪ Uz balsteņiem pie sienas. Ir jāspēj izturēt 200kg.
Ja uzstādāt skaņu slāpējošo pārsegu, jums ir jāuzstāda arī kāds no tālāk
norādītajiem papildaprīkojumiem:
▪ Ieteicams: drenāžas pannas komplekts (ar drenāžas pannas sildītāju vai bez tā)
▪ Uveida sijas
Uzstādīšanas norādījumus skatiet skaņu slāpējošā pārsega uzstādīšanas
rokasgrāmatā.
5.3.2 Pieejamais iekštelpu iekārtas papildaprīkojums
Lietotāja saskarne, kas tiek lietota kā telpas termostats (BRC1HHDA)
▪ Lietotāja saskarni, kas tiek lietota kā telpas termostats, var izmantot tikai
kombinācijā ar lietotāja saskarni, kas ir savienota ar iekštelpu iekārtu.
▪ Lietotāja saskarne, kas tiek lietota kā telpas termostats, ir jāuzstāda telpā, kuras
temperatūra ir jākontrolē.
Uzstādīšanas norādījumus skatiet lietotāja saskarnes, kas tiek lietota kā telpas
termostats, uzstādīšanas un ekspluatācijas rokasgrāmatā.
Telpas termostats (EKRTWA, EKRTR1)
Iekštelpu iekārtai iespējams pievienot papildu telpas termostatu. Šo termostatu
iespējams pievienot ar vadiem (EKRTWA) vai bez vadiem (EKRTR1).
Uzstādīšanas norādījumus skatiet telpas termostata uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikumu grāmatā.
Uzstādītāja rokasgrāmata
26
Bezvadu termostata attālais sensors (EKRTETS)
Varat lietot attālo iekštelpu temperatūras sensoru (EKRTETS) tikai apvienojumā ar
bezvadu termostatu (EKRTR1).
Uzstādīšanas norādījumus skatiet telpas termostata uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikumu grāmatā.
Digitālais I/O PCB (EKRP1HBAA)
Digitālais I/O PCB ir nepieciešams šo signālu nodrošināšanai:
▪ Signāla izvade
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
5 | Informācija par iekārtām un papildaprīkojumu
▪ Telpu dzesēšanas/apsildes IESLĒGŠANAS/IZSLĒGŠANAS izvade
▪ Pārslēgšanās uz ārējo siltuma avotu
Uzstādīšanas norādījumus skatiet digitālā I/O PCB uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikuma grāmatā.
Pieprasījuma PCB (EKRP1AHTA)
Lai iespējotu strāvas patēriņa kontroli, izmantojot digitālo ievadi, jums jāuzstāda
pieprasījuma PCB.
Uzstādīšanas norādījumus skatiet pieprasījuma PCB uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikumu grāmatā.
Attālais iekštelpu sensors (KRCS01-1)
Pēc noklusējuma iekštelpu lietotāja interfeisa sensoru var lietot kā temperatūras
sensoru.
Attālo iekštelpu sensoru var uzstādīt kā papildaprīkojumu, lai citā vietā noteiktu
telpas temperatūru.
Uzstādīšanas norādījumus skatiet tālvadības iekštelpu sensora uzstādīšanas
rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.
INFORMĀCIJA
▪ Attālo iekštelpu sensoru var lietot tikai tādā gadījumā, ja lietotāja interfeiss ir
konfigurēts ar telpas termostata funkcionalitāti.
▪ Var pievienot tikai attālo iekštelpu sensoru vai attālo āra sensoru.
Attālais āra sensors (EKRSCA1)
Pēc noklusējuma sensors āra iekārtas iekšpusē var tikt lietots, lai noteiktu āra
temperatūru.
Kā papildaprīkojumu var uzstādīt attālo āra sensoru, lai citā vietā noteiktu āra
temperatūru (piemēram, izvairītos no tiešiem saules stariem) un iegūtu uzlabotu
sistēmas darbību.
Uzstādīšanas norādījumus skatiet attālā āra sensora uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikuma grāmatā.
INFORMĀCIJA
Var pievienot tikai attālo iekštelpu sensoru vai attālo āra sensoru.
PC kabelis (EKPCCAB4)
Izmantojot PC kabeli, izveidojiet iekštelpu iekārtas slēdžu kārbas un datora
savienojumu. Tas sniedz iespēju atjaunināt iekštelpu iekārtas programmatūru.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādīšanas norādījumus skatiet PC kabeļa uzstādīšanas rokasgrāmatā.
Cauruļu liekšanas komplekts (EKHVTC)
Ja iekštelpu iekārta tiek uzstādīta šaurā vietā, var uzstādīt cauruļu liekšanas
komplektu, lai atvieglotu pieslēgšanu pie iekštelpu iekārtas dzesēšanas šķidruma un
gāzes savienojumiem.
Uzstādīšanas norādījumus skatiet cauruļu liekšanas komplekta uzstādīšanas
rokasgrāmatā.
Uzstādītāja rokasgrāmata
27
5 | Informācija par iekārtām un papildaprīkojumu
Siltumsūkņa konvektors (FWXV)
Lai nodrošinātu telpas apsildi/dzesēšanu, var izmantot siltumsūkņa konvektorus
(FWXV).
Uzstādīšanas norādījumus skatiet siltumsūkņa konvektoru uzstādīšanas
rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.
LAN adapteris vadībai ar viedtālruni + Smart Grid lietotnes (BRP069A61)
Jūs varat uzstādīt šo LAN adapteri, lai:
▪ Vadītu sistēmu, izmantojot viedtālruņa lietotni.
▪ Izmantotu sistēmu dažādās Smart Grid lietotnēs.
Uzstādīšanas norādījumus skatiet LAN adaptera uzstādīšanas rokasgrāmatā.
LAN adapteris vadībai ar viedtālruni (BRP069A62)
Jūs varat uzstādīt šo LAN adapteri, lai vadītu sistēmu, izmantojot viedtālruņa
lietotni.
Uzstādīšanas norādījumus skatiet LAN adaptera uzstādīšanas rokasgrāmatā.
WLAN adaptera modulis (BRP069A71)
WLAN kasetne (tiek pieslēgta pie MMI), kas tiek piegādāts kā iekštelpu iekārtas
piederums. Vai arī (piemēram, ja signāla stiprums ir vājš), varat uzstādīt
papildaprīkojuma bezvadu LAN adaptera moduli BRP069A71.
Uzstādīšanas norādījumus skatiet WLAN adaptera moduļa uzstādīšanas
rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.
Smart Grid releja komplekts (EKRELSG)
Papildaprīkojuma Smart grid releja komplekts ir jāuzstāda, ja ir augstsprieguma
Smart Grid kontakti (EKRELSG).
Uzstādīšanas norādījumus skatiet sadaļā "9.3.10Smart Grid pieslēgšana"[4110].
5.3.3 Iespējamās iekštelpu iekārtu un āra iekārtu kombinācijas
Iekštelpu iekārta Āra iekārta
ERGA04 ERGA06 ERGA08
EHVZ04 O — —
EHVZ08 — O O
Uzstādītāja rokasgrāmata
28
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
6 Norādes par lietošanu
Šajā nodaļā
6.1 Pārskats. Norādes par lietošanu............................................................................................................................................. 29
6.2 Telpu apsildes sistēmas iestatīšana........................................................................................................................................ 29
6.2.1 Vairākas telpas— divas LWTzonas ....................................................................................................................... 30
6.3 Karstā ūdens tvertnes iestatīšana .......................................................................................................................................... 32
6.3.1 Sistēmas izkārtojums— iebūvēta DHWtvertne ................................................................................................... 32
6.3.2 DHWtvertnes tilpuma un vēlamās temperatūras atlase ...................................................................................... 33
6.3.3 Iestatīšana un konfigurēšana— DHWtvertne ...................................................................................................... 34
6.3.4 Tūlītēja karstā ūdens DHWsūknis.......................................................................................................................... 34
6.3.5 Dezinfekcijas DHWsūknis ...................................................................................................................................... 35
6.4 Enerģijas mērīšanas iestatīšana.............................................................................................................................................. 36
6.4.1 Saražotais siltums ................................................................................................................................................... 36
6.4.2 Patērētā enerģija .................................................................................................................................................... 36
6.4.3 Normāla strāvas padeves kWh norma................................................................................................................... 37
6.4.4 Vēlamā kWh nomināla barošanas bloks ................................................................................................................ 38
6.5 Jaudas patēriņa kontroles iestatīšana.................................................................................................................................... 39
6.5.1 Pastāvīga jaudas ierobežošana .............................................................................................................................. 40
6.5.2 Jaudas ierobežošanu aktivizē digitālā ievade ........................................................................................................ 40
6.5.3 Jaudas ierobežošana process................................................................................................................................. 42
6.6 Āra temperatūras sensora iestatīšana ................................................................................................................................... 42
6 | Norādes par lietošanu
6.1 Pārskats. Norādes par lietošanu
Šo norāžu par lietošanu mērķis ir sniegt īsu pārskatu par siltumsūkņa sistēmas
iespējām.
PAZIŅOJUMS
▪ Norādēs par lietošanu sniegtie attēli ir tikai atsaucei, un tos NEVAR izmantot kā
detalizētus hidraulikas sistēmas rasējumus. Detalizēti hidraulikas sistēmas izmēri
un stabilizācijas iestatījumi NAV parādīti, un tā ir uzstādītāja atbildība.
▪ Siltumsūkņa darbības optimizēšanas konfigurācijas iestatījumu papildinformāciju
skatiet šeit: "10Konfigurācija"[4116].
Šajā nodaļā ir ietvertas tālāk sniegtās norādes par lietošanu.
▪ Telpu apsildes/dzesēšanas sistēmas iestatīšana
▪ Telpu apsildes papildu apsildes avota iestatīšana
▪ Karstā ūdens tvertnes iestatīšana
▪ Enerģijas mērīšanas iestatīšana
▪ Jaudas patēriņa kontroles iestatīšana
▪ Āra temperatūras sensora iestatīšana
6.2 Telpu apsildes sistēmas iestatīšana
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Daikin siltumsūkņa sistēma piegādā izplūdes ūdeni siltuma izstarotājiem vienā vai
vairākās telpās.
Tā kā sistēma nodrošina plašas temperatūras vadības iespējas, lai kontrolētu katras
telpas temperatūru, vispirms nepieciešams atbildēt uz tālāk norādītajiem
jautājumiem:
▪ Cik daudz telpu tiek apsildītas, izmantojot Daikin siltumsūkņasistēmu?
Uzstādītāja rokasgrāmata
29
6 | Norādes par lietošanu
a
▪ Kāda veida siltuma izstarotāji tiek lietoti katrā telpā un kāda ir paredzētā izplūdes
ūdens temperatūra?
Tiklīdz telpas apsildes prasības ir izprastas, Daikin iesaka ievērot tālāk sniegtās
norādes par iestatīšanu.
PAZIŅOJUMS
Ja tiek lietots ārējais telpas termostats, ārējais telpas termostats kontrolē telpu
aizsardzību pret aizsalšanu. Taču telpas aizsardzība pret aizsalšanu ir iespējama tikai
tad, ja [C.2] Telpas sildīšana/dzesēšana=Iesl..
PAZIŅOJUMS
Ja uzstādāt šo iekārtu izmantošanai vienā zonā, tad:
Iestatīšana. Ierīkojiet apiešanu starp telpu apsildes ūdens ievadi un papildu zonas
izvadi (=tiešā zona). NEPĀRTRAUCIET ūdens plūsmu, aiztaisot noslēgšanas vārstus.
a Apiešana
Konfigurācija. Veiciet iestatīšanu uz vietas [7-02]=0 (Zonu skaits = Viena zona).
6.2.1 Vairākas telpas— divas LWTzonas
Šī iekārta ir paredzēta ūdens nodrošināšanai ar 2 dažādām temperatūrām. Tipiska
sistēma sastāv no zemgrīdas apsildes ar zemāku temperatūru un radiatoriem ar
augstāku ūdens temperatūru.
Šajā dokumentā:
▪ Galvenā zona = zona ar zemāko paredzēto temperatūru
▪ Papildu zona = zona ar augstāko paredzēto temperatūru
Ierasts piemērs:
Telpa (zona) Siltuma izstarotāji: paredzētā
Dzīvojamā telpa (galvenā zona) Zemgrīdas apsilde: 35°C
Guļamistabas (papildu zona) Siltumsūkņa konvektori: 45°C
temperatūra
Uzstādītāja rokasgrāmata
30
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Iestatīšana
B
A
D
E
C
b
a a
6 | Norādes par lietošanu
A Papildu izplūdes ūdens temperatūras zona
B 1.telpa
C 2.telpa
D Galvenā izplūdes ūdens temperatūras vērtības zona
E 3.telpa
a Siltumsūkņa konvektoru tālvadības pults
b Attiecīgā Cilvēka komforta saskarne (BRC1HHDA tiek izmantota kā telpas
termostats)
INFORMĀCIJA
Spiediena regulēšanas vārstu nepieciešams uzstādīt pirms jaukšanas vārstiem. Tas ir
nepieciešams, lai garantētu pareizu ūdens plūsma balansu starp galveno izplūdes
ūdens temperatūras zonu un papildu izplūdes ūdens temperatūras zonu atbilstoši
nepieciešamajai abu ūdens temperatūras zonu kapacitātei.
▪ Galvenai zonai: telpas temperatūru kontrolē lietotāja saskarne, kas tiek izmantota
kā telpas termostats (papildaprīkojums EKRUDAS).
▪ Papildu zonai:
- Ārējais termostats ir tieši pievienots pie iekštelpu iekārtas.
- Telpas vēlamā temperatūra ir iestatīta, izmantojot ārējo termostatu un
radiatoru termostatiskos vārstus katrā telpā.
- Ārējā termostata apsildes pieprasījuma signāls ir pieslēgts pie iekštelpu iekārtas
digitālās ievades (X2M/35a un X2M/30). Iekštelpu iekārta nodrošinās vēlamo
papildu izplūdes ūdens temperatūru tikai tad, kad ir faktisks pieprasījums.
▪ Lietotāja saskarne, kas ir iebūvēta iekštelpu iekārtā, nosaka telpas darbības
režīmu. Ņemiet vērā, ka darbības režīms katrā siltumsūkņakonvektoru tālvadības
pultī ir jāiestata tā, lai tas atbilstu iekštelpu iekārtai.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
31
6 | Norādes par lietošanu
A
a
b
Konfigurācija
Iestatījums Vērtība
Iekārtas temperatūras kontrole:
▪ #: [2.9]
2 (Telpas termostats): lēmums par
iekārtas darbību tiek pieņemts, ņemot
vērā lietotāja interfeisa apkārtējo
▪ Kods: [C-07]
temperatūru.
Piezīme:
▪ Galvenā telpa= lietotāja interfeiss tiek
izmantots kā telpas termostats.
▪ Citas telpas = ārējā telpas termostata
funkcionalitāte
Ūdens temperatūras zonu skaits:
1 (Dubultā zona): galvenā un papildu
▪ #: [4.4]
▪ Kods: [7-02]
Siltumsūkņa konvektoru lietošanas
gadījumā:
Ārējais telpas termostats papildu zonai:
1 (1 kontakts): ja izmantotais ārējais
telpas termostats vai
siltumsūkņakonvektors var nosūtīt tikai
sildīšanas IESLĒGŠANAS/IZSLĒGŠANAS
▪ #: [3.A]
stāvokli.
▪ Kods: [C-06]
Noslēgšanas vārsta izvade Iestatiet, lai sekotu sildīšanas
pieprasījumam galvenā zonā.
Ieguvumi
▪ Komforts. Viedā telpas termostata funkcionalitāte, balstoties uz faktisko telpas
temperatūru (modulāciju), var samazināt vai paaugstināt nepieciešamo izplūdes
ūdens temperatūru.
▪ Efektivitāte.
- Atkarībā no pieprasījuma iekštelpu iekārta nodrošina dažādas izplūdes ūdens
temperatūras, kas atbilst dažādu siltuma izstarotāju paredzētajām
temperatūras vērtībām.
- Zemgrīdas apsildei labākā veiktspēja ir ar siltumsūkņa sistēmu.
6.3 Karstā ūdens tvertnes iestatīšana
6.3.1 Sistēmas izkārtojums— iebūvēta DHWtvertne
Uzstādītāja rokasgrāmata
32
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
A Karstais ūdens
a Aukstā ūdens IEVADE
b Karstā ūdens IZVADE
6.3.2 DHWtvertnes tilpuma un vēlamās temperatūras atlase
Cilvēki izjūt ūdeni kā karstu, kad tā temperatūra ir 40°C. Tādēļ karstā ūdens
patēriņš vienmēr tiek norādīts kā ekvivalents karstā ūdens daudzums pie 40°C.
Tomēr DHWtvertnei varat iestatīt karstāku temperatūru (piemēram: 53°C), kas pēc
tam tiek sajaukta ar auksto ūdeni (piemēram: 15°C).
DHWtvertnes tilpuma un vēlamās temperatūras atlase:
1 Jānosaka karstā ūdens patēriņš (ekvivalents karstā ūdens daudzums 40°C
temperatūrā).
2 Jānosaka DHWtvertnes tilpums un vēlamā temperatūra.
Karstā ūdens patēriņa noteikšana
Atbildiet uz tālāk norādītajiem jautājumiem un aprēķiniet karstā ūdens patēriņu
(ekvivalents karstā ūdens daudzums 40°C temperatūrā), izmantojot parastu ūdens
tilpumu:
Jautājums Ierasts ūdens tilpums
6 | Norādes par lietošanu
Cik mazgāšanās reižu dušā nepieciešams
dienas laikā?
Cik mazgāšanās reižu vannā
1mazgāšanās reize=10min×10l/
min=100l
1vanna=150l
nepieciešams dienas laikā?
Cik daudz ūdens ir nepieciešams
1izlietne=2min×5l/min=10l
virtuves izlietnē dienas laikā?
Vai ir nepieciešams vēl karstais ūdens? —
Piemērs: Ja karstā ūdens patēriņš vienai ģimenei (4 cilvēki) dienā ir tāds, kā
norādīts tālāk:
▪ 3mazgāšanās reizes dušā
▪ 1mazgāšanās reize vannā
▪ 3izlietņu apjomi
Karstā ūdens patēriņš ir (3×100l)+(1×150l)+(3×10l)=480l
DHWtvertnes tilpuma un vēlamās temperatūras noteikšana
Formula Piemērs
V1=V2+V2 × (T2−40)/(40−T1) Ja:
▪ V2=180l
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
▪ T2=54°C
▪ T1=15°C
Tad V1=280l
V2=V1×(40−T1)/(T2−T1) Ja:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Tad V2=307l
Uzstādītāja rokasgrāmata
33
6 | Norādes par lietošanu
f
a
g
h
i
c
b
V1Karstā ūdens patēriņš (ekvivalents karstā ūdens daudzums 40°C
temperatūrā)
V2Nepieciešamais karstā ūdens tvertnes tilpums
T2DHWtvertnes temperatūra
T1Aukstā ūdens temperatūra
Iespējamie DHWtvertnes tilpumi
Tips Iespējamie tilpumi
Iebūvēta DHWtvertne ▪ 180l
▪ 230l
Padomi par enerģijas taupīšanu
▪ Ja karstā ūdens patēriņš ikdienā atšķiras, varat ieprogrammēt nedēļas grafiku ar
katrai dienai atšķirīgu vēlamo DHWtvertnes temperatūru.
▪ Jo zemāka ir vēlamā DHW tvertnes temperatūra, jo ekonomiskāka tā ir. Atlasot
lielāku DHWtvertni, varat pazemināt vēlamo DHWtvertnes temperatūru.
▪ Siltumsūknis pats var saražot maksimāli 55°C karstu ūdeni (50°C, ja ir zema āra
temperatūra). Siltumsūknī integrētā elektriskā pretestība var palielināt šo
temperatūru. Tomēr tādējādi tiek patērēts vairāk enerģijas. Iesakām vēlamo
DHW tvertnes temperatūru iestatīt zemāk par 55°C, lai izvairītos no rezerves
sildītāja izmantošanas.
▪ Jo augstāka ir āra temperatūra, jo labāka siltumsūkņaveiktspēja.
- Ja elektroenerģijas cena dienā un naktī ir vienāda, mēs iesakām DHW tvertni
uzsildīt dienā.
- Ja elektroenerģijas cena naktī ir zemāka, mēs iesakām DHW tvertni uzsildīt
naktī.
▪ Kad siltumsūknis saražo karsto ūdeni, to nevar lietot telpas apsildīšanai. Ja
nepieciešams vienlaicīgi sildīt karsto ūdeni un telpas, iesakām karsto ūdeni ražot
naktī un laikā, kad nepieciešams mazāk apsildīt telpas.
6.3.3 Iestatīšana un konfigurēšana— DHWtvertne
▪ Ja ir liels karstā ūdens patēriņš, DHWtvertni varat uzsildīt vairākas reizes dienā.
▪ Lai DHWtvertni uzsildītu līdz vēlamajai temperatūrai, varat lietot tālāk norādītos
enerģijas avotus:
- Siltumsūkņa termodinamiskais cikls
- Elektriskais rezerves sildītājs
▪ Lai uzzinātu papildinformāciju par karstā ūdens ražošanai izmantotā enerģijas
patēriņa optimizēšanu, skatiet: "10Konfigurācija"[4116].
6.3.4 Tūlītēja karstā ūdens DHWsūknis
Uzstādītāja rokasgrāmata
34
Iestatīšana
a Iekštelpu iekārta
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
▪ Pievienojot DHWsūkni, krānā tūlītēji ir pieejams karstais ūdens.
c
a
b
d f
e g
h
i
▪ DHWsūknis un uzstādīšanas piederumi ir iegādājami atsevišķi, un uzstādītājs ir
atbildīgs par to. Informāciju par elektrības vadu pieslēgšanu skatiet "9.3.5Karstā
ūdens sūkņa pievienošana"[4104].
Lai uzzinātu papildinformāciju par recirkulācijas savienojuma pieslēgšanu: skatiet
"8.6.4Recirkulācijas cauruļu pievienošana"[487].
Konfigurācija
▪ Papildinformāciju skatiet šeit: "10Konfigurācija"[4116].
▪ Varat ieprogrammēt grafiku, lai ar lietotāja interfeisu kontrolētu DHW sūkni.
Papildinformāciju skatiet lietotāja atsauces rokasgrāmatā.
6.3.5 Dezinfekcijas DHWsūknis
Iestatīšana
6 | Norādes par lietošanu
b Karstā ūdenstvertne
c Karstā ūdens sūknis (iegādājams atsevišķi)
f Mazgātājs (iegādājams atsevišķi)
g Aukstais ūdens
h Karstā ūdens IZVADE
i Recirkulācijas savienojums
a Iekštelpu iekārta
b Karstā ūdenstvertne
c Karstā ūdens sūknis (iegādājams atsevišķi)
d Sildelements (iegādājams atsevišķi)
e Pretvārsts (iegādājams atsevišķi)
f Mazgātājs (iegādājams atsevišķi)
g Aukstais ūdens
h Karstā ūdens IZVADE
i Recirkulācijas savienojums
▪ DHW sūknis ir āra piederums, un par tā uzstādīšanu atbildīgs ir uzstādītājs.
Informāciju par elektrības vadu pieslēgšanu skatiet "9.3.5 Karstā ūdens sūkņa
pievienošana"[4104].
▪ Ja spēkā esošie tiesību akti pieprasa temperatūru, kas ir augstāka par tvertnes
maksimālo iestatīto vērtību dezinfekcijas laikā (skat. [2-03] uz vietas veicamo
iestatījumu tabulā), varat pieslēgt DWH sūkni un sildelementu tā, kā aprakstīts
iepriekš.
▪ Ja pēc spēkā esošajiem noteikumiem ir nepieciešama ūdens cauruļu dezinfekcija
līdz krānam, DHWsūkni un sildītāja elementu (ja nepieciešams) varat pievienot,
kā norādīts iepriekš.
Konfigurācija
Ar iekštelpu iekārtu var kontrolēt DHW sūkņa darbību. Papildinformāciju skatiet
šeit: "10Konfigurācija"[4116].
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
35
6 | Norādes par lietošanu
6.4 Enerģijas mērīšanas iestatīšana
▪ Izmantojot lietotāja interfeisu, varat nolasīt tālāk minētos enerģijas datus:
- Saražotais siltums
- Patērētā enerģija
▪ Varat nolasīt enerģijas datus:
- Telpu apsildei
- Telpu dzesēšanai
- Karstā ūdens ražošana
▪ Varat nolasīt enerģijas datus:
- Mēnesim
- Gadam
INFORMĀCIJA
Aprēķinātais saražotais siltums un patērētā enerģija ir novērtējums, kura precizitāte
netiek garantēta.
6.4.1 Saražotais siltums
▪ Saražotais siltums tiek aprēķināts iekšēji, balstoties uz tālāk norādīto:
▪ Iestatīšana un konfigurēšana: papildu aprīkojums nav nepieciešams.
6.4.2 Patērētā enerģija
Lai noteiktu patērēto enerģiju, varat izmantot tālāk norādītās metodes:
▪ Aprēķināšana
▪ Mērīšana
INFORMĀCIJA
Saražotā siltuma aprēķināšanai izmantotie sensori ir kalibrēti automātiski.
- Izplūdes un ieplūdes ūdens temperatūra
- Plūsmas ātrums
INFORMĀCIJA
Nevarat apvienot patērētās enerģijas aprēķinu (piemēram, rezerves sildītāja) un
patērētās enerģijas mērījumus (piemēram, āra iekārtas). Ja tā rīkojaties, enerģijas
dati nav derīgi.
Uzstādītāja rokasgrāmata
36
Patērētās enerģijas aprēķināšana
▪ Patērētā enerģija tiek aprēķināta iekšēji, balstoties uz tālāk norādīto:
- Āra iekārtas faktiskā jaudas ievade
- Rezerves sildītāja iestatītā kapacitāte
- Spriegums
▪ Iestatīšana un konfigurēšana: lai iegūtu precīzus enerģijas datus, izmēriet
kapacitāti (pretestības mērījums) un, izmantojot lietotāja saskarni, iestatiet
kapacitāti rezerves sildītājam (1.darbība).
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Patērētās enerģijas mērīšana
▪ Ieteicamā metode augstākas precizitātes dēļ.
▪ Nepieciešams uzstādīt ārējos jaudas mērītājus.
▪ Iestatīšana un konfigurēšana: kad lietojat elektriskos jaudas mērītājus, lietotāja
saskarnē iestatiet katra jaudas mērītāja impulsu/kWh skaitu.
INFORMĀCIJA
Kad mērāt elektrības jaudas patēriņu, pārliecinieties, vai VISĀM sistēmas jaudas
ievades vietām ir pievienoti elektriskās jaudas mērītāji.
6.4.3 Normāla strāvas padeves kWh norma
Galvenais nosacījums
Pietiek ar vienu jaudas mērītāju, kas pārklāj visu sistēmu.
Iestatīšana
Pievienojiet jaudas mērītāju pie X5M/5 un X5M/6. Skatiet šeit: "9.3.4 Elektrības
skaitītāju pievienošana"[4103].
6 | Norādes par lietošanu
Jaudas mērītāja veids
Ja ir šāda situācija… Lietojiet… jaudas mērītāju
▪ Vienas fāzes āra iekārta
▪ Rezerves sildītājs, kam strāvas padeve
nāk no vienas fāzes pieslēguma (t.i.,
rezerves sildītāja modelis ir *3V vai
*6V, kas ir pievienots vienas fāzes
pieslēgumam)
▪ Trīs fāžu āra iekārta
▪ Rezerves sildītājs, kam strāvas padeve
nāk no trīs fāžu pieslēguma (t.i.,
rezerves sildītāja modelis ir *9W vai
*6V, kas ir pievienots trīs fāžu
pieslēgumam)
Vienas fāzes
(*3V, *6V (6V): 1N~230V)
Trīsfāzu
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
37
6 | Norādes par lietošanu
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
Piemērs
Vienas fāzes jaudas mērītājs Trīsfāzu jaudas mērītājs
A Āra iekārta
B Iekštelpu iekārta
C DHWtvertne
A Elektroskapis (L1/N)
b Jaudas mērītājs (L1/N)
c Drošinātājs (L1/N)
d Āra iekārta (L1/N)
e Iekštelpu iekārta (L1/N)
f Rezerves sildītājs (L1/N)
g Palīgsildītājs (L1/N)
A Āra iekārta
B Iekštelpu iekārta
C DHWtvertne
a Elektroskapis (L1/L2/L3/N)
b Jaudas mērītājs (L1/L2/L3/N)
c Drošinātājs (L1/L2/L3/N)
d Drošinātājs (L1/N)
e Āra iekārta (L1/L2/L3/N)
f Iekštelpu iekārta (L1/L2/L3/N)
g Rezerves sildītājs (L1/L2/L3/N)
h Palīgsildītājs (L1/N)
Izņēmumi
▪ Tālāk norādītajos gadījumos varat lietot otru jaudas mērītāju:
- Nepietiek ar viena mērītāja jaudas diapazonu.
- Elektrības skaitītāju nevar viegli uzstādīt elektroskapī.
- Tiek apvienoti 230V un 400V trīsfāzu pieslēgumi (ļoti reti), jo pastāv jaudas
mērītāju tehniskie ierobežojumi.
6.4.4 Vēlamā kWh nomināla barošanas bloks
Uzstādītāja rokasgrāmata
38
▪ Savienojumi un iestatīšana:
- Pievienojiet otro jaudas mērītāju pie X5M/3 un X5M/4. Skatiet šeit:
"9.3.4Elektrības skaitītāju pievienošana"[4103].
- Programmatūrā tiek pievienoti abu mērītāju jaudas patēriņa dati, tādēļ NAV
nepieciešams iestatīt, kādu jaudas patēriņu ietver katrs mērītājs. Nepieciešams
iestatīt tikai katra jaudas mērītāja impulsu skaitu.
▪ Piemērus ar diviem barošanas blokiem skatiet šeit: "6.4.4Vēlamā kWh nomināla
barošanas bloks"[438]
Galvenais nosacījums
▪ 1.jaudas mērītājs: mēra āra iekārtu.
▪ 2.jaudas mērītājs: mēra pārējo (t.i., iekštelpu iekārtu un rezerves sildītāju).
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
6 | Norādes par lietošanu
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Iestatīšana
▪ Pievienojiet 1.jaudas mērītāju pie X5M/5 un X5M/6.
▪ Pievienojiet 2.jaudas mērītāju pie X5M/3 un X5M/4.
Skatiet šeit: "9.3.4Elektrības skaitītāju pievienošana"[4103].
Jaudas mērītāju veidi
▪ 1.jaudas mērītājs: vienas fāzes vai trīs fāžu jaudas mērītājs atbilstoši āra iekārtas
strāvas padevei.
▪ 2.jaudas mērītājs:
- Vienas fāzes rezerves sildītāja konfigurācijas gadījumā lietojiet vienas fāzes
jaudas mērītāju.
- Citos gadījumos lietojiet trīsfāzu jaudas mērītāju.
Piemērs
Vienas fāzes āra iekārta ar trīs fāžu rezerves sildītāju:
A Āra iekārta
B Iekštelpu iekārta
C Karstā ūdenstvertne
a Elektroskapis (L1/N): vēlamā kWh nomināla barošanas bloks
b Elektroskapis (L1/L2/L3/N): normālā kWh nomināla barošanas bloks
c Jaudas mērītājs (L1/N)
d Jaudas mērītājs (L1/L2/L3/N)
e Drošinātājs (L1/N)
f Drošinātājs (L1/L2/L3/N)
g Āra iekārta (L1/N)
h Iekštelpu iekārta (L1/N)
i Rezerves sildītājs (L1/L2/L3/N)
6.5 Jaudas patēriņa kontroles iestatīšana
▪ Jaudas patēriņa kontrole:
- Nodrošina iespēju ierobežot jaudas patēriņu visai sistēmai (āra iekārtas,
iekštelpu iekārtas un rezerves sildītāja apvienojumam).
- Konfigurēšana. Iestatiet jaudas ierobežojuma līmeni un to, kā tas tiek iegūts
lietotāja interfeisā.
▪ Jaudas ierobežošanas līmeni var norādīt tālāk aprakstītajos veidos:
- Maksimālā strāvas plūsma (A)
- Maksimālā jaudas ievade (kW)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
39
6 | Norādes par lietošanu
P
i
t
DI
a
b
6.5.1 Pastāvīga jaudas ierobežošana
▪ Jaudas ierobežošanas līmeni var aktivizēt tālāk norādītajos veidos:
- Pastāvīgi
- Ar digitālo ievadi
PAZIŅOJUMS
Minimālo jaudas patēriņu iestatiet uz ±3,6kW, lai garantētu:
▪ Atsaldēšanas darbību. Pretējā gadījumā, ja atsaldēšana tiek pārtraukta vairākas
reizes, siltummainis var aizsalt.
▪ Telpu apsilde un karstā ūdens ražošana, atļaujot rezerves sildītāja 1.darbību.
Pastāvīga jaudas ierobežošana ir svarīga, lai nodrošinātu maksimālu jaudas vai
strāvas ievadi sistēmā. Dažās valstīs pēc likuma ir noteikts maksimālais telpu
apsildes un karstā ūdens ražošanas jaudas patēriņš.
PiJaudas ievade
t Laiks
DI Digitālā ievade (jaudas ierobežošanas līmenis)
a Jaudas ierobežošana ir aktīva
b Faktiskā jaudas ievade
Iestatīšana un konfigurēšana
▪ Nav nepieciešams papildaprīkojums.
▪ Izmantojot lietotāja saskarni, [9.9] iestatiet enerģijas patēriņa kontroles
iestatījumus (skatiet "Strāvas patēriņa kontrole"[4182]):
- Atlasiet nepārtrauktās ierobežošanas režīmu
- Atlasiet ierobežošanas veidu (jauda— kW vai strāva— A).
- Iestatiet vēlamo jaudas ierobežošanas līmeni.
6.5.2 Jaudas ierobežošanu aktivizē digitālā ievade
Jaudas ierobežošana ir arī svarīga apvienojumā ar enerģijas pārvaldības sistēmu.
Visas Daikin sistēmas jaudu vai strāvu dinamiski ierobežo digitālā ievade (maksimāli
četras darbības). Katru jaudas ierobežošanas līmeni iestata lietotāja interfeisā,
ierobežojot vienu no tālāk norādītajām vērtībām:
▪ Strāva (A)
▪ Jaudas ievade (kW)
Jaudas pārvaldības sistēma (iegādājama atsevišķi) izraisa noteikta jaudas
ierobežošanas līmeņa aktivizēšanu. Piemērs: Lai ierobežotu visas mājas maksimālo
jaudu (apgaismojums, mājsaimniecības ierīces, telpas apsilde…).
Uzstādītāja rokasgrāmata
40
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
6 | Norādes par lietošanu
a
b
A B
C
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
A Āra iekārta
B Iekštelpu iekārta
C Jaudas pārvaldības sistēma
a Jaudas ierobežošanas aktivizēšana (4digitālās ievades
b Rezerves sildītājs
PiJaudas ievade
t Laiks
DI Digitālās ievades (jaudas ierobežošanas līmeņi)
a Jaudas ierobežošana ir aktīva
b Faktiskā jaudas ievade
Iestatīšana
▪ Ir nepieciešams pieprasījuma PCB (papildaprīkojums EKRP1AHTA).
▪ Lai aktivizētu atbilstošo jaudas ierobežošanu, maksimāli tiek lietotas četras
digitālās ievades:
- DI1=spēcīgākais uzstādīšanas veids (mazākais strāvas patēriņš)
- DI4=vājākais uzstādīšanas veids (augstākais strāvas patēriņš)
▪ Digitālo ievažu specifikācija:
- DI1: S9S (limits 1)
- DI2: S8S (limits 2)
- DI3: S7S (limits 3)
- DI4: S6S (limits 4)
▪ Papildinformāciju skatiet elektroinstalācijas shēmā.
Konfigurācija
▪ Izmantojot lietotāja interfeisu, [9.9] iestatiet enerģijas patēriņa kontroles
iestatījumus (visu iestatījumu aprakstu skatiet šeit: " Strāvas patēriņa
kontrole"[4182]):
- Atlasiet ierobežošanu, izmantojot digitālo ievadi.
- Atlasiet ierobežošanas veidu (jauda— kW vai strāva— A).
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
- Iestatiet vēlamo jaudas ierobežošanas līmeni, kas atbilst katrai digitālajai
ievadei.
INFORMĀCIJA
Ja tiek aizvērta vairāk nekā 1digitālā ievade (vienlaicīgi), tiek fiksēta digitālās ievades
prioritāte: DI4 prioritāte>…>DI1.
Uzstādītāja rokasgrāmata
41
6 | Norādes par lietošanu
P
h
C
e
a
b
c
A B
6.5.3 Jaudas ierobežošana process
Āra iekārtai ir labāka efektivitāte nekā elektriskajam sildītājam. Tādēļ elektriskais
sildītājs tiek ierobežots un IZSLĒGTS vispirms. Sistēma ierobežo jaudas patēriņu
tālāk norādītajā secībā:
1 IZSLĒDZ rezerves sildītāju.
2 Ierobežo āra iekārtu.
3 IZSLĒDZ āra iekārtu.
Piemērs
Ja konfigurācija ir šāda: jaudas ierobežošanas līmenis NEĻAUJ darboties rezerves
sildītājam (1.darbība).
Jaudas patēriņš tiek ierobežots, kā norādīts tālāk:
PhSaražotais siltums
CePatērētā enerģija
A Āra iekārta
B Rezerves sildītājs
a Ierobežota āra iekārtas darbība
b Pilnīga āra iekārtas darbība
c Rezerves sildītāja 1.darbība IESLĒGTA
6.6 Āra temperatūras sensora iestatīšana
Varat pievienot vienu ārējo temperatūras sensoru. Tas mēra iekštelpu vai āra
apkārtējās vides temperatūru. Iesakām ārējo temperatūras sensoru lietot tālāk
norādītajos gadījumos:
Iekštelpu apkārtējās vides temperatūra
▪ Telpas termostata kontrolei attiecīgā Cilvēka komforta saskarne (BRC1HHDA, kas
tiek izmantota kā telpas termostats) mēra iekštelpu apkārtējās vides
temperatūru. Tādēļ Cilvēka komforta saskarne ir jāuzstāda tālāk norādītajās
vietās:
- Vietā, kur var noteikt vidējo telpas temperatūru
- Vietā, kura NETIEK pakļauta tiešiem saules stariem
- Vietā, kas NAV karstuma avotu tuvumā
Uzstādītāja rokasgrāmata
42
- Vietā, kuru NEIETEKMĒ āra gaiss vai gaisa plūsma, piemēram, durvju atvēršana/
aizvēršana
▪ Ja tas NAV iespējams, iesakām pievienot attālo telpu sensoru (papildaprīkojums
KRCS01-1).
▪ Iestatīšana: uzstādīšanas norādījumus skatiet attālā iekštelpu sensora
uzstādīšanas rokasgrāmatā un papildaprīkojuma pielikuma grāmatā.
▪ Konfigurācija: atlasiet telpu sensoru [9.B].
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
6 | Norādes par lietošanu
Āra apkārtējās vides temperatūra
▪ Āra iekārtā tiek mērīta āra apkārtējās vides temperatūra. Tādēļ āra iekārta ir
jāuzstāda tālāk norādītajās vietās:
- Mājas ziemeļu pusē vai mājas pusē, kur atrodas vairāk siltuma izstarotāju
- Vietā, kura NETIEK pakļauta tiešiem saules stariem
▪ Ja tas NAV iespējams, mēs iesakām pievienot attālo āra sensoru
(papildaprīkojums EKRSCA1).
▪ Iestatīšana: uzstādīšanas norādījumus skatiet attālā āra sensora uzstādīšanas
rokasgrāmatā un papildaprīkojuma pielikuma grāmatā.
▪ Konfigurācija: atlasiet āra sensoru [9.B].
▪ Ja ir iespējota āra iekārtas enerģijas taupīšanas funkcija, āra iekārta tiek izslēgta,
lai samazinātu enerģijas zudumus gaidstāves laikā. Rezultātā āra apkārtējās vides
temperatūra NETIEK nolasīta.
▪ Ja vēlamā izplūdes ūdens temperatūra ir atkarīga no laikapstākļiem, svarīga
nepārtraukta āra temperatūras mērīšana. Šis ir cits iemesls, lai uzstādītu papildu
āra apkārtējās vides temperatūras sensoru.
INFORMĀCIJA
No laikapstākļiem atkarīgai vadības līknei un automātiskai apsildes/dzesēšanas
pārslēgšanas loģikai tiek lietoti āra apkārtējās vides temperatūras sensora dati
(vidējie vai faktiskie). Lai aizsargātu āra iekārtu, vienmēr tiek lietots āra iekārtas
iekšējais sensors.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
43
7 | Iekārtas uzstādīšana
7 Iekārtas uzstādīšana
Šajā nodaļā
7.1 Uzstādīšanas vietas sagatavošana.......................................................................................................................................... 44
7.1.1 Āra iekārtas uzstādīšanas vietas prasības .............................................................................................................. 45
7.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos ........................................................ 47
7.1.3 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības.............................................................................. 48
7.2 Iekārtu atvēršana un aizvēršana............................................................................................................................................. 52
7.2.1 Par iekārtu atvēršanu ............................................................................................................................................. 52
7.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana ....................................................................................................... 52
7.2.3 Ārējā bloka aizvēršana............................................................................................................................................ 52
7.2.4 Iekštelpu iekārtas atvēršana .................................................................................................................................. 52
7.2.5 Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu ............................................................................................... 54
7.2.6 Iekštelpu iekārtas aizvēršana ................................................................................................................................. 55
7.3 Ārpus telpām uzstādāmās iekārtas montāža ......................................................................................................................... 55
7.3.1 Āra iekārtas montāža ............................................................................................................................................. 55
7.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā .............................................................................................. 56
7.3.3 Uzstādīšanas konstrukcijas nodrošināšana............................................................................................................ 56
7.3.4 Ārpus telpām uzstādāmās iekārtas uzstādīšana .................................................................................................... 59
7.3.5 Drenāžas nodrošināšana ........................................................................................................................................ 60
7.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās novēršana .................................................................................... 61
7.4 Iekšējā bloka uzstādīšana ....................................................................................................................................................... 62
7.4.1 Iekštelpu iekārtas montāža .................................................................................................................................... 62
7.4.2 Piesardzības pasākumi iekštelpu iekārtas montāžas laikā..................................................................................... 62
7.4.3 Iekštelpu iekārtas uzstādīšana ............................................................................................................................... 62
7.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas ........................................................................................... 63
7.1 Uzstādīšanas vietas sagatavošana
NEUZSTĀDIET ierīci vietās, kas bieži tiek izmantota kā darba vieta. Būvdarbu
(piemēram, slīpēšanas darbu) gadījumā, kad tiek rādīts liels daudzums putekļu,
ierīce ir JĀAPSEDZ.
Izvēlieties tādu uzstādīšanas vietu, kurā var ienest un iznest ierīci.
PAZIŅOJUMS
Šī iekārta ir paredzēta darbībai 2 temperatūras zonās:
▪ zemgrīdas apsilde galvenajā zonā, tā ir zona ar zemāko ūdens temperatūru,
▪ radiatori papildu zonā, tā ir zona ar augstāko ūdens temperatūru.
BRĪDINĀJUMS
Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram:
atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).
BRĪDINĀJUMS
NELIETOJIET atkārtoti tādas dzesētāja caurules, kas tikušas izmantotas ar citu
dzesētāju. Nomainiet dzesētāja caurules vai rūpīgi iztīriet.
Uzstādītāja rokasgrāmata
44
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7.1.1 Āra iekārtas uzstādīšanas vietas prasības
≤1200
>250
>250
>250
>350
>350
(mm)(mm)
a
b
b
a
>100
>350
(mm)
>100
a
a
INFORMĀCIJA
Izlasiet arī šos nosacījumus:
▪ Vispārīgie nosacījumi uzstādīšanas vietai. Skatiet nodaļu “Vispārīgi piesardzības
pasākumi”.
▪ Prasības dzesētāja caurulēm (garums, augstuma atšķirība). Skatiet nodaļā
“Sagatavošanas pasākumi”.
Ievērojiet šādus norādījumus par atstarpēm:
a Gaisa izplūde
b Gaisa ieplūde
7 | Iekārtas uzstādīšana
INFORMĀCIJA
Skaņas jutīgās vietās (piemēram, guļamistabas tuvumā) varat uzstādīt skaņu
slāpējošo pārsegu (EKLN08A1), lai samazinātu āra iekārtas darbības troksni. Ja to
uzstādīsit, ņemiet vērā tālāk norādītos norādījumus par attālumiem:
a Skaņu slāpējošs pārsegs
PAZIŅOJUMS
▪ NEKRAUJIET ierīces vienu uz otras.
▪ NEKARINIET ierīci pie griestiem.
Spēcīgs vējš (≥18 km/h), kas pūš pret āra iekārtas gaisa izplūdes vietu, rada
īssavienojumu (izplūdes gaisa iesūkšana). Iespējamās problēmas:
▪ darba kapacitātes pasliktināšanās;
▪ bieža aizsalšana sildīšanas laikā;
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
▪ darbības traucējumi spiediena samazināšanās vai palielināšanās dēļ;
▪ salūzis ventilators (ja spēcīgs vējš nepārtraukti pūš pret ventilatoru; tas var sākt
griezties ļoti ātri, līdz salūzt).
Ja gaisa ieplūdes vieta tiek pakļauta vēja iedarbībai, ieteicams uzstādīt deflektora
plāksni.
Ieteicams uzstādīt āra iekārtu ar gaisa ieplūdes vietu pret sienu, NEVIS tieši pret
vēja plūsmu.
Uzstādītāja rokasgrāmata
45
7 | Iekārtas uzstādīšana
b
b
c
a
b
c
a
a Deflektora plāksne
b Dominējošā vēja virziens
c Gaisa izvade
NEUZSTĀDIET iekārtu tālāk minētajās vietās.
▪ Skaņas jutīgās vietā (piemēram, guļamistabu tuvumā), lai darbības troksnis
neradītu apgrūtinājumu.
Piezīme. Ja skaņa tiek mērīta faktiskajos uzstādīšanas apstākļos, mērīta vērtība
var būt augstāka par skaņas spiediena līmeni, kas norādīts datu reģistra skaņas
spektrā apkārtējas vides trokšņu un skaņas atbalss dēļ.
▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai tvaiki.
Plastmasas detaļas nolietojas un nokrīt vai rada ūdens noplūdi.
NAV ieteicams uzstādīt ierīci šādās vietās, jo tas var saīsināt iekārtas kalpošanas
laiku:
▪ vietās, kur ir ievērojamas sprieguma svārstības,
▪ transportlīdzekļos un kuģos,
▪ vietās, kur ir skābju vai sārmu tvaiki.
Uzstādīšana jūrmalā. Pārliecinieties, ka ārējais bloks IR PASARGĀTS no jūras
vējiem. Tas nepieciešams, lai novērstu koroziju, ko izraisa lielais sāls daudzums
gaisā, tādējādi saīsinot bloka kalpošanas laiku.
Uzstādiet ārējo bloku vietā, kur tas ir pasargāts no jūras vējiem.
Piemērs: Ēkas aizmugurē.
Ja ārējais bloks nav pasargāts no jūras vējiem, ierīkojiet tam vējlauzi.
Uzstādītāja rokasgrāmata
46
▪ Vējlauža augstums≥1,5×ārējā bloka augstums
▪ Uzstādot vējlauzi, ņemiet vērā apkopes vietas prasības.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7 | Iekārtas uzstādīšana
a
b
c
d
c
d
2
4×
1
3
a
a Jūras vējš
b Ēka
c Ārējais bloks
d Vējlauzis
Āra iekārta ir paredzēta tikai uzstādīšanai ārā, kur apkārtējā temperatūra ir:
Dzesēšanas režīms 10~43°C
Apsildes režīms –25~25°C
7.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos
Reģionos ar zemu apkārtējās vides temperatūru un augstu mitruma līmeni vai
reģionos, kur novērojams liels sniega apjoms, noņemiet iesūknēšanas restes, lai
nodrošinātu pareizu darbību.
Nepilnīgs reģionu saraksts: Austrija, Čehijas Republika, Dānija, Igaunija, Somija,
Vācija, Ungārija, Latvija, Lietuva, Norvēģija, Polija, Rumānija, Serbija, Slovākija,
Zviedrija, …
1 Izņemiet skrūves, kas tur iesūknēšanas restes.
2 Noņemiet iesūknēšanas restes un atbrīvojieties no tām.
3 Ieskrūvējiet skrūves atpakaļ iekārtā.
a Iesūknēšanas restes
Aizsargājiet āra iekārtu no tiešiem saules stariem un nodrošiniet, ka āra iekārta
NEKAD neapsnieg.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
47
7 | Iekārtas uzstādīšana
c
c
d
b
e
a

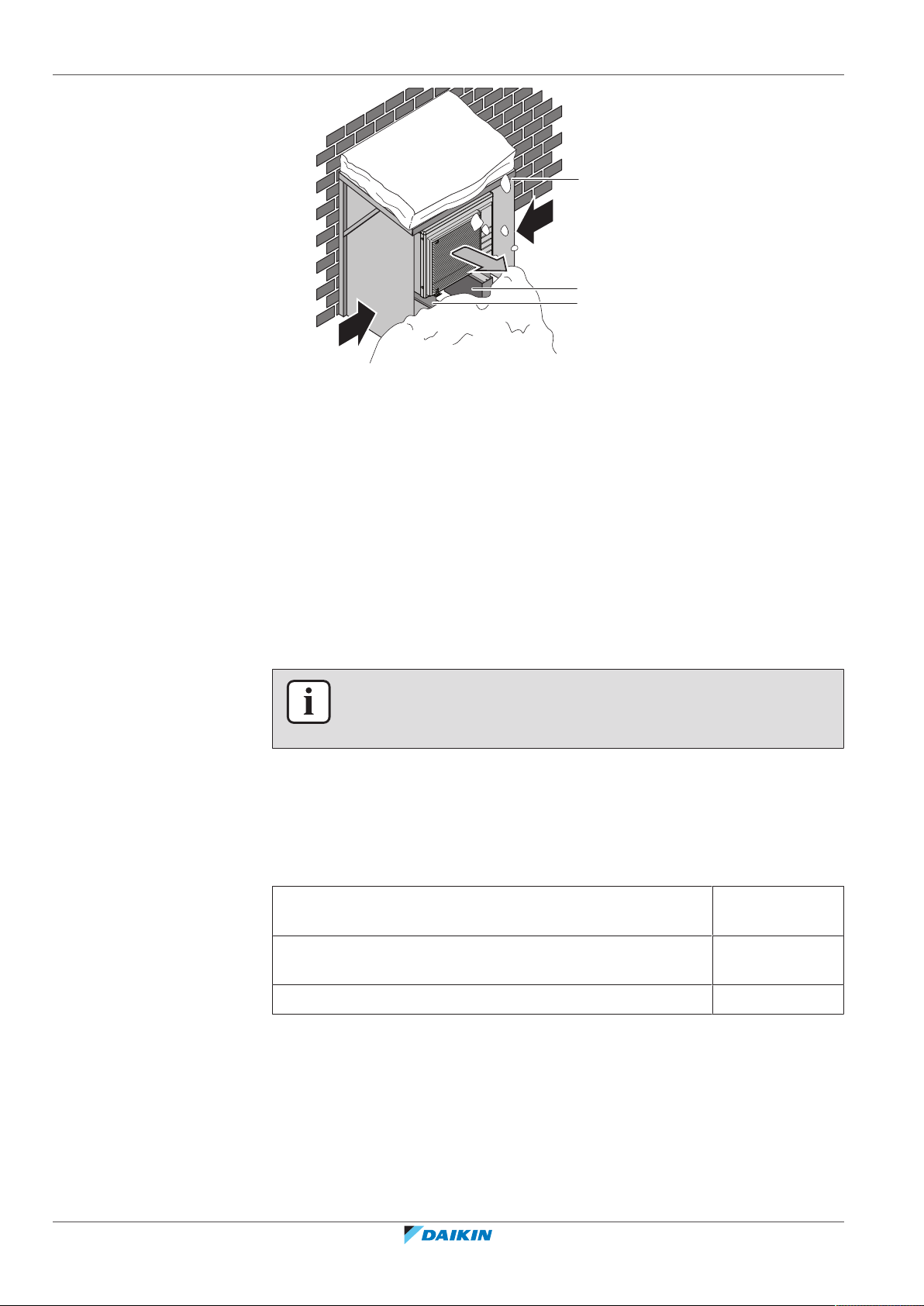

a Sniega pārsegs vai šķūnis
b Paaugstinājums
c Dominējošā vēja virziens
d Gaisa izvade
e EKFT008D papildaprīkojuma komplekts
Visos gadījumos zem bloka jābūt vismaz 300mm brīvai vietai. Blokam jāatrodas arī
vismaz 100 mm augstāk par sagaidāmo maksimālo sniega segas līmeni. Par to
plašāk sk. "7.3Ārpus telpām uzstādāmās iekārtas montāža"[455].
Apgabalos, kur uzsnieg daudz sniega, ir svarīgi izvēlēties tādu uzstādīšanas vietu,
kur sniegs NEIETEKMĒ iekārtas darbību. Ja iespējama sānu snigšana, nodrošiniet, lai
sniegs NEIETEKMĒTU siltummaiņa spirāli. Ja nepieciešams, uzstādiet sniega
pārsegu vai šķūni un postamentu.
7.1.3 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "1 Vispārīgas drošības piesardzības
pasākumi"[46].
▪ Iekštelpu iekārta ir paredzēta tikai uzstādīšanai telpās, kur apkārtējā temperatūra
ir:
- Telpu apsildes darbība: 5~30°C
- Karstā ūdens ražošana: 5~35°C
▪ Ievērojiet tālāk norādītās mērījumu vadlīnijas:
Maksimālais dzesētāja cauruļu garums no iekštelpu iekārtas
līdz āra iekārtai
Minimālais dzesētāja cauruļu garums no iekštelpu iekārtas līdz
āra iekārtai
30m
3m
Uzstādītāja rokasgrāmata
48
Maksimālā augstuma atšķirība starp āra un iekštelpu iekārtu 20m
▪ Ievērojiet tālāk norādītās uzstādīšanas atstarpju vadlīnijas.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7 | Iekārtas uzstādīšana
≥300
≥
500
(mm)
≥600
INFORMĀCIJA
Ja uzstādīšanas vieta ir ierobežota, veiciet tālāk norādīto pirms iekārtas uzstādīšanas
galīgajā pozīcijā: "7.4.4Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas" [4 63].
Ir nepieciešams noņemt vienu vai abus sānu paneļus.
▪ Pamatnei jābūt pietiekami stingrai, lai izturētu iekārtas svaru. ņemiet vērā
iekārtas un pilnas karstā ūdens tvertnes svaru.
Pārliecinieties, ka ūdens noplūdes gadījumā ūdens neradītu uzstādīšanas vietas
un apkārtnes bojājumus.
NEUZSTĀDIET iekārtu šādās vietās:
▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai tvaiki.
Plastmasas detaļas nolietojas un nokrīt vai rada ūdens noplūdi.
▪ Skaņas jutīgās vietā (piemēram, guļamistabu tuvumā), lai darbības troksnis
neradītu apgrūtinājumu.
▪ Vietās ar augstu mitruma līmeni (maks. relatīvais mitrums ir 85%), piemēram,
vannasistabās.
▪ Vietās, kur iespējams sals. Iekštelpās uzstādāmās iekārtas apkārtējai temperatūrai
jābūt >5°C.
PAZIŅOJUMS
Ja temperatūru vairākās telpās kontrolē 1 termostats, NEUZSTĀDIET termostatisko
vārstu uz izstarotāja telpā, kurā ir uzstādīts termostats.
Īpašas prasības attiecībā uz R32
BRĪDINĀJUMS
▪ Nedurt un nededzināt.
▪ Atkausēšanas procesa paātrināšanai neizmantojiet nekādus citus līdzekļus,
izņemot ražotāja ieteiktos.
▪ Ņemiet vērā, ka aukstumaģentsR32 ir BEZ smaržas.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
BRĪDINĀJUMS
No mehāniskiem bojājumiem pasargātu iekārtu uzglabā labi vēdināmā telpā, kur nav
aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai elektriskā sildītāja,
kas pastāvīgi darbojas); telpas izmēriem jābūt atbilstošiem tālāk minētajiem.
PAZIŅOJUMS
▪ Atkārtoti NEIZMANTOJIET lietotus savienojumus un vara blīves.
▪ Uzstādīšanas laikā starp dzesētāja sistēmas daļām ierīkotajiem savienojumiem ir
jābūt pieejamiem apkopes veikšanai.
Uzstādītāja rokasgrāmata
49
7 | Iekārtas uzstādīšana
BRĪDINĀJUMS
Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst Daikin instrukcijām un
attiecīgiem tiesību aktiem (piemēram, valsts noteikumiem par gāzes izmantošanu) un
ka šos darbus veic tikai pilnvarots personāls.
PAZIŅOJUMS
▪ Caurulēm jābūt aizsargātām pret mehāniskiem bojājumiem.
▪ Jāuzstāda pēc iespējas īsāki cauruļvadi.
Uzstādītāja rokasgrāmata
50
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7 | Iekārtas uzstādīšana
Uzstādītāja ievade:
▪ Uzpildītā dzesētāja kopējais apjoms (m
c
) (kg)
▪ Telpas A platība (A
telpa A
) (m2)
Sākt
Izmantojiet 1. tabulu nodaļā "Tehniskie dati",
lai aprēķinātu uzpildītā dzesētāja maksimālo
apjomu (m
maks.
) (kg), kas ir pieļaujams telpai A.
Sazinieties ar savu izplatītāju.
Izmantojiet 3. tabulu nodaļā "Tehniskie dati"
un dm, lai aprēķinātu minimālo atveres platību
dabiskai ventilācijai starp telpu A un telpu B
(VA
min
) (cm2).
Iekārtu var uzstādīt telpā A, ja:
▪ Tiek nodrošinātas 2 ventilācijas atveres (visu laiku atvērtas) starp telpu A un B, 1 atvere augšdaļā, 1 apakšdaļā.
▪ Apakšējā atvere: apakšējai atverei ir jāatbilst prasībām par minimālo platību (VA
min
). Tai ir jāatrodas pēc iespējas tuvāk grīdai. Ja ventilācijas atvere sākas
no grīdas, augstumam ir jābūt ≥20 mm. Atveres apakšdaļai jāatrodas ≤100 mm no grīdas. Vismaz 50% no nepieciešamās atveres platības jāatrodas
<200 mm no grīdas. Visai atveres platībai jāatrodas <300 mm no grīdas.
▪ Augšējā atvere: augšējās atveres platībai jābūt vienādai vai lielākai par apakšējo atveri. Augšējās atveres apakšdaļai jāatrodas vismaz 1,5 m virs
apakšējās atveres augšdaļas.
▪ Ventilācijas atveres, kas vērstas uz āru, NETIEK uzskatītas par piemērotām ventilācijas atverēm (lietotājs var tās aizvērt aukstā laikā).
Iekārtu var uzstādīt telpā A bez turpmākām
prasībām attiecībā uz telpas izmēru vai
ventilāciju.
Nosakiet dzesētāja apjomu, kas pārsniedz
m
maks.
(dm) (kg). (dm=mc–m
maks.
)
m
maks.≥mc
?
Ir
Nav
Nav
Izmantojiet 2. tabulu nodaļā "Tehniskie dati",
lai aprēķinātu kopējo minimālo grīdas platību
(A
min. kop.
) (m2), kas ir nepieciešama uzpildītā
dzesētāja kopējam apjomam (m
c
).
A
min kopējā≤Atelpa A+Atelpa B
?
Ir
Uzstādītāja ievade:
▪ Blakus esošās telpas B platība (A
telpa B
) (m2)
a Iekštelpu iekārta
A Telpa, kurā ir uzstādītā iekštelpu iekārta.
B Telpa, kas atrodas blakus telpai A.
A
a
B
≥1,5 m
Ja sistēmā uzpildītā dzesētāja kopējais apjoms ir ≥1,84kg (t.i., ja cauruļu garums ir ≥27m), jums ir jāievēro
prasības par minimālo grīdas platību, kas ir aprakstītas tālāk norādītajā plūsmas diagrammā. Plūsmas diagrammā ir
izmantotas šādas tabulas: "16.5 1. tabula – Telpā pieļaujamais dzesētāja maksimālais apjoms: iekštelpu
iekārta"[4241], "16.62.tabula – Minimālā grīdas platība: iekštelpu iekārta"[4242] un "16.73.tabula – Minimālā
ventilācijas atveres platība dabiskai ventilācijai: iekštelpu iekārta"[4242].
INFORMĀCIJA
Uz sistēmām, kurās uzpildītā dzesētāja kopējais apjoms (mc) <1,84kg (t.i., cauruļu
garums ir <27m), NEATTIECAS nekādas prasības par uzstādīšanas telpu.
INFORMĀCIJA
Vairākas iekštelpu iekārtas. Ja telpā ir uzstādītas divas vai vairākas iekštelpu iekārtas,
jums ir jāņem vērā uzpildītā dzesētāja maksimālais apjoms, kas var nokļūt telpā, ka
notiek VIENA noplūde. Piemērs: Ja telpā ir uzstādītas divas iekštelpu iekārtas, katra ar
savu āra iekārtu, tad jums ir jāņem vērā lielākās iekštelpu - āra iekārtas kombinācijas
uzpildītā dzesētāja apjoms.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
51
7 | Iekārtas uzstādīšana
a
b
d
c
e
7.2 Iekārtu atvēršana un aizvēršana
7.2.1 Par iekārtu atvēršanu
7.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana
Dažreiz ir nepieciešams atvērt iekārtu. Piemērs:
▪ Pievienojot dzesētāja caurules
▪ Ja pievieno elektroinstalāciju
▪ Ja veic iekārtas apkalpi vai apkopi
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts apkopes pārsegs.
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
Skatiet šeit: "8.3.8 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām
uzstādāmajai iekārtai"[4 78] un "9.2.1 Elektroinstalācijas vadu pievienošana āra
iekārtai"[493].
7.2.3 Ārējā bloka aizvēršana
1 Aizveriet slēdžu kārbas vāku.
2 Aizveriet apkopes pārsegu.
PAZIŅOJUMS
Aizverot āra iekārtas pārsegu, pārliecinieties, vai pievilkšanas griezes moments
NEPĀRSNIEDZ 4,1N•m.
7.2.4 Iekštelpu iekārtas atvēršana
Pārskats
Uzstādītāja rokasgrāmata
52
a Augšējais panelis
b Lietotāja saskarnes panelis
c Slēdžu kārbas vāks
d Priekšējais panelis
e Uzstādiet atpakaļ vietā slēdžu kārbas vāku.
Atvērts
1 Noņemiet augšējo paneli.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7 | Iekārtas uzstādīšana
7×
T25
2
1
1
3
4
X14Y
X1A
4×
T25
2 Noņemiet lietotāja saskarnes paneli. Atveriet augšā eņģes un augšējo paneli
pabīdiet uz augšu.
PAZIŅOJUMS
Ja noņemsiet lietotāja saskarnes paneli, atvienojiet arī kabeļus lietotāja saskarnes
paneļa aizmugurē, lai izvairītos no bojājumiem.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
3 Noņemiet slēdžu kārbas vāku.
4 Ja nepieciešams, noņemiet priekšējo plāksni. Tas ir nepieciešams, piemēram,
tālāk norādītajos gadījumos:
Uzstādītāja rokasgrāmata
53
7 | Iekārtas uzstādīšana
2×
T25
4×
T25
▪ "7.2.5Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu"[454]
▪ "7.4.4Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas"[463]
▪ Kad ir nepieciešams piekļūt augstsprieguma slēdžu kārbai
5 Ja nepieciešams piekļūt augstsprieguma komponentiem, noņemiet
augstsprieguma slēdžu kārbas vāku.
Uzstādītāja rokasgrāmata
54
7.2.5 Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu
Uzstādīšanas laikā jums būs nepieciešama piekļuve iekštelpu iekārtas iekšdaļai. Lai
atvieglotu piekļuvi no priekšpuses, nolaidiet zemāk iekārtas slēdžu kārbu, ievērojot
tālāk sniegtos norādījumus.
Priekšnoteikums: Ir jānoņem lietotāja saskarnes panelis un priekšējais panelis.

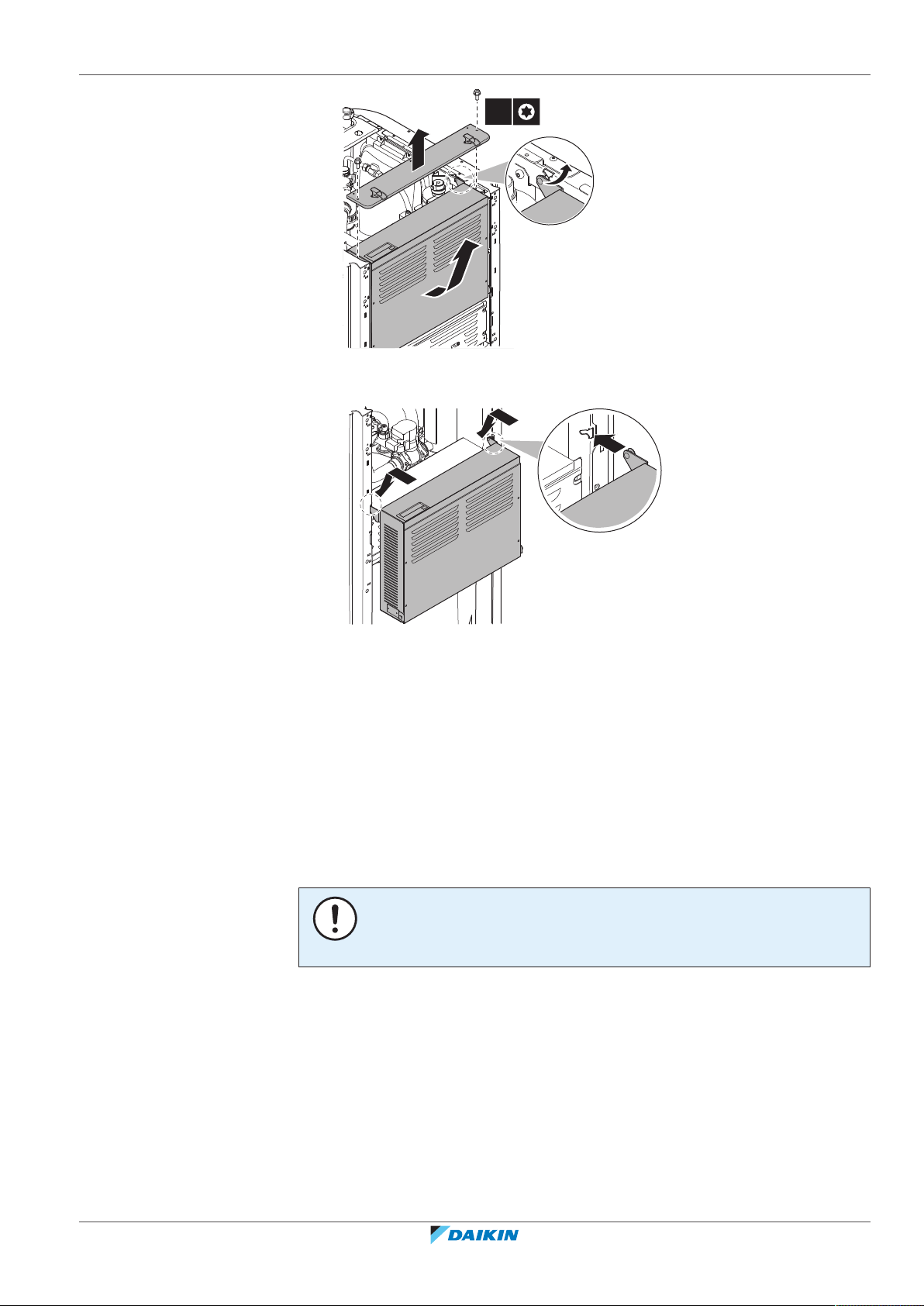

1 Noņemiet stiprinājuma plāksni, kas uzstādīta iekārtas augšpusē.
2 Pabīdiet slēdžu kārbu uz priekšu un izceliet to no eņģēm.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7 | Iekārtas uzstādīšana
1
2
2×
T25
3
3
3 Novietojiet slēdžu kārbu uz iekārtas. Izmantojiet 2eņģes, kas atrodas zemāk
uz iekārtas.
7.2.6 Iekštelpu iekārtas aizvēršana
1 Aiztaisiet slēdžu kārbas pārsegu.
2 Uzstādiet slēdžu kārbu atpakaļ vietā.
3 Uzlieciet atpakaļ vietā augšējo paneli.
4 Uzlieciet atpakaļ vietā sānu paneļus.
5 Uzlieciet priekšējo paneli.
6 Pieslēdziet atpakaļ kabeļus pie lietotāja saskarnes paneļa.
7 Uzstādiet atpakaļ vietā lietotāja saskarnes paneli.
PAZIŅOJUMS
Aizverot iekštelpu iekārtas pārsegu, pārliecinieties, vai pievilkšanas griezes moments
NEPĀRSNIEDZ 4,1N•m.
7.3 Ārpus telpām uzstādāmās iekārtas montāža
7.3.1 Āra iekārtas montāža
Laika periods
Pirms ūdens un dzesētāja cauruļu pievienošanas ir nepieciešams uzstādīt āra un
iekštelpu iekārtu.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
55
7 | Iekārtas uzstādīšana
a
b
c
7.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā
7.3.3 Uzstādīšanas konstrukcijas nodrošināšana
Parastā darbplūsma
Āra iekārtas montāža parasti sastāv no tālāk norādītajiem posmiem:
1 Uzstādīšanas konstrukcijas nodrošināšana.
2 Āra iekārtas uzstādīšana.
3 Drenāžas nodrošināšana.
4 Bloka nodrošināšana pret apgāšanos.
5 Iekārtas aizsardzība no sniega un vēja, uzstādot sniega pārsegu un deflektora
plāksni. Skatiet šeit: "7.1Uzstādīšanas vietas sagatavošana"[444].
INFORMĀCIJA
Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:
▪ "1Vispārīgas drošības piesardzības pasākumi"[46]
▪ "7.1Uzstādīšanas vietas sagatavošana"[444]
Pārbaudiet uzstādīšanas vietas stiprumu un līmeni, lai iekārta neradītu darbības
vibrācijas un trokšņus.
Droši nostipriniet iekārtu, atbilstoši pamatu rasējumiem izmantojot pamatu
skrūves.
Šajā tēmā tiek parādītas dažādas uzstādīšanas konstrukcijas. Tām visām izmantojiet
M8 vai M10 enkurskrūvju, uzgriežņu un paplākšņu 4 komplektus. Jebkurā gadījumā
nodrošiniet, ka zem iekārtas ir vismaz 300mm brīvas vietas. Papildus nodrošiniet,
ka iekārta ir novietota vismaz 100mm virs iespējamā sniega līmeņa.
INFORMĀCIJA
Skrūvju augšējā uz āru izvirzītās daļas maksimālais augstums ir 15mm.
INFORMĀCIJA
Ja uzstādāt U veida sijas kombinācijā ar skaņu slāpējošo pārsegu (EKLN08A1), tad
Uveida sijām spēkā ir citi uzstādīšanas norādījumi. Skatiet skaņu slāpējošā pārsega
uzstādīšanas rokasgrāmatu.
Uzstādītāja rokasgrāmata
56
a Skaņu slāpējošs pārsegs
b Skaņu slāpējošā pārsega apakšējās daļas
c Uveida sijas
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7 | Iekārtas uzstādīšana
(mm)
0 mm
<150
a
>300
300
600
>100
0 mm
1. opcija: uz montāžas kājiņām "pielāgojamas kājiņas ar atgāzni"
a Maksimālais sniega segas augstums
2. opcija: uz plastmasas montāžas kājiņām
Šajā gadījumā jūs varat izmantot skrūves, uzgriežņus, paplāksnes un
atsperpaplāksnes, kas ir piegādāti kopā ar iekārtu kā piederumi.
3. opcija: uz paaugstinājuma ar EKFT008D papildaprīkojuma komplektu
EKFT008D papildaprīkojuma komplektu ieteicams izmantot vietās, kur uzsnieg
daudz sniega.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
57
7 | Iekārtas uzstādīšana
300
600
<150
<150
(mm)
>300
100
a
b
0 mm
>250
>300
>250
(mm)
a
b
c
4×
a Maksimālais sniega segas augstums
b EKFT008D papildaprīkojuma komplekts
4. opcija: uz balsteņiem pie sienas ar EKFT008D papildaprīkojuma komplektu
EKFT008D papildaprīkojuma komplektu ieteicams izmantot vietās, kur uzsnieg
daudz sniega.
Uzstādītāja rokasgrāmata
58
a Maksimālais sniega segas augstums
b EKFT008D papildaprīkojuma komplekts
c Vibrāciju slāpējoša gumija (iegādājama atsevišķi)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7.3.4 Ārpus telpām uzstādāmās iekārtas uzstādīšana
2×
3
2
1
a a
UZMANĪBU!
NENOŅEMIET kartona aizsargu, pirms iekārta nav pareizi uzstādīta.
7 | Iekārtas uzstādīšana
1 Paceliet ārpus telpām uzstādāmo iekārtu, kā aprakstīts sadaļā "4.2.2Rīkošanās
ar ārējo bloku"[421].
2 Uzstādiet ārpus telpām uzstādāmo iekārtu tikai šādi:
▪ (1) Uzstādiet iekārtu vajadzīgajā pozīcijā (izmantojot siksnu no kreisās puses
un rokturi no labās puses).
▪ (2) Noņemiet siksnu (izvelkot siksnas 1 galu).
▪ (3) Nostipriniet iekārtu.
a Gaisa izvade
PAZIŅOJUMS
Pareizi pielāgojiet iekārtu. Pārliecinieties, vai iekārtas aizmugurē NAV pārkares.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
3 Noņemiet kartona aizsargu un norādījumu lapu.
Uzstādītāja rokasgrāmata
59
7 | Iekārtas uzstādīšana
a
b
b
a
c
7.3.5 Drenāžas nodrošināšana
a Kartona aizsargs
b Norādījumu lapa
▪ Pārliecinieties, ka ir nodrošināta pareiza kondensāta aizplūšana.
▪ Uzstādiet bloku uz pamatnes, lai nodrošinātu pareizu drenāžu un novērstu
apledošanu.
▪ Izveidojiet ap pamatni ūdens novadīšanas kanālu, lai no iekārtas apkārtnes
novadītu notekūdeņus.
▪ Nepieļaujiet notekūdeņu nonākšanu uz taciņas, lai tā aukstā laikā NEAPLEDO un
nekļūst slidena.
▪ Ja bloku piestiprināt uz rāmja, tad vispirms uzstādiet ūdensdrošu plāksni 150mm
no bloka apakšmalas, lai novērstu ūdens iekļūšanu blokā un drenāžas ūdens
pilēšanu (sk.nākamo attēlu).
PAZIŅOJUMS
Ja ārpus telpām uzstādāmās iekārtas drenāžas atveres ir bloķētas, nodrošiniet zem
ārpus telpām uzstādāmās iekārtas vismaz 300mm atstarpi.
▪ Drenāžas panna. Jūs varat izmantot drenāžas pannas papildaprīkojumu
(EKDP008D) drenāžas ūdens savākšanai. Visus uzstādīšanas norādījumus skatiet
drenāžas pannas uzstādīšanas rokasgrāmatā. Īsumā, drenāžas panna ir jāuzstāda
līdzeni (ar 1° pielaidi visās malās) tā, kā parādīts tālāk:
Uzstādītāja rokasgrāmata
60
a Drenāžas panna
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7 | Iekārtas uzstādīšana
355 mm
600 mm
a
b
d
c
c
b
b Uveida sijas
c Drenāžas atveres izolācija
▪ Drenāžas pannas sildītājs. Drenāžas pannas sildītāja papildaprīkojums
(EKDPH008CA) ir nepieciešams, lai novērstu drenāžas pannas aizsalšanu.
Uzstādīšanas norādījumus skatiet drenāžas pannas sildītāja uzstādīšanas
rokasgrāmatā.
▪ Neapsildāma drenāžas caurule. Ja izmantojat drenāžas pannas sildītāju bez
drenāžas caurules vai ar neapsildāmu drenāžas cauruli, noņemiet drenāžas
atveres izolāciju (attēlā pozīcija c).
INFORMĀCIJA
Ja uzstādāt drenāžas pannas komplektu (ar drenāžas pannas sildītāju vai bez tā)
kombinācijā ar skaņu slāpējošo pārsegu (EKLN08A1), tad drenāžas pannas
komplektam spēkā ir citi uzstādīšanas norādījumi. Skatiet skaņu slāpējošā pārsega
uzstādīšanas rokasgrāmatu.
a Skaņu slāpējošs pārsegs
b Skaņu slāpējošā pārsega apakšējās daļas
c Drenāžas pannas komplekts
d Drenāžas pannas sildītājs
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās novēršana
Ja bloku uzstāda tādā vietā, kur to var sašķiebt spēcīgs vējš, tad jāveic šādi drošības
pasākumi:
Uzstādītāja rokasgrāmata
61
7 | Iekārtas uzstādīšana
1 Sagatavojiet 2 troses, kā parādīts šajā ilustrācijā (ārējie piederumi).
2 Pārvelciet 2 troses pāri ārējam blokam.
3 Ievietojiet gumijas loksni starp trosēm un ārējo bloku, lai troses nesaskrāpētu
krāsu (ārējie piederumi).
4 Piestipriniet trošu galus.
5 Nospriegojiet troses.
7.4 Iekšējā bloka uzstādīšana
7.4.1 Iekštelpu iekārtas montāža
Laika periods
Pirms ūdens un dzesētāja cauruļu pievienošanas ir nepieciešams uzstādīt āra un
iekštelpu iekārtu.
Parastā darbplūsma
Iekštelpu iekārtas montāža parasti sastāv no tālāk norādītajiem posmiem:
1 Iekštelpu iekārtas uzstādīšana.
7.4.2 Piesardzības pasākumi iekštelpu iekārtas montāžas laikā
INFORMĀCIJA
Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:
▪ "1Vispārīgas drošības piesardzības pasākumi"[46]
▪ "7.1Uzstādīšanas vietas sagatavošana"[444]
7.4.3 Iekštelpu iekārtas uzstādīšana
Uzstādītāja rokasgrāmata
62
1 Paceliet iekštelpu iekārtu no paletes un novietojiet to uz grīdas. Skatiet arī
"4.3.3Rīkošanās ar iekšējo bloku"[423].
2 Pieslēdziet drenāžas cauruli pie drenāžas sistēmas. Skatiet šeit: "7.4.4 Lai
pieslēgtu drenāžas cauruli pie drenāžas sistēmas"[463].
3 Stumiet iekštelpu iekārtu vietā.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7 | Iekārtas uzstādīšana
≤1°
0°
1° 1°
4 Pielāgojiet līmeņošanas kājas augstumu, lai kompensētu grīdas nelīdzenumus.
Maksimāli pieļaujamā nobīde ir 1°.
PAZIŅOJUMS
NESAGĀZIET iekārtu uz priekšu:
7.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas
No spiedvārsta nākošais ūdens tiek savākts drenāžas pannā. Drenāžas panna ir
savienota ar drenāžas cauruli iekārtā. Jums ir jāpieslēdz drenāžas caurule pie
atbilstošas drenāžas saskaņā ar spēkā esošajiem tiesību aktiem. Jūs varat izvadīt
drenāžas cauruli caur kreiso vai labo paneli.
Priekšnoteikums: Ir jānoņem lietotāja saskarnes panelis un priekšējais panelis.
1 Noņemiet vienu no sānu paneļiem.
2 Izgrieziet gumijas starpliku.
3 Izbīdiet drenāžas cauruli caur atveri.
4 Uzstādiet atpakaļ sānu paneli. Pārliecinieties, ka ūdens var plūst pa drenāžas
cauruli.
Ūdens savākšanai ieteicams izmantot buferpadevēju.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
63
7 | Iekārtas uzstādīšana
1
3×
T25
3
2
1
3×
T25
3
2
1. opcija: caur kreiso sānu paneli
2. opcija: caur labo sānu paneli
Uzstādītāja rokasgrāmata
64
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
8 Cauruļu uzstādīšana
Šajā nodaļā
8.1 Dzesētāja cauruļu sagatavošana ............................................................................................................................................ 65
8.1.1 Prasības dzesētāja caurulēm.................................................................................................................................. 65
8.1.2 Dzesētāja caurules izolācija.................................................................................................................................... 66
8.2 Ūdens cauruļu sagatavošana.................................................................................................................................................. 66
8.2.1 Ūdens kontūra prasības ......................................................................................................................................... 66
8.2.2 Izplešanās trauka sākotnējā spiediena aprēķināšanas formula ............................................................................ 69
8.2.3 Ūdens tilpuma un plūsmas ātruma pārbaude ....................................................................................................... 69
8.2.4 Izplešanās trauka sākotnējā spiediena maiņa ....................................................................................................... 72
8.2.5 Ūdens tilpuma pārbaude: piemēri ......................................................................................................................... 72
8.3 Dzesēšanas šķidruma cauruļu pievienošana.......................................................................................................................... 73
8.3.1 Dzesētāja cauruļu pievienošanu ............................................................................................................................ 73
8.3.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā ............................................................................. 73
8.3.3 Norādes dzesētāja cauruļu pievienošanai ............................................................................................................. 74
8.3.4 Norādes cauruļu liekšanai ...................................................................................................................................... 75
8.3.5 Caurules gala paplašināšana .................................................................................................................................. 75
8.3.6 Cauruļu galu cietlodēšana ...................................................................................................................................... 76
8.3.7 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana ................................................................................. 76
8.3.8 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai ............................................... 78
8.3.9 Dzesējošās vielas cauruļu pievienošana iekštelpu iekārtai ................................................................................... 78
8.4 Dzesēšanas šķidruma cauruļu pārbaude................................................................................................................................ 79
8.4.1 Dzesētāja cauruļu pārbaude .................................................................................................................................. 79
8.4.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes laikā ................................................................................... 79
8.4.3 Noplūžu pārbaude.................................................................................................................................................. 80
8.4.4 Vakuumžāvēšana.................................................................................................................................................... 80
8.4.5 Aukstumaģenta cauruļvadu izolēšana ................................................................................................................... 81
8.5 Dzesēšanas šķidruma uzpilde................................................................................................................................................. 82
8.5.1 Dzesētāja uzpilde ................................................................................................................................................... 82
8.5.2 Piesardzības pasākumi dzesētāja uzpildes laikā .................................................................................................... 83
8.5.3 Papildu dzesēšanas šķidruma daudzuma noteikšana............................................................................................ 83
8.5.4 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma noteikšana .......................................................................... 83
8.5.5 Papildu dzesētāja uzpilde....................................................................................................................................... 83
8.5.6 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana ................................................................ 84
8.6 Ūdens cauruļu pievienošana .................................................................................................................................................. 84
8.6.1 Par ūdens cauruļu pievienošanu............................................................................................................................ 84
8.6.2 Piesardzības pasākumi ūdens cauruļu pievienošanas laikā................................................................................... 85
8.6.3 Ūdens cauruļu pievienošana .................................................................................................................................. 85
8.6.4 Recirkulācijas cauruļu pievienošana ...................................................................................................................... 87
8.6.5 Ūdens kontūra piepildīšana ................................................................................................................................... 87
8.6.6 Karstā ūdens tvertnes uzpilde................................................................................................................................ 87
8.6.7 Ūdens cauruļu izolēšana ........................................................................................................................................ 87
8 | Cauruļu uzstādīšana
8.1 Dzesētāja cauruļu sagatavošana
8.1.1 Prasības dzesētāja caurulēm
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "1 Vispārīgas drošības piesardzības
pasākumi"[46].
▪ Cauruļu materiāls: ar fosforskābi deoksidēts bezšuvju varš.
▪ Cauruļvada diametrs:
Šķidruma caurule Ø6,4mm (1/4")
Gāzes caurule Ø15,9mm (5/8")
▪ Cauruļvada atlaidināšanas pakāpe un biezums:
Uzstādītāja rokasgrāmata
65
8 | Cauruļu uzstādīšana
t
Ø
ØiØ
i
t
ØpØ
p
Ārējais diametrs (Ø) Cietības pakāpe Biezums (t)
6,4mm (1/4") Atkvēlināta (O) ≥0,8mm
15,9mm (5/8") Atkvēlināta (O) ≥1,0mm
(a)
Atkarībā no attiecīgajiem tiesību aktiem un iekārtas maksimālā darba spiediena (sk. "PS
High" uz iekārtas datu plāksnītes) var būt nepieciešams lielāks cauruļvada sieniņu biezums.
8.1.2 Dzesētāja caurules izolācija
▪ Izmantojiet polietilēna putas kā izolācijas materiālu:
- ar siltuma caurlaidību no 0,041 līdz 0,052W/mK (no 0,035 līdz 0,045kcal/mh
°C)
- ar vismaz 120°C karstumizturību
▪ Izolācijas biezums
Caurules ārējais diametrs
6,4mm (1/4") 8~10mm 10m
15,9mm (5/8") 16~20mm 13mm
(Øp)
Izolācijas iekšējais
diametrs (Øi)
(a)
Izolācijas biezums (t)
Ja temperatūra ir lielāka par 30°C, bet mitrums ir lielāks par 80% relatīvā mitruma,
izolācijas materiālu biezumam ir jābūt vismaz 20 mm, lai novērstu kondensātu uz
izolācijas virsmas.
8.2 Ūdens cauruļu sagatavošana
▪ Vārsts uz izplešanās trauku. Vārstam uz izplešanās trauku (ja ir) JĀBŪT atvērtam.
8.2.1 Ūdens kontūra prasības
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "1 Vispārīgas drošības piesardzības
pasākumi"[46].
PAZIŅOJUMS
Ja tiek izmantotas plastmasas caurules, pārliecinieties, ka tās ir pilnībā skābekli
necaurlaidīgas (saskaņā ar standartu DIN 4726). Skābekļa difūzijai iekļūstot caurulēs,
var rasties pārlieku liela korozija.
▪ Cauruļu savienojumi — spēkā esošie noteikumi. Izveidojiet visus cauruļu
savienojumus atbilstoši spēkā esošajiem noteikumiem un nodaļā “Uzstādīšana”
sniegtajiem ūdens ievada un izvada norādījumiem.
▪ Cauruļu savienojumi — spēks. Savienojot caurules, NEIZMANTOJIET pārmērīgu
spēku. Cauruļu deformēšanās var izraisīt iekārtas darbības traucējumus.
▪ Cauruļu savienojumi — rīki. Lietojiet tikai atbilstošus misiņa, kas ir mīksts
materiāls, apstrādes rīkus. Ja rīkosieties PRETĒJI, caurules tiks sabojātas.
Uzstādītāja rokasgrāmata
66
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
8 | Cauruļu uzstādīšana
▪ Cauruļu savienojumi — gaiss, mitrums, putekļi. Ja kontūrā iekļūst gaiss,
mitrums un putekļi, var rasties problēmas. Lai to novērstu, rīkojieties, kā
aprakstīts tālāk:
- Lietojiet tikai tīras caurules
- Kad noņemat atskarpes, caurules galu turiet, vērstu uz leju.
- Aizsedziet cauruļu galus, kad ievietojat tās sienā, lai novērstu putekļu un/vai
daļiņu iekļūšanu tajās.
- Lai noblīvētu savienojumus, lietojiet atbilstošu vītnes blīvējumu.
▪ Slēgts kontūrs. Iekštelpu iekārtu lietojiet TIKAI ar slēgtu ūdens sistēmu.
Izmantojot sistēmu ar atvērtu ūdens sistēmu, var rasties pārlieku liela korozija.
▪ Glikols. Lai ievērotu drošību, ūdens kontūram NEDRĪKST pievienot nekāda veida
glikolu.
▪ Caurules garums. Ieteicams izvairīties no garām caurulēm no karstā ūdens
tvertnes līdz karstā ūdens gala punktam (duša, vanna...) un izvairīties no
strupceļa.
▪ Cauruļu diametrs. Ūdens cauruļu diametru izvēlieties atkarībā no nepieciešamās
ūdens plūsmas un sūkņa pieejamā ārējā statiskā spiediena. Iekštelpu iekārtas
ārējā statiskā spiediena līknes skatiet šeit: "16Tehniskie dati"[4228].
▪ Ūdens plūsma. Iekštelpu iekārtas darbībai nepieciešamā minimālā ūdens plūsma
ir norādīta nākamajā tabulā. Konkrētā plūsma jānodrošina pastāvīgi. Ja plūsma ir
mazāka, iekštelpu iekārta pārstāj darboties un tiek rādīta kļūda 7H.
Minimālais nepieciešamais plūsmas ātrums
12l/min
▪ Ārējie komponenti – ūdens. Vienmēr izmantojiet tikai tos materiālus, kas ir
saderīgi ar sistēmā izmantoto ūdeni un iekštelpu iekārtā izmantotajiem
materiāliem.
▪ Atsevišķi iegādājami komponenti — ūdens spiediens un temperatūra.
Pārbaudiet, vai cauruļu komponenti var izturēt ūdens spiedienu un ūdens
temperatūru.
▪ Ūdens spiediens. Maksimālais ūdens spiediens ir 4bāri. Nodrošiniet adekvātus
ūdens kontūra aizsargpasākumus, lai garantētu, ka NETIEK pārsniegts
maksimālais spiediens.
▪ Ūdens temperatūra. Visām uzstādītajām caurulēm un cauruļu piederumiem
(vārstiem, savienojumiem…) ir JĀBŪT noturīgiem pret tālāk norādītajām
temperatūras vērtībām:
INFORMĀCIJA
Šie attēli ir piemēri un var NEATBILST jūsu sistēmai.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
67
8 | Cauruļu uzstādīšana
89°C
75°C
M
M
a b c d ge h ii
i
j
j
fki
HPC1
FHL1 FHL2 FHL3
HPC2 HPC3
a Āra iekārta
b Iekštelpu iekārta
c Siltummainis
d Rezerves sildītājs
e Motorizēts 3virzienu vārsts (pārslēgšanās starp telpas apsildi un karsto ūdeni)
f Motorizēts 3 virzienu vārsts (galvenās zonas jaukšana)
g Galvenais sūknis
h Papildu sūknis
i Noslēgvārsts
j Uztvērējs (iegādājams atsevišķi)
k Karstā ūdens tvertne
HPC1...3 Siltumsūkņakonvektors (iegādājams atsevišķi)
FHL1...3 Zemgrīdas apsildes cilpa (iegādājama atsevišķi)
▪ Drenāža— zemākās vietas. Visos sistēmas zemākajos punktos uzstādiet krānus,
lai nodrošinātu pilnīgu ūdens kontūra drenāžu.
▪ Drenāža — spiedvārsts. Pareizi pieslēdziet drenāžas cauruli pie drenāžas
sistēmas, lai novērstu ūdens pilēšanu ārpus iekārtas. Skatiet šeit: "7.4.4 Lai
pieslēgtu drenāžas cauruli pie drenāžas sistēmas"[463].
▪ Gaisa ventiļi. Visos sistēmas augstākajos punktos uzstādiet gaisa ventiļus, kuriem
jābūt viegli pieejamiem, lai veiktu apkopi. Iekštelpu iekārtā ir nodrošināti divas
automātiskie atgaisošanas vārsti. Pārbaudiet, vai atgaisošanas vārsti NAV pārāk
cieši pievilkti, lai būtu iespējama automātiska gaisa izlaišana no ūdens kontūra.
▪ Cinkotās detaļas. Nekādā gadījumā ūdens kontūrā neizmantojiet daļas ar cinka
pārklājumu. Tā kā iekārtas iekšējā ūdens kontūrā tiek izmantotas vara caurules,
var rasties pārmērīga korozija.
▪ Melnā metāla caurules. Kad lietojat melnā metāla caurules, pareizi izolējiet
krāsaino un melno metālu, lai tie viens ar otru NESASKARTOS. Tādējādi tiks
novērsta kontaktkorozija.
▪ Vārsts— pārslēgšanas laiks. Kad ūdens kontūram lietojat divvirzienu vārstu un
trīsvirzienu vārstu, maksimālajam vārsta pārslēgšanas laikam ir jābūt
60sekundes.
▪ Karstā ūdens tvertne — kapacitāte. Lai izvairītos no ūdens, svarīgi, ka karstā
ūdens tvertnes kapacitāte atbilst ikdienas karstā ūdens patēriņam.
▪ Karstā ūdens tvertne— pēc uzstādīšanas. Nekavējoties pēc uzstādīšanas karstā
ūdens tvertne ir jāizskalo ar tīru ūdeni. Šo procedūru ir jāatkārto vismaz reizi
dienā turpmākās 5dienas pēc uzstādīšanas.
▪ Karstā ūdens tvertne — dīkstāve. Kad ilgāku laika periodu netiek patērēts
karstais ūdens, pirms lietošanas aprīkojumu NEPIECIEŠAMS izskalot ar tīru ūdeni.
Uzstādītāja rokasgrāmata
68
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
8 | Cauruļu uzstādīšana
c
d
a b
▪ Karstā ūdens tvertne — dezinfekcija. Lai veiktu karstā ūdens tvertnes
dezinfekciju, skatiet šeit: "10.5.6Tvertne"[4160].
▪ Termostatiskie jaukšanas vārsti. Atbilstoši spēkā esošajiem noteikumiem var būt
nepieciešams uzstādīt termostatiskos jaukšanas vārstus.
▪ Higiēnas pasākumi. Uzstādīšanai jāatbilst visiem spēkā esošajiem noteikumiem,
un var būt nepieciešams veikt papildu higiēnas pasākumus.
▪ Recirkulācijas sūknis. Atbilstoši spēkā esošajiem noteikumiem starp karstā ūdens
izvades galu un karstā ūdens tvertnes recirkulācijas savienojumu var būt
nepieciešams uzstādīt recirkulācijas sūkni.
a Recirkulācijas savienojums
b Karstā ūdens savienojums
c Duša
d Recirkulācijas sūknis
▪ Vārsts uz izplešanās trauku. Vārstam uz izplešanās trauku (ja ir) JĀBŪT atvērtam.
8.2.2 Izplešanās trauka sākotnējā spiediena aprēķināšanas formula
Izplešanās trauka sākotnējais spiediens (Pg) ir atkarīgs no uzstādītās sistēmas
augstuma atšķirības (H):
Pg=0,3+(H/10) (bāri)
8.2.3 Ūdens tilpuma un plūsmas ātruma pārbaude
Iekštelpu iekārtai ir 10 litru izplešanās trauks ar rūpnīcā iestatītu 1 bāra lielu
sākotnējo spiedienu.
Lai nodrošinātu, ka iekārta darbojas pareizi, rīkojieties, kā aprakstīts tālāk:
▪ Pārbaudiet minimālo un maksimālo ūdens tilpumu.
▪ Pielāgojiet izplešanās trauka sākotnējo spiedienu.
Minimālais ūdens tilpums
Nav nekādu prasību par minimālo ūdens tilpumu.
INFORMĀCIJA
Kritiskiem procesiem un telpām ar lielu karstuma slodzi, iespējams, būs nepieciešams
vairāk ūdens.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
PAZIŅOJUMS
Ja cirkulāciju katrā telpas apsildes/dzesēšanas ciklā kontrolē attālās vadības vārsti, ir
svarīgi, lai tiktu garantēts minimālais ūdens tilpums pat tad, ja visi vārsti ir aizvērti.
Uzstādītāja rokasgrāmata
69
8 | Cauruļu uzstādīšana
T1
M1
T1
M1
T2M2T3
M3
M
FHL1
FHL2
FHL3
M2 M3
T2 T3
HPC1 HPC2 HPC3
a b c
g hf
d e
i
i
hh
h
j
0.3
0.5
1
1.5
2
2.4
5020 100 150 200 250 290
a
b
a Āra iekārta
b Iekštelpu iekārta
c Siltummainis
d Rezerves sildītājs
e Motorizēts 3 virzienu vārsts (galvenās zonas jaukšana)
f Papildu sūknis
g Galvenais sūknis
h Noslēgvārsts
i Uztvērējs (iegādājams atsevišķi)
j Pārspiediena apiešanas vārsts (piegādāts kā piederums)
FHL1...3 Zemgrīdas apsildes cilpa (iegādājama atsevišķi)
HPC1...3 Siltumsūkņakonvektors (iegādājams atsevišķi)
T1...3 Atsevišķs telpas termostats (papildaprīkojums)
M1...3 Atsevišķs motorizētais vārsts uz FHL1...3 un HPC1...3 kontroles cilpu (iegādājams
atsevišķi)
INFORMĀCIJA
Papildu zonas sūknis nodrošina minimālo plūsmas ātrumu, lai garantētu iekārtas
pareizu darbību.
Maksimālais ūdens tilpums
Lietojiet tālāk redzamo diagrammu, lai noteiktu aprēķinātā sākotnējā spiediena
maksimālo ūdens daudzumu.
a Sākotnējais spiediens (bāri)
b Maksimālais ūdens tilpums (l)
Piemērs. Maksimālais ūdens daudzums un izplešanās trauka sākotnējais
spiediens
Uzstādītāja rokasgrāmata
70
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
8 | Cauruļu uzstādīšana
Uzstādītās
sistēmas
≤200l >200l
Ūdens tilpums
augstumu
starpība
(a)
≤7m Nav nepieciešama sākotnējā
spiediena pielāgošana.
>7m Veiciet tālāk aprakstītās
darbības:
▪ Palieliniet sākotnējo
spiedienu atbilstoši
nepieciešamajai
uzstādīšanas augstuma
starpībai. Sākotnējam
spiedienam ir jāpalielinās
par 0,1bāru uz katru metru,
kas ir virs 7m.
Veiciet tālāk aprakstītās
darbības:
▪ Samaziniet sākotnējo
spiedienu atbilstoši
nepieciešamajai uzstādīšanas
augstuma starpībai.
Sākotnējam spiedienam ir
jāsamazinās par 0,1 bāru uz
katru metru, kas ir zem 7m.
▪ Pārbaudiet, vai ūdens
tilpums NEPĀRSNIEDZ
maksimāli pieļaujamo
tilpumu.
Iekštelpu iekārtas izplešanās
trauks ir pārāk mazs
uzstādītajai sistēmai. Šādā
gadījumā ir ieteicams ārpus
iekārtas uzstādīt papildu
izplešanās trauku.
▪ Pārbaudiet, vai ūdens
tilpums NEPĀRSNIEDZ
maksimāli pieļaujamo
tilpumu.
(a)
Šī ir augstuma atšķirība (m) starp ūdens kontūra augstāko punktu un iekštelpu iekārtu. Ja
iekštelpu iekārta ir uzstādītās sistēmas augstākais punkts, uzstādītās sistēmas augstums ir
0m.
Minimālais plūsmas ātrums
Pārbaudiet, vai visos apstākļos katrai zonai atsevišķi sistēmā tiek garantēts
minimālais plūsmas ātrums. Šis minimālais plūsmas ātrums ir nepieciešams
atkausēšanas/rezerves sildītāja darbības laikā. Šim mērķim izmantojiet
pārspiediena apiešanas vārstu, kas tika piegādāts kopā ar iekārtu.
Minimālais nepieciešamais plūsmas ātrums
12l/min
PAZIŅOJUMS
Ja cirkulāciju katrā vai konkrētā telpas apsildes ciklā kontrolē attālās vadības vārsti, ir
svarīgi, lai būtu nodrošināts minimālais plūsmas ātrums pat tad, kad visi vārsti ir
aizvērti. Ja nevar sasniegt minimālo plūsmas ātrumu, tiek rādīta kļūda 7H (nenotiek
apsilde vai darbība).
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Skatiet ieteiktās darbības, kas aprakstītas nodaļā "11.4 Kontrolsaraksts, nododot
ekspluatācijā"[4197].
Uzstādītāja rokasgrāmata
71
8 | Cauruļu uzstādīšana
a
8.2.4 Izplešanās trauka sākotnējā spiediena maiņa
PAZIŅOJUMS
Izplešanās trauka sākotnējo spiedienu drīkst pielāgot tikai pieredzējis uzstādītājs.
Izplešanās trauka sākotnējais spiediens pēc noklusējuma ir 1 bārs. Ja ir
nepieciešams mainīt sākotnējo spiedienu, ņemiet vērā tālāk norādītās vadlīnijas:
▪ Lai iestatītu izplešanās trauka sākotnējo spiedienu, izmantojiet tikai sauso
slāpekli.
▪ Neatbilstoša izplešanās trauka sākotnējā spiediena iestatīšana izraisīs nepareizu
sistēmas darbību.
Izplešanās trauka sākotnējā spiediena maiņa ir jāveic, atbrīvojot vai palielinot
slāpekļa spiedienu izplešanās trauka Šredera vārstā.
a Šredera vārsts
8.2.5 Ūdens tilpuma pārbaude: piemēri
1.piemērs
Iekštelpu iekārta ir uzstādīta 5 m zem ūdens kontūra augstākā punkta. Kopējais
ūdens tilpums ūdens kontūrā ir 100l.
Nav nepieciešamas darbības un pielāgošana.
2.piemērs
Iekštelpu iekārta ir uzstādīta ūdens kontūra augstākajā punktā. Kopējais ūdens
tilpums ūdens kontūrā ir 250l.
Darbības:
▪ Tā kā kopējais ūdens tilpums (250l) ir lielāks par noklusējuma ūdens tilpumu
(200l), nepieciešams samazināt sākotnējo spiedienu.
▪ Nepieciešamais sākotnējais spiediens:
Pg=(0,3+(H/10))bāri=(0,3+(0/10))bāri=0,3bāri
▪ Atbilstošais maksimālais ūdens tilpums pie 0,3 bāriem ir 290 l. (Skatiet
diagrammu sadaļā "Maksimālais ūdens tilpums"[470]).
▪ Tā kā 250l ir mazāk par 290l, izplešanās trauks ir piemērots sistēmai.
Uzstādītāja rokasgrāmata
72
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
8.3 Dzesēšanas šķidruma cauruļu pievienošana
BRĪDINĀJUMS
▪ Izmantojiet tikai aukstumaģentu R32. Citas vielas var izraisīt sprādzienu un
nelaimes gadījumus.
▪ R32 satur fluorētas siltumnīcefekta gāzes. Tā globālās sasilšanas potenciāla (GWP)
vērtība ir 675. Neizlaidiet šo gāzi atmosfērā.
▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet aizsargcimdus un
aizsargbrilles.
8.3.1 Dzesētāja cauruļu pievienošanu
Pirms dzesētāja cauruļu pievienošanas veicamie darbi
Pārliecinieties, ka iekštelpu un āra iekārta ir nostiprināta.
Parastā darbplūsma
Dzesētāja cauruļu pievienošana ietver:
▪ Dzesētāja cauruļu pievienošanu ārā iekārtai
8 | Cauruļu uzstādīšana
▪ Dzesētāja cauruļu pievienošanu iekštelpu iekārtai
▪ Dzesētāja cauruļu izolāciju
▪ Ņemiet vērā norādes:
- Cauruļu liekšanai
- Caurules galu paplašināšanai
- Lodēšanai
- Noslēgšanas vārstu izmantošanai
8.3.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības šādās nodaļās:
▪ "1Vispārīgas drošības piesardzības pasākumi"[46]
▪ "8.1Dzesētāja cauruļu sagatavošana"[465]
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
UZMANĪBU!
▪ NEKLĀJIET uz paplašinātās daļas minerāleļļu.
▪ NEIZMANTOJIET caurules, kas lietotas citu iekārtu uzstādīšanā.
▪ Lai nodrošinātu atbilstošu R32 iekārtas kalpošanas laiku, NEKĀDĀ GADĪJUMĀ
neuzstādiet žāvētāju. Žūstošais materiāls var izšķīst un sabojāt sistēmu.
Uzstādītāja rokasgrāmata
73
8 | Cauruļu uzstādīšana
a
b
c
d
PAZIŅOJUMS
Ņemiet vērā šos norādījumus, kas saistīti ar dzesētāja caurulēm:
▪ Dzesētāja ciklā izmantojiet tikai tam paredzēto dzesēšanas šķidrumu (piemēram,
neļaujiet ciklā iekļūt gaisam).
▪ Dzesētāja pievienošanas laikā izmantojiet tikai R32.
▪ Izmantojiet tikai tos piederumus (piemēram, kolektora manometra komplektu),
kas ir tieši piemēroti R32 uzstādīšanai, lai nerastos kļūmes saistībā ar spiedienu un
nepieļautu nevajadzīgu materiālu (piemēram, minerāleļļas un mitruma) iekļūšanu
sistēmā.
▪ Uzstādiet caurules tā, lai konuss NETIKTU pakļauts mehāniskajam spiedienam.
▪ Ņemiet vērā nākamajā tabulā iekļauto informāciju, lai nepieļautu netīrumu vai
putekļu iekļūšanu caurulēs.
▪ Esiet uzmanīgi, vadot vara caurules cauri sienām (skatiet zemāk izvietoto attēlu).
Mērvienība Uzstādīšanas periods Aizsardzības metode
Āra iekārta >1mēnesis Savelciet cauruli
Iekštelpu iekārta Neatkarīgi no perioda
INFORMĀCIJA
NEATVERIET dzesētāja noslēgšanas vārstu, ja nav pārbaudītas dzesētāja caurules. Ja
nepieciešams pievienot papildu dzesēšanas šķidrumu, pēc uzpildes ieteicams atvērt
dzesētāja noslēgšanas vārstu.
8.3.3 Norādes dzesētāja cauruļu pievienošanai
Savienojot caurules, ņemiet vērā šādus norādījumus:
▪ Pārklājiet paplatinājuma iekšējo virsmu ar ētera eļļu vai estera eļļu, kad
piestiprināt platgala uzgriezni. Vispirms ar roku uzskrūvējiet 3 vai 4 apgriezienus,
bet pēc tam stingri pievelciet.
▪ VIENMĒR lietojiet kopā divas uzgriežņu atslēgas, kad atskrūvējat platgala
uzgriezni.
<1mēnesis Savelciet cauruli vai
izmantojiet lenti
▪ Vienmēr kopā lietojiet uzgriežņu atslēgu un dinamometrisko atslēgu, lai pievilktu
platgala uzgriezni, kad savienojat cauruļvadu. Tas nepieciešams, lai nepieļautu
uzgriežņa sabojāšanu un noplūdes.
Uzstādītāja rokasgrāmata
74
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
a Dinamometriskā atslēga
R=
0.4~0.8
±2
45°
90°
±2
ØA
a b
A
b Uzgriežņu atslēga
c Cauruļu savienojums
d Platgala uzgrieznis
Cauruļu izmērs
(mm)
Ø6,4 15~17 8,7~9,1
Ø15,9 62~75 19,3~19,7
8.3.4 Norādes cauruļu liekšanai
Lociet caurules ar cauruļu locīšanas ierīci. Visiem cauruļu līkumiem jābūt pēc
iespējas laidenākiem (liekuma rādiusam jābūt 30~40 mm vai lielākam).
8.3.5 Caurules gala paplašināšana
UZMANĪBU!
▪ Nepietiekams paplatinājums var izraisīt dzesētāja gāzes noplūdi.
▪ Konusus NEIZMANTOJIET atkārtoti. Lai novērstu iespējamu dzesētāja gāzes
▪ Izmantojiet iekārtas komplektācijā iekļautos konusa uzgriežņus. Izmantojot citus
8 | Cauruļu uzstādīšana
Pievilkšanas spēks
(N•m)
noplūdi, izmantojiet jaunus konusus.
konusa uzgriežņus, iespējama dzesētāja gāzes noplūde.
Konusa izmēri (A)
(mm)
Konusa forma
(mm)
1 Nogrieziet caurules galu ar cauruļu šķērēm.
2 Pavērsiet griezuma virsmu uz leju un noņemiet tai grātes, lai skaidas
NENONĀK caurulē.
a Grieziet precīzi taisnā leņķī.
b Noņemiet grātes.
3 Noņemiet platgala uzgriezni no noslēgvārsta un uzskrūvējiet platgala uzgriezni
caurulei.
4 Uzlieciet caurulei platgala savienojumu. Iestatiet tieši tādā stāvoklī, kā parādīts
šajā attēlā.
Platgala rīks R32
sistēmai (sajūga tipa)
Sajūga tipa
(Ridgid tipa)
Parastais platgala rīks
Spārnuzgriežņa tipa
(Imperial tipa)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
Daikin Altherma 3 R F
4P629093-1 – 2020.08
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
5 Pārbaudiet, vai platgals ir pareizi izveidots.
Uzstādītāja rokasgrāmata
75
8 | Cauruļu uzstādīšana
a b
c
a b c d e
f
f
c
d
a
b
8.3.6 Cauruļu galu cietlodēšana
a Platgala iekšējai virsmai JĀBŪT nevainojamai.
b Caurules galam JĀBŪT vienmērīgi paplatinātam ideālā aplī.
c Pārliecinieties, ka platgala uzgrieznis ir uzskrūvēts.
Iekštelpu un āra iekārtai ir konusveida savienojumi. Savienojiet abus galus bez
lodēšanas. Ja nepieciešama lodēšana, ņemiet vērā šos norādījumus:
▪ Lodējot izpūtiet slāpekli, lai novērstu oksidēta pārklājuma veidošanos caurules
iekšienē. Šis pārklājums negatīvi ietekmē dzesēšanas sistēmas vārstus un
kompresorus un traucē normālu darbību.
▪ Iestatiet 20kPa (0,2bāri) lielu slāpekļa spiedienu (spiediens jūtams uz jūsu ādas),
izmantojot spiedienu samazinošu vārstu.
a Dzesētāja cauruļu likšana
b Daļa, kas jālodē
c Piestiprināšana
d Manuālais vārsts
e Spiedienu samazinošs vārsts
f Slāpeklis
▪ Lodējot cauruļu savienojumus, NEIZMANTOJIET antioksidantus.
Nogulsnes var aizdambēt caurules un bojāt aprīkojumu.
▪ Lodējot vara dzesētāja caurules, NEIZMANTOJIET kušņus. Izmantojiet fosfora vara
lodējuma pildījuma sakausējumu (BCuP), kurā nav nepieciešami kušņi.
Kušņi ļoti negatīvi ietekmē dzesētāja cauruļu sistēmas. Piemēram, ja izmanto uz
hlora bāzes veidotus kušņus, tiks izraisīta caurules korozija, it īpaši tad, ja kušņi
satur fluoru, tiks sabojāta dzesētāja eļļa.
▪ Vienmēr pasargājiet apkārt esošās virsmas (piemēram, izolācijas putas) no
karstuma lodēšanas laikā.
8.3.7 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana
Noslēgšanas vārsta izmantošana
Jāņem vērā šādi norādījumi:
▪ Noslēgvārsti ir aizvērti rūpnīcā.
Uzstādītāja rokasgrāmata
76
▪ Tālāk attēlā ir norādīti noslēgvārsta vadības detaļu nosaukumi.
a Apkopes atvere un tās vāks
b Vārsta kāts
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
8 | Cauruļu uzstādīšana
a
b
c Ārējā cauruļvada savienojums
d Kāta vāks
▪ Iekārtas darbības laikā abiem noslēgvārstiem jābūt atvērtiem.
▪ NEIZMANTOJIET pārmērīgu spēku, rīkojoties ar vārsta kātu. Pretējā gadījumā var
tikt sabojāts vārsta korpuss.
▪ VIENMĒR pievelciet noslēgvārstu ar uzgriežņu atslēgu, bet pēc tam pievelciet vai
atskrūvējiet platgala uzgriezni ar dinamometrisko atslēgu. NELIECIET uzgriežņu
atslēgu uz kāta vāka, jo tādējādi var izraisīt aukstumaģenta noplūdi.
a Uzgriežņu atslēga
b Dinamometriskā atslēga
▪ Ja sagaidāms zems darba spiediens (piemēram, kad dzesēšanu veic zemas āra
temperatūras apstākļos), tad ar silikona blīvēšanas materiālu pietiekami
noblīvējiet gāzes caurules noslēgvārsta platgala uzgriezni, lai novērstu aizsalšanu.
Silikona blīvēšanas materiāls; pārliecinieties, ka nav spraugu.
Noslēgšanas vārsta atvēršana/aizvēršana
1 Noņemiet slēgvārsta pārsegu.
2 Uzlieciet sešstūra uzgriežņu atslēgu (šķidruma pusē: 4mm, gāzes pusē: 4mm)
vārsta kātam un pagrieziet vārsta kātu:
Grieziet pretēji pulksteņrādītāja virzienam, lai atvērtu
Grieziet pulksteņrādītāja virzienā, lai aizvērtu
3 Pārtrauciet griešanu, kad noslēgšanas vārstu vairs NAV IESPĒJAMS pagriezt.
4 Uzstādiet noslēgšanas vārsta pārsegu.
Rezultāts: Tajā brīdī vārsts ir atvērts/aizvērts.
Apiešanās ar kāta vāciņu
▪ Vārsta vāciņš tiek noslēgts ar bultiņu norādītajā vietā. NESABOJĀJIET to.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
▪ Pēc noslēgvārsta izmantošanas pievelciet kāta vāciņu un pārbaudiet, vai nav
radušās dzesētāja noplūdes.
Vienums Pievilkšanas griezes moments (N•m)
Kāta vāciņš, šķidruma puse 13,5~16,5
Kāta vāciņš, gāzes puse 22,5~27,5
Uzstādītāja rokasgrāmata
77
8 | Cauruļu uzstādīšana
1×
1
2
a
b
c
b
a
Apiešanās ar apkopes vāciņu
8.3.8 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai
▪ VIENMĒR izmantojiet aukstumaģenta šļūteni ar vārsta depresora tapu, jo
apkopes atvere ir Šrādera ventilis.
▪ Pēc apkopes atveres apkalpošanas stingri pievelciet apkopes atveres vāku un
pārbaudiet, vai nav aukstumaģenta noplūdes.
Vienums Pievilkšanas griezes moments (N•m)
Apkopes pieslēgvietas vāciņš 11,5~13,9
1 Pievienojiet šķidrā aukstumaģenta cauruli no iekšējā bloka pie ārējā bloka
šķidruma noslēgvārsta.
a Šķidruma noslēgvārsts
b Gāzes noslēgvārsts
c Apkopes atvere
2 Pievienojiet gāzveida aukstumaģenta cauruli no iekšējā bloka pie ārējā bloka
gāzes noslēgvārsta.
PAZIŅOJUMS
Dzesētāja caurules starp iekštelpu un āra iekārtu ieteicams pārklāt ar apdares lenti.
8.3.9 Dzesējošās vielas cauruļu pievienošana iekštelpu iekārtai
1 Savienojiet šķidruma noslēgšanas vārstu no ārpus telpām uzstādāmās iekārtas
ar iekštelpu iekārtas dzesēšanas šķidruma savienojumu.
a Dzesētāja šķidruma savienojums
Uzstādītāja rokasgrāmata
78
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
b Dzesētāja gāzes savienojums
2 Savienojiet gāzes noslēgšanas vārstu no ārpus telpām uzstādāmās iekārtas ar
iekštelpu iekārtas dzesēšanas gāzes savienojumu.
PAZIŅOJUMS
Dzesētāja caurules starp iekštelpu un āra iekārtu ieteicams pārklāt ar apdares lenti.
INFORMĀCIJA
Ja iekštelpu iekārta tiek uzstādīta šaurā vietā, var uzstādīt papildaprīkojumā pieejamo
cauruļu liekšanas (EKHVTC) komplektu, lai atvieglotu pieslēgšanu pie iekštelpu
iekārtas dzesēšanas gāzes un šķidruma savienojumiem. Uzstādīšanas norādījumus
skatiet cauruļu liekšanas komplekta uzstādīšanas rokasgrāmatā.
8.4 Dzesēšanas šķidruma cauruļu pārbaude
8.4.1 Dzesētāja cauruļu pārbaude
Āra iekārtas iekšējās dzesētāja caurules rūpnīcā ir pārbaudītas, lai novērstu
noplūžu iespējamību. Jums jāpārbauda tikai āra iekārtas ārējās dzesētāja caurules.
8 | Cauruļu uzstādīšana
Pirms dzesētāja cauruļu pārbaudes
Pārliecinieties, ka dzesētāja caurules ir savienotas ar āra iekārtu un iekštelpu
iekārtu.
Parastā darbplūsma
Dzesētāja cauruļu pārbaude parasti ietver norādītos posmus:
1 Dzesētāja cauruļu pārbaude, lai noskaidrotu, vai nav radušās noplūdes.
2 Dzesētāja cauruļu vakuumžāvēšana, lai likvidētu visu mitrumu, gaisu vai
slāpekli.
Ja iespējams, ka dzesētāja caurulēs ir mitrums (piemēram, caurulēs varētu būt
iekļuvis ūdens), vispirms veiciet vakuumžāvēšanu, līdz viss mitrums tiek likvidēts.
8.4.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes laikā
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības šādās nodaļās:
▪ "1Vispārīgas drošības piesardzības pasākumi"[46]
▪ "8.1Dzesētāja cauruļu sagatavošana"[465]
PAZIŅOJUMS
Izmantojiet 2posmu vakuumsūkni ar pretvārstu, kas var veikt izvadi pie –100,7kPa
(−1,007bāri) liela manometra spiediena (5Torr). Pārliecinieties, ka sūkņa eļļa neietek
atpakaļ sistēmā, kamēr sūknis nedarbojas.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
PAZIŅOJUMS
Izmantojiet šo vakuumsūkni tikai R32. Tā paša sūkņa izmantošana darbā ar citiem
dzesētājiem var radīt bojājumus sūknim vai iekārtai.
Uzstādītāja rokasgrāmata
79
8 | Cauruļu uzstādīšana
a d
j
b
f
e
c
g h i
h
8.4.3 Noplūžu pārbaude
PAZIŅOJUMS
▪ Pievienojiet vakuumsūkni gāzes noslēgšanas vārsta apkopes pieslēgvietai.
▪ Pirms noplūžu pārbaudes uzsākšanas vai vakuumžāvēšanas pārliecinieties, ka
gāzes noslēgšanas vārsts un šķidruma noslēgšanas vārsts ir atbilstoši aizvērts.
PAZIŅOJUMS
NEPĀRSNIEDZIET iekārtas maksimālo darba spiedienu (skatīt “PS High” uz ierīces datu
plāksnītes).
PAZIŅOJUMS
VIENMĒR izmantojiet ieteicamo burbuļu pārbaudes šķīdumu, kas iegādāts pie
vairumtirgotāja.
NEKĀDĀ GADĪJUMĀ neizmantojiet ziepjūdeni:
▪ Ziepjūdens var izraisīt komponenšu, piemēram, konusa uzgriežņu vai slēgvārstu,
saplaisāšanu.
▪ Ziepjūdens var saturēt sāli, kas absorbē mitrumu, un tas sasals, kad caurules kļūs
aukstas.
▪ Ziepjūdens satur amonjaku, kas var izraisīt konusa savienojumu (starp misiņa
konusa uzgriezni un vara konusu) koroziju.
1 Uzpildiet sistēmu ar slāpekļa gāzi līdz vismaz 200 kPa (2 bāri)
manometriskajam spiedienam. Lai konstatētu nelielas noplūdes, ir ieteicams
izmantot spiedienu līdz 3000kPa (30bāri).
2 Lai pārbaudītu, vai nav noplūdes, lietojiet burbuļu pārbaudes šķīdumu visiem
savienojumiem.
3 Izvadiet visu slāpekļa gāzi.
8.4.4 Vakuumžāvēšana
Savienojiet vakuumsūkni un kolektoru, ievērojot norādījumus:
a Spiediena mēraparāts
b Manometra kolektors
c Zemspiediena vārsts (Lo)
d Augstspiediena vārsts (Hi)
e Uzpildes caurules
f Vakuumsūknis
Uzstādītāja rokasgrāmata
1 Lietojiet sistēmā vakuumu, līdz spiediens kolektorā norāda −0,1MPa (−1bārs).
80
g Apkopes pieslēgvieta
h Vārsta vāciņi
i Gāzes noslēgšanas vārsts
j Šķidruma noslēgšanas vārsts
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
8 | Cauruļu uzstādīšana
g
b
a
f
e
cd
2 Atstājiet sistēmu, kāda tā ir 4–5minūtes, un pārbaudiet spiedienu:
Ja spiediens… Tad…
Nemainās Sistēmā nav mitruma. Šī procedūra ir
pabeigta.
Palielinās Sistēmā ir mitrums. Pārejiet pie
nākamās darbības.
3 Veiciet sistēmas vakuumsūknēšanu vismaz 2stundas, līdz spiediens kolektorā
būs −0,1MPa (−1bārs).
4 Pēc sūkņa IZSLĒGŠANAS pārbaudiet spiedienu vismaz 1stundu.
5 Ja NEVARAT sasniegt vakuuma mērķa vērtību vai uzturēt vakuumu 1 stundu,
rīkojieties šādi:
▪ Vēlreiz pārbaudiet, vai nav noplūdes.
▪ Vēlreiz veiciet vakuumžāvēšanu.
PAZIŅOJUMS
Noteikti atveriet noslēgšanas vārstus, kad esat uzstādījis aukstumaģenta cauruļvadus
un veicis vakuuma žāvēšanu. Ja iekārtu darbina ar aizvērtiem noslēgšanas vārstiem,
tad ir iespējams kompresora bojājums.
INFORMĀCIJA
Iespējams, ka pēc noslēgšanas vārsta atvēršanas iespējams dzesētāja caurulēs esošais
spiediens NEPALIELINĀS. Šāda situācija var veidoties tāpēc, ka, piemēram, āra
iekārtas kontūra izplešanās vārsts ir aizvērts, tomēr spiediena NEPALIELINĀŠANĀS
nekādā veidā netraucē iekārtas darbību.
8.4.5 Aukstumaģenta cauruļvadu izolēšana
Pēc noplūžu esamības pārbaudes un vakuumžāvēšana veikšanas caurules ir jāizolē.
Ņemiet vērā tālāk norādīto:
▪ Obligāti izolējiet šķidruma un gāzes caurules (visām iekārtām).
▪ Izmantojiet termiski izturīgas polietilēna putas, kas var izturēt 70°C temperatūru,
kad izolējat šķidruma cauruļvadus, un polietilēna putas, kas var izturēt 120°C
temperatūru, kad izolējat gāzes cauruļvadus.
▪ Nostipriniet dzesētāja cauruļu izolāciju atbilstoši uzstādīšanas videi.
PAZIŅOJUMS
Dzesētāja caurules starp iekštelpu un āra iekārtu ieteicams pārklāt ar apdares lenti.
1 Aukstumaģenta cauruļvadu un kabeļus izolē un piestiprina šādi:
a Gāzes caurule
b Gāzes caurules izolācija
c Savienotājkabelis
d Ārējā elektroinstalācija (ja ir)
e Šķidruma caurule
f Šķidruma caurules izolācija
g Apdares lente
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
81
8 | Cauruļu uzstādīšana
8.5 Dzesēšanas šķidruma uzpilde
8.5.1 Dzesētāja uzpilde
2 Uzlieciet apkopes vāku.
Ārējais bloks fabrikā ir uzpildīts ar aukstumaģentu, bet dažos gadījumos var būt
nepieciešams rīkoties šādi:
Kas Kad
Papildināt aukstumaģentu Ja kopējais cauruļvada garums ir lielāks
par noteikto (sk.tālāk).
Pilnīga aukstumaģenta uzpilde no jauna Piemērs:
▪ Ja pārvieto sistēmu.
▪ Pēc noplūdes.
Papildināt aukstumaģentu
Pirms papildu aukstumaģenta uzpildīšanas noteikti pārliecinieties, ka ārējā bloka
ārējā aukstumaģenta caurule ir pārbaudīta (noplūdes pārbaude, vakuuma
žāvēšana).
INFORMĀCIJA
Atkarībā no iekārtām un/vai uzstādīšanas apstākļiem iespējams, ka elektroinstalācija
jāpievieno pirms dzesētāja uzpildes.
Tipiska procedūra. Papildu aukstumaģenta uzpildīšanā parasti ir šādi posmi:
1 Nepieciešamā papildus uzpildāmā daudzuma noteikšana.
2 Vajadzības gadījumā papildu aukstumaģenta uzpildīšana.
3 Fluorēto siltumnīcefekta gāzu etiķetes aizpildīšana, etiķetes piestiprināšana
ārējā bloka vāka iekšpusē.
Pilnīga aukstumaģenta uzpilde no jauna
Pirms pilnīgas aukstumaģenta uzpildīšanas no jauna obligāti veiciet šādas darbības:
1 Atgūstiet no sistēmas visu aukstumaģentu.
2 Pārbaudiet ārējā bloka ārējo aukstumaģenta cauruli (noplūdes pārbaude,
vakuuma žāvēšana).
3 Veiciet ārējā bloka iekšējās aukstumaģenta caurules vakuuma žāvēšanu.
PAZIŅOJUMS
Pirms pilnīgas uzpildes veiciet arī āra iekārtas iekšējo dzesētāja cauruļu
vakuumžāvēšanu.
Uzstādītāja rokasgrāmata
82
Tipiska procedūra. Pilnīgā aukstumaģenta uzpildīšanā no jauna parasti ir šādi
posmi:
1 Uzpildāmā aukstumaģenta daudzuma noteikšana.
2 Aukstumaģenta uzpildīšana.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
3 Fluorēto siltumnīcefekta gāzu etiķetes aizpildīšana, etiķetes piestiprināšana
ārējā bloka vāka iekšpusē.
8.5.2 Piesardzības pasākumi dzesētāja uzpildes laikā
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības šādās nodaļās:
▪ Vispārējie drošības noteikumi
▪ Sagatavošana
8.5.3 Papildu dzesēšanas šķidruma daudzuma noteikšana
BRĪDINĀJUMS
Ja sistēmā uzpildītā dzesētāja kopējais apjoms ir ≥1,84kg (t.i., ja cauruļu garums ir
≥27 m), jums ir jāievēro prasības par minimālo grīdas platību iekštelpu iekārtai.
Papildinformāciju skatiet šeit: "7.1.3 Iekštelpās ievietojamās iekārtas uzstādīšanas
vietas prasības"[448].
8 | Cauruļu uzstādīšana
Ja kopējais šķidruma
cauruļu garums ir…
≤10m NEPIEVIENOJIET papildu dzesēšanas šķidrumu.
>10m R=(kopējais šķidruma cauruļu garums (m)–
10m)×0,020
R=Papildu uzpilde (kg) (noapaļojot līdz 0,01kg)
INFORMĀCIJA
Caurules garums ir pielīdzināms šķidruma caurules garumam vienā virzienā.
8.5.4 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma noteikšana
INFORMĀCIJA
Ja nepieciešama pilnīga uzpilde, kopējais dzesētāja apjoms ietver rūpnīcā uzpildītā
dzesētāja apjomu (skatīt iekārtas datu plāksnīti) un noteiktu papildu apjomu.
8.5.5 Papildu dzesētāja uzpilde
BRĪDINĀJUMS
▪ Izmantojiet tikai aukstumaģentu R32. Citas vielas var izraisīt sprādzienu un
nelaimes gadījumus.
▪ R32 satur fluorētas siltumnīcefekta gāzes. Tā globālās sasilšanas potenciāla (GWP)
vērtība ir 675. Neizlaidiet šo gāzi atmosfērā.
▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet aizsargcimdus un
aizsargbrilles.
Tad…
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
UZMANĪBU!
Lai kompresors netiktu sabojāts, NEUZPILDIET vairāk par noteikto dzesētāja tilpumu.
Uzstādītāja rokasgrāmata
83
8 | Cauruļu uzstādīšana
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
8.5.6 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana
Priekšnoteikums: Pirms dzesētāja uzpildes pārliecinieties, ka dzesētāja caurules ir
savienotas un pārbaudītas (noplūdes pārbaude un vakuumžāvēšana).
1 Savienojiet dzesēšanas šķidruma cilindru ar apkopes pieslēgumvietu.
2 Pievienojiet papildu dzesēšanas šķidrumu.
3 Atveriet gāzes noslēgšanas vārstu.
Ja nepieciešama atsūknēšana, jo jāveic sistēmas izjaukšana vai pārvietošana, skatiet
"15.2Atsūknēšana"[4225], lai iegūtu plašāku informāciju.
1 Aizpildiet etiķeti šādi:
a Ja fluorēto siltumnīcefekta gāzu etiķete vairākās valodās ir piegādāta kopā ar bloku
(sk.piederumus), noplēsiet etiķeti attiecīgajā valodā un uzlīmējiet to uz a.
b Rūpnīcā uzpildītā aukstumaģenta daudzums: sk.uz bloka datu plāksnītes
c Papildu uzpildītā aukstumaģenta daudzums
d Kopējais aukstumģenta daudzums
e Fluorēto siltumnīcefekta gāzu emisija no kopējā aukstumaģenta daudzuma, tonnās
kā CO2ekvivalents.
f GWP = globālās sasilšanas potenciāls
PAZIŅOJUMS
Attiecīgie likumdošanas akti par fluorētajām siltumnīcefekta gāzēm nosaka, ka
aukstumaģenta daudzumam blokā jānorāda gan svars, gan CO2 ekvivalents.
Formula daudzuma aprēķināšanai CO2 ekvivalenta tonnās: Aukstumaģenta GWP
vērtība × kopējais aukstumaģenta daudzums [kg] / 1000
Izmantojiet GWP vērtību, kas norādīta aukstumaģenta uzpildīšanas uzlīmē.
2 Piestipriniet etiķeti ārpus telpām izmantojamās iekārtas iekšpusē blakus gāzes
un šķidruma noslēgšanas vārstiem.
8.6 Ūdens cauruļu pievienošana
8.6.1 Par ūdens cauruļu pievienošanu
Pirms ūdens cauruļu pievienošanas veicamie darbi
Pārliecinieties, ka iekštelpu un āra iekārta ir nostiprināta.
Parastā darbplūsma
Ūdens cauruļu pievienošana parasti sastāv no tālāk norādītajiem posmiem:
1 Ūdens cauruļu pievienošana pie iekštelpu iekārtas.
2 Recirkulācijas cauruļu pievienošana.
3 Drenāžas caurules pieslēgšana pie drenāžas sistēmas.
4 Ūdens kontūra piepildīšana.
5 Karstā ūdens tvertnes uzpilde.
Uzstādītāja rokasgrāmata
84
6 Ūdens cauruļu izolēšana.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
8.6.2 Piesardzības pasākumi ūdens cauruļu pievienošanas laikā
c d a b
f
e
8.6.3 Ūdens cauruļu pievienošana
PAZIŅOJUMS
Savienojot caurules, NEIZMANTOJIET pārmērīgu spēku. Cauruļu deformēšanās var
izraisīt iekārtas darbības traucējumus.
Lai atvieglotu apkalpes un apkopes darbus, ir nodrošināti 4noslēgšanas vārsti un 1
pārspiediena apiešanas vārsts. Uzstādiet noslēgšanas vārstus uz telpu apsildes
ūdens ievadiem un telpu apsildes ūdens izvadiem. Lai nodrošinātu minimālu
plūsmas ātrumu (un novērstu pārspiedienu), uzstādiet pārspiediena apiešanas
vārstu telpu apsildes ūdens izvadā papildu zonai.
PAZIŅOJUMS
Šī iekārta ir paredzēta darbībai 2 temperatūras zonās:
▪ zemgrīdas apsilde galvenajā zonā, tā ir zona ar zemāko ūdens temperatūru,
▪ radiatori papildu zonā, tā ir zona ar augstāko ūdens temperatūru.
8 | Cauruļu uzstādīšana
1 Telpu apsildes ūdens caurulēm uzstādiet noslēgšanas vārstus.
2 Noslēgšanas vārstam uzskrūvējiet iekštelpu iekārtas uzgriežņus.
3 Iekštelpu iekārtai pievienojiet karstā ūdens ievades un izvades caurules.
a Telpu apsildes papildu zonas ūdens izvade
b Telpu apsildes papildu zonas ūdens ievade
c Karstā ūdens izvade
d Aukstā ūdens ievade (aukstā ūdens apgāde)
e Telpu apsildes galvenās zonas ūdens izvade
f Telpu apsildes galvenās zonas ūdens ievade
PAZIŅOJUMS
Aukstā ūdens ievades un karstā ūdens izvades savienojumam ir ieteicams uzstādīt
noslēgšanas vārstu. Šie noslēgšanas vārsti ir iegādājami atsevišķi.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
PAZIŅOJUMS
Lai izvairītos no bojājumu radīšanas apkārtējai videi, ja rodas ūdens noplūde, ilgas
prombūtnes laikā ieteicams aizvērt aukstā ūdens ieplūdes noslēgšanas vārstus.
Uzstādītāja rokasgrāmata
85
8 | Cauruļu uzstādīšana
a
PAZIŅOJUMS
Pārspiediena apiešanas vārsts (piegādāts kā piederums). Iesakām uzstādīt
pārspiediena apiešanas vārstu telpu apsildes ūdens kontūrā.
▪ Izvēloties pārspiediena apiešanas vārsta uzstādīšanas vietu (pie iekštelpu iekārtas
vai pie kolektora), ņemiet vērā minimālo ūdens tilpumu. Skatiet šeit: "8.2.3Ūdens
tilpuma un plūsmas ātruma pārbaude"[469].
▪ Regulējot pārspiediena apiešanas vārsta iestatījumu, ņemiet vērā minimālo
plūsmas ātrumu. Skatiet šeit: "8.2.3 Ūdens tilpuma un plūsmas ātruma
pārbaude"[469] un "11.4.1Minimālais plūsmas ātrums"[4197].
PAZIŅOJUMS
Ja uzstādāt šo iekārtu izmantošanai vienā zonā, tad:
Iestatīšana. Ierīkojiet apiešanu starp telpu apsildes ūdens ievadi un papildu zonas
izvadi (=tiešā zona). NEPĀRTRAUCIET ūdens plūsmu, aiztaisot noslēgšanas vārstus.
a Apiešana
Konfigurācija. Veiciet iestatīšanu uz vietas [7-02]=0 (Zonu skaits = Viena zona).
PAZIŅOJUMS
Visos vietējos augstākajos punktos uzstādiet atgaisošanas vārstus.
PAZIŅOJUMS
Uz aukstā ūdens ievada savienojuma saskaņā ar spēkā esošajiem tiesību aktiem ir
jāuzstāda spiedvārsts (iegādājams atsevišķi), kura atvēršanas spiediens nepārsniedz
10bārus (=1MPa).
PAZIŅOJUMS
▪ drenāžas iekārta un spiediena atslogošanas ierīce ir jāuzstāda uz karstā ūdens
tvertnes aukstā ūdens ieplūdes savienojuma.
▪ Lai neradītu sūknēšanu atpakaļ, karstā ūdens tvertnes ūdens ieplūdes vietai
ieteicams uzstādīt pretvārstu atbilstoši piemērojamiem tiesību aktiem.
▪ Aukstā ūdens ieplūdes vietai ieteicams uzstādīt spiediena samazināšanas vārstu
atbilstoši piemērojamiem tiesību aktiem.
▪ Aukstā ūdens ieplūdes vietai ieteicams uzstādīt izplešanās trauku atbilstoši
piemērojamiem tiesību aktiem.
▪ Pozīcijā, kas ir augstāka par karstā ūdens tvertnes augšpusi, ieteicams uzstādīt
spiedvārstu. Karstā ūdens tvertnes apsilde izraisa ūdens izplešanos un bez
spiedvārsta ūdens spiediens tvertnes iekšpusē var palielināties virs tvertnei
paredzētā spiediena. Tāpat uzstādīšanas vietā esošie savienojumi (caurules, krānu
pieslēgvietas utt.) ar tvertni ir pakļauti augstam spiedienam. Lai to novērstu, ir
jāuzstāda spiedvārsts. Lai novērstu pārspiedienu, uzstādīšanas vietā esošajam
spiedvārstam ir jādarbojas pareizi. Ja tas NEDARBOJAS pareizi, pārspiediens
deformē tvertni un rodas ūdens noplūde. Lai nodrošinātu, ka sistēma darbojas
pareizi, regulāri veiciet apkopi.
Uzstādītāja rokasgrāmata
86
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
8.6.4 Recirkulācijas cauruļu pievienošana
Priekšnoteikums: Nepieciešams tikai, ja uzstādīta recirkulācijas sistēma.
1 Noņemiet iekārtas augšējo paneli, skat. "7.2.4 Iekštelpu iekārtas
atvēršana"[452].
2 Izgrieziet gumijas ieliktni iekārtas augšdaļā un izņemiet aizbāzni. Recirkulācijas
savienotājs atrodas zem atveres.
3 Virziet recirkulācijas cauruli caur ieliktni un pieslēdziet pie recirkulācijas
savienotāja.
4 Uzstādiet atpakaļ augšējo paneli.
8 | Cauruļu uzstādīšana
8.6.5 Ūdens kontūra piepildīšana
Ūdens kontūra uzpildei izmantojiet atsevišķi iegādājamu uzpildes komplektu.
Gādājiet, lai tiktu ievēroti piemērojamie tiesību akti.
INFORMĀCIJA
Pārliecinieties, ka abi atgaisošanas vārsti (viens uz magnētiskā filtra, otrs uz rezerves
sildītāja) ir atvērti.
8.6.6 Karstā ūdens tvertnes uzpilde
1 Pēc kārtas atveriet visus karstā ūdens krānus, lai no cauruļu sistēmas izvadītu
gaisu.
2 Atveriet aukstā ūdens padeves vārstu.
3 Kad viss gaiss ir izlaists, aizveriet visus ūdens krānus.
4 Pārbaudiet, vai nav ūdens noplūdes.
5 Manuāli darbiniet uz vietas uzstādīto spiediena atslogošanas vārstu, lai
pārliecinātos, vai caur drenāžas cauruli ir brīva ūdens plūsma.
8.6.7 Ūdens cauruļu izolēšana
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Caurules visā ūdens kontūrā ir JĀIZOLĒ, lai nepieļautu kondensāta veidošanos
atkausēšanas darbības laikā un apsildes kapacitātes samazināšanos.
Ja temperatūra ir lielāka par 30°C, bet mitrums ir lielāks par 80% relatīvā mitruma,
izolācijas materiālu biezumam ir jābūt vismaz 20 mm, lai novērstu kondensātu uz
izolācijas virsmas.
Uzstādītāja rokasgrāmata
87
9 | Elektroinstalācija
a
9 Elektroinstalācija
Šajā nodaļā
BRĪDINĀJUMS
Pārliecinieties, ka elektrības vadi NEPIESKARAS dzesētāja gāzes caurulei, kas var ļoti
sakarst.
a Dzesētāja gāzes caurule
9.1 Par elektroinstalācijas vadu pievienošanu ............................................................................................................................. 88
9.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā ...................................................................... 89
9.1.2 Norādes par elektroinstalācijas vadu pievienošanu .............................................................................................. 90
9.1.3 Standarta elektroinstalācijas komponentu specifikācija ....................................................................................... 91
9.1.4 Par elektrisko saderību........................................................................................................................................... 91
9.1.5 Par vēlamā kWh nomināla barošanas bloku.......................................................................................................... 91
9.1.6 Pārskats par elektriskajiem savienojumiem, izņemot ārējos izpildmehānismus .................................................. 92
9.2 Savienojumi ar āra iekārtu...................................................................................................................................................... 92
9.2.1 Elektroinstalācijas vadu pievienošana āra iekārtai ................................................................................................ 93
9.3 Savienojumi ar iekštelpu iekārtu ............................................................................................................................................ 94
9.3.1 Elektrotīkla strāvas padeves avota pievienošana .................................................................................................. 98
9.3.2 Rezerves sildītāja strāvas padeves pievienošana .................................................................................................. 100
9.3.3 Noslēgvārsta pievienošana .................................................................................................................................... 102
9.3.4 Elektrības skaitītāju pievienošana .......................................................................................................................... 103
9.3.5 Karstā ūdens sūkņa pievienošana .......................................................................................................................... 104
9.3.6 Signāla izvada pievienošana ................................................................................................................................... 105
9.3.7 Pārslēgšanas uz ārējo siltuma avotu pievienošana ............................................................................................... 106
9.3.8 Strāvas patēriņa digitālo ievadu pievienošana ...................................................................................................... 107
9.3.9 Drošības termostata pieslēgšana (parasti aizvērts kontakts)................................................................................ 108
9.3.10 Smart Grid pieslēgšana .......................................................................................................................................... 110
9.3.11 Lai pieslēgtu WLAN kasetni (tiek piegādāts kā papildaprīkojums)........................................................................ 114
9.4 Elektroinstalācijas vadu pievienošana iekštelpu iekārtai....................................................................................................... 114
9.1 Par elektroinstalācijas vadu pievienošanu
Uzstādītāja rokasgrāmata
88
Pirms elektroinstalācijas pievienošanas
Pārliecinieties, ka:
▪ Dzesētāja caurules ir savienotas un pārbaudītas
▪ Ūdens caurules ir pievienotas
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Parastā darbplūsma
Elektriskā vadojuma pievienošanā parasti ir šādi posmi:
1 Pārliecinieties, vai strāvas padeves sistēma atbilst siltumsūkņa elektriskajām
specifikācijām.
2 Elektroinstalācijas vadu pievienošana āra iekārtai.
3 Elektroinstalācijas vadu pievienošana iekštelpu iekārtai.
4 Galvenās strāvas padeves avota pievienošana.
5 Rezerves sildītāja strāvas padeves avota pievienošana.
6 Noslēgšanas vārstu pievienošana.
7 Elektrības skaitītāju pievienošana.
8 Karstā ūdens sūkņa pievienošana.
9 Trauksmes izvades pievienošana.
10 Telpas dzesēšanas/apsildes IESLĒGŠANAS/IZSLĒGŠANAS izvades pievienošana.
11 Pārslēgšanas uz ārējo siltuma avotu pievienošana.
12 Strāvas patēriņa digitālo ievažu pievienošana.
13 Drošības termostata pievienošana.
9.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā
9 | Elektroinstalācija
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
BRĪDINĀJUMS
Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "1 Vispārīgas drošības piesardzības
pasākumi"[46].
BRĪDINĀJUMS
▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un tiem ir JĀATBILST spēkā
esošajiem tiesību aktiem.
▪ Izveidojiet elektriskos savienojumus ar fiksētajām elektroinstalācijām.
▪ Visiem uz vietas saliktajiem komponentiem un elektriskajām konstrukcijām ir
JĀATBILST spēkā esošajiem tiesību aktiem.
BRĪDINĀJUMS
▪ Ja strāvas padevei nav Nfāzes vai tā ir nepareiza, aprīkojums sabojāsies.
▪ Nodrošiniet pareizu zemējumu. NESAVIENOJIET iekārtas zemējumu ar
komunālajām caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums
var izraisīt elektrošoku.
▪ Uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Elektroinstalāciju nostipriniet ar kabeļu savilcējiem, lai kabeļi NENONĀKTU
saskarē ar asām malām vai caurulēm, it īpaši augstspiediena pusē.
▪ NELIETOJIET izolētus vadus, dzīslotos vadus, pagarinātājus un savienojumus ar
zvaigžņveida sistēmu. Tas var izraisīt pārkaršanu, elektrošoku vai aizdegšanos.
▪ NEUZSTĀDIET fāzu kustības kondensatoru, jo šī iekārta ir aprīkota ar pārveidotāju.
Fāzu kustības kondensators var samazināt veiktspēju un radīt negadījumus.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
89
9 | Elektroinstalācija
b a
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
9.1.2 Norādes par elektroinstalācijas vadu pievienošanu
UZMANĪBU!
NESPIEDIET kabeli iekārtā un neievietojiet tajā lieku kabeļa gabalu.
PAZIŅOJUMS
Attālumam starp augstsprieguma un zemsprieguma kabeļiem ir jābūt vismaz 50mm.
Neaizmirstiet tālāk minēto:
▪ Ja izmantojat no vairākām dzīslām savītus vadus, tad vada galā uzstādiet apaļu
apspaides tipa spaili. Uzstādiet apaļu apspaides tipa spaili uz vada līdz pat
izolācijai un ar piemērotu instrumentu nostipriniet šo spaili.
a Savītais vads
b Apaļā apspaides tipa spaile
▪ Izmantojamās vadu ierīkošanas metodes:
Vada veids Ierīkošanas metode
Vienas dzīslas vads
No vairākām dzīslām
savīts vads ar apaļu
apspaides tipa spaili
a Savīts vienas dzīslas vads
b Skrūve
c Plakanā paplāksne
a Spaile
b Skrūve
c Plakanā paplāksne
Atļauts
Uzstādītāja rokasgrāmata
90
NAV atļauts
Pievilkšanas spēks
Vienums Pievilkšanas spēks (N•m)
M4 (X1M) 1,2~1,5
M4 (zemējums)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
9.1.3 Standarta elektroinstalācijas komponentu specifikācija
Komponente ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A
Energoap
gādes
kabelis
(a)
MCA
19,9A 24,0A 15,9A
Spriegums 230V
Fāze 1~
Frekvence 50Hz
9 | Elektroinstalācija
Starpsavienojuma
kabelis
Ieteicamais atsevišķi
iegādājamais
drošinātājs
Zemējuma
noplūdstrāvas
aizsargslēdzis
(a)
9.1.4 Par elektrisko saderību
Paredzēts tikai ERGA04~08DAV3 (nav paredzēts ERGA04~08DAV3A)
Aprīkojums atbilst EN/IEC 61000‑3‑12 (Eiropas/starptautiskajam tehniskajam
standartam, kas norāda strāvas harmoniku ierobežojumus iekārtām, kas
pievienotas publiskajām zemsprieguma sistēmām ar ieejas strāvu >16A un ≤75 A
vienai fāzei).
Vada
Jāatbilst piemērojamajiem tiesību aktiem
izmēri
Minimālais kabeļa šķērsgriezums 1,5mm² un ir piemērots
230V
20A 25A 16A
Jāatbilst piemērojamajiem tiesību aktiem
MCA=kontūra minimālais strāvas stiprums. Norādītie lielumi ir maksimālie (lai noskaidrotu
precīzus lielumus, skatīt elektriskos datus kombinācijai ar iekštelpu iekārtām).
Tikai iekštelpu iekārtas rezerves sildītājam
Skatiet šeit: "9.3.2Rezerves sildītāja strāvas padeves pievienošana"[4100].
9.1.5 Par vēlamā kWh nomināla barošanas bloku
Elektroenerģijas uzņēmumi visā pasaulē smagi strādā, lai nodrošinātu uzticamus
elektriskos pakalpojumus par konkurētspējīgām cenām, un tiem bieži ir atļauts
klientiem sniegt atlaides. Piemēram, tarifi par lietošanas laiku, sezonālie tarifi,
siltumsūkņu tarifi Vācijā un Austrijā...
Šis aprīkojums nodrošina vēlamā kWh nomināla barošanas bloka padeves sistēmas.
Konsultējieties ar elektroenerģijas uzņēmumu, kas darbojas kā pakalpojumu
sniedzējs vietā, kur paredzēts uzstādīt aprīkojumu, lai uzzinātu, kur ir piemēroti
pievienot aprīkojumu vienā no pieejamajām vēlamā kWh nomināla barošanas bloka
padeves sistēmām, ja pieejama.
Kad aprīkojums ir pievienots šādai vēlamā kWh nomināla strāvas padevei,
elektroenerģijas uzņēmums var veikt tālāk norādītās darbības:
▪ Noteiktu laika periodu pārtraukt strāvas padevi aprīkojumam.
▪ Pieprasīt, ka aprīkojums noteiktā laika periodā patērē tikai ierobežotu
elektroenerģijas daudzumu.
Iekštelpu iekārta ir paredzēta ievades signāla saņemšanai, kas iekārtu pārslēgtu
piespiedu izslēgšanas režīmā. Šajā brīdī āra iekārtas kompresors nedarbosies.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
91
9 | Elektroinstalācija
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
9.1.6 Pārskats par elektriskajiem savienojumiem, izņemot ārējos izpildmehānismus
Vadojums uz ierīci atšķiras atkarībā no tā, vai strāvas padeve ir/nav pārtraukta.
Normāla nomināla
barošanas bloks
Vēlamā kWh nomināla barošanas bloks
Barošanas bloka darbība
NETIEK pārtraukta
Vēlamā kWh nomināla
barošanas bloka darbības
laikā strāvas padeve
NETIEK pārtraukta.
Vadības ierīce izslēdz āra
iekārtu.
Piezīme: elektroenerģijas
uzņēmumam vienmēr
jāsniedz atļauja iekštelpas
iekārtas strāvas
patēriņam.
Barošanas bloka darbība
ir pārtraukta
Vēlamā kWh nomināla
strāvas padeves laikā
elektroenerģijas
uzņēmums pārtrauc
strāvas padevi
nekavējoties vai pēc
noteikta laika. Šajā
gadījumā iekštelpas
iekārtas darbināšanai
jāizmanto atsevišķs
normāls strāvas avots.
a Normāla nomināla barošanas bloks
b Vēlamā kWh nomināla barošanas bloks
1 Āra iekārtas strāvas padeve
2 Iekštelpu iekārtas strāvas padeve un starpsavienojuma kabelis
3 Rezerves sildītāja strāvas padeve
4 Vēlamā kWh nomināla barošanas bloks (kontakts bez sprieguma)
5 Normāla kWh nomināla barošanas bloka (lai darbinātu iekštelpu
iekārtas PCB vēlamā kWh nomināla barošanas bloka strāvas
padeves pārtraukuma gadījumā)
9.2 Savienojumi ar āra iekārtu
Vienums Apraksts
Energoapgādes kabelis Skatiet šeit: "9.2.1Elektroinstalācijas vadu
Starpsavienojuma kabelis
pievienošana āra iekārtai"[493].
Uzstādītāja rokasgrāmata
92
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
9.2.1 Elektroinstalācijas vadu pievienošana āra iekārtai
2×
1×
1
2
a b
a
c
d
1N~ 50 Hz
220-240 V
b
1 Noņemiet slēdžu kārbas vāku.
2 Noņemiet dzesētāja cauruļu pārsegu.
9 | Elektroinstalācija
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
3 Noņemiet izolāciju (20mm) no vadiem.
a Noņemiet vadu izolāciju līdz šai vietai
b Ja izolācija noņemta pārāk tālu, tad ir iespējams elektriskās strāvas trieciens vai
strāvas noplūde
4 Savienojiet starpsavienojuma kabeli un enerģijas padevi tālāk norādītajā veidā.
Nodrošiniet spiediena izlīdzināšanu, izmantojot vadu skavu.
a Starpsavienojuma kabelis
b Energoapgādes kabelis
c Drošinātājs
d Zemējuma noplūdstrāvas aizsargslēdzis
Uzstādītāja rokasgrāmata
93
9 | Elektroinstalācija
1 2 3
L N
L N PWR
12 3
3×
a
a Vadu skava
5 Uzstādiet atpakaļ vietā slēdžu kārbas vāku.
6 Uzstādiet atpakaļ vietā dzesētāja cauruļu pārsegu. Pārliecinieties, ka kabeļi ir
izvilkti zem pārsega, kā tas ir parādīts:
7 Strāvas padeves līnijai pievienojiet noplūdstrāvas aizsargslēdzi un drošinātāju.
9.3 Savienojumi ar iekštelpu iekārtu
Vienums Apraksts
Strāvas padeve (galvenā) Skatiet šeit: "9.3.1Elektrotīkla strāvas padeves avota
Strāvas padeve (rezerves
sildītājs)
Noslēgvārsts Skatiet šeit: "9.3.3Noslēgvārsta
Elektrības skaitītāji Skatiet šeit: "9.3.4Elektrības skaitītāju
Karstā ūdens sūknis Skatiet šeit: "9.3.5Karstā ūdens sūkņa
Signāla izvade Skatiet šeit: "9.3.6Signāla izvada
Telpu apsildes darbības
vadība
pievienošana"[498].
Skatiet šeit: "9.3.2Rezerves sildītāja strāvas padeves
pievienošana"[4100].
pievienošana"[4102].
pievienošana"[4103].
pievienošana"[4104].
pievienošana"[4105].
Skatiet šeit: Telpas apsildes IESLĒGŠANAS/
IZSLĒGŠANAS izvada pievienošana.
Uzstādītāja rokasgrāmata
94
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
9 | Elektroinstalācija
Vienums Apraksts
Pārslēgšanās uz ārējā
siltuma avota vadību
Strāvas patēriņa digitālā
ievade
Skatiet šeit: "9.3.7Pārslēgšanas uz ārējo siltuma
avotu pievienošana"[4106].
Skatiet šeit: "9.3.8Strāvas patēriņa digitālo ievadu
pievienošana"[4107].
Drošības termostats Skatiet šeit: "9.3.9Drošības termostata pieslēgšana
(parasti aizvērts kontakts)"[4108].
Smart Grid Skatiet šeit: "9.3.10Smart Grid pieslēgšana"[4110].
Telpas termostats (vadu vai
bezvadu)
Bezvadu telpas termostata gadījumā skatiet:
▪ Uzstādīšanas rokasgrāmata bezvadu telpas
termostatam
▪ Pielikuma grāmata papildaprīkojumam
Vadu telpas termostata gadījumā bez
vairāku zonu galvenās iekārtas, skatiet:
▪ Uzstādīšanas rokasgrāmata vadu telpas
termostatam
▪ Pielikuma grāmata papildaprīkojumam
Vadi: 0,75mm²
Maksimālā strāvas plūsma: 100mA
Galvenajai zonai:
▪ [2.9] Regulēšana
▪ [2.A] Termostata tips
Papildu zonai:
▪ [3.A] Termostata tips
▪ [3.9] (tikai lasāms) Regulēšana
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Uzstādītāja rokasgrāmata
95
9 | Elektroinstalācija
Vienums Apraksts
Siltumsūkņa konvektors Siltumsūkņa konvektoriem ir iespējamas
dažādas vadības pultis un iestatījumi.
Atkarībā no iestatījuma jums ir arī jāuzstāda
relejs (iegādājams atsevišķi, skatiet
papildaprīkojuma pielikumu grāmatu).
Papildinformāciju skatiet:
▪ Siltumsūkņa konvektoru uzstādīšanas
rokasgrāmata
▪ Siltumsūkņa konvektora papildaprīkojuma
uzstādīšanas rokasgrāmata
▪ Pielikuma grāmata papildaprīkojumam
Vadi: 0,75mm²
Maksimālā strāvas plūsma: 100mA
Galvenajai zonai:
▪ [2.9] Regulēšana
▪ [2.A] Termostata tips
Papildu zonai:
▪ [3.A] Termostata tips
▪ [3.9] (tikai lasāms) Regulēšana
Attālais āra sensors Skatiet šeit:
▪ Attālā āra sensora uzstādīšanas
rokasgrāmata
▪ Pielikuma grāmata papildaprīkojumam
Vadi: 2×0,75mm²
[9.B.1]=1 (Ārējais sensors=Āra)
[9.B.2] Ārējā apkārtējās vides
sensora nobīde
[9.B.3] Vidējais laiks
Attālais iekštelpu sensors Skatiet šeit:
▪ Attālā iekštelpu sensora uzstādīšanas
rokasgrāmata
▪ Pielikuma grāmata papildaprīkojumam
Vadi: 2×0,75mm²
Uzstādītāja rokasgrāmata
96
[9.B.1]=2 (Ārējais sensors=Telpa)
[1.7] Sensora nobīde
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Vienums Apraksts
Cilvēka komforta saskarne Skatiet šeit:
▪ Cilvēka komforta saskarnes uzstādīšanas un
ekspluatācijas rokasgrāmata
▪ Pielikuma grāmata papildaprīkojumam
Vadi: 2×(0,75~1,25mm²)
Maksimālais garums: 500m
[2.9] Regulēšana
[1.6] Sensora nobīde
WLAN adaptera modulis Skatiet šeit:
▪ WLAN adaptera moduļa uzstādīšanas
rokasgrāmata
▪ Pielikuma grāmata papildaprīkojumam
Izmantojiet WLAN adaptera moduļa
komplektācijā iekļauto kabeli.
[D] Bezvadu vārteja
9 | Elektroinstalācija
LAN adapteris Skatiet šeit:
▪ LANadaptera uzstādīšanas rokasgrāmata
▪ Pielikuma grāmata papildaprīkojumam
Vadi: 2×(0,75~1,25mm²). Jābūt ar apvalku.
Maksimālais garums: 200m
Skatiet tālāk ("LANadapteris— prasības
sistēmai").
LANadapteris— prasības sistēmai
Prasības, kas tiek izvirzītas sistēmai ir atkarīgas no LANadaptera lietotnes/sistēmas
izkārtojuma (vadība no lietotnes vai lietotne Smart Grid).
Vadība no lietotnes:
Lietotne Smart Grid:
Vienums Prasība
LAN adaptera
programmatūra
Ieteicams VIENMĒR nodrošināt LANadaptera
programmatūras jaunāko versiju.
Iekārtas vadības metode Lietotāja saskarnē obligāti iestatiet [2.9]=2
(Regulēšana=Telpas termostats)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Karstā ūdens iestatījumi Lai nodrošinātu enerģijas uzkrāšanos karstā ūdens
tvertnē, lietotāja saskarnē obligāti iestatiet [9.2.1]=4
(Mājsaimniecības karstais
ūdens=Iebūvētais).
Strāvas patēriņa vadības
iestatījumi
Lietotāja saskarnē obligāti iestatiet:
▪ [9.9.1]=1 (Enerģijas patēriņa
kontrole=Nepārtraukts)
▪ [9.9.2]=1 (Tips=kW)
Uzstādītāja rokasgrāmata
97
9 | Elektroinstalācija
1
2
3
A
1 2 3
a
B
A
B
1 2 3
X2M
X11YA
X11YB
X11Y
X1A
X1M
a
9.3.1 Elektrotīkla strāvas padeves avota pievienošana
1 Atveriet tālāk norādītos komponentus (skatiet šeit: "7.2.4 Iekštelpu iekārtas
atvēršana"[452]).
1 Augšējais panelis
2 Lietotāja saskarnes panelis
3 Augšējais slēdžu kārbas vāks
2 Pievienojiet strāvas padeves avotu.
Normāla kWh nomināla barošanas bloka gadījumā
Starpsavienojuma
kabelis(=strāvas
padeve)
—
Vadi: (3+GND)×1,5mm²
a Starpsavienojuma kabelis (=strāvas padeve)
Uzstādītāja rokasgrāmata
98
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Vēlamā kWh nomināla barošanas bloka gadījumā
A
109
S1S
NL
56
1N~, 50 Hz,
230 V AC, 6.3 A
1 2 3
a b c
B
A
B
5 6
1 2 3
X2M
X1A
X11YA
X11YB
X11Y
X5M
9 10
X1M
a b c
9 | Elektroinstalācija
Starpsavienojuma
kabelis(=strāvas
padeve)
Normāla kWh
nomināla barošanas
bloks
Vēlamā kWh nomināla
barošanas bloka
kontakts
[9.8] Strāvas padeve par samazinātu tarifu
Savienojiet X11Y ar X11YB.
Vadi: (3+GND)×1,5mm²
Vadi: 1N
Maksimālā strāvas plūsma: 6,3A
Vadi: 2×(0,75~1,25mm²)
Maksimālais garums: 50m.
Vēlamā kWh nomināla barošanas bloka kontakts:
16Vlīdzstrāvas noteikšana (PCB nodrošinātais
spriegums). Kontaktam bez sprieguma ir
jānodrošina minimālā izmantojamā slodze:
līdzstrāvas15V, 10mA.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
a Starpsavienojuma kabelis (=strāvas padeve)
b Normāla kWh nomināla strāvas padeve
c Vēlamais strāvas padeves kontakts
3 Kabeļus ar kabeļu savilcējiem piestipriniet pie kabeļu savilcēju uzkarēm.
Uzstādītāja rokasgrāmata
99
9 | Elektroinstalācija
9.3.2 Rezerves sildītāja strāvas padeves pievienošana
INFORMĀCIJA
Vēlamās kWh nomināla strāvas padeves gadījumā pievienojiet X11Y pie X11YB.
Atsevišķas normāla kWh nomināla strāvas padeves nepieciešamība iekštelpu iekārtai
(b) X2M/5+6 ir atkarīga no vēlamā kWh nomināla strāvas padeves veida.
Tālāk aprakstītajos gadījumos iekštelpu iekārtai ir nepieciešama atsevišķa strāvas
padeve.
▪ Ja vēlamā nomināla strāvas padeve kWh ir pārtraukta, kad aktīva VAI
▪ Ja iekštelpu iekārtai, kad aktīva, nav atļauts strāvas patēriņš ar vēlamā nomināla
strāvas padevi kWh.
INFORMĀCIJA
Vēlamā kWh nomināla strāvas padeves kontakts tiek pieslēgts tām pašām spailēm
(X5M/9+10), kas tiek izmantotas drošības termostatam. Tādējādi sistēmai var būt VAI
NU vēlamā kWh nomināla strāvas padeve, VAI drošības termostats.
Rezerves sildītāja veids Strāvas padeve Vadi
*6V 1N~ 230V (6V) 2+GND
3~ 230V (6T1) 3+GND
*9W 3N~ 400V 4+GND
[9.3] Rezerves sildītājs
BRĪDINĀJUMS
Rezerves sildītājam IR JĀBŪT īpaši paredzētam barošanas blokam, un tam IR JĀBŪT
aizsargātam ar drošības ierīcēm, kuras tiek pieprasītas saskaņā ar spēkā esošajiem
tiesību aktiem.
UZMANĪBU!
Lai garantētu, ka iekārta ir pilnībā sazemēta, vienmēr pievienojiet rezerves sildītāja
strāvas padevi un sazemējuma kabeli.
Atkarībā no iekštelpu iekārtas modeļa rezerves sildītāja kapacitāte var atšķirties.
Pārliecinieties, vai strāvas padeve atbilst rezerves sildītāja kapacitātei, kā norādīts
tabulā tālāk.
Rezerves sildītāja
veids
Rezerves
sildītāja
Strāvas padeve Maksimālā
strāvas plūsma
Z
max
kapacitāte
*6V 2kW 1N~230V
4kW 1N~230V
6kW 1N~230V
2kW 3~230V
4kW 3~230V
6kW 3~230V
(a)
(a)
(a)
(d)
(d)
(d)
9A —
(b)(c)
17A
(b)(c)
26A
5A —
10A —
15A —
0,22Ω
0,22Ω
Uzstādītāja rokasgrāmata
100
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
