Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [hr]
...
Referentni vodič za instalatera
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT F
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETVH16S18DA6V(G)
ETVH16S23DA6V(G)
ETVH16S18DA9W(G)
ETVH16S23DA9W(G)
ETVX16S18DA6V(G)
ETVX16S23DA6V(G)
ETVX16S18DA9W(G)
ETVX16S23DA9W(G)
Sadržaj
Sadržaj
1 Opće mjere opreza 6
1.1 O dokumentaciji.............................................................................................................................................................. 6
1.1.1 Značenje upozorenja i simbola....................................................................................................................... 6
1.2 Za instalatera................................................................................................................................................................... 7
1.2.1 Općenito ......................................................................................................................................................... 7
1.2.2 Mjesto postavljanja ........................................................................................................................................ 8
1.2.3 Rashladno sredstvo ........................................................................................................................................ 8
1.2.4 Slana voda....................................................................................................................................................... 10
1.2.5 Voda ................................................................................................................................................................ 11
1.2.6 Električno ........................................................................................................................................................ 11
2 O dokumentaciji 13
2.1 O ovom dokumentu........................................................................................................................................................ 13
2.2 Pregled referentnog vodiča za instalatera ..................................................................................................................... 14
3 O pakiranju 16
3.1 Pregled: O pakiranju ....................................................................................................................................................... 16
3.2 Vanjska jedinica............................................................................................................................................................... 16
3.2.1 Za prenošenje vanjske jedinice ...................................................................................................................... 16

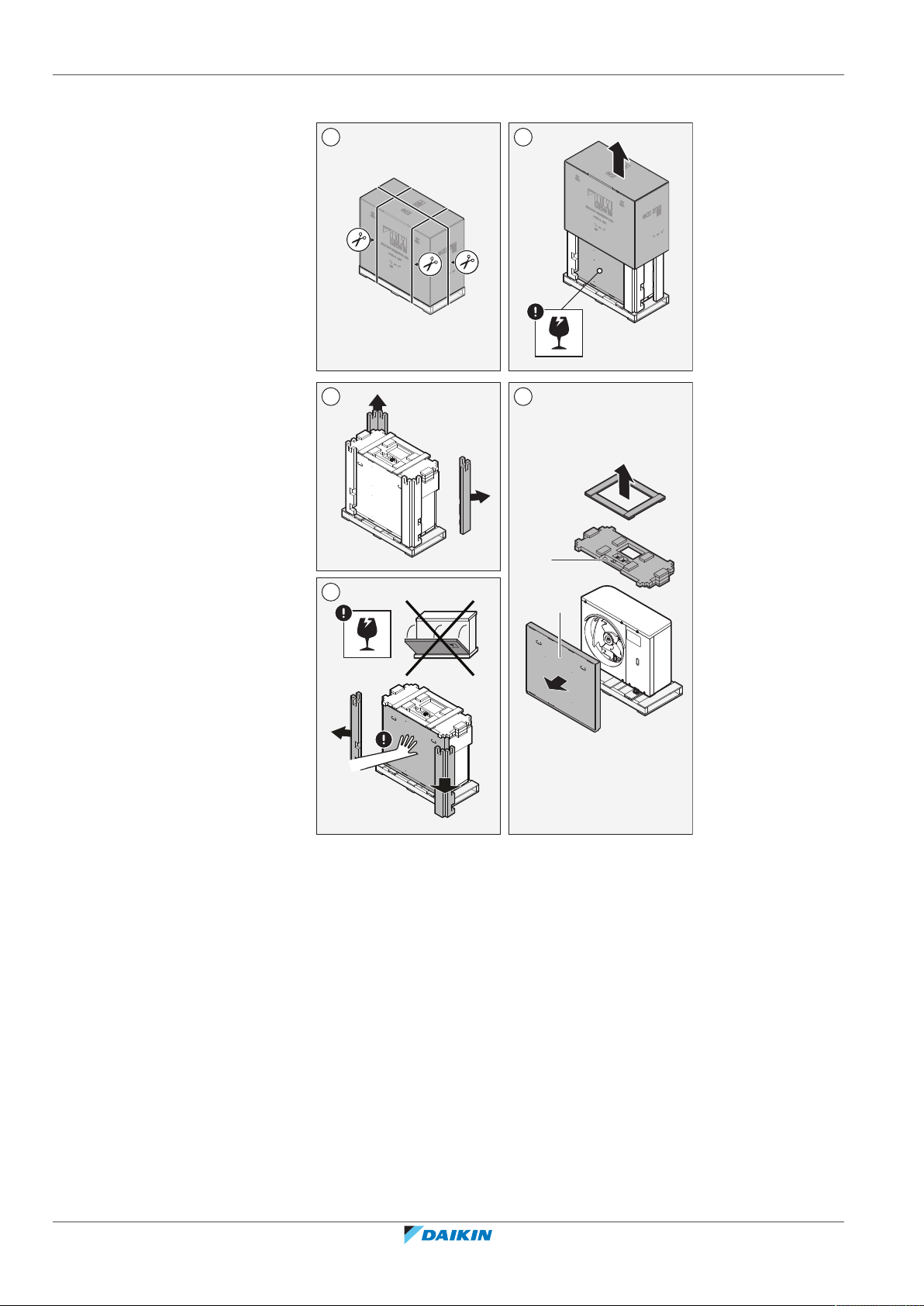

3.2.2 Za raspakiravanje vanjske jedinice ................................................................................................................. 18
3.2.3 Za uklanjanje dodatnog pribora s vanjske jedinice........................................................................................ 19
3.3 Unutarnja jedinica........................................................................................................................................................... 20

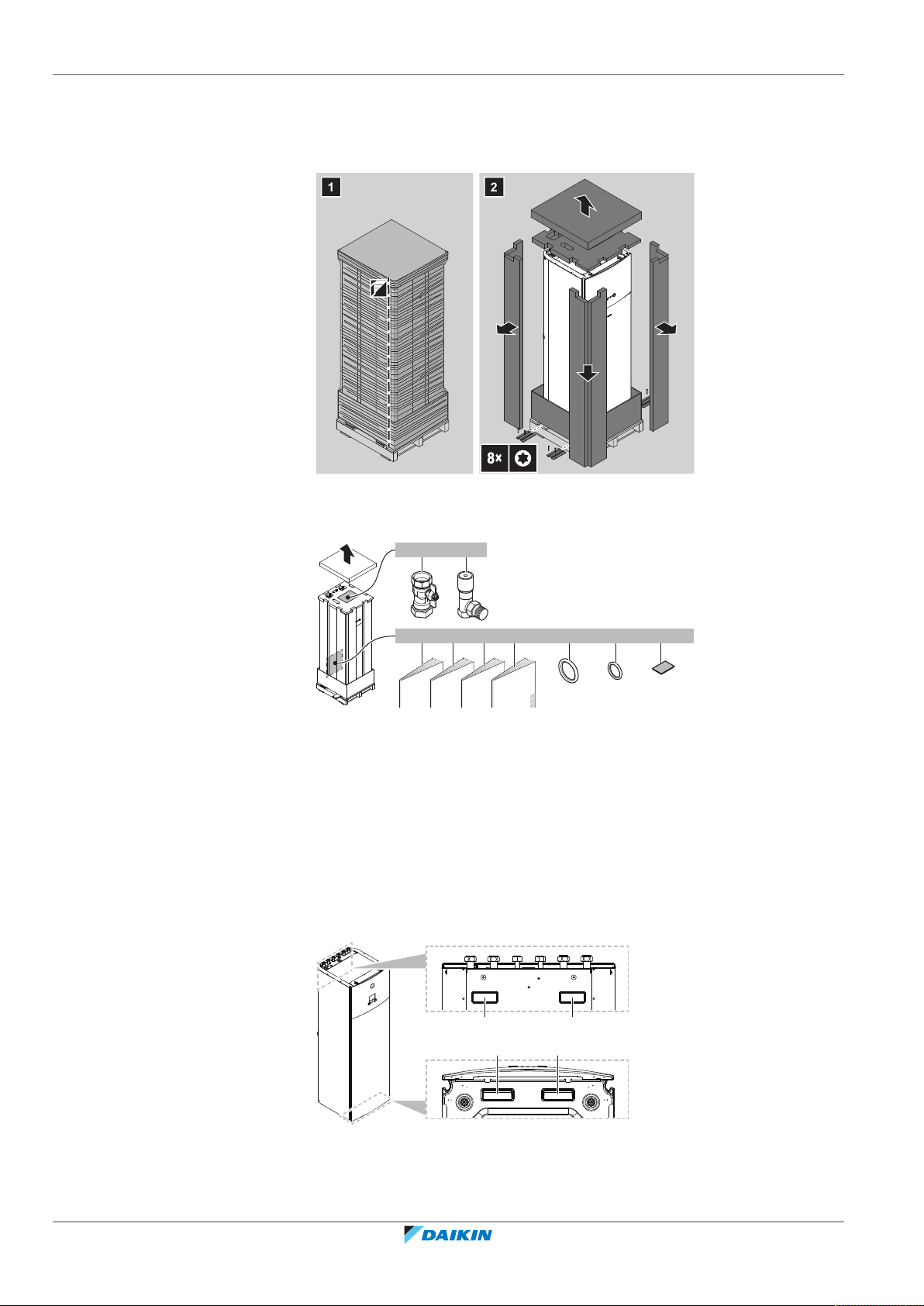

3.3.1 Za raspakiravanje unutarnje jedinice ............................................................................................................. 20
3.3.2 Za uklanjanje dodatnog pribora s unutarnje jedinice .................................................................................... 20
3.3.3 Rukovanje unutarnjom jedinicom .................................................................................................................. 20
4 O jedinicama i opcijama 21
4.1 Pregled: O jedinicama i opcijama ................................................................................................................................... 21
4.2 Identifikacija.................................................................................................................................................................... 21
4.2.1 Identifikacijska oznaka: vanjska jedinica ........................................................................................................ 21
4.2.2 Identifikacijska naljepnica: Unutarnja jedinica .............................................................................................. 22
4.3 Kombiniranje jedinica i opcija......................................................................................................................................... 22
4.3.1 Moguće kombinacije unutarnje i vanjske jedinice......................................................................................... 22
4.3.2 Mogućnosti za vanjsku jedinicu ..................................................................................................................... 22
4.3.3 Mogućnosti za unutarnju jedinicu ................................................................................................................. 23
5 Smjernice za primjenu 26
5.1 Pregled: smjernice za primjenu ...................................................................................................................................... 26
5.2 Postavljanje sustava za grijanje/hlađenje prostora........................................................................................................ 27
5.2.1 Jedna prostorija .............................................................................................................................................. 27
5.2.2 Više prostorija –jednazona TIV-a.................................................................................................................. 31
5.2.3 Više prostorija –dvije zone TIV-a ................................................................................................................... 36
5.3 Postavljanje pomoćnog izvora topline za grijanje prostora........................................................................................... 39
5.4 Postavljanje spremnika kućne vruće vode ..................................................................................................................... 42
5.4.1 Izgled sustava –ugrađeni spremnik KVV-a .................................................................................................... 42
5.4.2 Odabir zapremnine i željene temperature spremnika KVV-a........................................................................ 42
5.4.3 Postavljanje i konfiguracija –spremnik KVV-a ............................................................................................... 43
5.4.4 Crpka KVV-a za trenutačan dovod vruće vode............................................................................................... 44
5.4.5 Crpka KVV-a za dezinfekciju ........................................................................................................................... 45
5.5 Postavljanje mjerenja energije ....................................................................................................................................... 45
5.5.1 Proizvedena toplina ........................................................................................................................................ 46
5.5.2 Potrošena energija ......................................................................................................................................... 46
5.5.3 Električno napajanje po normalnoj stopi kWh............................................................................................... 47
5.5.4 Električno napajanje po preferencijalnoj stopi kWh ..................................................................................... 48
5.6 Postavljanje kontrole potrošnje snage ........................................................................................................................... 49
5.6.1 Trajno ograničenje snage ............................................................................................................................... 49
5.6.2 Ograničenje snage aktivirano putem digitalnih ulaza.................................................................................... 50
5.6.3 Postupak ograničenja snage........................................................................................................................... 51
5.6.4 Ograničenje snage BBR16 .............................................................................................................................. 52
5.7 Postavljanje vanjskog osjetnika temperature ................................................................................................................ 52
Referentni vodič za instalatera
2
6 Postavljanje jedinice 54
6.1 Priprema mjesta ugradnje .............................................................................................................................................. 54
6.1.1 Zahtjevi mjesta za postavljanje vanjske jedinice ........................................................................................... 54
6.1.2 Dodatni zahtjevi mjesta za postavljanje vanjske jedinice u hladnoj klimi ..................................................... 56
6.1.3 Zahtjevi za mjesto postavljanja unutarnje jedinice ....................................................................................... 57
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Sadržaj
6.2 Otvaranje i zatvaranje jedinica ....................................................................................................................................... 58
6.2.1 Više o otvaranju jedinica ................................................................................................................................ 58
6.2.2 Za otvaranje vanjske jedinice ......................................................................................................................... 58
6.2.3 Uklanjanje transportnog učvršćenja .............................................................................................................. 59
6.2.4 Za zatvaranje vanjske jedinice........................................................................................................................ 59

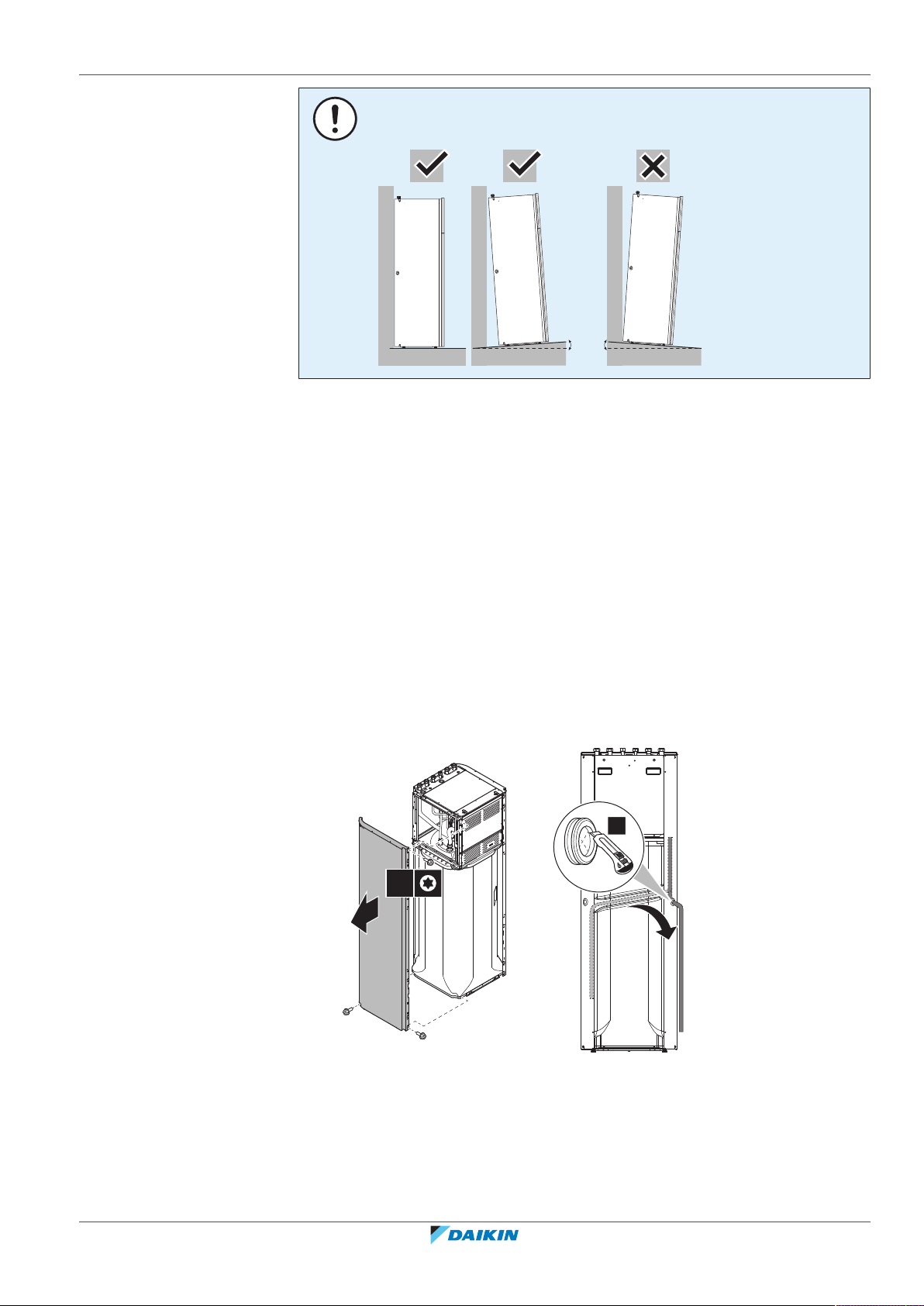

6.2.5 Za otvaranje unutarnje jedinice ..................................................................................................................... 60
6.2.6 Spuštanje razvodne kutije na unutarnjoj jedinici........................................................................................... 62
6.2.7 Za zatvaranje unutarnje jedinice .................................................................................................................... 63
6.3 Montaža vanjske jedinice ............................................................................................................................................... 63
6.3.1 O vješanju vanjske jedinice ............................................................................................................................ 63
6.3.2 Mjere opreza kod vješanja vanjske jedinice .................................................................................................. 63
6.3.3 Priprema konstrukcije za postavljanje ........................................................................................................... 63
6.3.4 Za instaliranje vanjske jedinice....................................................................................................................... 64
6.3.5 Priprema odvoda kondenzata ........................................................................................................................ 65
6.3.6 Za postavljanje rešetke za ispuštanje............................................................................................................. 67
6.3.7 Za uklanjanje rešetke za ispuštanje i stavljanje rešetke u sigurnosni položaj............................................... 68
6.4 Montaža unutarnje jedinice............................................................................................................................................ 70
6.4.1 Više o postavljanju unutarnje jedinice ........................................................................................................... 70
6.4.2 Mjere opreza prilikom postavljanja unutarnje jedinice................................................................................. 70
6.4.3 Postavljanje unutarnje jedinice ...................................................................................................................... 70
6.4.4 Priključivanje crijeva za pražnjenje na odvod ................................................................................................ 71
7 Postavljanje cjevovoda 73
7.1 Priprema vodovodnih cijevi ............................................................................................................................................ 73
7.1.1 Zahtjevi za krug vode...................................................................................................................................... 73
7.1.2 Formula za izračun predtlaka ekspanzijske posude....................................................................................... 75
7.1.3 Za provjeru zapremnine vode i stope protoka .............................................................................................. 75
7.1.4 Promjena predtlaka ekspanzijske posude...................................................................................................... 78
7.1.5 Za provjeru zapremnine vode: primjeri ......................................................................................................... 78
7.2 Spajanje cijevi za vodu .................................................................................................................................................... 79
7.2.1 Više o priključivanju vodovodnih cijevi .......................................................................................................... 79
7.2.2 Oprez kod spajanja cjevovoda vode............................................................................................................... 79
7.2.3 Za spajanje cijevi za vodu ............................................................................................................................... 79
7.2.4 Za priključivanje cjevovoda za recirkulaciju ................................................................................................... 81
7.2.5 Punjenje kruga vode ....................................................................................................................................... 82
7.2.6 Zaštita kruga vode od smrzavanja.................................................................................................................. 82
7.2.7 Za punjenje spremnika kućne vruće vode ..................................................................................................... 85
7.2.8 Za izoliranje cijevi za vodu .............................................................................................................................. 85
8 Električne instalacije 87
8.1 Više o spajanju električnog ožičenja............................................................................................................................... 87
8.1.1 Mjere opreza za spajanje električnog ožičenja .............................................................................................. 87
8.1.2 Smjernice za spajanje električnog ožičenja.................................................................................................... 88
8.1.3 O električnoj sukladnosti ................................................................................................................................ 89
8.1.4 O napajanju po preferencijalnoj stopi kWh ................................................................................................... 90
8.1.5 Pregled električnih priključaka osim vanjskih aktuatora ............................................................................... 90
8.2 Priključci za vanjsku jedinicu........................................................................................................................................... 91
8.2.1 Za spajanje električnog ožičenja vanjske jedinice.......................................................................................... 91
8.2.2 Za premještanje termistora za zrak na vanjskoj jedinici ................................................................................ 97
8.3 Priključci za unutarnju jedinicu....................................................................................................................................... 98
8.3.1 Za priključivanje glavnog električnog napajanja ............................................................................................ 101
8.3.2 Za priključivanje električnog napajanja pomoćnog grijača............................................................................ 103
8.3.3 Za priključivanje zapornog ventila (grijanje/hlađenje) .................................................................................. 105
8.3.4 Postupak spajanja strujomjera ....................................................................................................................... 106
8.3.5 Za spajanje crpke za toplu vodu za kućanstvo ............................................................................................... 107
8.3.6 Za spajanje izlaza alarma ................................................................................................................................ 108
8.3.7 Za spajanje izlaza za UKLJ./ISKLJ. grijanja/hlađenja prostora ........................................................................ 109
8.3.8 Za spajanje prespojnika na vanjski izvor topline............................................................................................ 110
8.3.9 Za spajanje digitalnih ulaza za potrošnju energije ......................................................................................... 111
8.3.10 Spajanje sigurnosnog termostata (mirni kontakt)......................................................................................... 112
8.4 Nakon spajanja električnog ožičenja unutarnje jedinice ............................................................................................... 113
9 Konfiguracija 115
9.1 Pregled: konfiguracija ..................................................................................................................................................... 115
9.1.1 Za pristup najčešćim naredbama ................................................................................................................... 116
9.2 Čarobnjak za konfiguriranje............................................................................................................................................ 118
9.3 Mogući zasloni ................................................................................................................................................................ 120
9.3.1 Mogući zasloni: pregled ................................................................................................................................. 120
9.3.2 Početni zaslon ................................................................................................................................................. 120
9.3.3 Zaslon glavnog izbornika ................................................................................................................................ 123
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Referentni vodič za instalatera
3
Sadržaj
9.3.4 Zaslon izbornika .............................................................................................................................................. 124
9.3.5 Zaslon zadane vrijednosti ............................................................................................................................... 124
9.3.6 Zaslon s pojedinostima i vrijednostima.......................................................................................................... 125
9.3.7 Zaslon plana: primjer ...................................................................................................................................... 125
9.4 Krivulja za rad ovisan o vremenskim prilikama .............................................................................................................. 129
9.4.1 Što predstavlja krivulja za rad ovisan o vremenskim prilikama? ................................................................... 129
9.4.2 Krivulja s 2 zadane vrijednosti ........................................................................................................................ 130
9.4.3 Krivulja nagiba i pomaka................................................................................................................................. 131
9.4.4 Upotreba krivulja za rad ovisan o vremenskim prilikama.............................................................................. 132
9.5 Izbornik postavki ............................................................................................................................................................. 134
9.5.1 Kvar ................................................................................................................................................................. 135
9.5.2 Prostorija ........................................................................................................................................................ 135
9.5.3 Glavna zona .................................................................................................................................................... 139
9.5.4 Dodatna zona.................................................................................................................................................. 149
9.5.5 Grijanje/hlađenje prostora ............................................................................................................................. 155
9.5.6 Spremnik ......................................................................................................................................................... 163
9.5.7 Korisničke postavke ........................................................................................................................................ 170
9.5.8 Obavijest ......................................................................................................................................................... 175
9.5.9 Postavke instalatera ....................................................................................................................................... 176
9.5.10 Puštanje u pogon............................................................................................................................................ 194
9.5.11 Rad.................................................................................................................................................................. 194
9.6 Struktura izbornika: pregled korisničkih postavki .......................................................................................................... 196
9.7 Struktura izbornika: pregled postavki instalatera .......................................................................................................... 197
10 Puštanje u pogon 198
10.1 Pregled: puštanje u pogon.............................................................................................................................................. 198
10.2 Mjere opreza kod puštanja u rad ................................................................................................................................... 199
10.3 Kontrolni popis prije puštanja u pogon .......................................................................................................................... 199
10.4 Kontrolni popis tijekom puštanja u pogon ..................................................................................................................... 200
10.4.1 Minimalna brzina protoka .............................................................................................................................. 200
10.4.2 Funkcija odzračivanja ..................................................................................................................................... 200
10.4.3 Probni rad ....................................................................................................................................................... 202
10.4.4 Probni rad aktuatora ...................................................................................................................................... 203
10.4.5 Isušivanje estriha za podno grijanje ............................................................................................................... 204
11 Predaja korisniku 208
12 Održavanje i servisiranje 209
12.1 Pregled: održavanje i servisiranje................................................................................................................................... 209
12.2 Mjere opreza pri održavanju .......................................................................................................................................... 209
12.3 Godišnje održavanje ....................................................................................................................................................... 210
12.3.1 Godišnje održavanje vanjske jedinice: pregled.............................................................................................. 210
12.3.2 Godišnje održavanje vanjske jedinice: upute ................................................................................................ 210
12.3.3 Godišnje održavanje unutarnje jedinice: pregled.......................................................................................... 210
12.3.4 Godišnje održavanje unutarnje jedinice: upute............................................................................................. 210
12.4 Za pražnjenje spremnika kućne vruće vode................................................................................................................... 213
12.5 O čišćenju filtra za vodu u slučaju problema.................................................................................................................. 213
12.5.1 Uklanjanje filtra za vodu ................................................................................................................................. 214
12.5.2 Čišćenje filtra za vodu u slučaju problema..................................................................................................... 214
12.5.3 Ugradnja filtra za vodu ................................................................................................................................... 215
13 Uklanjanje problema 217
13.1 Pregled: uklanjanje problema......................................................................................................................................... 217
13.2 Mjere opreza kod otklanjanja smetnji............................................................................................................................ 217
13.3 Rješavanje problema na temelju simptoma................................................................................................................... 218
13.3.1 Simptom: jedinica NE grije i ne hladi prema očekivanom ............................................................................. 218
13.3.2 Simptom: vruća voda NE dostiže željenu temperaturu................................................................................. 219
13.3.3 Simptom: kompresor se NE pokreće (grijanje prostora ili grijanje kućne vruće vode) ................................ 219
13.3.4 Simptom: sustav proizvodi šum krkljanja nakon puštanja u pogon .............................................................. 219
13.3.5 Simptom: crpka je blokirana .......................................................................................................................... 220
13.3.6 Simptom: crpka proizvodi buku (kavitacija) ................................................................................................... 220
13.3.7 Simptom: sigurnosni ventil se otvara............................................................................................................. 221
13.3.8 Simptom: sigurnosni ventil za vodu curi ........................................................................................................ 221
13.3.9 Simptom: prostor se NE zagrijava dovoljno pri niskim vanjskim temperaturama ........................................ 222
13.3.10 Simptom: tlak na slavini privremeno je neuobičajeno visok ......................................................................... 223
13.3.11 Simptom: Funkcija dezinfekcije spremnika NIJE ispravno dovršena (pogreška AH) ..................................... 223
13.4 Rješavanje problema na osnovi kôdova grešaka............................................................................................................ 223
13.4.1 Prikaz teksta pomoći u slučaju kvara ............................................................................................................. 224
13.4.2 Kodovi pogrešaka: pregled ............................................................................................................................. 224
Referentni vodič za instalatera
4
14 Odlaganje na otpad 229
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Sadržaj
14.1 Za pražnjenje rashladnog sredstva................................................................................................................................. 229
15 Tehnički podaci 231
15.1 Servisni prostor: Vanjska jedinica................................................................................................................................... 232
15.2 Shema cjevovoda: vanjska jedinica ................................................................................................................................ 233
15.3 Shema cjevovoda: unutarnja jedinica ............................................................................................................................ 235
15.4 Shema ožičenja: vanjska jedinica.................................................................................................................................... 236
15.5 Shema ožičenja: unutarnja jedinica................................................................................................................................ 241
16 Rječnik 247
17 Tablica postavki 249
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Referentni vodič za instalatera
5
1 | Opće mjere opreza
1 Opće mjere opreza
U ovom poglavlju
1.1 O dokumentaciji
1.1 O dokumentaciji...................................................................................................................................................................... 6
1.1.1 Značenje upozorenja i simbola .............................................................................................................................. 6
1.2 Za instalatera .......................................................................................................................................................................... 7
1.2.1 Općenito ................................................................................................................................................................. 7
1.2.2 Mjesto postavljanja ................................................................................................................................................ 8
1.2.3 Rashladno sredstvo ................................................................................................................................................ 8
1.2.4 Slana voda .............................................................................................................................................................. 10
1.2.5 Voda........................................................................................................................................................................ 11
1.2.6 Električno................................................................................................................................................................ 11
▪ Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali jezici su
prijevodi.
▪ Mjere opreza opisane u ovom dokumentu obuhvaćaju vrlo važne teme, stoga ih
pažljivo slijedite.
▪ Postavljanje sustava i sve aktivnosti opisane u priručniku za postavljanje i u
referentnom vodiču za instalatera MORA izvesti ovlašteni instalater.
1.1.1 Značenje upozorenja i simbola
OPASNOST
Označuje situaciju koja rezultira smrću ili teškom ozljedom.
OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM
POSLJEDICAMA
Označuje situaciju koja bi mogla rezultirati strujnim udarom opasnim po život.
OPASNOST: RIZIK OD OPEKLINA
Označuje situaciju koja bi mogla rezultirati opeklinama zbog ekstremno visokih ili
niskih temperatura.
OPASNOST: RIZIK OD EKSPLOZIJE
Označuje situaciju koja bi mogla rezultirati eksplozijom.
Referentni vodič za instalatera
6
UPOZORENJE
Označuje situaciju koja bi mogla rezultirati smrću ili teškom ozljedom.
UPOZORENJE: ZAPALJIVI MATERIJAL
OPREZ
Označuje situaciju koja bi mogla rezultirati manjom ili srednje teškom ozljedom.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
1.2 Za instalatera
1 | Opće mjere opreza
OBAVIJEST
Označuje situaciju koja bi mogla rezultirati oštećenjem opreme ili imovine.
INFORMACIJE
Označuje korisne savjete ili dodatne informacije.
Simbol Objašnjenje
Prije postavljanja, pročitajte priručnik za postavljanje i
rukovanje, i list uputa za ožičenje.
Prije izvođenja radova na održavanju i servisnih zadataka,
pročitajte servisni priručnik.
Za više informacija pogledajte referentni vodič za instalatera i
korisnika.
1.2.1 Općenito
Ako NISTE sigurni kako se uređaj instalira ili kako se njime rukuje, obratite se svom
zastupniku.
OPASNOST: RIZIK OD OPEKLINA
▪ Tijekom i odmah nakon rada NE dodirujte cjevovod rashladnog sredstva ili vode
te unutarnje dijelove. Mogli bi biti prevrući ili prehladni. Ostavite ih da se vrate na
normalnu temperaturu. Ako ih morate dirati, nosite pritom zaštitne rukavice.
▪ NE dodirujte nikakva rashladna sredstva koja slučajno isteku.
UPOZORENJE
Nepravilno postavljanje ili pričvršćivanje opreme ili dodatnog pribora može izazvati
strujni udar, kratki spoj, curenje, požar ili druga oštećenja opreme. Upotrebljavajte
samo dodatni pribor, opcionalnu opremu i rezervne dijelove koje je proizvela ili
odobrila tvrtka Daikin.
UPOZORENJE
Pobrinite se da postavljanje, testiranje i upotrijebljeni materijali udovoljavaju važećim
zakonima (povrh uputa opisanih u dokumentaciji tvrtke Daikin).
OPREZ
Nosite odgovarajuću osobnu zaštitnu opremu (zaštitne rukavice, sigurnosne
naočale…) prilikom instalacije, održavanja ili servisiranja sustava.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
UPOZORENJE
Rasparajte i bacite plastične vrećice za pakiranje kako se nitko ne bi njima igrao, a
pogotovo djeca. Mogući rizik: gušenje.
Referentni vodič za instalatera
7
1 | Opće mjere opreza
UPOZORENJE
Poduzmite odgovarajuće mjere kako jedinica ne bi postala sklonište malim
životinjama. U kontaktu s električnim dijelovima male životinje mogu izazvati
neispravnosti u radu, pojavu dima ili vatre.
OPREZ
NE dirajte ulaz zraka ni aluminijska krilca uređaja.
OPREZ
▪ NE stavljajte nikakve predmete ili opremu na gornju ploču jedinice.
▪ NE sjedite i NE stojte na jedinici te se NE penjite na nju.
OBAVIJEST
Radove na vanjskoj jedinici najbolje je obavljati po suhom vremenu kako biste izbjegli
prodiranje vode.
U skladu s važećim zakonima proizvodu ćete možda morati priložiti zapisnik koji
sadrži barem informacije o održavanju, popravcima, rezultatima testova,
razdobljima mirovanja,…
Također, na dostupnom mjestu uz proizvod MORA SE navesti barem sljedeće
podatke:
▪ upute za isključivanje sustava u slučaju nužde
▪ naziv i adresu vatrogasaca, policije i bolnice
▪ naziv, adresu te brojeve dnevnih i noćnih telefona za dobivanje usluge.
U Europi se u standardu EN378 nalaze potrebne smjernice za ovaj zapisnik.
1.2.2 Mjesto postavljanja
▪ Osigurajte dovoljno prostora oko uređaja za servisiranje i strujanje zraka.
▪ Uvjerite se da mjesto instaliranja može podnijeti težinu i vibracije uređaja.
▪ Osigurajte dobro prozračivanje prostora. NEMOJTE zapriječiti ni jedan otvor za
provjetravanje.
▪ Pazite da je uređaj niveliran.
Uređaj NE postavljajte na slijedećim mjestima:
▪ U potencijalno eksplozivnom okruženju.
▪ Na mjestima gdje strojevi stvaraju elektromagnetske valove. Elektromagnetski
valovi mogu poremetiti sustav upravljanja i prouzročiti greške u radu opreme.
▪ Na mjestima gdje postoji opasnost od požara zbog curenja zapaljivih plinova
(primjer: razrjeđivač ili benzin), ugljičnih vlakana, zapaljive prašine.
1.2.3 Rashladno sredstvo
Referentni vodič za instalatera
8
▪ Na mjestima gdje nastaju korozivni plinovi (primjer: sumporovodik). Korozija
bakrenih cijevi ili zavarenih dijelova može prouzročiti istjecanje rashladnog
sredstva.
Ako je primjenjivo. Za više informacija pogledajte priručnik za postavljanje ili
referentni vodič za instalatera uređaja.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
1 | Opće mjere opreza
OBAVIJEST
Pobrinite se da cjevovod za rashladno sredstvo udovoljava važećim zakonima. U
Europi vrijedi standard EN378.
OBAVIJEST
Pazite da vanjske cijevi i priključci NE BUDU izloženi naprezanju.
UPOZORENJE
Tijekom testiranja NIKAD proizvod ne izlažite tlaku višem od maksimalnog
dopuštenog (kao što je naznačeno na nazivnoj pločici jedinice).
UPOZORENJE
U slučaju istjecanja rashladnog sredstva poduzmite odgovarajuće mjere opreza. Ako
rashladni plin curi, odmah prozračite prostor. Mogući rizici:
▪ Prekomjerna koncentracija rashladnog sredstva u zatvorenoj prostoriji može
prouzročiti manjak kisika.
▪ Ako rashladni plin dođe u kontakt s vatrom, može nastati otrovni plin.
OPASNOST: RIZIK OD EKSPLOZIJE
Prepumpavanje – Curenje rashladnog sredstva. Ako želite prepumpati sustav, a
postoji curenje u krugu rashladnog sredstva:
▪ NEMOJTE koristiti funkciju automatskog ispumpavanja kojom možete sve
rashladno sredstvo iz sustava skupiti u vanjsku jedinicu. Moguća posljedica:
Samoizgaranje i eksplozija kompresora zbog ulaska zraka u kompresor tijekom
rada.
▪ Koristite zasebni sustav sakupljanja tako da jedinica kompresora NE mora raditi.
UPOZORENJE
UVIJEK prikupite otpadna rashladna sredstva. NE ispuštajte ih izravno u okoliš. Za
vakuumiranje instalacije upotrijebite vakuumsku sisaljku.
OBAVIJEST
Nakon priključivanja svih cijevi provjerite ne curi li negdje plin. Za detekciju istjecanja
plina upotrijebite dušik.
OBAVIJEST
▪ Da se izbjegne prekid rada kompresora, NEMOJTE puniti rashladno sredstvo
preko navedene količine.
▪ Pri otvaranju rashladnog sustava, s rashladnim sredstvom se MORA postupati u
skladu s važećim propisima.
▪ Ako je potrebno ponovno punjenje, pogledajte nazivnu pločicu na jedinici.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
UPOZORENJE
U sustavu ne smije biti kisika. Rashladno sredstvo može se puniti tek nakon testa
curenja i vakuumskog isušivanja.
Moguća posljedica: samozapaljenje i eksplozija kompresora jer kisik odlazi u
kompresor koji radi.
Nazivna pločica sadrži tip i potrebnu količinu rashladnog sredstva.
Referentni vodič za instalatera
9
1 | Opće mjere opreza
▪ Ova jedinica tvornički je napunjena rashladnim sredstvom. Ovisno o veličini i
duljini cijevi neki sustavi zahtijevaju dodatno punjenje rashladnog sredstva.
▪ Upotrebljavajte alate isključivo za vrstu rashladnog sredstva koja se rabi u sustavu
kako biste osigurali otpor tlaka i spriječili ulazak stranih tvari u sustav.
▪ Tekuće rashladno sredstvo punite na sljedeći način:
Ako Tada
Postoji sifonska cijev
(tj. na cilindru je oznaka "opremljen
Punite tako da je cilindar u uspravnom
položaju.
sifonom za punjenje tekućine")
NEMA sifonske cijevi Punite tako da je cilindar okrenut
naopako.
▪ Polako otvorite cilindre rashladnog sredstva.
▪ Napunite tekućim rashladnim sredstvom. Dodavanje sredstva u plinovitom obliku
moglo bi onemogućiti ispravan rad.
OPREZ
Pri dovršetku postupka punjenja rashladnog sredstva ili u stanci, odmah zatvorite
ventil spremnika rashladnog sredstva. Ako ventil NIJE odmah zatvoren, preostali tlak
može napuniti dodatno rashladno sredstvo. Moguća posljedica: Pogrešna količina
rashladnog sredstva.
1.2.4 Slana voda
Ako je primjenjivo. Za više informacija pogledajte priručnik za postavljanje ili
referentni vodič za instalatera uređaja.
UPOZORENJE
Odabir slane vode MORA biti u skladu s važećim propisima.
UPOZORENJE
U slučaju istjecanja slane vode poduzmite odgovarajuće mjere opreza. Ako slana
voda istječe, odmah prozračite prostor i obratite se svom lokalnom dobavljaču.
UPOZORENJE
Temperatura u okolini unutar jedinice može postati puno veća od sobne
temperature, npr. 70°C. U slučaju istjecanja slane vode, vrući dijelovi unutar jedinice
mogu dovesti do opasne situacije.
UPOZORENJE
Upotreba i instalacija uređaja MORA biti u skladu sa sigurnosnim mjerama opreza i
mjerama za zaštitu okoliša utvrđenima primjenjivim propisima.
Referentni vodič za instalatera
10
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
1.2.5 Voda
1.2.6 Električno
1 | Opće mjere opreza
Ako je primjenjivo. Za više informacija pogledajte priručnik za postavljanje ili
referentni vodič za instalatera uređaja.
OBAVIJEST
Kvaliteta vode mora biti u skladu sa EU Direktivom 98/83EZ.
OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM
POSLJEDICAMA
▪ Potpuno isključite napajanje prije skidanja poklopca s razvodne kutije, spajanja
bilo kakvih elektroinstalacija ili dodirivanja električnih dijelova.
▪ Prije servisiranja odspojite napajanje, pričekajte više od 1 minute pa izmjerite
napon na stezaljkama električnog kondenzatora glavnog strujnog kruga ili
električnim komponentama. Napon MORA biti manji od 50V DC da biste mogli
dodirnuti električne komponente. Lokaciju stezaljki potražite u shemi ožičenja.
▪ NE dodirujte električne komponente mokrim rukama.
▪ NE ostavljajte jedinicu bez nadzora kada je s nje uklonjen servisni poklopac.
UPOZORENJE
Ako NIJE tvornički ugrađen, u fiksno ožičenje MORA se ugraditi glavni prekidač ili
drugi uređaj za odspajanje kod kojega dolazi do razdvajanja kontakata na svim
polovima, čime se jamči potpuno odspajanje propisano za prenaponsku kategorijuIII.
UPOZORENJE
▪ Upotrebljavajte SAMO bakrene žice.
▪ Uvjerite se da je vanjsko ožičenje u skladu s važećim zakonima.
▪ Sva ožičenja MORAJU biti provedena u skladu sa shemom ožičenja koja se
isporučuje s proizvodom.
▪ NIKADA ne stišćite višežilne kabele te se pobrinite da kabeli NE dolaze u dodir s
cijevima i oštrim rubovima. Pazite da nema vanjskog naprezanja na priključne
stezaljke.
▪ Obavezno instalirajte uzemljenje. NE uzemljujte uređaj na vodovodnu cijev,
stabilizator napona ili uzemljenje telefona. Nepotpuno uzemljenje može
prouzročiti strujni udar.
▪ Obavezno primijenite zaseban strujni krug. NIKADA ne dijelite izvor napajanja s
nekim drugim uređajem.
▪ Provjerite jeste li postavili potrebne osigurače ili prekidače strujnog kruga.
▪ Obavezno instalirajte zaštitu od dozemnog spoja. Propuštajući da to učinite
možete uzrokovati udar struje ili požar.
▪ Pri postavljanju zaštite od dozemnog spoja provjerite je li ona kompatibilna s
inverterom (otporna na električne smetnje visokih frekvencija) kako bi se izbjeglo
nepotrebno otvaranje zaštite od dozemnog spoja.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Referentni vodič za instalatera
11
1 | Opće mjere opreza
OPREZ
Prilikom spajanja električnog napajanja, spoj na uzemljenje mora biti izveden prije
spajanja na napon. Kod odvajanja voda električnog napajanja, spojevi pod naponom
se moraju rastaviti prije rastavljanja spoja na uzemljenje. Duljina vodiča između
sidrenja električnog napojnog kabela i same redne stezaljke mora biti takva da se
vodiči pod naponom zategnu prije vodiča uzemljenja u slučaju da se naponski vodič
izvuče iz obujmice sidrenja.
OBAVIJEST
Mjere opreza prilikom postavljanja ožičenja napajanja:
▪ NEMOJTE povezivati ožičenje različitih debljina s rednim stezaljkama (labavi
dijelovi u ožičenju napajanja mogu prouzročiti neuobičajenu toplinu).
▪ Kada spajate žice koje su iste debljine, činite to kako je prikazano na gornjoj slici.
▪ Za ožičenje upotrijebite namjensku žicu napajanja i dobro pričvrstite, a zatim
osigurajte kako izvodna ploča ne bi bila pod vanjskim pritiskom.
▪ Za pričvršćivanje vijaka izvoda upotrijebite odgovarajući odvijač. Vijak s malom
glavom oštetit će glavu pa odgovarajuće zatezanje neće biti moguće.
▪ Prekomjernim zatezanjem terminalnih vijaka možete ih oštetiti.
Postavite strujne kabele najmanje 1m od televizora i radiouređaja da biste spriječili
smetnje. Ovisno o radiovalovima, udaljenost od 1m možda neće biti dovoljna.
UPOZORENJE
▪ Po završetku radova na elektrici provjerite jesu li sve električne komponente i
priključak u kutiji s električnim dijelovima dobro spojeni.
▪ Uvjerite se da su svi poklopci zatvoreni prije pokretanja jedinice.
OBAVIJEST
Postavljanje je moguće samo ako je napajanje trofazno, a kompresor se može
uključiti, odnosno isključiti.
Ako postoji mogućnost reverzne faze nakon kratkotrajnog nestanka struje te
ponovnog uključivanja napajanja tijekom rada uređaja, krug zaštite reverzne faze
priključite lokalno. Rad uređaja u reverznoj fazi može pokvariti kompresor i druge
dijelove.
Referentni vodič za instalatera
12
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
2 O dokumentaciji
U ovom poglavlju
2.1 O ovom dokumentu................................................................................................................................................................ 13
2.2 Pregled referentnog vodiča za instalatera ............................................................................................................................. 14
2.1 O ovom dokumentu
Ciljana publika
Ovlašteni instalateri
Komplet dokumentacije
Ovaj dokument dio je kompleta dokumentacije. Cijeli komplet obuhvaća:
▪ Opće mjere opreza:
- Sigurnosne upute koje morate pročitati prije postavljanja
- Format: papir (u pakiranju unutarnje jedinice)
▪ Priručnik za rukovanje:
2 | O dokumentaciji
- Brzi vodič za osnovnu upotrebu
- Format: papir (u pakiranju unutarnje jedinice)
▪ Referentni vodič za korisnika:
- Detaljne upute po koracima i popratne informacije za osnovnu i naprednu
upotrebu
- Format: digitalne datoteke na adresi http://www.daikineurope.com/support-
and-manuals/product-information/
▪ Priručnik za postavljanje –vanjska jedinica:
- Upute za postavljanje
- Format: papir (u pakiranju vanjske jedinice)
▪ Priručnik za postavljanje –unutarnja jedinica:
- Upute za postavljanje
- Format: papir (u pakiranju unutarnje jedinice)
▪ Referentni vodič za instalatera:
- Priprema za postavljanje, dobre prakse, referentni podaci…
- Format: digitalne datoteke na adresi http://www.daikineurope.com/support-
and-manuals/product-information/
▪ Knjižica s dodatcima za opcionalnu opremu:
Najnovije revizije priložene dokumentacije možete pronaći na regionalnim
internetskim stranicama tvrtke Daikin ili zatražiti od trgovca.
Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali jezici su prijevodi.
Tehničko-inžinjerski podaci
▪ Podset najnovijih tehničkih podataka dostupan je na regionalnim Daikin
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
- Dodatne informacije o postavljanju opcionalne opreme
- Format: papir (u pakiranju jedinice) + digitalne datoteke na adresi http://
www.daikineurope.com/support-and-manuals/product-information/
internetskim stranicama (javno dostupno).
Referentni vodič za instalatera
13
2 | O dokumentaciji
▪ Potpuni set najnovijih tehničkih podataka dostupan je na Daikin Business Portal
(potrebna autentikacija).
Internetski alati
Uz komplet dokumentacije, instalaterima su dostupni i neki internetski alati:
▪ Daikin Technical Data Hub
- Centralno mjesto za tehničke podatke jedinice, korisne alate, digitalne izvore i
drugo.
- Sadržaji su javno dostupni na adresi https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- Digitalna kutija za alat koja sadrži niz alata za lakše postavljanje i konfiguriranje
sustava grijanja.
- Za pristup alatu Heating Solutions Navigator, morate se registrirati na platformi
Stand By Me. Više informacija potražite na stranici https://
professional.standbyme.daikin.eu.
▪ Daikin e-Care
- Mobilna aplikacija za instalatere i servisne tehničare koja vam omogućuje
registraciju i konfiguriranje sustava grijanja te rješavanje problema u sustavu
grijanja.
- Mobilna aplikacija može se preuzeti na iOS i Android uređaje uz pomoć QR
kodova navedenih u nastavku. Za pristup aplikaciji morate se registrirati na
platformi Stand By Me.
App Store Google Play
2.2 Pregled referentnog vodiča za instalatera
Poglavlje Opis
Opće mjere opreza Sigurnosne upute koje morate pročitati prije
postavljanja
O dokumentaciji Dokumentacija namijenjena instalateru
O pakiranju Raspakiravanje jedinica i uklanjanje njihova
pribora
O jedinicama i opcijama ▪ Prepoznavanje jedinica
▪ Moguće kombinacije jedinica i opcija
Referentni vodič za instalatera
14
Smjernice za primjenu Različite instalacijske postavke sustava
Postavljanje jedinice Što trebate učiniti i znati za postavljanje sustava,
uključujući informacije o pripremi za
postavljanje
Postavljanje cjevovoda Što trebate učiniti i znati za postavljanje
cjevovoda sustava, uključujući informacije o
pripremi za postavljanje
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
2 | O dokumentaciji
Poglavlje Opis
Električne instalacije Što trebate učiniti i znati za postavljanje
električnih dijelova sustava, uključujući
informacije o pripremi za postavljanje
Konfiguracija Što morate učiniti i znati kako biste konfigurirali
sustav nakon postavljanja
Puštanje u pogon Što morate učiniti i znati kako biste pustili sustav
u rad nakon postavljanja
Predaja korisniku Što dati i što objasniti korisniku
Održavanje i servisiranje Održavanje i servisiranje jedinica
Uklanjanje problema Što učiniti u slučaju problema
Odlaganje na otpad Odlaganje sustava na otpad
Tehnički podatci Specifikacije sustava
Rječnik Značenje izraza
Tablica postavki Tablica koju treba ispuniti instalater i koja se
zadržava za buduću upotrebu
Napomena: U referentnom vodiču za korisnika
postoji i tablica postavki instalatera. Ovu tablicu
treba ispuniti instalater i predati je korisniku.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Referentni vodič za instalatera
15
3 | O pakiranju
3 O pakiranju
U ovom poglavlju
3.1 Pregled: O pakiranju
3.1 Pregled: O pakiranju ............................................................................................................................................................... 16
3.2 Vanjska jedinica ...................................................................................................................................................................... 16
3.2.1 Za prenošenje vanjske jedinice .............................................................................................................................. 16
3.2.2 Za raspakiravanje vanjske jedinice......................................................................................................................... 18
3.2.3 Za uklanjanje dodatnog pribora s vanjske jedinice ............................................................................................... 19
3.3 Unutarnja jedinica .................................................................................................................................................................. 20
3.3.1 Za raspakiravanje unutarnje jedinice..................................................................................................................... 20
3.3.2 Za uklanjanje dodatnog pribora s unutarnje jedinice............................................................................................ 20
3.3.3 Rukovanje unutarnjom jedinicom.......................................................................................................................... 20
U ovom poglavlju opisano je što trebate učiniti nakon donošenja paketa s
unutarnjom i vanjskom jedinicom na mjesto za ugradnju.
Imajte na umu sljedeće:
▪ Prilikom isporuke jedinica MORA biti pregledana zbog oštećenja. Svako oštećenje
MORA se odmah prijaviti otpremnikovu agentu za reklamacije.
▪ Dopremite zapakiranu jedinicu što bliže mjestu konačnog postavljanja da bi se
spriječilo oštećenje prilikom transporta.
▪ Priredite unaprijed putanju po kojoj će se jedinica unijeti.
3.2 Vanjska jedinica
3.2.1 Za prenošenje vanjske jedinice
OPREZ
Kako biste izbjegli ozljede, NE dodirujte ulaz zraka niti aluminijska krilca jedinice.
Dizalica
Remenje zadržite unutar označenog područja kako ne biste oštetili jedinicu.
Referentni vodič za instalatera
16
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
3 | O pakiranju
±150
kg
4×
Viličar ili paletni viličar
Zahvatite paletu s teže strane.
3 osobe
Nakon raspakiravanja nosite jedinicu uz pomoć remenja koje je pričvršćeno na nju.
Pogledajte i:
▪ "3.2.2Za raspakiravanje vanjske jedinice"[418]
▪ "6.3.4Za instaliranje vanjske jedinice"[464]
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Referentni vodič za instalatera
17
3 | O pakiranju
1 2
3 5
4
a
b
3.2.2 Za raspakiravanje vanjske jedinice
Referentni vodič za instalatera
18
a, b Pribor
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
3.2.3 Za uklanjanje dodatnog pribora s vanjske jedinice
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
3 | O pakiranju
a Zaporni ventil (s ugrađenim filtrom)
b Okrugla brtva za odvodni priključak
c Odvodni priključak
d Pribor za pričvršćivanje termistora (za postavljanja u područjima s niskom
temperaturom okoline)
e Priručnik za postavljanje –vanjska jedinica
f Priručnik za odlaganje u otpad – vađenje rashladnog sredstva iz sustava
g Naljepnica s podacima o energetskoj učinkovitosti
h Rešetka za ispuštanje (gornji + donji dio)
i Priručnik za postavljanje –rešetka za ispuštanje
OBAVIJEST
Raspakiravanje – prednji kutovi. Kada uklonite prednje kutove ambalaže, držite
kutiju u kojoj se nalazi rešetka za ispuštanje kako biste spriječili njezin pad.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Referentni vodič za instalatera
19
3 | O pakiranju
1 2
8×
4×
8×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
b
a a
b
3.3 Unutarnja jedinica
3.3.1 Za raspakiravanje unutarnje jedinice
3.3.2 Za uklanjanje dodatnog pribora s unutarnje jedinice
a Zaporni ventili za krug vode
b Premosni ventil za otpuštanje nadtlaka
c Opće mjere opreza
d Knjižica s dodacima za opcionalnu opremu
e Priručnik za postavljanje unutarnje jedinice
f Priručnik za rukovanje
g Prstenaste brtve za zaporne ventile (krug vode za grijanje prostora)
h Prstenaste brtve za lokalno nabavljene zaporne ventile (krug kućne vruće vode)
i Brtvena traka za niskonaponski ulaz ožičenja
3.3.3 Rukovanje unutarnjom jedinicom
Jedinicu nosite uz pomoć ručki na poleđini i s njezine donje strane.
Referentni vodič za instalatera
20
a Ručke na poleđini jedinice
b Ručke s donje strane jedinice. Pažljivo nagnite jedinicu unatrag kako biste vidjeli
ručke.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
4 O jedinicama i opcijama
U ovom poglavlju
4.1 Pregled: O jedinicama i opcijama........................................................................................................................................... 21
4.2 Identifikacija............................................................................................................................................................................ 21
4.2.1 Identifikacijska oznaka: vanjska jedinica................................................................................................................ 21
4.2.2 Identifikacijska naljepnica: Unutarnja jedinica ...................................................................................................... 22
4.3 Kombiniranje jedinica i opcija................................................................................................................................................. 22
4.3.1 Moguće kombinacije unutarnje i vanjske jedinice ................................................................................................ 22
4.3.2 Mogućnosti za vanjsku jedinicu ............................................................................................................................. 22
4.3.3 Mogućnosti za unutarnju jedinicu ......................................................................................................................... 23
4.1 Pregled: O jedinicama i opcijama
Ovo poglavlje sadrži informacije o:
▪ prepoznavanju vanjske jedinice
▪ Prepoznavanje unutarnje jedinice
▪ kombiniranju vanjske jedinice s opcijama
4 | O jedinicama i opcijama
▪ Kombiniranje unutarnje jedinice s mogućnostima
4.2 Identifikacija
OBAVIJEST
Ako istovremeno postavljate ili servisirate više jedinica, pazite da NE zamijenite
servisne ploče između različitih modela.
4.2.1 Identifikacijska oznaka: vanjska jedinica
Lokacija
Identifikacija modela
Primjer: EPRA14DAV3
EP Toplinska crpka hidrosplit vanjske jedinice za Europu
R Visoka temperatura vode –okolina 2 (pogledajte radni
A Rashladno sredstvo R32
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Kod Objašnjenje
raspon)
Referentni vodič za instalatera
21
4 | O jedinicama i opcijama
14 Klasa kapaciteta
DA Serija modela
V3 Napajanje
4.2.2 Identifikacijska naljepnica: Unutarnja jedinica
Lokacija
Identifikacija modela
Primjer: ETVH16S23DA6VG
E Europski model
Kod Objašnjenje
Kod Opis
TV Samostojeća hidrosplit jedinica s ugrađenim spremnikom
H H=Samo grijanje
X=Grijanje/hlađenje
16 Klasa kapaciteta
S Materijal ugrađenog spremnika: nehrđajući čelik
23 Zapremnina ugrađenog spremnika
DA Serija modela
6V Model pomoćnog grijača
G G=Sivi model
[—]=Bijeli model
4.3 Kombiniranje jedinica i opcija
4.3.1 Moguće kombinacije unutarnje i vanjske jedinice
Unutarnja jedinica Vanjska jedinica
EPRA14 EPRA16 EPRA18
4.3.2 Mogućnosti za vanjsku jedinicu
Referentni vodič za instalatera
22
ETVH/X16 O O O
Postolje za montažu (EKMST1, EKMST2)
U hladnijim područjima u kojima može doći do snažnih snježnih oborina,
preporučuje se da se vanjska jedinica postavi na okvir za montažu. Odaberite jedan
od navedenih modela:
▪ EKMST1 s nožicama s prirubnicom: za postavljanje vanjske jedinice na betonsku
podlogu u kojoj je dopušteno bušenje.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
▪ EKMST2 s gumenim nožicama: za postavljanje vanjske jedinice na podloge u
kojima bušenje nije dopušteno ili moguće, kao što su ravni krovovi ili pločnici.
Upute o postavljanju potražite u priručniku za postavljanje postolja za montažu.
4.3.3 Mogućnosti za unutarnju jedinicu
Višezonske žičane kontrole
Mogu se spojiti sljedeće višezonske žičane kontrole:
▪ Višezonska osnovna jedinica 230V (EKWUFHTA1V3)
▪ Digitalni termostat 230V (EKWCTRDI1V3)
▪ Analogni termostat 230V (EKWCTRAN1V3)
▪ Aktuator 230V (EKWCVATR1V3)
Upute o postavljanju potražite u priručniku za postavljanje kontrole i knjižici s
dodacima za opcionalnu opremu.
Bežični sobni termostat (EKRTR1)
Na unutarnju jedinicu možete spojiti opcionalni bežični sobni termostat.
Upute o postavljanju potražite u priručniku za postavljanje sobnog termostata i
knjižici s dodacima za opcionalnu opremu.
4 | O jedinicama i opcijama
Daljinski osjetnik bežičnog termostata (EKRTETS)
Bežični osjetnik unutarnje temperature (EKRTETS) možete upotrijebiti samo u
kombinaciji s bežičnim termostatom (EKRTR1).
Upute o postavljanju potražite u priručniku za postavljanje sobnog termostata i
knjižici s dodacima za opcionalnu opremu.
Tiskana pločica s digitalnim U/I-jima (EKRP1HBAA)
Tiskana pločica s digitalnim U/I-jima potrebna je za davanje sljedećih signala:
▪ Izlaz alarma
▪ izlaz UKLJ./ISKLJ. grijanja/hlađenja prostora
▪ prespajanje na vanjski izvor topline
Upute o postavljanju potražite u priručniku za postavljanje tiskane pločice s
digitalnim U/I-jima i knjižici s dodacima za opcionalnu opremu.
Komunikacijska tiskana pločica (EKRP1AHTA)
Za omogućavanje kontrole potrošnje za uštedu energije putem digitalnih ulaza
morate postaviti komunikacijsku tiskanu pločicu.
Upute o postavljanju potražite u priručniku za postavljanje komunikacijske tiskane
pločice i knjižici s dodacima za opcionalnu opremu.
Daljinski unutarnji osjetnik (KRCS01-1)
Unutarnji osjetnik namjenskog sučelja za upravljanje ugodnošću (BRC1HHDA služi
kao sobni termostat) standardno će se upotrebljavati kao osjetnik sobne
temperature.
Daljinski unutarnji osjetnik može se kao opcija postaviti za mjerenje sobne
temperature na drugoj lokaciji.
Upute o postavljanju potražite u priručniku za postavljanje unutarnjeg daljinskog
osjetnika i knjižici s dodacima za opcionalnu opremu.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Referentni vodič za instalatera
23
4 | O jedinicama i opcijama
Vanjski daljinski osjetnik (EKRSCA1)
Osjetnik u unutrašnjosti vanjske jedinice prema zadanim će se postavkama
upotrijebiti za mjerenje vanjske temperature.
Opcionalno se vanjski daljinski osjetnik može postaviti za mjerenje vanjske
temperature na drugoj lokaciji (npr. za izbjegavanje izravne sunčeve svjetlosti) kako
bi se sustav bolje ponašao.
Upute o postavljanju potražite u priručniku za postavljanje daljinskog vanjskog
osjetnika i knjižici s dodacima za opcionalnu opremu.
Kabel osobnog računala (EKPCCAB4)
INFORMACIJE
▪ Unutarnji daljinski osjetnik može se upotrijebiti samo u slučaju kada je korisničko
sučelje konfigurirano s funkcijom sobnog termostata.
▪ Možete spojiti ili unutarnji daljinski osjetnik ili vanjski daljinski osjetnik.
INFORMACIJE
Možete spojiti ili unutarnji daljinski osjetnik ili vanjski daljinski osjetnik.
Kabel osobnog računala povezuje razvodnu kutiju unutarnje jedinice i osobno
računalo. To nam daje mogućnost ažuriranja softvera unutarnje jedinice.
Upute o postavljanju potražite u priručniku za postavljanje kabela osobnog
računala.
Konvektor toplinske crpke (FWXV, FWXT, FWXM)
Za grijanje/hlađenje prostora možete upotrijebiti sljedeće konvektore toplinske
crpke:
▪ FWXV: samostojeći podni model
▪ FWXT: zidni model
▪ FWXM: skriveni model
Za upute o postavljanju pogledajte:
▪ Priručnik za postavljanje konvektora toplinske crpke
▪ Priručnik za postavljanje opcija konvektora toplinske crpke
▪ Knjižica s dodatcima za opcionalnu opremu
LAN adapter za upravljanje pametnim telefonom + aplikacije za pametnu mrežu
(BRP069A61)
Ovaj LAN adapter možete instalirati kako biste:
▪ Upravljali sustavom putem aplikacije pametnog telefona.
Referentni vodič za instalatera
24
▪ Koristili sustav u raznim aplikacijama pametne mreže.
Upute o postavljanju potražite u priručniku za postavljanje LAN adaptera i knjižici s
dodacima za opcionalnu opremu.
LAN adapter za upravljanje pametnim telefonom (BRP069A62)
Ovaj LAN adapter možete instalirati kako biste upravljali sustavom putem aplikacije
pametnog telefona.
Upute o postavljanju potražite u priručniku za postavljanje LAN adaptera i knjižici s
dodacima za opcionalnu opremu.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
4 | O jedinicama i opcijama
Univerzalni centralni upravljač (EKCC8-W)
Upravljač za kaskadno upravljanje.
Dvozonski komplet (BZKA7V3)
Možete instalirati opcionalni dvozonski komplet.
Upute o postavljanju potražite u priručniku za postavljanje dvozonskog kompleta.
Komplet za konverziju (EKHVCONV2)
Komplet za konverziju upotrijebite za konverziju modela namijenjenog samo za
grijanje u reverzibilni model.
Upute o postavljanju potražite u priručniku za postavljanje kompleta za konverziju.
Sučelje za upravljanje ugodnošću (BRC1HHDA) služi kao sobni termostat
▪ Sučelje za upravljanje ugodnošću (eng. Human Comfort Interface, HCI) koje služi
kao sobni termostat može se koristiti samo u kombinaciji s korisničkim sučeljem
spojenim na unutarnju jedinicu.
▪ Sučelje za upravljanje ugodnošću (HCI) koje služi kao sobni termostat treba
postaviti u prostoriju čiju temperaturu želite kontrolirati.
Upute o instalaciji potražite u priručniku za postavljanje i rukovanje sučeljem za
upravljanje ugodnošću (HCI) koje služi kao sobni termostat.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Referentni vodič za instalatera
25
5 | Smjernice za primjenu
5 Smjernice za primjenu
U ovom poglavlju
INFORMACIJE
Hlađenje je primjenjivo samo u sljedećim slučajevima:
▪ Reverzibilni modeli
▪ Modeli samo za grijanje+komplet za konverziju (EKHVCONV2)
5.1 Pregled: smjernice za primjenu.............................................................................................................................................. 26
5.2 Postavljanje sustava za grijanje/hlađenje prostora ............................................................................................................... 27
5.2.1 Jedna prostorija...................................................................................................................................................... 27
5.2.2 Više prostorija –jednazona TIV-a ......................................................................................................................... 31
5.2.3 Više prostorija –dvije zone TIV-a........................................................................................................................... 36
5.3 Postavljanje pomoćnog izvora topline za grijanje prostora................................................................................................... 39
5.4 Postavljanje spremnika kućne vruće vode............................................................................................................................. 42
5.4.1 Izgled sustava –ugrađeni spremnik KVV-a ............................................................................................................ 42
5.4.2 Odabir zapremnine i željene temperature spremnika KVV-a ............................................................................... 42
5.4.3 Postavljanje i konfiguracija –spremnik KVV-a....................................................................................................... 43
5.4.4 Crpka KVV-a za trenutačan dovod vruće vode ...................................................................................................... 44
5.4.5 Crpka KVV-a za dezinfekciju ................................................................................................................................... 45
5.5 Postavljanje mjerenja energije............................................................................................................................................... 45
5.5.1 Proizvedena toplina................................................................................................................................................ 46
5.5.2 Potrošena energija ................................................................................................................................................. 46
5.5.3 Električno napajanje po normalnoj stopi kWh ...................................................................................................... 47
5.5.4 Električno napajanje po preferencijalnoj stopi kWh ............................................................................................. 48
5.6 Postavljanje kontrole potrošnje snage................................................................................................................................... 49
5.6.1 Trajno ograničenje snage ....................................................................................................................................... 49
5.6.2 Ograničenje snage aktivirano putem digitalnih ulaza ........................................................................................... 50
5.6.3 Postupak ograničenja snage .................................................................................................................................. 51
5.6.4 Ograničenje snage BBR16 ...................................................................................................................................... 52
5.7 Postavljanje vanjskog osjetnika temperature ........................................................................................................................ 52
5.1 Pregled: smjernice za primjenu
Svrha smjernica za primjenu jest pružanje uvida u mogućnosti sustava
toplinskecrpke.
OBAVIJEST
▪ Ilustracije u smjernicama za primjenu služe isključivo kao reference i NE smiju se
upotrebljavati kao detaljni shematski prikazi hidrauličkog sustava. Detaljno
hidrauličko dimenzioniranje i uravnoteženje NISU prikazani i odgovornost su
instalatera.
▪ Više informacija o postavkama konfiguracije za optimizaciju rada toplinske crpke
potražite u poglavlju "9Konfiguracija"[4115].
Ovo poglavlje sadrži smjernice za primjenu za:
▪ Postavljanje sustava za grijanje/hlađenje prostora
▪ Postavljanje pomoćnog izvora topline za grijanje prostora
▪ Postavljanje spremnika kućne vruće vode
▪ Postavljanje mjerenja energije
▪ Postavljanje kontrole potrošnje snage
▪ Postavljanje vanjskog osjetnika temperature
Referentni vodič za instalatera
26
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5 | Smjernice za primjenu
A
B
a
5.2 Postavljanje sustava za grijanje/hlađenje prostora
Sustav toplinskecrpke dovodi izlaznu vodu do uređaja za isijavanje topline u jednoj
ili više prostorija.
Budući da sustav omogućuje vrlo veliku fleksibilnost kontrole temperature u svakoj
prostoriji, prvo trebate odgovoriti na sljedeća pitanja:
▪ Koliko se prostorija grije ili hladi s pomoću sustava toplinskecrpke?
▪ Koji se tipovi uređaja za isijavanje topline upotrebljavaju u svakoj prostoriji i
kolika je njihova projektna temperatura izlazne vode?
Kada se razjasne zahtjevi za grijanje/hlađenje prostora, preporučujemo da slijedite
dolje navedene smjernice za postavljanje sustava.
OBAVIJEST
Ako upotrebljavate vanjski sobni termostat, on će upravljati zaštitom sobe od
smrzavanja. Međutim, zaštita sobe od smrzavanja moguća je samo ako je uključena
opcija [C.2] Grijanje/hlađenje prostora=Uključeno.
INFORMACIJE
Ako se upotrebljava vanjski sobni termostat, a mora se osigurati zaštita sobe od
smrzavanja u svim uvjetima, onda morate postaviti Hitan slučaj [9.5] na
Automatsko.
5.2.1 Jedna prostorija
Podno grijanje ili radijatori –žičani sobni termostat
OBAVIJEST
U sustav se može ugraditi premosni ventil za otpuštanje nadtlaka. Imajte na umu da
taj ventil možda neće biti prikazan na crtežima.
Postavljanje
A Glavna zona temperature izlazne vode
B Jedna prostorija
a Namjensko sučelje za upravljanje ugodnošću (BRC1HHDA služi kao sobni termostat)
▪ Više informacija o spajanju električnog ožičenja na jedinicu pogledajte pod:
▪ Podno grijanje ili radijatori izravno su priključeni na unutarnju jedinicu.
▪ Sobnom temperaturom upravlja se s pomoću namjenskog sučelja za upravljanje
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
- "8.2Priključci za vanjsku jedinicu"[491]
- "8.3Priključci za unutarnju jedinicu"[498]
ugodnošću (BRC1HHDA služi kao sobni termostat).
Referentni vodič za instalatera
27
5 | Smjernice za primjenu
A
B
b
a
Konfiguracija
Postavka Vrijednost
Kontrola temperature jedinice:
▪ #: [2.9]
2 (Sobni termostat): rad jedinice
određuje se na osnovi temperature
okoline namjenskog sučelja za
▪ Kôd: [C-07]
Broj zona temperature vode:
upravljanje ugodnošću.
0 (Jedna zona): glavna
▪ #: [4.4]
▪ Kôd: [7-02]
Pogodnosti
▪ Najveća ugoda i učinkovitost. Funkcija pametnog sobnog termostata može
sniziti ili povisiti željenu temperaturu izlazne vode na osnovi stvarne sobne
temperature (modulacija). Posljedice toga su:
- Stabilna sobna temperatura usklađena sa željenom temperaturom (veća
ugoda)
- Manji broj ciklusa UKLJ./ISKLJ. (tiši rad, veća ugoda i veća učinkovitost)
- Najniža moguća temperatura izlazne vode (veća učinkovitost)
▪ Jednostavnost. Željenu sobnu temperaturu možete jednostavno postaviti putem
korisničkog sučelja:
- Za svakodnevne potrebe možete upotrijebiti unaprijed postavljene vrijednosti i
planove.
- Da biste odstupili od svakodnevnih potreba, možete privremeno zaobići
unaprijed postavljene vrijednosti i planove ili upotrijebiti način rada za godišnji
odmor.
Podnogrijanje ili radijatori –bežični sobni termostat
Postavljanje
A Glavna zona temperature izlazne vode
B Jedna prostorija
a Prijamnik za bežični vanjski sobni termostat
b Bežični vanjski sobni termostat
▪ Više informacija o spajanju električnog ožičenja na jedinicu pogledajte pod:
- "8.2Priključci za vanjsku jedinicu"[491]
Referentni vodič za instalatera
28
- "8.3Priključci za unutarnju jedinicu"[498]
▪ Podno grijanje ili radijatori izravno su priključeni na unutarnju jedinicu.
▪ Sobnom temperaturom upravlja bežični vanjski sobni termostat (opcionalna
oprema tvrtke EKRTR1).
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Konfiguracija
A
B
a
5 | Smjernice za primjenu
Postavka Vrijednost
Kontrola temperature jedinice:
▪ #: [2.9]
1 (Vanjski sobni termostat): rad
jedinice određuje se prema vanjskom
termostatu.
▪ Kôd: [C-07]
Broj zona temperature vode:
0 (Jedna zona): glavna
▪ #: [4.4]
▪ Kôd: [7-02]
Vanjski sobni termostat za glavnu zonu:
▪ #: [2.A]
1 (1 kontakt): kada upotrebljavani
vanjski sobni termostat ili konvektor
toplinskecrpke može poslati samo
▪ Kôd: [C-05]
stanje UKLJ./ISKLJ. termostata. Nema
razlike između zahtjeva za grijanje ili
hlađenje.
Pogodnosti
▪ Bežična veza. Vanjski sobni termostat tvrtke Daikin dostupan je u bežičnoj verziji.
▪ Učinkovitost. Iako vanjski sobni termostat odašilje samo signale UKLJUČENO/
ISKLJUČENO, namijenjen je upravo za sustav toplinskecrpke.
▪ Ugoda. Kod podnog grijanja bežični vanjski sobni termostat sprečava
kondenzaciju na podu tijekom hlađenja mjerenjem vlažnosti u prostoriji.
Konvektori toplinskecrpke
Postavljanje
▪ Više informacija o spajanju električnog ožičenja na jedinicu pogledajte pod:
- "8.2Priključci za vanjsku jedinicu"[491]
- "8.3Priključci za unutarnju jedinicu"[498]
▪ Konvektori toplinskecrpke izravno su priključeni na unutarnju jedinicu.
▪ Željena sobna temperatura postavlja se s pomoću kontrolera za konvektore
toplinske crpke. Mogući su različiti kontroleri i postavi za konvektore toplinske
crpke. Više podataka potražite na stranici:
A Glavna zona temperature izlazne vode
B Jedna prostorija
a Konvektori toplinskecrpke (+kontroleri)
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
- Priručnik za postavljanje konvektora toplinske crpke
- Priručnik za postavljanje opcija konvektora toplinske crpke
- Knjižica s dodatcima za opcionalnu opremu
Referentni vodič za instalatera
29
5 | Smjernice za primjenu
M1
B
a
A
▪ Signal zahtjeva za grijanje/hlađenje prostora se šalje na digitalni ulaz na
unutarnjoj jedinici (X2M/35 i X2M/30).
▪ Način rada u prostoru šalje se konvektorima toplinskecrpke putem digitalnog
izlaza na unutarnjoj jedinici (X2M/4 i X2M/3).
Konfiguracija
Postavka Vrijednost
Kontrola temperature jedinice:
▪ #: [2.9]
1 (Vanjski sobni termostat): rad
jedinice određuje se prema vanjskom
termostatu.
▪ Kôd: [C-07]
Broj zona temperature vode:
0 (Jedna zona): glavna
▪ #: [4.4]
▪ Kôd: [7-02]
Vanjski sobni termostat za glavnu zonu:
▪ #: [2.A]
1 (1 kontakt): kada upotrebljavani
vanjski sobni termostat ili konvektor
toplinskecrpke može poslati samo
▪ Kôd: [C-05]
stanje UKLJ./ISKLJ. termostata. Nema
razlike između zahtjeva za grijanje ili
hlađenje.
Pogodnosti
▪ Hlađenje. Osim mogućnosti grijanja, konvektor toplinske crpke nudi i izvrsnu
mogućnost hlađenja.
▪ Učinkovitost. Optimalna energetska učinkovitost zbog funkcije međusobnog
povezivanja.
▪ Elegancija.
Kombinacija: podno grijanje + konvektori toplinskecrpke
▪ Grijanje prostora ostvaruje se putem:
- podnog grijanja
- konvektora toplinskecrpke
▪ Hlađenje prostora ostvaruje se samo putem konvektora toplinske crpke.
Podnogrijanje isključuje se s pomoću zapornog ventila.
Postavljanje
A Glavna zona temperature izlazne vode
B Jedna prostorija
a Konvektori toplinskecrpke (+kontroleri)
Referentni vodič za instalatera
30
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Loading...
