Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [lv]
...Page 1
Uzstādītāja rokasgrāmata
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT F
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETVH16S18DA6V(G)
ETVH16S23DA6V(G)
ETVH16S18DA9W(G)
ETVH16S23DA9W(G)
ETVX16S18DA6V(G)
ETVX16S23DA6V(G)
ETVX16S18DA9W(G)
ETVX16S23DA9W(G)
Page 2
Satura rādītājs
Satura rādītājs
1 Vispārīgas drošības piesardzības pasākumi 6
1.1 Informācija par dokumentāciju ...................................................................................................................................... 6
1.1.1 Brīdinājumu un simbolu nozīme .................................................................................................................... 6
1.2 Informācija uzstādītājam ................................................................................................................................................ 7
1.2.1 Vispārīgi .......................................................................................................................................................... 7
1.2.2 Uzstādīšanas vieta .......................................................................................................................................... 8
1.2.3 Aukstumaģents — R410A vai R32 gadījumā .................................................................................................. 9
1.2.4 Ūdens .............................................................................................................................................................. 10
1.2.5 Elektrība .......................................................................................................................................................... 11
2 Informācija par dokumentāciju 13
2.1 Par šo dokumentu........................................................................................................................................................... 13
2.2 Uzstādītāja atsauces rokasgrāmata īsumā ..................................................................................................................... 14
3 Informācija par iepakojumu 16
3.1 Pārskats. Informācija par iepakojumu ............................................................................................................................ 16
3.2 Ārējais bloks .................................................................................................................................................................... 16
3.2.1 Rīkošanās ar ārējo bloku................................................................................................................................. 16
3.2.2 Āra iekārtas izpakošana .................................................................................................................................. 18
3.2.3 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana ......................................................................... 19
3.3 Iekštelpu iekārta.............................................................................................................................................................. 20
3.3.1 Iekšējā bloka izpakošana ................................................................................................................................ 20
3.3.2 Piederumu izņemšana no iekšējā bloka ......................................................................................................... 20
3.3.3 Rīkošanās ar iekšējo bloku.............................................................................................................................. 20
4 Informācija par iekārtām un papildaprīkojumu 21
4.1 Pārskats. Informācija par iekārtām un papildaprīkojumu.............................................................................................. 21
4.2 Identifikācija.................................................................................................................................................................... 21
4.2.1 Identifikācijas uzlīme: āra iekārta................................................................................................................... 21
4.2.2 Identifikācijas etiķete: Iekšējais bloks ............................................................................................................ 22
4.3 Iekārtu un papildaprīkojumu kombinēšana ................................................................................................................... 22
4.3.1 Iespējamās iekštelpu iekārtu un āra iekārtu kombinācijas............................................................................ 22
4.3.2 Iespējamās āra iekārtas opcijas...................................................................................................................... 23
4.3.3 Pieejamais iekštelpu iekārtas papildaprīkojums ............................................................................................ 23
5 Norādes par lietošanu 26
5.1 Pārskats. Norādes par lietošanu ..................................................................................................................................... 26
5.2 Telpu apsildes/dzesēšanas sistēmas iestatīšana............................................................................................................ 27
5.2.1 Viena telpa ...................................................................................................................................................... 28
5.2.2 Vairākas telpas— viena LWTzona................................................................................................................. 32
5.2.3 Vairākas telpas— divas LWTzonas ............................................................................................................... 36
5.3 Telpu apsildes papildu apsildes avota iestatīšana.......................................................................................................... 39
5.4 Karstā ūdens tvertnes iestatīšana................................................................................................................................... 42
5.4.1 Sistēmas izkārtojums— iebūvēta DHWtvertne............................................................................................ 42
5.4.2 DHWtvertnes tilpuma un vēlamās temperatūras atlase .............................................................................. 42
5.4.3 Iestatīšana un konfigurēšana— DHWtvertne .............................................................................................. 44
5.4.4 Tūlītēja karstā ūdens DHWsūknis .................................................................................................................. 44
5.4.5 Dezinfekcijas DHWsūknis............................................................................................................................... 45
5.5 Enerģijas mērīšanas iestatīšana...................................................................................................................................... 45
5.5.1 Saražotais siltums ........................................................................................................................................... 46
5.5.2 Patērētā enerģija ............................................................................................................................................ 46
5.5.3 Normāla strāvas padeves kWh norma ........................................................................................................... 47
5.5.4 Vēlamā kWh nomināla barošanas bloks ........................................................................................................ 48
5.6 Jaudas patēriņa kontroles iestatīšana ............................................................................................................................ 49
5.6.1 Pastāvīga jaudas ierobežošana....................................................................................................................... 50
5.6.2 Jaudas ierobežošanu aktivizē digitālā ievade................................................................................................. 50
5.6.3 Jaudas ierobežošana process ......................................................................................................................... 51
5.6.4 BBR16 jaudas ierobežošana ........................................................................................................................... 52
5.7 Āra temperatūras sensora iestatīšana............................................................................................................................ 53
Uzstādītāja rokasgrāmata
2
6 Iekārtas uzstādīšana 54
6.1 Uzstādīšanas vietas sagatavošana .................................................................................................................................. 54
6.1.1 Āra iekārtas uzstādīšanas vietas prasības ...................................................................................................... 54
6.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos ................................................ 56
6.1.3 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības ...................................................................... 57
6.2 Iekārtu atvēršana un aizvēršana..................................................................................................................................... 58
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 3
Satura rādītājs
6.2.1 Par iekārtu atvēršanu ..................................................................................................................................... 58
6.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana ............................................................................................... 58
6.2.3 Transporta balsta noņemšana........................................................................................................................ 59
6.2.4 Ārējā bloka aizvēršana .................................................................................................................................... 59
6.2.5 Iekštelpu iekārtas atvēršana........................................................................................................................... 60
6.2.6 Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu ....................................................................................... 62
6.2.7 Iekštelpu iekārtas aizvēršana ......................................................................................................................... 63
6.3 Ārpus telpām uzstādāmās iekārtas montāža ................................................................................................................. 63
6.3.1 Āra iekārtas montāža...................................................................................................................................... 63
6.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā ...................................................................................... 63
6.3.3 Uzstādīšanas konstrukcijas nodrošināšana .................................................................................................... 63
6.3.4 Ārējā bloka uzstādīšana .................................................................................................................................. 64
6.3.5 Drenāžas nodrošināšana ................................................................................................................................ 65
6.3.6 Drenāžas restu uzstādīšana............................................................................................................................ 67
6.3.7 Drenāžas restu noņemšana un novietošana drošā stāvoklī .......................................................................... 68
6.4 Iekšējā bloka uzstādīšana................................................................................................................................................ 70
6.4.1 Iekštelpu iekārtas montāža ............................................................................................................................ 70
6.4.2 Piesardzības pasākumi iekštelpu iekārtas montāžas laikā ............................................................................. 70
6.4.3 Iekštelpu iekārtas uzstādīšana........................................................................................................................ 70
6.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas.................................................................................... 71
7 Cauruļu uzstādīšana 73
7.1 Ūdens cauruļu sagatavošana .......................................................................................................................................... 73
7.1.1 Ūdens kontūra prasības.................................................................................................................................. 73
7.1.2 Izplešanās trauka sākotnējā spiediena aprēķināšanas formula..................................................................... 75
7.1.3 Ūdens tilpuma un plūsmas ātruma pārbaude ............................................................................................... 75
7.1.4 Izplešanās trauka sākotnējā spiediena maiņa................................................................................................ 78
7.1.5 Ūdens tilpuma pārbaude: piemēri ................................................................................................................. 78
7.2 Ūdens cauruļu pievienošana........................................................................................................................................... 79
7.2.1 Par ūdens cauruļu pievienošanu .................................................................................................................... 79
7.2.2 Piesardzības pasākumi ūdens cauruļu pievienošanas laikā ........................................................................... 79
7.2.3 Ūdens cauruļu pievienošana .......................................................................................................................... 79
7.2.4 Recirkulācijas cauruļu pievienošana .............................................................................................................. 82
7.2.5 Ūdens kontūra piepildīšana............................................................................................................................ 82
7.2.6 Ūdens kontūra aizsardzība pret sasalšanu..................................................................................................... 82
7.2.7 Karstā ūdens tvertnes uzpilde ........................................................................................................................ 85
7.2.8 Ūdens cauruļu izolēšana................................................................................................................................. 86
8 Elektroinstalācija 87
8.1 Par elektroinstalācijas vadu pievienošanu ..................................................................................................................... 87
8.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā .............................................................. 87
8.1.2 Norādes par elektroinstalācijas vadu pievienošanu ...................................................................................... 88
8.1.3 Par elektrisko saderību ................................................................................................................................... 89
8.1.4 Par vēlamā kWh nomināla barošanas bloku .................................................................................................. 89
8.1.5 Pārskats par elektriskajiem savienojumiem, izņemot ārējos izpildmehānismus .......................................... 90
8.2 Savienojumi ar āra iekārtu.............................................................................................................................................. 91
8.2.1 Elektroinstalācijas vadu pievienošana āra iekārtai ........................................................................................ 91
8.2.2 Gaisa termistora pārvietošana uz āra iekārtu................................................................................................ 98
8.3 Savienojumi ar iekštelpu iekārtu .................................................................................................................................... 99
8.3.1 Elektrotīkla strāvas padeves avota pievienošana .......................................................................................... 102
8.3.2 Rezerves sildītāja strāvas padeves pievienošana........................................................................................... 104
8.3.3 Noslēgvārsta pievienošana............................................................................................................................. 106
8.3.4 Elektrības skaitītāju pievienošana .................................................................................................................. 108
8.3.5 Karstā ūdens sūkņa pievienošana .................................................................................................................. 109
8.3.6 Signāla izvada pievienošana ........................................................................................................................... 109
8.3.7 Telpas dzesēšanas/apsildes IESLĒGŠANAS/IZSLĒGŠANAS izvada pievienošana............................................ 111
8.3.8 Pārslēgšanas uz ārējo siltuma avotu pievienošana........................................................................................ 112
8.3.9 Strāvas patēriņa digitālo ievadu pievienošana .............................................................................................. 113
8.3.10 Drošības termostata pieslēgšana (parasti aizvērts kontakts) ........................................................................ 114
8.4 Elektroinstalācijas vadu pievienošana iekštelpu iekārtai ............................................................................................... 115
9 Konfigurācija 116
9.1 Pārskats: konfigurācija .................................................................................................................................................... 116
9.1.1 Piekļuve visbiežāk lietotajām komandām ...................................................................................................... 117
9.2 Konfigurācijas vednis ...................................................................................................................................................... 119
9.3 Iespējamie ekrāni............................................................................................................................................................ 121
9.3.1 Iespējamie ekrāni: pārskats............................................................................................................................ 121
9.3.2 Sākuma ekrāns................................................................................................................................................ 121
9.3.3 Galvenās izvēlnes ekrāns ................................................................................................................................ 124
9.3.4 Izvēlnes ekrāns................................................................................................................................................ 125
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
3
Page 4
Satura rādītājs
9.3.5 Iestatītās vērtības ekrāns................................................................................................................................ 125
9.3.6 Detalizēts ekrāns ar vērtībām ........................................................................................................................ 126
9.3.7 Grafika ekrāns: Piemērs.................................................................................................................................. 126
9.4 No laika apstākļiem atkarīga līkne .................................................................................................................................. 131
9.4.1 Kas ir no laikapstākļiem atkarīgā līkne?.......................................................................................................... 131
9.4.2 2 punktu līkne ................................................................................................................................................. 131
9.4.3 Līknes slīpums-nobīde .................................................................................................................................... 132
9.4.4 No laikapstākļiem atkarīgo līkņu izmantošana............................................................................................... 134
9.5 Iestatījumu izvēlne.......................................................................................................................................................... 136
9.5.1 Darbības traucējumi ....................................................................................................................................... 136
9.5.2 Telpa ............................................................................................................................................................... 136
9.5.3 Galvenā zona .................................................................................................................................................. 140
9.5.4 Papildu zona ................................................................................................................................................... 151
9.5.5 Telpu apsilde/dzesēšana ................................................................................................................................ 156
9.5.6 Tvertne............................................................................................................................................................ 164
9.5.7 Lietotāja iestatījumi ........................................................................................................................................ 171
9.5.8 Informācija ...................................................................................................................................................... 176
9.5.9 Uzstādītāja iestatījumi .................................................................................................................................... 177
9.5.10 Nodošana ekspluatācijā.................................................................................................................................. 195
9.5.11 Darbība ........................................................................................................................................................... 196
9.5.12 WLAN .............................................................................................................................................................. 196
9.6 Izvēļņu struktūra: lietotāja iestatījumu pārskats............................................................................................................ 199
9.7 Izvēļņu struktūra: uzstādītāja iestatījumu pārskats........................................................................................................ 200
10 Nodošana ekspluatācijā 201
10.1 Pārskats. Nodošana ekspluatācijā................................................................................................................................... 201
10.2 Piesardzības pasākumi, nododot ekspluatācijā.............................................................................................................. 202
10.3 Kontrolsaraksts pirms nodošanas ekspluatācijā............................................................................................................. 202
10.4 Kontrolsaraksts, nododot ekspluatācijā ......................................................................................................................... 203
10.4.1 Minimālais plūsmas ātrums............................................................................................................................ 203
10.4.2 Atgaisošanas funkcija ..................................................................................................................................... 204
10.4.3 Pārbaudes procedūra ..................................................................................................................................... 205
10.4.4 Izpildmehānisma pārbaudes procedūra ........................................................................................................ 206
10.4.5 Zemgrīdas apsildāmo lokšņu žāvēšana .......................................................................................................... 207
11 Nodošana lietotājam 211
12 Apkope un remonts 212
12.1 Pārskats: apkope un remonts......................................................................................................................................... 212
12.2 Tehniskās apkopes drošības piesardzības pasākumi...................................................................................................... 212
12.3 Ikgadējā apkope .............................................................................................................................................................. 213
12.3.1 Āra iekārtas ikgadējā apkope: pārskats.......................................................................................................... 213
12.3.2 Āra iekārtas ikgadējā apkope: norādījumi...................................................................................................... 213
12.3.3 Iekštelpu iekārtas ikgadējā apkope: pārskats ................................................................................................ 213
12.3.4 Iekštelpu iekārtas ikgadējā apkope: norādījumi ............................................................................................ 213
12.4 Karstā ūdens tvertnes izsūknēšana ................................................................................................................................ 216
12.5 Par ūdens filtra tīrīšanu problēmu gadījumā.................................................................................................................. 216
12.5.1 Ūdens filtra izņemšana ................................................................................................................................... 217
12.5.2 Ūdens filtra tīrīšana problēmu gadījumā ....................................................................................................... 217
12.5.3 Ūdens filtra uzstādīšana ................................................................................................................................. 218
13 Problēmu novēršana 220
13.1 Pārskats: problēmu novēršana ....................................................................................................................................... 220
13.2 Piesardzības pasākumi problēmu novēršanas laikā ....................................................................................................... 220
13.3 Problēmu novēršana, vadoties pēc simptomiem........................................................................................................... 221
13.3.1 Pazīme: iekārta NESILDA vai NEDZESĒ, kā paredzams................................................................................... 221
13.3.2 Pazīme: karstais ūdens NESASNIEDZ vēlamo temperatūru........................................................................... 222
13.3.3 Pazīme: kompresors NESĀK darbu (telpas apsilde vai karstā ūdens uzsildīšana) ......................................... 222
13.3.4 Pazīme: pēc iedarbināšanas no sistēmas dzirdama burbuļojoša skaņa ........................................................ 222
13.3.5 Pazīme: sūknis ir nobloķēts ............................................................................................................................ 223
13.3.6 Pazīme: sūknis rada troksni (kavitācija) ......................................................................................................... 224
13.3.7 Pazīme: spiedvārsts atveras ........................................................................................................................... 224
13.3.8 Pazīme: ūdens spiedvārstam ir noplūde ........................................................................................................ 225
13.3.9 Pazīme: telpa NETIEK pietiekami apsildīta pie zemākas āra temperatūras .................................................. 225
13.3.10 Pazīme: spiediens krāna punktā ir uz laiku netipiski augsts .......................................................................... 226
13.3.11 Pazīme: tvertnes dezinfekcijas funkcija NAV izpildīta pareizi (AHkļūda)...................................................... 226
13.4 Problēmu risināšana, izmantojot kļūdu kodus ............................................................................................................... 227
13.4.1 Lai parādītu palīdzības tekstu darbības traucējumu gadījumā...................................................................... 227
13.4.2 Kļūdu kodi: pārskats ....................................................................................................................................... 227
Uzstādītāja rokasgrāmata
4
14 Likvidēšana 232
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 5
Satura rādītājs
14.1 Dzesētāja savākšana ....................................................................................................................................................... 232
15 Tehniskie dati 234
15.1 Apkopes atstarpe: Ārējais bloks...................................................................................................................................... 235
15.2 Cauruļu sistēma: āra iekārta........................................................................................................................................... 236
15.3 Cauruļu shēma: iekštelpu iekārta ................................................................................................................................... 237
15.4 Elektroinstalācijas shēma: āra iekārta............................................................................................................................ 238
15.5 Elektroinstalācijas shēma: iekštelpu iekārta................................................................................................................... 243
16 Glosārijs 249
17 Uz vietas veicamo iestatījumu tabula 250
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
5
Page 6
1 | Vispārīgas drošības piesardzības pasākumi
1 Vispārīgas drošības piesardzības pasākumi
Šajā nodaļā
1.1 Informācija par dokumentāciju .............................................................................................................................................. 6
1.1.1 Brīdinājumu un simbolu nozīme ............................................................................................................................ 6
1.2 Informācija uzstādītājam ........................................................................................................................................................ 7
1.2.1 Vispārīgi .................................................................................................................................................................. 7
1.2.2 Uzstādīšanas vieta .................................................................................................................................................. 8
1.2.3 Aukstumaģents — R410A vai R32 gadījumā.......................................................................................................... 9
1.2.4 Ūdens...................................................................................................................................................................... 10
1.2.5 Elektrība.................................................................................................................................................................. 11
1.1 Informācija par dokumentāciju
▪ Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo
dokumentu tulkojumi.
▪ Šajā dokumentā aprakstītie drošības pasākumi attiecas uz ļoti svarīgām tēmām
un ir rūpīgi jāievēro.
▪ Sistēmas uzstādīšana un visas darbības, kas aprakstītas uzstādīšanas
rokasgrāmatā un uzstādītāja uzziņu rokasgrāmatā, JĀVEIC pilnvarotam
uzstādītājam.
1.1.1 Brīdinājumu un simbolu nozīme
BĪSTAMI!
Norāda situāciju, kas izraisa nāvi vai nopietnu savainošanos.
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
Norāda situāciju, kas var izraisīt elektrotrieciena saņemšanu.
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
Norāda situāciju, kad ļoti augstā vai zemā temperatūrā ir iespējami apdegumi/
applaucēšanās.
BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS
Norāda iespējami sprādzienbīstamu situāciju.
Uzstādītāja rokasgrāmata
6
BRĪDINĀJUMS
Norāda situāciju, kas var izraisīt nāvi vai nopietnu savainošanos.
BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS
UZMANĪBU!
Norāda situāciju, kas var izraisīt nāvi vai arī vieglu vai vidēji smagu savainošanos.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 7
1 | Vispārīgas drošības piesardzības pasākumi
PAZIŅOJUMS
Norāda situāciju, kas var izraisīt aprīkojuma vai īpašuma bojājumus.
INFORMĀCIJA
Norāda noderīgus padomus vai papildinformāciju.
Uz iekārtas izmantotie simboli:
Simbols Paskaidrojums
Pirms uzstādīšanas izlasiet uzstādīšanas un ekspluatācijas
rokasgrāmatu, kā arī elektriskās shēmas instrukciju.
Pirms apkopes un servisa darbu veikšanas izlasiet apkopes
rokasgrāmatu.
Plašāku informāciju skatiet uzstādītāja un lietotāja uzziņu
rokasgrāmatā.
Iekārtā ir rotējošas detaļas. Ievērojiet piesardzību, veicot
iekārtas apkopi vai pārbaudi.
Dokumentācijā izmantotie simboli:
Simbols Paskaidrojums
1.2 Informācija uzstādītājam
1.2.1 Vispārīgi
Ja neprotat uzstādīt vai lietot iekārtu, tad vērsieties pie izplatītāja.
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
▪ Darbības laikā un uzreiz pēc tās neskarieties pie dzesētāja caurulēm, ūdens
caurulēm un iekšējām daļām. Tās var būt pārāk karstas vai pārāk aukstas.
Nogaidiet, līdz to temperatūra atgriezīsies normas robežās. Ja tomēr
nepieciešams tām pieskarties, valkājiet aizsargcimdus.
▪ NEPIESKARIETIES noplūdušam dzesētājam.
Norāda attēla nosaukumu vai atsauci uz to.
Piemērs: " 1–3 att." nozīmē "3.attēls 1.nodaļā".
Norāda tabulas nosaukumu vai atsauci uz to.
Piemērs: " 1–3 tab." nozīmē "3.tabula 1.nodaļā".
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
BRĪDINĀJUMS
Nepareiza aprīkojuma vai piederumu uzstādīšana var izraisīt elektrotriecienu,
īssavienojumu, noplūdes, aizdegšanos vai citādi bojāt aprīkojumu. Izmantojiet tikai
piederumus, papildaprīkojumu un rezerves daļas, kuras ražojis vai apstiprinājis
uzņēmums Daikin.
BRĪDINĀJUMS
Nodrošiniet, lai uzstādīšana, pārbaudes un izmantotie materiāli atbilstu piemērojamo
likumdošanas aktu prasībām (papildus Daikin dokumentācijā aprakstītajām
instrukcijām).
Uzstādītāja rokasgrāmata
7
Page 8
1 | Vispārīgas drošības piesardzības pasākumi
UZMANĪBU!
Veicot ierīces uzstādīšanu, apkopi vai remontu, izmantojiet atbilstošu personas
aizsargaprīkojumu (aizsargcimdus, aizsargbrilles utt.).
BRĪDINĀJUMS
Noplēsiet un izmetiet plastmasas iepakojuma maisiņus, lai ar tiem neviens
nespēlētos, it īpaši bērni. Pretējā gadījumā iespējams nosmakšanas risks.
BRĪDINĀJUMS
Veiciet atbilstošus pasākumus, lai nepieļautu to, ka iekārtu kā patvērumu izmanto
nelieli dzīvnieki. Nelieli dzīvnieki, saskaroties ar elektriskajām daļām, var izraisīt
nepareizu darbību, dūmošanu vai aizdegšanos.
UZMANĪBU!
NEAIZTIECIET iekārtas gaisa ievadu un alumīnija ribas.
UZMANĪBU!
▪ Uz iekārtas augšējās virsmas NENOVIETOJIET nekādus objektus un aprīkojumu.
▪ NESĒDIET, NEKĀPIET un NESTĀVIET uz iekārtas.
Saskaņā ar attiecīgiem likumdošanas aktiem var būt nepieciešams līdz ar
izstrādājumu piegādāt žurnālu, kas satur vismaz šādas ziņas: informāciju par
apkopi, remontu, pārbaudes rezultātiem, dīkstāves periodiem utt.
Pieejamā vietā uz izstrādājuma JĀBŪT sniegtai arī šādai informācijai:
▪ Instrukcija par sistēmas izslēgšanu ārkārtas gadījumos.
▪ Ugunsdzēsēju, policijas un slimnīcas nosaukums un adrese.
▪ Pakalpojuma kontaktdati— nosaukums, adrese, diena sun nakts tālruņa numuri.
Instrukcija par šāda žurnāla sastādīšanu ir iekļauta Eiropas standartāEN378.
1.2.2 Uzstādīšanas vieta
▪ Ap iekārtu atstājiet pietiekami daudz brīvas vietas, lai nodrošinātu gaisa
cirkulāciju un varētu veikt iekārtas remontu.
▪ Pārliecinieties, ka virsma uz kuras veic uzstādīšanu, izturēs iekārtas svaru un
vibrāciju.
▪ Gādājiet, lai telpā būtu laba ventilācija. NEDRĪKST aizsegt ventilācijas atveres.
PAZIŅOJUMS
Lai ārpus telpām uzstādāmajā iekārtā neiekļūtu ūdens, darbus ir ieteicams veikt sausā
un skaidrā laikā.
Uzstādītāja rokasgrāmata
8
▪ Nodrošiniet, lai iekārta būtu nolīmeņota.
NEUZSTĀDIET iekārtu tālāk minētajās vietās.
▪ Vietās, kur pastāv potenciāli sprādzienbīstama atmosfēra.
▪ Vietās, kur atrodas mašinērija, kas izdala elektromagnētiskos viļņus.
Elektromagnētiskie viļņi var traucēt vadības sistēmai un izraisīt aprīkojuma
darbības traucējumus.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 9
1 | Vispārīgas drošības piesardzības pasākumi
▪ Vietās, kur pastāv aizdegšanās risks uzliesmojošu gāzu noplūdes (piemēram,
krāsas šķīdinātāja vai benzīna iztvaikojumi), oglekļa šķiedru un uzliesmojošu
putekļu klātbūtnes dēļ.
▪ Vietās, kur rodas korozīvas gāzes (piemēram, sērskābes gāze). Vara cauruļu vai
lodēto savienojumu korozija var izraisīt dzesētāja noplūdes.
1.2.3 Aukstumaģents — R410A vai R32 gadījumā
Ja tiek izmantots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai
attiecīgā lietojuma uzstādītāja uzziņu rokasgrāmatā.
PAZIŅOJUMS
Nodrošiniet, lai dzesējošās vielas cauruļu uzstādīšana tiktu veikta saskaņā ar
piemērojamo likumdošanu. Eiropā piemērojamais standarts ir EN378.
PAZIŅOJUMS
Gādājiet, lai ārējie cauruļvadi NEBŪTU noslogoti.
BRĪDINĀJUMS
Pārbaužu laikā NEKAD nelietojiet produktā spiedienu, kas ir lielāks par maksimālo
pieļaujamo spiedienu (kas norādīts datu plāksnītē uz iekārtas).
BRĪDINĀJUMS
Veiciet pietiekamus drošības pasākumus aukstumaģenta noplūdes gadījumā. Ja
noplūst aukstumaģenta gāze, nekavējoties izvēdiniet telpu. Iespējamie riski:
▪ Pārāk liela aukstumaģenta koncentrācija slēgtā telpā var izraisīt skābekļa
trūkumu.
▪ Ja gāzveida aukstumaģents nonāk saskarē ar uguni, var rasties indīga gāze.
BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS
Izsūknēšana— aukstumaģenta noplūde. Ja vēlaties izsūknēt sistēmu un ir noplūde
aukstumaģenta kontūrā:
▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas funkciju, ar kuru varat visu
aukstumaģentu no sistēmas pārsūknēt ārējā blokā. Iespējamās sekas: Iespējama
kompresora aizdegšanās un sprādziens, ja gaiss ieplūst kompresorā, kad tas
darbojas.
▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai NEDARBINĀTU iekārtas kompresoru.
BRĪDINĀJUMS
VIENMĒR veiciet aukstumaģenta atgūšanu. NEPIEĻAUJIET aukstumaģenta noplūdi
apkārtējā vidē. Izmantojiet vakuumsūkni, lai atgaisotu iekārtu.
PAZIŅOJUMS
Kad visas caurules ir savienotas, pārbaudiet, vai nav gāzes noplūdes. Gāzes noplūdes
noteikšanai izmantojiet slāpekli.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
9
Page 10
1 | Vispārīgas drošības piesardzības pasākumi
PAZIŅOJUMS
▪ Lai novērstu kompresora darbības traucējumus, NEDRĪKST iepildīt vairāk par
norādīto aukstumaģenta daudzumu.
▪ Kad nepieciešams atvērt aukstumaģenta sistēmu, ar aukstumaģentu jārīkojas
saskaņā ar attiecīgajiem noteikumiem.
BRĪDINĀJUMS
Nodrošiniet, lai sistēmā nebūtu skābekļa. Dzesētāju drīkst uzpildīt tikai pēc tam, kad
ir veikta noplūdes pārbaude un vakuumžāvēšana.
Iespējamās sekas: Kompresora pašaizdegšanās un eksplozija, jo skābeklis iekļūst
strādājošā kompresorā.
▪ Ja nepieciešama atkārtota uzpilde, sk. iekārtas datu plāksnīti. Tur ir norādīts
aukstumaģenta tips un vajadzīgais daudzums.
▪ Iekārta fabrikā ir piepildīta ar aukstumaģentu, bet dažām sistēmām var būt
nepieciešama papildu uzpildīšana atkarībā no cauruļu izmēriem un to garuma.
▪ Lietojiet tikai šajā sistēmā izmantotajam dzesēšanas šķidrumam paredzētos rīkus,
lai nodrošinātu spiedienizturību un novērstu svešķermeņu iekļūšanu sistēmā.
▪ Dzesēšanas šķidruma uzpildīšana tiek veikta šādi:
Ja Tad
Tiek lietota sifona caurule
(piemēram, cilindram ir apzīmējums
Veiciet uzpildīšanu ar augšupvērstu
cilindru.
“Pievienots šķidruma uzpildīšanas
sifons”)
Sifona caurule NETIEK lietota Veiciet uzpildīšanu ar lejupvērstu
cilindru.
▪ Lēnām atveriet dzesēšanas cilindrus.
▪ Uzpildiet dzesētāju šķidruma veidā. Ja tiks pievienots gāzes veida dzesētājs, var
tikt traucēta darbība.
UZMANĪBU!
Pēc aukstumaģenta iepildīšanas procedūras beigām vai procedūras pārtraukumā
uzreiz noslēdziet aukstumaģenta tvertnes vārstu. Ja vārstu NENOSLĒDZ uzreiz, tad
atlikušā spiediena ietekmē var tikt iepildīts lieks aukstumaģenta daudzums.
Iespējamās sekas: Nepareizs aukstumaģenta daudzums.
1.2.4 Ūdens
Uzstādītāja rokasgrāmata
10
Ja tiek lietots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai attiecīgā
lietojuma uzstādītāja uzziņu rokasgrāmatā.
PAZIŅOJUMS
Pārliecinieties, vai ūdens kvalitāte atbilst ES direktīvā 98/83EK noteiktajām prasībām.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 11
1.2.5 Elektrība
1 | Vispārīgas drošības piesardzības pasākumi
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
▪ Pirms noņemat slēdžu kārbas vāku, izveidojat elektriskos savienojumus vai
pieskaraties elektriskajām daļām, pilnībā IZSLĒDZIET strāvas padevi.
▪ Pirms apkopes veikšanas atvienojiet barošanu uz vairāk nekā 10 minūtēm un
izmēriet spriegumu uz galvenās ķēdes kondensatoru vai elektrotehnisko detaļu
spailēm. Šim spriegumam JĀBŪT mazākam par 50VDC, lai jūs varētu pieskarties
ķēdes elektrotehniskajām detaļām. Spaiļu atrašanās vieta ir parādīta elektriskā
vadojuma shēmā.
▪ NEAIZTIECIET elektriskās daļas ar mitrām rokām.
▪ NEATSTĀJIET iekārtu bez uzraudzības, kad ir noņemts apkopes vāks.
BRĪDINĀJUMS
Ja rūpnīcā NAV uzstādīts galvenais slēdzis vai cits atvienošanas līdzeklis, kas kontaktus
atvieno visos polos, nodrošinot pilnīgu atvienošanu atbilstoši pārsprieguma III
kategorijas nosacījumiem, tas ir OBLIGĀTI jāiekļauj fiksētajā elektroinstalācijā.
BRĪDINĀJUMS
▪ Izmantojiet TIKAI vara vadus.
▪ Gādājiet, lai ārējie vadi atbilstu attiecīgo noteikumu prasībām.
▪ Ārējā elektroinstalācija ir jāveido atbilstoši iekārtas komplektācijā iekļautajai
elektroinstalācijas shēmai.
▪ NESASPIEDIET saišķī esošos kabeļus un gādājiet, lai tie nesaskartos ar caurulēm un
asām malām. Nodrošiniet, lai spaiļu savienojumiem netiktu pielietots ārējs
spiediens.
▪ Noteikti ierīkojiet zemējumu. NESAVIENOJIET iekārtas zemējumu ar komunālā
tīkla caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums var
izraisīt elektriskās strāvas triecienu.
▪ Noteikti izmantojiet atsevišķu energoapgādes avotu. NEKAD neizmantojiet
energoapgādes avotu, kas tiek koplietots ar citu ierīci.
▪ Noteikti uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Noteikti ierīkojiet noplūdstrāvas aizsardzību. Ja to neizdara, tad iespējams
elektriskās strāvas trieciens vai aizdegšanās.
▪ Kad uzstādāt noplūdstrāvas aizsardzību, pārbaudiet, vai tā ir saderīga ar invertoru
(izturīga pret augstfrekvences elektrisko troksni), lai izvairītos no nevajadzīgas
noplūdstrāvas aizsardzības nostrādāšanas.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
UZMANĪBU!
▪ Kad pieslēdzat elektrisko barošanu, pirms elektrisko savienojumu izveidošanas ir
jāierīko zemējums.
▪ Kad atvienojat elektrisko barošanu, strāvas padeves vadi ir jāatvieno pirms
zemējuma atvienošanas.
▪ Vadu garumam starp barošanas vada atslogotāju un spaiļu paneli jābūt tādam, lai
strāvas vadus varētu pieslēgt pirms zemējuma gadījumam, ja strāvas vads tiktu
atrauts no atslogotāja.
Uzstādītāja rokasgrāmata
11
Page 12
1 | Vispārīgas drošības piesardzības pasākumi
PAZIŅOJUMS
Piesardzības pasākumi strāvas kabeļu uzstādīšanas laikā:
▪ Strāvas spaiļu blokam NEPIEVIENOJIET dažāda biezuma vadus (vaļīgs strāvas vads
var radīt pārlieku lielu karšanu).
▪ Pievienojot vienāda diametra vadus, dariet to, kā parādīts attēlā iepriekš.
▪ Vadiem lietojiet paredzētajai strāvai atbilstošus vadus un stingri pievienojiet, pēc
tam nostipriniet tos, lai novērstu ārējā spiediena izplešanos ārpus spaiļu plates.
▪ Lai pievilktu spaiļu skrūves, lietojiet atbilstošu skrūvgriezi. Skrūvgriezis ar mazu
galvu var sabojāt skrūves galviņu un nenodrošinās pareizu pievilkšanu.
▪ Pārvelkot spaiļu skrūves, tās var salauzt.
Uzstādiet elektrības kabeļus vismaz 1 m attālumā no televizoriem un
radioaparātiem, lai novērstu traucējumus. Atkarībā no radioviļņiem 1 m attālums
var nebūt pietiekams.
BRĪDINĀJUMS
▪ Pēc elektroinstalācijas darbu pabeigšanas pārliecinieties, vai visas elektriskās
daļas un spailes elektrisko daļu kārbā ir droši savienotas.
▪ Pirms iekārtas iedarbināšanas pārliecinieties, vai visi pārsegi ir aizvērti.
PAZIŅOJUMS
Attiecināms tikai tad, ja barošanas blokam ir trīs fāzes un kompresoram ir
ieslēgšanas/izslēgšanas iespēja.
Ja pēc īslaicīga elektropadeves traucējuma iespējama pretfāze un produkta darbības
laikā strāvas padeve tiek ieslēgta un izslēgta, pievienojiet lokālu pretfāzes
aizsardzības ķēdi. Produktu darbinot pretfāzē, var sabojāt kompresoru un citas daļas.
Uzstādītāja rokasgrāmata
12
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 13
2 | Informācija par dokumentāciju
2 Informācija par dokumentāciju
Šajā nodaļā
2.1 Par šo dokumentu................................................................................................................................................................... 13
2.2 Uzstādītāja atsauces rokasgrāmata īsumā............................................................................................................................. 14
2.1 Par šo dokumentu
Mērķauditorija
Pilnvaroti uzstādītāji
Dokumentācijas komplekts
Šis dokuments ir daļa no dokumentācijas komplekta. Pilns komplekts sastāv no
tālāk norādītajiem dokumentiem.
▪ Vispārīgas drošības piesardzības pasākumi:
- drošības instrukcijas, kas jāizlasa pirms uzstādīšanas;
- formāts: drukāts dokuments (iekštelpu iekārtas kastē).
▪ Ekspluatācijas rokasgrāmata:
- īsā rokasgrāmata izmantošanai ikdienā;
- formāts: drukāts dokuments (iekštelpu iekārtas kastē).
▪ Lietotāja atsauces rokasgrāmata:
- detalizēti norādījumi un papildinformācija izmantošanai gan ikdienā, gan
papildus;
- formāts: digitāli faili vietnē http://www.daikineurope.com/support-and-
manuals/product-information/.
▪ Uzstādīšanas rokasgrāmata— āra iekārta:
- uzstādīšanas instrukcijas;
- formāts: drukāts dokuments (āra iekārtas kastē).
▪ Uzstādīšanas rokasgrāmata— iekštelpu iekārta:
- uzstādīšanas instrukcijas;
- formāts: drukāts dokuments (iekštelpu iekārtas kastē).
▪ Uzstādītāja atsauces rokasgrāmata:
- sagatavošanas darbi pirms uzstādīšanas, labās prakses, atsauces
informācijau.c;
▪ Pielikuma grāmata papildaprīkojumam:
Komplektā iekļautās dokumentācijas jaunākās pārskatītās versijas var būt
pieejamas reģionālajā Daikin tīmekļa vietnē vai no jūsu izplatītāja.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
- formāts: digitāli faili vietnē http://www.daikineurope.com/support-and-
manuals/product-information/.
- papildinformācija par papildaprīkojuma uzstādīšanu;
- Formāts: drukāts dokuments (iekštelpās uzstādāmās iekārtas kastē)+Digitāli faili
vietnē http://www.daikineurope.com/support-and-manuals/product-
information/
Uzstādītāja rokasgrāmata
13
Page 14
2 | Informācija par dokumentāciju
Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo
dokumentu tulkojumi.
Tehniskie dati
▪ Jaunāko tehnisko datu apakškopa ir reģionālajā Daikin tīmekļa vietnē (publiski
pieejama).
▪ Jaunāko tehnisko datu pilnais komplekts ir vietnē Daikin Business Portal
(nepieciešama autentifikācija).
Tiešsaistes rīki
Papildus dokumentācijas komplektam uzstādītājiem ir pieejami arī daži tiešsaistes
rīki:
▪ Daikin Technical Data Hub
- Iekārtas tehnisko specifikāciju centrālā kopa, noderīgi rīki, digitālie resursi u.c.
- Publiski pieejams vietnē https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- Digitālā rīkkopa, kas piedāvā dažādus rīkus, kuri atvieglo apsildes sistēmu
uzstādīšanu un konfigurēšanu.
- Lai varētu piekļūt Heating Solutions Navigator, ir jāreģistrējas Stand By Me
platformā. Papildinformāciju skatiet https://professional.standbyme.daikin.eu.
▪ Daikin e-Care
- Mobilā lietotne uzstādītājiem un apkopes tehniķiem, kas sniedz iespēju
reģistrēt, konfigurēt apsildes sistēmu, kā arī novērst tās problēmas.
- Mobilo lietotni var lejupielādēt iOS un Android ierīcēm, izmantojot tālāk
norādītos QR kodus. Lai varētu piekļūt lietotnei, ir jāreģistrējas Stand By Me
platformā.
App Store Google Play
2.2 Uzstādītāja atsauces rokasgrāmata īsumā
Nodaļa Apraksts
Vispārīgas drošības piesardzības
pasākumi
Informācija par dokumentāciju Aprakstīts, kāda dokumentācija ir pieejama
drošības instrukcijas, kas jāizlasa pirms
uzstādīšanas;
uzstādītājam
Uzstādītāja rokasgrāmata
14
Informācija par iepakojumu Iekārtas izpakošanas un tās piederumu
izņemšanas norādījumi
Informācija par iekārtām un
papildaprīkojumu
▪ Iekārtas noteikšana
▪ Iespējamās iekārtu kombinācijas un
papildaprīkojums
Norādes par lietošanu Dažādi sistēmas uzstādīšanas veidi
Iekārtas uzstādīšana Ko darīt, un kā uzstādīt sistēmu, tostarp
informācija par to, kā sagatavoties uzstādīšanai
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 15
2 | Informācija par dokumentāciju
Nodaļa Apraksts
Cauruļu uzstādīšana Ko darīt, un kā uzstādīt sistēmas caurules,
tostarp informācija par to, kā sagatavoties
uzstādīšanai
Elektroinstalācija Ko darīt, un kā uzstādīt sistēmas elektriskās
komponentes, tostarp informācija par to, kā
sagatavoties uzstādīšanai
Konfigurācija Nepieciešamās darbības un zināšanas, lai
konfigurētu sistēmu pēc tās uzstādīšanas
Nodošana ekspluatācijā Nepieciešamās darbības un zināšanas, lai
uzsāktu iekārtas lietošanu pēc tās
konfigurēšanas
Nodošana lietotājam Informācija, kas jānodod un jāizskaidro
lietotājam
Apkope un remonts Iekārtas apkalpe un apkope
Problēmu novēršana Rīcība problēmu gadījumā
Likvidēšana Sistēmas likvidēšana
Tehniskie dati Sistēmas specifikācijas
Glosārijs Terminu skaidrojums
Uz vietas veicamo iestatījumu
tabula
Tabula, kura jāaizpilda uzstādītājam un jāuzglabā
lietošanai vēlāk
Piezīme: Lietotāja atsauces rokasgrāmatā ir
pieejama arī uzstādītāja iestatījumu tabula. Šo
tabulu ir jāaizpilda uzstādītājam un jānodod
lietotājam.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
15
Page 16
3 | Informācija par iepakojumu
3 Informācija par iepakojumu
Šajā nodaļā
3.1 Pārskats. Informācija par iepakojumu.................................................................................................................................... 16
3.2 Ārējais bloks............................................................................................................................................................................ 16
3.2.1 Rīkošanās ar ārējo bloku ........................................................................................................................................ 16
3.2.2 Āra iekārtas izpakošana.......................................................................................................................................... 18
3.2.3 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana................................................................................. 19
3.3 Iekštelpu iekārta ..................................................................................................................................................................... 20
3.3.1 Iekšējā bloka izpakošana ........................................................................................................................................ 20
3.3.2 Piederumu izņemšana no iekšējā bloka................................................................................................................. 20
3.3.3 Rīkošanās ar iekšējo bloku ..................................................................................................................................... 20
3.1 Pārskats. Informācija par iepakojumu
Šajā nodaļā ir aprakstīta rīcība pēc iepakotā iekšējā un ārējā bloka piegādāšanas
uzstādīšanas vietā.
Neaizmirstiet tālāk minēto:
▪ Piegādājot iekārtu, PĀRBAUDIET, vai tā nav bojāta. Nekavējoties PAZIŅOJIET
transporta uzņēmuma pretenziju aģentam par visiem bojājumiem.
▪ Iekārtu tās oriģinālajā iepakojumā nogādājiet pēc iespējas tuvāk tās galīgās
uzstādīšanas vietai, lai neradītu no transportēšanas bojājumiem.
▪ Iepriekš sagatavojiet maršrutu, pa kuru nogādāsiet bloku telpās.
3.2 Ārējais bloks
3.2.1 Rīkošanās ar ārējo bloku
Ceļamkrāns
Lai nesabojātu iekārtu, siksnām ir jāatrodas marķētajā zonā.
UZMANĪBU!
Lai izvairītos no savainojumiem, NEAIZTIECIET iekārtas gaisa ievadu un alumīnija
ribas.
Uzstādītāja rokasgrāmata
16
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 17
3 | Informācija par iepakojumu
±150
kg
4×
Autoiekrāvējs vai automātiskais krautņotājs
Satveriet paliktni no smagās puses.
Manuāla
Pēc izpakošanas nesiet iekārtu, izmantojot tai piestiprinātās siksnas.
Skatiet arī šeit:
▪ "Āra iekārtas izpakošana"[418]
▪ "Ārējā bloka uzstādīšana"[464]
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
17
Page 18
3 | Informācija par iepakojumu
1 2
3
4
3.2.2 Āra iekārtas izpakošana
Uzstādītāja rokasgrāmata
18
a, b Piederumi
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 19
3 | Informācija par iepakojumu
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
3.2.3 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana
a Noslēgvārsts (ar iebūvētu filtru)
b Blīvgredzens drenāžas ligzdai
c Drenāžas ligzda
d Termistora stiprinājums (uzstādīšanai vietās, kur ir zema apkārtējās vides
temperatūra)
e Uzstādīšanas rokasgrāmata— āra iekārta
f Atbrīvošanās rokasgrāmata – Dzesētāja savākšana
g Enerģijas marķējums
h Drenāžas restes (augšdaļa un apakšdaļa)
i Uzstādīšanas rokasgrāmata— drenāžas restes
PAZIŅOJUMS
Izpakošana. Noņemot augšējo iepakojumu/piederumus, turiet kasti ar drenāžas
restēm tā, lai restes nenokristu.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
19
Page 20
3 | Informācija par iepakojumu
1 2
8×
4×
8×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
b
a a
b
3.3 Iekštelpu iekārta
3.3.1 Iekšējā bloka izpakošana
3.3.2 Piederumu izņemšana no iekšējā bloka
a Ūdens kontūra noslēgšanas vārsti
b Pārspiediena apiešanas vārsts
c Vispārīgas drošības piesardzības pasākumi
d Pielikuma grāmata papildaprīkojumam
e Iekštelpu iekārtas uzstādīšanas rokasgrāmata
f Ekspluatācijas rokasgrāmata
g Noslēgšanas vārstu blīvgredzeni (telpu apsildes ūdens kontūrs)
h Atsevišķi iegādājamu noslēgšanas vārstu blīvgredzeni (karstā ūdens kontūrs)
i Blīvēšanas lente zemsprieguma vadu ievadam
3.3.3 Rīkošanās ar iekšējo bloku
Iekārtas pārnešanai izmantojiet rokturus, kas atrodas tās aizmugurē un apakšā.
Uzstādītāja rokasgrāmata
20
a Rokturi iekārtas aizmugurē
b Rokturi iekārtas apakšā. Uzmanīgi sagāziet iekārtu uz aizmuguri, lai varētu saskatīt
rokturus.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 21
4 | Informācija par iekārtām un papildaprīkojumu
4 Informācija par iekārtām un
papildaprīkojumu
Šajā nodaļā
4.1 Pārskats. Informācija par iekārtām un papildaprīkojumu...................................................................................................... 21
4.2 Identifikācija............................................................................................................................................................................ 21
4.2.1 Identifikācijas uzlīme: āra iekārta .......................................................................................................................... 21
4.2.2 Identifikācijas etiķete: Iekšējais bloks .................................................................................................................... 22
4.3 Iekārtu un papildaprīkojumu kombinēšana ........................................................................................................................... 22
4.3.1 Iespējamās iekštelpu iekārtu un āra iekārtu kombinācijas ................................................................................... 22
4.3.2 Iespējamās āra iekārtas opcijas ............................................................................................................................. 23
4.3.3 Pieejamais iekštelpu iekārtas papildaprīkojums.................................................................................................... 23
4.1 Pārskats. Informācija par iekārtām un papildaprīkojumu
Šajā nodaļā ietvertā informācija:
▪ Āra iekārtas identifikācija
▪ Iekštelpu iekārtas identifikācija
▪ Āra iekārtas aprīkošana ar opcijām
▪ Iekštelpu iekārtas kombinācija ar papildaprīkojumu
4.2 Identifikācija
PAZIŅOJUMS
Vienlaikus uzstādot vai apkalpojot vairākas iekārtas, NESAJAUCIET apkalpes paneļus
starp dažādiem modeļiem.
4.2.1 Identifikācijas uzlīme: āra iekārta
Atrašanās vieta
Modeļa identifikācija
Piemērs: EPRA14DAV3
EP Eiropas ūdens-dalītais āra siltumsūknis
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Kods Skaidrojums
Uzstādītāja rokasgrāmata
21
Page 22
4 | Informācija par iekārtām un papildaprīkojumu
Kods Skaidrojums
R Augsta ūdens temperatūra— apkārtējās vides zona 2 (skatiet
darbības diapazonu)
A Dzesētājs R32
14 Jaudas klase
DA Modeļa sērija
V3 Strāvas padeve
4.2.2 Identifikācijas etiķete: Iekšējais bloks
Atrašanās vieta
Modeļa identifikācija
Piemērs: ETVH16S23DA6VG
Kods Apraksts
E Eiropas modelis
TV Uz grīdas uzstādīta ūdens-dalītā iekārta ar iebūvētu tvertni
H H=tikai apsilde
X=apsilde/dzesēšana
16 Jaudas klase
S Iebūvētās tvertnes materiāls: nerūsējošais tērauds
23 Iebūvētās tvertnes tilpums
DA Modeļa sērija
6V Rezerves sildītāja modelis
G G=pelēks modelis
[—]=balts modelis
4.3 Iekārtu un papildaprīkojumu kombinēšana
4.3.1 Iespējamās iekštelpu iekārtu un āra iekārtu kombinācijas
Uzstādītāja rokasgrāmata
22
INFORMĀCIJA
Iespējams, ka dažas opcijas jūsu valstī nav pieejamas.
Iekštelpu iekārta Āra iekārta
EPRA14 EPRA16 EPRA18
ETVH/X16 O O O
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 23
4 | Informācija par iekārtām un papildaprīkojumu
4.3.2 Iespējamās āra iekārtas opcijas
Montāžas statīvs (EKMST1, EKMST2)
Aukstākos reģionos, kur ir iespējams liels sniega apjoms, āra iekārtu ieteicams
uzstādīt uz montāžas rāmja. Izmantojiet kādu no šiem modeļiem:
▪ EKMST1 ar atloka kājiņām: āra iekārtas uzstādīšanai uz betona pamatnes, kurā
drīkst urbt.
▪ EKMST2 ar gumijas kājiņām: āra iekārtas uzstādīšanai uz pamatnēm, kurās
nedrīkst vai nav iespējams urbt, piemēram, uz plakaniem jumtiem vai bruģa.
Uzstādīšanas norādījumus skatiet montāžas statīva uzstādīšanas rokasgrāmatā.
4.3.3 Pieejamais iekštelpu iekārtas papildaprīkojums
Vairāku zonu vadu vadības rīki
Varat pieslēgt šādus vairāku zonu vadu vadības rīkus:
▪ Vairāku zonu galvenā iekārta 230V (EKWUFHTA1V3)
▪ Digitālais termostats 230V (EKWCTRDI1V3)
▪ Analogais termostats 230V (EKWCTRAN1V3)
▪ Izpildmehānisms 230V (EKWCVATR1V3)
Uzstādīšanas norādījumus skatiet vadības rīka uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikumu grāmatā.
Bezvadu telpas termostats (EKRTR1)
Iekštelpu iekārtai iespējams pievienot papildu bezvadu telpas termostatu.
Uzstādīšanas norādījumus skatiet telpas termostata uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikumu grāmatā.
Bezvadu termostata attālais sensors (EKRTETS)
Varat lietot attālo iekštelpu temperatūras sensoru (EKRTETS) tikai apvienojumā ar
bezvadu termostatu (EKRTR1).
Uzstādīšanas norādījumus skatiet telpas termostata uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikumu grāmatā.
Digitālais I/O PCB (EKRP1HBAA)
Digitālais I/O PCB ir nepieciešams šo signālu nodrošināšanai:
▪ Signāla izvade
▪ Telpu dzesēšanas/apsildes IESLĒGŠANAS/IZSLĒGŠANAS izvade
▪ Pārslēgšanās uz ārējo siltuma avotu
Uzstādīšanas norādījumus skatiet digitālā I/O PCB uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikuma grāmatā.
Pieprasījuma PCB (EKRP1AHTA)
Lai iespējotu strāvas patēriņa kontroli, izmantojot digitālo ievadi, jums jāuzstāda
pieprasījuma PCB.
Uzstādīšanas norādījumus skatiet pieprasījuma PCB uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikumu grāmatā.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
23
Page 24
4 | Informācija par iekārtām un papildaprīkojumu
Attālais iekštelpu sensors (KRCS01-1)
Pēc noklusējuma attiecīgās Cilvēka komforta saskarnes (BRC1HHDA, kas tiek
izmantota kā telpas termostats) iekšējais sensors tiks izmantots kā telpas
temperatūras sensors.
Attālo iekštelpu sensoru var uzstādīt kā papildaprīkojumu, lai citā vietā noteiktu
telpas temperatūru.
Uzstādīšanas norādījumus skatiet tālvadības iekštelpu sensora uzstādīšanas
rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.
INFORMĀCIJA
▪ Attālo iekštelpu sensoru var lietot tikai tādā gadījumā, ja lietotāja interfeiss ir
konfigurēts ar telpas termostata funkcionalitāti.
▪ Var pievienot tikai attālo iekštelpu sensoru vai attālo āra sensoru.
Attālais āra sensors (EKRSCA1)
Pēc noklusējuma sensors āra iekārtas iekšpusē var tikt lietots, lai noteiktu āra
temperatūru.
Kā papildaprīkojumu var uzstādīt attālo āra sensoru, lai citā vietā noteiktu āra
temperatūru (piemēram, izvairītos no tiešiem saules stariem) un iegūtu uzlabotu
sistēmas darbību.
Uzstādīšanas norādījumus skatiet attālā āra sensora uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikuma grāmatā.
INFORMĀCIJA
Var pievienot tikai attālo iekštelpu sensoru vai attālo āra sensoru.
PC kabelis (EKPCCAB4)
Izmantojot PC kabeli, izveidojiet iekštelpu iekārtas slēdžu kārbas un datora
savienojumu. Tas sniedz iespēju atjaunināt iekštelpu iekārtas programmatūru.
Uzstādīšanas norādījumus skatiet PC kabeļa uzstādīšanas rokasgrāmatā.
Siltumsūkņa konvektors (FWXV, FWXT, FWXM)
Lai nodrošinātu telpas apsildi/dzesēšanu, var izmantot šādus siltumsūkņa
konvektorus:
▪ FWXV: uz grīdas uzstādītiem modeļiem
▪ FWXT: pie sienas uzstādītiem modeļiem
▪ FWXM: slēpti uzstādītiem modeļiem
Uzstādīšanas norādījumus skatiet:
▪ Siltumsūkņa konvektoru uzstādīšanas rokasgrāmata
Uzstādītāja rokasgrāmata
24
▪ Siltumsūkņa konvektora papildaprīkojuma uzstādīšanas rokasgrāmata
▪ Pielikuma grāmata papildaprīkojumam
LAN adapteris vadībai ar viedtālruni + Smart Grid lietotnes (BRP069A61)
Jūs varat uzstādīt šo LAN adapteri, lai:
▪ Vadītu sistēmu, izmantojot viedtālruņa lietotni.
▪ Izmantotu sistēmu dažādās Smart Grid lietotnēs.
Uzstādīšanas norādījumus skatiet LAN adaptera uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikumu grāmatā.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 25
4 | Informācija par iekārtām un papildaprīkojumu
LAN adapteris vadībai ar viedtālruni (BRP069A62)
Jūs varat uzstādīt šo LAN adapteri, lai vadītu sistēmu, izmantojot viedtālruņa
lietotni.
Uzstādīšanas norādījumus skatiet LAN adaptera uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikumu grāmatā.
WLAN adapteris (BRP069A71)
Jūs varat uzstādīt šo bezvadu LAN adapteri, lai vadītu sistēmu, izmantojot
viedtālruņa lietotni.
Uzstādīšanas norādījumus skatiet WLAN adaptera uzstādīšanas rokasgrāmatā un
papildaprīkojuma pielikumu grāmatā.
Universālā centralizētā vadības pults (EKCC8-W)
Vadības pults kaskādes tipa vadībai.
Divu zonu komplekts (BZKA7V3)
Jūs varat uzstādīt papildaprīkojuma divu zonu komplektu.
Uzstādīšanas norādījumus skatiet divu zonu komplekta uzstādīšanas rokasgrāmatā.
Pārveides komplekts (EKHVCONV2)
Izmantojiet pārveides komplektu, lai pārveidotu tikai apsildes modeli par reversīvo
modeli.
Uzstādīšanas norādījumus skatiet pārveides komplekta uzstādīšanas rokasgrāmatā.
Cilvēka komforta saskarne (BRC1HHDA) tiek izmantota kā telpas termostats
▪ Cilvēka komforta saskarni (CKS), kas tiek lietota kā telpas termostats, var
izmantot tikai kombinācijā ar lietotāja saskarni, kas ir savienota ar iekštelpu
iekārtu.
▪ Cilvēka komforta saskarne (CKS), kas tiek lietota kā telpas termostats, ir jāuzstāda
telpā, kuras temperatūra ir jākontrolē.
Uzstādīšanas norādījumus skatiet Cilvēka komforta saskarnes (CKS), kas tiek lietota
kā telpas termostats, uzstādīšanas un ekspluatācijas rokasgrāmatā.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
25
Page 26
5 | Norādes par lietošanu
5 Norādes par lietošanu
Šajā nodaļā
INFORMĀCIJA
Dzesēšana ir attiecināma tikai šādos gadījumos:
▪ Reversīvie modeļi
▪ Tikai apsildes modeļi+pārveides komplekts (EKHVCONV2)
5.1 Pārskats. Norādes par lietošanu............................................................................................................................................. 26
5.2 Telpu apsildes/dzesēšanas sistēmas iestatīšana.................................................................................................................... 27
5.2.1 Viena telpa.............................................................................................................................................................. 28
5.2.2 Vairākas telpas— viena LWTzona ........................................................................................................................ 32
5.2.3 Vairākas telpas— divas LWTzonas ....................................................................................................................... 36
5.3 Telpu apsildes papildu apsildes avota iestatīšana.................................................................................................................. 39
5.4 Karstā ūdens tvertnes iestatīšana .......................................................................................................................................... 42
5.4.1 Sistēmas izkārtojums— iebūvēta DHWtvertne ................................................................................................... 42
5.4.2 DHWtvertnes tilpuma un vēlamās temperatūras atlase ...................................................................................... 42
5.4.3 Iestatīšana un konfigurēšana— DHWtvertne ...................................................................................................... 44
5.4.4 Tūlītēja karstā ūdens DHWsūknis.......................................................................................................................... 44
5.4.5 Dezinfekcijas DHWsūknis ...................................................................................................................................... 45
5.5 Enerģijas mērīšanas iestatīšana.............................................................................................................................................. 45
5.5.1 Saražotais siltums ................................................................................................................................................... 46
5.5.2 Patērētā enerģija .................................................................................................................................................... 46
5.5.3 Normāla strāvas padeves kWh norma................................................................................................................... 47
5.5.4 Vēlamā kWh nomināla barošanas bloks ................................................................................................................ 48
5.6 Jaudas patēriņa kontroles iestatīšana.................................................................................................................................... 49
5.6.1 Pastāvīga jaudas ierobežošana .............................................................................................................................. 50
5.6.2 Jaudas ierobežošanu aktivizē digitālā ievade ........................................................................................................ 50
5.6.3 Jaudas ierobežošana process................................................................................................................................. 51
5.6.4 BBR16 jaudas ierobežošana ................................................................................................................................... 52
5.7 Āra temperatūras sensora iestatīšana ................................................................................................................................... 53
5.1 Pārskats. Norādes par lietošanu
Šo norāžu par lietošanu mērķis ir sniegt īsu pārskatu par siltumsūkņa sistēmas
iespējām.
PAZIŅOJUMS
▪ Norādēs par lietošanu sniegtie attēli ir tikai atsaucei, un tos NEVAR izmantot kā
detalizētus hidraulikas sistēmas rasējumus. Detalizēti hidraulikas sistēmas izmēri
un stabilizācijas iestatījumi NAV parādīti, un tā ir uzstādītāja atbildība.
▪ Siltumsūkņa darbības optimizēšanas konfigurācijas iestatījumu papildinformāciju
skatiet šeit: "9Konfigurācija"[4116].
Šajā nodaļā ir ietvertas tālāk sniegtās norādes par lietošanu.
▪ Telpu apsildes/dzesēšanas sistēmas iestatīšana
▪ Telpu apsildes papildu apsildes avota iestatīšana
▪ Karstā ūdens tvertnes iestatīšana
▪ Enerģijas mērīšanas iestatīšana
▪ Jaudas patēriņa kontroles iestatīšana
▪ Āra temperatūras sensora iestatīšana
Uzstādītāja rokasgrāmata
26
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 27
PAZIŅOJUMS
Dažu veidu ventilatora spirāles iekārtas – šajā dokumentā dēvētas par "siltumsūkņa
konvektoriem"–, var saņemt ievadi no iekštelpu iekārtas darbības režīma (dzesēšana
vai apsilde X2M/3 un X2M/4) un/vai sūtīt izvadi par siltumsūkņa konvektora
termostatisko stāvokli (galvenā zona: X2M/30 un X2M/35; papildu zona: X2M/30 un
X2M/35a).
Norādēs par lietošanu ir parādīts, kā var sūtīt vai saņemt digitālo ievadi/izvadi. Šo
funkciju var izmantot tikai tad, ja siltumsūkņa konvektoram ir šāda funkcija un signāli
atbilst šādām prasībām:
▪ Iekštelpu iekārtas izvade (siltumsūkņa konvektora ievade): dzesēšanas/apsildes
signāls=230V (dzesēšana=230V, apsilde=0V).
▪ Iekštelpu iekārtas ievade (siltumsūkņa konvektora izvade): termostata
IESLĒGŠANAS/IZSLĒGŠANAS signāls=kontakts bez sprieguma (aizvērts
kontakts=sildīšana IESLĒGTA, atvērts kontakts=sildīšana IZSLĒGTA).
5.2 Telpu apsildes/dzesēšanas sistēmas iestatīšana
Siltumsūkņasistēma piegādā izplūdes ūdeni siltuma izstarotājiem vienā vai vairākās
telpās.
5 | Norādes par lietošanu
Tā kā sistēma nodrošina plašas temperatūras vadības iespējas, lai kontrolētu katras
telpas temperatūru, vispirms nepieciešams atbildēt uz tālāk norādītajiem
jautājumiem:
▪ Cik daudz telpu tiek apsildīts vai dzesēts, izmantojot siltumsūkņasistēmu?
▪ Kāda veida siltuma izstarotāji tiek lietoti katrā telpā un kāda ir paredzētā izplūdes
ūdens temperatūra?
Tiklīdz telpas apsildes/dzesēšanas prasības ir izprastas, iesakām ievērot tālāk
sniegtās norādes par iestatīšanu.
PAZIŅOJUMS
Ja tiek lietots ārējais telpas termostats, ārējais telpas termostats kontrolē telpu
aizsardzību pret aizsalšanu. Taču telpas aizsardzība pret aizsalšanu ir iespējama tikai
tad, ja [C.2] Telpas sildīšana/dzesēšana=Iesl..
INFORMĀCIJA
Ja tiek lietots ārējais telpas termostats un jebkuros apstākļos ir nepieciešams
garantēt telpas aizsardzību pret aizsalšanu, Ārkārtas situācija [9.5.1] ir
jāiestata uz Automātiski.
PAZIŅOJUMS
Sistēmā var iebūvēt pārspiediena apiešanas vārstu. Ņemiet vērā, ka šis vārsts var
nebūt parādīts attēlos.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
27
Page 28
5 | Norādes par lietošanu
A
B
a
5.2.1 Viena telpa
Zemgrīdas apsilde vai radiatori— iekštelpu termostats ar vadu
Iestatīšana
A Galvenā izplūdes ūdens temperatūras vērtības zona
B Viena telpa
a Attiecīgā Cilvēka komforta saskarne (BRC1HHDA tiek izmantota kā telpas
termostats)
▪ Lai uzzinātu papildinformāciju par elektrības vadu pieslēgšanu iekārtai, skatiet:
- "8.2Savienojumi ar āra iekārtu"[491]
- "8.3Savienojumi ar iekštelpu iekārtu"[499]
▪ Zemgrīdasapsilde vai radiatori ir tieši pievienoti pie iekštelpu iekārtas.
▪ Telpas temperatūra tiek kontrolēta, izmantojot attiecīgo Cilvēka komforta
saskarni (BRC1HHDA tiek izmantota kā telpas termostats).
Konfigurācija
Iestatījums Vērtība
Iekārtas temperatūras kontrole:
▪ #: [2.9]
2 (Telpas termostats): lēmums par
iekārtas darbību tiek pieņemts, ņemot
vērā attiecīgās Cilvēka komforta
▪ Kods: [C-07]
Ūdens temperatūras zonu skaits:
saskarnes apkārtējo temperatūru.
0 (Viena zona): galvenā
▪ #: [4.4]
▪ Kods: [7-02]
Ieguvumi
▪ Augstāks komforts un efektivitāte. Viedā telpas termostata funkcionalitāte,
balstoties uz faktisko telpas temperatūru (modulāciju), var samazināt vai
paaugstināt nepieciešamo izplūdes ūdens temperatūru. Ieguvumi ir šādi:
Uzstādītāja rokasgrāmata
28
- Stabila, vēlamajai temperatūrai atbilstoša telpas temperatūra (augstāks
komforts)
- Mazāk IESLĒGŠANAS/IZSLĒGŠANAS ciklu (klusāks, augstāks komforts un
augstāka efektivitāte)
- Iespējami zemāka izplūdes ūdens temperatūra (augstāka efektivitāte)
▪ Viegls. Varat viegli iestatīt vēlamo telpas temperatūru, izmantojot lietotāja
interfeisu:
- Atbilstoši ikdienas prasībām varat lietot esošās vērtības un grafikus.
- Lai novirzītos no ikdienas prasībām, varat īslaicīgi anulēt iepriekš iestatītās
vērtības un grafikus vai izmantot brīvdienu režīmu.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 29
Zemgrīdas apsilde vai radiatori— iekštelpu bezvadu termostats
A
B
b
a
Iestatīšana
A Galvenā izplūdes ūdens temperatūras vērtības zona
B Viena telpa
a Ārējā telpas termostata bezvadu uztvērējs
b Bezvadu ārējais telpas termostats
▪ Lai uzzinātu papildinformāciju par elektrības vadu pieslēgšanu iekārtai, skatiet:
- "8.2Savienojumi ar āra iekārtu"[491]
- "8.3Savienojumi ar iekštelpu iekārtu"[499]
▪ Zemgrīdasapsilde vai radiatori ir tieši pievienoti pie iekštelpu iekārtas.
5 | Norādes par lietošanu
▪ Telpas temperatūru kontrolē bezvadu ārējais telpas termostats (papildu
aprīkojums EKRTR1).
Konfigurācija
Iestatījums Vērtība
Iekārtas temperatūras kontrole:
▪ #: [2.9]
1 (Ārējais telpas termostats):
lēmumu par iekārtas darbību pieņem
ārējais termostats.
▪ Kods: [C-07]
Ūdens temperatūras zonu skaits:
0 (Viena zona): galvenā
▪ #: [4.4]
▪ Kods: [7-02]
Ārējais telpas termostats galvenajai
zonai:
▪ #: [2.A]
1 (1 kontakts): ja izmantotais ārējais
telpas termostats vai
siltumsūkņakonvektors var nosūtīt tikai
sildīšanas IESLĒGŠANAS/IZSLĒGŠANAS
▪ Kods: [C-05]
stāvokli. Apsildes un dzesēšanas
pieprasījums nav nodalīts.
Ieguvumi
▪ Bezvadu. Daikin ārējais telpas termostats ir pieejams bezvadu versijā.
▪ Efektivitāte. Lai gan ārējais telpas termostats sūta tikai IZSLĒGŠANAS/
▪ Komforts. Zemgrīdas apsildes gadījumā bezvadu ārējais telpas termostats novērš
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
IESLĒGŠANAS signālus, tas ir īpaši paredzēts siltumsūkņa sistēmai.
kondensāta veidošanos uz grīdas dzesēšanas darbības laikā, mērot telpas
mitrumu.
Uzstādītāja rokasgrāmata
29
Page 30
5 | Norādes par lietošanu
A
B
a
Siltumsūkņa konvektori
Iestatīšana
A Galvenā izplūdes ūdens temperatūras vērtības zona
B Viena telpa
a Siltumsūkņakonvektori (+vadības pultis)
▪ Lai uzzinātu papildinformāciju par elektrības vadu pieslēgšanu iekārtai, skatiet:
- "8.2Savienojumi ar āra iekārtu"[491]
- "8.3Savienojumi ar iekštelpu iekārtu"[499]
▪ Siltumsūkņakonvektori ir tieši pievienoti pie iekštelpu iekārtas.
▪ Vēlamā telpas temperatūra tiek iestatīta, izmantojot siltumsūkņa konvektoru
vadības pulti. Siltumsūkņa konvektoriem ir iespējamas dažādas vadības pultis un
iestatījumi. Papildinformāciju skatiet:
- Siltumsūkņa konvektoru uzstādīšanas rokasgrāmata
- Siltumsūkņa konvektora papildaprīkojuma uzstādīšanas rokasgrāmata
- Pielikuma grāmata papildaprīkojumam
▪ Telpas apsildes/dzesēšanas pieprasījuma signāls tiek nosūtīts uz iekštelpu
iekārtas vienu digitālo ievadi (X2M/35 un X2M/30).
▪ Telpas darbības režīmu uz siltumsūkņa konvektoriem nosūta iekštelpu iekārtas
viena digitālā izvade (X2M/4 un X2M/3).
Konfigurācija
Iestatījums Vērtība
Iekārtas temperatūras kontrole:
▪ #: [2.9]
1 (Ārējais telpas termostats):
lēmumu par iekārtas darbību pieņem
ārējais termostats.
▪ Kods: [C-07]
Ūdens temperatūras zonu skaits:
0 (Viena zona): galvenā
▪ #: [4.4]
▪ Kods: [7-02]
Uzstādītāja rokasgrāmata
30
Ārējais telpas termostats galvenajai
zonai:
▪ #: [2.A]
1 (1 kontakts): ja izmantotais ārējais
telpas termostats vai
siltumsūkņakonvektors var nosūtīt tikai
sildīšanas IESLĒGŠANAS/IZSLĒGŠANAS
▪ Kods: [C-05]
stāvokli. Apsildes un dzesēšanas
pieprasījums nav nodalīts.
Ieguvumi
▪ Dzesēšana. Siltumsūkņa konvektors papildus apsildei nodrošina arī lielisku
dzesēšanas kapacitāti.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 31
▪ Efektivitāte. Optimāla enerģijas efektivitāte tiek nodrošināta ar
M1
B
a
A
starpsavienojuma funkciju.
▪ Elegants.
Kombinācija: zemgrīdas apsilde unsiltumsūkņa konvektori
▪ Telpas apsildi nodrošina tālāk norādītās iekārtas:
- Zemgrīdas apsilde
- Siltumsūkņakonvektori
▪ Telpas dzesēšanu nodrošina tikai siltumsūkņa konvektori. Zemgrīdas apsildi
izslēdz noslēgšanas vārsts.
Iestatīšana
5 | Norādes par lietošanu
A Galvenā izplūdes ūdens temperatūras vērtības zona
B Viena telpa
a Siltumsūkņakonvektori (+vadības pultis)
▪ Lai uzzinātu papildinformāciju par elektrības vadu pieslēgšanu iekārtai, skatiet:
- "8.2Savienojumi ar āra iekārtu"[491]
- "8.3Savienojumi ar iekštelpu iekārtu"[499]
▪ Siltumsūkņakonvektori ir tieši pievienoti pie iekštelpu iekārtas.
▪ Noslēgšanas vārsts (iegādājams atsevišķi) tiek uzstādīts pirms zemgrīdas apsildes,
lai dzesēšanas darbības laikā novērstu kondensāta veidošanos uz grīdas.
▪ Vēlamā telpas temperatūra tiek iestatīta, izmantojot siltumsūkņa konvektoru
vadības pulti. Siltumsūkņa konvektoriem ir iespējamas dažādas vadības pultis un
iestatījumi. Papildinformāciju skatiet:
- Siltumsūkņa konvektoru uzstādīšanas rokasgrāmata
- Siltumsūkņa konvektora papildaprīkojuma uzstādīšanas rokasgrāmata
- Pielikuma grāmata papildaprīkojumam
▪ Telpas apsildes/dzesēšanas pieprasījuma signāls tiek nosūtīts uz iekštelpu
iekārtas vienu digitālo ievadi (X2M/35 un X2M/30).
▪ Telpas darbības režīmu nosūta iekštelpu iekārtas viena digitālā izvade (X2M/4 un
X2M/3) uz:
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
- Siltumsūkņa konvektori
- Noslēgvārsts
Uzstādītāja rokasgrāmata
31
Page 32
5 | Norādes par lietošanu
A
T
B C
a
Konfigurācija
Iestatījums Vērtība
Iekārtas temperatūras kontrole:
▪ #: [2.9]
1 (Ārējais telpas termostats):
lēmumu par iekārtas darbību pieņem
ārējais termostats.
▪ Kods: [C-07]
Ūdens temperatūras zonu skaits:
0 (Viena zona): galvenā
▪ #: [4.4]
▪ Kods: [7-02]
Ārējais telpas termostats galvenajai
zonai:
▪ #: [2.A]
1 (1 kontakts): ja izmantotais ārējais
telpas termostats vai
siltumsūkņakonvektors var nosūtīt tikai
sildīšanas IESLĒGŠANAS/IZSLĒGŠANAS
▪ Kods: [C-05]
stāvokli. Apsildes un dzesēšanas
pieprasījums nav nodalīts.
Ieguvumi
▪ Dzesēšana. Siltumsūkņa konvektors papildus apsildei nodrošina arī lielisku
dzesēšanas kapacitāti.
▪ Efektivitāte. Zemgrīdas apsildei labākā veiktspēja ir ar siltumsūkņa sistēmu.
▪ Komforts. Divu siltuma izstarotāju veidu izmantošana nodrošina:
- Lielisku zemgrīdas apsildes komfortu
- Lielisku siltumsūkņa konvektoru dzesēšanas komfortu
5.2.2 Vairākas telpas— viena LWTzona
Ja ir nepieciešama tikai viena izplūdes ūdens temperatūras zona, jo visu siltuma
izstarotāju izplūdes ūdens temperatūra ir vienāda, NAV nepieciešams uzstādīt
jaukšanas vārstus (izmaksu efektivitāte).
Piemērs: Ja siltumsūkņa sistēma tiek lietota, lai uzsildītu vienu grīdu, kur visās
telpās ir vienādi siltuma izstarotāji.
Zemgrīdas apsilde vai radiatori— termostatiskie vārsti
Ja notiek telpu apsilde, izmantojot zemgrīdas apsildi vai radiatorus, ļoti bieži
izmantots veids ir kontrolēt galvenās telpas temperatūru, izmantojot termostatu
(to var noteikt vai nu attiecīgā Cilvēka komforta saskarne (BRC1HHDA), vai ārējais
telpas termostats), bet citas telpas tiek kontrolētas, izmantojot tā dēvētos
termostatiskos vārstus, kas atveras vai aizveras atkarībā no telpas temperatūras.
Iestatīšana
Uzstādītāja rokasgrāmata
32
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 33
5 | Norādes par lietošanu
M1
M2
CB
a
b
a
A
A Galvenā izplūdes ūdens temperatūras vērtības zona
B 1.telpa
C 2.telpa
a Attiecīgā Cilvēka komforta saskarne (BRC1HHDA tiek izmantota kā telpas
termostats)
▪ Lai uzzinātu papildinformāciju par elektrības vadu pieslēgšanu iekārtai, skatiet:
- "8.2Savienojumi ar āra iekārtu"[491]
- "8.3Savienojumi ar iekštelpu iekārtu"[499]
▪ Galvenās telpas zemgrīdasapsilde ir tieši pievienota pie iekštelpu iekārtas.
▪ Galvenās telpas temperatūra tiek kontrolēta, izmantojot attiecīgo Cilvēka
komforta saskarni (BRC1HHDA tiek izmantota kā telpas termostats).
▪ Termostatiskais vārsts ir uzstādīts pirms katras telpas zemgrīdas apsildes.
INFORMĀCIJA
Ņemiet vērā situācijas, kad galvenā telpa tiek apsildīta, izmantojot citu siltuma avotu.
Piemērs: kamīns.
Konfigurācija
Iestatījums Vērtība
Iekārtas temperatūras kontrole:
▪ #: [2.9]
2 (Telpas termostats): lēmums par
iekārtas darbību tiek pieņemts, ņemot
vērā attiecīgās Cilvēka komforta
▪ Kods: [C-07]
Ūdens temperatūras zonu skaits:
saskarnes apkārtējo temperatūru.
0 (Viena zona): galvenā
▪ #: [4.4]
▪ Kods: [7-02]
Ieguvumi
▪ Viegls. Tāda pati uzstādīšana kā vienai telpai, bet ar termostatiskajiem vārstiem.
Zemgrīdas apsilde vai radiatori— vairāki ārējie telpu termostati
Iestatīšana
▪ Lai uzzinātu papildinformāciju par elektrības vadu pieslēgšanu iekārtai, skatiet:
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
A Galvenā izplūdes ūdens temperatūras vērtības zona
B 1.telpa
C 2.telpa
a Ārējais telpas termostats
b Apiešanas vārsts
- "8.2Savienojumi ar āra iekārtu"[491]
- "8.3Savienojumi ar iekštelpu iekārtu"[499]
Uzstādītāja rokasgrāmata
33
Page 34
5 | Norādes par lietošanu
A
B C
a a
▪ Katrai telpai ir uzstādīts noslēgvārsts (iegādājams atsevišķi), lai izvairītos no
izplūdes ūdens padeves, kad nav nepieciešama apsilde vai dzesēšana.
▪ Apiešanas vārsts ir jāuzstāda, lai nodrošinātu ūdens recirkulāciju, kad visi
noslēgvārsti ir aizvērti. Lai garantētu uzticamu darbību, nodrošiniet minimālo
ūdens plūsmu, kā aprakstīts "7.1 Ūdens cauruļu sagatavošana" [4 73] tabulā
"Ūdens tilpuma un plūsmas ātruma pārbaude".
▪ Lietotāja saskarne, kas ir iebūvēta iekštelpu iekārtā, nosaka telpas darbības
režīmu. Ņemiet vērā, ka darbības režīms katrā telpas termostatā ir jāiestata tā, lai
tas atbilstu iekštelpu iekārtai.
▪ Telpas termostati ir pievienoti pie noslēgšanas vārstiem, taču tie NAV pievienoti
pie iekštelpu iekārtas. Iekštelpu iekārta visu laiku nodrošinās izplūdes ūdens
padevi ar iespēju programmēt izplūdes ūdens grafiku.
Konfigurācija
Iestatījums Vērtība
Iekārtas temperatūras kontrole:
▪ #: [2.9]
▪ Kods: [C-07]
Ūdens temperatūras zonu skaits:
▪ #: [4.4]
▪ Kods: [7-02]
Ieguvumi
Salīdzinot ar zemgrīdas apsildi vai radiatoriem vienai telpai:
▪ Komforts. Varat iestatīt vēlamo telpas temperatūru, tostarp grafikus katrai telpai
ar telpas termostatiem.
Siltumsūkņakonvektori – vairākām telpām
Iestatīšana
0 (Izplūstošais ūdens): lēmums
par iekārtas darbību tiek pieņemts,
ņemot vērā izplūdes ūdens
temperatūru.
0 (Viena zona): galvenā
Uzstādītāja rokasgrāmata
34
A Galvenā izplūdes ūdens temperatūras vērtības zona
B 1.telpa
C 2.telpa
a Siltumsūkņakonvektori (+vadības pultis)
▪ Lai uzzinātu papildinformāciju par elektrības vadu pieslēgšanu iekārtai, skatiet:
- "8.2Savienojumi ar āra iekārtu"[491]
- "8.3Savienojumi ar iekštelpu iekārtu"[499]
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 35
5 | Norādes par lietošanu
A
B C
b
M1
a
M1
▪ Vēlamā telpas temperatūra tiek iestatīta, izmantojot siltumsūkņa konvektoru
vadības pulti. Siltumsūkņa konvektoriem ir iespējamas dažādas vadības pultis un
iestatījumi. Papildinformāciju skatiet:
- Siltumsūkņa konvektoru uzstādīšanas rokasgrāmata
- Siltumsūkņa konvektora papildaprīkojuma uzstādīšanas rokasgrāmata
- Pielikuma grāmata papildaprīkojumam
▪ Lietotāja saskarne, kas ir iebūvēta iekštelpu iekārtā, nosaka telpas darbības
režīmu.
▪ Katra siltumsūkņa konvektora apsildes vai dzesēšanas pieprasījuma signāli
paralēli ir pieslēgti pie iekštelpu iekārtas digitālās ievades (X2M/35 un X2M/30).
Iekštelpu iekārta nodrošinās izplūdes ūdens temperatūru tikai tad, kad ir faktisks
pieprasījums.
INFORMĀCIJA
Lai palielinātu komfortu un veiktspēju, iesakām katram siltumsūkņa konvektoram
uzstādīt vārsta komplektu EKVKHPC.
Konfigurācija
Iestatījums Vērtība
Iekārtas temperatūras kontrole:
▪ #: [2.9]
1 (Ārējais telpas termostats):
lēmumu par iekārtas darbību pieņem
ārējais termostats.
▪ Kods: [C-07]
Ūdens temperatūras zonu skaits:
0 (Viena zona): galvenā
▪ #: [4.4]
▪ Kods: [7-02]
Ieguvumi
Apvienots ar siltumsūkņakonvektoriem vienai telpai:
▪ Komforts. Ar siltumsūkņukonvektoru tālvadības pulti varat iestatīt vēlamo telpas
temperatūru, tostarp grafikus katrai telpai.
Kombinācija: zemgrīdasapsilde un siltumsūkņakonvektori – vairākām telpām
Iestatīšana
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
A Galvenā izplūdes ūdens temperatūras vērtības zona
B 1.telpa
C 2.telpa
a Ārējais telpas termostats
b Siltumsūkņakonvektori (+vadības pultis)
Uzstādītāja rokasgrāmata
35
Page 36
5 | Norādes par lietošanu
▪ Lai uzzinātu papildinformāciju par elektrības vadu pieslēgšanu iekārtai, skatiet:
- "8.2Savienojumi ar āra iekārtu"[491]
- "8.3Savienojumi ar iekštelpu iekārtu"[499]
▪ Katrai telpai ar siltumsūkņa konvektoriem: siltumsūkņa konvektori ir tieši
pievienoti pie iekštelpu iekārtas.
▪ Zemgrīdas apsilde katrai telpai: divi noslēgšanas vārsti (iegādājams atsevišķi) ir
uzstādīti pirms zemgrīdas apsildes:
- Noslēgvārsts, lai novērstu karstā ūdens padevi, kad telpai nav apsildes
pieprasījuma
- Noslēgvārsts, lai novērstu kondensāta veidošanos uz grīdas, kad notiek telpu
dzesēšana ar siltumsūkņa konvektoriem.
▪ Katrai telpai ar siltumsūkņa konvektoriem: vēlamā telpas temperatūra tiek
iestatīta, izmantojot siltumsūkņa konvektoru vadības pulti. Siltumsūkņa
konvektoriem ir iespējamas dažādas vadības pultis un iestatījumi.
Papildinformāciju skatiet:
- Siltumsūkņa konvektoru uzstādīšanas rokasgrāmata
- Siltumsūkņa konvektora papildaprīkojuma uzstādīšanas rokasgrāmata
- Pielikuma grāmata papildaprīkojumam
▪ Zemgrīdas apsilde katrai telpai: vēlamā telpas temperatūra tiek iestatīta,
izmantojot ārējo telpas termostatu (vadu vai bezvadu).
▪ Lietotāja saskarne, kas ir iebūvēta iekštelpu iekārtā, nosaka telpas darbības
režīmu. Ņemiet vērā, ka darbības režīms katrā ārējā telpas termostatā un
siltumsūkņa konvektoru vadības pultī ir jāiestata tā, lai tas atbilstu iekštelpu
iekārtai.
INFORMĀCIJA
Lai palielinātu komfortu un veiktspēju, iesakām katram siltumsūkņa konvektoram
uzstādīt vārsta komplektu EKVKHPC.
Konfigurācija
Iestatījums Vērtība
Iekārtas temperatūras kontrole:
▪ #: [2.9]
0 (Izplūstošais ūdens): lēmums
par iekārtas darbību tiek pieņemts,
ņemot vērā izplūdes ūdens
▪ Kods: [C-07]
Ūdens temperatūras zonu skaits:
temperatūru.
0 (Viena zona): galvenā
▪ #: [4.4]
▪ Kods: [7-02]
5.2.3 Vairākas telpas— divas LWTzonas
Uzstādītāja rokasgrāmata
36
Šajā dokumentā:
▪ Galvenā zona ir zona ar zemāko paredzēto apsildes temperatūru un augstāko
paredzēto dzesēšanas temperatūru.
▪ Papildu zona ir zona ar augstāko paredzēto apsildes temperatūru un zemāko
paredzēto dzesēšanas temperatūru
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 37
5 | Norādes par lietošanu
B
A
E
C
D
a
b
a
cd
UZMANĪBU!
Ja ir vairāk nekā viena izplūdes ūdens zona, galvenajā zonā VIENMĒR nepieciešams
uzstādīt jaucējvārsta staciju, lai samazinātu (apsildei)/palielinātu (dzesēšanai)
izplūdes ūdens temperatūru, kad papildu zonā ir pieprasījums.
Ierasts piemērs:
Telpa (zona) Siltuma izstarotāji: paredzētā
temperatūra
Dzīvojamā telpa (galvenā zona) Zemgrīdas apsilde:
▪ Apsildes režīmā: 35°C
▪ Dzesēšanas režīmā: 20°C (tikai, lai
nodrošinātu atsvaidzināšanu, īsta
dzesēšana nav atļauta)
Guļamistabas (papildu zona) Siltumsūkņakonvektori:
▪ Apsildes režīmā: 45°C
▪ Dzesēšanas režīmā: 12°C
Iestatīšana
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
A Papildu izplūdes ūdens temperatūras zona
B 1.telpa
C 2.telpa
D Galvenā izplūdes ūdens temperatūras vērtības zona
E 3.telpa
a Siltumsūkņakonvektori (+vadības pultis)
b Attiecīgā Cilvēka komforta saskarne (BRC1HHDA tiek izmantota kā telpas
termostats)
c Jaukšanas vārsti
d Spiediena regulēšanas vārsts
INFORMĀCIJA
Spiediena regulēšanas vārstu nepieciešams uzstādīt pirms jaukšanas vārstiem. Tas ir
nepieciešams, lai garantētu pareizu ūdens plūsma balansu starp galveno izplūdes
ūdens temperatūras zonu un papildu izplūdes ūdens temperatūras zonu atbilstoši
nepieciešamajai abu ūdens temperatūras zonu kapacitātei.
Uzstādītāja rokasgrāmata
37
Page 38
5 | Norādes par lietošanu
▪ Lai uzzinātu papildinformāciju par elektrības vadu pieslēgšanu iekārtai, skatiet:
- "8.2Savienojumi ar āra iekārtu"[491]
- "8.3Savienojumi ar iekštelpu iekārtu"[499]
▪ Galvenajai zonai:
- Jaukšanas vārsti ir uzstādīti pirms zemgrīdas apsildes.
- Jaucējvārsta stacijas sūkni kontrolē iekštelpu iekārtas IESLĒGŠANAS/
IZSLĒGŠANAS signāls (X2M/29 un X2M/21; parasti aizvērta noslēgšanas vārsta
izvade).
- Telpas temperatūra tiek kontrolēta, izmantojot attiecīgo Cilvēka komforta
saskarni (BRC1HHDA tiek izmantota kā telpas termostats).
▪ Papildu zonai:
- Siltumsūkņakonvektori ir tieši pievienoti pie iekštelpu iekārtas.
- Vēlamā telpas temperatūra tiek iestatīta, izmantojot siltumsūkņa konvektoru
vadības pulti. Siltumsūkņa konvektoriem ir iespējamas dažādas vadības pultis
un iestatījumi. Papildinformāciju skatiet:
Siltumsūkņa konvektoru uzstādīšanas rokasgrāmata
Siltumsūkņa konvektora papildaprīkojuma uzstādīšanas rokasgrāmata
Pielikuma grāmata papildaprīkojumam
- Katra siltumsūkņa konvektora apsildes vai dzesēšanas pieprasījuma signāli
paralēli ir pieslēgti pie iekštelpu iekārtas digitālās ievades (X2M/35a un
X2M/30). Iekštelpu iekārta nodrošinās vēlamo papildu izplūdes ūdens
temperatūru tikai tad, kad ir faktisks pieprasījums.
▪ Lietotāja saskarne, kas ir iebūvēta iekštelpu iekārtā, nosaka telpas darbības
režīmu. Ņemiet vērā, ka darbības režīms katrā siltumsūkņa konvektoru vadības
pultī ir jāiestata tā, lai tas atbilstu iekštelpu iekārtai.
Konfigurācija
Iestatījums Vērtība
Iekārtas temperatūras kontrole:
▪ #: [2.9]
2 (Telpas termostats): lēmums par
iekārtas darbību tiek pieņemts, ņemot
vērā attiecīgās Cilvēka komforta
▪ Kods: [C-07]
saskarnes apkārtējo temperatūru.
Piezīme:
▪ Galvenā telpa = attiecīgā Cilvēka
komforta saskarne tiek izmantota kā
telpas termostats
▪ Citas telpas = ārējā telpas termostata
funkcionalitāte
Uzstādītāja rokasgrāmata
38
Ūdens temperatūras zonu skaits:
▪ #: [4.4]
▪ Kods: [7-02]
Siltumsūkņa konvektoru lietošanas
gadījumā:
Ārējais telpas termostats papildu zonai:
▪ #: [3.A]
▪ Kods: [C-06]
1 (Dubultā zona): galvenā un papildu
1 (1 kontakts): ja izmantotais ārējais
telpas termostats vai
siltumsūkņakonvektors var nosūtīt tikai
sildīšanas IESLĒGŠANAS/IZSLĒGŠANAS
stāvokli. Apsildes un dzesēšanas
pieprasījums nav nodalīts.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 39
5 | Norādes par lietošanu
Iestatījums Vērtība
Noslēgšanas vārsta izvade Iestatiet, lai sekotu sildīšanas
pieprasījumam galvenā zonā.
Noslēgvārsts Ja dzesēšanas laikā ir nepieciešams
izslēgt galveno zonu, lai novērstu
kondensāta veidošanos uz grīdas,
iestatiet to atbilstoši.
Jaukšanas vārstu stacija Iestatiet vēlamo apsildes un/vai
dzesēšanas galveno izplūdes ūdens
temperatūru.
Ieguvumi
▪ Komforts.
- Viedā telpas termostata funkcionalitāte, balstoties uz faktisko telpas
temperatūru (modulāciju), var samazināt vai paaugstināt nepieciešamo
izplūdes ūdens temperatūru.
- Divu siltuma izstarotāju sistēma nodrošina lielisku zemgrīdas apsildes komfortu
unlielisku siltumsūkņa konvektoru dzesēšanas komfortu.
▪ Efektivitāte.
- Atkarībā no pieprasījuma iekštelpu iekārta nodrošina dažādas izplūdes ūdens
temperatūras, kas atbilst dažādu siltuma izstarotāju paredzētajām
temperatūras vērtībām.
- Zemgrīdas apsildei labākā veiktspēja ir ar siltumsūkņa sistēmu.
5.3 Telpu apsildes papildu apsildes avota iestatīšana
▪ Telpu apsildes iespējamie varianti:
- Iekštelpu iekārta
- Sistēmai pievienots papildu apkures katls (iegādājams atsevišķi)
▪ Kad ir apsildes pieprasījums, iekštelpu iekārta vai papildu apkures katls sāk
darbību. Tas, kura no šīm iekārtām darbosies, ir atkarīgs no āra temperatūras
(pārslēgšanas uz ārējo siltuma avotu statuss). Kad papildu apkures katlam ir dota
atļauja, iekštelpu iekārtas telpu apsilde ir IZSLĒGTA.
▪ Divvērtīga darbība ir iespējama tikai tad, ja:
- Telpu apsilde ir IESLĒGTA, un
- DHW tvertnes darbība ir IZSLĒGTA
▪ Karstais ūdens vienmēr tiek ražots iekštelpu iekārtai pievienotāDHWtvertnē.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
INFORMĀCIJA
▪ Siltumsūkņa apsildes darbības laikā siltumsūknis darbojas, lai nodrošinātu
lietotāja interfeisā iestatīto vēlamo temperatūru. Kad no laika apstākļiem atkarīga
darbība ir aktīva, ūdens temperatūra tiek noteikta automātiski atbilstošai āra
temperatūrai.
▪ Papildu apkures katla apsildes darbības laikā papildu apkures katls darbojas, lai
nodrošinātu papildu apkures katla kontrolierī iestatīto vēlamo ūdens
temperatūru.
Uzstādītāja rokasgrāmata
39
Page 40
5 | Norādes par lietošanu
A
B
a
e
b
b
c
d
c
Iestatīšana
▪ Iebūvējiet papildu apkures katlu tālāk norādītajā veidā:
A Galvenā izplūdes ūdens temperatūras vērtības zona
B Viena telpa
a Attiecīgā Cilvēka komforta saskarne (BRC1HHDA tiek izmantota kā telpas
termostats)
b Pretvārsts (ārējais piederums)
c Noslēgšanas vārsts (ārējais piederums)
d Papildu apkures katls (iegādājams atsevišķi)
e Termostata vārsts (iegādājams atsevišķi)
Uzstādītāja rokasgrāmata
40
PAZIŅOJUMS
▪ Pārliecinieties, vai papildu apkures katls un tā iebūvēšana sistēmā atbilst spēkā
esošajiem tiesību aktiem.
▪ Daikin NEUZŅEMAS atbildību par papildu apkures katla nepareizu vai nedrošu
situāciju.
▪ Pārliecinieties, vai ieplūdes un izplūdes ūdenssiltumsūknī NEPĀRSNIEDZ 60°C. Lai
to paveiktu, rīkojieties, kā aprakstīts tālāk:
- Izmantojot papildu apkures katla kontrolleri, vēlamo ūdens temperatūru
iestatiet līdz maksimāli 60°C.
- Siltumsūkņa ieplūdes un izplūdes ūdens plūsmai uzstādiet termostata vārstu.
Iestatiet termostata vārstu tā, lai tas aizvērtos, kad temperatūra ir virs 60°C, un
atvērtos, kad tā ir zem 60°C.
▪ Uzstādiet pretvārstus.
▪ Izplešanās trauks jau ir iepriekš uzstādīts iekštelpu iekārtā. Divvērtīgai darbībai
pārliecinieties arī par to, ka papildu apkures katla kontūrā ir izplešanās trauks.
Pretējā gadījumā, ja darbosies divvērtīgā darbība un termostata vārsts aizvērsies,
ūdens kontūrā vairs nebūs izplešanās trauka.
▪ Uzstādiet digitālo I/O PCB (papildaprīkojums EKRP1HBAA).
▪ Ciparu ievadizvades PCB pievienojiet X1 un X2 (pārslēgšana uz ārējo siltuma
avotu) pie papildu apkures katla. Skatiet šeit: "Pārslēgšanas uz ārējo siltuma
avotu pievienošana"[4112].
▪ Lai iestatītu siltuma izstarotājus, skatiet sadaļu "5.2 Telpu apsildes/dzesēšanas
sistēmas iestatīšana"[427].
Konfigurācija
Ar lietotāja saskarni (ātrais vednis):
▪ Kā papildu siltuma avotu iestatiet divu vērtību sistēmas lietošanu.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 41
5 | Norādes par lietošanu
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
▪ Iestatiet divu vērtību temperatūru un histerēzi.
▪ Iestatiet darbības režīmu uz tikai telpu apsildi (bez tvertnes darbības).
Pārslēgšanos uz ārējo siltuma avotu izraisa papildu kontakts
▪ Iespējams tikai viens ārējais telpas termostats UN viena izplūdes ūdens
temperatūras zona (skatiet šeit: "5.2 Telpu apsildes/dzesēšanas sistēmas
iestatīšana"[427]).
▪ Papildu kontakts var būt tāds, kā norādīts tālāk:
- Āra temperatūras termostats
- Elektrības tarifa kontakts
- Manuāli darbināts kontakts
- …
▪ Iestatīšana: Pievienojiet tālāk norādīto āra elektroinstalāciju:
BTIApkures katla termostata ievade
A Papildu kontakts (parasti aizvērts)
H Apsildes pieprasījuma telpas termostats (papildaprīkojums)
K1A Iekštelpu iekārtas aktivizēšanas papildu relejs (iegādājams atsevišķi)
K2A Apkures krāsns aktivizēšanas papildu relejs (iegādājams atsevišķi)
Indoor Iekštelpu iekārta
Auto Automātika
Boiler Apkures katls
PAZIŅOJUMS
▪ Pārliecinieties, ka papildu kontaktam ir pietiekama atšķirība vai laika noildze, lai
novērstu biežus iekštelpu iekārtas un papildu apkures katla pārslēgšanās
gadījumus.
▪ Ja papildu kontaktam ir āra temperatūras termostats, uzstādiet termostatu ēnā,
lai to NEIETEKMĒTU tieši saules stari un to ietekmē tas netiktu IESLĒGTS/
IZSLĒGTS.
▪ Bieža pārslēgšanās var radīt papildu apkures katla koroziju. Lai iegūtu
papildinformāciju, sazinieties ar papildu apkures katla ražotāju.
Iestatītā vērtība papildu gāzes apkures katlam
Lai novērstu ūdens cauruļu aizsalšanu, papildu gāzes apkures katla iestatītajai
vērtībai ir jābūt ≥55°C, vai ir jābūt no laikapstākļiem atkarīgajai iestatītajai vērtībai
≥T
.
min
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
41
Page 42
5 | Norādes par lietošanu
A
a
b
5.4 Karstā ūdens tvertnes iestatīšana
5.4.1 Sistēmas izkārtojums— iebūvēta DHWtvertne
TaĀra temperatūra
T
No laikapstākļiem atkarīgā minimālā iestatītā vērtība papildu gāzes apkures katlam
min
A Karstais ūdens
a Aukstā ūdens IEVADE
b Karstā ūdens IZVADE
5.4.2 DHWtvertnes tilpuma un vēlamās temperatūras atlase
Cilvēki izjūt ūdeni kā karstu, kad tā temperatūra ir 40°C. Tādēļ karstā ūdens
patēriņš vienmēr tiek norādīts kā ekvivalents karstā ūdens daudzums pie 40°C.
Tomēr DHWtvertnei varat iestatīt karstāku temperatūru (piemēram: 53°C), kas pēc
tam tiek sajaukta ar auksto ūdeni (piemēram: 15°C).
DHWtvertnes tilpuma un vēlamās temperatūras atlase:
1 Jānosaka karstā ūdens patēriņš (ekvivalents karstā ūdens daudzums 40°C
temperatūrā).
2 Jānosaka DHWtvertnes tilpums un vēlamā temperatūra.
Karstā ūdens patēriņa noteikšana
Atbildiet uz tālāk norādītajiem jautājumiem un aprēķiniet karstā ūdens patēriņu
(ekvivalents karstā ūdens daudzums 40°C temperatūrā), izmantojot parastu ūdens
tilpumu:
Jautājums Ierasts ūdens tilpums
Cik mazgāšanās reižu dušā nepieciešams
dienas laikā?
Cik mazgāšanās reižu vannā
nepieciešams dienas laikā?
Cik daudz ūdens ir nepieciešams
virtuves izlietnē dienas laikā?
1mazgāšanās reize=10min×10l/
min=100l
1vanna=150l
1izlietne=2min×5l/min=10l
Uzstādītāja rokasgrāmata
42
Vai ir nepieciešams vēl karstais ūdens? —
Piemērs: Ja karstā ūdens patēriņš vienai ģimenei (4 cilvēki) dienā ir tāds, kā
norādīts tālāk:
▪ 3mazgāšanās reizes dušā
▪ 1mazgāšanās reize vannā
▪ 3izlietņu apjomi
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 43
5 | Norādes par lietošanu
Karstā ūdens patēriņš ir (3×100l)+(1×150l)+(3×10l)=480l
DHWtvertnes tilpuma un vēlamās temperatūras noteikšana
Formula Piemērs
V1=V2+V2 × (T2−40)/(40−T1) Ja:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Tad V1=280l
V2=V1×(40−T1)/(T2−T1) Ja:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Tad V2=307l
V1Karstā ūdens patēriņš (ekvivalents karstā ūdens daudzums 40°C
temperatūrā)
V2Nepieciešamais karstā ūdens tvertnes tilpums
T2DHWtvertnes temperatūra
T1Aukstā ūdens temperatūra
Iespējamie DHWtvertnes tilpumi
Tips Iespējamie tilpumi
Iebūvēta DHWtvertne ▪ 180l
▪ 230l
Padomi par enerģijas taupīšanu
▪ Ja karstā ūdens patēriņš ikdienā atšķiras, varat ieprogrammēt nedēļas grafiku ar
katrai dienai atšķirīgu vēlamo DHWtvertnes temperatūru.
▪ Jo zemāka ir vēlamā DHW tvertnes temperatūra, jo ekonomiskāka tā ir. Atlasot
lielāku DHWtvertni, varat pazemināt vēlamo DHWtvertnes temperatūru.
▪ Siltumsūknis pats var saražot maksimāli 55°C karstu ūdeni (50°C, ja ir zema āra
temperatūra). Siltumsūknī integrētā elektriskā pretestība var palielināt šo
temperatūru. Tomēr tādējādi tiek patērēts vairāk enerģijas. Iesakām vēlamo
DHW tvertnes temperatūru iestatīt zemāk par 55°C, lai izvairītos no elektriskās
pretestības izmantošanas.
▪ Jo augstāka ir āra temperatūra, jo labāka siltumsūkņaveiktspēja.
▪ Kad siltumsūknis saražo karsto ūdeni, to nevar lietot telpas apsildīšanai. Ja
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
- Ja elektroenerģijas cena dienā un naktī ir vienāda, mēs iesakām DHW tvertni
uzsildīt dienā.
- Ja elektroenerģijas cena naktī ir zemāka, mēs iesakām DHW tvertni uzsildīt
naktī.
nepieciešams vienlaicīgi sildīt karsto ūdeni un telpas, iesakām karsto ūdeni ražot
naktī un laikā, kad nepieciešams mazāk apsildīt telpas.
Uzstādītāja rokasgrāmata
43
Page 44
5 | Norādes par lietošanu
a
b
c
d
5.4.3 Iestatīšana un konfigurēšana— DHWtvertne
5.4.4 Tūlītēja karstā ūdens DHWsūknis
▪ Ja ir liels karstā ūdens patēriņš, DHWtvertni varat uzsildīt vairākas reizes dienā.
▪ Lai DHWtvertni uzsildītu līdz vēlamajai temperatūrai, varat lietot tālāk norādītos
enerģijas avotus:
- Siltumsūkņa termodinamiskais cikls
- Elektriskais rezerves sildītājs
▪ Lai uzzinātu papildinformāciju par karstā ūdens ražošanai izmantotā enerģijas
patēriņa optimizēšanu, skatiet: "9Konfigurācija"[4116].
Iestatīšana
a Aukstā ūdens IEVADE
b Karstā ūdens IZVADE (duša (iegādājama atsevišķi))
c Karstā ūdens sūknis (iegādājams atsevišķi)
d Recirkulācijas savienojums
▪ Pievienojot DHWsūkni, krānā tūlītēji ir pieejams karstais ūdens.
▪ DHWsūknis un uzstādīšanas piederumi ir iegādājami atsevišķi, un uzstādītājs ir
atbildīgs par to. Informāciju par elektrības vadu pieslēgšanu skatiet "Karstā ūdens
sūkņa pievienošana"[4109].
Lai uzzinātu papildinformāciju par recirkulācijas savienojuma pieslēgšanu: skatiet
"Recirkulācijas cauruļu pievienošana"[482].
Konfigurācija
▪ Papildinformāciju skatiet šeit: "9Konfigurācija"[4116].
▪ Varat ieprogrammēt grafiku, lai ar lietotāja interfeisu kontrolētu DHW sūkni.
Papildinformāciju skatiet lietotāja atsauces rokasgrāmatā.
Uzstādītāja rokasgrāmata
44
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 45
5.4.5 Dezinfekcijas DHWsūknis
a
b
c
d
e
Iestatīšana
▪ DHW sūknis ir āra piederums, un par tā uzstādīšanu atbildīgs ir uzstādītājs.
Informāciju par elektrības vadu pieslēgšanu skatiet "Karstā ūdens sūkņa
pievienošana"[4109].
5 | Norādes par lietošanu
a Aukstā ūdens IEVADE
b Karstā ūdens IZVADE (duša (iegādājama atsevišķi))
c Karstā ūdens sūknis (iegādājams atsevišķi)
d Sildelements (iegādājams atsevišķi)
e Pretvārsts (iegādājams atsevišķi)
▪ Ja spēkā esošie tiesību akti pieprasa temperatūru, kas ir augstāka par tvertnes
maksimālo iestatīto vērtību dezinfekcijas laikā (skat. [2-03] uz vietas veicamo
iestatījumu tabulā), varat pieslēgt DWH sūkni un sildelementu tā, kā aprakstīts
iepriekš.
▪ Ja pēc spēkā esošajiem noteikumiem ir nepieciešama ūdens cauruļu dezinfekcija
līdz krānam, DHWsūkni un sildītāja elementu (ja nepieciešams) varat pievienot,
kā norādīts iepriekš.
Konfigurācija
Ar iekštelpu iekārtu var kontrolēt DHW sūkņa darbību. Papildinformāciju skatiet
šeit: "9Konfigurācija"[4116].
5.5 Enerģijas mērīšanas iestatīšana
▪ Izmantojot lietotāja interfeisu, varat nolasīt tālāk minētos enerģijas datus:
- Saražotais siltums
- Patērētā enerģija
▪ Varat nolasīt enerģijas datus:
- Telpu apsildei
- Telpu dzesēšanai
- Karstā ūdens ražošana
▪ Varat nolasīt enerģijas datus:
- Mēnesim
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
- Gadam
Uzstādītāja rokasgrāmata
45
Page 46
5 | Norādes par lietošanu
5.5.1 Saražotais siltums
INFORMĀCIJA
Aprēķinātais saražotais siltums un patērētā enerģija ir novērtējums, kura precizitāte
netiek garantēta.
INFORMĀCIJA
Saražotā siltuma aprēķināšanai izmantotie sensori ir kalibrēti automātiski.
INFORMĀCIJA
Ja sistēmā ir glikols ([E‑0D]=1]), saražotais siltums NETIEK aprēķināts, tas tiek tikai
rādīts lietotāja interfeisā.
▪ Saražotais siltums tiek aprēķināts iekšēji, balstoties uz tālāk norādīto:
- Izplūdes un ieplūdes ūdens temperatūra
- Plūsmas ātrums
▪ Iestatīšana un konfigurēšana: papildu aprīkojums nav nepieciešams.
5.5.2 Patērētā enerģija
Lai noteiktu patērēto enerģiju, varat izmantot tālāk norādītās metodes:
▪ Aprēķināšana
▪ Mērīšana
Patērētās enerģijas aprēķināšana
▪ Patērētā enerģija tiek aprēķināta iekšēji, balstoties uz tālāk norādīto:
▪ Iestatīšana un konfigurēšana: lai iegūtu precīzus enerģijas datus, izmēriet
Patērētās enerģijas mērīšana
INFORMĀCIJA
Nevarat apvienot patērētās enerģijas aprēķinu (piemēram, rezerves sildītāja) un
patērētās enerģijas mērījumus (piemēram, āra iekārtas). Ja tā rīkojaties, enerģijas
dati nav derīgi.
- Āra iekārtas faktiskā jaudas ievade
- Rezerves sildītāja iestatītā kapacitāte
- Spriegums
kapacitāti (pretestības mērījums) un, izmantojot lietotāja saskarni, iestatiet
kapacitāti rezerves sildītājam (1.darbība).
Uzstādītāja rokasgrāmata
46
▪ Ieteicamā metode augstākas precizitātes dēļ.
▪ Nepieciešams uzstādīt ārējos jaudas mērītājus.
▪ Iestatīšana un konfigurēšana: kad lietojat elektriskos jaudas mērītājus, lietotāja
saskarnē iestatiet katra jaudas mērītāja impulsu/kWh skaitu.
INFORMĀCIJA
Kad mērāt elektrības jaudas patēriņu, pārliecinieties, vai VISĀM sistēmas jaudas
ievades vietām ir pievienoti elektriskās jaudas mērītāji.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 47
5.5.3 Normāla strāvas padeves kWh norma
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
Galvenais nosacījums
Pietiek ar vienu jaudas mērītāju, kas pārklāj visu sistēmu.
Iestatīšana
Pievienojiet jaudas mērītāju pie X5M/5 un X5M/6. Skatiet šeit: "Elektrības skaitītāju
pievienošana"[4108].
Jaudas mērītāja veids
Ja ir šāda situācija… Lietojiet… jaudas mērītāju
5 | Norādes par lietošanu
▪ Vienas fāzes āra iekārta
▪ Rezerves sildītājs, kam strāvas padeve
Vienas fāzes
(*3V, *6V (6V): 1N~230V)
nāk no vienas fāzes pieslēguma (t.i.,
rezerves sildītāja modelis ir *3V vai
*6V, kas ir pievienots vienas fāzes
pieslēgumam)
▪ Trīs fāžu āra iekārta
▪ Rezerves sildītājs, kam strāvas padeve
nāk no trīs fāžu pieslēguma (t.i.,
Trīsfāzu
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
rezerves sildītāja modelis ir *9W vai
*6V, kas ir pievienots trīs fāžu
pieslēgumam)
Piemērs
Vienas fāzes jaudas mērītājs Trīsfāzu jaudas mērītājs
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
A Āra iekārta
B Iekštelpu iekārta
C DHWtvertne
A Elektroskapis (L1/N)
b Jaudas mērītājs (L1/N)
c Drošinātājs (L1/N)
d Āra iekārta (L1/N)
e Iekštelpu iekārta (L1/N)
f Rezerves sildītājs (L1/N)
g Palīgsildītājs (L1/N)
A Āra iekārta
B Iekštelpu iekārta
C DHWtvertne
a Elektroskapis (L1/L2/L3/N)
b Jaudas mērītājs (L1/L2/L3/N)
c Drošinātājs (L1/L2/L3/N)
d Drošinātājs (L1/N)
e Āra iekārta (L1/L2/L3/N)
f Iekštelpu iekārta (L1/L2/L3/N)
g Rezerves sildītājs (L1/L2/L3/N)
h Palīgsildītājs (L1/N)
Uzstādītāja rokasgrāmata
47
Page 48
5 | Norādes par lietošanu
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
5.5.4 Vēlamā kWh nomināla barošanas bloks
Izņēmumi
▪ Tālāk norādītajos gadījumos varat lietot otru jaudas mērītāju:
- Nepietiek ar viena mērītāja jaudas diapazonu.
- Elektrības skaitītāju nevar viegli uzstādīt elektroskapī.
- Tiek apvienoti 230V un 400V trīsfāzu pieslēgumi (ļoti reti), jo pastāv jaudas
mērītāju tehniskie ierobežojumi.
▪ Savienojumi un iestatīšana:
- Pievienojiet otro jaudas mērītāju pie X5M/3 un X5M/4. Skatiet šeit: "Elektrības
skaitītāju pievienošana"[4108].
- Programmatūrā tiek pievienoti abu mērītāju jaudas patēriņa dati, tādēļ NAV
nepieciešams iestatīt, kādu jaudas patēriņu ietver katrs mērītājs. Nepieciešams
iestatīt tikai katra jaudas mērītāja impulsu skaitu.
▪ Piemērus ar diviem barošanas blokiem skatiet šeit: "Vēlamā kWh nomināla
barošanas bloks"[448]
Galvenais nosacījums
▪ 1.jaudas mērītājs: mēra āra iekārtu.
▪ 2.jaudas mērītājs: mēra pārējo (t.i., iekštelpu iekārtu un rezerves sildītāju).
Iestatīšana
▪ Pievienojiet 1.jaudas mērītāju pie X5M/5 un X5M/6.
▪ Pievienojiet 2.jaudas mērītāju pie X5M/3 un X5M/4.
Skatiet šeit: "Elektrības skaitītāju pievienošana"[4108].
Jaudas mērītāju veidi
▪ 1.jaudas mērītājs: vienas fāzes vai trīs fāžu jaudas mērītājs atbilstoši āra iekārtas
strāvas padevei.
▪ 2.jaudas mērītājs:
- Vienas fāzes rezerves sildītāja konfigurācijas gadījumā lietojiet vienas fāzes
jaudas mērītāju.
- Citos gadījumos lietojiet trīsfāzu jaudas mērītāju.
Piemērs
Vienas fāzes āra iekārta ar trīs fāžu rezerves sildītāju:
Uzstādītāja rokasgrāmata
48
A Āra iekārta
B Iekštelpu iekārta
C Karstā ūdenstvertne
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 49
a Elektroskapis (L1/N): vēlamā kWh nomināla barošanas bloks
b Elektroskapis (L1/L2/L3/N): normālā kWh nomināla barošanas bloks
c Jaudas mērītājs (L1/N)
d Jaudas mērītājs (L1/L2/L3/N)
e Drošinātājs (L1/N)
f Drošinātājs (L1/L2/L3/N)
g Āra iekārta (L1/N)
h Iekštelpu iekārta (L1/N)
i Rezerves sildītājs (L1/L2/L3/N)
5.6 Jaudas patēriņa kontroles iestatīšana
Jūs varat izmantot tālāk norādītos strāvas patēriņa kontroles veidus. Lai uzzinātu
papildinformāciju par attiecīgajiem iestatījumiem, skatiet "Strāvas patēriņa
kontrole"[4186].
# Strāvas patēriņa kontrole
1 "Pastāvīga jaudas ierobežošana"[450]
▪ Nodrošina iespēju ierobežot jaudas patēriņu visai siltumsūkņa sistēmai
(iekštelpu iekārtas un rezerves sildītāja apvienojumam) ar vienu
permanento iestatījumu.
5 | Norādes par lietošanu
▪ Jaudas ierobežojums, kW vai strāvas ierobežojums, A.
2 "Jaudas ierobežošanu aktivizē digitālā ievade"[450]
▪ Nodrošina iespēju ierobežot jaudas patēriņu visai siltumsūkņa sistēmai
(iekštelpu iekārtas un rezerves sildītāja apvienojumam) ar 4 digitālām
ievadēm.
▪ Jaudas ierobežojums, kW vai strāvas ierobežojums, A.
3 "BBR16 jaudas ierobežošana"[452]
▪ Ierobežojums: Pieejams tikai zviedru valodā.
▪ Nodrošina atbilstību BBR16 noteikumiem (Zviedrijas noteikumi enerģijas
jomā).
▪ Jaudas ierobežojums, kW.
▪ Var apvienot ar citām kW enerģijas patēriņa kontroles metodēm. Ja tā
darīsiet, tad iekārta izmantos visierobežojošāko kontroles metodi.
PAZIŅOJUMS
Ir iespējams uzstādīt atsevišķi iegādājamo drošinātāju ar klasi, kas ir zemāka par
ieteikto klasi siltumsūknim. Lai to izdarītu, jums ir jāmaina lauka iestatījums [2‑0E]
atbilstoši siltumsūkņa maksimāli pieļaujamajai strāvai.
Ņemiet vērā, ka lauka iestatījums [2‑0E] anulē visus jaudas patēriņa kontroles
iestatījumus. Jaudas ierobežošanas samazinās siltumsūkņa veiktspēju.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
PAZIŅOJUMS
Minimālo jaudas patēriņu iestatiet uz ±3,6kW, lai garantētu:
▪ Atsaldēšanas darbību. Pretējā gadījumā, ja atsaldēšana tiek pārtraukta vairākas
reizes, siltummainis var aizsalt.
▪ Telpu apsilde un karstā ūdens ražošana, atļaujot rezerves sildītāja 1.darbību.
Uzstādītāja rokasgrāmata
49
Page 50
5 | Norādes par lietošanu

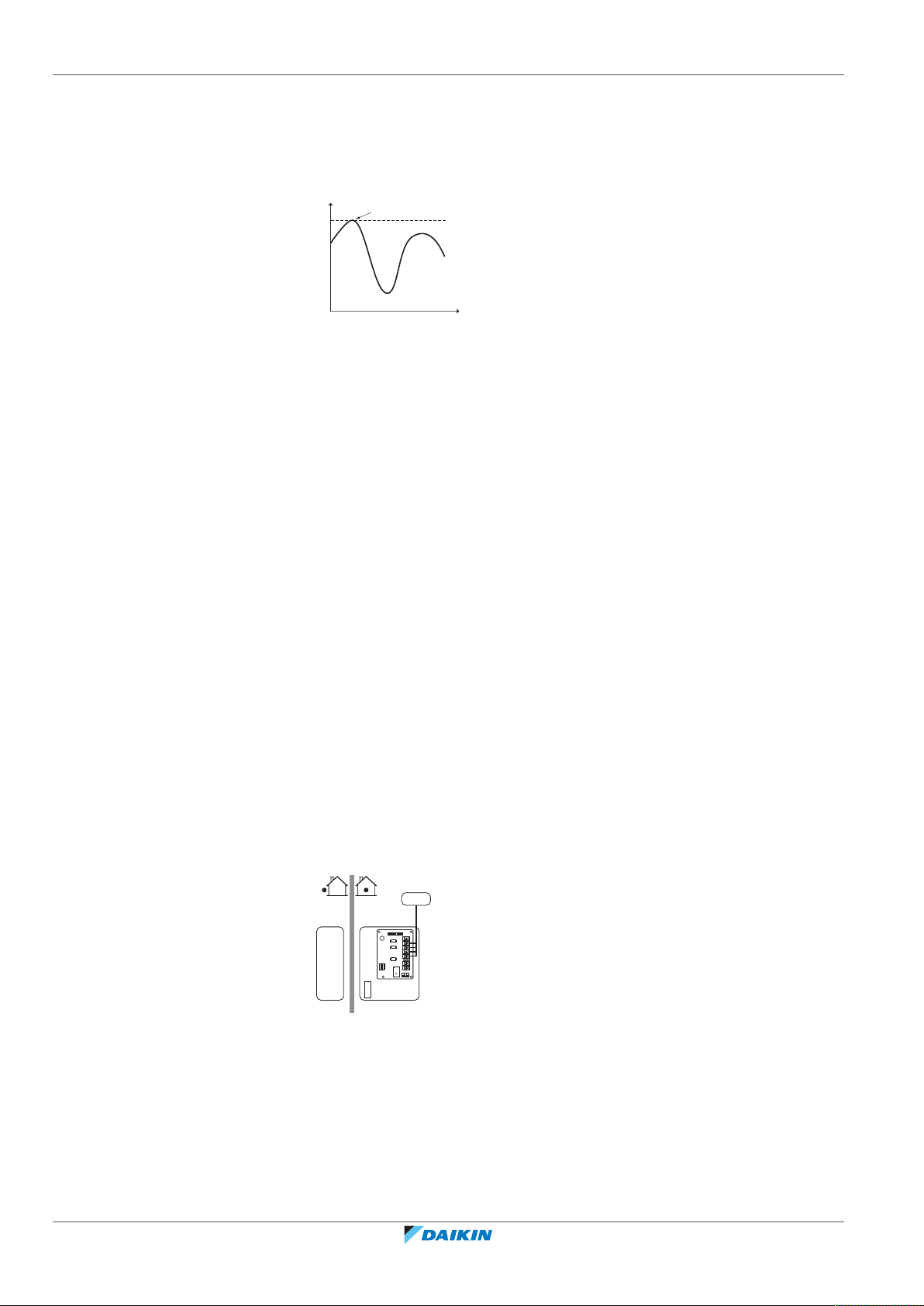

P
i
t
DI
a
b
a
b
A B
C
1
2
3
4
5
A8P
5.6.1 Pastāvīga jaudas ierobežošana
Pastāvīga jaudas ierobežošana ir svarīga, lai nodrošinātu maksimālu jaudas vai
strāvas ievadi sistēmā. Dažās valstīs pēc likuma ir noteikts maksimālais telpu
apsildes un karstā ūdens ražošanas jaudas patēriņš.
PiJaudas ievade
t Laiks
DI Digitālā ievade (jaudas ierobežošanas līmenis)
a Jaudas ierobežošana ir aktīva
b Faktiskā jaudas ievade
Iestatīšana un konfigurēšana
▪ Nav nepieciešams papildaprīkojums.
▪ Izmantojot lietotāja saskarni, [9.9] iestatiet enerģijas patēriņa kontroles
iestatījumus (skatiet "Strāvas patēriņa kontrole"[4186]):
- Atlasiet nepārtrauktās ierobežošanas režīmu
- Atlasiet ierobežošanas veidu (jauda— kW vai strāva— A).
- Iestatiet vēlamo jaudas ierobežošanas līmeni.
5.6.2 Jaudas ierobežošanu aktivizē digitālā ievade
Jaudas ierobežošana ir arī svarīga apvienojumā ar enerģijas pārvaldības sistēmu.
Visas Daikin sistēmas jaudu vai strāvu dinamiski ierobežo digitālā ievade (maksimāli
četras darbības). Katru jaudas ierobežošanas līmeni iestata lietotāja interfeisā,
ierobežojot vienu no tālāk norādītajām vērtībām:
▪ Strāva (A)
▪ Jaudas ievade (kW)
Jaudas pārvaldības sistēma (iegādājama atsevišķi) izraisa noteikta jaudas
ierobežošanas līmeņa aktivizēšanu. Piemērs: Lai ierobežotu visas mājas maksimālo
jaudu (apgaismojums, mājsaimniecības ierīces, telpas apsilde…).
Uzstādītāja rokasgrāmata
50
A Āra iekārta
B Iekštelpu iekārta
C Jaudas pārvaldības sistēma
a Jaudas ierobežošanas aktivizēšana (4digitālās ievades
b Rezerves sildītājs
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 51
5 | Norādes par lietošanu
P
i
t
DI4
DI3
DI1
a
b
PiJaudas ievade
t Laiks
DI Digitālās ievades (jaudas ierobežošanas līmeņi)
a Jaudas ierobežošana ir aktīva
b Faktiskā jaudas ievade
Iestatīšana
▪ Ir nepieciešams pieprasījuma PCB (papildaprīkojums EKRP1AHTA).
▪ Lai aktivizētu atbilstošo jaudas ierobežošanu, maksimāli tiek lietotas četras
digitālās ievades:
- DI1=spēcīgākais uzstādīšanas veids (mazākais strāvas patēriņš)
- DI4=vājākais uzstādīšanas veids (augstākais strāvas patēriņš)
▪ Digitālo ievažu specifikācija:
- DI1: S9S (limits 1)
- DI2: S8S (limits 2)
- DI3: S7S (limits 3)
- DI4: S6S (limits 4)
▪ Papildinformāciju skatiet elektroinstalācijas shēmā.
Konfigurācija
▪ Izmantojot lietotāja interfeisu, [9.9] iestatiet enerģijas patēriņa kontroles
iestatījumus (visu iestatījumu aprakstu skatiet šeit: "Strāvas patēriņa
kontrole"[4186]):
- Atlasiet ierobežošanu, izmantojot digitālo ievadi.
- Atlasiet ierobežošanas veidu (jauda— kW vai strāva— A).
- Iestatiet vēlamo jaudas ierobežošanas līmeni, kas atbilst katrai digitālajai
ievadei.
INFORMĀCIJA
Ja tiek aizvērta vairāk nekā 1digitālā ievade (vienlaicīgi), tiek fiksēta digitālās ievades
prioritāte: DI4 prioritāte>…>DI1.
5.6.3 Jaudas ierobežošana process
Āra iekārtai ir labāka efektivitāte nekā elektriskajam sildītājam. Tādēļ elektriskais
sildītājs tiek ierobežots un IZSLĒGTS vispirms. Sistēma ierobežo jaudas patēriņu
tālāk norādītajā secībā:
1 IZSLĒDZ rezerves sildītāju.
2 Ierobežo āra iekārtu.
3 IZSLĒDZ āra iekārtu.
Piemērs
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Ja konfigurācija ir šāda: jaudas ierobežošanas līmenis NEĻAUJ darboties rezerves
sildītājam (1.darbība).
Uzstādītāja rokasgrāmata
51
Page 52
5 | Norādes par lietošanu
P
h
C
e
a
b
c
A B
P
i
t
BBR16
a
b
5.6.4 BBR16 jaudas ierobežošana
Jaudas patēriņš tiek ierobežots, kā norādīts tālāk:
PhSaražotais siltums
CePatērētā enerģija
A Āra iekārta
B Rezerves sildītājs
a Ierobežota āra iekārtas darbība
b Pilnīga āra iekārtas darbība
c Rezerves sildītāja 1.darbība IESLĒGTA
INFORMĀCIJA
Ierobežojums: BBR16 iestatījums ir pieejams tikai tad, ja lietotāja saskarnē ir iestatīta
zviedru valoda.
PAZIŅOJUMS
2 nedēļas izmaiņu veikšanai. Pēc BBR16 aktivizēšanas jums ir tikai 2 nedēļas, lai
mainītu šos iestatījumus (BBR16 aktivizēšana un BBR16 jaudas
ierobežojums). Pēc 2 nedēļām iekārta iesaldēs šos iestatījumus.
Piezīme: Tas atšķiras no permanentās jaudas ierobežošanas, kuru vienmēr var
mainīt.
Izmantojiet BBR16 jaudas ierobežošanu, ja jums ir jāievēro BBR16 noteikumi
(Zviedrijas noteikumi enerģijas jomā).
Jūs varat apvienot BBR16 jaudas ierobežošanu ar pārējām kW jaudas patēriņa
ierobežošanas metodēm. Ja tā darīsiet, tad iekārta izmantos visierobežojošāko
kontroles metodi.
PiJaudas ievade
t Laiks
BBR16 BBR16 ierobežošanas līmenis
a Jaudas ierobežošana ir aktīva
b Faktiskā jaudas ievade
Uzstādītāja rokasgrāmata
52
Iestatīšana un konfigurēšana
▪ Nav nepieciešams papildaprīkojums.
▪ Izmantojot lietotāja saskarni, [9.9] iestatiet enerģijas patēriņa kontroles
iestatījumus (skatiet "Strāvas patēriņa kontrole"[4186]):
- Aktivizējiet BBR16
- Iestatiet vēlamo jaudas ierobežošanas līmeni.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 53
5.7 Āra temperatūras sensora iestatīšana
Varat pievienot vienu ārējo temperatūras sensoru. Tas mēra iekštelpu vai āra
apkārtējās vides temperatūru. Iesakām ārējo temperatūras sensoru lietot tālāk
norādītajos gadījumos:
Iekštelpu apkārtējās vides temperatūra
▪ Telpas termostata kontrolei attiecīgā Cilvēka komforta saskarne (BRC1HHDA, kas
tiek izmantota kā telpas termostats) mēra iekštelpu apkārtējās vides
temperatūru. Tādēļ Cilvēka komforta saskarne ir jāuzstāda tālāk norādītajās
vietās:
- Vietā, kur var noteikt vidējo telpas temperatūru
- Vietā, kura NETIEK pakļauta tiešiem saules stariem
- Vietā, kas NAV karstuma avotu tuvumā
- Vietā, kuru NEIETEKMĒ āra gaiss vai gaisa plūsma, piemēram, durvju atvēršana/
aizvēršana
▪ Ja tas NAV iespējams, iesakām pievienot attālo telpu sensoru (papildaprīkojums
KRCS01-1).
5 | Norādes par lietošanu
▪ Iestatīšana: uzstādīšanas norādījumus skatiet attālā iekštelpu sensora
uzstādīšanas rokasgrāmatā un papildaprīkojuma pielikuma grāmatā.
▪ Konfigurācija: atlasiet telpu sensoru [9.B].
Āra apkārtējās vides temperatūra
▪ Āra iekārtā tiek mērīta āra apkārtējās vides temperatūra. Tādēļ āra iekārta ir
jāuzstāda tālāk norādītajās vietās:
- Mājas ziemeļu pusē vai mājas pusē, kur atrodas vairāk siltuma izstarotāju
- Vietā, kura NETIEK pakļauta tiešiem saules stariem
▪ Ja tas NAV iespējams, mēs iesakām pievienot attālo āra sensoru
(papildaprīkojums EKRSCA1).
▪ Iestatīšana: uzstādīšanas norādījumus skatiet attālā āra sensora uzstādīšanas
rokasgrāmatā un papildaprīkojuma pielikuma grāmatā.
▪ Konfigurācija: atlasiet āra sensoru [9.B].
▪ Ja ir iespējota āra iekārtas enerģijas taupīšanas funkcija (skatīt "Enerģijas
taupīšanas funkcija" [4 193]), āra iekārta tiek izslēgta, lai samazinātu enerģijas
zudumus gaidstāves laikā. Rezultātā āra apkārtējās vides temperatūra NETIEK
nolasīta.
▪ Ja vēlamā izplūdes ūdens temperatūra ir atkarīga no laikapstākļiem, svarīga
nepārtraukta āra temperatūras mērīšana. Šis ir cits iemesls, lai uzstādītu papildu
āra apkārtējās vides temperatūras sensoru.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
INFORMĀCIJA
No laikapstākļiem atkarīgai vadības līknei un automātiskai apsildes/dzesēšanas
pārslēgšanas loģikai tiek lietoti āra apkārtējās vides temperatūras sensora dati
(vidējie vai faktiskie). Lai aizsargātu āra iekārtu, vienmēr tiek lietots āra iekārtas
iekšējais sensors.
Uzstādītāja rokasgrāmata
53
Page 54
6 | Iekārtas uzstādīšana
6 Iekārtas uzstādīšana
Šajā nodaļā
6.1 Uzstādīšanas vietas sagatavošana.......................................................................................................................................... 54
6.1.1 Āra iekārtas uzstādīšanas vietas prasības .............................................................................................................. 54
6.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos ........................................................ 56
6.1.3 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības.............................................................................. 57
6.2 Iekārtu atvēršana un aizvēršana............................................................................................................................................. 58
6.2.1 Par iekārtu atvēršanu ............................................................................................................................................. 58
6.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana ....................................................................................................... 58
6.2.3 Transporta balsta noņemšana ............................................................................................................................... 59
6.2.4 Ārējā bloka aizvēršana............................................................................................................................................ 59
6.2.5 Iekštelpu iekārtas atvēršana .................................................................................................................................. 60
6.2.6 Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu ............................................................................................... 62
6.2.7 Iekštelpu iekārtas aizvēršana ................................................................................................................................. 63
6.3 Ārpus telpām uzstādāmās iekārtas montāža ......................................................................................................................... 63
6.3.1 Āra iekārtas montāža ............................................................................................................................................. 63
6.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā .............................................................................................. 63
6.3.3 Uzstādīšanas konstrukcijas nodrošināšana............................................................................................................ 63
6.3.4 Ārējā bloka uzstādīšana.......................................................................................................................................... 64
6.3.5 Drenāžas nodrošināšana ........................................................................................................................................ 65
6.3.6 Drenāžas restu uzstādīšana.................................................................................................................................... 67
6.3.7 Drenāžas restu noņemšana un novietošana drošā stāvoklī .................................................................................. 68
6.4 Iekšējā bloka uzstādīšana ....................................................................................................................................................... 70
6.4.1 Iekštelpu iekārtas montāža .................................................................................................................................... 70
6.4.2 Piesardzības pasākumi iekštelpu iekārtas montāžas laikā..................................................................................... 70
6.4.3 Iekštelpu iekārtas uzstādīšana ............................................................................................................................... 70
6.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas ........................................................................................... 71
6.1 Uzstādīšanas vietas sagatavošana
NEUZSTĀDIET ierīci vietās, kas bieži tiek izmantota kā darba vieta. Būvdarbu
(piemēram, slīpēšanas darbu) gadījumā, kad tiek rādīts liels daudzums putekļu,
ierīce ir JĀAPSEDZ.
Izvēlieties tādu uzstādīšanas vietu, kurā var ienest un iznest ierīci.
BRĪDINĀJUMS
Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram:
atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).
6.1.1 Āra iekārtas uzstādīšanas vietas prasības
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "1 Vispārīgas drošības piesardzības
pasākumi"[46].
Ņemiet vērā tālāk tabulā sniegtās vadlīnijas saistībā ar attālumu. Skatiet šeit:
"15.1Apkopes atstarpe: Ārējais bloks"[4235].
PAZIŅOJUMS
▪ NEKRAUJIET ierīces vienu uz otras.
▪ NEKARINIET ierīci pie griestiem.
Uzstādītāja rokasgrāmata
54
Spēcīgs vējš (≥18 km/h), kas pūš pret āra iekārtas gaisa izplūdes vietu, rada
īssavienojumu (izplūdes gaisa iesūkšana). Iespējamās problēmas:
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 55
6 | Iekārtas uzstādīšana
b
a
c
b
b
c
a
▪ darba kapacitātes pasliktināšanās;
▪ bieža aizsalšana sildīšanas laikā;
▪ darbības traucējumi spiediena samazināšanās vai palielināšanās dēļ;
▪ salūzis ventilators (ja spēcīgs vējš nepārtraukti pūš pret ventilatoru; tas var sākt
griezties ļoti ātri, līdz salūzt).
Ja gaisa ieplūdes vieta tiek pakļauta vēja iedarbībai, ieteicams uzstādīt deflektora
plāksni.
Ieteicams uzstādīt āra iekārtu ar gaisa ieplūdes vietu pret sienu, NEVIS tieši pret
vēja plūsmu.
a Deflektora plāksne
b Dominējošā vēja virziens
c Gaisa izvade
NEUZSTĀDIET iekārtu tālāk minētajās vietās.
▪ Skaņas jutīgās vietā (piemēram, guļamistabu tuvumā), lai darbības troksnis
neradītu apgrūtinājumu.
Piezīme. Ja skaņa tiek mērīta faktiskajos uzstādīšanas apstākļos, mērīta vērtība
var būt augstāka par skaņas spiediena līmeni, kas norādīts datu reģistra skaņas
spektrā apkārtējas vides trokšņu un skaņas atbalss dēļ.
▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai tvaiki.
Plastmasas detaļas nolietojas un nokrīt vai rada ūdens noplūdi.
NAV ieteicams uzstādīt ierīci šādās vietās, jo tas var saīsināt iekārtas kalpošanas
laiku:
▪ vietās, kur ir ievērojamas sprieguma svārstības,
▪ transportlīdzekļos un kuģos,
▪ vietās, kur ir skābju vai sārmu tvaiki.
Uzstādīšana jūrmalā. Pārliecinieties, ka ārējais bloks IR PASARGĀTS no jūras
vējiem. Tas nepieciešams, lai novērstu koroziju, ko izraisa lielais sāls daudzums
gaisā, tādējādi saīsinot bloka kalpošanas laiku.
Uzstādiet ārējo bloku vietā, kur tas ir pasargāts no jūras vējiem.
Piemērs: Ēkas aizmugurē.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Ja ārējais bloks nav pasargāts no jūras vējiem, ierīkojiet tam vējlauzi.
Uzstādītāja rokasgrāmata
55
Page 56
6 | Iekārtas uzstādīšana
a
b
c
d
c
d
▪ Vējlauža augstums≥1,5×ārējā bloka augstums
▪ Uzstādot vējlauzi, ņemiet vērā apkopes vietas prasības.
a Jūras vējš
b Ēka
c Ārējais bloks
d Vējlauzis
Āra iekārta ir paredzēta tikai uzstādīšanai ārā, kur apkārtējās vides temperatūra
atbilst tabulā sniegtajām vērtībām.
Dzesēšanas režīms 10~43°C
Apsildes režīms –28~35°C
Īpašas prasības attiecībā uz R32
Āra iekārtai ir iekšējais dzesētāja kontūrs (R32), taču jums NAV jāuzstāda nekādas
dzesētāja caurules uz vietas, kā arī nav jāuzpilda dzesētājs.
Ņemiet vērā tālāk norādītās prasības un piesardzības pasākumus.
BRĪDINĀJUMS
▪ Nedurt un nededzināt.
▪ Atkausēšanas procesa paātrināšanai neizmantojiet nekādus citus līdzekļus,
izņemot ražotāja ieteiktos.
▪ Ņemiet vērā, ka aukstumaģentsR32 ir BEZ smaržas.
BRĪDINĀJUMS
Lai izvairītos no mehāniskiem bojājumiem, ierīce ir jāglabā labi vēdināmā telpā, kurā
nav pastāvīgi strādājošu aizdegšanās avotu (piemēram: atklāta liesma, strādājoša
gāzes ierīce vai strādājošs elektriskais sildītājs).
BRĪDINĀJUMS
Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst Daikin instrukcijām un
attiecīgiem tiesību aktiem (piemēram, valsts noteikumiem par gāzes izmantošanu) un
ka šos darbus veic tikai pilnvarots personāls.
Uzstādītāja rokasgrāmata
56
6.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos
Aizsargājiet āra iekārtu no tiešiem saules stariem un nodrošiniet, ka āra iekārta
NEKAD neapsnieg.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 57
6 | Iekārtas uzstādīšana
c
a
b
c
d
a Sniega pārsegs vai šķūnis
b Paaugstinājums
c Dominējošā vēja virziens
d Gaisa izvade
Jebkurā gadījumā nodrošiniet, ka zem iekārtas ir vismaz 150 mm brīvas vietas.
Papildus nodrošiniet, ka iekārta ir novietota vismaz 100 mm virs iespējamā
maksimālā sniega līmeņa. Papildinformāciju skatiet šeit: "6.3 Ārpus telpām
uzstādāmās iekārtas montāža"[463].
Apgabalos, kur uzsnieg daudz sniega, ir svarīgi izvēlēties tādu uzstādīšanas vietu,
kur sniegs NEIETEKMĒ iekārtas darbību. Ja iespējama sānu snigšana, nodrošiniet, lai
sniegs NEIETEKMĒTU siltummaiņa spirāli. Ja nepieciešams, uzstādiet sniega
pārsegu vai šķūni un postamentu.
6.1.3 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "1 Vispārīgas drošības piesardzības
pasākumi"[46].
▪ Iekštelpu iekārta ir paredzēta tikai uzstādīšanai telpās, kur apkārtējā temperatūra
ir:
- Telpu apsildes darbība: 5~30°C
- Telpu dzesēšanas darbība: 5~35°C
- Karstā ūdens ražošana: 5~35°C
INFORMĀCIJA
Dzesēšana ir attiecināma tikai šādos gadījumos:
▪ Reversīvie modeļi
▪ Tikai apsildes modeļi+pārveides komplekts (EKHVCONV2)
▪ Ņemiet vērā tālāk tabulā sniegtās mērījumu vadlīnijas.
Maksimālā augstuma atšķirība starp āra un iekštelpu iekārtu 10m
Maksimālais kopējais ūdens caurules garums 50m
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
(a)
Precīzu ūdens cauruļu garumu var noteikt, izmantojot cauruļu mērījumu rīku Hydronic
Piping Calculation. Rīks Hydronic Piping Calculation ir daļa no apsildes risinājumu
navigatora Heating Solutions Navigator, kas ir pieejams tīmekļa vietnē https://
professional.standbyme.daikin.eu. Ja nevarat piekļūt Heating Solutions Navigator,
sazinieties ar izplatītāju.
Uzstādītāja rokasgrāmata
(a)
57
Page 58
6 | Iekārtas uzstādīšana
≥300
≥600
≥
500
(mm)
▪ Ievērojiet tālāk norādītās uzstādīšanas atstarpju vadlīnijas.
INFORMĀCIJA
Ja uzstādīšanas vieta ir ierobežota, veiciet tālāk norādīto pirms iekārtas uzstādīšanas
galīgajā pozīcijā: "Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas" [4 71]. Ir
nepieciešams noņemt vienu vai abus sānu paneļus.
▪ Pamatnei jābūt pietiekami stingrai, lai izturētu iekārtas svaru. ņemiet vērā
iekārtas un pilnas karstā ūdens tvertnes svaru.
Pārliecinieties, ka ūdens noplūdes gadījumā ūdens neradītu uzstādīšanas vietas
un apkārtnes bojājumus.
NEUZSTĀDIET iekārtu šādās vietās:
▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai tvaiki.
Plastmasas detaļas nolietojas un nokrīt vai rada ūdens noplūdi.
▪ Skaņas jutīgās vietā (piemēram, guļamistabu tuvumā), lai darbības troksnis
neradītu apgrūtinājumu.
▪ Vietās ar augstu mitruma līmeni (maks. relatīvais mitrums ir 85%), piemēram,
vannasistabās.
▪ Vietās, kur iespējams sals. Iekštelpās uzstādāmās iekārtas apkārtējai temperatūrai
jābūt >5°C.
6.2 Iekārtu atvēršana un aizvēršana
6.2.1 Par iekārtu atvēršanu
Dažreiz ir nepieciešams atvērt iekārtu. Piemērs:
▪ Ja pievieno elektroinstalāciju
▪ Ja veic iekārtas apkalpi vai apkopi
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts apkopes pārsegs.
Uzstādītāja rokasgrāmata
58
6.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 59
1
1
2
33
1
1
2
3
4
3×
6.2.3 Transporta balsta noņemšana
a
PAZIŅOJUMS
Ja bloku darbina ar tam piestiprinātu transporta statni, tad ir iespējama neparasta
vibrācija vai troksnis.
6 | Iekārtas uzstādīšana
Transportēšanas atsaites (2×) ir uzstādītas, lai transportēšanas laikā aizsargātu
iekārtu. Uzstādīšanas laikā tās ir jānoņem.
1 Atveriet slēdžu kārbas vāku. Skatiet šeit: "Ārpus telpām uzstādāmās iekārtas
atvēršana"[458].
2 Izskrūvējiet skrūves (4×) no transportēšanas atsaitēm un izmetiet tās.
3 Noņemiet transportēšanas atsaites (2×) un izmetiet tās.
6.2.4 Ārējā bloka aizvēršana
a Transportēšanas atsaites (2×)
PAZIŅOJUMS
Aizverot āra iekārtas pārsegu, pārliecinieties, vai pievilkšanas griezes moments
NEPĀRSNIEDZ 4,1N•m.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
59
Page 60
6 | Iekārtas uzstādīšana
1
1
2
32
4
4
3
3×
3
1
a
b
d
c
e
5×
T25
6.2.5 Iekštelpu iekārtas atvēršana
Pārskats
a Augšējais panelis
b Lietotāja saskarnes panelis
c Slēdžu kārbas vāks
d Priekšējais panelis
e Uzstādiet atpakaļ vietā slēdžu kārbas vāku.
Atvērts
1 Noņemiet augšējo paneli.
Uzstādītāja rokasgrāmata
60
2 Noņemiet lietotāja saskarnes paneli. Atveriet augšā eņģes un augšējo paneli
pabīdiet uz augšu.
PAZIŅOJUMS
Ja noņemsiet lietotāja saskarnes paneli, atvienojiet arī kabeļus lietotāja saskarnes
paneļa aizmugurē, lai izvairītos no bojājumiem.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 61
2
1
1
3
3 Noņemiet slēdžu kārbas vāku.
4×
T25
2×
T25
6 | Iekārtas uzstādīšana
4 Ja nepieciešams, noņemiet priekšējo plāksni. Tas ir nepieciešams, piemēram,
tālāk norādītajos gadījumos:
▪ "Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu"[462]
▪ "Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas"[471]
▪ Kad ir nepieciešams piekļūt augstsprieguma slēdžu kārbai
5 Ja nepieciešams piekļūt augstsprieguma komponentiem, noņemiet
augstsprieguma slēdžu kārbas vāku.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
61
Page 62
6 | Iekārtas uzstādīšana
4×
T25
1
2
2×
T25
3
3
6.2.6 Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu
Uzstādīšanas laikā jums būs nepieciešama piekļuve iekštelpu iekārtas iekšdaļai. Lai
atvieglotu piekļuvi no priekšpuses, nolaidiet zemāk iekārtas slēdžu kārbu, ievērojot
tālāk sniegtos norādījumus.
Priekšnoteikums: Ir jānoņem lietotāja saskarnes panelis un priekšējais panelis.
1 Noņemiet stiprinājuma plāksni, kas uzstādīta iekārtas augšpusē.
2 Pabīdiet slēdžu kārbu uz priekšu un izceliet to no eņģēm.
3 Novietojiet slēdžu kārbu uz iekārtas. Izmantojiet 2eņģes, kas atrodas zemāk
uz iekārtas.
Uzstādītāja rokasgrāmata
62
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 63
6.2.7 Iekštelpu iekārtas aizvēršana
1 Aiztaisiet slēdžu kārbas pārsegu.
2 Uzstādiet slēdžu kārbu atpakaļ vietā.
3 Uzlieciet atpakaļ vietā augšējo paneli.
4 Uzlieciet atpakaļ vietā sānu paneļus.
5 Uzlieciet priekšējo paneli.
6 Pieslēdziet atpakaļ kabeļus pie lietotāja saskarnes paneļa.
7 Uzstādiet atpakaļ vietā lietotāja saskarnes paneli.
PAZIŅOJUMS
Aizverot iekštelpu iekārtas pārsegu, pārliecinieties, vai pievilkšanas griezes moments
NEPĀRSNIEDZ 4,1N•m.
6.3 Ārpus telpām uzstādāmās iekārtas montāža
6.3.1 Āra iekārtas montāža
6 | Iekārtas uzstādīšana
Laika periods
Pirms ūdens cauruļu pievienošanas ir nepieciešams uzstādīt āra iekārtu.
Parastā darbplūsma
Āra iekārtas montāža parasti sastāv no tālāk norādītajiem posmiem:
1 Uzstādīšanas konstrukcijas nodrošināšana.
2 Āra iekārtas uzstādīšana.
3 Drenāžas nodrošināšana.
4 Drenāžas restu uzstādīšana.
5 Iekārtas aizsardzība no sniega un vēja, uzstādot sniega pārsegu un deflektora
plāksni. Skatiet šeit: "6.1Uzstādīšanas vietas sagatavošana"[454].
6.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā
INFORMĀCIJA
Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:
▪ "1Vispārīgas drošības piesardzības pasākumi"[46]
▪ "6.1Uzstādīšanas vietas sagatavošana"[454]
6.3.3 Uzstādīšanas konstrukcijas nodrošināšana
Pārbaudiet uzstādīšanas vietas stiprumu un līmeni, lai iekārta neradītu darbības
vibrācijas un trokšņus.
Droši nostipriniet iekārtu, atbilstoši pamatu rasējumiem izmantojot pamatu
skrūves.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
63
Page 64
6 | Iekārtas uzstādīšana
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
PAZIŅOJUMS
Līmenis. Nodrošiniet, lai iekārta būtu nolīmeņota. Ieteicams:
Izmantojiet 4 komplektus ar M12 enkurskrūvēm, uzgriežņiem un paplāksnēm.
Nodrošiniet, ka zem iekārtas ir vismaz 150mm brīvas vietas. Papildus nodrošiniet,
ka iekārta ir novietota vismaz 100mm virs iespējamā maksimālā sniega līmeņa.
Stiprinājuma vietas
Paaugstinājums
Uzstādot iekārtu uz paaugstinājuma, pārliecinieties, vai drenāžas restes joprojām
var novietot drošībā stāvoklī. Skatiet šeit: "Drenāžas restu noņemšana un
novietošana drošā stāvoklī"[468].
6.3.4 Ārējā bloka uzstādīšana
a Neaizsedziet iekārtas apakšējā plāksnē esošās drenāžas atveres.
Uzstādītāja rokasgrāmata
64
1 Novietojiet iekārtu (izmantojiet tās siksnas) vietā, kur to paredzēts uzstādīt.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 65
±150
kg
4×
2 Piestipriniet iekārtu tai paredzētajā vietā.
4× M12
4×
6 | Iekārtas uzstādīšana
3 Noņemiet siksnas (un skrūves) un izmetiet tās.
6.3.5 Drenāžas nodrošināšana
▪ Pārliecinieties, ka ir nodrošināta pareiza kondensāta aizplūšana.
▪ Uzstādiet bloku uz pamatnes, lai nodrošinātu pareizu drenāžu un novērstu
apledošanu.
▪ Izveidojiet ap pamatni ūdens novadīšanas kanālu, lai no iekārtas apkārtnes
novadītu notekūdeņus.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
65
Page 66
6 | Iekārtas uzstādīšana
1 2
a
b
c
c
3
d
▪ Nepieļaujiet notekūdeņu nonākšanu uz taciņas, lai tā aukstā laikā NEAPLEDO un
nekļūst slidena.
▪ Ja bloku piestiprināt uz rāmja, tad vispirms uzstādiet ūdensdrošu plāksni 150mm
no bloka apakšmalas, lai novērstu ūdens iekļūšanu blokā un drenāžas ūdens
pilēšanu (sk.nākamo attēlu).
PAZIŅOJUMS
Ja iekārta tiek uzstādīta auksta klimata apstākļos, veiciet atbilstošus pasākumus, lai
kondensāts NESASALST. Ieteiktās darbības.
▪ Izolējiet drenāžas šļūteni.
▪ Uzstādiet drenāžas caurules sildītāju (jāiegādājas atsevišķi). Norādījumus par
drenāžas caurules sildītāja pievienošanu skatiet šeit: "Elektroinstalācijas vadu
pievienošana āra iekārtai"[491].
PAZIŅOJUMS
Nodrošiniet, ka zem iekārtas ir vismaz 150mm brīvas vietas. Papildus nodrošiniet, ka
iekārta ir novietota vismaz 100mm virs iespējamā sniega līmeņa.
Ūdens izvadīšanai izmantojiet drenāžas aizbāzni (ar blīvgredzenu) un cauruli.
Uzstādītāja rokasgrāmata
66
a Drenāžas atvere
b Blīvgredzens (komplektā ietvertie piederumi)
c Drenāžas aizbāznis (komplektā ietvertie piederumi)
d Šļūtene (jāiegādājas atsevišķi)
PAZIŅOJUMS
Blīvgredzens. Pārliecinieties, vai blīvgredzens ir pareizi uzstādīts, lai novērstu noplūdi.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 67
6.3.6 Drenāžas restu uzstādīšana
1
2
3
2× 5 N•m
INFORMĀCIJA
Elektroinstalācija. Pirms drenāžas restu uzstādīšanas pieslēdziet elektroinstalāciju.
Uzstādiet drenāžas restu apakšdaļu.
1 Ievietojiet āķus.
2 Ievietojiet lodveida tapskrūves.
6 | Iekārtas uzstādīšana
3 Pievelciet 2apakšējās skrūves.
Uzstādiet drenāžas restu augšdaļu.
PAZIŅOJUMS
Vibrācija. Pārliecinieties, vai drenāžas restu augšdaļa ir cieši piestiprināta apakšdaļai,
lai novērstu vibrācijas.
4 Salāgojiet un pievienojiet kreiso daļu.
5 Salāgojiet un pievienojiet vidusdaļu.
6 Salāgojiet un pievienojiet labo daļu.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
67
Page 68
6 | Iekārtas uzstādīšana
5
4
6
8
7
9
6× 5 N•m
7 Ievietojiet āķus.
8 Ievietojiet lodveida tapskrūves.
9 Pievelciet 6atlikušās skrūves.
6.3.7 Drenāžas restu noņemšana un novietošana drošā stāvoklī
BRĪDINĀJUMS
Rotējošs ventilators. Pirms āra iekārtas IESLĒGŠANAS vai apkopes darbu sākšanas
pārliecinieties, vai drenāžas restes nosedz ventilatoru, tādējādi droši aizsedzot
rotējošo ventilatoru. Skatiet šeit:
▪ "Drenāžas restu uzstādīšana"[467]
▪ "Drenāžas restu noņemšana un novietošana drošā stāvoklī"[468]
1 Noņemiet drenāžas restu augšdaļu.
Uzstādītāja rokasgrāmata
68
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 69
4×
2 Noņemiet drenāžas restu apakšdaļu.
4×
6 | Iekārtas uzstādīšana
3 Pagrieziet drenāžas restu apakšdaļu.
4 Salāgojiet restu lodveida tapskrūvi un āķi ar to attiecīgajām daļām uz iekārtas.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
5 Ievietojiet āķi.
6 Ievietojiet lodveida tapskrūvi.
Uzstādītāja rokasgrāmata
69
Page 70
6 | Iekārtas uzstādīšana
6
5
≤1°
6.4 Iekšējā bloka uzstādīšana
6.4.1 Iekštelpu iekārtas montāža
Parastā darbplūsma
Iekštelpu iekārtas montāža parasti sastāv no tālāk norādītajiem posmiem:
1 Iekštelpu iekārtas uzstādīšana.
6.4.2 Piesardzības pasākumi iekštelpu iekārtas montāžas laikā
INFORMĀCIJA
Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:
▪ "1Vispārīgas drošības piesardzības pasākumi"[46]
▪ "6.1Uzstādīšanas vietas sagatavošana"[454]
6.4.3 Iekštelpu iekārtas uzstādīšana
1 Paceliet iekštelpu iekārtu no paletes un novietojiet to uz grīdas. Skatiet arī
"Rīkošanās ar iekšējo bloku"[420].
2 Pieslēdziet drenāžas cauruli pie drenāžas sistēmas. Skatiet šeit: "Lai pieslēgtu
drenāžas cauruli pie drenāžas sistēmas"[471].
3 Stumiet iekštelpu iekārtu vietā.
4 Pielāgojiet līmeņošanas kājas augstumu, lai kompensētu grīdas nelīdzenumus.
Maksimāli pieļaujamā nobīde ir 1°.
Uzstādītāja rokasgrāmata
70
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 71
PAZIŅOJUMS
0°
1° 1°
1
3×
T25
3
2
NESAGĀZIET iekārtu uz priekšu:
6.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas
No spiedvārsta nākošais ūdens tiek savākts drenāžas pannā. Drenāžas panna ir
savienota ar drenāžas cauruli iekārtā. Jums ir jāpieslēdz drenāžas caurule pie
atbilstošas drenāžas saskaņā ar spēkā esošajiem tiesību aktiem. Jūs varat izvadīt
drenāžas cauruli caur kreiso vai labo paneli.
6 | Iekārtas uzstādīšana
Priekšnoteikums: Ir jānoņem lietotāja saskarnes panelis un priekšējais panelis.
1 Noņemiet vienu no sānu paneļiem.
2 Izgrieziet gumijas starpliku.
3 Izbīdiet drenāžas cauruli caur atveri.
4 Uzstādiet atpakaļ sānu paneli. Pārliecinieties, ka ūdens var plūst pa drenāžas
cauruli.
Ūdens savākšanai ieteicams izmantot buferpadevēju.
1. opcija: caur kreiso sānu paneli
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
71
Page 72
6 | Iekārtas uzstādīšana
1
3×
T25
3
2
2. opcija: caur labo sānu paneli
Uzstādītāja rokasgrāmata
72
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 73
7 Cauruļu uzstādīšana
Šajā nodaļā
7.1 Ūdens cauruļu sagatavošana.................................................................................................................................................. 73
7.1.1 Ūdens kontūra prasības ......................................................................................................................................... 73
7.1.2 Izplešanās trauka sākotnējā spiediena aprēķināšanas formula ............................................................................ 75
7.1.3 Ūdens tilpuma un plūsmas ātruma pārbaude ....................................................................................................... 75
7.1.4 Izplešanās trauka sākotnējā spiediena maiņa ....................................................................................................... 78
7.1.5 Ūdens tilpuma pārbaude: piemēri ......................................................................................................................... 78
7.2 Ūdens cauruļu pievienošana .................................................................................................................................................. 79
7.2.1 Par ūdens cauruļu pievienošanu............................................................................................................................ 79
7.2.2 Piesardzības pasākumi ūdens cauruļu pievienošanas laikā................................................................................... 79
7.2.3 Ūdens cauruļu pievienošana .................................................................................................................................. 79
7.2.4 Recirkulācijas cauruļu pievienošana ...................................................................................................................... 82
7.2.5 Ūdens kontūra piepildīšana ................................................................................................................................... 82
7.2.6 Ūdens kontūra aizsardzība pret sasalšanu ............................................................................................................ 82
7.2.7 Karstā ūdens tvertnes uzpilde................................................................................................................................ 85
7.2.8 Ūdens cauruļu izolēšana ........................................................................................................................................ 86
7.1 Ūdens cauruļu sagatavošana
7 | Cauruļu uzstādīšana
7.1.1 Ūdens kontūra prasības
▪ Cauruļu savienojumi — spēkā esošie noteikumi. Izveidojiet visus cauruļu
savienojumus atbilstoši spēkā esošajiem noteikumiem un nodaļā “Uzstādīšana”
sniegtajiem ūdens ievada un izvada norādījumiem.
▪ Cauruļu savienojumi — spēks. Savienojot caurules, NEIZMANTOJIET pārmērīgu
spēku. Cauruļu deformēšanās var izraisīt iekārtas darbības traucējumus.
▪ Cauruļu savienojumi — rīki. Lietojiet tikai atbilstošus misiņa, kas ir mīksts
materiāls, apstrādes rīkus. Ja rīkosieties PRETĒJI, caurules tiks sabojātas.
▪ Cauruļu savienojumi — gaiss, mitrums, putekļi. Ja kontūrā iekļūst gaiss,
mitrums un putekļi, var rasties problēmas. Lai to novērstu, rīkojieties, kā
aprakstīts tālāk:
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "1 Vispārīgas drošības piesardzības
pasākumi"[46].
PAZIŅOJUMS
Ja tiek izmantotas plastmasas caurules, pārliecinieties, ka tās ir pilnībā skābekli
necaurlaidīgas (saskaņā ar standartu DIN 4726). Skābekļa difūzijai iekļūstot caurulēs,
var rasties pārlieku liela korozija.
▪ Izolācija. Izolējiet līdz siltummaiņa pamatnei.
▪ Aizsalšana. Aizsardzība pret aizsalšanu.
▪ Slēgts kontūrs. Iekštelpu iekārtu lietojiet TIKAI ar slēgtu ūdens sistēmu.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
- Lietojiet tikai tīras caurules
- Kad noņemat atskarpes, caurules galu turiet, vērstu uz leju.
- Aizsedziet cauruļu galus, kad ievietojat tās sienā, lai novērstu putekļu un/vai
daļiņu iekļūšanu tajās.
- Lai noblīvētu savienojumus, lietojiet atbilstošu vītnes blīvējumu.
Izmantojot sistēmu ar atvērtu ūdens sistēmu, var rasties pārlieku liela korozija.
Uzstādītāja rokasgrāmata
73
Page 74
7 | Cauruļu uzstādīšana
89°C
75°C
75°C
M
▪ Caurules garums. Ieteicams izvairīties no garām caurulēm no karstā ūdens
tvertnes līdz karstā ūdens gala punktam (duša, vanna...) un izvairīties no
strupceļa.
▪ Cauruļu diametrs. Ūdens cauruļu diametru izvēlieties atkarībā no nepieciešamās
ūdens plūsmas un sūkņa pieejamā ārējā statiskā spiediena. Iekštelpu iekārtas
ārējā statiskā spiediena līknes skatiet šeit: "15Tehniskie dati"[4234].
▪ Ūdens plūsma. Iekštelpu iekārtas darbībai nepieciešamā minimālā ūdens plūsma
ir norādīta nākamajā tabulā. Konkrētā plūsma jānodrošina pastāvīgi. Ja plūsma ir
mazāka, iekštelpu iekārta pārstāj darboties un tiek rādīta kļūda 7H.
Minimālais nepieciešamais plūsmas ātrums
25l/min
▪ Ārējie komponenti – ūdens. Vienmēr izmantojiet tikai tos materiālus, kas ir
saderīgi ar sistēmā izmantoto ūdeni un iekštelpu iekārtā izmantotajiem
materiāliem.
▪ Atsevišķi iegādājami komponenti — ūdens spiediens un temperatūra.
Pārbaudiet, vai cauruļu komponenti var izturēt ūdens spiedienu un ūdens
temperatūru.
▪ Ūdens spiediens. Maksimālais ūdens spiediens ir 4bāri. Nodrošiniet adekvātus
ūdens kontūra aizsargpasākumus, lai garantētu, ka NETIEK pārsniegts
maksimālais spiediens.
▪ Ūdens temperatūra. Visām uzstādītajām caurulēm un cauruļu piederumiem
(vārstiem, savienojumiem…) ir JĀBŪT noturīgiem pret tālāk norādītajām
temperatūras vērtībām:
INFORMĀCIJA
Šie attēli ir piemēri un var NEATBILST jūsu sistēmai.
Uzstādītāja rokasgrāmata
74
▪ Drenāža— zemākās vietas. Visos sistēmas zemākajos punktos uzstādiet krānus,
lai nodrošinātu pilnīgu ūdens kontūra drenāžu.
▪ Drenāža — spiedvārsts. Pareizi pieslēdziet drenāžas cauruli pie drenāžas
sistēmas, lai novērstu ūdens pilēšanu ārpus iekārtas. Skatiet šeit: "Lai pieslēgtu
drenāžas cauruli pie drenāžas sistēmas"[471].
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 75
7 | Cauruļu uzstādīšana
c
d
a b
▪ Gaisa ventiļi. Visos sistēmas augstākajos punktos uzstādiet gaisa ventiļus, kuriem
jābūt viegli pieejamiem, lai veiktu apkopi. Iekštelpu iekārtā ir nodrošināti divas
automātiskie atgaisošanas vārsti. Pārbaudiet, vai atgaisošanas vārsti NAV pārāk
cieši pievilkti, lai būtu iespējama automātiska gaisa izlaišana no ūdens kontūra.
▪ Cinkotās detaļas. Nekādā gadījumā ūdens kontūrā neizmantojiet daļas ar cinka
pārklājumu. Tā kā iekārtas iekšējā ūdens kontūrā tiek izmantotas vara caurules,
var rasties pārmērīga korozija.
▪ Melnā metāla caurules. Kad lietojat melnā metāla caurules, pareizi izolējiet
krāsaino un melno metālu, lai tie viens ar otru NESASKARTOS. Tādējādi tiks
novērsta kontaktkorozija.
▪ Vārsts— pārslēgšanas laiks. Kad ūdens kontūram lietojat divvirzienu vārstu un
trīsvirzienu vārstu, maksimālajam vārsta pārslēgšanas laikam ir jābūt
60sekundes.
▪ Karstā ūdens tvertne — kapacitāte. Lai izvairītos no ūdens, svarīgi, ka karstā
ūdens tvertnes kapacitāte atbilst ikdienas karstā ūdens patēriņam.
▪ Karstā ūdens tvertne— pēc uzstādīšanas. Nekavējoties pēc uzstādīšanas karstā
ūdens tvertne ir jāizskalo ar tīru ūdeni. Šo procedūru ir jāatkārto vismaz reizi
dienā turpmākās 5dienas pēc uzstādīšanas.
▪ Karstā ūdens tvertne — dīkstāve. Kad ilgāku laika periodu netiek patērēts
karstais ūdens, pirms lietošanas aprīkojumu NEPIECIEŠAMS izskalot ar tīru ūdeni.
▪ Karstā ūdens tvertne — dezinfekcija. Lai veiktu karstā ūdens tvertnes
dezinfekciju, skatiet šeit: "Tvertne"[4164].
▪ Termostatiskie jaukšanas vārsti. Atbilstoši spēkā esošajiem noteikumiem var būt
nepieciešams uzstādīt termostatiskos jaukšanas vārstus.
▪ Higiēnas pasākumi. Uzstādīšanai jāatbilst visiem spēkā esošajiem noteikumiem,
un var būt nepieciešams veikt papildu higiēnas pasākumus.
▪ Recirkulācijas sūknis. Atbilstoši spēkā esošajiem noteikumiem starp karstā ūdens
izvades galu un karstā ūdens tvertnes recirkulācijas savienojumu var būt
nepieciešams uzstādīt recirkulācijas sūkni.
a Recirkulācijas savienojums
b Karstā ūdens savienojums
c Duša
d Recirkulācijas sūknis
7.1.2 Izplešanās trauka sākotnējā spiediena aprēķināšanas formula
Izplešanās trauka sākotnējais spiediens (Pg) ir atkarīgs no uzstādītās sistēmas
augstuma atšķirības (H):
Pg=0,3+(H/10) (bāri)
7.1.3 Ūdens tilpuma un plūsmas ātruma pārbaude
Iekštelpu iekārtai ir 10 litru izplešanās trauks ar rūpnīcā iestatītu 1 bāra lielu
sākotnējo spiedienu.
Lai nodrošinātu, ka iekārta darbojas pareizi, rīkojieties, kā aprakstīts tālāk:
▪ Pārbaudiet minimālo un maksimālo ūdens tilpumu.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
75
Page 76

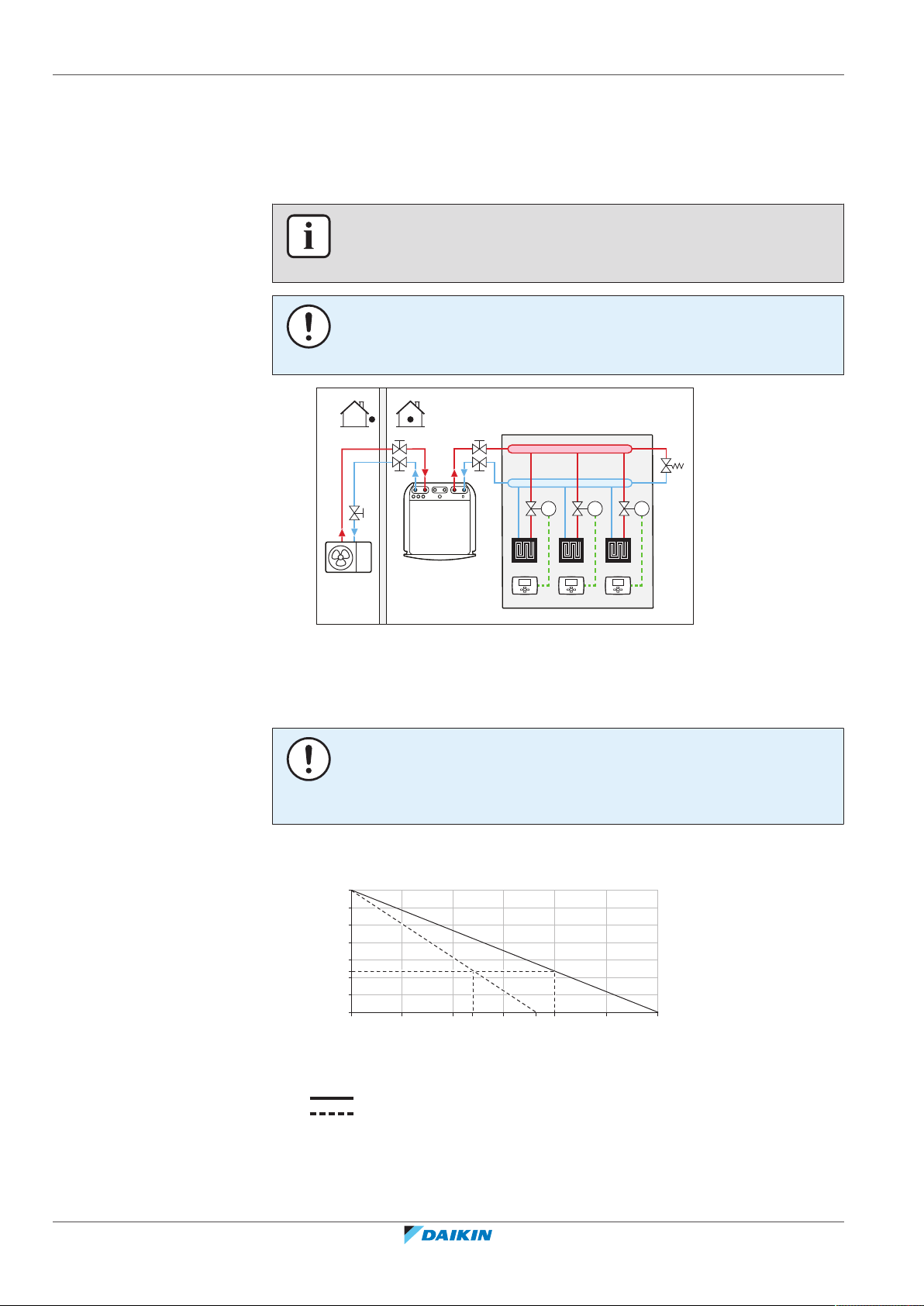

7 | Cauruļu uzstādīšana
M2
a
b
a a
c
c
c
c
M3M1
c
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120 170
140 200
220 270
320
A
B
▪ Pielāgojiet izplešanās trauka sākotnējo spiedienu.
Minimālais ūdens tilpums
Pārbaudiet, vai kopējais ūdens tilpums sistēmā ir vismaz 20 litri, NESKAITOT āra
iekārtas iekšējo ūdens tilpumu.
INFORMĀCIJA
Kritiskiem procesiem un telpām ar lielu karstuma slodzi, iespējams, būs nepieciešams
vairāk ūdens.
PAZIŅOJUMS
Ja cirkulāciju katrā telpas apsildes/dzesēšanas ciklā kontrolē attālās vadības vārsti, ir
svarīgi, lai tiktu garantēts minimālais ūdens tilpums pat tad, ja visi vārsti ir aizvērti.
a Atsevišķs telpas termostats (papildaprīkojums)
b Pārspiediena apiešanas vārsts (piegādāts kā piederums)
c Noslēgvārsts
Maksimālais ūdens tilpums
PAZIŅOJUMS
Maksimālais ūdens tilpums ir atkarīgs no tā, vai ūdens kontūrā ir pievienots glikols.
Papildinformāciju par glikola daudzumu skatiet šeit: "Ūdens kontūra aizsardzība pret
sasalšanu"[482].
Lietojiet tālāk redzamo diagrammu, lai noteiktu aprēķinātā sākotnējā spiediena
maksimālo ūdens daudzumu.
A Sākotnējais spiediens (bāri)
B Maksimālais ūdens tilpums (l)
Ūdens
Uzstādītāja rokasgrāmata
76
Piemērs. Maksimālais ūdens daudzums un izplešanās trauka sākotnējais
spiediens
Ūdens un glikols
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 77
7 | Cauruļu uzstādīšana
Uzstādītās
sistēmas
≤200l >200l
Ūdens tilpums
augstumu
starpība
(a)
≤7m Nav nepieciešama sākotnējā
spiediena pielāgošana.
>7m Veiciet tālāk aprakstītās
darbības:
▪ Palieliniet sākotnējo
spiedienu atbilstoši
nepieciešamajai
uzstādīšanas augstuma
starpībai. Sākotnējam
spiedienam ir jāpalielinās
par 0,1bāru uz katru metru,
kas ir virs 7m.
Veiciet tālāk aprakstītās
darbības:
▪ Samaziniet sākotnējo
spiedienu atbilstoši
nepieciešamajai uzstādīšanas
augstuma starpībai.
Sākotnējam spiedienam ir
jāsamazinās par 0,1 bāru uz
katru metru, kas ir zem 7m.
▪ Pārbaudiet, vai ūdens
tilpums NEPĀRSNIEDZ
maksimāli pieļaujamo
tilpumu.
Iekštelpu iekārtas izplešanās
trauks ir pārāk mazs
uzstādītajai sistēmai. Šādā
gadījumā ir ieteicams ārpus
iekārtas uzstādīt papildu
izplešanās trauku.
▪ Pārbaudiet, vai ūdens
tilpums NEPĀRSNIEDZ
maksimāli pieļaujamo
tilpumu.
(a)
Šī ir augstuma atšķirība (m) starp ūdens kontūra augstāko punktu un iekštelpu iekārtu. Ja
iekštelpu iekārta ir uzstādītās sistēmas augstākais punkts, uzstādītās sistēmas augstums ir
0m.
Minimālais plūsmas ātrums
Pārbaudiet, visos apstākļos sistēmā tiek garantēts minimālais plūsmas ātrums. Šis
minimālais plūsmas ātrums ir nepieciešams atkausēšanas/rezerves sildītāja
darbības laikā. Šim mērķim izmantojiet pārspiediena apiešanas vārstu, kas tika
piegādāts kopā ar iekārtu, un ievērojiet minimālo ūdens tilpumu.
Minimālais nepieciešamais plūsmas ātrums
25l/min
PAZIŅOJUMS
Lai nodrošinātu pareizu darbību, ieteicamā minimālā plūsma DHW laikā ir 28l/min.
PAZIŅOJUMS
Ja ūdens kontūram ir pievienots glikols un ūdens kontūra temperatūra ir zema,
lietotāja interfeisā NETIEK rādīts plūsmas ātrums. Tādā gadījumā minimālo plūsmas
ātrumu var pārbaudīt, veicot sūkņa pārbaudi (pārbaudiet, vai lietotāja interfeisā
NETIEK rādīta kļūda 7H).
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
77
Page 78
7 | Cauruļu uzstādīšana
a
7.1.4 Izplešanās trauka sākotnējā spiediena maiņa
PAZIŅOJUMS
Ja cirkulāciju katrā vai konkrētā telpas apsildes ciklā kontrolē attālās vadības vārsti, ir
svarīgi, lai būtu nodrošināts minimālais plūsmas ātrums pat tad, kad visi vārsti ir
aizvērti. Ja nevar sasniegt minimālo plūsmas ātrumu, tiek rādīta kļūda 7H (nenotiek
apsilde vai darbība).
Skatiet ieteiktās darbības, kas aprakstītas nodaļā "10.4 Kontrolsaraksts, nododot
ekspluatācijā"[4203].
PAZIŅOJUMS
Izplešanās trauka sākotnējo spiedienu drīkst pielāgot tikai pieredzējis uzstādītājs.
Izplešanās trauka sākotnējais spiediens pēc noklusējuma ir 1 bārs. Ja ir
nepieciešams mainīt sākotnējo spiedienu, ņemiet vērā tālāk norādītās vadlīnijas:
▪ Lai iestatītu izplešanās trauka sākotnējo spiedienu, izmantojiet tikai sauso
slāpekli.
▪ Neatbilstoša izplešanās trauka sākotnējā spiediena iestatīšana izraisīs nepareizu
sistēmas darbību.
Izplešanās trauka sākotnējā spiediena maiņa ir jāveic, atbrīvojot vai palielinot
slāpekļa spiedienu izplešanās trauka Šredera vārstā.
a Šredera vārsts
7.1.5 Ūdens tilpuma pārbaude: piemēri
1.piemērs
Iekštelpu iekārta ir uzstādīta 5 m zem ūdens kontūra augstākā punkta. Kopējais
ūdens tilpums ūdens kontūrā ir 100l.
Uzstādītāja rokasgrāmata
78
Nav nepieciešamas darbības un pielāgošana.
2.piemērs
Iekštelpu iekārta ir uzstādīta ūdens kontūra augstākajā punktā. Kopējais ūdens
tilpums ūdens kontūrā ir 250l.
Darbības:
▪ Tā kā kopējais ūdens tilpums (250l) ir lielāks par noklusējuma ūdens tilpumu
(200l), nepieciešams samazināt sākotnējo spiedienu.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 79
▪ Nepieciešamais sākotnējais spiediens:
Pg=(0,3+(H/10))bāri=(0,3+(0/10))bāri=0,3bāri
▪ Atbilstošais maksimālais ūdens tilpums pie 0,3 bāriem ir 290 l. (Skatiet
diagrammu sadaļā "Maksimālais ūdens tilpums"[476]).
▪ Tā kā 250l ir mazāk par 290l, izplešanās trauks ir piemērots sistēmai.
7.2 Ūdens cauruļu pievienošana
7.2.1 Par ūdens cauruļu pievienošanu
Pirms ūdens cauruļu pievienošanas veicamie darbi
Pārliecinieties, ka iekštelpu un āra iekārta ir nostiprināta.
Parastā darbplūsma
Ūdens cauruļu pievienošana parasti sastāv no tālāk norādītajiem posmiem:
1 Ūdens cauruļu pievienošana pie āra iekārtas.
2 Ūdens cauruļu pievienošana pie iekštelpu iekārtas.
3 Recirkulācijas cauruļu pievienošana.
4 Drenāžas caurules pieslēgšana pie drenāžas sistēmas.
5 Ūdens kontūra piepildīšana.
6 Karstā ūdens tvertnes uzpilde.
7 Ūdens cauruļu izolēšana.
7 | Cauruļu uzstādīšana
7.2.2 Piesardzības pasākumi ūdens cauruļu pievienošanas laikā
INFORMĀCIJA
Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:
▪ "1Vispārīgas drošības piesardzības pasākumi"[46]
▪ "7.1Ūdens cauruļu sagatavošana"[473]
7.2.3 Ūdens cauruļu pievienošana
PAZIŅOJUMS
NELIETOJIET pārmērīgu spēku laikā, kad pieslēdzat vietējās caurules, un gādājiet, lai
caurules būtu pareizi izlīdzinātas. Cauruļu deformēšanās var izraisīt iekārtas darbības
traucējumus.
Āra iekārta
1 Pievienojiet noslēgvārstu (ar iebūvētu filtru) āra iekārtas ūdens ievadei,
izmantojot vītņu hermētiķi.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
79
Page 80
7 | Cauruļu uzstādīšana
c
a
b
b
d
1
2
b1b2
a1a2
c2
c1
a Ūdens IZVADE (skrūvsavienojums, vīrišķais, 1")
b Ūdens IEVADE (skrūvsavienojums, vīrišķais, 1")
c Noslēgvārsts ar iebūvētu filtru (komplektā ietvertais piederums) (2×
skrūvsavienojums, sievišķais, 1")
d Vītņu hermētiķis
2 Pievienojiet noslēgvārstam ēkas cauruli.
3 Pievienojiet ēkas cauruli āra iekārtas ūdens izvadam.
PAZIŅOJUMS
Par noslēgšanas vārstu ar iebūvētu filtru (piegādāts kā piederums):
▪ Vārsta uzstādīšana ūdens ievadā ir obligāta.
▪ Ņemiet vērā vārsta plūsmas virzienu.
PAZIŅOJUMS
Visos vietējos augstākajos punktos uzstādiet atgaisošanas vārstus.
Iekštelpu iekārta
1 Pievienojiet blīvgredzenus un noslēgvārstus āra iekārtas ūdens savienojuma
caurulēm.
2 Pievienojiet āra iekārtas cauruli noslēgvārstiem.
3 Pievienojiet blīvgredzenus un noslēgvārstus iekštelpu iekārtas telpu apsildes/
dzesēšanas ūdens caurulēm.
4 Pievienojiet noslēgvārstiem abu zonu telpu apsildes/dzesēšanas ūdens
caurules.
5 Iekštelpu iekārtai pievienojiet karstā ūdens ievades un izvades caurules.
Uzstādītāja rokasgrāmata
80
a1 Telpu apsilde/dzesēšana – Ūdens IEVADE (skrūvsavienojums, 1")
a2 Telpu apsilde/dzesēšana – Ūdens IZVADE (skrūvsavienojums, 1")
b1 DHW – Aukstā ūdens IEVADE (skrūvsavienojums, 3/4")
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 81
7 | Cauruļu uzstādīšana
b2 DHW – Karstā ūdens IZVADE (skrūvsavienojums, 3/4")
c1 Ūdens IEVADE no āra iekārtas (skrūvsavienojums, 1")
c2 Ūdens IZVADE uz āra iekārtu (skrūvsavienojums, 1")
PAZIŅOJUMS
Aukstā ūdens ievades un karstā ūdens izvades savienojumam ir ieteicams uzstādīt
noslēgšanas vārstu. Šie noslēgšanas vārsti ir iegādājami atsevišķi.
PAZIŅOJUMS
Lai izvairītos no bojājumu radīšanas apkārtējai videi, ja rodas ūdens noplūde, ilgas
prombūtnes laikā ieteicams aizvērt aukstā ūdens ieplūdes noslēgšanas vārstus.
PAZIŅOJUMS
Pārspiediena apiešanas vārsts (piegādāts kā piederums). Iesakām uzstādīt
pārspiediena apiešanas vārstu telpu apsildes ūdens kontūrā.
▪ Izvēloties pārspiediena apiešanas vārsta uzstādīšanas vietu (pie iekštelpu iekārtas
vai pie kolektora), ņemiet vērā minimālo ūdens tilpumu. Skatiet šeit: "Ūdens
tilpuma un plūsmas ātruma pārbaude"[475].
▪ Regulējot pārspiediena apiešanas vārsta iestatījumu, ņemiet vērā minimālo
plūsmas ātrumu. Skatiet šeit: "Ūdens tilpuma un plūsmas ātruma
pārbaude"[475] un "Minimālais plūsmas ātrums"[4203].
PAZIŅOJUMS
Visos vietējos augstākajos punktos uzstādiet atgaisošanas vārstus.
PAZIŅOJUMS
Uz aukstā ūdens ievada savienojuma saskaņā ar spēkā esošajiem tiesību aktiem ir
jāuzstāda spiedvārsts (iegādājams atsevišķi), kura atvēršanas spiediens nepārsniedz
10bārus (=1MPa).
PAZIŅOJUMS
▪ drenāžas iekārta un spiediena atslogošanas ierīce ir jāuzstāda uz karstā ūdens
tvertnes aukstā ūdens ieplūdes savienojuma.
▪ Lai neradītu sūknēšanu atpakaļ, karstā ūdens tvertnes ūdens ieplūdes vietai
ieteicams uzstādīt pretvārstu atbilstoši piemērojamiem tiesību aktiem.
▪ Aukstā ūdens ieplūdes vietai ieteicams uzstādīt spiediena samazināšanas vārstu
atbilstoši piemērojamiem tiesību aktiem.
▪ Aukstā ūdens ieplūdes vietai ieteicams uzstādīt izplešanās trauku atbilstoši
piemērojamiem tiesību aktiem.
▪ Pozīcijā, kas ir augstāka par karstā ūdens tvertnes augšpusi, ieteicams uzstādīt
spiedvārstu. Karstā ūdens tvertnes apsilde izraisa ūdens izplešanos un bez
spiedvārsta ūdens spiediens tvertnes iekšpusē var palielināties virs tvertnei
paredzētā spiediena. Tāpat uzstādīšanas vietā esošie savienojumi (caurules, krānu
pieslēgvietas utt.) ar tvertni ir pakļauti augstam spiedienam. Lai to novērstu, ir
jāuzstāda spiedvārsts. Lai novērstu pārspiedienu, uzstādīšanas vietā esošajam
spiedvārstam ir jādarbojas pareizi. Ja tas NEDARBOJAS pareizi, pārspiediens
deformē tvertni un rodas ūdens noplūde. Lai nodrošinātu, ka sistēma darbojas
pareizi, regulāri veiciet apkopi.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
81
Page 82
7 | Cauruļu uzstādīšana
7.2.4 Recirkulācijas cauruļu pievienošana
Priekšnoteikums: Nepieciešams tikai, ja uzstādīta recirkulācijas sistēma.
1 Noņemiet iekārtas augšējo paneli, skat. "Iekštelpu iekārtas atvēršana"[460].
2 Izgrieziet gumijas ieliktni iekārtas augšdaļā un izņemiet aizbāzni. Recirkulācijas
savienotājs atrodas zem atveres.
3 Virziet recirkulācijas cauruli caur ieliktni un pieslēdziet pie recirkulācijas
savienotāja.
4 Uzstādiet atpakaļ augšējo paneli.
7.2.5 Ūdens kontūra piepildīšana
Ūdens kontūra uzpildei izmantojiet atsevišķi iegādājamu uzpildes komplektu.
Gādājiet, lai tiktu ievēroti piemērojamie tiesību akti.
PAZIŅOJUMS
Pārliecinieties, vai ir atvērti abi atgaisošanas vārsti (viens uzstādīts uz magnētiskā
filtra, bet otrs— uz rezerves sildītāja).
Pēc nodošanas ekspluatācijā visiem automātiskajiem atgaisošanas vārstiem jāpaliek
atvērtiem.
7.2.6 Ūdens kontūra aizsardzība pret sasalšanu
Par aizsardzību pret aizsalšanu
Sals var radīt sistēmas bojājumus. Lai novērstu hidraulikas komponentu sasalšanu,
programmatūra ir aprīkota ar īpašu pretaizsalšanas funkciju, kas zemas
temperatūras gadījumā aktivizē sūkni:
▪ Ūdens cauruļu aizsalšanas novēršana (skatiet "Ūdens cauruļu aizsalšanas
novēršana"[4184]),
Uzstādītāja rokasgrāmata
82
▪ Drenāžas novēršana. Attiecināms tikai tad, ja Bivalents ir iespējots ([C‑02]=1).
Šī funkcija novērš pretaizsalšanas aizsargvārstu atvēršanos ūdens caurulēs, kas
ved uz āra iekārtu, kad papildu apkures katls darbojas negatīvā āra temperatūrā.
Tomēr strāvas padeves pārtraukuma gadījumā šīs funkcijas negarantē aizsardzību.
Lai ūdens kontūru aizsargātu pret sasalšanu, rīkojieties, kā aprakstīts tālāk.
▪ Pievienojiet ūdenim glikolu. Glikols pazemina ūdens sasalšanas punktu.
▪ Uzstādiet pretsasalšanas aizsargvārstus. Pretsasalšanas aizsargvārsti izvada ūdeni
no sistēmas, lai tas nesasalst.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 83
PAZIŅOJUMS
Ja ūdenim pievienojat glikolu, NEUZSTĀDIET pretsasalšanas aizsargvārstus.
Iespējamās sekas: no pretsasalšanas aizsargvārstiem var izplūst glikols.
Aizsardzība pret sasalšanu, izmantojot glikolu
Par aizsardzību pret aizsalšanu, izmantojot glikolu
Pievienojot glikolu, tiks pazemināts ūdens sasalšanas punkts.
BRĪDINĀJUMS
Etilēnglikols ir toksisks.
BRĪDINĀJUMS
Glikola klātbūtnes dēļ pastāv sistēmas korozijas risks. Brīvs glikols skābekļa klātbūtnē
kļūs skābs. Šo procesu paātrina vara esamība un augsta temperatūra. Skābais brīvais
glikols uzbrūk metāla virsmām un veido kontaktkorozijas šūnas, kas nopietni bojā
sistēmu. Tādēļ ir svarīgi ievērot, lai:
▪ kvalificēts ūdens speciālists pareizi veiktu ūdens apstrādi;
▪ glikola oksidēšanās rezultātā radušās skābes neitralizēšanai izvēlētos glikolu ar
korozijas inhibitoriem;
▪ netiktu izmantots neviens automobiļu glikols, jo tā korozijas inhibitoriem ir
ierobežots kalpošanas laiks un tie satur silikātus, kas var piesārņot un aizsprostot
sistēmu;
▪ glikola sistēmās NETIKTU izmantotas cinkotas caurules, jo tās var izraisīt noteiktu
glikola korozijas inhibitoru konkrētu komponentu nogulsnēšanos.
7 | Cauruļu uzstādīšana
PAZIŅOJUMS
Glikols absorbē ūdeni no savas vides. Tādēļ NEPIEVIENOJIET glikolu, kurš ir pakļauts
gaisa iedarbībai. Atstājot neaizskrūvētu glikola konteinera vāku, palielinās ūdens
koncentrācija. Šādā gadījumā glikola koncentrācija ir mazāka, nekā tiek pieņemts.
Rezultātā hidraulikas komponenti var sasalt. Veiciet profilaktiskos pasākumus, lai
nodrošinātu minimālu gaisa iedarbību uz glikolu.
Glikola veidi
Atbalstītie glikola veidi ir atkarīgi no tā, vai sistēmā ir uzstādīta karstā ūdens
tvertne.
Ja… Tad…
Sistēmai ir karstā ūdens tvertne Izmantojiet tikai propilēnglikolu
Sistēmai NAV karstā ūdens tvertnes Varat izmantot gan propilēnglikolu
(a)
(a)
,
gan etilēnglikolu
(a)
Propilēnglikols, tostarp nepieciešamie inhibitori, atbilstoši standartamEN1717 ir
klasificējams kā IIIkategorijas viela.
Nepieciešamā glikola koncentrācija
Nepieciešamā glikola koncentrācija ir atkarīga no zemākās iespējamās āra
temperatūras un tā, vai vēlaties sistēmu aizsargāt no pārsprāgšanas vai aizsalšanas.
Lai novērstu sistēmas sasalšanu, ir jāpievieno vairāk glikola.
Pievienojiet glikolu atbilstoši tabulā sniegtajiem norādījumiem.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
83
Page 84
7 | Cauruļu uzstādīšana
Zemākā iespējamā āra
temperatūra
Aizsardzība pret
pārraušanu
Aizsardzība pret
sasalšanu
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
–30°C 35% —
INFORMĀCIJA
▪ Aizsardzība pret pārsprāgšanu: glikols var novērst cauruļu pārsprāgšanu, bet
NEGARANTĒ, ka caurulēs esošais šķidrums nevar nesasalt.
▪ Aizsardzība pret sasalšanu: glikols var novērst caurulēs esošā šķidruma sasalšanu.
PAZIŅOJUMS
▪ Atkarībā no glikola veida nepieciešamā koncentrācija var atšķirties. VIENMĒR
salīdziniet iepriekš sniegtās tabulas prasības ar glikola ražotāja sniegtajām
specifikācijām. Ja nepieciešams, ievērojiet glikola ražotāja sniegtos norādījumus.
▪ Pievienotā glikola koncentrācija NEKAD nedrīkst pārsniegt 35%.
▪ Ja šķidrums sistēmā sasalst, sūkni NEVAR palaist. Ņemiet vērā: novēršot tikai
sistēmas pārraušanas iespējamību, sistēmā iepildītais šķidrums tomēr var sasalt.
▪ Ja ūdens sistēmā nekustas, pastāv liela iespējamība, ka sistēma var sasalt un tai
var tikt radīti bojājumi.
Glikols un maksimālais atļautais ūdens daudzums
Ja ūdens kontūram tiek pievienots glikols, samazinās maksimālais sistēmai atļautais
ūdens tilpums. Papildinformāciju skatiet "Maksimālais ūdens tilpums"[476].
Glikola iestatījums
PAZIŅOJUMS
Ja sistēmā ir iepildīts glikols, iestatījumam [E-0D] jāiestata vērtība 1. Ja glikola
iestatījums NAV pareizi iestatīts, caurulēs esošais šķidrums var sasalt.
Aizsardzība pret sasalšanu, izmantojot pretsasalšanas aizsargvārstus
Par pretsasalšanas aizsargvārstiem
Uzstādītāja pienākums ir aizsargāt objekta cauruļvadus pret aizsalšanu. Ja ūdenim
nav pievienots glikols, var izmantot pretsasalšanas aizsargvārstus visos objekta
cauruļvadu zemākajos punktos, kas izvada ūdeni no sistēmas, lai tas nesasalst.
Pretsasalšanas aizsargvārstu uzstādīšana
Lai pasargātu objekta cauruļvadus pret aizsalšanu, uzstādiet tālāk norādītās daļas:
Uzstādītāja rokasgrāmata
84
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 85
7 | Cauruļu uzstādīšana
c
b
b
c
a
a
b
c
a Automātiskais gaisa ievads
b Pretsasalšanas aizsargvārsts (papildaprīkojums – iegādājams atsevišķi)
c Parasti aizvērti vārsti (ieteicams – iegādājami atsevišķi)
Daļa Apraksts
Automātiskais gaisa ievads (gaisa padevei) ir jāuzstāda
visaugstākajā vietā. Piemēram, automātiskā atgaisošana.
Objekta cauruļvadu aizsardzība. Ir jāuzstāda pretsasalšanas
aizsargvārsti:
▪ vertikāli, lai ūdens varētu pareizi aizplūst, un bez šķēršļiem.
▪ objekta cauruļvadu zemākajās vietās.
▪ visaukstākajā vietā, tālāk no siltuma avotiem.
Piezīme: Atstājiet vismaz 15cm brīvu vietu no zemes, lai ledus
netraucētu ūdens izplūšanu.
Ūdens izolēšana mājas iekšienē, ja ir strāvas padeves traucējums.
Kad tiek atvērti pretsasalšanas aizsargvārsti, parasti aizvērti vārsti
(atrodami telpās pie cauruļvadu ieejas/izejas punktiem) var novērst
to, ka no iekštelpu caurulēm tiek izvadīts viss ūdens.
▪ Strāvas padeves traucējuma gadījumā: parasti aizvērtie vārsti
aizveras un izolē ūdeni mājā. Ja atveras pretsasalšanas
aizsargvārsti, tiek aizvadīts tikai ārpus mājas esošais ūdens.
▪ Citos apstākļos (piemēram: ja ir radusies sūkņa kļūme): parasti
aizvērtie vārsti paliek atvērti. Ja atveras pretsasalšanas
aizsargvārsti, tiek aizvadīts mājā un ārpus mājas esošais ūdens.
PAZIŅOJUMS
Ja ir uzstādīti pretaizsalšanas aizsargvārsti, iestatiet minimālo dzesēšanas iestatīto
vērtību (pēc noklusējuma=7°C) vismaz par 2°C augstāku nekā pretaizsalšanas
aizsargvārsta maksimālā atvēršanas temperatūra. Ja tiks atlasīts zemāks
kontrolpunkts, pretsasalšanas aizsargvārsti var tikt atvērti dzesēšanas darbības laikā.
7.2.7 Karstā ūdens tvertnes uzpilde
1 Pēc kārtas atveriet visus karstā ūdens krānus, lai no cauruļu sistēmas izvadītu
gaisu.
2 Atveriet aukstā ūdens padeves vārstu.
3 Kad viss gaiss ir izlaists, aizveriet visus ūdens krānus.
4 Pārbaudiet, vai nav ūdens noplūdes.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
85
Page 86
7 | Cauruļu uzstādīšana
7.2.8 Ūdens cauruļu izolēšana
Caurules visā ūdens ķēdē ir JĀIZOLĒ, lai nepieļautu kondensāta veidošanos
dzesēšanas laikā un apsildes un dzesēšanas kapacitātes samazināšanos.
Āra ūdens cauruļu izolācija
PAZIŅOJUMS
Āra ūdens caurules. Pārliecinieties, vai āra caurules ir izolētas atbilstoši
norādījumiem, lai izvairītos no iespējamajiem apdraudējumiem.
Caurulēm, kas tiek uzstādītas brīvā gaisa telpā, ieteicams nodrošināt tālāk tabulā
norādīto minimālo izolācijas biezumu (pie λ=0,039W/mK).
Caurules garums (m) Minimālais izolācijas biezums (mm)
<20 19
20~30 32
30~40 40
40~50 50
Citos gadījumos minimālo izolācijas biezumu var noteikt, izmantojot rīku Hydronic
Piping Calculation.
Rīku Hydronic Piping Calculation arī var izmantot, lai aprēķinātu maksimālo ūdens
cauruļu garumu no iekštelpu iekārtas līdz āra iekārtai, ņemot vērā izstarotāja
spiediena krituma vērtību vai otrādi.
Rīks Hydronic Piping Calculation ir daļa no apsildes risinājumu navigatora Heating
Solutions Navigator, kas ir pieejams tīmekļa vietnē https://
professional.standbyme.daikin.eu.
Ja nevarat piekļūt Heating Solutions Navigator, sazinieties ar izplatītāju.
Ievērojot minēto ieteikumu, tiks nodrošināta atbilstoša iekārtas darbība, tomēr
vietējie noteikumi var atšķirties, un tie ir jāievēro.
Uzstādītāja rokasgrāmata
86
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 87
8 Elektroinstalācija
Šajā nodaļā
8.1 Par elektroinstalācijas vadu pievienošanu ............................................................................................................................. 87
8.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā ...................................................................... 87
8.1.2 Norādes par elektroinstalācijas vadu pievienošanu .............................................................................................. 88
8.1.3 Par elektrisko saderību........................................................................................................................................... 89
8.1.4 Par vēlamā kWh nomināla barošanas bloku.......................................................................................................... 89
8.1.5 Pārskats par elektriskajiem savienojumiem, izņemot ārējos izpildmehānismus .................................................. 90
8.2 Savienojumi ar āra iekārtu...................................................................................................................................................... 91
8.2.1 Elektroinstalācijas vadu pievienošana āra iekārtai ................................................................................................ 91
8.2.2 Gaisa termistora pārvietošana uz āra iekārtu........................................................................................................ 98
8.3 Savienojumi ar iekštelpu iekārtu ............................................................................................................................................ 99
8.3.1 Elektrotīkla strāvas padeves avota pievienošana .................................................................................................. 102
8.3.2 Rezerves sildītāja strāvas padeves pievienošana .................................................................................................. 104
8.3.3 Noslēgvārsta pievienošana .................................................................................................................................... 106
8.3.4 Elektrības skaitītāju pievienošana .......................................................................................................................... 108
8.3.5 Karstā ūdens sūkņa pievienošana .......................................................................................................................... 109
8.3.6 Signāla izvada pievienošana ................................................................................................................................... 109
8.3.7 Telpas dzesēšanas/apsildes IESLĒGŠANAS/IZSLĒGŠANAS izvada pievienošana ................................................... 111
8.3.8 Pārslēgšanas uz ārējo siltuma avotu pievienošana ............................................................................................... 112
8.3.9 Strāvas patēriņa digitālo ievadu pievienošana ...................................................................................................... 113
8.3.10 Drošības termostata pieslēgšana (parasti aizvērts kontakts)................................................................................ 114
8.4 Elektroinstalācijas vadu pievienošana iekštelpu iekārtai....................................................................................................... 115
8 | Elektroinstalācija
8.1 Par elektroinstalācijas vadu pievienošanu
Pirms elektroinstalācijas pievienošanas
Pārliecinieties, vai ir pievienotas ūdens caurules.
Parastā darbplūsma
Elektroinstalācijas pievienošana parasti sastāv no tālāk norādītajiem posmiem.
▪ "8.2Savienojumi ar āra iekārtu"[491]
▪ "8.3Savienojumi ar iekštelpu iekārtu"[499]
8.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
BRĪDINĀJUMS
Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "1 Vispārīgas drošības piesardzības
pasākumi"[46].
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
87
Page 88
8 | Elektroinstalācija
b a
BRĪDINĀJUMS
▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un tiem ir JĀATBILST spēkā
esošajiem tiesību aktiem.
▪ Izveidojiet elektriskos savienojumus ar fiksētajām elektroinstalācijām.
▪ Visiem uz vietas saliktajiem komponentiem un elektriskajām konstrukcijām ir
JĀATBILST spēkā esošajiem tiesību aktiem.
BRĪDINĀJUMS
▪ Ja strāvas padevei nav Nfāzes vai tā ir nepareiza, aprīkojums sabojāsies.
▪ Nodrošiniet pareizu zemējumu. NESAVIENOJIET iekārtas zemējumu ar
komunālajām caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums
var izraisīt elektrošoku.
▪ Uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Elektroinstalāciju nostipriniet ar kabeļu savilcējiem, lai kabeļi NENONĀKTU
saskarē ar asām malām vai caurulēm, it īpaši augstspiediena pusē.
▪ NELIETOJIET izolētus vadus, dzīslotos vadus, pagarinātājus un savienojumus ar
zvaigžņveida sistēmu. Tas var izraisīt pārkaršanu, elektrošoku vai aizdegšanos.
▪ NEUZSTĀDIET fāzu kustības kondensatoru, jo šī iekārta ir aprīkota ar pārveidotāju.
Fāzu kustības kondensators var samazināt veiktspēju un radīt negadījumus.
BRĪDINĀJUMS
Rotējošs ventilators. Pirms āra iekārtas IESLĒGŠANAS vai apkopes darbu sākšanas
pārliecinieties, vai drenāžas restes nosedz ventilatoru, tādējādi droši aizsedzot
rotējošo ventilatoru. Skatiet šeit:
▪ "Drenāžas restu uzstādīšana"[467]
▪ "Drenāžas restu noņemšana un novietošana drošā stāvoklī"[468]
UZMANĪBU!
NESPIEDIET kabeli iekārtā un neievietojiet tajā lieku kabeļa gabalu.
PAZIŅOJUMS
Attālumam starp augstsprieguma un zemsprieguma kabeļiem ir jābūt vismaz 50mm.
8.1.2 Norādes par elektroinstalācijas vadu pievienošanu
Neaizmirstiet tālāk minēto:
▪ Ja izmantojat no vairākām dzīslām savītus vadus, tad vada galā uzstādiet apaļu
apspaides tipa spaili. Uzstādiet apaļu apspaides tipa spaili uz vada līdz pat
izolācijai un ar piemērotu instrumentu nostipriniet šo spaili.
Uzstādītāja rokasgrāmata
88
a Savītais vads
b Apaļā apspaides tipa spaile
▪ Izmantojamās vadu ierīkošanas metodes:
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 89
Vada veids Ierīkošanas metode
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
Vienas dzīslas vads
No vairākām dzīslām
savīts vads ar apaļu
apspaides tipa spaili
8 | Elektroinstalācija
a Savīts vienas dzīslas vads
b Skrūve
c Plakanā paplāksne
a Spaile
b Skrūve
c Plakanā paplāksne
Pievilkšanas spēks
Āra iekārta:
M4 (X1M, X2M) 1,2~1,5
M4 (zemējums)
Iekštelpu iekārta:
M4 (X1M, X2M, X5M) 1,2~1,5
M4 (zemējums)
8.1.3 Par elektrisko saderību
Tikai EPRA14~18DAV3
Aprīkojums atbilst EN/IEC 61000‑3‑12 (Eiropas/starptautiskajam tehniskajam
standartam, kas norāda strāvas harmoniku ierobežojumus iekārtām, kas
pievienotas publiskajām zemsprieguma sistēmām ar ieejas strāvu >16A un ≤75 A
vienai fāzei).
Atļauts
NAV atļauts
Vienums Pievilkšanas spēks (N•m)
Vienums Pievilkšanas griezes moments (N•m)
8.1.4 Par vēlamā kWh nomināla barošanas bloku
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Tikai iekštelpu iekārtas rezerves sildītājam
Skatiet šeit: "Rezerves sildītāja strāvas padeves pievienošana"[4104].
Elektroenerģijas uzņēmumi visā pasaulē smagi strādā, lai nodrošinātu uzticamus
elektriskos pakalpojumus par konkurētspējīgām cenām, un tiem bieži ir atļauts
klientiem sniegt atlaides. Piemēram, tarifi par lietošanas laiku, sezonālie tarifi,
siltumsūkņu tarifi Vācijā un Austrijā...
Uzstādītāja rokasgrāmata
89
Page 90
8 | Elektroinstalācija
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
8.1.5 Pārskats par elektriskajiem savienojumiem, izņemot ārējos izpildmehānismus
Šis aprīkojums nodrošina vēlamā kWh nomināla barošanas bloka padeves sistēmas.
Konsultējieties ar elektroenerģijas uzņēmumu, kas darbojas kā pakalpojumu
sniedzējs vietā, kur paredzēts uzstādīt aprīkojumu, lai uzzinātu, kur ir piemēroti
pievienot aprīkojumu vienā no pieejamajām vēlamā kWh nomināla barošanas bloka
padeves sistēmām, ja pieejama.
Kad aprīkojums ir pievienots šādai vēlamā kWh nomināla strāvas padevei,
elektroenerģijas uzņēmums var veikt tālāk norādītās darbības:
▪ Noteiktu laika periodu pārtraukt strāvas padevi aprīkojumam.
▪ Pieprasīt, ka aprīkojums noteiktā laika periodā patērē tikai ierobežotu
elektroenerģijas daudzumu.
Iekštelpu iekārta ir paredzēta ievades signāla saņemšanai, kas iekārtu pārslēgtu
piespiedu izslēgšanas režīmā. Šajā brīdī āra iekārtas kompresors nedarbosies.
Vadojums uz ierīci atšķiras atkarībā no tā, vai strāvas padeve ir/nav pārtraukta.
Normāla nomināla
barošanas bloks
Vēlamā kWh nomināla barošanas bloks
Barošanas bloka darbība
NETIEK pārtraukta
Vēlamā kWh nomināla
barošanas bloka darbības
laikā strāvas padeve
NETIEK pārtraukta.
Vadības ierīce izslēdz āra
iekārtu.
Piezīme: elektroenerģijas
uzņēmumam vienmēr
jāsniedz atļauja iekštelpas
iekārtas strāvas
patēriņam.
Barošanas bloka darbība
ir pārtraukta
Vēlamā kWh nomināla
strāvas padeves laikā
elektroenerģijas
uzņēmums pārtrauc
strāvas padevi
nekavējoties vai pēc
noteikta laika. Šajā
gadījumā iekštelpas
iekārtas darbināšanai
jāizmanto atsevišķs
normāls strāvas avots.
Uzstādītāja rokasgrāmata
90
a Normāla nomināla barošanas bloks
b Vēlamā kWh nomināla barošanas bloks
1 Āra iekārtas strāvas padeve
2 Iekštelpu iekārtas strāvas padeve un starpsavienojuma kabelis
3 Rezerves sildītāja strāvas padeve
4 Vēlamā kWh nomināla barošanas bloks (kontakts bez sprieguma)
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 91
5 Normāla kWh nomināla barošanas bloka (lai darbinātu iekštelpu
a b
iekārtas PCB vēlamā kWh nomināla barošanas bloka strāvas
padeves pārtraukuma gadījumā)
8.2 Savienojumi ar āra iekārtu
Vienums Apraksts
Energoapgādes kabelis Skatiet šeit: "Elektroinstalācijas vadu pievienošana
Starpsavienojuma kabelis
Drenāžas caurules sildītāja
kabelis
Savienojums enerģijas
taupīšanas funkcijai (tikai
V3 modeļiem)
Gaisa termistora kabelis Skatiet šeit: "Gaisa termistora pārvietošana uz āra
8 | Elektroinstalācija
āra iekārtai"[491].
iekārtu"[498].
8.2.1 Elektroinstalācijas vadu pievienošana āra iekārtai
1 Atveriet slēdžu kārbas vāku. Skatiet šeit: "Ārpus telpām uzstādāmās iekārtas
atvēršana"[458].
2 Noņemiet izolāciju (20mm) no vadiem.
a Noņemiet vadu izolāciju līdz šai vietai
b Ja izolācija noņemta pārāk tālu, tad ir iespējams elektriskās strāvas trieciens vai
strāvas noplūde
3 Ievietojiet kabeļus ierīces aizmugurē un pieslēdziet tos slēdžu kārbai cauri
rūpnīcā uzstādītajām kabeļu uzmavām.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
91
Page 92
8 | Elektroinstalācija
d
c2
b2
c1
b1
a1
a2
a1+a2 Strāvas padeves kabelis (jāiegādājas atsevišķi)
b1+b2 Starpsavienojuma kabelis (ārējais)
c1+c2 (Neobligāti) Drenāžas caurules sildītāja kabelis (jāiegādājas atsevišķi)
d Kabeļu uzmavas (uzstādītas rūpnīcā)
4 Slēdžu kārbas iekšpusē pievienojiet vadus atbilstošajiem spailēm un
nostipriniet kabeļus, izmantojot kabeļa saites. Skatiet šeit:
▪ "Informācija par V3modeļiem"[492]
▪ "Informācija par W1modeļiem"[495]
Informācija par V3modeļiem
1 Strāvas padeves kabelis:
▪ Izvadiet kabeli cauri korpusam.
▪ Pievienojiet vadus spaiļu blokam.
▪ Nostipriniet kabeli, izmantojot kabeļu savilcēju.
Vadi: 1N+GND
Maksimālā strāvas plūsma: skatiet iekārtas tehnisko datu plāksnīti.
—
Uzstādītāja rokasgrāmata
92
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 93
8 | Elektroinstalācija
L N PE
b
a
L
N
Q1DI
1N~,
50 Hz,
230 V AC
F1B
1
3
2
4
II
BRN
BLU
YLW/GRN
b
a
L
N
a Strāvas padeves kabelis (jāiegādājas atsevišķi)
b Ēkas elektroinstalācija
F1B Strāvas pārslodzes drošinātājs (jāiegādājas atsevišķi). Ieteicamais drošinātājs: 2
polu, 32A drošinātājs, Clīkne.
Q1DI Noplūdstrāvas aizsargslēdzis (30mA) (jāiegādājas atsevišķi)
2 Starpsavienojuma kabelis (iekštelpu↔āra):
▪ Izvadiet kabeli cauri korpusam.
▪ Pievienojiet vadus spaiļu blokam (nodrošiniet, lai numuri atbilst numuriem,
kas norādīti uz iekštelpu iekārtas) un zemējuma skrūvei.
▪ Nostipriniet kabeli, izmantojot kabeļu savilcēju.
Vadi: (3+GND)×1,5mm²
—
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
93
Page 94
8 | Elektroinstalācija
1 2 3
1
2
3
3 (Neobligāti) Drenāžas caurules sildītāja kabelis:
▪ Pārliecinieties, vai drenāžas caurules sildītāja sildelements ir pilnībā ievietots
drenāžas caurulē.
▪ Izvadiet kabeli cauri korpusam.
▪ Pievienojiet vadus spaiļu blokam un zemējuma skrūvei.
▪ Nostipriniet kabeli, izmantojot kabeļu savilcējus.
Vadi: (2+GND)×0,75mm². Vadiem jābūt nodrošinātai dubultai izolācijai.
Maksimālā pieļaujamā jauda drenāžas caurules sildītājam=115W (0,5A)
—
Uzstādītāja rokasgrāmata
94
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 95
8 | Elektroinstalācija
L N PE
1 2
X806A
X804A
X805A
4 (Neobligāti) Enerģijas taupīšanas funkcija: lai izmantotu enerģijas taupīšanas
funkciju:
▪ atvienojiet X804A no X805A;
▪ pievienojiet X804A elementam X806A.
Informācija par W1modeļiem
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
INFORMĀCIJA
Enerģijas taupīšanas funkcija. Enerģijas taupīšanas funkcija ir pieejama tikai
modeļos V3. Papildinformāciju par enerģijas taupīšanas funkciju ([9.F] vai ēkas
pārskata iestatījumu[E‑08]) skatiet "Enerģijas taupīšanas funkcija"[4193].
1 Strāvas padeves kabelis:
▪ Izvadiet kabeli cauri korpusam.
▪ Pievienojiet vadus spaiļu blokam.
▪ Nostipriniet kabeli, izmantojot kabeļu savilcēju.
Vadi: 3N+GND
Maksimālā strāvas plūsma: skatiet iekārtas tehnisko datu plāksnīti.
—
Uzstādītāja rokasgrāmata
95
Page 96
8 | Elektroinstalācija
L1 L2 L3 N PE
b
a
L1
L2
L3
N
3N~,
50 Hz,
400 V AC
b
a
Q1DI
L1
L2
L3
N
F1B
1
3
5
7
2
4
6
8
IIII
BRN
GRY
BLK
BLU
YLW/GRN
a Strāvas padeves kabelis (jāiegādājas atsevišķi)
b Ēkas elektroinstalācija
F1B Strāvas pārslodzes drošinātājs (jāiegādājas atsevišķi). Ieteicamais drošinātājs: 4
polu, 16A vai 20A drošinātājs, Clīkne.
Q1DI Noplūdstrāvas aizsargslēdzis (30mA) (jāiegādājas atsevišķi)
2 Starpsavienojuma kabelis (iekštelpu↔āra):
▪ Izvadiet kabeli cauri korpusam.
▪ Pievienojiet vadus spaiļu blokam (nodrošiniet, lai numuri atbilst numuriem,
kas norādīti uz iekštelpu iekārtas) un zemējuma skrūvei.
▪ Nostipriniet kabeli, izmantojot kabeļu savilcēju.
Vadi: (3+GND)×1,5mm²
—
Uzstādītāja rokasgrāmata
96
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 97
8 | Elektroinstalācija
1 2 3
1
2
3
3 (Neobligāti) Drenāžas caurules sildītāja kabelis:
▪ Pārliecinieties, vai drenāžas caurules sildītāja sildelements ir pilnībā ievietots
drenāžas caurulē.
▪ Izvadiet kabeli cauri korpusam.
▪ Pievienojiet vadus spaiļu blokam un zemējuma skrūvei.
▪ Nostipriniet kabeli, izmantojot kabeļu savilcējus.
Vadi: (2+GND)×0,75mm². Vadiem jābūt nodrošinātai dubultai izolācijai.
Maksimālā pieļaujamā jauda drenāžas caurules sildītājam=115W (0,5A)
—
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Uzstādītāja rokasgrāmata
97
Page 98
8 | Elektroinstalācija
1 2
1
2 3
Click
4 5
6
7
8.2.2 Gaisa termistora pārvietošana uz āra iekārtu
Šī procedūra ir nepieciešama tikai vietās, kur ir zema apkārtējās vides temperatūra.
Nepieciešamie piederumi (ietverti iekārtas komplektā):
termistora stiprinājums.
Uzstādītāja rokasgrāmata
98
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
Page 99
8.3 Savienojumi ar iekštelpu iekārtu
Vienums Apraksts
Strāvas padeve (galvenā) Skatiet šeit: "Elektrotīkla strāvas padeves avota
8 | Elektroinstalācija
pievienošana"[4102].
Strāvas padeve (rezerves
sildītājs)
Skatiet šeit: "Rezerves sildītāja strāvas padeves
pievienošana"[4104].
Noslēgvārsts Skatiet šeit: "Noslēgvārsta pievienošana"[4106].
Elektrības skaitītāji Skatiet šeit: "Elektrības skaitītāju
pievienošana"[4108].
Karstā ūdens sūknis Skatiet šeit: "Karstā ūdens sūkņa
pievienošana"[4109].
Signāla izvade Skatiet šeit: "Signāla izvada pievienošana"[4109].
Telpas dzesēšanas/
sildīšanas darbības vadība
Skatiet šeit: "Telpas dzesēšanas/apsildes
IESLĒGŠANAS/IZSLĒGŠANAS izvada
pievienošana"[4111].
Pārslēgšanās uz ārējā
siltuma avota vadību
Strāvas patēriņa digitālā
ievade
Skatiet šeit: "Pārslēgšanas uz ārējo siltuma avotu
pievienošana"[4112].
Skatiet šeit: "Strāvas patēriņa digitālo ievadu
pievienošana"[4113].
Drošības termostats Skatiet šeit: "Drošības termostata pieslēgšana
(parasti aizvērts kontakts)"[4114].
Telpas termostats (vadu vai
bezvadu)
Skatiet šeit:
▪ Uzstādīšanas rokasgrāmata bezvadu telpas
termostatam
▪ Uzstādīšanas rokasgrāmata vadu telpas
termostatam (digitālais vai
analogais)+vairāku zonu galvenai iekārtai
- Vadu telpas termostata (digitālais vai
analogais) pieslēgšana pie vairāku zonu
galvenās iekārtas
- Vairāku zonu galvenās iekārtas
pieslēgšana pie iekštelpu iekārtas
- Dzesēšanas/sildīšanas darbībai jums ir
nepieciešams arī papildaprīkojums
EKRELAY1
▪ Pielikuma grāmata papildaprīkojumam
Vadi: 0,75mm²
Maksimālā strāvas plūsma: 100mA
Galvenajai zonai:
▪ [2.9] Regulēšana
▪ [2.A] Termostata tips
Papildu zonai:
▪ [3.A] Termostata tips
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
▪ [3.9] (tikai lasāms) Regulēšana
Uzstādītāja rokasgrāmata
99
Page 100
8 | Elektroinstalācija
Vienums Apraksts
Siltumsūkņa konvektors Siltumsūkņa konvektoriem ir iespējamas
dažādas vadības pultis un iestatījumi.
Atkarībā no iestatījuma jums būs
nepieciešams arī papildaprīkojums EKRELAY1.
Papildinformāciju skatiet:
▪ Siltumsūkņa konvektoru uzstādīšanas
rokasgrāmata
▪ Siltumsūkņa konvektora papildaprīkojuma
uzstādīšanas rokasgrāmata
▪ Pielikuma grāmata papildaprīkojumam
Vadi: 0,75mm²
Maksimālā strāvas plūsma: 100mA
Galvenajai zonai:
▪ [2.9] Regulēšana
▪ [2.A] Termostata tips
Papildu zonai:
▪ [3.A] Termostata tips
▪ [3.9] (tikai lasāms) Regulēšana
Attālais āra sensors Skatiet šeit:
▪ Attālā āra sensora uzstādīšanas
rokasgrāmata
▪ Pielikuma grāmata papildaprīkojumam
Vadi: 2×0,75mm²
[9.B.1]=1 (Ārējais sensors=Āra)
[9.B.2] Ārējā apk. vides sensora
korekcija
[9.B.3] Vidējās vērtības noteikšanas
laiks
Attālais iekštelpu sensors Skatiet šeit:
▪ Attālā iekštelpu sensora uzstādīšanas
rokasgrāmata
▪ Pielikuma grāmata papildaprīkojumam
Vadi: 2×0,75mm²
Uzstādītāja rokasgrāmata
100
[9.B.1]=2 (Ārējais sensors=Telpa)
[1.7] Telpas sensora korekcija
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1B – 2020.12
