Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [da]
...Page 1
Installatørvejledning
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT W
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETBH16EF6V
ETBH16EF9W
ETBX16EF6V
ETBX16EF9W
Page 2
Indholdsfortegnelse
Indholdsfortegnelse
1 Om dokumentationen 6
1.1 Om dette dokument ....................................................................................................................................................... 6
1.2 Betydning af advarsler og symboler ............................................................................................................................... 7
1.3 Oversigt over installatørvejledningen ............................................................................................................................ 8
2 Generelle sikkerhedsforanstaltninger 10
2.1 Til installatøren ............................................................................................................................................................... 10
2.1.1 Generelt .......................................................................................................................................................... 10
2.1.2 Installationsstedet .......................................................................................................................................... 11
2.1.3 Kølemiddel — hvis der anvendes R410A eller R32 ........................................................................................ 11
2.1.4 Vand ................................................................................................................................................................ 13
2.1.5 Elektrisk........................................................................................................................................................... 13
3 Specifikke sikkerhedsanvisninger for installatøren 16
4 Om kassen 21
4.1 Oversigt: Om kassen ....................................................................................................................................................... 21
4.2 Udendørsenhed .............................................................................................................................................................. 21
4.2.1 Sådan håndteres udendørsenheden.............................................................................................................. 21
4.2.2 Sådan pakkes udendørsenheden ud .............................................................................................................. 23
4.2.3 Sådan fjernes tilbehøret fra udendørsenheden ............................................................................................ 24
4.3 Indendørsenhed.............................................................................................................................................................. 24
4.3.1 Sådan pakkes indendørsenheden ud ............................................................................................................. 25
4.3.2 Fjernelse af tilbehør fra indendørsenheden .................................................................................................. 25
5 Om enheden og tilbehør 26
5.1 Oversigt: Om enheden og tilbehør................................................................................................................................. 26
5.2 Identifikation................................................................................................................................................................... 26
5.2.1 Identifikationsmærkat: Udendørsenhed........................................................................................................ 26
5.2.2 Identifikationsmærkat: Indendørsenhed ....................................................................................................... 27
5.3 Kombination af enheder og muligheder ........................................................................................................................ 27
5.3.1 Mulige kombinationer af indendørsenhed og udendørsenhed .................................................................... 27
5.3.2 Mulige kombinationer af indendørsenhed og varmtvandstank til boligen................................................... 27
5.3.3 Muligt tilbehør til udendørsenheden............................................................................................................. 28
5.3.4 Muligt tilbehør til indendørsenheden............................................................................................................ 28
6 Anvendelsesretningslinjer 32
6.1 Oversigt: Anvendelsesretningslinjer............................................................................................................................... 32
6.2 Opsætning af rumopvarmnings-/kølesystemet ............................................................................................................. 33
6.2.1 Enkelt rum ...................................................................................................................................................... 34
6.2.2 Flere rum –Én LWT-zone ............................................................................................................................... 38
6.2.3 Flere rum –ToLWT-zoner.............................................................................................................................. 43
6.3 Opsætning af en hjælpevarmekilde til rumopvarmning................................................................................................ 48
6.4 Opsætning af varmtvandstanken til boligen .................................................................................................................. 51
6.4.1 Systemlayout –selvstændig DHW-tank ......................................................................................................... 51
6.4.2 Valg af mængde og ønsket temperatur for DHW-tanken ............................................................................. 51
6.4.3 Opsætning og konfiguration –DHW-tank...................................................................................................... 53
6.4.4 DHW-pumpe til øjeblikkeligt varmt vand....................................................................................................... 53
6.4.5 DHW-pumpe til desinfektion.......................................................................................................................... 54
6.4.6 DHW-pumpe til forvarmning af tank ............................................................................................................. 55
6.5 Opsætning af energimålingen ........................................................................................................................................ 55
6.5.1 Produceret varme........................................................................................................................................... 56
6.5.2 Forbrugt energi............................................................................................................................................... 56
6.5.3 Strømforsyning med normal kWh-sats .......................................................................................................... 57
6.5.4 Strømforsyning med foretrukken kWh-sats .................................................................................................. 58
6.6 Opsætning af styring af strømforbruget ........................................................................................................................ 59
6.6.1 Permanent strømbegrænsning ...................................................................................................................... 60
6.6.2 Strømbegrænsning aktiveret af digitale indgange ........................................................................................ 61
6.6.3 Strømbegrænsningsproces ............................................................................................................................ 62
6.6.4 BBR16 effektgrænse ....................................................................................................................................... 63
6.7 Opsætning af en ekstern temperatursensor.................................................................................................................. 64
Installatørvejledning
2
7 Installation af enheden 65
7.1 Klargøring af installationsstedet..................................................................................................................................... 65
7.1.1 Krav til udendørsenhedens installationssted................................................................................................. 65
7.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima........................................................... 67
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 3
Indholdsfortegnelse
7.1.3 Krav til indendørsenhedens installationssted................................................................................................ 68
7.2 Åbning og lukning af enhederne..................................................................................................................................... 69
7.2.1 Om åbning af enhederne ............................................................................................................................... 69
7.2.2 Sådan åbnes udendørsenheden..................................................................................................................... 69
7.2.3 Fjernelse af transportlåsen............................................................................................................................. 70
7.2.4 Sådan lukkes udendørsenheden .................................................................................................................... 70
7.2.5 Sådan åbnes indendørsenheden.................................................................................................................... 71
7.2.6 Sådan lukkes indendørsenheden ................................................................................................................... 73
7.3 Montering af udendørsenheden .................................................................................................................................... 73
7.3.1 Om montering af udendørsenheden ............................................................................................................. 73
7.3.2 Forholdsregler ved montering af udendørsenheden .................................................................................... 73
7.3.3 Forberedelse af installationen ....................................................................................................................... 74
7.3.4 Sådan installeres udendørsenheden.............................................................................................................. 75
7.3.5 Dræning .......................................................................................................................................................... 76
7.3.6 Sådan monteres luftudstødningsgitteret....................................................................................................... 77
7.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i sikkerhedsposition ....................................... 78
7.4 Montering af indendørsenheden ................................................................................................................................... 80
7.4.1 Om montering af indendørsenheden ............................................................................................................ 80
7.4.2 Forholdsregler ved montering af indendørsenheden ................................................................................... 80
7.4.3 Installering af indendørsenheden .................................................................................................................. 80
7.4.4 Tilslutning af afløbsslangen til afløbsrøret ..................................................................................................... 82
8 Rørinstallation 83
8.1 Forberedelse af vandrør ................................................................................................................................................. 83
8.1.1 Krav til vandkreds ........................................................................................................................................... 83
8.1.2 Formel til beregning af ekspansionsbeholderens fortryk.............................................................................. 85
8.1.3 Sådan kontrolleres vandvolumen og flowhastighed ..................................................................................... 86
8.1.4 Ændring af fortrykket i ekspansionstanken ................................................................................................... 88
8.1.5 Sådan kontrolleres vandmængden: Eksempler ............................................................................................. 88
8.2 Tilslutning af vandrørsystem........................................................................................................................................... 89
8.2.1 Om tilslutning af vandrørsystemet................................................................................................................. 89
8.2.2 Forholdsregler før tilslutning af vandrørsystemet......................................................................................... 89
8.2.3 Sådan tilsluttes vandrørsystemet................................................................................................................... 89
8.2.4 Fyldning af vandkredsen................................................................................................................................. 91
8.2.5 Sådan beskyttes vandkredsen mod frost ....................................................................................................... 91
8.2.6 Sådan påfyldes varmtvandstanken til bolig ................................................................................................... 94
8.2.7 Sådan isoleres vandrørene ............................................................................................................................. 94
9 Elektrisk installation 96
9.1 Om tilslutning af de elektriske ledninger ....................................................................................................................... 96
9.1.1 Forholdsregler ved tilslutning af de elektriske ledninger .............................................................................. 96
9.1.2 Retningslinjer ved tilslutning af de elektriske ledninger................................................................................ 97
9.1.3 Om overholdelse af elektricitetsbestemmelser............................................................................................. 99
9.1.4 Om strømforsyning med foretrukken kWh-sats ............................................................................................ 99
9.1.5 Oversigt over elektriske tilslutninger med undtagelse af eksterne aktuatorer ............................................ 99
9.2 Tilslutninger til udendørsenheden ................................................................................................................................. 100
9.2.1 Tilslutning af el-ledninger til udendørsenheden............................................................................................ 100
9.2.2 Sådan omplaceres luft-termomodstanden på udendørsenheden................................................................ 107
9.3 Tilslutninger til indendørsenheden ................................................................................................................................ 108
9.3.1 Sådan tilsluttes hovedstrømforsyningen ....................................................................................................... 111
9.3.2 Sådan tilsluttes strømforsyningen til ekstra-varmeren ................................................................................. 113
9.3.3 Sådan tilsluttes spærreventilen...................................................................................................................... 116
9.3.4 Sådan tilsluttes elmålerne .............................................................................................................................. 117
9.3.5 Sådan tilsluttes varmtvandspumpen til bolig................................................................................................. 118
9.3.6 Sådan tilsluttes alarm-output......................................................................................................................... 119
9.3.7 Sådan tilsluttes udgangen til rumkøling/opvarmning TIL/FRA ...................................................................... 120
9.3.8 Sådan tilsluttes skift til ekstern varmekilde ................................................................................................... 121
9.3.9 Sådan tilsluttes de digitale indgange til strømforbrug .................................................................................. 122
9.3.10 Sådan tilsluttes sikkerhedstermostaten (brydende kontakt) ........................................................................ 123
9.3.11 Sådan tilsluttes et Smart Grid......................................................................................................................... 124
9.3.12 For at tilslutte WLAN-kassetten (leveres som tilbehør) ................................................................................ 128
10 Konfiguration 130
10.1 Oversigt: Konfiguration................................................................................................................................................... 130
10.1.1 Sådan opnås der adgang til de mest brugte kommandoer ........................................................................... 131
10.1.2 Sådan sluttes pc-kablet til elboksen............................................................................................................... 133
10.2 Konfigurationsguide........................................................................................................................................................ 134
10.3 Mulige skærme ............................................................................................................................................................... 135
10.3.1 Mulige skærmbilleder: Oversigt ..................................................................................................................... 135
10.3.2 Startskærm ..................................................................................................................................................... 136
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
3
Page 4
Indholdsfortegnelse
10.3.3 Hovedmenu .................................................................................................................................................... 139
10.3.4 Menuskærm ................................................................................................................................................... 140
10.3.5 Skærm til kontrolpunkt................................................................................................................................... 140
10.3.6 Detaljeret skærm med værdier ...................................................................................................................... 141
10.3.7 Skærm til tidsplaner: Eksempel ...................................................................................................................... 141
10.4 Vejrafhængig kurve......................................................................................................................................................... 146
10.4.1 Det er en vejrafhængig kurve? ....................................................................................................................... 146
10.4.2 2-punkters kurve ............................................................................................................................................ 146
10.4.3 Kurve af typen hældning-forskydning ............................................................................................................ 147
10.4.4 Sådan bruger du vejrafhængige kurver ......................................................................................................... 149
10.5 Menuen indstillinger....................................................................................................................................................... 151
10.5.1 Funktionsfejl ................................................................................................................................................... 151
10.5.2 Rum ................................................................................................................................................................. 151
10.5.3 Hovedzone ...................................................................................................................................................... 155
10.5.4 Ekstra zone ..................................................................................................................................................... 165
10.5.5 Rumopvarmning/-køling................................................................................................................................. 170
10.5.6 Tank................................................................................................................................................................. 179
10.5.7 Brugerindstillinger .......................................................................................................................................... 187
10.5.8 Information ..................................................................................................................................................... 190
10.5.9 Installatørindstillinger..................................................................................................................................... 191
10.5.10 Ibrugtagning.................................................................................................................................................... 218
10.5.11 Brugerprofil..................................................................................................................................................... 218
10.5.12 Drift ................................................................................................................................................................. 219
10.5.13 WLAN .............................................................................................................................................................. 219
10.6 Menustruktur: Oversigt brugerindstillinger ................................................................................................................... 222
10.7 Menustruktur: Oversigt installatørindstillinger.............................................................................................................. 223
11 Ibrugtagning 225
11.1 Oversigt: Ibrugtagning .................................................................................................................................................... 225
11.2 Forholdsregler ved ibrugtagning .................................................................................................................................... 226
11.3 Kontrolliste før ibrugtagning........................................................................................................................................... 226
11.4 Tjekliste under ibrugtagning........................................................................................................................................... 227
11.4.1 Mindste flowhastighed................................................................................................................................... 227
11.4.2 Udluftningsfunktion........................................................................................................................................ 228
11.4.3 Testkørsel af drift............................................................................................................................................ 229
11.4.4 Testkørsel af aktuator..................................................................................................................................... 230
11.4.5 Beton-tørring med gulvvarme........................................................................................................................ 231
12 Overdragelse til brugeren 235
13 Vedligeholdelse og service 236
13.1 Oversigt: Vedligeholdelse og service.............................................................................................................................. 236
13.2 Sikkerhedsforanstaltninger i forbindelse med vedligeholdelse..................................................................................... 236
13.3 Årlig vedligeholdelse....................................................................................................................................................... 237
13.3.1 Årlig vedligeholdelse af udendørsenhed: oversigt ........................................................................................ 237
13.3.2 Årlig vedligeholdelse af udendørsenhed: instruktioner ................................................................................ 237
13.3.3 Årlig vedligeholdelse af indendørsenhed: oversigt ....................................................................................... 237
13.3.4 Årlig vedligeholdelse af indendørsenhed: oversigt ....................................................................................... 237
13.4 Om rengøring af vandfilteret i tilfælde af problemer .................................................................................................... 240
13.4.1 Sådan fjernes vandfilteret .............................................................................................................................. 240
13.4.2 Sådan rengøres vandfilteret i tilfælde af problemer ..................................................................................... 240
13.4.3 Sådan monteres vandfilteret.......................................................................................................................... 241
14 Fejlfinding 243
14.1 Oversigt: Fejlfinding ........................................................................................................................................................ 243
14.2 Forholdsregler ved fejlfinding......................................................................................................................................... 243
14.3 Løsning af problemer ud fra symptomer ....................................................................................................................... 244
14.3.1 Symptom: Enheden varmer eller køler IKKE som forventet .......................................................................... 244
14.3.2 Symptom: Varmt vand når IKKE den ønskede temperatur ........................................................................... 245
14.3.3 Symptom: Kompressoren starter IKKE (rumopvarmning eller opvarmning af vand til boligen) .................. 245
14.3.4 Symptom: Systemet laver gurglende lyde efter ibrugtagning....................................................................... 245
14.3.5 Symptom: Pumpen er blokeret ...................................................................................................................... 247
14.3.6 Symptom: Pumpen støjer (kavitation) ........................................................................................................... 247
14.3.7 Symptom: Overtryksventilen for vandtryk åbner .......................................................................................... 247
14.3.8 Symptom: Overtryksventilen for vandtryk lækker......................................................................................... 248
14.3.9 Symptom: Rummet opvarmes IKKE tilstrækkeligt ved lave udendørstemperaturer.................................... 249
14.3.10 Symptom: Trykket på forbrugsstedet er midlertidigt usædvanligt højt........................................................ 250
14.3.11 Symptom: Funktionen til desinfektion af tank er IKKE fuldført korrekt (AH-fejl) ......................................... 250
14.4 Løsning af problemer baseret på fejlkoder .................................................................................................................... 250
14.4.1 Sådan viser du hjælpeteksten i tilfælde af en funktionsfejl .......................................................................... 251
14.4.2 Fejlkoder: Oversigt ......................................................................................................................................... 251
Installatørvejledning
4
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 5
Indholdsfortegnelse
15 Bortskaffelse 256
15.1 Sådan opsamles kølemiddel ........................................................................................................................................... 256
15.1.1 Sådan åbnes de elektroniske ekspansionsventiler manuelt.......................................................................... 257
15.1.2 Genvindingstilstand ........................................................................................................................................ 258
16 Tekniske data 260
16.1 Plads til servicearbejde: Udendørsenhed....................................................................................................................... 261
16.2 Rørdiagram: Udendørsenhed ......................................................................................................................................... 262
16.3 Rørdiagram: Indendørsenhed......................................................................................................................................... 263
16.4 Ledningsdiagram: Udendørsenhed ................................................................................................................................ 264
16.5 Ledningsdiagram: Indendørsenhed................................................................................................................................ 269
16.6 ESP-kurve: Indendørsenhed ........................................................................................................................................... 276
17 Ordliste 277
18 Tabel over brugsstedsindstillinger 278
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
5
Page 6
1 | Om dokumentationen
1 Om dokumentationen
I dette kapitel
1.1 Om dette dokument
1.1 Om dette dokument............................................................................................................................................................... 6
1.2 Betydning af advarsler og symboler....................................................................................................................................... 7
1.3 Oversigt over installatørvejledningen .................................................................................................................................... 8
Målgruppe
Autoriserede installatører
Dokumentationssæt
Dette dokument er en del af et dokumentationssæt. Hele sættet består af:
▪ Generelle sikkerhedsforanstaltninger:
- Sikkerhedsinstruktioner, som du skal læse før installation
- Format: Papir (i kassen til indendørsenheden)
▪ Betjeningsvejledning:
- Lynguide til grundlæggende brug
- Format: Papir (i kassen til indendørsenheden)
▪ Brugervejledning:
- Detaljerede trin-for-trin-instruktioner og baggrundsinformation til
grundlæggende og avanceret brug
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
▪ Installationsvejledning – udendørsenhed:
- Installationsvejledning
- Format: Papir (i kassen til udendørsenheden)
▪ Installationsvejledning – indendørsenhed:
- Installationsvejledning
- Format: Papir (i kassen til indendørsenheden)
▪ Installatørvejledning:
- Forberedelse af installationen, god praksis, referencedata,…
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
Installatørvejledning
6
▪ Tillægsbog om tilbehør:
- Yderligere oplysninger om installation af tilbehør
- Format: Papir (i kassen til indendørsenheden) + Format: Digitale filer på http://
www.daikineurope.com/support-and-manuals/product-information/
Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det
regionale Daikin-websted eller via din forhandler.
Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 7
1 | Om dokumentationen
Tekniske data
▪ Seneste reviderede udgaver af den medfølgende dokumentation kan være
tilgængelige på regionens Daikin websted (offentligt tilgængeligt).
▪ En revideret komplet udgave af seneste tekniske data er tilgængelig på Daikin
Business Portal (autentificering påkrævet).
Onlineværktøjer
Ud over dokumentationssættet, findes der en række onlineværktøjer, som er til
rådighed for installatører:
▪ Daikin Technical Data Hub
- Centralt sted for tekniske specifikationer for enheden, nyttige værktøjer,
digitale ressourcer med mere.
- Der er offentlig adgang via https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- Digital værktøjskasse med en række værktøjer til at lette installationen og
konfigurationen af varmesystemer.
- Adgang til Heating Solutions Navigator kræver tilmelding til Stand By Me-
platformen. Se https://professional.standbyme.daikin.eu for yderligere
oplysninger.
▪ Daikin e-Care
- Mobil app til installatører og serviceteknikere, hvor man kan registrere,
konfigurere og fejlfinde på varmeanlæg.
- Den mobile app kan downloades til iOS- og Android-enheder ved hjælp af QR-
koderne nedenfor. Tilmelding til Stand By Me-platformen kræves for at få
adgang til appen.
App Store Google Play
1.2 Betydning af advarsler og symboler
FARE
Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.
FARE: RISIKO FOR ELEKTRISK STØD
Angiver en situation, der kan resultere i elektrisk stød.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
Angiver en situation, der kan medføre forbrænding/skoldning på grund af ekstremt
varme eller kolde temperaturer.
FARE: RISIKO FOR EKSPLOSION
Angiver en situation, der kan resultere i eksplosion.
Installatørvejledning
7
Page 8
1 | Om dokumentationen
ADVARSEL
Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.
ADVARSEL: BRÆNDBART MATERIALE
FORSIGTIG
Angiver en situation, der kan resultere i mindre eller moderat personskade.
BEMÆRK
Angiver en situation, der kan resultere i udstyr eller materielle skader.
INFORMATION
Angiver nyttige tip eller supplerende oplysninger.
Symboler på enheden:
Symbol Forklaring
Læs installations- og betjeningsvejledningen og
instruktionsarket vedrørende ledningsføring før montering.
Læs servicevejledningen, før du foretager vedligeholdelse og
service.
Se yderligere information i referencevejledningen
vedrørende montering og brug.
Enheden indeholder roterende dele. Vær forsigtig ved
vedligeholdelse eller inspektion af enheden.
Symboler i dokumentationen:
Symbol Forklaring
Viser en billedtitel eller en reference hertil.
Eksempel: " 1–3 billedtitel" betyder "Billede 3 i afsnit 1".
Viser en tabeltitel eller en reference hertil.
Eksempel: " 1–3 tabeltitel" betyder "Tabel 3 i afsnit 1".
1.3 Oversigt over installatørvejledningen
Installatørvejledning
8
Kapitel Beskrivelse
Generelle
sikkerhedsforanstaltninger
Sikkerhedsinstruktioner, som du skal læse før
installation
Om dokumentationen Hvilken dokumentation findes der for
installatøren
Om kassen Sådan pakkes enhederne ud, og sådan fjernes
deres tilbehør
Om enheden og tilbehør ▪ Sådan identificeres enhederne
▪ Mulige kombinationer af enheder og tilbehør
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 9
1 | Om dokumentationen
Kapitel Beskrivelse
Anvendelsesretningslinjer Forskellige installationsopsætninger for
systemet
Installation af enheden Det skal du gøre og vide for at installere
systemet, herunder information om, hvordan
man forbereder en installation
Rørinstallation Det skal du gøre og vide for at installere rørene i
systemet, herunder information om, hvordan
man forbereder en installation
Elektrisk installation Det skal du gøre og vide for at installere
systemets elektriske komponenter, herunder
information om, hvordan man forbereder en
installation
Konfiguration Hvad man skal gøre og vide for at konfigurere
systemet efter installationen
Ibrugtagning Hvad man skal gøre og vide for at ibrugtage
systemet efter konfigurationen
Overdragelse til brugeren Hvad man skal give og forklare brugeren
Vedligeholdelse og service Sådan vedligeholdes og serviceres enhederne
Fejlfinding Hvad man skal gøre i tilfælde af problemer
Bortskaffelse Sådan bortskaffes systemet
Tekniske data Specifikationer for systemet
Ordliste Definition af begreber
Tabel over
brugsstedsindstillinger
Tabel, som skal udfyldes af installatøren og
beholdes til fremtidig brug
Bemærk: Der er også en tabel med
installatørindstillinger i brugervejledningen.
Denne tabel skal udfyldes af installatøren og
overdrages til brugeren.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
9
Page 10
2 | Generelle sikkerhedsforanstaltninger
2 Generelle sikkerhedsforanstaltninger
I dette kapitel
2.1 Til installatøren ....................................................................................................................................................................... 10
2.1.1 Generelt.................................................................................................................................................................. 10
2.1.2 Installationsstedet .................................................................................................................................................. 11
2.1.3 Kølemiddel — hvis der anvendes R410A eller R32................................................................................................ 11
2.1.4 Vand........................................................................................................................................................................ 13
2.1.5 Elektrisk .................................................................................................................................................................. 13
2.1 Til installatøren
2.1.1 Generelt
Kontakt forhandleren, hvis du har spørgsmål vedrørende installation eller drift af
enheden.
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
▪ Kølerør, vandrør og indvendige dele må IKKE berøres lige efter drift. De kan være
for varme eller for kolde. Giv delene tid at vende tilbage til normal temperatur.
Hvis du ER NØDT TIL at røre ved delene, skal du bære beskyttelseshandsker.
▪ Kølemiddel, der trænger ud ved et uheld, må IKKE berøres.
ADVARSEL
Forkert installation eller montering af udstyret eller tilbehøret kan resultere i
elektrisk stød, kortslutning, lækage, brand eller anden beskadigelse af udstyret. Brug
KUN tilbehør, ekstraudstyr og reservedele, der er fremstillet eller godkendt af Daikin.
ADVARSEL
Sørg for, at installation, test og anvendte materialer er i overensstemmelse med
gældende lovgivning (ud over instruktionerne i Daikin-dokumentationen).
FORSIGTIG
Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under
installation, vedligeholdelse og servicering af systemet.
ADVARSEL
Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn,
kan lege med dem. Mulig risiko: kvælning.
ADVARSEL
Sørg for passende foranstaltninger til at forhindre, at enheden kan bruges som
tilflugtssted for små dyr. Små dyr, der får kontakt med elektriske dele, kan forårsage
funktionsfejl, røg eller brand.
Installatørvejledning
10
FORSIGTIG
Rør IKKE ved luftindtaget eller aluminiumlamellerne på enheden.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 11
I overensstemmelse med gældende lovgivning kan en logbog være påkrævet
sammen med udstyret. Denne logbog skal mindst indeholde: information om
vedligeholdelse, reparation, testresultater, stilstandsperioder…
Endvidere SKAL i det mindste følgende oplysninger forefindes på et tilgængeligt
sted på systemet:
▪ Oplysninger om frakobling af systemet i nødstilfælde
▪ Navn og adresse på brandvæsen, politi og hospital
▪ Navn, adresse samt telefonnumre dag og nat til serviceafdelingen
I Europa findes den påkrævede vejledning om denne logbog i EN378.
2.1.2 Installationsstedet
▪ Sørg for tilstrækkelig plads rundt om enheden til service og luftcirkulation.
▪ Kontrollér, at konstruktionen er stærk nok til at kunne klare enhedens vægt og
vibrationer.
2 | Generelle sikkerhedsforanstaltninger
FORSIGTIG
▪ Der må IKKE anbringes genstande eller udstyr oven på enheden.
▪ Man må IKKE sidde, klatre eller stå på enheden.
▪ Sørg for, at området er godt ventileret. Blokér IKKE ventilationsåbningerne.
▪ Sørg for, at enheden er i vater.
Enheden må IKKE installeres på følgende steder:
▪ I eksplosionsfarlig atmosfære.
▪ På steder med maskiner, der udsender elektromagnetiske bølger.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i
udstyret.
▪ På steder, hvor der er risiko for brand på grund af udslip af brandfarlige gasser
(f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.
▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig svovlsyre).
Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddellækage.
2.1.3 Kølemiddel — hvis der anvendes R410A eller R32
Hvis relevant. Find yderligere information i installationsvejledningen eller
installatørvejledningen vedrørende dit anlæg.
BEMÆRK
Sørg for, at kølerørsinstallationen er i overensstemmelse med gældende lovgivning. I
Europa er EN378 den gældende standard.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
BEMÆRK
Kontrollér, at rørføring på brugsstedet og tilslutninger er aflastede.
ADVARSEL
Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte
tryk (som angivet på enhedens typeskilt).
Installatørvejledning
11
Page 12
2 | Generelle sikkerhedsforanstaltninger
ADVARSEL
Træf de nødvendige forholdsregler i tilfælde af kølemiddellækage. Hvis der trænger
kølegas ud i rummet, skal rummet udluftes med det samme. Mulige risici:
▪ Hvis der trænger kølemiddel ud i et lukket rum, kan det medføre mangel på ilt.
▪ Der kan dannes giftige gasser, hvis kølegassen kommer i kontakt med ild.
FARE: RISIKO FOR EKSPLOSION
Tømning – kølemiddelækage. Hvis du ønsker at tømme systemet, og hvis der er en
lækage i kølemiddelkredsen:
▪ Brug IKKE enhedens funktion til automatisk tømning, ved hjælp af hvilken du kan
samle al kølemiddel fra systemet i udendørsenheden. Mulig konsekvens:
Selvantændelse og eksplosion i kompressoren på grund af, at der trænger luft ind
i den kørende kompressor.
▪ Brug et separat tømmesystem, så enhedens kompressor IKKE behøver at køre.
ADVARSEL
Kølemidlet skal ALTID genvindes. De må IKKE slippes direkte ud i miljøet. Brug en
vakuumpumpe til at tømme installationen.
BEMÆRK
Når alle rør er blevet forbundet, skal du sikre, at der ikke er nogen gaslækager. Brug
nitrogen til at registrere gasudslip.
BEMÆRK
▪ Påfyld IKKE mere end den specificerede mængde kølemiddel for at undgå, at
kompressoren bryder sammen.
▪ Hvis kølesystemet skal åbnes, SKAL kølemidlet behandles i henhold til relevante
bestemmelser.
ADVARSEL
Sørg for, at der ikke er ilt i systemet. Kølemidlet må først påfyldes efter udførelse af
tæthedsprøvning og vakuumtørring.
Mulig konsekvens: : Selvantændelse og eksplosion af kompressoren på grund af luft,
der strømmer ind i kompressoren, som er i drift.
▪ Hvis det er nødvendigt at efterfylde, skal man se anvisningerne på enhedens
fabriksskilt. Her er der anført typen af kølemiddel og den nødvendige mængde.
▪ Enheden er påfyldt med kølemiddel fra fabrikken, og afhængigt af rørstørrelser
og rørlængder kræver nogle systemer yderligere påfyldning af kølemiddel.
▪ Brug kun værktøj, der passer til det kølemiddel, som anvendes i systemet, for at
opretholde trykket og for at hindre, at fremmedlegemer trænger ind i systemet.
Installatørvejledning
12

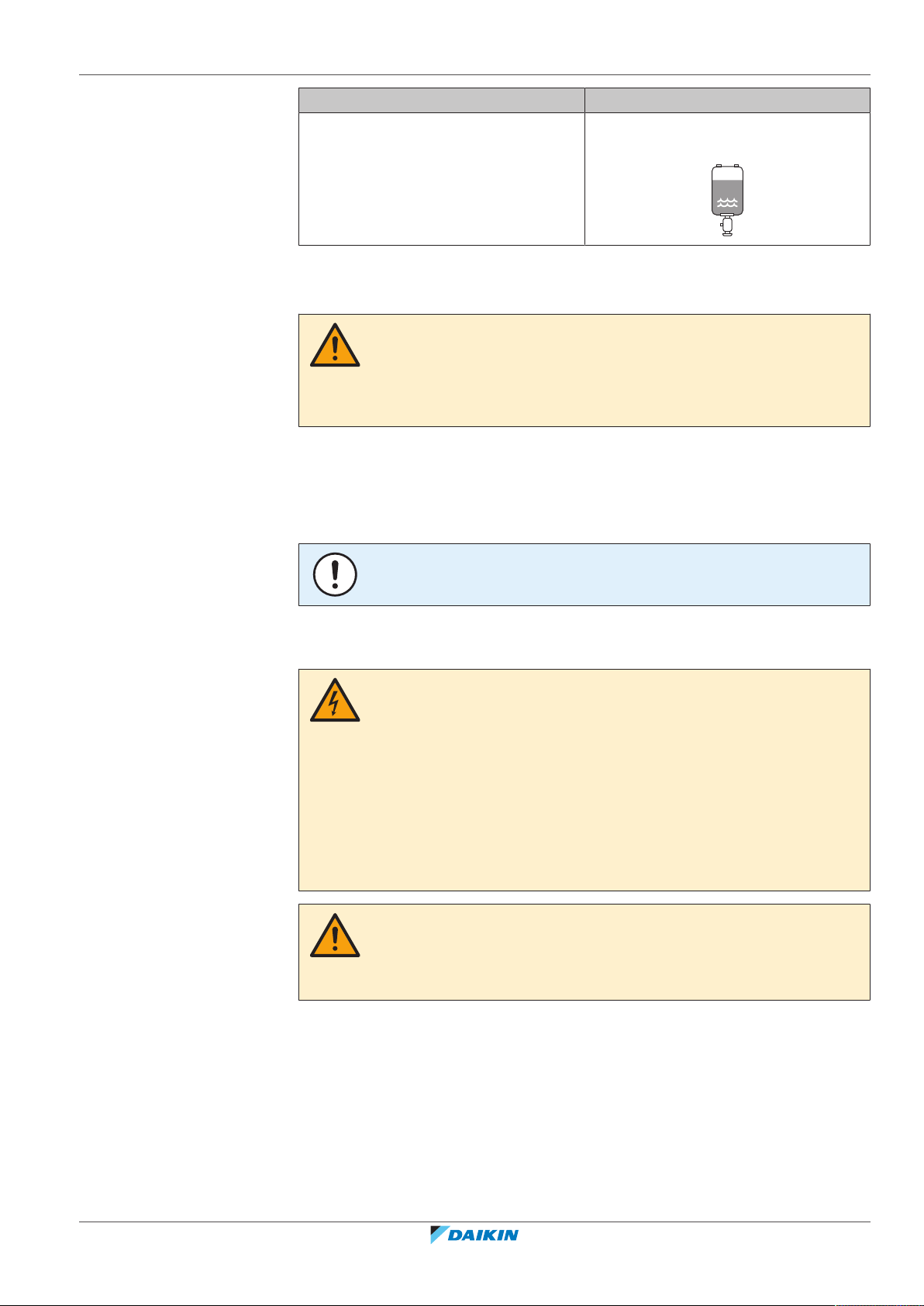

▪ Påfyld flydende kølemiddel på følgende måde:
Hvis Så
Der findes en hævertslange
Påfyldning med opretstående cylinder.
(dvs. at cylinderen er mærket med
"Liquid filling siphon attached" /
"monteret hævert til væskepåfyldning")
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 13
2.1.4 Vand
2 | Generelle sikkerhedsforanstaltninger
Hvis Så
Der findes IKKE en hævertslange Påfyldning med cylinderen drejet
omkring.
▪ Man skal åbne kølemiddelcylindre langsomt.
▪ Påfyld kølemidlet i væskeform. Påfyldning i gasform kan hindre normal drift.
FORSIGTIG
Efter afslutning af påfyldning, eller når du holder pause, skal du lukke ventilen på
kølemiddelbeholderen med det samme. Hvis IKKE ventilen lukkes med det samme,
kan resterende tryk påfylde ekstra kølemiddel. Mulig konsekvens: Forkert mængde
kølemiddel.
Hvis relevant. Find yderligere information i installationsvejledningen eller
installatørvejledningen vedrørende dit anlæg.
2.1.5 Elektrisk
BEMÆRK
Sørg for, at vandkvaliteten er i overensstemmelse med EU-direktiv 98/83 EF.
FARE: RISIKO FOR ELEKTRISK STØD
▪ AFBRYD al strømforsyning, før du fjerner el-boksens dæksel, tilslutter elektriske
ledninger eller berører elektriske dele.
▪ Afbryd strømforsyningen i mere end 10 minutter, og mål spændingen på
terminalerne på primærkredsens kondensatorer eller elektriske komponenter, før
du udfører service. Spændingen SKAL være under 50V DC, før man må berøre
elektriske komponenter. Vedrørende placering af terminalerne, se
ledningsdiagrammet.
▪ Rør IKKE ved elektriske komponenter med våde hænder.
▪ Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.
ADVARSEL
Der SKAL monteres en hovedafbryder til afbrydelse med adskillelse af alle ledere i
ledningsføringen ved overspænding i henhold til relevant lovgivning
(overspændingskategoriIII), hvis der IKKE findes en fabriksmonteret hovedafbryder.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
13
Page 14
2 | Generelle sikkerhedsforanstaltninger
ADVARSEL
▪ Brug KUN kobberledninger.
▪ Sørg for, at ledningsinstallationen på brugsstedet er i overensstemmelse med
gældende lovgivning.
▪ Al ledningsføring på brugsstedet SKAL udføres i overensstemmelse med
ledningsdiagrammet, der blev leveret med produktet.
▪ Kabelbundter må ALDRIG presses sammen, og du skal sørge for, at de ikke
kommer i kontakt med rør og skarpe kanter. Sørg for, at terminalforbindelserne
er aflastede.
▪ Sørg for at installere en jordledning. Enheden må IKKE jordes til et forsyningsrør,
en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig
jordforbindelse kan medføre elektrisk stød.
▪ Sørg for at bruge en særskilt strømkreds. Brug ALDRIG en strømforsyning, der
deles med et andet apparat.
▪ Sørg for at installere de påkrævede sikringer eller afbrydere.
▪ Sørg for at installere en fejlstrømsafbryder. I modsat fald kan der opstå elektrisk
stød eller brand.
▪ Ved installation af fejlstrømsafbryderen skal du sikre, at den er kompatibel med
inverteren (modstandsdygtig over for højfrekvent elektrisk støj) for at undgå, at
fejlstrømsafbryderen aktiveres unødigt.
FORSIGTIG
▪ Når du tilslutter strømforsyningen: Tilslut først jordkablet, før du udfører de
strømførende tilslutninger.
▪ Ved frakobling af strømforsyningen: Afbryd de strømførende kabler først, før du
frakobler jordforbindelsen.
▪ Længden på lederne mellem strømforsyningens trækaflastning og selve
klemrækken SKAL være sådan, at de strømførende ledninger bliver udspændt før
jordledningen, hvis strømforsyningen skulle blive trukket fri af trækaflastningen.
BEMÆRK
Forholdsregler ved føring af strømførende ledninger:
▪ Forbind IKKE ledninger med forskellig tykkelse med den samme strømførende
klemrække (hvis ikke strømførende ledninger sidder fast, kan det forårsage
unormal varmedannelse).
▪ Se figuren ovenfor ved tilslutning af ledninger med samme tykkelse.
▪ Brug egnede strømforsyningsledninger til ledningsføring og tilslut dem korrekt, og
kontrollér, at klemrækken ikke udsættes for ekstern belastning.
▪ Brug en passende skruetrækker til stramning af terminalskruerne. En
skruetrækker med et lille hoved vil ødelægge terminalskruen, som så ikke kan
spændes korrekt.
▪ Hvis man spænder terminalskruerne for hårdt, kan de blive ødelagt.
Installatørvejledning
14
Strømkabler skal installeres mindst 1m fra fjernsyn eller radioer for at forhindre
interferens. Afhængigt af radiobølgerne er en afstand på 1 m måske ikke
tilstrækkelig.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 15
2 | Generelle sikkerhedsforanstaltninger
ADVARSEL
▪ Efter udførelsen af det elektriske arbejde, skal du kontrollere, at alle elektriske
komponenter og terminaler inde i den elektriske komponentboks er tilsluttet
korrekt.
▪ Sørg for, at alle dæksler er lukket, før enheden startes op.
BEMÆRK
Kun gældende, hvis strømforsyningen er trefaset, og kompressoren har en TIL/FRAstartmetode.
Hvis der er mulighed for omvendt fase efter et midlertidigt strømsvigt, eller hvis
strømmen kommer og går, mens produktet er i drift, skal du montere en lokal
omvendt fasebeskytter. Hvis produktet drives med omvendt fase, kan kompressoren
og andre dele blive ødelagt.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
15
Page 16
3 | Specifikke sikkerhedsanvisninger for installatøren
3 Specifikke sikkerhedsanvisninger for
installatøren
Følg altid sikkerhedsanvisningerne og bestemmelserne nedenfor.
Håndtering af enheden (se
"4.2.1Sådan håndteres udendørsenheden"[421]
FORSIGTIG
For at undgå personskade må du IKKE røre ved luftindtaget eller enhedens
aluminiumsfinner.
Retningslinjer for anvendelse (se
FORSIGTIG
Hvis der er mere end én afgangsvandzone, skal du ALTID installere en
blandeventilstation i hovedzonen for at reducere (ved opvarmning)/øge (ved køling)
afgangsvandtemperaturen, når der er behov for det i den ekstra zone.
Krav til installationssted (se
"7.1Klargøring af installationsstedet"[465]
ADVARSEL
Overhold målene for plads til service, der er angivet i denne vejledning, så enheden
installeres korrekt. Se "16.1Plads til servicearbejde: Udendørsenhed"[4261].
Særlige krav til R32 (se
installationssted"[465]
"7.1.1Krav til udendørsenhedens
)
"6Anvendelsesretningslinjer"[432]
)
)
)
ADVARSEL
▪ Man må IKKE gennembore enheden eller påvirke den med åben ild.
▪ Forsøg IKKE på at gøre afrimningen eller rengøringen hurtigere - følg
producentens anvisninger.
▪ Vær opmærksom på, at R32 kølemiddel er LUGTFRIT.
ADVARSEL
Udstyret skal opbevares i et rum uden konstante antændelseskilder (eksempelvis
åben ild, gasdrevet udstyr eller en elvarmer, der er tændt).
ADVARSEL
Installation, service, vedligeholdelse og reparation skal udføres efter anvisningerne i
Daikin og overholde relevant lovgivning, og dette arbejde SKAL udføres af
autoriserede personer.
Montering af udendørsenheden (se
ADVARSEL
Udendørsenheden SKAL fastgøres i henhold til anvisningerne i denne manual. Se
"7.3Montering af udendørsenheden"[473].
"7.3Montering af udendørsenheden"[473]
)
Installatørvejledning
16
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 17
3 | Specifikke sikkerhedsanvisninger for installatøren
Montering af indendørsenheden (se
indendørsenheden"[480]
)
ADVARSEL
Fastgørelsesmetoden for indendørsenheden SKAL være i overensstemmelse med
anvisningerne i denne vejledning. Se "7.4Montering af indendørsenheden"[480].
Åbning og lukning af enheden (se
"7.2Åbning og lukning af enhederne"[469]
FARE: RISIKO FOR ELEKTRISK STØD
Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.
FARE: RISIKO FOR ELEKTRISK STØD
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
Installation af rør (se
"8Rørinstallation"[483]
ADVARSEL
Rørføringsmetoden på opstillingsstedet SKAL være i overensstemmelse med
anvisningerne i denne vejledning. Se "8Rørinstallation"[483].
"7.4Montering af
)
)
ADVARSEL
Installer fordelerrenden borte fra enhver elektrisk enhed. Mulig konsekvens:
Elektrisk stød eller brand.
I tilfælde af frostbeskyttelse med glykol:
ADVARSEL
På grund af glykolindhold kan systemet korrodere. Glykol uden antioxidationsmiddel
bliver til syre under indflydelse af ilt. Denne proces fremskyndes af tilstedeværelsen
af kobber og høje temperaturer. Den sure, oxiderede glykol angriber metaloverflader
og skaber galvaniske korrosionsceller, der forårsager alvorlig skade på systemet. Det
er derfor vigtigt, at:
▪ vandbehandlingen udføres korrekt af en kvalificeret vandspecialist,
▪ glykol med antioxidationsmiddel vælges for at forhindre syredannelse fra
oxidation af glykoler,
▪ der ikke benyttes glykol til brug i biler, fordi deres antioxidationsmiddel har
begrænset levetid og indeholder silikater, der kan forurene eller tilstoppe
systemet,
▪ galvaniserede rør IKKE anvendes i glykolsystemer, da deres tilstedeværelse kan
forårsage udfældning af visse komponenter i glykolens antioxidationsmiddel.
ADVARSEL
Etylenglykol er giftigt.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
17
Page 18
3 | Specifikke sikkerhedsanvisninger for installatøren
Elektrisk installation (se
FARE: RISIKO FOR ELEKTRISK STØD
ADVARSEL
Metoden for elektrisk ledningsføring SKAL være i overensstemmelse med
anvisningerne fra:
▪ Denne vejledning. Se "9Elektrisk installation"[496].
▪ Ledningsføringsdiagrammet, som leveres med enheden, sidder på indersiden af
servicedækslet. Se "16.4 Ledningsdiagram: Udendørsenhed" [4 264] for en
oversættelse af denne forklaring.
ADVARSEL
Brug ALTID flerlederkabel til strømforsyning.
ADVARSEL
▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i
overensstemmelse med relevant lovgivning.
▪ Tilslut de elektriske forbindelser til installationen på brugsstedet.
▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i
overensstemmelse med relevant lovgivning.
"9Elektrisk installation"[496]
)
ADVARSEL
▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive
ødelagt.
▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en
afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig
jordforbindelse kan medføre elektrisk stød.
▪ Installer de påkrævede sikringer eller afbrydere.
▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt
med skarpe kanter eller rør, især i højtrykssiden.
▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,
forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage
overophedning, elektrisk stød eller brand.
▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med
inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage
ulykker.
ADVARSEL
Roterende ventilator. Før strømmen til udendørsenheden slås TIL, skal du
kontrollere, at luftudstødningsgitteret dækker ventilatoren som beskyttelse mod en

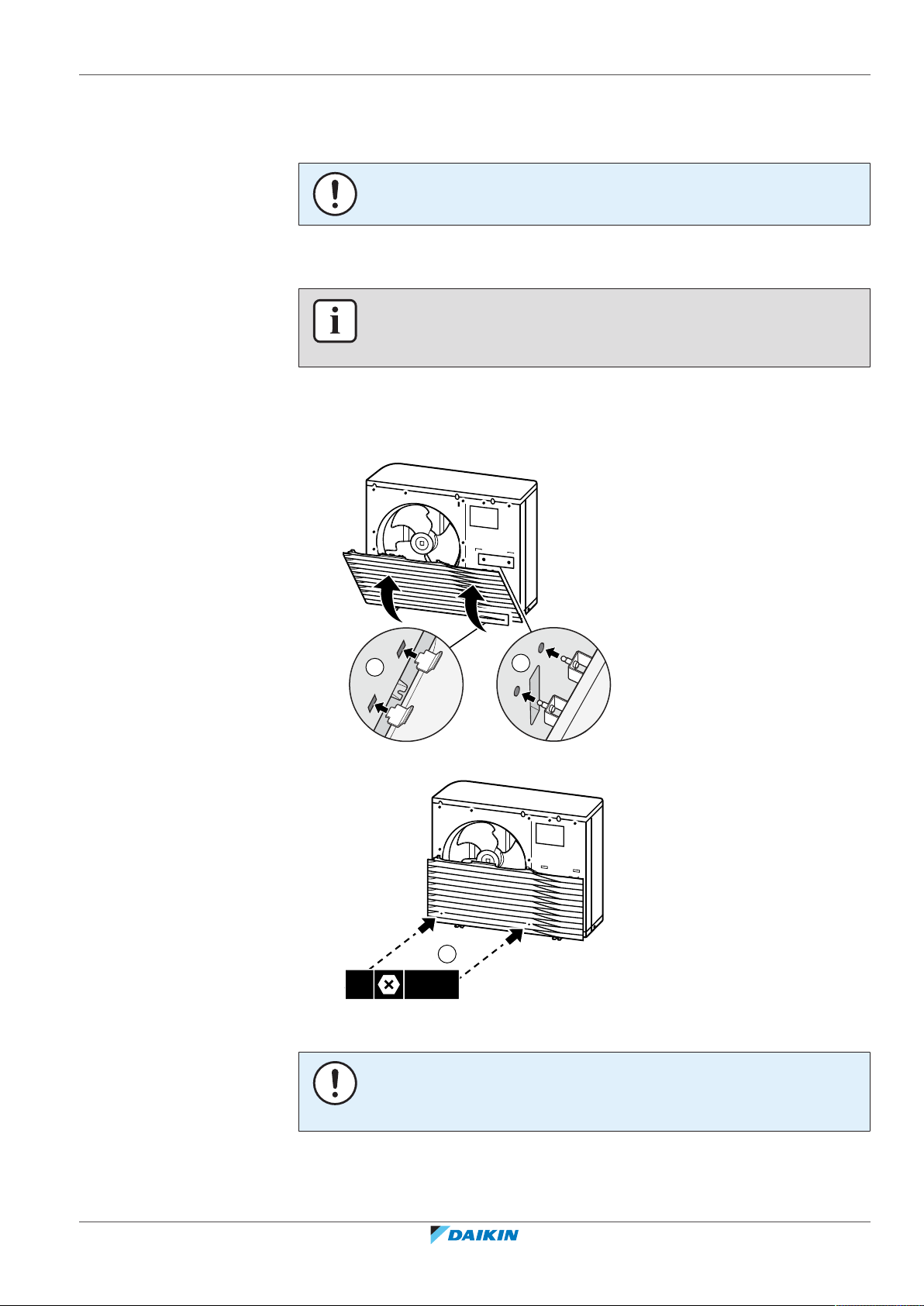

roterende ventilator. Se "7.3.6Sådan monteres luftudstødningsgitteret"[477].
ADVARSEL
Ekstravarmeren SKAL have en dedikeret strømforsyning og SKAL beskyttes af
sikkerhedsanordningerne som det kræves i den relevante lovgivning.
Installatørvejledning
18
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 19
3 | Specifikke sikkerhedsanvisninger for installatøren
ADVARSEL
Hvis strømforsyningskablet beskadiges, SKAL det udskiftes af producenten,
forhandleren eller andre kvalificerede personer for at undgå ulykker.
FORSIGTIG
Overskydende ledning må IKKE skubbes ind i eller placeres i enheden.
FORSIGTIG
For at sikre, at enheden er fuldt jordet, skal ekstravarmerens strømforsyning og
jordkabel altid tilsluttes.
INFORMATION
Detaljer vedrørende type og størrelse på sikringer eller afbrydere er beskrevet i
"9Elektrisk installation"[496].
Konfiguration (se
ADVARSEL
Vær opmærksom på, at varmtvandstemperaturen ved varmtvandshanen vil svare til
værdien valgt under brugsstedsindstilling [2-03] efter endt desinfektion.
Hvis den høje temperatur på varmt vand til boligen udgør en potentiel risiko for, at
personer kan komme til skade, skal der installeres en blandeventil (medfølger ikke)
ved varmtvandsudtaget på varmtvandstanken til boligen. Denne blandeventil skal
sikre, at varmtvandstemperaturen ved varmtvandshanen aldrig overstiger en
indstillet maksimumværdi. Denne maksimalt tilladte varmtvandstemperatur skal
vælges i henhold til gældende lovgivning.
FORSIGTIG
Indstillingerne for desinfektionsfunktionen SKAL konfigureres af installatøren i
henhold til gældende lovgivning.
FORSIGTIG
Sørg for, at starttidspunktet for desinfektionsfunktionen [5.7.3] med defineret
varighed [5.7.5] IKKE afbrydes af eventuelt forbrug af varmt vand til boligen.
Ibrugtagning (se
"10Konfiguration"[4130]
"11Ibrugtagning"[4225]
)
)
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
ADVARSEL
Ibrugtagningsmetoden SKAL være i overensstemmelse med anvisningerne i denne
vejledning. Se "11Ibrugtagning"[4225].
Vedligeholdelse og service (se
ADVARSEL
Hvis den interne ledningsføring beskadiges, skal den udskiftes af producenten,
forhandleren eller andre kvalificerede personer.
FORSIGTIG
Vandet fra ventilen kan være meget varmt.
"13Vedligeholdelse og service"[4236]
)
Installatørvejledning
19
Page 20
3 | Specifikke sikkerhedsanvisninger for installatøren
FORSIGTIG
Selvom vandkredsen er drænet, kan der spildes lidt vand, når du fjerner
magnetfilteret/snavsudskilleren fra filterhuset. Tør ALTID spildt vand op.
FORSIGTIG
For at beskytte rørene, der er sluttet til magnetfilteret/snavsudskilleren, mod skader,
anbefales det at udføre denne fremgangsmåde, mens magnetfilteret/
snavsudskilleren er fjernet fra enheden.
FORSIGTIG
Magnetfilteret/snavsudskilleren skal KUN åbnes ved alvorlige problemer. Dette bør
helst ikke gøres i løbet af magnetfilteret/snavsudskillerens levetid.
FORSIGTIG
Kontroller O-ringenes tilstand, og udskift om nødvendigt. Kom vand på O-ringene før
montering.
FORSIGTIG
Sørg for at åbne ventilen (hvis monteret) mod ekspansionsbeholderen, ellers kan der
dannes overtryk.
Fejlfinding (se
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
ADVARSEL
▪ Husk, at enhedens hovedafbryder ALTID skal være slået fra, når der udføres
▪ Stop enheden, når en sikkerhedsanordning aktiveres, og find ud af, hvorfor
ADVARSEL
Undgå ulykker som følge af utilsigtet nulstilling af overophedningssikringen: Dette
apparat MÅ IKKE forsynes via en ekstern kontakt såsom en timer eller forbindes med
en kreds, som regelmæssigt slås TIL og FRA af forsyningsselskabet.
ADVARSEL
Varme-emittere eller samlere med udluftning. Før du foretager udluftning fra
varme-emittere eller samlere, skal du kontrollere, om der vises eller på
startskærmen på brugergrænsefladen.
▪ Hvis det ikke er tilfældet, kan du foretage udluftning med det samme.
▪ Hvis det er tilfældet, skal du kontrollere, at rummet, hvor du vil foretage
"14Fejlfinding"[4243]
inspektion ved enhedens elboks. Slå den pågældende afbryder fra.
sikkerhedsanordningen er blevet aktiveret, før den nulstilles. Tilsidesæt ALDRIG
sikkerhedsanordninger, og skift ikke deres værdier til andet end
fabriksindstillingen. Kontakt forhandleren, hvis du ikke kan finde årsagen til
problemet.
udluftning er tilstrækkeligt ventileret. Årsag: Kølemiddel kan sive ind i
vandkredsen og derefter ind i rummet, hvor du foretager udluftning fra varmeemittere eller samlere.
)
Installatørvejledning
20
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 21
4 Om kassen
I dette kapitel
4.1 Oversigt: Om kassen............................................................................................................................................................... 21
4.2 Udendørsenhed...................................................................................................................................................................... 21
4.2.1 Sådan håndteres udendørsenheden ..................................................................................................................... 21
4.2.2 Sådan pakkes udendørsenheden ud...................................................................................................................... 23
4.2.3 Sådan fjernes tilbehøret fra udendørsenheden .................................................................................................... 24
4.3 Indendørsenhed ..................................................................................................................................................................... 24
4.3.1 Sådan pakkes indendørsenheden ud..................................................................................................................... 25
4.3.2 Fjernelse af tilbehør fra indendørsenheden.......................................................................................................... 25
4.1 Oversigt: Om kassen
Dette kapitel beskriver, hvad du skal gøre, efter at kasserne med udendørs- og
indendørsenhed er blevet leveret til opstillingsstedet.
Vær opmærksom på følgende:
▪ Man SKAL kontrollere enheden for beskadigelse, når den leveres. Den ansvarlige
hos transportfirmaet skal STRAKS have besked om eventuelle skader.
4 | Om kassen
▪ Anbring den emballerede enhed så tæt som muligt på det endelige
placeringssted for at forhindre skader under transporten.
▪ Forbered den passage, hvor du vil bringe enheden indenfor, i forvejen.
4.2 Udendørsenhed
4.2.1 Sådan håndteres udendørsenheden
FORSIGTIG
For at undgå personskade må du IKKE røre ved luftindtaget eller enhedens
aluminiumsfinner.
Kran
Hold slyngerne inden for det markerede område for ikke at beskadige enheden.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
21
Page 22
4 | Om kassen
±150
kg
4×
Gaffeltruck eller pallevogn
Før gaflerne ind i pallen fra den tunge side.
Manuel
Efter udpakning bæres enheden ved hjælp af slyngerne fastgjort til enheden.
Se også:
▪ "4.2.2Sådan pakkes udendørsenheden ud"[423]
▪ "7.3.4Sådan installeres udendørsenheden"[475]
Installatørvejledning
22
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 23
4.2.2 Sådan pakkes udendørsenheden ud
1 2
3
4
4 | Om kassen
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
23
Page 24
4 | Om kassen
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
4.2.3 Sådan fjernes tilbehøret fra udendørsenheden
a Spærreventil (med integreret filter)
b O-ring til afløbsstuds
c Afløbsstuds
d Termomodstandsbeslag (til installationer i områder med lave
udendørstemperaturer)
e Installationsvejledning - udendørsenhed
f Bortskaffelsesvejledning – Genvinding af kølemiddel
g Energimærke
h Luftudstødningsgitter (øverste+nederste del)
i Installationsvejledning – luftudstødningsgitter
BEMÆRK
Udpakning. Når du fjerner topemballagen/tilbehøret, skal du holde æsken med
luftudstødningsgitteret for at forhindre den i at falde ned.
Installatørvejledning
24
4.3 Indendørsenhed
▪ Man SKAL kontrollere enheden for beskadigelse, når den leveres. Den ansvarlige
▪ Anbring den emballerede enhed så tæt som muligt på det endelige
▪ Pak hele indendørsenheden ud i henhold til vejledningen på arket med
hos transportfirmaet skal STRAKS have besked om eventuelle skader.
placeringssted for at forhindre skader under transporten.
instruktioner vedrørende udpakning.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 25
4.3.1 Sådan pakkes indendørsenheden ud
1 2
*DA
*DF
1× 1× 1× 1×
a b c d
2×4× 1×
gf h
1×
i
1×
e
4 | Om kassen
4.3.2 Fjernelse af tilbehør fra indendørsenheden
Noget tilbehør er placeret inde i enheden. For yderligere oplysninger om åbning af
enheden, se "7.2.5Sådan åbnes indendørsenheden"[471].
a Generelle sikkerhedsforanstaltninger
b Tillægsbog om tilbehør
c Installationsvejledning for indendørsenhed
d Betjeningsvejledning
e WLAN-kassette
f Tætningsring til spærreventil
g Spærreventil
h Overtryksomløbsventil
i Vægbeslag
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
25
Page 26
5 | Om enheden og tilbehør
5 Om enheden og tilbehør
I dette kapitel
5.1 Oversigt: Om enheden og tilbehør......................................................................................................................................... 26
5.2 Identifikation........................................................................................................................................................................... 26
5.3 Kombination af enheder og muligheder................................................................................................................................ 27
5.1 Oversigt: Om enheden og tilbehør
Dette afsnit indeholder oplysninger om:
▪ Identifikation af udendørsenheden
▪ Identifikation af indendørsenheden
5.2.1 Identifikationsmærkat: Udendørsenhed ............................................................................................................... 26
5.2.2 Identifikationsmærkat: Indendørsenhed............................................................................................................... 27
5.3.1 Mulige kombinationer af indendørsenhed og udendørsenhed............................................................................ 27
5.3.2 Mulige kombinationer af indendørsenhed og varmtvandstank til boligen .......................................................... 27
5.3.3 Muligt tilbehør til udendørsenheden .................................................................................................................... 28
5.3.4 Muligt tilbehør til indendørsenheden ................................................................................................................... 28
▪ Kombination af udendørsenheden med tilbehør
▪ Kombination af indendørsenheden med tilbehør
5.2 Identifikation

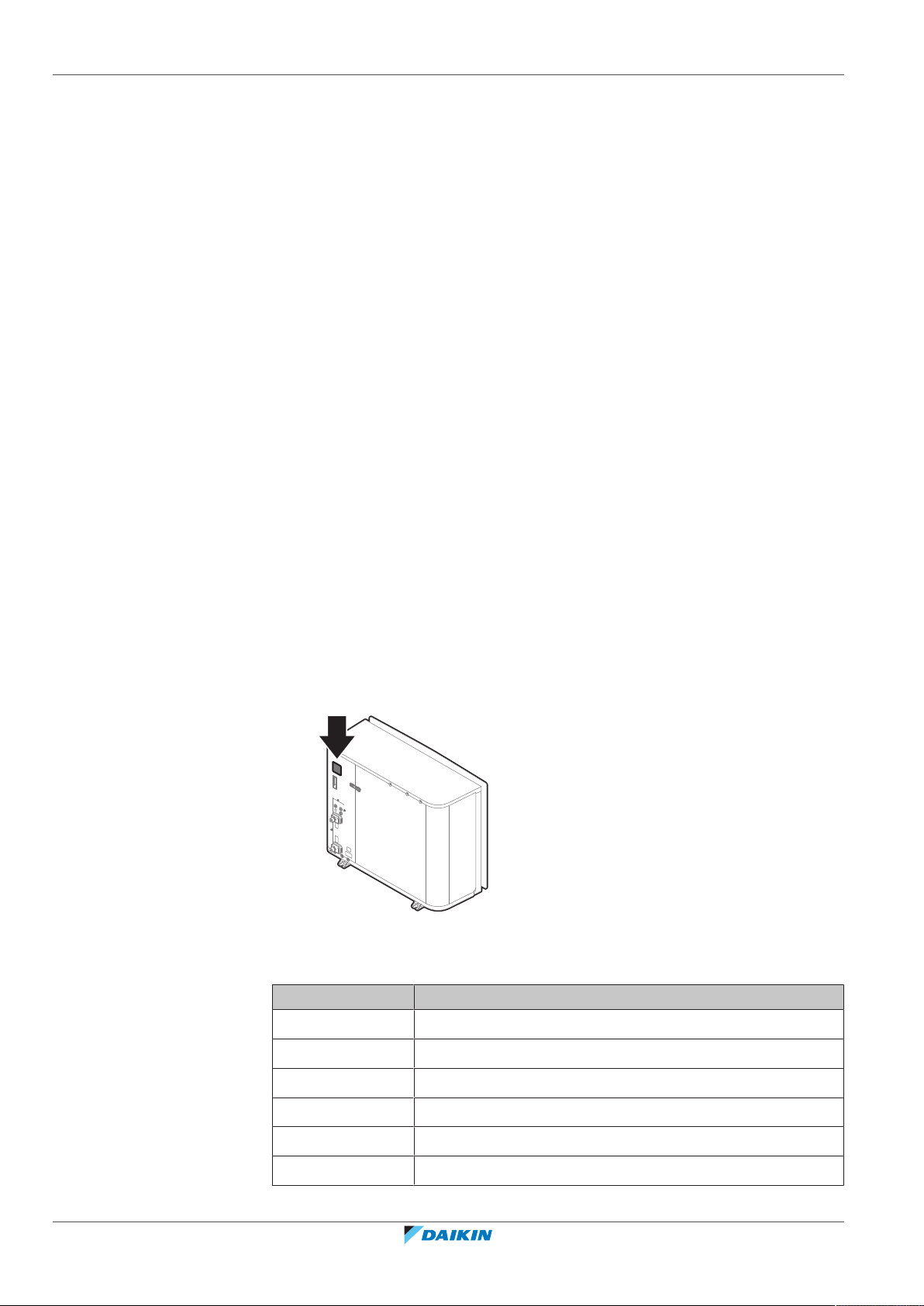

5.2.1 Identifikationsmærkat: Udendørsenhed
Sted
Modelidentifikation
Installatørvejledning
26
Eksempel: EPRA14DAV3
Kode Forklaring
EP Varmepumpe som udendørs del til europæisk hydrosplit-par
R Høj vandtemperatur – omgivende zone 2 (se driftsområde)
A Kølemiddel R32
14 Kapacitetsklasse
DA Model serie
V3 Strømforsyning
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 27
5.2.2 Identifikationsmærkat: Indendørsenhed
Sted
Modelidentifikation
Eksempel: ETBH16EF6V
Kode Beskrivelse
E Europæisk model
TB Vægmonteret hydrosplit-enhed med separat tank
H H=Kun opvarmning
X=Opvarmning/køling
16 Kapacitetsklasse
5 | Om enheden og tilbehør
EF Model serie
6V Ekstravarmer-model
5.3 Kombination af enheder og muligheder
INFORMATION
Visse indstillinger er muligvis IKKE tilgængelige i dit land.
5.3.1 Mulige kombinationer af indendørsenhed og udendørsenhed
Indendørsenhed Udendørsenhed
EPRA14 EPRA16 EPRA18
ETBH/X16 O O O
5.3.2 Mulige kombinationer af indendørsenhed og varmtvandstank til boligen
Kombinationstabel
Indendørsenhe
d
EKHWS*D* EKHWSU*D* EKHWP Tredjepartstan
ETBH/X O O O O
(a)
Ved brug af en tredjepartstank skal det sikres, at den overholder minimumskravene (se
"Krav for tredjepartstanke"[427]).
Varmtvandstank til boligen
k
(a)
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Krav for tredjepartstanke
I tilfælde af en tredjepartstank, skal tanken overholde følgende krav:
▪ Tankens varmevekslerspole er ≥1,05m².
▪ Tanktermistoren skal placeres over varmevekslerspolen.
Installatørvejledning
27
Page 28
5 | Om enheden og tilbehør
▪ Hjælpevarmeren skal placeres over varmevekslerspolen.
5.3.3 Muligt tilbehør til udendørsenheden
Monteringsstativ (EKMST1, EKMST2)
I koldere områder, hvor der kan forekomme kraftigt snefald, anbefales det at
installere udendørsenheden på en monteringsramme. Brug en af følgende
modeller:
▪ EKMST1 med flangefødder: til installation af udendørsenheden på et
BEMÆRK
Ydeevne. Data om ydeevne for tredjepartstanke KAN IKKE tilbydes, og ydeevne KAN
IKKE garanteres.
BEMÆRK
Konfiguration. Konfigurationen af en tredjepartstank afhænger af størrelsen på
tankens varmevekslerspole. Yderligere oplysninger kan findes i "Varmt vand til
boligen"[4192].
betonfundament, hvor det er tilladt at bore.
▪ EKMST2 med gummifødder: til installation af udendørsenheden på fundamenter,
hvor boring ikke er tilladt eller mulig, f.eks. flade tage eller fortove.
Se installationsvejledningen til monteringsstativet for at få installationsanvisninger.
5.3.4 Muligt tilbehør til indendørsenheden
Ledningsbaserede multizone-betjeningsanordninger
Du kan tilslutte følgende ledningsbaserede multizone-betjeningsanordninger:
▪ Multizone-basisenhed 230V (EKWUFHTA1V3)
▪ Digital termostat 230V (EKWCTRDI1V3)
▪ Analog termostat 230V (EKWCTRAN1V3)
▪ Aktuator 230V (EKWCVATR1V3)
Installationsinstruktioner findes i installationsvejledningen til
betjeningsanordningen og tillægsbogen for ekstraudstyr.
Rumtermostat (EKRTWA, EKRTR1)
Det er muligt at slutte en valgfri rumtermostat til indendørsenheden. Denne
termostat kan enten være ledningsforbundet (EKRTWA) eller trådløs (EKRTR1).
Installationsinstruktioner kan findes i installationsvejledningen til rumtermostaten
og i tillægsbogen om tilbehør.
Installatørvejledning
28
Fjernsensor til trådløs termostat (EKRTETS)
En fjernsensor til indendørs temperatur (EKRTETS) kan kun bruges i kombination
med den trådløse termostat (EKRTR1).
Installationsinstruktioner kan findes i installationsvejledningen til rumtermostaten
og i tillægsbogen om tilbehør.
Digitalt I/O-PCB (EKRP1HBAA)
Digitalt I/O-PCB bruges til følgende signaler:
▪ Alarm-output
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 29
5 | Om enheden og tilbehør
▪ Rumopvarmning/-afkøling med Til/FRA-udgang
▪ Skift til ekstern varmekilde
Installationsinstruktioner kan findes i installationsvejledningen til digitalt I/O-PCB
og i tillægsbogen om tilbehør.
Demand-printkort (EKRP1AHTA)
For at kunne aktivere kontrol af strømforbrug med digitale inputs skal demandprintkortet installeres.
Se installationsvejledningen til demand-printkortet og vejledningen til
ekstraudstyret vedrørende anvisninger om montering.
Ekstern indendørssensor (KRCS01-1)
Som standard bruges den interne sensor for den dedikerede komfortgrænseflade
(BRC1HHDA, der bruges som rumtermostat) som rumtemperatursensor.
Den eksterne indendørssensor kan installeres som ekstraudstyr for at måle
rumtemperaturen et andet sted.
Installationsinstruktioner kan findes i installationsvejledningen til den eksterne
indendørssensor og i tillægsbogen om tilbehør.
INFORMATION
▪ Den eksterne indendørssensor kan kun bruges, hvis brugergrænsefladen er
konfigureret med rumtermostatfunktionen.
▪ Du kan kun tilslutte enten den eksterne indendørssensor eller den eksterne
udendørssensor.
Ekstern udendørssensor (EKRSCA1)
Sensoren i udendørsenheden bruges som standard til at måle
udendørstemperaturen.
Den eksterne udendørsenhed kan installeres som ekstraudstyr til at måle
udendørstemperaturen et andet sted (f.eks. for at undgå direkte sollys), så
systemet fungerer bedre.
Installationsinstruktioner kan findes i installationsvejledningen til den eksterne
udendørssensor og i tillægsbogen om tilbehør.
INFORMATION
Du kan kun tilslutte enten den eksterne indendørssensor eller den eksterne
udendørssensor.
PC-kabel (EKPCCAB4)
Pc-kablet forbinder indendørsenhedens elboks med en pc. Det giver mulighed for
at opdatere softwaren i indendørsenheden.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Se installationsvejledningen til pc-kablet for at få installationsinstruktioner.
Varmepumpekonvektor (FWXV)
Til rumopvarmning/-køling er det muligt at benytte følgende
varmepumpekonvektorer:
▪ FWXV: gulvstående model
▪ FWXT: vægmonteret model
▪ FWXM: skjult model
Installationsvejledning kan findes i:
Installatørvejledning
29
Page 30
5 | Om enheden og tilbehør
▪ Installationsvejledningen til varmepumpekonvektoren
▪ Installationsvejledningen til varmepumpekonvektorernes tilbehør
▪ Tillægsbogen om tilbehør
WLAN-modul (BRP069A71)
En WLAN-kassette (der skal tilsluttesMMI) leveres som tilbehør til
indendørsenheden. Alternativt (f.eks. i tilfælde af svag signalstyrke) kan du
installere det valgfri trådløse LAN-modulBRP069A71.
Installationsinstruktioner findes i installationsvejledningen til WLAN-modulet og
tillægsbogen for ekstraudstyr.
Universel, central styreenhed (EKCC8-W)
Styreenhed til kaskadestyring.
Bizonesæt (EKMIKPOA eller EKMIKPHA)
Du kan installere et bi-zonesæt som tilbehør.
Se installationsvejledningen til bi-zonesættet for at få installationsanvisninger.
Se også:
▪ "6.2.3Flere rum –ToLWT-zoner"[443]
▪ "Bizonesæt"[4217]
Tilslutningssæt til tredjepartstank (EKHY3PART)
Kræves ved tilslutning af en tredjepartstank til systemet.
Indeholder en termomodstand og en 3-vejsventil.
Se installationsvejledningen til tilslutningssættet for at få installationsanvisninger.
Tilslutningssæt til tredjepartstank med indbygget termostat (EKHY3PART2)
Sæt til tilslutning af en tredjepartstank med indbygget termostat til systemet.
Sættet konverterer et termostatkrav fra tanken til et krav om varmt vand til bolig til
indendørsenheden.
Konverteringssæt (EKHBCONV eller højere)
Brug konverteringssættet til at konvertere en model, som kun leverer opvarmning,
til en reversibel model.
Se installationsvejledningen til konverteringssættet for at få
installationsanvisninger.
Varmtvandstank til boligen
Til levering af varmt vand til boligen kan der tilsluttes en varmtvandstank til den
vægmonterede indendørsenhed.
Installatørvejledning
30
Følgende varmtvandstanke til boligen kan fås:
Tank Bemærkning
Tank af rustfrit stål (standard):
Inklusive hjælpevarmer
▪ EKHWS150D3V3
▪ EKHWS180D3V3
▪ EKHWS200D3V3
▪ EKHWS250D3V3
▪ EKHWS300D3V3
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 31
5 | Om enheden og tilbehør
Tank Bemærkning
Tank af rustfrit stål (+ komponenter):
▪ EKHWSU150D3V3
▪ EKHWSU180D3V3
▪ EKHWSU200D3V3
Inklusive:
▪ Hjælpevarmer
▪ Komponenter for at overholde det
engelske bygningsreglement G3.
▪ EKHWSU250D3V3
▪ EKHWSU300D3V3
Polypropylentank:
▪ EKHWP300B
▪ EKHWP500B
Tank med afløbssolsystem.
For disse tanke skal
hjælpevarmertilbehøret (EKBH3S)
installeres.
Polypropylentank:
▪ EKHWP300PB
▪ EKHWP500PB
Tank med solsystem under tryk.
For disse tanke skal
hjælpevarmertilbehøret (EKBH3S)
installeres.
Installationsinstruktioner kan findes i installationsvejledningen til
varmtvandstanken til boligen og i tillægsbogen om tilbehør.
Dedikeret komfortgrænseflade (BRC1HHDA) brugt som rumtermostat
▪ Komfortgrænsefladen (HCI), der bruges som rumtermostat, kan kun bruges
sammen med brugergrænsefladen, der er sluttet til indendørsenheden.
▪ Når komfortgrænsefladen (HCI) anvendes som rumtermostat, skal den installeres
i det rum, som du ønsker at styre.
Installationsinstruktioner kan findes i installations- og betjeningsvejledningen til
komfortgrænsefladen (HCI) som rumtermostat og i tillægsbogen om tilbehør.
Smart grid-relæsæt (EKRELSG)
Installation af det valgfri Smart grid-relækit er påkrævet i tilfælde af Smart gridkontakter med høj spænding (EKRELSG).
Installationsinstruktioner kan findes i "9.3.11 Sådan tilsluttes et Smart
Grid"[4124].
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
31
Page 32
6 | Anvendelsesretningslinjer
6 Anvendelsesretningslinjer
I dette kapitel
6.1 Oversigt: Anvendelsesretningslinjer....................................................................................................................................... 32
6.2 Opsætning af rumopvarmnings-/kølesystemet..................................................................................................................... 33
6.3 Opsætning af en hjælpevarmekilde til rumopvarmning........................................................................................................ 48
6.4 Opsætning af varmtvandstanken til boligen.......................................................................................................................... 51
6.5 Opsætning af energimålingen................................................................................................................................................ 55
6.6 Opsætning af styring af strømforbruget ................................................................................................................................ 59
6.7 Opsætning af en ekstern temperatursensor ......................................................................................................................... 64
INFORMATION
Køling gælder kun ved:
▪ Reversible modeller
▪ Modeller udelukkende med opvarmning + konverteringssæt (EKHBCONV*)
6.2.1 Enkelt rum .............................................................................................................................................................. 34
6.2.2 Flere rum –Én LWT-zone....................................................................................................................................... 38
6.2.3 Flere rum –ToLWT-zoner ..................................................................................................................................... 43
6.4.1 Systemlayout –selvstændig DHW-tank................................................................................................................. 51
6.4.2 Valg af mængde og ønsket temperatur for DHW-tanken ..................................................................................... 51
6.4.3 Opsætning og konfiguration –DHW-tank ............................................................................................................. 53
6.4.4 DHW-pumpe til øjeblikkeligt varmt vand .............................................................................................................. 53
6.4.5 DHW-pumpe til desinfektion ................................................................................................................................. 54
6.4.6 DHW-pumpe til forvarmning af tank ..................................................................................................................... 55
6.5.1 Produceret varme .................................................................................................................................................. 56
6.5.2 Forbrugt energi ...................................................................................................................................................... 56
6.5.3 Strømforsyning med normal kWh-sats.................................................................................................................. 57
6.5.4 Strømforsyning med foretrukken kWh-sats .......................................................................................................... 58
6.6.1 Permanent strømbegrænsning.............................................................................................................................. 60
6.6.2 Strømbegrænsning aktiveret af digitale indgange ................................................................................................ 61
6.6.3 Strømbegrænsningsproces .................................................................................................................................... 62
6.6.4 BBR16 effektgrænse............................................................................................................................................... 63
6.1 Oversigt: Anvendelsesretningslinjer
Formålet med anvendelsesretningslinjerne er at give et overblik over mulighederne
medvarmepumpesystemet.
BEMÆRK
▪ Illustrationerne i anvendelsesretningslinjerne er kun til reference og må IKKE
bruges som detaljerede hydraulikdiagrammer. Detaljeret
hydraulikdimensionering og afbalancering er IKKE vist og er installatørens ansvar.
▪ Yderligere oplysninger om konfigurationsindstillingerne til optimering af
varmepumpedriften kan findes i "10Konfiguration"[4130].
Dette kapitel indeholder anvendelsesretningslinjer for:
▪ Opsætning af rumopvarmnings-/kølesystemet
▪ Opsætning af en hjælpevarmekilde til rumopvarmning
▪ Opsætning af varmtvandstanken til boligen
▪ Opsætning af energimålingen
▪ Opsætning af styring af strømforbruget
▪ Opsætning af en ekstern temperatursensor
Installatørvejledning
32
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 33
6 | Anvendelsesretningslinjer
BEMÆRK
Visse typer af blæserspoleenheder – i dette dokument kaldet
"varmepumpekonvektorer"–kan modtage input fra indendørsenhedens driftstilstand
(køling eller opvarmning X2M/3 og X2M/4) og/eller sende output fra
varmepumpekonvektorens termostat-tilstand (hovedzone: X2M/30 og X2M/35;
ekstra zone: X2M/30 og X2M/35a).
Anvendelsesretningslinjerne viser muligheden for at modtage eller sende via digital
indgang/udgang. Disse funktioner kan kun anvendes, hvis varmepumpekonvektoren
har sådanne funktioner, og signalerne opfylder følgende krav:
▪ Udgang for indendørsenhed (indgang til varmepumpekonvektor): køle-/
opvarmningssignal=230V (køling=230V, opvarmning=0V).
▪ Indgang til indendørsenhed (udgang fra varmepumpekonvektor): Termostat TIL/
FRA signal=spændingsfri kontakt (lukket kontakt=termo TIL, åben kontakt=termo
FRA).
6.2 Opsætning af rumopvarmnings-/kølesystemet
Varmepumpesystemetleverer afgangsvand til varme-emittere i et eller flere rum.
Systemet giver stor fleksibilitet ved styring af temperaturen i hvert rum, så derfor
skal du først overveje følgende:
▪ Hvor mange rum skal opvarmes eller køles afvarmepumpesystemet?
▪ Hvilke varme-emitter-typer bruges i hvert rum, og hvilken
afgangsvandtemperatur er de konstrueret til?
Når der er overblik over kravene til rumopvarmning/-køling, anbefaler vi at følge
nedenstående opsætningsretningslinjer.
BEMÆRK
Hvis der anvendes en ekstern rumtermostat, vil den eksterne rumtermostat styre
rumfrostsikringen. Rumfrostsikring er dog kun mulig, hvis [C.2] Rumopvarmning/-
køling=Til.
INFORMATION
Hvis der bruges en ekstern rumtermostat, og der skal være garanteret
rumfrostsikring under alle betingelser, skal du indstille Nøddrift [9.5.1] til
Automatisk.
BEMÆRK
En overtryksomløbsventil kan integreres i systemet. Vær opmærksom på, at ventilen
ikke vises i illustrationerne.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
33
Page 34
6 | Anvendelsesretningslinjer
A
B
a

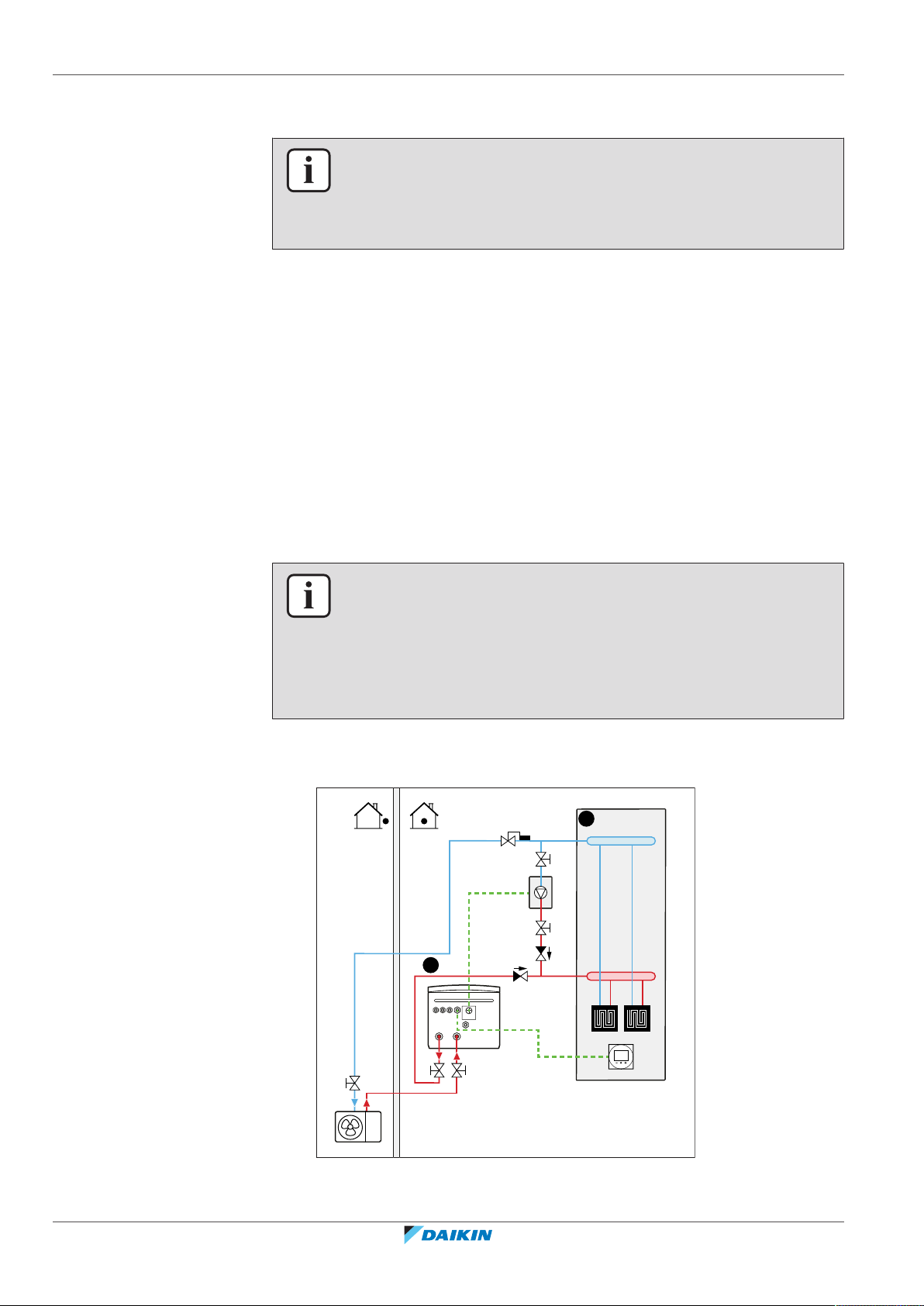

6.2.1 Enkelt rum
Gulvvarme eller radiatorer –Ledningsforbundet rumtermostat
Opsætning
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
A Hovedafgangsvandtemperaturzone
B Et enkelt rum
a Dedikeret komfortgrænseflade (BRC1HHDA bruges som rumtermostat)
- "9.2Tilslutninger til udendørsenheden"[4100]
- "9.3Tilslutninger til indendørsenheden"[4108]
▪ Gulvvarmen eller radiatorerne er tilsluttet på følgende måde:
- Varmt vand → Indendørsenhed
- Koldt vand → Udendørsenhed
▪ Rumtemperaturen styres af den dedikerede komfortgrænseflade (BRC1HHDA,
der bruges som rumtermostat).
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
2 (Rumtermostat): Enhedens drift
bestemmes ud fra den omgivende
temperatur omkring den dedikerede
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
komfortgrænseflade.
0 (Enkeltzone): Hoved
▪ #: [4.4]
▪ Kode: [7‑02]
Fordele
Installatørvejledning
34
▪ Størst mulig komfort og effektivitet. Den intelligente rumtermostatfunktion kan
øge eller reducere den ønskede udgangsvandtemperatur ud fra den faktiske
rumtemperatur (modulering). Dette medfører:
- Stabil rumtemperatur, der stemmer overens med den ønskede temperatur
(større komfort)
- Færre TIL/FRA-cykler (mindre støj, større komfort og mere effektivitet)
- Lavest mulige afgangsvandtemperatur (højere effektivitet)
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 35
▪ Nemt. Du kan nemt indstille den ønskede rumtemperatur via
a
A
B
b
brugergrænsefladen:
- Til daglig brug kan du bruge forudindstillede værdier og tidsplaner.
- Hvis du vil afvige fra det daglige behov, kan du midlertidigt tilsidesætte de
forudindstillede værdier og tidsplaner eller bruge ferietilstanden.
Gulvvarme eller radiatorer –Trådløs rumtermostat
Opsætning
6 | Anvendelsesretningslinjer
A Hovedafgangsvandtemperaturzone
B Et enkelt rum
a Modtager til trådløs ekstern rumtermostat
b Trådløs ekstern rumtermostat
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
- "9.2Tilslutninger til udendørsenheden"[4100]
- "9.3Tilslutninger til indendørsenheden"[4108]
▪ Gulvvarmen eller radiatorerne er tilsluttet på følgende måde:
- Varmt vand → Indendørsenhed
- Koldt vand → Udendørsenhed
▪ Rumtemperaturen styres af den trådløse eksterne rumtermostat (ekstraudstyr
EKRTR1).
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
1 (Ekstern rumtermostat):
Enhedens drift bestemmes af den
eksterne termostat.
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
0 (Enkeltzone): Hoved
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
▪ #: [4.4]
▪ Kode: [7‑02]
Ekstern rumtermostat til hovedzonen:
▪ #: [2.A]
▪ Kode: [C‑05]
1 (1 kontakt): Når den anvendte
eksterne rumtermostat eller
varmepumpekonvektor kun kan sende
en termo TIL/FRA-tilstand. Ingen
adskillelse mellem opvarmnings- og
kølebehov.
Installatørvejledning
35
Page 36
6 | Anvendelsesretningslinjer
A
B
a
Fordele
▪ Trådløst. Den eksterne Daikin rumtermostat fås i en trådløs version.
▪ Effektivitet. Selvom den eksterne rumtermostat kun sender TIL/FRA-signaler, er
den konstrueret specielt til varmepumpesystemet.
▪ Komfort. I tilfælde af gulvvarme forhindrer den trådløse eksterne rumtermostat
kondensdannelse på gulvet i forbindelse med køling ved at måle rummets
luftfugtighed.
Varmepumpekonvektorer
Opsætning
A Hovedafgangsvandtemperaturzone
B Et enkelt rum
a Varmepumpekonvektorer (+ styreenheder)
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
- "9.2Tilslutninger til udendørsenheden"[4100]
- "9.3Tilslutninger til indendørsenheden"[4108]
▪ Varmepumpekonvektorne er tilsluttet på følgende måde:
- Varmt vand → Indendørsenhed
- Koldt vand → Udendørsenhed
▪ Den ønskede rumtemperatur indstilles via varmepumpekonvektorernes
styreenhed. Der er forskellige mulige styreenheder og opsætninger for
varmepumpekonvektorerne. Yderligere oplysninger kan findes på:
- Installationsvejledningen til varmepumpekonvektorerne
- Installationsvejledningen til varmepumpekonvektorernes tilbehør
- Tillægsbogen om tilbehør
▪ Rumopvarmnings-/kølingssignalet sendes til en digital indgang på
indendørsenheden (X2M/35 og X2M/30).
▪ Rumdriftstilstanden sendes til varmepumpekonvektorerne via en digital udgang
på indendørsenheden (X2M/4og X2M/3).
Installatørvejledning
36
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 37
Konfiguration
A
M1
B
a
6 | Anvendelsesretningslinjer
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
▪ #: [4.4]
▪ Kode: [7‑02]
Ekstern rumtermostat til hovedzonen:
▪ #: [2.A]
▪ Kode: [C‑05]
Fordele
▪ Køling. Varmepumpekonvektoren giver ud over opvarmningskapacitet også en
fremragende kølingskapacitet.
▪ Effektivitet. Optimal energieffektivitet på grund af sammenkædningsfunktionen.
▪ Elegant.
Kombination: Gulvvarme+varmepumpekonvektorer
1 (Ekstern rumtermostat):
Enhedens drift bestemmes af den
eksterne termostat.
0 (Enkeltzone): Hoved
1 (1 kontakt): Når den anvendte
eksterne rumtermostat eller
varmepumpekonvektor kun kan sende
en termo TIL/FRA-tilstand. Ingen
adskillelse mellem opvarmnings- og
kølebehov.
▪ Rumopvarmning opnås via:
- Gulvvarme
- Varmepumpekonvektorer
▪ Rumkøling opnås kun via varmepumpekonvektorerne. Gulvvarmen afbrydes via
spærreventilen.
Opsætning
A Hovedafgangsvandtemperaturzone
B Et enkelt rum
a Varmepumpekonvektorer (+ styreenheder)
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
- "9.2Tilslutninger til udendørsenheden"[4100]
- "9.3Tilslutninger til indendørsenheden"[4108]
Installatørvejledning
37
Page 38
6 | Anvendelsesretningslinjer
▪ Varmepumpekonvektorne er tilsluttet på følgende måde:
- Varmt vand → Indendørsenhed
- Koldt vand → Udendørsenhed
▪ Der installeres en spærreventil (medfølger ikke) før gulvvarmen for at undgå
kondensdannelse på gulvet under køling.
▪ Den ønskede rumtemperatur indstilles via varmepumpekonvektorernes
styreenhed. Der er forskellige mulige styreenheder og opsætninger for
varmepumpekonvektorerne. Yderligere oplysninger kan findes på:
- Installationsvejledningen til varmepumpekonvektorerne
- Installationsvejledningen til varmepumpekonvektorernes tilbehør
- Tillægsbogen om tilbehør
▪ Rumopvarmnings-/kølingssignalet sendes til en digital indgang på
indendørsenheden (X2M/35 og X2M/30).
▪ Rumdriftstilstanden sendes via en digital udgang (X2M/4 og X2M/3) på
indendørsenheden til:
- Varmepumpekonvektorer
- Spærreventil
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
1 (Ekstern rumtermostat):
Enhedens drift bestemmes af den
eksterne termostat.
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
0 (Enkeltzone): Hoved
▪ #: [4.4]
▪ Kode: [7‑02]
Ekstern rumtermostat til hovedzonen:
▪ #: [2.A]
1 (1 kontakt): Når den anvendte
eksterne rumtermostat eller
varmepumpekonvektor kun kan sende
▪ Kode: [C‑05]
en termo TIL/FRA-tilstand. Ingen
adskillelse mellem opvarmnings- og
kølebehov.
Fordele
▪ Køling. Varmepumpekonvektorerne giver opvarmningskapacitet også en
fremragende kølingskapacitet.
▪ Effektivitet. Gulvvarme har den bedste ydeevne med varmepumpesystemet.
6.2.2 Flere rum –Én LWT-zone
Installatørvejledning
38
▪ Komfort. Kombinationen af de to varme-emitter-typer giver:
- Fremragende varmekomfort ved gulvvarme
- Fremragende kølekomfort ved brug af varmepumpekonvektorer
Hvis der kun er brug for én afgangsvandtemperaturzone, fordi alle varme-emittere
er konstrueret til samme afgangsvandtemperatur, er det IKKE nødvendigt at bruge
en blandeventilstation (omkostningseffektivt).
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 39
Eksempel: Hvis varmepumpesystemet bruges til at opvarme en etage, hvor alle
T
B C
a
A
rummene har de samme varme-emittere.
Gulvvarme eller radiatorer –Termostatstyrede ventiler
Hvis der opvarmes rum med gulvvarme eller radiatorer, er det meget almindeligt at
styre temperaturen i hovedrummet vha. en termostat (dette kan enten være den
dedikerede komfortgrænseflade (BRC1HHDA) eller en ekstern rumtermostat),
mens de andre rum styres af såkaldte termostatstyrede ventiler, der åbnes eller
lukkes afhængigt af rumtemperaturen.
Opsætning
6 | Anvendelsesretningslinjer
A Hovedafgangsvandtemperaturzone
B Rum 1
C Rum 2
a Dedikeret komfortgrænseflade (BRC1HHDA bruges som rumtermostat)
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
- "9.2Tilslutninger til udendørsenheden"[4100]
- "9.3Tilslutninger til indendørsenheden"[4108]
▪ Gulvvarmen i hovedrummet er tilsluttet på følgende måde:
- Varmt vand → Indendørsenhed
- Koldt vand → Udendørsenhed
▪ Rumtemperaturen i hovedrummet styres af den dedikerede komfortgrænseflade
(BRC1HHDA, der bruges som rumtermostat).
▪ Der installeres en termostatstyret ventil før gulvvarmen i hvert af de andre rum.
INFORMATION
Vær opmærksom på situationer, hvor hovedrummet kan opvarmes af en anden
varmekilde. Eksempel: Kaminer.
Konfiguration
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
▪ Kode: [C‑07]
2 (Rumtermostat): Enhedens drift
bestemmes ud fra den omgivende
temperatur omkring den dedikerede
komfortgrænseflade.
Installatørvejledning
39
Page 40
6 | Anvendelsesretningslinjer
M1
M2
CB
a
b
a
A
Indstilling Værdi
Antal vandtemperaturzoner:
0 (Enkeltzone): Hoved
▪ #: [4.4]
▪ Kode: [7‑02]
Fordele
▪ Nemt. Samme installation som ved ét rum, men med termostatstyrede ventiler.
Gulvvarme eller radiatorer –Flere eksterne rumtermostater
Opsætning
A Hovedafgangsvandtemperaturzone
B Rum 1
C Rum 2
a Ekstern rumtermostat
b Omløbsventil
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
- "9.2Tilslutninger til udendørsenheden"[4100]
- "9.3Tilslutninger til indendørsenheden"[4108]
▪ For hvert rum installeres der en spærreventil (medfølger ikke) for at undgå
forsyning af afgangsvand, når der ikke er brug for opvarmning eller køling.
▪ Der skal installeres en omløbsventil for at muliggøre recirkulation af vand, når
alle spærreventiler er lukket. For at sikre pålidelig drift skal der som minimum
være et vandflow som beskrevet i tabellen "Sådan kontrolleres vandvolumen og
flowhastighed" i "8.1Forberedelse af vandrør"[483].
▪ Den brugergrænseflade, der er integreret i indendørsenheden, bestemmer
rumdriftstilstanden. Bemærk, at driftstilstanden for hver rumtermostat skal
indstilles, så den stemmer overens med indendørsenheden.
▪ Rumtermostaterne er tilsluttet spærreventilerne, men behøver IKKE at være
tilsluttet indendørsenheden. Indendørsenheden tilfører afgangsvand hele tiden,
og det er muligt at programmere en tidsplan for afgangsvandet.
Installatørvejledning
40
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
0 (Afgangsvand): Enhedens drift
bestemmes ud fra
afgangsvandtemperaturen.
▪ Kode: [C‑07]
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 41
6 | Anvendelsesretningslinjer
a a
B C
A
Indstilling Værdi
Antal vandtemperaturzoner:
▪ #: [4.4]
▪ Kode: [7‑02]
Fordele
Sammenlignet med gulvvarme eller radiatorer for ét rum:
▪ Komfort. Det er muligt at indstille den ønskede rumtemperatur, herunder
tidsplaner, for hvert rum via rumtermostaterne.
Varmepumpekonvektorer – Flere rum
Opsætning
0 (Enkeltzone): Hoved
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
▪ Den ønskede rumtemperatur indstilles via varmepumpekonvektorernes
▪ Den brugergrænseflade, der er integreret i indendørsenheden, bestemmer
▪ Opvarmnings- eller kølingssignalerne for hver varmepumpekonvektor tilsluttes
A Hovedafgangsvandtemperaturzone
B Rum 1
C Rum 2
a Varmepumpekonvektorer (+ styreenheder)
enheden under:
- "9.2Tilslutninger til udendørsenheden"[4100]
- "9.3Tilslutninger til indendørsenheden"[4108]
styreenhed. Der er forskellige mulige styreenheder og opsætninger for
varmepumpekonvektorerne. Yderligere oplysninger kan findes på:
- Installationsvejledningen til varmepumpekonvektorerne
- Installationsvejledningen til varmepumpekonvektorernes tilbehør
- Tillægsbogen om tilbehør
rumdriftstilstanden.
parallelt med den digitale indgang på indendørsenheden (X2M/35og X2M/30).
Indendørsenheden tilfører kun afgangsvandtemperatur, hvis der er behov for
det.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
INFORMATION
For at opnå større komfort og bedre ydelse anbefaler vi at installere det valgfri
ventilsæt EKVKHPC på hver varmepumpekonvektor.
Installatørvejledning
41
Page 42
6 | Anvendelsesretningslinjer
b
B C
A
M1
a
M1
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
1 (Ekstern rumtermostat):
Enhedens drift bestemmes af den
eksterne termostat.
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
0 (Enkeltzone): Hoved
▪ #: [4.4]
▪ Kode: [7‑02]
Fordele
Sammenlignet medvarmepumpekonvektorer for ét rum:
▪ Komfort. Det er muligt at indstille den ønskede rumtemperatur, herunder
tidsplaner, for hvert rum via varmepumpekonvektorernesfjernbetjening.
Kombination: Gulvvarme+varmepumpekonvektorer – flere rum
Opsætning
A Hovedafgangsvandtemperaturzone
B Rum 1
C Rum 2
a Ekstern rumtermostat
b Varmepumpekonvektorer (+ styreenheder)
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
- "9.2Tilslutninger til udendørsenheden"[4100]
- "9.3Tilslutninger til indendørsenheden"[4108]
▪ For hvert rum med varmepumpekonvektorer: Varmepumpekonvektorerne er
tilsluttet på følgende måde:
- Varmt vand → Indendørsenhed
- Koldt vand → Udendørsenhed
▪ For hvert rum med gulvvarme: Der installeres to spærreventiler (medfølger ikke)
før gulvvarmen:
- En spærreventil til at forhindre varmtvandsforsyning, hvis der ikke er noget
varmebehov i rummet
- En spærreventil til at forhindre kondensdannelse på gulvet under køling af
rummene med varmepumpekonvektorer.
Installatørvejledning
42
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 43
6 | Anvendelsesretningslinjer
▪ For hvert rum med varmepumpekonvektorer: Den ønskede rumtemperatur
indstilles via varmepumpekonvektorernes styreenhed. Der er forskellige mulige
styreenheder og opsætninger for varmepumpekonvektorerne. Yderligere
oplysninger kan findes på:
- Installationsvejledningen til varmepumpekonvektorerne
- Installationsvejledningen til varmepumpekonvektorernes tilbehør
- Tillægsbogen om tilbehør
▪ For hvert rum med gulvvarme: Den ønskede rumtemperatur indstilles via den
eksterne rumtermostat (ledningsforbundet eller trådløs).
▪ Den brugergrænseflade, der er integreret i indendørsenheden, bestemmer
rumdriftstilstanden. Bemærk, at driftstilstanden for hver ekstern rumtermostat
og styreenhed til varmepumpekonvektorerne skal indstilles, så den stemmer
overens med indendørsenheden.
INFORMATION
For at opnå større komfort og bedre ydelse anbefaler vi at installere det valgfri
ventilsæt EKVKHPC på hver varmepumpekonvektor.
Konfiguration
Enhedstemperaturstyring:
▪ #: [2.9]
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
▪ #: [4.4]
▪ Kode: [7‑02]
6.2.3 Flere rum –ToLWT-zoner
Hvis de valgte varme-emittere for hvert rum er konstrueret til forskellige
afgangsvandtemperaturer, kan du bruge forskellige afgangsvandtemperaturzoner
(maksimum 2).
I dette dokument:
▪ Hovedzone = Zone med den laveste designtemperatur ved opvarmning og den
højeste designtemperatur ved køling
▪ Ekstrazone=zone med den højeste designtemperatur ved opvarmning og den
laveste designtemperatur ved køling
Indstilling Værdi
0 (Afgangsvand): Enhedens drift
bestemmes ud fra
afgangsvandtemperaturen.
0 (Enkeltzone): Hoved
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
FORSIGTIG
Hvis der er mere end én afgangsvandzone, skal du ALTID installere en
blandeventilstation i hovedzonen for at reducere (ved opvarmning)/øge (ved køling)
afgangsvandtemperaturen, når der er behov for det i den ekstra zone.
Typisk eksempel:
Installatørvejledning
43
Page 44
6 | Anvendelsesretningslinjer
f
E
D
b
c
g
d
B C
aa
e
A
f
E
D
b
c
g
d
B C
aa
e
h
A
Dagligstue (hovedzone) Gulvvarme:
Soveværelser (ekstra zone) Varmepumpekonvektorer:
Opsætning
Der er tre mulige varianter af bizonesæt:
1 System uden hydraulisk udskiller:
Rum (zone) Varme-emittere: Designtemperatur
▪ Ved opvarmning: 35°C
▪ Ved køling
(a)
: 20°C (kun opfriskende,
decideret køling er ikke tilladt)
▪ Ved opvarmning: 45°C
▪ Ved køling: 12°C
(a)
I køletilstand er det muligt at tillade gulvvarmen (hovedzone) at levere opfriskning (ikke
decideret køling) eller IKKE tillade det. Se opsætningen nedenfor.
2 System med hydraulisk udskiller til hovedzone:
3 System med hydraulisk udskiller til begge zoner:
Til dette system kræves en direkte pumpe til den ekstra zone.
Installatørvejledning
44
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 45
6 | Anvendelsesretningslinjer
f
E
D
b
c
g
d
B C
aa
e
h
A
i
A Ekstra afgangsvandtemperaturzone
B Rum 1
C Rum 2
D Hovedafgangsvandtemperaturzone
E Rum 3
a Varmepumpekonvektorer (+ styreenheder)
b Dedikeret komfortgrænseflade (BRC1HHDA bruges som rumtermostat)
c Blandeventilstation
d Trykreguleringsventil (medfølger ikke)
e Sikkerhedstermostat (medfølger ikke)
f Styreboks til bizonesæt (EKMIKPOA)
g Omløbsventil
h Hydraulisk udskiller (afbalanceringsbeholder)
i Direkte pumpe (til ekstra zone) (f.eks. ublandet pumpegruppe EKMIKHUA)
INFORMATION
Der skal være en trykreguleringsventil før blandeventilstationen. Den skal garantere
korrekt vandflowbalance mellem hovedafgangsvandtemperaturzonen og den ekstra
afgangsvandtemperaturzone i forhold til den krævede kapacitet for begge
vandtemperaturzoner.
▪ Der skal installeres en omløbsventil for at muliggøre recirkulation af vand, når
alle spærreventiler er lukket. For at sikre pålidelig drift skal der som minimum
være et vandflow som beskrevet i tabellen "Sådan kontrolleres vandvolumen og
flowhastighed" i "8.1Forberedelse af vandrør"[483].
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
45
Page 46
6 | Anvendelsesretningslinjer
▪ For hovedzonen:
- Blandeventilstationen (inklusive pumpe + blandeventil) installeres før
- Blandeventilstationen styres af styreenheden til bizonesæt (EKMIKPOA) baseret
- Rumtemperaturen styres af den dedikerede komfortgrænseflade (BRC1HHDA,
- Sørg for, at der er mulighed for vandcirkulation i hovedzonen, når
- I køletilstand er det muligt at tillade gulvvarmen (hovedzone) at levere
gulvvarmen.
på rummets varmeanmodning.
der bruges som rumtermostat).
spærreventilerne er lukkede
opfriskning (ikke decideret køling) eller IKKE tillade det.
Hvis tilladt:
Monter IKKE en spærreventil.
Indstil [F-0C]=0 for at aktivere kontrolpunktskærmen for [2] Hovedzone og [1]
Rum.
Indstil IKKE afgangsvandtemperaturen i hovedzonen for lavt (typisk: 20°C)
Hvis det IKKE er tilladt, skal der installeres en spærreventil (medfølger ikke),
som skal tilsluttes til X2M/21 og X2M/28 for en normal åben ventil og X2M/21
og X2M/29 for en normal lukket ventil.
▪ For den ekstra zone:
- Varmepumpekonvektorerne er tilsluttet på følgende måde: Varmt vand →
Indendørsenhed; Koldt vand → Udendørsenhed
- Den ønskede rumtemperatur indstilles via varmepumpekonvektorernes
styreenhed. Der er forskellige mulige styreenheder og opsætninger for
varmepumpekonvektorerne. Yderligere oplysninger kan findes på:
Installationsvejledningen til varmepumpekonvektorerne
Installationsvejledningen til varmepumpekonvektorernes tilbehør
Tillægsbogen om tilbehør
- Opvarmnings- eller kølingssignalerne for hver varmepumpekonvektortilsluttes
parallelt med den digitale indgang på indendørsenheden (X2M/35a og
X2M/30). Indendørsenheden tilfører kun den ønskede
udgangsvandtemperatur, hvis der er behov for det.
▪ Den brugergrænseflade, der er integreret i indendørsenheden, bestemmer
rumdriftstilstanden. Bemærk, at driftstilstanden for hver styreenhed til
varmepumpekonvektorerne skal indstilles, så den stemmer overens med
indendørsenheden.
Konfiguration
Indstilling Værdi
Installatørvejledning
46
Enhedstemperaturstyring:
▪ #: [2.9]
▪ Kode: [C‑07]
2 (Rumtermostat): Enhedens drift
bestemmes ud fra den omgivende
temperatur omkring den dedikerede
komfortgrænseflade.
Bemærk:
▪ Hovedrum = dedikeret
komfortgrænseflade anvendt som
rumtermostat-funktionalitet
▪ Andre rum = ekstern rumtermostat
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 47
6 | Anvendelsesretningslinjer
Indstilling Værdi
Antal vandtemperaturzoner:
▪ #: [4.4]
▪ Kode: [7‑02]
For varmepumpekonvektorer:
Ekstern rumtermostat til den ekstra
zone:
▪ #: [3.A]
▪ Kode: [C‑06]
Bizonesæt installeret:
▪ #: [9.P.1]
▪ Kode: [E-0B]
Bizone systemtype:
▪ #: [9.P.2]
▪ Kode: [E-0C]
1 (Dobbeltzone): Hoved+ekstra
1 (1 kontakt): Når den anvendte
eksterne rumtermostat eller
varmepumpekonvektor kun kan sende
en termo TIL/FRA-tilstand. Ingen
adskillelse mellem opvarmnings- og
kølebehov.
2 (Ja): Et bizonesæt er installeret for at
tilføje en ekstra temperaturzone.
0 (Uden hydraulisk udskiller/
ingen direkte pumpe)
1 (Med hydraulisk udskiller/
ingen direkte pumpe)
2 (Med hydraulisk udskiller/
med direkte pumpe)
(Se de 3 systemvariationer beskrevet
ovenfor)
Spærreventiludgang Indstil til at følge hovedzonens
termobehov.
Spærreventil Hvis hovedzonen skal være afbrudt i
køletilstand for at forhindre
kondensdannelse på gulvet, skal den
indstilles derefter.
Se "Bizonesæt"[4217] for flere oplysninger om konfiguration af bizonesættet.
Fordele
▪ Komfort.
- Den intelligente rumtermostatfunktion kan øge eller reducere den ønskede
udgangsvandtemperatur ud fra den faktiske rumtemperatur (modulering).
- Kombinationen af de to varme-emitter-systemer giver gulvvarmens
fremragende varmekomfort, og varmepumpekonvektorernes fremragende
kølekomfort.
▪ Effektivitet.
- Afhængigt af behovet tilfører indendørsenheden forskellig
afgangsvandtemperatur, der passer til den temperatur, de forskellige varmeemittere er konstrueret til.
- Gulvvarme har den bedste ydeevne med varmepumpesystemet.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
47
Page 48
6 | Anvendelsesretningslinjer
b
c
d
c
A
B
a
b
e
6.3 Opsætning af en hjælpevarmekilde til rumopvarmning
▪ Rumopvarmning kan ske med:
- Indendørsenheden
- En hjælpekedel (medfølger ikke) tilsluttet systemet
▪ Når der er en varmeanmodning, går indendørsenheden eller hjælpekedlen i
gang. Hvilken af enhederne, der går i gang, afhænger af udendørstemperaturen
(status for skift til ekstern varmekilde). Når der gives tilladelse til hjælpekedlen,
slås rumopvarmning med indendørsenheden FRA.
▪ Bivalent drift er kun mulig, hvis:
- Rumopvarmning er slået til, og
- DHW-tankdrift er slået FRA
INFORMATION
Bivalent er kun mulig i tilfælde af 1 afgangsvandtemperaturzone med:
▪ rumtermostatstyring ELLER
▪ ekstern rumtermostatstyring.
▪ Varmt vand til boligen produceres altid af DHW-tanken, som er tilsluttet
indendørsenheden.
INFORMATION
▪ Under varmedrift af varmepumpen kører varmepumpen for at opnå den ønskede
temperatur, der er indstillet via brugergrænsefladen. Når vejrafhængig styring er
aktiv, bestemmes vandtemperaturen automatisk afhængigt af
udendørstemperaturen.
▪ Under varmedrift af hjælpekedlen kører hjælpekedlen for at opnå den ønskede
vandtemperatur, som er indstillet via hjælpekedlens styring.
Opsætning
▪ Integrer hjælpekedlen på følgende måde:
Installatørvejledning
48
A Hovedafgangsvandtemperaturzone
B Et enkelt rum
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 49
6 | Anvendelsesretningslinjer
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
a Dedikeret komfortgrænseflade (BRC1HHDA bruges som rumtermostat)
b Kontraventil (medfølger ikke)
c Spærreventil (medfølger ikke)
d Hjælpekedel (medfølger ikke)
e Aquastat-ventil (medfølger ikke)
BEMÆRK
▪ Sørg for, at hjælpekedlen og dens integration i systemet overholder gældende
lovgivning.
▪ Daikin er IKKE ansvarlig for forkerte eller usikre situationer i hjælpekedelsystemet.
▪ Kontrollér, at returvandet til varmepumpen IKKE overstiger 60°C. Det gøres på
følgende måde:
- Indstil den ønskede vandtemperatur via hjælpekedlens styreenhed til maks.
60°C.
- Installer en aquastat-ventil i varmepumpens returvandflow. Indstil aquastat-
ventilen til lukket over 60°C og til åben under 60°C.
▪ Installer kontraventiler.
▪ En ekspansionsbeholder er allerede formonteret i indendørsenheden. Men ved
bivalent drift skal du også sørge for, at der er en ekspansionsbeholder i
hjælpekedelkredsen. Ellers vil der ikke længere være nogen ekspansionsbeholder
i vandkredsløbet når bivalent drift kører, og hvis Aquastat-ventilen lukker.
▪ Installer digitalt I/O-PCB (valg EKRP1HBAA).
▪ Slut X1 og X2 (skift til ekstern varmekilde) på det digitale I/O-PCB til
hjælpekedlen. Se "9.3.8Sådan tilsluttes skift til ekstern varmekilde"[4121].
▪ Du kan finde oplysninger om opsætning af varme-emittere i "6.2Opsætning af
rumopvarmnings-/kølesystemet"[433].
Konfiguration
Via brugergrænsefladen (konfigurationsguide):
▪ Indstil brugen af et bivalent system som ekstern varmekilde.
▪ Indstil den bivalente temperatur og hysterese.
▪ Indstil driftstilstanden til kun rumopvarmning (ingen tankdrift).
Skift til ekstern varmekilde bestemt af en hjælpekontakt
▪ Kun muligt ved ekstern rumtermostatstyring OG én afgangsvandtemperaturzone
(se "6.2Opsætning af rumopvarmnings-/kølesystemet"[433]).
▪ Hjælpekontakten kan være:
- En udendørs temperaturstyret termostat
- En elektrisk tarifkontakt
- En manuelt styret kontakt
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
- …
▪ Opsætning: Tilslut følgende ledningsføring på stedet:
Installatørvejledning
49
Page 50
6 | Anvendelsesretningslinjer
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
Kontrolpunkt for hjælpegaskedel
For at forhindre tilfrysning af vandrørene, skal hjælpegaskedlen have et fast
kontrolpunkt på ≥55°C eller et vejrafhængigt kontrolpunkt ≥T
BTIKedeltermostatindgang
A Hjælpekontakt (brydende)
H Rumtermostat til opvarmningskrav (valg)
K1A Hjælperelæ til aktivering af indendørsenhed (medfølger ikke)
K2A Hjælperelæ til aktivering af kedel (medfølger ikke)
Indoor Indendørsenhed
Auto Automatisk
Boiler Kedel
BEMÆRK
▪ Kontrollér, at hjælpekontakten har tilstrækkeligt differentiale eller tidsforsinkelse
til at undgå hyppige skift mellem indendørsenheden og hjælpekedlen.
▪ Hvis hjælpekontakten er en udendørs temperaturstyret termostat, skal du
montere termostaten i skyggen, så den IKKE påvirkes eller tændes/slukkes af
direkte sollys.
▪ Hyppige skift kan forårsage korrosion af hjælpekedlen. Kontakt producenten af
hjælpekedlen for at få yderligere oplysninger.
.
min
TaUdendørstemperatur
T
min
Installatørvejledning
50
Mindste vejrafhængige kontrolpunkt for hjælpegaskedel
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 51
6.4 Opsætning af varmtvandstanken til boligen
M
b
c
a
d
6.4.1 Systemlayout –selvstændig DHW-tank
6 | Anvendelsesretningslinjer
a DHW-tank
b Koldt vand IND
c Varmt vand UD
d Motordrevet 3‑vejsventil
6.4.2 Valg af mængde og ønsket temperatur for DHW-tanken
Folk oplever vand som varmt, når dets temperatur er 40°C. Derfor udtrykkes DHWforbruget altid som tilsvarende mængde varmt vand ved 40°C. DHW-tankens
temperatur kan dog indstilles til en højere temperatur (eksempel: 53°C), som
derefter blandes med koldt vand (eksempel: 15°C).
Valg af mængde og ønsket temperatur for DHW-tanken består af:
1 Fastsættelse af DHW-forbrug (tilsvarende mængde varmt vand ved 40°C).
2 Fastsættelse af mængde og ønsket temperatur for DHW-tanken.
Fastsættelse af DHW-forbruget
Besvar følgende spørgsmål, og beregn DHW-forbruget (tilsvarende mængde varmt
vand ved 40°C) med brug af typiske vandmængder:
Spørgsmål Typisk vandmængde
Hvor mange brusebade kræves der pr.
dag?
Hvor mange bade kræves der pr. dag? 1bad=150l
Hvor meget vand kræves der til
køkkenvasken pr. dag?
1brusebad=10min.×10l/min.=100l
1vask=2min.×5l/min.=10l
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Bruges der varmt vand andre steder i
—
boligen?
Eksempel: Hvis DHW-forbruget for en familie (4 personer) pr. dag er som følger:
▪ 3 bad med bruser
▪ 1 bad
Installatørvejledning
51
Page 52
6 | Anvendelsesretningslinjer
▪ 3 fyldte køkkenvaske
Så er DHW-forbruget=(3×100l)+(1×150l)+(3×10l)=480l
Fastsættelse af mængde og ønsket temperatur for DHW-tanken
V1=V2+V2×(T2−40)/(40−T1) Hvis:
V2=V1×(40−T1)/(T2−T1) Hvis:
Formel Eksempel
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Så er V1=280l
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Så er V2=307l
V1DHW-forbrug (tilsvarende mængde varmt vand ved 40°C)
V2Påkrævet DHW-tankvolumen ved kun én opvarmning
T2DHW-tanktemperatur
T1Koldtvandstemperatur
Mulige mængder i DHW-tanken
Type Mulige mængder
Selvstændig DHW-tank ▪ 150l
▪ 180l
▪ 200l
▪ 250l
▪ 300l (polypropylentank er kompatibel
med solvarme-kit)
▪ 500l (kompatibel med solvarme-kit)
Energisparetip
▪ Hvis DHW-forbruget varierer fra dag til dag, kan du programmere en ugentlig
tidsplan med forskellige ønskede DHW-tanktemperaturer for hver dag.
▪ Jo lavere den ønskede DHW-tanktemperatur er, jo mere omkostningseffektivt er
det. Du kan sænke den ønskede DHW-tanktemperatur ved at vælge en større
DHW-tank.
▪ Selve varmepumpen kan producere varmt vand til boligen på maks. 55°C (50°C
hvis udendørstemperaturen er lav). Den elektriske modstand, der er integreret i
varmepumpen, kan øge denne temperatur. Dette bruger dog mere energi. Vi
anbefaler at indstille den ønskede DHW-tanktemperatur til under 55°C for at
undgå at bruge den elektriske modstand.
Installatørvejledning
52
▪ Jo højere udendørstemperatur, jo bedre ervarmepumpens ydelse.
- Hvis energipriserne er de samme både dag og nat, anbefaler vi at opvarme
DHW-tanken om dagen.
- Hvis energipriserne er lavere om natten, anbefaler vi at opvarme DHW-tanken
om natten.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 53
▪ Når varmepumpenproducerer varmt vand til boligen, kan den ikke opvarme et
M
b
c
a
f
d
e
rum. Hvis du skal bruge varmt vand til boligen og rumopvarmning samtidig,
anbefaler vi at producere varmt vand til boligen om natten, når der er mindre
behov for rumopvarmning.
6.4.3 Opsætning og konfiguration –DHW-tank
▪ Ved stort DHW-forbrug kan du opvarme DHW-tanken flere gange dagligt.
▪ Der kan bruges følgende energikilder til at opvarme DHW-tanken til den ønskede
temperatur for DHW-tanken:
- Varmepumpens termodynamiske cyklus
- Elektrisk hjælpevarmer
▪ Yderligere oplysninger om:
- Optimering af energiforbruget ved produktion af varmt vand til boligen, se
"10Konfiguration"[4130].
- Tilslutning af den enkeltstående DHW-tanks elektriske ledninger til
indendørsenheden kan findes i installationsvejledningen til DHW-tanken og
tillægsbogen for ekstraudstyr.
- Tilslutning af den enkeltstående DHW-tanks varmerør til indendørsenheden
kan findes i installationsvejledningen til DHW-tanken.
6 | Anvendelsesretningslinjer
6.4.4 DHW-pumpe til øjeblikkeligt varmt vand
Opsætning
▪ Ved at tilslutte en DHW-pumpe kan øjeblikkeligt varmt vand blive tilgængeligt
ved hanen.
a DHW-tank
b Koldt vand IND
c Varmtvand til boligen UD (bruser (medfølger ikke))
d DHW-pumpe (medfølger ikke)
e Recirkulationsforbindelse
f Motoriseret 3-vejsventil (medfølger)
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
▪ DHW-pumpen og installationen medfølger ikke og er installatørens ansvar. Se
"9.3.5Sådan tilsluttes varmtvandspumpen til bolig" [4118] angående elektriske
ledninger.
Installatørvejledning
53
Page 54
6 | Anvendelsesretningslinjer
M
b
c
a
d
efg
▪ Du kan finde yderligere oplysninger om tilslutning af recirkulationsforbindelsen i
installationsvejledningen for varmtvandstank til boligen.
Konfiguration
▪ Yderligere oplysninger kan findes i "10Konfiguration"[4130].
▪ Du kan programmere en tidsplan til styring af DHW-pumpen via
brugergrænsefladen. Se brugervejledningen for at få yderligere oplysninger.
6.4.5 DHW-pumpe til desinfektion
Opsætning
a DHW-tank
b Koldt vand IND
c Varmtvand til boligen UD (bruser (medfølger ikke))
d Motoriseret 3-vejsventil (medfølger)
e DHW-pumpe (medfølger ikke)
f Varmelegeme (medfølger ikke)
g Kontraventil (medfølger ikke)
▪ DHW-pumpen medfølger ikke, og installatøren har ansvar for at installere den. Se
"9.3.5Sådan tilsluttes varmtvandspumpen til bolig" [4118] angående elektriske
ledninger.
▪ Hvis den gældende lovgivning kræver en højere temperatur end det maksimale
kontrolpunkt for tank under desinfektion (se [2-03] i tabellen over
brugsstedsindstillinger), kan du tilslutte en DHW-pumpe og et varmerelement
som vist ovenfor.
▪ Hvis gældende lovgivning kræver desinfektion af vandrørene indtil
forbrugsstedet, kan du tilslutte en DHW-pumpe og et varmerelement (hvis det er
påkrævet) som vist ovenfor.
Konfiguration
Indendørsenheden kan styre DHW-pumpens drift. Yderligere oplysninger kan
findes i "10Konfiguration"[4130].
Installatørvejledning
54
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 55
6.4.6 DHW-pumpe til forvarmning af tank
M
b
c
a
d
ef
Opsætning
6 | Anvendelsesretningslinjer
a DHW-tank
b Koldt vand IND
c Varmtvand til boligen UD (bruser (medfølger ikke))
d Motordreven 3-vejsventil (medfølger ikke)
e DHW-pumpe (medfølger ikke)
f Kontraventil (medfølger ikke)
▪ DHW-pumpen medfølger ikke, og installatøren har ansvar for at installere den. Se
"9.3.5Sådan tilsluttes varmtvandspumpen til bolig" [4118] angående elektriske
ledninger.
▪ For den enkeltstående DHW-tank: Hvis der ikke er en elektrisk ekstravarmer i
rumopvarmningskredsen, skal du installere en DHW-pumpe forvarmning af
tanken.
Konfiguration
Indendørsenheden kan styre DHW-pumpens drift. Yderligere oplysninger kan
findes i "10Konfiguration"[4130].
6.5 Opsætning af energimålingen
▪ Via brugergrænsefladen er det muligt at udlæse følgende energidata:
- Produceret varme
- Forbrugt energi
▪ Energidataene kan udlæses:
- For rumopvarmning
- For rumkøling
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
- For produktion af varmt vand til boligen
▪ Energidataene kan udlæses:
- P. måned
- Pr. år
Installatørvejledning
55
Page 56
6 | Anvendelsesretningslinjer
6.5.1 Produceret varme
▪ Den producerede varme beregnes internt baseret på:
- Afgangs- og indløbsvandtemperaturen
- Flowhastigheden
- Hjælpevarmerens strømforbrug (hvis relevant) i varmtvandstanken til boligen
INFORMATION
Den beregnede producerede varme og forbrugte energi er et skøn, nøjagtigheden
kan ikke garanteres.
INFORMATION
Sensorerne, der bruges til at beregne den producerede varme, kalibreres automatisk.
INFORMATION
Hvis der er glykol i systemet ( [E-0D] = 1]), beregnes den producerede varme IKKE, og
den vises heller ikke på brugergrænsefladen.
6.5.2 Forbrugt energi
▪ Opsætning og konfiguration:
- Der kræves ikke ekstraudstyr.
- Hvis der er en hjælpevarmer i systemet, skal dens kapacitet måles
(modstandsmåling), og kapaciteten skal indstilles via brugergrænsefladen.
Eksempel: Hvis du måler en hjælpevarmermodstand på 17,1 Ω, er varmerens
kapacitet ved 230V 3100W.
Du kan bruge følgende metoder til at fastslå den forbrugte energi:
▪ Beregning
▪ Måling
INFORMATION
Du kan ikke kombinere beregning af den forbrugte energi (eksempel: for
ekstravarmer) og måling af den forbrugte energi (eksempel: for udendørsenhed).
Hvis du gør det, bliver energidataene ugyldige.
Beregning af den forbrugte energi
▪ Den forbrugte energi beregnes internt baseret på:
- Udendørsenhedens faktiske strømforsyning
Installatørvejledning
56
- Den indstillede kapacitet for ekstravarmeren og hjælpevarmeren (hvis relevant)
- Spændingen
▪ Opsætning og konfiguration: Nøjagtige energidata opnås ved at måle kapaciteten
(modstandsmåling) og indstille kapaciteten via brugergrænsefladen for:
- Ekstravarmeren (trin1 og trin2) (hvis relevant)
- Hjælpevarmeren
Måling af den forbrugte energi
▪ Foretrukken metode på grund af højere nøjagtighed.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 57
▪ Kræver eksterne strømmålere.
▪ Opsætning og konfiguration: Ved brug af elektriske strømmålere skal antal
impulser/kWh for hver strømmåler indstilles via brugergrænsefladen.
INFORMATION
Ved måling af det elektriske strømforbrug skal de elektriske strømmålere dække over
AL systemets strømforsyning.
6.5.3 Strømforsyning med normal kWh-sats
Generel regel
Det er tilstrækkeligt med en strømmåler, der dækker hele systemet.
Opsætning
Slut strømmåleren til X5M/5 og X5M/6. Se "9.3.4 Sådan tilsluttes
elmålerne"[4117].
Strømmålertype
I tilfælde af … Bruges en … strømmåler
6 | Anvendelsesretningslinjer
▪ 1-faset udendørsenhed
▪ Ekstravarmer forsynet fra et 1-faset
net (dvs. ekstravarmermodellen er
*3V eller *6V tilsluttet et 1-faset net)
▪ 3-faset udendørsenhed
▪ Ekstravarmer forsynet fra et 3-faset
net (dvs. ekstravarmermodellen er
*9W eller *6V tilsluttet et 3-faset net)
1-faset
(*3V, *6V (6V): 1N~230V)
3-faset
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
57
Page 58
6 | Anvendelsesretningslinjer
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
Eksempel
1-faset strømmåler 3-faset strømmåler
A Udendørsenhed
B Indendørsenhed
C DHW-tank
a Elskab (L1/N)
b Strømmåler (L1/N)
c Sikring (L1/N)
d Udendørsenhed (L1/N)
e Indendørsenhed (L1/N)
f Ekstravarmer (L1/N)
g Hjælpevarmer (L1/N)
A Udendørsenhed
B Indendørsenhed
C DHW-tank
a Elskab (L1/L2/L3/N)
b Strømmåler (L1/L2/L3/N)
c Sikring (L1/L2/L3/N)
d Sikring (L1/N)
e Udendørsenhed (L1/L2/L3/N)
f Indendørsenhed (L1/L2/L3/N)
g Ekstravarmer (L1/L2/L3/N)
h Hjælpevarmer (L1/N)
Undtagelse
▪ Du kan bruge en ekstra strømmåler, hvis:
- Én måler ikke dækker over et tilstrækkeligt stort strømområde.
- Den elektriske måler er svær at installere i elskabet.
- 230 V og 400V trefasede net kombineres (meget ualmindeligt) på grund af
tekniske begrænsninger for strømmålere.
6.5.4 Strømforsyning med foretrukken kWh-sats
Installatørvejledning
58
▪ Tilslutning og opsætning:
- Slut den anden strømmåler til X5M/3 og X5M/4. Se "9.3.4 Sådan tilsluttes
elmålerne"[4117].
- Strømforbrugsdataene for begge målere tilføjes i softwaren, så du IKKE
behøver indstille, hvilken måler der dækker hvilket strømforbrug. Du behøver
kun indstille antal impulser for hver strømmåler.
▪ Se "6.5.4 Strømforsyning med foretrukken kWh-sats" [4 58] for et eksempel
med to elmålere.
Generel regel
▪ Strømmåler1: Måler udendørsenheden.
▪ Strømmåler 2: Måler resten (dvs. indendørsenhed, ekstravarmer og valgfri
hjælpevarmer).
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 59
6 | Anvendelsesretningslinjer
e efe
ihg
j
A B C
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Opsætning
▪ Slut strømmåler1 til X5M/5 og X5M/6.
▪ Slut strømmåler2 til X5M/3 og X5M/4.
Se "9.3.4Sådan tilsluttes elmålerne"[4117].
Strømmålertyper
▪ Strømmåler 1: 1- eller 3-faset strømmåler i henhold til udendørsenhedens
strømforsyning.
▪ Strømmåler2:
- I tilfælde af en konfiguration med en 1-faset ekstravarmer skal der bruges en 1-
faset strømmåler.
- I andre tilfælde skal der bruges en 3-faset strømmåler.
Eksempel
1-faset udendørsenhed med en 3-faset ekstravarmer:
A Udendørsenhed
B Indendørsenhed
C DHW-tank
a Elskab (L1/N): Strømforsyning med foretrukken kWh-sats
b Elskab (L1/L2/L3/N): Strømforsyning med normal kWh-sats
c Strømmåler (L1/N)
d Strømmåler (L1/L2/L3/N)
e Sikring (L1/N)
f Sikring (L1/L2/L3/N)
g Udendørsenhed (L1/N)
h Indendørsenhed (L1/N)
i Ekstravarmer (L1/L2/L3/N)
j Hjælpevarmer (L1/N)
6.6 Opsætning af styring af strømforbruget
Du kan bruge følgende styringer af strømforbruget. Du kan finde flere oplysninger
om de tilsvarende indstillinger under "Styring af strømforbrug"[4206].
# Styring af strømforbrug
1 "6.6.1Permanent strømbegrænsning"[460]
▪ Gør det muligt at begrænse strømforbruget for hele
varmepumpesystemet (summen af indendørsenhed og ekstravarmer)
med én permanent indstilling.
▪ Begrænsning af effekt i kW eller strøm i A.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
59
Page 60
6 | Anvendelsesretningslinjer
P
i
t
DI
a
b
# Styring af strømforbrug
2 "6.6.2Strømbegrænsning aktiveret af digitale indgange"[461]
3 "6.6.4BBR16 effektgrænse"[463]
▪ Gør det muligt at begrænse strømforbruget for hele
varmepumpesystemet (summen af indendørsenhed og ekstravarmer) via
4 digitale indgange.
▪ Begrænsning af effekt i kW eller strøm i A.
▪ Begrænsning: Kun tilgængelig på svensk.
▪ Gør det muligt for dig at overholde BBR16-regulativerne (svenske
energiregulativer).
▪ Begrænsning af effekt i kW.
▪ Kan kombineres med de øvrige styringer af kW-strømforbrug. Hvis du gør
det, bruger enheden den mest restriktive styring.
BEMÆRK
Det er muligt at installere en sikring på brugsstedet med lavere mærkeværdi end
anbefalet over varmepumpen. For at gøre dette skal du ændre
brugsstedsindstillingen [2‑0E], så den svarer til den maksimalt tilladte strømstyrke
over varmepumpen.
Bemærk, at brugsstedsindstillingen indstiller [2‑0E] tilsidesætter alle indstillinger for
styring af strømforbrug. Effektbegrænsning af varmepumpen vil reducere ydeevnen.
BEMÆRK
Indstil et minimum-strømforbrug på ±3,6kW for at garantere:
▪ Afrimning. Ellers fryser varmeveksleren til, hvis afrimning afbrydes flere gange.
▪ Rumopvarmning og produktion af DHW ved at tillade ekstravarmer trin1.
6.6.1 Permanent strømbegrænsning
Permanent strømbegrænsning er nyttigt, hvis man ønsker at sikre en maksimal
strømforsynings- eller strømstyrkeindgang for systemet. I nogle lande begrænser
lovgivningen det maksimale strømforbrug for rumopvarmning og DHW-produktion.
PiStrømindgang
t Tid
DI Digital indgang (strømbegrænsningsniveau)
a Strømbegrænsning aktiv
b Faktisk strømforsyning
Opsætning og konfiguration
▪ Der kræves ikke ekstraudstyr.
Installatørvejledning
60
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 61
▪ Foretag indstillingerne for styring af strømforbruget i [9.9] via
a
b
c
A B C
D
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
brugergrænsefladen (se "Styring af strømforbrug"[4206]):
- Vælg kontinuerlig begrænsningstilstand
- Vælg begrænsningstypen (effekt i kW eller styrke i A).
- Indstil det ønskede niveau for strømbegrænsning.
6.6.2 Strømbegrænsning aktiveret af digitale indgange
Strømbegrænsning er også nyttigt kombineret med et energistyringssystem.
Strømmen eller styrken for hele Daikin systemet begrænses dynamisk via digitale
indgange (maks. 4 trin). Hvert strømbegrænsningsniveau indstilles via
brugergrænsefladen via begrænsning af et af følgende:
▪ Strømstyrke (i A)
▪ Strømforsyning (ikW)
Energistyringssystemet (medfølger ikke) bestemmer aktivering af et vist
strømbegrænsningsniveau. Eksempel: Begrænsning af den maksimale
strømforsyning for hele huset (belysning, husholdningsapparater, rumopvarmning
…).
6 | Anvendelsesretningslinjer
A Udendørsenhed
B Indendørsenhed
C DHW-tank
D Energistyringssystem
a Aktivering af strømbegrænsning (4 digitale indgange)
b Ekstravarmer
c Hjælpevarmer
PiStrømindgang
t Tid
DI Digitale indgange (strømbegrænsningsniveauer)
a Strømbegrænsning aktiv
b Faktisk strømforsyning
Opsætning
▪ Demand-PCB (valg EKRP1AHTA) påkrævet.
▪ Der bruges maksimum fire digitale indgange til at aktivere det tilsvarende
strømbegrænsningsniveau:
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
- DI1=største begrænsning (laveste energiforbrug)
- DI4=mindste begrænsning (højeste energiforbrug)
Installatørvejledning
61
Page 62
6 | Anvendelsesretningslinjer
▪ Specifikation af de digitale indgange:
- DI1: S9S (grænse 1)
- DI2: S8S (grænse 2)
- DI3: S7S (grænse 3)
- DI4: S6S (grænse 4)
▪ Se ledningsdiagrammet for yderligere oplysninger.
Konfiguration
▪ Foretag indstillingerne for styring af strømforbruget i [9.9] via
brugergrænsefladen (der kan findes en beskrivelse af alle indstillingerne i "Styring
af strømforbrug"[4206]):
- Vælg begrænsning med digitale indgange.
- Vælg begrænsningstypen (effekt i kW eller styrke i A).
- Indstil det ønskede strømbegrænsningsniveau, der svarer til hver digital
indgang.
INFORMATION
Hvis mere end 1 digital indgang er lukket (på samme tid), er den digitale
indgangsprioritet fast: DI4 prioritet>…>DI1.
6.6.3 Strømbegrænsningsproces
Udendørsenheden er mere effektiv end de elektriske varmere. Derfor begrænses
og SLUKKES de elektriske varmere først. Systemet begrænser strømforbruget i
følgende rækkefølge:
1 Begrænser visse elektriske varmere.
Produktion af varmt vand til boligen Hjælpevarmer (hvis relevant)
Rumopvarmning Ekstravarmer
2 SLUKKER for alle elektriske varmere.
3 Begrænser udendørsenheden.
4 Slår udendørsenheden FRA.
Eksempel
Hvis konfigurationen er som følger:
Hvis … har prioritet Indstil derefter varmerprioriteten via
brugergrænsefladen til …
Resultat: Ekstravarmeren bliver slået
FRA først.
Resultat: Hjælpevarmeren (hvis
relevant) bliver slået FRA først.
Installatørvejledning
62
▪ Strømbegrænsningsniveauet tillader IKKE drift af både hjælpevarmer og
ekstravarmer (trin1 og trin2).
▪ Varmerprioritet=Hjælpevarmer (hvis relevant).
Så begrænses strømforbruget på følgende måde:
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 63
P
h
C
e
a
b
c
d
e
A B C
6.6.4 BBR16 effektgrænse
P
i
t
BBR16
a
b
6 | Anvendelsesretningslinjer
PhProduceret varme
CeForbrugt energi
A Udendørsenhed
B Hjælpevarmer
C Ekstravarmer
a Begrænset drift af udendørsenhed
b Fuld drift af udendørsenhed
c Hjælpevarmer TÆNDT
d Trin1 for ekstravarmer AKTIVERET
e Trin2 for ekstravarmer aktiveret
INFORMATION
Begrænsning: BBR16-indstillingerne er kun synlige, når sproget i brugergrænsefladen
er indstillet til svensk.
BEMÆRK
2 uger til at ændre. Efter at du har aktiveret BBR16, har du kun 2 uger til at ændre
dens indstillinger (BBR16 aktivering og BBR16 effektgrænse). Efter 2 uger
fastfryser enheden disse indstillinger.
Bemærk: Dette adskiller sig fra den permanente effektgrænse, som altid kan ændres.
Brug BBR16-effektgrænse, når du skal overholde BBR16-regulativer (svenske
energiregulativer).
Du kan kombinere BBR16-effektgrænsen med de øvrige styringer af kWstrømforbrug. Hvis du gør det, bruger enheden den mest restriktive styring.
PiStrømindgang
t Tid
BBR16 BBR16-grænseniveau
a Strømbegrænsning aktiv
b Faktisk strømforsyning
Opsætning og konfiguration
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
▪ Der kræves ikke ekstraudstyr.
▪ Foretag indstillingerne for styring af strømforbruget i [9.9] via
brugergrænsefladen (se "Styring af strømforbrug"[4206]):
- Aktivér BBR16
- Indstil det ønskede niveau for strømbegrænsning
Installatørvejledning
63
Page 64
6 | Anvendelsesretningslinjer
6.7 Opsætning af en ekstern temperatursensor
Der kan tilsluttes én ekstern temperatursensor. Den måler indendørstemperaturen
eller den omgivende temperatur. Vi anbefaler at bruge en ekstern
temperatursensor i følgende tilfælde:
Indendørs omgivende temperatur
▪ Ved styring med rumtermostat måler den dedikerede komfortgrænseflade
(BRC1HHDA, der bruges som rumtermostat), den indendørs omgivende
temperatur. Derfor skal komfortgrænsefladen installeres på et sted:
- hvor den gennemsnitlige temperatur i rummet kan registreres
- Så den IKKE udsættes for direkte sollys
- som IKKE er i nærheden af en varmekilde
- som IKKE påvirkes af luft udefra eller af træk, f.eks. på grund af at døre åbnes/
▪ Hvis det IKKE er muligt, anbefaler vi at tilslutte en ekstern indendørs sensor (valg
KRCS01-1).
▪ Opsætning: Installationsinstruktioner kan findes i installationsvejledningen til den
eksterne indendørssensor og i tillægsbogen om tilbehør.
lukkes.
▪ Konfiguration: Vælg rumsensor [9.B].
Udendørstemperatur
▪ Den udendørs omgivende temperatur måles i udendørsenheden. Derfor skal
udendørsenheden installeres:
- På husets nordside eller på siden af huset, hvor de fleste varme-emittere er
placeret
- Så den IKKE udsættes for direkte sollys
▪ Hvis det IKKE er muligt, anbefaler vi at tilslutte en ekstern udendørssensor (valg
EKRSCA1).
▪ Opsætning: Installationsinstruktioner kan findes i installationsvejledningen til den
eksterne udendørssensor og i tillægsbogen om tilbehør.
▪ Konfiguration: Vælg udendørssensor [9.B].
▪ Når udendørsenhedens strømbesparende funktionalitet er aktiv (se
"Strømbesparelsesfunktion"[4 214]), slukkes udendørsenheden for at reducere
standby-energitab. Det betyder, at den udendørs omgivende temperatur IKKE
udlæses.
▪ Hvis den ønskede udgangsvandtemperatur er vejrafhængig, er permanent måling
af udendørstemperaturen vigtig. Dette er en anden årsag til at installere den
ekstra udendørs sensor for den omgivende temperatur.
Installatørvejledning
64
INFORMATION
Dataene fra den eksterne udendørs omgivende sensor (enten gennemsnitlige eller
øjeblikkelige) bruges til vejrafhængige kontrolkurver og til skiftelogik til automatisk
opvarmning/køling. Udendørsenhedens interne sensor bruges altid for at beskytte
udendørsenheden.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 65
7 Installation af enheden
I dette kapitel
7.1 Klargøring af installationsstedet............................................................................................................................................. 65
7.1.1 Krav til udendørsenhedens installationssted ........................................................................................................ 65
7.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima .................................................................. 67
7.1.3 Krav til indendørsenhedens installationssted........................................................................................................ 68
7.2 Åbning og lukning af enhederne ............................................................................................................................................ 69
7.2.1 Om åbning af enhederne ....................................................................................................................................... 69
7.2.2 Sådan åbnes udendørsenheden ............................................................................................................................ 69
7.2.3 Fjernelse af transportlåsen .................................................................................................................................... 70
7.2.4 Sådan lukkes udendørsenheden ............................................................................................................................ 70
7.2.5 Sådan åbnes indendørsenheden ........................................................................................................................... 71
7.2.6 Sådan lukkes indendørsenheden ........................................................................................................................... 73
7.3 Montering af udendørsenheden............................................................................................................................................ 73
7.3.1 Om montering af udendørsenheden ..................................................................................................................... 73
7.3.2 Forholdsregler ved montering af udendørsenheden ............................................................................................ 73
7.3.3 Forberedelse af installationen ............................................................................................................................... 74
7.3.4 Sådan installeres udendørsenheden ..................................................................................................................... 75
7.3.5 Dræning .................................................................................................................................................................. 76
7.3.6 Sådan monteres luftudstødningsgitteret .............................................................................................................. 77
7.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i sikkerhedsposition............................................... 78
7.4 Montering af indendørsenheden........................................................................................................................................... 80
7.4.1 Om montering af indendørsenheden .................................................................................................................... 80
7.4.2 Forholdsregler ved montering af indendørsenheden ........................................................................................... 80
7.4.3 Installering af indendørsenheden .......................................................................................................................... 80
7.4.4 Tilslutning af afløbsslangen til afløbsrøret............................................................................................................. 82
7 | Installation af enheden
7.1 Klargøring af installationsstedet
Vælg et installationssted, hvor der er plads nok til, at enheden kan bæres ind i og
ud fra stedet.
ADVARSEL
Udstyret skal opbevares i et rum uden konstante antændelseskilder (eksempelvis
åben ild, gasdrevet udstyr eller en elvarmer, der er tændt).
▪ Installer IKKE enheden på steder, der hyppigt benyttes som arbejdspladser. Hvis
der udføres byggearbejde (f.eks. slibning), hvor der dannes meget støv, skal
enheden dækkes til.
7.1.1 Krav til udendørsenhedens installationssted
INFORMATION
Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[410].
Vær opmærksom på afstandsretningslinjerne. Se "16.1 Plads til servicearbejde:
Udendørsenhed"[4261].
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
BEMÆRK
▪ Stabl IKKE enhederne oven på hinanden.
▪ Hæng IKKE enheden fra et loft.
Kraftig vind (≥18km/t), som blæser mod udendørsenhedens luftudgang, forårsager
kortslutning (sugning af afgangsluft). Dette kan medføre:
Installatørvejledning
65
Page 66
7 | Installation af enheden
b
a
c
b
b
c
a
▪ forringet driftskapacitet
▪ hyppig frostdannelse ved opvarmning
▪ driftsafbrydelser på grund af faldende lavt tryk eller øget højt tryk
▪ en defekt ventilator (hvis der konstant blæser kraftig vind på ventilatoren, kan
den begynde at rotere meget hurtigt, indtil den går i stykker).
Det anbefales at installere en skærmplade, når luftudgangen udsættes for vind.
Det anbefales at installere udendørsenheden med luftindgangen vendt ind mod
vægge, så den IKKE udsættes direkte for vind.
a Skærmplade
b Fremherskende vindretning
c Luftafgang
Enheden må IKKE installeres på følgende steder:
▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), hvor støj fra driften
kan give problemer.
Bemærk: Hvis støjniveauet måles under faktiske installationsbetingelser, vil den
målte værdi være højere end lydtrykket anført i Lydspektrum i databogen på
grund af støj fra omgivelserne og støjrefleksion.
▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i atmosfæren.
Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.
Det anbefales IKKE at installere enheden på følgende steder, da det kan forkorte
enhedens levetid:
▪ Hvis der er store spændingsudsving
▪ I køretøjer eller på skibe
▪ Hvor der findes syreholdige eller alkaliske dampe
Installation tæt på havet. Udendørsenheden må IKKE udsættes for vind, som
kommer fra havet. For at beskytte mod korrosion på grund af højt saltindhold i
luften, da det kan forkorte enhedens levetid.
Montér udendørsenheden afskærmet mod vind, som kommer direkte fra havet.
Installatørvejledning
66
Eksempel: Bag bygningen.
Hvis udendørsenheden påvirkes af vind, som kommer direkte fra havet, skal man
montere en vindskærm.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 67
7 | Installation af enheden
a
b
c
d
c
d
▪ Højde på vindskærm≥1.5×højden på udendørsenheden
▪ Vær opmærksom på pladskrav til servicearbejde ved montering af vindskærmen.
a Vind fra havet
b Bygning
c Udendørsenhed
d Vindskærm
Udendørsenheden er kun beregnet til udendørs installation og til følgende
udendørstemperaturer:
Afkøling-tilstand 10~43°C
Opvarmning-tilstand –28~35°C
Særlige krav til R32
Udendørsenheden indeholder et internt kølemiddelkredsløb (R32), men du
behøver IKKE nogen kølemiddelrør eller kølemiddelladning.
Vær opmærksom på følgende krav og forholdsregler:
ADVARSEL
▪ Man må IKKE gennembore enheden eller påvirke den med åben ild.
▪ Forsøg IKKE på at gøre afrimningen eller rengøringen hurtigere - følg
producentens anvisninger.
▪ Vær opmærksom på, at R32 kølemiddel er LUGTFRIT.
ADVARSEL
Apparatet skal opbevares så der undgås mekaniske skader og i et velventileret lokale
uden antændelseskilder i drift (for eksempel: åben ild, et tændt gasapparat eller en
kørende elektrisk varmer).
ADVARSEL
Installation, service, vedligeholdelse og reparation skal udføres efter anvisningerne i
Daikin og overholde relevant lovgivning, og dette arbejde SKAL udføres af
autoriserede personer.
7.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima
Beskyt udendørsenheden mod direkte sne, og sørg for, at udendørsenheden
ALDRIG sner til.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
67
Page 68
7 | Installation af enheden
c
a
b
c
d
a Snedække eller skur
b Sokkel
c Fremherskende vindretning
d Luftafgang
Sørg under alle omstændigheder for mindst 150mm fri plads under enheden. Sørg
desuden for, at enheden placeres mindst 100mm over den maksimalt forventede
snehøjde. Se "7.3 Montering af udendørsenheden" [4 73] for yderligere
oplysninger.
I områder med kraftigt snefald er det meget vigtigt, at man vælger et
installationssted, hvor sneen IKKE påvirker enheden. Hvis der kan trænge sne ind
fra siden, skal du sørge for, at varmevekslerspolen IKKE påvirkes af sneen. Montér
om nødvendigt en afskærmning mod sne, eller byg et skur med en forhøjning.
7.1.3 Krav til indendørsenhedens installationssted
INFORMATION
Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[410].
▪ Indendørsenheden er kun beregnet til indendørs installation og til følgende
omgivende temperaturer:
- Rumopvarmningsdrift: 5~30°C
- Rumkølingsdrift: 5~35°C
- Produktion af varmt vand til boligen: 5~35°C
INFORMATION
Køling gælder kun ved:
▪ Reversible modeller
▪ Modeller udelukkende med opvarmning + konverteringssæt (EKHBCONV*)
Installatørvejledning
68
▪ Vær opmærksom på retningslinjerne for målene:
Maksimal højdeforskel mellem indendørsenhed og
10m
udendørsenhed
Maksimal højdeforskel mellem varmtvandstank til boligen og
udendørsenhed
Maksimal vandrørslængde mellem indendørsenhed og
varmtvandstank til boligen
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
10m
10m
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 69
7 | Installation af enheden
H≥1150
≥200
≥200
≥500
(mm)
≥450
Maksimumafstand mellem 3-vejsventilen og
3m
indendørsenheden (kun ved installation af varmtvandstank til
boligen)
Maksimal samlet vandrørslængde 50m
(a)
Den præcise vandrørslængde kan bestemmes ved hjælp af beregningsværktøjet for
hydraulikrør. Beregningsværktøjet for hydraulikrør er en del af Heating Solutions
Navigator, der kan tilgås via https://professional.standbyme.daikin.eu. Kontakt din
forhandler hvis du ikke har adgang til Heating Solutions Navigator.
▪ Vær opmærksom på følgende afstandsretningslinjer for installationen:
(a)
H Højde målt fra bunden af kabinettet til gulvet
Enheden må IKKE installeres på følgende steder:
▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i atmosfæren.
Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.
▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), så støj fra driften
skal give problemer.
▪ På steder med høj fugtighed (maks. RH=85%), for eksempel et badeværelse.
▪ På steder, hvor frost er mulig. Den omgivende temperatur rundt om
indendørsenheden skal være >5°C.
7.2 Åbning og lukning af enhederne
7.2.1 Om åbning af enhederne
I visse tilfælde er det nødvendigt at åbne enheden. Eksempel:
▪ Ved tilslutning af el-ledninger
▪ I forbindelse med vedligeholdelse af eller service på enheden
FARE: RISIKO FOR ELEKTRISK STØD
Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
7.2.2 Sådan åbnes udendørsenheden
FARE: RISIKO FOR ELEKTRISK STØD
Installatørvejledning
69
Page 70
7 | Installation af enheden
1
1
2
33
1
1
2
3
4
3×
a
7.2.3 Fjernelse af transportlåsen
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
BEMÆRK
Hvis enheden anvendes med monterede transportlås, kan der forekomme unormal
vibration eller støj.
Transportbeskyttelsen (2×) beskytter enheden under transport. Under
installationen skal de fjernes.
a Transportbeskyttelse (2×)
1 Åbn dækslet til elboksen. Se "7.2.2Sådan åbnes udendørsenheden"[469].
2 Fjern skruerne (4×) fra transportbeskyttelserne, og bortskaf dem.
3 Fjern transportbeskyttelserne (2×), og bortskaf dem.
7.2.4 Sådan lukkes udendørsenheden
Installatørvejledning
70
BEMÆRK
Når du lukker udendørsenhedens dæksel, skal du sørge for, at spændingsmomentet
ikke overstiger 4,1N•m.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 71
1
1
2
32
4
4
3
3×
3
1
7.2.5 Sådan åbnes indendørsenheden
1
2
3
1
4
4
2
2
1
3
Overblik
7 | Installation af enheden
1 Frontpanel
2 Dæksel til elboksen
3 Elboks
4 Brugergrænsefladepanel
Åbn
1 Fjern frontpanelet.
2 Hvis du skal tilslutte elektriske ledninger, så fjern dækslet til elboksen.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
71
Page 72
7 | Installation af enheden
4×
2×
1
2
1
2
3
2×
3 Hvis du skal arbejde bag elboksen, så åben elboksen.
4 Hvis du skal arbejde bag brugergrænsefladepanelet eller uploade ny software
til brugergrænsefladen, skal du åbne brugergrænsefladepanelet.
5 Valgfrit: Fjern brugergrænsefladepanelet.
BEMÆRK
Hvis du fjerner brugergrænsefladepanelet, skal kablerne også kobles fra bagsiden af
brugergrænsefladepanelet for at forhindre skader.
Installatørvejledning
72
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 73
3
3
1
2
X14Y
X1A
7.2.6 Sådan lukkes indendørsenheden
1 Installer brugergrænsefladepanelet igen.
2 Geninstaller dækslet til el-boksen og luk elboksen.
3 Installer frontpanelet igen.
7 | Installation af enheden
BEMÆRK
Når du lukker indendørsenhedens dæksel, skal du sørge for, at spændingsmomentet
IKKE overstiger 4,1N•m.
7.3 Montering af udendørsenheden
7.3.1 Om montering af udendørsenheden
Hvornår
Man skal montere udendørsenheden, før man kan tilslutte vandrør.
Typisk arbejdsgang
Montering af udendørsenheden består typisk af følgende trin:
1 Sådan tilvejebringes installationens struktur.
2 Installering af udendørsenheden.
3 Etablering af dræn.
4 Sådan monteres luftudstødningsgitteret.
5 Beskyttelse af enheden mod sne og vind ved installation af et snedække og
skærmplader. Se "7.1Klargøring af installationsstedet"[465].
7.3.2 Forholdsregler ved montering af udendørsenheden
INFORMATION
Læs også forholdsreglerne og kravene i følgende kapitler:
▪ "2Generelle sikkerhedsforanstaltninger"[410]
▪ "7.1Klargøring af installationsstedet"[465]
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
73
Page 74
7 | Installation af enheden
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
7.3.3 Forberedelse af installationen
Kontroller underlagets styrke og planhed på installationsstedet, så enheden ikke vil
frembringe vibration eller støj.
Fastgør enheden forsvarligt med fundamentskruerne i overensstemmelse med
fundamenttegningen.
BEMÆRK
Vater. Sørg for, at enheden er i vater. Anbefales:
Brug 4 sæt M12-ankerbolte, møtrikker og skiver. Giv mindst 150 mm fri plads
under enheden. Sørg desuden for, at enheden placeres mindst 100mm over den
maksimalt forventede snehøjde.
Ankerpunkter
Sokkel
Ved installation på en sokkel skal du sørge for, at luftudstødningsgitteret stadig kan
sættes i sikkerhedsposition. Se "7.3.7 Sådan fjerner du luftudstødningsgitteret og
sætter gitteret i sikkerhedsposition"[478].
Installatørvejledning
74
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 75
a Sørg for ikke at dække afløbshullet i enhedens bundplade.
±150
kg
4×
4× M12
4×
7.3.4 Sådan installeres udendørsenheden
1 Transporter enheden ved hjælp af dens slynger, og anbring den på
installationskonstruktionen.
7 | Installation af enheden
2 Fastgør enheden til installationskonstruktionen.
3 Fjern slyngerne (og skruerne), og bortskaf dem.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
75
Page 76
7 | Installation af enheden
1 2
a
b
c
c
3
d
7.3.5 Dræning
▪ Sørg for, at kondensvandet kan løbe korrekt ud.
▪ Installer enheden på en sokkel for at sikre korrekt afløb, så ophobning af is
undgås.
▪ Klargør en afløbskanal omkring fundamentet til afløb af spildevand omkring
enheden.
▪ Undgå, at afløbsvandet løber ud over gangområder, der ellers kan blive glatte
ved omgivende temperatur under frysepunktet.
▪ Hvis du installerer enheden på en ramme, skal du montere en vandtæt plade
150 mm fra enhedens underside for at forhindre, at der trænger vand ind i
enheden, og for at undgå, at afløbsvandet drypper (se billedet nedenfor).
BEMÆRK
Hvis enheden installeres i koldt klima, skal der træffes passende foranstaltninger, så
det udløbende kondensvand IKKE KAN fryse. Det anbefales at gøre følgende:
▪ Isoler afløbsslangen.
▪ Monter en afløbsrørsvarmer (medfølger ikke). Se "9.2.1Tilslutning af el-ledninger
til udendørsenheden"[4100] vedrørende tilslutning af afløbsrørsvarmer.
BEMÆRK
Giv mindst 150mm fri plads under enheden. Sørg desuden for, at enheden placeres
mindst 100mm over den forventede snehøjde.
Brug aftapningsproppen (med O-ring) og en slange til afløb.
Installatørvejledning
76
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 77
a Afløbshul
1
2
3
2× 5 N•m
b O-ring (leveres som tilbehør)
c Aftapningsprop (leveres som tilbehør)
d Slange (medfølger ikke)
BEMÆRK
O-ring. Kontrollér, at O-ringen sidder korrekt for at forhindre lækage.
7.3.6 Sådan monteres luftudstødningsgitteret
INFORMATION
Elektriske ledninger. Før installation af luftudstødningsgitteret skal de elektriske
ledninger tilsluttes.
Monter den nederste del af luftudstødningsgitteret.
1 Indsæt krogene.
2 Indsæt kugleskruerne.
7 | Installation af enheden
3 Fastgør de 2 nedre skruer.
Monter den øverste del af luftudstødningsgitteret.
BEMÆRK
Vibrationer. Sørg for, at den øverste del af luftudstødningsgitteret sidder helt fast på
den nederste del for at undgå vibrationer.
4 Ret venstre side ind, og fastgør den.
5 Ret midterdelen ind, og fastgør den.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
77
Page 78
7 | Installation af enheden
5
4
6
8
7
9
6× 5 N•m
6 Ret højre side ind, og fastgør den.
7 Indsæt krogene.
8 Indsæt kugleskruerne.
9 Fastgør de resterende 6 skruer.
7.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i sikkerhedsposition
ADVARSEL
Roterende ventilator. Før udendørsenheden slås TIL eller serviceres, skal du
kontrollere, at luftudstødningsgitteret dækker ventilatoren som beskyttelse mod en
roterende ventilator. Se:
▪ "7.3.6Sådan monteres luftudstødningsgitteret"[477]
▪ "7.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i
sikkerhedsposition"[478]
Installatørvejledning
78
1 Fjern den øverste del af luftudstødningsgitteret.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 79
7 | Installation af enheden
4×
4×
2 Fjern den nederste del af luftudstødningsgitteret.
3 Drej den nederste del af luftudstødningsgitteret.
4 Få kugleskruen til at flugte, og hægt gitteret på de tilsvarende punkter på
enheden.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
5 Indsæt krogen.
6 Indsæt kugleskruen.
Installatørvejledning
79
Page 80
7 | Installation af enheden
6
5
2×
a
7.4 Montering af indendørsenheden
7.4.1 Om montering af indendørsenheden
Typisk arbejdsgang
Montering af indendørsenheden består typisk af følgende trin:
1 Installation af indendørsenheden.
7.4.2 Forholdsregler ved montering af indendørsenheden
INFORMATION
Læs også forholdsreglerne og kravene i følgende kapitler:
▪ "2Generelle sikkerhedsforanstaltninger"[410]
▪ "7.1Klargøring af installationsstedet"[465]
7.4.3 Installering af indendørsenheden
1 Fastgør vægbeslaget (tilbehør) til væggen (i vater) med 2× Ø8mm bolte.
Installatørvejledning
80
a Valgfrit: Hvis du vil fastgøre enheden til væggen indefra enheden, skal du bruge
yderligere en rawlplugs.
2 Løft enheden.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 81
7 | Installation af enheden
42 kg
3 Fastgør enheden på vægbeslaget:
▪ Vip enhedens top ind mod væggen ved placeringen af vægbeslaget.
▪ Skub beslaget bag på enheden over vægbeslaget. Sørg for at enheden er
fastgjort forsvarligt.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
4 Valgfrit: Hvis du vil fastgøre enheden til væggen indefra enheden:
▪ Fjern det øverste frontpanel og åben elboksen. Se "7.2.5 Sådan åbnes
indendørsenheden"[471].
▪ Fastgør enheden til væggen med en Ø8mm skrue.
Installatørvejledning
81
Page 82
7 | Installation af enheden
a
7.4.4 Tilslutning af afløbsslangen til afløbsrøret
Vand der kommer fra overtryksventilen samles i afløbsbakken. Afløbsbakken skal
sluttes til et egnet afløb i henhold til gældende lovgivning.
1 Tilslut et afløbsrør (medfølger ikke) til afløbsbakkens forbindelse som
følgende:
a Afløbsbakkens forbindelse
Det anbefales at bruge en fordelerrende til opsamling af vandet.
Installatørvejledning
82
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 83
8 Rørinstallation
I dette kapitel
8.1 Forberedelse af vandrør......................................................................................................................................................... 83
8.1.1 Krav til vandkreds ................................................................................................................................................... 83
8.1.2 Formel til beregning af ekspansionsbeholderens fortryk ..................................................................................... 85
8.1.3 Sådan kontrolleres vandvolumen og flowhastighed ............................................................................................. 86
8.1.4 Ændring af fortrykket i ekspansionstanken ........................................................................................................... 88
8.1.5 Sådan kontrolleres vandmængden: Eksempler..................................................................................................... 88
8.2 Tilslutning af vandrørsystem .................................................................................................................................................. 89
8.2.1 Om tilslutning af vandrørsystemet ........................................................................................................................ 89
8.2.2 Forholdsregler før tilslutning af vandrørsystemet ................................................................................................ 89
8.2.3 Sådan tilsluttes vandrørsystemet .......................................................................................................................... 89
8.2.4 Fyldning af vandkredsen ........................................................................................................................................ 91
8.2.5 Sådan beskyttes vandkredsen mod frost............................................................................................................... 91
8.2.6 Sådan påfyldes varmtvandstanken til bolig ........................................................................................................... 94
8.2.7 Sådan isoleres vandrørene..................................................................................................................................... 94
8.1 Forberedelse af vandrør
8 | Rørinstallation
8.1.1 Krav til vandkreds
▪ Tilslutningsrør - lovgivning. Alle rørtilslutninger skal udføres i overensstemmelse
▪ Tilslutningsrør - kraft. Brug IKKE overdreven kraft, når du tilslutter rørene. Hvis
▪ Tilslutningsrør - værktøj. Brug kun korrekt værktøj til håndtering af messing, da
▪ Tilslutning af rør – luft, fugt, støv. Hvis der trænger luft, fugt eller støv ind i
INFORMATION
Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[410].
BEMÆRK
I tilfælde af plastrør, skal du sørge for at de er fuldt diffusionstætte for oxygen i
henhold til DIN4726. Diffusionen af oxygen ind i rørsystemet kan føre til overdreven
korrosion.
med gældende lovgivning og instruktionerne i kapitlet "Installation", hvad angår
vandindtaget og vandudtaget.
rørene deformeres, kan det medføre funktionsfejl på enheden.
det er et blødt materiale. Ellers kan rørene blive beskadiget.
kredsen, kan der opstå problemer. Gør følgende for at undgå det:
- Brug KUN rene rør.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
- Hold rørenderne nedad, når der fjernes grat.
- Dæk rørenderne, når de føres gennem en væg, så der ikke trænger støv og/
eller partikler ind i røret.
- Brug en god gevindpakning til tætning af forbindelserne.
- Når du bruger metalrør, som ikke skal loddes, skal du installere materialerne
adskilt fra hverandre for at hindre galvanisk korrosion.
- Da messing er et blødt materiale, skal man anvende korrekt værktøj ved
tilslutning af vandkredsen. Forkert værktøj kan ødelægge rørene.
▪ Isolering. Isoler op til bunden af varmeveksleren.
▪ Frost. Beskyt mod frost.
Installatørvejledning
83
Page 84
8 | Rørinstallation
75°C (*)
89°C (*)
75°C (*)
M
M
EKSEMPEL
(*) Maksimal temperatur for rør og tilbehør
▪ Lukket kredsløb. Brug KUN indendørsenheden i et lukket vandsystem. Brug af
systemet i et åbent vandsystem vil medføre betydelig korrosion.
▪ Rørlængde. Det anbefales at undgå lange rørlængder mellem varmtvandstanken
til boligen og slutpunktet for det varme vand (bruser, badekar osv.) for at undgå
stillestående vand.
▪ Rørdiameter. Vælg vandrørsdiameter i henhold til det påkrævede vandflow og
pumpens tilgængelige eksterne statiske tryk. Se "16Tekniske data"[4260] for at
få oplysninger om indendørsenhedens eksterne statiske trykkurver.
▪ Vandflow. Du kan finde det mindste krævede vandflow for drift af
indendørsenhed i følgende tabel. I alle tilfælde skal dette flow garanteres. Når
flowet er lavere, vil indendørsenheden stoppe og vise fejl 7H.
▪ Komponenter, som ikke medfølger – vand. Brug kun materialer, som kan
anvendes sammen med vandet i systemet og sammen med materialerne, der
bruges i indendørsenheden.
▪ Komponenter, som ikke medfølger – vandtryk og temperatur. Kontrollér, at
alle komponenterne i rørene på opstillingsstedet kan modstå vandtrykket og temperaturen.
▪ Vandtryk – Kreds for rumopvarmning/-køling. Det maksimale vandtryk er 3bar.
Sørg for tilstrækkelige sikkerhedsforanstaltninger i vandkredsen for at sikre, at
det maksimale tryk IKKE overskrides. Det minimale driftsvandtryk er 1 bar.
▪ Vandtemperatur. Alle installerede rør og rørtilbehøret (ventil, tilslutninger osv.)
SKAL kunne modstå følgende temperaturer:
INFORMATION
Følgende illustration er et eksempel og vil muligvis IKKE stemme overens med dit
systemlayout.
Installatørvejledning
84
▪ Dræning – lave punkter. Sørg for, at der er aftapningshaner på alle systemets
lave punkter, så vandkredsen kan tømmes helt.
▪ Dræning - overtryksventil. Tilslut afløbsslangen korrekt til afløbet for at undgå,
at der drypper vand ud af enheden. Se "7.4.4 Tilslutning af afløbsslangen til
afløbsrøret"[482].
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 85
8 | Rørinstallation
c
d
a b
▪ Udluftningsventiler. Sørg for udluftningsventiler på alle systemets høje punkter,
som også er lettilgængelige i forbindelse med service. Der er to automatiske
udluftninger i indendørsenheden. Kontrollér, at udluftningerne IKKE er spændt
for hårdt, så der automatisk kan ledes luft ud af vandkredsen.
▪ Zinkbelagte dele. Brug aldrig zinkbelagte dele i vandkredsen. Fordi enhedens
interne vandkreds bruger kobberrør, kan der forekomme kraftig korrosion.
▪ Metalrør, som ikke er af messing. Ved brug af metalrør, som ikke er af messing,
skal messingen og det andet materiale isoleres korrekt, så de to materialer IKKE
kommer i kontakt med hinanden. Dette har til formål at forhindre galvanisk
korrosion.
▪ Ventil - adskillelse af kredsløb. Ved brug af en 3-vejsventil i vandkredsen skal
kredsen til varmt vand til boligen og gulvvarmekredsen være helt adskilt.
▪ Ventil – skiftetid. Ved brug af en 2-vejsventil eller en 3-vejsventil i vandkredsen
er den maksimale skiftetid for ventilen 60 sekunder.
▪ Varmtvandstank til bolig – kapacitet. For at undgå stillestående vand er det
vigtigt, at lagerkapaciteten i varmtvandstanken til boligen svarer til det daglige
varmtvandsforbrug.
▪ Varmtvandstank til bolig – efter installation. Umiddelbart efter installationen
skal varmtvandstanken i boligen gennemskylles med frisk vand. Denne procedure
skal gentages mindst én gang om dagen de første 5 dage i træk efter
installationen.
▪ Varmtvandstank til bolig – stilstand. Hvis der ikke bruges varmt vand i længere
tid, SKAL udstyret skylles med frisk vand før brug.
▪ Varmtvandsbeholder – desinfektion. Vedrørende funktionen til desinfektion af
varmtvandstanken til boligen, se "10.5.6Tank"[4179].
▪ Termostatstyrede blandeventiler. Gældende lovgivning kan kræve, at der
installeres termostatstyrede blandeventiler.
▪ Hygiejniske foranstaltninger. Installationen skal være i overensstemmelse med
den gældende lovgivning og kan kræve yderligere hygiejniske foranstaltninger i
installationen.
▪ Recirkulationspumpe. I henhold til gældende lovgivning kan det være
nødvendigt at tilslutte en recirkulationspumpe mellem slutpunktet for det varme
vand og recirkulationstilslutningen for varmtvandstanken til boligen.
a Recirkulationsforbindelse
b Varmtvandsforbindelse
c Bruser
d Recirkulationspumpe
8.1.2 Formel til beregning af ekspansionsbeholderens fortryk
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Beholderens fortryk (Pg) afhænger af installationens højdeforskel (H):
Pg=0,3+(H/10) (bar)
Installatørvejledning
85
Page 86
8 | Rørinstallation
M2
a
b
c
c
a a
M3M1
c
8.1.3 Sådan kontrolleres vandvolumen og flowhastighed
Indendørsenheden har en ekspansionsbeholder på 10 liter med et fabriksindstillet
tryk på 1bar.
Sådan kontrolleres, at enheden fungerer korrekt:
▪ Du SKAL kontrollere minimum og maksimum vandmængde.
▪ Det kan være nødvendigt at justere ekspansionsbeholderens fortryk.
Sådan kontrolleres, at enheden fungerer korrekt:
▪ Du skal kontrollere minimumsvandmængden og den minimale flowhastighed.
Minimum vandmængde
Kontroller, at den samlede vandmængde i installationen er minimum 20 liter, når
vandmængden inde i udendørsenheden IKKE inkluderes.
INFORMATION
Hvis der stilles høje krav til driften, eller der er tale om rum, hvor der kræves megen
opvarmning, kan det dog være nødvendigt med ekstra vand.
BEMÆRK
Når cirkulationen i hver opvarmnings-/kølingskreds styres af fjernstyrede ventiler, er
det vigtigt, at denne minimum vandmængde opretholdes, selv om alle ventilerne er
lukkede.
Installatørvejledning
86
a Individuel rumtermostat (valg)
b Overtryksomløbsventil (leveres som tilbehør)
c Spærreventil
Maksimum vandmængde
BEMÆRK
Den maksimale vandmængde afhænger af, om der er tilført glykol til vandkredsen.
Du kan finde yderligere oplysninger om tilførsel af glykol under "8.2.5 Sådan
beskyttes vandkredsen mod frost"[491].
Brug følgende graf til at fastslå den maksimale vandmængde for det beregnede
fortryk.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 87
8 | Rørinstallation
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120
175
140 200 255
220
270
A
B
A Fortryk (bar)
B Maksimum vandmængde (l)
Vand
Vand+glykol
Eksempel: Maksimal vandmængde og ekspansionsbeholderens fortryk
Installations-
højdeforskel
(a)
≤190l >190l
≤7m Justering af fortryk er ikke
påkrævet.
Vandmængde
Gør følgende:
▪ Sænk fortrykket i henhold til
den krævede højdeforskel
for installationen. Fortrykket
skal sænkes med 0,1 bar for
hver meter under 7 meter.
▪ Kontrollér, at vandmængden
IKKE overstiger den
maksimalt tilladte
vandmængde.
>7m Gør følgende:
▪ Øg fortrykket i henhold til
den krævede højdeforskel
for installationen. Fortrykket
skal øges med 0,1 bar for
hver meter over 7 meter.
Indendørsenhedens
ekspansionsbeholder er for
lille til installationen. I dette
tilfælde anbefales det at
installere en ekstra beholder
uden for enheden.
▪ Kontrollér, at vandmængden
IKKE overstiger den
maksimalt tilladte
vandmængde.
(a)
Dette er højdeforskellen (m) mellem vandkredsens højeste punkt og indendørsenheden.
Hvis indendørsenheden er placeret på installationens højeste punkt, er installationshøjden
0m.
Mindste flowhastighed
Kontroller, at mindste flowhastighed i installationen er garanteret under alle
forhold. Den mindste krævede flowhastighed under drift af afrimning/
ekstravarmer. Til dette formål anvendes overtryksomløbsventilen, der leveres med
enheden og overhold den mindste vandvolumen.
BEMÆRK
Hvis der er blevet tilsat glykol til vandkredsen, og temperaturen i vandkredsen er lav,
vises flowhastigheden IKKE på brugergrænsefladen. Hvis det er tilfældet, kan den
mindste flowhastighed kontrolleres med pumpetesten (kontroller, at
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
brugergrænsefladen IKKE viser fejl 7H).
Installatørvejledning
87
Page 88
8 | Rørinstallation
1
2
a
8.1.4 Ændring af fortrykket i ekspansionstanken
BEMÆRK
Når cirkulationen i hver enkelt eller bestemte rumopvarmningskredse styres af
fjernstyrede ventiler, er det vigtigt, at denne mindste flowhastighed opretholdes, selv
hvis alle ventilerne er lukkede. Hvis mindste flowhastighed ikke opnås, genereres en
flowfejl 7H (ingen opvarmning eller drift).
Se den anbefalede fremgangsmåde som beskrevet i "11.4 Tjekliste under
ibrugtagning"[4227].
BEMÆRK
KUN en autoriseret installatør må justere ekspansionsbeholderens fortryk.
Standard-fortrykket i ekspansionsbeholderen er 1bar. Når ændring af fortrykket er
påkrævet, skal følgende retningslinjer tages i betragtning:
▪ Brug kun tør nitrogen til indstilling af ekspansionsbeholderens fortryk.
▪ Hvis fortrykket på ekspansionsbeholderen indstilles forkert, vil der opstå driftsfejl
i systemet.
For at indstille fortrykket på ekspansionsbeholderen skal man tage elboksen af
enheden. Se .
INFORMATION
Ved indstilling af fortrykket skal der være adgang til ekspansionsbeholderen forfra
eller fra venstre side.
Ændring af ekspansionsbeholderens fortryk skal ske ved at reducere eller øge
nitrogentrykket via ekspansionsbeholderens Schrader-ventil.
8.1.5 Sådan kontrolleres vandmængden: Eksempler
Installatørvejledning
88
a Schrader-ventil
Eksempel 1
Indendørsenheden er installeret 5m under det højeste punkt i vandkredsen. Den
samlede vandmængde i vandkredsen er 100l.
Der kræves ingen handling eller justering.
Eksempel 2
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 89
Indendørsenheden er installeret på det højeste punkt i vandkredsen. Den totale
vandmængde i vandkredsen er 250l.
Handlinger:
▪ Fordi den samlede vandmængde (250 l) er mere end standardvandmængden
(200l), skal fortrykket reduceres.
▪ Det påkrævede fortryk er:
Pg=(0,3+(H/10))bar=(0,3+(0/10))bar=0,3bar
▪ Den tilsvarende maksimale vandmængde ved 0,3 bar er 290 l. (Se grafen i
"Maksimum vandmængde"[486]).
▪ Fordi 250 l er mindre end 290 l, er ekspansionsbeholderen egnet til
installationen.
8.2 Tilslutning af vandrørsystem
8.2.1 Om tilslutning af vandrørsystemet
Før tilslutning af vandrørsystemet
8 | Rørinstallation
Sørg for, at udendørs- og indendørsenheden er monteret.
Typisk arbejdsgang
Tilslutning af vandrørsystemet består typisk af følgende trin:
1 Tilslutning af vandrørsystemet til indendørsenheden.
2 Tilslutning af vandrørsystemet til indendørsenheden.
3 Tilslutning af afløbsslangen til afløbsrøret.
4 Påfyldning af vandkredsen.
5 Påfyldning af varmtvandsbeholderen.
6 Isolering af vandrørene.
8.2.2 Forholdsregler før tilslutning af vandrørsystemet
INFORMATION
Læs også forholdsreglerne og kravene i følgende kapitler:
▪ "2Generelle sikkerhedsforanstaltninger"[410]
▪ "8.1Forberedelse af vandrør"[483]
8.2.3 Sådan tilsluttes vandrørsystemet
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
BEMÆRK
Brug IKKE overdreven kraft ved tilslutning af rørene på opstillingsstedet, og sørg for,
at rørene flugter korrekt. Hvis rørene deformeres, kan det medføre funktionsfejl på
enheden.
Udendørsenhed
1 Tilslut spærreventilen (med indbygget filter) til udendørsenhedens
vandindtag, brug gevindtætningsmiddel.
Installatørvejledning
89
Page 90
8 | Rørinstallation
c
a
b
b
d
1
2
b a
a Vand UD (skrueforbindelse, han, 1")
b Vand IND (skrueforbindelse, han, 1")
c Spærreventil med indbygget filter (leveres som tilbehør) (2×skrueforbindelse, hun,
1")
d Gevindtætningsmiddel
2 Forbind den lokale rørinstallation til spærreventilen.
3 Forbind den lokale rørinstallation til udendørsenhedens vandudtag.
BEMÆRK
Om spærreventil med integreret filter (leveres som tilbehør):
▪ Installationen af ventilen ved vandindtaget er obligatorisk.
▪ Vær opmærksom på ventilens strømningsretning.
BEMÆRK
Installer udluftningsventiler på alle lokale høje steder.
Indendørsenhed
BEMÆRK
Brug IKKE overdreven kraft, når du tilslutter rørene. Hvis rørene deformeres, kan det
medføre funktionsfejl på enheden.
1 Tilslut O-ringene og spærreventiler til indendørsenhedens tilslutninger.
2 Tilslut rørsystemet til udendørsenheden til vandets IND-forbindelse (a) på
indendørsenheden.
3 Tilslut rørsystemet for rumopvarmning/-køling til rumopvarmning/-køling UD-
forbindelse (b) på indendørsenheden.
Installatørvejledning
90
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 91
8 | Rørinstallation
a Vand IND (skrueforbindelse, 1")
b Rumopvarmningsvand UD (skrueforbindelse, 1")
BEMÆRK
Overtryksomløbsventil (leveret som tilbehør). Vi anbefaler at
overtryksomløbsventilen installeres i vandkredsen til rumopvarmning.
▪ Vær opmærksom på mindste flowhastighed, når installationsstedet for
overtryksomløbsventilen vælges (ved indendørsenheden eller ved kollektoren).
Se "8.1.3Sådan kontrolleres vandvolumen og flowhastighed"[486].
▪ Vær opmærksom på mindste flowhastighed, når indstillingen af
overtryksomløbsventilen justeres. Se "8.1.3Sådan kontrolleres vandvolumen og
flowhastighed"[486] og "11.4.1Mindste flowhastighed"[4227].
BEMÆRK
Installer udluftningsventiler på alle lokale høje steder.
BEMÆRK
Hvis en valgfri varmtvandstank til boligen er installeret: En overtryksventil (medfølger
ikke) med et åbningstryk på maksimalt 10 bar (= 1MPa) skal være installeret på
vandindtagstilslutningen til koldt vand til boligen i overensstemmelse med gældende
lovgivning.
8.2.4 Fyldning af vandkredsen
For at fylde vandkredsløbet anvendes et påfyldningssæt, der ikke medfølger. Sørg
for, at være i overensstemmelse med gældende lovgivning.
BEMÆRK
Sørg for, at begge udluftningsventiler (én på magnetfilteret og en på ekstravarmeren)
er åbne.
Alle automatiske udluftningsventiler skal fortsat være åbne efter ibrugtagning.
8.2.5 Sådan beskyttes vandkredsen mod frost
Om frostsikring
Frost kan beskadige systemet. For at forhindre, at de hydrauliske komponenter
fryser til, er softwaren udstyret med særlige frostbeskyttelsesfunktioner, blandt
andet aktivering af pumpen, ved lave temperaturer:
▪ Frostbeskyttelse af vandrør (se "Forhindring af at vandrøret fryser til"[4202])
▪ Afløbsbeskyttelse. Kun relevant, når Bivalent er aktiveret ([C‑02]=1). Denne
funktion forhindrer åbning af frostbeskyttelsesventilerne i vandrørene til
udendørsenheden, når hjælpekedlen kører ved negativ udendørstemperatur.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
I tilfælde af strømsvigt kan disse funktioner dog ikke garantere beskyttelse.
Benyt en af følgende fremgangsmåder til at beskytte vandkredsløbet mod frost:
▪ Tilføj glykol til vandet. Glykol nedsætter vandets frysepunkt.
Installatørvejledning
91
Page 92
8 | Rørinstallation
Frostsikring med glykol
▪ Installer frostsikringsventiler. Frostsikringsventiler afleder vandet fra systemet før
det kan fryse.
BEMÆRK
Hvis du tilføjer glykol til vandet, må du IKKE installere frostsikringsventiler. Mulig
konsekvens: Glykollækage fra frostsikringsventilerne.
Om frostsikring med glykol
Tilføjelse af glykol til vandet nedsætter vandets frysepunkt.
ADVARSEL
Etylenglykol er giftigt.
ADVARSEL
På grund af glykolindhold kan systemet korrodere. Glykol uden antioxidationsmiddel
bliver til syre under indflydelse af ilt. Denne proces fremskyndes af tilstedeværelsen
af kobber og høje temperaturer. Den sure, oxiderede glykol angriber metaloverflader
og skaber galvaniske korrosionsceller, der forårsager alvorlig skade på systemet. Det
er derfor vigtigt, at:
▪ vandbehandlingen udføres korrekt af en kvalificeret vandspecialist,
▪ glykol med antioxidationsmiddel vælges for at forhindre syredannelse fra
oxidation af glykoler,
▪ der ikke benyttes glykol til brug i biler, fordi deres antioxidationsmiddel har
begrænset levetid og indeholder silikater, der kan forurene eller tilstoppe
systemet,
▪ galvaniserede rør IKKE anvendes i glykolsystemer, da deres tilstedeværelse kan
forårsage udfældning af visse komponenter i glykolens antioxidationsmiddel.
BEMÆRK
Glykol absorberer vand fra omgivelserne. Derfor må der IKKE tilsættes glykol, som
har været udsat for luft. Hvis glykolbeholderen ikke lukkes med hætte, kan
vandkoncentrationen stige. Derved bliver glykolkoncentrationen lavere end antaget.
Resultat kan være, at de hydrauliske komponenter alligevel fryser til. Træf
forebyggende foranstaltninger for at sikre, at glykolen udsættes mindst muligt for
luft.
Typer af glykol
De anvendte glykoltyper afhænger af, om systemet indeholder en varmtvandstank
til boligen:
Hvis ... Så …
Systemet indeholder en
Brug kun propylenglykol
(a)
varmtvandstank til boligen
Systemet indeholder IKKE en
varmtvandstank til boligen
(a)
Propylenglykol, inklusive de nødvendige korrosionshæmmere, klassificeres som KategoriIII
i henhold til EN1717.
Du kan bruge enten propylenglykol
eller etylenglykol
(a)
Installatørvejledning
92
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 93
8 | Rørinstallation
Påkrævet koncentration af glykol
Den nødvendige glykolkoncentration afhænger af den laveste forventede
udendørstemperatur, og om systemet ønskes beskyttet mod sprængning eller
tilfrysning. For at forhindre systemet i at fryse til, skal der bruges mere glykol.
Tilsæt glykol i overensstemmelse med nedenstående tabel.
Laveste forventede
udendørstemperatur
Forhindring af
sprængning
Forhindring af tilfrysning
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
–30°C 35% —
INFORMATION
▪ Beskyttelse mod sprængning: Glykolen vil forhindre rørene i at sprænges, men
den vil IKKE forhindre væsken i rørene i at fryse.
▪ Beskyttelse mod tilfrysning: Glykolen vil forhindre væsken i rørene i at fryse.
BEMÆRK
▪ Den krævede koncentration kan variere afhængigt af glykoltypen. Sammenlign
ALTID kravene i tabellen ovenfor med glykolproducentens specifikationer. Opfyld
glykolproducentens krav, hvis det er relevant.
▪ Ved tilsætning må glykolkoncentrationen ALDRIG overstige 35%.
▪ Hvis væsken i systemet er frosset, vil pumpen IKKE kunne starte. Husk, væsken
inde i systemet stadig kan fryse til, hvis du kun forhindrer systemet i sprængning.
▪ Når vandet står stille i systemet, er der stor sandsynlighed for, at systemet fryser
til og bliver beskadiget.
Frostsikring med frostsikringsventiler
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Glykol og den maksimalt tilladte vandmængde
Tilsætning af glykol til vandkredsen reducerer det maksimalt tilladte vandvolumen i
systemet. Du kan finde mere information i "Maksimum vandmængde"[486].
Glykolindstilling
BEMÆRK
Hvis der er glykol i systemet, skal indstillingen [E-0D] sættes som 1. Hvis
glykolindstillingen IKKE er indstillet korrekt, kan væsken inde i rørene fryse.
Om frostsikringsventiler
Det er installatørens ansvar at beskytte installationens rør mod frost. Hvis der ikke
er tilsat glykol til vandet, kan du bruge frostsikringsventilerne ved alle de lavest
beliggende steder i installationens rørsystem til at aflede vandet fra systemet, før
det kan fryse.
Sådan installeres frostsikringsventiler
Installer følgende dele for at beskytte installationens rør mod frost:
Installatørvejledning
93
Page 94
8 | Rørinstallation
c
b
b
c
a
a
b
c
a Automatisk luftindtag
b Frostbeskyttelsesventil (ekstraudstyr – medfølger ikke)
c Normalt lukkede ventiler (anbefales – medfølger ikke)
Del Beskrivelse
Der bør installeres et automatisk luftindtag (til luftforsyning) ved
det højeste punkt. For eksempel en automatisk udluftning.
Beskyttelse af installationens rør. Frostbeskyttelsesventilerne skal
installeres:
▪ lodret så vandet kan løbe korrekt ud uden forhindringer.
▪ på alle de laveste steder i installationens rørsystem.
▪ i den koldeste del og væk fra varmekilder.
Bemærk: Lad der være mindst 15cm afstand fra gulvet for at
forhindre isen i at tilstoppe vandudtaget.
Isolering af vand inde i huset, når der opstår strømafbrydelse.
Normalt lukkede ventiler (placeret indendørs, nær rørføringens
indgang-/udgangspunkter) kan forhindre, at alt vand fra den
indendørs rørføring drænes, når frostsikringsventilerne åbnes.
▪ Hvis der opstår strømafbrydelse: De normalt lukkede ventiler
lukkes og isolerer vandet inde i huset. Hvis
frostbeskyttelsesventilerne er åbne, er det kun vand uden for
huset, der aftappes.
▪ I andre situationer (for eksempel pumpefejl): De normalt
lukkede ventiler forbliver åbne. Hvis frostbeskyttelsesventilerne
er åbne, aftappes der også vand inde fra huset.
BEMÆRK
Når der er installeret frostbeskyttelsesventiler, skal minimalt kontrolpunkt for køling
(standard=7°C) sættes mindst 2°C højere end den maksimale åbningstemperatur for
frostbeskyttelsesventilen. Hvis lavere end dette, kan frostsikringsventilerne åbnes
under kølingsdrift.
8.2.6 Sådan påfyldes varmtvandstanken til bolig
Se installationsvejledningen til varmtvandstanken til boligtekniske installationer.
8.2.7 Sådan isoleres vandrørene
Rørene i hele vandkredsen SKAL isoleres for at undgå kondens under køling og
Installatørvejledning
94
nedsættelse af kølings- og opvarmningskapaciteten.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 95
8 | Rørinstallation
Isolering af udendørs vandrør
BEMÆRK
Udvendig rørføring. Kontrollér, at den udvendige rørføring er isoleret efter
anvisningerne for at beskytte mod farer.
For rørføring i fri luft anbefales det at bruge en isoleringstykkelse som vist i
nedenstående tabel som minimum (med λ=0,039W/mK).
Rørlængde (m) Minimal isoleringstykkelse (mm)
<20 19
20~30 32
30~40 40
40~50 50
I andre tilfælde kan den minimale isoleringstykkelse bestemmes ved brug af
værktøjet Hydronic Piping Calculation.
Hydronic Piping Calculation-værktøjet beregner også den maksimale hydrauliske
rørlængde fra indendørsenheden til udendørsenheden baseret på
emittertrykfaldet eller omvendt.
Hydronic Piping Calculation-værktøjet er en del af Heating Solutions Navigator, der
kan tilgås via https://professional.standbyme.daikin.eu.
Kontakt din forhandler hvis du ikke har adgang til Heating Solutions Navigator.
Denne anbefaling sikrer en god drift af enheden, dog kan lokale forskrifter afvige
og skal følges.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Installatørvejledning
95
Page 96
9 | Elektrisk installation
9 Elektrisk installation
I dette kapitel
9.1 Om tilslutning af de elektriske ledninger ............................................................................................................................... 96
9.1.1 Forholdsregler ved tilslutning af de elektriske ledninger...................................................................................... 96
9.1.2 Retningslinjer ved tilslutning af de elektriske ledninger ....................................................................................... 97
9.1.3 Om overholdelse af elektricitetsbestemmelser .................................................................................................... 99
9.1.4 Om strømforsyning med foretrukken kWh-sats.................................................................................................... 99
9.1.5 Oversigt over elektriske tilslutninger med undtagelse af eksterne aktuatorer .................................................... 99
9.2 Tilslutninger til udendørsenheden ......................................................................................................................................... 100
9.2.1 Tilslutning af el-ledninger til udendørsenheden ................................................................................................... 100
9.2.2 Sådan omplaceres luft-termomodstanden på udendørsenheden ....................................................................... 107
9.3 Tilslutninger til indendørsenheden ........................................................................................................................................ 108
9.3.1 Sådan tilsluttes hovedstrømforsyningen ............................................................................................................... 111
9.3.2 Sådan tilsluttes strømforsyningen til ekstra-varmeren ......................................................................................... 113
9.3.3 Sådan tilsluttes spærreventilen ............................................................................................................................. 116
9.3.4 Sådan tilsluttes elmålerne...................................................................................................................................... 117
9.3.5 Sådan tilsluttes varmtvandspumpen til bolig ........................................................................................................ 118
9.3.6 Sådan tilsluttes alarm-output ................................................................................................................................ 119
9.3.7 Sådan tilsluttes udgangen til rumkøling/opvarmning TIL/FRA.............................................................................. 120
9.3.8 Sådan tilsluttes skift til ekstern varmekilde ........................................................................................................... 121
9.3.9 Sådan tilsluttes de digitale indgange til strømforbrug .......................................................................................... 122
9.3.10 Sådan tilsluttes sikkerhedstermostaten (brydende kontakt) ................................................................................ 123
9.3.11 Sådan tilsluttes et Smart Grid ................................................................................................................................ 124
9.3.12 For at tilslutte WLAN-kassetten (leveres som tilbehør) ........................................................................................ 128
9.1 Om tilslutning af de elektriske ledninger
Før tilslutning af de elektriske ledninger
Kontrollér, at vandrør er tilsluttet.
Typisk arbejdsgang
Tilslutning af de elektriske ledninger består typisk af følgende trin:
▪ "9.2Tilslutninger til udendørsenheden"[4100]
▪ "9.3Tilslutninger til indendørsenheden"[4108]
9.1.1 Forholdsregler ved tilslutning af de elektriske ledninger
FARE: RISIKO FOR ELEKTRISK STØD
ADVARSEL
Brug ALTID flerlederkabel til strømforsyning.
INFORMATION
Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[410].
Installatørvejledning
96
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 97
9 | Elektrisk installation
ADVARSEL
▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i
overensstemmelse med relevant lovgivning.
▪ Tilslut de elektriske forbindelser til installationen på brugsstedet.
▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i
overensstemmelse med relevant lovgivning.
ADVARSEL
▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive
ødelagt.
▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en
afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig
jordforbindelse kan medføre elektrisk stød.
▪ Installer de påkrævede sikringer eller afbrydere.
▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt
med skarpe kanter eller rør, især i højtrykssiden.
▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,
forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage
overophedning, elektrisk stød eller brand.
▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med
inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage
ulykker.
ADVARSEL
Roterende ventilator. Før udendørsenheden slås TIL eller serviceres, skal du
kontrollere, at luftudstødningsgitteret dækker ventilatoren som beskyttelse mod en
roterende ventilator. Se:
▪ "7.3.6Sådan monteres luftudstødningsgitteret"[477]
▪ "7.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i
sikkerhedsposition"[478]
FORSIGTIG
Overskydende ledning må IKKE skubbes ind i eller placeres i enheden.
BEMÆRK
Afstanden mellem højspændings- og lavspændingskablerne skal være mindst 50mm.
INFORMATION
Ved installation af kabel, som ikke følger med enheden, inklusive tilbehørskabel, skal
du afsætte tilstrækkelig kabellængde. Dette gør det muligt at åbne el-boksen og få
adgang til andre komponenter i forbindelse med service.
9.1.2 Retningslinjer ved tilslutning af de elektriske ledninger
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Vær opmærksom på følgende:
▪ Hvis der bruges ledninger med flertrådet leder, skal du installere en rund
krympeterminal i enden af ledningen. Sæt den runde krympeterminal på
ledningen op til den dækkede del, og fastgør terminalen med det korrekte
værktøj.
Installatørvejledning
97
Page 98
9 | Elektrisk installation
b a
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
a Flertrådet snoet leder
b Rund krympeterminal
▪ Brug følgende metoder til installation af ledninger:
Ledningstype Monteringsmetode
Enkeltlederkabel
a Snoet ledning med enkelt-leder
b Skrue
c Flad skive
Ledning med flertrådet
leder med rund
krympeterminal
a Terminal
b Skrue
c Flad skive
Tilladt
IKKE tilladt
Tilspændingsmomenter
Udendørsenhed:
Emne Tilspændingsmoment (Nm)
X1M 1,47 ±10%
X2M
M4 (jord)
Indendørsenhed:
Emne Tilspændingsmoment (Nm)
X1M 2,45 ±10%
X2M 0,88 ±10%
X5M 0,88 ±10%
Installatørvejledning
98
X6M 2,45 ±10%
X7M, X8M 2,45 ±10%
X10M 0,88 ±10%
M4 (jord) 1,47 ±10%
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 99
9 | Elektrisk installation
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
9.1.3 Om overholdelse af elektricitetsbestemmelser
Kun for EPRA14~18DAV3
Udstyr i overensstemmelse med EN/IEC 61000-3-12 (europæisk/international
teknisk standard, der definerer grænser for harmoniske strømkilder frembragt af
udstyr, som er tilsluttet offentlige lavspændings-systemer med en indgangsstrøm
på >16A og ≤75A pr. fase).
Kun til indendørsenhedens ekstravarmer
Se "9.3.2Sådan tilsluttes strømforsyningen til ekstra-varmeren"[4113].
9.1.4 Om strømforsyning med foretrukken kWh-sats
BEMÆRK
Drift med strømforsyning til reduceret pris pr. kWh er KUN mulig for
indendørsenheden. Af hensyn til kompressorens pålidelighed er det IKKE tilladt at
forbinde udendørsenheden til en sådan strømforsyning.
9.1.5 Oversigt over elektriske tilslutninger med undtagelse af eksterne aktuatorer
Normal strømforsyning Strømforsyning med foretrukken kWh-sats
Strømforsyningen
afbrydes IKKE
Under strømforsyning
med foretrukken kWhsats afbrydes
strømforsyningen IKKE.
Udendørsenheden slukkes
vha. fjernbetjeningen.
Bemærk: Elselskabet skal
altid tillade
strømforsyning til
indendørsenheden.
Strømforsyningen
afbrydes
Under aktivering med
strømforsyning med
foretrukken kWh-sats
afbrydes
strømforsyningen straks
eller efter noget tid af
elselskabet. I så fald skal
indendørsenheden
strømforsyningen af en
separat normal
strømforsyningen.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
a Normal strømforsyning
b Strømforsyning med foretrukken kWh-sats
1 Strømforsyning til udendørsenhed
2 Strømforsyning og forbindelseskabel til indendørsenheden
3 Strømforsyning til ekstravarmer
Installatørvejledning
99
Page 100
9 | Elektrisk installation
a b
9.2 Tilslutninger til udendørsenheden
4 Strømforsyning med foretrukken kWh-sats (spændingsfri
kontakt)
5 Strømforsyning med normal kWh-sats (til drift af
indendørsenhedens PCB i tilfælde af strømafbrydelse for
strømforsyningen med foretrukken kWh-sats)
Emne Beskrivelse
Strømforsyningskabel Se "9.2.1Tilslutning af el-ledninger til
Kabel til indbyrdes
udendørsenheden"[4100].
forbindelse
Kabel til afløbsrørsvarmer
Tilslutning til
strømbesparelsesfunktion
(kun for V3-modeller)
Luft-termomodstandskabel Se "9.2.2Sådan omplaceres luft-termomodstanden
på udendørsenheden"[4107].
9.2.1 Tilslutning af el-ledninger til udendørsenheden
1 Åbn dækslet til elboksen. Se "7.2.2Sådan åbnes udendørsenheden"[469].
2 Afisolér ledningerne (20mm).
a Afisolér ledningsenden til dette punkt
b Hvis der afisoleres for meget, kan det medføre elektrisk stød eller lækage
3 Indfør kablerne ved bagsiden af enheden, og før dem gennem de
fabriksmonterede kabelmanchetter og ind i elboksen.
Installatørvejledning
100
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
