Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [no]
...Page 1
Referanseguide for installatør
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT W
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETBH16EF6V
ETBH16EF9W
ETBX16EF6V
ETBX16EF9W
Page 2
Innholdsfortegnelse
Innholdsfortegnelse
1 Om dokumentasjonen 6
1.1 Om dette dokumentet.................................................................................................................................................... 6
1.2 Betydning av advarsler og symboler .............................................................................................................................. 7
1.3 Rask oversikt over referanseguide for installatør .......................................................................................................... 8
2 Generelle sikkerhetshensyn 10
2.1 For montøren.................................................................................................................................................................. 10
2.1.1 Generelt .......................................................................................................................................................... 10
2.1.2 Installasjonssted ............................................................................................................................................. 11
2.1.3 Kjølemedium – for R410A eller R32 ............................................................................................................... 11
2.1.4 Vann ................................................................................................................................................................ 13
2.1.5 Elektrisk........................................................................................................................................................... 13
3 Spesifikke sikkerhetsinstruksjoner for montører 16
4 Om esken 21
4.1 Oversikt: om boksen ....................................................................................................................................................... 21
4.2 Utendørsanlegg............................................................................................................................................................... 21
4.2.1 Slik håndterer du utendørsenheten............................................................................................................... 21
4.2.2 Slik pakker du opp utendørsenheten ............................................................................................................. 23
4.2.3 Slik fjerner du tilbehør fra utendørsanlegget ................................................................................................ 24
4.3 Innendørsenhet............................................................................................................................................................... 24
4.3.1 Slik pakker du ut innendørsenheten .............................................................................................................. 25
4.3.2 Fjerne tilbehør fra innendørsanlegget ........................................................................................................... 25
5 Om enhetene og tilleggsutstyret 26
5.1 Oversikt: om enhetene og tilleggsutstyret..................................................................................................................... 26
5.2 Identifikasjon................................................................................................................................................................... 26
5.2.1 Identifikasjonsmerke: utendørsenhet............................................................................................................ 26
5.2.2 Identifikasjonsmerke: Innendørsenhet .......................................................................................................... 27
5.3 Kombinere anlegg og tilleggsutstyr ................................................................................................................................ 27
5.3.1 Mulige kombinasjoner av innendørsenheten og utendørsenheten ............................................................. 27
5.3.2 Mulige kombinasjoner av innendørsenhet og husholdningsvarmtvannstank.............................................. 27
5.3.3 Mulig tilleggsutstyr for utendørsenhet .......................................................................................................... 28
5.3.4 Mulig tilleggsutstyr for innendørsenhet ........................................................................................................ 28
6 Retningslinjer for bruk 32
6.1 Oversikt: retningslinjer for bruk ..................................................................................................................................... 32
6.2 Oppsett av romoppvarmings-/-avkjølingssystem .......................................................................................................... 33
6.2.1 Enkeltrom ....................................................................................................................................................... 34
6.2.2 Flere rom –ett temperaturområde for utslippsvann .................................................................................... 38
6.2.3 Flere rom –to temperaturområder for utslippsvann.................................................................................... 43
6.3 Oppsett av en ekstra varmekilde for romoppvarming................................................................................................... 48
6.4 Oppsett av husholdningsvarmtvannstanken.................................................................................................................. 51
6.4.1 Systemoppsett –frittstående husholdningsvarmtvannstank ....................................................................... 51
6.4.2 Velge volum og ønsket temperatur for husholdningsvarmtvannstanken .................................................... 51
6.4.3 Oppsett og konfigurasjon –DHW-tank .......................................................................................................... 53
6.4.4 Husholdningvarmtvannspumpe for øyeblikkelig tilgang på varmtvann........................................................ 53
6.4.5 Husholdningsvarmtvannspumpe for desinfeksjon ........................................................................................ 54
6.4.6 Husholdningvarmtvannspumpe for tankforvarming ..................................................................................... 55
6.5 Oppsett av energimåling................................................................................................................................................. 55
6.5.1 Generert varme .............................................................................................................................................. 56
6.5.2 Forbrukt energi ............................................................................................................................................... 56
6.5.3 Strømforsyning til normal kWh-tariff............................................................................................................. 57
6.5.4 Strømforsyning til foretrukket kWt-tariff....................................................................................................... 58
6.6 Oppsett av strømforbrukkontroll ................................................................................................................................... 59
6.6.1 Permanent strømbegrensning ....................................................................................................................... 60
6.6.2 Strømbegrensning aktivert av digitale innganger.......................................................................................... 61
6.6.3 Strømbegrensningsprosess ............................................................................................................................ 62
6.6.4 BBR16 strømbegrensning............................................................................................................................... 63
6.7 Oppsett av en ekstern temperatursensor...................................................................................................................... 64
Referanseguide for installatør
2
7 Installasjon av enheten 65
7.1 Klargjøre installeringsstedet ........................................................................................................................................... 65
7.1.1 Krav til installeringssted for utendørsanlegget.............................................................................................. 65
7.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt ....................................... 67
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 3
Innholdsfortegnelse
7.1.3 Krav til installeringssted for innendørsanlegget ............................................................................................ 68
7.2 Åpne og lukke enhetene................................................................................................................................................. 69
7.2.1 Om åpning av enheter.................................................................................................................................... 69
7.2.2 Slik åpner du utendørsanlegget ..................................................................................................................... 69
7.2.3 Fjerne transportstøtten.................................................................................................................................. 70
7.2.4 Slik lukker du utendørsanlegget..................................................................................................................... 70
7.2.5 Slik åpner du innendørsenheten .................................................................................................................... 71
7.2.6 Slik lukker du innendørsenheten ................................................................................................................... 73
7.3 Montere utendørsanlegget ............................................................................................................................................ 73
7.3.1 Om montering av utendørsanlegget.............................................................................................................. 73
7.3.2 Forholdsregler ved montering av utendørsanlegget..................................................................................... 73
7.3.3 Klargjøre installeringsstrukturen.................................................................................................................... 74
7.3.4 Slik monterer du utendørsanlegget ............................................................................................................... 75
7.3.5 Slik sikrer du dreneringen............................................................................................................................... 76
7.3.6 Installere utslippsristen .................................................................................................................................. 77
7.3.7 Fjerne utslippsristen og sette risten på et sikkert sted ................................................................................. 78
7.4 Montere innendørsenheten ........................................................................................................................................... 80
7.4.1 Om montering av innendørsenheten ............................................................................................................ 80
7.4.2 Forholdsregler ved montering av innendørsenheten.................................................................................... 80
7.4.3 Slik monterer du innendørsenheten .............................................................................................................. 80
7.4.4 Tilkobling av dreneringsslangen til avløpet.................................................................................................... 82
8 Montering av rør 83
8.1 Klargjøre vannrøropplegg ............................................................................................................................................... 83
8.1.1 Krav til vannkretsen ........................................................................................................................................ 83
8.1.2 Formel for beregning av ekspansjonskarets fortrykk .................................................................................... 85
8.1.3 Slik kontrollerer du vannvolumet og strømningshastigheten ....................................................................... 86
8.1.4 Endre ekspansjonskarets fortrykk .................................................................................................................. 88
8.1.5 Slik kontrollerer du vannvolumet: eksempler................................................................................................ 88
8.2 Koble til vannrøropplegg ................................................................................................................................................ 89
8.2.1 Om tilkobling av vannrøropplegget ............................................................................................................... 89
8.2.2 Forholdsregler ved tilkobling av vannrøropplegg. ......................................................................................... 89
8.2.3 Slik kobler du til vannrøropplegget ................................................................................................................ 89
8.2.4 Slik fyller du vannkretsen ............................................................................................................................... 91
8.2.5 Beskytte vannkretsen mot tilfrysing .............................................................................................................. 92
8.2.6 Slik fyller du husholdningsvarmtvannstanken ............................................................................................... 95
8.2.7 Slik isolerer du vannrøropplegget .................................................................................................................. 95
9 Elektrisk installasjon 96
9.1 Om tilkobling av det elektriske ledningsopplegget........................................................................................................ 96
9.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget............................................................... 96
9.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget ................................................................ 97
9.1.3 Om overholdelse av elektriske bestemmelser............................................................................................... 98
9.1.4 Om strømforsyning til foretrukket kWh-tariff ............................................................................................... 99
9.1.5 Oversikt over elektriske tilkoblinger unntatt eksterne aktuatorer................................................................ 99
9.2 Tilkoblinger til utendørsenhet ........................................................................................................................................ 100
9.2.1 Koble de elektriske ledningene til utendørsanlegget .................................................................................... 100
9.2.2 Slik flytter du termistoren til utendørsenheten............................................................................................. 106
9.3 Tilkoblinger til innendørsenhet....................................................................................................................................... 107
9.3.1 Slik kobler du til hovedstrømforsyningen ...................................................................................................... 110
9.3.2 Slik kobler du til strømforsyning for ekstravarmer ........................................................................................ 112
9.3.3 Slik kobler du til avstengningsventilen........................................................................................................... 115
9.3.4 Kople til strømmålere ..................................................................................................................................... 116
9.3.5 Slik kobler du til husholdningsvarmtvannspumpen....................................................................................... 117
9.3.6 Slik kobler du til alarmutgangen..................................................................................................................... 118
9.3.7 Slik kobler du til PÅ/AV-utgangen for romkjøling/-oppvarming.................................................................... 119
9.3.8 Slik kobler du til veksling til ekstern varmekilde ............................................................................................ 120
9.3.9 Slik kobler du til digitale innganger for strømforbruk ................................................................................... 121
9.3.10 Tilkobling av sikkerhetstermostat (normalt lukket kontakt) ......................................................................... 122
9.3.11 Koble til en Smart Grid ................................................................................................................................... 123
9.3.12 Koble til WLAN-innsatsen (levert som tilbehør) ............................................................................................ 127
10 Konfigurasjon 129
10.1 Oversikt: konfigurasjon................................................................................................................................................... 129
10.1.1 Slik får du tilgang til de vanligste kommandoene .......................................................................................... 130
10.1.2 Slik kobler du PC-kabelen til bryterboksen .................................................................................................... 132
10.2 Veiviser for konfigurering ............................................................................................................................................... 133
10.3 Mulige skjermer .............................................................................................................................................................. 134
10.3.1 Mulige skjermer: Oversikt .............................................................................................................................. 134
10.3.2 Hjem-skjermen ............................................................................................................................................... 135
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
3
Page 4
Innholdsfortegnelse
10.3.3 Hovedmeny..................................................................................................................................................... 138
10.3.4 Meny-skjerm................................................................................................................................................... 139
10.3.5 Settpunkt-skjerm ............................................................................................................................................ 139
10.3.6 Detaljert skjerm med verdier ......................................................................................................................... 140
10.3.7 Tidsplan-skjerm: Eksempel............................................................................................................................. 140
10.4 Væravhengig kurve ......................................................................................................................................................... 145
10.4.1 Hva er en væravhengig kurve?....................................................................................................................... 145
10.4.2 2-punktskurve................................................................................................................................................. 145
10.4.3 Stigning-drift-kurve......................................................................................................................................... 146
10.4.4 Bruke av væravhengige kurver....................................................................................................................... 148
10.5 Innstillinger-meny ........................................................................................................................................................... 149
10.5.1 Feilfunksjon..................................................................................................................................................... 150
10.5.2 Rom................................................................................................................................................................. 150
10.5.3 Hovedområde ................................................................................................................................................. 154
10.5.4 Ekstraområde ................................................................................................................................................. 164
10.5.5 Romoppvarming/-kjøling................................................................................................................................ 169
10.5.6 Tank................................................................................................................................................................. 178
10.5.7 Brukerinnstillinger .......................................................................................................................................... 185
10.5.8 Informasjon..................................................................................................................................................... 189
10.5.9 Installatørinnstillinger..................................................................................................................................... 190
10.5.10 Igangsetting .................................................................................................................................................... 216
10.5.11 Brukerprofil..................................................................................................................................................... 216
10.5.12 Drift ................................................................................................................................................................. 217
10.5.13 WLAN .............................................................................................................................................................. 217
10.6 Menystruktur: oversikt over brukerinnstillinger............................................................................................................ 220
10.7 Menystruktur: oversikt over installatørinnstillinger ...................................................................................................... 221
11 Igangsetting 223
11.1 Oversikt: igangsetting ..................................................................................................................................................... 223
11.2 Forholdsregler ved ferdigstilling..................................................................................................................................... 224
11.3 Sjekkliste før idriftsetting................................................................................................................................................ 224
11.4 Sjekkliste under igangsetting.......................................................................................................................................... 225
11.4.1 Minimum strømningshastighet...................................................................................................................... 225
11.4.2 Luftrensingsfunksjon ...................................................................................................................................... 226
11.4.3 Prøvekjøring.................................................................................................................................................... 227
11.4.4 Aktuatortestkjøring ........................................................................................................................................ 228
11.4.5 Uttørking av betong under gulvoppvarming ................................................................................................. 229
12 Overlevering til brukeren 233
13 Vedlikehold og service 234
13.1 Oversikt: vedlikehold og service..................................................................................................................................... 234
13.2 Sikkerhetshensyn ved vedlikehold.................................................................................................................................. 234
13.3 Årlig vedlikehold.............................................................................................................................................................. 235
13.3.1 Årlig vedlikehold utendørsenhet: oversikt..................................................................................................... 235
13.3.2 Årlig vedlikehold utendørsenhet: instruksjoner ............................................................................................ 235
13.3.3 Årlig vedlikehold innendørsenhet: oversikt ................................................................................................... 235
13.3.4 Årlig vedlikehold innendørsenhet: instruksjoner........................................................................................... 235
13.4 Om rengjøring av vannfilteret ved problemer ............................................................................................................... 238
13.4.1 Fjerne vannfilteret .......................................................................................................................................... 238
13.4.2 Rengjøring av vannfilteret ved problemer..................................................................................................... 238
13.4.3 Installere vannfilteret ..................................................................................................................................... 240
14 Feilsøking 241
14.1 Oversikt: feilsøking.......................................................................................................................................................... 241
14.2 Forholdsregler ved feilsøking.......................................................................................................................................... 241
14.3 Løse problemer basert på symptomer........................................................................................................................... 242
14.3.1 Symptom: Enheten varmes IKKE opp eller kjøles IKKE ned som forventet................................................... 242
14.3.2 Symptom: Varmtvann når IKKE ønsket temperatur ...................................................................................... 243
14.3.3 Symptom: Kompressoren starter IKKE (romoppvarming eller oppvarming av husholdningsvann)............. 243
14.3.4 Symptom: Systemet lager surklelyder etter igangsetting ............................................................................. 243
14.3.5 Symptom: Pumpen er blokkert ...................................................................................................................... 244
14.3.6 Symptom: Pumpen lager støy (hulrom)......................................................................................................... 245
14.3.7 Symptom: Trykkavlastningsventilen åpnes.................................................................................................... 245
14.3.8 Symptom: Avlastningsventilen for vanntrykk lekker ..................................................................................... 246
14.3.9 Symptom: Rommet blir IKKE tilstrekkelig oppvarmet ved lave utendørstemperaturer............................... 246
14.3.10 Symptom: Trykket ved tappepunktet er midlertidig uvanlig høyt ................................................................ 247
14.3.11 Symptom: Tankdesinfiseringsfunksjonen er IKKE riktig fullført (AH-feil) ...................................................... 247
14.4 Løse problemer basert på feilkoder ............................................................................................................................... 248
14.4.1 Vise hjelpeteksten ved eventuell feil ............................................................................................................. 248
14.4.2 Feilkoder: oversikt .......................................................................................................................................... 249
Referanseguide for installatør
4
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 5
Innholdsfortegnelse
15 Kassering 254
15.1 Slik gjenvinner du kjølemiddel........................................................................................................................................ 254
15.1.1 Manuell åpning av de elektroniske ekspansjonsventilene ............................................................................ 255
15.1.2 Gjenvinningsmodus ........................................................................................................................................ 256
16 Tekniske data 258
16.1 Serviceplass: Utendørsanlegg......................................................................................................................................... 259
16.2 Rørledningsskjema: Utendørsanlegg.............................................................................................................................. 260
16.3 Rørledningsskjema: Innendørsanlegg ............................................................................................................................ 261
16.4 Koblingsskjema: Utendørsanlegg ................................................................................................................................... 262
16.5 Koblingsskjema: Innendørsanlegg.................................................................................................................................. 267
16.6 ESP-kurve: Innendørsenhet ............................................................................................................................................ 274
17 Ordliste 275
18 Tabell for innstillinger på installasjonsstedet 276
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
5
Page 6
1 | Om dokumentasjonen
1 Om dokumentasjonen
I dette kapittelet
1.1 Om dette dokumentet
1.1 Om dette dokumentet............................................................................................................................................................ 6
1.2 Betydning av advarsler og symboler ...................................................................................................................................... 7
1.3 Rask oversikt over referanseguide for installatør.................................................................................................................. 8
Målpublikum
Autoriserte installatører
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
▪ Generelle sikkerhetshensyn:
- Sikkerhetsinstruksjoner du må lese før montering
- Format: Papir (i boksen til innendørsenheten)
▪ Driftshåndbok:
- Hurtigguide for grunnleggende drift
- Format: Papir (i boksen til innendørsenheten)
▪ Referanseguide for bruker:
- Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om grunnleggende
og avansert bruk
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
▪ Installeringshåndbok – Utendørsenhet:
- Installeringsanvisninger
- Format: Papir (i boksen til utendørsenheten)
▪ Installeringshåndbok – Innendørsenhet:
- Installeringsanvisninger
- Format: Papir (i boksen til innendørsenheten)
▪ Referanseguide for installatør:
- Klargjøring av installasjonen, gode rutiner, referansedata,…
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
Referanseguide for installatør
6
▪ Tilleggsbok for tilleggsutstyr:
- Tilleggsinformasjon om hvordan du installerer tilleggsutstyr
- Format: Papir (i boksen til innendørsenheten) + Digitale filer på http://
www.daikineurope.com/support-and-manuals/product-information/
Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale
Daikin-webområdet eller via forhandleren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 7
1 | Om dokumentasjonen
Tekniske data
▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle).
▪ Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin
Business Portal (kreves godkjenning).
Online verktøy
I tillegg til dokumentasjonssettet, er noen online verktøy tilgjengelige for
installatører:
▪ Daikin Technical Data Hub
- Sentral tjeneste for enhetens tekniske spesifikasjoner, nyttige verktøy, digitale
ressurser med mer.
- Offentlig tilgjengelig via https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- En digital verktøykasse tilbyr et utvalg verktøy for å legge til rette for
installasjon og konfigurasjon av varmesystemet.
- For å få tilgang til Heating Solutions Navigator er registrering til Stand By Me
plattformen påkrevd. For mer informasjon, gå til https://
professional.standbyme.daikin.eu.
▪ Daikin e-Care
- Mobilapp for installatører og serviceteknikere som lar deg registrere,
konfigurere og feilsøke varmesystemer.
- Mobilappen kan lastet ned for iOS og Android enheter ved å bruke QR-koden
under. Registrering til Stand By Me plattformen kreves for å få tilgang til appen.
App Store Google Play
1.2 Betydning av advarsler og symboler
FARE
Angir en situasjon som fører til død eller alvorlig personskade.
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Angir en situasjon som kan føre til elektrisk støt.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
FARE: FARE FOR FORBRENNING/SKÅLDING
Angir en situasjon som kan føre til forbrenning/skålding på grunn av ekstremt varme
eller kalde temperaturer.
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
Referanseguide for installatør
7
Page 8
1 | Om dokumentasjonen
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
ADVARSEL: ANTENNELIG MATERIALE
FORSIKTIG
Angir en situasjon som kan føre til mindre eller moderat personskade.
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symboler brukt på anlegget:
Symbol Forklaring
Les i installerings- og driftshåndboken samt anvisningsarket
for kabling før du installerer.
Les i servicehåndboken før du utfører vedlikeholds- og
serviceoppgaver.
Du finner mer informasjon i referanseguiden for montører og
brukere.
Anlegget inneholder roterende deler. Vær forsiktig når du
utfører service på eller inspiserer anlegget.
Symboler brukt i dokumentasjonen:
Symbol Forklaring
Angir en figurtittel eller en referanse til den.
Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".
Angir en tabelltittel eller en referanse til den.
Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".
1.3 Rask oversikt over referanseguide for installatør
Referanseguide for installatør
8
Kapittel Beskrivelse
Generelle sikkerhetshensyn Sikkerhetsinstruksjoner du må lese før
montering
Om dokumentasjonen Hvilken dokumentasjon finnes for installatøren
Om boksen Hvordan pakke ut enhetene og fjerne tilbehør
Om enhetene og
tilleggsutstyret
▪ Hvordan identifisere enhetene
▪ Mulige kombinasjoner av enheter og
tilleggsutstyr
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 9
1 | Om dokumentasjonen
Kapittel Beskrivelse
Retningslinjer for bruk Ulike installasjonsoppsett av systemet
Installasjon av enheten Hva du må gjøre og vite for å installere
systemet, inkludert informasjon om klargjøring
før installering
Montering av rør Hva du må gjøre og vite for å installere rørene til
systemet, inkludert informasjon om klargjøring
før installering
Elektrisk installasjon Hva du må gjøre og vite for å installere de
elektriske komponentene til systemet, inkludert
informasjon om klargjøring før installering
Konfigurasjon Hva man bør gjøre og vite før man konfigurerer
systemet etter at det er installert
Igangsetting Hva man bør gjøre og vite før man tar i bruk
systemet etter at det er konfigurert
Overlevering til brukeren Hva man bør gi og forklare til brukeren
Vedlikehold og service Hvordan utføre vedlikehold og service på
enhetene
Feilsøking Hva man bør gjøre hvis problemer oppstår
Kassering Hvordan avhende systemet
Tekniske data Systemspesifikasjoner
Ordliste Definisjon av termer
Tabell for innstillinger på
installasjonsstedet
Tabellen skal fylles ut av installatøren og
oppbevares for fremtidige referanseformål
Merknad: Det finnes også en tabell for
installatørinnstillinger i brukerreferanseguiden.
Denne tabellen må fylles ut av installatøren og
overleveres til brukeren.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
9
Page 10
2 | Generelle sikkerhetshensyn
2 Generelle sikkerhetshensyn
I dette kapittelet
2.1 For montøren.......................................................................................................................................................................... 10
2.1.1 Generelt.................................................................................................................................................................. 10
2.1.2 Installasjonssted ..................................................................................................................................................... 11
2.1.3 Kjølemedium – for R410A eller R32....................................................................................................................... 11
2.1.4 Vann........................................................................................................................................................................ 13
2.1.5 Elektrisk .................................................................................................................................................................. 13
2.1 For montøren
2.1.1 Generelt
Kontakt forhandleren hvis du er USIKKER på hvordan du monterer eller betjener
enheten.
FARE: FARE FOR FORBRENNING/SKÅLDING
▪ IKKE ta på kjølerørene, vannrørene eller innvendige deler under og rett etter
bruk. De kan være for varme eller for kalde. Gi dem tid til å få tilbake normal
temperatur. Bruk vernehansker hvis du MÅ berøre dem.
▪ IKKE berør kjølemiddel som har lekket ut ved et uhell.
ADVARSEL
Hvis det gjøres feil ved montering eller tilkobling av utstyr eller tilbehør, kan det føre
til elektrisk støt, kortslutning, lekkasje, brann eller annen skade på utstyret. Bruk
BARE tilbehør, tilleggsutstyr og reservedeler som er laget og godkjent av Daikin.
ADVARSEL
Sørg for at montering, testing og anvendte materialer overholder gjeldende
lovgivning (i tillegg til instruksjonene som er beskrevet i dokumentasjonen fra Daikin).
FORSIKTIG
Bruk hensiktsmessig personlig verneutstyr (vernehansker, vernebriller,…) når du
monterer, vedlikeholder eller utfører service på systemet.
ADVARSEL
Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem.
Mulig risiko: kvelning.
ADVARSEL
Ta nødvendige forholdsregler for å forhindre at enheten kan brukes som tilfluktssted
for små dyr. Små dyr som kommer i kontakt med elektriske deler, kan forårsake
feilfunksjon, røyk eller brann.
Referanseguide for installatør
10
FORSIKTIG
Du må IKKE berøre anleggets luftinntak eller aluminiumsribber.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 11
Ifølge gjeldende lovgivning kan det være nødvendig å føre en loggbok for utstyret
med informasjon om vedlikehold, reparasjoner, testresultater, standbyperioder…
I tillegg SKAL som et minimum følgende informasjon oppgis på et tilgjengelig sted
på produktet:
▪ Instruksjoner for avstenging av systemet i et nødstilfelle
▪ Navn og adresse/telefonnummer til brannvesen, politi og sykehus
▪ Navn, adresse og dag- og kveldstelefonnummer for kontakt med brukerstøtte
I Europa gir EN378 den nødvendige veiledningen for denne loggboken.
2.1.2 Installasjonssted
▪ Sørg for nok plass rundt enheten til service/vedlikehold og luftsirkulasjon.
▪ Sørg for at installeringsstedet er solid nok til å bære vekten av og vibrasjoner fra
2 | Generelle sikkerhetshensyn
FORSIKTIG
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
anlegget.
▪ Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.
▪ Sørg for at enheten står plant.
IKKE installer enheten på følgende steder:
▪ I potensielt eksplosive omgivelser.
▪ På steder der det finnes maskiner som avgir elektromagnetiske bølger.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i
utstyret.
▪ På steder der det er fare for brann på grunn av utslipp av brennbare gasser (for
eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.
▪ På steder der det produseres etsende gass (for eksempel svovelsyregass).
Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.
2.1.3 Kjølemedium – for R410A eller R32
Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i
installeringshåndboken eller installatørens referanseguide.
MERKNAD
Sørg for at installasjonen av kjølemiddelrør overholder gjeldende lovgivning. I Europa
er EN378 den aktuelle standarden.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
MERKNAD
Sørg for at lokalt røropplegg og tilkoblinger IKKE utsettes for belastninger.
ADVARSEL
Under testing må du ALDRI trykksette produktet utover maksimalt tillatt trykk (som
angitt på enhetens merkeplate).
Referanseguide for installatør
11
Page 12
2 | Generelle sikkerhetshensyn
ADVARSEL
Ta tilstrekkelige forholdsregler ved kjølemedielekkasje. Hvis det lekker ut
kjølemediegass, må området straks ventileres. Mulige risikoer:
▪ Overdreven konsentrasjon av kjølemedium i lukkede rom kan føre til
oksygenmangel.
▪ Det kan dannes giftig gass dersom kjølemediegass kommer i kontakt med ild.
FARE: FARE FOR EKSPLOSJON
Utpumping – kjølemedielekkasje. Hvis du vil utføre utpumping på systemet og det
er lekkasje i kjølemediekretsen:
▪ Du må IKKE bruke anleggets funksjon for automatisk utpumping, som samler opp
alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens:
Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens
kompressoren kjører.
▪ Bruk et separat gjenvinningssystem slik at anleggets kompressor IKKE må kjøre.
ADVARSEL
Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut direkte i miljøet. Bruk en
vakuumpumpe til å tømme installasjonen.
MERKNAD
Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen
gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.
MERKNAD
▪ Du må IKKE fylle på mer kjølemedium enn angitt mengde, for ellers kan
kompressoren bli ødelagt.
▪ Når kjølemediesystemet skal åpnes, MÅ kjølemediet håndteres i henhold til
gjeldende lovgivning.
ADVARSEL
Sørg for at det ikke finnes oksygen i systemet. Det kan kun fylles kjølemedium etter
at det er blitt utført en lekkasjetest og vakuumtørking.
Mulige konsekvens: Selvantennelse og eksplosjon av kompressoren på grunn av
oksygen som går inn i kompressoren i drift.
▪ Ved behov for ekstra påfylling, se anleggets merkeplate. Den angir typen
kjølemedium og nødvendig mengde.
▪ Enheten er fylt med kjølemedium fra fabrikken og enkelte systemer krever
kanskje ekstra påfylling av kjølemedium avhengig av rørstørrelser og -lengder.
▪ Bruk kun verktøy som er beregnet for den typen kjølemedium som brukes i
systemet, for å sikre riktig trykkmotstand samt hindre at det kommer inn
fremmedelementer i systemet.
Referanseguide for installatør
12
▪ Slik fyller du på flytende kjølemedium:
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 13
2 | Generelle sikkerhetshensyn
Hvis Så
Det finnes et hevertrør
(dvs. sylinderen er merket med
Fyll på sylinderen mens den er i stående
posisjon.
"Væskepåfyllingshevert tilkoblet")
Det finnes IKKE et hevertrør Fyll på sylinderen mens den står opp
ned.
▪ Åpne kjølemediesylindere sakte.
▪ Fyll på kjølemedium i væskeform. Hvis det fylles på som gass, kan dette forhindre
normal drift.
FORSIKTIG
Steng ventilen til kjølemedietanken omgående når påfyllingen av kjølemedium er
fullført eller hvis det tas en midlertidige pause. Hvis ventilen IKKE stenges omgående,
kan gjenværende trykk medføre at det fylles på ytterligere kjølemedium. Mulige
konsekvens: Feil kjølemediummengde.
2.1.4 Vann
2.1.5 Elektrisk
Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i
installeringshåndboken eller installatørens referanseguide.
MERKNAD
Kontroller at vannkvaliteten overholder EU-direktiv 98/83EC.
FARE: FARE FOR DØDELIG ELEKTROSJOKK
▪ Slå AV all strømtilførsel før du tar av dekselet på bryterboksen, tilkobler elektriske
ledninger eller berører elektriske deler.
▪ Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene
til hovedkretsen for kondensatorer eller elektriske komponenter før du utfører
service. Spenningen MÅ være lavere enn 50 VDC før du kan berøre elektriske
komponenter. Du ser hvor kontaktene er plassert på koblingsskjemaet.
▪ Du må IKKE berøre elektriske komponenter med våte hender.
▪ Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
ADVARSEL
Hvis det IKKE ble installert på fabrikken, MÅ det installeres en hovedbryter eller
annen frakoblingsanordning i det faste ledningsopplegget med en berøringsavstand
på alle poler som gir full frakobling ved overspenning kategoriIII.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
13
Page 14
2 | Generelle sikkerhetshensyn
ADVARSEL
▪ Bruk KUN kobberledninger.
▪ Pass på at det lokale ledningsopplegget samsvarer med gjeldende lovgivning.
▪ Alle lokale ledningsopplegg MÅ utføres i samsvar med koblingsskjemaet som
følger produktet.
▪ Klem ALDRI sammen buntede kabler, og sørg for at de IKKE kommer i kontakt
med røropplegget og skarpe kanter. Kontroller at kontakttilkoblingene ikke
utsettes for eksternt press.
▪ Sørg for å installere jordingsledninger. Anlegget må IKKE jordes til vannrør,
innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre
elektrisk støt.
▪ Forsikre deg om at anlegget kobles til en egen strømkrets. Bruk ALDRI en
strømtilførsel som deles med annet utstyr.
▪ Sørg for å montere nødvendige sikringer eller kretsbrytere.
▪ Sørg for å installere en jordfeilbryter. Hvis du ikke gjør det, kan det føre til
elektrisk støt eller brann.
▪ Ved installering av jordfeilbryteren må det kontrolleres at den er kompatibel med
vekselretteren (som må tåle høyfrekvent elektrisk støy) for å unngå at
jordfeilbryteren slår ut i utide.
FORSIKTIG
▪ Når du kobler til strømtilførselen: koble til jordingen først, før de strømførende
tilkoblingene.
▪ Når du kobler fra strømtilførselen: koble fra de strømførende kablene først, før
du kobler fra jordingen.
▪ Lengden på lederne mellom strømtilførselens strekkavlastning og selve
rekkeklemmen MÅ være slik at strømførende ledninger strekkes før
jordingsledningen i tilfelle strømtilførselen blir revet løs fra strekkavlastningen.
MERKNAD
Forholdsregler ved legging av strømledninger:
▪ IKKE koble ledninger av ulik tykkelse til rekkeklemmen for strømtilførsel (slakk i
strømledningen kan føre til unormal oppvarming).
▪ Følg figuren over når du tilkobler ledninger av samme tykkelse.
▪ Bruk angitt strømledning til ledningsopplegget, og tilkoble skikkelig. Deretter
fester du ledningen for å hindre at rekkeklemmen utsettes for eksternt press.
▪ Bruk riktig skrutrekker til å stramme kontaktskruene. En skrutrekker med for lite
hode vil skade hodet, og gjøre det umulig å stramme skruene skikkelig.
▪ Overstramming av kontaktskruene kan ødelegge dem.
Referanseguide for installatør
14
Monter strømkabler minst 1 m unna TV- eller radioapparater for å unngå
interferens. Det kan hende at 1m ikke er tilstrekkelig, avhengig av radiobølgene.
ADVARSEL
▪ Når det elektriske arbeidet er utført, kontrollerer du at hver enkelt elektrisk del
og kontakt inne i boksen med elektriske deler er godt tilkoblet.
▪ Kontroller at alle deksler og lokk er lukket før du starter opp enheten.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 15
2 | Generelle sikkerhetshensyn
MERKNAD
Bare aktuelt hvis strømforsyningen er trefaset, og kompressoren har en PÅ/AVstartmetode.
Dersom det finnes en mulighet for reversert fase etter et midlertidig strømbrudd og
strømmen går av og på mens produktet er i drift, kan du sette på en reversert
fasevernkrets lokalt. Dersom produktet kjøres med reversert fase, kan det ødelegge
kompressoren og andre deler.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
15
Page 16
3 | Spesifikke sikkerhetsinstruksjoner for montører
3 Spesifikke sikkerhetsinstruksjoner for
montører
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
Håndtering av enheten (se
FORSIKTIG
IKKE berør luftinntaket eller aluminiumsribbene på anlegget, fordi det kan forårsake
personskade.
Retningslinjer for bruk (se
FORSIKTIG
Hvis det finnes mer enn ett område for utslippsvann, skal du ALLTID installere en
blandeventilstasjon i hovedområdet for å redusere (under oppvarming) / øke (under
kjøling) utslippsvanntemperaturen når ekstraområdet har behov.
Installeringssted (se
"7.1Klargjøre installeringsstedet"[465]
ADVARSEL
Følg målene for serviceplass i denne håndboken for å installere anlegget korrekt. Se
"16.1Serviceplass: Utendørsanlegg"[4259].
Spesielle krav for R32 (se
utendørsanlegget"[465]
)
"4.2.1Slik håndterer du utendørsenheten"[421]
"6Retningslinjer for bruk"[432]
)
)
"7.1.1Krav til installeringssted for
)
ADVARSEL
▪ Må IKKE perforeres eller brennes.
▪ Bruk IKKE andre midler enn de som anbefales av produsenten når du vil
fremskynde avisingen eller rengjøre utstyret.
▪ Husk at kjølemedium R32 IKKE avgir lukt.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel
åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
ADVARSEL
Pass på at installasjon, service, vedlikehold og reparasjon er i samsvar med
instruksjonene fra Daikin og gjeldende lovgivning, og at de KUN utføres av godkjent
personell.
Montering av utendørsenheten (se
ADVARSEL
Metoden for å feste utendørsanlegget MÅ være i henhold til instruksjonene i denne
håndboken. Se "7.3Montere utendørsanlegget"[473].
"7.3Montere utendørsanlegget"[473]
)
Referanseguide for installatør
16
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 17
3 | Spesifikke sikkerhetsinstruksjoner for montører
Montering av innendørsenheten (se
ADVARSEL
Metode for festing av innendørsenheten MÅ være i samsvar med instruksjonene i
denne håndboken. Se "7.4Montere innendørsenheten"[480].
Åpne og lukke enhetene (se
"7.2Åpne og lukke enhetene"[469]
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
FARE: FARE FOR DØDELIG ELEKTROSJOKK
FARE: FARE FOR FORBRENNING/SKÅLDING
Montering av rør (se
"8Montering av rør"[483]
ADVARSEL
Metode for montering av lokalt røropplegg MÅ være i samsvar med instruksjonene i
denne håndboken. Se "8Montering av rør"[483].
"7.4Montere innendørsenheten"[480]
)
)
)
ADVARSEL
Installer støpetrakten unna alle elektriske enheter. Mulige konsekvens: Elektrisk støt
eller brann.
Ved eventuell bruk av frostbeskyttelse med glykol:
ADVARSEL
Korrosjon i systemet er mulig fordi det benytter glykol. Fri glykol vil bli syreholdig
under påvirkning av oksygen. Denne prosessen fremskyndes i nærvær av kobber og
ved høye temperaturer. Den syreholdige frie glykolen angriper metalloverflater og
danner galvaniske korrosjonsceller som fører til alvorlige skader på systemet. Derfor
er det viktig:
▪ at vannbehandlingen utføres korrekt av en kvalifisert vannspesialist,
▪ at en glykol med korrosjonshemmere blir valg for å motvirke syredannelse fra
oksidasjon av glykoler,
▪ at ingen glykol for bilbransjen er i bruk fordi korrosjonshemmere har en
begrenset levetid og inneholder silikater som kan forurense eller tilstoppe
systemet,
▪ at galvanisert røropplegg IKKE brukes i glykolsystemer fordi dets nærvær kan føre
til nedfall av visse komponenter i glykolens korrosjonshemmer.
ADVARSEL
Etylenglykol er giftig.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Elektrisk installasjon (se
FARE: FARE FOR DØDELIG ELEKTROSJOKK
"9Elektrisk installasjon"[496]
)
Referanseguide for installatør
17
Page 18
3 | Spesifikke sikkerhetsinstruksjoner for montører
ADVARSEL
Elektrisk ledningsopplegg MÅ være i samsvar med instruksjonene fra:
▪ Denne håndboken. Se "9Elektrisk installasjon"[496].
▪ Koblingsskjemaet, som er levert med enheten, plassert på innsiden av
servicedekselet. For en oversettelse av forklarende tekst, se
"16.4Koblingsskjema: Utendørsanlegg"[4262].
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
ADVARSEL
▪ Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
▪ Foreta elektriske tilkoblinger til det faste ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
ADVARSEL
▪ Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
▪ IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til
overoppheting, elektrisk støt eller brann.
▪ IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
Referanseguide for installatør
18
ADVARSEL
Roterende vifte. Før du slår PÅ utendørsenheten, kontroller at utslippsristen dekker
viften som en beskyttelse mot en roterende vifte. Se "7.3.6 Installere
utslippsristen"[477].
ADVARSEL
Ekstravarmeren MÅ ha en dedikert strømforsyning og MÅ være beskyttet av de
nødvendige sikkerhetsenhetene som kreves ifølge gjeldende lovgivning.
ADVARSEL
Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten
eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.
FORSIKTIG
IKKE skyv eller plasser overskytende kabellengder i enheten.
FORSIKTIG
For å garantere at enheten er fullstendig jordet, skal du alltid koble til
strømforsyningen for ekstravarmeren og jordkabelen.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 19
3 | Spesifikke sikkerhetsinstruksjoner for montører
INFORMASJON
Detaljer om type og størrelsen på sikringer eller strømbrytere er beskrevet under
"9Elektrisk installasjon"[496].
Konfigurasjon (se
ADVARSEL
Husk at temperaturen på husholdningsvarmtvannet vil være lik verdien som er valgt i
feltinnstilling [2-03] etter drift med desinfeksjon.
Når den høye temperaturen på det husholdningsvarmtvannet kan forårsake
personskade, skal det installeres en blandeventil (kjøpes lokalt) ved
utløpstilkoblingen for varmtvann på husholdningsvarmtvannstanken. Denne
blandeventilen skal sørge for at temperaturen på varmtvannet i varmtvannskranen
aldri overstiger en angitt maksimumsverdi. Denne maksimalt tillatte temperaturen på
varmtvann skal velges i samsvar med gjeldende forskrifter.
FORSIKTIG
Innstillingene for desinfeksjonsfunksjonen MÅ konfigureres av installatøren i samsvar
med gjeldende forskrifter.
FORSIKTIG
Sørg for at desinfeksjonsfunksjonens starttid [5.7.3] med definert varighet [5.7.5]
IKKE forstyrres av eventuelt behov for husholdningsvarmtvann.
Igangsetting (se
"10Konfigurasjon"[4129]
"11Igangsetting"[4223]
)
)
ADVARSEL
Metode for igangsetting MÅ være i samsvar med instruksjonene i denne håndboken.
Se "11Igangsetting"[4223].
Vedlikehold og service (se
ADVARSEL
Hvis det interne ledningsopplegget er skadet, må det byttes av produsenten,
serviceagenten eller personer med tilsvarende kvalifikasjoner.
FORSIKTIG
Vannet som kommer ut av ventilen, kan være veldig varmt.
FORSIKTIG
Selv om vannkretsen er tappet, kan det komme vannsøl når du fjerner det
magnetiske filteret/smusseparatoren fra filterhuset. Vannsøl må ALLTID tørkes opp.
FORSIKTIG
For å hindre at rørene som er koblet til det magnetiske filteret/smusseparatoren
skades, bør denne prosedyren utføres når det magnetiske filteret/smusseparatoren
er fjernet fra enheten.
"13Vedlikehold og service"[4234]
)
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
19
Page 20
3 | Spesifikke sikkerhetsinstruksjoner for montører
FORSIKTIG
Du trenger KUN åpne det magnetiske filteret/smusseparatoren hvis det har oppstått
alvorlige problemer. Ideelt sett trenger du ikke utføre denne handlingen under det
magnetiske filterets/smusseparatorens levetid.
FORSIKTIG
Kontroller tilstanden til o-ringene og skift dem ved behov. Fukt o-ringene med vann
før de installeres.
FORSIKTIG
Sørg for å åpne ventilen (hvis montert) mot ekspansjonskaret. Hvis ikke oppstår et
overtrykk.
Feilsøking (se
FARE: FARE FOR FORBRENNING/SKÅLDING
ADVARSEL
ADVARSEL
Forhindre fare som følge av utilsiktet ny innstilling av den termiske
sikringsautomaten: Strøm til dette apparatet MÅ IKKE gå via en ekstern bryterenhet,
slik som en tidsbryter, eller kobles til en krets som slås jevnlig PÅ og AV av
strømforsyningen.
ADVARSEL
Luftrensing av varmestrålelegemer eller oppsamlere. Før du foretar luftrensing fra
varmestrålelegemer eller oppsamlere må du sjekke om eller vises på
startskjermen til brukergrensesnittet.
"14Feilsøking"[4241]
)
▪ Kontroller ALLTID at anlegget er frakoblet ledningsnettet før du inspiserer
bryterboksen til anlegget. Slå av den respektive strømbryteren.
▪ Når en sikkerhetsanordning er blitt utløst, må du stanse anlegget og finne ut
hvorfor anordningen ble utløst før du tilbakestiller den. Du må ALDRI
parallellkoble sikkerhetsanordninger eller endre verdiene deres til noe annet enn
fabrikkens standardinnstillinger. Kontakt forhandleren hvis du ikke finner årsaken
til problemet.
▪ Hvis ikke kan du utføre luftrensing umiddelbart.
▪ Hvis ja, sørg for at rommet der du vil utføre luftrensing har tilstrekkelig
ventilasjon. Begrunnelse: Kjølemiddel kan lekke inn i vannkretsen, og deretter inn
i rommet når du foretar luftrensing fra varmestrålelegemer eller oppsamlere.
Referanseguide for installatør
20
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 21
4 Om esken
I dette kapittelet
4.1 Oversikt: om boksen............................................................................................................................................................... 21
4.2 Utendørsanlegg ...................................................................................................................................................................... 21
4.2.1 Slik håndterer du utendørsenheten ...................................................................................................................... 21
4.2.2 Slik pakker du opp utendørsenheten..................................................................................................................... 23
4.2.3 Slik fjerner du tilbehør fra utendørsanlegget ........................................................................................................ 24
4.3 Innendørsenhet ...................................................................................................................................................................... 24
4.3.1 Slik pakker du ut innendørsenheten...................................................................................................................... 25
4.3.2 Fjerne tilbehør fra innendørsanlegget................................................................................................................... 25
4.1 Oversikt: om boksen
Dette kapittelet beskriver hva du må gjøre etter at boksen med utendørs- og
innendørsenheten leveres på stedet.
Ta hensyn til følgende:
▪ Ved levering MÅ det undersøkes om anlegget er skadet. Eventuelle skader MÅ
rapporteres umiddelbart til transportørens klagebehandler.
4 | Om esken
▪ Bring den innpakkede enheten så nær installeringsstedet som mulig for å unngå
at det oppstår skader under transport.
▪ Klargjør på forhånd den veien du vil anlegget skal føres inn.
4.2 Utendørsanlegg
4.2.1 Slik håndterer du utendørsenheten
FORSIKTIG
IKKE berør luftinntaket eller aluminiumsribbene på anlegget, fordi det kan forårsake
personskade.
Kran
Hold stroppene innenfor merket område for å unngå skade på enheten.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
21
Page 22
4 | Om esken
±150
kg
4×
Gaffeltruck eller jekketralle
Gå inn under pallen på den tunge siden.
Manuelt
Etter utpakking skal enheten bæres med stroppene som er montert på enheten.
Se også:
▪ "4.2.2Slik pakker du opp utendørsenheten"[423]
▪ "7.3.4Slik monterer du utendørsanlegget"[475]
Referanseguide for installatør
22
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 23
4.2.2 Slik pakker du opp utendørsenheten
1 2
3
4
4 | Om esken
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
23
Page 24
4 | Om esken
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
4.2.3 Slik fjerner du tilbehør fra utendørsanlegget
a Avstengningsventil (med integrert filter)
b O-ring for dreneringskontakt
c Tappesokkel
d Termistorfeste (for installasjoner i områder med lave utendørstemperaturer)
e Installeringshåndbok – Utendørsenhet
f Avhendingshåndbok – Gjenvinning av kjølemiddel
g Energimerke
h Utslippsrist (øvre og nedre del)
i Installeringshåndbok – Utslippsrist
MERKNAD
Utpakking. Når du fjerner toppemballasjen/tilbehøret, hold boksen som inneholder
utslippsristen slik at den ikke faller.
4.3 Innendørsenhet
Referanseguide for installatør
24
▪ Ved levering MÅ det undersøkes om anlegget er skadet. Eventuelle skader MÅ
rapporteres umiddelbart til transportørens klagebehandler.
▪ Bring den innpakkede enheten så nær installeringsstedet som mulig for å unngå
at det oppstår skader under transport.
▪ Pakk ut innendørsanlegget helt ved å følge instruksjonene på anvisningsarket for
utpakking.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 25
4.3.1 Slik pakker du ut innendørsenheten
1 2
*DA
*DF
1× 1× 1× 1×
a b c d
2×4× 1×
gf h
1×
i
1×
e
4 | Om esken
4.3.2 Fjerne tilbehør fra innendørsanlegget
Noe tilbehør oppbevares inne i enheten. Du finner mer informasjon om åpning av
enheten under "7.2.5Slik åpner du innendørsenheten"[471].
a Generelle sikkerhetshensyn
b Tilleggsbok for valgt utstyr
c Innstalleringshåndbok for innendørsenhet
d Driftshåndbok
e WLAN-innsats
f Tetningsring for avstengningsventil
g Avstengningsventil
h Bypassventil for overtrykk
i Veggbrakett
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
25
Page 26
5 | Om enhetene og tilleggsutstyret
5 Om enhetene og tilleggsutstyret
I dette kapittelet
5.1 Oversikt: om enhetene og tilleggsutstyret............................................................................................................................. 26
5.2 Identifikasjon .......................................................................................................................................................................... 26
5.2.1 Identifikasjonsmerke: utendørsenhet ................................................................................................................... 26
5.2.2 Identifikasjonsmerke: Innendørsenhet.................................................................................................................. 27
5.3 Kombinere anlegg og tilleggsutstyr........................................................................................................................................ 27
5.3.1 Mulige kombinasjoner av innendørsenheten og utendørsenheten ..................................................................... 27
5.3.2 Mulige kombinasjoner av innendørsenhet og husholdningsvarmtvannstank...................................................... 27
5.3.3 Mulig tilleggsutstyr for utendørsenhet.................................................................................................................. 28
5.3.4 Mulig tilleggsutstyr for innendørsenhet ................................................................................................................ 28
5.1 Oversikt: om enhetene og tilleggsutstyret
Dette kapitlet inneholder informasjon om følgende:
▪ Identifisere utendørsenheten
▪ Identifisering av innendørsenheten
▪ Kombinering av utendørsenheten med tilleggsutstyr
▪ Kombinering av innendørsenheten med tilleggsutstyr
5.2 Identifikasjon
5.2.1 Identifikasjonsmerke: utendørsenhet
Plassering
Modellidentifikasjon
Referanseguide for installatør
26
Eksempel: EPRA14DAV3
Kode Forklaring
EP Europeisk hydrosplit utendørs paret varmepumpe
R Høy vanntemperatur – omgivelsessone 2 (se driftsområde)
A Kjølemiddel R32
14 Kapasitetsklasse
DA Modellserie
V3 Strømforsyning
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 27
5.2.2 Identifikasjonsmerke: Innendørsenhet
Plassering
Modellidentifikasjon
Eksempel: ETBH16EF6V
Kode Beskrivelse
E Europeisk modell
TB Veggmontert hydrosplit-enhet med separat tank
H H=Kun oppvarming
X=Oppvarming/kjøling
16 Kapasitetsklasse
5 | Om enhetene og tilleggsutstyret
EF Modellserie
6V Ekstravarmermodell
5.3 Kombinere anlegg og tilleggsutstyr
INFORMASJON
Visse alternativer er kanskje IKKE tilgjengelig i ditt land.
5.3.1 Mulige kombinasjoner av innendørsenheten og utendørsenheten
Innendørsenhet Utendørsenhet
EPRA14 EPRA16 EPRA18
ETBH/X16 O O O
5.3.2 Mulige kombinasjoner av innendørsenhet og husholdningsvarmtvannstank
Kombinasjonstabell
Innendørsenhe
t
EKHWS*D* EKHWSU*D* EKHWP Tredjeparts
ETBH/X O O O O
(a)
Ved bruk av tredjeparts tank må du kontrollere at den oppfyller minimumskravene (se
"Krav til tank fra tredjepartsleverandør"[427]).
Husholdningsvarmtvannstank
tank
(a)
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Krav til tank fra tredjepartsleverandør
Ved bruk av tank fra tredjepart skal tanken tilfredsstille følgende krav:
▪ Tankens varmevekslercoil er ≥1,05m².
▪ Tankens termistor må være plassert over varmevekslerkonvektoren.
Referanseguide for installatør
27
Page 28
5 | Om enhetene og tilleggsutstyret
▪ Tilleggsvarmeren må være plassert over varmevekslerkonvektoren.
MERKNAD
Ytelse. Ytelsesdataene for tredjeparts tanker KAN IKKE fremlegges, og ytelsene KAN
HELLER IKKE garanteres.
MERKNAD
Konfigurasjon. Konfigurasjon av en tredjeparts tank avhenger av størrelsen på
tankens varmevekslercoil. Hvis du vil ha mer informasjon, se
"Husholdningsvarmtvann"[4191].
5.3.3 Mulig tilleggsutstyr for utendørsenhet
Festestativ (EKMST1, EKMST2)
I kalde områder hvor mye snø kan forekomme anbefales det å installere
utendørsenheten på en festeramme. Bruk en av følgende modeller:
▪ EKMST1 med flenseføtter: for å installere utendørsenhet på betongunderlag hvor
boring er tillatt.
▪ EKMST2 med gummiføtter: for å installere utendørsenhet på underlag hvor
boring ikke er tillatt eller mulig, for eksempel flate tak eller fortau.
Du finner installeringsanvisninger i installeringshåndboken for festestativet.
5.3.4 Mulig tilleggsutstyr for innendørsenhet
Tilkoblet kontroll for soneinndeling
Du kan koble til følgende tilkoblede kontroller for soneinndeling:
▪ Grunnenhet for soneinndeling 230V (EKWUFHTA1V3)
▪ Digital termostat 230V (EKWCTRDI1V3)
▪ Analog termostat 230V (EKWCTRAN1V3)
▪ Aktuator 230V (EKWCVATR1V3)
For installeringsanvisninger, se installeringshåndboken for kontrollen og
tilleggsboken for tilleggsutstyr.
Romtermostat (EKRTWA, EKRTR1)
Du kan koble en ekstra romtermostat til innendørsenheten. Denne termostaten
kan enten være kablet (EKRTWA) eller trådløs (EKRTR1).
For installeringsanvisninger, se installeringshåndboken for romtermostaten og
tilleggsboken for tilleggsutstyr.
Fjernsensor for trådløs termostat (EKRTETS)
Referanseguide for installatør
28
Du kan bare bruke en ekstern innendørs temperatursensor (EKRTETS) i
kombinasjon med den trådløse termostaten (EKRTR1).
For installeringsanvisninger, se installeringshåndboken for romtermostaten og
tilleggsboken for tilleggsutstyr.
Digitalt I/O-kretskort (EKRP1HBAA)
Det digitale I/O-kretskortet er nødvendig for å tilby følgende signaler:
▪ Alarmsignal
▪ PÅ/AV-utgang for romoppvarming/-kjøling
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 29
5 | Om enhetene og tilleggsutstyret
▪ Veksling til ekstern varmekilde
For installeringsanvisninger, se installeringshåndboken for det digitale I/Okretskortet og tilleggsboken for tilleggsutstyr.
Demand-kretskort (EKRP1AHTA)
Hvis du vil aktivere strømforbrukskontroll ved digitale innganger, må du installere
demand-kretskortet.
For installeringsanvisninger, se installeringshåndboken for demand-kretskortet og
tilleggsboken for tilleggsutstyr.
Ekstern innendørssensor (KRCS01-1)
Ifølge standardinnstillingen vil den interne sensoren for det dedikerte
menneskelige kontrollgrensesnittet (BRC1HHDA brukes som romtermostat) brukes
som romtemperatursensor.
Som et alternativ kan den eksterne innendørssensoren installeres for å måle
romtemperaturen ved en annen plassering.
For installeringsanvisninger, se installeringshåndboken for den eksterne
innendørssensoren og tilleggsboken for tilleggsutstyr.
INFORMASJON
▪ Den eksterne innendørssensoren kan bare brukes hvis brukergrensesnittet er
konfigurert med romtermostatfunksjonalitet.
▪ Du kan bare koble til enten den eksterne innendørssensoren eller den eksterne
utendørssensoren.
Ekstern utendørssensor (EKRSCA1)
Ifølge standardinnstillingen vil sensoren innenfor utendørsenheten brukes til å
måle utendørstemperaturen.
Som et alternativ kan den eksterne utendørssensoren installeres for å måle
utendørstemperaturen på en annen plassering (f.eks. for å unngå direkte sollys) og
oppnå forbedret systematferd.
For installeringsanvisninger, se installeringshåndboken for den eksterne
utendørssensoren og tilleggsboken for tilleggsutstyr.
INFORMASJON
Du kan bare koble til enten den eksterne innendørssensoren eller den eksterne
utendørssensoren.
PC-kabel (EKPCCAB4)
PC-kabelen etablerer en tilkobling mellom bryterboksen på innendørsenheten og
en PC. Dette gjør det mulig å oppdatere programvaren til innendørsenheten.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Du finner installeringsanvisninger i installeringshåndboken for PC-kabelen.
Varmepumpekonvektor (FWXV)
For å forsyne romoppvarming/-kjøling, er det mulig å bruke følgende
varmepumpekonvektorer:
▪ FWXV: stående modell
▪ FWXT: veggmontert modell
▪ FWXM: skjult modell
For installeringsanvisninger, se:
Referanseguide for installatør
29
Page 30
5 | Om enhetene og tilleggsutstyret
▪ Installeringshåndboken for varmepumpekonvektor
▪ Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
▪ Tilleggsboken for tilleggsutstyr
WLAN-modul (BRP069A71)
En WLAN-innsats (skal plugges inn i MMI) leveres som tilbehør til
innendørsenheten. Alternativt (f.eks. ved lav signalstyrke), kan du installere en
valgfri trådløs LAN-modul BRP069A71.
For installeringsanvisninger: Se installeringshåndboken for WLAN-modulen og
tilleggsboken for tilleggsutstyr.
Universal sentralisert kontroller (EKCC8-W)
Kontroller for kaskadestyring.
Bizone-sett (EKMIKPOA eller EKMIKPHA)
Du kan installere et valgfritt bizone-sett.
Du finner installeringsanvisninger i installeringshåndboken for bizone-settet.
Se også:
▪ "6.2.3Flere rom –to temperaturområder for utslippsvann"[443]
▪ "Bizone-sett"[4215]
Tilkoblingssett for tredjeparts tank (EKHY3PART)
Påkrevd når en tredjeparts tank skal kobles til systemet.
Inneholder en termistor og en 3-veisventil.
Du finner installeringsanvisninger i installeringshåndboken for tilkoblingssettet.
Tilkoblingssett for tredjeparts tank med innebygd termostat (EKHY3PART2)
Sett for tilkobling av tredjeparts tank med innebygd termostat til systemet. Settet
konverterer et termostatbehov fra tanken til en forespørsel om
husholdningsvarmtvann for innendørsenheten.
Konverteringssett (EKHBCONV eller høyere)
Bruk konverteringssettet til å konvertere en modell med kun oppvarming til en
reversibel modell.
Du finner installeringsanvisninger i installeringshåndboken for konverteringssettet.
Husholdningsvarmtvannstank
For å forsyne husholdningsvarmtvann, kan en husholdningsvarmtvannstank kobles
til veggmontert innendørsenhet.
Følgende husholdningsvarmtvannstanker er tilgjengelige:
Referanseguide for installatør
30
Tank Merk
Tank i rustfritt stål (standard):
▪ EKHWS150D3V3
▪ EKHWS180D3V3
▪ EKHWS200D3V3
▪ EKHWS250D3V3
▪ EKHWS300D3V3
Inkludert tilleggsvarmer
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 31
5 | Om enhetene og tilleggsutstyret
Tank Merk
Tank i rustfritt stål (+ komponenter):
▪ EKHWSU150D3V3
▪ EKHWSU180D3V3
▪ EKHWSU200D3V3
Inkludert:
▪ Tilleggsvarmer
▪ Komponenter for samsvar med
Storbritannias byggeforskrift G3.
▪ EKHWSU250D3V3
▪ EKHWSU300D3V3
Polypropylentank:
▪ EKHWP300B
▪ EKHWP500B
Polypropylentank:
▪ EKHWP300PB
▪ EKHWP500PB
Tank med trykkløst solfangersystem.
For disse tankene må alternativet med
tilleggsvarmer (EKBH3S) installeres.
Tank med trykksatt solfangersystem.
For disse tankene må alternativet med
tilleggsvarmer (EKBH3S) installeres.
For installeringsanvisninger, se installeringshåndboken for
husholdningsvarmtvannstanken og tilleggsboken for tilleggsutstyr.
Menneskelig komfortgrensesnitt (BRC1HHDA) brukt som romtermostat
▪ Det menneskelige komfortgrensesnittet (HCI, Human Comfort Interface) brukt
som romtermostat kan bare brukes sammen med brukergrensesnittet som er
koblet til innendørsenheten.
▪ Det menneskelige komfortgrensesnittet (HCI, Human Comfort Interface) som skal
fungere som romtermostat, må installeres i rommet du vil at det skal kontrollere.
For installeringsanvisninger, se installerings- og driftshåndboken for det
menneskelige komfortgrensesnittet (HCI, Human Comfort Interface) som
romtermostat, og tilleggsboken for tilleggsutstyr.
Smart Grid relésett (EKRELSG)
Installering av det valgfrie Smart grid-relésettet er påkrevd for høyspennings Smart
grid-kontakter (EKRELSG).
For installeringsanvisninger, se "9.3.11Koble til en Smart Grid"[4123].
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
31
Page 32
6 | Retningslinjer for bruk
6 Retningslinjer for bruk
I dette kapittelet
INFORMASJON
Kjøling gjelder kun i tilfelle av:
▪ Reverserbare modeller
▪ Modeller med kun oppvarming + konverteringssett (EKHBCONV*)
6.1 Oversikt: retningslinjer for bruk ............................................................................................................................................. 32
6.2 Oppsett av romoppvarmings-/-avkjølingssystem .................................................................................................................. 33
6.2.1 Enkeltrom ............................................................................................................................................................... 34
6.2.2 Flere rom –ett temperaturområde for utslippsvann............................................................................................ 38
6.2.3 Flere rom –to temperaturområder for utslippsvann ........................................................................................... 43
6.3 Oppsett av en ekstra varmekilde for romoppvarming .......................................................................................................... 48
6.4 Oppsett av husholdningsvarmtvannstanken ......................................................................................................................... 51
6.4.1 Systemoppsett –frittstående husholdningsvarmtvannstank ............................................................................... 51
6.4.2 Velge volum og ønsket temperatur for husholdningsvarmtvannstanken ............................................................ 51
6.4.3 Oppsett og konfigurasjon –DHW-tank.................................................................................................................. 53
6.4.4 Husholdningvarmtvannspumpe for øyeblikkelig tilgang på varmtvann ............................................................... 53
6.4.5 Husholdningsvarmtvannspumpe for desinfeksjon ................................................................................................ 54
6.4.6 Husholdningvarmtvannspumpe for tankforvarming............................................................................................. 55
6.5 Oppsett av energimåling ........................................................................................................................................................ 55
6.5.1 Generert varme ...................................................................................................................................................... 56
6.5.2 Forbrukt energi....................................................................................................................................................... 56
6.5.3 Strømforsyning til normal kWh-tariff .................................................................................................................... 57
6.5.4 Strømforsyning til foretrukket kWt-tariff .............................................................................................................. 58
6.6 Oppsett av strømforbrukkontroll ........................................................................................................................................... 59
6.6.1 Permanent strømbegrensning ............................................................................................................................... 60
6.6.2 Strømbegrensning aktivert av digitale innganger ................................................................................................. 61
6.6.3 Strømbegrensningsprosess .................................................................................................................................... 62
6.6.4 BBR16 strømbegrensning ...................................................................................................................................... 63
6.7 Oppsett av en ekstern temperatursensor.............................................................................................................................. 64
6.1 Oversikt: retningslinjer for bruk
Formålet med retningslinjene for bruk er å presentere mulighetene i
varmepumpesystemet.
MERKNAD
▪ Illustrasjonene i retningslinjene for bruk er ment kun for referanseformål, og skal
IKKE brukes som detaljerte hydraulikkdiagrammer. Den detaljerte
hydraulikkdimensjoneringen og -balanseringen vises IKKE, og er montørens
ansvar.
▪ Hvis du vil ha mer informasjon om konfigurasjonsinnstillingene for optimert
varmepumpedrift, se "10Konfigurasjon"[4129].
Dette kapittelet inneholder retningslinjer for bruk i forbindelse med:
▪ Oppsett av romoppvarmings-/kjølingssystem
▪ Oppsett av en ekstra varmekilde for romoppvarming
▪ Oppsett av husholdningsvarmtvannstanken
▪ Oppsett av energimåling
▪ Oppsett av strømforbrukkontroll
▪ Oppsett av en ekstern temperatursensor
Referanseguide for installatør
32
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 33
6 | Retningslinjer for bruk
MERKNAD
Visse typer viftekonvektorer – i dette dokumentet kalles de
"varmepumpekonvektorer" – kan motta inngangssignaler for innendørsenhetens
driftsmodus (kjøling eller varming X2M/3 og X2M/4) og/eller sende utgangssignaler
for varmepumpekonvektorens termostatbetingelser (hovedområde: X2M/30 og
X2M/35; ekstraområde: X2M/30 og X2M/35a).
Retningslinjene for bruk illustrerer muligheten for å motta eller sende digitale
inngangs-/utgangssignaler. Denne funksjonaliteten kan kun brukes dersom
varmepumpekonvektoren har slike funksjoner, og hvis signalene oppfyller følgende
krav:
▪ Utgangssignal fra innendørsenheten (inngangssignal til
varmepumpekonvektoren): kjøle/varme-signal=230 V (kjøling=230 V,
varming=0V).
▪ Inngangssignal til innendørsenhet (utgangssignal fra varmepumpekonvektor):
termostat PÅ/AV-signal=spenningsfri kontakt (lukket kontakt=termo PÅ, åpen
kontakt=termo AV).
6.2 Oppsett av romoppvarmings-/-avkjølingssystem
Varmepumpesystemetleverer utslippsvann til varmestrålelegemene i ett eller flere
rom.
Fordi systemet tilbyr svært fleksibel regulering av temperaturen i hvert rom, må du
besvare følgende spørsmål først:
▪ Hvor mange rom blir varmet opp eller kjølt nedav varmepumpesystemet?
▪ Hvilke typer varmestrålelegemer brukes i hvert rom og hva er deres ønskede
utslippsvanntemperatur?
Så snart kravene til romoppvarming/-kjøling er klare, anbefaler vi at du følger
retningslinjene for oppsett nedenfor.
MERKNAD
Hvis en ekstern romtermostat brukes, vil den eksterne romtermostaten kontrollere
frostsikringen av rommet. Rommets frostsikring er derimot bare mulig hvis [C.2]
Romoppvarming/-kjøling=På.
INFORMASJON
Hvis en ekstern romtermostat brukes og frostsikring av rommet må garanteres under
alle forhold, må du sette Nøddrift [9.5.1] til Automatisk.
MERKNAD
En bypassventilen for overtrykk kan integreres i systemet. Husk at denne ventilen
kanskje ikke vises i illustrasjonene.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
33
Page 34
6 | Retningslinjer for bruk
A
B
a
6.2.1 Enkeltrom
Gulvvarme eller radiatorer –kablet romtermostat
Oppsett
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Dedikert menneskelig komfortgrensesnitt (BRC1HHDA brukt som romtermostat)
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se:
- "9.2Tilkoblinger til utendørsenhet"[4100]
- "9.3Tilkoblinger til innendørsenhet"[4107]
▪ Slik kobler til du gulvoppvarming eller radiatorer:
- Varmtvann → Innendørsenhet
- Kaldtvann → Utendørsenhet
▪ Romtemperaturen styres av et dedikert menneskelig komfortgrensesnitt
(BRC1HHDA brukes som romtermostat).
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
2 (Romtermostat): Drift av enheten
fastsettes basert på miljøtemperaturen
til det dedikerte menneskelige
▪ Kode: [C-07]
Antall vanntemperaturområder:
komfortgrensesnittet.
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
Fordeler
Referanseguide for installatør
34
▪ Høy komfort og effektivitet. Den smarte romtermostatfunksjonaliteten kan
redusere eller øke ønsket utslippsvanntemperatur basert på den faktiske
romtemperaturen (modulering). Dette fører til:
- Stabil romtemperatur som stemmer overens med ønsket temperatur (høyere
komfort)
- Færre PÅ/AV-sykluser (stillere, høyere komfort og høyere effektivitet)
- Lavest mulige utslippsvanntemperatur (høyere effektivitet)
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 35
▪ Enkelt. Du kan enkelt angi ønsket romtemperatur via brukergrensesnittet:
a
A
B
b
- For dine daglige behov kan du bruke forvalgverdier og tidsplaner.
- Hvis du ønsker å avvike fra dine daglige behov, kan du midlertidig overstyre de
forvalgte verdiene og tidsplanene, eller bruke feriemodus.
Gulvvarme eller radiatorer –trådløs romtermostat
Oppsett
6 | Retningslinjer for bruk
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Mottaker for trådløs ekstern romtermostat
b Trådløs ekstern romtermostat
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se:
- "9.2Tilkoblinger til utendørsenhet"[4100]
- "9.3Tilkoblinger til innendørsenhet"[4107]
▪ Slik kobler til du gulvoppvarming eller radiatorer:
- Varmtvann → Innendørsenhet
- Kaldtvann → Utendørsenhet
▪ Romtemperaturen styres av den trådløse eksterne romtermostaten
(tilleggsutstyr EKRTR1).
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den eksterne
termostaten.
▪ Kode: [C-07]
Antall vanntemperaturområder:
0 (Enkeltsone): Hoved
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
▪ #: [4.4]
▪ Kode: [7-02]
Ekstern romtermostat for hovedområdet:
▪ #: [2.A]
▪ Kode: [C-05]
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren bare kan
sende en termostat PÅ/AV-tilstand. Ikke
noe skille mellom oppvarmings- eller
kjølingsbehov.
Referanseguide for installatør
35
Page 36
6 | Retningslinjer for bruk
A
B
a
Varmepumpekonvektorer
Fordeler
▪ Trådløs. Den Daikin eksterne romtermostaten er tilgjengelig i en trådløs versjon.
▪ Effektivitet. Selv om den eksterne romtermostaten sender bare PÅ/AV-signaler,
er den spesifikt utformet for varmepumpesystemet.
▪ Komfort. Ved gulvvarmefunksjon forebygger den trådløse eksterne
romtermostaten kondens på gulvet under kjøling ved å måle rommets fuktighet.
Oppsett
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Varmepumpekonvektorer (+ kontrollenheter)
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se:
- "9.2Tilkoblinger til utendørsenhet"[4100]
- "9.3Tilkoblinger til innendørsenhet"[4107]
▪ Slik kobler du til varmepumpekonvektorer:
- Varmtvann → Innendørsenhet
- Kaldtvann → Utendørsenhet
▪ Ønsket romtemperatur angis via varmepumpekonvektorenes kontrollenhet.
Forskjellige kontrollenheter og oppsett er mulig for varmepumpekonvektorer.
Hvis du vil ha mer informasjon, kan du se:
- Installeringshåndboken for varmepumpekonvektorer
- Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
- Tilleggsboken for tilleggsutstyr
▪ Behovssignalet for romoppvarming/-kjøling sendes til en digital inngang på
innendørsenheten (X2M/35 og X2M/30).
▪ Romdriftsmodusen blir sendt til varmepumpekonvektoren av én digital utgang på
innendørsenheten (X2M/4 og X2M/3).
Referanseguide for installatør
36
Konfigurasjon
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Innstilling Verdi
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den eksterne
termostaten.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 37
6 | Retningslinjer for bruk
A
M1
B
a
Innstilling Verdi
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
Ekstern romtermostat for hovedområdet:
▪ #: [2.A]
▪ Kode: [C-05]
Fordeler
▪ Kjøling. Varmepumpekonvektoren tilbyr, ved siden av oppvarmingskapasitet,
også glimrende kjølingskapasitet.
▪ Effektivitet. Optimal energieffektivitet på grunn av sammenkoblingsfunksjonen.
▪ Elegant.
Kombinasjon: gulvvarme+varmepumpekonvektorer
▪ Romoppvarming tilbys av:
- Gulvvarme
- Varmepumpekonvektorer
0 (Enkeltsone): Hoved
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren bare kan
sende en termostat PÅ/AV-tilstand. Ikke
noe skille mellom oppvarmings- eller
kjølingsbehov.
▪ Romkjøling leveres bare av varmepumpekonvektorer. Gulvvarme stenges av med
avstengningsventilen.
Oppsett
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Varmepumpekonvektorer (+ kontrollenheter)
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se:
- "9.2Tilkoblinger til utendørsenhet"[4100]
- "9.3Tilkoblinger til innendørsenhet"[4107]
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
▪ Slik kobler du til varmepumpekonvektorer:
- Varmtvann → Innendørsenhet
- Kaldtvann → Utendørsenhet
▪ En avstengningsventil (kjøpes lokalt) blir installert før gulvvarmen for å forhindre
kondens på gulvet under kjølingsoperasjon.
Referanseguide for installatør
37
Page 38
6 | Retningslinjer for bruk
▪ Ønsket romtemperatur angis via varmepumpekonvektorenes kontrollenhet.
Forskjellige kontrollenheter og oppsett er mulig for varmepumpekonvektorer.
Hvis du vil ha mer informasjon, kan du se:
- Installeringshåndboken for varmepumpekonvektorer
- Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
- Tilleggsboken for tilleggsutstyr
▪ Behovssignalet for romoppvarming/-kjøling sendes til en digital inngang på
innendørsenheten (X2M/35 og X2M/30).
▪ Romdriftsmodusen blir sendt av én digital utgang (X2M/4 og X2M/3) på
innendørsenheten, til:
- Varmepumpekonvektorer
- Avstengningsventilen
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den eksterne
termostaten.
▪ Kode: [C-07]
Antall vanntemperaturområder:
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
Ekstern romtermostat for hovedområdet:
▪ #: [2.A]
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren bare kan
sende en termostat PÅ/AV-tilstand. Ikke
▪ Kode: [C-05]
noe skille mellom oppvarmings- eller
kjølingsbehov.
Fordeler
▪ Kjøling. Varmepumpekonvektorer tilbyr, ved siden av oppvarmingskapasitet,
også glimrende kjølingskapasitet.
▪ Effektivitet. Gulvvarme har den beste ytelsen med varmepumpesystemet.
▪ Komfort. Kombinasjonen av to typer varmestrålelegemer tilbyr:
- Den glimrende oppvarmingskomforten under gulvoppvarming
6.2.2 Flere rom –ett temperaturområde for utslippsvann
Referanseguide for installatør
38
- Den glimrende kjølingskomforten til varmepumpekonvektorer
Hvis bare ett temperaturområde for utslippsvann er nødvendig fordi ønsket
utslippsvanntemperatur for alle varmestrålelegemer er de samme, behøver du
IKKE en blandeventilstasjon (kostnadseffektivt).
Eksempel: Hvis varmepumpesystemet brukes til å varme opp ett gulv der alle rom
har de samme varmestrålelegemene.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 39
Gulvvarme eller radiatorer –termostatventiler
T
B C
a
A
Hvis du varmer opp rom med gulvvarme eller radiatorer, er det veldig vanlig å
kontrollere temperaturen ved hjelp av en termostat (dette kan enten være det
dedikerte menneskelige komfortgrensesnittet (BRC1HHDA) eller en ekstern
romtermostat), mens de andre rommene kontrolleres av såkalte termostatventiler,
som åpnes eller lukkes avhengig av romtemperaturen.
Oppsett
6 | Retningslinjer for bruk
A Hovedtemperaturområde for utslippsvann
B Rom 1
C Rom 2
a Dedikert menneskelig komfortgrensesnitt (BRC1HHDA brukt som romtermostat)
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se:
- "9.2Tilkoblinger til utendørsenhet"[4100]
- "9.3Tilkoblinger til innendørsenhet"[4107]
▪ Slik kobler du til gulvoppvarmingen i hovedrommet:
- Varmtvann → Innendørsenhet
- Kaldtvann → Utendørsenhet
▪ Romtemperaturen i hovedrommet styres av et dedikert menneskelig
komfortgrensesnitt (BRC1HHDA brukes som romtermostat).
▪ En termostatventil installeres før gulvvarmen i hvert av de andre rommene.
INFORMASJON
Husk situasjoner der hovedrommet kan varmes opp av en annen oppvarmingskilde.
Eksempel: peis.
Konfigurasjon
Innstilling Verdi
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
2 (Romtermostat): Drift av enheten
fastsettes basert på miljøtemperaturen
til det dedikerte menneskelige
komfortgrensesnittet.
0 (Enkeltsone): Hoved
Referanseguide for installatør
39
Page 40
6 | Retningslinjer for bruk
M1
M2
CB
a
b
a
A
Gulvvarme eller radiatorer –flere eksterne romtermostater
Fordeler
▪ Enkelt. Samme installasjon som for ett rom, men med termostatventiler.
Oppsett
A Hovedtemperaturområde for utslippsvann
B Rom 1
C Rom 2
a Ekstern romtermostat
b Bypassventil
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se:
- "9.2Tilkoblinger til utendørsenhet"[4100]
- "9.3Tilkoblinger til innendørsenhet"[4107]
▪ For hvert rom er en avstengningsventil (kjøpes lokalt) installert for å unngå
forsyning av utslippsvann når det ikke finnes oppvarmings- eller kjølingsbehov.
▪ En bypassventil må installeres for å muliggjøre vannresirkulering når alle
avstengningsventiler er lukket. For å garantere pålitelig drift, sørg for en minimal
vannstrøm som beskrevet i tabellen "Slik kontrollerer du vannvolum og
strømningshastighet" i "8.1Klargjøre vannrøropplegg"[483].
▪ Brukergrensesnittet som er integrert i innendørsenheten, bestemmer
romoperasjonsmodusen. Husk at driftsmodusen på hver romtermostat må angis
slik at den stemmer overens med innendørsenheten.
▪ Romtermostatene er koblet til avstengningsventilene, men må IKKE være koblet
til innendørsenheten. Innendørsenheten vil levere utslippsvannet hele tiden,
med mulighet for å programmere en tidsplan for utslippsvann.
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
0 (Turvann): Drift av enheten
fastsettes basert på
utslippsvanntemperaturen.
▪ Kode: [C-07]
Referanseguide for installatør
40
Antall vanntemperaturområder:
▪ #: [4.4]
0 (Enkeltsone): Hoved
▪ Kode: [7-02]
Fordeler
Sammenlignet med gulvvarme eller radiatorer for ett rom:
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 41
▪ Komfort. Du kan angi ønsket romtemperatur, inkludert tidsplaner, for hvert rom
a a
B C
A
via romtermostater.
Varmepumpekonvektorer – Flere rom
Oppsett
A Hovedtemperaturområde for utslippsvann
B Rom 1
C Rom 2
a Varmepumpekonvektorer (+ kontrollenheter)
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se:
6 | Retningslinjer for bruk
- "9.2Tilkoblinger til utendørsenhet"[4100]
- "9.3Tilkoblinger til innendørsenhet"[4107]
▪ Ønsket romtemperatur angis via varmepumpekonvektorenes kontrollenhet.
Forskjellige kontrollenheter og oppsett er mulig for varmepumpekonvektorer.
Hvis du vil ha mer informasjon, kan du se:
- Installeringshåndboken for varmepumpekonvektorer
- Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
- Tilleggsboken for tilleggsutstyr
▪ Brukergrensesnittet som er integrert i innendørsenheten, bestemmer
romoperasjonsmodusen.
▪ Signalene for oppvarmings-/kjølingsbehov for hver varmepumpekonvektor er
parallellkoblet til den digitale inngangen på innendørsenheten (X2M/35 og
X2M/30). Innendørsenheten vil bare levere utslippsvanntemperaturen når det
finnes et faktisk behov.
INFORMASJON
For å øke komfort og ytelse anbefaler vi å installere ventilsettalternativet EKVKHPC
på hver varmepumpekonvektor.
Konfigurasjon
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den eksterne
termostaten.
Referanseguide for installatør
41
Page 42
6 | Retningslinjer for bruk
b
B C
A
M1
a
M1
Innstilling Verdi
Antall vanntemperaturområder:
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
Fordeler
Sammenlignet med varmepumpekonvektorer for ett rom:
▪ Komfort. Du kan angi ønsket romtemperatur, medregnet tidsplaner, for hvert
rom via varmepumpekonvektorenes fjernkontroll.
Kombinasjon: gulvvarme+varmepumpekonvektorer – flere rom
Oppsett
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se:
- "9.2Tilkoblinger til utendørsenhet"[4100]
- "9.3Tilkoblinger til innendørsenhet"[4107]
▪ For hvert rom med varmepumpekonvektorer: Slik kobler du til
varmepumpekonvektorer:
- Varmtvann → Innendørsenhet
- Kaldtvann → Utendørsenhet
▪ For hvert rom med gulvvarme: to avstengningsventiler (kjøpes lokalt) blir
installert før gulvvarmen:
- En avstengningsventil for å forhindre forsyning av varmtvann når rommet ikke
har oppvarmingsbehov
- En avstengningsventil for å forhindre kondens på gulvet under
kjølingsoperasjonen i rommene med varmepumpekonvektorer.
A Hovedtemperaturområde for utslippsvann
B Rom 1
C Rom 2
a Ekstern romtermostat
b Varmepumpekonvektorer (+ kontrollenheter)
Referanseguide for installatør
42
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 43
6 | Retningslinjer for bruk
▪ For hvert rom med varmepumpekonvektorer: ønsket romtemperatur blir angitt
via varmepumpekonvektorenes kontrollenhet. Forskjellige kontrollenheter og
oppsett er mulig for varmepumpekonvektorer. Hvis du vil ha mer informasjon,
kan du se:
- Installeringshåndboken for varmepumpekonvektorer
- Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
- Tilleggsboken for tilleggsutstyr
▪ For hvert rom med gulvvarme: ønsket romtemperatur stilles inn via den eksterne
romtermostaten (kablet eller trådløs).
▪ Brukergrensesnittet som er integrert i innendørsenheten, bestemmer
romoperasjonsmodusen. Husk at driftsmodusen på hver eksterne romtermostat
og varmepumpekonvektorenes kontrollenhet må stilles inn slik at den stemmer
overens med innendørsenheten.
INFORMASJON
For å øke komfort og ytelse anbefaler vi å installere ventilsettalternativet EKVKHPC
på hver varmepumpekonvektor.
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
6.2.3 Flere rom –to temperaturområder for utslippsvann
Hvis varmestrålelegemene for hvert rom er utformet for forskjellige
utslippsvanntemperaturer, kan du bruke forskjellige temperaturområder for
utslippsvann (maksimum 2).
I dette dokumentet:
▪ Hovedområde = Område med lavest ønsket temperatur under oppvarming, og
høyest ønsket temperatur under kjøling
▪ Ekstraområde = Område med høyest ønsket temperatur under oppvarming, og
lavest ønsket temperatur under kjøling
0 (Turvann): Drift av enheten
fastsettes basert på
utslippsvanntemperaturen.
0 (Enkeltsone): Hoved
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
FORSIKTIG
Hvis det finnes mer enn ett område for utslippsvann, skal du ALLTID installere en
blandeventilstasjon i hovedområdet for å redusere (under oppvarming) / øke (under
kjøling) utslippsvanntemperaturen når ekstraområdet har behov.
Typisk eksempel:
Referanseguide for installatør
43
Page 44
6 | Retningslinjer for bruk
f
E
D
b
c
g
d
B C
aa
e
A
f
E
D
b
c
g
d
B C
aa
e
h
A
Rom (område) Varmestrålelegemer: designtemperatur
Stue (hovedområde) Gulvvarme:
▪ Under oppvarming: 35°C
▪ Under kjøling
(a)
: 20°C (bare
forfriskende, ingen egentlig kjøling
tillatt)
Soverom (ekstraområde) Varmepumpekonvektorer:
▪ Under oppvarming: 45°C
▪ Under kjøling: 12°C
(a)
I kjølemodus kan du tillate at gulvoppvarmingen (hovedområde) sørger for en
oppfriskende temperatur (ikke egentlig kjøling), eller IKKE tillate det. Se oppsett nedenfor.
Oppsett
Tre varianter av bizone-sett er mulig:
1 System uten hydraulisk separator:
Referanseguide for installatør
44
2 System med hydraulisk separator for hovedområde:
3 System med hydraulisk separator for begge områder:
For dette systemet er det påkrevd med en direktepumpe for ekstraområdet.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 45
6 | Retningslinjer for bruk
f
E
D
b
c
g
d
B C
aa
e
h
A
i
A Ekstratemperaturområde for utslippsvann
B Rom 1
C Rom 2
D Hovedtemperaturområde for utslippsvann
E Rom 3
a Varmepumpekonvektorer (+ kontrollenheter)
b Dedikert menneskelig komfortgrensesnitt (BRC1HHDA brukt som romtermostat)
c Blandeventilstasjon
d Trykkreguleringsventil (kjøpes lokalt)
e Sikkerhetstermostat (kjøpes lokalt)
f Kontrollboks for bizone-sett (EKMIKPOA)
g Bypassventil
h Hydraulisk separator (utjevningsbeholder)
i Direktepumpe (for ekstraområdet) (f.eks. ikke-blandet pumpegruppe EKMIKHUA)
INFORMASJON
En trykkregueringsventil bør implementeres før blandeventilstasjonen. Det er ingen
garanti for riktig vannstrømbalanse mellom hovedtemperaturområdet for
utslippsvann og ekstratemperaturområdet for utslippsvann i tilknytning til ønsket
kapasitet på begge vanntemperaturområder.
▪ En bypassventil må installeres for å muliggjøre vannresirkulering når alle
avstengningsventiler er lukket. For å garantere pålitelig drift, sørg for en minimal
vannstrøm som beskrevet i tabellen "Slik kontrollerer du vannvolum og
strømningshastighet" i "8.1Klargjøre vannrøropplegg"[483].
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
45
Page 46
6 | Retningslinjer for bruk
▪ For hovedområdet:
- Blandeventilstasjonen (inkluderer pumpe + blandeventil) installeres før
gulvvarmen.
- Blandeventilstasjonen styres av bizone-settets kontrollenhet (EKMIKPOA)
basert på oppvarmingsbehovet i rommet.
- Romtemperaturen styres av et dedikert menneskelig komfortgrensesnitt
(BRC1HHDA brukes som romtermostat).
- Sørg for at vannresirkulering er mulig i hovedområdet når avstengningsventiler
er lukket
- I kjølemodus kan du tillate at gulvoppvarmingen (hovedområde) sørger for en
oppfriskende temperatur (ikke egentlig kjøling), eller IKKE tillate det.
Hvis tillatt:
IKKE installer avstengningsventil.
Sett [F-0C]=0 for å aktivere settpunkt-skjerm for [2] Hovedområde og [1] Rom.
Sett utslippsvanntemperaturen for hovedområdet, IKKE for lavt (vanligvis:
20°C)
Hvis IKKE tillatt, installer en avstengningsventil (kjøpes lokalt) og koble den til
X2M/21 og X2M/28 for normalt åpen ventil, eller X2M/21 og X2M/29 for
normalt lukket ventil.
▪ For ekstraområdet:
- Slik kobler du til varmepumpekonvektorer: Varmtvann → Innendørsenhet;
Kaldtvann → Utendørsenhet
- Ønsket romtemperatur angis via varmepumpekonvektorenes kontrollenhet.
Forskjellige kontrollenheter og oppsett er mulig for varmepumpekonvektorer.
Hvis du vil ha mer informasjon, kan du se:
Installeringshåndboken for varmepumpekonvektorer
Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
Tilleggsboken for tilleggsutstyr
- Signalene for oppvarmings-/kjølingsbehov for hver varmepumpekonvektor er
parallellkoblet til den digitale inngangen på innendørsenheten (X2M/35a og
X2M/30). Innendørsenheten vil bare levere ønsket ekstratemperatur på
utslippsvann når det er faktisk behov for det.
▪ Brukergrensesnittet som er integrert i innendørsenheten, bestemmer
romoperasjonsmodusen. Husk at driftsmodusen på hver kontrollenhet for
varmepumpekonvektorene må stilles inn slik at den stemmer overens med
innendørsenheten.
Referanseguide for installatør
46
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 47
Konfigurasjon
6 | Retningslinjer for bruk
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
I tilfelletvarmepumpekonvektorer:
Ekstern romtermostat for ekstra-
området:
▪ #: [3.A]
▪ Kode: [C-06]
Bi-sonesett installert:
▪ #: [9.P.1]
▪ Kode: [E-0B]
2 (Romtermostat): Drift av enheten
fastsettes basert på miljøtemperaturen
til det dedikerte menneskelige
komfortgrensesnittet.
Merknad:
▪ Hovedrom = dedikert menneskelig
komfortgrensesnitt brukt som
romtermostat
▪ Andre rom = ekstern
romtermostatfunksjonalitet
1 (Dobbeltsone): Hoved+ekstra
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren bare kan
sende en termostat PÅ/AV-tilstand. Ikke
noe skille mellom oppvarmings- eller
kjølingsbehov.
2 (Ja): Et bizone-sett installeres for å
legge til ytterligere et
temperaturområde.
Bi-sone systemtype:
▪ #: [9.P.2]
▪ Kode: [E-0C]
0 (Uten hydraulisk separator /
ingen direkte pumpe)
1 (Med hydraulisk separator /
ingen direkte pumpe)
2 (Med hydraulisk separator /
med direkte pumpe)
(Se 3 systemvarianter som er beskrevet
ovenfor)
Utdata fra avstengningsventil Angi for å følge hovedområdets
oppvarmingsbehov.
Avstengningsventil Hvis hovedområdet må stenges av
under kjølingmodus for å forhindre
kondens på gulvet, angir du det
tilsvarende.
Se "Bizone-sett"[4215] for mer informasjon om konfigurasjon av bizone-settet.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
47
Page 48
6 | Retningslinjer for bruk
6.3 Oppsett av en ekstra varmekilde for romoppvarming
Fordeler
▪ Komfort.
- Den smarte romtermostatfunksjonaliteten kan redusere eller øke ønsket
utslippsvanntemperatur basert på den faktiske romtemperaturen
(modulering).
- Kombinasjonen av de to systemene med varmestrålelegemer sørger for
glimrende oppvarmingskomfort i gulvvarmen og glimrende kjølingskomfort i
varmepumpekonvektorene.
▪ Effektivitet.
- Avhengig av behov sørger innendørsenheten for forskjellige
utslippsvanntemperaturer som stemmer overens med ønsket temperatur for
de forskjellige varmestrålelegemene.
- Gulvvarme har den beste ytelsen med varmepumpesystemet.
INFORMASJON
Bivalent er bare mulig når det finnes 1 temperaturområde for utslippsvann med:
▪ romtermostatkontroll, ELLER
▪ ekstern romtermostatkontroll.
▪ Romoppvarming kan skje med:
- Innendørsenheten
- En ekstra varmtvannsbeholder (kjøpes lokalt) koblet til systemet
▪ Når det foreligger en forespørsel om oppvarming, begynner innendørsenheten
eller ekstra varmtvannsbeholder å operere. Hvilke av disse enhetene som er i
drift avhenger av utendørstemperaturen (status for omkobling til ekstern
varmekilde). Når tillatelsen er gitt til den ekstra varmtvannsbeholderen, slås
romoppvarming fra innendørsenheten AV.
▪ Bivalent drift er kun mulig hvis:
- Romoppvarming er slått PÅ, og
- VVHB-tankdrift er slått AV
▪ Husholdningsvarmtvann produseres bare av husholdningsvarmtvannstanken som
er koblet til innendørsenheten.
INFORMASJON
▪ Når varmepumpen brukes til oppvarming, opereres varmepumpen for å oppnå
ønsket temperatur slik den er innstilt via brukergrensesnittet. Når væravhengig
drift er aktivert, fastsettes vanntemperaturen automatisk i forhold til
utendørstemperaturen.
▪ Når den ekstra varmtvannsbeholderen brukes til oppvarming, opereres den for å
oppnå ønsket vanntemperatur slik den er innstilt via den ekstra
varmtvannsbeholderens kontroller.
Referanseguide for installatør
48
Oppsett
▪ Integrer den ekstra varmtvannsbeholderen som følger:
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 49
6 | Retningslinjer for bruk
b
c
d
c
A
B
a
b
e
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Dedikert menneskelig komfortgrensesnitt (BRC1HHDA brukt som romtermostat)
b Tilbakeslagsventil (kjøpes lokalt)
c Avstengningsventil (kjøpes lokalt)
d Ekstra varmtvannsbeholder (kjøpes lokalt)
e Ventil for temperaturregulator for vann (kjøpes lokalt)
MERKNAD
▪ Sørg for at den ekstra varmtvannsbeholderen og dens integrering i systemet
overholder gjeldende lovgivning.
▪ Daikin er IKKE ansvarlig for feilaktige eller usikre situasjoner i systemet med den
ekstra varmtvannsbeholderen.
▪ Sørg for atreturvannet til varmepumpen IKKE overskrider 60°C. Slik gjør du det:
- Sett ønsket vanntemperatur til maksimum 60°C via den ekstra
varmtvannsbeholderens kontroller.
- Installer en ventil for temperaturregulator i varmepumpens returvannstrøm.
Sett ventilen for temperaturregulator for vann til å lukkes rett over 60°C og til å
åpnes under 60°C.
▪ Installer tilbakeslagsventiler.
▪ Det er allerede montert et ekspansjonskar i innendørsenheten. Men for bivalent
drift må du også sørge for at det finnes et ekspansjonskar i kretsen til den ekstra
varmtvannsbeholderen. Ellers, under bivalent drift og hvis ventil for
temperaturregulator lukker, ville det ikke finnes noe fungerende ekspansjonskar i
vannkretsen lenger.
▪ Installer det digitale I/O-kretskortet (tilleggsutstyr EKRP1HBAA).
▪ Koble X1 og X2 (omkobling til ekstern varmekilde) på det digitale I/O-kretskortet
til den ekstra varmtvannsbeholderen. Se "9.3.8 Slik kobler du til veksling til
ekstern varmekilde"[4120].
▪ Hvis du vil sette opp varmestrålelegemer, se "6.2Oppsett av romoppvarmings-/-
avkjølingssystem"[433].
Konfigurasjon
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Via brukergrensesnittet (veiviser for konfigurering):
Referanseguide for installatør
49
Page 50
6 | Retningslinjer for bruk
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
▪ Angi bruken av et bivalent system som ekstern varmekilde.
▪ Angi den bivalente temperaturen og hysteresen.
▪ Sett driftsmodusen til kun romoppvarming (ingen tankdrift).
Omkobling til ekstern varmekilde besluttet av en hjelpekontakt
▪ Bare mulig med ekstern romtermostatkontroll OG ett temperaturområde for
utslippsvann (se "6.2Oppsett av romoppvarmings-/-avkjølingssystem"[433]).
▪ Hjelpekontakten kan være:
- En utendørs temperaturtermostat
- En kontakt for elektrisitetstariff
- En manuelt betjent kontakt
- …
▪ Oppsett: Koble til følgende ledningsopplegg:
BTIInngang for termostat for varmtvannsbeholder
A Hjelpekontakt (normalt lukket)
H Romtermostat for varmebehov (tilleggsutstyr)
K1A Hjelperelé for aktivering av innendørsenhet (kjøpes lokalt)
K2A Hjelperelé for aktivering av varmtvannsbeholder (kjøpes lokalt)
Indoor Innendørsenhet
Auto Automatisk
Boiler Varmtvannsbeholder
MERKNAD
▪ Sørg for at hjelpekontakten har tilstrekkelig differensiale til å forhindre hyppig
omkobling mellom innendørsenhet og ekstra varmtvannsbeholder.
▪ Hvis hjelpekontakten er en termostat for utendørstemperatur, installerer du
termostaten i skyggen slik at den IKKE påvirkes eller slås PÅ/AV i direkte sollys.
▪ Hyppig omkobling kan forårsake korrosjon i den ekstra varmtvannsbeholderen.
Kontakt produsenten av den ekstra varmtvannsbeholderen hvis du vil ha mer
informasjon.
Settpunkt for den ekstra gasskjelen
For å hindre at vannrørene fryser må den ekstra gasskjelen ha et fast settpunkt
≥55°C, eller et væravhengig settpunkt ≥T
min
.
Referanseguide for installatør
50
TaUtendørstemperatur
T
min
Minimum væravhengig settpunkt for ekstra gasskjele
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 51
6.4 Oppsett av husholdningsvarmtvannstanken
M
b
c
a
d
6.4.1 Systemoppsett –frittstående husholdningsvarmtvannstank
6 | Retningslinjer for bruk
a Husholdningsvarmtvannstank
b Kaldtvann INN
c Varmtvann UT
d Motorisert 3‑veisventil
6.4.2 Velge volum og ønsket temperatur for husholdningsvarmtvannstanken
Vi opplever vann som varmt når temperaturen er 40°C. Forbruk av
husholdningsvarmtvann blir derfor alltid uttrykt som tilsvarende varmtvannsvolum
ved 40°C. Du kan imidlertid stille inn husholdningsvarmtvannstanken med en
høyere temperatur (for eksempel 53°C), som deretter blandes med kaldtvann (for
eksempel 15°C).
Å velge volum og ønsket temperatur for husholdningsvarmtvannstanken består av
å:
1 Fastslå forbruket av husholdningsvarmtvann (tilsvarende varmtvannvolum ved
40°C).
2 Fastslå volum og ønsket temperatur for husholdningsvarmtvannstanken.
Fastslå forbruket av husholdningsvarmtvann
Besvar følgende spørsmål og beregn forbruket av husholdningsvarmtvann
(tilsvarende varmtvannsvolumet ved 40°C) ved hjelp av typiske vannvolumer:
Spørsmål Typisk vannvolum
Hvor mange dusjer trengs per dag? 1dusj=10min×10l/min=100l
Hvor mange bad trengs per dag? 1bad = 150l
Hvor mye vann trengs ved
1kjøkkenkum=2min×5l/min=10l
kjøkkenkummen per dag?
Finnes det andre behov for
—
husholdningsvarmtvann?
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Eksempel: Hvis forbruket av husholdningsvarmtvann i en familie (4 personer) per
dag er som følger:
Referanseguide for installatør
51
Page 52
6 | Retningslinjer for bruk
▪ 3 dusjer
▪ 1 bad
▪ 3 kjøkkenkumvolumer
Da er forbruket av husholdningsvarmtvann = (3×100l)+(1×150l)+(3×10l)=480l
Fastslå volum og ønsket temperatur for husholdningsvarmtvannstanken
Formel Eksempel
V1=V2+V2×(T2−40)/(40−T1) Hvis:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Da er V1=280l
V2=V1×(40−T1)/(T2−T1) Hvis:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Da er V2=307l
V1Forbruket av husholdningsvarmtvann (tilsvarende varmtvannvolum ved 40°C)
V2Ønsket volum i husholdningsvarmtvannstanken hvis den bare varmes opp en gang
T2Temperatur i husholdningsvarmtvannstank
T1Kaldtvannstemperatur
Mulige volumer i husholdningsvarmtvannstanken
Type Mulige volumer
Frittstående
husholdningsvarmtvannstank
▪ 150l
▪ 180l
▪ 200l
▪ 250l
▪ 300 l (polypropylen-tanken er
kompatibel med solfangersettet)
▪ 500 l (kompatibel med
solfangersettet)
Energisparingstips
▪ Hvis forbruket av husholdningsvarmtvann er forskjellig fra dag til dag, kan du
programmere en ukentlig tidsplan med forskjellig ønsket temperatur for
husholdningsvarmtvannstanken for hver dag.
Referanseguide for installatør
52
▪ Jo lavere ønsket temperatur på husholdningsvarmtvannstanken, desto mer
kostnadseffektiv er den. Ved å velge en større husholdningsvarmtvannstank kan
du senke ønsket temperatur på husholdningsvarmtvannstanken.
▪ Selve varmepumpenkan produsere husholdningsvarmtvann på maksimum 55°C
(50°C hvis utendørstemperaturen er lav). Den integrerte elektriske motstandeni
varmepumpen kan øke denne temperaturen. Dette forbruker imidlertid mer
energi. Vi anbefaler å stille inn ønsket temperatur på
husholdningsvarmtvannstanken under 55°C for å unngå å bruke den elektriske
motstanden.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 53
▪ Jo høyere utendørstemperatur, desto bedre ytelse fravarmepumpen.
M
b
c
a
f
d
e
- Hvis strømprisene er de samme på dagen og natten, anbefaler vi å varme opp
husholdningsvarmtvannstanken på dagtid.
- Hvis strømprisene er lavere om natten, anbefaler vi å varme opp
husholdningsvarmtvannstanken om natten.
▪ Når varmepumpen produserer husholdningsvarmtvann,kan den ikke varme opp
et rom. Hvis du trenger husholdningsvarmtvann og romoppvarming samtidig,
anbefaler vi å produsere husholdningsvarmtvann om natten når det er mindre
behov for romoppvarming.
6.4.3 Oppsett og konfigurasjon –DHW-tank
▪ Ved stort forbruk av husholdningsvarmtvann kan du varme opp
husholdningsvarmtvannstanken flere ganger per dag.
▪ Hvis du vil varme opp til ønsket temperatur på husholdningsvarmtvannstanken,
kan du bruke følgende energikilder:
- Varmepumpens termodynamiske syklus
- Elektrisk tilleggsvarmer
▪ Hvis du vil ha mer informasjon om:
6 | Retningslinjer for bruk
- Optimalisering av strømforbruket ved produksjon av husholdningsvarmtvann,
se "10Konfigurasjon"[4129].
- Tilkobling av det elektriske ledningsopplegget for den frittstående
husholdningsvarmtvannstanken til innendørsenheten.
- Tilkobling av vannrøropplegget for den frittstående
husholdningsvarmtvannstanken til innendørsenheten, se
installeringshåndboken for husholdningsvarmtvannstanken.
6.4.4 Husholdningvarmtvannspumpe for øyeblikkelig tilgang på varmtvann
Oppsett
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
a Husholdningsvarmtvannstank
b Kaldtvann INN
c Varmtvann UT (dusj (kjøpes lokalt))
d VVHB-pumpe (kjøpes lokalt)
Referanseguide for installatør
53
Page 54
6 | Retningslinjer for bruk
M
b
c
a
d
efg
6.4.5 Husholdningsvarmtvannspumpe for desinfeksjon
e Resirkuleringstilkobling
f Motorisert 3‑veisventil (kjøpes lokalt)
▪ Ved å koble til en husholdningsvarmtvannspumpe er varmtvann øyeblikkelig
tilgjengelig i kranen.
▪ Husholdningsvarmtvannspumpen kjøpes lokalt og er installatørens ansvar. For
det elektriske ledningsopplegget, se "9.3.5 Slik kobler du til
husholdningsvarmtvannspumpen"[4117].
▪ For mer informasjon om resirkuleringstilkoblingen, se i installeringshåndboken til
husholdningsvarmtvannstanken.
Konfigurasjon
▪ Hvis du vil ha mer informasjon, se "10Konfigurasjon"[4129].
▪ Du kan programmere en tidsplan for å kontrollere
husholdningsvarmtvannspumpen via brukergrensesnittet. Hvis du vil ha mer
informasjon, se brukerreferanseguiden.
Oppsett
Referanseguide for installatør
54
a Husholdningsvarmtvannstank
b Kaldtvann INN
c Varmtvann UT (dusj (kjøpes lokalt))
d Motorisert 3‑veisventil (kjøpes lokalt)
▪ Husholdningsvarmtvannspumpen kjøpes lokalt og installeringen er installatørens
ansvar. For det elektriske ledningsopplegget, se "9.3.5 Slik kobler du til
e VVHB-pumpe (kjøpes lokalt)
f Varmeapparat (kjøpes lokalt)
g Tilbakeslagsventil (kjøpes lokalt)
husholdningsvarmtvannspumpen"[4117].
▪ Hvis gjeldende lovgivning krever en høyere temperatur enn det maksimale
settpunktet for tanken under desinfeksjon (se [2-03] i feltinnstillingstabellen),
kan du koble til en husholdningsvarmtvannspumpe og et varmerelement som vist
ovenfor.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 55
▪ Hvis gjeldende lovgivning krever desinfeksjon av vannrøropplegget frem til
M
b
c
a
d
ef
tappepunktet, kan du koble til en husholdningsvarmtvannspumpe og et
varmerelement (ved behov) som vist ovenfor.
Konfigurasjon
Innendørsenheten kan kontrollere drift av husholdningsvarmtvannspumpe. Hvis du
vil ha mer informasjon, se "10Konfigurasjon"[4129].
6.4.6 Husholdningvarmtvannspumpe for tankforvarming
Oppsett
6 | Retningslinjer for bruk
a Husholdningsvarmtvannstank
b Kaldtvann INN
c Varmtvann UT (dusj (kjøpes lokalt))
d Motordrevet 3‑veisventil (kjøpes lokalt)
e DHW-pumpe (kjøpes lokalt)
f Tilbakeslagsventil (kjøpes lokalt)
▪ Husholdningsvarmtvannspumpen kjøpes lokalt og installeringen er installatørens
ansvar. For det elektriske ledningsopplegget, se "9.3.5 Slik kobler du til
husholdningsvarmtvannspumpen"[4117].
▪ For den frittstående husholdningsvarmtvannstanken: Hvis det ikke finnes en
elektrisk ekstravarmer i romoppvarmingskretsen, må du installere en
husholdningsvarmtvannspumpe for tankforvarming.
Konfigurasjon
Innendørsenheten kan kontrollere drift av husholdningsvarmtvannspumpe. Hvis du
vil ha mer informasjon, se "10Konfigurasjon"[4129].
6.5 Oppsett av energimåling
▪ Via brukergrensesnittet kan du lese av følgende energidata:
- Generert varme
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
- Forbrukt energi
Referanseguide for installatør
55
Page 56
6 | Retningslinjer for bruk
6.5.1 Generert varme
▪ Du kan lese av energidataene:
- For romoppvarming
- For romkjøling
- For produksjon av husholdningsvarmtvann
▪ Du kan lese av energidataene:
- Per måned
- Per år
INFORMASJON
Den beregnede genererte varmen og den forbrukte energien er et anslag.
Nøyaktigheten kan ikke garanteres.
INFORMASJON
Sensorene som brukes til å beregne produsert varme, blir kalibrert automatisk.
6.5.2 Forbrukt energi
INFORMASJON
Hvis glykol finnes i systemet ([E‑0D]=1]), beregnes IKKE produsert varme, og det vises
heller ikke på brukergrensesnittet.
▪ Den genererte varmen beregnes internt basert på:
- Temperaturen på utslipps- og innløpsvannet
- Strømningshastigheten
- Strømforbruket til tilleggsvarmeren (hvis aktuelt) i
husholdningsvarmtvannstanken
▪ Oppsett og konfigurasjon:
- Ekstrautstyr er ikke påkrevd.
- Bare hvis systemet har en tilleggsvarmer, måler du dens kapasitet
(motstandsmåling) og angir kapasiteten via brukergrensesnittet. Eksempel:
Hvis du måler en tilleggsvarmermotstand på 17,1 Ω, er varmerens kapasitet
3100W ved 230V.
Du kan bruke følgende metoder til å fastslå den forbrukte energien:
▪ Beregning
Referanseguide for installatør
56
▪ Måling
INFORMASJON
Du kan ikke kombinere å beregne den forbrukte energien (for eksempel for
ekstravarmeren) og måle den forbrukte energien (for eksempel for
utendørsenheten). Hvis du gjør det, vil energidataene være ugyldige.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 57
6 | Retningslinjer for bruk
Beregne den forbrukte energien
▪ Den forbrukte energien beregnes internt basert på:
- Den faktisk strømeffekten til utendørsenheten
- Den innstilte kapasiteten til ekstravarmeren og tilleggsvarmeren (hvis montert)
- Spenningen
▪ Oppsett og konfigurasjon: Hvis du vil oppnå nøyaktige energidata, måler du
kapasiteten (motstandsmåling) og angir kapasiteten via brukergrensesnittet for:
- Ekstravarmeren (trinn1 og trinn2) (hvis aktuelt)
- Tilleggsvarmeren
Måle den forbrukte energien
▪ Foretrukket metode på grunn av høyere nøyaktighet.
▪ Krever eksterne strømmålere.
▪ Oppsett og konfigurasjon: Når du bruker elektriske strømmålere, angir du antall
pulser/kWh for hver strømmåler via brukergrensesnittet.
INFORMASJON
Når du måler elektrisk strømforbruk, må du sørge for at systemets TOTALE
strømeffekt registreres av de elektriske strømmålerne.
6.5.3 Strømforsyning til normal kWh-tariff
Generell regel
Det er tilstrekkelig med én strømmåler som dekker hele systemet.
Oppsett
Koble strømmåleren til X5M/5 og X5M/6. Se "9.3.4Kople til strømmålere"[4116].
Strømmålertype
Med en… Bruk en… strømmåler
▪ Enfaset utendørsenhet
▪ Ekstravarmer forsynt fra et enfasenett
(dvs. at ekstravarmermodellen er *3V
eller *6V koblet til et enfasenett)
▪ Trefaset utendørsenhet
▪ Ekstravarmer forsynt fra et
trefasenett (dvs. at
ekstravarmermodellen er *9W eller
*6V koblet til et enfasenett)
Enfaset
(*3V, *6V (6V): 1N~230V)
Trefaset
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
57
Page 58
6 | Retningslinjer for bruk
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
Eksempel
Enfaset strømmåler Trefaset strømmåler
A Utendørsenhet
B Innendørsenhet
C Husholdningsvarmtvannstank
a Strømkabinett (L1/N)
b Strømmåler (L1/N)
c Sikring (L1/N)
d Utendørsenhet (L1/N)
e Innendørsenhet (L1/N)
f Ekstravarmer (L1/N)
g Tilleggsvarmer (L1/N)
A Utendørsenhet
B Innendørsenhet
C Husholdningsvarmtvannstank
a Strømkabinett (L1/L2/L3/N)
b Strømmåler (L1/L2/L3/N)
c Sikring (L1/L2/L3/N)
d Sikring (L1/N)
e Utendørsenhet (L1/L2/L3/N)
f Innendørsenhet (L1/L2/L3/N)
g Ekstravarmer (L1/L2/L3/N)
h Tilleggsvarmer (L1/N)
Unntak
▪ Du kan bruke en ekstra strømmåler hvis:
- Strømdekningen til én måler er utilstrekkelig.
- Strømmåleren kan ikke enkelt installeres i strømkabinettet.
- 230 V og 400 V trefasenett er kombinert (veldig uvanlig) på grunn av
strømmålernes tekniske begrensninger.
6.5.4 Strømforsyning til foretrukket kWt-tariff
Referanseguide for installatør
58
▪ Tilkobling og oppsett:
- Koble den andre strømmåleren til X5M/3 og X5M/4. Se "9.3.4 Kople til
strømmålere"[4116].
- I programvaren blir strømforbruksdata fra begge målere lagt til slik at du IKKE
må angi hvilke målere som dekker hvilket strømforbruk. Du behøver bare å angi
antall pulser for hver strømmåler.
▪ Se "6.5.4 Strømforsyning til foretrukket kWt-tariff" [4 58] hvis du vil ha et
eksempel på to strømmålere.
Generell regel
▪ Strømmåler1: Måler utendørsenheten.
▪ Strømmåler 2: Måler resten (dvs. innendørsenheten, ekstravarmeren og den
valgfrie tilleggsvarmeren).
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 59
6 | Retningslinjer for bruk
e efe
ihg
j
A B C
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Oppsett
▪ Koble strømmåler1 til X5M/5 og X5M/6.
▪ Koble strømmåler2 til X5M/3 og X5M/4.
Se "9.3.4Kople til strømmålere"[4116].
Strømmålertyper
▪ Strømmåler 1: en- eller trefaset strømmåler i henhold til utendørsenhetens
strømforsyning.
▪ Strømmåler2:
- Hvis du har en konfigurasjon med enfaset ekstravarmer, bruker du en enfaset
strømmåler.
- I andre tilfeller bruker du en trefaset strømmåler.
Eksempel
Enfaset utendørsenhet med trefaset ekstravarmer:
A Utendørsenhet
B Innendørsenhet
C Husholdningsvarmtvannstank
a Strømkabinett (L1/N): Strømforsyning til foretrukket kWh-tariff
b Strømkabinett (L1/L2/L3/N): Strømforsyning til normal kWh-tariff
c Strømmåler (L1/N)
d Strømmåler (L1/L2/L3/N)
e Sikring (L1/N)
f Sikring (L1/L2/L3/N)
g Utendørsenhet (L1/N)
h Innendørsenhet (L1/N)
i Ekstravarmer (L1/L2/L3/N)
j Tilleggsvarmer (L1/N)
6.6 Oppsett av strømforbrukkontroll
Du kan bruke følgende strømforbrukkontroller. For mer informasjon om
tilsvarende innstillinger: Se "Strømforbrukkontroll"[4204].
# Strømforbrukkontroll
1 "6.6.1Permanent strømbegrensning"[460]
▪ Lar deg begrense strømforbruket i hele varmepumpesystemet (summen
av innendørsenheten og ekstravarmeren) med én fast innstilling.
▪ Strømbegrensning i kW eller strøm i A.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
59
Page 60
6 | Retningslinjer for bruk
P
i
t
DI
a
b
# Strømforbrukkontroll
2 "6.6.2Strømbegrensning aktivert av digitale innganger"[461]
▪ Lar deg begrense strømforbruket i hele varmepumpesystemet (summen
av innendørsenheten og ekstravarmeren) via 4 digitale innganger.
▪ Strømbegrensning i kW eller strøm i A.
3 "6.6.4BBR16 strømbegrensning"[463]
▪ Begrensning: Bare tilgjengelig på svensk.
▪ Lar deg overholde BBR16-forskriftene (svensk energiforskrift).
▪ Strømbegrensning i kW.
▪ Kan kombineres med andre kW strømforbrukkontrollere. I så fall bruker
enheten den mest restriktive kontrollen.
MERKNAD
Det er mulig å installere en feltsikring med lavere verdi enn anbefalt for
varmepumpen. Da må du endre feltinnstillingen [2‑0E] ifølge maksimalt tillatt
strømverdi for varmepumpen.
Merk at feltinnstillingen [2‑0E] overstyrer alle innstillinger for strømforbrukkontroll.
Strømbegrensning for varmepumpen vil redusere ytelsen.
MERKNAD
Angi et minimum strømforbruk på ±3,6kW for å garantere:
▪ Avisingsdrift. I motsatt fall, hvis defrosting avbrytes flere ganger, vil
varmeveksleren fryse til.
▪ Romoppvarming og produksjonen av husholdningsvarmtvann ved å tillate
tilleggsvarmer trinn1.
6.6.1 Permanent strømbegrensning
Permanent strømbegrensning er nyttig for å sikre maksimal effekt eller strøm i
systemet. I noen land setter lovgivningen begrensninger på det maksimale
strømforbruket i romoppvarming og produksjon av husholdningsvarmtvann.
PiStrømeffekt
t Klokkeslett
DI Digital inngang (strømbegrensningsnivå)
a Strømbegrensning aktiv
b Faktisk strøminngang
Oppsett og konfigurasjon
▪ Ekstrautstyr er ikke påkrevd.
Referanseguide for installatør
60
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 61
▪ Angi innstillinger for strømforbrukskontrollen i [9.9] via brukergrensesnittet (se
a
b
c
A B C
D
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
"Strømforbrukkontroll"[4204]):
- Velg modusen kontinuerlig begrensning
- Velg typen begrensning (effekt i kW eller strøm i A)
- Angi ønsket strømbegrensningsnivå
6.6.2 Strømbegrensning aktivert av digitale innganger
Strømbegrensningen er også nyttig i kombinasjon med et energistyringssystem.
Effekten eller strømmen i hele Daikin-systemet er dynamisk begrenset av digitale
innganger (maksimalt fire trinn). Hvert strømbegrensningsnivå angis via
brukergrensesnittet ved å begrense ett av følgende:
▪ Strøm (A)
▪ Strømeffekt (kW)
Strømstyringssystemet (kjøpes lokalt) avgjør aktivering av et visst
strømbegrensningsnivå. Eksempel: Hvis du vil begrense den maksimale effekten i
hele huset (belysning, husholdningsapparater, romoppvarming…).
6 | Retningslinjer for bruk
A Utendørsenhet
B Innendørsenhet
C Husholdningsvarmtvannstank
D Strømstyringssystem
a Aktivering av strømbegrensning (4 digitale innganger)
b Ekstravarmer
c Tilleggsvarmer
PiStrømeffekt
t Klokkeslett
DI Digitale innganger (strømbegrensningsnivåer)
a Strømbegrensning aktiv
b Faktisk strøminngang
Oppsett
▪ Kretskort for behovsstyring (tilleggsutstyr EKRP1AHTA)
▪ Maksimalt fire digitale innganger brukes til å aktivere det tilsvarende
strømbegrensningsnivået:
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
- DI1 = sterkeste begrensning (laveste energinivå)
- DI4 = svakeste begrensning (høyeste energinivå)
Referanseguide for installatør
61
Page 62
6 | Retningslinjer for bruk
▪ Spesifikasjon av de digitale inngangene:
- DI1: S9S (grense 1)
- DI2: S8S (grense 2)
- DI3: S7S (grense 3)
- DI4: S6S (grense 4)
▪ Se koplingsskjemaet for mer informasjon.
Konfigurasjon
▪ Angi innstillinger for strømforbrukskontrollen i [9.9] via brukergrensesnittet (for
beskrivelsen av alle innstillinger, "Strømforbrukkontroll"[4204]):
- Velg begrensning med digitale innganger.
- Velg typen begrensning (effekt i kW eller strøm i A).
- Angi ønsket strømbegrensningsnivå som svarer til hver digitale inngang.
INFORMASJON
Hvis mer enn én 1 digital inngang er lukket (samtidig), er den digitale
inngangsprioriteten fast: DI4 prioritet>…>DI1.
6.6.3 Strømbegrensningsprosess
Utendørsenheten er mer effektiv enn de elektriske varmerne. Elektriske varmere
er derfor begrenset og må slås AV først. Systemet begrenser strømforbruket i
følgende rekkefølge:
1 Begrenser visse elektriske varmere.
Produksjon av
husholdningsvarmtvann
Romoppvarming Ekstravarmer
2 Slår AV alle elektriske varmere.
3 Begrenser utendørsenheten.
4 Slår AV utendørsenheten.
Eksempel
Hvis… har prioritet Setter du varmerprioriteten via
brukergrensesnittet til…
Tilleggsvarmer VVB (hvis
tilgjengelig)
Resultat: Ekstravarmeren vil slås AV
først.
Resultat: Tilleggsvarmeren (hvis
aktuelt) vil slås AV først.
Referanseguide for installatør
62
Hvis konfigurasjonen er som følger:
▪ Strømbegrensningsnivået tillater IKKE drift av både tilleggsvarmer og
ekstravarmer (trinn1 og trinn2).
▪ Varmerprioritet = Tilleggsvarmer VVB (hvis aktuelt).
Strømforbruket blir deretter begrenset som følger:
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 63
P
h
C
e
a
b
c
d
e
A B C
6.6.4 BBR16 strømbegrensning
P
i
t
BBR16
a
b
6 | Retningslinjer for bruk
PhGenerert varme
CeForbrukt energi
A Utendørsenhet
B Tilleggsvarmer
C Ekstravarmer
a Begrenset drift av utendørsenhet
b Full drift av utendørsenhet
c Tilleggsvarmer slått PÅ
d Ekstravarmer trinn1 slått PÅ
e Ekstravarmer trinn2 slått PÅ
INFORMASJON
Begrensning: BBR16-innstillingene er bare synlige når språket i brukergrensesnittet
er satt til svensk.
MERKNAD
Endres innen 2 uker. Når du har aktivert BBR16, har du bare 2 uker på deg til å endre
innstillingene (BBR16 aktivering og BBR16 effektgrense). Etter 2 uker låser
enheten disse innstillingene.
Merknad: Dette er et unntak i forhold til den faste strømbegrensningen, som alltid
kan endres.
Bruk BBR16-strømbegrensingen når du må overholde BBR16-forskriftene (svensk
energiforskrift).
Du kan kombinere BBR16-strømbegrensningen med de andre kW
strømforbrukkontrollene. I så fall bruker enheten den mest restriktive kontrollen.
PiStrømeffekt
t Klokkeslett
BBR16 BBR16-grensenivå
a Strømbegrensning aktiv
b Faktisk strøminngang
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Oppsett og konfigurasjon
▪ Ekstrautstyr er ikke påkrevd.
▪ Angi innstillinger for strømforbrukskontrollen i [9.9] via brukergrensesnittet (se
"Strømforbrukkontroll"[4204]):
- Aktiver BBR16
- Angi ønsket strømbegrensningsnivå
Referanseguide for installatør
63
Page 64
6 | Retningslinjer for bruk
6.7 Oppsett av en ekstern temperatursensor
Du kan koble til én ekstern temperatursensor. Den måler innendørs eller utendørs
omgivelsestemperatur. Vi anbefaler å bruke en ekstern temperatursensor i
følgende tilfeller:
Innendørs miljøtemperatur
▪ I romtermostatkontroll måler det dedikerte menneskelige komfortgrensesnittet
(BRC1HHDA brukes som romtermostat) innendørs omgivelsestemperatur. Det
menneskelige komfortgrensesnittet må derfor installeres på et sted:
- Der gjennomsnittstemperaturen i rommet kan registreres
- Som IKKE er utsatt for direkte sollys
- Som IKKE er i nærheten av en varmekilde
- Som IKKE berøres av luften utendørs eller trekk når f.eks. døren åpnes/lukkes
▪ Hvis dette IKKE er mulig, anbefaler vi å koble til en ekstern innendørssensor
(tilleggsutstyr KRCS01-1).
▪ Oppsett: For installeringsanvisninger, se installeringshåndboken for den eksterne
innendørssensoren og tilleggsboken for tilleggsutstyr.
▪ Konfigurasjon: Velg romsensor [9.B].
Utendørs miljøtemperatur
▪ Den utendørs miljøtemperaturen måles i utendørsenheten. Utendørsenheten må
derfor installeres på et sted:
- på nordsiden av huset eller ved siden av huset der de fleste
varmestrålelegemer er plassert
- Som IKKE er utsatt for direkte sollys
▪ Hvis dette IKKE er mulig, anbefaler vi å koble til en ekstern utendørssensor
(tilleggsutstyr EKRSCA1).
▪ Oppsett: Du finner monteringsanvisninger i installeringshåndboken for den
eksterne utendørssensoren og tilleggsboken for tilleggsutstyr.
▪ Konfigurasjon: Velg utendørssensor [9.B].
▪ Når utendørsenhetens strømsparingsfunksjon er aktiv (se
"Strømsparingsfunksjon" [4 213]), slås utendørsenheten ned for å redusere
energitap i beredskap. Som følge av dette blir utendørs miljøtemperatur IKKE
avlest.
▪ Hvis ønsket utslippsvanntemperatur er væravhengig, er måling av fulltids
utendørstemperatur viktig. Dette er en annen grunn til å installere den valgfrie
sensoren for utendørs miljøtemperatur.
Referanseguide for installatør
64
INFORMASJON
Dataene fra den eksterne sensoren for utendørstemperatur (enten gjennomsnittlig
eller i øyeblikket) brukes i væravhengige kontrollkurver og i logikken for automatisk
omkobling mellom oppvarming/kjøling. For å beskytte utendørsenheten brukes alltid
den interne sensoren til utendørsenheten.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 65
7 Installasjon av enheten
I dette kapittelet
7.1 Klargjøre installeringsstedet................................................................................................................................................... 65
7.1.1 Krav til installeringssted for utendørsanlegget...................................................................................................... 65
7.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt ............................................... 67
7.1.3 Krav til installeringssted for innendørsanlegget .................................................................................................... 68
7.2 Åpne og lukke enhetene......................................................................................................................................................... 69
7.2.1 Om åpning av enheter ........................................................................................................................................... 69
7.2.2 Slik åpner du utendørsanlegget ............................................................................................................................. 69
7.2.3 Fjerne transportstøtten ......................................................................................................................................... 70
7.2.4 Slik lukker du utendørsanlegget............................................................................................................................. 70
7.2.5 Slik åpner du innendørsenheten............................................................................................................................ 71
7.2.6 Slik lukker du innendørsenheten ........................................................................................................................... 73
7.3 Montere utendørsanlegget .................................................................................................................................................... 73
7.3.1 Om montering av utendørsanlegget ..................................................................................................................... 73
7.3.2 Forholdsregler ved montering av utendørsanlegget............................................................................................. 73
7.3.3 Klargjøre installeringsstrukturen............................................................................................................................ 74
7.3.4 Slik monterer du utendørsanlegget ....................................................................................................................... 75
7.3.5 Slik sikrer du dreneringen ...................................................................................................................................... 76
7.3.6 Installere utslippsristen .......................................................................................................................................... 77
7.3.7 Fjerne utslippsristen og sette risten på et sikkert sted ......................................................................................... 78
7.4 Montere innendørsenheten................................................................................................................................................... 80
7.4.1 Om montering av innendørsenheten .................................................................................................................... 80
7.4.2 Forholdsregler ved montering av innendørsenheten ........................................................................................... 80
7.4.3 Slik monterer du innendørsenheten...................................................................................................................... 80
7.4.4 Tilkobling av dreneringsslangen til avløpet ........................................................................................................... 82
7 | Installasjon av enheten
7.1 Klargjøre installeringsstedet
Velg et installeringssted med tilstrekkelig plass til å transportere enheten inn og ut.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel
åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
▪ IKKE installer enheten på steder som ofte brukes som arbeidsplass. I tilfelle
bygningsarbeid (f.eks. slipearbeid) der det dannes mye støv, må enheten dekkes
til.
7.1.1 Krav til installeringssted for utendørsanlegget
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[410].
Overhold retningslinjene for avstander. Se "16.1 Serviceplass:
Utendørsanlegg"[4259].
MERKNAD
▪ IKKE stable enheter oppå hverandre.
▪ IKKE heng enheten i et tak.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Sterke vinder (≥18km/t) mot utendørsenhetens luftutslipp forårsaker kortslutning
(innsuging av utslippsluft). Dette kan medføre:
Referanseguide for installatør
65
Page 66
7 | Installasjon av enheten
b
a
c
b
b
c
a
▪ forringelse av driftskapasiteten
▪ hyppig frostdannelse ved drift med oppvarming
▪ forstyrrelse av driften pga. av synkende lavt trykk eller økende høyt trykk
▪ en defekt vifte (hvis en sterk vind blåser direkte på viften, kan den begynne å
rotere veldig raskt inntil den går i stykker).
Det er anbefalt å montere en ledeplate når luftutslippet er utsatt for vind.
Det anbefales å installere utendørsenheten med luftinntaket vendt mot veggen og
IKKE direkte eksponert for vinden.
a Ledeplate
b Rådende vindretning
c Luftutløp
IKKE installer enheten på følgende steder:
▪ Lydfølsomme områder (f.eks. nær et soverom), for å unngå forstyrrelser pga.
driftsstøy.
Merknad: Hvis lyden måles under faktiske installeringsforhold, kan den målte
verdien være høyere enn lydtrykknivået som er nevnt i lydspekteret i databoken
på grunn av omgivelsesstøy og lydrefleksjoner.
▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften. Plastdeler
kan brytes ned og falle ut eller føre til vannlekkasje.
Det anbefales IKKE å installere anlegget på følgende steder fordi det kan redusere
anleggets levetid:
▪ Der spenningen varierer kraftig
▪ I kjøretøyer eller skip
▪ Der det forekommer syreholdig eller basisk damp
Installering ved kysten. Pass på at utendørsanlegget IKKE utsettes for direkte vind
fra havet. Dette er for å forhindre korrosjon som følge av høye saltnivåer i luften,
som kan redusere anleggets levetid.
Installer utendørsanlegget vekk fra direkte vind fra havet.
Referanseguide for installatør
66
Eksempel: Bak bygningen.
Hvis utendørsanlegget er utsatt for direkte vind fra havet, må du sette opp en
levegg.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 67
7 | Installasjon av enheten
a
b
c
d
c
d
▪ Høyden på levegg ≥1,5 × høyden på utendørsanlegg
▪ Følg kravene til serviceplass når du setter opp leveggen.
a Vind fra havet
b Bygning
c Utendørsanlegg
d Levegg
Utendørsenheten er konstruert kun for installering utendørs og for følgende
miljøtemperaturer:
Kjølemodus 10~43°C
Varmemodus –28~35°C
Spesielle krav for R32
Utendørsenheten inneholder en integrert kjølemiddelkrets (R32), men du trenger
IKKE å lage noen lokalt røropplegg for kjølemiddel eller utføre påfylling av
kjølemiddel.
Merk deg følgende krav og forholdsregler:
ADVARSEL
▪ Må IKKE perforeres eller brennes.
▪ Bruk IKKE andre midler enn de som anbefales av produsenten når du vil
fremskynde avisingen eller rengjøre utstyret.
▪ Husk at kjølemedium R32 IKKE avgir lukt.
ADVARSEL
Apparatet skal lagres slik at mekaniske skader unngås, og i et godt ventilert rom uten
gnistkilder som er i kontinuerlig drift (f.eks. åpne flamme, en gassenhet i drift eller et
elektrisk varmeapparat).
ADVARSEL
Pass på at installasjon, service, vedlikehold og reparasjon er i samsvar med
instruksjonene fra Daikin og gjeldende lovgivning, og at de KUN utføres av godkjent
personell.
7.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt
Beskytt utendørsenheten mot direkte snøfall, og sørg for at utendørsenheten
ALDRI tilsnøs.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
67
Page 68
7 | Installasjon av enheten
c
a
b
c
d
a Snøpresenning eller -overbygg
b Pidestall
c Rådende vindretning
d Luftutløp
Uansett skal man alltid la det være minst 150mm klaring under enheten. I tillegg
må man sørge for minst 100 mm høyde over maksimal forventet snødybde. Se
"7.3Montere utendørsanlegget"[473] hvis du vil ha mer informasjon.
I områder med stort snøfall er det svært viktig å velge et installeringssted hvor
snøen IKKE vil berøre anlegget. Hvis det er fare for snøfall sidelengs, må du sørge
for at varmevekslerkonvektoren IKKE berøres av snøen. Monter om nødvendig et
overbygg eller tak og en sokkel.
7.1.3 Krav til installeringssted for innendørsanlegget
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[410].
▪ Innendørsenheten er konstruert kun for installering innendørs og for følgende
miljøtemperaturer:
- Drift med romoppvarming: 5~30°C
- Drift med romkjøling: 5~35°C
- Produksjon av husholdningsvarmtvann: 5~35°C
INFORMASJON
Kjøling gjelder kun i tilfelle av:
▪ Reverserbare modeller
▪ Modeller med kun oppvarming + konverteringssett (EKHBCONV*)
Referanseguide for installatør
68
▪ Vær oppmerksom på retningslinjene for målinger:
Maksimal tillatt høydeforskjell mellom innendørsenhet og
10m
utendørsenhet
Maksimal høydeforskjell mellom husholdningsvarmtvannstank
10m
og utendørsenhet
Maksimal vannrørlengde mellom innendørsenhet og
husholdningsvarmtvannstank
Maksimal avstand mellom 3-veisventilen og innendørsanlegget
(for installasjoner med husholdningsvarmtvannstank)
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
10m
3m
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 69
7 | Installasjon av enheten
H≥1150
≥200
≥200
≥500
(mm)
≥450
Maksimal total vannrørlengde 50m
(a)
Nøyaktig vannrørlengde kan fastsettes ved hjelp av beregningsverktøyet Hydronic Piping
Calculation. Beregningsverktøyet Hydronic Piping Calculation er en del av Heating
Solutions Navigator som er tilgjengelig via https://professional.standbyme.daikin.eu.
Kontakt forhandleren hvis du ikke har tilgang til Heating Solutions Navigator.
(a)
▪ Vær oppmerksom på følgende retningslinjer for installeringsavstander:
H Høyde målt fra bunnen av kabinettet til gulvet
IKKE installer enheten på steder der:
▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften. Plastdeler
kan brytes ned og falle ut eller føre til vannlekkasje.
▪ Lydfølsomme områder (f.eks. nær et soverom), for å unngå forstyrrelser pga.
driftsstøy.
▪ På steder med høy fuktighet (maks. RH=85%), for eksempel et bad.
▪ På steder der frost er mulig. Miljøtemperaturen rundt innendørsenheten skal
være >5°C.
7.2 Åpne og lukke enhetene
7.2.1 Om åpning av enheter
I visse situasjoner må du åpne anlegget. Eksempel:
▪ Ved tilkobling av elektriske ledninger
▪ Ved vedlikehold eller service på anlegget
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
7.2.2 Slik åpner du utendørsanlegget
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
FARE: FARE FOR DØDELIG ELEKTROSJOKK
FARE: FARE FOR FORBRENNING/SKÅLDING
Referanseguide for installatør
69
Page 70
7 | Installasjon av enheten
1
1
2
33
1
1
2
3
4
3×
a
7.2.3 Fjerne transportstøtten
MERKNAD
Hvis anlegget brukes med transportstøtten påsatt, kan dette produsere unormal
vibrasjon eller støy.
Transportstagene (2×) beskytter enheten under transport. Ved installasjon må de
fjernes.
a Transportstag (2×)
1 Åpne bryterboksdekselet. Se "7.2.2Slik åpner du utendørsanlegget"[469].
2 Fjern skruene (4×) fra transportstagene og avfallshåndter disse.
3 Fjern transportstagene (2×) og sørg for avfallshåndtering av disse.
7.2.4 Slik lukker du utendørsanlegget
MERKNAD
Kontroller at tiltrekkingsmomentet IKKE overstiger 4,1N•m når du lukker dekselet på
utendørsanlegget.
Referanseguide for installatør
70
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 71
1
1
2
32
4
4
3
3×
3
1
7.2.5 Slik åpner du innendørsenheten
1
2
3
1
4
4
2
2
1
3
Oversikt
7 | Installasjon av enheten
1 Frontpanel
2 Bryterboksdeksel
3 Bryterboks
4 Brukergrensesnittpanel
Åpen
1 Fjern frontpanelet.
2 Hvis du må koble til elektriske ledninger, fjern bryterboksdekselet.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
71
Page 72
7 | Installasjon av enheten
4×
2×
1
2
1
2
3
2×
3 Hvis du må arbeide bak bryterboksen, åpne bryterboksen.
4 Hvis du må arbeide bak brukergrensesnitt-panelet eller laste opp ny
programvare til brukergrensesnittet, åpner du brukergrensesnitt-panelet.
5 Valgfritt: Fjern brukergrensesnitt-panelet.
MERKNAD
Hvis du fjerner brukergrensesnitt-panelet, må du også koble fra kablene fra baksiden
av brukergrensesnittpanelet for å hindre skader.
Referanseguide for installatør
72
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 73
3
3
1
2
X14Y
X1A
7.2.6 Slik lukker du innendørsenheten
1 Installer brukergrensesnitt-panelet igjen.
2 Monter på plass bryterdekselet og lukk bryterboksen.
3 Installer frontpanelet igjen.
7 | Installasjon av enheten
MERKNAD
Når du lukker dekselet på innendørsenheten, må du sørge for at
tiltrekkingsmomentet IKKE overskrider 4,1N•m.
7.3 Montere utendørsanlegget
7.3.1 Om montering av utendørsanlegget
Når
Du må montere utendørsanlegget før du kan koble til vannrørene.
Typisk arbeidsflyt
Montering av utendørsenhet består vanligvis av følgende trinn:
1 Klargjøring av monteringsstrukturen.
2 Montering av utendørsenheten.
3 Sørge for drenering.
4 Installering av utslippsrist.
5 Beskytt enheten mot snø og vind ved å montere et snødeksel og skjermplater.
Se "7.1Klargjøre installeringsstedet"[465].
7.3.2 Forholdsregler ved montering av utendørsanlegget
INFORMASJON
Les også forholdsregler og krav i de følgende kapitlene:
▪ "2Generelle sikkerhetshensyn"[410]
▪ "7.1Klargjøre installeringsstedet"[465]
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
73
Page 74
7 | Installasjon av enheten
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
7.3.3 Klargjøre installeringsstrukturen
Kontroller styrken og planheten til monteringsunderlaget slik at anlegget ikke
forårsaker vibrasjoner og støy.
Fest anlegget sikkert ved hjelp av ankerboltene i samsvar med
fundamenttegningen.
MERKNAD
Nivå. Sørg for at enheten står plant. Anbefalt:
Bruk 4 sett med M12 ankerbolter, muttere og underlagsskiver. La det være minst
150mm klaring under enheten. I tillegg må man sørge for minst 100 mm høyde
over maksimal forventet snødybde.
Forankringspunkter
Pidestall
Ved montering på en pidestall må du sørge for at utslippsristen fremdeles kan
settes i sikker stilling. Se "7.3.7 Fjerne utslippsristen og sette risten på et sikkert
sted"[478].
Referanseguide for installatør
74
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 75
a Sørg for å ikke tildekke dreneringshullet i enhetens bunnplate.
±150
kg
4×
4× M12
4×
7.3.4 Slik monterer du utendørsanlegget
1 Bær enheten i dens stopper, og sette den på installasjonsstrukturen.
7 | Installasjon av enheten
2 Fest enheten til installasjonsstrukturen.
3 Fjern stroppene (og skruene), og avfallshånder disse.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
75
Page 76
7 | Installasjon av enheten
1 2
a
b
c
c
3
d
7.3.5 Slik sikrer du dreneringen
▪ Sørg for at kondensvann kan tømmes på forsvarlig måte.
▪ Installer enheten på en sokkel for å sikre god drenering og unngå ansamling av is.
▪ Lag til en renne for dreneringsvann rundt fundamentet slik at avløpsvann kan
dreneres vekk fra enheten.
▪ Unngå at dreneringsvannet oversvømmer gangveien så den IKKE blir glatt ved
frost.
▪ Hvis du monterer enheten på en ramme, må du plassere en vanntett plate innen
150mm fra enhetens underside for å forhindre inntrengning av vann og unngå at
dreneringsvannet drypper (se følgende illustrasjon).
MERKNAD
Hvis enheten installeres i kaldt klima, iverksett egnede tiltak slik at drenert kondensat
IKKE fryser. Vi anbefaler at du gjør følgende:
▪ Isoler dreneringsslangen.
▪ Installer en dreneringsrørvarmer (kjøpes lokalt). For å koble til
dreneringsrørvarmeren, se "9.2.1 Koble de elektriske ledningene til
utendørsanlegget"[4100].
MERKNAD
La det være minst 150mm klaring under enheten. I tillegg må man sørge for minst
100mm høyde over forventet snødybde.
Bruk dreneringspluggen (med O-ring) og en slange til drenering.
Referanseguide for installatør
76
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 77
7.3.6 Installere utslippsristen
1
2
3
2× 5 N•m
Installer den nedre delen av utslippsristen
1 Sett inn krokene.
2 Sett inn kuleboltene.
7 | Installasjon av enheten
a Dreneringshull
b O-ring (leveres som tilbehør)
c Dreneringsplugg (leveres som tilbehør)
d Slange (kjøpes lokalt)
MERKNAD
O-ring. Sørg for at O-ringen installeres korrekt for å hindre lekkasje.
INFORMASJON
Elektrisk kabling. Før installering av utslippsrist må elektrisk kabling kobles til.
3 Fest de 2 nedre skruene.
Installer den øvre delen av utslippsristen
MERKNAD
Vibrasjoner. Sørg for at den øvre delen av utslippsristen er sømløst festet til den
nedre delen for å unngå vibrasjoner.
4 Rett inn og fest venstre side.
5 Rett inn og fest den midtre delen.
6 Rett inn og fest høyre side.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
77
Page 78
7 | Installasjon av enheten
5
4
6
8
7
9
6× 5 N•m
7 Sett inn krokene.
8 Sett inn kuleboltene.
9 Fest de 6 gjenværende skruene.
7.3.7 Fjerne utslippsristen og sette risten på et sikkert sted
ADVARSEL
Roterende vifte. Før du slår PÅ eller utfører service på utendørsenheten, kontroller
at utslippsristen dekker viften som en beskyttelse mot en roterende vifte. Se:
▪ "7.3.6Installere utslippsristen"[477]
▪ "7.3.7Fjerne utslippsristen og sette risten på et sikkert sted"[478]
1 Fjern den øvre delen av utslippsristen.
Referanseguide for installatør
78
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 79
4×
2 Fjern den nedre delen av utslippsristen.
4×
7 | Installasjon av enheten
3 Rotér den nedre delen av utslippsristen.
4 Rett inn kulebolten og kroken på risten med tilsvarende deler på enheten.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
5 Sett inn kroken.
6 Sett inn kulebolten.
Referanseguide for installatør
79
Page 80
7 | Installasjon av enheten
6
5
2×
a
7.4 Montere innendørsenheten
7.4.1 Om montering av innendørsenheten
Typisk arbeidsflyt
Montering av innendørsenheten består vanligvis av følgende trinn:
1 Installering av innendørsenheten.
7.4.2 Forholdsregler ved montering av innendørsenheten
INFORMASJON
Les også forholdsregler og krav i de følgende kapitlene:
▪ "2Generelle sikkerhetshensyn"[410]
▪ "7.1Klargjøre installeringsstedet"[465]
7.4.3 Slik monterer du innendørsenheten
1 Fest veggbraketten (tilleggsutstyr) til veggen (i vater) med 2× Ø8mm bolter.
Referanseguide for installatør
80
a Eventuelt: Hvis du vil feste enheten til veggen fra innsiden av enheten, må du skaffe
en skrueplugg i tillegg.
2 Løft enheten.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 81
7 | Installasjon av enheten
42 kg
3 Fest enheten til veggbraketten:
▪ Still toppen av enheten på skrå mot veggen i posisjonen til veggbraketten.
▪ Skyv braketten på baksiden av enheten over veggbraketten. Kontroller at
enheten er godt festet.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
4 Eventuelt: Hvis du vil feste enheten til veggen fra innsiden av enheten:
▪ Fjern det øvre frontpanelet og åpne bryterboksen. Se "7.2.5 Slik åpner du
innendørsenheten"[471].
▪ Fest enheten til veggen med en Ø8mm skrue.
Referanseguide for installatør
81
Page 82
7 | Installasjon av enheten
a
7.4.4 Tilkobling av dreneringsslangen til avløpet
Vann som kommer fra trykkavlastningsventilen samles opp i dreneringssumpen. Du
må koble dreneringssumpen til et passende avløp i henhold til gjeldende
lovgivning.
1 Koble en dreneringsslange (kjøpes lokalt) til dreneringssumpens kobling som
følger:
a Dreneringssumpens kobling
Det anbefales å bruke en støpetrakt til å samle opp vannet.
Referanseguide for installatør
82
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 83
8 Montering av rør
I dette kapittelet
8.1 Klargjøre vannrøropplegg....................................................................................................................................................... 83
8.1.1 Krav til vannkretsen................................................................................................................................................ 83
8.1.2 Formel for beregning av ekspansjonskarets fortrykk ............................................................................................ 85
8.1.3 Slik kontrollerer du vannvolumet og strømningshastigheten............................................................................... 86
8.1.4 Endre ekspansjonskarets fortrykk.......................................................................................................................... 88
8.1.5 Slik kontrollerer du vannvolumet: eksempler ....................................................................................................... 88
8.2 Koble til vannrøropplegg ........................................................................................................................................................ 89
8.2.1 Om tilkobling av vannrøropplegget ....................................................................................................................... 89
8.2.2 Forholdsregler ved tilkobling av vannrøropplegg.................................................................................................. 89
8.2.3 Slik kobler du til vannrøropplegget........................................................................................................................ 89
8.2.4 Slik fyller du vannkretsen ....................................................................................................................................... 91
8.2.5 Beskytte vannkretsen mot tilfrysing ...................................................................................................................... 92
8.2.6 Slik fyller du husholdningsvarmtvannstanken ....................................................................................................... 95
8.2.7 Slik isolerer du vannrøropplegget.......................................................................................................................... 95
8.1 Klargjøre vannrøropplegg
8 | Montering av rør
8.1.1 Krav til vannkretsen
▪ Tilkobling av røropplegg – Lovgivning. Utfør alle tilkoblinger i overensstemmelse
med gjeldende lovgivning og instruksjonene i kapittelet "Installering". Ta hensyn
til vanninntak og -utløp.
▪ Tilkobling av røropplegg – Kraft. IKKE bruk for mye kraft når du kobler til
røropplegget. Deformasjon av røropplegget kan medføre funksjonsfeil på
enheten.
▪ Tilkobling av røropplegg – Verktøy. Bruk bare passende verktøy for håndtering
av messing, som er et mykt materiale. Hvis du IKKE gjør det, vil rørene ta skade.
▪ Tilkobling av røropplegg – Luft, fuktighet, støv. Det kan oppstå problemer hvis
luft, fuktighet eller støv trenger inn i kretsen. Slik forhindrer du dette:
- Bruk BARE rene rør.
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[410].
MERKNAD
Hvis plastrør benyttes, kontroller at de er fullt ut resistente mot oksygendiffusjon
ifølge DIN4726. Diffusjon av oksygen inn i rørene kan føre til kraftig korrosjon.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
- Vend enden på røret nedover når skarpe kanter skal fjernes.
- Dekk til enden av røret når det føres gjennom en vegg slik at det ikke kommer
inn smuss eller støv.
- Bruk en god gjengetetning til å tette gjengekoblingene.
- Når det brukes ikke-messingholdige metallrør, må du sørge for å isolere begge
materialene fra hverandre for å hindre galvanisk korrosjon.
- Ettersom messing er et bløtt materiale, må du bruke passende verktøy ved
tilkobling av vannkretsen. Feil verktøy vil skade rørene.
▪ Isolasjon. Isoler nedre del av varmeveksleren.
▪ Frost. Beskytt mot frost.
Referanseguide for installatør
83
Page 84
8 | Montering av rør
75°C (*)
89°C (*)
75°C (*)
M
M
EKSEMPEL
(*) Maksimum temperatur for røropplegg og tilbehør
▪ Lukket krets. Innendørsenheten må BARE brukes i et lukket vannsystem. Bruk av
systemet i et åpent vannsystem vil føre til sterk korrosjon.
▪ Rørlengde. Det anbefales å unngå lange stykker med rør mellom
husholdningsvarmtvannstanken og sluttpunktet for varmtvann (dusj, bad, ...) og
for å unngå blindspor.
▪ Rørdiameter. Velg vannrørdiameter ut fra påkrevd vannstrøm og tilgjengelig
eksternt statisk trykk for pumpen. Se "16Tekniske data"[4258] for de eksterne
statiske trykkurvene til innendørsenheten.
▪ Vannstrøm. Du finner minimum ønsket vanntrykk for bruk av innendørsenhet i
følgende tabell. I alle tilfeller må strømningen garanteres. Når strømningen er
lavere vil driften av innendørsenheten stoppe og feil 7H vises.
▪ Komponenter som kjøpes lokalt – Vann. Bruk bare materialer som tåler vannet i
systemet og materialene i innendørsenheten.
▪ Komponenter som kjøpes lokalt – Vanntrykk og -temperatur. Kontroller at alle
komponentene i det lokale røropplegget tåler vanntrykket og vanntemperaturen.
▪ Vanntrykk – Romoppvarmings-/avkjølingskrets. Maksimum vanntrykk er 3bar.
Monter nødvendig sikkerhetsutstyr i vannkretsen for å sikre at
maksimumstrykket IKKE overskrides. Det minimale vanntrykket for drift er 1 bar.
▪ Vanntemperatur. Alt installert røropplegg og rørtilbehør (ventiler, tilkoblinger,…)
MÅ tåle følgende temperaturer:
INFORMASJON
Følgende illustrasjon er et eksempel og stemmer kanskje IKKE med systemoppsettet
ditt.
▪ Drenering – Lave punkter. Sørg for tappekraner på alle lave punkter i systemet
▪ Drenering – Trykkavlastningsventil. Koble dreneringsslangen skikkelig til
Referanseguide for installatør
84
for å tillate full uttapping av vannkretsen.
dreneringen for å hindre at vann drypper ut av enheten. Se "7.4.4 Tilkobling av
dreneringsslangen til avløpet"[482].
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 85
8 | Montering av rør
c
d
a b
▪ Luftventiler. Sørg for lufttømmingsventiler på alle høye punkter i systemet og
plassert lett tilgjengelig for service. Innendørsenheten har to automatiske
luftrensere. Kontroller at luftrenserne IKKE er strammet for kraftig, slik at
automatisk luftutslipp er mulig i vannkretsen.
▪ Zn-belagte deler. Bruk aldri sinkbelagte deler i vannkretsen. Fordi enhetens
interne vannkrets bruker røropplegg av kobber, kan det oppstå for sterk
korrosjon.
▪ Metallisk røropplegg uten messing. Ved bruk av metallisk røropplegg uten
messing må deler av messing og andre deler isoleres skikkelig slik at de IKKE
kommer i kontakt med hverandre. Dette gjøres for å forhindre galvanisk
korrosjon.
▪ Ventil – Skille kretser. Når du bruker en 3-veisventil i vannkretsen, må du sørge
for at husholdningsvarmtvannskretsen og gulvoppvarmingskretsen er helt atskilt.
▪ Ventil – Omkoblingstid. Når du bruker en 3-veisventil eller 2-veisventil i
vannkretsen, er maksimal omkoblingstid for ventilen 60 sekunder.
▪ Varmtvannstanken for husholdningsbruk – Kapasitet. For å unngå stagnert
vann er det viktig at lagringskapasiteten til husholdningsvarmtvannstanken
tilfredsstiller det daglige forbruket av husholdningsvarmtvann.
▪ Varmtvannstanken for husholdningsbruk – Etter innstallering. Umiddelbart
etter installeringen må husholdningsvarmtvannstanken skylles med ferskt vann.
Denne prosedyren må gjentas minst én gang om dagen i de første 5 dagene etter
installeringen.
▪ Varmtvannstankmodell til husholdningsbruk – Stillstander. I tilfeller der det i
lengre tidsperioder ikke er noe forbruk av varmtvann, må utstyret skylles med
ferskt vann før bruk.
▪ Varmtvannstankmodell til husholdningsbruk – Desinfeksjon. For å kjøre
desinfeksjonsfunksjonen til husholdningsvarmtvannstanken, se
"10.5.6Tank"[4178].
▪ Termostatiske blandeventiler. I samsvar med gjeldende lovgivning kan det bli
nødvendig å installere termostatiske blandeventiler.
▪ Hygienetiltak. Installeringen må skje i samsvar med gjeldende lovgivning og kan
kreve ekstra hygienetiltak.
▪ Resirkuleringspumpe. I samsvar med gjeldende lovgivning kan det bli nødvendig
å koble en resirkulasjonspumpe mellom varmtvannets endepunkt og
resirkuleringstilkoblingen for husholdningsvarmtvannstanken.
a Resirkuleringstilkobling
b Varmtvannstilkobling
c Dusj
d Resirkuleringspumpe
8.1.2 Formel for beregning av ekspansjonskarets fortrykk
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Karets fortrykk (Pg) avhenger av installasjonens høydeforskjell (H):
Pg=0,3+(H/10) (bar)
Referanseguide for installatør
85
Page 86
8 | Montering av rør
M2
a
b
c
c
a a
M3M1
c
8.1.3 Slik kontrollerer du vannvolumet og strømningshastigheten
Innendørsenheten har et ekspansjonskar på 10liter med et fabrikkinnstilt fortrykk
på 1bar.
Slik kontrollerer du at enheten virker som den skal:
▪ Du MÅ kontrollere minimum og maksimum vannvolum.
▪ Du må kanskje justere ekspansjonskarets fortrykk.
Slik kontrollerer du at enheten virker som den skal:
▪ Du må kontrollere det minimale vannvolumet og den minimale
strømningshastigheten.
Minimum vannvolum
Kontroller at den totale vannmengden i installasjonen er 20 liter, IKKE medregnet
utendørsenhetens innvendige vannmengde.
INFORMASJON
Til krevende operasjoner eller i rom med høy varmebelastning kan det være
nødvendig med mer vann.
MERKNAD
Når sirkulasjonen i hver enkelt romoppvarmings-/-avkjølingssløyfe kontrolleres via
fjernstyrte ventiler, er det viktig at minimum vannmengde opprettholdes selv når alle
ventilene er stengt.

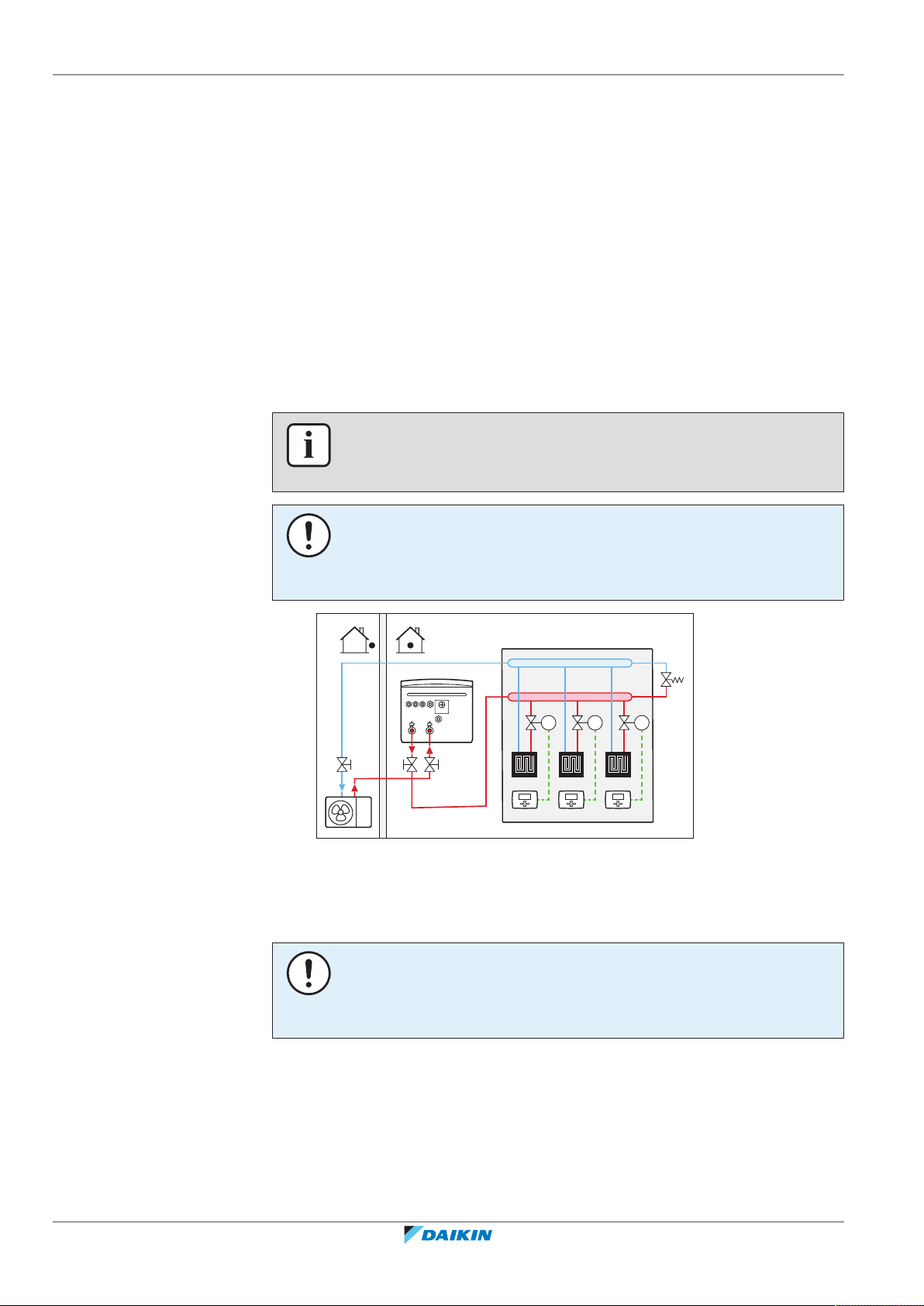

a Individuell romtermostat (tilleggsutstyr)
b Bypassventilen for overtrykk (levert som tilbehør)
c Avstengningsventil
Maksimalt vannvolum
MERKNAD
Det makismale vannvolumet avhenger av om glykol er lagt til vannkretsen. For mer
informasjon om tilføring av glykol, se "8.2.5 Beskytte vannkretsen mot
tilfrysing"[492].
Referanseguide for installatør
86
Bruk følgende diagram til å fastslå maksimalt vannvolum for det beregnede
fortrykket.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 87
8 | Montering av rør
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120
175
140 200 255
220
270
A
B
A Fortrykk (bar)
B Maksimum vannvolum (l)
Vann
Vann + glykol
Eksempel: maksimum vannvolum og ekspansjonskarets fortrykk
Høydeforskjell i
installasjon
(a)
≤190l >190l
≤7m Ingen justering av fortrykk er
nødvendig.
Vannvolum
Gjør følgende:
▪ Reduser fortrykket i henhold
til høydeforskjellen i den
ønskede installasjonen.
Fortrykket bør bli redusert
med 0,1 bar for hver meter
under 7m.
▪ Kontroller at vannvolumet
IKKE overskrider maksimalt
tillatt vannvolum.
>7m Gjør følgende:
▪ Øke fortrykket i henhold til
høydeforskjellen i den
ønskede installasjonen.
Fortrykket bør øke med
0,1 bar for hver meter over
Ekspansjonskaret til
innendørsenheten er for lite
for installasjonen. I dette
tilfellet anbefales det å
installer et ekstra kar utenfor
enheten.
7m.
▪ Kontroller at vannvolumet
IKKE overskrider maksimalt
tillatt vannvolum.
(a)
Dette er høydeforskjellen (m) mellom det høyeste punktet i vannkretsen og
innendørsenheten. Hvis innendørsenheten er plassert på det høyeste punktet i
installasjonen, er installeringshøyden 0m.
Minimum strømningshastighet
Kontroller at den minimale strømningshastigheten i installasjonen er garantert
under alle forhold. Denne minimum strømningshastigheten er påkrevd under
opptiningsdrift/drift med ekstravarmer. Til dette formålet skal du bruke
bypassventilen for overtrykk som er levert med enheten, og respekter minimum
vannvolum.
MERKNAD
Hvis glykol ble tilsatt i vannkretsen, og hvis temperaturen i vannkretsen er lav, vil
strømningshastigheten IKKE bli vist på brukergrensesnittet. I dette tilfellet kan
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
minimum strømningshastighet kontrolleres ved hjelp av pumpetesten (kontroller at
brukergrensesnittet IKKE viser feilen 7H).
Referanseguide for installatør
87
Page 88
8 | Montering av rør
1
2
a
8.1.4 Endre ekspansjonskarets fortrykk
MERKNAD
Når sirkulasjonen i hver enkelt eller i bestemte romoppvarmingssløyfer kontrolleres
via fjernstyrte ventiler, er det viktig at minimum strømningshastighet garanteres selv
når alle ventiler er stengt. Hvis minimum strømningshastighet ikke kan nås, vil en
strømningsfeil 7H bli generert (ingen oppvarming eller drift).
Se anbefalt prosedyre som beskrevet i "11.4Sjekkliste under igangsetting"[4225].
MERKNAD
BARE en kvalifisert montør kan justere ekspansjonskarets fortrykk.
Standard fortrykk for ekspansjonskaret er 1 bar. Når det er nødvendig å endre
fortrykket, ta hensyn til følgende retningslinjer:
▪ Bruk kun tørr nitrogen til å stille inn ekspansjonskarets fortrykk.
▪ Feilaktig innstilling av ekspansjonskarets fortrykk vil forårsake funksjonsfeil i
systemet.
Du må fjerne bryterboksen fra anlegget for å stille inn fortrykket til
ekspansjonskaret. Se .
INFORMASJON
Når du skal stille inn fortrykket, må ha tilgang til ekspansjonskaret forfra eller fra
venstre.
Endring av ekspansjonskarets fortrykk bør bare utføres ved å frigjøre eller øke
nitrogentrykket via ekspansjonskarets Schrader-ventil.
a Schrader-ventil
8.1.5 Slik kontrollerer du vannvolumet: eksempler
Referanseguide for installatør
88
Eksempel 1
Innendørsenheten er installert 5m under det høyeste punktet i vannkretsen. Det
totale vannvolumet i vannkretsen er 100l.
Ingen handlinger eller justeringer er nødvendig.
Eksempel 2
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 89
Innendørsenheten er installert på det høyeste punktet i vannkretsen. Det totale
vannvolumet i vannkretsen er 250l.
Handlinger:
▪ Fordi det totale vannvolumet (250l) overskrider standard vannvolum (200l), må
fortrykket reduseres.
▪ Nødvendig fortrykk er:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ Det tilsvarende maksimale vannvolumet ved 0,3 bar er 290 l. (Se grafen i
"Maksimalt vannvolum"[486]).
▪ Fordi 250l er lavere enn 290l, egner ekspansjonskaret seg for installasjonen.
8.2 Koble til vannrøropplegg
8.2.1 Om tilkobling av vannrøropplegget
Før tilkobling av vannrøropplegget
Sørg for at utendørs- og innendørsenheten er montert.
8 | Montering av rør
Typisk arbeidsflyt
Tilkobling av vannrøropplegget består vanligvis av følgende trinn:
1 Tilkobling av vannrøropplegget til utendørsenheten.
2 Tilkobling av vannrøropplegget til innendørsenheten.
3 Koble dreneringsslangen til avløpet.
4 Fylling av vannkretsen.
5 Fylling av husholdningsvarmtvannstanken.
6 Isolasjon av vannrøropplegg.
8.2.2 Forholdsregler ved tilkobling av vannrøropplegg.
INFORMASJON
Les også forholdsregler og krav i de følgende kapitlene:
▪ "2Generelle sikkerhetshensyn"[410]
▪ "8.1Klargjøre vannrøropplegg"[483]
8.2.3 Slik kobler du til vannrøropplegget
MERKNAD
IKKE bruk for mye kraft når du kobler til røropplegg. Sørg for at rørene er rettet inn
skikkelig. Deformasjon av røropplegget kan medføre funksjonsfeil på enheten.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Utendørsenhet
1 Koble avstengningsventilen (med integrert filter) til utendørsenhetens
vanninntak, og bruk gjengetetning.
Referanseguide for installatør
89
Page 90
8 | Montering av rør
c
a
b
b
d
1
2
a Vann UT (skrukobling, hann, 1")
b Vann INN (skrukobling, hann, 1")
c Avstengningsventil med integrert filter (levert som tilbehør)(2× skrukobling, hunn,
1")
d Gjengetetning
2 Koble det lokale røropplegget til avstengningsventilen.
3 Koble det lokale røropplegget til utendørsenhetens vannutløp.
MERKNAD
Om avstengningsventilen med integrert filter (levert som tilbehør):
▪ Installasjon av ventilen ved vanninntaket er obligatorisk.
▪ Vær oppmerksom på strømningsretningen for ventilen.
MERKNAD
Installer luftventiler ved alle lokale høye punkter.
Innendørsenhet
MERKNAD
IKKE bruk for mye kraft når du kobler til røropplegget. Deformasjon av røropplegget
kan medføre funksjonsfeil på enheten.
1 Koble O-ringene og avstengningsventilene til innendørsenhetens
vannkoblinger.
2 Koble det lokale røropplegget for utendørsenheten til vann INN-koblingen (a)
på innendørsenheten.
3 Koble romoppvarmingens/avkjølingens lokale røropplegg til
romoppvarmingens vann UT-kobling (b) på innendørsenheten.
Referanseguide for installatør
90
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 91
b a
a Vann INN (skrukobling, 1")
b Romoppvarmingsvann UT (skrukobling, 1")
MERKNAD
8 | Montering av rør
8.2.4 Slik fyller du vannkretsen
For å fylle vannkretsen skal du bruke et påfyllingssett som kjøpes lokalt. Sørg for at
du overholder gjeldende lovgivning.
Bypassventilen for overtrykk (levert som tilbehør). Vi anbefaler å installere
bypassventilen for overtrykk i romoppvarmingens vannkrets.
▪ Ta hensyn til minimum vannvolum når du velger installasjonssted for
bypassventilen for overtrykk (ved innendørsenheten, eller ved oppsamleren). Se
"8.1.3Slik kontrollerer du vannvolumet og strømningshastigheten"[486].
▪ Ta hensyn til minimum strømningshastighet når du justerer innstillingen til
bypassventilen for overtrykk. Se "8.1.3 Slik kontrollerer du vannvolumet og
strømningshastigheten"[486] og "11.4.1Minimum strømningshastighet"[4225].
MERKNAD
Installer luftventiler ved alle lokale høye punkter.
MERKNAD
Hvis en ekstra husholdningsvarmtvanntank er installert: En trykkavlastningsventil
(kjøpes lokalt) med et åpningstrykk på maksimum 10bar (=1MPa) må installeres på
koblingen til kaldtvannsinntaket for husholdningsvann i samsvar med gjeldende
lovgivning.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
MERKNAD
Forviss deg om at begge luftrensingsventilene (en på det magnetiske filtret og en på
ekstravarmeren) er åpne.
Alle automatisk luftrensingsventiler må bli stående åpne etter igangsetting.
Referanseguide for installatør
91
Page 92
8 | Montering av rør
8.2.5 Beskytte vannkretsen mot tilfrysing
Om frostbeskyttelse
Frost kan skade systemet. For å hindre at hydraulikkomponentene fryser, er
programvaren utstyrt med en spesiell frostbeskyttelsesfunksjon som omfatter
aktivering av pumpen ved eventuell lav temperatur:
▪ Forebygging av vannrørfrysing (se "Forebygg vannrørfrysing"[4200]),
▪ Avløpsbeskyttelse. Bare aktuelt når Bivalent er aktivert ([C‑02]=1). Denne
funksjonen hindrer åpning av frostbeskyttelsesventiler i vannrørene til
utendørsenheten når den ekstra varmtvannsbeholderen er i drift i
minustemperatur utendørs.
Men hvis strømbrudd inntreffer, kan disse funksjonene ikke garantere beskyttelse.
Utfør et av følgende alternativer for å beskytte vannkretsen mot å fryse:
▪ Tilsett glykol i vannet. Glykol senker frysepunktet for vann.
▪ Monter frostbeskyttelsesventiler. Frostbeskyttelsesventiler drenerer vannet fra
systemet før det fryser.
MERKNAD
Hvis du tilsetter glykol i vannet, må du IKKE montere frostbeskyttelsesventiler.
Mulige konsekvens: Glykol lekker ut av frostbeskyttelsesventilene.
Frostbeskyttelse med glykol
Om frostbeskyttelse med glykol
Tilsetting av glykol i vannet senker frysepunktet for vann.
ADVARSEL
Etylenglykol er giftig.
ADVARSEL
Korrosjon i systemet er mulig fordi det benytter glykol. Fri glykol vil bli syreholdig
under påvirkning av oksygen. Denne prosessen fremskyndes i nærvær av kobber og
ved høye temperaturer. Den syreholdige frie glykolen angriper metalloverflater og
danner galvaniske korrosjonsceller som fører til alvorlige skader på systemet. Derfor
er det viktig:
▪ at vannbehandlingen utføres korrekt av en kvalifisert vannspesialist,
▪ at en glykol med korrosjonshemmere blir valg for å motvirke syredannelse fra
oksidasjon av glykoler,
▪ at ingen glykol for bilbransjen er i bruk fordi korrosjonshemmere har en
begrenset levetid og inneholder silikater som kan forurense eller tilstoppe
systemet,
▪ at galvanisert røropplegg IKKE brukes i glykolsystemer fordi dets nærvær kan føre
til nedfall av visse komponenter i glykolens korrosjonshemmer.
Referanseguide for installatør
92
MERKNAD
Glykol absorberer vann fra omgivelsene. Derfor må det IKKE tilsettes glykol som har
vært eksponert for luft. Å la lokket på glykolbeholderen ligge av fører til at
vannkonsentrasjonen øker. Glykolkonsentrasjonen blir da lavere enn forutsatt. Som
et resultat kan hydraulikkomponentene fryse likevel. Iverksett preventive tiltak for å
sikre minimal eksponering av glykol til luft.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 93
8 | Montering av rør
Typer glykol
Hvilke typer glykol som kan brukes, avhenger av om systemet inneholder en
varmtvannstank til husholdningsbruk:
Hvis… Resultat…
Systemet inneholder en
Bruk kun propylenglykol
varmtvannstank for husholdningsbruk
Systemet inneholder IKKE en
varmtvannstank for husholdningsbruk
(a)
Propylenglykol, med de nødvendige hemmerne, er klassifisert som kategoriIII i henhold til
EN1717.
Du kan bruke enten propylenglykol
eller etylenglykol
Nødvendig konsentrasjon av glykol
Nødvendig konsentrasjon av glykol avhenger av laveste forventede
utendørstemperatur, og av om du ønsker å beskytte systemet mot sprenging eller
mot frysing. For å hindre a systemet fryser er det påkrevd med mer glykol.
Tilsett glykol i henhold til tabellen nedenfor.
(a)
(a)
Laveste forventede
Forhindre sprenging Forhindre frysing
utendørstemperatur
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
–30°C 35% —
INFORMASJON
▪ Beskyttelse mot sprenging: glykolen vil forhindre at rørene sprenges, men IKKE
mot at væsken inne i røropplegget fryser.
▪ Beskyttelse mot frysing: glykolen vil forhindre at væsken inne i røropplegget
fryser.
MERKNAD
▪ Den nødvendige konsentrasjonen kan være forskjellig avhengig av type glykol. Du
må ALLTID sammenligne kravene fra tabellen over med spesifikasjonene som
oppgis av glykolprodusenten. Innfri kravene satt av glykolprodusenten ved behov.
▪ Konsentrasjonen av tilsatt glykol må ALDRI overskride 35%.
▪ Hvis væsken i systemet er frossen, vil pumpen IKKE kunne starte. Husk at hvis du
kun beskytter systemet mot sprenging, kan væsken i systemet fortsatt fryse.
▪ Når vann står stille inne i systemet, er det stor sannsynlighet for frysing og skade
på systemet.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Glykol og maksimalt tillatt vannvolum
Tilsetting av glykol til vannkretsen reduserer minimum tillatt vannvolum i systemet.
Hvis du vil ha mer informasjon, kan du se "Maksimalt vannvolum"[486].
Referanseguide for installatør
93
Page 94
8 | Montering av rør
c
b
b
c
a
a
b
c
Frostbeskyttelse med frostbeskyttelsesventiler
Glykolinnstilling
MERKNAD
Hvis det finnes glykol i systemet, skal innstillingen [E-0D] settes til 1. Hvis
glykolinnstillingen IKKE er riktig angitt, kan væsken i rørene fryse.
Om frostbeskyttelsesventiler
Det er installatørens ansvar å beskytte det lokale røropplegget mot frost. Når det
ikke er tilsatt glykol i vannet kan du bruke frostbeskyttelsesventiler på det lokale
røroppleggets laveste punkter for å tappe vannet fra systemet før det fryser.
Montering av frostbeskyttelsesventiler
Installer følgende deler for å beskytte det lokale røropplegget mot frost:
a Automatisk luftinntak
b Frostbeskyttelsesventil (valgfritt – kjøpes lokalt)
c Normalt lukkede ventiler (anbefalt – kjøpes lokalt)
Del Beskrivelse
Et automatisk luftinntak (for lufttilførsel) skal installeres på det
høyeste punktet. For eksempel en automatisk luftrensing.
Beskyttelse for det lokale røropplegget. Frostbeskyttelsesventiler
må være installert:
▪ vertikalt for å la vannet strømme ut fullstendig og uten
hindringer.
▪ på det laveste punktet i det lokale røropplegget.
▪ I den kaldeste delen og unna varmekilder.
Merknad: La det være minst 15cm klaring fra bakken for å hindre
at is ikke blokkerer vannutløpet.
Isolasjon av vann inne i huset når det er strømbrudd. Normalt
lukkede ventiler (plassert innendørs nær røroppleggets innløps-/
utløpspunkter) kan forhindre at alt vann i det innendørs
røropplegget tappes når frostbeskyttelsesventilene åpner.
▪ Nå det er strømbrudd: Den normalt lukkede ventilen lukker og
isolerer vannet inne i huset. Hvis frostbeskyttelsesventilen åpner,
tappes kun vann utenfor huset.
▪ I andre tilfeller (for eksempel: når det foreligger pumpefeil): Den
normalt lukkede ventilen forblir åpen. Hvis
Referanseguide for installatør
94
frostbeskyttelsesventilen åpner, tappes også vannet fra innsiden
av huset.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 95
MERKNAD
Når frostbesktyttelsesventiler er installert, sett minimum kjølesettpunkt
(standard=7°C) minst 2°C høyere enn maksimum åpningstemperatur for
frostbeskyttelsesventilen. Hvis den velges lavere kan frostbeskyttelsesventilene åpne
under kjøledrift.
8.2.6 Slik fyller du husholdningsvarmtvannstanken
Se installeringshåndboken for husholdningsvarmtvannstanken.
8.2.7 Slik isolerer du vannrøropplegget
Hele røropplegget i vannkretsen MÅ isoleres for å unngå kondens under kjøling
samt nedsatt oppvarmings- og kjølekapasitet.
Isolering av utendørs vannrør
MERKNAD
Utendørs røropplegg. Sørg for at det utendørs røropplegget isoleres som angitt for å
beskytte mot faremomente.
8 | Montering av rør
For røropplegg i friluft anbefales bruk av isolasjonstykkelsen som vises i tabellen
som et minimum (med λ=0,039W/mK).
Rørlengde (m) Minimum isolasjonstykkelse (mm)
<20 19
20~30 32
30~40 40
40~50 50
I andre tilfeller kan den minimale isolasjonstykkelsen fastsettes ved hjelp av
beregningsverktøyet Hydronic Piping Calculation.
Beregningsverktøyet Hydronic Piping Calculation beregner også maksimum
vannrørlengde fra innendørsenheten til utendørsenheten, basert på
varmestrålingslegemets trykkfall, eller motsatt.
Beregningsverktøyet Hydronic Piping Calculation er en del av Heating Solutions
Navigator som er tilgjengelig via https://professional.standbyme.daikin.eu.
Kontakt forhandleren hvis du ikke har tilgang til Heating Solutions Navigator.
Denne anbefalingen sikrer god drift på enheten, men lokale bestemmelser kan
avvike, og disse må følges.
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
95
Page 96
9 | Elektrisk installasjon
9 Elektrisk installasjon
I dette kapittelet
9.1 Om tilkobling av det elektriske ledningsopplegget................................................................................................................ 96
9.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget ...................................................................... 96
9.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget ........................................................................ 97
9.1.3 Om overholdelse av elektriske bestemmelser ...................................................................................................... 98
9.1.4 Om strømforsyning til foretrukket kWh-tariff ....................................................................................................... 99
9.1.5 Oversikt over elektriske tilkoblinger unntatt eksterne aktuatorer ....................................................................... 99
9.2 Tilkoblinger til utendørsenhet................................................................................................................................................ 100
9.2.1 Koble de elektriske ledningene til utendørsanlegget............................................................................................ 100
9.2.2 Slik flytter du termistoren til utendørsenheten .................................................................................................... 106
9.3 Tilkoblinger til innendørsenhet .............................................................................................................................................. 107
9.3.1 Slik kobler du til hovedstrømforsyningen .............................................................................................................. 110
9.3.2 Slik kobler du til strømforsyning for ekstravarmer................................................................................................ 112
9.3.3 Slik kobler du til avstengningsventilen................................................................................................................... 115
9.3.4 Kople til strømmålere............................................................................................................................................. 116
9.3.5 Slik kobler du til husholdningsvarmtvannspumpen .............................................................................................. 117
9.3.6 Slik kobler du til alarmutgangen ............................................................................................................................ 118
9.3.7 Slik kobler du til PÅ/AV-utgangen for romkjøling/-oppvarming ........................................................................... 119
9.3.8 Slik kobler du til veksling til ekstern varmekilde.................................................................................................... 120
9.3.9 Slik kobler du til digitale innganger for strømforbruk ........................................................................................... 121
9.3.10 Tilkobling av sikkerhetstermostat (normalt lukket kontakt) ................................................................................. 122
9.3.11 Koble til en Smart Grid ........................................................................................................................................... 123
9.3.12 Koble til WLAN-innsatsen (levert som tilbehør) .................................................................................................... 127
9.1 Om tilkobling av det elektriske ledningsopplegget
Før tilkobling av det elektriske ledningsopplegget
Kontroller at vannrørene er tilkoblet.
Typisk arbeidsflyt
Tilkobling av elektrisk ledningsopplegg består vanligvis av følgende trinn:
▪ "9.2Tilkoblinger til utendørsenhet"[4100]
▪ "9.3Tilkoblinger til innendørsenhet"[4107]
9.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget
FARE: FARE FOR DØDELIG ELEKTROSJOKK
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[410].
Referanseguide for installatør
96
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 97
9 | Elektrisk installasjon
b a
ADVARSEL
▪ Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
▪ Foreta elektriske tilkoblinger til det faste ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
ADVARSEL
▪ Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
▪ IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til
overoppheting, elektrisk støt eller brann.
▪ IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
ADVARSEL
Roterende vifte. Før du slår PÅ eller utfører service på utendørsenheten, kontroller
at utslippsristen dekker viften som en beskyttelse mot en roterende vifte. Se:
▪ "7.3.6Installere utslippsristen"[477]
▪ "7.3.7Fjerne utslippsristen og sette risten på et sikkert sted"[478]
FORSIKTIG
IKKE skyv eller plasser overskytende kabellengder i enheten.
MERKNAD
Avstanden mellom høyspennings- og lavspenningskabler skal være minst 50mm.
INFORMASJON
Når du installerer lokale tilførsels- eller tilleggskabler, planlegg med tilstrekkelig
kabellengde. Dette vil gjøre det mulig å åpne bryterboksen og få tilgang til de andre
komponentene under service.
9.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget
Ta hensyn til følgende:
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
▪ Hvis ledninger med flertrådet leder brukes, monterer du en rund terminal av
krimpetypen på enden av ledningen. Passer den runde terminalen av krimpetype
på ledningen opp til den tildekkede delen, og fest terminalen med et passende
verktøy.
a Flertrådet leder
b Rund kabelsko
Referanseguide for installatør
97
Page 98
9 | Elektrisk installasjon
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
▪ Bruk følgende metoder til å montere ledninger:
Ledningstype Fremgangsmåte for å installere
Énlederledning
a Buktet énlederledning
b Skrue
c Flat skive
Ledning med flertrådet
leder og rund terminal
av krimpetype
a Kontakt
b Skrue
c Flat skive
Tillatt
IKKE tillatt
Tilstrammingsmomenter
Utendørsenhet:
Punkt Tilstrammingsmoment (N•m)
X1M 1,47 ±10%
X2M
M4 (jord)
Innendørsenhet:
Punkt Tilstrammingsmoment (N•m)
X1M 2,45 ±10%
X2M 0,88 ±10%
X5M 0,88 ±10%
X6M 2,45 ±10%
X7M, X8M 2,45 ±10%
9.1.3 Om overholdelse av elektriske bestemmelser
Referanseguide for installatør
98
X10M 0,88 ±10%
M4 (jord) 1,47 ±10%
Bare for EPRA14~18DAV3
Utstyr som overholder EN/IEC 61000-3-12 (en europeisk/internasjonal teknisk
standard som fastsetter grenseverdiene for harmonisk strøm generert av utstyr
som er koblet til offentlige lavspenningssystemer med en inngangsstyrke på >16A
og ≤75A per fase).
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Page 99
Kun for ekstravarmeren til innendørsenheten
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
Se "9.3.2Slik kobler du til strømforsyning for ekstravarmer"[4112].
9.1.4 Om strømforsyning til foretrukket kWh-tariff
MERKNAD
En strømtilførsel til gunstig kWh-tariff er BARE mulig for innendørsanlegget. Av
hensyn til kompressorens pålitelighet er det IKKE tillatt å koble utendørsanlegget til
slik strømtilførsel.
9.1.5 Oversikt over elektriske tilkoblinger unntatt eksterne aktuatorer
Normal strømforsyning Strømforsyning til foretrukket kWh-tariff
Strømforsyningen blir
IKKE forstyrret
9 | Elektrisk installasjon
Strømforsyningen blir
forstyrret
Når strømforsyning til
foretrukket kWh-tariff er
aktivert, blir
strømforsyningen IKKE
avbrutt. Kontrollen slår av
utendørsenheten.
Merk: Strømselskapet må
alltid tillate
strømforsyning til
innendørsenheten.
Når strømforsyning til
foretrukket kWh-tariff er
aktivert, blir
strømforsyningen avbrutt
av strømselskapet
umiddelbart eller av
strømselskapet etter en
stund. I dette tilfellet må
innendørsenheten drives
av en separat, normal
strømforsyning.
a Normal strømforsyning
b Strømforsyning til foretrukket kWh-tariff
1 Strømforsyning for utendørsenhet
2 Strømforsyning og sammenkoblingskabel til innendørsenhet
3 Strømforsyning for ekstravarmer
4 Strømforsyning til foretrukket kWh-tariff (spenningsfri kontakt)
5 Strømforsyning til normal kWh-tariff (for å drive
innendørsenhetens kretskort i tilfelle brudd i strømforsyningen til
foretrukket kWh-tariff)
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Referanseguide for installatør
99
Page 100
9 | Elektrisk installasjon
a b
d
c2
b2
c1
b1
a1
a2
9.2 Tilkoblinger til utendørsenhet
9.2.1 Koble de elektriske ledningene til utendørsanlegget
Punkt Beskrivelse
Strømforsyningskabel Se "9.2.1Koble de elektriske ledningene til
Sammenkoblingskabel
utendørsanlegget"[4100].
Kabel for
dreneringsrørvarmer
Tilkobling for
strømsparingsfunksjon (kun
for V3-modeller)
Lufttermistorkabel Se "9.2.2Slik flytter du termistoren til
utendørsenheten"[4106].
1 Åpne bryterboksdekselet. Se "7.2.2Slik åpner du utendørsanlegget"[469].
2 Fjern isolasjon (20mm) fra ledningene.
Referanseguide for installatør
100
a Avisoler ledningsenden til dette punktet
b Det kan medføre elektrisk støt eller lekkasje hvis ledningen avisoleres for mye
3 Stikk kablene inn fra baksiden av enheten og legg dem gjennom de
fabrikkmonterte kabelhylsene og inn i bryterboksen.
a1+a2 Strømforsyningskabel (kjøpes lokalt)
b1+b2 Sammenkoblingskabel (kjøpes lokalt)
c1+c2 (valgfritt) Varmekabel til dreneringsrør (kjøpes lokalt)
d Kabelhylser (fabrikkmontert)
4 Inne i bryterboksen skal du koble ledningene til de riktige terminalene og feste
kabelen med kabelbånd. Se:
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
