Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [da]
...Page 1
Installatørvejledning
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT F
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETVZ16S18EA6V
ETVZ16S23EA6V
ETVZ16S18EA9W
ETVZ16S23EA9W
Page 2
Indholdsfortegnelse
Indholdsfortegnelse
1 Om dokumentationen 6
1.1 Om dette dokument ....................................................................................................................................................... 6
1.2 Betydning af advarsler og symboler ............................................................................................................................... 7
1.3 Oversigt over installatørvejledningen ............................................................................................................................ 8
2 Generelle sikkerhedsforanstaltninger 10
2.1 Til installatøren ............................................................................................................................................................... 10
2.1.1 Generelt .......................................................................................................................................................... 10
2.1.2 Installationsstedet .......................................................................................................................................... 11
2.1.3 Kølemiddel — hvis der anvendes R410A eller R32 ........................................................................................ 11
2.1.4 Vand ................................................................................................................................................................ 13
2.1.5 Elektrisk........................................................................................................................................................... 13
3 Specifikke sikkerhedsanvisninger for installatøren 16
4 Om kassen 21
4.1 Oversigt: Om kassen ....................................................................................................................................................... 21
4.2 Udendørsenhed .............................................................................................................................................................. 21
4.2.1 Sådan håndteres udendørsenheden.............................................................................................................. 21
4.2.2 Sådan pakkes udendørsenheden ud .............................................................................................................. 23
4.2.3 Sådan fjernes tilbehøret fra udendørsenheden ............................................................................................ 24
4.3 Indendørsenhed.............................................................................................................................................................. 24
4.3.1 Sådan pakkes indendørsenheden ud ............................................................................................................. 25
4.3.2 Fjernelse af tilbehør fra indendørsenheden .................................................................................................. 25
4.3.3 Håndtering af indendørsenheden .................................................................................................................. 25
5 Om enheden og tilbehør 27
5.1 Oversigt: Om enheden og tilbehør................................................................................................................................. 27
5.2 Identifikation................................................................................................................................................................... 27
5.2.1 Identifikationsmærkat: Udendørsenhed........................................................................................................ 27
5.2.2 Identifikationsmærkat: Indendørsenhed ....................................................................................................... 28
5.3 Kombination af enheder og muligheder ........................................................................................................................ 28
5.3.1 Mulige kombinationer af indendørsenhed og udendørsenhed .................................................................... 28
5.3.2 Muligt tilbehør til udendørsenheden............................................................................................................. 28
5.3.3 Muligt tilbehør til indendørsenheden............................................................................................................ 29
6 Anvendelsesretningslinjer 32
6.1 Oversigt: Anvendelsesretningslinjer............................................................................................................................... 32
6.2 Opsætning af rumopvarmnings-/kølesystemet ............................................................................................................. 33
6.2.1 Flere rum –ToLWT-zoner.............................................................................................................................. 34
6.3 Opsætning af varmtvandstanken til boligen .................................................................................................................. 36
6.3.1 Systemlayout –Integreret DHW-tank ............................................................................................................ 36
6.3.2 Valg af mængde og ønsket temperatur for DHW-tanken ............................................................................. 36
6.3.3 Opsætning og konfiguration –DHW-tank...................................................................................................... 38
6.3.4 DHW-pumpe til øjeblikkeligt varmt vand....................................................................................................... 38
6.3.5 DHW-pumpe til desinfektion.......................................................................................................................... 39
6.4 Opsætning af energimålingen ........................................................................................................................................ 40
6.4.1 Produceret varme........................................................................................................................................... 40
6.4.2 Forbrugt energi............................................................................................................................................... 40
6.4.3 Strømforsyning med normal kWh-sats .......................................................................................................... 41
6.4.4 Strømforsyning med foretrukken kWh-sats .................................................................................................. 42
6.5 Opsætning af styring af strømforbruget ........................................................................................................................ 43
6.5.1 Permanent strømbegrænsning ...................................................................................................................... 44
6.5.2 Strømbegrænsning aktiveret af digitale indgange ........................................................................................ 44
6.5.3 Strømbegrænsningsproces ............................................................................................................................ 46
6.5.4 BBR16 effektgrænse ....................................................................................................................................... 46
6.6 Opsætning af en ekstern temperatursensor.................................................................................................................. 47
Installatørvejledning
2
7 Installation af enheden 49
7.1 Klargøring af installationsstedet..................................................................................................................................... 49
7.1.1 Krav til udendørsenhedens installationssted................................................................................................. 49
7.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima........................................................... 52
7.1.3 Krav til indendørsenhedens installationssted................................................................................................ 52
7.2 Åbning og lukning af enhederne..................................................................................................................................... 53
7.2.1 Om åbning af enhederne ............................................................................................................................... 53
7.2.2 Sådan åbnes udendørsenheden..................................................................................................................... 54
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 3
Indholdsfortegnelse
7.2.3 Fjernelse af transportlåsen............................................................................................................................. 54
7.2.4 Sådan lukkes udendørsenheden .................................................................................................................... 54
7.2.5 Sådan åbnes indendørsenheden.................................................................................................................... 55
7.2.6 Sænkning af elboksen på indendørsenheden................................................................................................ 57
7.2.7 Sådan lukkes indendørsenheden ................................................................................................................... 58
7.3 Montering af udendørsenheden .................................................................................................................................... 58
7.3.1 Om montering af udendørsenheden ............................................................................................................. 58
7.3.2 Forholdsregler ved montering af udendørsenheden .................................................................................... 58
7.3.3 Forberedelse af installationen ....................................................................................................................... 58
7.3.4 Sådan installeres udendørsenheden.............................................................................................................. 59
7.3.5 Dræning .......................................................................................................................................................... 60
7.3.6 Sådan monteres luftudstødningsgitteret....................................................................................................... 62
7.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i sikkerhedsposition ....................................... 63
7.4 Montering af indendørsenheden ................................................................................................................................... 65
7.4.1 Om montering af indendørsenheden ............................................................................................................ 65
7.4.2 Forholdsregler ved montering af indendørsenheden ................................................................................... 65
7.4.3 Installering af indendørsenheden .................................................................................................................. 65
7.4.4 Tilslutning af afløbsslangen til afløbsrøret ..................................................................................................... 66
8 Rørinstallation 68
8.1 Forberedelse af vandrør ................................................................................................................................................. 68
8.1.1 Krav til vandkreds ........................................................................................................................................... 68
8.1.2 Formel til beregning af ekspansionsbeholderens fortryk.............................................................................. 70
8.1.3 Sådan kontrolleres vandvolumen og flowhastighed ..................................................................................... 71
8.1.4 Ændring af fortrykket i ekspansionstanken ................................................................................................... 73
8.1.5 Sådan kontrolleres vandmængden: Eksempler ............................................................................................. 73
8.2 Tilslutning af vandrørsystem........................................................................................................................................... 74
8.2.1 Om tilslutning af vandrørsystemet................................................................................................................. 74
8.2.2 Forholdsregler før tilslutning af vandrørsystemet......................................................................................... 74
8.2.3 Sådan tilsluttes vandrørsystemet................................................................................................................... 74
8.2.4 Sådan tilsluttes recirkulationsrørene ............................................................................................................. 77
8.2.5 Fyldning af vandkredsen................................................................................................................................. 78
8.2.6 Sådan beskyttes vandkredsen mod frost ....................................................................................................... 78
8.2.7 Sådan påfyldes varmtvandstanken til bolig ................................................................................................... 81
8.2.8 Sådan isoleres vandrørene ............................................................................................................................. 81
9 Elektrisk installation 83
9.1 Om tilslutning af de elektriske ledninger ....................................................................................................................... 83
9.1.1 Forholdsregler ved tilslutning af de elektriske ledninger .............................................................................. 83
9.1.2 Retningslinjer ved tilslutning af de elektriske ledninger................................................................................ 84
9.1.3 Om overholdelse af elektricitetsbestemmelser............................................................................................. 85
9.1.4 Om strømforsyning med foretrukken kWh-sats ............................................................................................ 86
9.1.5 Oversigt over elektriske tilslutninger med undtagelse af eksterne aktuatorer ............................................ 86
9.2 Tilslutninger til udendørsenheden ................................................................................................................................. 87
9.2.1 Tilslutning af el-ledninger til udendørsenheden............................................................................................ 87
9.2.2 Sådan omplaceres luft-termomodstanden på udendørsenheden................................................................ 93
9.3 Tilslutninger til indendørsenheden ................................................................................................................................ 94
9.3.1 Sådan tilsluttes hovedstrømforsyningen ....................................................................................................... 97
9.3.2 Sådan tilsluttes strømforsyningen til ekstra-varmeren ................................................................................. 98
9.3.3 Sådan tilsluttes spærreventilen...................................................................................................................... 101
9.3.4 Sådan tilsluttes elmålerne .............................................................................................................................. 102
9.3.5 Sådan tilsluttes varmtvandspumpen til bolig................................................................................................. 103
9.3.6 Sådan tilsluttes alarm-output......................................................................................................................... 104
9.3.7 Sådan tilsluttes udgangen til rumkøling/opvarmning TIL/FRA ...................................................................... 105
9.3.8 Sådan tilsluttes skift til ekstern varmekilde ................................................................................................... 106
9.3.9 Sådan tilsluttes de digitale indgange til strømforbrug .................................................................................. 107
9.3.10 Sådan tilsluttes sikkerhedstermostaten (brydende kontakt) ........................................................................ 108
9.3.11 Sådan tilsluttes et Smart Grid......................................................................................................................... 110
9.3.12 For at tilslutte WLAN-kassetten (leveres som tilbehør) ................................................................................ 114
9.4 Efter tilslutning af de elektriske ledninger til indendørsenheden ................................................................................. 114
10 Konfiguration 116
10.1 Oversigt: Konfiguration................................................................................................................................................... 116
10.1.1 Sådan opnås der adgang til de mest brugte kommandoer ........................................................................... 117
10.1.2 Sådan sluttes pc-kablet til elboksen............................................................................................................... 119
10.2 Konfigurationsguide........................................................................................................................................................ 120
10.3 Mulige skærme ............................................................................................................................................................... 121
10.3.1 Mulige skærmbilleder: Oversigt ..................................................................................................................... 121
10.3.2 Startskærm ..................................................................................................................................................... 122
10.3.3 Hovedmenu .................................................................................................................................................... 125
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
3
Page 4
Indholdsfortegnelse
10.3.4 Menuskærm ................................................................................................................................................... 126
10.3.5 Skærm til kontrolpunkt................................................................................................................................... 126
10.3.6 Detaljeret skærm med værdier ...................................................................................................................... 127
10.3.7 Skærm til tidsplaner: Eksempel ...................................................................................................................... 127
10.4 Vejrafhængig kurve......................................................................................................................................................... 132
10.4.1 Det er en vejrafhængig kurve? ....................................................................................................................... 132
10.4.2 2-punkters kurve ............................................................................................................................................ 132
10.4.3 Kurve af typen hældning-forskydning ............................................................................................................ 133
10.4.4 Sådan bruger du vejrafhængige kurver ......................................................................................................... 135
10.5 Menuen indstillinger....................................................................................................................................................... 137
10.5.1 Funktionsfejl ................................................................................................................................................... 137
10.5.2 Rum ................................................................................................................................................................. 137
10.5.3 Hovedzone ...................................................................................................................................................... 141
10.5.4 Ekstra zone ..................................................................................................................................................... 152
10.5.5 Rumopvarmning/-køling................................................................................................................................. 157
10.5.6 Tank................................................................................................................................................................. 165
10.5.7 Brugerindstillinger .......................................................................................................................................... 173
10.5.8 Information ..................................................................................................................................................... 177
10.5.9 Installatørindstillinger..................................................................................................................................... 178
10.5.10 Ibrugtagning.................................................................................................................................................... 199
10.5.11 Brugerprofil..................................................................................................................................................... 200
10.5.12 Drift ................................................................................................................................................................. 200
10.5.13 WLAN .............................................................................................................................................................. 200
10.6 Menustruktur: Oversigt brugerindstillinger ................................................................................................................... 203
10.7 Menustruktur: Oversigt installatørindstillinger.............................................................................................................. 204
11 Ibrugtagning 205
11.1 Oversigt: Ibrugtagning .................................................................................................................................................... 205
11.2 Forholdsregler ved ibrugtagning .................................................................................................................................... 206
11.3 Kontrolliste før ibrugtagning........................................................................................................................................... 206
11.4 Tjekliste under ibrugtagning........................................................................................................................................... 207
11.4.1 Mindste flowhastighed................................................................................................................................... 207
11.4.2 Udluftningsfunktion........................................................................................................................................ 208
11.4.3 Testkørsel af drift............................................................................................................................................ 211
11.4.4 Testkørsel af aktuator..................................................................................................................................... 212
11.4.5 Beton-tørring med gulvvarme........................................................................................................................ 212
12 Overdragelse til brugeren 216
13 Vedligeholdelse og service 217
13.1 Oversigt: Vedligeholdelse og service.............................................................................................................................. 217
13.2 Sikkerhedsforanstaltninger i forbindelse med vedligeholdelse..................................................................................... 217
13.3 Årlig vedligeholdelse....................................................................................................................................................... 218
13.3.1 Årlig vedligeholdelse af udendørsenhed: oversigt ........................................................................................ 218
13.3.2 Årlig vedligeholdelse af udendørsenhed: instruktioner ................................................................................ 218
13.3.3 Årlig vedligeholdelse af indendørsenhed: oversigt ....................................................................................... 218
13.3.4 Årlig vedligeholdelse af indendørsenhed: oversigt ....................................................................................... 218
13.4 Sådan tømmes varmtvandstanken til boligen................................................................................................................ 221
13.5 Om rengøring af vandfilteret i tilfælde af problemer .................................................................................................... 222
13.5.1 Sådan fjernes vandfilteret .............................................................................................................................. 222
13.5.2 Sådan rengøres vandfilteret i tilfælde af problemer ..................................................................................... 222
13.5.3 Sådan monteres vandfilteret.......................................................................................................................... 223
14 Fejlfinding 225
14.1 Oversigt: Fejlfinding ........................................................................................................................................................ 225
14.2 Forholdsregler ved fejlfinding......................................................................................................................................... 225
14.3 Løsning af problemer ud fra symptomer ....................................................................................................................... 226
14.3.1 Symptom: Enheden varmer eller køler IKKE som forventet .......................................................................... 226
14.3.2 Symptom: Varmt vand når IKKE den ønskede temperatur ........................................................................... 227
14.3.3 Symptom: Kompressoren starter IKKE (rumopvarmning eller opvarmning af vand til boligen) .................. 227
14.3.4 Symptom: Systemet laver gurglende lyde efter ibrugtagning....................................................................... 227
14.3.5 Symptom: Pumpen er blokeret ...................................................................................................................... 229
14.3.6 Symptom: Pumpen støjer (kavitation) ........................................................................................................... 229
14.3.7 Symptom: Overtryksventilen for vandtryk åbner .......................................................................................... 230
14.3.8 Symptom: Overtryksventilen for vandtryk lækker......................................................................................... 230
14.3.9 Symptom: Rummet opvarmes IKKE tilstrækkeligt ved lave udendørstemperaturer.................................... 231
14.3.10 Symptom: Trykket på forbrugsstedet er midlertidigt usædvanligt højt........................................................ 232
14.3.11 Symptom: Funktionen til desinfektion af tank er IKKE fuldført korrekt (AH-fejl) ......................................... 232
14.4 Løsning af problemer baseret på fejlkoder .................................................................................................................... 232
14.4.1 Sådan viser du hjælpeteksten i tilfælde af en funktionsfejl .......................................................................... 233
14.4.2 Fejlkoder: Oversigt ......................................................................................................................................... 233
Installatørvejledning
4
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 5
Indholdsfortegnelse
15 Bortskaffelse 238
15.1 Sådan opsamles kølemiddel ........................................................................................................................................... 238
15.1.1 Sådan åbnes de elektroniske ekspansionsventiler manuelt.......................................................................... 239
15.1.2 Genvindingstilstand ........................................................................................................................................ 240
16 Tekniske data 242
16.1 Plads til servicearbejde: Udendørsenhed....................................................................................................................... 243
16.2 Rørdiagram: Udendørsenhed ......................................................................................................................................... 244
16.3 Rørdiagram: Indendørsenhed......................................................................................................................................... 245
16.4 Ledningsdiagram: Udendørsenhed ................................................................................................................................ 247
16.5 Ledningsdiagram: Indendørsenhed................................................................................................................................ 252
16.6 ESP-kurve: Indendørsenhed ........................................................................................................................................... 258
17 Ordliste 259
18 Tabel over brugsstedsindstillinger 260
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
5
Page 6
1 | Om dokumentationen
1 Om dokumentationen
I dette kapitel
1.1 Om dette dokument
1.1 Om dette dokument............................................................................................................................................................... 6
1.2 Betydning af advarsler og symboler....................................................................................................................................... 7
1.3 Oversigt over installatørvejledningen .................................................................................................................................... 8
Målgruppe
Autoriserede installatører
Dokumentationssæt
Dette dokument er en del af et dokumentationssæt. Hele sættet består af:
▪ Generelle sikkerhedsforanstaltninger:
- Sikkerhedsinstruktioner, som du skal læse før installation
- Format: Papir (i kassen til indendørsenheden)
▪ Betjeningsvejledning:
- Lynguide til grundlæggende brug
- Format: Papir (i kassen til indendørsenheden)
▪ Brugervejledning:
- Detaljerede trin-for-trin-instruktioner og baggrundsinformation til
grundlæggende og avanceret brug
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
▪ Installationsvejledning – udendørsenhed:
- Installationsvejledning
- Format: Papir (i kassen til udendørsenheden)
▪ Installationsvejledning – indendørsenhed:
- Installationsvejledning
- Format: Papir (i kassen til indendørsenheden)
▪ Installatørvejledning:
- Forberedelse af installationen, god praksis, referencedata,…
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
Installatørvejledning
6
▪ Tillægsbog om tilbehør:
- Yderligere oplysninger om installation af tilbehør
- Format: Papir (i kassen til indendørsenheden) + Format: Digitale filer på http://
www.daikineurope.com/support-and-manuals/product-information/
Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det
regionale Daikin-websted eller via din forhandler.
Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 7
1 | Om dokumentationen
Tekniske data
▪ Seneste reviderede udgaver af den medfølgende dokumentation kan være
tilgængelige på regionens Daikin websted (offentligt tilgængeligt).
▪ En revideret komplet udgave af seneste tekniske data er tilgængelig på Daikin
Business Portal (autentificering påkrævet).
Onlineværktøjer
Ud over dokumentationssættet, findes der en række onlineværktøjer, som er til
rådighed for installatører:
▪ Daikin Technical Data Hub
- Centralt sted for tekniske specifikationer for enheden, nyttige værktøjer,
digitale ressourcer med mere.
- Der er offentlig adgang via https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- Digital værktøjskasse med en række værktøjer til at lette installationen og
konfigurationen af varmesystemer.
- Adgang til Heating Solutions Navigator kræver tilmelding til Stand By Me-
platformen. Se https://professional.standbyme.daikin.eu for yderligere
oplysninger.
▪ Daikin e-Care
- Mobil app til installatører og serviceteknikere, hvor man kan registrere,
konfigurere og fejlfinde på varmeanlæg.
- Den mobile app kan downloades til iOS- og Android-enheder ved hjælp af QR-
koderne nedenfor. Tilmelding til Stand By Me-platformen kræves for at få
adgang til appen.
App Store Google Play
1.2 Betydning af advarsler og symboler
FARE
Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.
FARE: RISIKO FOR ELEKTRISK STØD
Angiver en situation, der kan resultere i elektrisk stød.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
Angiver en situation, der kan medføre forbrænding/skoldning på grund af ekstremt
varme eller kolde temperaturer.
FARE: RISIKO FOR EKSPLOSION
Angiver en situation, der kan resultere i eksplosion.
Installatørvejledning
7
Page 8
1 | Om dokumentationen
ADVARSEL
Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.
ADVARSEL: BRÆNDBART MATERIALE
FORSIGTIG
Angiver en situation, der kan resultere i mindre eller moderat personskade.
BEMÆRK
Angiver en situation, der kan resultere i udstyr eller materielle skader.
INFORMATION
Angiver nyttige tip eller supplerende oplysninger.
Symboler på enheden:
Symbol Forklaring
Læs installations- og betjeningsvejledningen og
instruktionsarket vedrørende ledningsføring før montering.
Læs servicevejledningen, før du foretager vedligeholdelse og
service.
Se yderligere information i referencevejledningen
vedrørende montering og brug.
Enheden indeholder roterende dele. Vær forsigtig ved
vedligeholdelse eller inspektion af enheden.
Symboler i dokumentationen:
Symbol Forklaring
Viser en billedtitel eller en reference hertil.
Eksempel: " 1–3 billedtitel" betyder "Billede 3 i afsnit 1".
Viser en tabeltitel eller en reference hertil.
Eksempel: " 1–3 tabeltitel" betyder "Tabel 3 i afsnit 1".
1.3 Oversigt over installatørvejledningen
Installatørvejledning
8
Kapitel Beskrivelse
Generelle
sikkerhedsforanstaltninger
Sikkerhedsinstruktioner, som du skal læse før
installation
Om dokumentationen Hvilken dokumentation findes der for
installatøren
Om kassen Sådan pakkes enhederne ud, og sådan fjernes
deres tilbehør
Om enheden og tilbehør ▪ Sådan identificeres enhederne
▪ Mulige kombinationer af enheder og tilbehør
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 9
1 | Om dokumentationen
Kapitel Beskrivelse
Anvendelsesretningslinjer Forskellige installationsopsætninger for
systemet
Installation af enheden Det skal du gøre og vide for at installere
systemet, herunder information om, hvordan
man forbereder en installation
Rørinstallation Det skal du gøre og vide for at installere rørene i
systemet, herunder information om, hvordan
man forbereder en installation
Elektrisk installation Det skal du gøre og vide for at installere
systemets elektriske komponenter, herunder
information om, hvordan man forbereder en
installation
Konfiguration Hvad man skal gøre og vide for at konfigurere
systemet efter installationen
Ibrugtagning Hvad man skal gøre og vide for at ibrugtage
systemet efter konfigurationen
Overdragelse til brugeren Hvad man skal give og forklare brugeren
Vedligeholdelse og service Sådan vedligeholdes og serviceres enhederne
Fejlfinding Hvad man skal gøre i tilfælde af problemer
Bortskaffelse Sådan bortskaffes systemet
Tekniske data Specifikationer for systemet
Ordliste Definition af begreber
Tabel over
brugsstedsindstillinger
Tabel, som skal udfyldes af installatøren og
beholdes til fremtidig brug
Bemærk: Der er også en tabel med
installatørindstillinger i brugervejledningen.
Denne tabel skal udfyldes af installatøren og
overdrages til brugeren.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
9
Page 10
2 | Generelle sikkerhedsforanstaltninger
2 Generelle sikkerhedsforanstaltninger
I dette kapitel
2.1 Til installatøren ....................................................................................................................................................................... 10
2.1.1 Generelt.................................................................................................................................................................. 10
2.1.2 Installationsstedet .................................................................................................................................................. 11
2.1.3 Kølemiddel — hvis der anvendes R410A eller R32................................................................................................ 11
2.1.4 Vand........................................................................................................................................................................ 13
2.1.5 Elektrisk .................................................................................................................................................................. 13
2.1 Til installatøren
2.1.1 Generelt
Kontakt forhandleren, hvis du har spørgsmål vedrørende installation eller drift af
enheden.
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
▪ Kølerør, vandrør og indvendige dele må IKKE berøres lige efter drift. De kan være
for varme eller for kolde. Giv delene tid at vende tilbage til normal temperatur.
Hvis du ER NØDT TIL at røre ved delene, skal du bære beskyttelseshandsker.
▪ Kølemiddel, der trænger ud ved et uheld, må IKKE berøres.
ADVARSEL
Forkert installation eller montering af udstyret eller tilbehøret kan resultere i
elektrisk stød, kortslutning, lækage, brand eller anden beskadigelse af udstyret. Brug
KUN tilbehør, ekstraudstyr og reservedele, der er fremstillet eller godkendt af Daikin.
ADVARSEL
Sørg for, at installation, test og anvendte materialer er i overensstemmelse med
gældende lovgivning (ud over instruktionerne i Daikin-dokumentationen).
FORSIGTIG
Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under
installation, vedligeholdelse og servicering af systemet.
ADVARSEL
Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn,
kan lege med dem. Mulig risiko: kvælning.
ADVARSEL
Sørg for passende foranstaltninger til at forhindre, at enheden kan bruges som
tilflugtssted for små dyr. Små dyr, der får kontakt med elektriske dele, kan forårsage
funktionsfejl, røg eller brand.
Installatørvejledning
10
FORSIGTIG
Rør IKKE ved luftindtaget eller aluminiumlamellerne på enheden.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 11
I overensstemmelse med gældende lovgivning kan en logbog være påkrævet
sammen med udstyret. Denne logbog skal mindst indeholde: information om
vedligeholdelse, reparation, testresultater, stilstandsperioder…
Endvidere SKAL i det mindste følgende oplysninger forefindes på et tilgængeligt
sted på systemet:
▪ Oplysninger om frakobling af systemet i nødstilfælde
▪ Navn og adresse på brandvæsen, politi og hospital
▪ Navn, adresse samt telefonnumre dag og nat til serviceafdelingen
I Europa findes den påkrævede vejledning om denne logbog i EN378.
2.1.2 Installationsstedet
▪ Sørg for tilstrækkelig plads rundt om enheden til service og luftcirkulation.
▪ Kontrollér, at konstruktionen er stærk nok til at kunne klare enhedens vægt og
vibrationer.
2 | Generelle sikkerhedsforanstaltninger
FORSIGTIG
▪ Der må IKKE anbringes genstande eller udstyr oven på enheden.
▪ Man må IKKE sidde, klatre eller stå på enheden.
▪ Sørg for, at området er godt ventileret. Blokér IKKE ventilationsåbningerne.
▪ Sørg for, at enheden er i vater.
Enheden må IKKE installeres på følgende steder:
▪ I eksplosionsfarlig atmosfære.
▪ På steder med maskiner, der udsender elektromagnetiske bølger.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i
udstyret.
▪ På steder, hvor der er risiko for brand på grund af udslip af brandfarlige gasser
(f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.
▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig svovlsyre).
Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddellækage.
2.1.3 Kølemiddel — hvis der anvendes R410A eller R32
Hvis relevant. Find yderligere information i installationsvejledningen eller
installatørvejledningen vedrørende dit anlæg.
BEMÆRK
Sørg for, at kølerørsinstallationen er i overensstemmelse med gældende lovgivning. I
Europa er EN378 den gældende standard.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
BEMÆRK
Kontrollér, at rørføring på brugsstedet og tilslutninger er aflastede.
ADVARSEL
Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte
tryk (som angivet på enhedens typeskilt).
Installatørvejledning
11
Page 12
2 | Generelle sikkerhedsforanstaltninger
ADVARSEL
Træf de nødvendige forholdsregler i tilfælde af kølemiddellækage. Hvis der trænger
kølegas ud i rummet, skal rummet udluftes med det samme. Mulige risici:
▪ Hvis der trænger kølemiddel ud i et lukket rum, kan det medføre mangel på ilt.
▪ Der kan dannes giftige gasser, hvis kølegassen kommer i kontakt med ild.
FARE: RISIKO FOR EKSPLOSION
Tømning – kølemiddelækage. Hvis du ønsker at tømme systemet, og hvis der er en
lækage i kølemiddelkredsen:
▪ Brug IKKE enhedens funktion til automatisk tømning, ved hjælp af hvilken du kan
samle al kølemiddel fra systemet i udendørsenheden. Mulig konsekvens:
Selvantændelse og eksplosion i kompressoren på grund af, at der trænger luft ind
i den kørende kompressor.
▪ Brug et separat tømmesystem, så enhedens kompressor IKKE behøver at køre.
ADVARSEL
Kølemidlet skal ALTID genvindes. De må IKKE slippes direkte ud i miljøet. Brug en
vakuumpumpe til at tømme installationen.
BEMÆRK
Når alle rør er blevet forbundet, skal du sikre, at der ikke er nogen gaslækager. Brug
nitrogen til at registrere gasudslip.
BEMÆRK
▪ Påfyld IKKE mere end den specificerede mængde kølemiddel for at undgå, at
kompressoren bryder sammen.
▪ Hvis kølesystemet skal åbnes, SKAL kølemidlet behandles i henhold til relevante
bestemmelser.
ADVARSEL
Sørg for, at der ikke er ilt i systemet. Kølemidlet må først påfyldes efter udførelse af
tæthedsprøvning og vakuumtørring.
Mulig konsekvens: : Selvantændelse og eksplosion af kompressoren på grund af luft,
der strømmer ind i kompressoren, som er i drift.
▪ Hvis det er nødvendigt at efterfylde, skal man se anvisningerne på enhedens
fabriksskilt. Her er der anført typen af kølemiddel og den nødvendige mængde.
▪ Enheden er påfyldt med kølemiddel fra fabrikken, og afhængigt af rørstørrelser
og rørlængder kræver nogle systemer yderligere påfyldning af kølemiddel.
▪ Brug kun værktøj, der passer til det kølemiddel, som anvendes i systemet, for at
opretholde trykket og for at hindre, at fremmedlegemer trænger ind i systemet.
Installatørvejledning
12
▪ Påfyld flydende kølemiddel på følgende måde:
Hvis Så
Der findes en hævertslange
Påfyldning med opretstående cylinder.
(dvs. at cylinderen er mærket med
"Liquid filling siphon attached" /
"monteret hævert til væskepåfyldning")
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 13
2.1.4 Vand
2 | Generelle sikkerhedsforanstaltninger
Hvis Så
Der findes IKKE en hævertslange Påfyldning med cylinderen drejet
omkring.
▪ Man skal åbne kølemiddelcylindre langsomt.
▪ Påfyld kølemidlet i væskeform. Påfyldning i gasform kan hindre normal drift.
FORSIGTIG
Efter afslutning af påfyldning, eller når du holder pause, skal du lukke ventilen på
kølemiddelbeholderen med det samme. Hvis IKKE ventilen lukkes med det samme,
kan resterende tryk påfylde ekstra kølemiddel. Mulig konsekvens: Forkert mængde
kølemiddel.
Hvis relevant. Find yderligere information i installationsvejledningen eller
installatørvejledningen vedrørende dit anlæg.
2.1.5 Elektrisk
BEMÆRK
Sørg for, at vandkvaliteten er i overensstemmelse med EU-direktiv 98/83 EF.
FARE: RISIKO FOR ELEKTRISK STØD
▪ AFBRYD al strømforsyning, før du fjerner el-boksens dæksel, tilslutter elektriske
ledninger eller berører elektriske dele.
▪ Afbryd strømforsyningen i mere end 10 minutter, og mål spændingen på
terminalerne på primærkredsens kondensatorer eller elektriske komponenter, før
du udfører service. Spændingen SKAL være under 50V DC, før man må berøre
elektriske komponenter. Vedrørende placering af terminalerne, se
ledningsdiagrammet.
▪ Rør IKKE ved elektriske komponenter med våde hænder.
▪ Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.
ADVARSEL
Der SKAL monteres en hovedafbryder til afbrydelse med adskillelse af alle ledere i
ledningsføringen ved overspænding i henhold til relevant lovgivning
(overspændingskategoriIII), hvis der IKKE findes en fabriksmonteret hovedafbryder.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
13
Page 14
2 | Generelle sikkerhedsforanstaltninger
ADVARSEL
▪ Brug KUN kobberledninger.
▪ Sørg for, at ledningsinstallationen på brugsstedet er i overensstemmelse med
gældende lovgivning.
▪ Al ledningsføring på brugsstedet SKAL udføres i overensstemmelse med
ledningsdiagrammet, der blev leveret med produktet.
▪ Kabelbundter må ALDRIG presses sammen, og du skal sørge for, at de ikke
kommer i kontakt med rør og skarpe kanter. Sørg for, at terminalforbindelserne
er aflastede.
▪ Sørg for at installere en jordledning. Enheden må IKKE jordes til et forsyningsrør,
en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig
jordforbindelse kan medføre elektrisk stød.
▪ Sørg for at bruge en særskilt strømkreds. Brug ALDRIG en strømforsyning, der
deles med et andet apparat.
▪ Sørg for at installere de påkrævede sikringer eller afbrydere.
▪ Sørg for at installere en fejlstrømsafbryder. I modsat fald kan der opstå elektrisk
stød eller brand.
▪ Ved installation af fejlstrømsafbryderen skal du sikre, at den er kompatibel med
inverteren (modstandsdygtig over for højfrekvent elektrisk støj) for at undgå, at
fejlstrømsafbryderen aktiveres unødigt.
FORSIGTIG
▪ Når du tilslutter strømforsyningen: Tilslut først jordkablet, før du udfører de
strømførende tilslutninger.
▪ Ved frakobling af strømforsyningen: Afbryd de strømførende kabler først, før du
frakobler jordforbindelsen.
▪ Længden på lederne mellem strømforsyningens trækaflastning og selve
klemrækken SKAL være sådan, at de strømførende ledninger bliver udspændt før
jordledningen, hvis strømforsyningen skulle blive trukket fri af trækaflastningen.

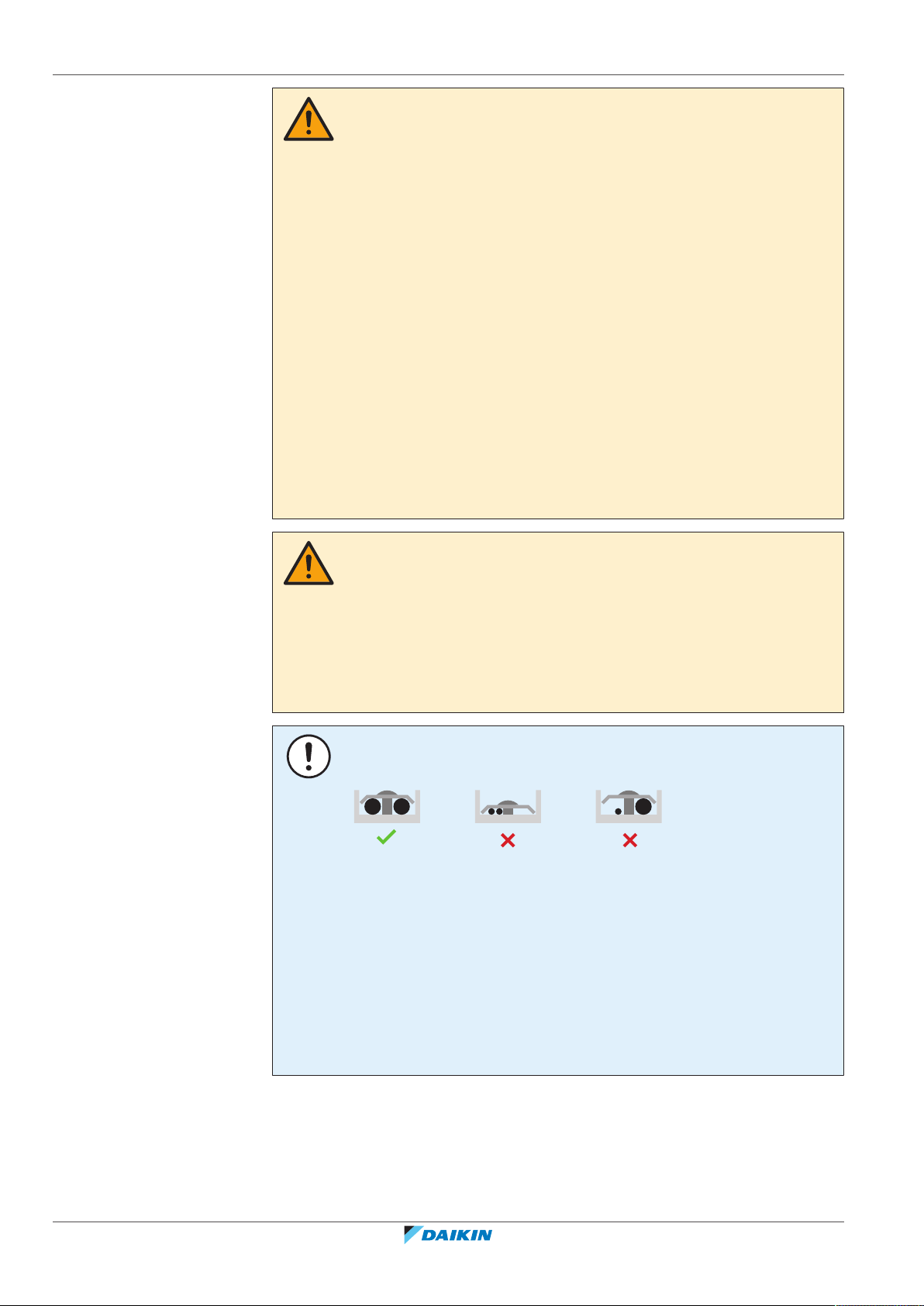

BEMÆRK
Forholdsregler ved føring af strømførende ledninger:
▪ Forbind IKKE ledninger med forskellig tykkelse med den samme strømførende
klemrække (hvis ikke strømførende ledninger sidder fast, kan det forårsage
unormal varmedannelse).
▪ Se figuren ovenfor ved tilslutning af ledninger med samme tykkelse.
▪ Brug egnede strømforsyningsledninger til ledningsføring og tilslut dem korrekt, og
kontrollér, at klemrækken ikke udsættes for ekstern belastning.
▪ Brug en passende skruetrækker til stramning af terminalskruerne. En
skruetrækker med et lille hoved vil ødelægge terminalskruen, som så ikke kan
spændes korrekt.
▪ Hvis man spænder terminalskruerne for hårdt, kan de blive ødelagt.
Installatørvejledning
14
Strømkabler skal installeres mindst 1 m fra fjernsyn eller radioer for at forhindre
interferens. Afhængigt af radiobølgerne er en afstand på 1 m måske ikke
tilstrækkelig.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 15
2 | Generelle sikkerhedsforanstaltninger
ADVARSEL
▪ Efter udførelsen af det elektriske arbejde, skal du kontrollere, at alle elektriske
komponenter og terminaler inde i den elektriske komponentboks er tilsluttet
korrekt.
▪ Sørg for, at alle dæksler er lukket, før enheden startes op.
BEMÆRK
Kun gældende, hvis strømforsyningen er trefaset, og kompressoren har en TIL/FRAstartmetode.
Hvis der er mulighed for omvendt fase efter et midlertidigt strømsvigt, eller hvis
strømmen kommer og går, mens produktet er i drift, skal du montere en lokal
omvendt fasebeskytter. Hvis produktet drives med omvendt fase, kan kompressoren
og andre dele blive ødelagt.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
15
Page 16
3 | Specifikke sikkerhedsanvisninger for installatøren
3 Specifikke sikkerhedsanvisninger for
installatøren
Følg altid sikkerhedsanvisningerne og bestemmelserne nedenfor.
Håndtering af enheden (se
"4.2.1Sådan håndteres udendørsenheden"[421]
FORSIGTIG
For at undgå personskade må du IKKE røre ved luftindtaget eller enhedens
aluminiumsfinner.
Retningslinjer for anvendelse (se
FORSIGTIG
Hvis der er mere end én afgangsvandzone, skal du ALTID installere en
blandeventilstation i hovedzonen for at reducere (ved opvarmning)/øge (ved køling)
afgangsvandtemperaturen, når der er behov for det i den ekstra zone.
Krav til installationssted (se
"7.1Klargøring af installationsstedet"[449]
ADVARSEL
Overhold målene for plads til service, der er angivet i denne vejledning, så enheden
installeres korrekt. Se "16.1Plads til servicearbejde: Udendørsenhed"[4243].
Særlige krav til R32 (se
installationssted"[449]
"7.1.1Krav til udendørsenhedens
)
"6Anvendelsesretningslinjer"[432]
)
)
)
ADVARSEL
▪ Man må IKKE gennembore enheden eller påvirke den med åben ild.
▪ Forsøg IKKE på at gøre afrimningen eller rengøringen hurtigere - følg
producentens anvisninger.
▪ Vær opmærksom på, at R32 kølemiddel er LUGTFRIT.
ADVARSEL
Udstyret skal opbevares i et rum uden konstante antændelseskilder (eksempelvis
åben ild, gasdrevet udstyr eller en elvarmer, der er tændt).
ADVARSEL
Installation, service, vedligeholdelse og reparation skal udføres efter anvisningerne i
Daikin og overholde relevant lovgivning, og dette arbejde SKAL udføres af
autoriserede personer.
Montering af udendørsenheden (se
ADVARSEL
Udendørsenheden SKAL fastgøres i henhold til anvisningerne i denne manual. Se
"7.3Montering af udendørsenheden"[458].
"7.3Montering af udendørsenheden"[458]
)
Installatørvejledning
16
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 17
3 | Specifikke sikkerhedsanvisninger for installatøren
Montering af indendørsenheden (se
indendørsenheden"[465]
)
ADVARSEL
Fastgørelsesmetoden for indendørsenheden SKAL være i overensstemmelse med
anvisningerne i denne vejledning. Se "7.4Montering af indendørsenheden"[465].
Åbning og lukning af enheden (se
"7.2Åbning og lukning af enhederne"[453]
FARE: RISIKO FOR ELEKTRISK STØD
Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.
FARE: RISIKO FOR ELEKTRISK STØD
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
Installation af rør (se
"8Rørinstallation"[468]
ADVARSEL
Rørføringsmetoden på opstillingsstedet SKAL være i overensstemmelse med
anvisningerne i denne vejledning. Se "8Rørinstallation"[468].
"7.4Montering af
)
)
ADVARSEL
Installer fordelerrenden borte fra enhver elektrisk enhed. Mulig konsekvens:
Elektrisk stød eller brand.
I tilfælde af frostbeskyttelse med glykol:
ADVARSEL
På grund af glykolindhold kan systemet korrodere. Glykol uden antioxidationsmiddel
bliver til syre under indflydelse af ilt. Denne proces fremskyndes af tilstedeværelsen
af kobber og høje temperaturer. Den sure, oxiderede glykol angriber metaloverflader
og skaber galvaniske korrosionsceller, der forårsager alvorlig skade på systemet. Det
er derfor vigtigt, at:
▪ vandbehandlingen udføres korrekt af en kvalificeret vandspecialist,
▪ glykol med antioxidationsmiddel vælges for at forhindre syredannelse fra
oxidation af glykoler,
▪ der ikke benyttes glykol til brug i biler, fordi deres antioxidationsmiddel har
begrænset levetid og indeholder silikater, der kan forurene eller tilstoppe
systemet,
▪ galvaniserede rør IKKE anvendes i glykolsystemer, da deres tilstedeværelse kan
forårsage udfældning af visse komponenter i glykolens antioxidationsmiddel.
ADVARSEL
Etylenglykol er giftigt.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
17
Page 18
3 | Specifikke sikkerhedsanvisninger for installatøren
Elektrisk installation (se
FARE: RISIKO FOR ELEKTRISK STØD
ADVARSEL
Metoden for elektrisk ledningsføring SKAL være i overensstemmelse med
anvisningerne fra:
▪ Denne vejledning. Se "9Elektrisk installation"[483].
▪ Ledningsføringsdiagrammet, som leveres med enheden, sidder på indersiden af
servicedækslet. Se "16.4 Ledningsdiagram: Udendørsenhed" [4 247] for en
oversættelse af denne forklaring.
ADVARSEL
Brug ALTID flerlederkabel til strømforsyning.
ADVARSEL
▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i
overensstemmelse med relevant lovgivning.
▪ Tilslut de elektriske forbindelser til installationen på brugsstedet.
▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i
overensstemmelse med relevant lovgivning.
"9Elektrisk installation"[483]
)
ADVARSEL
▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive
ødelagt.
▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en
afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig
jordforbindelse kan medføre elektrisk stød.
▪ Installer de påkrævede sikringer eller afbrydere.
▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt
med skarpe kanter eller rør, især i højtrykssiden.
▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,
forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage
overophedning, elektrisk stød eller brand.
▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med
inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage
ulykker.
ADVARSEL
Roterende ventilator. Før strømmen til udendørsenheden slås TIL, skal du
kontrollere, at luftudstødningsgitteret dækker ventilatoren som beskyttelse mod en
roterende ventilator. Se "7.3.6Sådan monteres luftudstødningsgitteret"[462].
ADVARSEL
Ekstravarmeren SKAL have en dedikeret strømforsyning og SKAL beskyttes af
sikkerhedsanordningerne som det kræves i den relevante lovgivning.
Installatørvejledning
18
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 19
3 | Specifikke sikkerhedsanvisninger for installatøren
ADVARSEL
Hvis strømforsyningskablet beskadiges, SKAL det udskiftes af producenten,
forhandleren eller andre kvalificerede personer for at undgå ulykker.
FORSIGTIG
Overskydende ledning må IKKE skubbes ind i eller placeres i enheden.
FORSIGTIG
For at sikre, at enheden er fuldt jordet, skal ekstravarmerens strømforsyning og
jordkabel altid tilsluttes.
INFORMATION
Detaljer vedrørende type og størrelse på sikringer eller afbrydere er beskrevet i
"9Elektrisk installation"[483].
Konfiguration (se
ADVARSEL
Vær opmærksom på, at varmtvandstemperaturen ved varmtvandshanen vil svare til
værdien valgt under brugsstedsindstilling [2-03] efter endt desinfektion.
Hvis den høje temperatur på varmt vand til boligen udgør en potentiel risiko for, at
personer kan komme til skade, skal der installeres en blandeventil (medfølger ikke)
ved varmtvandsudtaget på varmtvandstanken til boligen. Denne blandeventil skal
sikre, at varmtvandstemperaturen ved varmtvandshanen aldrig overstiger en
indstillet maksimumværdi. Denne maksimalt tilladte varmtvandstemperatur skal
vælges i henhold til gældende lovgivning.
FORSIGTIG
Indstillingerne for desinfektionsfunktionen SKAL konfigureres af installatøren i
henhold til gældende lovgivning.
FORSIGTIG
Sørg for, at starttidspunktet for desinfektionsfunktionen [5.7.3] med defineret
varighed [5.7.5] IKKE afbrydes af eventuelt forbrug af varmt vand til boligen.
Ibrugtagning (se
"10Konfiguration"[4116]
"11Ibrugtagning"[4205]
)
)
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
ADVARSEL
Ibrugtagningsmetoden SKAL være i overensstemmelse med anvisningerne i denne
vejledning. Se "11Ibrugtagning"[4205].
Vedligeholdelse og service (se
ADVARSEL
Hvis den interne ledningsføring beskadiges, skal den udskiftes af producenten,
forhandleren eller andre kvalificerede personer.
FORSIGTIG
Vandet fra ventilen kan være meget varmt.
"13Vedligeholdelse og service"[4217]
)
Installatørvejledning
19
Page 20
3 | Specifikke sikkerhedsanvisninger for installatøren
FORSIGTIG
Selvom vandkredsen er drænet, kan der spildes lidt vand, når du fjerner
magnetfilteret/snavsudskilleren fra filterhuset. Tør ALTID spildt vand op.
FORSIGTIG
For at beskytte rørene, der er sluttet til magnetfilteret/snavsudskilleren, mod skader,
anbefales det at udføre denne fremgangsmåde, mens magnetfilteret/
snavsudskilleren er fjernet fra enheden.
FORSIGTIG
Magnetfilteret/snavsudskilleren skal KUN åbnes ved alvorlige problemer. Dette bør
helst ikke gøres i løbet af magnetfilteret/snavsudskillerens levetid.
FORSIGTIG
Kontroller O-ringenes tilstand, og udskift om nødvendigt. Kom vand på O-ringene før
montering.
FORSIGTIG
Sørg for at åbne ventilen (hvis monteret) mod ekspansionsbeholderen, ellers kan der
dannes overtryk.
Fejlfinding (se
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
ADVARSEL
▪ Husk, at enhedens hovedafbryder ALTID skal være slået fra, når der udføres
▪ Stop enheden, når en sikkerhedsanordning aktiveres, og find ud af, hvorfor
ADVARSEL
Undgå ulykker som følge af utilsigtet nulstilling af overophedningssikringen: Dette
apparat MÅ IKKE forsynes via en ekstern kontakt såsom en timer eller forbindes med
en kreds, som regelmæssigt slås TIL og FRA af forsyningsselskabet.
ADVARSEL
Varme-emittere eller samlere med udluftning. Før du foretager udluftning fra
varme-emittere eller samlere, skal du kontrollere, om der vises eller på
startskærmen på brugergrænsefladen.
▪ Hvis det ikke er tilfældet, kan du foretage udluftning med det samme.
▪ Hvis det er tilfældet, skal du kontrollere, at rummet, hvor du vil foretage
"14Fejlfinding"[4225]
inspektion ved enhedens elboks. Slå den pågældende afbryder fra.
sikkerhedsanordningen er blevet aktiveret, før den nulstilles. Tilsidesæt ALDRIG
sikkerhedsanordninger, og skift ikke deres værdier til andet end
fabriksindstillingen. Kontakt forhandleren, hvis du ikke kan finde årsagen til
problemet.
udluftning er tilstrækkeligt ventileret. Årsag: Kølemiddel kan sive ind i
vandkredsen og derefter ind i rummet, hvor du foretager udluftning fra varmeemittere eller samlere.
)
Installatørvejledning
20
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 21
4 Om kassen
I dette kapitel
4.1 Oversigt: Om kassen............................................................................................................................................................... 21
4.2 Udendørsenhed...................................................................................................................................................................... 21
4.2.1 Sådan håndteres udendørsenheden ..................................................................................................................... 21
4.2.2 Sådan pakkes udendørsenheden ud...................................................................................................................... 23
4.2.3 Sådan fjernes tilbehøret fra udendørsenheden .................................................................................................... 24
4.3 Indendørsenhed ..................................................................................................................................................................... 24
4.3.1 Sådan pakkes indendørsenheden ud..................................................................................................................... 25
4.3.2 Fjernelse af tilbehør fra indendørsenheden.......................................................................................................... 25
4.3.3 Håndtering af indendørsenheden.......................................................................................................................... 25
4.1 Oversigt: Om kassen
Dette kapitel beskriver, hvad du skal gøre, efter at kasserne med udendørs- og
indendørsenhed er blevet leveret til opstillingsstedet.
Vær opmærksom på følgende:
▪ Man SKAL kontrollere enheden for beskadigelse, når den leveres. Den ansvarlige
hos transportfirmaet skal STRAKS have besked om eventuelle skader.
4 | Om kassen
▪ Anbring den emballerede enhed så tæt som muligt på det endelige
placeringssted for at forhindre skader under transporten.
▪ Forbered den passage, hvor du vil bringe enheden indenfor, i forvejen.
4.2 Udendørsenhed
4.2.1 Sådan håndteres udendørsenheden
FORSIGTIG
For at undgå personskade må du IKKE røre ved luftindtaget eller enhedens
aluminiumsfinner.
Kran
Hold slyngerne inden for det markerede område for ikke at beskadige enheden.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
21
Page 22
4 | Om kassen
±150
kg
4×
Gaffeltruck eller pallevogn
Før gaflerne ind i pallen fra den tunge side.
Manuel
Efter udpakning bæres enheden ved hjælp af slyngerne fastgjort til enheden.
Se også:
▪ "4.2.2Sådan pakkes udendørsenheden ud"[423]
▪ "7.3.4Sådan installeres udendørsenheden"[459]
Installatørvejledning
22
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 23
4.2.2 Sådan pakkes udendørsenheden ud
1 2
3
4
4 | Om kassen
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
23
Page 24
4 | Om kassen
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
4.2.3 Sådan fjernes tilbehøret fra udendørsenheden
a Spærreventil (med integreret filter)
b O-ring til afløbsstuds
c Afløbsstuds
d Termomodstandsbeslag (til installationer i områder med lave
udendørstemperaturer)
e Installationsvejledning - udendørsenhed
f Bortskaffelsesvejledning – Genvinding af kølemiddel
g Energimærke
h Luftudstødningsgitter (øverste+nederste del)
i Installationsvejledning – luftudstødningsgitter
BEMÆRK
Udpakning. Når du fjerner topemballagen/tilbehøret, skal du holde æsken med
luftudstødningsgitteret for at forhindre den i at falde ned.
Installatørvejledning
24
4.3 Indendørsenhed
▪ Man SKAL kontrollere enheden for beskadigelse, når den leveres. Den ansvarlige
▪ Anbring den emballerede enhed så tæt som muligt på det endelige
▪ Pak hele indendørsenheden ud i henhold til vejledningen på arket med
hos transportfirmaet skal STRAKS have besked om eventuelle skader.
placeringssted for at forhindre skader under transporten.
instruktioner vedrørende udpakning.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 25
4.3.1 Sådan pakkes indendørsenheden ud
1 2
8×
1×
b
6×
a
1×
c
1×d1×e1×f1×
g
c
4×
j
8×
i
1×
k
1×
h
4.3.2 Fjernelse af tilbehør fra indendørsenheden
4 | Om kassen
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
4.3.3 Håndtering af indendørsenheden
a Spærreventiler til vandkredsløbet
b Overtryksomløbsventil
c Monteringsplade (+ skrue) til demand-printkort (EKRP1AHTA) og digital I/O PCB
(EKRP1HBAA)
d Generelle sikkerhedsforanstaltninger
e Tillægsbog om tilbehør
f Installationsvejledning for indendørsenhed
g Betjeningsvejledning
h WLAN-kassette
i Tætningsringe til spærreventiler (vandkreds til rumopvarmning)
j Tætningsring til ikke medfølgende spærreventiler (kredsen med varmt vand til
boligen)
k Tætningstape til indføring af lavspændingsledninger
Anvend håndtagene på bagsiden og ved bunden til at bære enheden.
Installatørvejledning
25
Page 26
4 | Om kassen
b
a a
b
a Håndtagene på bagsiden af enheden
b Håndtag ved bunden af enheden. Vip forsigtigt enheden bagud, så håndtagene
bliver synlige.
Installatørvejledning
26
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 27
5 Om enheden og tilbehør
I dette kapitel
5.1 Oversigt: Om enheden og tilbehør......................................................................................................................................... 27
5.2 Identifikation........................................................................................................................................................................... 27
5.2.1 Identifikationsmærkat: Udendørsenhed ............................................................................................................... 27
5.2.2 Identifikationsmærkat: Indendørsenhed............................................................................................................... 28
5.3 Kombination af enheder og muligheder................................................................................................................................ 28
5.3.1 Mulige kombinationer af indendørsenhed og udendørsenhed............................................................................ 28
5.3.2 Muligt tilbehør til udendørsenheden .................................................................................................................... 28
5.3.3 Muligt tilbehør til indendørsenheden ................................................................................................................... 29
5.1 Oversigt: Om enheden og tilbehør
Dette afsnit indeholder oplysninger om:
▪ Identifikation af udendørsenheden
▪ Identifikation af indendørsenheden
▪ Kombination af udendørsenheden med tilbehør
5 | Om enheden og tilbehør
▪ Kombination af indendørsenheden med tilbehør
5.2 Identifikation
5.2.1 Identifikationsmærkat: Udendørsenhed
Sted
Modelidentifikation
Eksempel: EPRA14DAV3
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Kode Forklaring
EP Varmepumpe som udendørs del til europæisk hydrosplit-par
R Høj vandtemperatur – omgivende zone 2 (se driftsområde)
A Kølemiddel R32
14 Kapacitetsklasse
DA Model serie
V3 Strømforsyning
Installatørvejledning
27
Page 28
5 | Om enheden og tilbehør
5.2.2 Identifikationsmærkat: Indendørsenhed
Sted
Modelidentifikation
Eksempel: ETVH16S23EA6V
E Europæisk model
TV Gulvstående hydrosplit-enhed med integreret tank
H H=Kun opvarmning
16 Kapacitetsklasse
S Materiale for integreret tank: Rustfrit stål
Kode Beskrivelse
X=Opvarmning/køling
23 Volumen for integreret tank
EA Model serie
6V Ekstravarmer-model
5.3 Kombination af enheder og muligheder
INFORMATION
Visse indstillinger er muligvis IKKE tilgængelige i dit land.
5.3.1 Mulige kombinationer af indendørsenhed og udendørsenhed
Indendørsenhed Udendørsenhed
EPRA14 EPRA16 EPRA18
ETVZ16 O O O
5.3.2 Muligt tilbehør til udendørsenheden
Monteringsstativ (EKMST1, EKMST2)
Installatørvejledning
28
I koldere områder, hvor der kan forekomme kraftigt snefald, anbefales det at
installere udendørsenheden på en monteringsramme. Brug en af følgende
modeller:
▪ EKMST1 med flangefødder: til installation af udendørsenheden på et
betonfundament, hvor det er tilladt at bore.
▪ EKMST2 med gummifødder: til installation af udendørsenheden på fundamenter,
hvor boring ikke er tilladt eller mulig, f.eks. flade tage eller fortove.
Se installationsvejledningen til monteringsstativet for at få installationsanvisninger.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 29
5.3.3 Muligt tilbehør til indendørsenheden
Ledningsbaserede multizone-betjeningsanordninger
Du kan tilslutte følgende ledningsbaserede multizone-betjeningsanordninger:
▪ Multizone-basisenhed 230V (EKWUFHTA1V3)
▪ Digital termostat 230V (EKWCTRDI1V3)
▪ Analog termostat 230V (EKWCTRAN1V3)
▪ Aktuator 230V (EKWCVATR1V3)
Installationsinstruktioner findes i installationsvejledningen til
betjeningsanordningen og tillægsbogen for ekstraudstyr.
Fjernsensor til trådløs termostat (EKRTETS)
En fjernsensor til indendørs temperatur (EKRTETS) kan kun bruges i kombination
med den trådløse termostat (EKRTR1).
Installationsinstruktioner kan findes i installationsvejledningen til rumtermostaten
og i tillægsbogen om tilbehør.
Digitalt I/O-PCB (EKRP1HBAA)
Digitalt I/O-PCB bruges til følgende signaler:
5 | Om enheden og tilbehør
▪ Alarm-output
▪ Rumopvarmning/-afkøling med Til/FRA-udgang
▪ Skift til ekstern varmekilde
Installationsinstruktioner kan findes i installationsvejledningen til digitalt I/O-PCB
og i tillægsbogen om tilbehør.
Demand-printkort (EKRP1AHTA)
For at kunne aktivere kontrol af strømforbrug med digitale inputs skal demandprintkortet installeres.
Se installationsvejledningen til demand-printkortet og vejledningen til
ekstraudstyret vedrørende anvisninger om montering.
Ekstern indendørssensor (KRCS01-1)
Som standard bruges den interne sensor for den dedikerede komfortgrænseflade
(BRC1HHDA, der bruges som rumtermostat) som rumtemperatursensor.
Den eksterne indendørssensor kan installeres som ekstraudstyr for at måle
rumtemperaturen et andet sted.
Installationsinstruktioner kan findes i installationsvejledningen til den eksterne
indendørssensor og i tillægsbogen om tilbehør.
INFORMATION
▪ Den eksterne indendørssensor kan kun bruges, hvis brugergrænsefladen er
konfigureret med rumtermostatfunktionen.
▪ Du kan kun tilslutte enten den eksterne indendørssensor eller den eksterne
udendørssensor.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Ekstern udendørssensor (EKRSCA1)
Sensoren i udendørsenheden bruges som standard til at måle
udendørstemperaturen.
Installatørvejledning
29
Page 30
5 | Om enheden og tilbehør
Den eksterne udendørsenhed kan installeres som ekstraudstyr til at måle
udendørstemperaturen et andet sted (f.eks. for at undgå direkte sollys), så
systemet fungerer bedre.
Installationsinstruktioner kan findes i installationsvejledningen til den eksterne
udendørssensor og i tillægsbogen om tilbehør.
PC-kabel (EKPCCAB4)
Pc-kablet forbinder indendørsenhedens elboks med en pc. Det giver mulighed for
at opdatere softwaren i indendørsenheden.
Se installationsvejledningen til pc-kablet for at få installationsinstruktioner.
Varmepumpekonvektor (FWXV)
Til rumopvarmning/-køling er det muligt at benytte følgende
varmepumpekonvektorer:
▪ FWXV: gulvstående model
INFORMATION
Du kan kun tilslutte enten den eksterne indendørssensor eller den eksterne
udendørssensor.
▪ FWXT: vægmonteret model
▪ FWXM: skjult model
Installationsvejledning kan findes i:
▪ Installationsvejledningen til varmepumpekonvektoren
▪ Installationsvejledningen til varmepumpekonvektorernes tilbehør
▪ Tillægsbogen om tilbehør
WLAN-modul (BRP069A71)
En WLAN-kassette (der skal tilsluttesMMI) leveres som tilbehør til
indendørsenheden. Alternativt (f.eks. i tilfælde af svag signalstyrke) kan du
installere det valgfri trådløse LAN-modulBRP069A71.
Installationsinstruktioner findes i installationsvejledningen til WLAN-modulet og
tillægsbogen for ekstraudstyr.
Universel, central styreenhed (EKCC8-W)
Styreenhed til kaskadestyring.
Konverteringssæt (EKHVCONV4 eller højere)
Brug konverteringssættet til at konvertere en model, som kun leverer opvarmning,
til en reversibel model.
Installatørvejledning
30
Se installationsvejledningen til konverteringssættet for at få
installationsanvisninger.
Dedikeret komfortgrænseflade (BRC1HHDA) brugt som rumtermostat
▪ Komfortgrænsefladen (HCI), der bruges som rumtermostat, kan kun bruges
sammen med brugergrænsefladen, der er sluttet til indendørsenheden.
▪ Når komfortgrænsefladen (HCI) anvendes som rumtermostat, skal den installeres
i det rum, som du ønsker at styre.
Installationsinstruktioner kan findes i installations- og betjeningsvejledningen til
komfortgrænsefladen (HCI) som rumtermostat og i tillægsbogen om tilbehør.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 31
5 | Om enheden og tilbehør
Smart grid-relæsæt (EKRELSG)
Installation af det valgfri Smart grid-relækit er påkrævet i tilfælde af Smart gridkontakter med høj spænding (EKRELSG).
Installationsinstruktioner kan findes i "9.3.11 Sådan tilsluttes et Smart
Grid"[4110].
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
31
Page 32
6 | Anvendelsesretningslinjer
6 Anvendelsesretningslinjer
I dette kapitel
6.1 Oversigt: Anvendelsesretningslinjer....................................................................................................................................... 32
6.2 Opsætning af rumopvarmnings-/kølesystemet..................................................................................................................... 33
6.3 Opsætning af varmtvandstanken til boligen.......................................................................................................................... 36
6.4 Opsætning af energimålingen................................................................................................................................................ 40
6.5 Opsætning af styring af strømforbruget ................................................................................................................................ 43
6.6 Opsætning af en ekstern temperatursensor ......................................................................................................................... 47
INFORMATION
Køling gælder kun, hvis et konverteringssæt (EKHVCONV*) er installeret.
6.2.1 Flere rum –ToLWT-zoner ..................................................................................................................................... 34
6.3.1 Systemlayout –Integreret DHW-tank.................................................................................................................... 36
6.3.2 Valg af mængde og ønsket temperatur for DHW-tanken ..................................................................................... 36
6.3.3 Opsætning og konfiguration –DHW-tank ............................................................................................................. 38
6.3.4 DHW-pumpe til øjeblikkeligt varmt vand .............................................................................................................. 38
6.3.5 DHW-pumpe til desinfektion ................................................................................................................................. 39
6.4.1 Produceret varme .................................................................................................................................................. 40
6.4.2 Forbrugt energi ...................................................................................................................................................... 40
6.4.3 Strømforsyning med normal kWh-sats.................................................................................................................. 41
6.4.4 Strømforsyning med foretrukken kWh-sats .......................................................................................................... 42
6.5.1 Permanent strømbegrænsning.............................................................................................................................. 44
6.5.2 Strømbegrænsning aktiveret af digitale indgange ................................................................................................ 44
6.5.3 Strømbegrænsningsproces .................................................................................................................................... 46
6.5.4 BBR16 effektgrænse............................................................................................................................................... 46
6.1 Oversigt: Anvendelsesretningslinjer
Formålet med anvendelsesretningslinjerne er at give et overblik over mulighederne
medvarmepumpesystemet.
BEMÆRK
▪ Illustrationerne i anvendelsesretningslinjerne er kun til reference og må IKKE
bruges som detaljerede hydraulikdiagrammer. Detaljeret
hydraulikdimensionering og afbalancering er IKKE vist og er installatørens ansvar.
▪ Yderligere oplysninger om konfigurationsindstillingerne til optimering af
varmepumpedriften kan findes i "10Konfiguration"[4116].
Dette kapitel indeholder anvendelsesretningslinjer for:
▪ Opsætning af rumopvarmnings-/kølesystemet
▪ Opsætning af varmtvandstanken til boligen
▪ Opsætning af energimålingen
▪ Opsætning af styring af strømforbruget
▪ Opsætning af en ekstern temperatursensor
Installatørvejledning
32
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 33
6 | Anvendelsesretningslinjer
BEMÆRK
Visse typer af blæserspoleenheder – i dette dokument kaldet
"varmepumpekonvektorer"–kan modtage input fra indendørsenhedens driftstilstand
(køling eller opvarmning X2M/3 og X2M/4) og/eller sende output fra
varmepumpekonvektorens termostat-tilstand (hovedzone: X2M/30 og X2M/35;
ekstra zone: X2M/30 og X2M/35a).
Anvendelsesretningslinjerne viser muligheden for at modtage eller sende via digital
indgang/udgang. Disse funktioner kan kun anvendes, hvis varmepumpekonvektoren
har sådanne funktioner, og signalerne opfylder følgende krav:
▪ Udgang for indendørsenhed (indgang til varmepumpekonvektor): køle-/
opvarmningssignal=230V (køling=230V, opvarmning=0V).
▪ Indgang til indendørsenhed (udgang fra varmepumpekonvektor): Termostat TIL/
FRA signal=spændingsfri kontakt (lukket kontakt=termo TIL, åben kontakt=termo
FRA).
6.2 Opsætning af rumopvarmnings-/kølesystemet
Varmepumpesystemetleverer afgangsvand til varme-emittere i et eller flere rum.
Systemet giver stor fleksibilitet ved styring af temperaturen i hvert rum, så derfor
skal du først overveje følgende:
▪ Hvor mange rum skal opvarmes eller køles afvarmepumpesystemet?
▪ Hvilke varme-emitter-typer bruges i hvert rum, og hvilken
afgangsvandtemperatur er de konstrueret til?
Når der er overblik over kravene til rumopvarmning/-køling, anbefaler vi at følge
nedenstående opsætningsretningslinjer.
BEMÆRK
Hvis der anvendes en ekstern rumtermostat, vil den eksterne rumtermostat styre
rumfrostsikringen. Rumfrostsikring er dog kun mulig, hvis [C.2] Rumopvarmning/-
køling=Til.
INFORMATION
Hvis der bruges en ekstern rumtermostat, og der skal være garanteret
rumfrostsikring under alle betingelser, skal du indstille Nøddrift [9.5.1] til
Automatisk.
BEMÆRK
En overtryksomløbsventil kan integreres i systemet. Vær opmærksom på, at ventilen
ikke vises i illustrationerne.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
33
Page 34
6 | Anvendelsesretningslinjer
a
6.2.1 Flere rum –ToLWT-zoner
Denne enhed er designet til at levere vand med 2 forskellige temperaturer. En
typisk installation består af gulvvarme med en lavere temperatur og radiatorer
med en højere vandtemperatur.
BEMÆRK
Hvis du installerer denne enhed som en enkelt-zone løsning, så:
Opsætning. Installér et omløb mellem vandindtaget og vandudtaget til
rumopvarmning til ekstrazonen (=direkte zone). Afbryd IKKE vandflow ved at lukke
spærreventilerne.
a Omløb
Konfiguration. Sæt brugsstedsindstillingen til [7-02]=0 (Antal zoner =
Enkeltzone).
I dette dokument:
▪ Hovedzone = Zone med den laveste designtemperatur ved opvarmning og den
højeste designtemperatur ved køling
▪ Ekstrazone=zone med den højeste designtemperatur ved opvarmning og den
laveste designtemperatur ved køling
Typisk eksempel:
Rum (zone) Varme-emittere: Designtemperatur
Dagligstue (hovedzone) Gulvvarme:
▪ Ved opvarmning: 35°C
▪ Ved køling
(a)
: 20°C (kun opfriskende,
decideret køling er ikke tilladt)
Soveværelser (ekstra zone) Varmepumpekonvektorer:
▪ Ved opvarmning: 45°C
▪ Ved køling: 12°C
(a)
I køletilstand er det muligt at tillade gulvvarmen (hovedzone) at levere opfriskning (ikke
decideret køling) eller IKKE tillade det. Se opsætningen nedenfor.
Installatørvejledning
34
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 35
6 | Anvendelsesretningslinjer
B
A
D
E
C
a
b
a
Opsætning
A Ekstra afgangsvandtemperaturzone
B Rum 1
C Rum 2
D Hovedafgangsvandtemperaturzone
E Rum 3
a Varmepumpekonvektorer (+ styreenheder)
b Dedikeret komfortgrænseflade (BRC1HHDA bruges som rumtermostat)
▪ For hovedzonen: rumtemperaturen styres via den dedikerede
komfortgrænseflade (BRC1HHDA, der bruges som rumtermostat).
▪ For den ekstra zone:
- Den eksterne termostat er direkte tilsluttet indendørsenheden.
- Den ønskede rumtemperatur indstilles via den eksterne termostat og
radiatorernes termostatiske ventiler i hvert rum.
- Opvarmningssignalerne fra den eksterne termostat tilsluttes med den digitale
indgang på indendørsenheden (X2M/35a og X2M/30). Indendørsenheden
tilfører kun den ønskede udgangsvandtemperatur, hvis der er behov for det.
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
2 (Rumtermostat): Enhedens drift
bestemmes ud fra den omgivende
temperatur omkring den dedikerede
▪ Kode: [C‑07]
komfortgrænseflade.
Bemærk:
▪ Hovedrum = dedikeret
komfortgrænseflade anvendt som
rumtermostat-funktionalitet
▪ Andre rum = ekstern rumtermostat
Antal vandtemperaturzoner:
▪ #: [4.4]
1 (Dobbeltzone): Hoved+ekstra
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
▪ Kode: [7‑02]
Installatørvejledning
35
Page 36
6 | Anvendelsesretningslinjer
A
a
b
Indstilling Værdi
For varmepumpekonvektorer:
Ekstern rumtermostat til den ekstra
zone:
1 (1 kontakt): Når den anvendte
eksterne rumtermostat eller
varmepumpekonvektor kun kan sende
en termo TIL/FRA-tilstand. Ingen
▪ #: [3.A]
▪ Kode: [C‑06]
adskillelse mellem opvarmnings- og
kølebehov.
Spærreventiludgang Indstil til at følge hovedzonens
termobehov.
Fordele
▪ Komfort.
- Den intelligente rumtermostatfunktion kan øge eller reducere den ønskede
udgangsvandtemperatur ud fra den faktiske rumtemperatur (modulering).
- Kombinationen af de to varme-emitter-systemer giver gulvvarmens
fremragende varmekomfort, og varmepumpekonvektorernes fremragende
kølekomfort.
▪ Effektivitet.
- Afhængigt af behovet tilfører indendørsenheden forskellig
afgangsvandtemperatur, der passer til den temperatur, de forskellige varmeemittere er konstrueret til.
- Gulvvarme har den bedste ydeevne med varmepumpesystemet.
6.3 Opsætning af varmtvandstanken til boligen
6.3.1 Systemlayout –Integreret DHW-tank
A Varmt vand til boligen
a Koldt vand IND
b Varmt vand UD
Installatørvejledning
36
6.3.2 Valg af mængde og ønsket temperatur for DHW-tanken
Folk oplever vand som varmt, når dets temperatur er 40°C. Derfor udtrykkes DHWforbruget altid som tilsvarende mængde varmt vand ved 40°C. DHW-tankens
temperatur kan dog indstilles til en højere temperatur (eksempel: 53°C), som
derefter blandes med koldt vand (eksempel: 15°C).
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 37
6 | Anvendelsesretningslinjer
Valg af mængde og ønsket temperatur for DHW-tanken består af:
1 Fastsættelse af DHW-forbrug (tilsvarende mængde varmt vand ved 40°C).
2 Fastsættelse af mængde og ønsket temperatur for DHW-tanken.
Fastsættelse af DHW-forbruget
Besvar følgende spørgsmål, og beregn DHW-forbruget (tilsvarende mængde varmt
vand ved 40°C) med brug af typiske vandmængder:
Spørgsmål Typisk vandmængde
Hvor mange brusebade kræves der pr.
1brusebad=10min.×10l/min.=100l
dag?
Hvor mange bade kræves der pr. dag? 1bad=150l
Hvor meget vand kræves der til
1vask=2min.×5l/min.=10l
køkkenvasken pr. dag?
Bruges der varmt vand andre steder i
—
boligen?
Eksempel: Hvis DHW-forbruget for en familie (4 personer) pr. dag er som følger:
▪ 3 bad med bruser
▪ 1 bad
▪ 3 fyldte køkkenvaske
Så er DHW-forbruget=(3×100l)+(1×150l)+(3×10l)=480l
Fastsættelse af mængde og ønsket temperatur for DHW-tanken
Formel Eksempel
V1=V2+V2×(T2−40)/(40−T1) Hvis:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Så er V1=280l
V2=V1×(40−T1)/(T2−T1) Hvis:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Så er V2=307l
V1DHW-forbrug (tilsvarende mængde varmt vand ved 40°C)
V2Påkrævet DHW-tankvolumen ved kun én opvarmning
T2DHW-tanktemperatur
T1Koldtvandstemperatur
Mulige mængder i DHW-tanken
Type Mulige mængder
Integreret DHW-tank ▪ 180l
▪ 230l
Energisparetip
▪ Hvis DHW-forbruget varierer fra dag til dag, kan du programmere en ugentlig
tidsplan med forskellige ønskede DHW-tanktemperaturer for hver dag.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
37
Page 38
6 | Anvendelsesretningslinjer
a
b
c
d
▪ Jo lavere den ønskede DHW-tanktemperatur er, jo mere omkostningseffektivt er
det. Du kan sænke den ønskede DHW-tanktemperatur ved at vælge en større
DHW-tank.
▪ Selve varmepumpen kan producere varmt vand til boligen på maks. 55°C (50°C
hvis udendørstemperaturen er lav). Den elektriske modstand, der er integreret i
varmepumpen, kan øge denne temperatur. Dette bruger dog mere energi. Vi
anbefaler at indstille den ønskede DHW-tanktemperatur til under 55°C for at
undgå at bruge ekstravarmeren.
▪ Jo højere udendørstemperatur, jo bedre ervarmepumpens ydelse.
- Hvis energipriserne er de samme både dag og nat, anbefaler vi at opvarme
- Hvis energipriserne er lavere om natten, anbefaler vi at opvarme DHW-tanken
▪ Når varmepumpenproducerer varmt vand til boligen, kan den ikke opvarme et
rum. Hvis du skal bruge varmt vand til boligen og rumopvarmning samtidig,
anbefaler vi at producere varmt vand til boligen om natten, når der er mindre
behov for rumopvarmning.
6.3.3 Opsætning og konfiguration –DHW-tank
DHW-tanken om dagen.
om natten.
▪ Ved stort DHW-forbrug kan du opvarme DHW-tanken flere gange dagligt.
▪ Der kan bruges følgende energikilder til at opvarme DHW-tanken til den ønskede
temperatur for DHW-tanken:
- Varmepumpens termodynamiske cyklus
- Elektrisk ekstravarmer
▪ Du kan finde flere oplysninger om optimering af energiforbruget ved produktion
af varmt vand til boligen under "10Konfiguration"[4116].
6.3.4 DHW-pumpe til øjeblikkeligt varmt vand
Opsætning
Installatørvejledning
38
a Koldt vand IND
b Varmtvand til boligen UD (bruser (medfølger ikke))
c DHW-pumpe (medfølger ikke)
d Recirkulationsforbindelse
▪ Ved at tilslutte en DHW-pumpe kan øjeblikkeligt varmt vand blive tilgængeligt
ved hanen.
▪ DHW-pumpen og installationen medfølger ikke og er installatørens ansvar. Se
"9.3.5Sådan tilsluttes varmtvandspumpen til bolig" [4103] angående elektriske
ledninger.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 39
▪ Du kan finde flere oplysninger om tilslutning af recirkulationsforbindelsen under
a
b
c
d
e
"8.2.4Sådan tilsluttes recirkulationsrørene"[477].
Konfiguration
▪ Yderligere oplysninger kan findes i "10Konfiguration"[4116].
▪ Du kan programmere en tidsplan til styring af DHW-pumpen via
brugergrænsefladen. Se brugervejledningen for at få yderligere oplysninger.
6.3.5 DHW-pumpe til desinfektion
Opsætning
6 | Anvendelsesretningslinjer
a Koldt vand IND
b Varmtvand til boligen UD (bruser (medfølger ikke))
c DHW-pumpe (medfølger ikke)
d Varmelegeme (medfølger ikke)
e Kontraventil (medfølger ikke)
▪ DHW-pumpen medfølger ikke, og installatøren har ansvar for at installere den. Se
"9.3.5Sådan tilsluttes varmtvandspumpen til bolig" [4103] angående elektriske
ledninger.
▪ Hvis den gældende lovgivning kræver en højere temperatur end det maksimale
kontrolpunkt for tank under desinfektion (se [2-03] i tabellen over
brugsstedsindstillinger), kan du tilslutte en DHW-pumpe og et varmerelement
som vist ovenfor.
▪ Hvis gældende lovgivning kræver desinfektion af vandrørene indtil
forbrugsstedet, kan du tilslutte en DHW-pumpe og et varmerelement (hvis det er
påkrævet) som vist ovenfor.
▪ For at sikre fuldstændig desinfektion skal du åbne aftapningspunktet.
ADVARSEL
Når du åbner for aftapningspunktet kan vandtemperaturen være op til 55°C.
Konfiguration
Indendørsenheden kan styre DHW-pumpens drift. Yderligere oplysninger kan
findes i "10Konfiguration"[4116].
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
39
Page 40
6 | Anvendelsesretningslinjer
6.4 Opsætning af energimålingen
▪ Via brugergrænsefladen er det muligt at udlæse følgende energidata:
- Produceret varme
- Forbrugt energi
▪ Energidataene kan udlæses:
- For rumopvarmning
- For rumkøling
- For produktion af varmt vand til boligen
▪ Energidataene kan udlæses:
- P. måned
- Pr. år
INFORMATION
Den beregnede producerede varme og forbrugte energi er et skøn, nøjagtigheden
kan ikke garanteres.
6.4.1 Produceret varme
▪ Den producerede varme beregnes internt baseret på:
▪ Opsætning og konfiguration: Yderligere udstyr ikke nødvendigt.
6.4.2 Forbrugt energi
Du kan bruge følgende metoder til at fastslå den forbrugte energi:
▪ Beregning
▪ Måling
INFORMATION
Sensorerne, der bruges til at beregne den producerede varme, kalibreres automatisk.
INFORMATION
Hvis der er glykol i systemet ( [E-0D] = 1]), beregnes den producerede varme IKKE, og
den vises heller ikke på brugergrænsefladen.
- Afgangs- og indløbsvandtemperaturen
- Flowhastigheden
Installatørvejledning
40
INFORMATION
Du kan ikke kombinere beregning af den forbrugte energi (eksempel: for
ekstravarmer) og måling af den forbrugte energi (eksempel: for udendørsenhed).
Hvis du gør det, bliver energidataene ugyldige.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 41
6 | Anvendelsesretningslinjer
Beregning af den forbrugte energi
▪ Den forbrugte energi beregnes internt baseret på:
- Udendørsenhedens faktiske strømforsyning
- Den indstillede kapacitet for ekstravarmeren
- Spændingen
▪ Opsætning og konfiguration: Nøjagtige energidata opnås ved at måle kapaciteten
(modstandsmåling) og indstille kapaciteten via brugergrænsefladen for
ekstravarmeren (trin1).
Måling af den forbrugte energi
▪ Foretrukken metode på grund af højere nøjagtighed.
▪ Kræver eksterne strømmålere.
▪ Opsætning og konfiguration: Ved brug af elektriske strømmålere skal antal
impulser/kWh for hver strømmåler indstilles via brugergrænsefladen.
INFORMATION
Ved måling af det elektriske strømforbrug skal de elektriske strømmålere dække over
AL systemets strømforsyning.
6.4.3 Strømforsyning med normal kWh-sats
Generel regel
Det er tilstrækkeligt med en strømmåler, der dækker hele systemet.
Opsætning
Slut strømmåleren til X5M/5 og X5M/6. Se "9.3.4 Sådan tilsluttes
elmålerne"[4102].
Strømmålertype
I tilfælde af … Bruges en … strømmåler
▪ 1-faset udendørsenhed
▪ Ekstravarmer forsynet fra et 1-faset
net (dvs. ekstravarmermodellen er
*6V tilsluttet et enfaset net).
▪ 3-faset udendørsenhed
▪ Ekstravarmer forsynet fra et 3-faset
net (dvs. ekstravarmermodellen er
*9W eller *6V tilsluttet et 3-faset net).
1-faset
(*6V (6V): 1N~230V)
3-faset
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
41
Page 42
6 | Anvendelsesretningslinjer
b
5
8
0
1
5
0
0
0
c c
fed
A B
a
b
5
8
0
1
5
0
0
0
gfe
A B
c d
a
Eksempel
1-faset strømmåler 3-faset strømmåler
A Udendørsenhed
B Indendørsenhed
a Elskab (L1/N)
b Strømmåler (L1/N)
c Sikring (L1/N)
d Udendørsenhed (L1/N)
e Indendørsenhed (L1/N)
f Ekstravarmer (L1/N)
A Udendørsenhed
B Indendørsenhed
a Elskab (L1/L2/L3/N)
b Strømmåler (L1/L2/L3/N)
c Sikring (L1/L2/L3/N)
d Sikring (L1/N)
e Udendørsenhed (L1/L2/L3/N)
f Indendørsenhed (L1/L2/L3/N)
g Ekstravarmer (L1/L2/L3/N)
Undtagelse
▪ Du kan bruge en ekstra strømmåler, hvis:
- Én måler ikke dækker over et tilstrækkeligt stort strømområde.
- Den elektriske måler er svær at installere i elskabet.
- 230 V og 400 V trefasede net kombineres (meget ualmindeligt) på grund af
tekniske begrænsninger for strømmålere.
▪ Tilslutning og opsætning:
- Slut den anden strømmåler til X5M/3 og X5M/4. Se "9.3.4 Sådan tilsluttes
elmålerne"[4102].
Installatørvejledning
42
- Strømforbrugsdataene for begge målere tilføjes i softwaren, så du IKKE
behøver indstille, hvilken måler der dækker hvilket strømforbrug. Du behøver
kun indstille antal impulser for hver strømmåler.
▪ Se "6.4.4 Strømforsyning med foretrukken kWh-sats" [4 42] for et eksempel
med to elmålere.
6.4.4 Strømforsyning med foretrukken kWh-sats
Generel regel
▪ Strømmåler1: Måler udendørsenheden.
▪ Strømmåler2: Måler resten (dvs. indendørsenhed og ekstravarmer).
Opsætning
▪ Slut strømmåler1 til X5M/5 og X5M/6.
▪ Slut strømmåler2 til X5M/3 og X5M/4.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 43
6 | Anvendelsesretningslinjer
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Se "9.3.4Sådan tilsluttes elmålerne"[4102].
Strømmålertyper
▪ Strømmåler 1: 1- eller 3-faset strømmåler i henhold til udendørsenhedens
strømforsyning.
▪ Strømmåler2:
- I tilfælde af en konfiguration med en 1-faset ekstravarmer skal der bruges en 1-
faset strømmåler.
- I andre tilfælde skal der bruges en 3-faset strømmåler.
Eksempel
1-faset udendørsenhed med en 3-faset ekstravarmer:
A Udendørsenhed
B Indendørsenhed
C DHW-tank
a Elskab (L1/N): Strømforsyning med foretrukken kWh-sats
b Elskab (L1/L2/L3/N): Strømforsyning med normal kWh-sats
c Strømmåler (L1/N)
d Strømmåler (L1/L2/L3/N)
e Sikring (L1/N)
f Sikring (L1/L2/L3/N)
g Udendørsenhed (L1/N)
h Indendørsenhed (L1/N)
i Ekstravarmer (L1/L2/L3/N)
6.5 Opsætning af styring af strømforbruget
Du kan bruge følgende styringer af strømforbruget. Du kan finde flere oplysninger
om de tilsvarende indstillinger under "Styring af strømforbrug"[4190].
# Styring af strømforbrug
1 "6.5.1Permanent strømbegrænsning"[444]
▪ Gør det muligt at begrænse strømforbruget for hele
varmepumpesystemet (summen af indendørsenhed og ekstravarmer)
med én permanent indstilling.
▪ Begrænsning af effekt i kW eller strøm i A.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
2 "6.5.2Strømbegrænsning aktiveret af digitale indgange"[444]
▪ Gør det muligt at begrænse strømforbruget for hele
varmepumpesystemet (summen af indendørsenhed og ekstravarmer) via
4 digitale indgange.
▪ Begrænsning af effekt i kW eller strøm i A.
Installatørvejledning
43
Page 44
6 | Anvendelsesretningslinjer
P
i
t
DI
a
b
# Styring af strømforbrug
3 "6.5.4BBR16 effektgrænse"[446]
▪ Begrænsning: Kun tilgængelig på svensk.
▪ Gør det muligt for dig at overholde BBR16-regulativerne (svenske
energiregulativer).
▪ Begrænsning af effekt i kW.
▪ Kan kombineres med de øvrige styringer af kW-strømforbrug. Hvis du gør
det, bruger enheden den mest restriktive styring.
BEMÆRK
Det er muligt at installere en sikring på brugsstedet med lavere mærkeværdi end
anbefalet over varmepumpen. For at gøre dette skal du ændre
brugsstedsindstillingen [2‑0E], så den svarer til den maksimalt tilladte strømstyrke
over varmepumpen.
Bemærk, at brugsstedsindstillingen indstiller [2‑0E] tilsidesætter alle indstillinger for
styring af strømforbrug. Effektbegrænsning af varmepumpen vil reducere ydeevnen.
BEMÆRK
Indstil et minimum-strømforbrug på ±3,6kW for at garantere:
▪ Afrimning. Ellers fryser varmeveksleren til, hvis afrimning afbrydes flere gange.
▪ Rumopvarmning og produktion af DHW ved at tillade ekstravarmer trin1.
6.5.1 Permanent strømbegrænsning
Permanent strømbegrænsning er nyttigt, hvis man ønsker at sikre en maksimal
strømforsynings- eller strømstyrkeindgang for systemet. I nogle lande begrænser
lovgivningen det maksimale strømforbrug for rumopvarmning og DHW-produktion.
PiStrømindgang
t Tid
DI Digital indgang (strømbegrænsningsniveau)
a Strømbegrænsning aktiv
b Faktisk strømforsyning
Opsætning og konfiguration
▪ Der kræves ikke ekstraudstyr.
▪ Foretag indstillingerne for styring af strømforbruget i [9.9] via
brugergrænsefladen (se "Styring af strømforbrug"[4190]):
- Vælg kontinuerlig begrænsningstilstand
- Vælg begrænsningstypen (effekt i kW eller styrke i A).
- Indstil det ønskede niveau for strømbegrænsning.
6.5.2 Strømbegrænsning aktiveret af digitale indgange
Installatørvejledning
44
Strømbegrænsning er også nyttigt kombineret med et energistyringssystem.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 45
6 | Anvendelsesretningslinjer
a
b
A B
C
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
Strømmen eller styrken for hele Daikin systemet begrænses dynamisk via digitale
indgange (maks. 4 trin). Hvert strømbegrænsningsniveau indstilles via
brugergrænsefladen via begrænsning af et af følgende:
▪ Strømstyrke (i A)
▪ Strømforsyning (ikW)
Energistyringssystemet (medfølger ikke) bestemmer aktivering af et vist
strømbegrænsningsniveau. Eksempel: Begrænsning af den maksimale
strømforsyning for hele huset (belysning, husholdningsapparater, rumopvarmning
…).
A Udendørsenhed
B Indendørsenhed
C Energistyringssystem
a Aktivering af strømbegrænsning (4 digitale indgange)
b Ekstravarmer
PiStrømindgang
t Tid
DI Digitale indgange (strømbegrænsningsniveauer)
a Strømbegrænsning aktiv
b Faktisk strømforsyning
Opsætning
▪ Demand-PCB (valg EKRP1AHTA) påkrævet.
▪ Der bruges maksimum fire digitale indgange til at aktivere det tilsvarende
strømbegrænsningsniveau:
- DI1=største begrænsning (laveste energiforbrug)
- DI4=mindste begrænsning (højeste energiforbrug)
▪ Specifikation af de digitale indgange:
- DI1: S9S (grænse 1)
- DI2: S8S (grænse 2)
- DI3: S7S (grænse 3)
- DI4: S6S (grænse 4)
▪ Se ledningsdiagrammet for yderligere oplysninger.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
45
Page 46
6 | Anvendelsesretningslinjer
P
h
C
e
a
b
c
A B
Konfiguration
▪ Foretag indstillingerne for styring af strømforbruget i [9.9] via
brugergrænsefladen (der kan findes en beskrivelse af alle indstillingerne i "Styring
af strømforbrug"[4190]):
- Vælg begrænsning med digitale indgange.
- Vælg begrænsningstypen (effekt i kW eller styrke i A).
- Indstil det ønskede strømbegrænsningsniveau, der svarer til hver digital
6.5.3 Strømbegrænsningsproces
Udendørsenheden er mere effektiv end den elektriske varmer. Den elektriske
varmer begrænses og slås FRA først af denne grund. Systemet begrænser
strømforbruget i følgende rækkefølge:
1 Slår ekstravarmeren FRA.
2 Begrænser udendørsenheden.
3 Slår udendørsenheden FRA.
indgang.
INFORMATION
Hvis mere end 1 digital indgang er lukket (på samme tid), er den digitale
indgangsprioritet fast: DI4 prioritet>…>DI1.
Eksempel
Hvis konfigurationen er som følger: Strømbegrænsningsniveauet tillader IKKE drift
af ekstravarmer (trin1).
Så begrænses strømforbruget på følgende måde:
6.5.4 BBR16 effektgrænse
PhProduceret varme
CeForbrugt energi
A Udendørsenhed
B Ekstravarmer
a Begrænset drift af udendørsenhed
b Fuld drift af udendørsenhed
c Trin1 for ekstravarmer AKTIVERET
INFORMATION
Begrænsning: BBR16-indstillingerne er kun synlige, når sproget i brugergrænsefladen
er indstillet til svensk.
Installatørvejledning
46
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 47
6 | Anvendelsesretningslinjer
P
i
t
BBR16
a
b
BEMÆRK
2 uger til at ændre. Efter at du har aktiveret BBR16, har du kun 2 uger til at ændre
dens indstillinger (BBR16 aktivering og BBR16 effektgrænse). Efter 2 uger
fastfryser enheden disse indstillinger.
Bemærk: Dette adskiller sig fra den permanente effektgrænse, som altid kan ændres.
Brug BBR16-effektgrænse, når du skal overholde BBR16-regulativer (svenske
energiregulativer).
Du kan kombinere BBR16-effektgrænsen med de øvrige styringer af kWstrømforbrug. Hvis du gør det, bruger enheden den mest restriktive styring.
PiStrømindgang
t Tid
BBR16 BBR16-grænseniveau
a Strømbegrænsning aktiv
b Faktisk strømforsyning
Opsætning og konfiguration
▪ Der kræves ikke ekstraudstyr.
▪ Foretag indstillingerne for styring af strømforbruget i [9.9] via
brugergrænsefladen (se "Styring af strømforbrug"[4190]):
- Aktivér BBR16
- Indstil det ønskede niveau for strømbegrænsning
6.6 Opsætning af en ekstern temperatursensor
Der kan tilsluttes én ekstern temperatursensor. Den måler indendørstemperaturen
eller den omgivende temperatur. Vi anbefaler at bruge en ekstern
temperatursensor i følgende tilfælde:
Indendørs omgivende temperatur
▪ Ved styring med rumtermostat måler den dedikerede komfortgrænseflade
(BRC1HHDA, der bruges som rumtermostat), den indendørs omgivende
temperatur. Derfor skal komfortgrænsefladen installeres på et sted:
- hvor den gennemsnitlige temperatur i rummet kan registreres
- Så den IKKE udsættes for direkte sollys
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
- som IKKE er i nærheden af en varmekilde
- som IKKE påvirkes af luft udefra eller af træk, f.eks. på grund af at døre åbnes/
lukkes.
▪ Hvis det IKKE er muligt, anbefaler vi at tilslutte en ekstern indendørs sensor (valg
KRCS01-1).
▪ Opsætning: Installationsinstruktioner kan findes i installationsvejledningen til den
eksterne indendørssensor og i tillægsbogen om tilbehør.
▪ Konfiguration: Vælg rumsensor [9.B].
Installatørvejledning
47
Page 48
6 | Anvendelsesretningslinjer
Udendørstemperatur
▪ Den udendørs omgivende temperatur måles i udendørsenheden. Derfor skal
udendørsenheden installeres:
- På husets nordside eller på siden af huset, hvor de fleste varme-emittere er
- Så den IKKE udsættes for direkte sollys
▪ Hvis det IKKE er muligt, anbefaler vi at tilslutte en ekstern udendørssensor (valg
EKRSCA1).
▪ Opsætning: Installationsinstruktioner kan findes i installationsvejledningen til den
eksterne udendørssensor og i tillægsbogen om tilbehør.
▪ Konfiguration: Vælg udendørssensor [9.B].
▪ Når udendørsenhedens strømbesparende funktionalitet er aktiv (se
"Strømbesparelsesfunktion"[4 198]), slukkes udendørsenheden for at reducere
standby-energitab. Det betyder, at den udendørs omgivende temperatur IKKE
udlæses.
▪ Hvis den ønskede udgangsvandtemperatur er vejrafhængig, er permanent måling
af udendørstemperaturen vigtig. Dette er en anden årsag til at installere den
ekstra udendørs sensor for den omgivende temperatur.
placeret
INFORMATION
Dataene fra den eksterne udendørs omgivende sensor (enten gennemsnitlige eller
øjeblikkelige) bruges til vejrafhængige kontrolkurver og til skiftelogik til automatisk
opvarmning/køling. Udendørsenhedens interne sensor bruges altid for at beskytte
udendørsenheden.
Installatørvejledning
48
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 49
7 Installation af enheden
I dette kapitel
7.1 Klargøring af installationsstedet............................................................................................................................................. 49
7.1.1 Krav til udendørsenhedens installationssted ........................................................................................................ 49
7.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima .................................................................. 52
7.1.3 Krav til indendørsenhedens installationssted........................................................................................................ 52
7.2 Åbning og lukning af enhederne ............................................................................................................................................ 53
7.2.1 Om åbning af enhederne ....................................................................................................................................... 53
7.2.2 Sådan åbnes udendørsenheden ............................................................................................................................ 54
7.2.3 Fjernelse af transportlåsen .................................................................................................................................... 54
7.2.4 Sådan lukkes udendørsenheden ............................................................................................................................ 54
7.2.5 Sådan åbnes indendørsenheden ........................................................................................................................... 55
7.2.6 Sænkning af elboksen på indendørsenheden ....................................................................................................... 57
7.2.7 Sådan lukkes indendørsenheden ........................................................................................................................... 58
7.3 Montering af udendørsenheden............................................................................................................................................ 58
7.3.1 Om montering af udendørsenheden ..................................................................................................................... 58
7.3.2 Forholdsregler ved montering af udendørsenheden ............................................................................................ 58
7.3.3 Forberedelse af installationen ............................................................................................................................... 58
7.3.4 Sådan installeres udendørsenheden ..................................................................................................................... 59
7.3.5 Dræning .................................................................................................................................................................. 60
7.3.6 Sådan monteres luftudstødningsgitteret .............................................................................................................. 62
7.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i sikkerhedsposition............................................... 63
7.4 Montering af indendørsenheden........................................................................................................................................... 65
7.4.1 Om montering af indendørsenheden .................................................................................................................... 65
7.4.2 Forholdsregler ved montering af indendørsenheden ........................................................................................... 65
7.4.3 Installering af indendørsenheden .......................................................................................................................... 65
7.4.4 Tilslutning af afløbsslangen til afløbsrøret............................................................................................................. 66
7 | Installation af enheden
7.1 Klargøring af installationsstedet
Vælg et installationssted, hvor der er plads nok til, at enheden kan bæres ind i og
ud fra stedet.
BEMÆRK
Denne enhed er beregnet til drift i 2 temperaturzoner:
▪ gulvopvarmning i hovedzonen, dette er zonen med den laveste
vandtemperatur,
▪ radiatorer i ekstrazonen, dette er zonen med den højeste vandtemperatur.
ADVARSEL
Udstyret skal opbevares i et rum uden konstante antændelseskilder (eksempelvis
åben ild, gasdrevet udstyr eller en elvarmer, der er tændt).
▪ Installer IKKE enheden på steder, der hyppigt benyttes som arbejdspladser. Hvis
der udføres byggearbejde (f.eks. slibning), hvor der dannes meget støv, skal
enheden dækkes til.
7.1.1 Krav til udendørsenhedens installationssted
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
INFORMATION
Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[410].
Vær opmærksom på afstandsretningslinjerne. Se "16.1 Plads til servicearbejde:
Udendørsenhed"[4243].
Installatørvejledning
49
Page 50
7 | Installation af enheden
b
a
c
b
BEMÆRK
▪ Stabl IKKE enhederne oven på hinanden.
▪ Hæng IKKE enheden fra et loft.
Kraftig vind (≥18km/t), som blæser mod udendørsenhedens luftudgang, forårsager
kortslutning (sugning af afgangsluft). Dette kan medføre:
▪ forringet driftskapacitet
▪ hyppig frostdannelse ved opvarmning
▪ driftsafbrydelser på grund af faldende lavt tryk eller øget højt tryk
▪ en defekt ventilator (hvis der konstant blæser kraftig vind på ventilatoren, kan
den begynde at rotere meget hurtigt, indtil den går i stykker).
Det anbefales at installere en skærmplade, når luftudgangen udsættes for vind.
Det anbefales at installere udendørsenheden med luftindgangen vendt ind mod
vægge, så den IKKE udsættes direkte for vind.
a Skærmplade
b Fremherskende vindretning
c Luftafgang
Enheden må IKKE installeres på følgende steder:
▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), hvor støj fra driften
kan give problemer.
Bemærk: Hvis støjniveauet måles under faktiske installationsbetingelser, vil den
målte værdi være højere end lydtrykket anført i Lydspektrum i databogen på
grund af støj fra omgivelserne og støjrefleksion.
▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i atmosfæren.
Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.
Det anbefales IKKE at installere enheden på følgende steder, da det kan forkorte
enhedens levetid:
▪ Hvis der er store spændingsudsving
▪ I køretøjer eller på skibe
▪ Hvor der findes syreholdige eller alkaliske dampe
Installation tæt på havet. Udendørsenheden må IKKE udsættes for vind, som
kommer fra havet. For at beskytte mod korrosion på grund af højt saltindhold i
luften, da det kan forkorte enhedens levetid.
Montér udendørsenheden afskærmet mod vind, som kommer direkte fra havet.
Installatørvejledning
50
Eksempel: Bag bygningen.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 51
7 | Installation af enheden
b
c
a
a
b
c
d
c
d
Hvis udendørsenheden påvirkes af vind, som kommer direkte fra havet, skal man
montere en vindskærm.
▪ Højde på vindskærm≥1.5×højden på udendørsenheden
▪ Vær opmærksom på pladskrav til servicearbejde ved montering af vindskærmen.
a Vind fra havet
b Bygning
c Udendørsenhed
d Vindskærm
Udendørsenheden er kun beregnet til udendørs installation og til følgende
udendørstemperaturer:
Afkøling-tilstand 10~43°C
Opvarmning-tilstand –28~35°C
Særlige krav til R32
Udendørsenheden indeholder et internt kølemiddelkredsløb (R32), men du
behøver IKKE nogen kølemiddelrør eller kølemiddelladning.
Vær opmærksom på følgende krav og forholdsregler:
ADVARSEL
▪ Man må IKKE gennembore enheden eller påvirke den med åben ild.
▪ Forsøg IKKE på at gøre afrimningen eller rengøringen hurtigere - følg
producentens anvisninger.
▪ Vær opmærksom på, at R32 kølemiddel er LUGTFRIT.
ADVARSEL
Apparatet skal opbevares så der undgås mekaniske skader og i et velventileret lokale
uden antændelseskilder i drift (for eksempel: åben ild, et tændt gasapparat eller en
kørende elektrisk varmer).
ADVARSEL
Installation, service, vedligeholdelse og reparation skal udføres efter anvisningerne i
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Daikin og overholde relevant lovgivning, og dette arbejde SKAL udføres af
autoriserede personer.
Installatørvejledning
51
Page 52
7 | Installation af enheden
c
a
b
c
d
7.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima
Beskyt udendørsenheden mod direkte sne, og sørg for, at udendørsenheden
ALDRIG sner til.
a Snedække eller skur
b Sokkel
c Fremherskende vindretning
d Luftafgang
Sørg under alle omstændigheder for mindst 150mm fri plads under enheden. Sørg
desuden for, at enheden placeres mindst 100mm over den maksimalt forventede
snehøjde. Se "7.3 Montering af udendørsenheden" [4 58] for yderligere
oplysninger.
I områder med kraftigt snefald er det meget vigtigt, at man vælger et
installationssted, hvor sneen IKKE påvirker enheden. Hvis der kan trænge sne ind
fra siden, skal du sørge for, at varmevekslerspolen IKKE påvirkes af sneen. Montér
om nødvendigt en afskærmning mod sne, eller byg et skur med en forhøjning.
7.1.3 Krav til indendørsenhedens installationssted
INFORMATION
Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[410].
▪ Indendørsenheden er kun beregnet til indendørs installation og til følgende
omgivende temperaturer:
- Rumopvarmningsdrift: 5~30°C
- Rumkølingsdrift: 5~35°C
- Produktion af varmt vand til boligen: 5~35°C
INFORMATION
Køling gælder kun, hvis et konverteringssæt (EKHVCONV*) er installeret.
▪ Vær opmærksom på retningslinjerne for målene:
Installatørvejledning
52
Maksimal højdeforskel mellem indendørsenhed og
udendørsenhed
Maksimal samlet vandrørslængde 50m
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
10m
(a)
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 53
7 | Installation af enheden
≥300
≥600
≥
500
(mm)
(a)
Den præcise vandrørslængde kan bestemmes ved hjælp af beregningsværktøjet for
hydraulikrør. Beregningsværktøjet for hydraulikrør er en del af Heating Solutions
Navigator, der kan tilgås via https://professional.standbyme.daikin.eu. Kontakt din
forhandler hvis du ikke har adgang til Heating Solutions Navigator.
▪ Vær opmærksom på følgende afstandsretningslinjer for installationen:
INFORMATION
Hvis installationspladsen er begrænset, skal følgende gøres før installation af
enheden på dens endelige placering: "7.4.4 Tilslutning af afløbsslangen til
afløbsrøret"[466]. Det kræver, at et eller begge sidepaneler fjernes.
▪ Fundamentet skal være tilstrækkeligt stærkt til at bære enhedens vægt. Tag
højde for vægten af en enhed med varmvandstank til boligen, som er fyldt med
vand.
Sørg for, at vand fra en eventuel vandlækage ikke kan beskadige
installationsstedet og dets omgivelser.
Enheden må IKKE installeres på følgende steder:
▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i atmosfæren.
Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.
▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), så støj fra driften
skal give problemer.
▪ På steder med høj fugtighed (maks. RH=85%), for eksempel et badeværelse.
▪ På steder, hvor frost er mulig. Den omgivende temperatur rundt om
indendørsenheden skal være >5°C.
BEMÆRK
Når temperaturen i flere rum styres af 1 termostat, må der IKKE sættes en
termostatstyret ventil på emitteren i rummet, hvor termostaten er installeret.
7.2 Åbning og lukning af enhederne
7.2.1 Om åbning af enhederne
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
I visse tilfælde er det nødvendigt at åbne enheden. Eksempel:
▪ Ved tilslutning af el-ledninger
▪ I forbindelse med vedligeholdelse af eller service på enheden
FARE: RISIKO FOR ELEKTRISK STØD
Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.
Installatørvejledning
53
Page 54
7 | Installation af enheden
1
1
2
33
1
1
2
3
4
3×
a
7.2.2 Sådan åbnes udendørsenheden
FARE: RISIKO FOR ELEKTRISK STØD
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
7.2.3 Fjernelse af transportlåsen
Transportbeskyttelsen (2×) beskytter enheden under transport. Under
installationen skal de fjernes.
a Transportbeskyttelse (2×)
1 Åbn dækslet til elboksen. Se "7.2.2Sådan åbnes udendørsenheden"[454].
2 Fjern skruerne (4×) fra transportbeskyttelserne, og bortskaf dem.
3 Fjern transportbeskyttelserne (2×), og bortskaf dem.
BEMÆRK
Hvis enheden anvendes med monterede transportlås, kan der forekomme unormal
vibration eller støj.
Installatørvejledning
54
7.2.4 Sådan lukkes udendørsenheden
BEMÆRK
Når du lukker udendørsenhedens dæksel, skal du sørge for, at spændingsmomentet
ikke overstiger 4,1N•m.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 55
1
1
2
32
4
4
3
3×
3
1
7.2.5 Sådan åbnes indendørsenheden
a
b
d
c
e
7×
T25
Overblik
7 | Installation af enheden
a Toppanel
b Brugergrænsefladepanel
c Dæksel til elboksen
d Frontpanel
e Dæksel til højspændings-elboks
Åbn
1 Fjern toppladen.
2 Fjern brugergrænsefladepanelet. Åben hængslerne, der sidder øverst, og skub
det øverste panel opad.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
BEMÆRK
Hvis du fjerner brugergrænsefladepanelet, skal kablerne også kobles fra bagsiden af
brugergrænsefladepanelet for at forhindre skader.
Installatørvejledning
55
Page 56
7 | Installation af enheden
2
1
1
3
4
X14Y
X1A
4×
T25
2×
T25
3 Fjern dækslet til elboksen.
4 Fjern om nødvendigt frontpladen. Dette er for eksempel nødvendigt i
følgende tilfælde:
▪ "7.2.6Sænkning af elboksen på indendørsenheden"[457]
▪ "7.4.4Tilslutning af afløbsslangen til afløbsrøret"[466]
▪ Når du skal have adgang til højspændings-elboksen
5 Hvis du har brug for adgang til højspændingskomponenter skal dækslet til
højspændings-elboksen fjernes.
Installatørvejledning
56
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 57
4×
T25
7.2.6 Sænkning af elboksen på indendørsenheden
1
2
2×
T25
3
3
Under installationen skal du have adgang til indendørsenheden indvendigt. For at
få lettere adgang fra forsiden sættes elboksen lavere på enheden som følgende:
7 | Installation af enheden
Forudsætning: Brugergrænsefladepanelet og frontpanelet er fjernet.
1 Fjern monteringspladen oven på enheden.
2 Vip elboksen fremad og løft den ud af dens hængsler.
3 Sæt elboksen lavere på enheden. Anvend de 2 hængsler placeret lavere på
enheden.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
57
Page 58
7 | Installation af enheden
7.2.7 Sådan lukkes indendørsenheden
7.3 Montering af udendørsenheden
7.3.1 Om montering af udendørsenheden
1 Luk dækslet på elboksen.
2 Sæt elboksen på plads igen.
3 Monter toppladen igen.
4 Monter sidepanelerne igen.
5 Installer frontpanelet igen.
6 Tilslut kablerne til brugergrænsefladepanelet.
7 Installer brugergrænsefladepanelet igen.
BEMÆRK
Når du lukker indendørsenhedens dæksel, skal du sørge for, at spændingsmomentet
IKKE overstiger 4,1N•m.
Hvornår
Man skal montere udendørsenheden, før man kan tilslutte vandrør.
Typisk arbejdsgang
Montering af udendørsenheden består typisk af følgende trin:
1 Sådan tilvejebringes installationens struktur.
2 Installering af udendørsenheden.
3 Etablering af dræn.
4 Sådan monteres luftudstødningsgitteret.
5 Beskyttelse af enheden mod sne og vind ved installation af et snedække og
skærmplader. Se "7.1Klargøring af installationsstedet"[449].
7.3.2 Forholdsregler ved montering af udendørsenheden
INFORMATION
Læs også forholdsreglerne og kravene i følgende kapitler:
▪ "2Generelle sikkerhedsforanstaltninger"[410]
▪ "7.1Klargøring af installationsstedet"[449]
7.3.3 Forberedelse af installationen
Installatørvejledning
58
Kontroller underlagets styrke og planhed på installationsstedet, så enheden ikke vil
frembringe vibration eller støj.
Fastgør enheden forsvarligt med fundamentskruerne i overensstemmelse med
fundamenttegningen.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 59
7 | Installation af enheden
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
BEMÆRK
Vater. Sørg for, at enheden er i vater. Anbefales:
Brug 4 sæt M12-ankerbolte, møtrikker og skiver. Giv mindst 150 mm fri plads
under enheden. Sørg desuden for, at enheden placeres mindst 100mm over den
maksimalt forventede snehøjde.
Ankerpunkter
Sokkel
Ved installation på en sokkel skal du sørge for, at luftudstødningsgitteret stadig kan
sættes i sikkerhedsposition. Se "7.3.7 Sådan fjerner du luftudstødningsgitteret og
sætter gitteret i sikkerhedsposition"[463].
a Sørg for ikke at dække afløbshullet i enhedens bundplade.
7.3.4 Sådan installeres udendørsenheden
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
1 Transporter enheden ved hjælp af dens slynger, og anbring den på
installationskonstruktionen.
Installatørvejledning
59
Page 60
7 | Installation af enheden
±150
kg
4×
4× M12
4×
2 Fastgør enheden til installationskonstruktionen.
7.3.5 Dræning
3 Fjern slyngerne (og skruerne), og bortskaf dem.
▪ Sørg for, at kondensvandet kan løbe korrekt ud.
▪ Installer enheden på en sokkel for at sikre korrekt afløb, så ophobning af is
undgås.
▪ Klargør en afløbskanal omkring fundamentet til afløb af spildevand omkring
enheden.
Installatørvejledning
60
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 61
7 | Installation af enheden
1 2
a
b
c
c
3
d
▪ Undgå, at afløbsvandet løber ud over gangområder, der ellers kan blive glatte
ved omgivende temperatur under frysepunktet.
▪ Hvis du installerer enheden på en ramme, skal du montere en vandtæt plade
150 mm fra enhedens underside for at forhindre, at der trænger vand ind i
enheden, og for at undgå, at afløbsvandet drypper (se billedet nedenfor).
BEMÆRK
Hvis enheden installeres i koldt klima, skal der træffes passende foranstaltninger, så
det udløbende kondensvand IKKE KAN fryse. Det anbefales at gøre følgende:
▪ Isoler afløbsslangen.
▪ Monter en afløbsrørsvarmer (medfølger ikke). Se "9.2.1Tilslutning af el-ledninger
til udendørsenheden"[487] vedrørende tilslutning af afløbsrørsvarmer.
BEMÆRK
Giv mindst 150mm fri plads under enheden. Sørg desuden for, at enheden placeres
mindst 100mm over den forventede snehøjde.
Brug aftapningsproppen (med O-ring) og en slange til afløb.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
a Afløbshul
b O-ring (leveres som tilbehør)
c Aftapningsprop (leveres som tilbehør)
d Slange (medfølger ikke)
BEMÆRK
O-ring. Kontrollér, at O-ringen sidder korrekt for at forhindre lækage.
Installatørvejledning
61
Page 62
7 | Installation af enheden
1
2
3
2× 5 N•m
7.3.6 Sådan monteres luftudstødningsgitteret
INFORMATION
Elektriske ledninger. Før installation af luftudstødningsgitteret skal de elektriske
ledninger tilsluttes.
Monter den nederste del af luftudstødningsgitteret.
1 Indsæt krogene.
2 Indsæt kugleskruerne.
3 Fastgør de 2 nedre skruer.
Monter den øverste del af luftudstødningsgitteret.
BEMÆRK
Vibrationer. Sørg for, at den øverste del af luftudstødningsgitteret sidder helt fast på
den nederste del for at undgå vibrationer.
4 Ret venstre side ind, og fastgør den.
5 Ret midterdelen ind, og fastgør den.
6 Ret højre side ind, og fastgør den.
Installatørvejledning
62
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 63
5
4
6
7 Indsæt krogene.
8
7
9
6× 5 N•m
8 Indsæt kugleskruerne.
7 | Installation af enheden
9 Fastgør de resterende 6 skruer.
7.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i sikkerhedsposition
ADVARSEL
Roterende ventilator. Før udendørsenheden slås TIL eller serviceres, skal du
kontrollere, at luftudstødningsgitteret dækker ventilatoren som beskyttelse mod en
roterende ventilator. Se:
▪ "7.3.6Sådan monteres luftudstødningsgitteret"[462]
▪ "7.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i
sikkerhedsposition"[463]
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
1 Fjern den øverste del af luftudstødningsgitteret.
Installatørvejledning
63
Page 64
7 | Installation af enheden
4×
4×
2 Fjern den nederste del af luftudstødningsgitteret.
3 Drej den nederste del af luftudstødningsgitteret.
4 Få kugleskruen til at flugte, og hægt gitteret på de tilsvarende punkter på
enheden.
Installatørvejledning
64
5 Indsæt krogen.
6 Indsæt kugleskruen.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 65
6
5
7.4 Montering af indendørsenheden
≤1°
7.4.1 Om montering af indendørsenheden
Typisk arbejdsgang
Montering af indendørsenheden består typisk af følgende trin:
1 Installation af indendørsenheden.
7 | Installation af enheden
7.4.2 Forholdsregler ved montering af indendørsenheden
INFORMATION
Læs også forholdsreglerne og kravene i følgende kapitler:
▪ "2Generelle sikkerhedsforanstaltninger"[410]
▪ "7.1Klargøring af installationsstedet"[449]
7.4.3 Installering af indendørsenheden
1 Løft indendørsenheden fra pallen, og anbring den på gulvet. Se også
"4.3.3Håndtering af indendørsenheden"[425].
2 Tilslut afløbsslangen til afløbsrøret. Se "7.4.4 Tilslutning af afløbsslangen til
afløbsrøret"[466].
3 Skub indendørsenheden på plads.
4 Juster nivelleringsføddernes højde for at kompensere for uregelmæssigheder i
gulvet. Den maksimalt tilladte afvigelse er 1°.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
65
Page 66
7 | Installation af enheden
0°
1° 1°
1
3×
T25
3
2
7.4.4 Tilslutning af afløbsslangen til afløbsrøret
BEMÆRK
Enheden må IKKE vippes fremad:
Vand der kommer fra overtryksventilen samles i afløbsbakken. Afløbsbakken er
tilsluttet afløbsslangen inde i enheden. Afløbsslangen skal sluttes til et egnet afløb i
henhold til gældende lovgivning. Du kan trække afløbsslangen gennem det venstre
eller højre sidepanel.
Forudsætning: Brugergrænsefladepanelet og frontpanelet er fjernet.
1 Fjern et af sidepanelerne.
2 Udskær gummistroppen.
3 Træk afløbsslangen gennem hullet.
4 Fastgør sidepanelet igen. Sørg for at vandet kan løbe gennem afløbsrøret.
Det anbefales at bruge en fordelerrende til opsamling af vandet.
Mulighed 1: Gennem venstre sidepanel
Installatørvejledning
66
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 67
Mulighed 2: Gennem højre sidepanel
1
3×
T25
3
2
7 | Installation af enheden
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
67
Page 68
8 | Rørinstallation
8 Rørinstallation
I dette kapitel
8.1 Forberedelse af vandrør
8.1 Forberedelse af vandrør......................................................................................................................................................... 68
8.1.1 Krav til vandkreds ................................................................................................................................................... 68
8.1.2 Formel til beregning af ekspansionsbeholderens fortryk ..................................................................................... 70
8.1.3 Sådan kontrolleres vandvolumen og flowhastighed ............................................................................................. 71
8.1.4 Ændring af fortrykket i ekspansionstanken ........................................................................................................... 73
8.1.5 Sådan kontrolleres vandmængden: Eksempler..................................................................................................... 73
8.2 Tilslutning af vandrørsystem .................................................................................................................................................. 74
8.2.1 Om tilslutning af vandrørsystemet ........................................................................................................................ 74
8.2.2 Forholdsregler før tilslutning af vandrørsystemet ................................................................................................ 74
8.2.3 Sådan tilsluttes vandrørsystemet .......................................................................................................................... 74
8.2.4 Sådan tilsluttes recirkulationsrørene..................................................................................................................... 77
8.2.5 Fyldning af vandkredsen ........................................................................................................................................ 78
8.2.6 Sådan beskyttes vandkredsen mod frost............................................................................................................... 78
8.2.7 Sådan påfyldes varmtvandstanken til bolig ........................................................................................................... 81
8.2.8 Sådan isoleres vandrørene..................................................................................................................................... 81
8.1.1 Krav til vandkreds
▪ Tilslutningsrør - lovgivning. Alle rørtilslutninger skal udføres i overensstemmelse
▪ Tilslutningsrør - kraft. Brug IKKE overdreven kraft, når du tilslutter rørene. Hvis
▪ Tilslutningsrør - værktøj. Brug kun korrekt værktøj til håndtering af messing, da
▪ Tilslutning af rør – luft, fugt, støv. Hvis der trænger luft, fugt eller støv ind i
INFORMATION
Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[410].
BEMÆRK
I tilfælde af plastrør, skal du sørge for at de er fuldt diffusionstætte for oxygen i
henhold til DIN4726. Diffusionen af oxygen ind i rørsystemet kan føre til overdreven
korrosion.
med gældende lovgivning og instruktionerne i kapitlet "Installation", hvad angår
vandindtaget og vandudtaget.
rørene deformeres, kan det medføre funktionsfejl på enheden.
det er et blødt materiale. Ellers kan rørene blive beskadiget.
kredsen, kan der opstå problemer. Gør følgende for at undgå det:
- Brug KUN rene rør.
Installatørvejledning
68
- Hold rørenderne nedad, når der fjernes grat.
- Dæk rørenderne, når de føres gennem en væg, så der ikke trænger støv og/
eller partikler ind i røret.
- Brug en god gevindpakning til tætning af forbindelserne.
- Når du bruger metalrør, som ikke skal loddes, skal du installere materialerne
adskilt fra hverandre for at hindre galvanisk korrosion.
- Da messing er et blødt materiale, skal man anvende korrekt værktøj ved
tilslutning af vandkredsen. Forkert værktøj kan ødelægge rørene.
▪ Isolering. Isoler op til bunden af varmeveksleren.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 69
8 | Rørinstallation
89°C (*)
75°C (*)
75°C (*)
EKSEMPEL
(*) Maksimal temperatur for rør og tilbehør
▪ Frost. Beskyt mod frost.
▪ Lukket kredsløb. Brug KUN indendørsenheden i et lukket vandsystem. Brug af
systemet i et åbent vandsystem vil medføre betydelig korrosion.
▪ Rørlængde. Det anbefales at undgå lange rørlængder mellem varmtvandstanken
til boligen og slutpunktet for det varme vand (bruser, badekar osv.) for at undgå
stillestående vand.
▪ Rørdiameter. Vælg vandrørsdiameter i henhold til det påkrævede vandflow og
pumpens tilgængelige eksterne statiske tryk. Se "16Tekniske data"[4242] for at
få oplysninger om indendørsenhedens eksterne statiske trykkurver.
▪ Vandflow. Du kan finde det mindste krævede vandflow for drift af
indendørsenhed i følgende tabel. I alle tilfælde skal dette flow garanteres. Når
flowet er lavere, vil indendørsenheden stoppe og vise fejl 7H.
Mindste krævede flowhastighed
25l/min
▪ Komponenter, som ikke medfølger – vand. Brug kun materialer, som kan
anvendes sammen med vandet i systemet og sammen med materialerne, der
bruges i indendørsenheden.
▪ Komponenter, som ikke medfølger –vandtryk og temperatur. Kontrollér, at
alle komponenterne i rørene på opstillingsstedet kan modstå vandtrykket og temperaturen.
▪ Vandtryk – Varmt vand til boligen. Det maksimale vandtryk er 4 bar. Sørg for
tilstrækkelige sikkerhedsforanstaltninger i vandkredsen for at sikre, at det
maksimale tryk IKKE overskrides. Det minimale driftsvandtryk er 1 bar.
▪ Vandtryk – Kreds for rumopvarmning/-køling. Det maksimale vandtryk er 3bar.
Sørg for tilstrækkelige sikkerhedsforanstaltninger i vandkredsen for at sikre, at
det maksimale tryk IKKE overskrides. Det minimale driftsvandtryk er 1 bar.
▪ Vandtemperatur. Alle installerede rør og rørtilbehøret (ventil, tilslutninger osv.)
SKAL kunne modstå følgende temperaturer:
INFORMATION
Følgende illustration er et eksempel og vil muligvis IKKE stemme overens med dit
systemlayout.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
69
Page 70
8 | Rørinstallation
c
d
a b
▪ Dræning – lave punkter. Sørg for, at der er aftapningshaner på alle systemets
lave punkter, så vandkredsen kan tømmes helt.
▪ Dræning - overtryksventil. Tilslut afløbsslangen korrekt til afløbet for at undgå,
at der drypper vand ud af enheden. Se "7.4.4 Tilslutning af afløbsslangen til
afløbsrøret"[466].
▪ Udluftningsventiler. Sørg for udluftningsventiler på alle systemets høje punkter,
som også er lettilgængelige i forbindelse med service. Der er to automatiske
udluftninger i indendørsenheden. Kontrollér, at udluftningerne IKKE er spændt
for hårdt, så der automatisk kan ledes luft ud af vandkredsen.
▪ Zinkbelagte dele. Brug aldrig zinkbelagte dele i vandkredsen. Fordi enhedens
interne vandkreds bruger kobberrør, kan der forekomme kraftig korrosion.
▪ Metalrør, som ikke er af messing. Ved brug af metalrør, som ikke er af messing,
skal messingen og det andet materiale isoleres korrekt, så de to materialer IKKE
kommer i kontakt med hinanden. Dette har til formål at forhindre galvanisk
korrosion.
▪ Ventil – skiftetid. Ved brug af en 2-vejsventil eller en 3-vejsventil i vandkredsen
er den maksimale skiftetid for ventilen 60 sekunder.
▪ Varmtvandstank til bolig – kapacitet. For at undgå stillestående vand er det
vigtigt, at lagerkapaciteten i varmtvandstanken til boligen svarer til det daglige
varmtvandsforbrug.
▪ Varmtvandstank til bolig – efter installation. Umiddelbart efter installationen
skal varmtvandstanken i boligen gennemskylles med frisk vand. Denne procedure
skal gentages mindst én gang om dagen de første 5 dage i træk efter
installationen.
▪ Varmtvandstank til bolig – stilstand. Hvis der ikke bruges varmt vand i længere
tid, SKAL udstyret skylles med frisk vand før brug.
▪ Varmtvandsbeholder – desinfektion. Vedrørende funktionen til desinfektion af
varmtvandstanken til boligen, se "10.5.6Tank"[4165].
▪ Termostatstyrede blandeventiler. Gældende lovgivning kan kræve, at der
installeres termostatstyrede blandeventiler.
▪ Hygiejniske foranstaltninger. Installationen skal være i overensstemmelse med
den gældende lovgivning og kan kræve yderligere hygiejniske foranstaltninger i
installationen.
▪ Recirkulationspumpe. I henhold til gældende lovgivning kan det være
nødvendigt at tilslutte en recirkulationspumpe mellem slutpunktet for det varme
vand og recirkulationstilslutningen for varmtvandstanken til boligen.
Installatørvejledning
70
a Recirkulationsforbindelse
b Varmtvandsforbindelse
c Bruser
d Recirkulationspumpe
8.1.2 Formel til beregning af ekspansionsbeholderens fortryk
Beholderens fortryk (Pg) afhænger af installationens højdeforskel (H):
Pg=0,3+(H/10) (bar)
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 71
8.1.3 Sådan kontrolleres vandvolumen og flowhastighed
M2
aaa
M3M1
M2
aaa
M3M1
b
c
cc
c
c
c
c
Indendørsenheden har en ekspansionsbeholder på 10 liter med et fabriksindstillet
tryk på 1bar.
Sådan kontrolleres, at enheden fungerer korrekt:
▪ Du SKAL kontrollere minimum og maksimum vandmængde.
▪ Det kan være nødvendigt at justere ekspansionsbeholderens fortryk.
Minimum vandmængde
Kontroller, at den samlede vandmængde i installationen er minimum 20 liter, når
vandmængden inde i udendørsenheden IKKE inkluderes.
INFORMATION
Hvis der stilles høje krav til driften, eller der er tale om rum, hvor der kræves megen
opvarmning, kan det dog være nødvendigt med ekstra vand.
BEMÆRK
Når cirkulationen i hver opvarmnings-/kølingskreds styres af fjernstyrede ventiler, er
det vigtigt, at denne minimum vandmængde opretholdes, selv om alle ventilerne er
lukkede.
8 | Rørinstallation
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
a Individuel rumtermostat (valg)
b Overtryksomløbsventil (leveres som tilbehør)
c Spærreventil
Maksimum vandmængde
BEMÆRK
Brug følgende graf til at fastslå den maksimale vandmængde for det beregnede
Den maksimale vandmængde afhænger af, om der er tilført glykol til vandkredsen.
Du kan finde yderligere oplysninger om tilførsel af glykol under "8.2.6 Sådan
beskyttes vandkredsen mod frost"[478].
fortryk.
Installatørvejledning
71
Page 72
8 | Rørinstallation
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120
175
140 200 255
220
270
A
B
A Fortryk (bar)
B Maksimum vandmængde (l)
Vand
Vand+glykol
Eksempel: Maksimal vandmængde og ekspansionsbeholderens fortryk
Installations-
højdeforskel
(a)
≤190l >190l
≤7m Justering af fortryk er ikke
påkrævet.
Vandmængde
Gør følgende:
▪ Sænk fortrykket i henhold til
den krævede højdeforskel
for installationen. Fortrykket
skal sænkes med 0,1 bar for
hver meter under 7 meter.
▪ Kontrollér, at vandmængden
IKKE overstiger den
maksimalt tilladte
vandmængde.
>7m Gør følgende:
▪ Øg fortrykket i henhold til
den krævede højdeforskel
for installationen. Fortrykket
skal øges med 0,1 bar for
hver meter over 7 meter.
Indendørsenhedens
ekspansionsbeholder er for
lille til installationen. I dette
tilfælde anbefales det at
installere en ekstra beholder
uden for enheden.
▪ Kontrollér, at vandmængden
IKKE overstiger den
maksimalt tilladte
vandmængde.
(a)
Dette er højdeforskellen (m) mellem vandkredsens højeste punkt og indendørsenheden.
Hvis indendørsenheden er placeret på installationens højeste punkt, er installationshøjden
0m.
Mindste flowhastighed
Kontroller, at mindste flowhastighed i installationen er garanteret for hver zone
under alle forhold. Den mindste krævede flowhastighed under drift af afrimning/
ekstravarmer. Til dette formål anvendes overtryksomløbsventilen, der leveres med
enheden.
Mindste krævede flowhastighed
25l/min
BEMÆRK
Installatørvejledning
72
For at garantere korrekt drift, anbefales det at have et minimumsflow på 28l/min
under DHW.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 73
BEMÆRK
a
Hvis der er blevet tilsat glykol til vandkredsen, og temperaturen i vandkredsen er lav,
vises flowhastigheden IKKE på brugergrænsefladen. Hvis det er tilfældet, kan den
mindste flowhastighed kontrolleres med pumpetesten (kontroller, at
brugergrænsefladen IKKE viser fejl 7H).
BEMÆRK
Når cirkulationen i hver enkelt eller bestemte rumopvarmningskredse styres af
fjernstyrede ventiler, er det vigtigt, at denne mindste flowhastighed opretholdes, selv
hvis alle ventilerne er lukkede. Hvis mindste flowhastighed ikke opnås, genereres en
flowfejl 7H (ingen opvarmning eller drift).
Se den anbefalede fremgangsmåde som beskrevet i "11.4 Tjekliste under
ibrugtagning"[4207].
8.1.4 Ændring af fortrykket i ekspansionstanken
BEMÆRK
KUN en autoriseret installatør må justere ekspansionsbeholderens fortryk.
8 | Rørinstallation
Standard-fortrykket i ekspansionsbeholderen er 1bar. Når ændring af fortrykket er
påkrævet, skal følgende retningslinjer tages i betragtning:
▪ Brug kun tør nitrogen til indstilling af ekspansionsbeholderens fortryk.
▪ Hvis fortrykket på ekspansionsbeholderen indstilles forkert, vil der opstå driftsfejl
i systemet.
For at indstille fortrykket på ekspansionsbeholderen skal man tage elboksen af
enheden. Se .
INFORMATION
Ved indstilling af fortrykket skal der være adgang til ekspansionsbeholderen forfra
eller fra venstre side.
Ændring af ekspansionsbeholderens fortryk skal ske ved at reducere eller øge
nitrogentrykket via ekspansionsbeholderens Schrader-ventil.
8.1.5 Sådan kontrolleres vandmængden: Eksempler
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
a Schrader-ventil
Eksempel 1
Installatørvejledning
73
Page 74
8 | Rørinstallation
8.2 Tilslutning af vandrørsystem
Indendørsenheden er installeret 5m under det højeste punkt i vandkredsen. Den
samlede vandmængde i vandkredsen er 100l.
Der kræves ingen handling eller justering.
Eksempel 2
Indendørsenheden er installeret på det højeste punkt i vandkredsen. Den totale
vandmængde i vandkredsen er 250l.
Handlinger:
▪ Fordi den samlede vandmængde (250 l) er mere end standardvandmængden
(200l), skal fortrykket reduceres.
▪ Det påkrævede fortryk er:
Pg=(0,3+(H/10))bar=(0,3+(0/10))bar=0,3bar
▪ Den tilsvarende maksimale vandmængde ved 0,3 bar er 290 l. (Se grafen i
"Maksimum vandmængde"[471]).
▪ Fordi 250 l er mindre end 290 l, er ekspansionsbeholderen egnet til
installationen.
8.2.1 Om tilslutning af vandrørsystemet
Før tilslutning af vandrørsystemet
Sørg for, at udendørs- og indendørsenheden er monteret.
Typisk arbejdsgang
Tilslutning af vandrørsystemet består typisk af følgende trin:
1 Tilslutning af vandrørsystemet til indendørsenheden.
2 Tilslutning af vandrørsystemet til indendørsenheden.
3 Tilslutning af recirkulationsrørene.
4 Tilslutning af afløbsslangen til afløbsrøret.
5 Påfyldning af vandkredsen.
6 Påfyldning af varmtvandsbeholderen.
7 Isolering af vandrørene.
8.2.2 Forholdsregler før tilslutning af vandrørsystemet
INFORMATION
Læs også forholdsreglerne og kravene i følgende kapitler:
▪ "2Generelle sikkerhedsforanstaltninger"[410]
▪ "8.1Forberedelse af vandrør"[468]
8.2.3 Sådan tilsluttes vandrørsystemet
Installatørvejledning
74
BEMÆRK
Brug IKKE overdreven kraft ved tilslutning af rørene på opstillingsstedet, og sørg for,
at rørene flugter korrekt. Hvis rørene deformeres, kan det medføre funktionsfejl på
enheden.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 75
8 | Rørinstallation
c
a
b
b
d
1
2
Udendørsenhed
1 Tilslut spærreventilen (med indbygget filter) til udendørsenhedens
vandindtag, brug gevindtætningsmiddel.
a Vand UD (skrueforbindelse, han, 1")
b Vand IND (skrueforbindelse, han, 1")
c Spærreventil med indbygget filter (leveres som tilbehør) (2×skrueforbindelse, hun,
1")
d Gevindtætningsmiddel
2 Forbind den lokale rørinstallation til spærreventilen.
3 Forbind den lokale rørinstallation til udendørsenhedens vandudtag.
BEMÆRK
Om spærreventil med integreret filter (leveres som tilbehør):
▪ Installationen af ventilen ved vandindtaget er obligatorisk.
▪ Vær opmærksom på ventilens strømningsretning.
BEMÆRK
Installer udluftningsventiler på alle lokale høje steder.
Indendørsenhed
BEMÆRK
Brug IKKE overdreven kraft, når du tilslutter rørene. Hvis rørene deformeres, kan det
medføre funktionsfejl på enheden.
1 Tilslut O-ringene og spærreventiler til udendørsenhedens vandtilslutningsrør i
indendørsenheden.
2 Forbind udendørsenhedens rør på opstillingssted til spærreventilerne.
3 Tilslut O-ringene og spærreventiler til rumopvarmnings-/-kølingsrør for begge
zoner i indendørsenheden.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
4 Tilslut rumopvarmnings-/-kølingsrør for begge zoner til spærreventilerne.
5 Slut rørene for varmt vand til boligen ind og ud til rørene på
indendørsenheden.
Installatørvejledning
75
Page 76
8 | Rørinstallation
c1c2
a1a2
d2
d1
b1
b2
a1 Rumopvarmning ekstra/direkte zone – vand IND (skrueforbindelse, 1")
a2 Rumopvarmning ekstra/direkte zone – vand UD (skrueforbindelse, 1")
b1 Rumopvarmning hoved/blandet zone – vand IND (skrueforbindelse, 1")
b2 Rumopvarmning hoved/blandet zone – vand UD (skrueforbindelse, 1")
c1 DWH – Koldt vand IND (skrueforbindelse, 3/4")
c2 DWH – Varmt vand UD (skrueforbindelse, 3/4")
d1 Vand IND fra udendørsenhed (skrueforbindelse, 1")
d2 Vand UD til udendørsenhed (skrueforbindelse, 1")
BEMÆRK
Det anbefales at installere spærreventiler på tilslutningerne af koldt vand til boligen
og varmt vand til boligen. Disse spærreventiler medfølger ikke.
BEMÆRK
Det anbefales at lukke spærreventilerne til indtaget for koldt brugsvand, hvis boligen
ikke bruges i længere tid, så der undgås skader på omgivelserne på grund af
vandlækage.
BEMÆRK
Overtryksomløbsventil (leveret som tilbehør). Vi anbefaler at
overtryksomløbsventilen installeres i vandkredsen til rumopvarmning.
▪ Vær opmærksom på mindste flowhastighed, når installationsstedet for
overtryksomløbsventilen vælges (ved indendørsenheden eller ved kollektoren).
Se "8.1.3Sådan kontrolleres vandvolumen og flowhastighed"[471].
▪ Vær opmærksom på mindste flowhastighed, når indstillingen af
overtryksomløbsventilen justeres. Se "8.1.3Sådan kontrolleres vandvolumen og
flowhastighed"[471] og "11.4.1Mindste flowhastighed"[4207].
Installatørvejledning
76
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 77
8 | Rørinstallation
a
BEMÆRK
Hvis du installerer denne enhed som en enkelt-zone løsning, så:
Opsætning. Installér et omløb mellem vandindtaget og vandudtaget til
rumopvarmning til ekstrazonen (=direkte zone). Afbryd IKKE vandflow ved at lukke
spærreventilerne.
a Omløb
Konfiguration. Sæt brugsstedsindstillingen til [7-02]=0 (Antal zoner =
Enkeltzone).
BEMÆRK
Installer udluftningsventiler på alle lokale høje steder.
BEMÆRK
En overtryksventil (medfølger ikke) med et åbningstryk på maksimalt 10bar (=1MPa)
skal installeres på vandindtagstilslutningen til koldt vand til boligen i
overensstemmelse med gældende lovgivning.
BEMÆRK
▪ Der skal installeres en aftapningsanordning og et overtrykselement på
koldtvandsindtagstilslutningen på varmtvandscylinderen til boligen.
▪ For at undgå bagudrettet hæverteffekt anbefales det at installere en kontraventil
på varmtvandstanken til boligen i overensstemmelse med lokale og nationale
regler.
▪ Det anbefales at installere en reduktionsventil på koldtvandsindtaget i
overensstemmelse med gældende lovgivning.
▪ Der bør installeres en ekspansionsbeholder på koldtvandsindtaget i
overensstemmelse med gældende lovgivning.
▪ Det anbefales at installere overtryksventilen, så den er placeret højere end det
øverste af varmtvandstanken til boligen. Opvarmning af varmtvandstanken til
boligen får vand til at udvides, og uden en overtryksventil kan vandtrykket inde i
tanken stige til over den temperatur, tanken er konstrueret til. Desuden vil det
brugsinstallationssted (rør, aftapningspunkter osv.), der er forbundet med
tanken, blive udsat for dette høje tryk. Der skal installeres en overtryksventil for
at undgå dette. Overtryksforebyggelsen afhænger af, at den overtryksventil, der
er monteret på opstillingsstedet, fungerer korrekt. Hvis den IKKE fungerer
korrekt, vil overtryk deformere tanken, og der kan forekomme vandlækage. Der
kræves regelmæssig vedligeholdelse for at sikre, at den fungerer korrekt.
8.2.4 Sådan tilsluttes recirkulationsrørene
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Forudsætning: Kræves kun, hvis du har brug for recirkulation i systemet.
1 Fjern toppladen fra enheden, se "7.2.5 Sådan åbnes
indendørsenheden"[455].
2 Udskær gummistroppen øverst på enheden og fjern stoppet.
Recirkulationstilslutningen placeres under hullet.
Installatørvejledning
77
Page 78
8 | Rørinstallation
8.2.5 Fyldning af vandkredsen
3 Før røret til recirkulation gennem stroppen og forbind det med
recirkulationstilslutningen.
4 Fastgør toppladen igen.
For at fylde vandkredsløbet anvendes et påfyldningssæt, der ikke medfølger. Sørg
for, at være i overensstemmelse med gældende lovgivning.
BEMÆRK
Sørg for, at begge udluftningsventiler (én på magnetfilteret og en på ekstravarmeren)
er åbne.
Alle automatiske udluftningsventiler skal fortsat være åbne efter ibrugtagning.
8.2.6 Sådan beskyttes vandkredsen mod frost
Om frostsikring
Frost kan beskadige systemet. For at forhindre, at de hydrauliske komponenter
fryser til, er softwaren udstyret med særlige frostbeskyttelsesfunktioner, blandt
andet aktivering af pumpen, ved lave temperaturer:
▪ Frostbeskyttelse af vandrør (se "Forhindring af at vandrøret fryser til"[4186])
▪ Afløbsbeskyttelse. Kun relevant, når Bivalent er aktiveret ([C‑02]=1). Denne
funktion forhindrer åbning af frostbeskyttelsesventilerne i vandrørene til
udendørsenheden, når hjælpekedlen kører ved negativ udendørstemperatur.
I tilfælde af strømsvigt kan disse funktioner dog ikke garantere beskyttelse.
Benyt en af følgende fremgangsmåder til at beskytte vandkredsløbet mod frost:
▪ Tilføj glykol til vandet. Glykol nedsætter vandets frysepunkt.
▪ Installer frostsikringsventiler. Frostsikringsventiler afleder vandet fra systemet før
det kan fryse.
Installatørvejledning
78
BEMÆRK
Hvis du tilføjer glykol til vandet, må du IKKE installere frostsikringsventiler. Mulig
konsekvens: Glykollækage fra frostsikringsventilerne.
Frostsikring med glykol
Om frostsikring med glykol
Tilføjelse af glykol til vandet nedsætter vandets frysepunkt.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 79
8 | Rørinstallation
ADVARSEL
Etylenglykol er giftigt.
ADVARSEL
På grund af glykolindhold kan systemet korrodere. Glykol uden antioxidationsmiddel
bliver til syre under indflydelse af ilt. Denne proces fremskyndes af tilstedeværelsen
af kobber og høje temperaturer. Den sure, oxiderede glykol angriber metaloverflader
og skaber galvaniske korrosionsceller, der forårsager alvorlig skade på systemet. Det
er derfor vigtigt, at:
▪ vandbehandlingen udføres korrekt af en kvalificeret vandspecialist,
▪ glykol med antioxidationsmiddel vælges for at forhindre syredannelse fra
oxidation af glykoler,
▪ der ikke benyttes glykol til brug i biler, fordi deres antioxidationsmiddel har
begrænset levetid og indeholder silikater, der kan forurene eller tilstoppe
systemet,
▪ galvaniserede rør IKKE anvendes i glykolsystemer, da deres tilstedeværelse kan
forårsage udfældning af visse komponenter i glykolens antioxidationsmiddel.
BEMÆRK
Glykol absorberer vand fra omgivelserne. Derfor må der IKKE tilsættes glykol, som
har været udsat for luft. Hvis glykolbeholderen ikke lukkes med hætte, kan
vandkoncentrationen stige. Derved bliver glykolkoncentrationen lavere end antaget.
Resultat kan være, at de hydrauliske komponenter alligevel fryser til. Træf
forebyggende foranstaltninger for at sikre, at glykolen udsættes mindst muligt for
luft.
Typer af glykol
De anvendte glykoltyper afhænger af, om systemet indeholder en varmtvandstank
til boligen:
Hvis ... Så …
Systemet indeholder en
Brug kun propylenglykol
(a)
varmtvandstank til boligen
Systemet indeholder IKKE en
varmtvandstank til boligen
(a)
Propylenglykol, inklusive de nødvendige korrosionshæmmere, klassificeres som KategoriIII
i henhold til EN1717.
Du kan bruge enten propylenglykol
eller etylenglykol
(a)
Påkrævet koncentration af glykol
Den nødvendige glykolkoncentration afhænger af den laveste forventede
udendørstemperatur, og om systemet ønskes beskyttet mod sprængning eller
tilfrysning. For at forhindre systemet i at fryse til, skal der bruges mere glykol.
Tilsæt glykol i overensstemmelse med nedenstående tabel.
Laveste forventede
udendørstemperatur
Forhindring af
sprængning
Forhindring af tilfrysning
–5°C 10% 15%
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
Installatørvejledning
79
Page 80
8 | Rørinstallation
c
b
b
c
a
Laveste forventede
udendørstemperatur
Forhindring af
sprængning
–30°C 35% —
INFORMATION
▪ Beskyttelse mod sprængning: Glykolen vil forhindre rørene i at sprænges, men
den vil IKKE forhindre væsken i rørene i at fryse.
▪ Beskyttelse mod tilfrysning: Glykolen vil forhindre væsken i rørene i at fryse.
BEMÆRK
▪ Den krævede koncentration kan variere afhængigt af glykoltypen. Sammenlign
ALTID kravene i tabellen ovenfor med glykolproducentens specifikationer. Opfyld
glykolproducentens krav, hvis det er relevant.
▪ Ved tilsætning må glykolkoncentrationen ALDRIG overstige 35%.
▪ Hvis væsken i systemet er frosset, vil pumpen IKKE kunne starte. Husk, væsken
inde i systemet stadig kan fryse til, hvis du kun forhindrer systemet i sprængning.
▪ Når vandet står stille i systemet, er der stor sandsynlighed for, at systemet fryser
til og bliver beskadiget.
Glykol og den maksimalt tilladte vandmængde
Forhindring af tilfrysning
Tilsætning af glykol til vandkredsen reducerer det maksimalt tilladte vandvolumen i
systemet. Du kan finde mere information i "Maksimum vandmængde"[471].
Glykolindstilling
BEMÆRK
Hvis der er glykol i systemet, skal indstillingen [E-0D] sættes som 1. Hvis
glykolindstillingen IKKE er indstillet korrekt, kan væsken inde i rørene fryse.
Frostsikring med frostsikringsventiler
Om frostsikringsventiler
Det er installatørens ansvar at beskytte installationens rør mod frost. Hvis der ikke
er tilsat glykol til vandet, kan du bruge frostsikringsventilerne ved alle de lavest
beliggende steder i installationens rørsystem til at aflede vandet fra systemet, før
det kan fryse.
Sådan installeres frostsikringsventiler
Installer følgende dele for at beskytte installationens rør mod frost:
Installatørvejledning
80
a Automatisk luftindtag
b Frostbeskyttelsesventil (ekstraudstyr – medfølger ikke)
c Normalt lukkede ventiler (anbefales – medfølger ikke)
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 81
Del Beskrivelse
a
b
c
Der bør installeres et automatisk luftindtag (til luftforsyning) ved
det højeste punkt. For eksempel en automatisk udluftning.
Beskyttelse af installationens rør. Frostbeskyttelsesventilerne skal
installeres:
▪ lodret så vandet kan løbe korrekt ud uden forhindringer.
▪ på alle de laveste steder i installationens rørsystem.
▪ i den koldeste del og væk fra varmekilder.
Bemærk: Lad der være mindst 15cm afstand fra gulvet for at
forhindre isen i at tilstoppe vandudtaget.
Isolering af vand inde i huset, når der opstår strømafbrydelse.
Normalt lukkede ventiler (placeret indendørs, nær rørføringens
indgang-/udgangspunkter) kan forhindre, at alt vand fra den
indendørs rørføring drænes, når frostsikringsventilerne åbnes.
▪ Hvis der opstår strømafbrydelse: De normalt lukkede ventiler
lukkes og isolerer vandet inde i huset. Hvis
frostbeskyttelsesventilerne er åbne, er det kun vand uden for
huset, der aftappes.
8 | Rørinstallation
▪ I andre situationer (for eksempel pumpefejl): De normalt
lukkede ventiler forbliver åbne. Hvis frostbeskyttelsesventilerne
er åbne, aftappes der også vand inde fra huset.
BEMÆRK
Når der er installeret frostbeskyttelsesventiler, skal minimalt kontrolpunkt for køling
(standard=7°C) sættes mindst 2°C højere end den maksimale åbningstemperatur for
frostbeskyttelsesventilen. Hvis lavere end dette, kan frostsikringsventilerne åbnes
under kølingsdrift.
8.2.7 Sådan påfyldes varmtvandstanken til bolig
1 Åbn alle varmtvandshaner én ad gangen for at udlufte rørene i systemet.
2 Åbn koldtvandsforsyningen.
3 Luk alle vandhaner, når al luften er lukket ud.
4 Kontrollér for vandlækager.
8.2.8 Sådan isoleres vandrørene
Rørene i hele vandkredsen SKAL isoleres for at undgå kondens under køling og
nedsættelse af kølings- og opvarmningskapaciteten.
Isolering af udendørs vandrør
BEMÆRK
Udvendig rørføring. Kontrollér, at den udvendige rørføring er isoleret efter
anvisningerne for at beskytte mod farer.
For rørføring i fri luft anbefales det at bruge en isoleringstykkelse som vist i
nedenstående tabel som minimum (med λ=0,039W/mK).
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
81
Page 82
8 | Rørinstallation
Rørlængde (m) Minimal isoleringstykkelse (mm)
<20 19
20~30 32
30~40 40
40~50 50
I andre tilfælde kan den minimale isoleringstykkelse bestemmes ved brug af
værktøjet Hydronic Piping Calculation.
Hydronic Piping Calculation-værktøjet beregner også den maksimale hydrauliske
rørlængde fra indendørsenheden til udendørsenheden baseret på
emittertrykfaldet eller omvendt.
Hydronic Piping Calculation-værktøjet er en del af Heating Solutions Navigator, der
kan tilgås via https://professional.standbyme.daikin.eu.
Kontakt din forhandler hvis du ikke har adgang til Heating Solutions Navigator.
Denne anbefaling sikrer en god drift af enheden, dog kan lokale forskrifter afvige
og skal følges.
Installatørvejledning
82
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 83
9 Elektrisk installation
I dette kapitel
9.1 Om tilslutning af de elektriske ledninger ............................................................................................................................... 83
9.1.1 Forholdsregler ved tilslutning af de elektriske ledninger...................................................................................... 83
9.1.2 Retningslinjer ved tilslutning af de elektriske ledninger ....................................................................................... 84
9.1.3 Om overholdelse af elektricitetsbestemmelser .................................................................................................... 85
9.1.4 Om strømforsyning med foretrukken kWh-sats.................................................................................................... 86
9.1.5 Oversigt over elektriske tilslutninger med undtagelse af eksterne aktuatorer .................................................... 86
9.2 Tilslutninger til udendørsenheden ......................................................................................................................................... 87
9.2.1 Tilslutning af el-ledninger til udendørsenheden ................................................................................................... 87
9.2.2 Sådan omplaceres luft-termomodstanden på udendørsenheden ....................................................................... 93
9.3 Tilslutninger til indendørsenheden ........................................................................................................................................ 94
9.3.1 Sådan tilsluttes hovedstrømforsyningen ............................................................................................................... 97
9.3.2 Sådan tilsluttes strømforsyningen til ekstra-varmeren ......................................................................................... 98
9.3.3 Sådan tilsluttes spærreventilen ............................................................................................................................. 101
9.3.4 Sådan tilsluttes elmålerne...................................................................................................................................... 102
9.3.5 Sådan tilsluttes varmtvandspumpen til bolig ........................................................................................................ 103
9.3.6 Sådan tilsluttes alarm-output ................................................................................................................................ 104
9.3.7 Sådan tilsluttes udgangen til rumkøling/opvarmning TIL/FRA.............................................................................. 105
9.3.8 Sådan tilsluttes skift til ekstern varmekilde ........................................................................................................... 106
9.3.9 Sådan tilsluttes de digitale indgange til strømforbrug .......................................................................................... 107
9.3.10 Sådan tilsluttes sikkerhedstermostaten (brydende kontakt) ................................................................................ 108
9.3.11 Sådan tilsluttes et Smart Grid ................................................................................................................................ 110
9.3.12 For at tilslutte WLAN-kassetten (leveres som tilbehør) ........................................................................................ 114
9.4 Efter tilslutning af de elektriske ledninger til indendørsenheden......................................................................................... 114
9 | Elektrisk installation
9.1 Om tilslutning af de elektriske ledninger
Før tilslutning af de elektriske ledninger
Kontrollér, at vandrør er tilsluttet.
Typisk arbejdsgang
Tilslutning af de elektriske ledninger består typisk af følgende trin:
▪ "9.2Tilslutninger til udendørsenheden"[487]
▪ "9.3Tilslutninger til indendørsenheden"[494]
9.1.1 Forholdsregler ved tilslutning af de elektriske ledninger
FARE: RISIKO FOR ELEKTRISK STØD
ADVARSEL
Brug ALTID flerlederkabel til strømforsyning.
INFORMATION
Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[410].
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
83
Page 84
9 | Elektrisk installation
b a
ADVARSEL
▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i
overensstemmelse med relevant lovgivning.
▪ Tilslut de elektriske forbindelser til installationen på brugsstedet.
▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i
overensstemmelse med relevant lovgivning.
ADVARSEL
▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive
ødelagt.
▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en
afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig
jordforbindelse kan medføre elektrisk stød.
▪ Installer de påkrævede sikringer eller afbrydere.
▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt
med skarpe kanter eller rør, især i højtrykssiden.
▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,
forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage
overophedning, elektrisk stød eller brand.
▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med
inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage
ulykker.
ADVARSEL
Roterende ventilator. Før udendørsenheden slås TIL eller serviceres, skal du
kontrollere, at luftudstødningsgitteret dækker ventilatoren som beskyttelse mod en
roterende ventilator. Se:
▪ "7.3.6Sådan monteres luftudstødningsgitteret"[462]
▪ "7.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i
sikkerhedsposition"[463]
FORSIGTIG
Overskydende ledning må IKKE skubbes ind i eller placeres i enheden.
BEMÆRK
Afstanden mellem højspændings- og lavspændingskablerne skal være mindst 50mm.
9.1.2 Retningslinjer ved tilslutning af de elektriske ledninger
Vær opmærksom på følgende:
▪ Hvis der bruges ledninger med flertrådet leder, skal du installere en rund
krympeterminal i enden af ledningen. Sæt den runde krympeterminal på
ledningen op til den dækkede del, og fastgør terminalen med det korrekte
værktøj.
Installatørvejledning
84
a Flertrådet snoet leder
b Rund krympeterminal
▪ Brug følgende metoder til installation af ledninger:
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 85
9 | Elektrisk installation
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
Ledningstype Monteringsmetode
Enkeltlederkabel
a Snoet ledning med enkelt-leder
b Skrue
c Flad skive
Ledning med flertrådet
leder med rund
krympeterminal
a Terminal
b Skrue
c Flad skive
Tilladt
IKKE tilladt
Tilspændingsmomenter
Udendørsenhed:
Emne Tilspændingsmoment (Nm)
X1M 1,47 ±10%
X2M
M4 (jord)
Indendørsenhed:
Emne Tilspændingsmoment (Nm)
X1M 2,45 ±10%
X2M 0,88 ±10%
X5M 0,88 ±10%
X6M 2,45 ±10%
X10M 0,88 ±10%
M4 (jord) 1,47 ±10%
9.1.3 Om overholdelse af elektricitetsbestemmelser
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Kun for EPRA14~18DAV3
Udstyr i overensstemmelse med EN/IEC 61000-3-12 (europæisk/international
teknisk standard, der definerer grænser for harmoniske strømkilder frembragt af
udstyr, som er tilsluttet offentlige lavspændings-systemer med en indgangsstrøm
på >16A og ≤75A pr. fase).
Installatørvejledning
85
Page 86
9 | Elektrisk installation
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
9.1.4 Om strømforsyning med foretrukken kWh-sats
9.1.5 Oversigt over elektriske tilslutninger med undtagelse af eksterne aktuatorer
Kun til indendørsenhedens ekstravarmer
Se "9.3.2Sådan tilsluttes strømforsyningen til ekstra-varmeren"[498].
BEMÆRK
Drift med strømforsyning til reduceret pris pr. kWh er KUN mulig for
indendørsenheden. Af hensyn til kompressorens pålidelighed er det IKKE tilladt at
forbinde udendørsenheden til en sådan strømforsyning.
Normal strømforsyning Strømforsyning med foretrukken kWh-sats
Strømforsyningen
afbrydes IKKE
Strømforsyningen
afbrydes
Under strømforsyning
med foretrukken kWhsats afbrydes
strømforsyningen IKKE.
Udendørsenheden slukkes
vha. fjernbetjeningen.
Bemærk: Elselskabet skal
altid tillade
strømforsyning til
indendørsenheden.
Under aktivering med
strømforsyning med
foretrukken kWh-sats
afbrydes
strømforsyningen straks
eller efter noget tid af
elselskabet. I så fald skal
indendørsenheden
strømforsyningen af en
separat normal
strømforsyningen.
a Normal strømforsyning
b Strømforsyning med foretrukken kWh-sats
1 Strømforsyning til udendørsenhed
2 Strømforsyning og forbindelseskabel til indendørsenheden
3 Strømforsyning til ekstravarmer
4 Strømforsyning med foretrukken kWh-sats (spændingsfri
kontakt)
5 Strømforsyning med normal kWh-sats (til drift af
indendørsenhedens PCB i tilfælde af strømafbrydelse for
strømforsyningen med foretrukken kWh-sats)
Installatørvejledning
86
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 87
9.2 Tilslutninger til udendørsenheden
a b
d
c2
b2
c1
b1
a1
a2
Emne Beskrivelse
Strømforsyningskabel Se "9.2.1Tilslutning af el-ledninger til
Kabel til indbyrdes
forbindelse
Kabel til afløbsrørsvarmer
Tilslutning til
strømbesparelsesfunktion
(kun for V3-modeller)
Luft-termomodstandskabel Se "9.2.2Sådan omplaceres luft-termomodstanden
9.2.1 Tilslutning af el-ledninger til udendørsenheden
1 Åbn dækslet til elboksen. Se "7.2.2Sådan åbnes udendørsenheden"[454].
2 Afisolér ledningerne (20mm).
udendørsenheden"[487].
på udendørsenheden"[493].
9 | Elektrisk installation
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
a Afisolér ledningsenden til dette punkt
b Hvis der afisoleres for meget, kan det medføre elektrisk stød eller lækage
3 Indfør kablerne ved bagsiden af enheden, og før dem gennem de
fabriksmonterede kabelmanchetter og ind i elboksen.
a1+a2 Strømforsyningskabel (medfølger ikke)
b1+b2 Forbindelseskabel (medfølger ikke)
c1+c2 (valgfrit) Kabel til afløbsrørsvarmer (medfølger ikke)
d Kabelmanchetter (fabriksmonterede)
4 Inde i elboksen skal du tilslutte ledningerne til de relevante terminaler og
fastgøre kablerne med kabelbindere. Se:
Installatørvejledning
87
Page 88
9 | Elektrisk installation
L N PE
b
a
L
N
Q1DI
1N~,
50 Hz,
230 V AC
F1B
1
3
2
4
II
BRN
BLU
YLW/GRN
b
a
L
N
I tilfælde af V3-modeller
▪ "I tilfælde af V3-modeller"[488]
▪ "I tilfælde af W1-modeller"[490]
1 Strømforsyningskabel:
▪ Før kablet gennem rammen.
▪ Tilslut ledningerne til klemrækken.
▪ Fastgør kablet med en kabelbinder.
Ledninger: 1N+GND
Maksimal strømstyrke: Se typeskiltet på enheden.
—
Installatørvejledning
88
a Strømforsyningskabel (medfølger ikke)
b Ledningsføring på stedet
F1B Overstrømssikring (medfølger ikke). Anbefalet sikring: 2-polet, 32A-sikring, C-kurve.
Q1DI Fejlstrømsafbryder for jordforbindelse (30mA) (medfølger ikke)
2 Forbindelseskabel (indendørs↔udendørs):
▪ Før kablet gennem rammen.
▪ Tilslut ledningerne til klemrækken (sørg for, at tallene svarer til tallene på
indendørsenheden) og jordskruen.
▪ Fastgør kablet med en kabelbinder.
Ledninger: (3+GND)×1,5mm²
—
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 89
9 | Elektrisk installation
1 2 3
1
2
3
3 (Valgfrit) Kabel til afløbsrørsvarmer:
▪ Sørg for, at varmerelementet for afløbsrørsvarmeren er helt inde i
afløbsrøret.
▪ Før kablet gennem rammen.
▪ Tilslut ledningerne til klemrækken og jordskruen.
▪ Fastgør kablet med kabelbindere.
Ledninger: (2+GND)×0,75mm². Ledningerne skal være dobbeltisoleret.
Maksimalt tilladt effekt for varmer til afløbsrør = 115W (0,5A)
—
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
89
Page 90
9 | Elektrisk installation
L N PE
1 2
X806A
X804A
X805A
4 (Valgfrit) Strømbesparelsesfunktion: Hvis du ønsker at benytte
strømbesparelsesfunktionen:
▪ Afbryd X804A fra X805A.
▪ Tilslut X804A til X806A.
Installatørvejledning
90
INFORMATION
Strømbesparelsesfunktion. Strømbesparelsesfunktionen gælder kun for V3-
modeller. Se "Strømbesparelsesfunktion" [4 198] for flere oplysninger om
strømbesparelsesfunktionen ([9.F] eller oversigten over brugsstedsindstillinger
[E‑08]).
I tilfælde af W1-modeller
1 Strømforsyningskabel:
▪ Før kablet gennem rammen.
▪ Tilslut ledningerne til klemrækken.
▪ Fastgør kablet med en kabelbinder.
Ledninger: 3N+GND
Maksimal strømstyrke: Se typeskiltet på enheden.
—
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 91
9 | Elektrisk installation
L1 L2 L3 N PE
b
a
L1
L2
L3
N
3N~,
50 Hz,
400 V AC
b
a
Q1DI
L1
L2
L3
N
F1B
1
3
5
7
2
4
6
8
IIII
BRN
GRY
BLK
BLU
YLW/GRN
a Strømforsyningskabel (medfølger ikke)
b Ledningsføring på stedet
F1B Overstrømssikring (medfølger ikke). Anbefalet sikring: 4-polet, 16A- eller 20A-
sikring, C-kurve.
Q1DI Fejlstrømsafbryder for jordforbindelse (30mA) (medfølger ikke)
2 Forbindelseskabel (indendørs↔udendørs):
▪ Før kablet gennem rammen.
▪ Tilslut ledningerne til klemrækken (sørg for, at tallene svarer til tallene på
indendørsenheden) og jordskruen.
▪ Fastgør kablet med en kabelbinder.
Ledninger: (3+GND)×1,5mm²
—
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
91
Page 92
9 | Elektrisk installation
1 2 3
1
2
3
3 (Valgfrit) Kabel til afløbsrørsvarmer:
▪ Sørg for, at varmerelementet for afløbsrørsvarmeren er helt inde i
afløbsrøret.
▪ Før kablet gennem rammen.
▪ Tilslut ledningerne til klemrækken og jordskruen.
▪ Fastgør kablet med kabelbindere.
Ledninger: (2+GND)×0,75mm². Ledningerne skal være dobbeltisoleret.
Maksimalt tilladt effekt for varmer til afløbsrør = 115W (0,5A)
—
Installatørvejledning
92
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 93
1 2
9.2.2 Sådan omplaceres luft-termomodstanden på udendørsenheden
1
2 3
Click
4 5
6
7
9 | Elektrisk installation
Denne fremgangsmåde er kun nødvendig i områder med lave
udendørstemperaturer.
Nødvendigt tilbehør (leveres med enheden):
Beslag til termomodstand.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
93
Page 94
9 | Elektrisk installation
9.3 Tilslutninger til indendørsenheden
Emne Beskrivelse
Strømforsyning (hoved) Se "9.3.1Sådan tilsluttes
hovedstrømforsyningen"[497].
Strømforsyning
(ekstravarmer)
Se "9.3.2Sådan tilsluttes strømforsyningen til ekstra-
varmeren"[498].
Spærreventil Se "9.3.3Sådan tilsluttes spærreventilen"[4101].
Elmålere Se "9.3.4Sådan tilsluttes elmålerne"[4102].
Varmtvandspumpe til
boligen
Se "9.3.5Sådan tilsluttes varmtvandspumpen til
bolig"[4103].
Alarmudgang Se "9.3.6Sådan tilsluttes alarm-output"[4104].
Styring af rumopvarmning Se Sådan tilsluttes udgangen til rumopvarmning TIL/
FRA.
Skift til ekstern
varmekildestyring
Digitale indgange til
strømforsyningen
Se "9.3.8Sådan tilsluttes skift til ekstern
varmekilde"[4106].
Se "9.3.9Sådan tilsluttes de digitale indgange til
strømforbrug"[4107].
Sikkerhedstermostat Se "9.3.10Sådan tilsluttes sikkerhedstermostaten
(brydende kontakt)"[4108].
Smart Grid Se "9.3.11Sådan tilsluttes et Smart Grid"[4110].
Rumtermostat
Se nedenstående tabel.
(ledningsbaseret eller
trådløs)
Ledninger: 0,75mm²
Maksimal driftstrøm: 100mA
For hovedzonen:
▪ [2.9] Kontrol
▪ [2.A] Termostattype
For den ekstra zone:
▪ [3.A] Termostattype
▪ [3.9] (skrivebeskyttet) Kontrol
Installatørvejledning
94
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 95
9 | Elektrisk installation
Emne Beskrivelse
Varmepumpekonvektor Der er forskellige mulige styreenheder og
opsætninger for varmepumpekonvektorerne.
Afhængigt af opsætningen skal du også
implementere et relæ (medfølger ikke, se
tillægsbogen for ekstraudstyr).
Yderligere oplysninger kan findes på:
▪ Installationsvejledning til
varmepumpekonvektorerne
▪ Installationsvejledning til
varmepumpekonvektorernes tilbehør
▪ Tillægsbog om tilbehør
Ledninger: 0,75mm²
Maksimal driftstrøm: 100mA
For hovedzonen:
▪ [2.9] Kontrol
▪ [2.A] Termostattype
For den ekstra zone:
▪ [3.A] Termostattype
▪ [3.9] (skrivebeskyttet) Kontrol
Ekstern udendørssensor Se:
▪ Installationsvejledning til den eksterne
▪ Tillægsbog om tilbehør
Ledninger: 2×0,75mm²
[9.B.1]=1 (Ekstern sensor = Udendørs)
[9.B.2] Sensorafvigelse for
omgivende temperatur
[9.B.3] Gennemsnitstid
Ekstern indendørssensor Se:
▪ Installationsvejledning til den eksterne
▪ Tillægsbog om tilbehør
Ledninger: 2×0,75mm²
udendørssensor
indendørssensor
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
[9.B.1]=2 (Ekstern sensor = Rum)
[1.7] Rumsensorafvigelse
Installatørvejledning
95
Page 96
9 | Elektrisk installation
Emne Beskrivelse
Komfortgrænseflade Se:
▪ Installations- og betjeningsvejledning til
komfortgrænsefladen
▪ Tillægsbog om tilbehør
Ledninger: 2×(0,75~1,25mm²)
Maks. længde: 500m
[2.9] Kontrol
[1.6] Rumsensorafvigelse
WLAN-modul Se:
▪ Installationsvejledning til WLAN-modulet
▪ Tillægsbog om tilbehør
Brug kablet, der blev leveret med WLAN-
modulet.
[D] Trådløs gateway
WLAN-kassette Se:
▪ Installationsvejledning til WLAN-kassetten
▪ Installatørvejledning
[D] Trådløs gateway
til rumtermostat (ledningsbaseret eller trådløs):
I tilfælde af … Se…
Trådløs rumtermostat ▪ Installationsvejledning til den trådløse
rumtermostat
▪ Tillægsbog om tilbehør
Ledningsforbundet
rumtermostat uden multizonebasisenhed
Ledningsforbundet
rumtermostat med multizonebasisenhed
▪ Installationsvejledning til den
ledningsforbundne rumtermostat
▪ Tillægsbog om tilbehør
▪ Installationsvejledning til den
ledningsbaserede rumtermostat (digital eller
analog) + multizone-basisenhed
▪ Tillægsbog om tilbehør
▪ I dette tilfælde:
Installatørvejledning
96
- Du skal forbinde den ledningsbaserede
rumtermostat (digital eller analog) til
multizone-basisenheden
- Du skal forbinde multizone-basisenheden til
udendørsenheden
- For køling/opvarmningdrift skal du også
implementere et relæ (medfølger ikke, se
tillægsbog for ekstraudstyr)
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 97
9.3.1 Sådan tilsluttes hovedstrømforsyningen
1
2
3
B
A
B
1 2 3
X2M
X11YA
X11YB
X11Y
X1A
X1M
a
1 Åbn følgende (se "7.2.5Sådan åbnes indendørsenheden"[455]):
1 Toppanel
2 Brugergrænsefladepanel
3 Øverste dæksel til elboksen
2 Tilslut hovedstrømforsyningen.
Ved strømforsyning med normal kWh-sats
9 | Elektrisk installation
Forbindelseskabel
Ledninger: (3+GND)×1,5mm²
(=hovedstrømforsynin
g)
—
a Forbindelseskabel (=hovedstrømforsyning)
Ved strømforsyning med foretrukken kWh-sats
Forbindelseskabel
Ledninger: (3+GND)×1,5mm²
(=hovedstrømforsynin
g)
Strømforsyning med
normal kWh-sats
Kontakt til
strømforsyning med
Ledninger: 1N
Maksimal driftsstrøm: 6,3A
Ledninger: 2×(0,75~1,25mm²)
Maks. længde: 50m.
foretrukken kWh-sats
Kontakt til strømforsyning med foretrukken kWh-
sats: 16VDC detektering (spænding forsynet fra
PCB). Den spændingsfri kontakt skal sikre den
mindst anvendelige belastning på 15VDC, 10mA.
[9.8] Strømforsyning med reduceret pris pr. kWh
Tilslut X11Y til X11YB.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
97
Page 98
9 | Elektrisk installation
A
109
S1S
NL
56
1N~, 50 Hz,
230 V AC, 6.3 A
1 2 3
a b c
B
A
B
5 6
1 2 3
X2M
X1A
X11YA
X11YB
X11Y
X5M
9 10
X1M
a b c
a Forbindelseskabel (=hovedstrømforsyning)
b Strømforsyning med normal kWh-sats
c Kontakt til foretrukken strømforsyning
3 Fastgør kablerne med kabelbindere til kabelholdebeslagene.
INFORMATION
I tilfælde af strømforsyning med foretrukken kWh-sats, tilslut X11Y til X11YB.
Nødvendigheden af en separat strømforsyning med foretrukken kWh-sats til
indendørsenhed (b) X2M5+6 afhænger af typen af strømforsyning med foretrukken
kWh-sats.
Separat tilslutning til indendørsenheden kræves:
9.3.2 Sådan tilsluttes strømforsyningen til ekstra-varmeren
▪ hvis strømforsyningen med foretrukken kWh-sats afbrydes når aktiv ELLER
▪ hvis indendørsenheden ikke må bruge strøm fra strømforsyningen med
foretrukken kWh-sats når aktiv.
Ekstravarmer-type Strømforsyning Ledninger
*6V 1N~ 230V (6V) 2+GND
3~ 230V (6T1) 3+GND
*9W 3N~ 400V 4+GND
[9.3] Ekstravarmer
Installatørvejledning
98
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 99
9 | Elektrisk installation
X6M
F1B
Q1DI
a
b
ADVARSEL
Ekstravarmeren SKAL have en dedikeret strømforsyning og SKAL beskyttes af
sikkerhedsanordningerne som det kræves i den relevante lovgivning.
FORSIGTIG
For at sikre, at enheden er fuldt jordet, skal ekstravarmerens strømforsyning og
jordkabel altid tilsluttes.
Ekstravarmerens kapacitet kan afhænge af indendørsenhedens model. Kontrollér,
at strømforsyningen svarer til ekstravarmerens kapacitet som anført i tabellen
nedenfor.
Ekstravarmer-
type
*6V 2kW 1N~230V
Ekstravarmer
Strømforsyning Maksimal
kapacitet
4kW 1N~230V
6kW 1N~230V
2kW 3~230V
4kW 3~230V
6kW 3~230V
Z
driftsstrøm
(a)
(a)
(a)
(d)
(d)
(d)
9A —
(b)(c)
17A
(b)(c)
26A
5A —
10A —
15A —
0,22Ω
0,22Ω
*9W 3kW 3N~400V 4A —
6kW 3N~400V 9A —
9kW 3N~400V 13A —
(a)
6V
(b)
Elektrisk Udstyr i overensstemmelse med EN/IEC61000-3-12 (europæisk/international
teknisk standard, der definerer grænser for harmoniske strømkilder frembragt af udstyr,
som er tilsluttet offentlige lavspændings-systemer med en indgangsstrøm på >16A og
≤75A pr. fase).
(c)
Dette udstyr er i overensstemmelse med EN/IEC61000‑3‑11 (europæisk/international
teknisk standard, der definerer grænser for spændingsændringer, spændingsudsving og
flimren i offentlige lavspændingsforsyninger med mærkestrøm ≤75A), forudsat at
systemets impedans Z
brugerens forsyning og det offentlige system. Det er installatørens eller brugerens ansvar
at sikre sig, om nødvendigt ved at spørge elforsyningsselskabet, at udstyret kun tilsluttes
en strømforsyning med en system-impedans Z
(d)
6T1
er mindre end eller lig med Z
sys
sys
ved grænsefladepunktet mellem
max
, der er mindre end eller lig med Z
max
max
.
Tilslut ekstravarmerens strømforsyning som følgende:
a Fabriksmonteret kabel tilsluttet til ekstravarmerens kontakter inde i elboksen (K5M)
b Ledninger på brugssted (se tabellen nedenfor)
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Installatørvejledning
99
Page 100
9 | Elektrisk installation
1N~, 50 Hz
230 V AC
SWB
436
5
2
1
K5M
14
13
Q1DI
1234567
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
SWB
3~, 50 Hz
230 V AC
436
5
2
1
K5M
14
13
1234567
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1234567
8
F1B
II I I
X6M
2
1
K5M
436514
13
BRN
GRY
BLK
BLU
Model (strømforsyning) Tilslutninger til ekstravarmerens strømforsyning
*6V (6V: 1N~230V)
*6V (6T1: 3~230V)
*9W (3N~400V)
F1B Overstrømssikring (medfølger ikke). Anbefalet sikring: 4‑polet; 20A; kurve 400V;
udløsningsklasse C.
K5M Sikkerhedskontaktor (i den nederste elboks)
Q1DI Fejlstrømsafbryder for jordforbindelse (medfølger ikke)
SWB Elboks
X6M Terminal (medfølger ikke)
Installatørvejledning
100
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
