Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [lt]
...Page 1
Montuotojo informacinis vadovas
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT F
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETVH16S18EA6V
ETVH16S23EA6V
ETVH16S18EA9W
ETVH16S23EA9W
ETVX16S18EA6V
ETVX16S23EA6V
ETVX16S18EA9W
ETVX16S23EA9W
Page 2
Turinys
Turinys
1 Apie dokumentaciją 6
1.1 Apie šį dokumentą .......................................................................................................................................................... 6
1.2 Įspėjimų ir simbolių reikšmės ......................................................................................................................................... 7
1.3 Montuotojo informacinis vadovas trumpai.................................................................................................................... 8
2 Bendrosios atsargumo priemonės 10
2.1 Montuotojui .................................................................................................................................................................... 10
2.1.1 Bendroji informacija ....................................................................................................................................... 10
2.1.2 Montavimo vieta ............................................................................................................................................ 11
2.1.3 Šaltnešis– R410A arba R32 atveju ................................................................................................................. 11
2.1.4 Vanduo............................................................................................................................................................ 13
2.1.5 Elektra ............................................................................................................................................................. 13
3 Specifinės montuotojo saugos instrukcijos 16
4 Apie dėžę 21
4.1 Apžvalga: apie dėžę......................................................................................................................................................... 21
4.2 Lauko blokas.................................................................................................................................................................... 21
4.2.1 Lauke naudojamo įrenginio kėlimas ir nešimas ............................................................................................. 21
4.2.2 Lauke naudojamo įrenginio išpakavimas ....................................................................................................... 23
4.2.3 Lauke naudojamo įrenginio priedų nuėmimas .............................................................................................. 24
4.3 Patalpose naudojamas įrenginys .................................................................................................................................... 24
4.3.1 Kaip išpakuoti patalpos bloką......................................................................................................................... 25
4.3.2 Kaip nuimti priedus nuo patalpos bloko ........................................................................................................ 25
4.3.3 Patalpos bloko tvarkymas............................................................................................................................... 25
5 Apie blokus ir parinktis 27
5.1 Apžvalga: apie įrenginius ir priedus................................................................................................................................ 27
5.2 Identifikavimas................................................................................................................................................................ 27
5.2.1 Identifikavimo etiketė: lauke naudojamas įrenginys ..................................................................................... 27
5.2.2 Identifikavimo etiketė: vidaus įrenginys ........................................................................................................ 28
5.3 Papildomai prijungiami įrenginiai ir priedai.................................................................................................................... 28
5.3.1 Galimi patalpose naudojamo įrenginio ir lauke naudojamo įrenginio deriniai ............................................. 28
5.3.2 Galimi lauke naudojamo įrenginio priedai ..................................................................................................... 28
5.3.3 Galimi patalpose naudojamo įrenginio priedai.............................................................................................. 29
6 Naudojimo gairės 32
6.1 Apžvalga: naudojimo gairės............................................................................................................................................ 32
6.2 Nustatyti erdvės šildymo/vėsinimo sistemą................................................................................................................... 33
6.2.1 Viena patalpa .................................................................................................................................................. 34
6.2.2 Kelios patalpos – viena LWT zona .................................................................................................................. 38
6.2.3 Kelios patalpos – dvi IVT zonos ...................................................................................................................... 44
6.3 Erdvei šildyti naudojamo pagalbinio šilumos šaltinio nustatymas................................................................................. 48
6.4 Buitinio karšto vandens katilo nustatymas..................................................................................................................... 51
6.4.1 Sistemos schema – integruotas DHW katilas................................................................................................. 51
6.4.2 DHW katilo talpos ir pageidaujamos temperatūros pasirinkimas ................................................................. 51
6.4.3 Nustatymas ir konfigūracija – DHW katilas .................................................................................................... 52
6.4.4 DHW siurblys, užtikrinantis, kad iškart būtų tiekiamas karštas vanduo ........................................................ 53
6.4.5 DHW siurblys, naudojamas dezinfekcijai ....................................................................................................... 53
6.5 Energijos skaitiklių nustatymas....................................................................................................................................... 54
6.5.1 Pagaminta šiluma ........................................................................................................................................... 54
6.5.2 Suvartota energija .......................................................................................................................................... 55

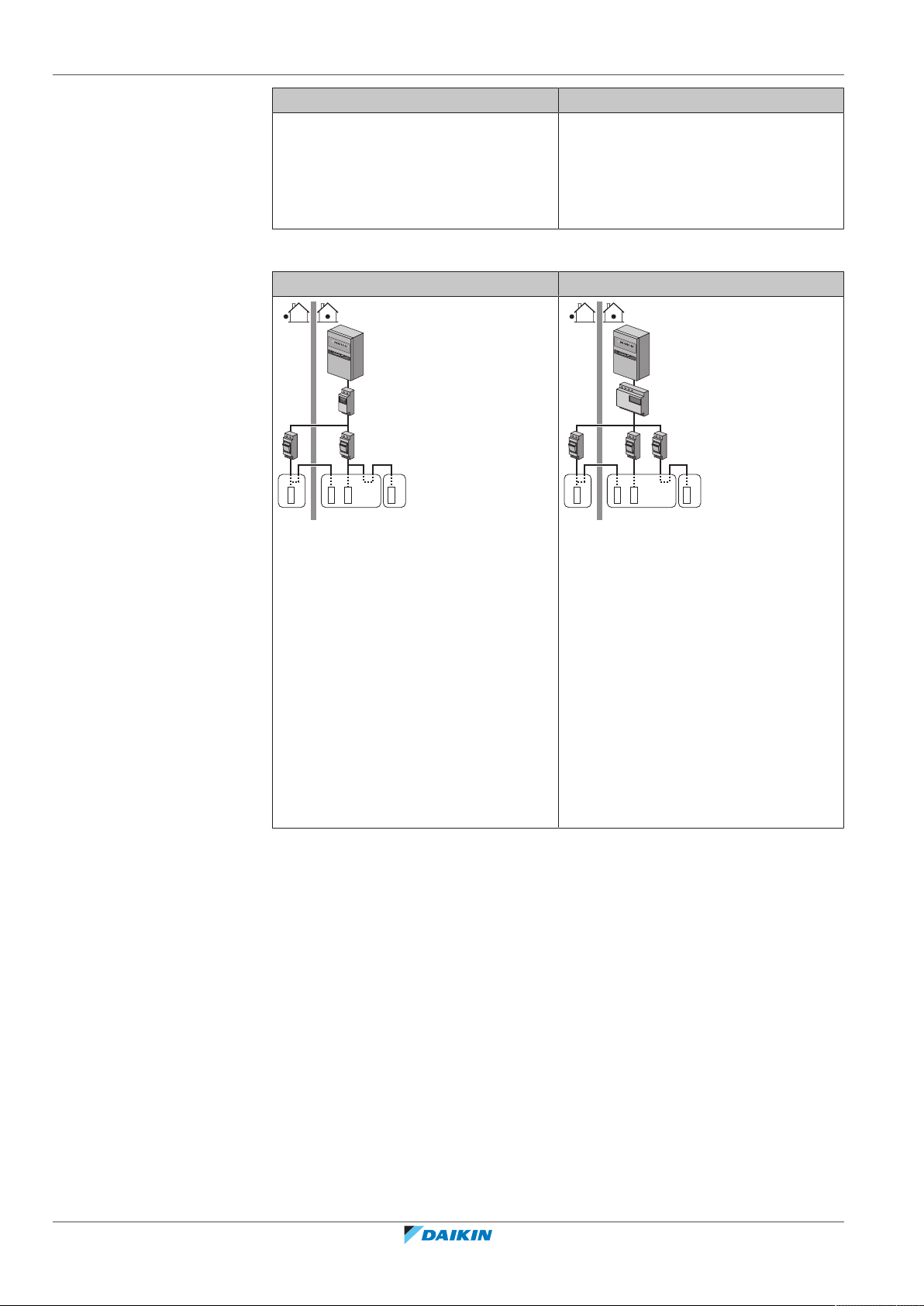

6.5.3 Standartinio elektros tarifo maitinimo šaltinis .............................................................................................. 55
6.5.4 Lengvatinio elektros tarifo maitinimo šaltinis................................................................................................ 57
6.6 Elektros energijos suvartojimo valdymo nustatymas .................................................................................................... 57
6.6.1 Nuolatinis galios ribojimas ............................................................................................................................. 58
6.6.2 Skaitmeninių įvesčių aktyvinamas galios ribojimas ....................................................................................... 59
6.6.3 Galios ribojimo procesas ................................................................................................................................ 60
6.6.4 BBR16 galios ribojimas ................................................................................................................................... 61
6.7 Išorinio temperatūros jutiklio nustatymas ..................................................................................................................... 61
Montuotojo informacinis vadovas
2
7 Įrenginio montavimas 63
7.1 Įrengimo vietos paruošimas ........................................................................................................................................... 63
7.1.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai ......................................................................... 63
7.1.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose ...................... 66
7.1.3 Patalpose naudojamo įrenginio montavimo vietos reikalavimai .................................................................. 66
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 3
Turinys
7.2 Įrenginių atidarymas ir uždarymas ................................................................................................................................. 67
7.2.1 Apie įrenginių atidarymą ................................................................................................................................ 67
7.2.2 Lauke naudojamo įrenginio atidarymas......................................................................................................... 67
7.2.3 Transportavimo stovo nuėmimas .................................................................................................................. 68
7.2.4 Kaip uždaryti lauko bloką................................................................................................................................ 68
7.2.5 Patalpose naudojamo įrenginio atidarymas .................................................................................................. 69
7.2.6 Vidaus įrenginio jungiklių dėžutės nuleidimas ............................................................................................... 71
7.2.7 Patalpose naudojamo įrenginio uždarymas................................................................................................... 72
7.3 Lauko bloko montavimas................................................................................................................................................ 72
7.3.1 Apie lauke naudojamo įrenginio montavimą ................................................................................................. 72
7.3.2 Atsargumo priemonės montuojant lauke naudojamą įrenginį ..................................................................... 72
7.3.3 Montavimo struktūros paruošimas................................................................................................................ 72
7.3.4 Kaip įrengti lauko bloką .................................................................................................................................. 73
7.3.5 Drenažo užtikrinimas ...................................................................................................................................... 74
7.3.6 Kaip sumontuoti išleidimo groteles ............................................................................................................... 76
7.3.7 Kaip nuimti išleidimo groteles ir sumontuoti saugioje padėtyje ................................................................... 77
7.4 Patalpose naudojamo įrenginio tvirtinimas ................................................................................................................... 79
7.4.1 Apie patalpose naudojamo įrenginio montavimą.......................................................................................... 79
7.4.2 Atsargumo priemonės montuojant patalpose naudojamą įrenginį .............................................................. 79
7.4.3 Patalpose naudojamo įrenginio montavimas ................................................................................................ 79
7.4.4 Išleidimo žarnos prijungimas prie nuotako .................................................................................................... 80
8 Vamzdžių montavimas 82
8.1 Vandentiekio vamzdyno paruošimas.............................................................................................................................. 82
8.1.1 Reikalavimai vandens kontūrui ...................................................................................................................... 82
8.1.2 Išsiplėtimo indo išankstinio slėgio skaičiavimo formulė ................................................................................ 85
8.1.3 Vandens tūrio ir srauto intensyvumo tikrinimas............................................................................................ 85
8.1.4 Išsiplėtimo indo išankstinio slėgio keitimas ................................................................................................... 87
8.1.5 Kaip patikrinti vandens tūrį: Pavyzdžiai.......................................................................................................... 88
8.2 Vandens vamzdžių prijungimas ...................................................................................................................................... 88
8.2.1 Apie vandens vamzdžių prijungimą................................................................................................................ 88
8.2.2 Atsargumo priemonės prijungiant vandens vamzdžius................................................................................. 89
8.2.3 Vandens vamzdžių prijungimas ...................................................................................................................... 89
8.2.4 Recirkuliacijos vamzdžių prijungimas............................................................................................................. 91
8.2.5 Vandens kontūro pildymas............................................................................................................................. 91
8.2.6 Kaip apsaugoti vandens kontūrą nuo užšalimo ............................................................................................. 92
8.2.7 Buitinio karšto vandens katilo pildymas......................................................................................................... 95
8.2.8 Vandens vamzdžių izoliavimas ....................................................................................................................... 95
9 Elektros instaliacija 97
9.1 Apie elektros laidų prijungimą........................................................................................................................................ 97
9.1.1 Atsargumo priemonės jungiant elektros laidus ............................................................................................. 97
9.1.2 Rekomendacijos jungiant elektros laidus....................................................................................................... 98
9.1.3 Apie elektros atitiktį ....................................................................................................................................... 99
9.1.4 Apie lengvatinio elektros tarifo maitinimo šaltinį.......................................................................................... 100
9.1.5 Elektros jungčių, išskyrus išorinių pavarų, apžvalga ...................................................................................... 100
9.2 Jungtys į lauko įrenginį.................................................................................................................................................... 101
9.2.1 Elektros laidų prijungimas prie lauko įrenginio.............................................................................................. 101
9.2.2 Kaip permontuoti lauko įrenginio oro termistorių ........................................................................................ 107
9.3 Jungtys į vidaus įrenginį .................................................................................................................................................. 108
9.3.1 Pagrindinio maitinimo šaltinio prijungimas ................................................................................................... 111
9.3.2 Atsarginio šildytuvo maitinimo prijungimas .................................................................................................. 113
9.3.3 Uždarymo vožtuvo prijungimas...................................................................................................................... 115
9.3.4 Kaip prijungti elektros skaitiklius.................................................................................................................... 116
9.3.5 Buitinio karšto vandens siurblio prijungimas ................................................................................................. 117
9.3.6 Pavojaus signalų išvesties prijungimas........................................................................................................... 118
9.3.7 Erdvės aušinimo/šildymo ĮJUNGIMO/IŠJUNGIMO išvesties prijungimas ...................................................... 119
9.3.8 Perjungimo į išorinį šilumos šaltinį prijungimas............................................................................................. 120
9.3.9 Energijos sąnaudų skaitmeninės įvesties prijungimas................................................................................... 121
9.3.10 Apsauginio termostato prijungimas (užvertasiskontaktas) .......................................................................... 122
9.3.11 Kaip prijungti Smart Grid ................................................................................................................................ 123
9.3.12 Kaip prijungti WLAN kasetę (tiekiamą kaip priedą) ....................................................................................... 127
9.4 Prijungus elektros laidus prie vidaus įrenginio............................................................................................................... 127
10 Konfigūracija 129
10.1 Apžvalga: konfigūracija ................................................................................................................................................... 129
10.1.1 Prieiga prie dažniausiai naudojamų komandų ............................................................................................... 130
10.2 Sąrankos vediklis ............................................................................................................................................................. 132
10.3 Galimi ekranai ................................................................................................................................................................. 133
10.3.1 Galimi ekranai: apžvalga ................................................................................................................................. 133
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
3
Page 4
Turinys
10.3.2 Pagrindinis ekranas......................................................................................................................................... 134
10.3.3 Pagrindinio meniu ekranas ............................................................................................................................. 137
10.3.4 Meniu ekranas ................................................................................................................................................ 138
10.3.5 Nuostačių ekranas .......................................................................................................................................... 138
10.3.6 Išsamus ekranas su reikšmėmis ..................................................................................................................... 139
10.3.7 Plano ekranas: pavyzdys ................................................................................................................................. 139
10.4 Nuo oro priklausoma kreivė ........................................................................................................................................... 144
10.4.1 Kas yra nuo oro priklausoma kreivė? ............................................................................................................. 144
10.4.2 2 taškų kreivė .................................................................................................................................................. 144
10.4.3 Nuolydžio-poslinkio kreivė ............................................................................................................................. 145
10.4.4 Nuo oro priklausomų kreivių naudojimas ...................................................................................................... 147
10.5 Nustatymų meniu ........................................................................................................................................................... 149
10.5.1 Gedimai........................................................................................................................................................... 149
10.5.2 Patalpa ............................................................................................................................................................ 149
10.5.3 Pagrindinė zona .............................................................................................................................................. 154
10.5.4 Papildoma zona .............................................................................................................................................. 165
10.5.5 Erdvės šildymas/vėsinimas ............................................................................................................................. 170
10.5.6 Katilas .............................................................................................................................................................. 180
10.5.7 Vartotojo nustatymai ..................................................................................................................................... 187
10.5.8 Informacija ...................................................................................................................................................... 191
10.5.9 Montuotojo nustatymai ................................................................................................................................. 192
10.5.10 Įdiegimas į eksploataciją................................................................................................................................. 216
10.5.11 Vartotojo profilis............................................................................................................................................. 216
10.5.12 Eksploatavimas ............................................................................................................................................... 216
10.5.13 WLAN .............................................................................................................................................................. 217
10.6 Meniu struktūra: vartotojo nustatymų apžvalga ........................................................................................................... 219
10.7 Meniu struktūra: montuotojo nustatymų apžvalga ....................................................................................................... 220
11 Paruošimas naudoti 222
11.1 Apžvalga: paruošimas naudoti........................................................................................................................................ 222
11.2 Atsargumo priemonės paruošiant naudoti .................................................................................................................... 223
11.3 Kontrolinis sąrašas prieš eksploatacijos pradžią ............................................................................................................ 223
11.4 Kontrolinis sąrašas pradedant eksploatuoti ................................................................................................................... 224
11.4.1 Minimalus srauto stiprumas........................................................................................................................... 224
11.4.2 Oro išleidimo funkcija ..................................................................................................................................... 225
11.4.3 Eksploatavimo bandomasis paleidimas ......................................................................................................... 226
11.4.4 Pavaros bandomasis paleidimas .................................................................................................................... 227
11.4.5 Grindų šildymo pagrindo džiovinimas ............................................................................................................ 228
12 Perdavimas vartotojui 232
13 Techninė priežiūra ir tvarkymas 233
13.1 Apžvalga: techninė priežiūra ir tvarkymas...................................................................................................................... 233
13.2 Techninės priežiūros atsargumo priemonės .................................................................................................................. 233
13.3 Kasmetinė priežiūra ........................................................................................................................................................ 234
13.3.1 Kasmetinė lauko įrenginio techninė priežiūra: apžvalga ............................................................................... 234
13.3.2 Kasmetinė lauko įrenginio techninė priežiūra: instrukcijos ........................................................................... 234
13.3.3 Kasmetinė vidaus įrenginio techninė priežiūra: apžvalga.............................................................................. 234
13.3.4 Kasmetinė vidaus įrenginio techninė priežiūra: instrukcijos ......................................................................... 234
13.4 Buitinio karšto vandens katilo ištuštinimas .................................................................................................................... 237
13.5 Apie vandens filtro plovimą iškilus problemoms............................................................................................................ 237
13.5.1 Vandens filtro išėmimas ................................................................................................................................. 238
13.5.2 Vandens filtro plovimas iškilus problemoms ................................................................................................. 238
13.5.3 Vandens filtro įdėjimas ................................................................................................................................... 239
14 Trikčių šalinimas 241
14.1 Apžvalga: trikčių šalinimas .............................................................................................................................................. 241
14.2 Atsargumo priemonės šalinant triktis ............................................................................................................................ 241
14.3 Problemų sprendimas pagal požymius........................................................................................................................... 242
14.3.1 Simptomas: įrenginys NEŠILDO arba NEŠALDO, kaip tikėtasi........................................................................ 242
14.3.2 Požymis: karštas vanduo NEPASIEKIA pageidaujamos temperatūros ........................................................... 243
14.3.3 Simptomas: kompresorius NEPASILEIDŽIA (erdvės šildymas arba buitinio vandens šildymas) .................... 243
14.3.4 Simptomas: paruošta naudoti sistema gurguliuoja ....................................................................................... 243
14.3.5 Požymis: siurblys užblokuotas ........................................................................................................................ 244
14.3.6 Simptomas: siurblys kelia triukšmą (kavitacija) ............................................................................................. 245
14.3.7 Simptomas: atsidaro slėgio mažinimo vožtuvas ............................................................................................ 245
14.3.8 Simptomas: prateka vandens slėgio mažinimo vožtuvas .............................................................................. 246
14.3.9 Simptomas: erdvė NEPAKANKAMAI šildoma esant žemai lauko temperatūrai ............................................ 246
14.3.10 Simptomas: trumpą laiką neįprastai aukštas slėgis prijungimo taške ........................................................... 247
14.3.11 Simptomas: katilo dezinfekcijos funkcija NEATLIKTA tinkamai (AH klaida)................................................... 247
14.4 Problemų sprendimas pagal klaidų kodus...................................................................................................................... 248
Montuotojo informacinis vadovas
4
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 5
Turinys
14.4.1 Pagalbos teksto iškvietimas gedimo atveju ................................................................................................... 248
14.4.2 Klaidų kodai: apžvalga .................................................................................................................................... 249
15 Išmetimas 254
15.1 Aušalo surinkimas ........................................................................................................................................................... 254
15.1.1 Rankinis elektroninių išsiplėtimo vožtuvų atidarymas................................................................................... 255
15.1.2 Surinkimo režimas .......................................................................................................................................... 256
16 Techniniai duomenys 258
16.1 Priežiūros erdvė. Lauko blokas ....................................................................................................................................... 259
16.2 Vamzdžių schema: lauke naudojamas įrenginys ............................................................................................................ 260
16.3 Vamzdžių schema: patalpose naudojamas įrenginys..................................................................................................... 261
16.4 Elektros instaliacijos schema: lauke naudojamas įrenginys........................................................................................... 262
16.5 Elektros instaliacijos schema: patalpose naudojamas įrenginys.................................................................................... 267
16.6 ESP kreivė: vidaus įrenginys............................................................................................................................................ 274
17 Žodynas 275
18 Nustatymų vietoje lentelė 276
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
5
Page 6
1 | Apie dokumentaciją
1 Apie dokumentaciją
Šiame skyriuje
1.1 Apie šį dokumentą
1.1 Apie šį dokumentą.................................................................................................................................................................. 6
1.2 Įspėjimų ir simbolių reikšmės ................................................................................................................................................. 7
1.3 Montuotojo informacinis vadovas trumpai ........................................................................................................................... 8
Tikslinė auditorija
Įgaliotieji montuotojai
Dokumentacijos rinkinys
Šis dokumentas yra dokumentacijos rinkinio dalis. Toliau apibūdinama viso rinkinio
sandara:
▪ Bendrosios atsargumo priemonės:
- Saugos instrukcijos, kurias turite perskaityti prieš montuodami
- Formatas: popierinis (vidaus įrenginio dėžėje)
▪ Eksploatavimo vadovas:
- Trumpas bazinio naudojimo vadovas
- Formatas: popierinis (vidaus įrenginio dėžėje)
▪ Vartotojo informacinis vadovas:
- Išsamios bazinio ir pažangesnio naudojimo instrukcijos ir papildoma informacija
- Formatas: skaitmeniniai failai svetainėje http://www.daikineurope.com/
support-and-manuals/product-information/
▪ Montavimo vadovas –lauko įrenginys:
- Montavimo instrukcijos
- Formatas: popierinis (lauko įrenginio dėžėje)
▪ Montavimo vadovas –vidaus įrenginys:
- Montavimo instrukcijos
- Formatas: popierinis (vidaus įrenginio dėžėje)
▪ Montuotojo informacinis vadovas:
- Pasiruošimas montuoti, gera praktika, baziniai duomenys,…
- Formatas: skaitmeniniai failai svetainėje http://www.daikineurope.com/
support-and-manuals/product-information/
Montuotojo informacinis vadovas
6
▪ Papildomos įrangos priedų knyga:
- Papildoma informacija apie papildomos įrangos montavimą
- Formatas: Popierinis (patalpose naudojamo įrenginio dėžėje)+ skaitmeniniai
failai svetainėje http://www.daikineurope.com/support-and-manuals/product-
information/
Naujausių pateiktos dokumentacijos redakcijų galite rasti regioninėje Daikin
interneto svetainėje arba kreipkitės į savo įgaliotąjį atstovą.
Originali dokumentacija parašyta anglų kalba. Visos kitos kalbos– vertimai.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 7
1 | Apie dokumentaciją
Techniniai inžineriniai duomenys
▪ Naujausių techninių duomenų poaibis pateikiamas regioninėje Daikin svetainėje
(ji pasiekiama viešai).
▪ Visas naujausių techninių duomenų rinkinys pateikiamas Daikin Business Portal
(taikomas tapatumo nustatymas).
Interaktyvios priemonės
Be dokumentacijos rinkinio montuotojai gali naudotis ir kai kuriomis
interaktyviomis priemonėmis:
▪ Daikin Technical Data Hub
- Centrinė įrenginio techninių specifikacijų svetainė, naudingos priemonės,
skaitmeniniai ištekliai ir t. t.
- Viešai prieinamas per https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- Skaitmeninių priemonių rinkinys, kuriame yra įvairių priemonių, padedančių
montuojant ir konfigūruojant šildymo sistemas.
- Norint gauti prieigą prie Heating Solutions Navigator, būtina užsiregistruoti
platformoje Stand By Me. Daugiau informacijos pateikiama adresu https://
professional.standbyme.daikin.eu.
▪ Daikin e-Care
- Mobilioji programėlė montuotojams ir techninės priežiūros specialistams, kurią
naudojant galima užregistruoti, sukonfigūruoti šildymo sistemas ir šalinti joje
atsirandančias triktis.
- Mobiliąją programėlę galima atsisiųsti iOS ir Android įrenginiams, naudojant
toliau pateiktus QR kodus. Norint gauti prieigą prie programėlės, būtina
užsiregistruoti platformoje Stand By Me.
App Store Google Play
1.2 Įspėjimų ir simbolių reikšmės
PAVOJUS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
Nurodo situaciją, dėl kurios galima mirtis nuo elektros srovės.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
PAVOJUS! GALIMA NUSIDEGINTI/ NUSIPLIKYTI
Nurodo situaciją, kurios neišvengus galima nusideginti / nusiplikyti dėl itin aukštos
arba žemos temperatūros.
PAVOJUS! GALI SPROGTI
Nurodo situaciją, dėl kurios galimas sprogimas.
Montuotojo informacinis vadovas
7
Page 8
1 | Apie dokumentaciją
ĮSPĖJIMAS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
ĮSPĖJIMAS! LIEPSNIOJI MEDŽIAGA
ATSARGIAI
Nurodo situaciją, dėl kurios galima lengvai arba vidutiniškai susižaloti.
PRANEŠIMAS
Nurodo situaciją, dėl kurios galimas įrangos arba turto sugadinimas.
INFORMACIJA
Nurodo naudingus patarimus arba papildomą informaciją.
Ant bloko naudojami simboliai:
Simbolis Paaiškinimas
Prieš įrengdami perskaitykite įrengimo ir eksploatacijos
vadovą bei elektros instaliacijos instrukcijų lapą.
Prieš pradėdami vykdyti techninės ir bendrosios priežiūros
darbus, perskaitykite priežiūros vadovą.
Papildomos informacijos rasite montuotojo ir naudotojo
nuorodų vadove.
Įrenginyje yra sukamųjų dalių. Vykdydami įrenginio priežiūros
bei patikros darbus, būkite atsargūs.
Dokumentacijoje naudojami simboliai:
Simbolis Paaiškinimas
Pateikiamas iliustracijos pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 pav. pavadinimas" reiškia "3 pav. iš
1skyriaus".
Pateikiamas lentelės pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 lentelės pavadinimas" reiškia "3 lentelė iš
1skyriaus".
1.3 Montuotojo informacinis vadovas trumpai
Montuotojo informacinis vadovas
8
Skyrius Aprašas
Bendrosios atsargumo
priemonės
Saugos instrukcijos, kurias turite perskaityti prieš
montuodami
Apie dokumentaciją Montuotojui skirta dokumentacija
Apie dėžę Kaip išpakuoti įrenginius ir nuimti jų priedus
Apie įrenginius ir priedus ▪ Kaip identifikuoti įrenginius
▪ Galimos įrenginių ir priedų kombinacijos
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 9
1 | Apie dokumentaciją
Skyrius Aprašas
Naudojimo gairės Įvairūs sistemos montavimo parametrai
Įrenginio montavimas Ką reikia daryti ir žinoti norint sumontuoti
sistemą, įskaitant informaciją, kaip pasiruošti
montavimui
Vamzdžių montavimas Ką reikia daryti ir žinoti norint sumontuoti
sistemos vamzdyną, įskaitant informaciją, kaip
pasiruošti montavimui
Elektros instaliacija Ką reikia daryti ir žinoti norint sumontuoti
sistemos elektros komponentus, įskaitant
informaciją, kaip pasiruošti montavimui
Konfigūracija Ką reikia daryti ir žinoti norint konfigūruoti
sumontuotą sistemą
Įdiegimas į eksploataciją Ką reikia daryti ir žinoti norint paruošti naudoti
sukonfigūruotą sistemą
Perdavimas vartotojui Ką perduoti ir paaiškinti vartotojui
Techninė priežiūra ir tvarkymas Kaip prižiūrėti ir tvarkyti įrenginius
Trikčių šalinimas Kokių veiksmų imtis iškilus problemų
Išmetimas Kaip išmesti sistemą
Techniniai duomenys Sistemos specifikacijos
Žodynas Terminų apibrėžtys
Nustatymų vietoje lentelė Montuotojo pildoma ir ateičiai saugoma lentelė
Pastaba: Vartotojo informaciniame vadove yra ir
montuotojo nustatymų lentelė. Šią lentelę turi
užpildyti montuotojas ir perduoti vartotojui.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
9
Page 10
2 | Bendrosios atsargumo priemonės
2 Bendrosios atsargumo priemonės
Šiame skyriuje
2.1 Montuotojui............................................................................................................................................................................ 10
2.1.1 Bendroji informacija ............................................................................................................................................... 10
2.1.2 Montavimo vieta .................................................................................................................................................... 11
2.1.3 Šaltnešis– R410A arba R32 atveju......................................................................................................................... 11
2.1.4 Vanduo ................................................................................................................................................................... 13
2.1.5 Elektra..................................................................................................................................................................... 13
2.1 Montuotojui
2.1.1 Bendroji informacija
Jei NEŽINOTE, kaip įrengti ar eksploatuoti bloką, susisiekite su savo įgaliotuoju
atstovu.
PAVOJUS! GALIMA NUSIDEGINTI/ NUSIPLIKYTI
▪ Eksploatuojant įrenginį arba iš karto jį išjungę NELIESKITE aušalo, vandens
▪ NELIESKITE netikėtai ištekėjusio aušalo.
vamzdžių arba vidinių dalių. Vamzdžiai ir dalys gali būti per karšti arba per šalti.
Palaukite, kol jie pasieks normalią temperatūrą. Jei REIKIA liesti, mūvėkite
apsaugines pirštines.
ĮSPĖJIMAS
Netinkamai sumontavus ar prijungus įrangą ar priedus, gali ištikti elektros smūgis,
įvykti trumpasis jungimas, nuotėkis, kilti gaisras ar kitaip būti sugadinta įranga.
Naudokite TIK Daikin pagamintus arba patvirtintus priedus, papildomą įrangą ir
atsargines dalis.
ĮSPĖJIMAS
Montavimas, bandymas ir naudojamos medžiagos turi atitikti taikomus teisės aktus
(viršesni už Daikin dokumentacijoje aprašytas instrukcijas).
ATSARGIAI
Montuodami, atlikdami techninę ar kitokią sistemos priežiūrą, būtinai dėvėkite
atitinkamas asmeninės apsaugos priemones (apsaugines pirštines, akinius ir kt.).
ĮSPĖJIMAS
Suplėšykite ir išmeskite plastikinius pakavimo maišus, kad vaikai su jais nežaistų.
Galimas pavojus: uždusimas.
ĮSPĖJIMAS
Imkitės atitinkamų priemonių, kad įrenginys netaptų prieglobsčiu mažiems
gyvūnėliams. Mažiems gyvūnėliams palietus elektrines dalis gali sutrikti veikimas,
įrenginys gali imti rūkti ar užsidegti.
Montuotojo informacinis vadovas
10
ATSARGIAI
NELIESKITE įrenginio oro įleidimo angos arba aliumininių sparnuotės menčių.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 11
Vadovaujantis galiojančiais teisės aktais, gali reikėti vesti žurnalą, kuriame būtų
registruojama bent informacija apie techninę priežiūrą, remontą, bandymų
rezultatus, budėjimo laikotarpius ir kt.
Be to, ant gaminio (pasiekiamoje vietoje) TURI būti pateikta bent tokia informacija:
▪ sistemos išjungimo avarinėje situacijoje instrukcijos;
▪ gaisrinės, policijos ir ligoninės pavadinimai ir adresai;
▪ priežiūrą vykdančios įmonės pavadinimas, adresas, dieninis ir naktinis telefono
Europoje reikiamos informacijos apie šį žurnalą rasite standarte EN378.
2.1.2 Montavimo vieta
▪ Aplink įrenginį turi būti pakankamai vietos techninei priežiūrai ir oro cirkuliacijai.
▪ Įsitikinkite, kad įrengimo vieta atlaikys bloko svorį ir vibraciją.
2 | Bendrosios atsargumo priemonės
ATSARGIAI
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų ar įrangos.
▪ NELIPKITE ant įrenginio, ant jo NESĖDĖKITE ar NESTOVĖKITE.
numeriai.
▪ Pasirūpinkite, kad zona būtų gerai vėdinama. NEUŽBLOKUOKITE jokių ventiliacijos
angų.
▪ Pasirūpinkite, kad įrenginys būtų sumontuotas lygiai.
NEMONTUOKITE įrenginio šiose vietose:
▪ Vietose, kur yra galimai sprogių dujų.
▪ Vietose, kur yra elektromagnetines bangas skleidžiančių įrenginių.
Elektromagnetinės bangos gali sugadinti valdymo sistemą ir neleisti įrangai
normaliai veikti.
▪ Vietose, kur galimas gaisras dėl degių dujų nuotėkio (pvz., skiediklio arba
benzino), anglies pluošto arba degių dulkių.
▪ Vietose, kur išsiskiria koroziją sukeliančių dujų (pvz., sieros rūgšties dujos). Dėl
varinių vamzdžių arba suvirintų dalių korozijos gali ištekėti aušalas.
2.1.3 Šaltnešis– R410A arba R32 atveju
Jei taikoma. Žr. įrengimo vadovą arba montuotojo nuorodų vadovą, kur rasite
daugiau informacijos.
PRANEŠIMAS
Pasirūpinkite, kad aušalo vamzdžiai būtų sumontuoti laikantis taikomų teisės aktų.
Europoje taikomas standartas EN378.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
PRANEŠIMAS
Pasirūpinkite, kad vietinis vamzdynas ir jungtys NEBŪTŲ įtemptos.
ĮSPĖJIMAS
Atlikdami bandymus NIEKADA įrenginyje nepadidinkite slėgio, kad jis viršytų
maksimalų leidžiamą slėgį (jis nurodytas ant gaminio informacinės lentelės).
Montuotojo informacinis vadovas
11
Page 12
2 | Bendrosios atsargumo priemonės
ĮSPĖJIMAS
Aptikę šaltnešio nuotėkį, imkitės reikiamų atsargumo priemonių. Nutekėjus šaltnešio
dujų, nedelsdami išvėdinkite zoną. Galimi pavojai
▪ Pernelyg didelė koncentracija uždaroje patalpoje gali sukelti deguonies stygių.
▪ Šaltnešiui pasiekus ugnį, gali išsiskirti nuodingų dujų.
PAVOJUS! GALI SPROGTI
Slėgio mažinimas – šaltnešio nuotėkis. Jie norite sumažinti slėgį sistemoje ir
šaltnešio kontūre yra nuotėkis:
▪ NENAUDOKITE bloko automatinio slėgio mažinimo funkcijos, kuri leidžia surinkti
▪ Naudokite atskirą rekuperacijos sistemą, kad bloko kompresorius NEVEIKTŲ.
ĮSPĖJIMAS
VISADA rekuperuokite šaltnešį. NEIŠLEISKITE jo į aplinką. Įrengčiai ištuštinti naudokite
vakuumo siurblį.
visą šaltnešį iš sistemos į lauko bloką. Galima pasekmė: Kompresoriaus savaiminis
užsiliepsnojimas ir sprogimas dėl oro patekimo į veikiantį kompresorių.
PRANEŠIMAS
Prijungę visus vamzdžius patikrinkite, ar nėra dujų nuotėkio. Dujų nuotėkiui nustatyti
naudokite azotą.
PRANEŠIMAS
▪ Tam, kad nesulūžtų kompresorius, NEPILKITE šaltnešio daugiau, nei nurodytas
kiekis.
▪ Kai reikia atidaryti šaltnešio sistemą, šaltnešį BŪTINA sutvarkyti vadovaujantis
taikomais teisės aktais.
ĮSPĖJIMAS
Užtikrinkite, kad sistemoje nebūtų deguonies. Aušalą galima pilti tik atlikus
patikrinimą dėl nuotėkio ir vakuuminį džiovinimą.
Galima pasekmė: savaiminis kompresoriaus užsidegimas ir sprogimas dėl deguonies
patekimo į veikiantį kompresorių.
▪ Jei reikia papildyti atsargas, žr. įrenginio vardinę plokštelę. Joje pateiktas šaltnešio
tipas ir reikiamas kiekis.
▪ Įrenginys gamykloje užpildomas šaltnešiu ir, atsižvelgiant į vamzdžių dydį ir ilgį,
kai kurias sistemas gali reikėti papildyti šaltnešiu.
▪ Naudokite tik sistemoje naudojamo aušalo tipui skirtus įrankius. Tai užtikrins
atsparumą slėgiui ir apsaugos, kad į sistemą nepatektų pašalinių medžiagų.
Montuotojo informacinis vadovas
12
▪ Skysto aušalo įleiskite, kaip aprašyta toliau.
Jei Tada
Yra sifoninis vamzdis
(t. y., cilindras pažymėtas “Prijungtas
Pildydami cilindrą laikykite vertikalioje
padėtyje.
skysčio pildymo sifonas”)
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 13
2.1.4 Vanduo
2 | Bendrosios atsargumo priemonės
Jei Tada
Sifoninio vamzdžio NĖRA Pildydami cilindrą laikykite apverstą.
▪ Aušalo cilindrus atidarykite lėtai.
▪ Įpilkite skysto aušalo. Jei įleisite aušalo dujų pavidalu, įrenginio veikimas gali
sutrikti.
ATSARGIAI
Pildami šaltnešį arba pristabdę pildymą, nedelsdami uždarykite šaltnešio baliono
vožtuvą. Jei vožtuvo iškart NEUŽDARYSITE, dėl likutinio slėgio į sistemą gali būti įpilta
papildomo šaltnešio. Galima pasekmė: netinkamas šaltnešio kiekis.
Jei taikoma. Žiūrėkite montavimo vadovą ar programos diegimo vadovą, kur
pateikiama daugiau informacijos.
2.1.5 Elektra
PRANEŠIMAS
Pasirūpinkite, kad vandens kokybė atitiktų ES direktyvą 98/83EB.
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
▪ Prieš nuimdami skirstomosios dėžės dangtį, prijungdami elektros laidus ar
liesdami elektros sistemos dalis, ATJUNKITE maitinimą.
▪ Atjunkite elektros tiekimą ilgiau nei 10 minučių ir prieš pradėdami priežiūros
darbus išmatuokite įtampą pagrindinės grandinės kondensatoriuose arba
elektriniuose komponentuose. Kad galėtumėte liesti elektrinius komponentus,
įtampa TURI būti žemesnė nei 50 V (NS). Kontaktų vietą rasite elektros
instaliacijos schemoje.
▪ NELIESKITE elektros sistemos komponentų šlapiomis rankomis.
▪ NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.
ĮSPĖJIMAS
Jei NESUMONTUOTAS gamykloje, maitinimo tinklo jungiklis arba kitos visiško
išjungimo pagal viršįtampio kategorijos III sąlygą priemonės su atskirais kontaktais
kiekviename poliuje turi būti prijungtos prie stacionarios instaliacijos kabelių.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
13
Page 14
2 | Bendrosios atsargumo priemonės
ĮSPĖJIMAS
▪ Naudokite TIK varinius laidus.
▪ Patikrinkite, ar išoriniai elektros laidai atitinka taikomų teisės aktų reikalavimus.
▪ Visi vietiniai elektros laidai TURI būti sujungti pagal instaliacijos schemą,
▪ NIEKADA neprispauskite kabelių pynės ir užtikrinkite, kad jie NESILIESTŲ su
▪ Nepamirškite įrengti įžeminimo laido. NESUJUNKITE įrenginio įžeminimo laido su
▪ Naudokite tam skirtą maitinimo grandinę. NIEKADA nenaudokite maitinimo
▪ Būtinai įrenkite reikalingus saugiklius ar grandinės pertraukiklius.
▪ Nepamirškite įrengti apsaugą nuo nuotėkio į žemę. Netinkamai sumontavę galite
▪ Montuodami apsaugą nuo nuotėkio į žemę įsitikinkite, ar ji suderinama su
pridedamą prie gaminio.
vamzdžiais ir aštriais kraštais. Stebėkite, kad gnybtų jungčių neveiktų išorinis
slėgis.
inžinerinių tinklų vamzdžiu, viršįtampių ribotuvu arba telefono įžeminimo laidu.
Netinkamai įžeminus sistemą, galimas elektros šokas.
šaltinio, kurį naudoja ir kitas prietaisas.
gauti elektros šoką arba gali kilti gaisras.
inverteriu (atspariu aukšto dažnio elektriniam triukšmui), kad nebūtų be reikalo
įjungiama apsauga nuo nuotėkio į žemę.
ATSARGIAI
▪ Prijungdami maitinimo šaltinį: prieš prijungdami srovę, pirmiausia prijunkite
įžeminimo laidą.
▪ Atjungdami maitinimo šaltinį: prieš atjungdami įžeminimo jungtį, pirmiausia
atjunkite srovės laidus.
▪ Laidininkų ilgis tarp maitinimo įtempimo mažinimo įtaiso ir paties gnybtų bloko
PRIVALO būti toks, kad srovės perdavimo laidai būtų įtempti prieš įžeminimo
laidą, jei maitinimo šaltinis išsitrauktų iš įtempimo mažinimo įtaiso.
PRANEŠIMAS
Atsargumo priemonės tiesiant elektros laidus:
▪ Prie maitinimo šaltinio gnybtų bloko NEJUNKITE skirtingo storio laidų (kabantys
maitinimo laidai gali sukelti per didelį kaitimą).

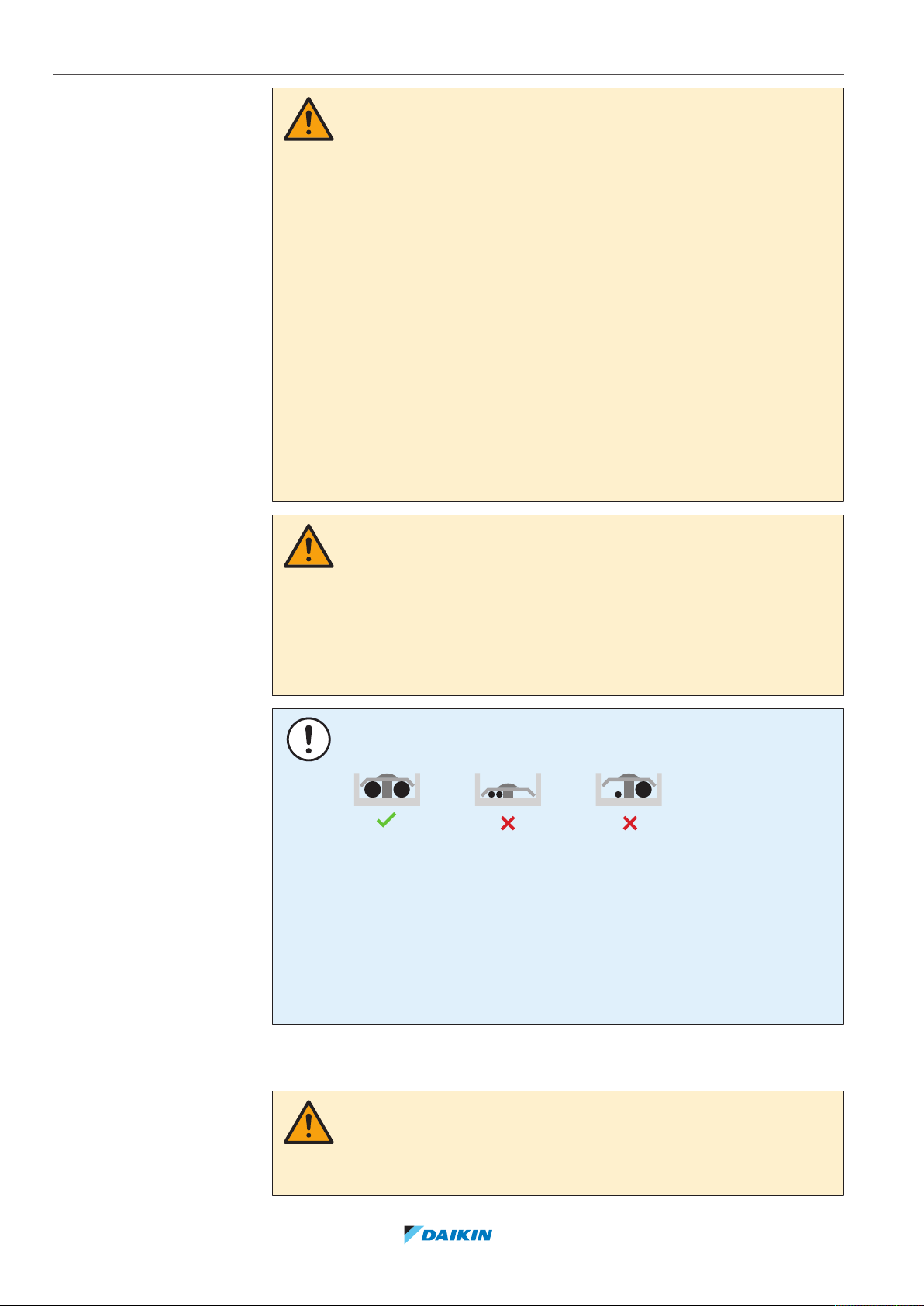

▪ Vienodo storio laidus junkite, kaip parodyta pirmiau esančiame paveikslėlyje.
▪ Naudokite nurodytą maitinimo laidą ir jį tvirtai prijunkite bei pritvirtinkite, kad
apsaugotumėte nuo išorinio spaudimo, veikiančio gnybtų skydą.
▪ Gnybtų varžtus priveržkite atitinkamu atsuktuvu. Atsuktuvas su maža galvute
pažeis varžto galvutę, todėl bus neįmanoma tinkamai priveržti.
▪ Perveržus gnybtų varžtus, jie gali lūžti.
Montuotojo informacinis vadovas
14
Maitinimo kabeliai turi būti bent 1m atstumu nuo televizorių arba radijo imtuvų,
kad nebūtų trukdžių. Tam tikroms radijo bangoms 1m atstumo gali nepakakti.
ĮSPĖJIMAS
▪ Sujungę elektros prietaisus patikrinkite, ar visos elektros sistemos dalys ir gnybtai
elektros instaliacijos dėžutėje saugiai sujungti.
▪ Prieš įjungdami įrenginį būtinai uždarykite visus dangčius.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 15
2 | Bendrosios atsargumo priemonės
PRANEŠIMAS
Taikoma tik tuo atveju, jeigu yra trijų fazių maitinimo įvadas ir kompresorius gali
veikti ĮJUNGTI/IŠJUNGTI paleidimo metodu.
Jei yra fazių svyravimo galimybė po trumpalaikio elektros srovės nutrūkimo ir
maitinimo įsijungimo ir išsijungimo gaminiui veikiant, prijunkite vietinę apsaugos nuo
fazių svyravimo grandinę. Gaminį eksploatuojant esant fazių svyravimui gali sugesti
kompresorius ir kitos dalys.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
15
Page 16
3 | Specifinės montuotojo saugos instrukcijos
3 Specifinės montuotojo saugos instrukcijos
Visada laikykitės ir atsižvelkite į toliau nurodytas saugos instrukcijas bei
reglamentus.
Įrenginio kėlimas ir nešimas (žr.
nešimas"[421]
)
"4.2.1Lauke naudojamo įrenginio kėlimas ir
ATSARGIAI
NELIESKITE įrenginio oro įleidimo angos arba aliumininių sparnuotės menčių, kad
nesusižeistumėte.
Naudojimo gairės (žr.
"6Naudojimo gairės"[432]
ATSARGIAI
Jeigu yra daugiau nei viena ištekančio vandens zona, pagrindinėje zonoje VISADA
sumontuokite pamaišymo mazgą, kad sumažėtų (šildant) / padidėtų (vėsinant)
ištekančio vandens temperatūra, kai atsiranda poreikis papildomoje zonoje.
Montavimo vieta (žr.
"7.1Įrengimo vietos paruošimas"[463]
ĮSPĖJIMAS
Tinkamam įrenginio montavimui užtikrinti išlaikykite šiame vadove nurodytą
techninei priežiūrai skirtos erdvės matmenis. Žr. "16.1 Priežiūros erdvė. Lauko
blokas"[4259].
Specialūs R32 keliami reikalavimai (žr.
montavimo vietos reikalavimai"[463]
)
)
)
"7.1.1Lauke naudojamo įrenginio
ĮSPĖJIMAS
▪ NEBADYKITE ir nedeginkite.
▪ NENAUDOKITE priemonių, skirtų atitirpinimo procesui ar įrangos valymui
spartinti, išskyrus rekomenduojamas gamintojo.
▪ Atminkite: šaltnešis R32 yra bekvapis.
ĮSPĖJIMAS
Prietaisas turi būti laikomas patalpoje, kurioje nėra pastoviai veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo
elektrinio šildytuvo).
ĮSPĖJIMAS
Montavimo, techninės priežiūros ir remonto darbai privalo atitikti Daikin nurodymus
ir taikytinus teisės aktus ir šiuos darbus atlikti gali TIK įgaliotieji asmenys.
Lauko įrenginio montavimas (žr.
ĮSPĖJIMAS
Lauko įrenginį tvirtinti BŪTINA pagal šiame vadove pateiktus nurodymus. Žr.
"7.3Lauko bloko montavimas"[472].
"7.3Lauko bloko montavimas"[472]
)
Montuotojo informacinis vadovas
16
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 17
3 | Specifinės montuotojo saugos instrukcijos
Vidaus įrenginio montavimas (žr.
tvirtinimas"[479]
)
"7.4Patalpose naudojamo įrenginio
ĮSPĖJIMAS
Vidaus įrenginį tvirtinti BŪTINA pagal šiame vadove pateiktus nurodymus. Žr.
"7.4Patalpose naudojamo įrenginio tvirtinimas"[479].
Įrenginių atidarymas ir uždarymas (žr.
uždarymas"[467]
)
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
PAVOJUS! GALIMA NUSIDEGINTI/ NUSIPLIKYTI
Vamzdžių montavimas (žr.
"8Vamzdžių montavimas"[482]
"7.2Įrenginių atidarymas ir
)
ĮSPĖJIMAS
Atskirai įsigyjamus vamzdžius montuoti BŪTINA pagal šiame vadove pateiktus
nurodymus. Žr. "8Vamzdžių montavimas"[482].
ĮSPĖJIMAS
Piltuvėlį sumontuokite atokiau nuo elektros prietaiso. Galima pasekmė: Elektros
smūgis arba gaisras.
Apsaugos nuo užšalimo naudojant glikolį atveju:
ĮSPĖJIMAS
Dėl sudėtyje esančio glikolio galima sistemos korozija. Glikoliui be inhibitorių
reaguojant su deguonimi susidaro rūgštis. Esant aukštai temperatūrai procesą
pagreitina varis. Rūgštinis glikolis be inhibitorių veikia metalo paviršių ir suformuoja
galvaninės korozijos daleles, kurios smarkiai pažeidžia sistemą. Todėl svarbu, kad:
▪ vandenį tinkamai apdorotų kvalifikuotas vandens specialistas;
▪ būtų naudojamas glikolis su korozijos inhibitoriais, kurie neutralizuotų glikolio
oksidacijos metu susidariusias rūgštis;
▪ nebūtų naudojamas automobilinis glikolis, nes jame esantys korozijos inhibitoriai
veikia ribotą laiko tarpą, be to, juose yra silikatų, kurie gali užteršti ir užkimšti
sistemą;
▪ glikolinėse sistemose NEBŪTŲ naudojami galvanizuoti vamzdžiai, dėl kurių gali
nusėsti tam tikri glikolio korozijos inhibitorių komponentai;
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
ĮSPĖJIMAS
Etileno glikolis yra toksiškas.
Montuotojo informacinis vadovas
17
Page 18
3 | Specifinės montuotojo saugos instrukcijos
Elektros instaliacija (žr.
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
ĮSPĖJIMAS
Elektros laidus jungti BŪTINA pagal nurodymus, pateiktus:
▪ Šiame vadove. Žr. "9Elektros instaliacija"[497].
▪ Elektros instaliacijos schemą, pateiktą su įrenginiu, esančią techninės priežiūros
dangtelio vidinėje pusėje. Jos legendos vertimo ieškokite skyriuje "16.4 Elektros
instaliacijos schema: lauke naudojamas įrenginys"[4262].
ĮSPĖJIMAS
VISADA naudokite daugiagyslius maitinimo kabelius.
ĮSPĖJIMAS
▪ Visus elektros laidus PRIVALO sujungti kvalifikuotas elektrikas ir elektros
instaliacija TURI atitikti taikomus teisės aktus.
▪ Elektros jungtis junkite prie fiksuotos instaliacijos.
▪ Visi atskirai įsigyti komponentai ir elektros instaliacijos darbai TURI atitikti
taikomus teisės aktus.
"9Elektros instaliacija"[497]
)
ĮSPĖJIMAS
▪ Jei maitinimo šaltinyje nėra nulinės fazės arba ji netinkamai prijungta, įranga gali
sugesti.
▪ Prijunkite tinkamą įžeminimą. NESUJUNKITE įrenginio įžeminimo laido su
pagalbiniu vamzdžiu, viršįtampio ribotuvu arba telefono įžeminimo laidu.
Nevisiškai įžeminta sistema gali sukelti elektros smūgį.
▪ Sumontuokite reikalingus saugiklius arba grandinės pertraukiklius.
▪ Pritvirtinkite elektros laidus kabelių sąvaržomis, kad jie NESILIESTŲ prie aštrių
briaunų ar vamzdžių, ypač aukšto slėgio pusėje.
▪ NENAUDOKITE izoliacine juosta apvyniotų laidų, suvytųjų laidų, ilgintuvų ar
prijungimų nuo žvaigžde sujungtos sistemos. Jie gali sukelti perkaitimą, elektros
smūgį arba gaisrą.
▪ NEMONTUOKITE fazę kompensuojančio kondensatoriaus, nes šiame įrenginyje
įrengtas inverteris. Fazę kompensuojantis kondensatorius sumažins našumą ir gali
būti nelaimingo atsitikimo priežastimi.
ĮSPĖJIMAS
Besisukantis ventiliatorius. Prieš ĮJUNGIANT lauko įrenginį, išleidimo grotelės turi
dengti ventiliatorių ir užtikrinti apsaugą nuo besisukančio ventiliatoriaus. Žr.
"7.3.6Kaip sumontuoti išleidimo groteles"[476].
ĮSPĖJIMAS
Atsarginis šildytuvas PRIVALO turėti jam skirtą maitinimo šaltinį ir PRIVALO būti
apsaugotas apsauginiais prietaisais, kurių reikalaujama pagal galiojančius teisės aktus.
Montuotojo informacinis vadovas
18
ĮSPĖJIMAS
Jei pažeidžiamas maitinimo kabelis, siekiant išvengti pavojų jį TURI pakeisti
gamintojas, jo priežiūros agentas arba kitas panašią kvalifikaciją turintis asmuo.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 19
3 | Specifinės montuotojo saugos instrukcijos
ATSARGIAI
NESTUMKITE ir nedėkite per ilgų kabelių į įrenginį.
ATSARGIAI
Kad užtikrintumėte visišką įrenginio įžeminimą, būtinai prijunkite atsarginio šildytuvo
maitinimo šaltinį ir įžeminimo kabelį.
INFORMACIJA
Išsami informacija apie saugiklių tipą ir nominalą arba pertraukiklių nominalą pateikta
skyriuje "9Elektros instaliacija"[497].
Konfigūracija (žr.
"10Konfigūracija"[4129]
ĮSPĖJIMAS
Atminkite, kad po dezinfekavimo iš čiaupo bėgančio buitinio karšto vandens
temperatūra bus lygi reikšmei, pasirinktai vietos nustatymui [2-03].
Kadangi aukšta buitinio karšto vandens temperatūra gali kelti sužalojimo pavojų,
buitinio karšto vandens katilo karšto vandens išleidimui turėtų būti sumontuotas
pamaišymo vožtuvas (įsigyjama atskirai). Šis pamaišymo vožtuvas užtikrina, kad iš
karšto vandens čiaupo bėgančio karšto vandens temperatūra niekada nebūtų
aukštesnė už nustatytą didžiausią reikšmę. Šią aukščiausią leidžiamą karšto vandens
temperatūrą reikėtų pasirinkti pagal taikomus teisės aktus.
ATSARGIAI
Dezinfekcijos funkcijos nustatymus TURI sukonfigūruoti montuotojas pagal taikomus
teisės aktus.
ATSARGIAI
Įsitikinkite, kad dezinfekcijos funkcijos, kurios pradžios laikas [5.7.3] ir trukmė [5.7.5],
NEPERTRAUKS galima buitinio karšto vandens užklausa.
Įdiegimas į eksploataciją (žr.
)
"11Paruošimas naudoti"[4222]
)
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
ĮSPĖJIMAS
Įdiegti į eksploataciją BŪTINA pagal šiame vadove pateiktus nurodymus. Žr.
"11Paruošimas naudoti"[4222].
Techninė priežiūra ir tvarkymas (žr.
ĮSPĖJIMAS
Jei pažeisti vidiniai laidai, siekiant išvengti rizikos, juos turi pakeisti gamintojas, jo
atstovas arba kitas panašią kvalifikaciją turintis asmuo.
ATSARGIAI
Iš vožtuvo tekantis vanduo gali būti labai karštas.
ATSARGIAI

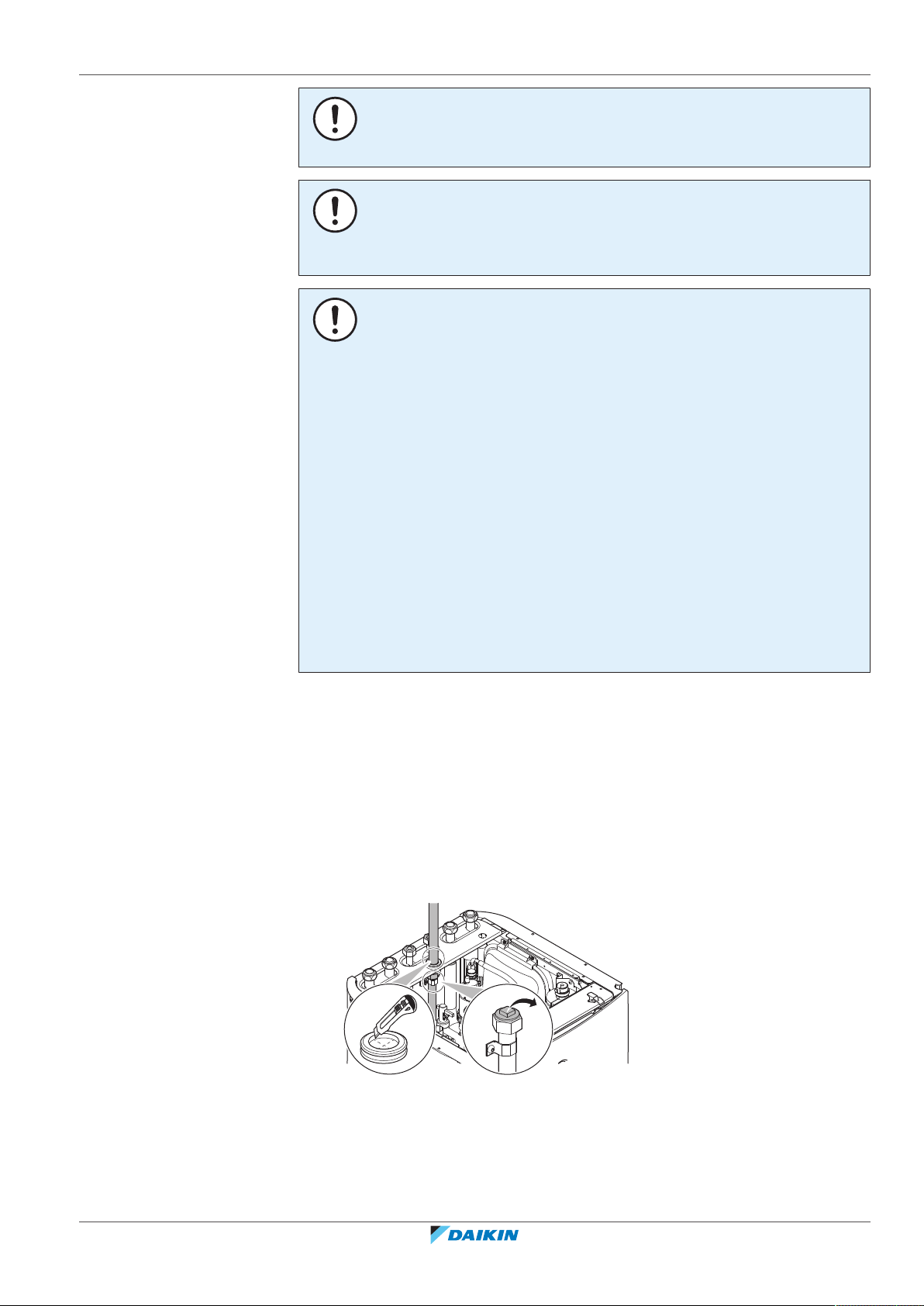

Nors vandens sistema ištuštinta, išimant magnetinį filtrą/purvo separatorių iš filtro
korpuso gali išsilieti šiek tiek vandens. VISADA išvalykite išsiliejusįvandenį.
"13Techninė priežiūra ir tvarkymas"[4233]
Montuotojo informacinis vadovas
)
19
Page 20
3 | Specifinės montuotojo saugos instrukcijos
ATSARGIAI
Siekiant apsaugoti prie magnetinio filtro/purvo separatoriaus prijungtus vamzdžius
nuo pažeidimo, rekomenduojama šią procedūrą atlikti magnetinį filtrą/purvo
separatorių nuėmus nuo įrenginio.
ATSARGIAI
Magnetinį filtrą/purvo separatorių atidaryti reikia, TIK iškilus sunkioms problemoms.
Pageidautina, kad šis veiksmas niekada nebūtų atliekamas per visą magnetinio filtro/
purvo separatoriaus eksploatavimo laiką.
ATSARGIAI
Patikrinkite sandarinimo žiedų būklę ir prireikus pakeiskite. Prieš įdėdami
sandarinimo žiedus sušlapinkite vandeniu.
ATSARGIAI
Būtinai atidarykite vožtuvą, esantį link išsiplėtimo indo (jei įrengtas), antraip susidarys
viršslėgis.
Trikčių šalinimas (žr.
PAVOJUS! GALIMA NUSIDEGINTI/ NUSIPLIKYTI
ĮSPĖJIMAS
▪ Tikrindami įrenginio jungiklių dėžutę, VISADA įsitikinkite, kad įrenginys atjungtas
nuo pagrindinio maitinimo šaltinio. Išjunkite atitinkamą grandinės pertraukiklį.
▪ Jei buvo suaktyvintas saugos prietaisas, sustabdykite įrenginį, išsiaiškinkite, kodėl
buvo suaktyvintas saugos prietaisas, ir tik tada iš naujo paleiskite įrenginį.
NIEKADA nemanevruokite saugos prietaisų ir nekeiskite jų gamykloje nustatytų
reikšmių. Jei negalite rasti problemos priežasties, kreipkitės į pardavėją.
ĮSPĖJIMAS
Siekiant išvengti pavojaus dėl netyčia perjungtos apsaugos nuo perkaitimo, šiam
įrenginiui maitinimas NEGALI būti tiekiamas per išorinį komutatorių (pvz., laikmatį) ir
jis negali būti prijungtas prie grandinės, kurią reguliariai ĮJUNGIA arba IŠJUNGIA
įrenginys.
ĮSPĖJIMAS
Oro išleidimas iš šildymo įrenginių arba rinktuvų. Prieš išleisdami orą iš šildymo
įrenginių arba rinktuvų, patikrinkite, ar vartotojo sąsajos pagrindiniame ekrane
rodoma arba .
▪ Jei nerodoma, orą galima išleisti nedelsiant.
▪ Jei rodoma, užtikrinkite, kad patalpa, kurioje ketinate išleisti orą, būtų gerai
vėdinama. Priežastis: į vandens sistemą galėjo būti patekę aušalo, todėl
išleidžiant orą iš šildymo įrenginių arba rinktuvų jo gali patekti į patalpą.
"14Trikčių šalinimas"[4241]
)
Montuotojo informacinis vadovas
20
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 21
4 Apie dėžę
Šiame skyriuje
4.1 Apžvalga: apie dėžę ................................................................................................................................................................ 21
4.2 Lauko blokas ........................................................................................................................................................................... 21
4.2.1 Lauke naudojamo įrenginio kėlimas ir nešimas..................................................................................................... 21
4.2.2 Lauke naudojamo įrenginio išpakavimas ............................................................................................................... 23
4.2.3 Lauke naudojamo įrenginio priedų nuėmimas ...................................................................................................... 24
4.3 Patalpose naudojamas įrenginys............................................................................................................................................ 24
4.3.1 Kaip išpakuoti patalpos bloką................................................................................................................................. 25
4.3.2 Kaip nuimti priedus nuo patalpos bloko ................................................................................................................ 25
4.3.3 Patalpos bloko tvarkymas ...................................................................................................................................... 25
4.1 Apžvalga: apie dėžę
Šiame skyriuje aprašyta, ką reikia daryti į vietą pristačius dėžes su lauko įrenginiu ir
vidaus įrenginiu.
Atminkite:
▪ Prieš pristatant BŪTINA patikrinti įrenginį, ar nėra pažeidimų. Apie bet kokius
pažeidimus BŪTINA nedelsiant pranešti vežėjo pretenzijų agentui.
4 | Apie dėžę
▪ Neišpakuotą įrenginį reikia prinešti kuo arčiau montavimo vietos, kad
nepažeistumėte įrenginio transportuodami.
▪ Iš anksto pasiruoškite kelią, kuriuo planuojate atgabenti bloką vidun.
4.2 Lauko blokas
4.2.1 Lauke naudojamo įrenginio kėlimas ir nešimas
ATSARGIAI
NELIESKITE įrenginio oro įleidimo angos arba aliumininių sparnuotės menčių, kad
nesusižeistumėte.
Keliamasis kranas
Diržai turi būti pažymėtoje zonoje, kad nepažeistumėte įrenginio.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
21
Page 22
4 | Apie dėžę
±150
kg
4×
Šakinis keltuvas arba padėklų krautuvas
Įkiškite šakes į padėklą iš sunkiosios pusės.
Rankinis
Išpakavę neškite įrenginį naudodami prie jo pritvirtintas virves.
Taip pat žr.:
▪ "4.2.2Lauke naudojamo įrenginio išpakavimas"[423]
▪ "7.3.4Kaip įrengti lauko bloką"[473]
Montuotojo informacinis vadovas
22
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 23
4.2.2 Lauke naudojamo įrenginio išpakavimas
1 2
3
4
4 | Apie dėžę
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
23
Page 24
4 | Apie dėžę
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
4.2.3 Lauke naudojamo įrenginio priedų nuėmimas
a Uždarymo vožtuvas (su integruotu filtru)
b Išleidimo lizdo žiedinis tarpiklis
c Išleidimo lizdas
d Termistoriaus fiksatorius (sistemoms, montuojamoms žemos aplinkos temperatūros
zonose)
e Montavimo vadovas –lauko įrenginys
f Šalinimo vadovas –aušalo išgavimas
g Elektros energijos naudojimo efektyvumo etiketė
h Išleidimo grotelės (viršutinė+apatinė dalis)
i Montavimo vadovas –išleidimo grotelės
PRANEŠIMAS
Išpakavimas. Nuimdami viršutinę pakuotę/priedus, laikykite dėžę su išleidimo
grotelėmis, kad nenukristų.
Montuotojo informacinis vadovas
24
4.3 Patalpose naudojamas įrenginys
▪ Prieš pristatant BŪTINA patikrinti įrenginį, ar nėra pažeidimų. Apie bet kokius
pažeidimus BŪTINA nedelsiant pranešti vežėjo pretenzijų agentui.
▪ Neišpakuotą įrenginį reikia prinešti kuo arčiau montavimo vietos, kad
nepažeistumėte įrenginio transportuodami.
▪ Visiškai išpakuokite vidaus įrenginį laikydamiesi išpakavimo instrukcijoje pateiktų
nurodymų.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 25
4.3.1 Kaip išpakuoti patalpos bloką
1 2
8×
1×
b
4×
a
1×c1×d1×e1×
f
4×
i
6×
h
1×
j
1×
g
4.3.2 Kaip nuimti priedus nuo patalpos bloko
4 | Apie dėžę
4.3.3 Patalpos bloko tvarkymas
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
a Vandens sistemos uždarymo vožtuvai
b Viršslėgio apėjimo vožtuvas
c Bendrosios atsargumo priemonės
d Papildomos įrangos priedų knyga
e Patalpose naudojamo įrenginio montavimo vadovas
f Eksploatavimo vadovas
g WLAN kasetė
h Uždarymo vožtuvų (erdvės šildymo vandens sistemos) sandarinimo žiedai
i Atskirai įsigyjamų uždarymo vožtuvų (buitinio karšto vandens sistemos)
sandarinimo žiedai
j Žemosios įtampos laidų angos sandarinimo juosta
Įrenginį neškite už rankenų, esančių galinėje ir apatinėje dalyse.
Montuotojo informacinis vadovas
25
Page 26
4 | Apie dėžę
b
a a
b
a Rankenos galinėje įrenginio dalyje
b Rankenos apatinėje įrenginio dalyje. Atsargiai paverskite įrenginį į galinę pusę, kad
pasimatytų rankenos.
Montuotojo informacinis vadovas
26
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 27
5 Apie blokus ir parinktis
Šiame skyriuje
5.1 Apžvalga: apie įrenginius ir priedus........................................................................................................................................ 27
5.2 Identifikavimas........................................................................................................................................................................ 27
5.2.1 Identifikavimo etiketė: lauke naudojamas įrenginys ............................................................................................. 27
5.2.2 Identifikavimo etiketė: vidaus įrenginys ................................................................................................................ 28
5.3 Papildomai prijungiami įrenginiai ir priedai ........................................................................................................................... 28
5.3.1 Galimi patalpose naudojamo įrenginio ir lauke naudojamo įrenginio deriniai..................................................... 28
5.3.2 Galimi lauke naudojamo įrenginio priedai............................................................................................................. 28
5.3.3 Galimi patalpose naudojamo įrenginio priedai ..................................................................................................... 29
5.1 Apžvalga: apie įrenginius ir priedus
Šiame skyriuje pateikiama informacija apie:
▪ Lauke naudojamo įrenginio identifikavimą.
▪ Vidaus įrenginio identifikavimą
▪ Priedų prijungimą prie lauke naudojamo įrenginio.
5 | Apie blokus ir parinktis
▪ Priedų prijungimą prie vidaus įrenginio
5.2 Identifikavimas
5.2.1 Identifikavimo etiketė: lauke naudojamas įrenginys
Vieta
Modelio identifikavimas
Pavyzdys: EPRA14DAV3
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Kodas Paaiškinimas
EP Europietiškas hidro- atskirtas lauko porinis šiluminis siurblys
R Aukšta vandens temperatūra – 2 aplinkos zona (žiūrėkite
veikimo diapazoną)
A Aušalas R32
14 Galingumo klasė
DA Modelio serija
V3 Maitinimo šaltinis
Montuotojo informacinis vadovas
27
Page 28
5 | Apie blokus ir parinktis
5.2.2 Identifikavimo etiketė: vidaus įrenginys
Vieta
Modelio identifikavimas
Pavyzdys: ETVH16S23EA6V
Kodas Aprašas
E Europietiškas modelis
TV Ant grindų statomas atskirtas hidroįrenginys su integruotu
katilu
H H=tik šildymas
X=šildymas/vėsinimas
16 Galingumo klasė
S Integruoto katilo medžiaga: nerūdijantysis plienas
23 Integruoto katilo talpa
EA Modelio serija
6V Atsarginio šildytuvo modelis
5.3 Papildomai prijungiami įrenginiai ir priedai
INFORMACIJA
Tam tikros parinktys gali būti NEPRIEINAMOS jūsų šalyje.
5.3.1 Galimi patalpose naudojamo įrenginio ir lauke naudojamo įrenginio deriniai
Vidaus įrenginys Lauko įrenginys
EPRA14 EPRA16 EPRA18
ETVH/X16 O O O
5.3.2 Galimi lauke naudojamo įrenginio priedai
Montuotojo informacinis vadovas
28
Montavimo stovas (EKMST1, EKMST2)
Šaltesniuose regionuose, kur gali smarkiai snigti, lauko įrenginį rekomenduojama
montuoti ant montavimo rėmo. Pasirinkite vieną iš šių modelių:
▪ EKMST1 su jungių kojelėmis: lauko įrenginiui sumontuoti ant betoninio pamato,
kur leidžiama gręžti.
▪ EKMST2 su guminėmis kojelėmis: lauko įrenginiui sumontuoti ant pamatų, kur
gręžti neleidžiama ar neįmanoma, pavyzdžiui, ant plokščių stogų ar šaligatvių.
Montavimo instrukcijų žiūrėkite montavimo stovo montavimo vadove.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 29
5.3.3 Galimi patalpose naudojamo įrenginio priedai
Kelių zonų laidiniai valdikliai
Galite prijungti šiuos kelių zonų laidinius valdiklius:
▪ Kelių zonų bazinis įrenginys, 230V (EKWUFHTA1V3)
▪ Skaitmeninis termostatas, 230V (EKWCTRDI1V3)
▪ Analoginis termostatas, 230V (EKWCTRAN1V3)
▪ Pavara, 230V (EKWCVATR1V3)
Montavimoinstrukcijų žiūrėkite valdiklio montavimo vadove ir papildomos įrangos
priedų knygoje.
Patalpos termostatas (EKRTWA, EKRTR1)
Prie vidaus įrenginio galima prijungti papildomą patalpos termostatą. Šis
termostatas gali būti laidinis (EKRTWA) arba belaidis (EKRTR1).
Montavimo instrukcijas rasite patalpos termostato montavimo vadove ir
papildomos įrangos priedų knygoje.
Belaidžio termostato nuotolinis jutiklis (EKRTETS)
Nuotolinį patalpos temperatūros jutiklį (EKRTETS) galima naudoti tik su belaidžiu
termostatu (EKRTR1).
5 | Apie blokus ir parinktis
Montavimo instrukcijas rasite patalpos termostato montavimo vadove ir
papildomos įrangos priedų knygoje.
Skaitmeninės įvesties/ išvesties PCB (EKRP1HBAA)
Skaitmeninės įvesties/ išvesties PCB reikalinga šiems signalams:
▪ Pavojaus signalų išvestis
▪ Erdvės šildymo/aušinimo ĮJUNGIMO/IŠJUNGIMO išvestis
▪ Perjungimas į išorinį šilumos šaltinį
Montavimo nurodymus rasite skaitmeninės įvesties / išvesties PCB montavimo
vadove ir papildomos įrangos priedų knygoje.
Papildoma PCB (EKRP1AHTA)
Norėdami įgalinti elektros energiją taupančias suvartojimo valdymo skaitmenines
įvestis turite sumontuoti papildomą PCB.
Montavimo nurodymus rasite papildomos PCB montavimo vadove ir papildomos
įrangos priedų knygoje.
Nuotolinis vidaus jutiklis (KRCS01-1)
Pagal numatytuosius nustatymus specialios žmogaus komforto sąsajos vidinis
jutiklis (BRC1HHDA, naudojamas kaip patalpos termostatas) bus naudojamas kaip
kambario temperatūros jutiklis.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Galima sumontuoti papildomą nuotolinį vidaus jutiklį ir patalpos temperatūrą
matuoti kitoje vietoje.
Montavimo instrukcijų žiūrėkite nuotolinio vidaus jutiklio montavimo vadove ir
papildomos įrangos priedų knygoje.
Montuotojo informacinis vadovas
29
Page 30
5 | Apie blokus ir parinktis
INFORMACIJA
▪ Nuotolinį vidaus jutiklį galima naudoti tik jei vartotojo sąsajoje sukonfigūruota
patalpos termostato funkcija.
▪ Galite prijungti tik arba nuotolinį vidaus jutiklį, arba nuotolinį lauko jutiklį.
Nuotolinis lauko jutiklis (EKRSCA1)
Pagal numatytuosius nustatymus lauko įrenginio viduje esantis jutiklis bus
naudojamas lauko temperatūrai matuoti.
Norint pagerinti sistemos veikimą, galima sumontuoti papildomą nuotolinį lauko
jutiklį ir lauko temperatūrą matuoti kitoje vietoje (pvz., nuo tiesioginės saulės
šviesos apsaugotoje vietoje).
Montavimo instrukcijas rasite nuotolinio lauko jutiklio montavimo vadove ir
papildomos įrangos priedų knygoje.
INFORMACIJA
Galite prijungti tik nuotolinio valdiklio vidaus jutiklį arba nuotolinio valdiklio lauko
jutiklį.
Kompiuterio kabelis (EKPCCAB4)
Patalpose naudojamo įrenginio jungiklių dėžutė ir kompiuteris sujungiami
kompiuterio kabeliu. Tai suteikia galimybę atnaujinti vidaus įrenginio programinę
įrangą.
Montavimo instrukcijas rasite kompiuterio kabelio montavimo vadove.
Šiluminio siurblio konvektorius (FWXV)
Patalpoms šildyti/vėsinti galima naudoti šiuos šiluminio siurblio konvektorius:
▪ FWXV: ant grindų statomas modelis
▪ FWXT: ant sienos montuojamas modelis
▪ FWXM: uždarai montuojamas modelis
Montavimo instrukcijų žiūrėkite:
▪ Šiluminiosiurblio konvektoriaus montavimo vadove
▪ Šiluminiosiurblio konvektoriaus priedų montavimo vadove
▪ Papildomos įrangos priedų knygoje
WLAN modulis (BRP069A71)
WLAN kasetė (dedama į MMI) tiekiama kaip vidaus įrenginio priedas. Arba (pvz., jei
mažas signalo stipris) galima įrengti pasirenkamą belaidį LAN modulį BRP069A71.
Montavimo instrukcijas rasite WLAN modulio montavimo vadove ir papildomos
įrangos priedų knygoje.
Montuotojo informacinis vadovas
30
Universalus centralizuotas valdiklis (EKCC8-W)
Daugiapakopio valdymo valdiklis.
Dviejų zonų rinkinys (EKMIKPOA arba EKMIKPHA)
Galima sumontuoti pasirinktinį dviejų zonų rinkinį.
Montavimo instrukcijų žiūrėkite dviejų zonų rinkinio montavimo vadove.
Taip pat žr.:
▪ "6.2.3Kelios patalpos – dvi IVT zonos"[444]
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 31
5 | Apie blokus ir parinktis
▪ "Dviejų zonų rinkinys"[4214]
Konvertavimo rinkinys (EKHVCONV4 ar naujesnis)
Norėdami konvertuoti tik šildymo modelį į reversinį modelį, naudokite prijungimo
rinkinį.
Montavimo instrukcijų žiūrėkite konvertavimo rinkinio montavimo vadove.
Žmogaus komforto sąsaja (BRC1HHDA), naudojama kaip patalpos termostatas
▪ Žmogaus komforto sąsaja (HCI), naudojama kaip patalpos termostatas, gali būti
naudojama tik kartu su prie vidaus įrenginio prijungta vartotojo sąsaja.
▪ Žmogaus komforto sąsają (HCI), naudojamą kaip patalpos termostatas, reikia
montuoti patalpoje, kurią norite valdyti.
Montavimo instrukcijas rasite žmogaus komforto sąsajos (HCI), naudojamos kaip
patalpos termostatas, montavimo vadove ir papildomos įrangos priedų knygoje.
"Smart Grid" relių rinkinys (EKRELSG)
Kai naudojami aukštosios įtampos "Smart Grid" kontaktai, reikia sumontuoti
pasirenkamą "Smart Grid" relių rinkinį (EKRELSG).
Montavimo nurodymų žr. skyriuje "9.3.11Kaip prijungti Smart Grid"[4123].
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
31
Page 32
6 | Naudojimo gairės
6 Naudojimo gairės
Šiame skyriuje
INFORMACIJA
Vėsinimas taikomas tik tokiais atvejais:
▪ Reversiniai modeliai
▪ Tik šildymo modeliai + konvertavimo rinkinys (EKHVCONV*)
6.1 Apžvalga: naudojimo gairės.................................................................................................................................................... 32
6.2 Nustatyti erdvės šildymo/vėsinimo sistemą. ......................................................................................................................... 33
6.2.1 Viena patalpa.......................................................................................................................................................... 34
6.2.2 Kelios patalpos – viena LWT zona .......................................................................................................................... 38
6.2.3 Kelios patalpos – dvi IVT zonos .............................................................................................................................. 44
6.3 Erdvei šildyti naudojamo pagalbinio šilumos šaltinio nustatymas ........................................................................................ 48
6.4 Buitinio karšto vandens katilo nustatymas ............................................................................................................................ 51
6.4.1 Sistemos schema – integruotas DHW katilas ........................................................................................................ 51
6.4.2 DHW katilo talpos ir pageidaujamos temperatūros pasirinkimas......................................................................... 51
6.4.3 Nustatymas ir konfigūracija – DHW katilas............................................................................................................ 52
6.4.4 DHW siurblys, užtikrinantis, kad iškart būtų tiekiamas karštas vanduo................................................................ 53
6.4.5 DHW siurblys, naudojamas dezinfekcijai ............................................................................................................... 53
6.5 Energijos skaitiklių nustatymas .............................................................................................................................................. 54
6.5.1 Pagaminta šiluma ................................................................................................................................................... 54
6.5.2 Suvartota energija .................................................................................................................................................. 55
6.5.3 Standartinio elektros tarifo maitinimo šaltinis ...................................................................................................... 55
6.5.4 Lengvatinio elektros tarifo maitinimo šaltinis ....................................................................................................... 57
6.6 Elektros energijos suvartojimo valdymo nustatymas ............................................................................................................ 57
6.6.1 Nuolatinis galios ribojimas ..................................................................................................................................... 58
6.6.2 Skaitmeninių įvesčių aktyvinamas galios ribojimas ............................................................................................... 59
6.6.3 Galios ribojimo procesas ........................................................................................................................................ 60
6.6.4 BBR16 galios ribojimas ........................................................................................................................................... 61
6.7 Išorinio temperatūros jutiklio nustatymas............................................................................................................................. 61
6.1 Apžvalga: naudojimo gairės
Šiomis gairėmis trumpai pristatomos šiluminiosiurblio sistemos galimybės.
PRANEŠIMAS
▪ Naudojimo gairėse esantys paveikslėliai yra tik informacinio pobūdžio ir NEGALI
būti naudojami kaip tikslios vandens sistemos schemos. Tikslūs vandens sistemos
matmenys ir atstumai NEPAVAIZDUOTI; tai yra montuotojo atsakomybė.
▪ Daugiau informacijos apie konfigūracijos nustatymus, leisiančius optimizuoti
šiluminio siurblio veikimą, rasite "10Konfigūracija"[4129].
Šiame skyriuje pateikiamos naudojimo gairės, kaip:
▪ Nustatyti erdvės šildymo/vėsinimo sistemą.
▪ Nustatyti erdvei šildyti naudojamą pagalbinį šilumos šaltinį.
▪ Buitinio karšto vandens katilo nustatymas
▪ Energijos skaitiklių nustatymas
▪ Elektros energijos suvartojimo valdymo nustatymas
▪ Išorinio temperatūros jutiklio nustatymas
Montuotojo informacinis vadovas
32
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 33
PRANEŠIMAS
Tam tikrų tipų ventiliatoriniai konvektoriai – šiame dokumente vadinami šiluminio
siurblio konvektoriais – gali priimti vidaus įrenginio režimo įvestį (vėsinimo arba
šildymo X2M/3 ir X2M/4) ir (arba) siųsti šiluminio siurblio konvektoriaus būklės išvestį
(pagrindinė zona: X2M/30 ir X2M/35; papildoma zona: X2M/30 ir X2M/35a).
Naudojimo gairėse iliustruojama galimybė gauti arba siųsti skaitmeninę įvestį/išvestį.
Šį funkcionalumą galima naudoti, jeigu šiluminio siurblio konvektorius turi tokias
funkcijas ir signalai atitinka tokius reikalavimus:
▪ Vidaus įrenginio išvestis (įvestis į šiluminio siurblio konvektorių): vėsinimo/šildymo
signalas=230V (vėsinimas=230V, šildymas=0V).
▪ Įvestis į vidaus įrenginį (šiluminio siurblio konvektoriaus išvestis): termostato
ĮJUNGIMO/IŠJUNGIMO signalas=kontaktas be įtampos (uždarytas
kontaktas=termostatas IŠJUNGTAS).
6.2 Nustatyti erdvės šildymo/vėsinimo sistemą.
Šiluminio siurblio sistema naudoja ištekantį vandenį šildymo įrenginiams šildyti
vienoje ar daugiau patalpų.
Sistema leidžia lanksčiai valdyti kiekvienos patalpos temperatūrą, todėl pirmiausia
turite atsakyti į šiuos klausimus:
6 | Naudojimo gairės
▪ Kiek patalpų šildo arba vėsina šiluminiosiurblio sistema?
▪ Kokio tipo šildymo įrenginiai naudojami kiekvienoje patalpoje ir kokia yra jų
projektinė ištekančio vandens temperatūra?
Išsiaiškinus erdvės šildymo/vėsinimo reikalavimus, rekomenduojame vadovautis
toliau pateiktomis nustatymo gairėmis.
PRANEŠIMAS
Jei naudojamas išorinis patalpos termostatas, jis valdys patalpos apsaugą nuo
šerkšno. Tačiau patalpos apsauga nuo šalčio galima tik tada, jei [C.2] Patalpų
šildymas/ vėsinimas=Įjungta.
INFORMACIJA
Jei naudojamas išorinis patalpos termostatas ir bet kokiomis sąlygomis būtina
užtikrinti patalpos apsaugą nuo šalčio, turite pasirinkti Avarinė situacija [9.5.1]
nustatymą Automatinis.
PRANEŠIMAS
Į sistemą galima integruoti viršslėgio vožtuvą. Turėkite omenyje, kad šis vožtuvas gali
būti nerodomas iliustracijose.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
33
Page 34
6 | Naudojimo gairės
A
B
a
6.2.1 Viena patalpa
Grindinis šildymas arba radiatoriai –laidinis patalpos termostatas
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B Viena patalpa
a Speciali žmogaus komforto sąsaja (BRC1HHDA naudojama kaip patalpos
termostatas)
▪ Jei reikia daugiau informacijos apie elektros laidų prijungimą prie įrenginio,
žiūrėkite:
- "9.2Jungtys į lauko įrenginį"[4101]
- "9.3Jungtys į vidaus įrenginį"[4108]
▪ Grindinis šildymas arba radiatoriai tiesiogiai prijungti prie vidaus įrenginio.
▪ Patalpos temperatūra valdoma specialia žmogaus komforto sąsaja (BRC1HHDA,
naudojama kaip patalpos termostatas).
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
2 (Patalpos termostatas):
įrenginio veikimas nustatomas pagal
specialios žmogaus komforto sąsajos
▪ Kodas: [C-07]
Vandens temperatūros zonų skaičius:
aplinkos temperatūrą.
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
Pranašumai
▪ Didžiausias komfortas ir efektyvumas. Išmanioji patalpos termostato funkcija
gali padidinti arba sumažinti pageidaujamą ištekančio vandens temperatūrą pagal
faktinę patalpos temperatūrą (moduliacija). Tai užtikrina:
Montuotojo informacinis vadovas
34
- Pastovią, pageidaujamą temperatūrą atitinkančią patalpos temperatūrą
(komfortiškiau).
- Mažiau ĮJUNGIMO/IŠJUNGIMO ciklų (tyliau, komfortiškiau ir efektyviau).
- Žemiausią įmanomą ištekančio vandens temperatūrą (efektyviau).
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 35
▪ Paprasta. Galite lengvai nustatyti pageidaujamą patalpos temperatūrą
A
B
b
a
naudodami vartotojo sąsają:
- Atsižvelgdami į kasdienius poreikius, galite naudoti iš anksto nustatytas
reikšmes ir planus.
- Norėdami nukrypti nuo kasdienės tvarkos, galite laikinai pakeisti iš anksto
nustatytas reikšmes bei planus arba naudoti atostogų režimą.
Grindinis šildymas arba radiatoriai –belaidis patalpos termostatas
Nustatymas
6 | Naudojimo gairės
A Pagrindinė ištekančio vandens temperatūros zona
B Viena patalpa
a Belaidžio išorinio patalpos termostato imtuvas
b Belaidis išorinis patalpos termostatas
▪ Jei reikia daugiau informacijos apie elektros laidų prijungimą prie įrenginio,
žiūrėkite:
- "9.2Jungtys į lauko įrenginį"[4101]
- "9.3Jungtys į vidaus įrenginį"[4108]
▪ Grindinis šildymas arba radiatoriai tiesiogiai prijungti prie vidaus įrenginio.
▪ Patalpos temperatūra valdoma belaidžiu išoriniu patalpos temperatūros
termostatu (papildoma įranga EKRTR1).
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
1 (Išorinis patalpos
termostatas): įrenginio veikimas
nustatomas pagal išorinį termostatą.
▪ Kodas: [C-07]
Vandens temperatūros zonų skaičius:
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Išorinis patalpos termostatas, skirtas
pagrindinei zonai:
▪ #: [2.A]
1 (1 kontaktas): kai naudojamas
išorinis patalpos termostatas arba
šiluminiosiurblio konvektorius gali tik
siųsti termostato ĮJUNGIMO/
▪ Kodas: [C-05]
IŠJUNGIMO komandą. Šildymo ar
vėsinimo užklausa neskiriama.
Pranašumai
▪ Jokių laidų. Galima Daikin belaidė išorinio patalpos termostato versija.
Montuotojo informacinis vadovas
35
Page 36
6 | Naudojimo gairės
A
B
a
Šiluminiosiurblio konvektoriai
▪ Efektyvumas. Nors išorinis patalpos termostatas tik siunčia ĮJUNGIMO/
IŠJUNGIMO signalus, jis specialiai sukurtas šiluminiosiurblio sistemai.
▪ Komfortas. Esant grindiniam šildymui belaidis išorinis patalpos termostatas,
matuodamas patalpos drėgnumą, neleidžia ant grindų susidaryti kondensatui, kai
patalpa vėsinama.
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B Viena patalpa
a Šiluminio siurblio konvektoriai (+ valdikliai)
▪ Jei reikia daugiau informacijos apie elektros laidų prijungimą prie įrenginio,
žiūrėkite:
- "9.2Jungtys į lauko įrenginį"[4101]
- "9.3Jungtys į vidaus įrenginį"[4108]
▪ Šiluminiosiurblio konvektoriai tiesiogiai prijungti prie vidaus įrenginio.
▪ Pageidaujama patalpos temperatūra nustatoma naudojant šiluminio siurblio
konvektorių valdiklį. Yra skirtingi šiluminio siurblio konvektorių valdikliai ir
nustatymai. Daugiau informacijos žr.:
- Šiluminiosiurblio konvektorių montavimo vadove
- Šiluminiosiurblio konvektoriaus priedų montavimo vadove
- Papildomos įrangos priedų knygoje
▪ Erdvės šildymo/vėsinimo užklausos signalas siunčiamas į vieną vidaus įrenginio
skaitmeninę įvestį (X2M/35 ir X2M/30).
▪ Erdvės režimo signalą į šiluminio siurblio konvektorius siunčia viena vidaus
įrenginio skaitmeninė išvestis (X2M/4 ir X2M/3).
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
1 (Išorinis patalpos
termostatas): įrenginio veikimas
nustatomas pagal išorinį termostatą.
▪ Kodas: [C-07]
Montuotojo informacinis vadovas
36
Vandens temperatūros zonų skaičius:
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 37
6 | Naudojimo gairės
M1
B
a
A
Nustatymas Reikšmė
Išorinis patalpos termostatas, skirtas
pagrindinei zonai:
▪ #: [2.A]
1 (1 kontaktas): kai naudojamas
išorinis patalpos termostatas arba
šiluminiosiurblio konvektorius gali tik
siųsti termostato ĮJUNGIMO/
▪ Kodas: [C-05]
IŠJUNGIMO komandą. Šildymo ar
vėsinimo užklausa neskiriama.
Pranašumai
▪ Vėsinimas. Šiluminio siurblio konvektorius ne tik šildo, bet ir puikiai vėsina.
▪ Efektyvumas. Optimalus energijos efektyvumas dėl tarpusavyje susieto veikimo.
▪ Stilinga.
Derinys: grindinis šildymas ir šiluminiosiurblio konvektoriai
▪ Erdvę šildo:
- Grindinis šildymas
- Šiluminiosiurblio konvektoriai
▪ Erdvę vėsina tik šiluminio siurblio konvektoriai. Grindinį šildymą atjungia
uždarymo vožtuvas.
Nustatymas
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
A Pagrindinė ištekančio vandens temperatūros zona
B Viena patalpa
a Šiluminio siurblio konvektoriai (+ valdikliai)
▪ Jei reikia daugiau informacijos apie elektros laidų prijungimą prie įrenginio,
žiūrėkite:
- "9.2Jungtys į lauko įrenginį"[4101]
- "9.3Jungtys į vidaus įrenginį"[4108]
▪ Šiluminiosiurblio konvektoriai tiesiogiai prijungti prie vidaus įrenginio.
▪ Siekiant išvengti kondensato susidarymo ant grindų, kai patalpa vėsinama, prieš
grindinį šildymą montuojamas uždarymo vožtuvas (įsigyjamas atskirai).
▪ Pageidaujama patalpos temperatūra nustatoma naudojant šiluminio siurblio
konvektorių valdiklį. Yra skirtingi šiluminio siurblio konvektorių valdikliai ir
nustatymai. Daugiau informacijos žr.:
- Šiluminiosiurblio konvektorių montavimo vadove
- Šiluminiosiurblio konvektoriaus priedų montavimo vadove
- Papildomos įrangos priedų knygoje
Montuotojo informacinis vadovas
37
Page 38
6 | Naudojimo gairės
▪ Erdvės šildymo/vėsinimo užklausos signalas siunčiamas į vieną vidaus įrenginio
skaitmeninę įvestį (X2M/35 ir X2M/30).
▪ Erdvės režimą viena vidaus įrenginio skaitmeninė išvestis (X2M/4 ir X2M/3)
siunčia į:
- Šiluminiosiurblio konvektorius.
- Uždarymo vožtuvą.
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
1 (Išorinis patalpos
termostatas): įrenginio veikimas
nustatomas pagal išorinį termostatą.
▪ Kodas: [C-07]
Vandens temperatūros zonų skaičius:
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
Išorinis patalpos termostatas, skirtas
pagrindinei zonai:
▪ #: [2.A]
1 (1 kontaktas): kai naudojamas
išorinis patalpos termostatas arba
šiluminiosiurblio konvektorius gali tik
siųsti termostato ĮJUNGIMO/
▪ Kodas: [C-05]
IŠJUNGIMO komandą. Šildymo ar
vėsinimo užklausa neskiriama.
Pranašumai
▪ Vėsinimas. Šiluminiosiurblio konvektoriai ne tik šildo, bet ir puikiai vėsina.
▪ Efektyvumas. Grindinis šildymas veikia efektyviausiai su šiluminio siurblio
sistema.
▪ Komfortas. Dviejų šildymo įrenginių tipų derinys suteikia:
- Puikų grindinio šildymo užtikrinamą šildymo komfortą
- Puikų šiluminiosiurblio konvektorių užtikrinamą vėsinimo komfortą
6.2.2 Kelios patalpos – viena LWT zona
Jei reikalinga tik viena ištekančio vandens temperatūros zona, nes visų šildymo
įrenginių projektinė ištekančio vandens temperatūra yra vienoda, pamaišymo
mazgas NEREIKALINGAS (rentabilu).
Pavyzdys: jei šiluminio siurblio sistema naudojama vienoms grindims šildyti, kur
visose patalpose įrengti tokie patys šildymo įrenginiai.
Grindinis šildymas arba radiatoriai –termostatiniai vožtuvai
Jei šildote patalpas, kuriose įrengtas grindinis šildymas arba radiatoriai, pagrindinės
patalpos temperatūra paprastai valdoma naudojant termostatą (pavyzdžiui,
specialią žmogaus komforto sąsają (BRC1HHDA) arba išorinį patalpos termostatą),
o kitų patalpų temperatūra valdoma vadinamaisiais termostatiniais vožtuvais, kurie
atsidaro ir užsidaro atsižvelgiant į patalpos temperatūrą.
Montuotojo informacinis vadovas
38
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 39
6 | Naudojimo gairės
A
T
B C
a
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B 1 patalpa
C 2 patalpa
a Speciali žmogaus komforto sąsaja (BRC1HHDA naudojama kaip patalpos
termostatas)
▪ Jei reikia daugiau informacijos apie elektros laidų prijungimą prie įrenginio,
žiūrėkite:
- "9.2Jungtys į lauko įrenginį"[4101]
- "9.3Jungtys į vidaus įrenginį"[4108]
▪ Pagrindinės patalpos grindinis šildymas tiesiogiai prijungtas prie vidaus įrenginio.
▪ Pagrindinės patalpos temperatūra valdoma specialia žmogaus komforto sąsaja
(BRC1HHDA, naudojama kaip patalpos termostatas).
▪ Kiekvienoje kitoje patalpoje prieš grindinį šildymą sumontuojamas termostatinis
vožtuvas.
INFORMACIJA
Atkreipkite dėmesį į situacijas, kai pagrindinė patalpa gali būti šildoma kito šaltinio.
Pavyzdys: židiniai.
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
2 (Patalpos termostatas):
įrenginio veikimas nustatomas pagal
specialios žmogaus komforto sąsajos
▪ Kodas: [C-07]
Vandens temperatūros zonų skaičius:
aplinkos temperatūrą.
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Pranašumai
▪ Paprasta. Toks pat įrengimas kaip vienai patalpai tik su termostatiniais vožtuvais.
Montuotojo informacinis vadovas
39
Page 40
6 | Naudojimo gairės
M1
M2
CB
a
b
a
A
Grindinis šildymas arba radiatoriai –keli išoriniai patalpos termostatai
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B 1 patalpa
C 2 patalpa
a Išorinis patalpos termostatas
b Apėjimo vožtuvas
▪ Jei reikia daugiau informacijos apie elektros laidų prijungimą prie įrenginio,
žiūrėkite:
- "9.2Jungtys į lauko įrenginį"[4101]
- "9.3Jungtys į vidaus įrenginį"[4108]
▪ Norint išvengti ištekančio vandens tiekimo, kai nereikia šildyti arba vėsinti,
kiekvienai patalpai sumontuojamas uždarymo vožtuvas (įsigyjama atskirai).
▪ Būtina sumontuoti apėjimo vožtuvą, kad vanduo galėtų cirkuliuoti, kai uždaryti
visi uždarymo vožtuvai. Kad būtų užtikrintas patikimas veikimas, pasirūpinkite
minimaliu vandens srautu, kaip aprašyta lentelėje "Vandens tūrio ir srauto
intensyvumo tikrinimas", esančioje skyriuje "8.1 Vandentiekio vamzdyno
paruošimas"[482].
▪ Vidaus įrenginyje integruota vartotojo sąsaja parenka erdvės režimą. Turėkite
omenyje, kad kiekvieno patalpos termostato veikimo režimas turi būti nustatytas
taip, kad atitiktų vidaus įrenginį.
▪ Patalpos termostatai prijungti prie uždarymo vožtuvų, bet jų NEREIKIA jungti prie
vidaus įrenginio. Vidaus įrenginys visą laiką tieks ištekantį vandenį, be to, galima
užprogramuoti ištekančio vandens planą.
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
0 (Ištekantis vanduo): įrenginio
veikimas nustatomas pagal ištekančio
vandens temperatūrą.
▪ Kodas: [C-07]
Montuotojo informacinis vadovas
40
Vandens temperatūros zonų skaičius:
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
Pranašumai
Palyginti su vienos patalpos grindiniu šildymu arba radiatoriais:
▪ Komfortas. Naudodami patalpos termostatus galite nustatyti pageidaujamą
kiekvienos patalpos temperatūrą, įskaitant planus.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 41
Šiluminiosiurblio konvektoriai –kelios patalpos
A
B C
a a
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B 1 patalpa
C 2 patalpa
a Šiluminio siurblio konvektoriai (+ valdikliai)
▪ Jei reikia daugiau informacijos apie elektros laidų prijungimą prie įrenginio,
žiūrėkite:
- "9.2Jungtys į lauko įrenginį"[4101]
6 | Naudojimo gairės
- "9.3Jungtys į vidaus įrenginį"[4108]
▪ Pageidaujama patalpos temperatūra nustatoma naudojant šiluminio siurblio
konvektorių valdiklį. Yra skirtingi šiluminio siurblio konvektorių valdikliai ir
nustatymai. Daugiau informacijos žr.:
- Šiluminiosiurblio konvektorių montavimo vadove
- Šiluminiosiurblio konvektoriaus priedų montavimo vadove
- Papildomos įrangos priedų knygoje
▪ Vidaus įrenginyje integruota vartotojo sąsaja parenka erdvės režimą.
▪ Kiekvieno šiluminio siurblio konvektoriaus šildymo arba vėsinimo užklausos
signalai lygiagrečiai perduodami į vidaus įrenginio skaitmeninę įvestį (X2M/35 ir
X2M/30). Vidaus įrenginys palaikys ištekančio vandens temperatūrą, tik esant
faktinei užklausai.
INFORMACIJA
Kad būtų daugiau komforto ir didesnis našumas, rekomenduojame ant kiekvieno
šiluminiosiurblio konvektoriaus sumontuoti papildomą vožtuvo komplektą EKVKHPC.
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
1 (Išorinis patalpos
termostatas): įrenginio veikimas
nustatomas pagal išorinį termostatą.
▪ Kodas: [C-07]
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Vandens temperatūros zonų skaičius:
0 (Viena zona): pagrindinė
▪ #: [4.4]
▪ Kodas: [7-02]
Pranašumai
Palyginti su vienos patalpos šiluminiosiurblio konvektoriais:
Montuotojo informacinis vadovas
41
Page 42
6 | Naudojimo gairės
A
B C
b
M1
a
M1
Derinys: grindinis šildymas ir šiluminiosiurblio konvektoriai –kelios patalpos
▪ Komfortas. Naudodami šiluminio siurblio konvektorių nuotolinį valdiklį galite
nustatyti pageidaujamą kiekvienos patalpos temperatūrą ir planus.
Nustatymas
A Pagrindinė ištekančio vandens temperatūros zona
B 1 patalpa
C 2 patalpa
a Išorinis patalpos termostatas
b Šiluminiosiurblio konvektoriai (+ valdikliai)
▪ Jei reikia daugiau informacijos apie elektros laidų prijungimą prie įrenginio,
žiūrėkite:
- "9.2Jungtys į lauko įrenginį"[4101]
- "9.3Jungtys į vidaus įrenginį"[4108]
▪ Kiekvienai patalpai su įrengtais šiluminiosiurblio konvektoriais: šiluminiosiurblio
konvektoriai tiesiogiai prijungti prie vidaus įrenginio.
▪ Kiekvienai patalpai su įrengtu grindiniu šildymu: du uždarymo vožtuvai (įsigyjami
atskirai) sumontuoti prieš grindinį šildymą:
- Uždarymo vožtuvas apsaugo nuo karšto vandens tiekimo, kai patalpos šildyti
nereikia.
- Uždarymo vožtuvas neleidžia ant grindų susidaryti kondensatui, kai vėsinamos
patalpos su jose įrengtais šiluminio siurblio konvektoriais.
▪ Kiekvienai patalpai su įrengtais šiluminio siurblio konvektoriais: pageidaujama
patalpos temperatūra nustatoma naudojant šiluminio siurblio konvektorių
valdiklį. Yra skirtingi šiluminio siurblio konvektorių valdikliai ir nustatymai.
Daugiau informacijos žr.:
- Šiluminiosiurblio konvektorių montavimo vadove
- Šiluminiosiurblio konvektoriaus priedų montavimo vadove
- Papildomos įrangos priedų knygoje
▪ Kiekvienai patalpai su įrengtu grindiniu šildymu: pageidaujama patalpos
temperatūra nustatoma naudojant išorinį patalpos termostatą (laidinį arba
belaidį).
Montuotojo informacinis vadovas
42
▪ Vidaus įrenginyje integruota vartotojo sąsaja parenka erdvės režimą. Turėkite
omenyje, kad kiekvieno išorinio patalpos termostato ir šiluminio siurblio
konvektorių valdiklio veikimo režimas turi būti nustatytas taip, kad atitiktų vidaus
įrenginį.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 43
INFORMACIJA
Kad būtų daugiau komforto ir didesnis našumas, rekomenduojame ant kiekvieno
šiluminiosiurblio konvektoriaus sumontuoti papildomą vožtuvo komplektą EKVKHPC.
Konfigūracija
6 | Naudojimo gairės
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
▪ Kodas: [C-07]
Vandens temperatūros zonų skaičius:
▪ #: [4.4]
▪ Kodas: [7-02]
0 (Ištekantis vanduo): įrenginio
veikimas nustatomas pagal ištekančio
vandens temperatūrą.
0 (Viena zona): pagrindinė
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
43
Page 44
6 | Naudojimo gairės
f
B
A
E
C
D
a
b
a
c
g
d
e
6.2.3 Kelios patalpos – dvi IVT zonos
Jei kiekvienoje patalpoje pasirinkti šilumos įrenginiai suprojektuoti skirtingai
ištekančio vandens temperatūrai, galite naudoti skirtingas ištekančio vandens
temperatūros zonas (daugiausia 2 zonos).
Šiame dokumente:
▪ Pagrindinė zona = žemiausios projektinės šildymo temperatūros ir aukščiausios
projektinės vėsinimo temperatūros zona.
▪ Papildoma zona = aukščiausios projektinės šildymo temperatūros ir žemiausios
projektinės vėsinimo temperatūros zona
ATSARGIAI
Jeigu yra daugiau nei viena ištekančio vandens zona, pagrindinėje zonoje VISADA
sumontuokite pamaišymo mazgą, kad sumažėtų (šildant) / padidėtų (vėsinant)
ištekančio vandens temperatūra, kai atsiranda poreikis papildomoje zonoje.
Tipinis pavyzdys:
Patalpa (zona) Šildymo įrenginiai: projektinė
temperatūra
Svetainė (pagrindinė zona) Grindinis šildymas:
▪ Šildant: 35°C
▪ Vėsinant
(a)
: 20°C (tik atgaivinimas,
tikras vėsinimas neleidžiamas)
Miegamieji (papildoma zona) Šiluminiosiurblio konvektoriai:
▪ Šildant: 45°C
▪ Vėsinant: 12°C
(a)
Vėsinimo režimu galite leisti, kad grindinis šildymas (pagrindinė zona) užtikrintų
atgaivinimą (ne tikrą vėsinimą), arba to NELEISTI. Žr. sąranką toliau.
Nustatymas
Galimos trys dviejų zonų rinkinio variacijos:
1 Sistema be hidraulinio separatoriaus:
Montuotojo informacinis vadovas
44
2 Sistema su pagrindinės zonos hidrauliniu separatoriumi:
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 45
6 | Naudojimo gairės
B
A
E
C
D
a
b
a
c
g
dfh
e
f
B
A
E
C
D
a
b
a
c
i
g
d
h
e
3 Sistema su abiejų zonų hidrauliniu separatoriumi:
Šioje sistemoje reikalingas tiesioginis siurblys papildomai zonai.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
A Papildoma ištekančio vandens temperatūros zona
B 1 patalpa
C 2 patalpa
D Pagrindinė ištekančio vandens temperatūros zona
E 3 patalpa
a Šiluminio siurblio konvektoriai (+ valdikliai)
b Speciali žmogaus komforto sąsaja (BRC1HHDA naudojama kaip patalpos
termostatas)
c Pamaišymo mazgas
d Slėgio reguliavimo vožtuvas (įsigyjamas atskirai)
e Apsauginis termostatas (įsigyjamas atskirai)
f Dviejų zonų rinkinio valdymo dėžutė (EKMIKPOA)
g Apėjimo vožtuvas
h Hidraulinis separatorius (balansavimo balionas)
i Tiesioginis siurblys (papildomai zonai) (pvz., nemišrių siurblių grupė EKMIKHUA)
INFORMACIJA
Slėgio reguliavimo vožtuvas turi būti sumontuotas prieš pamaišymo mazgą. Tai
užtikrins tinkamą vandens srauto pusiausvyrą tarp pagrindinės ištekančio vandens
temperatūros zonos ir papildomos ištekančio vandens temperatūros zonos,
atsižvelgiant į reikiamą abiejų vandens temperatūros zonų galią.
Montuotojo informacinis vadovas
45
Page 46
6 | Naudojimo gairės
▪ Būtina sumontuoti apėjimo vožtuvą, kad vanduo galėtų cirkuliuoti, kai uždaryti
visi uždarymo vožtuvai. Kad būtų užtikrintas patikimas veikimas, pasirūpinkite
minimaliu vandens srautu, kaip aprašyta lentelėje "Vandens tūrio ir srauto
intensyvumo tikrinimas", esančioje skyriuje "8.1 Vandentiekio vamzdyno
paruošimas"[482].
▪ Pagrindinė zona:
- Pamaišymo vožtuvo stotis (sudaryta iš siurblio ir pamaišymo vožtuvo)
sumontuota prieš grindinįšildymą.
- Pamaišymo vožtuvo stotį valdo dviejų zonų rinkinio valdiklis (EKMIKPOA) pagal
patalpos šildymo užklausą.
- Patalpos temperatūra valdoma specialia žmogaus komforto sąsaja (BRC1HHDA,
naudojama kaip patalpos termostatas).
- Būtina užtikrinti, kad uždarius uždarymo vožtuvus pagrindinėje zonoje galėtų
cirkuliuoti vanduo
- Vėsinimo režimu galite leisti, kad grindinis šildymas (pagrindinė zona) užtikrintų
atgaivinimą (ne tikrą vėsinimą), arba to NELEISTI.
Jei leidžiate:
NEMONTUOKITE uždarymo vožtuvo.
Nustatykite [F-0C]=0, kad įsijungtų [2] Pagrindinė zona ir [1] Patalpa
nuostačių ekranas.
Nustatykite, kad pagrindinės zonos ištekančio vandens temperatūra NEBŪTŲ
per žema (paprastai: 20°C)
Jei NELEIDŽIATE, sumontuokite uždarymo vožtuvą (įsigyjamą atskirai) ir
prijunkite jį prie X2M/21 ir X2M/28 paprastai atidaryto vožtuvo atveju arba prie
X2M/21 ir X2M/29 paprastai uždaryto vožtuvo atveju.
▪ Papildoma zona:
- Šiluminiosiurblio konvektoriai tiesiogiai prijungti prie vidaus įrenginio.
- Pageidaujama patalpos temperatūra nustatoma naudojant šiluminio siurblio
konvektorių valdiklį. Yra skirtingi šiluminio siurblio konvektorių valdikliai ir
nustatymai. Daugiau informacijos žr.:
Šiluminiosiurblio konvektorių montavimo vadove
Šiluminiosiurblio konvektoriaus priedų montavimo vadove
Papildomos įrangos priedų knygoje
- Kiekvieno šiluminio siurblio konvektoriaus šildymo arba vėsinimo užklausos
signalai lygiagrečiai perduodami į vidaus įrenginio skaitmeninę įvestį (X2M/35a
ir X2M/30). Vidaus įrenginys palaikys pageidaujamą papildomo ištekančio
vandens temperatūrą, tik esant faktinei užklausai.
▪ Vidaus įrenginyje integruota vartotojo sąsaja parenka erdvės režimą. Turėkite
omenyje, kad kiekvieno šiluminio siurblio konvektorių valdiklio veikimo režimas
turi būti nustatytas taip, kad atitiktų vidaus įrenginį.
Montuotojo informacinis vadovas
46
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 47
Konfigūracija
6 | Naudojimo gairės
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
▪ Kodas: [C-07]
Vandens temperatūros zonų skaičius:
▪ #: [4.4]
▪ Kodas: [7-02]
Kai naudojami šiluminiosiurblio
konvektoriai:
Išorinis patalpos termostatas, skirtas
papildomai zonai:
▪ #: [3.A]
▪ Kodas: [C-06]
2 (Patalpos termostatas):
įrenginio veikimas nustatomas pagal
specialios žmogaus komforto sąsajos
aplinkos temperatūrą.
Pastaba:
▪ Pagrindinė patalpa = speciali žmogaus
komforto sąsaja naudojama kaip
patalpos termostatas
▪ Kitos patalpos = išorinis patalpos
termostatas
1 (Dvi zonos): pagrindinė +
papildoma
1 (1 kontaktas): kai naudojamas
išorinis patalpos termostatas arba
šiluminiosiurblio konvektorius gali tik
siųsti termostato ĮJUNGIMO/
IŠJUNGIMO komandą. Šildymo ir
vėsinimo poreikis neskiriamas.
Sumontuotas dviejų zonų
rinkinys:
▪ #: [9.P.1]
2 (Taip): sumontuotas dviejų zonų
rinkinys, kad būtų galima pridėti
papildomą temperatūros zoną.
▪ Kodas: [E-0B]
Dviejų zonų sistemos tipas:
▪ #: [9.P.2]
0 (Be hidraulinio
separatoriaus / be
tiesioginės zonos siurblio)
▪ Kodas: [E-0C]
1 (Su hidrauliniu
separatoriumi / be
tiesioginės zonos siurblio)
2 (Su hidrauliniu
separatoriumi / su
tiesioginės zonos siurbliu)
(Žr. Pirmiau aprašytas 3 sistemos
variacijas)
Uždarymo vožtuvo išvestis Nustatykite, kad atitiktų pagrindinės
zonos termostato užklausą.
Uždarymo vožtuvas Jeigu vėsinant pagrindinė zona turi būti
uždaryta, kad ant grindų nesusidarytų
kondensato, atitinkamai ją nustatykite.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Daugiau informacijos apie dviejų zonų rinkinio konfigūraciją pateikiama skyriuje
"Dviejų zonų rinkinys"[4214].
Montuotojo informacinis vadovas
47
Page 48
6 | Naudojimo gairės
6.3 Erdvei šildyti naudojamo pagalbinio šilumos šaltinio nustatymas
Pranašumai
▪ Komfortas.
- Išmanioji patalpos termostato funkcija gali padidinti arba sumažinti
pageidaujamą ištekančio vandens temperatūrą pagal faktinę patalpos
temperatūrą (moduliacija).
- Dviejų šildymo įrenginių sistemų derinys suteikia puikų šildymo grindiniu
šildymu ir vėsinimo šiluminio siurblio konvektoriais komfortą.
▪ Efektyvumas.
- Atsižvelgiant į poreikį vidaus įrenginys palaiko skirtingą ištekančio vandens
temperatūrą, atitinkančią skirtingų šildymo įrenginių projektinę temperatūrą.
- Grindinis šildymas veikia efektyviausiai su šiluminio siurblio sistema.
INFORMACIJA
Dvejopas režimas galimas tik 1 ištekančio vandens temperatūros zonos atveju:
▪ valdant patalpos termostatu ARBA
▪ valdant išoriniu patalpos termostatu.
▪ Erdvę gali šildyti:
- Vidaus įrenginys
- Prie sistemos prijungtas pagalbinis katilas (įsigyjama atskirai)
▪ Kai yra signalas šildyti, pradeda veikti vidaus įrenginys arba pagalbinis katilas.
Kuris iš šių įrenginių veikia, priklauso nuo lauko temperatūros (perjungimo į
išorinį šilumos šaltinį būsena). Kai pagalbiniam katilui suteikiamas leidimas,
erdvės šildymas vidaus įrenginiu IŠJUNGIAMAS.
▪ Dvejopo šildymo režimas galimas tik tada, jei:
- Erdvės šildymas ĮJUNGTAS ir
- BKV katilas IŠJUNGTAS
▪ Buitinį karštą vandenį visada ruošia BKV katilas, prijungtas prie vidaus įrenginio.
INFORMACIJA
▪ Kai šildoma šiluminiu siurbliu, jis veikia, kad pasiektų vartotojo sąsaja nustatytą
pageidaujamą temperatūrą. Kai įjungtas nuo oro priklausomas režimas, vandens
temperatūra automatiškai nustatoma pagal lauko temperatūrą.
▪ Kai šildoma pagalbiniu katilu, jis veikia, kad pasiektų pagalbinio katilo valdikliu
nustatytą pageidaujamą vandens temperatūrą.
Nustatymas
Montuotojo informacinis vadovas
48
▪ Pagalbinį katilą prijunkite kaip pavaizduota:
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 49
6 | Naudojimo gairės
A
B
a
e
b
b
c
d
c
A Pagrindinė ištekančio vandens temperatūros zona
B Viena patalpa
a Speciali žmogaus komforto sąsaja (BRC1HHDA naudojama kaip patalpos
termostatas)
b Atbulinis vožtuvas (įsigyjamas atskirai)
c Uždarymo vožtuvas (įsigyjami atskirai)
d Pagalbinis katilas (įsigyjama atskirai)
e Karšto vandens vožtuvas (įsigyjama atskirai)
PRANEŠIMAS
▪ Įsitikinkite, kad pagalbinis katilas ir jo prijungimas prie sistemos atitinka taikomus
teisės aktus.
▪ Daikin NEATSAKO už netinkamą ar nesaugų pagalbinio katilo sistemos veikimą.
▪ Įsitikinkite, kad į šiluminį siurblį grįžtančio vandens temperatūra neviršija 60°C.
Norėdami tai padaryti, atlikite šiuos veiksmus:
- Pagalbinio katilo valdikliu nustatykite pageidaujamą vandens temperatūrą, bet
ne aukštesnę nei 60°C.
- Sumontuokite karšto vandens vožtuvą šiluminio siurblio grįžtančio vandens
kontūre. Nustatykite, kad karšto vandens vožtuvas užsidarytų virš 60°C ir
atsidarytų žemiau 60°C temperatūros.
▪ Sumontuokite atbulinius vožtuvus.
▪ Išsiplėtimo indas yra iš anksto sumontuotas vidaus įrenginyje. Jei norite naudoti
dvejopo šildymo režimą, įsitikinkite, kad ir pagalbinio katilo kontūre yra
išsiplėtimo indas. Priešingu atveju, jei veikiant dvejopo šildymo režimui užsidarytų
karšto vandens vožtuvas, vandens sistemoje nebebūtų išsiplėtimo indo.
▪ Sumontuokite skaitmeninės ĮVESTIES/IŠVESTIES PCB (pasirinktinai EKRP1HBAA).
▪ Prijunkite skaitmeninės ĮVESTIES/IŠVESTIES PCB X1 ir X2 (perjungimas į išorinį
šilumos šaltinį) prie pagalbinio katilo. Žr. "9.3.8Perjungimo į išorinį šilumos šaltinį
prijungimas"[4120].
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
▪ Kaip nustatyti šildymo įrenginius, žr. skyriuje "6.2 Nustatyti erdvės šildymo/
vėsinimo sistemą."[433].
Konfigūracija
Naudodami vartotojo sąsają (sąrankos vediklis):
▪ Nustatykite, kad dvejopo šildymo režimu būtų naudojamas išorinis šilumos
šaltinis.
▪ Nustatykite perėjimo į dvejopo šildymo režimą temperatūrą ir histerezę.
Montuotojo informacinis vadovas
49
Page 50
6 | Naudojimo gairės
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
▪ Nustatykite veikimo režimą–tik erdvės šildymas (katilas neveikia).
Perjungimas į išorinį šilumos šaltinį pagalbiniu kontaktu
▪ Perjungimas galimas tik kai valdoma išoriniu patalpos termostatu IR tik vienoje
ištekančio vandens temperatūros zonoje (žr. skyriuje "6.2 Nustatyti erdvės
šildymo/vėsinimo sistemą."[433]).
▪ Pagalbiniu kontaktu gali būti:
- Lauko temperatūros termostatas.
- Elektros tarifo kontaktas.
- Rankiniu būdu valdomas kontaktas.
- …
▪ Nustatymas: prijunkite šiuos išorinius laidus:
BTIKatilo termostato įvestis
A Pagalbinis kontaktas (įprastaiuždarytas)
H Šildymo poreikio patalpos termostatas (papildomas)
K1A Pagalbinė relė, aktyvinanti vidaus įrenginį (įsigyjama atskirai)
K2A Pagalbinė relė, aktyvinanti katilą (įsigyjama atskirai)
Indoor Vidaus įrenginys
Auto Automatinis
Boiler Katilas
PRANEŠIMAS
▪ Norėdami išvengti dažno persijungimo tarp vidaus įrenginio ir pagalbinio katilo,
įsitikinkite, kad yra nustatytas pakankamas pagalbinio kontakto skirtumas arba
laiko delsa.
▪ Jeigu pagalbinis kontaktas yra lauko temperatūros termostatas, termostatą
sumontuokite pavėsyje, kad jo NEVEIKTŲ ar NEĮJUNGTŲ/NEIŠJUNGTŲ tiesioginė
saulės šviesa.
▪ Dažnas perjungimas gali sukelti pagalbinio katilo koroziją. Dėl išsamesnės
informacijos kreipkitės į pagalbinio katilo gamintoją.
Pagalbinio dujų katilo nuostatis
Kad vandens vamzdžiai neužšaltų, pagalbiniam dujų katilui turi būti nustatytas
fiksuotas ≥55°C nuostatis arba nuo oro priklausomas ≥T
nuostatis.
min
Montuotojo informacinis vadovas
50
TaLauko temperatūra
T
min
Minimalus pagalbinio dujų katilo nuo oro priklausomas nuostatis
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 51
6.4 Buitinio karšto vandens katilo nustatymas
A
a
b
6.4.1 Sistemos schema – integruotas DHW katilas
A Buitinis karštas vanduo
a Šalto vandens ĮLEIDIMAS
b Karšto vandens IŠLEIDIMAS
6.4.2 DHW katilo talpos ir pageidaujamos temperatūros pasirinkimas
6 | Naudojimo gairės
40°C vandenį žmonės jaučia kaip karštą, todėl buitinio karšto vandens suvartojimas
visada išreiškiamas lygiaverčiu 40°C karšto vandens tūriu. Tačiau galite nustatyti
aukštesnę (pavyzdžiui, 53°C) DHW katilo temperatūrą, o karštas vanduo paskui
maišomas su šaltu (pavyzdžiui, 15°C).
DHW katilo talpa ir pageidaujama temperatūra pasirenkama nustatant:
1 Buitinio karšto vandens suvartojimą (lygiavertis 40°C karšto vandens tūris).
2 DHW katilo talpą ir pageidaujamą temperatūrą.
DHW suvartojimo nustatymas
Atsakykite į šiuos klausimus ir apskaičiuokite DHW suvartojimą (lygiavertį 40°C
karšto vandens tūrį), naudodami tipinius vandens tūrius:
Klausimas Tipinis vandens tūris
Kiek kartų per dieną prausiamasi po
1dušas=10min×10l/min=100l
dušu?
Kiek kartų per dieną maudomasi
1vonia = 150l
vonioje?
Kiek vandens per dieną reikia virtuvės
1praustuvė=2min×5l/min=10l
praustuvėje?
Ar yra kitų buitinio karšto vandens
—
poreikių?
Pavyzdys: Jei šeimos (4 asmenų) per dieną suvartojamo DHW poreikis yra toks:
▪ 3 dušai
▪ 1 vonia
▪ 3 praustuvės
Tuomet buitinio karšto vandens suvartojimas = (3×100l)+(1×150l)+(3×10l)=480l
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
51
Page 52
6 | Naudojimo gairės
DHW katilo talpos ir pageidaujamos temperatūros nustatymas
Formulė Pavyzdys
V1=V2+V2×(T2−40)/(40−T1) Jei:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Tuomet V1=280l
V2=V1×(40−T1)/(T2−T1) Jei:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Tuomet V2=307l
V1Buitinio karšto vandens suvartojimas (lygiavertis 40°C karšto vandens tūris)
V2Reikalinga DHW katilo talpa, jei šildoma tik kartą
T2DHWkatilo temperatūra
T1Šalto vandens temperatūra
Galimos DHW katilo talpos
Tipas Galimos talpos
Integruotas DHW katilas ▪ 180l
▪ 230l
Energijos taupymo patarimai
▪ Jei skirtingomis dienomis buitinio karšto vandens suvartojimas skiriasi, galite
užprogramuoti savaitinį planą, kuriame kiekvieną dieną bus nustatyta skirtinga
pageidaujama DHW katilo temperatūra.
▪ Kuo pageidaujama DHW katilo temperatūra žemesnė, tuo daugiau sutaupote.
Pasirinkę didesnį DHW katilą, galite nustatyti žemesnę pageidaujamą DHWkatilo
temperatūrą.
▪ Šiluminissiurblys gali paruošti ne karštesnį nei 55°C (jei lauko temperatūra žema
– 50°C) buitinį karštą vandenį. Šią temperatūrą gali padidinti į šiluminį siurblį
įmontuotas elektrinis varžas. Tačiau tada bus suvartojama daugiau energijos.
Rekomenduojame nustatyti žemesnę nei 55°C DHW katilo temperatūrą, kad
nereikėtų naudoti elektrinio varžo.
▪ Kuo lauko temperatūra aukštesnė, tuo šiluminissiurblys veikia našiau.
- Jei dieną ir naktį elektros kaina nesiskiria, rekomenduojama DHW katilą šildyti
dieną.
- Jei elektros kaina mažesnė naktį, rekomenduojama DHW katilą šildyti naktį.
6.4.3 Nustatymas ir konfigūracija – DHW katilas
Montuotojo informacinis vadovas
52
▪ Kai šiluminis siurblys ruošia buitinį karštą vandenį, jis negali šildyti erdvės. Jei
vienu metu reikia ir buitinio karšto vandens, ir šildyti erdvę, rekomenduojame
buitinį karštą vandenį ruošti naktį, kai sumažėja erdvės šildymo poreikis.
▪ Jei suvartojama daug buitinio karšto vandens, DHW katilą galima šildyti kelis
kartus per dieną.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 53
6 | Naudojimo gairės
a
b
c
d
a
b
c
d
e
▪ Norėdami iki pageidaujamos temperatūros pašildyti DHW katilą, galite naudoti
šiuos energijos šaltinius:
- Šiluminio siurblio termodinaminį ciklą.
- Elektrinis atsarginis šildytuvas
▪ Daugiau informacijos apie energijos sąnaudų optimizavimą ruošiant buitinį karštą
vandenį žr. "10Konfigūracija"[4129].
6.4.4 DHW siurblys, užtikrinantis, kad iškart būtų tiekiamas karštas vanduo
Nustatymas
a Šalto vandens ĮLEIDIMAS
b Karšto vandens IŠĖJIMAS (dušas (įsigyjamas atskirai))
c DHW siurblys (įsigyjamas atskirai)
d Recirkuliacijos jungtis
▪ Prijungus DHW siurblį, iš čiaupo iškart gali bėgti karštas vanduo.
▪ DHW siurblys įsigyjamas atskirai ir už jo sumontavimą atsakingas montuotojas.
Apie elektros instaliaciją žr. skyriuje "9.3.5 Buitinio karšto vandens siurblio
prijungimas"[4117].
▪ Jei reikia daugiau informacijos apie recirkuliacijos jungties prijungimą, žr.
"8.2.4Recirkuliacijos vamzdžių prijungimas"[491].
Konfigūracija
▪ Daugiau informacijos rasite "10Konfigūracija"[4129].
▪ Naudodami vartotojo sąsają galite užprogramuoti DHW siurblio valdymo planą.
Daugiau informacijos ieškokite vartotojo informaciniame vadove.
6.4.5 DHW siurblys, naudojamas dezinfekcijai
Nustatymas
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
53
Page 54
6 | Naudojimo gairės
6.5 Energijos skaitiklių nustatymas
a Šalto vandens ĮLEIDIMAS
b Karšto vandens IŠĖJIMAS (dušas (įsigyjamas atskirai))
c DHW siurblys (įsigyjamas atskirai)
d Kaitinimo elementas (įsigyjama atskirai)
e Atbulinis vožtuvas (įsigyjama atskirai)
▪ DHW siurblys įsigyjamas atskirai ir už jo sumontavimą atsakingas montuotojas.
Apie elektros instaliaciją žr. skyriuje "9.3.5 Buitinio karšto vandens siurblio
prijungimas"[4117].
▪ Jei taikomi teisės aktai dezinfekcijos metu reikalauja aukštesnės temperatūros nei
didžiausias katilo nustatymas (žr. [2-03] nustatymo vietoje lentelėje), galite
prijungti DHW siurblį ir kaitinimo elementą, kaip pavaizduota pirmiau.
▪ Jei taikomi teisės aktai reikalauja dezinfekuoti vandens vamzdžius iki čiaupų,
galite prijungti DHW siurblį ir kaitinimo elementą (jei reikia), kaip pavaizduota
pirmiau.
Konfigūracija
Vidaus įrenginys gali valdyti BKV siurblį. Daugiau informacijos rasite
"10Konfigūracija"[4129].
▪ Vartotojo sąsajoje matysite šiuos energijos duomenis:
▪ Rodomi šie energijos duomenys:
▪ Rodomi šie energijos duomenys:
6.5.1 Pagaminta šiluma
- Pagaminta šiluma
- Suvartota energija
- Erdvės šildymo.
- Erdvės vėsinimo.
- Buitinio karšto vandens gamybos.
- Mėnesio.
- Metų.
INFORMACIJA
Pagamintos šilumos ir suvartotos energijos duomenys yra apskaičiuoti, todėl
tikslumas negarantuojamas.
INFORMACIJA
Pagamintai šilumai apskaičiuoti naudojami jutikliai sukalibruojami automatiškai.
Montuotojo informacinis vadovas
54
INFORMACIJA
Jei sistemoje ([E‑0D]=1]) yra glikolio, pagaminta šiluma NEBUS nei skaičiuojama, nei
rodoma vartotojo sąsajoje.
▪ Pagamintą šilumą sistema apskaičiuoja pagal:
- Ištekančio ir įtekančio vandens temperatūrą.
- Srauto intensyvumą.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 55
▪ Nustatymas ir konfigūracija:papildomos įrangos nereikia.
6.5.2 Suvartota energija
Nustatyti suvartotą energiją galima šiais būdais:
▪ Apskaičiuojant.
▪ Išmatuojant.
Suvartotos energijos apskaičiavimas
▪ Suvartotą energiją sistema apskaičiuoja pagal:
- Faktinę lauke naudojamo įrenginio vartojamąją galią.
- Atsarginio šildytuvo galios nustatymas
- Įtampą.
6 | Naudojimo gairės
INFORMACIJA
Negalima vienu metu skaičiuoti (pavyzdžiui, atsarginio šildytuvo) ir matuoti
(pavyzdžiui, lauke naudojamo įrenginio) suvartotos energijos. Jeigu naudosite abu
būdus, energijos duomenys bus neteisingi.
▪ Nustatymas ir konfigūracija: kad gautumėte tikslius energijos duomenis,
išmatuokite galią (varžą) ir nustatykite galią naudodami atsarginio šildytuvo
vartotojo sąsają (1veiksmas).
Suvartotos energijos matavimas
▪ Šis būdas pageidaujamas dėl didesnio tikslumo.
▪ Reikalingi išoriniai elektros skaitikliai.
▪ Nustatymas ir konfigūracija: kai naudojami elektros energijos skaitikliai, vartotojo
sąsajoje nustatykite kiekvieno elektros skaitiklio impulsų skaičių per
kilovatvalandę.
INFORMACIJA
Kai matuojama suvartojama elektros energija, įsitikinkite, kad elektros energijos
skaitikliai matuoja VISĄ sistemos vartojamąją galią.
6.5.3 Standartinio elektros tarifo maitinimo šaltinis
Bendroji taisyklė
Užtenka vieno elektros skaitiklio, kuris apima visą sistemą.
Nustatymas
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Prijunkite elektros skaitiklį prie X5M/5 ir X5M/6. Žr. "9.3.4 Kaip prijungti elektros
skaitiklius"[4116].
Elektros skaitiklio tipas
Tuo atveju, kai... Naudokite... elektros skaitiklį
▪ Vienfazis lauko įrenginys
▪ Atsarginis šildytuvas maitinamas iš
Vienfazis
(*3V, *6V (6V): 1N~230V)
vienfazio tinklo (t. y. atsarginio
šildytuvo modelis yra *3V arba *6V,
prijungtas prie vienfazio tinklo)
Montuotojo informacinis vadovas
55
Page 56
6 | Naudojimo gairės
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
Tuo atveju, kai... Naudokite... elektros skaitiklį
▪ Trifazis lauko įrenginys
▪ Atsarginis šildytuvas maitinamas iš
trifazio tinklo (t.y. atsarginio šildytuvo
modelis *9W arba *6V prijungtas prie
trifazio tinklo)
Pavyzdys
Vienfazis elektros skaitiklis Trifazis elektros skaitiklis
A Lauke naudojamas įrenginys
B Vidaus įrenginys
Trifazis
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
A Lauko įrenginys
B Vidaus įrenginys
C BKVkatilas
a Elektros spinta (L1/N)
b Elektros skaitiklis (L1/N)
c Saugiklis (L1/N)
d Lauke naudojamas įrenginys (L1/N)
e Vidaus įrenginys (L1/N)
f Atsarginis šildytuvas (L1/N)
g Startinis šildytuvas (L1/N)
C BKVkatilas
a Elektros spinta (L1/L2/L3/N)
b Elektros skaitiklis (L1/L2/L3/N)
c Saugiklis (L1/L2/L3/N)
d Saugiklis (L1/N)
e Lauko įrenginys (L1/L2/L3/N)
f Vidaus įrenginys (L1/L2/L3/N)
g Atsarginis šildytuvas (L1/L2/L3/N)
h Startinis šildytuvas (L1/N)
Išimtis
▪ Galite naudoti antrą elektros skaitiklį, jeigu:
- Vieno skaitiklio galios diapazonas yra nepakankamas.
- Elektros skaitiklio neįmanoma lengvai sumontuoti elektros spintoje.
- 230 V ir 400V trifaziai tinklai sujungti (labai neįprasta) dėl elektros skaitiklių
techninių ribojimų.
▪ Prijungimas ir nustatymas:
- Prijunkite antrą elektros skaitiklį prie X5M/3 ir X5M/4. Žr. "9.3.4Kaip prijungti
elektros skaitiklius"[4116].
Montuotojo informacinis vadovas
56
- Programinė įranga abiejų skaitiklių suvartojamos elektros duomenis susumuoja,
todėl NEREIKIA nustatyti, kuris skaitiklis kurią suvartojamą energiją matuoja.
Jums tereikia nustatyti kiekvieno skaitiklio impulsų skaičių.
▪ Dviejų elektros skaitiklių pavyzdį žr. skyriuje "6.5.4 Lengvatinio elektros tarifo
maitinimo šaltinis"[457].
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 57
6.5.4 Lengvatinio elektros tarifo maitinimo šaltinis
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Bendroji taisyklė
▪ 1elektros skaitiklis: matuoja lauko įrenginį.
▪ 2elektros skaitiklis: matuoja likusius (t.y. vidaus įrenginį ir atsarginį šildytuvą).
Nustatymas
▪ Prijunkite 1elektros skaitiklį prie X5M/5 ir X5M/6.
▪ Prijunkite 2elektros skaitiklį prie X5M/3 ir X5M/4.
Žr. "9.3.4Kaip prijungti elektros skaitiklius"[4116].
Elektros skaitiklių tipai
▪ 1 elektros skaitiklis: vienfazis arba trifazis elektros skaitiklis priklausomai nuo
lauko įrenginio maitinimo šaltinio.
▪ 2elektros skaitiklis:
- Kai yra vienfazio atsarginio šildytuvo konfigūracija, naudokite vienfazį elektros
skaitiklį.
- Kitais atvejais naudokite trifazį elektros skaitiklį.
6 | Naudojimo gairės
Pavyzdys
Vienfazis lauko įrenginys su trifaziu atsarginiu šildytuvu:
A Lauko įrenginys
B Vidaus įrenginys
C BKV katilas
a Elektros spinta (L1/N): lengvatinio elektros tarifo maitinimo šaltinis
b Elektros spinta (L1/L2/L3/N): standartinio elektros tarifo maitinimo šaltinis
c Elektros skaitiklis (L1/N)
d Elektros skaitiklis (L1/L2/L3/N)
e Saugiklis (L1/N)
f Saugiklis (L1/L2/L3/N)
g Lauko įrenginys (L1/N)
h Vidaus įrenginys (L1/N)
i Atsarginis šildytuvas (L1/L2/L3/N)
6.6 Elektros energijos suvartojimo valdymo nustatymas
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Galima naudoti toliau nurodytas elektros energijos suvartojimo valdymo
priemones. Jei reikia daugiau informacijos apie atitinkamus nustatymus, žr.
"Elektros energijos suvartojimo valdymas"[4204].
Montuotojo informacinis vadovas
57
Page 58
6 | Naudojimo gairės
P
i
t
DI
a
b
# Elektros energijos suvartojimo valdymas
1 "6.6.1Nuolatinis galios ribojimas"[458]
▪ Leidžia riboti visos šiluminio siurblio sistemos elektros suvartojimą (vidaus
įrenginio ir atsarginio šildytuvo bendrą suvartojimą).
▪ Ribojimas: galios, kW, arba srovės, A.
2 "6.6.2Skaitmeninių įvesčių aktyvinamas galios ribojimas"[459]
▪ Leidžia riboti visos šiluminio siurblio sistemos elektros suvartojimą (vidaus
įrenginio ir atsarginio šildytuvo bendrą suvartojimą) per 4 skaitmenines
įvestis.
▪ Ribojimas: galios, kW, arba srovės, A.
3 "6.6.4BBR16 galios ribojimas"[461]
▪ Apribojimas: Pateikiama tik švedų kalba.
▪ Sudaro sąlygas laikytis BBR16 nuostatų (Švedijos energetikos reguliavimo
nuostatų).
▪ Galios ribojimas, kW.
▪ Galima derinti su kitomis elektros energijos suvartojimo valdymo
priemonėmis. Tokiu atveju įrenginys naudoja griežčiausią valdymą.
6.6.1 Nuolatinis galios ribojimas
Nuolatinis galios ribojimas naudingas siekiant užtikrinti maksimalų sistemos galios
ar srovės tiekimą. Kai kuriose šalyse teisės aktais ribojamas maksimalus erdvės
šildymo ir DHW gaminių elektros energijos suvartojimas.
PRANEŠIMAS
Šiluminiam siurbliui galima sumontuoti mažesnės už rekomenduojamą kategorijos
išorinį saugiklį. Tam būtina pakeisti nustatymą vietoje [2‑0E], atsižvelgiant į didžiausią
šiluminiam siurbliui leidžiamą srovę.
Atkreipkite dėmesį, kad nustatymas vietoje [2‑0E] pakeičia visus energijos
suvartojimo valdymo nustatymus. Apribojus šiluminio siurblio galią, sumažės
našumas.
PRANEŠIMAS
Nustatykite ne mažesnes nei ±3,6 kW elektros energijos sąnaudas, kad būtų
užtikrintas:
▪ Atšildymo funkcijos veikimas. Priešingu atveju, jei atšildymas bus nutrauktas
keletą kartų, užšals šilumokaitis.
▪ Erdvės šildymas ir DHW ruoša įgalinus atsarginio šildytuvo 1veiksmą.
PiVartojamoji galia
t Laikas
DI Skaitmeninė įvestis (galios ribojimo lygis)
Montuotojo informacinis vadovas
58
a Suaktyvintas galios ribojimas
b Faktinė vartojamoji galia
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 59
Nustatymas ir konfigūracija
a
b
A B
C
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
▪ Nereikia jokios papildomos įrangos.
▪ Nustatykite elektros energijos suvartojimo valdymo nustatymus [9.9] naudodami
vartotojo sąsają (žr. "Elektros energijos suvartojimo valdymas"[4204]):
- Pasirinkite nuolatinio ribojimo režimą.
- Pasirinkite ribojimo tipą (galia kilovatais arba srovė amperais).
- Nustatykite pageidaujamą galios ribojimo lygį.
6.6.2 Skaitmeninių įvesčių aktyvinamas galios ribojimas
Galios ribojimas naudingas, kai derinamas su energijos valdymo sistema.
Skaitmeninės įvestys (daugiausia keturi veiksmai) dinamiškai riboja visos Daikin
sistemos galią arba srovę. Kiekvienas galios ribojimo lygis nustatomas naudojant
vartotojo sąsają ir apribojant vieną iš šių:
▪ Srovę (amperais).
▪ Vartojamąją galią (kilovatais).
Energijos valdymo sistema (įsigyjama atskirai) parenka, kurį galios ribojimo lygį
aktyvinti. Pavyzdys: Apriboja didžiausią viso namo galią (apšvietimas, buitiniai
prietaisai, erdvės šildymas ir t. t.).
6 | Naudojimo gairės
A Lauko įrenginys
B Vidaus įrenginys
C Energijos valdymo sistema
a Galios ribojimo aktyvinimas (4 skaitmeninės įvestys)
b Atsarginis šildytuvas
PiVartojamoji galia
t Laikas
DI Skaitmeninės įvestys (galios ribojimo lygiai)
a Suaktyvintas galios ribojimas
b Faktinė vartojamoji galia
Nustatymas
▪ Reikalinga papildoma PCB (pasirinktinai –EKRP1AHTA).
▪ Atitinkamam galios ribojimo lygiui aktyvinti naudojamos ne daugiau nei keturios
skaitmeninės įvestys:
- DI1 = didžiausias ribojimas (mažiausias energijos suvartojimas).
- DI4 = mažiausias ribojimas (didžiausias energijos suvartojimas).
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
59
Page 60
6 | Naudojimo gairės
P
h
C
e
a
b
c
A B
▪ Skaitmeninių įvesčių specifikacija:
- DI1: S9S (1apribojimas)
- DI2: S8S (2apribojimas)
- DI3: S7S (3apribojimas)
- DI4: S6S (4apribojimas)
▪ Daugiau informacijos rasite instaliacijos schemoje.
Konfigūracija
▪ Nustatykite elektros energijos suvartojimo valdymo nustatymus [9.9] naudodami
vartotojo sąsają (visų nustatymų aprašą rasite "Elektros energijos suvartojimo
valdymas"[4204]):
- Pasirinkite ribojimą skaitmeninėmis įvestimis.
- Pasirinkite ribojimo tipą (galia kilovatais arba srovė amperais).
- Nustatykite pageidaujamą galios ribojimo lygį, atitinkantį kiekvieną skaitmeninę
įvestį.
INFORMACIJA
Jei uždaryta daugiau nei 1 skaitmeninė įvestis (vienu metu), nustatytas toks
skaitmeninių įvesčių pirmumas: DI4 pirmumas>…>DI1.
6.6.3 Galios ribojimo procesas
Lauko įrenginys yra efektyvesnis už elektrinį šildytuvą. Todėl pirmiausia ribojamas ir
IŠJUNGIAMAS elektrinis šildytuvas. Sistema riboja elektros energijos suvartojimą šia
tvarka:
1 IŠJUNGIA atsarginį šildytuvą.
2 Apriboja lauko įrenginį.
3 IŠJUNGIA lauko įrenginį.
Pavyzdys
Jei konfigūracija yra tokia: galios ribojimo lygis NELEIDŽIA veikti atsarginiam
šildytuvui (1veiksmas).
Tuomet elektros energijos suvartojimas ribojamas tokiu būdu:
PhPagaminta šiluma
CeSuvartota energija
A Lauko įrenginys
B Atsarginis šildytuvas
a Ribotas lauko įrenginio veikimas
b Lauko įrenginio veikimas visu pajėgumu
c ĮJUNGTAS atsarginio šildytuvo 1veiksmas
Montuotojo informacinis vadovas
60
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 61
6.6.4 BBR16 galios ribojimas
P
i
t
BBR16
a
b
BBR16 galios ribojimą taikykite, kai privalote laikytis BBR16 nuostatų (Švedijos
energetikos reguliavimo nuostatų).
BBR16 galios ribojimą galima derinti su kitomis elektros energijos suvartojimo
valdymo priemonėmis. Tokiu atveju įrenginys naudoja griežčiausią valdymą.
6 | Naudojimo gairės
INFORMACIJA
Apribojimas: BBR16 nustatymai matomi tik nustačius švedų vartotojo sąsajos kalbą.
PRANEŠIMAS
Pakeitimui–2 savaitės. Suaktyvinus BBR16, nustatymus galima keisti tik 2 savaites
(BBR16 aktyvinimas ir BBR16 galios riba). Praėjus 2 savaitėms, įrenginys
užfiksuoja šiuos nustatymus.
Pastaba: tai skiriasi nuo nuolatinio galios ribojimo, kurį visada galima keisti.
PiVartojamoji galia
t Laikas
BBR16 BBR16 apribojimo lygis
a Suaktyvintas galios ribojimas
b Faktinė vartojamoji galia
Nustatymas ir konfigūracija
▪ Nereikia jokios papildomos įrangos.
▪ Nustatykite elektros energijos suvartojimo valdymo nustatymus [9.9] naudodami
vartotojo sąsają (žr. "Elektros energijos suvartojimo valdymas"[4204]):
- Suaktyvinkite BBR16
- Nustatykite pageidaujamą galios ribojimo lygį
6.7 Išorinio temperatūros jutiklio nustatymas
Galite prijungti vieną išorinį temperatūros jutiklį. Jis matuoja vidaus arba lauko
aplinkos temperatūrą. Rekomenduojame naudoti išorinį temperatūros jutiklį šiais
atvejais:
Vidaus aplinkos temperatūros jutiklis
▪ Valdant patalpos termostatu, speciali žmogaus komforto sąsaja (BRC1HHDA,
naudojama kaip patalpos termostatas) matuoja vidaus aplinkos temperatūrą.
Todėl žmogaus komforto sąsaja turi būti sumontuota vietoje:
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
- Kurioje galima nustatyti vidutinę patalpos temperatūrą.
- Kurios NEAPŠVIEČIA tiesioginė saulės šviesa.
- Kuri NĖRA arti šilumos šaltinio.
- Kurios NEVEIKIA išorės oras ar skersvėjai, pavyzdžiui, dėl durų darinėjimo.
Montuotojo informacinis vadovas
61
Page 62
6 | Naudojimo gairės
▪ Jeigu tai NEĮMANOMA, rekomenduojame prijungti nuotolinį vidaus jutiklį (priedas
KRCS01-1).
▪ Nustatymas: montavimo nurodymus rasite nuotolinio vidaus jutiklio montavimo
vadove ir papildomos įrangos priedų knygoje.
▪ Konfigūracija: pasirinkite patalpos jutiklį [9.B].
Lauko aplinkos temperatūra
▪ Lauko aplinkos temperatūra matuojama lauko įrenginyje. Todėl lauko įrenginys
turi būti sumontuotas vietoje:
- Kuri yra šiaurinėje namo pusėje arba pusėje, kurioje įrengta daugiausia šildymo
įrenginių.
- Kurios NEAPŠVIEČIA tiesioginė saulės šviesa.
▪ Jeigu tai NEĮMANOMA, rekomenduojama prijungti nuotolinį lauko jutiklį (priedas
EKRSCA1).
▪ Nustatymas: montavimo nurodymus rasite nuotolinio lauko jutiklio montavimo
vadove ir papildomos įrangos priedų knygoje.
▪ Konfigūracija: pasirinkite lauko jutiklį [9.B].
▪ Kai įjungta lauko įrenginio energijos taupymo funkcija (žr. "Elektros energijos
taupymo funkcija" [4 212]), lauko įrenginys išjungiamas, kad budėjimo režimu
būtų mažesni energijos nuostoliai. Todėl lauko aplinkos temperatūra
NERODOMA.
▪ Jei pageidaujama ištekančio vandens temperatūra priklauso nuo oro, svarbu, kad
lauko temperatūra būtų matuojama visą laiką. Tai dar viena priežastis sumontuoti
papildomą lauko aplinkos temperatūros jutiklį.
INFORMACIJA
Išorinio lauko aplinkos jutiklio duomenys (vidurkiai arba momentiniai) naudojami nuo
oro priklausomose valdymo kreivėse ir automatinio šildymo/vėsinimo perjungimo
logikoje. Kad būtų apsaugotas lauke naudojamas įrenginys, visada naudojamas vidinis
lauke naudojamo įrenginio jutiklis.
Montuotojo informacinis vadovas
62
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 63
7 Įrenginio montavimas
Šiame skyriuje
7.1 Įrengimo vietos paruošimas ................................................................................................................................................... 63
7.1.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai................................................................................. 63
7.1.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose.............................. 66
7.1.3 Patalpose naudojamo įrenginio montavimo vietos reikalavimai .......................................................................... 66
7.2 Įrenginių atidarymas ir uždarymas......................................................................................................................................... 67
7.2.1 Apie įrenginių atidarymą ........................................................................................................................................ 67
7.2.2 Lauke naudojamo įrenginio atidarymas ................................................................................................................ 67
7.2.3 Transportavimo stovo nuėmimas .......................................................................................................................... 68
7.2.4 Kaip uždaryti lauko bloką ....................................................................................................................................... 68
7.2.5 Patalpose naudojamo įrenginio atidarymas .......................................................................................................... 69
7.2.6 Vidaus įrenginio jungiklių dėžutės nuleidimas....................................................................................................... 71
7.2.7 Patalpose naudojamo įrenginio uždarymas .......................................................................................................... 72
7.3 Lauko bloko montavimas........................................................................................................................................................ 72
7.3.1 Apie lauke naudojamo įrenginio montavimą......................................................................................................... 72
7.3.2 Atsargumo priemonės montuojant lauke naudojamą įrenginį ............................................................................. 72
7.3.3 Montavimo struktūros paruošimas ....................................................................................................................... 72
7.3.4 Kaip įrengti lauko bloką .......................................................................................................................................... 73
7.3.5 Drenažo užtikrinimas.............................................................................................................................................. 74
7.3.6 Kaip sumontuoti išleidimo groteles ....................................................................................................................... 76
7.3.7 Kaip nuimti išleidimo groteles ir sumontuoti saugioje padėtyje........................................................................... 77
7.4 Patalpose naudojamo įrenginio tvirtinimas ........................................................................................................................... 79
7.4.1 Apie patalpose naudojamo įrenginio montavimą ................................................................................................. 79
7.4.2 Atsargumo priemonės montuojant patalpose naudojamą įrenginį...................................................................... 79
7.4.3 Patalpose naudojamo įrenginio montavimas ........................................................................................................ 79
7.4.4 Išleidimo žarnos prijungimas prie nuotako............................................................................................................ 80
7 | Įrenginio montavimas
7.1 Įrengimo vietos paruošimas
Pasirinkite tokią montavimo vietą, kad būtų pakankamai vietos įrenginiui įnešti ir
išnešti.
ĮSPĖJIMAS
Prietaisas turi būti laikomas patalpoje, kurioje nėra pastoviai veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo
elektrinio šildytuvo).
▪ NEMONTUOKITE įrenginio vietose, kuriose dažnai dirbama. Jeigu atliekant
statybos darbus (pvz., šlifavimo darbus) atsiranda daug dulkių, įrenginį reikia
uždengti.
7.1.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.
"2Bendrosios atsargumo priemonės"[410].
Atsižvelkite į rekomenduojamus atstumus. Žr. "16.1 Priežiūros erdvė. Lauko
blokas"[4259].
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
PRANEŠIMAS
▪ NEDĖKITE įrenginių vienų ant kitų.
▪ NEKABINKITE įrenginio ant lubų.
Montuotojo informacinis vadovas
63
Page 64
7 | Įrenginio montavimas
b
a
c
b
Dėl stipraus vėjo (≥18 km/h), pučiančio į lauke naudojamų įrenginių oro išleidimo
angą, susidaro uždaras ciklas (išmetamo oro įsiurbimas). Dėl to gali:
▪ sumažėti eksploatacinė galia;
▪ dažnai susidaryti šerkšnas šildymo režimu;
▪ atsirasti veikimo sutrikimų dėl žemo slėgio sumažėjimo arba aukšto slėgio
padidėjimo;
▪ sugesti ventiliatorius (jeigu stiprus vėjas nuolatos pučia į ventiliatorių, jis gali
pradėti suktis labai greitai, kol sulūš).
Rekomenduojama sumontuoti droselinę sklendę, jeigu į oro išmetimo angą gali
pūsti vėjas.
Lauke naudojamus įrenginius rekomenduojama montuoti oro įsiurbimo angai esant
nukreiptai į sieną, o NE tiesiai prieš vėją.
a Skydinė plokštė
b Dominuojanti vėjo kryptis
c Oro išleidimo anga
NEMONTUOKITE įrenginio šiose vietose:
▪ NEMONTUOKITE įrenginio, kur nepageidaujamas triukšmas (pvz., šalia
miegamojo), kad veikimo triukšmas nekeltų problemų.
Pastaba: Matuojant garsą faktinėmis įrengimo sąlygomis, išmatuota vertė dėl
aplinkos triukšmo ir garso atspindžio gali būti didesnė nei garso slėgio lygis,
nurodytas duomenų knygelės skiltyje "Garso spektras".
▪ Vietose, kur atmosferoje gali būti mineralinės alyvos rūko, purslų arba garų.
Plastikinės dalys gali būti sugadintos, nukristi arba sukelti vandens nuotėkį.
NEREKOMENDUOJAMA montuoti įrenginio šiose vietose, nes gali sutrumpėti jo
eksploatavimo laikas:
▪ kur stipriai svyruoja įtampa;
▪ transporto priemonėse ir laivuose;
▪ kur yra rūgščių arba šarminių garų.
Įrengimas pajūryje. Pasirūpinkite, kad lauko blokas NEBŪTŲ tiesiogiai veikiamas
jūrinių vėjų. Tuo siekiama išvengti korozijos, kurią sukelia druskingas oras, dėl ko
gali sutrumpėti bloko eksploatacija.
Sumontuokite lauko bloką atokiai nuo tiesioginių jūrinių vėjų.
Montuotojo informacinis vadovas
64
Pavyzdys: už pastato.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 65
7 | Įrenginio montavimas
b
c
a
a
b
c
d
c
d
Jei lauko blokas sumontuojamas ten, kur į jį pučia tiesioginiai jūriniai vėjai,
sumontuokite skydą nuo vėjo.
▪ Skydo nuo vėjo aukštis ≥1,5× lauko bloko aukštis
▪ Montuodami skydą nuo vėjo, atsižvelkite į priežiūros erdvės reikalavimus.
a Jūrinis vėjas
b Pastatas
c Lauko blokas
d Skydas nuo vėjo
Lauko įrenginys skirtas montuoti tik lauke, esant tokiai aplinkos temperatūrai:
Vėsinimo režimas 10~43°C
Šildymo režimas –28~35°C
Specialūs R32 keliami reikalavimai
Lauko įrenginys turi vidinę aušalo sistemą (R32), bet jums NEREIKIA vietoje vedžioti
jokių aušalo vamzdelių ir NEREIKIA įleisti aušalo.
Atsižvelkite į šiuos reikalavimus ir atsargumo priemones:
ĮSPĖJIMAS
▪ NEBADYKITE ir nedeginkite.
▪ NENAUDOKITE priemonių, skirtų atitirpinimo procesui ar įrangos valymui
spartinti, išskyrus rekomenduojamas gamintojo.
▪ Atminkite: šaltnešis R32 yra bekvapis.
ĮSPĖJIMAS
Prietaisas turi būti laikomas taip, kad nebūtų mechaniškai pažeistas, gerai
vėdinamoje patalpoje, kurioje nėra pastoviai veikiančių uždegimo šaltinių (pvz.,
atviros liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo elektrinio
šildytuvo).
ĮSPĖJIMAS
Montavimo, techninės priežiūros ir remonto darbai privalo atitikti Daikin nurodymus
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
ir taikytinus teisės aktus ir šiuos darbus atlikti gali TIK įgaliotieji asmenys.
Montuotojo informacinis vadovas
65
Page 66
7 | Įrenginio montavimas
c
a
b
c
d
7.1.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose
Apsaugokite lauke naudojamą įrenginį nuo sniego ir pasirūpinkite, kad jo NIEKADA
neapsnigtų.
a Stogelis nuo sniego arba pašiūrė
b Padėklas
c Dominuojanti vėjo kryptis
d Oro išleidimo anga
Bet kokiu atveju palikite po įrenginiu mažiausiai 150mm tarpą. Be to, įrenginys turi
būti bent 100 mm virš didžiausio numatomo sniego lygio. Išsamiau žr. "7.3Lauko
bloko montavimas"[472].
Vietovėse, kur būna daug sniego, labai svarbu pasirinkti montavimo vietą, kurioje
įrenginio NEAPSNIGTŲ. Jei galimas šoninis snygis, užtikrinkite, kad sniego
NEPATEKTŲ ant šilumokaičio spiralės. Jei reikia, sumontuokite sniego dangtį arba
pastogę ir pagrindą.
7.1.3 Patalpose naudojamo įrenginio montavimo vietos reikalavimai
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.
"2Bendrosios atsargumo priemonės"[410].
▪ Patalpose naudojamas įrenginys skirtas montuoti tik patalpose, esant tokiai
aplinkos temperatūrai:
- Erdvės šildymo režimas: 5~30°C
- Erdvės vėsinimo režimas: 5~35°C
- Buitinio karšto vandens gamyba: 5~35°C
INFORMACIJA
Vėsinimas taikomas tik tokiais atvejais:
▪ Reversiniai modeliai
▪ Tik šildymo modeliai + konvertavimo rinkinys (EKHVCONV*)
Montuotojo informacinis vadovas
66
▪ Atsižvelkite į šias rekomendacijas:
Maksimalus vidaus įrenginio ir lauko įrenginio aukščių
skirtumas
Maksimalus bendras vandens vamzdžių ilgis 50m
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
10m
(a)
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 67
7 | Įrenginio montavimas
≥300
≥600
≥
500
(mm)
(a)
Tikslų vandens vamzdžių ilgį galima nustatyti naudojant vandens vamzdžių apskaičiavimo
priemonę. Vandens vamzdžių apskaičiavimo priemonė yra šildymo sprendimų naršyklės
dalis. Šią naršyklę galima rasti https://professional.standbyme.daikin.eu. Jei neturite
prieigos prie šildymo sprendimų naršyklės, kreipkitės į pardavėją.
▪ Atsižvelkite į šias atstumų montuojant rekomendacijas:
INFORMACIJA
Jei montavimo erdvė ribota, prieš sumontuodami įrenginį galutinėje vietoje atlikite
šiuos dalykus: "7.4.4 Išleidimo žarnos prijungimas prie nuotako" [480]. Tam reikia
nuimti vieną arba abu šoninius skydus.
▪ Pagrindas privalo būti pakankamai stiprus, kad atlaikytų įrenginio svorį.
Atsižvelkite į įrenginio svorį su pilnu vandens buitinio karšto vandens katilu.
Įsitikinkite, kad įvykus vandens nuotėkiui, vanduo nesugadins montavimo erdvės
ir aplinkos.
NEMONTUOKITE įrenginio tokiose vietose:
▪ Vietose, kur atmosferoje gali būti mineralinės alyvos rūko, purslų arba garų.
Plastikinės dalys gali būti sugadintos, nukristi arba sukelti vandens nuotėkį.
▪ Garsui jautriose vietose (pvz., šalia miegamojo), kad įrenginio keliamas triukšmas
netrukdytų.
▪ Vietose, kur didelis drėgnis (daugiausia RH=85%), pavyzdžiui, vonios kambaryje.
▪ Vietose, kur galimas šerkšnas. Aplinkos temperatūra prie vidaus įrenginio turi būti
>5°C.
7.2 Įrenginių atidarymas ir uždarymas
7.2.1 Apie įrenginių atidarymą
Tam tikrais atvejais reikės atidaryti įrenginį. Pavyzdys:
▪ Jungiant elektros laidus.
▪ Atliekant įrenginio techninę priežiūrą.
7.2.2 Lauke naudojamo įrenginio atidarymas
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
Montuotojo informacinis vadovas
67
Page 68
7 | Įrenginio montavimas
1
1
2
33
1
1
2
3
4
3×
a
7.2.3 Transportavimo stovo nuėmimas
PAVOJUS! GALIMA NUSIDEGINTI/ NUSIPLIKYTI
Transportavimo stovai (2×) apsaugo įrenginį gabenimo metu. Montuojant juos
būtina nuimti.
1 Atidarykite jungiklių dėžutės dangtelį. Žr. "7.2.2 Lauke naudojamo įrenginio
atidarymas"[467].
2 Išsukite varžtus (4×) iš transportavimo stovų ir išmeskite juos.
3 Nuimkite transportavimo stovus (2×) ir išmeskite juos.
7.2.4 Kaip uždaryti lauko bloką
PRANEŠIMAS
Jei blokas bus eksploatuojamas su prijungtu transportavimo stovu, sistema gali
nenormaliai vibruoti arba gali padidėti triukšmas.
a Transportavimo stovai (2×)
Montuotojo informacinis vadovas
68
PRANEŠIMAS
Uždarydami lauke naudojamo įrenginio dangtį, pasirūpinkite, kad užveržimo
momentas NEVIRŠYTŲ 4,1N•m.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 69
1
1
2
32
4
4
3
3×
3
1
7.2.5 Patalpose naudojamo įrenginio atidarymas
a
b
d
c
e
5×
T25
Apžvalga
7 | Įrenginio montavimas
a Viršutinis skydas
b Vartotojo sąsajos skydas
c Jungiklių dėžutės dangtelis
d Priekinis skydas
e Aukštosios įtampos jungiklių dėžutės dangtelis
Atidarytas
1 Nuimkite viršutinį skydą.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
2 Nuimkite vartotojo sąsajos skydą. Atlaisvinkite viršuje esančius fiksatorius ir
pastumkite viršutinį skydą aukštyn.
PRANEŠIMAS
Jei nuimate vartotojo sąsajos skydą, taip pat atjunkite laidus nuo galinės vartotojo
sąsajos skydo dalies, kad nepažeistumėte.
Montuotojo informacinis vadovas
69
Page 70
7 | Įrenginio montavimas
2
1
1
3
4
X14Y
X1A
4×
T25
2×
T25
3 Nuimkite jungiklių dėžutės dangtelį.
4 Jeigu būtina, nuimkite priekinę plokštę. Tai būtina, pavyzdžiui, tokiais atvejais:
▪ "7.2.6Vidaus įrenginio jungiklių dėžutės nuleidimas"[471]
▪ "7.4.4Išleidimo žarnos prijungimas prie nuotako"[480]
▪ Kai reikia prieiti prie aukštos įtampos jungiklių dėžutės.
5 Jei reikia prieiti prie aukštosios įtampos komponentų, nuimkite aukštosios
įtampos jungiklių dėžutės dangtelį.
Montuotojo informacinis vadovas
70
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 71
4×
T25
7.2.6 Vidaus įrenginio jungiklių dėžutės nuleidimas
1
2
2×
T25
3
3
Montuojant reikės patekti į vidaus įrenginio vidų. Kad būtų lengviau patekti į vidų
per priekį, nuleiskite jungiklių dėžutę ant įrenginio, kaip aprašyta toliau:
7 | Įrenginio montavimas
Prielaida: Vartotojo sąsajos skydas ir priekinis skydas nuimti.
1 Nuimkite tvirtinimo plokštę nuo įrenginio viršaus.
2 Pakreipkite jungiklių dėžutę į priekį ir iškelkite iš laikiklių.
3 Pritvirtinkite jungiklių dėžutę žemesnėje įrenginio vietoje. Pasinaudokite 2
laikikliais, esančiais ant įrenginio žemiau.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
71
Page 72
7 | Įrenginio montavimas
7.2.7 Patalpose naudojamo įrenginio uždarymas
7.3 Lauko bloko montavimas
7.3.1 Apie lauke naudojamo įrenginio montavimą
1 Uždenkite jungiklių dėžutės dangtelį.
2 Įdėkite jungiklių dėžutę atgal į vietą.
3 Vėl pritvirtinkite viršutinį skydą.
4 Vėl pritvirtinkite šoninius skydus.
5 Vėl pritvirtinkite priekinį skydą.
6 Vėl prijunkite kabelius prie vartotojo sąsajos skydo.
7 Vėl uždėkite vartotojo sąsajos skydą.
PRANEŠIMAS
Uždarydami patalpose naudojamo įrenginio dangtį, pasirūpinkite, kad užveržimo
sukimo momentas NEVIRŠYTŲ 4,1N•m.
Kada
Lauke naudojamą įrenginį reikia sumontuoti prieš prijungiant vandens vamzdžius.
Įprastinė darbo eiga
Lauko įrenginio montavimas dažniausiai susideda iš šių etapų:
1 Montavimo konstrukcijos paruošimas.
2 Lauko įrenginio montavimas.
3 Nutekėjimo paruošimas.
4 Išleidimo grotelių montavimas.
5 Įrenginio apsaugojimas nuo sniego ir vėjo, sumontuojant sniego dangtį ir
skydus. Žr. "7.1Įrengimo vietos paruošimas"[463].
7.3.2 Atsargumo priemonės montuojant lauke naudojamą įrenginį
INFORMACIJA
Taip pat susipažinkite su atsargumo priemonėmis ir reikalavimais šiuose skyriuose:
▪ "2Bendrosios atsargumo priemonės"[410]
▪ "7.1Įrengimo vietos paruošimas"[463]
7.3.3 Montavimo struktūros paruošimas
Montuotojo informacinis vadovas
72
Patikrinkite pagrindo, ant kurio montuojamas įrenginys, tvirtumą ir lygumą, kad
veikdamas įrenginys nevibruotų ir nekeltų triukšmo.
Saugiai pritvirtinkite įrenginį pagrindo varžtais, kaip nurodyta pagrindo brėžinyje.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 73
7 | Įrenginio montavimas
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
PRANEŠIMAS
Horizontalumas. Pasirūpinkite, kad įrenginys būtų sumontuotas lygiai.
Rekomenduojama:
Naudokite 4 rinkinius M12 ankerinių varžtų, veržlių ir poveržlių. Palikite po įrenginiu
mažiausiai 150 mm tarpą. Be to, įrenginys turi būti bent 100 mm virš didžiausio
numatomo sniego lygio.
Ankerių taškai
Pagrindas
Kai įrenginį montuojate ant pagrindo, pasirūpinkite, kad išleidimo groteles būtų
galima sumontuoti saugioje padėtyje. Žr. "7.3.7 Kaip nuimti išleidimo groteles ir
sumontuoti saugioje padėtyje"[477].
7.3.4 Kaip įrengti lauko bloką
1 Įrenginį neškite laikydami už diržų ir pastatykite ant montavimo konstrukcijos.
a Neuždenkite išleidimo angos įrenginio dugno plokštėje.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
73
Page 74
7 | Įrenginio montavimas
±150
kg
4×
4× M12
4×
2 Pritvirtinkite įrenginį prie montavimo konstrukcijos.
7.3.5 Drenažo užtikrinimas
3 Nuimkite diržus (ir išsukite varžtus) ir išmeskite juos.
▪ Užtikrinkite tinkamą kondensato nutekėjimą.
▪ Įrenkite bloką ant pagrindo, kad būtų užtikrintas tinkamas nutekėjimas ir
nesikauptų ledas.
▪ Paruoškite vandens drenažo kanalą aplink pamatą, kad nuvestumėte vandens
nuotekas nuo bloko.
Montuotojo informacinis vadovas
74
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 75
7 | Įrenginio montavimas
1 2
a
b
c
c
3
d
▪ NELEISKITE, kad vanduo tekėtų ant tako, nes kitaip jis gali užšalti ir danga taps
slidi.
▪ Jei montuosite bloką ant rėmo, įrenkite vandeniui nepralaidžią plokštę 150mm
atstumu nuo bloko apačios, kad į bloką nepatektų vandens ir nelašėtų vanduo (žr.
tolesnę iliustraciją).
PRANEŠIMAS
Jeigu įrenginys sumontuotas šaltame klimate, imkitės atitinkamų priemonių, kad
išleistas kondensatas NEUŽŠALTŲ. Rekomenduojame atlikti šiuos veiksmus:
▪ Izoliuokite išleidimo žarną.
▪ Sumontuokite išleidimo vamzdžio šildytuvą (įsigyjamą atskirai). Kaip prijungti
išleidimo vamzdžio šildytuvą, žr. "9.2.1 Elektros laidų prijungimas prie lauko
įrenginio"[4101].
PRANEŠIMAS
Palikite po įrenginiu mažiausiai 150mm tarpą. Be to, įrenginys turi būti bent 100mm
virš numatomo sniego lygio.
Išleidimui naudokite išleidimo kaištį (su žiediniu tarpikliu) ir žarną.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
a Išleidimo anga
b Žiedinis tarpiklis (tiekiamas kaip priedas)
c Išleidimo kaištis (tiekiamas kaip priedas)
d Žarna (įsigyjama atskirai)
Montuotojo informacinis vadovas
75
Page 76
7 | Įrenginio montavimas
1
2
3
2× 5 N•m
7.3.6 Kaip sumontuoti išleidimo groteles
PRANEŠIMAS
Žiedinis tarpiklis. Kad neatsirastų nuotėkio, įsitikinkite, kad žiedinis tarpiklis
sumontuotas teisingai.
INFORMACIJA
Elektros laidų schema. Prieš montuodami išleidimo groteles, prijunkite elektros
laidus.
Sumontuokite apatinę išleidimo grotelių dalį
1 Įstatykite kablius.
2 Įkiškite kaiščius pusapvalėmis galvutėmis.
3 Prisukite 2 apatinius varžtus.
Sumontuokite viršutinę išleidimo grotelių dalį
PRANEŠIMAS
Vibracijos. Viršutinį išleidimo grotelių dalis prie apatinės dalies turi glaustis tolygiai,
kad neatsirastų vibracija.
4 Sulygiuokite ir įkiškite kairę pusę.
5 Sulygiuokite ir įkiškite vidurinę dalį.
6 Sulygiuokite ir įkiškite dešinę pusę.
Montuotojo informacinis vadovas
76
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 77
5
4
6

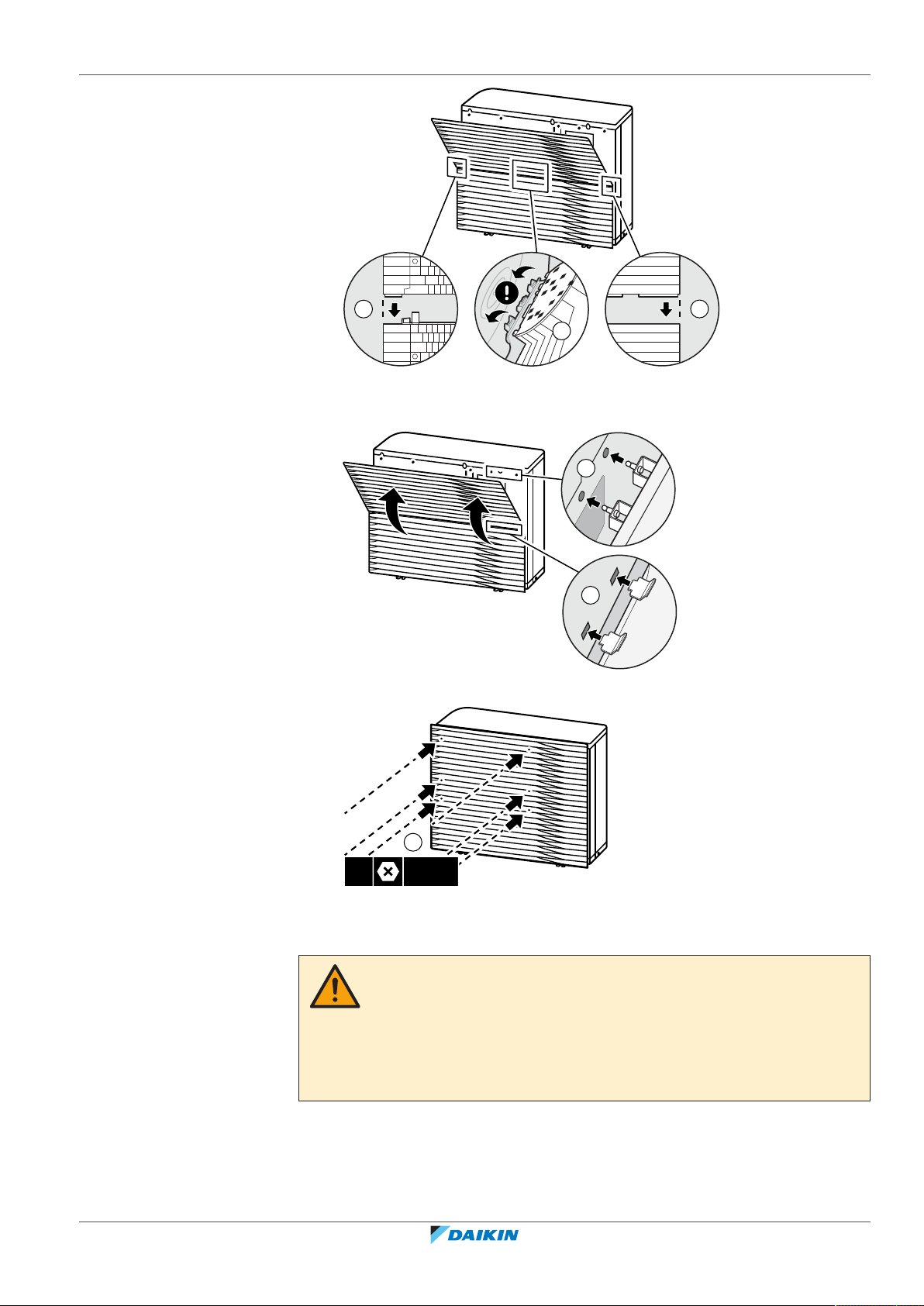

7 Įstatykite kablius.
8
7
9
6× 5 N•m
8 Įkiškite kaiščius pusapvalėmis galvutėmis.
7 | Įrenginio montavimas
9 Prisukite 6 likusius varžtus.
7.3.7 Kaip nuimti išleidimo groteles ir sumontuoti saugioje padėtyje
ĮSPĖJIMAS
Besisukantis ventiliatorius. Prieš ĮJUNGIANT lauko įrenginį arba pradedant jo
techninę priežiūrą, išleidimo grotelės turi dengti ventiliatorių ir užtikrinti apsaugą nuo
besisukančio ventiliatoriaus. Žr.:
▪ "7.3.6Kaip sumontuoti išleidimo groteles"[476]
▪ "7.3.7Kaip nuimti išleidimo groteles ir sumontuoti saugioje padėtyje"[477]

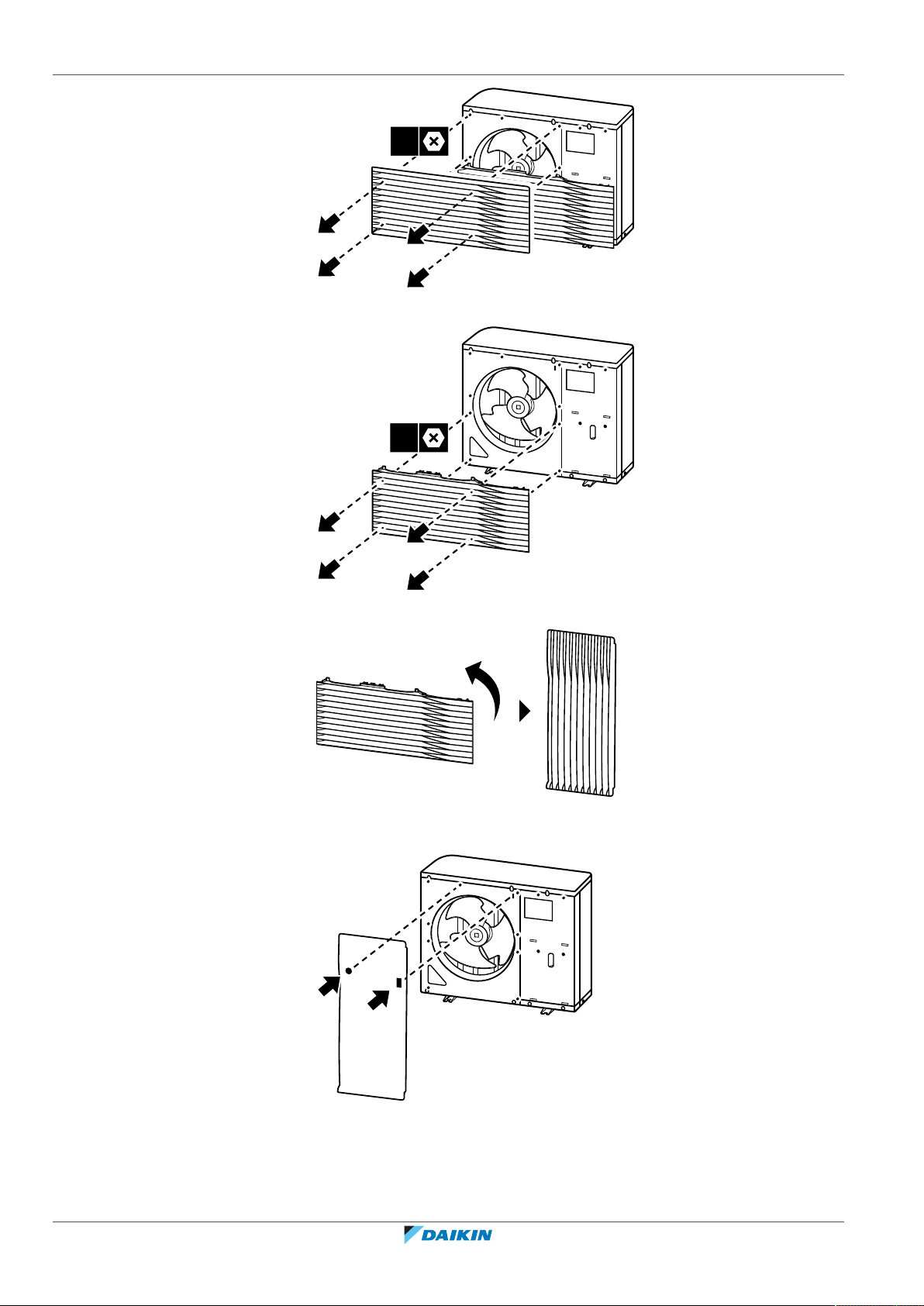

1 Nuimkite viršutinę išleidimo grotelių dalį.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
77
Page 78
7 | Įrenginio montavimas
4×
4×
2 Nuimkite apatinę išleidimo grotelių dalį.
3 Pasukite apatinę išleidimo grotelių dalį.
4 Sulygiuokite grotelių kaištį pusapvale galvute ir kablį su jų atitinkamomis
įrenginio dalimis.
Montuotojo informacinis vadovas
78
5 Įstatykite kablį.
6 Įkiškite kaištį pusapvale galvute.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 79

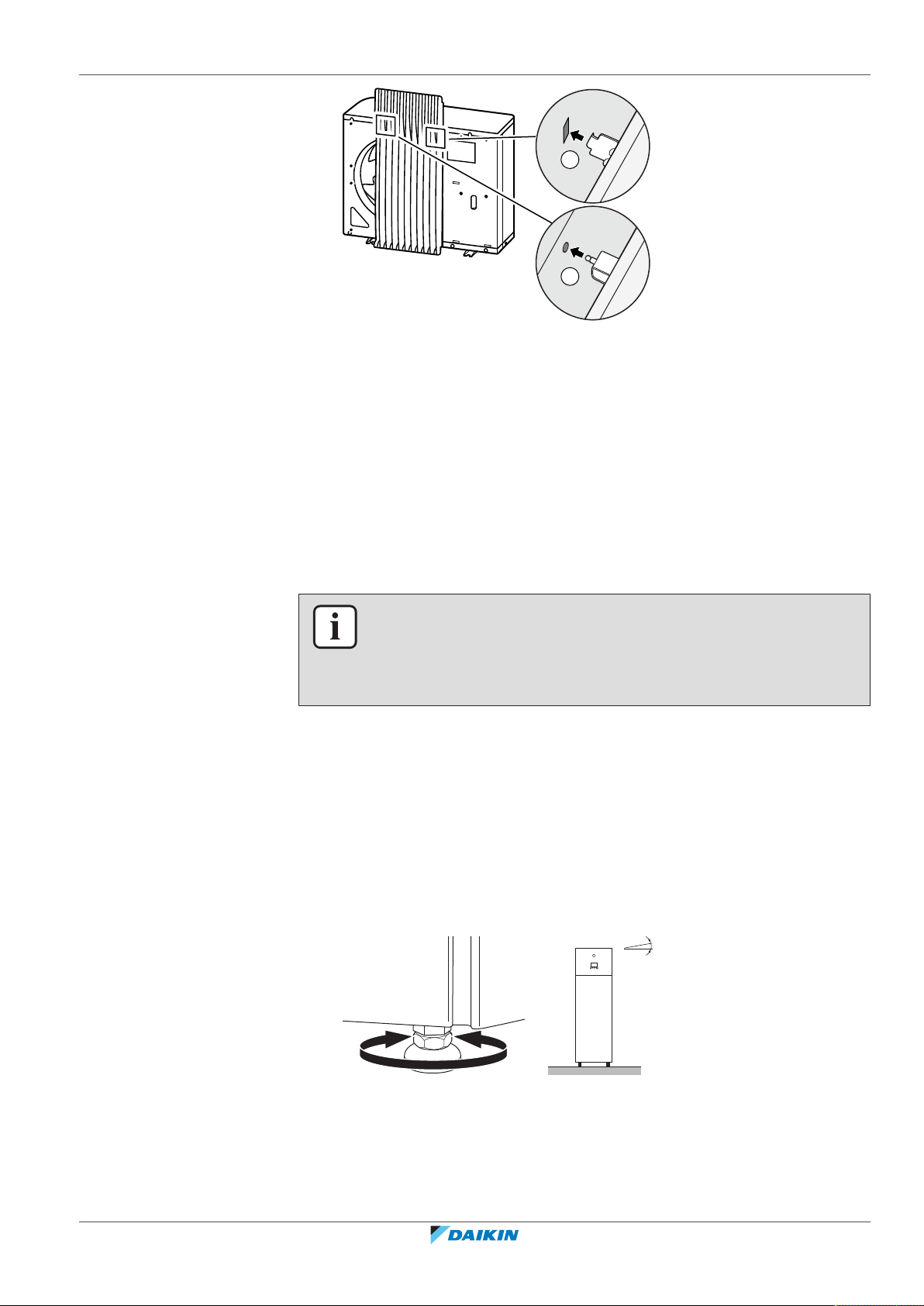

6
5
7.4 Patalpose naudojamo įrenginio tvirtinimas
≤1°
7.4.1 Apie patalpose naudojamo įrenginio montavimą
Įprastinė darbo eiga
Patalpose naudojamo įrenginio montavimas dažniausiai susideda iš šių etapų:
1 Vidaus įrenginio montavimas.
7 | Įrenginio montavimas
7.4.2 Atsargumo priemonės montuojant patalpose naudojamą įrenginį
INFORMACIJA
Taip pat susipažinkite su atsargumo priemonėmis ir reikalavimais šiuose skyriuose:
▪ "2Bendrosios atsargumo priemonės"[410]
▪ "7.1Įrengimo vietos paruošimas"[463]
7.4.3 Patalpose naudojamo įrenginio montavimas
1 Nukelkite patalpose naudojamą įrenginį nuo padėklo ir padėkite ant grindų.
Taip pat žr. "4.3.3Patalpos bloko tvarkymas"[425].
2 Prijunkite išleidimo žarną prie nuotako. Žr. "7.4.4Išleidimo žarnos prijungimas
prie nuotako"[480].
3 Įstumkite patalpose naudojamą įrenginį į vietą.
4 Reguliuodami lygiavimo kojelių aukštį, kompensuokite grindų nelygumus.
Maksimalus leidžiamas nuokrypis yra 1°.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
79
Page 80
7 | Įrenginio montavimas
0°
1° 1°
1
3×
T25
3
2
7.4.4 Išleidimo žarnos prijungimas prie nuotako
PRANEŠIMAS
NEKREIPKITE įrenginio pirmyn:
Iš slėgio mažinimo vožtuvo tekantis vanduo surenkamas išleidimo padėkle.
Išleidimo padėklas prijungtas prie išleidimo žarnos įrenginio viduje. Išleidimo žarną
būtina prijungti prie atitinkamo nuotako, laikantis taikytinų teisės aktų. Išleidimo
žarną galima pravesti per kairįjį arba dešinįjį šoninį skydą.
Prielaida: Vartotojo sąsajos skydas ir priekinis skydas nuimti.
1 Nuimkite vieną iš šoninių skydų.
2 Išpjaukite guminę įvorę.
3 Ištraukite išleidimo žarną per angą.
4 Vėl uždėkite šoninį skydą. Įsitikinkite, kad vanduo gali tekėti išleidimo
vamzdeliu.
Vandeniui rinkti rekomenduojama naudoti piltuvėlį.
1 parinktis: per kairįjį šoninį skydą
Montuotojo informacinis vadovas
80
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 81
2 parinktis: per dešinįjį šoninį skydą
1
3×
T25
3
2
7 | Įrenginio montavimas
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
81
Page 82
8 | Vamzdžių montavimas
8 Vamzdžių montavimas
Šiame skyriuje
8.1 Vandentiekio vamzdyno paruošimas
8.1 Vandentiekio vamzdyno paruošimas ..................................................................................................................................... 82
8.1.1 Reikalavimai vandens kontūrui .............................................................................................................................. 82
8.1.2 Išsiplėtimo indo išankstinio slėgio skaičiavimo formulė........................................................................................ 85
8.1.3 Vandens tūrio ir srauto intensyvumo tikrinimas ................................................................................................... 85
8.1.4 Išsiplėtimo indo išankstinio slėgio keitimas ........................................................................................................... 87
8.1.5 Kaip patikrinti vandens tūrį: Pavyzdžiai ................................................................................................................. 88
8.2 Vandens vamzdžių prijungimas.............................................................................................................................................. 88
8.2.1 Apie vandens vamzdžių prijungimą ....................................................................................................................... 88
8.2.2 Atsargumo priemonės prijungiant vandens vamzdžius ........................................................................................ 89
8.2.3 Vandens vamzdžių prijungimas.............................................................................................................................. 89
8.2.4 Recirkuliacijos vamzdžių prijungimas..................................................................................................................... 91
8.2.5 Vandens kontūro pildymas .................................................................................................................................... 91
8.2.6 Kaip apsaugoti vandens kontūrą nuo užšalimo ..................................................................................................... 92
8.2.7 Buitinio karšto vandens katilo pildymas ................................................................................................................ 95
8.2.8 Vandens vamzdžių izoliavimas ............................................................................................................................... 95
8.1.1 Reikalavimai vandens kontūrui
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.
"2Bendrosios atsargumo priemonės"[410].
PRANEŠIMAS
Jei naudojate plastikinius vamzdžius, pasirūpinkite, kad jie būtų nepralaidūs
deguoniui (pagal DIN 4726). Patekus į vamzdyną deguoniui, gali suintensyvėti
korozija.
▪ Jungiamasis vamzdynas – reglamentas. Pasirūpinkite, kad visos vamzdyno
jungtys atitiktų taikomą reglamentą ir instrukcijas, pateiktas skyriuje "Įrengimas"
dėl vandens įvado ir išvado.
▪ Jungiamasis vamzdynas – jėga. Jungdami vamzdyną, NENAUDOKITE per daug
jėgos. Deformavus vamzdyną, gali sutrikti įrenginio veikimas.
▪ Jungiamasis vamzdynas – įrankiai. Naudokite tik žalvariui (minkšta medžiaga)
tinkamus įrankius. PRIEŠINGU atveju apgadinsite vamzdžius.
▪ Vamzdžių prijungimas – oras, drėgmė, dulkės. Jei į sistemą pateks oro, drėgmės
ar dulkių, gali kilti problemų. Kad to išvengtumėte:
- Naudokite TIK švarius vamzdžius.
Montuotojo informacinis vadovas
82
- Šalindami šerpetas laikykite vamzdžio galą nukreipę žemyn.
- Kišdami vamzdį per sieną uždenkite jo galą, kad į vidų nepatektų dulkių ir (arba)
nuolaužų.
- Jungtims sandarinti naudokite tinkamą sriegių sandariklį.
- Kai naudojate metalinius, o ne žalvarinius vamzdžius, būtinai izoliuokite abi
medžiagas, kad jos nesiliestų ir nesukeltų galvaninės korozijos.
- Žalvaris yra minkštas metalas, todėl sujungdami vandens sistemą naudokite
atitinkamus įrankius. Dirbdami netinkamais įrankiais pažeisite vamzdžius.
▪ Izoliacija. Izoliuokite iki šilumokaičio pagrindo.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 83
8 | Vamzdžių montavimas
▪ Užšalimas. Apsaugokite nuo užšalimo.
▪ Uždara sistema. Patalpose naudojamą įrenginį naudokite TIK uždaroje vandens
sistemoje. Naudojant įrenginį atviroje vandens sistemoje jį greitai paveiks
korozija.
▪ Vamzdžių ilgis. Rekomenduojame vengti ilgų vamzdžių atkarpų tarp buitinio
karšto vandens katilo ir karšto vandens galinių taškų (dušas, vonia ir t. t.) bei
niekur nevedančių atšakų.
▪ Vamzdžių skersmuo. Pasirinkite vandens vamzdžių skersmenį, atsižvelgdami į
būtiną vandens srautą ir galimą išorinį statinį siurblio slėgį. Daugiau informacijos
apie patalpose naudojamo įrenginio išorinio statinio slėgio kreives rasite
"16Techniniai duomenys"[4258].
▪ Vandens srautas. Mažiausią patalpose naudojamo įrenginio veikimui reikalingą
vandens srautą rasite lentelėje toliau. Šį srautą būtina užtikrinti visais atvejais.
Srautui sumažėjus, patalpose naudojamas įrenginys nustos veikusi ir rodys klaidą
7H.
Minimalus reikalingas srauto intensyvumas
25l/min.
▪ Atskirai įsigyjami komponentai – vanduo. Naudokite tik medžiagas,
suderinamas su sistemoje naudojamu vandeniu ir patalpose naudojamame
įrenginyje naudojamomis medžiagomis.
▪ Vietinio tiekimo komponentai– vandens slėgis ir temperatūra. Patikrinkite, ar
visi vietinio vamzdyno komponentai gali atlaikyti vandens slėgį ir temperatūrą.
▪ Vandens slėgis –buitinio karšto vandens katilas. Didžiausias vandens slėgis yra
4 barai. Siekdami užtikrinti, kad NEBŪTŲ viršytas didžiausias slėgis, vandens
sistemoje įrenkite tinkamus apsauginius prietaisus. Minimalus vandens slėgis
sistemai veikti yra 1 bar.
▪ Vandens slėgis – erdvės šildymo/vėsinimo sistema. Didžiausias vandens slėgis
yra 3 barai. Siekdami užtikrinti, kad NEBŪTŲ viršytas didžiausias slėgis, vandens
sistemoje įrenkite tinkamus apsauginius prietaisus. Minimalus vandens slėgis
sistemai veikti yra 1 bar.
▪ Vandens temperatūra. Visi sumontuoti vamzdžiai ir jų priedai (vožtuvai, jungtys
ir t. t.) PRIVALO atlaikyti šią temperatūrą:
INFORMACIJA
Paveikslėlis yra tik pavyzdys ir gali NEATITIKTI jūsų sistemos schemos.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
83
Page 84
8 | Vamzdžių montavimas
89°C (*)
75°C (*)
75°C (*)
M
PAVYZDYS
(*) Maksimali temperatūra vamzdžiams ir priedams
▪ Drenažas – apatiniai taškai. Apatiniuose sistemos taškuose įrenkite drenažo
čiaupus, kad galėtumėte visiškai ištuštinti vandens kontūrą.
▪ Išleidimas – viršslėgio vožtuvas. Išleidimo žarną tinkamai prijunkite prie
nuotako, kad iš įrenginio nelašėtų vanduo. Žr. "7.4.4Išleidimo žarnos prijungimas
prie nuotako"[480].
▪ Oro angos. Įrenkite oro angas visuose aukščiausiuose sistemos taškuose, kuriuos
būtų lengva pasiekti atliekant techninę priežiūrą. Vidaus įrenginyje yra dvi
automatinio oro išleidimo angos. Patikrinkite, ar oro išleidimo angos NĖRA per
daug užveržtos, kad būtų galima automatiškai išleisti orą iš vandens sistemos.
▪ Cinkuotos dalys. Vandens sistemoje niekada nenaudokite cinkuotų detalių.
Įrenginio vidinėje vandens sistemoje naudojami variniai vamzdžiai, todėl gali
greitai prasidėti korozija.
▪ Nežalvarinis metalinis vamzdynas. Naudojant nežalvarinį metalinį vamzdyną,
reikia tinkamai izoliuoti žalvarį nuo nežalvarinių medžiagų, kad jos NESILIESTŲ.
Taip išvengsite galvaninės korozijos.
▪ Vožtuvai – perjungimo laikas. Kai vandens sistemoje naudojamas dvieigis arba
trieigis vožtuvas, vožtuvo perjungimo laikas negali būti ilgesnis nei 60 sekundžių.
▪ Buitinio karšto vandens katilas – talpa. Kad vanduo neužsistovėtų, svarbu, kad
buitinio karšto vandens katilo talpa atitiktų kasdienį buitinio karšto vandens
suvartojimą.
▪ Buitinio karšto vandens katilas – sumontavus. Vos tik sumontavus, buitinio
karšto vandens katilą būtina praplauti švariu vandeniu. Šią procedūrą reikia
kartoti bent kartą per dieną, pirmas 5 iš eilės dienas po sumontavimo.
▪ Buitinio karšto vandens katilas – nenaudojimas. Kai ilgesnį laiko tarpą karštas
vanduo nenaudojamas, prieš vėl pradedant naudoti, įrangą BŪTINA praplauti
švariu vandeniu.
Montuotojo informacinis vadovas
84
▪ Buitinio karšto vandens katilas – dezinfekcija. Daugiau informacijos apie
buitinio karšto vandens katilo dezinfekcijos funkciją rasite "10.5.6Katilas"[4180].
▪ Termostatiniai pamaišymo vožtuvai. Atsižvelgiant į taikomus teisės aktus, gali
reikėti sumontuoti termostatinius pamaišymo vožtuvus.
▪ Higienos priemonės. Sistema turi būti sumontuota laikantis taikomų teisės aktų,
kurie gali reikalauti papildomų higienos priemonių.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02

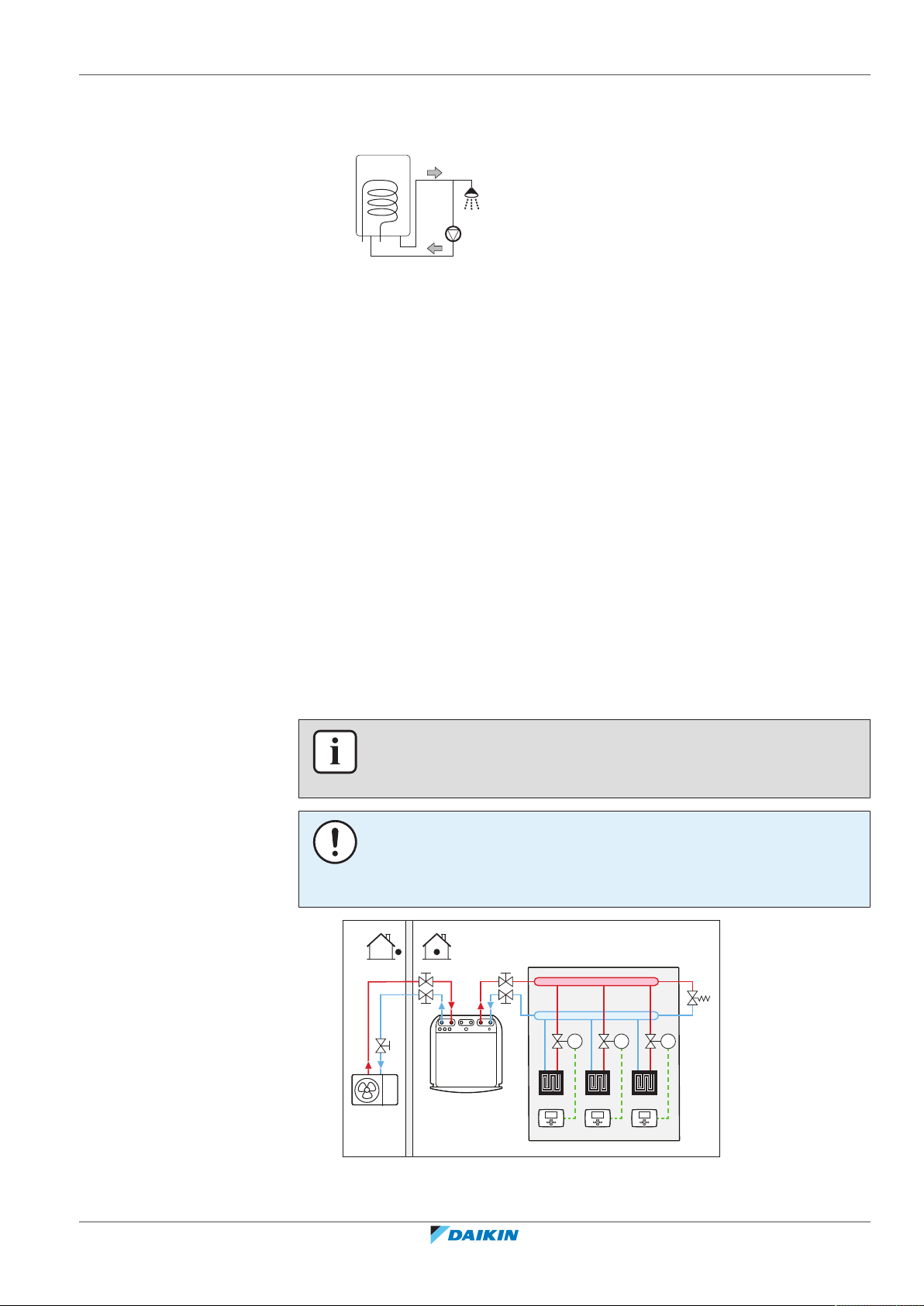

Page 85
▪ Recirkuliacijos siurblys. Atsižvelgiant į taikomus teisės aktus, tarp karšto vandens
c
d
a b
M2
a
b
a a
c
c
c
c
M3M1
c
galinio taško ir buitinio karšto vandens katilo recirkuliacijos jungties gali būti
reikalaujama prijungti recirkuliacijos siurblį.
a Recirkuliacijos jungtis
b Karšto vandens jungtis
c Dušas
d Recirkuliacijos siurblys
8.1.2 Išsiplėtimo indo išankstinio slėgio skaičiavimo formulė
Indo išankstinis slėgis (Pg) priklauso nuo įrengimo aukščio skirtumo (H):
Pg=0,3+(H/10) (bar)
8.1.3 Vandens tūrio ir srauto intensyvumo tikrinimas
8 | Vamzdžių montavimas
Vidaus įrenginys komplektuojamas su 10 litrų išsiplėtimo indu, kurio gamykloje
nustatytas pradinis slėgis yra 1baras.
Norėdami įsitikinti, kad įrenginys tinkamai veikia:
▪ PRIVALOTE patikrinti mažiausią ir didžiausią vandens turį.
▪ Jei reikia, sureguliuokite išsiplėtimo indo pradinį slėgį.
Minimalus vandens tūris
Patikrinkite, kad bendras vandens tūris įrangoje būtų bent 20 litrų,
NEĮSKAIČIUOJANT lauko įrenginio vidinio vandens tūrio.
INFORMACIJA
Vykdant kritinius procesus arba patalpose, kuriose yra didelė šiluminė apkrova, gali
reikėti daugiau vandens.
PRANEŠIMAS
Kai cirkuliaciją visuose erdvės šildymo/aušinimo kontūruose kontroliuoja nuotoliniu
būdu valdomi vožtuvai, svarbu užtikrinti minimalų vandens kiekį, net jei visi vožtuvai
uždaryti.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
a Atskiras patalpos termostatas (papildomas)
b Viršslėgio apėjimo vožtuvas (tiekiamas kaip priedas)
Montuotojo informacinis vadovas
85

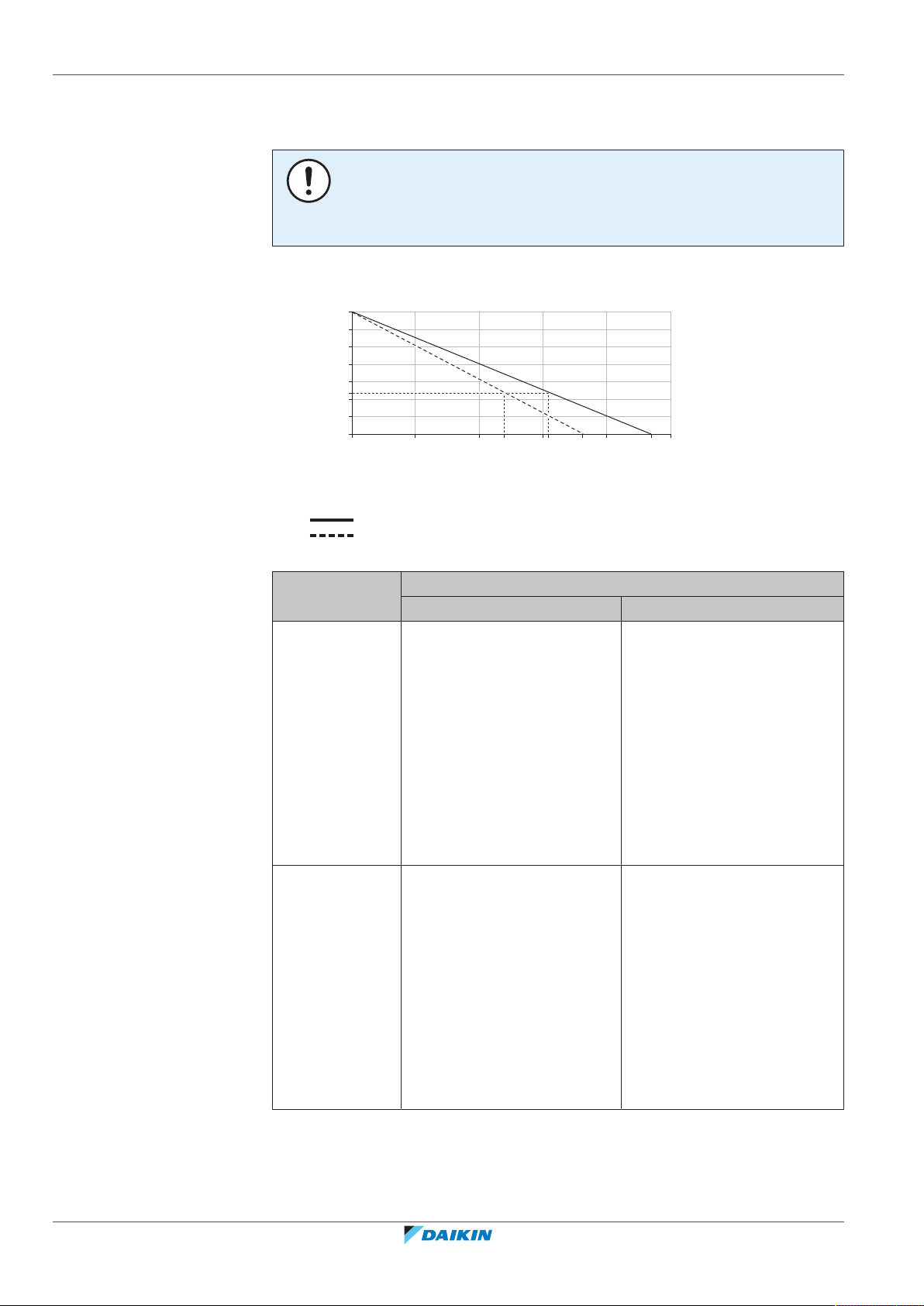

Page 86
8 | Vamzdžių montavimas
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120
175
140 200 255
220
270
A
B
c Uždarymo vožtuvas
Maksimalus vandens tūris
PRANEŠIMAS
Didžiausias vandens tūris priklauso nuo to, ar vandens sistemoje yra glikolio. Daugiau
informacijos apie papildymą glikoliu žr. "8.2.6 Kaip apsaugoti vandens kontūrą nuo
užšalimo"[492].
Norėdami apskaičiuotam pradiniam slėgiui nustatyti didžiausią vandens tūrį,
naudokite šią diagramą.
A Pradinis slėgis (bar)
B Didžiausias vandens tūris (l)
Vanduo
Vanduo ir glikolis
Pavyzdys: didžiausias vandens tūris ir išsiplėtimo indo pradinis slėgis
Sistemos aukščio
skirtumas
(a)
≤190l >190l
Vandens tūris
≤7m Nereikia reguliuoti pradinio
slėgio.
>7m Atlikite šiuos veiksmus:
▪ Padidinkite pradinį slėgį
atsižvelgdami į reikiamą
montavimo aukščių
skirtumą. Kiekvienam
aukščiau 7 m esančiam
metrui pradinis slėgis turi
būti padidintas 0,1 baro.
Atlikite šiuos veiksmus:
▪ Sumažinkite pradinį slėgį
atsižvelgdami į reikiamą
montavimo aukščių
skirtumą. Kiekvienam žemiau
7 m esančiam metrui
pradinis slėgis turi būti
sumažintas 0,1 baro.
▪ Patikrinkite, ar vandens tūris
NEVIRŠIJA didžiausio
leidžiamo vandens tūrio.
Vidaus įrenginio išsiplėtimo
indas yra per mažas šiai
sistemai. Todėl
rekomenduojame už įrenginio
sumontuoti papildomą indą.
▪ Patikrinkite, ar vandens tūris
NEVIRŠIJA didžiausio
leidžiamo vandens tūrio.
(a)
Tai yra aukščio skirtumas (m) tarp aukščiausio vandens sistemos taško ir vidaus įrenginio.
Montuotojo informacinis vadovas
86
Jei vidaus įrenginys yra aukščiausiame sistemos taške, sistemos aukštis yra 0m.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 87
8 | Vamzdžių montavimas
Minimalus srauto stiprumas
Patikrinkite, ar sistemoje visomis sąlygomis užtikrinamas minimalus srauto
intensyvumas. Šis minimalus srauto intensyvumas yra reikalingas atšildant/veikiant
atsarginiam šildytuvui. Šiam tikslui naudokite su įrenginiu pateiktą viršslėgio
apėjimo vožtuvą ir atsižvelkite į minimalų vandens tūrį.
Minimalus reikalingas srauto intensyvumas
25l/min.
PRANEŠIMAS
Tinkamam veikimui užtikrinti, ruošiant DHW rekomenduojama palaikyti minimalų
28l/min. srautą.
PRANEŠIMAS
Jeigu į vandens sistemą įpilama glikolio ir temperatūra vandens sistemoje yra žema,
srauto stiprumas vartotojo sąsajoje NERODOMAS. Tokiu atveju minimalų srauto
stiprumą galima patikrinti atlikus siurblio bandymą (patikrinkite, ar vartotojo sąsajoje
NERODOMA klaida 7H).
PRANEŠIMAS
Kai cirkuliaciją visuose arba konkrečiuose erdvės šildymo kontūruose kontroliuoja
nuotoliniu būdu valdomi vožtuvai, svarbu užtikrinti minimalų srauto stiprumą, net jei
visi vožtuvai uždaryti. Jeigu minimalaus srauto stiprumo pasiekti nepavyksta, rodoma
srauto klaida 7H (nešildo arba neveikia).
Žr. rekomenduojamą procedūrą, aprašytą "11.4 Kontrolinis sąrašas pradedant
eksploatuoti"[4224].
8.1.4 Išsiplėtimo indo išankstinio slėgio keitimas
PRANEŠIMAS
TIK licencijuotas montuotojas gali reguliuoti išsiplėtimo indo pradinį slėgį.
Numatytasis išsiplėtimo indo pradinis slėgis yra 1 bar. Kai reikia pakeisti pradinį
slėgį, atsižvelkite į šias gaires:
▪ Nustatydami išsiplėtimo indo pradinį slėgį naudokite tik sausą azotą.
▪ Jei išsiplėtimo indo pradinis slėgis bus nustatytas netinkamai, sistema blogai
veiks.
Norint nustatyti išsiplėtimo indo pradinį slėgį, reikia nuo įrenginio nuimti jungiklių
dėžutę. Žr. .
INFORMACIJA
Norėdami nustatyti pradinį slėgį, prie išsiplėtimo indo prieikite iš priekio arba iš
kairės.
Išsiplėtimo indo pradinis slėgis keičiamas per išsiplėtimo indo "Schrader" vožtuvą
sumažinant arba padidinant azoto slėgį.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
87
Page 88
8 | Vamzdžių montavimas
a
8.1.5 Kaip patikrinti vandens tūrį: Pavyzdžiai
a "Schrader" vožtuvas
1 pavyzdys
Vidaus įrenginys sumontuotas 5 m žemiau aukščiausio vandens sistemos taško.
Bendras vandens tūris vandens sistemoje yra 100l.
Nereikia imtis jokių veiksmų ar reguliuoti sistemos.
2 pavyzdys
Vidaus įrenginys sumontuotas aukščiausiame vandens sistemos taške. Bendras
vandens tūris vandens sistemoje yra 250l.
Veiksmai:
▪ Bendras vandens tūris (250 l) yra didesnis už numatytąjį vandens tūrį (200 l),
todėl būtina sumažinti pradinį slėgį.
▪ Reikiamas pradinis slėgis yra:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ Kai slėgis yra 0,3 baro, atitinkamas didžiausias vandens tūris yra 290 l. (Žr.
diagramą skyriuje "Maksimalus vandens tūris"[486]).
▪ 250l yra mažiau už 290l, todėl išsiplėtimo indas tinka sistemai.
8.2 Vandens vamzdžių prijungimas
8.2.1 Apie vandens vamzdžių prijungimą
Prieš prijungiant vandens vamzdžius
Montuotojo informacinis vadovas
88
Įsitikinkite, kad sumontuoti lauko ir vidaus įrenginiai.
Įprastinė darbo eiga
Vandens vamzdžių prijungimas dažniausiai susideda iš šių etapų:
1 Vandens vamzdžių prijungimas prie lauko įrenginio.
2 Vamzdžių prijungimas prie vidaus įrenginio.
3 Recirkuliacijos vamzdžių prijungimas.
4 Išleidimo žarnos prijungimas prie nuotako.
5 Vandens sistemos pripildymas.
6 Buitinio karšto vandens katilo pildymas.
7 Vandens vamzdžių izoliavimas.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 89
8.2.2 Atsargumo priemonės prijungiant vandens vamzdžius
c
a
b
b
d
1
2
INFORMACIJA
Taip pat susipažinkite su atsargumo priemonėmis ir reikalavimais šiuose skyriuose:
▪ "2Bendrosios atsargumo priemonės"[410]
▪ "8.1Vandentiekio vamzdyno paruošimas"[482]
8.2.3 Vandens vamzdžių prijungimas
PRANEŠIMAS
Jungdami atskirai įsigyjamus vamzdžius, NENAUDOKITE per didelės jėgos ir
įsitikinkite, kad jie būtų tinkamai sulygiuoti. Dėl deformuotų vamzdžių įrenginys gali
sugesti.
Lauko įrenginys
1 Prijunkite uždarymo vožtuvą (su integruotu filtru) prie lauko įrenginio vandens
įleidimo jungties, naudodami sriegių hermetiką.
8 | Vamzdžių montavimas
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
2 Prijunkite vietinius vamzdžius prie uždarymo vožtuvo.
3 Prijunkite vietinius vamzdžius prie lauko įrenginio vandens išleidimo jungties.
Vidaus įrenginys
a Vandens IŠLEIDIMAS (sraigtinė jungtis, kištukinė, 1")
b Vandens ĮLEIDIMAS (sraigtinė jungtis, kištukinė, 1")
c Uždarymo vožtuvas su integruotu filtru (tiekiamas kaip priedas) (2× sraigtinė jungtis,
lizdinė, 1")
d Sriegių hermetikas
PRANEŠIMAS
Apie uždarymo vožtuvą su integruotu filtru (tiekiamas kaip priedas):
▪ Vožtuvą būtina sumontuoti vandens įleidime.
▪ Atsižvelkite į vožtuvo srauto kryptį.
PRANEŠIMAS
Visuose vietos sistemos aukščiausiuose taškuose sumontuokite oro išleidimo
vožtuvus.
PRANEŠIMAS
Jungdami vamzdžius, NENAUDOKITE per didelės jėgos. Dėl deformuotų vamzdžių
įrenginys gali sugesti.
Montuotojo informacinis vadovas
89
Page 90
8 | Vamzdžių montavimas
b1b2
a1a2
c2
c1
1 Prijunkite žiedinius tarpiklius ir uždarymo vožtuvus prie vidaus įrenginio lauko
įrenginio vandens jungties.
2 Prijunkite lauko įrenginio vietinius vamzdžius prie uždarymo vožtuvų.
3 Prijunkite žiedinius tarpiklius ir uždarymo vožtuvus prie vidaus įrenginio erdvės
šildymo/vėsinimo vandens vamzdžių.
4 Prijunkite abiejų zonų erdvės šildymo/vėsinimo vamzdžius prie uždarymo
vožtuvų.
5 Prijunkite buitinio karšto vandens įleidimo ir išleidimo vamzdžius prie vidaus
įrenginio.
a1 Erdvės šildymas/vėsinimas–vandens ĮLEIDIMAS (sraigtinė jungtis, 1")
a2 Erdvės šildymas/vėsinimas–vandens IŠLEIDIMAS (sraigtinė jungtis, 1")
b1 BKV–šalto vandens ĮLEIDIMAS (sraigtinė jungtis, 3/4")
b2 BKV–karšto vandens IŠLEIDIMAS (sraigtinė jungtis, 3/4")
c1 Vandens ĮLEIDIMAS iš lauko įrenginio (sraigtinė jungtis, 1")
c2 Vandens IŠLEIDIMAS į lauko įrenginį (sraigtinė jungtis, 1")
PRANEŠIMAS
Rekomenduojame sumontuoti buitinio šalto vandens įleidimo ir buitinio karšto
vandens išleidimo jungčių uždarymo vožtuvus. Šiuos uždarymo vožtuvus reikia įsigyti
atskirai.
PRANEŠIMAS
Siekiant išvengti žalos aplinkai vandens nuotėkio atveju, išvykstant rekomenduojama
uždaryti šalto buitinio vandens įleidimo uždarymo vožtuvus.
PRANEŠIMAS
Viršslėgio apėjimo vožtuvas (tiekiamas kaip priedas). Rekomenduojame sumontuoti
viršslėgio apėjimo vožtuvą patalpų šildymo vandens sistemoje.
▪ Pasirinkdami viršslėgio apėjimo vožtuvo montavimo vietą (ties patalpose
naudojamu įrenginiu ar ties kolektoriumi), atsižvelkite į minimalų vandens tūrį. Žr.
"8.1.3Vandens tūrio ir srauto intensyvumo tikrinimas"[485].
▪ Koreguodami viršslėgio apėjimo vožtuvo nustatymą, atsižvelkite į minimalų srauto
intensyvumą. Žr. "8.1.3Vandens tūrio ir srauto intensyvumo tikrinimas"[4 85] ir
"11.4.1Minimalus srauto stiprumas"[4224].
Montuotojo informacinis vadovas
90
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 91
8 | Vamzdžių montavimas
PRANEŠIMAS
Visuose vietos sistemos aukščiausiuose taškuose sumontuokite oro išleidimo
vožtuvus.
PRANEŠIMAS
Slėgio mažinimo vožtuvas (įsigyjamas atskirai), kurio maksimalus atidarymo slėgis
siekia 10 bar (=1 MPa), turi būti sumontuotas buitinio šalto vandens įleidimo
vamzdžio jungties vietoje, laikantis taikomų teisės aktų.
PRANEŠIMAS
▪ Buitinio karšto vandens katilo atitekančio šalto vandens prijungimo vietoje reikia
sumontuoti išleidimo prietaisą ir slėgio mažinimo prietaisą.
▪ Siekiant išvengti atbulinio įsiurbimo, buitinio karšto vandens katilo vandens
įleidimo vietoje rekomenduojama sumontuoti vienkryptį vožtuvą, atitinkantį
galiojančius teisės aktų reikalavimus.
▪ Šalto vandens įleidimo vietoje rekomenduojama sumontuoti slėgio mažinimo
vožtuvą, atitinkantį galiojančius teisės aktų reikalavimus.
▪ Šalto vandens įleidimo vietoje rekomenduojama sumontuoti plėtimosi indą,
atitinkantį galiojančius teisės aktų reikalavimus.
▪ Rekomenduojama sumontuoti slėgio mažinimo vožtuvą aukštesnėje vietoje negu
buitinio karšto vandens katilo viršus. Šylant buitinio karšto vandens katilui vanduo
plečiasi ir be slėgio mažinimo vožtuvo vandens slėgis bake gali viršyti projektinį
katilo slėgį. Be to, aukštas slėgis gali pakenkti ir išorinei prie katilo sumontuotai
įrangai (vamzdžiams, maišytuvams ir t. t.). Siekiant to išvengti, reikia sumontuoti
slėgio mažinimo vožtuvą. Apsauga nuo per didelio slėgio priklauso nuo išorėje
sumontuoto slėgio mažinimo vožtuvo. Jeigu jis tinkamai NEVEIKIA, per didelis
slėgis deformuos katilą ir jis gali nebebūti sandarus. Kad būtų užtikrintas tinkamas
veikimas, reikia reguliariai prižiūrėti.
8.2.4 Recirkuliacijos vamzdžių prijungimas
Prielaida: Reikia, tik jei sistemoje yra recirkuliacija.
1 Nuimkite įrenginio viršutinį skydą, žr. "7.2.5 Patalpose naudojamo įrenginio
atidarymas"[469].
2 Išpjaukite guminę įvorę įrenginio viršuje ir nuimkite kamštį. Recirkuliacijos
jungtis yra po anga.
3 Praveskite recirkuliacijos vamzdžius per įvorę ir prijunkite prie recirkuliacijos
angos.
4 Vėl uždėkite viršutinį skydą.
8.2.5 Vandens kontūro pildymas
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Pildydami vandens sistemą naudokite atskirai įsigyjamą pildymo rinkinį.
Pasirūpinkite, kad tai atitiktų taikomų teisės aktų reikalavimus.
Montuotojo informacinis vadovas
91
Page 92
8 | Vamzdžių montavimas
8.2.6 Kaip apsaugoti vandens kontūrą nuo užšalimo
Apie apsaugą nuo užšalimo
PRANEŠIMAS
Įsitikinkite, kad abu oro išleidimo vožtuvai (vienas magnetiniame filtre ir vienas
atsarginiame šildytuve) yra atviri.
Visi automatinio oro išleidimo vožtuvai po įdiegimo į eksploataciją turi likti atviri.
Šaltis gali sugadinti sistemą. Siekiant apsaugoti hidraulinius komponentus nuo
užšalimo, programinėje įrangoje įdiegtos specialios apsaugos nuo šalčio funkcijos,
kurios apima siurblio aktyvinimą esant žemai temperatūrai:
▪ Vandens vamzdžio užšalimo prevencija (žiūrėkite "Vandens vamzdžio užšalimo
prevencija"[4200]).
▪ Ištekėjimo prevencija. Taikoma tik tada, kai Bivalentinis įjungtas ([C‑02]=1).
Ši funkcija neleidžia atidaryti apsaugos nuo užšalimo vožtuvų vandens
vamzdžiuose prie lauko įrenginio, kai pagalbinis katilas veikia esant neigiamai
lauko temperatūrai.
Tačiau, nutrūkus maitinimui, šios funkcijos neužtikrina apsaugos.
Norėdami apsaugoti vandens sistemą nuo užšalimo, atlikite vieną iš šių veiksmų:
▪ Į vandenį įpilkite glikolio. Glikolis sumažina vandens užšalimo tašką.
▪ Įrenkite apsaugos nuo užšalimo vožtuvus. Apsaugos nuo užšalimo vožtuvai
išleidžia vandenį iš sistemos prieš užšąlant.
PRANEŠIMAS
Jei į vandenį įpylėte glikolio, NEMONTUOKITE apsaugos nuo užšalimo vožtuvų.
Galima pasekmė: glikolio pratekėjimas iš apsaugos nuo užšalimo vožtuvų.
Apsauga nuo užšalimo naudojant glikolį
Apie apsaugą nuo užšalimo naudojant glikolį
Į vandenį įpylus glikolio, sumažėja vandens užšalimotaškas.
ĮSPĖJIMAS
Etileno glikolis yra toksiškas.
Montuotojo informacinis vadovas
92
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 93
8 | Vamzdžių montavimas
ĮSPĖJIMAS
Dėl sudėtyje esančio glikolio galima sistemos korozija. Glikoliui be inhibitorių
reaguojant su deguonimi susidaro rūgštis. Esant aukštai temperatūrai procesą
pagreitina varis. Rūgštinis glikolis be inhibitorių veikia metalo paviršių ir suformuoja
galvaninės korozijos daleles, kurios smarkiai pažeidžia sistemą. Todėl svarbu, kad:
▪ vandenį tinkamai apdorotų kvalifikuotas vandens specialistas;
▪ būtų naudojamas glikolis su korozijos inhibitoriais, kurie neutralizuotų glikolio
oksidacijos metu susidariusias rūgštis;
▪ nebūtų naudojamas automobilinis glikolis, nes jame esantys korozijos inhibitoriai
veikia ribotą laiko tarpą, be to, juose yra silikatų, kurie gali užteršti ir užkimšti
sistemą;
▪ glikolinėse sistemose NEBŪTŲ naudojami galvanizuoti vamzdžiai, dėl kurių gali
nusėsti tam tikri glikolio korozijos inhibitorių komponentai;
PRANEŠIMAS
Glikolis absorbuoja vandenį iš savo aplinkos. Taigi, NEPILKITE oro aplinkoje buvusio
glikolio. Palikus neuždarytą glikolio konteinerio dangtį padidėja vandens
koncentracija. Tuomet glikolio koncentracija tampa mažesnė nei numatyta. Kitaip gali
užšalti hidrauliniai komponentai. Imkitės prevencinių veiksmų, kad užtikrintumėte
minimalų oro poveikį glikoliui.
Glikolio tipai
Galimo naudoti glikolio tipas priklauso nuo to, ar sistemoje yra buitinio karšto
vandens katilas:
Jei… Tai…
Sistemoje yra buitinio karšto vandens
Naudokite tik propileno glikolį
(a)
katilas
Sistemoje NĖRA buitinio karšto vandens
katilo
(a)
Propileno glikolis, įskaitant būtinus inhibitorius, pagal EN1717 klasifikuojamas kaip
IIIkategorijos.
Galite naudoti propileno glikolį
etileno glikolį
(a)
arba
Reikiama glikolio koncentracija
Reikiama glikolio koncentracija priklauso nuo žemiausios numatomos lauko
temperatūros ir nuo to, ar norite apsaugoti sistemą nuo įtrūkimų, ar nuo užšalimo.
Norint apsaugoti sistemą nuo užšalimo, reikalinga didesnė glikolio koncentracija.
Papildykite glikolio pagal toliau lentelėje nurodytas reikšmes.
Žemiausia numatoma
Apsauga nuo įtrūkimų Apsauga nuo užšalimo
lauko temperatūra
–5°C 10% 15%
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
–30°C 35% —
Montuotojo informacinis vadovas
93
Page 94
8 | Vamzdžių montavimas
c
b
b
c
a
a
INFORMACIJA
▪ Apsauga nuo įtrūkimo: glikolis apsaugos vamzdžius nuo įtrūkimų, tačiau
NEAPSAUGOS vamzdžiuose esančio skysčio nuo užšalimo.
▪ Apsauga nuo užšalimo: glikolis apsaugos vamzdžiuose esantį skystį nuo užšalimo.
PRANEŠIMAS
▪ Reikiama koncentracija gali skirtis, priklausomai nuo glikolio tipo. VISADA
palyginkite pirmesnėje lentelėje pateiktus reikalavimus su glikolio gamintojo
pateiktomis specifikacijomis. Jeigu reikia, paisykite glikolio gamintojo nustatytų
reikalavimų.
▪ Papildyto glikolio koncentracija NIEKADA negali viršyti 35%.
▪ Jeigu skystis sistemoje užšalęs, siurblio NEPAVYKS paleisti. Atminkite, kad
apsaugojus sistemą nuo įtrūkimų, viduje esantis skystis vis tiek gali užšalti.
▪ Jei sistemoje lieka stovinčio vandens, yra labai didelė tikimybė, kad sistema užšals
ir suges.
Glikolis ir maksimalus leistinas vandens tūris
Papildžius vandens sistemą glikoliu sumažėja maksimalus leistinas sistemos
vandens tūris. Daugiau informacijos žiūrėkite "Maksimalus vandens tūris"[486].
Glikolio nustatymas
PRANEŠIMAS
Jei sistemoje yra glikolio, nustatymo [E-0D] vertė turi būti 1. Jei glikolio nustatymas
parinktas NETEISINGAI, skystis vamzdyne gali užšalti.
Apsauga nuo užšalimo naudojant apsaugos nuo užšalimo vožtuvus
Apie apsaugos nuo užšalimo vožtuvus
Apsaugoti lauko vamzdžius nuo užšalimo turi montuotojas. Kai į vandenį neįpilta
glikolio, galima naudoti apsaugos nuo užšalimo vožtuvus žemiausiose lauko
vamzdžių vietose, kad išleistų vandenį iš sistemos prieš jam užšąlant.
Apsaugos nuo užšalimo vožtuvų įrengimas
Norėdami apsaugoti lauko vamzdžius nuo užšalimo, sumontuokite šias dalis:
Montuotojo informacinis vadovas
94
a Automatinio oro įleidimo vamzdis
b Apsaugos nuo užšalimo vožtuvas (pasirenkamas, įsigyjamas atskirai)
c Paprastai uždaryti vožtuvai (rekomenduojami, įsigyjami atskirai)
Dalis Aprašas
Automatinis oro įleidimo vamzdis (oro tiekimui) turėtų būti
sumontuotas aukščiausioje vietoje. Pavyzdžiui, automatinis oro
išleidimas.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 95
8 | Vamzdžių montavimas
b
c
Dalis Aprašas
Lauko vamzdžių apsauga. Apsaugos nuo užšalimo vožtuvai turi būti
sumontuoti:
▪ Vertikaliai, kad vanduo galėtų tinkamai ištekėti ir nebūtų kliūčių.
▪ Visose žemiausiose lauko vamzdžių vietose.
▪ Šalčiausioje dalyje ir toliau nuo šilumos šaltinių.
Pastaba: palikite bent 15cm tarpą nuo žemės paviršiaus, kad ledas
neužblokuotų vandens ištekėjimo.
Vandens izoliacija namo viduje, kai nutrūksta elektros tiekimas.
Paprastai uždaryti vožtuvai (esantys viduje prie vamzdyno įėjimo/
išėjimo taškų) gali neleisti iš vidaus vamzdyno ištekėti visam
vandeniui atsidarius apsaugos nuo užšalimo vožtuvams.
▪ Kai nutrūksta elektros tiekimas: paprastai uždaryti vožtuvai
užsidaro ir izoliuoja vandenį namo viduje. Jei apsaugos nuo
užšalimo vožtuvai atidaryti, išleidžiamas tik vanduo už namo ribų.
▪ Kitomis aplinkybėmis (pavyzdžiui, kai sugenda siurblys):
paprastai uždaryti vožtuvai lieka atidaryti. Jei apsaugos nuo
užšalimo vožtuvai atidaryti, išleidžiamas ir vanduo namo viduje.
PRANEŠIMAS
Kai yra sumontuoti apsaugos nuo užšalimo vožtuvai, mažiausią aušinimo
temperatūros vertę (numatytoji=7°C) nustatykite bent 2°C aukštesnę nei maksimali
apsaugos nuo užšalimo vožtuvo atidarymo temperatūra. Jei nustatymas bus
mažesnis, vėsinimo režimu gali atsidaryti apsaugos nuo užšalimo vožtuvai.
8.2.7 Buitinio karšto vandens katilo pildymas
1 Iš eilės atidarykite visus karšto vandens čiaupus, kad išleistumėte orą iš
sistemos vamzdžių.
2 Atidarykite šalto vandens tiekimo vožtuvą.
3 Kai išleisite visą orą, uždarykite visus vandens čiaupus.
4 Patikrinkite, ar neprateka vanduo.
8.2.8 Vandens vamzdžių izoliavimas
BŪTINA izoliuoti visos vandens sistemos vamzdžius, kad aušinant nesikauptų
kondensatas ir nesumažėtų šildymo ir aušinimo galia.
Lauko vandens vamzdžių izoliacija
PRANEŠIMAS
Lauko vamzdynas. Lauko vamzdynas turi būti izoliuotas, laikantis nurodymų, kad
būtų apsaugotas nuo pavojų.
Kai vamzdynas eina ore, rekomenduojama naudoti izoliaciją, kurios minimalus
storis nurodytas lentelėje toliau (λ=0,039W/mK).
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
95
Page 96
8 | Vamzdžių montavimas
Vamzdžių ilgis (m) Minimalus izoliacijos storis (mm)
<20 19
20~30 32
30~40 40
40~50 50
Kitais atvejais minimalų izoliacijos storį galima nustatyti naudojant priemonę
Hydronic Piping Calculation.
Priemonė Hydronic Piping Calculation taip pat apskaičiuoja maksimalų vandens
vamzdžių ilgį nuo vidaus įrenginio iki lauko įrenginio, atsižvelgiant į šildymo
įrenginio slėgio krytį arba atvirkščiai.
Priemonė Hydronic Piping Calculation yra Heating Solutions Navigator dalis, šią
naršyklę galima rasti https://professional.standbyme.daikin.eu.
Jei neturite prieigos prie Heating Solutions Navigator, kreipkitės į pardavėją.
Ši rekomendacija užtikrina gerą įrenginio veikimą, tačiau vietinės taisyklės gali
skirtis ir jų reikia laikytis.
Montuotojo informacinis vadovas
96
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 97
9 Elektros instaliacija
Šiame skyriuje
9.1 Apie elektros laidų prijungimą................................................................................................................................................ 97
9.1.1 Atsargumo priemonės jungiant elektros laidus..................................................................................................... 97
9.1.2 Rekomendacijos jungiant elektros laidus .............................................................................................................. 98
9.1.3 Apie elektros atitiktį ............................................................................................................................................... 99
9.1.4 Apie lengvatinio elektros tarifo maitinimo šaltinį ................................................................................................. 100
9.1.5 Elektros jungčių, išskyrus išorinių pavarų, apžvalga .............................................................................................. 100
9.2 Jungtys į lauko įrenginį ........................................................................................................................................................... 101
9.2.1 Elektros laidų prijungimas prie lauko įrenginio ..................................................................................................... 101
9.2.2 Kaip permontuoti lauko įrenginio oro termistorių ................................................................................................ 107
9.3 Jungtys į vidaus įrenginį.......................................................................................................................................................... 108
9.3.1 Pagrindinio maitinimo šaltinio prijungimas ........................................................................................................... 111
9.3.2 Atsarginio šildytuvo maitinimo prijungimas .......................................................................................................... 113
9.3.3 Uždarymo vožtuvo prijungimas ............................................................................................................................. 115
9.3.4 Kaip prijungti elektros skaitiklius............................................................................................................................ 116
9.3.5 Buitinio karšto vandens siurblio prijungimas......................................................................................................... 117
9.3.6 Pavojaus signalų išvesties prijungimas .................................................................................................................. 118
9.3.7 Erdvės aušinimo/šildymo ĮJUNGIMO/IŠJUNGIMO išvesties prijungimas.............................................................. 119
9.3.8 Perjungimo į išorinį šilumos šaltinį prijungimas .................................................................................................... 120
9.3.9 Energijos sąnaudų skaitmeninės įvesties prijungimas........................................................................................... 121
9.3.10 Apsauginio termostato prijungimas (užvertasiskontaktas) .................................................................................. 122
9.3.11 Kaip prijungti Smart Grid ........................................................................................................................................ 123
9.3.12 Kaip prijungti WLAN kasetę (tiekiamą kaip priedą) ............................................................................................... 127
9.4 Prijungus elektros laidus prie vidaus įrenginio....................................................................................................................... 127
9 | Elektros instaliacija
9.1 Apie elektros laidų prijungimą
Prieš prijungiant elektros laidus
Įsitikinkite, kad prijungti vandens vamzdžiai.
Įprastinė darbo eiga
Elektros laidų prijungimas dažniausiai susideda iš šių etapų:
▪ "9.2Jungtys į lauko įrenginį"[4101]
▪ "9.3Jungtys į vidaus įrenginį"[4108]
9.1.1 Atsargumo priemonės jungiant elektros laidus
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
ĮSPĖJIMAS
VISADA naudokite daugiagyslius maitinimo kabelius.
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.
"2Bendrosios atsargumo priemonės"[410].
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montuotojo informacinis vadovas
97

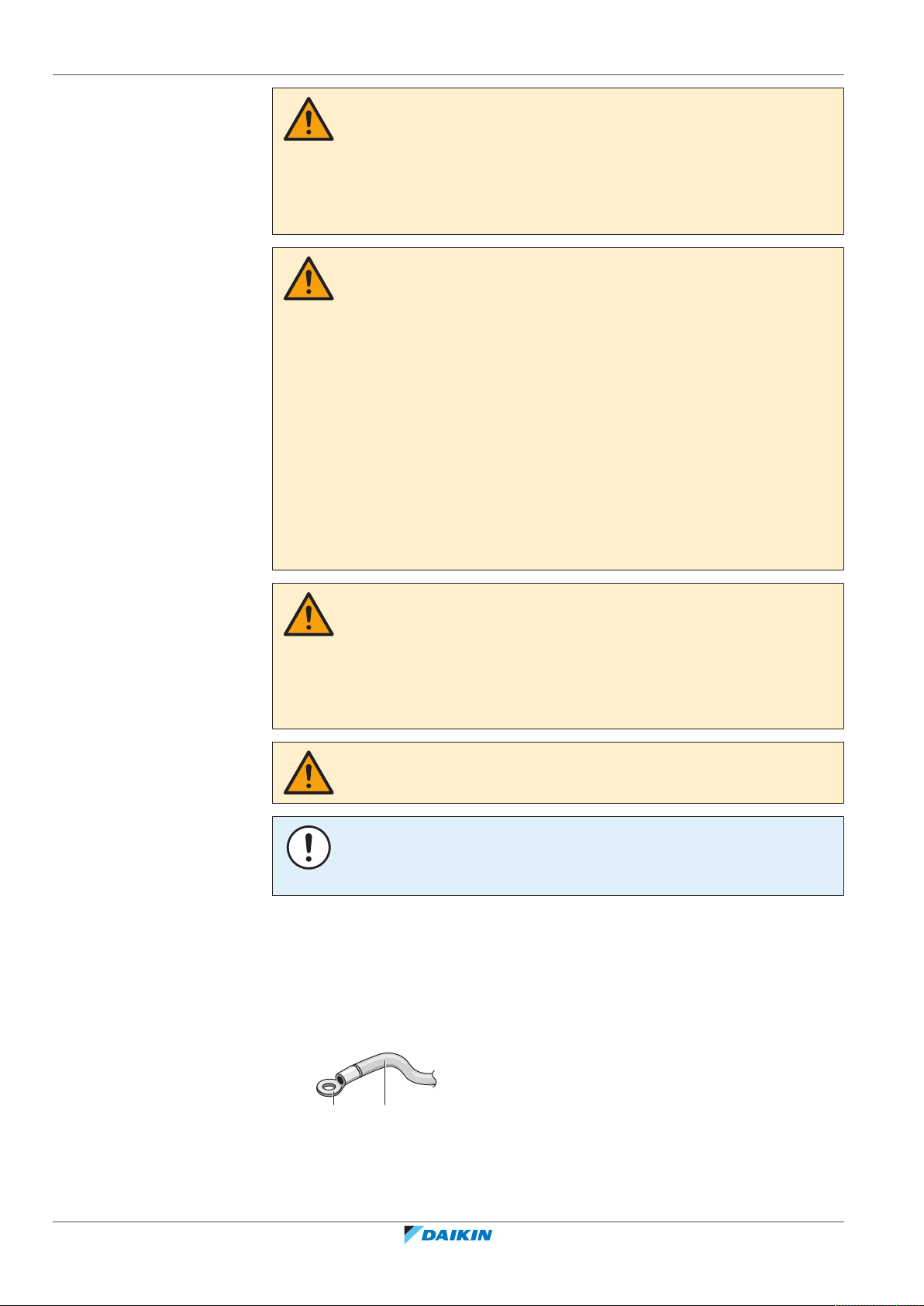

Page 98
9 | Elektros instaliacija
b a
ĮSPĖJIMAS
▪ Visus elektros laidus PRIVALO sujungti kvalifikuotas elektrikas ir elektros
instaliacija TURI atitikti taikomus teisės aktus.
▪ Elektros jungtis junkite prie fiksuotos instaliacijos.
▪ Visi atskirai įsigyti komponentai ir elektros instaliacijos darbai TURI atitikti
taikomus teisės aktus.
ĮSPĖJIMAS
▪ Jei maitinimo šaltinyje nėra nulinės fazės arba ji netinkamai prijungta, įranga gali
sugesti.
▪ Prijunkite tinkamą įžeminimą. NESUJUNKITE įrenginio įžeminimo laido su
pagalbiniu vamzdžiu, viršįtampio ribotuvu arba telefono įžeminimo laidu.
Nevisiškai įžeminta sistema gali sukelti elektros smūgį.
▪ Sumontuokite reikalingus saugiklius arba grandinės pertraukiklius.
▪ Pritvirtinkite elektros laidus kabelių sąvaržomis, kad jie NESILIESTŲ prie aštrių
briaunų ar vamzdžių, ypač aukšto slėgio pusėje.
▪ NENAUDOKITE izoliacine juosta apvyniotų laidų, suvytųjų laidų, ilgintuvų ar
prijungimų nuo žvaigžde sujungtos sistemos. Jie gali sukelti perkaitimą, elektros
smūgį arba gaisrą.
▪ NEMONTUOKITE fazę kompensuojančio kondensatoriaus, nes šiame įrenginyje
įrengtas inverteris. Fazę kompensuojantis kondensatorius sumažins našumą ir gali
būti nelaimingo atsitikimo priežastimi.
ĮSPĖJIMAS
Besisukantis ventiliatorius. Prieš ĮJUNGIANT lauko įrenginį arba pradedant jo
techninę priežiūrą, išleidimo grotelės turi dengti ventiliatorių ir užtikrinti apsaugą nuo
besisukančio ventiliatoriaus. Žr.:
▪ "7.3.6Kaip sumontuoti išleidimo groteles"[476]
▪ "7.3.7Kaip nuimti išleidimo groteles ir sumontuoti saugioje padėtyje"[477]
ATSARGIAI
NESTUMKITE ir nedėkite per ilgų kabelių į įrenginį.
PRANEŠIMAS
Atstumas tarp aukštosios įtampos ir žemosios įtampos kabelių turėtų būti bent
50mm.
9.1.2 Rekomendacijos jungiant elektros laidus
Atminkite:
▪ Jei naudojami vytieji laidai, laido gale įrenkite apvalų prispaudžiamojo tipo
kontaktą. Sumontuokite apvalų prispaudžiamojo tipo kontaktą ant laido iki
uždengtos dalies ir pritvirtinkite kontaktą tinkamu įrankiu.
Montuotojo informacinis vadovas
98
a Vytasis laidas
b Apvalus prispaudžiamojo tipo kontaktas
▪ Įrenkite laidus taikydami toliau nurodytus metodus:
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Page 99
Laido tipas Įrengimo metodas
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
Vienos gyslos laidas
Vytasis laidas su apvaliu
prispaudžiamojo tipo
kontaktu
9 | Elektros instaliacija
a Susuktas vienos gyslos laidas
b Sraigtas
c Plokščioji poveržlė
a Kontaktas
b Sraigtas
c Plokščioji poveržlė
Leidžiama
Draudžiama
Užveržimo momentas
Lauko įrenginys:
Punktas Užveržimo momentas (N•m)
X1M 1,47 ±10%
X2M
M4 (įžeminimas)
Vidaus įrenginys:
Punktas Užveržimo momentas (N•m)
X1M 2,45 ±10%
X2M 0,88 ±10%
X5M 0,88 ±10%
X6M 2,45 ±10%
X10M 0,88 ±10%
M4 (įžeminimas) 1,47 ±10%
9.1.3 Apie elektros atitiktį
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Tik naudojant EPRA14~18DAV3
EN/IEC61000‑3‑12 reikalavimus atitinkanti įranga (Europos / tarptautinis techninis
standartas nustato prie bendrųjų žemosios įtampos tinklų prijungtos įrangos, kurios
maitinimo kiekvienos fazės srovė yra >16A ir ≤75 A, sukuriamų harmonikų srovių
ribines vertes).
Montuotojo informacinis vadovas
99

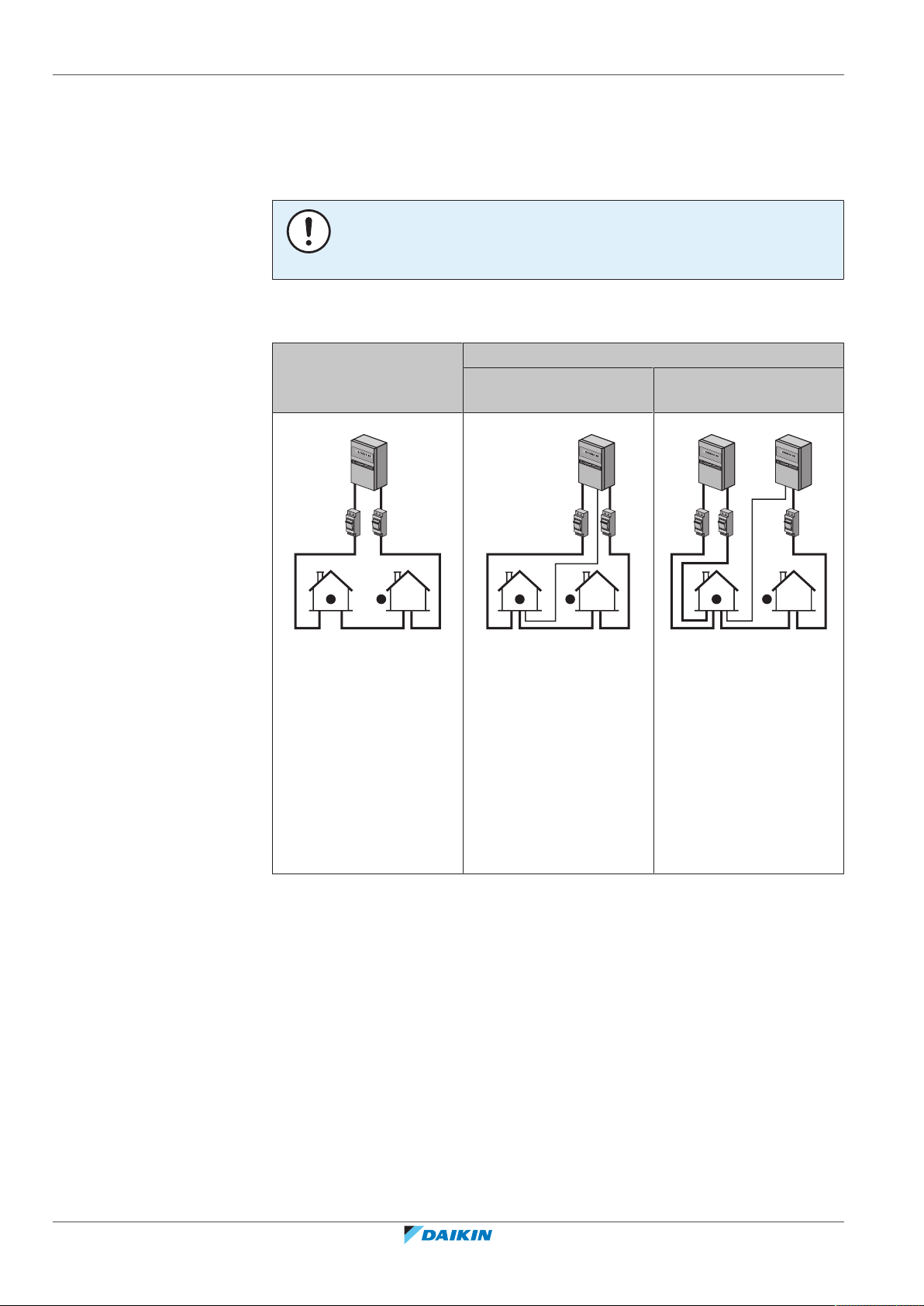

Page 100
9 | Elektros instaliacija
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
9.1.4 Apie lengvatinio elektros tarifo maitinimo šaltinį
9.1.5 Elektros jungčių, išskyrus išorinių pavarų, apžvalga
Tik patalpose naudojamo įrenginio atsarginiam šildytuvui
Žr. "9.3.2Atsarginio šildytuvo maitinimo prijungimas"[4113].
PRANEŠIMAS
Lengvatinio kWh tarifo maitinimas galimas TIK vidaus įrenginiui. Dėl kompresoriaus
patikimumo NEGALIMA prijungti lauko įrenginio prie tokio maitinimo šaltinio.
Standartinis maitinimo
šaltinis
Lengvatinio elektros tarifo maitinimo šaltinis
Maitinimas
Maitinimas nutraukiamas
NEPERTRAUKIAMAS
Suaktyvinus lengvatinio
elektros tarifo maitinimo
šaltinį, maitinimas
NEPERTRAUKIAMAS.
Lauko įrenginį išjungia
valdiklis.
Pastaba: elektros
energijos tiekėjas privalo
visada leisti patalpose
naudojimo įrenginio
Suaktyvinus lengvatinio
elektros tarifo maitinimo
šaltinį, maitinimą iš karto
arba po kažkiek laiko
nutraukia elektros tiekimo
bendrovė. Tokiu atveju
patalpose naudojamas
įrenginys turi būti
maitinamas iš atskiro
įprasto maitinimo šaltinio.
energijos vartojimą.
Montuotojo informacinis vadovas
100
a Standartinis maitinimo šaltinis
b Lengvatinio elektros tarifo maitinimo šaltinis
1 Lauko įrenginio maitinimas
2 Patalpose naudojamo įrenginio maitinimo ir vidinio sujungimo
kabelis
3 Atsarginio šildytuvo maitinimas
4 Lengvatinio elektros tarifo maitinimo šaltinis (kontaktas be
įtampos)
5 Standartinio elektros tarifo maitinimo šaltinis (maitina patalpose
naudojamo įrenginio PCB, kai nutraukiamas maitinimas iš
lengvatinio elektros tarifo maitinimo šaltinio)
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
