Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [hu]
...Page 1
Szerelői referencia-útmutató
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT F
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETVZ16S18DA6V
ETVZ16S23DA6V
ETVZ16S18DA9W
ETVZ16S23DA9W
Page 2
Tartalomjegyzék
Tartalomjegyzék
1 Általános biztonsági óvintézkedések 6
1.1 A dokumentum bemutatása........................................................................................................................................... 6
1.1.1 A figyelmeztetések és szimbólumok jelentése .............................................................................................. 6
1.2 A szerelőnek.................................................................................................................................................................... 7
1.2.1 Általános ......................................................................................................................................................... 7
1.2.2 Felszerelés helye............................................................................................................................................. 8
1.2.3 Hűtőközeg....................................................................................................................................................... 9
1.2.4 Sós víz.............................................................................................................................................................. 10
1.2.5 Víz.................................................................................................................................................................... 11
1.2.6 Elektromos ...................................................................................................................................................... 11
2 A dokumentum bemutatása 14
2.1 A dokumentum bemutatása........................................................................................................................................... 14
2.2 A szerelői referencia-útmutató áttekintése ................................................................................................................... 15
3 A doboz bemutatása 17
3.1 Áttekintés: A doboz bemutatása .................................................................................................................................... 17
3.2 Kültéri egység.................................................................................................................................................................. 17

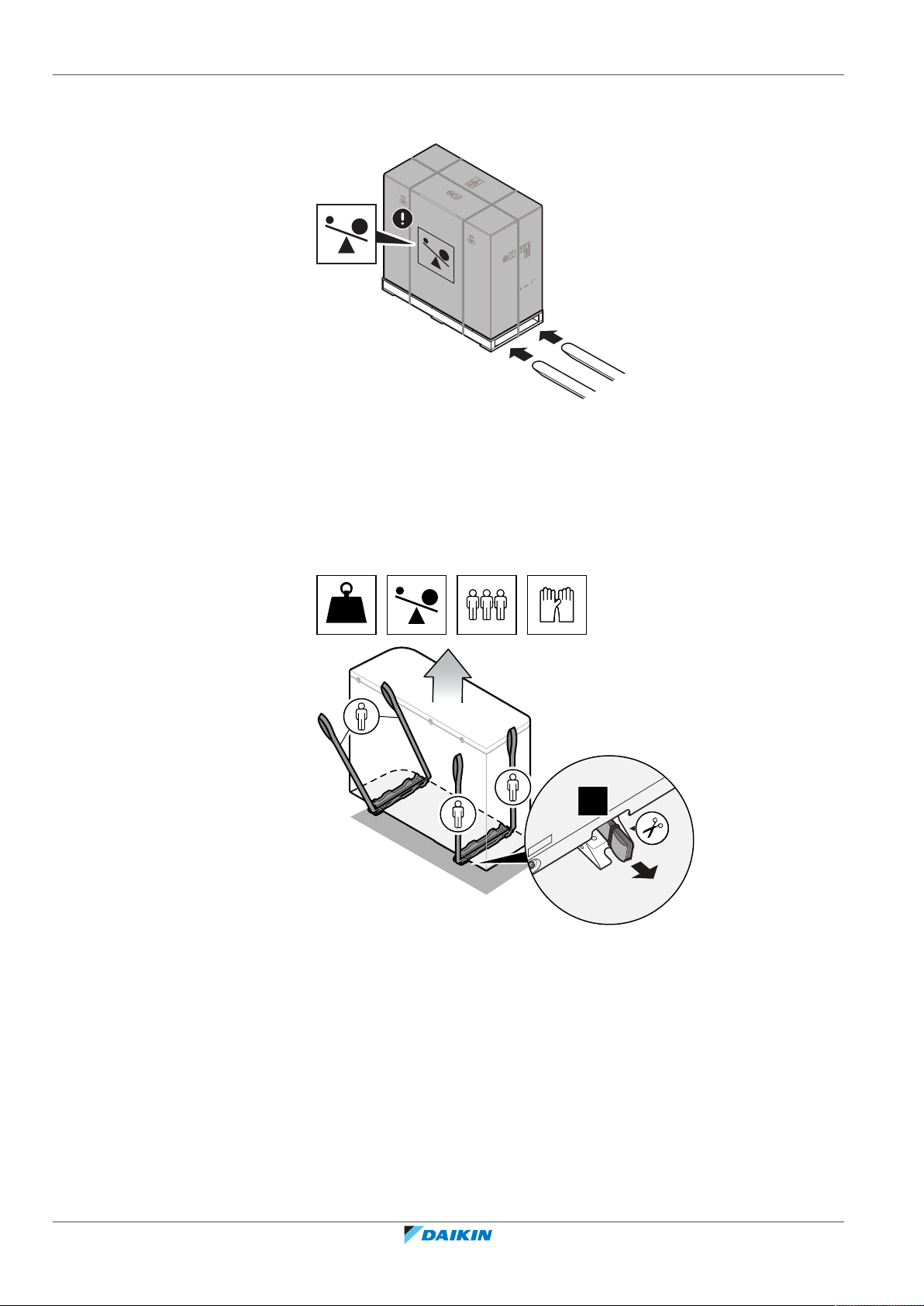

3.2.1 A kültéri egység kezelése................................................................................................................................ 17
3.2.2 A kültéri egység kicsomagolása ...................................................................................................................... 19
3.2.3 Tartozékok eltávolítása a kültéri egységből ................................................................................................... 20
3.3 Beltéri egység.................................................................................................................................................................. 21
3.3.1 A beltéri egység kicsomagolása...................................................................................................................... 21
3.3.2 Tartozékok eltávolítása a beltéri egységből................................................................................................... 21
3.3.3 A beltéri egység kezelése ............................................................................................................................... 21
4 Egységek és opciók 22
4.1 Áttekintés: Egységek és opciók....................................................................................................................................... 22
4.2 Azonosítás ....................................................................................................................................................................... 22
4.2.1 Azonosítási címke: Kültéri egység .................................................................................................................. 22
4.2.2 Azonosító címke: Beltéri egység..................................................................................................................... 23
4.3 Egységek és opciók együttes használata ........................................................................................................................ 23
4.3.1 A beltéri egység és a kültéri egység lehetséges kombinációi ........................................................................ 23
4.3.2 A kültéri egység opciói.................................................................................................................................... 23
4.3.3 A beltéri egység opciói ................................................................................................................................... 24
5 Használati irányelvek 27
5.1 Áttekintés: használati irányelvek.................................................................................................................................... 27
5.2 A térfűtési/-hűtési rendszer beállítása ........................................................................................................................... 28

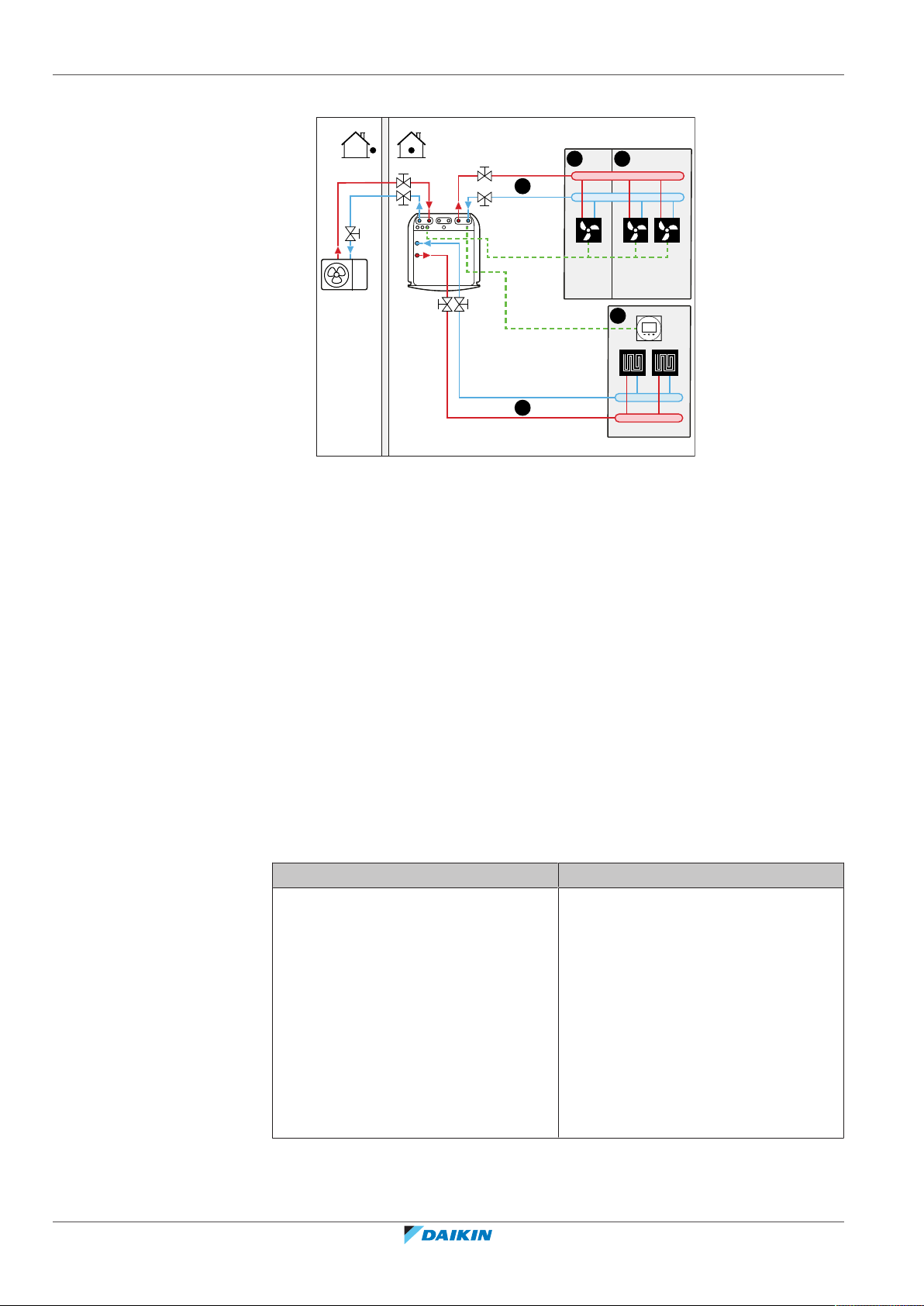

5.2.1 Több szoba –Két kilépő vízhőmérsékleti zóna .............................................................................................. 29
5.3 A használatimelegvíz-tartály beállítása .......................................................................................................................... 31
5.3.1 Rendszer elrendezése – Beépített HMV-tartály ............................................................................................ 31
5.3.2 A HMV-tartály méretének és kívánt hőmérsékletének kiválasztása ............................................................. 31
5.3.3 Összeállítás és konfiguráció – HMV-tartály.................................................................................................... 33
5.3.4 HMV-szivattyú azonnali meleg vízhez ............................................................................................................ 33
5.3.5 HMV-szivattyú fertőtlenítéshez ..................................................................................................................... 34
5.4 Az energiamérés beállítása............................................................................................................................................. 35
5.4.1 Előállított hő ................................................................................................................................................... 35
5.4.2 Felhasznált energia......................................................................................................................................... 35
5.4.3 Normál kWh díjszabású elektromos áram ..................................................................................................... 36
5.4.4 Kedvezményes kWh díjszabású tápellátás ..................................................................................................... 37
5.5 Az energiafogyasztás-vezérlő beállítása......................................................................................................................... 38
5.5.1 Folyamatos áramforrás-korlátozás ................................................................................................................ 39
5.5.2 Digitális bemeneteken keresztül aktivált áramforrás-korlátozás .................................................................. 40
5.5.3 Az áramforrás-korlátozás folyamata .............................................................................................................. 41
5.5.4 BBR16 áramforrás-korlátozás......................................................................................................................... 41
5.6 Külső hőmérséklet-érzékelő beállítása........................................................................................................................... 42
Szerelői referencia-útmutató
2
6 Az egység felszerelése 44
6.1 A berendezés helyének előkészítése.............................................................................................................................. 44
6.1.1 A kültéri egység felszerelési helyére vonatkozó követelmények .................................................................. 44
6.1.2 A kültéri egység felszerelési helyére vonatkozó további követelmények hideg éghajlat esetén ................. 47
6.1.3 A beltéri egység felszerelési helyére vonatkozó követelmények .................................................................. 47
6.2 Az egységek felnyitása és lezárása ................................................................................................................................. 48
6.2.1 Az egységek kinyitásának bemutatása ........................................................................................................... 48
6.2.2 A kültéri egység felnyitása.............................................................................................................................. 49
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 3
Tartalomjegyzék
6.2.3 A szállítási rögzítés eltávolítása ...................................................................................................................... 49
6.2.4 A kültéri egység lezárása ................................................................................................................................ 49

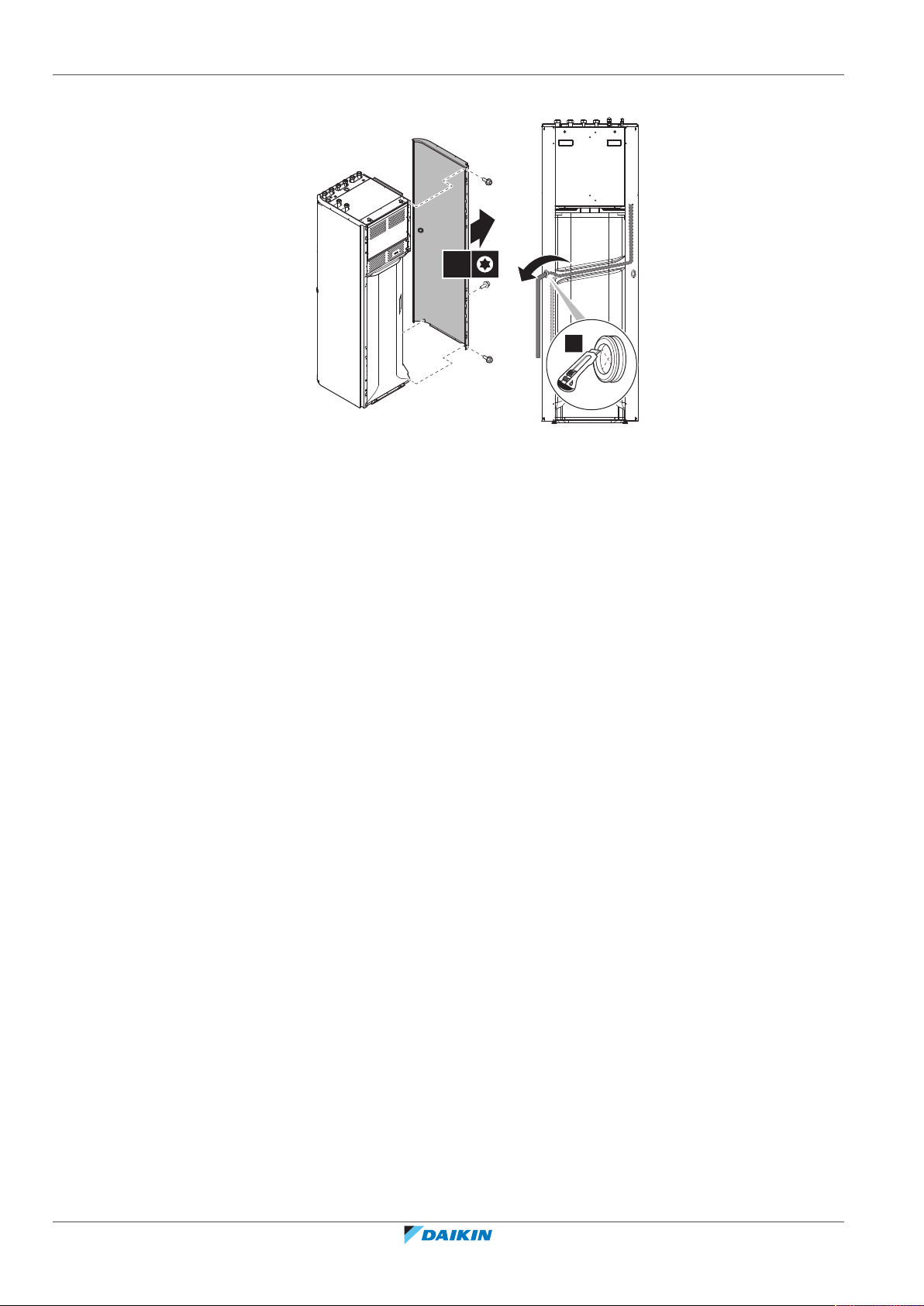

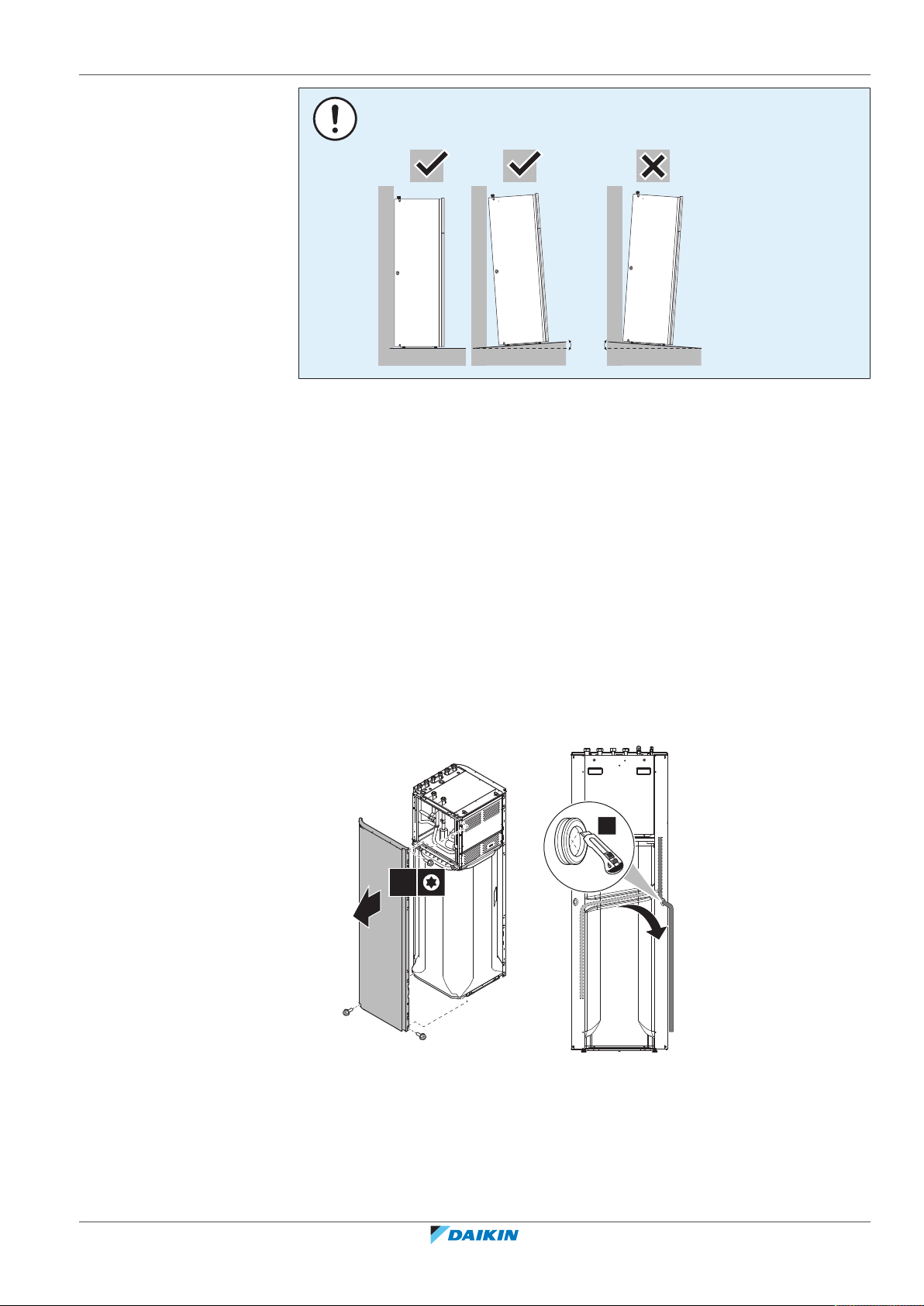

6.2.5 A beltéri egység felnyitása.............................................................................................................................. 50
6.2.6 A beltéri egység kapcsolódobozának leengedése ......................................................................................... 52
6.2.7 A beltéri egység bezárása............................................................................................................................... 53
6.3 A kültéri egység felszerelése........................................................................................................................................... 53
6.3.1 A kültéri egység felszereléséről...................................................................................................................... 53
6.3.2 Óvintézkedések a kültéri egység felszerelésénél........................................................................................... 53
6.3.3 Az üzembe helyezés szerkezetének létrehozása ........................................................................................... 53
6.3.4 A kültéri egység felszerelése .......................................................................................................................... 54
6.3.5 A kondenzvíz-elvezetés biztosításához .......................................................................................................... 55
6.3.6 Az elvezető rács felszerelése .......................................................................................................................... 57
6.3.7 Az elvezető rács eltávolítása és biztonságos helyzetbe helyezése................................................................ 58
6.4 A beltéri egység felszerelése .......................................................................................................................................... 60
6.4.1 A beltéri egység felszerelésének bemutatása................................................................................................ 60
6.4.2 Óvintézkedések a beltéri egység felszerelésekor .......................................................................................... 60
6.4.3 A beltéri egység felszerelése .......................................................................................................................... 60
6.4.4 A leeresztőtömlő csatlakoztatása a leeresztőhöz.......................................................................................... 61
7 A csövek felszerelése 63
7.1 A vízcsövek előkészítése ................................................................................................................................................. 63
7.1.1 A vízkörre vonatkozó követelmények ............................................................................................................ 63
7.1.2 Képlet a tágulási tartály előnyomásának kiszámításához .............................................................................. 65
7.1.3 A vízmennyiség és az áramlási sebesség ellenőrzése .................................................................................... 66
7.1.4 A tágulási tartály előnyomásának módosítása............................................................................................... 68
7.1.5 A vízmennyiség ellenőrzése: Példák............................................................................................................... 68
7.2 A vízvezetékek csatlakoztatása....................................................................................................................................... 69
7.2.1 A vízvezetékek csatlakoztatásának bemutatása ............................................................................................ 69
7.2.2 Óvintézkedések a vízvezetékek csatlakoztatásakor....................................................................................... 69
7.2.3 A vízvezetékek csatlakoztatása ...................................................................................................................... 69
7.2.4 A keringetőcsövek csatlakoztatása ................................................................................................................ 72
7.2.5 A vízkör feltöltése ........................................................................................................................................... 72
7.2.6 A vízkör befagyás elleni védelme ................................................................................................................... 73
7.2.7 A használatimelegvíz-tartály feltöltése .......................................................................................................... 76
7.2.8 A vízvezeték szigetelése ................................................................................................................................. 76
8 Elektromos felszerelés 78
8.1 Az elektromos huzalozás csatlakoztatásának bemutatása ............................................................................................ 78
8.1.1 Óvintézkedések az elektromos huzalozás csatlakoztatásakor ...................................................................... 78
8.1.2 Irányelvek az elektromos huzalozás csatlakoztatásához ............................................................................... 79
8.1.3 Információk az elektromos megfelelésről...................................................................................................... 80
8.1.4 Kedvezményes kWh díjszabású elektromos áram ......................................................................................... 81
8.1.5 Az elektromos csatlakozások áttekintése a külső működtető egységek kivételével .................................... 81
8.2 Csatlakozások a kültéri egységhez.................................................................................................................................. 82
8.2.1 Elektromos huzalok csatlakoztatása a kültéri egységhez .............................................................................. 82
8.2.2 A léghőmérséklet-érzékelő áthelyezése a kültéri egységen.......................................................................... 89
8.3 A beltéri egység csatlakozásai ........................................................................................................................................ 90
8.3.1 A tápellátás csatlakoztatása ........................................................................................................................... 93
8.3.2 A kiegészítő fűtőelem tápfeszültségének csatlakoztatása ............................................................................ 95
8.3.3 Az elzárószelep csatlakoztatása ..................................................................................................................... 97
8.3.4 Az áramfogyasztás-mérők csatlakoztatása .................................................................................................... 98
8.3.5 A használatimelegvíz-szivattyú csatlakoztatása............................................................................................. 99
8.3.6 A riasztás kimenetének csatlakoztatása......................................................................................................... 100
8.3.7 A térhűtés/-fűtés BE/KI kimenetének csatlakoztatása .................................................................................. 101
8.3.8 A külső hőforrásra való átállás csatlakoztatása ............................................................................................. 102
8.3.9 Áramfogyasztó digitális bemenetek csatlakoztatása ..................................................................................... 103
8.3.10 A biztonsági termosztát csatlakoztatása (normál zárt kapcsolattal) ............................................................. 104
8.4 Az elektromos huzalozás beltéri egységhez való csatlakoztatása után......................................................................... 107
9 Konfiguráció 108
9.1 Áttekintés: Beállítás ........................................................................................................................................................ 108
9.1.1 A leggyakrabban használt parancsok elérése ................................................................................................ 109
9.2 Beállítás varázsló............................................................................................................................................................. 111
9.3 Lehetséges képernyők .................................................................................................................................................... 113
9.3.1 Lehetséges képernyők: Áttekintés ................................................................................................................. 113
9.3.2 Kezdőképernyő ............................................................................................................................................... 113
9.3.3 Főmenü képernyője........................................................................................................................................ 116
9.3.4 Menü képernyő .............................................................................................................................................. 117
9.3.5 Célhőmérséklet képernyő .............................................................................................................................. 118
9.3.6 Értékeket megjelenítő részletképernyő ......................................................................................................... 119
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
3
Page 4
Tartalomjegyzék
9.3.7 Programozás képernyő: Példa........................................................................................................................ 119
9.4 Időjárásfüggő görbe........................................................................................................................................................ 123
9.4.1 Mi az az időjárásfüggő görbe? ....................................................................................................................... 123
9.4.2 2 pontos görbe ............................................................................................................................................... 124
9.4.3 Görbeeltolásos görbe ..................................................................................................................................... 125
9.4.4 Időjárásfüggő görbék használata ................................................................................................................... 126
9.5 Beállítások menü............................................................................................................................................................. 128
9.5.1 Meghibásodás................................................................................................................................................. 129
9.5.2 Szoba............................................................................................................................................................... 129
9.5.3 Fő zóna............................................................................................................................................................ 133
9.5.4 Kiegészítő zóna ............................................................................................................................................... 144
9.5.5 Térfűtés/-hűtés............................................................................................................................................... 149
9.5.6 Tartály ............................................................................................................................................................. 157
9.5.7 Felhasználói beállítások .................................................................................................................................. 164
9.5.8 Információ....................................................................................................................................................... 169
9.5.9 Szerelői beállítások ......................................................................................................................................... 170
9.5.10 Beüzemelés..................................................................................................................................................... 189
9.5.11 Üzemeltetés.................................................................................................................................................... 189
9.5.12 WLAN-adapter ................................................................................................................................................ 190
9.6 Menüszerkezet: Felhasználói beállítások áttekintése.................................................................................................... 193
9.7 Menüszerkezet: Szerelői beállítások áttekintése........................................................................................................... 194
10 Beüzemelés 195
10.1 Áttekintés: Beüzemelés .................................................................................................................................................. 195
10.2 Biztonsági előírások a beüzemeléskor............................................................................................................................ 196
10.3 Beüzemelés előtti ellenőrzőlista..................................................................................................................................... 196
10.4 Beüzemelés közbeni ellenőrzőlista................................................................................................................................. 197
10.4.1 Minimális áramlási sebesség .......................................................................................................................... 197
10.4.2 Légtelenítési funkció....................................................................................................................................... 198
10.4.3 Üzemeltetési próbaüzem ............................................................................................................................... 201
10.4.4 Működtető próbaüzem .................................................................................................................................. 202
10.4.5 Padlófűtéses betonszárítás ............................................................................................................................ 203
11 Átadás a felhasználónak 207
12 Karbantartás és szerelés 208
12.1 Áttekintés: karbantartás és szerelés............................................................................................................................... 208
12.2 Biztonsági óvintézkedések a karbantartásra vonatkozóan ............................................................................................ 208
12.3 Éves karbantartás............................................................................................................................................................ 209
12.3.1 Kültéri egység éves karbantartása: áttekintés ............................................................................................... 209
12.3.2 Kültéri egység éves karbantartása: utasítások............................................................................................... 209
12.3.3 Beltéri egység éves karbantartása: áttekintés ............................................................................................... 209
12.3.4 Beltéri egység éves karbantartása: utasítások............................................................................................... 209
12.4 A használatimelegvíz-tartály leeresztése ....................................................................................................................... 212
12.5 A vízszűrő tisztítása hiba esetén..................................................................................................................................... 213
12.5.1 A vízszűrő eltávolítása .................................................................................................................................... 213
12.5.2 A vízszűrő tisztítása hiba esetén..................................................................................................................... 213
12.5.3 A vízszűrő beszerelése.................................................................................................................................... 215
13 Hibaelhárítás 216
13.1 Áttekintés: Hibaelhárítás ................................................................................................................................................ 216
13.2 Biztonsági előírások hibaelhárítás esetén ...................................................................................................................... 216
13.3 Problémák megoldása tünetek alapján.......................................................................................................................... 217
13.3.1 Jelenség: Az egység NEM fűt vagy hűt kielégítően ........................................................................................ 217
13.3.2 Jelenség: a meleg víz NEM éri el a kívánt hőmérsékletet.............................................................................. 218
13.3.3 Jelenség: A kompresszor NEM indul be (térfűtés vagy használativíz-melegítés) ......................................... 218
13.3.4 Jelenség: A rendszer bugyborékoló hangokat ad ki a beüzemelés után....................................................... 219
13.3.5 Tünet: A szivattyú blokkolva van .................................................................................................................... 219
13.3.6 Tünet: A szivattyú zajos (kavitáció) ................................................................................................................ 220
13.3.7 Tünet: Kinyit a nyomáscsökkentő szelep ....................................................................................................... 220
13.3.8 Tünet: Szivárog a víznyomáscsökkentő szelep .............................................................................................. 221
13.3.9 Tünet: A helyiség fűtése NEM megfelelő alacsony külső hőmérséklet esetén............................................. 221
13.3.10 Tünet: A leágazópontban a nyomás átmenetileg szokatlanul magas ........................................................... 222
13.3.11 Tünet: A tartály-fertőtlenítési funkció NEM fejeződött be megfelelően (AH-hiba)...................................... 222
13.4 Hibaelhárítás a hibakódok alapján.................................................................................................................................. 223
13.4.1 Súgószöveg megjelenítése hibás működés esetén........................................................................................ 223
13.4.2 Hibakódok: Áttekintés .................................................................................................................................... 223
Szerelői referencia-útmutató
4
14 Hulladékkezelés 228
14.1 A hűtőközeg visszaállítása............................................................................................................................................... 228
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 5
Tartalomjegyzék
15 Műszaki adatok 230
15.1 Szerelési tér: Kültéri egység............................................................................................................................................ 231
15.2 Csövek rajza: Kültéri egység............................................................................................................................................ 232
15.3 Csövek rajza: Beltéri egység............................................................................................................................................ 233
15.4 Huzalozási rajz: Kültéri egység........................................................................................................................................ 235
15.5 Kábelezési rajz: beltéri egység........................................................................................................................................ 240
16 Szószedet 246
17 Helyszíni beállítások táblázata 247
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
5
Page 6
1 | Általános biztonsági óvintézkedések
1 Általános biztonsági óvintézkedések
Ebben a fejezetben
1.1 A dokumentum bemutatása................................................................................................................................................... 6
1.1.1 A figyelmeztetések és szimbólumok jelentése ...................................................................................................... 6
1.2 A szerelőnek............................................................................................................................................................................ 7
1.2.1 Általános ................................................................................................................................................................. 7
1.2.2 Felszerelés helye .................................................................................................................................................... 8
1.2.3 Hűtőközeg .............................................................................................................................................................. 9
1.2.4 Sós víz ..................................................................................................................................................................... 10
1.2.5 Víz ........................................................................................................................................................................... 11
1.2.6 Elektromos.............................................................................................................................................................. 11
1.1 A dokumentum bemutatása
▪ Az eredeti dokumentum angol nyelven íródott. A más nyelvű kiadások ennek
fordításai.
▪ A dokumentumban leírt óvintézkedések mindegyike nagyon fontos témákat fed
le, ezért pontosan kövesse azokat.
▪ A rendszer üzembe helyezését és a szerelési kézikönyvben, valamint a
beszereléshez adott referencia útmutatóban leírt összes tevékenységet CSAK az
erre jogosult szakember végezheti el.
1.1.1 A figyelmeztetések és szimbólumok jelentése
VESZÉLY
Súlyos vagy halálos sérülést okozó helyzet.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
Áramütés veszélye.
VESZÉLY: ÉGÉSI SÉRÜLÉS VESZÉLYE
Szélsőségesen magas vagy alacsony hőmérséklet, fennáll az égési sérülés veszélye.
VESZÉLY: ROBBANÁS VESZÉLYE
Robbanás veszélye.
FIGYELEM
Súlyos vagy halálos sérülés veszélye.
Szerelői referencia-útmutató
6
FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG
VIGYÁZAT
Enyhe vagy közepesen súlyos sérülés veszélye.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 7
TÁJÉKOZTATÁS
Berendezések vagy vagyontárgyak sérülésének veszélye.
INFORMÁCIÓ
Hasznos tipp vagy további információ.
Az egységen használt jelölések:
Jelölés Magyarázat
Beszerelés előtt olvassa el a szerelési és üzemeltetési
kézikönyvet, illetve tekintse meg a huzalozási útmutató
ábrát.
Karbantartás elvégzése és szervizelés előtt olvassa el a
szerelési kézikönyvet.
További információkat az "Referencia útmutató a
beszereléshez és a használathoz" kiadványban talál.
Az egység forgó alkatrészeket tartalmaz. Legyen óvatos az
egység szervizelése vagy ellenőrzése közben.
1 | Általános biztonsági óvintézkedések
1.2 A szerelőnek
1.2.1 Általános
A dokumentumban használt jelölések:
Jelölés Magyarázat
Az ábra címét vagy a rá mutató hivatkozást jelzi.
Példa: " 1–3 ábra címe" az "1. fejezet 3. ábráját" jelenti.
A táblázat címét vagy a rá mutató hivatkozást jelzi.
Példa: " 1–3 táblázat címe" az "1. fejezet 3. táblázatát"
jelenti.
Ha NEM biztos abban, miként szerelje fel vagy működtesse az egységet, lépjen
kapcsolatba forgalmazójával.
VESZÉLY: ÉGÉSI SÉRÜLÉS VESZÉLYE
▪ Működés közben vagy közvetlenül utána NE érintse meg a hűtő- és vízcsöveket
vagy a belső alkatrészeket. Azok hőmérséklete túlságosan magas vagy alacsony
lehet. Várjon, amíg az alkatrészek ismét megfelelő hőmérsékletűek lesznek. Ha
mindenképpen meg kell érintenie azokat, viseljen védőkesztyűt.
▪ NE érintse meg az esetleg kiszivárgó hűtőfolyadékot.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
FIGYELEM
A helytelen üzembe helyezés, illetve a berendezés vagy kiegészítők helytelen
csatlakoztatása áramütést, rövidzárlatot, szivárgást, tüzet vagy a berendezés egyéb
károsodását okozhatja. Kizárólag a Daikin által gyártott vagy jóváhagyott
tartozékokat, opcionális berendezéseket és pótalkatrészeket használjon.
Szerelői referencia-útmutató
7
Page 8
1 | Általános biztonsági óvintézkedések
FIGYELEM
Győződjön meg róla, hogy a szerelés, a tesztelés és a felhasznált alapanyagok
kiválasztása a vonatkozó törvényi előírások szerint történik (a Daikin
dokumentációban leírt útmutatások betartása mellett).
VIGYÁZAT
A rendszer szerelése, karbantartása és szervizelése során viseljen megfelelő
védőfelszerelést (védőkesztyűt és -szemüveget stb.).
FIGYELEM
A műanyag csomagoló tasakokat kidobás előtt szét kell tépni, hogy a gyermekek
véletlenül se játszhassanak velük. Lehetséges kockázat: fulladás.
FIGYELEM
Akadályozza meg, hogy az egységbe kisebb termetű állatok fészkeljék be magukat. Az
elektromos alkatrészekre mászó kis élőlények működészavarokat, füstölést vagy tüzet
is okozhatnak.
VIGYÁZAT
NE érjen a levegő bemeneti nyílásához és a készülék alumínium
ventilátorszárnyaihoz.
A vonatkozó jogszabályoknak megfelelően szükséges lehet jegyzőkönyvet
biztosítani a termékhez, amely legalább a következő információkat tartalmazza:
karbantartási információ, javítási munkák, tesztek eredményei, készenléti
időszakok stb.
Emellett legalább a következő információt is biztosítani KELL a termék egy
hozzáférhető részén:
▪ Útmutatás a rendszer kikapcsolásához vészhelyzet esetén
▪ A tűzoltóság, rendőrség és kórház neve és címe
▪ A szerviz neve, címe, valamint éjjeli és nappali telefonszáma
Európában az EN378 tartalmazza a jegyzőkönyvre vonatkozó útmutatásokat.
1.2.2 Felszerelés helye
VIGYÁZAT
▪ NE tegyen semmilyen tárgyat vagy készüléket a berendezés tetejére.
▪ NEM szabad a berendezésre felmászni, felülni vagy felállni.
TÁJÉKOZTATÁS
A kültéri egységen végzett munkákat ajánlott száraz időjárási körülmények között
végezni, hogy ne jusson víz az egységbe.
Szerelői referencia-útmutató
8
▪ Az egység körül legyen elegendő tér a szereléshez és szellőzéshez.
▪ Bizonyosodjon meg róla, hogy a felszerelés helye elbírja az egység tömegét és
rezgését.
▪ Válasszon megfelelően szellőző területet. NE fedje le a szellőzőnyílásokat.
▪ Győződjön meg róla, hogy az egység vízszintesen áll.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 9
1.2.3 Hűtőközeg
1 | Általános biztonsági óvintézkedések
NEM szabad az egységet az alábbi helyeken felszerelni:
▪ Robbanásveszélyes környezetben.
▪ Elektromágneses hullámokat kibocsátó gépek közelében. Az elektromágneses
hullámok megzavarhatják a vezérlőrendszert, a berendezés hibáját okozva.
▪ Tűzveszélyes környezetben, ahol fennáll a gyúlékony anyagok (például hígító vagy
üzemanyag) szivárgásának veszélye, illetve ahol szénszálak vagy gyúlékony por
található.
▪ Olyan térbe, ahol korrozív gázok (például kénsavas gáz) termelődik. A rézcsövek
és a forrasztások korróziója a hűtőközeg szivárgását okozhatja.
Ha alkalmazható. További információkért tekintse meg alkalmazása szerelési
kézikönyvét vagy szerelői referencia-útmutatóját.
TÁJÉKOZTATÁS
Győződjön meg róla, hogy a hűtőközeget szállító csövek felszerelése a törvényi
előírásoknak megfelelően történt-e. Európában az EN378 szabvány van érvényben.
TÁJÉKOZTATÁS
Győződjön meg róla, hogy a helyszíni csövek és a csatlakozások NINCSENEK
nyomásnak kitéve.
FIGYELEM
A tesztelés során SOHA ne helyezze a terméket a maximális engedélyezett nyomásnál
(amely az egység adattábláján látható) nagyobb nyomás alá.
FIGYELEM
A hűtőfolyadék szivárgása esetén tegye meg a megfelelő óvintézkedéseket. Ha
hűtőközeggáz-szivárgást észlel, azonnal szellőztesse ki a területet. Lehetséges
kockázatok:
▪ A túl magas hűtőközeg-koncentráció zárt térben oxigénhiányt okozhat.
▪ R410A vagy R32 hűtőközeg esetében: Ha a hűtőközeggáz tűzzel találkozik,
mérgező gáz keletkezhet.
▪ CO
hűtőközeg esetében: A hűtőközeggáz nagy koncentrációban mérgező.
2
VESZÉLY: ROBBANÁS VESZÉLYE
Leszivattyúzás – Hűtőközeg szivárgása. Ha szeretné leszivattyúzni a rendszert, és a
hűtőközeg szivárog a hűtőkörből:
▪ NE használja az egység automatikus leszivattyúzás funkcióját, amellyel
rendszerből minden hűtőközeget a kültéri egységbe juttathat. Lehetséges
következmény: A működő kompresszorba bejutó levegő öngyulladást és
robbanásr okoz.
▪ Használjon külön begyűjtő rendszert, így az egység kompresszorának NEM kell
üzemelni.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
FIGYELEM
A hűtőfolyadékot MINDIG gyűjtse össze. NE engedje, hogy az a környezetbe jusson.
Vákuumszivattyúval szivattyúzza ki a felszerelést.
Szerelői referencia-útmutató
9
Page 10
1 | Általános biztonsági óvintézkedések
TÁJÉKOZTATÁS
Miután minden csövet csatlakoztatott, ellenőrizze, hogy nincs-e gázszivárgás.
Nitrogénnel hajtson végre gázszivárgás-ellenőrzést.
TÁJÉKOZTATÁS
▪ A kompresszor meghibásodásának elkerülése érdekében NE töltsön be több
hűtőközeget megadott mennyiségnél.
▪ Ha a hűtőközegrendszert meg kell bontani, a hűtőközeg kezelését a vonatkozó
előírásoknak megfelelően KELL végezni.
FIGYELEM
Ellenőrizze, hogy nincs-e oxigén a rendszerben. A hűtőközeg feltöltése csak a
szivárgásteszt és a vákuumszivattyús szárítás végrehajtása után végezhető el.
Lehetséges következmény: A kompresszor öngyulladása és felrobbanása a működő
kompresszorba kerülő oxigén miatt.
▪ Ha újratöltés szükséges, lásd az egységen az adattáblát. A tábláról leolvasható a
használható hűtőközeg típusa és a szükséges mennyiség.
▪ Az egység gyárilag fel van töltve hűtőközeggel. A csőméretektől és -hosszaktól
függően egyes rendszerek további hűtőközeg-feltöltést igényelhetnek.
▪ Csak a kifejezetten a rendszerben használatos hűtőközeghez megfelelő eszközök
használatával biztosítsa a nyomásellenállást, és akadályozza meg az idegen
anyagok bejutását a rendszerbe.

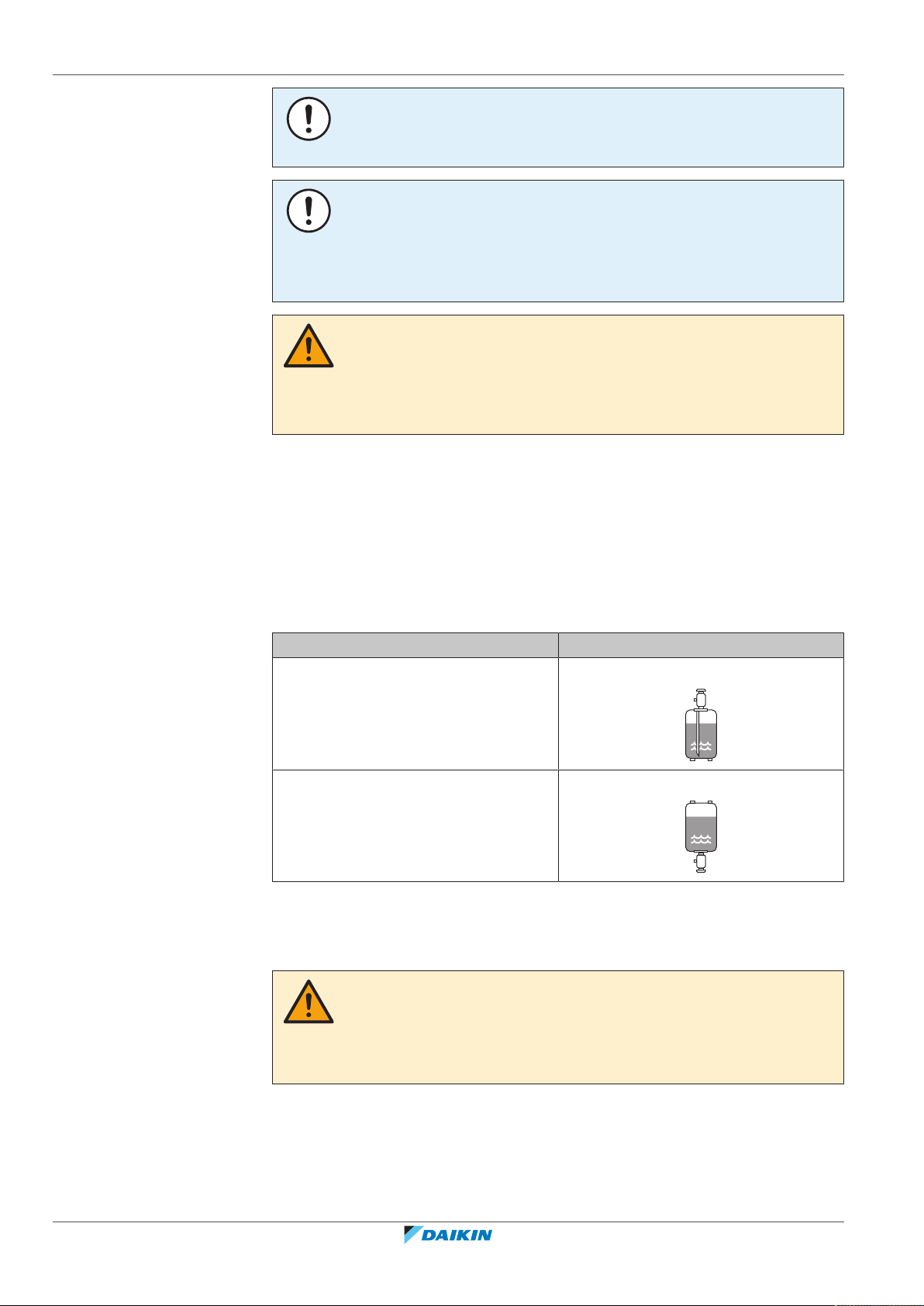

▪ A hűtőközeg-folyadék feltöltése:
Ha Ezután
Egy szifoncső van jelen
Töltéskor fordítsa felfelé a hengert.
(például: a hengeren a “folyadék
feltöltéséhez szükséges szifonnal
ellátva” felirat olvasható)
Egy szifoncső NINCS jelen Töltéskor fordítsa lefelé a hengert.
▪ Lassan nyissa ki a hűtőközeghengereket.
▪ A hűtőközeget folyadék állapotban töltse fel. Ha gáz állapotban adja hozzá, az
megakadályozhatja a megfelelő működést.
VIGYÁZAT
Ha a hűtőközeg-feltöltési eljárással készen van, vagy azt megszakítja, akkor azonnal el
kell zárni a hűtőközegtartály szelepét. Ha a szelep NEM zár azonnal, a megmaradó
nyomás további hűtőközeg-utántöltést eredményezhet. Lehetséges következmény:
Hibás hűtőközeg-mennyiség.
1.2.4 Sós víz
Szerelői referencia-útmutató
10
Ha alkalmazható. További információkért tekintse meg alkalmazása szerelési
kézikönyvét vagy szerelői referencia-útmutatóját.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 11
1.2.5 Víz
1 | Általános biztonsági óvintézkedések
FIGYELEM
A sós víz kiválasztásának összhangban KELL lennie a vonatkozó jogszabályokkal.
FIGYELEM
A sós víz szivárgása esetén tegye meg a megfelelő óvintézkedéseket. Ha
sósvízszivárgást észlel, azonnal szellőztesse ki a területet, és értesítse a helyi
márkaképviseletet.
FIGYELEM
A környezeti hőmérséklet az egység belsejében sokkal magasabb lehet, mint a szoba
hőmérséklete (például 70°C). Sós víz szivárgása esetén az egység belsejében található
forró alkatrészek veszélyes helyzetet idézhetnek elő.
FIGYELEM
Az egység telepítésének és használatának meg KELL felelnie a vonatkozó
jogszabályokban foglalt biztonsági és környezetvédelmi előírásoknak.
1.2.6 Elektromos
Ha alkalmazható. További információkért tekintse meg alkalmazása szerelési
kézikönyvét vagy szerelői referencia-útmutatóját.
TÁJÉKOZTATÁS
Kizárólag a 98/83EK EU-irányelvnek megfelelő minőségű vizet használjon.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
▪ Kapcsoljon KI minden áramforrást, mielőtt eltávolítaná a kapcsolódoboz fedelét,
elektromos kábeleket csatlakoztatna, vagy megérintené az elektromos
alkatrészeket.
▪ Szüntesse meg a tápellátást, várjon legalább 1 percet, majd a szervizelés
megkezdése előtt mérje meg a feszültséget a főáramkör kondenzátorainak és
elektromos alkatrészeinek kivezetésein. CSAK akkor érintse meg az elektromos
alkatrészeket, ha a feszültség kisebb, mint 50 V (egyenáram). A kivezetések
pontos helyét a huzalozási rajz segítségével határozhatja meg.
▪ Vizes kézzel NE érintse meg az elektromos alkatrészeket.
▪ A szervizfedél eltávolítása után NE hagyja felügyelet nélkül az egységet.
FIGYELEM
Ha a termék gyárilag NEM tartalmazza, a rögzített vezetékekbe be KELL építeni egy
főkapcsolót, vagy más olyan megszakítót, amellyel minden pólus csatlakozása
bontható, amennyiben III-as kategóriájú túlfeszültség lépne fel.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
11
Page 12
1 | Általános biztonsági óvintézkedések
FIGYELEM
▪ CSAK réz vezetékeket használjon.
▪ Győződjön meg róla, hogy a helyszíni vezetékek bekötése a törvényi előírásoknak
megfelelően történt-e.
▪ A helyszíni huzalozási munkálatokat a termékhez mellékelt huzalozási rajz szerint
KELL végrehajtani.
▪ NE gyömöszöljön összetekert kábeleket az egységbe, és ügyeljen arra, hogy a
kábelek NE érjenek a csövekhez vagy az éles szélekhez. Ellenőrizze, hogy a
csatlakozásokra nem hat-e külső nyomás.
▪ Gondoskodjon megfelelő földelésről. NE földelje az egységet gázcsövekhez,
vízcsövekhez, túlfeszültség-levezetőhöz, és ne kösse telefonföldelésre. A
helytelen földelés áramütést eredményezhet.
▪ Csak külön áramkört szabad használni. TILOS egy másik készülékkel közös
áramellátásról üzemeltetni.
▪ Gondoskodjon róla, hogy be legyenek építve a szükséges biztosítékok és
megszakítók.
▪ Mindenképpen szereljen fel földzárlat-megszakítót. Ennek elmulasztása
áramütéshez vagy tűzhöz vezethet.
▪ A földzárlat-megszakító beszerelésekor ellenőrizze, hogy kompatibilis-e az
inverterrel (vagyis ellenáll-e a nagyfrekvenciás elektromos zajnak). Ha nem
kompatibilis, a földzárlat-megszakító feleslegesen kioldhat.
VIGYÁZAT
▪ A tápkábel csatlakoztatásakor: először a földelővezetéket kösse be, és csak azután
a tápvezetékeket.
▪ A tápkábel leválasztásakor: először a tápvezetékeket kösse le, és csak azután a
földelővezetéket.
▪ A tápkábel feszültségmentesítője és maga a csatlakozóblokk közötti tápvezetékek
hosszát úgy kell beállítani, hogy véletlen széthúzódáskor a tápvezetékek
összeköttetése szakadjon meg előbb, és ne a földelővezetéké.
TÁJÉKOZTATÁS
Óvintézkedések a tápkábelek fektetéséhez:
▪ NE csatlakoztasson különböző vastagságú vezetékeket a tápfeszültség
csatlakozóblokkjára (a tápkábel lazasága abnormális hőmérsékletet
eredményezhet).
▪ Az azonos vastagságú vezetékeket a fenti ábrán látható módon csatlakoztassa.
▪ A huzalozáshoz használja a kijelölt tápkábelt, és biztonságosan csatlakoztassa,
majd rögzítse, hogy ne érhesse külső nyomás a csatlakozótáblát.
▪ A csatlakozócsavarok meghúzásához használjon megfelelő csavarhúzót. A kis fejű
csavarhúzók kárt tehetnek a fejben, és lehetetlenné tehetik a megfelelő
meghúzást.
▪ A csatlakozócsavarok túl szoros meghúzása eltörheti őket.
Szerelői referencia-útmutató
12
Az interferencia elkerülése érdekében a tápkábelek legyenek legalább 1 m
távolságra a televízió- vagy rádiókészülékektől. A rádióadás hullámhosszától
függően az 1m távolság kevés lehet.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 13
1 | Általános biztonsági óvintézkedések
FIGYELEM
▪ Az elektromos szerelési munka végén ellenőrizze, hogy az elektromos dobozban
minden elektromos alkatrész és csatlakozó jól csatlakozik-e.
▪ Az egység elindítása előtt ellenőrizze, hogy alaposan lezárta-e a fedeleket.
TÁJÉKOZTATÁS
Csak abban az esetben érvényes, ha a tápellátás háromfázisú, és a kompresszor BE/KI
kapcsolóval indítható.
Ha fennáll az ellenfázis lehetősége egy pillanatnyi áramszünet után, és a termék
működése közben megszűnik, majd helyreáll a tápellátás, csatlakoztasson helyben
egy ellenfázisvédő áramkört. A termék ellenfázisban való működtetése a
kompresszor és más alkatrészek meghibásodásához vezethet.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
13
Page 14
2 | A dokumentum bemutatása
2 A dokumentum bemutatása
Ebben a fejezetben
2.1 A dokumentum bemutatása................................................................................................................................................... 14
2.2 A szerelői referencia-útmutató áttekintése........................................................................................................................... 15
2.1 A dokumentum bemutatása
Célközönség
Képesített szerelők
Dokumentációkészlet
Ez a dokumentum egy dokumentációkészlet része. A teljes dokumentációkészlet a
következőkből áll:
▪ Általános biztonsági óvintézkedések:
- Biztonsági tudnivalók, amelyeket el kell olvasnia a felszerelés előtt
- Formátum: Papír (a beltéri egység dobozában)
▪ Üzemeltetési kézikönyv:
- Gyors összefoglaló az egyszerű felhasználásról
- Formátum: Papír (a beltéri egység dobozában)
▪ Felhasználói referencia-útmutató:
- Részletes, lépésről-lépésre leíró útmutatások és háttér-információk az alapvető
és a haladó felhasználási módokról
- Formátum: Digitális fájlok, amelyek a következő weboldalon találhatók: http://
www.daikineurope.com/support-and-manuals/product-information/
▪ Szerelési kézikönyv – Kültéri egység:
- Szerelési utasítások
- Formátum: Papír (a kültéri egység dobozában)
▪ Szerelési kézikönyv – Beltéri egység:
- Szerelési utasítások
- Formátum: Papír (a beltéri egység dobozában)
▪ Szerelői referencia-útmutató:
- Szerelési előkészületek, bevált gyakorlatok, referenciaadatokstb.
- Formátum: Digitális fájlok, amelyek a következő weboldalon találhatók: http://
www.daikineurope.com/support-and-manuals/product-information/
Szerelői referencia-útmutató
14
▪ Kiegészítő kézikönyv az opcionális berendezésekhez:
- Kiegészítő információk az opcionális berendezések üzembe helyezéséhez
- Formátum: Papír (a beltéri egység dobozában)+A digitális fájlok a következő
weboldalon találhatók: http://www.daikineurope.com/support-and-manuals/
product-information/
A mellékelt dokumentáció legújabb verzióját a regionális Daikin webhelyen vagy
forgalmazójától szerezheti be.
Az eredeti dokumentum angol nyelven íródott. A más nyelvű kiadások ennek
fordításai.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 15
2 | A dokumentum bemutatása
Műszaki technikai adatok
▪ A műszaki adatok legújabb verziójának kiegészítését a regionális Daikin
webhelyen (nyilvánosan hozzáférhető) szerezheti be.
▪ A műszaki adatok legújabb verziójának teljes dokumentációját a Daikin Business
Portal (jelszó szükséges) szerezheti be.
Online eszközök
A dokumentációkészleten kívül néhány online eszköz is elérhető a szerelők
számára:
▪ Daikin Technical Data Hub
- Az egységek műszaki adatait, hasznos eszközöket, digitális erőforrásokat stb.
tartalmazó központ.
- Nyilvánosan elérhető a https://daikintechnicaldatahub.eu címen.
▪ Heating Solutions Navigator
- Digitális szerszámkészlet, amely számos eszközt kínál a fűtő rendszerek
felszerelésének és konfigurációjának elősegítésére.
- A Heating Solutions Navigator eléréséhez a Stand By Me platformon való
regisztráció szükséges. További információ: https://
professional.standbyme.daikin.eu.
▪ Daikin e-Care
- A szerelők és szerviztechnikusok számára készült mobilalkalmazás, amely
lehetővé teszi a fűtő rendszerek regisztrációját, konfigurálását és
hibaelhárítását.
- A mobilalkalmazás iOS- és Android-eszközökre az alábbi QR-kódok
használatával tölthető le. Az alkalmazás eléréséhez a Stand By Me platformon
való regisztráció szükséges.
App Store Google Play
2.2 A szerelői referencia-útmutató áttekintése
Fejezet Leírás
Általános biztonsági
óvintézkedések
A dokumentum bemutatása A szerelő rendelkezésére álló dokumentumok
Biztonsági tudnivalók, amelyeket el kell olvasnia
a felszerelés előtt
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
A doboz bemutatása Az egységek kicsomagolása és a tartozékok
eltávolítása
Egységek és opciók ▪ Az egységek azonosítása
▪ Egységek és opciók lehetséges kombinációi
Használati irányelvek A rendszer különböző felszerelési beállításai
Az egység felszerelése A rendszer felszerelésével kapcsolatos teendők
és tudnivalók, beleértve a felszerelés
előkészítéséhez szükséges információkat
Szerelői referencia-útmutató
15
Page 16
2 | A dokumentum bemutatása
A csövek felszerelése A rendszer csöveinek felszerelésével kapcsolatos
Elektromos felszerelés A rendszer elektromos alkatrészeinek
Beállítás A rendszer felszerelés utáni konfigurálásával
Beüzemelés A rendszer konfigurálás utáni beüzemelésével
Átadás a felhasználónak Mit kell átadni és elmagyarázni a felhasználónak
Karbantartás és szerelés Az egységek karbantartása és szerelése
Hibaelhárítás Tennivalók problémák esetén
Hulladékkezelés A rendszer hulladékkezelésének módja
Műszaki adatok A rendszer műszaki jellemzői
Fejezet Leírás
teendők és tudnivalók, beleértve a felszerelés
előkészítéséhez szükséges információkat
felszerelésével kapcsolatos teendők és
tudnivalók, beleértve a felszerelés
előkészítéséhez szükséges információkat
kapcsolatos teendők és tudnivalók
kapcsolatos teendők és tudnivalók
Szószedet Fogalommeghatározások
Helyszíni beállítások táblázata A táblázatot a szerelőnek kell kitöltenie, és meg
kell tartani további hivatkozás céljából
Megjegyzés: A felhasználói referencia-
útmutatóban található egy szerelői beállítások
táblázat is. Ezt a táblázatot a szerelőnek kell
kitöltenie, és át kell adnia a felhasználónak.
Szerelői referencia-útmutató
16
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 17
3 A doboz bemutatása
Ebben a fejezetben
3.1 Áttekintés: A doboz bemutatása............................................................................................................................................ 17
3.2 Kültéri egység.......................................................................................................................................................................... 17
3.2.1 A kültéri egység kezelése ....................................................................................................................................... 17
3.2.2 A kültéri egység kicsomagolása.............................................................................................................................. 19
3.2.3 Tartozékok eltávolítása a kültéri egységből........................................................................................................... 20
3.3 Beltéri egység.......................................................................................................................................................................... 21
3.3.1 A beltéri egység kicsomagolása ............................................................................................................................. 21
3.3.2 Tartozékok eltávolítása a beltéri egységből .......................................................................................................... 21
3.3.3 A beltéri egység kezelése ....................................................................................................................................... 21
3.1 Áttekintés: A doboz bemutatása
Ez a fejezet leírja, hogy mit kell tennie a kültéri és beltéri egységet tartalmazó
dobozok helyszínre szállítását követően.
Tartsa szem előtt az alábbiakat:
▪ Kiszállításkor az egység sértetlenségét ellenőrzni KELL. Bármilyen sérülést azonnal
jelezni KELL a szállítmányozó reklamációs ügyintézőjének.
3 | A doboz bemutatása
▪ A becsomagolt egységet vigye minél közelebb a végleges üzembe helyezési
helyhez, hogy megelőzze a szállítás során okozott sérüléseket.
▪ Tervezze meg előre, hogy milyen útvonalon kerül az egység a felszerelési helyére.
3.2 Kültéri egység
3.2.1 A kültéri egység kezelése
Daru
Tartsa a hevedereket a megjelölt területen belül, hogy nehogy az egység
megsérüljön.
VIGYÁZAT
A sérülések elkerülése érdekében NE érintse meg a berendezés levegőbemenetét
vagy alumínium bordáit.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
17
Page 18
3 | A doboz bemutatása
±150
kg
4×
Targonca vagy raklapemelő
A nehezebb oldala felől emelje a raklapot.
3 személy
A kicsomagolás után a készüléket az egységhez rögzített hevederek használatával
mozgathatja.
Lásd még:
▪ "3.2.2A kültéri egység kicsomagolása"[419]
▪ "6.3.4A kültéri egység felszerelése"[454]
Szerelői referencia-útmutató
18
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 19
3.2.2 A kültéri egység kicsomagolása
1 2
3 5
4
a
b
3 | A doboz bemutatása
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
a, b Tartozékok
Szerelői referencia-útmutató
19
Page 20
3 | A doboz bemutatása
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
3.2.3 Tartozékok eltávolítása a kültéri egységből
a Elzárószelep (beépített szűrővel)
b O-gyűrű az elvezetőnyíláshoz
c Elvezetőnyílás
d Hőmérséklet-érzékelő tartója (ha az egységet alacsony környezeti hőmérsékleten tervezi használni)
e Szerelési kézikönyv – Kültéri egység
f Hulladékkezelési kézikönyv – A hűtőközeg kinyerése
g Energiacímke
h Elvezetőrács (felső+alsó rész)
i Szerelési kézikönyv – Elvezetőrács
TÁJÉKOZTATÁS
Kicsomagolás – elülső sarkok. Az elülső csomagolósarkok eltávolításakor tartsa a
kezében az elvezető rácsot tartalmazó dobozt, hogy ne essen előre.
Szerelői referencia-útmutató
20
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 21
3.3 Beltéri egység
1 2
8×
6×
12×1×4× 1×
1× 1× 1× 1×
a b
g h ic d e f
b
a a
b
3.3.1 A beltéri egység kicsomagolása
3 | A doboz bemutatása
3.3.2 Tartozékok eltávolítása a beltéri egységből
a A vízkör elzárószelepei
b Túlnyomási megkerülőszelep
c Általános biztonsági óvintézkedések
d Kiegészítő kézikönyv az opcionális berendezésekhez
e Beltéri egység szerelési kézikönyve
f Üzemeltetési kézikönyv
g Az elzárószelepek tömítőgyűrűi (térfűtési vízkör)
h A nem tartozék elzárószelepek tömítőgyűrűi (használati meleg víz köre)
i Szigetelőszalag a kisfeszültségű vezeték bemenetéhez
3.3.3 A beltéri egység kezelése
Az egység megemeléséhez használja a hátulján és alján lévő fogantyúkat.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
a Fogantyúk az egység hátulján
b Fogantyúk az egység alján. Óvatosan döntse meg hátrafelé az egységet, hogy a fogantyúk láthatóvá
váljanak.
Szerelői referencia-útmutató
21
Page 22
4 | Egységek és opciók
4 Egységek és opciók
Ebben a fejezetben
4.1 Áttekintés: Egységek és opciók
4.1 Áttekintés: Egységek és opciók .............................................................................................................................................. 22
4.2 Azonosítás............................................................................................................................................................................... 22
4.2.1 Azonosítási címke: Kültéri egység .......................................................................................................................... 22
4.2.2 Azonosító címke: Beltéri egység ............................................................................................................................ 23
4.3 Egységek és opciók együttes használata................................................................................................................................ 23
4.3.1 A beltéri egység és a kültéri egység lehetséges kombinációi................................................................................ 23
4.3.2 A kültéri egység opciói ........................................................................................................................................... 23
4.3.3 A beltéri egység opciói ........................................................................................................................................... 24
A fejezet az alábbiakról ad tájékoztatást:
▪ A kültéri egység azonosítása
▪ A beltéri egység azonosítása
▪ A kültéri egység és az opciók együttes használata
▪ A beltéri egység és az opciók együttes használata
4.2 Azonosítás
TÁJÉKOZTATÁS
Több készülék egyszerre történő üzembe helyezése vagy szervizelése esetén ügyeljen
rá, hogy NE cserélje össze a különböző modellek szervizpaneljeit.
4.2.1 Azonosítási címke: Kültéri egység
Helye
Szerelői referencia-útmutató
22
A modellek azonosítása
Példa: EPRA14DAV3
Kód Magyarázat
EP Európai hydrosplit kültéri páros hőszivattyú
R Magas vízhőmérséklet – 2. környezeti zóna (lásd a működési
tartományt)
A R32 hűtőközeg
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 23
Kód Magyarázat
14 Teljesítményosztály
DA Modellsorozat
V3 Tápellátás
4.2.2 Azonosító címke: Beltéri egység
Helye
A modellek azonosítása
Példa: ETVZ16S18DA6V
Kód Leírás
E Európai modell
4 | Egységek és opciók
TV Álló hydrosplit egység beépített tartállyal
Z Két zónás modell
16 Teljesítményosztály
S A beépített tartály anyaga: rozsdamentes acél
18 A beépített tartály űrtartalma
DA Modellsorozat
6V Kiegészítő fűtőelem modellje
4.3 Egységek és opciók együttes használata
INFORMÁCIÓ
Lehetséges, hogy az országában bizonyos opciók nem elérhetők.
4.3.1 A beltéri egység és a kültéri egység lehetséges kombinációi
Beltéri egység Kültéri egység
EPRA14 EPRA16 EPRA18
4.3.2 A kültéri egység opciói
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
ETVZ16 O O O
Tartóállvány (EKMST1, EKMST2)
A hidegebb területeken, ahol heves havazás fordulhat elő, ajánlott a kültéri
egységet egy rögzítőkeretre felszerelni. Használja az alábbi modellek egyikét:
▪ EKMST1 karimás lábakkal: a kültéri egység felszerelése olyan betonalapra, ahol a
fúrás megengedett.
Szerelői referencia-útmutató
23
Page 24
4 | Egységek és opciók
4.3.3 A beltéri egység opciói
▪ EKMST2 gumi lábakkal: a kültéri egység felszerelése olyan alapra, ahol a fúrás
nem megengedett vagy nem lehetséges, például lapos tetőkre vagy járdákra.
A szerelési útmutatásokat lásd a tartóállvány szerelési kézikönyvében.
Többzónás vezetékes vezérlők
A következő többzónás vezetékes vezérlőket csatlakoztathatja:
▪ 230V-os többzónás alapegység (EKWUFHTA1V3)
▪ 230V-os digitális termosztát (EKWCTRDI1V3)
▪ 230V-os analóg termosztát (EKWCTRAN1V3)
▪ 230V-os működtető egység (EKWCVATR1V3)
A szerelési útmutatásokat lásd a vezérlő szerelési kézikönyvében és az opcionális
berendezések kiegészítő kézikönyvében.
Vezeték nélküli szobatermosztát (EKRTR1)
A beltéri egységhez opcionális vezeték nélküli szobatermosztát csatlakoztatható.
A szerelési útmutatásokat lásd a szobatermosztát szerelési kézikönyvében és az
opcionális berendezések kiegészítő kézikönyvében.
Távoli érzékelő vezeték nélküli termosztáthoz (EKRTETS)
Vezeték nélküli beltéri hőmérséklet-érzékelőt (EKRTETS) csak a vezeték nélküli
termosztáttal (EKRTR1) használhat.
A szerelési útmutatásokat lásd a szobatermosztát szerelési kézikönyvében és az
opcionális berendezések kiegészítő kézikönyvében.
Digitális KI/BE jel panel (EKRP1HBAA)
A Digitális KI/BE jel panel a következő jelek biztosításához szükséges:
▪ Alarm output
▪ Térfűtés/-hűtés BE/KI kimenet
▪ Átállás külső hőforrásra
A szerelési útmutatásokat lásd a digitális KI/BE jel panel szerelési kézikönyvében és
az opcionális berendezések kiegészítő kézikönyvében.
Kommunikációs PCB-panel (EKRP1AHTA)
A digitális bemenetek általi energiatakarékos fogyasztásvezérlés engedélyezéséhez
be kell szerelnie a kommunikációs PCB-panelt.
A szerelési útmutatásokat lásd a kommunikációs PCB-panel szerelési
kézikönyvében és az opcionális berendezések kiegészítő kézikönyvében.
Távoli beltéri érzékelő (KRCS01-1)
Szerelői referencia-útmutató
24
Alapértelmezés szerint a dedikált kényelmi felhasználói felület belső érzékelője
(szobatermosztátként használt BRC1HHDA) szolgál szobahőmérsékletérzékelőként.
A távoli beltéri érzékelő opcióként szerelhető fel a szobahőmérséklet egy másik
pontban történő méréséhez.
A szerelési útmutatásokat lásd a távoli beltéri érzékelő szerelési kézikönyvében és
az opcionális berendezések kiegészítő kézikönyvében.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 25
4 | Egységek és opciók
INFORMÁCIÓ
▪ A távoli beltéri érzékelő kizárólag abban az esetben használható, ha a távirányító
szobatermosztát funkcióra van beállítva.
▪ A távoli beltéri érzékelő és a távoli kültéri érzékelő nem csatlakoztatható
egyszerre.
Távoli kültéri érzékelő (EKRSCA1)
Alapértelmezés szerint a kültéri egységben található érzékelő használatos a kültéri
hőmérséklet mérésére.
A távoli kültéri érzékelő opcióként szerelhető fel a kültéri hőmérséklet egy másik
pontban történő mérésére (például a közvetlen napfény elkerülése miatt) a
rendszer jobb működése érdekében.
A szerelési útmutatásokat lásd a távoli kültéri érzékelő szerelési kézikönyvében és
az opcionális berendezések kiegészítő kézikönyvében.
INFORMÁCIÓ
A távoli beltéri érzékelő és a távoli kültéri érzékelő nem csatlakoztatható egyszerre.
PC-kábel (EKPCCAB4)
A PC-kábel kapcsolatot létesít a beltéri egység kapcsolódoboza és egy számítógép
között. Lehetővé teszi a beltéri egység szoftverének frissítését.
A szerelési útmutatásokat lásd a PC-kábel szerelési kézikönyvében.
Hőszivattyú-konvektor (FWXV, FWXT, FWXM)
Térfűtés/-hűtés biztosításához használhatók a következő hőszivattyú-konvektorok:
▪ FWXV: padlón álló modell
▪ FWXT: falra szerelt modell
▪ FWXM: rejtett üzemmód
A szerelési utasításokért lásd:
▪ A hőszivattyú-konvektorok szerelési kézikönyve
▪ A hőszivattyú-konvektorok változatainak szerelési kézikönyve
▪ Kiegészítő kézikönyv az opcionális berendezésekhez
LAN-adapter az okostelefonos vezérléshez + az okoshálózati alkalmazásokhoz
(BRP069A61)
A LAN-adapter beszerelésével:
▪ Egy okostelefon-alkalmazással vezérelheti a rendszert.
▪ Különféle okoshálózati alkalmazásokban használhatja a rendszert.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
A szerelési útmutatásokat lásd a LAN-adapter szerelési kézikönyvében és az
opcionális berendezések kiegészítő kézikönyvében.
LAN-adapter az okostelefonos vezérléshez (BRP069A62)
A LAN-adapter beszerelésével egy okostelefon-alkalmazással vezérelheti a
rendszert.
A szerelési útmutatásokat lásd a LAN-adapter szerelési kézikönyvében és az
opcionális berendezések kiegészítő kézikönyvében.
Szerelői referencia-útmutató
25
Page 26
4 | Egységek és opciók
WLAN-adapter (BRP069A71)
Ha beszereli a vezeték nélküli LAN-adaptert, egy okostelefon-alkalmazással
vezérelheti a rendszert.
A szerelési útmutatásokat lásd a WLAN-adapter szerelési kézikönyvében és az
opcionális berendezések kiegészítő kézikönyvében.
Univerzális központi vezérlő (EKCC8-W)
Vezérlő a kaszkádolt vezérléshez.
Átalakítókészlet (EKHVCONV2)
Az átalakítókészlet segítségével alakíthatja át csak a fűtésre alkalmas modelleket
visszafordítható modellekké.
A szerelési útmutatásokat lásd az átalakítókészlet szerelési kézikönyvében.
Kényelmi felhasználói felület (BRC1HHDA) szobahőmérséklet-érzékelőként
használva
▪ A szobatermosztátként használt kényelmi felhasználói felület (HCI) csak a beltéri
egységhez csatlakoztatott felhasználói felülettel együtt használható.
▪ A szobatermosztátként használt kényelmi felhasználói felületet (HCI) a vezérelni
kívánt szobába kell felszerelni.
A szerelési útmutatásokat lásd a szobatermosztátként használt kényelmi
felhasználói felület (HCI) szerelési és üzemeltetési kézikönyvében.
Szerelői referencia-útmutató
26
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 27
5 Használati irányelvek
INFORMÁCIÓ
A hűtés csak abban az esetben alkalmazható, ha átalakítókészlet (EKHVCONV2) van
beszerelve.
Ebben a fejezetben
5.1 Áttekintés: használati irányelvek............................................................................................................................................ 27
5.2 A térfűtési/-hűtési rendszer beállítása................................................................................................................................... 28
5.2.1 Több szoba –Két kilépő vízhőmérsékleti zóna ...................................................................................................... 29
5.3 A használatimelegvíz-tartály beállítása .................................................................................................................................. 31
5.3.1 Rendszer elrendezése – Beépített HMV-tartály .................................................................................................... 31
5.3.2 A HMV-tartály méretének és kívánt hőmérsékletének kiválasztása ..................................................................... 31
5.3.3 Összeállítás és konfiguráció – HMV-tartály ........................................................................................................... 33
5.3.4 HMV-szivattyú azonnali meleg vízhez.................................................................................................................... 33
5.3.5 HMV-szivattyú fertőtlenítéshez ............................................................................................................................. 34

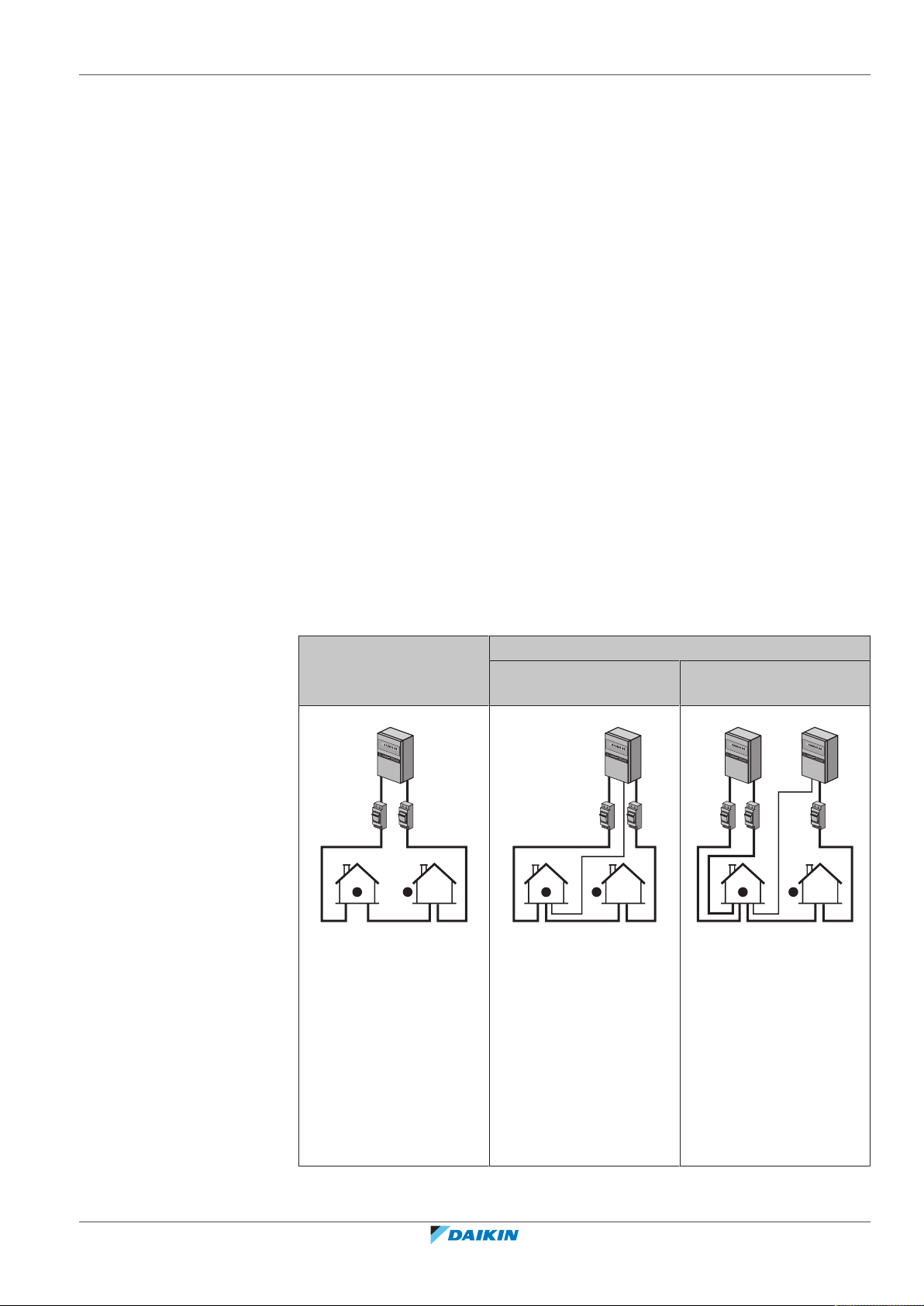

5.4 Az energiamérés beállítása..................................................................................................................................................... 35
5.4.1 Előállított hő ........................................................................................................................................................... 35
5.4.2 Felhasznált energia ................................................................................................................................................ 35
5.4.3 Normál kWh díjszabású elektromos áram............................................................................................................. 36
5.4.4 Kedvezményes kWh díjszabású tápellátás............................................................................................................. 37
5.5 Az energiafogyasztás-vezérlő beállítása................................................................................................................................. 38
5.5.1 Folyamatos áramforrás-korlátozás ........................................................................................................................ 39
5.5.2 Digitális bemeneteken keresztül aktivált áramforrás-korlátozás.......................................................................... 40
5.5.3 Az áramforrás-korlátozás folyamata...................................................................................................................... 41
5.5.4 BBR16 áramforrás-korlátozás ................................................................................................................................ 41
5.6 Külső hőmérséklet-érzékelő beállítása................................................................................................................................... 42
5 | Használati irányelvek
5.1 Áttekintés: használati irányelvek
A használati irányelvek célja, hogy betekintést engedjen a hőszivattyúrendszer
lehetőségeibe.
TÁJÉKOZTATÁS
▪ A használati irányelvek ábrái kizárólag referenciaként szolgálnak, és NEM
használhatók részletes hidraulikai diagramként. A részletes hidraulikai méretezés
és kiegyensúlyozás NINCS feltüntetve, azok a szerelő felelősségét képezik.
▪ A hőszivattyú működésének optimalizálására szolgáló beállításokkal kapcsolatos
további információk:"9Konfiguráció"[4108].
Ez a fejezet a következőkkel kapcsolatos használati irányelveket tartalmazza:
▪ A térfűtési/-hűtési rendszer beállítása
▪ A használatimelegvíz-tartály beállítása
▪ Az energiamérés beállítása
▪ Az energiafogyasztás-vezérlő beállítása
▪ Külső hőmérséklet-érzékelő beállítása
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
27
Page 28
5 | Használati irányelvek
5.2 A térfűtési/-hűtési rendszer beállítása
TÁJÉKOZTATÁS
A klímakonvektor egységek – amelyek ebben a dokumentumban "hőszivattyúkonvektorok" néven szerepelnek – bizonyos típusai képesek fogadni a beltéri egység
üzemmódjának bemenetét (hűtő vagy fűtő X2M/3 és X2M/4) és/vagy elküldeni
kimenetként a hőszivattyú-konvektor termosztatikus állapotát (fő zóna: X2M/30 és
X2M/35; kiegészítő zóna: X2M/30 és X2M/35a).
A használati irányelvek ábrázolják a digitális bemenet/kimenet fogadásának és
küldésének lehetőségét. Ez a funkció csak akkor használható, ha a hőszivattyú
konvektor jellemzői megfelelőek, és a jelek megfelelnek az alábbi feltételeknek:
▪ A beltéri egység kimenete (bemenet a hőszivattyú konvektor számára): hűtés/
fűtés jel=230V (hűtés=230V, fűtés=0V).
▪ Bemenet a beltéri egységbe (a hőszivattyú konvektor kimenete): termosztát BE/KI
jel=feszültség nélküli kapcsolat (zárt áramkör=termosztát BE, nyílt
áramkör=termosztát KI).
A hőszivattyúrendszer egy vagy több szobában található hőkibocsátókhoz
továbbítja a kilépő vizet.
Mivel a rendszer minden egyes szoba hőmérsékletének szabályozására nagy
rugalmasságot biztosít, először a következő kérdésekre kell válaszolnia:
▪ Hány szobát fűt vagy hűt ahőszivattyúrendszer?
▪ Milyen típusú hőkibocsátók vannak használatban az egyes szobákban, és milyen
kilépővíz-hőmérsékletre vannak tervezve?
A térfűtés/-hűtés követelményeinek meghatározását követően az alábbi
összeállítási irányelvek követését ajánljuk.
TÁJÉKOZTATÁS
Külső szobatermosztát használata esetén a szobai fagyvédelmet a külső
szobatermosztát szabályozza. A szobai fagyvédelem azonban csak akkor lehetséges,
ha a [C.2] Térfűtés/-hűtés=Be.
INFORMÁCIÓ
Ha külső szobatermosztát van használatban, és minden körülmények között
garantálni kell a szobai fagyvédelmet, az Vészüzem [9.5] beállítása Automatikus
kell, hogy legyen.
TÁJÉKOZTATÁS
Egy túlnyomási megkerülőszelep is beszerelhető a rendszerbe. Vegye figyelembe,
hogy ez a szelep nem minden esetben szerepel az ábrákon.
Szerelői referencia-útmutató
28
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 29
TÁJÉKOZTATÁS
a
Ha az egységet egyzónás alkalmazásként szereli be:
Összeállítás. Szereljen egy megkerülő szelepet a térfűtés vízbemenete és a kiegészítő
zóna (=közvetlen zóna) kimenete közé. NE szakítsa meg a vízáramot az elzárószelep
zárásával.
a Megkerülés
Beállítás. Állítsa a [7-02] helyszíni beállítást 0 értékre (Zónák száma = Egyetlen
zóna).
5.2.1 Több szoba –Két kilépő vízhőmérsékleti zóna
Ez az egység 2 különböző hőmérsékletű vizet állít elő. A tipikus üzembe helyezés
alacsonyabb hőmérsékletű padlófűtést és magasabb hőmérsékletű radiátorokat
foglal magába.
5 | Használati irányelvek
Ebben a dokumentumban:
▪ Fő zóna = A legalacsonyabb tervezett hőmérsékletű zóna fűtés esetén, és a
legmagasabb tervezett hőmérsékletű zóna hűtés esetén
▪ Kiegészítő zóna = A legmagasabb tervezett hőmérsékletű zóna fűtés esetén, és a
legalacsonyabb tervezett hőmérsékletű zóna hűtés esetén
Jellemző példa:
Szoba (zóna) Hőkibocsátók: Tervezett hőmérséklet
Nappali (fő zóna) Padlófűtés:
▪ Fűtés esetén: 35°C
▪ Hűtés esetén: 20°C (csak frissítés,
tényleges hűtés nem engedélyezett)
Hálószobák (kiegészítő zóna) Hőszivattyúkonvektorok:
▪ Fűtés esetén: 45°C
▪ Hűtés esetén: 12°C
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
29
Page 30
5 | Használati irányelvek
B
A
D
E
C
a
b
a
Összeállítás
A Kiegészítő kilépő vízhőmérséklet zóna
B 1. szoba
C 2. szoba
D Fő kilépő vízhőmérséklet zóna
E 3. szoba
a Hőszivattyú-konvektorok (+ vezérlők)
b Dedikált kényelmi felhasználói felület (szobahőmérséklet-érzékelőként használt
BRC1HHDA)
▪ A fő zóna esetén: A szoba hőmérsékletét a dedikált kényelmi felhasználói felület
(szobatermosztátként használt BRC1HHDA) szabályozza.
▪ A kiegészítő zóna esetén:
- A külső termosztát közvetlenül kapcsolódik a beltéri egységhez.
- A kívánt szobahőmérséklet a külső termosztáton és a szobákban lévő
radiátorok termosztatikus szelepein keresztül állítható be.
- A külső termosztát fűtési kommunikációs jele a beltéri egységen lévő digitális
bemenethez van csatlakoztatva (X2M/35a és X2M/30). A beltéri egység csak
abban az esetben biztosítja a kívánt, további kilépővíz-hőmérsékletet, ha az
valóban szükséges.
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
2 (Szobatermosztát): Az egység
működésének szabályozása a dedikált
kényelmi felhasználói felület
▪ Kód: [C-07]
környezetének hőmérséklete alapján
történik.
Megjegyzés:
▪ Fő szoba = szobahőmérséklet-
érzékelőként használt dedikált
kényelmi felhasználói felület funkció
▪ Többi szoba = külső szobatermosztát
funkció
Szerelői referencia-útmutató
30
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 31
5 | Használati irányelvek
A
a
b
Beállítás Érték
Vízhőmérséklet-zónák száma:
1 (Kettős zóna): Fő+kiegészítő
▪ #: [4.4]
▪ Kód: [7-02]
Hőszivattyú konvektorok esetén:
Külső szobatermosztát a kiegészítő
zónára:
1 (1 csatlakozó): Ha a használatban
lévő külső szobatermosztát
vagyhőszivattyú-konvektor csak fűtés
BE/KI feltételt tud küldeni. Nincs
▪ #: [3.A]
elválasztva a fűtési és a hűtési igény.
▪ Kód: [C-06]
Elzárószelep-kimenet A fő zóna hőigényének követésére
beállítva.
Előnyök
▪ Kényelem.
- Az intelligens szobatermosztát-funkció növelheti vagy csökkentheti a kívánt
kilépő vízhőmérsékletet a tényleges szobahőmérséklet alapján (szabályozás).
- A két hőkibocsátó rendszer kombinációja a padlófűtés kiváló fűtési, illetve a
hőszivattyú-konvektorokkiváló hűtési kényelmét biztosítja.
▪ Hatékonyság.
- Az igénytől függően a beltéri egység a különböző hőkibocsátók tervezett
hőmérsékletének megfelelő kilépő vízhőmérsékletet biztosít.
- A padlófűtés a hőszivattyúrendszerrel együtt nyújtja a legjobb teljesítményt.
5.3 A használatimelegvíz-tartály beállítása
5.3.1 Rendszer elrendezése – Beépített HMV-tartály
A Használati meleg víz
a Hidegvíz BE
b Melegvíz KI
5.3.2 A HMV-tartály méretének és kívánt hőmérsékletének kiválasztása
Az emberek 40°C hőmérsékleten érzékelik forrónak a vizet. Ezért a HMV-fogyasztás
minden esetben azonos mennyiségű, 40°C hőmérsékletű víz formájában van
kifejezve. A HMV-tartály hőmérséklete beállítható magasabb értékre (például:
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
53°C), amely aztán hideg vízzel keveredik (például: 15°C).
Szerelői referencia-útmutató
31
Page 32
5 | Használati irányelvek
A HMV-tartály méretének és kívánt hőmérsékletének kiválasztása az alábbi
lépésekből áll:
1 A HMV-fogyasztás meghatározása (azonos térfogatú, 40°C hőmérsékletű meleg
víz).
2 A HMV-tartály méretének és kívánt hőmérsékletének meghatározása.
A HMV-fogyasztás meghatározása
Válaszoljon a következő kérdésekre, és számítsa ki a HMV-fogyasztást (azonos
térfogatú, 40°C hőmérsékletű meleg víz) a jellemző vízmennyiségek alapján:
Kérdés Jellemző vízmennyiség
Naponta hány zuhanyzás várható? 1zuhanyzás = 10perc×10l/min = 100l
Naponta hány fürdő várható? 1fürdő = 150l
Mennyi vízre van szükség a konyhai
1mosogatás = 2perc×5l/min = 10l
mosogatóban naponta?
Van egyéb használatimelegvíz-igény? —
Példa: Ha egy család (4 személy) napi HMV-fogyasztása a következő:
▪ 3 zuhany
▪ 1 fürdő
▪ 3 mosogatónyi mennyiség
Akkor a HMV-fogyasztás = (3×100l)+(1×150l)+(3×10l)=480l
A HMV-tartály méretének és kívánt hőmérsékletének meghatározása
Képlet Példa
V1=V2+V2×(T2−40)/(40−T1) Ha:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Akkor V1=280l
V2=V1×(40−T1)/(T2−T1) Ha:
▪ V1=480l
Szerelői referencia-útmutató
32
▪ T2=54°C
▪ T1=15°C
Akkor V2=307l
V1HMV-fogyasztás (azonos térfogatú, 40°C hőmérsékletű meleg víz)
V2A HMV-tartály szükséges térfogata, ha egyszer melegítik fel
T2HMV-tartály hőmérséklete
T1Hidegvíz hőmérséklete
Lehetséges HMV-tartályméretek
Típus Lehetséges méretek
Beépített HMV-tartály ▪ 180l
▪ 230l
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 33
5 | Használati irányelvek
a
b
c
d
Energiatakarékossági tippek
▪ Ha a HMV-fogyasztás naponta változó, programozhat hetes ütemezést, minden
napra más kívánt HMV-tartályhőmérséklettel.
▪ Minél alacsonyabb a HMV-tartály kívánt hőmérséklete, annál
költséghatékonyabb. Nagyobb HMV-tartály választásával csökkenthető a tartály
kívánt hőmérséklete.
▪ Maga a hőszivattyúlegfeljebb 55°C (alacsony kültéri hőmérséklet esetén 50°C)
hőmérsékletű használati meleg víz előállítására képes. A hőszivattyúba épített
elektromos ellenállás növelheti a hőmérsékletet. Ez azonban nagyobb
energiafogyasztással jár. Azt ajánljuk, hogy HMV-tartály kívánt hőmérsékletét
55°C alattira állítsa be a kiegészítő fűtőelem használatának elkerülése érdekében.
▪ Minél magasabb a kültéri hőmérséklet, annál jobb teljesítményt nyújt
ahőszivattyú.
- Ha az energiaárak nappal és éjszaka is egyformák, azt ajánljuk, hogy a HMV-
tartályt nappal melegítse fel.
- Ha az energiaárak éjjel alacsonyabbak, azt ajánljuk, hogy a HMV-tartályt éjszaka
melegítse fel.
▪ Amikor a hőszivattyú használati meleg vizet állít elő, nem képes térfűtésre.
Amennyiben használati meleg vízre és térfűtésre egyszerre van szüksége, azt
ajánljuk, hogy az éjszaka folyamán állítson elő használati meleg vizet, amikor
kisebb szükség van a térfűtésre.
5.3.3 Összeállítás és konfiguráció – HMV-tartály
▪ Nagy HMV-fogyasztás esetén a HMV-tartály naponta többször is felmelegíthető.
▪ A HMV-tartály kívánt hőmérsékletre történő felfűtésére a következő
energiaforrások használhatók:
- A hőszivattyú termodinamikai ciklusa
- Elektromos kiegészítő fűtőelem
▪ A használati meleg víz előállításához szükséges energiafogyasztás
optimalizálásával kapcsolatban lásd: "9Konfiguráció"[4108].
5.3.4 HMV-szivattyú azonnali meleg vízhez
Összeállítás
a Hidegvíz BE
b Melegvíz KI (zuhany (nem tartozék))
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
c HMV-szivattyú (nem tartozék)
d Keringetés csatlakozása
Szerelői referencia-útmutató
33
Page 34
5 | Használati irányelvek
a
b
c
d
e
5.3.5 HMV-szivattyú fertőtlenítéshez
▪ Egy HMV-szivattyú csatlakoztatásával azonnal meleg víz áll rendelkezésre a
csapból.
▪ A HMV-szivattyú nem tartozék, beszerelése a szerelő felelősségét képezi. Az
elektromos huzalozással kapcsolatos információkért lásd: "8.3.5 A
használatimelegvíz-szivattyú csatlakoztatása"[499].
A keringető csavarcsatlakozással kapcsolatos további információk: "7.2.4 A
keringetőcsövek csatlakoztatása"[472].
Beállítás
▪ További információ: "9Konfiguráció"[4108].
▪ A távirányító segítségével programozhat ütemezést a HMV-szivattyú vezérlésére.
További információkat a felhasználói referencia-útmutatóban talál.
Összeállítás
a Hidegvíz BE
b Melegvíz KI (zuhany (nem tartozék))
c HMV-szivattyú (nem tartozék)
d Fűtőegység elem (nem tartozék)
e Visszacsapó szelep (nem tartozék)
▪ A HMV-szivattyú nem tartozék, beszerelése a szerelő felelősségét képezi. Az
elektromos huzalozással kapcsolatos információkért lásd: "8.3.5 A
használatimelegvíz-szivattyú csatlakoztatása"[499].
▪ Ha a vonatkozó jogszabályok a tartály maximális célhőmérsékleténél magasabb
hőmérsékletet írnak elő a fertőtlenítéshez (lásd a helyszíni beállítások
táblázatának [2-03] pontját), a fenti módon csatlakoztathat egy HMV-szivattyút
és egy fűtőelemet.
▪ Ha a vonatkozó jogszabályok a leágazópontig írják elő a vízcsövek fertőtlenítését,
szükség esetén a fenti módon csatlakoztathat HMV-szivattyút és fűtőelemet.
▪ A teljes fertőtlenítés érdekében ki kell nyitnia a leágazópontot.
FIGYELEM
A leágazópont megnyitásakor a vízhőmérséklet akár 55°C is lehet.
Beállítás
A beltéri egység képes a HMV-szivattyú működésének vezérlésére. További
információ: "9Konfiguráció"[4108].
Szerelői referencia-útmutató
34
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 35
5.4 Az energiamérés beállítása
▪ A távirányító segítségével a következő energiaadatokat olvashatja le:
- Előállított hő
- Felhasznált energia
▪ Energiaadatokat olvashat le:
- A térfűtéshez
- A térhűtéshez
- Használati meleg víz előállításához
▪ Energiaadatokat olvashat le:
- Havonta
- Évente
INFORMÁCIÓ
A számított előállított hő és felhasznált energia becsült érték, pontosságuk nem
garantálható.
5 | Használati irányelvek
5.4.1 Előállított hő
▪ Az előállított hő belső számítása a következő alapján történik:
- A kilépő és belépő víz hőmérséklete
- Az áramlás sebessége
▪ Összeállítás és konfiguráció: Nincs szükség további berendezésekre.
5.4.2 Felhasznált energia
A következő módszereket veheti igénybe a felhasznált energia kiszámítására:
▪ Számítás
▪ Mérés
INFORMÁCIÓ
A termelt hő kiszámítására szolgáló érzékelők kalibrációja automatikusan történik.
INFORMÁCIÓ
Ha a rendszerben ([E‑0D]=1]) glikol található, NEM lesz kiszámítva az előállított hő, és
nem is jelenik meg a felhasználói felületen.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
INFORMÁCIÓ
Nem kombinálhatja a felhasznált energia kiszámítását (például: a kiegészítő
fűtőelemét) és a felhasznált energia mérését (például: a kültéri egységét). Ebben az
esetben az energiaadatok érvénytelenek lennének.
A felhasznált energia kiszámítása
▪ A felhasznált energia belső számítása a következő alapján történik:
- A kültéri egység tényleges áramfelvétele
- A kiegészítő fűtőelem beállított teljesítménye
- A feszültség
Szerelői referencia-útmutató
35
Page 36
5 | Használati irányelvek
5.4.3 Normál kWh díjszabású elektromos áram
▪ Összeállítás és konfiguráció: a pontos energiaadatok érdekében mérje meg a
teljesítményt (ellenállásmérés), és állítsa be azt a távirányító segítségével a
kiegészítő fűtőelem számára (1.lépés).
A felhasznált energia mérése
▪ A nagyobb pontosság miatt ez a leggyakrabban használt módszer.
▪ Külső árammérők szükségesek.
▪ Összeállítás és konfiguráció: Ha elektromos árammérőt használ, állítsa be az
impulzusok száma/kWh értéket az egyes mérők számára a felhasználói felület
segítségével.
INFORMÁCIÓ
Az energiafogyasztás mérésekor, bizonyosodjon meg a rendszer TELJES
áramfelvételét lefedik az elektromos árammérők.
Alapszabály
Egyetlen, a teljes rendszert lefedő árammérő elegendő.
Összeállítás
Csatlakoztassa az árammérőt a következőkhöz: X5M/5 és X5M/6. Lásd: "8.3.4 Az
áramfogyasztás-mérők csatlakoztatása"[498].
Árammérő típusa
Abban az esetben, ha… Használjon… árammérőt
▪ Egyfázisú kültéri egység
▪ Egyfázisú hálózatról táplált kiegészítő
Egyfázisú
(*6V (6V): 1N~230V)
fűtőelem (azaz a kiegészítő fűtőelem
egyfázisú hálózatra csatlakoztatott
*6V modell).
▪ Háromfázisú kültéri egység
▪ Háromfázisú hálózatról táplált
kiegészítő fűtőelem (azaz a kiegészítő
Háromfázisú
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
fűtőelem háromfázisú hálózatra
csatlakoztatott *9W vagy *6V modell).
Szerelői referencia-útmutató
36
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 37
Példa
b
5
8
0
1
5
0
0
0
c c
fed
A B
a
b
5
8
0
1
5
0
0
0
gfe
A B
c d
a
5 | Használati irányelvek
Egyfázisú árammérő Háromfázisú árammérő
A Kültéri egység
B Beltéri egység
a Elektromos szekrény (L1/N)
b Árammérő (L1/N)
c Biztosíték (L1/N)
d Kültéri egység (L1/N)
e Beltéri egység (L1/N)
f Kiegészítő fűtőelem (L1/N)
A Kültéri egység
B Beltéri egység
a Elektromos szekrény (L1/L2/L3/N)
b Árammérő (L1/L2/L3/N)
c Biztosíték (L1/L2/L3/N)
d Biztosíték (L1/N)
e Kültéri egység (L1/L2/L3/N)
f Beltéri egység (L1/L2/L3/N)
g Kiegészítő fűtőelem (L1/L2/L3/N)
Kivétel
▪ Abban az esetben használhat második árammérőt, ha:
- Ha egyetlen mérő mérési tartománya nem elegendő.
- Az árammérőt nem lehet könnyen beszerelni az elektromos szekrénybe.
- 230 V-os és 400 V-os, háromfázisú hálózatok kombinációja esetén (nagyon
ritka), az árammérő műszaki korlátjai miatt.
▪ Csatlakoztatás és beállítás:
- Csatlakoztassa a második árammérőt a következőkhöz: X5M/3 és X5M/4. Lásd:
"8.3.4Az áramfogyasztás-mérők csatlakoztatása"[498].
5.4.4 Kedvezményes kWh díjszabású tápellátás
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
- A szoftverben a két árammérő fogyasztási adatainak összege jelenik meg, így
NINCS szükség annak beállítására, hogy melyik mérő melyik fogyasztást méri.
Csak az egyes mérők impulzusszámát kell megadnia.
▪ Példa két árammérőre: "5.4.4Kedvezményes kWh díjszabású tápellátás"[437].
Alapszabály
▪ 1.árammérő: A kültéri egység fogyasztását méri.
▪ 2. árammérő: A többi elem (azaz a beltéri egység és a kiegészítő fűtőelem)
fogyasztását méri.
Összeállítás
▪ Csatlakoztassa az 1.árammérőt a következőkhöz: X5M/5 és X5M/6.
▪ Csatlakoztassa a 2.árammérőt a következőkhöz: X5M/3 és X5M/4.
Szerelői referencia-útmutató
37
Page 38
5 | Használati irányelvek
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Lásd: "8.3.4Az áramfogyasztás-mérők csatlakoztatása"[498].
Árammérő-típusok
▪ 1. árammérő: Egy- vagy háromfázisú árammérő a kültéri egység tápellátásától
függően.
▪ 2.árammérő:
- Használjon egyfázisú árammérőt egyfázisú kiegészítő fűtőelem konfiguráció
esetén.
- Egyéb esetekben használjon háromfázisú árammérőt.
Példa
Egyfázisú kültéri egység háromfázisú kiegészítő fűtőelemmel:
A Kültéri egység
B Beltéri egység
C Használatimelegvíz-tartály
a Elektromos szekrény (L1/N): Kedvezményes kWh-díjszabású tápellátás
b Elektromos szekrény (L1/L2/L3/N): Normál kWh-díjszabású tápellátás
c Árammérő (L1/N)
d Árammérő (L1/L2/L3/N)
e Biztosíték (L1/N)
f Biztosíték (L1/L2/L3/N)
g Kültéri egység (L1/N)
h Beltéri egység (L1/N)
i Kiegészítő fűtőelem (L1/L2/L3/N)
5.5 Az energiafogyasztás-vezérlő beállítása
A következő energiafogyasztás-vezérlőket veheti igénybe. A hibával kapcsolatos
további információkért lásd: "Energiafogyasztás-vezérlő"[4179].
# Energiafogyasztás-vezérlő
1 "5.5.1Folyamatos áramforrás-korlátozás"[439]
▪ A teljes hőszivattyúrendszer (a beltéri egység és a kiegészítő fűtőelem)
fogyasztásának korlátozását teszi lehetővé egyetlen állandó beállítással.
▪ Energiakorlátozás – teljesítmény (kW) vagy áramerősség (A).
2 "5.5.2Digitális bemeneteken keresztül aktivált áramforrás-
korlátozás"[440]
Szerelői referencia-útmutató
38
▪ A teljes hőszivattyúrendszer (a beltéri egység és a kiegészítő fűtőelem)
fogyasztásának korlátozását teszi lehetővé 4 digitális bemenettel.
▪ Energiakorlátozás – teljesítmény (kW) vagy áramerősség (A).
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 39
# Energiafogyasztás-vezérlő
P
i
t
DI
a
b
3 "5.5.4BBR16 áramforrás-korlátozás"[441]
▪ Korlátozás: Csak svéd nyelven érhető el.
▪ Lehetővé teszi a BBR16 szabályozásoknak (svéd energiaszabályozások)
való megfelelést.
▪ Energiakorlátozás – teljesítmény (kW).
▪ Kombinálható a többi energiafogyasztás-vezérlővel. Ha így tesz, az egység
a legszigorúbb vezérlést fogja használni.
TÁJÉKOZTATÁS
A hőszivattyúra az ajánlottnál alacsonyabb névleges áramerősségű külső biztosítékot
is fel lehet szerelni. Ehhez módosítania kell a [2‑0E] helyszíni beállítást aszerint, hogy
legfeljebb mekkora erősségű áram vezethető a hőszivattyúba.
Vegye figyelembe, hogy a [2‑0E] helyszíni beállítás felülírja az energiafogyasztásvezérlő minden más beállítását. A hőszivattyú áramerősségének korlátozása
csökkenteni fogja a teljesítményt.
5.5.1 Folyamatos áramforrás-korlátozás
5 | Használati irányelvek
A folyamatos áramforrás-korlátozás a rendszer maximális feszültség- vagy
áramerősség bemenetének biztosítása érdekében hasznos. Bizonyos országokban
jogszabályok korlátozzák a térfűtés és a HMV-előállítás maximális
áramfogyasztását.
PiÁramforrás-bemenet
t Idő
DI Digitális bemenet (áramforrás-korlátozási szint)
a Áramforrás-korlátozás aktív
b Tényleges áramforrás-bemenet
Összeállítás és konfiguráció
▪ Nincs szükség további berendezésre.
▪ Állítsa be az energiafogyasztás-vezérlőt [9.9] a felhasználói felület segítségével
(lásd: "Energiafogyasztás-vezérlő"[4179]):
- Válassza a folyamatos korlátozás módot
- Válassza ki a korlátozás típusát (teljesítmény (kW) vagy áramerősség (A))
- Állítsa be a kívánt áramforrás-korlátozási szintet
TÁJÉKOZTATÁS
Állítson be ±3,6kW minimális áramfogyasztási értéket a következők érdekében:
▪ A jégmentesítés üzemmód biztosítására. Ellenkező esetben, ha a jégmentesítés
többször is megszakad, a hőcserélő befagyhat.
▪ A térfűtés és a HMV-előállítás biztosítására a kiegészítő fűtőelem 1. lépésének
engedélyezésével.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
39
Page 40
5 | Használati irányelvek
a
b
A B
C
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
5.5.2 Digitális bemeneteken keresztül aktivált áramforrás-korlátozás
Az áramforrás-korlátozás energiagazdálkodási rendszerrel kombinálva is hasznos.
A teljes Daikin-rendszer teljesítménye vagy áramforrása digitális bemeneteken
keresztül, dinamikusan van korlátozva (legfeljebb négy lépés). Az egyes áramforráskorlátozási szintek a távirányító segítségével állíthatóak be, a következők egyikének
korlátozásával:
▪ Jelenlegi (A)
▪ Teljesítményfelvétel (kW)
Az energiagazdálkodási rendszer (nem tartozék) dönt egy bizonyos áramforráskorlátozási szint aktiválásáról. Példa: A teljes ház maximális áramának (világítás,
háztartási készülékek, térfűtés…) korlátozása.
A Kültéri egység
B Beltéri egység
C Energiagazdálkodási rendszer
a Áramforrás-korlátozási szint (4 digitális bemenet)
b Kiegészítő fűtőelem
PiÁramforrás-bemenet
t Idő
DI Digitális bemenetek (áramforrás-korlátozási szintek)
a Áramforrás-korlátozás aktív
b Tényleges áramforrás-bemenet
Összeállítás
▪ Kommunikációs jel panel (EKRP1AHTA opció) szükséges.
▪ Legfeljebb négy digitális bemenet használatával aktiválható a megfelelő
áramforrás-korlátozási szint:
- DI1= legerősebb korlátozás (legkisebb energiafogyasztás)
- DI4= leggyengébb korlátozás (legmagasabb energiafogyasztás)
▪ A digitális bemenetek (DI) műszaki jellemzői:
Szerelői referencia-útmutató
40
DI1 S9S korlátozás 1
DI2 S8S korlátozás 2
DI3 S7S korlátozás 3
DI4 S6S korlátozás 4
▪ További információért lásd a kábelezési rajzot.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 41
Beállítás
P
h
C
e
a
b
c
A B
▪ Állítsa be az energiafogyasztás-vezérlőt [9.9] a felhasználói felület segítségével
(az összes beállítás leírása: "Energiafogyasztás-vezérlő"[4179]):
- Válassza a digitális bemeneteken keresztüli korlátozást.
- Válassza ki a korlátozás típusát (teljesítmény (kW) vagy áramerősség (A)).
- Állítsa be az egyes digitális bemeneteknek megfelelő, kívánt áramforrás-
korlátozási szintet.
INFORMÁCIÓ
Abban az esetben, ha (egyszerre) több mint 1 digitális bemenet van zárva, a digitális
bemenetek prioritása rögzített: DI4 prioritás>…>DI1.
5.5.3 Az áramforrás-korlátozás folyamata
A kültéri egység nagyobb hatékonyságot nyújt, mint az elektromos fűtőelem. Ezért
a rendszer először az elektromos fűtőelemet korlátozza és kapcsolja KI. A rendszer
a következő sorrendben korlátozza az áramfogyasztást:
1 KIkapcsolja a kiegészítő fűtőelemet.
2 Korlátozza a kültéri egységet.
3 KIKAPCSOLJA a kültéri egységet.
5 | Használati irányelvek
Példa
Ha a konfiguráció a következő: Az áramforrás-korlátozás szintje NEM engedélyezi a
kiegészítő fűtőelem (1.lépés) működését.
Ebben az esetben az áramfogyasztás korlátozásának menete a következő:
PhElőállított hő
CeA felhasznált energia
A Kültéri egység
B Kiegészítő fűtőelem
a A kültéri egység korlátozott működése
b A kültéri egység teljes körű működése
c Kiegészítő fűtőelem (1.fok.) BE van kapcsolva
5.5.4 BBR16 áramforrás-korlátozás
INFORMÁCIÓ
A Korlátozás: BBR16-beállítások csak akkor láthatók, ha a felhasználói felület nyelve
svéd.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
41
Page 42
5 | Használati irányelvek
P
i
t
BBR16
a
b
TÁJÉKOZTATÁS
2 hét áll rendelkezésre a módosításra. A BBR16 aktiválása után mindössze 2 hete
van a beállítások módosítására (BBR16 aktiválása és BBR16
teljesítménykorlátozása). 2 hét elteltével az egység rögzíti ezeket a
beállításokat.
Megjegyzés: Ez különbözik a folyamatos árramforrás-korlátozástól, amely mindig
módosítható.
Használja a BBR16 áramforrás-korlátozást, amikor meg kell felelnie a BBR16
szabályozásoknak (svéd energiaszabályozások).
A BBR16 áramforrás-korlátozást kombinálhatja a többi energiafogyasztásvezérlővel. Ha így tesz, az egység a legszigorúbb vezérlést fogja használni.
PiÁramforrás-bemenet
t Idő
BBR16 BBR16 korlátozási szint
a Áramforrás-korlátozás aktív
b Tényleges áramforrás-bemenet
Összeállítás és konfiguráció
▪ Nincs szükség további berendezésre.
▪ Állítsa be az energiafogyasztás-vezérlőt [9.9] a felhasználói felület segítségével
(lásd: "Energiafogyasztás-vezérlő"[4179]):
- A BBR16 aktiválása
- Állítsa be a kívánt áramforrás-korlátozási szintet
5.6 Külső hőmérséklet-érzékelő beállítása
Egyetlen külső hőmérséklet-érzékelőt csatlakoztathat. Ez méri a beltéri és a külső
hőmérsékletet. A következő esetekben ajánljuk egy külső hőmérséklet-érzékelő
használatát:
Beltéri környezeti hőmérséklet
▪ Szobában található termosztátvezérlés, a dedikált kényelmi felhasználói felület
(szobatermosztátként használt BRC1HHDA) méri a belső környezeti
hőmérsékletet. Ezért a dedikált kényelmi felhasználói felületet olyan helyen kell
elhelyezni:
- Ahol a szobában az átlaghőmérséklet érzékelhető
Szerelői referencia-útmutató
42
- Amely NINCS kitéve közvetlen napsugárzásnak
- Ahol NINCS a közelben hőforrás
- Amelyre NINCS hatással a kültéri levegő vagy huzat, például ajtónyitás/-zárás
miatt
▪ Ha ez NEM lehetséges, egy távoli beltéri érzékelő csatlakoztatását javasoljuk
(KRCS01-1).
▪ Beállítás: A szerelési útmutatásokat lásd a távoli beltéri érzékelő szerelési
kézikönyvében és az opcionális berendezések kiegészítő kézikönyvében.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 43
5 | Használati irányelvek
▪ Konfiguráció: A szobai érzékelő kiválasztása [9.B].
Kültéri környezeti hőmérséklet
▪ A kültéri egység a külső környezeti hőmérsékletet méri. Ezért a kültéri egységet
olyan helyen kell elhelyezni:
- Amely ház északi oldalán vagy azon az oldalon található, ahol a legtöbb
hőkibocsátó helyezkedik el
- Amely NINCS kitéve közvetlen napsugárzásnak
▪ Ha ez NEM lehetséges, egy távoli kültéri érzékelő csatlakoztatását ajánljuk (opció
EKRSCA1).
▪ Összeállítás: A szerelési útmutatásokat lásd a távoli kültéri érzékelő szerelési
kézikönyvében és az opcionális berendezések kiegészítő kézikönyvében.
▪ Konfiguráció: A kültéri érzékelő kiválasztása [9.B].
▪ Amikor a kültéri egység energiatakarékos funkciója aktív (lásd: "Energiatakarékos
funkció" [4 187]), a kültéri egység kikapcsol a készenléti energiaveszteség
csökkentése érdekében. Ennek eredményeként a külső környezeti hőmérsékletet
a rendszer NEM olvassa.
▪ Ha a kívánt kilépő vízhőmérséklet az időjárás függvénye, fontos a kültéri
hőmérséklet állandó mérése. Ez egy újabb ok az opcionális kültéri környezeti
hőmérséklet-érzékelő felszerelésére.
INFORMÁCIÓ
A kültéri környezeti hőmérséklet-érzékelő adatai (átlagoltak vagy pillanatnyiak) az
időjárásfüggő vezérlés görbéiben használatosak az automatikus hűtési/fűtési átállás
logika részeként. A kültéri egység védelme érdekében annak belső érzékelője
folyamatosan használatban van.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
43
Page 44
6 | Az egység felszerelése
6 Az egység felszerelése
Ebben a fejezetben
6.1 A berendezés helyének előkészítése...................................................................................................................................... 44
6.1.1 A kültéri egység felszerelési helyére vonatkozó követelmények .......................................................................... 44
6.1.2 A kültéri egység felszerelési helyére vonatkozó további követelmények hideg éghajlat esetén......................... 47
6.1.3 A beltéri egység felszerelési helyére vonatkozó követelmények.......................................................................... 47
6.2 Az egységek felnyitása és lezárása ......................................................................................................................................... 48
6.2.1 Az egységek kinyitásának bemutatása................................................................................................................... 48
6.2.2 A kültéri egység felnyitása ..................................................................................................................................... 49
6.2.3 A szállítási rögzítés eltávolítása .............................................................................................................................. 49
6.2.4 A kültéri egység lezárása ........................................................................................................................................ 49
6.2.5 A beltéri egység felnyitása ..................................................................................................................................... 50
6.2.6 A beltéri egység kapcsolódobozának leengedése ................................................................................................. 52
6.2.7 A beltéri egység bezárása ...................................................................................................................................... 53
6.3 A kültéri egység felszerelése .................................................................................................................................................. 53
6.3.1 A kültéri egység felszereléséről ............................................................................................................................. 53
6.3.2 Óvintézkedések a kültéri egység felszerelésénél .................................................................................................. 53
6.3.3 Az üzembe helyezés szerkezetének létrehozása ................................................................................................... 53
6.3.4 A kültéri egység felszerelése .................................................................................................................................. 54
6.3.5 A kondenzvíz-elvezetés biztosításához .................................................................................................................. 55
6.3.6 Az elvezető rács felszerelése.................................................................................................................................. 57
6.3.7 Az elvezető rács eltávolítása és biztonságos helyzetbe helyezése ....................................................................... 58
6.4 A beltéri egység felszerelése .................................................................................................................................................. 60
6.4.1 A beltéri egység felszerelésének bemutatása ....................................................................................................... 60
6.4.2 Óvintézkedések a beltéri egység felszerelésekor .................................................................................................. 60
6.4.3 A beltéri egység felszerelése.................................................................................................................................. 60
6.4.4 A leeresztőtömlő csatlakoztatása a leeresztőhöz ................................................................................................. 61
6.1 A berendezés helyének előkészítése
NEM szabad az egységet gyakran használt helyen, például munkakörnyezetben
elhelyezni. Olyan üzemekben (például őrlőmalmokban), ahol nagy mennyiségben
keletkezik por, a berendezést KÖTELEZŐ lefedni.
Olyan szerelési helyet válasszon, ahol elegendő hely áll rendelkezésre az egység
mozgatásához.
TÁJÉKOZTATÁS
Az egységet 2 hőmérsékleti zónában való használatra tervezték:
▪ padlófűtés a fő zónában; ez a legalacsonyabb vízhőmérséklettel rendelkező
zóna,
▪ radiátorok a kiegészítő zónában; ez a legmagasabb vízhőmérséklettel
rendelkező zóna.
FIGYELEM
A berendezést olyan helyiségben kell tárolni, ahol nem működik állandó gyújtóforrás
(például: nyílt láng, működő gázkészülék vagy elektromos fűtőberendezés).
6.1.1 A kültéri egység felszerelési helyére vonatkozó követelmények
Szerelői referencia-útmutató
44
INFORMÁCIÓ
Olvassa el az “Általános biztonsági óvintézkedések” című fejezetben található
biztonsági előírásokat és követelményeket is.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 45
6 | Az egység felszerelése
b
a
c
b
Vegye figyelembe a térközökkel kapcsolatos irányelveket. Lásd: "15.1Szerelési tér:
Kültéri egység"[4231].
TÁJÉKOZTATÁS
▪ NE helyezze egymásra az egységeket.
▪ NE függessze a mennyezetre az egységet.
A kültéri egység levegőkimenetét érő erős szél (≥18 km/h) rövidzárlatot okoz (az
elvezetett levegő beszívása miatt). Ez az alábbi következményekkel járhat:
▪ a működési teherbírás csökkenése,
▪ gyakori fagyási gyorsulás a fűtési üzemmódban,
▪ a működés megszakadása az alacsony nyomás csökkenése vagy a magas nyomás
növekedése miatt;
▪ a ventilátor károsodása (ha folyamatosan erős szél éri a ventilátort, előfordulhat,
hogy nagyon gyorsan kezd forogni, amíg el nem törik).
Ha a levegőkimenet szélnek van kitéve, ajánlott egy terelőlemez felszerelése.
Ajánlott úgy elhelyezni a kültéri egységet, hogy a levegőbemenet a falra nézzen, és
NE legyen közvetlenül kitéve a szélnek.
a Terelőlemez
b Uralkodó szélirány
c Levegőkimenet
NEM szabad az egységet az alábbi helyeken felszerelni:
▪ Zajérzékeny területeken (pl. Hálószoba közelében), így a működés hangja nem
lesz zavaró.
Megjegyzés: Ha tényleges üzembe helyezési feltételek mellett méri a hangot, a
környezeti hang- és zajvisszaverődés miatt a mért érték magasabb lehet a
műszaki adatok kézikönyvében, a Hangspektrumban említett
hangnyomásszintnél.
▪ Ahol ásványolajpára, olajos permet vagy gőz lehet a levegőben. A műanyag
alkatrészek károsodhatnak és leeshetnek, vagy víz szivároghat.
NEM ajánlott az egységet az alábbi helyeken felszerelni, mert az az egység
élettartamának csökkenéséhez vezethet:
▪ Ahol a feszültség sokszor ingadozik
▪ Gépjárművekre vagy hajókra
▪ Ahol savas vagy lúgos gőz van
Tengerpart melletti beszerelés. Ügyeljen rá, hogy a kültéri egységet NE érje
közvetlenül sós levegő. Ez megelőzi a magas sótartalmú levegő okozta korróziót,
ami az egység élettartamának csökkenéséhez vezethet.
A kültéri egységet a tengeri széltől védett helyre szerelje fel.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
45
Page 46
6 | Az egység felszerelése
b
c
a
a
b
c
d
c
d
Példa: Épület mögé.
Ha a kültéri egységet közvetlenül eléri a tengeri szél, szereljen fel szélfogót.
▪ Szélfogó magassága≥1,5×kültéri egység magassága
▪ A szélfogó felszerelésekor ügyeljen a szerelési tér előírásaira.
a Tengeri szél
b Épület
c Kültéri egység
d Szélfogó
A kültéri egységet kizárólag kültéri használatra, az alábbi külső hőmérsékleti
tartományokra tervezték:
Hűtés mód 10~43°C
Fűtés mód –28~35°C
Az R32 egységre vonatkozó speciális követelmények
A kültéri egységben található egy belső hűtőkör (R32), de NINCS szükség a
hűtőközeg külső csővezetékének kialakítására vagy a hűtőközeg feltöltésére.
Vegye figyelembe az alábbi előírásokat és óvintézkedéseket:
FIGYELEM
▪ TILOS átlyukasztani vagy égésnek kitenni.
▪ A jégmentesítő folyamat felgyorsításához vagy a berendezés tisztításhoz
KIZÁRÓLAG a gyártó által javasolt eszközöket használja.
▪ Az R32 hűtőközeg nem tartalmaz szaganyagokat.
FIGYELEM
A készüléket olyan jól szellőző helyiségben kell tárolni, ahol nem éri mechanikus
sérülés, és ahol nincs folyamatosan sugárzó tűzforrás (például nyílt lángok, működő
gázkészülék vagy működő elektromos fűtő).
Szerelői referencia-útmutató
46
FIGYELEM
Ügyeljen rá, hogy a beszerelés, a szervizelés, a karbantartás és a javítás a Daikin
utasításai szerint legyen elvégezve és megfeleljen a jogszbályi előírásoknak (pl. a
gázkészülékek használatára vonatkozó országos előírásoknak), illetve arra, hogy a
munkát erre jogosul személy végezze el.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 47
6 | Az egység felszerelése
c
a
b
c
d
6.1.2 A kültéri egység felszerelési helyére vonatkozó további követelmények hideg éghajlat esetén
Védje a kültéri egységet a közvetlen havazástól, és ügyeljen rá, hogy a kültéri
egységet SOHA ne borítsa be a hó.
a Hótól védő fedél vagy fülke
b Állvány
c Uralkodó szélirány
d Levegőkimenet
Mindenesetben hagyjon legalább 150mm szabad helyet az egység alatt. Továbbá
bizonyosodjon meg arról, hogy az egység legalább 100 mm-rel a hó várható
maximális szintje fölött van. További információk: "6.3 A kültéri egység
felszerelése"[453].
Ahol gyakori a havazás, ott a helyet feltétlenül úgy kell megválasztani, hogy a hó az
egység működését NE zavarja. Ha a hó oldalirányból is eshet, akkor gondoskodni
kell róla, hogy NE eshessen hó a hőcserélő spirálra. Szükség esetén használjon
hótakaró fedelet vagy ponyvát és állványt.
6.1.3 A beltéri egység felszerelési helyére vonatkozó követelmények
INFORMÁCIÓ
Olvassa el az “Általános biztonsági óvintézkedések” című fejezetben található
biztonsági előírásokat és követelményeket is.
▪ A beltéri egységet kizárólag beltéri használatra és az alábbi tartományokba eső
környezeti hőmérsékletre tervezték:
- Térfűtés üzemmód: 5~30°C
- Térhűtés üzemmód: 5~35°C (csak az EKHVCONV2 készlettel kombinálva)
- Használati meleg víz előállítása: 5~35°C
INFORMÁCIÓ
A hűtés csak abban az esetben alkalmazható, ha átalakítókészlet (EKHVCONV2) van
beszerelve.
▪ Vegye figyelembe a méretekkel kapcsolatos irányelveket:
A maximális szintkülönbség a beltéri egység és a kültéri egység
10m
között
Vízcsövek maximális teljes hossza 50m
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
(a)
47
Page 48
6 | Az egység felszerelése
≥300
≥600
≥
500
(mm)
(a)
A vízcsövek pontos hossza a hidronikus csővezeték-számító eszközzel határozható meg. A
Hydronic Piping Calculation eszköz a Heating Solutions Navigator része, amelyet a
következő webhelyen érhet el: https://professional.standbyme.daikin.eu. Amennyiben
nincs hozzáférése a Heating Solutions Navigatorhoz, forduljon a forgalmazóhoz.
▪ Vegye figyelembe a térközök kialakításával kapcsolatos következő irányelveket:
INFORMÁCIÓ
Ha korlátozott a felszereléshez rendelkezésre álló hely, végezze el az alábbiakat,
mielőtt az egységet a végső pozícióba helyezi: "6.4.4 A leeresztőtömlő
csatlakoztatása a leeresztőhöz" [4 61]. El kell távolítani az egyik oldalpanelt vagy
mindkettőt.
▪ Az alapnak elég erősnek kell lennie, hogy elbírja az egység súlyát. Ehhez az
egység, valamint egy vízzel teli használatimelegvíz-tartály súlyát vegye
figyelembe.
Gondoskodjon arról, hogy vízszivárgás esetén a víz ne tegyen kárt az üzembe
helyezési helyiségben és annak környezetében.
NE szerelje fel az egységet olyan helyeken, ahol:
▪ Ahol ásványolajpára, olajos permet vagy gőz lehet a levegőben. A műanyag
alkatrészek károsodhatnak és leeshetnek, vagy víz szivároghat.
▪ Zavaró lehet a működés hangja (például hálószoba közelében).
▪ Magas páratartalmú helyeken (maximális relatív páratartalom (RH)=85%), például
fürdőszobában.
▪ Olyan helyeken, ahol fennáll a fagyás lehetősége. A beltéri egység körül a külső
hőmérsékletnek 5°C-nál nagyobbnak kell lennie.
TÁJÉKOZTATÁS
Ha 1 termosztát több szobában vezérli egyszerre a hőmérsékletet, NE helyezze a
termosztatikus szelepet annak a szobának a kibocsátójára, ahol a termosztát fel van
szerelve.
6.2 Az egységek felnyitása és lezárása
6.2.1 Az egységek kinyitásának bemutatása
Szerelői referencia-útmutató
48
Bizonyos időközönként fel kell nyitni az egységet. Példa:
▪ Villamossági bekötések elvégzéséhez
▪ Amikor karbantartást vagy szervizelést végez az egységen
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
A szervizfedél eltávolítása után NE hagyja felügyelet nélkül az egységet.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 49
6.2.2 A kültéri egység felnyitása
1
1
2
33
1
1
2
3
4
3×
a
6 | Az egység felszerelése
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
VESZÉLY: ÉGÉSI SÉRÜLÉS VESZÉLYE
6.2.3 A szállítási rögzítés eltávolítása
TÁJÉKOZTATÁS
Ha a berendezést a szállítási rögzítéssel üzemeltetik, abnormális vibráció és zaj
jelentkezhet.
A szállítótámasztékok (2×) védik az egységet szállítás közben. A felszerelés során
ezeket el kell távolítani.
a Szállítótámasztékok (2×)
1 Nyissa fel a kapcsolódoboz fedelét. Lásd: "6.2.2 A kültéri egység
felnyitása"[449].
2 Távolítsa el a csavarokat (4×) a szállítótámasztékokból, és dobja ki őket.
3 Távolítsa el a szállítótámasztékokat (2×), és szabaduljon meg tőlük.
6.2.4 A kültéri egység lezárása
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
TÁJÉKOZTATÁS
A kültéri egység fedelének lezárásakor ügyeljen arra, hogy a meghúzónyomaték NE
lépje túl a 4,1N•m értéket.
Szerelői referencia-útmutató
49
Page 50
6 | Az egység felszerelése
1
1
2
32
4
4
3
3×
3
1
1
2
4
3
5
7×
T25
6.2.5 A beltéri egység felnyitása
Áttekintés
a Felső panel
b Felhasználói felület panelje
c A kapcsolódoboz fedele
d Elülső panel
e Magasfeszültségű kapcsolódoboz fedele
Felnyitás
1 Távolítsa el a felső panelt.
2 Távolítsa el a felhasználói felület paneljét. Nyissa ki a zsanérokat felül, és
csúsztassa felfelé a felső panelt.
Szerelői referencia-útmutató
50
TÁJÉKOZTATÁS
Ha eltávolítja a felhasználói felületi panelt, a kábeleket is válassza le a hátuljáról,
nehogy megsérüljenek.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 51
2
1
1
3
3 Távolítsa el a kapcsolódoboz fedelét.
4×
T25
2×
T25
6 | Az egység felszerelése
4 Ha szükséges, távolítsa el az elülső panelt. Erre például az alábbi esetekben
van szükség:
▪ "6.2.6A beltéri egység kapcsolódobozának leengedése"[452]
▪ "6.4.4A leeresztőtömlő csatlakoztatása a leeresztőhöz"[461]
▪ Ha hozzá kell férnie a magasfeszültségű kapcsolódobozhoz
5 Ha hozzá kell férnie a magasfeszültségű alkatrészekhez, vegye le a
magasfeszültségű kapcsolódoboz fedelét.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
51
Page 52
6 | Az egység felszerelése
4×
T25
1
2
2×
T25
3
3
6.2.6 A beltéri egység kapcsolódobozának leengedése
A felszerelési eljárás során hozzá kell férnie a beltéri egység belsejéhez. Az elölről
való könnyebb hozzáférés érdekében helyezze a kapcsolódobozt alacsonyabbra az
egységen az alábbiak szerint:
Előfeltétel: A felhasználói felület panelje és az elülső panel el lett távolítva.
1 Távolítsa el a rögzítőlemezt az egység tetejéről.
2 Döntse meg előrefelé a kapcsolódobozt, és emelje le a zsanérokról.
3 Helyezze a kapcsolódobozt alacsonyabbra az egységen. Használja az egységen
alacsonyabban lévő 2 zsanért.
Szerelői referencia-útmutató
52
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 53
6.2.7 A beltéri egység bezárása
1 Zárja le a kapcsolódoboz fedelét.
2 Tegye vissza a kapcsolódobozt a helyére.
3 Ismételten szerelje fel a felső panelt.
4 Szerelje vissza az oldalpaneleket.
5 Ismételten szerelje fel az elülső panelt.
6 Csatlakoztassa vissza a kábeleket a felhasználói felülethez.
7 Szerelje fel újra a felhasználói felület paneljét.
TÁJÉKOZTATÁS
A beltéri egység borítójának lezárásakor ügyeljen arra, hogy a meghúzónyomaték NE
lépje túl a 4,1N•m értéket.
6.3 A kültéri egység felszerelése
6.3.1 A kültéri egység felszereléséről
6 | Az egység felszerelése
Mikor
Először a kültéri egységet kell felszerelni, mielőtt a vízcsöveket csatlakoztathatná.
Jellemző munkafolyamat
A kültéri egység felszerelése jellemzően a következő lépésekből áll:
1 A felszereléshez használt struktúra biztosítása.
2 A kültéri egység felszerelése.
3 kondenzvíz-elvezetés biztosítása.
4 Az elvezetőrács felszerelése.
5 Az egység hó és szél elleni védelme hófedél és terelőlemez felszerelésével.
Lásd: "6.1A berendezés helyének előkészítése"[444].
6.3.2 Óvintézkedések a kültéri egység felszerelésénél
INFORMÁCIÓ
Olvassa el az alábbi fejezetekben található biztonsági előírásokat és követelményeket
is:
▪ "1Általános biztonsági óvintézkedések"[46]
▪ "6.1A berendezés helyének előkészítése"[444]
6.3.3 Az üzembe helyezés szerkezetének létrehozása
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Ellenőrizze a felszerelés talajának erősségét és szintjét, hogy az egység ne vibráljon,
és ne okozzon zajt.
Az alapozásrajznak megfelelően az alapozás csavarjaival rögzítse biztonságosan az
egységet.
Szerelői referencia-útmutató
53
Page 54
6 | Az egység felszerelése
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
TÁJÉKOZTATÁS
Vízszintezés. Győződjön meg róla, hogy az egység vízszintesen áll. Ajánlott:
4 készletnyi M12 horgonycsavart, anyát és csavaralátétet használjon. Hagyjon
legalább 150mm szabad helyet az egység alatt. Arról is bizonyosodjon meg, hogy
az egység legalább 100mm-rel a hó várható maximális szintje fölött van.
Horgonypontok
Állvány
Állványra való felszereléskor győződjön meg arról, hogy az elvezetőrács továbbra is
biztonságosan felhelyezhető. Lásd: "6.3.7 Az elvezető rács eltávolítása és
biztonságos helyzetbe helyezése"[458].
a Ügyeljen arra, hogy ne fedje le az egység alaplemezén lévő elvezetőnyílást.
6.3.4 A kültéri egység felszerelése
Szerelői referencia-útmutató
54
1 A hevedereknél fogva mozgassa az egységet, és helyezze a szerkezetre,
amelyre fel szeretné szerelni.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 55
±150
kg
4×
2 Rögzítse az egységet a szerkezethez.
4× M12
4×
6 | Az egység felszerelése
3 Távolítsa el a hevedereket (és csavarokat). A továbbiakban nem lesz rájuk
szüksége.
6.3.5 A kondenzvíz-elvezetés biztosításához
▪ Győződjön meg róla, hogy a kondenzvizet megfelelően el lehet vezetni.
▪ Olyan alapra helyezze el az egységet, amely lehetővé teszi a megfelelő elvezetést,
hogy elkerülje a jég felgyülemlését.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
55
Page 56
6 | Az egység felszerelése
1 2
a
b
c
c
3
d
▪ Készítsen egy vízelvezető csatornát az alap körül, mely elvezeti a kondenzvizet az
egységből.
▪ Gondoskodjon róla, hogy az elvezetett víz NE a járdára folyjon ki, hogy fagypont
alatti hőmérséklet esetén ne fagyjon le vagy váljon csúszóssá.
▪ Ha keretre szereli az egységet, szereljen fel egy vízálló lemezt is az egység aljától
legfeljebb 150 mm-re, hogy meggátolja a víz bejutását az egységbe és az
elvezetett víz csöpögését (lásd a következő illusztrációt).
TÁJÉKOZTATÁS
Ha az egységet hideg éghajlaton szereli fel, tegye meg a szükséges óvintézkedéseket,
hogy a kondenzvíz NE fagyhasson meg. Azt javasoljuk, hogy a következő módon
járjon el:
▪ Szigetelje a leeresztőtömlőt.
▪ Szereljen fel egy elvezetőcső-fűtőkábelt (nem tartozék). Az elvezetőcső-fűtőkábel
csatlakoztatásához lásd: "8.2.1 Elektromos huzalok csatlakoztatása a kültéri
egységhez"[482].
TÁJÉKOZTATÁS
Hagyjon legalább 150mm szabad helyet az egység alatt. Arról is bizonyosodjon meg,
hogy az egység legalább 100mm-rel a hó várható szintje fölött van.
A leeresztéshez használja a leeresztődugót (O-gyűrűvel) és egy tömlőt.
Szerelői referencia-útmutató
56
a Elvezetőnyílás
b O-gyűrű (mellékelt tartozék)
c Leeresztődugó (mellékelt tartozék)
d Tömlő (nem tartozék)
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 57
TÁJÉKOZTATÁS
1
2
3
2× 5 N•m
O-gyűrű. A szivárgás megelőzése érdekében győződjön meg róla, hogy az O-gyűrű
megfelelően van felhelyezve.
6.3.6 Az elvezető rács felszerelése
INFORMÁCIÓ
Elektromos huzalozás. Az elvezetőrács felszerelése előtt csatlakoztassa az
elektromos huzalt.
Szerelje fel az elvezetőrács alsó részét
1 Illessze be a kampókat.
2 Illessze be a gömbcsapszegeket.
6 | Az egység felszerelése
3 Rögzítse a 2 alsó csavart.
Szerelje fel az elvezetőrács felső részét
TÁJÉKOZTATÁS
Vibráció. A vibrálás elkerülése érdekében győződjön meg arról, hogy az elvezető rács
felső része pontosan illeszkedik az alsó részhez.
4 Állítsa be és rögzítse a bal oldalt.
5 Állítsa be és rögzítse a középső részt.
6 Állítsa be és rögzítse a jobb oldalt.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
57
Page 58
6 | Az egység felszerelése
5
4
6
8
7
9
6× 5 N•m
7 Illessze be a kampókat.
8 Illessze be a gömbcsapszegeket.
9 Húzza meg szorosan a fennmaradó 6 csavart.
6.3.7 Az elvezető rács eltávolítása és biztonságos helyzetbe helyezése
FIGYELEM
Forgó ventilátor. A kültéri egység BEKAPCSOLÁSA vagy szervizelése előtt a biztonság
érdekében győződjön meg arról, hogy az elvezető rács takarja a ventilátort, így az
akkor sem okozhat sérülést, ha forog. Lásd:
▪ "6.3.6Az elvezető rács felszerelése"[457]
▪ "6.3.7Az elvezető rács eltávolítása és biztonságos helyzetbe helyezése"[458]
1 Távolítsa el az elvezetőrács felső részét.
Szerelői referencia-útmutató
58
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 59
4×
2 Távolítsa el az elvezetőrács alsó részét.
4×
6 | Az egység felszerelése
3 Fordítsa el az elvezetőrács alsó részét.
4 Állítsa be úgy a rácsot, hogy a gömbcsapszege és a kampója az egységen lévő
párjához illeszkedjen.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
5 Illessze be a kampót.
6 Illessze be a gömbcsapszeget.
Szerelői referencia-útmutató
59
Page 60
6 | Az egység felszerelése
6
5
≤1°
6.4 A beltéri egység felszerelése
6.4.1 A beltéri egység felszerelésének bemutatása
Jellemző munkafolyamat
A beltéri egység felszerelése jellemzően a következő lépésekből áll:
1 A beltéri egység felszerelése.
6.4.2 Óvintézkedések a beltéri egység felszerelésekor
INFORMÁCIÓ
Olvassa el az alábbi fejezetekben található biztonsági előírásokat és követelményeket
is:
▪ "1Általános biztonsági óvintézkedések"[46]
▪ "6.1A berendezés helyének előkészítése"[444]
6.4.3 A beltéri egység felszerelése
1 Emelje le a beltéri egységet a raklapról, és helyezze a padlóra. Lásd még:
"3.3.3A beltéri egység kezelése"[421].
2 Csatlakoztassa a leeresztőtömlőt a leeresztőhöz. Lásd: "6.4.4A leeresztőtömlő
csatlakoztatása a leeresztőhöz"[461].
3 Csúsztassa a beltéri egységet a helyére.
4 Állítsa be a szintbeállító lábak magasságát a padló szabálytalanságainak
kiküszöbölése érdekében. A maximális eltérés mértéke 1°.
Szerelői referencia-útmutató
60
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 61
TÁJÉKOZTATÁS
0°
1° 1°
1
3×
T25
3
2
Az egységet NEM szabad előredönteni:
6.4.4 A leeresztőtömlő csatlakoztatása a leeresztőhöz
A nyomáscsökkentő szelepből szivárgó vizet a csepptálca fogja fel. A csepptálca egy
leeresztőtömlőre csatlakozik az egység belsejében. A leeresztőtömlőt egy, a
vonatkozó jogszabályoknak megfelelő leeresztőhöz kell csatlakoztatni. A
leeresztőtömlőt a bal vagy a jobb oldali oldalpanelen keresztül vezetheti.
6 | Az egység felszerelése
Előfeltétel: A felhasználói felület panelje és az elülső panel el lett távolítva.
1 Távolítsa el az egyik oldalpanelt.
2 Vágja ki a peremszorító gumikengyelt.
3 Húzza át a leeresztőtömlőt a furaton.
4 Szerelje vissza az oldalpanelt. Ellenőrizze, hogy a víz áramlása biztosított-e az
elvezetőtömlőn keresztül.
A víz gyűjtéséhez ajánlott tölcsért használni.
1. opció: A bal oldali panelen keresztül
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
61
Page 62
6 | Az egység felszerelése
1
3×
T25
3
2
2. opció: A jobb oldali panelen keresztül
Szerelői referencia-útmutató
62
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 63
7 A csövek felszerelése
Ebben a fejezetben
7.1 A vízcsövek előkészítése ......................................................................................................................................................... 63
7.1.1 A vízkörre vonatkozó követelmények .................................................................................................................... 63
7.1.2 Képlet a tágulási tartály előnyomásának kiszámításához...................................................................................... 65
7.1.3 A vízmennyiség és az áramlási sebesség ellenőrzése............................................................................................ 66
7.1.4 A tágulási tartály előnyomásának módosítása ...................................................................................................... 68
7.1.5 A vízmennyiség ellenőrzése: Példák ...................................................................................................................... 68
7.2 A vízvezetékek csatlakoztatása............................................................................................................................................... 69
7.2.1 A vízvezetékek csatlakoztatásának bemutatása .................................................................................................... 69
7.2.2 Óvintézkedések a vízvezetékek csatlakoztatásakor .............................................................................................. 69
7.2.3 A vízvezetékek csatlakoztatása .............................................................................................................................. 69
7.2.4 A keringetőcsövek csatlakoztatása ........................................................................................................................ 72
7.2.5 A vízkör feltöltése................................................................................................................................................... 72
7.2.6 A vízkör befagyás elleni védelme ........................................................................................................................... 73
7.2.7 A használatimelegvíz-tartály feltöltése.................................................................................................................. 76
7.2.8 A vízvezeték szigetelése ......................................................................................................................................... 76
7.1 A vízcsövek előkészítése
7 | A csövek felszerelése
7.1.1 A vízkörre vonatkozó követelmények
INFORMÁCIÓ
Olvassa el az “Általános biztonsági óvintézkedések” című fejezetben található
biztonsági előírásokat és követelményeket is.
TÁJÉKOZTATÁS
Műanyag csövek esetén győződjön meg róla, hogy ellenállóak-e az oxigéndiffúzióval
szemben a DIN 4726 szabványnak megfelelően. Az oxigén a csövekbe jutása erős
korrózióhoz vezethet.
▪ Csövek csatlakoztatása – Jogszabályok. A csövek csatlakozási pontjait a
vonatkozó jogszabályoknak és a “Felszerelés” című fejezetben szereplő
utasításoknak megfelelően, a víz be- és kivezetésének figyelembe vételével kell
kialakítani.
▪ Csövek csatlakoztatása – Erőkifejtés. NE használjon túlságosan nagy erőt a
csövek csatlakoztatásakor. A deformált csövek az egység hibás működését
okozhatják.
▪ Csövek csatlakoztatása – Szerszámok. A rézanyagú alkatrészekkel való
munkához megfelelő szerszámokat használjon, mivel a réz lágy anyag.
Amennyiben NEM így tesz, a csövek megsérülnek.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
▪ Csövek csatlakoztatása – Levegő, nedvesség, szennyeződés. Ha levegő,
nedvesség vagy szennyeződés jut a körbe, az problémát okozhat. Ennek
megelőzése érdekében:
- Csak tiszta csöveket használjon
- A sorja eltávolításakor tartsa a cső végét lefelé.
- Zárja le a csővéget a falon való átbujtatáskor, hogy ne kerüljön bele por és/vagy
szemcsék.
- Használjon megfelelő szálas tömítőanyagot a csatlakozások lezárására.
▪ Szigetelés. Egészen a hőcserélő alapjáig gondoskodni kell a szigetelésről.
Szerelői referencia-útmutató
63
Page 64
7 | A csövek felszerelése
89°C
75°C
75°C
▪ Fagyás. Gondoskodni kell a fagyvédelemről.
▪ Zárt kör. A beltéri egységet CSAK zárt vízrendszerben használja. A berendezés
nyílt vízrendszerben való használata túlzott korrózióval jár.
▪ A csövek hossza. Ajánlott elkerülni a zárt végű csöveket, illetve hosszú csövek
használatát a használatimelegvíz-tartály és a meleg víz célpontja (zuhany,
fürdőszoba stb.) között.
▪ A csövek átmérője. A vízcsövek átmérőjét a szükséges vízáramlástól és a
szivattyú rendelkezésre álló külső statikus nyomásától függően válassza ki. A
beltéri egység külső statikus nyomásával kapcsolatos információkért lásd:
"15Műszaki adatok"[4230].
▪ Vízáramlás. A beltéri egység működéséhez szükséges minimális vízáramlás az
alábbi táblázatban látható. Ezt az áramlást minden esetben biztosítani kell. Ha az
áramlás mértéke alacsony, a beltéri egység leáll, és a 7H áramlási hibakód jelenik
meg.
Szükséges minimális áramlási sebesség
25l/min
▪ Nem tartozék alkatrészek – Víz. Csak olyan anyagokat szabad használni, amelyek
kompatibilisek a rendszerben használt vízzel és a beltéri egységben használt
anyagokkal.
▪ Nem tartozék alkatrészek – Víznyomás és -hőmérséklet. Ellenőrizze, hogy a
helyszíni csövek alkatrészeinek nyomásállósága megfeleljen a víznyomásnak és a
vízhőmérsékletnek.
▪ Víznyomás. A megengedett legnagyobb víznyomás 4 bar. Biztosítson megfelelő
védőeszközöket a vízkörben, hogy a víznyomás NE haladhassa meg a maximális
értéket.
▪ Vízhőmérséklet. Minden beszerelt csővezetéknek és -tartozéknak (szelepek,
csatlakozások…) ellen KELL állnia a következő hőmérsékleteknek:
INFORMÁCIÓ
A következő ábra egy példa, amely lehet, hogy NEM egyezik rendszerének
elrendezésével.
Szerelői referencia-útmutató
64
▪ Elvezetés – Alacsony pontok. Helyezzen el a rendszer összes alacsony pontján
leeresztőcsapokat, hogy teljesen leereszthető legyen a vízkör.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 65
7 | A csövek felszerelése
c
d
a b
▪ Elvezetés – Nyomáscsökkentő szelep. Csatlakoztassa megfelelően a
leeresztőtömlőt a leeresztőhöz, hogy megelőzze a víz csöpögését az egységből.
Lásd: "6.4.4A leeresztőtömlő csatlakoztatása a leeresztőhöz"[461].
▪ Légtelenítő szelepek. A rendszer minden magas pontjára szereljen légtelenítő
szelepet, amelyeknek szervizelés céljából szintén könnyen hozzáférhetőnek kell
lenniük. A beltéri egységben két automatikus légtelenítő található. Győződjön
meg róla, hogy a légtelenítő szelepek NINCSENEK túl szorosra húzva, hogy a
vízkörben található levegő automatikus kiengedése lehetséges legyen.
▪ Horganyzott alkatrészek. A vízkörben ne használjon horganyzott alkatrészeket.
Mivel az egység belső vízkörét rézcsövek alkotják, túlzott korrózió léphet fel.
▪ Nem rézbevonatú fémcsövek. Nem rézbevonatú fémcsövek használatakor
szigetelje megfelelően a réz és a nem réz részeket, hogy azok NE érintkezzenek
egymással. Erre a galvanikus korrózió megelőzése miatt van szükség.
▪ Szelep – Átváltási idő. Ha 2 vagy 3 utas szelep van a vízkörben, a szelep
legnagyobb átváltási idejének 60 másodpercnek kell lennie.
▪ Használatimelegvíz-tartály – Kapacitás. A víz állásának elkerülése érdekében
fontos, hogy a használatimelegvíz-tartály tárolási kapacitása megfeleljen a
használati meleg víz napi fogyasztásának.
▪ Használatimelegvíz-tartály – A felszerelés után. A felszerelés után rögtön ki kell
öblíteni friss vízzel a használatimelegvíz-tartályt. Ezt az eljárást legalább naponta
egyszer meg kell ismételni a felszerelést követő 5 egymás utáni napon.
▪ Használatimelegvíz-tartály – Használaton kívüli időszakok. Amikor hosszabb
ideig nem használnak meleg vizet, a berendezést friss vízzel KELL kiöblíteni a
használat előtt.
▪ Használatimelegvíz-tartály – Fertőtlenítés. A használatimelegvíz-tartály
fertőtlenítési funkciójával kapcsolatban lásd: "9.5.6Tartály"[4157].
▪ Termosztátos keverőszelepek. A vonatkozó jogszabályok értelmében
előfordulhat, hogy termosztátos keverőszelepeket kell felszerelni.
▪ Higiéniai intézkedések. Az elhelyezésnek meg kell felelnie a vonatkozó
jogszabályoknak, és előfordulhat, hogy további higiéniai intézkedések lehetnek
szükségesek.
▪ Keringető szivattyú. Ha a vonatkozó jogszabályok megkövetelik, csatlakoztasson
keringető szivattyút a meleg víz célpontja és a használatimelegvíz-tartály
keringető szivattyújának csatlakozása közé.
a Keringetés csatlakozása
b Meleg víz csatlakozása
c Zuhany
d Keringető szivattyú
7.1.2 Képlet a tágulási tartály előnyomásának kiszámításához
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
A tartály beállítandó előnyomása (Pg) a szerelési szintkülönbségtől (H) függ:
Pg=0,3+(H/10) (bar)
Szerelői referencia-útmutató
65
Page 66
7 | A csövek felszerelése
M2
aaa
M3M1
M2
aaa
M3M1
b
c
cc
c
c
c
c
7.1.3 A vízmennyiség és az áramlási sebesség ellenőrzése
A beltéri egység egy 10 literes tágulási tartállyal rendelkezik, amelynek gyári
előnyomása 1bar.
Az egység megfelelő működésének biztosítása érdekében:
▪ Ellenőriznie kell a minimális és maximális vízmennyiséget.
▪ Lehetséges, hogy be kell állítania a tágulási tartály előnyomását.
Minimális vízmennyiség
Ellenőrizze, hogy a rendszerben lévő teljes vízmennyiség legalább 20 liter, NEM
számítva a kültéri egység belső vízmennyiségét.
INFORMÁCIÓ
Létfontosságú folyamatoknál vagy nagy hőterhelésű helyiségek esetén nagyobb
vízmennyiségre lehet szükség.
TÁJÉKOZTATÁS
Ha a térfűtés/hűtés körökben a keringetést távvezérelt szelepek vezérlik, akkor
fontos, hogy a minimális vízmennyiség még az összes szelep elzárása esetén is
garantált legyen.
Szerelői referencia-útmutató
66
a Egyedi szobatermosztát (opcionális)
b Túlnyomási megkerülőszelep (mellékelt tartozék)
c Elzárószelep
Maximális vízmennyiség
TÁJÉKOZTATÁS
A következő ábra segítségével határozza meg a maximális vízmennyiséget a
A maximális vízmennyiség attól függ, hogy van-e glikol a vízkörben. A glikol
hozzáadásáról további információért lásd: "7.2.6 A vízkör befagyás elleni
védelme"[473].
kiszámított előnyomásra vonatkozóan.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 67
7 | A csövek felszerelése
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120 170
140 200
220 270
320
A
B
A Előnyomás (bar)
B Maximális vízmennyiség (l)
Víz
Víz+glikol
Példa: Maximális vízmennyiség és a tágulási tartály előnyomása
Szerelési
szintkülönbség
(a)
≤200l >200l
≤7m Nem kell módosítani az
előnyomást.
>7m Tegye a következőt:
▪ Növelje az előnyomást az
előírt szerelési
szintkülönbségnek
megfelelően. Az előnyomást
7 m fölött méterenként 0,1
barral kell növelni.
Vízmennyiség
Tegye a következőt:
▪ Csökkentse az előnyomást az
előírt szerelési
szintkülönbségnek
megfelelően. Az előnyomást
7 m alatt méterenként 0,1
barral kell csökkenteni.
▪ Ellenőrizze, hogy a rendszer
teljes vízmennyisége NEM
haladja meg a megengedett
maximális vízmennyiséget.
A beltéri egység tágulási
tartálya túl kicsi a rendszerhez.
Ebben az esetben javasolt egy
további tartályt felszerelni az
egységen kívül.
▪ Ellenőrizze, hogy a rendszer
teljes vízmennyisége NEM
haladja meg a megengedett
maximális vízmennyiséget.
(a)
A vízkör legmagasabb pontja és a beltéri egység közötti szintkülönbség (m). Ha a beltéri
egység a rendszer legmagasabb pontja, akkor a szerelési magasság 0m.
Minimális áramlási sebesség
Ellenőrizze, hogy minden körülmények között garantált-e mindegyik zónában a
minimális áramlási sebesség. A minimális áramlási sebesség a jégmentesítési/
kiegészítő fűtőelem üzemmód során szükséges. Erre a célra használja az egységhez
mellékelt túlnyomási megkerülőszelepet.
TÁJÉKOZTATÁS
A megfelelő működés biztosítása érdekében az ajánlott minimális átfolyás HMV
közben 28l/min.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
67
Page 68
7 | A csövek felszerelése
a
7.1.4 A tágulási tartály előnyomásának módosítása
TÁJÉKOZTATÁS
Ha a vízkörbe lett glikol adagolva, és a vízkör hőmérséklete alacsony, a felhasználói
felület NEM jelzi ki az áramlás sebességét. Ebben az esetben a minimális áramlási
sebességet szivattyúpróba útján ellenőrizheti (ellenőrizze, hogy a felhasználói felület
NEM jeleníti-e meg a 7H hibát).
TÁJÉKOZTATÁS
Ha minden térfűtés körben, vagy bizonyos térfűtés körökben távvezérelt szelepek
vezérlik a keringtetést, akkor fontos, hogy a minimális áramlási sebesség még az
összes szelep elzárása esetén is garantált legyen. Amennyiben a minimális áramlási
sebesség nem érhető el, a 7H áramlási hibakód jelentkezik (nincs fűtés és az egység
nem üzemel).
Szükséges minimális áramlási sebesség
25l/min
Lásd az ajánlott eljárást a következő részben: "10.4 Beüzemelés közbeni
ellenőrzőlista"[4197].
TÁJÉKOZTATÁS
Csak szakképzett szerelő módosíthatja a tágulási tartály előnyomását.
A tágulási tartály gyári előnyomása 1bar. Amikor módosítani kell az előnyomást, a
következő irányelveket tartsa szem előtt:
▪ A tágulási tartály előnyomásának beállításához csak száraz nitrogént használjon.
▪ A tágulási tartály előnyomásának helytelen beállítása a rendszer hibás
működéséhez vezet.
A tágulási tartály előnyomásának módosítása a nitrogénnyomás növelése vagy
kiengedése útján történik, a tágulási tartály Schrader-szelepén keresztül.
7.1.5 A vízmennyiség ellenőrzése: Példák
Szerelői referencia-útmutató
68
a Schrader-szelep
1. példa
A beltéri egység 5 m-rel a vízkör legmagasabb pontja alá van felszerelve. A
vízkörben a teljes vízmennyiség 100l.
Semmilyen teendő vagy módosítás nem szükséges.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 69
2. példa
A beltéri egység a vízkör legmagasabb pontjára van felszerelve. A vízkörben a teljes
vízmennyiség 250l.
Teendők:
▪ Mivel a teljes vízmennyiség (250l) több, mint az alapértelmezett vízmennyiség
(200l), csökkenteni kell az előnyomást.
▪ A szükséges előnyomás:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ 0,3 bar nyomás esetén a megfelelő maximális vízmennyiség 290 l. (Lásd a
"Maximális vízmennyiség"[466] hivatkozásban szereplő diagramot).
▪ Mivel 250 l kevesebb, mint 290 l, a tágulási tartály mérete megfelelő a
rendszerhez.
7.2 A vízvezetékek csatlakoztatása
7.2.1 A vízvezetékek csatlakoztatásának bemutatása
A vízvezetékek csatlakoztatása előtt
7 | A csövek felszerelése
Győződjön meg arról, hogy a kültéri és beltéri egységek fel vannak szerelve.
Jellemző munkafolyamat
A vízvezetékek csatlakoztatása jellemzően a következő lépésekből áll:
1 A vízvezetékek csatlakoztatása a kültéri egységhez.
2 A vízvezetékek csatlakoztatása a beltéri egységhez.
3 A keringetőcsövek csatlakoztatása.
4 A leeresztőtömlő csatlakoztatása a leeresztőhöz.
5 A vízkör feltöltése.
6 A használatimelegvíz-tartály feltöltése.
7 A vízvezetékek szigetelése.
7.2.2 Óvintézkedések a vízvezetékek csatlakoztatásakor
INFORMÁCIÓ
Olvassa el az alábbi fejezetekben található biztonsági előírásokat és követelményeket
is:
▪ "1Általános biztonsági óvintézkedések"[46]
▪ "7.1A vízcsövek előkészítése"[463]
7.2.3 A vízvezetékek csatlakoztatása
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
TÁJÉKOZTATÁS
NE használjon túlságosan nagy erőt a helyszíni csövek csatlakoztatásakor, és
gondoskodjon a csövek megfelelő elrendezéséről. A deformált csövek az egység
hibás működését okozhatják.
Kültéri egység
1 Csatlakoztassa a (beépített szűrővel rendelkező) elzárószelepet a kültéri
egység vízbemenetéhez a tömítőszalaggal.
Szerelői referencia-útmutató
69
Page 70
7 | A csövek felszerelése
c
a
b
b
d
1
2
dc
ba
e
f
h
g
a Víz KIMENETE (csavarkötés, dugós, 1")
b Víz BEMENETE (csavarkötés, dugós, 1")
c Beépített szűrővel ellátott elzárószelep (mellékelt tartozék) (2× csavarkötés, anya, 1")
d Tömítőszalag
2 Csatlakoztassa a külső csöveket az elzárószelephez.
3 Csatlakoztassa a külső csöveket a kültéri egység vízkimenetéhez.
TÁJÉKOZTATÁS
A beépített szűrővel ellátott elzárószelepre (mellékelt tartozék) vonatkozó
információk:
▪ A szelepet kötelező felszerelni a vízbemenetnél.
▪ Figyeljen a szelep áramlási irányára.
TÁJÉKOZTATÁS
Szereljen fel minden helyi magas pontra légtelenítő szelepet.
Beltéri egység
1 Csatlakoztassa az O-gyűrűket és az elzárószelepeket a beltéri egység kültéri
egységhez csatlakozó vízcsöveihez.
2 Csatlakoztassa a kültéri egység külső csöveit az elzárószelepekhez.
3 Csatlakoztassa az O-gyűrűket és az elzárószelepeket a térfűtés/hűtés
vízcsöveihez a beltéri egység mindkét zónájában.
4 Csatlakoztassa a térfűtés/hűtés külső csöveit az elzárószelepekhez mindkét
zónában.
5 Csatlakoztassa a használati meleg víz bemeneti és kimeneti csöveit a beltéri
egységhez.
Szerelői referencia-útmutató
70
a Térfűtés kiegészítő zónájának víz KIMENETE (csavarkötés, 1")
b Térfűtés kiegészítő zónájának víz BEMENETE (csavarkötés, 1")
c Használati meleg víz KIMENETE (csavarkötés, 3/4")
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 71
7 | A csövek felszerelése
a
d Használati hideg víz BEMENETE (hidegvízellátás) (csavarkötés, 3/4")
e Kültéri egység víz KIMENETE (csavarkötés, 1")
f Kültéri egység víz BEMENETE (csavarkötés, 1")
g Térfűtés fő zónájának víz KIMENETE (csavarkötés, 1")
h Térfűtés fő zónájának víz BEMENETE (csavarkötés, 1")
TÁJÉKOZTATÁS
Ajánlott elzárószelepeket felszerelni a használati hideg víz bemeneti és használati
meleg víz kimeneti csatlakozásaira. Ezek az elzárószelepek nem tartozékok.
TÁJÉKOZTATÁS
Hosszabb távollétek alatt ajánlott a használati hideg víz bemenet elzárószelepének
elzárása, hogy ne károsodjon a környezet vízszivárgás esetén.
TÁJÉKOZTATÁS
Túlnyomási megkerülőszelep (mellékelt tartozék). Javasoljuk, hogy a túlnyomási
megkerülőszelepet a térfűtési vízkörbe szerelje.
▪ A túlnyomási megkerülőszelep beszerelési helyének megválasztásakor vegye
figyelembe a minimális vízmennyiséget (a beltéri egységnél vagy a kollektornál).
Lásd: "7.1.3A vízmennyiség és az áramlási sebesség ellenőrzése"[466].
▪ A túlnyomási megkerülőszelep beállítása során figyeljen a minimális áramlási
sebességre. Lásd: "7.1.3 A vízmennyiség és az áramlási sebesség
ellenőrzése"[466] és "10.4.1Minimális áramlási sebesség"[4197].
TÁJÉKOZTATÁS
Ha az egységet egyzónás alkalmazásként szereli be:
Összeállítás. Szereljen egy megkerülő szelepet a térfűtés vízbemenete és a kiegészítő
zóna (=közvetlen zóna) kimenete közé. NE szakítsa meg a vízáramot az elzárószelep
zárásával.
a Megkerülés
Beállítás. Állítsa a [7-02] helyszíni beállítást 0 értékre (Zónák száma = Egyetlen
zóna).
TÁJÉKOZTATÁS
Szereljen fel minden helyi magas pontra légtelenítő szelepet.
TÁJÉKOZTATÁS
A vonatkozó törvényeknek megfelelően egy legfeljebb 10 bar (=1 MPa) nyitási
nyomású (külön kapható) nyomáscsökkentő szelepet kell csatlakoztatni a használati
hideg víz bemenetének csatlakozójához.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
71
Page 72
7 | A csövek felszerelése
TÁJÉKOZTATÁS
▪ A használatimelegvíz-tartály hidegvízbemenetének csatlakozására leeresztő és
nyomáscsökkentő eszközt kell szerelni.
▪ A visszafelé irányuló leszívás elkerüléséhez ajánlott nem visszaeresztő szelepet
szerelni a használatimelegvíz-tartály vízbemenetére a vonatkozó jogszabályoknak
megfelelően.
▪ Ajánlott nyomáscsökkentő szelepet szerelni a hidegvízbemenetre a vonatkozó
jogszabályoknak megfelelően.
▪ Szereljen tágulási tartályt a hideg víz bemenetére a vonatkozó jogszabályoknak
megfelelően.
▪ Ajánlott a használatimelegvíz-tartály tetejénél magasabbra helyezni a
nyomáscsökkentő szelepet. A használatimelegvíz-tartály fűtése növeli a víz
térfogatát, és nyomáscsökkentő szelep nélkül a tartályban lévő víznyomás
nagyobbra nőhet, mint amilyenre a tartályt tervezték. A tartályhoz csatlakozó
helyszíni felszerelés (csövek, leágazópontok stb.) szintén ki vannak téve a magas
nyomásnak. Ennek megelőzése érdekében nyomáscsökkentő szelepet kell
felszerelni. A túlnyomásvédelem a helyszínen felszerelt nyomáscsökkentő szelep
megfelelő működésétől függ. Amennyiben NEM működik megfelelően, a
túlnyomás deformálja a tartályt, ami vízszivárgást eredményezhet. A megfelelő
működés biztosítása érdekében rendszeres karbantartásra van szükség.
7.2.4 A keringetőcsövek csatlakoztatása
Előfeltétel: Csak akkor van erre szükség, ha keringetésre van szüksége a
rendszerben.
1 Távolítsa el a felső panelt az egységről. Lásd: "6.2.5 A beltéri egység
felnyitása"[450].
2 Vágja ki a peremszorító gumikengyelt az egység tetején, és távolítsa el az
elzárószelepet. A keringetés csatlakozója a furat alatt található.
3 Vezesse át a keringetőcsöveket a gumikengyelen, és csatlakoztassa a
keringetés csatlakozójához.
4 Szerelje vissza a felső panelt.
7.2.5 A vízkör feltöltése
Szerelői referencia-útmutató
72
A vízkör feltöltéséhez használjon egy nem tartozék töltőkészletet. Ügyeljen rá, hogy
megfeleljen a vonatkozó jogszabályoknak.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 73
TÁJÉKOZTATÁS
Ügyeljen arra, hogy mindkét légtelenítő szelep (az egyik a mágneses szűrőn, a másik a
kiegészítő fűtőelemen) nyitva legyen.
Az összes automatikus légtelenítő szelepnek nyitva kell maradnia a beüzemelés után.
7.2.6 A vízkör befagyás elleni védelme
Fagyvédelem
A fagy kárt tehet a rendszerben. A hidraulikus alkatrészek fagyásának megelőzése
érdekében a szoftver a következő speciális fagyvédő funkciókkal rendelkezik,
amelyek alacsony hőmérsékleten aktiválják a szivattyúk működését:
▪ Vízcső befagyásának megelőzése (lásd: "Vízcső befagyásának
megelőzése"[4177]),
▪ Leeresztés megelőzése. Csak akkor alkalmazható, ha a Bivalens beállítás
engedélyezve van ([C‑02]=1). Ez a funkció megakadályozza a fagyvédelmi
szelepek kinyílását a kültéri egységbe vezető vízcsövekben, amikor a rásegítő
vízmelegítő negatív kültéri hőmérsékleten működik.
7 | A csövek felszerelése
Áramkimaradás esetén azonban ezek a funkciók nem képesek megvédeni a
rendszert.
A vízkör befagyás elleni védelme érdekében végezze el az alábbi lépések
valamelyikét:
▪ Adjon glikolt a vízhez. A glikol csökkenti a víz fagyáspontját.
▪ Szereljen fel fagyvédelmi szelepeket. A fagyvédelmi szelepek leeresztik a vizet a
rendszerből, mielőtt az megfagyhatna.
Fagyvédelem glikollal
A glikollal való fagyvédelem bemutatása
A vízhez adagolt glikol csökkenti a víz fagyáspontját.
TÁJÉKOZTATÁS
Ha glikolt ad a vízhez, NE szereljen fel fagyvédelmi szelepeket. Lehetséges
következmény: A glikol elszivárog a fagyvédelmi szelepeken keresztül.
FIGYELEM
Az etilénglikol mérgező anyag.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
73
Page 74
7 | A csövek felszerelése
FIGYELEM
A glikol használata a rendszer korrózióját idézheti elő. A korrózióálló adalék nélküli
glikol oxigén hatására savassá válik. Ezt a folyamatot a réz jelenléte és a magas
hőmérséklet gyorsítja. A savas korrózióálló adalék nélküli glikol megtámadja a
fémfelületet, és galvanikus korróziócellákat hoz létre, amelyek nagymértékben
károsítják a rendszert. Ezért fontos, hogy:
▪ a víz kezelését egy szakképzett vízspecialista hajtsa végre,
▪ a glikol választott korrózióálló adaléka közömbösítse a glikol oxidációja során
keletkező savakat,
▪ semmilyen autóiparban alkalmazott glikol nem használható, mivel ezek
korrózióálló adalékanyagának élettartama korlátozott, és szilikátokat tartalmaz,
amik beszennyezhetik vagy eltömíthetik a rendszert,
▪ a glikolos rendszerekben NEM lehet horganyzott csöveket használni, mivel a glikol
egyes korrózióálló adalékanyag-összetevőinek kicsapódását okozhatja.
TÁJÉKOZTATÁS
A glikol vizet von el a környezetéből. Ezért NE használjon olyan glikolt, amely
levegővel érintkezett. Ha a glikol tartályon nincs kupak, a víz koncentrációja
növekszik. Ekkor a glikol koncentrációja a feltételezettnél kisebb lesz. Ennek
eredményeképp a hidraulikus alkatrészek végül mégis befagyhatnak. Ügyeljen arra,
hogy a glikol levegővel való érintkezése minimális legyen.
A glikol típusai
A használható glikol típusa attól függ, hogy a rendszerben található-e
használatimelegvíz-tartály:
Ha… Akkor…
A rendszerben található
Kizárólag propilén-glikolt
(a)
használjon
használatimelegvíz-tartály
A rendszerben NEM található
használatimelegvíz-tartály
(a)
Aszükséges korrózióálló adalékkal rendelkező, az EN1717 szerinti III-as kategóriába sorolt
propilén-glikol.
Propilén-glikolt
használhat
(a)
és etilén-glikolt is
A szükséges glikolkoncentráció
A szükséges glikolkoncentráció a legalacsonyabb várható kültéri hőmérséklettől
függ, valamint attól, hogy repedéstől vagy fagyástól szeretné-e védeni a rendszert.
A rendszer fagyás elleni védelméhez több glikol szükséges.
Az alábbi táblázatnak megfelelően adagolja a glikolt.
Legalacsonyabb várható
Repedés elleni védelem Fagyás elleni védelem
kültéri hőmérséklet
–5°C 10% 15%
Szerelői referencia-útmutató
74
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
–30°C 35% —
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 75
7 | A csövek felszerelése
c
c
b
b
a
INFORMÁCIÓ
▪ Repedés elleni védelem: a glikol a csövek repedését meggátolja, azonban a
csövekben lévő folyadék fagyását NEM.
▪ Fagyás elleni védelem: a glikol a csövek repedését és a csövekben lévő folyadék
fagyását egyaránt meggátolja.
TÁJÉKOZTATÁS
▪ A szükséges koncentráció a glikol típusának függvényében eltérő lehet. MINDIG
vesse össze a fenti táblázatban írtakat a glikol gyártója által megadott műszaki
jellemzőkkel. Ha szükséges, kövesse a glikol gyártójának előírásait.
▪ A hozzáadott glikol koncentrációja SOHA nem haladhatja meg a 35%-ot.
▪ Ha a rendszerben lévő folyadék fagyott, a szivattyú NEM fog tudni beindulni. Ne
feledje, hogy a rendszer repedés elleni védelme esetén a benne lévő folyadék
még megfagyhat.
▪ A rendszerben lévő használaton kívüli víz nagy valószínűséggel fagyást és a
rendszer károsodását okozhatja.
A glikol és a megengedett maximális vízmennyiség
A glikol adagolása a vízkörbe csökkenti a rendszer maximális engedélyezett
vízmennyiségét. További információért lásd: "Maximális vízmennyiség"[466].
Glikol beállítása
TÁJÉKOZTATÁS
Ha a rendszerben glikol található, az [E-0D] beállítást 1-es értékre kell állítani. Ha a
glikolbeállítás NEM megfelelően lett megadva, a csövekben található folyadék
megfagyhat.
Fagyvédelem fagyvédelmi szelepekkel
Fagyvédelmi szelepek
A szerelő felelőssége megakadályozni a külső csövek befagyását. Ha nincs glikol a
vízben, fagyvédelmi szelepekkel a külső csövek legalacsonyabb pontjain
leeresztheti a vizet a rendszerből, mielőtt az megfagyhatna.
Fagyvédelmi szelepek felszerelése
A külső csövek befagyásának megakadályozásához szerelje fel a következő
alkatrészeket:
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
a Automatikus levegőbemenet
b Fagyvédelmi szelep (opcionális – nem tartozék)
c Alaphelyzetben zárt szelepek (ajánlott – nem tartozék)
Szerelői referencia-útmutató
75
Page 76
7 | A csövek felszerelése
a
b
c
Rész Leírás
Fel kell szerelni egy automatikus levegőbemenetet (a levegőellátás
biztosítására) a legmagasabb pontra. Például egy automatikus
légtelenítőt.
A külső csövek védelme. A fagyvédelmi szelepeket a
következőképpen kell felszerelni:
▪ vízszintesen, hogy a víz megfelelően és akadályok nélkül tudjon
kiáramlani.
▪ a külső csövek legalacsonyabb pontjain.
▪ a leghűvösebb részeken, távol a hőforrásoktól.
Megjegyzés: Hagyjon legalább 15cm hézagot a földtől, nehogy a
jég elállhassa a víz útját.
A házon belüli víz leválasztása áramkimaradás esetén. Általában a
zárt szelepek (amelyek a beltérben, a csővezeték bemeneti/
kimeneti pontjának közelében találhatóak) megakadályozzák, hogy
a beltéri csővezetékben található összes víz kiürüljön, amikor a
fagyvédelmi szelepek nyitva vannak.
▪ Áramkimaradás esetén: Az alaphelyzetben zárt szelepek
lezárnak, és leválasztják a házon belüli vezetékekben található
vizet. Ha a fagyvédelmi szelepek kinyílnak, csak a házon kívüli víz
ürül ki.
▪ Egyéb körülmények között (például szivattyúhiba esetén): Az
alaphelyzetben zárt szelepek nyitva maradnak. Ha a fagyvédelmi
szelepek kinyílnak, a házon belüli vezetékekből is kiürül a víz.
TÁJÉKOZTATÁS
Ha fel vannak szerelve fagyvédelmi szelepek, NE válasszon 7°C-nál alacsonyabb
hűtési célhőmérsékletet (az alapértelmezett hőmérséklet 7°C). Ha a hőmérséklet túl
alacsony, a fagyvédelmi szelepek üzemeltetés közben kinyílhatnak.
7.2.7 A használatimelegvíz-tartály feltöltése
1 Nyissa ki váltakozva az egyes melegvíz-csapokat, hogy kiengedje a levegőt a
csőrendszerből.
2 Nyissa ki a hidegvíz-ellátószelepet.
3 Miután kiengedte a levegőt, zárja el az összes vízcsapot.
4 Keressen vízszivárgásokat.
7.2.8 A vízvezeték szigetelése
A csöveket a teljes vízkörben szigetelni KELL a hűtés közben fellépő
páralecsapódás, valamint a hűtési és fűtési teljesítmény csökkenésének
megelőzése érdekében.
Szerelői referencia-útmutató
76
A kültéri vízcsövek szigetelése
TÁJÉKOZTATÁS
Külső csövek. A károsodások elkerülése érdekében gondoskodjon róla, hogy a külső
csövek az utasításoknak megfelelően szigetelve legyenek.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 77
7 | A csövek felszerelése
A szabad levegőn található csövek szigetelésének minimális vastagságát az alábbi
táblázat alapján állapíthatja meg (ahol λ=0,039W/mK).
Csövek hossza (m) Minimális szigetelési vastagság (mm)
<20 19
20~30 32
30~40 40
40~50 50
Más csőhosszoknál a minimális szigetelési vastagság a Hydronic Piping Calculation
eszközzel határozható meg.
A Hydronic Piping Calculation eszköz a hidronikus csővezeték maximális hosszát is
képes kiszámolni a beltéri és a kültéri egység között a kibocsátó nyomásesése
alapján, illetve a hossz alapján a nyomásesés kiszámolására is használható.
A Hydronic Piping Calculation eszköz a Heating Solutions Navigator része, amelyet a
következő webhelyen érhet el: https://professional.standbyme.daikin.eu.
Amennyiben nincs hozzáférése a Heating Solutions Navigatorhoz, forduljon a
forgalmazóhoz.
Az ajánlások betartásával biztosíthatja az egység megfelelő működését, de a helyi
szabályozások eltérőek lehetnek, amely esetben mindig a szabályozásokat kell
követni.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
77
Page 78
8 | Elektromos felszerelés
8 Elektromos felszerelés
Ebben a fejezetben
8.1 Az elektromos huzalozás csatlakoztatásának bemutatása.................................................................................................... 78
8.1.1 Óvintézkedések az elektromos huzalozás csatlakoztatásakor .............................................................................. 78
8.1.2 Irányelvek az elektromos huzalozás csatlakoztatásához....................................................................................... 79
8.1.3 Információk az elektromos megfelelésről ............................................................................................................. 80
8.1.4 Kedvezményes kWh díjszabású elektromos áram................................................................................................. 81
8.1.5 Az elektromos csatlakozások áttekintése a külső működtető egységek kivételével ............................................ 81
8.2 Csatlakozások a kültéri egységhez ......................................................................................................................................... 82
8.2.1 Elektromos huzalok csatlakoztatása a kültéri egységhez ...................................................................................... 82
8.2.2 A léghőmérséklet-érzékelő áthelyezése a kültéri egységen ................................................................................. 89
8.3 A beltéri egység csatlakozásai ................................................................................................................................................ 90
8.3.1 A tápellátás csatlakoztatása ................................................................................................................................... 93
8.3.2 A kiegészítő fűtőelem tápfeszültségének csatlakoztatása .................................................................................... 95
8.3.3 Az elzárószelep csatlakoztatása ............................................................................................................................. 97
8.3.4 Az áramfogyasztás-mérők csatlakoztatása ............................................................................................................ 98
8.3.5 A használatimelegvíz-szivattyú csatlakoztatása .................................................................................................... 99
8.3.6 A riasztás kimenetének csatlakoztatása ................................................................................................................ 100
8.3.7 A térhűtés/-fűtés BE/KI kimenetének csatlakoztatása .......................................................................................... 101
8.3.8 A külső hőforrásra való átállás csatlakoztatása ..................................................................................................... 102
8.3.9 Áramfogyasztó digitális bemenetek csatlakoztatása............................................................................................. 103
8.3.10 A biztonsági termosztát csatlakoztatása (normál zárt kapcsolattal)..................................................................... 104
8.4 Az elektromos huzalozás beltéri egységhez való csatlakoztatása után................................................................................. 107
8.1 Az elektromos huzalozás csatlakoztatásának bemutatása
Az elektromos huzalozás csatlakoztatása előtt
Ellenőrizze, hogy a vízcsövek csatlakoztatása megtörtént-e.
Jellemző munkafolyamat
Az elektromos huzalok bekötése jellemzően a következő szakaszokból áll:
▪ "8.2Csatlakozások a kültéri egységhez"[482]
▪ "8.3A beltéri egység csatlakozásai"[490]
8.1.1 Óvintézkedések az elektromos huzalozás csatlakoztatásakor
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
INFORMÁCIÓ
Olvassa el az “Általános biztonsági óvintézkedések” című fejezetben található
biztonsági előírásokat és követelményeket is.
FIGYELEM
▪ Az összes huzalozást képesített szakembernek KELL végeznie, és meg KELL felelnie
a vonatkozó jogszabályoknak.
▪ Hozzon létre elektromos csatlakozókat a rögzített huzalozáshoz.
▪ A helyszínen beszerzett összes összetevőnek és összes elektromos szerkezetnek
meg KELL felelnie a vonatkozó jogszabályoknak.
Szerelői referencia-útmutató
78
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 79
8 | Elektromos felszerelés
b a
FIGYELEM
▪ Ha a tápellátásban hiányzó vagy rossz N-fázis van, akkor elképzelhető, hogy a
berendezés nem fog működni.
▪ Alakítson ki megfelelő földelést. NE földelje az egységet gázcsövekhez,
vízcsövekhez, túlfeszültség-levezetőhöz, és ne kösse telefonföldelésre. A rossz
földelés áramütést eredményezhet.
▪ Szerelje be a szükséges biztosítékokat és megszakítókat.
▪ Rögzítse az elektromos huzalozást kábelrögzítőkkel úgy, hogy a kábel NE
érintkezzen éles felületekkel vagy a csövekkel, különösen a magas nyomású
oldalon.
▪ NE használjon műanyag ragasztószalaggal burkolt vezetékeket, sodort
vezetékeket, hosszabbítókábelt vagy csillag rendszerből származó
csatlakozásokat. Ezek túlmelegedést, áramütést vagy tüzet okozhatnak.
▪ NE szereljen be fázissiettető kondenzátort, mivel az egységben inverter található.
A fázissiettető kondenzátor csökkenti a teljesítményt és balesetet okozhat.
FIGYELEM
Forgó ventilátor. A kültéri egység BEKAPCSOLÁSA vagy szervizelése előtt a biztonság
érdekében győződjön meg arról, hogy az elvezető rács takarja a ventilátort, így az
akkor sem okozhat sérülést, ha forog. Lásd:
▪ "6.3.6Az elvezető rács felszerelése"[457]
▪ "6.3.7Az elvezető rács eltávolítása és biztonságos helyzetbe helyezése"[458]
VIGYÁZAT
NE helyezzen feleslegesen hosszú vezetékeket az egységbe.
TÁJÉKOZTATÁS
A magas és az alacsony feszültségű kábelek között legalább 50mm távolságnak kell
maradnia.
FIGYELEM
MINDIG több eres kábelt használjon a tápellátás kábeleihez.
8.1.2 Irányelvek az elektromos huzalozás csatlakoztatásához
Tartsa szem előtt a következőket:
▪ Ha sodort vezetéket használ, szereljen fel egy kerek csatlakozósarut a vezeték
végére. Helyezze fel a kerek csatlakozósarukat a vezeték fedett részére, és
erősítse fel a csatlakozót a megfelelő eszközzel.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
a Sodort vezeték
b Kerek csatlakozósaru
▪ A vezetékek felszereléséhez használja a következő módszereket:
Szerelői referencia-útmutató
79
Page 80
8 | Elektromos felszerelés
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
Vezeték típusa Felszerelési módszer
Egy maggal rendelkező
vezeték
a Egy maggal rendelkező hullámos vezeték
b Csavar
c Lapos alátét
Sodort vezeték kerek
csatlakozósaruval
a Kivezetés
b Csavar
c Lapos alátét
Meghúzási nyomatékok
Kültéri egység:
Elem Meghúzási nyomaték (N•m)
M4 (X1M, X2M) 1,2~1,5
M4 (földelés)
Beltéri egység:
Elem Meghúzónyomaték (N•m)
M4 (X1M, X2M, X5M) 1,2~1,5
M4 (földelés)
8.1.3 Információk az elektromos megfelelésről
Csak EPRA14~18DAV3 esetén
A berendezés megfelel az EN/IEC 61000‑3‑12 előírásainak (európai/nemzetközi
műszaki szabvány, amely meghatározza a háztartási kisfeszültségű rendszerekre
kapcsolt, fázisonként >16A és ≤75 A bemeneti áramú berendezések harmonikus
áramkibocsátásának határértékeit).
O Engedélyezett
X NEM engedélyezett
Szerelői referencia-útmutató
80
Csak a beltéri egység kiegészítő fűtőeleme esetén
Lásd: "8.3.2A kiegészítő fűtőelem tápfeszültségének csatlakoztatása"[495].
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 81
8.1.4 Kedvezményes kWh díjszabású elektromos áram
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
Az elektromos szolgáltatók a világ minden táján igyekeznek megbízható elektromos
szolgáltatást nyújtani versenyképes áron, ezért gyakran ösztönzik a fogyasztókat
kedvezményes díjszabással. Ezek lehetnek kedvezményes napi időszakok vagy
szezonális időszakok, illetve olyan egyéb különleges kedvezmények, mint a
Wärmepumpentarif Németországban és Ausztriában.
Ez a berendezés kedvezményes kWh díjszabású elektromos áramkörre is
csatlakoztatható.
Érdeklődjön a berendezés üzembe helyezésének helyén illetékes elektromos
szolgáltatónál, hogy csatlakoztatható-e a berendezés kedvezményes kWh
díjszabású elektromos áramkörre, ha van ilyen.
Ha a berendezés ilyen kedvezményes kWh díjszabású elektromos áramkörre
csatlakozik, az elektromos szolgáltatónak jogában áll:
▪ bizonyos időszakokra megszakítani a berendezés áramellátását;
▪ megszabni, hogy a berendezés teljesítményfelvétele bizonyos időszakokban csak
korlátozott lehet.
A beltéri egység úgy lett kialakítva, hogy egy bemenő jel hatására
kényszerkikapcsolás üzemmódra váltson. Abban a pillanatban a kültéri egység
kompresszora leáll.
8 | Elektromos felszerelés
Attól függően, hogy a tápfeszültség folyamatos vagy sem, az egység huzalozása
különböző.
8.1.5 Az elektromos csatlakozások áttekintése a külső működtető egységek kivételével
Normál tápellátás Kedvezményes kWh díjszabású tápellátás
A tápellátás NEM szakad
meg
A kedvezményes kWh
díjszabású tápellátás
során a tápellátás NEM
szakad meg. A kültéri
egységet a vezérlés
kikapcsolja.
Megjegyzés: Az
elektromos szolgáltatónak
minden esetben jóvá kell
hagynia a beltéri egység
energiafogyasztását.
A tápellátás megszakad
A kedvezményes kWh
díjszabású tápellátás
során az elektromos
szolgáltató azonnal vagy
bizonyos idő után
megszakítja a tápellátást.
Ebben az esetben a
beltéri egységet különálló,
normál tápellátásról kell
működtetni.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
a Normál tápellátás
Szerelői referencia-útmutató
81
Page 82
8 | Elektromos felszerelés
a b
8.2 Csatlakozások a kültéri egységhez
b Kedvezményes kWh díjszabású tápellátás
1 A kültéri egység tápellátása
2 A beltéri egység táp- és összekötőkábele
3 Tápellátás a kiegészítő fűtőelemhez
4 Kedvezményes kWh díjszabású tápellátás (feszültségmentes
csatlakozás)
5 Normál kWh díjszabású tápellátás (a beltéri egység Jel paneljének
tápellátására a kedvezményes kWh díjszabású tápellátás
megszakadása esetén)
Elem Leírás
Tápellátás kábele Lásd: "8.2.1Elektromos huzalok csatlakoztatása a
Összekötőkábel
kültéri egységhez"[482].
Elvezetőcső fűtőkábele
Az energiatakarékos
funkció csatlakozása (csak a
V3 modellek esetén)
Léghőmérséklet-érzékelő
kábele
Lásd: "8.2.2A léghőmérséklet-érzékelő áthelyezése
a kültéri egységen"[489].
8.2.1 Elektromos huzalok csatlakoztatása a kültéri egységhez
1 Nyissa fel a kapcsolódoboz fedelét. Lásd: "6.2.2 A kültéri egység
felnyitása"[449].
2 Szedje le a szigetelést a vezetékekről (20mm).
a Ennyire kell lecsupaszítani a vezetékek végeit
b A túl hosszan blankolt vezetékvég áramütést vagy zárlatot okozhat
3 Helyezze a kábeleket az egység hátuljába, és vezesse át őket a gyárilag
felszerelt kábelhüvelyeken keresztül a kapcsolódobozba. A tápellátáshoz
használja a gyárilag felszerelt kábelt.
Szerelői referencia-útmutató
82
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 83
8 | Elektromos felszerelés
d
c2
b2
c1
b1
a1
a2
a1+a2 Tápellátás kábele (gyárilag felszerelt kábel)
b1+b2 Összekötőkábel (nem tartozék)
c1+c2 (opcionális) Elvezetőcső fűtőkábele (nem tartozék)
d Kábelhüvelyek (gyárilag felszerelt)
4 A kapcsolódobozban csatlakoztassa a vezetékeket a megfelelő csatlakozókhoz,
és rögzítse a kábeleket kábelrögzítőkkel. Lásd:
▪ "V3 modellek esetén"[483]
▪ "W1 modellek esetén"[486]
V3 modellek esetén
1 Tápellátás kábele:
▪ A gyárilag felszerelt kábelt használja, amely már keresztül van vezetve a
kereten.
▪ Csatlakoztassa a vezetékeket a csatlakozóblokkhoz.
▪ Rögzítse a kábelt kábelrögzítővel.
Használja a gyárilag felszerelt kábelt.
Vezetékek: 1N+GND
Maximális üzemi áram: lásd az egységen található adattáblát.
—
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
83
Page 84
8 | Elektromos felszerelés
L N PE
b
a
L
N
Q1DI
1N~,
50 Hz,
230 V AC
F1B
1
3
2
4
II
BRN
BLU
YLW/GRN
b
a
L
N
a Gyárilag felszerelt tápkábel
b Helyszíni huzalozás
F1B Túláram-biztosíték (nem tartozék). Ajánlott biztosítékok: 2 pólus, 32A-es biztosíték, C görbe.
Q1DI Földzárlatvédelmi áramkör-megszakító (30mA) (nem tartozék)
2 Összekötőkábel (beltéri↔kültéri):
▪ Vezesse át a csatlakozókábelt a kereten.
▪ Csatlakoztassa a vezetékeket a csatlakozóblokkhoz (győződjön meg arról,
hogy a számok egyeznek a beltéri egységen lévő számokkal) és a
földelőcsavarhoz.
▪ Rögzítse a kábelt kábelrögzítővel.
Vezetékek: (3+GND)×1,5mm²
—
Szerelői referencia-útmutató
84
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 85
8 | Elektromos felszerelés
1 2 3
1
2
3
3 (Opcionális) Elvezetőcső fűtőkábele:
▪ Ellenőrizze, hogy az elvezetőcső fűtőkábelének fűtőeleme teljesen az
elvezetőcsövön belül van-e.
▪ Vezesse át a csatlakozókábelt a kereten.
▪ Csatlakoztassa a vezetékeket a csatlakozóblokkhoz és a földelőcsavarhoz.
▪ A kábelt rögzítse kábelszorítókkal.
Vezetékek: (2+GND)×0,75mm². A vezetékeket duplán kell szigetelni.
Az elvezetőcső fűtőegységéhez maximálisan engedélyezett áramerősség =
115W (0,5A)
—
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
85
Page 86
8 | Elektromos felszerelés
L N PE
1 2
X806A
X804A
X805A
4 (Opcionális) Energiatakarékos funkció: Ha szeretné az energiatakarékos
funkciót használni:
▪ Válassza le az X804A elemet az X805A elemről.
▪ Csatlakoztassa az X804A pontot az X806A ponthoz.
W1 modellek esetén
Szerelői referencia-útmutató
86
INFORMÁCIÓ
Energiatakarékos funkció. Az energiatakarékos funkció csak a V3 modellek esetén
érhető el. Az energiatakarékos funkcióval ([9.F] vagy az [E‑08] helyszíni beállítás
áttekintésével) kapcsolatban további információkért lásd: "Energiatakarékos
funkció"[4187].
1 Tápellátás kábele:
▪ A gyárilag felszerelt kábelt használja, amely már keresztül van vezetve a
kereten.
▪ Csatlakoztassa a vezetékeket a csatlakozóblokkhoz.
▪ Rögzítse a kábelt kábelrögzítővel.
Használja a gyárilag felszerelt kábelt.
Vezetékek: 3N+GND
Maximális üzemi áram: lásd az egységen található adattáblát.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 87
—
L1 L2 L3 N PE
b
a
L1
L2
L3
N
3N~,
50 Hz,
400 V AC
b
a
Q1DI
L1
L2
L3
N
F1B
1
3
5
7
2
4
6
8
IIII
BRN
GRY
BLK
BLU
YLW/GRN
8 | Elektromos felszerelés
a Gyárilag felszerelt tápkábel
b Helyszíni huzalozás
F1B Túláram-biztosíték (nem tartozék). Ajánlott biztosítékok: 4 pólus, 16A-es vagy 20A-es biztosíték, C görbe.
Q1DI Földzárlatvédelmi áramkör-megszakító (30mA) (nem tartozék)
2 Összekötőkábel (beltéri↔kültéri):
▪ Vezesse át a csatlakozókábelt a kereten.
▪ Csatlakoztassa a vezetékeket a csatlakozóblokkhoz (győződjön meg arról,
hogy a számok egyeznek a beltéri egységen lévő számokkal) és a
földelőcsavarhoz.
▪ Rögzítse a kábelt kábelrögzítővel.
Vezetékek: (3+GND)×1,5mm²
—
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
87
Page 88
8 | Elektromos felszerelés
1 2 3
1
2
3
3 (Opcionális) Elvezetőcső fűtőkábele:
▪ Ellenőrizze, hogy az elvezetőcső fűtőkábelének fűtőeleme teljesen az
elvezetőcsövön belül van-e.
▪ Vezesse át a csatlakozókábelt a kereten.
▪ Csatlakoztassa a vezetékeket a csatlakozóblokkhoz és a földelőcsavarhoz.
▪ A kábelt rögzítse kábelszorítókkal.
Vezetékek: (2+GND)×0,75mm². A vezetékeket duplán kell szigetelni.
Az elvezetőcső fűtőegységéhez maximálisan engedélyezett áramerősség =
115W (0,5A)
—
Szerelői referencia-útmutató
88
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 89
1 2
8.2.2 A léghőmérséklet-érzékelő áthelyezése a kültéri egységen
1
2 3
Click
4 5
6
7
8 | Elektromos felszerelés
Erre az eljárásra csak ott van szükség, ahol alacsony a környezeti hőmérséklet.
Szükséges (az egységhez mellékelt) tartozék:
Hőmérséklet-érzékelő tartója.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
89
Page 90
8 | Elektromos felszerelés
8.3 A beltéri egység csatlakozásai
Elem Leírás
Tápellátás (fő) Lásd: "8.3.1A tápellátás csatlakoztatása"[493].
Tápellátás (kiegészítő
fűtőelem)
Lásd: "8.3.2A kiegészítő fűtőelem tápfeszültségének
csatlakoztatása"[495].
Elzárószelep Lásd: "8.3.3Az elzárószelep csatlakoztatása"[497].
Áramfogyasztás-mérők Lásd: "8.3.4Az áramfogyasztás-mérők
csatlakoztatása"[498].
Használatimelegvízszivattyú
Lásd: "8.3.5A használatimelegvíz-szivattyú
csatlakoztatása"[499].
Riasztás kimenete Lásd: "8.3.6A riasztás kimenetének
csatlakoztatása"[4100].
Térhűtés/fűtés vezérlője Lásd: "8.3.7A térhűtés/-fűtés BE/KI kimenetének
csatlakoztatása"[4101].
Átállás külső hőforrásvezérlésre
Áramfogyasztó digitális
bemenetek
Lásd: "8.3.8A külső hőforrásra való átállás
csatlakoztatása"[4102].
Lásd: "8.3.9Áramfogyasztó digitális bemenetek
csatlakoztatása"[4103].
Biztonsági termosztát Lásd: "8.3.10A biztonsági termosztát csatlakoztatása
(normál zárt kapcsolattal)"[4104].
Szobahőmérséklet-érzékelő
(vezetékes vagy vezeték
nélküli)
Lásd:
▪ Vezeték nélküli szobatermosztát szerelési
kézikönyve
▪ Vezetékes szobatermosztát (digitális vagy
analóg)+többzónás alapegység szerelési
kézikönyve
- Vezetékes szobatermosztát (digitális vagy
analóg) csatlakoztatása a többzónás
alapegységhez
- Többzónás alapegység csatlakoztatása a
beltéri egységhez
- A hűtési/fűtési működtetéshez az
EKRELAY1 opció is szükséges
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 0,75mm²
Maximális üzemi áram: 100mA
A fő zóna esetén:
▪ [2.9] Vezérlés
▪ [2.A] Termosztát típusa
A kiegészítő zóna esetén:
▪ [3.A] Termosztát típusa
Szerelői referencia-útmutató
90
▪ [3.9] (csak olvasható) Vezérlés
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 91
8 | Elektromos felszerelés
Elem Leírás
Hőszivattyú-konvektor Különböző szabályozók és beállítások érhetők
el a hőszivattyú-konvektorokhoz.
A beállítástól függően az EKRELAY1 opció is
szükséges lehet.
További információ:
▪ A hőszivattyú-konvektorok szerelési
kézikönyve
▪ A hőszivattyú-konvektorok változatainak
szerelési kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 0,75mm²
Maximális üzemi áram: 100mA
A fő zóna esetén:
▪ [2.9] Vezérlés
▪ [2.A] Termosztát típusa
A kiegészítő zóna esetén:
▪ [3.A] Termosztát típusa
▪ [3.9] (csak olvasható) Vezérlés
Távoli kültéri érzékelő Lásd:
▪ A távoli kültéri érzékelő szerelési kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 2×0,75mm²
[9.B.1]=1 (Külső érzékelő = Kültéri)
[9.B.2] Külső érzékelő eltolása
[9.B.3] Átlagolási idő
Távoli beltéri érzékelő Lásd:
▪ A távoli beltéri érzékelő szerelési kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 2×0,75mm²
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
[9.B.1]=2 (Külső érzékelő = Szoba)
[1.7] Szobai érzékelő eltolása
Szerelői referencia-útmutató
91
Page 92
8 | Elektromos felszerelés
Elem Leírás
Kényelmi felhasználói
felület
Lásd:
▪ A kényelmi felhasználói felület szerelési és
üzemeltetési kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 2×(0,75~1,25mm²)
Maximális hossz: 500m
[2.9] Vezérlés
[1.6] Szobai érzékelő eltolása
WLAN-adapter Lásd:
▪ A WLAN-adapter szerelési kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Használja a WLAN-adapterhez mellékelt
kábelt.
[D] Vezeték nélküli átjáró
LAN-adapter Lásd:
▪ A LAN-adapter szerelési kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 2×(0,75~1,25mm²). Kötelező
szigetelni.
Maximális hossz: 200m
Lásd alább ("A LAN-adapter
rendszerkövetelményei").
A LAN-adapter rendszerkövetelményei
A Daikin Altherma rendszerrel szemben támasztott követelmények a LAN-adapter
alkalmazásától és a rendszer elrendezésétől függnek (alkalmazásból történő
vezérlés vagy okoshálózati alkalmazás).
Alkalmazásból történő vezérlés:
Elem Előírás
LAN-adapter szoftvere Ajánlott a LAN-adapter szoftverét MINDIG
naprakészen tartani.
Egység vezérlési módja A felhasználói felületen adja meg a [2.9]=2
(Vezérlés = Szobatermosztát) beállítást
Szerelői referencia-útmutató
92
Okoshálózati alkalmazás:
Elem Előírás
LAN-adapter szoftvere Ajánlott a LAN-adapter szoftverét MINDIG
naprakészen tartani.
Egység vezérlési módja A felhasználói felületen adja meg a [2.9]=2
(Vezérlés = Szobatermosztát) beállítást
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 93
8 | Elektromos felszerelés
1
2
3
A
1 2 3
a
B
A
B
1 2 3
X2M
X11YA
X11YB
X11Y
X1A
X1M
a
Elem Előírás
A használati meleg víz
beállításai
Energiafogyasztás-vezérlő
beállításai
8.3.1 A tápellátás csatlakoztatása
1 Nyissa fel a következőt (lásd: "6.2.5A beltéri egység felnyitása"[450]):
1 Felső panel
2 Felhasználói felület panelje
3 Felső kapcsolódoboz fedele
2 Csatlakoztassa a tápellátást.
Normál kWh díjszabású elektromos áram esetében
Összekötőkábel (=fő
tápellátás)
A használatimelegvíz-tartályban történő
energiapuffereléshez a felhasználói felületen adja
meg a [9.2.1]=4 (Használati meleg víz =
Beépített) beállítást.
A felhasználói felületen állítsa be a következőket:
▪ [9.9.1]=1 (Energiafogyasztás-vezérlő =
Folyamatos)
▪ [9.9.2]=1 (Típus = kW)
Vezetékek: (3+GND)×1,5mm²
—
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
a Összekötőkábel (=tápellátás)
Szerelői referencia-útmutató
93
Page 94
8 | Elektromos felszerelés
A
109
S1S
NL
56
1N~, 50 Hz,
230 V AC, 6.3 A
1 2 3
a b c
B
A
B
5 6
1 2 3
X2M
X5M
9 10
X11YA
X11YB
X11Y
X1A
X1M
a b c
Kedvezményes kWh-díjszabású elektromos áram esetében
Összekötőkábel (=fő
Vezetékek: (3+GND)×1,5mm²
tápellátás)
Normál kWh
díjszabású elektromos
Vezetékek: 1N
Maximális üzemi áram: 6,3A
áram
Kedvezményes kWh
díjszabású elektromos
Vezetékek: 2×(0,75~1,25mm²)
Maximális hossz: 50m.
áramkör csatlakozója
Kedvezményes kWh díjszabású elektromos
áramkör csatlakozója: 16VDC jelzés (a
feszültséget a jel panel biztosítja). A
feszültségmentes csatlakozónak minimum
15VDC, 10mA áramerősséget kell vezetnie.
[9.8] Kedvezményes elektromos áram
Csatlakoztassa az X11Y pontot az X11YB ponthoz.
Szerelői referencia-útmutató
94
a Összekötőkábel (=tápellátás)
b Normál kWh díjszabású elektromos áram
c Kedvezményes tápellátás csatlakozója
3 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 95
INFORMÁCIÓ
Kedvezményes kWh díjszabású elektromos áram esetében csatlakoztassa az X11Y
pontot az X11YB ponthoz. A kedvezményes kWh díjszabású tápellátás típusától függ,
hogy szükség van-e külön normál kWh díjszabású elektromos áramra az X2M/5+6
beltéri egységhez (b).
Szükség van külön csatlakozásra a beltéri egységhez:
▪ ha a kedvezményes kWh díjszabású tápellátás aktiváláskor megszakad, VAGY
▪ ha nem engedélyezett a beltéri egység áramfogyasztása a kedvezményes kWh
díjszabású tápellátásnál, amikor az aktív.
INFORMÁCIÓ
A kedvezményes kWh díjszabású elektromos áramkör csatlakozója ugyanazokhoz a
csatlakozókhoz csatlakozik (X5M/9+10), mint a kiegészítő zóna biztonsági
termosztátja. A rendszer VAGY csak kedvezményes kWh-díjszabású elektromos
áramkörrel VAGY csak kiegészítő zónához tartozó biztonsági termosztáttal
rendelkezhet.
8.3.2 A kiegészítő fűtőelem tápfeszültségének csatlakoztatása
8 | Elektromos felszerelés
Kiegészítő fűtőelem
Tápellátás Vezetékek
típusa
*6V 1N~ 230V (6V) 2+GND
3~ 230V (6T1) 3+GND
*9W 3N~ 400V 4+GND
[9.3] Kiegészítő fűtőelem
FIGYELEM
A kiegészítő fűtőelemnek rendelkeznie KELL külön tápellátással, és a vonatkozó
jogszabályoknak megfelelően védeni KELL a biztonsági berendezésekkel.
VIGYÁZAT
Annak biztosítására, hogy az egység megfelelően földelt legyen, mindig
csatlakoztassa a kiegészítő fűtőelem tápellátását és a földkábelt.
A kiegészítő fűtőelem kapacitása a beltéri egység modelljétől függően változhat. Az
alábbi táblázatban leírtak szerint győződjön meg róla, hogy a tápellátás
összhangban van a kiegészítő fűtőelem kapacitásával.
Kiegészítő
fűtőelem típusa
Kiegészítő
fűtőelem
Tápellátás Maximális
üzemi áram
Z
max
teljesítménye
*6V 2kW 1N~230V
4kW 1N~230V
6kW 1N~230V
2kW 3~230V
4kW 3~230V
6kW 3~230V
(a)
(a)
(a)
(d)
(d)
(d)
9A —
(b)(c)
17A
(b)(c)
26A
5A —
10A —
15A —
0,22Ω
0,22Ω
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Szerelői referencia-útmutató
95
Page 96
8 | Elektromos felszerelés
X6M
F1B
Q1DI
a
b
1N~, 50 Hz
230 V AC
SWB
436
5
2
1
K5M
14
13
Q1DI
1234567
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
Kiegészítő
fűtőelem típusa
Kiegészítő
fűtőelem
Tápellátás Maximális
üzemi áram
teljesítménye
*9W 3kW 3N~400V 4A —
6kW 3N~400V 9A —
9kW 3N~400V 13A —
(a)
6V
(b)
Az elektromos berendezés megfelel az EN/IEC61000-3-12 előírásainak (európai/
nemzetközi műszaki szabvány, amely meghatározza a háztartási kisfeszültségű
rendszerekre kapcsolt, fázisonként >16A és ≤75A bemeneti áramú berendezések
harmonikus áramkibocsátásának határértékeit).
(c)
Ez a berendezés abban az esetben felel meg azEN/IEC61000‑3‑11 szabványnak (európai/
nemzetközi műszaki szabvány, amely meghatározza a háztartási kisfeszültségű
rendszerekre kapcsolt, fázisonként ≤75A bemeneti áramú berendezések harmonikus
áramkibocsátásának határértékeit), ha a közcélú hálózathoz csatlakozási ponton a Z
hálózati impedancia kisebb vagy egyenlő, mint Z
. A szerelő vagy a felhasználó
max
felelőssége, hogy –akár az elektromos szolgáltatóval történő egyeztetés útján –
ellenőrizze, hogy a berendezés csak olyan tápellátásra legyen csatlakoztatva, amelynek a
Z
hálózati impedanciája kisebb vagy egyenlő, mint Z
sys
(d)
6T1
max
.
Csatlakoztassa a kiegészítő fűtőelem tápellátását az alábbiak szerint:
Z
max
sys
a Gyárilag szerelt kábel a kiegészítő fűtőelem védőreléjére csatlakoztatva a kapcsolódobozban (K5M)
b Helyszíni huzalozás (lásd az alábbi táblázatot)
Modell (tápellátás) A kiegészítő fűtőelem tápellátásának csatlakozásai
*6V (6V: 1N~230V)
Szerelői referencia-útmutató
96
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 97
8 | Elektromos felszerelés
SWB
3~, 50 Hz
230 V AC
436
5
2
1
K5M
14
13
1234567
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1234567
8
F1B
II I I
X6M
2
1
K5M
436514
13
BRN
GRY
BLK
BLU
Modell (tápellátás) A kiegészítő fűtőelem tápellátásának csatlakozásai
*6V (6T1: 3~230V)
*9W (3N~400V)
8.3.3 Az elzárószelep csatlakoztatása
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
F1B Túláram-biztosíték (nem tartozék). Ajánlott biztosíték: 4 pólusú,
20A-es; 400V-os görbe; C kioldási karakterisztika.
K5M Biztonsági védőrelé (az alsó kapcsolódobozban)
Q1DI Földzárlatvédelmi áramkör-megszakító (nem tartozék)
SWB Kapcsolódoboz
X6M Kivezetés (nem tartozék)
TÁJÉKOZTATÁS
NE vágja vagy távolítsa el a kiegészítő fűtőelem tápkábelét.
INFORMÁCIÓ
Példa az elzárószelep használatára. Ha egyetlen kilépő vízhőmérsékleti zónával,
illetve padlófűtés és hőszivattyú-konvektorok kombinációjával dolgozik, szereljen be
egy elzárószelepet a padlófűtés előtt, nehogy pára csapódjon le a padlón, amikor a
rendszert hűtésre használja. További információkért tekintse meg a szerelői
referencia-útmutatót.
Szerelői referencia-útmutató
97
Page 98
8 | Elektromos felszerelés
1
2
3
A
M2S
B
A
B
21 28
X2M
B
21 29
X2M
NO
NC
Vezetékek: 2×0,75mm²
Maximális üzemi áram: 100mA
Jel panel által biztosított 230V-osAC
[2.D] Lekapcsolószelep
1 Nyissa fel a következőt (lásd: "6.2.5A beltéri egység felnyitása"[450]):
1 Felső panel
2 Felhasználói felület panelje
3 Felső kapcsolódoboz fedele
2 Csatlakoztassa a szelepvezérlő kábelt a megfelelő kivezetésekre az alábbi
illusztrációnak megfelelően.
TÁJÉKOZTATÁS
A huzalozás eltérő az NC (normally closed: alaphelyzetben zárt) és az NO (normally
open: alaphelyzetben nyitott) szelepek esetében.
3 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
8.3.4 Az áramfogyasztás-mérők csatlakoztatása
Vezetékek: 2 (mérőnként)×0,75mm²
Áramfogyasztás-mérők: 12VDC impulzusjelzés (a feszültséget a jel panel
biztosítja)
Szerelői referencia-útmutató
98
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
Page 99
8 | Elektromos felszerelés
1
2
3
A
6543
S3S S2S
B
A
B
X5M
3 4 5 6
[9.A] Energiamérés
INFORMÁCIÓ
Ha az áramfogyasztás-mérőn nincs tranzisztoros kimenet, ellenőrizze a polaritást. A
pozitív polaritású oldal csatlakozási helye X5M/6 és X5M/4, a negatív polaritású oldal
csatlakozási helye pedig X5M/5 és X5M/3 KELL, hogy legyen.
1 Nyissa fel a következőt (lásd: "6.2.5A beltéri egység felnyitása"[450]):
1 Felső panel
2 Felhasználói felület panelje
3 Felső kapcsolódoboz fedele
2 Csatlakoztassa az áramfogyasztás-mérők kábeleit a megfelelő kivezetésekre az
alábbi illusztrációnak megfelelően.
3 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
8.3.5 A használatimelegvíz-szivattyú csatlakoztatása
Vezetékek: (2+GND)×0,75mm²
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
HMV-szivattyúkimenet. Maximális terhelés: 2A (beömlés), 230VAC, 1A
(folyamatos)
[9.2.2] HMV-szivattyú
[9.2.3] HMV-szivattyú program
1 Nyissa fel a következőt (lásd: "6.2.5A beltéri egység felnyitása"[450]):
Szerelői referencia-útmutató
99
Page 100
8 | Elektromos felszerelés
1
2
3
A
1~
M
M2P
B
A
B
1 2
X2M
1
2
3
1 Felső panel
2 Felhasználói felület panelje
3 Felső kapcsolódoboz fedele
2 Csatlakoztassa a használatimelegvíz-szivattyú kábelét a megfelelő
kivezetésekre az alábbi illusztrációnak megfelelően.
3 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
8.3.6 A riasztás kimenetének csatlakoztatása
Vezetékek: (2+1)×0,75mm²
Maximális terhelés: 0,3A, 250VAC
[9.D] Riasztás kimenete
1 Nyissa fel a következőt (lásd: "6.2.5A beltéri egység felnyitása"[450]):
1 Felső panel
2 Felhasználói felület panelje
3 Felső kapcsolódoboz fedele
2 Csatlakoztassa a riasztás kimenetének kábelét a megfelelő kivezetésekre az
alábbi illusztrációnak megfelelően.
Szerelői referencia-útmutató
100
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1A – 2020.01
