Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [da]
...
Installatørvejledning
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT F
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETVH16S18DA6V(G)
ETVH16S23DA6V(G)
ETVH16S18DA9W(G)
ETVH16S23DA9W(G)
ETVX16S18DA6V(G)
ETVX16S23DA6V(G)
ETVX16S18DA9W(G)
ETVX16S23DA9W(G)
Indholdsfortegnelse
Indholdsfortegnelse
1 Generelle sikkerhedsforanstaltninger 6
1.1 Om dokumentationen .................................................................................................................................................... 6
1.1.1 Betydning af advarsler og symboler............................................................................................................... 6
1.2 Til installatøren ............................................................................................................................................................... 7
1.2.1 Generelt .......................................................................................................................................................... 7
1.2.2 Installationsstedet .......................................................................................................................................... 8
1.2.3 Kølemiddel ...................................................................................................................................................... 8
1.2.4 Brine................................................................................................................................................................ 10
1.2.5 Vand ................................................................................................................................................................ 10
1.2.6 Elektrisk........................................................................................................................................................... 11
2 Om dokumentationen 13
2.1 Om dette dokument ....................................................................................................................................................... 13
2.2 Oversigt over installatørvejledningen ............................................................................................................................ 14
3 Om kassen 16
3.1 Oversigt: Om kassen ....................................................................................................................................................... 16
3.2 Udendørsenhed .............................................................................................................................................................. 16
3.2.1 Sådan håndteres udendørsenheden.............................................................................................................. 16
3.2.2 Sådan pakkes udendørsenheden ud .............................................................................................................. 18
3.2.3 Sådan fjernes tilbehøret fra udendørsenheden ............................................................................................ 19
3.3 Indendørsenhed.............................................................................................................................................................. 20
3.3.1 Sådan pakkes indendørsenheden ud ............................................................................................................. 20
3.3.2 Fjernelse af tilbehør fra indendørsenheden .................................................................................................. 20
3.3.3 Håndtering af indendørsenheden .................................................................................................................. 20
4 Om enheden og tilbehør 21
4.1 Oversigt: Om enheden og tilbehør................................................................................................................................. 21
4.2 Identifikation................................................................................................................................................................... 21
4.2.1 Identifikationsmærkat: Udendørsenhed........................................................................................................ 21
4.2.2 Identifikationsmærkat: Indendørsenhed ....................................................................................................... 22
4.3 Kombination af enheder og muligheder ........................................................................................................................ 22
4.3.1 Mulige kombinationer af indendørsenhed og udendørsenhed .................................................................... 22
4.3.2 Muligt tilbehør til udendørsenheden............................................................................................................. 22
4.3.3 Muligt tilbehør til indendørsenheden............................................................................................................ 23
5 Anvendelsesretningslinjer 26
5.1 Oversigt: Anvendelsesretningslinjer............................................................................................................................... 26
5.2 Opsætning af rumopvarmnings-/kølesystemet ............................................................................................................. 27
5.2.1 Enkelt rum ...................................................................................................................................................... 27
5.2.2 Flere rum –Én LWT-zone ............................................................................................................................... 32

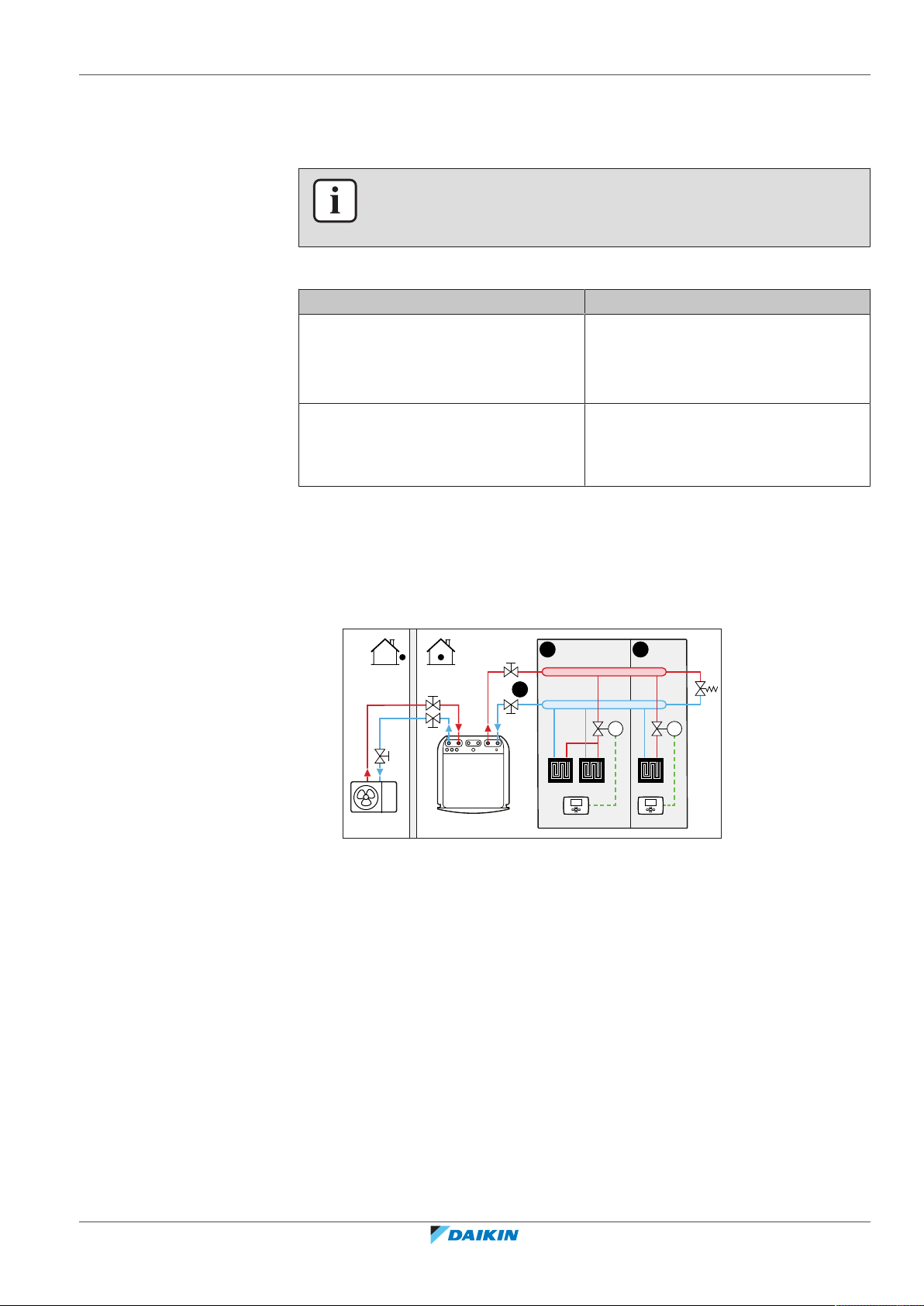

5.2.3 Flere rum –ToLWT-zoner.............................................................................................................................. 36
5.3 Opsætning af en hjælpevarmekilde til rumopvarmning................................................................................................ 39
5.4 Opsætning af varmtvandstanken til boligen .................................................................................................................. 42
5.4.1 Systemlayout –Integreret DHW-tank ............................................................................................................ 42
5.4.2 Valg af mængde og ønsket temperatur for DHW-tanken ............................................................................. 42
5.4.3 Opsætning og konfiguration –DHW-tank...................................................................................................... 43
5.4.4 DHW-pumpe til øjeblikkeligt varmt vand....................................................................................................... 44
5.4.5 DHW-pumpe til desinfektion.......................................................................................................................... 45
5.5 Opsætning af energimålingen ........................................................................................................................................ 45
5.5.1 Produceret varme........................................................................................................................................... 46
5.5.2 Forbrugt energi............................................................................................................................................... 46
5.5.3 Strømforsyning med normal kWh-sats .......................................................................................................... 47
5.5.4 Strømforsyning med foretrukken kWh-sats .................................................................................................. 48
5.6 Opsætning af styring af strømforbruget ........................................................................................................................ 49
5.6.1 Permanent strømbegrænsning ...................................................................................................................... 49
5.6.2 Strømbegrænsning aktiveret af digitale indgange ........................................................................................ 50
5.6.3 Strømbegrænsningsproces ............................................................................................................................ 51
5.6.4 BBR16 effektgrænse ....................................................................................................................................... 52
5.7 Opsætning af en ekstern temperatursensor.................................................................................................................. 53
Installatørvejledning
2
6 Installation af enheden 54
6.1 Klargøring af installationsstedet..................................................................................................................................... 54
6.1.1 Krav til udendørsenhedens installationssted................................................................................................. 54
6.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima........................................................... 56
6.1.3 Krav til indendørsenhedens installationssted................................................................................................ 57
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Indholdsfortegnelse
6.2 Åbning og lukning af enhederne..................................................................................................................................... 58
6.2.1 Om åbning af enhederne ............................................................................................................................... 58

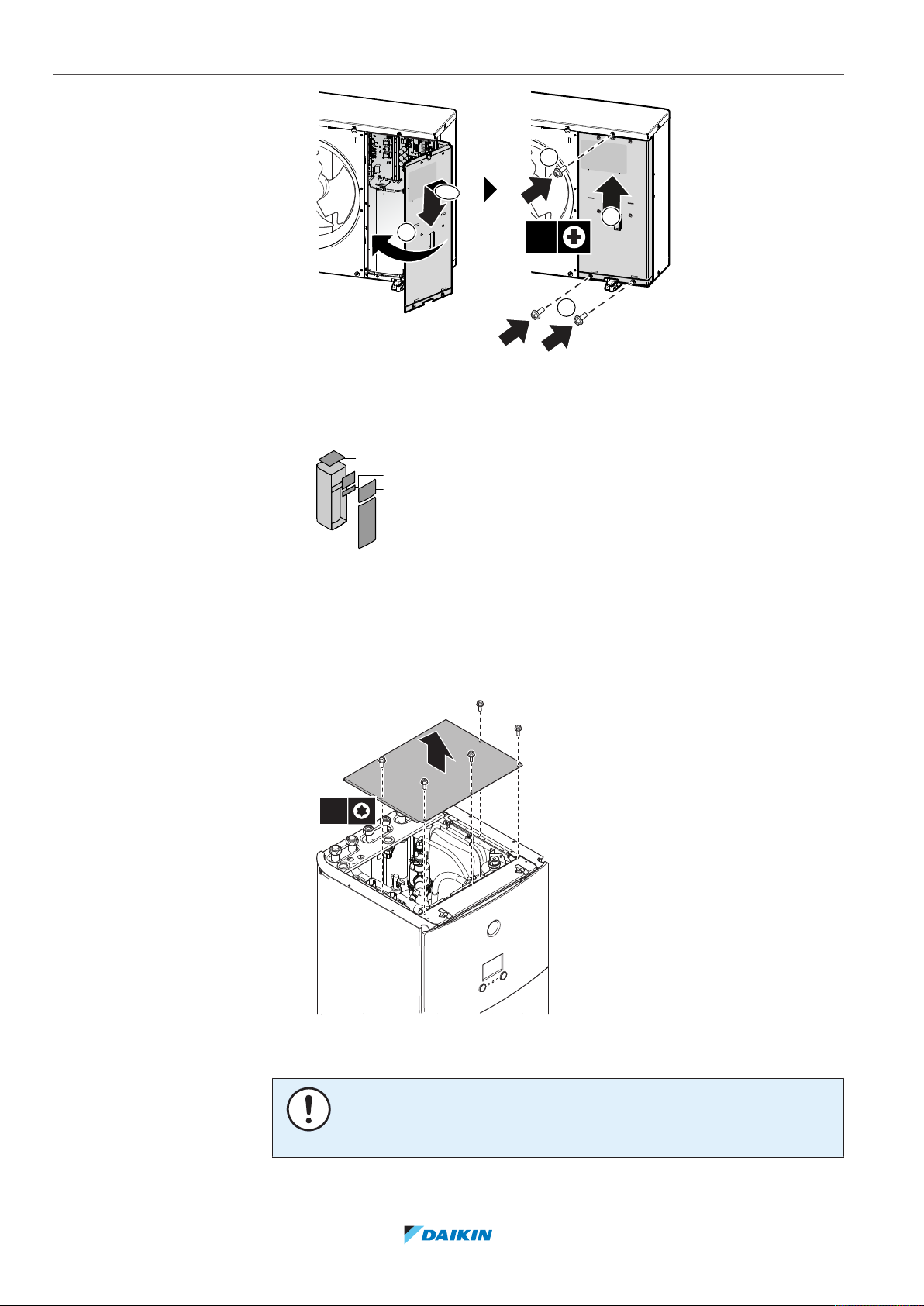

6.2.2 Sådan åbnes udendørsenheden..................................................................................................................... 58
6.2.3 Fjernelse af transportlåsen............................................................................................................................. 59
6.2.4 Sådan lukkes udendørsenheden .................................................................................................................... 59

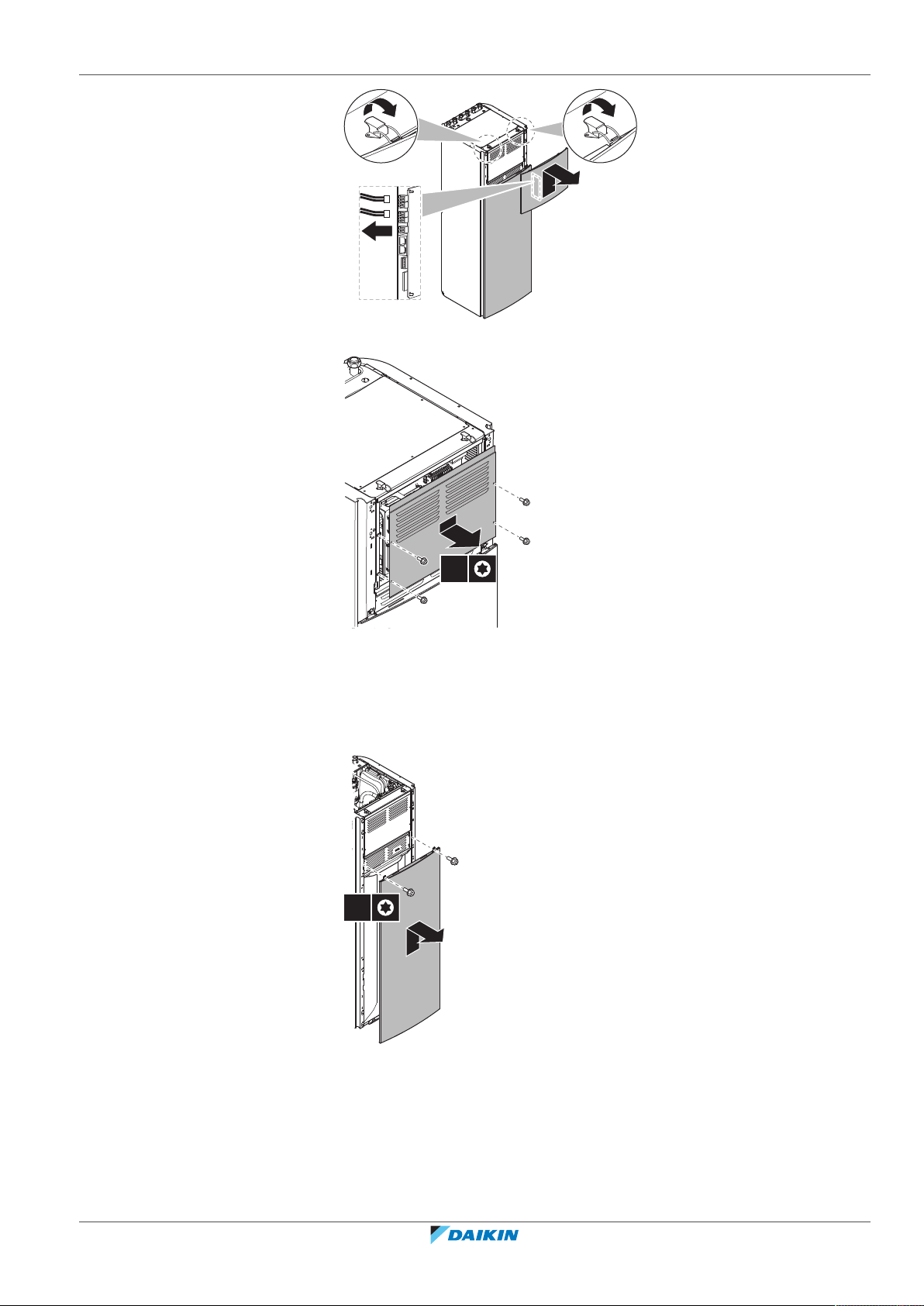

6.2.5 Sådan åbnes indendørsenheden.................................................................................................................... 60
6.2.6 Sænkning af elboksen på indendørsenheden................................................................................................ 62
6.2.7 Sådan lukkes indendørsenheden ................................................................................................................... 63
6.3 Montering af udendørsenheden .................................................................................................................................... 63
6.3.1 Om montering af udendørsenheden ............................................................................................................. 63
6.3.2 Forholdsregler ved montering af udendørsenheden .................................................................................... 63
6.3.3 Forberedelse af installationen ....................................................................................................................... 63
6.3.4 Sådan installeres udendørsenheden.............................................................................................................. 64
6.3.5 Dræning .......................................................................................................................................................... 65
6.3.6 Sådan monteres luftudstødningsgitteret....................................................................................................... 67

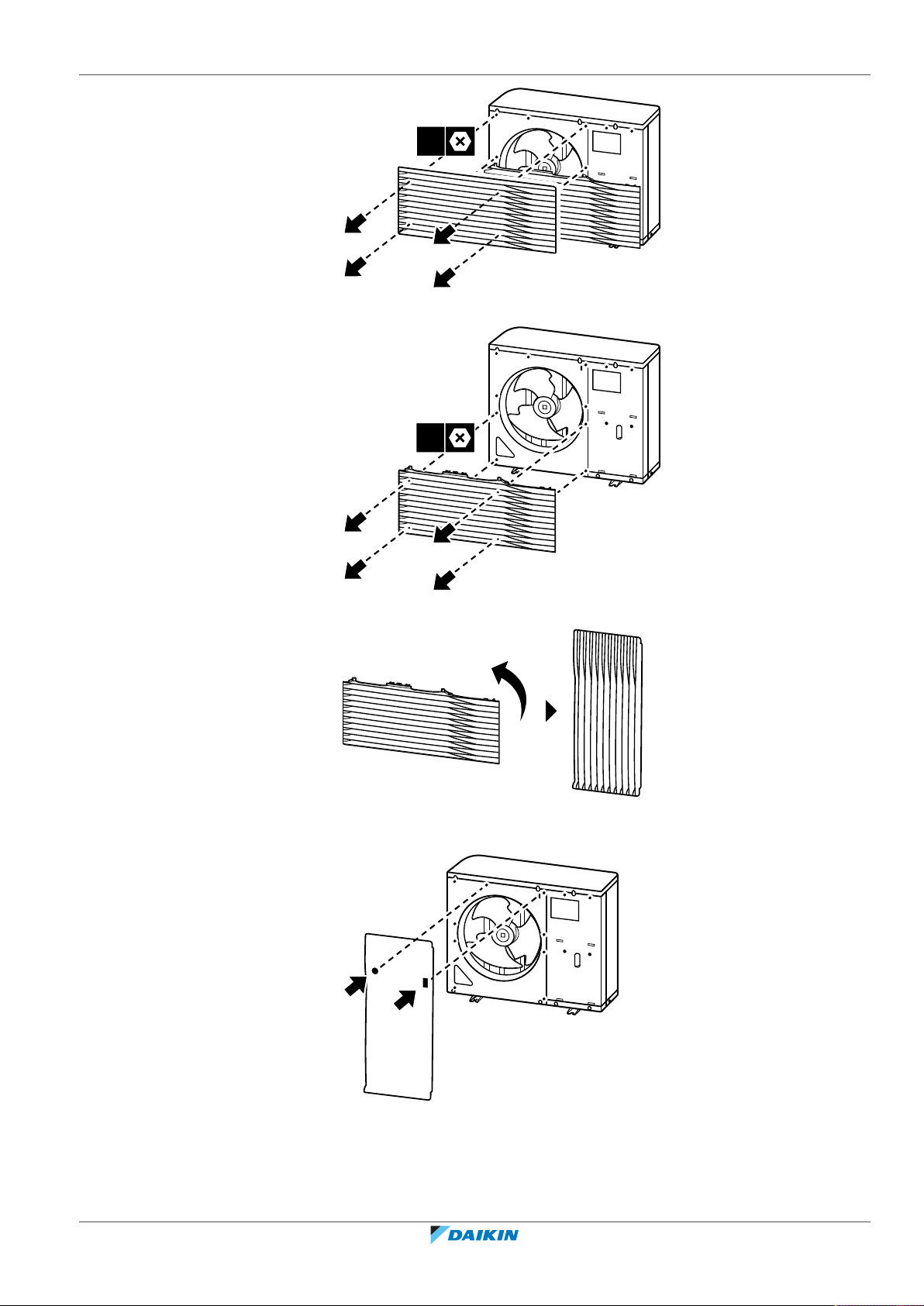

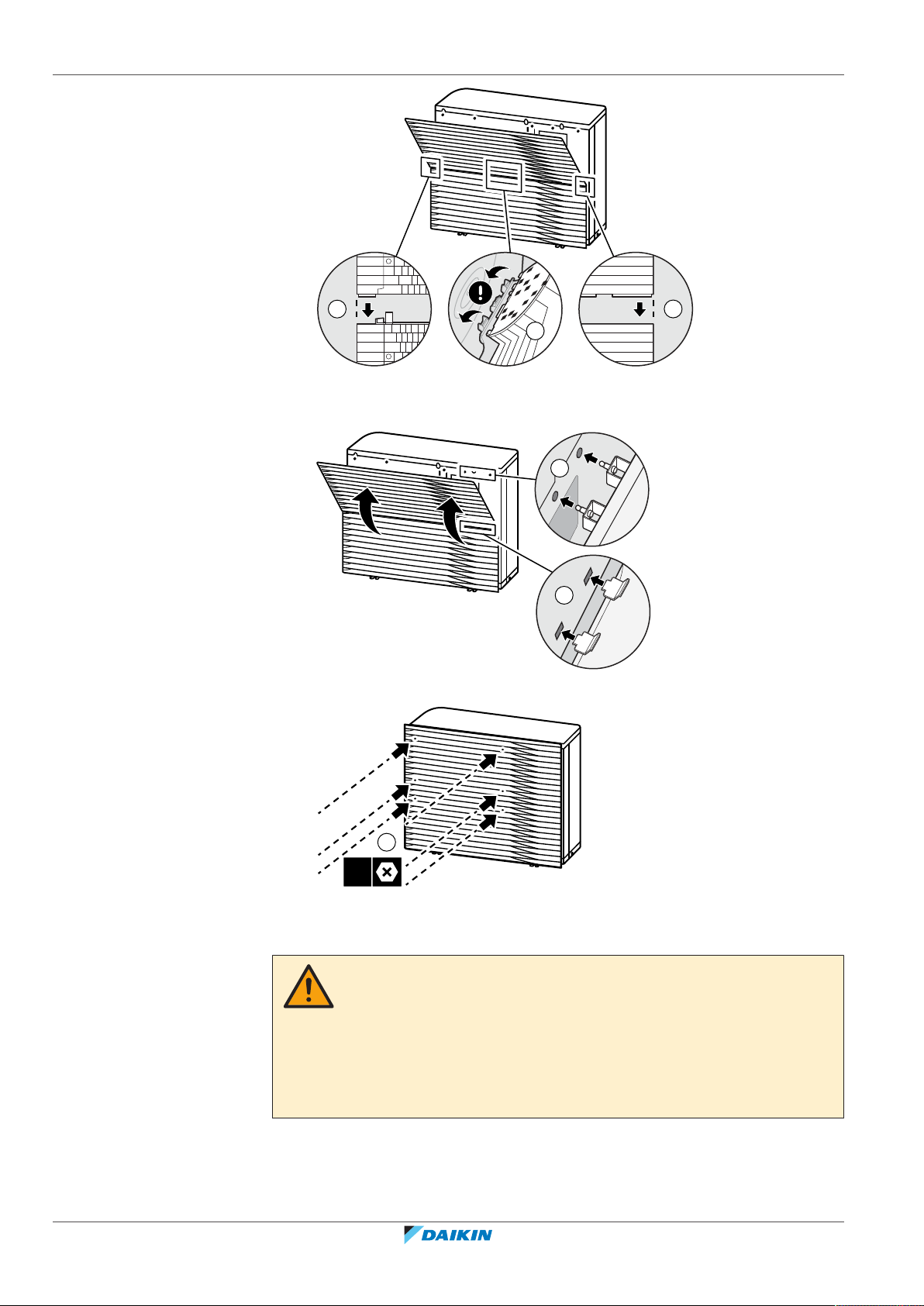

6.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i sikkerhedsposition ....................................... 68
6.4 Montering af indendørsenheden ................................................................................................................................... 70
6.4.1 Om montering af indendørsenheden ............................................................................................................ 70
6.4.2 Forholdsregler ved montering af indendørsenheden ................................................................................... 70
6.4.3 Installering af indendørsenheden .................................................................................................................. 70
6.4.4 Tilslutning af afløbsslangen til afløbsrøret ..................................................................................................... 71
7 Rørinstallation 73
7.1 Forberedelse af vandrør ................................................................................................................................................. 73
7.1.1 Krav til vandkreds ........................................................................................................................................... 73
7.1.2 Formel til beregning af ekspansionsbeholderens fortryk.............................................................................. 75
7.1.3 Sådan kontrolleres vandvolumen og flowhastighed ..................................................................................... 75
7.1.4 Ændring af fortrykket i ekspansionstanken ................................................................................................... 78
7.1.5 Sådan kontrolleres vandmængden: Eksempler ............................................................................................. 78
7.2 Tilslutning af vandrørsystem........................................................................................................................................... 79
7.2.1 Om tilslutning af vandrørsystemet................................................................................................................. 79
7.2.2 Forholdsregler før tilslutning af vandrørsystemet......................................................................................... 79
7.2.3 Sådan tilsluttes vandrørsystemet................................................................................................................... 79
7.2.4 Sådan tilsluttes recirkulationsrørene ............................................................................................................. 81
7.2.5 Fyldning af vandkredsen................................................................................................................................. 82
7.2.6 Sådan beskyttes vandkredsen mod frost ....................................................................................................... 82
7.2.7 Sådan påfyldes varmtvandstanken til bolig ................................................................................................... 85
7.2.8 Sådan isoleres vandrørene ............................................................................................................................. 85
8 Elektrisk installation 87
8.1 Om tilslutning af de elektriske ledninger ....................................................................................................................... 87
8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger .............................................................................. 87
8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger................................................................................ 88
8.1.3 Om overholdelse af elektricitetsbestemmelser............................................................................................. 89
8.1.4 Om strømforsyning med foretrukken kWh-sats ............................................................................................ 89
8.1.5 Oversigt over elektriske tilslutninger med undtagelse af eksterne aktuatorer ............................................ 90
8.2 Tilslutninger til udendørsenheden ................................................................................................................................. 91
8.2.1 Sådan forbindes de elektriske ledninger til udendørsenheden .................................................................... 91
8.2.2 Sådan omplaceres luft-termomodstanden på udendørsenheden................................................................ 97
8.3 Tilslutninger til indendørsenheden ................................................................................................................................ 98
8.3.1 Sådan tilsluttes hovedstrømforsyningen ....................................................................................................... 100
8.3.2 Sådan tilsluttes strømforsyningen til ekstra-varmeren ................................................................................. 103
8.3.3 Sådan tilsluttes spærreventilen (Opvarmning/køling)................................................................................... 105
8.3.4 Sådan tilsluttes elmålerne .............................................................................................................................. 106
8.3.5 Sådan tilsluttes varmtvandspumpen til bolig................................................................................................. 107
8.3.6 Sådan tilsluttes alarm-output......................................................................................................................... 108
8.3.7 Sådan tilsluttes udgangen til rumkøling/opvarmning TIL/FRA ...................................................................... 109
8.3.8 Sådan tilsluttes skift til ekstern varmekilde ................................................................................................... 110
8.3.9 Sådan tilsluttes de digitale indgange til strømforbrug .................................................................................. 111
8.3.10 Sådan tilsluttes sikkerhedstermostaten (brydende kontakt) ........................................................................ 112
8.4 Efter tilslutning af de elektriske ledninger til indendørsenheden ................................................................................. 113
9 Konfiguration 115
9.1 Oversigt: Konfiguration................................................................................................................................................... 115
9.1.1 Sådan opnås der adgang til de mest brugte kommandoer ........................................................................... 116
9.2 Konfigurationsguide........................................................................................................................................................ 118
9.3 Mulige skærme ............................................................................................................................................................... 119
9.3.1 Mulige skærmbilleder: Oversigt ..................................................................................................................... 119
9.3.2 Startskærm ..................................................................................................................................................... 120
9.3.3 Hovedmenu .................................................................................................................................................... 123
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
3
Indholdsfortegnelse
9.3.4 Menuskærm ................................................................................................................................................... 124
9.3.5 Skærm til kontrolpunkt................................................................................................................................... 124
9.3.6 Detaljeret skærm med værdier...................................................................................................................... 125
9.3.7 Skærm til tidsplaner: Eksempel...................................................................................................................... 125
9.4 Vejrafhængig kurve......................................................................................................................................................... 129
9.4.1 Det er en vejrafhængig kurve?....................................................................................................................... 129
9.4.2 2-punkters kurve ............................................................................................................................................ 130
9.4.3 Kurve af typen hældning-forskydning ............................................................................................................ 131
9.4.4 Sådan bruger du vejrafhængige kurver ......................................................................................................... 132
9.5 Menuen indstillinger....................................................................................................................................................... 134
9.5.1 Funktionsfejl ................................................................................................................................................... 134
9.5.2 Rum ................................................................................................................................................................. 135
9.5.3 Hovedzone ...................................................................................................................................................... 139
9.5.4 Ekstra zone ..................................................................................................................................................... 148
9.5.5 Rumopvarmning/-køling................................................................................................................................. 154
9.5.6 Tank................................................................................................................................................................. 162
9.5.7 Brugerindstillinger .......................................................................................................................................... 169
9.5.8 Information ..................................................................................................................................................... 174
9.5.9 Installatørindstillinger..................................................................................................................................... 175
9.5.10 Ibrugtagning.................................................................................................................................................... 193
9.5.11 Drift ................................................................................................................................................................. 193
9.6 Menustruktur: Oversigt brugerindstillinger ................................................................................................................... 194
9.7 Menustruktur: Oversigt installatørindstillinger.............................................................................................................. 195
10 Ibrugtagning 196
10.1 Oversigt: Ibrugtagning .................................................................................................................................................... 196
10.2 Forholdsregler ved ibrugtagning .................................................................................................................................... 197
10.3 Kontrolliste før ibrugtagning........................................................................................................................................... 197
10.4 Tjekliste under ibrugtagning ........................................................................................................................................... 198
10.4.1 Mindste flowhastighed................................................................................................................................... 198
10.4.2 Udluftningsfunktion........................................................................................................................................ 198
10.4.3 Testkørsel af drift............................................................................................................................................ 200
10.4.4 Testkørsel af aktuator..................................................................................................................................... 201
10.4.5 Beton-tørring med gulvvarme........................................................................................................................ 202
11 Overdragelse til brugeren 206
12 Vedligeholdelse og service 207
12.1 Oversigt: Vedligeholdelse og service .............................................................................................................................. 207
12.2 Sikkerhedsforanstaltninger i forbindelse med vedligeholdelse..................................................................................... 207
12.3 Årlig vedligeholdelse ....................................................................................................................................................... 208
12.3.1 Årlig vedligeholdelse af udendørsenhed: oversigt ........................................................................................ 208
12.3.2 Årlig vedligeholdelse af udendørsenhed: instruktioner ................................................................................ 208
12.3.3 Årlig vedligeholdelse af indendørsenhed: oversigt ....................................................................................... 208
12.3.4 Årlig vedligeholdelse af indendørsenhed: oversigt ....................................................................................... 208
12.4 Sådan tømmes varmtvandstanken til boligen................................................................................................................ 211
12.5 Om rengøring af vandfilteret i tilfælde af problemer .................................................................................................... 212
12.5.1 Sådan fjernes vandfilteret .............................................................................................................................. 212
12.5.2 Sådan rengøres vandfilteret i tilfælde af problemer ..................................................................................... 212
12.5.3 Sådan monteres vandfilteret.......................................................................................................................... 213
13 Fejlfinding 215
13.1 Oversigt: Fejlfinding ........................................................................................................................................................ 215
13.2 Forholdsregler ved fejlfinding......................................................................................................................................... 215
13.3 Løsning af problemer ud fra symptomer ....................................................................................................................... 216
13.3.1 Symptom: Enheden varmer eller køler IKKE som forventet.......................................................................... 216
13.3.2 Symptom: Varmt vand når IKKE den ønskede temperatur ........................................................................... 217
13.3.3 Symptom: Kompressoren starter IKKE (rumopvarmning eller opvarmning af vand til boligen) .................. 217
13.3.4 Symptom: Systemet laver gurglende lyde efter ibrugtagning....................................................................... 217
13.3.5 Symptom: Pumpen er blokeret...................................................................................................................... 218
13.3.6 Symptom: Pumpen støjer (kavitation) ........................................................................................................... 218
13.3.7 Symptom: Overtryksventilen for vandtryk åbner .......................................................................................... 219
13.3.8 Symptom: Overtryksventilen for vandtryk lækker......................................................................................... 219
13.3.9 Symptom: Rummet opvarmes IKKE tilstrækkeligt ved lave udendørstemperaturer.................................... 220
13.3.10 Symptom: Trykket på forbrugsstedet er midlertidigt usædvanligt højt........................................................ 221
13.3.11 Symptom: Funktionen til desinfektion af tank er IKKE fuldført korrekt (AH-fejl) ......................................... 221
13.4 Løsning af problemer baseret på fejlkoder .................................................................................................................... 221
13.4.1 Sådan viser du hjælpeteksten i tilfælde af en funktionsfejl .......................................................................... 222
13.4.2 Fejlkoder: Oversigt ......................................................................................................................................... 222
Installatørvejledning
4
14 Bortskaffelse 227
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Indholdsfortegnelse
14.1 Sådan opsamles kølemiddel ........................................................................................................................................... 227
15 Tekniske data 229
15.1 Plads til servicearbejde: Udendørsenhed....................................................................................................................... 230
15.2 Rørdiagram: Udendørsenhed ......................................................................................................................................... 231
15.3 Rørdiagram: Indendørsenhed......................................................................................................................................... 233
15.4 Ledningsdiagram: Udendørsenhed ................................................................................................................................ 234
15.5 Ledningsdiagram: Indendørsenhed ................................................................................................................................ 239
16 Ordliste 245
17 Tabel over brugsstedsindstillinger 247
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
5
1 | Generelle sikkerhedsforanstaltninger
1 Generelle sikkerhedsforanstaltninger
I dette kapitel
1.1 Om dokumentationen ............................................................................................................................................................ 6
1.1.1 Betydning af advarsler og symboler ...................................................................................................................... 6
1.2 Til installatøren ....................................................................................................................................................................... 7
1.2.1 Generelt.................................................................................................................................................................. 7
1.2.2 Installationsstedet .................................................................................................................................................. 8
1.2.3 Kølemiddel.............................................................................................................................................................. 8
1.2.4 Brine ....................................................................................................................................................................... 10
1.2.5 Vand........................................................................................................................................................................ 10
1.2.6 Elektrisk .................................................................................................................................................................. 11
1.1 Om dokumentationen
▪ Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.
▪ De forholdsregler, der er beskrevet i dette dokument omhandler meget vigtige
emner og skal derfor følges omhyggeligt.
▪ Installationen af systemet samt alle handlinger beskrevet i
installationsvejledningen og i referencevejledningen vedrørende montering SKAL
udføres af en autoriseret montør.
1.1.1 Betydning af advarsler og symboler
FARE
Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.
FARE: RISIKO FOR ELEKTRISK STØD
Angiver en situation, der kan resultere i elektrisk stød.
FARE: RISIKO FOR FORBRÆNDINGER
Angiver en situation, der kan resultere i forbrændinger på grund af ekstremt høje
eller lave temperaturer.
FARE: RISIKO FOR EKSPLOSION
Angiver en situation, der kan resultere i eksplosion.
Installatørvejledning
6
ADVARSEL
Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.
ADVARSEL: BRÆNDBART MATERIALE
PAS PÅ
Angiver en situation, der kan resultere i mindre eller moderat personskade.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
1.2 Til installatøren
1 | Generelle sikkerhedsforanstaltninger
BEMÆRK
Angiver en situation, der kan resultere i udstyr eller materielle skader.
INFORMATION
Angiver nyttige tip eller supplerende oplysninger.
Symbol Forklaring
Læs installations- og betjeningsvejledningen og
instruktionsarket vedrørende ledningsføring før montering.
Læs servicevejledningen, før du foretager vedligeholdelse og
service.
Se yderligere information i referencevejledningen
vedrørende montering og brug.
1.2.1 Generelt
Kontakt forhandleren, hvis du har spørgsmål vedrørende installation eller drift af
enheden.
FARE: RISIKO FOR FORBRÆNDINGER
▪ Kølerør, vandrør og indvendige dele må IKKE berøres lige efter drift. De kan være
for varme eller for kolde. Giv delene tid at vende tilbage til normal temperatur.
Hvis du er nødt til at røre ved delene, skal du bære beskyttelseshandsker.
▪ Kølemiddel, der trænger ud ved et uheld, må IKKE berøres.
ADVARSEL
Forkert installation eller montering af udstyret eller tilbehøret kan resultere i
elektrisk stød, kortslutning, lækage, brand eller anden beskadigelse af udstyret. Brug
kun tilbehør, ekstraudstyr og reservedele, der er fremstillet eller godkendt af Daikin.
ADVARSEL
Sørg for, at installation, test og anvendte materialer er i overensstemmelse med
gældende lovgivning (ud over instruktionerne i Daikin-dokumentationen).
PAS PÅ
Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under
installation, vedligeholdelse og servicering af systemet.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
ADVARSEL
Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn,
kan lege med dem. Mulig risiko: kvælning.
ADVARSEL
Sørg for passende foranstaltninger til at forhindre, at enheden kan bruges som
tilflugtssted for små dyr. Små dyr, der får kontakt med elektriske dele, kan forårsage
funktionsfejl, røg eller brand.
Installatørvejledning
7
1 | Generelle sikkerhedsforanstaltninger
PAS PÅ
Rør IKKE ved luftindtaget eller aluminiumlamellerne på enheden.
PAS PÅ
▪ Der må IKKE anbringes genstande eller udstyr oven på enheden.
▪ Man må IKKE sidde, klatre eller stå på enheden.
BEMÆRK
Arbejde på udendørsenheden udføres bedst i tørvejr for at undgå indtrængen af
vand.
I overensstemmelse med gældende lovgivning kan en logbog være påkrævet
sammen med udstyret. Denne logbog skal mindst indeholde: information om
vedligeholdelse, reparation, testresultater, stilstandsperioder…
Endvidere SKAL i det mindste følgende oplysninger forefindes på et tilgængeligt
sted på systemet:
▪ Oplysninger om frakobling af systemet i nødstilfælde
▪ Navn og adresse på brandvæsen, politi og hospital
▪ Navn, adresse samt telefonnumre dag og nat til serviceafdelingen
I Europa findes den påkrævede vejledning om denne logbog i EN378.
1.2.2 Installationsstedet
▪ Sørg for tilstrækkelig plads rundt om enheden til service og luftcirkulation.
▪ Kontrollér, at konstruktionen er stærk nok til at kunne klare enhedens vægt og
vibrationer.
▪ Sørg for, at området er godt ventileret. Blokér IKKE ventilationsåbningerne.
▪ Sørg for, at enheden er i vater.
Enheden må IKKE installeres på følgende steder:
▪ I eksplosionsfarlig atmosfære.
▪ På steder med maskiner, der udsender elektromagnetiske bølger.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i
udstyret.
▪ På steder, hvor der er risiko for brand på grund af udslip af brandfarlige gasser
(f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.
▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig svovlsyre).
Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddellækage.
1.2.3 Kølemiddel
Installatørvejledning
8
Hvis relevant. Find yderligere information i installationsvejledningen eller
installatørvejledningen vedrørende dit anlæg.
BEMÆRK
Sørg for, at kølerørsinstallationen er i overensstemmelse med gældende lovgivning. I
Europa er EN378 den gældende standard.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
1 | Generelle sikkerhedsforanstaltninger
BEMÆRK
Kontrollér, at rørføring på brugsstedet og tilslutninger er aflastede.
ADVARSEL
Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte
tryk (som angivet på enhedens typeskilt).
ADVARSEL
Tag tilstrækkelige forholdsregler i tilfælde af lækage af kølemiddel. Hvis der opstår
lækage af kølemiddelgas, skal området straks udluftes. Mulige risici:
▪ For høje kølemiddelkoncentrationer i et lukket rum kan føre til iltmangel.
▪ Der kan dannes giftige gasser, hvis kølemidlet kommer i kontakt med ild.
FARE: RISIKO FOR EKSPLOSION
Tømning – kølemiddelækage. Hvis du ønsker at tømme systemet, og hvis der er en
lækage i kølemiddelkredsen:
▪ Brug IKKE enhedens funktion til automatisk tømning, ved hjælp af hvilken du kan
samle al kølemiddel fra systemet i udendørsenheden. Mulig konsekvens:
Selvantændelse og eksplosion i kompressoren på grund af, at der trænger luft ind
i den kørende kompressor.
▪ Brug et separat tømmesystem, så enhedens kompressor IKKE behøver at køre.
ADVARSEL
Kølemidlet skal ALTID genvindes. De må IKKE slippes direkte ud i miljøet. Brug en
vakuumpumpe til at tømme installationen.
BEMÆRK
Når alle rør er blevet forbundet, skal du sikre, at der ikke er nogen gaslækager. Brug
nitrogen til at registrere gasudslip.
BEMÆRK
▪ Påfyld IKKE mere end den specificerede mængde kølemiddel for at undgå, at
kompressoren bryder sammen.
▪ Hvis kølesystemet skal åbnes, SKAL kølemidlet behandles i henhold til relevante
bestemmelser.
ADVARSEL
Sørg for, at der ikke er ilt i systemet. Kølemidlet må først påfyldes efter udførelse af
tæthedsprøvning og vakuumtørring.
Mulig konsekvens: : Selvantændelse og eksplosion af kompressoren på grund af luft,
der strømmer ind i kompressoren, som er i drift.
▪ Hvis det er nødvendigt at efterfylde, skal man se anvisningerne på enhedens
fabriksskilt. Her er der anført typen af kølemiddel og den nødvendige mængde.
▪ Enheden er påfyldt med kølemiddel fra fabrikken, og afhængigt af rørstørrelser
▪ Brug kun værktøj, der passer til det kølemiddel, som anvendes i systemet, for at
▪ Påfyld flydende kølemiddel på følgende måde:
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
og rørlængder kræver nogle systemer yderligere påfyldning af kølemiddel.
opretholde trykket og for at hindre, at fremmedlegemer trænger ind i systemet.
Installatørvejledning
9
1 | Generelle sikkerhedsforanstaltninger
Hvis Så
Der findes en hævertslange
Påfyldning med opretstående cylinder.
(dvs. at cylinderen er mærket med
"Liquid filling siphon attached" /
"monteret hævert til væskepåfyldning")
Der findes IKKE en hævertslange Påfyldning med cylinderen drejet
omkring.
▪ Man skal åbne kølemiddelcylindre langsomt.
▪ Påfyld kølemidlet i væskeform. Påfyldning i gasform kan hindre normal drift.
PAS PÅ
Efter afslutning af påfyldning, eller når du holder pause, skal du lukke ventilen på
kølemiddelbeholderen med det samme. Hvis IKKE ventilen lukkes med det samme,
kan resterende tryk påfylde ekstra kølemiddel. Mulig konsekvens: Forkert mængde
kølemiddel.
1.2.4 Brine
Hvis relevant. Find yderligere information i installationsvejledningen eller
installatørvejledningen for anvendelsen.
ADVARSEL
Valget af brine SKAL være i overensstemmelse med gældende lovgivning.
ADVARSEL
Tag tilstrækkelige forholdsregler i tilfælde af lækage af brine. Hvis der opstår lækage
af brine, skal du straks udlufte området og kontakte din lokale forhandler.
ADVARSEL
Den omgivende temperatur inde i enheden kan blive meget højere end i rummet,
f.eks. 70°C. Ved lækage af brine kan varme dele inde i enheden skabe en farlig
situation.
ADVARSEL
Brug og installation af programmet SKAL overholde de sikkerheds- og miljømæssige
foranstaltninger, der er angivet i gældende lovgivning.
1.2.5 Vand
Installatørvejledning
10
Hvis relevant. Find yderligere information i installationsvejledningen eller
installatørvejledningen vedrørende dit anlæg.
BEMÆRK
Sørg for, at vandkvaliteten er i overensstemmelse med EU-direktiv 98/83 EF.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
1.2.6 Elektrisk
1 | Generelle sikkerhedsforanstaltninger
FARE: RISIKO FOR ELEKTRISK STØD
▪ Slå al strømforsyning FRA, før du fjerner el-boksens dæksel, der forbinder
elektriske ledninger, eller rører ved elektriske dele.
▪ Afbryd strømforsyningen i mere end 1 minut, og mål spændingen over
terminalerne på hovedafbryderens kondensatorer eller elektriske komponenter
før servicering. Spændingen SKAL være mindre end 50VDC, før du kan røre ved
elektriske komponenter. Du kan finde placeringen af terminalerne i
ledningsdiagrammet.
▪ Elektriske komponenter må IKKE berøres med våde hænder.
▪ Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.
ADVARSEL
Der SKAL monteres en hovedafbryder til afbrydelse med adskillelse af alle ledere i
ledningsføringen ved overspænding i henhold til relevant lovgivning
(overspændingskategoriIII), hvis der IKKE findes en fabriksmonteret hovedafbryder.
ADVARSEL
▪ Brug KUN kobberledninger.
▪ Sørg for, at ledningsinstallationen på brugsstedet er i overensstemmelse med
gældende lovgivning.
▪ Al ledningsføring på brugsstedet SKAL udføres i overensstemmelse med
ledningsdiagrammet, der blev leveret med produktet.
▪ Kabelbundter må ALDRIG presses sammen, og du skal sørge for, at de ikke
kommer i kontakt med rør og skarpe kanter. Sørg for, at terminalforbindelserne
er aflastede.
▪ Sørg for at installere en jordledning. Enheden må IKKE jordes til et forsyningsrør,
en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig
jordforbindelse kan medføre elektrisk stød.
▪ Sørg for at bruge en særskilt strømkreds. Brug ALDRIG en strømforsyning, der
deles med et andet apparat.
▪ Sørg for at installere de påkrævede sikringer eller afbrydere.
▪ Sørg for at installere en fejlstrømsafbryder. I modsat fald kan der opstå elektrisk
stød eller brand.
▪ Ved installation af fejlstrømsafbryderen skal du sikre, at den er kompatibel med
inverteren (modstandsdygtig over for højfrekvent elektrisk støj) for at undgå, at
fejlstrømsafbryderen aktiveres unødigt.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
PAS PÅ
Når du tilslutter strømforsyningskablet, skal du etablere jordforbindelsen, før du
tilslutter de spændingsførende ledere. Når du afbryder strømforsyningskablet, skal
du afbryde de strømførende ledninger, før du afbryder jordforbindelsen. Længden på
lederne mellem strømforsyningskablets binder og selve klemrækken skal være sådan,
at de spændingsførende ledere strammes før jordlederen, hvis
strømforsyningskablet trækkes fri af kabelbinderen.
Installatørvejledning
11
1 | Generelle sikkerhedsforanstaltninger
BEMÆRK
Forholdsregler ved føring af strømførende ledninger:
▪ Forbind IKKE ledninger med forskellig tykkelse med den samme strømførende
klemrække (hvis ikke strømførende ledninger sidder fast, kan det forårsage
unormal varmedannelse).
▪ Se figuren ovenfor ved tilslutning af ledninger med samme tykkelse.
▪ Brug egnede strømforsyningsledninger til ledningsføring og tilslut dem korrekt, og
kontrollér, at klemrækken ikke udsættes for ekstern belastning.
▪ Brug en passende skruetrækker til stramning af terminalskruerne. En
skruetrækker med et lille hoved vil ødelægge terminalskruen, som så ikke kan
spændes korrekt.
▪ Hvis man spænder terminalskruerne for hårdt, kan de blive ødelagt.
Strømkabler skal installeres mindst 1m fra fjernsyn eller radioer for at forhindre
interferens. Afhængigt af radiobølgerne er en afstand på 1 m måske ikke
tilstrækkelig.
ADVARSEL
▪ Efter udførelsen af det elektriske arbejde, skal du kontrollere, at alle elektriske
komponenter og terminaler inde i den elektriske komponentboks er tilsluttet
korrekt.
▪ Sørg for, at alle dæksler er lukket, før enheden startes op.
BEMÆRK
Kun gældende, hvis strømforsyningen er trefaset, og kompressoren har en TIL/FRAstartmetode.
Hvis der er mulighed for omvendt fase efter et midlertidigt strømsvigt, eller hvis
strømmen kommer og går, mens produktet er i drift, skal du montere en lokal
omvendt fasebeskytter. Hvis produktet drives med omvendt fase, kan kompressoren
og andre dele blive ødelagt.
Installatørvejledning
12
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
2 Om dokumentationen
I dette kapitel
2.1 Om dette dokument............................................................................................................................................................... 13
2.2 Oversigt over installatørvejledningen .................................................................................................................................... 14
2.1 Om dette dokument
Målgruppe
Autoriserede installatører
Dokumentationssæt
Dette dokument er en del af et dokumentationssæt. Hele sættet består af:
▪ Generelle sikkerhedsforanstaltninger:
- Sikkerhedsinstruktioner, som du skal læse før installation
- Format: Papir (i kassen til indendørsenheden)
▪ Betjeningsvejledning:
2 | Om dokumentationen
- Lynguide til grundlæggende brug
- Format: Papir (i kassen til indendørsenheden)
▪ Brugervejledning:
- Detaljerede trin-for-trin-instruktioner og baggrundsinformation til
grundlæggende og avanceret brug
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
▪ Installationsvejledning – udendørsenhed:
- Installationsvejledning
- Format: Papir (i kassen til udendørsenheden)
▪ Installationsvejledning – indendørsenhed:
- Installationsvejledning
- Format: Papir (i kassen til indendørsenheden)
▪ Installatørvejledning:
- Forberedelse af installationen, god praksis, referencedata,…
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
▪ Tillægsbog om tilbehør:
Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det
regionale Daikin-websted eller via din forhandler.
Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
- Yderligere oplysninger om installation af tilbehør
- Format: Papir (i kassen til enheden) + Format: Digitale filer på http://
www.daikineurope.com/support-and-manuals/product-information/
Installatørvejledning
13
2 | Om dokumentationen
Tekniske data
▪ Seneste reviderede udgaver af den medfølgende dokumentation kan være
tilgængelige på regionens Daikin websted (offentligt tilgængeligt).
▪ En revideret komplet udgave af seneste tekniske data er tilgængelig på Daikin
Business Portal (autentificering påkrævet).
Onlineværktøjer
Ud over dokumentationssættet, findes der en række onlineværktøjer, som er til
rådighed for installatører:
▪ Daikin Technical Data Hub
- Centralt sted for tekniske specifikationer for enheden, nyttige værktøjer,
digitale ressourcer med mere.
- Der er offentlig adgang via https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- Digital værktøjskasse med en række værktøjer til at lette installationen og
konfigurationen af varmesystemer.
- Adgang til Heating Solutions Navigator kræver tilmelding til Stand By Me-
platformen. Se https://professional.standbyme.daikin.eu for yderligere
oplysninger.
▪ Daikin e-Care
- Mobil app til installatører og serviceteknikere, hvor man kan registrere,
konfigurere og fejlfinde på varmeanlæg.
- Den mobile app kan downloades til iOS- og Android-enheder ved hjælp af QR-
koderne nedenfor. Tilmelding til Stand By Me-platformen kræves for at få
adgang til appen.
App Store Google Play
2.2 Oversigt over installatørvejledningen
Kapitel Beskrivelse
Generelle
sikkerhedsforanstaltninger
Om dokumentationen Hvilken dokumentation findes der for
Sikkerhedsinstruktioner, som du skal læse før
installation
installatøren
Installatørvejledning
14
Om kassen Sådan pakkes enhederne ud, og sådan fjernes
deres tilbehør
Om enheden og tilbehør ▪ Sådan identificeres enhederne
▪ Mulige kombinationer af enheder og tilbehør
Anvendelsesretningslinjer Forskellige installationsopsætninger for
systemet
Installation af enheden Det skal du gøre og vide for at installere
systemet, herunder information om, hvordan
man forbereder en installation
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
2 | Om dokumentationen
Kapitel Beskrivelse
Rørinstallation Det skal du gøre og vide for at installere rørene i
systemet, herunder information om, hvordan
man forbereder en installation
Elektrisk installation Det skal du gøre og vide for at installere
systemets elektriske komponenter, herunder
information om, hvordan man forbereder en
installation
Konfiguration Hvad man skal gøre og vide for at konfigurere
systemet efter installationen
Ibrugtagning Hvad man skal gøre og vide for at ibrugtage
systemet efter konfigurationen
Overdragelse til brugeren Hvad man skal give og forklare brugeren
Vedligeholdelse og service Sådan vedligeholdes og serviceres enhederne
Fejlfinding Hvad man skal gøre i tilfælde af problemer
Bortskaffelse Sådan bortskaffes systemet
Tekniske data Specifikationer for systemet
Ordliste Definition af begreber
Tabel over
brugsstedsindstillinger
Tabel, som skal udfyldes af installatøren og
beholdes til fremtidig brug
Bemærk: Der er også en tabel med
installatørindstillinger i brugervejledningen.
Denne tabel skal udfyldes af installatøren og
overdrages til brugeren.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
15
3 | Om kassen
3 Om kassen
I dette kapitel
3.1 Oversigt: Om kassen
3.1 Oversigt: Om kassen............................................................................................................................................................... 16
3.2 Udendørsenhed...................................................................................................................................................................... 16
3.2.1 Sådan håndteres udendørsenheden ..................................................................................................................... 16
3.2.2 Sådan pakkes udendørsenheden ud...................................................................................................................... 18
3.2.3 Sådan fjernes tilbehøret fra udendørsenheden .................................................................................................... 19
3.3 Indendørsenhed ..................................................................................................................................................................... 20
3.3.1 Sådan pakkes indendørsenheden ud..................................................................................................................... 20
3.3.2 Fjernelse af tilbehør fra indendørsenheden.......................................................................................................... 20
3.3.3 Håndtering af indendørsenheden.......................................................................................................................... 20
Dette kapitel beskriver, hvad du skal gøre, efter at kasserne med udendørs- og
indendørsenhed er blevet leveret til opstillingsstedet.
Vær opmærksom på følgende:
▪ Man SKAL kontrollere enheden for beskadigelse, når den leveres. Den ansvarlige
hos transportfirmaet skal STRAKS have besked om eventuelle skader.
▪ Anbring den emballerede enhed så tæt som muligt på det endelige
placeringssted for at forhindre skader under transporten.
▪ Forbered den passage, hvor du vil bringe enheden indenfor, i forvejen.
3.2 Udendørsenhed
3.2.1 Sådan håndteres udendørsenheden
PAS PÅ
For at undgå personskade må du IKKE røre ved luftindtaget eller enhedens
aluminiumsfinner.
Kran
Hold slyngerne inden for det markerede område for ikke at beskadige enheden.
Installatørvejledning
16
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
3 | Om kassen
±150
kg
4×
Gaffeltruck eller pallevogn
Før gaflerne ind i pallen fra den tunge side.
3 personer
Efter udpakning bæres enheden ved hjælp af slyngerne fastgjort til enheden.
Se også:
▪ "3.2.2Sådan pakkes udendørsenheden ud"[418]
▪ "6.3.4Sådan installeres udendørsenheden"[464]
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
17
3 | Om kassen
1 2
3 5
4
a
b
3.2.2 Sådan pakkes udendørsenheden ud
Installatørvejledning
18
a, b Tilbehør
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
3.2.3 Sådan fjernes tilbehøret fra udendørsenheden
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
3 | Om kassen
a Spærreventil (med integreret filter)
b O-ring til afløbsstuds
c Afløbsstuds
d Termomodstandsbeslag (til installationer i områder med lave
udendørstemperaturer)
e Installationsvejledning - udendørsenhed
f Bortskaffelsesvejledning – Genvinding af kølemiddel
g Energimærke
h Luftudstødningsgitter (øverste + nederste del)
i Installationsvejledning – luftudstødningsgitter
BEMÆRK
Udpakning – forreste hjørner. Når du fjerner indpakningen af de forreste hjørner,
skal du holde æsken med luftudstødningsgitteret for at forhindre den i at falde ned.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
19
3 | Om kassen
1 2
8×
4×
8×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
b
a a
b
3.3 Indendørsenhed
3.3.1 Sådan pakkes indendørsenheden ud
3.3.2 Fjernelse af tilbehør fra indendørsenheden
a Spærreventiler til vandkredsløbet
b Overtryksomløbsventil
c Generelle sikkerhedsforanstaltninger
d Tillægsbog om tilbehør
e Installationsvejledning for indendørsenhed
f Betjeningsvejledning
g Tætningsringe til spærreventiler (vandkreds til rumopvarmning)
h Tætningsring til ikke medfølgende spærreventiler (kredsen med varmt vand til
boligen)
i Tætningstape til indføring af lavspændingsledninger
3.3.3 Håndtering af indendørsenheden
Anvend håndtagene på bagsiden og ved bunden til at bære enheden.
Installatørvejledning
20
a Håndtagene på bagsiden af enheden
b Håndtag ved bunden af enheden. Vip forsigtigt enheden bagud, så håndtagene
bliver synlige.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
4 Om enheden og tilbehør
I dette kapitel
4.1 Oversigt: Om enheden og tilbehør......................................................................................................................................... 21
4.2 Identifikation........................................................................................................................................................................... 21
4.2.1 Identifikationsmærkat: Udendørsenhed ............................................................................................................... 21
4.2.2 Identifikationsmærkat: Indendørsenhed............................................................................................................... 22
4.3 Kombination af enheder og muligheder................................................................................................................................ 22
4.3.1 Mulige kombinationer af indendørsenhed og udendørsenhed............................................................................ 22
4.3.2 Muligt tilbehør til udendørsenheden .................................................................................................................... 22
4.3.3 Muligt tilbehør til indendørsenheden ................................................................................................................... 23
4.1 Oversigt: Om enheden og tilbehør
Dette afsnit indeholder oplysninger om:
▪ Identifikation af udendørsenheden
▪ Identifikation af indendørsenheden
▪ Kombination af udendørsenheden med tilbehør
4 | Om enheden og tilbehør
▪ Kombination af indendørsenheden med tilbehør
4.2 Identifikation
BEMÆRK
Ved installation af eller service på flere enheder samtidig må der IKKE tændes for
servicepanelerne mellem forskellige modeller.
4.2.1 Identifikationsmærkat: Udendørsenhed
Sted
Modelidentifikation
Eksempel: EPRA14DAV3
EP Varmepumpe som udendørs del til europæisk hydrosplit-par
R Høj vandtemperatur – omgivende zone 2 (se driftsområde)
A Kølemiddel R32
14 Kapacitetsklasse
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Kode Forklaring
Installatørvejledning
21
4 | Om enheden og tilbehør
DA Model serie
V3 Strømforsyning
4.2.2 Identifikationsmærkat: Indendørsenhed
Sted
Modelidentifikation
Eksempel: ETVH16S23DA6VG
E Europæisk model
TV Gulvstående hydrosplit-enhed med integreret tank
Kode Forklaring
Kode Beskrivelse
H H=Kun opvarmning
X=Opvarmning/køling
16 Kapacitetsklasse
S Materiale for integreret tank: Rustfrit stål
23 Volumen for integreret tank
DA Model serie
6V Ekstravarmer-model
G G=grå model
[—]=Hvid model
4.3 Kombination af enheder og muligheder
4.3.1 Mulige kombinationer af indendørsenhed og udendørsenhed
Indendørsenhed Udendørsenhed
EPRA14 EPRA16 EPRA18
ETVH/X16 O O O
4.3.2 Muligt tilbehør til udendørsenheden
Installatørvejledning
22
Monteringsstativ (EKMST1, EKMST2)
I koldere områder, hvor der kan forekomme kraftigt snefald, anbefales det at
installere udendørsenheden på en monteringsramme. Brug en af følgende
modeller:
▪ EKMST1 med flangefødder: til installation af udendørsenheden på et
betonfundament, hvor det er tilladt at bore.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
▪ EKMST2 med gummifødder: til installation af udendørsenheden på fundamenter,
hvor boring ikke er tilladt eller mulig, f.eks. flade tage eller fortove.
Se installationsvejledningen til monteringsstativet for at få installationsanvisninger.
4.3.3 Muligt tilbehør til indendørsenheden
Ledningsbaserede multizone-betjeningsanordninger
Du kan tilslutte følgende ledningsbaserede multizone-betjeningsanordninger:
▪ Multizone-basisenhed 230V (EKWUFHTA1V3)
▪ Digital termostat 230V (EKWCTRDI1V3)
▪ Analog termostat 230V (EKWCTRAN1V3)
▪ Aktuator 230V (EKWCVATR1V3)
Installationsinstruktioner findes i installationsvejledningen til
betjeningsanordningen og tillægsbogen for ekstraudstyr.
Trådløs rumtermostat (EKRTR1)
Det er muligt at slutte en valgfri, trådløs rumtermostat til indendørsenheden.
Installationsinstruktioner kan findes i installationsvejledningen til rumtermostaten
og i tillægsbogen om tilbehør.
4 | Om enheden og tilbehør
Fjernsensor til trådløs termostat (EKRTETS)
En trådløs sensor til den indendørs temperatur (EKRTETS) kan kun bruges i
kombination med den trådløse termostat (EKRTR1).
Installationsinstruktioner kan findes i installationsvejledningen til rumtermostaten
og i tillægsbogen om tilbehør.
Digitalt I/O-PCB (EKRP1HBAA)
Digitalt I/O-PCB bruges til følgende signaler:
▪ Alarm-output
▪ Rumopvarmning/-afkøling med Til/FRA-udgang
▪ Skift til ekstern varmekilde
Installationsinstruktioner kan findes i installationsvejledningen til digitalt I/O-PCB
og i tillægsbogen om tilbehør.
Demand-printkort (EKRP1AHTA)
For at kunne aktivere kontrol af strømforbrug med digitale inputs skal demandprintkortet installeres.
Se installationsvejledningen til demand-printkortet og vejledningen til
ekstraudstyret vedrørende anvisninger om montering.
Ekstern indendørssensor (KRCS01-1)
Som standard bruges den interne sensor for den dedikerede komfortgrænseflade
(BRC1HHDA, der bruges som rumtermostat) som rumtemperatursensor.
Den eksterne indendørssensor kan installeres som ekstraudstyr for at måle
rumtemperaturen et andet sted.
Installationsinstruktioner kan findes i installationsvejledningen til den eksterne
indendørssensor og i tillægsbogen om tilbehør.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
23
4 | Om enheden og tilbehør
Ekstern udendørssensor (EKRSCA1)
Sensoren i udendørsenheden bruges som standard til at måle
udendørstemperaturen.
Den eksterne udendørsenhed kan installeres som ekstraudstyr til at måle
udendørstemperaturen et andet sted (f.eks. for at undgå direkte sollys), så
systemet fungerer bedre.
Installationsinstruktioner kan findes i installationsvejledningen til den eksterne
udendørssensor og i tillægsbogen om tilbehør.
INFORMATION
▪ Den eksterne indendørssensor kan kun bruges, hvis brugergrænsefladen er
konfigureret med rumtermostatfunktionen.
▪ Du kan kun tilslutte enten den eksterne indendørssensor eller den eksterne
udendørssensor.
INFORMATION
Du kan kun tilslutte enten den eksterne indendørssensor eller den eksterne
udendørssensor.
PC-kabel (EKPCCAB4)
Pc-kablet forbinder indendørsenhedens elboks med en pc. Det giver mulighed for
at opdatere softwaren i indendørsenheden.
Se installationsvejledningen til pc-kablet for at få installationsinstruktioner.
Varmepumpekonvektor (FWXV, FWXT, FWXM)
Til rumopvarmning/-køling er det muligt at benytte følgende
varmepumpekonvektorer:
▪ FWXV: gulvstående model
▪ FWXT: vægmonteret model
▪ FWXM: skjult model
Installationsvejledning kan findes i:
▪ Installationsvejledningen til varmepumpekonvektorerne
▪ Installationsvejledningen til varmepumpekonvektorernes tilbehør
▪ Tillægsbogen om tilbehør
LAN-adapter til smartphonebetjening + Smart Grid-løsninger (BRP069A61)
Du kan installere denne LAN-adapter til:
▪ Betjening af systemet via en smartphone-app.
Installatørvejledning
24
▪ Bruge systemet i forskellige Smart Grid-løsninger.
Installationsinstruktioner findes i installationsvejledningen til LAN-adapteren og
tillægsbogen for ekstraudstyr.
LAN-adapter til smartphone-betjening (BRP069A62)
Du kan installere denne LAN-adapter til betjening af systemet via en smartphoneapp.
Installationsinstruktioner findes i installationsvejledningen til LAN-adapteren og
tillægsbogen for ekstraudstyr.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
4 | Om enheden og tilbehør
Universel, central styreenhed (EKCC8-W)
Styreenhed til kaskadestyring.
Bi-zonesæt (BZKA7V3)
Du kan installere et bi-zonesæt som tilbehør.
Se installationsvejledningen til bi-zonesættet for at få installationsanvisninger.
Konverteringssæt (EKHVCONV2)
Brug konverteringssættet til at konvertere en model, som kun leverer opvarmning,
til en reversibel model.
Se installationsvejledningen til konverteringssættet for at få
installationsanvisninger.
Dedikeret komfortgrænseflade (BRC1HHDA) brugt som rumtermostat
▪ Komfortgrænsefladen (HCI), der bruges som rumtermostat, kan kun bruges
sammen med brugergrænsefladen, der er sluttet til indendørsenheden.
▪ Når komfortgrænsefladen (HCI) anvendes som rumtermostat, skal den installeres
i det rum, som du ønsker at styre.
Se installationsvejledningen og betjeningsvejledningen til komfortgrænsefladen
(HCI) brugt som rumtermostat for at få installationsinstruktioner.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
25
5 | Anvendelsesretningslinjer
5 Anvendelsesretningslinjer
I dette kapitel
5.1 Oversigt: Anvendelsesretningslinjer....................................................................................................................................... 26
5.2 Opsætning af rumopvarmnings-/kølesystemet..................................................................................................................... 27
5.3 Opsætning af en hjælpevarmekilde til rumopvarmning........................................................................................................ 39
5.4 Opsætning af varmtvandstanken til boligen.......................................................................................................................... 42
5.5 Opsætning af energimålingen................................................................................................................................................ 45
5.6 Opsætning af styring af strømforbruget ................................................................................................................................ 49
5.7 Opsætning af en ekstern temperatursensor ......................................................................................................................... 53
INFORMATION
Køling gælder kun ved:
▪ Reversible modeller
▪ Modeller udelukkende med opvarmning + konverteringssæt (EKHVCONV2)
5.2.1 Enkelt rum .............................................................................................................................................................. 27
5.2.2 Flere rum –Én LWT-zone....................................................................................................................................... 32
5.2.3 Flere rum –ToLWT-zoner ..................................................................................................................................... 36
5.4.1 Systemlayout –Integreret DHW-tank.................................................................................................................... 42
5.4.2 Valg af mængde og ønsket temperatur for DHW-tanken ..................................................................................... 42
5.4.3 Opsætning og konfiguration –DHW-tank ............................................................................................................. 43
5.4.4 DHW-pumpe til øjeblikkeligt varmt vand .............................................................................................................. 44
5.4.5 DHW-pumpe til desinfektion ................................................................................................................................. 45
5.5.1 Produceret varme .................................................................................................................................................. 46
5.5.2 Forbrugt energi ...................................................................................................................................................... 46
5.5.3 Strømforsyning med normal kWh-sats.................................................................................................................. 47
5.5.4 Strømforsyning med foretrukken kWh-sats .......................................................................................................... 48
5.6.1 Permanent strømbegrænsning.............................................................................................................................. 49
5.6.2 Strømbegrænsning aktiveret af digitale indgange ................................................................................................ 50
5.6.3 Strømbegrænsningsproces .................................................................................................................................... 51
5.6.4 BBR16 effektgrænse............................................................................................................................................... 52
5.1 Oversigt: Anvendelsesretningslinjer
Formålet med anvendelsesretningslinjerne er at give et overblik over mulighederne
medvarmepumpesystemet.
BEMÆRK
▪ Illustrationerne i anvendelsesretningslinjerne er kun til reference og må IKKE
bruges som detaljerede hydraulikdiagrammer. Detaljeret
hydraulikdimensionering og afbalancering er IKKE vist og er installatørens ansvar.
▪ Yderligere oplysninger om konfigurationsindstillingerne til optimering af
varmepumpedriften kan findes i "9Konfiguration"[4115].
Dette kapitel indeholder anvendelsesretningslinjer for:
▪ Opsætning af rumopvarmnings-/kølesystemet
▪ Opsætning af en hjælpevarmekilde til rumopvarmning
▪ Opsætning af varmtvandstanken til boligen
▪ Opsætning af energimålingen
▪ Opsætning af styring af strømforbruget
▪ Opsætning af en ekstern temperatursensor
Installatørvejledning
26
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5 | Anvendelsesretningslinjer
A
B
a
5.2 Opsætning af rumopvarmnings-/kølesystemet
Varmepumpesystemetleverer afgangsvand til varme-emittere i et eller flere rum.
Systemet giver stor fleksibilitet ved styring af temperaturen i hvert rum, så derfor
skal du først overveje følgende:
▪ Hvor mange rum skal opvarmes eller køles afvarmepumpesystemet?
▪ Hvilke varme-emitter-typer bruges i hvert rum, og hvilken
afgangsvandtemperatur er de konstrueret til?
Når der er overblik over kravene til rumopvarmning/-køling, anbefaler vi at følge
nedenstående opsætningsretningslinjer.
BEMÆRK
Hvis der anvendes en ekstern rumtermostat, vil den eksterne rumtermostat styre
rumfrostsikringen. Rumfrostsikring er dog kun mulig, hvis [C.2] Rumopvarmning/-
køling=Til.
INFORMATION
Hvis der bruges en ekstern rumtermostat, og der skal være garanteret
rumfrostsikring under alle betingelser, skal du indstille Nøddrift [9.5] til
Automatisk.
5.2.1 Enkelt rum
Gulvvarme eller radiatorer –Ledningsforbundet rumtermostat
BEMÆRK
En overtryksomløbsventil kan integreres i systemet. Vær opmærksom på, at ventilen
ikke vises i illustrationerne.
Opsætning
A Hovedafgangsvandtemperaturzone
B Et enkelt rum
a Dedikeret komfortgrænseflade (BRC1HHDA bruges som rumtermostat)
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
▪ Gulvvarmen eller radiatorerne er direkte tilsluttet indendørsenheden.
▪ Rumtemperaturen styres af den dedikerede komfortgrænseflade (BRC1HHDA,
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
- "8.2Tilslutninger til udendørsenheden"[491]
- "8.3Tilslutninger til indendørsenheden"[498]
der bruges som rumtermostat).
Installatørvejledning
27
5 | Anvendelsesretningslinjer
A
B
b
a
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
2 (Rumtermostat): Enhedens drift
bestemmes ud fra den omgivende
temperatur omkring den dedikerede
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
komfortgrænseflade.
0 (Enkeltzone): Hoved
▪ #: [4.4]
▪ Kode: [7‑02]
Fordele
▪ Størst mulig komfort og effektivitet. Den intelligente rumtermostatfunktion kan
øge eller reducere den ønskede udgangsvandtemperatur ud fra den faktiske
rumtemperatur (modulering). Dette medfører:
- Stabil rumtemperatur, der stemmer overens med den ønskede temperatur
(større komfort)
- Færre TIL/FRA-cykler (mindre støj, større komfort og mere effektivitet)
- Lavest mulige afgangsvandtemperatur (højere effektivitet)
▪ Nemt. Du kan nemt indstille den ønskede rumtemperatur via
brugergrænsefladen:
- Til daglig brug kan du bruge forudindstillede værdier og tidsplaner.
- Hvis du vil afvige fra det daglige behov, kan du midlertidigt tilsidesætte de
forudindstillede værdier og tidsplaner eller bruge ferietilstanden.
Gulvvarme eller radiatorer –Trådløs rumtermostat
Opsætning
A Hovedafgangsvandtemperaturzone
B Et enkelt rum
a Modtager til trådløs ekstern rumtermostat
b Trådløs ekstern rumtermostat
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
- "8.2Tilslutninger til udendørsenheden"[491]
Installatørvejledning
28
- "8.3Tilslutninger til indendørsenheden"[498]
▪ Gulvvarmen eller radiatorerne er direkte tilsluttet indendørsenheden.
▪ Rumtemperaturen styres af den trådløse eksterne rumtermostat (ekstraudstyr
EKRTR1).
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Konfiguration
A
B
a
5 | Anvendelsesretningslinjer
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
1 (Ekstern rumtermostat):
Enhedens drift bestemmes af den
eksterne termostat.
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
0 (Enkeltzone): Hoved
▪ #: [4.4]
▪ Kode: [7‑02]
Ekstern rumtermostat til hovedzonen:
▪ #: [2.A]
1 (1 kontakt): Når den anvendte
eksterne rumtermostat eller
varmepumpekonvektor kun kan sende
▪ Kode: [C‑05]
en termo TIL/FRA-tilstand. Ingen
adskillelse mellem opvarmnings- og
kølebehov.
Fordele
▪ Trådløst. Den eksterne Daikin rumtermostat fås i en trådløs version.
▪ Effektivitet. Selvom den eksterne rumtermostat kun sender TIL/FRA-signaler, er
den konstrueret specielt til varmepumpesystemet.
▪ Komfort. I tilfælde af gulvvarme forhindrer den trådløse eksterne rumtermostat
kondensdannelse på gulvet i forbindelse med køling ved at måle rummets
luftfugtighed.
Varmepumpekonvektorer
Opsætning
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
- "8.2Tilslutninger til udendørsenheden"[491]
- "8.3Tilslutninger til indendørsenheden"[498]
▪ Varmepumpekonvektorerne er direkte tilsluttet indendørsenheden.
A Hovedafgangsvandtemperaturzone
B Et enkelt rum
a Varmepumpekonvektorer (+ styreenheder)
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
29
5 | Anvendelsesretningslinjer
▪ Den ønskede rumtemperatur indstilles via varmepumpekonvektorernes
styreenhed. Der er forskellige mulige styreenheder og opsætninger for
varmepumpekonvektorerne. Yderligere oplysninger kan findes på:
- Installationsvejledningen til varmepumpekonvektorerne
- Installationsvejledningen til varmepumpekonvektorernes tilbehør
- Tillægsbogen om tilbehør
▪ Rumopvarmnings-/kølingssignalet sendes til en digital indgang på
indendørsenheden (X2M/35 og X2M/30).
▪ Rumdriftstilstanden sendes til varmepumpekonvektorerne via en digital udgang
på indendørsenheden (X2M/4og X2M/3).
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
▪ #: [4.4]
▪ Kode: [7‑02]
Ekstern rumtermostat til hovedzonen:
▪ #: [2.A]
▪ Kode: [C‑05]
Fordele
▪ Køling. Varmepumpekonvektoren giver ud over opvarmningskapacitet også en
fremragende kølingskapacitet.
▪ Effektivitet. Optimal energieffektivitet på grund af sammenkædningsfunktionen.
▪ Elegant.
Kombination: Gulvvarme+varmepumpekonvektorer
1 (Ekstern rumtermostat):
Enhedens drift bestemmes af den
eksterne termostat.
0 (Enkeltzone): Hoved
1 (1 kontakt): Når den anvendte
eksterne rumtermostat eller
varmepumpekonvektor kun kan sende
en termo TIL/FRA-tilstand. Ingen
adskillelse mellem opvarmnings- og
kølebehov.
Installatørvejledning
30
▪ Rumopvarmning opnås via:
- Gulvvarme
- Varmepumpekonvektorer
▪ Rumkøling opnås kun via varmepumpekonvektorerne. Gulvvarmen afbrydes via
spærreventilen.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5 | Anvendelsesretningslinjer
M1
B
a
A

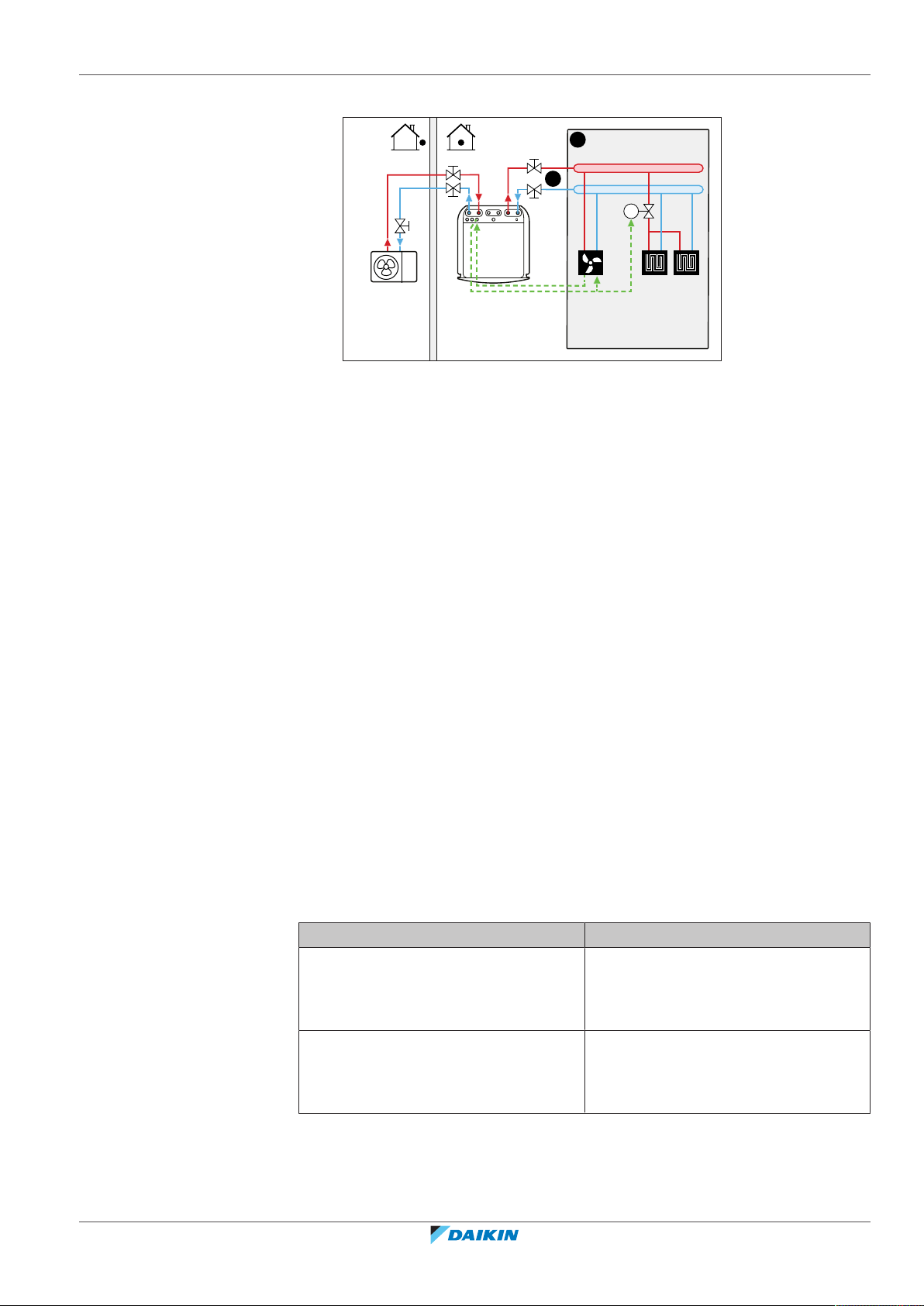

Opsætning
A Hovedafgangsvandtemperaturzone
B Et enkelt rum
a Varmepumpekonvektorer (+ styreenheder)
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
- "8.2Tilslutninger til udendørsenheden"[491]
- "8.3Tilslutninger til indendørsenheden"[498]
▪ Varmepumpekonvektorerne er direkte tilsluttet indendørsenheden.
▪ Der installeres en spærreventil (medfølger ikke) før gulvvarmen for at undgå
kondensdannelse på gulvet under køling.
▪ Den ønskede rumtemperatur indstilles via varmepumpekonvektorernes
styreenhed. Der er forskellige mulige styreenheder og opsætninger for
varmepumpekonvektorerne. Yderligere oplysninger kan findes på:
- Installationsvejledningen til varmepumpekonvektorerne
- Installationsvejledningen til varmepumpekonvektorernes tilbehør
- Tillægsbogen om tilbehør
▪ Rumopvarmnings-/kølingssignalet sendes til en digital indgang på
indendørsenheden (X2M/35 og X2M/30).
▪ Rumdriftstilstanden sendes via en digital udgang (X2M/4 og X2M/3) på
indendørsenheden til:
- Varmepumpekonvektorer
- Spærreventil
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
1 (Ekstern rumtermostat):
Enhedens drift bestemmes af den
eksterne termostat.
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
▪ #: [4.4]
▪ Kode: [7‑02]
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
0 (Enkeltzone): Hoved
Installatørvejledning
31
5 | Anvendelsesretningslinjer
A
T
B C
a
Indstilling Værdi
Ekstern rumtermostat til hovedzonen:
▪ #: [2.A]
▪ Kode: [C‑05]
Fordele
▪ Køling. Varmepumpekonvektorerne giver opvarmningskapacitet også en
fremragende kølingskapacitet.
▪ Effektivitet. Gulvvarme har den bedste ydeevne med varmepumpesystemet.
▪ Komfort. Kombinationen af de to varme-emitter-typer giver:
- Fremragende varmekomfort ved gulvvarme
- Fremragende kølekomfort ved brug af varmepumpekonvektorer
5.2.2 Flere rum –Én LWT-zone
Hvis der kun er brug for én afgangsvandtemperaturzone, fordi alle varme-emittere
er konstrueret til samme afgangsvandtemperatur, er det IKKE nødvendigt at bruge
en blandeventilstation (omkostningseffektivt).
Eksempel: Hvis varmepumpesystemet bruges til at opvarme en etage, hvor alle
rummene har de samme varme-emittere.
1 (1 kontakt): Når den anvendte
eksterne rumtermostat eller
varmepumpekonvektor kun kan sende
en termo TIL/FRA-tilstand. Ingen
adskillelse mellem opvarmnings- og
kølebehov.
Gulvvarme eller radiatorer –Termostatstyrede ventiler
Hvis der opvarmes rum med gulvvarme eller radiatorer, er det meget almindeligt at
styre temperaturen i hovedrummet vha. en termostat (dette kan enten være den
dedikerede komfortgrænseflade (BRC1HHDA) eller en ekstern rumtermostat),
mens de andre rum styres af såkaldte termostatstyrede ventiler, der åbnes eller
lukkes afhængigt af rumtemperaturen.
Opsætning
A Hovedafgangsvandtemperaturzone
B Rum 1
C Rum 2
a Dedikeret komfortgrænseflade (BRC1HHDA bruges som rumtermostat)
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
- "8.2Tilslutninger til udendørsenheden"[491]
- "8.3Tilslutninger til indendørsenheden"[498]
▪ Gulvvarmen i hovedrummet er direkte tilsluttet indendørsenheden.
Installatørvejledning
32
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5 | Anvendelsesretningslinjer
M1
M2
CB
a
b
a
A
▪ Rumtemperaturen i hovedrummet styres af den dedikerede komfortgrænseflade
(BRC1HHDA, der bruges som rumtermostat).
▪ Der installeres en termostatstyret ventil før gulvvarmen i hvert af de andre rum.
INFORMATION
Vær opmærksom på situationer, hvor hovedrummet kan opvarmes af en anden
varmekilde. Eksempel: Kaminer.
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
2 (Rumtermostat): Enhedens drift
bestemmes ud fra den omgivende
temperatur omkring den dedikerede
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
komfortgrænseflade.
0 (Enkeltzone): Hoved
▪ #: [4.4]
▪ Kode: [7‑02]
Fordele
▪ Nemt. Samme installation som ved ét rum, men med termostatstyrede ventiler.
Gulvvarme eller radiatorer –Flere eksterne rumtermostater
Opsætning
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
▪ For hvert rum installeres der en spærreventil (medfølger ikke) for at undgå
▪ Der skal installeres en omløbsventil for at muliggøre recirkulation af vand, når
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
A Hovedafgangsvandtemperaturzone
B Rum 1
C Rum 2
a Ekstern rumtermostat
b Omløbsventil
enheden under:
- "8.2Tilslutninger til udendørsenheden"[491]
- "8.3Tilslutninger til indendørsenheden"[498]
forsyning af afgangsvand, når der ikke er brug for opvarmning eller køling.
alle spærreventiler er lukket. For at sikre pålidelig drift skal der som minimum
være et vandflow som beskrevet i tabellen "Sådan kontrolleres vandvolumen og
flowhastighed" i "7.1Forberedelse af vandrør"[473].
Installatørvejledning
33
5 | Anvendelsesretningslinjer
A
B C
a a
▪ Den brugergrænseflade, der er integreret i indendørsenheden, bestemmer
rumdriftstilstanden. Bemærk, at driftstilstanden for hver rumtermostat skal
indstilles, så den stemmer overens med indendørsenheden.
▪ Rumtermostaterne er tilsluttet spærreventilerne, men behøver IKKE at være
tilsluttet indendørsenheden. Indendørsenheden tilfører afgangsvand hele tiden,
og det er muligt at programmere en tidsplan for afgangsvandet.
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
▪ #: [4.4]
▪ Kode: [7‑02]
Fordele
Sammenlignet med gulvvarme eller radiatorer for ét rum:
▪ Komfort. Det er muligt at indstille den ønskede rumtemperatur, herunder
tidsplaner, for hvert rum via rumtermostaterne.
Varmepumpekonvektorer – Flere rum
Opsætning
0 (Afgangsvand): Enhedens drift
bestemmes ud fra
afgangsvandtemperaturen.
0 (Enkeltzone): Hoved
Installatørvejledning
34
A Hovedafgangsvandtemperaturzone
B Rum 1
C Rum 2
a Varmepumpekonvektorer (+ styreenheder)
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
- "8.2Tilslutninger til udendørsenheden"[491]
- "8.3Tilslutninger til indendørsenheden"[498]
▪ Den ønskede rumtemperatur indstilles via varmepumpekonvektorernes
styreenhed. Der er forskellige mulige styreenheder og opsætninger for
varmepumpekonvektorerne. Yderligere oplysninger kan findes på:
- Installationsvejledningen til varmepumpekonvektorerne
- Installationsvejledningen til varmepumpekonvektorernes tilbehør
- Tillægsbogen om tilbehør
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5 | Anvendelsesretningslinjer
A
B C
b
M1
a
M1
▪ Den brugergrænseflade, der er integreret i indendørsenheden, bestemmer
rumdriftstilstanden.
▪ Opvarmnings- eller kølingssignalerne for hver varmepumpekonvektor tilsluttes
parallelt med den digitale indgang på indendørsenheden (X2M/35og X2M/30).
Indendørsenheden tilfører kun afgangsvandtemperatur, hvis der er behov for
det.
INFORMATION
For at opnå større komfort og bedre ydelse anbefaler vi at installere det valgfri
ventilsæt EKVKHPC på hver varmepumpekonvektor.
Konfiguration
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
1 (Ekstern rumtermostat):
Enhedens drift bestemmes af den
eksterne termostat.
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
0 (Enkeltzone): Hoved
▪ #: [4.4]
▪ Kode: [7‑02]
Fordele
Sammenlignet medvarmepumpekonvektorer for ét rum:
▪ Komfort. Det er muligt at indstille den ønskede rumtemperatur, herunder
tidsplaner, for hvert rum via varmepumpekonvektorernesfjernbetjening.
Kombination: Gulvvarme+varmepumpekonvektorer – flere rum
Opsætning
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
▪ For hvert rum med varmepumpekonvektorer: Varmepumpekonvektorerne er
A Hovedafgangsvandtemperaturzone
B Rum 1
C Rum 2
a Ekstern rumtermostat
b Varmepumpekonvektorer (+ styreenheder)
enheden under:
- "8.2Tilslutninger til udendørsenheden"[491]
- "8.3Tilslutninger til indendørsenheden"[498]
tilsluttet indendørsenheden direkte.
Installatørvejledning
35
5 | Anvendelsesretningslinjer
▪ For hvert rum med gulvvarme: Der installeres to spærreventiler (medfølger ikke)
før gulvvarmen:
- En spærreventil til at forhindre varmtvandsforsyning, hvis der ikke er noget
- En spærreventil til at forhindre kondensdannelse på gulvet under køling af
▪ For hvert rum med varmepumpekonvektorer: Den ønskede rumtemperatur
indstilles via varmepumpekonvektorernes styreenhed. Der er forskellige mulige
styreenheder og opsætninger for varmepumpekonvektorerne. Yderligere
oplysninger kan findes på:
- Installationsvejledningen til varmepumpekonvektorerne
- Installationsvejledningen til varmepumpekonvektorernes tilbehør
- Tillægsbogen om tilbehør
▪ For hvert rum med gulvvarme: Den ønskede rumtemperatur indstilles via den
eksterne rumtermostat (ledningsforbundet eller trådløs).
▪ Den brugergrænseflade, der er integreret i indendørsenheden, bestemmer
rumdriftstilstanden. Bemærk, at driftstilstanden for hver ekstern rumtermostat
og styreenhed til varmepumpekonvektorerne skal indstilles, så den stemmer
overens med indendørsenheden.
varmebehov i rummet
rummene med varmepumpekonvektorer.
Konfiguration
Enhedstemperaturstyring:
▪ #: [2.9]
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
▪ #: [4.4]
▪ Kode: [7‑02]
5.2.3 Flere rum –ToLWT-zoner
I dette dokument:
▪ Hovedzone = Zone med den laveste designtemperatur ved opvarmning og den
højeste designtemperatur ved køling
▪ Ekstrazone=zone med den højeste designtemperatur ved opvarmning og den
laveste designtemperatur ved køling
INFORMATION
For at opnå større komfort og bedre ydelse anbefaler vi at installere det valgfri
ventilsæt EKVKHPC på hver varmepumpekonvektor.
Indstilling Værdi
0 (Afgangsvand): Enhedens drift
bestemmes ud fra
afgangsvandtemperaturen.
0 (Enkeltzone): Hoved
Installatørvejledning
36
PAS PÅ
Hvis der er mere end én afgangsvandzone, skal du ALTID installere en
blandeventilstation i hovedzonen for at reducere (ved opvarmning)/øge (ved køling)
afgangsvandtemperaturen, når der er behov for det i den ekstra zone.
Typisk eksempel:
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5 | Anvendelsesretningslinjer
B
A
E
C
D
a
b
a
cd
Rum (zone) Varme-emittere: Designtemperatur
Dagligstue (hovedzone) Gulvvarme:
▪ Ved opvarmning: 35°C
▪ Ved køling: 20°C (kun opfriskende,
decideret køling er ikke tilladt)
Soveværelser (ekstra zone) Varmepumpekonvektorer:
▪ Ved opvarmning: 45°C
▪ Ved køling: 12°C
Opsætning
A Ekstra afgangsvandtemperaturzone
B Rum 1
C Rum 2
D Hovedafgangsvandtemperaturzone
E Rum 3
a Varmepumpekonvektorer (+ styreenheder)
b Dedikeret komfortgrænseflade (BRC1HHDA bruges som rumtermostat)
c Blandeventilstation
d Trykreguleringsventil
INFORMATION
Der skal være en trykreguleringsventil før blandeventilstationen. Den skal garantere
korrekt vandflowbalance mellem hovedafgangsvandtemperaturzonen og den ekstra
afgangsvandtemperaturzone i forhold til den krævede kapacitet for begge
vandtemperaturzoner.
▪ Du kan finde flere oplysninger om tilslutning af elektrisk ledningsføring til
enheden under:
- "8.2Tilslutninger til udendørsenheden"[491]
- "8.3Tilslutninger til indendørsenheden"[498]
▪ For hovedzonen:
- Der installeres en blandeventilstation før gulvvarmen.
- Blandeventilstationens pumpe styres vha. indendørsenhedens TIL/FRA-signal
(X2M/29 og X2M/21; normalt lukket spærreventiludgang).
- Rumtemperaturen styres af den dedikerede komfortgrænseflade (BRC1HHDA,
der bruges som rumtermostat).
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
37
5 | Anvendelsesretningslinjer
▪ For den ekstra zone:
- Varmepumpekonvektorerne er direkte tilsluttet indendørsenheden.
- Den ønskede rumtemperatur indstilles via varmepumpekonvektorernes
- Opvarmnings- eller kølingssignalerne for hver varmepumpekonvektor tilsluttes
▪ Den brugergrænseflade, der er integreret i indendørsenheden, bestemmer
rumdriftstilstanden. Bemærk, at driftstilstanden for hver styreenhed til
varmepumpekonvektorerne skal indstilles, så den stemmer overens med
indendørsenheden.
Konfiguration
styreenhed. Der er forskellige mulige styreenheder og opsætninger for
varmepumpekonvektorerne. Yderligere oplysninger kan findes på:
Installationsvejledningen til varmepumpekonvektorerne
Installationsvejledningen til varmepumpekonvektorernes tilbehør
Tillægsbogen om tilbehør
parallelt med den digitale indgang på indendørsenheden (X2M/35a og
X2M/30). Indendørsenheden tilfører kun den ønskede
udgangsvandtemperatur, hvis der er behov for det.
Indstilling Værdi
Enhedstemperaturstyring:
▪ #: [2.9]
▪ Kode: [C‑07]
Antal vandtemperaturzoner:
▪ #: [4.4]
▪ Kode: [7‑02]
For varmepumpekonvektorer:
Ekstern rumtermostat til den ekstra
zone:
▪ #: [3.A]
▪ Kode: [C‑06]
2 (Rumtermostat): Enhedens drift
bestemmes ud fra den omgivende
temperatur omkring den dedikerede
komfortgrænseflade.
Bemærk:
▪ Hovedrum = dedikeret
komfortgrænseflade anvendt som
rumtermostat-funktionalitet
▪ Andre rum = ekstern rumtermostat
1 (Dobbeltzone): Hoved+ekstra
1 (1 kontakt): Når den anvendte
eksterne rumtermostat eller
varmepumpekonvektor kun kan sende
en termo TIL/FRA-tilstand. Ingen
adskillelse mellem opvarmnings- og
kølebehov.
Installatørvejledning
38
Spærreventiludgang Indstil til at følge hovedzonens
termobehov.
Spærreventil Hvis hovedzonen skal være afbrudt i
køletilstand for at forhindre
kondensdannelse på gulvet, skal den
indstilles derefter.
Ved blandeventilstationen Indstil den ønskede
hovedafgangstemperatur for
opvarmning og/eller køling.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5 | Anvendelsesretningslinjer
Fordele
▪ Komfort.
- Den intelligente rumtermostatfunktion kan øge eller reducere den ønskede
udgangsvandtemperatur ud fra den faktiske rumtemperatur (modulering).
- Kombinationen af de to varme-emitter-systemer giver gulvvarmens
fremragende varmekomfort, og varmepumpekonvektorernes fremragende
kølekomfort.
▪ Effektivitet.
- Afhængigt af behovet tilfører indendørsenheden forskellig
afgangsvandtemperatur, der passer til den temperatur, de forskellige varmeemittere er konstrueret til.
- Gulvvarme har den bedste ydeevne med varmepumpesystemet.
5.3 Opsætning af en hjælpevarmekilde til rumopvarmning
▪ Rumopvarmning kan ske med:
- Indendørsenheden
- En hjælpekedel (medfølger ikke) tilsluttet systemet
▪ Når rumtermostaten anmoder om opvarmning, begynder indendørsenheden
eller hjælpekedlen at køre afhængigt af udendørstemperaturen (status for skift til
ekstern varmekilde). Når der gives tilladelse til hjælpekedlen, slås
rumopvarmning med indendørsenheden FRA.
▪ Bivalent drift er kun mulig ved rumopvarmning, IKKE ved produktion af varmt
vand til boligen. Varmt vand til boligen produceres altid af DHW-tanken, som er
tilsluttet indendørsenheden.
INFORMATION
▪ Under varmedrift af varmepumpen kører varmepumpen for at opnå den ønskede
temperatur, der er indstillet via brugergrænsefladen. Når vejrafhængig styring er
aktiv, bestemmes vandtemperaturen automatisk afhængigt af
udendørstemperaturen.
▪ Under varmedrift af hjælpekedlen kører hjælpekedlen for at opnå den ønskede
vandtemperatur, som er indstillet via hjælpekedlens styring.
Opsætning
▪ Integrer hjælpekedlen på følgende måde:
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
39
5 | Anvendelsesretningslinjer
b
c
d
e
c
A
B
a
f
b
A Hovedafgangsvandtemperaturzone
B Et enkelt rum
a Dedikeret komfortgrænseflade (BRC1HHDA bruges som rumtermostat)
b Kontraventil (medfølger ikke)
c Spærreventil (medfølger ikke)
d Hjælpekedel (medfølger ikke)
e Hjælpekedeltermostat (medfølger ikke)
f Aquastat-ventil (medfølger ikke)
BEMÆRK
▪ Sørg for, at hjælpekedlen og dens integration i systemet overholder gældende
lovgivning.
▪ Daikin er IKKE ansvarlig for forkerte eller usikre situationer i hjælpekedelsystemet.
▪ Kontrollér, at returvandet tilvarmepumpen IKKE overstiger 60°C. Det gøres på
følgende måde:
- Indstil den ønskede vandtemperatur via hjælpekedlens styreenhed til maks.
60°C.
- Installer en aquastat-ventil i varmepumpens returvandflow. Indstil aquastat-
ventilen til lukket over 60°C og til åben under 60°C.
▪ Installer kontraventiler.
▪ Der må kun være 1 ekspansionsbeholder i vandkredsen. En ekspansionsbeholder
er allerede formonteret i indendørsenheden.
▪ Installer digitalt I/O-PCB (valg EKRP1HBAA).
▪ Slut X1 og X2 (skift til ekstern varmekilde) på det digitale I/O-PCB til
hjælpekedlens termostat. Se "8.3.8 Sådan tilsluttes skift til ekstern
varmekilde"[4110].
▪ Du kan finde oplysninger om opsætning af varme-emittere i "5.2 Opsætning af
rumopvarmnings-/kølesystemet"[427].
Installatørvejledning
40
Konfiguration
Via brugergrænsefladen (konfigurationsguide):
▪ Indstil brugen af et bivalent system som ekstern varmekilde.
▪ Indstil den bivalente temperatur og hysterese.
Skift til ekstern varmekilde bestemt af en hjælpekontakt
▪ Kun muligt ved ekstern rumtermostatstyring OG én afgangsvandtemperaturzone
(se "5.2Opsætning af rumopvarmnings-/kølesystemet"[427]).
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5 | Anvendelsesretningslinjer
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
▪ Hjælpekontakten kan være:
- En udendørs temperaturstyret termostat
- En elektrisk tarifkontakt
- En manuelt styret kontakt
- …
▪ Opsætning: Tilslut følgende ledningsføring på stedet:
BTIKedeltermostatindgang
A Hjælpekontakt (brydende)
H Rumtermostat til opvarmningskrav (valg)
K1A Hjælperelæ til aktivering af indendørsenhed (medfølger ikke)
K2A Hjælperelæ til aktivering af kedel (medfølger ikke)
Indoor Indendørsenhed
Auto Automatisk
Boiler Kedel
BEMÆRK
▪ Kontrollér, at hjælpekontakten har tilstrækkeligt differentiale eller tidsforsinkelse
til at undgå hyppige skift mellem indendørsenheden og hjælpekedlen.
▪ Hvis hjælpekontakten er en udendørs temperaturstyret termostat, skal du
montere termostaten i skyggen, så den IKKE påvirkes eller tændes/slukkes af
direkte sollys.
▪ Hyppige skift kan forårsage korrosion af hjælpekedlen. Kontakt producenten af
hjælpekedlen for at få yderligere oplysninger.
Kontrolpunkt for hjælpegaskedel
For at forhindre tilfrysning af vandrørene, skal hjælpegaskedlen have et fast
kontrolpunkt på ≥55°C eller et vejrafhængigt kontrolpunkt ≥T
min
.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
TaUdendørstemperatur
T
Mindste vejrafhængige kontrolpunkt for hjælpegaskedel
min
Installatørvejledning
41
5 | Anvendelsesretningslinjer
A
a
b

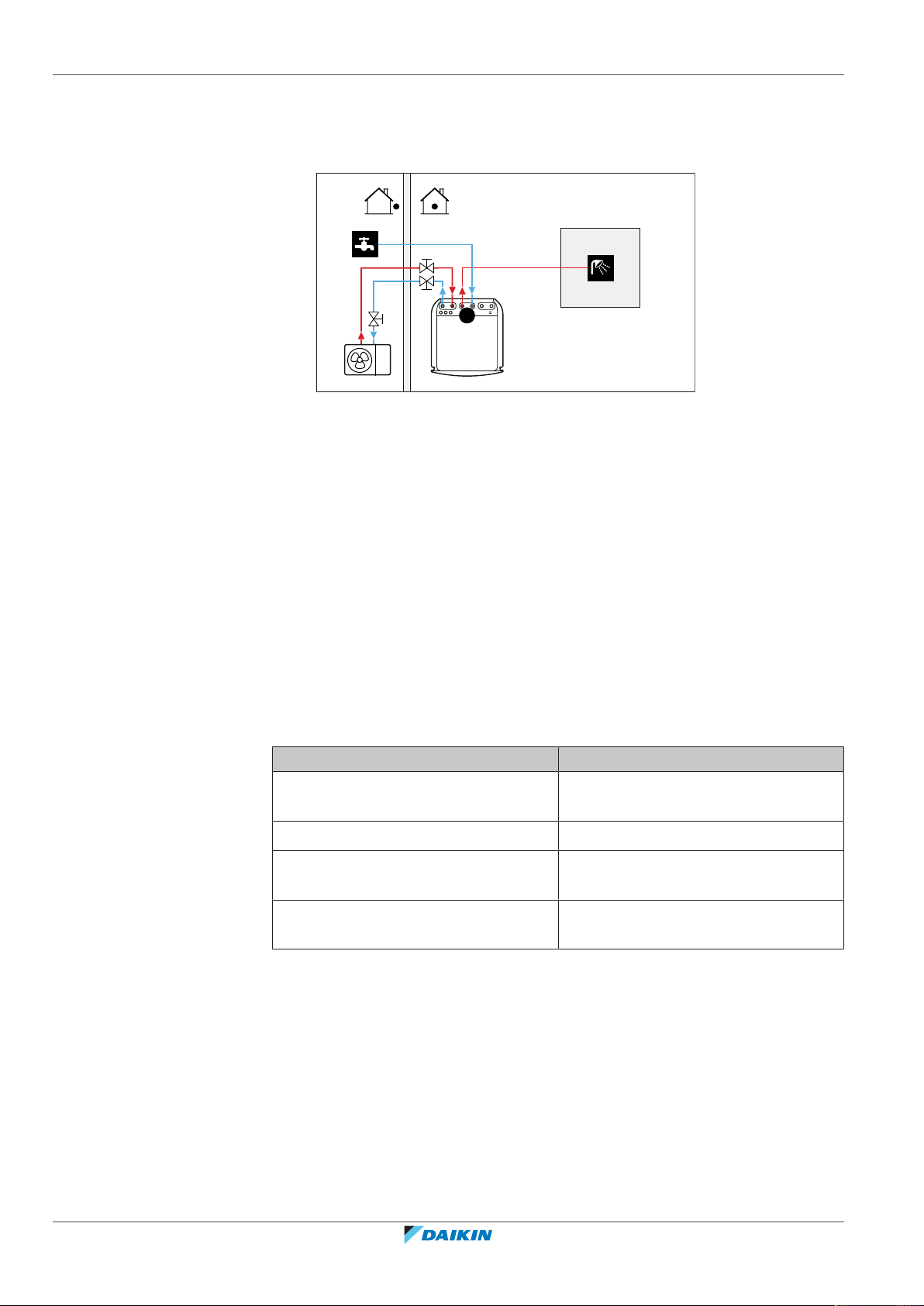

5.4 Opsætning af varmtvandstanken til boligen
5.4.1 Systemlayout –Integreret DHW-tank
5.4.2 Valg af mængde og ønsket temperatur for DHW-tanken
A Varmt vand til boligen
a Koldt vand IND
b Varmt vand UD
Folk oplever vand som varmt, når dets temperatur er 40°C. Derfor udtrykkes DHWforbruget altid som tilsvarende mængde varmt vand ved 40°C. DHW-tankens
temperatur kan dog indstilles til en højere temperatur (eksempel: 53°C), som
derefter blandes med koldt vand (eksempel: 15°C).
Valg af mængde og ønsket temperatur for DHW-tanken består af:
1 Fastsættelse af DHW-forbrug (tilsvarende mængde varmt vand ved 40°C).
2 Fastsættelse af mængde og ønsket temperatur for DHW-tanken.
Fastsættelse af DHW-forbruget
Besvar følgende spørgsmål, og beregn DHW-forbruget (tilsvarende mængde varmt
vand ved 40°C) med brug af typiske vandmængder:
Spørgsmål Typisk vandmængde
Hvor mange brusebade kræves der pr.
1brusebad = 10min.×10l/min. = 100l
dag?
Hvor mange bade kræves der pr. dag? 1bad = 150l
Hvor meget vand kræves der til
1vask = 2min.×5l/min. = 10l
køkkenvasken pr. dag?
Bruges der varmt vand andre steder i
—
boligen?
Installatørvejledning
42
Eksempel: Hvis DHW-forbruget for en familie (4 personer) pr. dag er som følger:
▪ 3 bad med bruser
▪ 1 bad
▪ 3 fyldte køkkenvaske
Så er DHW-forbruget = (3×100l)+(1×150l)+(3×10l)=480l
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5 | Anvendelsesretningslinjer
Fastsættelse af mængde og ønsket temperatur for DHW-tanken
Formel Eksempel
V1=V2+V2×(T2−40)/(40−T1) Hvis:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Så er V1=280l
V2=V1×(40−T1)/(T2−T1) Hvis:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Så er V2=307l
V1DHW-forbrug (tilsvarende mængde varmt vand ved 40°C)
V2Påkrævet DHW-tankvolumen ved kun én opvarmning
T2DHW-tanktemperatur
T1Koldtvandstemperatur
Mulige mængder i DHW-tanken
Type Mulige mængder
Integreret DHW-tank ▪ 180l
▪ 230l
Energisparetip
▪ Hvis DHW-forbruget varierer fra dag til dag, kan du programmere en ugentlig
tidsplan med forskellige ønskede DHW-tanktemperaturer for hver dag.
▪ Jo lavere den ønskede DHW-tanktemperatur er, jo mere omkostningseffektivt er
det. Du kan sænke den ønskede DHW-tanktemperatur ved at vælge en større
DHW-tank.
▪ Selve varmepumpen kan producere varmt vand til boligen på maks. 55°C (50°C
hvis udendørstemperaturen er lav). Den elektriske modstand, der er integreret i
varmepumpen, kan øge denne temperatur. Dette bruger dog mere energi. Vi
anbefaler at indstille den ønskede DHW-tanktemperatur til under 55°C for at
undgå at bruge den elektriske modstand.
▪ Jo højere udendørstemperatur, jo bedre ervarmepumpens ydelse.
- Hvis energipriserne er de samme både dag og nat, anbefaler vi at opvarme
DHW-tanken om dagen.
- Hvis energipriserne er lavere om natten, anbefaler vi at opvarme DHW-tanken
om natten.
▪ Når varmepumpen producerer varmt vand til boligen, kan den ikke opvarme et
5.4.3 Opsætning og konfiguration –DHW-tank
▪ Ved stort DHW-forbrug kan du opvarme DHW-tanken flere gange dagligt.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
rum. Hvis du skal bruge varmt vand til boligen og rumopvarmning samtidig,
anbefaler vi at producere varmt vand til boligen om natten, når der er mindre
behov for rumopvarmning.
Installatørvejledning
43
5 | Anvendelsesretningslinjer
a
b
c
d
▪ Der kan bruges følgende energikilder til at opvarme DHW-tanken til den ønskede
temperatur for DHW-tanken:
- Varmepumpens termodynamiske cyklus
- Elektrisk ekstravarmer
▪ Du kan finde flere oplysninger om optimering af energiforbruget ved produktion
af varmt vand til boligen under "9Konfiguration"[4115].
5.4.4 DHW-pumpe til øjeblikkeligt varmt vand
Opsætning
a Koldt vand IND
b Varmtvand til boligen UD (bruser (medfølger ikke))
c DHW-pumpe (medfølger ikke)
d Recirkulationsforbindelse
▪ Ved at tilslutte en DHW-pumpe kan øjeblikkeligt varmt vand blive tilgængeligt
ved hanen.
▪ DHW-pumpen og installationen medfølger ikke og er installatørens ansvar. Se
"8.3.5Sådan tilsluttes varmtvandspumpen til bolig"[4107] angående elektriske
ledninger.
Du kan finde flere oplysninger om tilslutning af recirkulationsforbindelsen under
"7.2.4Sådan tilsluttes recirkulationsrørene"[481].
Konfiguration
▪ Yderligere oplysninger kan findes i "9Konfiguration"[4115].
▪ Du kan programmere en tidsplan til styring af DHW-pumpen via
brugergrænsefladen. Se brugervejledningen for at få yderligere oplysninger.
Installatørvejledning
44
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5.4.5 DHW-pumpe til desinfektion
a
b
c
d
e
Opsætning
a Koldt vand IND
b Varmtvand til boligen UD (bruser (medfølger ikke))
c DHW-pumpe (medfølger ikke)
d Varmelegeme (medfølger ikke)
e Kontraventil (medfølger ikke)
▪ DHW-pumpen medfølger ikke, og installatøren har ansvar for at installere den. Se
"8.3.5Sådan tilsluttes varmtvandspumpen til bolig"[4107] angående elektriske
ledninger.
5 | Anvendelsesretningslinjer
▪ Hvis den gældende lovgivning kræver en højere temperatur end det maksimale
kontrolpunkt for tank under desinfektion (se [2-03] i tabellen over
brugsstedsindstillinger), kan du tilslutte en DHW-pumpe og et varmerelement
som vist ovenfor.
▪ Hvis gældende lovgivning kræver desinfektion af vandrørene indtil
forbrugsstedet, kan du tilslutte en DHW-pumpe og et varmerelement (hvis det er
påkrævet) som vist ovenfor.
Konfiguration
Indendørsenheden kan styre DHW-pumpens drift. Yderligere oplysninger kan
findes i "9Konfiguration"[4115].
5.5 Opsætning af energimålingen
▪ Via brugergrænsefladen er det muligt at udlæse følgende energidata:
- Produceret varme
- Forbrugt energi
▪ Energidataene kan udlæses:
- For rumopvarmning
- For rumkøling
- For produktion af varmt vand til boligen
▪ Energidataene kan udlæses:
- P. måned
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
- Pr. år
Installatørvejledning
45
5 | Anvendelsesretningslinjer
5.5.1 Produceret varme
▪ Den producerede varme beregnes internt baseret på:
- Afgangs- og indløbsvandtemperaturen
- Flowhastigheden
▪ Opsætning og konfiguration: Yderligere udstyr ikke nødvendigt.
INFORMATION
Den beregnede producerede varme og forbrugte energi er et skøn, nøjagtigheden
kan ikke garanteres.
INFORMATION
Sensorerne, der bruges til at beregne den producerede varme, kalibreres automatisk.
INFORMATION
Hvis der er glykol i systemet ( [E-0D] = 1]), beregnes den producerede varme IKKE, og
den vises heller ikke på brugergrænsefladen.
5.5.2 Forbrugt energi
Du kan bruge følgende metoder til at fastslå den forbrugte energi:
▪ Beregning
▪ Måling
INFORMATION
Du kan ikke kombinere beregning af den forbrugte energi (eksempel: for
ekstravarmer) og måling af den forbrugte energi (eksempel: for udendørsenhed).
Hvis du gør det, bliver energidataene ugyldige.
Beregning af den forbrugte energi
▪ Den forbrugte energi beregnes internt baseret på:
- Udendørsenhedens faktiske strømforsyning
- Den indstillede kapacitet for ekstravarmeren
- Spændingen
▪ Opsætning og konfiguration: Nøjagtige energidata opnås ved at måle kapaciteten
(modstandsmåling) og indstille kapaciteten via brugergrænsefladen for
ekstravarmeren (trin1).
Måling af den forbrugte energi
Installatørvejledning
46
▪ Foretrukken metode på grund af højere nøjagtighed.
▪ Kræver eksterne strømmålere.
▪ Opsætning og konfiguration: Ved brug af elektriske strømmålere skal antal
impulser/kWh for hver strømmåler indstilles via brugergrænsefladen.
INFORMATION
Ved måling af det elektriske strømforbrug skal de elektriske strømmålere dække over
AL systemets strømforsyning.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5.5.3 Strømforsyning med normal kWh-sats
b
5
8
0
1
5
0
0
0
c c
fed
A B
a
b
5
8
0
1
5
0
0
0
gfe
A B
c d
a
Generel regel
Det er tilstrækkeligt med en strømmåler, der dækker hele systemet.
Opsætning
Slut strømmåleren til X5M/5 og X5M/6. Se "8.3.4 Sådan tilsluttes
elmålerne"[4106].

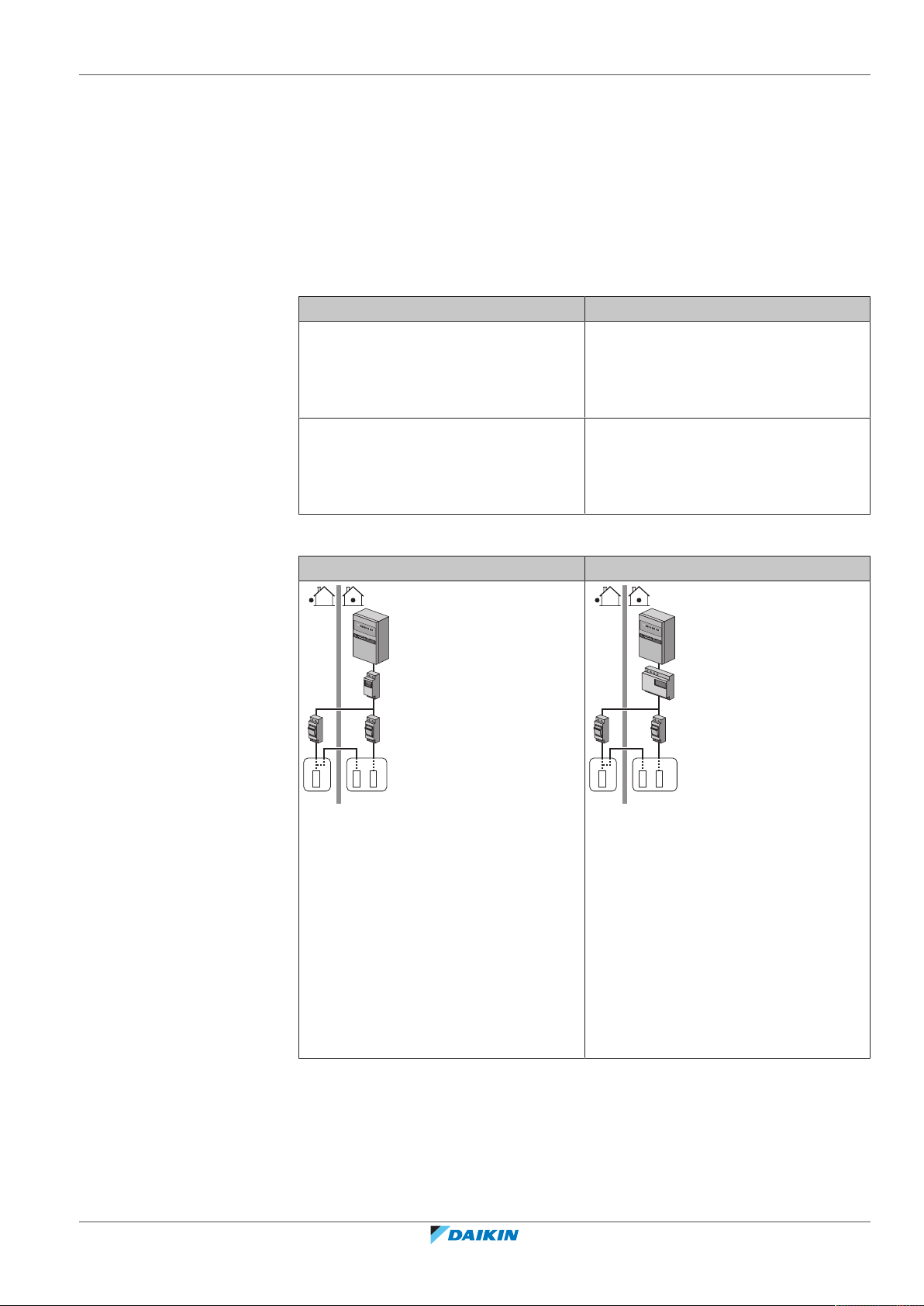

Strømmålertype
I tilfælde af … Bruges en … strømmåler
5 | Anvendelsesretningslinjer
▪ 1-faset udendørsenhed
▪ Ekstravarmer forsynet fra et 1-faset
net (dvs. ekstravarmermodellen er
*3V eller *6V tilsluttet et 1-faset net)
▪ 3-faset udendørsenhed
▪ Ekstravarmer forsynet fra et 3-faset
net (dvs. ekstravarmermodellen er
*9W eller *6V tilsluttet et 3-faset net)
Eksempel
1-faset strømmåler 3-faset strømmåler
1-faset
(*3V, *6V (6V): 1N~230V)
3-faset
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
A Udendørsenhed
B Indendørsenhed
a Elskab (L1/N)
b Strømmåler (L1/N)
c Sikring (L1/N)
d Udendørsenhed (L1/N)
e Indendørsenhed (L1/N)
f Ekstravarmer (L1/N)
A Udendørsenhed
B Indendørsenhed
a Elskab (L1/L2/L3/N)
b Strømmåler (L1/L2/L3/N)
c Sikring (L1/L2/L3/N)
d Sikring (L1/N)
e Udendørsenhed (L1/L2/L3/N)
f Indendørsenhed (L1/L2/L3/N)
g Ekstravarmer (L1/L2/L3/N)
Installatørvejledning
47
5 | Anvendelsesretningslinjer
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Undtagelse
▪ Du kan bruge en ekstra strømmåler, hvis:
- Én måler ikke dækker over et tilstrækkeligt stort strømområde.
- Den elektriske måler er svær at installere i elskabet.
- 230 V og 400 V trefasede net kombineres (meget ualmindeligt) på grund af
▪ Tilslutning og opsætning:
- Slut den anden strømmåler til X5M/3 og X5M/4. Se "8.3.4 Sådan tilsluttes
- Strømforbrugsdataene for begge målere tilføjes i softwaren, så du IKKE
▪ Se "5.5.4 Strømforsyning med foretrukken kWh-sats" [4 48] for et eksempel
med to elmålere.
5.5.4 Strømforsyning med foretrukken kWh-sats
Generel regel
tekniske begrænsninger for strømmålere.
elmålerne"[4106].
behøver indstille, hvilken måler der dækker hvilket strømforbrug. Du behøver
kun indstille antal impulser for hver strømmåler.
▪ Strømmåler1: Måler udendørsenheden.
▪ Strømmåler2: Måler resten (dvs. indendørsenhed og ekstravarmer).
Opsætning
▪ Slut strømmåler1 til X5M/5 og X5M/6.
▪ Slut strømmåler2 til X5M/3 og X5M/4.
Se "8.3.4Sådan tilsluttes elmålerne"[4106].
Strømmålertyper
▪ Strømmåler 1: 1- eller 3-faset strømmåler i henhold til udendørsenhedens
strømforsyning.
▪ Strømmåler2:
- I tilfælde af en konfiguration med en 1-faset ekstravarmer skal der bruges en 1-
faset strømmåler.
- I andre tilfælde skal der bruges en 3-faset strømmåler.
Eksempel
1-faset udendørsenhed med en 3-faset ekstravarmer:
Installatørvejledning
48
A Udendørsenhed
B Indendørsenhed
a Elskab (L1/N): Strømforsyning med foretrukken kWh-sats
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
b Elskab (L1/L2/L3/N): Strømforsyning med normal kWh-sats
c Strømmåler (L1/N)
d Strømmåler (L1/L2/L3/N)
e Sikring (L1/N)
f Sikring (L1/L2/L3/N)
g Udendørsenhed (L1/N)
h Indendørsenhed (L1/N)
i Ekstravarmer (L1/L2/L3/N)
5.6 Opsætning af styring af strømforbruget
Du kan bruge følgende styringer af strømforbruget. Du kan finde flere oplysninger
om de tilsvarende indstillinger under "Styring af strømforbrug"[4184].
# Styring af strømforbrug
1 "5.6.1Permanent strømbegrænsning"[449]
▪ Gør det muligt at begrænse strømforbruget for hele
varmepumpesystemet (summen af indendørsenhed og ekstravarmer)
med én permanent indstilling.
▪ Begrænsning af effekt i kW eller strøm i A.
2 "5.6.2Strømbegrænsning aktiveret af digitale indgange"[450]
5 | Anvendelsesretningslinjer
▪ Gør det muligt at begrænse strømforbruget for hele
varmepumpesystemet (summen af indendørsenhed og ekstravarmer) via
4 digitale indgange.
▪ Begrænsning af effekt i kW eller strøm i A.
3 "5.6.4BBR16 effektgrænse"[452]
▪ Begrænsning: Kun tilgængelig på svensk.
▪ Gør det muligt for dig at overholde BBR16-regulativerne (svenske
energiregulativer).
▪ Begrænsning af effekt i kW.
▪ Kan kombineres med de øvrige styringer af strømforbrug. Hvis du gør det,
bruger enheden den mest restriktive styring.
BEMÆRK
Det er muligt at installere en sikring på brugsstedet med lavere mærkeværdi end
anbefalet over varmepumpen. For at gøre dette skal du ændre
brugsstedsindstillingen [2‑0E], så den svarer til den maksimalt tilladte strømstyrke
over varmepumpen.
Bemærk, at brugsstedsindstillingen indstiller [2‑0E] tilsidesætter alle indstillinger for
styring af strømforbrug. Effektbegrænsning af varmepumpen vil reducere ydeevnen.
5.6.1 Permanent strømbegrænsning
Permanent strømbegrænsning er nyttigt, hvis man ønsker at sikre en maksimal
strømforsynings- eller strømstyrkeindgang for systemet. I nogle lande begrænser
lovgivningen det maksimale strømforbrug for rumopvarmning og DHW-produktion.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
49
5 | Anvendelsesretningslinjer
P
i
t
DI
a
b
a
b
A B
C
1
2
3
4
5
A8P
Opsætning og konfiguration
▪ Der kræves ikke ekstraudstyr.
▪ Foretag indstillingerne for styring af strømforbruget i [9.9] via
brugergrænsefladen (se "Styring af strømforbrug"[4184]):
- Vælg kontinuerlig begrænsningstilstand
- Vælg begrænsningstypen (effekt i kW eller styrke i A).
- Indstil det ønskede niveau for strømbegrænsning.
PiStrømindgang
t Tid
DI Digital indgang (strømbegrænsningsniveau)
a Strømbegrænsning aktiv
b Faktisk strømforsyning
BEMÆRK
Indstil et minimum-strømforbrug på ±3,6kW for at garantere:
▪ Afrimning. Ellers fryser varmeveksleren til, hvis afrimning afbrydes flere gange.
▪ Rumopvarmning og produktion af DHW ved at tillade ekstravarmer trin1.
5.6.2 Strømbegrænsning aktiveret af digitale indgange
Strømbegrænsning er også nyttigt kombineret med et energistyringssystem.
Strømmen eller styrken for hele Daikin systemet begrænses dynamisk via digitale
indgange (maks. 4 trin). Hvert strømbegrænsningsniveau indstilles via
brugergrænsefladen via begrænsning af et af følgende:
▪ Strømstyrke (i A)
▪ Strømforsyning (ikW)
Energistyringssystemet (medfølger ikke) bestemmer aktivering af et vist
strømbegrænsningsniveau. Eksempel: Begrænsning af den maksimale
strømforsyning for hele huset (belysning, husholdningsapparater, rumopvarmning
…).
Installatørvejledning
50
A Udendørsenhed
B Indendørsenhed
C Energistyringssystem
a Aktivering af strømbegrænsning (4 digitale indgange)
b Ekstravarmer
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5 | Anvendelsesretningslinjer
P
i
t
DI4
DI3
DI1
a
b
PiStrømindgang
t Tid
DI Digitale indgange (strømbegrænsningsniveauer)
a Strømbegrænsning aktiv
b Faktisk strømforsyning
Opsætning
▪ Demand-PCB (valg EKRP1AHTA) påkrævet.
▪ Der bruges maksimum fire digitale indgange til at aktivere det tilsvarende
strømbegrænsningsniveau:
- DI1 = mindste begrænsning (højeste energiforbrug)
- DI4 = største begrænsning (laveste energiforbrug)
▪ Specifikationerne for de digitale indgange, og hvordan de tilsluttes, findes i
ledningsdiagrammet.
Konfiguration
▪ Foretag indstillingerne for styring af strømforbruget i [9.9] via
brugergrænsefladen (der kan findes en beskrivelse af alle indstillingerne i "Styring
af strømforbrug"[4184]):
- Vælg begrænsning med digitale indgange.
- Vælg begrænsningstypen (effekt i kW eller styrke i A).
- Indstil det ønskede strømbegrænsningsniveau, der svarer til hver digital
indgang.
5.6.3 Strømbegrænsningsproces
Udendørsenheden er mere effektiv end den elektriske varmer. Den elektriske
varmer begrænses og slås FRA først af denne grund. Systemet begrænser
strømforbruget i følgende rækkefølge:
1 Slår ekstravarmeren FRA.
2 Begrænser udendørsenheden.
3 Slår udendørsenheden FRA.
INFORMATION
Hvis mere end 1 digital indgang er lukket (på samme tid), er den digitale
indgangsprioritet fast: DI4 prioritet>…>DI1.
Eksempel
Hvis konfigurationen er som følger: Strømbegrænsningsniveauet tillader IKKE drift
af ekstravarmer (trin1).
Så begrænses strømforbruget på følgende måde:
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
51
5 | Anvendelsesretningslinjer
P
h
C
e
a
b
c
A B
P
i
t
BBR16
a
b
5.6.4 BBR16 effektgrænse
PhProduceret varme
CeForbrugt energi
A Udendørsenhed
B Ekstravarmer
a Begrænset drift af udendørsenhed
b Fuld drift af udendørsenhed
c Trin 1 for ekstravarmer AKTIVERET
INFORMATION
Begrænsning: BBR16-indstillingerne er kun synlige, når sproget i brugergrænsefladen
er indstillet til svensk.
BEMÆRK
2 uger til at ændre. Efter at du har aktiveret BBR16, har du kun 2 uger til at ændre
dens indstillinger (BBR16 aktivering og BBR16 effektgrænse). Efter 2 uger
fastfryser enheden disse indstillinger.
Bemærk: Dette adskiller sig fra den permanente effektgrænse, som altid kan ændres.
Brug BBR16-effektgrænse, når du skal overholde BBR16-regulativer (svenske
energiregulativer).
Du kan kombinere BBR16-effektgrænsen med de øvrige styringer af strømforbrug.
Hvis du gør det, bruger enheden den mest restriktive styring.
PiStrømindgang
t Tid
BBR16 BBR16-grænseniveau
a Strømbegrænsning aktiv
b Faktisk strømforsyning
Opsætning og konfiguration
Installatørvejledning
52
▪ Der kræves ikke ekstraudstyr.
▪ Foretag indstillingerne for styring af strømforbruget i [9.9] via
brugergrænsefladen (se "Styring af strømforbrug"[4184]):
- Aktivér BBR16
- Indstil det ønskede niveau for strømbegrænsning.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5.7 Opsætning af en ekstern temperatursensor
Der kan tilsluttes én ekstern temperatursensor. Den måler indendørstemperaturen
eller den omgivende temperatur. Vi anbefaler at bruge en ekstern
temperatursensor i følgende tilfælde:
Indendørs omgivende temperatur
▪ Ved styring med rumtermostat måler den dedikerede komfortgrænseflade
(BRC1HHDA, der bruges som rumtermostat), den indendørs omgivende
temperatur. Derfor skal komfortgrænsefladen installeres på et sted:
- hvor den gennemsnitlige temperatur i rummet kan registreres
- Så den IKKE udsættes for direkte sollys
- som IKKE er i nærheden af en varmekilde
- som IKKE påvirkes af luft udefra eller af træk, f.eks. på grund af at døre åbnes/
lukkes.
▪ Hvis det IKKE er muligt, anbefaler vi at tilslutte en ekstern indendørs sensor (valg
KRCS01-1).
▪ Opsætning: Installationsinstruktioner kan findes i installationsvejledningen til den
eksterne indendørssensor og i tillægsbogen om tilbehør.
5 | Anvendelsesretningslinjer
▪ Konfiguration: Vælg rumsensor [9.B].
Udendørstemperatur
▪ Den udendørs omgivende temperatur måles i udendørsenheden. Derfor skal
udendørsenheden installeres:
- På husets nordside eller på siden af huset, hvor de fleste varme-emittere er
placeret
- Så den IKKE udsættes for direkte sollys
▪ Hvis det IKKE er muligt, anbefaler vi at tilslutte en ekstern udendørssensor (valg
EKRSCA1).
▪ Opsætning: Installationsinstruktioner kan findes i installationsvejledningen til den
eksterne udendørssensor og i tillægsbogen om tilbehør.
▪ Konfiguration: Vælg udendørssensor [9.B].
▪ Når udendørsenhedens strømbesparende funktionalitet er aktiv (se
"Strømbesparelsesfunktion"[4 191]), slukkes udendørsenheden for at reducere
standby-energitab. Det betyder, at den udendørs omgivende temperatur IKKE
udlæses.
▪ Hvis den ønskede udgangsvandtemperatur er vejrafhængig, er permanent måling
af udendørstemperaturen vigtig. Dette er en anden årsag til at installere den
ekstra udendørs sensor for den omgivende temperatur.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
INFORMATION
Dataene fra den eksterne udendørs omgivende sensor (enten gennemsnitlige eller
øjeblikkelige) bruges til vejrafhængige kontrolkurver og til skiftelogik til automatisk
opvarmning/køling. Udendørsenhedens interne sensor bruges altid for at beskytte
udendørsenheden.
Installatørvejledning
53
6 | Installation af enheden
6 Installation af enheden
I dette kapitel
6.1 Klargøring af installationsstedet............................................................................................................................................. 54
6.1.1 Krav til udendørsenhedens installationssted ........................................................................................................ 54
6.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima .................................................................. 56
6.1.3 Krav til indendørsenhedens installationssted........................................................................................................ 57
6.2 Åbning og lukning af enhederne ............................................................................................................................................ 58
6.2.1 Om åbning af enhederne ....................................................................................................................................... 58
6.2.2 Sådan åbnes udendørsenheden ............................................................................................................................ 58
6.2.3 Fjernelse af transportlåsen .................................................................................................................................... 59
6.2.4 Sådan lukkes udendørsenheden ............................................................................................................................ 59
6.2.5 Sådan åbnes indendørsenheden ........................................................................................................................... 60
6.2.6 Sænkning af elboksen på indendørsenheden ....................................................................................................... 62
6.2.7 Sådan lukkes indendørsenheden ........................................................................................................................... 63
6.3 Montering af udendørsenheden............................................................................................................................................ 63
6.3.1 Om montering af udendørsenheden ..................................................................................................................... 63
6.3.2 Forholdsregler ved montering af udendørsenheden ............................................................................................ 63
6.3.3 Forberedelse af installationen ............................................................................................................................... 63
6.3.4 Sådan installeres udendørsenheden ..................................................................................................................... 64
6.3.5 Dræning .................................................................................................................................................................. 65
6.3.6 Sådan monteres luftudstødningsgitteret .............................................................................................................. 67
6.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i sikkerhedsposition............................................... 68
6.4 Montering af indendørsenheden........................................................................................................................................... 70
6.4.1 Om montering af indendørsenheden .................................................................................................................... 70
6.4.2 Forholdsregler ved montering af indendørsenheden ........................................................................................... 70
6.4.3 Installering af indendørsenheden .......................................................................................................................... 70
6.4.4 Tilslutning af afløbsslangen til afløbsrøret............................................................................................................. 71
6.1 Klargøring af installationsstedet
Installér IKKE enheden på steder, der hyppigt benyttes som arbejdspladser. Hvis
der udføres byggearbejde (f.eks. slibning), hvor der dannes en mængde støv, SKAL
man dække enheden til.
Vælg et installationssted, hvor der er plads nok til, at enheden kan bæres ind i og
ud fra stedet.
ADVARSEL
Udstyret skal opbevares i et rum uden konstante antændelseskilder (eksempelvis
åben ild, gasdrevet udstyr eller en elvarmer, der er tændt).
6.1.1 Krav til udendørsenhedens installationssted
INFORMATION
Læs også forholdsreglerne og kravene i kapitlet "Generelle
sikkerhedsforanstaltninger".
Vær opmærksom på afstandsretningslinjerne. Se "15.1 Plads til servicearbejde:
Udendørsenhed"[4230].
Installatørvejledning
54
BEMÆRK
▪ Stabl IKKE enhederne oven på hinanden.
▪ Hæng IKKE enheden fra et loft.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
6 | Installation af enheden
b
a
c
b
b
c
a
Kraftig vind (≥18km/t), som blæser mod udendørsenhedens luftudgang, forårsager
kortslutning (sugning af afgangsluft). Dette kan medføre:
▪ forringet driftskapacitet
▪ hyppig frostdannelse ved opvarmning
▪ driftsafbrydelser på grund af faldende lavt tryk eller øget højt tryk
▪ en defekt ventilator (hvis der konstant blæser kraftig vind på ventilatoren, kan
den begynde at rotere meget hurtigt, indtil den går i stykker).
Det anbefales at installere en skærmplade, når luftudgangen udsættes for vind.
Det anbefales at installere udendørsenheden med luftindgangen vendt ind mod
vægge, så den IKKE udsættes direkte for vind.
a Skærmplade
b Fremherskende vindretning
c Luftafgang
Enheden må IKKE installeres på følgende steder:
▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), hvor støj fra driften
kan give problemer.
Bemærk: Hvis støjniveauet måles under faktiske installationsbetingelser, vil den
målte værdi være højere end lydtrykket anført i Lydspektrum i databogen på
grund af støj fra omgivelserne og støjrefleksion.
▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i atmosfæren.
Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.
Det anbefales IKKE at installere enheden på følgende steder, da det kan forkorte
enhedens levetid:
▪ Hvis der er store spændingsudsving
▪ I køretøjer eller på skibe
▪ Hvor der findes syreholdige eller alkaliske dampe
Installation tæt på havet. Udendørsenheden må IKKE udsættes for vind, som
kommer fra havet. For at beskytte mod korrosion på grund af højt saltindhold i
luften, da det kan forkorte enhedens levetid.
Montér udendørsenheden afskærmet mod vind, som kommer direkte fra havet.
Eksempel: Bag bygningen.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
55
6 | Installation af enheden
a
b
c
d
c
d
Hvis udendørsenheden påvirkes af vind, som kommer direkte fra havet, skal man
montere en vindskærm.
▪ Højde på vindskærm≥1,5×højden på udendørsenheden
▪ Vær opmærksom på pladskrav til servicearbejde ved montering af
vindskærmen.
a Vind fra havet
b Bygning
c Udendørsenhed
d Vindskærm
Udendørsenheden er kun beregnet til udendørs installation og til følgende
udendørstemperaturer:
Afkøling-tilstand 10~43°C
Opvarmning-tilstand –28~35°C
Særlige krav til R32
Udendørsenheden indeholder et internt kølemiddelkredsløb (R32), men du
behøver IKKE nogen kølemiddelrør eller kølemiddelladning.
Vær opmærksom på følgende krav og forholdsregler:
ADVARSEL
▪ Man må IKKE gennembore enheden eller påvirke den med åben ild.
▪ Forsøg IKKE på at gøre afrimningen eller rengøringen hurtigere - følg
producentens anvisninger.
▪ Vær opmærksom på, at R32 kølemiddel er LUGTFRIT.
ADVARSEL
Apparatet skal opbevares så der undgås mekaniske skader og i et velventileret lokale
uden antændelseskilder i drift (for eksempel: åben ild, et tændt gasapparat eller en
kørende elektrisk varmer).
ADVARSEL
Installation, service, vedligeholdelse og reparation skal udføres efter anvisningerne i
Daikin og overholde relevant lovgivning (f.eks. nationale bestemmelser vedr.
gasinstallation), og dette arbejde skal udføres af autoriserede personer.
Installatørvejledning
56
6.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima
Beskyt udendørsenheden mod direkte sne, og sørg for, at udendørsenheden
ALDRIG sner til.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07

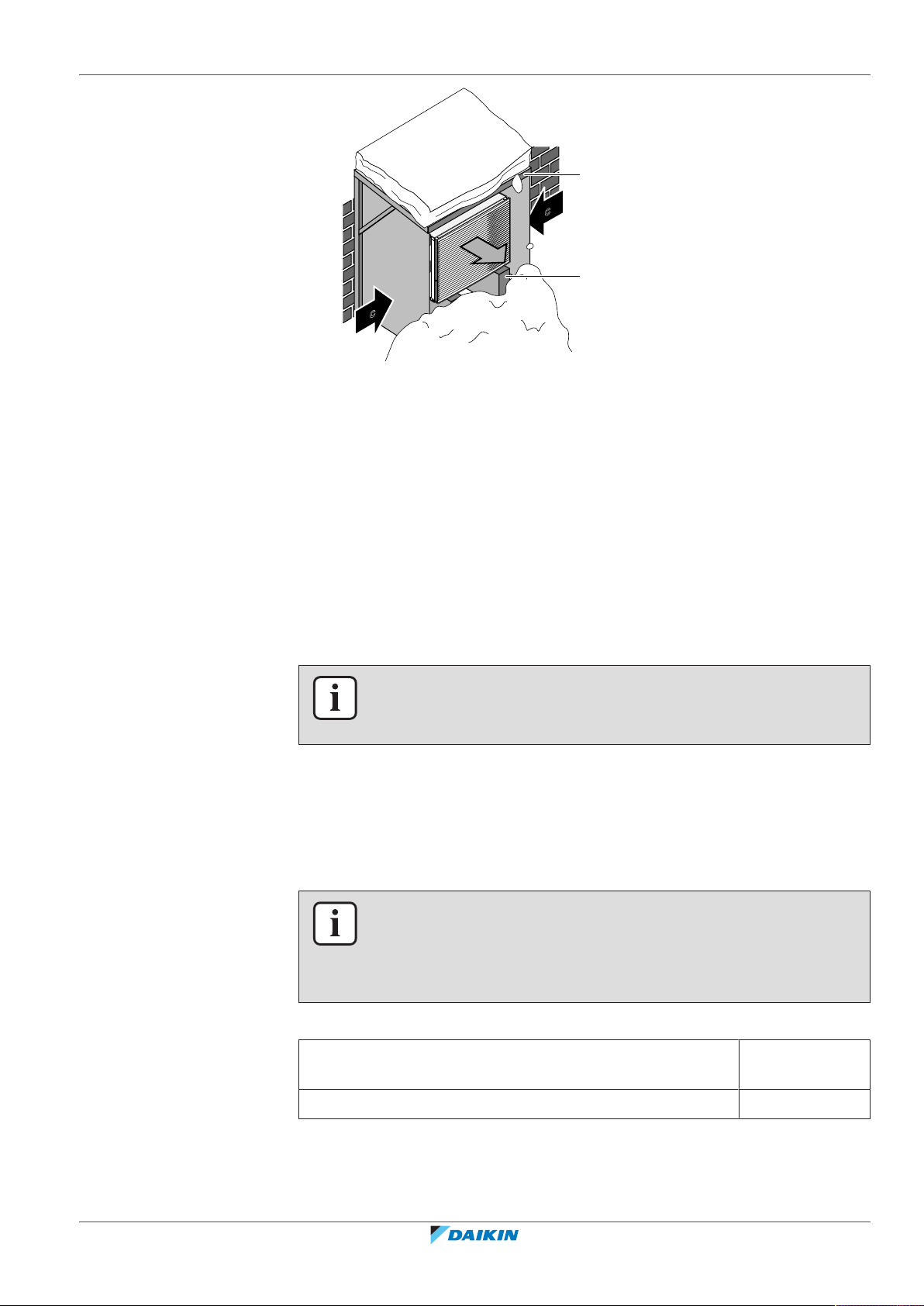

6 | Installation af enheden
c
a
b
c
d
a Snedække eller skur
b Sokkel
c Fremherskende vindretning
d Luftafgang
Sørg under alle omstændigheder for mindst 150mm fri plads under enheden. Sørg
desuden for, at enheden placeres mindst 100mm over den maksimalt forventede
snehøjde. Se "6.3 Montering af udendørsenheden" [4 63] for yderligere
oplysninger.
I områder med kraftigt snefald er det meget vigtigt, at man vælger et
installationssted, hvor sneen IKKE påvirker enheden. Hvis der kan trænge sne ind
fra siden, skal du sørge for, at varmevekslerspolen IKKE påvirkes af sneen. Montér
om nødvendigt en afskærmning mod sne, eller byg et skur med en forhøjning.
6.1.3 Krav til indendørsenhedens installationssted
INFORMATION
Læs også forholdsreglerne og kravene i kapitlet "Generelle
sikkerhedsforanstaltninger".
▪ Indendørsenheden er kun beregnet til indendørs installation og til følgende
omgivende temperaturer:
- Rumopvarmningsdrift: 5~30°C
- Rumkølingsdrift: 5~35°C
- Produktion af varmt vand til boligen: 5~35°C
INFORMATION
Køling gælder kun ved:
▪ Reversible modeller
▪ Modeller udelukkende med opvarmning + konverteringssæt (EKHVCONV2)
▪ Vær opmærksom på retningslinjerne for målene:
Maksimal højdeforskel mellem indendørsenhed og
10m
udendørsenhed
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Maksimal samlet vandrørslængde 50m
(a)
Den præcise vandrørslængde kan bestemmes ved hjælp af beregningsværktøjet
for hydraulikrør. Beregningsværktøjet for hydraulikrør er en del af Heating
Solutions Navigator, der kan tilgås via https://professional.standbyme.daikin.eu.
Kontakt din forhandler hvis du ikke har adgang til Heating Solutions Navigator.
(a)
Installatørvejledning
57
6 | Installation af enheden
≥300
≥600
≥
500
(mm)
▪ Vær opmærksom på følgende afstandsretningslinjer for installationen:
INFORMATION
Hvis installationspladsen er begrænset, skal følgende gøres før installation af
enheden på dens endelige placering: "6.4.4 Tilslutning af afløbsslangen til
afløbsrøret"[471]. Det kræver, at et eller begge sidepaneler fjernes.
▪ Fundamentet skal være tilstrækkeligt stærkt til at bære enhedens vægt. Tag
højde for vægten af en enhed med varmvandstank til boligen, som er fyldt med
vand.
Sørg for, at vand fra en eventuel vandlækage ikke kan beskadige
installationsstedet og dets omgivelser.
Enheden må IKKE installeres på følgende steder:
▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i atmosfæren.
Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.
▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), så støj fra driften
skal give problemer.
▪ På steder med høj fugtighed (maks. RH=85%), for eksempel et badeværelse.
▪ På steder, hvor frost er mulig. Den omgivende temperatur rundt om
indendørsenheden skal være >5°C.
6.2 Åbning og lukning af enhederne
6.2.1 Om åbning af enhederne
På visse tidspunkter er du nødt til at åbne enheden. Eksempel:
▪ Ved tilslutning af de elektriske ledninger
▪ Ved vedligeholdelse eller servicering af enheden
FARE: RISIKO FOR ELEKTRISK STØD
Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.
Installatørvejledning
58
6.2.2 Sådan åbnes udendørsenheden
FARE: RISIKO FOR ELEKTRISK STØD
FARE: RISIKO FOR FORBRÆNDINGER
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
1
1
2
33
1
1
2
3
4
3×
6.2.3 Fjernelse af transportlåsen
a
6 | Installation af enheden
BEMÆRK
Hvis enheden anvendes med monterede transportlås, kan der forekomme unormal
vibration eller støj.
Transportbeskyttelsen (2×) beskytter enheden under transport. Under
installationen skal de fjernes.
a Transportbeskyttelse (2×)
1 Åbn dækslet til elboksen. Se "6.2.2Sådan åbnes udendørsenheden"[458].
2 Fjern skruerne (4×) fra transportbeskyttelserne, og bortskaf dem.
3 Fjern transportbeskyttelserne (2×), og bortskaf dem.
6.2.4 Sådan lukkes udendørsenheden
BEMÆRK
Når du lukker udendørsenhedens dæksel, skal du sørge for, at spændingsmomentet
ikke overstiger 4,1N•m.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
59
6 | Installation af enheden
1
1
2
32
4
4
3
3×
3
1
1
2
4
3
5
5×
T25
6.2.5 Sådan åbnes indendørsenheden
Overblik
1 Toppanel
2 Brugergrænsefladepanel
3 Dæksel til elboksen
4 Frontpanel
5 Dæksel til højspændings-elboks
Åbn
1 Fjern toppladen.
Installatørvejledning
60
2 Fjern brugergrænsefladepanelet. Åben hængslerne, der sidder øverst, og skub
det øverste panel opad.
BEMÆRK
Hvis du fjerner brugergrænsefladepanelet, skal kablerne også kobles fra bagsiden af
brugergrænsefladepanelet for at forhindre skader.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
2
1
1
3
3 Fjern dækslet til elboksen.
4×
T25
2×
T25
6 | Installation af enheden
4 Fjern om nødvendigt frontpladen. Dette er for eksempel nødvendigt i
følgende tilfælde:
▪ "6.2.6Sænkning af elboksen på indendørsenheden"[462]
▪ "6.4.4Tilslutning af afløbsslangen til afløbsrøret"[471]
▪ Når du skal have adgang til højspændings-elboksen
5 Hvis du har brug for adgang til højspændingskomponenter skal dækslet til
højspændings-elboksen fjernes.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
61
6 | Installation af enheden
4×
T25
1
2
2×
T25
3
3

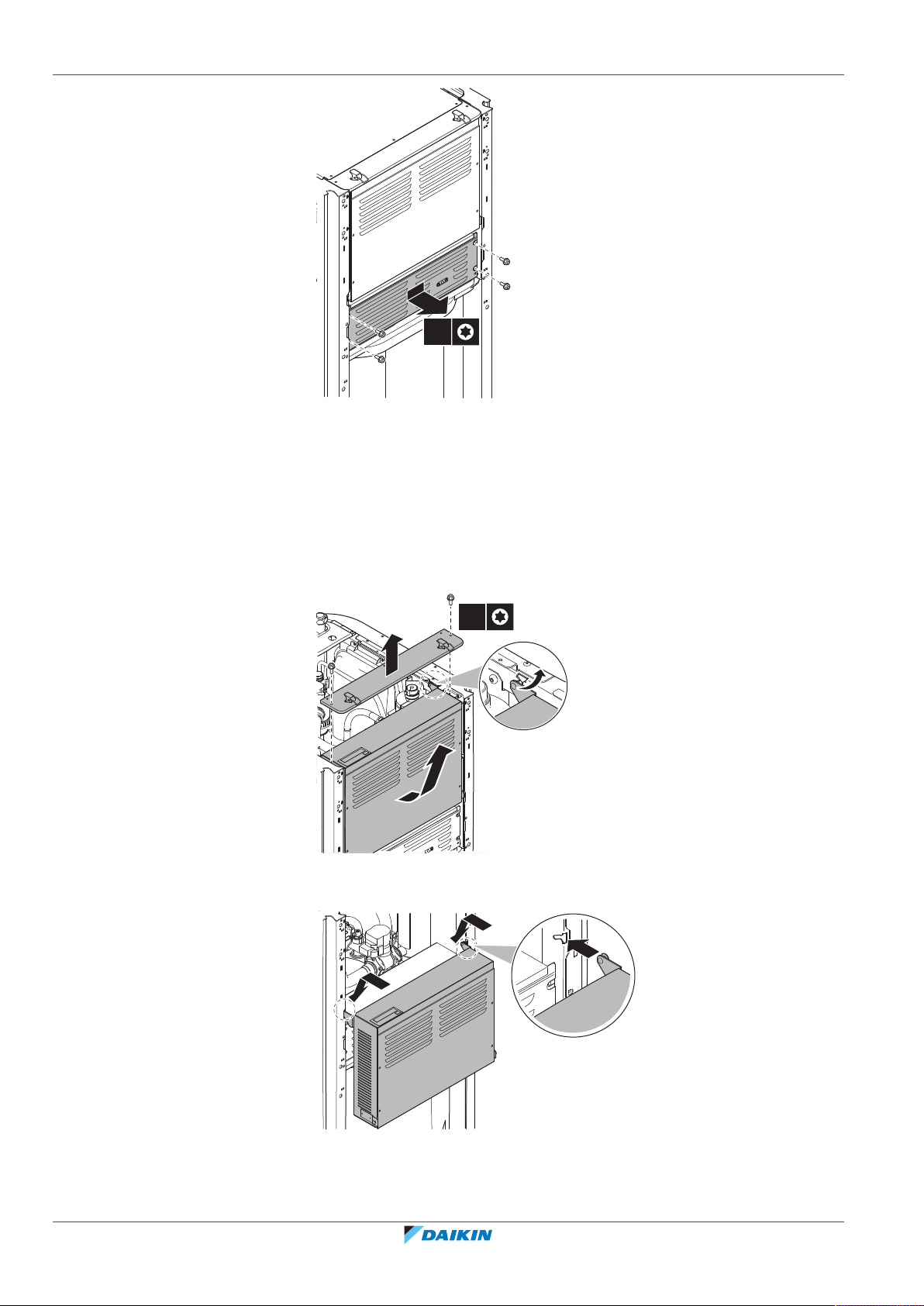

6.2.6 Sænkning af elboksen på indendørsenheden
Under installationen skal du have adgang til indendørsenheden indvendigt. For at
få lettere adgang fra forsiden sættes elboksen lavere på enheden som følgende:
Forudsætning: Brugergrænsefladepanelet og frontpanelet er fjernet.
1 Fjern monteringspladen oven på enheden.
2 Vip elboksen fremad og løft den ud af dens hængsler.
3 Sæt elboksen lavere på enheden. Anvend de 2 hængsler placeret lavere på
enheden.
Installatørvejledning
62
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
6.2.7 Sådan lukkes indendørsenheden
1 Luk dækslet på elboksen.
2 Sæt elboksen på plads igen.
3 Monter toppladen igen.
4 Monter sidepanelerne igen.
5 Installer frontpanelet igen.
6 Tilslut kablerne til brugergrænsefladepanelet.
7 Installer brugergrænsefladepanelet igen.
BEMÆRK
Når du lukker indendørsenhedens dæksel, skal du sørge for, at spændingsmomentet
IKKE overstiger 4,1N•m.
6.3 Montering af udendørsenheden
6.3.1 Om montering af udendørsenheden
6 | Installation af enheden
Hvornår
Man skal montere udendørsenheden, før man kan tilslutte vandrør.
Typisk arbejdsgang
Montering af udendørsenheden består typisk af følgende trin:
1 Sådan tilvejebringes installationens struktur.
2 Installering af udendørsenheden.
3 Etablering af dræn.
4 Sådan monteres luftudstødningsgitteret.
5 Beskyttelse af enheden mod sne og vind ved installation af et snedække og
skærmplader. Se "6.1Klargøring af installationsstedet"[454].
6.3.2 Forholdsregler ved montering af udendørsenheden
INFORMATION
Læs også forholdsreglerne og kravene i følgende kapitler:
▪ "1Generelle sikkerhedsforanstaltninger"[46]
▪ "6.1Klargøring af installationsstedet"[454]
6.3.3 Forberedelse af installationen
Kontroller underlagets styrke og planhed på installationsstedet, så enheden ikke vil
frembringe vibration eller støj.
Fastgør enheden forsvarligt med fundamentskruerne i overensstemmelse med
fundamenttegningen.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
63
6 | Installation af enheden
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
BEMÆRK
Vater. Sørg for, at enheden er i vater. Anbefales:
Brug 4 sæt M12-ankerbolte, møtrikker og skiver. Giv mindst 150 mm fri plads
under enheden. Sørg desuden for, at enheden placeres mindst 100mm over den
maksimalt forventede snehøjde.
Ankerpunkter
Sokkel
Ved installation på en sokkel skal du sørge for, at luftudstødningsgitteret stadig kan
sættes i sikkerhedsposition. Se "6.3.7Sådan fjerner du luftudstødningsgitteret og
sætter gitteret i sikkerhedsposition"[468].
a Sørg for ikke at dække afløbshullet i enhedens bundplade.
6.3.4 Sådan installeres udendørsenheden
Installatørvejledning
64
1 Transporter enheden ved hjælp af dens slynger, og anbring den på
installationskonstruktionen.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
6 | Installation af enheden
±150
kg
4×
4× M12
4×
2 Fastgør enheden til installationskonstruktionen.
6.3.5 Dræning
3 Fjern slyngerne (og skruerne), og bortskaf dem.
▪ Sørg for, at kondensvandet kan løbe korrekt ud.
▪ Installer enheden på en sokkel for at sikre korrekt afløb, så ophobning af is
undgås.
▪ Klargør en afløbskanal omkring fundamentet til afløb af spildevand omkring
enheden.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
65
6 | Installation af enheden
1 2
a
b
c
c
3
d
▪ Undgå, at afløbsvandet løber ud over gangområder, der ellers kan blive glatte
ved omgivende temperatur under frysepunktet.
▪ Hvis du installerer enheden på en ramme, skal du montere en vandtæt plade
150 mm fra enhedens underside for at forhindre, at der trænger vand ind i
enheden, og for at undgå, at afløbsvandet drypper (se billedet nedenfor).
BEMÆRK
Hvis enheden installeres i koldt klima, skal der træffes passende foranstaltninger, så
det udløbende kondensvand IKKE KAN fryse. Det anbefales at gøre følgende:
▪ Isoler afløbsslangen.
▪ Monter en afløbsrørsvarmer (medfølger ikke). Se "8.2.1 Sådan forbindes de
elektriske ledninger til udendørsenheden" [4 91] vedrørende tilslutning af
afløbsrørsvarmer.
BEMÆRK
Giv mindst 150mm fri plads under enheden. Sørg desuden for, at enheden placeres
mindst 100mm over den forventede snehøjde.
Brug aftapningsproppen (med O-ring) og en slange til afløb.
Installatørvejledning
66
a Afløbshul
b O-ring (leveres som tilbehør)
c Aftapningsprop (leveres som tilbehør)
d Slange (medfølger ikke)
BEMÆRK
O-ring. Kontrollér, at O-ringen sidder korrekt for at forhindre lækage.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
6.3.6 Sådan monteres luftudstødningsgitteret
1
2
3
2×
INFORMATION
Elektriske ledninger. Før installation af luftudstødningsgitteret skal de elektriske
ledninger tilsluttes.
Monter den nederste del af luftudstødningsgitteret.
1 Indsæt krogene.
2 Indsæt kugleskruerne.
6 | Installation af enheden
3 Fastgør de 2 nedre skruer.
Monter den øverste del af luftudstødningsgitteret.
BEMÆRK
Vibrationer. Sørg for, at den øverste del af luftudstødningsgitteret sidder helt fast på
den nederste del for at undgå vibrationer.
4 Ret venstre side ind, og fastgør den.
5 Ret midterdelen ind, og fastgør den.
6 Ret højre side ind, og fastgør den.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
67
6 | Installation af enheden
5
4
6
8
7
9
6×
7 Indsæt krogene.
8 Indsæt kugleskruerne.
9 Fastgør de resterende 6 skruer.
6.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i sikkerhedsposition
ADVARSEL
Roterende ventilator. Før udendørsenheden slås TIL eller serviceres, skal du
kontrollere, at luftudstødningsgitteret dækker ventilatoren som beskyttelse mod en
roterende ventilator. Se:
▪ "6.3.6Sådan monteres luftudstødningsgitteret"[467]
▪ "6.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i
sikkerhedsposition"[468]
Installatørvejledning
68
1 Fjern den øverste del af luftudstødningsgitteret.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
6 | Installation af enheden
4×
4×
2 Fjern den nederste del af luftudstødningsgitteret.
3 Drej den nederste del af luftudstødningsgitteret.
4 Få kugleskruen til at flugte, og hægt gitteret på de tilsvarende punkter på
enheden.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
5 Indsæt krogen.
6 Indsæt kugleskruen.
Installatørvejledning
69
6 | Installation af enheden
6
5
≤1°
6.4 Montering af indendørsenheden
6.4.1 Om montering af indendørsenheden
Typisk arbejdsgang
Montering af indendørsenheden består typisk af følgende trin:
1 Installation af indendørsenheden.
6.4.2 Forholdsregler ved montering af indendørsenheden
INFORMATION
Læs også forholdsreglerne og kravene i følgende kapitler:
▪ "1Generelle sikkerhedsforanstaltninger"[46]
▪ "6.1Klargøring af installationsstedet"[454]
6.4.3 Installering af indendørsenheden
1 Løft indendørsenheden fra pallen, og anbring den på gulvet. Se også
"3.3.3Håndtering af indendørsenheden"[420].
2 Tilslut afløbsslangen til afløbsrøret. Se "6.4.4 Tilslutning af afløbsslangen til
afløbsrøret"[471].
3 Skub indendørsenheden på plads.
4 Juster nivelleringsføddernes højde for at kompensere for uregelmæssigheder i
gulvet. Den maksimalt tilladte afvigelse er 1°.
Installatørvejledning
70
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
BEMÆRK
0°
1° 1°
1
3×
T25
3
2
Enheden må IKKE vippes fremad:
6.4.4 Tilslutning af afløbsslangen til afløbsrøret
Vand der kommer fra overtryksventilen samles i afløbsbakken. Afløbsbakken er
tilsluttet afløbsslangen inde i enheden. Afløbsslangen skal sluttes til et egnet afløb i
henhold til gældende lovgivning. Du kan trække afløbsslangen gennem det venstre
eller højre sidepanel.
6 | Installation af enheden
Forudsætning: Brugergrænsefladepanelet og frontpanelet er fjernet.
1 Fjern et af sidepanelerne.
2 Udskær gummistroppen.
3 Træk afløbsslangen gennem hullet.
4 Fastgør sidepanelet igen. Sørg for at vandet kan løbe gennem afløbsrøret.
Det anbefales at bruge en fordelerrende til opsamling af vandet.
Mulighed 1: Gennem venstre sidepanel
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
71
6 | Installation af enheden
1
3×
T25
3
2
Mulighed 2: Gennem højre sidepanel
Installatørvejledning
72
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
7 Rørinstallation
I dette kapitel
7.1 Forberedelse af vandrør......................................................................................................................................................... 73
7.1.1 Krav til vandkreds ................................................................................................................................................... 73
7.1.2 Formel til beregning af ekspansionsbeholderens fortryk ..................................................................................... 75
7.1.3 Sådan kontrolleres vandvolumen og flowhastighed ............................................................................................. 75
7.1.4 Ændring af fortrykket i ekspansionstanken ........................................................................................................... 78
7.1.5 Sådan kontrolleres vandmængden: Eksempler..................................................................................................... 78
7.2 Tilslutning af vandrørsystem .................................................................................................................................................. 79
7.2.1 Om tilslutning af vandrørsystemet ........................................................................................................................ 79
7.2.2 Forholdsregler før tilslutning af vandrørsystemet ................................................................................................ 79
7.2.3 Sådan tilsluttes vandrørsystemet .......................................................................................................................... 79
7.2.4 Sådan tilsluttes recirkulationsrørene..................................................................................................................... 81
7.2.5 Fyldning af vandkredsen ........................................................................................................................................ 82
7.2.6 Sådan beskyttes vandkredsen mod frost............................................................................................................... 82
7.2.7 Sådan påfyldes varmtvandstanken til bolig ........................................................................................................... 85
7.2.8 Sådan isoleres vandrørene..................................................................................................................................... 85
7.1 Forberedelse af vandrør
7 | Rørinstallation
7.1.1 Krav til vandkreds
▪ Tilslutningsrør - lovgivning. Alle rørtilslutninger skal udføres i overensstemmelse
▪ Tilslutningsrør - kraft. Brug IKKE overdreven kraft, når du tilslutter rørene. Hvis
▪ Tilslutningsrør - værktøj. Brug kun korrekt værktøj til håndtering af messing, da
▪ Tilslutning af rør - luft, fugt, støv. Hvis der trænger luft, fugt eller støv ind i
INFORMATION
Læs også forholdsreglerne og kravene i kapitlet "Generelle
sikkerhedsforanstaltninger".
BEMÆRK
I tilfælde af plastrør, skal du sørge for at de er fuldt diffusionstætte for oxygen i
henhold til DIN4726. Diffusionen af oxygen ind i rørsystemet kan føre til overdreven
korrosion.
med gældende lovgivning og instruktionerne i kapitlet "Installation", hvad angår
vandindtaget og vandudtaget.
rørene deformeres, kan det medføre funktionsfejl på enheden.
det er et blødt materiale. Ellers kan rørene blive beskadiget.
kredsen, kan der opstå problemer. Gør følgende for at undgå det:
- Brug kun rene rør.
▪ Isolering. Isoler op til bunden af varmeveksleren.
▪ Frost. Beskyt mod frost.
▪ Lukket kredsløb. Brug KUN indendørsenheden i et lukket vandsystem. Brug af
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
- Hold rørenderne nedad, når der fjernes grat.
- Dæk rørenderne, når de føres gennem en væg, så der ikke trænger støv og/
eller partikler ind i røret.
- Brug en god gevindpakning til tætning af forbindelserne.
systemet i et åbent vandsystem vil medføre betydelig korrosion.
Installatørvejledning
73
7 | Rørinstallation
89°C
75°C
75°C
M
▪ Rørlængde. Det anbefales at undgå lange rørlængder mellem varmtvandstanken
til boligen og slutpunktet for det varme vand (bruser, badekar osv.) for at undgå
stillestående vand.
▪ Rørdiameter. Vælg vandrørsdiameter i henhold til det påkrævede vandflow og
pumpens tilgængelige eksterne statiske tryk. Se "15Tekniske data"[4229] for at
få oplysninger om indendørsenhedens eksterne statiske trykkurver.
▪ Vandflow. Du kan finde det mindste krævede vandflow for drift af
indendørsenhed i følgende tabel. I alle tilfælde skal dette flow garanteres. Når
flowet er lavere, vil indendørsenheden stoppe og vise fejl 7H.
Mindste krævede flowhastighed
25l/min
▪ Komponenter, som ikke medfølger – vand. Brug kun materialer, som kan
anvendes sammen med vandet i systemet og sammen med materialerne, der
bruges i indendørsenheden.
▪ Komponenter, som ikke medfølger – vandtryk og temperatur. Kontrollér, at
alle komponenterne i rørene på opstillingsstedet kan modstå vandtrykket og temperaturen.
▪ Vandtryk. Det maksimale vandtryk er 4 bar. Sørg for tilstrækkelige
sikkerhedsforanstaltninger i vandkredsen for at sikre, at det maksimale tryk IKKE
overskrides.
▪ Vandtemperatur. Alle installerede rør og rørtilbehøret (ventil, tilslutninger osv.)
SKAL kunne modstå følgende temperaturer:
INFORMATION
Følgende illustration er et eksempel og vil muligvis IKKE stemme overens med dit
systemlayout.
Installatørvejledning
74
▪ Dræning – lave punkter. Sørg for, at der er aftapningshaner på alle systemets
lave punkter, så vandkredsen kan tømmes helt.
▪ Dræning - overtryksventil. Tilslut afløbsslangen korrekt til afløbet for at undgå,
at der drypper vand ud af enheden. Se "6.4.4 Tilslutning af afløbsslangen til
afløbsrøret"[471].
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
7 | Rørinstallation
c
d
a b
▪ Udluftningsventiler. Sørg for udluftningsventiler på alle systemets høje punkter,
som også er lettilgængelige i forbindelse med service. Der er to automatiske
udluftninger i indendørsenheden. Kontrollér, at udluftningerne IKKE er spændt
for hårdt, så der automatisk kan ledes luft ud af vandkredsen.
▪ Zinkbelagte dele. Brug aldrig zinkbelagte dele i vandkredsen. Fordi enhedens
interne vandkreds bruger kobberrør, kan der forekomme kraftig korrosion.
▪ Metalrør, som ikke er af messing. Ved brug af metalrør, som ikke er af messing,
skal messingen og det andet materiale isoleres korrekt, så de to materialer IKKE
kommer i kontakt med hinanden. Dette har til formål at forhindre galvanisk
korrosion.
▪ Ventil – skiftetid. Ved brug af en 2-vejsventil eller en 3-vejsventil i vandkredsen
er den maksimale skiftetid for ventilen 60 sekunder.
▪ Varmtvandstank til bolig – kapacitet. For at undgå stillestående vand er det
vigtigt, at lagerkapaciteten i varmtvandstanken til boligen svarer til det daglige
varmtvandsforbrug.
▪ Varmtvandstank til bolig – efter installation. Umiddelbart efter installationen
skal varmtvandstanken i boligen gennemskylles med frisk vand. Denne procedure
skal gentages mindst én gang om dagen de første 5 dage i træk efter
installationen.
▪ Varmtvandstank til bolig – stilstand. Hvis der ikke bruges varmt vand i længere
tid, SKAL udstyret skylles med frisk vand før brug.
▪ Varmtvandsbeholder – desinfektion. Vedrørende funktionen til desinfektion af
varmtvandstanken til boligen, se "9.5.6Tank"[4162].
▪ Termostatstyrede blandeventiler. Gældende lovgivning kan kræve, at der
installeres termostatstyrede blandeventiler.
▪ Hygiejniske foranstaltninger. Installationen skal være i overensstemmelse med
den gældende lovgivning og kan kræve yderligere hygiejniske foranstaltninger i
installationen.
▪ Recirkulationspumpe. I henhold til gældende lovgivning kan det være
nødvendigt at tilslutte en recirkulationspumpe mellem slutpunktet for det varme
vand og recirkulationstilslutningen for varmtvandstanken til boligen.
a Recirkulationsforbindelse
b Varmtvandsforbindelse
c Bruser
d Recirkulationspumpe
7.1.2 Formel til beregning af ekspansionsbeholderens fortryk
Beholderens fortryk (Pg) afhænger af installationens højdeforskel (H):
Pg=0,3+(H/10) (bar)
7.1.3 Sådan kontrolleres vandvolumen og flowhastighed
Indendørsenheden har en ekspansionsbeholder på 10 liter med et fabriksindstillet
tryk på 1bar.
Sådan kontrolleres, at enheden fungerer korrekt:
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
75
7 | Rørinstallation
M2
a
b
a a
c
c
c
c
M3M1
c
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120 170
140 200
220 270
320
A
B
▪ Kontrollér minimum og maksimum vandmængde.
▪ Det kan være nødvendigt at justere ekspansionsbeholderens fortryk.
Minimum vandmængde
Kontroller, at den samlede vandmængde i installationen er minimum 20 liter, når
vandmængden inde i udendørsenheden IKKE inkluderes.
INFORMATION
Hvis der stilles høje krav til driften, eller der er tale om rum, hvor der kræves megen
opvarmning, kan det dog være nødvendigt med ekstra vand.
a Individuel rumtermostat (valg)
b Overtryksomløbsventil (leveres som tilbehør)
c Spærreventil
Maksimum vandmængde
BEMÆRK
Den maksimale vandmængde afhænger af, om der er tilført glykol til vandkredsen.
Du kan finde yderligere oplysninger om tilførsel af glykol under "7.2.6 Sådan
beskyttes vandkredsen mod frost"[482].
Brug følgende graf til at fastslå den maksimale vandmængde for det beregnede
fortryk.
A Fortryk (bar)
B Maksimum vandmængde (l)
Vand
Vand + glykol
Eksempel: Maksimal vandmængde og ekspansionsbeholderens fortryk
Installatørvejledning
76
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
7 | Rørinstallation
Installations-
højdeforskel
(a)
≤200l >200l
≤7m Justering af fortryk er ikke
påkrævet.
>7m Gør følgende:
▪ Øg fortrykket i henhold til
den krævede højdeforskel
for installationen. Fortrykket
skal øges med 0,1 bar for
hver meter over 7 meter.
▪ Kontrollér, at vandmængden
IKKE overstiger den
maksimalt tilladte
vandmængde.
(a)
Dette er højdeforskellen (m) mellem vandkredsens højeste punkt og
indendørsenheden. Hvis indendørsenheden er placeret på installationens højeste
punkt, er installationshøjden 0m.
Vandmængde
Gør følgende:
▪ Sænk fortrykket i henhold til
den krævede højdeforskel
for installationen. Fortrykket
skal sænkes med 0,1 bar for
hver meter under 7 meter.
▪ Kontrollér, at vandmængden
IKKE overstiger den
maksimalt tilladte
vandmængde.
Indendørsenhedens
ekspansionsbeholder er for
lille til installationen. I dette
tilfælde anbefales det at
installere en ekstra beholder
uden for enheden.
Mindste flowhastighed
Kontroller, at mindste flowhastighed i installationen er garanteret under alle
forhold. Den mindste krævede flowhastighed under drift af afrimning/
ekstravarmer. Til dette formål anvendes overtryksomløbsventilen, der leveres med
enheden.
BEMÆRK
For at garantere korrekt drift, anbefales det at have et minimumsflow på 28l/min
under DHW.
BEMÆRK
Hvis der er blevet tilsat glykol til vandkredsen, og temperaturen i vandkredsen er lav,
vises flowhastigheden IKKE på brugergrænsefladen. Hvis det er tilfældet, kan den
mindste flowhastighed kontrolleres med pumpetesten (kontroller, at
brugergrænsefladen IKKE viser fejl 7H).
BEMÆRK
Når cirkulationen i hver enkelt eller bestemte rumopvarmningskredse styres af
fjernstyrede ventiler, er det vigtigt, at denne mindste flowhastighed opretholdes, selv
hvis alle ventilerne er lukkede. Hvis mindste flowhastighed ikke opnås, genereres en
flowfejl 7H (ingen opvarmning eller drift).
Mindste krævede flowhastighed
25l/min
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
77
7 | Rørinstallation
a
7.1.4 Ændring af fortrykket i ekspansionstanken
Se den anbefalede fremgangsmåde som beskrevet i "10.4 Tjekliste under
ibrugtagning"[4198].
BEMÆRK
Kun en autoriseret installatør må justere ekspansionsbeholderens fortryk.
Standard-fortrykket i ekspansionsbeholderen er 1bar. Når ændring af fortrykket er
påkrævet, skal følgende retningslinjer tages i betragtning:
▪ Brug kun tør nitrogen til indstilling af ekspansionsbeholderens fortryk.
▪ Hvis fortrykket på ekspansionsbeholderen indstilles forkert, vil der opstå driftsfejl
i systemet.
Ændring af ekspansionsbeholderens fortryk skal ske ved at reducere eller øge
nitrogentrykket via ekspansionsbeholderens Schrader-ventil.
a Schrader-ventil
7.1.5 Sådan kontrolleres vandmængden: Eksempler
Eksempel 1
Indendørsenheden er installeret 5 m under det højeste punkt i vandkredsen. Den
samlede vandmængde i vandkredsen er 100l.
Der kræves ingen handling eller justering.
Eksempel 2
Indendørsenheden er installeret på det højeste punkt i vandkredsen. Den totale
vandmængde i vandkredsen er 250l.
Handlinger:
▪ Fordi den samlede vandmængde (250 l) er mere end standardvandmængden
(200l), skal fortrykket reduceres.
▪ Det påkrævede fortryk er:
Pg=(0,3+(H/10))bar=(0,3+(0/10))bar=0,3bar
▪ Den tilsvarende maksimale vandmængde ved 0,3 bar er 290 l. (Se grafen i
"Maksimum vandmængde"[476]).
▪ Fordi 250 l er mindre end 290 l, er ekspansionsbeholderen egnet til
installationen.
Installatørvejledning
78
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
7.2 Tilslutning af vandrørsystem
c
a
b
b
d
1
2
7.2.1 Om tilslutning af vandrørsystemet
Før tilslutning af vandrørsystemet
Sørg for, at udendørs- og indendørsenheden er monteret.
Typisk arbejdsgang
Tilslutning af vandrørsystemet består typisk af følgende trin:
1 Tilslutning af vandrørsystemet til indendørsenheden.
2 Tilslutning af vandrørsystemet til indendørsenheden.
3 Tilslutning af recirkulationsrørene.
4 Tilslutning af afløbsslangen til afløbsrøret.
5 Påfyldning af vandkredsen.
6 Påfyldning af varmtvandsbeholderen.
7 Isolering af vandrørene.
7.2.2 Forholdsregler før tilslutning af vandrørsystemet
7 | Rørinstallation
INFORMATION
Læs også forholdsreglerne og kravene i følgende kapitler:
▪ "1Generelle sikkerhedsforanstaltninger"[46]
▪ "7.1Forberedelse af vandrør"[473]

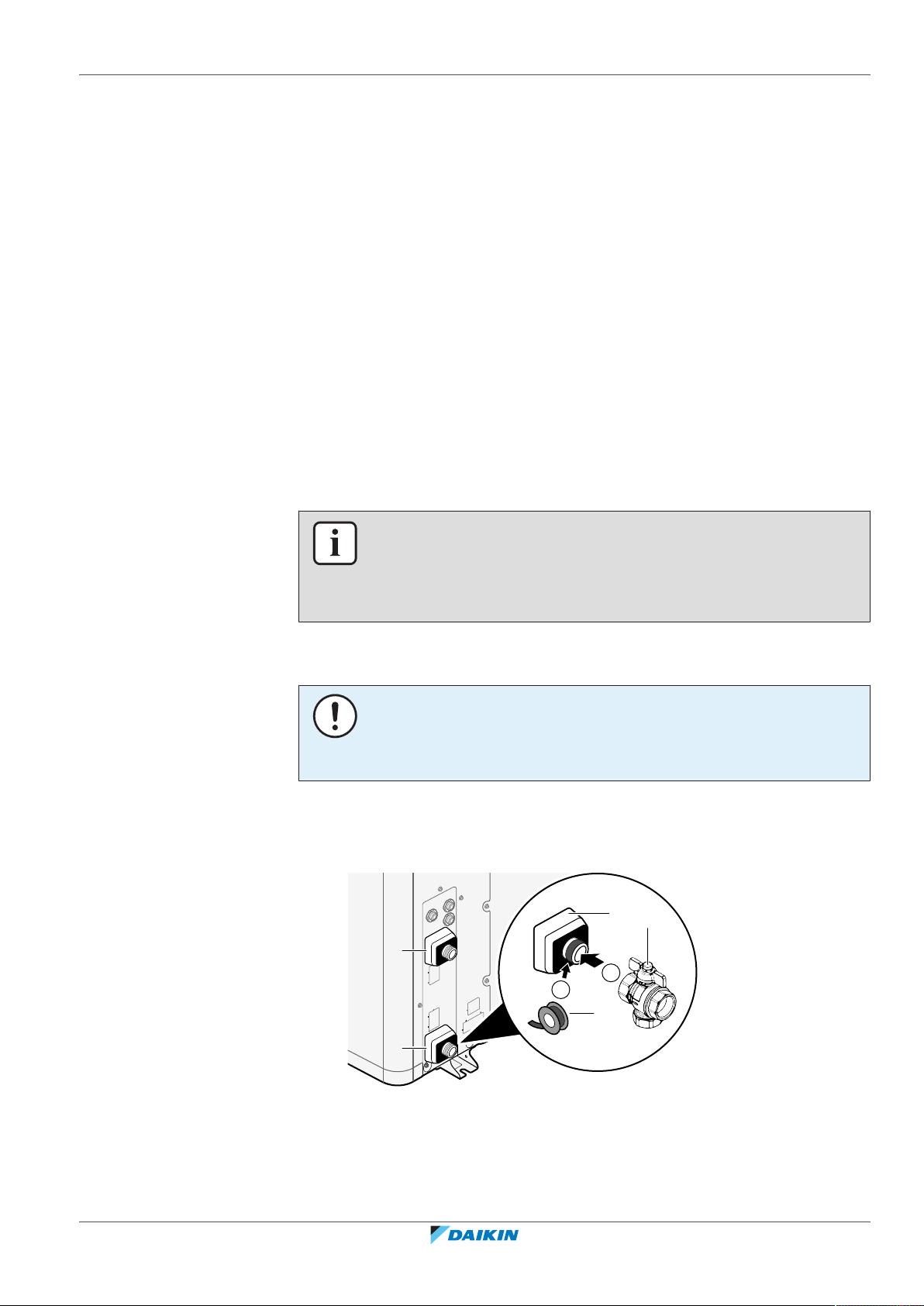

7.2.3 Sådan tilsluttes vandrørsystemet
BEMÆRK
Brug IKKE overdreven kraft ved tilslutning af rørene på opstillingsstedet, og sørg for,
at rørene flugter korrekt. Hvis rørene deformeres, kan det medføre funktionsfejl på
enheden.
Udendørsenhed
1 Tilslut spærreventilen (med indbygget filter) til udendørsenhedens
vandindtag, brug gevindtætningsmiddel.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
a Vand UD (skrueforbindelse, han, 1")
2 Forbind den lokale rørinstallation til spærreventilen.
b Vand IND (skrueforbindelse, han, 1")
c Spærreventil med indbygget filter (leveres som tilbehør) (2× skrueforbindelse, hun,
1")
d Gevindtætningsmiddel
Installatørvejledning
79
7 | Rørinstallation
dc
ba
e
f
3 Forbind den lokale rørinstallation til udendørsenhedens vandudtag.
BEMÆRK
Om spærreventil med integreret filter (leveres som tilbehør):
▪ Installationen af ventilen ved vandindtaget er obligatorisk.
▪ Vær opmærksom på ventilens strømningsretning.
BEMÆRK
Installer udluftningsventiler på alle lokale høje steder.

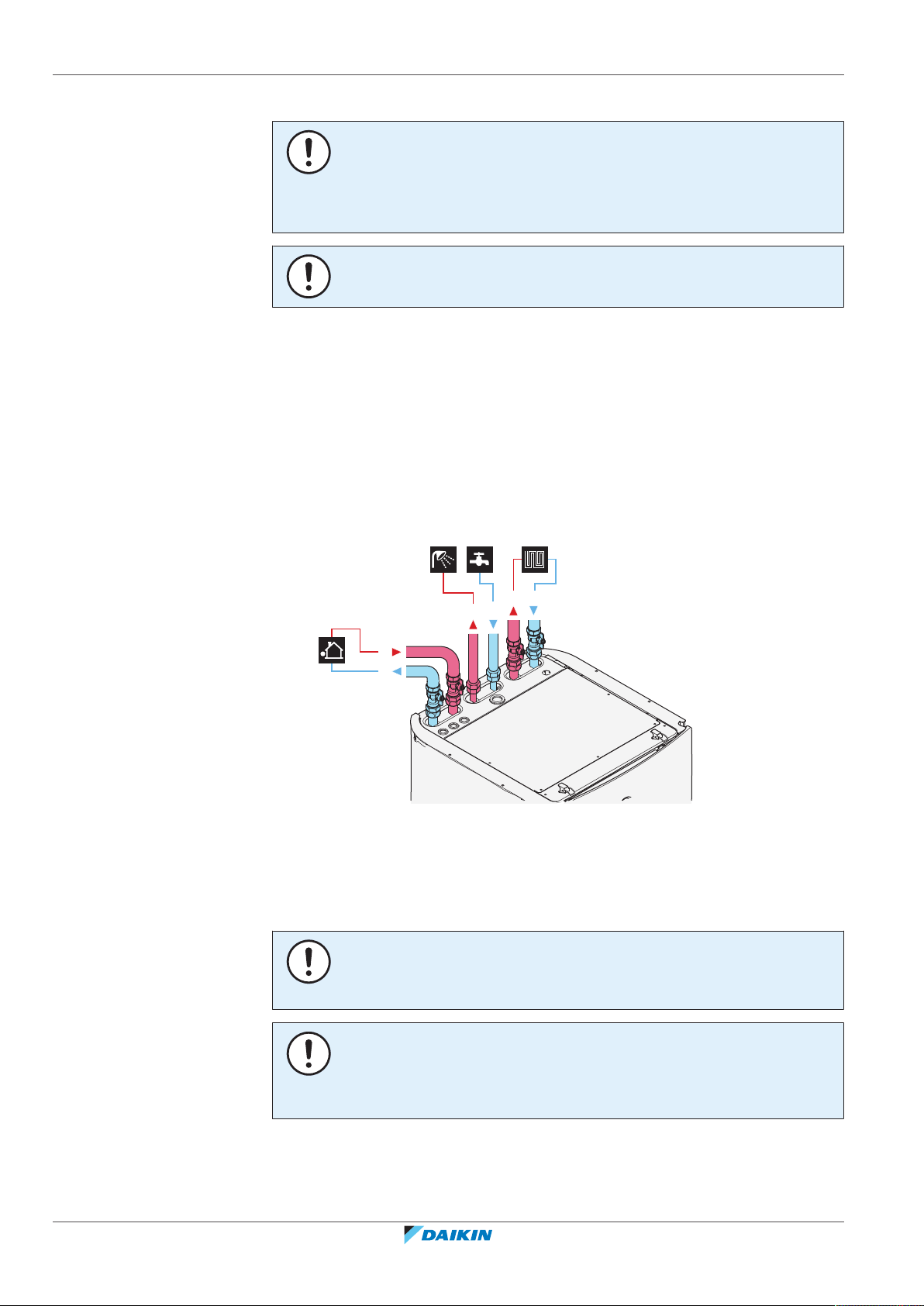

Indendørsenhed
1 Tilslut O-ringene og spærreventiler til udendørsenhedens vandtilslutningsrør i
indendørsenheden.
2 Forbind udendørsenhedens rør på opstillingssted til spærreventilerne.
3 Tilslut O-ringene og spærreventiler til rumopvarmnings-/-kølingsrør i
indendørsenheden.
4 Tilslut rumopvarmnings-/-kølingsrør for begge zoner til spærreventilerne.
5 Slut rørene for varmt vand til boligen ind og ud til rørene på
indendørsenheden.
Installatørvejledning
80
a Rumopvarmningsvand/-kølevand UD (skrueforbindelse, 1")
b Rumopvarmningsvand/-kølevand IND (skrueforbindelse, 1")
c Varmt vand til boligtekniske installationer UD (skrueforbindelse, 3/4")
d Koldt vand til boligtekniske installationer IND (koldtvandsforsyning)
(skrueforbindelse, 3/4")
e Vand til udendørsenhed UD (skrueforbindelse, 1")
f Vand til udendørsenhed IND (skrueforbindelse, 1")
BEMÆRK
Det anbefales at installere spærreventiler på tilslutningerne af koldt vand til boligen
og varmt vand til boligen. Disse spærreventiler medfølger ikke.
BEMÆRK
Det anbefales at lukke spærreventilerne til indtaget for koldt brugsvand, hvis boligen
ikke bruges i længere tid, så der undgås skader på omgivelserne på grund af
vandlækage.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
7 | Rørinstallation
BEMÆRK
Overtryksomløbsventil (leveret som tilbehør). Vi anbefaler at
overtryksomløbsventilen installeres i vandkredsen til rumopvarmning.
Vær opmærksom på mindste flowhastighed, når indstillingen af
overtryksomløbsventilen justeres. Se "7.1.3 Sådan kontrolleres vandvolumen og
flowhastighed"[475] og Sådan kontrolleres mindste flowhastighed.
BEMÆRK
Installer udluftningsventiler på alle lokale høje steder.
BEMÆRK
En overtryksventil (medfølger ikke) med et åbningstryk på maksimalt 10bar (=1MPa)
skal installeres på vandindtagstilslutningen til koldt vand til boligen i
overensstemmelse med gældende lovgivning.
BEMÆRK
▪ Der skal installeres en aftapningsanordning og et overtrykselement på
koldtvandsindtagstilslutningen på varmtvandscylinderen til boligen.
▪ For at undgå bagudrettet hæverteffekt anbefales det at installere en kontraventil
på varmtvandstanken til boligen i overensstemmelse med lokale og nationale
regler.
▪ Det anbefales at installere en reduktionsventil på koldtvandsindtaget i
overensstemmelse med gældende lovgivning.
▪ Der bør installeres en ekspansionsbeholder på koldtvandsindtaget i
overensstemmelse med gældende lovgivning.
▪ Det anbefales at installere overtryksventilen, så den er placeret højere end det
øverste af varmtvandstanken til boligen. Opvarmning af varmtvandstanken til
boligen får vand til at udvides, og uden en overtryksventil kan vandtrykket inde i
tanken stige til over den temperatur, tanken er konstrueret til. Desuden vil det
brugsinstallationssted (rør, aftapningspunkter osv.), der er forbundet med
tanken, blive udsat for dette høje tryk. Der skal installeres en overtryksventil for
at undgå dette. Overtryksforebyggelsen afhænger af, at den overtryksventil, der
er monteret på opstillingsstedet, fungerer korrekt. Hvis den IKKE fungerer
korrekt, vil overtryk deformere tanken, og der kan forekomme vandlækage. Der
kræves regelmæssig vedligeholdelse for at sikre, at den fungerer korrekt.

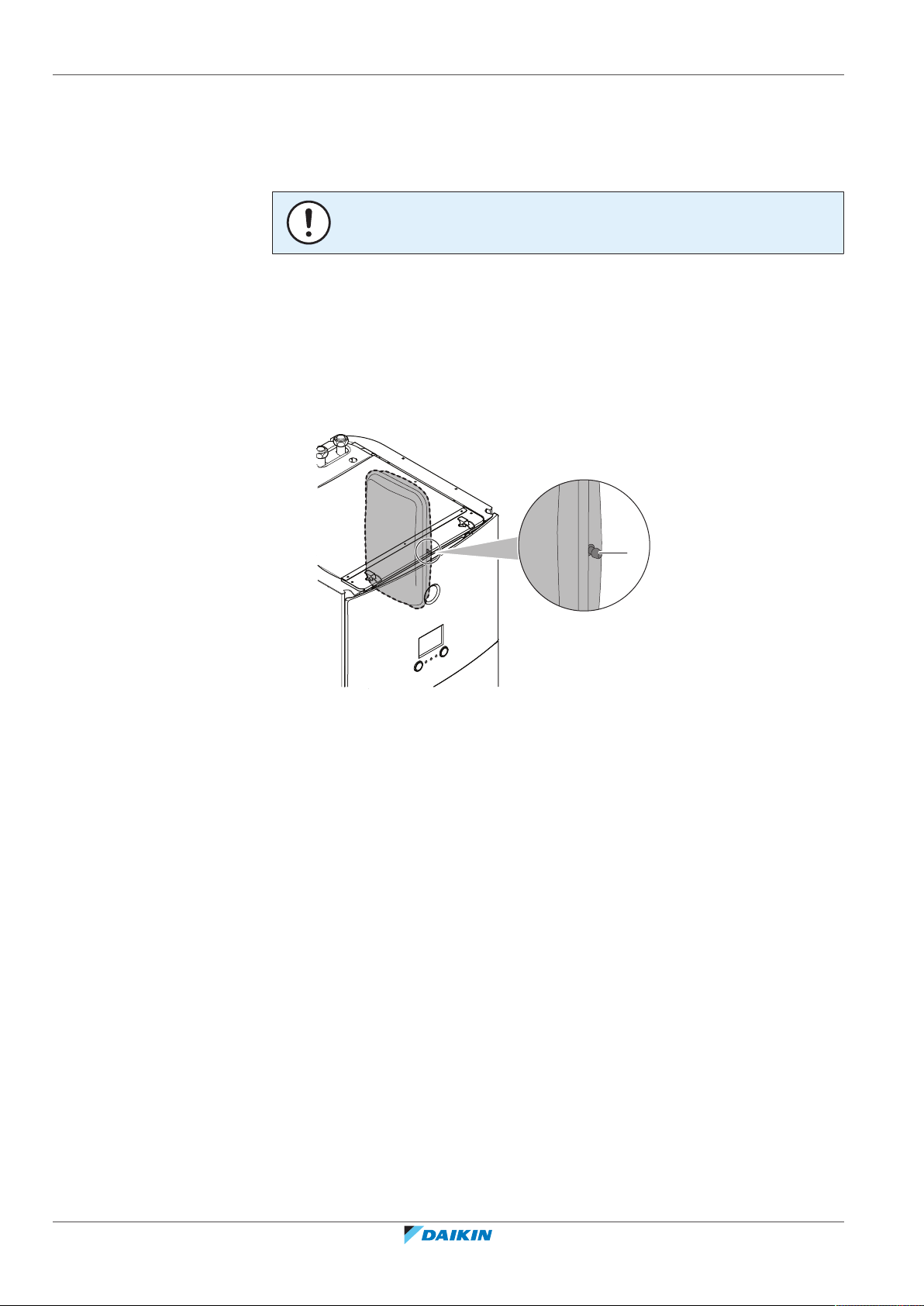

7.2.4 Sådan tilsluttes recirkulationsrørene
Forudsætning: Kræves kun, hvis du har brug for recirkulation i systemet.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
1 Fjern toppladen fra enheden, se "6.2.5 Sådan åbnes
indendørsenheden"[460].
2 Udskær gummistroppen øverst på enheden og fjern stoppet.
Recirkulationstilslutningen placeres under hullet.
3 Før røret til recirkulation gennem stroppen og forbind det med
recirkulationstilslutningen.
Installatørvejledning
81
7 | Rørinstallation
7.2.5 Fyldning af vandkredsen
4 Fastgør toppladen igen.
For at fylde vandkredsløbet anvendes et påfyldningssæt, der ikke medfølger. Sørg
for, at være i overensstemmelse med gældende lovgivning.
BEMÆRK
Sørg for, at begge udluftningsventiler (én på magnetfilteret og en på ekstravarmeren)
er åbne.
Alle automatiske udluftningsventiler skal fortsat være åbne efter ibrugtagning.
7.2.6 Sådan beskyttes vandkredsen mod frost
Om frostsikring
Frost kan beskadige systemet. For at forhindre, at de hydrauliske komponenter
fryser til, er softwaren udstyret med særlige frostbeskyttelsesfunktioner, blandt
andet aktivering af pumpen, ved lave temperaturer:
▪ Frostbeskyttelse af vandrør (se "Forhindring af at vandrøret fryser til"[4182])
▪ Afløbsbeskyttelse. Kun relevant, når Bivalent er aktiveret ([C‑02]=1). Denne
funktion forhindrer åbning af frostbeskyttelsesventilerne i vandrørene til
udendørsenheden, når hjælpekedlen kører ved negativ udendørstemperatur.
I tilfælde af strømsvigt kan disse funktioner dog ikke garantere beskyttelse.
Benyt en af følgende fremgangsmåder til at beskytte vandkredsløbet mod frost:
▪ Tilføj glykol til vandet. Glykol nedsætter vandets frysepunkt.
▪ Installer frostsikringsventiler. Frostsikringsventiler afleder vandet fra systemet før
det kan fryse.
Installatørvejledning
82
BEMÆRK
Hvis du tilføjer glykol til vandet, må du IKKE installere frostsikringsventiler. Mulig
konsekvens: Glykollækage fra frostsikringsventilerne.
Frostsikring med glykol
Om frostsikring med glykol
Tilføjelse af glykol til vandet nedsætter vandets frysepunkt.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
7 | Rørinstallation
ADVARSEL
Etylenglykol er giftigt.
ADVARSEL
På grund af glykolindhold kan systemet korrodere. Glykol uden antioxidationsmiddel
bliver til syre under indflydelse af ilt. Denne proces fremskyndes af tilstedeværelsen
af kobber og høje temperaturer. Den sure, oxiderede glykol angriber metaloverflader
og skaber galvaniske korrosionsceller, der forårsager alvorlig skade på systemet. Det
er derfor vigtigt, at:
▪ vandbehandlingen udføres korrekt af en kvalificeret vandspecialist,
▪ glykol med antioxidationsmiddel vælges for at forhindre syredannelse fra
oxidation af glykoler,
▪ der ikke benyttes glykol til brug i biler, fordi deres antioxidationsmiddel har
begrænset levetid og indeholder silikater, der kan forurene eller tilstoppe
systemet,
▪ galvaniserede rør IKKE anvendes i glykolsystemer, da deres tilstedeværelse kan
forårsage udfældning af visse komponenter i glykolens antioxidationsmiddel.
BEMÆRK
Glykol absorberer vand fra omgivelserne. Derfor må der IKKE tilsættes glykol, som
har været udsat for luft. Hvis glykolbeholderen ikke lukkes med hætte, kan
vandkoncentrationen stige. Derved bliver glykolkoncentrationen lavere end antaget.
Resultat kan være, at de hydrauliske komponenter alligevel fryser til. Træf
forebyggende foranstaltninger for at sikre, at glykolen udsættes mindst muligt for
luft.
Typer af glykol
De anvendte glykoltyper afhænger af, om systemet indeholder en varmtvandstank
til boligen:
Hvis ... Så …
Systemet indeholder en
Brug kun propylenglykol
(a)
varmtvandstank til boligen
Systemet indeholder IKKE en
varmtvandstank til boligen
(a)
Propylenglykol, inklusive de nødvendige korrosionshæmmere, klassificeres som
KategoriIII i henhold til EN1717.
Du kan bruge enten propylenglykol
eller etylenglykol
(a)
Påkrævet koncentration af glykol
Den nødvendige glykolkoncentration afhænger af den laveste forventede
udendørstemperatur, og om systemet ønskes beskyttet mod sprængning eller
tilfrysning. For at forhindre systemet i at fryse til, skal der bruges mere glykol.
Tilsæt glykol i overensstemmelse med nedenstående tabel.
Laveste forventede
udendørstemperatur
Forhindring af
sprængning
Forhindring af tilfrysning
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
83
7 | Rørinstallation
c
c
b
b
a
Laveste forventede
udendørstemperatur
Forhindring af
sprængning
–30°C 35% —
INFORMATION
▪ Beskyttelse mod sprængning: Glykolen vil forhindre rørene i at sprænges, men
den vil IKKE forhindre væsken i rørene i at fryse.
▪ Beskyttelse mod tilfrysning: Glykolen vil forhindre væsken i rørene i at fryse.
BEMÆRK
▪ Den krævede koncentration kan variere afhængigt af glykoltypen. Sammenlign
ALTID kravene i tabellen ovenfor med glykolproducentens specifikationer. Opfyld
glykolproducentens krav, hvis det er relevant.
▪ Ved tilsætning må glykolkoncentrationen ALDRIG overstige 35%.
▪ Hvis væsken i systemet er frosset, vil pumpen IKKE kunne starte. Husk, væsken
inde i systemet stadig kan fryse til, hvis du kun forhindrer systemet i sprængning.
▪ Når vandet står stille i systemet, er der stor sandsynlighed for, at systemet fryser
til og bliver beskadiget.
Glykol og den maksimalt tilladte vandmængde
Forhindring af tilfrysning
Tilsætning af glykol til vandkredsen reducerer det maksimalt tilladte vandvolumen i
systemet. Du kan finde mere information i "Maksimum vandmængde"[476].
Glykolindstilling
BEMÆRK
Hvis der er glykol i systemet, skal indstillingen [E-0D] sættes som 1. Hvis
glykolindstillingen IKKE er indstillet korrekt, kan væsken inde i rørene fryse.
Frostsikring med frostsikringsventiler
Om frostsikringsventiler
Det er installatørens ansvar at beskytte installationens rør mod frost. Hvis der ikke
er tilsat glykol til vandet, kan du bruge frostsikringsventilerne ved alle de lavest
beliggende steder i installationens rørsystem til at aflede vandet fra systemet, før
det kan fryse.
Sådan installeres frostsikringsventiler
Installer følgende dele for at beskytte installationens rør mod frost:
Installatørvejledning
84
a Automatisk luftindtag
b Frostbeskyttelsesventil (ekstraudstyr – medfølger ikke)
c Normalt lukkede ventiler (anbefales – medfølger ikke)
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Del Beskrivelse
a
b
c
Der bør installeres et automatisk luftindtag (til luftforsyning) ved
det højeste punkt. For eksempel en automatisk udluftning.
Beskyttelse af installationens rør. Frostbeskyttelsesventilerne skal
installeres:
▪ lodret så vandet kan løbe korrekt ud uden forhindringer.
▪ på alle de laveste steder i installationens rørsystem.
▪ i den koldeste del og væk fra varmekilder.
Bemærk: Lad der være mindst 15cm afstand fra gulvet for at
forhindre isen i at tilstoppe vandudtaget.
Isolering af vand inde i huset, når der opstår strømafbrydelse.
Normalt lukkede ventiler (placeret indendørs, nær rørføringens
indgang-/udgangspunkter) kan forhindre, at alt vand fra den
indendørs rørføring drænes, når frostsikringsventilerne åbnes.
▪ Hvis der opstår strømafbrydelse: De normalt lukkede ventiler
lukkes og isolerer vandet inde i huset. Hvis
frostbeskyttelsesventilerne er åbne, er det kun vand uden for
huset, der aftappes.
7 | Rørinstallation
▪ I andre situationer (for eksempel pumpefejl): De normalt
lukkede ventiler forbliver åbne. Hvis frostbeskyttelsesventilerne
er åbne, aftappes der også vand inde fra huset.
BEMÆRK
Når der er installeret frostsikringsventiler, skal du IKKE vælge et minimalt
kontrolpunkt for køling lavere end 7°C (7°C=standard). Hvis lavere end dette, kan
frostsikringsventilerne åbnes under kølingsdrift.
7.2.7 Sådan påfyldes varmtvandstanken til bolig
1 Åbn alle varmtvandshaner én ad gangen for at udlufte rørene i systemet.
2 Åbn koldtvandsforsyningen.
3 Luk alle vandhaner, når al luften er lukket ud.
4 Kontrollér for vandlækager.
7.2.8 Sådan isoleres vandrørene
Rørene i hele vandkredsen SKAL isoleres for at undgå kondens under køling og
nedsættelse af kølings- og opvarmningskapaciteten.
Isolering af udendørs vandrør
BEMÆRK
Udvendig rørføring. Kontrollér, at den udvendige rørføring er isoleret efter
anvisningerne for at beskytte mod farer.
For rørføring i fri luft anbefales det at bruge en isoleringstykkelse som vist i
nedenstående tabel som minimum (med λ=0,039W/mK).
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
85
7 | Rørinstallation
Rørlængde (m) Minimal isoleringstykkelse (mm)
<20 19
20~30 32
30~40 40
40~50 50
I andre tilfælde kan den minimale isoleringstykkelse bestemmes ved brug af
værktøjet Hydronic Piping Calculation.
Hydronic Piping Calculation-værktøjet beregner også den maksimale hydrauliske
rørlængde fra indendørsenheden til udendørsenheden baseret på
emittertrykfaldet eller omvendt.
Hydronic Piping Calculation-værktøjet er en del af Heating Solutions Navigator, der
kan tilgås via https://professional.standbyme.daikin.eu.
Kontakt din forhandler hvis du ikke har adgang til Heating Solutions Navigator.
Denne anbefaling sikrer en god drift af enheden, dog kan lokale forskrifter afvige
og skal følges.
Installatørvejledning
86
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
8 Elektrisk installation
I dette kapitel
8.1 Om tilslutning af de elektriske ledninger ............................................................................................................................... 87
8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger...................................................................................... 87
8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger ....................................................................................... 88
8.1.3 Om overholdelse af elektricitetsbestemmelser .................................................................................................... 89
8.1.4 Om strømforsyning med foretrukken kWh-sats.................................................................................................... 89
8.1.5 Oversigt over elektriske tilslutninger med undtagelse af eksterne aktuatorer .................................................... 90
8.2 Tilslutninger til udendørsenheden ......................................................................................................................................... 91
8.2.1 Sådan forbindes de elektriske ledninger til udendørsenheden ............................................................................ 91
8.2.2 Sådan omplaceres luft-termomodstanden på udendørsenheden ....................................................................... 97
8.3 Tilslutninger til indendørsenheden ........................................................................................................................................ 98
8.3.1 Sådan tilsluttes hovedstrømforsyningen ............................................................................................................... 100
8.3.2 Sådan tilsluttes strømforsyningen til ekstra-varmeren ......................................................................................... 103
8.3.3 Sådan tilsluttes spærreventilen (Opvarmning/køling) .......................................................................................... 105
8.3.4 Sådan tilsluttes elmålerne...................................................................................................................................... 106
8.3.5 Sådan tilsluttes varmtvandspumpen til bolig ........................................................................................................ 107
8.3.6 Sådan tilsluttes alarm-output ................................................................................................................................ 108
8.3.7 Sådan tilsluttes udgangen til rumkøling/opvarmning TIL/FRA.............................................................................. 109
8.3.8 Sådan tilsluttes skift til ekstern varmekilde ........................................................................................................... 110
8.3.9 Sådan tilsluttes de digitale indgange til strømforbrug .......................................................................................... 111
8.3.10 Sådan tilsluttes sikkerhedstermostaten (brydende kontakt)................................................................................ 112
8.4 Efter tilslutning af de elektriske ledninger til indendørsenheden......................................................................................... 113
8 | Elektrisk installation
8.1 Om tilslutning af de elektriske ledninger
Før tilslutning af de elektriske ledninger
Kontrollér, at vandrør er tilsluttet.
Typisk arbejdsgang
Tilslutning af el-ledningerne består typisk af følgende trin:
▪ "8.2Tilslutninger til udendørsenheden"[491]
▪ "8.3Tilslutninger til indendørsenheden"[498]
8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger
FARE: RISIKO FOR ELEKTRISK STØD
INFORMATION
Læs også forholdsreglerne og kravene i kapitlet "Generelle
sikkerhedsforanstaltninger".
ADVARSEL
▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i
overensstemmelse med relevant lovgivning.
▪ Tilslut de elektriske forbindelser til installationen på brugsstedet.
▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i
overensstemmelse med relevant lovgivning.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
87
8 | Elektrisk installation
b a
ADVARSEL
▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive
ødelagt.
▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en
afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig
jordforbindelse kan medføre elektrisk stød.
▪ Installer de påkrævede sikringer eller afbrydere.
▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt
med skarpe kanter eller rør, især i højtrykssiden.
▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,
forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage
overophedning, elektrisk stød eller brand.
▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med
inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage
ulykker.
ADVARSEL
Roterende ventilator. Før udendørsenheden slås TIL eller serviceres, skal du
kontrollere, at luftudstødningsgitteret dækker ventilatoren som beskyttelse mod en
roterende ventilator. Se:
▪ "6.3.6Sådan monteres luftudstødningsgitteret"[467]
▪ "6.3.7 Sådan fjerner du luftudstødningsgitteret og sætter gitteret i
sikkerhedsposition"[468]
PAS PÅ
Overskydende ledning må IKKE skubbes ind i eller placeres i enheden.
BEMÆRK
Afstanden mellem højspændings- og lavspændingskablerne skal være mindst 50mm.
ADVARSEL
Brug ALTID flerlederkabel til strømforsyning.
8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger
Vær opmærksom på følgende:
▪ Hvis der bruges ledninger med flertrådet leder, skal du installere en rund
terminal af crimp-typen på enden af ledningen. Sæt den runde terminal af crimp-
typen på ledningen op til den dækkede del, og fastgør terminalen med det
korrekte værktøj.
Installatørvejledning
88
a Ledning med flertrådet leder
b Rundt stik af crimp-typen
▪ Brug følgende metoder til installation af ledninger:
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
8 | Elektrisk installation
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
Ledningstype Installationsmetode
Ledning med massiv
leder
a Snoet ledning med massiv leder
b Skrue
c Flad skive
Ledning med flertrådet
leder med rund terminal
af crimp-typen
a Terminal
b Skrue
c Flad skive
O Tilladt
X IKKE tilladt
Tilspændingsmomenter
Udendørsenhed:
Emne Tilspændingsmoment (Nm)
M4 (X1M, X2M) 1,2~1,5
M4 (jord)
Indendørsenhed:
Emne Tilspændingsmoment (Nm)
M4 (X1M, X2M, X5M) 1,2~1,5
M4 (jord)
8.1.3 Om overholdelse af elektricitetsbestemmelser
Kun for EPRA14~18DAV3
Udstyr i overensstemmelse med EN/IEC 61000-3-12 (europæisk/international
teknisk standard, der definerer grænser for harmoniske strømkilder frembragt af
udstyr, som er tilsluttet offentlige lavspændings-systemer med en indgangsstrøm
på >16A og ≤75A pr. fase).
8.1.4 Om strømforsyning med foretrukken kWh-sats
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Kun til indendørsenhedens ekstravarmer
Se "8.3.2Sådan tilsluttes strømforsyningen til ekstra-varmeren"[4103].
Elselskaber verden over arbejder hårdt på at kunne tilbyde pålidelig elservice til
konkurrencedygtige priser, og de er ofte bemyndiget til at give kunderne særligt
gunstige priser. Eksempelvis priser afhængigt af forbrugstid, sæsonbetingede priser
eller den såkaldte "Wärmepumpentarif" i Tyskland og Østrig ...
Installatørvejledning
89
8 | Elektrisk installation
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
8.1.5 Oversigt over elektriske tilslutninger med undtagelse af eksterne aktuatorer
Dette udstyr kan tilsluttes systemer med strømforsyning til foretrukken kWh-sats
som nævnt ovenfor.
Spørg det elselskab, der leverer strøm på det sted, hvor udstyret skal installeres,
for at finde ud af, om det er relevant at tilslutte udstyret til et system med
strømforsyning med foretrukken kWh-sats, forudsat at sådan et system
overhovedet er tilgængeligt.
Når udstyret er tilsluttet et sådant system med foretrukken kWh-sats, kan
elselskabet:
▪ afbryde strømforsyningen til udstyret i visse tidsrum
▪ forlange, at udstyret kun forbruger en begrænset mængde elektricitet over en vis
periode.
Indendørsenheden er udviklet til at modtage et indgangssignal, som skifter
enheden til tvungen afbrydelse. Når dette sker, kører udendørsenhedens
kompressor ikke.
Ledningsføringen til enheden varierer afhængigt af, om strømforsyningen afbrydes
eller ej.
Normal strømforsyning Strømforsyning med foretrukken kWh-sats
Strømforsyningen
afbrydes IKKE
Under strømforsyning
med foretrukken kWhsats afbrydes
strømforsyningen IKKE.
Udendørsenheden slukkes
vha. fjernbetjeningen.
Bemærk: Elselskabet skal
altid tillade
strømforsyning til
indendørsenheden.
Strømforsyningen
afbrydes
Under aktivering med
strømforsyning med
foretrukken kWh-sats
afbrydes
strømforsyningen straks
eller efter noget tid af
elselskabet. I så fald skal
indendørsenheden
strømforsyningen af en
separat normal
strømforsyningen.
Installatørvejledning
90
a Normal strømforsyning
b Strømforsyning med foretrukken kWh-sats
1 Strømforsyning til udendørsenhed
2 Strømforsyning og forbindelseskabel til indendørsenheden
3 Strømforsyning til ekstravarmer
4 Strømforsyning med foretrukken kWh-sats (spændingsfri kontakt)
5 Strømforsyning med normal kWh-sats (til drift af indendørsenhedens PCB i tilfælde
af strømafbrydelse for strømforsyningen med foretrukken kWh-sats)
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
8.2 Tilslutninger til udendørsenheden
a b
d
c2
b2
c1
b1
a1
a2
Emne Beskrivelse
Strømforsyningskabel Se "8.2.1Sådan forbindes de elektriske ledninger til
Kabel til indbyrdes
forbindelse
Kabel til afløbsrørsvarmer
Tilslutning til
strømbesparelsesfunktion
(kun for V3-modeller)
Luft-termomodstandskabel Se "8.2.2Sådan omplaceres luft-termomodstanden
8.2.1 Sådan forbindes de elektriske ledninger til udendørsenheden
1 Åbn dækslet til elboksen. Se "6.2.2Sådan åbnes udendørsenheden"[458].
2 Afisoler ledningerne (20mm).
udendørsenheden"[491].
på udendørsenheden"[497].
8 | Elektrisk installation
a Afisoler ledningsenden til dette punkt
b For lang afisolering kan forårsage elektrisk stød eller overgang.
3 Indfør kablerne ved bagsiden af enheden, og før dem gennem de
fabriksmonterede kabelmanchetter og ind i elboksen. Til strømforsyningen
skal det fabriksmonterede kabel anvendes.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
a1+a2 Strømforsyningskabel (fabriksmonteret kabel)
b1+b2 Forbindelseskabel (medfølger ikke)
c1+c2 (valgfrit) Kabel til afløbsrørsvarmer (medfølger ikke)
d Kabelmanchetter (fabriksmonterede)
4 Inde i elboksen skal du tilslutte ledningerne til de relevante terminaler og
fastgøre kablerne med kabelbindere. Se:
Installatørvejledning
91
8 | Elektrisk installation
L N PE
b
a
L
N
Q1DI
1N~,
50 Hz,
230 V AC
F1B
1
3
2
4
II
BRN
BLU
YLW/GRN
b
a
L
N
I tilfælde af V3-modeller
▪ "I tilfælde af V3-modeller"[492]
▪ "I tilfælde af W1-modeller"[494]
1 Strømforsyningskabel:
▪ Brug det fabriksmonterede kabel, som allerede er ført gennem rammen.
▪ Tilslut ledningerne til klemrækken.
▪ Fastgør kablet med en kabelbinder.
Brug det fabriksmonterede kabel.
Ledninger: 1N+GND
Maksimal strømstyrke: Se typeskiltet på enheden.
—
Installatørvejledning
92
a Fabriksmonteret strømforsyningskabel
b Ledningsføring på stedet
F1B Overstrømssikring (medfølger ikke). Anbefalet sikring: 2-polet, 32A-sikring, C-kurve.
Q1DI Fejlstrømsafbryder for jordforbindelse (30mA) (medfølger ikke)
2 Forbindelseskabel (indendørs↔udendørs):
▪ Før kablet gennem rammen.
▪ Tilslut ledningerne til klemrækken (sørg for, at tallene svarer til tallene på
indendørsenheden) og jordskruen.
▪ Fastgør kablet med en kabelbinder.
Ledninger: (3+GND)×1,5mm²
—
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
8 | Elektrisk installation
1 2 3
1
2
3
3 (Valgfrit) Kabel til afløbsrørsvarmer:
▪ Sørg for, at varmerelementet for afløbsrørsvarmeren er helt inde i
afløbsrøret.
▪ Før kablet gennem rammen.
▪ Tilslut ledningerne til klemrækken og jordskruen.
▪ Fastgør kablet med kabelbindere.
Ledninger: (2+GND)×0,75mm². Ledningerne skal være dobbeltisoleret.
Maksimalt tilladt effekt for varmer til afløbsrør = 115W (0,5A)
—
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
93
8 | Elektrisk installation
L N PE
1 2
X806A
X804A
X805A
4 (Valgfrit) Strømbesparelsesfunktion: Hvis du ønsker at benytte
strømbesparelsesfunktionen:
▪ Afbryd X804A fra X805A.
▪ Tilslut X804A til X806A.
Installatørvejledning
94
INFORMATION
Strømbesparelsesfunktion. Strømbesparelsesfunktionen gælder kun for V3-
modeller. Se "Strømbesparelsesfunktion" [4 191] for flere oplysninger om
strømbesparelsesfunktionen ([9.F] eller oversigten over brugsstedsindstillinger
[E‑08]).
I tilfælde af W1-modeller
1 Strømforsyningskabel:
▪ Brug det fabriksmonterede kabel, som allerede er ført gennem rammen.
▪ Tilslut ledningerne til klemrækken.
▪ Fastgør kablet med en kabelbinder.
Brug det fabriksmonterede kabel.
Ledninger: 3N+GND
Maksimal strømstyrke: Se typeskiltet på enheden.
—
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
8 | Elektrisk installation

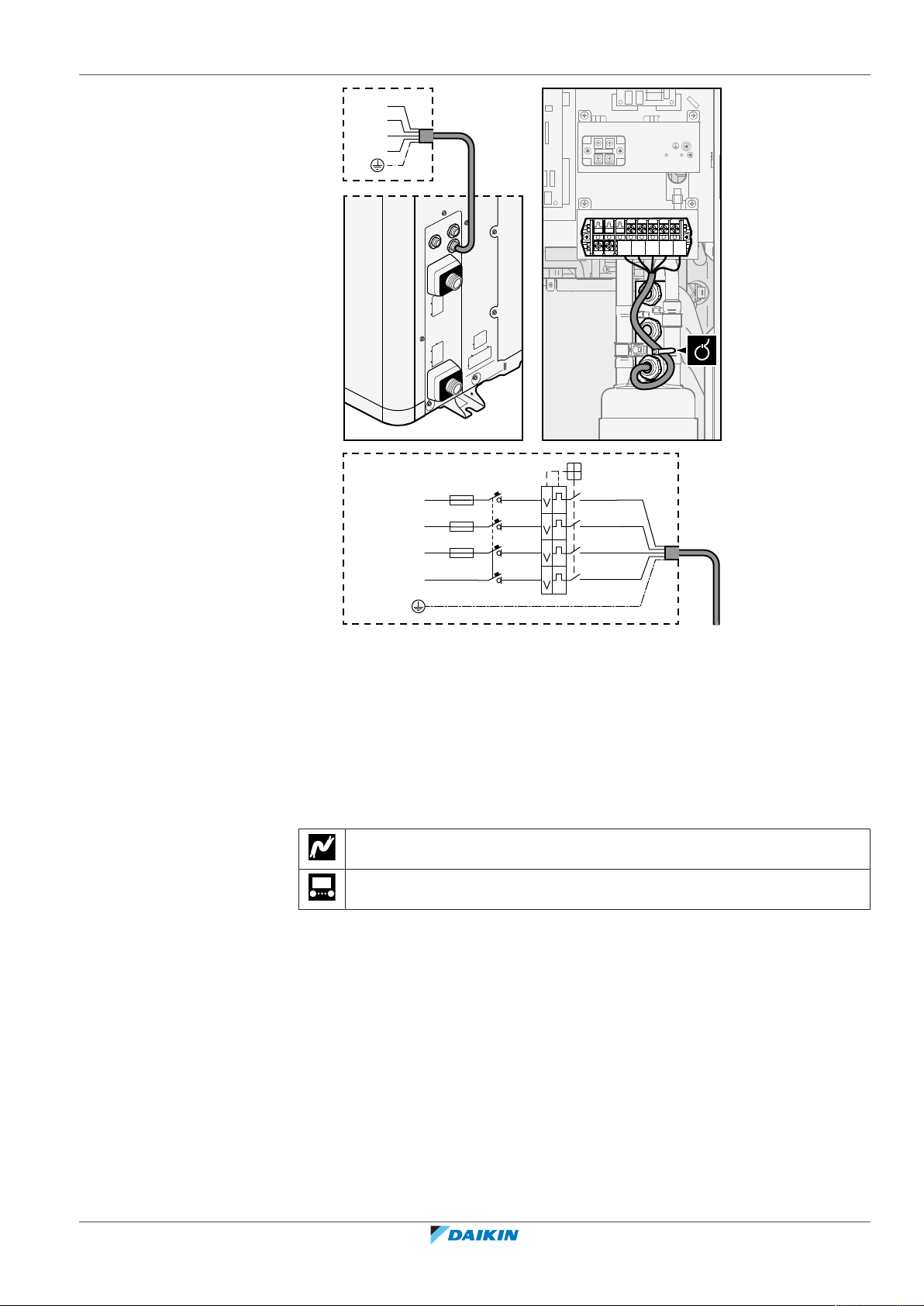

L1 L2 L3 N PE
b
a
L1
L2
L3
N
3N~,
50 Hz,
400 V AC
b
a
Q1DI
L1
L2
L3
N
F1B
1
3
5
7
2
4
6
8
IIII
BRN
GRY
BLK
BLU
YLW/GRN
a Fabriksmonteret strømforsyningskabel
b Ledningsføring på stedet
F1B Overstrømssikring (medfølger ikke). Anbefalet sikring: 4-polet, 16 A- eller 20 A-
sikring, C-kurve.
Q1DI Fejlstrømsafbryder for jordforbindelse (30mA) (medfølger ikke)
2 Forbindelseskabel (indendørs↔udendørs):
▪ Før kablet gennem rammen.
▪ Tilslut ledningerne til klemrækken (sørg for, at tallene svarer til tallene på
indendørsenheden) og jordskruen.
▪ Fastgør kablet med en kabelbinder.
Ledninger: (3+GND)×1,5mm²
—
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
95
8 | Elektrisk installation
1 2 3
1
2
3
3 (Valgfrit) Kabel til afløbsrørsvarmer:
▪ Sørg for, at varmerelementet for afløbsrørsvarmeren er helt inde i
afløbsrøret.
▪ Før kablet gennem rammen.
▪ Tilslut ledningerne til klemrækken og jordskruen.
▪ Fastgør kablet med kabelbindere.
Ledninger: (2+GND)×0,75mm². Ledningerne skal være dobbeltisoleret.
Maksimalt tilladt effekt for varmer til afløbsrør = 115W (0,5A)
—
Installatørvejledning
96
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
1 2
8.2.2 Sådan omplaceres luft-termomodstanden på udendørsenheden
1
2 3
Click
4 5
6
7
8 | Elektrisk installation
Denne fremgangsmåde er kun nødvendig i områder med lave
udendørstemperaturer.
Nødvendigt tilbehør (leveres med enheden):
Beslag til termomodstand.
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
Installatørvejledning
97
8 | Elektrisk installation
8.3 Tilslutninger til indendørsenheden
Emne Beskrivelse
Strømforsyning (hoved) Se "8.3.1Sådan tilsluttes
hovedstrømforsyningen"[4100].
Strømforsyning
(ekstravarmer)
Se "8.3.2Sådan tilsluttes strømforsyningen til ekstra-
varmeren"[4103].
Spærreventil Se "8.3.3Sådan tilsluttes spærreventilen
(Opvarmning/køling)"[4105].
Elmålere Se "8.3.4Sådan tilsluttes elmålerne"[4106].
Varmtvandspumpe til
boligen
Se "8.3.5Sådan tilsluttes varmtvandspumpen til
bolig"[4107].
Alarmudgang Se "8.3.6Sådan tilsluttes alarm-output"[4108].
Styring af rumkøling/opvarmningsdrift
Skift til ekstern
varmekildestyring
Digitale indgange til
strømforsyningen
Se "8.3.7Sådan tilsluttes udgangen til rumkøling/
opvarmning TIL/FRA"[4109].
Se "8.3.8Sådan tilsluttes skift til ekstern
varmekilde"[4110].
Se "8.3.9Sådan tilsluttes de digitale indgange til
strømforbrug"[4111].
Sikkerhedstermostat Se "8.3.10Sådan tilsluttes sikkerhedstermostaten
(brydende kontakt)"[4112].
Rumtermostat
(ledningsbaseret eller
trådløs)
Se:
▪ Installationsvejledning til den trådløse
rumtermostat
▪ Installationsvejledning til den
ledningsbaserede rumtermostat (digital
eller analog) + multizone-basisenhed
- Installationsvejledning til den
ledningsbaserede rumtermostat (digital
eller analog) + multizone-basisenhed
- Tilslutning af multizone-basisenheden til
indendørsenheden
- Til køling/opvarmning skal du også bruge
tilbehøret EKRELAY1
▪ Tillægsbog om tilbehør
Ledninger: 0,75mm²
Maksimal driftstrøm: 100mA
For hovedzonen:
▪ [2.9] Kontrol
▪ [2.A] Termostattype
For den ekstra zone:
▪ [3.A] Termostattype
▪ [3.9] (skrivebeskyttet) Kontrol
Installatørvejledning
98
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
8 | Elektrisk installation
Emne Beskrivelse
Varmepumpekonvektor Der er forskellige mulige styreenheder og
opsætninger for varmepumpekonvektorerne.
Afhængigt af opsætningen skal du også bruge
tilbehøret EKRELAY1.
Yderligere oplysninger kan findes på:
▪ Installationsvejledning til
varmepumpekonvektorerne
▪ Installationsvejledning til
varmepumpekonvektorernes tilbehør
▪ Tillægsbog om tilbehør
Ledninger: 0,75mm²
Maksimal driftstrøm: 100mA
For hovedzonen:
▪ [2.9] Kontrol
▪ [2.A] Termostattype
For den ekstra zone:
▪ [3.A] Termostattype
▪ [3.9] (skrivebeskyttet) Kontrol
Ekstern udendørssensor Se:
▪ Installationsvejledning til den eksterne
▪ Tillægsbog om tilbehør
Ledninger: 2×0,75mm²
[9.B.1]=1 (Ekstern sensor = Udendørs)
[9.B.2] Sensorafvigelse for
omgivende temperatur
[9.B.3] Gennemsnitstid
Ekstern indendørssensor Se:
▪ Installationsvejledning til den eksterne
▪ Tillægsbog om tilbehør
Ledninger: 2×0,75mm²
[9.B.1]=2 (Ekstern sensor = Rum)
udendørssensor
indendørssensor
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
[1.7] Rumsensorafvigelse
Installatørvejledning
99
8 | Elektrisk installation
Emne Beskrivelse
Komfortgrænseflade Se:
▪ Installations- og betjeningsvejledning til
komfortgrænsefladen
▪ Tillægsbog om tilbehør
Ledninger: 2×(0,75~1,25mm²)
Maks. længde: 500m
[2.9] Kontrol
[1.6] Rumsensorafvigelse
LAN-adapter Se:
▪ Installationsvejledning til LAN-adapteren
▪ Tillægsbog om tilbehør
Ledninger: 2×(0,75~1,25mm²). Skal være
skærmede.
Maks. længde: 200m
Se nedenfor ("LAN-adapter – systemkrav").
LAN-adapter – systemkrav
Kravene, der stilles til Daikin Altherma-systemet, afhænger af anvendelsen af LANadapter program/systemlayout (app-styring eller Smart Grid-løsning).
App-styring:
Emne Krav
LAN-adaptersoftware Det anbefales at man ALTID holder LAN-
adaptersoftwaren opdateret.
Enhedens styringsmetode Sørg for at indstille [2.9]=2 (Kontrol =
Rumtermostat) på brugergrænsefladen
Smart Grid-løsning:
Emne Krav
LAN-adaptersoftware Det anbefales at man ALTID holder LAN-
adaptersoftwaren opdateret.
Enhedens styringsmetode Sørg for at indstille [2.9]=2 (Kontrol =
Rumtermostat) på brugergrænsefladen
Indstillinger for varmt
vand til boligen
For at give mulighed for energibufferlagring i
varmtvandstanken til boligen, skal du indstille
[9.2.1]=4 (Varmt brugsvand = Integreret) på
brugergrænsefladen.
8.3.1 Sådan tilsluttes hovedstrømforsyningen
Installatørvejledning
100
Indstillinger for styring af
strømforbrug
Indstil følgende på brugergrænsefladen:
▪ [9.9.1]=1 (Styring af strømforbrug =
Konstant)
▪ [9.9.2]=1 (Type = kW)
1 Åbn følgende (se "6.2.5Sådan åbnes indendørsenheden"[460]):
EPRA14~18DAV3+W1 + ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P587502-1 – 2019.07
