Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [tr]
...
Montör başvuru kılavuzu
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT F
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETVH16S18EA6V
ETVH16S23EA6V
ETVH16S18EA9W
ETVH16S23EA9W
ETVX16S18EA6V
ETVX16S23EA6V
ETVX16S18EA9W
ETVX16S23EA9W
İçindekiler
İçindekiler
1 Dokümanlar hakkında 6
1.1 Bu doküman hakkında .................................................................................................................................................... 6
1.2 Uyarı ve simgelerin anlamları ......................................................................................................................................... 7
1.3 Bir bakışta montör başvuru kılavuzu .............................................................................................................................. 9
2 Genel güvenlik önlemleri 10
2.1 Montör için...................................................................................................................................................................... 10
2.1.1 Genel............................................................................................................................................................... 10
2.1.2 Montaj sahası ................................................................................................................................................. 11
2.1.3 Soğutucu — R410A veya R32 olması durumunda ......................................................................................... 11
2.1.4 Su .................................................................................................................................................................... 13
2.1.5 Elektrik ............................................................................................................................................................ 13
3 Özel montör güvenlik talimatları 16
4 Kutu hakkında 21
4.1 Genel bilgi: Kutu hakkında .............................................................................................................................................. 21
4.2 Dış ünite .......................................................................................................................................................................... 21
4.2.1 Dış üniteyi taşımak için ................................................................................................................................... 21
4.2.2 Dış üniteyi ambalajından çıkarmak için .......................................................................................................... 23
4.2.3 Aksesuarları dış üniteden sökmek için ........................................................................................................... 24
4.3 İç ünite............................................................................................................................................................................. 24
4.3.1 İç üniteyi ambalajından çıkarmak için ............................................................................................................ 25
4.3.2 İç üniteden aksesuarları çıkarmak için ........................................................................................................... 25
4.3.3 İç üniteyi taşımak için ..................................................................................................................................... 25
5 Üniteler ve seçenekler hakkında 27
5.1 Genel bilgi: Üniteler ve seçenekler hakkında ................................................................................................................. 27
5.2 Tanım............................................................................................................................................................................... 27
5.2.1 Tanıtma etiketi: Dış ünite ............................................................................................................................... 27
5.2.2 Tanıtma etiketi: İç ünite ................................................................................................................................. 28
5.3 Ünite kombinasyonları ve seçenekleri............................................................................................................................ 28
5.3.1 Olası iç ve dış ünite kombinasyonları ............................................................................................................. 28
5.3.2 Dış ünite için olası seçenekler ........................................................................................................................ 28
5.3.3 İç ünite için olası seçenekler........................................................................................................................... 29
6 Uygulama kılavuzları 32
6.1 Genel bakış: Uygulama kılavuzları .................................................................................................................................. 32
6.2 Alan ısıtma/soğutma sisteminin kurulumu..................................................................................................................... 33
6.2.1 Tek oda ........................................................................................................................................................... 34
6.2.2 Birden fazla oda –TekLWT bölgesi................................................................................................................ 38
6.2.3 Birden fazla oda – İki LWT bölgesi.................................................................................................................. 43
6.3 Alan ısıtma için yedek ısı kaynağının kurulumu.............................................................................................................. 47
6.4 Kullanım sıcak suyu boylerinin kurulumu ....................................................................................................................... 50
6.4.1 Sistem planı –Entegre DHW boyleri .............................................................................................................. 50
6.4.2 DHW boyleri için hacim ve istenen sıcaklığın seçimi ..................................................................................... 50
6.4.3 Kurulum ve yapılandırma –DHW boyleri....................................................................................................... 51
6.4.4 Anlık sıcak su için DHW pompası.................................................................................................................... 52
6.4.5 Dezenfeksiyon için DHW pompası ................................................................................................................. 52
6.5 Sayacın kurulumu............................................................................................................................................................ 53
6.5.1 Üretilen ısı....................................................................................................................................................... 53
6.5.2 Tüketilen enerji ............................................................................................................................................... 54
6.5.3 Normal elektrik tarifeli güç beslemesi ........................................................................................................... 54
6.5.4 İndirimli elektrik tarifeli güç beslemesi .......................................................................................................... 56
6.6 Güç tüketimi kontrolünün kurulumu.............................................................................................................................. 57
6.6.1 Kalıcı güç sınırlandırma ................................................................................................................................... 57
6.6.2 Dijital girişlere göre etkinleştirilen güç sınırlandırma .................................................................................... 58
6.6.3 Güç sınırlandırma süreci ................................................................................................................................. 59
6.6.4 BBR16 güç sınırlaması..................................................................................................................................... 59
6.7 Harici sıcaklık sensörünün kurulumu.............................................................................................................................. 60
Montör başvuru kılavuzu
2
7 Ünitenin montajı 62
7.1 Montaj sahasının hazırlanması ....................................................................................................................................... 62
7.1.1 Dış ünitenin montaj yeri gereksinimleri ......................................................................................................... 62
7.1.2 Soğuk iklimlerde dış ünitenin ilave montaj yeri gereksinimleri ..................................................................... 64
7.1.3 İç ünite montaj sahası gereksinimleri............................................................................................................. 65
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
İçindekiler
7.2 Ünitelerin açılması ve kapatılması .................................................................................................................................. 66
7.2.1 Ünitelerin açılması hakkında .......................................................................................................................... 66
7.2.2 Dış üniteyi açmak için ..................................................................................................................................... 66
7.2.3 Taşıma desteğini çıkarmak için....................................................................................................................... 67
7.2.4 Dış üniteyi kapatmak için................................................................................................................................ 67
7.2.5 İç üniteyi açmak için ....................................................................................................................................... 68
7.2.6 İç ünitede bulunan anahtar kutusunu indirmek için...................................................................................... 70
7.2.7 İç üniteyi kapatmak için .................................................................................................................................. 71
7.3 Dış ünitenin montajı........................................................................................................................................................ 71
7.3.1 Dış ünitenin montajı hakkında........................................................................................................................ 71
7.3.2 Dış ünitenin montajı sırasında alınacak önlemler .......................................................................................... 71
7.3.3 Montaj yapısını hazırlamak için ...................................................................................................................... 71
7.3.4 Dış üniteyi monte etmek için.......................................................................................................................... 72
7.3.5 Drenajı sağlamak için ...................................................................................................................................... 73
7.3.6 Tahliye ızgarasını takmak için ......................................................................................................................... 75
7.3.7 Tahliye ızgarasını çıkarmak için ve ızgarayı güvenli bir konuma yerleştirmek için ........................................ 76
7.4 İç ünitenin montajı.......................................................................................................................................................... 78
7.4.1 İç ünitenin monte edilmesi hakkında ............................................................................................................. 78
7.4.2 İç ünitenin monte edilmesi sırasında alınması gereken önlemler ................................................................. 78
7.4.3 İç üniteyi monte etmek için............................................................................................................................ 78
7.4.4 Drenaj hortumunu drenaja bağlamak için ..................................................................................................... 79
8 Boru tesisatının montajı 81
8.1 Su borularının hazırlanması ............................................................................................................................................ 81
8.1.1 Su devresi gereksinimleri................................................................................................................................ 81
8.1.2 Genleşme kabı ön basıncı hesaplama formülü .............................................................................................. 83
8.1.3 Su hacmini ve debiyi kontrol etmek için ........................................................................................................ 84
8.1.4 Genleşme kabı ön basıncının değiştirilmesi ................................................................................................... 86
8.1.5 Su hacmini kontrol etmek için: Örnekler ....................................................................................................... 86
8.2 Su borularının bağlanması .............................................................................................................................................. 87
8.2.1 Su borularının bağlanması hakkında .............................................................................................................. 87
8.2.2 Saha boruları bağlanırken alınması gereken önlemler. ................................................................................. 87
8.2.3 Su borularını bağlamak için ............................................................................................................................ 87
8.2.4 Sirkülasyon borularını bağlamak için.............................................................................................................. 90
8.2.5 Su devresini doldurmak için ........................................................................................................................... 90
8.2.6 Su devresini donmaya karşı korumak için ...................................................................................................... 91
8.2.7 Kullanım sıcak suyu boylerini doldurmak için ................................................................................................ 94
8.2.8 Su borularının yalıtımını sağlamak için........................................................................................................... 94
9 Elektrikli bileşenler 95
9.1 Elektrik kablolarının bağlanması hakkında ..................................................................................................................... 95
9.1.1 Elektrik kablo bağlantıları yapılırken dikkat edilecekler................................................................................. 95
9.1.2 Elektrik kabloları bağlanırken dikkat edilmesi gerekenler ............................................................................. 96
9.1.3 Elektrik uyumluluğu hakkında ........................................................................................................................ 97
9.1.4 İndirimli elektrik tarifesi güç beslemesi hakkında .......................................................................................... 98
9.1.5 Harici aktüatörler dışındaki elektrik bağlantılarına genel bakış..................................................................... 98
9.2 Dış üniteye bağlantılar .................................................................................................................................................... 99
9.2.1 Elektrik kablolarını dış üniteye bağlamak için ................................................................................................ 99
9.2.2 Hava termistörünü dış üniteye yerleştirmek için........................................................................................... 105
9.3 İç üniteye bağlantılar ...................................................................................................................................................... 106
9.3.1 Ana güç beslemesini bağlamak için................................................................................................................ 108
9.3.2 Yedek ısıtıcı güç beslemesini bağlamak için ................................................................................................... 110
9.3.3 Kesme vanasını bağlamak için ........................................................................................................................ 113
9.3.4 Elektrik sayaçlarını bağlamak için ................................................................................................................... 114
9.3.5 Kullanım sıcak suyu pompasını bağlamak için................................................................................................ 115
9.3.6 Alarm çıkışını bağlamak için............................................................................................................................ 116
9.3.7 Isıtma/soğutma AÇIK/KAPALI çıkışını bağlamak için ...................................................................................... 117
9.3.8 Harici ısı kaynağı değiştiricisini bağlamak için ................................................................................................ 118
9.3.9 Güç tüketimi dijital girişlerini bağlamak için .................................................................................................. 119
9.3.10 Emniyet termostatını (normalde kapalı kontak) bağlamak için..................................................................... 120
9.3.11 Bir Akıllı Şebekeyi bağlamak için .................................................................................................................... 121
9.3.12 WLAN kartuşunu bağlamak için (aksesuar olarak teslim edilir)..................................................................... 125
9.4 Elektrik kablolarını iç üniteye bağladıktan sonra............................................................................................................ 125
10 Yapılandırma 127
10.1 Genel bakış: Yapılandırma .............................................................................................................................................. 127
10.1.1 En çok kullanılan komutlara erişmek için....................................................................................................... 128
10.2 Yapılandırma sihirbazı..................................................................................................................................................... 130
10.3 Olası ekranlar .................................................................................................................................................................. 131
10.3.1 Olası ekranlar: Genel bakış ............................................................................................................................. 131
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
3
İçindekiler
10.3.2 Giriş sayfası ekranı .......................................................................................................................................... 132
10.3.3 Ana menü ekranı ............................................................................................................................................ 135
10.3.4 Menü ekranı.................................................................................................................................................... 136
10.3.5 Ayar noktası ekranı ......................................................................................................................................... 136
10.3.6 Değerlerin bulunduğu ayrıntılı ekran ............................................................................................................. 137
10.3.7 Program ekranı: Örnek ................................................................................................................................... 137
10.4 Hava durumuna dayalı eğri............................................................................................................................................. 142
10.4.1 Hava durumuna dayalı eğri nedir? ................................................................................................................. 142
10.4.2 2 noktalı eğri ................................................................................................................................................... 142
10.4.3 Eğim-ofset eğrisi ............................................................................................................................................. 143
10.4.4 Hava durumuna bağlı eğrileri kullanma ......................................................................................................... 145
10.5 Ayarlar menüsü............................................................................................................................................................... 146
10.5.1 Arızalanma ...................................................................................................................................................... 147
10.5.2 Oda.................................................................................................................................................................. 147
10.5.3 Ana bölge ........................................................................................................................................................ 151
10.5.4 İlave bölge....................................................................................................................................................... 160
10.5.5 Alan ısıtma/soğutma....................................................................................................................................... 165
10.5.6 Boyler .............................................................................................................................................................. 174
10.5.7 Kullanıcı ayarları.............................................................................................................................................. 181
10.5.8 Bilgi.................................................................................................................................................................. 185
10.5.9 Montör ayarları............................................................................................................................................... 186
10.5.10 Devreye Alma.................................................................................................................................................. 209
10.5.11 Kullanıcı profili ................................................................................................................................................ 209
10.5.12 Çalışma............................................................................................................................................................ 210
10.5.13 WLAN .............................................................................................................................................................. 210
10.6 Menü yapısı: Genel kullanıcı ayarları.............................................................................................................................. 213
10.7 Menü yapısı: Genel montör ayarları............................................................................................................................... 214
11 Devreye Alma 216
11.1 Genel bakış: Devreye alma ............................................................................................................................................. 216
11.2 Devreye alma sırasında dikkat edilecekler ..................................................................................................................... 217
11.3 İşletmeye alma öncesi kontrol listesi.............................................................................................................................. 217
11.4 Devreye alma sırasında kontrol listesi............................................................................................................................ 218
11.4.1 Minimum su debisi ......................................................................................................................................... 218
11.4.2 Hava tahliyesi işlevi......................................................................................................................................... 219
11.4.3 Test işletmesi .................................................................................................................................................. 220
11.4.4 Aktüatör test işletmesi ................................................................................................................................... 221
11.4.5 Alttan ısıtma kurutma işlemi .......................................................................................................................... 222
12 Kullanıcıya teslim 226
13 Bakım ve servis 227
13.1 Genel bakış: Bakım ve servis........................................................................................................................................... 227
13.2 Bakım güvenlik önlemleri................................................................................................................................................ 227
13.3 Yıllık bakım....................................................................................................................................................................... 228
13.3.1 Dış ünite yıllık bakımı: genel bakış.................................................................................................................. 228
13.3.2 Dış ünite yıllık bakımı: talimatlar .................................................................................................................... 228
13.3.3 İç ünite yıllık bakımı: genel bakış .................................................................................................................... 228
13.3.4 İç ünite yıllık bakımı: talimatlar ...................................................................................................................... 229
13.4 Kullanım sıcak suyu boylerini boşaltmak için ................................................................................................................. 231
13.5 Sorun olduğunda su filtresinin temizlenmesi hakkında ................................................................................................. 232
13.5.1 Su filtresini sökmek için .................................................................................................................................. 232
13.5.2 Sorun olduğunda su filtresini temizlemek için............................................................................................... 232
13.5.3 Su filtresini monte etmek için ........................................................................................................................ 233
14 Sorun Giderme 235
14.1 Genel bakış: Sorun giderme............................................................................................................................................ 235
14.2 Sorun giderme sırasında dikkat edilecekler.................................................................................................................... 235
14.3 Sorunların belirtilere göre çözülmesi ............................................................................................................................. 236
14.3.1 Belirti: Ünite ısıtma veya soğutma işlemini beklendiği gibi gerçekleştirmiyor.............................................. 236
14.3.2 Belirti: Sıcak su, istenen sıcaklığa ÇIKMIYOR .................................................................................................. 237
14.3.3 Belirti: Kompresör çalışmıyor (alan ısıtma veya kullanım suyu ısıtma) ......................................................... 237
14.3.4 Belirti: Devreye alındıktan sonra sistemden şırıltı sesi gelmeye başladı ....................................................... 237
14.3.5 Belirti: Pompa bloke olmuş ............................................................................................................................ 238
14.3.6 Belirti: Pompa ses yapıyor (kavitasyon) ......................................................................................................... 239
14.3.7 Belirti: Basınç tahliye vanası açılıyor .............................................................................................................. 239
14.3.8 Belirti: Su basıncı tahliye vanası kaçak yapıyor .............................................................................................. 240
14.3.9 Belirti: Alan düşük dış ortam sıcaklıklarında yeterince ısıtılmıyor ................................................................. 240
14.3.10 Belirti: Musluk noktasındaki basınç geçici olarak çok yüksek değerlere ulaşıyor ......................................... 241
14.3.11 Belirti: Boyler dezenfeksiyon işlevi doğru şekilde TAMAMLANMIYOR (AH hatası)....................................... 241
14.4 Hata kodlarından yola çıkarak sorunların çözümü......................................................................................................... 242
Montör başvuru kılavuzu
4
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
İçindekiler
14.4.1 Arıza durumunda yardım metnini görüntülemek için ................................................................................... 242
14.4.2 Hata kodları: Genel bakış................................................................................................................................ 243
15 Bertaraf 247
15.1 Soğutucu akışkanını geri kazanma.................................................................................................................................. 247
15.1.1 Elektronik genleşme vanalarını elle açmak için ............................................................................................. 248
15.1.2 Geri kazanma modu ....................................................................................................................................... 249
16 Teknik veriler 251
16.1 Servis alanı: Dış ünite ...................................................................................................................................................... 252
16.2 Boru şeması: Dış ünite .................................................................................................................................................... 253
16.3 Boru şeması: İç ünite....................................................................................................................................................... 254
16.4 Kablo şeması: Dış ünite................................................................................................................................................... 255
16.5 Kablo şeması: İç ünite ..................................................................................................................................................... 260
16.6 ESP eğrisi: İç ünite........................................................................................................................................................... 266
17 Sözlük 267
18 Saha ayarları tablosu 268
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
5
1 | Dokümanlar hakkında
1 Dokümanlar hakkında
Bu bölümde
1.1 Bu doküman hakkında
1.1 Bu doküman hakkında ............................................................................................................................................................ 6
1.2 Uyarı ve simgelerin anlamları................................................................................................................................................. 7
1.3 Bir bakışta montör başvuru kılavuzu ...................................................................................................................................... 9
Hedef okuyucu
Yetkili montörler
Doküman seti
Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:
▪ Genel güvenlik önlemleri:
- Sistemin kurulumunu gerçekleştirmeden önce mutlaka okumanız gereken
güvenlik talimatları
- Formatı: Basılı (iç ünite kutusundan çıkar)
▪ Kullanım kılavuzu:
- Temel kullanım için hızlı başvuru kılavuzu
- Formatı: Basılı (iç ünite kutusundan çıkar)
▪ Kullanıcı başvuru kılavuzu:
- Temel ve gelişmiş kullanım için ayrıntılı adım adım talimatlar ve arka plan
bilgileri
- Formatı: Dijital dosyalar şu adrestedir; http://www.daikineurope.com/support-
and-manuals/product-information/
▪ Montaj kılavuzu – Dış ünite:
- Montaj talimatları
- Formatı: Basılı (dış ünite kutusundan çıkar)
▪ Montaj kılavuzu – İç ünite:
- Montaj talimatları
- Formatı: Basılı (iç ünite kutusundan çıkar)
▪ Montör başvuru kılavuzu:
- Montaj hazırlığı, iyi uygulamalar, referans verileri,…
- Formatı: Dijital dosyalar şu adrestedir; http://www.daikineurope.com/support-
and-manuals/product-information/
Montör başvuru kılavuzu
6
▪ Opsiyonel ekipmanlar için ek kitapçık:
- Opsiyonel cihazların nasıl monte edilmesi gerektiği hakkında ilave bilgiler
- Formatı: Basılı (iç ünite kutusundan çıkar) + Dijital dosyalar şu adrestedir;
http://www.daikineurope.com/support-and-manuals/product-information/
Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden
veya satıcınızdan ulaşabilirsiniz.
Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden
çevrilmiştir.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
1 | Dokümanlar hakkında
Teknik mühendislik verileri
▪ En son teknik verilerin bir alt kümesine bölgesel Daikin web sitesinden (genel
erişime açık) ulaşılabilir.
▪ En son teknik verilerin tam kümesine Daikin Business Portal üzerinden ulaşılabilir
(kimlik denetimi gerekir).
İTHALATÇI FİRMA
DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN. TİC. A.Ş.
Gülsuyu Mah. Fevzi Çakmak Cad. Burçak Sok. No. 20 34848 Maltepe İSTANBUL /
TÜRKİYE
Çevrimiçi araçlar
Belgeler kümesine ek olarak montörlere bazı çevrimiçi araçlar da sunulmaktadır:
▪ Daikin Technical Data Hub
- Ünitenin teknik özellikleri, kullanışlı araçlar, dijital kaynaklar ve daha fazlası için
merkez.
- https://daikintechnicaldatahub.eu yoluyla genele açık olarak erişilebilir.
▪ Heating Solutions Navigator
- Isıtma sistemlerinin montajı ve yapılandırmasını kolaylaştırmak için çeşitli
araçlar sunan dijital bir araç seti.
- Heating Solutions Navigator, erişimi için Stand By Me platformuna kayıt
olunması gerekmektedir. Daha fazla bilgi için bkz. https://
professional.standbyme.daikin.eu.
▪ Daikin e-Care
- Isıtma sistemlerini kaydetmeniz, yapılandırmanız ve bu sistemlerde sorun
giderme işlemlerini gerçekleştirmenizi sağlayan, montörler ve servis
teknisyenlerine yönelik mobil uygulama.
- Mobil uygulama, aşağıdaki QR kodları kullanılarak iOS ve Android için
indirilebilir. Uygulamaya erişim için Stand By Me platformuna kayıt olunması
gerekmektedir.
App Store Google Play
1.2 Uyarı ve simgelerin anlamları
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
TEHLİKE
Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları gösterir.
TEHLİKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RİSKİ
Elektrik çarpmasına yol açabilecek durumları gösterir.
Montör başvuru kılavuzu
7
1 | Dokümanlar hakkında
TEHLİKE: YANMA/HAŞLANMA RİSKİ
Aşırı yüksek veya düşük sıcaklıklar nedeniyle yanma/haşlanma ile sonuçlanabilecek bir
durumu belirtir.
TEHLİKE: PATLAMA RİSKİ
Patlamaya yol açabilecek durumları gösterir.
UYARI
Ölüm veya ciddi yaralanmalarla sonuçlanabilecek durumları gösterir.
UYARI: YANICI MADDE
İKAZ
Küçük veya orta ciddiyette yaralanmalarla sonuçlanabilecek durumları gösterir.
DİKKAT
Cihaz hasarları veya maddi hasarla sonuçlanabilecek durumları gösterir.
BİLGİ
Yararlı ipuçlarını veya ilave bilgileri gösterir.
Ünitede kullanılan semboller:
Sembol Açıklama
Montajdan önce, montaj ve kullanım kılavuzu ile kablo
bağlantısı talimat yaprağını okuyun.
Bakım ve servis görevlerini yerine getirmeden önce, servis
kılavuzunu okuyun.
Daha fazla bilgi için montajcı ve kullanıcı referans kılavuzuna
bakın.
Ünite dönen parçalar içerir. Üniteye servis yaparken veya
incelerken dikkatli olun.
Dokümanlarda kullanılan semboller:
Sembol Açıklama
Bir şekil başlığını veya buna bir referansı belirtir.
Örnek: " 1–3 Şekil başlığı", "Bölüm 1'deki şekil 3" anlamına
gelir.
Montör başvuru kılavuzu
8
Bir tablo başlığını veya buna bir referansı belirtir.
Örnek: " 1–3 Tablo başlığı", "Bölüm 1'deki tablo 3"
anlamına gelir.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
1.3 Bir bakışta montör başvuru kılavuzu
Bölüm Açıklama
Genel güvenlik önlemleri Sistemin kurulumunu gerçekleştirmeden önce
Dokümanlar hakkında Montör için mevcut dokümanlar
Kutu hakkında Ünitenin ambalajı nasıl açılır ve aksesuarlar nasıl
Üniteler ve seçenekler hakkında ▪ Üniteler nasıl tanımlanır
Uygulama kılavuzları Farklı sistem kurulum düzenleri
Ünitenin montajı Montaj işlemine hazırlık ile ilgili bilgiler dahil
Boru tesisatının montajı Montaj işlemine hazırlık ile ilgili bilgiler dahil
1 | Dokümanlar hakkında
mutlaka okumanız gereken güvenlik talimatları
çıkartılır
▪ Ünite ve seçeneklerin olası kombinasyonları
olmak üzere sistemin nasıl monte edileceği ve
yapılacaklar hakkında bilgiler
olmak üzere sistemin boru tesisatının nasıl
monte edileceği ve yapılacaklar hakkında bilgiler
Elektrikli bileşenler Montaj işlemine hazırlık ile ilgili bilgiler dahil
olmak üzere sistemin elektrikli bileşenlerinin
nasıl monte edileceği ve yapılacaklar hakkında
bilgiler
Yapılandırma Monte edildikten sonra sistemin yapılandırılması
için yapılması ve bilinmesi gerekenler
Devreye Alma Yapılandırıldıktan sonra sistemin devreye
alınması için yapılması ve bilinmesi gerekenler
Kullanıcıya teslim Kullanıcıya teslim edilecekler ve yapılacak
açıklamalar
Bakım ve servis Ünitelerin bakımı ve servisi
Sorun Giderme Sorun durumunda yapılacaklar
Bertaraf Sistemin bertaraf edilmesi
Teknik veriler Sistemin teknik özellikleri
Sözlük Terimlerin açıklamaları
Saha ayarları tablosu Montör tarafından doldurulacak ve daha sonra
başvurulmak üzere saklanacak tablo
Not: Kullanıcı başvuru kılavuzunda ayrıca bir
montör ayarları tablosu bulunur. Bu tablo,
montör tarafından doldurulmalı ve kullanıcıya
teslim edilmelidir.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
9
2 | Genel güvenlik önlemleri
2 Genel güvenlik önlemleri
Bu bölümde
2.1 Montör için ............................................................................................................................................................................. 10
2.1 Montör için
2.1.1 Genel
Ünitenin nasıl monte edilmesi ve çalıştırılması gerektiği konusunda emin
DEĞİLSENİZ, satıcınıza danışın.
2.1.1 Genel ...................................................................................................................................................................... 10
2.1.2 Montaj sahası ......................................................................................................................................................... 11
2.1.3 Soğutucu — R410A veya R32 olması durumunda ................................................................................................. 11
2.1.4 Su ............................................................................................................................................................................ 13
2.1.5 Elektrik .................................................................................................................................................................... 13
TEHLİKE: YANMA/HAŞLANMA RİSKİ
▪ Çalışma sırasında veya çalışmadan hemen sonra soğutucu akışkan borularına, su
borularına ve dahili parçalara KESİNLİKLE dokunmayın. Bu parçalar çok sıcak veya
çok soğuk olabilir. Normal oda sıcaklığına dönmesi için bekleyin. MUTLAKA
dokunmanız gerekiyorsa, koruyucu eldiven takın.
▪ Sızan soğutucu akışkana KESİNLİKLE dokunmayın.
UYARI
Cihazların veya aksesuarların hatalı montajı veya bağlanması elektrik çarpmasına, kısa
devreye, sızıntılara, yangına veya diğer cihaz hasarlarına neden olabilir. YALNIZCA
Daikin tarafından üretilen veya onaylanan aksesuarları, opsiyonel cihazları ve yedek
parçaları kullanın.
UYARI
Montaj, test ve uygulama malzemelerinin (Daikin kılavuzlarında açıklanan
talimatlardan öncelikli olarak) ilgili mevzuata uygun olduğundan emin olun.
İKAZ
Sistemle ilgili montaj, bakım veya servis çalışmaları gerçekleştirirken uygun kişisel
koruyucu malzeme ve ekipmanları (koruyucu eldivenler, koruyucu gözlükler,…)
kullanın.
UYARI
Özellikle çocukların oynamasını engellemek için, ambalajdan çıkan naylon torbaları
parçalayarak çöpe atın. Olası risk: boğulma.
UYARI
Ünitenin küçük hayvanlar tarafından bir sığınak olarak kullanılmasını önlemek için
gerekli önlemleri alın. Küçük hayvanların elektrikli parçalara temas etmesi arızalara,
dumana veya yangına yol açabilir.
Montör başvuru kılavuzu
10
İKAZ
Ünitenin hava girişine veya alüminyum kanatlarına KESİNLİKLE dokunmayın.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
2.1.2 Montaj sahası
2 | Genel güvenlik önlemleri
İKAZ
▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya cihaz koymayın.
▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve basmayın.
İlgili mevzuat uyarınca en azından bakım, onarım çalışmaları, test sonuçları,
bekleme süreleri, … hakkında bilgiler içeren bir kayıt defterinin ürünle birlikte
tutulması gerekli olabilir.
Ayrıca, en azından aşağıda sıralanan bilgiler mutlaka ürünün kolayca erişilebilen bir
yerinde TUTULMALIDIR:
▪ Acil bir durumda sistemin kapatılması için gerekli talimatlar
▪ En yakın itfaiyenin, polisin ve hastanenin isim ve adresleri
▪ İlgili servisin adı, adresi ve gündüz ve gece ulaşılabilecek telefon numaraları
Avrupa için, bu kayıt defteriyle ilgili hususlar EN378 standardında belirtilmiştir.
▪ Ünite etrafında servis ve hava sirkülasyonu için yeterli boşluk bırakın.
▪ Montaj yerinin ünitenin ağırlığına ve titreşimlerine dayanabileceğinden emin
olun.
▪ Alanın iyi havalandırıldığından emin olun. Havalandırma deliklerini engellemeyin.
▪ Ünitenin düz durduğundan emin olun.
Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:
▪ Potansiyel olarak patlayıcı ortamlar.
▪ Elektromanyetik dalgalar yayan makinelerin bulunduğu ortamlar.
Elektromanyetik dalgalar, kontrol sistemine zarar verebilir ve cihazın
arızalanmasına yol açabilir.
▪ Tutuşabilir gaz (örneğin; tiner veya gazolin) kaçakları, karbon fiberi, tutuşabilir
tozlar nedeniyle yangın riski bulunan ortamlar.
▪ Korozif gazların (örnek: sülfürik asit gazı) bulunduğu ortamlar. Bakır boruların
veya lehimlenmiş parçaların korozyonu soğutucu akışkan kaçaklarına neden
olabilir.
2.1.3 Soğutucu — R410A veya R32 olması durumunda
Uygunsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör
başvuru kılavuzuna bakın.
DİKKAT
Soğutucu akışkan boru montajının ilgili mevzuata uygun olduğundan emin olun.
Avrupa'daki ilgili standart EN378 sayılı standarttır.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
DİKKAT
Saha borularının ve bağlantılarının gerilime maruz KALMADIĞINDAN emin olun.
UYARI
Testler sırasında ürünü KESİNLİKLE (ünitelerin etiketlerinde belirtilen) izin verilen
maksimum basıncın üzerinde bir değerde basınçlandırmayın.
Montör başvuru kılavuzu
11
2 | Genel güvenlik önlemleri
UYARI
Soğutucu akışkan kaçaklarına karşı gerekli önlemleri alın. Soğutucu gaz kaçağı
meydana gelirse, ortamı iyice havalandırın. Olası riskler:
▪ Kapalı bir odada soğutucu akışkan konsantrasyonlarının aşırı yüksek olması,
oksijen yetersizliğine neden olabilir.
▪ Soğutucu gaz ateşle temas ettiğinde zehirli gaz üretilebilir.
TEHLİKE: PATLAMA RİSKİ
Gaz toplama – Soğutucu kaçağı. Sistemin gazını toplamak istiyorsanız ve soğutucu
devresinde kaçak varsa:
▪ Sistemdeki tüm soğutucuyu dış ünitede toplayabilen ünitenin otomatik gaz
toplama fonksiyonunu KULLANMAYIN. Olası sonuç: Çalışan kompresörün içine
giden hava yüzünden kendiliğinden yanma ve kompresörün patlaması.
▪ Ünitenin kompresörünün çalışmak zorunda KALMAYACAĞI ayrı bir geri kazanma
sistemi kullanın.
UYARI
Soğutucu akışkanı DAİMA geri kazanın. KESİNLİKLE doğrudan atmosfere salınmasına
izin vermeyin. Kurulumu boşaltmak için bir vakum pompası kullanın.
DİKKAT
Tüm borular bağlandıktan sonra, gaz kaçağı olmadığından emin olun. Gaz kaçağı
kontrolü için nitrojen kullanın.
DİKKAT
▪ Kompresörün bozulmasını önlemek için, belirlenmiş miktardan fazla soğutucu şarj
ETMEYİN.
▪ Soğutucu sisteminin açılması gerektiğinde, soğutucu ilgili mevzuata göre işlem
GÖRMELİDİR.
UYARI
Sistemde oksijen bulunmadığından emin olun. Soğutucu ancak kaçak testi ve vakumlu
kurutma işlemi gerçekleştirildikten sonra yüklenebilir.
Olası sonuç: Oksijen, çalışan kompresöre girebileceğinden kompresör kendi kendine
yanabilir ve patlayabilir.
▪ Yeniden şarj gerektiğinde, ünitenin plakasına bakın. Plakada soğutucu tipi ve
gerekli miktar belirtilmiştir.
▪ Ünite, fabrikada soğutucu akışkanla doldurulur, ancak boru çaplarına ve
uzunluklarına bağlı olarak bazı ünitelere ilave soğutucu akışkan doldurulması
gerekebilir.
Montör başvuru kılavuzu
12
▪ Yalnızca sistemde kullanılan soğutucu akışkan tipine özel aletler kullanın; böylece
basınç direncini sağlar ve sisteme yabancı madde girişini önlersiniz.
▪ Sıvı soğutucu akışkanı şu şekilde şarj edin:
Eğer Ardından,
Bir sifon tüpü mevcuttur
Tüp baş yukarı konumdayken şarj edin.
(örn., “Sıvı doldurma sifonu takılı” işareti
taşıyan tüp)
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
2.1.4 Su
2 | Genel güvenlik önlemleri
Eğer Ardından,
Bir sifon tüpü mevcut DEĞİLDİR Tüp baş aşağı konumdayken şarj edin.
▪ Soğutucu akışkan tüplerini yavaşça açın.
▪ Soğutucu akışkanı sıvı fazda doldurun. Gaz fazda doldurulması, normal çalışmayı
engelleyebilir.
İKAZ
Soğutucu yükleme prosedürü yerine getirildiğinde veya ara verildiğinde, soğutucu
tüpünün vanasını hemen kapatın. Vana derhal KAPATILMAZSA, kalan basınç ilave
soğutucu şarj edebilir. Olası sonuç: Yanlış soğutucu miktarı.
Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör
başvuru kılavuzuna bakın.
2.1.5 Elektrik
DİKKAT
Su kalitesinin 98/83EC sayılı AB direktifine uygun olduğundan emin olun.
TEHLİKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RİSKİ
▪ Anahtar kutusu kapağını çıkartmadan, herhangi bir elektrik kablosunu
bağlamadan veya elektrikli parçalara temas etmeden önce tüm güç beslemelerini
KAPALI konuma getirin.
▪ Servis işlemine başlamadan önce, güç beslemesini 10 dakikadan daha uzun bir
süre kesin ve ana devre kapasitörlerinin veya elektrikli bileşenlerin terminalleri
arasındaki gerilimi ölçün. Elektrikli bileşenlere dokunulabilmesi için, gerilimin
MUTLAKA 50VDC değerinin altında olması gerekir. Terminallerin konumları için
kablo şemasına bakın.
▪ Elleriniz ıslakken, KESİNLİKLE elektrikli bileşenlere dokunmayın.
▪ Servis kapağı açık konumdayken, KESİNLİKLE ünitenin başından ayrılmayın.
UYARI
Fabrikada monte EDİLMEMİŞ ise, aşırı gerilim kategoriIII koşulunda bağlantıyı tam
kesen tüm kutuplarda kontak ayırma özelliğine sahip bir ana anahtar veya başka bir
bağlantı kesme vasıtası sabit kablo tesisatına monte EDİLMELİDİR.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
13
2 | Genel güvenlik önlemleri
UYARI
▪ YALNIZCA bakır teller kullanın.
▪ Saha kablo tesisatının ilgili mevzuata uygun olduğundan emin olun.
▪ Tüm saha kabloları MUTLAKA ürünle verilen kablo şemalarına uygun olarak
bağlanmalıdır.
▪ Kablo demetlerini KESİNLİKLE sıkmayın ve kabloların, borulara ve keskin kenarlara
temas ETMEDİĞİNDEN emin olun. Terminal bağlantılarına dışarıdan baskı
uygulanmadığından emin olun.
▪ Topraklama kablosunun takıldığından emin olun. Üniteyi KESİNLİKLE bir şebeke
borusuna, darbe emicisine veya telefon topraklamasına topraklamayın.
Topraklamanın yetersiz yapılması elektrik çarpmasına yol açabilir.
▪ Özel olarak ayrılmış bir güç devresinin kullanıldığından emin olun. Başka bir
cihazla paylaşılan bir güç beslemesini KESİNLİKLE kullanmayın.
▪ Gerekli sigortaların ve devre kesicilerin takıldığından emin olun.
▪ Bir toprak kaçağı kesicisinin takıldığından emin olun. Aksi takdirde, elektrik
çarpmasına veya yangına neden olabilir.
▪ Topraklama kaçağı koruyucu monte edilecekse, topraklama kaçağı
koruyucusunun gereksiz yere açılmasını önlemek için bu koruyucunun inverter ile
uyumlu (yüksek frekanslı elektrik karışımına dayanıklı) olduğundan emin olun.
İKAZ
▪ Güç kaynağını bağlarken: akım taşıyan bağlantıları yapmadan önce toprak
kablosunu bağlayın.
▪ Güç kaynağının bağlantısını keserken: topraklama bağlantısını ayırmadan önce ilk
olarak akım taşıyan kabloların bağlantısını kesin.
▪ Güç besleme kablosu gerilim boşaltma elemanı ile terminal bloğu arasındaki
iletkenlerin uzunluğu, güç besleme kablosunun, gerilim boşaltma elemanından
çıkması durumunda akım taşıyan kablolar, topraklama kablosundan önce
gerilecek şekilde OLMALIDIR.
DİKKAT
Güç kabloları döşenirken alınması gereken önlemler:
▪ Güç terminal bloğuna farklı kalınlıktaki kablolar BAĞLAMAYIN (güç kablolarındaki
gevşeklikler anormal ısınmaya neden olabilir).
▪ Aynı kalınlıktaki kabloları bağlarken, yukarıdaki şekilde gösterildiği gibi yapın.
▪ Kablolama için, belirtilen güç kablolarını kullanın ve bu kabloları sağlam şekilde
bağlayın ve ardından terminal kartına harici basınç uygulanmasını önlemek için
sabitleyin.
▪ Terminal vidalarını sıkmak için uygun bir tornavida kullanın. Küçük başlı bir
tornavida, vida başına zarar verebilir ve vidanın doğru şekilde sıkılmasını
engelleyebilir.
▪ Terminal vidaları aşırı sıkılırsa kırılabilir.
Montör başvuru kılavuzu
14
Olası karışmaları önlemek için, güç kablolarını televizyon ve radyolara en az 1 m
uzaktan geçirin. Radyo dalgalarına bağlı olarak, 1m'lik mesafe yeterli olmayabilir.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
2 | Genel güvenlik önlemleri
UYARI
▪ Elektrik işleri tamamlandıktan sonra, her bir elektrikli bileşenin ve elektrikli bileşen
kutusu içindeki terminalin sağlam şekilde bağlandığını onaylayın.
▪ Üniteyi çalıştırmadan önce tüm kapakların kapatıldığından emin olun.
DİKKAT
Yalnızca güç kaynağının trifaze olması ve kompresörde bir AÇIK/KAPALI başlangıç
yönteminin bulunması durumunda geçerlidir.
Ürün çalışırken anlık bir kesintinin veya gücün gidip gelmesinin ardından ters fazın
devreye girmesi ihtimali varsa, ters faz koruma devresini lokal olarak monte edin.
Ürünün ters fazda çalıştırılması, kompresöre ve diğer parçalara zarar verebilir.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
15
3 | Özel montör güvenlik talimatları
3 Özel montör güvenlik talimatları
Her zaman aşağıdaki güvenlik talimatlarına ve yönetmeliklerine uyun.
Üniteyi taşıma (bkz.
"4.2.1Dış üniteyi taşımak için"[421]
İKAZ
Yaralanmaktan kaçınmak için ünitenin hava girişi veya alüminyum kanatlarına
DOKUNMAYIN.
Uygulama kılavuzları (bkz.
"6Uygulama kılavuzları"[432]
İKAZ
Birden fazla çıkış suyu bölgesi mevcutsa, ilave bölge talepte bulunduğunda çıkış suyu
sıcaklığının (ısıtma modunda) düşürülmesi/yükseltilmesi (soğutma modunda) için
MUTLAKA ana bölgeye bir karıştırma vanası istasyonu monte edin.
Montaj sahası (bkz.
"7.1Montaj sahasının hazırlanması"[462]
UYARI
Ünitenin doğru montajı için bu kılavuzdaki servis alanı boyutlarına uyun. Bkz.
"16.1Servis alanı: Dış ünite"[4252].
R32 için özel gereksinimler (bkz.
gereksinimleri"[462]
)
)
)
)
"7.1.1Dış ünitenin montaj yeri
UYARI
▪ DELMEYİN veya YAKMAYIN.
▪ Buz çözme işlemini hızlandırmak veya ekipmanı temizlemek için üretici tarafından
önerilenler dışında yöntemler KULLANMAYIN.
▪ R32 soğutucunun KOKUSUZ olduğuna dikkat edin.
UYARI
Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya
çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.
UYARI
Kurulum, servis, bakım ve onarımın Daikin içindeki talimatlara ve ilgili mevzuata
uygun olduğundan ve YALNIZCA yetkili kişiler tarafından gerçekleştirildiğinden emin
olun.
Dış ünitenin montajı (bkz.
UYARI
Dış ünitenin sabitleme yöntemi bu kılavuzdaki talimatlara uygun OLMALIDIR. Bkz.
"7.3Dış ünitenin montajı"[471].
"7.3Dış ünitenin montajı"[471]
)
Montör başvuru kılavuzu
16

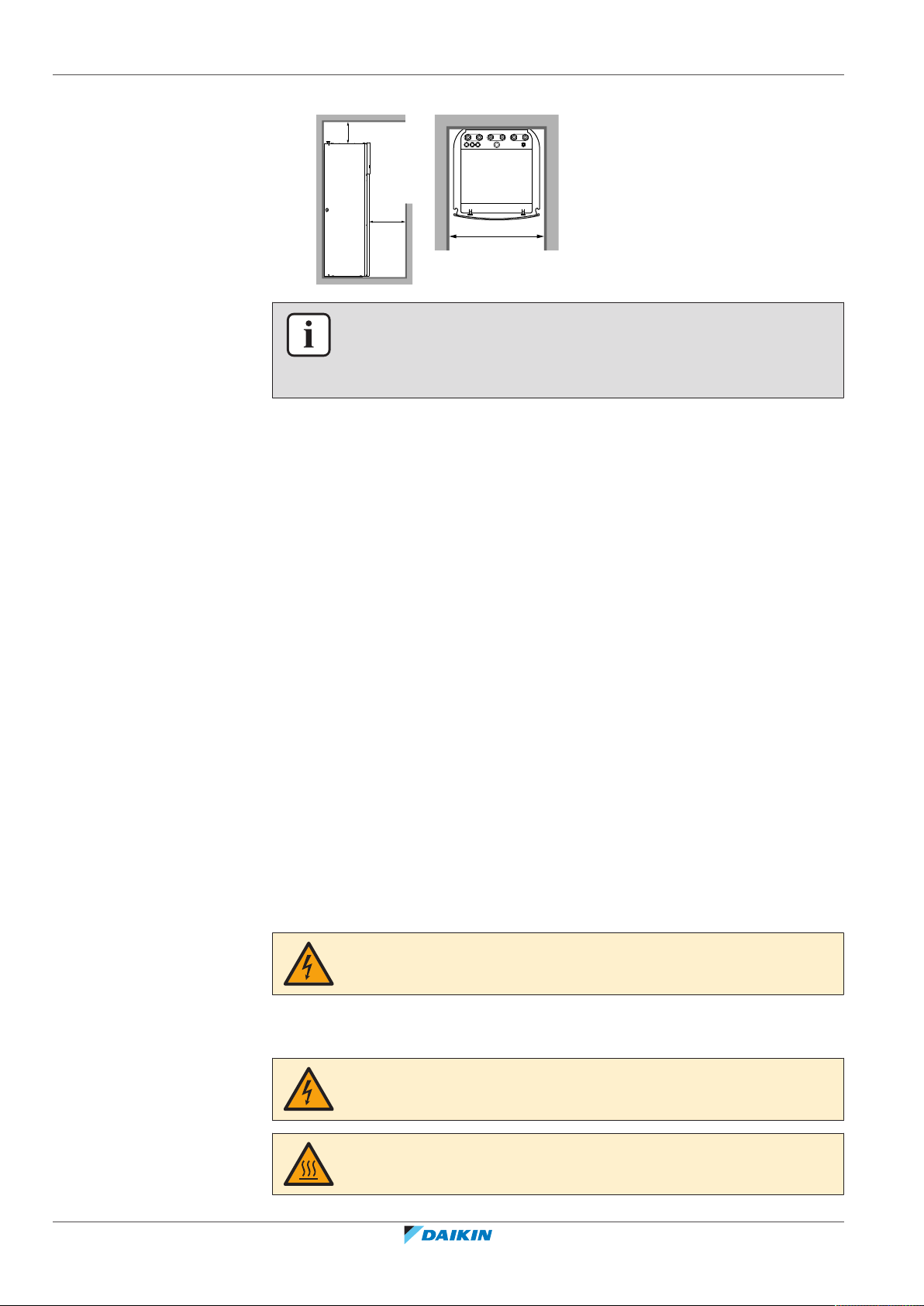

İç ünitenin monte edilmesi (bkz.
UYARI
İç üniteyi sabitleme yöntemi, bu kılavuzdaki talimatlara uygun OLMALIDIR. Bkz. "7.4İç
ünitenin montajı"[478].
"7.4İç ünitenin montajı"[478]
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
)
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
3 | Özel montör güvenlik talimatları
Ünitelerin açılması ve kapatılması (bkz.
kapatılması"[466]
)
TEHLİKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RİSKİ
Servis kapağı açık konumdayken, KESİNLİKLE ünitenin başından ayrılmayın.
TEHLİKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RİSKİ
TEHLİKE: YANMA/HAŞLANMA RİSKİ
Boru tesisatının montajı (bkz.
"8Boru tesisatının montajı"[481]
UYARI
Saha boru tesisatında izlenen yöntem, bu kılavuzdaki talimatlara uygun OLMALIDIR.
Bkz. "8Boru tesisatının montajı"[481].
UYARI
Döküm teknesini elektrikli cihazlardan uzağa kurun. Olası sonuç: Elektrik çarpması
veya yangın.
"7.2Ünitelerin açılması ve
)
Glikolle donma koruması durumunda:
UYARI
Glikol bulunduğundan, sistemin korozyonu mümkündür. Glikolle birlikte inhibitör
kullanılmazsa, oksijenin etkisiyle asidik bir ortam oluşur. Bu süreç ortamda bakır
bulunması halinde ve yüksek sıcaklıklarda hızlanır. İnhibitör kullanılmayan asidik glikol
metal yüzeylere zarar vermeye başlar ve sistemde ciddi hasarlar meydana
getirebilecek galvanik korozyon hücreleri meydana gelir. Bu nedenle, şu hususlar
önemlidir:
▪ su arıtımı uzman bir sucu tarafından doğru şekilde uygulanmalıdır,
▪ glikolün oksidasyonuyla meydana gelen asitlerin nötralize edilmesi için korozyon
önleyiciler içeren bir glikol seçilmelidir,
▪ korozyon önleyicilerinin ömrünün sınırlı olması nedeniyle otomotiv glikolü
kullanılmamalıdır, aksi takdirde içerisindeki silikatlar sistemin kirlenmesine veya
tıkanmasına neden olabilir,
▪ glikol sistemlerinde glikolün korozyon önleyicilerindeki bazı bileşenlerin
çökmesine yol açabileceğinden galvanizli borular KULLANILMAMALIDIR.
UYARI
Etilen glikol zehirli bir maddedir.
Elektrikli bileşenlerin montajı (bkz.
"9Elektrikli bileşenler"[495]
)
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
TEHLİKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RİSKİ
Montör başvuru kılavuzu
17
3 | Özel montör güvenlik talimatları
UYARI
Elektrik kablolarının bağlantı yöntemi aşağıdakilerde verilen talimatlara uygun
OLMALIDIR:
▪ Bu kılavuz. Bkz. "9Elektrikli bileşenler"[495].
▪ Üniteyle birlikte verilen kablo şeması, servis kapağının içinde bulunur. Lejantının
çevirisi için, bkz. "16.4Kablo şeması: Dış ünite"[4255].
UYARI
Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin.
UYARI
▪ Tüm kablolar mutlaka yetkili bir elektrik teknisyeni tarafından BAĞLANMALI ve
ilgili mevzuata UYGUN OLMALIDIR.
▪ Elektrik bağlantılarını sabit kablolara yapın.
▪ Sahada temin edilen tüm bileşenler ve tüm elektrik yapıları mutlaka ilgili
mevzuata UYGUN OLMALIDIR.
UYARI
▪ Güç beslemede eksik veya yanlış bir N fazı mevcutsa, cihaz arızalanabilir.
▪ Uygun topraklama oluşturun. Üniteyi KESİNLİKLE bir şebeke borusuna, darbe
emicisine veya telefon topraklamasına topraklamayın. Kusurlu topraklama,
elektrik çarpmasına neden olabilir.
▪ Gerekli sigortaları veya devre kesicileri takın.
▪ Elektrik kablolarını kablo kelepçeleri kullanarak sabitleyin ve kabloların keskin
kenarlar ve özellikle de yüksek basınç tarafındaki borularla temas etmemesine
dikkat edin.
▪ Hasar görmüş kabloları, soyulmuş iletken kablolarını, uzatma kabloları veya yıldız
sistemi bağlantılarını kullanmayın. Aksi takdirde, aşırı ısınma, elektrik çarpması
veya yangın meydana gelebilir.
▪ Bu ünitede bir inverter bulunduğundan KESİNLİKLE faz ilerletme kapasitörü
kullanmayın. Faz ilerletme kapasitörü performansı düşürür ve kazalara yol açabilir.
Montör başvuru kılavuzu
18
UYARI
Dönen fan. Dış üniteyi AÇMADAN önce tahliye ızgarasının dönen fana karşı fanı
korumak için kapattığından emin olun. Bkz. "7.3.6 Tahliye ızgarasını takmak
için"[475].
UYARI
Yedek ısıtıcının özel bir güç beslemesi OLMALIDIR ve ilgili mevzuat tarafından gerekli
görülen güvenlik cihazları ile KORUNMALIDIR.
UYARI
Besleme kablosu zarar görürse tehlikeye meydan vermemek için imalatçı, onun servis
temsilcisi veya benzer kalifiye bir personel tarafından DEĞİŞTİRİLMELİDİR.
İKAZ
Gereğinden uzun kabloları KESİNLİKLE üniteye yerleştirmeyin ve zorlamayın.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
3 | Özel montör güvenlik talimatları
İKAZ
Ünitenin tamamen topraklandığından emin olmak için, yedek ısıtıcı güç beslemesini
ve topraklama kablosunu her zaman bağlı tutun.
BİLGİ
Sigortaların tipi ve değeri veya devre kesicilerin değerleri ile ilgili ayrıntılar "9Elektrikli
bileşenler"[495] içinde açıklanmaktadır.
Yapılandırma (bkz.
UYARI
Dezenfeksiyon işleminden sonra sıcak su musluğundaki kullanım sıcak suyu
sıcaklığının saha ayarı [2-03] ile seçilen değere eşit olacağına dikkat edin.
Bu yüksek kullanım sıcak suyu sıcaklığı insan yaralanmaları için risk oluşturabilecekse,
kulanım sıcak suyu boylerinin sıcak su çıkış bağlantısına bir karışım vanası (sahada
tedarik edilir) takılmalıdır. Bu karışım vanası sıcak su musluğundaki su sıcaklığının
hiçbir zaman ayarlanan maksimum değeri aşmamasını güvence altına almalıdır. Bu
maksimum izin verilen su sıcaklığı ilgili mevzuata uygun olarak seçilmelidir.
İKAZ
Dezenfeksiyon işlevini saha ayarları, montör tarafından MUTLAKA ilgili mevzuata
uygun olarak düzenlenmelidir.
İKAZ
Tanımlanan süreyle [5.7.3] birlikte dezenfeksiyon işlevi başlangıç süresinin [5.7.5]
olası kullanım sıcak suyu talebiyle KESİLMEDİĞİNDEN emin olun.
Devreye alma (bkz.
UYARI
Devreye almada izlenen yöntem, bu kılavuzdaki talimatlara uygun OLMALIDIR. Bkz.
"11Devreye Alma"[4216].
"10Yapılandırma"[4127]
"11Devreye Alma"[4216]
)
)
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Bakım ve servis (bkz.
UYARI
Dahili kablolar hasar görürse, tehlikeye meydan vermemek için imalatçı, servis
temsilcisi veya benzeri yetkili bir personel tarafından değiştirilmelidir.
İKAZ
Vanadan çıkan su çok sıcak olabilir.
İKAZ
Su devresi tahliye edilmesine rağmen, manyetik filtreyi/pislik separatörünü filtre
muhafazasından sökerken biraz su dökülebilir. HER ZAMAN dökülen suyu temizleyin.
İKAZ
Manyetik filtreye/pislik separatörüne bağlı boruları hasardan korumak için, bu
prosedürün manyetik filtre/pislik separatörü üniteden çıkarılmış haldeyken yapılması
önerilir.
"13Bakım ve servis"[4227]
)
Montör başvuru kılavuzu
19
3 | Özel montör güvenlik talimatları
İKAZ
Manyetik filtrenin/pislik separatörünün açılması SADECE önemli sorunlar olduğunda
gereklidir. Muhtemelen tüm manyetik filtre/pislik separatörü kullanım ömrü
süresince bu işlem hiçbir zaman yapılmayacaktır.
İKAZ
O halkaların durumunu kontrol edin ve gerekirse değiştirin. Monte etmeden önce O
halkalara su uygulayın.
İKAZ
Genleşme kabına giden vananın (donatıldıysa) açıldığından emin olun, aksi takdirde
aşırı basınç oluşur.
Sorun giderme (bkz.
TEHLİKE: YANMA/HAŞLANMA RİSKİ
UYARI
▪ Ünitenin anahtar kutusunda bir inceleme yaparken MUTLAKA ünitenin ana
şebekeyle bağlantısının kesildiğinden emin olun. İlgili devre kesiciyi kapatın.
▪ Bir emniyet cihazı faaliyete geçtiğinde, onu eski durumuna getirmeden önce
üniteyi durdurun ve emniyet cihazının neden harekete geçtiğini anlayın.
KESİNLİKLE emniyet cihazlarını şönt yapmayın veya fabrika ayarı dışındaki bir
değere değiştirmeyin. Sorunun nedenini bulamıyorsanız, satıcınızı arayın.
UYARI
Termal kesicinin yanlışlıkla sıfırlanmasından ötürü doğabilecek tehlikeleri önlemek
için bu cihaza güç bir zamanlayıcı gibi harici bir anahtarlama aygıtından
BESLENMEMELİ ya da program tarafından düzenli olarak AÇILIP KAPATILAN bir
devreye BAĞLANMAMALIDIR.
UYARI
Isı dağıtıcılardan veya kolektörlerden hava tahliyesi. Havayı ısı dağıtıcılardan veya
kolektörlerden tahliye etmeden önce kullanıcı arayüzünün ana ekranında veya
öğesinin görüntülenip görüntülenmediğini kontrol edin.
▪ Görüntülenmiyorsa, derhal hava tahliyesi gerçekleştirin.
▪ Görüntüleniyorsa, hava tahliyesi gerçekleştirmek istediğiniz odanın yeterli şekilde
havalandırıldığından emin olun. Nedeni: Su devresinde soğutucu akışkan kaçağı
olabileceğinden, ısı dağıtıcılardan veya kolektörlerden hava tahliyesi
gerçekleştireceğiniz odada da soğutucu akışkan kaçağı olabilir.
"14Sorun Giderme"[4235]
)
Montör başvuru kılavuzu
20
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
4 Kutu hakkında
Bu bölümde
4.1 Genel bilgi: Kutu hakkında...................................................................................................................................................... 21
4.2 Dış ünite .................................................................................................................................................................................. 21
4.2.1 Dış üniteyi taşımak için........................................................................................................................................... 21
4.2.2 Dış üniteyi ambalajından çıkarmak için.................................................................................................................. 23
4.2.3 Aksesuarları dış üniteden sökmek için ................................................................................................................... 24
4.3 İç ünite .................................................................................................................................................................................... 24
4.3.1 İç üniteyi ambalajından çıkarmak için .................................................................................................................... 25
4.3.2 İç üniteden aksesuarları çıkarmak için ................................................................................................................... 25
4.3.3 İç üniteyi taşımak için ............................................................................................................................................. 25
4.1 Genel bilgi: Kutu hakkında
Bu bölümde dış ve iç ünitelerin içinde bulunduğu kutuların sahada teslim
edilmesinden sonra yapılması gerekenler açıklanmıştır.
Aşağıdakileri akılda tutun:
▪ Teslim alındığında ünitede hasar olup olmadığı kontrol EDİLMELİDİR. Tespit edilen
hasarlar derhal hasar servis yetkilisine rapor EDİLMELİDİR.
4 | Kutu hakkında
▪ Taşıma sırasındaki hasara mani olmak için üniteyi mümkün olduğunca nihai
montaj konumuna getirene kadar ambalajından çıkarmayın.
▪ Üniteyi içeriye getirirken izlemek istediğiniz yolu önceden hazırlayın.
4.2 Dış ünite
4.2.1 Dış üniteyi taşımak için
Vinç
Üniteye hasar vermemek için askıları işaretli alanın içinde tutun.
İKAZ
Yaralanmaktan kaçınmak için ünitenin hava girişi veya alüminyum kanatlarına
DOKUNMAYIN.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
21
4 | Kutu hakkında
±150
kg
4×
Forklift ya da palet arabası
Palete ağır taraftan girin.
Manuel
Paketi açtıktan sonra üniteye bağlı askıları kullanarak üniteyi taşıyın.
Ayrıca bkz.:
▪ "4.2.2Dış üniteyi ambalajından çıkarmak için"[423]
▪ "7.3.4Dış üniteyi monte etmek için"[472]
Montör başvuru kılavuzu
22
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
4.2.2 Dış üniteyi ambalajından çıkarmak için
1 2
3
4
4 | Kutu hakkında
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
23
4 | Kutu hakkında
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
4.2.3 Aksesuarları dış üniteden sökmek için
a Kesme vanası (entegre filtreli)
b Drenaj soketi için O-halka
c Drenaj soketi
d Termistör tertibatı (düşük ortam sıcaklıkları olan alanlarda montaj için)
e Montaj kılavuzu – Dış ünite
f Bertaraf kılavuzu – Soğutucuyu geri kazanma
g Enerji etiketi
h Tahliye ızgarası (üst + alt bölüm)
i Montaj kılavuzu – Tahliye ızgarası
DİKKAT
Ambalajından çıkartılması. Üst ambalajı/aksesuarları çıkardığınızda tahliye ızgarasını
içeren kutuyu düşmemesi için tutun.
4.3 İç ünite
Montör başvuru kılavuzu
24
▪ Teslim alındığında ünitede hasar olup olmadığı kontrol EDİLMELİDİR. Tespit edilen
hasarlar derhal hasar servis yetkilisine rapor EDİLMELİDİR.
▪ Taşıma sırasındaki hasara mani olmak için üniteyi mümkün olduğunca nihai
montaj konumuna getirene kadar ambalajından çıkarmayın.
▪ Ambalaj açma talimat yaprağında verilen talimatlara uygun olarak iç üniteyi tüm
olarak ambalajından çıkarın.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
4.3.1 İç üniteyi ambalajından çıkarmak için
1 2
8×
1×
b
4×
a
1×c1×d1×e1×
f
4×
i
6×
h
1×
j
1×
g
4.3.2 İç üniteden aksesuarları çıkarmak için
4 | Kutu hakkında
4.3.3 İç üniteyi taşımak için
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
a Su devresi için kesme vanaları
b Aşırı basınç baypas vanası
c Genel güvenlik önlemleri
d Opsiyonel ekipmanlar için ek kitapçık
e İç ünite montaj kılavuzu
f Kullanım kılavuzu
g WLAN kartuşu
h Kesme vanaları için sızdırmazlık halkaları (alan ısıtma su devresi)
i Sahada temin edilen kesme vanaları için sızdırmazlık halkaları (kullanım sıcak suyu
devresi)
j Alçak gerilim kablo girişi için sızdırmazlık bandı
Üniteyi taşımak için arkadaki ve alttaki kolları kullanın.
Montör başvuru kılavuzu
25
4 | Kutu hakkında
b
a a
b
a Ünitenin arkasındaki kollar
b Ünitenin altındaki kollar. Üniteyi kollar görülecek şekilde dikkatlice eğin.
Montör başvuru kılavuzu
26
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
5 | Üniteler ve seçenekler hakkında
5 Üniteler ve seçenekler hakkında
Bu bölümde
5.1 Genel bilgi: Üniteler ve seçenekler hakkında......................................................................................................................... 27
5.2 Tanım ...................................................................................................................................................................................... 27
5.2.1 Tanıtma etiketi: Dış ünite ....................................................................................................................................... 27
5.2.2 Tanıtma etiketi: İç ünite ......................................................................................................................................... 28
5.3 Ünite kombinasyonları ve seçenekleri ................................................................................................................................... 28
5.3.1 Olası iç ve dış ünite kombinasyonları ..................................................................................................................... 28
5.3.2 Dış ünite için olası seçenekler ................................................................................................................................ 28
5.3.3 İç ünite için olası seçenekler .................................................................................................................................. 29
5.1 Genel bilgi: Üniteler ve seçenekler hakkında
Bu bölüm şunlar hakkında bilgi içerir:
▪ Dış ünitenin tanımlanması
▪ İç ünitenin tanımlanması
▪ Dış ünitenin seçeneklerle kombine edilmesi
▪ İç ünitenin seçeneklerle kombine edilmesi
5.2 Tanım
5.2.1 Tanıtma etiketi: Dış ünite
Konum
Model tanımlaması
Örnek: EPRA14DAV3
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Kod Açıklama
EP Avrupa hidrosplit dış ünite tipi eş ısı pompası
R Yüksek su sıcaklığı – ortam bölgesi 2 (çalışma aralığına bakın)
A Soğutucu R32
14 Kapasite sınıfı
DA Model serisi
V3 Güç kaynağı
Montör başvuru kılavuzu
27
5 | Üniteler ve seçenekler hakkında
5.2.2 Tanıtma etiketi: İç ünite
Konum
Model tanımlaması
Örnek: ETVH16S23EA6V
Kod Açıklama
E Avrupa modeli
TV Entegre boylerli döşeme tipi hidrosplit
H H=Yalnız ısıtma
16 Kapasite sınıfı
S Entegre boyler malzemesi: Paslanmaz çelik
X=Isıtma/soğutma
23 Entegre boyler hacmi
EA Model serisi
6V Yedek ısıtıcı modeli
5.3 Ünite kombinasyonları ve seçenekleri
BİLGİ
Ülkenizde belirli seçenekler mevcut OLMAYABİLİR.
5.3.1 Olası iç ve dış ünite kombinasyonları
İç ünite Dış ünite
ETVH/X16 O O O
5.3.2 Dış ünite için olası seçenekler
Montaj standı (EKMST1, EKMST2)
EPRA14 EPRA16 EPRA18
Montör başvuru kılavuzu
28
Yoğun kar yağışı alabilen daha soğuk bölgelerde dış ünitenin bir montaj çerçevesi
üstüne takılması önerilir. Aşağıdaki modellerden birini kullanın:
▪ Flanş ayaklı EKMST1: matkapla delmeye izin verilen yerlerde dış üniteyi beton
temelin üstüne monte etmek için.
▪ Lastik ayaklı EKMST2: matkapla delmeye izin verilmeyen ya da delinemeyen
yerlerde dış üniteyi temellerin üstüne monte etmek için.
Montaj talimatları için montaj standının montaj kılavuzuna bakın.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
5.3.3 İç ünite için olası seçenekler
Çok bölgeli kablolu kumandalar
Aşağıdaki çok bölgeli kablolu kumandaları bağlayabilirsiniz:
▪ Çok bölgeli taban ünitesi 230V (EKWUFHTA1V3)
▪ Dijital termostat 230V (EKWCTRDI1V3)
▪ Analog termostat 230V (EKWCTRAN1V3)
▪ Aktüatör 230V (EKWCVATR1V3)
Montaj talimatları için kumanda montaj kılavuzu ve opsiyonel ekipmanlar ek
kitapçığına bakın.
Oda termostatı (EKRTWA, EKRTR1)
İç üniteye opsiyonel olarak bir oda termostatı bağlayabilirsiniz. Bu termostat
kablolu (EKRTWA) veya kablosuz (EKRTR1) olabilir.
Montaj talimatları için, oda termostatı montaj kılavuzu ve opsiyonel ekipmanlar ek
kitapçığına bakın.
Kablosuz termostat uzak sensörü (EKRTETS)
Uzaktan iç sıcaklık sensörünü (EKRTETS) yalnızca kablosuz termostat (EKRTR1) ile
birlikte kullanabilirsiniz.
5 | Üniteler ve seçenekler hakkında
Montaj talimatları için, oda termostatı montaj kılavuzu ve opsiyonel ekipmanlar ek
kitapçığına bakın.
Dijital G/Ç PCB'si (EKRP1HBAA)
Şu sinyallerin sağlanması için dijital G/Ç PCB'si gereklidir:
▪ Alarm çıkışı
▪ Alan ısıtma/soğutma Açma/KAPAMA çıkışı
▪ Harici ısı kaynağına geçiş
Montaj talimatları için, dijital G/Ç PCB'si montaj kılavuzu ve opsiyonel ekipmanlar
ek kitapçığına bakın.
Talep PCB'si (EKRP1AHTA)
Dijital girişlere göre tasarruflu güç tüketim kontrolünü etkinleştirmek için mutlaka
talep PCB'si monte etmeniz gerekir.
Montaj talimatları için, talep PCB'si montaj kılavuzu ve opsiyonel ekipmanlar ek
kitapçığına bakın.
Uzak iç ortam sensörü (KRCS01-1)
Özel İnsan Konfor Arayüzü dahili sensörü (oda termostatı olarak kullanılan
BRC1HHDA) varsayılan olarak oda sıcaklığı sensörü olarak kullanılır.
Başka bir konumdaki oda sıcaklığının ölçümü için, uzak iç ortam sensörü bir seçenek
olarak monte edilebilir.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montaj talimatları için, uzak iç ortam sensörü montaj kılavuzu ve opsiyonel
ekipmanlar ek kitapçığına bakın.
Montör başvuru kılavuzu
29
5 | Üniteler ve seçenekler hakkında
Uzak dış ortam sensörü (EKRSCA1)
Varsayılan yapılandırmada dış ortam sıcaklığının ölçümü için dış ünite içerisindeki
sensör kullanılır.
Daha gelişmiş bir sistem davranışının tespit edilmesine yönelik olarak (örn.
doğrudan güneş ışığından kaçınılması için) başka bir konumdaki dış ortam
sıcaklığının ölçülmesi için, uzak dış ortam sensörü bir seçenek olarak monte
edilebilir.
Montaj talimatları için, uzak dış ortam sensörü montaj kılavuzu ve opsiyonel
ekipmanlar ek kitapçığına bakın.
BİLGİ
▪ Uzak iç ortam sensörü yalnızca kullanıcı arayüzünün, oda termostatı işleviyle
yapılandırılması durumunda kullanılabilir.
▪ Uzak iç ortam sensörü ile uzak dış ortam sensöründen yalnızca birini
bağlayabilirsiniz.
BİLGİ
Uzak iç ortam sensörü ile uzak dış ortam sensöründen yalnızca birini bağlayabilirsiniz.
PC kablosu (EKPCCAB4)
İç ünitenin anahtar kutusuyla bilgisayar arasındaki bağlantı bilgisayar kablosuyla
sağlanır. İç ünite yazılımının güncellenebilmesini sağlar.
Montaj talimatları için, bilgisayar kablosu montaj kılavuzuna bakın.
Isı pompası konvektörü (FWXV)
Alan ısıtma/soğutma elde edilmesi için aşağıdaki ısı pompası konvektörleri
kullanılabilir:
▪ FWXV: döşeme tipi model
▪ FWXT: duvar tipi model
▪ FWXM: gizli model
Montaj talimatları için, bkz:
▪ Isı pompası konvektörünün montaj kılavuzu
▪ Isı pompası konvektörü seçenekleri montaj kılavuzu
▪ Opsiyonel ekipmanlar için ek kitapçık
WLAN modülü (BRP069A71)
Bir WLAN kartuşu (MMI içine takılacak) iç ünite aksesuarı olarak teslim edilir.
Alternatif olarak (örn. zayıf sinyal gücü söz konusu olduğunda), opsiyonel kablosuz
LAN modülünü BRP069A71 takabilirsiniz.
Montör başvuru kılavuzu
30
Montaj talimatları için, WLAN modülünün montaj kılavuzu ve opsiyonel ekipmanlar
ek kitapçığına bakın.
Evrensel merkezi kumanda (EKCC8-W)
Basamaklı kontrol için kumanda.
Çift bölgeli kit (EKMIKPOA veya EKMIKPHA)
Bir opsiyonel çift bölgeli kit monte edebilirsiniz.
Montaj talimatları için çift bölgeli kitin montaj kılavuzuna bakın.
Ayrıca bkz:
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
5 | Üniteler ve seçenekler hakkında
▪ "6.2.3Birden fazla oda – İki LWT bölgesi"[443]
▪ "Çift bölgeli kit"[4208]
Dönüştürme kiti (EKHVCONV4 veya üstü)
Sadece ısıtma modelini ters çevrilebilir modele dönüştürmek için dönüştürme kitini
kullanın.
Montaj talimatları için dönüştürme kitinin montaj kılavuzuna bakın.
Oda termostatı olarak kullanılan İnsan Konfor Arayüzü (BRC1HHDA)
▪ Oda termostatı olarak kullanılan İnsan Konfor Arayüzü (HCI) sadece iç üniteye
bağlı kullanıcı arayüzüyle kullanılabilir.
▪ Oda termostatı olarak kullanılan İnsan Konfor Arayüzünün (HCI) kontrol etmek
istediğiniz odaya monte edilmesi gerekir.
Montaj talimatları için, oda termostatı olarak İnsan Konfor Arayüzü (HCI) montaj
kılavuzuna ve opsiyonel ekipmanlar için ek kitapçığa bakın.
Akıllı şebeke röle kiti (EKRELSG)
Opsiyonel Akıllı şebeke röle kitinin montajı, yüksek gerilimli Akıllı şebeke kontakları
söz konusu olduğunda gereklidir (EKRELSG).
Montaj talimatları için, bkz. "9.3.11Bir Akıllı Şebekeyi bağlamak için"[4121].
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
31
6 | Uygulama kılavuzları
6 Uygulama kılavuzları
Bu bölümde
BİLGİ
Soğutma yalnızca aşağıdaki durumlarda uygulanabilir:
▪ Ters çevrilebilir modeller
▪ Sadece ısıtma modelleri + dönüştürme kiti (EKHVCONV*)
6.1 Genel bakış: Uygulama kılavuzları .......................................................................................................................................... 32
6.2 Alan ısıtma/soğutma sisteminin kurulumu ............................................................................................................................ 33
6.2.1 Tek oda ................................................................................................................................................................... 34
6.2.2 Birden fazla oda –TekLWT bölgesi ....................................................................................................................... 38
6.2.3 Birden fazla oda – İki LWT bölgesi ......................................................................................................................... 43
6.3 Alan ısıtma için yedek ısı kaynağının kurulumu...................................................................................................................... 47
6.4 Kullanım sıcak suyu boylerinin kurulumu............................................................................................................................... 50
6.4.1 Sistem planı –Entegre DHW boyleri...................................................................................................................... 50
6.4.2 DHW boyleri için hacim ve istenen sıcaklığın seçimi ............................................................................................. 50
6.4.3 Kurulum ve yapılandırma –DHW boyleri .............................................................................................................. 51
6.4.4 Anlık sıcak su için DHW pompası ........................................................................................................................... 52
6.4.5 Dezenfeksiyon için DHW pompası ......................................................................................................................... 52
6.5 Sayacın kurulumu ................................................................................................................................................................... 53
6.5.1 Üretilen ısı .............................................................................................................................................................. 53
6.5.2 Tüketilen enerji....................................................................................................................................................... 54
6.5.3 Normal elektrik tarifeli güç beslemesi ................................................................................................................... 54
6.5.4 İndirimli elektrik tarifeli güç beslemesi .................................................................................................................. 56
6.6 Güç tüketimi kontrolünün kurulumu ..................................................................................................................................... 57
6.6.1 Kalıcı güç sınırlandırma........................................................................................................................................... 57
6.6.2 Dijital girişlere göre etkinleştirilen güç sınırlandırma ............................................................................................ 58
6.6.3 Güç sınırlandırma süreci......................................................................................................................................... 59
6.6.4 BBR16 güç sınırlaması ............................................................................................................................................ 59
6.7 Harici sıcaklık sensörünün kurulumu...................................................................................................................................... 60
6.1 Genel bakış: Uygulama kılavuzları
Uygulama kılavuzlarının amacı ısıpompası sisteminin olanakları hakkında genel bilgi
vermektir.
DİKKAT
▪ Uygulama kılavuzlarında verilen çizimler yalnızca bilgilendirme amaçlıdır ve
ayrıntılı hidrolik şemalar yerine kullanılamaz. Ayrıntılı hidrolik boyutlandırma ve
dengeleme gösterilmemiştir ve bu hususlar montörün sorumluluğundadır.
▪ Isı pompası çalışmasının optimize edilmesi için gerekli yapılandırma ayarları
hakkında daha ayrıntılı bilgi için, "10Yapılandırma"[4127] bölümüne bakın.
Bu bölümde şu uygulama kılavuzları yer almaktadır:
▪ Alan ısıtma/soğutma sisteminin kurulumu
▪ Alan ısıtma için yedek ısı kaynağının kurulumu
▪ Kullanım sıcak suyu boylerinin kurulumu
▪ Sayacın kurulumu
▪ Güç tüketimi kontrolünün kurulumu
▪ Harici sıcaklık sensörünün kurulumu
Montör başvuru kılavuzu
32
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
DİKKAT
Fan coil ünitelerinin belirli tipleri –bu belgede "ısı pompası konvektörleri" olarak
bahsedilmektedir–, iç ünite çalıştırma modunun girişini alabilir (soğutma veya ısıtma
X2M/3 ve X2M/4) ve/veya ısı pompası konvektörü termostat durumunun çıkışını
gönderebilir (ana bölge: X2M/30 ve X2M/35; ilave bölge: X2M/30 ve X2M/35a).
Uygulama kılavuzlarında dijital giriş/çıkış alma veya gönderme olasılığı
gösterilmektedir. Bu işlevler yalnızca ısı pompası konvektörünün bu gibi özelliklere
sahip olması ve sinyallerin aşağıdaki gereksinimleri karşılaması durumunda
kullanılabilir:
▪ İç ünitenin çıkışı (ısı pompası konvektörüne giriş): soğutma/ısıtma sinyali=230V
(soğutma=230V, ısıtma=0V).
▪ İç üniteye giriş (ısı pompası konvektörünün çıkışı): termostat AÇIK/KAPALI
sinyali=gerilimsiz kontak (kapalı kontak=termo AÇIK, açık kontak=termo KAPALI).
6.2 Alan ısıtma/soğutma sisteminin kurulumu
Isı pompası sistemi bir veya daha fazla sayıda odadaki ısı dağıtıcılarına çıkış suyu
besler.
Sistem her bir odadaki sıcaklığı kontrol etmek üzere geniş bir esnekliğe sahip
olduğundan, öncelikle şu soruları yanıtlandırmanız gerekir:
6 | Uygulama kılavuzları
▪ Isıpompası sistemi tarafından kaç oda ısıtılacak (veya soğutulacak)?
▪ Her bir odada ne tip ısı yayıcılar kullanılacak ve bunların tasarım çıkış suyu
sıcaklıkları ne olacak?
Alan ısıtma/soğutma gereksinimleri belirlendikten sonra aşağıdaki montaj
talimatlarının takip edilmesini öneririz.
DİKKAT
Bir harici oda termostatı kullanılırsa, oda donma koruması bu harici oda termostatı
tarafından kontrol edilir. Ancak oda donma koruması yalnızca [C.2] Alan ısıtma/
soğutma=Açık olduğunda mümkündür.
BİLGİ
Bir harici oda termostatı kullanılıyorsa ve tüm koşullarda oda donma korumasının
garanti edilmesi gerekiyorsa Acil durum [9.5.1] öğesini Otomatik olarak
ayarlamalısınız.
DİKKAT
Sisteme bir aşırı basınç baypas vanası entegre edilebilir. Bu vananın şekillerde
gösterilmeyebileceğini unutmayın.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
33
6 | Uygulama kılavuzları
A
B
a
6.2.1 Tek oda
Alttan ısıtma sistemi veya radyatörler –Kablolu oda termostatı
Kurulum
A Ana çıkış suyu sıcaklığı bölgesi
B Tek oda
a Özel İnsan Konfor Arayüzü (BRC1HHDA oda termostatı olarak kullanılır)
▪ Elektrik kablolarını üniteye bağlama hakkında daha fazla bilgi için bkz.:
- "9.2Dış üniteye bağlantılar"[499]
- "9.3İç üniteye bağlantılar"[4106]
▪ Alttanısıtma sistemi veya radyatörler doğrudan iç üniteye bağlanır.
▪ Oda sıcaklığı, özel İnsan Konfor Arayüzü (BRC1HHDA oda termostatı olarak
kullanılır) ile kontrol edilir.
Yapılandırma
Ayar Değer
Ünite sıcaklığı kontrolü:
▪ #: [2.9]
2 (Oda termostatı): Ünite, özel İnsan
Konfor Arayüzünün ortam sıcaklığına
göre çalışır.
▪ Kod: [C-07]
Su sıcaklığı bölgelerinin sayısı:
0 (Tek bölge): Ana
▪ #: [4.4]
▪ Kod: [7-02]
Avantajları
▪ Yüksek konfor ve verimlilik düzeylerine sahiptir. Akıllı oda termostatı işlevi
istenen çıkış suyu sıcaklığını mevcut oda sıcaklığına dayalı olarak düşürebilir veya
yükseltebilir (ayar işlevi). Bu da şunu sağlar:
- İstenen sıcaklığa uygun kararlı oda sıcaklığı (daha yüksek konfor)
Montör başvuru kılavuzu
34
- Daha az sayıda AÇMA/KAPAMA çevrimi (daha sessiz, daha konforlu ve daha
verimli)
- Mümkün olan en düşük çıkış suyu sıcaklığı (daha verimli)
▪ Kolaydır. İstenen oda sıcaklığını kullanıcı arayüzüyle kolayca ayarlayabilirsiniz:
- Günlük ihtiyaçlarınız için ön ayar değerlerini ve programlarını ayarlayabilirsiniz.
- Günlük ihtiyaçlarınızda sapma olursa ön ayar değerlerini ve programlarını geçici
olarak devre dışı bırakabilir ya da tatil modunu kullanabilirsiniz.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Alttan ısıtma sistemi veya radyatörler –Kablosuz oda termostatı
A
B
b
a
Kurulum
A Ana çıkış suyu sıcaklığı bölgesi
B Tek oda
a Kablosuz harici oda termostatı için alıcı
b Kablosuz harici oda termostatı
▪ Elektrik kablolarını üniteye bağlama hakkında daha fazla bilgi için bkz.:
- "9.2Dış üniteye bağlantılar"[499]
- "9.3İç üniteye bağlantılar"[4106]
6 | Uygulama kılavuzları
▪ Alttanısıtma sistemi veya radyatörler doğrudan iç üniteye bağlanır.
▪ Oda sıcaklığı kablosuz harici oda termostatı (opsiyonel ekipman EKRTR1)
tarafından kontrol edilir.
Yapılandırma
Ayar Değer
Ünite sıcaklığı kontrolü:
▪ #: [2.9]
1 (Harici oda termostatı):
Ünitenin çalışmasına harici termostata
göre karar verilir.
▪ Kod: [C-07]
Su sıcaklığı bölgelerinin sayısı:
0 (Tek bölge): Ana
▪ #: [4.4]
▪ Kod: [7-02]
Ana bölge için harici oda termostatı:
▪ #: [2.A]
1 (1 kontak): Kullanılan harici oda
termostatı veya ısıpompası konvektörü
yalnızca bir termo AÇIK/KAPALI koşulu
▪ Kod: [C-05]
gönderebiliyorsa. Isıtma veya soğutma
talebi arasında ayrım yoktur.
Avantajları
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
▪ Kablosuzdur. Daikin harici oda termostatının kablosuz modeli mevcuttur.
▪ Verimlilik. Harici oda termostatı yalnızca AÇIK/KAPALI sinyalleri göndermesine
rağmen, ısıpompası sistemi için özel olarak tasarlanmıştır.
▪ Konfor. Alttan ısıtma sistemi mevcutsa, kablosuz harici oda termostatı, soğutma
işlemi sırasında oda nemini ölçerek zeminde yoğuşma oluşmasını önler.
Montör başvuru kılavuzu
35
6 | Uygulama kılavuzları

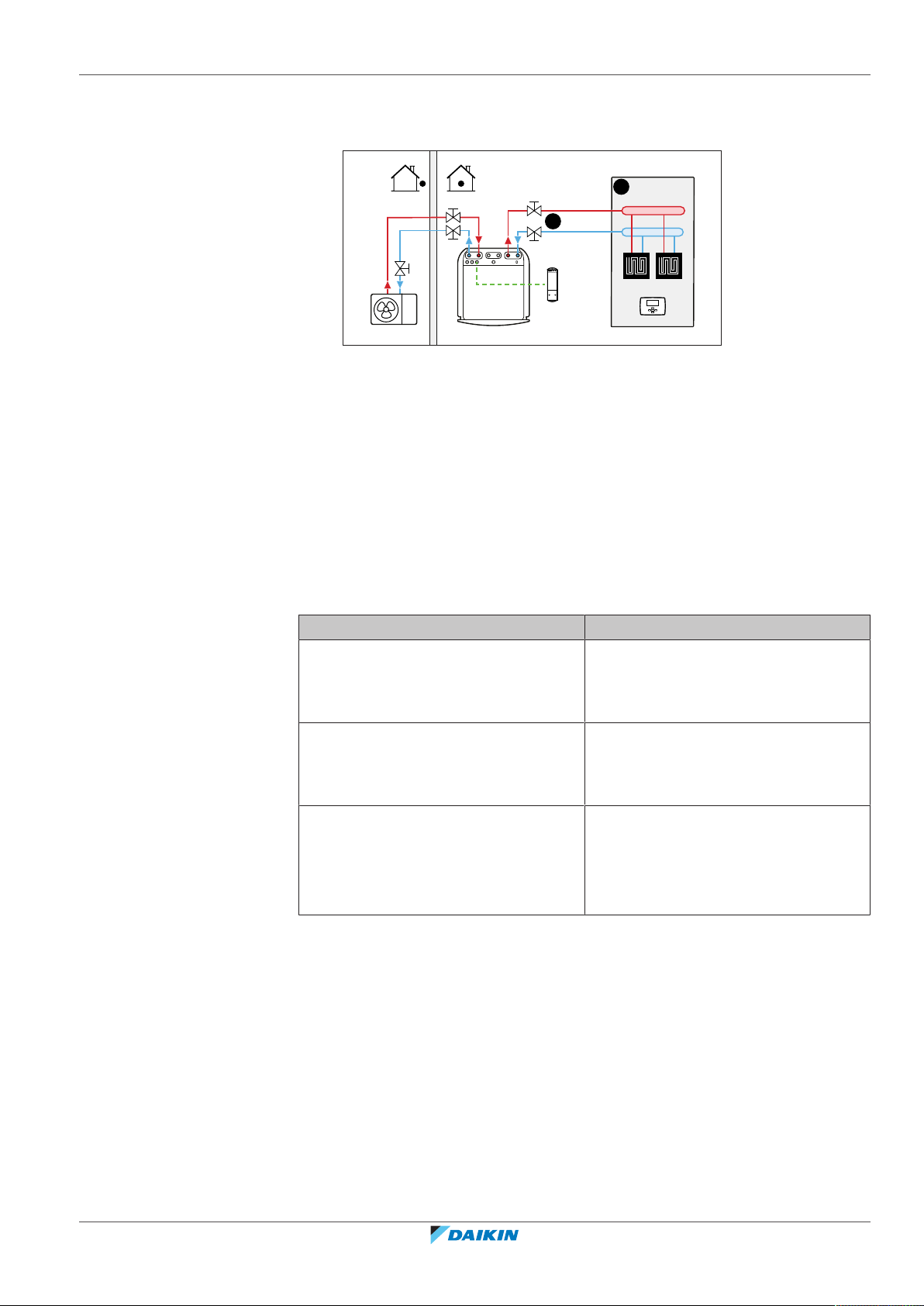

A
B
a
Isıpompası konvektörleri
Kurulum
A Ana çıkış suyu sıcaklığı bölgesi
B Tek oda
a Isıpompası konvektörleri (+ kumandalar)
▪ Elektrik kablolarını üniteye bağlama hakkında daha fazla bilgi için bkz.:
- "9.2Dış üniteye bağlantılar"[499]
- "9.3İç üniteye bağlantılar"[4106]
▪ Isıpompası konvektörleri doğrudan iç üniteye bağlanır.
▪ İstenen oda sıcaklığı, ısı pompası konvektörlerinin denetleyicisiyle ayarlanır. Isı
pompası konvektörleri için farklı kumandalar ve kurulumlar mümkündür. Daha
fazla bilgi için bkz:
- Isı pompası konvektörlerinin montaj kılavuzu
- Isı pompası konvektörü seçenekleri montaj kılavuzu
- Opsiyonel ekipmanlar için ek kitapçık
▪ Alan ısıtma/soğutma talep sinyali iç ünite üzerindeki dijital girişe gönderilir
(X2M/35 ve X2M/30).
▪ Alan çalışma modu, iç ünite üzerindeki bir dijital çıkış tarafından ısı pompası
konvektörlerine gönderilir (X2M/4 ve X2M/3).
Yapılandırma
Ayar Değer
Ünite sıcaklığı kontrolü:
▪ #: [2.9]
1 (Harici oda termostatı):
Ünitenin çalışmasına harici termostata
göre karar verilir.
▪ Kod: [C-07]
Su sıcaklığı bölgelerinin sayısı:
0 (Tek bölge): Ana
▪ #: [4.4]
Montör başvuru kılavuzu
36
▪ Kod: [7-02]
Ana bölge için harici oda termostatı:
▪ #: [2.A]
1 (1 kontak): Kullanılan harici oda
termostatı veya ısıpompası konvektörü
yalnızca bir termo AÇIK/KAPALI koşulu
▪ Kod: [C-05]
gönderebiliyorsa. Isıtma veya soğutma
talebi arasında ayrım yoktur.
Avantajları
▪ Soğutma. Isı pompası konvektörü, ısıtma kapasitesinin yanı sıra ayrıca mükemmel
soğutma kapasitesi de sunar.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
▪ Verimlilik. Ara bağlantı işlevi sayesinde optimum enerji verimliliği.
M1
B
a
A
▪ Şıktır.
Kombinasyon: Alttan ısıtma sistemi + Isıpompası konvektörleri
▪ Alan ısıtma şu bileşenler tarafından sağlanır:
- Alttan ısıtma
- Isıpompası konvektörleri
▪ Alan soğutma yalnızca ısıpompası konvektörleri tarafından sağlanır. Alttanısıtma
sistemi kesme vanası tarafından kesilir.
Kurulum
6 | Uygulama kılavuzları
A Ana çıkış suyu sıcaklığı bölgesi
B Tek oda
a Isıpompası konvektörleri (+ kumandalar)
▪ Elektrik kablolarını üniteye bağlama hakkında daha fazla bilgi için bkz.:
- "9.2Dış üniteye bağlantılar"[499]
- "9.3İç üniteye bağlantılar"[4106]
▪ Isıpompası konvektörleri doğrudan iç üniteye bağlanır.
▪ Kesme vanası (sahada temin edilir), soğutma işlemi sırasında zeminde yoğuşma
oluşmasının önlenmesi için alttan ısıtma sistemi öncesinde monte edilir.
▪ İstenen oda sıcaklığı, ısı pompası konvektörlerinin denetleyicisiyle ayarlanır. Isı
pompası konvektörleri için farklı kumandalar ve kurulumlar mümkündür. Daha
fazla bilgi için bkz:
- Isı pompası konvektörlerinin montaj kılavuzu
- Isı pompası konvektörü seçenekleri montaj kılavuzu
- Opsiyonel ekipmanlar için ek kitapçık
▪ Alan ısıtma/soğutma talep sinyali iç ünite üzerindeki dijital girişe gönderilir
(X2M/35 ve X2M/30).
▪ Alan çalıştırma modu, iç ünite üzerindeki bir dijital çıkış (X2M/4 ve X2M/3)
tarafından şu bileşenlere gönderilir:
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
- Isıpompası konvektörleri
- Kesme vanası
Montör başvuru kılavuzu
37
6 | Uygulama kılavuzları
A
T
B C
a
Yapılandırma
Ayar Değer
Ünite sıcaklığı kontrolü:
▪ #: [2.9]
1 (Harici oda termostatı):
Ünitenin çalışmasına harici termostata
göre karar verilir.
▪ Kod: [C-07]
Su sıcaklığı bölgelerinin sayısı:
0 (Tek bölge): Ana
▪ #: [4.4]
▪ Kod: [7-02]
Ana bölge için harici oda termostatı:
▪ #: [2.A]
1 (1 kontak): Kullanılan harici oda
termostatı veya ısıpompası konvektörü
yalnızca bir termo AÇIK/KAPALI koşulu
▪ Kod: [C-05]
gönderebiliyorsa. Isıtma veya soğutma
talebi arasında ayrım yoktur.
Avantajları
▪ Soğutma. Isı pompası konvektörleri, ısıtma kapasitesinin yanı sıra ayrıca
mükemmel soğutma kapasitesi de sunar.
▪ Verimlilik. Alttan ısıtma en iyi performansı ısı pompası sistemiyle gösterir.
▪ Konfor. İki ısı yayıcı tipinin kombinasyonu şu avantajları beraberinde getirir:
- Alttan ısıtma sistemi için mükemmel ısıtma konforu
- Isıpompası konvektörleri için mükemmel soğutma konforu
6.2.2 Birden fazla oda –TekLWT bölgesi
Tüm ısı yayıcıların tasarım çıkış suyu sıcaklığı aynı olduğundan yalnızca tek bir çıkış
suyu sıcaklık bölgesine ihtiyaç duyuluyorsa, bir karıştırma vanası istasyonuna ihtiyaç
kalmaz (böylece maliyet düşürülür).
Örnek: Isı pompası sistemi tüm odaların aynı ısı yayıcılara sahip olduğu tek bir
zeminin ısıtılması için kullanılıyorsa.
Alttanısıtma sistemi veya radyatörler –Termostatik vanalar
Odaları alttan ısıtma sistemi veya radyatörler ile ısıtıyorsanız, ana oda sıcaklığının
kontrol edilmesi için kullanılan en yaygın yöntem bir termostat (özel İnsan Konfor
Arayüzü (BRC1HHDA) veya bir harici oda termostatı olabilir) kullanılmasıdır; bu
durumda diğer odalar oda sıcaklığına göre açılıp kapanan termostatik vanalar
tarafından kontrol edilir.
Kurulum
Montör başvuru kılavuzu
38
A Ana çıkış suyu sıcaklığı bölgesi
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
6 | Uygulama kılavuzları
M1
M2
CB
a
b
a
A
B Oda 1
C Oda 2
a Özel İnsan Konfor Arayüzü (BRC1HHDA oda termostatı olarak kullanılır)
▪ Elektrik kablolarını üniteye bağlama hakkında daha fazla bilgi için bkz.:
- "9.2Dış üniteye bağlantılar"[499]
- "9.3İç üniteye bağlantılar"[4106]
▪ Ana odanın alttanısıtma sistemi doğrudan iç üniteye bağlanır.
▪ Ana odanın oda sıcaklığı, özel İnsan Konfor Arayüzü (BRC1HHDA oda termostatı
olarak kullanılır) ile kontrol edilir.
▪ Termostatik vana, diğer odaların her birinde mevcut alttan ısıtma sisteminden
önce monte edilir.
BİLGİ
Ana odanın başka ısı kaynakları tarafından ısıtılabildiği yumuşak iklimlerde. Örnek:
Şömineler.
Yapılandırma
Ayar Değer
Ünite sıcaklığı kontrolü:
▪ #: [2.9]
2 (Oda termostatı): Ünite, özel İnsan
Konfor Arayüzünün ortam sıcaklığına
göre çalışır.
▪ Kod: [C-07]
Su sıcaklığı bölgelerinin sayısı:
0 (Tek bölge): Ana
▪ #: [4.4]
▪ Kod: [7-02]
Avantajları
▪ Kolaydır. Tek oda için montaj aynıdır, ancak farklı olarak termostatik vanalar
kullanılır.
Alttan ısıtma sistemi veya radyatörler –Birden fazla harici oda termostatı
Kurulum
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
A Ana çıkış suyu sıcaklığı bölgesi
B Oda 1
C Oda 2
a Harici oda termostatı
▪ Elektrik kablolarını üniteye bağlama hakkında daha fazla bilgi için bkz.:
b Bypass vanası
- "9.2Dış üniteye bağlantılar"[499]
- "9.3İç üniteye bağlantılar"[4106]
Montör başvuru kılavuzu
39
6 | Uygulama kılavuzları
A
B C
a a
▪ Isıtma veya soğutma talebi yokken çıkış suyu beslemesinin önlenmesi için her
odaya bir kesme vanası (sahada temin edilir) monte edilir.
▪ Tüm kesme vanaları kapandığında su devridaiminin sağlanabilmesi için mutlaka
bir bypass vanası monte edilmelidir. Güvenilir çalışmayı garanti etmek için,
"8.1 Su borularının hazırlanması" [4 81] bölümündeki "Su hacmini ve debiyi
kontrol etmek için" tablosunda açıklandığı gibi bir minimum debi sağlayın.
▪ Alan çalıştırması modunu iç üniteye entegre edilmiş kullanıcı arayüzü belirler. Her
bir oda termostatındaki çalışma modunun mutlaka iç üniteye karşılık gelecek
şekilde ayarlanması gerektiğine dikkat edin.
▪ Oda termostatları kesme vanalarına bağlanır, ancak KESİNLİKLE iç üniteye
bağlanmamalıdır. İç ünite sürekli olarak çıkış suyu besler ve bir çıkış suyu
programının programlanması mümkündür.
Yapılandırma
Ayar Değer
Ünite sıcaklığı kontrolü:
▪ #: [2.9]
▪ Kod: [C-07]
Su sıcaklığı bölgelerinin sayısı:
▪ #: [4.4]
▪ Kod: [7-02]
Avantajları
Tek bir oda için alttan ısıtma sistemi veya radyatörlerle kıyaslandığında:
▪ Konfor. Her bir oda için programlar da dahil istenen oda sıcaklığını oda
termostatları üzerinden ayarlayabilirsiniz.
Isı pompasıkonvektörleri – Birden fazla oda
Kurulum
0 (Çıkış suyu): Ünite, çıkış suyu
sıcaklığına göre çalışır.
0 (Tek bölge): Ana
Montör başvuru kılavuzu
40
A Ana çıkış suyu sıcaklığı bölgesi
B Oda 1
C Oda 2
a Isıpompası konvektörleri (+ kumandalar)
▪ Elektrik kablolarını üniteye bağlama hakkında daha fazla bilgi için bkz.:
- "9.2Dış üniteye bağlantılar"[499]
- "9.3İç üniteye bağlantılar"[4106]
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
6 | Uygulama kılavuzları
A
B C
b
M1
a
M1
▪ İstenen oda sıcaklığı, ısı pompası konvektörlerinin denetleyicisiyle ayarlanır. Isı
pompası konvektörleri için farklı kumandalar ve kurulumlar mümkündür. Daha
fazla bilgi için bkz:
- Isı pompası konvektörlerinin montaj kılavuzu
- Isı pompası konvektörü seçenekleri montaj kılavuzu
- Opsiyonel ekipmanlar için ek kitapçık
▪ Alan çalıştırması modunu iç üniteye entegre edilmiş kullanıcı arayüzü belirler.
▪ Her bir ısı pompası konvektörünün ısıtma veya soğutma talebi sinyalleri paralel
olarak iç ünite üzerindeki dijital girişe bağlanır (X2M/35 ve X2M/30). İç ünite
yalnızca geçerli bir talep olduğunda çıkış suyu sıcaklığını temin eder.
BİLGİ
Konfor ve performansı artırmak için her bir ısıpompası konvektörü üzerine EKVKHPC
vana kiti seçeneğinin monte edilmesini öneririz.
Yapılandırma
Ayar Değer
Ünite sıcaklığı kontrolü:
▪ #: [2.9]
1 (Harici oda termostatı):
Ünitenin çalışmasına harici termostata
göre karar verilir.
▪ Kod: [C-07]
Su sıcaklığı bölgelerinin sayısı:
0 (Tek bölge): Ana
▪ #: [4.4]
▪ Kod: [7-02]
Avantajları
Tek bir oda için ısıpompası konvektörleriyle kıyaslandığında:
▪ Konfor. Her bir oda için programlar da dahil istenen oda sıcaklığını ısıpompası
konvektörlerinin uzaktan kumandası üzerinden ayarlayabilirsiniz.

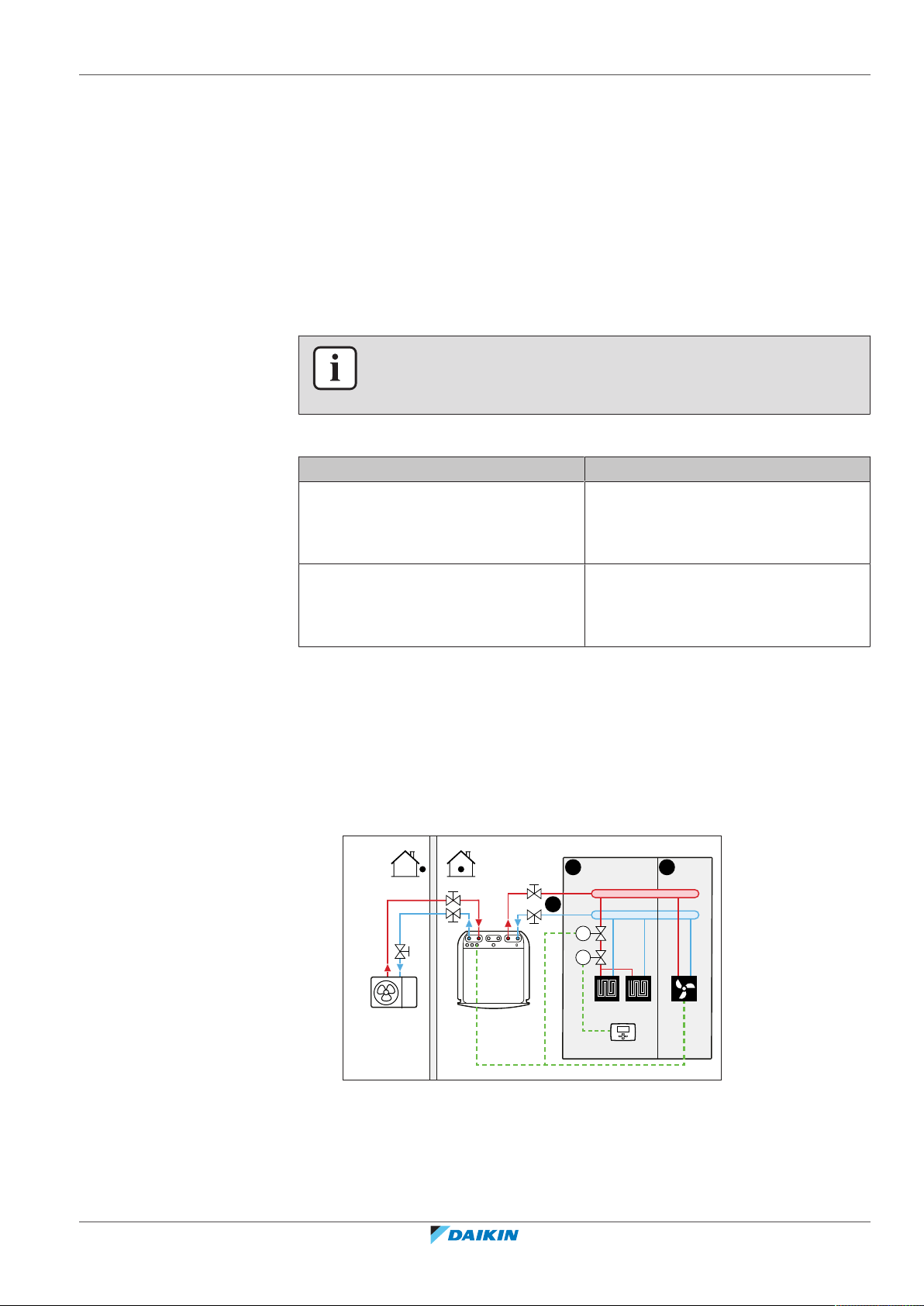

Kombinasyon: Alttanısıtma sistemi + Isıpompası konvektörleri - Birden fazla oda
Kurulum
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
A Ana çıkış suyu sıcaklığı bölgesi
B Oda 1
C Oda 2
a Harici oda termostatı
b Isıpompası konvektörleri (+ kumandalar)
Montör başvuru kılavuzu
41
6 | Uygulama kılavuzları
▪ Elektrik kablolarını üniteye bağlama hakkında daha fazla bilgi için bkz.:
- "9.2Dış üniteye bağlantılar"[499]
- "9.3İç üniteye bağlantılar"[4106]
▪ Isı pompası konvektörleri bulunan her bir oda için: Isı pompası konvektörleri
doğrudan iç üniteye bağlanır.
▪ Alttan ısıtma sistemine sahip her bir oda için: Alttan ısıtma sistemi öncesinde iki
adet kesme vanası (sahada temin edilir) monte edilir:
- Odada herhangi bir ısıtma talebi olmadığında sıcak su beslemesini önlemek
üzere bir kesme vanası
- Isı pompası konvektörlerine sahip odalarda soğutma işlemi sırasında zeminde
yoğuşma oluşmasını önlemek üzere bir kesme vanası.
▪ Isı pompası konvektörleri bulunan her bir oda için: İstenen oda sıcaklığı, ısı
pompası konvektörlerinin denetleyicisiyle ayarlanır. Isı pompası konvektörleri için
farklı kumandalar ve kurulumlar mümkündür. Daha fazla bilgi için bkz:
- Isı pompası konvektörlerinin montaj kılavuzu
- Isı pompası konvektörü seçenekleri montaj kılavuzu
- Opsiyonel ekipmanlar için ek kitapçık
▪ Alttan ısıtma sistemi bulunan her bir oda için: İstenen oda sıcaklığı, harici oda
termostatı (kablolu veya kablosuz) üzerinden ayarlanır.
▪ Alan çalıştırması modunu iç üniteye entegre edilmiş kullanıcı arayüzü belirler. Her
bir harici oda termostatındaki ve ısı pompası konvektörlerinin ısı pompası
denetleyicisindeki çalışma modunun mutlaka iç üniteye karşılık gelecek şekilde
ayarlanması gerektiğine dikkat edin.
BİLGİ
Konfor ve performansı artırmak için her bir ısıpompası konvektörü üzerine EKVKHPC
vana kiti seçeneğinin monte edilmesini öneririz.
Yapılandırma
Ayar Değer
Ünite sıcaklığı kontrolü:
▪ #: [2.9]
0 (Çıkış suyu): Ünite, çıkış suyu
sıcaklığına göre çalışır.
▪ Kod: [C-07]
Su sıcaklığı bölgelerinin sayısı:
0 (Tek bölge): Ana
▪ #: [4.4]
▪ Kod: [7-02]
Montör başvuru kılavuzu
42
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02

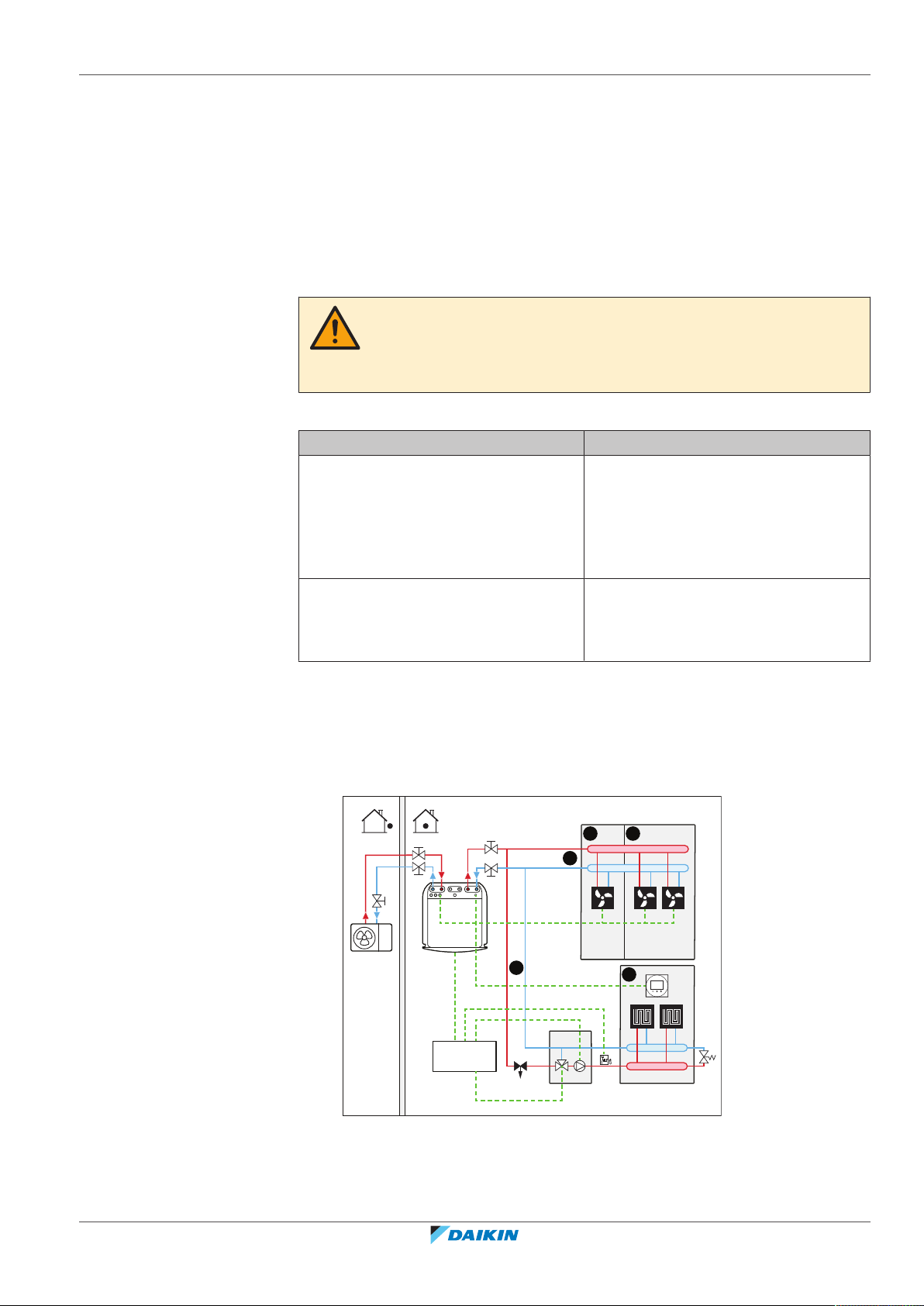

6.2.3 Birden fazla oda – İki LWT bölgesi
f
B
A
E
C
D
a
b
a
c
g
d
e
Her bir oda için seçilen ısı yayıcılar farklı çıkış suyu sıcaklıkları için tasarlanmışsa,
farklı çıkış suyu sıcaklığı bölgeleri (maksimum 2 adet) kullanabilirsiniz.
Bu dokümanda:
▪ Ana bölge = Isıtma modunda en düşük tasarım sıcaklığına ve soğutma modunda
en yüksek tasarım sıcaklığına sahip bölge
▪ İlave bölge = Isıtma modunda en yüksek tasarım sıcaklığına ve soğutma modunda
en düşük tasarım sıcaklığına sahip bölge
İKAZ
Birden fazla çıkış suyu bölgesi mevcutsa, ilave bölge talepte bulunduğunda çıkış suyu
sıcaklığının (ısıtma modunda) düşürülmesi/yükseltilmesi (soğutma modunda) için
MUTLAKA ana bölgeye bir karıştırma vanası istasyonu monte edin.
Tipik örnek:
Oda (bölge) Isı yayıcılar: Tasarım sıcaklığı
Oturma odası (ana bölge) Alttan ısıtma sistemi:
6 | Uygulama kılavuzları
▪ Isıtma modunda: 35°C
▪ Soğutma
tazeleme amaçlıdır, gerçek bir
soğutmaya izin verilmez)
(a)
modunda: 20°C (yalnızca
Yatak odaları (ilave bölge) Isıpompası konvektörleri:
▪ Isıtma modunda: 45°C
▪ Soğutma modunda: 12°C
(a)
Soğutma modunda, alttan ısıtmanın (ana bölge) tazeleme sağlamasına (gerçek soğutma
değil) izin verebilir veya VERMEYEBİLİRSİNİZ. Aşağıdaki kuruluma bakın.
Kurulum
Üç çift bölgeli kit sistem varyasyonu mümkündür:
1 Hidrolik separatörsüz sistem:
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
2 Ana bölge için hidrolik separatörlü sistem:
Montör başvuru kılavuzu
43
6 | Uygulama kılavuzları
B
A
E
C
D
a
b
a
c
g
dfh
e
f
B
A
E
C
D
a
b
a
c
i
g
d
h
e
3 Her iki bölge için hidrolik separatörlü sistem:
Bu sistem için ilave bölge için doğrudan bir pompa gereklidir.
Montör başvuru kılavuzu
44
A İlave çıkış suyu sıcaklığı bölgesi
B Oda 1
C Oda 2
D Ana çıkış suyu sıcaklığı bölgesi
E Oda 3
a Isıpompası konvektörleri (+ kumandalar)
b Özel İnsan Konfor Arayüzü (BRC1HHDA oda termostatı olarak kullanılır)
c Karıştırma vanası istasyonu
d Basınç düzenleme vanası (sahada temin edilir)
e Güvenlik termostatı (sahada temin edilir)
f Çift bölgeli kit kontrol kutusu (EKMIKPOA)
g Bypass vanası
h Hidrolik separatör (dengeleme tüpü)
i Doğrudan pompa (ilave bölge için) (örn. karıştırılmamış pompa grubu EKMIKHUA)
BİLGİ
Karıştırma vanası istasyonundan önce bir basınç düzenleme vanası takılmalıdır. Bu da
ana çıkış suyu sıcaklığı bölgesi ile ilave çıkış suyu sıcaklığı bölgesi arasında her iki su
sıcaklığı bölgesinin gerekli kapasitesine bağlı olarak doğru su akış dengesinin
sağlanmasını garanti eder.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
6 | Uygulama kılavuzları
▪ Tüm kesme vanaları kapandığında su devridaiminin sağlanabilmesi için mutlaka
bir bypass vanası monte edilmelidir. Güvenilir çalışmayı garanti etmek için,
"8.1 Su borularının hazırlanması" [4 81] bölümündeki "Su hacmini ve debiyi
kontrol etmek için" tablosunda açıklandığı gibi bir minimum debi sağlayın.
▪ Ana bölge için:
- Alttan ısıtma sisteminin öncesine karıştırma vanası istasyonu (pompa +
karıştırma vanası dahil) monte edilir.
- Odanın ısıtma isteğine bağlı olarak karıştırma vanası istasyonu çift bölgeli kit
denetleyicisiyle kontrol edilir (EKMIKPOA).
- Oda sıcaklığı, özel İnsan Konfor Arayüzü (BRC1HHDA oda termostatı olarak
kullanılır) ile kontrol edilir.
- Kesme vanaları kapatıldığında ana bölgede su sirkülasyonunun mümkün
olduğundan emin olun
- Soğutma modunda, alttan ısıtmanın (ana bölge) tazeleme sağlamasına (gerçek
soğutma değil) izin verebilir veya VERMEYEBİLİRSİNİZ.
İzin verilirse:
Bir kesme vanası monte ETMEYİN.
[2] Ana bölge ve [1] Oda ayar noktası ekranını etkinleştirmek için [F-0C]=0
olarak ayarlayın.
Ana bölgenin çıkış suyu sıcaklığını çok düşük OLMAYACAK şekilde ayarlayın
(genellikle: 20°C)
İzin VERİLMEZSE bir kesme vanası (sahada temin edilir) takın ve normalde açık
vana için X2M/21 ve X2M/28'e veya normalde kapalı vana için X2M/21 ve
X2M/29'a bağlayın.
▪ İlave bölge için:
- Isıpompası konvektörleri doğrudan iç üniteye bağlanır.
- İstenen oda sıcaklığı, ısıpompası konvektörlerinin denetleyicisiyle ayarlanır. Isı
pompası konvektörleri için farklı kumandalar ve kurulumlar mümkündür. Daha
fazla bilgi için bkz:
Isı pompası konvektörlerinin montaj kılavuzu
Isı pompası konvektörü seçenekleri montaj kılavuzu
Opsiyonel ekipmanlar için ek kitapçık
- Her bir ısıpompası konvektörünün ısıtma veya soğutma talebi sinyalleri paralel
olarak iç ünite üzerindeki dijital girişe bağlanır (X2M/35a ve X2M/30). İç ünite
yalnızca geçerli bir talep olduğunda istenen ilave çıkış suyu sıcaklığını temin
eder.
▪ Alan çalıştırması modunu iç üniteye entegre edilmiş kullanıcı arayüzü belirler.
Isıpompası konvektörlerinin her bir denetleyicisindeki çalışma modunun mutlaka
iç üniteye karşılık gelecek şekilde ayarlanması gerektiğine dikkat edin.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
45
6 | Uygulama kılavuzları
Yapılandırma
Ayar Değer
Ünite sıcaklığı kontrolü:
▪ #: [2.9]
▪ Kod: [C-07]
Su sıcaklığı bölgelerinin sayısı:
▪ #: [4.4]
▪ Kod: [7-02]
Isıpompası konvektörleri kullanılıyorsa:
İlave bölge için harici oda termostatı:
▪ #: [3.A]
▪ Kod: [C-06]
İki bölge kiti kurulu:
▪ #: [9.P.1]
▪ Kod: [E-0B]
2 (Oda termostatı): Ünite, özel İnsan
Konfor Arayüzünün ortam sıcaklığına
göre çalışır.
Not:
▪ Ana oda = oda termostatı olarak
kullanılan özel İnsan Konfor Arayüzü
▪ Diğer odalar = harici oda termostatı
çalışır
1 (Çift bölge): Ana + ilave
1 (1 kontak): Kullanılan harici oda
termostatı veya ısıpompası konvektörü
yalnızca bir termo AÇIK/KAPALI koşulu
gönderebiliyorsa. Isıtma veya soğutma
talebi arasında ayrım yoktur.
2 (Evet): İlave sıcaklık bölgesi eklemek
için çift bölgeli kit takılır.
İki bölge sistem türü:
▪ #: [9.P.2]
▪ Kod: [E-0C]
0 (Hidrolik separatör
olmadan / doğrudan pompasız)
1 (Hidrolik separatör ile /
doğrudan pompasız)
2 (Hidrolik separatör ile /
doğrudan pompayla)
(Yukarıda açıklanan 3 sistem
varyasyonuna bakın)
Kesme vanası çıkışı Ana bölgenin termo talebine uygun
olarak ayarlayın.
Kesme vanası Ana bölge, zeminde yoğuşmanın
önlenmesi için soğutma modu sırasında
kesiliyorsa, uygun şekilde ayarlayın.
Çift bölgeli kiti yapılandırma hakkında daha fazla bilgi için bkz. "Çift bölgeli
kit"[4208].
Avantajları
▪ Konfor.
- Akıllı oda termostatı işlevi istenen çıkış suyu sıcaklığını mevcut oda sıcaklığına
dayalı olarak düşürebilir veya yükseltebilir (ayar işlevi).
Montör başvuru kılavuzu
46
- İki farklı tipte ısı yayıcı siteminin kombinasyonu alttan ısıtma sistemi için
mükemmel bir ısıtma konforu ve ısı pompası konvektörleri için mükemmel bir
soğutma konforu sağlar.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
▪ Verimlilik.
A
B
a
e
b
b
c
d
c
- İç ünite, talebe bağlı olarak farklı tiplerdeki ısı yayıcıların tasarım sıcaklıklarına
karşılık gelecek farklı çıkış suyu sıcaklıkları temin eder.
- Alttan ısıtma en iyi performansı ısı pompası sistemiyle gösterir.
6.3 Alan ısıtma için yedek ısı kaynağının kurulumu
BİLGİ
İkili yalnızca şununla 1 adet çıkış suyu sıcaklığı bölgesi durumda mümkündür:
▪ Oda termostatı kontrolü VEYA
▪ harici oda termostatı kontrolü.
▪ Alan ısıtma şu bileşenler tarafından sağlanabilir:
- İç ünite
- Sisteme bağlı bir yardımcı boyler (sahada temin edilir)
▪ Bir ısıtma talebi olduğunda iç ünite veya yardımcı boyler çalışmaya başlar. Bu
ünitelerden hangisinin çalışacağı dış ortam sıcaklığına (harici ısı kaynağına geçiş
durumu) bağlıdır. Yardımcı boylere izin verildiğinde, iç ünite tarafından
gerçekleştirilen alan ısıtma işlevi KAPALI konuma getirilir.
6 | Uygulama kılavuzları
▪ İkili çalışma yalnızca şu durumlarda kullanılabilir:
- Alan ısıtma AÇIK ise ve
- Kullanım sıcak suyu boyleri çalışması KAPALI ise
▪ Kullanım sıcak suyu daima iç üniteye bağlı DHW boyleri tarafından üretilir.
BİLGİ
▪ Isı pompası, ısıtma modundayken, kullanıcı arayüzü üzerinden ayarlanan istenen
sıcaklığa ulaşmak üzere çalışır. Hava durumuna bağlı işletim etkinken, su sıcaklığı
dış ortam sıcaklığına bağlı olarak otomatik olarak belirlenir.
▪ Yardımcı boyler, ısıtma modundayken, yardımcı boyler kumandası üzerinden
ayarlanan istenen su sıcaklığına ulaşmak üzere çalışır.
Kurulum
▪ Yardımcı boyleri şu şekilde entegre edin:
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
A Ana çıkış suyu sıcaklığı bölgesi
Montör başvuru kılavuzu
47
6 | Uygulama kılavuzları
B Tek oda
a Özel İnsan Konfor Arayüzü (BRC1HHDA oda termostatı olarak kullanılır)
b Tek yönlü vana (sahada tedarik edilir)
c Kesme vanası (sahada temin edilir)
d Yardımcı boyler (sahada temin edilir)
e Su sıcaklık regülatörü (sahada temin edilir)
DİKKAT
▪ Yardımcı boylerin ve sistemine entegrasyonunun ilgili mevzuata uygun
olduğundan emin olun.
▪ Daikin yardımcı boyler sistemindeki hatalı veya güvenli olmayan durumlardan
sorumlu tutulamaz.
▪ Isıpompasına dönüş suyunun KESİNLİKLE 60°C üzerine çıkmadığından emin olun.
Bunun için:
- Yardımcı boyler kumandası üzerinden istenen su sıcaklığını maksimum 60°C'ye
ayarlayın.
- Isı pompasının dönüş suyu debisine bir su sıcaklık regülatörü monte edin. Su
sıcaklık regülatörünü 60°C'nin üzerinde kapanacak ve 60°C'nin altında açılacak
şekilde ayarlayın.
▪ Tek yönlü vanaları monte edin.
▪ İç ünitenin içinde önceden bağlanmış bir genleşme kabı mevcuttur. Ancak ikili
çalışma için, yardımcı boyler devresinde bir genleşme kabı olduğundan da emin
olun. Aksi takdirde, ikili çalışma çalışırken ve Su sıcaklık regülatörü kapanırsa, su
devresinde artık genleşme kabı olmayacaktır.
▪ Dijital G/Ç PCB'si monte edin (opsiyonel EKRP1HBAA).
▪ Dijital G/Ç PCB'si üzerindeki X1 ve X2'yi (harici ısı kaynağı geçişi) yardımcı boylere
bağlayın. Bkz. "9.3.8Harici ısı kaynağı değiştiricisini bağlamak için"[4118].
▪ Isı yayıcıları kurmak için bkz. "6.2 Alan ısıtma/soğutma sisteminin
kurulumu"[433].
Yapılandırma
Kullanıcı arayüzü üzerinden (yapılandırma sihirbazı):
▪ Bir ikili sistemin kullanımını harici ısı kaynağı olarak ayarlayın.
▪ İkili sıcaklığı ve histerisizi ayarlayın.
▪ Çalışma modunu yalnızca alan ısıtmaya ayarlayın (boyler çalışması yok).
Bir yardımcı kontağa göre harici ısı kaynağına geçiş
▪ Yalnızca harici oda termostatı kumandasında VE bir çıkış suyu sıcaklığı bölgesine
mümkündür (bkz. "6.2Alan ısıtma/soğutma sisteminin kurulumu"[433]).
▪ Yardımcı kontak şu bileşenler olabilir:
Montör başvuru kılavuzu
48
- Bir dış ortam sıcaklığı termostatı
- Bir elektrik tarifesi kontağı
- Manüel olarak çalıştırılan bir kontak
- …
▪ Kurulum: Şu saha kablosunu bağlayın:
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
6 | Uygulama kılavuzları
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
BTIBoyler termostat girişi
A Yardımcı kontak (normalde kapalıdır)
H Isıtma talebi oda termostatı (opsiyonel)
K1A İç ünitenin etkinleştirilmesi için yardımcı röle (sahada temin edilir)
K2A Boylerin etkinleştirilmesi için yardımcı röle (sahada temin edilir)
Indoor İç ünite
Auto Otomatik
Boiler Boyler
DİKKAT
▪ Yardımcı kontağın, iç ünite ile yardımcı boyler arasındaki geçişin çok sık meydana
gelmemesi için yeterli farka veya gecikme süresine sahip olduğundan emin olun.
▪ Yardımcı kontak bir dış ortam sıcaklığı termostatı ise, güneşten etkilenmemesi
veya güneş nedeniyle AÇIK/KAPALI konuma geçmemesi için termostatı doğrudan
güneş ışığı almayan bir yere monte edin.
▪ Sık açılıp kapanması yardımcı boylerde korozyona neden olabilir. Daha fazla bilgi
için, yardımcı boyler üreticisine danışın.
Yardımcı doğalgazlı boylerin ayar noktası
Su borusunun donmasını önlemek için yardımcı doğalgazlı boylerin sabit bir ayar
noktası ≥55°C olmalı veya bir hava durumuna bağlı bir ayar noktası ≥T
TaDış ortam sıcaklığı
T
Yardımcı doğalgazlı boyler için minimum hava durumuna bağlı ayar noktası
min
olmalıdır.
min
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
49
6 | Uygulama kılavuzları
A
a
b

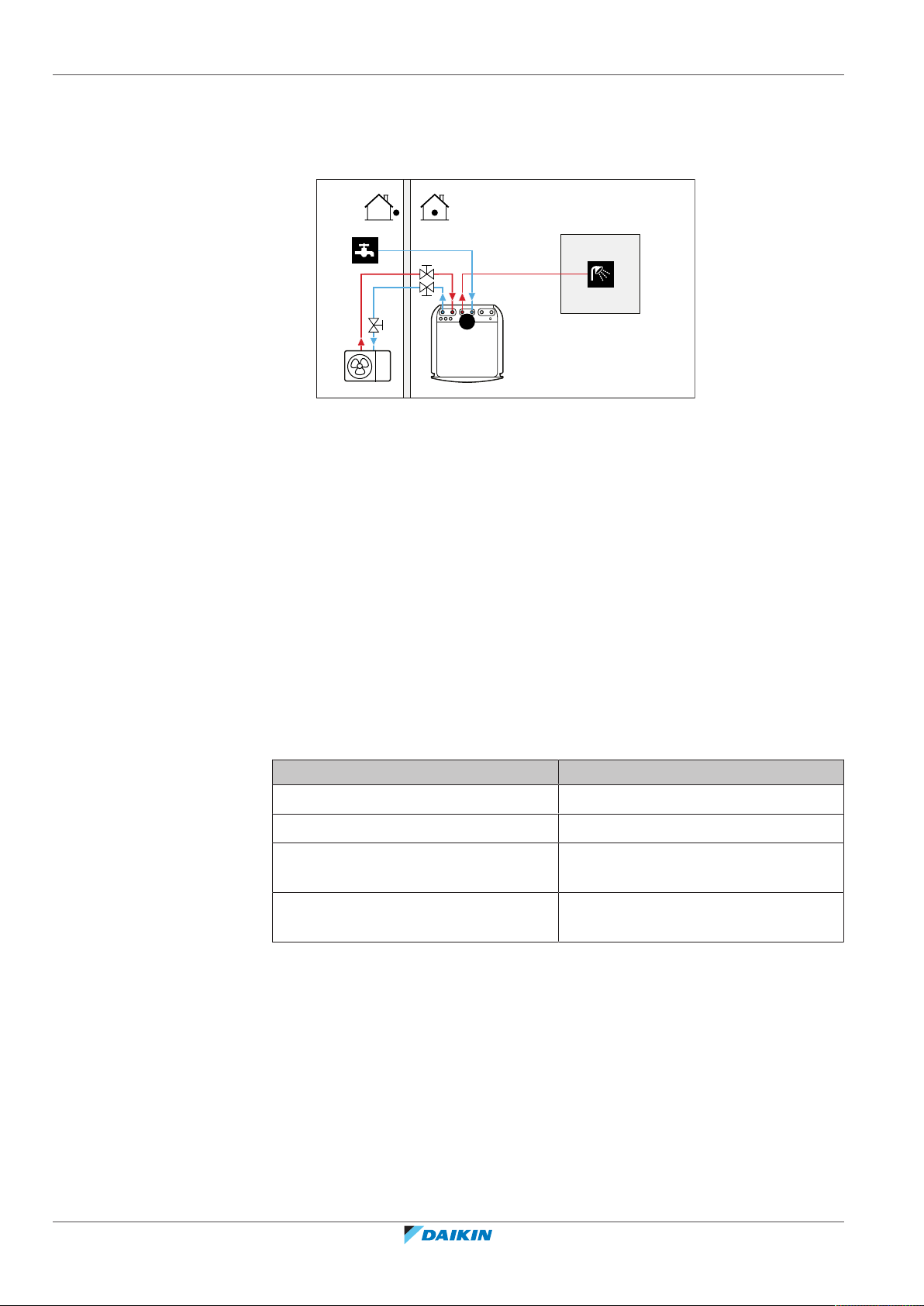

6.4 Kullanım sıcak suyu boylerinin kurulumu
6.4.1 Sistem planı –Entegre DHW boyleri
6.4.2 DHW boyleri için hacim ve istenen sıcaklığın seçimi
A Kullanım sıcak suyu
a Soğuk su GİRİŞİ
b Sıcak su ÇIKIŞI
İnsanlar 40°C sıcaklığındaki bir suyu sıcak bulurlar. Bu nedenle, DHW tüketimi
daima 40°C'deki eşdeğer sıcak su hacmi olarak ifade edilir. Ancak, DHW boyler
sıcaklığını daha yüksek bir değere (örnek: 53°C) ayarlayabilir ve ardından soğuk
suyla (örnek: 15°C) karıştırabilirsiniz.
DHW boyleri için hacim ve istenen sıcaklığın seçimi şu adımlardan meydana gelir:
1 DHW tüketiminin belirlenmesi (40°C'deki eşdeğer sıcak su hacmi).
2 DHW boyleri için hacim ve istenen sıcaklığın belirlenmesi.
DHW tüketiminin belirlenmesi
Aşağıdaki soruları yanıtlayın ve tipik su hacimlerini kullanarak DHW tüketimini
(40°C'de eşdeğeri sıcak su hacmi) hesaplayın:
Soru Tipik su hacmi
Bir günde kaç defa duş alınıyor? 1duş=10dk×10l/dak=100l
Bir günde kaç defa banyo yapılıyor? 1banyo = 150l
Bir günde mutfak evyesinde ne kadar su
1evye=2dk×5l/dak=10l
kullanılıyor?
Başka bir kullanım sıcak suyu ihtiyacı var
—
mı?
Örnek: Bir ailenin (4 kişilik) günlük kullanım sıcak suyu tüketimi şu şekilde olsun:
Montör başvuru kılavuzu
50
▪ 3 duş
▪ 1 banyo
▪ 3 evye hacmi
Kullanım sıcak suyu (DHW) tüketimi = (3×100l)+(1×150l)+(3×10l)=480l
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
6 | Uygulama kılavuzları
Kullanım sıcak suyu boyleri için hacim ve istenen sıcaklığın belirlenmesi
Formül Örnek
V1=V2+V2×(T2−40)/(40−T1) Eğer:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
V1=280l
T1=T2×(40−T1)/(V1−V2) Eğer:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
V2=307l
V1Kullanım sıcak suyu tüketimi (40°C'de eşdeğer sıcak su hacmi)
V2Bir defa ısıtılıyorsa gerekli kullanım sıcak suyu boyleri hacmi
T2Kullanım sıcak suyuboyleri sıcaklığı
T1Soğuk su sıcaklığı
Olası DHWboyleri hacimleri
Tip Olası hacimler
Entegre DHW boyleri ▪ 180l
▪ 230l
Enerji tasarrufu için ipuçları
▪ kullanım sıcak suyu tüketimi her gün değişiyorsa, her bir gün için farklı istenen
kullanım sıcak suyu boyler sıcaklıklarına sahip bir haftalık program
düzenleyebilirsiniz.
▪ İstenen kullanım sıcak suyuboyleri sıcaklığı ne kadar düşük olursa, o kadar düşük
maliyetli olur. Daha büyük bir kullanım sıcak suyu boyleri seçerek, istenen
kullanım sıcak suyu boyleri sıcaklığını düşürebilirsiniz.
▪ Isıpompasının kendisi maksimum 55°C (dış ortam sıcaklığı düşükse 50°C) kullanım
sıcak suyu üretebilir. Isı pompasına entegre elektrik direnci bu sıcaklığı
yükseltebilir. Ancak, bu işlem daha fazla enerji tüketir. Elektrik direncinin
kullanılmasını önlemek için istenen kullanım sıcak suyu boyler sıcaklığını 55°C'nin
altına ayarlanmanızı öneririz.
▪ Dış ortam sıcaklığı yükseldikçe, ısıpompasının performansı artar.
- Enerji maliyetleri gündüz ve gece eşit ise kullanım sıcak suyu boylerinin gündüz
saatlerinde ısıtılmasını öneririz.
- Enerji maliyetleri gece daha düşük ise kullanım sıcak suyu boylerinin gece
saatlerinde ısıtılmasını öneririz.
6.4.3 Kurulum ve yapılandırma –DHW boyleri
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
▪ Isı pompası kullanım sıcak suyu üretirken, bir alanı ısıtamaz. Aynı anda hem
kullanım sıcak suyuna, hem de alan ısıtmaya ihtiyaç duyuyorsanız, kullanım sıcak
suyunun, daha düşük bir alan ısıtma talebi olduğundan gece saatlerinde
üretilmesini öneririz.
▪ Yüksek DHW tüketimleri için, DHW boylerini gün içerisinde birkaç defa
ısıtabilirsiniz.
Montör başvuru kılavuzu
51
6 | Uygulama kılavuzları
a
b
c
d
a
b
c
d
e
6.4.4 Anlık sıcak su için DHW pompası
▪ DHW boylerini istenen DHW boyleri sıcaklığına ısıtmak için, şu enerji kaynaklarını
kullanabilirsiniz:
- Termodinamik ısıpompası döngüsü
- Elektrikli yedek ısıtıcı
▪ Kullanım sıcak suyu üretimindeki enerji tüketiminin optimize edilmesi için, bkz.
"10Yapılandırma"[4127].
Kurulum
a Soğuk su GİRİŞİ
b Sıcak su ÇIKIŞI (duş (sahada temin edilir))
c Kullanım sıcak suyu pompası (sahada tedarik edilir)
d Sirkülasyon bağlantısı
▪ Bir DHW pompası bağlanırsa, musluktan anlık sıcak su alınabilir.
▪ DHW pompası ve tesisat sahada temin edilir ve montörün sorumluluğundadır.
Elektrik kabloları için, bkz. "9.3.5 Kullanım sıcak suyu pompasını bağlamak
için"[4115].
▪ Sirkülasyon bağlantısının bağlanması hakkında daha fazla bilgi için bkz.
"8.2.4Sirkülasyon borularını bağlamak için"[490].
Yapılandırma
▪ Daha fazla bilgi için bkz. "10Yapılandırma"[4127].
▪ DHW pompasını kullanıcı arayüzü üzerinden kontrol etmek için bir program
düzenleyebilirsiniz. Daha fazla bilgi için, kullanıcı başvuru kılavuzuna bakın.
6.4.5 Dezenfeksiyon için DHW pompası
Kurulum
Montör başvuru kılavuzu
52
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
6 | Uygulama kılavuzları
a Soğuk su GİRİŞİ
b Sıcak su ÇIKIŞI (duş (sahada temin edilir))
c Kullanım sıcak suyu pompası (sahada tedarik edilir)
d Isıtıcı eleman (sahada tedarik edilir)
e Tek yönlü vana (sahada tedarik edilir)
▪ Kullanım sıcak suyu pompası sahada temin edilir ve montajı, montörün
sorumluluğundadır. Elektrik kabloları için, bkz. "9.3.5 Kullanım sıcak suyu
pompasını bağlamak için"[4115].
▪ Yürürlükteki uygulama dezenfeksiyon sırasında maksimum depo ayar
noktasından daha yüksek bir sıcaklık gerektiriyorsa (bkz. saha ayarları tablosu
[2-03]) yukarıda gösterilen şekilde bir DHW pompası ve ısıtıcı eleman
bağlayabilirsiniz.
▪ İlgili mevzuat uyarınca su borularının musluk çıkışına kadar dezenfekte edilmesi
gerekiyorsa, yukarıda gösterildiği gibi bir DHW pompası ve (gerekiyorsa) ısıtıcı
elemanı bağlayabilirsiniz.
Yapılandırma
İç ünite DHW pompası çalışmasını kontrol edebilir. Daha fazla bilgi için, bkz.
"10Yapılandırma"[4127].
6.5 Sayacın kurulumu
▪ Kullanıcı arayüzü üzerinden şu enerji verilerini okuyabilirsiniz:
- Üretilen ısı
- Tüketilen enerji
▪ Şu dönemlere ait enerji verilerini okuyabilirsiniz:
- Alan ısıtma
- Alan soğutma
- Kullanım sıcak suyu üretimi
▪ Şu dönemlere ait enerji verilerini okuyabilirsiniz:
- Aylık
- Yıllık
6.5.1 Üretilen ısı
BİLGİ
Üretilen ısı ve tüketilen enerji hesaplamaları tahmine dayalıdır; doğruluğu garanti
edilemez.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
BİLGİ
Üretilen ısının hesaplanması için kullanılan sensörler otomatik olarak kalibre edilir.
BİLGİ
Sistemde glikol bulunuyorsa ([E‑0D]=1]), üretilen ısı HESAPLANMAZ ve kullanıcı
arayüzünde görüntülenmez.
Montör başvuru kılavuzu
53
6 | Uygulama kılavuzları
6.5.2 Tüketilen enerji
▪ Üretilen ısı dahili olarak şu parametrelere göre hesaplanır:
- Çıkış ve giriş suyu sıcaklığı
- Debi
▪ Kurulum ve yapılandırma: İlave ekipman ihtiyacı yoktur.
Tüketilen enerjiyi belirlemek için şu yöntemleri kullanabilirsiniz:
▪ Hesaplama
▪ Ölçüm
BİLGİ
Tüketilen enerji hesabıyla (örnek: yardımcı ısıtıcı için) tüketilen enerji ölçümünü
(örnek: dış ünite için) birleştiremezsiniz. Aksi takdirde, enerji verileri geçersiz
olacaktır.
Tüketilen enerjinin hesaplanması
▪ Tüketilen enerji dahili olarak şu parametrelere göre hesaplanır:
- Dış ünite tarafından çekilen güç
- Yedek ısıtıcının ayarlanan kapasitesi
- Gerilim
▪ Kurulum ve yapılandırma: Doğru enerji verileri elde etmek için, kapasiteyi ölçün
(direnç ölçümünü gerçekleştirin) ve ardından kullanıcı arayüzü üzerinden yedek
ısıtıcı için kapasiteyi (adım1) ayarlayın.
Tüketilen enerjinin ölçülmesi
▪ Yüksek doğruluk oranı nedeniyle tercih edilen yöntemdir.
▪ Harici güç sayaçları gerektirir.
▪ Kurulum ve yapılandırma: Elektrik sayaçları kullanılıyorsa, her bir sayaç için darbe/
kWh sayısını kullanıcı arayüzü üzerinden ayarlayın.
BİLGİ
Elektrik tüketimi ölçülürken, elektrik sayaçlarının sistem tarafından çekilen TÜM gücü
kapsadığından emin olun.
6.5.3 Normal elektrik tarifeli güç beslemesi
Genel kural
Montör başvuru kılavuzu
54
Tüm sistemi kapsayan tek bir sayaç yeterlidir.
Kurulum
Sayacı X5M/5 ve X5M/6'ya bağlayın. Bkz. "9.3.4 Elektrik sayaçlarını bağlamak
için"[4114].
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02

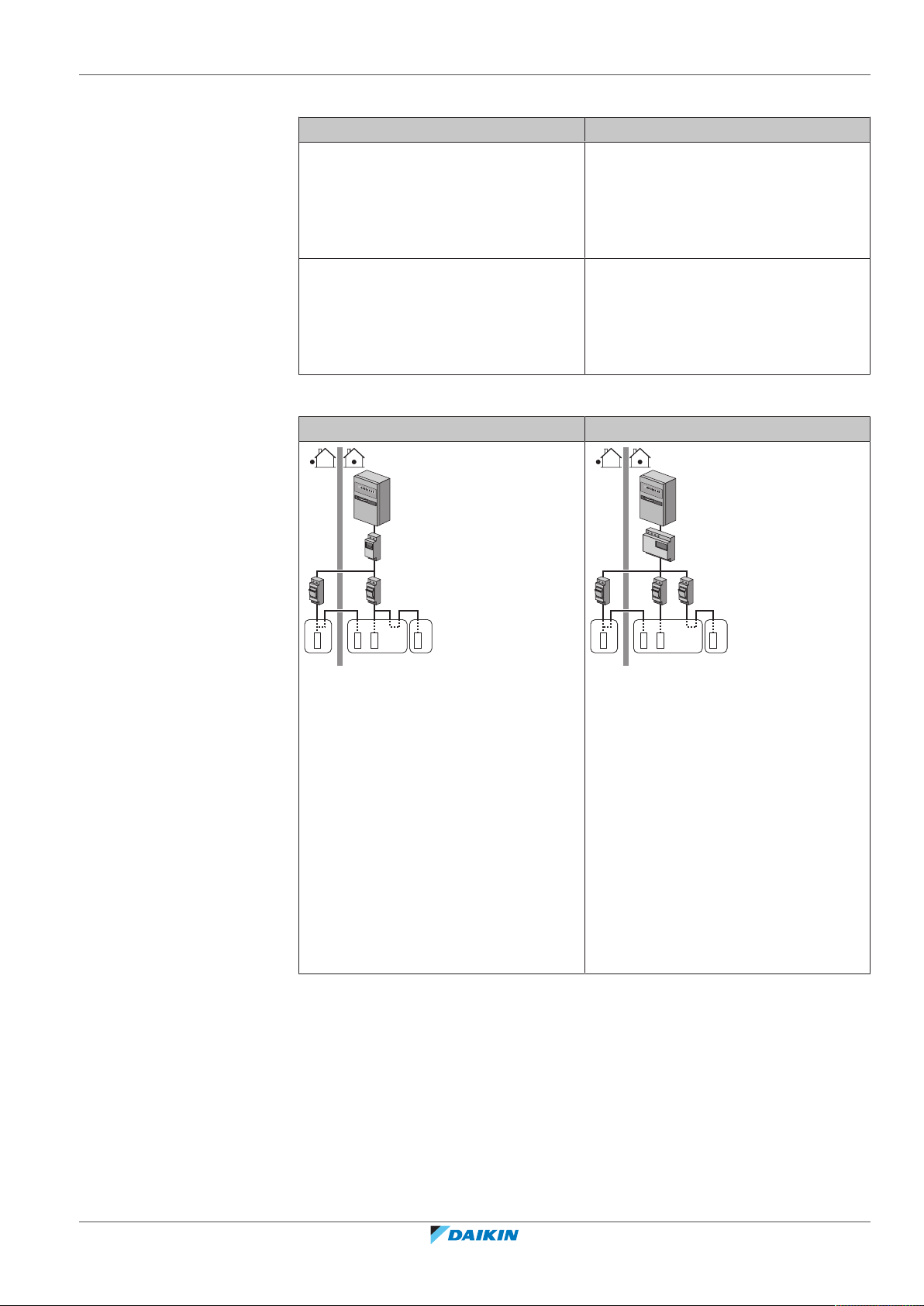

Sayaç tipi
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
6 | Uygulama kılavuzları
Kurulum Sayaç tipi
▪ Monofaze dış ünite
▪ Yedek ısıtıcı bir monofaze
şebekesinden beslenir (yani, yedek
ısıtıcı modeli, bir monofaze
şebekesine bağlı *3V veya *6V'dur)
▪ Trifaze dış ünite
▪ Yedek ısıtıcı bir trifaze şebekesinden
beslenir (yani, yedek ısıtıcı modeli, bir
monofaze şebekesine bağlı *9W veya
*6V'dur)
Örnek
Monofaze sayaç Trifaze sayaç
Monofaze
(*3V, *6V (6V): 1N~230V)
Trifaze
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
A Dış ünite
B İç ünite
C Kullanım sıcak suyu boyleri
a Elektrik dolabı (L1/N)
b Sayaç (L1/N)
c Sigorta (L1/N)
d Dış ünite (L1/N)
e İç ünite (L1/N)
f Yedek ısıtıcı (L1/N)
g Buster ısıtıcı (L1/N)
A Dış ünite
B İç ünite
C Kullanım sıcak suyu boyleri
a Elektrik dolabı (L1/L2/L3/N)
b Sayaç (L1/L2/L3/N)
c Sigorta (L1/L2/L3/N)
d Sigorta (L1/N)
e Dış ünite (L1/L2/L3/N)
f İç ünite (L1/L2/L3/N)
g Yedek ısıtıcı (L1/L2/L3/N)
h Buster ısıtıcı (L1/N)
İstisna
▪ Aşağıdaki durumlarda ikinci bir sayaç kullanabilirsiniz:
- Bir sayacın güç aralığı yetersizse.
- Elektrik sayacı, elektrik dolabına kolayca monte edilemiyorsa.
- 230 V ve 400 V trifaze şebekeler, sayaçların teknik kısıtlamaları nedeniyle
birleştirilmişse (yaygın bir durum değildir).
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
55
6 | Uygulama kılavuzları
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
6.5.4 İndirimli elektrik tarifeli güç beslemesi
▪ Bağlantı ve kurulum:
- İkinci sayacı X5M/3 ve X5M/4'e bağlayın. Bkz. "9.3.4 Elektrik sayaçlarını
bağlamak için"[4114].
- Yazılımda her iki sayacın güç tüketimi verileri eklenir, böylece hangi sayacın
hangi güç tüketimini kapsayacağını ayarlamak zorunda KALMAZSINIZ. Yalnızca
her bir sayaç için darbe sayısını belirlemeniz yeterlidir.
▪ İki sayaçlı bir örnek için bkz. "6.5.4 İndirimli elektrik tarifeli güç
beslemesi"[456].
Genel kural
▪ Sayaç1: Dış üniteyi ölçer.
▪ Sayaç2: Sistemin geri kalanını (yani iç üniteyi ve yedek ısıtıcıyı) ölçer.
Kurulum
▪ Sayaç1'i X5M/5 ve X5M/6'ya bağlayın.
▪ Sayacı2'yi X5M/3 ve X5M/4'e bağlayın.
Bkz. "9.3.4Elektrik sayaçlarını bağlamak için"[4114].
Sayaç tipleri
▪ Sayaç1: Dış ünite güç beslemesine göre monofaze veya trifaze sayaç.
▪ Sayaç2:
- Bir monofaze yedek ısıtıcı yapılandırması mevcutsa, monofaze sayaç kullanın.
- Diğer durumlarda trifaze sayaç kullanın.
Örnek
Trifaze yardımcı ısıtıcılı monofaze dış ünite:
Montör başvuru kılavuzu
56
A Dış ünite
B İç ünite
C DHW boyleri
a Elektrik dolabı (L1/N): İndirimli elektrik tarifeli güç beslemesi
b Elektrik dolabı (L1/L2/L3/N): Normal elektrik tarifeli güç beslemesi
c Sayaç (L1/N)
d Sayaç (L1/L2/L3/N)
e Sigorta (L1/N)
f Sigorta (L1/L2/L3/N)
g Dış ünite (L1/N)
h İç ünite (L1/N)
i Yedek ısıtıcı (L1/L2/L3/N)
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
6.6 Güç tüketimi kontrolünün kurulumu
P
i
t
DI
a
b
Aşağıdaki güç tüketimi kontrollerini kullanabilirsiniz. İlgili ayarlar hakkında daha
fazla bilgi için bkz. "Güç tüketimi kontrolü"[4198].
# Güç tüketimi kontrolü
1 "6.6.1Kalıcı güç sınırlandırma"[457]
▪ Tüm ısı pompası sisteminin (iç ünite ve yedek ısıtıcı toplamı) güç tüketimini
bir kalıcı ayarla sınırlandırmanıza izin verir.
▪ kW olarak güç veya A olarak akım sınırlaması.
2 "6.6.2Dijital girişlere göre etkinleştirilen güç sınırlandırma"[458]
▪ Tüm ısı pompası sisteminin (iç ünite ve yedek ısıtıcı toplamı) güç tüketimini
4 dijital giriş ile sınırlandırmanıza izin verir.
▪ kW olarak güç veya A olarak akım sınırlaması.
3 "6.6.4BBR16 güç sınırlaması"[459]
▪ Kısıtlama: Yalnızca İsveççe sunulur.
▪ BBR16 yönetmeliklerine (İsviçre enerji yönetmelikleri).
▪ kW olarak güç sınırlaması.
6 | Uygulama kılavuzları
▪ Diğer güç tüketimi kontrolleri ile birleştirilebilir. Bunu yapmanız halinde,
6.6.1 Kalıcı güç sınırlandırma
Kalıcı güç sınırlandırma, sistem için maksimum gücün veya çekilen akımın
belirlenmesinde kullanışlıdır. Bazı ülkelerde alan ısıtma ve DHW üretimi için
maksimum güç tüketimiyle ilgili mevzuat sınırlamaları mevcuttur.
ünite en kısıtlayıcı kontrolü kullanır.
DİKKAT
Isı pompasının üstünden önerilen derecede bir saha sigortası takmak mümkündür.
Bunun için saha ayarını [2‑0E] ısı pompası üzerinden izin verilen maksimum akıma
göre değiştirmeniz gerekir.
Alan sahasının [2‑0E] tüm güç tüketimi kontrolü ayarlarının üstünde olduğunu
unutmayın. Isı pompasının gücünü sınırlama performansı azaltacaktır.
DİKKAT
Şunu garanti etmek için minimum ±3,6kW değerinde bir güç tüketimi ayarlayın:
▪ Defrost işlemi. Aksi takdirde, defrost birkaç defa kesilirse, ısı eşanjörü donacaktır.
▪ Yedek ısıtıcı kademesi1'e izin vererek alan ısıtma ve kullanım sıcak suyu üretimi.
PiÇekilen güç
t Süre
DI Dijital giriş (güç sınırlandırma seviyesi)
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
a Güç sınırlandırma etkin
b Mevcut çekilen güç
Montör başvuru kılavuzu
57
6 | Uygulama kılavuzları
a
b
A B
C
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
6.6.2 Dijital girişlere göre etkinleştirilen güç sınırlandırma
Kurulum ve yapılandırma
▪ İlave bir ekipmana ihtiyaç duyulmaz.
▪ Kullanıcı arayüzü üzerinden güç tüketimi kontrolü ayarlarını [9.9] öğesinden
ayarlayın (bkz. "Güç tüketimi kontrolü"[4198]):
- Sürekli sınırlandırma modunu seçin
- Sınırlandırma tipini (kW cinsinden güç veya A cinsinden akım) seçin
- İstenen güç sınırlandırma seviyesini ayarlayın
Güç sınırlandırma bir enerji yönetim sistemiyle birlikte kullanıldığında da yararlıdır.
Tüm Daikin sistemi tarafından çekilen güç veya akım, dijital girişler tarafından
önemli ölçüde (maksimum dört adım) sınırlandırılır. Her bir güç sınırlandırma
seviyesi, kullanıcı arayüzü üzerinden şu parametrelerden biri sınırlandırılarak
ayarlanır:
▪ Akım (A cinsinde)
▪ Çekilen güç (kW cinsinde)
Enerji yönetimi sistemi (sahada temin edilir) belirli bir güç sınırlandırma seviyesinin
etkinleştirilmesine karar verir. Örnek: Tüm konut (aydınlatma, ev cihazları, alan
ısıtma…) tarafından çekilecek maksimum gücü sınırlandırmak için.
Montör başvuru kılavuzu
58
A Dış ünite
B İç ünite
C Enerji yönetimi sistemi
a Güç sınırlandırma etkinleştirme (4 dijital giriş)
b Yedek ısıtıcı
PiÇekilen güç
t Süre
DI Dijital girişler (güç sınırlandırma seviyeleri)
a Güç sınırlandırma etkin
b Mevcut çekilen güç
Kurulum
▪ Talep PCB'si (opsiyonel EKRP1AHTA) gereklidir.
▪ İlgili güç sınırlandırma seviyesinin etkinleştirilmesi için maksimum dört dijital giriş
kullanılır:
- DI1 = en güçlü sınırlandırma (en düşük enerji tüketimi)
- DI4 = en zayıf sınırlandırma (en yüksek enerji tüketimi)
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
6 | Uygulama kılavuzları
P
h
C
e
a
b
c
A B
▪ Dijital girişlerin spesifikasyonu:
- DI1: S9S (sınır 1)
- DI2: S8S (sınır 2)
- DI3: S7S (sınır 3)
- DI4: S6S (sınır 4)
▪ Daha ayrıntılı bilgi için kablo şemasına bakın.
Yapılandırma
▪ Kullanıcı arayüzü üzerinden güç tüketimi kontrolü ayarlarını [9.9] öğesinden
ayarlayın (tüm ayarların tanımı için, bkz. "Güç tüketimi kontrolü"[4198]):
- Dijital girişlere göre sınırlandırma seçeneğini seçin.
- Sınırlandırma tipini (kW cinsinden güç veya A cinsinden akım) seçin.
- Her bir dijital girişe karşılık gelen istenen güç sınırlandırma seviyesini ayarlayın.
BİLGİ
1'den fazla dijital giriş (aynı anda) kapanırsa, dijital giriş önceliği şu şekilde sabitlenir:
DI4 önceliği >…>DI1.

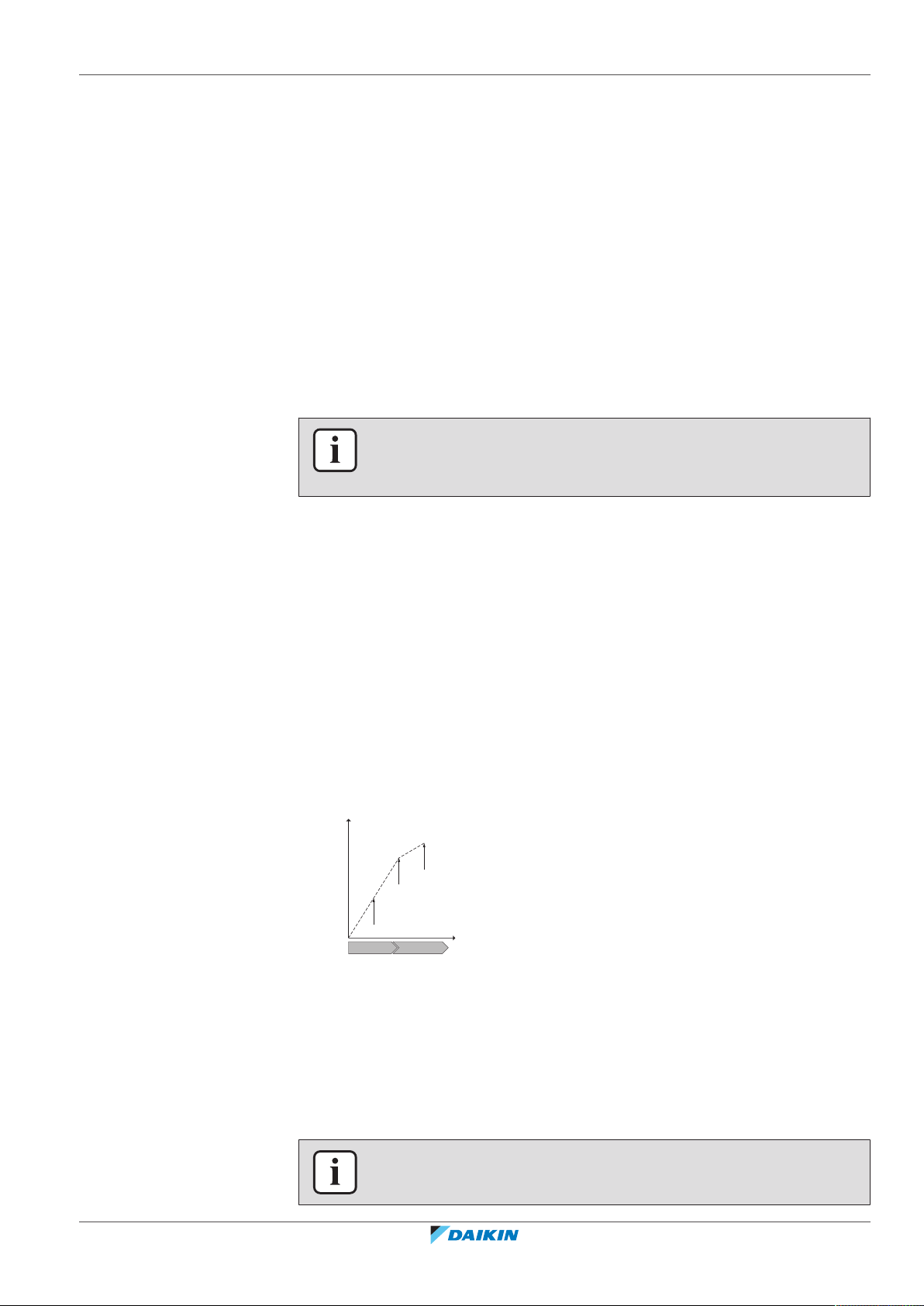

6.6.3 Güç sınırlandırma süreci
Dış ünitenin verimliliği elektrikli ısıtıcıya göre daha yüksektir. Bu nedenle, öncelikle
elektrikli ısıtıcı sınırlandırılır ve KAPALI konuma getirilir. Sistem, güç tüketimini şu
sırada sınırlandırır:
1 Yedek ısıtıcıyı KAPALI konuma getirir.
2 Dış ünite sınırlandırılır.
3 Dış ünite KAPALI konuma getirilir.
Örnek
Yapılandırma şu şekilde ise: Güç sınırlandırma seviyesi yedek ısıtıcının çalışmasına
izin VERMEZ (adım1).
Güç tüketimi şu şekilde sınırlandırılır:
PhÜretilen ısı
CeTüketilen enerji
A Dış ünite
B Yedek ısıtıcı
a Sınırlı dış ünite çalışması
b Tam dış ünite çalışması
c Yedek ısıtıcı adım1 AÇIK konuma getirilir
6.6.4 BBR16 güç sınırlaması
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
BİLGİ
Kısıtlama: BBR16 ayarları yalnızca kullanıcı arayüzü dili İsveççe olduğunda görünür.
Montör başvuru kılavuzu
59
6 | Uygulama kılavuzları
P
i
t
BBR16
a
b
DİKKAT
Değiştirmek için 2 hafta. BBR16 işlevini etkinleştirdikten sonra ayarlarını (BBR16
etkinleştirme ve BBR16 güç sınırı) değiştirmek için size yalnızca 2 hafta süre
tanınır. 2 hafta geçtikten sonra, ünite bu ayarları dondurur.
Not: Bu, her zaman değiştirilebilir olan kalıcı güç sınırlandırmasından farklıdır.
BBR16 yönetmeliklerine (İsviçre enerji yönetmelikleri) uymanız gerektiğinde BBR16
güç sınırlamasını kullanın.
BBR16 güç sınırlamasını diğer kW güç tüketimi kontrolleri ile birleştirebilirsiniz.
Bunu yapmanız halinde, ünite en kısıtlayıcı kontrolü kullanır.
PiGüç girişi
t Süre
BBR16 BBR16 limit seviyesi
a Güç sınırlandırma etkin
b Mevcut güç girişi
Kurulum ve yapılandırma
▪ İlave bir ekipmana ihtiyaç duyulmaz.
▪ Kullanıcı arayüzü üzerinden güç tüketimi kontrolü ayarlarını [9.9] öğesinden
ayarlayın (bkz. "Güç tüketimi kontrolü"[4198]):
- BBR16 Etkinleştir
- İstenen güç sınırlandırma seviyesini ayarlayın
6.7 Harici sıcaklık sensörünün kurulumu
Bir adet harici sıcaklık sensörü bağlayabilirsiniz. İç veya dış ortam sıcaklığını ölçer.
Aşağıdaki durumlarda bir harici sıcaklık sensörü kullanılmasını öneririz:
İç ortam sıcaklığı
▪ Oda termostatı kontrolünde özel İnsan Konfor Arayüzü (oda termostatı olarak
kullanılan BRC1HHDA) iç ortam sıcaklığını ölçer. Bu nedenle, İnsan Konfor
Arayüzünün monte edileceği konum mutlaka:
- Odadaki ortalama sıcaklığın algılanabilmesine izin vermeli,
- Doğrudan güneş ışığına maruz KALMAMALIDIR.
- Bir ısı kaynağının yakınında OLMAMALI ve
Montör başvuru kılavuzu
60
- Örneğin kapı açılması/kapanması nedeniyle dış ortam havasından veya hava
akımından ETKİLENMEMELİDİR.
▪ Bu koşulların sağlanması mümkün DEĞİLSE, bir uzak iç ortam sensörünün
(KRCS01-1 seçeneği) bağlanmasını öneririz.
▪ Kurulum: Montaj talimatları için, uzak iç ortam sensörü montaj kılavuzu ve
opsiyonel ekipmanlar ek kitapçığına bakın.
▪ Yapılandırma: Oda sensörünü [9.B] seçin.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
6 | Uygulama kılavuzları
Dış ortam sıcaklığı
▪ Dış ünitede dış ortam sıcaklığı ölçülür. Bu nedenle, dış ünitenin monte edileceği
konum mutlaka:
- Konutun kuzey cephesinde veya konutun en fazla ısı yayıcının bulunduğu
cephesinde bulunmalı ve
- Doğrudan güneş ışığına maruz KALMAMALIDIR.
▪ Bu koşulların sağlanması mümkün DEĞİLSE, bir uzak dış ortam sensörünün
(EKRSCA1 seçeneği) bağlanmasını öneririz.
▪ Kurulum: Montaj talimatları için, uzak dış ortam sensörü montaj kılavuzu ve
opsiyonel ekipmanlar ek kitapçığına bakın.
▪ Yapılandırma: Dış ortam sensörünü [9.B] seçin.
▪ Dış ünitenin güç tasarrufu işlevi etkin olduğunda (bkz. "Güç tasarrufu
işlevi" [4 206]), dış ünite bekleme sırasındaki enerji kayıplarını düşürmek üzere
kapanır. Bu nedenle, dış ortam sıcaklığı OKUNMAZ.
▪ İstenen çıkış suyu sıcaklığı hava durumuna bağlıysa, tam zamanlı dış ortam
sıcaklığı ölçümü önemlidir. Bu da opsiyonel bir dış ortam sıcaklığı sensörünün
monte edilmesinin diğer bir nedenidir.
BİLGİ
Harici dış ortam sıcaklığı sensörünün verileri (ortalama veya anlık), hava durumuna
bağlı kontrol eğrilerinde ve otomatik ısıtma/soğutma geçişi mantığında kullanılır. Dış
ünitenin korunması için, dış ünitenin dahili sensörü sürekli olarak kullanılır.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
61
7 | Ünitenin montajı
7 Ünitenin montajı
Bu bölümde
7.1 Montaj sahasının hazırlanması............................................................................................................................................... 62
7.1.1 Dış ünitenin montaj yeri gereksinimleri................................................................................................................. 62
7.1.2 Soğuk iklimlerde dış ünitenin ilave montaj yeri gereksinimleri............................................................................. 64
7.1.3 İç ünite montaj sahası gereksinimleri .................................................................................................................... 65
7.2 Ünitelerin açılması ve kapatılması.......................................................................................................................................... 66
7.2.1 Ünitelerin açılması hakkında .................................................................................................................................. 66
7.2.2 Dış üniteyi açmak için ............................................................................................................................................. 66
7.2.3 Taşıma desteğini çıkarmak için .............................................................................................................................. 67
7.2.4 Dış üniteyi kapatmak için ....................................................................................................................................... 67
7.2.5 İç üniteyi açmak için ............................................................................................................................................... 68
7.2.6 İç ünitede bulunan anahtar kutusunu indirmek için ............................................................................................. 70
7.2.7 İç üniteyi kapatmak için.......................................................................................................................................... 71
7.3 Dış ünitenin montajı ............................................................................................................................................................... 71
7.3.1 Dış ünitenin montajı hakkında ............................................................................................................................... 71
7.3.2 Dış ünitenin montajı sırasında alınacak önlemler.................................................................................................. 71
7.3.3 Montaj yapısını hazırlamak için.............................................................................................................................. 71
7.3.4 Dış üniteyi monte etmek için ................................................................................................................................. 72
7.3.5 Drenajı sağlamak için.............................................................................................................................................. 73
7.3.6 Tahliye ızgarasını takmak için................................................................................................................................. 75
7.3.7 Tahliye ızgarasını çıkarmak için ve ızgarayı güvenli bir konuma yerleştirmek için................................................ 76
7.4 İç ünitenin montajı.................................................................................................................................................................. 78
7.4.1 İç ünitenin monte edilmesi hakkında..................................................................................................................... 78
7.4.2 İç ünitenin monte edilmesi sırasında alınması gereken önlemler......................................................................... 78
7.4.3 İç üniteyi monte etmek için ................................................................................................................................... 78
7.4.4 Drenaj hortumunu drenaja bağlamak için ............................................................................................................. 79
7.1 Montaj sahasının hazırlanması
Ünitenin rahatça içeri ve dışarı taşınmasına izin verecek boşlukta bir montaj
konumu seçin.
UYARI
Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya
çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.
▪ Üniteyi sıklıkla çalışma alanı olarak kullanılan yerlere monte ETMEYİN. Çok toz
çıkaran inşaat işleri (örn. taşlama işleri) yapılması halinde ünitenin üzeri
örtülmelidir.
7.1.1 Dış ünitenin montaj yeri gereksinimleri
BİLGİ
Aynı zamanda "2 Genel güvenlik önlemleri" [4 10] bölümünde bulunan önlem ve
gereksinimleri de okuyun.
Boşluklarla ilgili sınırlara dikkat edin. Bkz. "16.1Servis alanı: Dış ünite"[4252].
DİKKAT
▪ Üniteleri KESİNLİKLE birbiri üzerine yerleştirmeyin.
▪ Üniteyi KESİNLİKLE tavana asmayın.
Montör başvuru kılavuzu
62
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
7 | Ünitenin montajı
b
a
c
b
b
c
a
Dış ünitenin hava çıkışına doğru esen kuvvetli rüzgarlar (≥18km/sa) kısa devreye
(deşarj havasının emilmesine) neden olur. Bu da şunlara yol açabilir:
▪ çalışma kapasitesinin düşmesi;
▪ ısıtma modunda sık sık buzlanmanın artması;
▪ alçak basınç düşüşü veya yüksek basınç artışı nedeniyle çalışmanın kesilmesi;
▪ fan arızası (fana sürekli olarak kuvvetli bir rüzgar eserse, çok hızlı bir şekilde
dönmeye başlayabilir ve bozulabilir).
Hava çıkışı rüzgara maruz kalıyorsa, bir oluklu plaka monte edilmesi önerilir.
Dış ünitenin hava girişi duvara bakacak şekilde monte edilmesi önerilir, KESİNLİKLE
doğrudan rüzgara maruz kalmamalıdır.
a Oluklu plaka
b Hakim rüzgar yönü
c Hava çıkışı
Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:
▪ Sese duyarlı alanlar (örn. yatak odası yakını), böylece çalışma sesi rahatsızlık
yaratmayacaktır.
Not: Ses gerçek montaj şartları altında ölçülürse, ölçülen değer çevresel gürültü
ve ses yansımalarından dolayı veri kitabındaki Ses spektrumu bölümünde
belirtilen ses basıncı seviyesinden daha yüksek olabilir.
▪ Atmosferde mineral yağ buğusu, spreyi veya buharının bulunabileceği yerler.
Plastik parçalar bozulabilir ve düşebilir veya su sızıntısına neden olabilir.
Ünitenin kullanım ömrünü kısaltacağından, ünitenin şu alanlara monte edilmesi
ÖNERİLMEZ:
▪ Gerilim dalgalanmalarının yüksek olduğu yerler
▪ Araçlarda veya gemilerde
▪ Asitli veya alkalik buhar bulunan yerler
Deniz kenarında montaj. Dış ünitenin doğrudan deniz rüzgarlarına maruz
KALMADIĞINDAN emin olun. Bunun nedeni ünitenin ömrünü kısaltabilecek
havadaki yüksek tuz düzeylerinden kaynaklı korozyonun önlenmesi içindir.
Dış üniteyi doğrudan gelen deniz rüzgarlarından korunacak şekilde monte edin.
Örnek: Binanın arkasına.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
63
7 | Ünitenin montajı
a
b
c
d
c
d
Dış ünite doğrudan gelen deniz rüzgarlarına maruz kalıyorsa, bir rüzgar kırıcı
montajı yapılmalıdır.
▪ Rüzgar kırıcı yüksekliği≥1,5×dış ünite yüksekliği
▪ Rüzgar kırıcıyı monte ederken servis alanı gereksinimlerine dikkat edin.
a Deniz rüzgarı
b Bina
c Dış ünite
d Rüzgar kırıcı
Dış ünite yalnızca dış ortamda monte edilmek ve aşağıdaki ortam sıcaklıklarında
kullanılmak üzere tasarlanmıştır:
Soğutma modu 10~43°C
Isıtma modu –28~35°C
R32 için özel gereksinimler
Dış ünite bir dahili soğutucu devresi (R32) içerir ancak herhangi bir soğutucu saha
borusu hazırlama veya soğutucu doldurma işlemi yapmak ZORUNDA DEĞİLSİNİZ.
Aşağıdaki gereksinimlere ve önlemlere dikkat edin:
UYARI
▪ DELMEYİN veya YAKMAYIN.
▪ Buz çözme işlemini hızlandırmak veya ekipmanı temizlemek için üretici tarafından
önerilenler dışında yöntemler KULLANMAYIN.
▪ R32 soğutucunun KOKUSUZ olduğuna dikkat edin.
UYARI
Cihaz, mekanik hasarı önleyecek şekilde ve sürekli olarak ateş kaynaklarının (ör. açık
alev, çalışan gazlı cihazlar veya çalışan elektrikli ısıtıcı) çalışmadığı, iyi havalandırılmış
bir odada muhafaza edilmelidir.
UYARI
Kurulum, servis, bakım ve onarımın Daikin içindeki talimatlara ve ilgili mevzuata
uygun olduğundan ve YALNIZCA yetkili kişiler tarafından gerçekleştirildiğinden emin
olun.
Montör başvuru kılavuzu
64
7.1.2 Soğuk iklimlerde dış ünitenin ilave montaj yeri gereksinimleri
Dış üniteyi doğrudan kar yağışına karşı koruyun ve dış ünitenin KESİNLİKLE karla
kaplanmasına izin vermeyin.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
7 | Ünitenin montajı
c
a
b
c
d
a Kar kapağı veya brandası
b Kaide
c Hakim rüzgar yönü
d Hava çıkışı
Her durumda ünitenin altında en az 150mm'lik boş alan bırakın. Ayrıca, ünitenin
beklenen maksimum kar seviyesinin en az 100mm üzerine yerleştirildiğinden emin
olun. Daha ayrıntılı bilgi için bkz. "7.3Dış ünitenin montajı"[471].
Çok kar yağışı alan bölgelerde, karın üniteyi ETKİLEMEYECEĞİ bir montaj yerinin
seçilmesi çok önemlidir. Kar yağışının yandan gelmesi olası ise, ısı eşanjör
serpantininin kar yağışından ETKİLENMEMESİNİ sağlayın. Gerekirse, bir kar
koruyucu veya sundurma ve bir kaide tesis edin.
7.1.3 İç ünite montaj sahası gereksinimleri
BİLGİ
Aynı zamanda "2 Genel güvenlik önlemleri" [4 10] bölümünde bulunan önlem ve
gereksinimleri de okuyun.
▪ İç ünite yalnızca iç ortamda monte edilmek ve aşağıdaki ortam sıcaklıklarında
kullanılmak üzere tasarlanmıştır:
- Alan ısıtma çalıştırması: 5~30°C
- Alan soğutma çalıştırması: 5~35°C
- Kullanım sıcak suyu üretimi: 5~35°C
BİLGİ
Soğutma yalnızca aşağıdaki durumlarda uygulanabilir:
▪ Ters çevrilebilir modeller
▪ Sadece ısıtma modelleri + dönüştürme kiti (EKHVCONV*)
▪ Ölçümle ilgili olarak şu hususları dikkate alın:
İç ünite ile dış ünite arasında izin verilen maksimum yükseklik
10m
farkı
Maksimum toplam su borusu uzunluğu 50m
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
(a)
Tam su borusu uzunluğu Hydronic Piping Calculation (Hidronik Boru Hesaplama) aracı
kullanılarak belirlenebilir. Hydronic Piping Calculation (Hidronik Boru Hesaplama) aracı
Heating Solutions Navigator (Isıtma Çözümleri Gezgini)'nin bir parçasıdır, https://
professional.standbyme.daikin.eu adresinden erişilebilir. Heating Solutions Navigator
(Isıtma Çözümleri Gezgini)'ne erişiminiz yoksa lütfen satıcınıza danışın.
Montör başvuru kılavuzu
(a)
65
7 | Ünitenin montajı
≥300
≥600
≥
500
(mm)
▪ Montajla ilgili şu hususları dikkate alın:
BİLGİ
Montaj alanınız sınırlıysa üniteyi son konumuna monte etmeden önce aşağıdaki
işlemi yapın: "7.4.4Drenaj hortumunu drenaja bağlamak için"[479]. Bir veya her iki
taraftaki panellerin sökülmesi gerekir.
▪ Temelin mutlaka ünite ağırlığını taşıyabilecek sağlamlıkta olması gerekir. Ünite
ağırlığını dikkate alırken kullanım sıcak suyu boylerinin tamamen suyla dolu
olduğunu düşünün.
Bir su kaçağı olması durumunda, suyun montaj konumu ve çevresinde herhangi
bir zarara yol açmayacağından emin olun.
Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:
▪ Atmosferde mineral yağ buğusu, spreyi veya buharının bulunabileceği yerler.
Plastik parçalar bozulabilir ve düşebilir veya su sızıntısına neden olabilir.
▪ Sese duyarlı alanlar (ör. yatak odası yakını), böylece çalışma sesi rahatsızlık
yaratmayacaktır.
▪ Örneğin, banyo vb. gibi yüksek nem bulunan yerler (maks. Bağıl Nem=%85).
▪ Donma ihtimali olan yerler. İç ünite etrafındaki ortam sıcaklığının >5°C olması
gerekir.
7.2 Ünitelerin açılması ve kapatılması
7.2.1 Ünitelerin açılması hakkında
Belirli zamanlarda, üniteyi açmanız gerekir. Örnek:
▪ Elektrik kablo bağlantıları yapılırken
▪ Ünitenin bakımını veya servisini yaparken
TEHLİKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RİSKİ
Servis kapağı açık konumdayken, KESİNLİKLE ünitenin başından ayrılmayın.
Montör başvuru kılavuzu
66

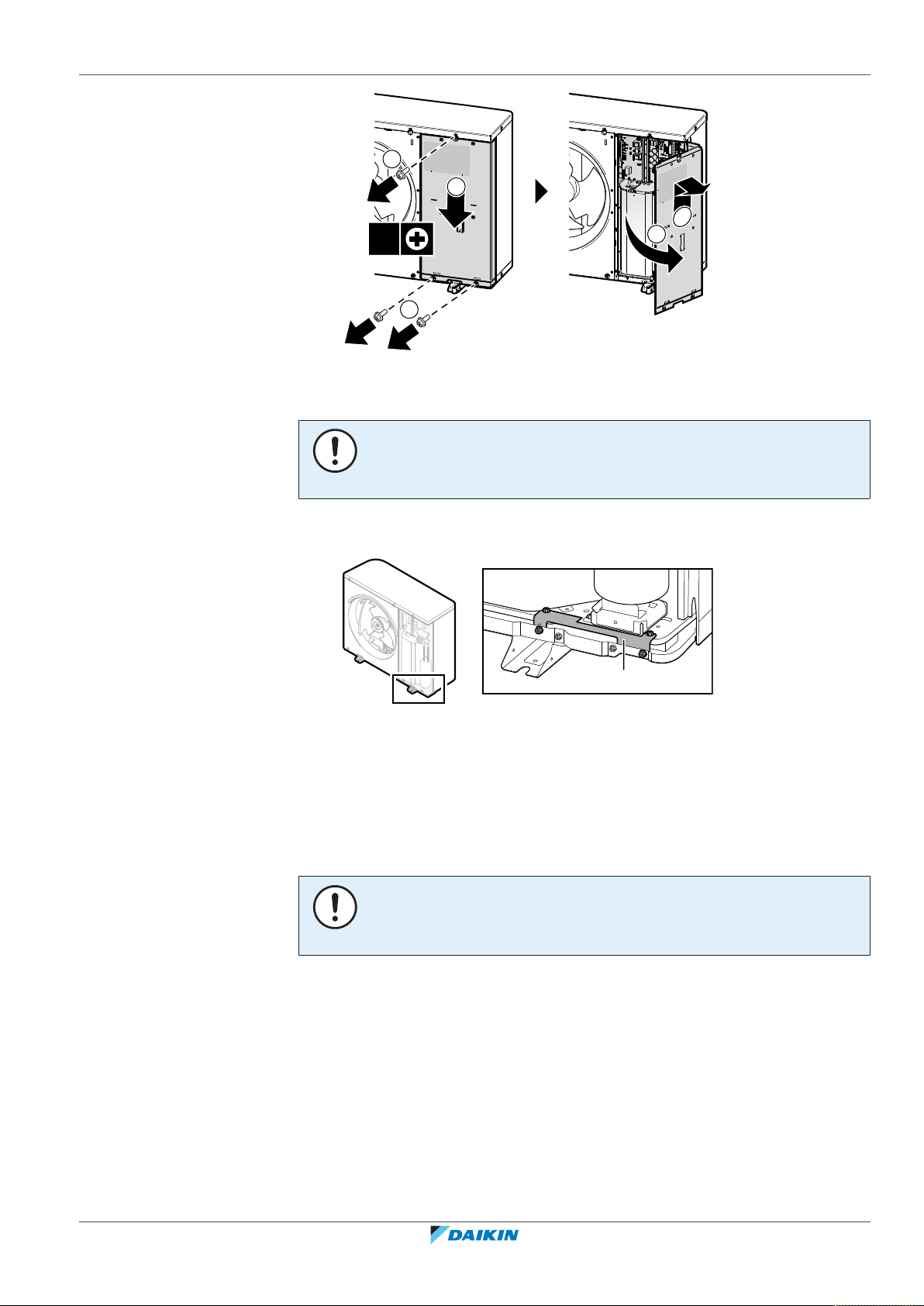

7.2.2 Dış üniteyi açmak için
TEHLİKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RİSKİ
TEHLİKE: YANMA/HAŞLANMA RİSKİ
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
1
1
2
33
1
1
2
3
4
3×
7.2.3 Taşıma desteğini çıkarmak için
a
DİKKAT
Ünite, taşıma desteği takılı olarak çalıştırılırsa, anormal titreşim veya gürültü
meydana gelebilir.
7 | Ünitenin montajı
Nakliye sabitleme elemanları (2×) üniteyi nakliye sırasında korur. Montaj sırasında
çıkarılmaları gerekir.
1 Anahtar kutusu kapağını açın. Bkz. "7.2.2Dış üniteyi açmak için"[466].
2 Nakliye sabitleme elemanlarından vidaları (4×) çıkarın ve atın.
3 Nakliye sabitleme elemanlarını (2×) çıkarın ve atın.
7.2.4 Dış üniteyi kapatmak için
a Nakliye sabitleme elemanları (2×)
DİKKAT
Dış ünite kapağını kapatırken, sıkma torkunun 4,1 N•m değerini GEÇMEDİĞİNDEN
emin olun.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
67
7 | Ünitenin montajı
1
1
2
32
4
4
3
3×
3
1
a
b
d
c
e
5×
T25
7.2.5 İç üniteyi açmak için
Genel bakış
a Üst panel
b Kullanıcı arayüzü paneli
c Anahtar kutusu kapağı
d Ön panel
e Yüksek gerilimli anahtar kutusu kapağı
Açık
1 Üst paneli sökün.
Montör başvuru kılavuzu
68
2 Kullanıcı arayüzü panelini sökün. Üstteki menteşeleri açın ve üst paneli
yukarıya doğru kaydırın.
DİKKAT
Kullanıcı arayüzü panelini sökerseniz hasarı önlemek için kullanıcı arayüzü panelinin
arkasından gelen kablo bağlantılarını da sökün.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
2
1
1
3
4
X14Y
X1A
3 Anahtar kutusu kapağını çıkartın.
4×
T25
2×
T25
7 | Ünitenin montajı
4 Gerekirse ön plakayı sökün. Bu, örnek olarak aşağıdaki durumlar için gereklidir:
▪ "7.2.6İç ünitede bulunan anahtar kutusunu indirmek için"[470]
▪ "7.4.4Drenaj hortumunu drenaja bağlamak için"[479]
▪ Yüksek gerilim anahtar kutusuna erişmeniz gerektiğinde
5 Yüksek gerilimli bileşenlere erişmeniz gerekiyorsa yüksek gerilim anahtar
kutusu kapağını çıkarın.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
69

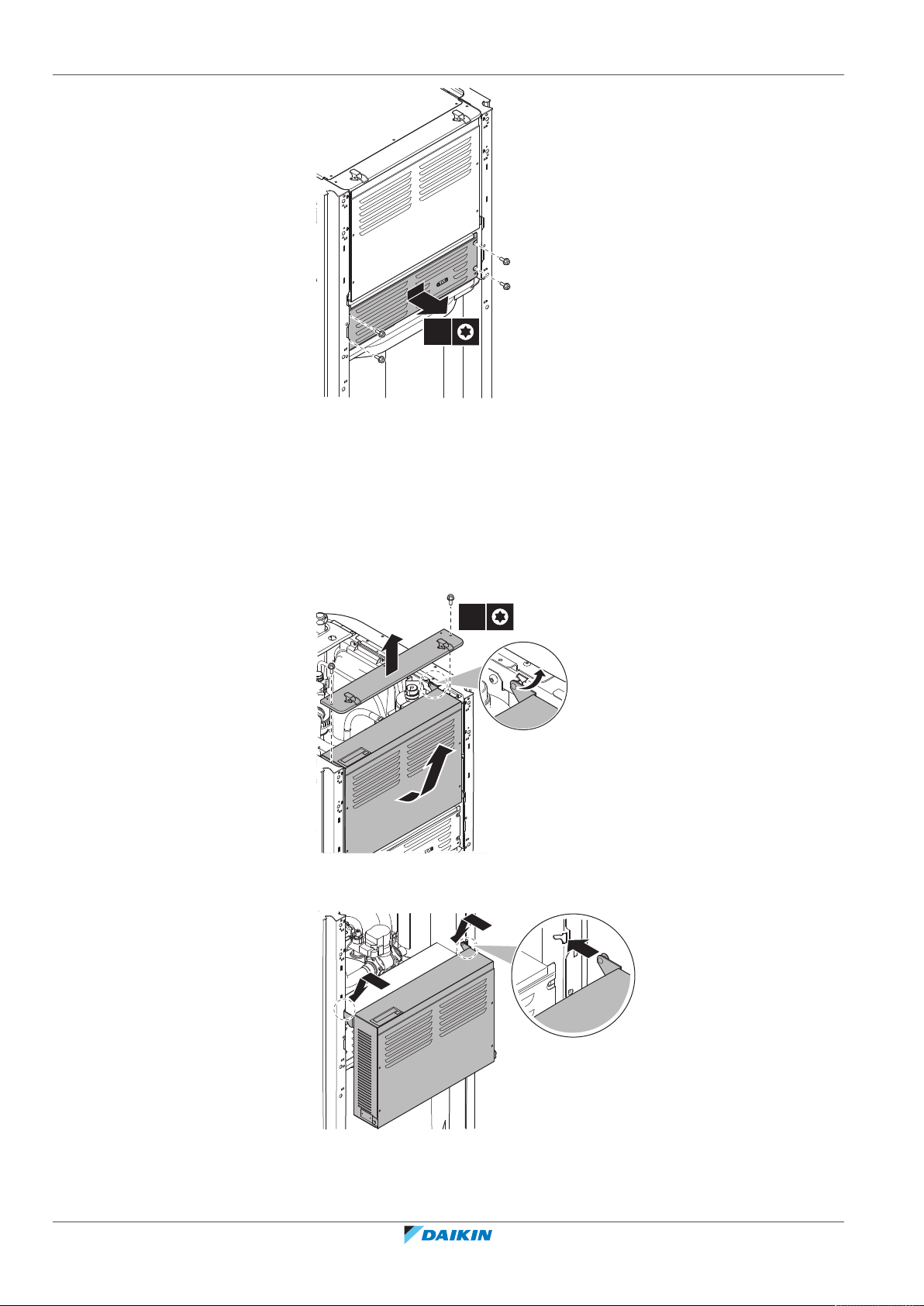

7 | Ünitenin montajı
4×
T25
1
2
2×
T25
3
3
7.2.6 İç ünitede bulunan anahtar kutusunu indirmek için
Montaj esnasında iç ünitenin iç kısmına erişmeniz gerekir. Önden daha kolay
erişmek için anahtar kutusunun altını aşağıdaki gibi ünitenin üzerine yerleştirin:
Önkoşul: Kullanıcı arayüzü paneli ve ön paneli sökülmüştür.
1 Ünitenin üst tarafındaki sabitleme plakasını sökün.
2 Anahtar kutusunu öne doğru eğin menteşelerinden kaldırarak çıkarın.
3 Anahtar kutusunun altını ünitenin üzerine yerleştirin. Ünitenin altında bulunan
2 menteşeyi kullanın.
Montör başvuru kılavuzu
70
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
7.2.7 İç üniteyi kapatmak için
1 Anahtar kutusunun kapağını kapatın.
2 Anahtar kutusunu yerine yerleştirin.
3 Üst paneli geri takın.
4 Yan panelleri tekrar takın.
5 Ön paneli geri takın.
6 Kabloları kullanıcı arayüz paneline tekrar bağlayın.
7 Kullanıcı arayüzü panelini tekrar monte edin.
DİKKAT
İç ünite kapağını kapatırken, sıkma torkunun 4,1N•m değerini geçmediğinden EMİN
OLUN.
7.3 Dış ünitenin montajı
7.3.1 Dış ünitenin montajı hakkında
7 | Ünitenin montajı
Zamanı
Su borularının bağlanabilmesi için önce dış ünite monte edilmelidir.
Tipik iş akışı
Dış ünitenin montajı tipik olarak aşağıdaki aşamalardan oluşur:
1 Montaj yapısının hazırlanması.
2 Dış ünitenin montajı.
3 Drenajın hazırlanması.
4 Tahliye ızgarasının takılması.
5 Kar kapağı ve bölme levhası takarak ünitenin kardan ve rüzgardan korunması.
Bkz. "7.1Montaj sahasının hazırlanması"[462].
7.3.2 Dış ünitenin montajı sırasında alınacak önlemler
BİLGİ
Ayrıca, aşağıdaki bölümlerde açıklanan önlemleri ve gereksinimleri okuyun:
▪ "2Genel güvenlik önlemleri"[410]
▪ "7.1Montaj sahasının hazırlanması"[462]
7.3.3 Montaj yapısını hazırlamak için
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montajın yapılacağı zeminin mukavemetini ve düzlüğünü kontrol edin, aksi takdirde
ünite, çalışma titreşimlerine veya yüksek çalışma seslerine neden olabilir.
Üniteyi temel çizimine uygun olarak temel cıvatalarıyla sağlam şekilde sabitleyin.
Montör başvuru kılavuzu
71
7 | Ünitenin montajı
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
DİKKAT
Seviye. Ünitenin düz durduğundan emin olun. Önerilen:
4 set M12 sabitleme cıvatası, somun ve rondela kullanın. Ünitenin altında en az
150mm'lik boş alan bırakın. Ayrıca, ünitenin beklenen maksimum kar seviyesinin
en az 100mm üzerine yerleştirildiğinden emin olun.
Sabitleme noktaları
Kaide
Bir kaide üzerine monte ederken tahliye ızgarasının hala güvenli konumuna
getirilebileceğinden emin olun. Bkz. "7.3.7 Tahliye ızgarasını çıkarmak için ve
ızgarayı güvenli bir konuma yerleştirmek için"[476].
a Ünitenin alt plakasındaki drenaj deliğinin kapatılmadığından emin olun.
7.3.4 Dış üniteyi monte etmek için
Montör başvuru kılavuzu
72
1 Üniteyi askılarından tutarak taşıyın ve montaj yapısı üzerine yerleştirin.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
±150
kg
4×
2 Üniteyi montaj yapısına sabitleyin.
4× M12
4×
7 | Ünitenin montajı
3 Askıları (ve vidaları) çıkarın ve atın.
7.3.5 Drenajı sağlamak için
▪ Yoğuşma suyunun doğru şekilde tahliye edilebildiğinden emin olun.
▪ Üniteyi buz oluşumunun engellenmesi için uygun drenaj sağlanabilecek bir
temele yerleştirin.
▪ Atık suyu üniteden uzağa akıtmak için kaide etrafında bir su drenaj kanalı
hazırlayın.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
73
7 | Ünitenin montajı
1 2
a
b
c
c
3
d
▪ Sıfırın altındaki dış ortam sıcaklıklarında kaygan hale GELMEMESİ için drenaj
suyunun insanların yürüdüğü yerlere akmamasına dikkat edin.
▪ Üniteyi bir kasa üzerine monte ediyorsanız, suyun üniteye girmesini ve drenaj
suyunun damlamasını önlemek için ünitenin alt tarafında 150 mm içerisine su
geçirmez bir plaka takın (aşağıdaki şekle bakın).
DİKKAT
Ünite soğuk bir iklimde monte ediliyorsa, boşaltılan yoğuşma suyunun DONMAMASI
için yeterli önlemler alın. Aşağıdakileri yapmanızı öneririz:
▪ Drenaj hortumunu yalıtın.
▪ Bir boşaltma borusu ısıtıcısı takın (sahada temin edilir). Boşaltma borusu ısıtıcısını
bağlamak için bkz. "9.2.1Elektrik kablolarını dış üniteye bağlamak için"[499].
DİKKAT
Ünitenin altında en az 150 mm'lik boş alan bırakın. Ayrıca, ünitenin beklenen kar
seviyesinin en az 100mm üzerine yerleştirildiğinden emin olun.
Tahliye için drenaj tapası (O-halka ile) ve bir hortum kullanın.
Montör başvuru kılavuzu
74
a Drenaj deliği
b O-halka (aksesuar olarak temin edilir)
c Drenaj tapası (aksesuar olarak temin edilir)
d Hortum (sahada temin edilir)
DİKKAT
O-halka. Sızıntıyı önlemek için O-halka'nın düzgün takıldığından emin olun.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
7.3.6 Tahliye ızgarasını takmak için
1
2
3
2× 5 N•m
BİLGİ
Elektrik kabloları. Tahliye ızgarasını takmadan önce elektrik kablolarını bağlayın.
Tahliye ızgarasının alt bölümünü takın
1 Kancaları takın.
2 Küre başlı saplamaları takın.
7 | Ünitenin montajı
3 2 alt vidayı sabitleyin.
Tahliye ızgarasının üst bölümünü takın
DİKKAT
Titreşimler. Titreşimleri önlemek için tahliye ızgarasının üst bölümünün alt bölüme
tam olarak takıldığından emin olun.
4 Sol tarafı hizalayın ve takın.
5 Orta kısmı hizalayın ve takın.
6 Sağ tarafı hizalayın ve takın.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
75
7 | Ünitenin montajı
5
4
6
8
7
9
6× 5 N•m
7 Kancaları takın.
8 Küre başlı saplamaları takın.
9 Kalan 6 vidayı sabitleyin.
7.3.7 Tahliye ızgarasını çıkarmak için ve ızgarayı güvenli bir konuma yerleştirmek için
UYARI
Dönen fan. Dış üniteyi AÇMADAN veya hizmete sokmadan önce tahliye ızgarasının
dönen fana karşı fanı korumak için kapattığından emin olun. Bkz:
▪ "7.3.6Tahliye ızgarasını takmak için"[475]
▪ "7.3.7Tahliye ızgarasını çıkarmak için ve ızgarayı güvenli bir konuma yerleştirmek
için"[476]
1 Tahliye ızgarasının üst bölümünü çıkarın.
Montör başvuru kılavuzu
76
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
4×
2 Tahliye ızgarasının alt bölümünü çıkarın.
4×
7 | Ünitenin montajı
3 Tahliye ızgarasının alt bölümünü döndürün.
4 Izgara üzerindeki küre başlı saplama ve kancayı ünite üzerinde karşılık gelen
kısımlarla hizalayın.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
5 Kancayı takın.
6 Küre başlı saplamayı takın.
Montör başvuru kılavuzu
77
7 | Ünitenin montajı
6
5
≤1°
7.4 İç ünitenin montajı
7.4.1 İç ünitenin monte edilmesi hakkında
Tipik iş akışı
İç ünitenin monte edilmesi tipik olarak şu adımlardan meydana gelir:
1 İç ünitenin monte edilmesi.
7.4.2 İç ünitenin monte edilmesi sırasında alınması gereken önlemler
BİLGİ
Ayrıca, aşağıdaki bölümlerde açıklanan önlemleri ve gereksinimleri okuyun:
▪ "2Genel güvenlik önlemleri"[410]
▪ "7.1Montaj sahasının hazırlanması"[462]
7.4.3 İç üniteyi monte etmek için
1 İç üniteyi nakliye paletinden çıkartın ve zemin üzerine yerleştirin. Ayrıca bkz.
"4.3.3İç üniteyi taşımak için"[425].
2 Drenaj hortumunu drenaja bağlayın. Bkz. "7.4.4 Drenaj hortumunu drenaja
bağlamak için"[479].
3 İç üniteyi montaj konumuna getirin.
4 Zemin bozukluklarını telafi etmek üzere ayar ayaklarının yüksekliğini ayarlayın.
İzin verilen maksimum sapma 1°'dir.
Montör başvuru kılavuzu
78
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
DİKKAT
0°
1° 1°
1
3×
T25
3
2
Üniteyi ileriye doğru EĞMEYİN:
7.4.4 Drenaj hortumunu drenaja bağlamak için
Basınç boşaltma vanasından gelen su drenaj tavasında toplanır. Drenaj tavası, ünite
içindeki bir drenaj hortumuna bağlanır. Drenaj hortumunu yürürlükteki mevzuata
göre uygun bir drenaja bağlamanız gerekir. Drenaj hortumunu sol veya sağ yan
panelden geçirebilirsiniz.
7 | Ünitenin montajı
Önkoşul: Kullanıcı arayüzü paneli ve ön paneli sökülmüştür.
1 Yan panellerden birini çıkarın.
2 Kauçuk izole koruma halkasını kesip çıkarın.
3 Drenaj hortumunu delikten çekin.
4 Yan paneli tekrar takın. Suyun drenaj borusundan akabildiğinden emin olun.
Suyu toplamak için döküm teknesi kullanılması önerilir.
Seçenek 1: Sol yan panelden
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
79
7 | Ünitenin montajı
1
3×
T25
3
2
Seçenek 2: Sağ yan panelden
Montör başvuru kılavuzu
80
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
8 Boru tesisatının montajı
Bu bölümde
8.1 Su borularının hazırlanması .................................................................................................................................................... 81
8.1.1 Su devresi gereksinimleri ....................................................................................................................................... 81
8.1.2 Genleşme kabı ön basıncı hesaplama formülü...................................................................................................... 83
8.1.3 Su hacmini ve debiyi kontrol etmek için ................................................................................................................ 84
8.1.4 Genleşme kabı ön basıncının değiştirilmesi........................................................................................................... 86
8.1.5 Su hacmini kontrol etmek için: Örnekler ............................................................................................................... 86
8.2 Su borularının bağlanması ...................................................................................................................................................... 87
8.2.1 Su borularının bağlanması hakkında ...................................................................................................................... 87
8.2.2 Saha boruları bağlanırken alınması gereken önlemler. ......................................................................................... 87
8.2.3 Su borularını bağlamak için .................................................................................................................................... 87
8.2.4 Sirkülasyon borularını bağlamak için ..................................................................................................................... 90
8.2.5 Su devresini doldurmak için ................................................................................................................................... 90
8.2.6 Su devresini donmaya karşı korumak için.............................................................................................................. 91
8.2.7 Kullanım sıcak suyu boylerini doldurmak için ........................................................................................................ 94
8.2.8 Su borularının yalıtımını sağlamak için................................................................................................................... 94
8.1 Su borularının hazırlanması
8 | Boru tesisatının montajı
8.1.1 Su devresi gereksinimleri
▪ Boruların bağlanması – Mevzuat. Tüm boru bağlantılarını ilgili mevzuata ve su
girişi ve çıkışı ile ilgili “Montaj” bölümünde verilen talimatlara uygun olarak
gerçekleştirin.
▪ Boruların bağlanması – Kuvvet. Boruları bağlarken KESİNLİKLE aşırı kuvvet
uygulamayın. Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir.
▪ Boruların bağlanması – Gerekli Aletler. Yumuşak bir malzeme olan pirinçle ilgili
işlemlerde yalnızca uygun aletler kullanın. Aksi takdirde, borular hasar görür.
▪ Boruların bağlanması – Hava, nem, toz. Devreye hava, nem veya toz girerse
sorunlar çıkabilir. Bunu önlemek için:
- YALNIZCA temiz borular kullanın.
BİLGİ
Aynı zamanda "2 Genel güvenlik önlemleri" [4 10] bölümünde bulunan önlem ve
gereksinimleri de okuyun.
DİKKAT
Plastik borular bulunuyorsa, bunların DIN4726 uyarınca tam olarak oksijen difüzyon
sızdırmaz olduğundan emin olun. Borulara oksijen yayınımı aşırı korozyona neden
olabilir.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
- Çapakları alırken borunun ucunu aşağı doğru tutun.
- Duvar içinden geçirirken toz ve pisliğin borudan girmemesi için borunun ucunu
kapatın.
- Bağlantıların yalıtımı için kaliteli bir diş yalıtım malzemesi kullanın.
- Pirinç dışında metal boru kullanıldığında, galvanik korozyona mani olmak için
mutlaka her iki malzemeyi birbirinden yalıtın.
- Pirinç yumuşak bir malzeme olduğundan su devresi bağlantılarını yaparken
uygun aletler kullanın. Uygun olmayan aletler borularda hasara neden olacaktır.
▪ Yalıtım. Isı eşanjörünün tabanına kadar yalıtım yapın.
Montör başvuru kılavuzu
81
8 | Boru tesisatının montajı
89°C (*)
75°C (*)
75°C (*)
M
ÖRNEK
(*) Borular ve aksesuarlar için maksimum sıcaklık
▪ Don olayı. Donmaya karşı koruyun.
▪ Kapalı devre. İç üniteyi YALNIZCA kapalı bir su sistemi içerisinde kullanın.
▪ Boru uzunluğu. Kullanım sıcak suyu boyleri ile sıcak su çıkış noktası (duş,
▪ Boru çapı. Su borusu çapını gerekli su debisine ve pompanın mevcut cihaz dışı
▪ Debi. İç ünite çalışması için gerekli minimum su debisi değerini aşağıdaki tabloda
Gerekli minimum debi
25l/dak
▪ Sahada temin edilen bileşenler – Su. Yalnızca sistem içinde kullanılan suyla ve
▪ Sahada temin edilen bileşenler – Su basıncı ve sıcaklığı. Saha borularına monte
Sistemin açık bir su sisteminde kullanılması aşırı korozyona yol açabilir.
banyo,...) arasındaki boruların çok uzun bırakılmaması ve kör uçlardan kaçınılması
önerilir.
statik basıncına göre seçin. İç ünitenin cihaz dışı statik basınç eğrileri için, bkz.
"16Teknik veriler"[4251].
bulabilirsiniz. Her durumda debinin garanti edilmesi gerekir. Debi düşük ise, iç
ünite çalışmayı durdurur ve 7H hatasını görüntüler.
ünite üzerinde kullanılan malzemelerle uyumlu malzemeler kullanın.
edilen tüm bileşenlerin su basıncına ve su sıcaklığına dayanabileceğini kontrol
edin.
▪ Su basıncı – Kullanım sıcak suyu. Maksimum su basıncı 4 bar'dır. Maksimum
basıncın aşılmayacağından emin olmak için, su devresinde gerekli önlemleri alın.
Çalıştırmak için minimum su basıncı 1 bar olmalıdır.
▪ Su basıncı – Alan ısıtma/soğutma devresi. Maksimum su basıncı 3 bar'dır.
Maksimum basıncın aşılmayacağından emin olmak için, su devresinde gerekli
önlemleri alın. Çalıştırmak için minimum su basıncı 1 bar olmalıdır.
▪ Su sıcaklığı. Monte edilen tüm boru ve boru aksesuarları (vana, bağlantılar,…)
MUTLAKA şu sıcaklıklara dayanabilecek nitelikte olmalıdır.
BİLGİ
Aşağıdaki şekil örnek olarak verilmiştir ve sistem planınızdan farklı olabilir.
Montör başvuru kılavuzu
82
▪ Drenaj – Alçak noktalar. Su devresinin drenajının tam olarak gerçekleşmesi için,
sistemin tüm alçak noktalarında drenaj tapaları kullanın.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
8 | Boru tesisatının montajı
c
d
a b
▪ Drenaj – Basınç tahliye vanası. Ünitenin dışına su damlamasını önlemek için
drenaj hortumunu drenaja doğru şekilde bağlayın. Bkz. "7.4.4Drenaj hortumunu
drenaja bağlamak için"[479].
▪ Havalandırma delikleri. Sistemin tüm yüksek noktalarında servis için kolayca
erişilebilecek şekilde havalandırma delikleri sağlayın. İç ünitenin içerisinde iki adet
otomatik hava tahliyesi mevcuttur. Su devresindeki havanın otomatik olarak
tahliye edilebilmesi için hava tahliyelerinin fazla sıkılmış OLMADIĞINI kontrol
edin.
▪ Zn kaplı parçalar. Su devresinde kesinlikle çinko kaplı parçalar kullanmayın.
Ünitenin dahili su devresinde bakır borular kullanıldığından, aşırı korozyon
meydana gelebilir.
▪ Pirinç harici metal borular. Pirinç dışında metal boru kullanıldığında, pirinç ve
pirinç olmayan malzemeleri birbiriyle temas etmeyecek şekilde yalıtın. Bu şekilde
galvanik korozyon önlenir.
▪ Vana – Değişim süresi. Su devresinde 3 yollu veya 2 yollu vana kullanılıyorsa,
vananın maksimum değiştirme süresi mutlaka 60saniye olmalıdır.
▪ Kullanım sıcak suyu boyleri – Kapasite. Su durgunluğunun önlenmesi için,
kullanım sıcak suyu boylerinin depolama kapasitesinin günlük kullanım sıcak suyu
tüketimine uygun olması önemlidir.
▪ Kullanım sıcak suyu boyleri – Montaj sonrası. Montaj işleminden hemen sonra,
kullanım sıcak suyu boyleri mutlaka teze suyla yıkanmalıdır. Bu prosedür mutlaka
montajı takip eden ilk 5 gün boyunca en az günde bir defa tekrarlanmalıdır.
▪ Kullanım sıcak suyu boyleri – Temizleme. Uzun bir süre kullanım sıcak suyu
tüketiminin olmaması durumunda, kullanılmadan önce MUTLAA cihaz taze suyla
yıkanmalıdır.
▪ Kullanım sıcak suyu boyleri – Dezenfeksiyon. Kullanım sıcak suyu boyleri
dezenfeksiyon işlevi için, bkz. "10.5.6Boyler"[4174].
▪ Termostatik karıştırma vanaları. İlgili mevzuat uyarınca, termostatik karıştırma
vanalarının monte edilmesi gerekebilir.
▪ Hijyen önlemleri. Montaj işlemi mutlaka ilgili mevzuata uygun olarak
yapılmalıdır. Ayrıca, ilave hijyenik montaj önlemlerinin alınması gerekebilir.
▪ Sirkülasyon pompası. İlgili mevzuat uyarınca, sıcak su çıkış noktası ile kullanım
sıcak suyu boylerinin sirkülasyon bağlantısı arasına bir sirkülasyon pompası
bağlanması gerekebilir.
8.1.2 Genleşme kabı ön basıncı hesaplama formülü
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
a Sirkülasyon bağlantısı
b Sıcak su bağlantısı
c Duş
d Sirkülasyon pompası
Kabın ön basıncı (Pg), montaj yükseklik farkına (H) bağlıdır:
Pg=0,3+(H/10) (bar)
Montör başvuru kılavuzu
83
8 | Boru tesisatının montajı
M2
a
b
a a
c
c
c
c
M3M1
c
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120
175
140 200 255
220
270
A
B
8.1.3 Su hacmini ve debiyi kontrol etmek için
İç ünitede fabrikada ön basıncı 1bar olarak ayarlanmış 10litrelik bir genleşme kabı
mevcuttur.
Ünitenin doğru şekilde çalıştığından emin olmak için:
▪ Minimum ve maksimum su hacmini KONTROL ETMELİSİNİZ.
▪ Genleşme kabı ön basıncını ayarlamanız gerekebilir.
Minimum su hacmi
Dış ünitenin dahili su hacmi DIŞINDAKİ tesisattaki toplam su hacminin minimum 20
litre olduğunu kontrol edin.
BİLGİ
Ancak kritik proseslerde veya yüksek ısı yüküne sahip odalarda ilave bir su hacmi
gerekebilir.
DİKKAT
Her bir alan ısıtma/soğutma devresindeki sirkülasyon uzaktan kumandalı vanalarla
kontrol edildiğinde, bu minimum su hacminin tüm vanalar kapalı olsa bile
sürdürülmesi önemlidir.
a Bireysel oda termostatı (opsiyonel)
b Aşırı basınç baypas vanası (aksesuar olarak verilir)
c Kesme vanası
Maksimum su hacmi
DİKKAT
Maksimum su hacmi, su devresine glikol eklenip eklenmediğine göre değişir. Glikol
eklenmesi hakkında daha fazla bilgi için bkz. "8.2.6 Su devresini donmaya karşı
korumak için"[491].
Hesaplanan ön basınç için maksimum su hacmini belirlemek için, aşağıdaki grafiği
kullanın.
Montör başvuru kılavuzu
84
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
8 | Boru tesisatının montajı
A Ön basınç (bar)
B Maksimum su hacmi (l)
Su
Su + glikol
Örnek: Maksimum su hacmi ve genleşme kabı ön basıncı
Montaj yükseklik
(a)
farkı
≤190l >190l
≤7m Ön basınç ayarı gerekli
değildir.
Su hacmi
Şu adımları takip edin:
▪ Ön basıncı gerekli montaj
yüksekliği farkına göre
düşürün. Ön basınç, 7 m'nin
altındaki her bir metre için
0,1bar düşmelidir.
▪ Su hacminin, izin verilen
maksimum su hacmini
GEÇMEDİĞİNİ kontrol edin.
>7m Şu adımları takip edin:
▪ Ön basıncı gerekli montaj
yüksekliği farkına göre
yükseltin. Ön basınç, 7m'nin
İç ünitenin genleşme kabı
tesisat için çok küçüktür. Bu
durumda ünite dışına ilave bir
kap monte edilmesi önerilir.
üstündeki her bir metre için
0,1bar yükselmelidir.
▪ Su hacminin, izin verilen
maksimum su hacmini
GEÇMEDİĞİNİ kontrol edin.
(a)
Su devresinin en yüksek noktası ile iç ünite arasındaki yükseklik farkıdır (m). İç ünite
tesisatın en yüksek noktasına yerleştirilmişse, montaj yüksekliği 0m'dir.
Minimum su debisi
Tesisattaki minimum debinin her koşulda garanti edildiğini kontrol edin. Bu
minimum debi defrost/yedek ısıtıcı çalışması esnasında gereklidir. Bu amaç için
üniteyle verilen aşırı basınç baypas vanasını kullanın ve minimum su hacmini
dikkate alın.
Gerekli minimum debi
25l/dak
DİKKAT
Doğru çalışmayı sağlamak için, kullanım sıcak suyu sırasında en az 28l/dak akışa sahip
olunması önerilir.
DİKKAT
Su devresine glikol ekleniyorsa ve su devresinin sıcaklığı düşükse, kullanıcı
arayüzünde debi GÖRÜNTÜLENMEZ. Bu durumda minimum debi, pompa testi
kullanılarak kontrol edilebilir (kullanıcı arayüzünde hata 7H'nin
GÖRÜNTÜLENMEDİĞİNİ kontrol edin).
DİKKAT
Her bir alan ısıtma devresindeki veya belirli bir alan ısıtma devresindeki sirkülasyon
uzaktan kumandalı vanalarla kontrol ediliyorsa, bu minimum debinin tüm vanalar
kapalı olsa bile sürdürülmesi önemlidir. Minimum debiye ulaşılamadığı durumlarda
7H akış hatası meydana gelir (ısıtma veya çalışma gerçekleşmez).
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
85
8 | Boru tesisatının montajı
a
"11.4 Devreye alma sırasında kontrol listesi" [4 218] altında açıklanan önerilen
prosedüre bakın.
8.1.4 Genleşme kabı ön basıncının değiştirilmesi
Varsayılan genleşme kabı ön basıncı 1 bar'dır. Ön basıncın değiştirilmesi
gerektiğinde aşağıdaki kılavuz ilkeleri hesaba katın:
▪ Genleşme kabı ön basıncını ayarlamak için yalnızca kuru azot kullanın.
▪ Genleşme kabı ön basıncının hatalı ayarlanması sistemin arızalanmasına yol
Genleşme kabının ön basıncını ayarlamak için, anahtar kutusunun üniteden
çıkarılması gerekir. Bkz. .
DİKKAT
Genleşme kabı ön basıncını YALNIZCA yetkili bir montör ayarlayabilir.
açacaktır.
BİLGİ
Ön basıncı ayarlamak için, genleşme kabına önden veya soldan erişin.
Genleşme kabının ön basıncı, nitrojen basıncının genleşme kabının Schrader
vanasıyla boşaltılması veya yükseltilmesiyle gerçekleştirilmelidir.
a Schrader vana
8.1.5 Su hacmini kontrol etmek için: Örnekler
Örnek 1
İç ünite su devresindeki en yüksek noktanın 5 m altına kurulmuştur. Su
devresindeki toplam su hacmi 100l'dir.
Montör başvuru kılavuzu
86
Hiçbir önlem veya ayar gerekli değildir.
Örnek 2
İç ünite su devresindeki en yüksek noktaya kurulmuştur. Su devresindeki toplam su
hacmi 250l'dir.
Önlemler:
▪ Toplam su hacmi (250l), varsayılan su hacminin (200l) üzerinde olduğundan, ön
basınç mutlaka düşürülmelidir.
▪ Gerekli ön basınç:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
▪ 0,3 bar'a karşılık gelen maksimum su hacmi 290 l'dir. ("Maksimum su
hacmi"[484] bölümündeki grafiğe bakın).
▪ 250l, 290l'nin altında olduğundan, genleşme kabı tesisat için yeterlidir.
8.2 Su borularının bağlanması
8.2.1 Su borularının bağlanması hakkında
Su borularını bağlamadan önce
İç ve dış ünitenin monte edildiğinden emin olun.
Tipik iş akışı
Su borularının bağlanması tipik olarak şu adımlardan meydana gelir:
1 Su borularının dış üniteye bağlanması.
2 Su borularının iç üniteye bağlanması.
3 Sirkülasyon borularının bağlanması.
4 Drenaj hortumunun drenaja bağlanması.
5 Su devresinin doldurulması.
6 Kullanım sıcak suyu boylerinin doldurulması.
7 Su borularının yalıtımının yapılması.
8 | Boru tesisatının montajı
8.2.2 Saha boruları bağlanırken alınması gereken önlemler.
BİLGİ
Ayrıca, aşağıdaki bölümlerde açıklanan önlemleri ve gereksinimleri okuyun:
▪ "2Genel güvenlik önlemleri"[410]
▪ "8.1Su borularının hazırlanması"[481]
8.2.3 Su borularını bağlamak için
DİKKAT
Saha borularını bağlarken aşırı kuvvet UYGULAMAYIN ve boru tesisatının doğru
şekilde hizalandığından emin olun. Boruların hasar görmesi de ünitenin
arızalanmasına yol açabilir.
Dış ünite
1 Kesme vanasını (entegre filtreli) diş contasını kullanarak dış ünite su girişine
bağlayın.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
87
8 | Boru tesisatının montajı
c
a
b
b
d
1
2
a Su ÇIKIŞI (vida bağlantısı, erkek, 1")
b Su GİRİŞİ (vida bağlantısı, erkek, 1")
c Entegre filtreli kesme vanası (aksesuar olarak teslim edilir)(2× adet vida bağlantısı,
dişi, 1")
d Diş contası
2 Saha borularını kesme vanasına bağlayın.
3 Saha borularını dış ünitenin su girişine bağlayın.
DİKKAT
Entegre filtreli kesme vanası hakkında (aksesuar olarak teslim edilir):
▪ Su girişinde vananın kurulumu zorunludur.
▪ Valfin akış yönüne dikkat edin.
DİKKAT
Tüm lokal yüksek noktalara hava tahliye vanaları monte edin.
İç ünite
DİKKAT
Boruları bağlarken KESİNLİKLE aşırı kuvvet uygulamayın. Boruların hasar görmesi de
ünitenin arızalanmasına yol açabilir.
1 O-ring'leri ve kesme vanalarını iç ünitenin dış ünite su bağlantı borularına
bağlayın.
2 Dış ünite saha borularını kesme vanalarına bağlayın.
3 O-ring'leri ve kesme vanalarını iç ünitenin alan ısıtma/soğutma su borularına
bağlayın.
4 Her iki bölgenin alan ısıtma/soğutma saha borularını kesme vanalarına
bağlayın.
5 Kullanım sıcak suyu giriş ve çıkış borularını iç üniteye bağlayın.
Montör başvuru kılavuzu
88
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
8 | Boru tesisatının montajı

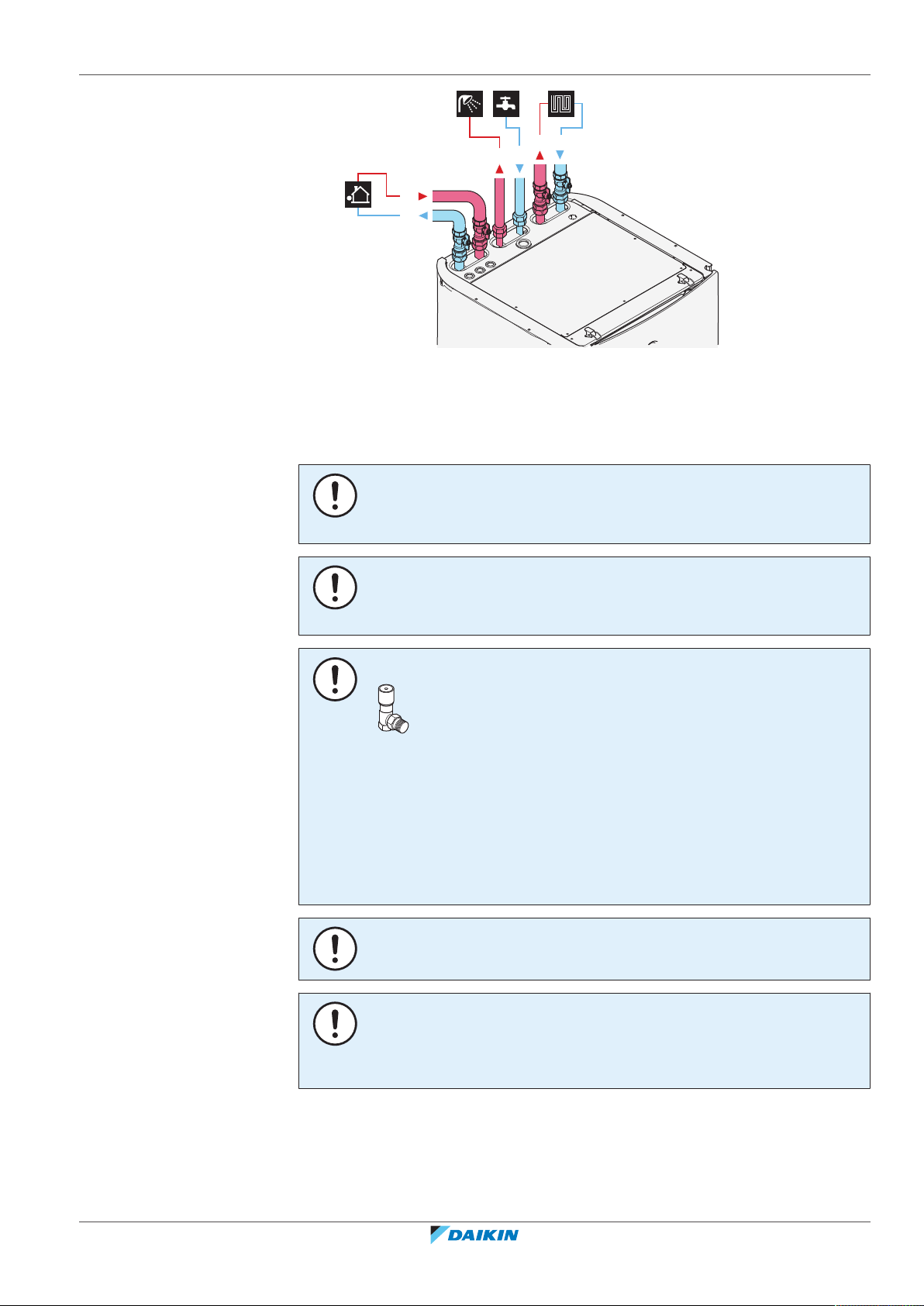

b1b2
a1a2
c2
c1
a1 Alan ısıtma/soğutma – Su GİRİŞİ (vida bağlantısı, 1")
a2 Alan ısıtma/soğutma – Su ÇIKIŞI (vida bağlantısı, 1")
b1 Kullanım sıcak suyu – Soğuk su GİRİŞİ (vida bağlantısı, 3/4")
b2 Kullanım sıcak suyu – Sıcak su ÇIKIŞI (vida bağlantısı, 3/4")
c1 Dış üniteden su GİRİŞİ (vida bağlantısı, 1")
c2 Dış üniteye su ÇIKIŞI (vida bağlantısı, 1")
DİKKAT
Kullanım soğuk suyu giriş ve kullanım sıcak suyu çıkış bağlantılarına kesme vanalarının
monte edilmesi önerilir. Bu kesme vanaları sahada temin edilir.
DİKKAT
Su kaçağı çevresine hasar vermemek için, kullanılmıyorken kullanım soğuk su girişi
kesme vanalarının kapatılması önerilir.
DİKKAT
Aşırı basınç baypas vanası (aksesuar olarak verilir). Aşırı basınç baypas vanasını alan
ısıtma su devresine monte etmenizi öneririz.
▪ Aşırı basınç baypas vanasının montaj konumunu (iç ünitede veya kolektörde)
seçerken minimum su hacmini dikkate alın. Bkz. "8.1.3 Su hacmini ve debiyi
kontrol etmek için"[484].
▪ Aşırı basınç baypas vanası ayarını yaparken minimum su debisini dikkate alın. Bkz.
"8.1.3 Su hacmini ve debiyi kontrol etmek için" [4 84] ve "11.4.1 Minimum su
debisi"[4218].
DİKKAT
Tüm lokal yüksek noktalara hava tahliye vanaları monte edin.
DİKKAT
Yürürlükteki mevzuata göre kullanım soğuk suyu giriş bağlantısına maksimum 10bar
(=1MPa) açılış basıncına sahip bir basınç tahliye vanası (sahada temin edilir) monte
edilmesi gerekir.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
89
8 | Boru tesisatının montajı
8.2.4 Sirkülasyon borularını bağlamak için
DİKKAT
▪ Kullanım sıcak suyu tüpündeki soğuk su giriş bağlantısına bir drenaj cihazı ve
basınç tahliye cihazı monte edilmesi gerekir.
▪ Geri tepmelerin önlenmesi için, kullanım sıcak suyu boylerinin su girişine ilgili
mevzuata uygun olarak tek yönlü bir vana monte edilmesi önerilir.
▪ Soğuk su girişine ilgili mevzuata uygun olarak bir basınç düşürme vanası monte
edilmesi önerilir.
▪ Soğuk su girişine ilgili mevzuata uygun bir genleşme kabı monte edilmelidir.
▪ Basınç tahliye vanasının, kullanım sıcak suyu boylerinden daha yüksek bir konuma
monte edilmesi önerilir. Kullanım sıcak suyu boylerinin ısınması, suyun
genleşmesine neden olur ve basınç tahliye vanası kullanılmazsa boyler içerisindeki
su basıncı, boylerin tasarım basıncının üzerine yükselebilir. Ayrıca, boylere sahada
monte edilen bileşenler (borular, konik uçlar vb.) de bu yüksek basınca maruz
kalır. Bunun önlenmesi için, bir basınç tahliye vanasının monte edilmesi gerekir.
Aşırı basınç koruması sahada monte edilen basınç tahliye vanasının doğru
çalışmasına bağlıdır. Doğru ÇALIŞMIYORSA, aşırı basınç nedeniyle boylerde
deformasyon ve kaçaklar meydana gelir. İyi çalıştığından emin olunması için,
düzenli bakım gerçekleştirilmelidir.
Önkoşul: Yalnızca sistemde sirkülasyona ihtiyaç duyuyorsanız gereklidir.
1 Üst paneli üniteden çıkarın, bkz. "7.2.5İç üniteyi açmak için"[468].
2 Ünitenin üstünde bulunan kauçuk izole koruma halkasını kesip çıkarın.
Sirkülasyon konektörü deliğin altına yerleştirilir.
3 Sirkülasyon borularını izole koruma halkasından geçirin ve sirkülasyon
konektörüne bağlayın.
4 Üst paneli tekrar takın.
8.2.5 Su devresini doldurmak için
Su devresini doldurmak için sahada temin edilen bir doldurma kiti kullanın.
Yürürlükteki mevzuata uyduğunuzdan emin olun.
Montör başvuru kılavuzu
90
DİKKAT
Her iki hava tahliye vanasının (biri manyetik filtre üzerinde ve biri yedek ısıtıcı
üzerinde) açık olduğundan emin olun.
Tüm otomatik hava tahliye vanaları devreye aldıktan sonra açık kalmalıdır.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
8.2.6 Su devresini donmaya karşı korumak için
Donma koruması hakkında
Donma gerçekleşmesi sisteme zarar verebilir. Hidrolik bileşenlerin donmaya karşı
korunması için yazılım; düşük sıcaklıklarda pompanın etkinleştirilmesi gibi donmaya
karşı özel koruma işlevleriyle donatılır:
▪ Su borusu donma koruması (bkz. "Su borusu donma koruma"[4194])
▪ Tahliye önleme. Yalnızca İkili etkinleştirildiğinde uygulanır ([C‑02]=1). Bu işlev,
yardımcı boyler eksi dış mekan sıcaklıklarında çalışırken dış üniteye olan su
borusundaki donma koruma vanalarının açıklığının donmasını önler.
Ancak, güç kesintisi durumunda bu işlevler korumayı garanti edemez.
Su devresini donmaya karşı korumak için aşağıdakilerden birini yapın:
▪ Suya glikol ekleyin. Glikol, suyun donma noktasını düşürür.
▪ Donma koruma vanalarını takın. Donma koruma vanaları suyu donma önce
sistemden tahliye eder.
DİKKAT
Suya glikol eklerseniz, donma koruma vanalarını TAKMAYIN. Olası sonuç: Donma
koruma vanalarından glikol sızması.
8 | Boru tesisatının montajı
Glikolle donma koruması
Glikolle donma koruması hakkında
Suya glikol eklenmesi, suyun donma noktasını düşürür.
UYARI
Etilen glikol zehirli bir maddedir.
UYARI
Glikol bulunduğundan, sistemin korozyonu mümkündür. Glikolle birlikte inhibitör
kullanılmazsa, oksijenin etkisiyle asidik bir ortam oluşur. Bu süreç ortamda bakır
bulunması halinde ve yüksek sıcaklıklarda hızlanır. İnhibitör kullanılmayan asidik glikol
metal yüzeylere zarar vermeye başlar ve sistemde ciddi hasarlar meydana
getirebilecek galvanik korozyon hücreleri meydana gelir. Bu nedenle, şu hususlar
önemlidir:
▪ su arıtımı uzman bir sucu tarafından doğru şekilde uygulanmalıdır,
▪ glikolün oksidasyonuyla meydana gelen asitlerin nötralize edilmesi için korozyon
önleyiciler içeren bir glikol seçilmelidir,
▪ korozyon önleyicilerinin ömrünün sınırlı olması nedeniyle otomotiv glikolü
kullanılmamalıdır, aksi takdirde içerisindeki silikatlar sistemin kirlenmesine veya
tıkanmasına neden olabilir,
▪ glikol sistemlerinde glikolün korozyon önleyicilerindeki bazı bileşenlerin
çökmesine yol açabileceğinden galvanizli borular KULLANILMAMALIDIR.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
DİKKAT
Glikol, ortamdaki suyu absorbe eder. Bu nedenle, havaya maruz kalacak şekilde glikol
EKLEMEYİN. Glikol kabının kapağının açık bırakılması, su konsantrasyonunun
artmasına neden olur. Ardından, glikol konsantrasyonu beklenin altına düşer.
Neticesinde, hidrolik bileşenler donar. Glikolün havaya maruziyetini minimum düzeye
düşürmek için gerekli önlemleri alın.
Montör başvuru kılavuzu
91
8 | Boru tesisatının montajı
Glikol tipleri
Kullanılabilecek glikol tipleri, sistemin bir kullanım sıcak suyu deposu içerip
içermemesine bağlıdır:
Sistem bir kullanım sıcak suyu deposu
içeriyorsa
Sistem bir kullanım sıcak suyu deposu
İÇERMİYORSA
Gerekli glikol konsantrasyonu
Gerekli glikol konsantrasyonu, beklenen en düşük dış ortam sıcaklığına ve sistemi
patlamaya veya donmaya karşı korumak isteyip istemediğinize bağlıdır. Sistemin
donmaya karşı korunması için, daha fazla glikol eklenmesi gerekir.
Aşağıdaki tabloya uygun olarak glikol ekleyin.
Eğer… Durum…
Yalnızca propilen glikol
Propilen glikol
(a)
veya etilen glikol
(a)
kullanın
kullanabilirsiniz
(a)
EN1717 uyarınca KategoriIII olarak sınıflandırılan gerekli inhibitörler dahil propilen glikol.
Beklenen en düşük dış
Patlamaya karşı koruma Donmaya karşı koruma
ortam sıcaklığı
–5°C %10 %15
–10°C %15 %25
–15°C %20 %35
–20°C %25 —
–25°C %30 —
–30°C %35 —
BİLGİ
▪ Patlamaya karşı koruma: glikol, boruları patlamaya karşı korur, ancak borular
içindeki sıvıyı donmaya karşı KORUMAZ.
▪ Donmaya karşı koruma: glikol, borular içindeki sıvıyı donmaya karşı korur.
DİKKAT
▪ Gerekli konsantrasyon, glikol tipine bağlı olarak değişebilir. Yukarıdaki tabloda
belirtilen gereksinimleri DAİMA glikol üreticisi tarafından verilen değerlerle
karşılaştırın. Fark varsa, glikol üreticisi tarafından belirlenen gereksinimleri
karşılayın.
▪ Eklenen glikol konsantrasyonu HİÇBİR ZAMAN %35'i geçmez.
▪ Sistemdeki sıvı donarsa pompa ÇALIŞTIRILAMAZ. Sistemi patlamaya karşı
koruduğunuzu, ancak sistemdeki sıvının hale donabileceğine dikkat edin.
▪ Sistem içerisindeki suyun durağan olması durumunda, sistemde donma meydana
gelmesi ve bu sırada sistemin zarar görmesi ihtimali çok yüksektir.
Montör başvuru kılavuzu
92
Glikol ve izin verilen maksimum su hacmi
Su devresine glikol eklenmesi sistemde izin verilen maksimum su hacmini düşürür.
Daha fazla bilgi için bkz. "Maksimum su hacmi"[484].
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Glikol ayarı
c
b
b
c
a
a
b
c
DİKKAT
Sistemde glikol mevcutsa [E-0D] ayarı 1'e ayarlanmalıdır. Glikol ayarı doğru şekilde
AYARLANMAMIŞSA borular içindeki sıvı donabilir.
Donma koruma vanalarıyla donma koruması
Donma koruma vanaları hakkında
Saha borusunu donmaya karşı korumak montörün sorumluluğudur. Suya glikol
eklenmediğinde, suyu donmadan önce sistemden tahliye etmek için saha
borusunun tüm en alçak noktalarında donma koruma vanalarını kullanabilirsiniz.
Donma koruma vanalarını takmak için
Saha borularını donmaya karşı korumak için aşağıdaki parçaları takın:
8 | Boru tesisatının montajı
a Otomatik hava girişi
b Donma koruma vanası (isteğe bağlı – sahada temin edilir)
c Normalde kapalı vanalar (önerilen – sahada tedarik)
Bölüm Açıklama
Otomatik hava girişi (hava beslemesi için) en yüksek noktaya
takılmalıdır. Örneğin, otomatik hava tahliyesi.
Saha borusu için koruma. Donma koruma vanaları şu şekilde
takılmalıdır:
▪ suyun düzgün akması ve engel içermemesi için dikey olarak.
▪ saha borularının tüm en alçak noktalarında.
▪ en soğuk parçada ve ısı kaynaklarından uzak.
Not: Su çıkışında buzun birikmesini engellemek için zeminden en az
15cm açıklık bırakın.
Bir güç kesintisi olduğunda evin içindeki suyun ayrılması. Donma
koruma vanaları açık olduğunda, normal olarak kapatılan vanalar
(boruların giriş/çıkış noktaları yakınında iç mekanlarda bulunur) iç
borulardan tüm suyun tahliye edilmesini önleyebilir.
▪ Güç kesintisi olduğunda: Normalde kapalı vanalar kapanır ve
evin içindeki su ayrılır. Donma koruma vanaları açıksa yalnızca
evin dışındaki su boşaltılır.
▪ Diğer durumlarda (örnek: bir pompa arızası olduğunda):
Normalde kapalı vanalar açık kalır. Donma koruma vanaları açıksa
evin içinden su da boşaltılır.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
93
8 | Boru tesisatının montajı
8.2.7 Kullanım sıcak suyu boylerini doldurmak için
8.2.8 Su borularının yalıtımını sağlamak için
Soğutma işlemi sırasında yoğuşmanın önlenmesi ve ısıtma ve soğutma kapasitesinin
düşmemesi için tüm su devresindeki borular MUTLAKA yalıtılmalıdır.
DİKKAT
Dondurma koruma vanaları monte edilmiş olduğunda, minimum soğutma ayar
noktasını (varsayılan=7°C) dondurma koruma vanasının maksimum açılma
sıcaklığından en az 2°C üzerine ayarlayın. Daha düşüğünü seçerseniz, soğutma işlemi
sırasında donma koruma vanaları açılabilir.
1 Sistem borularındaki havayı boşaltmak için tüm sıcak su musluklarını sırayla
açın.
2 Soğuk su besleme vanasını açın.
3 Hava tamamen boşaldıktan sonra tüm su musluklarını kapatın.
4 Su kaçağı olup olmadığını kontrol edin.
Dış ünite su boruları yalıtımı
DİKKAT
Dış boru. Hasarlara karşı korumak için dış borunun açıklanan şekilde yalıtıldığından
emin olun.
Serbest havadaki borular için yalıtım kalınlığının minimum olarak aşağıdaki tabloda
gösterildiği gibi kullanılması önerilir (λ=0,039W/mK ile).
Boru uzunluğu (m) Minimum yalıtım kalınlığı (mm)
<20 19
20~30 32
30~40 40
40~50 50
Diğer durumlarda minimum yalıtım kalınlığı Hydronic Piping Calculation aracı
kullanılarak belirlenebilir.
Ayrıca Hydronic Piping Calculation (Hidronik Boru Hesaplama) aracı, yayıcı basınç
düşüşü veya tam tersine bağlı olarak iç üniteden dış üniteye maksimum hidronik
boru uzunluğunu hesaplar.
Hydronic Piping Calculation (Hidronik Boru Hesaplama) aracı Heating Solutions
Navigator (Isıtma Çözümleri Gezgini)'nin bir parçasıdır, https://
professional.standbyme.daikin.eu adresinden erişilebilir.
Montör başvuru kılavuzu
94
Heating Solutions Navigator (Isıtma Çözümleri Gezgini)'ne erişiminiz yoksa lütfen
satıcınıza danışın.
Bu öneri, ünitenin iyi çalışmasını sağlar, bununla birlikte yerel yönetmelikler farklı
olabilir ve bu yönetmeliklere uyulmalıdır.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
9 Elektrikli bileşenler
Bu bölümde
9.1 Elektrik kablolarının bağlanması hakkında ............................................................................................................................. 95
9.1.1 Elektrik kablo bağlantıları yapılırken dikkat edilecekler ........................................................................................ 95
9.1.2 Elektrik kabloları bağlanırken dikkat edilmesi gerekenler ..................................................................................... 96
9.1.3 Elektrik uyumluluğu hakkında ................................................................................................................................ 97
9.1.4 İndirimli elektrik tarifesi güç beslemesi hakkında.................................................................................................. 98
9.1.5 Harici aktüatörler dışındaki elektrik bağlantılarına genel bakış............................................................................. 98
9.2 Dış üniteye bağlantılar............................................................................................................................................................ 99
9.2.1 Elektrik kablolarını dış üniteye bağlamak için ........................................................................................................ 99
9.2.2 Hava termistörünü dış üniteye yerleştirmek için .................................................................................................. 105
9.3 İç üniteye bağlantılar .............................................................................................................................................................. 106
9.3.1 Ana güç beslemesini bağlamak için ....................................................................................................................... 108
9.3.2 Yedek ısıtıcı güç beslemesini bağlamak için........................................................................................................... 110
9.3.3 Kesme vanasını bağlamak için................................................................................................................................ 113
9.3.4 Elektrik sayaçlarını bağlamak için........................................................................................................................... 114
9.3.5 Kullanım sıcak suyu pompasını bağlamak için ....................................................................................................... 115
9.3.6 Alarm çıkışını bağlamak için ................................................................................................................................... 116
9.3.7 Isıtma/soğutma AÇIK/KAPALI çıkışını bağlamak için .............................................................................................. 117
9.3.8 Harici ısı kaynağı değiştiricisini bağlamak için........................................................................................................ 118
9.3.9 Güç tüketimi dijital girişlerini bağlamak için .......................................................................................................... 119
9.3.10 Emniyet termostatını (normalde kapalı kontak) bağlamak için ............................................................................ 120
9.3.11 Bir Akıllı Şebekeyi bağlamak için ............................................................................................................................ 121
9.3.12 WLAN kartuşunu bağlamak için (aksesuar olarak teslim edilir) ............................................................................ 125
9.4 Elektrik kablolarını iç üniteye bağladıktan sonra.................................................................................................................... 125
9 | Elektrikli bileşenler
9.1 Elektrik kablolarının bağlanması hakkında
Elektrik kablolarını bağlamadan önce
Su borularının bağlı olduğundan emin olun.
Tipik iş akışı
Elektrik kablolarının bağlanması tipik olarak şu adımlardan meydana gelir:
▪ "9.2Dış üniteye bağlantılar"[499]
▪ "9.3İç üniteye bağlantılar"[4106]
9.1.1 Elektrik kablo bağlantıları yapılırken dikkat edilecekler
TEHLİKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RİSKİ
UYARI
Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin.
BİLGİ
Aynı zamanda "2 Genel güvenlik önlemleri" [4 10] bölümünde bulunan önlem ve
gereksinimleri de okuyun.
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Montör başvuru kılavuzu
95
9 | Elektrikli bileşenler
b a
UYARI
▪ Tüm kablolar mutlaka yetkili bir elektrik teknisyeni tarafından BAĞLANMALI ve
ilgili mevzuata UYGUN OLMALIDIR.
▪ Elektrik bağlantılarını sabit kablolara yapın.
▪ Sahada temin edilen tüm bileşenler ve tüm elektrik yapıları mutlaka ilgili
mevzuata UYGUN OLMALIDIR.
UYARI
▪ Güç beslemede eksik veya yanlış bir N fazı mevcutsa, cihaz arızalanabilir.
▪ Uygun topraklama oluşturun. Üniteyi KESİNLİKLE bir şebeke borusuna, darbe
emicisine veya telefon topraklamasına topraklamayın. Kusurlu topraklama,
elektrik çarpmasına neden olabilir.
▪ Gerekli sigortaları veya devre kesicileri takın.
▪ Elektrik kablolarını kablo kelepçeleri kullanarak sabitleyin ve kabloların keskin
kenarlar ve özellikle de yüksek basınç tarafındaki borularla temas etmemesine
dikkat edin.
▪ Hasar görmüş kabloları, soyulmuş iletken kablolarını, uzatma kabloları veya yıldız
sistemi bağlantılarını kullanmayın. Aksi takdirde, aşırı ısınma, elektrik çarpması
veya yangın meydana gelebilir.
▪ Bu ünitede bir inverter bulunduğundan KESİNLİKLE faz ilerletme kapasitörü
kullanmayın. Faz ilerletme kapasitörü performansı düşürür ve kazalara yol açabilir.
UYARI
Dönen fan. Dış üniteyi AÇMADAN veya hizmete sokmadan önce tahliye ızgarasının
dönen fana karşı fanı korumak için kapattığından emin olun. Bkz:
▪ "7.3.6Tahliye ızgarasını takmak için"[475]
▪ "7.3.7Tahliye ızgarasını çıkarmak için ve ızgarayı güvenli bir konuma yerleştirmek
için"[476]
İKAZ
Gereğinden uzun kabloları KESİNLİKLE üniteye yerleştirmeyin ve zorlamayın.
DİKKAT
Yüksek gerilim kabloları ile alçak gerilim kabloları arasındaki mesafe en az 50mm
olmalıdır.
9.1.2 Elektrik kabloları bağlanırken dikkat edilmesi gerekenler
Aşağıdakileri akılda tutun:
▪ Örgülü iletken kablolar kullanılırsa, kablonun ucuna yuvarlak sıkıştırma stilindeki
terminal takın. Yuvarlak kablo pabucunu kabloya sıyrılan alanı kapatacak şekilde
takın ve terminali uygun bir aletle sıkın.
Montör başvuru kılavuzu
96
a Örgülü iletkenli kablo
b Yuvarlak sıkıştırma stilindeki terminal
▪ Kabloları döşerken şu yöntemleri kullanın:
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Kablo tipi Montaj yöntemi
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
Tek damarlı tel
Yuvarlak kablo pabuçlu
örgülü iletken kablo
9 | Elektrikli bileşenler
a Kıvrımlı tek damarlı tel
b Vida
c Düz pul
a Terminal
b Vida
c Düz pul
İzin verilir
İzin VERİLMEZ
Sıkma torkları
Dış ünite:
Öğe Sıkma torku (N•m)
X1M 1,47 ±%10
X2M
M4 (topraklama)
İç ünite:
Öğe Sıkma torku (N•m)
X1M 2,45 ±%10
X2M 0,88 ±%10
X5M 0,88 ±%10
X6M 2,45 ±%10
X10M 0,88 ±%10
M4 (topraklama) 1,47 ±%10
9.1.3 Elektrik uyumluluğu hakkında
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Yalnızca EPRA14~18DAV3 içindir
EN/IEC61000‑3‑12 (Her bir fazda >16A ve ≤75A giriş akımı ile kamuya açık düşük
akımlı sistemlere bağlanan cihaz tarafından üretilen harmonik akımlar için sınırları
tespit eden Avrupa/Uluslararası Teknik Standardı.) ile uyumlu cihaz.
Sadece iç ünite yedek ısıtıcısı için
Bkz. "9.3.2Yedek ısıtıcı güç beslemesini bağlamak için"[4110].
Montör başvuru kılavuzu
97
9 | Elektrikli bileşenler
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
9.1.4 İndirimli elektrik tarifesi güç beslemesi hakkında
9.1.5 Harici aktüatörler dışındaki elektrik bağlantılarına genel bakış
DİKKAT
İndirimli elektrik tarifesi güç beslemesi YALNIZCA iç ünite için geçerlidir. Kompresörün
güvenirliği açısından, dış ünitenin böyle bir güç beslemesine bağlanmasına izin
VERİLMEZ.
Normal güç beslemesi İndirimli elektrik tarifeli güç beslemesi
Güç beslemesi KESİLMEZ Güç beslemesi kesilir
İndirimli elektrik tarifesi
güç beslemesi sırasında,
güç beslemesi KESİLMEZ.
Dış ünite, kumanda
tarafından kapalı konuma
getirilir.
Hatırlatma: Elektrik
tedarik şirketi mutlaka iç
ünite güç tüketimine izin
vermelidir.
İndirimli elektrik tarifesi
güç beslemesi etkinse,
güç beslemesi derhal veya
belirli bir süre sonra
elektrik tedarik şirketi
tarafından kesilir. Bu
durumda iç ünite mutlaka
ayrı bir normal güç
beslemesi tarafından
beslenmelidir.
a Normal güç beslemesi
b İndirimli elektrik tarifeli güç beslemesi
1 Dış ünite güç beslemesi
2 İç ünite güç beslemesi ve ara bağlantı kablosu
3 Yedek ısıtıcı için güç beslemesi
4 İndirimli elektrik tarifesi güç beslemesi (gerilimsiz kontak)
5 Normal elektrik tarifesi güç beslemesi (indirimli elektrik tarifesi
güç beslemesinin kesilmesi durumunda iç ünite PCB'sinin
beslenmesi için)
Montör başvuru kılavuzu
98
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02

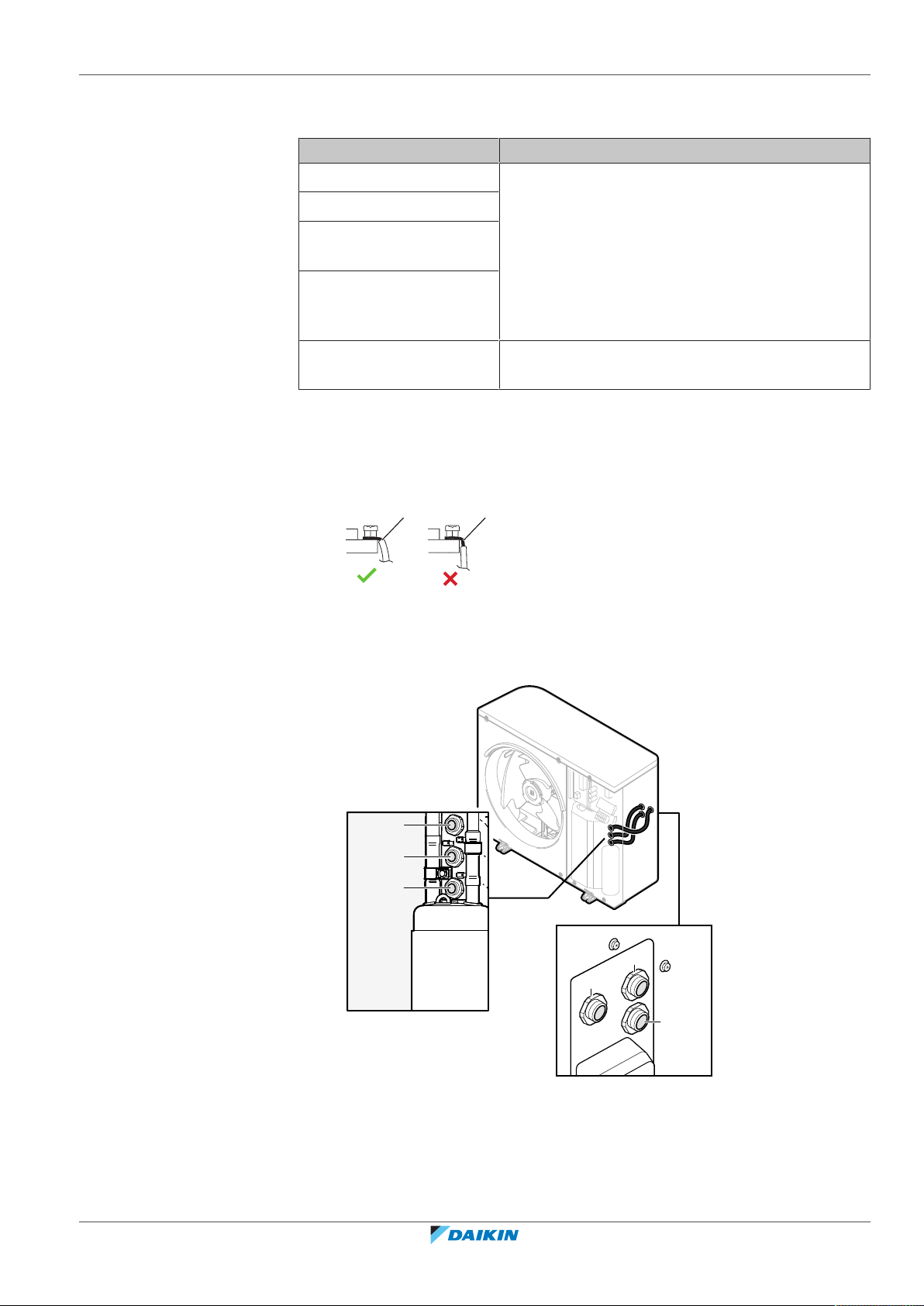

9.2 Dış üniteye bağlantılar
a b
d
c2
b2
c1
b1
a1
a2
Öğe Açıklama
Güç besleme kablosu Bkz. "9.2.1Elektrik kablolarını dış üniteye bağlamak
Ara bağlantı kablosu
Boşaltma borusu ısıtıcı
kablosu
Güç tasarrufu işlevi
bağlantısı (yalnızca V3
modelleri için)
Hava termistörü kablosu Bkz. "9.2.2Hava termistörünü dış üniteye
9.2.1 Elektrik kablolarını dış üniteye bağlamak için
1 Anahtar kutusu kapağını açın. Bkz. "7.2.2Dış üniteyi açmak için"[466].
2 Kabloların uçlarındaki yalıtımı (20mm) soyun.
için"[499].
yerleştirmek için"[4105].
9 | Elektrikli bileşenler
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
a Kablo ucunu bu noktaya kadar sıyırın
b Sıyırma uzunluğunun fazla olması, elektrik çarpmasına veya kaçağa yol açabilir
3 Kabloları ünitenin arkasına takın ve fabrikada monte edilen kablo kılıflarından
anahtar kutusuna yönlendirin.
a1+a2 Güç besleme kablosu (sahada temin edilir)
b1+b2 Ara bağlantı kablosu (sahada temin edilir)
c1+c2 (isteğe bağlı) Boşaltma borusu ısıtıcı kablosu (sahada temin edilir)
d Kablo kılıfları (fabrikada monte edilir)
4 Anahtar kutusu içinde, kabloları uygun terminallere bağlayın ve kabloları kablo
bağlarıyla sabitleyin. Bkz:
Montör başvuru kılavuzu
99
9 | Elektrikli bileşenler
L N PE
b
a
L
N
Q1DI
1N~,
50 Hz,
230 V AC
F1B
1
3
2
4
II
BRN
BLU
YLW/GRN
b
a
L
N
V3 modellerinde
▪ "V3 modellerinde"[4100]
▪ "V1 modellerinde"[4102]
1 Güç besleme kablosu:
▪ Kabloyu şasiden yönlendirin.
▪ Kabloları terminal bloğuna bağlayın.
▪ Kabloyu bir kablo bağıyla sabitleyin.
Kablolar: 1N+GND
Maksimum çalışma akımı: Ünite üzerindeki bilgi etiketine bakın.
—
Montör başvuru kılavuzu
100
a Güç besleme kablosu (sahada temin edilir)
b Saha kabloları
F1B Aşırı akım sigortası (sahada tedarik edilir). Önerilen sigorta: 2 kutup, 32A sigorta, C
eğrisi.
Q1DI Toprak kaçağı devre kesicisi (30mA)(sahada temin edilir)
2 Ara bağlantı kablosu (iç↔dış):
▪ Kabloyu şasiden yönlendirin.
▪ Kabloları terminal bloğuna (sayıların iç ünitenin sayılarıyla eşleştiğinden emin
olun) ve topraklama vidasına bağlayın.
▪ Kabloyu bir kablo bağıyla sabitleyin.
Kablolar: (3+GND)×1,5mm²
—
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
