Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [el]
...
Οδηγός αναφοράς εγκαταστάτη
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT F
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETVZ16S18DA6V
ETVZ16S23DA6V
ETVZ16S18DA9W
ETVZ16S23DA9W
Πίνακας περιεχομένων
Πίνακας περιεχομένων
1 Γενικές προφυλάξεις ασφαλείας 6
1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης.................................................................................................................. 6
1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων ................................................................... 6
1.2 Για τον εγκαταστάτη ....................................................................................................................................................... 7
1.2.1 Γενικά .............................................................................................................................................................. 7
1.2.2 Τοποθεσία εγκατάστασης .............................................................................................................................. 8
1.2.3 Ψυκτικό ........................................................................................................................................................... 9
1.2.4 Διάλυμα άλμης ............................................................................................................................................... 11
1.2.5 Νερό................................................................................................................................................................ 11
1.2.6 Ηλεκτρικές συνδέσεις .................................................................................................................................... 11
2 Πληροφορίες για τα έγγραφα τεκμηρίωσης 14
2.1 Πληροφορίες για το παρόν έγγραφο ............................................................................................................................. 14
2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη .................................................................................................................... 15
3 Πληροφορίες για τη συσκευασία 17
3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία............................................................................................................. 17
3.2 Εξωτερική μονάδα .......................................................................................................................................................... 17
3.2.1 Για να μεταφέρετε την εξωτερική μονάδα .................................................................................................... 17
3.2.2 Για να αποσυσκευάσετε την εξωτερική μονάδα ........................................................................................... 19
3.2.3 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα ................................................................... 20
3.3 Εσωτερική μονάδα.......................................................................................................................................................... 21
3.3.1 Για να αποσυσκευάσετε την εσωτερική μονάδα .......................................................................................... 21
3.3.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα .................................................................. 21
3.3.3 Για το χειρισμό της εσωτερικής μονάδας ...................................................................................................... 22
4 Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα 23
4.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα.............................................................. 23
4.2 Αναγνώριση..................................................................................................................................................................... 23
4.2.1 Ετικέτα αναγνώρισης: Εξωτερική μονάδα ..................................................................................................... 23
4.2.2 Αναγνωριστική ετικέτα: Εσωτερική μονάδα.................................................................................................. 24
4.3 Συνδυασμός μονάδων και προαιρετικών εξαρτημάτων................................................................................................ 24
4.3.1 Πιθανοί συνδυασμοί εσωτερικών και εξωτερικών μονάδων ....................................................................... 24
4.3.2 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εξωτερική μονάδα .......................... 24
4.3.3 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εσωτερική μονάδα ......................... 25
5 Οδηγίες εφαρμογής 28
5.1 Επισκόπηση: Οδηγίες εφαρμογής.................................................................................................................................. 28
5.2 Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου .................................................................................................... 28
5.2.1 Πολλοί χώροι –Δύο ζώνες ΘΕξΝ ................................................................................................................... 29
5.3 Ρύθμιση του δοχείου ζεστού νερού χρήσης.................................................................................................................. 32
5.3.1 Διάταξη συστήματος –Ενσωματωμένο δοχείο ΖΝΧ ..................................................................................... 32
5.3.2 Επιλογή του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ .................................................. 32
5.3.3 Ρύθμιση και διαμόρφωση –Δοχείο ΖΝΧ ....................................................................................................... 34
5.3.4 Κυκλοφορητής ΖΝΧ για άμεση παροχή ζεστού νερού .................................................................................. 34
5.3.5 Κυκλοφορητής ΖΝΧ για απολύμανση ............................................................................................................ 35
5.4 Ρύθμιση της μέτρησης ενέργειας .................................................................................................................................. 35
5.4.1 Παραγόμενη θερμότητα ................................................................................................................................ 36
5.4.2 Καταναλισκόμενη ενέργεια............................................................................................................................ 36
5.4.3 Τροφοδοσία με κανονική χρέωση ................................................................................................................. 37
5.4.4 Τροφοδοσία με μειωμένη χρέωση ................................................................................................................ 38
5.5 Ρύθμιση του ελέγχου κατανάλωσης ενέργειας............................................................................................................. 39
5.5.1 Μόνιμος περιορισμός ισχύος ........................................................................................................................ 40
5.5.2 Περιορισμός ισχύος που ενεργοποιείται από ψηφιακές εισόδους ............................................................. 41
5.5.3 Διαδικασία περιορισμού ισχύος .................................................................................................................... 42
5.5.4 Περιορισμός ισχύος BBR16 ............................................................................................................................ 42
5.6 Ρύθμιση εξωτερικού αισθητήρα θερμοκρασίας............................................................................................................ 43
Οδηγός αναφοράς εγκαταστάτη
2
6 Εγκατάσταση της μονάδας 45
6.1 Την προετοιμασία του χώρου εγκατάστασης................................................................................................................ 45
6.1.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας ......................................................................... 45
6.1.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα........................... 48
6.1.3 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική μονάδα ..................................................................... 48
6.2 Άνοιγμα και κλείσιμο των μονάδων............................................................................................................................... 50
6.2.1 Πληροφορίες για το άνοιγμα των μονάδων .................................................................................................. 50
6.2.2 Για να ανοίξετε την εξωτερική μονάδα ......................................................................................................... 50
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Πίνακας περιεχομένων
6.2.3 Αφαίρεση του προσαρτήματος μεταφοράς .................................................................................................. 50
6.2.4 Κλείσιμο της εξωτερικής μονάδας ................................................................................................................. 51
6.2.5 Για να ανοίξετε την εσωτερική μονάδα ......................................................................................................... 51
6.2.6 Για να χαμηλώσετε τον ηλεκτρικό πίνακα της εσωτερικής μονάδας ........................................................... 53
6.2.7 Για να κλείσετε την εσωτερική μονάδα ......................................................................................................... 54
6.3 Τοποθέτηση της εξωτερικής μονάδας ........................................................................................................................... 54
6.3.1 Σχετικά με την τοποθέτηση της εξωτερικής μονάδας................................................................................... 54
6.3.2 Προφυλάξεις κατά την τοποθέτηση της εξωτερικής μονάδας ..................................................................... 55
6.3.3 Παροχή της υποδομής εγκατάστασης ........................................................................................................... 55
6.3.4 Εγκατάσταση της εξωτερικής μονάδας ......................................................................................................... 56
6.3.5 Παροχή αποστράγγισης ................................................................................................................................. 57
6.3.6 Για να εγκαταστήσετε τη γρίλια εκκένωσης .................................................................................................. 58
6.3.7 Για να αφαιρέσετε τη γρίλια εκκένωσης και να την τοποθετήσετε στη θέση ασφαλείας........................... 60
6.4 Τοποθέτηση της εσωτερικής μονάδας........................................................................................................................... 62
6.4.1 Πληροφορίες για την τοποθέτηση της εσωτερικής μονάδας ....................................................................... 62
6.4.2 Προφυλάξεις κατά την τοποθέτηση της εσωτερικής μονάδας..................................................................... 62
6.4.3 Για να εγκαταστήσετε την εσωτερική μονάδα .............................................................................................. 62
6.4.4 Για να συνδέσετε το σωλήνα αποστράγγισης στην αποστράγγιση .............................................................. 63
7 Εγκατάσταση σωλήνων 65
7.1 Προετοιμασία των σωληνώσεων νερού ........................................................................................................................ 65
7.1.1 Απαιτήσεις κυκλώματος νερού ...................................................................................................................... 65
7.1.2 Τύπος υπολογισμού της προπίεσης του δοχείου διαστολής ....................................................................... 68
7.1.3 Για να ελέγξετε τον όγκο και την παροχή του νερού .................................................................................... 68
7.1.4 Αλλαγή της προπίεσης του δοχείου διαστολής ............................................................................................ 70
7.1.5 Για να ελέγξετε τον όγκο του νερού: Παραδείγματα .................................................................................... 71
7.2 Σύνδεση των σωληνώσεων νερού.................................................................................................................................. 71
7.2.1 Πληροφορίες για τη σύνδεση των σωληνώσεων νερού ............................................................................... 71
7.2.2 Προφυλάξεις κατά τη σύνδεση των σωλήνων νερού.................................................................................... 72
7.2.3 Για να συνδέσετε τις σωληνώσεις νερού ...................................................................................................... 72
7.2.4 Για να συνδέσετε τις σωληνώσεις ανακύκλωσης.......................................................................................... 74
7.2.5 Για να πληρώσετε το κύκλωμα νερού ........................................................................................................... 75
7.2.6 Για να προστατεύσετε το κύκλωμα νερού από το σχηματισμό πάγου ........................................................ 75
7.2.7 Για να πληρώσετε το δοχείο ζεστού νερού χρήσης ...................................................................................... 79
7.2.8 Για να μονώσετε τις σωληνώσεις νερού........................................................................................................ 79
8 Εγκατάσταση ηλεκτρικών συνδέσεων 80
8.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών καλωδίων ............................................................................................ 80
8.1.1 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής καλωδίωσης ....................................................................... 80
8.1.2 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων..................................................................................... 81
8.1.3 Πληροφορίες για την ηλεκτρική συμβατότητα ............................................................................................. 82
8.1.4 Πληροφορίες για την τροφοδοσία με μειωμένη χρέωση ............................................................................. 82
8.1.5 Επισκόπηση των ηλεκτρικών συνδέσεων με εξαίρεση των εξωτερικών ενεργοποιητών............................ 83
8.2 Συνδέσεις στην εξωτερική μονάδα ................................................................................................................................ 84
8.2.1 Σύνδεση της ηλεκτρικής καλωδίωσης στην εξωτερική μονάδα ................................................................... 84
8.2.2 Για να αλλάξετε τη θέση του αισθητήρα αέρα στην εξωτερική μονάδα...................................................... 91
8.3 Συνδέσεις στην εσωτερική μονάδα................................................................................................................................ 92
8.3.1 Για να συνδέσετε τα καλώδια της κεντρικής τροφοδοσίας .......................................................................... 96
8.3.2 Για να συνδέσετε τα καλώδια τροφοδοσίας της εφεδρικής αντίστασης ..................................................... 98
8.3.3 Για να συνδέσετε τη βάνα αποκοπής (θέρμανση/ψύξη) .............................................................................. 101
8.3.4 Για να συνδέσετε τους μετρητές ηλεκτρικού ρεύματος ............................................................................... 102
8.3.5 Για να συνδέσετε τον κυκλοφορητή ζεστού νερού χρήσης .......................................................................... 103
8.3.6 Για να συνδέσετε την έξοδο σφάλματος ....................................................................................................... 104
8.3.7 Για να συνδέσετε την έξοδο ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ψύξης/θέρμανσης χώρου ................ 105
8.3.8 Για να συνδέσετε τη μονάδα μεταβολής στην εξωτερική πηγή θερμότητας............................................... 106
8.3.9 Για να συνδέσετε τις ψηφιακές εισόδους κατανάλωσης ισχύος.................................................................. 107
8.3.10 Για να συνδέσετε τον θερμοστάτη ασφαλείας (κανονικά κλειστή επαφή).................................................. 108
8.4 Μετά τη σύνδεση των ηλεκτρικών καλωδίων στην εσωτερική μονάδα....................................................................... 111
9 Ρύθμιση παραμέτρων 112
9.1 Επισκόπηση: Ρύθμιση παραμέτρων............................................................................................................................... 112
9.1.1 Για να αποκτήσετε πρόσβαση στις πιο συχνά χρησιμοποιούμενες εντολές................................................ 113
9.2 Οδηγός ρύθμισης............................................................................................................................................................ 115
9.3 Πιθανές οθόνες............................................................................................................................................................... 117
9.3.1 Πιθανές οθόνες: Επισκόπηση ........................................................................................................................ 117
9.3.2 Αρχική οθόνη .................................................................................................................................................. 118
9.3.3 Οθόνη βασικού μενού.................................................................................................................................... 120
9.3.4 Οθόνη μενού .................................................................................................................................................. 121
9.3.5 Οθόνη σημείου ρύθμισης .............................................................................................................................. 122
9.3.6 Αναλυτική οθόνη με τιμές.............................................................................................................................. 123
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
3
Πίνακας περιεχομένων
9.3.7 Οθόνη προγραμμάτων: Παράδειγμα ............................................................................................................. 123
9.4 Καμπύλη αντιστάθμισης................................................................................................................................................. 127
9.4.1 Τι είναι η καμπύλη αντιστάθμισης; ............................................................................................................... 127
9.4.2 Καμπύλη 2 σημείων ....................................................................................................................................... 128
9.4.3 Καμπύλη διαφοράς-απόκλισης...................................................................................................................... 129
9.4.4 Χρήση καμπυλών αντιστάθμισης................................................................................................................... 131
9.5 Μενού ρυθμίσεων .......................................................................................................................................................... 133
9.5.1 Δυσλειτουργία ................................................................................................................................................ 133
9.5.2 Χώρος.............................................................................................................................................................. 133
9.5.3 Κύρια ζώνη...................................................................................................................................................... 138
9.5.4 Συμπληρωματική ζώνη ................................................................................................................................... 150
9.5.5 Θέρμανση/ψύξη χώρου ................................................................................................................................. 155
9.5.6 Δοχείο ΖΝΧ...................................................................................................................................................... 164
9.5.7 Ρυθμίσεις χρήστη ........................................................................................................................................... 172
9.5.8 Πληροφορίες .................................................................................................................................................. 177
9.5.9 Ρυθμίσεις εγκαταστάτη.................................................................................................................................. 179
9.5.10 Αρχική εκκίνηση ............................................................................................................................................. 200
9.5.11 Λειτουργία ...................................................................................................................................................... 200
9.6 Δομή μενού: Επισκόπηση ρυθμίσεων χρήστη............................................................................................................... 201
9.7 Δομή μενού: Επισκόπηση ρυθμίσεων εγκαταστάτη ..................................................................................................... 202
10 Αρχική εκκίνηση 203
10.1 Επισκόπηση: Αρχική εκκίνηση........................................................................................................................................ 203
10.2 Προφυλάξεις κατά τον έλεγχο πριν από την αρχική λειτουργία................................................................................... 204
10.3 Λίστα ελέγχου πριν την έναρξη λειτουργίας.................................................................................................................. 204
10.4 Λίστα ελέγχου κατά την αρχική εκκίνηση ...................................................................................................................... 205
10.4.1 Ελάχιστη παροχή νερού ................................................................................................................................. 205
10.4.2 Λειτουργία εξαέρωσης................................................................................................................................... 206
10.4.3 Δοκιμαστική λειτουργία ................................................................................................................................. 209
10.4.4 Δοκιμαστική λειτουργία επενεργητή............................................................................................................. 210
10.4.5 Στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης............................................................................................. 211
11 Παράδοση στο χρήστη 216
12 Συντήρηση και σέρβις 217
12.1 Επισκόπηση: Συντήρηση και σέρβις............................................................................................................................... 217
12.2 Προφυλάξεις ασφαλείας κατά τη συντήρηση ............................................................................................................... 217
12.3 Ετήσια συντήρηση .......................................................................................................................................................... 218
12.3.1 Ετήσια συντήρηση εξωτερικής μονάδας: επισκόπηση ................................................................................. 218
12.3.2 Ετήσια συντήρηση εξωτερικής μονάδας: οδηγίες ........................................................................................ 218
12.3.3 Ετήσια συντήρηση εσωτερικής μονάδας: επισκόπηση ................................................................................ 218
12.3.4 Ετήσια συντήρηση εσωτερικής μονάδας: οδηγίες........................................................................................ 218
12.4 Για να αποστραγγίσετε το δοχείο ζεστού νερού χρήσης............................................................................................... 221
12.5 Πληροφορίες για τον καθαρισμό του φίλτρου νερού σε περίπτωση προβλήματος.................................................... 222
12.5.1 Για να αφαιρέσετε το φίλτρο νερού .............................................................................................................. 222
12.5.2 Για να καθαρίσετε το φίλτρο νερού σε περίπτωση προβλήματος ............................................................... 223
12.5.3 Για να τοποθετήσετε το φίλτρο νερού .......................................................................................................... 224
13 Αντιμετώπιση προβλημάτων 226
13.1 Επισκόπηση: Αντιμετώπιση προβλημάτων.................................................................................................................... 226
13.2 Προφυλάξεις κατά την αντιμετώπιση προβλημάτων.................................................................................................... 226
13.3 Επίλυση προβλημάτων με βάση τα συμπτώματα ......................................................................................................... 227
13.3.1 Σύμπτωμα: Η μονάδα ΔΕΝ παρέχει την αναμενόμενη θέρμανση ή ψύξη ................................................... 227
13.3.2 Σύμπτωμα: Το ζεστό νερό ΔΕΝ φτάνει στην επιθυμητή θερμοκρασία ........................................................ 228
13.3.3 Σύμπτωμα: Ο συμπιεστής ΔΕΝ ξεκινά (θέρμανση χώρου ή θέρμανση νερού χρήσης) ............................... 229
13.3.4 Ένδειξη: Το σύστημα παράγει ήχους τρεχούμενου νερού μετά την αρχική εκκίνηση ................................ 229
13.3.5 Σύμπτωμα: Η αντλία έχει μπλοκαριστεί ........................................................................................................ 230
13.3.6 Σύμπτωμα: Ο κυκλοφορητής κάνει θόρυβο (δημιουργία φυσαλίδων)........................................................ 231
13.3.7 Σύμπτωμα: Ανοίγει η βάνα εκτόνωσης πίεσης.............................................................................................. 231
13.3.8 Σύμπτωμα: Διαρροή της βάνας εκτόνωσης πίεσης νερού............................................................................ 232
13.3.9 Σύμπτωμα: Ο χώρος ΔΕΝ θερμαίνεται επαρκώς σε χαμηλές εξωτερικές θερμοκρασίες............................ 233
13.3.10 Σύμπτωμα: Η πίεση στο σημείο παροχής είναι προσωρινά εξαιρετικά υψηλή ........................................... 234
13.3.11 Σύμπτωμα: Η λειτουργία απολύμανσης δοχείου ΔΕΝ ολοκληρώθηκε σωστά (σφάλμα-AH) ...................... 234
13.4 Επίλυση προβλημάτων βάσει των κωδικών σφαλμάτων.............................................................................................. 235
13.4.1 Για να εμφανίσετε το κείμενο βοήθειας σε περίπτωση δυσλειτουργίας..................................................... 235
13.4.2 Κωδικοί σφαλμάτων: Επισκόπηση................................................................................................................. 236
Οδηγός αναφοράς εγκαταστάτη
4
14 Απόρριψη 241
14.1 Για να ανακτήσετε το ψυκτικό........................................................................................................................................ 241
15 Τεχνικά χαρακτηριστικά 243
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Πίνακας περιεχομένων
15.1 Χώρος συντήρησης: Εξωτερική μονάδα......................................................................................................................... 244
15.2 Διάγραμμα σωληνώσεων: Εξωτερική μονάδα............................................................................................................... 245
15.3 Διάγραμμα σωληνώσεων: Εσωτερική μονάδα .............................................................................................................. 247
15.4 Διάγραμμα καλωδίωσης: Εξωτερική μονάδα ................................................................................................................ 249
15.5 Διάγραμμα καλωδίωσης: Εσωτερική μονάδα................................................................................................................ 254
16 Γλωσσάρι 260
17 Πίνακας ρυθμίσεων στο χώρο εγκατάστασης 261
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
5
1 | Γενικές προφυλάξεις ασφαλείας
1 Γενικές προφυλάξεις ασφαλείας
Σε αυτό το κεφάλαιο
1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης.......................................................................................................................... 6
1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων ........................................................................... 6
1.2 Για τον εγκαταστάτη............................................................................................................................................................... 7
1.2.1 Γενικά...................................................................................................................................................................... 7
1.2.2 Τοποθεσία εγκατάστασης...................................................................................................................................... 8
1.2.3 Ψυκτικό................................................................................................................................................................... 9
1.2.4 Διάλυμα άλμης ....................................................................................................................................................... 11
1.2.5 Νερό ....................................................................................................................................................................... 11
1.2.6 Ηλεκτρικές συνδέσεις ............................................................................................................................................ 11
1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης
▪ Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι
υπόλοιπες γλώσσες αποτελούν μεταφράσεις.
▪ Οι προφυλάξεις που περιγράφονται στο παρόν έγγραφο καλύπτουν πολύ
σημαντικά θέματα και θα πρέπει να τις τηρείτε προσεκτικά.
▪ Η εγκατάσταση του συστήματος και όλες οι ενέργειες που περιγράφονται στο
εγχειρίδιο εγκατάστασης και τον οδηγό εγκατάστασης πρέπει ΠΡΕΠΕΙ να
εκτελούνται από εξουσιοδοτημένο τεχνικό εγκατάστασης.
1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων
ΚΙΝΔΥΝΟΣ
Υποδεικνύει μια κατάσταση στην οποία θα προκληθεί θάνατος ή σοβαρός
τραυματισμός.
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ
Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ηλεκτροπληξία.
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ
Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί έγκαυμα
εξαιτίας υπερβολικά υψηλών ή χαμηλών θερμοκρασιών.
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ
Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί έκρηξη.
Οδηγός αναφοράς εγκαταστάτη
6
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί θάνατος ή
σοβαρός τραυματισμός.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ
ΠΡΟΣΟΧΗ
Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ελαφρύς ή
αρκετά σοβαρός τραυματισμός.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
ΕΙΔΟΠΟΙΗΣΗ
Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί βλάβη στον
εξοπλισμό ή υλική ζημιά.
ΠΛΗΡΟΦΟΡΙΕΣ
Υποδεικνύει χρήσιμες συμβουλές ή πρόσθετες πληροφορίες.
Σύμβολο Επεξήγηση
1.2 Για τον εγκαταστάτη
1 | Γενικές προφυλάξεις ασφαλείας
Πριν την εγκατάσταση, διαβάστε το εγχειρίδιο εγκατάστασης
και λειτουργίας, και το φύλλο οδηγιών καλωδίωσης.
Πριν εκτελέσετε εργασίες συντήρησης και επισκευής,
διαβάστε το εγχειρίδιο συντήρησης.
Για περισσότερες πληροφορίες, συμβουλευτείτε τον οδηγό
για τον τεχνικό εγκατάστασης και τον συνοπτικό οδηγό του
χρήστη.
1.2.1 Γενικά
Αν ΔΕΝ είστε σίγουροι για τον τρόπο εγκατάστασης ή χειρισμού της μονάδας,
επικοινωνήστε με οικείο αντιπρόσωπο.
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ
▪ ΜΗΝ αγγίζετε τις σωληνώσεις ψυκτικού, τις σωληνώσεις νερού ή τα εσωτερικά
τμήματα κατά τη διάρκεια και αμέσως μετά τη λειτουργία. Μπορεί να είναι
υπερβολικά ζεστά ή υπερβολικά κρύα. Περιμένετε μέχρι να επανέλθουν σε
κανονική θερμοκρασία. Εάν πρέπει να τα αγγίξετε, φορέστε προστατευτικά
γάντια.
▪ ΜΗΝ αγγίζετε το ψυκτικό υγρό που έχει διαρρεύσει.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η εσφαλμένη εγκατάσταση ή προσάρτηση εξοπλισμού ή παρελκόμενων ενδέχεται
να οδηγήσει σε ηλεκτροπληξία, βραχυκύκλωμα, διαρροές, πυρκαγιά ή σε άλλες
βλάβες στον εξοπλισμό. Χρησιμοποιείτε μόνο εξαρτήματα, προαιρετικό εξοπλισμό
και ανταλλακτικά που κατασκευάζονται ή έχουν εγκριθεί από την Daikin.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Βεβαιωθείτε ότι η εγκατάσταση, οι δοκιμές και τα χρησιμοποιούμενα υλικά
συμμορφώνονται με την ισχύουσα νομοθεσία (στο πάνω μέρος των οδηγιών που
περιγράφονται στα έγγραφα τεκμηρίωσης της Daikin).
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
ΠΡΟΣΟΧΗ
Φοράτε επαρκή ατομικό προστατευτικό εξοπλισμό (προστατευτικά γάντια, γυαλιά
ασφαλείας,…) κατά την εκτέλεση εργασιών εγκατάστασης, συντήρησης και σέρβις
του συστήματος.
Οδηγός αναφοράς εγκαταστάτη
7
1 | Γενικές προφυλάξεις ασφαλείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Σκίστε και πετάξτε τα πλαστικά περιτυλίγματα της συσκευασίας, ώστε να μην μπορεί
κανείς, και ειδικά τα παιδιά, να παίξει με αυτά. Πιθανός κίνδυνος: ασφυξία.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Λάβετε επαρκή μέτρα ώστε να αποτρέψετε τη χρήση της μονάδας ως φωλιάς από
μικρά ζώα. Εάν μικρά ζώα έλθουν σε επαφή με ηλεκτροφόρα τμήματα ενδέχεται να
προκληθεί δυσλειτουργία, καπνός ή πυρκαγιά.
ΠΡΟΣΟΧΗ
ΜΗΝ αγγίζετε την είσοδο αέρα ή τα αλουμινένια πτερύγια της μονάδας.
ΠΡΟΣΟΧΗ
ΕΙΔΟΠΟΙΗΣΗ
Οι εργασίες που πρέπει να γίνουν στην εξωτερική μονάδα είναι καλό να εκτελούνται
σε χώρο χωρίς υγρασία, για να μην υπάρξει εισροή νερού.
▪ ΜΗΝ τοποθετείτε αντικείμενα ή εξοπλισμό επάνω στη μονάδα.
▪ ΜΗΝ κάθεστε, μην σκαρφαλώνετε και μην στέκεστε πάνω στη μονάδα.
Σύμφωνα με την εφαρμοστέα νομοθεσία, ενδέχεται να είναι απαραίτητη η παροχή
ενός τεχνικού ημερολογίου μαζί με το προϊόν, το οποίο θα περιέχει τουλάχιστον
τα εξής: πληροφορίες σχετικά με τη συντήρηση, τις εργασίες επισκευής, τα
αποτελέσματα των δοκιμών, τις χρονικές περιόδους αδράνειας,…
Επίσης, σε προσβάσιμο σημείο του προϊόντος ΠΡΕΠΕΙ να παρέχονται οι εξής,
τουλάχιστον, πληροφορίες:
▪ Οδηγίες για τη διακοπή της λειτουργίας του συστήματος σε περίπτωση έκτακτης
ανάγκης
▪ Το όνομα και η διεύθυνση του πυροσβεστικού και του αστυνομικού τμήματος
καθώς και του νοσοκομείου
▪ Το όνομα, η διεύθυνση και οι τηλεφωνικοί αριθμοί κατά τις πρωινές και τις
νυχτερινές ώρες του προσωπικού σέρβις
Στην Ευρώπη, το πρότυπο EN378 παρέχει τις απαραίτητες οδηγίες για αυτό το
τεχνικό ημερολόγιο.
1.2.2 Τοποθεσία εγκατάστασης
▪ Αφήστε επαρκή χώρο γύρω από τη μονάδα για την εκτέλεση των εργασιών
σέρβις και την κυκλοφορία του αέρα.
▪ Βεβαιωθείτε ότι η θέση εγκατάστασης αντέχει το βάρος και τις δονήσεις της
μονάδας.
Οδηγός αναφοράς εγκαταστάτη
8
▪ Βεβαιωθείτε ότι ο χώρος αερίζεται επαρκώς. ΜΗΝ εμποδίζετε τα ανοίγματα
αερισμού.
▪ Βεβαιωθείτε ότι η μονάδα είναι επίπεδη.
ΜΗΝ εγκαθιστάτε τη μονάδα στα ακόλουθα σημεία:
▪ Σε σημεία όπου υπάρχει πιθανότητα έκρηξης.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
1.2.3 Ψυκτικό
1 | Γενικές προφυλάξεις ασφαλείας
▪ Σε σημεία όπου υπάρχουν μηχανήματα που εκπέμπουν ηλεκτρομαγνητικά
κύματα. Τα ηλεκτρομαγνητικά κύματα ενδέχεται να επηρεάσουν το σύστημα
ελέγχου και να προκαλέσουν δυσλειτουργία του εξοπλισμού.
▪ Σε σημεία όπου υπάρχει κίνδυνος πυρκαγιάς λόγω διαρροής εύφλεκτων αερίων
(παράδειγμα: αραιωτικά ή βενζίνη), ανθρακοϊνών, αναφλέξιμης σκόνης.
▪ Σε σημεία όπου παράγεται διαβρωτικό αέριο (παράδειγμα: θειώδες οξύ σε
μορφή αερίου). Η διάβρωση των χαλκοσωλήνων ή των συγκολλημένων
εξαρτημάτων ενδέχεται να προκαλέσει διαρροή ψυκτικού.
Εάν εφαρμόζεται. Για περισσότερες πληροφορίες, δείτε το εγχειρίδιο
εγκατάστασης ή τον οδηγό αναφοράς του τεχνικού εγκατάστασης της εφαρμογής
σας.
ΕΙΔΟΠΟΙΗΣΗ
Βεβαιωθείτε ότι οι σωληνώσεις ψυκτικού συμμορφώνονται με την ισχύουσα
νομοθεσία. Στην Ευρώπη ισχύει το πρότυπο EN378.
ΕΙΔΟΠΟΙΗΣΗ
Βεβαιωθείτε ότι οι σωληνώσεις και οι συνδέσεις του χώρου εγκατάστασης ΔΕΝ
υποβάλλονται σε ένταση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κατά τις δοκιμές, να μην εφαρμόζετε ΠΟΤΕ πίεση υψηλότερη από τη μέγιστη
επιτρεπόμενη πίεση (όπως υποδεικνύεται στην πινακίδα ονομασίας της μονάδας)
στο προϊόν.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Λάβετε επαρκή μέτρα προφύλαξης για το ενδεχόμενο διαρροής ψυκτικού. Σε
περίπτωση διαρροής ψυκτικού αερίου, αερίστε πλήρως το χώρο. Πιθανοί κίνδυνοι:
▪ Η υπερβολική συγκέντρωση ψυκτικού σε ένα κλειστό χώρο ενδέχεται να
προκαλέσει έλλειψη οξυγόνου.
▪ Εάν το ψυκτικό αέριο έρθει σε επαφή με φωτιά, ενδέχεται να παραχθούν τοξικά
αέρια.
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ
Εκκένωση – Διαρροή ψυκτικού. Εάν θέλετε να εκκενώσετε το σύστημα και υπάρχει
διαρροή στο κύκλωμα ψυκτικού:
▪ ΜΗΝ χρησιμοποιήσετε την αυτόματη λειτουργία εκκένωσης, με την οποία
μπορείτε να συλλέξετε όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα.
Πιθανή συνέπεια: Αυτανάφλεξη και έκρηξη του συμπιεστή λόγω εισροής αέρα
στον συμπιεστή εν ώρα λειτουργίας.
▪ Χρησιμοποιήστε ξεχωριστό σύστημα ανάκτησης ώστε να μην χρειάζεται να
λειτουργεί ο συμπιεστής της μονάδας.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Να ανακτάτε ΠΑΝΤΑ το ψυκτικό. ΜΗΝ τα απορρίπτετε απευθείας στο περιβάλλον.
Χρησιμοποιήστε μια αντλία κενού για την εκκένωση της εγκατάστασης.
Οδηγός αναφοράς εγκαταστάτη
9
1 | Γενικές προφυλάξεις ασφαλείας
ΕΙΔΟΠΟΙΗΣΗ
Μετά από τη σύνδεση όλων των σωληνώσεων, βεβαιωθείτε ότι δεν υπάρχει καμιά
διαρροή αερίου. Χρησιμοποιήστε άζωτο για την ανίχνευση τυχόν διαρροής αέριου.
ΕΙΔΟΠΟΙΗΣΗ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Βεβαιωθείτε ότι δεν υπάρχει οξυγόνο στο σύστημα. Η πλήρωση του ψυκτικού είναι
δυνατή μετά από την εκτέλεση της δοκιμής διαρροής και του στεγνώματος με πλήρη
εκκένωση.
Πιθανή συνέπεια: Αυτανάφλεξη και έκρηξη του συμπιεστή εξαιτίας του οξυγόνου
που θα εισέλθει στον ενεργοποιημένο συμπιεστή.
▪ Σε περίπτωση που απαιτείται επαναπλήρωση, ανατρέξτε στην πινακίδα
χαρακτηριστικών της μονάδας. Εκεί αναφέρεται το είδος ψυκτικού και η
απαιτούμενη ποσότητα.
▪ Για την αποφυγή βλάβης στο συμπιεστή, ΜΗΝ πληρώνετε με περισσότερο
ψυκτικό από την καθορισμένη ποσότητα.
▪ Όταν πρόκειται να ανοιχτεί το σύστημα ψυκτικού, ο χειρισμός του ψυκτικού
ΠΡΕΠΕΙ να γίνεται σύμφωνα με την ισχύουσα νομοθεσία.
▪ Αυτή η μονάδα έχει πληρωθεί με ψυκτικό από το εργοστάσιο και ανάλογα με το
μέγεθος και το μήκος των σωλήνων ορισμένα συστήματα χρειάζονται πρόσθετη
πλήρωση ψυκτικού.
▪ Χρησιμοποιείτε μόνο τα ειδικά εργαλεία για τον τύπο ψυκτικού που
χρησιμοποιείται στο σύστημα, προκείμενου να διασφαλίσετε την απαιτούμενη
αντίσταση πίεσης και να αποτρέψετε την εισχώρηση ξένων υλικών στο σύστημα.
▪ Πληρώστε το ψυκτικό υγρό σύμφωνα με τις ακόλουθες οδηγίες:
Εάν Τότε
Υπάρχει σιφόνι
(δηλ. ο κύλινδρος φέρει την ένδειξη
Πληρώστε ψυκτικό με τον κύλινδρο σε
όρθια θέση.
“Συνδεδεμένο σιφόνι πλήρωσης
υγρού”)
ΔΕΝ υπάρχει σιφόνι Πληρώστε ψυκτικό με τον κύλινδρο
γυρισμένο ανάποδα.
Οδηγός αναφοράς εγκαταστάτη
10
▪ Ανοίξτε τους κυλίνδρους ψυκτικού αργά.
▪ Πληρώστε με το ψυκτικό σε υγρή μορφή. Η προσθήκη ψυκτικού σε αέρια μορφή
ενδέχεται να διακόψει την κανονική λειτουργία.
ΠΡΟΣΟΧΗ
Όταν ολοκληρώσετε ή διακόψετε προσωρινά τη διαδικασία πλήρωσης ψυκτικού,
κλείστε αμέσως τη βαλβίδα του δοχείου ψυκτικού υγρού. Εάν η βαλβίδα ΔΕΝ
κλείσει αμέσως, η παραμένουσα πίεση μπορεί να οδηγήσει σε πλήρωση
επιπρόσθετης ποσότητας ψυκτικού. Πιθανή συνέπεια: Εσφαλμένη ποσότητα
ψυκτικού.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
1.2.4 Διάλυμα άλμης
1 | Γενικές προφυλάξεις ασφαλείας
Αν προβλέπεται. Συμβουλευτείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό
αναφοράς εγκαταστάτη της εφαρμογής σας για περισσότερες πληροφορίες.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η επιλογή του διαλύματος άλμης ΠΡΕΠΕΙ να γίνει σύμφωνα με την ισχύουσα
νομοθεσία.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Λάβετε επαρκείς προφυλάξεις σε περίπτωση διαρροής διαλύματος άλμης. Σε
περίπτωση διαρροής διαλύματος άλμης, αερίστε το χώρο αμέσως και επικοινωνήστε
με τον τοπικό προμηθευτή.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η θερμοκρασία περιβάλλοντος στο εσωτερικό της μονάδας μπορεί να αυξηθεί πολύ
περισσότερο απ' ό, τι στο χώρο, π.χ. 70°C. Σε περίπτωση διαρροής διαλύματος
άλμης, τα τμήματα που έχουν υπερθερμανθεί στο εσωτερικό της μονάδας μπορεί να
ενέχουν κινδύνους.
1.2.5 Νερό
Εάν προβλέπεται. Συμβουλευτείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό
αναφοράς εγκαταστάτη της εφαρμογής σας για περισσότερες πληροφορίες.
1.2.6 Ηλεκτρικές συνδέσεις
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η χρήση και η εγκατάσταση της εφαρμογής ΠΡΕΠΕΙ να συμμορφώνονται με τις
προφυλάξεις για την ασφάλεια και την προστασία του περιβάλλοντος που
καθορίζονται στην ισχύουσα νομοθεσία.
ΕΙΔΟΠΟΙΗΣΗ
Βεβαιωθείτε ότι η ποιότητα του νερού συμμορφώνεται με την Οδηγία 98/83/ΕΚ της
ΕΕ.
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ
▪ ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ κάθε παροχή ρεύματος προτούαφαιρέσετε το κάλυμμα του
ηλεκτρικού πίνακα, συνδέσετε τα ηλεκτρικά καλώδια ή αγγίξετε ηλεκτρικά μέρη.
▪ Αποσυνδέστε την τροφοδοσία για περισσότερο από 1λεπτό και μετρήστε την
τάση στους ακροδέκτες των πυκνωτών του κύριου κυκλώματος ή των ηλεκτρικών
εξαρτημάτων πριν από το σέρβις. Η τάση ΠΡΕΠΕΙ να είναι μικρότερη από 50VDC
προκειμένου να μπορέσετε να αγγίξετε τα ηλεκτρικά εξαρτήματα. Για τη θέση
των ακροδεκτών, συμβουλευτείτε το διάγραμμα καλωδίωσης.
▪ ΜΗΝ αγγίζετε τα ηλεκτρικά εξαρτήματα με βρεγμένα χέρια.
▪ ΜΗΝ αφήνετε ποτέ τη μονάδα χωρίς επίβλεψη όταν έχει αφαιρεθεί το κάλυμμα
συντήρησης.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Εάν ΔΕΝ έχει εγκατασταθεί από το εργοστάσιο, θα πρέπει στην σταθερή καλωδίωση
να εγκατασταθεί κεντρικός διακόπτης ή άλλο μέσο αποσύνδεσης, με πλήρη
διαχωρισμό επαφών σε όλους τους πόλους, σε συνθήκες υπέρτασης κατηγορίαςIII.
Οδηγός αναφοράς εγκαταστάτη
11
1 | Γενικές προφυλάξεις ασφαλείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
▪ Χρησιμοποιείτε ΜΟΝΟ καλώδια από χαλκό.
▪ Βεβαιωθείτε ότι οι σωληνώσεις στο χώρο εγκατάστασης συμμορφώνονται με την
ισχύουσα νομοθεσία.
▪ Κάθε καλωδίωση στον χώρο εγκατάστασης ΠΡΕΠΕΙ να πραγματοποιείται
σύμφωνα με το διάγραμμα καλωδίωσης που συνοδεύει τη μονάδα.
▪ ΠΟΤΕ μην στριμώχνετε πολλά καλώδια μαζί και φροντίστε να ΜΗΝ έρχονται σε
επαφή με τις σωληνώσεις και αιχμηρές ακμές. Βεβαιωθείτε ότι δεν ασκείται
εξωτερική πίεση στις συνδέσεις των ακροδεκτών.
▪ Γειώστε απαραιτήτως τα καλώδια. ΜΗΝ γειώνετε τη μονάδα σε σωλήνες
ύδρευσης, σε απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής.
Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.
▪ Χρησιμοποιήστε ένα αποκλειστικό κύκλωμα ισχύος. ΠΟΤΕ μην χρησιμοποιείτε
παροχή ρεύματος που χρησιμοποιείται από άλλη συσκευή.
▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους διακόπτες ασφαλείας.
▪ Εγκαταστήστε έναν διακόπτη διαρροής προς τη γη. Σε αντίθετη περίπτωση,
ενδέχεται να προκληθεί ηλεκτροπληξία ή πυρκαγιά.
▪ Κατά την εγκατάσταση του διακόπτη διαρροής προς τη γη, βεβαιωθείτε ότι είναι
συμβατός με τον inverter (ανθεκτικός σε ηλεκτρικό θόρυβο υψηλής συχνότητας),
ώστε να αποφύγετε την ακούσια ενεργοποίηση του διακόπτη διαρροής προς τη
γη.
ΠΡΟΣΟΧΗ
Κατά τη σύνδεση της παροχής ρεύματος, πριν εγκαταστήσετε τους αγωγούς
μεταφοράς ρεύματος, θα πρέπει πρώτα να έχει γίνει η γείωση. Κατά την
αποσύνδεση της παροχής ρεύματος, πρώτα θα πρέπει να αφαιρείτε τους αγωγούς
μεταφοράς ρεύματος, και στη συνέχεια τη γείωση. Το μήκος των αγωγών μεταξύ του
σημείου εκτόνωσης πίεσης της παροχής ρεύματος και του ίδιου του μπλοκ
ακροδεκτών θα πρέπει να είναι τέτοιο ώστε σε περίπτωση που η παροχή ρεύματος
απελευθερωθεί από το σημείο εκτόνωσης πίεσης, πρώτα να τεντωθούν οι αγωγοί
μεταφοράς ρεύματος και μετά το καλώδιο γείωσης.
ΕΙΔΟΠΟΙΗΣΗ
Προφυλάξεις κατά την τοποθέτηση της ηλεκτρικής καλωδίωσης:
▪ ΜΗΝ συνδέετε καλώδια με διαφορετικό πάχος στο μπλοκ ακροδεκτών
τροφοδοσίας (τυχόν χαλαρή σύνδεση στα ηλεκτρικά καλώδια μπορεί να
προκαλέσει ασυνήθιστη θερμότητα).
▪ Κατά τη σύνδεση καλωδίων με το ίδιο πάχος, τηρήστε τη διαδικασία που
υποδεικνύεται στην παραπάνω εικόνα.
▪ Χρησιμοποιήστε το κατάλληλο καλώδιο ρεύματος για την καλωδίωση και
συνδέστε το σταθερά και, στη συνέχεια, φροντίστε να αποφύγετε την άσκηση
εξωτερικής πίεσης στο μπλοκ ακροδεκτών.
▪ Χρησιμοποιήστε το κατάλληλο κατσαβίδι για τη σύσφιγξη των βιδών των
ακροδεκτών. Εάν χρησιμοποιήσετε ένα κατσαβίδι με μικρή κεφαλή, θα
προκληθεί φθορά στο κεφάλι της βίδας και δεν θα είναι δυνατή η σωστή
σύσφιγξη.
▪ Εάν σφίξετε πάρα πολύ τις βίδες ακροδεκτών, ενδέχεται να τις καταστρέψετε.
Οδηγός αναφοράς εγκαταστάτη
12
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
1 | Γενικές προφυλάξεις ασφαλείας
Εγκαταστήστε τα ηλεκτρικά καλώδια σε απόσταση τουλάχιστον 1 μέτρου από
τηλεοράσεις ή ραδιόφωνα, για να αποφύγετε τις παρεμβολές. Ανάλογα με τα
ραδιοκύματα, η απόσταση του 1μέτρου μπορεί να μην επαρκεί.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
▪ Αφού ολοκληρώσετε τις ηλεκτρικές εργασίες, βεβαιωθείτε ότι κάθε ηλεκτρικό
εξάρτημα και ακροδέκτης μέσα στο κουτί των ηλεκτρικών εξαρτημάτων έχει
συνδεθεί σταθερά.
▪ Βεβαιωθείτε ότι έχετε κλείσει όλα τα καλύμματα πριν από την ενεργοποίηση της
μονάδας.
ΕΙΔΟΠΟΙΗΣΗ
Ισχύει μόνο αν το τροφοδοτούμενο ρεύμα είναι τριφασικό και ο συμπιεστής
διαθέτει μέθοδο εκκίνησης με ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ.
Εάν υπάρχει πιθανότητα αντίστροφης φάσης μετά από μια στιγμιαία διακοπή
ρεύματος και η παροχή ρεύματος διακόπτεται και επανέρχεται κατά τη διάρκεια
λειτουργίας του προϊόντος, συνδέστε ένα κύκλωμα προστασίας αντίστροφης φάσης
στην εγκατάσταση. Η λειτουργία του προϊόντος σε αντίστροφη φάση μπορεί να
προκαλέσει καταστροφή του συμπιεστή και άλλων εξαρτημάτων.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
13
2 | Πληροφορίες για τα έγγραφα τεκμηρίωσης
2 Πληροφορίες για τα έγγραφα τεκμηρίωσης
Σε αυτό το κεφάλαιο
2.1 Πληροφορίες για το παρόν έγγραφο ..................................................................................................................................... 14
2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη............................................................................................................................ 15
2.1 Πληροφορίες για το παρόν έγγραφο
Στοχευόμενο κοινό
Εξουσιοδοτημένοι εγκαταστάτες
Πακέτο εγγράφων τεκμηρίωσης
Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το
πλήρες πακέτο περιλαμβάνει τα εξής:
▪ Γενικές προφυλάξεις ασφαλείας:
- Οδηγίες ασφαλείας τις οποίες πρέπει να διαβάσετε πριν από την εγκατάσταση
- Μορφή: Έντυπο (στη συσκευασία της εσωτερικής μονάδας)
▪ Εγχειρίδιο λειτουργίας:
- Γρήγορος οδηγός για βασική χρήση
- Μορφή: Έντυπο (στη συσκευασία της εσωτερικής μονάδας)
▪ Οδηγός αναφοράς χρήστη:
- Λεπτομερείς οδηγίες βήμα-βήμα και γενικά ενημερωτικά στοιχεία για βασική
χρήση και χρήση για προχωρημένους
- Μορφή: Αρχεία σε ψηφιακή μορφή στην τοποθεσία http://
www.daikineurope.com/support-and-manuals/product-information/
▪ Εγχειρίδιο εγκατάστασης – Εξωτερική μονάδα:
- Οδηγίες εγκατάστασης
- Μορφή: Έντυπο (στη συσκευασία της εξωτερικής μονάδας)
▪ Εγχειρίδιο εγκατάστασης – Εσωτερική μονάδα:
- Οδηγίες εγκατάστασης
- Μορφή: Έντυπο (στη συσκευασία της εσωτερικής μονάδας)
▪ Οδηγός αναφοράς εγκαταστάτη:
- Προετοιμασία της εγκατάστασης, κανόνες ορθής πρακτικής, στοιχεία
αναφοράς,…
- Μορφή: Αρχεία σε ψηφιακή μορφή στην τοποθεσία http://
www.daikineurope.com/support-and-manuals/product-information/
Οδηγός αναφοράς εγκαταστάτη
14
▪ Συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό:
- Πρόσθετες πληροφορίες σχετικά με την εγκατάσταση του προαιρετικού
εξοπλισμού
- Μορφή: Έντυπο (στη συσκευασία της μονάδας) + Αρχεία σε ψηφιακή μορφή
στην τοποθεσία http://www.daikineurope.com/support-and-manuals/product-
information/
Οι πιο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης
ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή
να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
2 | Πληροφορίες για τα έγγραφα τεκμηρίωσης
Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι
υπόλοιπες γλώσσες αποτελούν μεταφράσεις.
Τεχνικά μηχανικά δεδομένα
▪ Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή
ιστοσελίδα Daikin (δημόσια προσβάσιμη).
▪ Το πλήρες σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin
Business Portal (απαιτείται έλεγχος ταυτότητας).
Διαδικτυακά εργαλεία
Εκτός από το σετ των εγγράφων τεκμηρίωσης, είναι διαθέσιμα και ορισμένα
ηλεκτρονικά εργαλεία για τους εγκαταστάτες:
▪ Daikin Technical Data Hub
- Κεντρικός κόμβος για τις τεχνικές προδιαγραφές της μονάδας, χρήσιμα
εργαλεία, ψηφιακούς πόρους και πολλά περισσότερα.
- Δημόσια προσβάσιμος από τον ιστότοπο https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- Ψηφιακή εργαλειοθήκη που παρέχει διάφορα εργαλεία για τη διευκόλυνση
της εγκατάστασης και τη ρύθμιση των συστημάτων θέρμανσης.
- Για να αποκτήσετε πρόσβαση στο Heating Solutions Navigator, πρέπει να
εγγραφείτε στην πλατφόρμα Stand By Me. Για περισσότερες πληροφορίες,
ανατρέξτε στην τοποθεσία https://professional.standbyme.daikin.eu.
▪ Daikin e-Care
- Εφαρμογή για κινητές συσκευές η οποία προορίζεται για εγκαταστάτες και
τεχνικούς σέρβις και σάς επιτρέπει να εγγραφείτε, να ρυθμίσετε και να
αντιμετωπίσετε προβλήματα με τα συστήματα θέρμανσης.
- Μπορείτε να κατεβάσετε την εφαρμογή για κινητές συσκευές iOS και Android
χρησιμοποιώντας τους παρακάτω κωδικούς QR. Απαιτείται εγγραφή στην
πλατφόρμα Stand By Me για να αποκτήσετε πρόσβαση στην εφαρμογή.
App Store Google Play
2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη
Κεφάλαιο Περιγραφή
Γενικές προφυλάξεις
ασφαλείας
Οδηγίες ασφαλείας τις οποίες πρέπει να
διαβάσετε πριν από την εγκατάσταση
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Πληροφορίες για τα έγγραφα
τεκμηρίωσης
Πληροφορίες για τη
συσκευασία
Πληροφορίες για τις μονάδες
και τα προαιρετικά εξαρτήματα
Ποια έγγραφα τεκμηρίωσης είναι διαθέσιμα για
τον εγκαταστάτη
Πώς να αποσυσκευάσετε τις μονάδες και να
αφαιρέσετε τα εξαρτήματά τους
▪ Πώς να αναγνωρίσετε τις μονάδες
▪ Πιθανοί συνδυασμοί μονάδων και
προαιρετικών εξαρτημάτων
Οδηγός αναφοράς εγκαταστάτη
15
2 | Πληροφορίες για τα έγγραφα τεκμηρίωσης
Κεφάλαιο Περιγραφή
Οδηγίες εφαρμογής Διάφορες ρυθμίσεις εγκατάστασης του
Εγκατάσταση της μονάδας Τι πρέπει να κάνετε και να γνωρίζετε για να
Εγκατάσταση σωλήνων Τι πρέπει να κάνετε και να γνωρίζετε για να
συστήματος
εγκαταστήσετε το σύστημα,
συμπεριλαμβανομένων των πληροφοριών για
την προετοιμασία της εγκατάστασης
εγκαταστήσετε τους σωλήνες του συστήματος,
συμπεριλαμβανομένων των πληροφοριών για
την προετοιμασία της εγκατάστασης
Εγκατάσταση ηλεκτρικών
συνδέσεων
Τι πρέπει να κάνετε και να γνωρίζετε για να
εγκαταστήσετε τα ηλεκτρικά τμήματα του
συστήματος, συμπεριλαμβανομένων των
πληροφοριών για την προετοιμασία μιας
εγκατάστασης
Διαμόρφωση Τι πρέπει να κάνετε και να γνωρίζετε, για να
ρυθμίσετε τις παραμέτρους του συστήματος
μετά την εγκατάσταση
Αρχική εκκίνηση Τι πρέπει να κάνετε και να γνωρίζετε, για να
θέσετε σε λειτουργία το σύστημα μετά τη
ρύθμιση παραμέτρων
Παράδοση στο χρήστη Τι να δώσετε και να εξηγήσετε στο χρήστη
Συντήρηση και σέρβις Πώς γίνεται η συντήρηση και το σέρβις των
μονάδων
Αντιμετώπιση προβλημάτων Τι να κάνετε σε περίπτωση προβλημάτων
Απόρριψη Πώς να απορρίψετε το σύστημα
Τεχνικά χαρακτηριστικά Προδιαγραφές του συστήματος
Γλωσσάρι Ορισμοί
Πίνακας ρυθμίσεων στο χώρο
εγκατάστασης
Πίνακας που πρέπει να συμπληρωθεί από τον
εγκαταστάτη και να φυλαχθεί για μελλοντική
αναφορά
Οδηγός αναφοράς εγκαταστάτη
16
Σημείωση: Διατίθεται επίσης ένα πίνακας
ρυθμίσεων εγκαταστάτη στον οδηγό αναφοράς
χρήστη. Αυτός ο πίνακας πρέπει να
συμπληρωθεί από τον εγκαταστάτη και να
παραδοθεί στον χρήστη.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
3 | Πληροφορίες για τη συσκευασία
3 Πληροφορίες για τη συσκευασία
Σε αυτό το κεφάλαιο
3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία..................................................................................................................... 17
3.2 Εξωτερική μονάδα.................................................................................................................................................................. 17
3.2.1 Για να μεταφέρετε την εξωτερική μονάδα............................................................................................................ 17
3.2.2 Για να αποσυσκευάσετε την εξωτερική μονάδα................................................................................................... 19
3.2.3 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα ........................................................................... 20
3.3 Εσωτερική μονάδα ................................................................................................................................................................. 21
3.3.1 Για να αποσυσκευάσετε την εσωτερική μονάδα .................................................................................................. 21
3.3.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα .......................................................................... 21
3.3.3 Για το χειρισμό της εσωτερικής μονάδας ............................................................................................................. 22
3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία
Σε αυτό το κεφάλαιο περιγράφονται οι διαδικασίες που θα πρέπει να
ακολουθήσετε αφού παραδοθούν οι συσκευασίες με την εξωτερική και την
εσωτερική μονάδα στο χώρο εγκατάστασης.
Να θυμάστε τα εξής:
▪ Κατά την παράδοση, η μονάδα ΠΡΕΠΕΙ να ελέγχεται για ζημιές. Τυχόν ζημιά
ΠΡΕΠΕΙ να αναφερθεί άμεσα στον αρμόδιο υπάλληλο παραπόνων του
μεταφορέα.
▪ Μεταφέρετε τη μονάδα όσο το δυνατόν πλησιέστερα στην τελική θέση
εγκατάστασης, ώστε να αποφευχθούν ζημιές κατά τη μεταφορά.
▪ Ετοιμάστε εκ των προτέρων τη διαδρομή που θέλετε να ακολουθήσει η μονάδα,
ώστε να φτάσει στο σημείο τοποθέτησης.
3.2 Εξωτερική μονάδα
3.2.1 Για να μεταφέρετε την εξωτερική μονάδα
ΠΡΟΣΟΧΗ
Για να αποφύγετε πιθανό τραυματισμό, ΜΗΝ ακουμπάτε την είσοδο του αέρα ή τα
πτερύγια αλουμινίου της μονάδας.
Γερανός
Κρατήστε τις αρτάνες εντός της επισημασμένης περιοχής, προκειμένου να μην
καταστρέψετε τη μονάδα.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
17
3 | Πληροφορίες για τη συσκευασία
Περονοφόρο ή όχημα για παλέτες
Εισαγάγετε την παλέτα με τη βαριά πλευρά.
3 άτομα
Μετά την αποσυσκευασία, μεταφέρετε τη μονάδα χρησιμοποιώντας τις αρτάνες
που έχουν προσαρτηθεί στη μονάδα.
Βλ. επίσης:
▪ "3.2.2Για να αποσυσκευάσετε την εξωτερική μονάδα"[419]
▪ "6.3.4Εγκατάσταση της εξωτερικής μονάδας"[456]
Οδηγός αναφοράς εγκαταστάτη
18
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
±150
kg
4×
3.2.2 Για να αποσυσκευάσετε την εξωτερική μονάδα
1 2
3 | Πληροφορίες για τη συσκευασία
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
19
3 | Πληροφορίες για τη συσκευασία
3 5
4
a
b
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
3.2.3 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα
a, b Παρελκόμενα
Οδηγός αναφοράς εγκαταστάτη
20
a Βάνα αποκοπής (με ενσωματωμένο φίλτρο)
b Στεγανοποιητικός δακτύλιος για την υποδοχή αποστράγγισης
c Υποδοχή αποστράγγισης
d Προσάρτημα θερμίστορ (για εγκαταστάσεις σε περιοχές με χαμηλή θερμοκρασία
περιβάλλοντος)
e Εγχειρίδιο εγκατάστασης – Εξωτερική μονάδα
f Εγχειρίδιο απόρριψης – Ανάκτηση ψυκτικού
g Ετικέτα ενεργειακής απόδοσης
h Γρίλια εκκένωσης (πάνω + κάτω τμήμα)
i Εγχειρίδιο εγκατάστασης – Γρίλια εκκένωσης
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
ΕΙΔΟΠΟΙΗΣΗ
1 2
8×
6×
12×1×4× 1×
1× 1× 1× 1×
a b
g h ic d e f
Αποσυσκευασία – Μπροστινές γωνίες. Κατά την αφαίρεση των γωνιών στο
μπροστινό μέρος της συσκευασίας, κρατάτε το κουτί που περιέχει τη γρίλια
εκκένωσης ώστε να μην σας πέσει.
3.3 Εσωτερική μονάδα
3.3.1 Για να αποσυσκευάσετε την εσωτερική μονάδα
3 | Πληροφορίες για τη συσκευασία
3.3.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
a Βάνες αποκοπής για το κύκλωμα νερού
b Βάνα παράκαμψης υπερπίεσης
c Γενικές προφυλάξεις ασφαλείας
d Συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό
e Εγχειρίδιο εγκατάστασης εσωτερικής μονάδας
f Εγχειρίδιο λειτουργίας
g Στεγανοποιητικοί δακτύλιοι για τις βάνες αποκοπής (κύκλωμα νερού θέρμανσης
χώρου)
h Στεγανοποιητικοί δακτύλιοι για τις βάνες αποκοπής του εμπορίου (κύκλωμα
ζεστού νερού χρήσης)
i Μονωτική ταινία για είσοδο καλωδίων χαμηλής τάσης
Οδηγός αναφοράς εγκαταστάτη
21
3 | Πληροφορίες για τη συσκευασία
b
a a
b
3.3.3 Για το χειρισμό της εσωτερικής μονάδας
Χρησιμοποιήστε τις λαβές στο πίσω και το κάτω μέρος για να μεταφέρετε τη
μονάδα.
a Λαβές στο πίσω μέρος της μονάδας
b Λαβές στο κάτω μέρος της μονάδας. Γείρετε προσεκτικά τη μονάδα προς τα πίσω,
ώστε οι λαβές να είναι ορατές.
Οδηγός αναφοράς εγκαταστάτη
22
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
4 | Πληροφορίες για τις μονάδες και τα προαιρετικά
εξαρτήματα
4 Πληροφορίες για τις μονάδες και τα
προαιρετικά εξαρτήματα
Σε αυτό το κεφάλαιο
4.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα ..................................................................... 23
4.2 Αναγνώριση ............................................................................................................................................................................ 23
4.2.1 Ετικέτα αναγνώρισης: Εξωτερική μονάδα............................................................................................................. 23
4.2.2 Αναγνωριστική ετικέτα: Εσωτερική μονάδα ......................................................................................................... 24
4.3 Συνδυασμός μονάδων και προαιρετικών εξαρτημάτων ....................................................................................................... 24
4.3.1 Πιθανοί συνδυασμοί εσωτερικών και εξωτερικών μονάδων ............................................................................... 24
4.3.2 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εξωτερική μονάδα.................................. 24
4.3.3 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εσωτερική μονάδα ................................. 25
4.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα
Αυτό το κεφάλαιο περιέχει πληροφορίες σχετικά με τα ακόλουθα:
▪ Αναγνώριση της εξωτερικής μονάδας
▪ Αναγνώριση της εσωτερικής μονάδας
▪ Συνδυασμός της εξωτερικής μονάδας με προαιρετικά εξαρτήματα
▪ Συνδυασμός της εσωτερικής μονάδας με προαιρετικά εξαρτήματα
4.2 Αναγνώριση
ΕΙΔΟΠΟΙΗΣΗ
Όταν πραγματοποιείτε εργασίες εγκατάστασης ή σέρβις σε πολλές μονάδες
ταυτόχρονα, προσέχετε να ΜΗΝ μπερδεύετε τα καλύμματα συντήρησης των
διαφορετικών μοντέλων.
4.2.1 Ετικέτα αναγνώρισης: Εξωτερική μονάδα
Θέση
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Στοιχεία μοντέλου
Παράδειγμα: EPRA14DAV3
Κωδικός Επεξήγηση
EP Ευρωπαϊκή εξωτερική αντλία θερμότητας ζεύγους,
hydrosplit
Οδηγός αναφοράς εγκαταστάτη
23
4 | Πληροφορίες για τις μονάδες και τα προαιρετικά
εξαρτήματα
Κωδικός Επεξήγηση
R Υψηλή θερμοκρασία νερού –ζώνη περιβάλλοντος 2 (βλ.
εύρος λειτουργίας)
A Ψυκτικό R32
14 Κλάση απόδοσης
DA Σειρά μοντέλου
V3 Τροφοδοσία
4.2.2 Αναγνωριστική ετικέτα: Εσωτερική μονάδα
Θέση
Στοιχεία μοντέλου
Παράδειγμα: ETVZ16S18DA6V
Κωδικός Περιγραφή
E Ευρωπαϊκό μοντέλο
TV Επιδαπέδια μονάδα hydrosplit με ενσωματωμένο δοχείο
Z Μοντέλο διπλής ζώνης
16 Κλάση απόδοσης
S Υλικό ενσωματωμένου δοχείου: Ανοξείδωτος χάλυβας
18 Χωρητικότητα ενσωματωμένου δοχείου
DA Σειρά μοντέλου
6V Μοντέλο εφεδρικού θερμαντήρα
4.3 Συνδυασμός μονάδων και προαιρετικών εξαρτημάτων
4.3.1 Πιθανοί συνδυασμοί εσωτερικών και εξωτερικών μονάδων
Εσωτερική μονάδα Εξωτερική μονάδα
EPRA14 EPRA16 EPRA18
4.3.2 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εξωτερική μονάδα
Οδηγός αναφοράς εγκαταστάτη
24
ETVZ16 O O O
Βάση εγκατάστασης (EKMST1, EKMST2)
Στις περιοχές με ψυχρότερες θερμοκρασίες όπου είναι δυνατή η έντονη
χιονόπτωση, συνιστούμε να εγκαταστήσετε την εξωτερική μονάδα πάνω σε μια
βάση εγκατάστασης. Χρησιμοποιήστε ένα από τα ακόλουθα μοντέλα:
▪ EKMST1 με πέλματα με φλάντζα: για την εγκατάσταση της εξωτερικής μονάδας
σε μια στερεή βάση στην οποία επιτρέπεται η διάτρηση.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
4 | Πληροφορίες για τις μονάδες και τα προαιρετικά
εξαρτήματα
▪ EKMST2 με λαστιχένια πέλματα: για την εγκατάσταση της εξωτερικής μονάδας
σε βάσεις στις οποίες δεν επιτρέπεται ή δεν είναι δυνατή η διάτρηση, όπως
επίπεδες οροφές ή πεζοδρόμια.
Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης της
βάσης εγκατάστασης.
4.3.3 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εσωτερική μονάδα
Ενσύρματα χειριστήρια πολλαπλών ζωνών
Μπορείτε να συνδέσετε τα ακόλουθα ενσύρματα χειριστήρια πολλαπλών ζωνών:
▪ Μονάδα βάσης πολλαπλών ζωνών 230V (EKWUFHTA1V3)
▪ Ψηφιακός θερμοστάτης 230V (EKWCTRDI1V3)
▪ Αναλογικός θερμοστάτης 230V (EKWCTRAN1V3)
▪ Επενεργητής 230V (EKWCVATR1V3)
Για τις οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο εγκατάστασης του
χειριστηρίου και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.
Ασύρματος θερμοστάτης χώρου (EKRTR1)
Μπορείτε να συνδέσετε έναν προαιρετικό ασύρματο θερμοστάτη χώρου στην
εσωτερική μονάδα.
Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του
θερμοστάτη χώρου και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό
εξοπλισμό.
Αισθητήρας τηλεχειρισμού για ασύρματο θερμοστάτη (EKRTETS)
Μπορείτε να χρησιμοποιήσετε έναν ασύρματο αισθητήρα εσωτερικής
θερμοκρασίας (EKRTETS) μόνο σε συνδυασμό με τον ασύρματο θερμοστάτη
(EKRTR1).
Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του
θερμοστάτη χώρου και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό
εξοπλισμό.
Digital I/O PCB (EKRP1HBAA)
Η πλακέτα digital I/O PCB απαιτείται για την αποστολή των εξής σημάτων:
▪ Έξοδος σφάλματος
▪ Έξοδος ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ θέρμανσης/ψύξης χώρου
▪ Σήμα της μονάδας μεταβολής στην εξωτερική πηγής θερμότητας
Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης της
πλακέτας digital I/O PCB και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό
εξοπλισμό.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Demand PCB (EKRP1AHTA)
Για να ενεργοποιήσετε τον έλεγχο της κατανάλωσης ενέργειας για εξοικονόμηση
ενέργειας από τις ψηφιακές εισόδους, πρέπει να εγκαταστήσετε την πλακέτα
Demand PCB.
Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης της
πλακέτας Demand PCB και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό
εξοπλισμό.
Οδηγός αναφοράς εγκαταστάτη
25
4 | Πληροφορίες για τις μονάδες και τα προαιρετικά
εξαρτήματα
Απομακρυσμένος αισθητήρας εσωτερικής θερμοκρασίας (KRCS01-1)
Από προεπιλογή, ο εσωτερικός αισθητήρας του ειδικού χειριστηρίου άνεσης
(BRC1HHDA που χρησιμοποιείται ως θερμοστάτης χώρου) θα χρησιμοποιείται ως
αισθητήρας θερμοκρασίας χώρου.
Προαιρετικά, ο απομακρυσμένος αισθητήρας εσωτερικής θερμοκρασίας μπορεί
να εγκατασταθεί για τη μέτρηση της θερμοκρασίας χώρου σε μια άλλη τοποθεσία.
Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του
απομακρυσμένου αισθητήρα εσωτερικής θερμοκρασίας και το συμπληρωματικό
εγχειρίδιο για τον προαιρετικό εξοπλισμό.
ΠΛΗΡΟΦΟΡΙΕΣ
▪ Ο εσωτερικός αισθητήρας τηλεχειρισμού μπορεί να χρησιμοποιηθεί μόνο
εφόσον το χειριστήριο έχει διαμορφωθεί με λειτουργίες θερμοστάτη χώρου.
▪ Μπορείτε να συνδέσετε ή μόνο τον αισθητήρα τηλεχειρισμού εσωτερικού χώρου
ή μόνο τον αισθητήρα τηλεχειρισμού εξωτερικού χώρου.
Απομακρυσμένος αισθητήρας εξωτερικής θερμοκρασίας (EKRSCA1)
Από προεπιλογή, ο αισθητήρας που βρίσκεται στο εσωτερικό της εξωτερικής
μονάδας θα χρησιμοποιείται για τη μέτρηση της εξωτερικής θερμοκρασίας.
Προαιρετικά, ο απομακρυσμένος αισθητήρας εξωτερικής θερμοκρασίας μπορεί να
εγκατασταθεί για τη μέτρηση της εξωτερικής θερμοκρασίας σε μια άλλη
τοποθεσία (π.χ. για την αποφυγή της έκθεσης σε άμεσο ηλιακό φως), με σκοπό τη
βελτιωμένη συμπεριφορά του συστήματος.
Για τις οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο εγκατάστασης του
απομακρυσμένου αισθητήρα εξωτερικής θερμοκρασίας και το συμπληρωματικό
εγχειρίδιο για τον προαιρετικό εξοπλισμό.
ΠΛΗΡΟΦΟΡΙΕΣ
Μπορείτε να συνδέσετε ή μόνο τον αισθητήρα τηλεχειρισμού εσωτερικού χώρου ή
μόνο τον αισθητήρα τηλεχειρισμού εξωτερικού χώρου.
Καλώδιο υπολογιστή (EKPCCAB4)
Το καλώδιο υπολογιστή επιτρέπει τη σύνδεση του ηλεκτρικού πίνακα της
εσωτερικής μονάδας με έναν υπολογιστή. Δίνει τη δυνατότητα ενημέρωσης του
λογισμικού της εσωτερικής μονάδας.
Συμβουλευτείτε το εγχειρίδιο εγκατάστασης του καλωδίου υπολογιστή για τις
οδηγίες εγκατάστασης.
Θερμοπομπός αντλίας θερμότητας (FWXV, FWXT, FWXM)
Για την παροχή θέρμανσης/ψύξης χώρου, μπορείτε να χρησιμοποιήσετε τους
ακόλουθους θερμοπομπούς αντλίας θερμότητας:
Οδηγός αναφοράς εγκαταστάτη
26
▪ FWXV: μοντέλο δαπέδου
▪ FWXT: μοντέλο επιτοίχιας εγκατάστασης
▪ FWXM: μοντέλο εντοιχισμένης εγκατάστασης
Για τις οδηγίες εγκατάστασης, ανατρέξτε στα εξής:
▪ Στο εγχειρίδιο εγκατάστασης των θερμοπομπών αντλίας θερμότητας
▪ Στο εγχειρίδιο εγκατάστασης των προαιρετικών εξαρτημάτων των θερμοπομπών
αντλίας θερμότητας
▪ Στο συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
4 | Πληροφορίες για τις μονάδες και τα προαιρετικά
εξαρτήματα
Προσαρμογέας LAN για το χειρισμό μέσω smartphone + εφαρμογές έξυπνου
δικτύου (BRP069A61)
Μπορείτε να εγκαταστήσετε αυτόν τον προσαρμογέα LAN για τα εξής:
▪ Χειρισμό του συστήματος μέσω μιας εφαρμογής smartphone.
▪ Χρήση του συστήματος με διάφορες εφαρμογές έξυπνου δικτύου.
Για τις οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο εγκατάστασης του
προσαρμογέα LAN και στο συμπληρωματικό εγχειρίδιο για τον προαιρετικό
εξοπλισμό.
Προσαρμογέας LAN για χειρισμό μέσω smartphone (BRP069A62)
Μπορείτε να εγκαταστήσετε αυτόν τον προσαρμογέα LAN για το χειρισμό του
συστήματος μέσω μιας εφαρμογής smartphone.
Για τις οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο εγκατάστασης του
προσαρμογέα LAN και στο συμπληρωματικό εγχειρίδιο για τον προαιρετικό
εξοπλισμό.
Καθολικός κεντρικός ελεγκτής (EKCC8-W)
Ελεγκτής για κλιμακωτό έλεγχο.
Κιτ μετατροπής (EKHVCONV2)
Χρησιμοποιήστε το κιτ μετατροπής για να μετατρέψετε ένα μοντέλο μόνο
θέρμανσης σε μοντέλο αντιστρέψιμης λειτουργίας.
Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του κιτ
μετατροπής.
Χειριστήριο άνεσης (BRC1HHDA) που χρησιμοποιείται ως θερμοστάτης χώρου
▪ Το χειριστήριο άνεσης (Human Comfort Interface - HCI) που χρησιμοποιείται ως
θερμοστάτης χώρου μπορεί να χρησιμοποιηθεί μόνο σε συνδυασμό με το
χειριστήριο που είναι συνδεδεμένο στην εσωτερική μονάδα.
▪ Το χειριστήριο άνεσης (HCI) που χρησιμοποιείται ως θερμοστάτης χώρου πρέπει
να εγκατασταθεί στον χώρο του οποίου τη θερμοκρασία θέλετε να ρυθμίσετε.
Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης και
λειτουργίας του χειριστηρίου άνεσης (HCI) που χρησιμοποιείται ως θερμοστάτης
χώρου.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
27
5 | Οδηγίες εφαρμογής
5 Οδηγίες εφαρμογής
Σε αυτό το κεφάλαιο
ΠΛΗΡΟΦΟΡΙΕΣ
Η λειτουργία ψύξης ισχύει μόνο εάν έχει εγκατασταθεί κιτ μετατροπής
(EKHVCONV2).
5.1 Επισκόπηση: Οδηγίες εφαρμογής ......................................................................................................................................... 28
5.2 Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου............................................................................................................ 28
5.2.1 Πολλοί χώροι –Δύο ζώνες ΘΕξΝ ........................................................................................................................... 29
5.3 Ρύθμιση του δοχείου ζεστού νερού χρήσης.......................................................................................................................... 32
5.3.1 Διάταξη συστήματος –Ενσωματωμένο δοχείο ΖΝΧ ............................................................................................. 32
5.3.2 Επιλογή του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ.......................................................... 32
5.3.3 Ρύθμιση και διαμόρφωση –Δοχείο ΖΝΧ ............................................................................................................... 34
5.3.4 Κυκλοφορητής ΖΝΧ για άμεση παροχή ζεστού νερού .......................................................................................... 34
5.3.5 Κυκλοφορητής ΖΝΧ για απολύμανση .................................................................................................................... 35
5.4 Ρύθμιση της μέτρησης ενέργειας .......................................................................................................................................... 35
5.4.1 Παραγόμενη θερμότητα ........................................................................................................................................ 36
5.4.2 Καταναλισκόμενη ενέργεια ................................................................................................................................... 36
5.4.3 Τροφοδοσία με κανονική χρέωση ......................................................................................................................... 37
5.4.4 Τροφοδοσία με μειωμένη χρέωση ........................................................................................................................ 38
5.5 Ρύθμιση του ελέγχου κατανάλωσης ενέργειας..................................................................................................................... 39
5.5.1 Μόνιμος περιορισμός ισχύος ................................................................................................................................ 40
5.5.2 Περιορισμός ισχύος που ενεργοποιείται από ψηφιακές εισόδους ..................................................................... 41
5.5.3 Διαδικασία περιορισμού ισχύος............................................................................................................................ 42
5.5.4 Περιορισμός ισχύος BBR16.................................................................................................................................... 42
5.6 Ρύθμιση εξωτερικού αισθητήρα θερμοκρασίας ................................................................................................................... 43
5.1 Επισκόπηση: Οδηγίες εφαρμογής
Σκοπός των οδηγιών εφαρμογής είναι η παροχή μιας γενικής εικόνας των
δυνατοτήτων του συστήματος αντλίαςθερμότητας.
ΕΙΔΟΠΟΙΗΣΗ
▪ Οι εικόνες των οδηγιών εφαρμογής προορίζονται μόνο για αναφορά και ΔΕΝ
πρέπει να χρησιμοποιούνται ως αναλυτικά διαγράμματα υδραυλικών
συνδέσεων. Οι αναλυτικές διαστάσεις και το βάρος της υδραυλικής
εγκατάστασης ΔΕΝ εμφανίζονται και αποτελούν ευθύνη του εγκαταστάτη.
▪ Για περισσότερες πληροφορίες σχετικά με τις ρυθμίσεις διαμόρφωσης για τη
βελτιστοποίηση της λειτουργίας της αντλίας θερμότητας, ανατρέξτε στην
ενότητα "9Ρύθμιση παραμέτρων"[4112].
Αυτό το κεφάλαιο περιέχει οδηγίες εφαρμογής για τις εξής λειτουργίες:
▪ Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου
▪ Ρύθμιση του δοχείου ζεστού νερού χρήσης
▪ Ρύθμιση της μέτρησης ενέργειας
▪ Ρύθμιση του ελέγχου κατανάλωσης ενέργειας
▪ Ρύθμιση εξωτερικού αισθητήρα θερμοκρασίας
5.2 Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου
Οδηγός αναφοράς εγκαταστάτη
28
Το σύστημα αντλίαςθερμότητας παρέχει εξερχόμενο νερό για τη θέρμανση των
εκπομπών θερμότητας σε έναν ή περισσότερους χώρους.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
5 | Οδηγίες εφαρμογής
a
Επειδή το σύστημα παρέχει μεγάλη ευελιξία στη ρύθμιση της θερμοκρασίας σε
κάθε χώρο, πρέπει πρώτα να απαντήσετε στις ακόλουθες ερωτήσεις:
▪ Πόσοι χώροι θερμαίνονται ή ψύχονται από το σύστημα αντλίαςθερμότητας;
▪ Ποιοι τύποι εκπομπών θερμότητας χρησιμοποιούνται σε κάθε χώρο και ποια
είναι η καθορισμένη θερμοκρασία εξερχόμενου νερού σε αυτούς;
Όταν αποσαφηνίσετε τις απαιτήσεις θέρμανσης/ψύξης χώρου, συνιστούμε να
ακολουθήσετε τις παρακάτω οδηγίες ρύθμισης.
ΕΙΔΟΠΟΙΗΣΗ
Εάν χρησιμοποιείται εξωτερικός θερμοστάτης χώρου, ο εξωτερικός θερμοστάτης
χώρου θα ελέγχει την αντιπαγετική προστασία χώρου. Ωστόσο, η αντιπαγετική
προστασία χώρου είναι δυνατή μόνο αν [C.2] Θέρμανση/ψύξη
χώρου=Ενεργοποίηση.
ΠΛΗΡΟΦΟΡΙΕΣ
Εάν χρησιμοποιείται εξωτερικός θερμοστάτης χώρου και πρέπει να εξασφαλίσετε
την αντιπαγετική προστασία χώρου κάτω από όλες τις συνθήκες, τότε πρέπει να
ρυθμίσετε τη λειτουργία Έκτακτη ανάγκη [9.5] σε Αυτόματα.
ΕΙΔΟΠΟΙΗΣΗ
Μια βάνα παράκαμψης υπερπίεσης μπορεί να είναι ενσωματωμένη στο σύστημα.
Λάβετε υπόψη ότι αυτή η βάνα μπορεί να μην εμφανίζεται στις εικόνες.
ΕΙΔΟΠΟΙΗΣΗ
Σε περίπτωση εγκατάστασης αυτής της μονάδας ως συστήματος μονής ζώνης:
Εγκατάσταση. Εγκαταστήστε μια παράκαμψη μεταξύ της εισόδου και της εξόδου
νερού θέρμανσης χώρου της συμπληρωματικής ζώνης (=ζώνη άμεσης παροχής).
ΜΗΝ διακόπτετε τη ροή νερού κλείνοντας τις βάνες αποκοπής.
a Παράκαμψη
Διαμόρφωση. Ορίστε τη ρύθμιση [7-02]=0 (Αριθμός ζωνών = Μονή ζώνη).
5.2.1 Πολλοί χώροι –Δύο ζώνες ΘΕξΝ
Αυτή η μονάδα προορίζεται για την παροχή νερού σε 2 διαφορετικές
θερμοκρασίες. Μια τυπική εγκατάσταση αποτελείται από σύστημα ενδοδαπέδιας
θέρμανσης σε χαμηλότερη θερμοκρασία και καλοριφέρ σε υψηλότερη
θερμοκρασία νερού.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Στο παρόν έγγραφο:
▪ Κύρια ζώνη = Η ζώνη με τη χαμηλότερη καθορισμένη θερμοκρασία για τη
θέρμανση και την υψηλότερη καθορισμένη θερμοκρασία για την ψύξη
▪ Συμπληρωματική ζώνη = Η ζώνη με την υψηλότερη καθορισμένη θερμοκρασία
για τη θέρμανση και τη χαμηλότερη καθορισμένη θερμοκρασία για την ψύξη
Τυπικό παράδειγμα:
Οδηγός αναφοράς εγκαταστάτη
29
5 | Οδηγίες εφαρμογής
B
A
D
E
C
a
b
a
Χώρος (ζώνη) Εκπομποί θερμότητας: Καθορισμένη
θερμοκρασία
Σαλόνι (κύρια ζώνη) Ενδοδαπέδια θέρμανση:
▪ Κατά τη θέρμανση: 35°C
▪ Κατά την ψύξη: 20°C (μόνο
αναζωογόνηση της ατμόσφαιρας, δεν
επιτρέπεται πραγματική ψύξη)
Υπνοδωμάτια (συμπληρωματική ζώνη) Θερμοπομποί αντλίαςθερμότητας:
▪ Κατά τη θέρμανση: 45°C
▪ Κατά την ψύξη: 12°C
Ρύθμιση
A Συμπληρωματική ζώνη θερμοκρασίας εξερχόμενου νερού
B Χώρος 1
C Χώρος 2
D Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού
E Χώρος 3
a Θερμοπομποίαντλίας θερμότητας (+ χειριστήρια)
b Ειδικό χειριστήριο άνεσης (BRC1HHDA που χρησιμοποιείται ως θερμοστάτης
χώρου)
▪ Για την κύρια ζώνη: η θερμοκρασία χώρου ρυθμίζεται από το ειδικό χειριστήριο
άνεσης (BRC1HHDA, το οποίο χρησιμοποιείται ως θερμοστάτης χώρου).
▪ Για τη συμπληρωματική ζώνη:
- Ο εξωτερικός θερμοστάτης συνδέεται απευθείας στην εσωτερική μονάδα.
- Η επιθυμητή θερμοκρασία χώρου ρυθμίζεται μέσω του εξωτερικού
θερμοστάτη και των θερμοστατικών βανών των καλοριφέρ σε κάθε χώρο.
- Το σήμα αιτήματος θέρμανσης από τον εξωτερικό θερμοστάτη συνδέεται στην
ψηφιακή είσοδο της εσωτερικής μονάδας (X2M/35a και X2M/30). Η εσωτερική
μονάδα θα παρέχει την επιθυμητή θερμοκρασία εξερχόμενου νερού
συμπληρωματικής ζώνης, μόνο όταν υπάρχει πραγματικό αίτημα.
Οδηγός αναφοράς εγκαταστάτη
30
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Ρύθμιση παραμέτρων
Ρύθμιση Τιμή
5 | Οδηγίες εφαρμογής
Ρύθμιση θερμοκρασίας μονάδας:
▪ #: [2.9]
▪ Κωδικός: [C-07]
Αριθμός ζωνών θερμοκρασίας νερού:
▪ #: [4.4]
▪ Κωδικός: [7-02]
Στην περίπτωση των θερμοπομπών
αντλίαςθερμότητας:
Εξωτερικός θερμοστάτης χώρου για τη
συμπληρωματική ζώνη:
▪ #: [3.A]
▪ Κωδικός: [C-06]
2 (Θερμοστάτης χώρου): Η
λειτουργία της μονάδας επιλέγεται
σύμφωνα με τη θερμοκρασία
περιβάλλοντος του χειριστηρίου
άνεσης.
Σημείωση:
▪ Κύριος χώρος = ειδικό χειριστήριο
άνεσης που χρησιμοποιείται ως
θερμοστάτης χώρου
▪ Άλλοι χώροι = λειτουργία εξωτερικού
θερμοστάτη χώρου
1 (Διπλή ζώνη): Κύρια +
συμπληρωματική
1 (1 επαφή): Όταν ο εξωτερικός
θερμοστάτης χώρου ή ο θερμοπομπός
αντλίαςθερμότητας που
χρησιμοποιείται μπορεί να αποστείλει
μόνο μια συνθήκη ΕΝΕΡΓΟΠΟΙΗΣΗΣ/
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ θερμοστάτη. Δεν
γίνεται διαχωρισμός ανάμεσα στο
αίτημα θέρμανσης ή ψύξης.
Έξοδος βάνας αποκοπής Ρυθμίστε την ώστε να παρακολουθεί τα
αιτήματα θερμοστάτη της κύριας
ζώνης.
Πλεονεκτήματα
▪ Άνεση.
- Η λειτουργία του έξυπνου θερμοστάτη χώρου μπορεί να ελαττώσει ή να
αυξήσει την επιθυμητή θερμοκρασία εξερχόμενου νερού με βάση την
πραγματική θερμοκρασία χώρου (διαμόρφωση).
- Ο συνδυασμός των δύο συστημάτων εκπομπών θερμότητας παρέχει
εξαιρετική άνεση θέρμανσης της ενδοδαπέδιας θέρμανσης και εξαιρετική
άνεση ψύξης των θερμοπομπών αντλίαςθερμότητας.
▪ Απόδοση.
- Ανάλογα με το αίτημα, η εσωτερική μονάδα παρέχει διαφορετική
θερμοκρασία εξερχόμενου νερού που ταιριάζει με την καθορισμένη
θερμοκρασία των διαφορετικών εκπομπών θερμότητας.
- Η ενδοδαπέδια θέρμανση έχει βέλτιστη απόδοση με το σύστημα αντλίας
θερμότητας.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
31
5 | Οδηγίες εφαρμογής
A
a
b
5.3 Ρύθμιση του δοχείου ζεστού νερού χρήσης
5.3.1 Διάταξη συστήματος –Ενσωματωμένο δοχείο ΖΝΧ
5.3.2 Επιλογή του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ
A Ζεστό νερό χρήσης
a ΕΙΣΟΔΟΣ κρύου νερού
b ΕΞΟΔΟΣ ζεστού νερού
Οι άνθρωποι νιώθουν ότι το νερό είναι ζεστό, όταν η θερμοκρασία του είναι 40°C.
Επομένως, η κατανάλωση ΖΝΧ εκφράζεται πάντα ως ισοδύναμος όγκος ζεστού
νερού με θερμοκρασία 40°C. Ωστόσο, μπορείτε να ρυθμίσετε τη θερμοκρασία του
δοχείου ΖΝΧ σε υψηλότερη τιμή (για παράδειγμα: 53°C), περίπτωση στην οποία το
ζεστό νερό θα αναμιγνύεται με κρύο νερό (για παράδειγμα: 15°C).
Η επιλογή του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ
αποτελείται από τις εξής ενέργειες:
1 Καθορισμός της κατανάλωσης ΖΝΧ (ισοδύναμος όγκος ζεστού νερού με
θερμοκρασία 40°C).
2 Καθορισμός του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ.
Καθορισμός της κατανάλωσης ΖΝΧ
Απαντήστε στις παρακάτω ερωτήσεις και υπολογίστε την κατανάλωση ΖΝΧ
(ισοδύναμος όγκος ζεστού νερού χρήσης στους 40°C) χρησιμοποιώντας τυπικούς
όγκους νερού:
Ερώτηση Τυπικός όγκος νερού
Πόσα ντους χρειάζεστε την ημέρα; 1ντους=10λεπτά×10l/min =100l
Πόσα μπάνια χρειάζεστε την ημέρα; 1μπάνιο = 150l
Πόσο νερό χρειάζεστε στο νεροχύτη της
1νεροχύτης=2λεπτά×5l/min =10l
κουζίνας ανά ημέρα;
Οδηγός αναφοράς εγκαταστάτη
32
Έχετε άλλες ανάγκες ζεστού νερού
—
χρήσης;
Παράδειγμα: Εάν η κατανάλωση ΖΝΧ μιας οικογένειας (4 ατόμων) ανά ημέρα
είναι η εξής:
▪ 3 ντους
▪ 1 μπάνιο
▪ 3 όγκοι νεροχύτη
Τότε η κατανάλωση ΖΝΧ = (3×100l)+(1×150l)+(3×10l)=480l
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
5 | Οδηγίες εφαρμογής
Καθορισμός του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ
Τύπος Παράδειγμα
V1=V2+V2×(T2−40)/(40−T1) Εάν:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Τότε V1=280l
V2=V1×(40−T1)/(T2−T1) Εάν:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Τότε V2=307l
V1Κατανάλωση ΖΝΧ (ισοδύναμος όγκος ζεστού νερού σε θερμοκρασία 40°C)
V2Απαιτούμενος όγκος δοχείου ΖΝΧ εάν θερμανθεί μόνο μία φορά
T2Θερμοκρασία δοχείου ΖΝΧ
T1Θερμοκρασία κρύου νερού
Πιθανοί όγκοι δοχείου ΖΝΧ
Τύπος Πιθανοί όγκοι
Ενσωματωμένο δοχείο ΖΝΧ ▪ 180l
▪ 230l
Συμβουλές εξοικονόμησης ενέργειας
▪ Εάν η κατανάλωση ΖΝΧ διαφέρει ανά ημέρα, μπορείτε να προγραμματίσετε ένα
εβδομαδιαίο πρόγραμμα με διαφορετικές επιθυμητές θερμοκρασίες δοχείου
ΖΝΧ για κάθε ημέρα.
▪ Όσο χαμηλότερη είναι η επιθυμητή θερμοκρασία δοχείου ΖΝΧ, τόσο μεγαλύτερη
οικονομία θα επιτυγχάνεται. Με την επιλογή μεγαλύτερου δοχείου ΖΝΧ,
μπορείτε να μειώσετε την επιθυμητή θερμοκρασία δοχείου ΖΝΧ.
▪ Η αντλία θερμότητας μπορεί να παράγει από μόνη της ζεστό νερό χρήσης με
θερμοκρασία 55°C το μέγιστο (50°C εάν η εξωτερική θερμοκρασία είναι
χαμηλή). Η ηλεκτρική αντίσταση που ενσωματώνεται στην αντλία θερμότητας
μπορεί να αυξήσει αυτήν τη θερμοκρασία. Ωστόσο, με αυτόν τον τρόπο θα
καταναλωθεί επιπλέον ενέργεια. Συνιστάται η ρύθμιση της επιθυμητής
θερμοκρασίας του δοχείου ΖΝΧ κάτω από τους 55°C, για να αποφεύγεται η
χρήση του εφεδρικού συστήματος θέρμανσης.
▪ Όσο υψηλότερη είναι η εξωτερική θερμοκρασία, τόσο καλύτερη είναι η
απόδοση της αντλίαςθερμότητας.
- Εάν η χρέωση του ηλεκτρικού ρεύματος είναι ίδια τόσο την ημέρα όσο και τη
νύχτα, σας συνιστούμε να θερμαίνετε το δοχείο ΖΝΧ κατά τη διάρκεια της
ημέρας.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
- Εάν η χρέωση του ηλεκτρικού ρεύματος είναι χαμηλότερη κατά τη διάρκεια
της νύχτας, σας συνιστούμε να θερμαίνετε το δοχείο ΖΝΧ κατά τη διάρκεια της
νύχτας.
▪ Όταν η αντλίαθερμότητας παράγει ζεστό νερό χρήσης, δεν μπορεί να θερμάνει
έναν χώρο. Εάν χρειάζεστε ζεστό νερό χρήσης και θέρμανση χώρου ταυτόχρονα,
συνιστάται να παράγετε το ζεστό νερό χρήσης κατά τη διάρκεια της νύχτας, όταν
δεν υπάρχει χαμηλότερη ζήτηση για θέρμανση χώρου.
Οδηγός αναφοράς εγκαταστάτη
33
5 | Οδηγίες εφαρμογής
a
b
c
d
5.3.3 Ρύθμιση και διαμόρφωση –Δοχείο ΖΝΧ
5.3.4 Κυκλοφορητής ΖΝΧ για άμεση παροχή ζεστού νερού
▪ Στην περίπτωση μεγάλης κατανάλωσης ΖΝΧ, μπορείτε να θερμάνετε το δοχείο
ΖΝΧ πολλές φορές κατά τη διάρκεια της ημέρας.
▪ Για να θερμάνετε το δοχείο ΖΝΧ στην επιθυμητή θερμοκρασία δοχείου ΖΝΧ,
μπορείτε να χρησιμοποιήσετε τις εξής πηγές ενέργειας:
- Το θερμοδυναμικό κύκλο της αντλίας θερμότητας
- Ηλεκτρικό εφεδρικό σύστημα θέρμανσης
▪ Για περισσότερες πληροφορίες σχετικά με τη βελτιστοποίηση της κατανάλωσης
ενέργειας για την παραγωγή ζεστού νερού χρήσης, ανατρέξτε στην ενότητα
"9Ρύθμιση παραμέτρων"[4112].
Ρύθμιση
a ΕΙΣΟΔΟΣ κρύου νερού
b ΕΞΟΔΟΣ ζεστού νερού (ντους (του εμπορίου))
c Κυκλοφορητής ΖΝΧ (του εμπορίου)
d Σύνδεση ανακυκλοφορίας
▪ Με τη σύνδεση ενός κυκλοφορητή ΖΝΧ, μπορείτε να έχετε άμεσα διαθέσιμο
ζεστό νερό στη βρύση.
▪ Ο κυκλοφορητής ΖΝΧ διατίθεται στο εμπόριο και η εγκατάστασή του αποτελεί
ευθύνη του εγκαταστάτη. Για τη σύνδεση των ηλεκτρικών καλωδίων, ανατρέξτε
στην ενότητα "8.3.5 Για να συνδέσετε τον κυκλοφορητή ζεστού νερού
χρήσης"[4103].
Για περισσότερες πληροφορίες σχετικά με τη σύνδεση της σύνδεσης
ανακυκλοφορίας, ανατρέξτε στην ενότητα "7.2.4Για να συνδέσετε τις σωληνώσεις
ανακύκλωσης"[474].
Διαμόρφωση
▪ Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "9 Ρύθμιση
παραμέτρων"[4112].
▪ Μπορείτε να καθορίσετε ένα πρόγραμμα για να ρυθμίσετε τον κυκλοφορητή
ΖΝΧ μέσω του χειριστηρίου. Για περισσότερες λεπτομέρειες, συμβουλευτείτε
τον οδηγό αναφοράς χρήστη.
Οδηγός αναφοράς εγκαταστάτη
34
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
5.3.5 Κυκλοφορητής ΖΝΧ για απολύμανση
a
b
c
d
e
Ρύθμιση
a ΕΙΣΟΔΟΣ κρύου νερού
b ΕΞΟΔΟΣ ζεστού νερού (ντους (του εμπορίου))
c Κυκλοφορητής ΖΝΧ (του εμπορίου)
d Στοιχείο θέρμανσης (του εμπορίου)
e Βάνα αντεπιστροφής (του εμπορίου)
▪ Ο κυκλοφορητής ΖΝΧ διατίθεται στο εμπόριο και η εγκατάστασή του αποτελεί
ευθύνη του εγκαταστάτη. Για τη σύνδεση των ηλεκτρικών καλωδίων, ανατρέξτε
στην ενότητα "8.3.5 Για να συνδέσετε τον κυκλοφορητή ζεστού νερού
χρήσης"[4103].
5 | Οδηγίες εφαρμογής
▪ Εάν σύμφωνα με την ισχύουσα νομοθεσία απαιτείται υψηλότερη θερμοκρασία
από το μέγιστο σημείο ρύθμισης του δοχείου κατά την απολύμανση (βλ. [2-03]
στον πίνακα ρυθμίσεων στον χώρο εγκατάστασης), μπορείτε να συνδέσετε έναν
κυκλοφορητή ΖΝΧ και ένα θερμαντικό στοιχείο, όπως υποδεικνύεται παραπάνω.
▪ Εάν η ισχύουσα θερμοκρασία απαιτεί απολύμανση των σωληνώσεων νερού
μέχρι το σημείο παροχής, μπορείτε να συνδέσετε έναν κυκλοφορητή ΖΝΧ και μια
αντίσταση (εφόσον χρειάζεται), όπως υποδεικνύεται παραπάνω.
▪ Για να εξασφαλίσετε πλήρη απολύμανση, πρέπει να ανοίξετε το σημείο
παροχής.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κατά το άνοιγμα του σημείου παροχής, η θερμοκρασία νερού μπορεί να κυμαίνεται
έως και 55°C.
Διαμόρφωση
Η λειτουργία του κυκλοφορητή ΖΝΧ μπορεί να ρυθμιστεί μέσω της εσωτερικής
μονάδας. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "9 Ρύθμιση
παραμέτρων"[4112].
5.4 Ρύθμιση της μέτρησης ενέργειας
▪ Μπορείτε να διαβάσετε τα δεδομένα καταναλισκόμενης ενέργειας από το
τηλεχειριστήριο:
- Παραγόμενη θερμότητα
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
- Καταναλισκόμενη ενέργεια
Οδηγός αναφοράς εγκαταστάτη
35
5 | Οδηγίες εφαρμογής
5.4.1 Παραγόμενη θερμότητα
▪ Μπορείτε να διαβάσετε τα δεδομένα καταναλισκόμενης ενέργειας:
- Για θέρμανση χώρου
- Για ψύξη χώρου
- Για παραγωγή ζεστού νερού χρήσης
▪ Μπορείτε να διαβάσετε τα δεδομένα καταναλισκόμενης ενέργειας:
- Ανά μήνα
- Ανά έτος
ΠΛΗΡΟΦΟΡΙΕΣ
Η παραγόμενη θερμότητα και η καταναλισκόμενη ενέργεια υπολογίζονται κατ'
εκτίμηση και δεν παρέχεται εγγύηση για την ακρίβεια.
ΠΛΗΡΟΦΟΡΙΕΣ
Οι αισθητήρες που χρησιμοποιούνται για τον υπολογισμό της παραγόμενης
θερμότητας βαθμονομούνται αυτόματα.
ΠΛΗΡΟΦΟΡΙΕΣ
Αν υπάρχει γλυκόλη στο σύστημα ([E‑0D]=1]), τότε η παραγόμενη θερμότητα ΔΕΝ θα
υπολογίζεται ούτε θα εμφανίζεται στο χειριστήριο.
▪ Η παραγόμενη θερμότητα υπολογίζεται εσωτερικά με βάση τα εξής:
- Τη θερμοκρασία του εξερχόμενου και εισερχόμενου νερού
- Την παροχή
▪ Εγκατάσταση και ρύθμιση παραμέτρων: Δεν απαιτείται πρόσθετος εξοπλισμός.
5.4.2 Καταναλισκόμενη ενέργεια
Μπορείτε να χρησιμοποιήσετε τις εξής μεθόδους, για να καθορίσετε την
καταναλισκόμενη ενέργεια:
▪ Υπολογισμός
▪ Μέτρηση
ΠΛΗΡΟΦΟΡΙΕΣ
Δεν μπορείτε να συνδυάσετε τον υπολογισμό της καταναλισκόμενης ενέργειας
(παράδειγμα: για το εφεδρικό σύστημα θέρμανσης) με τη μέτρηση της
καταναλισκόμενης ενέργειας (παράδειγμα: για την εξωτερική μονάδα). Σε αυτήν την
περίπτωση, τα δεδομένα καταναλισκόμενης ενέργειας δεν θα είναι έγκυρα.
Οδηγός αναφοράς εγκαταστάτη
36
Υπολογισμός της καταναλισκόμενης ενέργειας
▪ Η καταναλισκόμενη ενέργεια υπολογίζεται εσωτερικά με βάση τα εξής:
- Την πραγματική τροφοδοσία της εξωτερικής μονάδας
- Την καθορισμένη ισχύ του εφεδρικού συστήματος θέρμανσης
- Την τάση
▪ Ρύθμιση και διαμόρφωση: Για να λάβετε ακριβή δεδομένα καταναλισκόμενης
ενέργειας, μετρήστε την ισχύ (μέτρηση αντίστασης) και ρυθμίστε την ισχύ μέσω
του χειριστηρίου για το εφεδρικό σύστημα θέρμανσης (βήμα1).
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Μέτρηση της καταναλισκόμενης ενέργειας
▪ Προτιμώμενη μέθοδος λόγω υψηλότερης ακρίβειας.
▪ Απαιτεί εξωτερικούς μετρητές ενέργειας.
▪ Εγκατάσταση και ρύθμιση: Κατά τη χρήση μετρητών ηλεκτρικής ενέργειας,
ορίστε τον αριθμό των παλμών ανά kWh για κάθε μετρητή ενέργειας μέσω του
χειριστηρίου.
ΠΛΗΡΟΦΟΡΙΕΣ
Κατά τη μέτρηση της κατανάλωσης ηλεκτρικού ρεύματος, βεβαιωθείτε ότι ΟΛΕΣ οι
είσοδοι τροφοδοσίας του συστήματος καλύπτονται από τους μετρητές ηλεκτρικού
ρεύματος.
5.4.3 Τροφοδοσία με κανονική χρέωση
Γενικός κανόνας
Αρκεί ένας μετρητής ενέργειας για την κάλυψη ολόκληρου του συστήματος.
Ρύθμιση
Συνδέστε τον μετρητή ενέργειας στις επαφές X5M/5 και X5M/6. Ανατρέξτε στην
ενότητα "8.3.4Για να συνδέσετε τους μετρητές ηλεκτρικού ρεύματος"[4102].
5 | Οδηγίες εφαρμογής
Τύπος μετρητή ενέργειας
Στην περίπτωση… Χρησιμοποιήστε μετρητή ενέργειας…
▪ Μονοφασικής εξωτερικής μονάδας
▪ Εφεδρικού συστήματος θέρμανσης
που τροφοδοτείται από μονοφασικό
δίκτυο (δηλ. το μοντέλο του
εφεδρικού συστήματος θέρμανσης
είναι *6V που συνδέεται σε
μονοφασικό δίκτυο).
▪ Τριφασική εξωτερική μονάδα
▪ Εφεδρικού συστήματος θέρμανσης
που τροφοδοτείται από τριφασικό
δίκτυο (δηλ. το μοντέλο του
εφεδρικού συστήματος θέρμανσης
είναι *9W ή *6V που συνδέεται σε
τριφασικό δίκτυο).
Μονοφασικό
(*6V (6V): 1N~230V)
Τριφασικό
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
37
5 | Οδηγίες εφαρμογής
b
5
8
0
1
5
0
0
0
c c
fed
A B
a
b
5
8
0
1
5
0
0
0
gfe
A B
c d
a
Παράδειγμα
Μονοφασικός μετρητής ενέργειας Τριφασικός μετρητής ενέργειας
A Εξωτερική μονάδα
B Εσωτερική μονάδα
a Ηλεκτρικός πίνακας (L1/N)
b Μετρητής ενέργειας (L1/N)
c Ασφάλεια (L1/N)
d Εξωτερική μονάδα (L1/N)
e Εσωτερική μονάδα (L1/N)
f Εφεδρικό σύστημα θέρμανσης (L1/N)
A Εξωτερική μονάδα
B Εσωτερική μονάδα
a Ηλεκτρικός πίνακας (L1/L2/L3/N)
b Μετρητής ενέργειας (L1/L2/L3/N)
c Ασφάλεια (L1/L2/L3/N)
d Ασφάλεια (L1/N)
e Εξωτερική μονάδα (L1/L2/L3/N)
f Εσωτερική μονάδα (L1/L2/L3/N)
ζ Εφεδρικό σύστημα θέρμανσης (L1/L2/
L3/N)
Εξαίρεση
▪ Μπορείτε να χρησιμοποιήσετε έναν δεύτερο μετρητή ενέργειας εάν:
- Το εύρος μέτρησης ρεύματος ενός μετρητή δεν επαρκεί.
- Ο μετρητής ηλεκτρικής ενέργειας δεν μπορεί να εγκατασταθεί εύκολα στον
ηλεκτρικό πίνακα.
- Χρησιμοποιείται συνδυασμός τριφασικών δικτύων με τάση 230 V και 400 V
(πολύ σπάνια) λόγω τεχνικών περιορισμών των μετρητών ενέργειας.
▪ Σύνδεση και ρύθμιση:
Οδηγός αναφοράς εγκαταστάτη
38
- Συνδέστε τον δεύτερο μετρητή ενέργειας στις επαφές X5M/3 και X5M/4.
Ανατρέξτε στην ενότητα "8.3.4 Για να συνδέσετε τους μετρητές ηλεκτρικού
ρεύματος"[4102].
- Στο λογισμικό τα δεδομένα καταναλισκόμενης ενέργειας των δύο μετρητών
προστίθενται κι, επομένως, ΔΕΝ χρειάζεται να ορίσετε ποιος μετρητής
καλύπτει κάθε κατανάλωση ενέργειας. Πρέπει να ορίσετε μόνο τον αριθμό των
παλμών κάθε μετρητή ενέργειας.
▪ Ανατρέξτε στην ενότητα "5.4.4Τροφοδοσία με μειωμένη χρέωση"[438], για να
δείτε ένα παράδειγμα με δύο μετρητές ενέργειας.
5.4.4 Τροφοδοσία με μειωμένη χρέωση
Γενικός κανόνας
▪ Μετρητής ενέργειας1: Μετρά την ενέργεια της εξωτερικής μονάδας.
▪ Μετρητής ενέργειας2: Μετρά την ενέργεια των υπόλοιπων συσκευών (δηλ. της
εσωτερικής μονάδας και του εφεδρικού θερμαντήρα).
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
5 | Οδηγίες εφαρμογής
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Ρύθμιση
▪ Συνδέστε το μετρητή ενέργειας1 στις επαφές X5M/5 και X5M/6.
▪ Συνδέστε το μετρητή ενέργειας2 στις επαφές X5M/3 και X5M/4.
Ανατρέξτε στην ενότητα "8.3.4 Για να συνδέσετε τους μετρητές ηλεκτρικού
ρεύματος"[4102].
Τύποι μετρητών ενέργειας
▪ Μετρητής ενέργειας1: Μονοφασικός ή τριφασικός μετρητής ενέργειας ανάλογα
με την τροφοδοσία της εξωτερικής μονάδας.
▪ Μετρητής ενέργειας2:
- Στην περίπτωση ρύθμισης ενός μονοφασικού εφεδρικού θερμαντήρα,
χρησιμοποιήστε έναν μονοφασικό μετρητή ενέργειας.
- Στις υπόλοιπες περιπτώσεις, χρησιμοποιήστε τριφασικό μετρητή ενέργειας.
Παράδειγμα
Μονοφασική εξωτερική μονάδα με τριφασικό εφεδρικό θερμαντήρα:
A Εξωτερική μονάδα
B Εσωτερική μονάδα
a Ηλεκτρικός πίνακας (L1/N): Τροφοδοσία με μειωμένη χρέωση
b Ηλεκτρικός πίνακας (L1/L2/L3/N): Τροφοδοσία με κανονική χρέωση
c Μετρητής ενέργειας (L1/N)
d Μετρητής ενέργειας (L1/L2/L3/N)
e Ασφάλεια (L1/N)
f Ασφάλεια (L1/L2/L3/N)
g Εξωτερική μονάδα (L1/N)
h Εσωτερική μονάδα (L1/N)
i Εφεδρικός θερμαντήρας (L1/L2/L3/N)
5.5 Ρύθμιση του ελέγχου κατανάλωσης ενέργειας
Μπορείτε να χρησιμοποιήσετε τους ακόλουθους ελέγχους κατανάλωσης
ενέργειας. Για περισσότερες πληροφορίες σχετικά με τις σχετικές ρυθμίσεις,
ανατρέξτε στην ενότητα "Έλεγχος κατανάλωσης ενέργειας"[4189].
# Έλεγχος κατανάλωσης ενέργειας
1 "5.5.1Μόνιμος περιορισμός ισχύος"[440]
▪ Σας δίνει τη δυνατότητα να περιορίσετε την κατανάλωση ενέργειας
ολόκληρου του συστήματος αντλίας θερμότητας (άθροισμα ενέργειας της
εσωτερικής μονάδας και του εφεδρικού θερμαντήρα) με μία μόνιμη
ρύθμιση.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
▪ Περιορισμός ισχύος σε kW ή ρεύματος σε A.
Οδηγός αναφοράς εγκαταστάτη
39
5 | Οδηγίες εφαρμογής
P
i
t
DI
a
b
# Έλεγχος κατανάλωσης ενέργειας
2 "5.5.2Περιορισμός ισχύος που ενεργοποιείται από ψηφιακές
εισόδους"[441]
▪ Σας δίνει τη δυνατότητα να περιορίσετε την κατανάλωση ενέργειας
ολόκληρου του συστήματος αντλίας θερμότητας (άθροισμα ενέργειας της
εσωτερικής μονάδας και του εφεδρικού θερμαντήρα) μέσω 4 ψηφιακών
εισόδων.
▪ Περιορισμός ισχύος σε kW ή ρεύματος σε A.
3 "5.5.4Περιορισμός ισχύος BBR16"[442]
▪ Περιορισμός: Ισχύει μόνο για τα Σουηδικά.
▪ Σας δίνει τη δυνατότητα να τηρήσετε τους κανονισμούς BBR16
(κανονισμοί για την ενέργεια στη Σουηδία).
▪ Περιορισμός ισχύος σε kW.
▪ Μπορεί να συνδυαστεί με άλλους ελέγχους κατανάλωσης ενέργειας. Αν
τον συνδυάσετε, η μονάδα θα χρησιμοποιεί τον πιο περιοριστικό έλεγχο.
ΕΙΔΟΠΟΙΗΣΗ
Είναι δυνατή η εγκατάσταση μιας ασφάλειας στον χώρο εγκατάστασης με
χαμηλότερη ονομαστική τιμή από τη συνιστώμενη στην αντλία θερμότητας. Για
αυτό, πρέπει να τροποποιήσετε τη ρύθμιση στον χώρο εγκατάστασης [2‑0E]
σύμφωνα με το μέγιστο επιτρεπόμενο ρεύμα στην αντλία θερμότητας.
Λάβετε υπόψη ότι η ρύθμιση στον χώρο εγκατάστασης [2‑0E] υπερισχύει όλων των
ρυθμίσεων ελέγχου κατανάλωσης ενέργειας. Ο περιορισμός της ισχύος της αντλίας
θερμότητας θα μειώσει την απόδοση.
5.5.1 Μόνιμος περιορισμός ισχύος
Ο μόνιμος περιορισμός ισχύος είναι χρήσιμος για την εξασφάλιση της μέγιστης
εισόδου ισχύος ή ρεύματος στο σύστημα. Σε ορισμένες χώρες, η νομοθεσία
περιορίζει τη μέγιστη κατανάλωση ενέργειας για τη θέρμανση χώρου και την
παραγωγή ΖΝΧ.
PiΕίσοδος ισχύος
t Ώρα
DI Ψηφιακή είσοδος (επίπεδο περιορισμού ισχύος)
a Ενεργός περιορισμός ισχύος
b Πραγματική είσοδος ισχύος
Ρύθμιση και διαμόρφωση
▪ Δεν απαιτείται πρόσθετος εξοπλισμός.
▪ Καθορίστε τις ρυθμίσεις ελέγχου κατανάλωσης ενέργειας στο [9.9] μέσω του
χειριστηρίου (ανατρέξτε στην ενότητα "Έλεγχος κατανάλωσης
ενέργειας"[4189]):
- Επιλέξτε τη συνεχή λειτουργία περιορισμού
Οδηγός αναφοράς εγκαταστάτη
40
- Επιλέξτε τον τύπο του περιορισμού (ισχύος σε kW ή ρεύματος σε A)
- Ορίστε το επιθυμητό επίπεδο περιορισμού ισχύος
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
ΕΙΔΟΠΟΙΗΣΗ
a
b
A B
C
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
Ορίστε μια ελάχιστη κατανάλωση ενέργειας ύψους ±3,6kW, για να εξασφαλίσετε:
▪ Τη λειτουργία απόψυξης. Διαφορετικά, εάν η απόψυξη διακοπεί αρκετές φορές,
θα δημιουργηθεί πάγος στον εναλλάκτη θερμότητας.
▪ Θέρμανση χώρου και παραγωγή ΖΝΧ μέσω ενεργοποίησης του βήματος 1 του
εφεδρικού συστήματος θέρμανσης.
5.5.2 Περιορισμός ισχύος που ενεργοποιείται από ψηφιακές εισόδους
Ο περιορισμός ισχύος είναι, επίσης, χρήσιμος σε συνδυασμό με ένα σύστημα
διαχείρισης ενέργειας.
Η ισχύς ή το ρεύμα ολόκληρου του συστήματος της Daikin περιορίζεται δυναμικά
μέσω των ψηφιακών εισόδων (τέσσερα βήματα το μέγιστο). Κάθε επίπεδο
περιορισμού ισχύος ρυθμίζεται μέσω του χειριστηρίου με περιορισμό ενός από τα
εξής:
▪ Ρεύμα (σε A)
▪ Είσοδος ισχύος (σε kW)
Το σύστημα διαχείρισης ενέργειας (του εμπορίου) καθορίζει την ενεργοποίηση
του περιορισμού ισχύος σε συγκεκριμένο επίπεδο. Παράδειγμα: Για να
περιορίσετε τη μέγιστη κατανάλωση ισχύος σε ολόκληρο το σπίτι (φωτισμός,
οικιακές συσκευές, θέρμανση χώρου…).
5 | Οδηγίες εφαρμογής
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
A Εξωτερική μονάδα
B Εσωτερική μονάδα
C Σύστημα διαχείρισης ενέργειας
a Ενεργοποίηση περιορισμού ισχύος (4 ψηφιακές είσοδοι)
b Εφεδρικό σύστημα θέρμανσης
PiΕίσοδος ισχύος
t Ώρα
DI Ψηφιακές είσοδοι (επίπεδα περιορισμού ισχύος)
a Ενεργός περιορισμός ισχύος
b Πραγματική είσοδος ισχύος
Ρύθμιση
▪ Απαιτείται πλακέτα Demand PCB (προαιρετικό εξάρτημα EKRP1AHTA).
▪ Χρησιμοποιούνται τέσσερις ψηφιακές είσοδοι το μέγιστο για την ενεργοποίηση
του αντίστοιχου επιπέδου περιορισμού ισχύος:
- DI1 = χαμηλότερος περιορισμός (υψηλότερη κατανάλωση ενέργειας)
- DI4 = υψηλότερος περιορισμός (χαμηλότερη κατανάλωση ενέργειας)
Οδηγός αναφοράς εγκαταστάτη
41
5 | Οδηγίες εφαρμογής
P
h
C
e
a
b
c
A B
5.5.3 Διαδικασία περιορισμού ισχύος
▪ Για τις προδιαγραφές των ψηφιακών εισόδων και για τα σημεία στα οποία
πρέπει να τις συνδέσετε, ανατρέξτε στο διάγραμμα καλωδιώσεων.
Διαμόρφωση
▪ Καθορίστε τις ρυθμίσεις ελέγχου κατανάλωσης ενέργειας στο [9.9] μέσω του
χειριστηρίου (για την περιγραφή όλων των ρυθμίσεων, ανατρέξτε στην ενότητα
"Έλεγχος κατανάλωσης ενέργειας"[4189]):
- Επιλέξτε τον περιορισμό μέσω των ψηφιακών εισόδων.
- Επιλέξτε τον τύπο του περιορισμού (ισχύος σε kW ή ρεύματος σε A).
- Ορίστε το επιθυμητό επίπεδο περιορισμού ισχύος που θα αντιστοιχεί σε κάθε
ψηφιακή είσοδο.
ΠΛΗΡΟΦΟΡΙΕΣ
Εάν είναι κλειστές περισσότερες από 1 ψηφιακή είσοδο (ταυτόχρονα), καθορίζεται η
προτεραιότητα στις ψηφιακές εισόδους ως εξής: προτεραιότητα DI4>…>DI1.
Η εξωτερική μονάδα έχει καλύτερη απόδοση από την ηλεκτρική αντίσταση. Κατά
συνέπεια, η λειτουργία της ηλεκτρικής αντίστασης περιορίζεται και
απενεργοποιείται πρώτη. Το σύστημα περιορίζει την κατανάλωση ενέργειας με
την εξής σειρά:
1 Απενεργοποιεί το εφεδρικό σύστημα θέρμανσης.
2 Περιορίζει τη λειτουργία της εξωτερικής μονάδας.
3 Απενεργοποιεί την εξωτερική μονάδα.
Παράδειγμα
Αν η διαμόρφωση είναι η ακόλουθη: Το επίπεδο περιορισμού ισχύος ΔΕΝ
επιτρέπει τη λειτουργία του εφεδρικού συστήματος θέρμανσης (βήμα1).
Τότε, η κατανάλωση ενέργειας περιορίζεται ως εξής:
PhΠαραγόμενη θερμότητα
CeΚαταναλισκόμενη ενέργεια
A Εξωτερική μονάδα
B Εφεδρικό σύστημα θέρμανσης
a Περιορισμένη λειτουργία εξωτερικής μονάδας
b Πλήρης λειτουργία εξωτερικής μονάδας
c Ενεργοποίηση βήματος1 εφεδρικού συστήματος θέρμανσης
5.5.4 Περιορισμός ισχύος BBR16
ΠΛΗΡΟΦΟΡΙΕΣ
Οι ρυθμίσεις του Περιορισμός: BBR16 είναι ορατές μόνο όταν η γλώσσα του
χειριστηρίου έχει οριστεί σε Σουηδικά.
Οδηγός αναφοράς εγκαταστάτη
42
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
5 | Οδηγίες εφαρμογής
P
i
t
BBR16
a
b
ΕΙΔΟΠΟΙΗΣΗ
2 εβδομάδες για αλλαγή. Αφού ενεργοποιήσετε το BBR16, έχετε μόνο 2 εβδομάδες
για αλλαγή των ρυθμίσεών του (Ενεργοποίηση BBR16 και Περιορισμός
ισχύος BBR16). Μετά από 2 εβδομάδες, η μονάδα "παγώνει" αυτές τις ρυθμίσεις.
Σημείωση: Αυτή η λειτουργία είναι διαφορετική από τον μόνιμο περιορισμό ισχύος
ο οποίος μπορεί πάντα να αλλάξει.
Χρησιμοποιήστε τον περιορισμό ισχύος BBR16, όταν πρέπει να τηρήσετε τους
κανονισμούς BBR16 (κανονισμοί ενέργειας για τη Σουηδία).
Μπορείτε να συνδυάσετε τον περιορισμό ισχύος BBR16 με τους άλλους ελέγχους
κατανάλωσης ενέργειας. Αν τον συνδυάσετε, η μονάδα θα χρησιμοποιεί τον πιο
περιοριστικό έλεγχο.
PiΕίσοδος ισχύος
t Ώρα
BBR16 Στάθμη ορίου BBR16
a Ενεργός περιορισμός ισχύος
b Πραγματική είσοδος ισχύος
Ρύθμιση και διαμόρφωση
▪ Δεν απαιτείται πρόσθετος εξοπλισμός.
▪ Καθορίστε τις ρυθμίσεις ελέγχου κατανάλωσης ενέργειας στο [9.9] μέσω του
χειριστηρίου (ανατρέξτε στην ενότητα "Έλεγχος κατανάλωσης
ενέργειας"[4189]):
- Ενεργοποίηση BBR16
- Ορίστε το επιθυμητό επίπεδο περιορισμού ισχύος
5.6 Ρύθμιση εξωτερικού αισθητήρα θερμοκρασίας
Μπορείτε να συνδέσετε έναν εξωτερικό αισθητήρα θερμοκρασίας. Μετρά την
εσωτερική ή την εξωτερική θερμοκρασία περιβάλλοντος. Συνιστούμε τη χρήση
εξωτερικού αισθητήρα θερμοκρασίας στις ακόλουθες περιπτώσεις:
Εσωτερική θερμοκρασία περιβάλλοντος
▪ Στη ρύθμιση του θερμοστάτη χώρου, το ειδικό χειριστήριο άνεσης (BRC1HHDA
που χρησιμοποιείται ως θερμοστάτης χώρου) μετρά την εσωτερική
θερμοκρασία περιβάλλοντος. Επομένως, το ειδικό χειριστήριο άνεσης πρέπει να
τοποθετηθεί στην εξής θέση:
- Στην οποία μπορεί να ανιχνευθεί η μέση θερμοκρασία του χώρου
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
- Που ΔΕΝ εκτίθεται σε άμεσο ηλιακό φως
- Που ΔΕΝ βρίσκεται κοντά σε πηγή θερμότητας
- Που ΔΕΝ επηρεάζεται από τον αέρα του περιβάλλοντος ή από ρεύμα αέρα,
π.χ. λόγω ανοίγματος/κλεισίματος πόρτας
▪ Εάν η εγκατάσταση σε τέτοιου είδους θέση ΔΕΝ είναι δυνατή, συνιστούμε τη
σύνδεση απομακρυσμένου αισθητήρα εσωτερικής θερμοκρασίας (προαιρετικό
εξάρτημα KRCS01-1).
Οδηγός αναφοράς εγκαταστάτη
43
5 | Οδηγίες εφαρμογής
▪ Εγκατάσταση: Για τις οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο
εγκατάστασης του απομακρυσμένου αισθητήρα εσωτερικής θερμοκρασίας και
στο συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.
▪ Ρύθμιση παραμέτρων: Επιλέξτε τον αισθητήρα χώρου [9.B].
Εξωτερική θερμοκρασία περιβάλλοντος
▪ Στην εξωτερική μονάδα μετράται η εξωτερική θερμοκρασία περιβάλλοντος.
Επομένως, η εξωτερική μονάδα πρέπει να εγκαθίσταται σε θέση:
- Στη βόρεια πλευρά του σπιτιού ή στο πλάι του σπιτιού, όπου βρίσκονται οι
περισσότεροι εκπομποί θερμότητας
- Που ΔΕΝ εκτίθεται σε άμεσο ηλιακό φως
▪ Εάν αυτό ΔΕΝ είναι δυνατό, σας συνιστούμε να συνδέσετε έναν απομακρυσμένο
αισθητήρα εξωτερικής θερμοκρασίας (προαιρετικό εξάρτημα EKRSCA1).
▪ Εγκατάσταση: Για τις οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο
εγκατάστασης του απομακρυσμένου αισθητήρα εξωτερικής θερμοκρασίας και
στο συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.
▪ Ρύθμιση παραμέτρων: Επιλέξτε τον εξωτερικό αισθητήρα [9.B].
▪ Αν είναι ενεργή η λειτουργία εξοικονόμησης ενέργειας της εξωτερικής μονάδας
(ανατρέξτε στην ενότητα "Λειτουργία εξοικονόμησης ενέργειας" [4 198]), η
εξωτερική μονάδα απενεργοποιείται για να μειωθούν οι απώλειες ενέργειας
στην κατάσταση αναμονής. Κατά συνέπεια, η εξωτερική θερμοκρασία
περιβάλλοντος ΔΕΝ εμφανίζεται.
▪ Εάν η επιθυμητή θερμοκρασία εξερχόμενου νερού εξαρτάται από τις καιρικές
συνθήκες (αντιστάθμιση), είναι σημαντικό να μετρήσετε την εξωτερική
θερμοκρασία της πλήρους λειτουργίας. Αυτός είναι ένας άλλος λόγος για να
εγκαταστήσετε τον προαιρετικό εξωτερικό αισθητήρα θερμοκρασίας
περιβάλλοντος.
ΠΛΗΡΟΦΟΡΙΕΣ
Τα δεδομένα του εξωτερικού αισθητήρα θερμοκρασίας περιβάλλοντος (είτε
υπολογίζονται κατά μέσο όρο είτε στιγμιαία) χρησιμοποιούνται στις καμπύλες
αντιστάθμισης και στη λογική της μονάδας μεταβολής αυτόματης θέρμανσης/
ψύξης. Για την προστασία της εξωτερικής μονάδας χρησιμοποιείται πάντα ο
εσωτερικός αισθητήρας της εξωτερικής μονάδας.
Οδηγός αναφοράς εγκαταστάτη
44
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
6 Εγκατάσταση της μονάδας
Σε αυτό το κεφάλαιο
6.1 Την προετοιμασία του χώρου εγκατάστασης........................................................................................................................ 45
6.1.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας ................................................................................. 45
6.1.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα .................................. 48
6.1.3 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική μονάδα ............................................................................. 48
6.2 Άνοιγμα και κλείσιμο των μονάδων....................................................................................................................................... 50
6.2.1 Πληροφορίες για το άνοιγμα των μονάδων .......................................................................................................... 50
6.2.2 Για να ανοίξετε την εξωτερική μονάδα ................................................................................................................. 50
6.2.3 Αφαίρεση του προσαρτήματος μεταφοράς .......................................................................................................... 50
6.2.4 Κλείσιμο της εξωτερικής μονάδας......................................................................................................................... 51
6.2.5 Για να ανοίξετε την εσωτερική μονάδα................................................................................................................. 51
6.2.6 Για να χαμηλώσετε τον ηλεκτρικό πίνακα της εσωτερικής μονάδας ................................................................... 53
6.2.7 Για να κλείσετε την εσωτερική μονάδα................................................................................................................. 54
6.3 Τοποθέτηση της εξωτερικής μονάδας................................................................................................................................... 54
6.3.1 Σχετικά με την τοποθέτηση της εξωτερικής μονάδας .......................................................................................... 54
6.3.2 Προφυλάξεις κατά την τοποθέτηση της εξωτερικής μονάδας ............................................................................. 55
6.3.3 Παροχή της υποδομής εγκατάστασης................................................................................................................... 55
6.3.4 Εγκατάσταση της εξωτερικής μονάδας ................................................................................................................. 56
6.3.5 Παροχή αποστράγγισης ......................................................................................................................................... 57
6.3.6 Για να εγκαταστήσετε τη γρίλια εκκένωσης.......................................................................................................... 58
6.3.7 Για να αφαιρέσετε τη γρίλια εκκένωσης και να την τοποθετήσετε στη θέση ασφαλείας .................................. 60
6.4 Τοποθέτηση της εσωτερικής μονάδας .................................................................................................................................. 62
6.4.1 Πληροφορίες για την τοποθέτηση της εσωτερικής μονάδας............................................................................... 62
6.4.2 Προφυλάξεις κατά την τοποθέτηση της εσωτερικής μονάδας ............................................................................ 62
6.4.3 Για να εγκαταστήσετε την εσωτερική μονάδα ...................................................................................................... 62
6.4.4 Για να συνδέσετε το σωλήνα αποστράγγισης στην αποστράγγιση...................................................................... 63
6 | Εγκατάσταση της μονάδας
6.1 Την προετοιμασία του χώρου εγκατάστασης
ΜΗΝ εγκαθιστάτε τη μονάδα σε χώρους που χρησιμοποιούνται συχνά ως χώροι
εργασίας. Στην περίπτωση κατασκευαστικών εργασιών (π.χ. τρόχισμα) όπου
παράγεται μεγάλη ποσότητα σκόνης, η μονάδα ΠΡΕΠΕΙ να είναι καλυμμένη.
Επιλέξτε τη θέση της εγκατάστασης λαμβάνοντας υπόψη ότι θα πρέπει να υπάρχει
επαρκής χώρος για τη μεταφορά της μονάδας προς και από το χώρο
εγκατάστασης.
ΕΙΔΟΠΟΙΗΣΗ
Αυτή η μονάδα έχει σχεδιαστεί για λειτουργία σε 2 ζώνες θερμοκρασίας:
▪ ενδοδαπέδια θέρμανση στην κύρια ζώνη, η οποία είναι η ζώνη με τη
χαμηλότερη θερμοκρασία νερού,
▪ θερμαντικά σώματα στη συμπληρωματική ζώνη, η οποία είναι η ζώνη με την
υψηλότερη θερμοκρασία νερού.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγές ανάφλεξης διαρκούς λειτουργίας
(παράδειγμα: γυμνές φλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσα
ηλεκτρική θερμάστρα).
6.1.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
ΠΛΗΡΟΦΟΡΙΕΣ
Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις που αναφέρονται στο κεφάλαιο
"Γενικές προφυλάξεις ασφαλείας".
Οδηγός αναφοράς εγκαταστάτη
45
6 | Εγκατάσταση της μονάδας
b
a
c
b
Λάβετε υπόψη τις οδηγίες αποστάσεων. Ανατρέξτε στην ενότητα "15.1 Χώρος
συντήρησης: Εξωτερική μονάδα"[4244].
Οι ισχυροί άνεμοι (≥18km/h) που φυσούν πάνω στις εξόδους αέρα της εξωτερικής
μονάδας προκαλούν βραχυκύκλωμα (αναρρόφηση του αέρα εκκένωσης). Αυτό
μπορεί να έχει τις ακόλουθες συνέπειες:
▪ μείωση της απόδοσης λειτουργίας,
▪ συχνή επιτάχυνση παγετού στη λειτουργία θέρμανσης,
▪ διακοπή της λειτουργίας λόγω μείωσης της χαμηλής πίεσης ή αύξησης της
υψηλής πίεσης,
▪ καταστροφή του ανεμιστήρα (όταν φυσά συνεχώς ισχυρός αέρας στον
ανεμιστήρα, αυτός μπορεί να αρχίσει να περιστρέφεται πολύ γρήγορα, μέχρι να
σπάσει).
Συνιστάται η εγκατάσταση μιας πλάκας εκτροπής αν η έξοδος αέρα εκτίθεται σε
ανέμους.
ΕΙΔΟΠΟΙΗΣΗ
▪ ΜΗΝ στοιβάζετε τη μία μονάδα πάνω στην άλλη.
▪ ΜΗΝ κρεμάτε τη μονάδα από την οροφή.

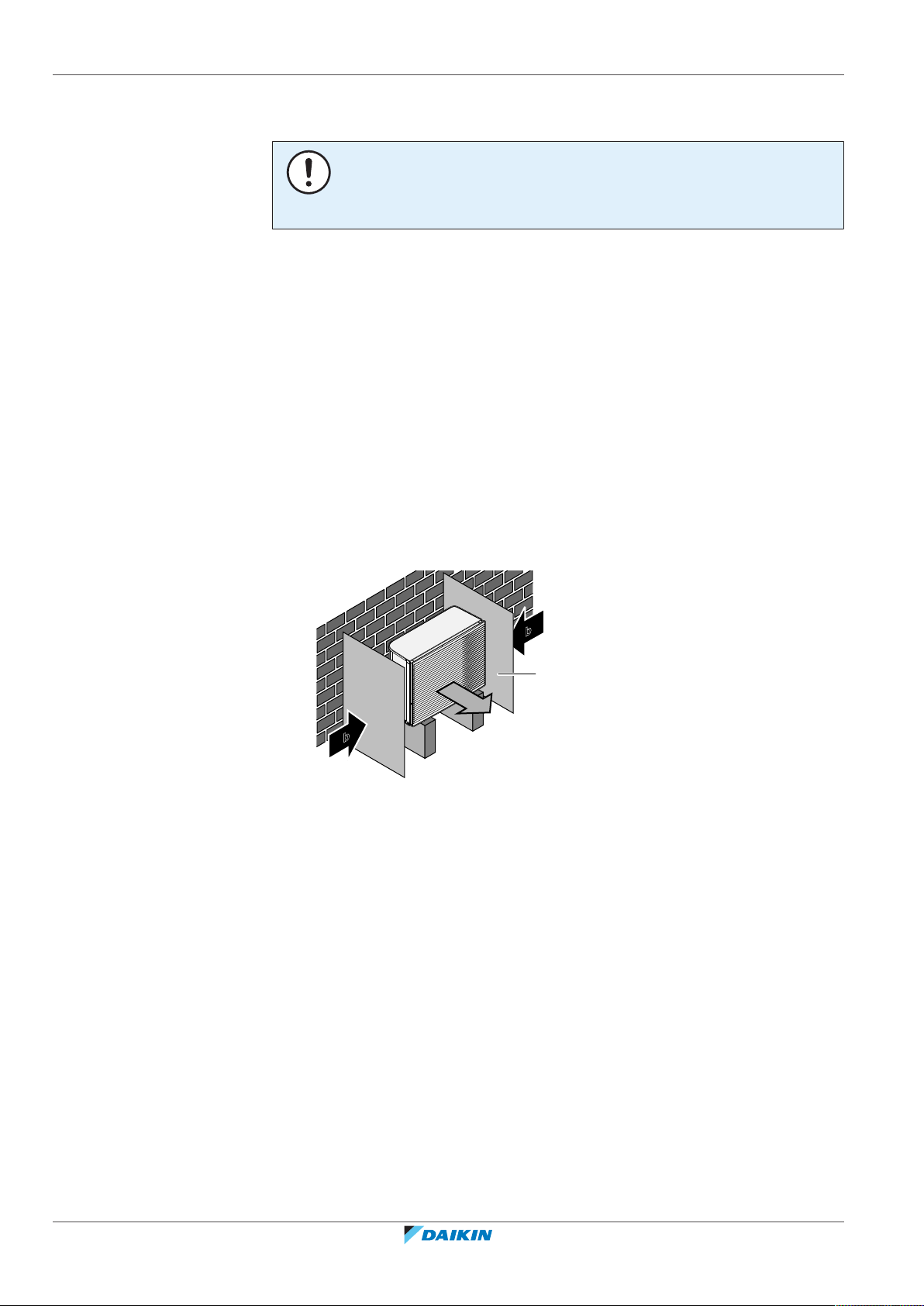

Συνιστάται η εγκατάσταση της εξωτερικής μονάδας με την είσοδο αέρα
στραμμένη προς τον τοίχο και ΟΧΙ σε άμεση έκθεση στον άνεμο.
a Πλάκα χωρίσματος
b Επικρατούσα κατεύθυνση αέρα
c Έξοδος αέρα
ΜΗΝ εγκαθιστάτε τη μονάδα στα ακόλουθα σημεία:
▪ Σε μέρη όπου θα πρέπει να επικρατεί ησυχία (π.χ. κοντά σε υπνοδωμάτια), ώστε
ο θόρυβος από τη λειτουργία να μην ενοχλεί.
Σημείωση: Εάν η μέτρηση του ήχου γίνει σε πραγματικές συνθήκες
εγκατάστασης, η τιμή μέτρησης μπορεί να είναι υψηλότερη από το επίπεδο
ηχητικής πίεσης που αναφέρεται στην ενότητα Ηχητικό φάσμα του εγχειριδίου
τεχνικών δεδομένων, λόγω του περιβαλλοντικού θορύβου και των ανακλάσεων
του ήχου.
Οδηγός αναφοράς εγκαταστάτη
46
▪ Σε τοποθεσίες όπου μπορεί να υπάρχουν ατμοί από ορυκτέλαιο, σταγονίδια ή
υδρατμοί λαδιού στην ατμόσφαιρα. Τα πλαστικά εξαρτήματα μπορεί να
αλλοιωθούν και να αποσυναρμολογηθούν προκαλώντας διαρροή νερού.
ΔΕΝ συνιστάται η εγκατάσταση της μονάδας στα ακόλουθα σημεία, επειδή
ενδέχεται να μειωθεί η διάρκεια ζωής της μονάδας:
▪ Σε μέρη όπου υπάρχουν μεγάλες αυξομειώσεις της τάσης
▪ Σε οχήματα ή σε πλοία
▪ Σε μέρη όπου υπάρχουν όξινα ή αλκαλικά σωματίδια
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
6 | Εγκατάσταση της μονάδας
b
c
a
a
b
c
d
c
d
Εγκατάσταση σε παράκτιες περιοχές. Βεβαιωθείτε ότι η εξωτερική μονάδα ΔΕΝ
εκτίθεται άμεσα σε θαλάσσιους ανέμους. Με αυτόν τον τρόπο, αποτρέπεται η
διάβρωση που προκαλείται από υψηλά επίπεδα άλατος στον αέρα, η οποία
ενδέχεται να μειώσει τη διάρκεια ζωής της μονάδας.
Εγκαταστήστε την εξωτερική μονάδα σε σημεία όπου δεν εκτίθεται άμεσα σε
θαλάσσιους ανέμους.
Παράδειγμα: Πίσω από το κτίριο.
Αν η εξωτερική μονάδα εκτίθεται άμεσα σε θαλάσσιους ανέμους, εγκαταστήστε
ανεμοφράκτη.
▪ Ύψος ανεμοφράκτη ≥1,5×ύψος της εξωτερικής μονάδας
▪ Λαμβάνετε υπόψη της απαιτήσεις χώρου συντήρησης κατά την εγκατάσταση
του ανεμοφράκτη.
a Θαλάσσιος άνεμος
b Κτίριο
c Εξωτερική μονάδα
d Ανεμοφράκτης
Η εξωτερική μονάδα έχει σχεδιαστεί για εγκατάσταση μόνο σε εξωτερικούς
χώρους και για τις ακόλουθες θερμοκρασίες περιβάλλοντος:
Λειτουργία ψύξης 10~43°C
Λειτουργία θέρμανσης –28~35°C
Ειδικές απαιτήσεις για το ψυκτικό R32
Η εξωτερική μονάδα περιλαμβάνει εσωτερικό κύκλωμα ψυκτικού (R32), αλλά ΔΕΝ
χρειάζεται να συνδέσετε σωλήνες ψυκτικού στον χώρο εγκατάστασης ή να
αναπληρώσετε το ψυκτικό.
Λάβετε υπόψη τις ακόλουθες απαιτήσεις και προφυλάξεις:
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
▪ ΜΗΝ διατρήσετε ή κάψετε.
▪ ΜΗΝ χρησιμοποιείτε υλικά καθαρισμού ή μέσα επιτάχυνσης της διαδικασίας
απόψυξης άλλα από αυτά που συνιστά ο κατασκευαστής.
▪ Να θυμάστε ότι το ψυκτικό R32 είναι ΑΟΣΜΟ.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
47
6 | Εγκατάσταση της μονάδας
c
a
b
c
d
6.1.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα
Προστατέψτε την εξωτερική μονάδα από την άμεση χιονόπτωση και λάβετε τα
απαραίτητα μέτρα, ώστε η εξωτερική μονάδα να μην καλυφθεί ΠΟΤΕ από χιόνι.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η συσκευή πρέπει να φυλάσσεται έτσι ώστε να αποτρέπεται ενδεχόμενη μηχανική
βλάβη και σε χώρο όπου δεν υπάρχουν πηγές ανάφλεξης σε συνεχή λειτουργία (για
παράδειγμα, γυμνές φλόγες, συσκευή αερίου σε λειτουργία ή ηλεκτρική θερμάστρα
σε λειτουργία).
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Βεβαιωθείτε ότι η εγκατάσταση, συντήρηση και επισκευή συμμορφώνονται με τις
οδηγίες από την Daikin και με την ισχύουσα νομοθεσία (π.χ. τον εθνικό κανονισμό
περί αερίων) και πραγματοποιούνται μόνο από εξουσιοδοτημένα άτομα.
a Κάλυμμα ή στέγαστρο για προστασία από το χιόνι
b Βάθρο
c Επικρατούσα κατεύθυνση αέρα
d Έξοδος αέρα
Σε κάθε περίπτωση, αφήστε τουλάχιστον 150mm ελεύθερου χώρου κάτω από τη
μονάδα. Επίσης, βεβαιωθείτε ότι η μονάδα έχει τοποθετηθεί σε απόσταση
τουλάχιστον 100 mm πάνω από το μέγιστο αναμενόμενο ύψος χιονόπτωσης.
Ανατρέξτε στην ενότητα "6.3 Τοποθέτηση της εξωτερικής μονάδας" [4 54] για
περισσότερες λεπτομέρειες.
Σε περιοχές με έντονες χιονοπτώσεις είναι πολύ σημαντικό να επιλέξετε ένα
σημείο εγκατάστασης όπου το χιόνι ΔΕΝ θα επηρεάζει τη μονάδα. Εάν υπάρχει
πιθανότητα έντονης χιονόπτωσης, βεβαιωθείτε ότι το πηνίο του εναλλάκτη
θερμότητας ΔΕΝ επηρεάζεται από το χιόνι. Εάν είναι απαραίτητο, δημιουργήστε
ένα κάλυμμα για το χιόνι ή ένα υπόστεγο και μια βάση.
6.1.3 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική μονάδα
ΠΛΗΡΟΦΟΡΙΕΣ
Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις που αναφέρονται στο κεφάλαιο
"Γενικές προφυλάξεις ασφαλείας".
Οδηγός αναφοράς εγκαταστάτη
48
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
6 | Εγκατάσταση της μονάδας
≥300
≥600
≥
500
(mm)
▪ Η εσωτερική μονάδα έχει σχεδιαστεί για εγκατάσταση μόνο σε εσωτερικούς
χώρους και για τις ακόλουθες θερμοκρασίες περιβάλλοντος:
- Λειτουργία θέρμανσης χώρου: 5~30°C
- Λειτουργία ψύξης χώρου: 5~35°C (μόνο σε συνδυασμό με το κιτ EKHVCONV2)
- Παραγωγή ζεστού νερού χρήσης: 5~35°C
ΠΛΗΡΟΦΟΡΙΕΣ
Η λειτουργία ψύξης ισχύει μόνο εάν έχει εγκατασταθεί κιτ μετατροπής
(EKHVCONV2).
▪ Να ληφθούν υπόψη οι οδηγίες μέτρησης:
Μέγιστη διαφορά ύψους μεταξύ της εσωτερικής και της
10m
εξωτερικής μονάδας
Μέγιστο συνολικό μήκος σωλήνων νερού 50m
(a)
Το ακριβές μήκος των σωλήνων νερού μπορεί να προσδιοριστεί με χρήση του
εργαλείου Υπολογισμού σωλήνων υδρονικού συστήματος. Το εργαλείο
Υπολογισμού σωλήνων υδρονικού συστήματος αποτελεί μέρος του Heating
Solutions Navigator, στο οποίο μπορείτε να αποκτήσετε πρόσβαση από τον
ιστότοπο https://professional.standbyme.daikin.eu. Επικοινωνήστε με τον
αντιπρόσωπό σας, αν δεν έχετε πρόσβαση στο Heating Solutions Navigator.
▪ Να ληφθούν υπόψη οι ακόλουθες οδηγίες αποστάσεων εγκατάστασης:
ΠΛΗΡΟΦΟΡΙΕΣ
Αν ο χώρος εγκαταστάτης είναι περιορισμένος, κάντε τα εξής προτού εγκαταστήσετε
τη μονάδα στην τελική της θέση: "6.4.4Για να συνδέσετε το σωλήνα αποστράγγισης
στην αποστράγγιση" [4 63]. Απαιτείται αφαίρεση ενός ή και των δύο πλευρικών
πλαισίων.
(a)
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
▪ Η βάση πρέπει να είναι αρκετά γερή, ώστε να μπορεί να αντέξει το βάρος της
μονάδας. Λάβετε υπόψη το βάρος της μονάδας με το δοχείο ζεστού νερού
χρήσης γεμάτο με νερό.
Φροντίστε ώστε, σε περίπτωση διαρροής νερού, το νερό να μην προκαλέσει
ζημιά στο σημείο της εγκατάστασης και τον περιβάλλοντα χώρο.
ΜΗΝ εγκαθιστάτε τη μονάδα σε μέρη όπως τα εξής:
▪ Σε τοποθεσίες όπου μπορεί να υπάρχουν ατμοί από ορυκτέλαιο, σταγονίδια ή
υδρατμοί λαδιού στην ατμόσφαιρα. Τα πλαστικά εξαρτήματα μπορεί να
αλλοιωθούν και να αποσυναρμολογηθούν προκαλώντας διαρροή νερού.
▪ Σε μέρη όπου θα πρέπει να επικρατεί ησυχία (π.χ. κοντά σε υπνοδωμάτια), ώστε
ο θόρυβος από τη λειτουργία να μην ενοχλεί.
▪ Σε μέρη με υψηλή υγρασία (μέγ. RH=85%), για παράδειγμα, σε ένα μπάνιο.
▪ Σε μέρη όπου υπάρχει κίνδυνος παγετού. Η θερμοκρασία περιβάλλοντος γύρω
από την εσωτερική μονάδα πρέπει να είναι >5°C.
Οδηγός αναφοράς εγκαταστάτη
49
6 | Εγκατάσταση της μονάδας
1
1
2
33
1
1
2
3
4
3×
6.2 Άνοιγμα και κλείσιμο των μονάδων
6.2.1 Πληροφορίες για το άνοιγμα των μονάδων
Ορισμένες φορές, πρέπει να ανοίγετε τη μονάδα. Παράδειγμα:
▪ Κατά τη σύνδεση των ηλεκτρικών καλωδίων
▪ Κατά τη συντήρηση ή το σέρβις της μονάδας
ΕΙΔΟΠΟΙΗΣΗ
Αν η θερμοκρασία σε πολλούς χώρους ελέγχεται από 1 θερμοστάτη, ΜΗΝ
τοποθετείτε θερμοστατική βάνα στον εκπομπό στο χώρο όπου είναι εγκατεστημένος
ο θερμοστάτης.
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ
ΜΗΝ αφήνετε ποτέ τη μονάδα χωρίς επίβλεψη όταν έχει αφαιρεθεί το κάλυμμα
συντήρησης.
6.2.2 Για να ανοίξετε την εξωτερική μονάδα
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ
6.2.3 Αφαίρεση του προσαρτήματος μεταφοράς
Οδηγός αναφοράς εγκαταστάτη
50
ΕΙΔΟΠΟΙΗΣΗ
Εάν η μονάδα λειτουργεί μαζί με το προσάρτημα μεταφοράς, μπορεί να προκληθεί
αφύσικη δόνηση ή θόρυβος.
Τα στηρίγματα μεταφοράς (2×) προστατεύουν τη μονάδα κατά τη μεταφορά.
Πρέπει να αφαιρεθούν κατά την εγκατάσταση.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
a
a Στηρίγματα μεταφοράς (2×)
1
1
2
32
4
4
3
3×
3
1
1
2
4
3
5
1 Ανοίξτε το κάλυμμα του ηλεκτρικού πίνακα. Ανατρέξτε στην ενότητα
"6.2.2Για να ανοίξετε την εξωτερική μονάδα"[450].
2 Αφαιρέστε τις βίδες (4×) από τα στηρίγματα μεταφοράς και απορρίψτε τα.
3 Αφαιρέστε τα στηρίγματα μεταφοράς (2×) και απορρίψτε τα.
6.2.4 Κλείσιμο της εξωτερικής μονάδας
ΕΙΔΟΠΟΙΗΣΗ
Όταν κλείνετε το κάλυμμα της εξωτερικής μονάδας, φροντίστε η ροπή σύσφιξης να
ΜΗΝ υπερβαίνει τα 4,1N•m.
6 | Εγκατάσταση της μονάδας
6.2.5 Για να ανοίξετε την εσωτερική μονάδα
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Επισκόπηση
1 Επάνω πλαίσιο
2 Πλαίσιο χειριστηρίου
3 Κάλυμμα ηλεκτρικού πίνακα
4 Μπροστινό πλαίσιο
5 Κάλυμμα ηλεκτρικού πίνακα υψηλής τάσης
Ανοιχτή
1 Αφαιρέστε το επάνω πλαίσιο.
Οδηγός αναφοράς εγκαταστάτη
51
6 | Εγκατάσταση της μονάδας
7×
T25
2
1
1
3
4×
T25
2 Αφαιρέστε το πλαίσιο του χειριστηρίου. Ανοίξτε τους μεντεσέδες στο επάνω
μέρος και σύρετε το επάνω πλαίσιο προς τα πάνω.
ΕΙΔΟΠΟΙΗΣΗ
Αν αφαιρέσετε το πλαίσιο του χειριστηρίου, αποσυνδέστε επίσης τα καλώδια από το
πίσω μέρος του πλαισίου του χειριστηρίου για να αποτραπεί τυχόν ζημιά.
Οδηγός αναφοράς εγκαταστάτη
52
3 Αφαιρέστε το κάλυμμα του ηλεκτρικού πίνακα.
4 Αν είναι απαραίτητο, αφαιρέστε την μπροστινή πλάκα. Αυτό, για παράδειγμα,
είναι απαραίτητο στις ακόλουθες περιπτώσεις:
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
6 | Εγκατάσταση της μονάδας
2×
T25
4×
T25
▪ "6.2.6 Για να χαμηλώσετε τον ηλεκτρικό πίνακα της εσωτερικής
μονάδας"[453]
▪ "6.4.4 Για να συνδέσετε το σωλήνα αποστράγγισης στην
αποστράγγιση"[463]
▪ Όταν απαιτείται πρόσβαση στον ηλεκτρικό πίνακα υψηλής τάσης
5 Αν χρειαστεί να αποκτήσετε πρόσβαση στα εξαρτήματα υψηλής τάσης,
αφαιρέστε το κάλυμμα ηλεκτρικού πίνακα υψηλής τάσης.
6.2.6 Για να χαμηλώσετε τον ηλεκτρικό πίνακα της εσωτερικής μονάδας
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Κατά την εγκατάσταση θα χρειαστείτε πρόσβαση στο εσωτερικό της εσωτερικής
μονάδας. Για ευκολότερη πρόσβαση από μπροστά, χαμηλώστε τον ηλεκτρικό
πίνακα της μονάδας ως εξής:
Προϋπόθεση: Το πλαίσιο του χειριστηρίου και το μπροστινό πλαίσιο έχουν
αφαιρεθεί.
1 Αφαιρέστε την πλάκα στερέωσης που βρίσκεται στην πάνω πλευρά της
μονάδας.
2 Γείρετε τον ηλεκτρικό πίνακα προς τα εμπρός και σηκώστε τον προς τα πάνω
για να τον αφαιρέσετε από τους μεντεσέδες.
Οδηγός αναφοράς εγκαταστάτη
53
6 | Εγκατάσταση της μονάδας
1
2
2×
T25
3
3
3 Τοποθετήστε τον ηλεκτρικό πίνακα χαμηλότερα στη μονάδα. Χρησιμοποιήστε
τους 2 μεντεσέδες που βρίσκονται χαμηλότερα στη μονάδα.
6.2.7 Για να κλείσετε την εσωτερική μονάδα
1 Κλείστε το κάλυμμα του ηλεκτρικού πίνακα.
2 Επανατοποθετήστε τον ηλεκτρικό πίνακα στη θέση του.
3 Επανατοποθετήστε το άνω πλαίσιο.
4 Επανατοποθετήστε τα πλευρικά πλαίσια.
5 Επανατοποθετήστε το μπροστινό πλαίσιο.
6 Επανασυνδέστε τα καλώδια στο πλαίσιο του χειριστηρίου.
7 Επανατοποθετήστε το πλαίσιο του χειριστηρίου.
ΕΙΔΟΠΟΙΗΣΗ
Όταν κλείνετε το κάλυμμα της εσωτερικής μονάδας, φροντίστε η ροπή σύσφιξης να
ΜΗΝ υπερβαίνει τα 4,1N•m.
6.3 Τοποθέτηση της εξωτερικής μονάδας
6.3.1 Σχετικά με την τοποθέτηση της εξωτερικής μονάδας
Όταν
Για να μπορέσετε να συνδέσετε τη σωλήνωση νερού, πρέπει να τοποθετήσετε την
εξωτερική μονάδα.
Οδηγός αναφοράς εγκαταστάτη
54
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
6 | Εγκατάσταση της μονάδας
Τυπική ροή εργασίας
Η σύνδεση της εξωτερικής μονάδας γίνεται συνήθως στα εξής στάδια:
1 Παροχή της υποδομής εγκατάστασης.
2 Εγκατάσταση της εξωτερικής μονάδας.
3 Παροχή αποστράγγισης.
4 Εγκατάσταση της γρίλιας εκκένωσης.
5 Προστασία της μονάδας από το χιόνι και τον άνεμο με τοποθέτηση ενός
καλύμματος χιονιού και χωρισμάτων. Ανατρέξτε στην ενότητα "6.1 Την
προετοιμασία του χώρου εγκατάστασης"[445].
6.3.2 Προφυλάξεις κατά την τοποθέτηση της εξωτερικής μονάδας
ΠΛΗΡΟΦΟΡΙΕΣ
Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις που αναφέρονται στα
παρακάτω κεφάλαια:
▪ "1Γενικές προφυλάξεις ασφαλείας"[46]
▪ "6.1Την προετοιμασία του χώρου εγκατάστασης"[445]
6.3.3 Παροχή της υποδομής εγκατάστασης
Ελέγξτε την αντοχή και την ομαλότητα του εδάφους εγκατάστασης, έτσι ώστε η
μονάδα να μην προκαλεί κραδασμούς ή θόρυβο κατά τη λειτουργία της.
Στερεώστε τη μονάδα σωστά με τα μπουλόνια αγκύρωσης, σύμφωνα με το
σχεδιάγραμμα εγκατάστασης.
ΕΙΔΟΠΟΙΗΣΗ
Αλφάδιασμα. Βεβαιωθείτε ότι η μονάδα είναι επίπεδη. Συνιστάται το εξής:
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Χρησιμοποιήστε 4 σετ από μπουλόνια αγκύρωσης, παξιμάδια και ροδέλες M12.
Αφήστε τουλάχιστον 150 mm ελεύθερου χώρου κάτω από τη μονάδα. Επίσης,
βεβαιωθείτε ότι η μονάδα έχει τοποθετηθεί σε απόσταση τουλάχιστον 100 mm
πάνω από το μέγιστο αναμενόμενο ύψος χιονόπτωσης.
Οδηγός αναφοράς εγκαταστάτη
55
6 | Εγκατάσταση της μονάδας
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
±150
kg
4×
Σημεία αγκύρωσης
Βάθρο
Κατά την εγκατάσταση σε βάθρο, να βεβαιώνεστε ότι η γρίλια εκκένωσης μπορεί
να τοποθετηθεί στη θέση ασφαλείας της. Ανατρέξτε στην ενότητα "6.3.7 Για να
αφαιρέσετε τη γρίλια εκκένωσης και να την τοποθετήσετε στη θέση
ασφαλείας"[460].
a Προσέχετε να μην καλύψετε την οπή αποστράγγισης στην κάτω πλάκα της
μονάδας.
6.3.4 Εγκατάσταση της εξωτερικής μονάδας
1 Μεταφέρετε τη μονάδα κρατώντας την από τις αρτάνες της και τοποθετήστε
τη στη θέση εγκατάστασης.
Οδηγός αναφοράς εγκαταστάτη
56
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
6 | Εγκατάσταση της μονάδας
4× M12
4×
2 Στερεώστε τη μονάδα στη θέση εγκατάστασης.
3 Αφαιρέστε τις αρτάνες (και τις βίδες) και απορρίψτε τες.
6.3.5 Παροχή αποστράγγισης
▪ Βεβαιωθείτε ότι η συμπύκνωση υγρασίας εκκενώνεται σωστά.
▪ Εγκαταστήστε τη μονάδα πάνω σε βάση, για να εξασφαλιστεί η σωστή
αποστράγγιση και να αποφευχθεί η συσσώρευση πάγου.
▪ Προετοιμάστε κανάλι εκροής νερού γύρω από τη βάση που θα αποστραγγίζει τα
απόνερα ώστε να τα απομακρύνει από τη μονάδα.
▪ Αποφύγετε την εκροή του νερού αποστράγγισης σε πεζοδρόμια, για να ΜΗΝ
υπάρχει κίνδυνος ολίσθησης όταν η θερμοκρασία περιβάλλοντος είναι κάτω από
το μηδέν.
▪ Εάν εγκαταστήσετε τη μονάδα σε πλαίσιο, εγκαταστήστε μια αδιάβροχη πλάκα
σε απόσταση έως 150 mm από την κάτω πλευρά της μονάδας, για να
αποτρέψετε την εισχώρηση νερού στη μονάδα και τη στάλαξη του νερού
αποστράγγισης (βλ. ακόλουθο σχήμα).
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
57
6 | Εγκατάσταση της μονάδας
1 2
a
b
c
c
3
d
Χρησιμοποιήστε την τάπα αποστράγγισης (με στεγανοποιητικό δακτύλιο) και έναν
εύκαμπτο σωλήνα για αποστράγγιση.
ΕΙΔΟΠΟΙΗΣΗ
Αν η μονάδα εγκαθίσταται σε περιοχή με ψυχρό κλίμα, λάβετε επαρκή μέτρα, ώστε
το συμπύκνωμα που εκκενώνεται να ΜΗΝ μπορεί να παγώσει. Συνιστούμε να
κάνετε τα εξής:
▪ Μονώστε τον εύκαμπτο σωλήνα αποστράγγισης.
▪ Εγκαταστήστε έναν θερμαντήρα σωλήνα αποστράγγισης (του εμπορίου). Για να
συνδέσετε τον θερμαντήρα σωλήνα αποστράγγισης, ανατρέξτε στην ενότητα
"8.2.1Σύνδεση της ηλεκτρικής καλωδίωσης στην εξωτερική μονάδα"[484].
ΕΙΔΟΠΟΙΗΣΗ
Αφήστε τουλάχιστον 150 mm ελεύθερου χώρου κάτω από τη μονάδα. Επίσης,
βεβαιωθείτε ότι η μονάδα έχει τοποθετηθεί σε απόσταση τουλάχιστον 100 mm
πάνω από το αναμενόμενο ύψος χιονόπτωσης.
6.3.6 Για να εγκαταστήσετε τη γρίλια εκκένωσης
Οδηγός αναφοράς εγκαταστάτη
58
a Οπή αποστράγγισης
b Στεγανοποιητικός δακτύλιος (παρέχεται ως παρελκόμενο)
c Τάπα αποστράγγισης (παρέχεται ως παρελκόμενο)
d Εύκαμπτος σωλήνας (του εμπορίου)
ΕΙΔΟΠΟΙΗΣΗ
Στεγανοποιητικός δακτύλιος. Φροντίστε να εγκαταστήσετε σωστά τον
στεγανοποιητικό δακτύλιο για την αποφυγή διαρροών.
ΠΛΗΡΟΦΟΡΙΕΣ
Ηλεκτρική καλωδίωση. Πριν από την εγκατάσταση της γρίλιας εκκένωσης, συνδέστε
τα ηλεκτρικά καλώδια.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
6 | Εγκατάσταση της μονάδας
1
2
3
2×
Εγκαταστήστε το κάτω τμήμα της γρίλιας εκκένωσης
1 Τοποθετήστε τα άγκιστρα.
2 Τοποθετήστε τα μπουλόνια στρογγυλής κεφαλής.
3 Βιδώστε τις 2 κάτω βίδες.
Εγκαταστήστε το πάνω τμήμα της γρίλιας εκκένωσης
ΕΙΔΟΠΟΙΗΣΗ
Δονήσεις. Είναι σημαντικό το πάνω τμήμα της γρίλιας εκκένωσης να εφαρμοστεί
άψογα στο κάτω για αποτροπή τυχόν δονήσεων.
4 Ευθυγραμμίστε και προσαρτήστε την αριστερή πλευρά.
5 Ευθυγραμμίστε και προσαρτήστε το μεσαίο τμήμα.
6 Ευθυγραμμίστε και προσαρτήστε τη δεξιά πλευρά.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
59
6 | Εγκατάσταση της μονάδας
5
4
6
8
7
9
6×
7 Τοποθετήστε τα άγκιστρα.
8 Τοποθετήστε τα μπουλόνια στρογγυλής κεφαλής.
9 Βιδώστε τις υπόλοιπες 6 βίδες.
6.3.7 Για να αφαιρέσετε τη γρίλια εκκένωσης και να την τοποθετήσετε στη θέση ασφαλείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Περιστρεφόμενος ανεμιστήρας. Πριν από την ΕΝΕΡΓΟΠΟΙΗΣΗ ή την εκτέλεση
εργασιών σέρβις στην εξωτερική μονάδα, βεβαιωθείτε ότι η γρίλια εκκένωσης
καλύπτει τον ανεμιστήρα για λόγους προστασίας από έναν περιστρεφόμενο
ανεμιστήρα. Ανατρέξτε στα εξής:
▪ "6.3.6Για να εγκαταστήσετε τη γρίλια εκκένωσης"[458]
▪ "6.3.7Για να αφαιρέσετε τη γρίλια εκκένωσης και να την τοποθετήσετε στη θέση
ασφαλείας"[460]
Οδηγός αναφοράς εγκαταστάτη
60
1 Αφαιρέστε το πάνω τμήμα της γρίλιας εκκένωσης.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
6 | Εγκατάσταση της μονάδας
4×
4×
2 Αφαιρέστε το κάτω τμήμα της γρίλιας εκκένωσης.
3 Περιστρέψτε το κάτω τμήμα της γρίλιας εκκένωσης.
4 Ευθυγραμμίστε το μπουλόνι στρογγυλής κεφαλής και το άγκιστρο στη γρίλια
με τα αντίστοιχα εξαρτήματα στη μονάδα.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
5 Τοποθετήστε το άγκιστρο.
6 Τοποθετήστε το μπουλόνι στρογγυλής κεφαλής.
Οδηγός αναφοράς εγκαταστάτη
61
6 | Εγκατάσταση της μονάδας
6
5
≤1°
6.4 Τοποθέτηση της εσωτερικής μονάδας
6.4.1 Πληροφορίες για την τοποθέτηση της εσωτερικής μονάδας
Τυπική ροή εργασίας
Τυπικά, η τοποθέτηση της εσωτερικής μονάδας αποτελείται από τα παρακάτω
στάδια:
1 Εγκατάσταση της εσωτερικής μονάδας.
6.4.2 Προφυλάξεις κατά την τοποθέτηση της εσωτερικής μονάδας
ΠΛΗΡΟΦΟΡΙΕΣ
Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις που αναφέρονται στα
παρακάτω κεφάλαια:
▪ "1Γενικές προφυλάξεις ασφαλείας"[46]
▪ "6.1Την προετοιμασία του χώρου εγκατάστασης"[445]
6.4.3 Για να εγκαταστήσετε την εσωτερική μονάδα
1 Ανασηκώστε την εσωτερική μονάδα από την παλέτα και τοποθετήστε τη στο
δάπεδο. Ανατρέξτε επίσης στην ενότητα "3.3.3 Για το χειρισμό της
εσωτερικής μονάδας"[422].
2 Συνδέστε τον σωλήνα αποστράγγισης στην αποστράγγιση. Ανατρέξτε στην
ενότητα "6.4.4 Για να συνδέσετε το σωλήνα αποστράγγισης στην
αποστράγγιση"[463].
3 Σύρετε την εσωτερική μονάδα στη θέση της.
4 Προσαρμόστε το ύψος των ρυθμιζόμενων πελμάτων, για να εξισορροπήσετε
τις ανωμαλίες του δαπέδου. Η μέγιστη επιτρεπόμενη απόκλιση είναι 1°.
Οδηγός αναφοράς εγκαταστάτη
62
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
6 | Εγκατάσταση της μονάδας
0°
1° 1°
1
3×
T25
3
2
ΕΙΔΟΠΟΙΗΣΗ
ΜΗΝ γέρνετε τη μονάδα προς τα εμπρός:
6.4.4 Για να συνδέσετε το σωλήνα αποστράγγισης στην αποστράγγιση
Το νερό που εξέρχεται από τη βάνα εκτόνωσης πίεσης συλλέγεται στο δοχείο
αποστράγγισης. Το δοχείο αποστράγγισης συνδέεται σε έναν σωλήνα
αποστράγγισης στο εσωτερικό της μονάδας. Πρέπει να συνδέσετε τον σωλήνα
αποστράγγισης σε ένα κατάλληλο σημείο αποχέτευσης σε συμμόρφωση με την
ισχύουσα νομοθεσία. Μπορείτε να δρομολογήσετε το σωλήνα αποστράγγισης από
το αριστερό ή το δεξιό πλαίσιο.
Προϋπόθεση: Το πλαίσιο του χειριστηρίου και το μπροστινό πλαίσιο έχουν
αφαιρεθεί.
1 Αφαιρέστε ένα από τα πλευρικά πλαίσια.
2 Κόψτε την ελαστική ροδέλα.
3 Τραβήξτε το σωλήνα αποστράγγισης από την οπή.
4 Τοποθετήστε ξανά το πλευρικό πλαίσιο. Βεβαιωθείτε ότι είναι δυνατή η ροή
νερού μέσα από το σωλήνα αποστράγγισης.
Συνιστάται η χρήση ενδιάμεσης χοάνης για τη συλλογή του νερού.
Επιλογή 1: Από την αριστερή πλευρά του πλαισίου
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
63
6 | Εγκατάσταση της μονάδας
1
3×
T25
3
2
Επιλογή 2: Από τη δεξιά πλευρά του πλαισίου
Οδηγός αναφοράς εγκαταστάτη
64
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
7 Εγκατάσταση σωλήνων
Σε αυτό το κεφάλαιο
7.1 Προετοιμασία των σωληνώσεων νερού ................................................................................................................................ 65
7.1.1 Απαιτήσεις κυκλώματος νερού ............................................................................................................................. 65
7.1.2 Τύπος υπολογισμού της προπίεσης του δοχείου διαστολής ............................................................................... 68
7.1.3 Για να ελέγξετε τον όγκο και την παροχή του νερού ............................................................................................ 68
7.1.4 Αλλαγή της προπίεσης του δοχείου διαστολής .................................................................................................... 70
7.1.5 Για να ελέγξετε τον όγκο του νερού: Παραδείγματα ............................................................................................ 71
7.2 Σύνδεση των σωληνώσεων νερού ......................................................................................................................................... 71
7.2.1 Πληροφορίες για τη σύνδεση των σωληνώσεων νερού ....................................................................................... 71
7.2.2 Προφυλάξεις κατά τη σύνδεση των σωλήνων νερού ........................................................................................... 72
7.2.3 Για να συνδέσετε τις σωληνώσεις νερού .............................................................................................................. 72
7.2.4 Για να συνδέσετε τις σωληνώσεις ανακύκλωσης ................................................................................................. 74
7.2.5 Για να πληρώσετε το κύκλωμα νερού ................................................................................................................... 75
7.2.6 Για να προστατεύσετε το κύκλωμα νερού από το σχηματισμό πάγου ................................................................ 75
7.2.7 Για να πληρώσετε το δοχείο ζεστού νερού χρήσης .............................................................................................. 79
7.2.8 Για να μονώσετε τις σωληνώσεις νερού ............................................................................................................... 79
7.1 Προετοιμασία των σωληνώσεων νερού
7 | Εγκατάσταση σωλήνων
7.1.1 Απαιτήσεις κυκλώματος νερού
ΠΛΗΡΟΦΟΡΙΕΣ
Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις που αναφέρονται στο κεφάλαιο
"Γενικές προφυλάξεις ασφαλείας".
ΕΙΔΟΠΟΙΗΣΗ
Σε περίπτωση χρήσης πλαστικών σωλήνων, βεβαιωθείτε ότι είναι πλήρως ανθεκτικοί
στη διάχυση οξυγόνου σύμφωνα με το πρότυπο DIN 4726. Ενδεχόμενη διάχυση
οξυγόνου στις σωληνώσεις μπορεί να οδηγήσει σε υπερβολική διάβρωση.
▪ Σύνδεση σωληνώσεων - Νομοθεσία. Συνδέστε όλους τους σωλήνες σύμφωνα
με την ισχύουσα νομοθεσία και τις οδηγίες του κεφαλαίου "Εγκατάσταση",
λαμβάνοντας υπόψη την είσοδο και την έξοδο του νερού.
▪ Σύνδεση σωληνώσεων - Άσκηση δύναμης. ΜΗΝ ασκείτε υπερβολική δύναμη
κατά τη σύνδεση των σωληνώσεων. Παραμορφωμένες σωληνώσεις ενδέχεται να
προκαλέσουν δυσλειτουργία της μονάδας.
▪ Σύνδεση σωληνώσεων - Εργαλεία. Χρησιμοποιείτε μόνο τα κατάλληλα
εργαλεία για το χειρισμό των υλικών από ορείχαλκο, που είναι ένα μαλακό
υλικό. Αν ΔΕΝ το κάνετε, οι σωληνώσεις θα καταστραφούν.
▪ Σύνδεση σωληνώσεων - Αέρας, υγρασία, σκόνη. Αν εισέλθει αέρας, υγρασία ή
σκόνη στο κύκλωμα, ενδέχεται να προκληθούν προβλήματα. Για να αποτρέψετε
αυτό το ενδεχόμενο:
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
- Χρησιμοποιήστε μόνο καθαρούς σωλήνες
- Κρατήστε το άκρο του σωλήνα προς τα κάτω όταν αφαιρείτε τα γρέζια.
- Καλύψτε το άκρο του σωλήνα ενώ τον περνάτε μέσα από τον τοίχο, ώστε να
μην εισχωρήσει σκόνη ή/και άλλα σωματίδια στο σωλήνα.
- Χρησιμοποιήστε ένα καλό στεγανοποιητικό σπειρωμάτων για τη
στεγανοποίηση των συνδέσεων.
▪ Μόνωση. Μονώστε τη βάση του εναλλάκτη θερμότητας.
Οδηγός αναφοράς εγκαταστάτη
65
7 | Εγκατάσταση σωλήνων
89°C
75°C
75°C
▪ Δημιουργία πάγου. Προστασία κατά του παγώματος.
▪ Κλειστό κύκλωμα. Χρησιμοποιήστε την εσωτερική μονάδα ΜΟΝΟ σε κλειστό
▪ Μήκος σωλήνων. Σας συνιστούμε να αποφεύγετε τις πολύ μακριές σωληνώσεις
▪ Διάμετρος σωλήνων. Επιλέξτε τη διάμετρο των σωληνώσεων νερού ανάλογα με
▪ Ροή νερού. Η ελάχιστη απαιτούμενη ροή νερού για τη λειτουργία της
σύστημα νερού. Η χρήση του συστήματος σε ανοικτό σύστημα νερού μπορεί να
προκαλέσει υπερβολική διάβρωση.
μεταξύ του δοχείου ζεστού νερού χρήσης και του καταληκτικού σημείου του
ζεστού νερού (ντουζιέρα, μπανιέρα...) και να αποφεύγετε τα τυφλά άκρα.
την απαιτούμενη ροή νερού και τη διαθέσιμη εξωτερική στατική πίεση του
κυκλοφορητή. Ανατρέξτε στην ενότητα "15 Τεχνικά χαρακτηριστικά"[4 243] για
τις καμπύλες της εξωτερικής στατικής πίεσης της εσωτερικής μονάδας.
εσωτερικής μονάδας υποδεικνύεται στον ακόλουθο πίνακα. Πρέπει να
εξασφαλίζετε αυτήν τη ροή σε κάθε περίπτωση. Εάν η ροή είναι χαμηλότερη, η
λειτουργία της εσωτερικής μονάδας θα διακοπεί και θα εμφανιστεί το σφάλμα
7H.
Ελάχιστη απαιτούμενη παροχή
25l/min
▪ Εξαρτήματα του εμπορίου - Νερό. Χρησιμοποιείτε αποκλειστικά υλικά τα οποία
είναι συμβατά με το νερό που χρησιμοποιείται στο σύστημα και με τα υλικά που
χρησιμοποιούνται στην εσωτερική μονάδα.
▪ Εξαρτήματα του εμπορίου - Πίεση και θερμοκρασία νερού. Βεβαιωθείτε ότι
όλα τα εξαρτήματα των σωληνώσεων της εγκατάστασης μπορούν να αντέξουν
την πίεση και τη θερμοκρασία του νερού.
▪ Πίεση νερού. Η μέγιστη τιμή πίεσης του νερού είναι 4 bar. Εγκαταστήστε
επαρκή μέτρα προστασίας στο κύκλωμα νερού, για να διασφαλίσετε ότι ΔΕΝ θα
γίνει υπέρβαση της μέγιστης πίεσης νερού.
▪ Θερμοκρασία νερού. Όλες οι εγκατεστημένες σωληνώσεις και τα εξαρτήματα
των σωληνώσεων (βάνες, συνδέσεις,…) ΠΡΕΠΕΙ να μπορούν να αντέξουν στις
ακόλουθες θερμοκρασίες:
ΠΛΗΡΟΦΟΡΙΕΣ
Η παρακάτω εικόνα αποτελεί παράδειγμα και ενδέχεται να ΜΗΝ αντιστοιχεί στη
διάταξη του συστήματός σας.
Οδηγός αναφοράς εγκαταστάτη
66
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
7 | Εγκατάσταση σωλήνων
▪ Αποστράγγιση - Χαμηλά σημεία. Εγκαταστήστε βάνες αποστράγγισης σε όλα τα
χαμηλά σημεία του συστήματος, προκειμένου να είναι δυνατή η πλήρης
αποστράγγιση του κυκλώματος νερού.
▪ Αποστράγγιση – Βάνα εκτόνωσης πίεσης. Συνδέστε σωστά τον εύκαμπτο
σωλήνα αποστράγγισης στην αποστράγγιση, για να αποφύγετε τη διαρροή
νερού από τη μονάδα. Ανατρέξτε στην ενότητα "6.4.4 Για να συνδέσετε το
σωλήνα αποστράγγισης στην αποστράγγιση"[463].
▪ Ανοίγματα εξαερισμού. Μεριμνήστε για ανοίγματα εξαερισμού σε όλα τα
υψηλά σημεία του συστήματος, στα οποία θα πρέπει, επίσης, να υπάρχει
εύκολη πρόσβαση για εργασίες σέρβις. Στην εσωτερική μονάδα υπάρχουν δύο
συστήματος αυτόματης εξαέρωσης. Βεβαιωθείτε ότι τα συστήματα εξαέρωσης
ΔΕΝ είναι υπερβολικά σφιγμένα, ώστε να είναι δυνατή η αυτόματη
απελευθέρωση αέρα στο κύκλωμα νερού.
▪ Εξαρτήματα επικαλυμμένα με ψευδάργυρο. Ποτέ μην χρησιμοποιείτε
εξαρτήματα επικαλυμμένα με ψευδάργυρο στο κύκλωμα νερού. Επειδή στο
εσωτερικό κύκλωμα νερού της μονάδας χρησιμοποιούνται χάλκινες
σωληνώσεις, ενδέχεται να παρουσιαστεί υπερβολική διάβρωση.
▪ Μεταλλικές σωληνώσεις που δεν είναι από ορείχαλκο. Αν χρησιμοποιείτε
μεταλλικές σωληνώσεις που δεν είναι από ορείχαλκο, μονώνετε κατάλληλα τα
ορειχάλκινα και μη υλικά, ώστε να ΜΗΝ έρχονται σε επαφή μεταξύ τους. Με
αυτόν τον τρόπο θα αποτρέψετε τη γαλβανική διάβρωση.
▪ Βάνα - Χρόνος εναλλαγής. Εάν χρησιμοποιείτε 2οδη ή 3οδη βάνα στο κύκλωμα
νερού, ο μέγιστος χρόνος αλλαγής της θέσης της βάνας πρέπει να είναι
60δευτερόλεπτα.
▪ Δοχείο ζεστού νερού χρήσης - Χωρητικότητα. Για να μην δημιουργηθούν
λιμνάζοντα νερά, είναι σημαντικό η χωρητικότητα αποθήκευσης του δοχείου
ζεστού νερού χρήσης να αντιστοιχεί στην καθημερινή κατανάλωση ζεστού νερού
χρήσης.
▪ Δοχείο ζεστού νερού χρήσης - Μετά την εγκατάσταση. Αμέσως μετά την
εγκατάσταση, πρέπει να ξεπλύνετε το δοχείο ζεστού νερού χρήσης με καθαρό
νερό. Αυτή η διαδικασία πρέπει να επαναλαμβάνεται τουλάχιστον μία φορά την
ημέρα για τις 5 πρώτες διαδοχικές ημέρες μετά την εγκατάσταση.
▪ Δοχείο ζεστού νερού χρήσης - Περίοδοι αδράνειας. Σε περιπτώσεις όπου για
παρατεταμένα χρονικά διαστήματα δεν υπάρχει κατανάλωση ζεστού νερού, ο
εξοπλισμός ΠΡΕΠΕΙ να ξεπλένεται με καθαρό νερό πριν από τη χρήση.
▪ Δοχείο ζεστού νερού χρήσης – Απολύμανση. Για τη λειτουργία απολύμανσης
του δοχείου ζεστού νερού χρήσης, ανατρέξτε στην ενότητα "9.5.6 Δοχείο
ΖΝΧ"[4164].
▪ Θερμοστατικές βάνες ανάμιξης. Σύμφωνα με την ισχύουσα νομοθεσία,
ενδέχεται να χρειαστεί να εγκαταστήσετε θερμοστατικές βάνες ανάμιξης.
▪ Μέτρα υγιεινής. Η εγκατάσταση πρέπει να συμμορφώνεται με την ισχύουσα
νομοθεσία και ενδέχεται να απαιτούνται επιπρόσθετα μέτρα υγιεινής για την
εγκατάσταση.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
▪ Αντλία ανακύκλωσης. Σε συμμόρφωση με την ισχύουσα νομοθεσία, ενδέχεται
να είναι απαραίτητη η σύνδεση μιας αντλίας ανακύκλωσης ανάμεσα στο
καταληκτικό σημείο των σωληνώσεων ζεστού νερού και τη σύνδεση
ανακύκλωσης του δοχείου ζεστού νερού χρήσης.
Οδηγός αναφοράς εγκαταστάτη
67
7 | Εγκατάσταση σωλήνων
c
d
a b
M2
aaa
M3M1
M2
aaa
M3M1
b
c
cc
c
c
c
c
7.1.2 Τύπος υπολογισμού της προπίεσης του δοχείου διαστολής
Η προπίεση (Pg) του δοχείου εξαρτάται από τη διαφορά ύψους της εγκατάστασης
(H):
Pg=0,3+(H/10) (bar)
7.1.3 Για να ελέγξετε τον όγκο και την παροχή του νερού
Η εσωτερική μονάδα διαθέτει ένα δοχείο διαστολής 10λίτρων με εργοστασιακά
ρυθμισμένη προπίεση στο 1bar.
Για να βεβαιωθείτε ότι η μονάδα λειτουργεί σωστά:
a Σύνδεση ανακύκλωσης
b Σύνδεση ζεστού νερού
c Ντουζιέρα
d Αντλία ανακύκλωσης
▪ Πρέπει να ελέγξετε τον ελάχιστο και τον μέγιστο όγκο νερού.
▪ Ενδέχεται να πρέπει να προσαρμόσετε την προπίεση του δοχείου διαστολής.
Ελάχιστος όγκος νερού
Βεβαιωθείτε ότι ο συνολικός όγκος νερού στην εγκατάσταση είναι τουλάχιστον 20
λίτρα, ΜΗ συμπεριλαμβανομένου του εσωτερικού όγκου νερού της εξωτερικής
μονάδας.
ΠΛΗΡΟΦΟΡΙΕΣ
Σε κρίσιμες συνθήκες ή σε δωμάτια με υψηλές απαιτήσεις θέρμανσης, ενδέχεται να
χρειαστεί επιπρόσθετος όγκος νερού.
Οδηγός αναφοράς εγκαταστάτη
68
a Ανεξάρτητος θερμοστάτης χώρου (προαιρετικά)
b Βάνα παράκαμψης υπερπίεσης (παρέχεται ως παρελκόμενο)
c Βάνα αποκοπής
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
7 | Εγκατάσταση σωλήνων
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120 170
140 200
220 270
320
A
B
Μέγιστος όγκος νερού
ΕΙΔΟΠΟΙΗΣΗ
Ο μέγιστος όγκος νερού εξαρτάται από το εάν έχει προστεθεί γλυκόλη στο κύκλωμα
νερού. Για περισσότερες πληροφορίες σχετικά με την προσθήκη γλυκόλης,
ανατρέξτε στην ενότητα "7.2.6 Για να προστατεύσετε το κύκλωμα νερού από το
σχηματισμό πάγου"[475].
Χρησιμοποιήστε το ακόλουθο γράφημα για να προσδιορίσετε τον μέγιστο
επιτρεπόμενο όγκο νερού για την υπολογισμένη προπίεση.
A Προπίεση (bar)
B Μέγιστος όγκος νερού (l)
Νερό
Νερό + γλυκόλη
Παράδειγμα: Μέγιστος όγκος νερού και προπίεση δοχείου διαστολής
Διαφορά ύψους
εγκατάστασης
(a)
≤200l >200l
Όγκος νερού
≤7m Δεν απαιτείται ρύθμιση της
προπίεσης.
>7m Κάντε τα εξής:
▪ Αυξήστε την προπίεση
ανάλογα με την
απαιτούμενη διαφορά
ύψους της εγκατάστασης. Η
προπίεση πρέπει να αυξηθεί
κατά 0,1 bar για κάθε μέτρο
πάνω από τα 7 m.
Κάντε τα εξής:
▪ Μειώστε την προπίεση
ανάλογα με την
απαιτούμενη διαφορά
ύψους της εγκατάστασης. Η
προπίεση πρέπει να μειωθεί
κατά 0,1 bar για κάθε μέτρο
κάτω από τα 7 m.
▪ Βεβαιωθείτε ότι ο όγκος
νερού ΔΕΝ ξεπερνά τον
μέγιστο επιτρεπόμενο όγκο
νερού.
Το δοχείο διαστολής της
εσωτερικής μονάδας είναι
πολύ μικρό για την
εγκατάσταση. Σε αυτήν την
περίπτωση, συνιστάται να
εγκαταστήσετε ένα επιπλέον
δοχείο εκτός της μονάδας.
▪ Βεβαιωθείτε ότι ο όγκος
νερού ΔΕΝ ξεπερνά τον
μέγιστο επιτρεπόμενο όγκο
νερού.
(a)
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Αυτή είναι η διαφορά ύψους (m) ανάμεσα στο υψηλότερο σημείο του
κυκλώματος νερού και την εσωτερική μονάδα. Αν η εσωτερική μονάδα έχει
εγκατασταθεί στο υψηλότερο σημείο της εγκατάστασης, το ύψος της
εγκατάστασης είναι 0m.
Οδηγός αναφοράς εγκαταστάτη
69
7 | Εγκατάσταση σωλήνων
Ελάχιστη παροχή νερού
Βεβαιωθείτε ότι η ελάχιστη παροχή στην εγκατάσταση είναι διασφαλισμένη σε
όλες τις συνθήκες σε κάθε ζώνη ξεχωριστά. Αυτή η ελάχιστη παροχή απαιτείται
κατά τη λειτουργία απόψυξης/εφεδρικού συστήματος θέρμανσης. Για τον
συγκεκριμένο σκοπό, χρησιμοποιήστε τη βάνα παράκαμψης υπερπίεσης που
παρέχεται μαζί με τη μονάδα.
ΕΙΔΟΠΟΙΗΣΗ
Για την εξασφάλιση της ορθής λειτουργίας, συνιστάται ελάχιστη παροχή 28 l/min
κατά την παραγωγή ΖΝΧ.
ΕΙΔΟΠΟΙΗΣΗ
Αν έχει προστεθεί γλυκόλη στο κύκλωμα νερού και η θερμοκρασία του κυκλώματος
νερού είναι χαμηλή, η τιμή της παροχής ΔΕΝ θα εμφανίζεται στο χειριστήριο. Σε
αυτήν την περίπτωση, μπορείτε να ελέγξτε την ελάχιστη παροχή εκτελώντας τη
δοκιμαστική λειτουργία του κυκλοφορητή (ελέγχοντας ότι το χειριστήριο ΔΕΝ
εμφανίζει το σφάλμα 7H).
ΕΙΔΟΠΟΙΗΣΗ
Όταν η κυκλοφορία σε κάθε ή σε μια συγκεκριμένη διαδρομή θέρμανσης χώρου
ελέγχεται από βάνες απομακρυσμένου ελέγχου, είναι σημαντικό να διασφαλίζεται η
ελάχιστη παροχή νερού, ακόμα και αν όλες οι βάνες είναι κλειστές. Σε περίπτωση
που δεν μπορεί να επιτευχθεί η ελάχιστη παροχή νερού, θα εμφανιστεί το σφάλμα
παροχής 7H (απουσία θέρμανσης ή λειτουργίας).
Ελάχιστη απαιτούμενη παροχή
25l/min
Ανατρέξτε στη συνιστώμενη διαδικασία, όπως αυτή περιγράφεται στη "10.4Λίστα
ελέγχου κατά την αρχική εκκίνηση"[4205].
7.1.4 Αλλαγή της προπίεσης του δοχείου διαστολής
ΕΙΔΟΠΟΙΗΣΗ
Η προσαρμογή της προπίεσης του δοχείου διαστολής μπορεί να γίνει μόνο από
εξουσιοδοτημένο εγκαταστάτη.
Η προεπιλεγμένη προπίεση του δοχείου διαστολής είναι 1 bar. Όταν απαιτείται
αλλαγή της προπίεσης, λάβετε υπόψη τις ακόλουθες οδηγίες:
▪ Να χρησιμοποιείτε μόνο ξηρό άζωτο για να ρυθμίσετε την προπίεση του δοχείου
διαστολής.
▪ Σε περίπτωση ακατάλληλης ρύθμισης της προπίεσης του δοχείου διαστολής, θα
προκληθεί δυσλειτουργία του συστήματος.
Η αλλαγή της προπίεσης του δοχείου διαστολής πρέπει να πραγματοποιείται με
ελάττωση ή αύξηση της πίεσης του αζώτου μέσω της βαλβίδας Schrader του
δοχείου διαστολής.
Οδηγός αναφοράς εγκαταστάτη
70
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
a
a Βαλβίδα Schrader
7.1.5 Για να ελέγξετε τον όγκο του νερού: Παραδείγματα
Παράδειγμα 1
Η εσωτερική μονάδα έχει εγκατασταθεί 5m κάτω από το υψηλότερο σημείο στο
κύκλωμα νερού. Ο συνολικός όγκος νερού στο κύκλωμα νερού είναι 100l.
Δεν απαιτείται κάποια ενέργεια ή προσαρμογή.
7 | Εγκατάσταση σωλήνων
Παράδειγμα 2
Η εσωτερική μονάδα έχει εγκατασταθεί στο υψηλότερο σημείο στο κύκλωμα
νερού. Ο συνολικός όγκος νερού στο κύκλωμα νερού είναι 250l.
Ενέργειες:
▪ Επειδή ο συνολικός όγκος νερού (250 l) υπερβαίνει τον προεπιλεγμένο όγκο
νερού (200l), η προπίεση πρέπει να μειωθεί.
▪ Η απαιτούμενη προπίεση είναι:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ Ο αντίστοιχος μέγιστος όγκος νερού στα 0,3bar είναι 290l. (Συμβουλευτείτε το
γράφημα στη παράγραφο "Μέγιστος όγκος νερού"[469]).
▪ Επειδή τα 250 l είναι λιγότερα από τα 290 l, το δοχείο διαστολής είναι
κατάλληλο για την εγκατάσταση.
7.2 Σύνδεση των σωληνώσεων νερού
7.2.1 Πληροφορίες για τη σύνδεση των σωληνώσεων νερού
Πριν από τη σύνδεση των σωληνώσεων νερού
Βεβαιωθείτε ότι η εξωτερική και η εσωτερική μονάδα έχουν εγκατασταθεί.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Τυπική ροή εργασίας
Τυπικά, η σύνδεση των σωληνώσεων νερού αποτελείται από τα παρακάτω στάδια:
1 Σύνδεση των σωληνώσεων νερού στην εξωτερική μονάδα.
2 Σύνδεση των σωληνώσεων νερού στην εσωτερική μονάδα.
3 Σύνδεση των σωληνώσεων ανακύκλωσης.
4 Σύνδεση του σωλήνα αποστράγγισης στην αποστράγγιση.
5 Πλήρωση του κυκλώματος νερού.
6 Πλήρωση του δοχείου ζεστού νερού χρήσης.
7 Μόνωση των σωλήνων νερού.
Οδηγός αναφοράς εγκαταστάτη
71
7 | Εγκατάσταση σωλήνων
c
a
b
b
d
1
2
7.2.2 Προφυλάξεις κατά τη σύνδεση των σωλήνων νερού
7.2.3 Για να συνδέσετε τις σωληνώσεις νερού
Εξωτερική μονάδα
ΠΛΗΡΟΦΟΡΙΕΣ
Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις που αναφέρονται στα
παρακάτω κεφάλαια:
▪ "1Γενικές προφυλάξεις ασφαλείας"[46]
▪ "7.1Προετοιμασία των σωληνώσεων νερού"[465]
ΕΙΔΟΠΟΙΗΣΗ
ΜΗΝ ασκείτε υπερβολική δύναμη κατά τη σύνδεση των σωλήνων στον χώρο
εγκατάστασης και βεβαιωθείτε ότι οι σωλήνες έχουν ευθυγραμμιστεί σωστά.
Παραμορφωμένες σωληνώσεις ενδέχεται να προκαλέσουν δυσλειτουργία της
μονάδας.
1 Συνδέστε τη βάνα αποκοπής (με ενσωματωμένο φίλτρο) στην είσοδο νερού
της εξωτερικής μονάδας χρησιμοποιώντας το στεγανοποιητικό σπειρωμάτων.
Οδηγός αναφοράς εγκαταστάτη
72
a ΕΞΟΔΟΣ νερού (βιδωτή σύνδεση, αρσενική, 1")
b ΕΙΣΟΔΟΣ νερού (βιδωτή σύνδεση, αρσενική, 1")
c Βάνα αποκοπής με ενσωματωμένο φίλτρο (παρέχεται ως παρελκόμενο) (2×
βιδωτές συνδέσεις, θηλυκές, 1")
d Στεγανοποιητικό σπειρωμάτων
2 Συνδέστε τους σωλήνες του χώρου εγκατάστασης με τη βάνα αποκοπής.
3 Συνδέστε τους σωλήνες του χώρου εγκατάστασης στην έξοδο νερού της
εξωτερικής μονάδας.
ΕΙΔΟΠΟΙΗΣΗ
Πληροφορίες σχετικά με τη βάνα αποκοπής με ενσωματωμένο φίλτρο (παρέχεται ως
παρελκόμενο):
▪ Η εγκατάσταση της βάνας στην είσοδο νερού είναι υποχρεωτική.
▪ Λάβετε υπόψη την κατεύθυνση ροής της βάνας.
ΕΙΔΟΠΟΙΗΣΗ
Εγκαταστήστε τις βάνες εξαέρωσης στα σημεία σε μεγάλο ύψος.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
7 | Εγκατάσταση σωλήνων
dc
ba
e
f
h
g
Εσωτερική μονάδα
1 Συνδέστε τους στεγανοποιητικούς δακτυλίους και τις βάνες αποκοπής στους
σωλήνες νερού της εσωτερικής μονάδας που συνδέονται με την εξωτερική
μονάδα.
2 Συνδέστε τους σωλήνες χώρου εγκατάστασης της εξωτερικής μονάδας με τις
βάνες αποκοπής.
3 Συνδέστε τους στεγανοποιητικούς δακτυλίους και τις βάνες αποκοπής στους
σωλήνες νερού θέρμανσης/ψύξης χώρου και των δύο ζωνών της εσωτερικής
μονάδας.
4 Συνδέστε τους σωλήνες θέρμανσης/ψύξης χώρου και των δύο ζωνών στις
βάνες αποκοπής.
5 Συνδέστε τις σωληνώσεις εισόδου και εξόδου ζεστού νερού χρήσης στην
εσωτερική μονάδα.
a ΕΞΟΔΟΣ νερού συμπληρωματικής ζώνης θέρμανσης χώρου (βιδωτή σύνδεση, 1")
b ΕΙΣΟΔΟΣ νερού συμπληρωματικής ζώνης θέρμανσης χώρου (βιδωτή σύνδεση, 1")
c ΕΞΟΔΟΣ ζεστού νερού χρήσης (βιδωτή σύνδεση, 3/4")
d ΕΙΣΟΔΟΣ κρύου νερού χρήσης (παροχή κρύου νερού) (βιδωτή σύνδεση, 3/4")
e ΕΞΟΔΟΣ νερού εξωτερικής μονάδας (βιδωτή σύνδεση, 1")
f ΕΙΣΟΔΟΣ νερού εξωτερικής μονάδας (βιδωτή σύνδεση, 1")
g ΕΞΟΔΟΣ νερού κύριας ζώνης θέρμανσης χώρου (βιδωτή σύνδεση, 1")
h ΕΙΣΟΔΟΣ νερού κύριας ζώνης θέρμανσης χώρου (βιδωτή σύνδεση, 1")
ΕΙΔΟΠΟΙΗΣΗ
Σας συνιστούμε να εγκαταστήσετε βάνες αποκοπής στις συνδέσεις εισόδου κρύου
νερού χρήσης και εξόδου ζεστού νερού χρήσης. Αυτές οι βάνες αποκοπής
διατίθενται στο εμπόριο.
ΕΙΔΟΠΟΙΗΣΗ
Για να αποφύγετε την πρόκληση βλάβης στον περιβάλλοντα χώρο λόγω διαρροής
νερού, σας συνιστούμε να κλείνετε τις βάνες αποκοπής στην είσοδο κρύου νερού
χρήσης σε περιόδους μεγάλης απουσίας.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
73
7 | Εγκατάσταση σωλήνων
a
ΕΙΔΟΠΟΙΗΣΗ
Σε περίπτωση εγκατάστασης αυτής της μονάδας ως συστήματος μονής ζώνης:
Εγκατάσταση. Εγκαταστήστε μια παράκαμψη μεταξύ της εισόδου και της εξόδου
νερού θέρμανσης χώρου της συμπληρωματικής ζώνης (=ζώνη άμεσης παροχής).
ΜΗΝ διακόπτετε τη ροή νερού κλείνοντας τις βάνες αποκοπής.
a Παράκαμψη
Διαμόρφωση. Ορίστε τη ρύθμιση [7-02]=0 (Αριθμός ζωνών = Μονή ζώνη).
ΕΙΔΟΠΟΙΗΣΗ
Εγκαταστήστε τις βάνες εξαέρωσης στα σημεία σε μεγάλο ύψος.
ΕΙΔΟΠΟΙΗΣΗ
Μια ανακουφιστική βαλβίδα (του εμπορίου) με πίεση ανοίγματος έως 10 bar
(=1 MPa) πρέπει να εγκατασταθεί στη σύνδεση εισόδου κρύου νερού χρήσης σε
συμμόρφωση με την ισχύουσα νομοθεσία.
ΕΙΔΟΠΟΙΗΣΗ
▪ Πρέπει να εγκαταστήσετε μια συσκευή αποστράγγισης και μια διάταξη
εκτόνωσης της πίεσης στη σύνδεση εισόδου κρύου νερού του κυλίνδρου ζεστού
νερού χρήσης.
▪ Για να αποφύγετε την αντίστροφη ροή του νερού, συνιστάται η εγκατάσταση
μιας βάνας αντεπιστροφής στην είσοδο νερού του δοχείου ζεστού νερού χρήσης
σε συμμόρφωση με την ισχύουσα νομοθεσία.
▪ Συνιστάται η εγκατάσταση μιας βάνας μείωσης πίεσης στην είσοδο κρύου νερού
σε συμμόρφωση με την ισχύουσα νομοθεσία.
▪ Θα πρέπει να εγκαταστήσετε ένα δοχείο διαστολής στην είσοδο κρύου νερού σε
συμμόρφωση με την ισχύουσα νομοθεσία.
▪ Συνιστάται η εγκατάσταση της βάνας εκτόνωσης πίεσης σε υψηλότερη θέση από
το επάνω μέρος του δοχείου ζεστού νερού χρήσης. Η θέρμανση του δοχείου
ζεστού νερού χρήσης προκαλεί διαστολή του νερού και, χωρίς βάνα εκτόνωσης
πίεσης, η πίεση του νερού στο εσωτερικό του δοχείου μπορεί να αυξηθεί
περισσότερο από την ενδεδειγμένη πίεση του δοχείου. Επίσης, η εγκατάσταση
(σωληνώσεις, σημεία παροχής κλπ.) που είναι συνδεδεμένη στο δοχείο
υπόκειται σε αυτήν την υψηλή πίεση. Για να το αποτρέψετε, πρέπει να
εγκαταστήσετε μια βάνα εκτόνωσης πίεσης. Η αποτροπή της υπερπίεσης
εξαρτάται από τη σωστή λειτουργία της βάνας εκτόνωσης πίεσης που θα
εγκατασταθεί. Αν η βάνα ΔΕΝ λειτουργεί σωστά, η υπερπίεση θα παραμορφώσει
το δοχείο και ενδέχεται να προκληθεί διαρροή νερού. Για επιβεβαίωση της
σωστής λειτουργίας, απαιτείται τακτική συντήρηση.
7.2.4 Για να συνδέσετε τις σωληνώσεις ανακύκλωσης
Οδηγός αναφοράς εγκαταστάτη
74
Προϋπόθεση: Απαιτείται μόνο αν χρειάζεστε ανακύκλωση στο σύστημά σας.
1 Αφαιρέστε το επάνω πλαίσιο από τη μονάδα, ανατρέξτε στην ενότητα
"6.2.5Για να ανοίξετε την εσωτερική μονάδα"[451].
2 Κόψτε την ελαστική ροδέλα στο επάνω μέρος της μονάδας και αφαιρέστε το
στοπ. Ο ακροδέκτης ανακύκλωσης τοποθετείται κάτω από την οπή.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
3 Δρομολογήστε τη σωλήνωση ανακυκλοφορίας μέσω της ροδέλας και
συνδέστε τους στον ακροδέκτη ανακυκλοφορίας.
4 Τοποθετήστε ξανά το επάνω πλαίσιο.
7.2.5 Για να πληρώσετε το κύκλωμα νερού
Για να πληρώσετε το κύκλωμα νερού, χρησιμοποιήστε ένα κιτ πλήρωσης του
εμπορίου. Διασφαλίστε τη συμμόρφωση με την ισχύουσα νομοθεσία.
ΕΙΔΟΠΟΙΗΣΗ
7 | Εγκατάσταση σωλήνων
Βεβαιωθείτε ότι είναι ανοικτές και οι δύο βάνες εξαέρωσης (μία στο μαγνητικό
φίλτρο και μία στον εφεδρικό θερμαντήρα).
Όλες οι βαλβίδες αυτόματης εξαέρωσης πρέπει να παραμείνουν ανοιχτές μετά την
αρχική εκκίνηση.
7.2.6 Για να προστατεύσετε το κύκλωμα νερού από το σχηματισμό πάγου
Σχετικά με την αντιψυκτική προστασία
Ο πάγος μπορεί να προκαλέσει ζημιά στο σύστημα. Για την αποτροπή του
σχηματισμού πάγου στα υδραυλικά εξαρτήματα, το λογισμικό διαθέτει ειδικές
λειτουργίες αντιψυκτικής προστασίας οι οποίες περιλαμβάνουν την ενεργοποίηση
του κυκλοφορητή σε χαμηλές θερμοκρασίες:
▪ Αντιψυκτική προστασία σωλήνων νερού (βλ. "Αντιψυκτική προστασία σωλήνων
νερού"[4187]),
▪ Αποτροπή αποστράγγισης. Ισχύει μόνο όταν είναι ενεργοποιημένη η λειτουργία
Διπλή ([C‑02]=1). Αυτή η λειτουργία αποτρέπει το άνοιγμα των βανών
αντιψυκτικής προστασίας στις σωληνώσεις νερού προς την εξωτερική μονάδα,
όταν ο βοηθητικός λέβητας λειτουργεί σε αρνητικές εξωτερικές θερμοκρασίες.
Ωστόσο, σε περίπτωση διακοπής ρεύματος, αυτές οι λειτουργίες δεν μπορούν να
εξασφαλίσουν την προστασία.
Για την προστασία του κυκλώματος νερού από τον σχηματισμό πάγου, κάντε μία
από τις εξής ενέργειες:
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
▪ Προσθέστε γλυκόλη στο νερό. Η γλυκόλη μειώνει το σημείο πήξης του νερού.
▪ Εγκαταστήστε βάνες αντιψυκτικής προστασίας. Οι βάνες αντιψυκτικής
προστασίας αποστραγγίζουν το νερό από το σύστημα προτού παγώσει.
Οδηγός αναφοράς εγκαταστάτη
75
7 | Εγκατάσταση σωλήνων
Αντιψυκτική προστασία με χρήση γλυκόλης
Σχετικά με την αντιψυκτική προστασία με χρήση γλυκόλης
Η προσθήκη γλυκόλης στο νερό μειώνει το σημείο πήξης του νερού.
ΕΙΔΟΠΟΙΗΣΗ
Αν προσθέσετε γλυκόλη στο νερό, ΜΗΝ εγκαταστήσετε βάνες αντιψυκτικής
προστασίας. Πιθανή συνέπεια: Διαρροή γλυκόλης από τις βάνες αντιψυκτικής
προστασίας.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η αιθυλενογλυκόλη είναι τοξική.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η διάβρωση του συστήματος είναι πιθανή λόγω της παρουσίας γλυκόλης. Η γλυκόλη
που δεν περιέχει αναστολείς μπορεί να γίνει όξινη, σε περίπτωση παρουσίας
οξυγόνου. Αυτή η διαδικασία επιταχύνεται με την παρουσία χαλκού και σε υψηλές
θερμοκρασίες. Η όξινη γλυκόλη χωρίς αναστολείς είναι διαβρωτική για τις
μεταλλικές επιφάνειες και σχηματίζει κυψέλες γαλβανικής διάβρωσης, που
προκαλούν σοβαρή ζημιά στο σύστημα. Επομένως, είναι σημαντικό να προσέχετε τα
εξής:
▪ η επεξεργασία νερού πρέπει να εκτελείται σωστά από εξειδικευμένο τεχνικό
υδραυλικών εργασιών,
▪ πρέπει να επιλέγεται γλυκόλη με αναστολείς διάβρωσης, η οποία να
εξουδετερώνει τα οξέα που σχηματίζονται από την οξείδωση της γλυκόλης,
▪ δεν πρέπει να χρησιμοποιείται γλυκόλη για αυτοκίνητα, επειδή οι αναστολείς
διάβρωσης έχουν περιορισμένη διάρκεια ζωής και περιέχουν πυριτικά άλατα, τα
οποία μπορούν να ρυπάνουν ή να βουλώσουν το σύστημα,
▪ ΔΕΝ πρέπει να χρησιμοποιούνται γαλβανισμένες σωληνώσεις στα συστήματα
γλυκόλης, επειδή η παρουσία τους μπορεί να οδηγήσει σε καθίζηση ορισμένων
συστατικών του αναστολέα διάβρωσης γλυκόλης.
ΕΙΔΟΠΟΙΗΣΗ
Η γλυκόλη απορροφά το νερό από το περιβάλλον. Επομένως, ΜΗΝ προσθέτετε
γλυκόλη η οποία έχει εκτεθεί σε αέρα. Αν αφήσετε ανοιχτό το καπάκι του δοχείου
γλυκόλης, η συγκέντρωση νερού αυξάνεται. Σε αυτήν την περίπτωση, η
συγκέντρωση γλυκόλης θα είναι χαμηλότερη από την υποτιθέμενη. Συνεπώς,
ενδέχεται να σχηματιστεί πάγος στα υδραυλικά τμήματα. Λάβετε προληπτικά μέτρα
για να εξασφαλίσετε ελάχιστη έκθεση της γλυκόλης στον αέρα.
Τύποι γλυκόλης
Οι τύποι της γλυκόλης που μπορείτε να χρησιμοποιήσετε εξαρτώνται από το αν το
σύστημα διαθέτει δοχείο ζεστού νερού χρήσης:
Εάν… Τότε…
Το σύστημα διαθέτει δοχείο ζεστού
νερού χρήσης
Το σύστημα ΔΕΝ διαθέτει δοχείο
ζεστού νερού χρήσης
Χρησιμοποιήστε μόνο
προπυλενογλυκόλη
(a)
Μπορείτε να χρησιμοποιήσετε είτε
προπυλενογλυκόλη
(a)
είτε
αιθυλενογλυκόλη
(a)
Προπυλενογλυκόλη, η οποία περιέχει τους απαραίτητους αναστολείς,
ταξινομημένη στην ΚατηγορίαIII κατά το πρότυπο EN1717.
Οδηγός αναφοράς εγκαταστάτη
76
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
7 | Εγκατάσταση σωλήνων
Απαιτούμενη συγκέντρωση γλυκόλης
Η απαιτούμενη συγκέντρωση γλυκόλης εξαρτάται από τη χαμηλότερη
αναμενόμενη εξωτερική θερμοκρασία και από το εάν θέλετε να προστατεύσετε το
σύστημα από θραύση ή από σχηματισμό πάγου. Για την αποτροπή του
συστήματος από το σχηματισμό πάγου, απαιτείται η προσθήκη περισσότερης
γλυκόλης.
Προσθέστε γλυκόλη σύμφωνα με τον παρακάτω πίνακα.
Χαμηλότερη
αναμενόμενη εξωτερική
Αποτροπή θραύσης Αποτροπή σχηματισμού
πάγου
θερμοκρασία
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
–30°C 35% —
ΠΛΗΡΟΦΟΡΙΕΣ
▪ Προστασία από θραύση: η γλυκόλη θα αποτρέψει τη θραύση των σωλήνων,
αλλά ΟΧΙ και το πάγωμα του υγρού στο εσωτερικό των σωλήνων.
▪ Προστασία από σχηματισμό πάγου: η γλυκόλη θα αποτρέψει το πάγωμα του
υγρού στο εσωτερικό των σωλήνων.
ΕΙΔΟΠΟΙΗΣΗ
▪ Η απαιτούμενη συγκέντρωση ενδέχεται να διαφέρει ανάλογα με τον τύπο της
γλυκόλης. Συγκρίνετε ΠΑΝΤΑ τις απαιτήσεις από τον παραπάνω πίνακα με τις
προδιαγραφές που παρέχονται από τον κατασκευαστή της γλυκόλης. Αν
χρειάζεται, φροντίστε να πληροίτε τις απαιτήσεις που ορίζονται από τον
κατασκευαστή της γλυκόλης.
▪ Η συγκέντρωση γλυκόλης που θα προστεθεί δεν πρέπει ΠΟΤΕ να ξεπερνά το
35%.
▪ Αν το υγρό στο σύστημα παγώσει, ΔΕΝ θα είναι δυνατή η εκκίνηση του
κυκλοφορητή. Λάβετε υπόψη ότι αν αποτρέψετε μόνο τη θραύση του
συστήματος, θα υπάρχει ακόμα κίνδυνος να παγώσει το υγρό στο εσωτερικό.
▪ Όταν το νερό είναι στάσιμο στο εσωτερικό του συστήματος, είναι πολύ πιθανό
το σύστημα να παγώσει και να υποστεί βλάβη.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Γλυκόλη και μέγιστος επιτρεπόμενος όγκος νερού
Η προσθήκη γλυκόλης στο κύκλωμα νερού μειώνει το μέγιστο επιτρεπόμενο όγκο
νερού του συστήματος. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα
"Μέγιστος όγκος νερού"[469].
Ρύθμιση γλυκόλης
ΕΙΔΟΠΟΙΗΣΗ
Αν υπάρχει γλυκόλη στο σύστημα, η ρύθμιση [E-0D] πρέπει να οριστεί σε 1. Αν η
ρύθμιση για τη γλυκόλη ΔΕΝ έχει οριστεί σωστά, το υγρό που βρίσκεται εντός του
σωλήνα ενδέχεται να παγώσει.
Οδηγός αναφοράς εγκαταστάτη
77
7 | Εγκατάσταση σωλήνων
c
c
b
b
a
a
b
c
Αντιψυκτική προστασία μέσω βανών αντιψυκτικής προστασίας
Σχετικά με τις βάνες αντιψυκτικής προστασίας
Η προστασία των σωληνώσεων του χώρου εγκατάστασης από τον παγετό είναι
ευθύνη του εγκαταστάτη. Αν δεν έχει προστεθεί γλυκόλη στο νερό, μπορείτε να
χρησιμοποιήσετε βάνες αντιψυκτικής προστασίας στα χαμηλότερα σημεία των
σωληνώσεων του χώρου εγκατάστασης, ώστε το νερό να αποστραγγίζεται από το
σύστημα προτού παγώσει.
Για να εγκαταστήσετε βάνες αντιψυκτικής προστασίας
Για να προστατεύσετε τις σωληνώσεις στον χώρο εγκατάστασης από τον παγετό,
εγκαταστήστε τα ακόλουθα εξαρτήματα:
a Αυτόματη είσοδος αέρα
b Βάνα αντιψυκτικής προστασίας (προαιρετική –του εμπορίου)
c Βάνες κανονικά κλειστές (συνιστώνται –του εμπορίου)
Τμήμα Περιγραφή
Μια αυτόματη είσοδος αέρα (για την παροχή αέρα) θα πρέπει να
εγκατασταθεί στο υψηλότερο σημείο. Για παράδειγμα, μια
αυτόματη εξαέρωση.
Προστασία για τις σωληνώσεις του χώρου εγκατάστασης. Οι βάνες
αντιψυκτικής προστασίας πρέπει να εγκατασταθούν:
▪ κάθετα, ώστε το νερό να μπορεί να ρέει προς τα έξω σωστά και
χωρίς εμπόδια.
▪ σε όλα τα χαμηλότερα σημεία των σωληνώσεων του χώρου
εγκατάστασης.
▪ στα πιο κρύα σημεία και μακριά από πηγές θερμότητας.
Σημείωση: Αφήστε κενό τουλάχιστον 15cm από το έδαφος, ώστε
να αποτρέπεται το φράξιμο της εξόδου νερού από πάγο.
Απομόνωση του νερού στο εσωτερικού του σπιτιού, όταν υπάρχει
διακοπή ρεύματος. Οι κανονικά κλειστές βάνες (που βρίσκονται
στον εσωτερικό χώρο κοντά στα σημεία εισόδου/εξόδου των
σωλήνων) ενδέχεται να εμποδίσουν την αποστράγγιση όλου του
νερού, όταν ανοίξουν οι βάνες αντιψυκτικής προστασίας.
Οδηγός αναφοράς εγκαταστάτη
78
▪ Σε περίπτωση διακοπής ρεύματος: Οι κανονικά κλειστές βάνες
κλείνουν και απομονώνουν το νερό στο εσωτερικό του σπιτιού.
Αν ανοίξουν οι βάνες αντιψυκτικής προστασίας,
αποστραγγίζεται μόνο το νερό έξω από το σπίτι.
▪ Σε άλλες περιπτώσεις (παράδειγμα: σε περίπτωση βλάβης στον
κυκλοφορητή): Οι κανονικά κλειστές βάνες παραμένουν
ανοιχτές. Αν ανοίξουν οι βάνες αντιψυκτικής προστασίας,
αποστραγγίζεται και το νερό από το εσωτερικό του σπιτιού.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
ΕΙΔΟΠΟΙΗΣΗ
Αν έχετε εγκαταστήσει βάνες αντιψυκτικής προστασίας, ΜΗΝ επιλέξετε ελάχιστο
σημείο ρύθμισης ψύξης χαμηλότερο από 7°C (7°C=προεπιλογή). Αν επιλέξετε
χαμηλότερη τιμή, οι βάνες αντιψυκτικής προστασίας ενδέχεται να ανοίξουν κατά τη
λειτουργία ψύξης.
7.2.7 Για να πληρώσετε το δοχείο ζεστού νερού χρήσης
1 Ανοίξτε όλες τις βρύσες ζεστού νερού, για να εξαερώσετε τις σωληνώσεις του
συστήματος.
2 Ανοίξτε τη βάνα παροχής κρύου νερού.
3 Κλείστε όλες τις βρύσες νερού, αφού εξέλθει όλος ο αέρας.
4 Ελέγξτε για διαρροές νερού.
7.2.8 Για να μονώσετε τις σωληνώσεις νερού
Οι σωληνώσεις στο σύνολο του κυκλώματος νερού ΠΡΕΠΕΙ να μονωθούν, για την
αποφυγή δημιουργίας συμπυκνώματος κατά τη διάρκεια της λειτουργίας ψύξης
και μείωσης της απόδοσης θέρμανσης και ψύξης.
7 | Εγκατάσταση σωλήνων
Μόνωση σωλήνων νερού εξωτερικού χώρου
ΕΙΔΟΠΟΙΗΣΗ
Εξωτερικοί σωλήνες. Μονώστε τους εξωτερικούς σωλήνες σύμφωνα με τις οδηγίες
για προστασία από κινδύνους.
Για τους σωλήνες ελεύθερης εγκατάστασης, συνιστάται να χρησιμοποιήσετε
μόνωση με το ελάχιστο πάχος που εμφανίζεται στον παρακάτω πίνακα (με
λ=0,039W/mK).
Μήκος σωλήνων (m) Ελάχιστο πάχος μόνωσης (mm)
<20 19
20~30 32
30~40 40
40~50 50
Στις υπόλοιπες περιπτώσεις, το ελάχιστο πάχος μόνωσης μπορεί να καθοριστεί με
χρήση του εργαλείου Hydronic Piping Calculation.
Το εργαλείο Hydronic Piping Calculation υπολογίζει επίσης το μέγιστο μήκος των
σωλήνων υδρονικού συστήματος από την εσωτερική μέχρι την εξωτερική μονάδα
με βάση την πτώση πίεσης του εκπομπού ή αντίστροφα.
Το εργαλείο Hydronic Piping Calculation αποτελεί μέρος του Heating Solutions
Navigator, στο οποίο μπορείτε να αποκτήσετε πρόσβαση από τον ιστότοπο
https://professional.standbyme.daikin.eu.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Επικοινωνήστε με τον αντιπρόσωπό σας, αν δεν έχετε πρόσβαση στο Heating
Solutions Navigator.
Αυτή η υπόδειξη εξασφαλίζει την καλή λειτουργία της μονάδας, ωστόσο, οι
τοπικοί κανονισμοί ενδέχεται να διαφέρουν και πρέπει να τηρούνται.
Οδηγός αναφοράς εγκαταστάτη
79
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
8 Εγκατάσταση ηλεκτρικών συνδέσεων
Σε αυτό το κεφάλαιο
8.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών καλωδίων .................................................................................................... 80
8.1.1 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής καλωδίωσης............................................................................... 80
8.1.2 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων ............................................................................................ 81
8.1.3 Πληροφορίες για την ηλεκτρική συμβατότητα ..................................................................................................... 82
8.1.4 Πληροφορίες για την τροφοδοσία με μειωμένη χρέωση ..................................................................................... 82
8.1.5 Επισκόπηση των ηλεκτρικών συνδέσεων με εξαίρεση των εξωτερικών ενεργοποιητών ................................... 83
8.2 Συνδέσεις στην εξωτερική μονάδα........................................................................................................................................ 84
8.2.1 Σύνδεση της ηλεκτρικής καλωδίωσης στην εξωτερική μονάδα ........................................................................... 84
8.2.2 Για να αλλάξετε τη θέση του αισθητήρα αέρα στην εξωτερική μονάδα ............................................................. 91
8.3 Συνδέσεις στην εσωτερική μονάδα ....................................................................................................................................... 92
8.3.1 Για να συνδέσετε τα καλώδια της κεντρικής τροφοδοσίας .................................................................................. 96
8.3.2 Για να συνδέσετε τα καλώδια τροφοδοσίας της εφεδρικής αντίστασης ............................................................. 98
8.3.3 Για να συνδέσετε τη βάνα αποκοπής (θέρμανση/ψύξη) ...................................................................................... 101
8.3.4 Για να συνδέσετε τους μετρητές ηλεκτρικού ρεύματος ....................................................................................... 102
8.3.5 Για να συνδέσετε τον κυκλοφορητή ζεστού νερού χρήσης .................................................................................. 103
8.3.6 Για να συνδέσετε την έξοδο σφάλματος ............................................................................................................... 104
8.3.7 Για να συνδέσετε την έξοδο ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ψύξης/θέρμανσης χώρου ........................ 105
8.3.8 Για να συνδέσετε τη μονάδα μεταβολής στην εξωτερική πηγή θερμότητας ...................................................... 106
8.3.9 Για να συνδέσετε τις ψηφιακές εισόδους κατανάλωσης ισχύος ......................................................................... 107
8.3.10 Για να συνδέσετε τον θερμοστάτη ασφαλείας (κανονικά κλειστή επαφή).......................................................... 108
8.4 Μετά τη σύνδεση των ηλεκτρικών καλωδίων στην εσωτερική μονάδα............................................................................... 111
8.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών καλωδίων
Πριν από τη σύνδεση των ηλεκτρικών καλωδίων
Βεβαιωθείτε ότι έχει συνδεθεί η σωλήνωση νερού.
Τυπική ροή εργασίας
Η σύνδεση της ηλεκτρικής καλωδίωσης συνήθως αποτελείται από τα εξής στάδια:
▪ "8.2Συνδέσεις στην εξωτερική μονάδα"[484]
▪ "8.3Συνδέσεις στην εσωτερική μονάδα"[492]
8.1.1 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής καλωδίωσης
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ
ΠΛΗΡΟΦΟΡΙΕΣ
Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις που αναφέρονται στο κεφάλαιο
"Γενικές προφυλάξεις ασφαλείας".
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
▪ Όλες οι εργασίες καλωδίωσης ΠΡΕΠΕΙ να πραγματοποιηθούν από
εξουσιοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα
νομοθεσία.
▪ Οι ηλεκτρικές συνδέσεις πρέπει να γίνουν στη σταθερή καλωδίωση.
▪ Όλα τα εξαρτήματα του εμπορίου και όλες οι ηλεκτρικές κατασκευές ΠΡΕΠΕΙ να
συμμορφώνονται με την ισχύουσα νομοθεσία.
Οδηγός αναφοράς εγκαταστάτη
80
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
b a
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
▪ Αν η τροφοδοσία ρεύματος δεν έχει φάση N ή έχει εσφαλμένη φάση N,
ενδέχεται να προκληθεί βλάβη στη συσκευή.
▪ Γειώστε σωστά τη μονάδα. ΜΗΝ γειώνετε τη μονάδα σε σωλήνες ύδρευσης, σε
απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση
μπορεί να προκαλέσει ηλεκτροπληξία.
▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους διακόπτες ασφαλείας.
▪ Στερεώστε τα ηλεκτρικά καλώδια με δεματικά καλωδίων, ώστε τα καλώδια να
ΜΗΝ έρχονται σε επαφή με αιχμηρά άκρα ή με τους σωλήνες, ειδικά στην
πλευρά υψηλής πίεσης.
▪ ΜΗΝ χρησιμοποιείτε καλώδια τυλιγμένα με ταινία, γυμνωμένα καλώδια,
μπαλαντέζες ή πολύπριζα. Ενδέχεται να προκληθεί υπερθέρμανση,
ηλεκτροπληξία ή πυρκαγιά.
▪ ΜΗΝ εγκαταστήσετε πυκνωτή μεταβολής φάσεως, επειδή αυτή η μονάδα είναι
εξοπλισμένη με Inverter. Ένας πυκνωτής μεταβολής φάσεως θα μειώσει την
απόδοση και ενδέχεται να προκαλέσει ατύχημα.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Περιστρεφόμενος ανεμιστήρας. Πριν από την ΕΝΕΡΓΟΠΟΙΗΣΗ ή την εκτέλεση
εργασιών σέρβις στην εξωτερική μονάδα, βεβαιωθείτε ότι η γρίλια εκκένωσης
καλύπτει τον ανεμιστήρα για λόγους προστασίας από έναν περιστρεφόμενο
ανεμιστήρα. Ανατρέξτε στα εξής:
▪ "6.3.6Για να εγκαταστήσετε τη γρίλια εκκένωσης"[458]
▪ "6.3.7Για να αφαιρέσετε τη γρίλια εκκένωσης και να την τοποθετήσετε στη θέση
ασφαλείας"[460]
ΠΡΟΣΟΧΗ
ΜΗΝ σπρώχνετε ή μην τοποθετείτε καλώδια περιττού μήκους στη μονάδα.
ΕΙΔΟΠΟΙΗΣΗ
Η απόσταση μεταξύ των καλωδίων υψηλής τάσης και χαμηλής τάσης πρέπει να είναι
50mm τουλάχιστον.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.
8.1.2 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων
Λάβετε υπόψη τα εξής:
▪ Εάν χρησιμοποιούνται πολύκλωνα καλώδια, τοποθετήστε έναν δακτυλιοειδή
ακροδέκτη σύσφιγξης στο άκρο του καλωδίου. Τοποθετήστε τον δακτυλιοειδή
ακροδέκτη σύσφιγξης στο καλώδιο μέχρι το καλυμμένο τμήμα του και
στερεώστε τον ακροδέκτη με το κατάλληλο εργαλείο.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
a Πολύκλωνο καλώδιο
b Δακτυλιοειδής ακροδέκτης σύσφιγξης
▪ Χρησιμοποιήστε τις παρακάτω μεθόδους για την τοποθέτηση των καλωδίων:
Οδηγός αναφοράς εγκαταστάτη
81
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
Τύπος καλωδίου Μέθοδος τοποθέτησης
Μονόκλωνο καλώδιο
Πολύκλωνο καλώδιο με
δακτυλιοειδή ακροδέκτη
σύσφιγξης
a Πλεγμένο μονόκλωνο καλώδιο
b Βίδα
c Επίπεδη ροδέλα
a Ακροδέκτης
b Βίδα
c Επίπεδη ροδέλα
O Επιτρέπεται
X ΔΕΝ επιτρέπεται
Ροπές σύσφιγξης
Εξωτερική μονάδα:
Προϊόν Ροπή σύσφιξης (N•m)
M4 (X1M, X2M) 1,2~1,5
M4 (γείωση)
Εσωτερική μονάδα:
Προϊόν Ροπή σύσφιγξης (N•m)
M4 (X1M, X2M, X5M) 1,2~1,5
M4 (γείωση)
8.1.3 Πληροφορίες για την ηλεκτρική συμβατότητα
Μόνο για τη μονάδα EPRA14~18DAV3
Ο εξοπλισμός συμμορφώνεται με το πρότυπο EN/IEC 61000-3-12 (Ευρωπαϊκό/
Διεθνές Τεχνικό Πρότυπο που θέτει τα όρια για αρμονικά ρεύματα παραγόμενα
από εξοπλισμό συνδεδεμένο σε δημόσια συστήματα χαμηλής τάσης με ρεύμα
εισόδου >16A και ≤75A ανά φάση.).
8.1.4 Πληροφορίες για την τροφοδοσία με μειωμένη χρέωση
Οδηγός αναφοράς εγκαταστάτη
82
Μόνο για το εφεδρικό σύστημα θέρμανσης της εσωτερικής μονάδας
Ανατρέξτε στην ενότητα "8.3.2 Για να συνδέσετε τα καλώδια τροφοδοσίας της
εφεδρικής αντίστασης"[498].
Οι εταιρείες ηλεκτρισμού σε ολόκληρο τον κόσμο κάνουν μεγάλες προσπάθειες
για να προσφέρουν αξιόπιστες υπηρεσίες παροχής ηλεκτρικού ρεύματος σε
ανταγωνιστικές τιμές και συχνά τους δίνεται η δυνατότητα να τιμολογούν τους
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
πελάτες με μειωμένες χρεώσεις. Για παράδειγμα, χρέωση ανάλογα με το χρόνο
χρήσης, εποχιακές χρεώσεις, χρέωση με χρήση της αντλίας θερμότητας
(Wärmepumpentarif) στη Γερμανία και την Αυστρία, ...
Αυτός ο εξοπλισμός επιτρέπει τη σύνδεση σε τέτοια συστήματα τροφοδοσίας με
μειωμένη χρέωση.
Συμβουλευτείτε την εταιρεία ηλεκτροδότησης της τοποθεσίας όπου θα
εγκατασταθεί αυτός ο εξοπλισμός, για να μάθετε αν μπορείτε να συνδέσετε τον
εξοπλισμό σε ένα από τα διαθέσιμα συστήματα τροφοδοσίας με μειωμένη
χρέωση, εφόσον υπάρχουν.
Όταν ο εξοπλισμός είναι συνδεδεμένος σε τέτοια τροφοδοσία με μειωμένη
χρέωση, η εταιρεία ηλεκτρισμού μπορεί να:
▪ διακόπτει την τροφοδοσία προς τον εξοπλισμό για συγκεκριμένα χρονικά
διαστήματα,
▪ απαιτεί κατανάλωση μόνο μιας περιορισμένης ποσότητας ηλεκτρισμού από τον
εξοπλισμό σε συγκεκριμένα χρονικά διαστήματα.
Η εσωτερική μονάδα είναι σχεδιασμένη να λαμβάνει ένα σήμα εισόδου μέσω του
οποίου η μονάδα εισέρχεται σε λειτουργία εξαναγκασμένης απενεργοποίησης.
Εκείνη τη στιγμή, ο συμπιεστής της εξωτερικής μονάδας δεν θα λειτουργεί.
Η καλωδίωση προς τη μονάδα διαφέρει ανάλογα με το αν η τροφοδοσία
διακόπτεται ή όχι.
8.1.5 Επισκόπηση των ηλεκτρικών συνδέσεων με εξαίρεση των εξωτερικών ενεργοποιητών
Τροφοδοσία με κανονική
χρέωση
Ενώ είναι ενεργή η
τροφοδοσία με μειωμένη
χρέωση, η τροφοδοσία
ΔΕΝ διακόπτεται. Η
εξωτερική μονάδα
απενεργοποιείται μέσω
του πίνακα ελέγχου.
Παρατήρηση: Η εταιρεία
ηλεκτρισμού πρέπει
πάντα να επιτρέπει την
κατανάλωση ενέργειας
της εσωτερικής μονάδας.
Τροφοδοσία με μειωμένη χρέωση
Η τροφοδοσία ΔΕΝ
διακόπτεται
Ενώ είναι ενεργή η
τροφοδοσία με μειωμένη
χρέωση, η τροφοδοσία
διακόπτεται αμέσως ή
μετά από λίγη ώρα από
την εταιρεία
ηλεκτρισμού. Σε αυτήν
την περίπτωση, η
εσωτερική μονάδα πρέπει
να ενεργοποιηθεί από
ξεχωριστή τροφοδοσία με
κανονική χρέωση.
Η τροφοδοσία
διακόπτεται
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
a Τροφοδοσία με κανονική χρέωση
b Τροφοδοσία με μειωμένη χρέωση
1 Τροφοδοσία για την εξωτερική μονάδα
Οδηγός αναφοράς εγκαταστάτη
83
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
a b
2 Τροφοδοσία και καλώδιο διασύνδεσης προς την εσωτερική μονάδα
3 Τροφοδοσία για το εφεδρικό σύστημα θέρμανσης
4 Τροφοδοσία με μειωμένη χρέωση (επαφή ελεύθερη δυναμικού)
5 Τροφοδοσία κανονικής χρέωσης (για την ενεργοποίηση της πλακέτας PCB της
εσωτερικής μονάδας σε περίπτωση διακοπής της τροφοδοσίας με μειωμένη
χρέωση)
8.2 Συνδέσεις στην εξωτερική μονάδα
Προϊόν Περιγραφή
Καλώδιο τροφοδοσίας Ανατρέξτε στην ενότητα "8.2.1Σύνδεση της
Καλώδιο διασύνδεσης
Καλώδιο θερμαντήρα
σωλήνα αποστράγγισης
Σύνδεση για λειτουργία
εξοικονόμησης ενέργειας
(μόνο για τα μοντέλα V3)
Καλώδιο αισθητήρα αέρα Ανατρέξτε στην ενότητα "8.2.2Για να αλλάξετε τη
ηλεκτρικής καλωδίωσης στην εξωτερική
μονάδα"[484].
θέση του αισθητήρα αέρα στην εξωτερική
μονάδα"[491].
8.2.1 Σύνδεση της ηλεκτρικής καλωδίωσης στην εξωτερική μονάδα
1 Ανοίξτε το κάλυμμα του ηλεκτρικού πίνακα. Ανατρέξτε στην ενότητα
"6.2.2Για να ανοίξετε την εξωτερική μονάδα"[450].
2 Απογυμνώστε τη μόνωση (20mm) από τα καλώδια.
a Απογυμνώστε το άκρο του καλωδίου μέχρι αυτό το σημείο
b Τυχόν υπερβολικό μήκος απογύμνωσης μπορεί να προκαλέσει ηλεκτροπληξία ή
διαρροή.
3 Εισαγάγετε τα καλώδια στο πίσω μέρος της μονάδας και δρομολογήστε τα
μέσω των εργοστασιακά τοποθετημένων χιτωνίων καλωδίων μέσα στον
ηλεκτρικό πίνακα. Για την τροφοδοσία, χρησιμοποιήστε το εργοστασιακά
τοποθετημένο καλώδιο.
Οδηγός αναφοράς εγκαταστάτη
84
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
d
c2
b2
c1
b1
a1
a2
a1+a2 Καλώδιο τροφοδοσίας (εργοστασιακά τοποθετημένο καλώδιο)
b1+b2 Καλώδιο διασύνδεσης (του εμπορίου)
c1+c2 (προαιρετικά) Καλώδιο θερμαντήρα σωλήνα αποστράγγισης (του εμπορίου)
d Χιτώνια καλωδίων (εργοστασιακά τοποθετημένα)
4 Μέσα στον ηλεκτρικό πίνακα, συνδέστε τα καλώδια στους κατάλληλους
ακροδέκτες και στερεώστε τα με τα δεματικά καλωδίων. Ανατρέξτε στα εξής:
▪ "Για τα μοντέλα V3"[485]
▪ "Για τα μοντέλα W1"[488]
Για τα μοντέλα V3
1 Καλώδιο τροφοδοσίας:
▪ Χρησιμοποιήστε το εργοστασιακά τοποθετημένο καλώδιο, το οποίο έχει
ήδη δρομολογηθεί μέσω του πλαισίου.
▪ Συνδέστε τα καλώδια στο μπλοκ ακροδεκτών.
▪ Στερεώστε το καλώδιο με το δεματικό καλωδίων.
Χρησιμοποιήστε το εργοστασιακά τοποθετημένο καλώδιο.
Καλώδια: 1N+GND
Μέγιστο ρεύμα λειτουργίας: Ανατρέξτε στην πινακίδα ονομασίας επάνω
στη μονάδα.
—
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
85
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
L N PE
b
a
L
N
Q1DI
1N~,
50 Hz,
230 V AC
F1B
1
3
2
4
II
BRN
BLU
YLW/GRN
b
a
L
N
a Καλώδιο τροφοδοσίας τοποθετημένο από το εργοστάσιο
b Καλώδια του εμπορίου
F1B Ασφάλεια υπερέντασης (του εμπορίου). Συνιστώμενη ασφάλεια: ασφάλεια 2
πόλων, 32A, καμπύλης C.
Q1DI Ρελέ διαρροής (30mA) (του εμπορίου)
2 Καλώδιο διασύνδεσης (εσωτερική μονάδα↔εξωτερική μονάδα):
▪ Δρομολογήστε το καλώδιο μέσα από το πλαίσιο.
▪ Συνδέστε τα καλώδια στο μπλοκ ακροδεκτών (βεβαιωθείτε ότι οι αριθμοί
αντιστοιχούν σε εκείνους στην εσωτερική μονάδα) και στη βίδα γείωσης.
▪ Στερεώστε το καλώδιο με το δεματικό καλωδίων.
Καλώδια: (3+GND)×1,5mm²
—
Οδηγός αναφοράς εγκαταστάτη
86
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
1 2 3
1
2
3
3 (Προαιρετικά) Καλώδιο θερμαντήρα σωλήνα αποστράγγισης:
▪ Βεβαιωθείτε ότι το θερμαντικό στοιχείο του θερμαντήρα σωλήνα
αποστράγγισης έχει εισαχθεί εντελώς στον σωλήνα αποστράγγισης.
▪ Δρομολογήστε το καλώδιο μέσα από το πλαίσιο.
▪ Συνδέστε τα καλώδια στο μπλοκ ακροδεκτών και τη βίδα γείωσης.
▪ Στερεώστε το καλώδιο με τα δεματικά καλωδίων.
Καλώδια: (2+GND)×0,75mm². Στις καλωδιώσεις πρέπει να τοποθετηθεί
διπλή μόνωση.
Μέγιστη επιτρεπόμενη ισχύς για τον θερμαντήρα σωλήνα αποστράγγισης
= 115W (0,5A)
—
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
87
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
L N PE
1 2
X806A
X804A
X805A
4 (Προαιρετικά) Λειτουργία εξοικονόμησης ενέργειας: Αν θέλετε να
χρησιμοποιήσετε τη λειτουργία εξοικονόμησης ενέργειας:
▪ Αποσυνδέστε το X804A από το X805A.
▪ Συνδέστε το X804A στο X806A.
Για τα μοντέλα W1
Οδηγός αναφοράς εγκαταστάτη
88
ΠΛΗΡΟΦΟΡΙΕΣ
Λειτουργία εξοικονόμησης ενέργειας. Η λειτουργία εξοικονόμησης ενέργειας είναι
διαθέσιμη μόνο στα μοντέλα V3. Για περισσότερες πληροφορίες σχετικά με τη
λειτουργία εξοικονόμησης ενέργειας ([9.F] ή τη ρύθμιση επισκόπησης εγκατάστασης
[E‑08]), ανατρέξτε στην ενότητα "Λειτουργία εξοικονόμησης ενέργειας"[4198].
1 Καλώδιο τροφοδοσίας:
▪ Χρησιμοποιήστε το εργοστασιακά τοποθετημένο καλώδιο, το οποίο έχει
ήδη δρομολογηθεί μέσω του πλαισίου.
▪ Συνδέστε τα καλώδια στο μπλοκ ακροδεκτών.
▪ Στερεώστε το καλώδιο με το δεματικό καλωδίων.
Χρησιμοποιήστε το εργοστασιακά τοποθετημένο καλώδιο.
Καλώδια: 3N+GND
Μέγιστο ρεύμα λειτουργίας: Ανατρέξτε στην πινακίδα ονομασίας επάνω
στη μονάδα.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
—
L1 L2 L3 N PE
b
a
L1
L2
L3
N
3N~,
50 Hz,
400 V AC
b
a
Q1DI
L1
L2
L3
N
F1B
1
3
5
7
2
4
6
8
IIII
BRN
GRY
BLK
BLU
YLW/GRN
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
a Καλώδιο τροφοδοσίας τοποθετημένο από το εργοστάσιο
b Καλώδια του εμπορίου
F1B Ασφάλεια υπερέντασης (του εμπορίου). Συνιστώμενη ασφάλεια: ασφάλεια 4
πόλων, 16A ή 20A, καμπύλης C.
Q1DI Ρελέ διαρροής (30mA) (του εμπορίου)
2 Καλώδιο διασύνδεσης (εσωτερική μονάδα↔εξωτερική μονάδα):
▪ Δρομολογήστε το καλώδιο μέσα από το πλαίσιο.
▪ Συνδέστε τα καλώδια στο μπλοκ ακροδεκτών (βεβαιωθείτε ότι οι αριθμοί
αντιστοιχούν σε εκείνους στην εσωτερική μονάδα) και στη βίδα γείωσης.
▪ Στερεώστε το καλώδιο με το δεματικό καλωδίων.
Καλώδια: (3+GND)×1,5mm²
—
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
89
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
1 2 3
1
2
3
3 (Προαιρετικά) Καλώδιο θερμαντήρα σωλήνα αποστράγγισης:
▪ Βεβαιωθείτε ότι το θερμαντικό στοιχείο του θερμαντήρα σωλήνα
αποστράγγισης έχει εισαχθεί εντελώς στον σωλήνα αποστράγγισης.
▪ Δρομολογήστε το καλώδιο μέσα από το πλαίσιο.
▪ Συνδέστε τα καλώδια στο μπλοκ ακροδεκτών και τη βίδα γείωσης.
▪ Στερεώστε το καλώδιο με τα δεματικά καλωδίων.
Καλώδια: (2+GND)×0,75mm². Στις καλωδιώσεις πρέπει να τοποθετηθεί
διπλή μόνωση.
Μέγιστη επιτρεπόμενη ισχύς για τον θερμαντήρα σωλήνα αποστράγγισης
= 115W (0,5A)
—
Οδηγός αναφοράς εγκαταστάτη
90
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
1 2
1
2 3
Click
4 5
6
7
8.2.2 Για να αλλάξετε τη θέση του αισθητήρα αέρα στην εξωτερική μονάδα
Αυτή η διαδικασία είναι απαραίτητη μόνο σε περιοχές με χαμηλή θερμοκρασία
περιβάλλοντος.
Απαιτούμενο παρελκόμενο (παρέχεται με τη μονάδα):
Προσάρτημα θερμίστορ.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
91
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
8.3 Συνδέσεις στην εσωτερική μονάδα
Προϊόν Περιγραφή
Τροφοδοσία (κεντρική) Ανατρέξτε στην ενότητα "8.3.1Για να συνδέσετε τα
καλώδια της κεντρικής τροφοδοσίας"[496].
Τροφοδοσία (εφεδρικός
θερμαντήρας)
Ανατρέξτε στην ενότητα "8.3.2Για να συνδέσετε τα
καλώδια τροφοδοσίας της εφεδρικής
αντίστασης"[498].
Βάνα αποκοπής Ανατρέξτε στην ενότητα "8.3.3Για να συνδέσετε τη
βάνα αποκοπής (θέρμανση/ψύξη)"[4101].
Μετρητές ηλεκτρικού
ρεύματος
Κυκλοφορητής ζεστού
νερού χρήσης
Ανατρέξτε στην ενότητα "8.3.4Για να συνδέσετε
τους μετρητές ηλεκτρικού ρεύματος"[4102].
Ανατρέξτε στην ενότητα "8.3.5Για να συνδέσετε τον
κυκλοφορητή ζεστού νερού χρήσης"[4103].
Έξοδος βλάβης Ανατρέξτε στην ενότητα "8.3.6Για να συνδέσετε την
έξοδο σφάλματος"[4104].
Ρύθμιση λειτουργίας
ψύξης/θέρμανσης χώρου
Ανατρέξτε στην ενότητα "8.3.7Για να συνδέσετε την
έξοδο ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ψύξης/
θέρμανσης χώρου"[4105].
Ρύθμιση εναλλαγής στην
εξωτερική πηγή
θερμότητας
Ψηφιακές είσοδοι
κατανάλωσης ενέργειας
Ανατρέξτε στην ενότητα "8.3.8Για να συνδέσετε τη
μονάδα μεταβολής στην εξωτερική πηγή
θερμότητας"[4106].
Ανατρέξτε στην ενότητα "8.3.9Για να συνδέσετε τις
ψηφιακές εισόδους κατανάλωσης ισχύος"[4107].
Θερμοστάτης ασφαλείας Ανατρέξτε στην ενότητα "8.3.10Για να συνδέσετε
τον θερμοστάτη ασφαλείας (κανονικά κλειστή
επαφή)"[4108].
Οδηγός αναφοράς εγκαταστάτη
92
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
Προϊόν Περιγραφή
Θερμοστάτης χώρου
(ενσύρματος ή ασύρματος)
Ανατρέξτε στα εξής:
▪ Εγχειρίδιο εγκατάστασης του ασύρματου
θερμοστάτη χώρου
▪ Εγχειρίδιο εγκατάστασης του ενσύρματου
θερμοστάτη χώρου (ψηφιακού ή
αναλογικού) + μονάδας βάσης
πολλαπλών ζωνών
- Σύνδεση του ενσύρματου θερμοστάτη
χώρου (ψηφιακού ή αναλογικού) στη
μονάδα βάσης πολλαπλών ζωνών
- Σύνδεση της μονάδας βάσης πολλαπλών
ζωνών στην εσωτερική μονάδα
- Για τη λειτουργία θέρμανσης/ψύξης,
χρειάζεστε επίσης το προαιρετικό
EKRELAY1
▪ Συμπληρωματικό εγχειρίδιο για τον
προαιρετικό εξοπλισμό
Καλώδια: 0,75mm²
Μέγιστο ρεύμα λειτουργίας: 100mA
Για την κύρια ζώνη:
▪ [2.9] Έλεγχος
▪ [2.A] Τύπος θερμοστάτη
Για τη συμπληρωματική ζώνη:
▪ [3.A] Τύπος θερμοστάτη
▪ [3.9] (μόνο για ανάγνωση) Έλεγχος
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
93
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
Προϊόν Περιγραφή
Θερμοπομπός αντλίας
θερμότητας
Διατίθενται διάφορα χειριστήρια και είναι
δυνατές διαφορετικές ρυθμίσεις για τους
θερμοπομπούς αντλίας θερμότητας.
Ανάλογα με τη ρύθμιση, χρειάζεστε επίσης το
προαιρετικό EKRELAY1.
Για περισσότερες πληροφορίες, ανατρέξτε
στην εξής τοποθεσία:
▪ Εγχειρίδιο εγκατάστασης των
θερμοπομπών αντλίας θερμότητας
▪ Εγχειρίδιο εγκατάστασης των προαιρετικών
εξαρτημάτων των θερμοπομπών αντλίας
θερμότητας
▪ Συμπληρωματικό εγχειρίδιο για τον
προαιρετικό εξοπλισμό
Καλώδια: 0,75mm²
Μέγιστο ρεύμα λειτουργίας: 100mA
Για την κύρια ζώνη:
▪ [2.9] Έλεγχος
▪ [2.A] Τύπος θερμοστάτη
Απομακρυσμένος
αισθητήρας εξωτερικής
θερμοκρασίας
Για τη συμπληρωματική ζώνη:
▪ [3.A] Τύπος θερμοστάτη
▪ [3.9] (μόνο για ανάγνωση) Έλεγχος
Ανατρέξτε στα εξής:
▪ Εγχειρίδιο εγκατάστασης του
απομακρυσμένου αισθητήρα εξωτερικής
θερμοκρασίας
▪ Συμπληρωματικό εγχειρίδιο για τον
προαιρετικό εξοπλισμό
Καλώδια: 2×0,75mm²
[9.B.1]=1 (Εξωτερικός αισθητήρας =
Εξωτερικός)
[9.B.2] Απόκλιση εξωτ. αισθητήρα
περιβάλλοντος
[9.B.3] Μέσος χρόνος
Οδηγός αναφοράς εγκαταστάτη
94
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
Προϊόν Περιγραφή
Απομακρυσμένος
αισθητήρας εσωτερικής
θερμοκρασίας
Ανατρέξτε στα εξής:
▪ Εγχειρίδιο εγκατάστασης του
απομακρυσμένου αισθητήρα εσωτερικής
θερμοκρασίας
▪ Συμπληρωματικό εγχειρίδιο για τον
προαιρετικό εξοπλισμό
Καλώδια: 2×0,75mm²
[9.B.1]=2 (Εξωτερικός αισθητήρας =
Χώρου)
[1.7] Απόκλιση αισθητήρα χώρου
Χειριστήριο άνεσης Ανατρέξτε στα εξής:
▪ Εγχειρίδιο εγκατάστασης και λειτουργίας
του χειριστηρίου άνεσης
▪ Συμπληρωματικό εγχειρίδιο για τον
προαιρετικό εξοπλισμό
Καλώδια: 2×(0,75~1,25mm²)
Μέγιστο μήκος: 500m
[2.9] Έλεγχος
[1.6] Απόκλιση αισθητήρα χώρου
Προσαρμογέας LAN Ανατρέξτε στα εξής:
▪ Εγχειρίδιο εγκατάστασης του προσαρμογέα
LAN
▪ Συμπληρωματικό εγχειρίδιο για τον
προαιρετικό εξοπλισμό
Καλώδια: 2×(0,75~1,25mm²). Πρέπει να είναι
θωρακισμένα.
Μέγιστο μήκος: 200m
Βλ. παρακάτω ("Προσαρμογέας LAN –
Απαιτήσεις συστήματος").
Προσαρμογέας LAN – Απαιτήσεις συστήματος
Οι απαιτήσεις για το σύστημα Daikin Altherma εξαρτώνται από την εφαρμογή του
προσαρμογέα LAN/τη διάταξη συστήματος (χειρισμός μέσω εφαρμογής ή
εφαρμογή έξυπνου δικτύου).
Χειρισμός μέσω εφαρμογής:
Προϊόν Απαίτηση
Λογισμικό προσαρμογέα
LAN
Συνιστάται να διατηρείτε ΠΑΝΤΑ το λογισμικό του
προσαρμογέα LAN ενημερωμένο.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Τρόπος χειρισμού
μονάδας
Εφαρμογή έξυπνου δικτύου:
Στο χειριστήριο, ορίστε οπωσδήποτε τη ρύθμιση
[2.9]=2 (Έλεγχος = Θερμοστάτης χώρου)
Οδηγός αναφοράς εγκαταστάτη
95
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
1
2
3
A
1 2 3
a
Προϊόν Απαίτηση
Λογισμικό προσαρμογέα
LAN
Τρόπος χειρισμού
μονάδας
Ρυθμίσεις ζεστού νερού
χρήσης
Συνιστάται να διατηρείτε ΠΑΝΤΑ το λογισμικό του
προσαρμογέα LAN ενημερωμένο.
Στο χειριστήριο, ορίστε οπωσδήποτε τη ρύθμιση
[2.9]=2 (Έλεγχος = Θερμοστάτης χώρου)
Για την προσωρινή αποθήκευση ενέργειας στο δοχείο
ζεστού νερού χρήσης, ορίστε οπωσδήποτε τη
ρύθμιση [9.2.1]=4 (Ζεστό νερό χρήσης =
Ενσωματωμένο) στο χειριστήριο.
Ρυθμίσεις ελέγχου
κατανάλωσης ενέργειας
Στο χειριστήριο, ρυθμίστε οπωσδήποτε τα εξής:
▪ [9.9.1]=1 (Έλεγχος κατανάλωσης ενέργειας =
Συνεχής)
▪ [9.9.2]=1 (Τύπος = kW)
8.3.1 Για να συνδέσετε τα καλώδια της κεντρικής τροφοδοσίας
1 Ανοίξτε τα ακόλουθα στοιχεία (ανατρέξτε στην ενότητα "6.2.5Για να ανοίξετε
την εσωτερική μονάδα"[451]):
1 Επάνω πλαίσιο
2 Πλαίσιο χειριστηρίου
3 Πάνω κάλυμμα ηλεκτρικού πίνακα
2 Συνδέστε την κεντρική τροφοδοσία.
Σε περίπτωση τροφοδοσίας με κανονική χρέωση
Καλώδιο διασύνδεσης
Καλώδια: (3+GND)×1,5mm²
(=κεντρική
τροφοδοσία)
—
Οδηγός αναφοράς εγκαταστάτη
96
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
B
A
B
1 2 3
X2M
X11YA
X11YB
X11Y
X1A
X1M
a
A
109
S1S
NL
56
1N~, 50 Hz,
230 V AC, 6.3 A
1 2 3
a b c
a Καλώδιο διασύνδεσης (=κεντρική τροφοδοσία)
Σε περίπτωση τροφοδοσίας με μειωμένη χρέωση
Καλώδιο διασύνδεσης
(=κεντρική
τροφοδοσία)
Τροφοδοσία με
κανονική χρέωση
Επαφή τροφοδοσίας
με μειωμένη χρέωση
[9.8] Τροφοδοσία με μειωμένη χρέωση
Συνδέστε το X11Y στο X11YB.
Καλώδια: (3+GND)×1,5mm²
Καλώδια: 1N
Μέγιστο ρεύμα λειτουργίας: 6,3A
Καλώδια: 2×(0,75~1,25mm²)
Μέγιστο μήκος: 50m.
Επαφή τροφοδοσίας με μειωμένη χρέωση:
ανίχνευση 16VDC (τροφοδοσία μέσω PCB). Η
επαφή χωρίς τάση διασφαλίζει το ελάχιστο
διαθέσιμο φορτίο των 15VDC, 10mA.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
97
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
B
A
B
5 6
1 2 3
X2M
X5M
9 10
X11YA
X11YB
X11Y
X1A
X1M
a b c
a Καλώδιο διασύνδεσης (=κεντρική τροφοδοσία)
b Τροφοδοσία με κανονική χρέωση
c Επαφή τροφοδοσίας με μειωμένη χρέωση
3 Στερεώστε τα καλώδια στα στηρίγματα δεματικών καλωδίων
χρησιμοποιώντας δεματικά καλωδίων.
ΠΛΗΡΟΦΟΡΙΕΣ
Σε περίπτωση τροφοδοσίας με μειωμένη χρέωση, συνδέστε το X11Y στο X11YB. Η
ανάγκη ξεχωριστής τροφοδοσίας με κανονική χρέωση στην επαφή X2M/5+6 της
εσωτερικής μονάδας (b) εξαρτάται από τον τύπο της τροφοδοσίας με μειωμένη
χρέωση.
Ξεχωριστή σύνδεση στην εσωτερική μονάδα απαιτείται:
▪ εάν η τροφοδοσία με μειωμένη χρέωση διακόπτεται ενώ είναι ενεργή Ή
▪ εάν δεν επιτρέπεται καμία κατανάλωση ενέργειας της εσωτερικής μονάδας στην
τροφοδοσία με μειωμένη χρέωση όταν είναι ενεργή.
ΠΛΗΡΟΦΟΡΙΕΣ
Η επαφή τροφοδοσίας με μειωμένη χρέωση είναι συνδεδεμένη στους ίδιους
ακροδέκτες (X5M/9+10) με το θερμοστάτη ασφαλείας για τη συμπληρωματική ζώνη.
Το σύστημα μπορεί να έχει ΕΙΤΕ τροφοδοσία με μειωμένη χρέωση ΕΙΤΕ θερμοστάτη
ασφαλείας για τη συμπληρωματική ζώνη.
8.3.2 Για να συνδέσετε τα καλώδια τροφοδοσίας της εφεδρικής αντίστασης
Τύπος εφεδρικού
θερμαντήρα
*6V 1N~ 230V (6V) 2+GND
*9W 3N~ 400V 4+GND
[9.3] Εφεδρικό σύστημα θέρμανσης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το εφεδρικό σύστημα θέρμανσης ΠΡΕΠΕΙ να έχει μια ξεχωριστή παροχή ρεύματος
και ΠΡΕΠΕΙ να προστατεύεται με χρήση των απαιτούμενων διατάξεων ασφαλείας
σύμφωνα με την ισχύουσα νομοθεσία.
ΠΡΟΣΟΧΗ
Για να διασφαλιστεί η πλήρης γείωση της μονάδας, να συνδέετε πάντα την
τροφοδοσία του εφεδρικού συστήματος θέρμανσης και το καλώδιο γείωσης.
Τροφοδοσία Καλώδια
3~ 230V (6T1) 3+GND
Οδηγός αναφοράς εγκαταστάτη
98
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
X6M
F1B
Q1DI
a
b
Η απόδοση του εφεδρικού θερμαντήρα ενδέχεται να διαφέρει, ανάλογα με το
μοντέλο της εσωτερικής μονάδας. Βεβαιωθείτε ότι η τροφοδοσία συμμορφώνεται
με την απόδοση του εφεδρικού θερμαντήρα, όπως περιγράφεται στον παρακάτω
πίνακα.
Τύπος
εφεδρικού
θερμαντήρα
*6V 2kW 1N~230V
Απόδοση
Τροφοδοσία Μέγιστο ρεύμα
εφεδρικού
θερμαντήρα
4kW 1N~230V
6kW 1N~230V
2kW 3~230V
4kW 3~230V
6kW 3~230V
Z
λειτουργίας
(a)
(a)
(a)
(d)
(d)
(d)
9A —
(b)(c)
17A
(b)(c)
26A
5A —
10A —
15A —
0,22Ω
0,22Ω
*9W 3kW 3N~400V 4A —
6kW 3N~400V 9A —
9kW 3N~400V 13A —
(a)
6V
(b)
Ο ηλεκτρικός εξοπλισμός συμμορφώνεται με το πρότυπο EN/IEC61000-3-12
(Ευρωπαϊκό/Διεθνές Τεχνικό Πρότυπο που θέτει τα όρια για αρμονικά ρεύματα
παραγόμενα από εξοπλισμό συνδεδεμένο σε δημόσια συστήματα χαμηλής τάσης
με ρεύμα εισόδου >16A και ≤75A ανά φάση.).
(c)
Αυτός ο εξοπλισμός συμμορφώνεται με το πρότυπο EN/IEC61000‑3‑11
(Ευρωπαϊκό/Διεθνές Τεχνικό Πρότυπο που θέτει τα όρια μεταβολών και
διακυμάνσεων τάσης σε δημόσια συστήματα τροφοδοσίας χαμηλής τάσης για
εξοπλισμό με ονομαστικό ρεύμα ≤75A), με την προϋπόθεση ότι η αντίσταση του
συστήματος Z
παροχής του χρήστη και του δημόσιου δικτύου. Ο εγκαταστάτης ή ο χρήστης του
εξοπλισμού έχουν την ευθύνη να διασφαλίσουν - συμβουλευόμενοι αν χρειάζεται
την εταιρεία που διαχειρίζεται το δίκτυο διανομής- ότι ο εξοπλισμός είναι
συνδεδεμένος αποκλειστικά σε παροχή με αντίσταση συστήματος Z
ίση με Z
(d)
6T1
είναι μικρότερη ή ίση με Z
sys
.
max
στο σημείο διασύνδεσης μεταξύ της
max
μικρότερη ή
sys
max
Συνδέστε την τροφοδοσία του εφεδρικού θερμαντήρα ως εξής:
a Εργοστασιακά τοποθετημένο καλώδιο συνδεδεμένο στην επαφή του εφεδρικού
θερμαντήρα στο εσωτερικό του ηλεκτρικού πίνακα (K5M)
b Καλώδια εμπορίου (βλ. παρακάτω πίνακα)
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
Οδηγός αναφοράς εγκαταστάτη
99
8 | Εγκατάσταση ηλεκτρικών συνδέσεων
1N~, 50 Hz
230 V AC
SWB
436
5
2
1
K5M
14
13
Q1DI
1234567
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
SWB
3~, 50 Hz
230 V AC
436
5
2
1
K5M
14
13
1234567
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1234567
8
F1B
II I I
X6M
2
1
K5M
436514
13
BRN
GRY
BLK
BLU
Μοντέλο (τροφοδοσία) Συνδέσεις στην τροφοδοσία του εφεδρικού
*6V (6V: 1N~230V)
*6V (6T1: 3~230V)
θερμαντήρα
Οδηγός αναφοράς εγκαταστάτη
100
*9W (3N~400V)
F1B Ασφάλεια υπερέντασης (του εμπορίου). Συνιστώμενη ασφάλεια: 4 πόλων, 20A,
καμπύλη 400V, κατηγορία απόζευξης C.
K5M Επαφή ασφαλείας (στον κάτω ηλεκτρικό πίνακα)
Q1DI Ρελέ διαρροής (του εμπορίου)
SWB Ηλεκτρικός πίνακας
X6M Ακροδέκτης (του εμπορίου)
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1 – 2019.07
