Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [bg]
...Page 1
Справочно ръководство на монтажника
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT F
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETVZ16S18EA6V
ETVZ16S23EA6V
ETVZ16S18EA9W
ETVZ16S23EA9W
Page 2
Съдържание
Съдържание
1 За документацията 6
1.1 За настоящия документ ................................................................................................................................................ 6
1.2 Значение на предупреждения и символи .................................................................................................................. 7
1.3 Справочно ръководство на монтажника с един поглед ........................................................................................... 9
2 Общи предпазни мерки за безопасност 11
2.1 За монтажника............................................................................................................................................................... 11
2.1.1 Общи изисквания .......................................................................................................................................... 11
2.1.2 Място за монтаж ........................................................................................................................................... 12
2.1.3 Хладилен агент — в случай на R410A или R32........................................................................................... 12
2.1.4 Вода ................................................................................................................................................................ 14
2.1.5 Електрически ................................................................................................................................................. 15
3 Конкретни инструкции за безопасност за монтажника 17
4 За кутията 23
4.1 Общ преглед: За кутията............................................................................................................................................... 23
4.2 Външен модул ............................................................................................................................................................... 23
4.2.1 За повдигане на външното тяло .................................................................................................................. 23
4.2.2 За разопаковане на външното тяло ............................................................................................................ 25
4.2.3 За изваждане на аксесоарите от външното тяло ...................................................................................... 26
4.3 Вътрешно тяло ............................................................................................................................................................... 26
4.3.1 За разопаковане на вътрешното тяло ........................................................................................................ 27
4.3.2 За демонтиране на аксесоарите от вътрешния модул ............................................................................. 27
4.3.3 За повдигане на вътрешното тяло .............................................................................................................. 27
5 За модулите и опциите 29
5.1 Общ преглед: За модулите и опциите ........................................................................................................................ 29
5.2 Идентификация ............................................................................................................................................................. 29
5.2.1 Идентификационен етикет: Външно тяло .................................................................................................. 29
5.2.2 Идентификационен етикет: Вътрешен модул ........................................................................................... 30
5.3 Комбинирани модули и опции .................................................................................................................................... 30
5.3.1 Възможни комбинации на вътрешно тяло и външно тяло ...................................................................... 30
5.3.2 Възможни опции за външното тяло............................................................................................................ 30
5.3.3 Възможни опции за вътрешното тяло ........................................................................................................ 31
6 Указания за приложения 34
6.1 Общ преглед: Указания за приложения ..................................................................................................................... 34
6.2 Настройване на системата за отопление/охлаждане на помещенията ................................................................. 35
6.2.1 Няколко стаи –Две зони на ТИВ ................................................................................................................. 36
6.3 Настройване на бойлера за битова гореща вода ...................................................................................................... 38
6.3.1 Конфигурация на системата –Интегриран бойлер за БГВ ....................................................................... 38
6.3.2 Избор на обема и желаната температура за бойлера за БГВ .................................................................. 39
6.3.3 Схема и конфигурация –Бойлер за БГВ ..................................................................................................... 40
6.3.4 Помпа за БГВ за незабавно подаване на гореща вода ............................................................................. 41
6.3.5 Помпа за БГВ за дезинфекция ..................................................................................................................... 41
6.4 Настройване на измерването на енергията............................................................................................................... 42
6.4.1 Произведена топлина .................................................................................................................................. 42
6.4.2 Консумирана енергия................................................................................................................................... 43
6.4.3 Електрозахранване по нормална тарифа за kWh...................................................................................... 43
6.4.4 Контакт на захранването за преференциална тарифа за kWh................................................................. 45
6.5 Настройване на управлението на консумацията на мощност ................................................................................. 46
6.5.1 Постоянно ограничение на мощността ...................................................................................................... 47
6.5.2 Ограничение на мощността, активирано чрез цифрови входове ........................................................... 47
6.5.3 Процес на ограничение на мощността....................................................................................................... 48
6.5.4 BBR16 ограничаване на електроенергията ................................................................................................ 49
6.6 Настройване на външен температурен датчик.......................................................................................................... 50
Справочно ръководство на монтажника
2
7 Монтиране на модула 52
7.1 Подготовка на мястото за монтаж............................................................................................................................... 52
7.1.1 Изисквания към мястото за монтаж на външното тяло............................................................................ 53
7.1.2 Допълнителни изисквания към мястото за монтаж на външното тяло в студени климатични
условия........................................................................................................................................................... 55
7.1.3 Изисквания към мястото за монтаж на вътрешното тяло ........................................................................ 56
7.2 Отваряне и затваряне на модулите............................................................................................................................. 57
7.2.1 За отварянето на модулите.......................................................................................................................... 57
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 3
Съдържание
7.2.2 За отваряне на външното тяло .................................................................................................................... 57
7.2.3 За сваляне на транпортната тапа ................................................................................................................ 58
7.2.4 За затваряне на външното тяло................................................................................................................... 58
7.2.5 За отваряне на вътрешното тяло................................................................................................................. 58
7.2.6 За преместване по-надолу на превключвателната кутия на вътрешното тяло ..................................... 60
7.2.7 За затваряне на вътрешното тяло ............................................................................................................... 61
7.3 Инсталиране на външното тяло................................................................................................................................... 61
7.3.1 За закрепването на външния модул ........................................................................................................... 61
7.3.2 Предпазни мерки при закрепванетна външния модул ............................................................................ 62
7.3.3 За осигуряване на монтажната структура .................................................................................................. 62
7.3.4 За монтажа на външното тяло ..................................................................................................................... 63
7.3.5 За осигуряване на дренажа ......................................................................................................................... 64
7.3.6 За монтаж на решетката за отвеждане ...................................................................................................... 65
7.3.7 За сваляне на решетката за отвеждане и поставяне на решетката в безопасно положение .............. 67
7.4 Монтаж на вътрешното тяло........................................................................................................................................ 69
7.4.1 За монтажа на вътрешното тяло ................................................................................................................. 69
7.4.2 Препоръки при монтиране на вътрешното тяло ....................................................................................... 69
7.4.3 За монтиране на вътрешното тяло ............................................................................................................. 69
7.4.4 За свързване на дренажния маркуч към дренажната система ............................................................... 70
8 Монтаж на тръбите 72
8.1 Подготовката на тръбопровода за водата.................................................................................................................. 72
8.1.1 Изисквания към водния кръг ....................................................................................................................... 72
8.1.2 Формула за изчисляване на предварителното налягане на разширителния съд ................................. 75
8.1.3 За проверка на обема на водата и дебита ................................................................................................. 75
8.1.4 Промяна на предварителното налягане на разширителния съд ............................................................ 78
8.1.5 За проверка на обема на водата: Примери ............................................................................................... 78
8.2 Свързване на тръбите за водата.................................................................................................................................. 79
8.2.1 За свързването на тръбите за вода ............................................................................................................. 79
8.2.2 Препоръки при свързване на тръбите за вода. ......................................................................................... 79
8.2.3 За свързване на тръбите за водата ............................................................................................................. 79
8.2.4 За свързване на тръбопровода за рециркулация ..................................................................................... 82
8.2.5 За пълнене на водния кръг .......................................................................................................................... 83
8.2.6 За защита на водния кръг от замръзване................................................................................................... 83
8.2.7 За пълнене на бойлера за битова гореща вода ........................................................................................ 87
8.2.8 За изолиране на тръбите за водата ............................................................................................................ 87
9 Електрическа инсталация 88
9.1 За свързването на електрическите кабели................................................................................................................. 88
9.1.1 Предпазни мерки при свързване на електрическите кабели.................................................................. 88
9.1.2 Указания при свързване на електрическите кабели................................................................................. 89
9.1.3 За електрическото съответствие ................................................................................................................. 91
9.1.4 За захранването по преференциална тарифа за kWh............................................................................... 91
9.1.5 Общ преглед на електрическите съединения с изключение на външните задвижващи механизми . 91
9.2 Съединения към външното тяло ................................................................................................................................. 92
9.2.1 За свързване на електрическите кабели на външния модул ................................................................... 92
9.2.2 За преместване на термистора за околния въздух на външното тяло ................................................... 99
9.3 Съединения към вътрешното тяло.............................................................................................................................. 100
9.3.1 За свързване на главното електрозахранване .......................................................................................... 103
9.3.2 За свързване на захранването на резервния нагревател......................................................................... 105
9.3.3 За свързване на спирателния вентил ......................................................................................................... 107
9.3.4 За свързване на електромери ..................................................................................................................... 108
9.3.5 За свързване на помпата за битова гореща вода...................................................................................... 109
9.3.6 За свързване на алармения изход .............................................................................................................. 110
9.3.7 За свързване на изхода за ВКЛ./ИЗКЛ. на отоплението/охлаждането на помещенията...................... 111
9.3.8 За свързване на превключването към външен топлинен източник ........................................................ 112
9.3.9 За свързване на цифровите входове за консумацията на енергия ......................................................... 113
9.3.10 Свързване на защитния термостат (нормално затворен контакт) .......................................................... 114
9.3.11 За свързване на Smart Grid .......................................................................................................................... 116
9.3.12 Свързване на карта за WLAN (доставя се като аксесоар) ......................................................................... 120
9.4 След свързване на електрическите кабели с вътрешното тяло............................................................................... 121
10 Конфигуриране 122
10.1 Общ преглед: Конфигурация........................................................................................................................................ 122
10.1.1 За достъп до най-често използваните команди ........................................................................................ 123
10.1.2 За свързване на компютърния кабел с превключвателната кутия .......................................................... 125
10.2 Съветник за конфигуриране......................................................................................................................................... 126
10.3 Възможни екрани.......................................................................................................................................................... 128
10.3.1 Възможни екрани: Общ преглед ................................................................................................................. 128
10.3.2 Начален екран ............................................................................................................................................... 129
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
3
Page 4
Съдържание
10.3.3 Екран на главното меню .............................................................................................................................. 131
10.3.4 Екран на менюто ........................................................................................................................................... 133
10.3.5 Екран на зададена точка .............................................................................................................................. 133
10.3.6 Подробен екран със стойности ................................................................................................................... 134
10.3.7 Екран на програма: Пример ........................................................................................................................ 134
10.4 Зависима от атмосферните условия крива................................................................................................................. 138
10.4.1 Какво е зависима от атмосферните условия крива? ................................................................................. 138
10.4.2 Крива по 2 зададени точки .......................................................................................................................... 139
10.4.3 Крива с изместване на наклона .................................................................................................................. 140
10.4.4 Използване на зависими от атмосферните условия криви ...................................................................... 141
10.5 Меню с настройки ......................................................................................................................................................... 144
10.5.1 Неизправност ................................................................................................................................................ 144
10.5.2 Стайна ............................................................................................................................................................ 144
10.5.3 Основна зона ................................................................................................................................................. 150
10.5.4 Допълнителна зона ...................................................................................................................................... 161
10.5.5 Отопление/охлаждане на помещенията.................................................................................................... 166
10.5.6 Бойлер ............................................................................................................................................................ 176
10.5.7 Потребителски настройки ........................................................................................................................... 184
10.5.8 Информация .................................................................................................................................................. 189
10.5.9 Настройки от монтажника ........................................................................................................................... 191
10.5.10 Пускане в експлоатация ............................................................................................................................... 214
10.5.11 Потребителски профил ................................................................................................................................ 214
10.5.12 Експлоатация................................................................................................................................................. 214
10.5.13 WLAN .............................................................................................................................................................. 215
10.6 Структура на менюто: Преглед на потребителските настройки .............................................................................. 217
10.7 Структура на менюто: Общ преглед на настройките от монтажника...................................................................... 218
11 Пускане в експлоатация 219
11.1 Общ преглед: Пускане в експлоатация....................................................................................................................... 219
11.2 Предпазни мерки при пускане в употреба................................................................................................................. 220
11.3 Контролен списък с отметки преди пускане в експлоатация................................................................................... 220
11.4 Контролен списък с отметки по време на пускане в експлоатация ........................................................................ 221
11.4.1 Минимален дебит ........................................................................................................................................ 221
11.4.2 Функция за обезвъздушаване ..................................................................................................................... 222
11.4.3 Пробна експлоатация ................................................................................................................................... 225
11.4.4 Пробна експлоатация на задвижващия механизъм ................................................................................. 226
11.4.5 Изсушаване на замазката на подово отопление ....................................................................................... 227
12 Предаване на потребителя 232
13 Поддръжка и сервизно обслужване 233
13.1 Общ преглед: Поддръжка и сервизно обслужване................................................................................................... 233
13.2 Предпазни мерки за безопасност при извършване на поддръжка......................................................................... 233
13.3 Ежегодно обслужване .................................................................................................................................................. 234
13.3.1 Годишна поддръжка на външното тяло: общ преглед ............................................................................. 234
13.3.2 Годишна поддръжка на външното тяло: инструкции ............................................................................... 234
13.3.3 Годишна поддръжка на вътрешното тяло: общ преглед ......................................................................... 234
13.3.4 Годишна поддръжка на вътрешното тяло: инструкции ............................................................................ 234
13.4 За източване на бойлера за битова гореща вода ...................................................................................................... 237
13.5 Относно почистването на водния филтър при проблем........................................................................................... 238
13.5.1 За да отстраните водния филтър ................................................................................................................. 238
13.5.2 За почистване на водния филтър при проблем......................................................................................... 239
13.5.3 За да монтирате водния филтър ................................................................................................................. 240
14 Отстраняване на неизправности 241
14.1 Общ преглед: Отстраняване на неизправности......................................................................................................... 241
14.2 Предпазни мерки при отстраняване на проблеми ................................................................................................... 241
14.3 Решаване на проблеми въз основа на симптоми...................................................................................................... 242
14.3.1 Симптом: Модулът НЕ отоплява или охлажда според очакваното ......................................................... 242
14.3.2 Симптом: топлата вода НЕ достига желаната температура ..................................................................... 243
14.3.3 Симптом: Компресорът НЕ се включва (отопление на помещенията или загряване на вода за
битови нужди)............................................................................................................................................... 244
14.3.4 Симптом: системата издава бълбукащи звуци след пускане в експлоатация ....................................... 244
14.3.5 Симптом: помпата е блокирана .................................................................................................................. 246
14.3.6 Симптом: Помпата издава шум (кавитация) .............................................................................................. 246
14.3.7 Симптом: Предпазният вентил за водата се отваря ................................................................................. 247
14.3.8 Симптом: От предпазния вентил за водата изтича вода .......................................................................... 248
14.3.9 Симптом: Помещението НЕ е достатъчно отоплено при ниски външни температури ......................... 248
14.3.10 Симптом: налягането в контролната точка е временно необичайно високо ........................................ 249
14.3.11 Симптом: Функцията дезинфекция на бойлера НЕ е изпълнена правилно (AH-грешка) ..................... 249
14.4 Решаване на проблеми въз основа на кодове за грешка ......................................................................................... 250
Справочно ръководство на монтажника
4
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 5
Съдържание
14.4.1 За показване на помощен текст в случай на неизправност ..................................................................... 250
14.4.2 Кодове за грешка: Общ преглед ................................................................................................................. 251
15 Изхвърляне на отпадни продукти 257
15.1 За възстановяване на хладилния агент....................................................................................................................... 257
15.1.1 Ръчно отваряне на електронните регулиращи вентили ........................................................................... 258
15.1.2 Режим на източване ..................................................................................................................................... 259
16 Технически данни 261
16.1 Сервизно пространство: Външен модул..................................................................................................................... 262
16.2 Схема на тръбопроводите: Външно тяло.................................................................................................................... 263
16.3 Схема на тръбопроводите: Вътрешно тяло ................................................................................................................ 265
16.4 Електрическата схема: Външно тяло ........................................................................................................................... 267
16.5 Електромонтажна схема: Вътрешно тяло ................................................................................................................... 272
16.6 Крива на външното статично налягане: Вътрешно тяло ........................................................................................... 279
17 Терминологичен речник 280
18 Таблица на настройките на място 281
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
5
Page 6
1 | За документацията
1 За документацията
В тази глава
1.1 За настоящия документ
1.1 За настоящия документ........................................................................................................................................................ 6
1.2 Значение на предупреждения и символи.......................................................................................................................... 7
1.3 Справочно ръководство на монтажника с един поглед................................................................................................... 9
Целева публика
Упълномощени монтажници
Комплект документация
Този документ е част от комплекта документация. Пълният комплект се състои
от:
▪ Общи мерки за безопасност:
- Инструкции за безопасност, които трябва да прочетете, преди да
пристъпите към монтажа
- Формат: На хартия (в кутията на вътрешното тяло)
▪ Ръководство за експлоатация:
- Кратко ръководство за основна употреба
- Формат: На хартия (в кутията на вътрешното тяло)
▪ Справочно ръководство на потребителя:
- Подробни инструкции "стъпка по стъпка" и обща информация за основна и
разширена употреба
- Формат: Цифрови файлове на http://www.daikineurope.com/support-and-
manuals/product-information/
▪ Ръководство за монтаж – външно тяло:
- Инструкции за монтаж
- Формат: Отпечатано на хартия (в кутията на външното тяло)
▪ Ръководство за монтаж – вътрешно тяло:
- Инструкции за монтаж
- Формат: На хартия (в кутията на вътрешното тяло)
▪ Справочно ръководство на монтажника:
- Подготовка на монтажа, добри практики, справочни данни,…
- Формат: Цифрови файлове на http://www.daikineurope.com/support-and-
manuals/product-information/
Справочно ръководство на монтажника
6
▪ Справочник за допълнително оборудване:
- Допълнителна информация за начина на монтиране на допълнително
оборудване
- Формат: На хартия (в кутията на вътрешното тяло) + Цифрови файлове на:
http://www.daikineurope.com/support-and-manuals/product-information/
Последните редакции на доставената документация може да са налични на
регионалния уебсайт на Daikin или да ги получите чрез вашия дилър.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 7
1 | За документацията
Оригиналната документация е написана на английски език. Всички други
езици са преводи.
Технически данни
▪ Извадка от най-новите технически данни може да се намери на
регионалния Daikin уеб сайт (публично достъпен).
▪ Пълният комплект с най-новите технически данни може да се намери в
Daikin Business Portal (изисква се автентификация).
Онлайн инструменти
В допълнение към комплекта документация, на монтажниците се предлагат
някои онлайн инструменти:
▪ Daikin Technical Data Hub
- Център за технически спецификации на модула, полезни инструменти,
цифрови ресурси и др.
- Обществено достъпен през https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- Цифрова кутия с инструменти, която предлага набор от инструменти за
улесняване на монтирането и конфигурирането на системи за отопление.
- За да получите достъп до Heating Solutions Navigator, е необходимо да
имате регистрация в платформата Stand By Me. За повече информация
вижте https://professional.standbyme.daikin.eu.
▪ Daikin e-Care
- Мобилно приложение за монтажници и сервизни техници, което ви
позволява да регистрирате, конфигурирате и да отстранявате
неизправности в системи за отопление.
- Мобилното приложение може да се изтегли за iOS и Android с помощта на
QR кодовете по-долу. За достъп до приложението се изисква регистрация
в платформата Stand By Me.
App Store Google Play
1.2 Значение на предупреждения и символи
ОПАСНОСТ
Обозначава ситуация, което причинява смърт или тежко нараняване.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
ОПАСНОСТ: ОПАСНОСТ ОТ ТОКОВ УДАР
Обозначава ситуация, която е възможно да причини смърт от електрически ток.
ОПАСНОСТ: ОПАСНОСТ ОТ ИЗГАРЯНЕ/ОПАРВАНЕ
Обозначава ситуация, която може да доведе до изгаряне/опарване поради
екстремни горещи или студени температури.
Справочно ръководство на монтажника
7
Page 8
1 | За документацията
ОПАСНОСТ: ОПАСНОСТ ОТ ЕКСПЛОЗИЯ
Обозначава ситуация, която е възможно да предизвика експлозия.
ПРЕДУПРЕЖДЕНИЕ
Обозначава ситуация, което е възможно да причини смърт или тежко
нараняване.
ПРЕДУПРЕЖДЕНИЕ: ЗАПАЛИМО ВЕЩЕСТВО
ВНИМАНИЕ
Обозначава ситуация, което е възможно да причини леко или средно
нараняване.
БЕЛЕЖКА
Обозначава ситуация, което е възможно да причини увреждане на
оборудването или на имуществото.
ИНФОРМАЦИЯ
Обозначава полезни съвети или допълнително информация.
Използвани символи на модула:
Символ Обяснение
Преди монтаж прочетете ръководството за монтаж и
експлоатация, както и инструкциите за окабеляването.
Преди извършване на дейности по поддръжка и сервизно
обслужване, прочетете сервизното ръководство.
За повече информация вижте справочника за монтажника
и потребителя.
Уредът съдържа въртящи се части. Внимавайте при
сервизно обслужване или проверка на уреда.
Използвани символи в документацията:
Символ Обяснение
Показва заглавие на фигура или препратка към нея.
Пример: " 1–3 Заглавието на Фигура" означава "Фигура
3 в Глава 1".
Справочно ръководство на монтажника
8
Показва заглавие на таблица или препратка към нея.
Пример: " 1–3 Заглавието на Таблица" означава
"Таблица 3 в Глава 1".
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 9
1 | За документацията
1.3 Справочно ръководство на монтажника с един поглед
Глава Описание
Общи мерки за безопасност Инструкции за безопасност, които трябва да
прочетете, преди да пристъпите към монтажа
За документацията Каква документация съществува за
монтажника
За кутията Как да разопаковате модулите и да извадите
аксесоарите им
За модулите и опциите ▪ Как да идентифицирате модулите
▪ Възможни комбинации на модули и опции
Указания за приложения Различни монтажни настройки на системата
Монтиране на модула Какво да направите и да знаете, за да
монтирате системата, включително
информация за подготовка за монтаж
Монтаж на тръбите Какво да направите и да знаете, за да
монтирате тръбите на системата,
включително информация за подготовка за
монтаж
Електрическа инсталация Какво да направите и да знаете, за да
монтирате електрическите компоненти на
системата, включително информация за
подготовка за монтаж
Конфигуриране Какво трябва да направите и да знаете, за да
конфигурирате системата след нейния
монтаж
Пускане в експлоатация Какво трябва да направите и да знаете, за да
пуснете системата в експлоатация след
нейното конфигуриране
Предаване на потребителя Какво трябва да дадете и да обясните на
потребителя
Поддръжка и сервизно
обслужване
Отстраняване на
неизправности
Изхвърляне на отпадни
Как се извършва поддръжка и техническо
обслужване на модулите
Какво трябва да направите в случай на
възникване на проблеми
Как да се изхвърли системата
продукти
Технически данни Спецификации на системата
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Терминологичен речник Определение на термините
Справочно ръководство на монтажника
9
Page 10
1 | За документацията
Глава Описание
Таблица на настройките на
място
Таблица, която трябва да се попълни от
монтажника и да се съхранява за бъдещи
справки
Бележка: Таблица с настройки от
монтажника има също и в справочното
ръководство на потребителя. Тази таблица
трябва да се попълни от монтажника и да се
предаде на потребителя.
Справочно ръководство на монтажника
10
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 11
2 | Общи предпазни мерки за безопасност
2 Общи предпазни мерки за безопасност
В тази глава
2.1 За монтажника ...................................................................................................................................................................... 11
2.1.1 Общи изисквания ................................................................................................................................................. 11
2.1.2 Място за монтаж................................................................................................................................................... 12
2.1.3 Хладилен агент — в случай на R410A или R32 .................................................................................................. 12
2.1.4 Вода........................................................................................................................................................................ 14
2.1.5 Електрически......................................................................................................................................................... 15
2.1 За монтажника
2.1.1 Общи изисквания
Ако НЕ сте сигурни как да монтирате или да работите с модула, свържете се с
вашия дилър.
ОПАСНОСТ: ОПАСНОСТ ОТ ИЗГАРЯНЕ/ОПАРВАНЕ
▪ НЕ докосвайте тръбопровода за охладителя, тръбопровода за водата или
вътрешните части по време на или незабавно след работа на модула. Те
може да са прекомерно горещи или прекомерно студени. Изчакайте, докато
се върнат към нормална температура. Ако ТРЯБВА да ги пипате, носете
защитни ръкавици.
▪ НЕ докосвайте какъвто и да е случайно изтичащ хладилен агент.
ПРЕДУПРЕЖДЕНИЕ
Неправилният монтаж или присъединяване на оборудване или аксесоари е
възможно да причини токов удар, късо съединение, утечки, пожар или други
повреди на оборудването. Използвайте САМО аксесоари, допълнително
оборудване и резервни части, които са произведени или одобрени от Daikin.
ПРЕДУПРЕЖДЕНИЕ
Уверете се, че монтажът, изпитването и използваните материали отговарят на
изискванията на приложимото законодателство (в началото на инструкциите,
описани в документацията на Daikin).
ВНИМАНИЕ
При монтаж, поддръжка или сервизно обслужване на системата носете
подходящи лични предпазни средства (предпазни ръкавици, защитни очила и
т.н.).
ПРЕДУПРЕЖДЕНИЕ
Накъсайте на части и изхвърлете пластмасовите опаковъчни торби, за да не
може с тях да си играе никой, и най-вече деца. Възможен риск: задушаване.
ПРЕДУПРЕЖДЕНИЕ
Осигурете подходящи мерки, за да не допуснете модулът да бъде използван за
убежище на дребни животни. Дребните животни могат да причинят
неизправности, пушек или пожар, ако се допрат до части на
електрооборудването.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
11
Page 12
2 | Общи предпазни мерки за безопасност
ВНИМАНИЕ
НЕ докосвайте отвора за приток на въздух или алуминиевите ребра на външното
тяло.
ВНИМАНИЕ
▪ НЕ поставяйте никакви предмети или оборудване върху модула.
▪ НЕ сядайте, не се качвайте и не стойте върху модула.
В съответствие с изискванията на приложимото законодателство може да е
необходимо воденето на дневник на продукта, който да съдържа като
минимум: информация за поддръжката, извършени ремонтни работи,
резултати от изпитвания/проверки, периоди на престой и т.н.
Освен това, на достъпно място на продукта ТРЯБВА да се осигури като
минимум следната информация:
▪ Инструкции за спиране на системата в случай на авария
▪ Наименование и адрес на пожарната служба, полицейския участък и
болницата
▪ Име, адрес и телефонни номера за през деня и през нощта за получаване на
сервизно обслужване
В Европа необходимите указания за воденето на този дневник са дадени в
EN378.
2.1.2 Място за монтаж
▪ Осигурете достатъчно пространство около модула за сервизно обслужване и
▪ Уверете се, че мястото за монтаж издържа на тежестта и вибрациите на
▪ Уверете се, че зоната е добре проветрима. НЕ запушвайте отворите за
▪ Уверете се, че модулът е нивелиран.
НЕ монтирайте модула на следните места:
▪ В потенциално взривоопасни среди.
▪ На места, където има монтирано оборудване, излъчващо електромагнитни
▪ На места, където има риск от възникване на пожар поради изтичането на
циркулация на въздуха.
модула.
вентилация.
вълни. Електромагнитните вълни могат да попречат на управлението на
системата и да предизвикат неизправности в работата на оборудването.
леснозапалими газове (пример: разредител или бензин), въглеродни
влакна, запалим прах.
2.1.3 Хладилен агент — в случай на R410A или R32
Справочно ръководство на монтажника
12
▪ На места, където се произвежда корозивен газ (пример: газ на сериста
киселина). Корозията на медните тръби или запоените елементи може да
причини изтичане на хладилен агент.
Ако е приложимо. За повече информация вижте ръководството за монтаж или
справочното ръководство на монтажника на вашето приложение.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 13
2 | Общи предпазни мерки за безопасност
БЕЛЕЖКА
Уверете се, че монтажът на тръбопровода за хладилния агент отговаря на
изискванията на приложимото законодателство. Приложимият стандарт в
Европа е EN378.
БЕЛЕЖКА
Уверете се, че свързващите тръби и съединенията НЕ са подложени на
напрежение.
ПРЕДУПРЕЖДЕНИЕ
По време на изпитванията НИКОГА на подавайте на продукта налягане, повисоко от максимално допустимото налягане (както е обозначено върху
табелката със спецификациите на външното тяло).
ПРЕДУПРЕЖДЕНИЕ
Вземете достатъчно надеждни мерки за безопасност в случай на изтичане на
хладилен агент. Ако има изтичане на хладилен газ, незабавно проветрете
зоната. Възможни рискове:
▪ Прекомерно високите концентрации на хладилен агент в затворено
помещение могат да предизвикат кислородна недостатъчност.
▪ Ако охладителният газ влезе в контакт с огън, може да се отделят токсични
газове.
ОПАСНОСТ: ОПАСНОСТ ОТ ЕКСПЛОЗИЯ
Изпомпване – Утечка на охладител. Ако искате да изпомпате системата и има
утечка в хладилния кръг:
▪ НЕ използвайте автоматичната функция за изпомпване на уреда, която ще
събере цялото количество хладилен агент от системата във външния модул.
Възможно последствие: Самозапалване и експлозия на компресора поради
навлизане на въздух в работещия компресор.
▪ Използвайте отделна система за извличане на хладилния агент, така че да НЕ
се налага компресорът да работи.
ПРЕДУПРЕЖДЕНИЕ
ВИНАГИ извличайте и оползотворявайте хладилния агент. НЕ ги изпускайте
директно в околната среда. Използвайте вакуумна помпа за вакуумиране на
инсталацията.
БЕЛЕЖКА
След като всички тръби са свързани, уверете се, че няма изтичане на газ.
Използвайте азот, за да направите проверка за изтичане на газ.
БЕЛЕЖКА
▪ За избягване на повреда на компресора, НЕ зареждайте повече от указаното
количество охладител.
▪ Когато охладителната система ще се отваря, хладилният агент ТРЯБВА да се
третира съгласно приложимото законодателство.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
13
Page 14
2 | Общи предпазни мерки за безопасност
ПРЕДУПРЕЖДЕНИЕ
Уверете се, че в системата няма кислород. Зареждането с хладилен агент трябва
да става само след извършване на проверка за течове и вакуумно изсушаване.
Възможно последствие: Самозапалване и експлозия на компресора поради
навлизане на въздух в работния компресор.
▪ Ако е необходимо презареждане, вижте табелката със спецификации на
модула. Табелката посочва типа и необходимото количество на
охладителния агент.
▪ Модулът е зареден фабрично с хладилен агент и в зависимост от размерите
на тръбите и тръбния път някои системи изискват допълнително зареждане
с хладилен агент.
▪ Използвайте само инструменти, които са само за вида хладилен агент,
използван в системата, за да гарантирате устойчивост на налягането и да
попречите на навлизането на външни материали в системата.
▪ Заредете течния хладилен агент както следва:
Ако Тогава
Има сифон
(т.е. цилиндърът е означен с
Заредете, като цилиндърът трябва да
е изправен.
“Прикачен сифон за допълване с
течност”)
НЯМА сифон Заредете, като цилиндърът трябва да
е обърнат надолу.
▪ Отваряйте бавно резервоарите с хладилен агент.
▪ Зареждайте хладилния агент в течна форма. Добавянето му в газообразно
състояние е възможно да попречи на нормалната работа.
ВНИМАНИЕ
Когато процедурата по зареждане на охладител е завършена или временно
спряна, затворете вентила на резервоара с охладител незабавно. Ако клапанът
НЕ се затвори незабавно, оставащото налягане може да зареди допълнително
хладилен агент. Възможно последствие: Неправилно количество хладилен
агент.
2.1.4 Вода
Справочно ръководство на монтажника
14
Ако е приложимо. За повече информация вижте ръководството за монтаж или
справочното ръководство на монтажника на вашето приложение.
БЕЛЕЖКА
Уверете се, че качеството на водата отговаря на изискванията на Директива
98/83/ЕО на Съвета.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 15
2.1.5 Електрически
2 | Общи предпазни мерки за безопасност
ОПАСНОСТ: ОПАСНОСТ ОТ ТОКОВ УДАР
▪ ИЗКЛЮЧЕТЕ напълно електрозахранването преди сваляне на капака на
превключвателната кутия, свързване на електрическите проводници или
докосване на електрическите части.
▪ Разкачете захранването за повече от 10 минути и измерете напрежението
при клемите на кондензаторите на главната верига или електрическите
компоненти, преди да извършвате сервизно обслужване. Напрежението
ТРЯБВА да е по-малко от 50 V DC, преди да можете да докоснете
електрическите компоненти. За местоположението на клемите, вижте
схемата на окабеляването.
▪ НЕ докосвайте електрическото оборудване с мокри ръце.
▪ НЕ оставяйте модула без наблюдение, когато е свален сервизният капак.
ПРЕДУПРЕЖДЕНИЕ
Ако в поставените кабели НЯМА фабрично монтиран главен прекъсвач или
друго средство за прекъсване на електрозахранването с разстояние между
контактите на всички полюси, осигуряващо пълно прекъсване при условията на
категория на пренапрежение III, ТРЯБВА да монтирате такъв прекъсвач или
средство за прекъсване.
ПРЕДУПРЕЖДЕНИЕ
▪ Използвайте САМО медни проводници.
▪ Уверете се, че монтажът на местното окабеляване отговаря на изискванията
на приложимото законодателство.
▪ Цялото окабеляване на място ТРЯБВА да се извърши съгласно доставената с
продукта електромонтажна схема.
▪ НИКОГА не притискайте снопове от кабели и се уверете, че НЕ се допират до
тръбопроводи и остри ръбове. Уверете се, че върху клемните съединения не
се оказва външен натиск.
▪ Не забравяйте да монтирате заземяващо окабеляване. НЕ заземявайте
модула към водопроводна или газопроводна тръба, преграден филтър за
пренапрежения или заземяване на телефон. Неправилното заземяване може
да причини токов удар.
▪ Уверете се, че използвате специално предназначена захранваща верига.
НИКОГА не използвайте източник на захранване, който се използва
съвместно с друг електрически уред.
▪ Уверете се, че сте монтирали необходимите предпазители или прекъсвачи.
▪ Уверете се, че сте монтирали прекъсвач, управляван от утечен ток. Неговата
липса може да причини токов удар или пожар.
▪ При монтиране на прекъсвач, управляван от утечен ток, проверете дали е
съвместим с инвертора (устойчив на високочестотен електрически шум), за
да се избегне ненужното задействане на прекъсвача.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
15
Page 16
2 | Общи предпазни мерки за безопасност
ВНИМАНИЕ
▪ Когато свързвате захранването: първо свържете заземяващия кабел, преди
да пристъпите към свързването на токоносещите връзки.
▪ Когато разединявате захранването: първо откачете токоносещите кабели, а
след това заземяващото съединение.
▪ Дължината на проводниците между елемента за снемане на напреженията и
самия клемен блок ТРЯБВА да е такава, че токоносещите проводници да са
опънати силно, преди да се опъне заземяващият проводник, в случай че
захранването се разхлаби и се издърпа от елемента за снемане на
напреженията.
БЕЛЕЖКА
Препоръки при прекарване на захранващи кабели:
▪ НЕ съединявайте проводници с различни дебелини към клемния блок за
захранването (хлабината на захранващите кабели може да доведе до
прекомерно загряване).
▪ Когато свързвате проводници с една и съща дебелина, спазвайте показаното
на илюстрацията по-горе.
▪ За окабеляване използвайте специално предназначените за целта захранващ
кабел и свържете здраво проводниците, след което ги фиксирайте, за да
елиминирате влиянието на външното налягане върху клемите.
▪ Използвайте подходяща отвертка за затягане на клемните винтове.
Отвертката с малка глава ще повреди главата на винта и ще направи
правилното затягане невъзможно.
▪ Прекомерното натягане на клемните винтове може да ги скъса.
Монтирайте захранващите кабели на разстояние най-малко 1m от телевизори
или радиоприемници, за да не допуснете появата на смущения. В зависимост
от дължината на радиовълните разстоянието от 1 m може да се окаже
недостатъчно.
ПРЕДУПРЕЖДЕНИЕ
▪ След приключване на електротехническите работи потвърдете, че всеки
електрически компонент и клема вътре в кутията за електрически
компоненти са съединени надеждно.
▪ Преди да пуснете модула се уверете, че всички капаци са затворени.
БЕЛЕЖКА
Приложимо е само ако електрозахранването е трифазно и компресорът има
метод на стартиране ВКЛ./ИЗКЛ.
Ако съществува вероятност за обърната фаза след моментно прекъсване на
захранването, а след това захранването се включва и изключва, докато
продуктът работи, присъединете локална верига за защита срещу обърната
фаза. При работа на продукта с обърната фаза може да се повреди компресора
и други части.
Справочно ръководство на монтажника
16
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 17
3 | Конкретни инструкции за безопасност за монтажника
3 Конкретни инструкции за безопасност за
монтажника
Винаги спазвайте следните инструкции и разпоредби за безопасност.

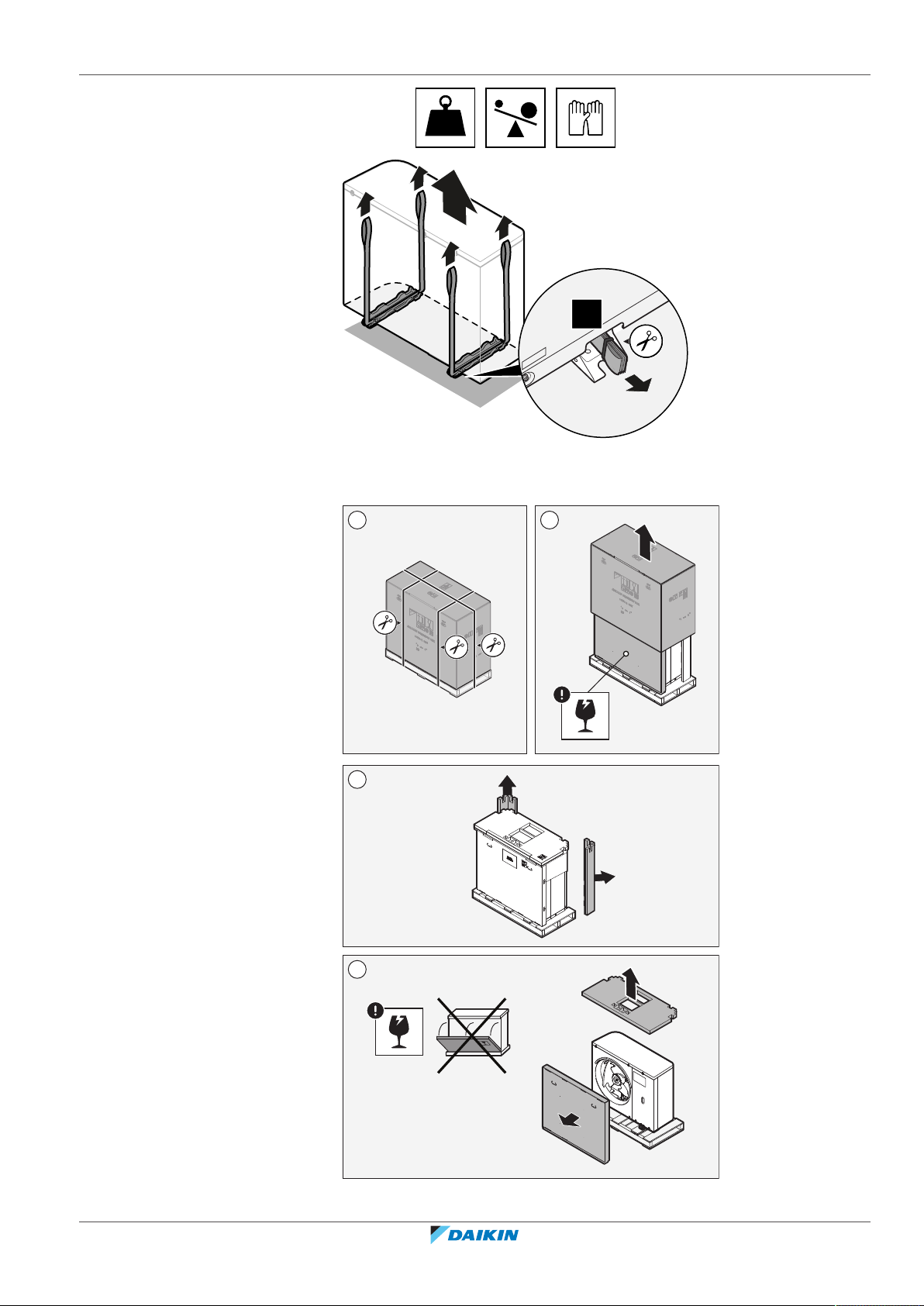

Боравене с модула (вижте
"4.2.1За повдигане на външното тяло"[423]
ВНИМАНИЕ
За да избегнете нараняване, НЕ докосвайте отвора за приток на въздух или
алуминиевите ребра на модула.
Указанията за приложението (вижте
ВНИМАНИЕ
Ако има повече от една зона на изходящата вода, ВИНАГИ инсталирайте
смесителна вентилна станция в основната зона, за да намалите (при
отопление)/увеличите (при охлаждане) температурата на изходящата вода,
когато допълнителната зона има нужда.
Място на монтаж (вижте
"7.1Подготовка на мястото за монтаж"[452]
ПРЕДУПРЕЖДЕНИЕ
Спазвайте размерите за сервизно разстояние от това ръководство за правилен
монтаж на уреда. Вижте "16.1Сервизно пространство: Външен модул"[4262].
Специални изисквания за R32 (вижте
монтаж на външното тяло"[453]
)
"6Указания за приложения"[434]
"7.1.1Изисквания към мястото за
)
)
)
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ пробивайте и НЕ изгаряйте.
▪ НЕ използвайте други средства за ускоряване на размразяването или за
почистване на оборудването, освен препоръчаните от производителя.
▪ Имайте предвид, че хладилният агент R32 може да НЕ съдържа миризма.
ПРЕДУПРЕЖДЕНИЕ
Уредът трябва да се съхранява в помещение без наличие на постоянно
работещи източници на запалване (например: открити пламъци, работещ газов
уред или работещ електрически нагревател).
ПРЕДУПРЕЖДЕНИЕ
Уверете се, че монтажът, сервизното обслужване, поддръжката и ремонтът
отговарят на инструкциите от Daikin и на приложимото законодателство, както и
че се извършват само от оторизирани лица.
Монтиране на външното тяло (вижте
тяло"[461]
)
ПРЕДУПРЕЖДЕНИЕ
Методът на закрепване на външния модул ТРЯБВА да бъде в съответствие с
инструкциите от това ръководство. Вижте "7.3 Инсталиране на външното
тяло"[461].
"7.3Инсталиране на външното
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
17
Page 18
3 | Конкретни инструкции за безопасност за монтажника

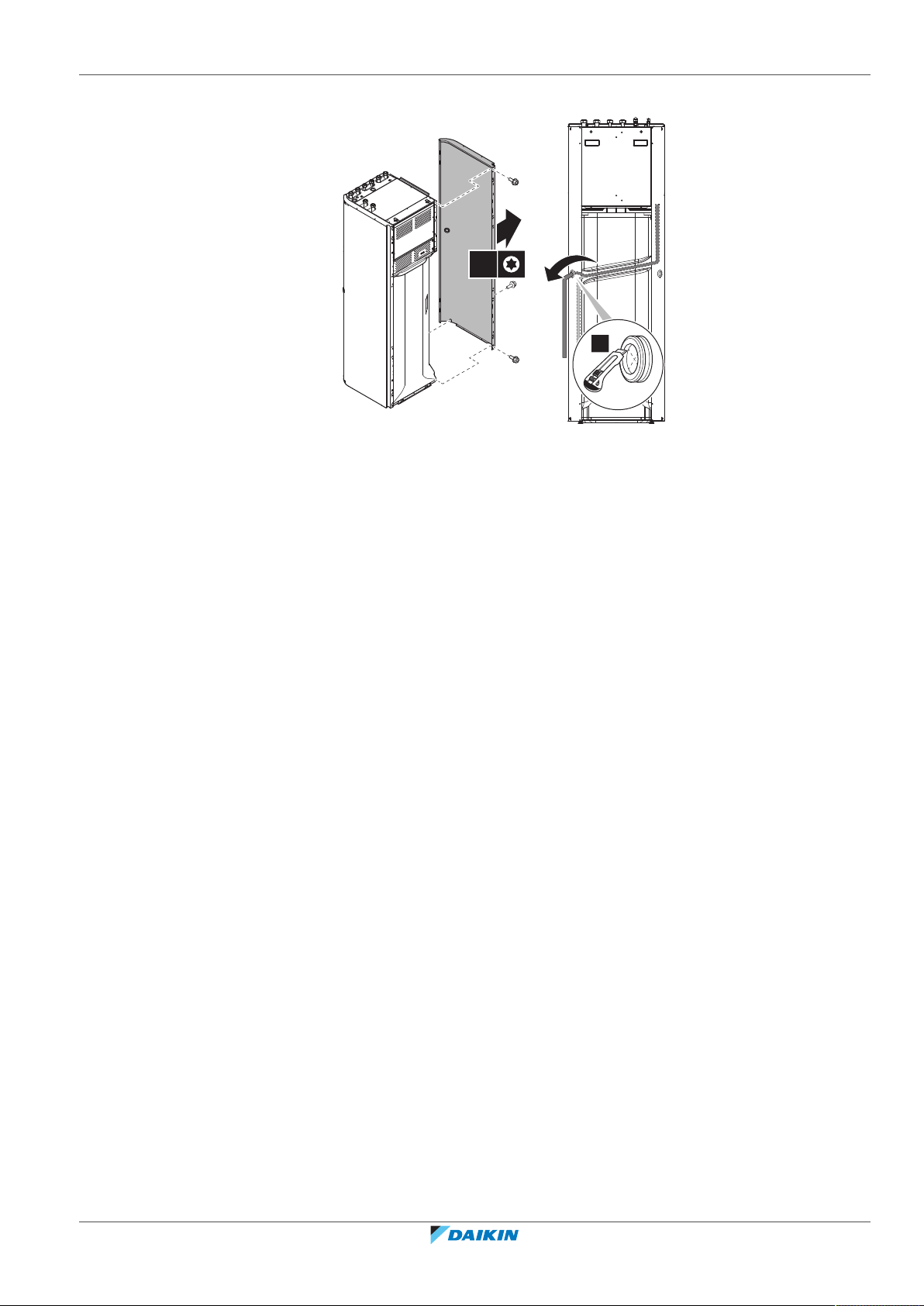

Монтиране на вътрешното тяло (вижте
тяло"[469]
)
"7.4Монтаж на вътрешното
ПРЕДУПРЕЖДЕНИЕ
Методът на закрепване на вътрешното тяло ТРЯБВА да бъде в съответствие с
инструкциите в това ръководство. Вижте "7.4 Монтаж на вътрешното
тяло"[469].

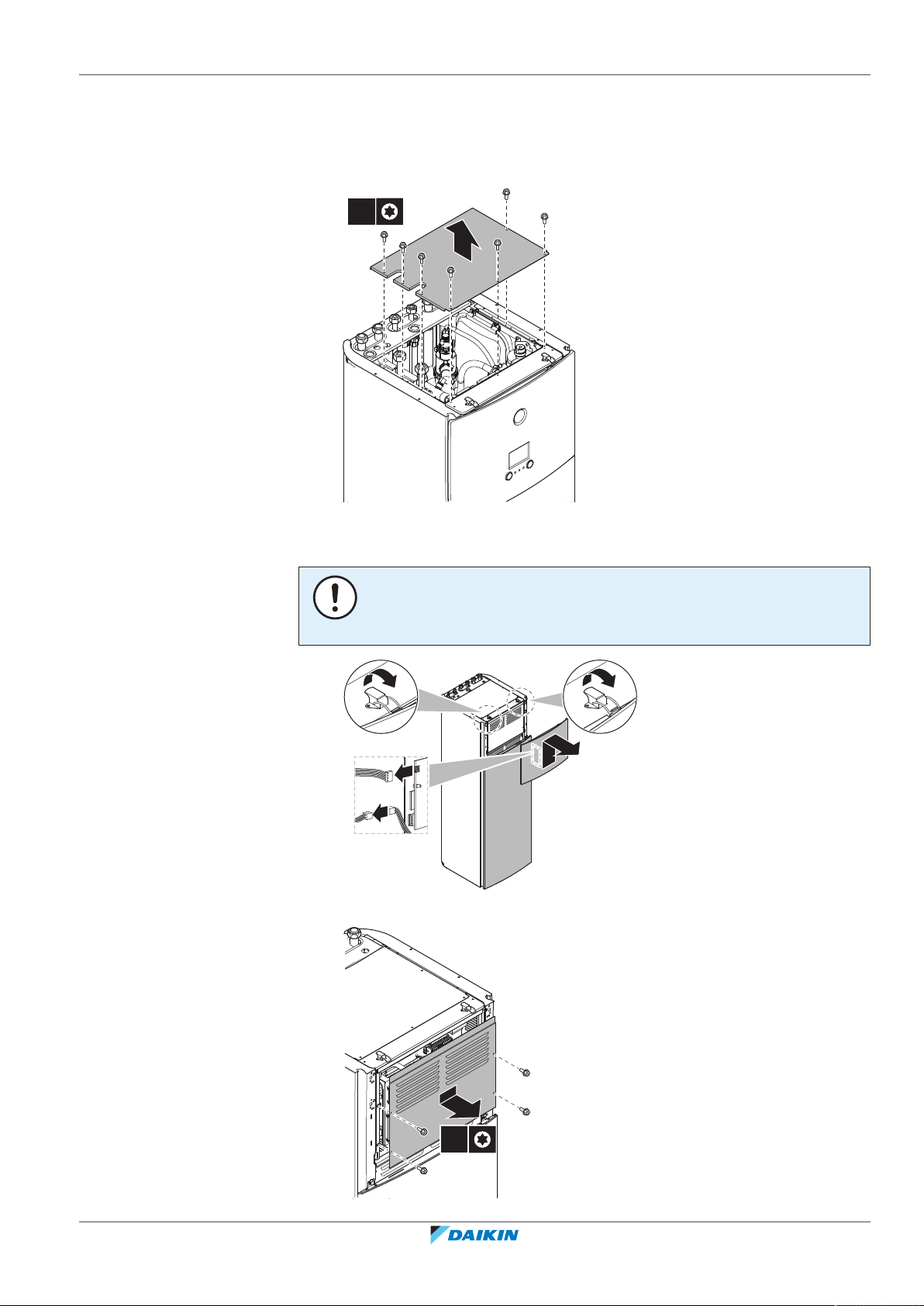

Отваряне и затваряне на модулите (вижте
модулите"[457]
)
ОПАСНОСТ: ОПАСНОСТ ОТ ТОКОВ УДАР
НЕ оставяйте модула без наблюдение, когато е свален сервизният капак.
ОПАСНОСТ: ОПАСНОСТ ОТ ТОКОВ УДАР
ОПАСНОСТ: ОПАСНОСТ ОТ ИЗГАРЯНЕ/ОПАРВАНЕ
Монтаж на тръбите (вижте
"8Монтаж на тръбите"[472]
"7.2Отваряне и затваряне на
)
ПРЕДУПРЕЖДЕНИЕ
Методът на свързване на тръбите на място ТРЯБВА да бъде в съответствие с
инструкциите в това ръководство. Вижте "8Монтаж на тръбите"[472].
ПРЕДУПРЕЖДЕНИЕ
Монтирайте фунията на разстояние от всички електрически устройства.
Възможно последствие: токов удар или пожар.
При защита от замръзване чрез гликол:
ПРЕДУПРЕЖДЕНИЕ
Наличието на гликол прави възможно предизвикването на корозия на
системата. Неинхибираният гликол ще се стане кисел под влиянието на
кислород. Този процес се ускорява от присъствието на мед и при високи
температури. Киселият неинхибиран гликол атакува металните повърхности и
образува елементи на галванична корозия, които причиняват сериозно
увреждане на системата. Ето защо е важно:
▪ водоподготовката да се извърши правилно от квалифициран специалист по
водите,
▪ да се избере гликол с корозионни инхибитори, за да противодейства на
киселините, образувани от окисляването на гликолите,
▪ да не се използват автомобилни гликоли, тъй като техните корозионни
инхибитори имат ограничен живот и съдържат силикати, който може да
замърсят или да запушат системата,
▪ да НЕ си използват поцинковани тръби в системи с гликол, тъй като неговото
присъствие може да причини утаяването на определени компоненти в
корозионния инхибитор на гликола.
Справочно ръководство на монтажника
18
ПРЕДУПРЕЖДЕНИЕ
Етиленгликолът е токсичен.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 19
3 | Конкретни инструкции за безопасност за монтажника

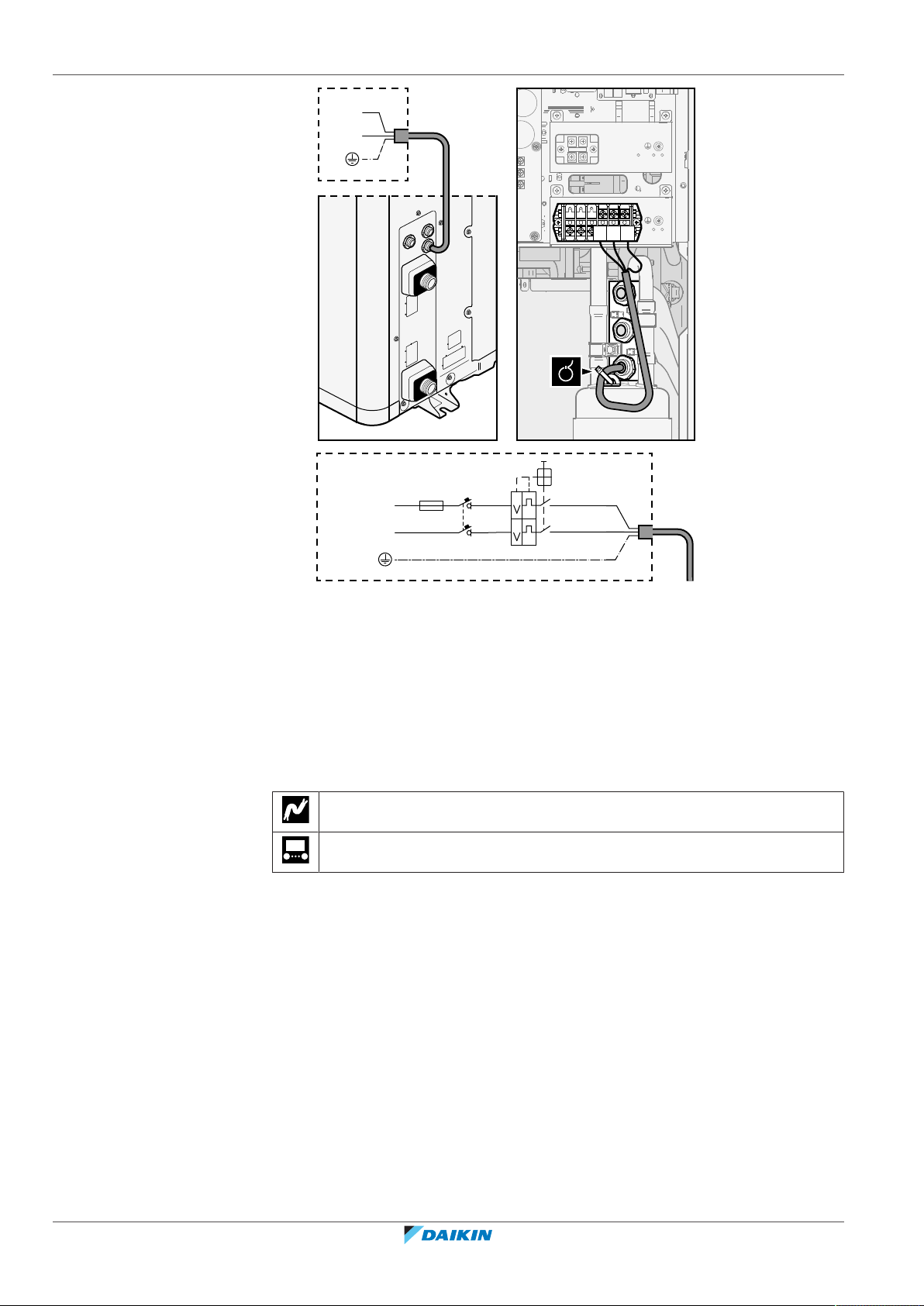

Електрически монтаж (вижте
ОПАСНОСТ: ОПАСНОСТ ОТ ТОКОВ УДАР
ПРЕДУПРЕЖДЕНИЕ
Методът на свързване на електрическите кабели ТРЯБВА да бъде в съответствие
с инструкциите от:
▪ Това ръководство. Вижте "9Електрическа инсталация"[488].
▪ Електромонтажната схема се доставя с външното тяло, като се намира от
вътрешната страна на сервизния капак. Превода на легендата на същата
можете да видите в "16.4Електрическата схема: Външно тяло"[4267].
ПРЕДУПРЕЖДЕНИЕ
ВИНАГИ използвайте многожилен кабел за захранващите кабели.
ПРЕДУПРЕЖДЕНИЕ
▪ Цялото окабеляване ТРЯБВА да се извърши от упълномощен електротехник и
ТРЯБВА да отговаря на изискванията на приложимото законодателство.
▪ Извършвайте електрическите съединения към фиксираното окабеляване.
▪ Всички компоненти, закупени на местния пазар, както и цялото
електрооборудване ТРЯБВА да отговарят на изискванията на приложимото
законодателство.
"9Електрическа инсталация"[488]
)
ПРЕДУПРЕЖДЕНИЕ
▪ Ако източникът на електрозахранване има липсваща или грешна неутрална
фаза, оборудването може да се повреди.
▪ Извършете правилно заземяване. НЕ заземявайте модула към водопроводна
или газопроводна тръба, преграден филтър за пренапрежения или
заземяване на телефон. Неправилното заземяване може да причини токов
удар.
▪ Монтирайте необходимите предпазители или прекъсвачи.
▪ Фиксирайте електроокабеляването с кабелни връзки така, че кабелите да НЕ
се допират до тръбопроводи или остри ръбове, особено от страната с високо
налягане.
▪ НЕ използвайте обвити с лента проводници, многожични проводници с
концентрично усукване, удължителни шнурове или съединения от система
тип "звезда". Те могат да причинят прегряване, токов удар или пожар.
▪ НЕ монтирайте компенсиращ фазата кондензатор, тъй като този модул е
оборудван с инвертор. Монтирането на компенсиращ фазата кондензатор
ще намали производителността и може да доведе до злополуки.
ПРЕДУПРЕЖДЕНИЕ
Въртящ се вентилатор. Преди да ВКЛЮЧИТЕ външното тяло, се уверете, че
решетката за отвеждане покрива вентилатора за защита от въртящия се
вентилатор. Вижте "7.3.6За монтаж на решетката за отвеждане"[465].
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
ПРЕДУПРЕЖДЕНИЕ
Резервният нагревател ТРЯБВА да има обособено електрозахранване и ТРЯБВА
да бъде защитен чрез предвидените в законодателството предпазни устройства.
Справочно ръководство на монтажника
19
Page 20
3 | Конкретни инструкции за безопасност за монтажника
ПРЕДУПРЕЖДЕНИЕ
Ако захранващият кабел е повреден, той ТРЯБВА да се подмени от
производителя, негов сервиз или други квалифицирани лица, за да се избегнат
опасности.
ВНИМАНИЕ
НЕ натиквайте или не поставяйте излишна дължина на кабелите в модула.
ВНИМАНИЕ
За да се гарантира, че модулът е напълно заземен, винаги свързвайте
електрозахранването на резервния нагревател и заземяващия кабел.
ИНФОРМАЦИЯ
Подробности за типа и номинала на предпазителите или номинала на
прекъсвачите са описани в "9Електрическа инсталация"[488].
Конфигурация (вижте
ПРЕДУПРЕЖДЕНИЕ
Трябва да имате предвид, че температурата на битовата гореща вода на крана
за гореща вода ще бъде равна на стойността, избрана в настройката на място
[2-03] след операция на дезинфекция.
Когато високата температура на битовата гореща вода може да представлява
потенциален риск за наранявания на хора, трябва да се монтира смесителен
вентил (доставка на място) на съединението за изходящата гореща вода на
бойлера за битова гореща вода. Този смесителен вентил ще гарантира, че
температурата на горещата вода на крана за гореща вода никога няма да се
повишава над зададена стойност. Тази максимално допустима температура на
горещата вода ще бъде избрана съгласно приложимото законодателство.
ВНИМАНИЕ
Настройките на функцията дезинфекция ТРЯБВА да се конфигурират от
монтажника в съответствие с приложимото законодателство.
ВНИМАНИЕ
Уверете се, че функцията за дезинфекция с начален час [5.7.3] и определено
времетраене [5.7.5] НЯМА да бъде прекъсвана от евентуална употреба на
битова гореща вода.
"10Конфигуриране"[4122]
)
Справочно ръководство на монтажника
20
Пускане в експлоатация (вижте
"11Пускане в експлоатация"[4219]
ПРЕДУПРЕЖДЕНИЕ
Методът на пускане в действие ТРЯБВА да бъде в съответствие с инструкциите в
това ръководство. Вижте "11Пускане в експлоатация"[4219].
Техническо и сервизно обслужване (вижте
обслужване"[4233]
)
ПРЕДУПРЕЖДЕНИЕ
Ако е повреден вътрешният кабел, трябва да бъде подменен от производителя,
от неговия сервизен представител или от лица с подобна компетенция.
)
"13Поддръжка и сервизно
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 21
3 | Конкретни инструкции за безопасност за монтажника
ВНИМАНИЕ
Водата, изтичаща от вентила, може да е много гореща.
ВНИМАНИЕ
Въпреки че водният кръг е източен, при отстраняването на магнитния филтър/
сепаратора за замърсявания от корпуса на филтъра може да пръсне вода.
ВИНАГИ почиствайте разлятата вода.
ВНИМАНИЕ
За да не се повредят тръбите, свързани към магнитния филтър/сепаратора за
замърсявания, се препоръчва тази процедура да се извършва при отстранен от
модула магнитен филтър/сепаратор за замърсявания.
ВНИМАНИЕ
Отваряне на магнитния филтър/сепаратора за замърсявания е необходимо
САМО в много сериозни случаи. За предпочитане е това никога да не се
извършва през целия експлоатационен срок на магнитния филтър/сепаратора за
замърсявания.
ВНИМАНИЕ
Проверете състоянието на О-пръстените и ги сменете, ако е необходимо. Преди
да ги монтирате, намокрете О-пръстените с вода.
ВНИМАНИЕ
Отворете вентила (ако има) към разширителния съд, в противен случай ще се
генерира свръхналягане.
Откриване и отстраняване на неизправности (вижте
неизправности"[4241]
)
ОПАСНОСТ: ОПАСНОСТ ОТ ИЗГАРЯНЕ/ОПАРВАНЕ
ПРЕДУПРЕЖДЕНИЕ
▪ Когато извършвате проверка на превключвателната кутия на модула, ВИНАГИ
се уверявайте, че модулът е изключен от мрежата. Изключете съответния
прекъсвач.
▪ Когато е било активирано предпазно устройство, спрете модула и открийте
защо е било задействано предпазното устройство, преди да го върнете в
начално състояние. НИКОГА не шунтирайте предпазните устройства или не
променяйте техните стойности на стойност, различна от фабричната
настройка по подразбиране. Ако не успеете да откриете причината за
проблема, се обадете на вашия дилър.
"14Отстраняване на
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
ПРЕДУПРЕЖДЕНИЕ
Не допускайте да се създаде опасност поради случайно връщане в начално
състояние на термичния прекъсвач: НЕ ТРЯБВА да се подава захранване към
този уред през външно превключващо устройство, като например таймер, или
да се свързва към верига, която редовно се ВКЛЮЧВА и ИЗКЛЮЧВА от
обслужващата програма.
Справочно ръководство на монтажника
21
Page 22
3 | Конкретни инструкции за безопасност за монтажника
ПРЕДУПРЕЖДЕНИЕ
Обезвъздушаващи топлоизлъчватели или колектори. Преди да извършите
обезвъздушаване на топлоизлъчвателите или колекторите, проверете дали се
показва или на началния екран на потребителския интерфейс.
▪ В случай че не се извежда, можете веднага да обезвъздушите.
▪ Ако се показва, тогава се уверете, че стаята, в която искате да извършите
обезвъздушаване, е достатъчно проветрена. Причина: Когато извършвате
обезвъздушаване на топлоизлъчвателите или колекторите, във водния кръг
може да изтече хладилен агент, а после и в стаята.
Справочно ръководство на монтажника
22
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 23
4 За кутията
В тази глава
4.1 Общ преглед: За кутията ...................................................................................................................................................... 23
4.2 Външен модул ....................................................................................................................................................................... 23
4.2.1 За повдигане на външното тяло.......................................................................................................................... 23
4.2.2 За разопаковане на външното тяло .................................................................................................................... 25
4.2.3 За изваждане на аксесоарите от външното тяло .............................................................................................. 26
4.3 Вътрешно тяло....................................................................................................................................................................... 26
4.3.1 За разопаковане на вътрешното тяло ................................................................................................................ 27
4.3.2 За демонтиране на аксесоарите от вътрешния модул..................................................................................... 27
4.3.3 За повдигане на вътрешното тяло ...................................................................................................................... 27
4.1 Общ преглед: За кутията
Тази глава описва какво трябва да направите, след като кутиите с външното и с
вътрешното тяло са доставени на мястото за монтаж.
Спазвайте следните изисквания:
▪ При доставката модулът ТРЯБВА да се провери за повреди. За всяка повреда
ТРЯБВА незабавно да се докладва на агента по рекламациите на превозвача.
4 | За кутията
▪ Докарайте опакования модул, колкото е възможно по-близо до неговата
крайна позиция на монтаж, за да предотвратите получаването на повреди
по време на транспортирането.
▪ Подгответе предварително пътя, по който искате да вкарате уреда вътре.
4.2 Външен модул
4.2.1 За повдигане на външното тяло
ВНИМАНИЕ
За да избегнете нараняване, НЕ докосвайте отвора за приток на въздух или
алуминиевите ребра на модула.
Кран
Дръжте примките в рамките на обозначената зона, за да не повредите
модула.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
23
Page 24
4 | За кутията
Вилков кар или количка за палети
Вкарайте вилките откъм тежката страна на палета.
Ръчно
След разопаковането пренесете модула с помощта на примките, прикрепени
към модула.
Вижте също и:
▪ "4.2.2За разопаковане на външното тяло"[425]
▪ "7.3.4За монтажа на външното тяло"[463]
Справочно ръководство на монтажника
24
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 25
±150
kg
4×
4.2.2 За разопаковане на външното тяло
1 2
3
4
4 | За кутията
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
25
Page 26
4 | За кутията
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
4.2.3 За изваждане на аксесоарите от външното тяло
a Спирателен вентил (с вграден филтър)
b O-пръстен за дренажно гнездо
c Дренажно гнездо
d Приспособление за термистора (за инсталации в райони с ниски окръжаващи
температури)
e Ръководство за монтаж – външно тяло
f Ръководство за изхвърляне – възстановяване на хладилен агент
g Стикер за енергийна ефективност
h Решетка за отвеждане (горна + долна част)
i Ръководство за монтаж – решетка за отвеждане
БЕЛЕЖКА
Разопаковане. Когато сваляте горната опаковка/консуматив, дръжте кутията, в
която се намира решетката за отвеждане, за да не падне.
Справочно ръководство на монтажника
4.3 Вътрешно тяло
26
▪ При доставката модулът ТРЯБВА да се провери за повреди. За всяка повреда
ТРЯБВА незабавно да се докладва на агента по рекламациите на превозвача.
▪ Докарайте опакования модул, колкото е възможно по-близо до неговата
крайна позиция на монтаж, за да предотвратите получаването на повреди
по време на транспортирането.
▪ Разопаковайте напълно вътрешното тяло в съответствие с инструкциите,
посочени на листа с инструкции за разопаковане.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 27
4.3.1 За разопаковане на вътрешното тяло
1 2
8×
1×
b
6×
a
1×
c
1×d1×e1×f1×
g
c
4×
j
8×
i
1×
k
1×
h
4.3.2 За демонтиране на аксесоарите от вътрешния модул
4 | За кутията
4.3.3 За повдигане на вътрешното тяло
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
a Спирателни вентили за воден кръг
b Байпасен вентил за свръхналягане
c Монтажна плоча (+ винт) за печатната платка за ограничение на
консумираната мощност (EKRP1AHTA) и печатната платка с цифрови входове/
изходи (EKRP1HBAA)
d Общи мерки за безопасност
e Справочник за допълнително оборудване
f Ръководство за монтаж на вътрешното тяло
g Ръководство за експлоатация
h Карта за WLAN
i Уплътнителни пръстени за спирателни вентили (воден кръг за отопление на
помещенията)
j Уплътнителни пръстени за доставени на място спирателни вентили (кръг за
битова гореща вода)
k Уплътнителна лента за входа на ниското напрежение
Използвайте дръжките на задната страна и на дъното, за да преместите
модула.
Справочно ръководство на монтажника
27
Page 28
4 | За кутията
b
a a
b
a Дръжки на задната страна на модула
b Дръжки на дъното на модула. Внимателно наклонете модула назад, за да
можете да виждате дръжките.
Справочно ръководство на монтажника
28
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 29
5 За модулите и опциите
В тази глава
5.1 Общ преглед: За модулите и опциите ................................................................................................................................ 29
5.2 Идентификация ..................................................................................................................................................................... 29
5.2.1 Идентификационен етикет: Външно тяло .......................................................................................................... 29
5.2.2 Идентификационен етикет: Вътрешен модул ................................................................................................... 30
5.3 Комбинирани модули и опции............................................................................................................................................ 30
5.3.1 Възможни комбинации на вътрешно тяло и външно тяло .............................................................................. 30
5.3.2 Възможни опции за външното тяло ................................................................................................................... 30
5.3.3 Възможни опции за вътрешното тяло ................................................................................................................ 31
5.1 Общ преглед: За модулите и опциите
Тази глава съдържа информация за:
▪ Идентифицирането на външното тяло
▪ Идентифицирането на вътрешното тяло
▪ Комбинирането на външното тяло с опции
5 | За модулите и опциите
▪ Комбинирането на вътрешното тяло с опции
5.2 Идентификация
5.2.1 Идентификационен етикет: Външно тяло
Място
Идентификация на модела
Пример: EPRA14DAV3
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Код Обяснение
EP Европейска хидравлична-сплит двойна термопомпа
R Висока температура на водата – окръжаваща зона 2
(вижте работния диапазон)
A Хладилен агент R32
14 Клас на мощност
DA Серия на модела
V3 Захранване
Справочно ръководство на монтажника
29
Page 30
5 | За модулите и опциите
5.2.2 Идентификационен етикет: Вътрешен модул
Място
Идентификация на модела
Пример: ETVH16S23EA6V
E Европейски модел
TV Хидравличен сплит модул с вграден бойлер за подов
H H=Само отопление
16 Клас на мощност
Код Описание
монтаж
X=Отопление/охлаждане
S Материал на интегрирания бойлер: неръждаема стомана
23 Вместимост на интегрирания бойлер
EA Серия на модела
6V Модел на резервния нагревател
5.3 Комбинирани модули и опции
ИНФОРМАЦИЯ
Някои опции може да НЕ се предлагат във Вашата страна.
5.3.1 Възможни комбинации на вътрешно тяло и външно тяло
Вътрешно тяло Външно тяло
EPRA14 EPRA16 EPRA18
ETVZ16 O O O
5.3.2 Възможни опции за външното тяло
Справочно ръководство на монтажника
30
Монтажна стойка (EKMST1, EKMST2)
В по-студени региони, където са възможни обилни снеговалежи, се
препоръчва монтирането на външното тяло върху монтажна рамка.
Използвайте един от следните модели:
▪ EKMST1 с крачета с фланци: за монтаж на външното тяло върху бетонна
основа, където е позволено разпробиване.
▪ EKMST2 с гумени крачета: за монтаж на външното тяло върху основи, където
разпробиването не е позволено или възможно, като например плоски
покриви или паважни настилки.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 31
За инструкции за монтаж вижте ръководството за монтаж на монтажната
стойка.
5.3.3 Възможни опции за вътрешното тяло
Многозонови кабелни контролери
Можете да свържете следните многозонови кабелни контролери:
▪ Многозонов базов модул 230V (EKWUFHTA1V3)
▪ Цифров термостат 230V (EKWCTRDI1V3)
▪ Аналогов термостат 230V (EKWCTRAN1V3)
▪ Задвижващ механизъм 230V (EKWCVATR1V3)
За инструкции за монтаж вижте ръководството за монтаж на контролера и
справочника за допълнително оборудване.
Дистанционен датчик за безжичен термостат (EKRTETS)
Можете да използвате датчик за вътрешната температура (EKRTETS) само в
комбинация с безжичен термостат (EKRTR1).
За инструкции за монтаж вижте ръководството за монтаж на стайния
термостат и справочника за допълнително оборудване.
5 | За модулите и опциите
Печатна платка с цифрови входове/изходи (EKRP1HBAA)
Печатната платка с цифрови входове/изходи е необходима за осигуряване на
следните сигнали:
▪ Алармен изход
▪ Изход за ВКЛ./ИЗКЛ. на отоплението/охлаждането на помещенията
▪ Превключване на външен източник на топлина
За инструкции за монтаж вижте ръководството за монтаж на печатната платка
с цифрови входове/изходи и справочника за допълнително оборудване.
Печатна платка за ограничение на консумираната мощност (EKRP1AHTA)
За да активирате управлението на енергоспестяващата функция чрез цифрови
входове, трябва да монтирате печатната платка за ограничение на
консумираната мощност.
За инструкции за монтаж вижте ръководството за монтаж на печатната платка
за ограничение на консумираната мощност и справочника за допълнително
оборудване.
Дистанционен вътрешен датчик (KRCS01-1)
По подразбиране вътрешният датчик на специалния потребителски интерфейс
за комфорт (BRC1HHDA, използван като стаен термостат) ще се използва като
датчик за стайната температура.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Като опция дистанционният вътрешен датчик може да се монтира за
измерване на стайната температура на друго място.
За инструкции за монтаж вижте ръководството за монтаж на дистанционния
вътрешен датчик и справочника за допълнително оборудване.
Справочно ръководство на монтажника
31
Page 32
5 | За модулите и опциите
Дистанционен външен датчик (EKRSCA1)
По подразбиране датчикът вътре във външното тяло ще се използва за
измерване на външната температура.
Като опция дистанционният външен датчик може да се монтира за измерване
на външната температура на друго място (напр. с цел да се избегне пряката
слънчева светлина), за да се подобри поведението на системата.
За инструкции за монтаж вижте ръководството за монтаж на дистанционния
външен датчик и справочника за допълнително оборудване.
ИНФОРМАЦИЯ
▪ Дистанционният вътрешен датчик може да се използва само в случай, че
потребителският интерфейс е конфигуриран с функционалност на стаен
термостат.
▪ Можете да свържете или само дистанционния вътрешен датчик, или само
дистанционния външен датчик.
ИНФОРМАЦИЯ
Можете да свържете или само дистанционния вътрешен датчик, или само
дистанционния външен датчик.
Компютърен кабел (EKPCCAB4)
Компютърният кабел осъществява връзка между превключвателната кутия на
вътрешното тяло и компютъра. Той дава възможност за актуализация на
софтуера на вътрешното тяло.
За инструкции за монтаж вижте ръководството за монтаж на компютърния
кабел.
Термопомпен конвектор (FWXV)
За осигуряване на отопление/охлаждане на помещенията е възможно да се
използват следните термопомпени конвектори:
▪ FWXV: модел за подов монтаж
▪ FWXT: модел за стенен монтаж
▪ FWXM: модел за скрит монтаж
За инструкции за монтаж вижте:
▪ Ръководството за монтаж на термопомпените конвектори
▪ Ръководството за монтаж на опциите за термопомпените конвектори
▪ Справочникът за допълнително оборудване
Модул на WLAN (BRP069A71)
Карта за WLAN (вкарва се в MMI) и се доставя като принадлежност към
вътрешното тяло. Алтернативно (напр. при слаб сигнал) можете да монтирате
опционалния модул на безжичния LAN адаптер BRP069A71.
Справочно ръководство на монтажника
32
За инструкции за монтаж вижте ръководството за монтаж на модула на WLAN
и справочника за допълнително оборудване.
Универсален централизиран контролер (EKCC8-W)
Контролер за каскадно управление.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 33
5 | За модулите и опциите
Комплект за преобразуване (EKHVCONV4 или по-голям)
Използвайте комплекта за преобразуване, за да преобразувате модел само за
отопление в реверсивен модел.
За инструкции за монтажа вижте ръководството за монтаж на комплекта за
преобразуване.
Потребителски интерфейс за комфорт (BRC1HHDA), използван като стаен
термостат
▪ Потребителският интерфейс за комфорт (HCI), използван като стаен
термостат, може да се използва само в комбинация с потребителски
интерфейс, свързан към вътрешното тяло.
▪ Потребителският интерфейс за комфорт (HCI), използван като стаен
термостат, трябва да се монтира в помещението, което желаете да
контролирате.
За инструкции за монтаж вижте ръководството за монтаж и експлоатация на
потребителския интерфейс за комфорт (HCI), използван като стаен термостат,
и справочника за допълнително оборудване.
Комплект релета на Smart Grid (EKRELSG)
Монтажът на опционалния комплек релета на Smart Grid е необходим при
високоволтови контакти на Smart Grid (EKRELSG).
За инструкции за монтаж вижте "9.3.11За свързване на Smart Grid"[4116].
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
33
Page 34
6 | Указания за приложения
6 Указания за приложения
В тази глава
6.1 Общ преглед: Указания за приложения ............................................................................................................................. 34
6.2 Настройване на системата за отопление/охлаждане на помещенията ......................................................................... 35
6.3 Настройване на бойлера за битова гореща вода.............................................................................................................. 38
6.4 Настройване на измерването на енергията....................................................................................................................... 42
6.5 Настройване на управлението на консумацията на мощност ......................................................................................... 46
6.6 Настройване на външен температурен датчик ................................................................................................................. 50
ИНФОРМАЦИЯ
Охлаждането е приложимо само при монтиран комплект за преобразуване
(EKHVCONV*).
6.2.1 Няколко стаи –Две зони на ТИВ ......................................................................................................................... 36
6.3.1 Конфигурация на системата –Интегриран бойлер за БГВ ............................................................................... 38
6.3.2 Избор на обема и желаната температура за бойлера за БГВ.......................................................................... 39
6.3.3 Схема и конфигурация –Бойлер за БГВ ............................................................................................................. 40
6.3.4 Помпа за БГВ за незабавно подаване на гореща вода..................................................................................... 41
6.3.5 Помпа за БГВ за дезинфекция ............................................................................................................................. 41
6.4.1 Произведена топлина .......................................................................................................................................... 42
6.4.2 Консумирана енергия .......................................................................................................................................... 43
6.4.3 Електрозахранване по нормална тарифа за kWh ............................................................................................. 43
6.4.4 Контакт на захранването за преференциална тарифа за kWh ........................................................................ 45
6.5.1 Постоянно ограничение на мощността.............................................................................................................. 47
6.5.2 Ограничение на мощността, активирано чрез цифрови входове ................................................................... 47
6.5.3 Процес на ограничение на мощността .............................................................................................................. 48
6.5.4 BBR16 ограничаване на електроенергията ........................................................................................................ 49
6.1 Общ преглед: Указания за приложения
Целта на указанията за приложения е да се даде представа за възможностите
натермопомпената система.
БЕЛЕЖКА
▪ Илюстрациите в указанията за приложения са предназначени само за
справка, а НЕ да се използват като подробни хидравлични схеми.
Подробното хидравлично оразмеряване и балансиране НЕ са показани и са
задължение на монтажника.
▪ За повече информация относно настройките за конфигурация за
оптимизиране на работата на термопомпата вижте
"10Конфигуриране"[4122].
Настоящата глава съдържа указания за приложения за:
▪ Настройване на системата за отопление/охлаждане на помещенията
▪ Настройване на бойлера за битова гореща вода
▪ Настройване на измерването на енергията
▪ Настройване на управлението на консумираната мощност
▪ Настройване на външен температурен датчик
Справочно ръководство на монтажника
34
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 35
6 | Указания за приложения
БЕЛЕЖКА
Определени типове вентилаторни топлообменници – в този документ са
наречени "термопомпени конвектори"– са с възможност за получаване на
входни сигнали от режима на работа на вътрешното тяло (охлаждане или
отопление X2M/3 и X2M/4) и/или изпращане на изходни сигнали от
термостатичното положение на термопомпения конвектор (основна зона:
X2M/30 и X2M/35; допълнителна зона: X2M/30 и X2M/35a).
Указанията за приложения илюстрират възможността за получаване или
изпращане на цифрови входове/изходи. Тази функционалност може само да се
използва, в случай че термопомпеният конвектор има такива функции и
сигналите отговарят на следните изисквания:
▪ Изходът от вътрешното тяло (входът към термопомпения конвектор): сигнал
за охлаждане/отопление=230V (охлаждане=230V, отопление=0V).
▪ Входът към вътрешното тяло (изходът от термопомпения конвектор): сигнал
за ВКЛ./ИЗКЛ. на термостата=безпотенциален контакт (затворен
контакт=термо ВКЛ., отворен контакт=термо ИЗКЛ.).
6.2 Настройване на системата за отопление/охлаждане на помещенията
Термопомпенатасистема доставя изходяща вода на топлоизлъчватели в една
или повече стаи.
Тъй като системата предлага голяма гъвкавост за управление на
температурата във всяка стая, трябва първо да отговорите на следните
въпроси:
▪ Колко стаи се отопляват или охлаждат чрез термопомпенатасистема?
▪ Какви типове топлоизлъчватели се използват във всяка стая и каква е тяхната
проектна температура на изходящата вода?
След като станат ясни изискванията за отопление/охлаждане на помещенията,
ние препоръчваме да се следват дадените по-долу указания за настройка.
БЕЛЕЖКА
Ако се използва външен стаен термостат, той ще управлява защитата на
помещението от измръзване. Защитата на помещението от замръзване обаче е
възможна само ако [C.2] Отопление/охлаждане на помещенията=Вкл..
ИНФОРМАЦИЯ
В случай че се използва външен стаен термостат и трябва да се гарантира
защитата на помещението от замръзване при всякакви условия, трябва да
зададете Авария [9.5.1] на Автоматично.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
БЕЛЕЖКА
В системата може да се включи байпасен вентил за свръхналягане. Имайте
предвид, че този вентил може да не е показан на илюстрациите.
Справочно ръководство на монтажника
35
Page 36
6 | Указания за приложения
a
6.2.1 Няколко стаи –Две зони на ТИВ
Този модул е предназначен за подаване на вода с 2 различни температури.
Типичната инсталация включва подово отопление с по-ниска температура и
радиатори с по-висока температура на водата.
БЕЛЕЖКА
Ако монтирате този модул в приложение на единична зона, тогава:
Схема. Монтирайте байпас между входа и изхода на водата за отопление на
помещенията в допълнителната зона (=директна зона). НЕ прекъсвайте
циркулацията на водата чрез затваряне на спирателните вентили.
a Байпас
Конфигурация. Задайте настройка на място [7-02]=0 (Брой на зоните =
Единична зона).
В този документ:
▪ Основна зона = Зона с най-ниската проектна температура в режим на
отопление и най-високата проектна температура в режим на охлаждане
▪ Допълнителна зона = зона с най-високата проектна температура в режим на
отопление и най-ниската проектна температура в режим на охлаждане
Типичен пример:
Стая (зона) Топлоизлъчватели: Проектна
температура
Всекидневна стая (основна зона) Подово отопление:
▪ При отопление: 35°C
▪ При охлаждане
(a)
: 20°C (само
освежаване, не се позволява
истинско охлаждане)
Спални помещения (допълнителна
зона)
Термопомпениконвектори:
▪ При отопление: 45°C
▪ При охлаждане: 12°C
(a)
В режим на охлаждане можете да разрешите подовото отопление (основна зона) да
осигури освежаване (без реално охлаждане) или да НЕ го разрешите. Вижте
настройката по-долу.
Справочно ръководство на монтажника
36
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 37
6 | Указания за приложения
B
A
D
E
C
a
b
a
Схема
A Допълнителна зона на температурата на изходящата вода
B Стая 1
C Стая 2
D Основна зона на температурата на изходящата вода
E Стая 3
a Термопомпениконвектори (+ контролери)
b Специален потребителски интерфейс за комфорт (BRC1HHDA, използван като
стаен термостат)
▪ За основната зона: стайната температура се управлява чрез специалния
потребителски интерфейс за комфорт (BRC1HHDA, използван като стаен
термостат).
▪ За допълнителната зона:
- Външният термостат е свързан директно към вътрешното тяло.
- Желаната стайна температура се задава чрез външния термостат и
термостатичните вентили на радиаторите във всяка стая.
- Сигналът за нужда от отопление от външния термостат се свързва към
цифровия вход на вътрешното тяло (X2M/35a и X2M/30). Вътрешното тяло
ще доставя желаната допълнителна температура на изходящата вода само
когато има действителна нужда.
Конфигурация
Настройка Стойност
Управление на температурата на
модула:
▪ #: [2.9]
2 (Стаен термостат): работата на
модула се определя на базата на
окръжаващата температура на
специалния потребителски
▪ Код: [C-07]
интерфейс за комфорт.
Бележка:
▪ Основна стая = специален
потребителски интерфейс за
комфорт, използван като
функционалност на стаен термостат
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
▪ Други стаи = функционалност на
външен стаен термостат
Справочно ръководство на монтажника
37
Page 38
6 | Указания за приложения
A
a
b
Настройка Стойност
Брой зони на температурата на
водата:
1 (Двойна зона): Основна +
допълнителна
▪ #: [4.4]
▪ Код: [7-02]
В случай на
термопомпениконвектори:
Външен стаен термостат за
допълнителната зона:
1 (1 контакт): Когато използваният
външен стаен термостат
илитермопомпен конвектор може да
изпраща само термо състояние ВКЛ./
ИЗКЛ. Няма разделяне между
▪ #: [3.A]
▪ Код: [C-06]
нуждата от отопление или
охлаждане.
Изход на спирателния вентил Задайте следване на термо нуждата
на основната зона.
Ползи
▪ Комфорт.
- Интелигентната функционалност на стайния термостат може да намали
или увеличи желаната температура на изходящата вода на базата на
действителната стайна температура (модулация).
- Комбинацията от двете топлоизлъчвателни системи съчетава отличния
комфорт на отопление на подовото отопление и отличния комфорт на
охлаждане на термопомпенитеконвектори.
▪ Ефективност.
- В зависимост от нуждата вътрешното тяло доставя различна температура
на изходящата вода, съответстваща на проектната температура на
различните топлоизлъчватели.
- Подовото отопление има най-добра производителност с
термопомпенатасистема.
6.3 Настройване на бойлера за битова гореща вода
6.3.1 Конфигурация на системата –Интегриран бойлер за БГВ
Справочно ръководство на монтажника
38
A Битова гореща вода
a Студена вода ВХОД
b Гореща вода ИЗХОД
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 39
6 | Указания за приложения
6.3.2 Избор на обема и желаната температура за бойлера за БГВ
Хората усещат водата като гореща, когато температурата е 40°C. По тази
причина консумацията на БГВ винаги се изразява като еквивалентен обем
гореща вода при 40°C. Вие обаче можете да зададете температурата на
бойлера за БГВ на по-висока температура (пример: 53°C), която след това се
смесва със студена вода (пример: 15°C).
Изборът на обема и желаната температура за бойлера за БГВ включва:
1 Определяне на консумацията на БГВ (еквивалентен обем гореща вода при
40°C).
2 Определяне на обема и желаната температура за бойлера за БГВ.
Определяне на консумацията на БГВ
Отговорете на следващите въпроси и изчислете консумацията на БГВ
(еквивалентен обем гореща вода при 40°C), като използвате типичните обеми
вода:
Въпрос Типичен обем вода
Колко душа е нужно да се вземат на
1душ = 10min×10l/min = 100l
ден?
Колко вани е нужно да се вземат на
1вана = 150l
ден?
Колко вода е нужна на кухненската
1мивка = 2min×5l/min = 10l
мивка на ден?
Има ли някакви други нужди от
–
битова гореща вода?
Пример: Ако дневната консумация на БГВ на едно семейство (4 лица) е, както
следва:
▪ 3 душа
▪ 1 вана
▪ 3 мивки, обеми
Тогава консумацията на БГВ = (3×100l)+(1×150l)+(3×10l)=480l
Определяне на обема и желаната температура за бойлера за БГВ
Формула Пример
V1=V2+V2×(T2−40)/(40−T1) Ако:
▪ V2=180l
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
▪ T2=54°C
▪ T1=15°C
Тогава V1=280l
V2=V1×(40−T1)/(T2−T1) Ако:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Тогава V2=307l
V1Консумация на БГВ (еквивалентен обем гореща вода при 40°C)
V2Необходима вместимост на бойлера за БГВ, ако водата се загрява само веднъж
T2Температурата на БГВ на бойлера
T1Температура на студената вода
Справочно ръководство на монтажника
39
Page 40
6 | Указания за приложения
Възможни вместимости на бойлера за БГВ
Интегриран бойлер за БГВ ▪ 180l
Съвети за пестене на енергия
▪ Ако консумацията на БГВ е различна всеки ден, можете да направите
седмична програма с различни желани температури на бойлера за БГВ за
всеки ден.
▪ Колкото е по-ниска желаната температура на бойлера за БГВ, толкова е по-
висока икономическата ефективност. При избор на по-голям бойлер за БГВ
можете да намалите желаната температура на бойлера за БГВ.
▪ Самата термопомпа може да произвежда битова гореща вода с максимум
55°C (50°C, ако външната температура е ниска). Електрическото
съпротивление, интегрирано в термопомпата, може да увеличи тази
температура. Това обаче увеличава консумацията на енергия. Препоръчваме
да се зададе желаната температура на бойлера за БГВ под 55°C, за да се
избегне използването на резервния нагревател.
Тип Възможни вместимости
▪ 230l
▪ Колкото по-висока е външната температура, толкова по-добра е
производителността натермопомпата.
- Ако цените на електроенергията са едни и същи през деня и през нощта,
ние препоръчваме бойлерът за БГВ да загрява през деня.
- Ако цените на електроенергията са по-ниски през нощта, ние
препоръчваме бойлерът за БГВ да загрява през нощта.
▪ Когато термопомпата произвежда битова гореща вода, тя не може да
отоплява помещенията. Ако се нуждаете от битова гореща вода и отопление
на помещенията по едно и също време, препоръчваме битовата гореща
вода да се произвежда през нощта, когато има по-малка нужда от отопление
на помещенията.
6.3.3 Схема и конфигурация –Бойлер за БГВ
▪ За големи консумации на БГВ можете да загрявате водата в бойлера за БГВ
няколко пъти през деня.
▪ За да загреете бойлера за БГВ до желаната температура на битовата гореща
вода, можете да използвате следните енергийни източници:
- Термодинамичен цикъл на термопомпата
- Електрически резервен нагревател
Справочно ръководство на монтажника
40
▪ За повече информация относно оптимизирането на консумацията на
енергия за производство на битова гореща вода вижте
"10Конфигуриране"[4122].
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 41
6.3.4 Помпа за БГВ за незабавно подаване на гореща вода
a
b
c
d
a
b
c
d
e
Схема
a Студена вода ВХОД
b Гореща вода ИЗХОД (душ) (доставка на място)
c Помпа за БГВ (доставка на място)
d Съединение за рециркулация
▪ При свързване на помпа за БГВ е възможно на крана да има веднага гореща
вода.
▪ Помпата за БГВ и монтажът са доставка на място и са задължение на
монтажника. За електрическото окабеляване вижте "9.3.5 За свързване на
помпата за битова гореща вода"[4109].
6 | Указания за приложения
▪ За повече информация относно свързването на съединението за
рециркулация вижте "8.2.4 За свързване на тръбопровода за
рециркулация"[482].
Конфигуриране
▪ За повече информация вижте "10Конфигуриране"[4122].
▪ Можете да направите програма за управление на помпата за БГВ чрез
потребителския интерфейс. За повече информация вижте справочното
ръководство на потребителя.
6.3.5 Помпа за БГВ за дезинфекция
Схема
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
a Студена вода ВХОД
b Гореща вода ИЗХОД (душ) (доставка на място)
c Помпа за БГВ (доставка на място)
d Нагревателен елемент (доставка на място)
e Възвратен вентил (доставка на място)
Справочно ръководство на монтажника
41
Page 42
6 | Указания за приложения
▪ Помпата за БГВ се доставя на място и монтажът ѝ е отговорност на
монтажника. За електрическото окабеляване вижте "9.3.5 За свързване на
помпата за битова гореща вода"[4109].
▪ Ако в приложимото законодателство се изисква по-висока температура от
максималната зададена точка на резервоара по време на дезинфекция
(вижте [2-03] в таблицата с настройки на място), можете да свържете помпа
за БГВ и нагревателен елемент, както е показано по-горе.
▪ Ако приложимото законодателство изисква дезинфекция на
водопроводната тръба до точката на крана, можете да свържете помпа за
БГВ и нагревателен елемент (ако е необходимо), както е показано по-горе.
▪ За да се гарантира пълна дезинфекция, трябва да отворите точката на
източване.
Конфигуриране
Вътрешното тяло може да управлява работата на помпата за БГВ. За повече
информация вижте "10Конфигуриране"[4122].
ПРЕДУПРЕЖДЕНИЕ
Когато отваряте точката на източване, температурата на водата може да
достигне 55°C.
6.4 Настройване на измерването на енергията
▪ Чрез потребителския интерфейс можете да покажете следните енергийни
данни:
- Произведена топлина
- Консумирана енергия
▪ Можете да покажете енергийните данни:
- За отопление на помещенията
- За охлаждане на помещенията
- За производство на битова гореща вода
▪ Можете да покажете енергийните данни:
- На месечна основа
- На годишна основа
ИНФОРМАЦИЯ
Изчислената произведена топлина и консумирана енергия са приблизителни
стойности – точността не може да се гарантира.
6.4.1 Произведена топлина
Справочно ръководство на монтажника
42
ИНФОРМАЦИЯ
Датчиците, използвани за изчисляване на произведената топлина, се
калибрират автоматично.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 43
▪ Произведената топлина се изчислява вътрешно на базата на:
- Температурата на изходящата и входящата вода
- Дебита
▪ Схема и конфигурация: Не е нужно допълнително оборудване.
6.4.2 Консумирана енергия
Можете да използвате следните методи за определяне на консумираната
енергия:
▪ Изчисляване
▪ Измерване
6 | Указания за приложения
ИНФОРМАЦИЯ
Ако в системата има гликол ([E‑0D]=1]), тогава произведената топлина НЯМА да
бъде изчислена и няма да бъде показана на потребителския интерфейс.
ИНФОРМАЦИЯ
Не можете да комбинирате изчисляването на консумираната енергия (пример:
за резервен нагревател) и измерването на консумираната енергия (пример: за
външно тяло). Ако го направите, енергийните данни ще са невалидни.
Изчисляване на консумираната енергия
▪ Консумираната енергия се изчислява вътрешно на базата на:
- Действителната консумирана мощност на външното тяло
- Зададената мощност на резервния нагревател
- Напрежението
▪ Схема и конфигурация: За да получите точни енергийни данни, измерете
мощността (измерване на съпротивление) и задайте мощността чрез
потребителския интерфейс за резервния нагревател (стъпка1).
Измерване на консумираната енергия
▪ Предпочитан метод поради по-високата точност.
▪ Изисква външни електромери.
▪ Схема и конфигурация: когато използвате електромери, задайте броя
импулси/kWh за всеки от електромерите чрез потребителския интерфейс.
ИНФОРМАЦИЯ
Когато измервате консумацията на електрическа мощност, уверете се, че
ЦЯЛАТА подадена мощност на системата се покрива чрез електромерите.
6.4.3 Електрозахранване по нормална тарифа за kWh
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Общо правило
Един електромер, който покрива цялата система, е достатъчен.
Схема
Свържете електромера към X5M/5 и X5M/6. Вижте "9.3.4 За свързване на
електромери"[4108].
Справочно ръководство на монтажника
43
Page 44
6 | Указания за приложения
b
5
8
0
1
5
0
0
0
c c
fed
A B
a
b
5
8
0
1
5
0
0
0
gfe
A B
c d
a
Тип електромер
В случай на… Използвайте… електромер
▪ Еднофазно външно тяло
▪ Резервен нагревател, захранван от
еднофазна мрежа (т.е. моделът на
резервния нагревател е *6V,
свързан към еднофазна мрежа).
▪ Трифазно външно тяло
▪ Резервен нагревател, захранван от
трифазна мрежа (т.е. моделът на
резервния нагревател е *9W или
*6V, свързан към трифазна мрежа).
Пример
Еднофазен електромер Трифазен електромер
Еднофазен
(*6V (6V): 1N~230V)
Трифазен
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
A Външно тяло
B Вътрешно тяло
a Електрическо табло (L1/N)
b Електромер (L1/N)
c Предпазител (L1/N)
d Външно тяло (L1/N)
e Вътрешно тяло (L1/N)
f Резервен нагревател (L1/N)
A Външно тяло
B Вътрешно тяло
a Електрическо табло (L1/L2/L3/N)
b Електромер (L1/L2/L3/N)
c Предпазител (L1/L2/L3/N)
d Предпазител (L1/N)
e Външно тяло (L1/L2/L3/N)
f Вътрешно тяло (L1/L2/L3/N)
g Резервен нагревател (L1/L2/L3/N)
Изключение
▪ Можете да използвате втори електромер, ако:
- Обхватът на мощността на един електромер е недостатъчен.
- Електромерът не може да се инсталира лесно в електрическото табло/
шкаф.
- 230 V и 400 V трифазните мрежи са комбинирани (твърде необичайно)
поради технически ограничения на електромерите.
Справочно ръководство на монтажника
44
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 45
6 | Указания за приложения
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
▪ Свързване и схема:
- Свържете втория електромер към X5M/3 и X5M/4. Вижте "9.3.4 За
свързване на електромери"[4108].
- В софтуера се добавят данните за консумацията на мощност и на двата
електромера, така че НЕ е необходимо да задавате кой електромер коя
консумация на мощност покрива. Нужно е само да зададете броя импулси
на всеки електромер.
▪ За пример с два електромера вижте "6.4.4 Контакт на захранването за
преференциална тарифа за kWh"[445].
6.4.4 Контакт на захранването за преференциална тарифа за kWh
Общо правило
▪ Електромер1: Измерва външното тяло.
▪ Електромер 2: Измерва всичко останало (т.е. вътрешното тяло и резервния
нагревател).
Схема
▪ Свържете електромер1 към X5M/5 и X5M/6.
▪ Свържете електромер2 към X5M/3 и X5M/4.
Вижте "9.3.4За свързване на електромери"[4108].
Типове електромери
▪ Електромер1: Еднофазен или трифазен електромер според захранването на
външното тяло.
▪ Електромер2:
- В случай на конфигурация с еднофазен резервен нагревател използвайте
еднофазен електромер.
- В други случаи използвайте трифазен електромер.
Пример
Еднофазно външно тяло с трифазен резервен нагревател:
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
A Външно тяло
B Вътрешно тяло
C Бойлер за БГВ
a Електрическо табло (L1/N): Захранване по преференциална тарифа за kWh
b Електрическо табло (1/L2/L3/N): Захранване по нормална тарифа за kWh
c Електромер (L1/N)
d Електромер (L1/L2/L3/N)
e Предпазител (L1/N)
f Предпазител (L1/L2/L3/N)
g Външно тяло (L1/N)
Справочно ръководство на монтажника
45
Page 46
6 | Указания за приложения
6.5 Настройване на управлението на консумацията на мощност
Можете да използвате следните органи за управление на консумираната
мощност. За повече информация относно съответните настройки вижте
"Управление на консумираната мощност"[4203].
# Управление на консумираната мощност
1 "6.5.1Постоянно ограничение на мощността"[447]
2 "6.5.2Ограничение на мощността, активирано чрез цифрови
h Вътрешно тяло (L1/N)
i Резервен нагревател (L1/L2/L3/N)
▪ Позволява ви да ограничите консумираната мощност на цялата
система на термопомпата (сбор от вътрешно тяло и резервен
нагревател) с една постоянна настройка.
▪ Ограничаване на мощността в kW или на тока в A.
входове"[447]
▪ Позволява ви да ограничите консумираната мощност на цялата
система на термопомпата (сбор от вътрешно тяло и резервен
нагревател) чрез 4 цифрови входа.
▪ Ограничаване на мощността в kW или на тока в A.
3 "6.5.4BBR16 ограничаване на електроенергията"[449]
▪ Ограничение: Налично само на шведски език.
▪ Позволява ви да постигнете съответствие с разпоредбите BBR16
(Шведски енергийни разпоредби).
▪ Ограничаване на мощността в kW.
▪ Може да се комбинира с други органи за управление на
консумираните kW мощност. При това модулът използва найрестриктивното управление.
БЕЛЕЖКА
За термопомпата може да се постави предпазител с по-малък от препоръчвания
ток. За целта вие трябва да промените настройката на място [2‑0E] съгласно
допустимия ток на термопомпата.
Имайте предвид, че настройката на място [2-0E] анулира всички настройки за
управление на управлението на консумираната мощност. Ограничаването на
мощността на термопомпата ще намали производителността.
БЕЛЕЖКА
Задайте минимална консумация на мощност от ±3,6kW, за да се гарантира:
▪ Режим на размразяване. В противен случай, ако размразяването се прекъсне
няколко пъти, топлообменникът ще замръзне.
▪ Отопление на помещенията и производството на БГВ чрез разрешаване на
резервния нагревател, стъпка1.
Справочно ръководство на монтажника
46
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 47
6.5.1 Постоянно ограничение на мощността
P
i
t
DI
a
b
a
b
A B
C
1
2
3
4
5
A8P
Постоянното ограничение на мощността е полезно за гарантиране на
максимална консумирана мощност или консумиран ток на системата. В някои
държави законодателството ограничава максималната консумация на
мощност за отопление на помещенията и производство на БГВ.
PiКонсумирана мощност
t Време
DI Цифров вход (ниво на ограничение на мощността)
a Активно ограничение на мощността
b Действително консумирана мощност
Схема и конфигурация
▪ Не е нужно допълнително оборудване.
▪ Задайте настройките за управление на консумираната мощност в [9.9] чрез
потребителския интерфейс (за описанието на всички настройки вижте
"Управление на консумираната мощност"[4203]):
6 | Указания за приложения
- Изберете режим на непрекъснато ограничение
- Изберете типа ограничение (мощност в kW или ток в A)
- Изберете нивото на ограничение на мощността
6.5.2 Ограничение на мощността, активирано чрез цифрови входове
Ограничението на мощността е също така полезно в комбинация със система
за енергийно управление.
Мощността или токът на цялата система на Daikin се ограничава динамично
чрез цифрови входове (максимум четири стъпки). Всяко ниво на ограничение
на мощността се задава чрез потребителския интерфейс, като се ограничава
едно от следните:
▪ Ток (в A)
▪ Консумирана мощност (в kW)
Системата за енергийно управление (доставка на място) определя
активирането на дадено ниво на ограничение на мощността. Пример: За
ограничение на максималната мощност на цялата къща (осветление, битови
уреди, отопление на помещенията…).
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
A Външно тяло
B Вътрешно тяло
C Система за енергийно управление
a Активиране на ограничението на мощността (4 цифрови входа)
b Резервен нагревател
Справочно ръководство на монтажника
47
Page 48
6 | Указания за приложения
P
i
t
DI4
DI3
DI1
a
b
Схема
▪ Необходима е печатна платка за ограничение на консумираната мощност
(опция EKRP1AHTA).
▪ Максимум четири цифрови входове се използват за активиране на
съответното ниво на ограничение на мощността:
- DI1 = най-силно ограничение (най-ниска консумация на енергия)
- DI4 = най-слабо ограничение (най-висока консумация на енергия)
▪ Спецификация на цифровите входове:
PiКонсумирана мощност
t Време
DI Цифрови входове (нива на ограничение на мощността)
a Активно ограничение на мощността
b Действително консумирана мощност
- DI1: S9S (граница 1)
- DI2: S8S (граница 2)
- DI3: S7S (граница 3)
- DI4: S6S (граница 4)
▪ За повече информация вижте електрическата схема.
Конфигуриране
▪ Задайте настройките за управление на консумираната мощност в [9.9] чрез
потребителския интерфейс (за описанието на всички настройки вижте
"Управление на консумираната мощност"[4203]):
- Изберете ограничение чрез цифрови входове.
- Изберете типа ограничение (мощност в kW или ток в A).
- Задайте желаното ниво на ограничение на мощността, съответстващо на
всеки цифров вход.
ИНФОРМАЦИЯ
В случай че повече от 1 цифров вход е затворен (по едно и също време),
приоритетът на цифровия вход е фиксиран: DI4 приоритет>…>DI1.
6.5.3 Процес на ограничение на мощността
Справочно ръководство на монтажника
48
Външното тяло има по-добра ефективност от електрическия нагревател. По
тази причина пръв се ограничава и изключва електрическият нагревател.
Системата ограничава консумацията на мощност в следната
последователност:
1 ИЗКЛЮЧВА резервния нагревател.
2 Ограничава външното тяло.
3 ИЗКЛЮЧВА външното тяло.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 49
Пример
P
h
C
e
a
b
c
A B
P
i
t
BBR16
a
b
При следната конфигурация: Нивото на ограничаване на мощността НЕ
позволява работа на резервен нагревател (стъпка1).
Тогава консумацията на мощност се ограничава както следва:
PhПроизведена топлина
CeКонсумирана енергия
A Външно тяло
B Резервен нагревател
a Ограничена работа на външното тяло
b Пълна работа на външното тяло
c ВКЛЮЧЕНА е степен1 на резервния нагревател
6.5.4 BBR16 ограничаване на електроенергията
6 | Указания за приложения
ИНФОРМАЦИЯ
Настройките на Ограничение: BBR16 се виждат само когато езикът на
потребителския интерфейс е настроен на шведски.
БЕЛЕЖКА
2 седмици до промяната. След като активирате BBR16, имате само 2 седмици
да промените неговите настройки (Активиране на BBR16 и Ограничение на
захранването на BBR16). След 2 седмици модулът запазва тези настройки.
Бележка: Това е разликата от постоянното ограничение на електроенергията,
което винаги подлежи на промяна.
Използвайте ограничението на електроенергията BBR16, когато трябва да
постигнете съответствие с разпоредбите BBR16 (Шведски енергийни
разпоредби).
Можете да комбинирате ограничението на електроенергията BBR16 с други
органи за управление на консумирани kW мощност. При това модулът
използва най-рестриктивното управление.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
PiПодадена мощност
t Време
BBR16 Ниво на ограничение BBR16
a Активно ограничение на мощността
b Действително подадена мощност
Схема и конфигурация
▪ Не е нужно допълнително оборудване.
Справочно ръководство на монтажника
49
Page 50
6 | Указания за приложения
▪ Задайте настройките за управление на консумираната мощност в [9.9] чрез
потребителския интерфейс (за описанието на всички настройки вижте
"Управление на консумираната мощност"[4203]):
- Активиране на BBR16
- Изберете нивото на ограничение на мощността
6.6 Настройване на външен температурен датчик
Можете да свържете един външен температурен датчик. Той измерва
вътрешната или външната окръжаваща температура. Препоръчваме
използването на външен температурен датчик в следните случаи:
Вътрешна окръжаваща температура
▪ При управление на базата на стаен термостат специалният потребителски
интерфейс за комфорт (BRC1HHDA, използван като стаен термостат) измерва
вътрешната окръжаваща температура. По тази причина потребителският
интерфейс за комфорт трябва да се монтира на място:
- Където да може да се установи средната температура в стаята
- Което НЕ е изложено на пряка слънчева светлина
- Което НЕ е близко до източник на топлина
- Което НЕ се влияе от външния въздух или от въздушно течение поради
например отваряне/затваряне на врата
▪ Ако това НЕ е възможно, препоръчваме да свържете дистанционен
вътрешен датчик (опция KRCS01-1).
▪ Настройка: за инструкции за монтаж вижте ръководството за монтаж на
дистанционния вътрешен датчик и справочника за допълнително
оборудване.
▪ Конфигурация: изберете стаен датчик [9.B].
Външна окръжаваща температура
▪ Външната окръжаваща температура се измерва във външното тяло. По тази
причина външното тяло трябва да се монтира на място:
- На северната страна на къщата или на страната на къщата, където са
разположени повечето топлоизлъчватели
- Което НЕ е изложено на пряка слънчева светлина
▪ Ако това НЕ е възможно, ние препоръчваме да свържете дистанционен
външен датчик (опция EKRSCA1).
▪ Настройка: за инструкции за монтаж вижте ръководството за монтаж на
дистанционния външен датчик и справочника за допълнително оборудване.
Справочно ръководство на монтажника
50
▪ Конфигурация: изберете външен датчик [9.B].
▪ Когато енергоспестяващата функция на външното тяло е активна (вижте
"Енергоспестяваща функция" [4 212]), външното тяло се изключва, за да се
намалят енергийните загуби по време на престой. В резултат на това
външната окръжаваща температура НЕ се показва.
▪ Ако желаната температура на изходящата вода е зависима от атмосферните
условия, важно е да се извършва постоянно измерване на външната
температура. Това е още една причина за инсталиране на допълнителния
датчик на външната окръжаваща температура.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 51
6 | Указания за приложения
ИНФОРМАЦИЯ
Данните на датчика за външната температура (било то усреднени или
моментни) се използват в кривите на зависимото от атмосферните условия
управление и в логиката за автоматичното превключване на отопление/
охлаждане. За да се предпази външното тяло, вътрешният датчик на външното
тяло се използва винаги.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
51
Page 52
7 | Монтиране на модула
7 Монтиране на модула
В тази глава
7.1 Подготовка на мястото за монтаж ...................................................................................................................................... 52
7.2 Отваряне и затваряне на модулите .................................................................................................................................... 57
7.3 Инсталиране на външното тяло .......................................................................................................................................... 61
7.4 Монтаж на вътрешното тяло ............................................................................................................................................... 69
7.1.1 Изисквания към мястото за монтаж на външното тяло ................................................................................... 53
7.1.2 Допълнителни изисквания към мястото за монтаж на външното тяло в студени климатични условия .... 55
7.1.3 Изисквания към мястото за монтаж на вътрешното тяло ................................................................................ 56
7.2.1 За отварянето на модулите ................................................................................................................................. 57
7.2.2 За отваряне на външното тяло ............................................................................................................................ 57
7.2.3 За сваляне на транпортната тапа ........................................................................................................................ 58
7.2.4 За затваряне на външното тяло .......................................................................................................................... 58
7.2.5 За отваряне на вътрешното тяло ........................................................................................................................ 58
7.2.6 За преместване по-надолу на превключвателната кутия на вътрешното тяло ............................................. 60
7.2.7 За затваряне на вътрешното тяло ....................................................................................................................... 61
7.3.1 За закрепването на външния модул ................................................................................................................... 61
7.3.2 Предпазни мерки при закрепванетна външния модул.................................................................................... 62
7.3.3 За осигуряване на монтажната структура .......................................................................................................... 62
7.3.4 За монтажа на външното тяло............................................................................................................................. 63
7.3.5 За осигуряване на дренажа ................................................................................................................................. 64
7.3.6 За монтаж на решетката за отвеждане .............................................................................................................. 65
7.3.7 За сваляне на решетката за отвеждане и поставяне на решетката в безопасно положение ...................... 67
7.4.1 За монтажа на вътрешното тяло ......................................................................................................................... 69
7.4.2 Препоръки при монтиране на вътрешното тяло............................................................................................... 69
7.4.3 За монтиране на вътрешното тяло ..................................................................................................................... 69
7.4.4 За свързване на дренажния маркуч към дренажната система ....................................................................... 70
7.1 Подготовка на мястото за монтаж
Изберете мястото за монтаж така, че де има достатъчно пространство за
внасянето и изнасянето на модула.
БЕЛЕЖКА
Този модул е предназначен за работа на 2 температурни зони:
▪ подово отопление в основната зона, това е зоната с най-ниска температура
на водата,
▪ радиатори в допълнителната зона, това е зоната с най-висока температура
на водата.
ПРЕДУПРЕЖДЕНИЕ
Уредът трябва да се съхранява в помещение без наличие на постоянно
работещи източници на запалване (например: открити пламъци, работещ газов
уред или работещ електрически нагревател).
▪ НЕ монтирайте външното тяло на място, което често се използва като
работно място. В случай на строителни работи (напр. шлифовъчни работи),
където се образува голямо количество прах, външното тяло трябва да бъде
покрито.
Справочно ръководство на монтажника
52
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 53
7.1.1 Изисквания към мястото за монтаж на външното тяло
b
a
c
b
ИНФОРМАЦИЯ
Също така, прочетете предпазните мерки и изискванията в "2 Общи предпазни
мерки за безопасност"[411].
Обърнете внимание на указанията за разстоянията. Вижте "16.1 Сервизно
пространство: Външен модул"[4262].
БЕЛЕЖКА
▪ НЕ нареждайте модулите един върху друг.
▪ НЕ окачвайте модула на тавана.
Силен вятър (≥18км/ч), който духа срещу отвора за отвеждане на въздуха на
външното тяло, причинява късо съединение (засмукване на изпуснат въздух).
Това може да доведе до:
▪ намаляване на производителността;
▪ често натрупване на скреж в режим на отопление;
▪ прекъсване на работата поради понижаване на ниското налягане или
повишаване на високото налягане;
7 | Монтиране на модула
▪ счупен вентилатор (ако във вентилатора постоянно духа силен вятър, той
може да започне да се върти много бързо, докато се счупи).
Препоръчително е да се монтира ветрозащитна преграда, когато отворът за
отвеждане на въздуха е изложен на вятър.
Препоръчително е външното тяло да се монтира така, че отворът за приток на
въздух да гледа към стената и да НЕ е изложен на вятъра.
a Ветрозащитна преграда
b Преобладаваща посока на вятъра
c Отвор за отвеждане на въздух
НЕ монтирайте модула на следните места:
▪ Чувствителни на шум места (напр. в близост до спални и подобни
помещения), за да не се създават неудобства от работния шум на модула.
Бележка: Ако звукът се измерва при действителни монтажни условия,
измерената стойност ще бъде по-висока от нивото на звуковото налягане в
книгата със спецификации, поради шума в околната среда и отраженията на
звука.
▪ Места, където в атмосферата може да има пари, мъгла или частици от
минерални масла. Пластмасовите части могат да се повредят и изпаднат или
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
да причинят изтичане на вода.
Справочно ръководство на монтажника
53
Page 54
7 | Монтиране на модула
b
c
a
a
b
c
d
c
d
НЕ се препоръчва външното тяло да се монтира на следните места, тъй като
това може да съкрати живота му:
▪ Където напрежението силно варира
▪ В моторни превозни средства или плавателни съдове
▪ Където има наличие на киселинни или алкални пари
Монтаж на брега на морето. Уверете се, че външният модул НЕ е директно
изложен на морските ветрове. Това е за предпазване от корозия, причинена
от високите нива на сол във въздуха, което може да съкрати живота на
външния модул.
Монтирайте външния модул на място, защитено от директни морски ветрове.
Пример: Зад сградата.
Ако външният модул е изложен на директни морски ветрове, монтирайте
ветрозащитна преграда.
▪ Височина на ветрозащитна преграда≥1,5×височината на външния модул
▪ Спазвайте изискванията за сервизно пространство при монтажа на
ветрозащитната преграда.
a Морски вятър
b Сграда
c Външен модул
d Ветрозащитна преграда
Външното тяло е предназначено само за външен монтаж и за следния
диапазон на окръжаваща температура:
Режим на охлаждане 10~43°C
Справочно ръководство на монтажника
54
Режим на отопление –28~35°C
Специални изисквания за R32
Външното тяло има вътрешен кръг за хладилен агент (R32), но вие НЕ трябва
свързване тръби за хладилния агент на място, нито да зареждате такъв.
Имайте предвид следните изисквания и предпазни мерки:
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 55
7 | Монтиране на модула
c
a
b
c
d
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ пробивайте и НЕ изгаряйте.
▪ НЕ използвайте други средства за ускоряване на размразяването или за
почистване на оборудването, освен препоръчаните от производителя.
▪ Имайте предвид, че хладилният агент R32 може да НЕ съдържа миризма.
ПРЕДУПРЕЖДЕНИЕ
Уредът трябва да се съхранява така, че да се предотвратят механични повреди и
в добре проветрена стая без постоянно работещи източници на запалване
(например: открити пламъци, работещ с газ уред или работещ електрически
нагревател).
ПРЕДУПРЕЖДЕНИЕ
Уверете се, че монтажът, сервизното обслужване, поддръжката и ремонтът
отговарят на инструкциите от Daikin и на приложимото законодателство, както и
че се извършват само от оторизирани лица.

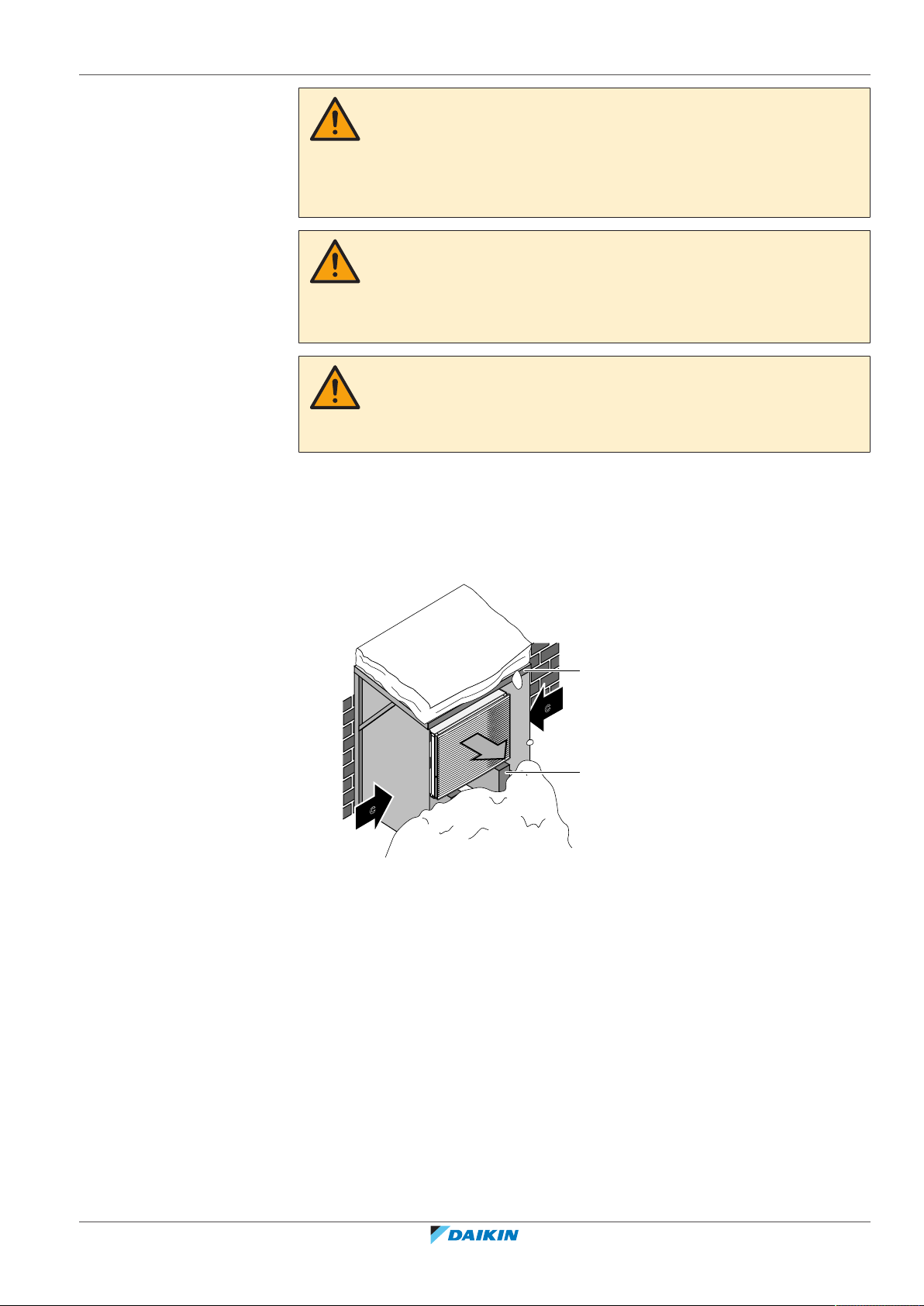

7.1.2 Допълнителни изисквания към мястото за монтаж на външното тяло в студени климатични условия
Защитете външното тяло от директен снеговалеж и вземете мерки НИКОГА да
не се затрупва със сняг.
a Капак или навес против сняг
b Подпорна основа
c Преобладаваща посока на вятъра
d Отвор за отвеждане на въздух
Във всеки случай осигурете най-малко 150 mm свободно пространство под
модула. Освен това се уверете, че модулът е позициониран на най-малко
100 mm над максималното очаквано равнище на снежната покривка. За
повече подробности вижте "7.3Инсталиране на външното тяло"[461].
В области със силни снеговалежи, изберете такова място за монтажа, че
снегът да НЕ пречи на работата на уреда. Ако е възможна появата на
страничен снеговалеж, уверете се, че намотката на топлообменника НЕ се
засяга от снега. Ако е нужно, конструирайте страничен навес.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
55
Page 56
7 | Монтиране на модула
≥300
≥600
≥
500
(mm)
7.1.3 Изисквания към мястото за монтаж на вътрешното тяло
▪ Вътрешното тяло е предназначено само за вътрешен монтаж и за следния
▪ Обърнете внимание на указанията за измерване:
ИНФОРМАЦИЯ
Също така, прочетете предпазните мерки и изискванията в "2 Общи предпазни
мерки за безопасност"[411].
диапазон на окръжаваща температура:
- Режим на отопление на помещенията: 5~30°C
- Режим на охлаждане на помещенията: 5~35°C
- Производство на битова гореща вода: 5~35°C
ИНФОРМАЦИЯ
Охлаждането е приложимо само при монтиран комплект за преобразуване
(EKHVCONV*).
Максимална разлика във височината между вътрешното
10m
тяло и външното тяло
Максимален общ тръбен път 50m
(a)
Точната дължина на тръбите за вода може да бъде определена с помощта на
инструмента Hydronic Piping Calculation (Изчисляване на дължината на тръбите за
течност). Инструментът Hydronic Piping Calculation е част от Heating Solutions Navigator
(Навигатора за решения за отопление), до който може да стигнете чрез https://
professional.standbyme.daikin.eu. Моля, свържете се с вашия дилър, ако нямате
достъп до Heating Solutions Navigator.
▪ Обърнете внимание на следните указания за монтаж:
ИНФОРМАЦИЯ
Ако имате ограничено пространство за монтаж, преди да монтирате модула в
окончателното му положение, направете следното: "7.4.4 За свързване на
дренажния маркуч към дренажната система" [470]. За това е необходимо да
отстраните единия или и двата странични панела.
(a)
Справочно ръководство на монтажника
56
▪ Основата трябва да бъде достатъчно здрава, за да издържи на тежестта на
модула. Вземете предвид теглото на модула с пълен бойлер за битова
гореща вода.
Погрижете се да изпълните монтажа така, че в случай на изтичане на вода да
не бъдат нанесени щети на инсталацията и на пространството около нея.
НЕ монтирайте модула на места:
▪ Места, където в атмосферата може да има пари, мъгла или частици от
минерални масла. Пластмасовите части могат да се повредят и изпаднат или
да причинят изтичане на вода.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 57
▪ Чувствителни на шум места (напр. в близост до спални), за да не се създават
1
1
2
33
1
1
2
3
4
3×
неудобства от работния шум на модула.
▪ На места с висока влажност (макс. относителна влажност RH=85%),
например баня.
▪ На места, където е възможно замръзване. Окръжаващата температура около
вътрешното тяло трябва да бъде >5°C.
БЕЛЕЖКА
Когато температурата в няколко стаи се управлява от 1 термостат, НЕ поставяйте
термостатичния вентил върху излъчвателя в стаята, където е монтиран
термостата.
7.2 Отваряне и затваряне на модулите
7.2.1 За отварянето на модулите
В някои случаи трябва да отворите модула. Пример:
▪ При свързване на електроокабеляването
7 | Монтиране на модула
▪ При поддръжка или сервизно обслужване на модула
ОПАСНОСТ: ОПАСНОСТ ОТ ТОКОВ УДАР
НЕ оставяйте модула без наблюдение, когато е свален сервизният капак.
7.2.2 За отваряне на външното тяло
ОПАСНОСТ: ОПАСНОСТ ОТ ТОКОВ УДАР
ОПАСНОСТ: ОПАСНОСТ ОТ ИЗГАРЯНЕ/ОПАРВАНЕ
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
57
Page 58
7 | Монтиране на модула
a
1
1
2
32
4
4
3
3×
3
1
a
b
d
c
e
7.2.3 За сваляне на транпортната тапа
Транспортните подложки (2×) предпазват модула по време на
транспортиране. Те трябва да бъдат отстранени по време на монтажа.
БЕЛЕЖКА
Ако уредът се използва с прикрепена транспортна тапа, може да се генерира
ненормална вибрация или шум.
a Транспортни подложки (2×)
1 Отворете капака на превключвателната кутия. Вижте "7.2.2За отваряне на
външното тяло"[457].
2 Свалете винтовете (4×) от транспортните подложки и ги изхвърлете.
3 Отстранете транспортните подложки (2×) и ги изхвърлете.
7.2.4 За затваряне на външното тяло
БЕЛЕЖКА
Когато затваряте капака на външното тяло, се уверете, че усукващият момент
при затягане НЕ превишава 4,1N•m.
7.2.5 За отваряне на вътрешното тяло
Справочно ръководство на монтажника
58
Обзор
a Горен панел
b Панела с потребителския интерфейс
c Капак на превключвателната кутия
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 59
d Преден панел
7×
T25
2
1
1
3
4
X14Y
X1A
4×
T25
e Капак на превключвателната кутия за високо напрежение
Отворено
1 Свалете горния панел.
7 | Монтиране на модула
2 Свалете панела с потребителския интерфейс. Отворете пантите в горната
част и плъзнете горния панел нагоре.
БЕЛЕЖКА
Ако сваляте панела с потребителския интерфейс, разединете и кабелите от
задната част на панела на потребителския интерфейс, за да не ги повредите.
3 Свалете капака на превключвателната кутия.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
59
Page 60
7 | Монтиране на модула
2×
T25
4×
T25
4 Ако е необходимо, свалете предния панел. Това е необходимо например
в следните случаи:
▪ "7.2.6 За преместване по-надолу на превключвателната кутия на
вътрешното тяло"[460]
▪ "7.4.4 За свързване на дренажния маркуч към дренажната
система"[470]
▪ Когато ви е необходим достъп до превключвателната кутия за високо
напрежение
5 Ако се налага достъп до компонентите с високо напрежение, свалете
капака на превключвателната кутия за високо напрежение.
7.2.6 За преместване по-надолу на превключвателната кутия на вътрешното тяло
По време на монтажа ще ви трябва достъп до вътрешността на вътрешното
тяло. За да имате по-лесен достъп отпред, поставете превключвателната кутия
по надолу на модула, както следва:
Справочно ръководство на монтажника
60
Предварително условия: Панелът с потребителския интерфейс и предният
панел са свалени.
1 Свалете фиксиращата планка от горната част на модула.
2 Наклонете превключвателната кутия напред и я повдигнете, за да я
извадите от пантите.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 61
7 | Монтиране на модула
1
2
2×
T25
3
3
3 Преместете превключвателната кутия по-надолу на модула. Използвайте
2-те панти, разположени по-надолу на модула.
7.2.7 За затваряне на вътрешното тяло
1 Затворете капака на превключвателната кутия.
2 Поставете превключвателната кутия на място.
3 Монтирайте отново горния панел.
4 Монтирайте отново страничните панели.
5 Монтирайте отново предния панел.
6 Свържете отново кабелите към панела с потребителския интерфейс.
7 Монтирайте отново панела с потребителския интерфейс.
БЕЛЕЖКА
Когато затваряте капака на вътрешното тяло, се уверете, че усукващият момент
при затягане НЕ превишава 4,1N•m.
7.3 Инсталиране на външното тяло
7.3.1 За закрепването на външния модул
Когато
Трябва да инсталирате външния модул, преди да можете да свържете тръбите
за вода.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
61
Page 62
7 | Монтиране на модула
Типичен работен поток
Монтажът на външното тяло обикновено включва следните етапи:
1 Предоставяне на монтажната конструкция.
2 Монтиране на външното тяло.
3 Осигуряване на дренаж.
4 Монтаж на решетката за отвеждане.
5 Защита на модула срещу сняг и вятър чрез монтиране на навес за защита
7.3.2 Предпазни мерки при закрепванетна външния модул
7.3.3 За осигуряване на монтажната структура
от сняг и ветрозащитни прегради. Вижте "7.1 Подготовка на мястото за
монтаж"[452].
ИНФОРМАЦИЯ
Освен това прочетете предпазните мерки и изискванията в следните глави:
▪ "2Общи предпазни мерки за безопасност"[411]
▪ "7.1Подготовка на мястото за монтаж"[452]
Проверете здравината и нивелирането на монтажната повърхност, така че
модулът да не генерира вибрации и шум при работа.
Фиксирайте стабилно модула към основата с помощта на анкерните болтове,
както е показано на чертежа.
БЕЛЕЖКА
Степен. Уверете се, че модулът е нивелиран. Препоръчително:
Използвайте 4 комплекта анкерни болтове, гайки и шайби M12. Осигурете
най-малко 150mm свободно пространство под модула. Освен това се уверете,
че модулът е позициониран на най-малко 100 mm над максималното
очаквано равнище на снежната покривка.
Справочно ръководство на монтажника
62
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 63
7 | Монтиране на модула
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
±150
kg
4×
Точки на анкериране
Подпорна основа
След монтажа на подпорна основа се уверете, че решетката за отвеждане все
още може да се постави в положението ѝ, осигуряващо безопасност. Вижте
"7.3.7 За сваляне на решетката за отвеждане и поставяне на решетката в
безопасно положение"[467].
a Уверете се, че дренажният отвор в долната плоча на модула не е покрит.
7.3.4 За монтажа на външното тяло
1 Носете модула с помощта на неговите примки и го поставете върху
монтажната конструкция.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
2 Фиксирайте модула към монтажната конструкция.
Справочно ръководство на монтажника
63
Page 64
7 | Монтиране на модула
4× M12
4×
3 Отстранете примките (и винтовете) и ги изхвърлете.
7.3.5 За осигуряване на дренажа
▪ Уверете се, че образуваният конденз може да се отвежда правилно.
▪ Монтирайте модула върху основа, за да се осигури наличието на правилно
отводняване с цел да се избегне натрупването на лед.
▪ Подгответе отточен канал около основата за дрениране на отпадъчната вода
встрани от модула.
▪ Не допускайте дренажната вода да тече по пътеката, за да НЕ стане пътеката
хлъзгава при минусови температури на окръжаващата среда.
▪ Ако монтирате модула върху рамка, монтирайте водонепроницаема плоча
на разстояние до 150mm от долната страна на модула, за да се предотврати
навлизането на вода в модула и да се избегне капенето на дренажна вода
(вижте следващата фигура).
Справочно ръководство на монтажника
64
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 65
7 | Монтиране на модула
1 2
a
b
c
c
3
d
БЕЛЕЖКА
Ако модулът е монтиран на място със студен климат, вземете подходящи мерки,
така че отведеният конденз да не може да ЗАМРЪЗНЕ. Препоръчваме да се
направи следното:
▪ Изолирайте дренажния маркуч.
▪ Монтирайте нагревател на дренажната тръба (доставка на място). За да
свържете нагревателя на дренажната тръба, вижте "9.2.1 За свързване на
електрическите кабели на външния модул"[492].
БЕЛЕЖКА
Осигурете най-малко 150mm свободно пространство под модула. Освен това се
уверете, че модулът е позициониран на най-малко 100 mm над очакваното
равнище на снежната покривка.
Използвайте дренажната пробка (с O-пръстен) маркуч за изпускане.
7.3.6 За монтаж на решетката за отвеждане
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
a Дренажен отвор
b O-пръстен (доставя се като аксесоар)
c Дренажна пробка (доставя се като аксесоар)
d Маркуч (доставка на място)
БЕЛЕЖКА
O-пръстен. Уверете се, че O-пръстенът е монтиран правилно, за да се
предотврати изтичане.
ИНФОРМАЦИЯ
Електрическо окабеляване. Преди да монтирате решетката за отвеждане,
свържете електрическите проводници.
Справочно ръководство на монтажника
65
Page 66
7 | Монтиране на модула
1
2
3
2× 5 N•m
Монтирайте долната част на решетката за отвеждане
1 Вкарайте куките.
2 Вкарайте щифтовете със сферична глава.
3 Завинтете 2-та долни винта.
Монтирайте горната част на решетката за отвеждане
БЕЛЕЖКА
Вибрации. Уверете се, че горната част на решетката за отвеждане е закрепена
без прекъсване към долната част, за да се предотврати генерирането на
вибрации.
4 Подравнете и закрепете лявата страна.
5 Подравнете и закрепете средната част.
6 Подравнете и закрепете дясната страна.
Справочно ръководство на монтажника
66
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 67
5
4
6
7 Вкарайте куките.
8
7
9
6× 5 N•m
8 Вкарайте щифтовете със сферична глава.
7 | Монтиране на модула
9 Завинтете останалите 6 винта.
7.3.7 За сваляне на решетката за отвеждане и поставяне на решетката в безопасно положение
ПРЕДУПРЕЖДЕНИЕ
Въртящ се вентилатор. Преди да ВКЛЮЧИТЕ или да пристъпите към сервизно
обслужване на външното тяло, се уверете, че решетката за отвеждане покрива
вентилатора като защита от въртящия се вентилатор. Вижте:
▪ "7.3.6За монтаж на решетката за отвеждане"[465]
▪ "7.3.7 За сваляне на решетката за отвеждане и поставяне на решетката в
безопасно положение"[467]
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
1 Свалете горната част на решетката за отвеждане.
Справочно ръководство на монтажника
67
Page 68
7 | Монтиране на модула
4×
4×
2 Свалете долната част на решетката за отвеждане.
3 Завъртете долната част на решетката за отвеждане.
4 Изравнете щифта със сферична глава и куката на решетката с техните
насрещни съответстващи детайли на модула.
Справочно ръководство на монтажника
68
5 Вкарайте куката.
6 Вкарайте щифта със сферична глава.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 69
6
5
7.4 Монтаж на вътрешното тяло
≤1°
7.4.1 За монтажа на вътрешното тяло
Типичен работен поток
Монтажът на вътрешното тяло обикновено включва следните етапи:
1 Монтаж на вътрешното тяло.
7 | Монтиране на модула
7.4.2 Препоръки при монтиране на вътрешното тяло
ИНФОРМАЦИЯ
Освен това прочетете предпазните мерки и изискванията в следните глави:
▪ "2Общи предпазни мерки за безопасност"[411]
▪ "7.1Подготовка на мястото за монтаж"[452]
7.4.3 За монтиране на вътрешното тяло
1 Повдигнете вътрешното тяло от палета и го поставете на пода. Вижте
също и "4.3.3За повдигане на вътрешното тяло"[427].
2 Свържете дренажния маркуч към дренажната система. Вижте "7.4.4 За
свързване на дренажния маркуч към дренажната система"[470].
3 Плъзнете вътрешното тяло на мястото за монтаж.
4 Регулирайте височината на нивелиращите крачета, за да се компенсират
неравностите на пода. Максималното допустимо отклонение е 1°.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
69
Page 70
7 | Монтиране на модула
0°
1° 1°
1
3×
T25
3
2
7.4.4 За свързване на дренажния маркуч към дренажната система
Водата, която идва от предпазния вентил, се събира в дренажната тава.
Дренажният съд е свързан с дренажен маркуч вътре в модула. Трябва да
свържете дренажния маркуч с подходяща дренажна система съгласно
изискванията на приложимото законодателство. Можете да прекарате
дренажния маркуч през левия или десния страничен панел.
БЕЛЕЖКА
НЕ накланяйте модула напред:
Предварително условия: Панелът с потребителския интерфейс и предният
панел са свалени.
1 Свалете един от страничните панели.
2 Изрежете гумената изолираща шайба.
3 Издърпайте дренажния маркуч през отвора.
4 Поставете обратно страничния панел. Уверете се, че водата може да
изтича през дренажния маркуч.
Препоръчително е използването на фуния за събиране на водата.
Опция 1: През левия страничен панел
Справочно ръководство на монтажника
70
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 71
Опция 2: През десния страничен панел
1
3×
T25
3
2
7 | Монтиране на модула
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
71
Page 72
8 | Монтаж на тръбите
8 Монтаж на тръбите
В тази глава
8.1 Подготовката на тръбопровода за водата
8.1 Подготовката на тръбопровода за водата ......................................................................................................................... 72
8.1.1 Изисквания към водния кръг............................................................................................................................... 72
8.1.2 Формула за изчисляване на предварителното налягане на разширителния съд ......................................... 75
8.1.3 За проверка на обема на водата и дебита ........................................................................................................ 75
8.1.4 Промяна на предварителното налягане на разширителния съд .................................................................... 78
8.1.5 За проверка на обема на водата: Примери ....................................................................................................... 78
8.2 Свързване на тръбите за водата ......................................................................................................................................... 79
8.2.1 За свързването на тръбите за вода .................................................................................................................... 79
8.2.2 Препоръки при свързване на тръбите за вода.................................................................................................. 79
8.2.3 За свързване на тръбите за водата..................................................................................................................... 79
8.2.4 За свързване на тръбопровода за рециркулация ............................................................................................. 82
8.2.5 За пълнене на водния кръг .................................................................................................................................. 83
8.2.6 За защита на водния кръг от замръзване .......................................................................................................... 83
8.2.7 За пълнене на бойлера за битова гореща вода ................................................................................................ 87
8.2.8 За изолиране на тръбите за водата .................................................................................................................... 87
8.1.1 Изисквания към водния кръг
ИНФОРМАЦИЯ
Също така, прочетете предпазните мерки и изискванията в "2 Общи предпазни
мерки за безопасност"[411].
БЕЛЕЖКА
При пластмасови тръби се уверете, че са херметични по отношение на дифузия
на кислорода съгласно DIN 4726. Дифузията на кислород в тръбите може да
доведе до повишена корозия.
▪ Свързване на тръбите – Законодателство. Изпълнете всички тръбни
съединения в съответствие с приложимото законодателство и с
инструкциите в глава “Монтаж” относно входа и изхода на водата.
▪ Свързване на тръбите – Използвана сила. НЕ използвайте прекомерна сила,
когато свързвате тръбите. Деформирането на тръбите може да стане
причина за неизправна работа на модула.
▪ Свързване на тръбите – Инструменти. Използвайте само подходящи
инструменти за работа с месинг, който е мек материал. Ако НЕ го направите,
тръбите ще се повредят.
Справочно ръководство на монтажника
72
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 73
8 | Монтаж на тръбите
▪ Свързване на тръбите – Въздух, влага, прах. Ако в кръга попадне въздух,
влага или прах, това може да предизвика проблеми. За да предотвратите
това:
- Използвайте САМО чисти тръби.
- Дръжте края на тръбата надолу, когато отстранявате острите ръбове.
- Покрийте края на тръбата, когато я прекарвате през стена, за да
предотвратите влизането на прах и/или малки частици в тръбата.
- За уплътняването на съединенията използвайте добър материал за
уплътняване на резби.
- Когато използвате немесингови метални тръби, не забравяйте да
изолирате двата материала един от друг, за да предотвратите галванична
корозия.
- Тъй като месингът е мек материал, използвайте подходящ комплект
инструменти за свързване на водния кръг. Неподходящите инструменти
може да причинят повреда на тръбите.
▪ Изолация. Изолирайте до основата на топлообменника.
▪ Замръзване. Осигурете защита срещу замръзване.
▪ Затворен кръг. Използвайте вътрешното тяло САМО в затворена водна
система. Използването на термопомпената система в отворена водна
система ще доведе до прекомерна корозия.
▪ Тръбен път. Препоръчва се да се избягва прекарването на дълги
тръбопроводи между бойлера за битова гореща вода и крайната точка за
горещата вода (душ, вана,...), както и да се избягват глухи краища.
▪ Тръбен диаметър. Изберете диаметър на тръбопровода за водата, който да
отговаря на необходимия воден дебит и на наличното външно статично
налягане на помпата. Вижте "16 Технически данни" [4 261] за кривите на
външното статично налягане на вътрешното тяло.
▪ Циркулация на водата. Можете да намерите минималната циркулация на
водата, необходима за работата на вътрешното тяло, в следващата таблица.
Тази циркулация трябва да бъде гарантирана във всички случаи. Когато
циркулацията е по-ниска, вътрешното тяло ще спре работа и ще покаже
грешка 7H.
Минимално необходим дебит
25l/min
▪ Компоненти, доставени на място – Вода. Използвайте само материали,
които са съвместими с използваната в системата вода и с материалите,
използвани за изработка на вътрешното тяло.
▪ Компоненти, доставени на място – Налягане и температура на водата.
Проверете дали всички компоненти в монтираните на място тръбопроводи
могат да издържат на налягането и температурата на водата.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
▪ Налягане на водата – Битова гореща вода. Максималното налягане на
водата е 4bar. Осигурете подходящи предпазни устройства във водния кръг,
за да се гарантира, че максималното налягане НЕ се превишава.
Минималното работно налягане на водата е 1bar.
▪ Налягане на водата – Кръг за отопление/охлаждане на помещенията.
Максималното налягане на водата е 3bar. Осигурете подходящи предпазни
устройства във водния кръг, за да се гарантира, че максималното налягане
НЕ се превишава. Минималното работно налягане на водата е 1bar.
Справочно ръководство на монтажника
73
Page 74
8 | Монтаж на тръбите
89°C (*)
75°C (*)
75°C (*)
ПРИМЕР
(*) Максимална температура за тръбопроводи и
принадлежности
▪ Температура на водата. Всички монтирани тръбопроводи и тръбни
аксесоари (вентил, съединения и др.) ТРЯБВА да издържат на следните
температури:
ИНФОРМАЦИЯ
Следващата илюстрация е само за пример и е възможно да НЕ съответства на
конфигурацията на вашата система.
▪ Дренажна система – Ниски точки. Осигурете изпускателни кранове на
всички ниско разположени точки на системата, за да се позволи пълно
източване на водния кръг.
▪ Дренажна система – Предпазен вентил. Свържете дренажния маркуч
правилно към дренажа, за да избегнете изтичане на вода от модула. Вижте
"7.4.4За свързване на дренажния маркуч към дренажната система"[470].
▪ Отвори за излизане на въздуха. Осигурете отвори за излизане на въздуха
във всички високо разположени точки на системата, до които трябва също
така да има лесен достъп за сервизно обслужване. Във вътрешното тяло са
предвидени два автоматични обезвъздушителя. Проверете дали
обезвъздушителите НЕ са стегнати твърде много, за да е възможно
автоматичното изпускане на въздуха във водния кръг.
▪ Части с поцинковано покритие. Никога не използвайте части с поцинковано
покритие във водния кръг. Тъй като във вътрешния воден кръг на модула се
използва меден тръбопровод, може да се появи прекомерна корозия.
▪ Немесингови метални тръби. Когато използвате немесингови метални
тръби, изолирайте по подходящ начин месинговите и немесинговите тръби,
така че да НЕ са в контакт помежду си. Така се предотвратява галванична
корозия.
▪ Вентил – Време за превключване. Когато във водния кръг се използва 2-
пътен или 3-пътен вентил, максималното време за превключване на вентила
трябва да е 60 секунди.
▪ Бойлер за битова гореща вода – Вместимост. За да не се допусне
застояване на водата, е важно вместимостта за съхранение на бойлера за
битова гореща вода да съответства на дневната консумация на битова
гореща вода.
Справочно ръководство на монтажника
74
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 75
8 | Монтаж на тръбите
c
d
a b
▪ Бойлер за битова гореща вода – След монтажа. Веднага след монтажа
бойлерът за битова гореща вода трябва да се промие с прясна вода. Тази
процедура трябва да се повтаря поне веднъж дневно през първите 5
последователни дни след монтажа.
▪ Бойлер за битова гореща вода – Престои. В случаи, където няма никакво
потребление на гореща вода през по-продължителни периоди,
оборудването ТРЯБВА да се промива с прясна вода преди употреба.
▪ Бойлер за битова гореща вода – Дезинфекция. За функцията дезинфекция
на бойлера за битова гореща вода вижте "10.5.6Бойлер"[4176].
▪ Термостатични смесителни вентили. В съответствие с приложимото
законодателство може да е необходимо монтирането на термостатични
смесителни вентили.
▪ Хигиенни мерки. Монтажът трябва да се извърши в съответствие с
приложимото законодателство и е възможно да изисква прилагането на
допълнителни хигиенични мерки.
▪ Рециркулационна помпа. В съответствие с приложимото законодателство е
възможно да се наложи свързването на рециркулационна помпа между
крайната точка за горещата вода и съединението за рециркулация на
бойлера за битова гореща вода.
a Съединение за рециркулация
b Връзка за горещата вода
c Душ
d Рециркулационна помпа
8.1.2 Формула за изчисляване на предварителното налягане на разширителния съд
Предварителното налягане (Pg) на съда зависи от разликата във височината на
инсталацията (H):
Pg=0,3+(H/10) (bar)
8.1.3 За проверка на обема на водата и дебита
Вътрешното тяло има разширителен съд с вместимост 10 литра, който е с
фабрично зададено предварително налягане 1bar.
За да се уверите, че модулът работи правилно:
▪ ТРЯБВА да проверите минималния и максималния обем на водата.
▪ Може да се наложи да регулирате предварителното налягане на
разширителния съд.
Минимален обем на водата
Проверете дали общият обем на водата в инсталацията е минимум 20литра,
БЕЗ да се включва вътрешният обем на водата във външното тяло.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
ИНФОРМАЦИЯ
При критични процеси или в стаи с високо топлинно натоварване може да е
необходимо допълнително количество вода.
Справочно ръководство на монтажника
75
Page 76
8 | Монтаж на тръбите
M2
aaa
M3M1
M2
aaa
M3M1
b
c
cc
c
c
c
c
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120
175
140 200 255
220
270
A
B
БЕЛЕЖКА
Когато циркулацията във всеки кръг за отопление/охлаждане на помещения се
управлява чрез дистанционно управлявани вентили, е важно да се гарантира
минималният обем на водата, дори ако всички вентили са затворени.
a Отделен стаен термостат (допълнително оборудване)
b Байпасен вентил за свръхналягане (доставя се като аксесоар)
c Спирателен вентил
Максимален обем на водата
БЕЛЕЖКА
Максималният обем на водата зависи от това дали във водния кръг е добавен
гликол. За повече информация относно добавянето на гликол вижте "8.2.6За
защита на водния кръг от замръзване"[483].
Използвайте следващата графика, за да определите максималния обем на
водата за изчисленото предварително налягане.
A Предварително налягане (bar)
B Максимален обем на водата (l)
Пример: Максимален обем на водата и предварително налягане на
Справочно ръководство на монтажника
76
разширителния съд
Вода
Вода + гликол
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 77
8 | Монтаж на тръбите
Разлика във
височината на
монтиране
(a)
≤190l >190l
≤7m Не е необходимо
регулиране на
предварителното налягане.
>7m Направете следното:
▪ Увеличете
предварителното налягане
в съответствие с
необходимата разлика във
височината на монтаж.
Предварителното налягане
трябва да се увеличава с
по 0,1 bar за всеки метър
над 7m.
Обем на водата
Направете следното:
▪ Намалете предварителното
налягане в съответствие с
необходимата разлика във
височината на монтаж.
Предварителното налягане
трябва да се намалява с по
0,1 bar за всеки метър под
7m.
▪ Проверете дали обемът на
водата НЕ превишава
максимално допустимия
обем на водата.
Разширителният съд на
вътрешното тяло е твърде
малък за инсталацията. В
този случай се препоръчва
монтирането на
допълнителен съд извън
модула.
▪ Проверете дали обемът на
водата НЕ превишава
максимално допустимия
обем на водата.
(a)
Това е разлика във височината (m) между най-високата точка на водния кръг и
вътрешното тяло. Ако вътрешното тяло е разположено в най-високата точка на
инсталацията, височината на инсталацията е 0m.
Минимален дебит
Проверете дали минималният дебит в инсталацията е гарантиран при всички
условия на всяка зона поотделно. Този минимален дебит се изисква по време
на размразяване/работа на резервния нагревател. За тази цел използвайте
байпасния вентил за свръхналягане, доставен с модула.
Минимално необходим дебит
25l/min
БЕЛЕЖКА
За да се гарантира правилната работа, се препоръчва при загряването на БГВ
дебитът да бъде най-малко 28l/min.
БЕЛЕЖКА
Ако във водния кръг е бил добавен гликол, а температурата във водния кръг е
ниска, дебитът НЯМА да се показва на потребителския интерфейс. В този случай
минималният дебит може да се провери чрез теста на помпата (проверете дали
потребителският интерфейс НЕ показва грешка 7H).
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
77
Page 78
8 | Монтаж на тръбите
a
8.1.4 Промяна на предварителното налягане на разширителния съд
БЕЛЕЖКА
Когато циркулацията във всеки или в определен кръг за отопление на
помещенията се управлява чрез дистанционно управлявани вентили, важно е да
се гарантира минималният дебит, дори ако всички вентили са затворени. В
случай че не може да се достигне минималният дебит, ще се генерира грешка
на дебита 7H (няма отопление или работа).
Вижте препоръчителната процедура, както е описана в "11.4 Контролен
списък с отметки по време на пускане в експлоатация"[4221].
БЕЛЕЖКА
САМО правоспособен монтажник може да регулира предварителното налягане
на разширителния съд.
Предварителното налягане по подразбиране на разширителния съд е 1 bar.
Когато е необходимо да се промени предварителното налягане, имайте
предвид следните указания:
▪ Използвайте само сух азот за регулиране на предварителното налягане на
разширителния съд.
▪ Неподходящото регулиране на предварителното налягане на
разширителния съд ще доведе до неизправна работа на системата.
За да може да се настрои предварителното налягане на разширителния съд, е
необходимо превключвателнaта кутия да се свали от модула. Вижте .
ИНФОРМАЦИЯ
За да се регулира предварителното налягане, е необходим достъп до
разширителния съд отпред или отляво.
Промяната на предварителното налягане на разширителния съд трябва да се
извърши с чрез освобождаване или увеличаване на налягането на азота чрез
вентила тип Schrader на разширителния съд.
8.1.5 За проверка на обема на водата: Примери
Справочно ръководство на монтажника
78
a Вентил тип Schrader
Пример 1
Вътрешното тяло е монтирано 5 m под най-високата точка на водния кръг.
Общият обем на водата във водния кръг е 100l.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 79
Не са необходими никакви действия или регулиране.
Пример 2
Вътрешното тяло е монтирано в най-високата точка на водния кръг. Общият
обем на водата във водния кръг е 250l.
Действия:
▪ Тъй като общият обем на водата (250 l) е по-голям от обема на водата по
подразбиране (200l), предварителното налягане трябва да се намали.
▪ Необходимото предварително налягане е:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ Съответстващият максимален обем на водата при 0,3 bar е 290 l. (Вижте
графиката в "Максимален обем на водата"[476]).
▪ Тъй като 250 l е по-малко от 290 l, разширителният съд е подходящ за
инсталацията.
8.2 Свързване на тръбите за водата
8 | Монтаж на тръбите
8.2.1 За свързването на тръбите за вода
Преди да пристъпите към свързване на тръбите за вода
Уверете се, че външното и вътрешното тяло са инсталирани.
Типичен работен поток
Свързването на тръбите за вода обикновено включва следните етапи:
1 Свързване на тръбите за вода към външното тяло.
2 Свързване на тръбите за вода към вътрешното тяло.
3 Свързване на тръбите за рециркулация.
4 Свързване на дренажния маркуч към дренажната система.
5 Пълнене на водния кръг.
6 Пълнене на бойлера за битова гореща вода.
7 Изолиране на тръбите за вода.
8.2.2 Препоръки при свързване на тръбите за вода.
ИНФОРМАЦИЯ
Освен това прочетете предпазните мерки и изискванията в следните глави:
▪ "2Общи предпазни мерки за безопасност"[411]
▪ "8.1Подготовката на тръбопровода за водата"[472]
8.2.3 За свързване на тръбите за водата
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
БЕЛЕЖКА
НЕ използвайте прекомерна сила, когато свързвате тръбите на място и се
уверете, че са подравнени правилно. Деформирането на тръбите може да стане
причина за неизправна работа на модула.
Справочно ръководство на монтажника
79
Page 80
8 | Монтаж на тръбите
c
a
b
b
d
1
2
Външно тяло
1 Свържете спирателния вентил (с вграден филтър) с входа за водата на
външното тяло с помощта на уплътнителен материал за резби.
a ИЗХОДЯЩА вода (винтово съединение, мъжко, 1")
b ВХОДЯЩА вода (винтово съединение, мъжко, 1")
c Спирателен вентил с вграден филтър (доставя се като аксесоар)(2× винтово
съединение, мъжко, 1")
d Уплътнителен материал за резби
2 Свържете монтираните на място тръби към спирателния вентил.
3 Свържете монтираните на място тръби с изхода на водата на външното
тяло.
БЕЛЕЖКА
Относно спирателния вентил с вграден филтър (доставя се като аксесоар):
▪ Монтажът на вентила на входа за вода е задължителен.
▪ Имайте предвид посоката на потока на вентила.
БЕЛЕЖКА
Монтирайте обезвъздушителни вентили на всички локални високи точки.
Вътрешно тяло
БЕЛЕЖКА
НЕ използвайте прекомерна сила, когато свързвате тръбите. Деформирането на
тръбите може да стане причина за неизправна работа на модула.
1 Свържете О-пръстените и спирателните вентили на вътрешното тяло към
съединителните тръби за водата на външното тяло.
2 Свържете монтираните на място тръби на външното тяло към
спирателните вентили.
Справочно ръководство на монтажника
80
3 Свържете О-пръстените и спирателните вентили към тръбите за водата за
отопление/охлаждане на помещенията на двете зони на вътрешното
тяло.
4 Свържете монтираните тръби за водата за отопление/охлаждане на
помещенията на външното тяло към спирателните вентили.
5 Свържете тръбите за входяща и изходяща битова гореща вода с
вътрешното тяло.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 81
8 | Монтаж на тръбите
c1c2
a1a2
d2
d1
b1
b2
a1 ВХОДЯЩА вода на директната/допълнителната зона за отопление
помещенията (винтова връзка, 1")
a2 ИЗХОДЯЩА вода на директната/допълнителната зона за отопление
помещенията (винтова връзка, 1")
b1 ВХОДЯЩА вода на директната/смесената зона за отопление помещенията
(винтова връзка, 1")
b2 ИЗХОДЯЩА вода на директната/смесената зона за отопление помещенията
(винтова връзка, 1")
c1 ВХОДЯЩА студена вода – БГВ (винтова връзка, 3/4")
c2 ИЗХОДЯЩА топла вода – БГВ (винтова връзка, 3/4")
d1 ВХОДЯЩА вода от външното тяло (винтова връзка, 1")
d2 ИЗХОДЯЩА вода до външното тяло (винтова връзка, 1")
БЕЛЕЖКА
Препоръчва се монтирането на спирателни вентили на съединенията за
входяща битова студена вода и за изходяща битова гореща вода. Тези
спирателни вентили се доставят на място.
БЕЛЕЖКА
За да се избегне нанасянето на щети на окръжаващата среда в случай на
изтичане на вода, през периодите на отсъствие от дома е препоръчително да се
затварят спирателните вентили на входа на битовата студена вода.
БЕЛЕЖКА
Байпасен вентил за свръхналягане (доставя се като аксесоар). Препоръчваме
да монтирате байпасния вентила за свръхналягане във водния кръг за
отопление на помещенията.
▪ Обърнете внимание на минималния обем на водата, когато избирате
мястото на монтажа на байпасния вентил за свръхналягане (при вътрешното
тяло или при колектора). Вижте "8.1.3 За проверка на обема на водата и
дебита"[475].
▪ Обърнете внимание на минималния дебит, когато регулирате настройката на
байпасния вентил за свръхналягане. Вижте "8.1.3За проверка на обема на
водата и дебита"[475] и "11.4.1Минимален дебит"[4221].
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
81
Page 82
8 | Монтаж на тръбите
a
БЕЛЕЖКА
Ако монтирате този модул в приложение на единична зона, тогава:
Схема. Монтирайте байпас между входа и изхода на водата за отопление на
помещенията в допълнителната зона (=директна зона). НЕ прекъсвайте
циркулацията на водата чрез затваряне на спирателните вентили.
a Байпас
Конфигурация. Задайте настройка на място [7-02]=0 (Брой на зоните =
Единична зона).
БЕЛЕЖКА
Монтирайте обезвъздушителни вентили на всички локални високи точки.
БЕЛЕЖКА
На входа за входяща битова студена вода трябва да се монтира предпазен
вентил за налягане (доставка на място) с максимално налягане на отваряне
10 bar (=1 MPa) в съответствие с изискванията на приложимото
законодателство.
БЕЛЕЖКА
▪ На съединението на входа за студената вода на водосъдържателя за битова
гореща вода трябва да се монтира изпускателно устройство и предпазно
устройство.
▪ За да избегнете обратен сифонаж, е препоръчително да монтирате
възвратен вентил на входа за водата на бойлера за битова гореща вода в
съответствие с изискванията на приложимото законодателство.
▪ Препоръчва се монтирането на редукционен вентил на входа за студената
вода в съответствие с изискванията на приложимото законодателство.
▪ На входа за студената вода трябва да се монтира разширителен съд в
съответствие с изискванията на приложимото законодателство.
▪ Препоръчително е предпазният вентил да се монтира на по-високо място,
отколкото горната част на бойлера за битова гореща вода. Нагряването на
бойлера за битова гореща вода причинява разширяване на водата и без
предпазен вентил налягането на водата вътре в бойлера може да превиши
проектното налягане. Освен това изпълнената на място инсталация
(тръбопроводи, кранове и т.н.), която е свързана с бойлера, е подложена на
това високо налягане. За да не се допусне това, се налага монтирането на
предпазен вентил. Предотвратяването на появата на свръхналягане зависи
от правилната работа на монтирания на място предпазен вентил. Ако този
вентил НЕ работи правилно, свръхналягането ще деформира бойлера и
може да се появи изтичане на вода. За потвърждаване на добрата работа е
необходимо извършването на редовна поддръжка.
8.2.4 За свързване на тръбопровода за рециркулация
Справочно ръководство на монтажника
82
Предварително условия: Изисква се само ако се нуждаете от рециркулация
във вашата система.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 83

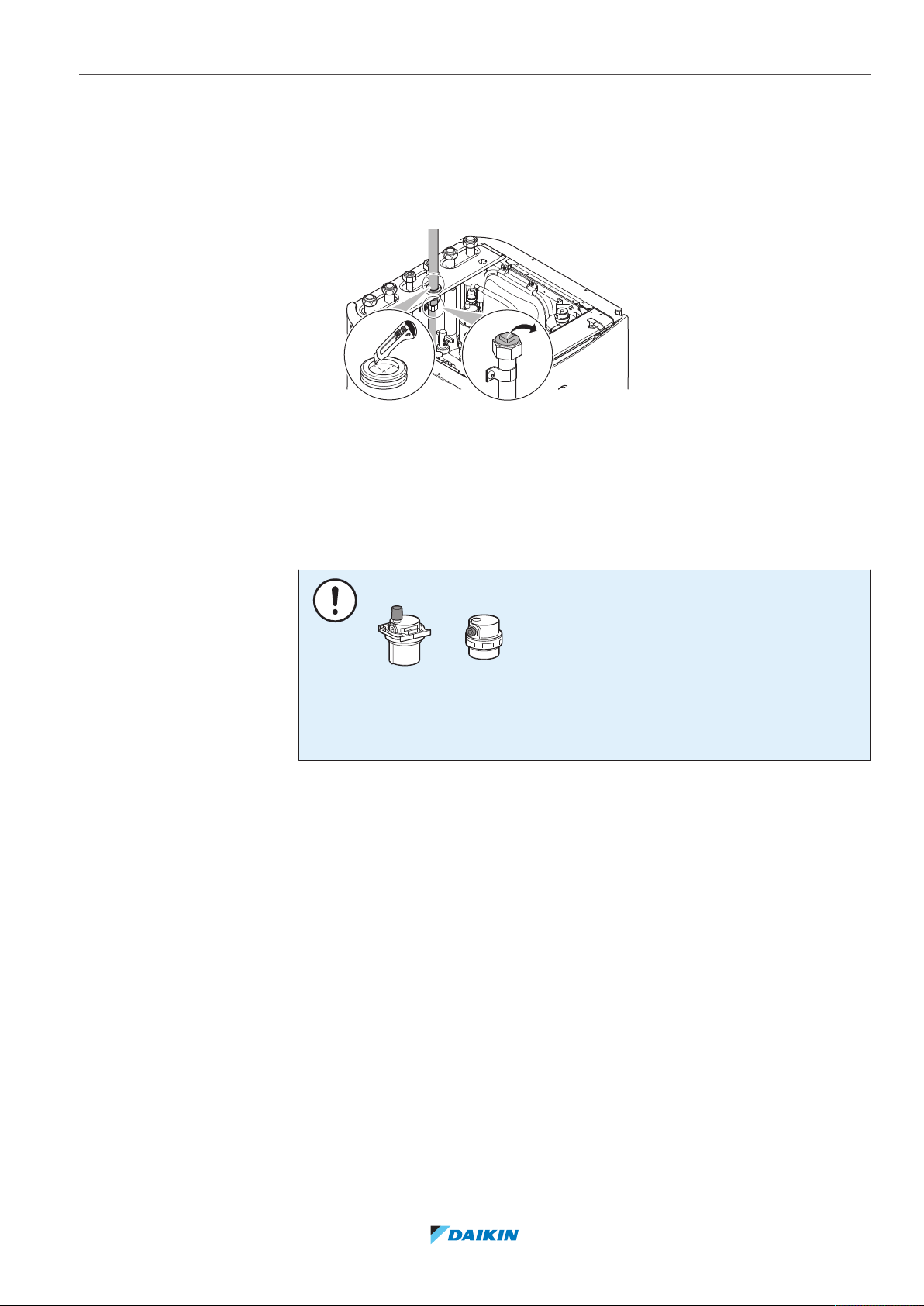

1 Свалете горния панел от модула, вижте "7.2.5За отваряне на вътрешното
тяло"[458].
2 Изрежете гумената изолираща шайба отгоре на модула, след което
свалете пробката. Конекторът за рециркулация се намира под отвора.
3 Прекарайте тръбопровода за рециркулация през изолиращата шайба и го
свържете с конектора за рециркулация.
4 Поставете обратно горния панел.
8.2.5 За пълнене на водния кръг
За пълнене на водния кръг използвайте доставен на място комплект за
пълнене. Уверете се, че спазвате изискванията на приложимото
законодателство.
8 | Монтаж на тръбите
БЕЛЕЖКА
Уверете се, че и двата обезвъздушителни вентила (един на магнитния филтър и
един на резервния нагревател) са отворени.
Всички автоматични обезвъздушителни вентили трябва да останат отворени
след пускането в експлоатация.
8.2.6 За защита на водния кръг от замръзване
Относно защитата от замръзване
Замръзването може да повреди системата. За да се предпазят хидравличните
компоненти от замръзване, софтуерът има специални функции за защита от
замръзване, които включват активирането на помпата в случай на ниски
температури:
▪ Предотвратяване на замръзването на тръбите за вода (вижте
"Предотвратяване на замръзването на тръбите за вода"[4199]),
▪ Предотвратяване на източването. Приложимо само когато е разрешен
Бивалентен ([C‑02]=1). Тази функция предотвратява отварянето на
вентилите за защита от замръзването в тръбите за вода към външното тяло,
когато работи спомагателният котел при отрицателни външни температури.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
В случай на прекъсване на електрозахранването тези функции не могат да
гарантират защита.
Направете едно от следните неща, за да защитите водния кръг от замръзване:
▪ Добавете към водата гликол. Гликолът понижава температурата на
замръзване на водата.
Справочно ръководство на монтажника
83
Page 84
8 | Монтаж на тръбите
Защита от замръзване чрез гликол
▪ Монтирайте вентили за защита от замръзване. Вентилите за защита от
замръзване източват водата от системата, преди тя да замръзне.
БЕЛЕЖКА
Ако добавите гликол към водата, НЕ монтирайте вентили за защита от
замръзване. Възможно последствие: Изтичане на гликол от вентилите за
защита от замръзване.
Относно защитата от замръзване чрез гликол
Добавянето на гликол във водата понижава температурата на замръзване на
водата.
ПРЕДУПРЕЖДЕНИЕ
Етиленгликолът е токсичен.
ПРЕДУПРЕЖДЕНИЕ
Наличието на гликол прави възможно предизвикването на корозия на
системата. Неинхибираният гликол ще се стане кисел под влиянието на
кислород. Този процес се ускорява от присъствието на мед и при високи
температури. Киселият неинхибиран гликол атакува металните повърхности и
образува елементи на галванична корозия, които причиняват сериозно
увреждане на системата. Ето защо е важно:
▪ водоподготовката да се извърши правилно от квалифициран специалист по
водите,
▪ да се избере гликол с корозионни инхибитори, за да противодейства на
киселините, образувани от окисляването на гликолите,
▪ да не се използват автомобилни гликоли, тъй като техните корозионни
инхибитори имат ограничен живот и съдържат силикати, който може да
замърсят или да запушат системата,
▪ да НЕ си използват поцинковани тръби в системи с гликол, тъй като неговото
присъствие може да причини утаяването на определени компоненти в
корозионния инхибитор на гликола.
Справочно ръководство на монтажника
84
БЕЛЕЖКА
Гликолът абсорбира водата от средата си. По тази причина НЕ добавяйте гликол,
който е бил изложен на въздействието на въздуха. Оставянето на капачката на
контейнера с гликол отворена причинява повишаване на концентрацията на
водата. Концентрацията на гликол след това е по-ниска, отколкото се
предполага. В резултат на това е възможно хидравличните компоненти да
замръзнат въпреки наличието на гликол. Предприемете превантивни действия,
за да се гарантира минимално излагане на гликола на въздействието на въздуха.
Видове гликол
Видовете гликол, които могат да се използват, зависят от това дали системата
разполага с бойлер за битова гореща вода:
Ако… Тогава…
Системата разполага с бойлер за
Използвайте само пропиленгликол
(a)
битова гореща вода
Системата НЕ разполага с бойлер за
битова гореща вода
Можете да използвате или
пропиленгликол
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
(a)
, или етиленгликол
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 85
8 | Монтаж на тръбите
(a)
Пропиленгликол, включващ необходимите инхибитори, класифициран като
категорияIII съгласно стандарт EN 1717.
Необходима концентрация на гликола
Необходимата концентрация на гликола зависи от най-ниската очаквана
външна температура и от това дали искате да защитите системата от спукване
или от замръзване. За да предпазите системата от замръзване, е необходимо
добавянето на повече гликол.
Добавете гликол съгласно таблицата по-долу.
Най-ниска очаквана
Защита от спукване Защита от замръзване
външна температура
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% –
–25°C 30% –
–30°C 35% –
ИНФОРМАЦИЯ
▪ Защита срещу спукване: гликолът ще предпази тръбите от спукване, но
НЯМА да предпази флуида вътре в тръбите от замръзване.
▪ Защита срещу замръзване: гликолът ще предпази флуида вътре в тръбите от
замръзване.
БЕЛЕЖКА
▪ Възможно е необходимата концентрация да е различна в зависимост от типа
гликол. ВИНАГИ сравнявайте изискванията от таблицата по-горе със
спецификациите, които са предоставени от производителя на гликола. Ако е
необходимо, изпълнете изискванията, посочени от производителя на
гликола.
▪ Добавената концентрация на гликол не трябва НИКОГА да превишава 35%.
▪ Ако течността в системата замръзне, помпата НЯМА да може да се включи.
Обърнете внимание, че ако защитите системата само от спукване на тръбите,
съществува вероятност течността вътре в тях да замръзне.
▪ Когато водата вътре в системата е в неподвижно състояние, е много
вероятно системата да замръзне и да се повреди.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Гликол и максимално допустимия обем на водата
Добавянето на гликол във водния кръг намалява максимално допустимия
обем на водата в системата. За повече информация вижте "Максимален обем
на водата"[476].
Настройка за гликол
БЕЛЕЖКА
Ако в системата има гликол, настройката [E-0D] трябва да бъде установена на 1.
Ако заданието на гликол НЕ е правилно, течността в тръбите може да замръзне.
Справочно ръководство на монтажника
85
Page 86
8 | Монтаж на тръбите
c
b
b
c
a
a
b
c
Защита от замръзване чрез вентили за защита от замръзване
Относно вентилите за защита от замръзване
Задължение на монтажника е да защити тръбите на място срещу замръзване.
Когато към водата не е добавен гликол, вие можете да използвате вентили за
защита от замръзване в най-ниските точки на тръбите на място за източване
на водата от системата, преди същата да замръзне.
За монтаж на вентилите за защита от замръзване
За да защитите тръбите на място срещу замръзване, монтирайте следните
части:
a Автоматично засмукване на въздух
b Вентил за защита от замръзване (допълнителен – доставка на място)
c Нормално затворени вентили (препоръчителни – доставка на място)
Част Описание
В най-високата точка трябва да се монтира система за
автоматично засмукване на въздуха (за подаване на въздух).
Например за автоматично обезвъздушаване.
Защита за тръбите на място. Вентилите за защита от
замръзване трябва да бъдат монтирани:
▪ вертикално, за да може водата да изтича навън правилно и
без препятствия.
▪ в най-ниските точки на тръбите на място.
▪ в най-студената част и далеч от топлинни източници.
Бележка: Оставате най-малко 15cm разстояние от земята, за
да предотвратите блокирането с лед на изхода за вода.
Изолиране на водата вътре в сградата, когато има прекъсване
на електрическото захранване. Нормално затворените вентили
(разположени на закрито близо до точките на влизане/
излизане на тръбите) могат да възпрепятстват източването на
всичката вода от вътрешните тръби при отварянето на
вентилите за защита от замръзване.
▪ Когато има прекъсване на захранването: Нормално
затворените вентили се затварят и изолират водата в
сградата. Ако се отворят вентилите за защита от замръзване,
тогава се източва само водата извън сградата.
▪ При други обстоятелства (пример: при повреда на помпата):
Нормално затворените вентили остават отворени. Ако се
отворят вентилите за защита от замръзване, тогава се
Справочно ръководство на монтажника
86
източва също и водата, която се намира в сградата.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 87
БЕЛЕЖКА
Когато са монтирани вентили за защита от замръзване, настройте минималната
зададена точка за охлаждане (по подразбиране=7°C) най-малко с 2°C по-високо
от максималната температура на отваряне на вентила за защита от замръзване.
Ако е по-ниска, вентилите за защита от замръзване могат да се отворят при
работа в режим на охлаждане.
8.2.7 За пълнене на бойлера за битова гореща вода
1 Отворете един след друг всеки кран за гореща вода, за да отстраните
въздуха от тръбите на системата.
2 Отворете вентила за подаване на студена вода.
3 Затворете всички кранове за вода, след като въздухът е отстранен.
4 Проверете за течове на вода.
8.2.8 За изолиране на тръбите за водата
Тръбите в целият воден кръг ТРЯБВА да се изолират, за да се предотврати
появата на конденз по време на режима на охлаждане и намаляването на
отоплителната и охладителната мощност.
8 | Монтаж на тръбите
Изолация на външните тръби за вода
БЕЛЕЖКА
Външни тръби. Уверете се, че външните тръби са изолирани съгласно
указанията за защита от опасности.
За тръбите, които се намират на открито, се препоръчва да се използва
изолация с показаната в таблицата по-долу минимална дебелина (с
λ=0,039W/mK).
Тръбен път (m) Минимална дебелина на изолацията
(mm)
<20 19
20~30 32
30~40 40
40~50 50
В други случаи минималната дебелина на изолацията може да се определи с
помощта на инструмента Hydronic Piping Calculation.
Инструментът Hydronic Piping Calculation също изчислява максималната
дължина на тръбите за течност от вътрешното тяло до външното тяло на
базата на пада на налягане в излъчвателя или по друг начин.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Инструментът Hydronic Piping Calculation е част от Heating Solutions Navigator,
на който може да се отиде чрез https://professional.standbyme.daikin.eu.
Моля, свържете се с вашия дилър, ако нямате достъп до Heating Solutions
Navigator.
Тази препоръка осигурява добрата работа на модула, обаче местните
разпоредби може да са различни и трябва да се съблюдават.
Справочно ръководство на монтажника
87
Page 88
9 | Електрическа инсталация
9 Електрическа инсталация
В тази глава
9.1 За свързването на електрическите кабели ........................................................................................................................ 88
9.2 Съединения към външното тяло ......................................................................................................................................... 92
9.3 Съединения към вътрешното тяло...................................................................................................................................... 100
9.4 След свързване на електрическите кабели с вътрешното тяло....................................................................................... 121
9.1.1 Предпазни мерки при свързване на електрическите кабели ......................................................................... 88
9.1.2 Указания при свързване на електрическите кабели ........................................................................................ 89
9.1.3 За електрическото съответствие ......................................................................................................................... 91
9.1.4 За захранването по преференциална тарифа за kWh ...................................................................................... 91
9.1.5 Общ преглед на електрическите съединения с изключение на външните задвижващи механизми......... 91
9.2.1 За свързване на електрическите кабели на външния модул .......................................................................... 92
9.2.2 За преместване на термистора за околния въздух на външното тяло ........................................................... 99
9.3.1 За свързване на главното електрозахранване .................................................................................................. 103
9.3.2 За свързване на захранването на резервния нагревател ................................................................................ 105
9.3.3 За свързване на спирателния вентил ................................................................................................................. 107
9.3.4 За свързване на електромери ............................................................................................................................. 108
9.3.5 За свързване на помпата за битова гореща вода ............................................................................................. 109
9.3.6 За свързване на алармения изход ...................................................................................................................... 110
9.3.7 За свързване на изхода за ВКЛ./ИЗКЛ. на отоплението/охлаждането на помещенията ............................. 111
9.3.8 За свързване на превключването към външен топлинен източник ............................................................... 112
9.3.9 За свързване на цифровите входове за консумацията на енергия ................................................................. 113
9.3.10 Свързване на защитния термостат (нормално затворен контакт) .................................................................. 114
9.3.11 За свързване на Smart Grid .................................................................................................................................. 116
9.3.12 Свързване на карта за WLAN (доставя се като аксесоар) ................................................................................. 120
9.1 За свързването на електрическите кабели
Преди да пристъпите към свързване на електрическите кабели
Уверете се, че тръбопроводът за вода е свързан.
Типичен работен поток
Свързването на електрическите кабели обикновено включва следните етапи:
▪ "9.2Съединения към външното тяло"[492]
▪ "9.3Съединения към вътрешното тяло"[4100]
9.1.1 Предпазни мерки при свързване на електрическите кабели
ОПАСНОСТ: ОПАСНОСТ ОТ ТОКОВ УДАР
ПРЕДУПРЕЖДЕНИЕ
ВИНАГИ използвайте многожилен кабел за захранващите кабели.
ИНФОРМАЦИЯ
Също така, прочетете предпазните мерки и изискванията в "2 Общи предпазни
мерки за безопасност"[411].
Справочно ръководство на монтажника
88
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 89
9 | Електрическа инсталация
ПРЕДУПРЕЖДЕНИЕ
▪ Цялото окабеляване ТРЯБВА да се извърши от упълномощен електротехник и
ТРЯБВА да отговаря на изискванията на приложимото законодателство.
▪ Извършвайте електрическите съединения към фиксираното окабеляване.
▪ Всички компоненти, закупени на местния пазар, както и цялото
електрооборудване ТРЯБВА да отговарят на изискванията на приложимото
законодателство.
ПРЕДУПРЕЖДЕНИЕ
▪ Ако източникът на електрозахранване има липсваща или грешна неутрална
фаза, оборудването може да се повреди.
▪ Извършете правилно заземяване. НЕ заземявайте модула към водопроводна
или газопроводна тръба, преграден филтър за пренапрежения или
заземяване на телефон. Неправилното заземяване може да причини токов
удар.
▪ Монтирайте необходимите предпазители или прекъсвачи.
▪ Фиксирайте електроокабеляването с кабелни връзки така, че кабелите да НЕ
се допират до тръбопроводи или остри ръбове, особено от страната с високо
налягане.
▪ НЕ използвайте обвити с лента проводници, многожични проводници с
концентрично усукване, удължителни шнурове или съединения от система
тип "звезда". Те могат да причинят прегряване, токов удар или пожар.
▪ НЕ монтирайте компенсиращ фазата кондензатор, тъй като този модул е
оборудван с инвертор. Монтирането на компенсиращ фазата кондензатор
ще намали производителността и може да доведе до злополуки.
ПРЕДУПРЕЖДЕНИЕ
Въртящ се вентилатор. Преди да ВКЛЮЧИТЕ или да пристъпите към сервизно
обслужване на външното тяло, се уверете, че решетката за отвеждане покрива
вентилатора като защита от въртящия се вентилатор. Вижте:
▪ "7.3.6За монтаж на решетката за отвеждане"[465]
▪ "7.3.7 За сваляне на решетката за отвеждане и поставяне на решетката в
безопасно положение"[467]
ВНИМАНИЕ
НЕ натиквайте или не поставяйте излишна дължина на кабелите в модула.
БЕЛЕЖКА
Разстоянието между кабелите за високо напрежение и за ниско напрежение
трябва да бъде най-малко 50mm.
9.1.2 Указания при свързване на електрическите кабели
Спазвайте следните изисквания:
▪ Ако се използват многожилни усукани проводници, монтирайте кръгли
притискащи клеми на края на проводника. Сложете кръгли притискащи
клеми на проводника до покритата част и ги затегнете с подходящ
инструмент.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
89
Page 90
9 | Електрическа инсталация
b a
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
▪ При монтаж на проводници, използвайте следните методи:
a Стандартен многожилен кабел
b Кръгла притискаща клема
Тип проводник Начин за поставяне
Едножилен проводник
a Усукан едножилен проводник
b Винт
c Плоска шайба
Усукан проводник с
кръгла притискаща
клема
a Клема
b Винт
c Плоска шайба
Разрешено
НЕ е разрешено
Затягащи моменти
Външно тяло:
Елемент Момент на затягане (N•m)
X1M 1,47 ±10%
X2M
M4 (заземяване)
Вътрешно тяло:
Елемент Затягащ момент (N•m)
X1M 2,45 ±10%
X2M 0,88 ±10%
X5M 0,88 ±10%
Справочно ръководство на монтажника
90
X6M 2,45 ±10%
X10M 0,88 ±10%
M4 (заземяване) 1,47 ±10%
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 91
9.1.3 За електрическото съответствие
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
Само за EPRA14~18DAV3
Оборудване, което отговаря на изискванията на EN/IEC 61000-3-12
(Европейски/Международен технически стандарт, който определя гранични
стойности на хармонични съставящи на тока, създавани от съоръжения,
свързани към обществени захранващи системи ниско напрежение с входен
ток >16A и ≤75A за фаза).
Само за резервния нагревател на вътрешното тяло
Вижте "9.3.2За свързване на захранването на резервния нагревател"[4105].
9.1.4 За захранването по преференциална тарифа за kWh
БЕЛЕЖКА
Захранване по изгодна тарифа за kWh е възможно САМО за вътрешното тяло. За
да се осигури надеждна работа на компресора, НЕ се позволява външното тяло
да се свързва с такова захранване.
9 | Електрическа инсталация
9.1.5 Общ преглед на електрическите съединения с изключение на външните задвижващи механизми
Нормално
електрозахранване
Контакт на захранването за преференциална
тарифа за kWh
Електрозахранването НЕ
се прекъсва
По време на активиране
на захранването по
преференциална тарифа
за kWh
електрозахранването НЕ
се прекъсва. Външното
тяло се изключва от
управляващата система.
Забележка:
Електрическата
компания трябва винаги
да позволява
консумацията на
енергия на вътрешното
Електрозахранването се
прекъсва
По време на активиране
на захранването по
преференциална тарифа
за kWh
електрозахранването се
прекъсва от
електрическата
компания веднага или
след известен период от
време. В този случай
вътрешното тяло трябва
да се захранва от
отделен нормален
електроизточник.
тяло.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
91
Page 92
9 | Електрическа инсталация
a b
9.2 Съединения към външното тяло
a Нормално електрозахранване
b Контакт на захранването за преференциална тарифа за kWh
1 Електрозахранване на външното тяло
2 Електрозахранване и съединителен кабел към вътрешното
тяло
3 Електрозахранване на резервния нагревател
4 Електрозахранване по преференциална тарифа за kWh
(безпотенциален контакт)
5 Електрозахранване по нормална тарифа за kWh (за
захранване на печатната платка на вътрешното тяло в случай
на прекъсване на електрозахранването от източника на
електрозахранване по преференциална тарифа за kWh)
Елемент Описание
Захранващ кабел Вижте "9.2.1За свързване на електрическите
Междумодулен кабел
кабели на външния модул"[492].
Кабел за нагревателя на
дренажната тръба
Свързване за
енергоспестяващата
функция (само за V3
модели)
Кабел за термистор за
въздух
Вижте "9.2.2За преместване на термистора за
околния въздух на външното тяло"[499].
9.2.1 За свързване на електрическите кабели на външния модул
1 Отворете капака на превключвателната кутия. Вижте "7.2.2За отваряне на
външното тяло"[457].
2 Свалете изолацията (20mm) от проводниците.
Справочно ръководство на монтажника
92
a Оголете края на кабела до тази точка
b Прекалено дълга оголена част може да причини токов удар или утечка
3 Вкарайте кабелите отзад на модула и ги прекарайте през фабрично
монтираните кабелни шлаухи в превключвателната кутия.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 93
9 | Електрическа инсталация
d
c2
b2
c1
b1
a1
a2
a1+a2 Захранващ кабел (доставка на място)
b1+b2 Съединителен кабел (доставка на място)
c1+c2 (опция) Кабел на нагревател на дренажната тръба (доставка на място)
d Кабелни шлаухи (фабрично монтирани)
4 Вътре в превключвателната кутия свържете проводниците към
съответните клеми и ги фиксирате с кабелни връзки. Вижте:
▪ "В случай на V3 модели"[493]
▪ "При модели W1"[496]
В случай на V3 модели
1 Кабел за захранване с електричество:
▪ Прекарайте кабела през рамата.
▪ Свържете проводниците към клемния блок.
▪ Закрепете кабела с кабелна връзка.
Кабели: 1N+GND
Максимален работен ток: Вижте фирмената табелка на модула.
–
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
93
Page 94
9 | Електрическа инсталация
L N PE
b
a
L
N
Q1DI
1N~,
50 Hz,
230 V AC
F1B
1
3
2
4
II
BRN
BLU
YLW/GRN
b
a
L
N
a Захранващ кабел (доставка на място)
b Окабеляване на място
F1B Предпазител за защита срещу токово претоварване (доставка на място).
Препоръчван предпазител: 2‑полюсен, предпазител за 32A, крива C.
Q1DI Прекъсвач, управляван от утечен ток (30mA) (доставка на място)
2 Съединителен кабел (вътре↔вън):
▪ Прекарайте кабела през рамата.
▪ Свържете проводниците към клемния блок (погрижете се номерата да
съвпадат с номерата върху вътрешното тяло) и заземителния винт.
▪ Закрепете кабела с кабелна връзка.
Кабели: (3+GND)×1,5mm²
–
Справочно ръководство на монтажника
94
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 95
9 | Електрическа инсталация
1 2 3
1
2
3
3 (Опция) Кабел на нагревателя на дренажната тръба:
▪ Уверете се, че нагревателният елемент на нагревателя на дренажната
тръба е изцяло вътре в дренажната тръба.
▪ Прекарайте кабела през рамата.
▪ Свържете проводниците към клемния блок и заземителния винт.
▪ Закрепете кабела с кабелни превръзки.
Проводници: (2+GND)×0,75mm². Свързващите кабели трябва да бъдат
с двойна изолация.
Максимална мощност, позволена за нагревател на дренажната тръба =
115W (0,5A)
–
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
95
Page 96
9 | Електрическа инсталация
L N PE
1 2
X806A
X804A
X805A
4 (Опция) Енергоспестяваща функция: Ако искате да използвате
▪ Разединете X804A от X805A.
▪ Свържете X804A към X806A.
енергоспестяващата функция:
При модели W1
Справочно ръководство на монтажника
96
ИНФОРМАЦИЯ
Енергоспестяваща функция. Енергоспестяващата функция е приложима само за
моделите V3. За повече информация относно енергоспестяващата функция ([9.F]
или за преглед на настройката на място [E‑08]) вижте "Енергоспестяваща
функция"[4212].
1 Кабел за захранване с електричество:
▪ Прекарайте кабела през рамата.
▪ Свържете проводниците към клемния блок.
▪ Закрепете кабела с кабелна връзка.
Кабели: 3N+GND
Максимален работен ток: Вижте фирмената табелка на модула.
–
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 97
9 | Електрическа инсталация
L1 L2 L3 N PE
b
a
L1
L2
L3
N
3N~,
50 Hz,
400 V AC
b
a
Q1DI
L1
L2
L3
N
F1B
1
3
5
7
2
4
6
8
IIII
BRN
GRY
BLK
BLU
YLW/GRN
a Захранващ кабел (доставка на място)
b Окабеляване на място
F1B Предпазител за защита срещу токово претоварване (доставка на място).
Препоръчван предпазител: 4‑полюсен, предпазител за 16A или 20A, крива C.
Q1DI Прекъсвач, управляван от утечен ток (30mA) (доставка на място)
2 Съединителен кабел (вътре↔вън):
▪ Прекарайте кабела през рамата.
▪ Свържете проводниците към клемния блок (погрижете се номерата да
съвпадат с номерата върху вътрешното тяло) и заземителния винт.
▪ Закрепете кабела с кабелна връзка.
Кабели: (3+GND)×1,5mm²
–
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
97
Page 98
9 | Електрическа инсталация
1 2 3
1
2
3
3 (Опция) Кабел на нагревателя на дренажната тръба:
▪ Уверете се, че нагревателният елемент на нагревателя на дренажната
▪ Прекарайте кабела през рамата.
▪ Свържете проводниците към клемния блок и заземителния винт.
▪ Закрепете кабела с кабелни превръзки.
тръба е изцяло вътре в дренажната тръба.
Проводници: (2+GND)×0,75mm². Свързващите кабели трябва да бъдат
с двойна изолация.
Максимална мощност, позволена за нагревател на дренажната тръба =
115W (0,5A)
–
Справочно ръководство на монтажника
98
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Page 99
9 | Електрическа инсталация
1 2
1
2 3
Click
4 5
6
7
9.2.2 За преместване на термистора за околния въздух на външното тяло
Тази процедура е необходима само в райони с ниски окръжаващи
температури.
Необходим аксесоар (доставен с модула):
Приспособление за термистора.
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Справочно ръководство на монтажника
99
Page 100
9 | Електрическа инсталация
9.3 Съединения към вътрешното тяло
Захранване (главно) Вижте "9.3.1За свързване на главното
Елемент Описание
електрозахранване"[4103].
Захранване (резервен
нагревател)
Вижте "9.3.2За свързване на захранването на
резервния нагревател"[4105].
Спирателен вентил Вижте "9.3.3За свързване на спирателния
вентил"[4107].
Електромери Вижте "9.3.4За свързване на
електромери"[4108].
Помпа за битова гореща
вода
Вижте "9.3.5За свързване на помпата за битова
гореща вода"[4109].
Алармен изход Вижте "9.3.6За свързване на алармения
изход"[4110].
Управление на
отоплението на
Вижте За свързване на изхода за ВКЛ./ИЗКЛ. на
отоплението на помещенията.
помещенията
Превключване на
управление на външен
Вижте "9.3.8За свързване на превключването към
външен топлинен източник"[4112].
топлинен източник
Цифрови входове за
консумацията на енергия
Вижте "9.3.9За свързване на цифровите входове
за консумацията на енергия"[4113].
Защитен термостат Вижте "9.3.10Свързване на защитния термостат
(нормално затворен контакт)"[4114].
Smart Grid Вижте "9.3.11За свързване на Smart Grid"[4116].
Стаен термостат (кабелен
Вижте таблицата по-долу.
или безжичен)
Кабели: 0,75mm²
Максимален работен ток: 100mA
За основната зона:
▪ [2.9] Управление
▪ [2.A] Тип на термостата
За допълнителната зона:
▪ [3.A] Тип на термостата
▪ [3.9] (само за четене) Управление
Справочно ръководство на монтажника
100
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
