Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [ru]
...
Руководство по применению для установщика
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT F
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETVZ16S18DA6V
ETVZ16S23DA6V
ETVZ16S18DA9W
ETVZ16S23DA9W
Содержание
Содержание
1 Общая техника безопасности 6
1.1 Информация о документации...................................................................................................................................... 6
1.1.1 Значение предупреждений и символов .................................................................................................... 6
1.2 Для установщика ........................................................................................................................................................... 7
1.2.1 Общие требования ....................................................................................................................................... 7
1.2.2 Место установки ........................................................................................................................................... 9
1.2.3 Если применяется хладагент R410A или R32 ............................................................................................. 9
1.2.4 Вода ................................................................................................................................................................ 11
1.2.5 Электрическая система ................................................................................................................................ 11
2 Информация о документации 14
2.1 Информация о настоящем документе ........................................................................................................................ 14
2.2 Общий обзор руководства по применению для установщика ................................................................................ 15
3 Информация о блоке 17
3.1 Обзор: информация о блоке........................................................................................................................................ 17
3.2 Наружный блок.............................................................................................................................................................. 17
3.2.1 Перемещение наружного агрегата ............................................................................................................. 17
3.2.2 Чтобы распаковать наружный агрегат........................................................................................................ 19
3.2.3 Для снятия аксессуаров с наружного агрегата .......................................................................................... 20
3.3 Внутренний блок ........................................................................................................................................................... 21
3.3.1 Чтобы распаковать внутренний агрегат ..................................................................................................... 21
3.3.2 Снятие аксессуаров с внутреннего блока .................................................................................................. 21
3.3.3 Транспортировка внутреннего агрегата..................................................................................................... 21
4 Информация об агрегатах и дополнительном оборудовании 23
4.1 Обзор: информация об агрегатах и дополнительном оборудовании .................................................................... 23
4.2 Идентификация ............................................................................................................................................................. 23
4.2.1 Идентификационная табличка: Наружный блок ....................................................................................... 23
4.2.2 Идентификационная табличка: Внутренний блок..................................................................................... 24
4.3 Комбинации агрегатов и дополнительного оборудования ..................................................................................... 24
4.3.1 Возможные комбинации внутреннего агрегата и наружного агрегата .................................................. 24
4.3.2 Возможные опции для наружного агрегата............................................................................................... 25
4.3.3 Возможные опции для внутреннего агрегата............................................................................................ 25
5 Руководство по применению 28
5.1 Обзор: Руководство по применению.......................................................................................................................... 28
5.2 Настройка системы обогрева/охлаждения помещения ........................................................................................... 29
5.2.1 Несколько помещений –две зоны температуры воды на выходе ......................................................... 30
5.3 Настройка резервуара горячей воды бытового потребления ................................................................................. 33
5.3.1 Схема системы –встроенный резервуар ГВБП.......................................................................................... 33
5.3.2 Выбор объема и нужной температуры для резервуара ГВБП ................................................................. 33
5.3.3 Настройка и конфигурация –резервуар ГВБП ........................................................................................... 35
5.3.4 Насос ГВБП для быстрого нагрева воды..................................................................................................... 35
5.3.5 Насос ГВБП для дезинфекции...................................................................................................................... 36
5.4 Настройка учета энергопотребления.......................................................................................................................... 36
5.4.1 Величина нагрева ......................................................................................................................................... 37
5.4.2 Потребленная энергия ................................................................................................................................. 37
5.4.3 Обычный источник электропитания ........................................................................................................... 38
5.4.4 Источник электропитания по льготному тарифу ....................................................................................... 39
5.5 Настройка контроля потребления энергии................................................................................................................ 40
5.5.1 Постоянное ограничение потребления энергии....................................................................................... 41
5.5.2 Ограничение потребления энергии, активированное цифровыми входами ........................................ 42
5.5.3 Процесс ограничения потребления энергии ............................................................................................. 43
5.5.4 Ограничение мощности согласно BBR16 ................................................................................................... 44
5.6 Настройка датчика наружной температуры............................................................................................................... 44
Руководство по применению для установщика
2
6 Монтаж агрегата 46
6.1 Как подготовить место установки ............................................................................................................................... 46
6.1.1 Требования к месту установки наружного блока...................................................................................... 46
6.1.2 Дополнительные требования к месту установки наружного блока в холодных погодных условиях . 49
6.1.3 Требования к месту установки внутреннего блока................................................................................... 49
6.2 Снятие/установка панелей агрегатов.......................................................................................................................... 51
6.2.1 Открытие блоков........................................................................................................................................... 51
6.2.2 Чтобы открыть наружный агрегат ............................................................................................................... 51
6.2.3 Как снять транспортировочную распорку .................................................................................................. 51
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Содержание
6.2.4 Закрытие наружного блока.......................................................................................................................... 52
6.2.5 Чтобы открыть внутренний агрегат ............................................................................................................ 52
6.2.6 Опускание распределительной коробки на внутренний агрегат............................................................ 54
6.2.7 Чтобы закрыть внутренний агрегат............................................................................................................. 55
6.3 Монтаж наружного агрегата ........................................................................................................................................ 55
6.3.1 Монтаж наружного блока ............................................................................................................................ 55
6.3.2 Меры предосторожности при монтаже наружного блока ...................................................................... 56
6.3.3 Подготовка монтажной конструкции ......................................................................................................... 56
6.3.4 Установка наружного блока......................................................................................................................... 57
6.3.5 Обустройство дренажа................................................................................................................................. 58
6.3.6 Установка воздуховыпускной решетки ...................................................................................................... 59
6.3.7 Снятие воздуховыпускной решетки и ее закрепление в защитном положении ................................... 61
6.4 Монтаж внутреннего агрегата ..................................................................................................................................... 63
6.4.1 Монтаж внутреннего агрегата..................................................................................................................... 63
6.4.2 Меры предосторожности при монтаже внутреннего агрегата ............................................................... 63
6.4.3 Установка внутреннего агрегата ................................................................................................................. 63
6.4.4 Подсоединение сливного шланга к сливу ................................................................................................. 64
7 Монтаж трубопроводов 66
7.1 Подготовка трубопроводов воды................................................................................................................................ 66
7.1.1 Требования к контуру циркуляции воды ................................................................................................... 66
7.1.2 Формула расчета предварительного давления в расширительном баке .............................................. 69
7.1.3 Проверка объема и расхода воды .............................................................................................................. 69
7.1.4 Изменение предварительного давления в расширительном баке ........................................................ 72
7.1.5 Проверка объема воды: примеры .............................................................................................................. 72
7.2 Присоединение трубопроводов воды........................................................................................................................ 73
7.2.1 Подсоединение трубопровода воды ......................................................................................................... 73
7.2.2 Меры предосторожности при подсоединении трубопровода воды...................................................... 73
7.2.3 Для соединения трубопроводов воды ....................................................................................................... 73
7.2.4 Подсоединение трубопроводов рециркуляции........................................................................................ 76
7.2.5 Заполнение контура циркуляции воды ...................................................................................................... 76
7.2.6 Защита контура воды от замерзания.......................................................................................................... 77
7.2.7 Заполнение резервуара горячей воды бытового потребления .............................................................. 81
7.2.8 Для изоляции трубопровода воды ............................................................................................................. 81
8 Подключение электрооборудования 82
8.1 Подсоединение электропроводки.............................................................................................................................. 82
8.1.1 Меры предосторожности при подключении электропроводки ............................................................. 82
8.1.2 Рекомендации относительно подсоединения электропроводки ........................................................... 83
8.1.3 Соблюдение электрических нормативов ................................................................................................... 84
8.1.4 Информация об энергосберегающем источнике электропитания ......................................................... 85
8.1.5 Обзор электрических соединений за исключением внешних приводов ............................................... 86
8.2 Подключение наружного агрегата .............................................................................................................................. 87
8.2.1 Подключение электропроводки к наружному блоку ............................................................................... 87
8.2.2 Перемещение термистора воздуха на наружный агрегат ....................................................................... 93
8.3 Подключение внутреннего агрегата ........................................................................................................................... 94
8.3.1 Подключение основного источника питания ............................................................................................ 98
8.3.2 Подсоединение электропитания к резервному нагревателю ................................................................. 100
8.3.3 Подключение запорного клапана ............................................................................................................... 103
8.3.4 Подключение электрических счетчиков..................................................................................................... 104
8.3.5 Подключение насоса горячей воды бытового потребления ................................................................... 105
8.3.6 Подключение подачи аварийного сигнала ................................................................................................ 106
8.3.7 Подключение выхода ВКЛ/ВЫКЛ обогрева/охлаждения помещения.................................................... 107
8.3.8 Подключение переключения на внешний источник тепла ...................................................................... 108
8.3.9 Подключение цифровых вводов потребления энергии ........................................................................... 109
8.3.10 Подключение предохранительного термостата (с размыкающим контактом)..................................... 110
8.4 После подключения электропроводки к внутреннему агрегату.............................................................................. 113
9 Конфигурирование 114
9.1 Обзор: Конфигурирование........................................................................................................................................... 114
9.1.1 Для доступа к наиболее часто используемым командам ........................................................................ 115
9.2 Мастер конфигурации................................................................................................................................................... 117
9.3 Возможные экраны ....................................................................................................................................................... 119
9.3.1 Возможные экраны: Краткий обзор ........................................................................................................... 119
9.3.2 Главный экран ............................................................................................................................................... 120
9.3.3 Экран главного меню ................................................................................................................................... 123
9.3.4 Экран меню ................................................................................................................................................... 124
9.3.5 Экран уставок ................................................................................................................................................ 124
9.3.6 Подробный экран со значениями ............................................................................................................... 125
9.3.7 Экран расписания: Пример.......................................................................................................................... 126
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
3
Содержание
9.4 Кривая зависимости от погоды.................................................................................................................................... 130
9.4.1 Что такое кривая зависимости от погоды? ................................................................................................ 130
9.4.2 Кривая по 2 точкам ....................................................................................................................................... 131
9.4.3 Кривая с наклоном и смещением ............................................................................................................... 132
9.4.4 Использование кривых зависимости от погоды ....................................................................................... 133
9.5 Меню настроек.............................................................................................................................................................. 136
9.5.1 Неисправности .............................................................................................................................................. 136
9.5.2 Помещение.................................................................................................................................................... 136
9.5.3 Главная зона .................................................................................................................................................. 141
9.5.4 Дополнительная зона................................................................................................................................... 153
9.5.5 Нагрев/охлаждение помещения................................................................................................................. 159
9.5.6 Резервуар....................................................................................................................................................... 168
9.5.7 Пользовательские настройки ...................................................................................................................... 176
9.5.8 Информация .................................................................................................................................................. 181
9.5.9 Настройки установщика ............................................................................................................................... 182
9.5.10 Пусконаладка ................................................................................................................................................ 204
9.5.11 Эксплуатация................................................................................................................................................. 204
9.5.12 БЕСПРОВОДНАЯ ЛОКАЛЬНАЯ СЕТЬ............................................................................................................. 204
9.6 Структура меню: обзор пользовательских настроек................................................................................................. 207
9.7 Структура меню: обзор настроек установщика ......................................................................................................... 208
10 Пусконаладка 209
10.1 Обзор: Пусконаладка .................................................................................................................................................... 209
10.2 Меры предосторожности при вводе в эксплуатацию............................................................................................... 210
10.3 Предпусковые проверочные операции ...................................................................................................................... 210
10.4 Перечень проверок во время пуско-наладки ............................................................................................................ 211
10.4.1 Минимальный расход .................................................................................................................................. 211
10.4.2 Функция выпуска воздуха ............................................................................................................................ 212
10.4.3 Пробный рабочий запуск............................................................................................................................. 215
10.4.4 Пробный запуск привода............................................................................................................................. 216
10.4.5 Обезвоживание штукатурного маяка теплых полов................................................................................. 217
11 Передача потребителю 222
12 Техническое и иное обслуживание 223
12.1 Обзор: Техническое и иное обслуживание ................................................................................................................ 223
12.2 Техника безопасности при техобслуживании............................................................................................................ 223
12.3 Ежегодное техническое обслуживание ...................................................................................................................... 224
12.3.1 Ежегодное техобслуживание наружного агрегата: обзор ....................................................................... 224
12.3.2 Ежегодное техобслуживание наружного агрегата: инструкции.............................................................. 224
12.3.3 Ежегодное техобслуживание внутреннего агрегата: обзор .................................................................... 224
12.3.4 Ежегодное техобслуживание внутреннего агрегата: инструкции........................................................... 225
12.4 Слив резервуара горячей воды бытового потребления ........................................................................................... 227
12.5 Информация об очистке фильтра для воды в случае нарушения нормальной работы ........................................ 228
12.5.1 Снятие фильтра для воды ............................................................................................................................ 228
12.5.2 Очистка фильтра для воды в случае нарушения нормальной работы ................................................... 229
12.5.3 Монтаж фильтра для воды .......................................................................................................................... 230
13 Возможные неисправности и способы их устранения 231
13.1 Обзор: Устранение неисправностей ........................................................................................................................... 231
13.2 Меры предосторожности при поиске и устранении неполадок ............................................................................. 232
13.3 Решение проблем на основе признаков .................................................................................................................... 232
13.3.1 Признак: агрегат НЕ производит нагрев или охлаждение должным образом...................................... 232
13.3.2 Проблема: температура горячей воды НЕ поднимается до нужной ...................................................... 233
13.3.3 Признак: Компрессор НЕ запускается (обогрев помещения или нагрев воды бытового
потребления)................................................................................................................................................. 234
13.3.4 Признак: система издает булькающий шум после пусконаладки........................................................... 234
13.3.5 Проблема: заклинило насос........................................................................................................................ 235
13.3.6 Признак: Насос шумит (кавитация)............................................................................................................. 235
13.3.7 Признак: Открывается клапан сброса давления ....................................................................................... 236
13.3.8 Признак: Течет клапан сброса давления воды.......................................................................................... 237
13.3.9 Признак: при низкой наружной температуре помещение обогревается НЕДОСТАТОЧНО................. 237
13.3.10 Признак: Давление в месте отвода временно необычно высокое......................................................... 238
13.3.11 Признак: Функция дезинфекции резервуара НЕ завершилась должным образом (ошибка AH) ........ 238
13.4 Устранение неполадок по кодам сбоя........................................................................................................................ 239
13.4.1 Отображение текста справки в случае неисправности ............................................................................ 239
13.4.2 Коды ошибок: Обзор .................................................................................................................................... 240
Руководство по применению для установщика
4
14 Утилизация 245
14.1 Сбор хладагента ............................................................................................................................................................ 245
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Содержание
15 Технические данные 247
15.1 Свободное место для техобслуживания: Наружный блок ....................................................................................... 248
15.2 Схема трубопроводов: Наружный блок...................................................................................................................... 250
15.3 Схема трубопроводов: Внутренний блок ................................................................................................................... 252
15.4 Схема электропроводки: Наружный блок .................................................................................................................. 254
15.5 Схема электропроводки: Внутренний блок ............................................................................................................... 259
16 Глоссарий 266
17 Таблица местных настроек 267
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
5
1 | Общая техника безопасности
1 Общая техника безопасности
В этой главе
1.1 Информация о документации ............................................................................................................................................. 6
1.1.1 Значение предупреждений и символов ............................................................................................................ 6
1.2 Для установщика................................................................................................................................................................... 7
1.2.1 Общие требования ............................................................................................................................................... 7
1.2.2 Место установки ................................................................................................................................................... 9
1.2.3 Если применяется хладагент R410A или R32..................................................................................................... 9
1.2.4 Вода........................................................................................................................................................................ 11
1.2.5 Электрическая система ........................................................................................................................................ 11
1.1 Информация о документации
▪ Язык оригинальной документации английский. Документация на любом
другом языке является переводом.
▪ Меры предосторожности, описанные в настоящем документе,крайне важны,
поэтому их нужно тщательно соблюдать.
▪ К установке системы и к выполнению всех операций, о которых
рассказывается в руководстве по монтажу и в справочнике монтажника,
допускаются ТОЛЬКО уполномоченные специалисты по монтажу.
1.1.1 Значение предупреждений и символов
ОПАСНО!
Обозначает ситуацию, которая приведет к гибели или серьезной травме.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Обозначает ситуацию, которая может привести к поражению электрическим
током.
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
Обозначает ситуацию, которая может привести к возгоранию или ожогам из-за
крайне высоких или, наоборот, низких температур.
ОПАСНО! ВЗРЫВООПАСНО
Обозначает ситуацию, которая может привести к взрыву.
Руководство по применению для установщика
6
ПРЕДУПРЕЖДЕНИЕ
Обозначает ситуацию, которая может привести к гибели или серьезной травме.
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
ПРЕДОСТЕРЕЖЕНИЕ
Обозначает ситуацию, которая может привести к травме малой или средней
тяжести.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
1 | Общая техника безопасности
ПРИМЕЧАНИЕ
Обозначает ситуацию, которая может привести к повреждению оборудования
или имущества.
ИНФОРМАЦИЯ
Обозначает полезные советы или дополнительную информацию.
Обозначения на блоке:
Значок Пояснения
Прежде чем приступать к установке оборудования,
ознакомьтесь с содержанием руководства по монтажу и
эксплуатации, а также с инструкциями по прокладке
электропроводки.
Перед выполнением любых работ по техническому и
иному обслуживанию ознакомьтесь с содержанием
руководства по техобслуживанию.
Дополнительную информацию см. в справочном
руководстве для монтажника и пользователя.
Обозначения в документации:
Значок Пояснения
1.2 Для установщика
1.2.1 Общие требования
Если возникли сомнения по поводу установки или эксплуатации блока,
обратитесь к продавцу оборудования.
В блоке есть вращающиеся детали. Обращайтесь с
блоком аккуратно, производя его обслуживание или
осмотр.
Название иллюстрации или ссылка на нее.
Пример: « 1–3 Название иллюстрации» означает
«иллюстрация 3 в разделе 1».
Название таблицы или ссылка на нее.
Пример: « 1–3 Название таблицы» означает «таблица 3
в разделе 1».
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
▪ НЕ прикасайтесь к трубопроводу хладагента, трубопроводу воды или
внутренним деталям во время эксплуатации или сразу после прекращения
эксплуатации системы. Они могут быть слишком горячими или слишком
холодными. Подождите, пока они достигнут нормальной температуры. Если
необходимо дотронуться до них, наденьте защитные перчатки.
▪ НЕ дотрагивайтесь до случайно вытекшего хладагента.
Руководство по применению для установщика
7
1 | Общая техника безопасности
ПРЕДУПРЕЖДЕНИЕ
Неправильный монтаж или неправильное подключение оборудования или
принадлежностей могут привести к поражению электротоком, короткому
замыканию, протечкам, возгоранию или повреждению оборудования.
Используйте только те принадлежности, дополнительное оборудование и
запасные части, которые изготовлены или утверждены Daikin.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что установка, пробный запуск и используемые материалы
соответствуют действующему законодательству (в верхней части инструкций,
приведенных в документации Daikin).
ПРЕДОСТЕРЕЖЕНИЕ
При установке, техническом и ином обслуживании системы надевайте средства
индивидуальной защиты (перчатки, очки,…).
ПРЕДУПРЕЖДЕНИЕ
Полиэтиленовые упаковочные мешки необходимо разрывать и выбрасывать,
чтобы дети не могли ими играть. Возможная опасность: удушье.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания в агрегат мелких
животных. При контакте мелких животных с электрическими деталями
возможны сбои в работе блока, задымление или возгорание.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ прикасайтесь к воздухозаборнику или к алюминиевым пластинам блока.
ПРЕДОСТЕРЕЖЕНИЕ
▪ НЕ ДОПУСКАЕТСЯ размещать любые предметы и оборудование на агрегате.
▪ НЕ ДОПУСКАЕТСЯ залезать на блок, сидеть и стоять на нем.
ПРИМЕЧАНИЕ
Чтобы избежать проникновения воды, работы на наружном агрегате лучше
всего выполнять в сухую погоду.
В соответствии с действующими нормативами может быть необходимо
наличие журнала со следующей информацией: данные об техническом
обслуживании, ремонтные работы, результаты проверок, периоды
отключения,…
Руководство по применению для установщика
8
Кроме того, в ОБЯЗАТЕЛЬНОМ порядке размещается на видном месте
следующая информация:
▪ инструкция по аварийному отключению системы
▪ название и адрес пожарной службы, полиции и больницы
▪ название, адрес и номер круглосуточного телефона для получения помощи.
Руководящие указания по техническому паспорту для стран Западной Европы
изложены в стандарте EN378.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
1.2.2 Место установки
▪ Вокруг агрегата должно быть достаточно свободного места для
▪ Проследите за тем, чтобы место монтажа выдерживало вес и вибрацию
▪ Проследите за тем, чтобы пространство хорошо проветривалось. НЕ
▪ Убедитесь, что агрегат стоит ровно.
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ В потенциально взрывоопасной атмосфере.
▪ Где установлено оборудование, излучающее электромагнитные волны.
▪ Где существует риск возгорания вследствие утечки горючих газов (например,
▪ Где выделяются коррозионные испарения (например, пары серной
1 | Общая техника безопасности
обслуживания и циркуляции воздуха.
блока.
перекрывайте вентиляционные отверстия.
Электромагнитные волны могут помешать функционированию системы
управления и вызвать сбои в работе агрегата.
разбавитель для краски или бензин), суспензии углеродного волокна или
воспламеняемой пыли.
кислоты). Коррозия медных труб и мест пайки может привести к утечке
хладагента.
1.2.3 Если применяется хладагент R410A или R32
Если применимо. Дополнительные сведения см. в руководстве по монтажу
или в справочном руководстве для монтажника.
ПРИМЕЧАНИЕ
Убедитесь, что установка трубопровода хладагента соответствует действующим
нормативам. В Европе применяется стандарт EN378.
ПРИМЕЧАНИЕ
Проследите за тем, чтобы прокладываемые по месту эксплуатации
трубопроводы и выполняемые соединения НЕ подвергались воздействию
механического напряжения.
ПРЕДУПРЕЖДЕНИЕ
В ходе пробных запусков НИ В КОЕМ СЛУЧАЕ не давайте давление в систему,
превышающее максимально допустимое (указано на паспортной табличке
блока).
ПРЕДУПРЕЖДЕНИЕ
В случае утечки хладагента примите надлежащие меры предосторожности. Если
происходит утечка хладагента, немедленно проветрите помещение. Возможные
риски:
▪ Избыточная концентрация хладагента в закрытом помещении может
привести к недостатку кислорода.
▪ Контакт паров хладагента с огнем может привести к выделению ядовитого
газа.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
9
1 | Общая техника безопасности
ОПАСНО! ВЗРЫВООПАСНО
Откачка хладагента в случае протечки. Правило, которое необходимо
соблюдать при откачке хладагента из системы в случае его протечки:
▪ НЕЛЬЗЯ пользоваться автоматической функцией откачки из блока,
обеспечивающей сбор всего хладагента из системы с его закачкой в
наружный блок. Возможное следствие: Самовозгорание и взрыв
работающего компрессора из-за поступления в него воздуха.
▪ Пользуйтесь отдельной системой рекуперации, чтобы НЕ включать
компрессор блока.
ПРЕДУПРЕЖДЕНИЕ
Использованный хладагент НЕОБХОДИМО собрать. ЗАПРЕЩАЕТСЯ сбрасывать
хладагент непосредственно в окружающую среду. Воспользуйтесь вакуумным
насосом для вакуумирования системы.
ПРИМЕЧАНИЕ
После соединения всех труб убедитесь в отсутствии утечки. Для обнаружения
утечек используйте азот.
ПРИМЕЧАНИЕ
▪ Во избежание поломки компрессора НЕ заправляйте хладагент сверх
указанного количества.
▪ Когда требуется вскрыть контур циркуляции хладагента, обращаться с
хладагентом НЕОБХОДИМО в соответствии с действующим
законодательством.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь в том, что в системе отсутствует кислород. Хладагент можно
заправлять только после выполнения проверки на утечки и осушки вакуумом.
Возможное следствие: самовоспламенение и взрыв компрессора по причине
поступления кислорода в работающий компрессор.
▪ Если необходима дозаправка, см. паспортную табличку на блоке. В ней
указан тип хладагента и его необходимое количество.
▪ Заправка блока хладагентом произведена на заводе, но в зависимости от
размера труб и протяженности трубопровода некоторые системы
необходимо дозаправить хладагентом.
▪ Используйте только инструменты, специально предназначенные для работы
с используемым в системе типом хладагента, чтобы обеспечить
сопротивление давлению и предотвратить попадание в систему
посторонних частиц.
Руководство по применению для установщика
10
▪ Заправьте жидкий хладагент следующим образом:
Если То
Предусмотрена трубка сифона
(т. е. на баллоне имеется отметка
Не переворачивайте баллон при
заправке.
“Установлен сифон для заправки
жидкости”)
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
1.2.4 Вода
1 | Общая техника безопасности
Если То
НЕ предусмотрена трубка сифона Осуществляйте заправку при
перевернутом вверх дном баллоне.
▪ Цилиндры с хладагентом следует открывать постепенно.
▪ Хладагент заправляется в жидком состоянии. Дозаправка в газовой фазе
может привести к нарушению нормальной работы системы.
ПРЕДОСТЕРЕЖЕНИЕ
После завершения или временного прерывания заправки немедленно
перекройте клапан резервуара с хладагентом. Если клапан сразу же НЕ
перекрыть, заправка может продолжаться под действием остаточного давления.
Возможное следствие: Недопустимое количество хладагента.
Если применимо. Дополнительные сведения см. в руководстве по монтажу
или в справочном руководстве для монтажника.
1.2.5 Электрическая система
ПРИМЕЧАНИЕ
Убедитесь, что качество воды соответствует Директиве ЕС 98/83EC.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
▪ Прежде чем снимать крышку распределительной коробки, подключать
электропроводку или дотрагиваться до электрических компонентов
необходимо полностью ОТКЛЮЧИТЬ электропитание.
▪ Перед обслуживанием отключите электропитание более чем на 10 минут и
убедитесь в отсутствии напряжения на контактах емкостей основной цепи
или электрических деталях. Перед тем как касаться деталей, убедитесь, что
напряжение на них НЕ превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
▪ НЕ дотрагивайтесь до электрических деталей влажными руками.
▪ НЕ оставляйте агрегат без присмотра со снятой сервисной панелью.
ПРЕДУПРЕЖДЕНИЕ
Если НЕТ заводской установки, то стационарная проводка в ОБЯЗАТЕЛЬНОМ
порядке дополнительно оснащается главным выключателем или другими
средствами разъединения по всем полюсам в соответствии с условиями
категории перенапряженияIII.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
11
1 | Общая техника безопасности
ПРЕДУПРЕЖДЕНИЕ
▪ Используйте ТОЛЬКО медные провода.
▪ Убедитесь в том, что электропроводка по месту установки системы
соответствует действующим законодательным нормам.
▪ Прокладка электропроводки ОБЯЗАТЕЛЬНО должна осуществляться в
соответствии с прилагаемыми к аппарату схемами.
▪ НИ В КОЕМ СЛУЧАЕ НЕ сдавливайте собранные в пучок кабели, следите за
тем, чтобы они не соприкасались с трубами и острыми краями. Проследите
за тем, чтобы на разъемы клемм не оказывалось внешние давление.
▪ Обязательно выполните заземление. НЕ ДОПУСКАЕТСЯ заземление блока на
трубопроводы инженерных сетей, разрядники и телефонные линии.
Ненадежное заземление может привести к поражению электрическим
током.
▪ Для питания системы необходима отдельная цепь электропитания. НЕ
ДОПУСКАЕТСЯ подключение к электрической цепи, которая уже подает
питание на другое оборудование.
▪ Проследите за установкой предохранителей или размыкателей цепи.
▪ Необходимо установить предохранитель утечки на землю. Невыполнение
этого требования может привести к поражению электрическим током или к
возгоранию.
▪ Устанавливая средство защиты от утечки на землю, убедитесь в том, что оно
совместимо с инвертором (устойчиво к электрическому шуму высокой
частоты). Это позволит избежать ложных срабатываний средства защиты.
ПРЕДОСТЕРЕЖЕНИЕ
▪ При подсоединении электропитания сначала необходимо подсоединить
кабель заземления, а затем выполнить токоподводящие соединения.
▪ При отсоединении электропитания сначала необходимо отсоединить
токоподводящие соединения, а затем – соединение с землей.
▪ Длина проводов между креплением электропроводки питания и самой
клеммной колодкой должна быть такой, чтобы токоподводящие провода
натягивались прежде чем окажется натянут провод заземления в случае
натяжения электропроводки питания при ослаблении ее крепления.
ПРИМЕЧАНИЕ
Меры предосторожности при прокладке электропроводки питания:
▪ НЕ подключайте к клеммной колодке электропитания провода разной
толщины (люфт в контактах электропроводки питания может привести к
перегреву).
▪ Подключать провода одинаковой толщины следует, как показано на рисунке
выше.
▪ Подсоедините провод электропитания и надежно зафиксируйте его во
избежание воздействия внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте соответствующую отвертку. Отвертка
с маленькой головкой повредит головку и сделает адекватную затяжку
невозможной.
▪ Излишнее затягивание винтов клемм может привести к их поломке.
Руководство по применению для установщика
12
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
1 | Общая техника безопасности
Во избежание помех силовые кабели следует прокладывать не ближе 1м от
телевизоров или радиоприемников. В зависимости от длин радиоволн
расстояние в 1м может оказаться недостаточным.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ проверьте надежность
крепления каждой электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки закрыты.
ПРИМЕЧАНИЕ
Применимо только в случае трехфазного питания и пуска компрессора
посредством ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ.
Если существует вероятность обратной фазы после мгновенного отключения
питания и подачи и отключения напряжения в ходе работы системы,
подключите в определенном месте цепь защиты обратной фазы. Работа
устройства в обратной фазе может послужить причиной поломки компрессора и
других компонентов.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
13
2 | Информация о документации
2 Информация о документации
В этой главе
2.1 Информация о настоящем документе................................................................................................................................ 14
2.2 Общий обзор руководства по применению для установщика ........................................................................................ 15
2.1 Информация о настоящем документе
Целевая аудитория
Уполномоченные установщики
Комплект документации
Настоящий документ является частью комплекта документации. В полный
комплект входит следующее:
▪ Общие правила техники безопасности:
- Инструкции по технике безопасности, которые необходимо прочитать
перед установкой
- Вид: печатный (в коробке с внутренним агрегатом)
▪ Руководство по эксплуатации:
- Краткое руководство по основным функциям
- Вид: печатный (в коробке с внутренним агрегатом)
▪ Справочное руководство пользователя:
- Подробные пошаговые инструкции и справочная информация по
основным и расширенным функциям
- Вид: электронный в виде файлов на веб-странице http://
www.daikineurope.com/support-and-manuals/product-information/
▪ Руководство по монтажу— наружный агрегат:
- Инструкции по монтажу
- Вид: печатный (в коробке с наружным агрегатом)
▪ Руководство по монтажу— внутренний агрегат:
- Инструкции по монтажу
- Вид: печатный (в коробке с внутренним агрегатом)
▪ Справочное руководство установщика:
- Подготовка к монтажу, полезный опыт, справочная информация,…
- Вид: электронный в виде файлов на веб-странице http://
www.daikineurope.com/support-and-manuals/product-information/
Руководство по применению для установщика
14
▪ Приложение по дополнительному оборудованию:
- Дополнительная информация по монтажу дополнительного оборудования
- Формат: Документ (в ящике внутреннего агрегата) + Файлы на веб-
странице http://www.daikineurope.com/support-and-manuals/product-
information/
Последние редакции предоставляемой документации доступны на
региональном веб-сайте Daikin или у дилера.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
2 | Информация о документации
Язык оригинальной документации английский. Документация на любом
другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на региональном
веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции размещаются на
интернет-портале Daikin Business Portal (требуется авторизация).
Онлайн-инструменты
Помимо комплекта документации установщики могут пользоваться
некоторыми онлайн-инструментами:
▪ Daikin Technical Data Hub
- Основная база данных с техническими спецификациями агрегата,
полезными инструментами, цифровыми ресурсами и прочей
информацией.
- Открыта для общего доступа по адресу https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- Этот пакет содержит разнообразные инструменты, упрощающие монтаж и
конфигурацию систем отопления.
- Для доступа к Heating Solutions Navigator требуется регистрация на
платформе Stand By Me. Более подробную информацию см. по адресу
https://professional.standbyme.daikin.eu.
▪ Daikin e-Care
- Мобильное приложение для установщиков и специалистов по
обслуживанию, в котором можно выполнять регистрацию, настройку и
диагностику систем отопления.
- Ниже приведены QR-коды для скачивания этого мобильного приложения
на устройства на базе iOS и Android. Для скачивания этого приложения
требуется регистрация на платформе Stand By Me.
App Store Google Play
2.2 Общий обзор руководства по применению для установщика
Глава Описание
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Общие правила техники
безопасности
Инструкции по технике безопасности,
которые необходимо прочитать перед
установкой
Информация о документации Имеющаяся документация для установщика
Информация о блоке Распаковка блоков и снятие аксессуаров
Информация об агрегатах и
дополнительном
оборудовании
▪ Обозначение блоков
▪ Возможные комбинации агрегатов и
дополнительного оборудования
Руководство по применению для установщика
15
2 | Информация о документации
Руководство по применению Различные варианты монтажа системы
Монтаж агрегата Как выполняется монтаж системы и что для
Монтаж трубопроводов Как выполняется монтаж трубопроводов
Глава Описание
этого нужно знать, включая информацию о
подготовке к монтажу
системы и что для этого нужно знать, включая
информацию о подготовке к монтажу
Подключение
электрооборудования
Как выполняется монтаж
электрооборудования системы и что для
этого нужно знать, включая информацию о
подготовке к монтажу
Конфигурирование Порядок действий и необходимые сведения,
касающиеся настройки системы после
монтажа
Пусконаладка Порядок действий и необходимые сведения,
касающиеся пуско-наладки системы после
настройки
Передача потребителю Передаваемые компоненты и инструктаж
потребителя
Техническое и иное
обслуживание
Возможные неисправности и
способы их устранения
Порядок технического и иного обслуживания
блоков
Порядок действий в случае возникновения
проблем
Утилизация Порядок утилизации системы
Технические данные Технические характеристики системы
Глоссарий Определение терминов
Таблица местных настроек Таблица должна быть заполнена
установщиком и сохранена для
использования в будущем в качестве
справочного материала
Внимание: В справочном руководстве
пользователя также приведена таблица
настроек установщика. Эта таблица должна
заполняться установщиком и передаваться
пользователю.
Руководство по применению для установщика
16
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
3 Информация о блоке
В этой главе
3.1 Обзор: информация о блоке................................................................................................................................................ 17
3.2 Наружный блок ..................................................................................................................................................................... 17
3.2.1 Перемещение наружного агрегата..................................................................................................................... 17
3.2.2 Чтобы распаковать наружный агрегат ............................................................................................................... 19
3.2.3 Для снятия аксессуаров с наружного агрегата .................................................................................................. 20
3.3 Внутренний блок................................................................................................................................................................... 21
3.3.1 Чтобы распаковать внутренний агрегат ............................................................................................................. 21
3.3.2 Снятие аксессуаров с внутреннего блока .......................................................................................................... 21
3.3.3 Транспортировка внутреннего агрегата ............................................................................................................ 21
3.1 Обзор: информация о блоке
В этой главе описывается порядок действий после доставки упакованных
наружного и внутреннего агрегатов на место монтажа.
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно проверить на
предмет повреждений. Обо всех повреждениях НЕОБХОДИМО сразу же
поставить в известность представителя компании-перевозчика.
3 | Информация о блоке
▪ Старайтесь доставить агрегат как можно ближе к месту монтажа, не
извлекая его из упаковки — это сведет к минимуму вероятность
механических повреждений при транспортировке.
▪ Заранее наметьте путь, по которому будете заносить блок в помещение.
3.2 Наружный блок
3.2.1 Перемещение наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травмы НЕ касайтесь воздухозаборного отверстия или
алюминиевых ребер блока.
Кран
Во избежание повреждения агрегата стропы должны находиться в указанных
местах.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
17
3 | Информация о блоке
Вилочный погрузчик или гидравлическая тележка для поддонов
Вставляйте вилы под поддон с тяжелой стороны.
Вручную
После распаковки переносите агрегат за закрепленные на нем стропы.
См. также:
▪ «Чтобы распаковать наружный агрегат» [419]
▪ «Установка наружного блока» [457]
Руководство по применению для установщика
18
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
±150
kg
4×
3.2.2 Чтобы распаковать наружный агрегат
1 2
3
4
3 | Информация о блоке
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
a, b Принадлежности
Руководство по применению для установщика
19
3 | Информация о блоке
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
3.2.3 Для снятия аксессуаров с наружного агрегата
a Запорный вентиль (со встроенным фильтром)
b Уплотнительное кольцо для сливного патрубка
c Дренажный патрубок
d Крепление термистора (при монтаже в местах с низкими температурами
снаружи)
e Руководство по монтажу— наружный агрегат
f Руководство по утилизации — откачка хладагента
g Маркировка класса энергоэффективности
h Воздуховыпускная решетка (верхняя + нижняя часть)
i Руководство по монтажу— воздуховыпускная решетка
ПРИМЕЧАНИЕ
Распаковка. При снятии верхней части упаковки/принадлежностей
придерживайте коробку с воздуховыпускной решеткой, чтобы она не упала.
Руководство по применению для установщика
20
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
3.3 Внутренний блок
1 2
8×
6×
12×1×4× 1×
1× 1× 1× 1×
a b
g h ic d e f
b
a a
b
3.3.1 Чтобы распаковать внутренний агрегат
3 | Информация о блоке
3.3.2 Снятие аксессуаров с внутреннего блока
a Запорные клапаны для контура воды
b Перепускной клапан избыточного давления
c Общие правила техники безопасности
d Приложение по дополнительному оборудованию
e Руководство по монтажу внутреннего агрегата
f Руководство поэксплуатации
g Уплотнительные кольца для запорных клапанов (контур воды для нагрева
помещения)
h Уплотнительные кольца для запорных клапанов, приобретаемых на месте
(контур горячей воды бытового потребления)
i Уплотнительная лента для ввода проводки низкого напряжения
3.3.3 Транспортировка внутреннего агрегата
Используйте для переноски агрегата ручки, расположенные сзади и снизу.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
a Ручки на задней стороне агрегата
Руководство по применению для установщика
21
3 | Информация о блоке
b Ручки на нижней стороне агрегата. Осторожно наклоните агрегат назад, чтобы
ручки стали видны.
Руководство по применению для установщика
22
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
4 | Информация об агрегатах и дополнительном
4 Информация об агрегатах и
дополнительном оборудовании
В этой главе
4.1 Обзор: информация об агрегатах и дополнительном оборудовании ............................................................................ 23
4.2 Идентификация ..................................................................................................................................................................... 23
4.2.1 Идентификационная табличка: Наружный блок............................................................................................... 23
4.2.2 Идентификационная табличка: Внутренний блок ............................................................................................ 24
4.3 Комбинации агрегатов и дополнительного оборудования ............................................................................................. 24
4.3.1 Возможные комбинации внутреннего агрегата и наружного агрегата .......................................................... 24
4.3.2 Возможные опции для наружного агрегата ...................................................................................................... 25
4.3.3 Возможные опции для внутреннего агрегата ................................................................................................... 25
4.1 Обзор: информация об агрегатах и дополнительном оборудовании
Вот какие сведения изложены в этом разделе:
оборудовании
▪ Обозначение наружного агрегата
▪ Обозначение внутреннего агрегата
▪ Совместное использование наружного агрегата и дополнительного
оборудования
▪ Совместное использование внутреннего агрегата и дополнительного
оборудования
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании нескольких агрегатов НЕ
допускается переключение сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка: Наружный блок
Местоположение
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Идентификация модели
Пример: EPRA14DAV3
Руководство по применению для установщика
23
4 | Информация об агрегатах и дополнительном
оборудовании
Код Объяснение
EP Наружный агрегат сплит-системы с тепловым насосом,
исполнение для стран Европы
R Высокая температура воды – окружающая зона 2 (см.
рабочий диапазон)
A Хладагент R32
14 Класс производительности
DA Модельный ряд
V3 Источник электропитания
4.2.2 Идентификационная табличка: Внутренний блок
Местоположение
Идентификация модели
Пример: ETVZ16S18DA6V
Код Описание
E Европейская модель
TV Напольный агрегат сплит-системы с водяным контуром и
встроенным резервуаром
Z Двухзонная модель
16 Класс производительности
S Материал встроенного резервуара: нержавеющая сталь
18 Объем встроенного резервуара
DA Модельный ряд
6V Модель резервного нагревателя
4.3 Комбинации агрегатов и дополнительного оборудования
ИНФОРМАЦИЯ
Отдельные опции могут поставляться не во все страны мира.
4.3.1 Возможные комбинации внутреннего агрегата и наружного агрегата
Руководство по применению для установщика
24
Внутренний агрегат Наружный агрегат
EPRA14 EPRA16 EPRA18
ETVZ16 O O O
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
4 | Информация об агрегатах и дополнительном
4.3.2 Возможные опции для наружного агрегата
Монтажная подставка (EKMST1, EKMST2)
В холодных регионах, где возможны сильные снегопады, рекомендуется
устанавливать наружный агрегат на монтажную раму. Используйте одну из
следующих моделей:
▪ EKMST1 с фланцевыми ножками: для установки наружного агрегата на
бетонное основание, в котором можно высверливать отверстия.
▪ EKMST2 с резиновыми ножками: для установки наружного агрегата на
основания, в которых невозможно или нельзя высверливать отверстия,
например на плоские крыши или на места с мощением.
Инструкция по установке приведена в руководстве по установке монтажной
подставки.
4.3.3 Возможные опции для внутреннего агрегата
Проводные мультизональные устройства управления
Можно подключать следующие мультизональные проводные устройства
управления:
оборудовании
▪ Мультизональный основной блок, 230В (EKWUFHTA1V3)
▪ Цифровой термостат, 230В (EKWCTRDI1V3)
▪ Аналоговый термостат, 230В (EKWCTRAN1V3)
▪ Привод, 230В (EKWCVATR1V3)
Инструкция по монтажу приведена в руководстве по монтажу устройства
управления и в приложении по дополнительному оборудованию.
Беспроводной комнатный термостат (EKRTR1)
К внутреннему агрегату можно подключить дополнительный беспроводной
комнатный термостат.
Порядок монтажа приведен в руководстве по монтажу комнатного термостата
и в приложении для дополнительного оборудования.
Дистанционный датчик для беспроводного термостата (EKRTETS)
Датчик удаленного измерения температуры в помещении (EKRTETS)
используется только вместе с беспроводным термостатом (EKRTR1).
Порядок монтажа приведен в руководстве по монтажу комнатного термостата
и в приложении для дополнительного оборудования.
Плата цифровых входов/выходов (EKRP1HBAA)
Плата цифровых входов/выходов необходима для подачи следующих
сигналов:
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
▪ Подача аварийного сигнала
▪ Выход включения/выключения обогрева/охлаждения помещения
▪ Переключение на внешний источник тепла
Порядок монтажа приведен в инструкциях по монтажу платы цифровых
входов/выходов и в приложении для дополнительного оборудования.
Нагрузочная плата (EKRP1AHTA)
Чтобы управлять потреблением электроэнергии с помощью цифровых входов,
необходимо установить нагрузочную плату.
Руководство по применению для установщика
25
4 | Информация об агрегатах и дополнительном
оборудовании
Порядок установки изложен в руководстве по монтажу нагрузочной платы и
приложении для дополнительного оборудования.
Дистанционный внутренний датчик (KRCS01-1)
По умолчанию в качестве датчика температуры в помещении будет
использоваться внутренний датчик специального интерфейса для выбора
комфортных условий (BRC1HHDA, используемый в качестве комнатного
термостата).
Как вариант дистанционный внутренний датчик устанавливается для
измерения температуры помещения в другом месте.
Порядок монтажа приведен в инструкциях по монтажу дистанционного
внутреннего датчика и в приложении для дополнительного оборудования.
ИНФОРМАЦИЯ
▪ Дистанционный внутренний датчик применяется только в случае настройки
интерфейса пользователя вместе с термостатом помещения.
▪ Можно подсоединить либо дистанционный внутренний датчик, либо
дистанционный наружный датчик.
Дистанционный наружный датчик (EKRSCA1)
По умолчанию датчик внутри наружного агрегата используется для измерения
температуры наружного воздуха.
Как вариант дистанционный наружный датчик может устанавливаться для
измерения температуры наружного воздуха в другом месте (например, чтобы
избежать прямых солнечных лучей), что улучшит работоспособность системы.
Инструкции по монтажу приведены в руководстве по монтажу
дистанционного наружного датчика и в приложении для дополнительного
оборудования.
ИНФОРМАЦИЯ
Можно подсоединить либо дистанционный внутренний датчик, либо
дистанционный наружный датчик.
Кабель персонального компьютера (EKPCCAB4)
Кабель ПК соединяет распределительную коробку внутреннего агрегата и ПК.
Он позволяет обновлять программное обеспечение внутреннего агрегата.
Порядок монтажа приведен в инструкциях по монтажу кабеля ПК.
Конвектор теплового насоса (FWXV, FWXT, FWXM)
Для нагрева/охлаждения помещения можно использовать следующие
конвекторы теплового насоса:
Руководство по применению для установщика
26
▪ FWXV: напольная модель
▪ FWXT: настенная модель
▪ FWXM: модель для скрытого монтажа
Инструкции по монтажу приведены в:
▪ Руководстве по монтажу конвекторов теплового насоса
▪ Руководстве по монтажу дополнительного оборудования для конвектора
теплового насоса
▪ Приложении по дополнительному оборудованию
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
4 | Информация об агрегатах и дополнительном
оборудовании
Адаптер локальной сети для управления со смартфона + приложения
системы Smart Grid (BRP069A61)
Вы можете установить этот адаптер локальной сети, чтобы:
▪ Управлять системой с помощью приложения для смартфона.
▪ Использовать систему в различных приложениях системы Smart Grid.
Инструкция по установке приведена в руководстве по установке адаптера
локальной сети и в приложении по дополнительному оборудованию.
Адаптер локальной сети для управления со смартфона (BRP069A62)
Вы можете установить этот адаптер локальной сети для управления системой
с помощью приложения для смартфона.
Инструкция по установке приведена в руководстве по установке адаптера
локальной сети и в приложении по дополнительному оборудованию.
Адаптер беспроводной сети (BRP069A71)
Можно установить адаптер беспроводной сети, чтобы управлять системой
через приложение на смартфоне.
Инструкция по установке приведена в руководстве по установке адаптера
беспроводной сети и в приложении по дополнительному оборудованию.
Универсальный центральный пульт управления (EKCC8-W)
Пульт каскадного управления.
Комплект для переоборудования (EKHVCONV2)
Комплект для переоборудования позволяет превратить модель,
предназначенную только для нагрева, в реверсивную модель.
Указания по монтажу приведены в руководстве по монтажу комплекта для
переоборудования.
Интерфейс для выбора комфортных условий (BRC1HHDA), используемый в
качестве комнатного термостата
▪ Если в качестве комнатного термостата используется интерфейс для выбора
комфортных условий (HCI), то это возможно только в сочетании с
интерфейсом пользователя, подключенным к внутреннему агрегату.
▪ Интерфейс для выбора комфортных условий (HCI), используемый в качестве
комнатного термостата, необходимо установить в помещении, в котором
нужно поддерживать температуру.
Инструкция по монтажу приводится в руководстве по монтажу и эксплуатации
интерфейса для выбора комфортных условий (HCI), используемого в качестве
комнатного термостата.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
27
5 | Руководство по применению
5 Руководство по применению
В этой главе
5.1 Обзор: Руководство по применению.................................................................................................................................. 28
5.2 Настройка системы обогрева/охлаждения помещения................................................................................................... 29
5.2.1 Несколько помещений –две зоны температуры воды на выходе ................................................................. 30
5.3 Настройка резервуара горячей воды бытового потребления ......................................................................................... 33
5.3.1 Схема системы –встроенный резервуар ГВБП ................................................................................................. 33
5.3.2 Выбор объема и нужной температуры для резервуара ГВБП ......................................................................... 33
5.3.3 Настройка и конфигурация –резервуар ГВБП................................................................................................... 35
5.3.4 Насос ГВБП для быстрого нагрева воды ............................................................................................................ 35
5.3.5 Насос ГВБП для дезинфекции ............................................................................................................................. 36
5.4 Настройка учета энергопотребления ................................................................................................................................. 36
5.4.1 Величина нагрева ................................................................................................................................................. 37
5.4.2 Потребленная энергия ......................................................................................................................................... 37
5.4.3 Обычный источник электропитания................................................................................................................... 38
5.4.4 Источник электропитания по льготному тарифу............................................................................................... 39
5.5 Настройка контроля потребления энергии........................................................................................................................ 40
5.5.1 Постоянное ограничение потребления энергии .............................................................................................. 41
5.5.2 Ограничение потребления энергии, активированное цифровыми входами ................................................ 42
5.5.3 Процесс ограничения потребления энергии..................................................................................................... 43
5.5.4 Ограничение мощности согласно BBR16 ........................................................................................................... 44
5.6 Настройка датчика наружной температуры ...................................................................................................................... 44
ИНФОРМАЦИЯ
Режим охлаждения возможен только в том случае, если установлен комплект
для переоборудования (EKHVCONV2).
5.1 Обзор: Руководство по применению
Данное руководство по применению дает представление в возможностях
системы с тепловымнасосом.
ПРИМЕЧАНИЕ
▪ Рисунки в руководстве по применению имеют справочное значение и НЕ
должны рассматриваться как подробные гидравлические схемы. Подробное
гидравлическое нанесение размеров и балансировка НЕ показаны и должны
выполняться установщиком.
▪ Дополнительная информация о конфигурации, оптимизирующей работу
тепловогонасоса, приведена в главе «9Конфигурирование» [4114].
В данной главе приведены следующие инструкции:
▪ Настройка системы обогрева/охлаждения помещения
▪ Настройка резервуара горячей воды бытового потребления
▪ Настройка учета энергопотребления
▪ Настройка контроля потребления энергии
▪ Настройка датчика наружной температуры
Руководство по применению для установщика
28
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
5 | Руководство по применению
ПРИМЕЧАНИЕ
Некоторые модели фанкойлов, называемые в данном документе «конвекторы
тепловых насосов», могут принимать входной сигнал о режиме работы
внутреннего агрегата (охлаждение или нагрев, X2M/3 и X2M/4) и/или отправлять
выходной сигнал о состоянии термостата конвектора теплового насоса
(основная зона: X2M/30 и X2M/35; дополнительная зона: X2M/30 и X2M/35a).
В руководстве по применению есть описание возможности приема или
отправки сигнала через цифровой вход/выход. Эту возможность можно
использовать только в том случае, если у конвектора теплового насоса есть эти
устройства, а сигналы соответствуют следующим требованиям:
▪ Выход внутреннего агрегата (вход конвектора теплового насоса): сигнал
охлаждения/нагрева =230В (охлаждение=230В, нагрев=0В).
▪ Вход внутреннего агрегата (выход конвектора теплового насоса): сигнал
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ термостата=сухой контакт (контакт
замкнут=термостат ВКЛЮЧЕН, контакт разомкнут=термостат ВЫКЛЮЧЕН).
5.2 Настройка системы обогрева/охлаждения помещения
Система теплового насоса подает воду к нагревательным приборам в одном
или нескольких помещениях.
Поскольку система предлагает гибкие решения для управления температурой
в каждом помещении, необходимо прежде всего ответить на следующие
вопросы:
▪ Сколько помещений отапливаются или охлаждаются системой
тепловогонасоса?
▪ Какие типы нагревательных приборов используются в каждом помещении и
какова их расчетная температура воды на выходе?
Выяснив требования к отоплению/охлаждению помещения, мы рекомендуем
выбрать следующие настройки системы.
ПРИМЕЧАНИЕ
Если используется внешний комнатный термостат, он управляет защитой
помещения от замораживания. Однако защита помещения от замораживания
возможна в том случае, если настройка [C.2] Нагрев/охлаждение
помещения=ВКЛ.
ИНФОРМАЦИЯ
Если используется внешний комнатный термостат и при любых условиях должна
быть гарантирована защита помещения от замораживания, для параметра
Авар. ситуация [9.5.1] следует выбрать вариант Автоматич..
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
ПРИМЕЧАНИЕ
В систему может встраиваться перепускной клапан избыточного давления.
Учитывайте, что этот клапан может быть не показан на рисунках.
Руководство по применению для установщика
29
5 | Руководство по применению
a
5.2.1 Несколько помещений –две зоны температуры воды на выходе
Этот блок разработан, чтобы выдавать воду при 2 различных значениях
температуры. В типовой установке предусмотрен подогрев полов при
меньшей температуре и радиаторы с большей температурой воды.
ПРИМЕЧАНИЕ
Если этот блок устанавливается в системе с одной зоной, то:
Установка. Установите байпас между входом и выходом воды для нагрева
помещения в дополнительной зоне (=прямая зона). НЕ прерывайте поток воды
путем закрытия запорных клапанов.
a Байпас
Конфигурирование. Задайте полевую настройку [7-02]=0 (Количество зон =
Одна зона).
В данном документе:
▪ Основная зона = зона с наименьшей расчетной температурой при нагреве и
наибольшей расчетной температурой при охлаждении
▪ Дополнительная зона = зона с наибольшей расчетной температурой при
нагреве и наименьшей расчетной температурой при охлаждении
Типичный пример:
Помещение (зона) Нагревательные приборы: расчетная
температура
Гостиная (основная зона) Теплые полы:
▪ При отоплении: 35°C
▪ При охлаждении: 20°C (только
освежение, реальное охлаждение
не допускается)
Спальные помещения
(дополнительная зона)
Конвекторы тепловогонасоса:
▪ При отоплении: 45°C
▪ При охлаждении: 12°C
Руководство по применению для установщика
30
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
5 | Руководство по применению
B
A
D
E
C
a
b
a
Настройка
A Дополнительная зона температуры воды на выходе
B Помещение 1
C Помещение 2
D Главная зона температуры воды на выходе
E Помещение 3
a Конвекторы тепловогонасоса (+ пульты управления)
b Специальный интерфейс для выбора комфортных условий (в качестве
комнатного термостата используется BRC1HHDA)
▪ Для основной зоны: температуру в помещении контролирует специальный
интерфейс для выбора комфортных условий (BRC1HHDA, используемый в
качестве комнатного термостата).
▪ Для дополнительной зоны:
- Внешний термостат подсоединяется непосредственно к внутреннему
агрегату.
- Нужная температура в помещении задается посредством внешнего
термостата и термостатных клапанов радиаторов в каждом помещении.
- Сигнал запроса на нагрев от внешнего термостата подается на цифровой
вход внутреннего агрегата (X2M/35a и X2M/30). Внутренний агрегат подает
нужную дополнительную температуру воды на выходе только при наличии
фактического запроса.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
31
5 | Руководство по применению
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
Для конвекторов тепловогонасоса:
Внешний комнатный термостат для
дополнительной зоны:
▪ #: [3.A]
▪ Код: [C-06]
2 (Комнатный термостат):
управление блоком производится на
основе окружающей температуры в
месте установки специального
интерфейса для выбора комфортных
условий.
Внимание:
▪ Основное помещение =
специальный интерфейс для
выбора комфортных условий
используется в качестве комнатного
термостата
▪ Прочие помещения = внешний
комнатный термостат
1 (Две зоны): основная +
дополнительная
1 (1 контакт): если используемый
комнатный термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения между
запросом на отопление или
охлаждение.
Выход запорного клапана Устанавливается, чтобы следовать
запросу термостата основной зоны.
Преимущества
▪ Комфорт.
- Функции интеллектуального комнатного термостата позволяют
увеличивать или уменьшать нужную температуру воды на выходе на
основе фактической температуры в помещении (модуляция).
- Комбинация двух систем нагрева обеспечивает очень комфортный нагрев
теплыми полами и очень комфортное охлаждение конвекторами
тепловогонасоса.
▪ Эффективность.
- В зависимости от запроса внутренний агрегат подает обеспечивает
различную температуру воды на выходе, соответствующую расчетной
температуре различных источников тепла.
- Наибольшая эффективность теплых полов достигается при использовании
системы теплового насоса.
Руководство по применению для установщика
32
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
5 | Руководство по применению
A
a
b
5.3 Настройка резервуара горячей воды бытового потребления
5.3.1 Схема системы –встроенный резервуар ГВБП
A Горячая вода бытового потребления
a ВХОД холодной воды
b ВЫХОД горячей воды
5.3.2 Выбор объема и нужной температуры для резервуара ГВБП
Люди воспринимают воду как горячую, когда ее температура составляет 40°C.
Поэтому потребление ГВБП всегда выражается как эквивалент объема горячей
воды при 40°C. В то же время в резервуаре ГВБП можно установить более
высокую температуру воды (например, 53°C), после чего смешать с холодной
водой (например, 15°C).
Выбор объема и нужной температуры для резервуара ГВБП состоит из
следующего:
1 Определение потребления ГВБП (эквивалентное объему горячей воды при
температуре 40°C).
2 Определение объема и нужной температуры для резервуара ГВБП.
Определение потребления ГВБП
Ответьте на следующие вопросы и рассчитайте потребление ГВБП
(эквивалентное объему горячей воды при 40°C), используя типичный объем
воды:
Вопрос Типичный объем воды
Сколько раз в день необходимо
1душ = 10мин×10л/мин = 100л
принимать душ?
Сколько раз в день необходимо
1ванна = 150л
принимать ванну?
Сколько воды в день необходимо для
1раковина = 2мин×5л/мин = 10л
кухонной раковины?
Где еще необходима горячая вода
—
бытового потребления?
Пример: Если потребление ГВБП в день на семью из 4 человек составляет:
▪ 3 душа
▪ 1 ванна
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
▪ 3 объема раковины
То потребление ГВБП=(3×100л)+(1×150л)+(3×10л)=480л
Руководство по применению для установщика
33
5 | Руководство по применению
Определение объема и нужной температуры для резервуара ГВБП
V1=V2+V2×(T2−40)/(40−T1) Если:
V2=V1×(40−T1)/(T2−T1) Если:
Формула Пример
▪ V2=180л
▪ T2=54°C
▪ T1=15°C
То V1=280л
▪ V1=480л
▪ T2=54°C
▪ T1=15°C
То V2=307л
V1Потребление ГВБП (эквивалентное объему горячей воды при
температуре 40°C)
V2Необходимый объем резервуара ГВБП при одноразовом
нагреве
T2Температура в баке ГВБП
T1Температура холодной воды
Возможные объемы резервуара ГВБП
Тип Возможные объемы
Встроенный резервуар ГВБП ▪ 180л
▪ 230л
Советы по энергосбережению
▪ Если ежедневное потребление ГВБП различается, можно
запрограммировать еженедельное расписание с различной нужной
температурой в резервуаре ГВБП на каждый день.
▪ Чем ниже температура в резервуаре ГВБП, тем больше экономия затрат.
Выбором более крупного резервуара ГВБП можно снизить нужную
температуру в резервуаре ГВБП.
▪ Самостоятельно тепловой насос поддерживает горячую воду бытового
потребления на уровне не более 55°C (50°C при низкой наружной
температуре). Встроенное в тепловой насос электрическое сопротивление
может увеличить эту температуру. Однако потребление энергии при этом
увеличивается. Чтобы не использовать резервный нагреватель, мы
рекомендуем устанавливать нужную температуру в резервуаре ГВБП ниже
55°C.
Руководство по применению для установщика
34
▪ Чем выше наружная температура, тем выше производительность
тепловогонасоса.
- Если стоимость электроэнергии днем и ночью одинакова, мы
рекомендуем производить нагрев резервуара ГВБП днем.
- Если стоимость электроэнергии ночью ниже, мы рекомендуем
производить нагрев резервуара ГВБП ночью.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
▪ Если тепловой насос нагревает горячую воду бытового потребления, он не
a
b
c
d
может обогревать помещение. При необходимости одновременного
нагрева горячей воды бытового потребления и помещения рекомендуем
нагревать горячую воду бытового потребления ночью, когда требуется
меньшее отопление помещения.
5.3.3 Настройка и конфигурация –резервуар ГВБП
▪ При большом потреблении ГВБП можно нагревать резервуар ГВБП
несколько раз в день.
▪ Для нагрева резервуара ГВБП до нужной температуры можно использовать
следующие источники энергии:
- Термодинамический цикл тепловогонасоса
- Электрический резервный нагреватель
▪ Более подробные сведения об оптимизации энергопотребления при
нагреве горячей воды бытового потребления приведены в разделе
«9Конфигурирование» [4114].
5.3.4 Насос ГВБП для быстрого нагрева воды
5 | Руководство по применению
Настройка
a ВХОД холодной воды
b ВЫХОД горячей воды (для душа (приобретается на месте))
c Насос ГВБП (приобретается по месту установки)
d Рециркуляционное соединение
▪ При подсоединении насоса ГВБП горячая вода будет моментально
подаваться из крана.
▪ Насос ГВБП и его установка производятся на месте и входят в обязанности
установщика. Подключение электропроводки см. в «Подключение насоса
горячей воды бытового потребления» [4105].
Подробнее о подключении рециркуляционного соединения см. в разделе
«Подсоединение трубопроводов рециркуляции» [476].
Конфигурирование
▪ Дополнительную информацию см. в разделе «9Конфигурирование» [4114].
▪ Через интерфейс пользователя можно запрограммировать расписание
управления насосом ГВБП. Дополнительная информация приведена в
руководстве по применению для пользователя.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
35
5 | Руководство по применению
a
b
c
d
e
5.3.5 Насос ГВБП для дезинфекции
Настройка
▪ За монтаж насоса горячей воды бытового потребления, который
приобретается по месту, отвечает установщик. Подключение
электропроводки см. в «Подключение насоса горячей воды бытового
потребления» [4105].
a ВХОД холодной воды
b ВЫХОД горячей воды (для душа (приобретается на месте))
c Насос ГВБП (приобретается по месту установки)
d Нагревательный элемент (приобретается по месту установки)
e Обратный клапан (приобретается на месте)
▪ Если действующие нормативы требуют проводить дезинфекцию при
температуре выше максимальной уставки температуры в резервуаре (см.
[2-03] в таблице местных настроек), то можно присоединить насос ГВБП и
нагревательный элемент, как показано выше.
▪ Если действующие нормативы требуют дезинфекции трубопроводов воды
до места отвода, можно соединить насос ГВБП и нагревательный элемент
(при необходимости), как показано выше.
▪ Чтобы обеспечить полную дезинфекцию, следует открыть место отвода.
ПРЕДУПРЕЖДЕНИЕ
Когда открывается место отвода, температура воды может составлять до 55°C.
Конфигурирование
Работа насоса ГВБП может контролироваться внутренним агрегатом.
Дополнительную информацию см. в разделе «9Конфигурирование» [4114].
5.4 Настройка учета энергопотребления
▪ Через интерфейс пользователя можно считать следующие данные
энергопотребления:
Руководство по применению для установщика
36
- Величина нагрева
- Потребленная энергия
▪ Можно считать данные энергопотребления:
- Для обогрева помещения
- Для охлаждения помещения
- Для нагрева горячей воды бытового потребления
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
▪ Можно считать данные энергопотребления:
- В месяц
- В год
5.4.1 Величина нагрева
5 | Руководство по применению
ИНФОРМАЦИЯ
Расчетные величины произведенного тепла и потребленной энергии являются
оценочными, их точность гарантировать невозможно.
ИНФОРМАЦИЯ
Датчики, которые используются для расчета произведенного тепла,
калибруются автоматически.
ИНФОРМАЦИЯ
Если в системе имеется гликоль ([E‑0D]=1]), произведенное тепло НЕ
рассчитывается и не отображается на интерфейсе пользователя.
▪ Величина нагрева рассчитывается изнутри на основе следующего:
- Температура воды на выходе и на входе
- Расход
▪ Настройка и конфигурирование: никакое дополнительное оборудование не
требуется
5.4.2 Потребленная энергия
Для определения потребленной энергии используются следующие способы:
▪ Расчет
▪ Измерение
Расчет потребленной энергии
▪ Потребленная энергия рассчитывается изнутри на основе следующего:
ИНФОРМАЦИЯ
Комбинация расчета потребленной энергии (например, для резервного
нагревателя) и измерения потребленной энергии (например, для наружного
агрегата) невозможна. В противном случае данные энергопотребления будут
недействительны.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
- Фактическая потребляемая мощность наружного агрегата
- Заданная производительность резервного нагревателя
- Напряжение
▪ Настройка и конфигурация: для получения точных данных
энергопотребления измерьте производительность (измерение
сопротивления) и задайте производительность с помощью интерфейса
пользователя для резервного нагревателя (действие1).
Измерение потребленной энергии
▪ Предпочтительный метод благодаря более высокой точности.
▪ Необходимы внешние электрические счетчики.
Руководство по применению для установщика
37
5 | Руководство по применению
▪ Настройка и конфигурация: При использовании электрических счетчиков
установите через интерфейс пользователя число импульсов на кВтч на
каждый счетчик.
5.4.3 Обычный источник электропитания
Общие правила
Достаточно одного счетчика, охватывающего всю систему.
Настройка
Подключите счетчик к X5M/5 и X5M/6. См. раздел «Подключение
электрических счетчиков» [4104].
Тип счетчика
ИНФОРМАЦИЯ
При измерении потребления электроэнергии убедитесь, что ВСЯ потребляемая
мощность системы охвачена электрическими счетчиками.
В случае Используйте счетчик…
▪ Однофазный наружный агрегат
▪ Резервный нагреватель
запитывается от однофазной
системы (т. е. модель резервного
нагревателя *6V, подключенная к
однофазной системе).
▪ Трехфазный наружный агрегат
▪ Резервный нагреватель
запитывается от трехфазной
системы (т. е. модель резервного
нагревателя *9W или*6V,
подключенная к трехфазной
системе).
Однофазный
(*6V (6V): 1N~230В)
Трехфазный
(*6V (6T1): 3~230В)
(*9W: 3N~400В)
Руководство по применению для установщика
38
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Пример
b
5
8
0
1
5
0
0
0
c c
fed
A B
a
b
5
8
0
1
5
0
0
0
gfe
A B
c d
a
5 | Руководство по применению
Однофазный счетчик Трехфазный счетчик
A Наружный агрегат
B Внутренний агрегат
a Электрический шкаф (L1/N)
b Счетчик (L1/N)
c Предохранитель (L1/N)
d Наружный агрегат (L1/N)
e Внутренний агрегат (L1/N)
f Резервный нагреватель (L1/N)
A Наружный агрегат
B Внутренний агрегат
a Электрический шкаф (L1/L2/L3/N)
b Счетчик (L1/L2/L3/N)
c Предохранитель (L1/L2/L3/N)
d Предохранитель (L1/N)
e Наружный агрегат (L1/L2/L3/N)
f Внутренний агрегат (L1/L2/L3/N)
g Резервный нагреватель (L1/L2/L3/N)
Исключения
▪ Второй счетчик используется в следующих случаях:
- Диапазон мощности одного счетчика недостаточен.
- Электрический счетчик невозможно легко установить в электрическом
шкафу.
- Трехфазные системы 230 В и 400В комбинируются (крайне редко) из-за
технических ограничений счетчиков.
▪ Подключение и настройка:
5.4.4 Источник электропитания по льготному тарифу
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
- Подключите второй счетчик к X5M/3 и X5M/4. См. раздел «Подключение
электрических счетчиков» [4104].
- Данные энергопотребления обоих счетчиков добавляются в программное
обеспечение, поэтому НЕТ необходимости устанавливать охват
энергопотребления каждого счетчика. нужно только установить число
импульсов каждого счетчика.
▪ Пример с двумя счетчиками приведен в разделе «Источник электропитания
по льготному тарифу» [439].
Общие правила
▪ Счетчик1: измеряет наружный агрегат.
▪ Счетчик 2: измеряет остальное (т. е. внутренний агрегат и резервный
нагреватель).
Руководство по применению для установщика
39
5 | Руководство по применению
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Настройка
▪ Подключите счетчик1 к X5M/5 и X5M/6.
▪ Подключите счетчик2 к X5M/3 и X5M/4.
См. раздел «Подключение электрических счетчиков» [4104].
Типы счетчиков
▪ Счетчик1: одно- или трехфазный счетчик в зависимости от электропитания
наружного агрегата.
▪ Счетчик2:
- При однофазной конфигурации резервного нагревателя используется
однофазный счетчик.
- В других случаях используется трехфазный счетчик.
Пример
Однофазный наружный агрегат с трехфазным резервным нагревателем:
A Наружный агрегат
B Внутренний агрегат
C Резервуар ГВБП
a Электрический шкаф (L1/N): энергосберегающий источник электропитания
b Электрический шкаф (L1/L2/L3/N): обычный источник электропитания
c Счетчик (L1/N)
d Счетчик (L1/L2/L3/N)
e Предохранитель (L1/N)
f Предохранитель (L1/L2/L3/N)
g Наружный агрегат (L1/N)
h Внутренний агрегат (L1/N)
i Резервный нагреватель (L1/L2/L3/N)
5.5 Настройка контроля потребления энергии
Можно использовать следующие опции управления потреблением энергии.
Соответствующие настройки подробнее рассмотрены в разделе «Управление
потреблением энергии» [4193].
# Управление потреблением энергии
1 «Постоянное ограничение потребления энергии» [441]
▪ Позволяет ограничивать потребление энергии всей системы
теплового насоса (внутреннего агрегата и резервного нагревателя) с
помощью одной постоянной настройки.
▪ Ограничение мощности (кВт) и тока (А).
Руководство по применению для установщика
40
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
5 | Руководство по применению
P
i
t
DI
a
b
# Управление потреблением энергии
2 «Ограничение потребления энергии, активированное цифровыми
входами» [442]
▪ Позволяет ограничивать потребление энергии всей системы
теплового насоса (внутреннего агрегата и резервного нагревателя) с
помощью 4 цифровых входов.
▪ Ограничение мощности (кВт) и тока (А).
3 «Ограничение мощности согласно BBR16» [444]
▪ Ограничение: Отображается только при выборе шведского языка.
▪ Служит для соответствия требованиям регламента BBR16 (шведский
регламент энергопотребления).
▪ Ограничение мощности (кВт).
▪ Можно использовать в сочетании с другими опциями управления
потреблением энергии. В этом случае блок будет осуществлять самое
жесткое управление энергопотреблением.
ПРИМЕЧАНИЕ
По месту можно установить плавкий предохранитель, номинал которого
меньше рекомендуемого для теплового насоса. Для этого необходимо изменить
пользовательскую настройку [2‑0E] в соответствии с максимально допустимым
током, потребляемым тепловым насосом.
Обратите внимание, что пользовательская настройка [2‑0E] отменяет все
настройки, относящиеся к управлению потреблением энергии. Ограничение
энергопотребления теплового насоса приведет к снижению его
производительности.
ПРИМЕЧАНИЕ
Установите минимальное потребление энергии ±3,6кВт, чтобы гарантировать:
▪ Размораживание. В противном случае, если размораживание несколько раз
будет прервано, теплообменник замерзнет.
▪ Нагрев помещения и подготовку горячей воды бытового потребления
посредством разрешения работы ступени1 резервного нагревателя.
5.5.1 Постоянное ограничение потребления энергии
Постоянное ограничение потребления энергии способствует максимальному
входу мощности и тока в систему. В некоторых странах максимальное
потребление энергии для обогрева помещений и нагрева ГВБП
законодательно ограничено.
PiПотребляемая мощность
t Время
DI Цифровой вход (уровень ограничения потребления энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
41
5 | Руководство по применению
a
b
A B
C
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
Настройка и конфигурация
▪ Дополнительного оборудования не требуется.
▪ С интерфейса пользователя задайте настройки управления
энергопотреблением в [9.9] (см. раздел «Управление потреблением
энергии» [4193]):
- Выберите режим непрерывного ограничения
- Выберите тип ограничения (мощность в кВт или ток в А)
- Установите нужный уровень ограничения потребления энергии
5.5.2 Ограничение потребления энергии, активированное цифровыми входами
Ограничение потребления энергии также полезно в сочетании с системой
управления энергопотреблением.
Мощности и ток всей системы Daikin динамически ограничивается цифровыми
входами (максимум четыре шага). Каждый уровень ограничения потребления
энергии устанавливается через интерфейс пользователя путем ограничения:
▪ тока (А)
▪ потребляемой мощности (кВт)
Через систему управления энергопотреблением (приобретается на месте)
происходит активация определенного уровня ограничения потребления
энергии. Пример: Для ограничения максимальной потребляемой мощности
во всем доме (освещение, бытовые электроприборы, нагрев помещения…).
A Наружный агрегат
B Внутренний агрегат
C Система управления энергопотреблением
a Активация ограничения потребления энергии (4 цифровых входа
b Резервный нагреватель
Руководство по применению для установщика
42
PiПотребляемая мощность
t Время
DI Цифровые входы (уровни ограничения потребления энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка
▪ Требуется печатная плата по заказу (дополнительное оборудование
EKRP1AHTA).
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
5 | Руководство по применению
P
h
C
e
a
b
c
A B
▪ Для активации соответствующего уровня ограничения потребления энергии
используется максимум четыре цифровых входа:
- DI1 = наибольшее ограничение (наименьшее потребление энергии)
- DI4 = наименьшее ограничение (наибольшее потребление энергии)
▪ Спецификация цифровых входов
- DI1: S9S (ограничение 1)
- DI2: S8S (ограничение 2)
- DI3: S7S (ограничение 3)
- DI4: S6S (ограничение 4)
▪ Более подробную информацию см. на электрической схеме.
Конфигурирование
▪ Через интерфейс пользователя установите настройки управления
потреблением энергии в [9.9] (описание всех настроек приведено в разделе
«Управление потреблением энергии» [4193]):
- Выберите ограничение посредством цифровых входов.
- Выберите тип ограничения (мощность в кВт или ток в А).
- Выберите нужный уровень ограничения потребления энергии,
соответствующий каждому цифровому входу.
ИНФОРМАЦИЯ
В случае одновременного замыкания нескольких цифровых входов приоритет
цифровых входов фиксирован DI4 приоритет>…>DI1.
5.5.3 Процесс ограничения потребления энергии
Наружный агрегат обладает большим КПД по сравнению с электрическими
нагревателем. Поэтому электронагреватель ограничивается и ВЫКЛЮЧАЕТСЯ
в первую очередь. Система ограничивает потребление энергии в следующем
порядке:
1 ВЫКЛЮЧАЕТСЯ резервный нагреватель.
2 Ограничивается наружный агрегат.
3 ВЫКЛЮЧАЕТСЯ наружный агрегат.
Пример
Задана следующая конфигурация: уровень ограничения мощности НЕ
допускает работу резервного нагревателя (ступень1).
Далее потребление энергии ограничивается следующим образом:
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
PhВеличина нагрева
CeПотребленная энергия
A Наружный агрегат
B Резервный нагреватель
a Ограничение работы наружного агрегата
Руководство по применению для установщика
43
5 | Руководство по применению
P
i
t
BBR16
a
b
5.5.4 Ограничение мощности согласно BBR16
Ограничение мощности согласно BBR16 следует использовать в том случае,
если необходимо выполнять требования регламента BBR16 (шведский
регламент энергопотребления).
Ограничение мощности согласно BBR16 можно использовать в сочетании с
другими опциями управления потреблением энергии. В этом случае блок
будет осуществлять самое жесткое управление энергопотреблением.
b Работа наружного агрегата без ограничений
c Резервный нагреватель шаг1 ВКЛ
ИНФОРМАЦИЯ
Настройки Ограничение: BBR16 отображаются только в том случае, если выбран
шведский язык интерфейса пользователя.
ПРИМЕЧАНИЕ
2 недели на изменение. Активировав режим BBR16, у вас есть только 2 недели
на изменение его настроек (Активация BBR16 и Предел мощности BBR16).
Через 2 недели блок «заморозит» эти настройки.
Внимание: В этом его отличие от постоянного ограничения мощности,
настройки которого всегда можно изменить.

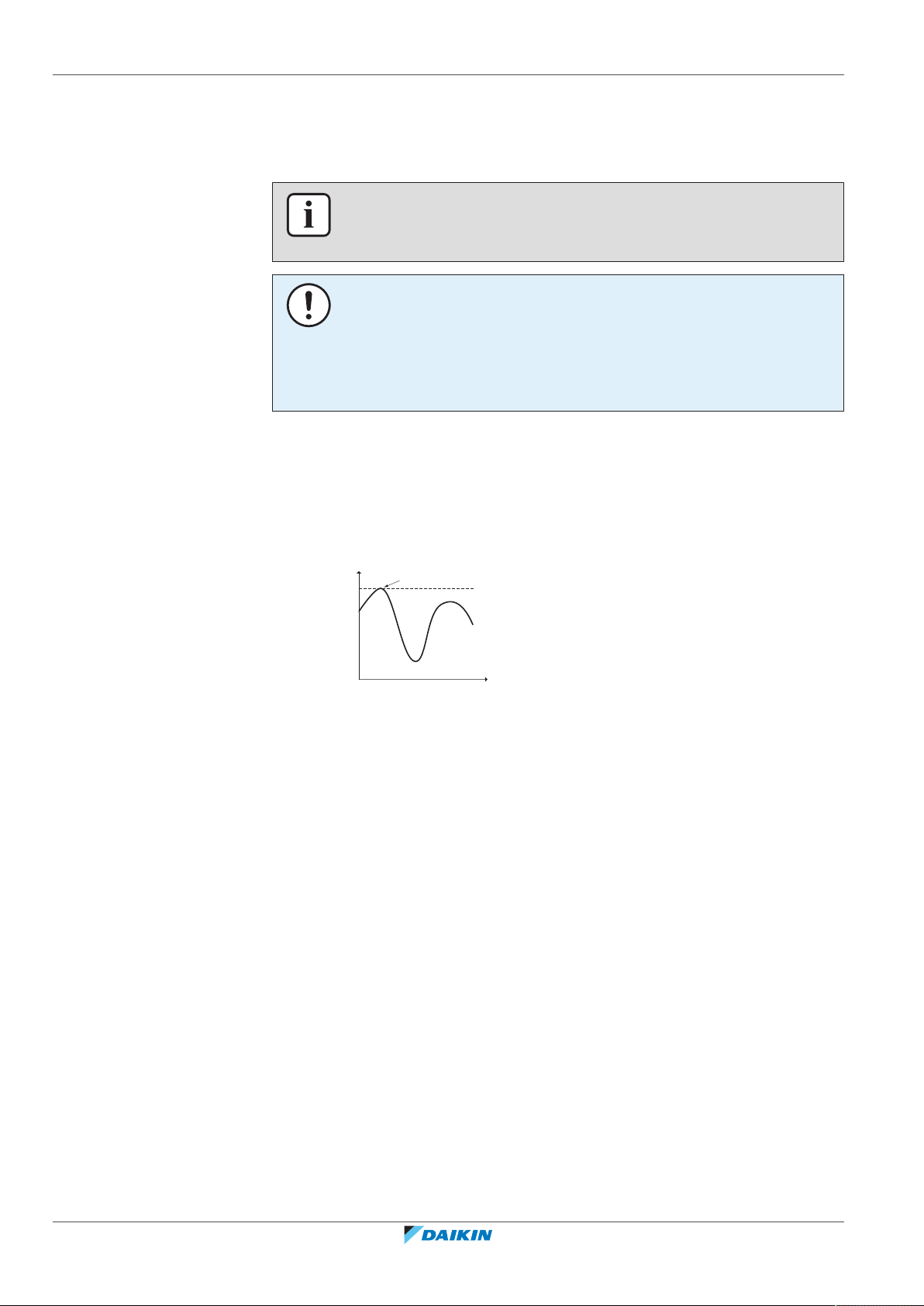

PiПотребляемая мощность
t Время
BBR16 Уровень ограничения согласно BBR16
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка и конфигурация
▪ Дополнительного оборудования не требуется.
▪ С интерфейса пользователя задайте настройки управления
энергопотреблением в [9.9] (см. раздел «Управление потреблением
энергии» [4193]):
- Включите BBR16
- Установите нужный уровень ограничения потребления энергии
5.6 Настройка датчика наружной температуры
Можно подсоединить один внешний датчик температуры. Он измеряет
окружающую температуру в помещении и снаружи. Мы рекомендуем
использовать внешний датчик температуры в следующих случаях:
Руководство по применению для установщика
44
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
5 | Руководство по применению
Температура окружающего воздуха внутри
▪ При управлении по комнатному термостату окружающую температуру в
помещении измеряет специальный интерфейс для выбора комфортных
условий (BRC1HHDA, используемый в качестве комнатного термостата).
Поэтому интерфейс для выбора комфортных условий должен
устанавливаться в следующих местах:
- где можно определить среднюю температуру в помещении;
- НЕ подверженных воздействию прямых солнечных лучей
- НЕ находящихся рядом с источником тепла;
- НЕ подверженных воздействию наружного воздуха и сквозняков,
например при открытии/закрытии двери
▪ Если это НЕВОЗМОЖНО, мы рекомендуем подключить дистанционный
внутренний датчик (опция KRCS01-1).
▪ Установка: инструкции по монтажу приведены в руководстве по монтажу
дистанционного внутреннего датчика и в приложении по дополнительному
оборудованию.
▪ Конфигурация: выберите комнатный датчик [9.B].
Температура воздуха снаружи
▪ В наружном агрегате измеряется температура окружающего воздуха.
Поэтому наружный агрегат должен устанавливаться в следующих местах:
- на северной стороне здания или на стороне, где находится большинство
нагревательных приборов;
- НЕ подверженных воздействию прямых солнечных лучей
▪ Если это НЕВОЗМОЖНО, мы рекомендуем подключить дистанционный
наружный датчик (опция EKRSCA1).
▪ Установка: инструкции по монтажу приведены в руководстве по монтажу
дистанционного наружного датчика и в приложении по дополнительному
оборудованию.
▪ Конфигурация: выберите наружный датчик [9.B].
▪ Когда активна функция энергосбережения наружного агрегата (см. раздел
«Функция энергосбережения» [4 202]), он выключается, чтобы уменьшить
потери энергии в ждущем режиме. В результате температура окружающего
воздуха снаружи НЕ считывается.
▪ Если нужная температура воды на выходе зависит от погоды, важно
постоянно измерять температуру снаружи. Это еще один довод для
установки дополнительного датчика температуры окружающего воздуха
снаружи.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
ИНФОРМАЦИЯ
Данные внешнего датчика температуры наружного воздуха (как усредненные,
так и одномоментные) используются в графиках контроля зависимости от
погоды и в схемах автоматического переключения нагрева/охлаждения. Для
защиты наружного агрегата обязательно используется внутренний датчик
наружного агрегата.
Руководство по применению для установщика
45
6 | Монтаж агрегата
6 Монтаж агрегата
В этой главе
6.1 Как подготовить место установки ....................................................................................................................................... 46
6.1.1 Требования к месту установки наружного блока ............................................................................................. 46
6.1.2 Дополнительные требования к месту установки наружного блока в холодных погодных условиях ......... 49
6.1.3 Требования к месту установки внутреннего блока .......................................................................................... 49
6.2 Снятие/установка панелей агрегатов ................................................................................................................................. 51
6.2.1 Открытие блоков .................................................................................................................................................. 51
6.2.2 Чтобы открыть наружный агрегат ....................................................................................................................... 51
6.2.3 Как снять транспортировочную распорку.......................................................................................................... 51
6.2.4 Закрытие наружного блока ................................................................................................................................. 52
6.2.5 Чтобы открыть внутренний агрегат .................................................................................................................... 52
6.2.6 Опускание распределительной коробки на внутренний агрегат ................................................................... 54
6.2.7 Чтобы закрыть внутренний агрегат .................................................................................................................... 55
6.3 Монтаж наружного агрегата................................................................................................................................................ 55
6.3.1 Монтаж наружного блока.................................................................................................................................... 55
6.3.2 Меры предосторожности при монтаже наружного блока .............................................................................. 56
6.3.3 Подготовка монтажной конструкции ................................................................................................................. 56
6.3.4 Установка наружного блока ................................................................................................................................ 57
6.3.5 Обустройство дренажа ........................................................................................................................................ 58
6.3.6 Установка воздуховыпускной решетки .............................................................................................................. 59
6.3.7 Снятие воздуховыпускной решетки и ее закрепление в защитном положении........................................... 61
6.4 Монтаж внутреннего агрегата............................................................................................................................................. 63
6.4.1 Монтаж внутреннего агрегата ............................................................................................................................ 63
6.4.2 Меры предосторожности при монтаже внутреннего агрегата ....................................................................... 63
6.4.3 Установка внутреннего агрегата ......................................................................................................................... 63
6.4.4 Подсоединение сливного шланга к сливу ......................................................................................................... 64
6.1 Как подготовить место установки
Блок НЕЛЬЗЯ устанавливать в местах, часто используемых в качестве рабочих.
При проведении строительных работ (например, шлифовки), когда образуется
большое количество пыли, блок НЕОБХОДИМО накрывать.
Место установки должно обеспечивать достаточное пространство для
перемещения блока и обратной установки на место.
ПРИМЕЧАНИЕ
Этот агрегат предназначен для работы в двух температурных зонах:
▪ подогрев полов в основной зоне; это зона с наименьшей температурой
воды,
▪ радиаторы в дополнительной зоне; это зона с наибольшей температурой
воды.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без постоянно действующих
источников возгорания (напр., открытого огня, оборудования, работающего на
газе, или действующих электрообогревателей).
6.1.1 Требования к месту установки наружного блока
Руководство по применению для установщика
46
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
разделе «1Общая техника безопасности» [46].
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
6 | Монтаж агрегата
b
a
c
b
Помните о рекомендациях по свободному месту. См. раздел «15.1Свободное
место для техобслуживания: Наружный блок» [4248].
ПРИМЕЧАНИЕ
▪ НЕ ставьте агрегаты друг на друга.
▪ НЕ подвешивайте агрегаты к потолку.
Сильный ветер (≥18км/ч) в направлении выброса воздуха из наружного блока
вызывает короткое замыкание (всасывание выбрасываемого воздуха). Это
может привести к следующим последствиям:
▪ снижение производительности;
▪ ускоренное обледенение при работе на обогрев;
▪ сбои в работе из-за падения низкого давления или роста высокого;
▪ поломка вентилятора (постоянное воздействие сильного ветра может
привести к нарастанию оборотов вентилятора вплоть до его поломки).
Со стороны выброса воздуха блок рекомендуется заслонить от ветра
защитной панелью.
Рекомендуется устанавливать наружный агрегат так, чтобы воздухоприемник
был направлен к стене и НЕ подвергался непосредственному воздействию
ветра.
a Защитный экран
b Преобладающее направление ветра
c Воздуховыпускное отверстие
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ Избегайте акустически уязвимых зон (например, рядом со спальней), где
шум блока во время работы может доставлять неудобство.
Обратите внимание: Если звук измерить в фактических условиях установки,
то из-за окружающего шума и звуковых отражений значение, полученное в
результате измерения, может превышать уровень звукового давления,
указанный в разделе "Звуковой спектр" книги технических данных.
▪ Избегайте мест, где в атмосфере могут присутствовать мелкие частицы или
пары минерального масла. Избегайте мест, где могут разрушиться и
отвалиться пластмассовые детали, что может привести к протечкам воды.
НЕ рекомендуется устанавливать блок в следующих местах, так как это может
сократить срок его службы:
▪ в местах со значительными колебаниями напряжения;
▪ на транспортных средствах и судах;
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
▪ там, где присутствуют кислотные или щелочные испарения.
Руководство по применению для установщика
47
6 | Монтаж агрегата
b
c
a
a
b
c
d
c
d
Установка на морском побережье. Наружный блок НЕ должен подвергаться
прямому воздействию морского ветра. В противном случае насыщенный
солью воздух может привести к коррозии и, как следствие, к сокращению
срока службы блока.
Наружный блок устанавливается там, где он не подвергается прямому
воздействию морского ветра.
Пример: за зданием.
Если наружный блок подвергается прямому воздействию морского ветра,
необходимо смонтировать ветрогаситель.
▪ Высота ветрогасителя≥1,5×высоты наружного блока
▪ Ветрогаситель устанавливается таким образом, чтобы осталось свободное
место для техобслуживания.
a Морской ветер
b Здание
c Наружный блок
d Ветрогаситель
Наружный агрегат предназначен для монтажа только вне помещений и при
следующих температурах снаружи:
Режим охлаждения 10~43°C
Режим нагрева –28~35°C
Специальные требования для R32
Наружный агрегат содержит внутренний контур хладагента (R32), но НЕ
снабжен прокладываемыми по месту трубопроводами хладагента или
средствами заправки хладагента.
Соблюдайте следующие требования и меры предосторожности:
ПРЕДУПРЕЖДЕНИЕ
▪ ЗАПРЕЩАЕТСЯ проделывать отверстия и подвергать воздействую огня.
▪ Любые действия по ускорению разморозки или чистке оборудования,
помимо рекомендованных изготовителем, НЕ допускаются.
▪ Учтите, что хладагент R32 запаха НЕ имеет.
Руководство по применению для установщика
48
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
6 | Монтаж агрегата
c
a
b
c
d
ПРЕДУПРЕЖДЕНИЕ
Оборудование должно храниться в исключающем возможность механических
повреждений помещении с надлежащей вентиляцией без непрерывно
работающих источников воспламенения (например, открытый огонь,
работающее газовое устройство или электронагреватель).
ПРЕДУПРЕЖДЕНИЕ
При выполнении монтажа, сервисного и технического обслуживания, а также
ремонтных работ, необходимо проследить за соблюдением инструкций Daikin и
требований действующего законодательства (напр., общегосударственных
правил эксплуатации газового оборудования). К указанным видам работ
допускаются только уполномоченный персонал.
6.1.2 Дополнительные требования к месту установки наружного блока в холодных погодных условиях
Наружный агрегат необходимо защитить от снегопада, а также предусмотреть,
чтобы его НИКОГДА не засыпало снегом.
a Снегозащитное покрытие или навес
b Опорная конструкция
c Преобладающее направление ветра
d Воздуховыпускное отверстие
В любом случае предусмотрите под блоком не менее 150 мм свободного
пространства. Кроме того, убедитесь в том, что блок расположен по крайней
мере на 100 мм выше предполагаемого максимального уровня поверхности
снежного покрова. Дополнительные сведения приведены в разделе
«6.3Монтаж наружного агрегата» [455].
В регионах, где обычно выпадает много снега, очень важно установить блок в
таком месте, где снег не будет воздействовать на блок. Если есть вероятность
наметания снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал на
змеевик теплообменника. При необходимости соорудите навес от снега на
опоре.
6.1.3 Требования к месту установки внутреннего блока
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
разделе «1Общая техника безопасности» [46].
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
49
6 | Монтаж агрегата
≥300
≥600
≥
500
(mm)
▪ Внутренний агрегат предназначен только для монтажа в помещении и
рассчитан на следующий диапазон окружающей температуры:
- Режим нагрева помещения: 5~30°C
- Охлаждение помещения: 5~35°C (только в сочетании с комплектом
EKHVCONV2)
- Производство горячей воды бытового потребления: 5~35°C
ИНФОРМАЦИЯ
Режим охлаждения возможен только в том случае, если установлен комплект
для переоборудования (EKHVCONV2).
▪ Помните рекомендации по расстояниям:
Максимальная разность высоты установки внутреннего и
10м
наружного агрегата
Максимальная общая длина водяных труб 50м
(a)
Точную длину водяных труб можно определить с помощью программы Hydronic
Piping Calculation. Программа Hydronic Piping Calculation является частью
программного обеспечения Heating Solutions Navigator, которое доступно на вебсайте https://professional.standbyme.daikin.eu. Если нет доступа к программному
обеспечению Heating Solutions Navigator, то обратитесь к своему дилеру.
(a)
▪ Помните следующие правила организации пространства при установке:
ИНФОРМАЦИЯ
Если пространство для монтажа ограничено, перед установкой блока в
окончательное положение выполните следующее: «Подсоединение сливного
шланга к сливу» [464]. Для этого требуется снять одну или обе боковые панели.
Руководство по применению для установщика
50
▪ Фундамент должен быть достаточно надежным, чтобы выдержать вес блока.
Необходимо учитывать вес агрегата вместе с резервуаром горячей воды
бытового потребления, полностью наполненным водой.
Позаботьтесь о том, чтобы в случае утечки воды она не причинила вреда
месту установки и окружающему пространству.
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ Избегайте мест, где в атмосфере могут присутствовать мелкие частицы или
пары минерального масла. Избегайте мест, где могут разрушиться и
отвалиться пластмассовые детали, что может привести к протечкам воды.
▪ Акустически уязвимые зоны (например, рядом со спальней), где может
мешать шум при работе.
▪ В местах с высокой влажностью (макс. RH=85%), например, в ванной.
▪ В местах, где возможно замерзание. Окружающая температура внутреннего
агрегата должна быть >5°C.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
ПРИМЕЧАНИЕ
1
1
2
33
1
1
2
3
4
3×
Когда температура в нескольких помещениях регулируется посредством 1
термостата, НЕ устанавливайте термостатический клапан на источнике тепла в
том помещении, где установлен термостат.
6.2 Снятие/установка панелей агрегатов
6.2.1 Открытие блоков
Иногда блок приходится вскрывать. Пример:
▪ Для подключения электропроводки
▪ Для технического или иного обслуживания блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
НЕ оставляйте блок без присмотра со снятой сервисной панелью.

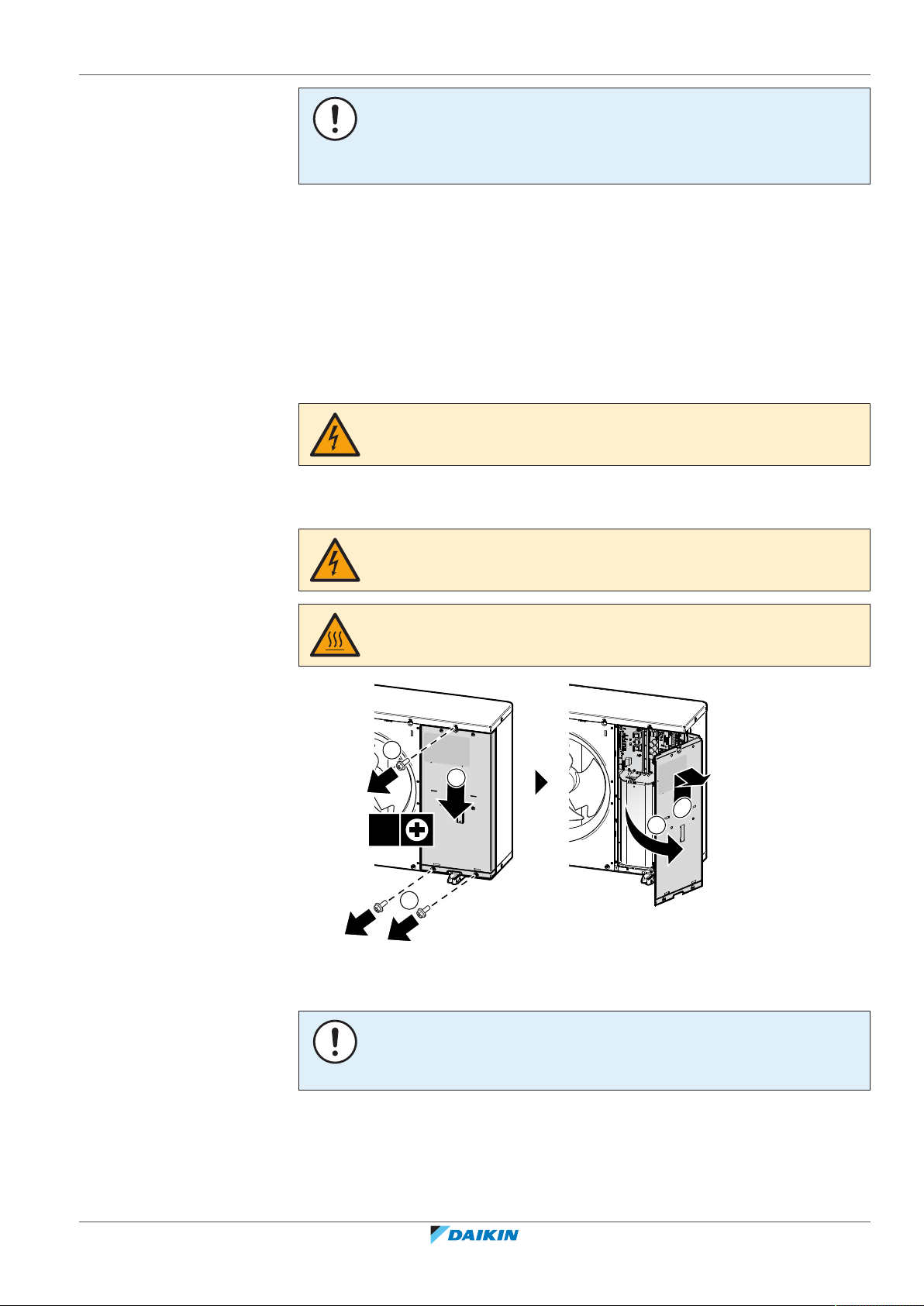

6.2.2 Чтобы открыть наружный агрегат
6 | Монтаж агрегата
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
6.2.3 Как снять транспортировочную распорку
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной распоркой блок может сильно
вибрировать и издавать неестественный шум.
Транспортировочные опоры (2 шт.) служат для защиты блока при
транспортировке. При монтаже их необходимо снять.
Руководство по применению для установщика
51
6 | Монтаж агрегата
a
1
1
2
32
4
4
3
3×
3
1
a
b
d
c
e
6.2.4 Закрытие наружного блока
a Транспортировочные опоры (2шт.)
1 Откройте крышку распределительной коробки. См. раздел «Чтобы
открыть наружный агрегат» [451].
2 Открутите винты (4шт.) на транспортировочных опорах и выбросьте их.
3 Снимите транспортировочные опоры (2шт.) и выбросьте их.
ПРИМЕЧАНИЕ
При закрытии крышки наружного блока убедитесь, что момент затяжки НЕ
превышает 4,1Н•м.
6.2.5 Чтобы открыть внутренний агрегат
Руководство по применению для установщика
52
Обзор
a Верхняя панель
b Панель интерфейса пользователя
c Крышка распределительной коробки
d Лицевая панель
e Крышка высоковольтной распределительной коробки
Снятие элементов
1 Снимите верхнюю панель.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
6 | Монтаж агрегата
7×
T25
2
1
1
3
4×
T25
2 Снимите панель интерфейса пользователя. Откройте защелки сверху и
сдвиньте верхнюю панель вверх.
ПРИМЕЧАНИЕ
Чтобы не повредить при снятии панель интерфейса пользователя, отсоедините
кабели на ее задней стороне.
3 Снимите крышку распределительной коробки.
4 При необходимости снимите переднюю панель. Это требуется, например,
в следующих случаях:
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
53
6 | Монтаж агрегата
2×
T25
4×
T25
▪ «Опускание распределительной коробки на внутренний агрегат» [454]
▪ «Подсоединение сливного шланга к сливу» [464]
▪ Если требуется доступ к распределительной коробке высокого
напряжения
5 Если нужен доступ к высоковольтным компонентам, то снимите крышку
высоковольтной распределительной коробки.
6.2.6 Опускание распределительной коробки на внутренний агрегат
Руководство по применению для установщика
54
Во время монтажа вам потребуется доступ к внутренней части внутреннего
агрегата. Для облегчения доступа спереди сместите распределительную
коробку на агрегате вниз следующим образом:
Предварительные условия: Панель интерфейса пользователя и передняя
панель сняты.
1 Снимите крепежную пластину сверху на агрегате.
2 Наклоните распределительную коробку вперед и снимите ее с петель.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
6 | Монтаж агрегата
1
2
2×
T25
3
3
3 Установите распределительную коробку ниже на агрегате.
Воспользуйтесь 2 петлями, находящимися ниже на агрегате.
6.2.7 Чтобы закрыть внутренний агрегат
1 Закройте крышку распределительной коробки.
2 Установите распределительную коробку на место.
3 Установите обратно верхнюю панель.
4 Установите на место боковые панели.
5 Установите на место переднюю панель.
6 Подсоедините кабели к панели интерфейса пользователя.
7 Установите панель интерфейса пользователя.
ПРИМЕЧАНИЕ
При закрытии крышки внутреннего агрегата убедитесь, что момент затяжки НЕ
превышает 4,1Н•м.
6.3 Монтаж наружного агрегата
6.3.1 Монтаж наружного блока
При
Необходимо завершить монтаж наружного блока, прежде чем подсоединять
трубопровод воды.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
55
6 | Монтаж агрегата
6.3.2 Меры предосторожности при монтаже наружного блока
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
4 Установка воздуховыпускной решетки
5 Защита агрегата от снега и ветра путем установки крышки от снега и
защитных экранов. См. раздел «6.1 Как подготовить место
установки» [446].
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования, содержащиеся в
следующих главах.
▪ «1Общая техника безопасности» [46]
▪ «6.1Как подготовить место установки» [446]
6.3.3 Подготовка монтажной конструкции
Проверьте прочность и горизонтальность площадки для установки, так чтобы
агрегат после установки не вызывал вибраций или шума при работе.
Согласно фундаментному чертежу надежно закрепите агрегат
фундаментными болтами.

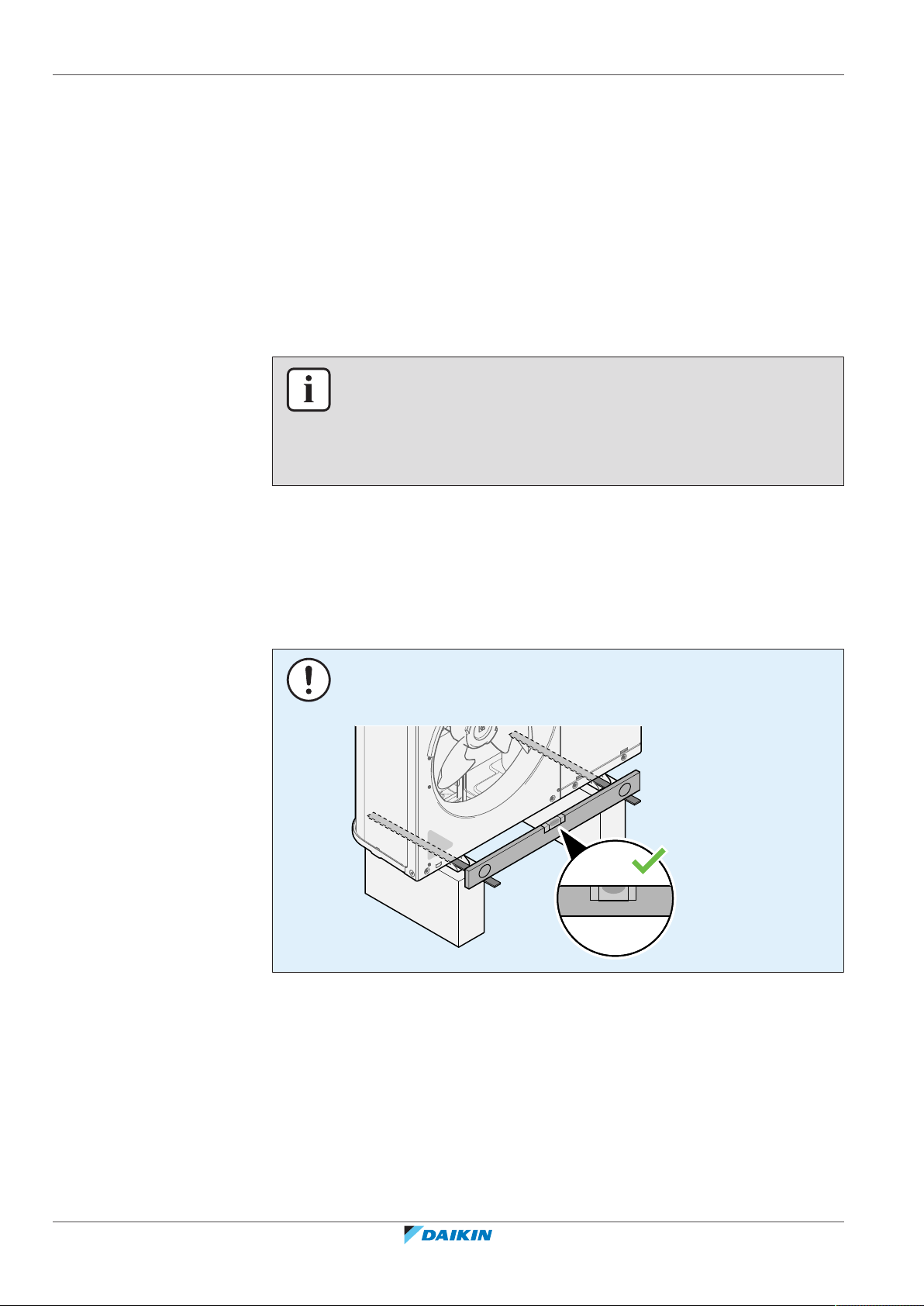

ПРИМЕЧАНИЕ
Горизонтальность. Убедитесь, что агрегат стоит горизонтально. Рекомендуемая
проверка:
Руководство по применению для установщика
56
Используйте 4 комплекта анкерных болтов M12, гаек и шайб. Предусмотрите
под агрегатом свободное пространство как минимум 150 мм. Кроме того,
убедитесь, что агрегат устанавливается как минимум на 100 мм выше
максимального ожидаемого уровня снежного покрова.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
6 | Монтаж агрегата
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
±150
kg
4×
Оси анкерных болтов
Опорная конструкция
Устанавливая опорную конструкцию, обратите внимание на то, чтобы можно
было прикрепить воздуховыпускную решетку в ее защитном положении. См.
раздел «Снятие воздуховыпускной решетки и ее закрепление в защитном
положении» [461].
a Обратите внимание, чтобы не был перекрыт доступ к дренажному отверстию в
поддоне агрегата.
6.3.4 Установка наружного блока
1 Поднимите агрегат за его стропы и установите его на опорную
конструкцию.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
57
6 | Монтаж агрегата
4× M12
4×
2 Прикрепите блок к опорной конструкции.
3 Снимите стропы (с винтами) и выбросьте их.
6.3.5 Обустройство дренажа
▪ Проследите за тем, чтобы водяной конденсат удалялся надлежащим
образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание гололедицы во время
заморозков.
▪ Если блок монтируется на раме, установите водонепроницаемый поддон на
расстоянии не более 150мм от днища блока во избежание просачивания
воды в блок, а также каплеобразования (см. рисунок ниже).
Руководство по применению для установщика
58
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
6 | Монтаж агрегата
1 2
a
b
c
c
3
d
ПРИМЕЧАНИЕ
Если агрегат устанавливается в холодном климате, примите надлежащие меры
ПРОТИВ замерзания удаляемого конденсата. Мы рекомендуем сделать
следующее:
▪ установить теплоизоляцию на дренажный шланг;
▪ установить греющий кабель сливной трубки (приобретается на месте).
Подключение греющего кабеля дренажной трубки рассмотрено в разделе
«Подключение электропроводки к наружному блоку» [487].
ПРИМЕЧАНИЕ
Предусмотрите под агрегатом свободное пространство как минимум 150 мм.
Кроме того, убедитесь, что блок устанавливается как минимум на 100мм выше
ожидаемого уровня снежного покрова.
Используйте сливную пробку (с уплотнительным кольцом) и сливной шланг.
6.3.6 Установка воздуховыпускной решетки
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
a Дренажное отверстие
b Уплотнительное кольцо (поставляется в качестве дополнительного аксессуара)
c Сливная пробка (поставляется в качестве дополнительного аксессуара)
d Шланг (приобретается на месте)
ПРИМЕЧАНИЕ
Уплотнительное кольцо. Чтобы не допустить протечку, проверьте, правильно
ли установлено уплотнительное кольцо.
ИНФОРМАЦИЯ
Электропроводка. Перед установкой воздуховыпускной решетки подключите
электропроводку.
Руководство по применению для установщика
59
6 | Монтаж агрегата
1
2
3
2× 5 N•m
Установите нижнюю часть воздуховыпускной решетки
1 Вставьте крюки.
2 Вставьте штифты с полукруглыми головками.
3 Закрутите 2 нижних винта.
Установите верхнюю часть воздуховыпускной решетки
ПРИМЕЧАНИЕ
Вибрации. Для предотвращения вибраций проверьте, чтобы между
установленной верхней и нижней частью воздуховыпускной решетки не было
зазора.
4 Вставьте и закрепите левую сторону.
5 Вставьте и закрепите среднюю часть.
6 Вставьте и закрепите правую сторону.
Руководство по применению для установщика
60
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
5
4
6
7 Вставьте крюки.
8
7
9
6× 5 N•m
8 Вставьте штифты с полукруглыми головками.
6 | Монтаж агрегата
9 Вкрутите 6 оставшихся винтов.
6.3.7 Снятие воздуховыпускной решетки и ее закрепление в защитном положении
ПРЕДУПРЕЖДЕНИЕ
Вращающийся вентилятор. Перед ВКЛЮЧЕНИЕМ или обслуживанием
наружного агрегата проверьте, чтобы вращающийся вентилятор в целях защиты
был закрыт воздуховыпускной решеткой. См.:
▪ «Установка воздуховыпускной решетки» [459]
▪ «Снятие воздуховыпускной решетки и ее закрепление в защитном
положении» [461]
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
1 Снимите верхнюю часть воздуховыпускной решетки.
Руководство по применению для установщика
61
6 | Монтаж агрегата
4×
4×
2 Снимите нижнюю часть воздуховыпускной решетки.
3 Поверните нижнюю часть воздуховыпускной решетки.
4 Совместите штифт с полукруглой головкой и крюк на решетке с
отверстиями для них на агрегате.
Руководство по применению для установщика
62
5 Вставьте крюк.
6 Вставьте штифт с полукруглой головкой.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
6
5
6.4 Монтаж внутреннего агрегата
≤1°
6.4.1 Монтаж внутреннего агрегата
Типовая последовательность действий
Монтаж внутреннего агрегата обычно включает следующие этапы.
1 Установка внутреннего агрегата.
6 | Монтаж агрегата
6.4.2 Меры предосторожности при монтаже внутреннего агрегата
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования, содержащиеся в
следующих главах.
▪ «1Общая техника безопасности» [46]
▪ «6.1Как подготовить место установки» [446]
6.4.3 Установка внутреннего агрегата
1 Снимите внутренний агрегат с деревянного основания и расположите на
полу. Также см. раздел «Транспортировка внутреннего агрегата» [421].
2 Подсоедините сливной шланг к сливу. См. раздел «Подсоединение
сливного шланга к сливу» [464].
3 Подвиньте внутренний агрегат на место.
4 Для компенсации неровностей пола отрегулируйте высоту
выравнивающих ножек. Максимально допустимое отклонение составляет
1°.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
63
6 | Монтаж агрегата
0°
1° 1°
1
3×
T25
3
2
6.4.4 Подсоединение сливного шланга к сливу
ПРИМЕЧАНИЕ
НЕ наклоняйте агрегат вперед:
Вода, поступающая из предохранительного клапана, собирается в дренажном
поддоне. Дренажный поддон подсоединяется к сливному шлангу внутри
агрегата. Следует подсоединить сливной шланг к соответствующему сливу в
соответствии с действующим законодательством. Вы можете проложить
сливной шланг через левую или правую боковую панель.
Предварительные условия: Панель интерфейса пользователя и передняя
панель сняты.
1 Снимите одну из боковых панелей.
2 Вырежьте резиновую втулку.
3 Протяните сливной шланг через отверстие.
4 Установите на место боковую панель. Убедитесь в том, что вода может
идти через сливной трубопровод.
Для сбора воды рекомендуется использовать сливное устройство.
Вариант 1: через левую боковую панель
Руководство по применению для установщика
64
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Вариант 2: через правую боковую панель
1
3×
T25
3
2
6 | Монтаж агрегата
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
65
7 | Монтаж трубопроводов
7 Монтаж трубопроводов
В этой главе
7.1 Подготовка трубопроводов воды ....................................................................................................................................... 66
7.2 Присоединение трубопроводов воды................................................................................................................................ 73
7.1 Подготовка трубопроводов воды
7.1.1 Требования к контуру циркуляции воды ........................................................................................................... 66
7.1.2 Формула расчета предварительного давления в расширительном баке ...................................................... 69
7.1.3 Проверка объема и расхода воды ...................................................................................................................... 69
7.1.4 Изменение предварительного давления в расширительном баке ................................................................ 72
7.1.5 Проверка объема воды: примеры ...................................................................................................................... 72
7.2.1 Подсоединение трубопровода воды ................................................................................................................. 73
7.2.2 Меры предосторожности при подсоединении трубопровода воды ............................................................. 73
7.2.3 Для соединения трубопроводов воды............................................................................................................... 73
7.2.4 Подсоединение трубопроводов рециркуляции ............................................................................................... 76
7.2.5 Заполнение контура циркуляции воды.............................................................................................................. 76
7.2.6 Защита контура воды от замерзания ................................................................................................................. 77
7.2.7 Заполнение резервуара горячей воды бытового потребления ...................................................................... 81
7.2.8 Для изоляции трубопровода воды ..................................................................................................................... 81
7.1.1 Требования к контуру циркуляции воды
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
разделе «1Общая техника безопасности» [46].
ПРИМЕЧАНИЕ
В случае пластмассовых трубопроводов убедитесь в том, что они не допускают
диффузии кислорода согласно стандарту DIN4726. Диффузия кислорода в трубы
может привести к чрезмерной коррозии.
▪ Соединения трубопроводов: законодательство. Выполняйте все
соединения трубопроводов согласно применимому законодательству и
инструкциям, содержащимся в главе “Установка”, с соблюдением
направления впуска и выпуска воды.
▪ Соединения трубопроводов: усилие. При соединении трубопроводов НЕ
прилагайте чрезмерную силу. Деформация труб может стать причиной
неправильной работы агрегата.
▪ Соединения трубопроводов: инструменты. Поскольку латунь является
мягким материалом, пользуйтесь соответствующими инструментами. При
НЕСОБЛЮДЕНИИ этого правила произойдет повреждение труб.
Руководство по применению для установщика
66
▪ Соединения трубопроводов: воздух, влага, пыль. Проникновение в контур
циркуляции воздуха, механических частиц и грязи может привести к
поломке агрегата. Во избежание этого:
- Используйте только чистые трубы
- При удалении заусенцев направляйте конец трубы вниз.
- При прокладке сквозь стену закрывайте конец трубы, чтобы в нее не
попадали пыль и мелкие частицы.
- Для герметизации соединений используйте хороший резьбовый герметик.
▪ Изоляция. Изоляция должна доходить до основания теплообменника.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
7 | Монтаж трубопроводов
89°C
75°C
75°C
▪ Замерзание. Обеспечьте защиту от замерзания.
▪ Замкнутый контур. Внутренний агрегат может использоваться ТОЛЬКО в
замкнутой водяной системе. Использование агрегата в открытой водяной
системе приведет к избыточной коррозии.
▪ Длина трубопроводов. Рекомендуется избегать длинных трубопроводов
между резервуаром горячей воды бытового потребления и точкой подачи
горячей воды (душ, ванна и т.п.), а также избегать глухих концов.
▪ Диаметр трубопроводов. Диаметр труб подбирается в зависимости от
нужной интенсивности потока и фактического внешнего статического
давления насоса. Графики внешнего статического давления внутреннего
агрегата приведены в «15Технические данные» [4247].
▪ Расход воды. Минимальный требуемый расход воды для эксплуатации
внутреннего агрегата приведен в следующей таблице. Этот расход должен
быть обеспечен при любых условиях. При меньшем расходе внутренний
агрегат прекращает работу и отображает ошибку 7H.
Минимально допустимый расход
25л/мин
▪ Приобретаемые на месте компоненты: вода. Используйте только те
материалы, которые совместимы с водой, используемой в системе, а также с
материалами, используемыми во внутреннем агрегате.
▪ Приобретаемые на месте компоненты: давление и температура воды.
Проверьте, чтобы все компоненты, установленные в проложенные по месту
трубопроводы, были способны выдерживать давление и температуру воды.
▪ Давление воды. Максимальное давление воды составляет 4 бар.
Необходимо предусмотреть необходимые средства защиты водяного
контура, НЕ допускающие превышения максимального давления.
▪ Температура воды. Все проложенные трубопроводы и их оборудование
(клапаны, соединения и т. д.) ДОЛЖНЫ выдерживать следующие
температуры:
ИНФОРМАЦИЯ
Приведенный рисунок является примером и может НЕ соответствовать той или
иной схеме системы.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
67
7 | Монтаж трубопроводов
c
d
a b
▪ Слив: нижние точки. На всех нижних точках системы должны быть
предусмотрены дренажные отверстия, чтобы обеспечить полный слив воды
из контура циркуляции.
▪ Слив клапан сброса давления. Чтобы вода не капала из блока,
подсоедините сливной шланг к сливу надлежащем образом. См. раздел
«Подсоединение сливного шланга к сливу» [464].
▪ Воздушные клапаны. Во всех верхних точках системы должны быть
установлены воздушные клапаны, которые также должны быть легко
доступны для обслуживания. Во внутреннем агрегате имеется два
автоматических клапан выпуска воздуха. Проследите за тем, чтобы эти
клапаны НЕ были затянуты слишком сильно, чтобы сохранялась
возможность автоматического выпуска воздуха из контура воды.
▪ Оцинкованные детали. Ни в коем случае не используйте в водяном контуре
оцинкованные детали. Поскольку во внутреннем водяном контуре агрегата
применяются медные трубы, то может начаться активная коррозия.
▪ Нелатунные металлические трубы. Используя нелатунные металлические
трубы, изолируйте надлежащим образом латунные и нелатунные
материалы, чтобы они НЕ контактировали друг с другом. Это предотвратит
гальваническую коррозию.
▪ Клапан: время переключения. При использовании в контуре циркуляции
воды 2-ходового или 3-ходового клапана максимальное время
переключения этого клапана должно составлять 60секунд.
▪ Резервуар горячей воды бытового потребления: емкость. Во избежание
застоя воды необходимо, чтобы емкость хранения резервуара горячей воды
бытового потребления соответствовала дневному потреблению горячей
воды.
▪ Резервуар горячей воды бытового потребления: обслуживание после
монтажа. Сразу же после установки резервуар горячей воды бытового
потребления необходимо промыть чистой водой. Эту процедуру нужно
повторять не менее одного раза в день первые 5 дней после установки.
▪ Резервуар горячей воды бытового потребления: периоды простоя. В
случае отсутствия потребления горячей воды в течение долгого времени
оборудование перед использованием НЕОБХОДИМО промыть чистой водой.
▪ Резервуар горячей воды бытового потребления: дезинфекция. Функция
дезинфекции резервуара горячей воды бытового потребления описана в
разделе «Резервуар» [4168].
▪ Термостатные смесительные клапаны. В соответствии с действующими
нормативами может потребоваться установка термостатных смесительных
клапанов.
▪ Гигиенические мероприятия. Установка должна проводиться в
соответствии с действующими нормативами и может потребовать
дополнительных гигиенических мероприятий.
Руководство по применению для установщика
68
▪ Рециркуляционный насос. В соответствии с действующими нормативами
может потребоваться соединить рециркуляционный насос между точкой
подачи горячей воды и рециркуляционным соединением резервуара
горячей воды бытового потребления.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
7 | Монтаж трубопроводов
M2
aaa
M3M1
M2
aaa
M3M1
b
c
cc
c
c
c
c
a Рециркуляционное соединение
b Соединение горячей воды
c Душ
d Рециркуляционный насос
7.1.2 Формула расчета предварительного давления в расширительном баке
Предварительное давление (Pg) в баке зависит от перепада высоты установки
(H):
Pg=0,3+(H/10) (бар)
7.1.3 Проверка объема и расхода воды
Внутренний агрегат оснащен расширительным баком емкостью 10 литров,
давление в котором на заводе-изготовителе предварительно повышается до
значения 1бар.
Чтобы убедиться, что агрегат работает нормально:
▪ Необходимо проверить минимальный и максимальный объем воды.
▪ Может потребоваться регулировка предварительного давления в
расширительном баке.
Минимальный объем воды
Проследите за тем, чтобы общий объем воды в установке составлял не менее
20л БЕЗ учета воды в наружном агрегате.
ИНФОРМАЦИЯ
Тем не менее для критически важных процессов и помещений с высокой
тепловой нагрузкой может потребоваться больший объем воды.
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре нагрева/охлаждения помещения
контролируется дистанционно управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при закрытых клапанах.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
a Отдельный комнатный термостат (дополнительное оборудование)
Руководство по применению для установщика
69
7 | Монтаж трубопроводов
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120 170
140 200
220 270
320
A
B
Максимальный объем воды
С помощью приведенного ниже графика определите, какой максимальный
объем воды соответствует рассчитанному предварительному давлению.
b Перепускной клапан избыточного давления (поставляется в качестве
дополнительного оборудования)
c Запорный вентиль
ПРИМЕЧАНИЕ
Максимальный объем воды зависит от того, добавлен ли гликоль в контур воды.
Дополнительная информация относительно добавления гликоля приведена в
разделе «Защита контура воды от замерзания» [477].
A Предварительное давление (бар)
B Максимальный объем воды (л)
Вода
Вода + гликоль
Пример: максимальный объем воды и предварительное давление в
расширительном баке
Разность высот
установки
(a)
≤200л >200л
≤7м Корректировки
предварительного давления
не требуется.
Объем воды
Сделайте следующее:
▪ Уменьшите
предварительное давление
в соответствии с требуемой
разницей в высоте
установки.
Предварительное
давление должно
уменьшаться на 0,1 бар на
каждый метр ниже 7м.
▪ Проверьте, чтобы объем
воды НЕ превышал
максимально допустимого.
Руководство по применению для установщика
70
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
7 | Монтаж трубопроводов
Разность высот
установки
(a)
≤200л >200л
>7м Сделайте следующее:
▪ Увеличьте
предварительное
давление в соответствии с
требуемой разницей в
высоте установки.
Предварительное
Объем воды
Расширительный бак
внутреннего агрегата
слишком мал для данной
установки. В таком случае
рекомендуется установить
дополнительный бак
снаружи агрегата.
давление должно
увеличиваться на 0,1 бар
на каждый метр выше 7м.
▪ Проверьте, чтобы объем
воды НЕ превышал
максимально допустимого.
(a)
Разница высот установки (м) между высотой самой высокой точки контура
циркуляции воды и высотой внутреннего агрегата. Если внутренний агрегат находится
в самой высокой точке установки, то разница высот считается равной 0м.
Минимальный расход
Убедитесь, что минимальный расход в установке гарантируется при любых
условиях в каждой зоне по отдельности. Этот минимальный расход — это
расход, требуемый во время размораживания/работы резервного
нагревателя. Для этой цели используйте перепускной клапан избыточного
давления, поставляемый вместе с агрегатом.
Минимально допустимый расход
25л/мин
ПРИМЕЧАНИЕ
Для гарантии надлежащей работы рекомендуется, чтобы во время подготовки
горячей воды бытового потребления расход составлял не менее 28л/мин.
ПРИМЕЧАНИЕ
В случае низкой температуры контура воды, в который добавлен гликоль,
расход НЕ отображается на интерфейсе пользователя. В этом случае
минимальный расход можно проверить посредством теста насоса (убедитесь в
том, что на интерфейсе пользователя НЕ отображается ошибка 7H).
ПРИМЕЧАНИЕ
Когда управление циркуляцией в каждом или в определенном контуре нагрева
помещения осуществляется посредством дистанционно управляемых клапанов,
важно поддерживать минимальный расход, даже если все клапаны закрыты.
Если невозможно достичь минимального расхода, формируется ошибка расхода
7H (нет нагрева или работы).
См. рекомендуемую процедуру в разделе «10.4Перечень проверок во время
пуско-наладки» [4211].
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
71
7 | Монтаж трубопроводов
a
7.1.4 Изменение предварительного давления в расширительном баке
Стандартное предварительное давление в расширительном баке составляет
1 бар. Если предварительное давление требуется изменить, то примите во
внимание следующие указания.
▪ Для создания предварительного давления в расширительном баке
используйте только осушенный азот.
▪ Создание в расширительном баке ненадлежащего давления приведет к
сбоям в работе системы.
Изменение предварительного давления в расширительном баке производится
путем выпуска или повышения давления азота через клапан Шредера в
расширительном баке.
ПРИМЕЧАНИЕ
Регулировка предварительного давления в расширительном баке должна
выполняться только лицензированным монтажником.
a Клапан Шредера
7.1.5 Проверка объема воды: примеры
Пример 1
Внутренний агрегат установлен на 5 м ниже самой высокой точки в контуре
циркуляции воды. Общий объем воды в контуре составляет 100л.
Никаких действий или корректировки не требуется.
Пример 2
Внутренний агрегат установлен в самой высокой точке в контуре циркуляции
воды. Общий объем воды в контуре составляет 250л.
Действия:
▪ Поскольку общий объем воды (250л) превышает объем воды по умолчанию
(200л), предварительное давление необходимо понизить.
▪ Требуемое предварительное давление:
Pg = (0,3+(H/10))бар = (0,3+(0/10))бар = 0,3бар.
▪ Соответствующий максимальный объем воды при давлении 0,3 бар
составляет 290 л. (См. график в разделе «Максимальный объем
воды» [470]).
Руководство по применению для установщика
72
▪ Поскольку 250литров меньше, чем 290литров, расширительный бак готов к
установке.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
7 | Монтаж трубопроводов
c
a
b
b
d
1
2
7.2 Присоединение трубопроводов воды
7.2.1 Подсоединение трубопровода воды
Подготовка к подсоединению трубопровода воды
Убедитесь в том, что наружный и внутренний агрегаты установлены.
Типовая последовательность действий
Подсоединение трубопровода воды обычно включает следующие этапы.
1 Присоединение трубопроводов воды к наружному агрегату.
2 Подсоединение трубопровода воды к внутреннему агрегату.
3 Подсоединение трубопровода рециркуляции.
4 Подсоединение сливного шланга к сливу.
5 Заполнение контура воды.
6 Заполнение резервуара горячей воды бытового потребления.
7 Изоляция трубопровода воды.
7.2.2 Меры предосторожности при подсоединении трубопровода воды
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования, содержащиеся в
следующих главах.
▪ «1Общая техника безопасности» [46]
▪ «7.1Подготовка трубопроводов воды» [466]
7.2.3 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При подключении установленных по месту трубопроводов НЕ прикладывайте к
ним чрезмерных усилий и следите, чтобы у них не было перекосов. Деформация
труб может стать причиной неправильной работы агрегата.
Наружный агрегат
1 Нанесите герметик на резьбу запорного вентиля (со встроенным
фильтром) и присоедините его к штуцеру для впуска воды на наружном
агрегате.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
a ВЫПУСК воды (штуцер с внешней резьбой 1")
b ВПУСК воды (штуцер с внешней резьбой 1")
c Запорный клапан со встроенным фильтром (поставляется в качестве
дополнительного аксессуара) (с 2 соединениями с внутренней резьбой1")
Руководство по применению для установщика
73
7 | Монтаж трубопроводов
c1c2
a1a2
d2
d1
b1
b2
2 Присоедините к запорному вентилю внешнюю трубу.
3 Присоедините к штуцеру для выпуска воды на наружном агрегате
Внутренний агрегат
1 Установите кольцевые уплотнения и запорные клапаны на
d Резьбовой герметик
внешнюю трубу.
ПРИМЕЧАНИЕ
Информация о запорном клапане с встроенным фильтром (поставляется как
принадлежность):
▪ Клапан должен обязательно устанавливаться на впуске воды.
▪ Учитывайте направление потока через клапан.
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех локальных верхних точках.
соединительных трубопроводах воды наружного агрегата со стороны
внутреннего агрегата.
2 Подсоедините проведенные на месте трубопроводы наружного агрегата к
запорным клапанам.
3 Установите кольцевые уплотнения и запорные клапаны на трубопроводах
воды обеих зон внутреннего агрегата для нагрева/охлаждения
помещения.
4 Подсоедините проведенные на месте трубопроводы нагрева/охлаждения
помещения обеих зон к запорным клапанам.
5 Подсоедините трубопроводы входа и выхода горячей воды бытового
потребления к внутреннему агрегату.
Руководство по применению для установщика
74
a1 ВХОДНОЙ патрубок – вода для нагрева дополнительной/прямой зоны
помещения (резьбовое соединение, 1")
a2 ВЫХОДНОЙ патрубок – вода для нагрева дополнительной/прямой зоны
помещения (резьбовое соединение, 1")
b1 ВХОДНОЙ патрубок – вода для нагрева основной/смешанной зоны помещения
(резьбовое соединение, 1")
b2 ВЫХОДНОЙ патрубок – вода для нагрева основной/смешанной зоны
помещения (резьбовое соединение, 1")
c1 ГВБП – ВХОДНОЙ патрубок холодной воды (резьбовое соединение, 3/4")
c2 ГВБП – ВЫХОДНОЙ патрубок горячей воды (резьбовое соединение, 3/4")
d1 ВХОДНОЙ патрубок воды от наружного агрегата (резьбовое соединение, 1")
d2 ВЫХОДНОЙ патрубок воды к наружному агрегату (резьбовое соединение, 1")
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
7 | Монтаж трубопроводов
a
ПРИМЕЧАНИЕ
Рекомендуется установить запорные клапаны на соединения входа холодной
воды бытового потребления и выхода горячей воды бытового потребления. Эти
запорные клапаны приобретаются на месте.
ПРИМЕЧАНИЕ
Во избежание повреждения находящихся рядом предметов в случае утечки
воды рекомендуется во время длительного отсутствия закрывать запорные
клапаны на входе холодной воды бытового потребления.
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления (поставляется в качестве
дополнительного оборудования). Рекомендуется установить перепускной
клапан избыточного давления в контуре воды для нагрева помещения.
▪ Помните о минимальном объеме воды при выборе места установки
перепускного клапана избыточного давления (на внутреннем агрегате или на
коллекторе). См. раздел «Проверка объема и расхода воды» [469].
▪ Помните о минимальном расходе при регулировке настройки перепускного
клапана избыточного давления. См. разделы «Проверка объема и расхода
воды» [469] и «Минимальный расход» [4211].
ПРИМЕЧАНИЕ
Если этот блок устанавливается в системе с одной зоной, то:
Установка. Установите байпас между входом и выходом воды для нагрева
помещения в дополнительной зоне (=прямая зона). НЕ прерывайте поток воды
путем закрытия запорных клапанов.
a Байпас
Конфигурирование. Задайте полевую настройку [7-02]=0 (Количество зон =
Одна зона).
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех локальных верхних точках.
ПРИМЕЧАНИЕ
Клапан сброса давления (приобретается на месте) с давлением открытия не
более 10 бар (=1 МПа) должен быть установлен на входе холодной воды для
бытового потребления в соответствии с применимыми нормативными
требованиями.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
75
7 | Монтаж трубопроводов
ПРИМЕЧАНИЕ
▪ На соединении входа холодной воды бака-аккумулятора горячей воды
бытового потребления должны быть установлены сливное устройство и
устройство сброса давления.
▪ Во избежание обратного сифонирования рекомендуется установить на входе
воды обратный клапан в соответствии с действующими нормативами.
▪ Рекомендуется установить на входе холодной воды редукционный клапан в
соответствии с действующими нормативами.
▪ На входе холодной воды следует установить расширительный бак в
соответствии с действующими нормативами.
▪ Редукционный клапан рекомендуется устанавливать выше верха резервуара
горячей воды бытового потребления. Нагревание резервуара горячей воды
бытового потребления приводит к увеличению объема воды, и без
редукционного клапана давление воды в резервуаре может подняться выше
расчетного. Кроме того, высокому давлению подвергаются подсоединенные
к резервуару установленные компоненты (трубопроводы, места отвода и
др.). Во избежание этого необходимо установить редукционный клапан.
Предотвращение избыточного давления зависит от правильной работы
установленного на месте редукционного клапана. Если он НЕ работает
надлежащим образом, избыточное давление деформирует резервуар,
вследствие чего может произойти утечка воды. Для подтверждения
надежности эксплуатации необходимо регулярное техническое
обслуживание.
7.2.4 Подсоединение трубопроводов рециркуляции
Предварительные условия: Требуется только в случае применения
рециркуляции в системе.
1 Снимите верхнюю панель с агрегата, см. «Чтобы открыть внутренний
агрегат» [452].
2 Вырежьте резиновую втулку на верхней части агрегата и снимите стопор.
Соединение рециркуляции располагается ниже отверстия.
3 Проложите рециркуляционный трубопровод через втулку и подсоедините
его к соединению рециркуляции.
4 Установите на место верхнюю панель.
7.2.5 Заполнение контура циркуляции воды
Руководство по применению для установщика
76
Чтобы заполнить водяной контур, используйте комплект для заполнения,
приобретаемый на месте. Обязательно соблюдайте действующее
законодательство.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
ПРИМЕЧАНИЕ
Убедитесь, что открыты оба клапана выпуска воздуха (один на магнитном
фильтре, второй на резервном нагревателе).
После пусконаладки автоматические клапаны выпуска воздуха должны
оставаться в открытом положении.
7.2.6 Защита контура воды от замерзания
Защита от замерзания
При замерзании система может выйти из строя. Чтобы не допустить
замерзания компонентов гидравлической системы, в программном
обеспечении есть специальные функции защиты от замерзания, к которым
относится функция включения насоса при низких температурах:
▪ Защита водяной трубы от замерзания (см. «Защита от замерзания водяной
трубы» [4191]),
7 | Монтаж трубопроводов
▪ Предотвращение слива. Применимо только при активированной
функцииБивалентный режим ([C‑02]=1). Данная функция предотвращает
открывание клапанов защиты от замерзания на трубопроводах воды к
наружному агрегату во время работы вспомогательного водонагревателя
при отрицательных температурах снаружи.
Однако при отключении электропитания эти функции не могут гарантировать
защиту.
Чтобы защитить контур воды от замерзания, выполните одно из следующих
действий:
▪ Добавьте гликоль в воду. Гликоль снижает температуру замерзания воды.
▪ Установите клапаны защиты от замерзания. Клапаны защиты от замерзания
сливают воду из системы перед тем, как она может замерзнуть.
ПРИМЕЧАНИЕ
Если в воду добавляется гликоль, НЕ устанавливайте клапаны защиты от
замерзания. Возможное следствие: Утечка гликоля из клапанов защиты от
замерзания.
Защита от замерзания с использованием гликоля
Защита от замерзания с использованием гликоля
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
После добавления гликоля в воду ее температура замерзания понижается.
ПРЕДУПРЕЖДЕНИЕ
Этиленгликоль токсичен.
Руководство по применению для установщика
77
7 | Монтаж трубопроводов
ПРЕДУПРЕЖДЕНИЕ
Из-за наличия гликоля возможна коррозия системы. Свободный гликоль под
воздействием кислорода становится кислотным. Этот процесс ускоряется при
наличии меди и при высоких температурах. Кислотный свободный гликоль
воздействует на металлические поверхности и образует элементы
гальванической коррозии, вызывающие серьезные повреждения системы.
Поэтому важно, чтобы выполнялись следующие условия:
▪ обработка воды должна выполняться надлежащим образом
квалифицированным специалистом;
▪ для противодействия кислотам, образуемым окислением гликолей, должен
выбираться гликоль с ингибиторами коррозии;
▪ не следует применять автомобильный гликоль, поскольку его ингибиторы
коррозии имеют ограниченный срок службы и содержат силикаты, которые
могут загрязнить или засорить систему;
▪ в гликольных системах не должны использоваться оцинкованные трубы,
поскольку их наличие может привести к осаждению отдельных элементов в
ингибиторе коррозии гликоля.
ПРИМЕЧАНИЕ
Гликоль поглощает воду извне. Поэтому НЕЛЬЗЯ доливать гликоль, который
находился под открытым воздухом. Если оставлять крышку емкости с гликолем
открытой, это приведет к повышению концентрации воды. После этого
концентрация гликоля станет ниже, нежели предполагалось. В результате
компоненты гидравлической системы могут замерзнуть. Примите меры
предосторожности, сводящие к минимуму контакт гликоля с воздухом.
Типы гликоля
Типы гликоля, которые можно использовать, зависят от того, есть ли в системе
резервуар горячей воды бытового потребления:
Если… То…
В системе есть резервуар горячей
воды бытового потребления
В системе НЕТ резервуара горячей
воды бытового потребления
Используйте только
пропиленгликоль
(a)
Можно использовать либо
пропиленгликоль
(a)
, либо
этиленгликоль
(a)
Согласно классификации по стандарту EN1717 пропиленгликоль с необходимыми
ингибиторами соответствует категорииIII.
Требуемая концентрация гликоля
Необходимая концентрация гликоля зависит от предполагаемой наименьшей
температуры снаружи, а также от того, требуется ли защита от разрыва или от
замерзания. Чтобы предотвратить замерзание системы, нужно больше
гликоля.
Добавьте гликоль согласно представленной ниже таблице.
Наименьшая
Защита от разрыва Защита от замерзания
предполагаемая
температура снаружи
Руководство по применению для установщика
78
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
7 | Монтаж трубопроводов
Наименьшая
Защита от разрыва Защита от замерзания
предполагаемая
температура снаружи
–25°C 30% —
–30°C 35% —
ИНФОРМАЦИЯ
▪ Защита от разрыва: гликоль предотвращает разрыв трубопроводов, но НЕ
замерзание жидкости в трубопроводах.
▪ Защита от замерзания: гликоль предотвращает замерзание жидкости в
трубопроводах.
ПРИМЕЧАНИЕ
▪ Требуемая концентрация может отличаться в зависимости от типа гликоля.
ВСЕГДА сравнивайте требования из представленной выше таблицы с
характеристиками, предоставленными производителем гликоля. При
необходимости обеспечьте выполнение требований, заданных
производителем гликоля.
▪ Доля добавленного гликоля НИКОГДА не должна превышать 35%.
▪ Если жидкость в системе замерзает, запуск насоса НЕВОЗМОЖЕН. Помните,
что, несмотря на защиту системы от разрыва, жидкость может замерзнуть.
▪ Если вода в системе неподвижна, крайне вероятно замерзание и
повреждение системы.
Гликоль и максимально допустимый объем воды
При добавлении гликоля в водяной контур уменьшается максимально
допустимый объем воды в системе. Подробнее см. раздел «Максимальный
объем воды» [470].
Настройка для гликоля
ПРИМЕЧАНИЕ
Если в системе присутствует гликоль, для настройки [E-0D] должен быть выбран
вариант 1. Если настройка для гликоля НЕ задана надлежащим образом,
жидкость в трубопроводе может замерзнуть.
Защита от замерзания с помощью клапанов защиты от замерзания
Клапаны защиты от замерзания
Ответственность за защиту проложенных по месту трубопроводов от
замерзания несет установщик. Если в воду не добавлен гликоль, то можно
слить воду из системы до того, как она замерзнет, через клапаны защиты от
замерзания, установленные во всех нижних точках проложенных по месту
трубопроводов.
Установка клапанов защиты от замерзания
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Для защиты проложенных по месту трубопроводов от замерзания установите
следующие компоненты:
Руководство по применению для установщика
79
7 | Монтаж трубопроводов

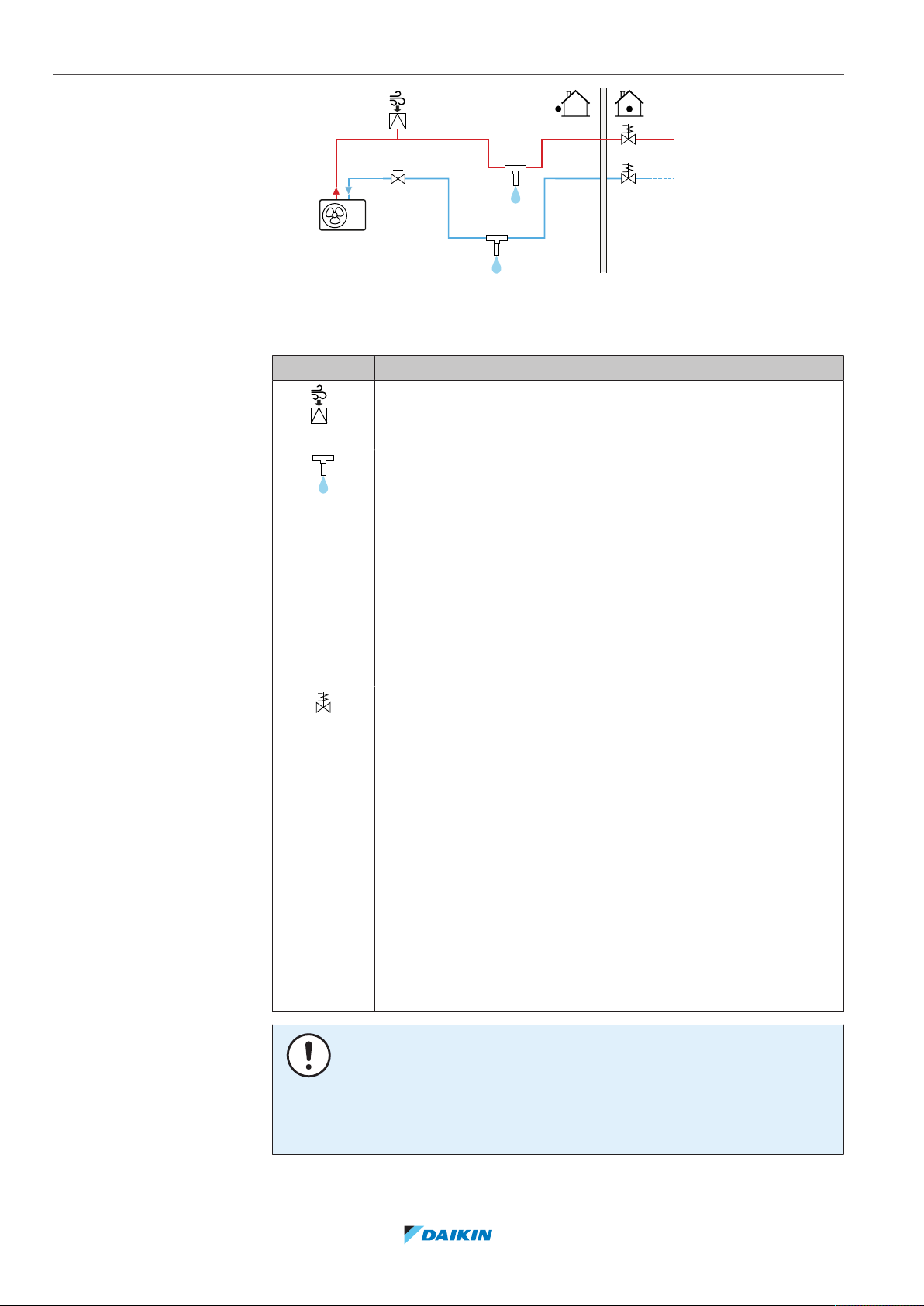

c
b
b
c
a
a
b
c
Компонент Описание
a Автоматический воздухозаборник
b Клапан защиты от замерзания (дополнительная опция— приобретается на
месте)
c Нормально закрытые клапаны (рекомендуются— приобретаются на месте)
Автоматический воздухозаборник (для подачи воздуха)
следует установить в наивысшей точке. Например,
автоматический выпуск воздуха.
Защита проложенных по месту трубопроводов. Клапаны
защиты от замерзания должны быть установлены:
▪ в вертикальном положении, чтобы обеспечивался свободный
и беспрепятственный поток воды;
▪ во всех нижних точках проложенных по месту
трубопроводов;
▪ в самом холодном месте и вдали от источников тепла.
Внимание: Чтобы отверстие для слива воды не забивалось
льдом, предусмотрите между ним и поверхностью земли
расстояние не менее 15см.
Отсечные клапаны, не «выпускающие» воду за пределы здания
при перерыве в электроснабжении. Чтобы не допустить слив
всей воды из находящихся в помещении труб, когда
открываются клапаны защиты от замерзания, можно
использовать нормально закрытые клапаны (расположенные в
помещении рядом с местами ввода/вывода труб).
▪ При перерыве в электроснабжении: нормально закрытые
клапаны закрываются, тем самым отсекая воду, находящуюся
внутри здания. При открытии клапанов защиты от
замерзания сливается только вода, находящаяся снаружи
здания.
▪ В других ситуациях (например, при выходе из строя насоса):
нормально закрытые клапаны остаются открытыми. При
открытии клапанов защиты от замерзания также сливается и
вода, находящаяся внутри здания.
ПРИМЕЧАНИЕ
Если установлены клапаны защиты от замерзания, задайте минимальную
уставку охлаждения (по умолчанию=7°C) по меньшей мере на 2°C больше
максимальной температуры открытия клапана защиты от замерзания. В
противном случае клапаны защиты от замерзания могут открываться в режиме
Руководство по применению для установщика
80
охлаждения.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
7 | Монтаж трубопроводов
7.2.7 Заполнение резервуара горячей воды бытового потребления
1 Откройте по очереди каждый кран горячей воды, чтобы выпустить из
трубопроводов системы весь воздух.
2 Откройте подающий вентиль холодной воды.
3 Когда весь воздух выйдет, закройте все краны воды.
4 Проверьте, нет ли утечек.
7.2.8 Для изоляции трубопровода воды
Трубопроводы во всем контуре воды СЛЕДУЕТ изолировать, чтобы
предотвратить конденсацию влаги во время работы в режиме охлаждения и
потери холодо- и теплопроизводительности.
Теплоизоляция наружных водяных труб
ПРИМЕЧАНИЕ
Наружные трубы. Проверьте, чтобы у наружных труб была требуемая защитная
теплоизоляция.
Ниже в таблице приведены минимальные рекомендуемые толщины
теплоизоляции труб, расположенных на открытом воздухе (с λ=0,039Вт/мК).
Длина трубы (м) Минимальная толщина
теплоизоляции (мм)
<20 19
20~30 32
30~40 40
40~50 50
В других случаях минимальную толщину теплоизоляции можно определить с
помощью программы Hydronic Piping Calculation.
Программа Hydronic Piping Calculation также рассчитывает максимальную
длину заполненных жидкостью труб между внутренним и наружным
агрегатами на основе падения давления на нагревательном приборе или
наоборот.
Программа Hydronic Piping Calculation является частью программного
обеспечения Heating Solutions Navigator, которое доступно на веб-сайте
https://professional.standbyme.daikin.eu.
Если нет доступа к программному обеспечению Heating Solutions Navigator, то
обратитесь к своему дилеру.
Данная рекомендация гарантирует нормальную работу агрегата, однако
местные нормы, которые следует соблюдать, могут отличаться.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
81
8 | Подключение электрооборудования
8 Подключение электрооборудования
В этой главе
8.1 Подсоединение электропроводки...................................................................................................................................... 82
8.1.1 Меры предосторожности при подключении электропроводки ..................................................................... 82
8.1.2 Рекомендации относительно подсоединения электропроводки................................................................... 83
8.1.3 Соблюдение электрических нормативов .......................................................................................................... 84
8.1.4 Информация об энергосберегающем источнике электропитания ................................................................. 85
8.1.5 Обзор электрических соединений за исключением внешних приводов ....................................................... 86
8.2 Подключение наружного агрегата...................................................................................................................................... 87
8.2.1 Подключение электропроводки к наружному блоку ....................................................................................... 87
8.2.2 Перемещение термистора воздуха на наружный агрегат ............................................................................... 93
8.3 Подключение внутреннего агрегата ................................................................................................................................... 94
8.3.1 Подключение основного источника питания .................................................................................................... 98
8.3.2 Подсоединение электропитания к резервному нагревателю......................................................................... 100
8.3.3 Подключение запорного клапана....................................................................................................................... 103
8.3.4 Подключение электрических счетчиков ............................................................................................................ 104
8.3.5 Подключение насоса горячей воды бытового потребления ........................................................................... 105
8.3.6 Подключение подачи аварийного сигнала........................................................................................................ 106
8.3.7 Подключение выхода ВКЛ/ВЫКЛ обогрева/охлаждения помещения ........................................................... 107
8.3.8 Подключение переключения на внешний источник тепла ............................................................................. 108
8.3.9 Подключение цифровых вводов потребления энергии................................................................................... 109
8.3.10 Подключение предохранительного термостата (с размыкающим контактом)............................................. 110
8.4 После подключения электропроводки к внутреннему агрегату ..................................................................................... 113
8.1 Подсоединение электропроводки
Подготовка к подсоединению электропроводки
Проверьте, подсоединен ли трубопровод воды.
Типовая последовательность действий
Подсоединение электропроводки обычно включает следующие этапы.
▪ «8.2Подключение наружного агрегата» [487]
▪ «8.3Подключение внутреннего агрегата» [494]
8.1.1 Меры предосторожности при подключении электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте многожильные кабели.
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
разделе «1Общая техника безопасности» [46].
Руководство по применению для установщика
82
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
8 | Подключение электрооборудования
b a
ПРЕДУПРЕЖДЕНИЕ
▪ К прокладке электропроводки допускаются ТОЛЬКО аттестованные
электрики в СТРОГОМ соответствии с действующим законодательством.
▪ Электрические соединения подключаются к стационарной проводке.
▪ Все электрическое оборудование и материалы, приобретаемые по месту
монтажа, ДОЛЖНЫ соответствовать требованиям действующего
законодательства.
ПРЕДУПРЕЖДЕНИЕ
▪ Если отсутствует нейтраль электропитания или она не соответствует
нормативам, возможно повреждение оборудования.
▪ Необходимо установить надлежащее заземление. НЕ ДОПУСКАЕТСЯ
заземление агрегата на трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное заземление может привести к
поражению электрическим током.
▪ Установите необходимые предохранители или автоматические прерыватели.
▪ Обязательно прикрепляйте кабель с помощью стяжек, так чтобы он НЕ
касался острых кромок или труб, особенно со стороны высокого давления.
▪ Не допускается использование проводки с отводами и скрученными
многожильными кабелями удлинителей и соединений звездой. Это может
вызвать перегрев, поражение электрическим током или возгорание.
▪ НЕ допускается установка фазокомпенсаторного конденсатора, так как
агрегат оборудован инвертором. Фазокомпенсаторный конденсатор снижает
производительность и может вызвать несчастные случаи.
ПРЕДУПРЕЖДЕНИЕ
Вращающийся вентилятор. Перед ВКЛЮЧЕНИЕМ или обслуживанием
наружного агрегата проверьте, чтобы вращающийся вентилятор в целях защиты
был закрыт воздуховыпускной решеткой. См.:
▪ «Установка воздуховыпускной решетки» [459]
▪ «Снятие воздуховыпускной решетки и ее закрепление в защитном
положении» [461]
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную длину кабеля.
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого напряжения должно составлять
не менее 50мм.
8.1.2 Рекомендации относительно подсоединения электропроводки
Соблюдайте следующие меры предосторожности:
▪ При использовании скрученных многожильных проводов установите на
конце контакта круглую обжимную клемму. Положив круглую обжимную
клемму на провод до изолированной части, зажмите клемму подходящим
инструментом.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
83
8 | Подключение электрооборудования
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
a Витой многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
Тип провода Способ прокладки
Одножильный провод
Скрученные
многожильные
провода с круглой
обжимной клеммой
a Скрученный одножильный провод
b Винт
c Плоская шайба
a Клемма
Крутящие моменты затяжки
Наружный агрегат:
Позиция Момент затяжки (Н•м)
M4 (X1M, X2M) 1,2~1,5
M4 (заземление)
Внутренний агрегат:
Позиция Момент затяжки (Н•м)
M4 (X1M, X2M, X5M) 1,2~1,5
M4 (заземление)
8.1.3 Соблюдение электрических нормативов
Только для EPRA14~18DAV3
Оборудование соответствует требованиям EN/IEC 61000-3-12 (Европейский/
международный технический стандарт, устанавливающий пределы по
гармоническим токам, генерируемым оборудованием, подключенным к
низковольтным системам общего пользования, с входным током >16А и ≤75А
на фазу.).
b Винт
c Плоская шайба
Допустимо
Недопустимо
Руководство по применению для установщика
84
Только для резервного нагревателя внутреннего агрегата
См. раздел «Подсоединение электропитания к резервному
нагревателю» [4100].
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
8 | Подключение электрооборудования
8.1.4 Информация об энергосберегающем источнике электропитания
По всему миру компании по электроснабжению усиленно работают над тем,
чтобы обеспечить надежные поставки электроэнергии по
конкурентоспособным расценкам. Многие из них вправе выставлять
потребителям счета по льготным тарифам. Например, в зависимости от
времени суток, времени года, а в Германии и Австрии — по тарифу
Wärmepumpentarif...
Данное оборудование можно подключать к подобным энергосберегающим
системам подачи электроэнергии.
За сведениями о возможности подключения данного оборудования к той или
иной энергосберегающей системе подачи электроэнергии, если таковые
системы имеются, обратитесь в компанию по электроснабжению,
обслуживающую место установки оборудования.
При подключении оборудования к энергосберегающему источнику
электропитания компания по электроснабжению вправе:
▪ прерывать снабжение оборудования электропитанием на определенные
промежутки времени;
▪ налагать ограничения на объем потребляемой оборудованием
электроэнергии в определенные промежутки времени.
Конструкцией внутреннего агрегата предусмотрено его принудительное
выключение. В это время компрессор наружного агрегата не работает.
В зависимости от электропитания (бесперебойное или нет) электропроводка
блока подключается по разной схеме.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
85
8 | Подключение электрооборудования
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
8.1.5 Обзор электрических соединений за исключением внешних приводов
Нормальное
электропитание
Подача электропитания с предпочтительным
энергосбережением
Электропитание НЕ
прервано
Во время активации
энергосберегающего
источника
электропитания
электропитание НЕ
прерывается. Наружный
агрегат выключается
устройством
управления.
Примечание: Компания
по электроснабжению
должна постоянно
обеспечивать
потребление энергии
Электропитание
прервано
Во время активации
энергосберегающего
источника
электропитания
электропитание
прерывается компанией
по электроснабжению
немедленно или через
некоторое время. В этом
случае внутренний
агрегат должен питаться
от отдельного
нормального источника
питания.
внутренним агрегатом.
Руководство по применению для установщика
86
a Нормальное электропитание
b Подача электропитания с предпочтительным
энергосбережением
1 Электропитание наружного агрегата
2 Электропитание и соединительный кабель внутреннего
агрегата
3 Питание резервного нагревателя
4 Подача электропитания с предпочтительным
энергосбережением (беспотенциальный контакт)
5 Обычный источник электропитания (для питания платы
внутреннего агрегата в случае прерывания
энергосберегающего источника электропитания)
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
8 | Подключение электрооборудования
a b
d
c2
b2
c1
b1
a1
a2
8.2 Подключение наружного агрегата
Позиция Описание
Кабель электропитания См. раздел «Подключение электропроводки к
Соединительный кабель
Греющий кабель сливной
трубки
Разъем для функции
энергосбережения
(только для моделей V3)
наружному блоку» [487].
Кабель термистора
воздуха
См. раздел «Перемещение термистора воздуха
на наружный агрегат» [493].
8.2.1 Подключение электропроводки к наружному блоку
1 Откройте крышку распределительной коробки. См. раздел «Чтобы
открыть наружный агрегат» [451].
2 Снимите изоляцию (20мм) с проводов.
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к поражению
электрическим током или к утечке тока
3 Заведите кабели через заднюю панель агрегата и пропустите их через
установленные на заводе-изготовителе изоляционные трубки в
распределительную коробку.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
a1+a2 Кабель электропитания (приобретается на месте)
b1+b2 Соединительный кабель (приобретается на месте)
c1+c2 (опция) Греющий кабель сливной трубки (приобретается на месте)
d Изоляционные трубки (установлены на заводе-изготовителе)
Руководство по применению для установщика
87
8 | Подключение электрооборудования
L N PE
b
a
L
N
Q1DI
1N~,
50 Hz,
230 V AC
F1B
1
3
2
4
II
BRN
BLU
YLW/GRN
b
a
L
N
4 Подключите провода к соответствующим клеммам в распределительной
коробке и закрепите кабели кабельными стяжками. См.:
▪ «Для моделей V3» [488]
▪ «Для моделей W1» [490]
Для моделей V3
1 Кабель электропитания:
▪ Проложите кабель внутри рамы.
▪ Подключите провода к клеммной колодке.
▪ Закрепите кабель кабельной стяжкой.
Провод: 1N+GND
Максимальный рабочий ток: см. паспортную табличку на агрегате.
—
Руководство по применению для установщика
88
a Кабель электропитания (приобретается на месте)
b Внешняя электропроводка
F1B Предохранитель защиты от перегрузки (приобретается на месте).
Рекомендуемый предохранитель: 2‑полюсный, ток 32A, времятоковая
характеристика C.
Q1DI Устройство защитного отключения (30мА) (приобретается на месте)
2 Соединительный кабель (внутренний агрегат↔наружный агрегат):
▪ Проложите кабель внутри рамы.
▪ Подключите провода к клеммной колодке (следите, чтобы их номера
соответствовали номерам на внутреннем агрегате) и штифту
заземления.
▪ Закрепите кабель кабельной стяжкой.
Провода: (3+GND)×1,5мм²
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
—
1 2 3
1
2
3
8 | Подключение электрооборудования
3 (Опция) Греющий кабель сливной трубки:
▪ Проверьте, чтобы нагревательный элемент (греющий кабель) был
полностью вставлен в сливную трубку.
▪ Проложите кабель внутри рамы.
▪ Подключите провода к клеммной колодке и штифту заземления.
▪ Закрепите кабель кабельными стяжками.
Провод: (2+GND)×0,75мм². Электропроводка должна иметь двойную
изоляцию.
Максимально допустимая мощность греющего кабеля сливной трубки
= 115Вт (0,5A)
—
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
89
8 | Подключение электрооборудования
L N PE
1 2
X806A
X804A
X805A
4 (Опция) Функция энергосбережения: Если вы хотите использовать
функцию энергосбережения:
▪ Отсоедините X804A от X805A.
▪ Подсоедините X804A к X806A.
Для моделей W1
Руководство по применению для установщика
90
ИНФОРМАЦИЯ
Функция энергосбережения. Функция энергосбережения предусмотрена
только в моделях V3. Подробнее о функции энергосбережения ([9.F] и обзоре
местной настройки [E‑08]) см.в разделе «Функция энергосбережения» [4202].
1 Кабель электропитания:
▪ Проложите кабель внутри рамы.
▪ Подключите провода к клеммной колодке.
▪ Закрепите кабель кабельной стяжкой.
Провода: 3N+GND
Максимальный рабочий ток: см. паспортную табличку на агрегате.
—
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
8 | Подключение электрооборудования
L1 L2 L3 N PE
b
a
L1
L2
L3
N
3N~,
50 Hz,
400 V AC
b
a
Q1DI
L1
L2
L3
N
F1B
1
3
5
7
2
4
6
8
IIII
BRN
GRY
BLK
BLU
YLW/GRN
a Кабель электропитания (приобретается на месте)
b Внешняя электропроводка
F1B Предохранитель защиты от перегрузки (приобретается на месте).
Рекомендуемый предохранитель: 4‑полюсный, ток 16A или 20A,
времятоковая характеристика C.
Q1DI Устройство защитного отключения (30мА) (приобретается на месте)
2 Соединительный кабель (внутренний агрегат↔наружный агрегат):
▪ Проложите кабель внутри рамы.
▪ Подключите провода к клеммной колодке (следите, чтобы их номера
соответствовали номерам на внутреннем агрегате) и штифту
заземления.
▪ Закрепите кабель кабельной стяжкой.
Провода: (3+GND)×1,5мм²
—
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
91
8 | Подключение электрооборудования
1 2 3
1
2
3
3 (Опция) Греющий кабель сливной трубки:
▪ Проверьте, чтобы нагревательный элемент (греющий кабель) был
полностью вставлен в сливную трубку.
▪ Проложите кабель внутри рамы.
▪ Подключите провода к клеммной колодке и штифту заземления.
▪ Закрепите кабель кабельными стяжками.
Провод: (2+GND)×0,75мм². Электропроводка должна иметь двойную
изоляцию.
Максимально допустимая мощность греющего кабеля сливной трубки
= 115Вт (0,5A)
—
Руководство по применению для установщика
92
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
8 | Подключение электрооборудования
1 2
1
2 3
Click
4 5
6
7
8.2.2 Перемещение термистора воздуха на наружный агрегат
Эта процедура необходима только в местах с низкими температурами
снаружи.
Требуемый дополнительный аксессуар (входит в комплект поставки агрегата):
Крепление термистора.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
93
8 | Подключение электрооборудования
8.3 Подключение внутреннего агрегата
Позиция Описание
Электропитание
(основное)
Электропитание
(резервного нагревателя)
См. раздел «Подключение основного источника
питания» [498].
См. раздел «Подсоединение электропитания к
резервному нагревателю» [4100].
Запорный вентиль См. раздел «Подключение запорного
клапана» [4103].
Счетчики электроэнергии См. раздел «Подключение электрических
счетчиков» [4104].
Насос горячей воды
бытового потребления
Выход аварийного
сигнала
Управление режимом
охлаждения/нагрева
См. раздел «Подключение насоса горячей воды
бытового потребления» [4105].
См. раздел «Подключение подачи аварийного
сигнала» [4106].
См. раздел «Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения» [4107].
помещения
Переключение в режим
управления внешним
См. раздел «Подключение переключения на
внешний источник тепла» [4108].
источником тепла
Цифровые входы для
учета энергопотребления
См. раздел «Подключение цифровых вводов
потребления энергии» [4109].
Предохранительный
термостат
См. раздел «Подключение предохранительного
термостата (с размыкающим контактом)» [4110].
Руководство по применению для установщика
94
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
8 | Подключение электрооборудования
Позиция Описание
Комнатный термостат
(проводной или
беспроводной)
См.:
▪ Руководство по монтажу беспроводного
комнатного термостата
▪ Руководство по монтажу проводного
комнатного термостата (цифрового или
аналогового) + мультизонального
основного блока
- Подключение проводного комнатного
термостата (цифрового или
аналогового) к мультизональному
основному блоку
- Подключение мультизонального
основного блока к внутреннему
агрегату
- Для работы в режиме охлаждения/
нагрева также необходима опция
EKRELAY1
▪ Приложение по дополнительному
оборудованию
Провода: 0,75мм²
Максимальный рабочий ток: 100мА
Для основной зоны:
▪ [2.9] Управление
▪ [2.A] Тип термостата
Для дополнительной зоны:
▪ [3.A] Тип термостата
▪ [3.9] (только для чтения) Управление
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
95
8 | Подключение электрооборудования
Позиция Описание
Конвектор теплового
насоса
Для конвекторов теплового насоса можно
выбирать разные пульты управления и
конфигурации.
В зависимости от конфигурации также
необходима опция EKRELAY1.
Дополнительную информацию см. по
адресу:
▪ Руководство по монтажу конвекторов
теплового насоса
▪ Руководство по монтажу
дополнительного оборудования для
конвекторов теплового насоса
▪ Приложение по дополнительному
оборудованию
Провода: 0,75мм²
Максимальный рабочий ток: 100мА
Для основной зоны:
▪ [2.9] Управление
▪ [2.A] Тип термостата
Дистанционный
наружный датчик
Дистанционный
внутренний датчик
Для дополнительной зоны:
▪ [3.A] Тип термостата
▪ [3.9] (только для чтения) Управление
См.:
▪ Руководство по монтажу дистанционного
наружного датчика
▪ Приложение по дополнительному
оборудованию
Провода: 2×0,75мм²
[9.B.1]=1 (Внешний датчик = Наружный)
[9.B.2] Смещение внеш. датчика окр.
темп.
[9.B.3] Время усреднения
См.:
▪ Руководство по монтажу дистанционного
внутреннего датчика
▪ Приложение по дополнительному
оборудованию
Руководство по применению для установщика
96
Провода: 2×0,75мм²
[9.B.1]=2 (Внешний датчик = Помещение)
[1.7] Калибровка датчика комнатной
температуры
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
8 | Подключение электрооборудования
Позиция Описание
Интерфейс для выбора
комфортных условий
Адаптер беспроводной
сети
См.:
▪ Руководство по монтажу и эксплуатации
интерфейса для выбора комфортных
условий
▪ Приложение по дополнительному
оборудованию
Провода: 2×(0,75~1,25мм²)
Максимальная длина: 500м
[2.9] Управление
[1.6] Калибровка датчика комнатной
температуры
См.:
▪ Руководство по монтажу адаптера
беспроводной сети
▪ Приложение по дополнительному
оборудованию
Используйте кабель из комплекта адаптера
беспроводной сети.
[D] Беспроводной шлюз
Адаптер локальной сети См.:
▪ Руководство по монтажу адаптера
локальной сети
▪ Приложение по дополнительному
оборудованию
Провода: 2×(0,75~1,25мм²). Должны быть
экранированы.
Максимальная длина: 200м
См. ниже («Адаптер локальной сети—
требования к системе»).
Адаптер локальной сети— требования к системе
Предъявляемые к системе Daikin Altherma требования зависят от варианта
использования адаптера локальной сети/компоновки системы (управление
через приложение или использование функций Smart Grid).
Управление через приложение:
Позиция Требование
Программное
обеспечение адаптера
локальной сети
Рекомендуется ВСЕГДА использовать последнюю
версию программного обеспечения адаптера
локальной сети.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Способ управления
агрегатом
С интерфейса пользователя задайте [2.9]=2
(Управление = Комнатный термостат).
Использование функций Smart Grid:
Руководство по применению для установщика
97
8 | Подключение электрооборудования
1
2
3
A
1 2 3
a
Позиция Требование
Программное
обеспечение адаптера
локальной сети
Способ управления
агрегатом
Настройки горячей воды
бытового потребления
Рекомендуется ВСЕГДА использовать последнюю
версию программного обеспечения адаптера
локальной сети.
С интерфейса пользователя задайте [2.9]=2
(Управление = Комнатный термостат).
Для накопления тепловой энергии в резервуаре
горячей воды бытового потребления задайте с
интерфейса пользователя [9.2.1]=4 (Гор.вода
быт.потр. = Встроенный).
Настройки управления
энергопотреблением
С интерфейса пользователя задайте:
▪ [9.9.1]=1 (Управление потреблением
энергии = Непрерывный)
▪ [9.9.2]=1 (Тип = кВт)
8.3.1 Подключение основного источника питания
1 Снимите следующие элементы (см. раздел «Чтобы открыть внутренний
агрегат» [452]):
1 Верхняя панель
2 Панель интерфейса пользователя
3 Крышка верхней распределительной коробки
2 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
Соединительный
Провода: (3+GND)×1,5мм²
кабель (=основное
электропитание)
—
Руководство по применению для установщика
98
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
8 | Подключение электрооборудования
B
A
B
1 2 3
X2M
X11YA
X11YB
X11Y
X1A
X1M
a
A
109
S1S
NL
56
1N~, 50 Hz,
230 V AC, 6.3 A
1 2 3
a b c
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу на
электроэнергию
Соединительный
кабель (=основное
электропитание)
Источник
электропитания по
обычному тарифу
Контакт подачи
электропитания по
льготному тарифу
[9.8] Источник электропитания по льготному тарифу
Подсоедините X11Y к X11YB.
Провода: (3+GND)×1,5мм²
Провода: 1N
Максимальный рабочий ток: 6,3А
Провода: 2×(0,75~1,25мм²)
Максимальная длина: 50м.
Контакт подачи питания по льготному тарифу:
обнаружение 16Впост. тока (напряжение
подается с печатной платы). Сухой контакт
должен быть рассчитан на минимальную
нагрузку 15Впост. тока, 10мА.
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
Руководство по применению для установщика
99
8 | Подключение электрооборудования
B
A
B
5 6
1 2 3
X2M
X5M
9 10
X11YA
X11YB
X11Y
X1A
X1M
a b c
a Соединительный кабель (=основное электропитание)
b Источник электропитания по обычному тарифу
c Контакт подачи электропитания с предпочтительным энергосбережением
3 Зафиксируйте кабели с помощью стяжек на креплениях кабельных стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным энергосбережением
подсоедините X11Y к X11YB. Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6 зависит от типа подачи
электропитания с предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему агрегату:
▪ если подача электропитания с предпочтительным энергосбережением
прерывается в активном режиме ИЛИ
▪ если не допускается потребление энергии внутренним агрегатом при подаче
электропитания с предпочтительным энергосбережением в активном
режиме.
ИНФОРМАЦИЯ
Контакт подачи электропитания с предпочтительным энергосбережением
подсоединяется к тем же клеммам (X5M/9+10), что и предохранительный
термостат для дополнительной зоны. Система может содержать ИЛИ подачу
электропитания с предпочтительным энергосбережением, ИЛИ
предохранительный термостат для дополнительной зоны.
8.3.2 Подсоединение электропитания к резервному нагревателю
Модель резервного
нагревателя
*6V 1N~ 230В (6V) 2+GND
*9W 3N~ 400В 4+GND
[9.3] Резервный нагреватель
ПРЕДУПРЕЖДЕНИЕ
Резервный нагреватель ДОЛЖЕН подключаться к отдельному источнику питания
и ДОЛЖЕН защищаться защитными устройствами согласно действующему
законодательству.
Электропитание Провода
3~ 230В (6T1) 3+GND
Руководство по применению для установщика
100
EPRA14~18DAV3+W1 + ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P587503-1B – 2020.12
