Daikin EPRA14DAV3, EPRA16DAV3, EPRA18DAV3, EPRA14DAW1, EPRA16DAW1 Installer reference guide [sk]
...
Referenčná príručka inštalátora
https://daikintechnicaldatahub.eu
Daikin Altherma 3 H HT W
EPRA14DAV3
EPRA16DAV3
EPRA18DAV3
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
ETBH16DA6V
ETBH16DA9W
ETBX16DA6V
ETBX16DA9W
Obsah
Obsah
1 Všeobecné bezpečnostné opatrenia 6
1.1 O dokumentácii............................................................................................................................................................... 6
1.1.1 Význam varovaní a symbolov ......................................................................................................................... 6
1.2 Pre inštalatéra................................................................................................................................................................. 7
1.2.1 Všeobecné ...................................................................................................................................................... 7
1.2.2 Miesto inštalácie............................................................................................................................................. 8
1.2.3 Chladiaca zmes ............................................................................................................................................... 8
1.2.4 Soľný roztok .................................................................................................................................................... 10
1.2.5 Voda ................................................................................................................................................................ 11
1.2.6 Elektrické ........................................................................................................................................................ 11
2 O dokumentácii 13
2.1 Informácie o tomto dokumente ..................................................................................................................................... 13
2.2 Rýchly prehľad referenčnej príručky pre inštalátora ..................................................................................................... 14
3 Informácie o balení 16
3.1 Prehľad: informácie obalení........................................................................................................................................... 16
3.2 Vonkajšia jednotka.......................................................................................................................................................... 16
3.2.1 Manipulácia svonkajšou jednotkou............................................................................................................... 16
3.2.2 Odbalenie vonkajšej jednotky ........................................................................................................................ 18
3.2.3 Vybratie príslušenstva zvonkajšej jednotky .................................................................................................. 19
3.3 Vnútorná jednotka.......................................................................................................................................................... 20
3.3.1 Odbalenie vnútornej jednotky ....................................................................................................................... 20
3.3.2 Vybratie príslušenstva zvnútornej jednotky.................................................................................................. 20
4 Informácie ojednotkách avoliteľnom príslušenstve 21
4.1 Prehľad: informácie ojednotkách avoliteľnom príslušenstve ...................................................................................... 21
4.2 Identifikácia..................................................................................................................................................................... 21
4.2.1 Výrobný štítok: vonkajšia jednotka ................................................................................................................ 21
4.2.2 Identifikačný štítok: Vnútorná jednotka......................................................................................................... 22
4.3 Kombinácie jednotiek a možností .................................................................................................................................. 22
4.3.1 Možné kombinácie vnútornej jednotky avonkajšej jednotky....................................................................... 22
4.3.2 Možné kombinácie vnútornej jednotky anádrže na teplú vodu pre domácnosť......................................... 22
4.3.3 Možnosti pre vonkajšiu jednotku................................................................................................................... 23
4.3.4 Možnosti pre vnútornú jednotku ................................................................................................................... 23
5 Aplikačné pokyny 28
5.1 Prehľad: aplikačné pokyny.............................................................................................................................................. 28
5.2 Nastavenie systému ohrevu/chladenia miestnosti........................................................................................................ 29
5.2.1 Jedna miestnosť.............................................................................................................................................. 29
5.2.2 Viac miestností –jedna zóna teploty vody na výstupe.................................................................................. 34
5.2.3 Viac miestností –dve zóny teploty vody na výstupe ..................................................................................... 38
5.3 Nastavenie pomocného zdroja tepla na ohrev miestnosti ............................................................................................ 41
5.4 Nastavenie nádrže na teplú vodu pre domácnosť ......................................................................................................... 44
5.4.1 Rozloženie systému –samostatná nádrž na teplú vodu pre domácnosť...................................................... 44
5.4.2 Výber objemu apožadovanej teploty pre nádrž na teplú vodu pre domácnosť .......................................... 44
5.4.3 Nastavenie akonfigurácia –nádrž na teplú vodu pre domácnosť ................................................................ 46
5.4.4 Čerpadlo na teplú vodu pre domácnosť na okamžite teplú vodu ................................................................. 47
5.4.5 Čerpadlo na teplú vodu pre domácnosť na dezinfekciu................................................................................ 48
5.4.6 Čerpadlo na teplú vodu pre domácnosť na predohrev nádrže ..................................................................... 49
5.5 Nastavenie merania spotreby energie ........................................................................................................................... 49
5.5.1 Vyrobené teplo ............................................................................................................................................... 50
5.5.2 Spotrebovaná energia .................................................................................................................................... 50
5.5.3 Elektrické napájanie snormálnou sadzbou za kWh ...................................................................................... 51
5.5.4 Elektrické napájanie svýhodnou sadzbou za kWh ........................................................................................ 52
5.6 Nastavenie kontroly spotreby energie ........................................................................................................................... 53
5.6.1 Permanentné obmedzenie spotreby energie ................................................................................................ 54
5.6.2 Obmedzenie spotreby energie aktivované digitálnymi vstupmi ................................................................... 55
5.6.3 Proces obmedzenia spotreby energie ........................................................................................................... 56
5.6.4 Obmedzenie napájania BBR16 ....................................................................................................................... 57
5.7 Nastavenie snímača externej teploty ............................................................................................................................. 58
Referenčná príručka inštalátora
2
6 Inštalácia jednotky 59
6.1 Príprava miesta inštalácie............................................................................................................................................... 59
6.1.1 Požiadavky vonkajšej jednotky na miesto inštalácie ..................................................................................... 59
6.1.2 Ďalšie požiadavky vonkajšej jednotky na miesto inštalácie vstudenom podnebí ........................................ 62
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Obsah
6.1.3 Požiadavky vnútornej jednotky na miesto inštalácie..................................................................................... 62
6.2 Otvorenie a zatvorenie jednotiek................................................................................................................................... 63
6.2.1 Otvorenie jednotiek........................................................................................................................................ 63
6.2.2 Otvorenie vonkajšej jednotky......................................................................................................................... 64
6.2.3 Pre odstránenie prepravného obalu .............................................................................................................. 64
6.2.4 Zatvorenie vonkajšej jednotky ....................................................................................................................... 64
6.2.5 Otvorenie vnútornej jednotky........................................................................................................................ 65
6.2.6 Zatvorenie vnútornej jednotky....................................................................................................................... 67
6.3 Montáž vonkajšej jednotky............................................................................................................................................. 67
6.3.1 O montáži vonkajšej jednotky ........................................................................................................................ 67
6.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky ................................................................................... 67
6.3.3 Na prípravu inštalačnej konštrukcie............................................................................................................... 68
6.3.4 Inštalácia vonkajšej jednotky.......................................................................................................................... 69
6.3.5 Pre umožnenie vypúšťania ............................................................................................................................. 70
6.3.6 Inštalácia mriežky vypúšťania......................................................................................................................... 71
6.3.7 Demontáž mriežky vypúšťania a umiestnenie mriežky do bezpečnej polohy .............................................. 73
6.4 Montáž vnútornej jednotky ............................................................................................................................................ 74
6.4.1 Montáž vnútornej jednotky............................................................................................................................ 74
6.4.2 Opatrenia týkajúce sa montáže vnútornej jednotky ..................................................................................... 74
6.4.3 Inštalácia vnútornej jednotky ......................................................................................................................... 74
6.4.4 Pripojenie vypúšťacej hadice k odtoku .......................................................................................................... 76
7 Inštalácia potrubia 77
7.1 Príprava vodného potrubia............................................................................................................................................. 77
7.1.1 Požiadavky na vodný okruh ............................................................................................................................ 77
7.1.2 Vzorec na výpočet predbežného tlaku vexpanznej nádobe ......................................................................... 79
7.1.3 Kontrola objemu vody a rýchlosti prúdenia................................................................................................... 80
7.1.4 Zmena predbežného tlaku expanznej nádoby............................................................................................... 82
7.1.5 Kontrola objemu vody: príklady ..................................................................................................................... 82
7.2 Pripojenie potrubia na vodu ........................................................................................................................................... 83
7.2.1 Pripojenie vodného potrubia ......................................................................................................................... 83
7.2.2 Opatrenia týkajúce sa pripojenia vodovodného potrubia............................................................................. 83
7.2.3 Pripojenie potrubia na vodu........................................................................................................................... 83
7.2.4 Naplnenie vodného okruhu............................................................................................................................ 85
7.2.5 Ochrana vodného okruhu pred mrazom ....................................................................................................... 85
7.2.6 Plnenie nádrže na teplú vodu pre domácnosť............................................................................................... 88
7.2.7 Izolácia potrubia na vodu ............................................................................................................................... 88
8 Elektroinštalácia 90
8.1 Zapojenie elektroinštalácie............................................................................................................................................. 90
8.1.1 Bezpečnostné opatrenia pri zapájaní elektroinštalácie................................................................................. 90
8.1.2 Pokyny pri zapájaní elektroinštalácie ............................................................................................................. 91
8.1.3 Zhoda elektrického systému .......................................................................................................................... 92
8.1.4 Elektrické napájanie svýhodnou sadzbou za kWh ........................................................................................ 93
8.1.5 Prehľad elektrického zapojenia okrem externých aktivátorov...................................................................... 93
8.2 Pripojenia k vonkajšej jednotke...................................................................................................................................... 94
8.2.1 Pripojenie elektrického vedenia vo vnútornej jednotke ............................................................................... 94
8.2.2 Premiestnenie vzduchového termistora na vonkajšej jednotke ................................................................... 101
8.3 Pripojenia k vnútornej jednotke ..................................................................................................................................... 102
8.3.1 Pripojenie hlavného elektrického napájania.................................................................................................. 106
8.3.2 Pripojenie elektrického napájania záložného ohrievača ............................................................................... 108
8.3.3 Pripojenie uzatváracieho ventilu (ohrev/chladenie) ..................................................................................... 111
8.3.4 Pripojenie elektromerov................................................................................................................................. 112
8.3.5 Pripojenie čerpadla teplej vody pre domácnosť............................................................................................ 113
8.3.6 Pripojenie výstupu poplašného signálu ......................................................................................................... 114
8.3.7 Pripojenie výstupu ZAP./VYP. chladenia aohrevu miestnosti....................................................................... 115
8.3.8 Pripojenie prepínania kvonkajšiemu zdroju tepla ........................................................................................ 116
8.3.9 Pripojenie digitálnych vstupov spotreby energie .......................................................................................... 117
8.3.10 Pripojenie bezpečnostného termostatu (normálne zatvorený kontakt) ...................................................... 118
9 Konfigurácia 120
9.1 Prehľad: konfigurácia...................................................................................................................................................... 120
9.1.1 Prístup knajčastejšie používaným príkazom ................................................................................................. 121
9.2 Sprievodca konfiguráciou ............................................................................................................................................... 123
9.3 Možné obrazovky............................................................................................................................................................ 125
9.3.1 Dostupné obrazovky: prehľad ........................................................................................................................ 125
9.3.2 Domovská obrazovka ..................................................................................................................................... 125
9.3.3 Obrazovka hlavnej ponuky ............................................................................................................................. 128
9.3.4 Obrazovka ponuky .......................................................................................................................................... 129
9.3.5 Obrazovka menovitej hodnoty ....................................................................................................................... 129
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
3
Obsah
9.3.6 Podrobná obrazovka s hodnotami ................................................................................................................. 130
9.3.7 Obrazovka plánu: príklad................................................................................................................................ 131
9.4 Krivka podľa počasia ....................................................................................................................................................... 135
9.4.1 Čo je krivka podľa počasia? ............................................................................................................................ 135
9.4.2 2-bodová krivka .............................................................................................................................................. 135
9.4.3 Krivka odchýlky gradientu .............................................................................................................................. 136
9.4.4 Používanie kriviek podľa počasia.................................................................................................................... 138
9.5 Ponuka nastavení............................................................................................................................................................ 139
9.5.1 Porucha ........................................................................................................................................................... 140
9.5.2 Miestnosť ........................................................................................................................................................ 140
9.5.3 Hlavná zóna .................................................................................................................................................... 144
9.5.4 Vedľajšia zóna ................................................................................................................................................. 154
9.5.5 Ohrev/chladenie miestnosti ........................................................................................................................... 159
9.5.6 Nádrž............................................................................................................................................................... 167
9.5.7 Nastav. používateľa ........................................................................................................................................ 175
9.5.8 Informácia....................................................................................................................................................... 179
9.5.9 Nastav. inštalátora.......................................................................................................................................... 180
9.5.10 Uvedenie do prevádzky.................................................................................................................................. 203
9.5.11 Prevádzka........................................................................................................................................................ 203
9.6 Štruktúra ponúk: prehľad používateľských nastavení.................................................................................................... 205
9.7 Štruktúra ponúk: prehľad inštalatérskeho nastavenia................................................................................................... 206
10 Uvedenie do prevádzky 207
10.1 Prehľad: uvedenie do prevádzky .................................................................................................................................... 207
10.2 Predbežné opatrenia pri uvádzaní do prevádzky ........................................................................................................... 208
10.3 Kontrolný zoznam pred uvedením do prevádzky........................................................................................................... 208
10.4 Kontrolný zoznam počas uvedenia do prevádzky .......................................................................................................... 209
10.4.1 Minimálna rýchlosť prúdenia ......................................................................................................................... 209
10.4.2 Vypustenie vzduchu ....................................................................................................................................... 210
10.4.3 Spustenie skúšobnej prevádzky ..................................................................................................................... 211
10.4.4 Spustenie skúšobnej prevádzky akčných členov............................................................................................ 212
10.4.5 Vysúšanie poteru na podlahovom kúrení...................................................................................................... 213
11 Odovzdanie používateľovi 217
12 Údržba a servis 218
12.1 Prehľad: údržba a servis.................................................................................................................................................. 218
12.2 Bezpečnostné opatrenia pri údržbe ............................................................................................................................... 218
12.3 Ročná údržba .................................................................................................................................................................. 219
12.3.1 Ročná údržba vonkajšej jednotky: prehľad.................................................................................................... 219
12.3.2 Ročná údržba vonkajšej jednotky: inštrukcie................................................................................................. 219
12.3.3 Ročná údržba vnútornej jednotky: prehľad................................................................................................... 219
12.3.4 Ročná údržba vnútornej jednotky: inštrukcie................................................................................................ 219
12.4 Vyčistenie vodného filtra v prípade problémov ............................................................................................................. 222
12.4.1 Odobratie vodného filtra................................................................................................................................ 222
12.4.2 Vyčistenie vodného filtra v prípade problémov............................................................................................. 222
12.4.3 Inštalácia vodného filtra................................................................................................................................. 223
13 Odstránenie porúch 225
13.1 Prehľad: odstraňovanie problémov................................................................................................................................ 225
13.2 Predbežné opatrenia pri odstraňovaní problémov ........................................................................................................ 225
13.3 Riešenie problémov na základe symptómov.................................................................................................................. 226
13.3.1 Symptóm: jednotka NEOHRIEVA alebo NECHLADÍ podľa očakávania........................................................... 226
13.3.2 Symptóm: teplá voda NEDOSAHUJE požadovanú teplotu ............................................................................ 227
13.3.3 Symptóm: kompresor sa NESPUSTÍ (ohrev miestností alebo ohrev vody pre domácnosť).......................... 228
13.3.4 Symptóm: po spustení do prevádzky sa zo systému ozývajú zvuky bublania............................................... 228
13.3.5 Symptóm: čerpadlo je zablokované............................................................................................................... 229
13.3.6 Symptóm: čerpadlo je hlučné (kavitácia)....................................................................................................... 229
13.3.7 Symptóm: otvára sa tlakový poistný ventil.................................................................................................... 230
13.3.8 Symptóm: vodný tlakový poistný ventil nie je tesný ..................................................................................... 231
13.3.9 Symptóm: pri nízkych vonkajších teplotách NIE je ohrev miestností dostatočný......................................... 231
13.3.10 Symptóm: tlak vmieste vypúšťania je dočasne neobyčajne vysoký ............................................................. 232
13.3.11 Symptóm: funkcia dezinfekcie nádrže NIE JE správne dokončená (chyba typu AH) .................................... 232
13.4 Problémy riešenia na základe chybových kódov ............................................................................................................ 233
13.4.1 Zobrazenie textu Pomocníka v prípade poruchy........................................................................................... 233
13.4.2 Kódy chýb: prehľad......................................................................................................................................... 233
Referenčná príručka inštalátora
4
14 Likvidácia 239
14.1 Obnovenie chladiacej zmesi ........................................................................................................................................... 239
15 Technické údaje 241
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Obsah
15.1 Priestor pre údržbu: Vonkajšia jednotka ........................................................................................................................ 242
15.2 Schéma potrubia: vonkajšia jednotka ............................................................................................................................ 243
15.3 Schéma potrubia: vnútorná jednotka............................................................................................................................. 245
15.4 Schéma zapojenia: vonkajšia jednotka........................................................................................................................... 246
15.5 Schéma zapojenia: vnútorná jednotka ........................................................................................................................... 251
16 Slovník 257
17 Tabuľka nastavení na mieste inštalácie 259
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
5
1 | Všeobecné bezpečnostné opatrenia
1 Všeobecné bezpečnostné opatrenia
V tejto kapitole
1.1 O dokumentácii....................................................................................................................................................................... 6
1.1.1 Význam varovaní a symbolov................................................................................................................................. 6
1.2 Pre inštalatéra......................................................................................................................................................................... 7
1.2.1 Všeobecné .............................................................................................................................................................. 7
1.2.2 Miesto inštalácie .................................................................................................................................................... 8
1.2.3 Chladiaca zmes ....................................................................................................................................................... 8
1.2.4 Soľný roztok ............................................................................................................................................................ 10
1.2.5 Voda........................................................................................................................................................................ 11
1.2.6 Elektrické ................................................................................................................................................................ 11
1.1 O dokumentácii
▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.
▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých tém. Dôsledne
ich dodržiavajte.
▪ Inštaláciu systému a všetky činnosti popísané v návode na inštaláciu a v
referenčnej príručke inštalatéra MUSÍ vykonať autorizovaný inštalatér.
1.1.1 Význam varovaní a symbolov
NEBEZPEČENSTVO
Označuje situáciu, ktorá môže viesť k úmrtiu alebo vážnemu zraneniu.
NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM
Označuje situáciu, ktorá môže viesť k usmrteniu elektrickým prúdom.
NEBEZPEČENSTVO: RIZIKO POPÁLENIA
Označuje situáciu, ktorá by mohla viesť k vzniku popálenín v dôsledku extrémne
vysokej alebo nízkej teploty.
NEBEZPEČENSTVO: RIZIKO VÝBUCHU
Označuje situáciu, ktorá by mohla viesť k výbuchu.
VAROVANIE
Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo vážnemu zraneniu.
VAROVANIE: HORĽAVÝ MATERIÁL
Referenčná príručka inštalátora
6
UPOZORNENIE
Označuje situáciu, ktorá by mohla viesť k menšiemu alebo menej vážnemu zraneniu.
VÝSTRAHA
Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
1.2 Pre inštalatéra
1.2.1 Všeobecné
Ak si NIE ste istí, ako jednotku nainštalovať alebo používať, obráťte sa na svojho
predajcu.
1 | Všeobecné bezpečnostné opatrenia
INFORMÁCIE
Označuje užitočné tipy alebo doplňujúce informácie.
Symbol Vysvetlenie
Pred inštaláciou si prečítajte návod na inštaláciu a prevádzku
a kartu s pokynmi k zapojeniu.
Pred vykonaním údržby a servisných úloh si prečítajte návod
na údržbu.
Viac informácií získate u inštalatéra a vpoužívateľskej
referenčnej príručke.
NEBEZPEČENSTVO: RIZIKO POPÁLENIA
▪ Počas prevádzky a krátko po jej skončení sa NEDOTÝKAJTE potrubia na chladiacu
zmes, vodovodného potrubia ani vnútorných častí. Potrubie by mohlo byť príliš
horúce alebo studené. Počkajte, kým nevychladne na bežnú teplotu. Ak sa ho
musíte dotknúť, noste ochranné rukavice.
▪ NEDOTÝKAJTE sa žiadnej náhodne uniknutej chladiacej zmesi.
VAROVANIE
Nesprávna inštalácia alebo zapojenie zariadenia, príp. príslušenstva môže mať za
následok zásah elektrickým prúdom, skrat, úniky, požiar alebo iné škody na zariadení.
Používajte len príslušenstvo, voliteľné príslušenstvo a náhradné diely vyrobené alebo
schválené spoločnosťou Daikin.
VAROVANIE
Zabezpečte, aby inštalácia, testovanie a použité materiály spĺňali platné právne
predpisy (navyše k pokynom opísaným v dokumentácii spoločnosti Daikin).
UPOZORNENIE
Pri inštalácii a vykonávaní údržby alebo servisu systému noste primerané ochranné
pomôcky (ochranné rukavice, bezpečnostné okuliare atď.).
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
VAROVANIE
Roztrhajte a vyhoďte plastové obalové vrecia, aby sa s nimi nikto nemohol hrať, zvlášť
deti. Možné riziko: udusenie.
VAROVANIE
Prijmite primerané opatrenia, aby jednotka nemohla slúžiť ako úkryt pre malé
živočíchy. Kontakt malých živočíchov s elektrickými časťami môže spôsobiť poruchu,
dymenie alebo požiar.
Referenčná príručka inštalátora
7
1 | Všeobecné bezpečnostné opatrenia
UPOZORNENIE
NEDOTÝKAJTE sa prívodu vzduchu ani hliníkových rebier jednotky.
UPOZORNENIE
▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety ani zariadenia.
▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na jednotku.
VÝSTRAHA
Práce na vonkajšej jednotke sa najlepšie vykonávajú v suchých poveternostných
podmienkach, aby sa predišlo prieniku vody.
V súlade s príslušnými právnymi predpismi bude možno potrebné zaviesť denník
pre daný produkt. Denník bude obsahovať minimálne informácie o údržbe,
opravách, výsledkoch testov, pohotovostných obdobiach atď.
V blízkosti produktu tiež bude POTREBNÉ mať k dispozícii prinajmenšom tieto
informácie:
▪ pokyny na zastavenie systému v prípade núdze,
▪ názov a adresa požiarnej jednotky, policajného útvaru a zdravotnej služby,
▪ názov, adresa a denné a nočné telefónne čísla servisných oddelení.
V Európe pokyny na vedenie denníka určuje norma EN378.
1.2.2 Miesto inštalácie
▪ Okolo jednotky vytvorte dostatočný priestor na vykonávanie servisu a na
▪ Skontrolujte, či miesto inštalácie odolá hmotnosti a vibráciám jednotky.
▪ Zabezpečte, aby bol priestor dostatočne vetraný. NEUPCHÁVAJTE žiadne vetracie
▪ Zabezpečte, aby bola jednotka vo vodorovnej polohe.
Jednotku NEINŠTALUJTE na nasledujúce miesta:
▪ V potenciálne výbušnom prostredí.
▪ Na miestach, na ktorých sa nachádzajú zariadenia vyžarujúce elektromagnetické
▪ Na miestach, na ktorých hrozí riziko požiaru z dôvodu úniku horľavých plynov
▪ Na miestach, kde vzniká korozívny plyn (napríklad plyn kyseliny sírovej). Korózia
zabezpečenie obehu vzduchu.
otvory.
vlny. Elektromagnetické vlny by mohli rušiť riadiaci systém a spôsobiť poruchu
funkcie zariadenia.
(napríklad riedidla alebo benzínu), na miestach s uhlíkovými vláknami alebo
horľavým prachom.
medených potrubí alebo spájkovaných dielov môže spôsobiť únik chladiacej
zmesi.
1.2.3 Chladiaca zmes
Referenčná príručka inštalátora
8
Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej
príručke ku konkrétnej aplikácii pre inštalatéra.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
1 | Všeobecné bezpečnostné opatrenia
VÝSTRAHA
Zabezpečte, aby inštalácia potrubia na chladiacu zmes spĺňala platné právne
predpisy. V Európe platí norma EN378.
VÝSTRAHA
Zabezpečte, aby potrubie a pripojenia na miestne inštalácie NEBOLI vystavené
napätiu.
VAROVANIE
Počas testov NIKDY nenatlakujte zariadenie tlakom vyšším, ako je maximálny
povolený tlak (tak, ako je uvedené na výrobnom štítku na jednotke).
VAROVANIE
V prípade úniku chladiacej zmesi prijmite dostatočné opatrenia. Ak chladiaci plyn
uniká, okamžite miestnosť vyvetrajte. Možné riziká:
▪ Zvýšená koncentrácia chladiacej zmesi môže v malej miestnosti znížiť hladinu
kyslíka.
▪ Ak sa chladiaci plyn dostane do kontaktu s ohňom, môžu vzniknúť toxické plyny.
NEBEZPEČENSTVO: RIZIKO VÝBUCHU
Odčerpanie – únik chladiacej zmesi. Ak chcete odčerpať systém, a je netesnosť v
okruhu chladiacej zmesi:
▪ NEPOUŹÍVAJTE funkciu automatického odčerpania jednotky, pri ktorej sa vo
vonkajšej jednotke zhromaždí všetka chladiaca zmes zo systému. Možný
výsledok: Samospaľovanie a výbuch kompresora z dôvodu vzduchu vnikajúceho
do kompresora, ktorý je v činnosti.
▪ Použite samostatný systém obnovy tak, že kompresor jednotky nemusí byť v
činnosti.
VAROVANIE
VŽDY zachyťte chladivo. NEVYPÚŠŤAJTE ich priamo do okolitého prostredia. Použite
vákuové čerpadlo na vyprázdnenie inštalácie.
VÝSTRAHA
Po zapojení celého potrubia skontrolujte, či nikde neuniká plyn. Na kontrolu úniku
plynu použite dusík.
VÝSTRAHA
▪ Aby nedošlo k poruche kompresora, do systému NEDOPLŇUJTE viac chladiva, ako
je určené množstvo.
▪ Ak sa vyžaduje otvorenie systému chladiva, je NUTNÉ s chladivom manipulovať
vsúlade splatnými predpismi.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
VAROVANIE
Uistite sa, či nie je v systéme kyslík. Chladiaca zmes sa môže doplniť len po vykonaní
testu únikov a po sušení vo vákuu.
Možný výsledok: Samovznietenie a výbuch kompresora pre kyslík vháňaný do
kompresora v prevádzke.
Referenčná príručka inštalátora
9
1 | Všeobecné bezpečnostné opatrenia
▪ V prípade, že je potrebné úplné doplnenie, pozrite si výrobný štítok na jednotke.
Na výrobnom štítku je uvedený typ chladiva ajeho požadované množstvo.
▪ Jednotka je vo výrobe naplnená chladivom a v závislosti od veľkosti a dĺžky rúr
môžu niektoré systémy vyžadovať doplnenie ďalšieho chladiva.
▪ Používajte nástroje výlučne určené pre typ chladiva v systéme, aby sa zabezpečil
požadovaný tlakový odpor azabránilo sa vniknutiu cudzích látok do systému.
▪ Chladivo dopĺňajte nasledujúcim spôsobom:
Ak Potom
Je namontovaná sifónová trubica
(t. j. valec je označený nápisom v znení
Pri dopĺňaní chladiva by mal byť valec
vo zvislej polohe.
“pripojený kvapalinový plniaci sifón”)
Sifónová trubica NIE JE namontovaná Pri dopĺňaní chladiva valec otočte hore
dnom.
▪ Pomaly otvorte valec schladivom.
▪ Chladivo plňte v kvapalnej forme. Pridávanie v plynnej forme môže brániť
normálnej prevádzke.
UPOZORNENIE
Po ukončení doplňovania chladiva alebo počas jeho prerušenia okamžite uzavrite
ventil nádrže chladiva. Ak ventil NIE je okamžite uzavretý, zvyšný tlak môže priviesť
prídavné chladivo. Možný výsledok: Nesprávne množstvo chladiva.
1.2.4 Soľný roztok
Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej
príručke ku konkrétnej aplikácii pre inštalatéra.
VAROVANIE
Výber soľného roztoku MUSÍ byť v súlade s platnými právnymi predpismi.
VAROVANIE
V prípade úniku soľného roztoku prijmite dostatočné opatrenia. V prípade úniku
soľného roztoku ihneď vyvetrajte oblasť a obráťte sa na miestneho predajcu.
VAROVANIE
Okolitá teplota vnútri jednotky môže byť oveľa vyššia ako izbová teplota, napr. 70°C.
V prípade úniku soľného roztoku môžu horúce súčasti v jednotke spôsobiť vznik
nebezpečnej situácie.
VAROVANIE
Používanie a inštalácia zariadenia MUSIA spĺňať bezpečnostné a environmentálne
opatrenia špecifikované v platných právnych predpisoch.
Referenčná príručka inštalátora
10
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
1.2.5 Voda
1.2.6 Elektrické
1 | Všeobecné bezpečnostné opatrenia
Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej
príručke ku konkrétnej aplikácii pre inštalatéra.
VÝSTRAHA
Zabezpečte, aby kvalita vody spĺňala smernicu EÚ 98/83ES.
NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM
▪ Pred zložením krytu rozvodnej skrine, pripojením elektrického vedenia alebo
dotykom elektrických častí VYPNITE všetky zdroje napájania.
▪ Pred vykonávaním servisu odpojte zdroj napájania minimálne na 1 minútu a
zmerajte napätie na koncovkách kondenzátorov hlavného obvodu alebo v
elektrických súčiastkach. Skôr ako sa budete môcť dotknúť elektrických súčastí,
napätie NESMIE presahovať 50 V jednosmerného prúdu. Poloha koncoviek je
zobrazená na schéme zapojenia.
▪ Elektrických súčastí sa NEDOTÝKAJTE mokrými rukami.
▪ Po zložení servisného krytu NENECHÁVAJTE jednotku bez dozoru.
VAROVANIE
Ak NIE SÚ hlavný vypínač alebo iné prostriedky na odpojenie, ktoré majú oddelené
kontakty na všetkých póloch a zaisťujú úplné odpojenie v prípade prepätia
kategórieIII, nainštalované vo výrobe, MUSIA sa nainštalovať do pevného zapojenia.
VAROVANIE
▪ Používajte LEN medené vodiče.
▪ Zabezpečte, aby zapojenie na mieste inštalácie spĺňalo platné právne predpisy.
▪ Celá elektrická inštalácia na mieste sa MUSÍ inštalovať v súlade so schémou
zapojenia dodanou s produktom.
▪ NIKDY nestláčajte zväzky káblov a zabráňte kontaktu káblov s potrubím a ostrými
hranami. Zabezpečte, aby na prípojky svorkovnice nepôsobil žiadny vonkajší tlak.
▪ Nezabudnite nainštalovať uzemňovacie vodiče. NEUZEMŇUJTE jednotku
k verejnému potrubiu, prepäťovej poistke ani uzemneniu telefónnej linky.
Nedokonalé uzemnenie môže spôsobiť zásah elektrickým prúdom.
▪ Zabezpečte použitie samostatného elektrického obvodu. NIKDY nepoužívajte
zdroj napájania spoločný s iným zariadením.
▪ Zabezpečte inštaláciu potrebných poistiek alebo ističov.
▪ Ubezpečte sa, že ste nainštalovali prúdový chránič. V opačnom prípade hrozí
riziko zásahu elektrickým prúdom alebo požiaru.
▪ Pri inštalácii skontrolujte, či je prúdový chránič kompatibilný s invertorom (odolný
proti vysokofrekvenčnému elektrickému šumu), aby nedochádzalo k
nepotrebnému otváraniu prúdového chrániča.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
11
1 | Všeobecné bezpečnostné opatrenia
UPOZORNENIE
Pri pripájaní vedenia elektrického napájania musí byť uzemnenie prevedené pred
pripojením prípojok, ktoré vedú elektrický prúd. Pri odpojení vedenia elektrického
napájania musia byť prípojky, ktoré vedú elektrický prúd, oddelené pred pripojením
uzemnenia. Dĺžka vodičov medzi ukotvením vedenia elektrického napájania
asamotnou svorkovnicou musí byť taká, aby boli vodiče vedenia elektrického prúdu
upnuté pred vodičom uzemnenia, ktorý je vprípade vedenia elektrického napájania
voľne vytiahnutý zukotvenia vedenia.
VÝSTRAHA
Opatrenia týkajúce sa kladenia elektrických káblov:
▪ NEPRIPÁJAJTE k svorkovnici káble rôznej hrúbky (pokles v kábli elektrického
napájania môže spôsobiť nadmernú teplotu).
▪ Pri pripájaní káblov rovnakej hrúbky postupujte podľa obrázka vyššie.
▪ Pri zapájaní káblov použite na to určený elektrický kábel a pevne ho pripojte,
potom zabezpečte, aby vonkajší tlak pôsobil na dosku svorkovnice.
▪ Použite vhodný skrutkovač na utiahnutie svorkových skrutiek. Skrutkovač s malou
hlavicou poškodí hlavicu a znemožní správne utiahnutie.
▪ Príliš silné uťahovanie môže poškodiť svorkové skrutky.
Elektrické káble inštalujte minimálne 1m od televízorov alebo rádií, aby ste predišli
rušeniu. V závislosti od dĺžky rozhlasových vĺn môže byť vzdialenosť 1 m
nedostatočná.
VAROVANIE
▪ Po ukončení elektrickej inštalácie sa uistite, či je každá elektrická časť a koncovka
vo vnútri elektrickej skrine správne pripojená.
▪ Pred spustením jednotky skontrolujte, či sú všetky kryty zatvorené.
VÝSTRAHA
Platí len v prípade trojfázového napájania, a ak sa kompresor spúšťa metódou
ZAPNUTIE/VYPNUTIE.
Ak existuje možnosť výskytu reverznej fázy po krátkodobom výpadku prúdu a
napájanie sa zapne a vypne, keď je produkt v prevádzke, pripojte lokálne okruh
ochrany reverznej fázy. Chod produktu v reverznej fáze môže poškodiť kompresor a
iné súčiastky.
Referenčná príručka inštalátora
12
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
2 O dokumentácii
V tejto kapitole
2.1 Informácie o tomto dokumente............................................................................................................................................. 13
2.2 Rýchly prehľad referenčnej príručky pre inštalátora ............................................................................................................. 14
2.1 Informácie o tomto dokumente
Cieľoví používatelia
Oprávnení inštalátori
Dokumentácia
Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto
dokumenty:
▪ Všeobecné bezpečnostné opatrenia:
- Bezpečnostné opatrenia, ktoré sa musia prečítať pred inštaláciou
- Formát: Papier (v balení vnútornej jednotky)
2 | O dokumentácii
▪ Návod na obsluhu:
- Rýchly návod na základné používanie
- Formát: Papier (v balení vnútornej jednotky)
▪ Používateľská referenčná príručka:
- Podrobné pokyny a informácie o základnom a rozšírenom používaní
- Formát: Digitálne súbory na stránke http://www.daikineurope.com/support-
and-manuals/product-information/
▪ Návod na inštaláciu – vonkajšia jednotka:
- Pokyny na inštaláciu
- Formát: Výtlačok (v balení vonkajšej jednotky)
▪ Návod na inštaláciu – vnútorná jednotka:
- Pokyny na inštaláciu
- Formát: Papier (v balení vnútornej jednotky)
▪ Referenčná príručka inštalátora:
- Príprava inštalácie, osvedčené postupy, referenčné údaje…
- Formát: Digitálne súbory na stránke http://www.daikineurope.com/support-
and-manuals/product-information/
▪ Doplnok pre voliteľné príslušenstvo:
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
- Ďalšie informácie oinštalácii voliteľného príslušenstva
- Formát: papier (v balení jednotky) + digitálne súbory na stránke http://
www.daikineurope.com/support-and-manuals/product-information/
Najnovšie zmeny dodanej dokumentácie môžu byť k dispozícii na regionálnej
webovej lokalite spoločnosti Daikin alebo u predajcu.
Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.
Technické údaje
▪ Podmnožina najnovších technických údajov je k dispozícii na regionálnej webovej
stránke Daikin (verejne prístupnej).
Referenčná príručka inštalátora
13
2 | O dokumentácii
▪ Úplná sada najnovších technických údajov je k dispozícii na Daikin Business Portal
(požaduje sa prihlásenie).
Online nástroje
Okrem súpravy dokumentov sú pre inštalatérov k dispozícii aj niektoré online
nástroje:
▪ Daikin Technical Data Hub
- Stredisko pre technické údaje o jednotke, užitočných nástrojoch, digitálnych
zdrojoch a ďalšie informácie.
- Verejne dostupné na adrese https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- Digitálna sada nástrojov, ktorá ponúka rôzne nástroje na uľahčenie inštalácie a
konfigurácie vykurovacích systémov.
- Na prístup k Heating Solutions Navigator sa vyžaduje registrácia na platformu
Stand By Me. Ďalšie informácie nájdete na stránke https://
professional.standbyme.daikin.eu.
▪ Daikin e-Care
- Mobilná aplikácia pre inštalatérov a servisných technikov, ktorá vám umožňuje
registráciu, konfiguráciu a riešenie problémov s vykurovacími systémami.
- Mobilnú aplikáciu môžete prevziať pre zariadenia so systémami iOS a Android
pomocou QR kódov uvedených nižšie. Pre prístup k aplikácii sa vyžaduje
registrácia na platformu Stand By Me.
App Store Google Play
2.2 Rýchly prehľad referenčnej príručky pre inštalátora
Kapitola Opis
Všeobecné bezpečnostné
opatrenia
O dokumentácii Aká dokumentácia je k dispozícii pre inštalátora
Informácie obalení Ako rozbaliť jednotky a vybrať príslušenstvo
Informácie ojednotkách
avoliteľnom príslušenstve
Bezpečnostné opatrenia, ktoré sa musia prečítať
pred inštaláciou
▪ Ako identifikovať jednotky
▪ Možné kombinácie jednotiek a voliteľného
príslušenstva
Referenčná príručka inštalátora
14
Aplikačné pokyny Rôzne inštalácie systému
Inštalácia jednotky Ako treba postupovať a čo treba vedieť pri
inštalácii systému vrátane informácií o postupe
prípravy na inštaláciu
Inštalácia potrubia Ako treba postupovať a čo treba vedieť pri
inštalácii potrubia systému vrátane informácií o
postupe prípravy na inštaláciu
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
2 | O dokumentácii
Kapitola Opis
Elektroinštalácia Ako treba postupovať a čo treba vedieť pri
inštalácii elektrických súčastí systému vrátane
informácií o postupe prípravy na inštaláciu
Konfigurácia Čo treba urobiť a poznať pred konfiguráciou
systému po inštalácii
Uvedenie do prevádzky Čo treba urobiť a poznať pred spustením
systému do prevádzky po konfigurácii
Odovzdanie používateľovi Čo treba používateľovi dať a vysvetliť
Údržba a servis Ako vykonávať údržbu a servis jednotiek
Odstraňovanie problémov Ako riešiť problémy
Likvidácia Ako likvidovať systém
Technické údaje Špecifikácie systému
Slovník Definície termínov
Tabuľka nastavení na mieste
inštalácie
Túto tabuľku vyplní inštalatér a odloží sa pre
budúcu referenciu
Poznámka: V používateľskej referenčnej
príručke sa nachádza aj tabuľka s inštalatérskymi
nastaveniami. Túto tabuľku musí vyplniť
inštalatér a odovzdať ju používateľovi.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
15
3 | Informácie o balení
3 Informácie o balení
V tejto kapitole
3.1 Prehľad: informácie obalení
3.1 Prehľad: informácie obalení .................................................................................................................................................. 16
3.2 Vonkajšia jednotka.................................................................................................................................................................. 16
3.2.1 Manipulácia svonkajšou jednotkou ...................................................................................................................... 16
3.2.2 Odbalenie vonkajšej jednotky ................................................................................................................................ 18
3.2.3 Vybratie príslušenstva zvonkajšej jednotky .......................................................................................................... 19
3.3 Vnútorná jednotka.................................................................................................................................................................. 20
3.3.1 Odbalenie vnútornej jednotky ............................................................................................................................... 20
3.3.2 Vybratie príslušenstva zvnútornej jednotky ......................................................................................................... 20
Táto kapitola opisuje, čo musíte urobiť po doručení balenia s vonkajšou a
vnútornou jednotkou na miesto inštalácie.
Uvedomte si, že:
▪ Pri dodaní sa jednotka MUSÍ skontrolovať, či nie je poškodená. Každé poškodenie
sa MUSÍ ihneď ohlásiť zástupcovi dopravcu pre reklamácie.
▪ Zabalenú jednotku dopravte čo najbližšie ku konečnému miestu montáže, aby
nedošlo kpoškodeniu počas prepravy.
▪ Pripravte cestu, po ktorej chcete preniesť jednotku dovnútra smerom dopredu.
3.2 Vonkajšia jednotka
3.2.1 Manipulácia svonkajšou jednotkou
UPOZORNENIE
Ak chcete predísť poraneniu, NEDOTÝKAJTE sa prívodu vzduchu ani hliníkových rebier
na jednotke.
Žeriav
Na to, aby ste jednotku nepoškodili, udržiavajte popruhy v rámci vyznačenej časti.
Referenčná príručka inštalátora
16
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
3 | Informácie o balení
±150
kg
4×
Vidlicový vysokozdvižný vozík alebo ručný nízkozdvižný vozík
Vozík podsúvajte pod paletu z ťažšej strany.
3 osoby
Po vybalení prepravte jednotku pomocou popruhov pripevnených k jednotke.
Pozrite si tiež:
▪ "3.2.2Odbalenie vonkajšej jednotky"[418]
▪ "6.3.4Inštalácia vonkajšej jednotky"[469]
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
17
3 | Informácie o balení
1 2
3 5
4
a
b

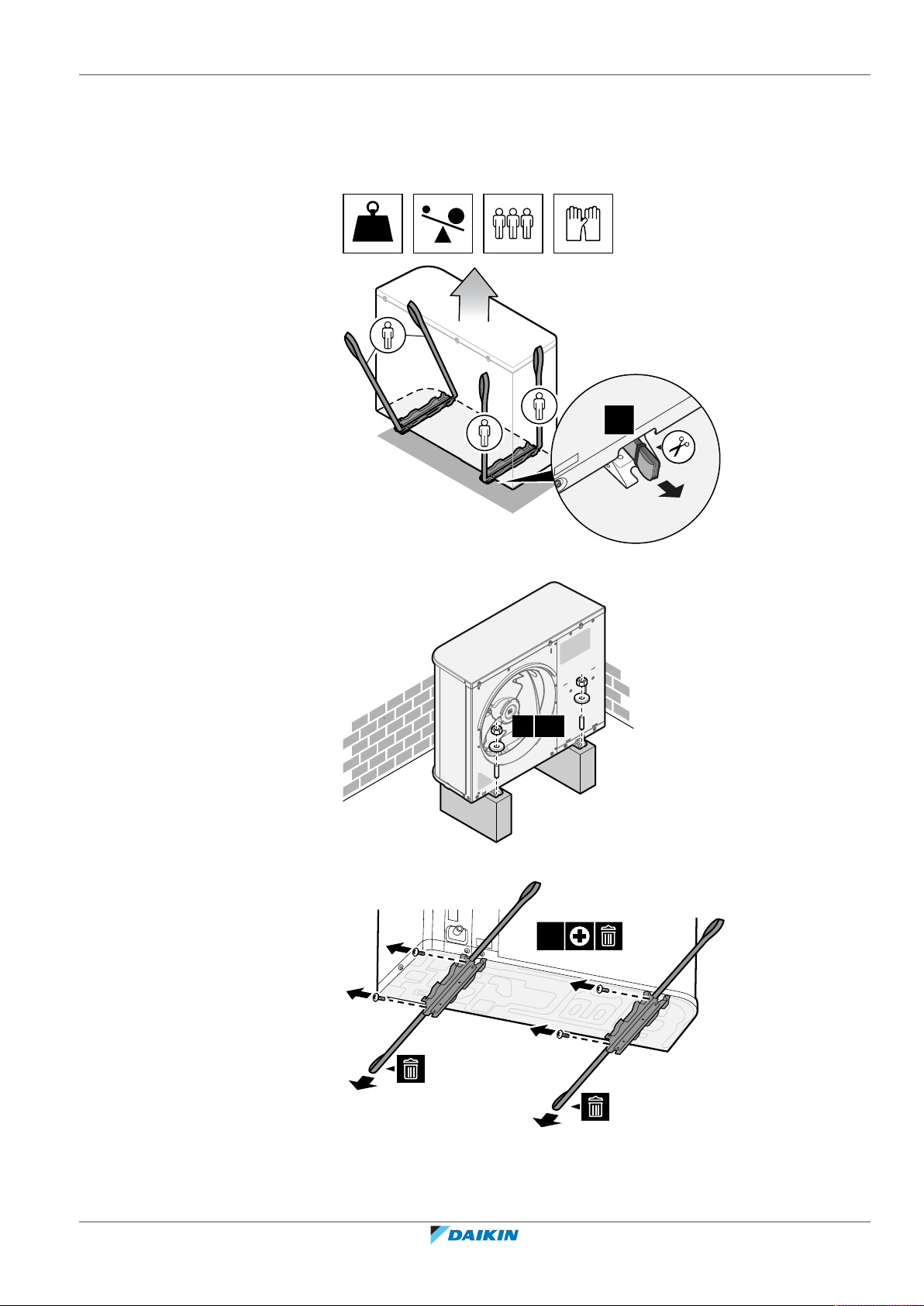

3.2.2 Odbalenie vonkajšej jednotky
Referenčná príručka inštalátora
18
a, b Príslušenstvo
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
3.2.3 Vybratie príslušenstva zvonkajšej jednotky
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
3 | Informácie o balení
a Uzatvárací ventil (s integrovaným filtrom)
b Tesniaci krúžok objímky na výstupe
c Objímka na výstupe
d Upevňovací diel pre termistor (na inštaláciu v oblastiach s nízkou okolitou teplotou)
e Návod na inštaláciu – vonkajšia jednotka
f Príručka k likvidácii – recyklácia chladiacej zmesi
g Energetické označenie
h Mriežka vypúšťania (vrchná + spodná časť)
i Návod na inštaláciu – mriežka vypúšťania
VÝSTRAHA
Rozbalenie – predné rohy. Pri odstraňovaní predných rohov balenia škatuľu s
mriežkou vypúšťania pridŕžajte, aby nespadla.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
19
3 | Informácie o balení
1 2
1× 1× 1× 1×
a b c d
2×4× 1×
fe g
1×
h
3.3 Vnútorná jednotka
3.3.1 Odbalenie vnútornej jednotky
3.3.2 Vybratie príslušenstva zvnútornej jednotky
Určité príslušenstvo sa nachádza vnútri jednotky. Pokyny na otvorenie jednotky
nájdete v časti "6.2.5Otvorenie vnútornej jednotky"[465].
a Všeobecné bezpečnostné opatrenia
b Doplnok pre voliteľné príslušenstvo
c Návod na inštaláciu vnútornej jednotky
d Návod na obsluhu
e Tesniaci krúžok na uzatvárací ventil
f Uzatvárací ventil
g Pretlakový obtokový ventil
h Stenová konzola
Referenčná príručka inštalátora
20
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
4 | Informácie ojednotkách avoliteľnom príslušenstve
4 Informácie ojednotkách avoliteľnom
príslušenstve
V tejto kapitole
4.1 Prehľad: informácie ojednotkách avoliteľnom príslušenstve .............................................................................................. 21
4.2 Identifikácia............................................................................................................................................................................. 21
4.2.1 Výrobný štítok: vonkajšia jednotka ........................................................................................................................ 21
4.2.2 Identifikačný štítok: Vnútorná jednotka ................................................................................................................ 22
4.3 Kombinácie jednotiek a možností .......................................................................................................................................... 22
4.3.1 Možné kombinácie vnútornej jednotky avonkajšej jednotky............................................................................... 22
4.3.2 Možné kombinácie vnútornej jednotky anádrže na teplú vodu pre domácnosť ................................................ 22
4.3.3 Možnosti pre vonkajšiu jednotku........................................................................................................................... 23
4.3.4 Možnosti pre vnútornú jednotku........................................................................................................................... 23
4.1 Prehľad: informácie ojednotkách avoliteľnom príslušenstve
Táto kapitola obsahuje informácie o:
▪ Identifikácia vonkajšej jednotky
▪ Identifikácia vnútornej jednotky
▪ Kombinácia vonkajšej jednotky s voliteľným príslušenstvom
▪ Kombinácia vnútornej jednotky s voliteľným príslušenstvom
4.2 Identifikácia
VÝSTRAHA
Pri súčasnom inštalovaní alebo servise viacerých jednotiek sa servisné panely rôznych
modelov NESMÚ zamieňať.
4.2.1 Výrobný štítok: vonkajšia jednotka
Umiestnenie
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Označenie modelov
Príklad: EPRA14DAV3
Kód Vysvetlenie
EP Vonkajšie párové tepelné čerpadlo Hydrosplit pre Európu
R Vysoká teplota vody – teplota okolia 2 (pozrite si
prevádzkový rozsah)
Referenčná príručka inštalátora
21
4 | Informácie ojednotkách avoliteľnom príslušenstve
Kód Vysvetlenie
A Chladivo R32
14 Výkonová trieda
DA Séria modelu
V3 Elektrické napájanie
4.2.2 Identifikačný štítok: Vnútorná jednotka
Umiestnenie
Označenie modelov
Príklad: ETBH16DA6V
Kód Opis
E Európsky model
TB Jednotka Hydrosplit so samostatnou nádržou inštalovaná na
stene
H H=len ohrev
X=ohrev/chladenie
16 Výkonová trieda
DA Séria modelu
6V Model záložného ohrievača
4.3 Kombinácie jednotiek a možností
4.3.1 Možné kombinácie vnútornej jednotky avonkajšej jednotky
Vnútorná jednotka Vonkajšia jednotka
EPRA14 EPRA16 EPRA18
ETBH/X16 O O O
4.3.2 Možné kombinácie vnútornej jednotky anádrže na teplú vodu pre domácnosť
Referenčná príručka inštalátora
22
Tabuľka kombinácií
Vnútorná
jednotka
EKHWS EKHWSU EKHWP Nádrž od tretej
Nádrž na teplú vodu pre domácnosť
strany
ETBH/X O O O O
(a)
Pri používaní nádrže tretej strany sa uistite, že spĺňa minimálne požiadavky (pozrite
si "Požiadavky týkajúce sa nádrže od tretej strany"[423]).
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
(a)
4 | Informácie ojednotkách avoliteľnom príslušenstve
aba
b
Požiadavky týkajúce sa nádrže od tretej strany
V prípade používania nádrže od tretej strany musí nádrž spĺňať tieto požiadavky:
▪ Cievka výmenníka tepla nádrže je ≥1,05m².
▪ Termistor nádrže sa musí nachádzať nad cievkou výmenníka tepla.
▪ Ohrievač s pomocným čerpadlom sa musí nachádzať nad cievkou výmenníka
tepla.
VÝSTRAHA
Údaje o výkone nádrží od tretej strany NEMOŽNO poskytnúť ani garantovať.
VÝSTRAHA
Nádrž od tretej strany konfigurujte rovnako ako typ nádrže EKHWS.
Ak máte nádrž, do ktorej...
Môžete vložiť termistor. NEMÔŽETE vložiť termistor.
Použite EKHY3PART. Použite EKHY3PART2.
a Vnútorná jednotka
b Nádrž
Podrobnejšie pokyny na inštaláciu nájdete v návode na inštaláciu k súprave
prípojok av doplnku pre voliteľné príslušenstvo.
4.3.3 Možnosti pre vonkajšiu jednotku
Montážny stojan (EKMST1, EKMST2)
V chladnejších oblastiach, kde môže dôjsť k hustému sneženiu, sa odporúča
namontovať vonkajšiu jednotku na montážny rám. Použite jednu z nasledujúcich
možností:
▪ EKMST1 s pätkami príruby: na inštaláciu vonkajšej jednotky na betónový základ,
kde je povolené vŕtanie.
▪ EKMST2 s gumenou pätkou: na inštaláciu vonkajšej jednotky na základy, na
ktorých nie je vŕtanie povolené alebo možné, napr. na ploché strechy alebo
chodníky.
Pokyny na inštaláciu nájdete vnávode na inštaláciu montážneho stojanu.
4.3.4 Možnosti pre vnútornú jednotku
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Viaczónové káblové ovládače
Môžete sa pripojiť ku nasledujúcim viaczónových káblovým ovládačom:
▪ Viaczónová základná jednotka 230V (EKWUFHTA1V3)
▪ Digitálny termostat 230V (EKWCTRDI1V3)
▪ Analógový termostat 230V (EKWCTRAN1V3)
▪ Akčný člen 230V (EKWCVATR1V3)
Referenčná príručka inštalátora
23
4 | Informácie ojednotkách avoliteľnom príslušenstve
Pokyny na inštaláciu nájdete vnávode na inštaláciu pre ovládača a v doplnku pre
voliteľné príslušenstvo.
Bezdrôtový izbový termostat (EKRTR1)
K vnútornej jednotke môžete pripojiť bezdrôtový izbový termostat ako voliteľné
príslušenstvo.
Pokyny na inštaláciu nájdete vnávode na inštaláciu pre izbový termostat adoplnku
pre voliteľné príslušenstvo.
Diaľkový snímač pre bezdrôtový termostat (EKRTETS)
Bezdrôtový diaľkový snímač vnútornej teploty (EKRTETS) sa môže používať len
vkombinácii sbezdrôtovým termostatom (EKRTR1).
Pokyny na inštaláciu nájdete vnávode na inštaláciu pre izbový termostat adoplnku
pre voliteľné príslušenstvo.
Digitálna V/V karta PCB (EKRP1HBAA)
Digitálna V/V karta PCB je potrebná na poskytovanie nasledujúcich signálov:
▪ Alarm output
▪ Výstup ZAPNUTIE/VYPNUTIE ohrevu/chladenia miestností
▪ Prepnutie na vonkajší zdroj tepla
Pokyny na inštaláciu nájdete v inštalačnej príručke pre digitálnu V/V kartu PCB
adoplnku pre voliteľné príslušenstvo.
Karta PCB požiadaviek (EKRP1AHTA)
Karta PCB požiadaviek sa musí inštalovať na aktivovanie kontroly spotreby energie
digitálnymi vstupmi.
Pokyny na inštaláciu nájdete v inštalačnej príručke pre kartu PCB požiadaviek
adoplnku pre voliteľné príslušenstvo.
Diaľkový vnútorný snímač (KRCS01-1)
V predvolenom nastavení sa ako snímač izbovej teploty použije interný senzor
vyhradeného rozhrania pre pohodlie osôb (BRC1HHDA používaný ako izbový
termostat).
Ako voliteľné príslušenstvo sa diaľkový vnútorný snímač môže inštalovať na
meranie izbovej teploty na iných miestach.
Pokyny na inštaláciu nájdete v inštalačnej príručke pre diaľkový vnútorný snímač
adoplnku pre voliteľné príslušenstvo.
INFORMÁCIE
▪ Diaľkový vnútorný snímač sa môže používať len v prípade, keď je pre
používateľské rozhranie konfigurovaná funkcia izbového termostatu.
▪ Pripojiť sa môže buď diaľkový vnútorný snímač, alebo diaľkový vonkajší snímač.
Referenčná príručka inštalátora
24
Diaľkový vonkajší snímač (EKRSCA1)
V štandardnej konfigurácii sa snímač vo vonkajšej jednotke používa na meranie
vonkajšej teploty.
Ako voliteľné príslušenstvo sa diaľkový vonkajší snímač môže inštalovať na meranie
vonkajšej teploty na iných miestach (napr. aby sa vyhlo priamemu slnečnému
svetlu), aby sa zlepšilo fungovanie systému.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
4 | Informácie ojednotkách avoliteľnom príslušenstve
Pokyny na inštaláciu nájdete v návode na inštaláciu pre diaľkový vonkajší snímač
adoplnku pre voliteľné príslušenstvo.
INFORMÁCIE
Pripojiť sa môže buď diaľkový vnútorný snímač, alebo diaľkový vonkajší snímač.
Počítačový kábel (EKPCCAB4)
Počítačový kábel zabezpečuje prepojenie medzi rozvodnou skriňou vnútornej
jednotky apočítačom. Poskytuje možnosť aktualizovať softvér vnútornej jednotky.
Pokyny na inštaláciu nájdete vnávode na inštaláciu počítačového kábla.
Konvektor tepelného čerpadla (FWXV, FWXT, FWXM)
Na zabezpečenie ohrevu/chladenia miestnosti je možné používať nasledujúce
konvektory tepelného čerpadla:
▪ FWXV: model s montážou so zapustením do podlahy
▪ FWXT: model s montážou na stenu
▪ FWXM: model s montážou so zapustením
Pokyny na inštaláciu nájdete včasti:
▪ Návod na inštaláciu konvektorov tepelného čerpadla
▪ Návod na inštaláciu voliteľného príslušenstva konvektorov tepelného čerpadla
▪ Doplnok pre voliteľné príslušenstvo
LAN adaptér na ovládanie prostredníctvom smartfónu + aplikácie Smart Grid
(BRP069A61)
Tento LAN adaptér môžete nainštalovať za účelom:
▪ ovládania systému prostredníctvom aplikácie pre smartfón,
▪ používania systému v rôznych aplikáciách Smart Grid.
Pokyny na inštaláciu nájdete v návode na inštaláciu pre adaptér siete LAN a
vdoplnku pre voliteľné príslušenstvo.
LAN adaptér na ovládanie prostredníctvom smartfónu (BRP069A62)
Tento LAN adaptér môžete nainštalovať za účelom ovládania systému
prostredníctvom aplikácie pre smartfón.
Pokyny na inštaláciu nájdete v návode na inštaláciu pre adaptér siete LAN a
vdoplnku pre voliteľné príslušenstvo.
Univerzálny centrálny ovládač (EKCC8-W)
Ovládač na kaskádové ovládanie.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Súprava bizone (BZKA7V3)
Môžete namontovať voliteľnú súpravu bizone.
Pokyny na inštaláciu nájdete vnávode na inštaláciu súpravy bizone.
Súprava prípojok pre nádrž tretej strany (EKHY3PART)
Vyžaduje sa na pripojenie nádrže tretej strany k systému.
Obsahuje termistor a 3-cestný ventil.
Pokyny na inštaláciu nájdete vnávode na inštaláciu súpravy prípojok.
Referenčná príručka inštalátora
25
4 | Informácie ojednotkách avoliteľnom príslušenstve
Súprava prípojok pre nádrž tretej strany so vstavaným termostatom
(EKHY3PART2)
Súprava na pripojenie nádrže tretej strany so vstavaným termostatom k systému.
Táto súprava konvertuje požiadavku z termostatu nádrže na požiadavku na
dodávku teplej vody pre domácnosť pre vnútornú jednotku.
Súprava na konverziu (EKHBCONV)
Pomocou súpravy na konverziu skonvertujte model určený len na ohrev na
reverzibilný model.
Pokyny na inštaláciu nájdete vnávode na inštaláciu súpravy na konverziu.
Nádrž na teplú vodu pre domácnosť
K vnútornej jednotke s montážou na stenu môže byť pripojená nádrž na teplú vodu
pre domácnosť na zabezpečovanie teplej vody pre domácnosť.
K dispozícii sú nasledujúce nádrže na teplú vodu pre domácnosť:
Nádrž Remark
Nádrž z nehrdzavejúcej ocele
(štandardná):
▪ EKHWS150D3V3
▪ EKHWS180D3V3
▪ EKHWS200D3V3
▪ EKHWS250D3V3
▪ EKHWS300D3V3
Nádrž z nehrdzavejúcej ocele (+
komponenty):
▪ EKHWSU150D3V3
▪ EKHWSU180D3V3
▪ EKHWSU200D3V3
▪ EKHWSU250D3V3
▪ EKHWSU300D3V3
Polypropylénová nádrž:
▪ EKHWP300B
▪ EKHWP500B
Polypropylénová nádrž:
▪ EKHWP300PB
Integrovaný elektrický ohrievač
spomocným čerpadlom
Integrovaný:
▪ Ohrievač spomocným čerpadlom
▪ Komponenty vyhovujúce stavebnému
predpisu G3 vo Veľkej Británii (UK).
Nádrž s odtokovým solárnym
systémom.
Nádrž s natlakovaným solárnym
systémom.
Referenčná príručka inštalátora
26
▪ EKHWP500PB
Pokyny na inštaláciu nájdete v návode na inštaláciu pre nádrž na teplú vodu pre
domácnosť adoplnku pre voliteľné príslušenstvo.
Rozhranie pre pohodlie osôb (BRC1HHDA) používané ako izbový termostat
▪ Rozhranie pre pohodlie osôb (RPPO) slúžiace ako izbový termostat sa môže
používať iba v kombinácii s používateľským rozhraním pripojeným k vnútornej
jednotke.
▪ Rozhranie pre pohodlie osôb (RPPO) slúžiace ako izbový termostat musí byť
nainštalované v miestnosti, ktorú chcete regulovať.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
4 | Informácie ojednotkách avoliteľnom príslušenstve
Pokyny na inštaláciu nájdete vnávode na inštaláciu a návode na obsluhu rozhrania
pre pohodlie osôb (RPPO) slúžiaceho ako izbový termostat.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
27
5 | Aplikačné pokyny
5 Aplikačné pokyny
V tejto kapitole
INFORMÁCIE
Chladenie je použiteľné len v prípade:
▪ Reverzibilných modelov
▪ Modelov určených len na ohrev + súpravy na konverziu (EKHBCONV)
5.1 Prehľad: aplikačné pokyny...................................................................................................................................................... 28
5.2 Nastavenie systému ohrevu/chladenia miestnosti................................................................................................................ 29
5.2.1 Jedna miestnosť ..................................................................................................................................................... 29
5.2.2 Viac miestností –jedna zóna teploty vody na výstupe ......................................................................................... 34
5.2.3 Viac miestností –dve zóny teploty vody na výstupe............................................................................................. 38
5.3 Nastavenie pomocného zdroja tepla na ohrev miestnosti.................................................................................................... 41
5.4 Nastavenie nádrže na teplú vodu pre domácnosť................................................................................................................. 44
5.4.1 Rozloženie systému –samostatná nádrž na teplú vodu pre domácnosť ............................................................. 44
5.4.2 Výber objemu apožadovanej teploty pre nádrž na teplú vodu pre domácnosť .................................................. 44
5.4.3 Nastavenie akonfigurácia –nádrž na teplú vodu pre domácnosť........................................................................ 46

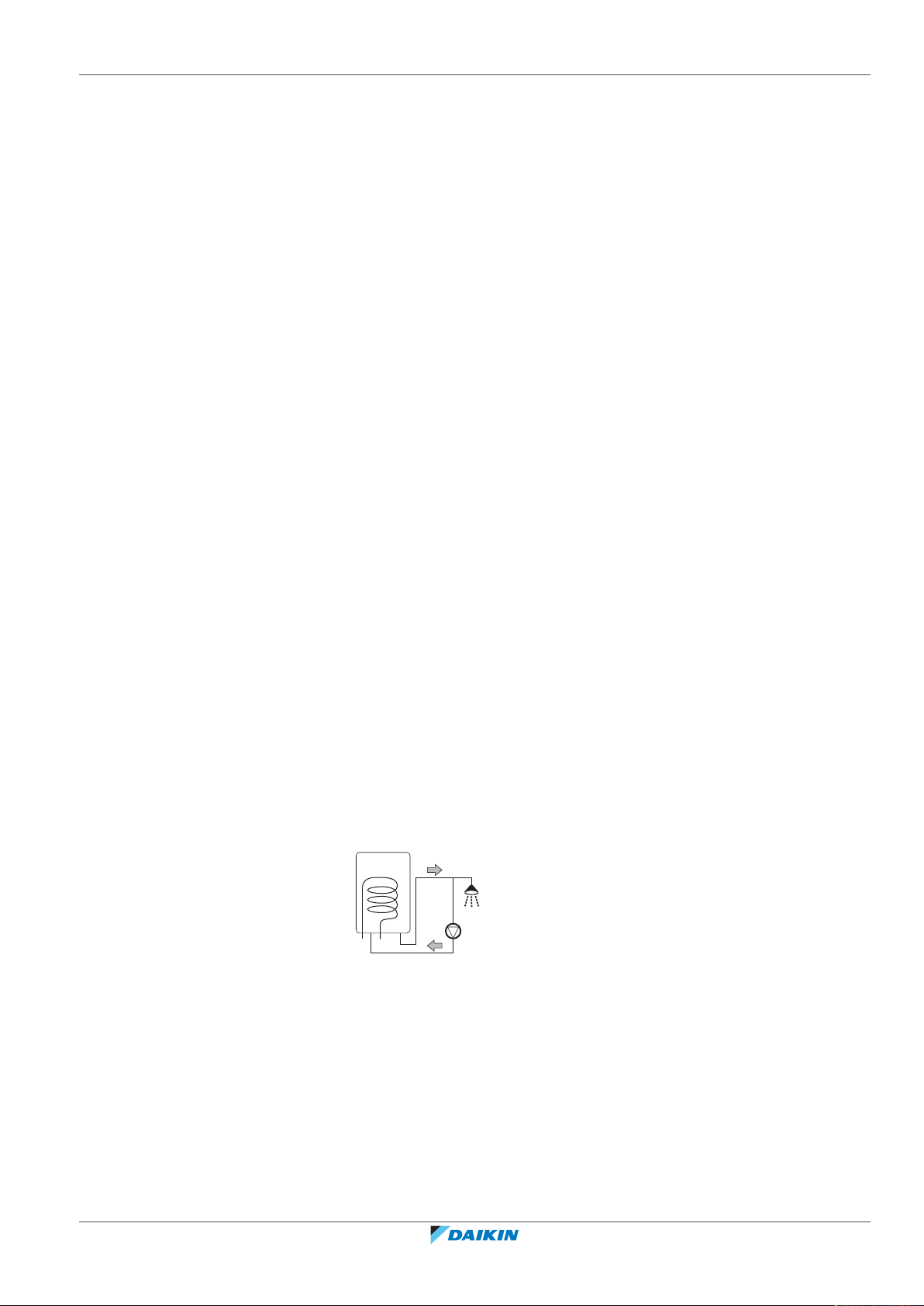

5.4.4 Čerpadlo na teplú vodu pre domácnosť na okamžite teplú vodu......................................................................... 47
5.4.5 Čerpadlo na teplú vodu pre domácnosť na dezinfekciu ....................................................................................... 48
5.4.6 Čerpadlo na teplú vodu pre domácnosť na predohrev nádrže............................................................................. 49
5.5 Nastavenie merania spotreby energie................................................................................................................................... 49
5.5.1 Vyrobené teplo....................................................................................................................................................... 50
5.5.2 Spotrebovaná energia ............................................................................................................................................ 50
5.5.3 Elektrické napájanie snormálnou sadzbou za kWh .............................................................................................. 51
5.5.4 Elektrické napájanie svýhodnou sadzbou za kWh ................................................................................................ 52
5.6 Nastavenie kontroly spotreby energie................................................................................................................................... 53
5.6.1 Permanentné obmedzenie spotreby energie........................................................................................................ 54
5.6.2 Obmedzenie spotreby energie aktivované digitálnymi vstupmi........................................................................... 55
5.6.3 Proces obmedzenia spotreby energie ................................................................................................................... 56
5.6.4 Obmedzenie napájania BBR16............................................................................................................................... 57
5.7 Nastavenie snímača externej teploty..................................................................................................................................... 58
5.1 Prehľad: aplikačné pokyny
Účelom aplikačných pokynov je poskytnúť stručný prehľad omožnostiach systému
stepelným čerpadlom.
VÝSTRAHA
▪ Obrázky vpokynoch na používanie sú určené len na porovnanie a NEMAJÚ sa
používať ako podrobné hydraulické schémy. Podrobné kótovanie a vyváženie
hydraulického systému NIE je zobrazené azodpovedá zaň inštalatér.
▪ Ďalšie informácie o nastaveniach konfigurácie a optimalizovaní prevádzky
tepelného čerpadla nájdete včasti "9Konfigurácia"[4120].
Táto kapitola obsahuje pokyny na použitie pre:
▪ Nastavenie systému ohrevu/chladenia miestnosti
▪ Nastavenie pomocného zdroja tepla na ohrev miestnosti
▪ Nastavenie nádrže na teplú vodu pre domácnosť
▪ Nastavenie merania spotreby energie
▪ Nastavenie kontroly spotreby energie
▪ Nastavenie snímača externej teploty
Referenčná príručka inštalátora
28
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07

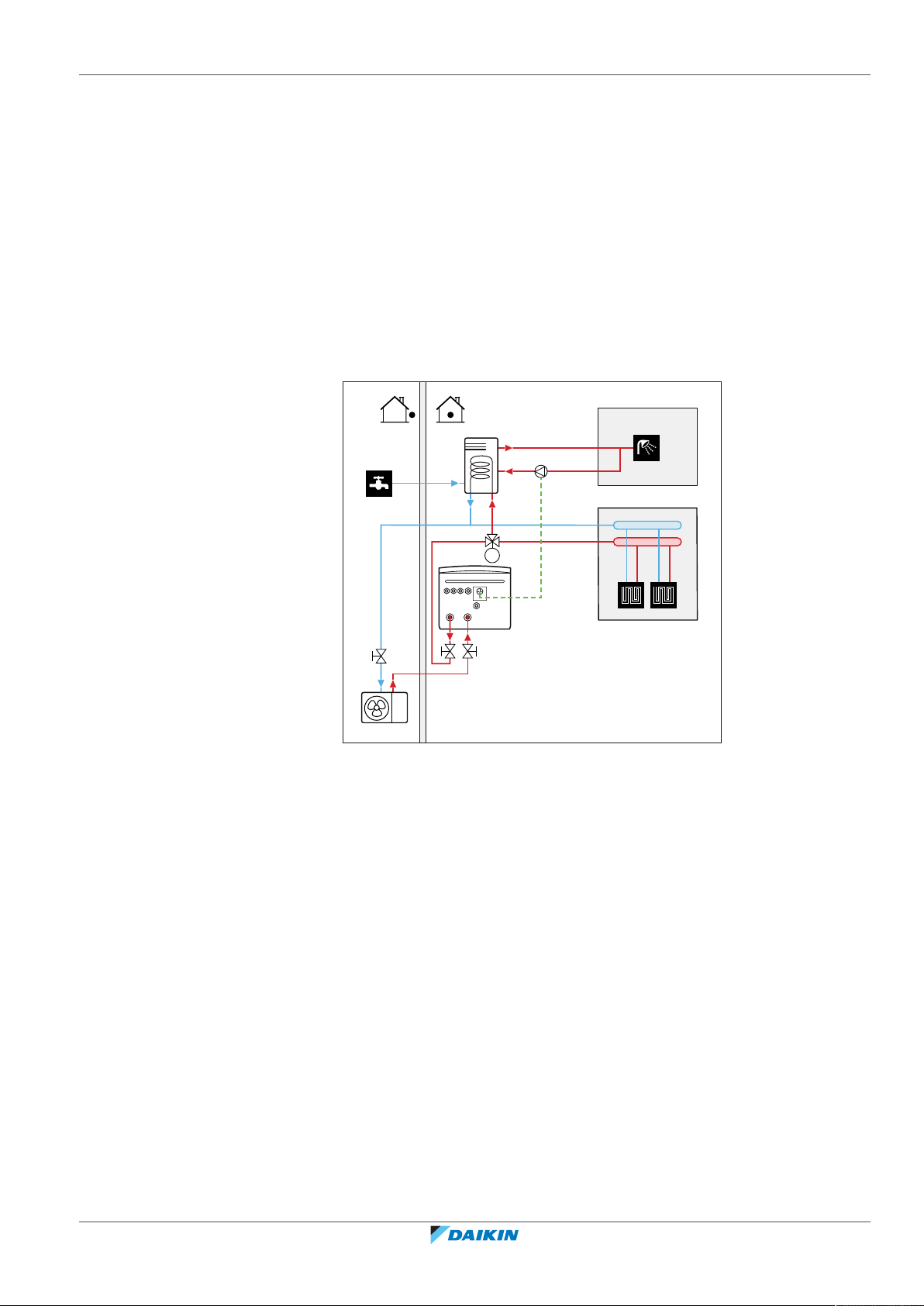

5.2 Nastavenie systému ohrevu/chladenia miestnosti
A
B
a
Systém s tepelným čerpadlom dodáva výstup vody do emitorov tepla vjednej alebo
viacerých miestnostiach.
Systém ponúka širokú flexibilitu regulácie teploty vkaždej miestnosti, preto musíte
najprv zodpovedať nasledujúce otázky:
▪ Koľko miestností sa vykuruje alebo chladí pomocou systému s tepelným
čerpadlom?
▪ Aké typy emitorov tepla sa používajú v každej miestnosti a akú majú
projektovanú teplotu výstupnej vody?
Keď sú jasné požiadavky na ohrev a chladenie, odporúčame postupovať podľa
pokynov na nastavenie uvedených nižšie.
VÝSTRAHA
Ak sa používa externý izbový termostat, externý izbový termostat bude riadiť funkciu
Ochrana pred mrazom. Protimrazová ochrana miestnosti je však možná len vtedy,
keď je nastavenie [C.2] Priestorové Kúrenie/chladenie =Zapnuté.
INFORMÁCIE
Ak sa používa externý izbový termostat a vo všetkých podmienkach sa musí zaručiť
ochrana pred mrazom, musíte Núdzový režim [9.5] nastaviť na hodnotu
Automaticky.
5 | Aplikačné pokyny
5.2.1 Jedna miestnosť
Podlahové kúrenie alebo radiátory – drôtový izbový termostat
VÝSTRAHA
V systéme môže byť integrovaný pretlakový obtokový ventil. Majte na pamäti, že
tento ventil nemusí byť zobrazený na obrázkoch.
Nastavenie
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
A Teplota vody na výstupe: hlavná zóna teploty
B Jedna miestnosť
a Vyhradené rozhranie pre pohodlie osôb (BRC1HHDA používané ako izbový
termostat)
▪ Ďalšie informácie opripojení elektrického vedenia k jednotke nájdete v časti:
- "8.2Pripojenia k vonkajšej jednotke"[494]
- "8.3Pripojenia k vnútornej jednotke"[4102]
Referenčná príručka inštalátora
29
5 | Aplikačné pokyny
a
A
B
b
▪ Podlahové kúrenie alebo radiátory sú pripojené nasledovne:
- Teplá voda → vnútorná jednotka
- Studená voda → vonkajšia jednotka
▪ Izbová teplota sa reguluje vyhradeným rozhraním pre pohodlie osôb (BRC1HHDA
používaným ako izbový termostat).
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [2.9]
2 (Izbový termostat): prevádzka
jednotky sa vyberá podľa okolitej
teploty na vyhradenom rozhraní pre
▪ Kód: [C-07]
Počet zón teploty vody:
pohodlie osôb.
0 (Samostatná zóna): hlavná
▪ #: [4.4]
▪ Kód: [7-02]
Výhody
▪ Vyššie pohodlie a efektívnosť. Inteligentná funkcia izbového termostatu môže
zvyšovať alebo znižovať požadovanú teplotu vody na výstupe na základe
aktuálnej izbovej teploty (modulácia). Výsledok:
- Stabilná izbová teplota zodpovedajúca požadovanej teplote (vyššie pohodlie)
- Menej cyklov ZAPNUTIA/VYPNUTIA (tichšia prevádzka, vyššie pohodlie a vyššia
účinnosť)
- Najnižšia možná teplota vody na výstupe (vyššia účinnosť)
▪ Jednoduchosť. Pomocou používateľského rozhrania môžete jednoducho nastaviť
požadovanú izbovú teplotu:
- na každodenné potreby môžete použiť nastavené anaplánované hodnoty,
- Ak sa chcete odkloniť od každodenných potrieb, môžete dočasne potlačiť
nastavené anaplánované hodnoty alebo použiť prázdninový režim.
Podlahové kúrenie alebo radiátory – bezdrôtový izbový termostat
Nastavenie
A Teplota vody na výstupe: hlavná zóna
B Jedna miestnosť
a Prijímač bezdrôtového externého izbového termostatu
b Bezdrôtový externý izbový termostat
Referenčná príručka inštalátora
30
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
5 | Aplikačné pokyny
A
B
a
▪ Ďalšie informácie opripojení elektrického vedenia k jednotke nájdete v časti:
- "8.2Pripojenia k vonkajšej jednotke"[494]
- "8.3Pripojenia k vnútornej jednotke"[4102]
▪ Podlahové kúrenie alebo radiátory sú pripojené nasledovne:
- Teplá voda → vnútorná jednotka
- Studená voda → vonkajšia jednotka
▪ Izbovú teplotu reguluje bezdrôtový externý izbový termostat (voliteľné
príslušenstvo EKRTR1).
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [2.9]
1 (Externý izbový termostat):
prevádzku jednotky riadi externý
termostat.
▪ Kód: [C-07]
Počet zón teploty vody:
0 (Samostatná zóna): hlavná
▪ #: [4.4]
▪ Kód: [7-02]
Externý izbový termostat pre hlavnú
zónu:
▪ #: [2.A]
1 (1 kontakt): keď používaný externý
izbový termostat alebo konvektor
tepelnéhočerpadla môže odoslať len
stav termo ZAP./VYP. Bez oddelenia
▪ Kód: [C-05]
požiadavky na ohrev alebo chladenie.
Výhody
▪ Bezdrôtová verzia. Vbezdrôtovej verzii je kdispozícii externý izbový termostat
Daikin.
▪ Účinnosť. Aj keď externý izbový termostat odosiela len signály ZAP./VYP., je
špeciálne navrhnutý pre systém stepelným čerpadlom.
▪ Pohodlie. V prípade podlahového kúrenia bezdrôtový externý termostat meria
vlhkosť v miestnosti a zabraňuje kondenzácii na podlahe, keď je v prevádzke
chladenie.

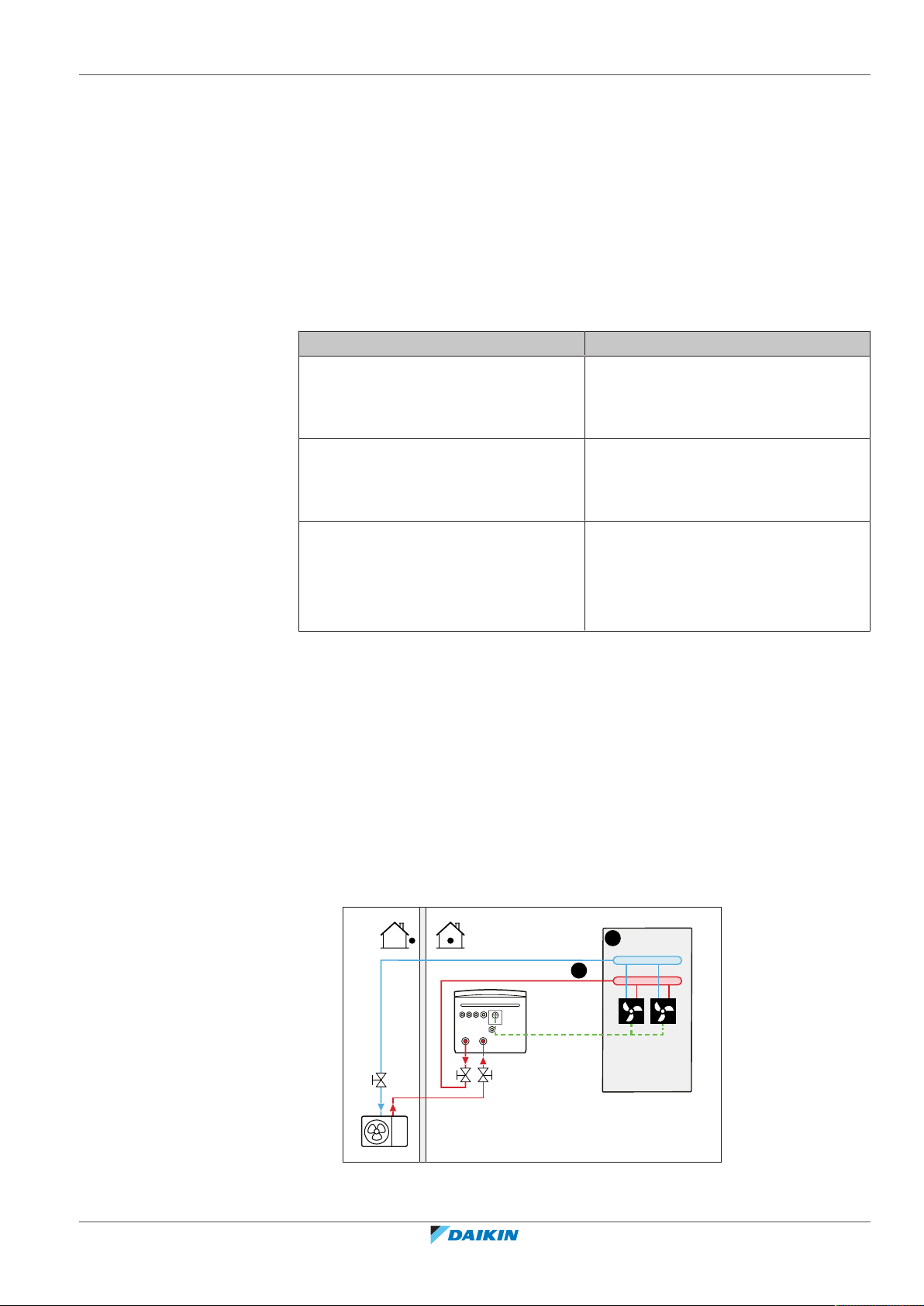

Konvektory tepelného čerpadla
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Nastavenie
A Teplota vody na výstupe: hlavná zóna teploty
B Jedna miestnosť
Referenčná príručka inštalátora
31
5 | Aplikačné pokyny
a Konvektory tepelnéhočerpadla (+ ovládače)
▪ Ďalšie informácie opripojení elektrického vedenia k jednotke nájdete v časti:
- "8.2Pripojenia k vonkajšej jednotke"[494]
- "8.3Pripojenia k vnútornej jednotke"[4102]
▪ Konvektory tepelného čerpadla sú pripojené nasledovne:
- Teplá voda → vnútorná jednotka
- Studená voda → vonkajšia jednotka
▪ Požadovaná izbová teplota sa nastavuje prostredníctvom ovládača konvektorov
tepelného čerpadla. Pre konvektory tepelného čerpadla je možné použiť rôzne
ovládače a nastavenia. Ďalšie informácie nájdete na:
- Návod na inštaláciu konvektorov tepelného čerpadla
- Návod na inštaláciu voliteľného príslušenstva konvektorov tepelného čerpadla
- Doplnok pre voliteľné príslušenstvo
▪ Signál požiadavky ohrevu/chladenia sa odosiela do jedného digitálneho vstupu
vnútornej jednotky (X2M/35 aX2M/30).
▪ Režim prevádzky v miestnosti sa odosiela do konvektorov tepelného čerpadla
jedným digitálnym výstupom vnútornej jednotky (X2M/4 aX2M/3).
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [2.9]
1 (Externý izbový termostat):
prevádzku jednotky riadi externý
termostat.
▪ Kód: [C-07]
Počet zón teploty vody:
0 (Samostatná zóna): hlavná
▪ #: [4.4]
▪ Kód: [7-02]
Externý izbový termostat pre hlavnú
zónu:
▪ #: [2.A]
1 (1 kontakt): keď používaný externý
izbový termostat alebo konvektor
tepelnéhočerpadla môže odoslať len
stav termo ZAP./VYP. Bez oddelenia
▪ Kód: [C-05]
požiadavky na ohrev alebo chladenie.
Výhody
▪ Chladenie. Konvektory tepelného čerpadla okrem kapacity ohrevu ponúkajú
vynikajúcu kapacitu chladenia.
▪ Účinnosť. Optimálna energetická účinnosť zabezpečená funkciou prepojenia.
▪ Moderný vzhľad.

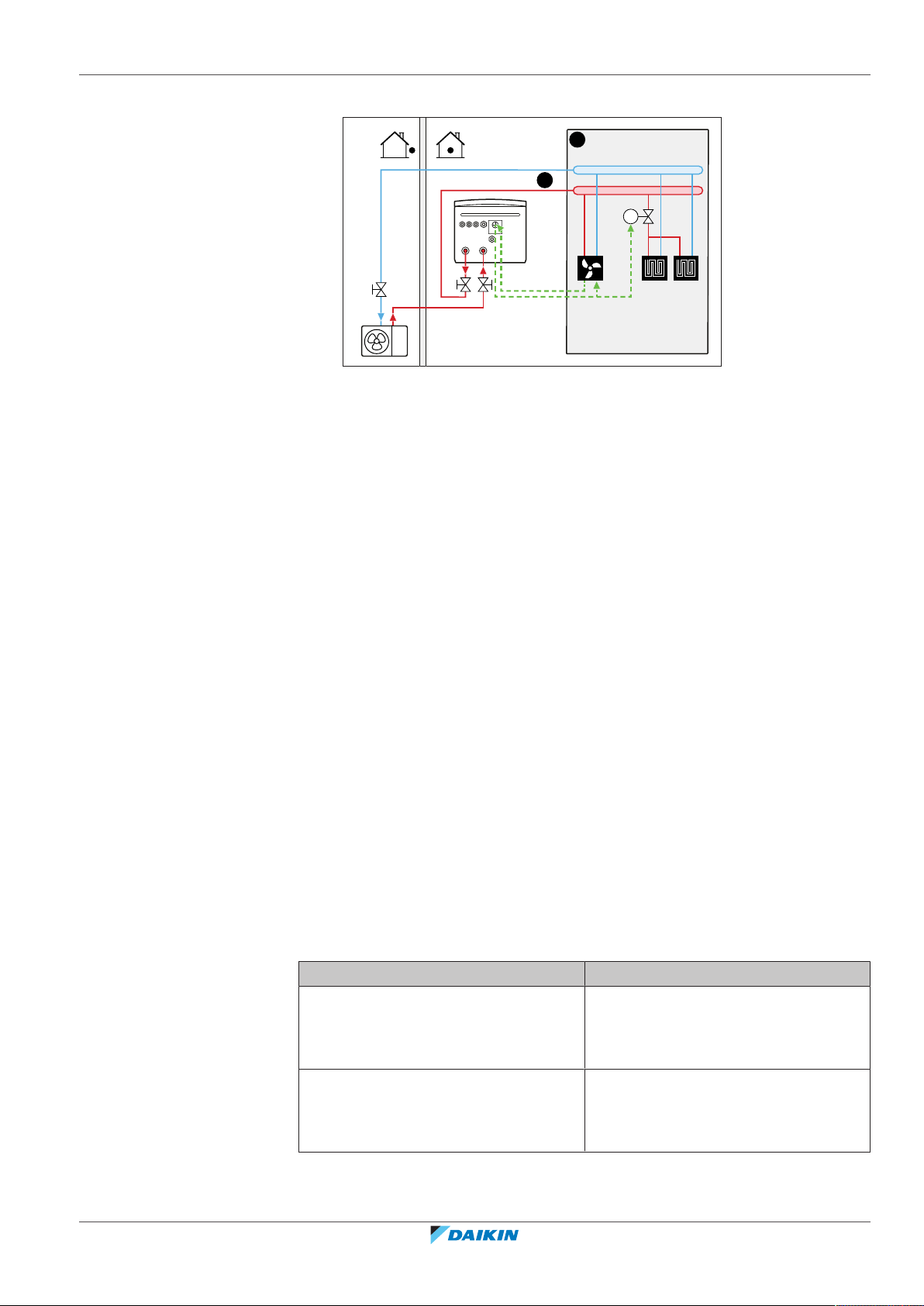

Kombinácia: podlahové kúrenie + konvektory tepelnéhočerpadla
Referenčná príručka inštalátora
32
▪ Ohrev miestnosti zabezpečujú:
- podlahové kúrenie,
- konvektorov tepelnéhočerpadla,
▪ Chladenie miestnosti zabezpečujú konvektory tepelného čerpadla. Podlahové
kúrenie sa vypína uzatváracím ventilom.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
5 | Aplikačné pokyny
A
M1
B
a
Nastavenie
A Teplota vody na výstupe: hlavná zóna teploty
B Jedna miestnosť
a Konvektory tepelnéhočerpadla (+ ovládače)
▪ Ďalšie informácie opripojení elektrického vedenia k jednotke nájdete v časti:
- "8.2Pripojenia k vonkajšej jednotke"[494]
- "8.3Pripojenia k vnútornej jednotke"[4102]
▪ Konvektory tepelného čerpadla sú pripojené nasledovne:
- Teplá voda → vnútorná jednotka
- Studená voda → vonkajšia jednotka
▪ Pred podlahové kúrenie sa inštaluje uzatvárací ventil (inštalácia na mieste), aby
sa zabránilo kondenzácii na podlahe, keď je vprevádzke chladenie.
▪ Požadovaná izbová teplota sa nastavuje prostredníctvom ovládača konvektorov
tepelného čerpadla. Pre konvektory tepelného čerpadla je možné použiť rôzne
ovládače a nastavenia. Ďalšie informácie nájdete na:
- Návod na inštaláciu konvektorov tepelného čerpadla
- Návod na inštaláciu voliteľného príslušenstva konvektorov tepelného čerpadla
- Doplnok pre voliteľné príslušenstvo
▪ Signál požiadavky ohrevu/chladenia sa odosiela do jedného digitálneho vstupu
vnútornej jednotky (X2M/35 aX2M/30).
▪ Prevádzkový režim vmiestnosti sa odosiela jedným digitálnym výstupom (X2M/4
a X2M/3) vnútornej jednotky do:
- konvektorov tepelného čerpadla,
- uzatváracieho ventilu.
Konfigurácia
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Regulácia teploty jednotky:
▪ #: [2.9]
▪ Kód: [C-07]
Počet zón teploty vody:
▪ #: [4.4]
▪ Kód: [7-02]
Nastavenie Hodnota
1 (Externý izbový termostat):
prevádzku jednotky riadi externý
termostat.
0 (Samostatná zóna): hlavná
Referenčná príručka inštalátora
33
5 | Aplikačné pokyny
T
B C
a
A
Nastavenie Hodnota
Externý izbový termostat pre hlavnú
zónu:
▪ #: [2.A]
▪ Kód: [C-05]
Výhody
▪ Chladenie. Konvektory tepelného čerpadla okrem kapacity ohrevu poskytujú
vynikajúcu kapacitu chladenia.
▪ Účinnosť. Podlahové kúrenie najlepšie funguje so systémom tepelného čerpadla.
▪ Pohodlie. Kombinácia dvoch typov emitorov tepla poskytuje:
- vynikajúce pohodlie ohrevu podlahovým kúrením,
- vynikajúce pohodlie chladenia konvektormi tepelného čerpadla.
5.2.2 Viac miestností –jedna zóna teploty vody na výstupe
Ak je potrebná len jedna zóna teploty vody na výstupe, pretože projektovaná
teplota vody na výstupe všetkých emitorov tepla je rovnaká, NEPOTREBUJETE
stanicu so zmiešavacím ventilom (cenová efektívnosť).
Príklad: Ak sa systém s tepelným čerpadlom používa na ohrev jednej podlahy
avšetky miestnosti majú rovnaké emitory tepla.
1 (1 kontakt): keď používaný externý
izbový termostat alebo konvektor
tepelnéhočerpadla môže odoslať len
stav termo ZAP./VYP. Bez oddelenia
požiadavky na ohrev alebo chladenie.
Podlahové kúrenie alebo radiátory – termostatické ventily
Ak vyhrievate miestnosti s podlahovým kúrením alebo radiátormi, najbežnejším
spôsobom je regulovať teplotu hlavnej miestnosti pomocou termostatu (môže to
byť vyhradené rozhranie pre pohodlie osôb (BRC1HHDA) alebo externý izbový
termostat), kým ostatné miestnosti sa regulujú pomocou termostatických ventilov,
ktoré sa otvárajú alebo zatvárajú podľa izbovej teploty.
Nastavenie
A Teplota vody na výstupe: hlavná zóna teploty
B Miestnosť1
C Miestnosť2
a Vyhradené rozhranie pre pohodlie osôb (BRC1HHDA používané ako izbový
termostat)
▪ Ďalšie informácie opripojení elektrického vedenia k jednotke nájdete v časti:
- "8.2Pripojenia k vonkajšej jednotke"[494]
Referenčná príručka inštalátora
34
- "8.3Pripojenia k vnútornej jednotke"[4102]
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
5 | Aplikačné pokyny
M1
M2
CB
a
b
a
A
▪ Podlahové kúrenie hlavnej miestnosti je pripojené nasledovne:
- Teplá voda → vnútorná jednotka
- Studená voda → vonkajšia jednotka
▪ Izbová teplota v hlavnej miestnosti sa reguluje vyhradeným rozhraním pre
pohodlie osôb (BRC1HHDA používaným ako izbový termostat).
▪ Do každej ďalšej miestnosti sa pred podlahové kúrenie inštalujú termostatické
ventily.
INFORMÁCIE
Nezabudnite na situácie, keď sa hlavná miestnosť môže vykurovať iným zdrojom
ohrevu. Príklad: krby.
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [2.9]
2 (Izbový termostat): prevádzka
jednotky sa vyberá podľa okolitej
teploty na vyhradenom rozhraní pre
▪ Kód: [C-07]
Počet zón teploty vody:
pohodlie osôb.
0 (Samostatná zóna): hlavná
▪ #: [4.4]
▪ Kód: [7-02]
Výhody
▪ Jednoduchosť. Rovnaká inštalácia ako pre jednu miestnosť, ale stermostatickými
ventilmi.
Podlahové kúrenie alebo radiátory – viaceré externé izbové termostaty
Nastavenie
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
A Teplota vody na výstupe: hlavná zóna
B Miestnosť1
C Miestnosť2
a Externý izbový termostat
▪ Ďalšie informácie opripojení elektrického vedenia k jednotke nájdete v časti:
b Obtokový ventil
- "8.2Pripojenia k vonkajšej jednotke"[494]
- "8.3Pripojenia k vnútornej jednotke"[4102]
Referenčná príručka inštalátora
35
5 | Aplikačné pokyny
a a
B C
A
▪ Pre každú miestnosť sa inštaluje uzatvárací ventil (inštalácia na mieste), aby sa
zabránilo dodávke vody na výstupe, keď sa nevyžaduje ohrev ani chladenie.
▪ Musí sa inštalovať obtokový ventil, aby sa umožnila recirkulácia vody, keď sú
uzatvorené uzatváracie ventily. Ak chcete zaručiť spoľahlivú prevádzku,
zabezpečte minimálny prietok vody podľa pokynov v tabuľke Kontrola objemu
vody a rýchlosti prúdenia v časti "7.1Príprava vodného potrubia"[477].
▪ Režim prevádzky vmiestnosti sa určuje používateľským rozhraním integrovaným
vo vnútornej jednotke. Nezabudnite, že prevádzkový režim každého izbového
termostatu sa musí nastaviť tak, aby zodpovedal vnútornej jednotke.
▪ Izbové termostaty sú pripojené k uzatváracím ventilom, ale NEPRIPÁJAJÚ sa
k vnútornej jednotke. Vnútorná jednotka dodáva vodu na výstupe celú dobu s
možnosťou naprogramovať dodávku vody na výstupe.
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [2.9]
▪ Kód: [C-07]
Počet zón teploty vody:
▪ #: [4.4]
▪ Kód: [7-02]
Výhody
Porovnanie spodlahovým kúrením alebo radiátormi pre jednu miestnosť:
▪ Pohodlie. Pomocou izbových termostatov môžete nastaviť požadovanú izbovú
teplotu vrátane plánu pre každú miestnosť.
Konvektory tepelnéhočerpadla – viaceré miestnosti
Nastavenie
0 (Voda na výstupe): prevádzka
jednotky sa riadi podľa teploty vody na
výstupe.
0 (Samostatná zóna): hlavná
Referenčná príručka inštalátora
36
A Teplota vody na výstupe: hlavná zóna teploty
B Miestnosť1
C Miestnosť2
a Konvektory tepelnéhočerpadla (+ ovládače)
▪ Ďalšie informácie opripojení elektrického vedenia k jednotke nájdete v časti:
- "8.2Pripojenia k vonkajšej jednotke"[494]
- "8.3Pripojenia k vnútornej jednotke"[4102]
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
5 | Aplikačné pokyny
b
B C
A
M1
a
M1
▪ Požadovaná izbová teplota sa nastavuje prostredníctvom ovládača konvektorov
tepelného čerpadla. Pre konvektory tepelného čerpadla je možné použiť rôzne
ovládače a nastavenia. Ďalšie informácie nájdete na:
- Návod na inštaláciu konvektorov tepelného čerpadla
- Návod na inštaláciu voliteľného príslušenstva konvektorov tepelného čerpadla
- Doplnok pre voliteľné príslušenstvo
▪ Režim prevádzky vmiestnosti sa určuje používateľským rozhraním integrovaným
vo vnútornej jednotke.
▪ Signály požiadavky ohrevu alebo chladenia pre každý konvektor tepelného
čerpadla sú paralelne spojené sdigitálnym vstupom vnútornej jednotky (X2M/35
aX2M/30). Vnútorná jednotka poskytne teplotu vody na výstupe len vprípade
aktuálnej požiadavky.
INFORMÁCIE
Ak chcete zvýšiť pohodlie a účinnosť, odporúčame na každý konvektor tepelného
čerpadla inštalovať voliteľnú súpravu ventilov EKVKHPC.
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [2.9]
1 (Externý izbový termostat):
prevádzku jednotky riadi externý
termostat.
▪ Kód: [C-07]
Počet zón teploty vody:
0 (Samostatná zóna): hlavná
▪ #: [4.4]
▪ Kód: [7-02]
Výhody
Porovnanie skonvektormi tepelného čerpadla pre jednu miestnosť:
▪ Pohodlie. Pomocou diaľkového ovládania konvektorov tepelného čerpadla
môžete nastaviť požadovanú izbovú teplotu vrátane plánu pre každú miestnosť.
Kombinácia: podlahové kúrenie + konvektory tepelnéhočerpadla – viaceré miestnosti
Nastavenie
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
A Teplota vody na výstupe: hlavná zóna teploty
B Miestnosť1
C Miestnosť2
a Externý izbový termostat
Referenčná príručka inštalátora
37
5 | Aplikačné pokyny
b Konvektory tepelnéhočerpadla (+ ovládače)
▪ Ďalšie informácie opripojení elektrického vedenia k jednotke nájdete v časti:
- "8.2Pripojenia k vonkajšej jednotke"[494]
- "8.3Pripojenia k vnútornej jednotke"[4102]
▪ Pre každú miestnosť s konvektormi tepelného čerpadla: konvektory
tepelnéhočerpadla sú pripojené nasledovne:
- Teplá voda → vnútorná jednotka
- Studená voda → vonkajšia jednotka
▪ Pre každú miestnosť spodlahovým kúrením: pred podlahové kúrenie sa inštalujú
dva uzatváracie ventily (inštalácia na mieste):
- uzatvárací ventil na zabránenie dodávky teplej vody, keď vmiestnosti nie je
požiadavka na ohrev,
- uzatvárací ventil na zabránenie kondenzácie na podlahe počas chladenia
miestnosti pomocou konvektorov tepelnéhočerpadla.
▪ Pre každú miestnosť s konvektormi tepelného čerpadla: požadovaná izbová
teplota sa nastavuje prostredníctvom ovládača konvektorov tepelného čerpadla.
Pre konvektory tepelného čerpadla je možné použiť rôzne ovládače a nastavenia.
Ďalšie informácie nájdete na:
- Návod na inštaláciu konvektorov tepelného čerpadla
- Návod na inštaláciu voliteľného príslušenstva konvektorov tepelného čerpadla
- Doplnok pre voliteľné príslušenstvo
▪ Pre každú miestnosť s podlahovým kúrením: požadovaná izbová teplota
miestnosti sa nastavuje prostredníctvom externého izbového termostatu
(drôtového alebo bezdrôtového).
▪ Režim prevádzky vmiestnosti sa určuje používateľským rozhraním integrovaným
vo vnútornej jednotke. Nezabudnite, že prevádzkový režim každého externého
izbového termostatu a ovládania konvektorov tepelného čerpadla sa musí
nastaviť tak, aby zodpovedal vnútornej jednotke.
INFORMÁCIE
Ak chcete zvýšiť pohodlie a účinnosť, odporúčame na každý konvektor tepelného
čerpadla inštalovať voliteľnú súpravu ventilov EKVKHPC.
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [2.9]
0 (Voda na výstupe): prevádzka
jednotky sa riadi podľa teploty vody na
výstupe.
▪ Kód: [C-07]
5.2.3 Viac miestností –dve zóny teploty vody na výstupe
Referenčná príručka inštalátora
38
Počet zón teploty vody:
0 (Samostatná zóna): hlavná
▪ #: [4.4]
▪ Kód: [7-02]
V tomto dokumente:
▪ Hlavná zóna = zóna s najnižšou projektovanou teplotou ohrevu a najvyššou
projektovanou teplotou chladenia
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
5 | Aplikačné pokyny
B
A
E
C
D
a
b
a
cd
▪ Vedľajšia zóna = zóna s najvyššou projektovanou teplotou ohrevu a najnižšou
projektovanou teplotou chladenia
UPOZORNENIE
VŽDY keď existuje viac ako jedna zóna na výstupe vody, v hlavnej zóne nainštalujte
stanicu so zmiešavacím ventilom, aby sa pri požiadavke vedľajšej zóny (pri ohreve)
znížila/(pri chladení) zvýšila teplota vody na výstupe.
Typický príklad:
Miestnosť (zóna) Emitory tepla: projektovaná teplota
Obývačka (hlavná zóna) Podlahové kúrenie:
▪ pri ohreve: 35°C
▪ pri chladení: 20°C (len osvieženie,
skutočné chladenie nie je povolené)
Spálne (vedľajšia zóna) Konvektory tepelného čerpadla:
▪ pri ohreve: 45°C
▪ Pri chladení: 12°C
Nastavenie
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07

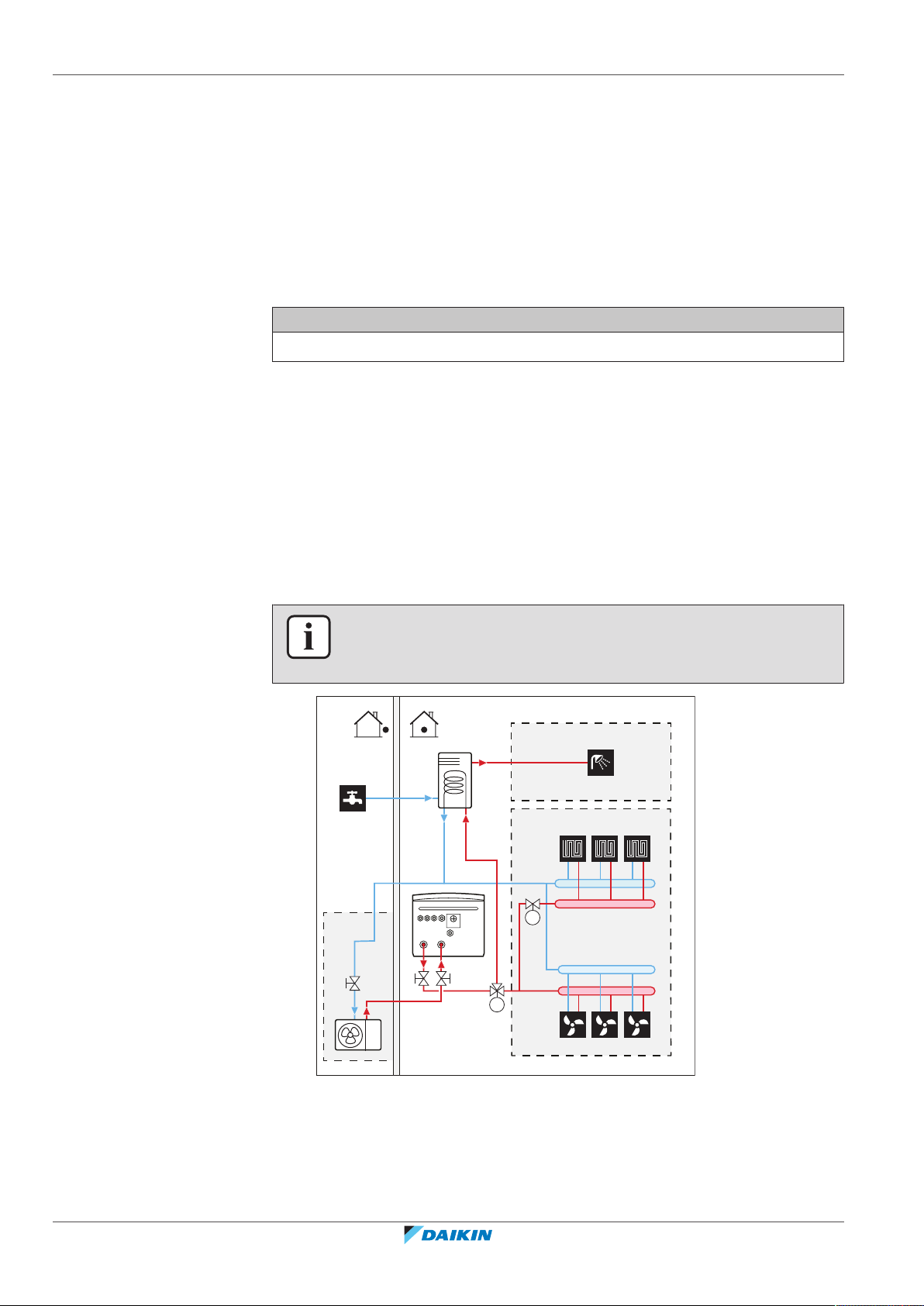

A Teplota vody na výstupe: vedľajšia zóna teploty
B Miestnosť1
C Miestnosť2
D Teplota vody na výstupe: hlavná zóna teploty
E Miestnosť3
a Konvektory tepelnéhočerpadla (+ ovládače)
b Vyhradené rozhranie pre pohodlie osôb (BRC1HHDA používané ako izbový
termostat)
c Stanica so zmiešavacím ventilom
d Regulačný ventil tlaku
INFORMÁCIE
Regulačný tlakový ventil by sa mal inštalovať pred stanicou so zmiešavacím ventilom.
Tento postup zaručuje správny a vyvážený prietok vody medzi hlavnou a vedľajšou
zónou teploty na výstupe vody v súvislosti s požadovanou kapacitou oboch zón
teploty na výstupe vody.
Referenčná príručka inštalátora
39
5 | Aplikačné pokyny
▪ Ďalšie informácie opripojení elektrického vedenia k jednotke nájdete v časti:
- "8.2Pripojenia k vonkajšej jednotke"[494]
- "8.3Pripojenia k vnútornej jednotke"[4102]
▪ Pre hlavnú zónu:
- Stanica so zmiešavacím ventilom sa inštaluje pred podlahové kúrenie.
- Čerpadlo stanice so zmiešavacím ventilom je regulované signálom ZAPNUTIE/
VYPNUTIE vnútornej jednotky (X2M/29 a X2M/21; výstup uzatváracieho ventilu
je normálne uzatvorený).
- Izbová teplota sa reguluje vyhradeným rozhraním pre pohodlie osôb
(BRC1HHDA používaným ako izbový termostat).
▪ Pre vedľajšiu zónu:
- Konvektory tepelného čerpadla sú pripojené nasledovne: teplá voda →
vnútorná jednotka; studená voda → vonkajšia jednotka
- Požadovaná izbová teplota sa nastavuje prostredníctvom ovládača konvektorov
tepelného čerpadla. Pre konvektory tepelného čerpadla je možné použiť rôzne
ovládače a nastavenia. Ďalšie informácie nájdete na:
Návod na inštaláciu konvektorov tepelného čerpadla
Návod na inštaláciu voliteľného príslušenstva konvektorov tepelného čerpadla
Doplnok pre voliteľné príslušenstvo
- Signály požiadavky ohrevu alebo chladenia pre každý konvektor tepelného
čerpadla sú paralelne spojené s digitálnym vstupom vnútornej jednotky
(X2M/35a a X2M/30). Vnútorná jednotka poskytne požadovanú teplotu vody
vedľajšej zóny na výstupe len vprípade aktuálnej požiadavky.
▪ Režim prevádzky vmiestnosti sa určuje používateľským rozhraním integrovaným
vo vnútornej jednotke. Nezabudnite, že prevádzkový režim každého ovládania
konvektorov tepelnéhočerpadla sa musí nastaviť tak, aby zodpovedal vnútornej
jednotke.
Konfigurácia
Nastavenie Hodnota
Regulácia teploty jednotky:
▪ #: [2.9]
2 (Izbový termostat): prevádzka
jednotky sa vyberá podľa okolitej
teploty na vyhradenom rozhraní pre
▪ Kód: [C-07]
pohodlie osôb.
Poznámka:
▪ Hlavná miestnosť = vyhradené
rozhranie pre pohodlie osôb
používané ako izbový termostat
Referenčná príručka inštalátora
40
Počet zón teploty vody:
▪ #: [4.4]
▪ Kód: [7-02]
▪ Ďalšie miestnosti = funkcia externého
izbového termostatu
1 (Dvojitá zóna): hlavná + vedľajšia
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
5 | Aplikačné pokyny
Nastavenie Hodnota
V prípade konvektorov tepelného
čerpadla:
Externý izbový termostat pre vedľajšiu
zónu:
1 (1 kontakt): keď používaný externý
izbový termostat alebo konvektor
tepelnéhočerpadla môže odoslať len
stav termo ZAP./VYP. Bez oddelenia
požiadavky na ohrev alebo chladenie.
▪ #: [3.A]
▪ Kód: [C-06]
Výstup uzatváracieho ventilu Nastavte podľa termopožiadavky
hlavnej zóny.
Uzatvárací ventil Uzatvárací ventil nastavte podľa toho, či
sa hlavná zóna musí počas chladenia
uzatvoriť, aby sa zabránilo kondenzácii.
V stanici so zmiešavacím ventilom Nastavte požadovanú teplotu vody
hlavnej zóny na výstupe pre ohrev a/
alebo chladenie.
Výhody
▪ Pohodlie.
- Inteligentná funkcia izbového termostatu môže zvyšovať alebo znižovať
požadovanú teplotu vody na výstupe na základe aktuálnej izbovej teploty
(modulácia).
- Kombinácia dvoch systémov emitorov tepla poskytuje vynikajúce pohodlie
ohrevu podlahovým kúrením a vynikajúce pohodlie chladenia konvektormi
tepelného čerpadla.
▪ Účinnosť.
- Vnútorná jednotka v závislosti na požiadavke dodáva rôznu teplotu vody na
výstupe zodpovedajúcu projektovanej teplote rôznych emitorov tepla.
- Podlahové kúrenie najlepšie funguje so systémom tepelného čerpadla.
5.3 Nastavenie pomocného zdroja tepla na ohrev miestnosti
▪ Ohrev miestnosti môže zabezpečovať:
- vnútorná jednotka,
- pomocný bojler (inštalácia na mieste) zapojený do systému.
▪ Ak izbový termostat požaduje ohrev, vnútorná jednotka alebo pomocný bojler
spustí prevádzku v závislosti od vonkajšej teploty (stav zmeny na externý zdroj
tepla). Keď pomocný bojler dostane povolenie, stav ohrevu miestností pomocou
vnútornej jednotky sa VYPNE.
▪ Bivalentný režim je možný len vrežime ohrevu miestností, NIE je vhodný vrežime
prípravy teplej vody pre domácnosť. Teplá voda pre domácnosť sa vždy
pripravuje pomocou nádrže na teplú vodu pre domácnosť, ktorá je pripojená
kvnútornej jednotke.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
41
5 | Aplikačné pokyny
b
c
d
c
A
B
a
b
f
e
INFORMÁCIE
▪ Počas režimu ohrevu je tepelné čerpadlo v prevádzke, aby sa dosiahla
požadovaná teplota nastavená prostredníctvom používateľského rozhrania. Ak je
aktívna prevádzka podľa počasia, teplota vody sa určuje automaticky vzávislosti
od vonkajšej teploty.
▪ Počas režimu ohrevu je tepelné čerpadlo v prevádzke, aby sa dosiahla
požadovaná teplota nastavená prostredníctvom ovládania pomocného bojlera.
Nastavenie
▪ Pomocný bojler sa integruje nasledujúcim postupom:
A Teplota vody na výstupe: hlavná zóna teploty
B Jedna miestnosť
a Vyhradené rozhranie pre pohodlie osôb (BRC1HHDA používané ako izbový
termostat)
b Nevratný ventil (inštalácia na mieste)
c Uzatvárací ventil (inštalácia na mieste)
d Pomocný bojler (inštalácia na mieste)
e Termostat pomocného bojlera (inštalácia na mieste)
f Akvastatický ventil (inštalácia na mieste)
VÝSTRAHA
▪ Pomocný bojler ajeho integrácia do systému musí vyhovovať platnej legislatíve.
▪ Spoločnosť Daikin NEZODPOVEDÁ za nesprávne ani nebezpečné situácie
vsystéme pomocného bojlera.
▪ Voda vracajúca sa do tepelného čerpadla NESMIE prekročiť teplotu 60°C.
Nastavenie:
- Nastavte požadovanú teplotu vody prostredníctvom ovládania pomocného
bojlera maximálne na 60°C.
- Inštalujte akvastatický ventil do vratného prietoku vody tepelného čerpadla.
Nastavte akvastatický ventil tak, aby sa zatváral nad 60°C aotváral pod 60°C.
▪ Inštalujte jednosmerné ventily.
▪ Vo vodnom okruhu smie byť len jedna expanzná nádoba. Expanzná nádoba je už
predbežne namontovaná vo vnútornej jednotke.
Referenčná príručka inštalátora
42
▪ Inštalujte digitálnu V/V kartu PCB (voliteľné príslušenstvo EKRP1HBAA).
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
5 | Aplikačné pokyny
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
▪ Prepojte X1 aX2 (prepnutie na externý zdroj tepla) na digitálnom V/V karty PCB
s termostatom pomocného bojlera. Pozrite si časť "8.3.8 Pripojenie prepínania
kvonkajšiemu zdroju tepla"[4116].
▪ Informácie o nastavení tepelných emitorov nájdete v časti "5.2 Nastavenie
systému ohrevu/chladenia miestnosti"[429].
Konfigurácia
Prostredníctvom používateľského rozhrania (Sprievodca konfiguráciou):
▪ Nastavte používanie bivalentného systému ako externého zdroja tepla.
▪ Nastavte bivalentnú teplotu ahysterézu.
Prepínanie na externý zdroj tepla riadené pomocným kontaktom
▪ Možné len na ovládanie externého izbového termostatu A jednej zóny teploty na
výstupe vody (pozrite si časť "5.2 Nastavenie systému ohrevu/chladenia
miestnosti"[429]).
▪ Pomocný kontakt môže byť:
- termostat pre vonkajšiu teplotu,
- kontakt elektromeru,
- manuálne ovládaný kontakt.
- …
▪ Nastavenie: Na mieste inštalujte nasledujúce prepojenie:
BTIVstup termostatu bojlera
A Pomocný kontakt (normálne uzavretý)
H Izbový termostat –požiadavka na vykurovanie (voliteľné príslušenstvo)
K1A Pomocné relé na aktiváciu vnútornej jednotky bojlera (inštalácia na mieste)
K2A Pomocné relé pre aktiváciu bojlera (inštalácia na mieste)
Indoor Vnútorná jednotka
Auto Automaticky
Boiler Kotol
VÝSTRAHA
▪ Pomocný kontakt musí mať dostatočný rozdiel alebo časové oneskorenie, aby sa
zabránilo častému prepínaniu medzi vnútornou jednotkou a pomocným
bojlerom.
▪ Ak je pomocným kontaktom termostat vonkajšej teploty, nainštalujte termostat
do tieňa tak, aby ho neovplyvňovalo aNEZAPÍNALO/NEVYPÍNALO priame slnečné
svetlo.
▪ Časté prepínanie môže spôsobiť koróziu pomocného bojlera. Ďalšie informácie
vám poskytne výrobca pomocného bojlera.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Menovitá hodnota pomocného plynového bojlera
Ak chcete predísť zamrznutiu vodného potrubia, pomocný plynový bojler musí mať
nastavenú fixnú menovitú hodnotu ≥55°C alebo menovitú hodnotu podľa počasia
≥T
.
min
Referenčná príručka inštalátora
43
5 | Aplikačné pokyny
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
M
b
c
a
d
5.4 Nastavenie nádrže na teplú vodu pre domácnosť
5.4.1 Rozloženie systému –samostatná nádrž na teplú vodu pre domácnosť
TaVonkajšia teplota
T
Minimálna menovitá hodnota podľa počasia pre pomocný plynový bojler
min
5.4.2 Výber objemu apožadovanej teploty pre nádrž na teplú vodu pre domácnosť
Ľudia podľa pocitu hodnotia vodu ako teplú, keď má teplotu 40°C. Spotreba teplej
vody pre domácnosť sa preto často vyjadruje ako ekvivalentný objem vody teplej
40°C. Môžete však nastaviť vyššiu teplotu vnádrži na teplú vodu pre domácnosť
(príklad: 53°C), ktorá sa potom zmieša so studenou vodou (príklad: 15°C).
Výber objemu apožadovanej teploty pre nádrž na teplú vodu pre domácnosť sa
skladá z:
1 určenia spotreby teplej vody pre domácnosť (ekvivalentného objemu vody
Referenčná príručka inštalátora
44
2 určenia objemu apožadovanej teploty pre nádrž na teplú vodu pre domácnosť.
teplej 40°C),
a Nádrž na teplú vodu pre domácnosť
b PRÍVOD studenej vody
c ODVOD teplej vody
d 3‑cestný ventil so servomotorom
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
5 | Aplikačné pokyny
Určenie spotreby teplej vody pre domácnosť
Zodpovedajte nasledujúce otázky a vypočítajte spotrebu teplej vody pre
domácnosť (ekvivalentného objemu vody teplej 40°C) pomocou typických objemov
vody:
Otázka Typický objem vody
Koľko sprchovaní potrebujete
1sprchovanie=10min.×10l/min.=100l
vpriebehu dňa?
Koľko kúpeľov potrebujete vpriebehu
1kúpeľ = 150l
dňa?
Koľko vody denne potrebujete
1drez=2min.×5l/min.=10l
vkuchynskom dreze?
Existuje ešte ďalšia spotreba teplej vody
—
pre domácnosť?
Príklad: Ak je spotreba teplej vody pre domácnosť rodiny (4 osoby) nasledujúca:
▪ 3 sprchovania
▪ 1 kúpeľ
▪ 3 objemy drezu
Spotreba teplej vody pre domácnosť je potom=(3×100l)+(1×150l)+(3×10l)=480l
Určenie objemu apožadovanej teploty pre nádrž na teplú vodu pre domácnosť
Vzorec Príklad
V1=V2+V2×(T2−40)/(40−T1) Ak:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Potom V1 = 280l
V2=V1×(40−T1)/(T2−T1) Ak:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Potom V2 = 307l
V1Spotreba teplej vody pre domácnosť (ekvivalentný objem vody teplej 40°C)
V2Požadovaný objem nádrže na teplú vodu pre domácnosť, ak sa ohrieva len raz
T2Teplota vnádrži na teplú vodu pre domácnosť
T1Teplota studenej vody
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
45
5 | Aplikačné pokyny
Možné objemy nádrže na teplú vodu pre domácnosť
Typ Možné objemy
Samostatná nádrž na teplú vodu pre
domácnosť
▪ 150l
▪ 180l
▪ 200l
▪ 250l
▪ 300 l (nádrž na polypropylén je
kompatibilná so solárnou súpravou)
▪ 500 l (kompatibilná so solárnou
súpravou)
Tipy na úsporu energie
▪ Ak je spotreba teplej vody pre domácnosť každý deň iná, môžete naprogramovať
týždenný plán s rôznymi požadovanými teplotami v nádrži na teplú vodu pre
domácnosť na každý deň.
▪ Čím je teplota v nádrži na teplú vodu pre domácnosť nižšia, tým je prevádzka
cenovo efektívnejšia. Ak vyberiete väčšiu nádrž na teplú vodu pre domácnosť,
môžete znížiť požadovanú teplotu vnádrži na teplú vodu pre domácnosť.
▪ Samotné tepelné čerpadlo môže pripravovať teplú vodu pre domácnosť
s teplotou maximálne 55°C (50°C, ak je vonkajšia teplota nízka). Pomocou
elektrického odporu zabudovaného do tepelnéhočerpadla sa táto teplota môže
zvýšiť. Takto sa však spotrebuje viac energie. Odporúčame nastaviť požadovanú
teplotu v nádrži na teplú vodu pre domácnosť nižšiu ako 55°C, aby sa vyhlo
používaniu elektrického odporu.
▪ Čím je vyššia vonkajšia teplota, tým lepšia je účinnosť tepelnéhočerpadla.
- Ak je cena elektrickej energie cez deň avnoci rovnaká, odporúčame ohrievať
nádrž na teplú vodu pre domácnosť cez deň.
- Ak je cena elektrickej energie vnoci nižšia, odporúčame ohrievať nádrž na teplú
vodu pre domácnosť v noci.
▪ Keď tepelné čerpadlo pripravuje teplú vodu pre domácnosť, nemôže ohrievať
miestnosť. Ak zároveň potrebujete teplú vodu pre domácnosť aohrev miestnosti,
odporúčame pripravovať teplú vodu pre domácnosť počas noci, keď sa požaduje
nižší ohrev miestnosti.
5.4.3 Nastavenie akonfigurácia –nádrž na teplú vodu pre domácnosť
▪ Vprípade veľkej spotreby teplej vody pre domácnosť môžete nádrž na teplú vodu
pre domácnosť vpriebehu dňa ohriať niekoľkokrát.
▪ Na ohrev nádrže na teplú vodu pre domácnosť na požadovanú teplotu vnádrži
na teplú vodu pre domácnosť môžete použiť nasledujúce zdroje tepla:
- Termodynamický cyklus tepelného čerpadla
- Elektrický ohrievač spomocným čerpadlom
Referenčná príručka inštalátora
46
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
▪ Ďalšie informácie o:
M
b
c
a
f
d
e
- Optimalizovaní spotreby elektrickej energie pri príprave teplej vody pre
domácnosť nájdete včasti "9Konfigurácia"[4120].
- Informácie o pripojení elektroinštalácie samostatnej nádrže na teplú vodu pre
domácnosť kvnútornej jednotke nájdete vnávode na inštaláciu nádrže na teplú
vodu pre domácnosť a doplnku pre voliteľné príslušenstvo.
- Zapojení vodného potrubia samostatnej nádrže na teplú vodu pre domácnosť
kvnútornej jednotke nájdete vnávode na inštaláciu nádrže na teplú vodu pre
domácnosť.
5.4.4 Čerpadlo na teplú vodu pre domácnosť na okamžite teplú vodu
Nastavenie
5 | Aplikačné pokyny
a Nádrž na teplú vodu pre domácnosť
b PRÍVOD studenej vody
c VÝSTUP teplej vody (sprcha (dodáva zákazník))
d Čerpadlo teplej vody pre domácnosť (dodáva zákazník)
e Prípojka recirkulácie
f 3-cestný ventil s motorovým pohonom (dodáva zákazník)
▪ Po pripojení čerpadla na teplú vodu pre domácnosť bude v kohútiku okamžite
kdispozícii teplá voda.
▪ Čerpadlo na teplú vodu pre domácnosť sa dodáva a inštaluje na mieste a za
inštaláciu zodpovedá inštalatér. Informácie o pripojení elektrického vedenia
nájdete v časti "8.3.5Pripojenie čerpadla teplej vody pre domácnosť"[4113].
▪ Ďalšie informácie o prípojke recirkulácie nájdete v návode na inštaláciu pre nádrž
na teplú vodu pre domácnosť.
Konfigurácia
▪ Ďalšie informácie nájdete v časti "9Konfigurácia"[4120].
▪ Pomocou používateľského rozhrania môžete naprogramovať plán na ovládanie
čerpadla na teplú vodu pre domácnosť. Ďalšie informácie nájdete
vpoužívateľskej referenčnej príručke.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
47
5 | Aplikačné pokyny
M
b
c
a
d
efg
5.4.5 Čerpadlo na teplú vodu pre domácnosť na dezinfekciu
Nastavenie
a Nádrž na teplú vodu pre domácnosť
b PRÍVOD studenej vody
c VÝSTUP teplej vody (sprcha (dodáva zákazník))
d 3-cestný ventil s motorovým pohonom (dodáva zákazník)
e Čerpadlo teplej vody pre domácnosť (dodáva zákazník)
f Prvok ohrievača (dodáva zákazník)
g Nevratný ventil (dodáva zákazník)
▪ Čerpadlo na teplú vodu pre domácnosť dodáva zákazník a za jeho inštaláciu je
zodpovedný inštalatér. Informácie o pripojení elektrického vedenia nájdete v
časti "8.3.5Pripojenie čerpadla teplej vody pre domácnosť"[4113].
▪ Ak platné právne predpisy vyžadujú počas dezinfekcie vyššiu teplotu, ako je
maximálna menovitá hodnota v nádrži (pozrite si hodnotu [2-03] v tabuľka
nastavení na mieste inštalácie), podľa obrázka vyššie môžete pripojiť čerpadlo na
teplú vodu pre domácnosť a ohrievací prvok.
▪ Ak platná legislatíva vyžaduje dezinfekciu vodného potrubia až po miesto
vypúšťania, v prípade potreby môžete zapojiť čerpadlo na teplú vodu pre
domácnosť aohrievací prvok, ako je znázornené vyššie.
Konfigurácia
Prevádzku čerpadla na teplú vodu pre domácnosť môže ovládať vnútorná jednotka.
Ďalšie informácie nájdete v časti "9Konfigurácia"[4120].
Referenčná príručka inštalátora
48
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
5.4.6 Čerpadlo na teplú vodu pre domácnosť na predohrev nádrže
M
b
c
a
d
ef
Nastavenie
5 | Aplikačné pokyny
a Nádrž na teplú vodu pre domácnosť
b PRÍVOD studenej vody
c VÝSTUP teplej vody (sprcha (dodáva zákazník))
d 3-cestný ventil s motorovým pohonom (dodáva zákazník)
e Čerpadlo teplej vody pre domácnosť (dodáva zákazník)
f Nevratný ventil (dodáva zákazník)
▪ Čerpadlo na teplú vodu pre domácnosť dodáva zákazník a za jeho inštaláciu je
zodpovedný inštalatér. Informácie o pripojení elektrického vedenia nájdete v
časti "8.3.5Pripojenie čerpadla teplej vody pre domácnosť"[4113].
▪ Pri samostatnej nádrži na teplú vodu pre domácnosť: ak v okruhu na vykurovanie
miestností nie je žiadny záložný ohrievač, musíte nainštalovať čerpadlo na teplú
vodu pre domácnosť za účelom predohrevu nádrže.
Konfigurácia
Prevádzku čerpadla na teplú vodu pre domácnosť môže ovládať vnútorná jednotka.
Ďalšie informácie nájdete v časti "9Konfigurácia"[4120].
5.5 Nastavenie merania spotreby energie
▪ Pomocou používateľského rozhrania môžete odčítať nasledujúce údaje oenergii:
- Vyrobené teplo
- Spotrebovaná energia
▪ Údaje oenergii môžete odčítať:
- pre ohrev miestnosti,
- pre chladenie miestnosti,
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
- pre prípravu teplej vody pre domácnosť.
▪ Údaje oenergii môžete odčítať:
- za mesiac,
- za rok.
Referenčná príručka inštalátora
49
5 | Aplikačné pokyny
5.5.1 Vyrobené teplo
INFORMÁCIE
Vypočítané údaje o vyrobenom teple a spotrebovanej energii predstavujú odhad.
Presnosť údajov nemožno zaručiť.
INFORMÁCIE
Snímače používané na výpočet vyprodukovaného tepla sa kalibrujú automaticky.
INFORMÁCIE
Ak je v systéme glykol ([E‑0D]=1]), vytvorené teplo sa NEVYPOČÍTA ani sa nezobrazí
na používateľskom rozhraní.
▪ Vyrobené teplo sa počíta vnútorne na základe:
- teploty vody na výstupe avstupe,
- prietoku,
- spotreby energie ohrievača spomocným čerpadlom (ak je inštalované) vnádrži
na teplú vodu pre domácnosť.
▪ Nastavenie akonfigurácia:
- Nie je potrebné žiadne ďalšie zariadenie.
- Len v prípade, ak je v systéme inštalovaný ohrievač s pomocným čerpadlo,
odmerajte jeho výkon (meranie odporu) a výkon nastavte prostredníctvom
používateľského rozhrania. Príklad: Ak nameriate odpor ohrievača spomocným
čerpadlom 17,1Ω, výkon ohrievača pri 230V je 3100W.
5.5.2 Spotrebovaná energia
Na určenie spotrebovanej energie môžete použiť nasledujúce metódy:
▪ výpočet,
▪ meranie.
Výpočet spotrebovanej energie
▪ Spotrebovaná energia sa počíta vnútorne na základe:
- skutočného príkonu vonkajšej jednotky,
INFORMÁCIE
Výpočet spotrebovanej energie (napríklad pre záložný ohrievač) a meranie
spotrebovanej energie (napríklad pre vonkajšiu jednotku) sa nedajú kombinovať. Ak
to urobíte, údaje oenergie budú neplatné.
Referenčná príručka inštalátora
50
- Nastavený výkon záložného ohrievača aohrievača spomocným čerpadlom (ak
je k dispozícii)
- napätia.
▪ Nastavenie akonfigurácia: Ak chcete získať presné údaje o energii, odmerajte
výkon (meranie odporu) aprostredníctvom používateľského rozhrania nastavte
výkon pre:
- záložný ohrievač (krok1 akrok2) (ak je k dispozícii),
- ohrievač spomocným čerpadlom.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Meranie spotrebovanej energie
▪ Vzhľadom na vyššiu presnosť sa táto metóda uprednostňuje.
▪ Vyžaduje externé wattmetre.
▪ Inštalácia a konfigurácia: Keď sa používajú elektrické wattmetre, nastavte počet
impulzov/kWh pre každý wattmeter prostredníctvom používateľského rozhrania.
INFORMÁCIE
Pri meraní spotreby elektrickej energie musia elektrické wattmetre merať CELÝ
príkon systému.
5.5.3 Elektrické napájanie snormálnou sadzbou za kWh
Všeobecné pravidlo
Postačuje jeden wattmeter, ktorý pokrýva celý systém.
Nastavenie
Pripojte wattmeter k X5M/5 a X5M/6. Pozrite si časť "8.3.4 Pripojenie
elektromerov"[4112].
5 | Aplikačné pokyny
Typ wattmetra
V prípade… Použite… wattmeter
▪ Jednofázová vonkajšia jednotka
▪ Záložný ohrievač napájaný
jednofázovou sieťou (napr. záložný
ohrievač model *6V zapojený do
jednofázovej siete)
▪ Trojfázová vonkajšia jednotka
▪ Záložný ohrievač napájaný trojfázovou
sieťou (napr. záložný ohrievač model
*9V alebo *6V zapojený do trojfázovej
siete)
Jednofázový
(*6V (6V): 1N~230V)
Trojfázový
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
51
5 | Aplikačné pokyny
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
Príklad
Jednofázový wattmeter Trojfázový wattmeter
A Vonkajšia jednotka
B Vnútorná jednotka
C Nádrž na teplú vodu pre domácnosť
a Elektrická skrinka (L1/N)
b Wattmeter (L1/N)
c Poistka (L1/N)
d Vonkajšia jednotka (L1/N)
e Vnútorná jednotka (L1/N)
f Záložný ohrievač (L1/N)
g Ohrievač spomocným čerpadlom (L1/
N)
A Vonkajšia jednotka
B Vnútorná jednotka
C Nádrž na teplú vodu pre domácnosť
a Elektrická skrinka (L1/L2/L3/N)
b Wattmeter (L1/L2/L3/N)
c Poistka (L1/L2/L3/N)
d Poistka (L1/N)
e Vonkajšia jednotka (L1/L2/L3/N)
f Vnútorná jednotka (L1/L2/L3/N)
g Záložný ohrievač (L1/L2/L3/N)
h Ohrievač spomocným čerpadlom (L1/
N)
Výnimka
▪ Druhý wattmeter môžete použiť, ak:
- rozsah výkonu jedného merača nie je dostatočný,
- elektrický wattmeter sa nedá jednoducho inštalovať do elektrickej skrinky,
- kombinujú sa trojfázové siete 230 V a 400V (nezvyklá situácia), vzhľadom na
technické obmedzenia wattmetrov.
5.5.4 Elektrické napájanie svýhodnou sadzbou za kWh
Referenčná príručka inštalátora
52
▪ Zapojenie anastavenie:
- Druhý wattmeter pripojte k X5M/3 a X5M/4. Pozrite si časť "8.3.4 Pripojenie
elektromerov"[4112].
- V softvéri sú pridané údaje o spotrebe energie z oboch meračov, preto
NEMUSÍTE nastaviť, ktorú spotrebu energie merajú jednotlivé merače. Stačí, ak
nastavíte počet impulzov pre každý wattmeter.
▪ Príklad dvoch wattmetrov nájdete včasti "5.5.4Elektrické napájanie svýhodnou
sadzbou za kWh"[452].
Všeobecné pravidlo
▪ Wattmeter1: meria vonkajšiu jednotku.
▪ Wattmeter2: meria zvyšok (t.j. vnútornú jednotku, záložný ohrievač avoliteľný
ohrievač spomocným čerpadlom).
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
5 | Aplikačné pokyny
e efe
ihg
j
A B C
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Nastavenie
▪ Pripojte wattmeter1 k X5M/5 a X5M/6.
▪ Pripojte wattmeter2 k X5M/3 a X5M/4.
Pozrite si časť "8.3.4Pripojenie elektromerov"[4112].
Typy wattmetrov
▪ Wattmeter1: jednofázový alebo trojfázový wattmeter podľa napájacieho zdroja
vonkajšej jednotky.
▪ Wattmeter2:
- V prípade konfigurácie s jednofázovým záložným ohrievačom použite
jednofázový wattmeter.
- V ostatných prípadoch použite trojfázový wattmeter.
Príklad
Jednofázová vonkajšia jednotka strojfázovým záložným ohrievačom:
A Vonkajšia jednotka
B Vnútorná jednotka
C Nádrž na teplú vodu pre domácnosť
a Elektrická skrinka (L1/N): elektrické napájanie svýhodnou sadzbou za kWh
b Elektrická skrinka (L1/L2/L3/N): elektrické napájanie snormálnou sadzbou za kWh
c Wattmeter (L1/N)
d Wattmeter (L1/L2/L3/N)
e Poistka (L1/N)
f Poistka (L1/L2/L3/N)
g Vonkajšia jednotka (L1/N)
h Vnútorná jednotka (L1/N)
i Záložný ohrievač (L1/L2/L3/N)
j Ohrievač spomocným čerpadlom (L1/N)
5.6 Nastavenie kontroly spotreby energie
Môžete použiť nasledujúcu kontrolu spotreby energie. Ďalšie informácie
opríslušných nastaveniach nájdete v časti "Kontrola spotreby energie"[4193].
# Kontrola spotreby energie
1 "5.6.1Permanentné obmedzenie spotreby energie"[454]
▪ Umožňuje obmedziť spotrebu energie celého systému tepelného čerpadla
(súčet vnútornej jednotky a záložného ohrievača) jedným trvalým
nastavením.
▪ Obmedzenie napájania v kW alebo prúdu v A.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
53
5 | Aplikačné pokyny
P
i
t
DI
a
b
# Kontrola spotreby energie
2 "5.6.2Obmedzenie spotreby energie aktivované digitálnymi
vstupmi"[455]
▪ Umožňuje obmedziť spotrebu energie celého systému tepelného čerpadla
(súčet vnútornej jednotky a záložného ohrievača) pomocou 4 digitálnych
vstupov.
▪ Obmedzenie napájania v kW alebo prúdu v A.
3 "5.6.4Obmedzenie napájania BBR16"[457]
▪ Obmedzenie: K dispozícii len vo švédčine.
▪ Umožňuje plniť požiadavky nariadení BBR16 (švédske nariadenia týkajúce
sa elektrickej energie).
▪ Obmedzenie napájania v kW.
▪ Možno kombinovať s ostatnými typmi kontroly spotreby energie. V takom
prípade jednotka využíva najprísnejšie obmedzenie.
VÝSTRAHA
Nainštalovať možno poistku dodanú zákazníkom s nižšou ako odporúčanou hodnotou
ako v prípade tepelného čerpadla. V takom prípade musíte upraviť nastavenie na
mieste inštalácie [2‑0E] podľa maximálnej povolenej hodnoty prúdu pre tepelné
čerpadlo.
Upozorňujeme, že nastavenie na mieste inštalácie [2‑0E] potláča všetky nastavenia
kontroly spotreby energie. Obmedzenie energie tepelného čerpadla zníži výkon.
5.6.1 Permanentné obmedzenie spotreby energie
Permanentné obmedzenie spotreby energie sa používa na zaručenie maximálneho
príkonu alebo maximálneho vstupného prúdu systému. V niektorých krajinách sa
zákonmi obmedzuje maximálna spotreba energie na ohrev miestností a prípravu
teplej vody pre domácnosť.
PiPríkon
t Čas
DI Digitálny vstup (úroveň obmedzenia spotreby energie)
a Obmedzenie spotreby energie aktívne
b Aktuálny príkon
Nastavenie akonfigurácia
▪ Nie je potrebné žiadne ďalšie zariadenie.
▪ Upravte nastavenia kontroly spotreby energie v položke [9.9] prostredníctvom
používateľského rozhrania (pozrite si časť "Kontrola spotreby energie"[4193]):
- Vyberte režim nepretržitého obmedzenia
- Vyberte typ obmedzenia (výkon vkW alebo prúd vA).
- Nastavte požadovanú úroveň obmedzenia spotreby energie.
Referenčná príručka inštalátora
54
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
VÝSTRAHA
a
b
c
A B C
D
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
Nastavte minimálnu spotrebu energie ±3,6kW, aby sa zaručila:
▪ prevádzka odmrazovania. V opačnom prípade, ak sa rozmrazovanie viackrát
preruší, výmenník tepla zamrzne.
▪ Ohrev miestnosti a výroba teplej vody pre domácnosť umožnením kroku 1
zálohového ohrievača.
5.6.2 Obmedzenie spotreby energie aktivované digitálnymi vstupmi
Obmedzenie spotreby energie je užitočné aj v kombinácii so systémom riadenia
energie.
Príkon alebo prúd celého systému Daikin sa dynamicky obmedzuje digitálnymi
vstupmi (maximálne štyri kroky). Každá úroveň obmedzenia spotreby energie sa
nastavuje prostredníctvom používateľského rozhrania obmedzením:
▪ prúdu (A)
▪ alebo príkonu (kW).
Systém riadenia energie (inštalácia na mieste) určuje aktiváciu konkrétnej úrovne
obmedzenia spotreby energie. Príklad: Obmedzenie maximálneho príkonu celého
domu (osvetlenie, domáce spotrebiča, ohrev miestnosti…).
5 | Aplikačné pokyny
A Vonkajšia jednotka
B Vnútorná jednotka
C Nádrž na teplú vodu pre domácnosť
D Systém riadenia energie
a Aktivovanie obmedzenia spotreby energie (4 digitálne vstupy)
b Záložný ohrievač
c Ohrievač spomocným čerpadlom
PiPríkon
t Čas
DI Digitálne vstupy (úrovne obmedzenia spotreby energie)
a Obmedzenie spotreby energie aktívne
b Aktuálny príkon
Nastavenie
▪ Vyžaduje sa karta PCB požiadaviek (možnosť EKRP1AHTA).
▪ Na aktivovanie zodpovedajúcej úrovne obmedzenia spotreby energie sa
používajú maximálne štyri digitálne vstupy:
- DI1=najslabšie obmedzenie (najvyššia spotreba energie)
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
- DI4=najsilnejšie obmedzenie (najnižšia spotreba energie)
Referenčná príručka inštalátora
55
5 | Aplikačné pokyny
5.6.3 Proces obmedzenia spotreby energie
▪ Špecifikácie digitálnych vstupov a konektorov, ku ktorým sa majú pripojiť, nájdete
v schéme zapojenia.
Konfigurácia
▪ Nastavte nastavenia kontroly spotreby energie v [9.9] prostredníctvom
používateľského rozhrania (popis všetkých nastavení nájdete v "Kontrola
spotreby energie"[4193]):
- Vyberte obmedzenie digitálnymi vstupmi.
- Vyberte typ obmedzenia (výkon vkW alebo prúd vA).
- Nastavte požadované úrovne obmedzenia spotreby energie zodpovedajúce
každému digitálnemu vstupu.
INFORMÁCIE
Ak je zatvorený viac ako 1 digitálny vstup (súčasne), priorita digitálneho vstupu je
fixná: priorita DI4 >…>DI1.
Vonkajšia jednotka má lepšiu účinnosť ako elektrické ohrievače. Elektrické
ohrievače sa preto obmedzujú a VYPÍNAJÚ prvé. Systém obmedzuje spotrebu
energie vnasledujúcom poradí:
1 Obmedzenie niektorých elektrických ohrievačov.
Ak… má prioritu Potom prostredníctvom
používateľského rozhrania ako
ohrievač sprioritou nastavte…
Príprava teplej vody pre domácnosť Prídavný ohrievač (ak sa
používa)
Výsledok: Záložný ohrievač sa VYPNE
prvý.
Ohrev miestnosti Záložný ohrievač
Výsledok: Ohrievač spomocným
čerpadlom (ak sa používa) sa VYPNE
prvý.
2 VYPNUTIE všetkých elektrických ohrievačov.
3 Obmedzenie vonkajšej jednotky.
4 VYPNUTIE vonkajšej jednotky.
Príklad
Ak je konfigurácia ako vnasledujúcom prípade:
▪ Úroveň obmedzenia spotreby energie NEUMOŽNÍ súčasnú prevádzku ohrievača
spomocným čerpadlom aj záložného ohrievača (krok1 akrok2).
▪ Uprednostnený ohrievač = Prídavný ohrievač (ak sa používa).
Referenčná príručka inštalátora
56
Spotreba energie je potom obmedzená nasledujúcim spôsobom:
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
P
h
C
e
a
b
c
d
e
A B C
PhVyrobené teplo
P
i
t
BBR16
a
b
CeSpotrebovaná energia
A Vonkajšia jednotka
B Ohrievač spomocným čerpadlom
C Záložný ohrievač
a Obmedzená prevádzka vonkajšej jednotky
b Úplná prevádzka vonkajšej jednotky
c Ohrievač spomocným čerpadlom ZAPNUTÝ
d Záložný ohrievač (krok1) ZAPNUTÝ
e Záložný ohrievač (krok2) ZAPNUTÝ
5.6.4 Obmedzenie napájania BBR16
INFORMÁCIE
Nastavenia Obmedzenie: BBR16 sa zobrazujú len vtedy, keď je jazyk používateľského
rozhrania nastavený na švédčinu.
5 | Aplikačné pokyny
VÝSTRAHA
2 týždne na zmenu. Po aktivácii modelu BBR16 máte len 2 týždne na zmenu
nastavení (Aktivácia BBR16 a Výkon. limit BBR16). Po 2 týždňoch jednotka
tieto nastavenia zmrazí.
Poznámka: Toto nastavenie sa líši od trvalého obmedzenia spotreby energie, ktoré
možno vždy zmeniť.
Obmedzenie spotreby energie modelu BBR16 použite vtedy, keď musíte splniť
požiadavky nariadení BBR16 (švédske nariadenia týkajúce sa elektrickej energie).
Obmedzenie spotreby energie modelu BBR16 môžete kombinovať s druhým typom
kontroly spotreby energie. V takom prípade jednotka využíva najprísnejšie
obmedzenie.
PiPríkon
t Čas
BBR16 Úroveň obmedzenia modelu BBR16
a Obmedzenie spotreby energie aktívne
b Aktuálny príkon
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Nastavenie akonfigurácia
▪ Nie je potrebné žiadne ďalšie zariadenie.
▪ Upravte nastavenia kontroly spotreby energie v položke [9.9] prostredníctvom
používateľského rozhrania (pozrite si časť "Kontrola spotreby energie"[4193]):
- Aktivácia modelu BBR16
- Nastavte požadovanú úroveň obmedzenia spotreby energie.
Referenčná príručka inštalátora
57
5 | Aplikačné pokyny
5.7 Nastavenie snímača externej teploty
Môžete pripojiť jeden snímač externej teploty. Meria vnútornú alebo vonkajšiu
okolitú teplotu. Odporúčame v nasledujúcich prípadoch používať snímač okolitej
teploty:
Vnútorná okolitá teplota
▪ Na termostatickú reguláciu miestnosti sa používa vyhradené rozhranie pre
pohodlie osôb (BRC1HHDA slúžiace ako izbový termostat), ktorý meria vnútornú
okolitú teplotu. Rozhranie pre pohodlie osôb sa preto musí inštalovať na mieste:
- kde sa dá zistiť priemerná teplota vmiestnosti,
- ktoré NIE je vystavené priamemu slnečnému svetlu,
- ktoré NIE je vblízkosti zdroja tepla,
- ktoré NIE je ovplyvnené vonkajším vzduchom alebo tam nie je prievan, keď sa
napríklad otvoria alebo zatvoria dvere.
▪ Ak to NIE je možné, odporúčame pripojiť diaľkový vnútorný snímač (voliteľné
príslušenstvo KRCS01-1).
▪ Inštalácia: pokyny na inštaláciu nájdete v návode na inštaláciu pre vnútorný
diaľkový snímač adoplnku pre voliteľné príslušenstvo.
▪ Konfigurácia: vyberte izbový snímač [9.B].
Vonkajšia okolitá teplota
▪ Vo vonkajšej jednotke sa meria vonkajšia okolitá teplota. Vonkajšia jednotka sa
preto musí inštalovať na mieste:
- na severnej strane domu alebo na strane domu, na ktorej je umiestnených
najviac emitorov tepla,
- ktoré NIE je vystavené priamemu slnečnému svetlu,
▪ Ak to NIE je možné, odporúčame pripojiť vonkajší diaľkový snímač (voliteľné
príslušenstvo EKRSCA1).
▪ Inštalácia: pokyny na inštaláciu nájdete v návode na inštaláciu pre vonkajší
diaľkový snímač adoplnku pre voliteľné príslušenstvo.
▪ Konfigurácia: vyberte vonkajší snímač [9.B].
▪ Keď je aktívna funkcia úspory energie vonkajšej jednotky (pozrite si časť "Funkcia
úspory energie"[4201]), vonkajšia jednotka sa vypne, aby sa znížili straty energie
v pohotovostnom režime. Vonkajšia okolitá teplota sa v dôsledku toho
NEODČÍTAVA.
▪ Ak požadovaná teplota vody na výstupe závisí od počasia, je dôležité neustále
meranie vonkajšej teploty. Toto je ďalší dôvod na inštalovanie voliteľného
snímača vonkajšej teploty okolia.
Referenčná príručka inštalátora
58
INFORMÁCIE
Údaje externého snímača vonkajšieho okolia (priemerné alebo okamžité) sa
používajú vkrivkách regulácie podľa počasia avlogických operáciách automatického
prepínania ohrevu a chladenia. Na ochranu vonkajšej jednotky sa vždy používa
vnútorný snímač vonkajšej jednotky.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
6 Inštalácia jednotky
V tejto kapitole
6.1 Príprava miesta inštalácie....................................................................................................................................................... 59
6.1.1 Požiadavky vonkajšej jednotky na miesto inštalácie ............................................................................................. 59
6.1.2 Ďalšie požiadavky vonkajšej jednotky na miesto inštalácie vstudenom podnebí................................................ 62
6.1.3 Požiadavky vnútornej jednotky na miesto inštalácie ............................................................................................ 62
6.2 Otvorenie a zatvorenie jednotiek........................................................................................................................................... 63
6.2.1 Otvorenie jednotiek ............................................................................................................................................... 63
6.2.2 Otvorenie vonkajšej jednotky ................................................................................................................................ 64
6.2.3 Pre odstránenie prepravného obalu...................................................................................................................... 64
6.2.4 Zatvorenie vonkajšej jednotky ............................................................................................................................... 64
6.2.5 Otvorenie vnútornej jednotky ............................................................................................................................... 65
6.2.6 Zatvorenie vnútornej jednotky .............................................................................................................................. 67
6.3 Montáž vonkajšej jednotky..................................................................................................................................................... 67
6.3.1 O montáži vonkajšej jednotky ................................................................................................................................ 67
6.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky........................................................................................... 67
6.3.3 Na prípravu inštalačnej konštrukcie ...................................................................................................................... 68
6.3.4 Inštalácia vonkajšej jednotky ................................................................................................................................. 69
6.3.5 Pre umožnenie vypúšťania..................................................................................................................................... 70
6.3.6 Inštalácia mriežky vypúšťania ................................................................................................................................ 71
6.3.7 Demontáž mriežky vypúšťania a umiestnenie mriežky do bezpečnej polohy ...................................................... 73
6.4 Montáž vnútornej jednotky.................................................................................................................................................... 74
6.4.1 Montáž vnútornej jednotky ................................................................................................................................... 74
6.4.2 Opatrenia týkajúce sa montáže vnútornej jednotky ............................................................................................. 74
6.4.3 Inštalácia vnútornej jednotky................................................................................................................................. 74
6.4.4 Pripojenie vypúšťacej hadice k odtoku .................................................................................................................. 76
6 | Inštalácia jednotky
6.1 Príprava miesta inštalácie
Jednotku NEINŠTALUJTE na miesta, ktoré sa často používajú ako pracovisko.
V prípade vykonávania stavebných prác (napr. brúsenie), pri ktorých sa vytvára
veľké množstvo prachu, MUSÍ byť jednotka zakrytá.
Na inštaláciu vyberte miesto s dostatkom priestoru na prinesenie a odnesenie
jednotky.
VAROVANIE
Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov
zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický
ohrievač).
6.1.1 Požiadavky vonkajšej jednotky na miesto inštalácie
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné
bezpečnostné opatrenia.
Pri rozmiestnení dodržte príslušné pokyny. Pozrite si časť "15.1Priestor pre údržbu:
Vonkajšia jednotka"[4242].
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
VÝSTRAHA
▪ NEUMIESTŇUJTE jednotky jednu na druhú.
▪ NEVEŠAJTE jednotku na strop.
Referenčná príručka inštalátora
59
6 | Inštalácia jednotky
b
a
c
b
Silné vetry (≥18 km/h) fúkajúce na odvod vzduchu vonkajšej jednotky spôsobia
skrat (nasatie vyfukovaného vzduchu). Môže to viesť k:
▪ zhoršeniu prevádzkovej kapacity,
▪ častému vzniku náhlej námrazy vrežime ohrevu,
▪ prerušeniu prevádzky zdôvodu zníženia nízkeho tlaku alebo zvýšenia vysokého
tlaku,
▪ pokazeniu ventilátora (keď vietor fúka nepretržite na ventilátor, môže sa začať
krútiť veľmi rýchlo, kým sa nepokazí).

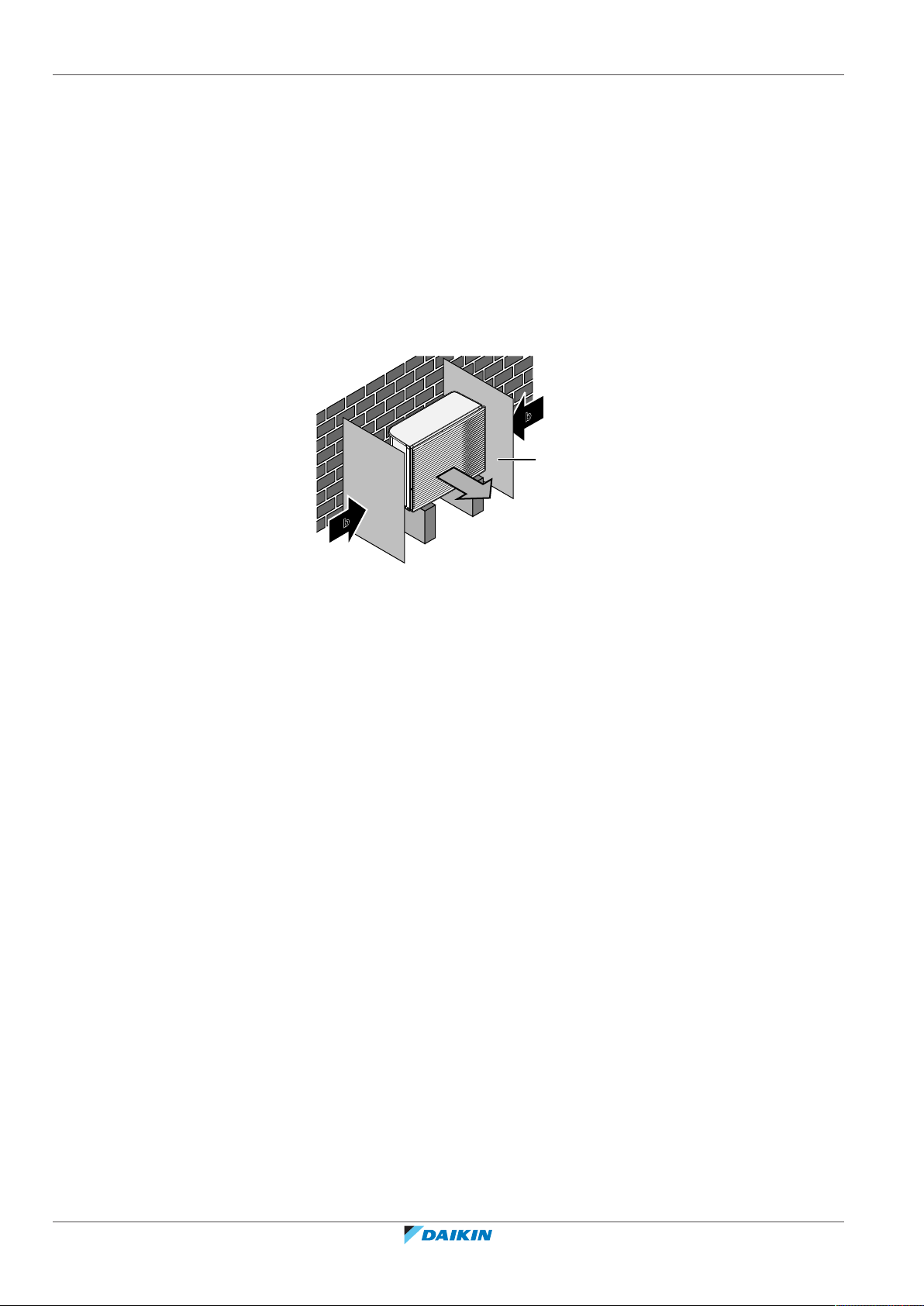

Keď je odvod vzduchu vystavený vetru, odporúča sa inštalovať ochrannú dosku.
Odporúča sa inštalovať vonkajšiu jednotku tak, aby prívod vzduchu smeroval
kstene aNEBOL priamo vystavený vetru.
a Ochranná doska
b Prevažujúci smer vetra
c Výstup vzduchu
Jednotku NEINŠTALUJTE na nasledujúce miesta:
▪ Vyhýbajte sa citlivým miestam (napr. v blízkosti spálne), kde hlučnosť prevádzky
môže spôsobovať problémy.
Poznámka: Ak sa v aktuálnych podmienkach inštalácie meria zvuk, nameraná
hodnota bude vyššia ako hladina akustického tlaku uvedená v časti Zvukové
spektrum v technickej príručke v dôsledku šumu a odrazu zvukov okolitého
prostredia.
▪ Miesta, kde môžu byť vatmosfére prítomné hmla alebo pary minerálneho oleja.
Plastické diely sa môžu poškodiť, vypadnúť alebo spôsobiť únik vody.
NEODPORÚČA sa inštalovať jednotku na nasledujúcich miestach, pretože by sa
mohla skrátiť jej životnosť:
▪ Na miestach svýznamným kolísaním napätia
▪ Vo vozidlách alebo na lodiach
▪ Na miestach skyslými alebo zásaditými parami
Inštalácia v blízkosti mora. Zabezpečte, aby vonkajšia jednotka NEBOLA priamo
vystavená vetrom od mora. Tým sa má zabrániť vzniku korózie z dôvodu vysokej
úrovne obsahu solí vo vzduchu, čím sa môže skrátiť životnosť jednotky.
Referenčná príručka inštalátora
60
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
6 | Inštalácia jednotky
b
c
a
a
b
c
d
c
d
Vonkajšiu jednotku nainštalujte mimo pôsobenia vetra od mora.
Príklad: Za budovu.
Ak je vonkajšia jednotka vystavená priamemu vetru od mora, nainštalujte
vetrolam.
▪ Výška vetrolamu≥1,5×výška vonkajšej jednotky
▪ Pri inštalácii vetrolamu nezabudnite na požiadavky na servisný priestor.
a Vietor od mora
b Budova
c Vonkajšia jednotka
d Vetrolam
Vonkajšia jednotka je určená len na inštaláciu vexteriéri apre nasledujúcu okolitú
teplotu:
Režim chladenia 10~43°C
Režim ohrevu –28~35°C
Špeciálne požiadavky týkajúce sa chladiva R32
Súčasťou vonkajšej jednotky je interný okruh s chladivom (R32), no na mieste
inštalácie NEMUSÍTE inštalovať žiadne potrubie s chladivom ani dopĺňať chladivo.
Majte na pamäti tieto požiadavky a opatrenia:
VAROVANIE
▪ NEPREPICHUJTE ani nespaľujte.
▪ NEPOUŽÍVAJTE iné prostriedky na zrýchlenie procesu odmrazovania alebo na
čistenie zariadenia než tie, ktoré odporúča výrobca.
▪ Uvedomte si, že chladivo R32 NEMUSÍ zapáchať.
VAROVANIE
Jednotka sa musí skladovať tak, aby sa zabránilo mechanickému poškodeniu a v
dobre vetranej miestnosti bez neustále používaných zdrojov zapaľovania (napríklad
zdroje s otvoreným plameňom, používané plynové zariadenie alebo elektrický
ohrievač).
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
61
6 | Inštalácia jednotky
c
a
b
c
d
6.1.2 Ďalšie požiadavky vonkajšej jednotky na miesto inštalácie vstudenom podnebí
VAROVANIE
Uistite sa, že sú inštalácia, servis, údržba a opravy v súlade s návodom z Daikin a so
zákonmi o spotrebičoch (napríklad národné plynárenské predpisy) a že ich
vykonávajú len oprávnené osoby.

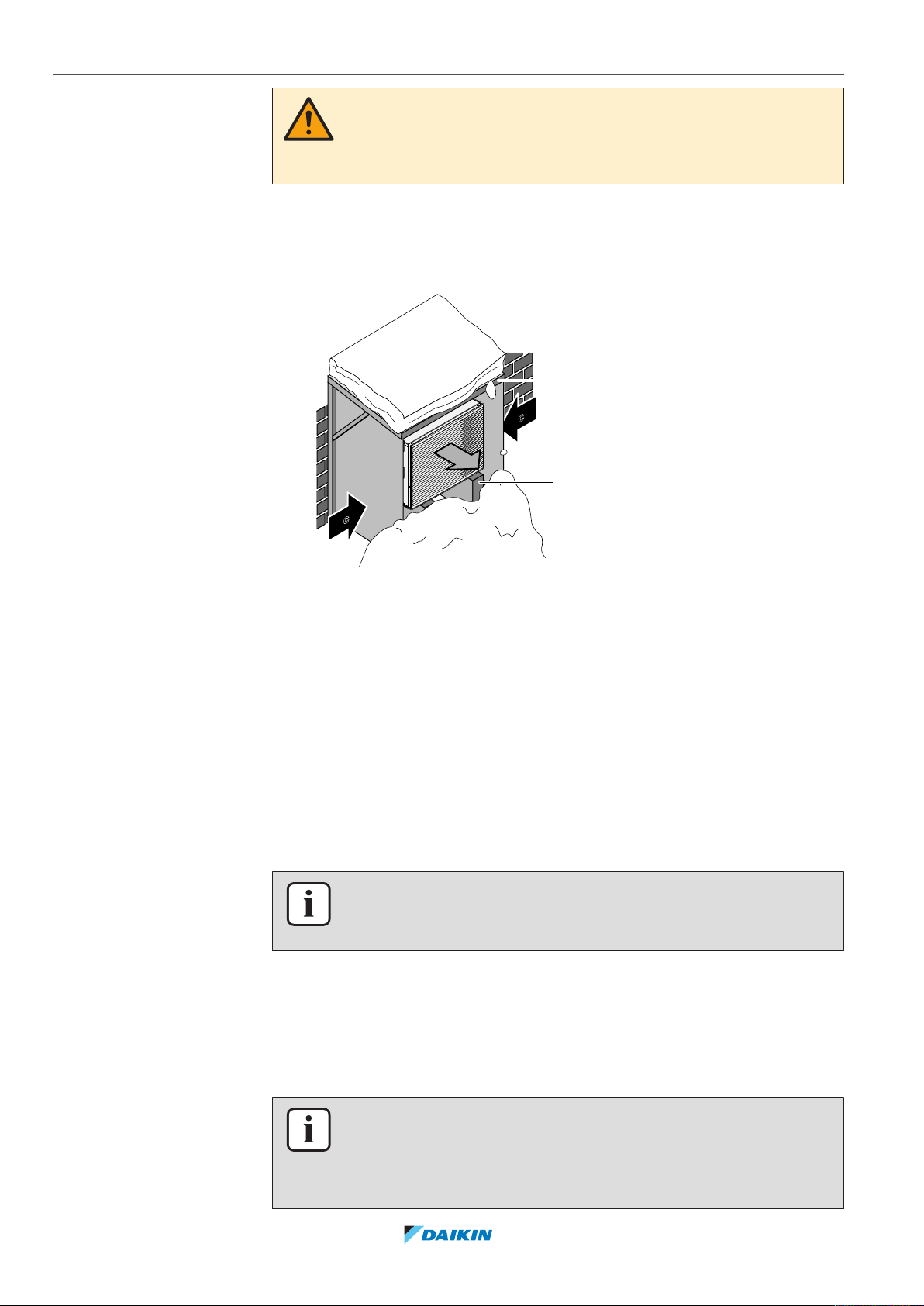

Vonkajšiu jednotku chráňte pred priamym snežením apostarajte sa, aby vonkajšiu
jednotku NIKDY nezasnežilo.
a Kryt alebo prístrešok proti snehu
b Podstavec
c Prevažujúci smer vetra
d Výstup vzduchu
V každom prípade nechajte pod jednotkou priestor minimálne 150 mm. Navyše
ešte jednotku umiestnite minimálne 100 mm nad predpokladanú maximálnu
úroveň napadaného snehu. Ďalšie podrobnosti nájdete v časti "6.3 Montáž
vonkajšej jednotky"[467].
Voblastiach so silným snežením zvoľte miesto inštalácie tam, kde sneh neovplyvní
prevádzku jednotky. Ak môže dôjsť k sneženiu z bočného smeru, zabezpečte, aby
sneh NEMAL vplyv na vinutie výmenníka tepla. V prípade potreby nainštalujte
snehový kryt alebo striešku a podstavec.
6.1.3 Požiadavky vnútornej jednotky na miesto inštalácie
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné
bezpečnostné opatrenia.
▪ Vnútorná jednotka je určená len na inštaláciu vinteriéri apre nasledujúcu okolitú
teplotu:
- Prevádzka vrežime ohrevu miestnosti: 5~30°C
Referenčná príručka inštalátora
62
- Prevádzka vrežime chladenia miestnosti: 5~35°C
- Príprava teplej vody pre domácnosť: 5~35°C
INFORMÁCIE
Chladenie je použiteľné len v prípade:
▪ Reverzibilných modelov
▪ Modelov určených len na ohrev + súpravy na konverziu (EKHBCONV)
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
6 | Inštalácia jednotky

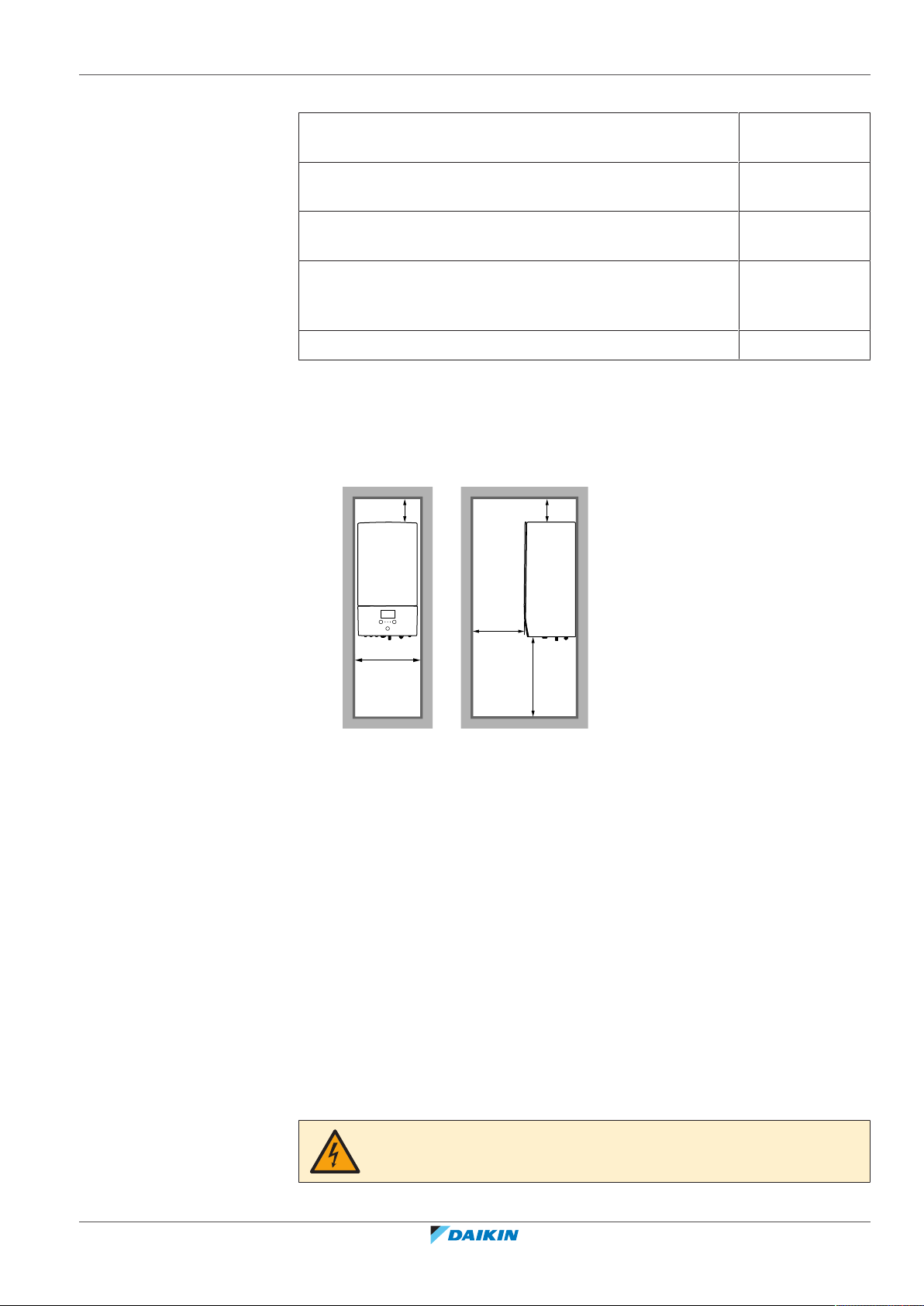

H≥1150
≥200
≥200
≥500
(mm)
≥450
▪ Pri rozmiestnení nezabudnite na pokyny týkajúce sa rozmerov:
Maximálny povolený výškový rozdiel medzi vonkajšou
10m
avnútornou jednotkou
Maximálny výškový rozdiel medzi nádržou na teplú vodu pre
10m
domácnosť a vonkajšou jednotkou
Maximálna dĺžka vodovodného potrubia medzi vnútornou
10m
jednotkou a nádržou na teplú vodu pre domácnosť
Maximálna vzdialenosť medzi 3-cestným ventilom avnútornou
3m
jednotkou (pre inštalácie s nádržou na teplú vodu pre
domácnosť)
Maximálna celková dĺžka vodovodného potrubia 50m
(a)
Presnú dĺžku vodovodného potrubia možno určiť pomocou nástroja Hydronic
Piping Calculation. Nástroj Hydronic Piping Calculation je súčasťou nástroja Heating
Solutions Navigator, ktorý nájdete na adrese https://
professional.standbyme.daikin.eu. Ak nemáte prístup k nástroju Heating Solutions
Navigator, obráťte sa na svojho predajcu.
▪ Pri rozmiestnení nezabudnite na nasledujúce pokyny na inštaláciu:
(a)
Jednotku NEINŠTALUJTE na nasledujúce miesta:
▪ Miesta, kde môžu byť vatmosfére prítomné hmla alebo pary minerálneho oleja.
Plastické diely sa môžu poškodiť, vypadnúť alebo spôsobiť únik vody.
▪ Vyhýbajte sa citlivým miestam, kde hlučnosť prevádzky môže spôsobovať
problémy (napríklad v blízkosti spálne).
▪ Na miesta svysokou vlhkosťou (max. rel. vlhkosť = 85%) napríklad vkúpeľni.
▪ Na miesta, kde môže mrznúť. Okolitá teplota vnútornej jednotky musí byť >5 °C.
6.2 Otvorenie a zatvorenie jednotiek
6.2.1 Otvorenie jednotiek
V určitých okamihoch musíte jednotku otvoriť. Príklad:
▪ Pri zapájaní elektroinštalácie
▪ Pri vykonávaní údržby alebo servisu jednotky
NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM
Po zložení servisného krytu NENECHÁVAJTE jednotku bez dozoru.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
63
6 | Inštalácia jednotky
1
1
2
33
1
1
2
3
4
3×
a
6.2.2 Otvorenie vonkajšej jednotky
NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM
NEBEZPEČENSTVO: RIZIKO POPÁLENIA
6.2.3 Pre odstránenie prepravného obalu
VÝSTRAHA
Ak sa jednotka prevádzkuje s použitím prepravnej výstuhy, môže dôjsť k
nenormálnym vibráciám alebo hluku.
Prepravné podpery (2×) chránia jednotku počas prepravy. Počas inštalácie sa musia
demontovať.
a Prepravné podpery (2×)
1 Otvorte kryt rozvodnej skrine. Pozrite si časť "6.2.2 Otvorenie vonkajšej
jednotky"[464].
2 Odskrutkujte skrutky (4×) z prepravných podpier a zlikvidujte ich.
3 Demontujte prepravné podpery (2×) a zlikvidujte ich.
6.2.4 Zatvorenie vonkajšej jednotky
Referenčná príručka inštalátora
64
VÝSTRAHA
Pri zatváraní krytu vonkajšej jednotky sa NESMIE použiť uťahovací moment väčší ako
4,1N•m.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
1
1
2
32
4
4
3
3×
3
1
6.2.5 Otvorenie vnútornej jednotky
1
2
3
1
4
4
2
2
1
3
Prehľad
6 | Inštalácia jednotky
1 Predný panel
2 Kryt rozvodnej skrine
3 Elektrická rozvodná skriňa
4 Panel používateľského rozhrania
Otvorené
1 Zložte predný panel.
2 Ak musíte zapojiť elektrické káble, zložte kryt rozvodnej skrine.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
65
6 | Inštalácia jednotky
4×
2×
1
2
1
2
3
2×
3 Ak musíte vykonať nejaké práce za rozvodnou skriňou, otvorte ju.
4 Ak musíte vykonať nejaké práce za panelom používateľského rozhrania alebo
do používateľského rozhrania načítať nový softvér, otvorte panel
používateľského rozhrania.
5 Voliteľne: Odoberte panel používateľského rozhrania.
VÝSTRAHA
Po zložení panela používateľského rozhrania odpojte aj káble zo zadnej strany panela
používateľského rozhrania, aby ste predišli poškodeniu.
Referenčná príručka inštalátora
66
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
3
1
2
6.2.6 Zatvorenie vnútornej jednotky
1 Preinštalujte panel používateľského rozhrania.
2 Znova nasaďte kryt rozvodnej skrine a zatvorte rozvodnú skriňu.
3 Znovu nainštalujte prednú dosku.
6 | Inštalácia jednotky
VÝSTRAHA
Pri zatváraní krytu vnútornej jednotky sa NESMIE použiť uťahovací moment väčší ako
4,1N•m.
6.3 Montáž vonkajšej jednotky
6.3.1 O montáži vonkajšej jednotky
Obdobie
Pred pripojením vodovodného potrubia musíte namontovať vonkajšiu jednotku.
Bežný pracovný postup
Montáž vonkajšej jednotky štandardne pozostáva z týchto fáz:
1 Poskytnutie inštalačnej konštrukcie.
2 Inštalácia vonkajšej jednotky.
3 Poskytnutie odpadového kanálu.
4 Inštalácia mriežky vypúšťania.
5 Ochrana jednotky pred snehom a vetrom inštaláciou krytu proti snehu a
odrazových dosiek. Pozrite si časť "6.1Príprava miesta inštalácie"[459].
6.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v nasledujúcich kapitolách:
▪ "1Všeobecné bezpečnostné opatrenia"[46]
▪ "6.1Príprava miesta inštalácie"[459]
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
67
6 | Inštalácia jednotky
800
(mm)
479
800
479
a
≥150
(mm)
4× M12
6.3.3 Na prípravu inštalačnej konštrukcie
Skontrolujte pevnosť a vodorovnosť inštalačného podložia, aby jednotka
nespôsobovala prevádzkové vibrácie alebo hluk.
Bezpečne pripevnite jednotku pomocou základových skrutiek podľa výkresu
základov.
VÝSTRAHA
Úroveň. Zabezpečte, aby bola jednotka vo vodorovnej polohe. Odporúčané:
Použite 4 súpravy kotevných skrutiek, matíc a podložiek M12. Nechajte pod
jednotkou priestor minimálne 150 mm. Navyše ešte jednotku umiestnite
minimálne 100mm nad predpokladanú maximálnu úroveň napadaného snehu.
Ukotvovacie body
Podstavec
Pri inštalácii na podstavec skontrolujte, či možno mriežku vypúšťania umiestniť do
bezpečnej polohy. Pozrite si časť "6.3.7 Demontáž mriežky vypúšťania a
umiestnenie mriežky do bezpečnej polohy"[473].
Referenčná príručka inštalátora
68
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
a Dbajte na to, aby ste neprekryli odtokový otvor v spodnej doske jednotky.
±150
kg
4×
4× M12
4×
6.3.4 Inštalácia vonkajšej jednotky
1 Jednotku prenášajte za popruhy a umiestnite ju na inštalačnú konštrukciu.
6 | Inštalácia jednotky
2 Upevnite jednotku na inštalačnej konštrukcii.
3 Demontujte popruhy (a skrutky) a zlikvidujte ich.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
69
6 | Inštalácia jednotky
1 2
a
b
c
6.3.5 Pre umožnenie vypúšťania
▪ Skontrolujte, či kondenzovaná voda môže vhodným spôsobom odtekať.
▪ Jednotku nainštalujte na podklad, ktorý zaručí správny odtok, aby sa zabránilo
nahromadeniu ľadu.
▪ Okolo základu pripravte kanál pre vypustenie odpadovej vody zpriestoru okolo
jednotky.
▪ Zabráňte odtoku vody na chodník, pretože v prípade teplôt prostredia pod
bodom mrazu by chodník mohol byť klzký.
▪ Keď sa jednotka inštaluje na rám, vo vzdialenosti 150 mm od spodnej časti
jednotky namontujte vodotesnú dosku, aby sa zabránilo preniknutiu vody do
jednotky astekaniu odtekajúcej vody (pozrite si nasledujúci obrázok).
VÝSTRAHA
Ak sa jednotka inštaluje v chladnom podnebí, prijmite príslušné opatrenia, aby
nahromadený kondenzát NEZMRZOL. Odporúčame:
▪ Zaizolovať vypúšťaciu hadicu.
▪ Nainštalovať ohrievač odtokového potrubia (dodáva zákazník). Informácie o
pripojení ohrievača odtokového potrubia nájdete v časti "8.2.1 Pripojenie
elektrického vedenia vo vnútornej jednotke"[494].
VÝSTRAHA
Nechajte pod jednotkou priestor minimálne 150 mm. Navyše ešte jednotku
umiestnite minimálne 100mm nad predpokladanú úroveň napadaného snehu.

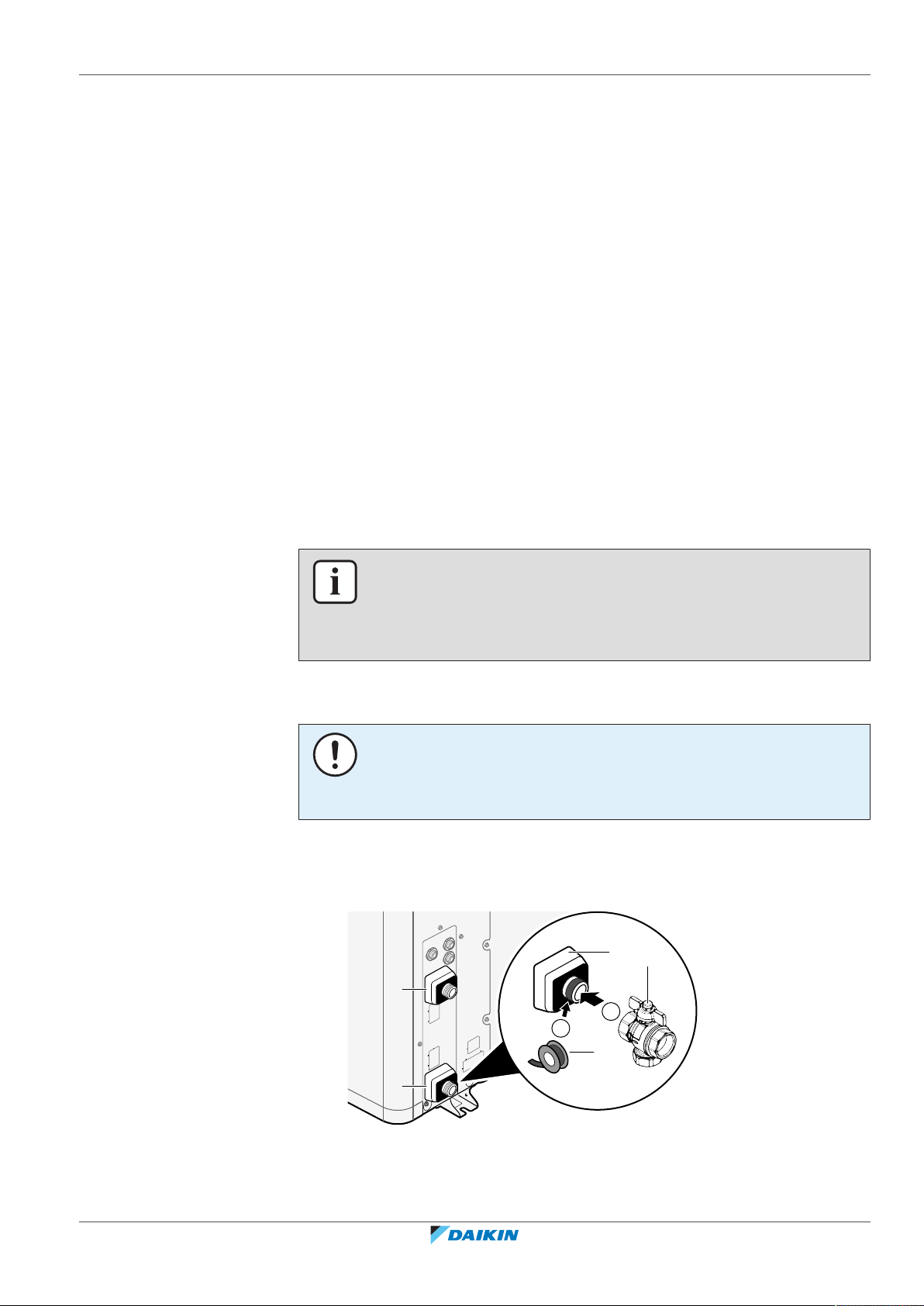

Použite vypúšťací kohút (s tesniacim krúžkom) a vypúšťaciu hadicu.
Referenčná príručka inštalátora
70
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
c
3
d
a Odtokový otvor
1
2
3
2×
b Tesniaci krúžok (dodáva sa ako príslušenstvo)
c Vypúšťací kohút (dodáva sa ako príslušenstvo)
d Hadica (dodáva zákazník)
VÝSTRAHA
Tesniaci krúžok. Skontrolujte, či je tesniaci krúžok nainštalovaný správne, aby ste
predišli úniku.

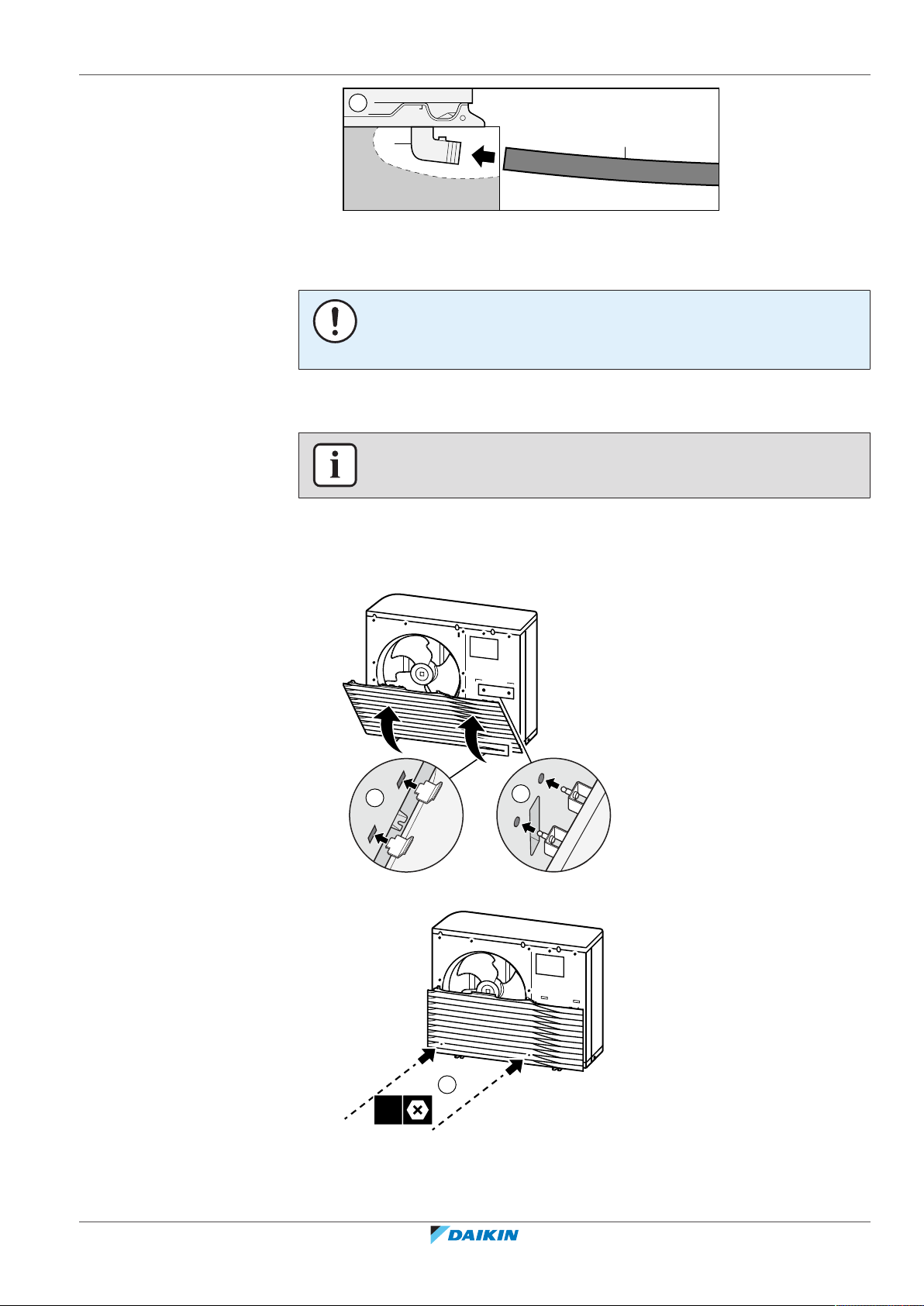

6.3.6 Inštalácia mriežky vypúšťania
INFORMÁCIE
Elektrické vedenie. Pred inštaláciou mriežky vypúšťania pripojte elektrické vedenie.
6 | Inštalácia jednotky
Nainštalujte spodnú časť mriežky vypúšťania
1 Zasuňte háky.
2 Zasuňte guľové výčnelky.
3 Priskrutkujte 2spodné skrutky.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
71
6 | Inštalácia jednotky
5
4
6
8
7
9
6×

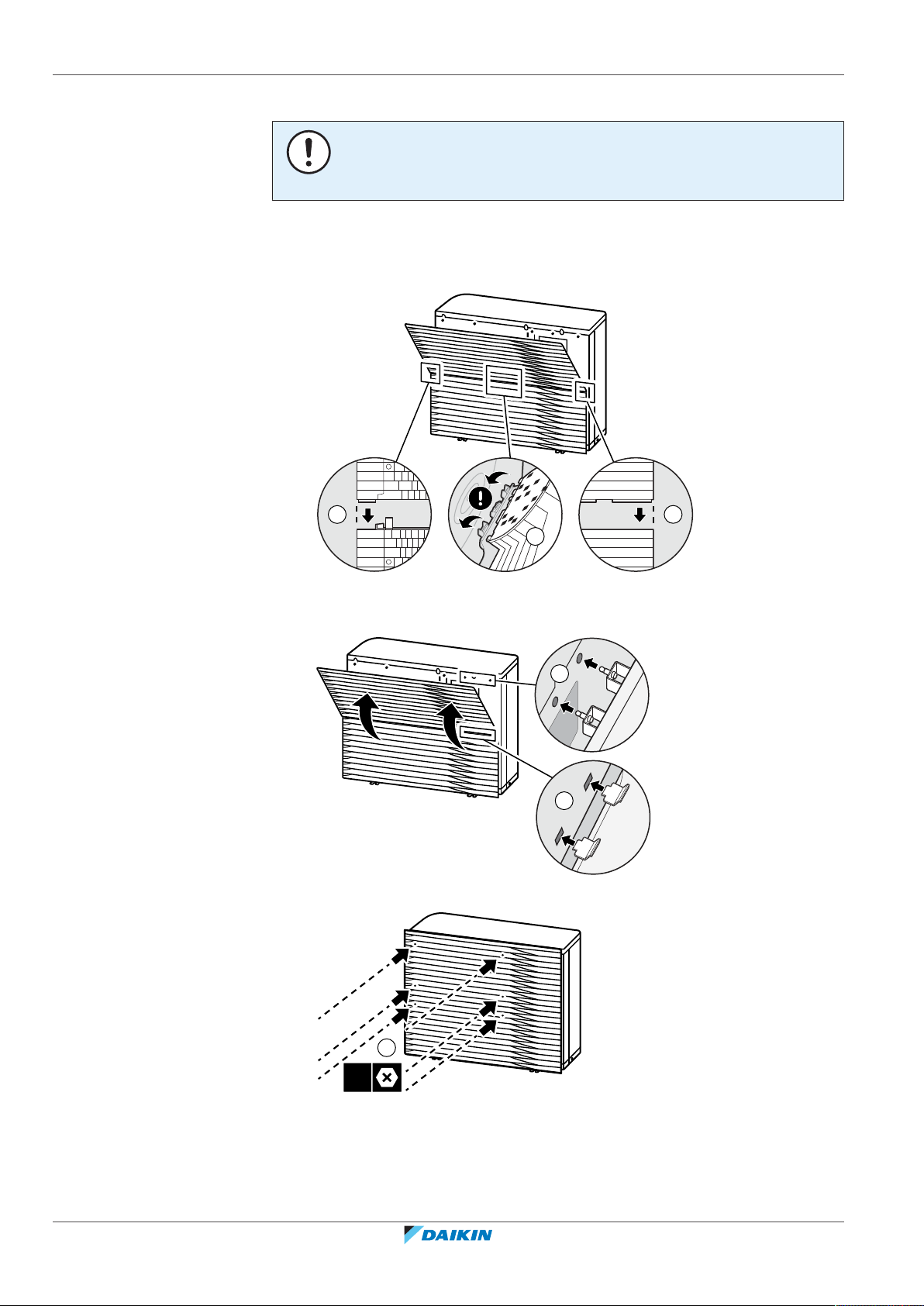

Nainštalujte vrchnú časť mriežky vypúšťania
VÝSTRAHA
Vibrácie. Uistite sa, či je vrchná časť mriežky vypúšťania pevne pripevnená k spodnej
časti, aby sa predišlo vibráciám.
4 Zarovnajte a pripevnite ľavú stranu.
5 Zarovnajte a pripevnite strednú časť.
6 Zarovnajte a pripevnite pravú stranu.
7 Zasuňte háky.
8 Zasuňte guľové výčnelky.
9 Priskrutkujte zvyšných 6skrutiek.
Referenčná príručka inštalátora
72
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
6 | Inštalácia jednotky
4×
4×
6.3.7 Demontáž mriežky vypúšťania a umiestnenie mriežky do bezpečnej polohy
VAROVANIE
Otáčajúci sa ventilátor. Pred ZAPNUTÍM vonkajšej jednotky alebo vykonaním jej
servisu skontrolujte, či mriežka vypúšťania zakrýva ventilátor a chráni tak pred
otáčajúcim sa ventilátorom. Pozrite si:
▪ "6.3.6Inštalácia mriežky vypúšťania"[471]
▪ "6.3.7 Demontáž mriežky vypúšťania a umiestnenie mriežky do bezpečnej
polohy"[473]
1 Demontujte vrchnú časť mriežky vypúšťania.
2 Demontujte spodnú časť mriežky vypúšťania.
3 Otočte spodnú časť mriežky vypúšťania.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
4 Zarovnajte guľový výčnelok a hák na mriežke s ich náprotivkami na jednotke.
Referenčná príručka inštalátora
73

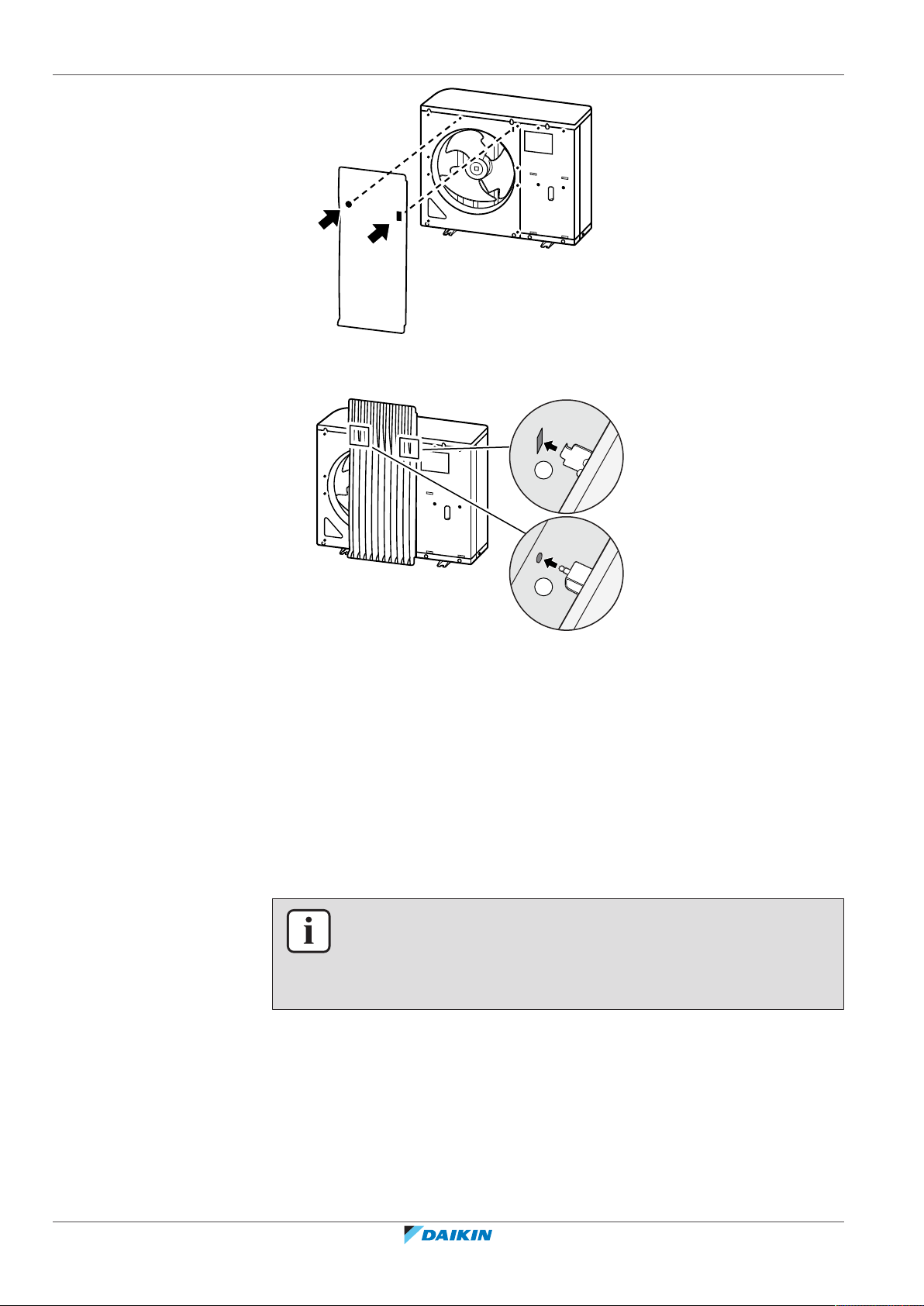

6 | Inštalácia jednotky
6
5
5 Zasuňte hák.
6 Zasuňte guľový výčnelok.
6.4 Montáž vnútornej jednotky
6.4.1 Montáž vnútornej jednotky
Bežný pracovný postup
Montáž vnútornej jednotky štandardne pozostáva z týchto fáz:
1 Inštalácia vnútornej jednotky.
6.4.2 Opatrenia týkajúce sa montáže vnútornej jednotky
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v nasledujúcich kapitolách:
▪ "1Všeobecné bezpečnostné opatrenia"[46]
▪ "6.1Príprava miesta inštalácie"[459]
6.4.3 Inštalácia vnútornej jednotky
1 Nástennú konzolu (príslušenstvo) namontujte na stenu (vodorovne) pomocou
2 skrutiek s Ø8mm.
Referenčná príručka inštalátora
74
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
2×
a
a Voliteľné: ak chcete jednotku namontovať na stenu zvnútra jednotky, použite
42 kg
dodatočnú uzáverovú skrutku.
2 Zdvihnite jednotku.
6 | Inštalácia jednotky
3 Pripevnite jednotku na nástennú konzolu:
▪ Nakloňte hornú časť jednotky k stene na umiestnení nástennej konzoly.
▪ Zasuňte konzolu na zadnej strane jednotky do nástennej konzoly.
Zabezpečte, aby bola jednotka pevne prichytená.
4 Voliteľné: ak chcete jednotku namontovať na stenu zvnútra jednotky:
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
▪ Zložte vrchný predný panel a otvorte rozvodnú skriňu. Pozrite si časť
"6.2.5Otvorenie vnútornej jednotky"[465].
▪ Jednotku namontujte na stenu pomocou skrutky s Ø8mm.
Referenčná príručka inštalátora
75
6 | Inštalácia jednotky
a
6.4.4 Pripojenie vypúšťacej hadice k odtoku
Voda vytekajúca z pretlakového poistného ventilu sa zhromažďuje v odkvapkávacej
miske. Odkvapkávaciu misku musíte pripojiť k vhodnému odtoku v súlade
splatnými právnymi predpismi.
1 Ku konektoru odkvapkávacej misky pripojte odtokové potrubie (dodáva
zákazník), a to takto:
a Konektor odkvapkávacej misky
Na zhromažďovanie vody sa odporúča použiť výlevku.
Referenčná príručka inštalátora
76
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
7 Inštalácia potrubia
V tejto kapitole
7.1 Príprava vodného potrubia..................................................................................................................................................... 77
7.1.1 Požiadavky na vodný okruh.................................................................................................................................... 77
7.1.2 Vzorec na výpočet predbežného tlaku vexpanznej nádobe................................................................................. 79
7.1.3 Kontrola objemu vody a rýchlosti prúdenia .......................................................................................................... 80
7.1.4 Zmena predbežného tlaku expanznej nádoby ...................................................................................................... 82
7.1.5 Kontrola objemu vody: príklady............................................................................................................................. 82
7.2 Pripojenie potrubia na vodu................................................................................................................................................... 83
7.2.1 Pripojenie vodného potrubia ................................................................................................................................. 83
7.2.2 Opatrenia týkajúce sa pripojenia vodovodného potrubia .................................................................................... 83
7.2.3 Pripojenie potrubia na vodu .................................................................................................................................. 83
7.2.4 Naplnenie vodného okruhu ................................................................................................................................... 85
7.2.5 Ochrana vodného okruhu pred mrazom ............................................................................................................... 85
7.2.6 Plnenie nádrže na teplú vodu pre domácnosť ...................................................................................................... 88
7.2.7 Izolácia potrubia na vodu ....................................................................................................................................... 88
7.1 Príprava vodného potrubia
7.1.1 Požiadavky na vodný okruh
7 | Inštalácia potrubia
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné
bezpečnostné opatrenia.
VÝSTRAHA
V prípade plastového potrubia sa uistite, že sú rúrky úplne odolné voči rozptylu
kyslíka v súlade s normou DIN 4726. Rozptyl kyslíka do potrubia môže spôsobiť
rozsiahlu koróziu.
▪ Pripojenie potrubia – právne predpisy. Všetky potrubné spojky musia
zodpovedať platným právnym predpisom apokynom v kapitole Inštalácia, pričom
sa musí dodržať správne zapojenie prívodu aodvodu vody.
▪ Pripojenie potrubia – použitie sily. Pri pripájaní potrubia NEPOŽÍVAJTE
nadmernú silu. Deformácia potrubia môže spôsobiť poruchu jednotky.
▪ Pripojenie potrubia – nástroje. Na prácu s mosadzou používajte len vhodné
náradie, mosadz je mäkký materiál. VOPAČNOM prípade sa potrubie poškodí.
▪ Pripojenie potrubia – vzduch, vlhkosť, prach. Vniknutie vzduchu, vlhka alebo
prachu do okruhu môže spôsobiť problémy. Opatrenia na predchádzanie rizikám:
- používajte len čisté potrubie,
- pri odstraňovaní usadenín držte koniec trubice smerom nadol,
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
- pri zasúvaní cez steny zakryte koniec trubice, aby sa zabránilo vniknutiu prachu
ačastíc,
- na utesnenie spojok používajte kvalitné tesnenie závitov.
▪ Izolácia. Zaizolujte základňu výmenníka tepla.
▪ Zamrznutie. Chráňte pred zamrznutím.
▪ Uzavretý okruh. Vnútornú jednotku používajte LEN v uzatvorenom vodnom
systéme. Používanie systému v otvorenom vodnom systéme povedie
knadmernej korózii.
Referenčná príručka inštalátora
77
7 | Inštalácia potrubia
75°C
89°C
65°C
M
M
▪ Dĺžka potrubia. Odporúča sa nepoužívať dlhé vedenie potrubia medzi nádržou na
teplú vodu pre domácnosť a koncovým bodom rozvodu teplej vody (sprcha,
vaňa...) anepoužívať slepé potrubie.
▪ Priemer potrubia. Priemer potrubia vyberte podľa požadovaného prietoku vody
aexistujúceho externého statického tlaku čerpadla. Krivky externého statického
tlaku vnútornej jednotky nájdete včasti "15Technické údaje"[4241].
▪ Prietok vody. Informácie o minimálnom požadovanom prietoku vody na
prevádzku vnútornej jednotky sú uvedené vnasledujúcej tabuľke. Tento prietok
sa musí zaručiť vo všetkých prípadoch. Ak je prietok nižší, vnútorná jednotka
zastaví prevádzku a zobrazí chybu 7H.
Minimálna požadovaná rýchlosť prúdenia
25l/min.
▪ Súčasti dodávané zákazníkom – voda. Používajte len materiály, ktoré sú
kompatibilné s vodou používanou v systéme a s materiálmi použitými vo
vnútornej jednotke.
▪ Súčasti dodávané zákazníkom – tlak a teplota vody. Skontrolujte, či všetky
súčasti potrubia inštalované na mieste vydržia tlak ateplotu vody.
▪ Tlak vody. Maximálny tlak vody je 4 bary. Vo vodnom okruhu zabezpečte
príslušné bezpečnostné opatrenia, aby sa zaručilo, že sa NEPREKROČÍ maximálny
tlak.
▪ Teplota vody. Celé inštalované potrubie avšetko príslušenstvo potrubia (ventily,
prípojky atď.) MUSIA odolávať nasledujúcej teplote:
INFORMÁCIE
Na nasledujúcom obrázku je len príklad, ktorý NEMUSÍ zodpovedať rozloženiu vášho
systému.
Referenčná príručka inštalátora
78
▪ Odtok – nízke miesta. Vypúšťacie kohúty musia byť umiestnené na najnižších
miestach systému, aby bolo možné úplné vypustenie vodného okruhu.
▪ Odtok – tlakový poistný ventil. Pripojte odtokovú hadicu správne do odtoku, aby
ste predišli odkvapkávaniu vody z jednotky. Pozrite si časť "6.4.4 Pripojenie
vypúšťacej hadice k odtoku"[476].
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
7 | Inštalácia potrubia
c
d
a b
▪ Vzduchové ventily. Na všetkých najvyšších bodoch systému musia byť
nainštalované vzduchové ventily, ku ktorým musí byť zabezpečený jednoduchý
prístup vprípade servisu. Vo vnútornej jednotke sú umiestnené dva automatické
odvzdušňovacie ventily. Skontrolujte, či odvzdušňovacie ventily NIE sú príliš
utiahnuté, aby sa umožnilo automatické odvzdušňovanie vodného okruhu.
▪ Pozinkované diely. Vo vodnom okruhu nikdy nepoužívajte pozinkované diely.
Keďže sa vo vnútornom vodnom okruhu jednotky používa medené potrubie,
mohlo by dochádzať knadmernej korózii.
▪ Iné ako mosadzné kovové potrubie. Keď sa používa iné ako mosadzné kovové
potrubie, vhodne izoluje mosadzné a nemosadzné časti, aby sa NEDOSTALI do
vzájomného kontaktu. Zabráni sa galvanickej korózii.
▪ Ventil – samostatné okruhy. Keď sa vo vodnom okruhu používa 3-cestný ventil,
vodný okruh teplej vody pre domácnosť aokruh podlahového kúrenia musia byť
úplne oddelené.
▪ Ventil – čas výmeny. Keď sa vo vodnom okruhu požíva 2-cestný ventil alebo 3-
cestný ventil, maximálny čas prepnutia ventilu musí byť 60sekúnd.
▪ Nádrž na teplú vodu pre domácnosť – kapacita. Na zabránenie stagnácii vody je
dôležité, aby akumulačná kapacita nádrže na teplú vodu pre domácnosť
zodpovedala dennej spotrebe teplej vody pre domácnosť.
▪ Nádrž na teplú vodu pre domácnosť – po inštalácii. Nádrž na teplú vodu pre
domácnosť sa musí ihneď po inštalácii vypláchnuť čistou vodou. Počas prvých 5
dní po inštalácii sa tento postup musí zopakovať aspoň raz denne.
▪ Nádrž na teplú vodu pre domácnosť – nečinnosť. Keď počas dlhších časových
období nedochádza k spotrebe teplej vody, MUSÍ sa zariadenie pred použitím
vypláchnuť čistou vodou.
▪ Nádrž na teplú vodu pre domácnosť – dezinfekcia. Informácie o dezinfekčnej
funkcii nádrže na teplú vodu pre domácnosť nájdete v časti "9.5.6Nádrž"[4167].
▪ Termostatické zmiešavacie ventily. V súlade splatnými predpismi bude možno
potrebné inštalovať termostatické zmiešavacie ventily.
▪ Hygienické opatrenia. Inštalácia musí byť v súlade splatnými predpismi apri
inštalácii sa môžu vyžadovať ďalšie hygienické opatrenia.
▪ Recirkulačné čerpadlo. Ak to vyžadujú platné predpisy, zapojte medzi koncový
bod teplej vody a prípojku recirkulácie nádrže na teplú vodu pre domácnosť
recirkulačné čerpadlo.
a Prípojka recirkulácie
b Prípojka teplej vody
c Sprcha
d Recirkulačné čerpadlo
7.1.2 Vzorec na výpočet predbežného tlaku vexpanznej nádobe
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Predbežný tlak (Pg) vexpanznej nádobe závisí od výškového rozdielu inštalácie (H):
Pg = 0,3 + (H/10) (bar)
Referenčná príručka inštalátora
79
7 | Inštalácia potrubia
M2
a
b
c
c
a a
M3M1
c
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120 170
140 200
220 270
320
A
B
7.1.3 Kontrola objemu vody a rýchlosti prúdenia
Vnútorná jednotka je vybavená expanznou nádobou s objemom 10 litrov
spredbežným tlakom nastaveným vo výrobe 1bar.
Kontrola správnej prevádzky jednotky:
▪ Musíte skontrolovať minimálny amaximálny objem vody.
▪ Možno budete musieť nastaviť predbežný tlak expanznej nádoby.
Minimálny objem vody
Skontrolujte, či je celkový objem vody vinštalácii minimálne 20litrov BEZ zahrnutia
objemu vody vo vnútri vonkajšej jednotky.
INFORMÁCIE
Pri kritických procesoch alebo v miestnostiach svysokým tepelným zaťažením môže
byť potrebný dodatočný objem vody.
VÝSTRAHA
Ak je obeh v každej slučke ohrevu/chladenia miestnosti regulovaný pomocou
diaľkovo ovládaných ventilov, je dôležité, aby sa zaručil minimálny objem vody, aj keď
sú všetky ventily uzavreté.
a Samostatný izbový termostat (voliteľné príslušenstvo)
b Pretlakový obtokový ventil (dodáva sa ako príslušenstvo).
c Uzatvárací ventil
Maximálny objem vody
VÝSTRAHA
Maximálny objem vody závisí od toho, či sa do vodného okruhu pridáva glykol. Ďalšie
informácie o pridaní glykolu nájdete v časti "7.2.5Ochrana vodného okruhu pred
mrazom"[485].
Na určenie maximálneho objemu vody pre vypočítaný predbežný tlak použite
nasledujúci graf.
Referenčná príručka inštalátora
80
A Predbežný tlak (bar)
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
7 | Inštalácia potrubia
B Maximálny objem vody (l)
Voda
Voda+glykol
Príklad: Maximálny objem apredbežný tlak expanznej nádoby
Výškový rozdiel
inštalácie
(a)
≤200l >200l
≤7m Nevyžaduje sa nastavenie
predbežného tlaku.
>7m Postup:
▪ Zvýšte predbežný tlak podľa
požadovaného výškového
rozdielu inštalácie.
Predbežný tlak by sa mal
zvýšiť o 0,1 baru na každý
meter nad úrovňou 7m.
▪ Skontrolujte, či objem vody
NIE je väčší ako maximálny
povolený objem vody.
(a)
Výškový rozdiel inštalácie (m) je výškový rozdiel medzi najvyšším miestom vodného
okruhu avnútornou jednotkou. Ak je vnútorná jednotka umiestnená na najvyššom
mieste inštalácie, výška inštalácie je 0m.
Objem vody
Postup:
▪ Znížte predbežný tlak podľa
požadovaného výškového
rozdielu inštalácie.
Predbežný tlak by sa mal
znížiť o 0,1 baru na každý
meter pod úrovňou 7m.
▪ Skontrolujte, či objem vody
NIE je väčší ako maximálny
povolený objem vody.
Expanzná nádoba vnútornej
jednotky je príliš malá pre
inštaláciu. V takom prípade sa
odporúča inštalovať doplnkovú
nádobu mimo jednotky.
Minimálna rýchlosť prúdenia
Skontrolujte, či je v inštalácii za všetkých podmienok zaručená minimálna rýchlosť
prúdenia. Táto minimálna rýchlosť prúdenia sa vyžaduje pri odmrazovaní alebo
prevádzke záložného ohrievača. Na tento účel použite pretlakový obtokový ventil
dodaný s jednotkou a dodržte minimálny objem vody.
VÝSTRAHA
Ak chcete zaručiť správnu prevádzku, počas prípravy teplej vody pre domácnosť sa
odporúča nastaviť minimálny prietok 28l/min.
VÝSTRAHA
Ak ste do vodného okruhu pridali glykol a teplota vodného okruhu je nízka, rýchlosť
prúdenia sa na používateľskom rozhraní NEZOBRAZÍ. V takom prípade možno
minimálnu rýchlosť prúdenia skontrolovať testom čerpadla (skontrolujte, či sa na
používateľskom rozhraní NEZOBRAZUJE chyba 7H).
VÝSTRAHA
Ak je obeh v každej alebo určitej slučke ohrevu miestnosti regulovaný pomocou
diaľkovo ovládaných ventilov, je dôležité, aby sa zaručila minimálna rýchlosť
prúdenia, aj keď sú všetky ventily uzavreté. Ak nemožno dosiahnuť minimálnu
rýchlosť prúdenia, zobrazí sa chyba prúdenia 7H (žiadny ohrev alebo prevádzka).
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
81
7 | Inštalácia potrubia
1
2
a
7.1.4 Zmena predbežného tlaku expanznej nádoby
Minimálna požadovaná rýchlosť prúdenia
25l/min.
Informácie o odporúčanom postupe si pozrite včasti "10.4Kontrolný zoznam počas
uvedenia do prevádzky"[4209].
VÝSTRAHA
Predbežný tlak expanznej nádoby môže upravovať len inštalatér slicenciou.
Predvolený predbežný tlak v expanznej nádobe je 1 bar. Ak sa vyžaduje zmena
predbežného tlaku, vezmite do úvahy nasledujúce pokyny:
▪ Na nastavenie predbežného tlaku expanznej nádoby používajte len suchý dusík.
▪ Nevhodné nastavenie predbežného tlaku expanznej nádoby vedie k poruche
systému.
Predbežný tlak expanznej nádoby sa mení znížením alebo zvýšením tlaku dusíka
prostredníctvom Schraderovho ventilu expanznej nádoby.
7.1.5 Kontrola objemu vody: príklady
Referenčná príručka inštalátora
82
a Schraderov ventil
Príklad 1
Vnútorná jednotka je nainštalovaná 5 m pod najvyšším miestom vo vodnom
okruhu. Celkový objem vody vo vodnom okruhu je 100l.
Nevyžaduje sa žiadna činnosť ani nastavenie.
Príklad 2
Vnútorná jednotka je nainštalovaná na najvyššom mieste vo vodnom okruhu.
Celkový objem vody vo vodnom okruhu je 250l.
Činnosť:
▪ Keďže celkový objem vody (250l) je väčší ako štandardný objem vody (200l),
predbežný tlak sa musí znížiť.
▪ Požadovaný predbežný tlak:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3baru
▪ Zodpovedajúci maximálny objem vody pri tlaku 0,3bar je 290l. (Pozrite si graf v
časti "Maximálny objem vody"[480]).
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
▪ Keďže 250l je menej ako 290l, expanzná nádoba je vhodná na inštaláciu.
c
a
b
b
d
1
2
7.2 Pripojenie potrubia na vodu
7.2.1 Pripojenie vodného potrubia
Pred pripojením vodného potrubia
Skontrolujte, či je namontovaná vonkajšia a vnútorná jednotka.
Bežný pracovný postup
Pripojenie vodného potrubia štandardne pozostáva z týchto fáz:
1 Pripojenie vodného potrubia do vonkajšej jednotky.
2 Pripojenie vodného potrubia do vnútornej jednotky.
3 Pripojenie vypúšťacej hadice k odtoku.
4 Naplnenie vodného okruhu.
5 Naplnenie nádrže na teplú vodu pre domácnosť.
6 Izolácia vodného potrubia.
7 | Inštalácia potrubia
7.2.2 Opatrenia týkajúce sa pripojenia vodovodného potrubia
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v nasledujúcich kapitolách:
▪ "1Všeobecné bezpečnostné opatrenia"[46]
▪ "7.1Príprava vodného potrubia"[477]
7.2.3 Pripojenie potrubia na vodu
VÝSTRAHA
Pri pripájaní potrubia na mieste inštalácie NEPOUŽÍVAJTE nadmernú silu a
skontrolujte, či je potrubie správne zarovnané. Deformácia potrubia môže spôsobiť
poruchu jednotky.
Vonkajšia jednotka
1 Pomocou tesnenia na závity pripojte uzatvárací ventil (s integrovaným filtrom)
k vstupu vody vonkajšej jednotky.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
a VÝSTUP vody (skrutkový spoj, samec, 1")
b VSTUP vody (skrutkový spoj, samec, 1")
c Uzatvárací ventil s integrovaným filtrom (dodáva sa ako príslušenstvo) (2× skrutkový
spoj, samica, 1")
Referenčná príručka inštalátora
83
7 | Inštalácia potrubia
b a
d Tesnenie na závity
2 K uzatváraciemu ventilu pripojte potrubie na mieste inštalácie.
3 Potrubie na mieste inštalácie pripojte k výstupu vody vonkajšej jednotky.
VÝSTRAHA
Informácie o uzatváracom ventile s integrovaným filtrom (dodáva sa ako
príslušenstvo):
▪ Inštalácia ventilu na vstupe vody je povinná.
▪ Dávajte pozor na smer prietoku vo ventile.
VÝSTRAHA
Na všetkých najvyšších lokálnych bodoch nainštalujte ventily na vypúšťanie vzduchu.

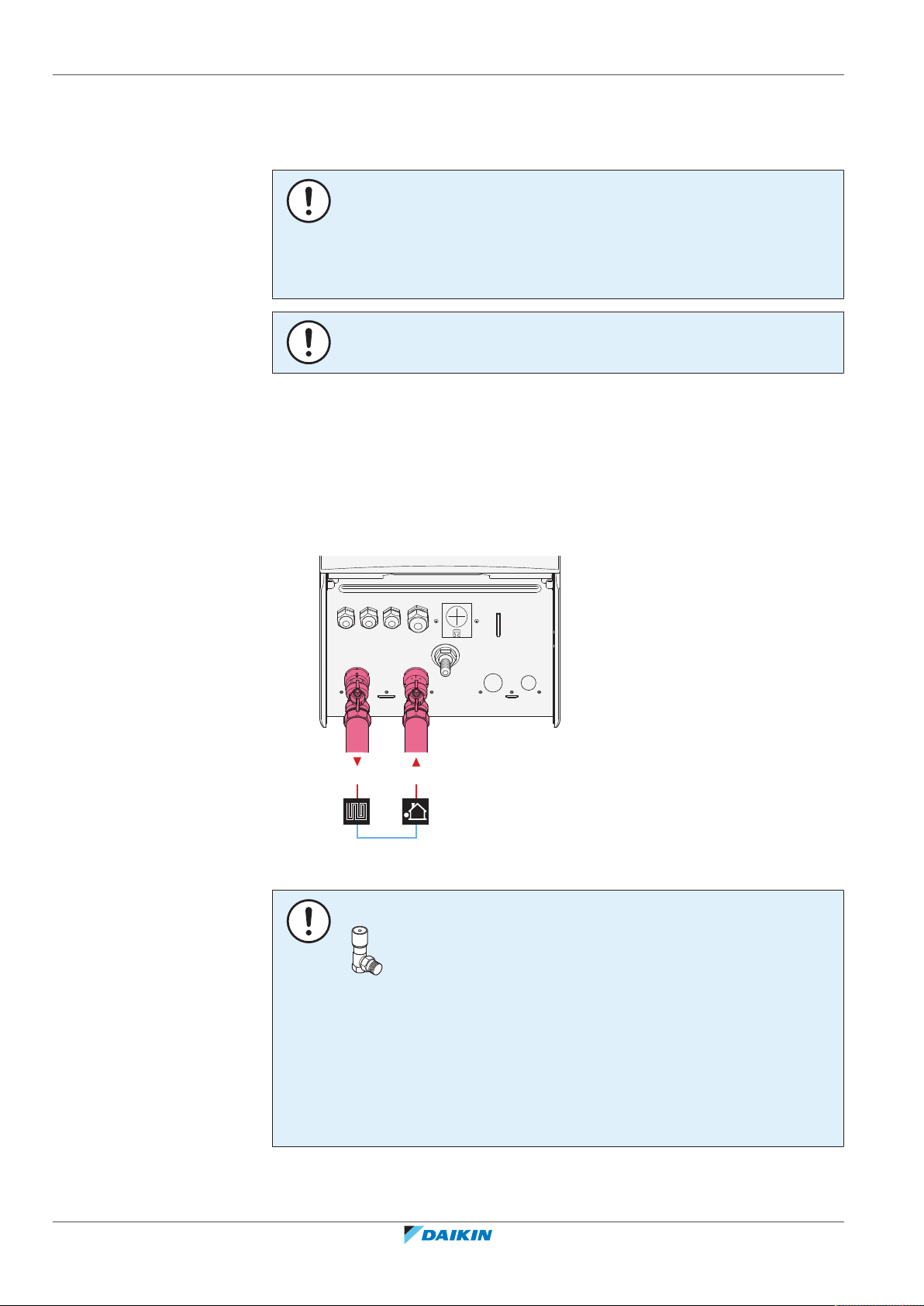

Vnútorná jednotka
1 K prípojkám vodného potrubia vnútornej jednotky pripojte tesniace krúžky a
uzatváracie ventily.
2 Potrubie vonkajšej jednotky na mieste inštalácie pripojte na VSTUPE vody (a)
vnútornej jednotky.
3 Potrubie ohrevu/chladenia miestnosti na mieste inštalácie pripojte na
VÝSTUPE vody ohrevu miestnosti (b) vnútornej jednotky.
a VSTUP vody (skrutkový spoj, 1")
b VÝSTUP vody ohrevu miestnosti (skrutkový spoj, 1")
VÝSTRAHA
Referenčná príručka inštalátora
84
Pretlakový obtokový ventil (dodáva sa ako príslušenstvo). Pretlakový obtokový ventil
odporúčame inštalovať do vodného okruhu ohrevu miestnosti.
▪ Pri výbere miesta inštalácie pretlakového obtokového ventilu (pri vnútornej
jednotke alebo kolektore) majte na pamäti minimálny objem vody. Pozrite si časť
"7.1.3Kontrola objemu vody a rýchlosti prúdenia"[480].
▪ Pri úprave nastavenia pretlakového obtokového ventilu majte na pamäti
minimálnu rýchlosť prúdenia. Pozrite si časti "7.1.3 Kontrola objemu vody a
rýchlosti prúdenia"[480] a "10.4.1Minimálna rýchlosť prúdenia"[4209].
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
VÝSTRAHA
Na všetkých najvyšších lokálnych bodoch nainštalujte ventily na vypúšťanie vzduchu.
VÝSTRAHA
Na prípojke prívodu studenej vody pre domácnosť musí byť v súlade s platnými
právnymi predpismi nainštalovaný tlakový poistný ventil (dodáva zákazník) s tlakom
otvárania maximálne 10bar (=1MPa).
7.2.4 Naplnenie vodného okruhu
Na naplnenie vodného okruhu použite plniacu súpravu, ktorú dodáva zákazník.
Zabezpečte, aby spĺňala platné právne predpisy.
VÝSTRAHA
Uistite sa, že sú otvorené oba odvzdušňovacie ventily (jeden na magnetickom filtri a
jeden na záložnom ohrievači).
Po uvedení do prevádzky musia zostať všetky odvzdušňovacie ventily otvorené.
7 | Inštalácia potrubia
7.2.5 Ochrana vodného okruhu pred mrazom
Informácie o ochrane pred zamrznutím
Námraza môže poškodiť systém. S cieľom zabrániť zamrznutiu hydraulických
súčastí ponúka softvér špeciálne funkcie na ochranu pred mrazom. Patrí k nim
funkcia aktivácie čerpadla v prípade nízkej teploty:
▪ Ochrana pred zamrznutím potrubia (pozrite si časť "Ochrana pred zmrznutím
potrubia"[4191]),
▪ Prevencia vypúšťania. Použiteľné iba v prípade, ak je funkcia Bivalentný
povolená ([C‑02]=1). Táto funkcia zabraňuje otvoreniu ventilov chrániacich pred
zamrznutím vo vodnom potrubí vonkajšej jednotky, keď pomocný bojler pracuje
pri zápornej vonkajšej teplote.
V prípade výpadku elektrického prúdu však tieto funkcie nemôžu zaručiť ochranu.
V rámci ochrany vodného okruhu pred zamrznutím urobte jeden z nasledujúcich
krokov:
▪ Pridajte do vody glykol. Glykol znižuje bod mrazu vody.
▪ Nainštalujte ventily chrániace pred zamrznutím. Ventily chrániace pred
zamrznutím vypúšťajú vodu zo systému, skôr než zamrzne.
VÝSTRAHA
Ak do vody pridáte glykol, NEINŠTALUJTE ventily chrániace pred zamrznutím. Možný
výsledok: Glykol unikajúci z ventilov chrániacich pred zamrznutím.
Ochrana pred zamrznutím použitím glykolu
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Informácie o ochrane pred zamrznutím použitím glykolu
Pridaním glykolu do vody znížite bod mrazu vody.
Referenčná príručka inštalátora
85
7 | Inštalácia potrubia
VAROVANIE
Etylénglykol je toxický.
VAROVANIE
Z dôvodu prítomnosti glykolu môže dôjsť ku korózii systému. Neinhibovaný glykol
získa vplyvom kyslíka kyslý charakter. Tento proces je urýchľovaný prítomnosťou
medi a vysokej teploty. Kyslý neinhibovaný glykol útočí na kovové povrchy a vytvára
bunky galvanickej korózie, ktoré spôsobujú vážne poškodenie systému. Dôležité
preto je:
▪ aby bola správne vykonaná úprava vody kvalifikovaným vodným inštalatérom,
▪ aby sa použil glykol s inhibítormi korózie, ktoré budú neutralizovať kyseliny
vytvorené oxidáciou glykolov,
▪ aby sa nepoužil samohybný glykol, pretože jeho inhibítory korózie majú
obmedzenú životnosť a obsahujú kremičitany, ktoré môžu poškodiť alebo upchať
systém,
▪ aby sa v systémoch s glykolom NEPOUŽÍVALO pozinkované potrubie, pretože jeho
prítomnosť môže mať za následok zrážanie určitých zložiek inhibítora korózie
glykolu.
VÝSTRAHA
Glykol absorbuje vodu zo svojho okolia. NEPRIDÁVAJTE preto glykol, ktorý bol
vystavený pôsobeniu vzduchu. Odstránenie uzáveru nádoby s glykolom bude mať za
následok zvýšenie koncentrácie vody. Koncentrácia glykolu je potom nižšia, než sa
predpokladá. Výsledkom môže byť, že hydraulické súčasti napriek všetkému zamrznú.
Prijmite preventívne opatrenia s cieľom zaručiť, aby bol glykol čo najmenej vystavený
pôsobeniu vzduchu.
Typy glykolu
Typy glykolu, ktoré možno použiť, závisia od toho, či je súčasťou systému nádrž na
teplú vodu pre domácnosť:
Ak… Potom…
Súčasťou systému je nádrž na teplú
Používajte len propylénglykol
(a)
vodu pre domácnosť
Nádrž na teplú vodu pre domácnosť NIE
JE súčasťou systému
(a)
Propylénglykol vrátane potrebných inhibítorov klasifikovaný podľa normy EN1717
ako kategóriaIII.
Používať môžete propylénglykol
etylénglykol
(a)
alebo
Požadovaná koncentrácia glykolu
Požadovaná koncentrácia glykolu závisí od najnižšej očakávanej vonkajšej teploty a
od toho, či chcete systém chrániť pred roztrhnutím alebo mrazom. Ak chcete
systém chrániť pred mrazom, musí sa použiť viac glykolu.
Podľa tabuľky uvedenej nižšie pridajte glykol.
Najnižšia očakávaná
vonkajšia teplota
Ochrana pred
roztrhnutím
Ochrana pred mrazom
–5°C 10% 15%
Referenčná príručka inštalátora
86
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
7 | Inštalácia potrubia
c
c
b
b
a
Najnižšia očakávaná
vonkajšia teplota
Ochrana pred
roztrhnutím
–25°C 30% —
–30°C 35% —
INFORMÁCIE
▪ Ochrana pred roztrhnutím: glykol zabráni roztrhnutiu potrubia, ale NEZABRÁNI
zamrznutiu kvapaliny v potrubí.
▪ Ochrana pred mrazom: glykol zabráni zamrznutiu kvapaliny v potrubí.
VÝSTRAHA
▪ Požadovaná koncentrácia sa môže líšiť v závislosti od typu glykolu. VŽDY
porovnajte požiadavky uvedené v tabuľke vyššie so špecifikáciami od výrobcu
glykolu. V prípade potreby dodržte požiadavky stanovené výrobcom glykolu.
▪ Pridaná koncentrácia glykolu by NIKDY nemala prekročiť 35%.
▪ Ak zamrzne kvapalina v systéme, čerpadlo sa NEBUDE môcť spustiť. Majte to na
pamäti, keď systém chránite len pred roztrhnutím. Kvapalina vnútri môže stále
zamrznúť.
▪ Ak je voda v systéme v pokoji, je veľmi pravdepodobné, že systém zamrzne a
poškodí sa.
Ochrana pred mrazom
Glykol a maximálny povolený objem vody
Pridaním glykolu do vodného okruhu sa znižuje maximálny povolený objem vody v
systéme. Ďalšie informácie nájdete v "Maximálny objem vody"[480].
Nastavenie glykolu
VÝSTRAHA
Ak sa v systéme nachádza glykol, pre nastavenie [E-0D] musí byť vybratá možnosť 1.
Ak nastavenie glykolu NIE JE nastavené správne, kvapalina vpotrubí môže zamrznúť.
Ochrana pred zamrznutím pomocou ventilov chrániacich pred zamrznutím
Informácie o ventiloch chrániacich pred zamrznutím
Zodpovednosť chrániť potrubie na mieste inštalácie pred zamrznutím nesie
inštalatér. Keď do vody nepridávate glykol, môžete na všetkých najnižších miestach
potrubia na mieste inštalácie použiť ventily chrániace pred zamrznutím, ktoré
vypustia vodu zo systému, skôr než zamrzne.
Nainštalujte ventily chrániace pred zamrznutím
Na ochranu potrubia pred zamrznutím na mieste inštalácie nainštalujte
nasledujúce časti:
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
a Automatický prívod vzduchu
Referenčná príručka inštalátora
87
7 | Inštalácia potrubia
a
b
c
b Ventil chrániaci pred zamrznutím (voliteľné – dodáva zákazník)
c Normálne zatvorené ventily (odporúčané – dodáva zákazník)
Časť Opis
Automatický prívod vzduchu (pre dodávku vzduchu) by sa mal
inštalovať v najvyššom bode. Napr. automatické vypustenie
vzduchu.
Ochrana potrubia na mieste inštalácie. Ventily chrániace pred
zamrznutím sa musia inštalovať:
▪ vertikálne, aby mohla voda správne vytiecť a nevznikli žiadne
prekážky,
▪ na najnižších miestach potrubia na mieste inštalácie,
▪ v najchladnejšej časti a mimo zdrojov tepla.
Poznámka: Od zeme zachovajte priestor minimálne 15cm, aby
ľad neblokoval výstup vody.
Izolácia vodného potrubia vnútri domu pre prípad výpadku
elektrickej energie. Bežne zatvorené ventily (nachádzajúce sa
vnútri blízko vstupu potrubia/výstupov) môžu zabrániť tomu, aby
sa všetka voda z vnútorného potrubia vypustila po otvorení
ventilov chrániacich pred zamrznutím.
▪ V prípade výpadku elektrickej energie: normálne zatvorené
ventily sa zatvoria, zaizolujte vodné potrubie vnútri domu. Ak sú
ventily chrániace pred zamrznutím otvorené, vypustí sa len voda
mimo domu.
▪ Za iných okolností (príklad: porucha čerpadla): normálne
zatvorené ventily zostanú otvorené. Ak sú ventily chrániace pred
zamrznutím otvorené, vypustí sa aj voda z domu.
VÝSTRAHA
Keď sú nainštalované ventily chrániace pred zamrznutím, NEVYBERAJTE minimálnu
menovitú hodnotu chladenia nižšiu ako 7°C (7°C=predvolená hodnota). Ak je nižšia,
ventily chrániace pred zamrznutím sa môžu počas chladenia otvoriť.
7.2.6 Plnenie nádrže na teplú vodu pre domácnosť
Pozrite si návod na inštaláciu nádrže na teplú vodu pre domácnosť.
7.2.7 Izolácia potrubia na vodu
Potrubie v celom vodnom okruhu sa MUSÍ izolovať, aby sa zabránilo kondenzácii
počas chladenia azníženiu výkonu ohrevu achladenia.
Referenčná príručka inštalátora
88
Izolácia vonkajšieho vodného potrubia
VÝSTRAHA
Vonkajšie potrubie. Skontrolujte, či je vonkajšie potrubie zaizolované podľa pokynov,
aby bolo chránené pred nebezpečenstvom.
V prípade potrubia na vzduchu sa odporúča ako minimum použiť hrúbku izolácie
uvedenú v tabuľke nižšie (s hodnotou λ=0,039W/mK).
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
7 | Inštalácia potrubia
Dĺžka potrubia (m) Minimálna hrúbka izolácie (mm)
<20 19
20~30 32
30~40 40
40~50 50
V iných prípadoch možno minimálnu hrúbku izolácie určiť pomocou nástroja
Hydronic Piping Calculation.
Nástroj Hydronic Piping Calculation tiež vypočítava maximálnu dĺžku teplovodného
potrubia z vnútornej jednotky do vonkajšej jednotky na základe poklesu tlaku
emitora alebo naopak.
Nástroj Hydronic Piping Calculation je súčasťou nástroja Heating Solutions
Navigator, ktorý nájdete na adrese https://professional.standbyme.daikin.eu.
Ak nemáte prístup k nástroju Heating Solutions Navigator, obráťte sa na svojho
predajcu.
Toto odporúčanie zaručuje dobrú prevádzku jednotky, no miestne nariadenia sa
môžu líšiť a mali by sa dodržiavať.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
89
8 | Elektroinštalácia
8 Elektroinštalácia
V tejto kapitole
8.1 Zapojenie elektroinštalácie..................................................................................................................................................... 90
8.1.1 Bezpečnostné opatrenia pri zapájaní elektroinštalácie......................................................................................... 90
8.1.2 Pokyny pri zapájaní elektroinštalácie..................................................................................................................... 91
8.1.3 Zhoda elektrického systému .................................................................................................................................. 92
8.1.4 Elektrické napájanie svýhodnou sadzbou za kWh ................................................................................................ 93
8.1.5 Prehľad elektrického zapojenia okrem externých aktivátorov ............................................................................. 93
8.2 Pripojenia k vonkajšej jednotke.............................................................................................................................................. 94
8.2.1 Pripojenie elektrického vedenia vo vnútornej jednotke ....................................................................................... 94
8.2.2 Premiestnenie vzduchového termistora na vonkajšej jednotke ........................................................................... 101
8.3 Pripojenia k vnútornej jednotke............................................................................................................................................. 102
8.3.1 Pripojenie hlavného elektrického napájania ......................................................................................................... 106
8.3.2 Pripojenie elektrického napájania záložného ohrievača ....................................................................................... 108
8.3.3 Pripojenie uzatváracieho ventilu (ohrev/chladenie) ............................................................................................. 111
8.3.4 Pripojenie elektromerov ........................................................................................................................................ 112
8.3.5 Pripojenie čerpadla teplej vody pre domácnosť.................................................................................................... 113
8.3.6 Pripojenie výstupu poplašného signálu ................................................................................................................. 114
8.3.7 Pripojenie výstupu ZAP./VYP. chladenia aohrevu miestnosti .............................................................................. 115
8.3.8 Pripojenie prepínania kvonkajšiemu zdroju tepla ................................................................................................ 116
8.3.9 Pripojenie digitálnych vstupov spotreby energie .................................................................................................. 117
8.3.10 Pripojenie bezpečnostného termostatu (normálne zatvorený kontakt).............................................................. 118
8.1 Zapojenie elektroinštalácie
Pred zapojením elektroinštalácie
Uistite sa, že je vodovodné potrubie pripojené.
Bežný pracovný postup
Pripojenie elektrickej inštalácie obvykle pozostáva z nasledovných krokov:
▪ "8.2Pripojenia k vonkajšej jednotke"[494]
▪ "8.3Pripojenia k vnútornej jednotke"[4102]
8.1.1 Bezpečnostné opatrenia pri zapájaní elektroinštalácie
NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM
INFORMÁCIE
Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné
bezpečnostné opatrenia.
VAROVANIE
▪ Celú elektrickú inštaláciu MUSÍ inštalovať autorizovaný elektrotechnik aMUSÍ byť
vsúlade splatnými predpismi.
▪ Všetky elektrické spojenia sa musia inštalovať ako pevné prepojenie.
▪ Všetky súčasti obstarané na mieste inštalácie acelá elektroinštalačná konštrukcia
MUSIA byť vsúlade splatnými predpismi.
Referenčná príručka inštalátora
90
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
8 | Elektroinštalácia
b a
VAROVANIE
▪ Ak má elektrické napájanie chýbajúcu alebo chybnú nulovú fázu, zariadenie sa
môže poškodiť.
▪ Určenie vhodného uzemnenia. NEUZEMŇUJTE jednotku k verejnému potrubiu,
prepäťovej poistke ani uzemneniu telefónnej linky. Nedokonalé uzemnenie môže
spôsobiť zásah elektrickým prúdom.
▪ Inštalujte požadované poistky alebo prúdové ističe.
▪ Elektrické káble zabezpečte pomocou káblových spojok, aby sa NEDOSTALI do
kontaktu sostrými hranami ani potrubím, a to najmä na vysokotlakovej strane.
▪ NEPOUŽÍVAJTE páskové vodiče, lankové splietané vodiče, predlžovacie káble ani
prepojenia z hviezdicovej sústavy. Mohlo by to spôsobiť prehrievanie, úraz
elektrickým prúdom alebo požiar.
▪ NEINŠTALUJTE kondenzátor s fázový predstihom, pretože táto jednotka je
vybavená invertorom. Kondenzátor sfázovým posunom znižuje výkonnosť amôže
spôsobiť nehody.
VAROVANIE
Otáčajúci sa ventilátor. Pred ZAPNUTÍM vonkajšej jednotky alebo vykonaním jej
servisu skontrolujte, či mriežka vypúšťania zakrýva ventilátor a chráni tak pred
otáčajúcim sa ventilátorom. Pozrite si:
▪ "6.3.6Inštalácia mriežky vypúšťania"[471]
▪ "6.3.7 Demontáž mriežky vypúšťania a umiestnenie mriežky do bezpečnej
polohy"[473]
UPOZORNENIE
Nadbytočnú dĺžku kábla do jednotky NEVTLÁČAJTE ani nevkladajte.
VÝSTRAHA
Vzdialenosť medzi káblami vysokého a nízkeho napätia by mala byť minimálne
50mm.
INFORMÁCIE
Pri inštalácii káblov, ktoré dodáva zákazník, alebo voliteľných káblov odhadnite
dostatočnú dĺžku kábla. Takto sa bude dať rozvodná skriňa pri vykonávaní servisu
ľahko otvoriť a budete môcť získať prístup k ďalším súčastiam.
VAROVANIE
VŽDY používajte viacžilové elektrické napájacie káble.
8.1.2 Pokyny pri zapájaní elektroinštalácie
Majte na pamäti nasledujúce skutočnosti:
▪ Ak sú použité spletané vodiče, na koniec kábla nainštalujte okrúhlu svorku
s lemom. Okrúhlu svorku s lemom nasaďte na káble až po izolovanú časť
apripevnite pomocou vhodného nástroja.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
a Spletaný vodič
b Okrúhla svorka s lemovaním
Referenčná príručka inštalátora
91
8 | Elektroinštalácia
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
▪ Pri inštalácii káblov použite nasledujúce postupy:
Typ kábla Metóda inštalácie
Jednožilový kábel
a Stočený jednožilový kábel
b Skrutka
c Plochá podložka
Spletaný vodič
skruhovou svorkou so
lemom
a Svorka
b Skrutka
Uťahovací moment
Vonkajšia jednotka:
M4 (X1M, X2M) 1,2~1,5
M4 (uzemnenie)
Vnútorná jednotka:
M4 (X1M, X2M, X5M) 1,2~1,5
M4 (uzemnenie)
8.1.3 Zhoda elektrického systému
Len pre model EPRA14~18DAV3
Zariadenie vyhovujúce norme EN/IEC 61000‑3‑12 (európska/medzinárodná
technická norma, ktorá určuje limity pre harmonické prúdy vytvárané zariadením
pripojeným na nízkonapäťové verejné siete so vstupným prúdom >16A a ≤75 A
vjednej fáze).
c Plochá podložka
O Povolené
X NIE je povolené
Položka Uťahovací moment (N•m)
Položka Uťahovací moment (N•m)
Referenčná príručka inštalátora
92
Len pre záložný ohrievač vnútornej jednotky
Pozrite si časť "8.3.2 Pripojenie elektrického napájania záložného
ohrievača"[4108].
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
8.1.4 Elektrické napájanie svýhodnou sadzbou za kWh
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
Elektrorozvodné spoločnosti po celom svete sa snažia poskytovať spoľahlivé služby
za konkurenčné ceny ačasto poskytujú zákazníkom výhodné sadzby, napr. sadzby
podľa obdobia používania, sezónne zľavy, tarify pre tepelné čerpadlá v Nemecku
aRakúsku (Wärmepumpentarif) a pod.
Toto zariadenie umožňuje pripojenie k systémom elektrického napájania
svýhodnou sadzbou za kWh.
Poraďte sa elektrorozvodnou spoločnosťou, ktorá poskytuje služby na mieste, kde
sa zariadenie inštaluje, či je vhodné pripojiť zariadenie na niektorý systém
elektrického napájania svýhodnou sadzbou za kWh, ak sú kdispozícii.
Ak je zariadenie pripojené kelektrickému napájaniu svýhodnou sadzbou za kWh,
elektrorozvodná spoločnosť je oprávnená:
▪ prerušiť elektrické napájanie zariadenia na určité časové obdobie,
▪ požadovať, aby zariadenie vpriebehu určitého časového obdobia spotrebovalo
len obmedzené množstvo elektrickej energie.
Vnútorná jednotka je skonštruovaná tak, že môže prijať vstupný signál, ktorým sa
jednotka vynútene vypne. Vtomto okamihu kompresor vonkajšej jednotky nie je
vprevádzke.
8 | Elektroinštalácia
Vodiče pripojené k jednotke sa líšia v závislosti od toho, či je elektrické napájanie
prerušené alebo nie.

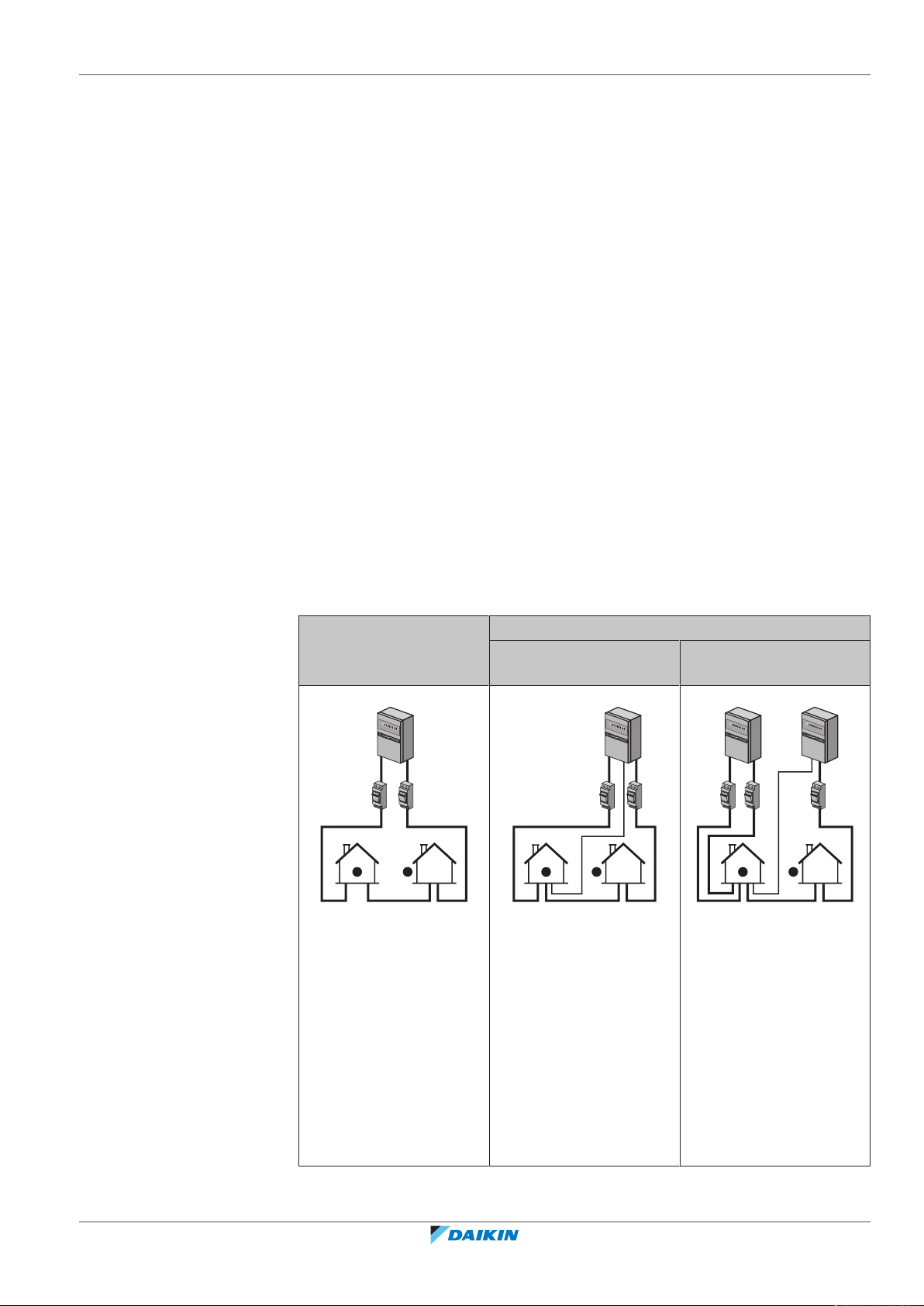

8.1.5 Prehľad elektrického zapojenia okrem externých aktivátorov
Normálne elektrické
napájanie
Elektrické napájanie svýhodnou sadzbou za kWh
Elektrické napájanie sa
NEPRERUŠUJE
Počas aktivácie
elektrického napájanie
svýhodnou sadzbou za
kWh sa napájanie
NEPRERUŠUJE. Vonkajšia
jednotka sa vypína
ovládaním.
Poznámka:
Elektrorozvodná
spoločnosť musí umožniť,
aby vnútorná jednotka
Elektrické napájanie sa
PRERUŠUJE
Počas aktivácie
elektrického napájania
svýhodnou sadzbou za
kWh elektrorozvodná
spoločnosť ihneď alebo po
určitom čase napájanie
preruší. Vtakom prípade
sa napájanie vnútornej
jednotky musí zabezpečiť
samostatným normálnym
napájaním.
bola vždy napájaná.
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
a Normálne elektrické napájanie
b Elektrické napájanie svýhodnou sadzbou za kWh
Referenčná príručka inštalátora
93
8 | Elektroinštalácia
a b
8.2 Pripojenia k vonkajšej jednotke
1 Elektrické napájanie vonkajšej jednotky
2 Elektrické napájanie aprepojovací kábel vnútornej jednotky
3 Elektrické napájanie záložného ohrievača
4 Elektrické napájanie svýhodnou sadzbou za kWh (voľný napäťový kontakt)
5 Elektrické napájanie s normálnou sadzbou za kWh (na napájanie karty PCB
vnútornej jednotky vprípade prerušenia napájania svýhodnou sadzbou za kWh)
Položka Opis
Kábel elektrického
napájania
Pozrite si časť "8.2.1Pripojenie elektrického vedenia
vo vnútornej jednotke"[494].
Prepojovací kábel
Kábel ohrievača
odtokového potrubia
Pripojenie s využitím
funkcie úspory energie (len
pre modely V3)
Kábel vzduchového
termistora
Pozrite si časť "8.2.2Premiestnenie vzduchového
termistora na vonkajšej jednotke"[4101].
8.2.1 Pripojenie elektrického vedenia vo vnútornej jednotke
1 Otvorte kryt rozvodnej skrine. Pozrite si časť "6.2.2 Otvorenie vonkajšej
jednotky"[464].
2 Odstráňte izoláciu zkáblov (20mm).
a Odstráňte izoláciu konca kábla po tento bod.
b Nadmerné odstránenie izolácie môže spôsobiť zasiahnutie elektrickým prúdom
alebo prieraz.
3 Káble zasuňte do zadnej strany jednotky a preveďte ich do elektrickej
rozvodnej skrine cez objímky kábla montovaného vo výrobe. Na elektrické
napájanie použite kábel montovaný vo výrobe.
Referenčná príručka inštalátora
94
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
8 | Elektroinštalácia

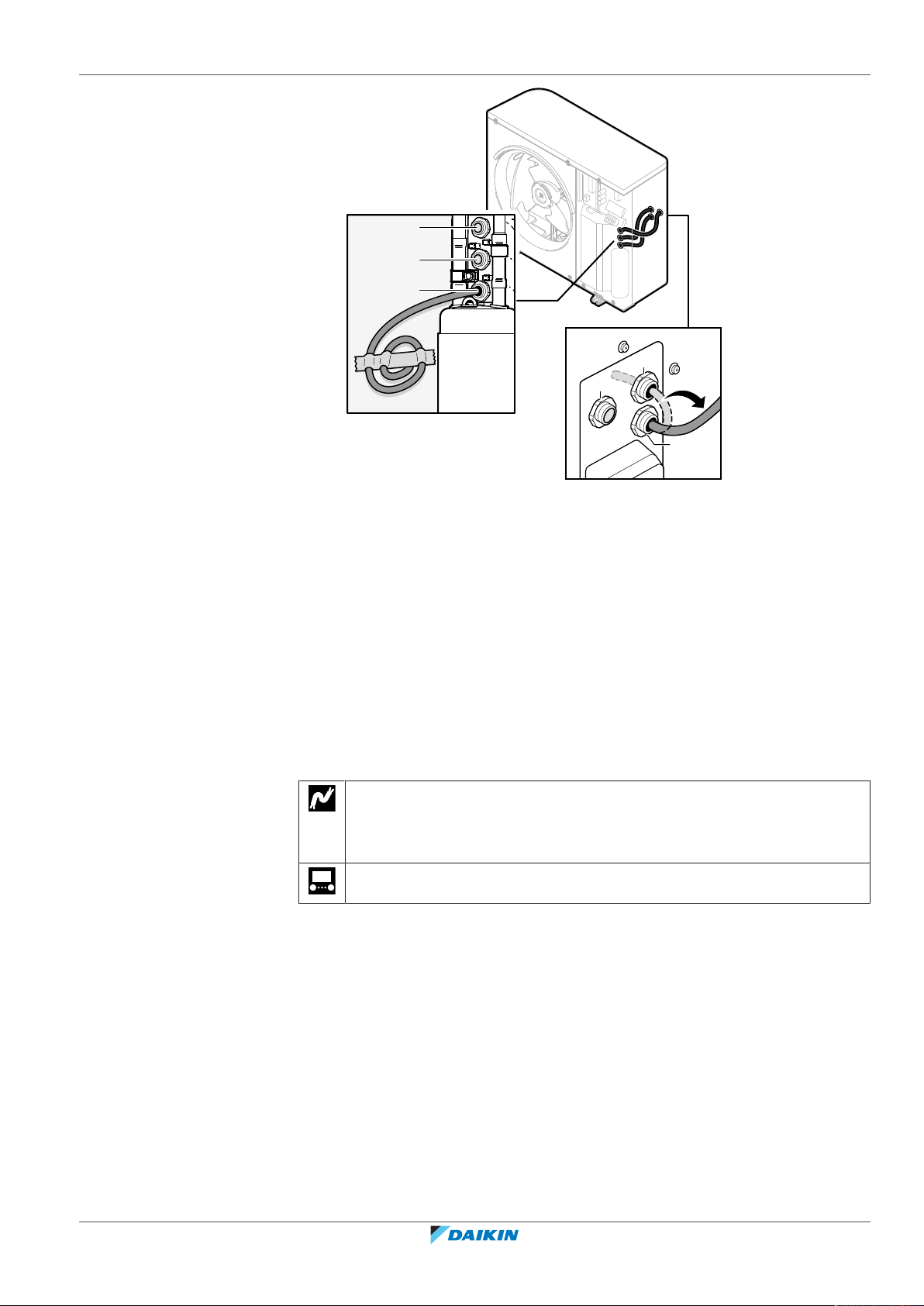

d
c2
b2
c1
b1
a1
a2
a1+a2 Kábel elektrického napájania (kábel montovaný vo výrobe)
b1+b2 Prepojovací kábel (dodáva zákazník)
c1+c2 (voliteľné) Kábel ohrievača odtokového potrubia (dodáva zákazník)
d Objímky kábla (montované vo výrobe)
4 Vnútri elektrickej rozvodnej skrine pripojte vodiče k príslušným svorkám a
káble pripevnite pomocou spôn na káble. Pozrite si:
▪ "V prípade modelov V3"[495]
▪ "V prípade modelov W1"[498]
V prípade modelov V3
1 Kábel elektrického napájania:
▪ použite kábel montovaný vo výrobe, ktorý je už vedený cez rám.
▪ Pripojte vodiče k svorkovnici.
▪ Kábel pripevnite sponou na káble.
Použite kábel montovaný vo výrobe.
Vodiče: 1N+GND
Maximálny aktuálny prúd: pozrite si výrobný štítok na jednotke.
—
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
95
8 | Elektroinštalácia
L N PE
b
a
L
N
Q1DI
1N~,
50 Hz,
230 V AC
F1B
1
3
2
4
II
BRN
BLU
YLW/GRN
b
a
L
N
a Vo výrobe montovaný kábel elektrického napájania
b Zapojenie na mieste inštalácie
F1B Prepäťová poistka (dodáva zákazník). Odporúčaná poistka: 2-pólová, 32A poistka,
krivka C.
Q1DI Ochranný uzemňovací istič (30mA) (dodáva zákazník)
2 Prepojovací kábel (vnútorná jednotka↔vonkajšia jednotka):
▪ kábel veďte cez rám.
▪ Pripojte vodiče k svorkovnici (uistite sa, či sa čísla zhodujú s číslami na
vnútornej jednotke) a uzemňovacej skrutke.
▪ Kábel pripevnite sponou na káble.
Vodiče: (3+GND)×1,5mm²
—
Referenčná príručka inštalátora
96
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
8 | Elektroinštalácia
1 2 3
1
2
3
3 (voliteľné) Kábel ohrievača odtokového potrubia:
▪ skontrolujte, či je ohrevný prvok ohrievača odtokového potrubia úplne
zasunutý do odtokového potrubia.
▪ kábel veďte cez rám.
▪ Pripojte vodiče k svorkovnici a uzemňovacej skrutke.
▪ Kábel pripevnite sponami na káble.
Vodiče: (2+GND)×0,75mm². Vodiče musia byť dvakrát zaizolované.
Maximálny povolený výkon ohrievača odtokového potrubia = 115W (0,5A)
—
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
97
8 | Elektroinštalácia

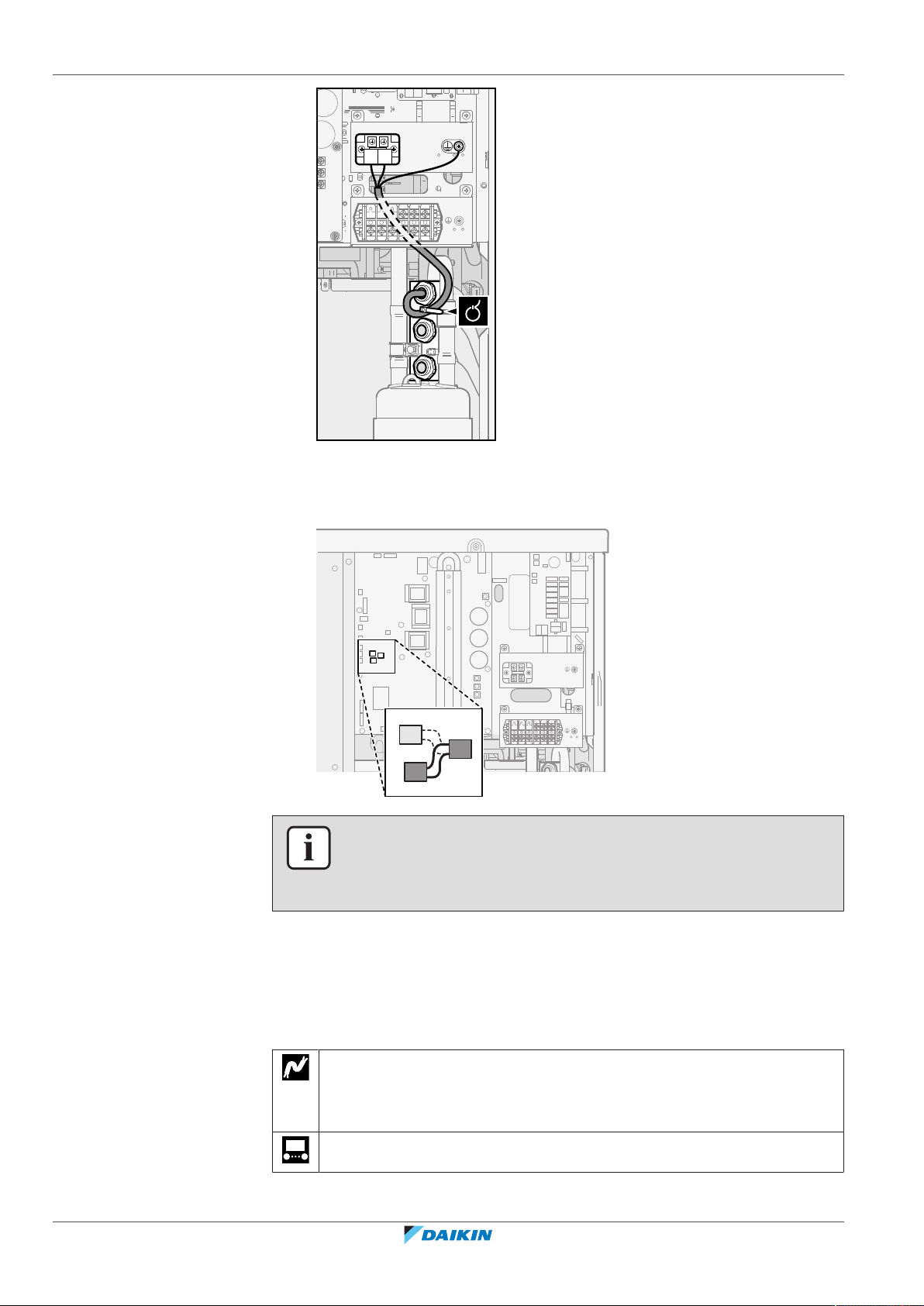

L N PE
1 2
X806A
X804A
X805A
4 (voliteľné) Funkcia úspory energie: ak chcete používať funkciu úspory energie:
▪ Odpojte konektor X804A od konektora X805A.
▪ Pripojte konektor X804A ku konektoru X806A.
V prípade modelov W1
Referenčná príručka inštalátora
98
INFORMÁCIE
Funkcia úspory energie. Funkcia úspory energie je k dispozícii len pre modely V3.
Ďalšie informácie o funkcii úspory energie ([9.F] alebo nastavenie prehľadu
dodávateľa [E‑08]) nájdete v "Funkcia úspory energie"[4201].
1 Kábel elektrického napájania:
▪ použite kábel montovaný vo výrobe, ktorý je už vedený cez rám.
▪ Pripojte vodiče k svorkovnici.
▪ Kábel pripevnite sponou na káble.
Použite kábel montovaný vo výrobe.
Vodiče: 3N+GND
Maximálny aktuálny prúd: pozrite si výrobný štítok na jednotke.
—
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
8 | Elektroinštalácia
L1 L2 L3 N PE
b
a
L1
L2
L3
N
3N~,
50 Hz,
400 V AC
b
a
Q1DI
L1
L2
L3
N
F1B
1
3
5
7
2
4
6
8
IIII
BRN
GRY
BLK
BLU
YLW/GRN
a Vo výrobe montovaný kábel elektrického napájania
b Zapojenie na mieste inštalácie
F1B Prepäťová poistka (dodáva zákazník). Odporúčaná poistka: 4-pólová, 16 A alebo
20A poistka, krivka C.
Q1DI Ochranný uzemňovací istič (30mA) (dodáva zákazník)
2 Prepojovací kábel (vnútorná jednotka↔vonkajšia jednotka):
▪ kábel veďte cez rám.
▪ Pripojte vodiče k svorkovnici (uistite sa, či sa čísla zhodujú s číslami na
vnútornej jednotke) a uzemňovacej skrutke.
▪ Kábel pripevnite sponou na káble.
Vodiče: (3+GND)×1,5mm²
—
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Referenčná príručka inštalátora
99
8 | Elektroinštalácia
1 2 3
1
2
3
3 (voliteľné) Kábel ohrievača odtokového potrubia:
▪ skontrolujte, či je ohrevný prvok ohrievača odtokového potrubia úplne
zasunutý do odtokového potrubia.
▪ kábel veďte cez rám.
▪ Pripojte vodiče k svorkovnici a uzemňovacej skrutke.
▪ Kábel pripevnite sponami na káble.
Vodiče: (2+GND)×0,75mm². Vodiče musia byť dvakrát zaizolované.
Maximálny povolený výkon ohrievača odtokového potrubia = 115W (0,5A)
—
Referenčná príručka inštalátora
100
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
