Daikin ERLQ004-006-008CA, EHVH04S18CBV, EHVH08S18 26CBV Installer reference guide [da]

Download

Page 1

Installatørvejledning

Daikin Altherma –lavt temperatursplit

ERLQ004-006-008CA EHVH04S18CBV EHVH08S18+26CBV

Installatørvejledning

Daikin Altherma –lavt temperatursplit

Dansk

Page 2

Indholdsfortegnelse

1 Generelle sikkerhedsforanstaltninger 4

1.1 Om dokumentationen ................................................................ 4

1.1.1 Betydning af advarsler og symboler............................ 4

1.2 Til installatøren .......................................................................... 4

1.2.1 Generelt ...................................................................... 4

1.2.2 Installationsstedet ....................................................... 4

1.2.3 Kølemiddel.................................................................. 5

1.2.4 Brine............................................................................ 5

1.2.5 Vand............................................................................ 6

1.2.6 Elektrisk ...................................................................... 6

2 Om dokumentationen 7

2.1 Om dette dokument................................................................... 7

2.2 Oversigt over installatørvejledningen ........................................ 7

3 Om kassen 7

3.1 Oversigt: Om kassen................................................................. 7

3.2 Udendørsenhed......................................................................... 8

3.2.1 Sådan pakkes udendørsenheden ud.......................... 8

3.2.2 Sådan fjernes tilbehøret fra udendørsenheden .......... 8

3.3 Indendørsenhed ........................................................................ 8

3.3.1 Sådan pakkes indendørsenheden ud ......................... 8

3.3.2 Sådan fjernes alt tilbehør fra indendørsenheden........ 8

3.4 Ekstra-varmer............................................................................ 9

3.4.1 Sådan pakkes ekstravarmeren ud .............................. 9

3.4.2 Sådan fjernes tilbehøret fra ekstravarmeren............... 9

4 Om enheden og tilbehør 9

4.1 Oversigt: Om enheden og tilbehør ............................................ 9

4.2 Identifikation .............................................................................. 10

4.2.1 Identifikationsmærkat: Udendørsenhed...................... 10

4.2.2 Identifikationsmærkat: Indendørsenhed...................... 10

4.2.3 Identifikationsmærkat: Ekstravarmer .......................... 10

4.3 Kombination af enheder og muligheder .................................... 10

4.3.1 Muligt tilbehør til udendørsenheden............................ 10

4.3.2 Muligt tilbehør til indendørsenheden........................... 11

4.3.3 Mulige kombinationer af indendørsenhed og

udendørsenhed........................................................... 12

5 Anvendelsesretningslinjer 12

5.1 Oversigt: Anvendelsesretningslinjer .......................................... 12

5.2 Opsætning af rumopvarmningssystemet................................... 12

5.2.1 Enkelt rum................................................................... 12

5.2.2 Flere rum –Én LWT-zone........................................... 14

5.2.3 Flere rum –ToLWT-zoner.......................................... 16

5.3 Opsætning af en hjælpevarmekilde til rumopvarmning ............. 17

5.4 Opsætning af varmtvandstanken til boligen .............................. 18

5.4.1 Systemlayout –Integreret DHW-tank ......................... 18

5.4.2 Valg af mængde og ønsket temperatur for DHW-

tanken ......................................................................... 18

5.4.3 Opsætning og konfiguration –DHW-tank ................... 19

5.4.4 DHW-pumpe til øjeblikkeligt varmt vand..................... 19

5.4.5 DHW-pumpe til desinfektion ....................................... 19

5.5 Opsætning af energimålingen ................................................... 19

5.5.1 Produceret varme ....................................................... 19

5.5.2 Forbrugt energi ........................................................... 20

5.5.3 Strømforsyning med normal kWh-sats........................ 20

5.5.4 Strømforsyning med foretrukken kWh-sats................. 20

5.6 Opsætning af styring af strømforbruget..................................... 21

5.6.1 Permanent strømbegrænsning ................................... 21

5.6.2 Strømbegrænsning aktiveret af digitale indgange ...... 21

5.6.3 Strømbegrænsningsproces......................................... 22

5.7 Opsætning af en ekstern temperatursensor.............................. 22

6 Forberedelse 22

6.1 Oversigt: Forberedelse.............................................................. 22

6.2 Forberedelse af installationssted................................................ 23

6.2.1 Krav til installationsstedet for udendørsenheden......... 23

6.2.2 Ekstra krav til installationsstedet for

udendørsenheden i kolde klimaer................................ 24

6.2.3 Krav til installationsstedet for indendørsenheden ........ 24

6.2.4 Krav til installationsstedet for ekstravarmeren ............. 24

6.3 Forberedelse af kølerør.............................................................. 25

6.3.1 Krav til kølerør.............................................................. 25

6.3.2 Isolering af kølerør....................................................... 25

6.4 Forberedelse af vandrør............................................................. 25

6.4.1 Krav til vandkreds ........................................................ 25

6.4.2 Formel til beregning af ekspansionsbeholderens

fortryk ........................................................................... 26

6.4.3 Sådan kontrolleres vandvolumen og flowhastighed..... 26

6.4.4 Ændring af fortrykket i ekspansionstanken.................. 27

6.4.5 Sådan kontrolleres vandmængden: Eksempler........... 28

6.5 Forberedelse af de elektriske ledninger ..................................... 28

6.5.1 Om forberedelse af de elektriske ledninger ................. 28

6.5.2 Om strømforsyning med foretrukken kWh-sats ........... 28

6.5.3 Oversigt over elektriske tilslutninger med undtagelse

af eksterne aktuatorer .................................................. 29

6.5.4 Oversigt over elektrisk tilslutning for eksterne og

interne aktuatorer......................................................... 29

7 Installation 30

7.1 Oversigt: Installation................................................................... 30

7.2 Åbning af enhederne .................................................................. 30

7.2.1 Om åbning af enhederne ............................................. 30

7.2.2 Sådan åbnes udendørsenheden.................................. 30

7.2.3 Sådan åbnes indendørsenheden................................. 30

7.2.4 Sådan åbnes dækslet til el-boksen på

indendørsenheden ....................................................... 31

7.2.5 Sådan åbnes ekstravarmeren...................................... 31

7.2.6 Sådan åbnes dækslet til elboksen på

ekstravarmeren ............................................................ 31

7.3 Montering af udendørsenheden ................................................. 31

7.3.1 Om montering af udendørsenheden............................ 31

7.3.2 Forholdsregler ved montering af udendørsenheden.... 31

7.3.3 Forberedelse af installationen...................................... 31

7.3.4 Sådan installeres udendørsenheden ........................... 32

7.3.5 Dræning ....................................................................... 33

7.3.6 Sådan forhindres udendørsenheden i at vælte............ 33

7.4 Montering af indendørsenheden ................................................ 34

7.4.1 Om montering af indendørsenheden ........................... 34

7.4.2 Forholdsregler ved montering af indendørsenheden... 34

7.4.3 Sådan installeres indendørsenheden .......................... 34

7.5 Montering af ekstravarmeren ..................................................... 34

7.5.1 Forholdsregler ved montering af ekstravarmeren........ 34

7.5.2 Installation af ekstravarmeren...................................... 34

7.6 Forbindelse af kølerør ................................................................ 35

7.6.1 Om tilslutning af kølerør............................................... 35

7.6.2 Forholdsregler i forbindelse med tilslutning af kølerør. 35

7.6.3 Retningslinjer ved tilslutning af kølerør........................ 35

7.6.4 Retningslinjer for bøjning af rør.................................... 36

7.6.5 Sådan opkraves rørenden ........................................... 36

7.6.6 Sådan loddes rørenden ............................................... 36

7.6.7 Anvendelse af stophane og servicetilslutning.............. 36

7.6.8 Sådan forbindes kølerørene til udendørsenheden....... 37

7.6.9 Sådan forbindes kølerørene til indendørsenheden...... 37

7.7 Kontrol af kølerørene.................................................................. 37

7.7.1 Om kontrol af kølerørene............................................. 37

7.7.2 Forholdsregler ved kontrol af kølerørene..................... 37

7.7.3 Sådan kontroller du for lækager................................... 38

7.7.4 Sådan udføres vakuumtørring ..................................... 38

7.8 Påfyldning af kølemiddel ............................................................ 38

7.8.1 Om påfyldning af kølemiddel ....................................... 38

7.8.2 Forholdsregler ved påfyldning af kølemiddel ............... 39

7.8.3 Sådan bestemmes den yderligere

kølemiddelmængde ..................................................... 39

7.8.4 Sådan bestemmes hele efterfyldningsmængden......... 39

7.8.5 Sådan påfyldes kølemiddel.......................................... 39

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 3

Indholdsfortegnelse

7.8.6 Sådan fastgøres mærkaten om fluorholdige

drivhusgasser.............................................................. 39

7.9 Tilslutning af vandrørsystemet .................................................. 39

7.9.1 Om tilslutning af vandrørsystemet .............................. 39

7.9.2 Forholdsregler før tilslutning af vandrørsystemet........ 39

7.9.3 Sådan tilsluttes vandrørsystemet................................ 40

7.9.4 Sådan forbindes vandrørene til ekstravarmeren......... 40

7.9.5 Sådan tilsluttes recirkulationsrørene........................... 40

7.9.6 Sådan sluttes overtryksventilen til afløbet................... 41

7.9.7 Sådan fyldes vandkredsløbet...................................... 41

7.9.8 Sådan påfyldes varmtvandstanken til bolig................. 41

7.9.9 Sådan isoleres vandrørene......................................... 42

7.10 Tilslutning af de elektriske ledninger ......................................... 42

7.10.1 Om tilslutning af de elektriske ledninger ..................... 42

7.10.2 Om overholdelse af elektricitetsbestemmelser ........... 42

7.10.3 Forholdsregler i forbindelse med tilslutning af el-

ledninger ..................................................................... 42

7.10.4 Retningslinjer i forbindelse med tilslutning af el-

ledninger ..................................................................... 42

7.10.5 Sådan forbindes de elektriske ledninger til

udendørsenheden....................................................... 42

7.10.6 Sådan forbindes de elektriske ledninger til

indendørsenheden ...................................................... 43

7.10.7 Sådan tilsluttes hovedstrømforsyningen ..................... 44

7.10.8 Sådan tilsluttes brugergrænsefladen .......................... 44

7.10.9 Sådan tilsluttes spærreventilen................................... 45

7.10.10 Sådan tilsluttes de elektriske målere .......................... 45

7.10.11 Sådan tilsluttes varmtvandspumpen til bolig............... 45

7.10.12 Sådan tilsluttes alarm-output ...................................... 45

7.10.13 Sådan tilsluttes udgangen til rumopvarmning TIL/

FRA............................................................................. 46

7.10.14 Sådan tilsluttes skift til ekstern varmekilde ................. 46

7.10.15 Sådan tilsluttes de digitale indgange til strømforbrug . 46

7.10.16 Tilslut sikkerhedstermostaten (brydende kontakt) ...... 46

7.10.17 Sådan tilsluttes strømforsyningen til anti-

legionellavarmeren...................................................... 46

7.10.18 Sådan forbindes de elektriske ledninger til

ekstravarmeren ........................................................... 47

7.10.19 Sådan tilsluttes strømforsyningen til ekstra-varmeren 47

7.10.20 Sådan forbindes ekstravarmeren til

indendørsenheden ...................................................... 48

7.11 Færdiggørelse af installation af udendørsenheden ................... 48

7.11.1 Sådan færdiggøres installation af udendørsenheden . 48

7.11.2 Sådan lukkes udendørsenheden ................................ 48

7.12 Færdiggørelse af installation af indendørsenheden .................. 48

7.12.1 Sådan fastgøres dækslet til brugergrænseflade på

indendørsenheden ...................................................... 48

7.12.2 Sådan lukkes indendørsenheden ............................... 49

7.13 Færdiggørelse af installation af ekstravarmer ........................... 49

7.13.1 Sådan lukkes ekstravarmeren .................................... 49

8 Konfiguration 49

8.1 Oversigt: Konfiguration.............................................................. 49

8.1.1 Sådan sluttes pc-kablet til elboksen............................ 49

8.1.2 Sådan opnås der adgang til de mest brugte

kommandoer ............................................................... 50

8.1.3 Sådan kopieres systemindstillingerne fra første til

anden brugergrænseflade........................................... 50

8.1.4 Sådan kopieres det indstillede sprog fra første til

anden brugergrænseflade........................................... 51

8.1.5 Hurtigguide: Indstil systemlayoutet efter første

tænding ....................................................................... 51

8.2 Grundlæggende konfiguration................................................... 51

8.2.1 Hurtig guide: Sprog / tid og dato ................................. 51

8.2.2 Hurtig guide: Standard................................................ 51

8.2.3 Hurtig guide: Tilbehør ................................................. 53

8.2.4 Hurtig guide: Kapaciteter (energimåling) .................... 55

8.2.5 Styring af rumopvarmning........................................... 56

8.2.6 Styring af varmt vand til boligen.................................. 59

8.2.7 Kontakt/service telefon................................................ 59

8.3 Avanceret konfiguration/optimering........................................... 59

8.3.1 Rumopvarmning: avanceret........................................ 59

8.3.2 Styring af varmt vand til boligen: avanceret................. 62

8.3.3 Varmekildeindstillinger................................................. 65

8.3.4 Systemindstillinger....................................................... 68

8.4 Menustruktur: Oversigt brugerindstillinger.................................. 72

8.5 Menustruktur: Oversigt installatørindstillinger ............................ 73

9 Ibrugtagning 74

9.1 Oversigt: Ibrugtagning ................................................................ 74

9.2 Forholdsregler ved ibrugtagning................................................. 74

9.3 Tjekliste før ibrugtagning ............................................................ 74

9.4 Tjekliste under ibrugtagning ....................................................... 74

9.4.1 Sådan kontrolleres mindste flowhastighed .................. 75

9.4.2 Udluftningsfunktion ...................................................... 75

9.4.3 Sådan udføres en testkørsel........................................ 76

9.4.4 Sådan udføres en aktuator testkørsel.......................... 76

9.4.5 Beton-tørring med gulvvarme ...................................... 76

10 Overdragelse til brugeren 78 11 Vedligeholdelse og service 78

11.1 Oversigt: Vedligeholdelse og service ......................................... 78

11.2 Sikkerhedsforanstaltninger i forbindelse med vedligeholdelse... 78

11.2.1 Åbning af indendørsenheden....................................... 78

11.2.2 Sådan åbnes ekstravarmeren...................................... 78

11.3 Kontrolliste for årlig vedligeholdelse af udendørsenheden......... 78

11.4 Tjekliste for årlig vedligeholdelse af indendørsenheden ............ 78

11.4.1 Sådan tømmes varmtvandstanken til boligen .............. 79

12 Fejlfinding 79

12.1 Oversigt: Fejlfinding.................................................................... 79

12.2 Forholdsregler ved fejlfinding ..................................................... 80

12.3 Løsning af problemer ud fra symptomer .................................... 80

12.3.1 Symptom: Enheden varmer IKKE som forventet ......... 80

12.3.2 Symptom: Kompressoren starter IKKE (rumopvarmning eller opvarmning af vand til boligen) . 80

12.3.3 Symptom: Pumpen støjer (kavitation).......................... 81

12.3.4 Symptom: Overtryksventilen for vandtryk åbner .......... 81

12.3.5 Symptom: Overtryksventilen for vandtryk lækker ........ 81

12.3.6 Symptom: Rummet opvarmes IKKE tilstrækkeligt

ved lave udendørstemperaturer................................... 81

12.3.7 Symptom: Trykket på forbrugsstedet er midlertidigt

usædvanligt højt........................................................... 82

12.3.8 Symptom: Pladerne trykkes af på grund af en

opsvulmet tank............................................................. 82

12.3.9 Symptom: Funktionen til desinfektion af tank er IKKE

fuldført korrekt (AH-fejl)................................................ 82

12.4 Løsning af problemer ud fra fejlkoder......................................... 82

12.4.1 Fejlkoder: Oversigt....................................................... 82

13 Bortskaffelse 85

13.1 Overblik: Bortskaffelse ............................................................... 85

13.2 Sådan nedlukkes pumpen .......................................................... 85

13.3 Sådan startes og stoppes tvungen køling .................................. 85

14 Tekniske data 87

14.1 Rørdiagram: Udendørsenhed..................................................... 87

14.2 Rørdiagram: Indendørsenhed .................................................... 88

14.3 Ledningsføringsdiagram: Udendørsenhed ................................. 89

14.4 Ledningsføringsdiagram: Indendørsenhed................................. 90

14.5 Ledningsdiagram: Ekstravarmer ................................................ 93

14.6 ESP-kurve: Indendørsenhed ...................................................... 94

15 Ordliste 95 16 Tabel over brugsstedsindstillinger 96

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 4

1 Generelle sikkerhedsforanstaltninger

1 Generelle

sikkerhedsforanstaltninger

1.1 Om dokumentationen

▪ Den oprindelige dokumentation er skrevet på engelsk. Alle andre

sprog er oversættelser.

▪ De forholdsregler, der er beskrevet i dette dokument omhandler

meget vigtige emner og skal derfor følges omhyggeligt.

▪ Installationen af systemet samt alle handlinger beskrevet i

installationsvejledningen og i referencevejledningen vedrørende montering skal udføres af en autoriseret montør.

1.1.1 Betydning af advarsler og symboler

FARE

Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.

FARE: RISIKO FOR ELEKTRISK STØD

Angiver en situation, der kan resultere i elektrisk stød.

FARE: RISIKO FOR FORBRÆNDINGER

Angiver en situation, der kan resultere i forbrændinger på grund af ekstremt høje eller lave temperaturer.

FARE: RISIKO FOR EKSPLOSION

Angiver en situation, der kan resultere i eksplosion.

BEMÆRK

Forkert installation eller montering af udstyret eller tilbehøret kan resultere i elektrisk stød, kortslutning, lækage, brand eller anden beskadigelse af udstyret. Brug kun tilbehør, ekstraudstyr og reservedele, der er fremstillet eller godkendt af Daikin.

ADVARSEL

Sørg for, at installation, test og anvendte materialer er i overensstemmelse med gældende lovgivning (ud over instruktionerne i Daikin-dokumentationen).

PAS PÅ

Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under installation, vedligeholdelse og servicering af systemet.

ADVARSEL

Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn, kan lege med dem. Mulig risiko: kvælning.

FARE: RISIKO FOR FORBRÆNDINGER

▪ Kølerør, vandrør og indvendige dele må IKKE berøres

lige efter drift. De kan være for varme eller for kolde. Giv delene tid at vende tilbage til normal temperatur. Hvis du er nødt til at røre ved delene, skal du bære beskyttelseshandsker.

▪ Kølemiddel, der trænger ud ved et uheld, må IKKE

berøres.

ADVARSEL

Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.

ADVARSEL: BRÆNDBART MATERIALE

PAS PÅ

Angiver en situation, der kan resultere i mindre eller moderat personskade.

BEMÆRK

Angiver en situation, der kan resultere i udstyr eller materielle skader.

INFORMATION

Angiver nyttige tip eller supplerende oplysninger.

Symbol Forklaring

Læs installations- og betjeningsvejledningen og instruktionsarket vedrørende ledningsføring før montering.

Læs servicevejledningen, før du foretager vedligeholdelse og service.

Se yderligere information i referencevejledningen vedrørende montering og brug.

1.2 Til installatøren

1.2.1 Generelt

Hvis du ikke er sikker på, hvordan enheden skal installeres eller betjenes, bedes du kontakte din forhandler.

ADVARSEL

Sørg for passende foranstaltninger til at forhindre, at enheden kan bruges som tilflugtssted for små dyr. Små dyr, der får kontakt med elektriske dele, kan forårsage funktionsfejl, røg eller brand.

PAS PÅ

Rør IKKE ved luftindtaget eller aluminiumlamellerne på enheden.

BEMÆRK

▪ Der må IKKE anbringes genstande eller udstyr oven på

enheden.

▪ Man må IKKE sidde, klatre eller stå på enheden.

BEMÆRK

Arbejde på udendørsenheden udføres bedst i tørvejr for at undgå indtrængen af vand.

Gældende lovgivning kan kræve, at man stiller en logbog til rådighed sammen med produktet, der som et minimum indeholder: oplysninger om vedligeholdelse, reparation, testresultater, standbyperioder, …

Som et minimum skal følgende oplysninger findes på et let tilgængeligt sted på produktet:

▪ Instruktioner i nedlukning af systemet i tilfælde af en nødsituation ▪ Navn og adresse på brandvæsen, politi og hospital ▪ Navn, adresse samt dag- og nattelefonnumre til service I Europa giver EN378 den nødvendige vejledning for denne logbog.

1.2.2 Installationsstedet

▪ Sørg for tilstrækkelig plads rundt om enheden til service og

luftcirkulation.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 5

1 Generelle sikkerhedsforanstaltninger

▪ Sørg for, at installationsstedet holder til enhedens vægt og

vibrationer.

▪ Sørg for, at området er godt ventileret. Blokér IKKE

ventilationsåbningerne.

▪ Sørg for, at enheden er i vater.

Enheden må IKKE installeres på følgende steder: ▪ I eksplosionsfarlig atmosfære. ▪ På steder med maskiner, der udsender elektromagnetiske bølger.

Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i udstyret.

▪ På steder, hvor der er risiko for brand på grund af udslip af

brandfarlige gasser (f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.

▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig

svovlsyre). Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddel-lækage.

1.2.3 Kølemiddel

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen vedrørende dit anlæg.

BEMÆRK

Sørg for, at kølerørsinstallationen er i overensstemmelse med gældende lovgivning. I Europa er EN378 den gældende standard.

BEMÆRK

Sørg for, at rør og forbindelser ikke udsættes for belastning.

ADVARSEL

Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte tryk (som angivet på enhedens typeskilt).

ADVARSEL

Tag tilstrækkelige forholdsregler i tilfælde af lækage af kølemiddel. Hvis der opstår lækage af kølemiddelgas, skal området straks udluftes. Mulige risici:

▪ For høje kølemiddelkoncentrationer i et lukket rum kan

føre til iltmangel.

▪ Der kan dannes giftige gasser, hvis kølemidlet kommer

i kontakt med ild.

FARE: RISIKO FOR EKSPLOSION Tømning – kølemiddelækage. Hvis du ønsker at tømme

systemet, og hvis der er en lækage i kølemiddelkredsen:

▪ Brug IKKE enhedens funktion til automatisk tømning,

ved hjælp af hvilken du kan samle al kølemiddel fra systemet i udendørsenheden. Mulig konsekvens: Selvantændelse og eksplosion i kompressoren på grund af, at der trænger luft ind i den kørende kompressor.

▪ Brug et separat tømmesystem, så enhedens

kompressor IKKE behøver at køre.

ADVARSEL

Kølemidlet skal altid genvindes. De må IKKE slippes direkte ud i miljøet. Brug en vakuumpumpe til at tømme installationen.

BEMÆRK

Når alle rør er blevet forbundet, skal du sikre, at der ikke er nogen gaslækager. Brug nitrogen til at registrere gasudslip.

BEMÆRK

▪ For at undgå, at kompressoren ødelægges, må der

IKKE påfyldes mere end den specificerede mængde kølemiddel.

▪ Når kølesystemet åbnes, skal kølemidlet behandles i

henhold til gældende lovgivning.

ADVARSEL

Sørg for, at der ikke er ilt i systemet. Kølemidlet må først påfyldes efter udførelse af tæthedsprøvning og vakuumtørring.

▪ Hvis det er nødvendigt at efterfylde, skal man se anvisningerne på

enhedens fabriksskilt. Her er der anført typen af kølemiddel og den nødvendige mængde.

▪ Enheden er påfyldt med kølemiddel fra fabrikken, og afhængigt af

rørstørrelser og rørlængder kræver nogle systemer yderligere påfyldning af kølemiddel.

▪ Brug kun værktøj, der passer til det kølemiddel, som anvendes i

systemet, for at opretholde trykket og for at hindre, at fremmedlegemer trænger ind i systemet.

▪ Påfyld flydende kølemiddel på følgende måde:

Hvis Så

Der findes en hævertslange (dvs. at cylinderen er mærket

med "Liquid filling siphon attached" / "monteret hævert til væskepåfyldning")

Der findes IKKE en hævertslange Påfyldning med cylinderen drejet

▪ Man skal åbne kølemiddelcylindre langsomt. ▪ Påfyld kølemidlet i væskeform. Påfyldning i gasform kan hindre

normal drift.

PAS PÅ

Efter afsluttet påfyldning af kølemiddel, eller ved pauser under påfyldningen, skal ventilen til kølemiddeltanken lukkes med det samme. Hvis ventilen ikke lukkes med det samme, kan det resterende tryk påfylde yderligere kølemiddel. Mulig konsekvens: Forkert mængde kølemiddel.

Påfyldning med opretstående cylinder.

omkring.

1.2.4 Brine

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen for anvendelsen.

ADVARSEL

Valget af brine SKAL være i overensstemmelse med gældende lovgivning.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 6

1 Generelle sikkerhedsforanstaltninger

ADVARSEL

Tag tilstrækkelige forholdsregler i tilfælde af lækage af brine. Hvis der opstår lækage af brine, skal du straks udlufte området og kontakte din lokale forhandler.

ADVARSEL

Den omgivende temperatur inde i enheden kan blive meget højere end i rummet, f.eks. 70°C. Ved lækage af brine kan varme dele inde i enheden skabe en farlig situation.

ADVARSEL

Brug og installation af programmet SKAL overholde de sikkerheds- og miljømæssige foranstaltninger, der er angivet i gældende lovgivning.

1.2.5 Vand

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen vedrørende dit anlæg.

BEMÆRK

Sørg for, at vandkvaliteten er i overensstemmelse med EU-direktiv 98/83 EF.

1.2.6 Elektrisk

FARE: RISIKO FOR ELEKTRISK STØD

▪ Slå al strømforsyning FRA, før du fjerner el-boksens

dæksel, der forbinder elektriske ledninger, eller rører ved elektriske dele.

▪ Afbryd strømforsyningen i mere end 1 minut, og mål

spændingen over terminalerne på hovedafbryderens kondensatorer eller elektriske komponenter før servicering. Spændingen SKAL være mindre end 50VDC, før du kan røre ved elektriske komponenter. Du kan finde placeringen af terminalerne i ledningsdiagrammet.

▪ Elektriske komponenter må IKKE berøres med våde

hænder.

▪ Enheden må IKKE efterlades uden opsyn, når

servicedækslet er fjernet.

ADVARSEL

Hvis en hovedafbryder eller metode til komplet afbrydelse af strømmen med kontaktadskillelse på alle poler efter overspændingskategori III IKKE er installeret fra fabrikken, skal en sådan installeres i ledningsnettet.

ADVARSEL

▪ Brug KUN kobberledninger. ▪ Sørg for, at ledningsføringen på stedet er i

overensstemmelse med gældende lovgivning.

▪ Al ledningsføring på installationsstedet skal udføres i

overensstemmelse med ledningsdiagrammet, der blev leveret med produktet.

▪ Kabelbundter må ALDRIG presse sammen, og du skal

sørge for, at de ikke kommer i kontakt med rør og skarpe kanter. Sørg for, at terminalforbindelserne er aflastede.

▪ Sørg for at installere jordledning. Enheden må IKKE

jordes til et forsyningsrør, en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Sørg for at bruge en særskilt strømkreds. Brug ALDRIG

en strømforsyning, der deles med et andet apparat.

▪ Sørg for at installere de påkrævede sikringer eller

afbrydere.

▪ Sørg for at installere en fejlstrømsafbryder. I modsat

fald kan der opstå elektrisk stød eller brand.

▪ Ved installation af fejlstrømsafbryderen skal du sikre, at

den er kompatibel med inverteren (modstandsdygtig over for højfrekvent elektrisk støj) for at undgå, at fejlstrømsafbryderen aktiveres unødigt.

BEMÆRK

Forholdsregler ved føring af strømførende ledninger:

▪ Forbind ikke ledninger med forskellig tykkelse med den

samme strømførende klemrække (hvis ikke strømførende ledninger sidder fast, kan det forårsage unormal varmedannelse).

▪ Se figuren nedenfor ved tilslutning af ledninger med

samme tykkelse.

▪ Brug egnede strømforsyningsledninger til

ledningsføring og tilslut dem korrekt, og kontrollér, at klemrækken ikke udsættes for ekstern belastning.

▪ Brug en passende skruetrækker til stramning af

terminalskruerne. En skruetrækker med et lille hoved vil ødelægge terminalskruen, som så ikke kan spændes korrekt.

▪ Hvis man spænder terminalskruerne for hårdt, kan de

blive ødelagt.

Installér strømforsyningskabler mindst 1 meter fra tv- eller radioapparater for at undgå interferens. Afhængigt af radiobølgerne kan en afstand på 1meter være utilstrækkelig.

Installatørvejledning

ADVARSEL

▪ Efter udførelsen af det elektriske arbejde, skal du

kontrollere, at alle elektriske komponenter og terminaler inde i den elektriske komponentboks er tilsluttet korrekt.

▪ Sørg for, at alle dæksler er lukket, før enheden startes

op.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 7

2 Om dokumentationen

BEMÆRK

Kun gældende, hvis strømforsyningen er trefaset, og kompressoren har en TIL/FRA-startmetode.

Hvis der er mulighed for omvendt fase efter et midlertidigt strømsvigt, eller hvis strømmen kommer og går, mens produktet er i drift, skal du montere en lokal omvendt fasebeskytter. Hvis produktet drives med omvendt fase, kan kompressoren og andre dele blive ødelagt.

2 Om dokumentationen

2.1 Om dette dokument

Målgruppe

Autoriserede installatører

Dokumentationssæt

Dette dokument er en del af et dokumentationssæt. Hele sættet består af:

▪ Generelle sikkerhedsforanstaltninger:

▪ Sikkerhedsinstruktioner, som du skal læse før installation ▪ Format: Papir (i kassen til indendørsenheden)

▪ Installationsvejledning for indendørsenhed:

▪ Installationsvejledning ▪ Format: Papir (i kassen til indendørsenheden)

▪ Installationsvejledning for udendørsenhed:

▪ Installationsvejledning ▪ Format: Papir (i kassen til udendørsenheden)

▪ Installationsvejledning for ekstravarmer:

▪ Installationsvejledning ▪ Format: Papir (i kassen til ekstravarmeren)

▪ Installatørvejledning:

▪ Forberedelse af installationen, god praksis, referencedata … ▪ Format: Digitale filer på http://www.daikineurope.com/support-

and-manuals/product-information/.

▪ Tillægsbog om tilbehør:

▪ Yderligere oplysninger om installation af tilbehør ▪ Format: Papir (i kassen til indendørsenheden) + Format:

Digitale filer på http://www.daikineurope.com/support-and-

manuals/product-information/

Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det regionale Daikin-websted eller via din forhandler.

Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er oversættelser.

Tekniske data

▪ Et delsæt af den seneste tekniske dokumentation er tilgængeligt

på regionens Daikin websted (offentligt tilgængeligt).

▪ Hele sættet af den seneste tekniske data er tilgængelig på

regionens Daikin extranet (autentificering påkrævet).

2.2 Oversigt over installatørvejledningen

Kapitel Beskrivelse

Generelle sikkerhedsforanstaltninger

Om dokumentationen Hvilken dokumentation findes for

Om kassen Sådan pakkes enhederne ud, og sådan

Om enheden og tilbehør ▪ Sådan identificeres enhederne

Anvendelsesretningslinjer Forskellige installationsopsætninger for

Forberedelse Hvad skal man gøre og vide, før man

Installation Hvad man skal gøre og vide for at

Konfiguration Hvad man skal gøre og vide for at

Ibrugtagning Hvad man skal gøre og vide for at

Overdragelse til brugeren Hvad man skal give og forklare

Vedligeholdelse og service

Fejlfinding Hvad man skal gøre i tilfælde af

Bortskaffelse Sådan bortskaffes systemet Tekniske data Specifikationer for systemet Ordliste Definition af begreber Tabel over

brugsstedsindstillinger

Sikkerhedsinstruktioner, som du skal læse før installation

installatøren

fjernes deres tilbehør

▪ Mulige kombinationer af enheder og

tilbehør

systemet

tager til opstillingsstedet

installere systemet

konfigurere systemet efter installationen

ibrugtage systemet efter konfigurationen

brugeren Sådan vedligeholdes og serviceres

enhederne

problemer

Tabel, som skal udfyldes af installatøren og beholdes til fremtidig brug

Bemærk: Der er også en tabel med installatørindstillinger i brugervejledningen. Denne tabel skal udfyldes af installatøren og overdrages til brugeren.

3 Om kassen

3.1 Oversigt: Om kassen

Dette kapitel beskriver, hvad du skal gøre, efter at kasserne med udendørs- og indendørsenhed er blevet leveret til opstillingsstedet.

Det indeholder oplysninger om: ▪ Udpakning og håndtering af enhederne ▪ Fjernelse af tilbehør fra enhederne Vær opmærksom på følgende: ▪ Ved leveringen skal enheden kontrolleres for skader. Eventuelle

skader skal straks anmeldes til transportfirmaet.

▪ Anbring den emballerede enhed så tæt som muligt på det

endelige placeringssted for at forhindre skader under transporten.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 8

3 Om kassen

57kg

a db c

1× 1× 1× 2×

3.2 Udendørsenhed

3.2.1 Sådan pakkes udendørsenheden ud

PAS PÅ

Udendørsenheden må kun håndteres på følgende måde:

2 Fjern tilbehøret i bunden af emballagen.

3.2.2 Sådan fjernes tilbehøret fra udendørsenheden

1 Løft udendørsenheden.

a Installationsvejledning for udendørsenhed b Mærkat om fluorholdige drivhusgasser c Flersproget mærkat om fluorholdige drivhusgasser d Monteringsplade til enhed

3.3 Indendørsenhed

3.3.1 Sådan pakkes indendørsenheden ud

Installatørvejledning

3.3.2 Sådan fjernes alt tilbehør fra indendørsenheden

1 Fjern skruerne oven på enheden. 2 Fjern toppladen.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 9

4 Om enheden og tilbehør

a~e+h

4×

2×

1×

1× 1× 1× 1×

2× 1×2×

a b c d

f ge

3 Fjern skruerne foran på enheden. 4 Tryk på knappen på bunden af frontpladen. 5 Fjern frontpladen.

ADVARSEL: Skarpe kanter

Tag fat i den øverste del af frontpladen, ikke den nederste del. Pas på fingrene, da der er skarpe kanter på frontpladens nederste del.

3.4.1 Sådan pakkes ekstravarmeren ud

6 Fjern tilbehøret.

a Generelle sikkerhedsforanstaltninger

b Tillægsbog om tilbehør

c Installationsvejledning for indendørsenhed

d Betjeningsvejledning

e Tætningsring til spærreventil

f Spærreventil g Dæksel til brugergrænseflade h 2 skruer til at sætte brugergrænsefladen fast med.

7 Monter toppladen og frontpladen igen.

3.4 Ekstra-varmer

BEMÆRK

Ekstravarmeren er ekstraudstyr og kan kun bruges sammen med indendørsenhederne EHVH_S_CBV og EHBH_CBV.

3.4.2 Sådan fjernes tilbehøret fra ekstravarmeren

1 Fjern vægbeslaget fra kassen.

4 Om enheden og tilbehør

4.1 Oversigt: Om enheden og tilbehør

Dette afsnit indeholder oplysninger om: ▪ Identifikation af udendørsenheden ▪ Identifikation af indendørsenheden ▪ Identifikation af ekstravarmeren (hvis relevant) ▪ Kombinationen af udendørs- og indendørsenheder ▪ Kombination af udendørsenheden med tilbehør ▪ Kombination af indendørsenheden med tilbehør

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 10

4 Om enheden og tilbehør

4.2 Identifikation

BEMÆRK

Ved installation af eller service på flere enheder samtidig må der IKKE tændes for servicepanelerne mellem forskellige modeller.

4.2.1 Identifikationsmærkat: Udendørsenhed

Sted

Modelidentifikation Eksempel: ERLQ006CAV3

Kode Beskrivelse

ER Varmepumpe med udendørs par med europæisk

split

L Lav vandtemperatur –omgivende zone: −10~

−20°C Q Kølemiddel R410A 006 Kapacitetsklasse CA Model serie V3 Strømforsyning

Kode Beskrivelse

CB Model serie V Model med enfaset anti-legionellavarmer i

varmtvandstanken til bolig. (Uden ekstravarmer i rumopvarmningskredsen.)

4.2.3 Identifikationsmærkat: Ekstravarmer

Sted

Modelidentifikation Eksempel: EK L BUH CB 6 W1

Kode Forklaring

EK Sæt til brug i Europa L Sættet er kompatibelt med indendørsenhederne

EHBH_CBV og EHVH_S_CBV BUH Ekstravarmer CB Model serie 6 Kapacitet for varmesæt (kW) W1 Strømforsyning

4.3 Kombination af enheder og muligheder

4.2.2 Identifikationsmærkat: Indendørsenhed

Sted

Modelidentifikation Eksempel: EHVH04S18CBV

Kode Beskrivelse

E Europæisk model HV Gulvstående indendørsenhed med integreret tank H Kun opvarmning 04 Kapacitetsklasse S Materiale for integreret tank: Rustfrit stål 18 Volumen for integreret tank

4.3.1 Muligt tilbehør til udendørsenheden

Afløbsbakke (EKDP008CA)

Afløbsbakken bruges til at samle afløbet fra udendørsenheden. Afløbsbakkesættet består af:

▪ Afløbsbakke ▪ Installationsbeslag Se installationsvejledningen til afløbsbakken for at få

installationsinstruktioner.

Afløbsbakkevarmeenhed (EKDPH008CA)

Afløbsbakkevarmeenheden bruges for at undgå frost i afløbsbakken. Det anbefales at installere dette tilbehør i kolde områder, hvor der

kan forekomme lave omgivende temperaturer eller kraftigt snefald. Se installationsvejledningen til afløbsbakkevarmeenheden for at få

installationsinstruktioner.

INFORMATION

Hvis afløbsbakkevarmeenheden anvendes, SKAL jumperen JP_DP på service-PCB'et på udendørsenheden afbrydes.

Efter afbrydelse af jumperen SKAL du nulstille udendørsenheden for at aktivere denne funktion.

U-bjælker (EKFT008CA)

U-bjælker er installationsbeslag, udendørsenheden kan installeres på.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 11

4 Om enheden og tilbehør

Det anbefales at installere dette tilbehør i kolde områder, hvor der kan forekomme lave omgivende temperaturer eller kraftigt snefald.

Se installationsvejledningen til udendørsenheden for at få installationsinstruktioner.

4.3.2 Muligt tilbehør til indendørsenheden

Brugergrænseflade (EKRUCBL*)

Brugergrænsefladen og en eventuel ekstra brugergrænseflade kan fås som tilbehør.

Den ekstra brugergrænseflade kan tilsluttes: ▪ For at have både:

▪ styring tæt ved indendørsenheden,

▪ rumtermostatfunktion i det hovedrum, der skal opvarmes. ▪ For at have en grænseflade med andre sprog. Følgende brugergrænseflader er tilgængelige: ▪ EKRUCBL1 indeholder følgende sprog: tysk, fransk, hollandsk,

italiensk. ▪ EKRUCBL2 indeholder følgende sprog: engelsk, svensk, norsk,

finsk. ▪ EKRUCBL3 indeholder følgende sprog: engelsk, spansk, græsk,

portugisisk. ▪ EKRUCBL4 indeholder følgende sprog: engelsk, tyrkisk, polsk,

rumænsk. ▪ EKRUCBL5 indeholder følgende sprog: tysk, tjekkisk, slovensk,

slovakisk. ▪ EKRUCBL6 indeholder følgende sprog: engelsk, kroatisk,

ungarsk, estisk. ▪ EKRUCBL7 indeholder følgende sprog: engelsk, tysk, russisk,

dansk. Brugergrænsefladens sprog kan overføres med PC-software eller

kopieres fra én brugergrænseflade til en anden. Installationsinstruktioner kan findes i "7.10.8 Sådan tilsluttes

brugergrænsefladen"på side44.

Forenklet brugergrænseflade (EKRUCBS)

▪ Den forenklede brugergrænseflade kan kun anvendes i

kombination med hoved-brugergrænsefladen. ▪ Den forenklede brugergrænseflade fungerer som rumtermostat og

skal installeres i det rum, du vil have den til at styre. Se installationsvejledningen og betjeningsvejledningen til den

forenklede brugergrænseflade for at få installationsinstruktioner.

Rumtermostat (EKRTWA, EKRTR1, RTRNETA)

Det er muligt at slutte en valgfri rumtermostat til indendørsenheden. Denne termostat kan enten være ledningsforbundet (EKRTWA) eller trådløs (EKRTR1 og RTRNETA). Termostaten RTRNETA kan kun bruges i systemer til opvarmning.

Installationsinstruktioner kan findes i installationsvejledningen til rumtermostaten og i tillægsbogen om tilbehør.

Fjernsensor til trådløs termostat (EKRTETS)

En trådløs sensor til den indendørs temperatur (EKRTETS) kan kun bruges i kombination med den trådløse termostat (EKRTR1).

Installationsinstruktioner kan findes i installationsvejledningen til rumtermostaten og tillægsbogen om tilbehør.

Digitalt I/O-PCB (EKRP1HB)

Digitalt I/O-PCB bruges til følgende signaler: ▪ Alarm-output ▪ Rumopvarmning med Til/FRA-udgang ▪ Skift til ekstern varmekilde

Installationsinstruktioner kan findes i installationsvejledningen til digitalt I/O-PCB og i tillægsbogen om tilbehør.

Demand-PCB (EKRP1AHTA)

Demand-PCB skal installeres for at aktivere styring af strømbesparelsesforbrug med digitale indgange.

Installationsinstruktioner kan findes i installationsvejledningen til demand-PCB og i tillægsbogen om tilbehør.

Ekstern indendørssensor (KRCS01-1)

Den interne brugergrænseflades sensor bruges som standard som rumtemperatursensor.

Den eksterne indendørssensor kan installeres som ekstraudstyr for at måle rumtemperaturen et andet sted.

Installationsinstruktioner kan findes i installationsvejledningen til den eksterne indendørssensor og i tillægsbogen om tilbehør.

INFORMATION

▪ Den eksterne indendørssensor kan kun bruges, hvis

brugergrænsefladen er konfigureret med rumtermostatfunktionen.

▪ Du kan kun tilslutte enten den eksterne

indendørssensor eller den eksterne udendørssensor.

Ekstern udendørssensor (EKRSCA1)

Sensoren i udendørsenheden bruges som standard til at måle udendørstemperaturen.

Den eksterne udendørsenhed kan installeres som ekstraudstyr til at måle udendørstemperaturen et andet sted (f.eks. for at undgå direkte sollys), så systemet fungerer bedre.

Se installationsvejledningen til den eksterne udendørssensor for at få installationsinstruktioner.

INFORMATION

Du kan kun tilslutte enten den eksterne indendørssensor eller den eksterne udendørssensor.

Pc-konfigurator (EKPCCAB)

Pc-kablet forbinder indendørsenhedens elboks med en pc. Det giver mulighed for at overføre forskellige sprogfiler til brugergrænsefladen og indendørsparametre til indendørsenheden. Kontakt den lokale forhandler for at få oplysninger om de tilgængelige sprogfiler.

Softwaren og den tilhørende brugsvejledning findes på http://

www.daikineurope.com/support-and-manuals/software-downloads/.

Se installationsvejledningen til pc-kablet og "8 Konfiguration" på

side49 for at få installationsinstruktioner.

Varmepumpekonvektor (FWXV)

Til rumopvarmning er muligt at bruge varmepumpekonvektorer (FWXV).

Installationsinstruktioner kan findes i installationsvejledningen til varmepumpekonvektorerne og tillægsbogen for ekstraudstyr.

Ekstravarmer (EKLBUHCB6W1)

Du kan installere en ekstravarmer som tilbehør. Du kan finde installationsinstruktioner i installationsvejledningen til

ekstravarmeren eller i denne installatørvejledning.

LAN-adapter til smartphonebetjening + Smart Grid-løsninger (BRP069A61)

Du kan installere denne LAN-adapter til: ▪ Betjening af systemet via en smartphone-app. ▪ Bruge systemet i forskellige Smart Grid-løsninger. Se installationsvejledningen til LAN-adapteren for at få

installationsinstruktioner.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 12

5 Anvendelsesretningslinjer

LAN-adapter til smartphone-betjening (BRP069A62)

Du kan installere denne LAN-adapter til betjening af systemet via en smartphone-app.

Se installationsvejledningen til LAN-adapteren for at få installationsinstruktioner.

4.3.3 Mulige kombinationer af indendørsenhed og udendørsenhed

Indendørsenhed Udendørsenhed

ERLQ004CAV3 ERLQ006CAV3 ERLQ008CAV3

EHVH04S18CBV O — — EHVH08S18CBV — O O EHVH08S26CBV — O O

5 Anvendelsesretningslinjer

5.2.1 Enkelt rum

Gulvvarme eller radiatorer –Ledningsforbundet

5.1 Oversigt: Anvendelsesretningslinjer

Formålet med anvendelsesretningslinjerne er at give et overblik over mulighederne for Daikin varmepumpesystemet.

BEMÆRK

▪ Illustrationerne i anvendelsesretningslinjerne er kun til

reference og må IKKE bruges som detaljerede hydraulikdiagrammer. Detaljeret hydraulikdimensionering og afbalancering er IKKE vist og er installatørens ansvar.

▪ Yderligere oplysninger om konfigurationsindstillingerne

til optimering af varmepumpedriften kan findes i

"8Konfiguration"på side49.

Dette kapitel indeholder anvendelsesretningslinjer for: ▪ Opsætning af rumopvarmningssystemet ▪ Opsætning af en hjælpevarmekilde til rumopvarmning ▪ Opsætning af varmtvandstanken til boligen ▪ Opsætning af energimålingen ▪ Opsætning af strømforbruget ▪ Opsætning af en ekstern temperatursensor

5.2 Opsætning af rumopvarmningssystemet

Varmepumpesystemet Daikin leverer afgangsvand til varme-emittere i et eller flere rum.

Systemet giver stor fleksibilitet ved styring af temperaturen i hvert rum, så derfor skal du først overveje følgende:

▪ Hvor mange rum skal opvarmes af Daikin varmepumpesystemet? ▪ Hvilke varme-emitter-typer bruges i hvert rum, og hvilken

afgangsvandtemperatur er de konstrueret til?

Når der er overblik over kravene til rumopvarmning, anbefaler Daikin at følge nedenstående opsætningsretningslinjer.

BEMÆRK

Hvis der anvendes en ekstern rumtermostat, vil den eksterne rumtermostat styre rumfrostsikringen. Rumfrostsikring er dog kun mulig, hvis styringen af afgangsvandtemperatur på enhedens brugergrænseflade er slået TIL.

rumtermostat

Opsætning

A Hovedafgangsvandtemperaturzone B Et enkelt rum

a Brugergrænseflade brugt som rumtermostat

▪ Gulvvarmen eller radiatorerne er direkte tilsluttet

indendørsenheden.

▪ Rumtemperaturen styres via brugergrænsefladen, der bruges som

rumtermostat. Mulige installationer: ▪ Brugergrænseflade installeret i rummet og brugt som

rumtermostat

▪ Brugergrænseflade installeret ved indendørsenheden og brugt

til styring tæt på indendørsenheden + brugergrænseflade installeret i rummet og brugt som rumtermostat

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7] ▪ Kode: [C-07]

Antal vandtemperaturzoner: ▪ #: [A.2.1.8] ▪ Kode: [7-02]

Fordele

▪ Omkostningseffektivt. Der kræves IKKE en ekstra ekstern

rumtermostat.

2 (RT-kontrol): Enhedens drift bestemmes ud fra brugergrænsefladens omgivende temperatur.

0 (1 LWT-zone): Hoved

INFORMATION

Hvis der bruges en ekstern rumtermostat, og der skal være garanteret rumfrostsikring under alle betingelser, skal du indstille automatisk nøddrift [A.6.C] til 1.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 13

5 Anvendelsesretningslinjer

▪ Størst mulig komfort og effektivitet. Den intelligente

rumtermostatfunktion kan øge eller reducere den ønskede udgangsvandtemperatur ud fra den faktiske rumtemperatur (modulering). Dette medfører:

▪ Stabil rumtemperatur, der stemmer overens med den ønskede

temperatur (større komfort)

▪ Færre TIL/FRA-cykler (mindre støj, større komfort og mere

effektivitet)

▪ Lavest mulige afgangsvandtemperatur (højere effektivitet)

▪ Nemt. Du kan nemt indstille den ønskede rumtemperatur via

brugergrænsefladen: ▪ Til daglig brug kan du bruge forudindstillede værdier og

tidsplaner.

▪ Hvis du vil afvige fra det daglige behov, kan du midlertidigt

tilsidesætte de forudindstillede værdier og tidsplaner vha. ferietilstanden …

Gulvvarme eller radiatorer –Trådløs rumtermostat

Opsætning

Varmepumpekonvektorer

Opsætning

A Hovedafgangsvandtemperaturzone B Et enkelt rum

a Varmepumpekonvektorernes fjernbetjening

▪ Gulvvarmen eller radiatorerne er direkte tilsluttet

indendørsenheden.

▪ Den ønskede rumtemperatur indstilles via

varmepumpekonvektorernes fjernbetjening.

▪ Rumopvarmningssignalet sendes til en digital indgang på

indendørsenheden (X2M/1 og X2M/4).

▪ Rumdriftstilstanden sendes til varmepumpekonvektorerne via en

digital udgang på indendørsenheden (X2M/32 og X2M/33).

INFORMATION

Ved brug af flere varmepumpekonvektorer skal de begge modtage det infrarøde signal fra varmepumpekonvektorernes fjernbetjening.

A Hovedafgangsvandtemperaturzone B Et enkelt rum

a Modtager til trådløs ekstern rumtermostat

b Trådløs ekstern rumtermostat

▪ Gulvvarmen eller radiatorerne er direkte tilsluttet

indendørsenheden.

▪ Rumtemperaturen styres af den trådløse eksterne rumtermostat

(ekstraudstyr EKRTR1).

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7] ▪ Kode: [C-07]

Antal vandtemperaturzoner: ▪ #: [A.2.1.8] ▪ Kode: [7-02]

Ekstern rumtermostat til hovedzonen:

▪ #: [A.2.2.4] ▪ Kode: [C-05]

Fordele

▪ Trådløst. Den eksterne Daikin rumtermostat fås i en trådløs

version.

▪ Effektivitet. Selvom den eksterne rumtermostat kun sender TIL/

FRA-signaler, er den konstrueret specielt til varmepumpesystemet.

1 (Ekst. RT-kontr.): Enhedens drift bestemmes af den eksterne termostat.

0 (1 LWT-zone): Hoved

1 (Termo ON/OFF): Når den anvendte eksterne rumtermostat eller varmepumpekonvektor kun kan sende en termo TIL/FRAtilstand.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7] ▪ Kode: [C-07]

Antal vandtemperaturzoner: ▪ #: [A.2.1.8] ▪ Kode: [7-02]

Ekstern rumtermostat til hovedzonen:

▪ #: [A.2.2.4] ▪ Kode: [C-05]

Fordele

▪ Effektivitet. Optimal energieffektivitet på grund af

sammenkædningsfunktionen.

▪ Elegant.

1 (Ekst. RT-kontr.): Enhedens drift bestemmes af den eksterne termostat.

0 (1 LWT-zone): Hoved

1 (Termo ON/OFF): Når den anvendte eksterne rumtermostat eller varmepumpekonvektor kun kan sende en termo TIL/FRAtilstand.

Kombination: Gulvvarme + varmepumpekonvektorer

▪ Rumopvarmning opnås via:

▪ Gulvvarme ▪ Varmepumpekonvektorer

Opsætning

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 14

5 Anvendelsesretningslinjer

B C

Opsætning

A Hovedafgangsvandtemperaturzone B Et enkelt rum

a Varmepumpekonvektorernes fjernbetjening

▪ Varmepumpekonvektorerne er direkte tilsluttet indendørsenheden. ▪ Den ønskede rumtemperatur indstilles via

varmepumpekonvektorernes fjernbetjening.

▪ Rumopvarmningssignalet sendes til en digital indgang på

indendørsenheden (X2M/1 og X2M/4)

▪ Rumdriftstilstanden sendes til varmepumpekonvektorerne via en

digital udgang (X2M/32 og X2M/33) på indendørsenheden.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7]

1 (Ekst. RT-kontr.): Enhedens drift bestemmes af den eksterne termostat.

▪ Kode: [C-07] Antal vandtemperaturzoner:

0 (1 LWT-zone): Hoved ▪ #: [A.2.1.8] ▪ Kode: [7-02]

Ekstern rumtermostat til hovedzonen:

▪ #: [A.2.2.4] ▪ Kode: [C-05]

1 (Termo ON/OFF): Når den

anvendte eksterne rumtermostat

eller varmepumpekonvektor kun

kan sende en termo TIL/FRA-

tilstand.

Fordele

▪ Effektivitet. Gulvvarme har den bedste ydelse sammen med

Altherma LT.

▪ Komfort. Kombinationen af de to varme-emittertyper giver

gulvvarmengod opvarmningskomfort.

5.2.2 Flere rum –Én LWT-zone

Hvis der kun er brug for én afgangsvandtemperaturzone, fordi alle varme-emittere er konstrueret til samme afgangsvandtemperatur, er det IKKE nødvendigt at bruge en blandeventilstation (omkostningseffektivt).

Eksempel: Hvis varmepumpesystemet bruges til at opvarme en etage, hvor alle rummene har de samme varme-emittere.

A Hovedafgangsvandtemperaturzone B Rum 1 C Rum 2

a Brugergrænseflade

▪ Gulvvarmen i hovedrummet er direkte tilsluttet indendørsenheden. ▪ Rumtemperaturen i hovedrummet styres af den

brugergrænseflade, der bruges som termostat.

▪ Der installeres en termostatstyret ventil før gulvvarmen i hvert af

de andre rum.

INFORMATION

Vær opmærksom på situationer, hvor hovedrummet kan opvarmes af en anden varmekilde. Eksempel: Kaminer.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7] ▪ Kode: [C-07]

Antal vandtemperaturzoner:

2 (RT-kontrol): Enhedens drift bestemmes ud fra brugergrænsefladens omgivende temperatur.

0 (1 LWT-zone): Hoved ▪ #: [A.2.1.8] ▪ Kode: [7-02]

Fordele

▪ Omkostningseffektivt. ▪ Nemt. Samme installation som ved ét rum, men med

termostatstyrede ventiler.

Gulvvarme eller radiatorer –Flere eksterne rumtermostater

Opsætning

Gulvvarme eller radiatorer –Termostatstyrede ventiler

Hvis der opvarmes rum med gulvvarme eller radiatorer, er det meget almindeligt at styre temperaturen i hovedrummet vha. en termostat (dette kan enten være brugergrænsefladen eller en ekstern rumtermostat), mens de andre rum styres af såkaldte termostatstyrede ventiler, der åbnes eller lukkes afhængigt af rumtemperaturen.

Installatørvejledning

A Hovedafgangsvandtemperaturzone B Rum 1 C Rum 2

a Ekstern rumtermostat b Omløbsventil

▪ For hvert rum installeres der en spærreventil (medfølger ikke) for

at undgå forsyning af afgangsvand, når der ikke er brug for opvarmning.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 15

5 Anvendelsesretningslinjer

a a

B C

▪ Der skal installeres en omløbsventil for at muliggøre recirkulation

af vand, når alle spærreventiler er lukket. For at sikre pålidelig drift skal der som minimum være et vandflow som beskrevet i tabellen “Sådan kontrolleres vandvolumen og flowhastighed” i

"6.4Forberedelse af vandrør"på side25.

▪ Den brugergrænseflade, der er tilsluttet indendørsenheden,

bestemmer rumdriftstilstanden. Bemærk, at driftstilstanden for hver rumtermostat skal indstilles, så den stemmer overens med indendørsenheden.

▪ Rumtermostaterne er tilsluttet spærreventilerne, men behøver

IKKE at være tilsluttet indendørsenheden. Indendørsenheden tilfører afgangsvand hele tiden, og det er muligt at programmere en tidsplan for afgangsvandet.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7] ▪ Kode: [C-07]

Antal vandtemperaturzoner: ▪ #: [A.2.1.8] ▪ Kode: [7-02]

Fordele

Sammenlignet med gulvvarme eller radiatorer for ét rum: ▪ Komfort. Det er muligt at indstille den ønskede rumtemperatur,

herunder tidsplaner, for hvert rum via rumtermostaterne.

0 (LWT-kontrol): Enhedens drift bestemmes ud fra afgangsvandtemperaturen.

0 (1 LWT-zone): Hoved

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7] ▪ Kode: [C-07]

Antal vandtemperaturzoner: ▪ #: [A.2.1.8] ▪ Kode: [7-02]

Fordele

Sammenlignet med varmepumpekonvektorer for ét rum: ▪ Komfort. Det er muligt at indstille den ønskede rumtemperatur,

herunder tidsplaner, for hvert rum via varmepumpekonvektorernes fjernbetjening.

1 (Ekst. RT-kontr.): Enhedens drift bestemmes af den eksterne termostat.

0 (1 LWT-zone): Hoved

Kombination: Gulvvarme + varmepumpekonvektorer

Opsætning

Varmepumpekonvektorer

Opsætning

A Hovedafgangsvandtemperaturzone B Rum 1 C Rum 2

a Varmepumpekonvektorernes fjernbetjening

▪ Den ønskede rumtemperatur indstilles via

varmepumpekonvektorernes fjernbetjening.

▪ Den brugergrænseflade, der er tilsluttet indendørsenheden,

bestemmer rumdriftstilstanden.

▪ Opvarmningssignalerne for hver varmepumpekonvektor tilsluttes

parallelt med den digitale indgang på indendørsenheden (X2M/1 og X2M/4). Indendørsenheden tilfører kun afgangsvandtemperatur, hvis der er behov for det.

INFORMATION

For at opnå større komfort og bedre ydelse anbefaler Daikin at installere ventilsættilbehøret EKVKHPC på hver varmepumpekonvektor.

A Hovedafgangsvandtemperaturzone B Rum 1 C Rum 2

a Ekstern rumtermostat

b Varmepumpekonvektorernes fjernbetjening

▪ For hvert rum med varmepumpekonvektorer:

Varmepumpekonvektorerne er tilsluttet indendørsenheden direkte.

▪ For hvert rum med gulvvarme: Der installeres en spærreventil

(medfølger ikke) før gulvvarmen. Den forhindrer varmtvandsforsyning, hvis der ikke er noget varmebehov i rummet.

▪ For hvert rum med varmepumpekonvektorer: Den ønskede

rumtemperatur indstilles via varmepumpekonvektorernes fjernbetjening.

▪ For hvert rum med gulvvarme: Den ønskede rumtemperatur

indstilles via den eksterne rumtermostat (ledningsforbundet eller trådløs).

▪ Den brugergrænseflade, der er tilsluttet indendørsenheden,

bestemmer rumdriftstilstanden. Bemærk, at driftstilstanden for hver ekstern rumtermostat og fjernbetjening til varmepumpekonvektorerne skal indstilles, så den stemmer overens med indendørsenheden.

INFORMATION

For at opnå større komfort og bedre ydelse anbefaler Daikin at installere ventilsættilbehøret EKVKHPC på hver varmepumpekonvektor.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7] ▪ Kode: [C-07]

0 (LWT-kontrol): Enhedens drift bestemmes ud fra afgangsvandtemperaturen.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 16

5 Anvendelsesretningslinjer

a a

Indstilling Værdi

Antal vandtemperaturzoner:

0 (1 LWT-zone): Hoved ▪ #: [A.2.1.8] ▪ Kode: [7-02]

5.2.3 Flere rum –ToLWT-zoner

Hvis de valgte varme-emittere for hvert rum er konstrueret til forskellige afgangsvandtemperaturer, kan du bruge forskellige afgangsvandtemperaturzoner (maksimum 2).

I dette dokument: ▪ Hovedzone = Zone med den laveste designtemperatur ▪ Ekstra zone = Den anden zone

PAS PÅ

Hvis der er mere end én afgangsvandzone, skal du ALTID installere en blandeventilstation i hovedzonen for at reducere (ved opvarmning) afgangsvandtemperaturen, når der er behov for det i den ekstra zone.

Typisk eksempel:

Rum (zone) Varme-emittere:

Dagligstue (hovedzone) Gulvvarme: 35°C Soveværelser (ekstra zone) Varmepumpekonvektorer: 45°C

Opsætning

A Ekstra afgangsvandtemperaturzone B Rum 1 C Rum 2 D Hovedafgangsvandtemperaturzone E Rum 3

a Varmepumpekonvektorernes fjernbetjening b Brugergrænseflade c Blandeventilstation d Trykreguleringsventil

INFORMATION

Der skal være en trykreguleringsventil før blandeventilstationen. Den skal garantere korrekt vandflowbalance mellem hovedafgangsvandtemperaturzonen og den ekstra afgangsvandtemperaturzone i forhold til den krævede kapacitet for begge vandtemperaturzoner.

Designtemperatur

▪ For hovedzonen:

▪ Der installeres en blandeventilstation før gulvvarmen. ▪ Blandeventilstationens pumpe styres vha. indendørsenhedens

TIL/FRA-signal (X2M/5 og X2M/7; normalt lukket spærreventiludgang).

▪ Rumtemperaturen styres via brugergrænsefladen, der bruges

som rumtermostat.

▪ For den ekstra zone:

▪ Varmepumpekonvektorerne er direkte tilsluttet

indendørsenheden.

▪ Den ønskede rumtemperatur indstilles via fjernbetjeningen til

varmepumpekonvektorerne for hvert rum.

▪ Opvarmningssignalerne for hver varmepumpekonvektor

tilsluttes parallelt med den digitale indgang på indendørsenheden (X2M/1 og X2M/4). Indendørsenheden tilfører kun den ønskede udgangsvandtemperatur, hvis der er behov for det.

▪ Den brugergrænseflade, der er tilsluttet indendørsenheden,

bestemmer rumdriftstilstanden. Bemærk, at driftstilstanden for hver fjernbetjening til varmepumpekonvektorerne skal indstilles, så den stemmer overens med indendørsenheden.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7] ▪ Kode: [C-07]

2 (RT-kontrol): Enhedens drift bestemmes ud fra brugergrænsefladens omgivende temperatur.

Bemærk:

▪ Hovedrum =

brugergrænseflade brugt som rumtermostat

▪ Andre rum = ekstern

rumtermostat

Antal vandtemperaturzoner:

1 (2 LWT-zoner): Hoved + ekstra ▪ #: [A.2.1.8] ▪ Kode: [7-02]

For varmepumpekonvektorer: Ekstern rumtermostat til den

ekstra zone: ▪ #: [A.2.2.5]

1 (Termo ON/OFF): Når den

anvendte eksterne rumtermostat

eller varmepumpekonvektor kun

kan sende en termo TIL/FRA-

tilstand. ▪ Kode: [C-06] Spærreventiludgang Indstil til at følge hovedzonens

termobehov. Ved blandeventilstationen Indstil den ønskede hoved-

afgangsvandtemperatur.

Fordele

▪ Komfort.

▪ Den intelligente rumtermostatfunktion kan øge eller reducere

den ønskede udgangsvandtemperatur ud fra den faktiske rumtemperatur (modulering).

▪ Kombinationen af de to varme-emittersystemer giver den

fremragende varmekomfort fra gulvvarmen og den hurtige luftopvarmning fra varmepumpekonvektorerne (f.eks. stue = gulvvarme og soveværelset = konvektor (ingen kontinuerlig opvarmning)).

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 17

5 Anvendelsesretningslinjer

a b c e f

g h j

FHL1

FHL2

FHL3

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

1 2 3 4 X Y

Indoor

▪ Effektivitet.

▪ Afhængigt af behovet tilfører indendørsenheden forskellig

afgangsvandtemperatur, der passer til den temperatur, de forskellige varme-emittere er konstrueret til.

▪ Gulvvarme har den bedste ydelse sammen med Altherma LT.

5.3 Opsætning af en hjælpevarmekilde til rumopvarmning

▪ Rumopvarmning kan ske med:

▪ Indendørsenheden ▪ En hjælpekedel (medfølger ikke) tilsluttet systemet

▪ Når rumtermostaten anmoder om opvarmning, begynder

indendørsenheden eller hjælpekedlen at køre afhængigt af udendørstemperaturen (status for skift til ekstern varmekilde). Når der gives tilladelse til hjælpekedlen, slås rumopvarmning med indendørsenheden FRA.

▪ Bivalent drift er kun mulig ved rumopvarmning, IKKE ved

produktion af varmt vand til boligen. Varmt vand til boligen produceres altid af DHW-tanken, som er tilsluttet indendørsenheden.

INFORMATION

▪ Under varmedrift af varmepumpen kører varmepumpen

for at opnå den ønskede temperatur, der er indstillet via brugergrænsefladen. Når vejrafhængig styring er aktiv, bestemmes vandtemperaturen automatisk afhængigt af udendørstemperaturen.

▪ Under varmedrift af hjælpekedlen kører hjælpekedlen

for at opnå den ønskede vandtemperatur, som er indstillet via hjælpekedlens styring.

Opsætning

▪ Integrer hjælpekedlen på følgende måde:

n Varmevekslerspole

FHL1...3 Gulvvarme

BEMÆRK

▪ Sørg for, at hjælpekedlen og dens integration i

systemet overholder gældende lovgivning.

▪ Daikin er IKKE ansvarlig for forkerte eller usikre

situationer i hjælpekedelsystemet.

▪ Kontrollér, at returvandet til varmepumpen IKKE overstiger 55°C.

Det gøres på følgende måde: ▪ Indstil den ønskede vandtemperatur via hjælpekedlens styring

til maks. 55°C. ▪ Installer en aquastat-ventil i varmepumpens returvandflow. ▪ Indstil aquastat-ventilen til lukket over 55°C og til åben under

55°C.

▪ Installer kontraventiler. ▪ Der må kun være 1 ekspansionsbeholder i vandkredsen. En

ekspansionsbeholder er formonteret i indendørsenheden.

▪ Installer digitalt I/O-PCB (valg EKRP1HB). ▪ Slut X1 og X2 (skift til ekstern varmekilde) på PCB til

hjælpekedlens termostat.

▪ Du kan finde oplysninger om opsætning af varme-emittere i

"5.2Opsætning af rumopvarmningssystemet"på side12.

Konfiguration

Via brugergrænsefladen (hurtigguide): ▪ Indstil brugen af et bivalent system som ekstern varmekilde. ▪ Indstil den bivalente temperatur og hysterese.

BEMÆRK

▪ Kontrollér, at den bivalente hysterese har tilstrækkeligt

differentiale til at undgå hyppige skift mellem indendørsenheden og hjælpekedlen.

▪ Fordi udendørstemperaturen måles af

udendørsenhedens luft-termomodsstand, skal udendørsenheden installeres i skyggen, så den IKKE påvirkes af eller slås TIL/FRA af direkte sollys.

▪ Hyppige skift kan forårsage korrosion af hjælpekedlen.

Kontakt producenten af hjælpekedlen for at få yderligere oplysninger.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

a Udendørsenhed

b Indendørsenhed

c Varmeveksler

d Anti-legionellavarmer

e Pumpe

f Spærreventil g Motordrevet 3‑vejsventil (leveres sammen med DHW-tank) h Kontraventil (medfølger ikke)

i Spærreventil (medfølger ikke)

j Kollektor (medfølger ikke)

k Hjælpekedel (medfølger ikke)

l Aquastat-ventil (medfølger ikke)

m DHW-tank

Skift til ekstern varmekilde bestemt af en hjælpekontakt

▪ Kun muligt ved ekstern rumtermostatstyring OG én

afgangsvandtemperaturzone (se "5.2 Opsætning af

rumopvarmningssystemet"på side12).

▪ Hjælpekontakten kan være:

▪ En udendørs temperaturstyret termostat ▪ En elektriske tarifkontakt ▪ En manuelt styret kontakt ▪ …

▪ Opsætning: Tilslut følgende ledningsføring på stedet:

BTIKedeltermostatindgang

A Hjælpekontakt (normalt lukket) H Rumtermostat til opvarmningskrav (valg)

Installatørvejledning

Page 18

5 Anvendelsesretningslinjer

FHL1

FHL2

FHL3

a b c hh if

K1A Hjælperelæ til aktivering af indendørsenhed (medfølger

ikke)

K2A Hjælperelæ til aktivering af kedel (medfølger ikke)

Indoor Indendørsenhed

Auto Automatisk

Boiler Kedel

BEMÆRK

▪ Kontrollér, at hjælpekontakten har tilstrækkeligt

differentiale eller tidsforsinkelse til at undgå hyppige skift mellem indendørsenheden og hjælpekedlen.

▪ Hvis hjælpekontakten er en udendørs temperaturstyret

termostat, skal du montere termostaten i skyggen, så den IKKE påvirkes eller tændes/slukkes af direkte sollys.

▪ Hyppige skift kan forårsage korrosion af hjælpekedlen.

Kontakt producenten af hjælpekedlen for at få yderligere oplysninger.

5.4 Opsætning af varmtvandstanken til boligen

DHW-tanken er integreret i indendørsenheden og indeholder en 2,4 kW anti-legionellavarmer. Anti-legionellavarmeren indeholder 2 sikkerhedselementer: en overophedningssikring og en termisk sikring. Hvis en bestemt temperatur overskrides, deaktiverer sikkerhedselementerne anti-legionellavarmeren.

5.4.1 Systemlayout –Integreret DHW-tank

Mulige mængder i DHW-tanken

Type Mulige mængder

Integreret DHW-tank ▪ 180l

▪ 260l

Energisparetip

▪ Hvis DHW-forbruget varierer fra dag til dag, kan du programmere

en ugentlig tidsplan med forskellige ønskede DHWtanktemperaturer for hver dag.

▪ Jo lavere den ønskede DHW-tanktemperatur er, jo mere

omkostningseffektivt er det. Du kan sænke den ønskede DHWtanktemperatur ved at vælge en større DHW-tank.

▪ Selve varmepumpen kan producere varmt vand til boligen på

maks. 55°C (50°C hvis udendørstemperaturen er lav). Den elektriske modstand, der er integreret i DHW-tanken (antilegionellavarmer) kan øge denne temperatur. Dette bruger dog mere energi. Daikin anbefaler at indstille den ønskede DHWtanktemperatur til under 55°C for at undgå at bruge den elektriske modstand. Anti-legionellavarmeren:

▪ Bruges som nøddriftsvarmer. ▪ Bruges når DHW-tankens desinfektionsfunktion er aktiv. ▪ Kan assistere under afrimning til udendørsenheden.

▪ Jo højere udendørstemperatur, jo bedre er varmepumpens

ydelse. ▪ Hvis energipriserne er de samme både dag og nat, anbefaler

Daikin at opvarme DHW-tanken om dagen.

▪ Hvis energipriserne er lavere om natten, anbefaler Daikin at

opvarme DHW-tanken om natten.

▪ Når varmepumpen producerer varmt vand til boligen, kan den ikke

opvarme et rum. Hvis du skal bruge varmt vand til boligen og rumopvarmning samtidig, anbefaler Daikin at producere varmt vand til boligen om natten, når der er mindre behov for rumopvarmning.

Fastsættelse af DHW-forbruget

Besvar følgende spørgsmål, og beregn DHW-forbruget (tilsvarende mængde varmt vand ved 40°C) vha. de typiske vandmængder:

a Udendørsenhed b Indendørsenhed c Varmeveksler d Anti-legionellavarmer e Pumpe

f Motordrevet 3‑vejsventil g DHW-tank h Spærreventil

i Kollektor (medfølger ikke)

FHL1...3 Gulvvarme

UI Brugergrænseflade

5.4.2 Valg af mængde og ønsket temperatur for DHW-tanken

Folk oplever vand som varmt, når dets temperatur er 40°C. Derfor udtrykkes DHW-forbruget altid som tilsvarende mængde varmt vand ved 40°C. DHW-tankens temperatur kan dog indstilles til en højere temperatur (eksempel: 53°C), som derefter blandes med koldt vand (eksempel: 15°C).

Valg af mængde og ønsket temperatur for DHW-tanken består af: 1 Fastsættelse af DHW-forbrug (tilsvarende mængde varmt vand

ved 40°C).

2 Fastsættelse af mængde og ønsket temperatur for DHW-

tanken.

Installatørvejledning

Spørgsmål Typisk vandmængde

Hvor mange brusebade kræves der pr. dag?

Hvor mange bade kræves der pr.

1brusebad = 10min.×10l/min. = 100l

1bad = 150l

dag? Hvor meget vand kræves der til

1vask = 2min.×5l/min. = 10l

køkkenvasken pr. dag? Bruges der varmt vand andre

—

steder i boligen?

Eksempel: Hvis DHW-forbruget for en familie (4 personer) pr. dag er som følger:

▪ 3 brusere ▪ 1 bad ▪ 3 fyldte køkkenvaske Så er DHW-forbruget = (3×100l)+(1×150l)+(3×10l)=480l

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 19

5 Anvendelsesretningslinjer

c f

d f

e g

Fastsættelse af mængde og ønsket temperatur for DHW-tanken

Formel Eksempel

V1=V2+V2×(T2−40)/(40−T1) Hvis:

▪ V2=180l ▪ T2=54°C ▪ T1=15°C Så er V1=280l

V2=V1×(40−T1)/(T2−T1) Hvis:

▪ V1=480l ▪ T2=54°C ▪ T1=15°C Så er V2=307l

V1DHW-forbrug (tilsvarende mængde varmt vand ved 40°C) V2Påkrævet DHW-tankvolumen ved kun én opvarmning T2DHW-tanktemperatur T1Koldtvandstemperatur

5.4.3 Opsætning og konfiguration –DHW-tank

▪ Ved stort DHW-forbrug kan du opvarme DHW-tanken flere gange

dagligt.

▪ Der kan bruges følgende energikilder til at opvarme DHW-tanken

til den ønskede temperatur for DHW-tanken: ▪ Varmepumpens termodynamiske cyklus ▪ Anti-legionellavarmer

▪ Du kan finde flere oplysninger om optimering af energiforbruget

ved produktion af varmt vand til boligen under "8Konfiguration"på

side49.

5.4.4 DHW-pumpe til øjeblikkeligt varmt vand

Opsætning

a Indendørsenhed

b DHW-tank

c DHW-pumpe (medfølger ikke)

f Bruser (medfølger ikke) g Koldt vand h Varmt vand til boligen UD

i Recirkulationsforbindelse

j Anti-legionellavarmer

▪ Ved at tilslutte en DHW-pumpe kan øjeblikkeligt varmt vand blive

tilgængeligt ved hanen.

▪ DHW-pumpen og installationen medfølger ikke og er

installatørens ansvar.

▪ Du kan finde flere oplysninger om tilslutning af

recirkulationsforbindelsen her: "7Installation"på side30.

Konfiguration

▪ Yderligere oplysninger kan findes i "8Konfiguration"på side49. ▪ Du kan programmere en tidsplan til styring af DHW-pumpen via

brugergrænsefladen. Se brugervejledningen for at få yderligere oplysninger.

5.4.5 DHW-pumpe til desinfektion

Opsætning

a Indendørsenhed

b DHW-tank

c DHW-pumpe (medfølger ikke)

d Varmelegeme (medfølger ikke)

e Kontraventil (medfølger ikke)

f Bruser (medfølger ikke) g Koldt vand h Varmt vand til boligen UD

i Recirkulationsforbindelse

j Anti-legionellavarmer

▪ DHW-pumpen medfølger ikke, og installatøren har ansvar for at

installere den.

▪ DHW-tankens temperatur kan indstilles til maks. 65°C. Hvis

gældende lovgivning kræver højere temperatur til desinfektion, kan du tilslutte en DHW-pumpe og et varmerelement som vist ovenfor.

▪ Hvis gældende lovgivning kræver desinfektion af vandrørene indtil

forbrugsstedet, kan du tilslutte en DHW-pumpe og et varmerelement (hvis det er påkrævet) som vist ovenfor.

Konfiguration

Indendørsenheden kan styre DHW-pumpens drift. Yderligere oplysninger kan findes i "8Konfiguration"på side49.

5.5 Opsætning af energimålingen

▪ Via brugergrænsefladen er det muligt at udlæse følgende

energidata: ▪ Produceret varme ▪ Forbrugt energi

▪ Energidataene kan udlæses:

▪ For rumopvarmning ▪ For produktion af varmt vand til boligen

▪ Energidataene kan udlæses:

▪ P. måned ▪ Pr. år

INFORMATION

Den beregnede producerede varme og forbrugte energi er et skøn, nøjagtigheden kan ikke garanteres.

5.5.1 Produceret varme

INFORMATION

Sensorerne, der bruges til at beregne den producerede varme, kalibreres automatisk.

▪ Gælder for alle modeller. ▪ Den producerede varme beregnes internt baseret på:

▪ Afgangs- og indløbsvandtemperaturen ▪ Flowhastigheden ▪ Strømforbruget for anti-legionellavarmeren i varmtvandstanken

til bolig

Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

ERLQ004~008CA + EHVH04+08S18+26CBV

Installatørvejledning

Page 20

5 Anvendelsesretningslinjer

c c

fed

A B C

gfe

A B C

c c d



▪ Opsætning og konfiguration:

▪ Der kræves ikke ekstraudstyr. ▪ Mål kapaciteten (modstandsmåling) for anti-legionellavarmeren,

og indstil kapaciteten via brugergrænsefladen. Eksempel: Hvis du måler en anti-legionellavarmermodstand på 24 Ω, er varmerens kapacitet ved 230V 2200W.

5.5.2 Forbrugt energi

Du kan bruge følgende metoder til at fastslå den forbrugte energi: ▪ Beregning ▪ Måling

INFORMATION

Du kan ikke kombinere beregning af den forbrugte energi (eksempel: for ekstravarmer (hvis relevant)) og måling af den forbrugte energi (eksempel: for udendørsenhed). Hvis du gør det, bliver energidataene ugyldige.

Beregning af den forbrugte energi

▪ Gælder kun for EHVH04+08. ▪ Den forbrugte energi beregnes internt baseret på:

▪ Udendørsenhedens faktiske strømforsyning ▪ Den indstillede kapacitet for ekstravarmeren (hvis relevant) og

anti-legionellavarmeren

▪ Spændingen

▪ Opsætning og konfiguration: Nøjagtige energidata opnås ved at

måle kapaciteten (modstandsmåling) og indstille kapaciteten via brugergrænsefladen for:

▪ Ekstravarmeren (trin1 og trin2) (hvis relevant) ▪ Anti-legionellavarmeren

Måling af den forbrugte energi

▪ Gælder for alle modeller. ▪ Foretrukken metode på grund af højere nøjagtighed. ▪ Kræver eksterne strømmålere. ▪ Opsætning og konfiguration: Ved brug af elektriske strømmålere

skal antal impulser/kWh for hver strømmåler indstilles via brugergrænsefladen. Forbrugte energidata for EHVH11+16modellerne er kun tilgængelige, hvis denne indstilling er konfigureret.

INFORMATION

Ved måling af det elektriske strømforbrug skal de elektriske strømmålere dække over AL systemets strømforsyning.

5.5.3 Strømforsyning med normal kWh-sats

Generel regel

Det er tilstrækkeligt med en strømmåler, der dækker hele systemet.

Opsætning

Slut strømmåleren til X5M/7 og X5M/8.

Strømmålertype

I tilfælde af … Bruges en … strømmåler

▪ 1-faset udendørsenhed ▪ Ingen ekstravarmer forsynes

fra et enfaset net

I andre tilfælde (f.eks. en trefaset udendørsenhed og/eller en ekstravarmer tilsluttet et trefaset net)

Enfaset

3-faset

Eksempel

1-faset strømmåler 3-faset strømmåler

A Udendørsenhed B Indendørsenhed C DHW-tank a Elskab (L1/N) b Strømmåler (L1/N) c Sikring (L1/N) d Udendørsenhed (L1/N) e Indendørsenhed (L1/N) f Ekstravarmer (L1/N) g Anti-legionellavarmer (L1/N)

A Udendørsenhed B Indendørsenhed C DHW-tank a Elskab (L1/L2/L3/N) b Strømmåler (L1/L2/L3/N) c Sikring (L1/L2/L3/N) d Sikring (L1/N) e Udendørsenhed (L1/L2/L3/N) f Indendørsenhed (L1/L2/L3/N) g Ekstravarmer (L1/L2/L3/N) h Anti-legionellavarmer (L1/N)

Undtagelse

▪ Du kan bruge en ekstra strømmåler, hvis:

▪ Én måler ikke dækker over et tilstrækkeligt stort strømområde. ▪ Den elektriske måler er svær at installere i elskabet. ▪ 230V og 400V trefasede net kombineres (meget ualmindeligt)

på grund af tekniske begrænsninger for strømmålere.

▪ Tilslutning og opsætning:

▪ Slut den ekstra strømmåler til X5M/9 og X5M/10. ▪ Strømforbrugsdataene for begge målere tilføjes i softwaren, så

du IKKE behøver indstille, hvilken måler der dækker hvilket strømforbrug. Du behøver kun indstille antal impulser for hver strømmåler.

▪ Se "5.5.4 Strømforsyning med foretrukken kWh-sats" på side 20

for et eksempel med to elmålere.

5.5.4 Strømforsyning med foretrukken kWhsats

Generel regel

▪ Strømmåler1: Måler udendørsenheden. ▪ Strømmåler 2: Måler resten (dvs. indendørsenhed, valgfri

ekstravarmer og anti-legionellavarmer).

Opsætning

▪ Slut strømmåler 1 til X5M/7 og X5M/8. ▪ Slut strømmåler 2 til X5M/9 og X5M/10.

Strømmålertyper

▪ Strømmåler 1: 1- eller 3-faset strømmåler i henhold til

udendørsenhedens strømforsyning.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 21

5 Anvendelsesretningslinjer

e efe

ihg

A B C



0 1

A B C

A8P

DI4

DI3

DI1

▪ Strømmåler2:

▪ I tilfælde af en konfiguration uden ekstravarmer eller en enfaset

ekstravarmer skal der bruges en enfaset strømmåler.

▪ I andre tilfælde skal der bruges en 3-faset strømmåler.

Eksempel

1-faset udendørsenhed med en 3-faset ekstravarmer:

A Udendørsenhed B Indendørsenhed C DHW-tank

a Elskab (L1/N): Strømforsyning med foretrukken kWh-sats

b Elskab (L1/L2/L3/N): Strømforsyning med normal kWh-sats

c Strømmåler (L1/N)

d Strømmåler (L1/L2/L3/N)

e Sikring (L1/N)

f Sikring (L1/L2/L3/N) g Udendørsenhed (L1/N) h Indendørsenhed (L1/N)

i Ekstravarmer (L1/L2/L3/N)

j Anti-legionellavarmer (L1/N)

5.6 Opsætning af styring af strømforbruget

▪ Styringen af strømforbruget:

▪ Gælder kun for EHVH04+08. ▪ Gør det muligt at begrænse strømforbruget for hele systemet

(dvs. udendørsenhed, indendørsenhed, anti-legionellavarmer og valgfri ekstravarmer).

▪ Konfiguration: Indstil strømbegrænsningsniveauet og hvordan

det opnås via brugergrænsefladen.

▪ Strømbegrænsningsniveauet kan udtrykkes som:

▪ Maksimal strømstyrke (i A) ▪ Maksimum strømforsyning (ikW)

▪ Strømbegrænsningsniveauet kan aktiveres:

▪ Permanent ▪ Via digitale indgange

5.6.1 Permanent strømbegrænsning

Permanent strømbegrænsning er nyttigt, hvis man ønsker at sikre en maksimal strømforsynings- eller strømstyrkeindgang for systemet. I nogle lande begrænser lovgivningen det maksimale strømforbrug for rumopvarmning og DHW-produktion.

DI Digital indgang (strømbegrænsningsniveau)

a Strømbegrænsning aktiv

b Faktisk strømforsyning

Opsætning og konfiguration

▪ Der kræves ikke ekstraudstyr. ▪ Foretag indstillingerne for styring af strømforbruget i [A.6.3.1] via

brugergrænsefladen (der kan findes en beskrivelse af alle indstillingerne i "8Konfiguration"på side49):

▪ Vælg tilstanden med permanent begrænsning. ▪ Vælg begrænsningstypen (effekt i kW eller styrke i A). ▪ Indstil det ønskede niveau for strømbegrænsning.

BEMÆRK

Vær opmærksom på følgende retningslinjer ved valg af det ønskede niveau for strømbegrænsning:

▪ Indstil et minimum strømforbrug på ±3,6 kW for at

garantere afrimning. Ellers fryser varmeveksleren til, hvis afrimning afbrydes flere gange.

▪ Indstil et minimum strømforbrug på ±3 kW for at

garantere rumopvarmning og DHW-produktion ved at tillade mindst én elektrisk varmer.

5.6.2 Strømbegrænsning aktiveret af digitale indgange

Strømbegrænsning er også nyttigt kombineret med et energistyringssystem.

Strømmen eller styrken for hele Daikin systemet begrænses dynamisk via digitale indgange (maks. 4 trin). Hvert strømbegrænsningsniveau indstilles via brugergrænsefladen via begrænsning af et af følgende:

▪ Strømstyrke (i A) ▪ Strømforsyning (ikW) Energistyringssystemet (medfølger ikke) bestemmer aktivering af et

vist strømbegrænsningsniveau. Eksempel: Begrænsning af den maksimale strømforsyning for hele huset (belysning, husholdningsapparater, rumopvarmning …).

A Udendørsenhed B Indendørsenhed C DHW-tank D Energistyringssystem

a Aktivering af strømbegrænsning (4 digitale indgange)

b Anti-legionellavarmer

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

PiStrømindgang

t Tid

PiStrømindgang

t Tid

DI Digitale indgange (strømbegrænsningsniveauer)

a Strømbegrænsning aktiv

b Faktisk strømforsyning

Installatørvejledning

Page 22

6 Forberedelse

A B C

Opsætning

▪ Demand-PCB (valg EKRP1AHTA) påkrævet. ▪ Der bruges maksimum fire digitale indgange til at aktivere det

tilsvarende strømbegrænsningsniveau: ▪ DI1 = mindste begrænsning (højeste energiforbrug) ▪ DI4 = største begrænsning (laveste energiforbrug)

▪ Specifikationerne for de digitale indgange, og hvordan de

tilsluttes, findes i ledningsdiagrammet.

Konfiguration

Foretag indstillingerne for styring af strømforbruget i [A.6.3.1] via brugergrænsefladen (der kan findes en beskrivelse af alle indstillingerne i "8Konfiguration"på side49):

▪ Vælg aktivering med digitale indgange. ▪ Vælg begrænsningstypen (effekt i kW eller styrke i A). ▪ Indstil det ønskede strømbegrænsningsniveau, der svarer til hver

digital indgang.

INFORMATION

Hvis mere end 1 digital indgang er lukket (på samme tid), er den digitale indgangsprioritet fast: DI4 prioritet>…>DI1.

5.6.3 Strømbegrænsningsproces

Udendørsenheden er mere effektiv end de elektriske varmere. Derfor begrænses og SLUKKES de elektriske varmere først. Systemet begrænser strømforbruget i følgende rækkefølge:

1 Begrænser visse elektriske varmere.

Hvis … har prioritet Så skal varmerprioriteten

Produktion af varmt vand til boligen

Rumopvarmning Ekstravarmer (hvis relevant).

2 SLUKKER for alle elektriske varmere. 3 Begrænser udendørsenheden. 4 Slår udendørsenheden FRA.

Eksempel

Hvis konfigurationen er som følger: ▪ Strømbegrænsningsniveauet tillader IKKE drift af både anti-

legionellavarmer og ekstravarmer (trin1 og trin2). ▪ Varmerprioritet = anti-legionellavarmer. Så begrænses strømforbruget på følgende måde:

Anti-legionellavarmer. Resultat: Ekstravarmeren

(hvis relevant) bliver slået FRA først.

Resultat: Antilegionellavarmeren bliver slået FRA først.

indstilles via

brugergrænsefladen til …

b Fuld drift af udendørsenhed c Anti-legionellavarmer AKTIVERET d Trin 1 for ekstravarmer AKTIVERET e Trin 2 for ekstravarmer aktiveret

5.7 Opsætning af en ekstern temperatursensor

Der kan tilsluttes én ekstern temperatursensor. Den kan måle den indendørs eller udendørs omgivende temperatur. Daikin anbefaler at bruge en ekstern temperatursensor i følgende tilfælde:

Indendørs omgivende temperatur

▪ Ved styring med rumtermostat bruges brugergrænsefladen som

rumtermostat, og den måler den indendørs omgivende temperatur. Derfor skal brugergrænsefladen installeres på et sted:

▪ hvor den gennemsnitlige temperatur i rummet kan registreres ▪ så den ikke udsættes for direkte sollys. ▪ som ikke er i nærheden af en varmekilde ▪ som IKKE påvirkes af luft udefra eller af træk, f.eks. på grund af

at døre åbnes/lukkes.

▪ Hvis det IKKE er muligt, anbefaler Daikin at tilslutte en ekstern

indendørs sensor (valg KRCS01-1).

▪ Opsætning: Se installationsvejledningen til den eksterne

indendørssensor for at få installationsinstruktioner.

▪ Konfiguration: Vælg rumsensor [A.2.2.B].

Udendørs omgivende temperatur

▪ Den udendørs omgivende temperatur måles i udendørsenheden.

Derfor skal udendørsenheden installeres: ▪ på husets nordside eller på siden af huset, hvor de fleste

varme-emittere er placeret

▪ så den ikke udsættes for direkte sollys.

▪ Hvis det IKKE er muligt, anbefaler Daikin at tilslutte en ekstern

udendørs sensor (valg EKRSCA1).

▪ Opsætning: Se installationsvejledningen til den eksterne

udendørssensor for at få installationsinstruktioner. ▪ Konfiguration: Vælg udendørssensor [A.2.2.B]. ▪ Ved nedhængning (se "8 Konfiguration" på side 49) skrues

udendørsenheden ned for at reducere energitabet ved standby.

Det betyder, at den udendørs omgivende temperatur IKKE

udlæses. ▪ Hvis den ønskede udgangsvandtemperatur er vejrafhængig, er

permanent måling af udendørstemperaturen vigtig. Dette er en

anden årsag til at installere den ekstra udendørs sensor for den

omgivende temperatur.

INFORMATION

Dataene fra den eksterne udendørs omgivende sensor (enten gennemsnitlige eller øjeblikkelige) bruges til vejrafhængige kontrolkurver. Udendørsenhedens interne sensor bruges altid for at beskytte udendørsenheden.

PhProduceret varme CeForbrugt energi

A Udendørsenhed B Anti-legionellavarmer C Ekstravarmer

a Begrænset drift af udendørsenhed

Installatørvejledning

6 Forberedelse

6.1 Oversigt: Forberedelse

Dette kapitel beskriver, hvad du skal gøre og vide, før du tager til opstillingsstedet.

Det indeholder oplysninger om: ▪ Forberedelse af installationsstedet ▪ Forberedelse af kølerørene

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 23

▪ Forberedelse af vandrørene

≤1200

>250

>350

(mm)(mm)

▪ Forberedelse af de elektriske ledninger

6.2 Forberedelse af installationssted

Installer IKKE enheden på steder, der hyppigt benyttes som arbejdspladser. Hvis der udføres byggearbejde (f.eks. slibning), hvor der dannes meget støv, skal enheden dækkes til.

Vælg et installationssted med tilstrækkeligt plads til at bære enheden ud og ud fra stedet.

6.2.1 Krav til installationsstedet for udendørsenheden

INFORMATION

Læs også følgende krav:

▪ Generelle krav til installationssted. Se kapitlet

“Generelle sikkerhedsforanstaltninger”.

▪ Krav til kølerør (længde, højdeforskel). Se yderligere i

dette kapitel “Forberedelse”.

Vær opmærksom på følgende afstandsretningslinjer:

a Luftudtag

b Luftindtag

BEMÆRK

▪ Stabl IKKE enhederne oven på hinanden. ▪ Hæng IKKE enheden fra et loft.

Kraftig vind (≥18 km/t), som blæser mod udendørsenhedens luftudgang, forårsager kortslutning (sugning af afgangsluft). Dette kan medføre:

▪ forringet driftskapacitet ▪ hyppig frostdannelse ved opvarmning ▪ driftsafbrydelser på grund af faldende lavt tryk eller øget højt tryk ▪ en defekt ventilator (hvis der konstant blæser kraftig vind på

ventilatoren, kan den begynde at rotere meget hurtigt, indtil den går i stykker).

Det anbefales at installere en skærmplade, når luftudgangen udsættes for vind.

Det anbefales at installere udendørsenheden med luftindgangen vendt ind mod vægge, så den IKKE udsættes direkte for vind.

6 Forberedelse

a Skærmplade

b Fremherskende vindretning

c Luftudtag

Enheden må IKKE installeres på følgende steder: ▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse),

hvor støj fra driften kan give problemer. Bemærk: Hvis støjniveauet måles under faktiske installationsbetingelser, vil den målte værdi være højere end lydtrykket anført i Lydspektrum i databogen på grund af støj fra omgivelserne og støjrefleksion.

▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i

atmosfæren. Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.

Det anbefales IKKE at installere enheden på følgende steder, da det kan forkorte enhedens levetid:

▪ Hvis der er store spændingsudsving ▪ I køretøjer eller på skibe ▪ Hvor der findes syreholdige eller alkaliske dampe Installation tæt på havet. Udendørsenheden må IKKE udsættes for

vind, som kommer fra havet. For at beskytte mod korrosion på grund af højt saltindhold i luften, da det kan forkorte enhedens levetid.

Montér udendørsenheden afskærmet mod vind, som kommer direkte fra havet.

Eksempel: Bag bygningen.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 24

6 Forberedelse

>500

>10>10

(mm)

Hvis udendørsenheden påvirkes af vind, som kommer direkte fra havet, skal man montere en vindskærm.

▪ Højde på vindskærm≥1,5×højden på udendørsenheden ▪ Vær opmærksom på pladskrav til servicearbejde ved montering

af vindskærmen.

a Vind fra havet b Bygning c Udendørsenhed d Vindskærm

Udendørsenheden er kun beregnet til udendørs installation og til omgivende temperaturer på 10~43°C i kølingstilstand og –25~25°C i opvarmningstilstand.

6.2.2 Ekstra krav til installationsstedet for udendørsenheden i kolde klimaer

Beskyt udendørsenheden mod direkte sne, og sørg for, at udendørsenheden ALDRIG sner til.

6.2.3 Krav til installationsstedet for indendørsenheden

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

▪ Vær opmærksom på følgende måleretningslinjer:

Maksimal kølerørslængde mellem indendørs- og udendørsenhed

Minimum kølerørslængde mellem indendørs- og udendørsenhed

Maksimal højdeforskel mellem indendørs- og udendørsenhed

▪ Vær opmærksom på følgende afstandsretningslinjer for

installationen:

30m

3m

20m

a Snedække eller skur b Sokkel c Fremherskende vindretning d Luftudtag

▪ Sørg under alle omstændigheder for mindst 300 mm fri plads

under enheden. Sørg desuden for, at enheden placeres mindst 100 mm over den maksimalt forventede snehøjde. Se

"7.3 Montering af udendørsenheden" på side 31 for yderligere

oplysninger.

I områder med kraftigt snefald er det meget vigtigt, at man vælger et installationssted, hvor sneen IKKE påvirker enheden. Hvis der kan trænge sne ind fra siden, skal du sørge for, at varmevekslerspolen IKKE påvirkes af sneen. Montér om nødvendigt en afskærmning mod sne, eller byg et skur med en forhøjning.

Enheden må IKKE installeres på følgende steder: ▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i

atmosfæren. Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.

▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), så

støj fra driften skal give problemer.

▪ Fundamentet skal være tilstrækkeligt stærkt til at bære enhedens

vægt. Tag højde for vægten af en enhed med varmvandstank til boligen, som er fyldt med vand. Sørg for, at vand fra en eventuel vandlækage ikke kan beskadige installationsstedet og dets omgivelser.

▪ På steder med høj fugtighed (maks. RH=85%), for eksempel et

badeværelse.

▪ På steder, hvor frost er mulig. Den omgivende temperatur rundt

om indendørsenheden skal være >5°C.

▪ Indendørsenheden er kun beregnet til indendørs installation og til

omgivende temperaturer på 5~35°C.

6.2.4 Krav til installationsstedet for ekstravarmeren

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

▪ Vær opmærksom på retningslinjerne for målene:

Maksimal afstand mellem ekstravarmeren og indendørsenheden

▪ Vær opmærksom på følgende afstandsretningslinjer for

installationen:

10m

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 25

6 Forberedelse

>50 >50

>200

>500

>350

ØiØ

ØpØ

▪ Ekstravarmeren er kun konstrueret til indendørs vægmontering.

Sørg for, at installationsoverfladen er en flad, lodret og ikkebrændbar væg.

▪ Ekstravarmeren er konstrueret til drift med omgivende temperatur

i området 5~30°C. Ekstravarmeren må IKKE installeres på følgende steder: ▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), så

støj fra driften skal give problemer. ▪ På steder med høj fugtighed (maks. RH=85%), for eksempel et

badeværelse. ▪ På steder, hvor frost er mulig.

6.3 Forberedelse af kølerør

6.3.1 Krav til kølerør

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

▪ Rørmateriale: Helvalset kobber deoxideret med phosphorsyre. ▪ Rørdiameter:

Væskerør Ø6,4mm (1/4") Gasrør Ø15,9mm (5/8")

▪ Hærdningsgrad for rør og vægtykkelse:

Udvendig

diameter (Ø)

6,4mm (1/4") Udglødet (O) ≥0,8mm 15,9mm (5/8") Udglødet (O) ≥1,0mm

6.3.2 Isolering af kølerør

▪ Brug polyethylenskum som isoleringsmateriale:

▪ med en varmeoverførselshastighed på mellem 0,041 og

0,052W/mK (0,035 og 0,045kcal/mh°C)

▪ med en varmemodstand på mindst 120°C ▪ Isoleringstykkelse

Udvendig

rørdiameter (Øp)

6,4mm (1/4") 8~10mm 10mm

Hærdningsgrad Tykkelse (t)

(a) Afhængigt af gældende lovgivning og enhedens maksimale

arbejdstryk (se "PS High" på enhedens typeskilt), kan det være nødvendigt at anvende rør med en større vægtykkelse.

Indvendig

isoleringsdiameter

(Øi)

(a)

Isoleringstykkelse

(t)

Udvendig

rørdiameter (Øp)

15,9mm (5/8") 16~20mm 13mm

Hvis temperaturen er højere end 30°C, og luftfugtigheden er højere end 80%, skal tykkelsen på isolationsmaterialet mindst være 20mm for at forhindre kondensdannelse på isolationsmaterialets overflade.

Indvendig

isoleringsdiameter

(Øi)

Isoleringstykkelse

(t)

6.4 Forberedelse af vandrør

6.4.1 Krav til vandkreds

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

BEMÆRK

I tilfælde af plastrør, skal du sørge for at de er fuldt diffusionstætte for oxygen i henhold til DIN 4726. Diffusionen af oxygen ind i rørsystemet kan føre til overdreven korrosion.

▪ Tilslutningsrør - lovgivning. Alle rørtilslutninger skal udføres i

overensstemmelse med gældende lovgivning og instruktionerne i kapitlet "Installation", hvad angår vandindtaget og vandudtaget.

▪ Tilslutningsrør - kraft. Brug IKKE overdreven kraft, når du

tilslutter rørene. Hvis rørene deformeres, kan det medføre funktionsfejl på enheden.

▪ Tilslutningsrør - værktøj. Brug kun korrekt værktøj til håndtering

af messing, da det er et blødt materiale. Ellers kan rørene blive beskadiget.

▪ Tilslutning af rør - luft, fugt, støv. Hvis der trænger luft, fugt eller

støv ind i kredsen, kan der opstå problemer. Gør følgende for at undgå det:

▪ Brug kun rene rør. ▪ Hold rørenderne nedad, når der fjernes grat. ▪ Dæk rørenderne, når de føres gennem en væg, så der ikke

trænger støv og/eller partikler ind i røret.

▪ Brug en god gevindpakning til tætning af forbindelserne.

▪ Lukket kredsløb. Brug KUN indendørsenheden i et lukket

vandsystem. Brug af systemet i et åbent vandsystem vil medføre betydelig korrosion.

▪ Glykol. Af sikkerhedsgrunde er det IKKE tilladt at tilføje glykol til

vandkredsen.

▪ Rørlængde. Det anbefales at undgå lange rørlængder mellem

varmtvandstanken til boligen og slutpunktet for det varme vand (bruser, badekar osv.) for at undgå stillestående vand.

▪ Rørdiameter. Vælg vandrørsdiameter i henhold til det påkrævede

vandflow og pumpens tilgængelige eksterne statiske tryk. Se

"14 Tekniske data" på side 87 for at få oplysninger om

indendørsenhedens eksterne statiske trykkurver.

▪ Vandflow. Du kan finde det mindste krævede vandflow for drift af

indendørsenhed i følgende tabel. I alle tilfælde skal dette flow garanteres. Når flowet er lavere, vil indendørsenheden stoppe og vise fejl 7H.

Mindste krævede flowhastighed

04+08 modeller 12l/min 11+16 modeller 15l/min

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 26

6 Forberedelse

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

e f

g f h

j kd

89°C

75°C

c d

a b

▪ Komponenter, som ikke medfølger – vand. Brug kun

materialer, som kan anvendes sammen med vandet i systemet og sammen med materialerne, der bruges i indendørsenheden.

▪ Komponenter, som ikke medfølger –vandtryk og temperatur.

Kontrollér, at alle komponenterne i rørene på opstillingsstedet kan modstå vandtrykket og -temperaturen.

▪ Vandtryk. Det maksimale vandtryk er 4 bar. Sørg for

tilstrækkelige sikkerhedsforanstaltninger i vandkredsen for at sikre, at det maksimale tryk IKKE overskrides.

▪ Vandtemperatur. Alle installerede rør og rørtilbehøret (ventil,

tilslutninger osv.) SKAL kunne modstå følgende temperaturer:

INFORMATION

Følgende illustration er et eksempel og vil muligvis IKKE stemme overens med dit systemlayout.

▪ Metalrør, som ikke er af messing. Ved brug af metalrør, som

ikke er af messing, skal messingen og det andet materiale isoleres korrekt, så de to materialer IKKE kommer i kontakt med hinanden. Dette har til formål at forhindre galvanisk korrosion.

▪ Ventil - adskillelse af kredsløb. Ved brug af en 3-vejsventil i

vandkredsen skal kredsen til varmt vand til boligen og gulvvarmekredsen være helt adskilt.

▪ Ventil – skiftetid. Ved brug af en 2-vejsventil eller en 3-vejsventil i

vandkredsen er den maksimale skiftetid for ventilen 60 sekunder.

▪ Filter. Det anbefales kraftigt at installere et ekstra filter på

varmtvandskredsen. Formålet er især at fjerne metalpartikler fra forurenede varmerør, og det anbefales at bruge et magnet- eller cyklonfilter, der kan fjerne små partikler. Små partikler kan beskadige enheden og vil IKKE blive fjernet af standardfilteret i varmepumpesystemet.

▪ Varmtvandstank til bolig – kapacitet. For at undgå stillestående

vand er det vigtigt, at lagerkapaciteten i varmtvandstanken til boligen svarer til det daglige varmtvandsforbrug.

▪ Varmtvandstank til bolig – efter installation. Umiddelbart efter

installationen skal varmtvandstanken i boligen gennemskylles med frisk vand. Denne procedure skal gentages mindst én gang om dagen de første 5 dage i træk efter installationen.

▪ Varmtvandstank til bolig – stilstand. Hvis der ikke bruges varmt

vand i længere tid, SKAL udstyret skylles med frisk vand før brug.

▪ Varmtvandstank til bolig – desinfektion. Vedrørende funktionen

til desinfektion af varmtvandstanken til boligen, se "8.3.2Styring af

varmt vand til boligen: avanceret"på side62.

▪ Termostatstyrede blandeventiler. Gældende lovgivning kan

kræve, at der installeres termostatstyrede blandeventiler.

▪ Hygiejniske foranstaltninger. Installationen skal være i

overensstemmelse med den gældende lovgivning og kan kræve yderligere hygiejniske foranstaltninger i installationen.

▪ Recirkulationspumpe. I henhold til gældende lovgivning kan det

være nødvendigt at tilslutte en recirkulationspumpe mellem slutpunktet for det varme vand og recirkulationstilslutningen for varmtvandstanken til boligen.

a Udendørsenhed b Indendørsenhed c Varmeveksler d Anti-legionellavarmer e Pumpe

f Stopventil g Motordrevet 3-vejsventil h Motordreven 2-vejsventil (medfølger ikke)

i Kollektor j Varmtvandstank til boligen

k Varmevekslerspole

FCU1...3 Ventilationsenhed (valgfri) (medfølger ikke)

FHL1...3 Gulvvarmekreds (medfølger ikke)

▪ Dræning – lave punkter. Sørg for, at der er aftapningshaner på

alle systemets lave punkter, så vandkredsen kan tømmes helt.

▪ Dræning - overtryksventil. Sørg for korrekt dræn for

overtryksventilen for at undgå, at der drypper vand ud af enheden. Se "7.9.6Sådan sluttes overtryksventilen til afløbet"på side41.

▪ Udluftningsventiler. Sørg for udluftningsventiler på alle

systemets høje punkter, som også er lettilgængelige i forbindelse med service. Der findes en automatisk udluftning i indendørsenheden. Kontrollér, at denne udluftning IKKE er spændt for hårdt, så der automatisk kan ledes luft ud af vandkredsen.

▪ Zinkbelagte dele. Brug aldrig zinkbelagte dele i vandkredsen.

Fordi enhedens interne vandkreds bruger kobberrør, kan der forekomme kraftig korrosion.

a Recirkulationsforbindelse b Varmtvandsforbindelse c Bruser d Recirkulationspumpe

6.4.2 Formel til beregning af ekspansionsbeholderens fortryk

Beholderens fortryk (Pg) afhænger af installationens højdeforskel (H):

Pg=0,3+(H/10) (bar)

6.4.3 Sådan kontrolleres vandvolumen og flowhastighed

Indendørsenheden har en ekspansionsbeholder på 10 liter med et fabriksindstillet tryk på 1bar.

Sådan kontrolleres, at enheden fungerer korrekt: ▪ Kontrollér minimum og maksimum vandmængde. ▪ Det kan være nødvendigt at justere ekspansionsbeholderens

fortryk.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 27

6 Forberedelse

FHL1

FHL2

FHL3

M2T2M3

eea db f gc

0.3

0.5

1.5

2.5

100500

150 200 250 300 350 400 450

Minimum vandmængde

Kontrollér, at den samlede vandmængde i installationen er minimum 10 liter, når vandmængden inde i indendørsenheden IKKE inkluderes.

INFORMATION

Hvis der stilles høje krav til driften, eller der er tale om rum, hvor der kræves megen opvarmning, kan det dog være nødvendigt med ekstra vand.

BEMÆRK

Når cirkulationen i hver varmekreds styres af fjernstyrede ventiler, er det vigtigt, at denne minimum vandmængde opretholdes, selv om alle ventilerne er lukkede.

a Udendørsenhed

b Indendørsenhed

c Varmeveksler

d Pumpe

e Spærreventil

f Kollektor (medfølger ikke)

g Omløbsventil (medfølger ikke)

FHL1...3 Gulvvarmekreds (medfølger ikke)

T1...3 Individuel rumtermostat (valg)

M1...3 Individuel motordrevet ventil til styring af kreds FHL1...3

(medfølger ikke)

Maksimum vandmængde

Brug følgende graf til at fastslå den maksimale vandmængde for det beregnede fortryk.

Installationen

højdeforskel

)

≤280l >280l

≤7m Justering af fortryk er

ikke påkrævet.

Vandmængde

Gør følgende: ▪ Reducer fortrykket. ▪ Kontrollér, at

vandmængden IKKE overstiger den maksimalt tilladte vandmængde.

>7m Gør følgende:

▪ Øg fortrykket. ▪ Kontrollér, at

vandmængden IKKE overstiger den maksimalt tilladte

Indendørsenhedens ekspansionsbeholder er for lille til installationen. I dette tilfælde anbefales det at installere en ekstra beholder uden for enheden.

vandmængde.

(a) Dette er højdeforskellen (m) mellem vandkredsens højeste

punkt og indendørsenheden. Hvis indendørsenheden er placeret på installationens højeste punkt, er installationshøjden 0m.

Mindste flowhastighed

Kontroller, at mindste flowhastighed (kræves ved drift af afrimning/ ekstravarmer (hvis den findes)) i installationen er garanteret under alle forhold.

BEMÆRK

Når cirkulationen i hver enkelt eller bestemte rumopvarmningskredse styres af fjernstyrede ventiler, er det vigtigt, at denne mindste flowhastighed opretholdes, selv hvis alle ventilerne er lukkede. Hvis mindste flowhastighed ikke opnås, genereres en flowfejl 7H (ingen opvarmning/operation).

Mindste krævede flowhastighed

04+08 modeller 12l/min 11+16 modeller 15l/min

Se den anbefalede fremgangsmåde som beskrevet i "9.4Tjekliste

under ibrugtagning"på side74.

6.4.4 Ændring af fortrykket i ekspansionstanken

BEMÆRK

Kun en autoriseret installatør må justere ekspansionsbeholderens fortryk.

Hvis ekspansionsbeholderens standardfortryk (1bar) skal ændres, skal der tages højde for følgende retningslinjer:

▪ Brug kun tør nitrogen til indstilling af ekspansionsbeholderens

a Fortryk (bar)

b Maksimum vandmængde (l)

Eksempel: Maksimal vandmængde og ekspansionsbeholderens fortryk

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

fortryk.

▪ Hvis ekspansionsbeholderens fortryk indstilles forkert, vil der

opstå driftsfejl i systemet.

Ændring af ekspansionsbeholderens fortryk skal ske ved at reducere eller øge nitrogentrykket via ekspansionsbeholderens Schraderventil.

Installatørvejledning

Page 28

6 Forberedelse

180 l

260 l

a Schrader-ventil

6.4.5 Sådan kontrolleres vandmængden: Eksempler

Eksempel 1

Indendørsenheden er installeret 5 m under det højeste punkt i vandkredsen. Den samlede vandmængde i vandkredsen er 100l.

Der kræves ingen handling eller justering.

Eksempel 2

Indendørsenheden er installeret på det højeste punkt i vandkredsen. Den samlede vandmængde i vandkredsen er 350l.

Handlinger: ▪ Fordi den samlede vandmængde (350 l) er mere end

standardvandmængden (280l), skal fortrykket reduceres.

▪ Det påkrævede fortryk er:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Den tilsvarende maksimale vandmængde ved 0,3 bar er 410 l. (Se

grafen i kapitlet ovenfor).

▪ Fordi 350l er mindre end 410l, er ekspansionsbeholderen egnet

til installationen.

ADVARSEL

▪ Hvis strømforsyningen har en manglende eller forkert

N-fase, kan udstyret blive ødelagt.

▪ Etabler korrekt jordforbindelse. Enheden må IKKE

jordes til et forsyningsrør, en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig

jordforbindelse kan medføre elektrisk stød. ▪ Installer de påkrævede sikringer eller afbrydere. ▪ Fastgør de elektriske ledninger med kabelbindere, så

de IKKE kommer i kontakt med skarpe kanter eller rør,

især i højtrykssiden. ▪ Brug IKKE ledninger med udtag, ledninger med

flertrådede ledninger, forlængerledninger eller

forbindelse fra et stjernesystem. De kan forårsage

overophedning, elektrisk stød eller brand. ▪ Installer IKKE en faseførende kondensator, da denne

enhed er udstyret med inverter. En faseførende

kondensator vil reducere ydelsen og kan forårsage

ulykker.

ADVARSEL

▪ Al ledningsføring skal udføres af en autoriseret

elektriker og skal overholde den gældende lovgivning. ▪ Foretag elektrisk tilslutning til det fastmonterede

ledningsnet. ▪ Alle komponenter, der indkøbes på stedet, samt alle

elektriske anlæg skal overholde gældende lovgivning.

ADVARSEL

Ekstravarmeren SKAL have en dedikeret strømforsyning og SKAL beskyttes af sikkerhedsanordningerne som det kræves i den relevante lovgivning.

ADVARSEL

Anti-legionellavarmeren SKAL have en dedikeret strømforsyning og SKAL beskyttes af sikkerhedsanordningerne som det kræves i den relevante lovgivning.

6.5 Forberedelse af de elektriske ledninger

6.5.1 Om forberedelse af de elektriske ledninger

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

ADVARSEL

Brug ALTID flerlederkabel til strømforsyning.

6.5.2 Om strømforsyning med foretrukken kWhsats

Elselskaber verden over arbejder hårdt på at kunne tilbyde pålidelig elservice til konkurrencedygtige priser, og de er ofte bemyndiget til at give kunderne særligt gunstige priser. Eksempelvis priser afhængigt af forbrugstid, sæsonbetingede priser eller den såkaldte “Wärmepumpentarif” i Tyskland og Østrig ...

Dette udstyr kan tilsluttes systemer med strømforsyning til foretrukken kWh-sats som nævnt ovenfor.

Spørg det elselskab, der leverer strøm på det sted, hvor udstyret skal installeres, for at finde ud af, om det er relevant at tilslutte udstyret til et system med strømforsyning med foretrukken kWh-sats, forudsat at sådan et system overhovedet er tilgængeligt.

Når udstyret er tilsluttet et sådant system med foretrukken kWh-sats, kan elselskabet:

▪ afbryde strømforsyningen til udstyret i visse tidsrum ▪ forlange, at udstyret kun forbruger en begrænset mængde

elektricitet over en vis periode.

Indendørsenheden er udviklet til at modtage et indgangssignal, som skifter enheden til tvungen afbrydelse. Når dette sker, kører udendørsenhedens kompressor ikke.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 29

6 Forberedelse

0 1

5 3

0 1

22 19

17 18

Enhedens ledningsføring afhænger af, om strømforsyningen afbrydes eller ej.

6.5.3 Oversigt over elektriske tilslutninger med undtagelse af eksterne aktuatorer

Normal

strømforsyning

a Normal strømforsyning

b Strømforsyning med foretrukken kWh-sats

1 Strømforsyning til udendørsenhed 2 Strømforsyning og forbindelseskabel til indendørsenheden 3 Strømforsyning til ekstravarmer 4 Strømforsyning med foretrukken kWh-sats (spændingsfri

kontakt)

5 Strømforsyning med normal kWh-sats (til drift af

indendørsenhedens PCB i tilfælde af strømafbrydelse for strømforsyningen med foretrukken kWh-sats)

Strømforsyning med foretrukken kWh-

sats

Strømforsyningen

afbrydes IKKE

Strømforsyningen

afbrydes

Under aktivering med Under strømforsyning med foretrukken kWh-sats afbrydes strømforsyningen IKKE. Udendørsenheden slukkes vha. fjernbetjeningen.

Bemærk: Elselskabet skal altid tillade strømforsyning til indendørsenheden.

strømforsyning med

foretrukken kWh-sats

afbrydes

strømforsyningen

straks eller efter

noget tid af

elselskabet. I så fald

skal

indendørsenheden

strømforsyningen af

en separat normal

strømforsyningen.

6.5.4 Oversigt over elektrisk tilslutning for eksterne og interne aktuatorer

Følgende illustration viser den påkrævede ledningsføring.

INFORMATION

Følgende illustration er et eksempel og vil muligvis IKKE stemme overens med dit systemlayout.

Emne Beskrivelse Ledninger Maksimal

driftsstrøm

Strømforsyning til udendørsenhed og indendørsenhed

1 Strømforsyning til

udendørsenhed

2 Strømforsyning og

2+GND eller 3+GND

(a)

(c)

forbindelseskabel til indendørsenheden

3 Strømforsyning til anti-

2+GND

(c)

legionellavarmer

4 Strømforsyning med

(d)

foretrukken kWh-sats (spændingsfri kontakt)

5 Strømforsyning med

2 6,3A

normal kWh-sats

Brugergrænseflade

6 Brugergrænseflade 2

(e)

Ekstraudstyr

11 Strømforsyning til

(b)

bundpladevarmer 12 Rumtermostat 3 eller 4 100mA 13 Udendørs sensor for

(b)

omgivende temperatur 15 Varmepumpekonvektor 4 100mA

Komponenter, der købes på stedet

16 Spærreventil 2 100mA 17 Elmåler 2 (pr. måler) 18 Varmtvandspumpe til

(b)

boligen 19 Alarm-output 2 20 Skift til ekstern

(b)

varmekildestyring 21 Styring af

(b)

rumopvarmning 22 Digitale indgange til

strømforsyningen 23 Sikkerhedstermostat 2

(a) Se typeskiltet på udendørsenheden. (b) Minimum kabeltværsnit 0,75mm². (c) Kabeltværsnit 2,5mm². (d) Kabeltværsnit 0,75mm² til 1,25mm², maks. længde: 50m.

Spændingsfri kontakt skal sikre mindste brugbare belastning på 15VDC, 10mA.

(e) Kabeltværsnit 0,75mm² til 1,25mm², maks. længde:

500m. Gælder for forbindelse til både enkelt brugergrænseflade og dobbelt brugergrænseflade.

2 (pr. indgangssignal)

(b)

(d)

BEMÆRK

Flere tekniske specifikationer for de forskellige tilslutninger er angivet på indersiden af indendørsenheden.

(b)

Ekstravarmer

Emne Beskrivelse Ledninger Maksimal

driftsstrøm

Strømforsyning

24 Strømforsyning til

ekstravarmer

Se tabellen nedenfor.

—

Kabel til indbyrdes forbindelse

b Ekstravarmer (tilbehør)

a Indendørsenhed

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

25 Termomodstand

ekstravarmer 26 Varmebeskyttelse for

ekstravarmer

Ekstravarmer tilslutning 3

(a) Mindste kabeltværsnit: 0,75mm2, maks. længde: 10m.

(a)

(b)

Installatørvejledning

Page 30

7 Installation

1×

4×

2×

(b) Mindste kabeltværsnit: 1,50mm2, maks. længde: 10m.

Ekstravarmer Strømforsyning Ledninger

*6W 1× 230V 2+GND + 2 broer

3× 400V 4+GND

BEMÆRK

Flere tekniske specifikationer for de forskellige tilslutninger er angivet på indersiden af ekstravarmeren.

7 Installation

7.1 Oversigt: Installation

Dette kapitel beskriver, hvad du skal gøre og vide, før du installerer systemet.

Typisk arbejdsgang

Installationen består typisk af følgende trin: 1 Montering af udendørsenheden. 2 Montering af indendørsenheden. 3 Montering af ekstravarmeren (hvis relevant). 4 Forbindelse af kølerørene. 5 Kontrol af kølerørene. 6 Påfyldning af kølemiddel. 7 Tilslutning af vandrørsystemet. 8 Tilslutning af de elektriske ledninger. 9 Færdiggørelse af den udendørs installation. 10 Færdiggørelse af den indendørs installation. 11 Færdiggørelse af installationen af ekstravarmeren (hvis

relevant).

7.2.3 Sådan åbnes indendørsenheden

1 Løsn og fjern skruerne ved enhedens bund. 2 Tryk på knappen på bunden af frontpladen.

ADVARSEL: Skarpe kanter

Tag fat i den øverste del af frontpladen, ikke den nederste del. Pas på fingrene, da der er skarpe kanter på frontpladens nederste del.

3 Skub enhedens frontpanel nedad, og fjern det.

PAS PÅ

Frontpanelet er tungt. Pas på IKKE at klemme fingrene, når du åbner eller lukker enheden.

4 Løsn og fjern de 4 skruer, som fastgør toppladen. 5 Fjern toppladen fra enheden.

INFORMATION

Afhængigt af enhederne og/eller betingelserne for installationen kan det være nødvendigt at tilslutte elledningerne, før du påfylder kølemiddel.

7.2 Åbning af enhederne

7.2.1 Om åbning af enhederne

På visse tidspunkter er du nødt til at åbne enheden. Eksempel: ▪ Ved tilslutning af kølerør ▪ Ved tilslutning af de elektriske ledninger ▪ Ved vedligeholdelse eller servicering af enheden

7.2.2 Sådan åbnes udendørsenheden

FARE: RISIKO FOR ELEKTRISK STØD

Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.

FARE: RISIKO FOR ELEKTRISK STØD

FARE: RISIKO FOR FORBRÆNDINGER

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 31

7 Installation

4×

2×

3×

7.2.4 Sådan åbnes dækslet til el-boksen på indendørsenheden

7.2.5 Sådan åbnes ekstravarmeren

7.3 Montering af udendørsenheden

7.3.1 Om montering af udendørsenheden

Hvornår

Man skal montere udendørs- og indendørsenheden, før man kan tilslutte køle- og vandrør.

Typisk arbejdsgang

Montering af udendørsenheden består typisk af følgende trin: 1 Forberedelse af installationen. 2 Installation af udendørsenheden. 3 Etablering af dræn. 4 Sikring af, at udendørsenheden ikke kan vælte. 5 Beskyttelse af enheden mod sne og vind gennem montering af

en afskærmning mod sne og af prelplader. Se "Forberedelse af installationssted" i "6Forberedelse"på side22.

7.3.2 Forholdsregler ved montering af udendørsenheden

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

7.2.6 Sådan åbnes dækslet til elboksen på ekstravarmeren

7.3.3 Forberedelse af installationen

Kontroller underlagets styrke og planhed på installationsstedet, så enheden ikke vil frembringe vibration eller støj.

Fastgør enheden forsvarligt med fundamentskruerne i overensstemmelse med fundamenttegningen.

Hvis enheden installeres direkte på gulvet, skal du klargøre 4 sæt M8 eller M10 ankerbolte, møtrikker og skiver (medfølger ikke) som følger:

INFORMATION

Den maksimale højde af øverste del af boltene, der stikker ud, er 15mm.

BEMÆRK

Fastgør udendørsenheden til fundamentskruerne med brug af møtrikker med kunstplastskiver (a). Hvis belægningen på fastgørelsesområdet fjernes, ruster møtrikkerne let.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 32

7 Installation

283

580

<100

(mm)

<100

>300

283

580

<150

(mm)

>300

100

>250

>300

>250

(mm)

Sørg under alle omstændigheder for mindst 300mm fri plads under enheden. Sørg desuden for, at enheden placeres mindst 100 mm over den maksimalt forventede snehøjde. I dette tilfælde anbefales det at bygge en sokkel og installere det valgfrie kit EKFT008CA på denne sokkel.

a Maksimal snefaldshøjde b Tilbehørssæt EKFT008CA

Hvis enheden installeres på vægbeslag, anbefales det at bruge tilbehørssættet EKFT008CA og installere enheden som følger:

a Maksimal snefaldshøjde b Tilbehørssæt EKFT008CA

Installatørvejledning

7.3.4 Sådan installeres udendørsenheden

PAS PÅ

Beskyttelsespappet må IKKE fjernes, før enheden er installeret korrekt.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 33

7 Installation

2×

a a

283 mm

580 mm

1 Løft udendørsenheden som beskrevet i "3.2.2 Sådan fjernes

tilbehøret fra udendørsenheden"på side8.

2 Installer udendørsenheden på følgende måde:

a Luftudtag

BEMÆRK

Soklen SKAL flugte med U-bjælkens bagside.

3 Fjern beskyttelsespappet og instruktionsarket.

Et afløbsbakkesæt (EKDP008CA) kan bruges til at samle afløbsvandet. Afløbsbakkesættet består af:

a Afløbsbakke

b U-bjælker

a Beskyttelsespap

b Instruktionsark

7.3.6 Sådan forhindres udendørsenheden i at

7.3.5 Dræning

▪ Undgå installationssteder, hvor vand, der lækker fra enheden pga.

en blokeret afløbsbakke, kan forårsage skader på stedet. ▪ Sørg for, at kondensvandet kan løbe korrekt ud. ▪ Installer enheden på en sokkel for at sikre forsvarligt afløb, så

isansamlinger kan undgås. ▪ Klargør en afløbskanal omkring fundamentet til afløb af spildevand

rundt om enheden. ▪ Undgå, at afløbsvandet løber ud over gangområder, der ellers kan

blive glatte ved omgivende temperatur under frysepunktet. ▪ Hvis du installerer enheden på en ramme, skal du montere en

vandtæt plade 150mm fra enhedens bund for at forhindre, at der

trænger vand ind i enheden, og for at undgå, at afløbsvandet

drypper (se den følgende illustration).

BEMÆRK

Hvis afløbshullerne i udendørsenheden er blokeret, skal du sikre plads på mindst 300mm under udendørsenheden.

Hvis enheden installeres på steder, hvor kraftig vind kan vælte enheden, skal der træffes følgende foranstaltninger:

1 Klargør 2 kabler som angivet i nedenstående illustration

2 Anbring de 2 kabler over udendørsenheden. 3 Indsæt en gummiplade mellem kablerne og udendørsenheden

4 Fastgør kablets ender. Stram enderne.

vælte

(medfølger ikke).

for at forhindre, at kablet skraber lakeringen (medfølger ikke).

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 34

7 Installation

120kg

4×

≤1°

0°

1°1°

2×

7.4 Montering af indendørsenheden

3 Juster nivelleringsføddernes højde for at kompensere for

uregelmæssigheder i gulvet. Den maksimalt tilladte afvigelse er 1°.

BEMÆRK

Enheden må IKKE vippes bagud:

7.4.1 Om montering af indendørsenheden

Hvornår

Man skal montere udendørs- og indendørsenheden, før man kan tilslutte køle- og vandrør.

Typisk arbejdsgang

Montering af indendørsenheden består typisk af følgende trin: 1 Installation af indendørsenheden.

7.4.2 Forholdsregler ved montering af indendørsenheden

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

7.4.3 Sådan installeres indendørsenheden

1 Løft indendørsenheden fra pallen, og anbring den på gulvet.

7.5 Montering af ekstravarmeren

7.5.1 Forholdsregler ved montering af ekstravarmeren

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

7.5.2 Installation af ekstravarmeren

1 Fastgør vægbeslaget til væggen med M5-skruer.

2 Hæng ekstravarmeren på vægbeslaget.

2 Skub indendørsenheden på plads.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 35

3 Afmærk placeringen af hullet ved bunden af ekstravarmeren.

a b

4 Fjern ekstravarmeren fra vægbeslaget. 5 Bor et hul til skruen i bunden, og sæt en prop i. 6 Hæng ekstravarmeren på vægbeslaget. Sørg for at den er

fastgjort forsvarligt.

7 Fastgør bunden af ekstravarmeren til væggen med en M5-

skrue.

7 Installation

PAS PÅ

▪ Der må IKKE bruges mineralsk olie på opkravede dele. ▪ Rør fra tidligere installationer må IKKE genbruges. ▪ Af hensyn til R410A enhedens levetid må der ALDRIG

installeres en tørrer på den. Tørrematerialet kan nedbryde og ødelægge systemet.

BEMÆRK

Tag følgende forholdsregler for kølerør:

▪ Undgå, at andet end det angivne kølemiddel blandes

ind i kølerørsystemet (f.eks. luft). ▪ Brug kun R410A, når der tilføres kølemiddel. ▪ Brug kun installationsværktøj (f.eks. manifoldmålesæt),

der udelukkende anvendes til R410A-installationer, for

at kunne modstå trykket og forhindre fremmed

materiale (f.eks. mineralske olier og fugt) i at blive

blandet op i systemet. ▪ Installer rørene, så opkravningerne IKKE udsættes for

mekanisk belastning ▪ Beskyt rørene som beskrevet i den følgende tabel for at

forhindre snavs, væske eller støv i at trænge ind i

rørene. ▪ Pas på ved føring af kobberrør gennem vægge (se

nedenstående figur).

7.6 Forbindelse af kølerør

7.6.1 Om tilslutning af kølerør

Før tilslutning af kølerør

Udendørsenheden og indendørsenheden skal være monteret.

Typisk arbejdsgang

Tilslutning af kølerør omfatter: ▪ Tilslutning af kølerørene til udendørsenheden ▪ Tilslutning af kølerørene til indendørsenheden ▪ Isolering af kølerør ▪ Se retningslinierne for:

▪ Bøjning af rør ▪ Opkravning af rørender ▪ Lodning ▪ Brug af spærreventilerne

7.6.2 Forholdsregler i forbindelse med tilslutning af kølerør

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

FARE: RISIKO FOR FORBRÆNDINGER

Enhed Installationsperiode Beskyttelsesmetode

Udendørsenhed >1måned Klem røret

<1måned Klem eller tape røret

Indendørsenhed Uanset perioden

INFORMATION

Åbn IKKE stopventilen til kølemiddel, før du har kontrolleret kølerørene. Når der skal påfyldes ekstra kølemiddel, anbefales det at åbne stopventilen til kølemiddel efter ladningen.

7.6.3 Retningslinjer ved tilslutning af kølerør

Tag følgende retningslinjer i betragtning ved sammenføjning af rør: ▪ Dæk opkravningens indvendige overflade med æterolie eller

esterolie, når du forbinder en brystmøtrik. Spænd 3 eller 4 omgange i hånden, før du spænder helt fast.

▪ Brug altid to nøgler sammen ved løsning af en brystmøtrik. ▪ Brug altid en skruenøgle og en momentnøgle sammen for at

stramme brystmøtrikken ved sammenføjning af rør. Formålet er at forhindre revner i møtrikken og utætheder.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 36

7 Installation

R=0.4~0.8

45°

±2

90°

±2

a b

a b c d e

c d

a Momentnøgle b Skruenøgle c Rørforskruning d Brystmøtrik

Rørstørrelse

(mm)

Tilspændings

moment (N•m)

Dimension

krave A (mm)

Kraveform

(mm)

Ø6,4 15~17 8,7~9,1

Ø15,9 63~75 19,3~19,7

7.6.4 Retningslinjer for bøjning af rør

Brug en rørbøjer til bøjning. Alle rørbøjninger skal udføres så forsigtigt som muligt (bøjeradius skal være 30~40mm eller mere).

7.6.5 Sådan opkraves rørenden

PAS PÅ

▪ Forkert udvidelse af rør kan medføre kølegas-lækage. ▪ Genbrug IKKE rørkraver. Brug nye rørkraver for at

undgå lækage af kølemiddelgas.

▪ Brug de brystmøtrikker, der følger med enheden. Brug

af andre brystmøtrikker kan medføre, at kølemiddelgassen lækker.

1 Skær rørenden med en rørskærer. 2 Fjern grater, mens den afskårne overflade peger nedad,

således at spånerne ikke trænger ind i røret.

▪ Man skal med en trykreduktionsventil indstille kvælstoftrykket til

20kPa (0.2bar) (lige nok til, at man kan mærke det på huden).

a Kølerør b Del, som skal loddes c Omvikling d Manuel ventil e Trykreduktionsventil

f Kvælstof

▪ Brug IKKE antioxidanter ved lodning af rørsamlingerne.

Rester herfra kan tilstoppe rørene og ødelægge udstyret.

▪ Brug IKKE flusmiddel ved lodning af kobber-kobber kølerør. Ved

lodning skal man anvende fosfor-kobber-loddemateriale (BCuP), som ikke behøver flusmiddel. Flusmiddel er ekstremt skadeligt for kølerørene. Hvis man eksempelvis bruger klorinbaseret flusmiddel, vil det medføre rørkorrosion, eller det vil beskadige køleolien, hvis flusmidlet indeholder fluor.

7.6.7 Anvendelse af stophane og servicetilslutning

Sådan håndteres stopventilen

Tag højde for følgende retningslinjer: ▪ Stopventilerne er lukket fra fabrikken. ▪ Følgende illustration viser de dele, der kræves ved håndtering af

ventilen.

a Skær i nøjagtig lige vinkler. b Fjern grater.

3 Fjern brystmøtrikken fra spærreventilen og sæt brystmøtrikken

på røret.

4 Udvid røret. Placer den nøjagtigt i den position, der er vist i

følgende illustration.

Opkravningsværk

tøj til R410A

(koblingstype)

Koblingstype

(Ridgid-type)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Kontrollér, at udvidelsen af røret er udført korrekt.

a Opkravningens indvendige overflade skal være fejlfri. b Røret skal være udvidet ens i en perfekt cirkel. c Kontrollér, at brystmøtrikken er monteret.

7.6.6 Sådan loddes rørenden

Indendørs- og udendørsenheden har kraveforbindelser. Tilslut begge ender uden lodning. Hvis der er behov for lodning, skal der tages højde for følgende:

▪ Indblæs kvælstof ved lodning, hvilket forhindrer, at der dannes

store mængder oxideret film på indersiden af rørene. Denne film kan påvirke ventiler og kompressorer i kølesystemet negativt og medføre, at anlægget ikke fungerer korrekt.

Installatørvejledning

Konventionelt kraveværktøj

Vingemøtriktype

(Imperial-type)

a Serviceåbning og dæksel til serviceåbning b Ventilspindel c Tilslutning til den lokale rørinstallation d Spindeldæksel

▪ Hold begge ventiler åbne under drift. ▪ Lad være med at påføre ventilspindlen unødvendig kraft. Det kan

ødelægge ventilhuset.

▪ Sørg altid for at sikre stopventilen med en skruenøgle, og løsn

eller spænd derefter brystmøtrikken med en momentnøgle. Anbring IKKE skruenøglen på spindeldækslet, da det kan medføre lækage af kølemiddel.

a Skruenøgle b Momentnøgle

▪ Når driftstrykket forventes at være lavt (for eksempel ved

kølingen, når den udendørs lufttemperatur er lav), skal du tætne brystmøtrikken i stopventilen på gaslinjen forsvarligt med silikonetætningsmiddel for at forhindre frysning.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 37

Silikonetætningsmiddel –sørg for, at der ikke er noget

b a

mellemrum.

Sådan åbnes/lukkes stopventilen

1 Fjern ventildækslet 2 Indsæt en unbrakonøgle (væskeside: 4 mm/gasside: 6 mm) i

ventilspindlen, og drej ventilspindlen:

Mod uret for at åbne. Med uret for at lukke.

3 Hold op med at dreje, når ventilspindlen ikke kan drejes

yderligere. Ventilen er nu åben/lukket.

Sådan håndteres spindeldækslet

▪ Dækslet over spindlen er forseglet, som vist med pilen. Dækslet

må IKKE blive beskadiget.

7 Installation

a Væskestopventil

b Gasstopventil

c Serviceåbning

2 Tilslut kølegasforbindelsen fra indendørsenheden til

kølemiddelstopventilen på udendørsenheden.

7.6.9 Sådan forbindes kølerørene til indendørsenheden

1 Tilslut væskestopventilen fra udendørsenheden til tilslutningen

for flydende kølemiddel på indendørsenheden.

▪ Efter indstilling af spærreventilen skal du spænde dækslet på

spærreventilen og kontrollere for kølemiddellækage.

Emne Tilspændingsmoment (N∙m)

Dæksel over ventilspindel, væskeside

Dæksel over ventilspindel, gasside

13,5~16,5

22,5~27,5

Sådan håndteres servicedækslet

▪ Brug altid en påfyldningsslange med en pressetap, da

serviceåbningen er en schraderventil.

▪ Efter arbejde ved serviceåbningen skal du spænde dækslet på

serviceåbningen og kontrollere for kølemiddellækage.

Emne Tilspændingsmoment (N∙m)

Dæksel over serviceåbning 11,5~13,9

7.6.8 Sådan forbindes kølerørene til udendørsenheden

1 Tilslut kølevæskeforbindelsen fra indendørsenheden til

væskestopventilen på udendørsenheden.

a Tilslutning for flydende kølemiddel

b Tilslutning for kølegas

2 Slut gasstopventilen fra udendørsenheden til tilslutningen for

kølegas på indendørsenheden.

BEMÆRK

Det anbefales, at kølerørene mellem indendørs- og udendørsenheden installeres i en kanal, eller at kølerørene omvikles med afslutningstape.

7.7 Kontrol af kølerørene

7.7.1 Om kontrol af kølerørene

Kølerørene indvendigt i udendørsenheden er testet for utætheder fra fabrikken. Du skal kun kontrollere de udvendige kølerør til udendørsenheden.

Før kontrol af kølerør

Kontrollér, at kølerørene er tilsluttet mellem udendørs- og indendørsenheden.

Typisk arbejdsgang

Kontrol af kølerørene består typisk af følgende trin: 1 Kontrol af lækage på kølerørene. 2 Udførelse af vakuumtørring for at fjerne al fugt, luft eller

kvælstof i kølerørene.

Hvis der er risiko for fugt i kølerørene (eksempelvis indtrængning af vand i rørene), skal du vakuumtørre som beskrevet nedenfor, indtil al fugt er fjernet.

7.7.2 Forholdsregler ved kontrol af kølerørene

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

Installatørvejledning

Page 38

7 Installation

a d

g h i

BEMÆRK

Brug en 2-trins vakuumpumpe med en kontraventil, der kan udsuge op til et manometertryk på −⁠100,7 kPa (−⁠1.007bar) (5Torr absolut). Sørg for, at pumpeolie ikke flyder ind i systemet, mens pumpen er ude af drift.

BEMÆRK

Brug kun denne vakuumpumpe til R410A. Brug af den samme pumpe til andre kølemidler kan beskadige pumpen og enheden.

BEMÆRK

▪ Slut vakuumpumpen til gasstopventilens serviceåbning. ▪ Sørg for, at gas- og væskestopventilerne er helt

lukkede før udførelse af tæthedsprøvning eller vakuumtørring.

7.7.3 Sådan kontroller du for lækager

BEMÆRK

Enhedens maksimale arbejdstryk må IKKE overskrides (se “PS High” på enhedens typeskilt).

BEMÆRK

Brug en testvæske, der kan boble, som anbefales af din forhandler. Brug ikke sæbevand, da det kan få brystmøtrikkerne til at revne (sæbevand kan indeholde salt, der opsuger fugt, som så fryser til, når rørene bliver kolde) og/eller som får kravesamlingerne til at ruste (sæbevand kan indeholde ammoniak, der har en korroderende effekt mellem den loddede brystmøtrik og kobberkraven).

1 Fyld nitrogengas på systemet op til et målt tryk på mindst

200 kPa (2 bar). Det anbefales at påføre tryk på 3000 kPa (30bar) for at kunne finde små lækager.

2 Kontroller for lækager ved at påføre et bobletestmiddel på alle

forbindelser.

3 Led al kvælstofgas ud.

INFORMATION

Efter åbning af stopventilen er det muligt, at trykket i kølerørene IKKE stiger. Dette kan f.eks. skyldes, at ekspansionsventilen er lukket i udendørsenhedens kredsløb, men det udgør IKKE noget problem for korrekt drift af enheden.

7.7.4 Sådan udføres vakuumtørring

Tilslut vakuumpumpen og manifolden på følgende måde:

h Ventildæksler

i Gasspærreventil j Væskespærreventil

1 Lav vakuum i systemet, indtil trykket på manifolden viser –

0,1MPa (–1bar).

2 Lad det stå i 4-5minutter, og kontrollér trykket:

Hvis trykket … Så …

Ikke ændres Der er ingen fugt i systemet.

Øges Der er fugt i systemet. Gå til

3 Tøm i mindst 2 timer til et tryk på manifolden på –0,1MPa (–

1bar).

4 Efter at have slået pumpen FRA kontrolleres trykket i mindst

1time.

5 Hvis du IKKE når target-vakuum, eller du ikke kan opretholde

vakuum i 1time, skal du gøre følgende:

▪ Kontrollér for lækager igen. ▪ Udfør vakuumtørring igen.

BEMÆRK

Sørg for at åbne stopventilen efter installation af rørføring og vakuumtørring. Hvis systemet køres med lukket ventil, kan kompressoren blive ødelagt.

Proceduren er færdig.

næste trin.

7.8 Påfyldning af kølemiddel

7.8.1 Om påfyldning af kølemiddel

Udendørsenheden er påfyldt kølemiddel fra fabrikken, men følgende kan i visse tilfælde blive nødvendigt:

Hvad Hvornår

Påfyldning af ekstra kølemiddel Når den totale længde af

Komplet genpåfyldning af kølemiddel

Påfyldning af ekstra kølemiddel

Inden påfyldning af ekstra kølemiddel, skal du sørge for at udendørsenhedens eksterne kølemiddelrør er efterset (lækagetest, vakuumtørring).

INFORMATION

Afhængigt af enhederne og/eller betingelserne for installationen kan det være nødvendigt at tilslutte elledningerne, før du påfylder kølemiddel.

Typisk arbejdsgang – Påfyldning af ekstra kølemiddel består typisk af de følgende trin:

væskerør er over det specificerede (se senere).

Eksempel:

▪ Når systemet flyttes. ▪ Efter en lækage.

1 Afgøre om og hvor meget ekstra du skal påfylde. 2 Fyld derefter ekstra kølemiddel på, om nødvendigt. 3 Udfyldning af mærkaten til de fluorholdige drivhusgasser, og

fastgørelse af den til indersiden af udendørsenheden.

Komplet genpåfyldning af kølemiddel

Installatørvejledning

a Trykmåler b Manifold til måler c Lavtryksventil (Lo) d Højtryksventil (Hi) e Påfyldningsslange

f Vakuumpumpe

g Serviceåbning

Inden komplet genpåfyldning af kølemiddel, skal du sørge for at følgende er udført:

1 At systemet er pumpet ned. 2 At udendørsenhedens eksterne kølemiddelrør er efterset

(lækagetest, vakuumtørring).

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 39

7 Installation

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

3 At der udføres vakuumtørring på udendørsenhedens

indvendige kølerør.

BEMÆRK

Før fuldstændig genpåfyldning skal der også udføres vakuumtørring på udendørsenhedens indvendige kølerør.

Typisk arbejdsgang – Komplet påfyldning af ekstra kølemiddel består typisk af de følgende trin:

1 Bestemme hvor meget kølemiddel der skal påfyldes. 2 Påfyldning af kølemiddel. 3 Udfyldning af mærkaten til de fluorholdige drivhusgasser, og

fastgørelse af den til indersiden af udendørsenheden.

7.8.2 Forholdsregler ved påfyldning af kølemiddel

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

7.8.3 Sådan bestemmes den yderligere kølemiddelmængde

Hvis den samlede

væskerørlængde

er ...

≤10m Tilfør IKKE ekstra kølemiddel. >10m R=(samlet længde (m) for væskerør–

10m)×0,020 R=Yderligere påfyldning (kg)(afrundet til

enheder på 0,1kg)

INFORMATION

Rørlængde er envejslængden for væskerørene.

Så …

2 Påfyld den ekstra kølemiddelmængde. 3 Åbn gasspærreventilen.

Hvis nedlukning af pumpen er påkrævet i forbindelse med afmontering eller flytning af systemet, kan du finde yderligere oplysninger i "13.2Sådan nedlukkes pumpen"på side85.

7.8.6 Sådan fastgøres mærkaten om fluorholdige drivhusgasser

1 Udfyld mærkaten på følgende måde:

a Hvis der leveres en flersproglig mærkat til fluorholdige

drivhusgasser med enheden (se tilbehør), træk det gældende sprog af og sæt det fast på toppen af a.

b Fabrikspåfyldt mængde: se enhedens typeskilt

c Yderligere påfyldt mængde kølemiddel

d Samlet påfyldt mængde kølemiddel

e Udledninger af drivhusgasser ud af den totale

kølemiddelpåfyldning udtrykt som tons CO2-ækvivalenter

f GWP = Globalt opvarmningspotentiale

BEMÆRK

I Europa bruges udledningerne af drivhusgasser af den totale kølemiddelpåfyldning i systemet (udtrykt som tons CO2-ækvivalenter) til at bestemme vedligeholdelsesintervallerne. Følg den gældende lovgivning.

Formel til at beregne udledningerne af drivhusgasser:

GWP-værdi af kølemidlet × Total kølemiddelpåfyldning [i kg] / 1000

2 Sæt etiketten på indersiden af udendørsenheden nær gas- og

væskestopventilerne.

7.8.4 Sådan bestemmes hele efterfyldningsmængden

INFORMATION

Hvis fuldstændig efterfyldning er nødvendig, er den samlede mængde kølemiddel: den fabrikspåfyldte mængde af kølemiddel (se enhedens typeskilt) + den fastslåede ekstra mængde.

7.9 Tilslutning af vandrørsystemet

7.9.1 Om tilslutning af vandrørsystemet

Før tilslutning af vandrørsystemet

Sørg for, at udendørs- og indendørsenheden er monteret. Kontroller også, at ekstravarmeren er monteret.

Typisk arbejdsgang

Tilslutning af vandrørsystemet består typisk af følgende trin:

7.8.5 Sådan påfyldes kølemiddel

ADVARSEL

▪ Brug kun R410A som kølemiddel. Andre stoffer kan

medføre eksplosion og brand.

▪ R410A indeholder fluorholdige drivhusgasser. Dets

værdi for globalt opvarmningspotentiale (GWP) er 2087,5. Lad IKKE disse gasser trænge ud i atmosfæren.

▪ Brug altid beskyttelseshandsker og sikkerhedsbriller

ved påfyldning af kølemiddel.

PAS PÅ

For at undgå, at kompressoren ødelægges, må der IKKE påfyldes mere end den specificerede mængde kølemiddel.

Forudsætning: Før du påfylder kølemiddel, skal du se efter, om kølerøret er tilsluttet og kontrolleret (lækagetest og vakuumtørring).

1 Slut kølemiddelcylinderen til serviceåbningen.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

1 Tilslutning af vandrørsystemet til indendørsenheden. 2 Tilslutning af vandrørsystemet til ekstravarmeren (hvis

relevant). 3 Tilslutning af recirkulationsrørene. 4 Tilslutning af overtryksventilen til afløbet. 5 Påfyldning af vandkredsen. 6 Påfyldning af varmtvandstanken til boligen. 7 Isolering af vandrørene.

7.9.2 Forholdsregler før tilslutning af

vandrørsystemet

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

Installatørvejledning

Page 40

7 Installation

ac d b

7.9.3 Sådan tilsluttes vandrørsystemet

BEMÆRK

Brug IKKE overdreven kraft, når du tilslutter rørene. Hvis rørene deformeres, kan det medføre funktionsfejl på enheden.

For at lette service og vedligeholdelse medfølger 2 spærreventiler. Montér disse ventiler på vandindtaget og på vandudtaget til rumopvarmning. Vær opmærksom på deres placering. Placeringen af de integrerede dræn- og påfyldningsventiler er vigtig i forbindelse med service.

1 Installer spærreventilerne på vandrørene til rumopvarmning.

a Rumopvarmningsvand ud b Rumopvarmningsvand ind c Varmt vand til boligen ud d Koldt vand til boligen ind (koldtvandsforsyning)

BEMÆRK

Det anbefales at installere spærreventiler på tilslutningerne af koldt vand til boligen og varmt vand til boligen. Disse spærreventiler medfølger ikke.

BEMÆRK

Det anbefales at lukke spærreventilerne til koldtvandsindtaget, hvis boligen ikke bruges i længere tid, så der undgås skader på omgivelserne på grund af vandlækage.

2 Skru indendørsenhedens møtrikker på spærreventilerne. 3 Slut rørene for varmt vand til boligen ind og ud til rørene på

indendørsenheden.

BEMÆRK

▪ Der skal installeres en aftapningsanordning og et

overtrykselement på koldtvandsindtagstilslutningen på varmtvandscylinderen til boligen.

▪ For at undgå bagudrettet hæverteffekt anbefales det at

installere en kontraventil på varmtvandstanken til boligen i overensstemmelse med lokale og nationale regler.

▪ Det anbefales at installere en reduktionsventil på

koldtvandsindtaget i overensstemmelse med gældende lovgivning.

▪ Der bør installeres en ekspansionsbeholder på

koldtvandsindtaget i overensstemmelse med gældende lovgivning.

▪ Det anbefales at installere overtryksventilen, så den er

placeret højere end det øverste af varmtvandstanken til boligen. Opvarmning af varmtvandstanken til boligen får vand til at udvides, og uden en overtryksventil kan vandtrykket inde i tanken stige til over den temperatur, tanken er konstrueret til. Desuden vil det brugsinstallationssted (rør, aftapningspunkter osv.), der er forbundet med tanken, blive udsat for dette høje tryk. Der skal installeres en overtryksventil for at undgå dette. Overtryksforebyggelsen afhænger af, at den overtryksventil, der er monteret på opstillingsstedet, fungerer korrekt. Hvis den IKKE fungerer korrekt, vil overtryk deformere tanken, og der kan forekomme vandlækage. Der kræves regelmæssig vedligeholdelse for at sikre, at den fungerer korrekt.

7.9.4 Sådan forbindes vandrørene til ekstravarmeren

BEMÆRK

Brug IKKE overdreven kraft, når du tilslutter rørene. Hvis rørene deformeres, kan det medføre funktionsfejl på enheden. Sørg for, at tilspændingsmomentet IKKE overstiger 30N•m.

1 Tilslut vandrør (medfølger ikke) til ekstravarmerens vandindtag

og vandudtag.

Installatørvejledning

BEMÆRK

Installer udluftningsventiler på alle lokale høje steder.

a Vandindløb b Vandudløb

INFORMATION

Inde i ekstravarmeren er der installeret en automatisk udluftningsventil. Du kan finde en vejledning om, hvordan man udfører udluftning, under

"9.4.2Udluftningsfunktion"på side75.

7.9.5 Sådan tilsluttes recirkulationsrørene

Forudsætning: Kræves kun, hvis du har brug for recirkulation i

systemet.

1 Løsn og fjern de 4 skruer, som fastgør toppladen. 2 Fjern toppladen fra enheden.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 41

4×

3 Hvis enheden har en tankkapacitet på 180 l, skal du fjerne

260 l

180 l

180°

ekspansionsbeholderen.

4 Fjern topisoleringen. 5 Skær delen (c) ud fra topisoleringen.

Tankkapacitet Udskæringsposition

180l Venstre ELLER højre 260l Bagside

6 Tilslut recirkulationsrørene til recirkulationstilslutningen (b), og

før rørene gennem hullet på enhedens (a) bagside.

7 Installation

a Udblæsning fra overtryksventil

Udblæsningen skal tilsluttes et egnet afløb i henhold til gældende lovgivning. Det anbefales at bruge en fordelerrende.

7.9.7 Sådan fyldes vandkredsløbet

1 Tilslut vandforsyningsslangen til påfyldningsventilen.

2 Åbn påfyldningsventilen. 3 Kontrollér, at den automatiske udluftningsventil er åben (mindst

2 omgange).

4 Fyld vand på kredsen, indtil manometeret viser et tryk på

±2,0bar.

5 Udluft så megen luft som muligt fra vandkredsen. 6 Luk påfyldningsventilen. 7 Afbryd vandforsyningsslangen fra påfyldningsventilen.

BEMÆRK

a Indføringshul til rør

b Recirkulationsforbindelse

c Udskæringsplacering

7 Sæt topisoleringen, ekspansionsbeholderen (hvis det er en

enhed med en tankkapacitet på 180l) og kabinettet på igen.

7.9.6 Sådan sluttes overtryksventilen til afløbet

Udblæsningen fra overtryksventilen kommer ud bag på enheden.

Vandtrykket på manometeret vil variere afhængigt af vandtemperaturen (højere tryk ved højere vandtemperatur).

Vandtrykket skal dog altid være over 1bar for at undgå, at der trænger vand ind i kredsen.

7.9.8 Sådan påfyldes varmtvandstanken til bolig

1 Åbn alle varmtvandshaner én ad gangen for at udlufte rørene i

systemet.

2 Åbn koldtvandsforsyningen. 3 Luk alle vandhaner, når al luften er lukket ud. 4 Kontrollér for vandlækager. 5 Betjen installationsstedets overtryksventil manuelt for at sikre,

at der er frit vandflow gennem afstrømningsrøret.

BEMÆRK

For at betjene systemet, skal varmtvandstanken til boligen fyldes helt op. Hvis du tænder for systemet, når tanken ikke er fuld, kan det beskadige den integrerede antilegionellavarmer og forårsage elektriske fejl.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 42

7 Installation

b a

AA´

A´

c b ba c

2×

a b

7.9.9 Sådan isoleres vandrørene

Alle rørene i hele vandkredsen SKAL være isoleret for at forebygge kondensering og reduktion af opvarmningskapaciteten.

7.10 Tilslutning af de elektriske ledninger

7.10.1 Om tilslutning af de elektriske ledninger

Før tilslutning af de elektriske ledninger

Kontrollér følgende: ▪ Kølerør er tilsluttet og kontrolleret ▪ Vandrør er tilsluttet

Typisk arbejdsgang

Tilslutning af el-ledningerne består typisk af følgende trin: 1 Sikring af, at strømforsyningssystemet overholder

varmepumpens elektriske specifikationer. 2 Tilslutning af de elektriske ledninger til udendørsenheden. 3 Tilslutning af de elektriske ledninger til indendørsenheden. 4 Tilslutning af hovedstrømforsyningen. 5 Tilslutning af brugergrænsefladen. 6 Tilslutning af spærreventilerne. 7 Tilslutning af de elektriske målere. 8 Tilslutning af varmtvandspumpen til boligen. 9 Tilslutning af alarm-output. 10 Tilslutning af udgang til rumopvarmning TIL/FRA. 11 Tilslutning af skift til en ekstern varmekilde. 12 Tilslutning af de digitale indgange til strømforbrug. 13 Tilslutning af sikkerhedstermostaten. 14 Tilslutning af strømforsyningen til anti-legionellavarmeren. 15 Tilslutning af ekstravarmeren (hvis relevant).

▪ Hvis der bruges ledninger med flertrådet leder, skal du installere

en rund terminal af crimp-typen på spidsen. Sæt den runde terminal af crimp-typen på ledningen op til den dækkede del, og fastgør terminalen med det korrekte værktøj.

a Flertrådet snoet leder b Rund krympeterminal

▪ Brug følgende metoder til installation af ledninger:

Ledningstype Monteringsmetode

Enkeltlederkabel

a Snoet ledning med massiv leder b Skrue c Flad skive

Ledning med flertrådet leder med rund terminal af crimp-typen

a Terminal b Skrue c Flad skive

Tilspændingsmoment

Emne Tilspændingsmoment (N•m)

M4 (X1M) 1,2~1,5 M4 (jord)

7.10.2 Om overholdelse af

elektricitetsbestemmelser

Kun for indendørsenheder

Se "7.10.19 Sådan tilsluttes strømforsyningen til ekstra-

varmeren"på side47.

7.10.3 Forholdsregler i forbindelse med

tilslutning af el-ledninger

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

FARE: RISIKO FOR ELEKTRISK STØD

ADVARSEL

Brug ALTID flerlederkabel til strømforsyning.

7.10.4 Retningslinjer i forbindelse med

tilslutning af el-ledninger

Vær opmærksom på følgende:

Installatørvejledning

7.10.5 Sådan forbindes de elektriske ledninger til udendørsenheden

1 Fjern el-boksens 2 dækselskruer. 2 Fjern elboksens dæksel.

3 Afisoler ledningerne (20 mm).

a Afisolér ledningsenden til dette punkt b Hvis der afisoleres for meget, kan det medføre elektrisk

stød eller lækage.

4 Åbn ledningsklemmen. 5 Tilslut forbindelseskablet til strømforsyningen som følger:

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 43

3×

1 2 3

6 Monter el-boksens dæksel.

a b+c

b+c

7.10.6 Sådan forbindes de elektriske ledninger til indendørsenheden

1 Du kan se, hvordan indendørsenheden åbnes, i "7.2.3 Sådan

åbnes indendørsenheden" på side30 og "7.2.4Sådan åbnes dækslet til el-boksen på indendørsenheden"på side31.

2 Ledningerne skal komme ind i enheden fra oversiden:

7 Installation

3 Ledningsføringen inde i enheden udføres på følgende måde:

4 Fastgør kablet med kabelklemmer til kabelbeslagene for at sikre

aflastning og for at sikre, at kablerne IKKE kommer i kontakt med rør og skarpe kanter.

INFORMATION

El-boksen kan vippes for at få adgang til temperatursensoren for varmt vand til boligen. El-boksen må IKKE fjernes fra enheden.

Ledningsføring Mulige kabler (afhænger af enhedstype og installeret valgfrit udstyr)

a Lavspænding

b Højspændingsforsyning

c Højspændingsstyresignal

▪ Kontakt til foretrukken strømforsyning ▪ Brugergrænseflade ▪ Digitale indgange til strømforbrug (medfølger ikke) ▪ Udendørs sensor for omgivende temperatur (valg) ▪ Indendørs sensor for omgivende temperatur (valg) ▪ Elmålere (medfølger ikke) ▪ Sikkerhedstermostat (medfølger ikke)

▪ Kabel til indbyrdes forbindelse ▪ Strømforsyning med normal kWh-sats ▪ Strømforsyning med foretrukken kWh-sats ▪ Strømforsyning til anti-legionellavarmer (i DHW-tank) ▪ Strømforsyning til bundpladevarmer (valg)

▪ Varmepumpekonvektor (valg) ▪ Rumtermostat (valg) ▪ Spærreventil (medfølger ikke) ▪ Varmtvandspumpe til boligen (medfølger ikke) ▪ Alarm-output ▪ Skift til ekstern varmekildestyring ▪ Styring af rumopvarmning

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 44

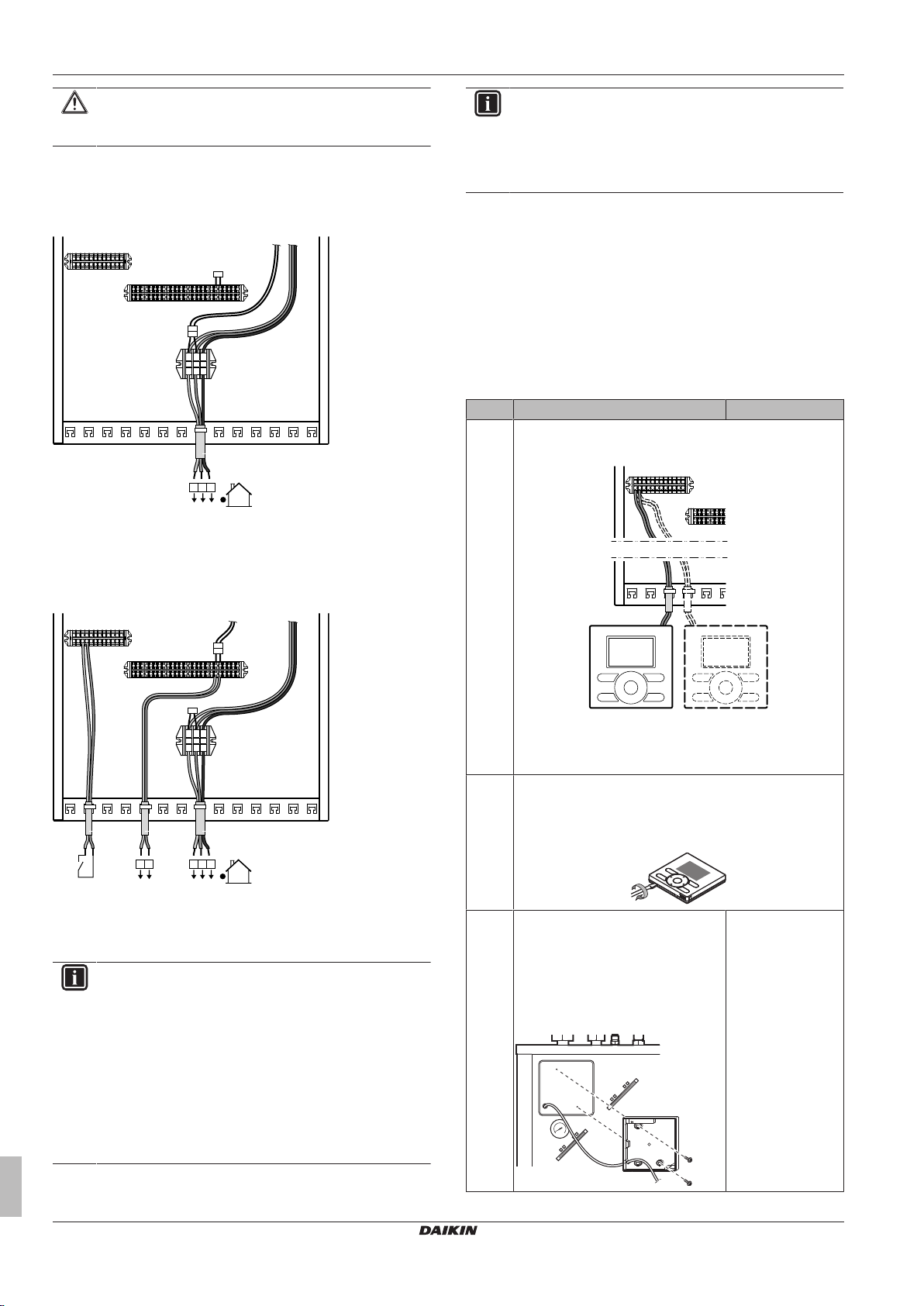

7 Installation

X1M

1 2 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

30 31

X1M

1 2 3

1 2

L N

L N 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

S1S

30 31

3 4

abc

X2M

X5M

A2P A2P

a b

PAS PÅ

Overskydende ledning må IKKE skubbes ind i eller placeres i enheden.

7.10.7 Sådan tilsluttes hovedstrømforsyningen

1 Tilslut hovedstrømforsyningen.

Ved strømforsyning med normal kWh-sats

Forklaring: se illustration nedenfor.

INFORMATION

Kontakten til strømforsyning med foretrukken kWh-sats tilsluttes de samme terminaler (X5M/3+4) som sikkerhedstermostaten. Det er kun muligt for systemet at have ENTEN strømforsyning med foretrukken kWh-sats eller en sikkerhedstermostat.

7.10.8 Sådan tilsluttes brugergrænsefladen

▪ Hvis du bruger 1 brugergrænseflade, kan du installere den på

indendørsenheden (til styring tæt på indendørsenheden) eller i rummet (til brug som rumtermostat).

▪ Hvis du bruger 2 brugergrænseflader, kan du installere 1

brugergrænseflade på indendørsenheden (til styring tæt på indendørsenheden) + 1 brugergrænseflade i rummet (bruges som rumtermostat).

Fremgangsmåden varierer lidt afhængigt af, hvor brugergrænsefladen installeres.

# Ved indendørsenheden I rummet

1 Tilslut brugergrænsefladens kabel til indendørsenheden.

Fastgør kablet med kabelbindere til kabelholdebeslagene.

Ved strømforsyning med normal foretrukken kWh-sats

Slut X6Y til X6YB.

a Forbindelseskabel (=hovedstrømforsyning) b Strømforsyning med normal kWh-sats c Kontakt til foretrukken strømforsyning

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

INFORMATION

Slut X6Y til X6YB i tilfælde af strømforsyning med foretrukken kWh-sats. Nødvendigheden af en separat strømforsyning med foretrukken kWh-sats til indendørsenhed (b) X2M30/31 afhænger af typen af strømforsyning med foretrukken kWh-sats.

Separat tilslutning til indendørsenheden kræves:

▪ Hvis strømforsyningen med foretrukken kWh-sats

▪ Hvis indendørsenheden ikke må bruge strøm fra

afbrydes når aktiv ELLER

strømforsyningen med foretrukken kWh-sats når aktiv.

a Hoved-brugergrænseflade

(a)

b Brugergrænseflade som tilbehør

2 Sæt en skruetrækker i rillerne under brugergrænsefladen,

og adskil forsigtigt frontpladen fra vægpladen. PCB'et er monteret i brugergrænsefladens frontplade. Pas

på IKKE at ødelægge det.

3 Brug de 2 skruer i tilbehørsposen til

at fastgøre brugergrænsefladens vægplade til enhedens metalplade.

Pas på IKKE at vride

Fastgør brugergrænsefladen s vægplade til væggen.

brugergrænsefladens bagplade ud af facon ved at overspænde monteringsskruerne.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 45

7 Installation

PCB

1×

PCB

1×

PCB

1×

PCB

1×

X1M

X2M

5 6 7

M2S

X1M

X2M

5 6 7

M2S

NO NC

X2M

X5M

78 910

S2S S3S

X2M

3534

M2P

X1M

X2M

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

# Ved indendørsenheden I rummet

4 Tilslut som vist i 4A. Tilslut som vist i 4A,

4B, 4C eller 4D.

5 Installer frontpladen på vægpladen igen.

Pas på IKKE at klemme ledningerne, når frontpladen monteres på enheden.

(a) Hoved-brugergrænsefladen kræves til drift, men skal

bestilles separat (obligatorisk tilbehør).

4A Bagfra

4C Fra oven

4B Fra venstre

4D Fra oven i midten

7.10.10 Sådan tilsluttes de elektriske målere

INFORMATION

I tilfælde af en elektrisk måler med transistorudgang skal du kontrollere polariteten. Den positive pol SKAL være sluttet til X5M/7 og X5M/9, den negative pol til X5M/8 og X5M/10.

1 Tilslut kablet for de elektriske målere til de korrekte terminaler

som vist i illustrationen nedenfor.

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

7.10.11 Sådan tilsluttes varmtvandspumpen til bolig

1 Tilslut kablet for varmtvandspumpe til boligen til de korrekte

terminaler som vist i illustrationen nedenfor.

a Lav et hak med en bidetang el. lign. i den del, som

ledningen skal føres igennem.

b Fastgør ledningen til husets forside med en ledningsholder

og en klemme.

7.10.9 Sådan tilsluttes spærreventilen

1 Tilslut ventilens styrekabel til de rigtige terminaler som vist i

illustrationen nedenfor.

BEMÆRK

Der er forskellig ledningsføring ved en NC (normalt lukket) ventil og en NO (normalt åben) ventil.

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

7.10.12 Sådan tilsluttes alarm-output

1 Tilslut kablet for alarm-output til de korrekte terminaler som vist i

illustrationen nedenfor.

a Installation af EKRP1HB er påkrævet.

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

Installatørvejledning

Page 46

7 Installation

X1M

X2M

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

X1M

X3 X4

A4P

L N

X2M

X1 X2

X1M

X2M

1 2 3 4 5

A8P

X801M

S6S

S7S

S8S

S9S

3 4

X5M

F2B

L NL N

7.10.13 Sådan tilsluttes udgangen til rumopvarmning TIL/FRA

1 Tilslut udgangskablet for rumopvarmning TIL/FRA til de korrekte

terminaler som vist i illustrationen nedenfor.

a Installation af EKRP1HB er påkrævet.

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

7.10.14 Sådan tilsluttes skift til ekstern varmekilde

1 Tilslut kablet for skift til ekstern varmekilde til de korrekte

terminaler som vist i illustrationen nedenfor.

7.10.16 Tilslut sikkerhedstermostaten (brydende kontakt)

1 Tilslut sikkerhedstermostatkablet (normalt lukket) til de rigtige

terminaler som vist i illustrationen nedenfor.

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

INFORMATION

Når det er installeret, så glem IKKE at konfigurere sikkerhedstermostaten. Uden konfiguration, vil indendørsenheden ignorere sikkerhedstermostatkontakten.

a Installation af EKRP1HB er påkrævet.

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

7.10.15 Sådan tilsluttes de digitale indgange til strømforbrug

1 Tilslut kablet for digitale indgange til strømforbrug til de korrekte

terminaler som vist i illustrationen nedenfor.

INFORMATION

7.10.17 Sådan tilsluttes strømforsyningen til antilegionellavarmeren

ADVARSEL

Anti-legionellavarmeren SKAL have en dedikeret strømforsyning og SKAL beskyttes af sikkerhedsanordningerne som det kræves i den relevante lovgivning.

PAS PÅ

For at sikre, at enheden er fuldt jordet, skal antilegionellavarmerens strømforsyning og jordkabel altid tilsluttes.

Kontrollér, at strømforsyningen svarer til anti-legionellavarmerens kapacitet som anført i tabellen nedenfor.

Anti-

legionellavarmer

kapacitet

2,4kW 1~230V 11A

Strømforsyning Maksimal driftsstrøm

Installatørvejledning

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

a Installation af EKRP1AHTA er påkrævet.

1 Tilslut anti-legionellavarmerens strømforsyningskabel til de

korrekte terminaler som vist i illustrationen nedenfor.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 47

7 Installation

a b

LL NN

F1B

1 2 3

4 5 6

X14M

F1B

L1 L2 L3

1 2 3

4 5 6

X14M

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

7.10.18 Sådan forbindes de elektriske ledninger til ekstravarmeren

Ledningsfø ring

a Lavspændin

g b

Højspændin g

1 Indsæt ledningerne fra bunden af ekstravarmeren. 2 Inde i ekstravarmeren skal ledningerne føres som følger:

Ekstravarmer-

*6W

Kabler

Forbindelseskabel (ekstravarmer termomodstand)

▪ Strømforsyning til ekstravarmer ▪ Forbindelseskabel (ekstravarmer varmebeskyttelse

+ ekstravarmer forbindelse)

Ledningsføring

type

(b) Dette udstyr er i overensstemmelse med EN/

IEC61000‑3‑11 (europæisk/international teknisk standard, der definerer grænser for spændingsændringer, spændingsudsving og flimren i offentlige lavspændingsforsyninger med mærkestrøm ≤75A), forudsat at systemets impedans Z med Z

ved grænsefladepunktet mellem brugerens

max

forsyning og det offentlige system. Det er installatørens eller brugerens ansvar at sikre sig, om nødvendigt ved at spørge elforsyningsselskabet, at udstyret kun tilsluttes en strømforsyning med en system-impedans Z mindre end eller lig med Z

max

er mindre end eller lig

sys

, der er

sys

1 Slut strømforsyningen til ekstravarmeren. Der anvendes en A 4-

polet sikring til F1B.

2 Hvis det kræves, skal tilslutningen på terminalen X14M ændres.

Ekstravarmer-

type

Tilslutninger til

ekstravarmerens

Tilslutninger til

terminaler

strømforsyning

3kW 1~ 230V (*6W)

6kW 1~ 230V (*6W)

a Lavspændingsledninger b Højspændingsledninger

3 Fastgør ledningerne med kabelbindere til kabelholdebeslagene.

BEMÆRK

Afstanden mellem højspændings- og lavspændingskablerne skal være mindst 50mm.

7.10.19 Sådan tilsluttes strømforsyningen til ekstra-varmeren

PAS PÅ

For at sikre, at enheden er fuldt jordet, skal ekstravarmerens strømforsyning og jordkabel altid tilsluttes.

ADVARSEL

Ekstravarmeren SKAL have en dedikeret strømforsyning og SKAL beskyttes af sikkerhedsanordningerne som det kræves i den relevante lovgivning.

Ekstravarmerens kapacitet kan variere afhængigt af modellen. Kontrollér, at strømforsyningen svarer til ekstravarmerens kapacitet som anført i tabellen nedenfor.

Ekstravarmer

-type

*6W 1~ 230V 3kW 13A —

Strømfors

yning

Ekstravarm er kapacitet

6kW 26A

Maksimal

driftsstrøm

(a)(b)

3N~ 400V 3kW 4,3 A —

6kW 8,6A —

(a) Udstyr i overensstemmelse med EN/IEC61000-3-12

(europæisk/international teknisk standard, der definerer grænser for harmoniske strømkilder frembragt af udstyr, som er tilsluttet offentlige lavspændings-systemer med en indgangsstrøm på >16A og ≤75A pr. fase).

3kW 3N~ 400V (*6W)

6kW 3N~ 400V (*6W)

Særlig bemærkning om sikringer:

(Ω)

max

Særlig bemærkning om terminaler:

Som nævnt i tabellen ovenfor skal forbindelserne til terminalerne

—

X6M og X7M ændres for at konfigurere en ekstra-varmer. Se illustrationen nedenfor som en advarsel om håndtering af terminalerne.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 48

7 Installation

K1M K2MK2M

1 3 5 13

2 4 6 14

K5M

1 3 5 13

2 4 6 14

1 3 5 13

2 4 6 14

X1M

X3M

1 3452

1 9876 10

1112

X2M

X5M

X15M

F1B

3 Fastgør kablet med kabelbindere til kabelholdebeslagene.

INFORMATION

Du kan finde mere information om ekstravarmertyperne, og hvordan ekstravarmeren konfigureres, i kapitlet "Konfiguration" i installationsvejledningen til indendørsenheden.

Forkert ledningsføring er mulig under tilslutning af ekstravarmeren. For at undgå forkert ledningsføring anbefales det kraftigt at måle modstandsværdien for varmerelementerne. Afhængigt af de forskellige ekstravarmer-enheder skal følgende modstandsværdier (se tabellen nedenfor) måles. Mål ALTID modstanden på kontaktorklemmerne K1M, K2M og K5M.

3/6kW 1~ 230V

K1M/1 K5M/13 52,9 Ω ∞

K1M/3 105,8 Ω 105,8 Ω

K1M/5 158,7 Ω 105,8 Ω K1M/3 K1M/5 52,9 Ω 105,8 Ω K2M/1 K5M/13 26,5 Ω ∞

K2M/3 ∞ 52,9 Ω

K2M/5 ∞ 52,9 Ω K2M/3 K2M/5 52,9 Ω 52,9 Ω K1M/5 K2M/1 132,3 Ω ∞

Eksempel på måling af modstanden mellem K1M/1 og K5M/13:

3/6kW 3N~ 400V

BEMÆRK

Afstanden mellem højspændings- og lavspændingskablerne skal være mindst 50mm.

INFORMATION

▪ Se ledningsdiagrammet for flere oplysninger om

forbindelserne.

▪ Brug flertrådede kabler.

7.11 Færdiggørelse af installation af udendørsenheden

7.11.1 Sådan færdiggøres installation af udendørsenheden

1 Isoler og fastgør kølerørene og forbindelseskablet på følgende

måde:

a Gasrør b Gasrørsisolering c Kabel til indbyrdes forbindelse d Væskerør e Væskerørsisolering

f Montagetape

2 Monter servicedækslet.

7.10.20 Sådan forbindes ekstravarmeren til indendørsenheden

1 Tilslut ekstravarmerens terminaler X15M/1+2 til

2 Tilslut ekstravarmerens terminaler X15M/6+7+8+9+10 til

Installatørvejledning

indendørsenhedens terminaler X5M/11+12.

indendørsenhedens terminaler X3M/1+2+3+4+5.

7.11.2 Sådan lukkes udendørsenheden

1 Luk elboksens dæksel. 2 Luk servicedækslet.

BEMÆRK

Når du lukker udendørsenhedens dæksel, skal du sørge for, at spændingsmomentet ikke overstiger 4,1N•m.

7.12 Færdiggørelse af installation af indendørsenheden

7.12.1 Sådan fastgøres dækslet til brugergrænseflade på indendørsenheden

1 Sørg for, at frontpanelet er fjernet fra indendørsenheden. Se

"7.2.3Sådan åbnes indendørsenheden"på side30.

2 Sæt dækslet til brugergrænsefladen ind i hængslerne.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 49

3 Monter frontpanelet på indendørsenheden igen.

A1P

X10A

345

H JS T

7.12.2 Sådan lukkes indendørsenheden

1 Luk elboksens dæksel. 2 Installer toppladen igen. 3 Installer frontpanelet igen.

BEMÆRK

Når du lukker indendørsenhedens dæksel, skal du sørge for, at spændingsmomentet IKKE overstiger 4,1N•m.

7.13 Færdiggørelse af installation af ekstravarmer

7.13.1 Sådan lukkes ekstravarmeren

1 Luk elboksens dæksel. 2 Luk frontpladen.

8 Konfiguration

Metode Beskrivelse

Konfiguration via PCkonfiguratoren

INFORMATION

Når installatørindstillingerne ændres, beder brugergrænsefladen om bekræftelse af dem. Efter bekræftelsen SLUKKES skærmen kortvarigt, og der vises “optaget” i flere sekunder.

Adgang til indstillinger – forklaring til tabeller

Du kan få adgang til installatørindstillingerne med to forskellige metoder. Det er dog IKKE alle indstillinger, der er tilgængelige med begge metoder. Hvis det er tilfældet, er de tilsvarende tabelkolonner i dette kapitel sat til --- (ikke relevant).

Adgang til indstillinger via brødkrumme i menustrukturen.

Adgang til indstillinger via koden i oversigtsindstillinger.

Se også: ▪ "Sådan får du adgang til installatørindstillingerne"på side50 ▪ "8.5Menustruktur: Oversigt installatørindstillinger"på side73

8.1.1 Sådan sluttes pc-kablet til elboksen

Forudsætning: EKPCCAB-sættet er obligatorisk.

1 Slut kablet med USB-tilslutning til pc'en. 2 Slut kablets stik til X10A på A1P i indendørsenhedens elboks.

Du kan forberede konfigurationen eksternt på en PC og bagefter overføre konfigurationen til systemet med PC-konfigurationen.

Se også: "8.1.1Sådan sluttes pc-kablet til

elboksen"på side49.

Metode Kolonne i tabeller

Kode

8 Konfiguration

8.1 Oversigt: Konfiguration

Dette kapitel beskriver, hvad man skal gøre og vide for at konfigurere systemet efter installationen.

Hvorfor

Hvis du IKKE konfigurerer systemet korrekt, fungerer det muligvis IKKE som forventet. Konfigurationen har indvirkning på følgende:

▪ Beregningerne i softwaren ▪ Hvad du kan se på brugergrænsefladen, og hvad du kan gøre

med den

Hvordan

Du kan konfigurere systemet med brug af to forskellige metoder.

Metode Beskrivelse

Konfiguration via brugergrænsefladen

Første gang - hurtigguide. Når du slår brugergrænsefladen TIL første gang (via indendørsenheden), starter en hurtigguide, som hjælper dig med at konfigurere systemet.

Bagefter. Du kan foretage ændringer i konfigurationen bagefter, hvis det er nødvendigt.

3 Vær særlig opmærksom på stikkets placering!

BEMÆRK

Et andet kabel er allerede tilsluttet til X10A. For at tilslutte pc-kablet til X10A skal dette andet kabel derfor frakobles midlertidigt. Glem IKKE at tilslutte det igen bagefter.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 50

8 Konfiguration

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Oversigt indstillinger

Bekræft Juster Rul

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Oversigt indstillinger

Bekræft

Juster

Rul

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Oversigt indstillinger

Bekræft

Juster

Rul

Installatørindst.

Systemet vil genstart.

Bekræft Juster

Annull.

15:10

Tir

U5: Auto-adr.

Tryk 4sek. for at forts.

Synkronisering

Datadifference registreret. Vælg handling:

Send data

Bekræft

Juster

8.1.2 Sådan opnås der adgang til de mest brugte kommandoer

Sådan får du adgang til installatørindstillingerne

1 Indstil niveauet for brugeradgang til Installatør. 2 Gå til [A]: > Installatørindstillinger.

Sådan får du adgang til Oversigt indstillinger

1 Indstil niveauet for brugeradgang til Installatør. 2 Gå til [A.8]: > Installatørindstillinger > Oversigt indstillinger.

Sådan indstiller du niveauet for brugeradgang til installatør

1 Indstil niveauet for brugeradgang til Avanc. slutbr.. 2 Gå til [6.4]: > Information > Niveau for brugeradgang. 3 Tryk på i mere end 4 sekunder.

Resultat: vises på startsiderne.

4 Hvis du IKKE trykker på en knap i over 1time og trykker på

igen i over 4 sekunder, skifter niveauet for installatøradgang tilbage til Slutbruger.

Sådan indstiller du niveau for brugeradgang til Avanceret slutbruger

1 Gå til hovedmenuen eller en af dens undermenuer: . 2 Tryk på i mere end 4 sekunder.

Resultat: Niveauet for brugeradgang skifter til Avanc. slutbr.. Der

vises supplerende information, og “+” føjes til menutitlen. Niveau for brugeradgang forbliver Avanc. slutbr., indtil det indstilles til noget andet.

Sådan indstiller du niveau for brugeradgang til Slutbruger

1 Tryk på i mere end 4 sekunder.

Resultat: Niveauet for brugeradgang skifter til Slutbruger.

Brugergrænsefladen vender tilbage til standard-startskærmen.

Sådan ændres en oversigtsindstilling Eksempel: Modificer [1‑01] fra 15 to 20.

1 Gå til [A.8]: > Installatørindstillinger > Oversigt indstillinger. 2 Gå til den tilsvarende skærm i første del af indstillingen ved

hjælp af knappen og .

5 Gentag forrige trin, hvis du skal ændre andre indstillinger. 6 Tryk på for at bekræfte ændringen af parameteren. 7 Tryk på i menuen Installatørindstillinger for at bekræfte

indstillingerne.

Resultat: Systemet genstarter.

8.1.3 Sådan kopieres systemindstillingerne fra første til anden brugergrænseflade

Hvis der tilsluttes en anden brugergrænseflade, skal installatøren først følge nedenstående instruktioner for at opnå korrekt konfiguration af de 2 brugergrænseflader.

Denne fremgangsmåde gør det også muligt at kopiere det indstillede sprog fra én brugergrænseflade til en anden: f.eks. fra EKRUCBL2 til EKRUCBL1.

1 Når der tændes for strømmen første gang, vises følgende på

begge brugergrænseflader:

INFORMATION

Et ekstra 0-ciffer føjes til den første del af indstillingen, når du tilgår koderne i oversigtsindstillinger.

Eksempel: [1‑01]: “1” resulterer i “01”.

3 Gå til den tilsvarende anden del af indstillingen ved hjælp af

knappen og .

Resultat: Den værdi, der skal ændres, er nu markeret.

4 Modificer værdien ved hjælp af knappen og .

Installatørvejledning

2 Tryk på i 4 sekunder på den brugergrænseflade, hvor du

ønsker at fortsætte til hurtigguiden. Denne brugergrænseflade er nu hoved-brugergrænsefladen.

INFORMATION

Under hurtigguiden viser den anden brugergrænseflade Optaget og kan IKKE bruges.

3 Hurtigguiden viser vej. 4 Hvis systemet skal fungere korrekt, kræver det, at de lokale

data på de to brugergrænseflader er de samme. Hvis det IKKE er tilfældet, vises følgende på begge brugergrænseflader:

5 Vælg den krævede handling:

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 51

▪ Send data: Den benyttede brugergrænseflade indeholder de

Start kopiering

Er du sikker på, at du vil starte kopieringen?

Annull.

Bekræft Juster

Sprog

Vælg det ønskede sprog

Bekræft Juster

1 2013

Jan

Tir

Bekræft Juster Rul

Dato

Hvad dato er det i dag?

00 : 00

Hvad er klokken nu?

Tid

Bekræft

Juster

Rul

A.2 1

Rul

Vælg

Systemlayout

Standard

Tilbehør Kapaciteter Bekræft layout

Bekræft layout

Bekræft systemets layout. Systemet vil genstart og vil være klar til første opstart.

Annull.

Bekræft

Juster

korrekte data, og dataene på den anden brugergrænseflade overskrives.

▪ Modtag data: Den benyttede brugergrænseflade indeholder

IKKE de korrekte data, og dataene på den anden brugergrænseflade bruges til at overskrive.

6 På brugergrænsefladen bliver du bedt om at bekræfte, at du vil

fortsætte.

8 Konfiguration

7 Bekræft valget på skærmen ved at trykke på . Derefter

synkroniseres alle data (sprog, tidsplaner osv.) fra den valgte kildebrugergrænseflade til den anden.

INFORMATION

▪ Under kopieringen vil begge styreenheder IKKE tillade

drift. ▪ Kopieringen kan tage op til 90 minutter. ▪ Det anbefales at ændre installatørindstillingerne eller

selve konfigurationen af enheden på hoved-

brugergrænsefladen. Hvis ikke kan det tage op til 5

minutter, før ændringerne er synlige i menustrukturen.

8 Systemet er nu indstillet til brug med de 2 brugergrænseflader.

8.1.4 Sådan kopieres det indstillede sprog fra første til anden brugergrænseflade

Se "8.1.3 Sådan kopieres systemindstillingerne fra første til anden

brugergrænseflade"på side50.

8.1.5 Hurtigguide: Indstil systemlayoutet efter første tænding

Efter første tænding af systemet guides du til brugergrænsefladen, hvor du kan foretage de første indstillinger:

▪ sprog, ▪ dato, ▪ tid, ▪ systemlayout. Ved at bekræfte systemlayoutet kan du fortsætte med installationen

og ibrugtagning af systemet.

1 Ved tænding starter hurtigguiden, hvis systemlayoutet endnu

IKKE er bekræftet, ved at indstille sproget.

3 Indstil systemlayoutets indstillinger: Standard, Tilbehør,

Kapaciteter. Yderligere oplysninger kan findes i

"8.2Grundlæggende konfiguration"på side51.

4 Efter konfiguration skal du vælge Bekræft layout og trykke på

5 Brugergrænsefladen geninitialiseres, og du kan fortsætte

installationen ved at foretage de andre relevante indstillinger og tage systemet i brug.

Når installatørindstillingerne ændres, beder systemet om bekræftelse af dem. Efter bekræftelsen slukkes skærmen kortvarigt, og der vises “optaget” i flere sekunder.

8.2 Grundlæggende konfiguration

8.2.1 Hurtig guide: Sprog / tid og dato

# Kode Beskrivelse

[A.1] --- Sprog [1] --- Tid og dato

2 Indstil den aktuelle dato og tid.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

8.2.2 Hurtig guide: Standard

Konfiguration af ekstravarmer

Den valgfri ekstravarmer er tilpasset til tilslutning i de fleste europæiske strømnet. Ud over hardwarekonfiguration skal nettypen og relæindstillingen også indstilles på brugergrænsefladen.

# Kode Beskrivelse

[A.2.1.4] [E-03] Trin for ekstra-varmer:

▪ 0 (standard) ▪ 1 ▪ 2

Installatørvejledning

Page 52

8 Konfiguration

# Kode Beskrivelse

[A.2.1.5] [5-0D] BUH-type:

▪ 1 (1P,(1/1+2)): 6kW 1~230V (*6W) ▪ 4 (3PN,(1/2)): 6kW 3N~400V (*6W)

Relæindstilling

Relæindstilling Drift af ekstravarmer

Hvis ekstravarmer trin 1 er aktiv:

Hvis ekstravarmer trin 2 er aktiv:

1/1+2 Relæ 1 TIL Relæ 1+2 TIL 1/2 Relæ 1 TIL Relæ 2 TIL

Indstillinger for rumopvarmning

Systemet kan opvarme et rum. Indstillingerne for rumopvarmning afhænger af anvendelsestypen.

# Kode Beskrivelse

[A.2.1.7] [C-07] Enhedskontrolmetode:

▪ 0 (LWT-kontrol): Enhedens drift

bestemmes ud fra afgangsvandtemperaturen uanset den faktiske rumtemperatur og/eller opvarmningsbehovet i rummet.

▪ 1 (Ekst. RT-kontr.): Enhedens drift

bestemmes af den eksterne termostat eller tilsvarende (f.eks. varmepumpekonvektor).

▪ 2 (RT-kontrol): Enhedens drift

bestemmes ud fra brugergrænsefladens omgivende temperatur.

[A.2.1.B] --- Kun hvis der er 2 brugergrænseflader (1

installeret i rummet, 1 installeret ved indendørsenheden):

# Kode Beskrivelse

[A.2.1.8] [7-02] Systemet kan forsyne op til 2

vandtemperaturzoner med afgangsvand. Under konfiguration skal antallet af vandzoner indstilles.

Antal LWT-zoner: ▪ 0 (1 LWT-zone)(standard): Kun 1

afgangsvandtemperaturzone. Denne zone kaldes hovedafgangsvandtemperaturzonen.

▪ a: LWT-hovedzone

fortsat >>

# Kode Beskrivelse

[A.2.1.8] [7-02] << fortsættelse

▪ 1 (2 LWT-zoner): 2

afgangsvandtemperaturzoner. Zonen med den laveste afgangsvandtemperatur (ved opvarmning) kaldes hovedafgangsvandtemperaturzonen. Zonen med den højeste afgangsvandtemperatur (ved opvarmning) kaldes den ekstra afgangsvandtemperaturzone. I praksis består hovedafgangsvandtemperaturzonen af varme-emitterne med høj belastning, og der installeres en blandestation for at opnå den ønskede udgangsvandtemperatur.

Installatørvejledning

▪ a: Ved enhed ▪ b: I rum som rumtermostat

Placering af brugergr.: ▪ Ved enhed: den anden

brugergrænseflade indstilles automatisk til I rum og fungerer som rumtermostat, hvis RT-kontrol er valgt.

▪ I rum (standard): Den anden

brugergrænseflade indstilles automatisk til Ved enhed og fungerer som rumtermostat, hvis RT-kontrol er valgt.

▪ a: LWT-ekstrazone ▪ b: LWT-hovedzone

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 53

8 Konfiguration

b c

a b

g b

b c

# Kode Beskrivelse

[A.2.1.9] [F-0D] Når styring af rumopvarmning er slået

FRA på brugergrænsefladen, er pumpen altid slået FRA. Når styring af rumopvarmning er slået Til, kan du vælge den ønskede pumpedriftstilstand (gælder kun ved rumopvarmning)

Pumpedriftstilstand: ▪ 0 (Konstant): Vedvarende pumpedrift,

uanset termo TIL- eller FRA-tilstand. Bemærkning: kontinuerlig pumpedrift kræver mere energi end prøve- eller anmodnings-pumpedrift.

▪ a: Styring af rumopvarmning

(brugergrænseflade) ▪ b: FRA ▪ c: Til ▪ d: Pumpedrift

fortsat >>

# Kode Beskrivelse

[A.2.1.9] [F-0D] << fortsættelse

▪ 1 (Prøve):(standard): Pumpen er slået

TIL, når der er brug for opvarmning, og afgangsvandtemperaturen endnu IKKE har nået den ønskede temperatur. Når termo FRA-tilstanden forekommer, kører pumpen hvert

5. minut for at kontrollere vandtemperaturen og behovet for eventuel opvarmning. Bemærkning: Prøver er IKKE tilgængelige ved ekstern rumtermostatstyring eller rumtermostatstyring.

▪ a: Styring af rumopvarmning

(brugergrænseflade) ▪ b: FRA ▪ c: Til ▪ d: LWT-temperatur ▪ e: Aktuel ▪ f: Ønsket ▪ g: Pumpedrift

fortsat >>

# Kode Beskrivelse

[A.2.1.9] [F-0D] << fortsættelse

▪ 2 (Anmodning): Pumpedrift baseret på

anmodning. Eksempel: Brug af rumtermostat giver termo TIL/FRAtilstand. Pumpen er slået FRA, hvis der ikke er noget behov. Bemærkning: Anmodning er IKKE tilgængelig ved styring af afgangsvandtemperaturen.

▪ a: Styring af rumopvarmning

(brugergrænseflade) ▪ b: FRA ▪ c: Til ▪ d: Opvarmningskrav (med ekst. RT

eller RT) ▪ e: Pumpedrift

8.2.3 Hurtig guide: Tilbehør

Indstillinger for varmt vand til boligen

Følgende indstillinger skal foretages.

INFORMATION

Hvis der ikke er installeret valgfri extravarmer, skal du indstille [E‑05] til 1. Ellers vil der komme en fejlkode (UA-17).

# Kode Beskrivelse

[A.2.2.1] [E-05] DHW-drift:

Kan systemet lave varmt brugsvand? ▪ 0 (Nej): IKKE installeret. ▪ 1 (Ja)(standard): Installeret.

Varmtvandstanken til boligen er installeret som standard. Denne indstilling må IKKE ændres.

[A.2.2.3] [E-07] Under forberedelse af varmt vand kan

varmepumpen hjælpes af en elektrisk varmer for også at sikre forberedelse af varmt vand til boligen selv ved høje ønskede tanktemperaturer.

Type af DHW-tank: ▪ 2 (Type 3) (standard): Anti-

legionellavarmeren vil også blive anvendt under desinfektion.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 54

8 Konfiguration

c f

d f

e g

# Kode Beskrivelse

[A.2.2.A] [D-02] Indendørsenheden giver mulighed for at

tilslutte en varmtvandspumpe til boligen som ekstraudstyr (Til/FRA-type). Vi skelner mellem funktionaliteten afhængigt af installationen og brugergrænsefladens konfiguration.

DHW-pumpe: ▪ 0 (Nej)(standard): IKKE installeret. ▪ 1 (Sekundær ret.): Installeret til

øjeblikkeligt varmt vand, når der tappes vand. Slutbrugeren indstiller driftstiden (tidspunkt i ugentlig tidsplan) for pumpen til varmt vand til boligen, hvor den skal køre. Styring af denne pumpe er mulig via indendørsenheden.

▪ 2 (Disinf. shunt): Installeret til

desinfektion. Den kører, når desinfektionsfunktionen for varmtvandstanken til boligen kører. Der kræves ikke yderligere indstillinger.

▪ 3 (Cirkulationspu.): Installeret til

forvarmning af tank. Nødvendigt til EHBH_CBV uden ekstravarmer. Den kører, når varmtvandstanken til bolig bliver forvarmet. Der kræves ikke yderligere indstillinger.

▪ 4 (CP & desinf.sh.): Kombination af 2

og 3. Den kører, når desinfektionsfunktionen for varmtvandstanken til bolig kører, eller varmtvandstanken til bolig bliver forvarmet. Der kræves ikke yderligere indstillinger.

Se også illustrationerne nedenfor.

Varmtvandspumpe til boligen installeret til …

Hurtigt varmt vand Desinfektion/tank forvarmning

a Indendørsenhed b Tank c Varmtvandspumpe til boligen (medfølger ikke) d Varmelegeme (medfølger ikke) e Kontraventil (medfølger ikke)

f Bruser (medfølger ikke)

g Koldt vand

Termostater og eksterne sensorer

BEMÆRK

Se "5Anvendelsesretningslinjer"på side12.

# Kode Beskrivelse

[A.2.2.4] [C-05] Hvd.kont.type

Ved ekstern rumtermostatstyring skal kontakttypen for den valgfri rumtermostat eller varmepumpekonvektoren for hovedafgangsvandtemperaturzonen indstilles. Se

"5Anvendelsesretningslinjer"på side12.

▪ 1 (Termo ON/OFF): Den tilsluttede

eksterne rumtermostat eller varmepumpekonvektor sender opvarmningssignalet til indendørsenheden (X2M/1). Vælg denne værdi ved tilslutning til varmepumpekonvektoren (FWXV).

▪ 2(C/H-anmodning)(standard): Den

tilsluttede eksterne rumtermostat sender et opvarmningskrav og er derfor tilsluttet til den digitale indgang (forbeholdt til hovedafgangsvandtemperaturzonen) på indendørsenheden (X2M/1). Vælg denne værdi ved tilslutning til den ledningsforbundne (EKRTWA) eller trådløse (EKRTR1) rumtermostat.

[A.2.2.5] [C-06] Eks.kont.type

Ved ekstern rumtermostatstyring med 2 afgangsvandtemperaturzoner skal typen for den valgfri rumtermostat for den ekstra afgangsvandtemperaturzone indstilles. Se

"5Anvendelsesretningslinjer"på side12.

▪ 1 (Termo ON/OFF): Se Hvd.kont.type.

Tilsluttet på indendørsenheden (X2M/1a).

▪ 2 (Hvd.kont.type) (standard): Se C/H-

anmodning. Tilsluttet på indendørsenheden (X2M/1a).

[A.2.2.B] [C-08] Ekstern sensor

Hvis der er tilsluttet en valgfri ekstern sensor for den omgivende temperatur, skal sensortypen indstilles. Se

"5Anvendelsesretningslinjer"på side12.

▪ 0 (Nej)(standard): IKKE installeret.

Termomodstanden i brugergrænsefladen og i udendørsenheden bruges til måling.

▪ 1 (Udendørsføler): Installeret.

Udendørssensoren bruges til at måle den udendørs omgivende temperatur. Bemærkning: Temperatursensoren i udendørsenheden bruges stadig til visse funktioner.

▪ 2 (Rumsensor): Installeret.

Temperatursensoren i brugergrænsefladen bruges IKKE mere. Bemærkning: Denne værdi har kun betydning ved rumtermostatstyring.

Digitalt I/O-PCB

Ændring af disse indstillinger er kun nødvendigt, hvis den valgfri digitale I/O-PCB er installeret. Digitalt I/O-PCB har flere funktioner, der skal konfigureres. Se "5Anvendelsesretningslinjer"på side12.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 55

8 Konfiguration

# Kode Beskrivelse

[A.2.2.6.1] [C-02] Ekst.ekstra-varme

Angiver, om der også udføres rumopvarmning ved hjælp af en anden varmekilde end systemet.

▪ 0 (Nej)(standard): IKKE installeret. ▪ 1 (Bivalent): Installeret. Hjælpekedlen

(gaskedel, oliekedel) kører, når den udendørs omgivende temperatur er lav. Under bivalent drift er varmepumpen SLUKKET. Indstil denne værdi, hvis der bruges en hjælpekedel. Se

"5 Anvendelsesretningslinjer" på side12.

[A.2.2.6.2] [D-07] Solvarme-kit

Gælder kun for EHBH. Angiver, om varmtvandstanken til boligen også opvarmes med solvarmepaneler.

▪ 0 (Nej)(standard): IKKE installeret. ▪ 1 (Ja): Installeret. Varmtvandstanken

til boligen kan – ud over varmepumpen – også opvarmes med solvarmepaneler. Indstil denne værdi, hvis der er installeret solvarmepaneler. Se "5 Anvendelsesretningslinjer" på

side12.

[A.2.2.6.3] [C-09] Alarm-output

Angiver logikken for alarm-output på digitalt I/O-PCB under funktionsfejl.

▪ 0 (Normalt åben)(standard): Alarm-

output strømforsynes, når der opstår en alarm. Ved at indstille denne værdi skelnes der mellem funktionsfejl og registrering af strømafbrydelse for enheden.

▪ 1 (Normalt lukket): Alarm-output

strømforsynes IKKE, når der opstår en alarm. Denne installatørindstilling gør det muligt at skelne mellem detekteringen af en alarm og detekteringen af en strømafbrydelse.

Se også tabellen nedenfor (Alarmoutput-logik).

[A.2.2.6.4] [F-04] Bundpladevarmer

Gælder kun for EHVH11+16. Angiver, om der er installeret en ekstra bundpladevarmer på udendørsenheden. Bundpladevarmeren strømforsynes i så fald fra indendørsenheden.

▪ 0 (Nej)(standard): IKKE installeret. ▪ 1 (Ja): Installeret. Bemærkning: Hvis

denne værdi indstilles, kan udgangen på digitalt I/O-printkort ikke bruges til rumopvarmning. Se

"5 Anvendelsesretningslinjer" på side12.

Alarm-output-logik

[C-09] Alarm Ingen alarm Ingen

strømforsynin

g til enheden

0 (standard) Lukket output Åbent output Åbent output 1 Åbent output Lukket output

Demand-printkort

Demand-printkort bruges til at muliggøre styring af strømforbruget via digitale indgange. Se "5Anvendelsesretningslinjer"på side12.

# Kode Beskrivelse

[A.2.2.7] [D-04] Demand-PCB

Gælder kun for EHVH04+08. Angiver, om den valgfri demand-printkort er installeret.

▪ 0 (Nej)(standard) ▪ 1 (Strømf. styring)

Energimåling

Hvis energimåling udføres vha. eksterne strømmålere, skal indstillingerne konfigureres som beskrevet ovenfor. Vælg impulsfrekvensudgang for hver strømmåler i henhold til strømmålerspecifikationerne. Det er muligt at tilslutte (op til 2) strømmålere med forskellige impulsfrekvenser. Hvis der kun bruges 1 eller ingen strømmåler, skal du vælge Nej for at angive, at den tilsvarende impulsindgang IKKE bruges.

# Kode Beskrivelse

[A.2.2.8] [D‑08] Ekstern kWh-måler1 (valg):

▪ 0 (Nej): IKKE installeret ▪ 1: Installeret (0,1impuls/kWh) ▪ 2: Installeret (1impuls/kWh) ▪ 3: Installeret (10impuls/kWh) ▪ 4: Installeret (100impuls/kWh) ▪ 5: Installeret (1000impuls/kWh)

[A.2.2.9] [D‑09] Ekstern kWh-måler2 (valg):

8.2.4 Hurtig guide: Kapaciteter (energimåling)

Kapaciteten for alle elektriske varmere skal indstilles, for at energimålingen og/eller funktionen til styring af strømforbruget kan fungere ordentligt. Ved måling af modstandsværdien for hvert varmeapparat kan du indstille den nøjagtige varmekapacitet, og dette giver mere nøjagtige energidata.

# Kode Beskrivelse

[A.2.3.1] [6-02] Anti-legionellavarmer: Anti-

legionellavarmerens kapacitet ved nominel spænding. Standard: 2,4kW.

Område: 0~10kW (i trin på 0,2kW)

[A.2.3.2] [6-03] BUH: trin 1: Kapaciteten for

ekstravarmerens første trin ved mærkespænding. Standard: 3kW.

Område: 0~10kW (i trin på 0,2kW)

[A.2.3.3] [6-04] BUH: trin 2: Kapacitetsforskellen mellem

ekstravarmerens anden og første trin ved mærkespænding. Standard: 3kW.

Område: 0~10kW (i trin på 0,2kW)

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 56

8 Konfiguration

[1-03]

[1-02]

[1-00] [1-01]

# Kode Beskrivelse

[A.2.3.6] [6-07] Bundpladevarmer: Gælder kun for en

valgfri bundpladevarmer (EKBPHTH16A). Kapaciteten for den valgfri bundpladevarmer ved mærkespænding. Standard: 0W.

Område: 0~200W (i trin på 10W)

8.2.5 Styring af rumopvarmning

De grundlæggende påkrævede indstillinger for konfiguration af rumopvarmning af systemet beskrives i dette kapitel. Vejrafhængige installatørindstillinger definerer parametrene for vejrafhængig styring af enheden. Når vejrafhængig styring er aktiv, bestemmes vandtemperaturen automatisk afhængigt af udendørstemperaturen. Lav udendørstemperatur medfører varmere vand og omvendt. Under vejrafhængig drift kan brugeren skifte target-vandtemperaturen maks. 5°C op eller ned.

Se brugervejledningen og/eller betjeningsvejledningen for at få yderligere oplysninger om denne funktion.

Afgangsvandtemperatur: Hovedzone

# Kode Beskrivelse

[A.3.1.1.1] --- LWT setp. tils.:

▪ Absolut

Den ønskede udgangsvandtemperatur er:

▪ IKKE vejrafhængig (dvs. afhænger

IKKE af den udendørs omgivende temperatur)

▪ fastsat til fast tidspunkt (dvs. IKKE

tidsplan)

▪ Vejrafh. (standard): Den ønskede

udgangsvandtemperatur er: ▪ vejrafhængig (dvs. afhænger af

den udendørs omgivende temperatur)

▪ fastsat til fast tidspunkt (dvs. IKKE

tidsplan)

fortsat >>

# Kode Beskrivelse

[A.3.1.1.1] --- << fortsættelse

▪ Abs + planlagt: Den ønskede

udgangsvandtemperatur er: ▪ IKKE vejrafhængig (dvs. afhænger

IKKE af den udendørs omgivende temperatur)

▪ fastsat ud fra en tidsplan.

Handlingerne i tidsplanen består af ønskede skift, som enten er forudindstillede eller brugerdefinerede.

Bemærkning: Denne værdi kan kun indstilles ved styring af afgangsvandtemperatur.

▪ VA + planlagt: Den ønskede

udgangsvandtemperatur er: ▪ vejrafhængig (dvs. afhænger af

den udendørs omgivende temperatur)

▪ fastsat ud fra en tidsplan.

Handlingerne i tidsplanen består af ønskede udgangsvandtemperaturer, som enten er forudindstillede eller brugerdefinerede.

Bemærkning: Denne værdi kan kun indstilles ved styring af afgangsvandtemperatur.

# Kode Beskrivelse

[7.7.1.1] [1-00]

Indstil vejrafhængig opvarmning: [1-01] [1-02] [1-03]

Installatørvejledning

▪ Tt: Målafgangsvandtemperatur

(hoved)

▪ Ta: Udendørstemperatur

fortsat >>

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 57

8 Konfiguration

[0-00]

[0-01]

[0-03] [0-02]

# Kode Beskrivelse

[7.7.1.1] [1-00]

[1-01] [1-02] [1-03]

<< fortsættelse ▪ [1-00]: Lav udendørs omgivende

temperatur. –40°C~+5°C (standard: –10°C)

▪ [1-01]: Høj udendørs omgivende

temperatur. 10°C~25°C (standard: 15°C)

▪ [1-02]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller falder til under den lave omgivende temperatur. [9‑01]°C~[9‑00]°C (standard: 35°C). Bemærk: Denne værdi skal være lavere end [1-03], da der kræves varmere vand ved lave udendørstemperaturer.

▪ [1-03]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller højere end den høje omgivende temperatur. [9‑01]°C~min(45, [9‑00])°C (standard: 25°C). Bemærk: Denne værdi skal være lavere end [1-02], da der kræves mindre varmt vand ved høje udendørstemperaturer.

Afgangsvandtemperatur: Ekstrazone

Gælder kun, hvis der er 2 afgangsvandtemperaturzoner.

# Kode Beskrivelse

[A.3.1.2.1] --- LWT setp. tils.:

▪ Absolut: Den ønskede

udgangsvandtemperatur er: ▪ IKKE vejrafhængig (dvs. afhænger

IKKE af den udendørs omgivende temperatur)

▪ fastsat til fast tidspunkt (dvs. IKKE

tidsplan)

▪ Vejrafh. (standard): Den ønskede

udgangsvandtemperatur er: ▪ vejrafhængig (dvs. afhænger af

den udendørs omgivende temperatur)

▪ fastsat til fast tidspunkt (dvs. IKKE

tidsplan)

▪ Abs + planlagt: Den ønskede

udgangsvandtemperatur er: ▪ IKKE vejrafhængig (dvs. afhænger

IKKE af den udendørs omgivende temperatur)

▪ fastsat ud fra en tidsplan. De

planlagte handlinger er Til eller FRA.

Bemærkning: Denne værdi kan kun indstilles ved styring af afgangsvandtemperatur.

▪ VA + planlagt: Den ønskede

udgangsvandtemperatur er: ▪ vejrafhængig (dvs. afhænger af

den udendørs omgivende temperatur)

▪ fastsat ud fra en tidsplan. De

planlagte handlinger er Til eller FRA.

Bemærkning: Denne værdi kan kun indstilles ved styring af afgangsvandtemperatur.

# Kode Beskrivelse

[7.7.2.1] [0-00]

Indstil vejrafhængig opvarmning: [0-01] [0-02] [0-03]

▪ Tt: Målafgangsvandtemperatur

(ekstra)

▪ Ta: Udendørstemperatur

fortsat >>

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 58

8 Konfiguration

+[8-06]

−[8-06]

# Kode Beskrivelse

[7.7.2.1] [0-00]

[0-01] [0-02] [0-03]

<< fortsættelse ▪ [0-03]: Lav udendørs omgivende

temperatur. –40°C~+5°C (standard: –10°C)

▪ [0-02]: Høj udendørs omgivende

temperatur. 10°C~25°C (standard: 15°C)

▪ [0-01]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller falder til under den lave omgivende temperatur. [9‑05]°C~[9‑06]°C (standard: 45°C). Bemærk: Denne værdi skal være lavere end [0-00], da der kræves varmere vand ved lave udendørstemperaturer.

▪ [0-00]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller højere end den høje omgivende temperatur. [9‑05]°C~min(45, [9‑06])°C (standard: 35°C). Bemærk: Denne værdi skal være lavere end [0-01], da der kræves mindre varmt vand ved høje udendørstemperaturer.

Temperatur afgangsvand: Delta T kilde

Temperaturforskel for indgangs- og afgangsvand. Enheden er udviklet til at kunne anvendes sammen med gulvkredse. Den anbefalede afgangsvandtemperatur (indstillet med brugergrænsefladen) for gulvkredse er 35°C. I så fald styres enheden for at opnå en temperaturforskel på 5°C, hvilket betyder, at enhedens indløbsvand er cirka 30°C. Afhængigt af den installerede anvendelse (radiatorer, varmepumpekonvektor, gulvkredse) eller situation kan det være muligt at ændre forskellen mellem indløbs- og afgangsvandets temperatur. Bemærk, at pumpen vil regulere sit flow for at bevare Δt.

# Kode Beskrivelse

[A.3.1.1.5] [8-05] Variabelt LWT:

▪ Nej (standard): deaktiveret.

Bemærk: Den ønskede udgangsvandtemperatur skal indstilles på brugergrænsefladen.

▪ Ja: aktiveret.

Afgangsvandtemperaturen beregnes som forskellen mellem den ønskede og den faktiske rumtemperatur. Dette giver et bedre match mellem varmepumpens kapacitet og den kapacitet, der faktisk kræves, og det resulterer i færre start/stop-cyklusser og en mere økonomisk drift. Bemærk: Den ønskede udgangsvandtemperatur kan kun aflæses på brugergrænsefladen

--- [8-06] Maksimal modulering for afgangsvandtemperatur:

0°C~10°C (standard: 3°C) Kræver modulation for at kunne

aktiveres. Dette er værdien, hvormed ønsket

udgangsvandtemperatur hæves eller sænkes.

INFORMATION

Når modulering af afgangsvandtemperatur er aktiveret, skal den vejrafhængige kurve indstilles til en højere position end [8-06] plus det mindste kontrolpunkt for afgangsvandtemperatur, der kræves for at nå en stabil tilstand for komfort-kontrolpunktet for rummet. For at øge effektiviteten kan moduleringen sænke kontrolpunktet for afgangsvand. Ved at indstille den vejrafhængige kurve til en højere position kan den ikke falde til under det mindste kontrolpunkt. Se illustrationen nedenfor.

# Kode Beskrivelse

[A.3.1.3.1] [9-09] Opvarmning: ønsket temperaturforskel

mellem indløbsvand og afgangsvand. Område: 3°C~10°C (i trin på 1°C; standardværdi: 5°C).

Afgangsvandtemperatur: Modulering

Gælder kun ved rumtermostatstyring. Ved brug af rumtermostatfunktionen skal kunden indstille den ønskede rumtemperatur. Enheden leverer varmt vand til varme-emitterne, og rummet opvarmes. Desuden skal den ønskede udgangsvandtemperatur konfigureres: Når modulering aktiveres, beregnes den ønskede udgangsvandtemperatur automatisk af enheden (baseret på de forudindstillede temperaturer, hvis vejrafhængig er valgt, udføres modulering baseret på de ønskede vejrafhængige temperaturer); når modulering deaktiveres, kan den ønskede udgangsvandtemperatur indstilles på brugergrænsefladen. Når modulering aktiveres, sænkes eller hæves den ønskede udgangsvandtemperatur desuden som funktion af den ønskede rumtemperatur og forskellen mellem den faktiske og den ønskede rumtemperatur. Dette medfører:

▪ stabile rumtemperaturer, der stemmer nøjagtigt overens med den

ønskede temperatur (større komfort)

▪ færre Til/FRA-cykler (mindre støj, større komfort og mere

effektivitet)

▪ vandtemperatur så lav som muligt, så den passer til den ønskede

temperatur (større effektivitet)

a Vejrafhængig kurve b Mindste kontrolpunkt for afgangsvandtemperatur til at

kunne nå en stabil tilstand for komfort-kontrolpunktet for rummet.

Afgangsvandtemperatur: Emitter-type

Gælder kun ved rumtermostatstyring. Afhængigt af systemets vandmængde og typen af varmegivere kan opvarmning af et rum tage længere tid. Denne indstilling kan kompensere for et langsomt eller hurtigt opvarmningssystem under opvarmning.

Bemærk: Indstillingen for emitter-typen påvirker den maksimale modulering for den ønskede udgangsvandtemperatur.

Derfor er det vigtigt at indstille det korrekt.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 59

8 Konfiguration

# Kode Beskrivelse

[A.3.1.1.7] [9-0B] Emitter-type:

Reaktionstid for systemet: ▪ Hurtig Eksempel: Lille vandmængde

og konvektorer.

▪ Langsom Eksempel: Stor

vandmængde, gulvopvarmningskredse.

8.2.6 Styring af varmt vand til boligen

Gælder kun, hvis der er installeret en valgfri varmtvandstank til boligen.

Konfiguration af den ønskede tanktemperatur

Varmt vand til boligen kan opnås på 3 forskellige måder. De varierer fra hinanden i forhold til, hvordan den ønskede tanktemperatur indstilles, og hvordan enheden fungerer.

# Kode Beskrivelse

[A.4.1] [6-0D] Varmt vand til boligen

Kontrolpunkttilstand: ▪ 0 (Kun genopv.): Kun genopvarmning

er tilladt.

▪ 1 (Genopv.+planl.): Varmtvandstanken

til bolig opvarmes i henhold til en tidsplan, og mellem de planlagte opvarmningscyklusser er genopvarmning tilladt.

▪ 2 (Kun planlagt): Tanken med varmt

vand til boligen kan KUN opvarmes i henhold til en tidsplan.

Se "8.3.2 Styring af varmt vand til boligen: avanceret"på side 62 for yderligere oplysninger.

INFORMATION

Der er risiko for kapacitetsmangel eller komfortproblemer i forbindelse med rumopvarmning (ved hyppig anvendelse af varmt vand til boligen vil der opstå hyppige og langvarige afbrydelser af rumopvarmning) ved valg af [6‑0D]=0 ([A.4.1] Varmt vand til boligen Kontrolpunkttilstand=Kun genopv.).

Kontrolpunkt for maksimal DHW-temperatur

Den maksimale temperatur, som brugere kan vælge til varmt vand til boligen. Denne indstilling kan bruges til at begrænse temperaturerne ved de varme vandhaner.

INFORMATION

Under desinfektion af varmtvandstanken til boligen kan DHW-temperaturen overstige denne maksimale temperatur.

INFORMATION

Begræns den maksimale varmtvandstemperatur i henhold til den gældende lovgivning.

# Kode Beskrivelse

[A.4.5] [6-0E] Maksimalt kontrolpunkt

Den maksimale temperatur, som brugere kan vælge til varmt vand til boligen. Denne indstilling kan bruges til at begrænse temperaturen ved de varme vandhaner. Område: 40°C~65°C (standard: 65°C).

Den maksimale temperatur gælder IKKE ved brug af desinfektionsfunktionen. Se desinfektionsfunktionen.

8.2.7 Kontakt/service telefon

# Kode Beskrivelse

[6.3.2] --- Nummer, som brugere kan ringe til i

tilfælde af problemer.

8.3 Avanceret konfiguration/ optimering

8.3.1 Rumopvarmning: avanceret

Forudindstilling af afgangsvandtemperatur

Det er muligt at definere afgangsvandtemperaturer: ▪ økonomisk (angiver den ønskede udgangsvandtemperatur, som

resulterer i det laveste energiforbrug)

▪ komfort (angiver den ønskede udgangsvandtemperatur, som

resulterer i det højeste energiforbrug).

Forudindstillede værdier gør det nemt at bruge den samme værdi i tidsplanen eller at justere den ønskede udgangsvandtemperatur i henhold til rumtemperaturen (se modulering). Hvis du senere vil ændre værdien, skal du KUN gøre det ét sted. Afhængigt af, om den ønskede udgangsvandtemperatur er vejrafhængig eller IKKE, skal de ønskede skifteværdier eller denne absolutte ønskede udgangsvandtemperatur specificeres.

BEMÆRK

De forindstillede afgangsvandtemperaturer gælder KUN for hovedzonen, da tidsplanen for den ekstra zone består af Til/FRA-handlinger.

BEMÆRK

Vælg forudindstillede afgangsvandtemperaturer i henhold til designet og de valgte varme-emittere for at sikre balance mellem de ønskede rum- og afgangsvandtemperaturer.

# Kode Beskrivelse

Den forudindstillede afgangsvandtemperatur for hovedafgangsvandtemperaturzonen i tilfælde af IKKE vejrafhængig

[7.4.2.1] [8-09] Komfort (opvarmning)

[9‑01]°C~[9‑00]°C (standard: 35°C)

[7.4.2.2] [8-0A] Øko (opvarmning)

[9‑01]°C~[9‑00]°C (standard: 33°C)

Den forudindstillede afgangsvandtemperatur (skifteværdi) for hovedafgangsvandtemperaturzonen i tilfælde af vejrafhængig

[7.4.2.5] --- Komfort (opvarmning)

–10°C~+10°C (standard: 0°C)

[7.4.2.6] --- Øko (opvarmning)

–10°C~+10°C (standard: –2°C)

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 60

8 Konfiguration

0°C

a b

Temperaturområder (afgangsvandtemperaturer)

Formålet med denne indstilling er at forhindre valg af en forkert (dvs. for varm) temperatur på afgangsvandet. Til det formål kan man konfigurere det tilgængelige ønskede temperaturområde for opvarmning.

Eksempel: Indstil den minimale afgangsvandtemperatur til 28°C for at undgå, at rummet IKKE kan opvarmes: Afgangsvandtemperaturer SKAL være tilstrækkeligt meget højere end rumtemperaturerne (ved opvarmning).

Afgangsvandtemperaturområdet for hovedafgangsvandtemperaturzonen (= afgangsvandtemperaturzonen med den laveste afgangsvandtemperatur ved opvarmning)

[A.3.1.1.2.2] [9-00] Maksimum temp. (opv.)

[A.3.1.1.2.1] [9-01] Minimum temp. (opv.)

Afgangsvandtemperaturområdet for ekstra afgangsvandtemperatur (= afgangsvandtemperaturzonen med den højeste afgangsvandtemperatur ved opvarmning)

[A.3.1.2.2.2] [9-06] Maksimum temp. (opv.)

[A.3.1.2.2.1] [9-05] Minimum temp. (opv.)

Temperatur for overskridelse af afgangsvandtemperatur

Denne funktion definerer, hvor meget vandtemperaturen må stige over den ønskede udgangsvandtemperatur, før kompressoren stopper. Kompressoren starter igen, når afgangsvandtemperaturen falder til under den ønskede udgangsvandtemperatur. Denne funktion kan KUN anvendes i opvarmningstilstand.

Installatørvejledning

BEMÆRK

Ved gulvvarme er det vigtigt at begrænse maks. temperatur på afgangsvand ved opvarmning i henhold til specifikationerne for gulvvarmeinstallationen.

BEMÆRK

▪ Ved justering af afgangsvandtemperaturområderne

justeres alle ønskede udgangsvandtemperaturer også for at garantere, at de er mellem grænserne.

▪ Sørg for, at der altid er balance mellem den ønskede

udgangsvandtemperatur og den ønskede rumtemperatur og/eller kapaciteten (i henhold til konstruktionen og valget af varme-emittere). Den ønskede udgangsvandtemperatur er resultatet af flere indstillinger (forudindstillede værdier, skifteværdier, vejrafhængige kurver, modulering). Derfor kan der forekomme for høje eller for lave afgangsvandtemperaturer, som kan medføre overtemperaturer eller kapacitetsmangel. Sådanne situationer kan undgås ved at begrænse afgangsvandtemperaturområdet til passende værdier (afhængigt af varme-emitteren).

# Kode Beskrivelse

37°C~afhænger af udendørsenheden (standard: 55°C )

15°C~37°C (standard: 25°C )

37°C~afhænger af udendørsenheden (standard: 55°C)

15°C~37°C (standard: 25°C)

# Kode Beskrivelse

--- [9-04] 1°C~4°C (standard: 1°C)

Afgangsvandtemperaturkompensation ved 0°C

Ved opvarmningsdrift øges den ønskede udgangsvandtemperatur lokalt ved en udendørstemperatur på 0°C. Denne kompensation kan vælges ved brug af en absolut eller vejrafhængig ønsket temperatur (se illustrationen nedenfor). Brug denne indstilling til at kompensere for mulige varmetab i bygningen på grund af fordampning af smeltet is eller sne (f.eks. i lande med koldt klima).

a Absolut ønsket LWT b Vejrafhængig ønsket LWT

# Kode Beskrivelse

--- [D-03] ▪ 0 (deaktiveret) (standard) ▪ 1 (aktiveret) L=2°C,

R=4°C (−2°C<TA<2°C)

▪ 2 (aktiveret) L=4°C,

R=4°C (−2°C<TA<2°C)

▪ 3 (aktiveret) L=2°C,

R=8°C (−4°C<TA<4°C)

▪ 4 (aktiveret) L=4°C,

R=8°C (−4°C<TA<4°C)

Maksimal modulering for afgangsvandtemperatur

Gælder KUN ved rumtermostatstyring, og når modulering er aktiveret. Den maksimale modulering (=varians) på den ønskede udgangsvandtemperatur fastsættes ud fra forskellen mellem den faktiske og ønskede rumtemperatur, f.eks. betyder 3°C modulering, at den ønskede udgangsvandtemperatur kan øges eller sænkes med 3°C. Større modulering betyder bedre ydelse (mindre Til/FRA, hurtigere opvarmning), men bemærk, at afhængigt af varmeemitteren SKAL der ALTID være en balance (se design og valg af varme-emitterne) mellem den ønskede udgangsvandtemperatur og den ønskede rumtemperatur.

# Kode Beskrivelse

--- [8-06] 0°C~10°C (standard: 3°C)

Temperaturområder (rumtemperatur)

Gælder KUN ved rumtermostatstyring. Du kan spare energi ved at begrænse området for rumtemperaturen, så rummet ikke overophedes.

BEMÆRK

Ved justering af rumtemperaturområderne justeres alle ønskede rumtemperaturer også for at garantere, at de er mellem grænserne.

# Kode Beskrivelse

Rumtemp.-område [A.3.2.1.2] [3-06] Maksimum temp. (opv.)

18°C~30°C (standard: 30°C)

[A.3.2.1.1] [3-07] Minimum temp. (opv.)

12°C~18°C (standard: 12°C)

Rumtemperaturtrin

Gælder KUN ved rumtermostatstyring, og hvis temperaturen vises i °C.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 61

8 Konfiguration

[

9-0C

]

# Kode Beskrivelse

[A.3.2.4] --- Rumtemp. trin

▪ 1°C (standard). Den ønskede

rumtemperatur på brugergrænsefladen kan indstilles i trin på 1°C.

▪ 0,5°C. Den ønskede rumtemperatur

på brugergrænsefladen kan indstilles i trin på 0,5°C. Den faktiske rumtemperatur vises med en nøjagtighed på 0,1°C.

Rumtemperaturhysterese

Gælder KUN ved rumtermostatstyring. Hysteresebåndet omkring den ønskede rumtemperatur kan indstilles. Det anbefales IKKE at ændre hysteresen for rumtemperaturen, da den er indstillet til optimal udnyttelse af systemet.

a Rumtemperatur

b Faktisk rumtemperatur

c Ønsket rumtemperatur

d Tid

# Kode Beskrivelse

--- [9-0C] 1°C~6°C (standard: 1°C)

Rumtemperaturforskydning

Gælder KUN ved rumtermostatstyring. Det er muligt at kalibrere rumtemperatursensoren (den eksterne). Det er muligt at forskyde rumtermomodstanden, som måles af brugergrænsefladen eller af den eksterne rumsensor. Indstillingerne kan bruges til at kompensere for situationer, hvor brugergrænsefladen eller den eksterne rumsensor IKKE KAN installeres på den ideelle placering (se installationsvejledningen og/eller installatørvejledningen).

# Kode Beskrivelse

Rumtemp.-forskydning: Forskydning af den faktiske rumtemperatur, der er målt på brugergrænsefladens sensor.

[A.3.2.2] [2-0A] –5°C~5°C, trin 0,5°C (standard: 0°C) Ekst. rumsensor forsk.: Gælder KUN, hvis den eksterne rumsensor

(valg) er installeret og konfigureret (se [C-08]) [A.3.2.3] [2-09] –5°C~5°C, trin 0,5°C (standard: 0°C)

Rumfrostsikring

Rumfrostsikring forhindrer rummet i at blive for koldt. Denne indstilling fungerer forskelligt afhængigt af indstillingen af enhedens styringsmetode ([C‑07]). Gør som angivet i tabellen nedenfor:

BEMÆRK

Hvis systemet IKKE indeholder en ekstravarmer, må standard for rummets antifrosttemperatur IKKE ændres.

INFORMATION

Hvis der opstår en U4-fejl, garanteres rumfrostsikring IKKE.

Se detaljerede oplysninger i afsnittene nedenfor om rumfrostsikring i forhold til den relevante enhedsstyringsmetode.

[C‑07]=2: rumtermostatstyring

Under rumtermostatstyring garanteres rumfrostsikring, selv hvis startsiden for rumtemperatur er slået FRA på brugergrænsefladen. Når rumfrostsikring ([2‑06]) er aktiveret, og rumtemperaturen falder til under rummets antifrosttemperatur ([2‑05]), forsyner enheden varme-emitterne med afgangsvand for at varme rummet op igen.

# Kode Beskrivelse

--- [2-06] Rumfrostsikring ▪ 0: deaktiveret ▪ 1: aktiveret (standard)

--- [2-05] Rumantifrosttemperatur 4°C~16°C (standard: 16°C)

INFORMATION

Hvis der opstår en U5-fejl:

▪ Når 1 brugergrænseflade er tilsluttet, garanteres

rumfrostsikring IKKE,

▪ Når 2 brugergrænseflader er tilsluttet, og den anden

brugergrænseflade, som bruges til rumtemperaturstyring, er afbrudt (på grund af forkert ledningsføring, skade på kablet), garanteres rumfrostsikring IKKE.

BEMÆRK

Hvis Nøddrift er indstillet til Manuel ([A.6.C]=0), og enheden udløses til at starte nøddrift, vil brugergrænsefladen bede om bekræftelse før start. Rumfrostsikring er aktiv, selvom brugeren IKKE bekræfter nøddrift.

[C‑07]=1: ekstern rumtermostatstyring

Under ekstern rumtermostatstyring garanteres rumfrostsikring af den eksterne rumtermostat, forudsat at startsiden for afgangsvandtemperatur er slået TIL på brugergrænsefladen, og automatisk nøddrift ([A.6.C]) er indstillet til "1".

Desuden er der mulighed for begrænset frostsikring fra enheden:

Enhedens styringsmetode

Rumfrostsikring

([C‑07])

Rumtermostatstyring ([C‑07]=2) Lader rumtermostaten håndtere

rumfrostsikring: ▪ Indstil [2‑06] til “1” ▪ Indstil rummets

antifrosttemperatur ([2‑05]).

Ekstern rumtermostatstyring ([C‑07]=1)

Lader den eksterne rumtermostat håndtere rumfrostsikring:

▪ Slå startsiden for

afgangsvandtemperatur TIL.

Styring af

Rumfrostsikring garanteres IKKE. afgangsvandtemperatur ([C‑07]=0)

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 62

8 Konfiguration

I tilfælde af … … gælder følgende:

Én afgangsvandtemperaturzone ▪ Når startsiden for

afgangsvandtemperatur er slået FRA, og den udendørs omgivende temperatur falder til under 4°C, forsyner enheden varme-emitterne med afgangsvand for at opvarme rummet igen, og kontrolpunktet for afgangsvandtemperatur sænkes.

▪ Når startsiden for

afgangsvandtemperatur er slået TIL, er den eksterne rumtermostat indstillet til "Termo FRA", og den udendørs omgivende temperatur falder til under 4°C, forsyner enheden varmeemitterne med afgangsvand for at opvarme rummet igen, og kontrolpunktet for afgangsvandtemperatur sænkes.

▪ Når startsiden for

afgangsvandtemperatur er slået TIL, og den eksterne rumtermostat er indstillet til “Termo TIL”, garanteres rumfrostsikringen af den normale logik.

To afgangsvandtemperaturzoner ▪ Når startsiden for

▪ Når startsiden for

afgangsvandtemperatur er slået TIL, er driftstilstanden "opvarmning", og den udendørs omgivende temperatur falder til under 4°C, forsyner enheden varmeemitterne med afgangsvand for at opvarme rummet igen, og kontrolpunktet for afgangsvandtemperatur sænkes.

[C‑07]=0: styring af afgangsvandtemperatur

Rumfrostsikring garanteres IKKE under styring af afgangsvandtemperatur. Hvis [2‑06] er indstillet til “1”, er begrænset frostsikring fra enheden dog mulig:

▪ Når startsiden for afgangsvandtemperatur er slået FRA, og den

udendørs omgivende temperatur falder til under 4°C, forsyner enheden varme-emitterne med afgangsvand for at opvarme rummet igen, og kontrolpunktet for afgangsvandtemperatur sænkes.

▪ Når startsiden for afgangsvandtemperatur er slået TIL, og

driftstilstanden er “opvarmning”, forsyner enheden varmeemitterne med afgangsvand for at opvarme rummet efter normal logik.

Spærreventil

Det følgende gælder kun ved 2 afgangsvandtemperaturzoner. I tilfælde af 1 afgangsvandtemperaturzone skal spærreventilen forbindes til udgangen for opvarmning.

Spærreventilen, som sidder ved hovedafgangsvandtemperaturzonens udgang, kan konfigureres.

INFORMATION

Under afrimning er spærreventilen ALTID åben.

Termo On/OFF: Ventilen lukkes, afhængigt af [F-0B], hvis der ikke er krav om opvarmning fra hovedzonen. Aktiver denne indstilling for at:

▪ undgå afgangsvandforsyning til varme-emitterne i hoved-LWT-

zonen (via blandeventilstationen), når der er en anmodning fra den ekstra LWT-zone.

▪ aktiver KUN blandeventilstationens Til/FRA-pumpe, når der er

behov for det. Se "5Anvendelsesretningslinjer"på side12.

# Kode Beskrivelse

[A.3.1.1.6.1] [F-0B] Spærreventilen:

▪ 0 (Nej)(standard): påvirkes IKKE af

behovet for opvarmning.

▪ 1 (Ja): lukker, når der IKKE er behov

for opvarmning.

INFORMATION

Indstillingen [F‑0B] er kun gyldig, når der er en indstilling for anmodning fra en termostat eller en ekstern rumtermostat (IKKE ved indstilling for afgangsvandtemperatur).

Driftsområde

Afhængigt af den gennemsnitlige udendørstemperatur er brug af enheden til rumopvarmning ikke tilladt.

Rumopv. OFF temp.: Hvis den gennemsnitlige udendørstemperatur stiger til over denne værdi, slås rumopvarmning FRA for at undgå overophedning.

# Kode Beskrivelse

[A.3.3.1] [4-02] ▪ EHVH04+08: 14°C~35°C (standard:

25°C)

▪ EHVH11+16: 14°C~35°C (standard:

35°C)

8.3.2 Styring af varmt vand til boligen: avanceret

Forudindstillede tanktemperaturer

Gælder kun, hvis forberedelse af varmt vand til boligen er tidsplan eller tidsplan + genopvarmning.

Du kan definere forudindstillede tanktemperaturer: ▪ lagring økonomisk ▪ lagring komfort ▪ genopvarmning ▪ genopvarmnings-hysterese Forudindstillede værdier gør det nemt at bruge den samme værdi i

tidsplanen. Hvis du senere ønsker at ændre værdien, behøver du kun gøre det 1 sted (se også betjeningsvejledningen og/eller brugervejledningen).

Opbevaring komfort

Ved programmering af tidsplanen kan du gøre brug af de tanktemperaturer, der er indstillet som forudindstillede værdier. Tanken vil derefter varme op, indtil disse kontrolpunkt-temperaturer er nået. Derudover kan der programmeres et lagringsstop. Denne

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 63

8 Konfiguration

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

funktion stopper tankopvarmning, selv hvis kontrolpunktet IKKE er nået. Programmer kun et lagringsstop, når tankopvarmning er fuldstændig uønsket.

# Kode Beskrivelse

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (standard: 60°C)

Opbevaring økonomi

Temperaturen for lagring økonomisk angiver den lavere ønskede tanktemperatur. Det er den ønskede temperatur, når lagring økonomisk er sat til tidsplan (om dagen er at foretrække).

# Kode Beskrivelse

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (standard: 45°C)

Genopvarmning

Den ønskede genopvarmningstanktemperatur bruges: ▪ ved genopvarmningstilstand for tidsplan +

genopvarmningstilstand: Den garanterede minimumtanktemperatur sættes af T

–[6‑08], som enten er [6‑0C] eller

HP OFF

det vejrafhængige kontrolpunkt minus genopvarmningshysteresen. Hvis tanktemperaturen falder under denne værdi, opvarmes tanken.

▪ under lagring komfort til at prioritere forberedelse af varmt vand til

boligen. Hvis tanktemperaturen stiger til over denne værdi, udføres forberedelse af varmt vand til boligen og rumopvarmning i rækkefølge.

# Kode Beskrivelse

[A.4.6] --- Den vejrafhængige ønskede

tanktemperatur er: ▪ Absolut (standard): deaktiveret. Alle

ønskede tanktemperaturer er IKKE vejrafhængige.

▪ Vejrafh.: aktiveret. Ved tidsplan eller

tidsplan+genopvarmningstilstand er temperaturen for lagring komfort vejrafhængig. Temperaturerne for lagring økonomisk og genopvarmning er IKKE vejrafhængige. I genopvarmningstilstand er den ønskede tanktemperatur vejrafhængig. Bemærk: Hvis den viste tanktemperatur er vejrafhængig, kan den ikke justeres på brugergrænsefladen.

[A.4.7] [0-0E]

Vejrafhængig kurve [0-0D] [0-0C] [0-0B]

# Kode Beskrivelse

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (standard: 45°C)

Genopvarmnings-hysterese

Gælder kun, hvis forberedelse af varmt vand til boligen er tidsplan + genopvarmning.

# Kode Beskrivelse

--- [6-08] 2°C~20°C (standard: 10°C)

Vejrafhængig

Vejrafhængige installatørindstillinger definerer parametrene for vejrafhængig styring af enheden. Hvis vejrafhængig drift er aktiv, fastsættes den ønskede tanktemperatur automatisk afhængigt af den gennemsnitlige udendørstemperatur: lav udendørstemperatur medfører højere ønskede tanktemperaturer, da koldtvandshanen er koldere og omvendt. I tilfælde af tidsplan eller tidsplan+forberedelse af genopvarmning af varmt vand til boligen er temperaturen for lagring komfort vejrafhængig (i henhold til den vejrafhængige kurve), og temperaturen for lagring økonomisk og genopvarmning er IKKE vejrafhængig. I tilfælde af forberedelse kun af genopvarmning af varmt vand til boligen er den ønskede tanktemperatur vejrafhængig (i henhold til den vejrafhængige kurve). Ved vejrafhængig drift kan slutbrugeren ikke justere den ønskede tanktemperatur på brugergrænsefladen.

▪ T

: Den ønskede tanktemperatur.

DHW

▪ Ta: Den (gennemsnitlige) udendørs

omgivende temperatur

▪ [0-0E]: lav udendørs omgivende

temperatur: –40°C~5°C (standard: – 10°C)

▪ [0-0D]: høj udendørs omgivende

temperatur: 10°C~25°C (standard: 15°C)

▪ [0-0C]: ønsket tanktemperatur, når

udendørstemperaturen er lig med eller falder til under den lave omgivende temperatur: 45°C~[6‑0E]°C (standard: 65°C)

▪ [0-0B]: ønsket tanktemperatur, når

udendørstemperaturen er lig med eller stiger til over den høje omgivende temperatur: 35°C~[6‑0E]°C (standardindstillingen: 55°C)

Varmepumpedrift

# Kode Beskrivelse

--- [6-00] Den temperaturforskel, som bestemmer varmepumpens TIL-temperatur.

Område: 2°C~20°C (standard: 2°C)

--- [6-01] Den temperaturforskel, som bestemmer varmepumpens FRA-temperatur.

Område: 0°C~10°C (standard: 2°C)

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

INFORMATION

Den maksimale varmepumpetemperatur afhænger af den omgivende temperatur. Se driftsområdet for yderligere oplysninger.

Installatørvejledning

Page 64

8 Konfiguration

[8-01] [8-02]

[8-00]

[8-03]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

[8-01]

[F-01] 35°C

[8-02]

[8-01]+

[8-04]

Timere til samtidig anmodning om rumdrift og drift af varmt vand til boligen

# Kode Beskrivelse

--- [8-00] Må ikke ændres. (standard: 1)

--- [8-01] Maksimum kørselstid for produktion af varmt vand til boligen. Opvarmning af varmt vand til boligen stopper, selvom måltemperaturen for varmt vand til boligen IKKE er nået. Den faktiske maksimale kørselstid afhænger også af indstillingen [8-04].

▪ Når systemlayout = styring af

rumtermostat: Denne forudindstillede værdi tages kun i betragtning, hvis der anmodes om rumopvarmning. Hvis der IKKE anmodes om rumopvarmning, opvarmes tanken, indtil kontrolpunktet er nået.

▪ Når systemlayout ≠ styring af

rumtermostat: Denne forudindstillede værdi tages altid i betragtning.

Område: 5~95 minutter (standard: 30)

--- [8-02] Anti-gencirkuleringstid. Minimum tid mellem to cykler for varmt

vand til boligen. Den faktiske antigencirkuleringstid afhænger også af indstillingen [8-04].

Interval: 0~10 timer (standard: 3) (trin: 0,5 time).

Bemærkning: Minimumstiden er 1/2 time, selv når den valgte værdi er 0.

--- [8-03] Forsinkelsestimer til antilegionellavarmer.

Opstartsforsinkelsestid for antilegionellavarmeren, når tilstanden til varmt vand til boligen er aktiv.

▪ Hvis tilstanden for varmt vand til

boligen IKKE er aktiv, er forsinkelsestiden 20minutter.

▪ Forsinkelsestiden starter fra anti-

legionellavarmer TIL-temperatur.

▪ Ved at tilpasse forsinkelsestiden for

anti-legionellavarmeren i forhold til den maksimale kørselstid kan du finde en optimal balance mellem energieffektiviteten og opvarmningstiden.

▪ Hvis anti-legionellavarmerens

forsinkelsestid er sat for højt, kan det vare et stykke tid, før det varme vand til boligen når den definerede temperatur.

▪ Indstillingen [8-03] er kun relevant,

hvis indstillingen [4-03]=1. Indstilling [4-03]=0/2/3/4 begrænser automatisk anti-legionellavarmeren i forbindelse med varmepumpens driftstid i tilstand for opvarmning af vand til boligen.

▪ Kontrollér, at [8-03] altid relaterer til

den maksimale kørselstid [8-01].

Område: 20~95 minutter (standard: 50).

Installatørvejledning

# Kode Beskrivelse

--- [8-04] Ekstra kørselstid for den maksimale kørselstid afhængigt af udendørstemperaturen [4-02] eller [F-01].

Område: 0~95 minutter (standard: 95).

[8-02]: Anti-gencirkuleringstid

1 Tilstand til opvarmning af vand til bolig med varmepumpe

(1=aktiv, 0=ikke aktiv)

2 Forespørgsel om varmt vand til varmepumpe

(1=forespørgsel, 0=ingen forespørgsel)

t Tid

[8-03]: Forsinkelsestimer til anti-legionellavarmer

1 Drift af anti-legionellavarmer (1=aktiv, 0=ikke aktiv) 2 Tilstand til opvarmning af vand til bolig med varmepumpe

(1=aktiv, 0=ikke aktiv)

3 Forespørgsel om varmt vand til anti-legionellavarmer

(1=forespørgsel, 0=ingen forespørgsel)

4 Forespørgsel om varmt vand til varmepumpe

(1=forespørgsel, 0=ingen forespørgsel)

t Tid

[8-04]: Ekstra kørselstid ved [4-02]/[F-01]

TAOmgivende (udendørs) temperatur

t Tid

Anti-gencirkuleringstid Maksimum kørselstid varmt vand til boligen

Desinfektion

Anvendes kun til installationer med en varmtvandstank til boligen. Ved desinfektion desinficeres varmtvandstanken til boligen gennem

periodisk opvarmning af vandet til boligen til en specifik temperatur.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 65

8 Konfiguration

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

PAS PÅ

Indstillingerne for desinfektionsfunktionen SKAL konfigureres af installatøren i henhold til gældende lovgivning.

# Kode Beskrivelse

[A.4.4.2] [2‑00] Driftsdag:

▪ 0: Hver dag ▪ 1: Mandag ▪ 2: Tirsdag ▪ 3: Onsdag ▪ 4: Torsdag ▪ 5: Fredag ▪ 6: Lørdag ▪ 7: Søndag

[A.4.4.1] [2‑01] Desinfektion

▪ 0: Nej

▪ 1: Ja [A.4.4.3] [2‑02] Starttid: 00~23:00, trin: 1:00. [A.4.4.4] [2‑03] Temperaturmål: 70°C (fast). [A.4.4.5] [2‑04] Varighed: 5~60 minutter, standard: 10

minutter.

PAS PÅ

Hjælpevarmerens tidsplan for adgang anvendes til at begrænse eller tillade betjening af anti-legionellavarmer efter et ugentligt program. Råd: For at undgå mislykket brug af desinfektionsfunktionen skal tidsplanen for antilegionellavarmeren (ved ugeprogram) være mindst 4timer efter den planlagte opstart af desinfektion. Hvis antilegionellavarmeren begrænses under desinfektion, vil denne funktion IKKE lykkes, og den tilsvarende advarsel AH vil blive genereret.

INFORMATION

I tilfælde af fejlkode AH, hvor desinfektion ikke er blevet afbrudt på grund af aftapning af varmt vand til boligen, anbefales følgende foranstaltninger:

▪ Når Varmt brugsvand > Kontrolpunkttilstand >

Genopvarmning eller Genopv.+planl. er valgt, anbefales det at programmere desinfektion til at starte mindst 4 timer efter den sidste forventede større aftapning af varmt vand. Denne opstart kan indstilles under installatørindstillinger (desinfektion).

▪ Når Varmt brugsvand > Kontrolpunkttilstand > Kun

planlagt er valgt, anbefales det at programmere en Opbevaring økonomi 3 timer før tidsplanen for opstart af desinfektion, så tanken er forvarmet.

INFORMATION

Desinfektionsfunktionen genstartes, hvis temperaturen for varmt vand til boligen falder 5°C under desinfektionsmåltemperaturen i løbet af varigheden.

INFORMATION

Der opstår en AH fejl, hvis du gør følgende under desinfektion:

▪ Indstil niveauet for brugeradgang til Installatør. ▪ Gå til startsiden for DHW-tanktemperaturen (Tank).

for at afbryde desinfektionen.

▪ 0: Deaktiveret ▪ 1 (standard): Aktiveret

er: ▪ 1: Tilladt ▪ 0: IKKE tilladt Det er således muligt at begrænse

ekstravarmerens kapacitet.

balancetemperatur under rumopvarmning?

▪ 1: IKKE tilladt

Temperatur for varmt vand til boligen

DHW

TUBrugerindstillet kontrolpunktstemperatur THTemperatur med højt kontrolpunkt [2-03]

t Tid

ADVARSEL

Vær opmærksom på, at varmtvandstemperaturen ved varmtvandshanen vil svare til værdien valgt under brugsstedsindstilling [2-03] efter endt desinfektion.

Hvis den høje temperatur på varmt vand til boligen udgør en potentiel risiko for, at personer kan komme til skade, skal der installeres en blandeventil (medfølger ikke) ved varmtvandsudtaget på varmtvandstanken til boligen. Denne blandeventil skal sikre, at varmtvandstemperaturen ved varmtvandshanen aldrig overstiger en indstillet maksimumværdi. Denne maksimalt tilladte varmtvandstemperatur skal vælges i henhold til gældende lovgivning.

PAS PÅ

Sørg for, at starttidspunktet for desinfektionsfunktionen [A.4.4.3] med defineret varighed [A.4.4.5] IKKE afbrydes af eventuelt forbrug af varmt vand til boligen.

▪ Tryk på

8.3.3 Varmekildeindstillinger

Ekstravarmer

Driftstilstand med ekstravarmer: definerer, om drift af hjælpevarmer er aktiveret eller deaktiveret. Denne indstilling tilsidesættes kun, hvis der er behov for ekstra opvarmning under afrimning eller funktionsfejl i udendørsenheden (når [A.6.C] er aktiveret).

# Kode Beskrivelse

[A.5.1.1] [4‑00] Drift af ekstravarmer:

[A.5.1.3] [4‑07] Definerer, om ekstravarmerens andet trin

--- [5-00] Er drift af ekstravarmer tilladt over

▪ 0: Tilladt

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 66

8 Konfiguration

[C-03]

[C-04]

calc

[C-03]+[C-04]

3°C

[C-03]

# Kode Beskrivelse

[A.5.1.4] [5‑01] Balancetemperatur.

Udendørstemperatur, under hvilken drift af ekstravarmeren er tilladt.

Område: –15°C~35°C (standard: 0°C) (trin: 1°C)

INFORMATION

Kun for systemer med integreret varmtvandstank til boligen: Hvis ekstravarmerdriften under rumopvarmning skal begrænses, men skal tillades til drift af varmt vand til boligen, skal [4‑00] indstilles til 2.

Automatisk nøddrift

Når varmepumpen svigter, kan ekstravarmeren og antilegionellavarmeren fungere som nøddriftsvarmer og enten automatisk eller ikke-automatisk overtage varmebelastningen.

▪ Når auto-nødsituation er indstillet til Automatisk, og en

varmepumpe svigter: ▪ Ekstravarmeren vil automatisk overtage opvarmningen. ▪ Anti-legionellavarmeren vil automatisk overtage den

produktionen af varmt vand til boligen.

▪ Når en varmepumpe svigter, og automatisk nøddrift er sat til

Manuel, vil drift af varmt vand til boligen og rumopvarmning stoppe og skal derefter genetableres manuelt. Brugergrænsefladen vil derefter bede dig om at bekræfte, om ekstravarmeren eller anti-legionellavarmeren kan overtage varmebelastningen eller ej.

Når varmepumpen svigter, vises

på brugergrænsefladen. Hvis huset er uden opsyn i længere tid anbefaler vi, at indstillingen [A.6.C] Nøddrift sættes til Automatisk.

# Kode Beskrivelse

[A.6.C] --- Nøddrift:

▪ 0: Manuel (standard) ▪ 1: Automatisk

INFORMATION

Hvis [4‑03]=1 eller 3, gælder Nøddrift=Manuel ikke for antilegionellavarmeren.

INFORMATION

Indstillingen for automatisk nøddrift kan kun foretages i menustrukturen i brugergrænsefladen.

INFORMATION

Hvis der opstår en varmepumpefejl, og [A.6.C] er indstillet til Manuel, forbliver funktionen til rumfrostsikring, funktionen til beton-tørring med gulvopvarmning og funktionen til frostsikring af vandrørene aktiv, hvis brugeren IKKE bekræfter nøddrift.

Bivalent

Vedrører kun installationer med en hjælpekedel (skiftende drift, parallel tilslutning). Formålet med denne funktion er at bestemme — baseret på udendørstemperaturen (mulighed 1) eller på energipriser (mulighed 2)— hvilken varmekilde, der kan/skal levere rumopvarmningen, enten indendørsenheden eller en hjælpekedel.

Brugsstedsindstillingen “bivalent drift” vedrører kun indendørsenhedens rumopvarmning og tilladelsessignalet til hjælpekedlen.

BEMÆRK

Brug IKKE oversigtsindstillingerne!

Når “bivalent drift”-funktionen er aktiveret, vil indendørsenheden standse automatisk under rumopvarmning, når udendørstemperaturen falder til under “bivalent TIL-temperatur”, og når tilladelsessignalet for hjælpekedlen bliver aktivt.

Når bivalent-drift-funktionen er deaktiveret, er rumopvarmning med indendørsenheden mulig ved enhver udetemperatur (se driftsområder), og tilladelsessignalet for hjælpekedel er ALTID deaktiveret.

▪ [C‑03] Bivalent TIL-temperatur: definerer udendørstemperaturen,

under hvilken tilladelsessignalet til hjælpekedlen bliver aktivt (lukket, KCR på EKRP1HB), og rumopvarmning med indendørsenheden standses.

▪ [C‑04] Bivalent hysterese: definerer temperaturforskellen mellem

bivalent TIL-temperatur og bivalent FRA-temperatur.

Tilladelsessignal X1–X2 ( EKRP1HB )

TAUdendørstemperatur

a Lukket b Åbn

# Kode Beskrivelse

--- [C-03] Område: –25°C~25°C (standard: 0°C) (trin: 1°C)

--- [C-04] Område: 2°C~10°C (standard: 3°C) (trin: 1°C)

Mulighed 2

Installatøren kan indstille et temperaturområde ([C‑04]). Afhængigt af energipriserne ændres det beregnede punkt T

inden for

calc

området.

# Kode Beskrivelse

[7.4.5.1] --- Hvad er den høje el-

pris?

[7.4.5.2] --- Hvad er medium el-

pris?

[7.4.5.3] --- Hvad er den lave el-

pris?

[7.4.6] --- Hvad er brændselsprisen?

BEMÆRK

Brug IKKE oversigtsindstillingerne!

Når TA når punktet T

, vil tilladelsen til bivalent varmekilde være

calc

aktiv. For at undgå for mange skift er der hysterese på 3°C. ▪ [C‑03] TIL-temperatur. Under denne temperatur vil bivalent altid

være TIL. T

▪ [C‑04] Driftsområde inden for hvilket T

ignoreres.

calc

beregnes.

calc

Mulighed 1

Installatøren kan indstille en temperatur under hvilken kedlen altid er i drift, når elpriserne (Høj, Medium, Lav) i menustrukturen er “0”.

Installatørvejledning

TAUdendørstemperatur

Beregnet temperatur

calc

a Lukket b Åbn

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 67

8 Konfiguration

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

[F-02]

[F-03]

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

# Kode Beskrivelse

--- [C-03] Område: –25°C~25°C (standard: 0°C) (trin: 1°C)

--- [C-04] Område: 2°C~10°C (standard: 3°C) (trin: 1°C)

Det anbefales at vælge [C-04] større end standardværdien for at have optimal drift ved valg af mulighed 2. Afhængigt af den anvendte kedel skal kedlens effektivitet vælges på følgende måde:

# Kode Beskrivelse

[A.6.A] [7‑05] ▪ 0: Meget høj

▪ 1: Høj ▪ 2: Medium ▪ 3: Lav ▪ 4: Meget lav

INFORMATION

Elektricitetsprisen kan kun indstilles, når bivalent er TIL ( [A.2.2.6.1] eller [C-02]). Disse værdier kan kun indstilles i menustrukturen [7.4.5.1], [7.4.5.2] og [7.4.5.3]. Brug IKKE oversigtsindstillingerne.

INFORMATION

kedeleffektivitet [A.6.A] eller [7‑05] bliver synlig, når bivalent er TIL ([A.2.2.6.1] eller [C‑02]).

PAS PÅ

Følg alle regler nævnt i tillæg 5, når funktionen til bivalent drift er aktiveret.

Daikin kan IKKE gøres ansvarlig for skader som følge af, at denne regel ikke overholdes.

▪ [F-02] Bundpladevarmer TIL-temperatur: definerer den

udendørstemperatur, under hvilken bundpladevarmeren aktiveres af indendørsenheden for at forebygge isdannelse på udendørsenhedens bundplade ved lav udendørstemperatur.

▪ [F-03] Bundpladevarmerhysterese: definerer temperaturforskellen

mellem bundpladevarmerens TIL-temperatur og bundpladevarmerens FRA-temperatur.

Bundpladevarmer

TAUdendørstemperatur

a Til

b FRA

PAS PÅ

Bundpladevarmeren styres via EKRP1HB.

# Kode Beskrivelse

--- [F-02] Bundpladevarmer TIL-temperatur: 3°C~10°C (standard: 3°C)

--- [F-03] Hysterese: 2°C~5°C (standard: 5°C)

INFORMATION

Afhængigt af indstilling [F-04] styrer kontakten Y2 på digitalt I/O-PCB EKRP1HB bundpladevarmeren (tilbehør). Se illustrationen nedenfor vedrørende den skematiske placering af denne kontakt. Du kan finde hele ledningsføringen i ledningsdiagrammet.

INFORMATION

▪ Kombinationen af indstilling [4-03]=0/2 med bivalent

drift ved lav udendørstemperatur kan medføre, at der er for lidt varmt vand til boligen.

▪ Funktionen til bivalent drift påvirker ikke opvarmning af

vand til boligen. Varmt vand til boligen opvarmes stadigvæk og kun af indendørsenheden.

▪ Tilladelsessignalet til hjælpekedlen findes i EKRP1HB

(digitalt I/O-PCB). Når signalet er aktiveret, er kontakten X1, X2 lukket, og kontakten er åben, når signalet er deaktiveret. Se illustrationen nedenfor vedrørende den skematiske placering af denne kontakt.

Bundpladevarmer

Vedrører kun installationer med en udendørsenhed ERHQ, og hvor det valgfri bundpladevarmer-kit er installeret.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 68

8 Konfiguration

8.3.4 Systemindstillinger

Prioriteter

# Kode Beskrivelse

--- [5-02] Prioriteret rumopvarmning. Definerer, om varmt vand til boligen

kun produceres med antilegionellavarmer, når udendørstemperaturen er under temperaturen for rumopvarmningsprioritet. Det anbefales at aktivere denne funktion for at nedbringe driftstiden for opvarmning af tank og garantere komfort i forbindelse med varmt vand til boligen.

▪ 0: deaktiveret ▪ 1: aktiveret [5-01] Balancetemperatur og [5-03]

temperaturprioriteret rumopvarmning er relateret til ekstravarmer. Du skal således indstille [5-03] lig med eller nogle få grader højere end [5-01].

--- [5-03] Temperaturprioriteret rumopvarmning. Definerer den udendørstemperatur,

under hvilken det varme vand til boligen kun opvarmes af antilegionellavarmeren.

Område: –15°C~35°C (standard: 0°C).

--- [5-04] Ændring af kontrolpunkt for temperatur for varmt vand til boligen: ændring af kontrolpunkt for den ønskede temperatur for varmt vand til boligen, anvendes ved lav udendørstemperatur, når prioriteret rumopvarmning er aktiveret. Det ændrede (højere) kontrolpunkt vil sikre, at den samlede varmekapacitet for vandet i tanken forbliver nogenlunde uændret gennem kompensation for den koldere temperatur på vandet i bunden af tanken (da varmevekslerspolen ikke er i drift) med et varmere lag foroven.

Område: 0°C~20°C (standard: 10°C).

--- [C-00] Hvad har prioritet for opvarmning af tanken, hvis solvarme-kit er installeret?

▪ 0: Solvarme-kit ▪ 1: Varmepumpe

Auto genstart

Når strømforsyningen genoptages efter en afbrydelse, vil auto genstart-funktionen genaktivere de indstillinger på fjernbetjeningen, der var gældende ved strømafbrydelsen. Derefter anbefales det altid at aktivere funktionen.

Hvis strømforsyningen med foretrukken kWh-sats er af typen, hvor strømforsyningen afbrydes, skal auto genstart-funktionen altid være aktiveret. Vedvarende styring af indendørsenhed kan garanteres uafhængigt af strømforsyning med foretrukken kWh-sats ved at slutte indendørsenheden til en strømforsyning med normal kWhsats.

# Kode Beskrivelse

[A.6.1] [3‑00] Er den automatiske genstartsfunktion for

enheden tilladt? ▪ 0: Nej ▪ 1 (standard): Ja

Strømforsyning med foretrukken kWh-sats

INFORMATION

# Kode Beskrivelse

[A.2.1.6] [D‑01] Tilslutning til en strømforsyning med

foretrukken kWh-sats: ▪ 0 (standard): Udendørsenheden er

tilsluttet en normal strømforsyning.

▪ 1: Udendørsenheden er tilsluttet en

strømforsyning med foretrukken kWhsats. Når hvor signalet om foretrukken kWh-sats sendes fra el-selskabet, åbner kontakten og enheden går på tvungen frakobling. Når signalet frigives igen, lukker den spændingsfri kontakt, og enheden kører igen. Derfor skal den automatisk genstartsfunktion altid aktiveres.

▪ 2: Udendørsenheden er tilsluttet en

strømforsyning med foretrukken kWhsats. Når hvor signalet om foretrukken kWh-sats sendes fra el-selskabet, lukker kontakten og enheden går på tvungen frakobling. Når signalet frigives igen, åbner den spændingsfri kontakt, og enheden kører igen. Derfor skal den automatisk genstartsfunktion altid aktiveres.

Bemærkning: 3 er relateret til sikkerhedstermostaten.

[A.6.2.1] [D‑00] Hvilke varmere må køre under

strømforsyning med foretrukken kWhsats?

▪ 0 (standard): Ingen ▪ 1: Kun anti-legionellavarmer ▪ 2: Kun ekstravarmer ▪ 3: Alle varmere

Se tabellen nedenfor.

Indstillingen 2 har kun betydning, hvis strømforsyningen med den foretrukne kWh-sats er af type1, eller hvis indendørsenheden er sluttet til en strømforsyning med normal kWh-sats (via X2M/30-31), og hvis ekstravarmeren IKKE er tilsluttet strømforsyningen med den foretrukne kWh-sats.

[D‑00] Anti-

legionellavarme

0 (standard) Tvungen FRA Tvungen FRA Tvungen FRA 1 Tilladt 2 Tvungen FRA Tilladt 3 Tilladt

Ekstravarmer Kompressor

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 69

8 Konfiguration

3×

1 2 3

Sikkerhedstermostat

INFORMATION

# Kode Beskrivelse

[A.2.1.6] [D‑01] Tilslutning til en sikkerhedstermostat

med spændingsfri kontakt: ▪ 0 (standard): Ingen

sikkerhedstermostat.

▪ 3: Sikkerhedstermostat med brydende

kontakt.

Bemærkning: 1+2 er relateret til forsyning med foretrukken kWh-sats.

Strømbesparelsesfunktion

INFORMATION

Gælder kun for ERLQ004~008CAV3.

Definerer, om udendørsenhedens strømforsyning kan afbrydes (internt af indendørsenhedens styring) under hvile (intet behov for rumopvarmning eller varmt vand til boligen). Den endelige beslutning om at tillade strømafbrydelse af udendørsenheden under hvile afhænger af den omgivende temperatur, kompressortilstanden og interne minimumtider.

For at muliggøre indstilling af strømbesparelsesfunktionen skal [E-08] aktiveres på brugergrænsefladen, og strømbesparelsesstikket på udendørsenheden skal fjernes.

BEMÆRK

Strømbesparelsesstikket på udendørsenheden må kun fjernes, hvis hovedstrømforsyningen til anvendelsen er slået FRA.

I tilfælde af ERLQ004~008CAV3

# Kode Beskrivelse

--- [E‑08] Strømbesparelsesfunktion for udendørsenhed:

▪ 0: Deaktiveret ▪ 1 (standard): Aktiveret

I tilfælde af ERHQ011~016BAV3 , ERHQ011~016BAW1 , ERLQ011~016CAV3 og ERLQ011~016CAW1

Standardindstillingen må IKKE ændres.

# Kode Beskrivelse

--- [E-08] Strømbesparelsesfunktion for udendørsenhed:

▪ 0 (standard): Deaktiveret ▪ 1: Aktiveret

Styring af strømforbrug

Gælder kun for EHVH04+08. Se "5 Anvendelsesretningslinjer" på

side12 for at få yderligere oplysninger om denne funktion.

Styring af strømforbrug

# Kode Beskrivelse

[A.6.3.1] [4-08] Tilstand:

▪ 0 (Ingen begr.)(standard):

Deaktiveret.

▪ 1 (Konstant): Aktiveret: Du kan

indstille én effektgrænseværdi (i A eller kW), som vil begrænse systemets strømforbrug hele tiden.

▪ 2 (Digitale indg.): Aktiveret: Du kan

indstille op til fire forskellige effektgrænseværdier (i A eller kW), som begrænser strømforbruget, når den tilhørende digitale indgang beder om det.

[A.6.3.2] [4-09] Type:

▪ 0 (Strøm): Grænseværdierne

indstilles i A.

▪ 1 (Effekt)(standard):

Grænseværdierne indstilles i kW.

[A.6.3.3] [5-05] Værdi: Gælder kun i tilfælde af

permanent effektbegrænsningstilstand. 0A~50A, trin: 1A (standard: 50A)

[A.6.3.4] [5-09] Værdi: Gælder kun i tilfælde af

permanent effektbegrænsningstilstand. 0kW~20kW, trin: 0,5kW (standard:

20kW)

Amp.-grænser for DI: Gælder kun i tilfælde af tilstand for effektbegrænsning baseret på digitale indgange og aktuelle værdier.

[A.6.3.5.1] [5-05] Grænse DI1

0A~50A, trin: 1A (standard: 50A)

[A.6.3.5.2] [5-06] Grænse DI2

0A~50A, trin: 1A (standard: 50A)

[A.6.3.5.3] [5-07] Grænse DI3

0A~50A, trin: 1A (standard: 50A)

[A.6.3.5.4] [5-08] Grænse DI4

0A~50A, trin: 1A (standard: 50A)

kW.-grænser for DI: Gælder kun i tilfælde af tilstand for effektbegrænsning baseret på digitale indgange og effektværdier.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 70

8 Konfiguration

# Kode Beskrivelse

[A.6.3.6.1] [5-09] Grænse DI1

0kW~20kW, trin: 0,5kW (standard: 20kW)

[A.6.3.6.2] [5-0A] Grænse DI2

0kW~20kW, trin: 0,5kW (standard: 20kW)

[A.6.3.6.3] [5-0B] Grænse DI3

0kW~20kW, trin: 0,5kW (standard: 20kW)

[A.6.3.6.4] [5-0C] Grænse DI4

0kW~20kW, trin: 0,5kW (standard: 20kW)

Prioritet: Gælder kun i tilfælde af en valgfri EKHW. [A.6.3.7] [4-01] Styring af strømforbrug

DEAKTIVERET [4-08]=0

▪ 0 (Ingen)(standard): Ekstravarmer og

anti-legionellavarmer kan køre samtidigt.

▪ 1 (BSH): Anti-legionellavarmeren

prioriteres.

▪ 2 (BUH): Ekstravarmeren prioriteres.

Styring af strømforbrug AKTIVERET [4-08]=1 eller 2

▪ 0 (Ingen)(standard): Afhængigt af

effektgrænseniveauet begrænses anti-legionellavarmeren først, før ekstravarmeren begrænses.

▪ 1 (BSH): Afhængigt af

effektgrænseniveauet begrænses ekstravarmeren først, før antilegionellavarmeren begrænses.

▪ 2 (BUH): Afhængigt af

effektgrænseniveauet begrænses anti-legionellavarmeren først, før ekstravarmeren begrænses.

Bemærk: Hvis styring af strømforbrug er DEAKTIVERET (for alle modeller), definerer indstillingen [4‑01], om ekstravarmer og antilegionellavarmer kan køre samtidigt, eller om anti-legionellavarmer/ ekstravarmer har prioritet over ekstravarmer/anti-legionellavarmer.

Hvis styring af strømforbrug er AKTIVERET (kun for EHVH04+08), definerer indstillingen [4‑01] prioriteten for de elektriske varmere, afhængigt af gældende begrænsning.

Gennemsnitlig tid

Den gennemsnitlige tid korrigerer indvirkningen af variationer for den omgivende temperatur. Beregningen af det vejrafhængige kontrolpunkt sker ud fra den gennemsnitlige udendørstemperatur.

Udendørstemperaturen tages som et gennemsnit for det valgte tidsrum.

# Kode Beskrivelse

[A.6.4] [1-0A] Udendørs gennemsnitlig tid:

▪ 0: Intet gennemsnit (standard) ▪ 1: 12timer ▪ 2: 24timer ▪ 3: 48timer ▪ 4: 72timer

Forskydning af temperatur for ekstern udendørs sensor for den omgivende temperatur

Gælder kun, hvis en ekstern udendørs sensor for den omgivende temperatur er installeret og konfigureret.

Det er muligt at kalibrere den eksterne udendørs sensor for den omgivende temperatur. Det er muligt at give termomodstandsværdien en forskydning. Indstillingen kan bruges til at kompensere for situationer, hvor den eksterne udendørs sensor for den omgivende temperatur ikke kan installeres på det ideelle installationssted (se installation).

# Kode Beskrivelse

[A.6.5] [2‑0B] –5°C~5°C, trin: 0,5°C (standard: 0°C)

Tvungen afrimning

Afrimning kan startes manuelt. Beslutningen om at udføre manuel afrimning træffes af

udendørsenheden og afhænger af de omgivende forhold og varmevekslertilstanden. Når udendørsenheden accepterer tvungen afrimning, vises på brugergrænsefladen. Hvis IKKE vises inden for 6 minutter efter aktivering af tvungen afrimning, ignorerer udendørsenheden anmodningen om afrimning.

# Kode Beskrivelse

[A.6.6] --- Ønsker du at starte afrimning?

Pumpedrift

Når pumpedrifts-funktionen er deaktiveret, standser pumpen, hvis udendørstemperaturen er højere end den værdi, der er indstillet gennem [4-02], eller hvis udendørstemperaturen falder til under værdien indstillet gennem [F-01]. Når pumpedriften er aktiveret, er pumpedrift mulig ved alle udendørstemperaturer.

# Kode Beskrivelse

--- [F‑00] Pumpedrift: ▪ 0: Deaktiveret, hvis

udendørstemperaturen er højere end [4‑02].

▪ 1: Muligt ved alle

udendørstemperaturer.

Pumpedrift ved unormalt flow [F‑09] definerer, om pumpen stopper ved unormalt flow, eller om driften fortsætter, når der forekommer unormalt flow. Denne funktion er kun gyldig ved bestemte forhold, hvor det er at foretrække at holde pumpen aktiv, hvis Ta<4°C (pumpen aktiveres i 10 minutter og deaktiveres efter 10 minutter). Daikin kan IKKE holdes ansvarlig for skader, der forårsages af denne funktion.

# Kode Beskrivelse

--- [F‑09] Pumpen fortsætter drift ved unormalt flow:

▪ 0: Pumpen deaktiveres. ▪ 1: Pumpen aktiveres, når Ta<4°C (10

minutter TIL –10 minutter FRA)

Begrænsning af pumpehastighed

Begrænsning af pumpehastighed [9‑0D] definerer den maksimale pumpehastighed. Under normale betingelser bør standardindstillingen IKKE ændres. Begrænsningen af pumpehastighed tilsidesættes, når flowhastigheden er inden for området for minimum-flow (fejl 7H).

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 71

# Kode Beskrivelse

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

--- [9‑0D] Begrænsning af pumpehastighed ▪ 0: Ingen begrænsning. ▪ 1~4: Generel begrænsning. Der er

begrænsning under alle betingelser. Den krævede delta T-kontrol og komfort garanteres IKKE.

▪ 5~8 (standard: 6): Begrænsning når

der ikke er aktuatorer. Når der ikke er output for opvarmning, er begrænsningen af pumpehastighed gældende. Når der er output for opvarmning, bestemmes pumpehastigheden kun af delta T i forhold til den ønskede kapacitet. Med dette begrænsningsområde er delta T mulig, og komforten er garanteret.

De maksimale værdier afhænger af enhedstypen:

8 Konfiguration

a Eksternt statisk tryk

b Vandflowhastighed

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 72

8 Konfiguration

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

[3]

[4]

Indstil tid/dato

Dato Tid Sommertid Urtype

Ferie

Ferietilstand

Hjemme

Ikke hjemme

Fra

Indtil

Fra

Brug dagsplan

Driftstilstand Opvarmning

Støjsvag drift

Driftstilstand

Vælg tidsplaner

Rumtemperatur LWT hoved LWT ekstra Tanktemperatur

Information

Sensorinformation Energimåling Fejlhåndtering Niveau for brugeradgang Aktuatorer Driftstilstande

Kørselstimer Version

Energimåling

Forbrugt elektr.

Produc. energi

Fejlinformation

Fejlhistorik Kontakt/service tlf.

Version

Brugergrænseflade Indendørsenhed Udendørsenhed

Brugerindstillinger

Display Temperaturlås

Sæt tidsplaner Forudindstillede værdier Tilladt drift Måleenhed

Display

Kontrast

Baggrundsbel. LCD-tid Brugerprofil

Tilgængelige startsider

Angiv tidsplaner

Rumtemp. LWT hoved LWT ekstra DHW-temp. Tilladelse for hjælpevarmer Støjsvag drift

DHW-pumpe

Forudindst. værdier

Rumtemperatur

LWT hoved

Tanktemperatur

Støjsvagt niveau

DHW

Indstil vejrafhængig

Advarselshistorik

[7.7]

Indstil vejrafhængig

Hoved Ekstra

[7.7.1]

Hoved

Indstil vejrafhængig opvarmning

[7.7.2]

Ekstra

Indstil vejrafhængig opvarmning

8.4 Menustruktur: Oversigt brugerindstillinger

INFORMATION

Afhængigt af de valgte installatørindstillinger vil indstillinger være synlige eller usynlige.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 73

8.5 Menustruktur: Oversigt installatørindstillinger

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.2.2.6]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.1]

[A.7]

[A.6]

[A.6.3]

[A.6.2]

Installatørindst.

Sprog Systemlayout Rumdrift Varmt brugsvand (DHW) Varmekilder Driftstilstand Ibrugtagning Oversigt indstillinger

Systemlayout

Standard Tilbehør Kapaciteter Bekræft layout

Rumdrift

LWT-indstillinger Rumtermostat Driftsområde

Varmt brugsvand

Kontrolpunkttilstand Desinfektion Maksimalt kontrolpunkt Lager.komf.SP-tilst. Vejrafhængig kurve

Varmekilder

Ekstra-varmer

Systemdrift

Auto genstart Foretrukken kWh-sats

Styring af strømforbrug Gennemsnitstid Ekst.udeføler offset

Tvungen afrimning

Ibrugtagning

Testkørsel

GV betontørring

Udluftning

Aktuator testkørsel

Standard

Enhedstype Kompressortype Indendørs softwaretype

BUH-type

Trin for ekstra-varmer

Tvunget off kontakt Enhedskontrolmetode Antal LWT-zoner Pumpedriftstilstand Strømbesparelse mulig Placering af brugergr.

Valg

DHW-drift

Hvd.kont.type Eks.kont.type Digitalt I/O-PCB Demand-PCB Ekstern kWh-måler Ekstern kWh-måler DHW-pumpe Ekstern sensor

Afgangsvand

Hoved Ekstra Delta T kilde

Rumtermostat

Rumtemp.-område Rumtemp.-forskydning Ekst. rumsensor forsk.

Driftsområde

Rumopv. OFF temp.

Desinfektion

Desinfektion Driftsdag Starttid Temperaturmål Varighed

Ekstra-varmer

Driftstilstand Aktiver BUH trin 2 Balancetemp.

Foretr. kWh-sats PS

Tilladt varmer Tvungen pumpe OFF

Strømf. styring

Tilstand Type Amp.-værdi

Amp.-grænser for DI

kW-værdi

kW.-grænser for DI Prioritet

Digitalt I/O-print

Ekst.ekstra-varme Solvarme-kit Alarm-output Bundpladevarmer

Hoved

LWT setp. tils. Temperaturområde Variabelt LWT Spærreventil Emitter-type

[A.3.1.2]

Ekstra

LWT setp. tils. Temperaturområde

Rumtemp. trin

[A.3.1.3]

Delta T kilde

Opvarmning

Nøddrift

Type af DHW-tank

LAN adapter

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

INFORMATION Anti-legionellavarmer. I menustrukturen bruges udtrykket

"Hjælpevarmer". Men dette er faktisk en antilegionellavarmer.

INFORMATION

Afhængigt af de valgte installatørindstillinger vil indstillinger være synlige eller usynlige.

8 Konfiguration

INFORMATION Anti-legionellavarmer. I menustrukturen bruges udtrykket

"Hjælpevarmer". Men dette er faktisk en antilegionellavarmer.

Installatørvejledning

Page 74

9 Ibrugtagning

9.1 Oversigt: Ibrugtagning

Dette kapitel beskriver, hvad man skal gøre og vide før ibrugtagning af systemet efter konfigurationen.

Typisk arbejdsgang

Ibrugtagning består typisk af følgende trin: 1 Kontrol af “Tjekliste før ibrugtagning”. 2 Udluftning. 3 Testkørsel af systemet. 4 Foretag om nødvendigt en testkørsel for en eller flere

aktuatorer.

5 Udfør om nødvendigt beton-tørring med gulvvarme.

9.2 Forholdsregler ved ibrugtagning

INFORMATION

Under den første kørselsperiode af enheden kan der kræves mere forsyningsstrøm end angivet på enhedens typeskilt. Det skyldes, at kompressoren kræver 50 timers drift, før den kører jævnt og har et stabilt strømforbrug.

BEMÆRK

Før start af systemet SKAL enheden strømforsynes i mindst 2 timer. Krumtaphusvarmeren skal varme kompressorolien for at undgå oliemangel og ødelæggelse af kompressoren under start.

BEMÆRK

Enheden må ALDRIG bruges uden termomodstande og/ eller tryksensorer/kontakter. Kompressoren kan brænde sammen.

BEMÆRK

Brug ALDRIG enheden, før kølerørene er færdiginstallerede (ellers kan kompressoren gå i stykker).

9.3 Tjekliste før ibrugtagning

Brug IKKE systemet, før følgende kontroller er OK:

Du har læst alle instruktionerne i installatørvejledningen.

Indendørsenheden er monteret korrekt.

Kun hvis du bruger den valgfri ekstravarmer:

Ekstravarmeren er monteret korrekt. Udendørsenheden er monteret korrekt.

Følgende ledningsføring på stedet er udført i henhold til dette dokument og gældende lovgivning:

▪ Mellem den lokale eltavle og udendørsenheden ▪ Mellem indendørsenhed og udendørsenhed ▪ Mellem den lokale eltavle og indendørsenheden ▪ Mellem indendørsenheden og ventilerne (hvis

relevant)

▪ Mellem indendørsenheden og rumtermostaten (hvis

relevant)

Systemet er korrekt jordet, og jordterminalerne er spændt.

Sikringerne eller lokalt installerede beskyttelsesanordninger er installeret i henhold til dette dokument og er ikke blevet tilsidesat.

Forsyningsspændingen svarer til den spænding, der er angivet på enhedens identifikationsmærkat.

Der er INGEN løse forbindelser eller beskadigede elektriske komponenter i elboksen.

Der er INGEN beskadigede komponenter eller klemte rør inde i indendørs- og udendørsenhederne.

Kun hvis du bruger den valgfri ekstravarmer: Afhængigt af ekstravarmerens type er ekstravarmerens

afbryder F1B (på ekstravarmerens el-boks) slået TIL. Anti-legionellavarmerens afbryder F2B på elboksen er

slået TIL. Der er INGEN lækage af kølemiddel.

Kølerørene (gas og væske) er varmeisolerede.

Den korrekte rørstørrelse er installeret, og rørene er isoleret korrekt.

Der er INGEN vandlækage inde i indendørsenheden.

Spærreventilerne er installeret korrekt og er helt åbne.

Stopventilerne (gas og væske) på udendørsenheden er

helt åbne.

Udluftningsventilen er åben (mindst 2 omgange).

Overtryksventilen lukker vand ud, når den åbnes.

Mindste vandvolumen er garanteret under alle forhold.

Se “Sådan kontrolleres vandmængden” i

"6.4Forberedelse af vandrør"på side25.

Varmtvandstanken til boligen er helt fyldt.

INFORMATION

Softwaren er udstyret med en "installatør på opstillingsstedet"-tilstand ([4‑0E]), som deaktiverer automatisk drift af enheden. Ved første installation er indstillingen [4‑0E] som standard indstillet til "1", hvilket vil sige, at automatisk drift er deaktiveret. Alle beskyttelsesfunktioner deaktiveres derefter. Hvis brugergrænsefladens hjemmesider er slukket, vil enheden IKKE fungere automatisk. For at aktivere automatisk drift og beskyttelsesfunktioner skal [4‑0E] indstilles til "0".

12 timer efter den første tænding vil enheden automatisk indstille [4‑0E] til "0", så "installatør på opstillingsstedet"tilstanden afsluttes, og beskyttelsesfunktionerne aktiveres. Hvis installatøren vender tilbage til opstillingsstedet efter første installation, skal installatøren indstille [4‑0E] til "1" manuelt.

9.4 Tjekliste under ibrugtagning

Mindste flowhastighed under drift af ekstravarmer/

afrimning er garanteret under alle forhold. Se “Sådan kontrolleres vandvolumen og flowhastighed” i

"6.4Forberedelse af vandrør"på side25.

Sådan udføres en udluftning.

Sådan udføres en testkørsel.

Sådan udføres en aktuator-testkørsel.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 75

9 Ibrugtagning

01:18

Tir

Udluftning

l/min Lav SHC

0.5

Flowhastighed Hastighed Kreds

Stop

Juster

Rul

01:18

Tir

Udluftning

l/min Lav SHC

0.5

Flowhastighed Hastighed Kreds

Stop

Juster

Rul

Funktion til beton-tørring med gulvopvarmning

Funktionen til beton-tørring med gulvopvarmning startes (hvis nødvendigt).

9.4.1 Sådan kontrolleres mindste flowhastighed

1 Bekræft ud fra den hydrauliske konfiguration, hvilke

rumopvarmningskredse, der kan lukkes med mekaniske, elektroniske eller andre typer af ventiler.

2 Luk alle rumopvarmningskredse, der kan lukkes (se forrige trin). 3 Start testkørsel af pumpen (se "9.4.4 Sådan udføres en

aktuator testkørsel"på side76).

4 Gå til [6.1.8]: > Information > Sensorinformation >

Flowmængde for at kontrollere flowhastigheden. Under testkørsel af pumpen kan enheden køre under denne mindste krævede flowhastighed.

Omløbsventil planlagt?

Ja Nej

Juster omløbsventilens indstilling, så den mindste krævede flowhastighed + 2l/min opnås

Hvis den faktiske flowhastighed er under mindste flowhastighed, er det nødvendigt at ændre den hydrauliske konfiguration. Udvid de rumopvarmningskredse, der IKKE kan lukkes, eller installer en trykstyret omløbsventil.

Kontroller, at startsiden for afgangsvandtemperatur, startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

Udluftningsfunktionen stopper automatisk efter 30minutter.

Sådan udføres manuel udluftning

Forudsætning: Kontroller, at startsiden for afgangsvandtemperatur,

startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

1 Indstil niveauet for brugeradgang til Installatør. Se "Sådan

indstiller du niveauet for brugeradgang til installatør"på side50.

2 Indstil udluftningstilstanden: Gå til [A.7.3.1] >

Installatørindstillinger > Ibrugtagning > Udluftning > Type.

3 Vælg Manuel, og tryk på . 4 Gå til [A.7.3.4] > Installatørindstillinger > Ibrugtagning >

Udluftning > Start udluftning, og tryk på for at starte udluftningsfunktionen.

Resultat: Den manuelle udluftning starter, og følgende skærm vises.

Mindste krævede flowhastighed

04+08 modeller 12l/min 11+16 modeller 15l/min

9.4.2 Udluftningsfunktion

Når enheden installeres enheden og tages i brug, er det meget vigtigt, at al luft kommer ud af vandkredsen. Når udluftningsfunktionen kører, kører pumpen uden drift af enheden, og luften begynder at blive fjernet fra vandkredsen.

BEMÆRK

Før start på udluftningen skal du åbne sikkerhedsventilen og kontrollere, at kredsen er tilstrækkelig fyldt med vand. Kun hvis der løber vand ud af ventilen, når den åbnes, kan du starte udluftningen.

Der er 2 tilstande for udluftning: ▪ Manuelt: Enheden kører med en fast pumpehastighed og i en fast

eller brugerdefineret position for 3-vejsventilen. Den brugerdefinerede position for 3-vejsventilen er en nyttig funktion til at fjerne al luft fra vandkredsen ved rumopvarmningen eller tilstand for opvarmning af varmt vand til boligen. Pumpens driftshastighed (langsom eller hurtig) kan også indstilles.

▪ Automatisk: Enheden skifter automatisk pumpehastighed og

position for 3-vejsventilen ved skift mellem rumopvarmning eller tilstand for opvarmning af varmt vand til boligen.

Typisk arbejdsgang

Udluftning fra luft fra systemet skal bestå af: 1 Udførelse af manuel udluftning 2 Udførelse af automatisk udluftning

5 Brug knapperne og til at rulle til Hastighed. 6 Brug knapperne og til indstilling af ønsket rumtemperatur.

Resultat: Lav Resultat: Høj

7 Indstil den ønskede position for 3-vejsventilen (rumopvarmning/

varmt vand til boligen)(rumopvarmning/varmt vand til boligen). Brug knapperne og til at rulle til Kreds.

8 Brug knapperne og til at indstille den ønskede position for

3-vejsventilen (rumopvarmning/varmt vand til boligen).

Resultat: SHC Resultat: Tank

Sådan udføres automatisk udluftning

Forudsætning: Kontroller, at startsiden for afgangsvandtemperatur,

startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

1 Indstil niveauet for brugeradgang til Installatør. Se "Sådan

indstiller du niveauet for brugeradgang til installatør"på side50.

2 Indstil udluftningstilstanden: Gå til [A.7.3.1] >

Installatørindstillinger > Ibrugtagning > Udluftning > Type.

3 Vælg Automatisk, og tryk på . 4 Gå til [A.7.3.4] > Installatørindstillinger > Ibrugtagning >

Udluftning > Start udluftning, og tryk på for at starte udluftningsfunktionen.

Resultat: Udluftning starter, og den følgende skærm vises.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

INFORMATION

Start ved udførelse af manuel udluftning. Når næsten al luften er fjernet, skal du udføre en automatisk udluftning. Gentag om nødvendigt udførelsen af automatisk udluftning, indtil du er sikker på, at al luft er fjernet fra systemet. Under udluftning er begrænsningen for pumpehastighed [9‑0D] IKKE gældende.

Sådan afbrydes udluftning

1 Tryk på , og tryk på for at bekræfte afbrydelse af

udluftningsfunktionen.

Installatørvejledning

Page 76

9 Ibrugtagning

9.4.3 Sådan udføres en testkørsel

Forudsætning: Kontroller, at startsiden for afgangsvandtemperatur,

startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

1 Indstil niveauet for brugeradgang til Installatør. Se "Sådan

indstiller du niveauet for brugeradgang til installatør"på side50.

2 Gå til [A.7.1]: > Installatørindstillinger > Ibrugtagning >

Testkørsel.

3 Vælg en test, og tryk på . Eksempel: Opvarmning. 4 Vælg OK, og tryk på .

Resultat: Testkørslen starter. Den stopper automatisk, når den er

færdig (±30 min.). Du kan stoppe den manuelt ved at trykke på , vælge OK og trykke på .

INFORMATION

Ved opstart af systemet i koldt klima, hvor der IKKE er installeret ekstravarmersæt, kan det være nødvendigt at starte med et lille vandvolumen. For at gøre dette skal varme-emitterne åbnes gradvist. Resultatet er, at vandets temperatur stiger gradvist. Overvåg returvandstemperaturen ([6.1.6] i menustrukturen), og sørg for, at den IKKE falder til under 15°C.

INFORMATION

Hvis der er 2 brugergrænseflader, kan du starte en testkørsel fra begge brugergrænseflader.

▪ Den brugergrænseflade, der blev brugt til at starte

testkørslen med, viser en statusskærm.

▪ Den anden brugergrænseflade viser en “optaget”-

skærm. Du kan ikke anvende brugergrænsefladen, så længe “optaget”-skærmen vises.

Hvis installationen af enheden er udført korrekt, starter enheden op under testdrift i den valgte driftstilstand. Under testtilstand kan det kontrolleres, at enheden fungerer korrekt, ved at holde øje med afgangsvandets temperatur og tanktemperaturen (tilstand til varmt vand til boligen).

For at kontrollere temperaturen skal du gå til [A.6] og vælge de oplysninger, du ønsker at kontrollere.

9.4.4 Sådan udføres en aktuator testkørsel

Formålet med aktuator testkørslen er at kontrollere driften for de forskellige aktuatorer (f.eks. starter en testkørsel af pumpen, når du vælger pumpedrift).

Forudsætning: Kontroller, at startsiden for afgangsvandtemperatur, startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

1 Indstil niveauet for brugeradgang til Installatør. Se "Sådan

indstiller du niveauet for brugeradgang til installatør"på side50.

2 Sørg for, at styring af rumtemperatur, styring af

udgangsvandtemperatur og styring af varmt vand til boligen er slået FRA via brugergrænsefladen.

3 Gå til [A.7.4]: > Installatørindstillinger > Ibrugtagning >

Aktuator testkørsel.

4 Vælg en aktuator, og tryk på . Eksempel: Pumpe. 5 Vælg OK, og tryk på .

Resultat: Aktuator testkørslen starter. Den stopper automatisk, når

den er færdig. Du kan stoppe den manuelt ved at trykke på , vælge OK og trykke på .

▪ Test af ekstravarmer (trin 2) ▪ Pumpetest

INFORMATION

Sørg for, at al luften er udluftet, før du udfører testkørslen. Undgå også forstyrrelser i vandkredsen under testkørslen.

▪ Test af solvarme-pumpe ▪ Test af 2-vejsventil ▪ Test af 3-vejsventil ▪ Test af bundpladevarmer ▪ Test af bivalent signal ▪ Test af alarm-output ▪ Signal for køling/opvarmning ▪ Test af hurtig opvarmning ▪ Test af cirkulationspumpe

9.4.5 Beton-tørring med gulvvarme

Denne funktion bruges til at tørre beton meget langsomt i forbindelse med et gulvvarmesystem under opførelse af et hus. Det gør det muligt for installatøren at programmere og udføre dette program.

Kontroller, at startsiden for afgangsvandtemperatur, startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

Hvis der indgår et ekstravarmersæt i systemet, kan denne funktion udføres uden at færdiggøre udendørsinstallationen. I så fald udfører ekstravarmeren beton-tørringen og tilfører afgangsvandet uden varmepumpedrift.

Hvis der ikke er installeret en udendørsenhed endnu, skal hovedstrømforsyningens kabel forbindes til indendørsenheden via X2M/30 og X2M/31. Se "7.10.7 Sådan tilsluttes

hovedstrømforsyningen"på side44.

INFORMATION

▪ Hvis Nøddrift er indstillet til Manuel ([A.6.C]=0), og

enheden udløses til at starte nøddrift, vil brugergrænsefladen bede om bekræftelse før start. Funktionen til beton-tørring med gulvopvarmning er aktiv, selvom brugeren IKKE bekræfter nøddrift.

▪ Under beton-tørring med gulvopvarmning er

begrænsning af pumpehastighed [9‑0D] IKKE gældende.

BEMÆRK

Installatøren er ansvarlig for at:

▪ kontakte betonproducenten for at få

varmeinstruktionerne til brug første gang, så revner i betonen undgås

▪ programmere beton-tørringstidsplanen i forbindelse

med gulvvarme i henhold til ovenstående instruktioner fra betonproducenten

▪ kontrollere regelmæssigt, at opsætningen fungerer

korrekt

▪ vælge det korrekte program, der stemmer overens med

den brugte type beton til gulvet.

Mulige aktuator testkørsler

▪ Test af hjælpevarmer ▪ Test af ekstravarmer (trin 1)

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 77

9 Ibrugtagning

25°C (1) 35°C (2)

24h (1) 36h (2)

15:10

1 14d 12h 25°C

Tir

Beton-tørring

Aktuelt trin

Resterende Ønsket LWT

Stop

BEMÆRK

For at udføre beton-tørring med gulvopvarmning skal rumfrostsikring være deaktiveret ([2-06]=0). Den er som standard aktiveret ([2‑06]=1). På grund af “installatør på opstillingsstedet”-tilstanden (se “Tjekliste før ibrugtagning”) vil rumfrostsikring automatisk være deaktiveret i 12 timer efter den første tænding.

Hvis der stadig skal udføres beton-tørring efter de første 12 timer efter tænding, skal rumfrostsikring deaktiveres manuelt ved at indstille [2-06] til “0”, og den skal HOLDES deaktiveret, indtil beton-tørringen er færdig. Hvis denne meddelelse ignoreres, vil betonen revne.

BEMÆRK

For at beton-tørring med gulvopvarmning kan starte, skal du sikre, at følgende indstillinger er opfyldt:

▪ [4‑00]=1 ▪ [C‑02]=0 ▪ [D‑01]=0 ▪ [4‑08]=0 ▪ [4‑01]≠1

Installatøren kan programmere op til 20 trin. For hvert skridt han skal angive:

1 varigheden i timer, op til 72 timer, 2 den ønskede udgangsvandtemperatur.

Eksempel:

Sådan udføres beton-tørring med gulvvarme

INFORMATION

Strømforsyning med foretrukken kWh-sats kan ikke anvendes i kombination med beton-tørring med gulvvarme.

Forudsætning: Sørg for, at der KUN er tilsluttet 1 brugergrænseflade til systemet til udførelse af beton-tørring med gulvopvarmning.

Forudsætning: Kontroller, at startsiden for afgangsvandtemperatur, startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

1 Gå til [A.7.2]:

betontørring.

2 Vælg et tørreprogram. 3 Vælg Start tørring, og tryk på 4 Vælg OK, og tryk på

Resultat: Beton-tørring med gulvvarme starter, og følgende skærm

vises. Den stopper automatisk, når den er færdig. Du kan stoppe den manuelt ved at trykke på

> Installatørindstillinger > Ibrugtagning > GV

, vælge OK og trykke på .

Sådan udlæses status for beton-tørring med gulvvarme

1 Tryk på 2 Det aktuelle trin i programmet, den samlede resterende tid og

den aktuelle ønskede udgangsvandtemperatur vises.

Sådan programmeres en tidsplan for beton-tørring med gulvvarme

1 Indstil niveauet for brugeradgang til Installatør. Se "Sådan

indstiller du niveauet for brugeradgang til installatør"på side50.

2 Gå til [A.7.2]:

betontørring > Indstil tørringsplan.

3 Brug

▪ Brug ▪ Brug

4 Der kan tilføjes et nyt trin ved at vælge “–h” eller “–” i en tom

linje og trykke på

5 Der kan slettes et trin ved at indstille varigheden til “–” ved at

trykke på

6 Tryk på

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

T Ønsket udgangsvandtemperatur (15~55°C)

t Varighed (1~72 t.) (1) Handlingstrin 1 (2) Handlingstrin 2

> Installatørindstillinger > Ibrugtagning > GV

, , og til at programmere tidsplanen.

og til at rulle gennem tidsplanen.

og til at justere valget. Hvis der er valgt et klokkeslæt, kan du indstille varigheden til mellem 1 og 72timer. Hvis der er valgt en temperatur, kan den ønskede udgangsvandtemperatur indstilles til mellem 15°C og 55°C.

for at gemme tidsplanen.

Det er vigtigt, at der ikke er tomme trin i programmet. Tidsplanen stopper, når der er programmeret et tomt trin ELLER når der er udført 20 trin i træk.

INFORMATION

Der er begrænset adgang til menustrukturen. Der er kun adgang til følgende menuer:

▪ Information. ▪ Installatørindstillinger > Ibrugtagning > GV betontørring.

Sådan afbrydes beton-tørring med gulvvarme

Når programmet stopper ved en fejl, en funktion afbrydes, eller der forekommer strømafbrydelse, vises U3-fejlen på brugergrænsefladen. Oplysninger om afhjælpning af fejlkoder kan findes i "12.4 Løsning af problemer ud fra fejlkoder" på side 82. Nulstilling af U3-fejlen kræver, at Niveau for brugeradgang er Installatør.

1 Gå til skærmen for beton-tørring med gulvvarme. 2 Tryk på 3 Tryk på 4 Vælg OK, og tryk på

Resultat: Beton-tørringsprogrammet med gulvvarme stoppes.

Hvis programmet stopper ved en fejl, en funktion afbrydes, eller der forekommer strømafbrydelse, kan status for beton-tørringen med gulvvarme udlæses.

5 Gå til [A.7.2]:

betontørring > Tørrings status > Stoppet og efterfulgt af det sidst udførte trin.

6 Rediger og genstart udførelsen af programmet.

. for at afbryde programmet.

> Installatørindstillinger > Ibrugtagning > GV

Installatørvejledning

Page 78

10 Overdragelse til brugeren

1 3

10 Overdragelse til brugeren

Når testkørslen er afsluttet, og enheden fungerer korrekt, skal du sørge for, at følgende er klart til brugeren:

▪ Udfyld tabellen med installatørindstillinger (i

betjeningsvejledningen) med de aktuelle indstillinger.

▪ Sørg for, at brugeren har den trykte dokumentation, og bed

brugeren om at gemme dette til senere brug. Oplys brugeren om, at han/hun kan finde den komplette dokumentation på internetadressen, som er angivet tidligere i denne vejledning.

▪ Forklar brugeren, hvordan man betjener systemet korrekt, og hvad

der skal gøres i tilfælde af problemer.

▪ Vis brugeren, hvad der skal gøres i forbindelse med

vedligeholdelse af enheden.

▪ Forklar brugeren om de energisparetip, der er beskrevet i

betjeningsvejledningen.

11 Vedligeholdelse og service

BEMÆRK

Vedligeholdelse skal udføres af en autoriseret installatør eller servicemontør.

Vi anbefaler at udføre vedligeholdelse mindst én gang om året. Dog kan gældende lovgivning kræve kortere vedligeholdelsesintervaller.

BEMÆRK

Formel til at beregne udledningerne af drivhusgasser:

GWP-værdi af kølemidlet × Total kølemiddelpåfyldning [i kg] / 1000

11.1 Oversigt: Vedligeholdelse og service

Dette kapitel indeholder oplysninger om: ▪ Årlig vedligeholdelse af udendørsenheden ▪ Årlig vedligeholdelse af indendørsenheden

11.2 Sikkerhedsforanstaltninger i forbindelse med vedligeholdelse

Fjern enhedens frontpanel for at få adgang til de fleste af de dele, der skal vedligeholdes. I sjældne tilfælde kan det også være nødvendigt at fjerne elboksen.

11.2.2 Sådan åbnes ekstravarmeren

Se "7.2.5Sådan åbnes ekstravarmeren"på side31 og "7.2.6Sådan

åbnes dækslet til elboksen på ekstravarmeren"på side31.

11.3 Kontrolliste for årlig vedligeholdelse af udendørsenheden

Kontrollér følgende mindst en gang om året: ▪ Udendørsenhedens varmeveksler. Udendørsenhedens varmeveksler kan blive blokeret på grund af

støv, snavs, blade osv. Det anbefales at rengøre varmeveksleren årligt. En blokeret varmeveksler kan medføre for lavt tryk eller for højt tryk, hvilket kan forringe ydelsen.

11.4 Tjekliste for årlig vedligeholdelse af indendørsenheden

Kontrollér følgende mindst en gang om året: ▪ Vandtryk ▪ Vandfilter ▪ Vandtryk for overtryksventil ▪ Slange til overtryksventil ▪ Overtryksventil for varmtvandstanken til boligen ▪ Anti-legionellavarmer til varmtvandstanken til boligen ▪ Omskifterboks ▪ Afkalkning ▪ Kemisk desinfektion ▪ Anode

Vandtryk

Kontrollér, om vandtrykket er over 1bar. Påfyld vand, hvis det er lavere.

Vandfilter

Rengør vandfilteret.

BEMÆRK

Behandl vandfilteret forsigtigt. Brug IKKE overdreven kraft, når du monterer vandfilteret igen, da vandfilterets net ellers kan blive beskadiget.

FARE: RISIKO FOR ELEKTRISK STØD

FARE: RISIKO FOR FORBRÆNDINGER

BEMÆRK:Risiko for elektrostatisk udladning

Rør ved en metaldel på enheden for at fjerne statisk elektricitet og beskytte PCB'et, før der udføres vedligeholdelses- eller servicearbejde.

11.2.1 Åbning af indendørsenheden

PAS PÅ

Frontpanelet er tungt. Pas på IKKE at klemme fingrene, når du åbner eller lukker enheden.

Installatørvejledning

Vandtryk for overtryksventil Åbn ventilen, og kontrollér, at den fungerer korrekt. Vandet kan

være meget varmt!

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 79

12 Fejlfinding

Følgende skal kontrolleres: ▪ Vandflowet fra overtryksventilen er tilstrækkeligt højt, og der er

ikke mistanke om blokering af ventilen eller mellem rørene.

▪ Der kommer snavset vand ud af overtryksventilen:

▪ åbne ventilen, indtil afløbsvandet IKKE længere indeholder

snavs

▪ skylle systemet og installere et ekstra vandfilter (et magnetisk

cyklonfilter er at foretrække).

Kontrollér efter en tankopvarmningscyklus for at sikre, at vandet stammer fra tanken.

Det anbefales at udføre denne vedligeholdelse hyppigere.

Slange til overtryksventil

Kontrollér, om slangen til overtryksventilen sidder korrekt, så den kan lede vandet væk. Se "7.9.6 Sådan sluttes overtryksventilen til

afløbet"på side41.

Overtryksventil til varmtvandstanken til boligen (medfølger ikke)

Åbn ventilen, og kontrollér, at alt fungerer korrekt. Vandet kan være meget varmt!

Følgende skal kontrolleres: ▪ Vandflowet fra overtryksventilen er tilstrækkeligt højt, og der er

ikke mistanke om blokering af ventilen eller mellem rørene.

▪ Der kommer snavset vand ud af overtryksventilen:

▪ åbn ventilen, indtil afløbsvandet ikke længere indeholder snavs ▪ skyl og rengør hele tanken, herunder også rørene mellem

overtryksventilen og koldtvandsindtaget.

Kontrollér efter en tankopvarmningscyklus for at sikre, at vandet stammer fra tanken.

Det anbefales at udføre denne vedligeholdelse hyppigere.

Anti-legionellavarmer til varmtvandstanken til boligen

Det anbefales, at kedelstensdannelse på anti-legionellavarmeren fjernes, så dens levetid forlænges, særlig i områder med hårdt vand. Det gøres ved at tappe vandet af varmtvandstanken til boligen, fjerne anti-legionellavarmeren fra tanken og sænke den ned i en spand (eller lignende) med et produkt til fjernelse af kedelsten i 24 timer.

Elboks

▪ Foretag en grundig visuel inspektion af elboksen, og se efter, om

der er defekter såsom løse forbindelser eller fejl på ledningsføring.

▪ Brug et ohmmeter til at kontrollere kontaktorerne K1M, K2M, K3M

og K5M (afhængigt af installationen). Alle kontakter på disse kontaktorer skal være i åben position, når strømmen er afbrudt.

ADVARSEL

Hvis den interne ledningsføring beskadiges, skal den udskiftes af producenten, forhandleren eller andre kvalificerede personer.

Afkalkning

Afhængigt af vandkvaliteten og den indstillede temperatur kan der sætte sig kalk på varmeveksleren og inde i varmtvandstanken til boligen, så varmeoverførslen begrænses. Derfor kan afkalkning af varmeveksleren være nødvendigt med visse intervaller.

Kemisk desinfektion

Hvis den gældende lovgivning kræver kemisk desinfektion i bestemte situationer, som omfatter varmtvandstanken til boligen, skal du være opmærksom på, at varmtvandstanken til boligen er cylinder i rustfrit stål, der indeholder en aluminiumanode. Vi anbefaler at bruge et desinfektionsmiddel uden klorid, som er godkendt til brug med vand beregnet til drikkevand.

BEMÆRK

Ved brug af midler til afkalkning eller kemisk desinfektion skal det sikres, at vandkvaliteten fortsat opfylder kravene i EU-direktiv 98/83/EF.

Anode

Der kræves ingen vedligeholdelse eller udskiftning.

11.4.1 Sådan tømmes varmtvandstanken til boligen

Forudsætning: Sluk for strømforsyningen. Forudsætning: Afbryd koldtvandsforsyningen.

1 Åbn frontpanelet. 2 Fjern de 2 skruer, hægt el-boksen af, og stil den til side.

3 Afløbsslangen er placeret på højre side af enheden. Skær

kabelbindere eller tape over, og før den fleksible afløbsslange fremad.

a Afløbsslange

INFORMATION

For at tømme tanken skal alle aftapningssteder for varmt vand være åbne, så der kan komme luft ind i systemet.

4 Åbn drænventilen.

12 Fejlfinding

12.1 Oversigt: Fejlfinding

Dette afsnit beskriver, hvad man skal foretage sig, hvis der er problemer.

Det indeholder oplysninger om: ▪ Løsning af problemer ud fra symptomer ▪ Løsning af problemer baseret på fejlkoder

Før fejlfinding

Foretag en grundig visuel inspektion af enheden, og se efter, om der er tydelige defekter såsom løse forbindelser eller fejl på ledningsføringen.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 80

12 Fejlfinding

12.2 Forholdsregler ved fejlfinding

ADVARSEL

▪ Husk, at enhedens hovedafbryder altid skal være slået

fra, når der udføres inspektion ved enhedens elboks. Slå den pågældende afbryder fra.

▪ Stop enheden, når en sikkerhedsanordning aktiveres,

og find ud af, hvorfor sikkerhedsanordningen er blevet aktiveret, før den nulstilles. Parallelforbind ALDRIG sikkerhedsanordninger, og skift ikke deres værdier til andet end fabriksindstillingen. Kontakt forhandleren, hvis du ikke kan finde årsagen til problemet.

FARE: RISIKO FOR ELEKTRISK STØD

ADVARSEL

Undgå ulykker som følge af utilsigtet nulstilling af varmeafbryderen: Dette apparat må IKKE forsynes via en ekstern kontakt såsom en timer eller forbindes med en kreds, som regelmæssigt tændes og slukkes ved hjælp af enheden.

FARE: RISIKO FOR FORBRÆNDINGER

12.3 Løsning af problemer ud fra symptomer

12.3.1 Symptom: Enheden varmer IKKE som forventet

Mulige årsager Afhjælpning

Temperaturindstillingen er FORKERT

Vandflowet er for lavt Kontrollér følgende:

Kontrollér temperaturindstillingen på fjernbetjeningen. Se betjeningsvejledningen.

▪ Alle spærreventiler i

vandkredsen er helt åbne.

▪ Vandfilteret er rent. Rengør

det eventuelt.

▪ Der er ikke luft i systemet.

Foretag om nødvendigt udluftning. Der kan udluftes manuelt (se "Sådan udføres

manuel udluftning"på side75),

eller den automatiske udluftningsfunktion kan bruges (se "Sådan udføres automatisk

udluftning"på side75).

▪ Vandtrykket er >1 bar. ▪ Ekspansionsbeholderen er

IKKE defekt. ▪ Modstanden i vandkredsen er

IKKE for høj til pumpen (se

ESP-kurven i kapitlet

"Tekniske data"). Kontakt forhandleren, hvis

problemet varer ved, efter at alle de ovenstående kontroller er udført. I nogle tilfælde er det normalt, at enheden beslutter at bruge lavt vandflow.

Mulige årsager Afhjælpning

Vandmængden i installationen er for lav

Kontrollér, at vandmængden i installationen er over minimumsværdien (se

"6.4.3Sådan kontrolleres vandvolumen og flowhastighed"på side26).

12.3.2 Symptom: Kompressoren starter IKKE (rumopvarmning eller opvarmning af vand til boligen)

Mulige årsager Afhjælpning

Enheden skal starte op uden for dens driftsområde (vandtemperaturen er for lav)

Hvis systemet indeholder en ekstravarmer:

Hvis vandtemperaturen er for lav, bruger enheden ekstravarmeren til at nå minimumvandtemperaturen først (15°C).

Kontrollér følgende: ▪ Strømforsyningen til

ekstravarmeren er forbundet korrekt.

▪ Varmebeskyttelsen for

ekstravarmeren er IKKE aktiveret.

▪ Ekstravarmerens kontaktorer

er IKKE defekte.

Kontakt forhandleren, hvis problemet varer ved, efter at alle de ovenstående kontroller er udført.

Hvis systemet IKKE indeholder en ekstravarmer:

Enheden kan udføre en automatisk opstartssekvens: Hvis rumopvarmningskredsen er for kold, og afrimningsdrift kræves, vil enheden vil forsøge at udføre afrimningsdrift på varmtvandstanken til bolig. Hvis dette IKKE er muligt, fordi varmtvandstanken til bolig er for kold, vil enheden først forvarme tanken.

Hvis denne opstartsekvens IKKE løser problemet, kan det være nødvendigt at starte op manuelt med en lille vandmængde. For at gøre dette skal varme-emitterne åbnes gradvist. Resultatet er, at vandtemperaturen stiger gradvist. Overvåg returvandstemperaturen ([6.1.6] i menustrukturen), og sørg for, at den IKKE falder til under 15°C.

Kontakt forhandleren, hvis problemet varer ved, efter at alle de ovenstående kontroller er udført.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 81

12 Fejlfinding

Mulige årsager Afhjælpning

Indstillingerne for strømforsyning med foretrukken kWh-sats stemmer IKKE overens med de elektriske tilslutninger

Signalet om foretrukken kWhsats er sendt fra elselskabet

Dette skal stemme overens med tilslutningerne som forklaret i

"6.5Forberedelse af de elektriske ledninger"på side28

og "7.10.7Sådan tilsluttes

hovedstrømforsyningen"på side44.

Vent, indtil strømforsyningen er retableret (maks. 2 timer).

12.3.3 Symptom: Pumpen støjer (kavitation)

Mulige årsager Afhjælpning

Der er luft i systemet Udluft manuelt (se "Sådan

udføres manuel udluftning"på side75), eller brug den

automatiske udluftningsfunktion (se "Sådan udføres automatisk

udluftning"på side75).

Vandtrykket ved pumpeindgangen er for lavt

Kontrollér følgende: ▪ Vandtrykket er >1bar. ▪ Manometeret er ikke defekt. ▪ Ekspansionsbeholderen er

IKKE defekt.

▪ Ekspansionsbeholderens

fortryksindstilling er korrekt (se

"6.4.4 Ændring af fortrykket i ekspansionstanken" på side27).

12.3.4 Symptom: Overtryksventilen for vandtryk åbner

Mulige årsager Afhjælpning

Ekspansionsbeholderen er defekt Udskift ekspansionsbeholderen. Vandmængden i installationen er

for høj

Vandkredsens løftehøjde er for høj

Kontrollér, at vandmængden i installationen er under den tilladte maksimumsværdi (se

"6.4.3Sådan kontrolleres vandvolumen og flowhastighed"på side26 og "6.4.4Ændring af fortrykket i ekspansionstanken"på side27).

Vandkredsens løftehøjde er højdeforskellen mellem indendørsenheden og vandkredsens højeste punkt. Hvis indendørsenheden er placeret på installationens højeste punkt, regnes installationshøjden for at være 0m. Den maksimale løftehøjde for vandkredsen er 10m.

Kontrollér installationskravene.

12.3.5 Symptom: Overtryksventilen for vandtryk lækker

Mulige årsager Afhjælpning

Vandafgangen på overtryksventilen er blokeret af snavs.

Kontrollér, om overtryksventilen for vandtryk fungerer korrekt, ved at dreje det røde greb på ventilen mod uret:

▪ Hvis du IKKE hører en

klaprende lyd, skal du kontakte forhandleren.

▪ Hvis vandet løber ud af

enheden, skal du lukke først spærreventilerne ved vandindtaget og ved vandudtaget og derefter kontakte forhandleren.

12.3.6 Symptom: Rummet opvarmes IKKE tilstrækkeligt ved lave udendørstemperaturer

Mulige årsager Afhjælpning

Hvis systemet indeholder en ekstravarmer: Drift med ekstravarmer er ikke aktiveret

Hvis systemet indeholder en ekstravarmer: Ekstravarmerens balancetemperatur er ikke konfigureret korrekt

Der er luft i systemet. Udluft manuelt eller automatisk.

Kontrollér følgende: ▪ Ekstravarmeren er i

driftstilstand. Gå til: ▪ [A.5.1.1] >

Installatørindstillinger > Varmekilder > Ekstravarmer > Driftstilstand [4‑00]

▪ Ekstravarmerens

overstrømssikring er ikke slået fra. Kontroller sikringen, og slå den til igen, hvis det er tilfældet.

▪ Varmebeskyttelsen for

ekstravarmeren er ikke blevet aktiveret. Hvis det er tilfældet, skal du kontrollere følgende og derefter trykke på nulstillingsknappen i elboksen:

▪ Vandtrykket ▪ Om der er luft i systemet ▪ Udluftningen

Øg “balancetemperaturen” for at aktivere drift af ekstravarmeren ved en højere udendørstemperatur. Gå til:

▪ [A.5.1.4] >

Installatørindstillinger > Varmekilder > Ekstra-varmer > Balancetemp. ELLER

▪ [A.8] > Installatørindstillinger >

Oversigt indstillinger [5‑01]

Se beskrivelsen af udluftningsfunktionen i kapitlet "Ibrugtagning".

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 82

12 Fejlfinding

Mulige årsager Afhjælpning

Der anvendes for megen varmepumpekapacitet til opvarmning af varmt vand til boligen (gælder kun for installationer med en varmtvandstank til boligen).

Kontrollér, at indstillingerne for prioriteret "rumopvarmning" er blevet konfigureret korrekt:

▪ Kontrollér, at “status for

prioriteret rumopvarmning” er blevet aktiveret. Gå til [A.8] > Oversigt indstillinger > Installatørindstillinger [5‑02]

▪ Øg “temperaturen for

prioriteret rumopvarmning” for at aktivere drift af ekstravarmeren ved en højere udendørstemperatur. Gå til [A.8] > Oversigt indstillinger > Installatørindstillinger [5‑03]

12.3.7 Symptom: Trykket på forbrugsstedet er midlertidigt usædvanligt højt

Mulige årsager Afhjælpning

Defekt eller blokeret overtryksventil.

▪ Skyl og rengør hele tanken,

herunder også rørene mellem overtryksventilen og koldtvandsindtaget.

▪ Udskift overtryksventilen.

12.3.8 Symptom: Pladerne trykkes af på grund af en opsvulmet tank

Mulige årsager Afhjælpning

Defekt eller blokeret overtryksventil.

Kontakt forhandleren.

12.3.9 Symptom: Funktionen til desinfektion af tank er IKKE fuldført korrekt (AH-fejl)

Mulige årsager Afhjælpning

Desinfektionen blev afbrudt på grund af aftapning af varmt vand til boligen

Stor aftapning af varmt vand til boligen kort tid før den programmerede opstart af desinfektion

Programmer opstarten af desinfektion, når der IKKE forventes aftapning af varmt vand til boligen de kommende 4 timer.

Når Varmt brugsvand > Kontrolpunkttilstand > Genopvarmning eller Genopv. +planl. er valgt, anbefales det at programmere desinfektion til at starte mindst 4 timer efter den sidste forventede større aftapning af varmt vand. Denne opstart kan indstilles under installatørindstillinger (desinfektion).

Når Varmt brugsvand > Kontrolpunkttilstand > Kun planlagt er valgt, anbefales det at programmere en Opbevaring økonomi 3 timer før tidsplanen for opstart af desinfektion, så tanken er forvarmet.

Mulige årsager Afhjælpning

Desinfektionsdriften blev stoppet manuelt: med brugergrænseflade, som viser DHW-startsiden og niveau for brugeradgang indstillet til Installatør blev der trykket på knappen under desinfektionsdrift.

Tryk IKKE på knappen , mens desinfektionsfunktionen er aktiv.

12.4 Løsning af problemer ud fra fejlkoder

Når der forekommer et problem, vises der en fejlkode på brugergrænsefladen. Det er vigtigt at forstå problemet og træffe de nødvendige foranstaltninger, før fejlkoden nulstilles. Dette skal gøres af en autoriseret installatør eller den lokale forhandler.

I dette kapitel får du en oversigt over alle fejlkoder og deres indhold, som de vises på brugergrænsefladen.

Der kan findes en mere detaljeret fejlfindingsbeskrivelse for hver enkelt fejl i servicevejledningen.

12.4.1 Fejlkoder: Oversigt

Fejlkoder for udendørsenheden

Fejlkode Detaljeret

fejlkode

A5 00 OU: Højtryk i køling/Spids

E1 00 OU: PCB defekt.

E3 00 OU: Aktivering af højtryks-

E5 00 OU: Overophedning af inverter-

E6 00 OU: Kompressor-opstart defekt.

E7 00 OU: Fejlfunktion i udendørs

E8 00 OU: Strømtilf. overspænding.

EA 00 OU: Problem under skift

H0 00 OU: Spændings-/strømsensor

H3 00 OU: Fejlfunktion i høj-

Beskrivelse

afbryd./frostsikringsproblem. Kontakt din forhandler.

Nulstilling af strøm påkrævet. Kontakt din forhandler.

kontakt (HPS). Kontakt din forhandler.

kompressormotor. Kontakt din forhandler.

Kontakt din forhandler.

enheds ventilatormotor. Kontakt din forhandler.

Kontakt din forhandler.

mellem køl og varme. Kontakt din forhandler.

problem. Kontakt din forhandler.

trykskontakt (HPS) Kontakt din forhandler.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 83

12 Fejlfinding

Fejlkode Detaljeret

fejlkode

H6 00 OU: Fejlfunktion i positions-

H8 00 OU: Fejlfunktion i kompressor-

H9 00 OU: Fejlfunktion i udendørs

F3 00 OU: Fejlfunktion i

F6 00 OU: Unormalt højt tryk

FA 00 OU: Unormalt højt tryk,

JA 00 OU: Fejlfunktion i høj-

J3 00 OU: Fejlfunktion i

J6 00 OU: Fejlfunktion i varme-

L3 00 OU: El-boks temperatur-

L4 00 OU: Fejlfunktion i inverter af-

L5 00 OU: Inverter øjeblikkelig

P4 00 OU: Fejlfunktion i afstrålings-

U0 00 OU: Manglende kølemiddel.

U2 00 OU: Fejl i strømforsyning

U7 00 OU: Transmissionsfejl

Beskrivelse

registreringssensor. Kontakt din forhandler.

indgang (CT)-system. Kontakt din forhandler.

luft-temperaturføler Kontakt din forhandler.

trykgas-rørtemperatur. Kontakt din forhandler.

i køling. Kontakt din forhandler.

aktivering af HPS. Kontakt din forhandler.

tryksensor. Kontakt din forhandler.

trykgasrørets temperaturføler. Kontakt din forhandler.

vekslerens temperaturføler. Kontakt din forhandler.

stigningsproblem. Kontakt din forhandler.

strålingslamel temperaturstign. Kontakt din forhandler.

overstrøm (DC). Kontakt din forhandler.

lamel temperaturføler Kontakt din forhandler.

Kontakt din forhandler.

spænding. Kontakt din forhandler.

mellem hoved-CPU- INV CPU. Kontakt din forhandler.

Fejlkode Detaljeret

fejlkode

UA 00 OU: Indendørs-/udendørs-

Beskrivelse

kombination problem. Nulstilling af strøm påkrævet.

Fejlkoder for indendørsenheden

Fejlkode Detaljeret

fejlkode

7H 01 Vand flow problem.

7H 04 Problem med vandflow under

7H 05 Vandflowproblem under

7H 06 Vandflowproblem under køling/

80 00 Returvandstemperatur

81 00 Temperatur afgangsvand

89 01 Tilfrysning af varmeveksler.

89 02 Tilfrysning af varmeveksler.

89 03 Tilfrysning af varmeveksler.

8F 00 Unormal stigning i vand

8H 00 Unormal stigning i vand

8H 03 Overophedning af vandkreds

A1 00 Nul-fejl registeret

Beskrivelse

produktion af varmt vand til boligen.

Manuel nulstilling. Kontroller kredsen med varmt

vand til boligen.

opvarmning/prøvetagning. Manuel nulstilling. Kontroller kredsen for

rumopvarmning/-køling.

afrimning. Manuel nulstilling. Kontroller pladevarmeveksleren.

sensorproblem. Kontakt din forhandler.

afgangstemperatur (DHW).

afgangstemperatur.

(termostat)

Nulstilling af strøm påkrævet. Kontakt din forhandler.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 84

12 Fejlfinding

Fejlkode Detaljeret

fejlkode

A1 01 EEPROM læsefejl.

AA 01 Ekstra-varmer overophedet.

AC 00 Hjælpevarmer overophedet.

AH 00 Tankdesinfektionsfunktion ikke

AJ 03 For lang DHW-opvarmningstid

C0 00 Funkt.fejl flowsensor/kontakt.

C4 00 Varmevekslertemperatur-

CJ 02 Problem med rumtemperatur-

EC 00 Unormal stigning af tank-

EC 04 Forvarmning tank

Beskrivelse

Nulstilling af strøm påkrævet. Kontakt din forhandler.

Kontakt din forhandler.

fuldført korrekt.

nødvendig.

Nulstilling af strøm påkrævet.

sensorproblem. Kontakt din forhandler.

føler Kontakt din forhandler.

temperatur.

Fejlkode Detaljeret

fejlkode

UA 00 Indendørsenhed,

UA 17 Tanktypeproblem

INFORMATION

I tilfælde af fejlkode AH, hvor desinfektion ikke er blevet afbrudt på grund af aftapning af varmt vand til boligen, anbefales følgende foranstaltninger:

▪ Når Varmt brugsvand > Kontrolpunkttilstand >

▪ Når Varmt brugsvand > Kontrolpunkttilstand > Kun

planlagt er valgt, anbefales det at programmere en Opbevaring økonomi 3 timer før tidsplanen for opstart af desinfektion, så tanken er forvarmet.

BEMÆRK

Når minimum for vandflow er lavere end beskrevet i tabellen nedenfor, stopper enheden driften midlertidigt, og brugergrænsefladen viser fejl 7H-01. Efter et stykke tid nulstilles denne fejl automatisk, og enheden genoptager driften.

Mindste krævede flow under varmepumpedrift

04+08 modeller 6l/min 11+16 modeller 10l/min

Beskrivelse

udendørsenhed kombinationsfejl. Nulstilling af strøm påkrævet.

(for mere information, se nedenfor)

H1 00 Udetemperatur

følerproblem. Kontakt din forhandler.

HC 00 Problem med temperaturføler

i tank. Kontakt din forhandler.

U3 00 Gulvvarme beton-

tørrefunktion ikke afsluttet korrekt.

U4 00 Indendørs-/udendørsenhed

kommunikationsproblem.

U5 00 Brugergrænseflade

kommunikationsproblem.

U8 01 Tilslutning med adapter tabt

Kontakt din forhandler.

Mindste krævede flow under afrimningsdrift

04+08 modeller 12l/min 11+16 modeller 15l/min

Mindste krævede flow under drift af ekstravarmer

Alle modeller 12l/min

Hvis fejl 7H-01 fortsætter, stopper enheden driften, og brugergrænsefladen viser en fejlkode, som skal nulstilles manuelt. Fejlkoden afhænger af problemet:

Fejlkode Detaljeret

fejlkode

7H 04 Problemer med vandflow opstod

7H 05 Problemer med vandflow opstod

Beskrivelse

hovedsageligt under drift med varmt vand til boligen. Kontroller kredsen med varmt vand til boligen.

hovedsageligt under drift med rumopvarmning. Kontroller rumopvarmningskredsen.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 85

13 Bortskaffelse

Fejlkode Detaljeret

fejlkode

7H 06 Problemer med vandflow opstod

INFORMATION

Fejl AJ-03 nulstilles automatisk, så snart der er en normal tankopvarmning.

INFORMATION

Fejl EF-04 nulstilles automatisk fra det øjeblik, hvor varmtvandstanken til boligen er forvarmet til en tilstrækkeligt høj temperatur.

Fejlkode UA 17: Tanktypeproblem

Mulige årsager Afhjælpning

Der er ikke installeret ekstravarmer, og [E-05] er indstillet til "0".

[E-07] er indstillet til "1", "3", "4" eller "6", hvilket IKKE er tilladt.

[E-07] er indstillet til "0", mens [D-02] ikke er indstillet til "3" eller "4" (INGEN recirkulationspumpe og INGEN ekstravarmer installeret).

[E-07] er indstillet til "5", mens [D-02] ikke er indstillet til "3" eller "4" (INGEN recirkulationspumpe og INGEN ekstravarmer installeret).

Beskrivelse

hovedsageligt under drift med afrimning. Kontroller rumopvarmningskredsen.

Desuden kan denne fejlkode være tegn på frostskader på pladevarmeveksleren. Hvis det er tilfældet, skal du kontakte din lokale forhandler.

Indstil [E-05] til "1".

Indstil [E-07] korrekt som angivet i systemopsætningen.

Installer en recirkulationspumpe, og indstill [D-02] korrekt som angivet i systemopsætningen.

FARE: RISIKO FOR EKSPLOSION Tømning – kølemiddelækage. Hvis du ønsker at tømme

systemet, og hvis der er en lækage i kølemiddelkredsen:

▪ Brug IKKE enhedens funktion til automatisk tømning,

▪ Brug et separat tømmesystem, så enhedens

kompressor IKKE behøver at køre.

BEMÆRK

Ved nedlukning af pumpen skal kompressoren standses, før kølerørene fjernes. Hvis kompressoren stadig kører, og stopventilen er åben under nedlukning af pumpen, suges der luft ind i systemet. Kompressornedbrud og anden form for beskadigelse bliver resultatet på grund af unormalt tryk i kølemiddelcyklen.

Nedlukning af pumpen trækker alt kølemiddel i systemet ind i udendørsenheden.

1 Fjern ventillåget på væskestopventilen og gasstopventilen. 2 Udfør tvungen køling. 3 Efter 5 til 10 minutter (efter kun 1 eller 2 minutter ved meget

lave omgivelsestemperaturer (<-10°C)) lukkes væskestopventilen med en sekskantnøgle.

4 Kontrollér på manifolden, om vakuum er nået. 5 Luk gasstopventilen efter 2-3 minutter, og stands den tvungne

køling.

13 Bortskaffelse

13.1 Overblik: Bortskaffelse

Typisk arbejdsgang

Bortskaffelse af systemet består typisk af følgende trin: 1 Tømning af systemet. 2 Afmontering af systemet i henhold til gældende lovgivning. 3 Behandling af kølemiddel, olie og andre dele i henhold til den

gældende lovgivning.

INFORMATION

Du kan finde flere oplysninger i servicevejledningen.

13.2 Sådan nedlukkes pumpen

Eksempel: For at beskytte miljøet skal der pumpes ned, når

enheden flyttes eller bortskaffes.

a Gasstopventil

b Lukkeretning

c Sekskantnøgle

d Ventillåg

e Væskestopventil

13.3 Sådan startes og stoppes tvungen køling

Bekræft, at DIP-omskifter SW2 er i tilstanden KØLING.

1 Tryk på kontakten SW1 for tvungen køling for at starte tvungen

køling.

2 Tryk på kontakten SW1 for tvungen køling for at stoppe tvungen

køling.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 86

13 Bortskaffelse

SW1

HEAT

COOL

SW2

BEMÆRK

Under tvungen køling skal du sørge for, at vandtemperaturen holder sig over 5°C (se temperaturvisningen for indendørsenheden). Det kan du for eksempel opnå ved at aktivere alle ventilationskonvektorernes ventilatorer.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 87

14 Tekniske data

(6.4 CuT)

(15.9 CuT)

7.9CuT

12.7CuT

7.9CuT

6.4CuT

12.7CuT

6.4CuT

7.9CuT

4.0CuT

7.9CuT

6.4CuT 6.4CuT

P >

6.4CuT

3TW60815-1

OUTDOOR UNIT

OUTDOOR AIR TEMPERATURE THERMISTOR

HEAT EXCHANGER

HEAT EXCHANGER THERMISTOR

CAPILLARY TUBE 1

CAPILLARY TUBE 2

CAPILLARY TUBE 3

CAPILLARY TUBE 4

REFRIGERANT FLOW

COOLING

HEATING

FIELD PIPING

LIQUID

STOP VALVE

GAS STOP VALVE

WITH SERVICE PORT

FILTER

MOTOR OPERATED VALVE

MUFFLER

WITH

FILTER

PROPELLER FAN

PRESSURE SENSOR

MUFFLER

WITH

FILTER

HIGH PRESSURE SWITCH

MUFFLER

DISCHARGE PIPE

THERMISTOR

COMPRESSOR

ACCUMULATOR

14 Tekniske data

Seneste reviderede udgaver af den medfølgende dokumentation kan være tilgængelige på regionens Daikin websted (offentligt tilgængeligt). Seneste reviderede udgaver af den seneste tekniske data er tilgængelig på regionens Daikin websted (autentificering påkrævet).

14.1 Rørdiagram: Udendørsenhed

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 88

14 Tekniske data

R4T

R3T

R1T

R5T

3D105906-1

14.2 Rørdiagram: Indendørsenhed

A Vandside B Kølemiddelside

C Installeret på stedet a1 Rumopvarmningsvand IND a2 Rumopvarmningsvand UD

b1 Varmt vand til boligen: koldt vand IND b2 Varmt vand til boligen: varmt vand UD

c1 Kølemiddel IND c2 Kølemiddel UD

d Pladevarmeveksler e Spærreventil med dræn-/påfyldningsventil

f 3-vejsventil g Flowsensor h Varmtvandstank til boligen

i Varmeveksler j Filter

k Udluftning

l Ekspansionstank

m Sikkerhedsventil

n Manometer o Pumpe p Drændæksel

R1T Termomodstand (varmeveksler – vand UD) R3T Termomodstand (kølevæske) R4T Termomodstand (varmeveksler – vand IND) R5T Termomodstand (varmtvandstank til bolig)

Skrueforbindelse Brystmøtrikforbindelse

Lynkobling Loddet forbindelse

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 89

14 Tekniske data

14.3 Ledningsføringsdiagram: Udendørsenhed

Se det interne ledningsdiagram, der følger med enheden (på indersiden af toppladen). De anvendte forkortelser fremgår af det følgende.

C110~C112 Kondensator DB1, DB2, DB401 Ensretterbro DC_N1, DC_N2 Konnektor DC_P1, DC_P2 Konnektor DCP1, DCP2, Konnektor DCM1, DCM2 Konnektor DP1, DP2 Konnektor E1, E2 Konnektor E1H Afløbsbakkevarmeenhed FU1~FU5 Sikring HL1, HL2, HL402 Konnektor HN1, HN2, HN402 Konnektor IPM1 Intelligent effektmodul L Strømførende LED 1~LED 4 Indikatorlamper LED A, LED B Signallampe M1C Kompressormotor M1F Ventilatormotor MR30, MR306,

MR307, MR4 MRM10, MRM20 Magnetrelæ MR30_A, MR30_B Konnektor N Neutral PCB1 Trykt kredsløbskort (hoved) PCB2 Trykt kredsløbskort (inverter) PCB3 Trykt kredsløbskort (service) Q1DI Fejlstrømsafbryder for jordforbindelse Q1L Overbelastningsbeskyttelse R1T Termomodstand (afstrømning) R2T Termomodstand (varmeveksler) R3T Termomodstand (luft) S1NPH Tryksensor S1PH Højtrykskontakt S2~S503 Konnektor SA1 Overspændingsafleder SHEET METAL Klemrække på fast plade SW1, SW3 Trykknapper SW2, SW5 DIP-omskiftere U Konnektor V Konnektor V2, V3, V401 Varistor W Konnektor X11A, X12A Konnektor X1M, X2M Terminalrække Y1E Elektronisk ekspansionsventilspole Y1R Reverserende magnetventilspole Z1C~Z4C Ferritkerne

Magnetrelæ

Ledningsføring på stedet Terminalrække Konnektor Terminal

Jordforbindelse

BLK Sort BLU Blå BRN Brun GRN Grøn ORG Orange PPL Lilla RED Rød WHT Hvid YLW Gul

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 90

14 Tekniske data

/12.2

14.4 Ledningsføringsdiagram: Indendørsenhed

Se det interne ledningsdiagram, der følger med enheden (på indersiden af dækslet til indendørsenhedens el-boks). De anvendte forkortelser fremgår af det følgende.

Notater, der skal gennemgås, før enheden startes

Engelsk Oversættelse

Notes to go through before starting the unit

X1M Hovedterminal X2M Ledningsføring på stedet,

X3M Ekstravarmer terminal X4M Anti-legionellavarmer terminal X5M Ledningsføring på stedet,

User installed options Brugerinstalleret tilbehør

Anti-legionella heater Anti-legionellavarmer Backup heater Ekstravarmer Bottom plate heater Bundpladevarmer Domestic hot water tank Varmtvandstank til boligen Domestic hot water tank with

solar connection

Remote user interface Ekstern brugergrænseflade Ext. indoor thermistor Ekstern indendørs

Ext outdoor thermistor Ekstern udendørs

Digital I/O PCB Digitalt I/O-PCB Demand PCB Demand-printkort Solar pump and control station Solvarme-pumpe og

Main LWT Hovedudgangsvandtemperatur

On/OFF thermostat (wired) TIL/FRA termostat

On/OFF thermostat (wireless) TIL/FRA termostat (trådløs) Ext. thermistor Ekstern termomodstand Heat pump convector Varmepumpekonvektor

Add LWT Ekstra-udgangsvandtemperatur

On/OFF thermostat (wired) TIL/FRA termostat

On/OFF thermostat (wireless) TIL/FRA termostat (trådløs) Ext. thermistor Ekstern termomodstand Heat pump convector Varmepumpekonvektor

Notater, der skal gennemgås, før enheden startes

terminal til vekselstrøm

terminal til jævnstrøm Jordforbindelse Ledning nummer 15

Medfølger ikke Tilslutning ** fortsætter på side

12 kolonne 2 Flere muligheder for

ledningsføring Valg

Ikke monteret i el-boks Ledningsføring afhænger af

model PCB

Varmtvandstank til bolig med

solvarme-forbindelse

termomodstand

styrestation

(ledningsbaseret)

Position i kontaktskabet

Engelsk Oversættelse

Position in switch box Position i kontaktskabet

Tegnforklaring

A1P Hoved-printkort A2P Brugergrænseflade-printkort A3P * Printkort til solcelle-pumpestation A3P * TIL/FRA termostat (PC=strømkreds) A3P * Varmepumpekonvektor A4P * Digitalt I/O-PCB A4P * Modtager-printkort (trådløs TIL/FRA

termostat) A5P Anode-driver PCB A8P * Demand-printkort BSK * Solvarme-pumpestation relæ DS1(A8P) * DIP-omskifter F2B (*) Overstrømssikring anti-legionellavarmer F1U, F2U * Sikring 5A 250V til digitalt I/O-PCB K1 * Terminalrække K3M (*) Kontaktor anti-legionellavarmer K*R Relæ på PCB M2P # Varmtvandspumpe til boligen M2S # Spærreventil M3S (*) 3-vejsventil: gulvvarme/varmt vand til

boligen PHC1 (A4P) * Optokobler input-kredsløb Q*DI # Fejlstrømsafbryder for jordforbindelse Q*L (*) Varmebeskyttelse anti-legionellavarmer R1T (A3P) * Sensor til omgivelser TIL/FRA termostat R2T * Ekstern sensor (gulv eller omgivelser) R5T (*) Termomodstand til varmt vand til boligen R6T * Ekstern indendørs eller udendørs

termomodstand til omgivelser R1H (A3P) * Fugtighedssensor S1S # Kontakt strømforsyning med foretrukken

kWh-sats S2S # Elektrisk måler impuls indgang 1 S3S # Elektrisk måler impuls indgang 2 S4S # Sikkerhedstermostat S6S~S9S # Indgange for digital strømbegrænsning SS1 (A4P) * Vælgeromskifter TR1 Strømforsyningstransformer X*M Terminalrække X*Y Konnektor

* = Tilbehør

(*) = Standard for EHVH*, valgfrit for EHBH*

# = Medfølger ikke

Oversættelse af tekst på ledningsdiagrammet

Engelsk Oversættelse

(1) Main power connection (1) Hovedstrømforsyning

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 91

14 Tekniske data

Engelsk Oversættelse

For preferential kWh rate power supply

Indoor unit supplied from outdoor Indendørsenhed forsynet fra

Normal kWh rate power supply Strømforsyning med normal

Only for normal power supply (standard)

Only for preferential kWh rate power supply (outdoor)

Outdoor unit Udendørsenhed Preferential kWh rate power

supply contact: 16 V DC detection (voltage supplied by PCB)

Use normal kWh rate power supply for indoor unit

(2) User interface (2) Brugergrænseflade Only for remote user interface

option SWB El-boks (3) Ext. thermistor (3) Ekstern termomodstand SWB El-boks (4) Field supplied options (4) Felt leverede valgmuligheder 230 V AC supplied by PCB 230VAC leveret af PCB 5 V DC pulse detection (voltage

supplied by PCB) Continuous Kontinuerlig strøm DHW pump Varmtvandspumpe til boligen DHW pump output Varmtvandspumpe til boligen

Electrical meters Elektriske målere For safety thermostat For sikkerhedstermostat Inrush Startstrøm Max. load Maksimal belastning Normally closed Normalt lukket Normally open Normalt åben Safety thermostat contact: 16 V

DC detection (voltage supplied by PCB)

Shut-off valve Spærreventil SWB El-boks (5) Domestic hot water tanks (5) Varmtvandstanke til boligen 3 wire type SPST 3-ledertype (SPST) Anti-legionella heater power

supply

Til strømforsyning med foretrukken kWh-sats

udendørs

kWh-sats Kun til normal strømforsyning

(standard) Kun til strømforsyning med

foretrukken kWh-sats (udendørs)

Kontakt til strømforsyning med foretrukken kWh-sats: 16VDC detektering (spænding leveret af PCB)

Brug strømforsyning med normal kWh-sats til indendørsenhed

Kun til ekstern brugergrænseflade valgmulighed

5VDC pulsdetektering (spænding leveret af PCB)

udgang

Kontakt til sikkerhedstermostat: 16VDC detektering (spænding leveret af PCB)

Anti-legionellavarmer strømforsyning

Engelsk Oversættelse

For *** Til *** For *** or *** For *** eller *** SWB El-boks (6) Optional BUH (6) Valgfri ekstravarmer SWB El-boks (7) Anti-legionella heater power

supply For *** Til *** (8) Option PCBs (8) Valgfri PCB'er Alarm output Alarm-output Changeover to ext. heat source Skift til ekstern varmekilde For digital I/O PCB option Til tilbehøret digitalt I/O-PCB For solar pump station Til solvarme-pumpestation Max. load Maksimal belastning Min. load Minimum belastning Only for *** Kun til *** Only for demand PCB option Kun til tilbehøret demand-

Only if no *** Kun hvis ingen *** Options: boiler output, solar

pump connection (only EHBH*), alarm output

Options: bottom plate heater OR On/OFF output

Outdoor unit Udendørsenhed Power limitation digital inputs: 12

V DC / 12 mA detection (voltage supplied by PCB)

Refer to operation manual Se betjeningsvejledningen. Solar pump connection Solpumpetilslutning Space C/H On/OFF output Rumkøling/opvarmning med TIL/

Switch box El-boks To bottom plate heater Til bundpladevarmer (9) External On/OFF thermostats

and heat pump convector Additional LWT zone Ekstra

For external sensor (floor/ ambient)

For heat pump convector Til varmepumpekonvektor For wired thermostat Til kablet termostat For wireless thermostat Til trådløs termostat Main LWT zone Hovedafgangsvandtemperaturzo

(7) Anti-legionellavarmer strømforsyning

printkort

Valg: kedeludgang, solpumpetilslutning (kun EHBH*), alarmudgang

Valg: bundpladevarmer ELLER TIL/FRA-udgang

Spændingsbegrænsning digitale indgange: 12VDC / 12mA detektering (spænding leveret af PCB)

FRA-udgang

(9) Ekstern Til/Fra-termostater og varmepumpekonvektor

afgangsvandtemperaturzone Til ekstern sensor (gulv eller

omgivelser)

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 92

14 Tekniske data

X1Y: 1-2

X1M: 1-2-3

X2M:29

2 x 0,75

X2M: 30-31

X5M: 3-4

F2B: L-N + PE

X6/9M

5G x 2,5

230 V

X2M: 13-14

X9A (PCB A1P)

230 V

A4P: X4 X2M: 28

230 V

SPST: X2M: 8-9-10

A4P: Y1 X2M: 28

230 V

A4P: Y3 X2M: 29

A4P: X1-X2

230 V

A3P: X1M: com-H

230 V

A4P: X1M: H-com X2M: L-N

A3P: X1M: 1-3

R2T

230 V

X2M: 32-33

X11M: 3-4-5-6

X5M: 1-2

2 x 0,75

X2M: 34-35

230 V

X5M: 5-6

X5M: 7-8

X5M: 9-10

2-trådet

230 V

A4P: Y2 X2M: 29

Q*L

X5M

230 V

F2B

X7M

4D106404-1

X3M: 3-4-5

X3M: 1-2

X5M: 11-12

230 V

X15M: 8-9-10

X15M: 6-7

X15M: 1-2

F1B: L1-L2-L3-N + PE eller L-N + PE

230 V

3Gx2,5

(EKLBUHCB6W1)

Q*L

X8M

A4P:Y2

Kun til normal strømforsyningsinstallation

Medfølger ikke

5- eller 3-trådet

Sikkerhedstermostat

enhed strømforsyning: 400 V eller 230 V + jord

2-trådet

strømforsyning med normal kWh-sats til indendørsenhed: 230 V

3-trådet

5- eller 3-trådet

Kontakt strømforsyning med foretrukken kWh-sats

400 V eller 230 V + jord

enhed strømforsyning med foretrukken kWh-sats:

Kun til strømforsyningsinstallation med foretrukken kWh-sats

Standarddel

Hovedstrømforsyning

Udendørsenhed

- I tilfælde af signalkabel: hold minimumsafstand til strømkabler >5 cm

- Tilgængelige varmere afhængigt af model: se kombinationstabel

Noter:

Kun til *KBPHT* og afhængigt af model

Bundpladevarmer

X1M: L1-L2-L3-N-jord eller L-N-jord

2-trådet3-trådet

NC-ventil: X2M: 5-7

NO-ventil: X2M: 6-7

Sol-indgang

Overgangen til

ekst. varmekildeudgang

Alarm-output

Varme TIL/FRA-udgang

Kun til *KHW(E/S)*Z2

Ekstraudstyr anti-legionellavarmer strømforsyning (3 kW):

230 V (1N~) + jord

Kun til *KHW(E/S)*V3 og *KHWP*/*HYC*

400 V (2~) + jord

til EHVH*

Strømforsyning

Anti-legionellavarmer strømforsyning (2,4 kW): 230 V + jord

3-trådet

F2B: L-N-jord

F2B: L1-L2-jord

Varme til boligen vandtank

2-trådet

signal

2-trådet

Kun til KRCS01-1 eller EKRSCA1

signal

2-trådet

signal

M2S spærreventil

2-vejsventil

Varme TIL/FRA-udgang

Elmåler puls-indgang 1

Elmåler puls-indgang 2

Kun til *KSR3PA valgmulighed

ekstern termomodstand (indendørs eller udendørs)

Cirkulationspumpe til DHW

Kun til *KRP1HB* og *KSOLHWAV1

Ekst. varmekilde (f.eks. kedel)

BSK: 1-2 solar sammenlåsning

alarmindikation

Clixon Q1L

Trin 1 - 2

Termomodstand

signal

5-trådet

2-trådet

extravarmer strømforsyning (6 kW): 400 V eller 230 V + jord

Strømforsyning

3~5-trådet

Ekstern rumtermostat/varmepumpekonvektor (hoved og/eller ekstrazone)

Valgfri del

X4M: 1-2-jord

Kun til *KSOLHWAV1

X4M: 1-2-jord

Kun til *KRP1AHTA

A8P: X801M: 4-5

A8P: X801M: 3-5

A8P: X801M: 2-5

A8P: X801M: 1-5

hoved: X2M: 1-4

tilføj: X2M: 1a-4

hoved: X2M: 1-3-4

tilføj: X2M: 1a-3-4

hoved: X2M: 1-4

tilføj: X2M: 1a-4

Ekstern sensor (gulv eller omgivelser)

2-trådet

(3 m inkluderet)

Kun til *KRTETS

signal

2-trådet

4-trådet

kommunikation

2-trådet

4-trådet

Kun til *KRTR (trådløs rumtermostat)

Kun for (varmepumpekonvektor)

Kun til *KRTW (kablet rumtermostat)

2-trådet

kommunikation

Kun til *KRUCBL*

A2P: P1-P2 brugerinterface

Standarddel

Valgfri del

Strømbegrænsning demand-indgang 4

Strømbegrænsning demand-indgang 3

Strømbegrænsning demand-indgang 2

Strømbegrænsning demand-indgang 1

eller 400 V

3-trådet

2-trådet

signal

5-trådet

2-trådet

Anti-legionellavarmer

clixon

R5T - termomodstand vandtemperatur

Q2L/Q3L - clixon anti-legionellavarmer

Anti-legionellavarmer

M3S (når *KHW er installeret) valg varmt brugsvand-gulvvarme

solvarmepumpe

2-vejsventil

clixon

Kun til *KHWP*/*HYC*

Kun til *KHW(E/S)*

Medfølger ikke

Indendørsenhed

Valgfri dele til EHBH* (*KHW*)

Medfølger ikke

3-vejsventil

Kun til *KHWSU*V3

BUH valgmulighed

2-trådet

3-trådet

Elektrisk tilslutningsdiagram

Kontroller enhedens ledningsføring for flere detaljer.

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 93

14 Tekniske data

14.5 Ledningsdiagram: Ekstravarmer

Se det interne ledningsdiagram, der følger med enheden (på indersiden af dækslet til ekstravarmeren). De anvendte forkortelser fremgår af det følgende.

Notater, der skal gennemgås, før enheden startes

Engelsk Oversættelse

Notes to go through before starting the unit

X14M, X15M Hovedterminal

Optional backup heater configuration (only for EKLBUHCB6W1)

1N~, 230 V, 6 kW 1N~, 230V, 6kW 3N~, 400 V, 6 kW 3N~, 400V, 6kW

Notater, der skal gennemgås, før enheden startes

Jordforbindelse Ledning nummer 15

Medfølger ikke Flere muligheder for

ledningsføring Valg

El-boks Ledningsføring afhænger af

model PCB

Valgfri ekstravarmerkonfiguration (kun til EKLBUHCB6W1)

Position i kontaktskabet

Engelsk Oversættelse

Position in switch box Position i kontaktskabet

Tegnforklaring

E1H Ekstravarmerelement (1kW) E2H Ekstravarmerelement (2kW) F1B Overstrømssikring ekstravarmer F1T Termosikring ekstravarmer F1U Sikring K1M Kontaktor ekstravarmer (trin 1) K2M Kontaktor ekstravarmer (trin 2) K5M Sikkerhedskontaktor ekstravarmer (kun til

Q3DI # Fejlstrømsafbryder for jordforbindelse Q1L Varmebeskyttelse for ekstravarmer R2T Afgangsvand ekstravarmer termomodstand X*M Terminalrække

Oversættelse af tekst på ledningsdiagrammet

Engelsk Oversættelse

BUH option Ekstravarmer-valg Indoor unit Indendørsenhed

*6W)

# = Medfølger ikke

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 94

14 Tekniske data

60 50 40 30 20 10

0 5 10 15 20 25

A (kPa)

B (l/min)

4D090626-1

60 50 40 30 20 10

0 5 10 15 20 25

A (kPa)

B (l/min)

4D090626-1

14.6 ESP-kurve: Indendørsenhed

Bemærk: Der opstår en fejl, når minimum for vandflowhastigheden

ikke er nået.

EHVH/X04=EHVH/X04

EHVH/X08=EHVH/X08

Driftsområdet udvides kun til lavere flowhastigheder, hvis enheden kun drives med varmepumpe. (Ikke i opstart, ingen ekstravarmerdrift, ingen afrimningsdrift).

ESP=Eksternt statisk tryk [kPa] i kredsen for rumopvarmning/-køling. Flow=Vandflowet gennem enheden i kredsen for rumopvarmning/-

køling.

Noter:

▪ Valg af flow uden for driftsområdet kan forårsage skade eller

funktionsfejl på enheden. Se også minimal og maksimal tilladt vandflowområde i de tekniske specifikationer.

▪ Vandkvaliteten SKAL overholde kravene i EN-direktiv EC98/83EC.

A Eksternt statisk tryk B Vandflowhastighed C Driftsområde

Installatørvejledning

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma –lavt temperatursplit

4P449975-1 – 2016.06

Page 95

15 Ordliste

Forhandler

Salgsdistributør for produktet.

Autoriseret installatør

Teknisk uddannet person, som er kvalificeret til at installere produktet.

Bruger

Person, som ejer og/eller betjener produktet.

Gældende lovgivning

Alle internationale, europæiske, nationale og lokale direktiver, love, bestemmelser og/eller forordninger, der er relevante og anvendelige for et bestemt produkt eller område.

Servicevirksomhed

Kvalificeret virksomhed, der kan udføre eller koordinere den nødvendige service på produktet.

Installationsvejledning

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man installerer, konfigurerer og vedligeholder det.

Betjeningsvejledning

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man betjener det.

Tilbehør

Mærkater, manualer, informationsblade og udstyr, der leveres med produktet, og som skal installeres i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Ekstraudstyr

Udstyr fremstillet eller godkendt af Daikin, som kan kombineres med produktet i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Medfølger ikke

Udstyr, som ikke er fremstillet af Daikin, som kan kombineres med produktet i overensstemmelse med instruktionerne i den medfølgende dokumentation.

15 Ordliste

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma –lavt temperatursplit 4P449975-1 – 2016.06

Installatørvejledning

Page 96

1/8

Tabel over brugsstedsindstillinger

Relevante indendørsenheder

EHBH04CBV EHBH08CBV EHBH11CBV EHBH16CBV EHVH04S18CBV EHVH08S18CBV EHVH08S26CBV EHVH11S26CBV EHVH16S26CBV

Bemærkninger

(*1) EHBH* (*2) EHVH* (*3) *04/08* (*4) *11/16*

4P449974-1 - 2016.06

Page 97

2/8

Brødkrumme Feltkode Indstillingsnavn Område, trin

Standardværdi

Dato Værdi

Brugerindstillinger

└─ Forudindst. værdier

└─ Rumtemperatur

7.4.1.1 R/W [3-07]~[3-06], trin: A.3.2.4

21°C

7.4.1.2 R/W [3-07]~[3-06], trin: A.3.2.4

19°C

└─ LWT hoved

7.4.2.1 [8-09] R/W [9-01]~[9-00], trin: 1°C

35°C

7.4.2.2 [8-0A] R/W [9-01]~[9-00], trin: 1°C

33°C

7.4.2.5 R/W -10~10°C, trin: 1°C

0°C

7.4.2.6 R/W -10~10°C, trin: 1°C

-2°C

└─ Tanktemperatur

7.4.3.1 [6-0A] R/W 30~[6-0E]°C, trin: 1°C

60°C

7.4.3.2 [6-0B] R/W 30~min(50, [6-0E])°C, trin: 1°C

45°C

7.4.3.3 [6-0C] R/W 30~min(50, [6-0E])°C, trin: 1°C

45°C

└─ Støjsvagt niveau

7.4.4 R/W

0: Level 1 (*4) 1: Level 2 (*3)

2: Niveau 3

└─ El-pris

7.4.5.1 [C-0C] [D-0C]

R/W 0,00~990/kWh

0/kWh

7.4.5.2 [C-0D] [D-0D]

R/W 0,00~990/kWh

0/kWh

7.4.5.3 [C-0E] [D-0E]

R/W 0,00~990/kWh

0/kWh

└─ Brændselspris

7.4.6 R/W 0,00~990/kWh

0,00~290/MBtu

8,0/kWh

└─ Indstil vejrafhængig

└─ Hoved

7.7.1.1 [1-00] Indstil vejrafhængig opvarmning Lav omgivende temp. for LWT hovedzone

opvarmning WD kurve.

R/W -40~5°C, trin: 1°C

-10°C

7.7.1.1 [1-01] Indstil vejrafhængig opvarmning Høj omgivende temp. for LWT hovedzone

opvarmning WD kurve.

R/W 10~25°C, trin: 1°C

15°C

7.7.1.1 [1-02] Indstil vejrafhængig opvarmning Værdi for afgangsvand ved lav omgivende temp.

for LWT hovedzone opvarmning WD kurve.

R/W

[9-01]~[9-00]°C, trin: 1°C

35°C

7.7.1.1 [1-03] Indstil vejrafhængig opvarmning Værdi for afgangsvand ved høj omgivende

temp. for LWT hovedzone opvarmning WD kurve.

R/W [9-01]~min(45, [9-00])°C , trin: 1°C

25°C

└─ Ekstra

7.7.2.1 [0-00] Indstil vejrafhængig opvarmning Værdi for afgangsvand ved høj omgivende

temp. for LWT ekstra zone opvarmning WD kurve.

R/W [9-05]~min(45,[9-06])°C, trin: 1°C

35°C

7.7.2.1 [0-01] Indstil vejrafhængig opvarmning Værdi for afgangsvand ved lav omgivende temp.

for LWT ekstra zone opvarmning WD kurve.

R/W [9-05]~[9-06]°C, trin: 1°C

45°C

7.7.2.1 [0-02] Indstil vejrafhængig opvarmning Høj omgivende temp. for LWT ekstra zone

opvarmning WD kurve.

R/W 10~25°C, trin: 1°C

15°C

7.7.2.1 [0-03] Indstil vejrafhængig opvarmning Lav omgivende temp. for LWT ekstra zone

opvarmning WD kurve.

R/W -40~5°C, trin: 1°C

-10°C

Installatørindst.

└─ Systemlayout

└─ Standard

A.2.1.1 [E-00] R/O 0~5

0: LT S

lit

A.2.1.2 [E-01] R/O 0: 8

1: 16

A.2.1.3 [E-02] R/O 0~1

1: T

e 2

A.2.1.4 [E-03] R/W

0: Ingen BUH

1: 1 trin 2: 2 trin

A.2.1.5 [5-0D] R/W 0~5

1: 1P,(1/1+2)

4: 3PN,

(

1/2

)

A.2.1.6 [D-01] R/W

0: Nej

1: Åben tarif 2: Lukket tarif 3: Termostat

A.2.1.7 [C-07] R/W

0: LWT-kontrol

1: Ekst. RT-kontr. 2: RT-kontrol

A.2.1.8 [7-02] R/W

0: 1 LWT-zone

1: 2 LWT-zoner

A.2.1.9 [F-0D] R/W 0: Konstant

1: Prøve

2: Anmodnin

A.2.1.A [E-04] R/O 0: Nej

1: Ja

A.2.1.B R/W 0: Ved enhed

1: I rum

└─ Valg

A.2.2.1 [E-05] R/W

0: Nej (*1) 1: Ja

(*2)

A.2.2.3 [E-07] R/W (*1)

R/O (*2)

0~6

0: Type 1 (*1) 2: Type 3 (*2)

5: T

e 6

A.2.2.4 [C-05] R/W 1: Termo ON/OFF

2: C/H-anmodnin

A.2.2.5 [C-06] R/W 1: Termo ON/OFF

2: C/H-anmodnin

Hvd.kont.type

Eks.kont.type

BUH-type

Tvunget off kontakt

Enhedskontrolmetode

Antal LWT-zoner

Pumpedriftstilstand

Strømbesparelse mulig

Placering af brugergr.

DHW-drift

Type af DHW-tank

Tabel over brugsstedsindstillinger

Installatørindstilling afvigende fra standardværdi

Høj

Medium

Lav

Komfort (opvarmning)

Øko (opvarmning)

Komfort (opvarmning)

Øko (opvarmning)

Komfort (opvarmning)

Øko (opvarmning)

Indendørs softwaretype

Trin for ekstra-varmer

Lagering komfort

Lagering øko

Genopvarmning

Enhedstype

Kompressortype

4P449974-1 - 2016.06

(*1) EHBH*_(*2) EHVH*_

(*3) *04/08*_(*4) *11/16*

Page 98

3/8

Brødkrumme Feltkode Indstillingsnavn Område, trin

Standardværdi

Dato Værdi

Tabel over brugsstedsindstillinger

Installatørindstilling afvigende fra standardværdi

A.2.2.6.1 [C-02] Digitalt I/O-print Ekst.ekstra-varme R/W

0: Nej

1: Bivalent 2: 3: -

A.2.2.6.2 [D-07] Digitalt I/O-print Solvarme-kit R/W

0: Nej

1: Ja

A.2.2.6.3 [C-09] Digitalt I/O-print Alarm-output R/W

0: Normalt åben

1: Normalt lukket

A.2.2.6.4 [F-04] Digitalt I/O-print Bundpladevarmer R/W

0: Nej

1: Ja

A.2.2.7 [D-04] R/W

0: Nej

1: Strømf. st

rin

A.2.2.8 [D-08] R/W

0: Nej

1: 0,1 impuls/kWh 2: 1 impuls/kWh 3: 10 impuls/kWh 4: 100 impuls/kWh 5: 1000 im

uls/kWh

A.2.2.9 [D-09] R/W

0: Nej

1: 0,1 impuls/kWh 2: 1 impuls/kWh 3: 10 impuls/kWh 4: 100 impuls/kWh 5: 1000 im

uls/kWh

A.2.2.A [D-02] R/W

0: Nej

1: Sekundær ret. 2: Disinf. shunt 3: Cirkulationspu. 4: CP & desinf.sh.

A.2.2.B [C-08] R/W

0: Nej

1: Udendørsføler 2: Rumsensor

└─ Kapaciteter

A.2.3.1 [6-02] R/W 0~10 kW, trin: 0,2 kW

3 kW (*1) 2

4 kW (*2

)

A.2.3.2 [6-03] R/W 0~10 kW, trin: 0,2 kW

3 kW

A.2.3.3 [6-04] R/W 0~10 kW, trin: 0,2 kW

3 kW

A.2.3.6 [6-07] R/W 0~200 W, trin: 10 W

0 W

Rumdrift

└─ LWT-indstillinger

└────────────────── Hoved

A.3.1.1.1 R/W 0: Absolut

1: Vejrafh.

2: Abs + planlagt 3: VA +

lanlagt

A.3.1.1.2.1 [9-01] Temperaturområde Minimum temp. (opv.) R/W 15~37°C, trin: 1°C

25°C

A.3.1.1.2.2 [9-00] Temperaturområde Maksimum temp. (opv.) R/W 37~afhænger af udendørsenheden, trin:

1°C

55°C

A.3.1.1.5 [8-05] R/W

0: Nej

1: Ja

A.3.1.1.6.1 [F-0B] Spærreventil Termo On/OFF R/W

0: Nej

1: Ja

A.3.1.1.7 [9-0B] R/W 0: Hurtig

1: Lan

som

└────────────────── Ekstra

A.3.1.2.1 R/W 0: Absolut

1: Vejrafh.

2: Abs + planlagt 3: VA +

lanlagt

A.3.1.2.2.1 [9-05] Temperaturområde Minimum temp. (opv.) R/W 15~37°C, trin: 1°C

25°C

A.3.1.2.2.2 [9-06] Temperaturområde Maksimum temp. (opv.) R/W 37~afhænger af udendørsenheden, trin:

1°C

55°C

└────────────────── Delta T kilde

A.3.1.3.1 [9-09] R/W 3~10°C, trin: 1°C

5°C

└─ Rumtermostat

A.3.2.1.1 [3-07] Rumtemp.-område Minimum temp. (opv.) R/W 12~18°C, trin: A.3.2.4

12°C

A.3.2.1.2 [3-06] Rumtemp.-område Maksimum temp. (opv.) R/W 18~30°C, trin: A.3.2.4

30°C

A.3.2.2 [2-0A] R/W -5~5°C, trin: 0,5°C

0°C

A.3.2.3 [2-09] R/W -5~5°C, trin: 0,5°C

0°C

A.3.2.4 R/W 0: 0,5 °C

1: 1 °C

└─ Driftsområde

A.3.3.1 [4-02] Rumopv. OFF temp. R/W 14~35°C, trin: 1°C

25°C (*3) 35°C

(*4)

└─ Varmt brugsvand (DHW)

└─ Type

A.4.1 [6-0D] R/W 0: Kun genopv.

1: Genopv.+planl.

2: Kun

lanla

└─ Desinfektion

A.4.4.1 [2-01] R/W 0: Nej

1: Ja

Rumtemp. trin

Desinfektion

BUH: trin 2

Bundpladevarmer

LWT kontrolp.-tilst.

Variabelt LWT

Emitter-type

LWT kontrolp.-tilst.

Opvarm.

Rumtemp.-forskydning

Ekst. rumsensor forsk.

Demand-PCB

Ekstern kWh-måler 1

Ekstern kWh-måler 2

DHW-pumpe

Ekstern sensor

Hjælpevarmer

BUH: trin 1

(*1) EHBH*_(*2) EHVH*_ (*3) *04/08*_(*4) *11/16*

4P449974-1 - 2016.06

Page 99

4/8

Brødkrumme Feltkode Indstillingsnavn Område, trin

Standardværdi

Dato Værdi

Tabel over brugsstedsindstillinger

Installatørindstilling afvigende fra standardværdi

A.4.4.2 [2-00] R/W 0: Hver dag

1: Mandag 2: Tirsdag 3: Onsdag 4: Torsdag

5: Fredag

6: Lørdag 7: Sønda

A.4.4.3 [2-02] R/W 0~23 timer, trin: 1 time

A.4.4.4 [2-03] R/W (*1)

R/O (*2)

55~80°C, trin: 5°C

70°C

A.4.4.5 [2-04] R/W 5~60 min, trin: 5 min

10 min

└─ Maksimalt kontrolpunkt

A.4.5 [6-0E] R/W

[E-07]≠

2: 40~80°C, trin: 1°C

60°C

[E-07]=2: 40~65°C, trin: 1°C

65°C

└─ Lager.komf.SP-tilst.

A.4.6 R/W

0: Absolut

1: Ve

rafh.

└─ Vejrafhængig kurve

A.4.7 [0-0B] Vejrafhængig kurve Værdi for afgangsvand ved høj omgivende

temp. for DHW WD kurve.

R/W 35~[6-0E]°C, trin: 1°C

55°C

A.4.7 [0-0C] Vejrafhængig kurve Værdi for afgangsvand ved lav omgivende temp.

for DHW WD kurve.

R/W 45~[6-0E]°C, trin: 1°C

60°C (*1) 65°C

(*2)

A.4.7 [0-0D] Vejrafhængig kurve Høj omgivende temp. for DHW WD kurve. R/W 10~25°C, trin: 1°C

15°C

A.4.7 [0-0E] Vejrafhængig kurve Lav omgivende temp. for DHW WD kurve. R/W -40~5°C, trin: 1°C

-10°C

└─ Varmekilder

└─ Ekstra-varmer

A.5.1.1 [4-00] R/W 0~2

0: Deaktiveret

1: Aktivere

A.5.1.3 [4-07] R/W 0: Nej

1: Ja

A.5.1.4 [5-01] R/W -15~35°C, trin: 1°C

0°C

└─ Systemdrift

└─ Auto genstart

A.6.1 [3-00] R/W 0: Nej

1: Ja

└─ Foretrukken kWh-sats

A.6.2.1 [D-00] R/W

0: Ingen

1: Kun BSH 2: Kun BUH 3: Alle varmere

A.6.2.2 [D-05] R/W 0: Tvungen Off

1: Som normal

└─ Styring af strømforbrug

A.6.3.1 [4-08] R/W

0: Ingen begr.

1: Konstant 2: Di

itale indg.

A.6.3.2 [4-09] R/W 0: Strøm

1: Effekt

A.6.3.3 [5-05] R/W 0~50 A, trin: 1 A

A.6.3.4 [5-09] R/W 0~20 kW, trin: 0,5 kW

20 kW

A.6.3.5.1 [5-05] Amp.-grænser for DI Grænse DI1 R/W 0~50 A, trin: 1 A

A.6.3.5.2 [5-06] Amp.-grænser for DI Grænse DI2 R/W 0~50 A, trin: 1 A

A.6.3.5.3 [5-07] Amp.-grænser for DI Grænse DI3 R/W 0~50 A, trin: 1 A

A.6.3.5.4 [5-08] Amp.-grænser for DI Grænse DI4 R/W 0~50 A, trin: 1 A

A.6.3.6.1 [5-09] kW.-grænser for DI Grænse DI1 R/W 0~20 kW, trin: 0,5 kW

20 kW

A.6.3.6.2 [5-0A] kW.-grænser for DI Grænse DI2 R/W 0~20 kW, trin: 0,5 kW

20 kW

A.6.3.6.3 [5-0B] kW.-grænser for DI Grænse DI3 R/W 0~20 kW, trin: 0,5 kW

20 kW

A.6.3.6.4 [5-0C] kW.-grænser for DI Grænse DI4 R/W 0~20 kW, trin: 0,5 kW

20 kW

A.6.3.7 [4-01] R/W

0: Ingen

1: BSH 2: BUH

└─ Gennemsnitstid

A.6.4 [1-0A] R/W

0: Intet gns.

1: 12 timer 2: 24 timer 3: 48 timer 4: 72 timer

└─ Ekst.udeføler offset

A.6.5 [2-0B] R/W -5~5°C, trin: 0,5°C

0°C

└─ kedeleffektivitet

A.6.A [7-05] R/W

0: Meget høj

1: Høj 2: Medium 3: Lav 4: Me

et lav

└─ Nøddrift

A.6.C R/W

0: Manuel

1: Automatisk

└─ Oversigt indstillinger

A.8 [0-00] R/W [9-05]~min(45,[9-06])°C, trin: 1°C

35°C

kW-værdi

Prioritet

Værdi for afgangsvand ved høj omgivende temp. for LWT ekstra zone opvarmning WD kurve.

Driftstilstand

Aktiver BUH trin 2

Balancetemp.

Tilladt varmer

Tvungen pumpe OFF

Tilstand

Type

Amp.-værdi

Driftsdag

Starttid

Temperaturmål

Varighed

4P449974-1 - 2016.06

(*1) EHBH*_(*2) EHVH*_

(*3) *04/08*_(*4) *11/16*

Page 100

5/8

Brødkrumme Feltkode Indstillingsnavn Område, trin

Standardværdi

Dato Værdi

Tabel over brugsstedsindstillinger

Installatørindstilling afvigende fra standardværdi

A.8 [0-01] R/W [9-05]~[9-06]°C, trin: 1°C

45°C

A.8 [0-02] R/W 10~25°C, trin: 1°C

15°C

A.8 [0-03] R/W -40~5°C, trin: 1°C

-10°C

A.8 [0-04]

A.8 [0-05]

A.8 [0-06]

A.8 [0-07]

A.8 [0-0B] R/W 35~[6-0E]°C, trin: 1°C

55°C

A.8 [0-0C] R/W 45~[6-0E]°C, trin: 1°C

60°C (*1)

65°C

(*2)

A.8 [0-0D] R/W 10~25°C, trin: 1°C

15°C

A.8 [0-0E] R/W -40~5°C, trin: 1°C

-10°C

A.8 [1-00] R/W -40~5°C, trin: 1°C

-10°C

A.8 [1-01] R/W 10~25°C, trin: 1°C

15°C

A.8 [1-02] R/W

[9-01]~[9-00], trin: 1°C

35°C

A.8 [1-03] R/W [9-01]~min(45, [9-00])°C , trin: 1°C

25°C

A.8 [1-04]

A.8 [1-05]

A.8 [1-06]

A.8 [1-07]

A.8 [1-08]

A.8 [1-09]

A.8 [1-0A] R/W

0: Intet gns.

1: 12 timer 2: 24 timer 3: 48 timer 4: 72 timer

A.8 [2-00] R/W 0: Hver dag

1: Mandag 2: Tirsdag 3: Onsdag 4: Torsdag

5: Fredag

6: Lørdag 7: Sønda

A.8 [2-01] R/W 0: Nej

1: Ja

A.8 [2-02] R/W 0~23 timer, trin: 1 time

A.8 [2-03] R/W 55~80°C, trin: 5°C

70°C

A.8 [2-04] R/W 5~60 min, trin: 5 min

10 min

A.8 [2-05] R/W 4~16°C, trin: 1°C

16°C

A.8 [2-06] R/W 0: Deaktiveret

1: Aktivere

A.8 [2-09] R/W -5~5°C, trin: 0,5°C

0°C

A.8 [2-0A] R/W -5~5°C, trin: 0,5°C

0°C

A.8 [2-0B] R/W -5~5°C, trin: 0,5°C

0°C

A.8 [3-00] R/W 0: Nej

1: Ja

A.8 [3-01]

A.8 [3-02]

A.8 [3-03]

A.8 [3-04]

A.8 [3-05]

A.8 [3-06] R/W 18~30°C, trin: A.3.2.4

30°C

A.8 [3-07] R/W 12~18°C, trin: A.3.2.4

12°C

A.8 [3-08]

A.8 [3-09]

A.8 [4-00] R/W 0~2

0: Deaktiveret

1: Aktivere

A.8 [4-01] R/W

0: Ingen

1: BSH 2: BUH

A.8 [4-02] R/W 14~35°C, trin: 1°C

25°C (*3) 35°C

(*4)

A.8 [4-03] R/W 0: Begrænset

1: Ingen grænse 2: Mest optimale

3: Optimal

4: Kun le

ionella

A.8 [4-04]

A.8 [4-05]

A.8 [4-06]

0/1

A.8 [4-07] R/W 0: Nej

1: Ja

A.8 [4-08] R/W

0: Ingen begr.

1: Konstant 2: Di

itale indg.

A.8 [4-09] R/W 0: Strøm

1: Effekt

A.8 [4-0A]

Aktivere andet trin af ekstra-varmeren?

Hvilken strømbegrænsnings- tilstand kræves på systemet?

Hvilken strømbegrænsningstype kræves?

Hvad er ønsket maksimum rumtemperatur ved opvarmning?

Hvad er ønsket minimum rumtemperatur ved opvarmning?

-Hvad BUH driftstilstanden?

Hvilken elektrisk varmer har prioritet?

Driftstilladelse for hjælpevarmeren.

Juster forskydningen for målt rumtemperatur

Hvad er den krævede forskydning for den målte udetemp.?

Er automatisk genstart af enheden tilladt?

Hvad er gennemsnitstiden for udendørs temp.?

Hvornår skal desinfektions- funktionen udføres?

Skal desinfektions- funktionen udføres?

Hvornår skal desinfektions- funktionen starte?

Hvad er desinfektions- måltemperatur?

Hvor længe skal tank- temperaturen opretholdes?

Rumantifrosttemperatur

Rumfrostsikring

Juster forskydningen for målt rumtemperatur

Høj omgivende temp. for LWT hovedzone opvarmning WD kurve.

Værdi for afgangsvand ved lav omgivende temp. for LWT hovedzone opvarmning WD kurve. Værdi for afgangsvand ved høj omgivende temp. for LWT hovedzone opvarmning WD kurve.

-Værdi for afgangsvand ved høj omgivende temp. for DHW WD kurve.

Værdi for afgangsvand ved lav omgivende temp. for DHW WD kurve.

Høj omgivende temp. for DHW WD kurve.

Lav omgivende temp. for DHW WD kurve.

Lav omgivende temp. for LWT hovedzone opvarmning WD kurve.

Værdi for afgangsvand ved lav omgivende temp. for LWT ekstra zone opvarmning WD kurve. Høj omgivende temp. for LWT ekstra zone opvarmning WD kurve.

Lav omgivende temp. for LWT ekstra zone opvarmning WD kurve.

-- (Denne værdi må ikke ændres)

Under hvilken udendørs temp. er opvarmning tilladt?

(*1) EHBH*_(*2) EHVH*_ (*3) *04/08*_(*4) *11/16*

4P449974-1 - 2016.06

Daikin ERLQ004-006-008CA, EHVH04S18CBV, EHVH08S18 26CBV Installer reference guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual

Indholdsfortegnelse

1 Generelle sikkerhedsforanstaltninger

1.1 Om dokumentationen

1.1.1 Betydning af advarsler og symboler

1.2 Til installatøren

1.2.1 Generelt

1.2.2 Installationsstedet

1.2.3 Kølemiddel

1.2.4 Brine

1.2.5 Vand

1.2.6 Elektrisk

2 Om dokumentationen

2.1 Om dette dokument

2.2 Oversigt over installatørvejledningen

3 Om kassen

3.1 Oversigt: Om kassen

3.2 Udendørsenhed

3.2.1 Sådan pakkes udendørsenheden ud

3.2.2 Sådan fjernes tilbehøret fra udendørsenheden
