Lietotāja atsauces rokasgrāmata

Daikin Altherma 3 R F+W

EHBH04E*6V EHBH08E*6V EHBH08E*9W

EHBX04E*6V EHBX08E*6V EHBX08E*9W

EHVH04S(U)18E*6V EHVH04S(U)23E*6V

EHVH08S(U)18E*6V EHVH08S(U)23E*6V EHVH08S18E*9W EHVH08S23E*9W

EHVX04S18E*3V EHVX04S18E*6V EHVX04S23E*3V EHVX04S23E*6V

EHVX08S18E*6V EHVX08S23E*6V EHVX08S18E*9W EHVX08S23E*9W

Satura rādītājs

1 Vispārīgas drošības piesardzības pasākumi 4

1.1 Informācija par dokumentāciju ...................................................................................................................................... 4

1.1.1 Brīdinājumu un simbolu nozīme .................................................................................................................... 4

1.2 Informācija lietotājam..................................................................................................................................................... 5

2 Par šo dokumentu 7

3 Par sistēmu 9

3.1 Komponenti parastā sistēmas izkārtojumā .................................................................................................................... 9

4 Darbība 10

4.1 Lietotāja saskarne: Pārskats............................................................................................................................................ 10

4.2 Iespējamie ekrāni: pārskats ............................................................................................................................................ 11

4.2.1 Sākuma ekrāns................................................................................................................................................ 12

4.2.2 Galvenās izvēlnes ekrāns ................................................................................................................................ 15

4.2.3 Iestatītās vērtības ekrāns................................................................................................................................ 16

4.2.4 Detalizēts ekrāns ar vērtībām ........................................................................................................................ 17

4.3 Darbības IESLĒGŠANA vai IZSLĒGŠANA........................................................................................................................... 17

4.3.1 Vizuālā indikācija ............................................................................................................................................ 17

4.3.2 Lai IESLĒGTU vai IZSLĒGTU ............................................................................................................................. 18

4.4 Telpu apsildes/dzesēšanas vadība.................................................................................................................................. 19

4.4.1 Par telpu apsildes/dzesēšanas vadības ierīci ................................................................................................. 19

4.4.2 Telpas ekspluatācijas režīma iestatīšana........................................................................................................ 19

4.4.3 Izmantotās temperatūras vadības ierīces noteikšana ................................................................................... 21

4.4.4 Lai mainītu vēlamo telpas temperatūru......................................................................................................... 21

4.4.5 Lai mainītu vēlamo izplūdes ūdens temperatūru .......................................................................................... 22

4.5 Karstā ūdens vadība........................................................................................................................................................ 23

4.5.1 Par karstā ūdens vadības ierīci ....................................................................................................................... 23

4.5.2 Atkārtotas uzsildīšanas režīms ....................................................................................................................... 24

4.5.3 Ieplānotais režīms........................................................................................................................................... 25

4.5.4 Ieplānotais un atkārtotas uzsildīšanas režīms................................................................................................ 25

4.5.5 Lai mainītu karstā ūdens temperatūru........................................................................................................... 26

4.5.6 Izmantojot DHW jaudīgo režīmu .................................................................................................................... 26

4.6 Lietošana ar pieredzi....................................................................................................................................................... 27

4.6.1 Klusā režīma izmantošana .............................................................................................................................. 28

4.6.2 Brīvdienu režīma izmantošana ....................................................................................................................... 29

4.6.3 Informācijas nolasīšana .................................................................................................................................. 29

4.6.4 Lai konfigurētu laiku un datumu, rīkojieties, kā aprakstīts tālāk. .................................................................. 30

4.7 Sākotnēji iestatītās vērtības un grafiki............................................................................................................................ 30

4.7.1 Sākotnēji iestatīto vērtību lietošana .............................................................................................................. 30

4.7.2 Enerģijas cenu iestatīšana .............................................................................................................................. 31

4.7.3 Grafiku lietošana un programmēšana............................................................................................................ 33

4.7.4 Grafika ekrāns: Piemērs.................................................................................................................................. 37

4.8 No laika apstākļiem atkarīga līkne .................................................................................................................................. 41

4.8.1 Kas ir no laikapstākļiem atkarīgā līkne?.......................................................................................................... 41

4.8.2 2 punktu līkne ................................................................................................................................................. 42

4.8.3 Līknes slīpums-nobīde .................................................................................................................................... 42

4.8.4 No laikapstākļiem atkarīgo līkņu izmantošana............................................................................................... 44

4.9 Izvēļņu struktūra: lietotāja iestatījumu pārskats............................................................................................................ 47

4.10 Uzstādītāja iestatījumi: tabulas, kas ir jāaizpilda uzstādītājam...................................................................................... 48

4.10.1 Konfigurācijas vednis ...................................................................................................................................... 48

4.10.2 Iestatījumu izvēlne.......................................................................................................................................... 49

Lietotāja atsauces rokasgrāmata

5 Padomi par enerģijas taupīšanu 50

6 Apkope un remonts 51

6.1 Pārskats: apkope un remonts ......................................................................................................................................... 51

6.2 Kontaktinformācijas/palīdzības dienesta numura atrašana........................................................................................... 52

7 Problēmu novēršana 53

7.1 Lai parādītu palīdzības tekstu darbības traucējumu gadījumā ...................................................................................... 53

7.2 Lai pārbaudītu darbības traucējumu vēsturi .................................................................................................................. 53

7.3 Simptoms: jums savā dzīvojamajā istabā šķiet pārāk auksti (karsti).............................................................................. 54

7.4 Simptoms: ūdens krānā ir pārāk auksts.......................................................................................................................... 55

7.5 Simptoms: siltumsūkņa kļūme........................................................................................................................................ 55

7.6 Pazīme: pēc iedarbināšanas no sistēmas dzirdama burbuļojoša skaņa ........................................................................ 56

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

Satura rādītājs

8 Pārvietošana 57

8.1 Pārskats: pārvietošana.................................................................................................................................................... 57

9 Likvidēšana 58

10 Glosārijs 59

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

1 | Vispārīgas drošības piesardzības pasākumi

1 Vispārīgas drošības piesardzības pasākumi

1.1 Informācija par dokumentāciju

▪ Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo

dokumentu tulkojumi.

▪ Šajā dokumentā aprakstītie drošības pasākumi attiecas uz ļoti svarīgām tēmām

un ir rūpīgi jāievēro.

▪ Sistēmas uzstādīšana un visas darbības, kas aprakstītas uzstādīšanas

rokasgrāmatā un uzstādītāja uzziņu rokasgrāmatā, JĀVEIC pilnvarotam uzstādītājam.

1.1.1 Brīdinājumu un simbolu nozīme

BĪSTAMI!

Norāda situāciju, kas izraisa nāvi vai nopietnu savainošanos.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

Norāda situāciju, kas var izraisīt elektrotrieciena saņemšanu.

BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS

Norāda situāciju, kad ļoti augstā vai zemā temperatūrā ir iespējami apdegumi/ applaucēšanās.

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS

Norāda iespējami sprādzienbīstamu situāciju.

BRĪDINĀJUMS

Norāda situāciju, kas var izraisīt nāvi vai nopietnu savainošanos.

BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS

UZMANĪBU!

Norāda situāciju, kas var izraisīt nāvi vai arī vieglu vai vidēji smagu savainošanos.

Lietotāja atsauces rokasgrāmata

PAZIŅOJUMS

Norāda situāciju, kas var izraisīt aprīkojuma vai īpašuma bojājumus.

INFORMĀCIJA

Norāda noderīgus padomus vai papildinformāciju.

Uz iekārtas izmantotie simboli:

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

1 | Vispārīgas drošības piesardzības pasākumi

Simbols Paskaidrojums

Pirms uzstādīšanas izlasiet uzstādīšanas un ekspluatācijas rokasgrāmatu, kā arī elektriskās shēmas instrukciju.

Pirms apkopes un servisa darbu veikšanas izlasiet apkopes rokasgrāmatu.

Plašāku informāciju skatiet uzstādītāja un lietotāja uzziņu rokasgrāmatā.

Iekārtā ir rotējošas detaļas. Ievērojiet piesardzību, veicot iekārtas apkopi vai pārbaudi.

Dokumentācijā izmantotie simboli:

Simbols Paskaidrojums

Norāda attēla nosaukumu vai atsauci uz to. Piemērs: " 1–3 att." nozīmē "3.attēls 1.nodaļā".

Norāda tabulas nosaukumu vai atsauci uz to. Piemērs: " 1–3 tab." nozīmē "3.tabula 1.nodaļā".

1.2 Informācija lietotājam

BRĪDINĀJUMS

Ja NEPROTAT lietot iekārtu, tad vērsieties pie uzstādītāja.

BRĪDINĀJUMS

Bērni, kas vecāki par 8 gadiem, kā arī personas ar fiziskās, motoriskās vai garīgās attīstības traucējumiem un cilvēki, kuriem trūkst atbilstošu zināšanu vai pieredzes, drīkst lietot šo elektroiekārtu tikai tad, kad tādi cilvēki tiek rūpīgi uzraudzīti vai arī par šo cilvēku drošību atbildīgā persona sniedz viņiem skaidri saprotamus norādījumus par iekārtas lietošanu.

Bērni NEDRĪKST rotaļāties ar iekārtu. Bērni bez pieaugušo uzraudzības NEDRĪKST veikt iekārtas

tīrīšanu un apkopi.

BRĪDINĀJUMS

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lai novērstu elektrošoku vai aizdegšanos, rīkojieties, kā aprakstīts tālāk.

▪ NESKALOJIET iekārtu. ▪ NEPIESKARIETIES iekārtai ar mitrām rokām. ▪ Uz iekārtas virsmas NENOVIETOJIET nekādus

priekšmetus, kas satur ūdeni.

Lietotāja atsauces rokasgrāmata

1 | Vispārīgas drošības piesardzības pasākumi

UZMANĪBU!

▪ Uz iekārtas augšējās virsmas NENOVIETOJIET nekādus

objektus un aprīkojumu.

▪ NESĒDIET, NEKĀPIET un NESTĀVIET uz iekārtas.

▪ Bloki ir marķēti ar šādu simbolu:

Tas nozīmē, ka elektriskos un elektroniskos produktus NEDRĪKST sajaukt kopā ar nešķirotiem mājsaimniecības atkritumiem. NEMĒĢINIET pats demontēt sistēmu: sistēmas demontāža, aukstumaģenta, eļļas un citu daļu apstrādi drīkst veikt tikai sertificēts uzstādītājs saskaņā ar attiecīgo likumdošanu. Bloki ir jāpārstrādā specializētā pārstrādes rūpnīcā, lai to sastāvdaļas atkārtoti izmantotu. Nodrošinot pareizu atbrīvošanos no šī produkta, jūs palīdzēsiet novērst iespējamo negatīvo ietekmi uz apkārtējo vidi un cilvēku veselību. Lai saņemtu plašāku informāciju, lūdzam sazināties ar uzstādītāju vai vietējām varas iestādēm.

▪ Baterijas ir marķētas ar šādu simbolu:

Tas nozīmē, ka baterijas NEDRĪKST sajaukt kopā ar nešķirotiem mājsaimniecības atkritumiem. Ja zem šī simbola atrodas ķīmiskā elementa simbols, tad tas nozīmē, ka norādītā smagā metāla koncentrācija baterijā pārsniedz noteiktu robežlielumu. Iespējamie ķīmisko elementu simboli: Pb: svins (>0,004%). Izlietotās baterijas ir jāpārstrādā specializētā pārstrādes rūpnīcā, lai to sastāvdaļas atkārtoti izmantotu. Nodrošinot pareizu izlietoto bateriju utilizāciju, jūs palīdzēsiet novērst šo atkritumu iespējamo negatīvo ietekmi uz apkārtējo vidi un cilvēku veselību.

Lietotāja atsauces rokasgrāmata

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

2 Par šo dokumentu

Pateicamies par šī produkta iegādi. Lūdzu:

▪ Izlasiet dokumentāciju rūpīgi, pirms izmantojat lietotāja saskarni, lai nodrošinātu

labāko iespējamo veiktspēju.

▪ Lūdziet, lai uzstādītājs jūs informē par iestatījumiem, kurus viņš izmantoja, lai

konfigurētu jūsu sistēmu. Pārbaudiet, vai viņš ir aizpildījis uzstādītāja iestatījumu tabulas. Ja nē, lūdziet, lai viņš to izdara.

▪ Saglabājiet dokumentāciju izmantošanai nākotnē.

Mērķauditorija

Tiešielietotāji

Dokumentācijas komplekts

Šis dokuments ir daļa no dokumentācijas komplekta. Pilns komplekts sastāv no tālāk norādītajiem dokumentiem.

▪ Vispārīgas drošības piesardzības pasākumi:

- Drošības instrukcijas, kas jāizlasa pirms sistēmas ekspluatēšanas

- Formāts: drukāts dokuments (iekštelpu iekārtas kastē)

2 | Par šo dokumentu

▪ Ekspluatācijas rokasgrāmata:

- Īsā rokasgrāmata pamata izmantošanai

- Formāts: drukāts dokuments (iekštelpu iekārtas kastē)

▪ Lietotāja atsauces rokasgrāmata:

- Detalizēti norādījumi un fona informācija pamata un sarežģītai lietošanai

- Formāts: Digitāli faili vietnē http://www.daikineurope.com/support-and-

manuals/product-information/

Piegādātās dokumentācijas jaunākos labojumus skatiet Daikin reģionālajā tīmekļa vietnē vai jautājiet uzstādītājam.

Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo dokumentu tulkojumi.

Atpakaļceļi

Atpakaļceļi (piemērs: [4.3]) palīdz noskaidrot, kur jūs atrodaties lietotāja saskarnes izvēļņu struktūrā.

1 Lai iespējotu atpakaļceļus: sākuma ekrānā vai galvenās izvēlnes

ekrānā nospiediet palīdzības pogu. Atpakaļceļi parādās ekrāna augšējā kreisajā stūrī.

2 Lai atspējotu atpakaļceļus: atkārtoti nospiediet palīdzības pogu.

Šajā dokumentā arī ir pieminēti šie atpakaļceļi. Piemērs:

1 Pārejiet pie [4.3]: Telpas sildīšana/dzesēšana >

Darbības diapazons.

Tas nozīmē:

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

2 | Par šo dokumentu

Telpas sildīšana/dzesēšana

Darbības diapazons

4.3

1 Sāciet sākuma ekrānā, grieziet kreiso regulatoru un pārejiet pie

Telpas sildīšana/dzesēšana.

2 Nospiediet kreiso regulatoru, lai ieietu apakšizvēlnē.

3 Grieziet kreiso regulatoru un pārejiet pie Darbības

diapazons.

4 Nospiediet kreiso regulatoru, lai ieietu apakšizvēlnē.

Lietotāja atsauces rokasgrāmata

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

3 Par sistēmu

Atkarībā no sistēmas izkārtojuma, tā var:

▪ Uzsildīt telpu ▪ Atdzesēt telpu (ja ir uzstādīts apsildes/dzesēšanassiltumsūkņa modelis) ▪ Ražot sadzīves karsto ūdeni (ja karstā ūdens tvertne ir uzstādīta)

3.1 Komponenti parastā sistēmas izkārtojumā

3 | Par sistēmu

A Galvenā zona. Piemērs: Dzīvojamā istaba. B Papildu zona. Piemērs: Guļamistaba.

C Tehniskā telpa. Piemērs: Garāža. a Ārpus telpām uzstādāmās iekārtassiltumsūknis

b Iekštelpu iekārtassiltumsūknis

c Karstā ūdens (DHW) tvertne

d Iekštelpu iekārtas lietotāja saskarne

e Lietotāja interfeiss, kas tiek lietots kā telpas termostats

f Zemgrīdas apkure

g Radiatori, siltumsūkņakonvektori vai ventilatoraspirāles iekārtas

INFORMĀCIJA

Iekštelpu iekārtu un karstā ūdens tvertni (ja uzstādīta) var atdalīt vai integrēt atkarībā no iekštelpu iekārtas veida.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

b c

4 Darbība

4.1 Lietotāja saskarne: Pārskats

Lietotāja saskarnei ir šādas komponentes:

a Statusa indikators b LCD ekrāns c Regulatori un pogas

Statusa indikators

Statusa LED indikatori iedegas vai mirgo, lai signalizētu par iekārtas darbības režīmu.

LED Režīms Apraksts

Mirgo zilā krāsā Gaidstāve Iekārta nedarbojas.

Deg zilā krāsā Darbība Iekārta darbojas.

Mirgo sarkanā krāsā

Darbības traucējums

Radās darbības traucējumi. Papildinformāciju skatiet šeit: "7.1Lai

parādītu palīdzības tekstu darbības traucējumu gadījumā"[453].

LCD ekrāns

LCD ekrānam ir aizmigšanas funkcija. Ja 15 minūtes nenotiek mijiedarbība ar lietotāja interfeisu, ekrāns kļūst tumšs. Piespiežot jebkuru pogu vai pagriežot jebkuru regulatoru, ekrāns pamostas.

Regulatori un pogas

Lietotāja atsauces rokasgrāmata

Izmantojiet šos regulatorus un pogas:

▪ Lai naviģētu starp ekrāniem, izvēlnēm un iestatījumiem LCD ekrānā ▪ Lai iestatītu vērtības

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

a b c d e

Vienums Apraksts

4 | Darbība

a Kreisais

regulators

LCD displeja kreisajā pusē redzams loks, kad varat lietot kreiso regulatoru.

▪ : Parieziet, pēc tam nospiediet kreiso regulatoru.

Naviģējiet izvēļņu struktūrā.

▪ : Pagrieziet kreiso regulatoru. Izvēlieties izvēlnes

vienumu.

▪ : Nospiediet kreiso regulatoru. Apstipriniet savu izvēli

vai pārejiet pie apakšizvēlnes.

b Poga Atpakaļ : Nospiediet, lai atgrieztos pie 1. darbības izvēļņu struktūrā.

c Sākuma poga : Nospiediet, lai atgrieztos pie sākuma ekrāna.

d Palīdzības

poga

e Labais

regulators

: Nospiediet, lai parādītu palīdzības tekstu, kas ir saistīts ar

pašreizējo lapu (ja pieejams).

LCD displeja labajā pusē redzams loks, kad varat lietot labo regulatoru.

▪ : Parieziet, pēc tam nospiediet labo regulatoru.

Mainiet iestatījuma vērtību, kas ir redzama ekrāna labajā pusē.

▪ : Pagrieziet labo regulatoru. Naviģējiet starp

iespējamām vērtībām un iestatījumiem.

▪ : Nospiediet labo regulatoru. Apstipriniet savu izvēli

4.2 Iespējamie ekrāni: pārskats

Biežāk izmantotie ekrāni ir tālāk norādītie:

un pārejiet pie nākamā izvēlnes vienuma.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

–

1.6

bar

26 Feb 2019

22:19

k2 k3

i2 i3 i4 h2i1

a2a1e3 b c

4.2.1 Sākuma ekrāns

a Sākuma ekrāns b Galvenās izvēlnes ekrāns c Zemāka līmeņa ekrāni:

c1: Iestatītās vērtības ekrāns c2: Detalizēts ekrāns ar vērtībām c3: Ekrāns ar no laikapstākļiem atkarīgo līkni c4: Ekrāns ar grafiku

Nospiediet pogu , lai atgrieztos sākuma ekrānā. Tiks atvērts pārskats par iekārtas konfigurāciju, telpu un iestatītās temperatūras vērtības. Sākuma ekrānā ir redzami tikai tie simboli, kas attiecas uz jūsu iekārtas konfigurāciju.

Lietotāja atsauces rokasgrāmata

Šajā ekrānā iespējamās darbības

Naviģējiet galvenās izvēlnes sarakstā.

Pārejiet uz galvenās izvēlnes ekrānu.

Iespējojiet/atspējojiet atpakaļceļus.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

Vienums Apraksts

a Karstais ūdens

a1 Karstais ūdens

4 | Darbība

Izmērītā tvertnes temperatūra

(a)

b Dezinfekcija/jaudīga darbība

Dezinfekcijas režīms aktivizēts

Jaudīgas darbības režīms ir aktivizēts

c Ārkārtas režīms

Siltumsūkņa kļūme, sistēma darbojas režīmā Ārkārtas situācija vai siltumsūknim veikta piespiedu izslēgšana.

d Pašreizējais datums un laiks

e Viedā enerģija

e1 Viedā enerģija ir pieejama, izmantojot solāros paneļus vai

viedo režģi.

e2 Viedā enerģija pašlaik tiek izmantota telpu apsildei.

e3 Viedā enerģija pašlaik tiek izmantota karstā ūdens uzsildei.

f Telpu apsildes darbības režīms

Dzesēšana

Apsilde

g Āra/klusais režīms

Izmērītā āra temperatūra

(a)

g2 Klusais režīms aktivizēts

g3 Āra iekārta

h Iekštelpu iekārta/karstā ūdens tvertne

h1 Uz grīdas uzstādīta iekštelpu iekārta ar iebūvētu tvertni

Pie sienas uzstādīta iekštelpu iekārta

Pie sienas uzstādīta iekštelpu iekārta ar nodalītu tvertni

h2 Ūdens spiediens

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

Vienums Apraksts

i Galvenā zona

i1 Uzstādītā telpas termostata veids

Iekārtas darbība tiek noteikta, ņemot vērā apkārtējās vides temperatūru, ko nosaka attiecīgā cilvēka komforta saskarne (BRC1HHDA, tiek izmantota kā telpas termostats).

Iekārtas darbība tiek noteikta pēc ārējā telpas termostata (vadu vai bezvadu).

— Telpas termostats nav uzstādīts vai iestatīts. Iekārtas darbība

tiek noteikta pēc izplūdes ūdens temperatūras, neskatoties uz faktisko telpas temperatūru un/vai telpas apsildes pieprasījumu.

i2 Uzstādītā siltuma izstarotāja veids

Grīdu apsilde;

Ventilatora spirāles iekārta;

Radiators;

Izmērītā telpas temperatūra

Izplūdes ūdens temperatūras iestatītā vērtība

(a)

j Brīvdienu režīms

Brīvdienu režīms aktivizēts

k Papildu zona

k1 Uzstādītā telpas termostata veids

Iekārtas darbība tiek noteikta pēc ārējā telpas termostata (vadu vai bezvadu).

— Telpas termostats nav uzstādīts vai iestatīts. Iekārtas darbība

tiek noteikta pēc izplūdes ūdens temperatūras, neskatoties uz faktisko telpas temperatūru un/vai telpas apsildes pieprasījumu.

k2 Uzstādītā siltuma izstarotāja veids

Grīdu apsilde;

Ventilatora spirāles iekārta;

Radiators;

Izplūdes ūdens temperatūras iestatītā vērtība

l Darbības traucējums

Radās darbības traucējumi.

(a)

Lietotāja atsauces rokasgrāmata

Papildinformāciju skatiet šeit: "7.1Lai parādītu palīdzības

tekstu darbības traucējumu gadījumā"[453].

(a)

Ja attiecīgā darbība (piemēram, telpas apsilde) nav aktīva, aplis būs pelēkā krāsā.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

4.2.2 Galvenās izvēlnes ekrāns

Galvenā zona

Papildu zona

Telpa

Darbības traucējumi

Telpas sildīšana/dzesēšana

Sākuma ekrānā nospiediet ( ) vai pagrieziet ( ) kreiso regulatoru, lai atvērtu galvenās izvēlnes ekrānu. No galvenās izvēlnes varat piekļūt dažādiem iestatīto vērtību ekrāniem un apakšizvēlnēm.

4 | Darbība

a Atlasītā apakšizvēlne

Šajā ekrānā iespējamās darbības

Naviģējiet sarakstā. Ieejiet apakšizvēlnē. Iespējojiet/atspējojiet atpakaļceļus.

Apakšizvēlne Apraksts

[0]

traucējumi

vai Darbības

Ierobežojums: tiek parādīts tikai tad, ja rodas darbības traucējums.

Papildinformāciju skatiet šeit: "7.1Lai parādītu

palīdzības tekstu darbības traucējumu gadījumā"[453].

[1]

Telpa;

Ierobežojums: tiek parādīts tikai tad, ja attiecīgā Cilvēka komforta saskarne (BRC1HHDA tiek izmantota kā telpas termostats) kontrolē iekštelpu iekārtu.

Iestatiet telpas temperatūru.

[2]

Galvenā zona;

Parāda attiecīgo galvenās zonas izstarotāja veida simbolu.

Iestatiet galvenās zonas izplūdes ūdens temperatūru.

[3] Papildu zona; Ierobežojums: tiek parādīts tikai tad, ja ir divas

izplūdes ūdens temperatūras zonas. Parāda attiecīgo papildu zonas izstarotāja veida simbolu.

Iestatiet papildu zonas (ja ir) izplūdes ūdens temperatūru.

[4]

Telpas sildīšana/

dzesēšana;

[5]

[7]

Tvertne;

Lietotāja

iestatījumi;

[8]

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Informācija;

Parāda attiecīgo iekārtas simbolu. Pārslēdziet iekārtai apsildes režīmu vai

dzesēšanas režīmu. Modeļiem, kas paredzēti tikai apsildei, režīmu nevar mainīt.

Iestatiet karstā ūdens tvertnes temperatūru.

Nodrošina piekļuvi lietotāja iestatījumiem, piemēram, brīvdienu režīmam un klusajam režīmam.

Parāda datus un informāciju par iekštelpu iekārtu.

Lietotāja atsauces rokasgrāmata

4 | Darbība

–

21°C

Telpa

–

35°C

Galvenā zona

–

45°C

Papildu zona

–

50°C

Tvertne

–

Apakšizvēlne Apraksts

[9]

Uzstādītāja

iestatījumi;

[A]

Nodošana

ekspluatācijā;

[B]

[C]

Lietotāja profils;

Darbība;

[D] Bezvadu vārteja; Ierobežojums: Parāda tikai tad, ja ir uzstādīts

4.2.3 Iestatītās vērtības ekrāns

Iestatītās vērtības ekrāns tiek parādīts ekrāniem, kas apraksta sistēmas komponentes, kurām ir nepieciešama iestatītā vērtība.

Piemēri

Ierobežojums: tikai uzstādītājam.

Nodrošina piekļuvi papildu iestatījumiem.

Ierobežojums: tikai uzstādītājam. Veiciet pārbaudes un apkopi.

Mainiet aktīvā lietotāja profilu.

Ieslēdziet vai izslēdziet apsildes/dzesēšanas funkciju un karstā ūdens sagatavošanu.

bezvadu LAN (WLAN). Satur iestatījumus, kas ir nepieciešami,

konfigurējot Daikin Residential Controller lietotni.

[1] Telpas temperatūras ekrāns

[3] Papildu zonas ekrāns

Skaidrojums

Šajā ekrānā iespējamās darbības

[2] Galvenās zonas ekrāns

[5] Tvertnes temperatūras ekrāns

Naviģējiet galvenās apakšizvēlnes sarakstā.

Pārejiet pie apakšizvēlnes.

Pielāgojiet un automātiski piemērojiet vēlamo temperatūru.

Vienums Apraksts

Minimālās temperatūras ierobežojums

Lietotāja atsauces rokasgrāmata

a1 Nofiksē iekārta

a2 Ierobežo uzstādītājs

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

Vienums Apraksts

a bc

7.2.1

Laiks/datums

Stundas

Minūtes

1.6

bar

1.6 bar

4 | Darbība

Maksimālās temperatūras ierobežojums

Pašreizējā temperatūra c Mēra iekārta

Vēlamā temperatūra d Grieziet labo regulatoru, lai

Apakšizvēlne e Pagrieziet vai nospiediet kreiso

4.2.4 Detalizēts ekrāns ar vērtībām

a Iestatījumi

b1 Nofiksē iekārta

b2 Ierobežo uzstādītājs

palielinātu/samazinātu.

regulatoru, lai pārietu pie apakšizvēlnes.

Piemērs:

b Vērtības

c Atlasītais iestatījums un lielums

Šajā ekrānā iespējamās darbības

Naviģējiet iestatījumu sarakstā.

Mainīt vērtību.

Pārejiet pie nākamā iestatījuma.

Apstipriniet izmaiņas un turpiniet.

4.3 Darbības IESLĒGŠANA vai IZSLĒGŠANA

4.3.1 Vizuālā indikācija

Iekārtas dažas funkcijas var iespējot vai atspējot atsevišķi. Ja funkcija ir atspējota, attiecīgā temperatūras ikona sākuma ekrānā būs pelēkā krāsā.

Telpas temperatūras kontrole

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

a Telpas temperatūras kontrole IESL.

Lietotāja atsauces rokasgrāmata

4 | Darbība

1.6 bar

Darbība

Telpa

Telpas sildīšana/dzesēšana

Iesl.

C.1

b Telpas temperatūras kontrole IZSL.

Telpu apsildes/dzesēšanas darbība

c Telpu apsildes/dzesēšanas darbība IESL. d Telpu apsildes/dzesēšanas darbība IZSL.

Tvertnes sildīšanas darbība

4.3.2 Lai IESLĒGTU vai IZSLĒGTU

Telpas temperatūras kontrole

1 Pārejiet uz [C.1]: Darbība > Telpa.

2 Iestatiet darbībai opciju Iesl. vai Izsl..

Telpu apsildes/dzesēšanas darbība

e Tvertnes sildīšanas darbība IESL.

f Tvertnes sildīšanas darbība IZSL.

PAZIŅOJUMS

Telpu aizsardzība pret aizsalšanu. Arī tad, ja IZSLĒGSIET telpu apsildes/dzesēšanas

darbību ([C.2]: Darbība > Telpas sildīšana/dzesēšana), telpas aizsardzība pret aizsalšanu, ja tā ir iespējota, joprojām darbosies.

Lietotāja atsauces rokasgrāmata

PAZIŅOJUMS

Ūdens cauruļu aizsalšanas novēršana. Arī tad, ja IZSLĒGSIET telpu apsildes/

dzesēšanas darbību ([C.2]: Darbība > Telpas sildīšana/dzesēšana), ūdens cauruļu aizsalšanas novēršana, ja tā ir iespējota, joprojām darbosies.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

1 Pārejiet uz [C.2]: Darbība > Telpas sildīšana/

Darbība

Telpas sildīšana/ dzesēšana

Tvertne

Izsl.

Iesl.

Telpa

C.2

Darbība

Tvertne

Izsl.

Iesl.

Telpas sildīšana/dzesēšana

C.3

dzesēšana.

2 Iestatiet darbībai opciju Iesl. vai Izsl..

Tvertnes sildīšanas darbība

PAZIŅOJUMS

Dezinfekcijas režīms. Pat ja IZSLĒGSIET tvertnes sildīšanas darbību ([C.3]: Darbība >

Tvertne), dezinfekcijas režīms paliks aktīvs. Tomēr, ja to IZSLĒGSIET dezinfekcijas procesa laikā, radīsies AHkļūda.

1 Pārejiet uz [C.3]: Darbība > Tvertne.

4 | Darbība

2 Iestatiet darbībai opciju Iesl. vai Izsl..

4.4 Telpu apsildes/dzesēšanas vadība

4.4.1 Par telpu apsildes/dzesēšanas vadības ierīci

Telpu apsildes/dzesēšanas kontrole parasti sastāv no tālāk norādītajiem posmiem:

1 Telpas ekspluatācijas režīma iestatīšana 2 Temperatūras kontrolēšana

Atbilstoši sistēmas izkārtojumam un uzstādītajai konfigurācijai varat izmantot šādas dažādas temperatūras vadības ierīces:

▪ Telpu termostata vadības ierīce ▪ Izplūdes ūdens temperatūras vadības ierīce ▪ Ārējā telpu termostata vadības ierīce

4.4.2 Telpas ekspluatācijas režīma iestatīšana

Par telpu darbības režīmiem

Jūsu iekārta var būt apsildes vai apsildes/dzesēšanas modelis:

▪ Ja jūsu iekārta ir apsildes modelis, tā var nodrošināt telpu apsildi. ▪ Ja jūsu iekārta ir apsildes/dzesēšanas modelis, tā var nodrošināt telpu apsildi un

dzesēšanu. Jums ir jānorāda sistēmai, kuru darbības režīmu izmantot.

Lai noteiktu, vai apsildes/dzesēšanassiltumsūkņa modelis ir uzstādīts

1 Pārejiet pie [4]: Telpas sildīšana/dzesēšana.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

2 Pārbaudiet, vai [4.1] Darbības režīms ir sarakstā un

rediģējams. Ja ir, apsildes/dzesēšanassiltumsūkņa modelis ir uzstādīts.

Lai norādītu sistēmai, kuru telpu darbības režīmu izmantot, jūs varat:

Veicamās darbības Atrašanās vieta

Pārbaudiet, kurš darbības režīms šobrīd tiek

Sākuma ekrāns

izmantots.

Iestatiet telpu apsildes darbības režīmu pastāvīgi. Galvenā izvēlne

Ierobežojiet automātisko pārslēgšanos atbilstoši mēneša grafikam.

Lai pārbaudītu, kāds telpu darbības režīms šobrīd tiek izmantots, rīkojieties, kā aprakstīts tālāk.

Telpas darbības režīms ir parādīts sākuma ekrānā:

▪ Ja ierīce ir apsildes režīmā, ir redzama ikona . ▪ Ja ierīce ir dzesēšanas režīmā, ir redzama ikona .

Statusa indikators norāda uz to, vai iekārta šobrīd darbojas:

▪ Ja iekārta nedarbojas, statusa indikators pulsēs zilā krāsā ar aptuveni 5 sekunžu

intervālu.

▪ Ja iekārta darbojas, statusa indikators iedegsies zilā krāsā.

Telpas ekspluatācijas režīma iestatīšana

1 Pārejiet pie [4.1]: Telpas sildīšana/dzesēšana >

Darbības režīms

2 Atlasiet kādu no tālāk norādītajām opcijām:

▪ Sildīšana: Tikai apsildes režīms ▪ Dzesēšana: Tikai dzesēšanas režīms ▪ Automātiski: Darbības režīms automātiski pārslēdzas no

apsildes uz dzesēšanu atkarībā no āra temperatūras. Ierobežots mēnesim saskaņā ar Darbības režīma grafiks [4.2].

Lai ierobežotu automātisko pārslēgšanos atbilstoši grafikam

Nosacījumi: Iestatiet telpas darbības režīmu uz Automātiski.

1 Pārejiet pie [4.2]: Telpas sildīšana/dzesēšana >

Darbības režīma grafiks.

2 Atlasiet mēnesi.

3 Katram mēnesim atlasiet opciju:

▪ Reversīvs: Nav ierobežots ▪ Tikai sildīšana: Ierobežots ▪ Tikai dzesēšana: Ierobežots

4 Apstipriniet izmaiņas.

Lietotāja atsauces rokasgrāmata

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

Piemērs: Pārslēgšanās ierobežojumi

1.6

bar

22:19

18 Feb 2018

Kur Ierobežojums

4 | Darbība

Aukstās sezonas laikā. Piemērs: Oktobris, novembris, decembris, janvāris,

februāris un marts.

Siltās sezonas laikā. Piemērs: Jūnijs, jūlijs un augusts.

Starp auksto un silto sezonu. Piemērs: Aprīlis, maijs un septembris.

4.4.3 Izmantotās temperatūras vadības ierīces noteikšana

Lai noteiktu, kura temperatūras vadības ierīce tiek izmantota (1.metode), rīkojieties, kā aprakstīts tālāk.

Pārbaudiet, uzstādītāja aizpildīto uzstādītāja iestatījumu tabulu.

Lai noteiktu, kura temperatūras vadības tiek izmantota (2.metode)

Sākuma ekrānā varat redzēt, kura temperatūras vadība tiek izmantota.

Tikai sildīšana;

Tikai dzesēšana;

Reversīvs;

a1 Galvenās zonas siltuma izstarotājs (šajā piemērā Grīdu apsilde) a2 Papildu zonas siltuma izstarotājs (šajā piemērā Radiators). Ja ikona netiek parādīta, nav papildu zonas.

b Telpas termostata veids galvenajai zonai:

Ja b=… Tad temperatūras vadības ierīce ir…

Nav ikonas Izplūdes ūdens

4.4.4 Lai mainītu vēlamo telpas temperatūru

Telpas temperatūras kontroles laikā jūs varat izmantot telpas temperatūras iestatītās vērtības ekrānu, lai nolasītu un noregulētu telpas vēlamo temperatūru.

Galvenā zona Papildu zona (ja

nepieciešama)

Telpu termostata vadības ierīce

Ārējā telpu termostata vadības ierīce

Izplūdes ūdens temperatūras vadības ierīce

temperatūras vadības

ierīce

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

Telpa

–

21°C

a b

Telpa

Galvenā zona

Papildu zona

1 Pārejiet pie [1]: Telpa.

2 Noregulējiet uz vēlamo telpas temperatūru.

a Faktiskā telpas temperatūra b Vēlamā telpas temperatūra

Ja grafiks tiek ieslēgts pēc vēlamās telpas temperatūras mainīšanas

▪ Temperatūra paliks tāda pati, kamēr nebūs ieplānotās darbības. ▪ Vēlamā telpas temperatūra atgriezīsies pie ieplānotās vērtības, kad rodas

ieplānotā darbība.

Jūs varat novērst ieplānoto darbību, (uz laiku) izslēdzot grafiku.

Lai izslēgtu telpas temperatūras grafiku

1 Pārejiet pie [1.1]: Telpa > Grafiks.

2 Atlasiet Nē.

4.4.5 Lai mainītu vēlamo izplūdes ūdens temperatūru

INFORMĀCIJA

Izplūdes ūdens ir ūdens, kas plūst uz siltuma izstarotājiem. Vēlamo izplūdes ūdens temperatūru iestata jūsu uzstādītājs saskaņā ar siltuma izstarotāja veidu. Noregulējiet izplūdes ūdens temperatūras iestatījumus tikai problēmu gadījumā.

Varat izmantot izplūdes ūdens temperatūras iestatīto vērtību ekrānu, lai lasītu un regulētu vēlamo izplūdes ūdens temperatūru.

1 Pārejiet uz [2]: Galvenā zona vai [3]: Papildu zona.

Lietotāja atsauces rokasgrāmata

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

4 | Darbība

–

35°C

a b

Galvenā zona

–

45°C

a b

Papildu zona

2 Noregulējiet vēlamo izplūdes ūdens temperatūru.

a Faktiskā izplūdes ūdens temperatūra b Vēlamā izplūdes ūdens temperatūra

Ja grafiks tiek ieslēgts pēc vēlamās izplūdes ūdens temperatūras mainīšanas

▪ Temperatūra paliks tāda pati, kamēr nebūs ieplānotās darbības. ▪ Vēlamā izplūdes ūdens temperatūra atgriezīsies pie ieplānotās vērtības, kad

rodas ieplānotā darbība.

Jūs varat novērst ieplānoto darbību, (uz laiku) izslēdzot grafiku.

Lai izslēgtu izplūdes ūdens temperatūras grafiku

1 Pārejiet pie kādas no tālāk norādītajām darbībām:

▪ [2.1]: Galvenā zona > Grafiks ▪ [3.1]: Papildu zona > Grafiks

2 Atlasiet Nē.

Lai iespējotu no laikapstākļiem atkarīgo darbību izplūdes ūdens temperatūrai

Skatiet šeit: "4.8.4No laikapstākļiem atkarīgo līkņu izmantošana"[444].

4.5 Karstā ūdens vadība

4.5.1 Par karstā ūdens vadības ierīci

Atbilstoši karstāūdens tvertnes režīmam (uzstādītāja iestatījumam) jūs izmantojat atšķirīgu karstā ūdens vadības režīmu:

▪ Tikai atkārtotā uzsildīšana ▪ Grafiks + atkārtotā uzsildīšana ▪ Tikai grafiks

UZMANĪBU!

Palīgsildītāja atļauju grafiks tiek izmantots, lai ierobežotu vai atļautu palīgsildītāju, ņemot vērā iknedēļas plānu. Padoms: lai izvairītos no nesekmīgas dezinfekcijas funkcijas, ļaujiet palīgsildītājam (ar iknedēļas programmu) darboties vismaz 4stundas, sākot no plānotās dezinfekcijas palaišanas. Ja palīgsildītājs tiek ierobežots dezinfekcijas laikā, šī funkcija NAV sekmīga un tiek parādīts atbilstošais brīdinājums

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

AH.

Lietotāja atsauces rokasgrāmata

4 | Darbība

[5.1] [5.2] [5.3] [5.4] [5.5]

Eko iestatītā vērtība

Grafiks

Atkārtotās uzsildīšanas iestatītā vērtība

Komforta iestatītā vērtība

Jaudīga darbība

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

INFORMĀCIJA

Ja parādīts kļūdas kods AH un nav radušies dezinfekcijas funkcijas traucējumi karstā ūdens izlaišanas dēļ, ieteicamas tālāk norādītās darbības:

▪ Ja ir atlasīts režīms Tikai atkārtotā uzsildīšana vai Grafiks +

atkārtotā uzsildīšana, ieteicams programmēt dezinfekcijas funkcijas

palaišanu vismaz 4 stundas vēlāk nekā pēdējā paredzamā lielā karstā ūdens izlaišana. Šo palaišanu var iestatīt ar uzstādītāja iestatījumiem (dezinfekcijas funkcija).

▪ Ja ir atlasīts režīms Tikai grafiks, ieteicams programmēt Eko darbību

3 stundas pirms dezinfekcijas funkcijas plānotās palaišanas, lai iepriekš uzsildītu tvertni.

Lai noteiktu, kurš karstāūdens tvertnes režīms tiek izmantots (1.metode)

Pārbaudiet, uzstādītāja aizpildīto uzstādītāja iestatījumu tabulu.

Lai noteiktu, kurš karstāūdens tvertnes režīms tiek izmantots (2.metode)

1 Pārejiet pie [5]: Tvertne.

2 Pārbaudiet, kuri vienumi tiek parādīti:

Ja tiek parādīts… Tad karstāūdens tvertnes režīms ir

Tikai [5.1] Jaudīga darbība

Tiek parādīti visi vienumi, izņemot [5.4] Atkārtotās

uzsildīšanas iestatītā vērtība

Tiek parādīti visi vienumi, tajā skaitā [5.4] Atkārtotās

uzsildīšanas iestatītā vērtība

4.5.2 Atkārtotas uzsildīšanas režīms

Atkārtotas uzsildīšanas režīmā DHWtvertne nepārtraukti uzsilst līdz temperatūrai, kas tiek rādīta sākuma ekrānā (piemērs: 50°C), ja temperatūra pazeminās zem konkrētas vērtības.

Tikai atkārtotā uzsildīšana

Tikai grafiks

Grafiks + atkārtotā uzsildīšana

Lietotāja atsauces rokasgrāmata

TtKarstāūdens tvertnes temperatūra

t Laiks

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

4.5.3 Ieplānotais režīms

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

Plānotajā režīmā DHWtvertne ražo karsto ūdeni atbilstoši grafikam. Labākais karstā ūdens ražošanas laiks ir nakts, jo telpu apsildes pieprasījums ir mazāks.

Piemērs:

4 | Darbība

INFORMĀCIJA

Pastāv telpu apsildes kapacitātes nepietiekamības risks karstā ūdens tvertnei bez iekšējā palīgsildītāja: ūdens biežas sildīšanas gadījumā radīsies bieži un ilgstoši telpu apsildes/dzesēšanas pārtraukumi, ja tiek atlasīts tālāk norādītais:

Tvertne > Uzsildīšanas režīms > Tikai atkārtotā uzsildīšana.

INFORMĀCIJA

Kad karstāūdens tvertne ir uzsildīta, pastāv ievērojams kapacitātes nepietiekamības un komforta problēmu risks. Ja uzsildīšana notiek bieži, telpu apsildes/dzesēšanas funkcijas darbība tiek regulāri pārtraukta.

TtKarstāūdens tvertnes temperatūra

t Laiks

▪ Sākotnēji karstāūdens tvertnes temperatūra ir tāda pati kā karstāūdens tvertnē

ieplūstošā ūdens temperatūra (piemērs: 15°C).

▪ Plkst. 00:00 DHW tvertne ir ieprogrammēta ūdens uzsildīšanai līdz sākotnēji

iestatītajai vērtībai (piemērs: Komforta = 60°C).

▪ No rīta patērējat karsto ūdeni un karstāūdens tvertnes temperatūra samazinās. ▪ Plkst. 14:00 DHW tvertne ir ieprogrammēta ūdens uzsildīšanai līdz sākotnēji

iestatītajai vērtībai (piemērs: Eko = 50°C). Karstais ūdens atkal ir pieejams.

▪ Pēcpusdienā un vakarā atkal patērējat karsto ūdeni un karstā ūdens tvertnes

temperatūra atkal samazinās.

▪ Plkst. 00:00 sākas nākamā diena un cikls atkārtojas.

4.5.4 Ieplānotais un atkārtotas uzsildīšanas režīms

Ieplānotajā un uzsildīšanas režīmā karstā ūdens vadība ir tāda pati kā ieplānotajā režīmā. Tomēr, kad karstā ūdenstvertnes temperatūra kļūst mazāka par sākotnēji iestatīto vērtību (= atkārtotas uzsildīšanas tvertnes temperatūra — histerēzes vērtība; piemērs: 35°C), karstā ūdens tvertne uzsilst, līdz sasniedz atkārtotas uzsildīšanas iestatīto vērtību (piemērs: 45°C). Tas nodrošina to, ka minimālais karstā ūdens apjoms ir pieejams pastāvīgi.

Piemērs:

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Tvertne

–

50°C

a b

Tvertne

4.5.5 Lai mainītu karstā ūdens temperatūru

TtKarstā ūdens tvertnes temperatūra

t Laiks

Režīmā Tikai atkārtotā uzsildīšana jūs varat izmantot tvertnes temperatūras iestatītās vērtības ekrānu, lai nolasītu un noregulētu karstā ūdens temperatūru.

1 Pārejiet pie [5]: Tvertne.

2 Mainiet karstā ūdens temperatūru.

a Faktiskā karstā ūdens temperatūra b Vēlamā karstā ūdens temperatūra

Citos režīmos jūs varat tikai skatīt iestatītās vērtības ekrānu, taču nevarat to mainīt. Tā vietā jūs varat mainīt Komforta iestatītā vērtība [5.2], Eko

iestatītā vērtība [5.3] un Atkārtotās uzsildīšanas iestatītā vērtība [5.4] iestatījumus.

4.5.6 Izmantojot DHW jaudīgo režīmu

Par jaudīgo režīmu

Jaudīga darbība nodrošina, ka karsto ūdeni uzsilda rezerves sildītājs vai palīgsildītājs. Izmantojiet šo režīmu dienās, kad ir lielāks ūdens patēriņš nekā parasti.

Lietotāja atsauces rokasgrāmata

Lai pārbaudītu, vai jaudīgais režīms ir aktīvs

Ja sākuma ekrānā tiek parādīts , jaudīgais režīms ir aktīvs. Aktivizējiet vai deaktivizējiet Jaudīga darbība šādā veidā:

1 Pārejiet pie [5.1]: Tvertne > Jaudīga darbība

2 Jaudīgo režīmu Izsl. vai Iesl..

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

Lietošanas piemērs. Jums nekavējoties ir nepieciešam vairāk karstā ūdens

Lietotāja profils

1234

Pieredzējis lietotājs

Jums ir tālāk norādītā situācija:

▪ Jūs jau iztērējāt lielāko daļu karstā ūdens. ▪ Jums nav laika gaidīt līdz nākamajai plānotajai darbībai, kad tiks uzsildīta

karstāūdens tvertne. Pēc tam jūs varat aktivizēt jaudīgo režīmu. Karstā ūdens tvertne sāks uzsildīt ūdeni

līdz Komforta temperatūrai.

INFORMĀCIJA

Kad jaudīgais režīms ir aktīvs, pastāv nozīmīgs apsildes/dzesēšanas un kapacitātes nepietiekamības komforta problēmu risks. Biežas karstā ūdens izmantošanas gadījumā radīsies bieži un gari telpas apsildes/dzesēšanas pārrāvumi.

4.6 Lietošana ar pieredzi

Informācijas apjoms, ko var nolasīt un rediģēt izvēļņu struktūrā, ir atkarīgs no lietotāja atļauju līmeņa:

4 | Darbība

▪ Lietotājs: Standarta režīms ▪ Pieredzējis lietotājs: varat nolasīt un rediģēt vairāk informācijas

Lai mainītu lietotāja atļauju līmeni

Jūs varat mainīt lietotāja atļauju līmeni šādā veidā:

1 Pārejiet pie [B]: Lietotāja profils.

2 Ievadiet lietotāja atļauju līmenim atbilstošu pin kodu. —

▪ Pārlūkojiet ciparu sarakstu un mainīt atlasīto ciparu. ▪ Pārvietojiet kursoru no kreisās uz labo pusi. ▪ Apstipriniet pin kodu un turpiniet.

Pieredzējuša lietotāja pin kods

Pieredzējis lietotājs pin kods ir 1234. Tagad lietotājam ir redzami papildu izvēlnes vienumi.

Lietotāja pin kods

Lietotājs pin kods ir 0000.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

0000

Lietotājs

4.6.1 Klusā režīma izmantošana

Par kluso režīmu

Varat izmantot kluso režīmu, lai samazinātu āra iekārtas skaņu. Tomēr tas arī samazina sistēmas apsildes/dzesēšanas kapacitāti. Ir vairāki klusā režīma līmeņi.

Varat:

▪ Pilnībā deaktivizēt kluso režīmu ▪ Manuāli aktivizēt klusā režīma līmeni līdz nākamajai plānotajai darbībai ▪ Izmantot un programmēt klusā režīma grafiku

INFORMĀCIJA

Ja āra temperatūra ir zemāka par nulli, iesakām NELIETOT visklusāko līmeni.

Lai pārbaudītu, vai klusais režīms ir aktīvs, rīkojieties, kā aprakstīts tālāk.

Ja sākuma ekrānā tiek parādīts , klusais režīms ir aktīvs.

Lai izmantotu kluso režīmu, rīkojieties, kā aprakstīts tālāk

1 Pārejiet pie [7.4.1]: Lietotāja iestatījumi > Klusa

darbība > Aktivizācija.

2 Veiciet vienu no tālāk aprakstītajām darbībām: —

Ja vēlaties… Tad…

Pilnībā deaktivizēt kluso režīmu Atlasiet Izsl..

Manuāli aktivizēt klusā režīma līmeni

Izmantot un programmēt klusā režīma grafiku

Lietošanas piemērs. Mazulis guļ pēcpusdienas miegu

Atlasiet piemēroto klusā režīma līmeni. Piemērs: Visklusākais.

Atlasiet Automātiski.

Pārejiet pie [7.4.2] Grafiks un programmējiet grafiku. Lai uzzinātu papildinformāciju par grafiku, skatiet "4.7.4Grafika ekrāns:

Piemērs"[437].

Lietotāja atsauces rokasgrāmata

Ja jums ir tālāk norādītā situācija:

▪ Esat programmējis klusā režīma grafiku:

- Nakts laikā: Visklusākais.

- dienā: Izsl., lai nodrošinātu sistēmas apsildes/dzesēšanas kapacitāti.

▪ Tomēr pēcpusdienā mazulis guļ, un jūs vēlaties, lai sistēma strādātu klusi.

Varat darīt tālāk norādīto:

1 Pārejiet pie [7.4.1]: Lietotāja iestatījumi > Klusa

darbība > Aktivizācija.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

2 Atlasiet Visklusākais.

Aktivizācija

Līdz

7.3.1

Priekšrocība: Āra iekārta darbojas savā visklusākajā līmenī.

4.6.2 Brīvdienu režīma izmantošana

Par brīvdienu režīmu

Brīvdienu laikā varat izmantot brīvdienu režīmu, lai novirzītos no ierastajiem grafikiem, nemainot tos. Kad brīvdienu režīms ir aktivizēts, telpas apsildes/ dzesēšanas darbība un karstā ūdens darbība tiks izslēgta. Telpas aizsardzības pret aizsalšanu un legionellas likvidēšanas darbības paliks aktīvas.

Parastā darbplūsma

Brīvdienu režīms parasti sastāv no tālāk norādītajiem posmiem.

1 Brīvdienu sākuma un beigu datuma iestatīšana. 2 Brīvdienu režīma aktivizēšana.

Lai pārbaudītu, vai brīvdienu režīms tiek aktivizēts un/vai darbojas, rīkojieties, kā aprakstīts tālāk.

4 | Darbība

Ja sākuma ekrānā ir parādīts , brīvdienu režīms ir aktīvs.

Lai konfigurētu brīvdienu režīmu

1 Aktivizējiet brīvdienu režīmu. —

▪ Pārejiet pie [7.3.1]: Lietotāja iestatījumi >

Brīvdiena > Aktivizācija.

▪ Atlasiet Iesl..

2 Iestatiet pirmo brīvdienu dienu. —

▪ Pārejiet pie [7.3.2]: No.

▪ Atlasiet datumu.

▪ Apstipriniet izmaiņas.

3 Iestatiet pēdējo brīvdienu dienu. —

▪ Pārejiet pie [7.3.3]: Līdz.

▪ Atlasiet datumu.

▪ Apstipriniet izmaiņas.

4.6.3 Informācijas nolasīšana

Lai nolasītu informāciju, rīkojieties, kā aprakstīts tālāk.

1 Pārejiet pie [8]: Informācija.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

Iespējamā nolasāmā informācija

Izvēlne Lasāmā informācija

[8.1] Dati par enerģiju Saražotā enerģija, patērētā elektrība un

patērētā gāze

[8.2] Darbības traucējumu

Darbības traucējumu vēsture

vēsture

[8.3] Informācija par izplatītāju

Kontaktinformācija/palīdzības dienesta numurs

[8.4] Sensori Telpas, tvertnes vai karstā ūdens, āra un

izplūdes ūdens temperatūra (ja pieejams)

[8.5] Aktuatori Katra izpildmehānisma statuss/režīms

Piemērs: karstā ūdens sūkņa IESLĒGŠANA/IZSLĒGŠANA

[8.6] Darbības režīmi Pašreizējais darbības režīms

Piemērs: atkausēšanas/eļļas atgriešanas režīms

[8.7] Par Sistēmas versijas informācija

[8.8] Savienojuma statuss Informācija par iekārtas, telpas

termostata un LANadaptera pieslēguma statusu.

[8.9] Darbības stundas Konkrēto sistēmas komponentu darba

stundas.

4.6.4 Lai konfigurētu laiku un datumu, rīkojieties, kā aprakstīts tālāk.

1 Pārejiet pie [7.2] Lietotāja iestatījumi > Laiks/

datums.

4.7 Sākotnēji iestatītās vērtības un grafiki

4.7.1 Sākotnēji iestatīto vērtību lietošana

Par sākotnēji iestatītām vērtībām

Dažiem sistēmas iestatījumiem jūsu varat noteikt sākotnēji iestatītās vērtības. Jums šīs vērtības ir jāiestata tikai vienu reizi, pēc tam atkārtoti izmantojiet šīs vērtības citos ekrānos, piemēram, grafika ekrānā. Ja vēlāk vēlaties mainīt vērtību, tas jādara tikai vienā vietā.

Pieejamās sākotnēji iestatītās vērtības

Varat iestatīt tālāk norādītās lietotāja noteiktās sākotnēji iestatītās vērtības:

Lietotāja atsauces rokasgrāmata

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

Sākotnēji iestatītā vērtība Lietošanas veids

4 | Darbība

Tvertnes temperatūras sadaļā [5]

Tvertne

Ierobežojums:

Piemērojams tikai tad, ja ir DHW tvertne.

Elektrības cenas sadaļā [7.5]

Lietotāja iestatījumi > Elektrības cena

Ierobežojums:

Attiecas tikai tad, ja uzstādītājs ir iespējojis Bivalents.

[5.2] Komforta

iestatītā vērtība

[5.3] Eko iestatītā vērtība

Varat izmantot šīs sākotnēji iestatītās vērtības sadaļā [5.5] Grafiks (nedēļas grafika ekrāns DHW tvertnei), ja DHW tvertnes režīms ir kāds no tālāk norādītajiem:

▪ Tikai grafiks; ▪ Grafiks + atkārtotā

uzsildīšana;

[5.4] Atkārtotās

uzsildīšanas iestatītā vērtība

Programmatūra izmanto šīs sākotnēji iestatītās vērtības, ja DHW tvertnes režīms ir

Grafiks + atkārtotā uzsildīšana.

[7.5.1] Augsta Varat izmantot sākotnēji iestatītās

[7.5.2] Vidēja

[7.5.3] Zema

vērtības sadaļā [7.5.4] Grafiks (nedēļas grafika ekrāns enerģijas cenām).

Skatiet šeit: "4.7.2Enerģijas cenu

iestatīšana"[431].

Papildus lietotāja noteiktajām sākotnēji iestatītajām vērtībām sistēma satur arī dažas sistēmas noteiktās sākotnēji iestatītās vērtības, kuras varat izmantot grafiku programmēšanas laikā.

Piemērs: Sadaļā [7.4.2] Lietotāja iestatījumi > Klusa darbība > Grafiks (nedēļas grafiks attiecībā uz to, kad iekārtai ir jāizmanto klusais režīms) varat izmantot šādas sistēmas noteiktās sākotnēji iestatītās vērtības: Klusa darbība/Vēl klusāka darbība/Visklusākais.

4.7.2 Enerģijas cenu iestatīšana

Sistēmā jūs varat iestatīt šādas enerģijas cenas:

▪ fiksētu gāzes cenu ▪ 3elektrības cenu līmeņus ▪ nedēļas grafika taimeri elektrības cenām.

Piemērs: Kā iestatīt enerģijas cenas lietotāja interfeisā?

Cena Vērtība atpakaļceļā

Degviela: 5,3eiro centi/kWh [7.6]=5,3

Elektrība: 12eiro centi/kWh [7.5.1]=12

Gāzes cenas iestatīšana

1 Pārejiet pie [7.6]: Lietotāja iestatījumi > Gāzes cena.

2 Atlasiet pareizo gāzes cenu.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

3 Apstipriniet izmaiņas.

INFORMĀCIJA

Cenu vērtību diapazons: 0,00~990vienības/kWh (ar 2būtiskām vērtībām).

Elektrības cenas iestatīšana

1 Pārejiet pie [7.5.1]/[7.5.2]/[7.5.3]: Lietotāja iestatījumi

> Elektrības cena > Augsta/Vidēja/Zema.

2 Atlasiet pareizo elektrības cenu.

3 Apstipriniet izmaiņas.

4 Atkārtojiet visām trim elektrības cenām. —

INFORMĀCIJA

Cenu vērtību diapazons: 0,00~990vienības/kWh (ar 2būtiskām vērtībām).

INFORMĀCIJA

Ja grafiks nav iestatīts, tiek ņemta vērā Augsta Elektrības cena degvielas cena.

Elektrības cenu grafika taimera iestatīšana

1 Pārejiet pie [7.5.4]: Lietotāja iestatījumi >

Elektrības cena > Grafiks.

2 Programmējiet atlasīto, izmantojot grafika ekrānu. Jūs varat

iestatīt Augsta, Vidēja un Zema elektrības cenas saskaņā ar elektrības piegādātāja noteikto.

3 Apstipriniet izmaiņas.

INFORMĀCIJA

Vērtības atbilst iepriekš iestatītajām Augsta, Vidēja un Zema elektrības cenu vērtībām. Ja grafiks nav iestatīts, tiek ņemta vērā Augsta elektrības cena.

Par enerģijas cenām kWh atjaunojamās enerģijas simulēšanas gadījumā

Iestatot enerģijas cenas, var ņemt vērā stimulu. Lai gan tekošās izmaksas var pieaugt, kopējās ekspluatācijas izmaksas, ņemot vērā kompensāciju, tiks optimizētas.

PAZIŅOJUMS

Noteikti modificējiet enerģijas cenu iestatījumu stimulēšanas perioda beigās.

—

Lietotāja atsauces rokasgrāmata

Gāzes cenas iestatīšana kWh atjaunojamās enerģijas simulēšanas gadījumā

Aprēķiniet gāzes cenu, izmantojot tālāk norādīto formulu:

▪ Faktiskā gāzes cena+(stimuls/kWh×0,9)

Lai uzzinātu gāzes cenas noteikšanas procedūru, skatiet "Gāzes cenas

iestatīšana"[431].

Elektrības cenas iestatīšana kWh atjaunojamās enerģijas simulēšanas gadījumā

Aprēķiniet elektrības cenu, izmantojot tālāk norādīto formulu:

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

Piemērs

4 | Darbība

▪ Faktiskā elektrības cena+stimuls/kWh

Lai uzzinātu elektrības cenas noteikšanas procedūru, skatiet "Elektrības cenas

iestatīšana"[432].

Šis ir piemērs, un šajā piemērā izmantotās cenas un/vai vērtības NAV precīzas.

Dati Cena/kWh

Gāzes cena 4,08

Elektrības cena 12,49

Atjaunojamā siltuma stimuls par kWh 5

Gāzes cenas aprēķināšana

Gāzes cena=faktiskā gāzes cena+(stimuls/kWh×0,9) Gāzes cena=4,08+(5×0,9) Gāzes cena=8,58

Elektrības cenas aprēķināšana

Elektrības cena=faktiskā elektrības cena+stimuls/kWh Elektrības cena=12,49+5 Elektrības cena=17,49

Cena Vērtība atpakaļceļā

Gāze: 4,08/kWh [7.6]=8,6

Elektrība: 12,49/kWh [7.5.1]=17

4.7.3 Grafiku lietošana un programmēšana

Par grafikiem

Atkarībā no sistēmas izkārtojuma un uzstādītāja konfigurācijas var būt pieejami vairāku vadības režīmu grafiki.

Veicamās darbības Skatiet…

Iestatiet, ja nepieciešams izmantot konkrētu vadību darbībai saskaņā ar grafiku.

Atlasiet, kuru grafiku pašlaik vēlaties izmantot konkrētai vadībai. Sistēmai ir daži iepriekš definēti grafiki. Varat:

Apskatīt, kurš grafiks šobrīd ir atlasīts. "Grafiks/Vadība" sadaļā "Grafiku

"Aktivizēšanas ekrāns" sadaļā

"Grafiku lietošana un programmēšana"[434]

lietošana un programmēšana "[434]

Ja nepieciešams, atlasīt citu grafiku. "Grafiku lietošana un

Programmēt savus grafikus, ja iepriekš definēti grafiki nav pieņemami. Programmējamās darbības ir atkarīgas no kontroles veida.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

programmēšana"[434]

▪ "Iespējamās darbības" sadaļā

"Grafiku lietošana un programmēšana"[434]

▪ "4.7.4 Grafika ekrāns:

Piemērs"[437]

Lietotāja atsauces rokasgrāmata

4 | Darbība

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Pārdēvēt

Atlasīt

Pašlaik izmantojamā grafika atlase

1 Pārejiet pie grafika konkrētai vadībai.

Skatiet "Grafiks/Vadība" sadaļā "Grafiku lietošana un

programmēšana"[434].

Piemērs: Lai piekļūtu grafikam, kas nosaka vēlamo telpas temperatūru apsildes režīmā, pārejiet uz [1.2] Telpa > Sildīšanas grafiks.

2 Atlasiet pašreizējā grafika nosaukumu.

3 Atlasiet Atlasīt.

4 Atlasiet, kuru grafiku pašlaik vēlaties lietot.

Iespējamie grafiki

Tabulā ir norādīta šāda informācija:

▪ Grafiks/Vadība: šajā kolonnā redzams, kur varat apskatīt šobrīd atlasīto grafiku

konkrētai vadībai. Ja nepieciešams, varat:

- Atlasīt citu grafiku. Skatiet šeit: "Grafiku lietošana un programmēšana"[434].

- Ieprogrammēt savu grafiku. Skatiet šeit: "4.7.4 Grafika ekrāns:

Piemērs"[437].

▪ Iepriekš definēti grafiki: sistēmā pieejamo iepriekš definēto grafiku skaits

konkrētai vadībai. Ja nepieciešams, varat ieprogrammēt savu grafiku.

▪ Aktivizēšanas ekrāns: lielākajai daļai vadības komandu grafiks ir spēkā tikai tad,

ja tas tiek aktivizēts attiecīgajā aktivizēšanas ekrānā. Šajā ierakstā tiek parādīts, kur to varat aktivizēt.

▪ Iespējamās darbības: darbības, kuras varat izmantot grafika programmēšanas

laikā. Vairumam grafiku varat ieprogrammēt līdz 6 darbībām katru dienu.

Grafiks/Vadība Apraksts

[1.2] Telpa > Sildīšanas grafiks

Ieplānot vēlamo telpas temperatūru apsildes režīmā.

Iepriekš definēti grafiki: 3 Aktivizēšanas ekrāns: [1.1] Grafiks Iespējamās darbības: temperatūras diapazona

ietvaros.

Lietotāja atsauces rokasgrāmata

[1.3] Telpa > Dzesēšanas grafiks

Ieplānot vēlamo telpas temperatūru dzesēšanas režīmā.

Iepriekš definēti grafiki: 1 Aktivizēšanas ekrāns: [1.1] Grafiks Iespējamās darbības: temperatūras diapazona

ietvaros.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

Grafiks/Vadība Apraksts

4 | Darbība

[2.2] Galvenā zona >

Sildīšanas grafiks

Ieplānot galvenās zonas izplūdes ūdens vēlamo temperatūru apsildes režīmā.

[2.3] Galvenā zona >

Dzesēšanas grafiks

Ieplānot galvenās zonas izplūdes ūdens vēlamo temperatūru dzesēšanas režīmā.

[3.2] Papildu zona >

Sildīšanas grafiks

Ieplānojiet, kad sistēmai ir atļauts uzsildīt papildu zonu apsildes režīmā.

Iepriekš definēti grafiki: 3 Aktivizēšanas ekrāns: [2.1] Grafiks Iespējamās darbības:

▪ No laika apstākļiem atkarīgā gadījumā: mainīt

temperatūras diapazona ietvaros.

▪ Pretējā gadījumā: temperatūras diapazona

ietvaros

Iepriekš definēti grafiki: 1 Aktivizēšanas ekrāns: [2.1] Grafiks Iespējamās darbības:

▪ No laika apstākļiem atkarīgā gadījumā: mainīt

temperatūras diapazona ietvaros.

▪ Pretējā gadījumā: temperatūras diapazona

ietvaros

Iepriekš definēti grafiki: 1 Aktivizēšanas ekrāns: [3.1] Grafiks Iespējamās darbības:

▪ Izsl.: kad sistēmai NAV atļauts uzsildīt

papildu zonu.

[3.3] Papildu zona >

Dzesēšanas grafiks

Ieplānojiet, kad sistēmai ir atļauts atdzesēt papildu zonu dzesēšanas režīmā.

[4.2] Telpas sildīšana/

dzesēšana > Darbības režīma grafiks

Ieplānojiet (mēnesim), kad iekārtai jādarbojas apsildes režīmā un kad dzesēšanas režīmā.

▪ Iesl.: kad sistēmai ir atļauts uzsildīt papildu

zonu.

Iepriekš definēti grafiki: 1 Aktivizēšanas ekrāns: [3.1] Grafiks Iespējamās darbības:

▪ Izsl.: kad sistēmai NAV atļauts atdzesēt

papildu zonu.

▪ Iesl.: kad sistēmai ir atļauts atdzesēt

papildu zonu.

Skatiet šeit: "Telpas ekspluatācijas režīma

iestatīšana"[420].

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

Grafiks/Vadība Apraksts

[5.5] Tvertne > Grafiks Grafiks karstā ūdens tvertnes

temperatūrai parastajām karstā ūdens vajadzībām.

Iepriekš definēti grafiki: 1 Aktivizēšanas ekrāns: nav piemērojams. Grafiks

tiek automātiski aktivizēts, ja DHW režīms ir kāds no šiem:

▪ Tikai grafiks; ▪ Grafiks + atkārtotā uzsildīšana;

Iespējamās darbības:

▪ Komforta: Kad sākt tvertnes uzsildīšanu līdz

lietotāja noteiktajai sākotnēji iestatītajai vērtībai [5.2] Komforta iestatītā vērtība.

▪ Eko: Kad sākt tvertnes uzsildīšanu līdz lietotāja

noteiktajai sākotnēji iestatītajai vērtībai [5.3] Eko iestatītā vērtība.

▪ Stop: Kad pārtraukt tvertnes uzsildīšanu arī

tad, ja vēlamā tvertnes temperatūra vēl nav sasniegta.

Piezīme: Režīmā Grafiks + atkārtotā uzsildīšana sistēma ņem vērā arī lietotāja

noteikto sākotnēji iestatīto vērtību [5.4]

Atkārtotās uzsildīšanas iestatītā vērtība.

[7.4.2] Lietotāja iestatījumi > Klusa darbība > Grafiks

Ieplānojiet, kad iekārtai jāizmanto kāds no klusā režīma līmeņiem.

[7.5.4] Lietotāja

iestatījumi > Elektrības cena > Grafiks

Ieplānojiet, kad konkrēti elektroenerģijas tarifi ir spēkā.

Iepriekš definēti grafiki: 1 Aktivizēšanas ekrāns: [7.4.1] Aktivizācija

(pieejams tikai uzstādītājiem). Iespējamās darbības: Varat izmantot šādas

sistēmas noteiktās sākotnēji iestatītās vērtības:

▪ Klusa darbība; ▪ Vēl klusāka darbība; ▪ Visklusākais;

Skatiet šeit: "Par kluso režīmu"[428].

Iepriekš definēti grafiki: 1 Aktivizēšanas ekrāns: nav piemērojams Iespējamās darbības: Varat izmantot šādas

sistēmas noteiktās sākotnēji iestatītās vērtības:

▪ Augsta; ▪ Vidēja; ▪ Zema;

Skatiet šeit: "4.7.2Enerģijas cenu

iestatīšana"[431].

Lietotāja atsauces rokasgrāmata

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

Grafiks/Vadība Apraksts

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

4 | Darbība

Ierobežojums: Pieejams tikai uzstādītājiem.

[9.4.2] Uzstādītāja

iestatījumi > Palīgsildītājs > BSH atļauju grafiks

4.7.4 Grafika ekrāns: Piemērs

Šajā piemērā ir parādīts, kā iestatīt telpas temperatūras grafiku apsildes režīmā galvenai zonai.

Grafika programmēšana: pārskats

Piemērs: Jūs vēlaties ieprogrammēt tālāk norādīto grafiku:

Iepriekš definēti grafiki: 1 Aktivizēšanas ekrāns: nav piemērojams Iespējamās darbības: Varat ieprogrammēt 2

darbības dienā.

▪ Izsl.: Palīgsildītāja darbība NAV atļauta. ▪ Iesl.: Palīgsildītāja darbība ir atļauta.

INFORMĀCIJA

Citu grafiku programmēšanas procedūras ir līdzīgas.

Priekšnoteikums: Telpas temperatūras grafiks ir pieejams tikai tad, ja ir aktīva telpas termostata vadība. Ja ir aktīva izplūdes ūdens vadība, jūs tā vietā varat ieprogrammēt galvenās zonas grafiku.

1 Pārejiet pie grafika. 2 (papildiespēja) Izdzēsiet visas nedēļas grafika saturu vai atlasītās dienas grafika

saturu.

3 Programmējiet grafiku Pirmdien. 4 Nokopējiet grafiku pārējām nedēļas dienām. 5 Programmējiet grafiku Sestdien un nokopējiet to Svētdien. 6 Piešķiriet grafikam nosaukumu.

Lai pārietu pie grafika

1 Pārejiet pie [1.1]: Telpa > Grafiks.

2 Iestatiet grafiku uz Jā.

3 Pārejiet pie [1.2]: Telpa > Sildīšanas grafiks.

Lai izdzēstu nedēļas grafika saturu

1 Atlasiet pašreizējā grafika nosaukumu.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

Dzēst

Pārdēvēt

Atlasīt

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Rediģēt

Kopēt

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Rediģēt

Kopēt

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Pirmd.

2 Atlasiet Dzēst.

3 Atlasiet Labi, lai apstiprinātu.

Lai izdzēstu dienas grafika saturu

1 Atlasiet dienu, kuras saturu vēlaties izdzēst. Piemēram,

Piektdien

2 Atlasiet Dzēst.

3 Atlasiet Labi, lai apstiprinātu.

Lai programmētu grafiku Pirmdien

1 Atlasiet Pirmdien.

2 Atlasiet Rediģēt.

3 Izmantojiet kreiso regulatoru, lai atlasītu ierakstu, un rediģējiet

ierakstu ar labo regulatoru. Jūs varat ieprogrammēt līdz 6 darbībām katru dienu. Skalā augstai temperatūrai ir tumšāka krāsa nekā zemai temperatūrai.

Lietotāja atsauces rokasgrāmata

Piezīme: Lai izdzēstu darbību, iestatiet tās laiku kā iepriekšējās darbības laiku.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

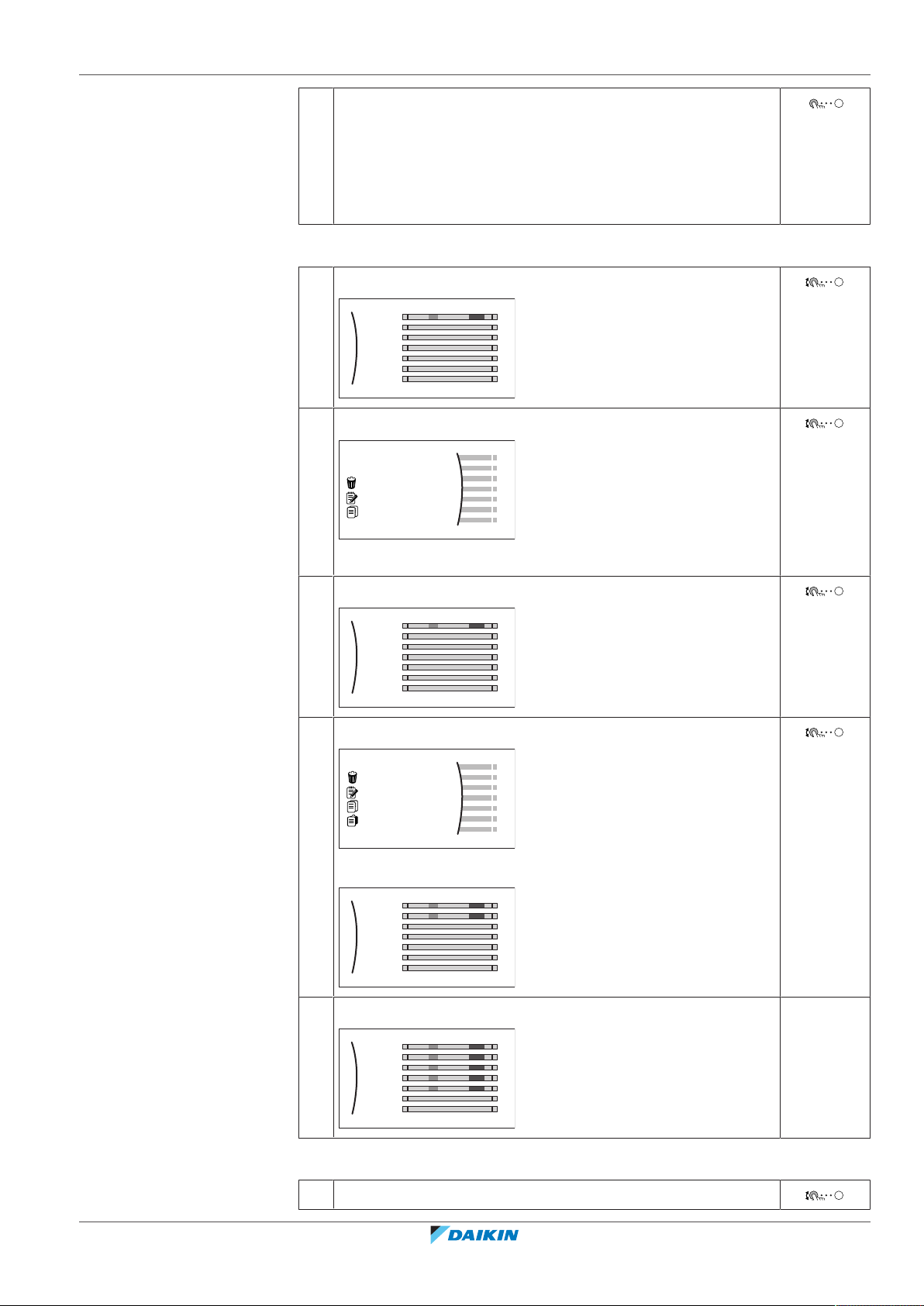

4 Apstipriniet izmaiņas.

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Rediģēt

Kopēt

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Rediģēt

Kopēt

Ielīmēt

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Rezultāts: Pirmdienas grafiks ir noteikts. Pēdējās darbības vērtība ir spēkā līdz nākamai ieprogrammētai darbībai. Šajā piemērā pirmdiena ir pirmā diena, kuru ieprogrammējāt. Tādējādi pēdējā ieprogrammētā darbība ir spēkā līdz nākamās pirmdienas pirmajai darbībai.

Lai nokopētu grafiku pārējām nedēļas dienām

1 Atlasiet Pirmdien.

2 Atlasiet Kopēt.

4 | Darbība

Rezultāts: Blakus nokopētajai dienai tiek parādīts "C".

3 Atlasiet Otrdien.

4 Atlasiet Ielīmēt.

Rezultāts:

5 Atkārtojiet šo darbību visām nedēļas dienām.

Lai programmētu grafiku Sestdien un nokopētu to Svētdien

1 Atlasiet Sestdien.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

—

Lietotāja atsauces rokasgrāmata

4 | Darbība

8:00

23:00

--:--

21°C

18°C

12 24

Sestd.

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Pārdēvēt

Atlasīt

2 Atlasiet Rediģēt.

3 Izmantojiet kreiso regulatoru, lai atlasītu ierakstu, un rediģējiet

ierakstu ar labo regulatoru.

4 Apstipriniet izmaiņas.

5 Atlasiet Sestdien.

6 Atlasiet Kopēt.

7 Atlasiet Svētdien.

8 Atlasiet Ielīmēt.

Rezultāts:

Lai pārdēvētu grafiku

1 Atlasiet pašreizējā grafika nosaukumu.

2 Atlasiet Pārdēvēt.

3 (papildiespēja) Lai izdzēstu pašreizējo grafika nosaukumu,

pārlūkojiet simbolu sarakstu, līdz būs redzams ←, pēc tam piespiediet, lai dzēstu iepriekšējo simbolu. Atkārtojiet to ar katru simbolu grafika nosaukumā.

4 Lai piešķirtu nosaukumu pašreizējam grafikam, pārlūkojiet

simbolu sarakstu un apstipriniet atlasīto simbolu. Grafika nosaukumā var būt līdz 15simboliem.

Lietotāja atsauces rokasgrāmata

5 Apstipriniet jauno nosaukumu.

INFORMĀCIJA

Ne visus grafikus var pārdēvēt.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

Lietošanas piemērs. Jūs strādājat 3maiņās

Ja strādājat 3maiņās, varat veikt tālāk aprakstītās darbības.

1 Ieprogrammējiet 3telpu temperatūras grafikus un piešķiriet tiem atbilstošus

nosaukumus. Piemērs: EarlyShift (Agrā maiņa), DayShift (Dienas maiņa) un LateShift (Vēlā maiņa)

2 Atlasiet, kuru grafiku pašlaik vēlaties lietot.

4.8 No laika apstākļiem atkarīga līkne

4.8.1 Kas ir no laikapstākļiem atkarīgā līkne?

No laikapstākļiem atkarīga darbība

Iekārta darbojas "atkarībā no laikapstākļiem", ja vēlamā izplūdes ūdens vai tvertnes temperatūra tiek noteikta automātiski atkarībā no āra temperatūras. Tāpēc tā ir pieslēgta pie temperatūras sensora, kas atrodas uz ēkas Ziemeļu sienas. Ja āra temperatūra pazeminās vai paaugstinās, iekārta uzreiz to kompensē. Tādējādi iekārtai nav jāgaida atgriezeniskā saite no termostata, lai paaugstinātu vai pazeminātu izplūdes ūdens vai tvertnes temperatūru. Ātrākās reaģēšanas dēļ tiek novērsta iekštelpu temperatūras un ūdens temperatūras krasa paaugstināšanas un pazemināšanās atzarojuma punktos.

4 | Darbība

Priekšrocība

No laikapstākļiem atkarīgā darbība samazina enerģijas patēriņu.

No laika apstākļiem atkarīga līkne

Lai varētu kompensēt temperatūru starpību, iekārta paļaujas uz savu no laika apstākļiem atkarīgo līkni. Šī līkne nosaka, cik lielai ir jābūt tvertnes vai izplūdes ūdens temperatūrai dažādu āra temperatūru gadījumā. Tā kā līknes slīpums ir atkarīgs no vietējiem apstākļiem, piemēram, klimata vai mājas izolācijas, līkni var pielāgot uzstādītājs vai lietotājs.

No laikapstākļiem atkarīgās līknes veidi

Ir 2 no laikapstākļiem atkarīgās līknes veidi:

▪ 2 punktu līkne ▪ Līknes slīpums-nobīde

Tas, kuru līknes veidu izmantosiet regulēšanai, ir atkarīgs no jūsu personīgajām preferencēm. Skatiet šeit: "4.8.4 No laikapstākļiem atkarīgo līkņu

izmantošana"[444].

Pieejamība

No laikapstākļiem atkarīgā līkne ir pieejama:

▪ Galvenā zona - apsilde ▪ Galvenā zona - dzesēšana ▪ Papildu zona - apsilde ▪ Papildu zona - dzesēšana ▪ Tvertne (pieejams tikai uzstādītājiem)

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

X1 X2

4.8.2 2 punktu līkne

INFORMĀCIJA

Lai izmantotu no laikapstākļiem atkarīgo darbību, pareizi konfigurējiet galvenās zonas, papildu zonas un tvertnes iestatīto vērtību. Skatiet šeit: "4.8.4 No

laikapstākļiem atkarīgo līkņu izmantošana"[444].

Nosakiet no laikapstākļiem atkarīgo līkni ar šīm divām iestatītajām vērtībām:

▪ Iestatītā vērtība (X1, Y2) ▪ Iestatītā vērtība (X2, Y1)

Piemērs

Vienums Apraksts

a Atlasītā no laikapstākļiem atkarīgā zona:

▪ : Galvenās zonas vai papildu zonas apsilde ▪ : Galvenās zonas vai papildu zonas dzesēšana

▪ : Karstais ūdens

X1, X2 Āra apkārtējās vides temperatūras piemēri Y1, Y2 Vēlamās tvertnes temperatūra vai izplūdes ūdens temperatūras

piemēri. Ikona atbilst tās zonas siltuma izstarotājam:

▪ : Zemgrīdas apsilde

▪ : Ventilatora spirāļu iekārta

▪ : Radiators

▪ : Karstā ūdens tvertne

Šajā ekrānā iespējamās darbības

Naviģējiet temperatūras. Mainiet temperatūru. Pārejiet pie nākamās temperatūras. Apstipriniet izmaiņas un turpiniet.

Lietotāja atsauces rokasgrāmata

4.8.3 Līknes slīpums-nobīde

Slīpums un nobīde

Nosakiet no laikapstākļiem atkarīgo līkni ar tās slīpumu un nobīdi:

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

4 | Darbība

X1 X2

a b

X1 X2

a b

▪ Mainiet slīpumu, lai atšķirīgi palielinātu vai pazeminātu izplūdes ūdens

temperatūru dažādām apkārtējās vides temperatūrām. Piemēram, ja izplūdes ūdens temperatūra kopumā ir apmierinoša, bet zemā apkārtējās vides temperatūrā tā ir pārāk zema, palieliniet slīpumu, lai izplūdes ūdens temperatūra tiktu paaugstināta vairāk, ja apkārtējās vides temperatūra pazeminās.

▪ Mainiet nobīdi, lai vienādi palielinātu vai pazeminātu izplūdes ūdens

temperatūru dažādām apkārtējās vides temperatūrām. Piemēram, ja izplūdes ūdens temperatūra vienmēr ir nedaudz par zemu dažādās apkārtējās vides temperatūrās, mainiet nobīdi, lai vienādi palielinātu izplūdes ūdens temperatūru visām apkārtējās vides temperatūrām.

Piemēri

No laikapstākļiem atkarīga līkne, ja ir atlasīts slīpums:

No laikapstākļiem atkarīga līkne, ja ir atlasīta nobīde:

Vienums Apraksts

a NLA līkne pirms izmaiņām.

b NLA līkne pēc izmaiņām (kā piemērs):

▪ Kad slīpums ir mainīts, jaunā vēlamā temperatūra pie X1 ir

nevienādi augstāka par vēlamo temperatūru pie X2.

▪ Kad nobīde ir mainīta, jaunā vēlamā temperatūra pie X1 ir vienādi

augstāka par vēlamo temperatūru pie X2.

c Slīpums

d Nobīde

e Atlasītā no laikapstākļiem atkarīgā zona:

X1, X2 Āra apkārtējās vides temperatūras piemēri

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

▪ : Galvenās zonas vai papildu zonas apsilde ▪ : Galvenās zonas vai papildu zonas dzesēšana ▪ : Karstais ūdens

Lietotāja atsauces rokasgrāmata

4 | Darbība

4.8.4 No laikapstākļiem atkarīgo līkņu izmantošana

Vienums Apraksts

Y1, Y2, Y3,Y4Vēlamās tvertnes temperatūra vai izplūdes ūdens temperatūras

piemēri. Ikona atbilst tās zonas siltuma izstarotājam:

▪ : Zemgrīdas apsilde ▪ : Ventilatora spirāļu iekārta ▪ : Radiators

▪ : Karstā ūdens tvertne

Šajā ekrānā iespējamās darbības

Atlasiet slīpumu vai nobīdi. Palieliniet vai samaziniet slīpumu/nobīdi. Kad slīpums ir atlasīts: iestatiet slīpumu un pārejiet pie nobīdes.

Kad nobīde ir atlasīta: iestatiet nobīdi. Apstipriniet izmaiņas un atgriezieties apakšizvēlnē.

Konfigurējiet no laika apstākļiem atkarīgās līknes, ievērojot tālāk sniegtos norādījumus.

Iestatītās vērtības režīma definēšana

Lai izmantotu no laika apstākļiem atkarīgo līkni, ir jānosaka pareizs iestatītās vērtības režīms.

Pārejiet uz iestatītās vērtības režīmu… Iestatītās vērtības režīmam iestatiet…

Galvenā zona— apsilde

[2.4] Galvenā zona > Iestatītās vērtības režīms

NLA sildīšana, fiksēta dzesēšana VAI No laikapstākļiem atkarīgs

Galvenā zona— dzesēšana

[2.4] Galvenā zona > Iestatītās

No laikapstākļiem atkarīgs;

vērtības režīms

Papildu zona— apsilde

[3.4] Papildu zona > Iestatītās vērtības režīms

NLA sildīšana, fiksēta dzesēšana VAI No laikapstākļiem atkarīgs

Papildu zona— dzesēšana

Lietotāja atsauces rokasgrāmata

[3.4] Papildu zona > Iestatītās

No laikapstākļiem atkarīgs;

vērtības režīms

Tvertne

[5.B] Tvertne > Iestatītās vērtības režīms

Ierobežojums: Pieejams tikai uzstādītājiem.

No laikapstākļiem atkarīgs;

No laika apstākļiem atkarīgās līknes veida maiņa

Lai mainītu veidu visām zonām (galvenā + papildu) un tvertnei, pārejiet uz [2.E] Galvenā zona > NLA līknes veids.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

4 | Darbība

To, kurš veids ir atlasīts, var skatīt arī šādi:

▪ [3.C] Papildu zona > NLA līknes veids; ▪ [5.E] Tvertne > NLA līknes veids;

Ierobežojums: Pieejams tikai uzstādītājiem.

No laika apstākļiem atkarīgās līknes maiņa

Zona Pārejiet uz…

Galvenā zona— apsilde [2.5] Galvenā zona > Sildīšanas

NLA līkne

Galvenā zona— dzesēšana [2.6] Galvenā zona > Dzesēšanas

NLA līkne

Papildu zona— apsilde [3.5] Papildu zona > Sildīšanas

NLA līkne

Papildu zona— dzesēšana [3.6] Papildu zona > Dzesēšanas

NLA līkne

Tvertne Ierobežojums: Pieejams tikai

uzstādītājiem. [5.C] Tvertne > NLA līkne

INFORMĀCIJA

Maksimālās un minimālās iestatītās vērtības

Jūs nevarat konfigurēt līkni ar temperatūrām, kas ir augstākas vai zemākas par iestatītajām maksimālajām un minimālajām vērtībām šai zonai vai tvertnei. Kad tiek sasniegta maksimālā vai minimālā vērtība, līkne izlīdzinās.

No laika apstākļiem atkarīgās līknes precīza noregulēšana: līknes slīpums-nobīde

Tālāk sniegtajā tabulā ir aprakstīts, kā var precīzi noregulēt zonas vai tvertnes no laika apstākļiem atkarīgo līkni.

Jums šķiet, ka ir… Precīzi noregulējiet, izmantojot

slīpumu un nobīdi:

Normālā āra

temperatūrā…

Aukstā āra

temperatūrā…

Slīpums Nobīde

LABI Auksts ↑ —

LABI Karsts ↓ —

Auksts LABI ↓ ↑

Auksts Auksts — ↑

Auksts Karsts ↓ ↑

Karsts LABI ↑ ↓

Karsts Auksts ↑ ↓

Karsts Karsts — ↓

Precīza no laika apstākļiem atkarīgās līknes noregulēšana: 2punktu līkne

Tālāk sniegtajā tabulā ir aprakstīts, kā var precīzi noregulēt zonas vai tvertnes no laika apstākļiem atkarīgo līkni.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

4 | Darbība

Jums šķiet, ka ir… Precīzi noregulējiet, izmantojot

iestatītās vērtības:

Normālā āra

temperatūrā…

Aukstā āra

temperatūrā…

(a)

LABI Auksts ↑ — ↑ —

LABI Karsts ↓ — ↓ —

Auksts LABI — ↑ — ↑

Auksts Auksts ↑ ↑ ↑ ↑

Auksts Karsts ↓ ↑ ↓ ↑

Karsts LABI — ↓ — ↓

Karsts Auksts ↑ ↓ ↑ ↓

Karsts Karsts ↓ ↓ ↓ ↓

(a)

Skatiet šeit: "4.8.22 punktu līkne"[442].

(a)

Lietotāja atsauces rokasgrāmata

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

4.9 Izvēļņu struktūra: lietotāja iestatījumu pārskats

[2]

Galvenā zona

Grafiks Sildīšanas grafiks

Iestatītās vērtības režīms

Dzesēšanas grafiks

Sildīšanas NLA līkne Dzesēšanas NLA līkne NLA līknes veids

[3]

Papildu zona

Grafiks Sildīšanas grafiks

Iestatītās vērtības režīms

Dzesēšanas grafiks

Sildīšanas NLA līkne Dzesēšanas NLA līkne NLA līknes veids

[4]

Telpas sildīšana/dzesēšana

Darbības režīms Darbības režīma grafiks

[7]

Lietotāja iestatījumi

Valoda Laiks/datums Brīvdiena Klusa darbība Elektrības cena Gāzes cena

[8]

Informācija

Dati par enerģiju Darbības traucējumu vēsture Informācija par izplatītāju Sensori Aktuatori Darbības režīmi Par Savienojuma statuss Darbības stundas

[B]

Lietotāja profils

[C]

Darbība

Telpa Telpas sildīšana/dzesēšana Tvertne

[1.4]

Pretsasalšanas

Aktivizācija Telpas iestatītā vērtība

[1.5]

Iestatītās vērtības diapazons

Sildīšanas minimums Sildīšanas maksimums Dzesēšanas minimums Dzesēšanas maksimums

[7.2]

Laiks/datums

Stundas Minūtes Gads Mēnesis Diena Vasaras laiks Formāts

[7.3]

Brīvdiena

Aktivizācija No Līdz

[7.4]

Klusa darbība

Aktivizācija Grafiks Līmenis

[7.5]

Elektrības cena

Augsta Vidēja Zema Grafiks

[8.1]

Dati par enerģiju

Elektrības ievade Saražotais siltums

(**)

[5]

Tvertne

Jaudīga darbība Komforta iestatītā vērtība Eko iestatītā vērtība Atkārtotās uzsildīšanas iestatītā vērtība Grafiks NLA līkne NLA līknes veids

(*) (*)

(*)

[D]

Bezvadu vārteja

Režīms WPS Atsāknēt Informācija par ierīci

(***)

[1.9]

Telpas komforta iestatītā vērtība

Apsildes komforta iestatītā vērtība Dzesēšanas komforta iestatītā vērtība

(*)

[1]

Telpa

Sensora nobīde

Iestatītās vērtības diapazons

Pretsasalšanas

Dzesēšanas grafiks

Sildīšanas grafiks

Grafiks

(*)

Telpas komforta iestatītā vērtība

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

(**) Pieejams tikai uzstādītājam

(***) Attiecas tikai tad, ja ir uzstādīts WLAN adaptera modulis

Iestatīto vērtību ekrāns

(*) Attiecināms tikai reversīvajiem modeļiem vai tikai apsildes modeļiem+pārveides komplekts

INFORMĀCIJA

Atkarībā no atlasītajiem uzstādītāja iestatījumiem un iekārtas tipa iestatījumi var būt redzami/neredzami.

4 | Darbība

Lietotāja atsauces rokasgrāmata

4 | Darbība

4.10 Uzstādītāja iestatījumi: tabulas, kas ir jāaizpilda uzstādītājam

4.10.1 Konfigurācijas vednis

Iestatījums Aizpildiet…

Sistēma

Iekštelpu iekārtas tips (tiki

lasāms)

Rezerves sildītāja tips [9.3.1]

Mājsaimniecības karstais ūdens [9.2.1]

Ārkārtas situācija [9.5]

Zonu skaits [4.4]

Rezerves sildītājs

Spriegums [9.3.2]

Konfigurācija [9.3.3]

Kapacitātes 1.solis [9.3.4]

Papildu kapacitātes 2.solis

[9.3.5] (ja pieejams)

Galvenā zona

Starotāja tips [2.7]

Regulēšana [2.9]

Iestatītās vērtības režīms

[2.4]

Grafiks [2.1]

Papildu zona (tikai ja [4.4] = 1)

Starotāja tips [3.7]

Regulēšana (tikai lasāms) [3.9]

Iestatītās vērtības režīms

[3.4]

Grafiks [3.1]

Tvertne

Uzsildīšanas režīms [5.6]

Lietotāja atsauces rokasgrāmata

Komforta iestatītā vērtība

[5.2]

Eko iestatītā vērtība [5.3]

Atkārtotās uzsildīšanas iestatītā vērtība [5.4]

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

4.10.2 Iestatījumu izvēlne

Galvenā zona

Papildu zona (ja pieejams)

Informācija

4 | Darbība

Iestatījums Aizpildiet…

Termostata tips [2.A]

Termostata tips [3.A]

Informācija par izplatītāju

[8.3]

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

5 | Padomi par enerģijas taupīšanu

5 Padomi par enerģijas taupīšanu

Padomi par telpas temperatūru

▪ Nodrošiniet, lai vēlamā telpas temperatūra NEKAD nav pārāk augsta (apsildes

režīmā) vai pārāk zema (dzesēšanas režīmā), bet VIENMĒR atbilst jūsu faktiskajām vajadzībām. Katrs ietaupītais grāds var nodrošināt līdz pat 6% apsildes/ dzesēšanas izmaksu ietaupījumu.

▪ NEPALIELINIET/NESAMAZINIET vēlamo telpas temperatūru, lai paātrinātu telpas

apsildi/dzesēšanu. Telpa NEUZSILS/NEATDZISĪS ātrāk.

▪ Ja jūsu sistēmas izkārtojumā ir lēni siltuma izstarotāji (piemērs: zemgrīdas

apsilde), izvairieties no lielām vēlamās telpas temperatūras svārstībām un NEĻAUJIET telpas temperatūrai nokristies pārāk zemu/paaugstināties pārāk augstu. Lai atkal telpu uzsildītu/atdzesētu, būs nepieciešams vairāk laika un enerģijas.

▪ Izmantojiet savām parastajām telpas apsildes vai dzesēšanas vajadzībām

iknedēļas grafiku. Ja nepieciešams, varat vienkārši novirzīties no grafika:

- Īsākiem periodiem: varat anulēt ieplānoto telpas temperatūru līdz nākamajai

ieplānotajai darbībai. Piemērs: Ja rīkojat ballīti vai dodaties prom uz dažām stundām.

- Ilgākiem periodiem: varat izmantot brīvdienu režīmu.

Padomi par izplūdes ūdens temperatūru

▪ Sildīšanas režīmā zemāka vēlamā izplūdes ūdens temperatūra nodrošina mazāku

enerģijas patēriņu un labāku veiktspēju. Dzesēšanas režīmā ir tieši otrādi.

▪ Iestatiet vēlamo izplūdes ūdens temperatūru atbilstoši siltuma izstarotāja

veidam. Piemērs: Apsildāmā grīda ir paredzēta zemākai izplūdes ūdens temperatūrai nekā radiatori un siltumsūkņa konvektori.

Padomi par DHWtvertnes temperatūru

▪ Savām parastajām karstā ūdens vajadzībām izmantojiet iknedēļas grafiku (tikai

ieplānotajā režīmā).

- Ieprogrammējiet, lai karstā ūdens tvertne līdz sākotnēji iestatītai vērtībai

(Komforta =augstāka karstā ūdenstvertnes temperatūra) uzsiltu naktī, jo tad telpas apsildes pieprasījums ir mazāks.

- Ja ar DHW tvertnes uzsildīšanu vienreiz naktī nepietiek, ieprogrammējiet, lai

DHW tvertne līdz sākotnēji iestatītai vērtībai (Eko = zemāka DHW tvertnes temperatūra) papildus tiktu uzsildīta dienas laikā.

▪ Pārliecinieties, vai vēlamā DHW tvertnes temperatūra NAV pārāk augsta.

Piemērs: Pēc uzstādīšanas katru dienu samaziniet DHW tvertnes temperatūru

par 1°C un pārbaudiet, vai joprojām ir pietiekami daudz karstā ūdens.

Lietotāja atsauces rokasgrāmata

▪ Ieprogrammējiet, lai karstā ūdens sūknis tiktu IESLĒGTS tikai tajos dienas

periodos, kad ir nepieciešama tūlītēja karstā ūdens padeve. Piemērs: No rīta vai vakarā.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

6 Apkope un remonts

6.1 Pārskats: apkope un remonts

Uzstādītājam apkope ir jāveic katru gadu. Kontaktinformāciju/palīdzības dienesta numuru var atrast, izmantojot lietotāja saskarni.

1 Pārejiet pie [8.3]: Informācija > Informācija par

izplatītāju.

Lietotājapienākumi:

▪ Uzturiet zonu ap iekārtu tīru. ▪ Uzturiet lietotāja saskarni tīru ar mīkstu, mitru drānu. NEIZMANTOJIET

mazgāšanas līdzekļus.

▪ Regulāri pārbaudiet, vai ūdens spiediens ir lielāks par 1bāru.

Dzesējošā viela

Šim izstrādājumam ir fluoru saturošas siltumnīcefekta gāzes. NEIZLAIDIET gāzes atmosfērā.

6 | Apkope un remonts

Dzesētāja tips: R32 Globālās sasilšanas potenciāla (GWP) vērtība: 675

PAZIŅOJUMS

Attiecīgie likumdošanas akti par fluorētajām siltumnīcefekta gāzēm nosaka, ka aukstumaģenta daudzumam blokā jānorāda gan svars, gan CO2 ekvivalents.

Formula daudzuma aprēķināšanai CO2 ekvivalenta tonnās: Aukstumaģenta GWP vērtība × kopējais aukstumaģenta daudzums [kg] / 1000

Lai saņemtu papildinformāciju, sazinieties ar uzstādītāju.

BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS

Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.

BRĪDINĀJUMS

Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram: atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).

BRĪDINĀJUMS

▪ Dzesētāja ķēdes daļas NEDRĪKST caurdurt vai dedzināt. ▪ NEDRĪKST izmantot tīrīšanas materiālus vai līdzekļus atkausēšanas procesa

paātrināšanai, ko nav ieteicis ražotājs.

▪ Ņemiet vērā, kas sistēmā esošais dzesētājs ir bez smaržas.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

6 | Apkope un remonts

6.2 Kontaktinformācijas/palīdzības dienesta numura atrašana

BRĪDINĀJUMS

Aukstumaģents sistēmā ir ar zemāku uzliesmojamības robežu, bet parasti NENOPLŪST. Aukstumaģenta noplūdes gadījumā telpā tā saskare ar gāzes degļa liesmu, sildītāju vai plīti var izraisīt aizdegšanos vai indīgas gāzes veidošanos.

Noplūdes gadījumā izslēdziet visus sildītājus, izvēdiniet telpu un vērsieties pie izplatītāja, kurš jums pārdeva iekārtu.

NELIETOJIET šādu iekārtu, kamēr apkopes speciālists nav novērsis bojājumu noplūdes vietā un apstiprinājis iekārtas gatavību lietošanai.

1 Pārejiet pie [8.3]: Informācija > Informācija par

izplatītāju.

Lietotāja atsauces rokasgrāmata

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

7 | Problēmu novēršana

7 Problēmu novēršana

Kontaktinformācija

Tālāk aprakstītajos gadījumos varat mēģināt pašu spēkiem novērst problēmu. Jebkuru citu problēmu gadījumā sazinieties ar uzstādītāju. Kontaktinformāciju/ palīdzības dienesta tālruņa numuru meklējiet lietotāja saskarnē.

1 Pārejiet pie [8.3]: Informācija > Informācija par

izplatītāju.

7.1 Lai parādītu palīdzības tekstu darbības traucējumu gadījumā

Darbības traucējumu gadījumā sākuma ekrānā parādīsies tālāk norādītais atkarībā no nopietnības pakāpes:

▪ : kļūda ▪ : darbības traucējums

Jūs varat saņemt traucējuma īsu un garu aprakstu šādā veidā:

1 Nospiediet kreiso regulatoru, lai atvērtu galveno izvēlni, un

pārejiet pie Darbības traucējumi. Rezultāts: Ekrānā tiks parādīts kļūdas īss apraksts un kļūdas

kods.

2 Nospiediet kļūdu ekrānā.

Rezultāts: Ekrānā tiks parādīts kļūdas garš apraksts.

7.2 Lai pārbaudītu darbības traucējumu vēsturi

Nosacījumi: Lietotāja atļauju līmenis ir iestatīts uz pieredzējuša gala lietotāja līmeni.

1 Pārejiet pie [8.2]: Informācija > Darbības traucējumu

vēsture.

Jūs redzat neseno darbības traucējumu sarakstu.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

7 | Problēmu novēršana

7.3 Simptoms: jums savā dzīvojamajā istabā šķiet pārāk auksti (karsti)

Iespējamais iemesls Veicamā darbība

Vēlamā telpas temperatūra ir pārāk zema (augsta).

Vēlamo telpas temperatūru nevar sasniegt.

Paaugstiniet (pazeminiet) vēlamo telpas temperatūru. Skatiet šeit: "4.4.4Lai

mainītu vēlamo telpas temperatūru"[421].

Ja problēma atkārtojas katru dienu, veiciet kādu no tālāk norādītajām darbībām.

▪ Paaugstiniet (pazeminiet) telpas

temperatūras sākotnēji iestatīto vērtību. Skatiet šeit: "4.7.1 Sākotnēji

iestatīto vērtību lietošana"[430].

▪ Koriģējiet telpas temperatūras

grafiku. Skatiet šeit: "4.7.3 Grafiku

lietošana un programmēšana" [4 33]

un "4.7.4 Grafika ekrāns:

Piemērs"[437].

Paaugstiniet vēlamo izplūdes ūdens temperatūru atbilstoši siltuma izstarotāja veidam. Skatiet šeit:

"4.4.5Lai mainītu vēlamo izplūdes ūdens temperatūru"[422].

No laika apstākļiem atkarīgā līkne ir nepareizi iestatīta.

Pielāgojiet no laika apstākļiem atkarīgo līkni. Skatiet šeit: "4.8No laika

apstākļiem atkarīga līkne"[441].

Lietotāja atsauces rokasgrāmata

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

7.4 Simptoms: ūdens krānā ir pārāk auksts

Iespējamais iemesls Veicamā darbība

7 | Problēmu novēršana

Tvertnē beidzās karstais ūdens neierasti augsta patēriņa dēļ.

Vēlamā DHWtvertnes temperatūra ir pārāk zema.

Ja jums karstais ūdens ir nepieciešams uzreiz, aktivizējiet DHWtvertnes Jaudīga darbība. Tomēr tādējādi tiek patērēta papildu enerģija. Skatiet šeit: "4.5.6Izmantojot DHW jaudīgo

režīmu"[426].

Ja problēmas atkārtojas katru dienu, veiciet kādu no šīm darbībām:

▪ Palieliniet DHW tvertnes

temperatūras sākotnēji iestatīto vērtību. Skatiet šeit: "4.7.1 Sākotnēji

iestatīto vērtību lietošana"[430].

▪ Koriģējiet DHW tvertnes

temperatūras grafiku. Piemērs: Ieprogrammējiet, lai karstā ūdens tvertne tiktu papildus uzsildīta līdz sākotnēji iestatītajai vērtībai (Eko iestatītā vērtība = zemākā tvertnes temperatūra) dienas laikā. Skatiet šeit: "4.7.3 Grafiku lietošana

un programmēšana" [4 33] un "4.7.4Grafika ekrāns: Piemērs"[437].

7.5 Simptoms: siltumsūkņa kļūme

Ja siltumsūknis nedarbojas, rezerves sildītājs un/vai palīgsildītājs var kalpot kā ārkārtas sildītājs. Ārkārtas sildītājs pārņem apsildes slodzi vai nu automātiski, vai arī to var pārslēgt manuāli.

▪ Ja režīmam Ārkārtas situācija ir iestatīta vērtība Automātiski un notiek

siltumsūkņa atteice:

- iekārtai EHVH/X: rezerves sildītājs automātiski pārņem ēkas karstā ūdens

sildīšanas procesu un telpu apsildi;

- iekārtai EHBH/X: rezerves sildītājs automātiski pārņem apsildes slodzi, un

papildu tvertnē uzstādītais palīgsildītājs automātiski pārņem karstā ūdens sildīšanas procesu.

▪ Ja režīmam Ārkārtas situācija ir iestatīta vērtība Manuāli un notiek

siltumsūkņa atteice, karstā ūdens sildīšanas un telpu apsildes procesi tiek pārtraukti. Lai procesus manuāli atsāktu, izmantojot lietotāja saskarni, pārejiet uz sadaļas Darbības traucējumi galvenās izvēlnes ekrānu un pārbaudiet, vai rezerves sildītājs un/vai palīgsildītājs var/nevar pārņemt apsildes slodzi.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

7 | Problēmu novēršana

▪ Vai arī, ja režīmam Ārkārtas situācija ir iestatītas šādas vērtības:

- automātiskais SH pazemināts/DHW iesl. — telpu apsildes jauda ir

samazināta, bet karstais ūdens joprojām ir pieejams;

- automātiskais SH pazemināts/DHW izsl. — telpu apsildes jauda ir

samazināta, un karstais ūdens NAV pieejams;

- automātiskais SH normāls/DHW izsl. — telpu apsilde darbojas kā

parasti, bet karstais ūdens NAV pieejams.

Līdzīgi kā režīmā Manuāli, iekārta var darboties ar pilnu slodzi arī tad, ja tai tiek izmantots rezerves sildītājs un/vai palīgsildītājs, un lietotājs to ir aktivizējis, izmantojot sadaļas Darbības traucējumi galvenās izvēlnes ekrānu.

Kad siltumsūknim rodas kļūme, lietotāja saskarnē tiek parādīts vai .

Iespējamais iemesls Veicamā darbība

Siltumsūknis ir bojāts. Skatiet šeit: "7.1Lai parādītu palīdzības

tekstu darbības traucējumu gadījumā"[453].

INFORMĀCIJA

Kad rezerves sildītājs vai palīgsildītājs pārņem apsildes slodzi, elektrības patēriņš būs ievērojami lielāks.

7.6 Pazīme: pēc iedarbināšanas no sistēmas dzirdama burbuļojoša skaņa

Iespējamais iemesls Veicamā darbība

Sistēmā ir gaiss. Atgaisojiet sistēmu.

Dažādi darbības traucējumi. Pārbaudiet, vai lietotāja saskarnes

sākuma ekrānā ir redzams vai . Papildinformāciju par darbības traucējumu skatiet šeit: "7.1Lai

parādītu palīdzības tekstu darbības traucējumu gadījumā"[453].

(a)

Atgaisošanai ieteicams izmantot iekārtas atgaisošanas funkciju (jāveic uzstādītājam). Ja gaiss tiek izvadīts no siltuma izstarotājiem vai kolektoriem, ņemiet vērā tālāk sniegtos norādījumus.

BRĪDINĀJUMS

Siltuma izstarotāju vai kolektoru atgaisošana. Pirms siltuma izstarotāju vai

kolektoru atgaisošanas pārbaudiet, vai lietotāja saskarnes sākuma ekrānā ir redzams

vai .

▪ Ja nē, atgaisošanu varat veikt nekavējoties. ▪ Ja ir, pārbaudiet, vai telpā, kurā vēlaties veikt atgaisošanu, ir pietiekami laba

ventilācija. Iemesls: Dzesētājs var noplūst ūdens ķēdē un pēc tam telpā, veicot siltuma izstarotāju vai kolektoru atgaisošanu.

(a)

Lietotāja atsauces rokasgrāmata

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

8 Pārvietošana

8.1 Pārskats: pārvietošana

Ja vēlaties pārvietot savas sistēmas daļas, sazinieties ar uzstādītāju. Kontaktinformāciju/palīdzības dienesta tālruņa numuru meklējiet lietotāja saskarnē.

1 Pārejiet pie [8.3]: Informācija > Informācija par

izplatītāju.

8 | Pārvietošana

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

9 | Likvidēšana

9 Likvidēšana

PAZIŅOJUMS

NEMĒĢINIET pats demontēt sistēmu: sistēmas demontāža, aukstumaģenta, eļļas un citu daļu apstrāde ir jāveic saskaņā ar attiecīgo likumdošanu. Bloki ir JĀPĀRSTRĀDĀ specializētā pārstrādes rūpnīcā, lai to sastāvdaļas atkārtoti izmantotu.

Lietotāja atsauces rokasgrāmata

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F+W

4P629087-1 – 2020.08

10 Glosārijs

DHW = karstā ūdens apgāde

LWT = izplūdes ūdens temperatūra

Izplatītājs

Pilnvarots uzstādītājs

Lietotājs

Piemērojamā likumdošana

Servisa uzņēmums

10 | Glosārijs

Karstais ūdens, kas jebkādā ēkā tiek izmantots sadzīves nolūkos.

No iekārtas izplūstošā ūdens temperatūra.

Attiecīgā produkta izplatītājs.

Tehniski prasmīga persona, kas ir kvalificēta šī produkta uzstādīšanai.

Persona, kas ir šī produkta īpašnieks un/vai ekspluatē šo produktu.

Visas starptautiskās, Eiropas, nacionālās un vietējās direktīvas, likumi, noteikumi un/vai kodeksi, kas atbilst un izmantojami noteiktam produktam vai sfērai.

Kvalificēts uzņēmums, kas var veikt vai koordinēt nepieciešamo iekārtas remontu.

Uzstādīšanas rokasgrāmata

Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata, kurā izskaidrota uzstādīšana, konfigurēšana un uzturēšana.

Ekspluatācijas rokasgrāmata

Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata, kurā izskaidrota ekspluatācija.

Piederumi

Uzlīmes, rokasgrāmatas, informācijas lapas un aprīkojums, kas iekļauts iekārtas komplektācijā un kas ir jāuzstāda atbilstoši pavadošajā dokumentācijā sniegtajām instrukcijām.

Papildu aprīkojums

Aprīkojums, kuru ražojis vai apstiprinājis uzņēmums Daikin, un kuru iespējams kombinēt ar šo produktu atbilstoši pavadošajā dokumentācijā sniegtajām instrukcijām.

Ārējie piederumi

Aprīkojums, kuru Daikin NERAŽO un kuru var kombinēt ar izstrādājumu saskaņā ar instrukcijām piegādātajā dokumentācijā.

EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W Daikin Altherma 3 R F+W 4P629087-1 – 2020.08

Lietotāja atsauces rokasgrāmata

Verantwortung für Energie und Umwelt

4P629087-1 2020.08

Daikin EHBH04E*6V, EHBH08E*6V, EHBH08E*9W, EHBX04E*6V, EHBX08E*6V User reference guide [lv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Satura rādītājs

1 Vispārīgas drošības piesardzības pasākumi

1.1 Informācija par dokumentāciju

1.1.1 Brīdinājumu un simbolu nozīme

1.2 Informācija lietotājam

2 Par šo dokumentu

3 Par sistēmu

3.1 Komponenti parastā sistēmas izkārtojumā

4 Darbība

4.1 Lietotāja saskarne: Pārskats

4.2 Iespējamie ekrāni: pārskats

4.2.1 Sākuma ekrāns

4.2.2 Galvenās izvēlnes ekrāns

4.2.3 Iestatītās vērtības ekrāns

4.2.4 Detalizēts ekrāns ar vērtībām

4.3 Darbības IESLĒGŠANA vai IZSLĒGŠANA

4.3.1 Vizuālā indikācija

4.3.2 Lai IESLĒGTU vai IZSLĒGTU

4.4 Telpu apsildes/dzesēšanas vadība

4.4.1 Par telpu apsildes/dzesēšanas vadības ierīci

4.4.2 Telpas ekspluatācijas režīma iestatīšana

4.4.3 Izmantotās temperatūras vadības ierīces noteikšana

4.4.4 Lai mainītu vēlamo telpas temperatūru

4.4.5 Lai mainītu vēlamo izplūdes ūdens temperatūru

4.5 Karstā ūdens vadība

4.5.1 Par karstā ūdens vadības ierīci

4.5.2 Atkārtotas uzsildīšanas režīms

4.5.3 Ieplānotais režīms

4.5.4 Ieplānotais un atkārtotas uzsildīšanas režīms

4.5.5 Lai mainītu karstā ūdens temperatūru

4.5.6 Izmantojot DHW jaudīgo režīmu

4.6 Lietošana ar pieredzi

Lai mainītu lietotāja atļauju līmeni

Pieredzējuša lietotāja pin kods

Lietotāja pin kods

4.6.1 Klusā režīma izmantošana

Par kluso režīmu

Lai pārbaudītu, vai klusais režīms ir aktīvs, rīkojieties, kā aprakstīts tālāk.

Lai izmantotu kluso režīmu, rīkojieties, kā aprakstīts tālāk

Lietošanas piemērs. Mazulis guļ pēcpusdienas miegu

4.6.2 Brīvdienu režīma izmantošana

Par brīvdienu režīmu

Lai pārbaudītu, vai brīvdienu režīms tiek aktivizēts un/vai darbojas, rīkojieties, kā aprakstīts tālāk.

Lai konfigurētu brīvdienu režīmu

4.6.3 Informācijas nolasīšana

Lai nolasītu informāciju, rīkojieties, kā aprakstīts tālāk.

Iespējamā nolasāmā informācija

4.6.4 Lai konfigurētu laiku un datumu, rīkojieties, kā aprakstīts tālāk.

4.7 Sākotnēji iestatītās vērtības un grafiki

4.7.1 Sākotnēji iestatīto vērtību lietošana

4.7.2 Enerģijas cenu iestatīšana

Gāzes cenas iestatīšana

Elektrības cenas iestatīšana

Elektrības cenu grafika taimera iestatīšana

Par enerģijas cenām kWh atjaunojamās enerģijas simulēšanas gadījumā

Gāzes cenas iestatīšana kWh atjaunojamās enerģijas simulēšanas gadījumā

Elektrības cenas iestatīšana kWh atjaunojamās enerģijas simulēšanas gadījumā

Piemērs

4.7.3 Grafiku lietošana un programmēšana

4.7.4 Grafika ekrāns: Piemērs

4.8 No laika apstākļiem atkarīga līkne

4.8.1 Kas ir no laikapstākļiem atkarīgā līkne?

4.8.2 2 punktu līkne

4.8.3 Līknes slīpums-nobīde

4.8.4 No laikapstākļiem atkarīgo līkņu izmantošana

4.9 Izvēļņu struktūra: lietotāja iestatījumu pārskats

4.10 Uzstādītāja iestatījumi: tabulas, kas ir jāaizpilda uzstādītājam

4.10.1 Konfigurācijas vednis

4.10.2 Iestatījumu izvēlne

5 Padomi par enerģijas taupīšanu

6 Apkope un remonts

6.1 Pārskats: apkope un remonts

6.2 Kontaktinformācijas/palīdzības dienesta numura atrašana

7 Problēmu novēršana

7.1 Lai parādītu palīdzības tekstu darbības traucējumu gadījumā

7.2 Lai pārbaudītu darbības traucējumu vēsturi

Daikin EHBH04E6V, EHBH08E6V, EHBH08E9W, EHBX04E6V, EHBX08E*6V User reference guide [lv]
