Daikin EHBH04CBV, EHBH08CBV, EHBH11CBV, EHBH16CBV, EHVH04S18CBV User reference guide [no]

...

Referanseguide for bruker

Daikin Altherma – Lavtemperatursplitt

EHBH04CBV EHBH08CBV EHBH11CBV EHBH16CBV  EHVH04S18CBV EHVH08S18CBV EHVH08S26CBV EHVH11S26CBV EHVH16S26CBV

Referanseguide for bruker

Daikin Altherma – Lavtemperatursplitt

Norsk

Innholdsfortegnelse

1 Generelle sikkerhetshensyn 2

1.1 Om dokumentasjonen ............................................................... 2

1.1.1 Betydning av advarsler og symboler........................... 2

1.2 For brukeren.............................................................................. 3

2 Om dette dokumentet 3

3 Om systemet 4

3.1 Komponenter i et typisk systemoppsett..................................... 4

4 Drift 4

4.1 Oversikt: betjening..................................................................... 4

4.2 Rask oversikt over brukergrensesnittet ..................................... 4

4.2.1 Knapper ...................................................................... 4

4.2.2 Statusikoner................................................................ 5

4.3 Grunnleggende bruk.................................................................. 5

4.3.1 Bruke hjemmesider..................................................... 5

4.3.2 Bruke menystrukturen................................................. 5

4.3.3 Slå kontroller PÅ/AV ................................................... 5

4.4 Kontroll av romoppvarming ....................................................... 6

4.4.1 Om kontroll av romoppvarming................................... 6

4.4.2 Stille inn romdriftsmodus............................................. 6

4.4.3 Finne ut hvilken temperaturkontroll du bruker............. 6

4.4.4 Romtermostatkontroll - Om romtermostatkontrollen... 7

4.4.5 Romtermostatkontroll - Bruke hjemmesiden for

romtemperatur ............................................................ 7

4.4.6 Romtermostatkontroll - Bruke hjemmesidene for

utslippsvanntemperatur............................................... 9

4.4.7 Kontroll av utslippsvanntemperatur - Om kontroll av

utslippsvanntemperaturen........................................... 10

4.4.8 Kontroll av utslippsvanntemperatur - Bruke kontroll av utslippsvanntemperaturen i henhold til en tidsplan 10

4.4.9 Kontroll av utslippsvanntemperatur - IKKE bruke kontroll av utslippsvanntemperaturen i henhold til en

tidsplan........................................................................ 10

4.4.10 Ekstern romtermostatkontroll - Om den eksterne

romtermostatkontrollen ............................................... 10

4.4.11 Ekstern romtermostatkontroll - Bruke den eksterne

romtermostatkontrollen ............................................... 10

4.5 Kontroll av husholdningsvarmtvann .......................................... 10

4.5.1 Om kontroll av husholdningsvarmtvann...................... 10

4.5.2 Gjenoppvarmingsmodus............................................. 11

4.5.3 Planlagt modus ........................................................... 11

4.5.4 Planlagt modus + gjenoppvarmingsmodus................. 12

4.5.5 Bruke hjemmesiden for tanktemperatur for

husholdningsvarmtvann .............................................. 12

4.5.6 Bruke VVHB-tankens forsterkermodus....................... 13

4.6 Avansert bruk ............................................................................ 13

4.6.1 Endring av brukertillatelsesnivået ............................... 13

4.6.2 Bruke stille modus....................................................... 13

4.6.3 Bruke feriemodus........................................................ 14

4.6.4 Lese av informasjon.................................................... 15

4.6.5 Konfigurere dato, klokkeslett, måleenheter, kontrast

og baklys..................................................................... 15

4.6.6 Konfigurere brukerprofil og hjemmesider.................... 16

4.6.7 Knapper og funksjoner for låsing og opplåsing........... 16

4.7 Forvalgverdier og tidsplaner...................................................... 16

4.7.1 Bruke forhåndsinnstilte verdier ................................... 16

4.7.2 Bruke og programmere tidsplaner .............................. 17

4.7.3 Tidsplaner: eksempel.................................................. 18

4.7.4 Forhåndsdefinerte tidsplaner: romtemperatur +

utslippsvanntemperatur (hoved) ................................. 18

4.7.5 Forhåndsdefinerte tidsplaner:

utslippsvanntemperatur (ekstra) ................................. 18

4.7.6 Forhåndsdefinerte tidsplaner: tanktemperatur for

husholdningsvarmtvann .............................................. 18

4.8 Væravhengig drift ...................................................................... 19

4.8.1 Angi de væravhengige innstillingene ........................... 19

4.9 Menystruktur: oversikt over brukerinnstillinger ........................... 20

4.10 Installatørinnstillinger: tabeller som skal fylles ut av montøren .. 21

4.10.1 Hurtigveiviser ............................................................... 21

4.10.2 Kontroll av romoppvarming .......................................... 21

4.10.3 Kontroll av husholdningsvarmtvann [A.4]..................... 21

4.10.4 Kontakt/helpdesk-nummer [6.3.2] ................................ 21

5 Oppsett av energipriser 21

5.1 Slik stiller du inn oljeprisen ......................................................... 21

5.2 Slik stiller du inn strømprisen ..................................................... 22

5.3 Slik stiller du inn tidsplanen for strømpris................................... 22

5.4 Om strømpriser der det gis incentiver per kWh fornybar energi. 22

5.4.1 Slik stiller du inn oljeprisen der det gis incentiver per

kWh fornybar energi..................................................... 22

5.4.2 Slik stiller du inn strømprisen der det gis incentiver

per kWh fornybar energi .............................................. 22

5.4.3 Eksempel ..................................................................... 22

6 Energisparingstips 22

7 Vedlikehold og service 23

7.1 Oversikt: vedlikehold og service................................................. 23

7.2 Slik finner du kontakt/helpdesk-nummeret ................................. 23

8 Feilsøking 23

8.1 Oversikt: feilsøking ..................................................................... 23

8.2 Slik kontrollerer du feilhistorikken............................................... 23

8.3 Slik kontrollerer du advarselhistorikken...................................... 23

8.4 Symptom: Du synes det er for kaldt (varmt) i stuen ................... 23

8.5 Symptom: Vannet i kranen er for kaldt ....................................... 23

8.6 Symptom: feil i varmepumpen.................................................... 24

9 Flytting 24

9.1 Oversikt: flytting.......................................................................... 24

10 Kassering 24

10.1 Oversikt: kassering ..................................................................... 24

11 Ordliste 24

1 Generelle sikkerhetshensyn

1.1 Om dokumentasjonen

▪ Originaldokumentasjonen er skrevet på engelsk. Alle andre språk

er oversettelser.

▪ I dette dokumentet er det beskrevet forholdsregler som tar for seg

veldig viktig emner. Følg dem nøye.

▪ Installeringen av systemet og samtlige aktiviteter som er

beskrevet i installeringshåndboken og referanseguiden for montører, må utføres av autorisert installatør.

1.1.1 Betydning av advarsler og symboler

FARE

Angir en situasjon som fører til død eller alvorlig personskade.

FARE: ELEKTRISK STØT

Angir en situasjon som kan føre til elektrisk støt.

FARE: BRENNSKADER

Angir en situasjon som kan føre til brannskader på grunn av ekstremt høye eller lave temperaturer.

FARE: FARE FOR EKSPLOSJON

Angir en situasjon som kan føre til eksplosjon.

Referanseguide for bruker

EHBH04~16CBV + EHVH04~16S18+26CBV

Daikin Altherma – Lavtemperatursplitt

4P449972-1 – 2016.06

2 Om dette dokumentet

20.0°C >

18.0°C >

7.4.1.1 Romtemperatur Komfort (oppvarming)

Øko (oppvarming)

Velg

Rull

ADVARSEL

Angir en situasjon som kan føre til død eller alvorlig personskade.

ADVARSEL: ANTENNELIG MATERIALE

LIVSFARE

Angir en situasjon som kan føre til mindre eller moderat personskade.

MERKNAD

Angir en situasjon som kan føre til materiell skade.

INFORMASJON

Angir nyttige tips eller tilleggsinformasjon.

Symbol Forklaring

Les i installerings- og driftshåndboken samt anvisningsarket for kabling før du installerer.

Les i servicehåndboken før du utfører vedlikeholds- og serviceoppgaver.

Du finner mer informasjon i referanseguiden for montører og brukere.

1.2 For brukeren

▪ Kontakt montøren hvis du er usikker på hvordan du betjener

enheten.

▪ Dette utstyret kan brukes av barn fra 8 år og oppover og av

personer med svekkede fysiske, sensoriske eller mentale evner, eller med manglende erfaring og kunnskap, dersom de er under tilsyn eller har fått opplæring i bruk av enheten på en sikker måte og forstår faremomentene som er involvert. Barn må ikke leke med enheten. Rengjøring og brukervedlikehold må ikke utføres av barn uten tilsyn.

ADVARSEL

For å hindre elektrisk støt eller brann:

▪ Enheten må IKKE spyles.

▪ IKKE bruk enheten med våte hender.

▪ IKKE plasser gjenstander med vann enheten.

MERKNAD

▪ IKKE plasser gjenstander eller utstyr oppå enheten.

▪ Du må IKKE sitte, klatre eller stå på enheten.

▪ Enheter er merket med følgende symbol:

Det betyr at elektriske og elektroniske produkter ikke må blandes med usortert husholdningsavfall. IKKE forsøk å demontere systemet på egen hånd. Demontering av systemet, behandling av kjølemiddelet, av oljen og eventuelle andre deler må tas hånd om av en autorisert montør i samsvar med gjeldende lovgivning. Enhetene må håndteres ved et spesialanlegg for gjenbruk, resirkulering og gjenvinning. Når du sørger for at dette produktet avfallsbehandles på riktig måte, bidrar du til å avverge potensielle negative konsekvenser for miljø og menneskelig helse. Kontakt montøren eller lokale myndigheter hvis du vil ha mer informasjon.

▪ Batterier er merket med følgende symbol:

Det betyr at batterier ikke må blandes med usortert husholdningsavfall. Hvis et kjemikaliesymbol er oppført under symbolet, betyr det at batteriet inneholder et tungmetall over en viss konsentrasjon. Mulige kjemikaliesymboler er: Pb: bly (>0,004%). Avfallsbatterier må behandles ved et spesialanlegg for gjenbruk. Når du sørger for at avfallsbatterier blir behandlet på riktig måte, bidrar du til å avverge potensielle negative konsekvenser for miljø og menneskelig helse.

2 Om dette dokumentet

Takk for at du kjøpte dette produktet. Vennligst:

▪ Les dokumentasjonen nøye før bruk av brukergrensesnittet for å

sikre best mulig ytelse.

▪ Be installatøren informere deg om innstillingene som ble brukt til å

konfigurere systemet. Undersøk om han har fylt ut tabellene over installatørinnstillinger. Be om at det blir gjort hvis så ikke har skjedd.

▪ Oppbevar dokumentasjonen for fremtidige referanseformål.

Målpublikum

Sluttbrukere

Dokumentasjonssett

Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:

▪ Generelle sikkerhetshensyn:

▪ Sikkerhetsinstruksjoner du må lese før du opererer systemet

▪ Format: Papir (i boksen til innendørsenheten)

▪ Driftshåndbok:

▪ Hurtigguide for grunnleggende drift

▪ Format: Papir (i boksen til innendørsenheten)

▪ Referanseguide for bruker:

▪ Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om

grunnleggende og avansert bruk

▪ Format: Digitale filer på http://www.daikineurope.com/support-

and-manuals/product-information/.

De nyeste versjonene av medfølgende dokumentasjon kan fås på det lokale nettstedet for Daikin eller hos montøren.

Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.

Tilgjengelige skjermbilder

Avhengig av systemoppsett og installatørkonfigurasjon er det ikke sikkert at alle skjermbildene i dette dokumentet finnes i ditt brukergrensesnitt.

Brødsmuler

EHBH04~16CBV + EHVH04~16S18+26CBV Daikin Altherma – Lavtemperatursplitt 4P449972-1 – 2016.06

Brødsmuler hjelper deg å finne ut hvor du er i menystrukturen til brukergrensesnittet. Dette dokumentet nevner også disse brødsmulene.

Referanseguide for bruker

3 Om systemet

a b

Eksempel: Gå til [7.4.1.1]: > Brukerinnstillinger > Forvalgverdier > Romtemperatur > Komfort (oppvarming)

3 Om systemet

Avhengig av systemoppsettet kan systemet:

▪ varme opp et rom

▪ produsere husholdningsvarmtvann (hvis en VVHB-tank er

montert)

3.1 Komponenter i et typisk systemoppsett

A Hovedområde. Eksempel: Stue. B Tilleggsområde. Eksempel: Soverom. C Teknisk rom. Eksempel: Garasje.

a Utendørsenhetens varmepumpe b Innendørsenhetens varmepumpe c Tank for husholdningsvarmtvann (VVHB) d Brukergrensesnitt på innendørsenhet e Brukergrensesnitt i stue, brukt som romtermostat

f Gulvoppvarming

g Varmepumpekonvektorer eller viftekonvektorer

INFORMASJON

Innendørsenheten og husholdningsvarmtvannstanken (hvis installert) kan være atskilt eller integrert avhengig av type innendørsenhet.

Del Beskrivelse

Kontroll av husholdningsvarmtvann

Avansert bruk Informasjon om:

Forvalgverdier og tidsplaner

Menystruktur Oversikt over menystruktur Tabell over

installatørinnstillinger

Hvordan kontrollere husholdningsvarmtvann:

▪ Gjenoppvarmingsmodus

▪ Programmert modus

▪ Programmert modus +

gjenoppvarmingsmodus

▪ Stille modus

▪ Feriemodus

▪ Lese av informasjon

▪ Dato, klokkeslett, måleenhet, kontrast

og baklys

▪ Brukerprofil og hjemmesider

▪ Knapper og funksjoner for låsing og

opplåsing

▪ Hvordan bruke forhåndsinnstilte verdier

▪ Hvordan velge og programmere

tidsplaner

▪ Oversikt over forhåndsdefinerte

tidsplaner

Oversikt over installatørinnstillinger

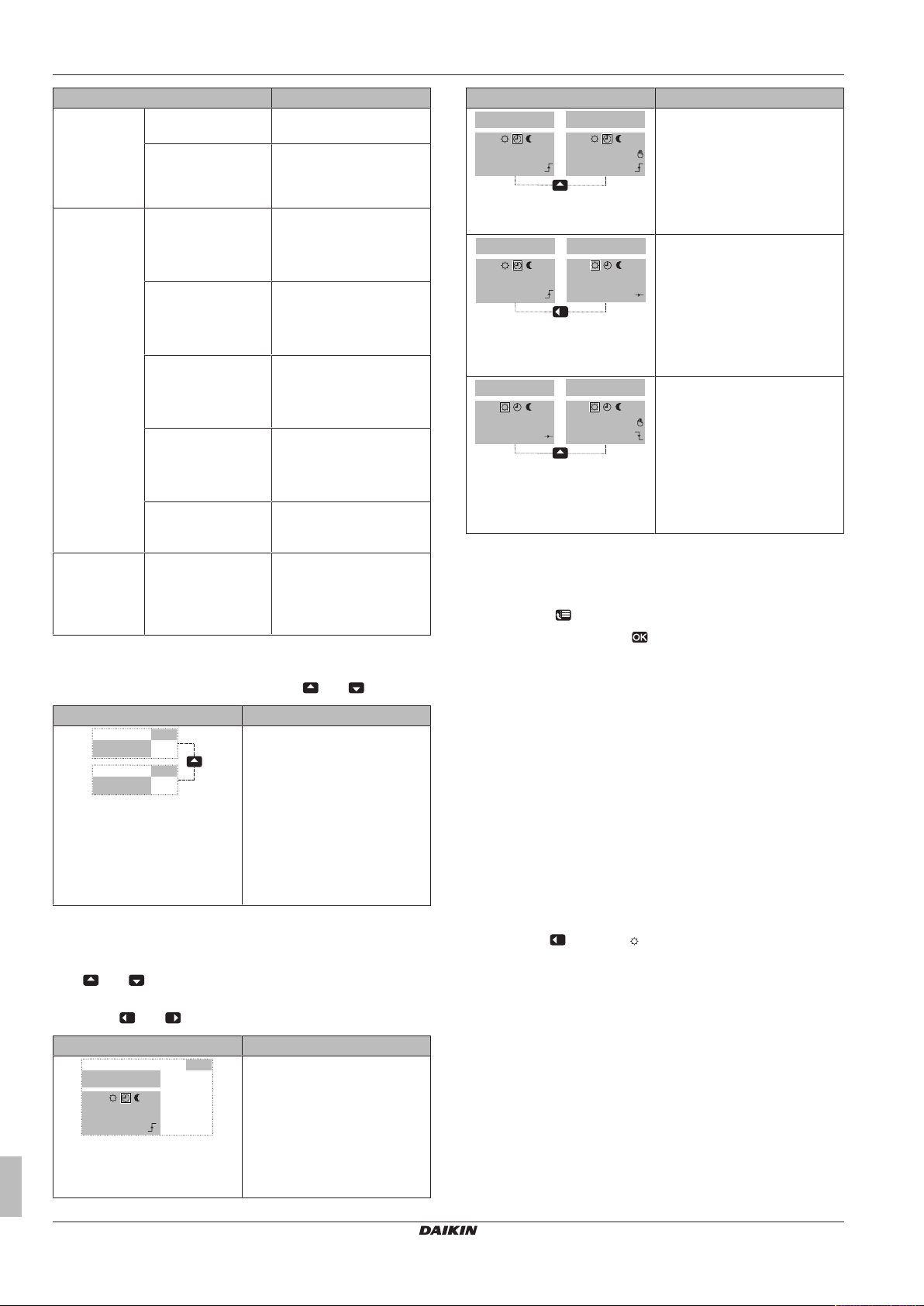

4.2 Rask oversikt over brukergrensesnittet

4.2.1 Knapper

4 Drift

4.1 Oversikt: betjening

Systemet betjenes via brukergrensesnittet. Denne delen beskriver hvordan du bruker brukergrensesnittet:

Del Beskrivelse

Rask oversikt ▪ Knapper

▪ Statusikoner

Grunnleggende bruk Informasjon om:

▪ Hjemmesider, hvor du kan lese av og

endre innstillinger beregnet på daglig bruk

▪ Menystruktur, hvor du kan lese av og

konfigurere innstillinger som IKKE er beregnet på daglig bruk

▪ PÅ/AV-kontroller

Kontroll av romoppvarming

Referanseguide for bruker

Hvordan kontrollere romoppvarming:

▪ Stille inn romdriftsmodus

▪ Kontrollere temperaturen

HJEMMESIDER

▪ Bytter mellom hjemmesider (når du er på en hjemmeside). ▪ Går til standard hjemmeside (når du er i menystrukturen).

INFORMASJON OM FUNKSJONSFEIL

Hvis det oppstår en feilfunksjon, vises Trykk på for å vise mer informasjon om funksjonsfeilen.

PÅ/AV

Slår en av kontrollene PÅ eller AV (romtemperatur, utslippsvanntemperatur, tanktemperatur for husholdningsvarmtvann).

MENYSTRUKTUR/TILBAKE

▪ Åpner menystrukturen (når du er på en hjemmeside). ▪ Går ett nivå opp (når du navigerer i menystrukturen). ▪ Går 1 trinn tilbake (for eksempel når du programmerer en

tidsplan i menystrukturen).

EHBH04~16CBV + EHVH04~16S18+26CBV

Daikin Altherma – Lavtemperatursplitt

på hjemmesidene.

4P449972-1 – 2016.06

1 > > > >

Velg

Rull

Still klokke/dato Ferie Stille modus Dm Velg tidsplaner Informasjon

Auto

Oppvarming

   NAVIGERE / ENDRE INNSTILLINGER

▪ Navigerer markøren på skjermen. ▪ Navigerer gjennom menystrukturen. ▪ Endrer innstillinger. ▪ Velger en modus.

▪ Bekrefter et valg. ▪ Åpner en undermeny i menystrukturen. ▪ Bytter mellom visning av faktiske og ønskede verdier, eller

mellom å vise faktiske verdier og driftsverdier (hvis aktuelt) på hjemmesidene.

▪ Går til neste trinn (når du programmerer en tidsplan i

menystrukturen).

▪ Gjør at du kan aktivere eller deaktivere tastesperren hvis

den trykkes i mer enn 5 sekunder på en hjemmeside.

▪ Gjør at du kan aktivere eller deaktivere en funksjonslås

hvis den trykkes i mer enn 5 sekunder på hovedmenyen i menystrukturen.

INFORMASJON

Hvis du trykker på eller mens du endrer innstillinger, vil endringene IKKE gjennomføres.

4.2.2 Statusikoner

Ikon Beskrivelse

Romoperasjonsmodus = oppvarming.

Ikke tilgjengelig.

Enheten er i drift.

Ønsket romtemperatur = forhåndsinnstilt verdi (Komfort, dagtid).

Ønsket romtemperatur = forhåndsinnstilt verdi (Øko, om natten).

▪ På hjemmesiden for romtemperatur: ønsket

romtemperatur = i henhold til ønsket tidsplan.

▪ På hjemmesiden for tanktemperatur for

husholdningsvarmtvann: VVHB-tankmodus = programmert modus.

VVHB-tankmodus= gjenoppvarmingsmodus.

VVHB-tankmodus= programmert +



gjenoppvarmingsmodus. Drift av husholdningsvarmtvann. Faktisk temperatur. Ønsket temperatur. Ved neste programmerte handling vil ønsket

temperatur økes. Ved neste programmerte handling vil ønsket

temperatur IKKE endres. Ved neste programmerte handling vil ønsket

temperatur reduseres. Den forhåndsinnstilte verdien (Komfort eller Øko) eller

den programmerte verdien er midlertidig overstyrt. VVHB-tankensforsterkermodus er aktiv eller klar til å

aktiveres. Stille modus er aktiv.

Feriemodus er aktiv eller klar til å aktiveres.

Knappesperremodus og/eller funksjonslåsmodus er aktiv.

En ekstern varmekilde er aktiv. Eksempel: Gassbrenner.

Desinfeksjonsmodus er aktiv.

4 Drift

Ikon Beskrivelse

Det oppstod en feilfunksjon. Trykk på for å vise mer informasjon om funksjonsfeilen.

Væravhengig modus er aktiv.

Brukertillatelsesnivå = Installatør.

Avriming/oljeretur-modus er aktiv.

Varmstartmodus er aktiv. Nøddriftsmodus er aktiv.

4.3 Grunnleggende bruk

4.3.1 Bruke hjemmesider

Om hjemmesider

Du kan bruke hjemmesider til å lese av og endre innstillinger beregnet på daglig bruk. Hva du kan se og gjøre på hjemmesidene er beskrevet der det er aktuelt. Avhengig av systemoppsett kan følgende hjemmesider være mulige:

▪ Romtemperatur (Rom)

▪ Hovedtemperatur for utslippsvann (LWT hoved)

▪ Ekstratemperatur for utslippsvann (LWT ekstra)

▪ Tanktemperatur for husholdningsvarmtvann (Tank)

Slik går du til en hjemmeside

1 Trykk på .

Resultat: En av hjemmesidene vises.

2 Trykk på igjen for å vise neste hjemmeside (hvis den

finnes).

4.3.2 Bruke menystrukturen

Om menystrukturen

Du kan bruke menystrukturen til å lese av og endre innstillinger som IKKE er beregnet på daglig bruk. Hva du kan se og gjøre i menystrukturen er beskrevet der det er aktuelt. Se

"4.9Menystruktur: oversikt over brukerinnstillinger" på side 20 hvis

du vil ha en oversikt over menystrukturen.

Slik går du til menystrukturen

1 På en hjemmeside trykker du på .

Resultat: Menystrukturen vises.

Slik navigerer du i menystrukturen

Bruk , , , , og .

4.3.3 Slå kontroller PÅ/AV

Om å slå kontroller PÅ/AV

Før du kan kontrollere… Må du slå PÅ…

Romtemperatur Romtemperaturkontroll (Rom)

EHBH04~16CBV + EHVH04~16S18+26CBV Daikin Altherma – Lavtemperatursplitt 4P449972-1 – 2016.06

Referanseguide for bruker

4 Drift

15:20

45°C

Ønsket temperatur

LWT ekstra

Man

15:20

45°C

17:30

Man

LWT ekstra

Ønsket temperatur

Før du kan kontrollere… Må du slå PÅ…

Hovedtemperatur (+ ekstratemperatur) for utslippsvann

Tanktemperatur for husholdningsvarmtvannet

Hvis du slår PÅ… Resultat…

Romtemperaturkontroll Kontroll av hovedtemperatur (+

Kontroll av hovedtemperatur (+ ekstratemperatur) for utslippsvann

Hvis du slår AV… Resultat…

Romtemperaturkontroll Kontroll av hovedtemperatur (+

Kontroll av hovedtemperatur (+ ekstratemperatur) for utslippsvann

Slik undersøker du om en kontroll er slått PÅ eller AV

1 Gå til kontrollens hjemmeside. Eksempel: Hjemmeside for

romtemperatur (Rom).

2 Undersøk om lysdioden er PÅ eller AV. Merk: Hvis kontrollen er

slått AV, vises også AV på skjermen.

Slik slår du romtemperaturkontrollen PÅ eller AV

1 Gå til hjemmesiden for romtemperatur (Rom).

2 Trykk på .

Slik slår du kontroll av utslippsvann (hoved + ekstra) PÅ eller AV

1 Gå til en av følgende hjemmesider:

▪ Hjemmeside for hovedtemperatur for utslippsvann (LWT

hoved)

▪ Hjemmeside for ekstratemperatur for utslippsvann (LWT

ekstra)

2 Trykk på .

Slik slår du kontroll av husholdningsvarmtvann PÅ eller AV

1 Gå til hjemmesiden for tanktemperatur for

husholdningsvarmtvann (Tank).

2 Trykk på .

Kontroll av hovedtemperatur (+ ekstratemperatur) for utslippsvann (LWT hoved og LWT ekstra)

Kontroll av hoved- og ekstratemperatur for utslippsvann blir alltid slått PÅ eller AV sammen.

Kontroll av husholdningsvarmtvann (Tank)

ekstratemperatur) for utslippsvann automatisk slås PÅ.

Romtemperaturkontroll IKKE slås PÅ automatisk.

ekstratemperatur) for utslippsvann IKKE slås AV automatisk.

Romtemperaturkontroll slås AV automatisk.

4.4 Kontroll av romoppvarming

4.4.1 Om kontroll av romoppvarming

Kontroll av romoppvarming består vanligvis av følgende trinn: 1 Stille inn romdriftsmodus 2 Kontrollere temperaturen

Avhengig av systemoppsett og installatørkonfigurasjon kan du bruke en annen temperaturkontroll:

▪ Romtermostatkontroll (sammenknyttet eller IKKE sammenknyttet

for å beholde samme vanntemperatur)

▪ Kontroll av utslippsvanntemperatur

▪ Ekstern romtermostatkontroll

4.4.2 Stille inn romdriftsmodus

Om romdriftsmodi

Varmepumpen er en kun oppvarming-modell. Systemet kan varme opp et rom, men IKKE kjøle det ned.

4.4.3 Finne ut hvilken temperaturkontroll du bruker

Slik finner du ut hvilken temperaturkontroll du bruker (metode1)

Kontroller tabellen over installatørinnstillinger som montøren har fylt ut.

Slik finner du ut hvilken temperaturkontroll du bruker (metode2)

Hvis du har 2 brukergrensesnitt, utfører du følgende prosedyre på brukergrensesnittet på innendørsenheten.

Forutsetning: Du endret brukertillatelsesnivået til Avansert sluttbruker.

1 Trykk på flere ganger for å bytte mellom hjemmesider, og

undersøk om hjemmesiden for ekstratemperatur for utslippsvann (LWT ekstra) er tilgjengelig:

Hvis … Har du …

Tilgjengelig Et hovedområde og et

ekstraområde

IKKE tilgjengelig Bare et hovedområde

Typisk hjemmeside for ekstratemperatur for utslippsvann:

Brukerprofil =

Grunnleggende

2 Undersøk følgende:

Hvis... Gjelder temperaturkontrollen…

Hovedområde Ekstraområde

Romtemperaturen er oppført under:

[6.1]: > Sensorinformasjon > Informasjon

Hoved Termostat A er oppført under:

[6.5]: > Aktuatorer > Informasjon

I motsatt fall Kontroll av utslippsvanntemperatur.

3 Bare for romtermostatkontroll: Gå til hjemmesiden for

hovedtemperatur for utslippsvann (LWT hoved) og undersøk følgende:

Romtermostatkont roll.

Gå til neste trinn for å undersøke ominnstillingsverdi ene for utslippsvann ogromtemperatur er sammenknyttet.

Ekstern romtermostatkontroll.

Brukerprofil = Detaljert

(eventuelt)

Ekstern romtermostatkontr oll.

Referanseguide for bruker

EHBH04~16CBV + EHVH04~16S18+26CBV

Daikin Altherma – Lavtemperatursplitt

4P449972-1 – 2016.06

4 Drift

15:20

20.0°C

Man

Rom

Faktisk temperatur

15:20

20.0°C

17:30

Faktisk temperatur

Rom

Programmert

Man

Tir

20.0°C

Faktisk temperatur

22.0°C

Ønsket temperatur

Vises ved siden

avsettpunktet?

Ja IKKE sammenknyttet.

Nei Knyttet sammen av deres forhåndsinnstilte

Er settpunktenefor utslippsvann

ogromtemperatur…

Du kan angi settpunktet for utslippsvannpå hjemmesiden.

verdier. Du kan angi de forhåndsinnstilte verdiene i menystrukturen.

4.4.4 Romtermostatkontroll - Om romtermostatkontrollen

Romtermostatkontroll betyr at du kontrollerer følgende:

▪ Romtemperaturen i hovedområdet

▪ Utslippsvanntemperaturen i hovedområdet

Romtemperaturen i hovedområdet

Når du skal kontrollere romtemperaturen i hovedområdet, kan du gjøre følgende:

Du kan… Plassering

Lese av faktisk og ønsket romtemperatur. Hjemmeside for Midlertidig overstyre romtemperaturens

tidsplan. Endre modus fra programmert til

forhåndsinnstilt verdi.

Hvis du gjør dette, må du også definere (i menystrukturen):

▪ Forvalgverdier

▪ Overstyringsperiode (Temperaturlås) Velge hvilken tidsplan du vil bruke for

romtemperaturen.

Programtidsplaner. Definere forhåndsinnstilte verdier som

brukes av tidsplanen for romtemperatur, og når du endrer modus fra programmert til forhåndsinnstilt verdi.

Se også:

▪ "4.4.5 Romtermostatkontroll - Bruke hjemmesiden for

romtemperatur"på side7

▪ "Slik angir du overstyringsperioden"på side8

▪ "4.7Forvalgverdier og tidsplaner"på side16

Utslippsvanntemperaturen i hovedområdet

Når du skal kontrollere utslippsvanntemperaturen i hovedområdet, kan du gjøre følgende:

Du kan… Plassering

Lese av ønsket utslippsvanntemperatur. Hjemmeside (hoved) Justere utslippsvannets temperatur.

Betingelse: Utslippsvannets settpunkter IKKE knyttet tilromtemperaturens settpunkt.

Dette må bare endres hvis ønsket romtemperatur ikke kan nås.

romtemperatur

Hjemmeside for romtemperatur hvis brukerprofil = Detaljert

Menystruktur

for utslippsvanntemperat ur

Du kan… Plassering

Definere forhåndsinnstilte verdier.

Betingelse: Utslippsvannetssettpunkt er knyttet tilromtemperaturens settpunkt.

Dette må bare endres hvis ønsket romtemperatur ikke kan nås.

Se også:

▪ "4.4.6 Romtermostatkontroll - Bruke hjemmesidene for

utslippsvanntemperatur"på side9

▪ "4.7Forvalgverdier og tidsplaner"på side16

Menystruktur

4.4.5 Romtermostatkontroll - Bruke hjemmesiden for romtemperatur

Typiske hjemmesider for romtemperatur

Avhengig av brukerprofilen så gir brukergrensesnittet deg enten en grunnleggende eller detaljert hjemmeside. Hvis du vil stille inn brukerprofilen, se "4.6.6Konfigurere brukerprofil og hjemmesider"på

side16.

Brukerprofil = Grunnleggende Brukerprofil = Detaljert

Slik leser du av faktisk og ønsket romtemperatur

1 Gå til hjemmesiden for romtemperatur (Rom).

Resultat: Du kan lese av den faktiske temperaturen.

2 Trykk på .

Resultat: Du kan lese av ønsket temperatur.

Slik overstyrer du tidsplanen for romtemperatur midlertidig

1 Gå til hjemmesiden for romtemperatur (Rom).

2 Bruk eller for å justere temperaturen.

Slik endrer du modus fra planlagt til forhåndsinnstilt verdi

Forutsetning: Brukerprofil = Detaljert.

1 Gå til hjemmesiden for romtemperatur (Rom).

2 Trykk på eller for å velge en forhåndsdefinert verdi (

eller ).

Resultat: Modus vil gå tilbake til Programmert i henhold til overstyringsperioden.

Eksempel: Overstyre tidsplanen midlertidig OG endre modus til den forhåndsinnstilte verdien

Du har konfigurert følgende innstillinger:

EHBH04~16CBV + EHVH04~16S18+26CBV Daikin Altherma – Lavtemperatursplitt 4P449972-1 – 2016.06

Referanseguide for bruker

4 Drift
