Guia de referência para o utilizador

Daikin Altherma 3 R F+W

EHBH04DA6V7 EHBH08DA6V7 EHBH08DA9W7

EHBX04DA6V7 EHBX08DA6V7 EHBX08DA9W7

EHVH04S18D*6V7 EHVH04S23D*6V7

EHVH08S18D*6V7 EHVH08S23D*6V7 EHVH08S18D*9W7 EHVH08S23D*9W7

EHVX04S18D*3V7 EHVX04S18D*6V7 EHVX04S23D*3V7 EHVX04S23D*6V7

EHVX08S18D*6V7

EHVX08S23D*6V7 EHVX08S18D*9W7 EHVX08S23D*9W7

EHVH04SU18DA6V7 EHVH04SU23DA6V7

EHVH08SU18DA6V7 EHVH08SU23DA6V7

Índice

1 Precauções de segurança gerais 4

1.1 Acerca da documentação ............................................................................................................................................... 4

1.1.1 Significado dos avisos e símbolos................................................................................................................... 4

1.2 Para o utilizador .............................................................................................................................................................. 5

2 Acerca deste documento 7

3 Acerca do sistema 9

3.1 Componentes numa disposição do sistema típica......................................................................................................... 9

4 Funcionamento 10

4.1 Interface de utilizador: descrição geral.......................................................................................................................... 10

4.2 Possíveis ecrãs: descrição geral...................................................................................................................................... 11

4.2.1 Ecrã inicial ....................................................................................................................................................... 12

4.2.2 Ecrã do menu principal................................................................................................................................... 14

4.2.3 Ecrã do ponto de regulação ........................................................................................................................... 15

4.2.4 Ecrã detalhado com valores ........................................................................................................................... 16

4.3 ATIVAR ou DESATIVAR funções ...................................................................................................................................... 16

4.3.1 Indicação visual............................................................................................................................................... 16

4.3.2 Para ATIVAR ou DESATIVAR............................................................................................................................ 17

4.4 Controlo de aquecimento/arrefecimento ambiente ..................................................................................................... 18

4.4.1 Acerca do controlo de aquecimento/arrefecimento ambiente .................................................................... 18

4.4.2 Definir o modo de climatização ..................................................................................................................... 19

4.4.3 Para determinar que controlo de temperatura está a utilizar ...................................................................... 20

4.4.4 Para alterar a temperatura ambiente desejada ............................................................................................ 21

4.4.5 Para alterar a temperatura de saída de água desejada................................................................................. 22

4.5 Controlo da água quente sanitária................................................................................................................................. 23

4.5.1 Acerca do controlo da água quente sanitária................................................................................................ 23

4.5.2 Modo Reaquecer ............................................................................................................................................ 24

4.5.3 Modo programado ......................................................................................................................................... 25

4.5.4 Modo Reaquecer + programado .................................................................................................................... 25

4.5.5 Para alterar a temperatura da água quente sanitária ................................................................................... 26

4.5.6 Utilizar o modo potente de AQS .................................................................................................................... 26

4.6 Utilização avançada ........................................................................................................................................................ 27

4.6.1 Utilizar o modo de baixo ruído....................................................................................................................... 28

4.6.2 Utilizar o modo de férias ................................................................................................................................ 29

4.6.3 Ler informações .............................................................................................................................................. 29

4.6.4 Para configurar a data e a hora...................................................................................................................... 30

4.7 Valores predefinidos e programações............................................................................................................................ 30

4.7.1 Utilizar valores predefinidos .......................................................................................................................... 30

4.7.2 Regular os preços da energia ......................................................................................................................... 31

4.7.3 Utilizar e definir programações...................................................................................................................... 33

4.7.4 Ecrã do programa: exemplo ........................................................................................................................... 34

4.8 Curva dependente do clima............................................................................................................................................ 38

4.8.1 O que é uma curva dependente do clima?.................................................................................................... 38

4.8.2 Curva de 2 pontos .......................................................................................................................................... 39

4.8.3 Curva com desvio de gradiente...................................................................................................................... 40

4.8.4 Utilizar curvas dependentes do clima ............................................................................................................ 41

4.9 Estrutura do menu: Descrição geral das regulações do utilizador ................................................................................ 44

4.10 Regulações do instalador: Tabelas a serem preenchidas pelo instalador..................................................................... 45

4.10.1 Assistente de configuração ............................................................................................................................ 45

4.10.2 Menu de configurações .................................................................................................................................. 46

Guia de referência para o utilizador

5 Dicas de poupança de energia 47

6 Manutenção e assistência 48

6.1 Visão geral: Manutenção e assistência .......................................................................................................................... 48

6.2 Para encontrar o número de contacto/helpdesk........................................................................................................... 49

7 Resolução de problemas 50

7.1 Para exibir o texto de ajuda no caso de uma avaria ...................................................................................................... 50

7.2 Para verificar o histórico de anomalias .......................................................................................................................... 50

7.3 Sintoma: Sente que está muito frio (calor) na sua sala de estar ................................................................................... 51

7.4 Sintoma: A água na torneira está muito fria .................................................................................................................. 52

7.5 Sintoma: Falha da bomba de calor................................................................................................................................. 52

7.6 Sintoma: O sistema emite sons de gorgolejar após a ativação ..................................................................................... 53

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Índice

8 Relocalização 54

8.1 Visão geral: Relocalização............................................................................................................................................... 54

9 Eliminação 55

10 Glossário 56

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

1 | Precauções de segurança gerais

1 Precauções de segurança gerais

1.1 Acerca da documentação

▪ A documentação original está escrita em inglês. Todos os outros idiomas são

traduções.

▪ As precauções descritas neste documento dizem respeito a tópicos muito

importantes, siga-os rigorosamente.

▪ A instalação do sistema e todas as actividades descritas no manual de instalação

e no guia de referência do instalador DEVEM ser realizadas por um instalador autorizado.

1.1.1 Significado dos avisos e símbolos

PERIGO

Indica uma situação que resulta em morte ou ferimentos graves.

PERIGO: RISCO DE ELECTROCUSSÃO

Indica uma situação que poderá resultar em eletrocussão.

PERIGO: RISCO DE QUEIMADURAS

Indica uma situação que pode resultar em queimaduras devido a temperaturas extremamente quentes ou frias.

PERIGO: RISCO DE EXPLOSÃO

Indica uma situação que pode resultar em explosão.

AVISO

Indica uma situação que pode resultar em morte ou ferimentos graves.

ADVERTÊNCIA: MATERIAL INFLAMÁVEL

CUIDADO

Indica uma situação que pode resultar em ferimentos menores ou moderados.

Guia de referência para o utilizador

NOTIFICAÇÃO

Indica uma situação que pode resultar em danos materiais ou no equipamento.

INFORMAÇÕES

Apresenta dicas úteis ou informações adicionais.

Símbolos utilizados na unidade:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

1 | Precauções de segurança gerais

Símbolo Explicação

Antes da instalação, leia o manual de instalação e operação e a folha das instruções de ligação.

Antes de realizar trabalhos de manutenção e assistência técnica, leia o manual de assistência.

Para obter mais informações, consulte o guia para instalação e utilização.

A unidade contém peças rotativas. Tenha cuidado ao realizar a manutenção ou inspeção da unidade.

Símbolos utilizados na documentação:

Símbolo Explicação

Indica um título de uma imagem ou uma referência à mesma.

Exemplo: " 1–3 Título da figura "significa "Figura 3 no capítulo 1".

Indica um título de uma tabela ou uma referência à mesma. Exemplo: " 1–3 Título da tabela "significa "Tabela 3 no

capítulo 1".

1.2 Para o utilizador

AVISO

Se NÃO tiver a certeza de como utilizar a unidade, contacte o seu instalador.

AVISO

Este aparelho não se destina a utilização por pessoas (incluindo crianças) com limitações das capacidades físicas, sensoriais ou mentais, ou com falta de experiência ou de conhecimentos, salvo se sob supervisão ou formação adequadas relativamente à utilização do aparelho, facultadas por alguém responsável pela segurança dessas pessoas.

As crianças devem ser supervisionadas, para que não haja possibilidade de brincarem com o aparelho.

A limpeza e manutenção realizadas pelo utilizador não devem ser levadas a cabo por crianças sem supervisão.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

1 | Precauções de segurança gerais

▪ As unidades estão marcadas com o símbolo seguinte:

AVISO

Para evitar choques elétricos ou incêndio:

▪ NÃO enxágue a unidade. ▪ NÃO opere a unidade com as mãos molhadas. ▪ NÃO coloque quaisquer objetos com água em cima da

unidade.

CUIDADO

▪ NÃO coloque nenhum objeto nem equipamento em

cima da unidade.

▪ NÃO se sente, trepe nem se apoie na unidade.

Isto significa que os produtos eléctricos e electrónicos NÃO podem ser misturados com o lixo doméstico indiferenciado. NÃO tente desmontar pessoalmente o sistema: a desmontagem do sistema e o tratamento do refrigerante, do óleo e de outros componentes têm de ser efectuados por um instalador autorizado e cumprir com a legislação aplicável. As unidades têm de ser processadas numa estação de tratamento especializada, para reutilização, reciclagem e/ou recuperação. Ao certificar-se de que este produto é eliminado correctamente, está a contribuir para evitar potenciais consequências negativas para o ambiente e para a saúde humana. Para mais informações, contacte o seu instalador ou autoridade local.

▪ As baterias estão marcadas com o símbolo seguinte:

Isto significa que as baterias NÃO podem ser misturadas com o lixo doméstico indiferenciado. Se um símbolo químico estiver impresso por baixo do símbolo, significa que a bateria contém um metal pesado acima de uma determinada concentração. Possíveis símbolos de produtos químicos: Pb: chumbo (>0,004%). As baterias inutilizadas têm de ser tratadas em instalações de tratamento especializadas para reutilização. Ao certificar-se de que as baterias inutilizadas são eliminadas correctamente, está a contribuir para evitar potenciais consequências negativas para o ambiente e para a saúde humana.

Guia de referência para o utilizador

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

2 Acerca deste documento

Agradecemos-lhe por ter comprado este produto. Por favor:

▪ Leia a documentação atentamente antes de operar a interface de utilizador, de

forma a assegurar o melhor desempenho possível.

▪ Solicite ao instalador informações acerca das regulações que este utilizou para

configurar o seu sistema. Verifique se este preencheu as tabelas de regulações do instalador. Em caso negativo, solicite-lhe que o faça.

▪ Guarde a documentação para consulta futura.

Público-alvo

Utilizadoresfinais

Conjunto de documentação

Este documento faz parte de um conjunto de documentação. O conjunto completo é constituído por:

▪ Precauções de segurança gerais:

- Instruções de segurança que deve ler antes de operar o seu sistema

- Formato: Papel (na caixa da unidade de interior)

2 | Acerca deste documento

▪ Manual de operações:

- Guia rápido para uma utilização básica

- Formato: Papel (na caixa da unidade de interior)

▪ Guia de referência do utilizador:

- Instruções detalhadas passo a passo e informações de apoio para uma

utilização básica e avançada

- Formato: Ficheiros digitais em http://www.daikineurope.com/support-and-

manuals/product-information/

As atualizações mais recentes da documentação fornecida podem estar disponíveis no site regional Daikin ou através do seu instalador.

A documentação original está escrita em inglês. Todos os outros idiomas são traduções.

Estruturas de navegação

As estruturas de navegação (exemplo: [4.3]) ajudam-no a localizar onde se encontra na estrutura do menu da interface de utilizador.

1 Para ativar as estruturas de navegação: no ecrã inicial ou no

ecrã do menu principal, pressione o botão Ajuda. As estruturas de navegação aparecem no canto superior esquerdo do ecrã.

2 Para desativar as estruturas de navegação: pressione

novamente o botão Ajuda.

Este documento também apresenta estas estruturas de navegação. Exemplo:

1 Aceda a [4.3]: Arrefecimento/Aquecimento ambiente >

Intervalos de funcionamento.

Isto significa:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

2 | Acerca deste documento

Arrefecimento/Aquecimento ambiente

Intervalos de funcionamento

4.3

1 Começando no ecrã inicial, rode o seletor esquerdo e aceda a

2 Pressione o seletor esquerdo para aceder ao submenu.

3 Rode o seletor esquerdo e aceda a Intervalos de

4 Pressione o seletor esquerdo para aceder ao submenu.

Arrefecimento/Aquecimento ambiente.

funcionamento.

Guia de referência para o utilizador

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

3 Acerca do sistema

Dependendo da disposição do sistema, o sistema pode:

▪ Aquecer um espaço ▪ Arrefecer um espaço (se estiver instalado um modelo de bomba de calor de

aquecimento/arrefecimento)

▪ Produzir água quente sanitária (se estiver instalado um depósito deAQS)

3.1 Componentes numa disposição do sistema típica

3 | Acerca do sistema

A Zona principal. Exemplo: Sala de estar. B Zona adicional. Exemplo: Quarto.

C Zona do equipamento técnico. Exemplo: Garagem. a Bomba decalor da unidade de exterior

b Bomba decalor da unidade de interior

c Depósito de água quente sanitária (AQS)

d Interface de utilizador da unidade de interior

e Interface de utilizador utilizada como termóstato da divisão

f Aquecimento por baixo do piso

g Radiadores, convectores da bombade calor ou ventilo-convectores

INFORMAÇÕES

A unidade de interior e o depósito de água quente sanitária (se instalado) podem ser separados ou integrados consoante o tipo de unidade de interior.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

b c

4 Funcionamento

4.1 Interface de utilizador: descrição geral

A interface de utilizador possui os seguintes componentes:

a Indicador de estado

b Ecrã LCD

c Seletores e botões

a Indicador de estado

b Ecrã LCD

c Seletores e botões

Indicador de estado

Os LED da luz indicadora de estado acendem ou ficam intermitentes para indicar o modo de funcionamento da unidade.

LED Modo Descrição

Intermitente a azul Em espera A unidade não está a funcionar.

Azul permanente Funcionamento A unidade está a funcionar.

Intermitente a vermelho

Avaria Ocorreu uma avaria.

Para mais informações, consulte

"7.1Para exibir o texto de ajuda no caso de uma avaria"[450].

Ecrã LCD

O ecrã LCD possui uma função de suspensão. Após um determinado período sem interação com a interface de utilizador, o ecrã escurece. Premir qualquer botão ou seletor rotativo desperta o ecrã. O tempo sem interação difere, dependendo do nível de permissão do utilizador:

▪ Utilizador ou Utilizador avançado: 15min

Guia de referência para o utilizador

▪ Instalador: 1h

Seletores e botões

Utiliza os seletores e os botões:

▪ Para navegar nos ecrãs, menus e regulações do ecrã LCD ▪ Para regular valores

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

a b c d e

Item Descrição

4 | Funcionamento

a Seletor

esquerdo

O LCD exibe um arco no lado esquerdo do visor quando pode utilizar o seletor esquerdo.

▪ : Rodar e, em seguida, pressionar o seletor

esquerdo. Navegue pela estrutura do menu.

▪ : Rodar o seletor esquerdo. Escolha um item de

menu.

▪ : Pressionar o seletor esquerdo. Confirme a sua

escolha ou aceda a um submenu.

b Botão

: Pressionar para regressar 1 passo na estrutura do menu.

Retroceder

c Botão inicial : Pressionar para voltar ao ecrã inicial.

d Botão Ajuda : Pressionar para exibir um texto de ajuda relacionado com

a página atual (se disponível).

e Seletor direito O LCD exibe um arco no lado direito do visor quando pode

utilizar o seletor direito.

▪ : Rodar e, em seguida, pressionar o seletor direito.

Altere um valor ou regulação, apresentados no lado direito do ecrã.

▪ : Rodar o seletor direito. Navegue pelos possíveis

valores e regulações.

4.2 Possíveis ecrãs: descrição geral

Os ecrãs mais comuns são os seguintes:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

▪ : Pressionar o seletor direito. Confirme a sua escolha

e aceda ao item de menu seguinte.

Guia de referência para o utilizador

4 | Funcionamento

–

1.6 bar

18 Feb 2018

22:19

4.2.1 Ecrã inicial

a Ecrã inicial

b Ecrã do menu principal

c Ecrãs de nível inferior:

c1: Ecrã do ponto de regulação c2: Ecrã detalhado com valores c3: ecrã com curva dependente do clima c4: ecrã com programa

Prima o botão para regressar ao ecrã inicial. Verá uma descrição geral da configuração da unidade e as temperaturas da divisão e do ponto de regulação. Apenas os símbolos aplicáveis à sua configuração estão visíveis no ecrã inicial.

Ações possíveis neste ecrã

Percorra a lista do menu principal.

Aceda ao ecrã de menu principal.

Ativar/Desativar estruturas de navegação.

Item Descrição

As temperaturas são indicadas em círculos. Se o círculo for cinzento, o funcionamento correspondente (exemplo: aquecimento ambiente) não está ativo no momento.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Guia de referência para o utilizador

Item Descrição

4 | Funcionamento

Unidade de exterior

Unidade de interior / depósito de água quente sanitária

Modo de climatização

Desinfeção/ potente

: Unidade de exterior

: Modo de baixo ruído

a3 Temperatura ambiente medida

b1 Unidade de interior:

▪ : Unidade de interior para instalação no piso com

depósito integrado

▪ : Unidade de interior de montagem na parede com

depósito separado

▪ : Unidade de interior de montagem na parede

b2 Pressão da água

c ▪ : arrefecimento

▪ : aquecimento

▪ : Modo de desinfeção ativo ▪ : Funcionamento potente ativo

Data/hora e Hora e data atuais

Férias f

Zona principal

g1 Tipo de emissor de calor:

: Modo de férias ativo

▪ : Piso radiante ▪ : Ventiloconvector ▪ : Radiador

g2 Ponto de regulação da temperatura de saída de água

g3 Tipo de termóstato ambiente:

▪ : Daikin interface de utilizador utilizada como termóstato

ambiente

▪ : Controlo externo ▪ Oculto: controlo da temperatura de saída de água

adicional

g4 Temperatura ambiente medida

Zona adicional

h1 Tipo de emissor de calor:

▪ : Piso radiante ▪ : Ventiloconvector

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

▪ : Radiador

h2 Ponto de regulação da temperatura de saída de água

h3 Tipo de termóstato ambiente:

▪ : Controlo externo ▪ Oculto: controlo da temperatura de saída de água

adicional

Guia de referência para o utilizador

4 | Funcionamento

Zona principal

Zona adicional

Divisão

Avaria

Arrefecimento/Aquecimento ambiente

Item Descrição

Água quente sanitária

Avaria j

4.2.2 Ecrã do menu principal

Partindo do ecrã inicial, pressione ( ) ou rode ( ) o seletor esquerdo para abrir o ecrã do menu principal. No menu principal pode aceder a diferentes ecrãs e submenus do ponto de regulação.

i2 Temperatura do depósito medida

ou : ocorreu uma avaria

Para mais informações, consulte "7.1Para exibir o texto de

ajuda no caso de uma avaria"[450].

a Submenu selecionado

Percorra a lista. Aceda ao submenu. Ativar/Desativar estruturas de navegação.

: água quente sanitária

Ações possíveis neste ecrã

Submenu Descrição

[0]

ou Avaria

Restrição: Apenas exibido se ocorrer uma avaria.

Para mais informações, consulte "7.1Para

exibir o texto de ajuda no caso de uma avaria"[450].

[1]

Divisão

Restrição: Apenas exibido se um termóstato ambiente estiver ligado à unidade de interior.

Regule a temperatura da divisão.

[2]

Zona principal

Exibe o símbolo aplicável ao tipo de emissor da zona principal.

Regule a temperatura de saída da água da zona principal.

[3] Zona adicional Restrição: Apenas exibido se existirem duas

zonas de temperatura de saída de água. Exibe o símbolo aplicável ao tipo de emissor da zona adicional.

Regule a temperatura de saída da água da zona adicional (se disponível).

Guia de referência para o utilizador

[4]

Arrefecimento/

Aquecimento ambiente

Exibe o símbolo aplicável à sua unidade. Coloque a unidade no modo de aquecimento

ou no modo de arrefecimento. Não pode alterar o modo em modelos apenas de aquecimento.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Funcionamento

–

21°C

Divisão

–

35°C

Zona principal

–

45°C

Zona adicional

–

50°C

Depósito

–

Submenu Descrição

[5]

[7]

Depósito

Definições de

utilizador

[8]

[9]

Informações

Definições de

instalador

[A]

Testes de controlo

[B]

Perfil de

utilizador

[C]

Funcionamento

Restrição: Apenas exibido se estiver disponível um depósito de água quente sanitária.

Regule a temperatura do depósito da água quente sanitária.

Dá acesso às regulações do utilizador, tais como o modo de férias e o modo de baixo ruído.

Exibe dados e informações sobre a unidade de interior.

Restrição: Apenas para o instalador. Dá acesso a regulações avançadas.

Restrição: Apenas para o instalador. Realize testes e a manutenção.

Altere o perfil de utilizador ativo.

Ative ou desative a funcionalidade de aquecimento/arrefecimento e a preparação de água quente sanitária.

4.2.3 Ecrã do ponto de regulação

O ecrã do ponto de regulação é exibido para os ecrãs que descrevem os componentes do sistema que necessitam de um valor de ponto de regulação.

Exemplos

[1] Ecrã da temperatura ambiente

[3] Ecrã da zona adicional

Explicação

[2] Ecrã da zona principal

[5] Ecrã da temperatura do depósito

Ações possíveis neste ecrã

Percorra a lista do submenu.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

a bc

7.2.1

Hora/data

Horas

Minutos

4.2.4 Ecrã detalhado com valores

Ações possíveis neste ecrã

Aceda ao submenu.

Ajuste e aplique automaticamente a temperatura desejada.

Item Descrição

Limite de temperatura mínima a1 Fixado pela unidade

a2 Impedido pelo instalador

Limite de temperatura máxima b1 Fixado pela unidade

b2 Impedido pelo instalador

Temperatura atual c Medido pela unidade

Temperatura desejada d Rode o seletor direito para

aumentar/diminuir.

Submenu e Rode ou pressione o seletor

esquerdo para aceder ao submenu.

a Regulações

b Valores

c Regulação e valor selecionados

Percorra a lista de regulações.

Alter o valor.

Avance para a regulação seguinte.

Confirme as alterações e prossiga.

4.3 ATIVAR ou DESATIVAR funções

4.3.1 Indicação visual

Exemplo:

Ações possíveis neste ecrã

Guia de referência para o utilizador

Algumas funções da unidade podem ser ativadas ou desativadas independentemente. Se uma função está desativada, o ícone de temperatura correspondente no ecrã inicial fica esbatido.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Funcionamento

1.6

bar

1.6 bar

Funcionamento

Divisão

Arrefecimento/Aquecimento ambiente

Ativado

C.1

Controlo da temperatura ambiente

a Controlo da temperatura ambiente ATIVADO b Controlo da temperatura ambiente DESATIVADO

Funcionamento no modo de aquecimento/arrefecimento ambiente

c Funcionamento de arrefecimento/aquecimento ambiente ATIVADO d Funcionamento de arrefecimento/aquecimento ambiente DESATIVADO

Funcionamento de aquecimento do depósito

e Funcionamento de aquecimento do depósito ATIVADO

f Funcionamento de aquecimento do depósito DESATIVADO

4.3.2 Para ATIVAR ou DESATIVAR

Controlo da temperatura ambiente

1 Aceda a [C.1]: Funcionamento > Divisão.

2 Selecione Ativado ou Desativado.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

Funcionamento

Arrefecimento/ Aquecimento ambiente

Depósito

Desativad

Ativado

Divisão

C.2

Funcionamento

Depósito

Desativad

Ativado

Arrefecimento/Aquecimento ambiente

C.3

Funcionamento no modo de aquecimento/arrefecimento ambiente

NOTIFICAÇÃO

Proteção contra congelamento da divisão. Mesmo que DESATIVE o funcionamento

de aquecimento/arrefecimento ambiente ([C.2]: Funcionamento > Arrefecimento/Aquecimento ambiente), uma proteção contra congelamento

da divisão, se ativada, permanece ativa.

NOTIFICAÇÃO

Prevenção de congelamento das canalizações de água. Mesmo que DESATIVE o

funcionamento de aquecimento/arrefecimento ambiente ([C.2]: Funcionamento > Arrefecimento/Aquecimento ambiente), a prevenção de congelamento das

canalizações de água, se ativada, permanece ativa.

1 Aceda a [C.2]: Funcionamento > Arrefecimento/

Aquecimento ambiente.

2 Selecione Ativado ou Desativado.

Funcionamento de aquecimento do depósito

NOTIFICAÇÃO

Modo de desinfeção. Mesmo que DESATIVE o funcionamento de aquecimento do

depósito ([C.3]: Funcionamento > Depósito), o modo de desinfeção permanece ativo. No entanto, se o DESATIVAR durante uma desinfeção, ocorre um erro AH.

1 Aceda a [C.3]: Funcionamento > Depósito.

2 Selecione Ativado ou Desativado.

4.4 Controlo de aquecimento/arrefecimento ambiente

4.4.1 Acerca do controlo de aquecimento/arrefecimento ambiente

Guia de referência para o utilizador

O controlo do aquecimento/arrefecimento ambiente é, geralmente, constituído pelas seguintes etapas:

1 Definir o modo de climatização 2 Controlar a temperatura

Dependendo da disposição do sistema e da configuração do instalador, pode utilizar um controlo de temperatura diferente:

▪ Controlo com termóstato ambiente ▪ Controlo da temperatura de saída da água

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

▪ Controlo com termóstato ambiente externo

4.4.2 Definir o modo de climatização

Acerca dos modos de climatização

A sua unidade pode ser um modelo com aquecimento ou aquecimento/ arrefecimento:

▪ Se a sua unidade for um modelo com aquecimento, esta pode aquecer uma

divisão.

▪ Se a sua unidade for um modelo com aquecimento/arrefecimento, esta pode

aquecer e arrefecer uma divisão. Tem de indicar ao sistema o modo de funcionamento a utilizar.

Para determinar se está instalado um modelo de bomba de calor de aquecimento/arrefecimento

1 Aceda a [4]: Arrefecimento/Aquecimento ambiente.

2 Verifique se [4.1] Modo de funcionamento aparece na lista

e é editável. Em caso afirmativo, está instalado um modelo de bomba de calor de aquecimento/arrefecimento.

4 | Funcionamento

Para indicar ao sistema o modo de climatização a utilizar, pode:

Pode… Localização

Verificar o modo de climatização que está a ser

Ecrã inicial

utilizado atualmente.

Definir o modo de climatização permanentemente. Menu principal

Restringir a comutação automática de acordo com um programa mensal.

Para verificar qual é o modo de climatização que está a ser utilizado no momento

O modo de climatização é apresentado no ecrã inicial:

▪ Quando a unidade está no modo de aquecimento, aparece o ícone . ▪ Quando a unidade está no modo de arrefecimento, aparece o ícone .

O indicador de estado mostra se a unidade está a funcionar:

▪ Quando a unidade não está a funcionar, o indicador de estado mostra uma

pulsação azul com intervalos de aproximadamente 5 segundos.

▪ Quanto a unidade está a funcionar, o indicador de estado está sempre aceso a

azul.

Para definir o modo de climatização

1 Aceda a [4.1]: Arrefecimento/Aquecimento ambiente >

Modo de funcionamento

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

2 Selecione uma das opções seguintes:

▪ Aquecimento: apenas o modo de aquecimento ▪ Arrefecimento: apenas o modo de arrefecimento ▪ Automático: O modo de funcionamento muda

automaticamente com base na temperatura exterior. Impedido de acordo com o programa do modo de funcionamento.

A comutação automática de aquecimento/arrefecimento NÃO se aplica aos modelos só de aquecimento. Quando está selecionado Automático, a mudança de modo de funcionamento depende de Programa do modo de funcionamento [4.2].

Restringir a comutação automática de acordo com um programa

Condições: Regula o modo de climatização para Automático.

1 Aceda a [4.2]: Arrefecimento/Aquecimento ambiente >

Programa do modo de funcionamento.

2 Selecione um mês.

3 Para cada mês, selecione uma opção:

▪ Reversível: Não impedido ▪ Apenas aquecimento: Impedido ▪ Apenas arrefecimento: Impedido

4 Confirme as alterações.

Exemplo: Restrições à comutação

Quando Restrição

Durante as estações frias.

Apenas aquec.

Exemplo: Outubro, Novembro, Dezembro, Janeiro, Fevereiro e Março.

Durante a estação quente.

Apenas arrefec.

Exemplo: Junho, Julho e Agosto.

Nos meses intermédios.

Aquec./Arrefec.

Exemplo: Abril, Maio e Setembro.

Se Modo de funcionamento e Programa do modo de funcionamento estiverem em Automático, o modo de funcionamento será determinado pela temperatura exterior.

4.4.3 Para determinar que controlo de temperatura está a utilizar

Guia de referência para o utilizador

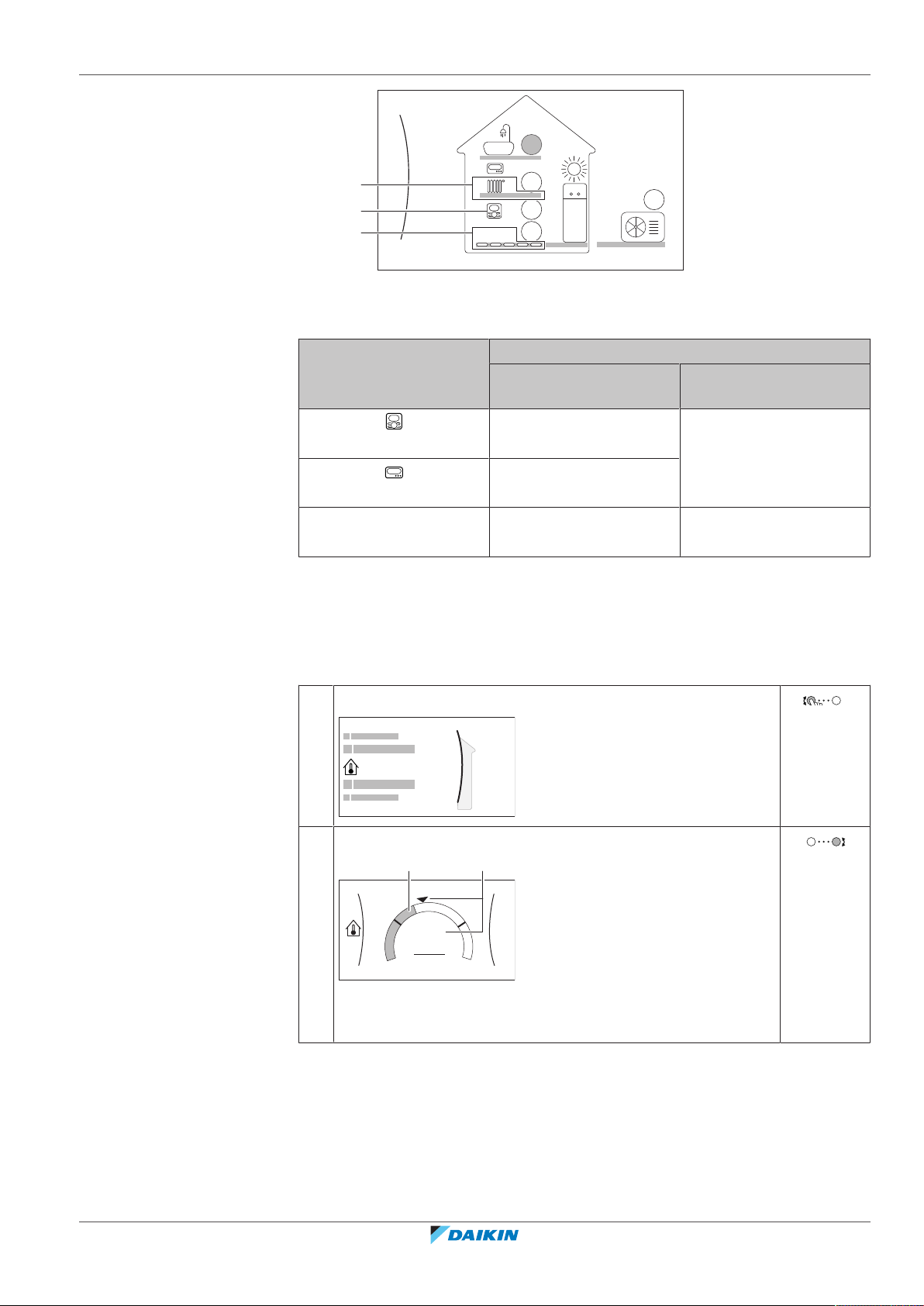

Para determinar que controlo de temperatura está a utilizar (método 1)

Verifique a tabela de regulações do instalador preenchida pelo instalador.

Para ver qual é o controlo de temperatura que está a ser utilizado (método 2)

O ecrã inicial mostra-lhe qual é o controlo de temperatura que está a ser utilizado.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Funcionamento

1.6 bar

22:19

18 Feb 2018

Divisão

–

21°C

a b

Divisão

a1 Emissor de calor da zona principal (neste exemplo Piso radiante) a2 Emissor de calor da zona adicional (neste exemplo Radiador). Se não for exibido qualquer ícone, não

existe uma zona adicional.

b Tipo de termóstato ambiente da zona principal:

Se b=... Em seguida, o controlo da temperatura é…

Zona principal Zona adicional (se

existente)

Controlo com termóstato da divisão

Controlo com termóstato de divisão externo

Sem ícone Controlo da temperatura

de saída de água

4.4.4 Para alterar a temperatura ambiente desejada

Durante o controlo da temperatura ambiente, pode utilizar o ecrã do ponto de regulação da temperatura ambiente para consultar e ajustar a temperatura ambiente desejada.

1 Aceda a [1]: Divisão.

2 Ajustar a temperatura ambiente desejada.

Controlo com termóstato de divisão externo

Controlo da temperatura de saída de água

a Temperatura ambiente real b Temperatura ambiente desejada

Se a programação estiver ativa após uma alteração da temperatura ambiente desejada

▪ A temperatura permanece inalterada desde que não exista uma ação

programada.

▪ A temperatura ambiente desejada volta ao valor programado quando ocorrer

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

uma ação programada.

Guia de referência para o utilizador

4 | Funcionamento

Zona principal

Zona adicional

–

35°C

a b

Zona principal

–

45°C

a b

Zona adicional

4.4.5 Para alterar a temperatura de saída de água desejada

Pode evitar o comportamento programado se desativar (temporariamente) o programa.

Para desativar o programa da temperatura ambiente

1 Aceda a [1.1]: Divisão > Programa.

2 Selecione Não.

INFORMAÇÕES

A água que sai é a água que é enviada para os emissores de calor. A temperatura de saída de água desejada é definida pelo seu instalador em conformidade com o tipo de emissor de calor. Ajuste as regulações de temperatura de saída da água apenas em caso de problemas.

Pode utilizar o ecrã do ponto de regulação da temperatura de saída da água para consultar e ajustar a temperatura de saída da água desejada.

1 Aceda a [2]: Zona principal ou [3]: Zona adicional.

2 Ajustar a temperatura de saída de água desejada.

a Temperatura de saída de água real b Temperatura de saída de água desejada

Se a programação estiver ativa após uma alteração da temperatura de saída de água desejada

▪ A temperatura permanece inalterada desde que não exista uma ação

programada.

Guia de referência para o utilizador

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

▪ A temperatura de saída de água desejada volta ao valor programado quando

ocorrer uma ação programada.

Pode evitar o comportamento programado se desativar (temporariamente) o programa.

Para desativar o programa da temperatura de saída de água

1 Aceda a uma das opções seguintes:

▪ [2.1]: Zona principal > Programa ▪ [3.1]: Zona adicional > Programa

2 Selecione Não.

Para ativar o funcionamento dependente do clima para a temperatura de saída de água

Consulte "4.8.4Utilizar curvas dependentes do clima"[441].

4.5 Controlo da água quente sanitária

4 | Funcionamento

4.5.1 Acerca do controlo da água quente sanitária

Dependendo do modo do depósito de AQS (regulação do instalador), o controlo da água quente sanitária pode ser:

▪ Apenas reaquecer ▪ Programa + reaquecer ▪ Apenas programa

CUIDADO

A programação de permissão da resistência eléctrica do depósito é utilizada para restringir ou permitir o funcionamento da resistência eléctrica do depósito com base num programa semanal. Conselho: Para evitar uma função de desinfecção mal sucedida, deixe a resistência eléctrica do depósito funcionar (segundo o programa semanal) durante um mínimo de 4 horas, a partir do arranque programado da desinfecção. Se a resistência eléctrica do depósito estiver restrita durante a desinfecção, esta função NÃO será bem sucedida e será gerado o aviso AH aplicável.

INFORMAÇÕES

Se aparecer um código de erro AH e não tiver ocorrido qualquer interrupção da função de desinfeção devido a utilização de torneiras de água quente sanitária, recomendamos as seguintes ações:

▪ Quando está selecionado o modo Apenas reaquecer ou Programa +

reaquecer, recomenda-se a programação do arranque da função de desinfeção

para, pelo menos, 4horas após a hora a que se espera a última utilização de torneiras de água quente sanitária. Este arranque pode ser configurado pelas regulações do instalador (função de desinfeção).

▪ Quando está selecionado o modo Apenas programa, recomenda-se a

programação de uma ação Económico para 3 horas antes do arranque programado da função de desinfeção, para pré-aquecer o depósito.

Para ver qual é o modo de água quente sanitária que está a utilizar (método 1)

Verifique a tabela de regulações do instalador preenchida pelo instalador.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

[5.1] [5.2] [5.3] [5.4] [5.5]

Temperatura desejada em modo económico

Programa

Temperatura desejada em modo reaquecer

Temperatura desejada em modo conforto

Funcionamento em modo potente

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

Para ver qual é o modo de água quente sanitária que está a utilizar (método 2)

1 Aceda a [5]: Depósito.

2 Verifique quais são os ícones que estão visíveis:

Apenas [5.1]

Funcionamento em modo potente

Todos os itens estão visíveis, exceto [5.4] Temperatura

desejada em modo reaquecer

Todos os itens estão visíveis, incluindo [5.4] Temperatura

desejada em modo reaquecer

4.5.2 Modo Reaquecer

No modo de reaquecimento, o depósito deAQS aquece continuamente até atingir a temperatura indicada na página inicial (exemplo: 50°C) quando a temperatura descer abaixo e um determinado valor.

Se for apresentada a

indicação…

O modo do depósito deAQS =…

Apenas reaquecer

Apenas programa

Programa + reaquecer

Guia de referência para o utilizador

TtTemperatura do depósito deAQS

t Hora

INFORMAÇÕES

Risco de falta de capacidade de aquecimento ambiente para o depósito de água quente sanitária sem a resistência elétrica do depósito interna: no caso de funcionamento frequente de água quente sanitária, ocorrerá a interrupção frequente e prolongada do aquecimento/arrefecimento ambiente quando selecionar o seguinte:

Depósito > Modo de aquecimento > Apenas reaquecer.

INFORMAÇÕES

Quando o modo do depósito de AQS é reaquecer, o risco de um problema de conforto e de falta de capacidade é significativo. No caso de operações frequentes de reaquecimento, a função de aquecimento/arrefecimento ambiente é regularmente interrompida.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4.5.3 Modo programado

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

No modo programado, o depósito deAQS produz água quente de acordo com uma programação. O melhor momento para o depósito produzir água quente é durante a noite, porque a solicitação de aquecimento ambiente é inferior.

Exemplo:

▪ Inicialmente, a temperatura do depósito deAQS é a mesma que a temperatura

da água sanitária que entra no depósito deAQS (exemplo: 15°C).

▪ Às 00:00, o depósito deAQS está programado para aquecer a água para um valor

predefinido (exemplo: Conforto = 60°C).

4 | Funcionamento

TtTemperatura do depósito deAQS

t Hora

▪ Durante a manhã, consome água quente e a temperatura do depósito de AQS

diminui.

▪ Às 14:00, o depósito deAQS está programado para aquecer a água para um valor

predefinido (exemplo: Económico = 50°C). Existe novamente água quente disponível.

▪ Durante a tarde e o início da noite, consome novamente água quente e a

temperatura do depósito deAQS volta a diminuir.

▪ Às 00:00 do dia seguinte, o ciclo repete-se.

4.5.4 Modo Reaquecer + programado

No modo de programado + reaquecimento, o controlo da água quente sanitária é o mesmo que no modo programado. No entanto, quando a temperatura do depósito de AQS diminui para um valor inferior ao valor predefinido (=temperatura de reaquecimento do depósito – valor da histerese; exemplo: 35°C), o depósito de AQS aquece até atingir o ponto de regulação de reaquecimento (exemplo: 45°C). Tal assegura que está sempre disponível uma quantidade mínima de água quente.

Exemplo:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

TtTemperatura do depósito de água quente sanitária

t Hora

Guia de referência para o utilizador

4 | Funcionamento

Depósito

–

50°C

a b

Depósito

4.5.5 Para alterar a temperatura da água quente sanitária

No modo Apenas reaquecer, pode utilizar o ecrã do ponto de regulação da temperatura do depósito para ver e ajustar a temperatura da água quente sanitária.

1 Aceda a [5]: Depósito.

2 Ajuste a temperatura da água quente sanitária.

a Temperatura real da água quente sanitária b Temperatura desejada da água quente sanitária

Nos outros modos, pode ver o ecrã do ponto de regulação e não pode alterá-lo. Mas pode alterar as regulações de Temperatura desejada em modo

conforto [5.2], Temperatura desejada em modo económico [5.3] e Temperatura desejada em modo reaquecer [5.4].

4.5.6 Utilizar o modo potente de AQS

Acerca do funcionamento potente

O Funcionamento em modo potente permite que a água quente sanitária seja aquecida pelo aquecedor de reserva ou pela resistência elétrica do depósito. Utilize este modo nos dias que ocorrer mais utilização de água quente do que habitualmente.

Para verificar se o funcionamento potente está ativo

Se estiver visível no ecrã inicial, o funcionamento potente está ativo. Ative ou desative Funcionamento em modo potente do seguinte modo:

1 Aceda a [5.1]: Depósito > Funcionamento em modo

potente

2 Selecione Desativado ou Ativado para o funcionamento

potente.

Guia de referência para o utilizador

Exemplo de utilização: Necessita imediatamente de mais água quente

Está na seguinte situação:

▪ Já consumiu a maior parte da sua água quente sanitária. ▪ Não pode aguardar pela próxima ação programada para aquecer o depósito de

água quente sanitária.

Então ativa o funcionamento potente. O depósito de água quente sanitária começa a aquecer a água até à temperatura de Conforto.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4.6 Utilização avançada

Perfil de utilizador

1234

Utilizador avançado

0000

Utilizador

A quantidade de informações que pode ler e editar na estrutura do menu depende do seu nível de permissão do utilizador:

▪ Utilizador: Modo padrão ▪ Utilizador avançado: Pode ler e editar mais informações

Para alterar o nível de permissão do utilizador

Pode alterar o nível de permissão do utilizador do seguinte modo:

1 Aceda a [B]: Perfil de utilizador.

4 | Funcionamento

INFORMAÇÕES

Quando o funcionamento potente está ativo, o risco de aquecimento/arrefecimento ambiente e de problemas de conforto por falta de capacidade é significativo. Em caso de operação frequente de água quente sanitária, ocorrerão interrupções de aquecimento/arrefecimento ambiente longas e frequentes.

2 Introduza o código PIN aplicável para o nível de permissão do

utilizador.

▪ Procure na lista de dígitos e altere o dígito selecionado. ▪ Mova o cursor da esquerda para a direita. ▪ Confirme o código PIN e avance.

Código PIN do utilizador avançado

O código PIN do Utilizador avançado é 1234. Os itens de menu adicionais para o utilizador estão agora visíveis.

Código PIN do utilizador

O código PIN do Utilizador é 0000.

—

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

4.6.1 Utilizar o modo de baixo ruído

Acerca do modo de baixo ruído

Pode utilizar o modo de baixo ruído para diminuir o som da unidade de exterior. No entanto, tal também diminui a capacidade de aquecimento/arrefecimento do sistema. Existem diversos níveis do modo de baixo ruído.

Pode:

▪ Desativar completamente o modo de baixo ruído ▪ Activar manualmente um nível do modo de baixo ruído até à próxima acção

programada

▪ Utilizar e definir uma programação do modo de baixo ruído

INFORMAÇÕES

Se a temperatura exterior for abaixo de zero, NÃO recomendamos a utilização do nível de baixo ruído.

Para verificar se o modo de baixo ruído está activo

Se estiver visível no ecrã inicial, o modo silencioso está ativo.

Para utilizar o modo de baixo ruído

1 Aceda a [7.4.1]: Definições de utilizador >

Silencioso > Operação.

2 Efetue uma das operações seguintes: —

Se pretender… Então…

Desativar completamente o

Selecione Desativado.

modo de baixo ruído

Ativar manualmente um nível do modo de baixo ruído

Selecione o nível de modo silencioso aplicável. Exemplo: O mais silencioso.

Utilizar e definir uma programação do modo de baixo ruído

Selecione Automático.

Aceda a [7.4.2] Programa e programe o programa. Para mais informações sobre a programação, consulte "4.7.4Ecrã do programa:

exemplo"[434].

Exemplo de utilização: O bebé está a dormir durante a tarde

Se estiver na seguinte situação:

Guia de referência para o utilizador

▪ Definiu uma programação do modo de baixo ruído:

- Durante a noite: O mais silencioso.

- Durante o dia: Desativado para assegurar a capacidade de aquecimento/

arrefecimento do sistema.

▪ No entanto, durante a tarde, o bebé está a dormir e pretende que o sistema

esteja silencioso.

Pode efetuar o seguinte:

1 Aceda a [7.4.1]: Definições de utilizador >

Silencioso > Operação.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

2 Selecione O mais silencioso.

Operação

Até

7.3.1

Vantagem: A unidade de exterior funciona no respetivo nível de mais baixo ruído.

4.6.2 Utilizar o modo de férias

Acerca do modo de férias

Durante as suas férias, pode utilizar o modo de férias para divergir dos seus programas normais sem ter de os alterar. Quando o modo de férias está ativo, o funcionamento de aquecimento/arrefecimento ambiente e o funcionamento de água quente sanitária estão desativados. A proteção contra congelamento da divisão e o funcionamento anti-legionella continuam ativos.

Fluxo de trabalho adicional

A utilização do modo de férias consiste, geralmente, nas seguintes etapas:

1 Definir a data de início e a data de fim das férias. 2 Ativar o modo de férias.

Para verificar se o modo de férias está activado e/ou a funcionar

4 | Funcionamento

Se estiver visível no ecrã inicial, o modo de férias está ativo.

Configuras as férias

1 Ative o modo de férias. —

▪ Aceda a [7.3.1]: Definições de utilizador > Férias >

Operação.

▪ Selecione Ativado.

2 Defina o primeiro dia das férias. —

▪ Aceda a [7.3.2]: De.

▪ Selecione uma data.

▪ Confirme as alterações.

3 Defina o último dia das férias. —

▪ Aceda a [7.3.3]: Até.

▪ Selecione uma data.

▪ Confirme as alterações.

4.6.3 Ler informações

Para ler informações

1 Aceda a [8]: Informações.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

Possíveis informações de leitura

No menu… Pode ler…

[8.1] Dados energéticos Energia produzida, eletricidade

consumida e gás consumido

[8.2] Histórico de avarias Histórico de avarias

[8.3] Informação do

Número de contacto/helpdesk

concessionário

[8.4] Sensores Temperatura de saída de água (se

aplicável), ambiente, do depósito, da água quente sanitária e do exterior

[8.5] Atuadores Modo/estado de cada atuador

Exemplo: Circulador de água quente sanitária ATIVADO/DESATIVADO

[8.6] Modos de funcionamento Modo de funcionamento atual

Exemplo: Modo de descongelamento/ retorno de óleo

[8.7] Sobre Informações acerca da versão do

sistema

[8.8] Estado da ligação Informações sobre o estado da ligação

da unidade, do termóstato da divisão e do adaptador de LAN.

[8.9] Horas de funcion. Horas de funcionamento de

componentes específicos do sistema

4.6.4 Para configurar a data e a hora

1 Aceda a [7.2] Definições de utilizador > Hora/data.

4.7 Valores predefinidos e programações

4.7.1 Utilizar valores predefinidos

Acerca dos valores predefinidos

É possível predefinir valores para algumas regulações do sistema. Só terá de definir estes valores uma vez e depois poderá reutilizá-los noutros ecrãs, como o ecrã da programação. Se pretender alterar o valor noutra ocasião, apenas terá de o fazer num ecrã.

Para predefinir valores de temperatura do depósito

Para EHBH/X: Apenas se existir um depósito de água quente sanitária instalado O programa de água quente sanitária utiliza os seguintes valores predefinidos:

Valor predefinido Onde é utilizado

Temperatura desejada em modo conforto

No programa, se o modo de depósito de água quente sanitária for

Guia de referência para o utilizador

Temperatura desejada em modo económico

▪ Apenas programa ▪ Programa + reaquecer

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Funcionamento

Valor predefinido Onde é utilizado

Temperatura desejada em modo reaquecer

Para definir os preços da energia

É possível apenas se a opção Bivalente tiver sido ativada pelo instalador.

Valor predefinido Onde é utilizado

Preço da eletricidade

▪ Alta ▪ Média ▪ Reduzida

Preço do gás

4.7.2 Regular os preços da energia

O sistema permite definir os seguintes preços de energia:

▪ um preço fixo para o gás ▪ 3 níveis de preço da eletricidade

Se o modo de depósito de água quente sanitária for

▪ Programa + reaquecer

Utilizado no ecrã de programa semanal ao definir os preços da energia.

▪ um temporizador semanal para os preços da eletricidade.

Consulte o manual de instalação para mais informações.

Exemplo: Como definir os preços da energia na interface de utilizador?

Preço Valor na estrutura de navegação

Combustível: 5,3cêntimos/kWh [7.6]=5,3

Eletricidade: 12cêntimos/kWh [7.5.1]=12

Para definir o preço do gás

1 Aceda a [7.6]: Definições de utilizador > Preço do

gás.

2 Selecione o preço correto do gás.

3 Confirme as alterações.

INFORMAÇÕES

Preços entre 0,00~990unidade monetária/kWh (com 2 valores significativos).

Para definir o preço da electricidade

1 Aceda a [7.5.1]/[7.5.2]/[7.5.3]: Definições de utilizador

> Preço da eletricidade > Alta/Média/Reduzida.

2 Selecione o preço correto da eletricidade.

3 Confirme as alterações.

4 Repita estes passos para os três preços da eletricidade. —

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

INFORMAÇÕES

Preços entre 0,00~990unidade monetária/kWh (com 2 valores significativos).

INFORMAÇÕES

Se não for regulada qualquer programação, o Alta para Preço da eletricidade é tido em conta.

Para definir o temporizador do preço da electricidade

1 Aceda a [7.5.4]: Definições de utilizador > Preço da

eletricidade > Programa.

2 Programe a seleção no ecrã de programa. Pode introduzir os

preços de eletricidade Alta, Média e Reduzida praticados pelo seu fornecedor de eletricidade.

3 Confirme as alterações.

INFORMAÇÕES

Os valores correspondem aos valores de preço de eletricidade Alta, Média e Reduzida introduzidos anteriormente. Se não for definida qualquer programação, o preço da eletricidade Alta é tido em conta.

Sobre os preços da energia em caso de incentivo por kWh de energia renovável

Ao regular os preços da energia, pode ser tido conta um incentivo. Apesar de ser possível um aumento do custo de funcionamento, o custo de operação total tendo em conta o reembolso será optimizado.

NOTIFICAÇÃO

Certifique-se de que modifica a regulação dos preços da energia no final do período do incentivo.

Para regular os preços do gás em caso de incentivo por kWh de energia renovável

—

Exemplo

Guia de referência para o utilizador

Calcule o valor do preço do gás com a seguinte fórmula:

▪ Preço real do gás+(Incentivo/kWh×0,9)

Para ver o procedimento de introdução do preço do gás, consulte "Para definir o

preço do gás"[431].

Para regular os preços da electricidade em caso de incentivo por kWh de energia renovável

Calcule o valor do preço da eletricidade com a seguinte fórmula:

▪ Preço real da eletricidade+Incentivo/kWh

Para ver o procedimento de introdução do preço da eletricidade, consulte "Para

definir o preço da electricidade"[431].

Este é um exemplo e os preços e/ou valores utilizados neste exemplo NÃO são precisos.

Dados Preço/kWh

Preço do gás 4,08

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Funcionamento

Dados Preço/kWh

Preço da eletricidade 12,49

Incentivo de calor renovável por kWh 5

Cálculo do preço do gás

Preço do gás=Preço real do gás+(Incentivo/kWh×0,9) Preço do gás=4,08+(5×0,9) Preço do gás=8,58

Cálculo do preço da eletricidade

Preço da eletricidade=Preço real da eletricidade+Incentivo/kWh Preço da eletricidade=12,49+5 Preço da eletricidade=17,49

Preço Valor na estrutura de navegação

Gás: 4,08/kWh [7.6]=8,6

Eletricidade: 12,49/kWh [7.5.1]=17

4.7.3 Utilizar e definir programações

Acerca dos programas

Dependendo da disposição do sistema e da configuração efetuada pelo instalador, podem estar disponíveis programas (predefinidos e/ou definidos pelo utilizador) para vários controlos.

Pode:

▪ Selecionar os programas que pretende utilizar em cada momento. ▪ Definir os seus próprios programas se os predefinidos não forem satisfatórios. As

ações que pode programar são específicas de cada controlo.

Ecrãs de programação possíveis

Nome e local Utilização

[1.2] Divisão > Programa de aquecimento

[1.3] Divisão > Programa de arrefecimento

[2.2] Zona principal > Programa de aquecimento

Programar a temperatura ambiente desejada no modo de aquecimento.

Programar a temperatura ambiente desejada no modo de arrefecimento.

Programar a temperatura de saída da água desejada para a zona principal no modo de aquecimento.

[2.3] Zona principal >

Programa de arrefecimento

[3.2] Zona adicional > Programa de aquecimento

[3.3] Zona adicional > Programa de arrefecimento

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Programar a temperatura de saída da água desejada para a zona principal no modo de arrefecimento.

Programar a temperatura de saída da água desejada para a zona adicional no modo de aquecimento.

Programar a temperatura de saída da água desejada para a zona adicional no modo de arrefecimento.

Guia de referência para o utilizador

4 | Funcionamento

Seg.

Sáb.

Qua.

Sex.

Qui.

Ter.

Dom.

Def. por utilizador 1

Nome e local Utilização

[4.2] Arrefecimento/ Aquecimento ambiente >

Consulte "4.4.2Definir o modo de

climatização"[419].

Programa do modo de funcionamento

[5.5] Depósito > Programa Programar a temperatura do depósito de água

quente sanitária para as suas necessidades normais de água quente sanitária:

▪ Conforto ▪ Económico ▪ Parar

[7.4.2] Definições de utilizador > Silencioso > Programa

Programar os períodos de utilização dos níveis do modo silencioso da unidade:

▪ Desativado ▪ Silencioso ▪ Mais silencioso ▪ O mais silencioso

[7.5.4] Definições de utilizador > Preço da

Programar quando é válida uma determinada tarifa de eletricidade.

eletricidade > Programa

Exemplo de programação de um programa

Consulte "4.7.4Ecrã do programa: exemplo"[434].

4.7.4 Ecrã do programa: exemplo

Este exemplo mostra como regular um programa de temperatura ambiente no modo de aquecimento para a zona principal.

INFORMAÇÕES

Os procedimentos para programar outros programas são semelhantes.

Para definir a programação: vista geral

Exemplo: Pretende programar o seguinte programa:

Pré-requisito: O programa de temperatura ambiente só está disponível se o

controlo com termóstato da divisão estiver ativo. Se o controlo de temperatura de saída de água estiver ativo pode, em vez disso, programar o programa da zona principal.

Guia de referência para o utilizador

1 Aceda ao programa. 2 (opcional) Limpe o conteúdo do programa de toda a semana ou o conteúdo

de uma programação diária selecionada.

3 Programe o programa para Segunda-feira. 4 Copie o programa para os restantes dias da semana.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Funcionamento

Seg.

Sáb.

Qua.

Sex.

Qui.

Ter.

Dom.

Def. por utilizador 1

Eliminar

Mudar o nome

Selecionar

Seg.

Sáb.

Qua.

Sex.

Qui.

Ter.

Dom.

Def. por utilizador 1

Eliminar

Editar

Copiar

Seg.

Sáb.

Qua.

Sex.

Qui.

Ter.

Dom.

Def. por utilizador 1

5 Programe o programa para Sábado e copie-o para Domingo. 6 Atribua um nome ao programa.

Aceda ao programa

1 Aceda a [1.1]: Divisão > Programa.

2 Regule a programação para Sim.

3 Aceda a [1.2]: Divisão > Programa de aquecimento.

Para apagar o conteúdo da programação semanal

1 Selecione o nome do programa atual.

2 Selecione Eliminar.

3 Selecione OK para confirmar.

Para apagar o conteúdo de uma programação diária

1 Selecione o dia do qual pretende apagar o conteúdo. Por

exemplo Sexta-feira

2 Selecione Eliminar.

3 Selecione OK para confirmar.

Para programar o programa para Segunda-feira

1 Selecione Segunda-feira.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

Eliminar

Editar

Copiar

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Seg.

Sáb.

Qua.

Sex.

Qui.

Ter.

Dom.

Def. por utilizador 1

Eliminar

Editar

Copiar

Seg.

Sáb.

Qua.

Sex.

Qui.

Ter.

Dom.

Def. por utilizador 1

2 Selecione Editar.

3 Utilize o seletor esquerdo para selecionar uma entrada e editá-

la com o seletor direito. Pode programar até 6 ações por dia. Na barra, uma temperatura alta apresenta uma cor mais escura do que uma temperatura baixa.

Nota: Para apagar uma ação, regule a respetiva hora como a hora da ação anterior.

4 Confirme as alterações.

Resultado: O programa para Segunda-feira é definido. O valor

da última ação é válido até à ação programada seguinte. Neste exemplo, segunda-feira é o primeiro dia que programou. Assim, a última ação programada é válida até à primeira ação da segunda-feira seguinte.

Para copiar o programa para os restantes dias da semana

1 Selecione Segunda-feira.

2 Selecione Copiar.

Resultado: Junto do dia copiado é exibido "C".

Guia de referência para o utilizador

3 Selecione Terça-feira.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 Selecione Colar.

Eliminar

Editar

Copiar

Colar

Seg.

Sáb.

Qua.

Sex.

Qui.

Ter.

Dom.

Def. por utilizador 1

Seg.

Sáb.

Qua.

Sex.

Qui.

Ter.

Dom.

Def. por utilizador 1

8:00

23:00

--:--

21°C

18°C

12 24

Sáb.

Seg.

Sáb.

Qua.

Sex.

Qui.

Ter.

Dom.

Def. por utilizador 1

Resultado:

4 | Funcionamento

5 Repita esta ação para todos os restantes dias da semana.

Para programar o programa para Sábado e copiá-lo para Domingo

1 Selecione Sábado.

2 Selecione Editar.

3 Utilize o seletor esquerdo para selecionar uma entrada e editá-

la com o seletor direito.

4 Confirme as alterações.

5 Selecione Sábado.

—

6 Selecione Copiar.

7 Selecione Domingo.

8 Selecione Colar.

Resultado:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

Seg.

Sáb.

Qua.

Sex.

Qui.

Ter.

Dom.

Def. por utilizador 1

Eliminar

Mudar o nome

Selecionar

Para mudar o nome do programa

1 Selecione o nome do programa atual.

2 Selecione Mudar o nome.

3 (opcional) Para eliminar o nome do programa atual, procure na

lista de carateres até ← ser exibido e, em seguida, pressione para remover o caráter anterior. Repita para cada caráter do nome do programa.

4 Para atribuir um nome ao programa atual, procure na lista de

carateres e confirme o caráter selecionado. O nome do programa pode conter até 15carateres.

5 Confirme o nome novo.

INFORMAÇÕES

Os nomes de alguns programas não podem ser alterados.

Exemplo de utilização: Trabalha num sistema de 3 turnos

Se trabalha num sistema de 3 turnos, pode fazer o seguinte:

1 Definir 3 programações de temperatura ambiente no modo de aquecimento e

atribuir-lhes nomes adequados. Exemplo: Turno da Manhã, Turno da Tarde e Turno da Noite

2 Seleccione a programação que pretende utilizar de momento.

4.8 Curva dependente do clima

4.8.1 O que é uma curva dependente do clima?

Operação dependente do clima

A unidade funciona "dependente do clima" se a temperatura de saída de água desejada ou do depósito for determinada automaticamente pela temperatura exterior. Como tal, está ligada ao sensor de temperatura na parede norte do edifício. Se a temperatura exterior descer ou aumentar, a unidade compensa instantaneamente. Assim, a unidade não tem de aguardar retorno por parte do termóstato para aumentar ou diminuir a temperatura de saída de água ou do depósito. Devido ao facto de reagir mais rapidamente, evita aumentos e descidas acentuados da temperatura do interior e da temperatura da água nos pontos de torneiras.

Guia de referência para o utilizador

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Funcionamento

X1 X2

Vantagem

A operação dependente do clima reduz o consumo de energia.

Curva dependente do clima

De modo a poder compensar diferenças na temperatura, a unidade recorre à respetiva curva dependente do clima. Esta curva define o grau da temperatura do depósito ou da saída de água em diferentes temperaturas exteriores. Devido ao facto do gradiente da curva depender das circunstâncias locais, tais como o clima e o isolamento da habitação, a curva pode ser ajustada por um instalador ou utilizador.

Tipos de curva dependente do clima

Existem 2 tipos de curvas dependentes do clima:

▪ Curva de 2 pontos ▪ Curva com desvio de gradiente

O tipo de curva que utiliza para efetuar ajustes depende da sua preferência pessoal. Consulte "4.8.4Utilizar curvas dependentes do clima"[441].

Disponibilidade

A curva dependente do clima está disponível para:

▪ Zona principal - aquecimento ▪ Zona principal - arrefecimento ▪ Zona adicional - aquecimento ▪ Zona adicional - arrefecimento ▪ Depósito

4.8.2 Curva de 2 pontos

Defina a curva dependente do clima com estes dois pontos de regulação:

▪ Ponto de regulação (X1, Y2) ▪ Ponto de regulação (X2, Y1)

Exemplo

INFORMAÇÕES

Para operar dependente do clima, configure corretamente o ponto de regulação da zona principal, da zona adicional ou do depósito. Consulte "4.8.4 Utilizar curvas

dependentes do clima"[441].

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

X1 X2

a b

Item Descrição

a Zona dependente do clima selecionada:

▪ : aquecimento da zona principal ou zona adicional ▪ : arrefecimento da zona principal ou zona adicional

▪ : água quente sanitária

X1, X2 Exemplos de temperatura ambiente exterior Y1, Y2 Exemplos de temperatura do depósito ou temperatura de saída de

água desejada. O ícone corresponde ao emissor de calor para essa

zona:

▪ : aquecimento por piso radiante

▪ : unidade ventilo-convetora

▪ : radiador

▪ : depósito de água quente sanitária

Ações possíveis neste ecrã

Verifique as temperaturas. Altere a temperatura. Avance para a temperatura seguinte. Confirme as alterações e prossiga.

4.8.3 Curva com desvio de gradiente

Gradiente e desvio

Defina a curva dependente do clima através do respetivo gradiente e desvio:

▪ Altere o gradiente para aumentar ou diminuir de forma diferente a temperatura

de saída da água para diferentes temperaturas ambiente. Por exemplo, se a temperatura de saída de água for boa em geral, mas demasiado fria em temperaturas ambiente baixas, aumente o gradiente de modo que a temperatura de saída de água seja progressivamente mais aquecida em temperaturas ambiente progressivamente mais baixas.

▪ Altere o desvio para aumentar ou diminuir uniformemente a temperatura de

saída da água para diferentes temperaturas ambiente. Por exemplo, se a temperatura de saída de água estiver sempre muito fria em temperaturas ambiente diferentes, mude o desvio para aumentar uniformemente a temperatura de saída de água para todas as temperaturas ambiente.

Exemplos

Curva dependente do clima quando o gradiente é selecionado:

Guia de referência para o utilizador

Curva dependente do clima quando o desvio é selecionado:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Funcionamento

X1 X2

a b

Item Descrição

a Curva dependente do clima antes das alterações.

b Curva dependente do clima após as alterações (como exemplo):

▪ Quando o gradiente for alterado, a nova temperatura preferida

em X1 é desigualmente superior à temperatura preferida em X2.

▪ Quando o desvio for alterado, a nova temperatura preferida em

X1 é igualmente superior à temperatura preferida em X2.

c Gradiente

d Desvio

e Zona dependente do clima selecionada:

▪ : aquecimento da zona principal ou zona adicional ▪ : arrefecimento da zona principal ou zona adicional ▪ : água quente sanitária

X1, X2 Exemplos de temperatura ambiente exterior

Y1, Y2, Y3,Y4Exemplos de temperatura do depósito ou temperatura de saída de

água desejada. O ícone corresponde ao emissor de calor para essa zona:

▪ : aquecimento por piso radiante ▪ : unidade ventilo-convetora ▪ : radiador

▪ : depósito de água quente sanitária

Ações possíveis neste ecrã

Selecione o gradiente ou o desvio. Aumente ou diminua o gradiente/desvio. Quando o gradiente estiver selecionado: regule o gradiente e

avance para o desvio.

4.8.4 Utilizar curvas dependentes do clima

Configure as curvas dependentes do clima do seguinte modo:

Para definir o modo do ponto de regulação

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Para utilizar a curva dependente das condições climatéricas, tem de definir o modo do ponto de regulação correto:

Quando o desvio estiver selecionado: regule o desvio. Confirme as alterações e regresse ao submenu.

Guia de referência para o utilizador

4 | Funcionamento

Aceda ao modo do ponto de

regulação…

Defina o modo do ponto de regulação

para…

Zona principal – aquecimento

[2.4] Zona principal > Modo de regulação

Aquecimento DC, arrefecimento fixo OU Dependente do clima

Zona principal – arrefecimento

[2.4] Zona principal > Modo de

Dependente do clima

regulação

Zona adicional – aquecimento

[3.4] Zona adicional > Modo de regulação

Aquecimento DC, arrefecimento fixo OU Dependente do clima

Zona adicional – arrefecimento

[3.4] Zona adicional > Modo de

Dependente do clima

regulação

Depósito

[5.B] Depósito > Modo de

Dependente do clima

regulação

Para alterar o tipos de curva dependente das condições climatéricas

Para alterar o tipo para todas as zonas e para o depósito, aceda a [2.E] Zona principal > Tipo de curva DC.

Também é possível visualizar qual o tipo que está selecionado via:

▪ [3.C] Zona adicional > Tipo de curva DC ▪ [5.E] Depósito > Tipo de curva DC

Para alterar a curva dependente das condições climatéricas

Zona Aceda a…

Zona principal – aquecimento [2.5] Zona principal > Curva de

aquecimento DC

Zona principal – arrefecimento [2.6] Zona principal > Curva de

arrefecimento DC

Zona adicional – aquecimento [3.5] Zona adicional > Curva de

aquecimento DC

Zona adicional – arrefecimento [3.6] Zona adicional > Curva de

arrefecimento DC

Depósito [5.C] Depósito > Curva DC

INFORMAÇÕES

Pontos de regulação máximo e mínimo

Não pode configurar a curva com temperaturas superiores ou inferiores aos pontos de regulação máximo e mínimo para essa zona ou para o depósito. Quando o ponto de regulação máximo ou mínimo é atingido, a curva atenua.

Guia de referência para o utilizador

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Funcionamento

Para acertar a curva dependente das condições climatéricas: curva com desvio de gradiente

A tabela seguinte descreve como acertar a curva dependente das condições climatéricas de uma zona ou depósito:

Sente… Acerto com gradiente e desvio:

Com temperaturas

exteriores normais…

OK Frio ↑ —

OK Calor ↓ —

Frio OK ↓ ↑

Frio Frio — ↑

Frio Calor ↓ ↑

Calor OK ↑ ↓

Calor Frio ↑ ↓

Calor Calor — ↓

Para acertar a curva dependente das condições climatéricas: curva de 2 pontos

Com temperaturas exteriores baixas…

Gradiente Desvio

A tabela seguinte descreve como acertar a curva dependente das condições climatéricas de uma zona ou depósito:

Sente… Acerto com pontos de

regulação:

Com temperaturas

exteriores normais…

Com temperaturas exteriores baixas…

(a)

OK Frio ↑ — ↑ —

OK Calor ↓ — ↓ —

Frio OK — ↑ — ↑

Frio Frio ↑ ↑ ↑ ↑

Frio Calor ↓ ↑ ↓ ↑

Calor OK — ↓ — ↓

Calor Frio ↑ ↓ ↑ ↓

Calor Calor ↓ ↓ ↓ ↓

(a)

Consulte "4.8.2Curva de 2 pontos"[439].

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

[1]

Divisão

Desvio do sensor da divisão

Intervalos para regulação

Anti-congelamento

Programa de arrefecimento

Programa de aquecimento

Programa

[2]

Zona principal

Programa Programa de aquecimento

Modo de regulação

Programa de arrefecimento

Curva de aquecimento DC Curva de arrefecimento DC Tipo de curva DC

[3]

Zona adicional

Programa Programa de aquecimento

Modo de regulação

Programa de arrefecimento

Curva de aquecimento DC Curva de arrefecimento DC Tipo de curva DC

[4]

Arrefecimento/Aquecimento ambiente

Modo de funcionamento Programa do modo de funcionamento

[7]

Definições de utilizador

Idioma Hora/data Férias Silencioso Preço da eletricidade Preço do gás

[8]

Informações

Dados energéticos

Histórico de avarias Informação do concessionário Sensores Atuadores Modos de funcionamento Sobre Estado da ligação Horas de funcion.

[B]

Perfil de utilizador

[C]

Funcionamento

Divisão

Arrefecimento/Aquecimento ambiente Depósito

[1.4]

Anti-congelamento

Operação Temperatura mínima na divisão

[1.5]

Intervalos para regulação

Mínimo em aquecimento Máximo em aquecimento Mínimo em arrefecimento Máximo em arrefecimento

[7.2]

Hora/data

Horas Minutos Ano Mês Dia Horário de Verão Formato

[7.3]

Férias

Operação De Até

[7.4]

Silencioso

Operação Programa Nível

[7.5]

Preço da eletricidade

Alta Média Reduzida Programa

[8.1]

Dados energéticos

Eletricidade consumida Calor produzido

(**)

[5]

Depósito

Funcionamento em modo potente Temperatura desejada em modo conforto Temperatura desejada em modo económico Temperatura desejada em modo reaquecer Programa Curva DC Tipo de curva DC

(*) (*)

(*)

[D]

Gateway sem fios

Modo

WPS Repôr Informação do dispositivo

(***)

4.9 Estrutura do menu: Descrição geral das regulações do utilizador

Guia de referência para o utilizador

Ecrã do ponto de regulação

(*) Apenas aplicável para modelos reversíveis ou modelos só de aquecimento+kit de conversão

(**) Apenas acessível pelo instalador

(***) Apenas aplicável quando o adaptador WLAN estiver instalado

INFORMAÇÕES

Dependendo das regulações do instalador selecionadas e do tipo de unidade, as regulações estarão visíveis/invisíveis.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Funcionamento

4.10 Regulações do instalador: Tabelas a serem preenchidas pelo instalador

4.10.1 Assistente de configuração

Ajuste Preencher…

Sistema

Tipo de unidade de interior

(apenas de leitura)

Tipo de aquecedor de reserva

[9.3.1]

Água quente sanitária [9.2.1]

Emergência [9.5]

Número de zonas [4.4]

Aquecedor de reserva

Tensão [9.3.2]

Configuração [9.3.3]

Capacidade do nível 1 [9.3.4]

Capacidade do nível 2 adicional [9.3.5] (se aplicável)

Zona principal

Tipo de emissor [2.7]

Modo de controlo [2.9]

Modo de regulação [2.4]

Programa [2.1]

Zona adicional (apenas de [4.4] = 1)

Tipo de emissor [3.7]

Modo de controlo (apenas de

leitura) [3.9]

Modo de regulação [3.4]

Programa [3.1]

Depósito

Modo de aquecimento [5.6]

Temperatura desejada em modo conforto [5.2]

Temperatura desejada em modo económico [5.3]

Temperatura desejada em modo reaquecer [5.4]

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

4 | Funcionamento

4.10.2 Menu de configurações

Ajuste Preencher…

Zona principal

Tipo de termostato [2.A]

Zona adicional (se aplicável)

Tipo de termostato [3.A]

Informações

Informação do concessionário

[8.3]

Guia de referência para o utilizador

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

5 | Dicas de poupança de energia

5 Dicas de poupança de energia

Dicas acerca da temperatura ambiente

▪ Certifique-se de que a temperatura ambiente desejada NUNCA está demasiado

alta (no modo de aquecimento) nem demasiado baixa (no modo de arrefecimento), mas SEMPRE de acordo com as suas necessidades reais. Cada grau poupado representa uma poupança de 6% nas despesas de aquecimento/ arrefecimento.

▪ NÃO aumente a temperatura ambiente desejada para acelerar o aquecimento

ambiente. O espaço NÃO irá aquecer mais rápido.

▪ Quando a sua disposição do sistema possuir emissores de calor lentos (exemplo:

aquecimento por baixo do piso), evite uma grande variação da temperatura ambiente desejada e NÃO deixe a temperatura ambiente diminuir demasiado. Demorará mais tempo e energia para aquecer novamente a divisão.

▪ Utilize uma programação semanal para as necessidades normais de aquecimento

ou arrefecimento ambiente. Se for necessário, pode evitar facilmente a programação:

- Para períodos mais curtos: pode anular a temperatura ambiente programada

até à ação programada seguinte. Exemplo: Quando der uma festa ou quando sair durante algumas horas.

- Para períodos mais longos: Pode utilizar o modo de férias.

Dicas acerca da temperatura de saída da água

▪ No modo de aquecimento, uma temperatura de saída de água desejada mais

baixa resulta num consumo energético mais baixo e num melhor desempenho. No arrefecimento, verifica-se o oposto.

▪ Regule a temperatura de saída da água desejada em conformidade com o tipo de

emissor de calor. Exemplo: O aquecimento por baixo do piso foi concebido para uma temperatura de saída da água inferior à dos radiadores e convectores das bombas de calor.

Dicas acerca da temperatura do depósito deAQS

▪ Utilize uma programação semanal para as suas necessidades normais de água

quente sanitária (apenas no modo programado).

- Programe para aquecer o depósito de AQS para um valor predefinido

(Conforto = temperatura do depósito de AQS superior) durante a noite, porque nessa altura, a exigência de aquecimento ambiente é menor.

- Se aquecer o depósito de AQS uma vez à noite não for suficiente, programe

para aquecer adicionalmente o depósito de AQS para um valor predefinido (Económico = temperatura do depósito deAQS mais baixa) durante o dia.

▪ Certifique-se de que a temperatura do depósito de AQS NÃO é demasiado

elevada. Exemplo: Após a instalação, reduza a temperatura do depósito deAQS diariamente em 1°C e verifique se ainda tem água quente suficiente.

▪ Programe para ACTIVAR o circulador de água quente sanitária apenas durante

períodos do dia em que seja necessária água quente imediata. Exemplo: De manhã e ao início da noite.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

6 | Manutenção e assistência

6 Manutenção e assistência

6.1 Visão geral: Manutenção e assistência

O instalador tem de realizar uma manutenção anual. Pode encontrar o número de contacto/helpdesk através da interface de utilizador.

Como utilizadorfinal, tem de:

▪ Mantenha a área à volta da unidade limpa. ▪ Manter a interface de utilizador limpa com um pano húmido e suave. NÃO utilize

quaisquer detergentes.

▪ Verifique regularmente se a pressão da água é superior a 1bar.

Refrigerante

Este produto contém gases fluorados com efeito de estufa. NÃO liberte gases para a atmosfera.

Tipo de refrigerante: R32 Valor potencial de aquecimento global (GWP): 675

NOTIFICAÇÃO

A legislação aplicável sobre gases de efeito de estufa fluorados requer que a carga de refrigerante da unidade seja indicada em peso e em equivalente CO2.

Fórmula para calcular a quantidade em toneladas de equivalente CO2: Valor GWP do refrigerante × carga total de refrigerante [em kg] / 1000

Para obter mais informações, contacte o seu instalador.

ADVERTÊNCIA: MATERIAL INFLAMÁVEL

O refrigerante contido nesta unidade é ligeiramente inflamável.

AVISO

O aparelho deve ser armazenado numa divisão sem fontes de ignição em operação contínua (exemplo: chamas desprotegidas, um aparelho a gás ou um aquecedor eléctrico em operação).

AVISO

▪ NÃO fure nem queime os componentes do ciclo do refrigerante. ▪ NÃO utilize materiais de limpeza nem meios para acelerar o processo de

descongelamento que não tenham sido recomendados pelo fabricante.

▪ Tenha em atenção que o refrigerante contido no sistema não tem odor.

Guia de referência para o utilizador

AVISO

O refrigerante contido na unidade é ligeiramente inflamável, mas, normalmente, NÃO ocorrem fugas. Se houver fuga de refrigerante para o ar da divisão, o contacto com a chama de um maçarico, de um aquecedor ou de um fogão pode causar um incêndio ou produzir um gás perigoso.

Desligue todos os dispositivos de aquecimento que usem combustíveis, ventile a divisão e contacte o fornecedor da unidade.

NÃO volte a utilizar a unidade, até um técnico lhe assegurar que a zona onde se verificou a fuga foi reparada.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

6 | Manutenção e assistência

6.2 Para encontrar o número de contacto/helpdesk

1 Aceda a [8.3]: Informações > Informação do

concessionário.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

7 | Resolução de problemas

7 Resolução de problemas

Contacto

Relativamente aos sintomas apresentados abaixo, pode tentar resolver o problema por si próprio. Relativamente a qualquer outro problema, contacte o seu instalador. Pode encontrar o número de contacto/helpdesk através da interface de utilizador.

7.1 Para exibir o texto de ajuda no caso de uma avaria

No caso de uma avaria, é exibido o seguinte no ecrã inicial, dependendo da gravidade:

▪ : Erro ▪ : Avaria

Pode obter uma descrição breve e detalhada da avaria, do seguinte modo:

1 Pressione o seletor esquerdo para abrir o menu principal e

aceda a Avaria. Resultado: Uma descrição breve do erro e o código do erro são

exibidos no ecrã.

2 Pressione no ecrã de erro.

Resultado: Uma descrição detalhada do erro é exibida no ecrã.

7.2 Para verificar o histórico de anomalias

Condições: O nível de permissão do utilizador está definido para utilizador final avançado.

1 Aceda a [8.2]: Informações > Histórico de avarias.

Verá a lista das anomalias mais recentes.

Guia de referência para o utilizador

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

7 | Resolução de problemas

7.3 Sintoma: Sente que está muito frio (calor) na sua sala de estar

Causa possível Ação corretiva

A temperatura ambiente desejada é demasiado baixa (alta).

Não é possível alcançar a temperatura ambiente desejada.

A curva dependente do clima está regulada incorretamente.

Aumente (diminua) a temperatura ambiente desejada. Consulte

"4.4.4Para alterar a temperatura ambiente desejada"[421].

Se o problema se repetir diariamente, efectue uma das seguintes operações:

▪ Aumente (diminua) o valor

predefinido da temperatura ambiente. Consulte "4.7.1 Utilizar

valores predefinidos"[430].

▪ Ajuste a programação da temperatura

ambiente. Consulte "4.7.3 Utilizar e

definir programações" [4 33] e "4.7.4 Ecrã do programa: exemplo"[434].

Aumente a temperatura de saída da água desejada em conformidade com o tipo de emissor de calor. Consulte

"4.4.5Para alterar a temperatura de saída de água desejada"[422].

Ajuste a curva dependente do clima. Consulte Operação dependente do clima.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

7 | Resolução de problemas

7.4 Sintoma: A água na torneira está muito fria

Causa possível Ação corretiva

Ficou sem água quente sanitária devido a um consumo excecionalmente elevado.

A temperatura do depósito deAQS desejada é demasiado baixa.

Se necessitar imediatamente de água quente sanitária, ative o

Funcionamento em modo potente

do depósito deAQS. No entanto, tal consome energia extra. Consulte

"4.5.6Utilizar o modo potente de AQS"[426].

Se os problemas se repetirem diariamente, efetue uma das seguintes operações:

▪ Aumente o valor predefinido da

temperatura do depósito de AQS. Consulte "4.7.1 Utilizar valores

predefinidos"[430].

▪ Ajuste a programação da temperatura

do depósito de AQS. Exemplo: Programe para aquecer adicionalmente o depósito de AQS para um valor predefinido (Temperatura desejada em modo económico = temperatura do depósito inferior) durante o dia. Consulte "4.7.3 Utilizar e definir

programações"[433] e "4.7.4Ecrã do programa: exemplo"[434].

7.5 Sintoma: Falha da bomba de calor

Quando a bomba de calor não funcionar, o aquecedor de reserva e/ou a resistência elétrica do depósito podem ser utilizados como aquecedores de emergência e assumir a carga térmica de forma automática ou não-automática.

▪ Quando a emergência automática estiver definida para Automático e ocorrer

uma falha na bomba de calor:

- Para EHVH/X: o aquecedor de reserva assumirá automaticamente a carga

térmica e a produção de água quente sanitária

- Para EHBH/X: o aquecedor de reserva assumirá automaticamente a carga

térmica e a resistência elétrica do depósito no depósito opcional assumirá a produção de água quente sanitária.

▪ Quando a emergência automática estiver definida para Manual e ocorrer uma

falha da bomba de calor, o funcionamento da água quente sanitária e de aquecimento ambiente irá parar e deve ser recuperado manualmente através da interface de utilizador. Para recuperar o funcionamento manualmente, aceda ao ecrã do menu principal Avaria, onde a interface de utilizador solicita que confirme se o aquecedor de reserva original e/ou a resistência elétrica do depósito podem assumir a carga térmica ou não.

Quando a bomba de calor falhar, ou será apresentado na interface de utilizador.

Guia de referência para o utilizador

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

7 | Resolução de problemas

Causa possível Ação corretiva

A bomba de calor está danificada. Consulte "7.1Para exibir o texto de

ajuda no caso de uma avaria"[450].

INFORMAÇÕES

Quando o aquecedor de reserva ou a resistência elétrica do depósito assumir a carga térmica, o consumo de eletricidade será consideravelmente superior.

7.6 Sintoma: O sistema emite sons de gorgolejar após a ativação

Causa possível Ação corretiva

Há ar no interior do sistema. Purgue o ar do sistema.

(a)

Várias avarias.

Verifique se ou é exibido no ecrã inicial da interface de utilizador. Consulte "7.1Para exibir o texto de

ajuda no caso de uma avaria"[450]

para obter mais informações sobre a anomalia.

(a)

Recomendamos que purgue o ar com a função de purga de ar da unidade (a efetuar pelo instalador). Se purgar o ar dos coletores ou emissores de calor, tenha atenção ao seguinte:

AVISO

Purgar o ar dos coletores ou emissores de calor. Antes de purgar o ar dos coletores

ou emissores de calor, verifique se ou é exibido no ecrã inicial da interface de utilizador.

▪ Se não, pode purgar o ar imediatamente. ▪ Se sim, certifique-se de que a divisão na qual pretende purgar o ar é

suficientemente ventilada. Razão: O líquido de refrigeração pode entrar para o circuito de água e depois para a divisão quando purga o ar dos coletores ou emissores de calor.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

8 | Relocalização

8 Relocalização

8.1 Visão geral: Relocalização

Se pretender mudar de lugar partes do seu sistema (interface de utilizador, unidade de interior, unidade de exterior, depósito de AQS…), contacte o seu instalador. Pode encontrar o número de contacto/helpdesk através da interface de utilizador.

Guia de referência para o utilizador

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

9 Eliminação

9 | Eliminação

NOTIFICAÇÃO

NÃO tente desmontar pessoalmente o sistema: a desmontagem do sistema e o tratamento do refrigerante, do óleo e de outros componentes DEVEM ser efectuados de acordo com a legislação aplicável. As unidades DEVEM ser processadas numa estação de tratamento especializada, para reutilização, reciclagem e/ou recuperação.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Guia de referência para o utilizador

10 | Glossário

10 Glossário

AQS = Água quente sanitária

Água quente utilizada, em qualquer tipo de edifício, para fins domésticos.

TSA = Temperatura de saída da água

Temperatura da água na saída de água da bomba de calor.

Representante

Distribuidor de vendas para o produto.

Instalador autorizado

Pessoa com aptidões técnicas, qualificada para instalar o produto.

Utilizador

Proprietário do produto e/ou que o utiliza.

Legislação aplicável

Todas as directivas, leis, regulamentos e/ou códigos internacionais, europeus, nacionais e locais que são relevantes e aplicáveis a um determinado produto ou domínio.

Empresa de assistência

Empresa qualificada que pode realizar ou coordenar as intervenções técnicas necessárias para o produto.

Manual de instalação

Manual de instruções especificado para um determinado produto ou aplicação, que explica como instalar, configurar e efectuar a manutenção.

Manual de operação

Manual de instruções especificado para um determinado produto ou aplicação, que explica como o(a) operar.

Acessórios

Etiquetas, manuais, folhas de informações e equipamentos que são entregues com o produto e que têm de ser instalados de acordo com as instruções na documentação fornecida.

Equipamento opcional

Equipamento fabricado ou aprovado pela Daikin que pode ser combinado com o produto, de acordo com as instruções na documentação fornecida.

Fornecimento local

Equipamento NÃO fabricado pela Daikin que pode ser combinado com o produto, de acordo com as instruções na documentação fornecida.

Guia de referência para o utilizador

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Verantwortung für Energie und Umwelt

4P618959-1 2020.03

Daikin EHBH04DA6V7, EHBH08DA6V7, EHBH08DA9W7, EHBX04DA6V7, EHBX08DA6V7 User reference guide [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Índice

1 Precauções de segurança gerais

1.1 Acerca da documentação

1.1.1 Significado dos avisos e símbolos

1.2 Para o utilizador

2 Acerca deste documento

3 Acerca do sistema

3.1 Componentes numa disposição do sistema típica

4 Funcionamento

4.1 Interface de utilizador: descrição geral

4.2 Possíveis ecrãs: descrição geral

4.2.1 Ecrã inicial

4.2.2 Ecrã do menu principal

4.2.3 Ecrã do ponto de regulação

4.2.4 Ecrã detalhado com valores

4.3 ATIVAR ou DESATIVAR funções

4.3.1 Indicação visual

4.3.2 Para ATIVAR ou DESATIVAR

4.4 Controlo de aquecimento/arrefecimento ambiente

4.4.1 Acerca do controlo de aquecimento/arrefecimento ambiente

4.4.2 Definir o modo de climatização

4.4.3 Para determinar que controlo de temperatura está a utilizar

Para determinar que controlo de temperatura está a utilizar (método 1)

Para ver qual é o controlo de temperatura que está a ser utilizado (método 2)

4.4.4 Para alterar a temperatura ambiente desejada

4.4.5 Para alterar a temperatura de saída de água desejada

4.5 Controlo da água quente sanitária

4.5.1 Acerca do controlo da água quente sanitária

4.5.2 Modo Reaquecer

4.5.3 Modo programado

4.5.4 Modo Reaquecer + programado

4.5.5 Para alterar a temperatura da água quente sanitária

4.5.6 Utilizar o modo potente de AQS

4.6 Utilização avançada

Para alterar o nível de permissão do utilizador

Código PIN do utilizador avançado

Código PIN do utilizador

4.6.1 Utilizar o modo de baixo ruído

Acerca do modo de baixo ruído

Para verificar se o modo de baixo ruído está activo

Para utilizar o modo de baixo ruído

Exemplo de utilização: O bebé está a dormir durante a tarde

4.6.2 Utilizar o modo de férias

Acerca do modo de férias

Para verificar se o modo de férias está activado e/ou a funcionar

Configuras as férias

4.6.3 Ler informações

Para ler informações

Possíveis informações de leitura

4.6.4 Para configurar a data e a hora

4.7 Valores predefinidos e programações

4.7.1 Utilizar valores predefinidos

4.7.2 Regular os preços da energia

Para definir o preço do gás

Para definir o preço da electricidade

Para definir o temporizador do preço da electricidade

Sobre os preços da energia em caso de incentivo por kWh de energia renovável

Para regular os preços do gás em caso de incentivo por kWh de energia renovável

Exemplo

Para regular os preços da electricidade em caso de incentivo por kWh de energia renovável

4.7.3 Utilizar e definir programações

4.7.4 Ecrã do programa: exemplo

Exemplo de utilização: Trabalha num sistema de 3 turnos

4.8 Curva dependente do clima

4.8.1 O que é uma curva dependente do clima?

4.8.2 Curva de 2 pontos

4.8.3 Curva com desvio de gradiente

4.8.4 Utilizar curvas dependentes do clima

4.9 Estrutura do menu: Descrição geral das regulações do utilizador

4.10 Regulações do instalador: Tabelas a serem preenchidas pelo instalador

4.10.1 Assistente de configuração

4.10.2 Menu de configurações

5 Dicas de poupança de energia

6 Manutenção e assistência

6.1 Visão geral: Manutenção e assistência

6.2 Para encontrar o número de contacto/helpdesk
