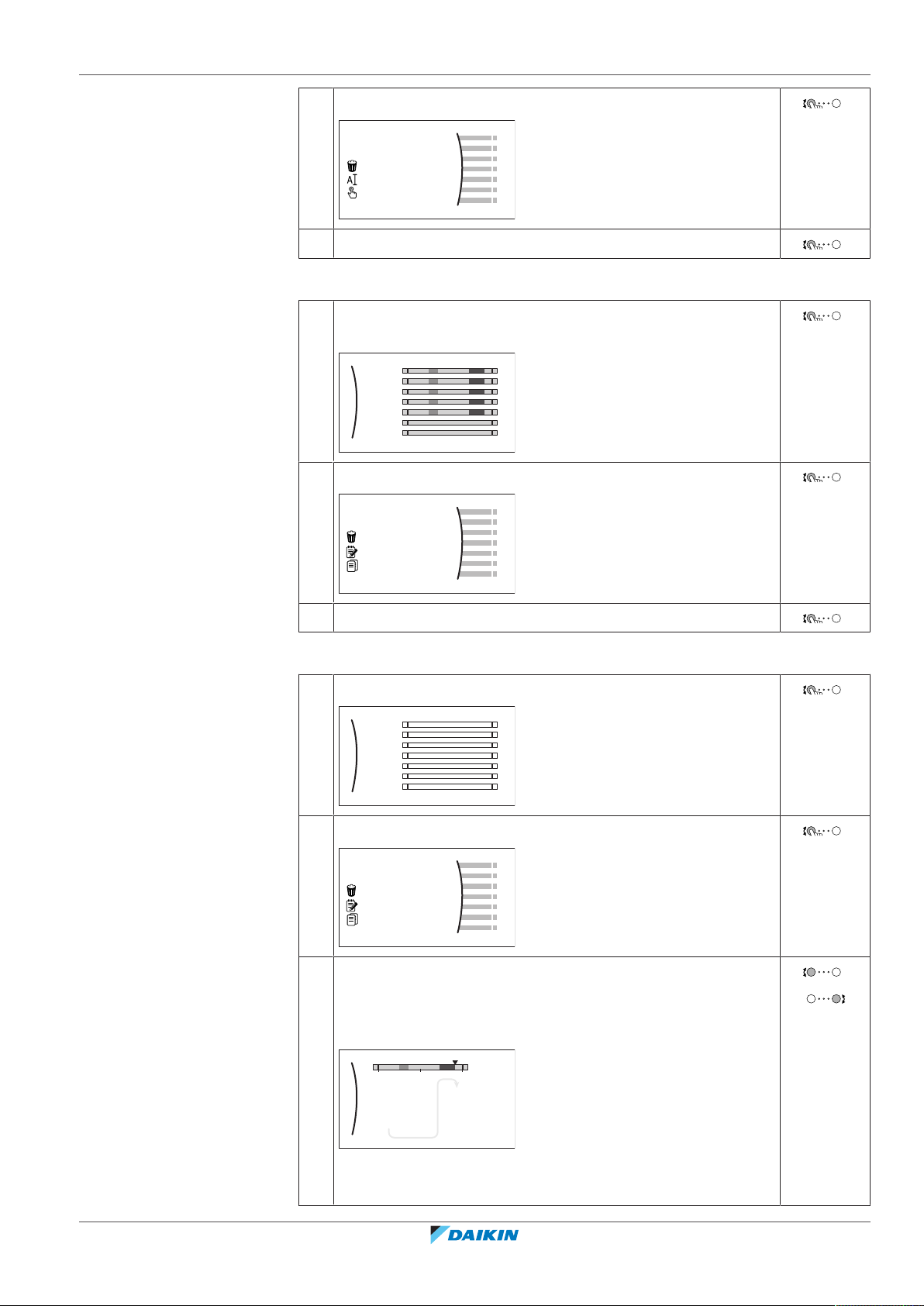

4.7.3Używanie i programowanie harmonogramów .............................................................................................. 33

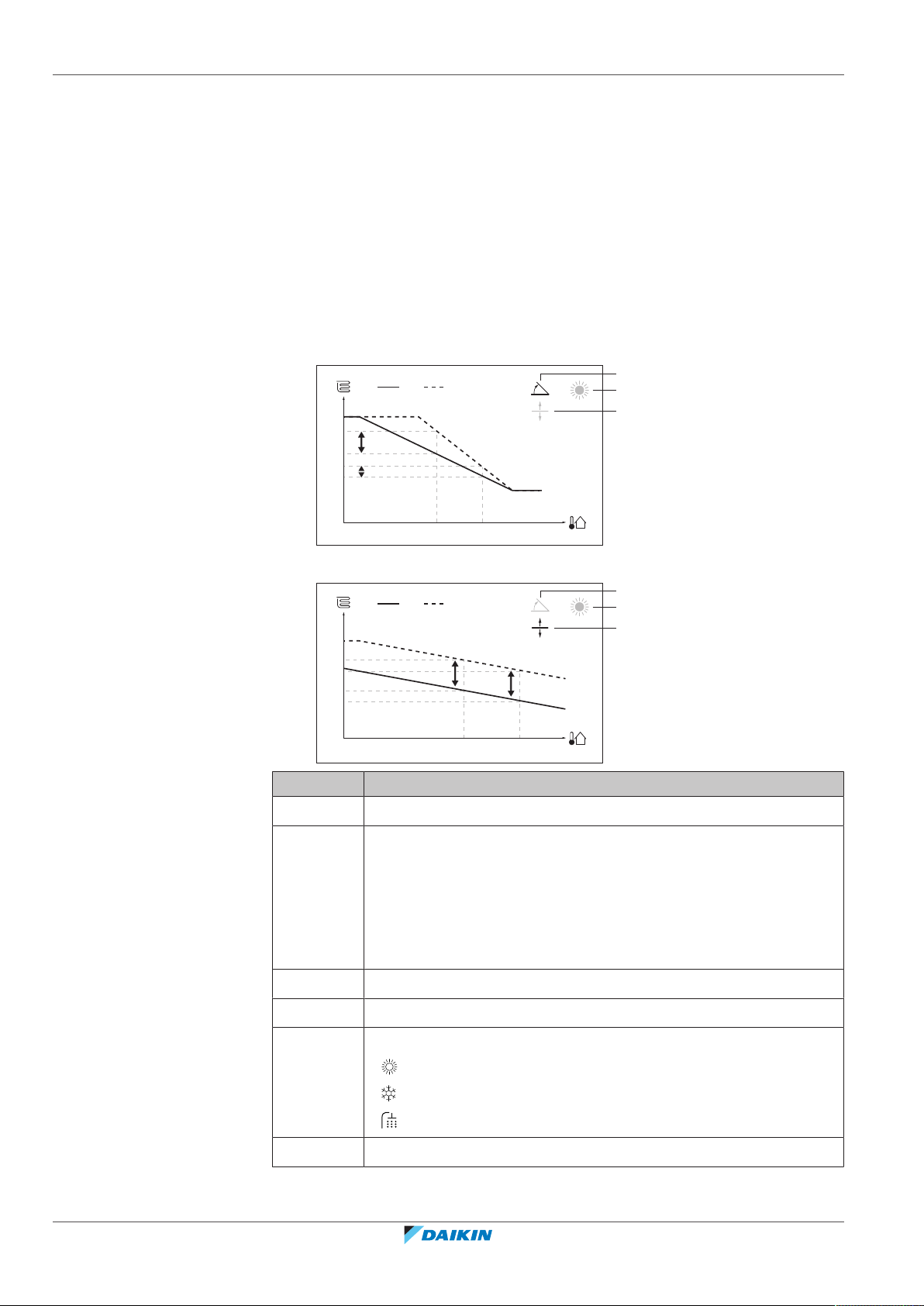

4.8Krzywa zależna od pogody.............................................................................................................................................. 38
4.8.1Czym jest krzywa zależna od pogody? ........................................................................................................... 38
7.1Wyświetlanie tekstu pomocy w przypadku awarii......................................................................................................... 50
7.2Sprawdzanie historii awarii............................................................................................................................................. 50
7.3Objaw: temperatura w salonie jest za niska (za wysoka)............................................................................................... 51
7.4Objaw: Woda w kranie jest za zimna.............................................................................................................................. 52
7.6Objaw: Po rozruchu z układu dochodzą odgłosy bulgotania ......................................................................................... 53
8.1Omówienie: Zmiana miejsca montażu ........................................................................................................................... 54
Przed przystąpieniem do montażu należy zapoznać się z
instrukcją montażu i obsługi oraz z arkuszem instrukcji
okablowania elektrycznego.
Przed przystąpieniem do czynności konserwacyjnych i
serwisowych należy zapoznać się z instrukcją serwisową.
Więcej informacji zawiera podręcznik instalatora i podręcznik
referencyjny użytkownika.
Urządzenie zawiera obracające się części. Podczas
serwisowania urządzenia i wykonywania przeglądów należy
zachować ostrożność.
Symbole używane w dokumentacji:
SymbolWyjaśnienie
Oznacza tytuł rysunku lub odwołanie do niego.
Przykład: " 1–3 Tytuł rysunku" oznacza "Rysunek 3 w
rozdziale 1".
1 | Ogólne środki ostrożności
1.2 Dla użytkownika
Oznacza tytuł tabeli lub odwołanie do niej.
Przykład: " 1–3 Tytuł tabeli" oznacza "Tabela 3 w rozdziale
1".
OSTRZEŻENIE
W przypadku braku pewności co do sposobu obsługi
urządzenia należy skontaktować się z instalatorem.
OSTRZEŻENIE
Tego urządzenia nie powinny używać osoby (w tym dzieci)
o obniżonej sprawności fizycznej, sensorycznej lub
umysłowej, ani osoby bez odpowiedniej wiedzy i
doświadczenia, chyba że nad ich bezpieczeństwem będzie
czuwała osoba za nie odpowiedzialna.
Dzieci należy pilnować, tak by nie bawiły się urządzeniem.
Dzieciom bez nadzoru nie wolno czyścić urządzenia ani
wykonywać przy nim czynności konserwacyjnych.
Przewodnik odniesienia dla użytkownika
5
1 | Ogólne środki ostrożności
▪ Jednostki zostały oznaczone następującym symbolem:
OSTRZEŻENIE
Aby uniknąć porażenia prądem elektrycznym lub pożaru:
▪ Jednostki NIE WOLNO zwilżać.
▪ NIE WOLNO obsługiwać jednostki mokrymi rękami.
▪ Na jednostce NIE WOLNO umieszczać żadnych
przedmiotów czy innego sprzętu.
OSTROŻNIE
▪ Na urządzeniu NIE WOLNO umieszczać żadnych
przedmiotów czy innego sprzętu.
▪ NIE WOLNO siadać, wspinać się ani stawać na
urządzeniu.
Oznacza to, że urządzenia elektryczne i elektroniczne należy usuwać osobno, NIE
zaś z niesegregowanymi odpadami z gospodarstw domowych. NIE NALEŻY
podejmować prób samodzielnego demontażu układu: demontaż układu,
utylizacja czynnika chłodniczego, oleju oraz wszelkich innych elementów muszą
przebiegać zgodnie z właściwymi przepisami i muszą być przeprowadzone przez
autoryzowanego instalatora.
Urządzenia muszą być poddane obróbce przez wyspecjalizowaną stację w celu
ponownego wykorzystania, recyklingu i odzysku. Zapewnienie prawidłowej
utylizacji produktu pozwala zapobiec ewentualnym ujemnym dla środowiska i
zdrowia ludzi skutkom. Aby uzyskać więcej informacji należy skontaktować się z
instalatorem lub lokalnym urzędem.
▪ Baterie zostały oznaczone następującym symbolem:
Oznacza to, że baterie muszą być usuwane osobno, NIE zaś z niesegregowanymi
odpadami z gospodarstw domowych. Jeśli poniżej tego symbolu umieszczony jest
symbol pierwiastka chemicznego, oznacza to, że bateria zawiera metale ciężkie w
stężeniu przekraczającym pewien próg.
Możliwe symbole substancji chemicznych to: Pb: ołów (>0,004%).
Zużyte baterie muszą być przetwarzane w wyspecjalizowanych placówkach w
celu ich ponownego wykorzystania. Zapewnienie prawidłowej utylizacji odpadów
bateryjnych pozwala zapobiec ewentualnym negatywnym dla środowiska i
zdrowia ludzi skutkom.
▪ Ogrzewać pomieszczenie
▪ Chłodzić pomieszczenie (jeśli zainstalowany jest model z ogrzewającą/chłodzącą
pompąciepła)
▪ Wytwarzać ciepłą wodę użytkową (jeśli zainstalowany jest zbiornikcwu)
3.1 Podzespoły w typowym układzie systemu
3 | Informacje o systemie
A Strefa główna. Przykład: Pokój dzienny.
B Strefa dodatkowa. Przykład: Sypialnia.
C Pomieszczenie techniczne. Przykład: Garaż.
a Pompa ciepła jednostkizewnętrznej
b Pompa ciepła jednostkiwewnętrznej
c Zbiornik ciepłej wody użytkowej (CWU)
d Interfejs użytkownika jednostki wewnętrznej
e Kontroler zdalny używany jako termostat w pomieszczeniu
f Ogrzewanie podłogowe
g Grzejniki, konwektory pompyciepła lub klimakonwektory
INFORMACJE
Jednostka wewnętrzna i zbiornik ciepłej wody użytkowej (jeśli jest zainstalowany)
mogą być oddzielne lub zintegrowane, zależnie od typu jednostki wewnętrznej.
Interfejs użytkownika zawiera następujące elementy:
a Wskaźnik stanu
b Ekran LCD
c Pokrętła iprzyciski
a Wskaźnik stanu
b Ekran LCD
c Pokrętła iprzyciski
Wskaźnik stanu
Diody LED wskaźnika stanu świecą lub migają, sygnalizując tryb pracy urządzenia.
Dioda LEDTrybOpis
Miga na niebieskoTryb gotowościJednostka nie działa.
Świeci na niebiesko DziałanieJednostka działa.
Miga na czerwonoAwariaWystąpiła awaria.
Więcej informacji zawiera punkt
"7.1Wyświetlanie tekstu pomocy w
przypadku awarii"[450].
Ekran LCD
Ekran LCD posiada funkcję uśpienia. Po pewnym czasie bez interakcji zinterfejsem
użytkownika, ekran gaśnie. Naciśnięcie dowolnego przycisku lub obrócenie pokrętła
powoduje obudzenie ekranu. Czas bez interakcji różni się wzależności od poziomu
uprawnień użytkownika:
▪ Użytkownik lub Zaawansowany użytkownik: 15min
▪ Instalator: 1godz.
Przewodnik odniesienia dla użytkownika
10
Pokrętła iprzyciski
Pokrętła iprzyciski służą do:
▪ Nawigacji po ekranach, menu iustawieniach ekranu LCD
▪ Ustawianie wartości
Naciśnij przycisk , aby wrócić do ekranu głównego. Zostanie wyświetlony przegląd
konfiguracji jednostki oraz temperatury pomieszczenia i nastawy. Na ekranie
głównym są wyświetlane tylko symbole dotyczące danej konfiguracji.
Dostępne czynności na tym ekranie
Przewiń listę głównego menu.
Przejdź do ekranu głównego menu.
Włącz/wyłącz numery pozycji.
ElementOpis
Temperatury są wyświetlane w kółkach. Szare kółko oznacza,
że dana operacja (na przykład: ogrzewanie pomieszczenia)
jest obecnie nieaktywna.
Rozpoczynając od ekranu głównego, naciśnij () lub obracaj () lewym
pokrętłem, aby wyświetlić ekran głównego menu. Z głównego menu można
uzyskać dostęp do różnych ekranów nastaw ipodmenu.
i1
i2 Zmierzona temperatura zbiornika
lub : Wystąpiła awaria
Więcej informacji zawiera punkt "7.1Wyświetlanie tekstu
pomocy w przypadku awarii"[450].
a Wybrane podmenu
Dostępne czynności na tym ekranie
Przewiń listę.
Wejdź do podmenu.
Włącz/wyłącz numery pozycji.
: Ciepła woda użytkowa
PodmenuOpis
[0]
lub Awaria
Ograniczenie: Wyświetlany tylko wrazie
wystąpienia awarii.
Więcej informacji zawiera punkt
"7.1Wyświetlanie tekstu pomocy w przypadku
awarii"[450].
[1]
Pomieszczenie
Ograniczenie: Wyświetlany tylko, jeśli
termostat pomieszczenia jest podłączony do
jednostki wewnętrznej.
Ustaw temperaturę pomieszczenia.
[2]
Strefa główna
Wyświetla symbol dotyczący typu emitera
strefy głównej.
Ustaw temperaturę zasilania dla strefy
głównej.
[3]Strefa dodatkowaOgraniczenie: Wyświetlany tylko, jeśli
występują dwie strefy temperatury zasilania.
Wyświetla symbol dotyczący typu emitera
strefy dodatkowej.
Ustaw temperaturę zasilania dla strefy
dodatkowej (jeśli występuje).
Pewne funkcje jednostki można oddzielnie włączać lub wyłączać. Jeśli funkcja
zostanie wyłączona, odpowiednia ikona temperatury na ekranie głównym będzie
wyszarzona.
Sterowanie temperaturą wpomieszczeniu
a Sterowanie temperaturą wpomieszczeniu WŁĄCZONE
b Sterowanie temperaturą wpomieszczeniu WYŁĄCZONE
4 | Obsługa
Tryb ogrzewania/chłodzenia pomieszczenia
c Tryb ogrzewania/chłodzenia pomieszczenia WŁĄCZONY
d Tryb ogrzewania/chłodzenia pomieszczenia WYŁĄCZONY
