Daikin EHBH04DA6V7, EHBH08DA6V7, EHBH08DA9W7, EHBX04DA6V7, EHBX08DA6V7 User reference guide [sk]

...

Download

Používateľská referenčná príručka

Daikin Altherma 3 R F+W

EHBH04DA6V7 EHBH08DA6V7 EHBH08DA9W7

EHBX04DA6V7 EHBX08DA6V7 EHBX08DA9W7

EHVH04S18D*6V7 EHVH04S23D*6V7

EHVH08S18D*6V7 EHVH08S23D*6V7 EHVH08S18D*9W7 EHVH08S23D*9W7

EHVX04S18D*3V7 EHVX04S18D*6V7 EHVX04S23D*3V7 EHVX04S23D*6V7

EHVX08S18D*6V7

EHVX08S23D*6V7 EHVX08S18D*9W7 EHVX08S23D*9W7

EHVH04SU18DA6V7 EHVH04SU23DA6V7

EHVH08SU18DA6V7 EHVH08SU23DA6V7

Obsah

1 Všeobecné bezpečnostné opatrenia 4

1.1 O dokumentácii............................................................................................................................................................... 4

1.1.1 Význam varovaní a symbolov ......................................................................................................................... 4

1.2 Pre používateľa ............................................................................................................................................................... 5

2 Informácie odokumente 7

3 O systéme 9

3.1 Komponenty v typickom rozložení systému................................................................................................................... 9

4 Prevádzka 10

4.1 Používateľské rozhranie: prehľad ................................................................................................................................... 10

4.2 Dostupné obrazovky: prehľad ........................................................................................................................................ 11

4.2.1 Domovská obrazovka ..................................................................................................................................... 12

4.2.2 Obrazovka hlavnej ponuky ............................................................................................................................. 14

4.2.3 Obrazovka menovitej hodnoty ....................................................................................................................... 15

4.2.4 Podrobná obrazovka s hodnotami ................................................................................................................. 16

4.3 ZAP alebo VYP prevádzky................................................................................................................................................ 17

4.3.1 Vizuálne označenie ......................................................................................................................................... 17

4.3.2 ZAPNUTIE alebo VYPNUTIE ............................................................................................................................ 18

4.4 Regulácia ohrevu/chladenia miestnosti ......................................................................................................................... 19

4.4.1 O regulácii ohrevu/chladenia miestnosti ....................................................................................................... 19

4.4.2 Nastavenie prevádzkového režimu v miestnosti ........................................................................................... 19

4.4.3 Určenie, ktorý ovládač teploty používate ...................................................................................................... 20

4.4.4 Zmena požadovanej izbovej teploty .............................................................................................................. 21

4.4.5 Zmena požadovanej teploty vody na výstupe ............................................................................................... 22

4.5 Regulácia teplej vody pre domácnosť ............................................................................................................................ 23

4.5.1 O regulácii teplej vody pre domácnosť .......................................................................................................... 23

4.5.2 Režim opätovného ohrevu ............................................................................................................................. 24

4.5.3 Naplánovaný režim ......................................................................................................................................... 25

4.5.4 Naplánovaný režim a režim opätovného ohrevu........................................................................................... 25

4.5.5 Zmena teploty teplej vody pre domácnosť.................................................................................................... 26

4.5.6 Používanie režimu silného výkonu na prípravu teplej vody pre domácnosť................................................. 26

4.6 Rozšírené používanie ...................................................................................................................................................... 27

4.6.1 Používanie tichého režimu ............................................................................................................................. 27

4.6.2 Používanie dovolenkového režimu ................................................................................................................ 29

4.6.3 Informácie na displeji ..................................................................................................................................... 29

4.6.4 Konfigurácia času a dátumu ........................................................................................................................... 30

4.7 Predvolené hodnoty a plány........................................................................................................................................... 30

4.7.1 Používanie predvolených hodnôt................................................................................................................... 30

4.7.2 Nastavenie cien energie ................................................................................................................................. 31

4.7.3 Používanie a programovanie plánov .............................................................................................................. 33

4.7.4 Obrazovka plánu: príklad................................................................................................................................ 34

4.8 Krivka podľa počasia ....................................................................................................................................................... 38

4.8.1 Čo je krivka podľa počasia? ............................................................................................................................ 38

4.8.2 2-bodová krivka .............................................................................................................................................. 39

4.8.3 Krivka odchýlky gradientu .............................................................................................................................. 40

4.8.4 Používanie kriviek podľa počasia.................................................................................................................... 41

4.9 Štruktúra ponúk: prehľad používateľských nastavení.................................................................................................... 44

4.10 Nastavenia vykonávané inštalatérom: tabuľky, ktoré vypĺňa inštalatér........................................................................ 45

4.10.1 Sprievodca konfiguráciou............................................................................................................................... 45

4.10.2 Ponuka nastavení ........................................................................................................................................... 45

Používateľská referenčná príručka

5 Tipy na úsporu energie 47

6 Údržba a servis 48

6.1 Prehľad: údržba a servis.................................................................................................................................................. 48

6.2 Vyhľadanie kontaktu/čísla linky pomoci......................................................................................................................... 49

7 Odstránenie porúch 50

7.1 Zobrazenie textu Pomocníka v prípade poruchy............................................................................................................ 50

7.2 Kontrola histórie porúch................................................................................................................................................. 50

7.3 Symptóm: v obývačke je vám príliš chladno (horúco) ................................................................................................... 50

7.4 Symptóm: Voda z vodovodu je príliš studená................................................................................................................ 51

7.5 Symptóm: porucha tepelného čerpadla......................................................................................................................... 51

7.6 Symptóm: po spustení do prevádzky sa zo systému ozývajú zvuky bublania ............................................................... 52

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Obsah

8 Premiestnenie 53

8.1 Prehľad: premiestnenie .................................................................................................................................................. 53

9 Likvidácia 54

10 Slovník 55

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

1 | Všeobecné bezpečnostné opatrenia

1 Všeobecné bezpečnostné opatrenia

1.1 O dokumentácii

▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady. ▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých tém. Dôsledne

ich dodržiavajte.

▪ Inštaláciu systému a všetky činnosti popísané v návode na inštaláciu a v

referenčnej príručke inštalatéra MUSÍ vykonať autorizovaný inštalatér.

1.1.1 Význam varovaní a symbolov

NEBEZPEČENSTVO

Označuje situáciu, ktorá môže viesť k úmrtiu alebo vážnemu zraneniu.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Označuje situáciu, ktorá môže viesť k usmrteniu elektrickým prúdom.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

Označuje situáciu, ktorá by mohla viesť k vzniku popálenín v dôsledku extrémne vysokej alebo nízkej teploty.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Označuje situáciu, ktorá by mohla viesť k výbuchu.

VAROVANIE

Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo vážnemu zraneniu.

VAROVANIE: HORĽAVÝ MATERIÁL

UPOZORNENIE

Označuje situáciu, ktorá by mohla viesť k menšiemu alebo menej vážnemu zraneniu.

VÝSTRAHA

Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.

Používateľská referenčná príručka

INFORMÁCIE

Označuje užitočné tipy alebo doplňujúce informácie.

Symboly použité v jednotke:

Symbol Vysvetlenie

Pred inštaláciou si prečítajte návod na inštaláciu a prevádzku a kartu s pokynmi k zapojeniu.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

1 | Všeobecné bezpečnostné opatrenia

Symbol Vysvetlenie

Pred vykonaním údržby a servisných úloh si prečítajte návod na údržbu.

Viac informácií získate u inštalatéra a vpoužívateľskej referenčnej príručke.

Jednotka obsahuje otáčajúce sa diely. Pri vykonávaní servisu alebo kontroly jednotky postupujte opatrne.

Symboly použité v dokumentácii:

Symbol Vysvetlenie

Zobrazuje názov obrázku alebo odkaz naň. Príklad: " 1–3 Názov obrázku" znamená "Obrázok 3 v

kapitole 1".

Zobrazuje názov tabuľky alebo odkaz na ňu. Príklad: " 1–3 Názov tabuľky" znamená "Tabuľka 3 v

kapitole 1".

1.2 Pre používateľa

VAROVANIE

Ak si NIE ste istí, ako jednotku používať, obráťte sa na svojho inštalatéra.

VAROVANIE

Tento spotrebič nie je určený na použitie osobami, vrátane detí, s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností aznalostí svýnimkou prípadov, keď sú pod dozorom alebo dostávajú pokyny týkajúce sa používania spotrebiča od osoby, ktorá je zodpovedná za ich bezpečnosť.

Na malé deti je potrebné dávať pozor, aby sa so spotrebičom nehrali.

Čistenie a údržbu nesmú vykonávať deti bez dozoru.

VAROVANIE

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Ak chcete predísť zásahu elektrickým prúdom alebo požiaru:

▪ Jednotku NEVYPLACHUJTE. ▪ Jednotku NEPOUŽÍVAJTE mokrými rukami. ▪ Na jednotku NEKLAĎTE žiadne predmety naplnené

vodou.

Používateľská referenčná príručka

1 | Všeobecné bezpečnostné opatrenia

UPOZORNENIE

▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety ani

zariadenia.

▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na

jednotku.

▪ Jednotky sú označené týmto symbolom:

To znamená, že elektrické a elektronické produkty NIE je možné likvidovať s netriedeným odpadom z domácností. Systém sa NEPOKÚŠAJTE demontovať sami. Demontáž systému, likvidáciu chladiacej zmesi, oleja a ostatných častí zariadenia musí vykonávať len kvalifikovaný inštalatér a musí prebiehať v súlade s platnými právnymi predpismi. Jednotky je nutné likvidovať v špeciálnych zariadeniach na spracovanie odpadu, čím je možné dosiahnuť jeho opätovné využitie, recykláciu a obnovu. Tým, že zabezpečíte, aby tento výrobok bol správne likvidovaný do odpadu, napomôžete zabrániť prípadným negatívnym vplyvom na životné prostredie aľudské zdravie. Ďalšie informácie vám poskytne váš inštalatér alebo miestny úrad.

▪ Batérie sú označené týmto symbolom:

To znamená, že batérie NIE je možné likvidovať s netriedeným odpadom z domácností. Ak je pod týmto symbolom vytlačená chemická značka, znamená to, že batéria obsahuje ťažký kov nad určitú úroveň koncentrácie. Možné chemické symboly sú: Pb: olovo (>0,004%). Staré batérie sa musia likvidovať v špeciálnych zariadeniach na spracovanie odpadu, čím je možné dosiahnuť ich opätovné využitie. Zabezpečením správnej likvidácie starých batérií pomôžete zabrániť prípadným negatívnym vplyvom na životné prostredie a ľudské zdravie.

Používateľská referenčná príručka

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

2 Informácie odokumente

Ďakujeme vám za nákup tohto produktu. Pokyny:

▪ Pred používaním používateľského rozhrania si dôkladne prečítajte príslušnú

dokumentáciu, aby sa zaistil najlepší možný výkon.

▪ Požiadajte inštalatéra, aby vás informoval o nastaveniach, ktoré použil na

konfiguráciu systému. Skontrolujte, či vyplnil tabuľky nastavení vykonávaných inštalatérom. Ak nie, požiadajte ho o ich vyplnenie.

▪ Dokumentáciu si uchovajte pre budúcu referenciu.

Cieľoví používatelia

Koncovípoužívatelia

Dokumentácia

Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto dokumenty:

▪ Všeobecné bezpečnostné opatrenia:

- Bezpečnostné pokyny, ktoré si musíte prečítať pred používaním systému

- Formát: Papier (v balení vnútornej jednotky)

2 | Informácie odokumente

▪ Návod na obsluhu:

- Rýchly návod na základné používanie

- Formát: Papier (v balení vnútornej jednotky)

▪ Používateľská referenčná príručka:

- Podrobné pokyny a informácie o základnom a rozšírenom používaní

- Formát: Digitálne súbory na stránke http://www.daikineurope.com/support-

and-manuals/product-information/

Najnovšie revízie dodanej dokumentácie môžu byť k dispozícii na regionálnej webovej lokalite spoločnosti Daikin alebo vám ich poskytne inštalatér.

Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.

Navigácia Breadcrumb

Navigácia Breadcrumb (napríklad: [4.3]) pomáha zistiť, kde sa nachádzate v štruktúre ponuky používateľského rozhrania.

1 Aktivácia navigácie Breadcrumb: na domovskej obrazovke

alebo na obrazovka hlavnej ponuky stlačte tlačidlo Pomocník. Navigácia Breadcrumb sa zobrazuje v ľavom hornom rohu obrazovky.

2 Deaktivácia navigácie Breadcrumb: znova stlačte tlačidlo

Pomocník.

Tento dokument obsahuje tiež informácie o navigácii Breadcrumb. Príklad:

1 Prejdite na [4.3]: Priestorové Kúrenie/chladenie >

Prevádzkový rozsah.

To znamená:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

2 | Informácie odokumente

Priestorové Kúrenie/chladenie

Prevádzkový rozsah

4.3

1 Začnite na domovskej obrazovke, otočte ľavý otočný volič a

2 Stlačením ľavého otočného voliča prejdite do príslušnej

3 Otočte ľavý otočný volič a prejdite do ponuky Prevádzkový

4 Stlačením ľavého otočného voliča prejdite do príslušnej

prejdite do ponuky Priestorové Kúrenie/chladenie .

podponuky.

rozsah.

podponuky.

Používateľská referenčná príručka

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

3 O systéme

V závislosti od rozloženia systém dokáže:

▪ Ohriať priestor ▪ Ochladiť priestor (ak je nainštalovaný model tepelného čerpadla na ohrev/

chladenie)

▪ Poskytovať teplú vodu pre domácnosť (ak je nainštalovaná nádrž na teplú vodu

pre domácnosť)

3.1 Komponenty v typickom rozložení systému

3 | O systéme

A Hlavná zóna. Príklad: Obývacia izba. B Vedľajšia zóna. Príklad: Spálňa.

C Technická miestnosť. Príklad: Garáž. a Tepelné čerpadlo vonkajšej jednotky

b Tepelné čerpadlo vnútornej jednotky

c Nádrž na teplú vodu pre domácnosť

d Používateľské rozhranie vnútornej jednotky

e Používateľské rozhranie používané ako izbový termostat

f Podlahové kúrenie

g Radiátory, konvektorytepelného čerpadla alebo jednotkys ventilátorom

INFORMÁCIE

V závislosti od typu vnútornej jednotky môžu byť vnútorná jednotka a nádrž na teplú vodu pre domácnosť (ak je nainštalovaná) oddelené alebo integrované.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

4 | Prevádzka

b c

4 Prevádzka

4.1 Používateľské rozhranie: prehľad

Používateľské rozhranie sa skladá z nasledujúcich častí:

a Indikátor stavu b Obrazovka LCD

c Otočné voliče a tlačidlá

a Indikátor stavu b Obrazovka LCD

c Otočné voliče a tlačidlá

Indikátor stavu

Diódy LED indikátora stavu svietia alebo blikajú, čím signalizujú prevádzkový režim jednotky.

LED Režim Opis

Bliká namodro Pohotovostný Jednotka sa nepoužíva.

Svieti namodro Prevádzka Jednotka sa používa.

Bliká načerveno Porucha Vyskytla sa porucha.

Ďalšie informácie nájdete v časti

"7.1Zobrazenie textu Pomocníka v prípade poruchy"[450].

Obrazovka LCD

Obrazovka LCD je vybavená funkciou spánku. Po určitom čase bez interakcie s používateľským rozhraním obrazovka stmavne. Stlačením ktoréhokoľvek tlačidla alebo otočením ktoréhokoľvek otočného voliča sa zobrazenie na obrazovke obnoví. Čas bez interakcie sa líši v závislosti od úrovne prístupu používateľa:

▪ Používateľ alebo Pokročilý používateľ: 15minút

Používateľská referenčná príručka

▪ Inštalátor: 1hodina

Otočné voliče a tlačidlá

Otočné voliče a tlačidlá slúžia na:

▪ Navigáciu na obrazovkách, v ponukách a nastaveniach na obrazovke LCD ▪ Nastavovanie hodnôt

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

a b c d e

Položka Opis

4 | Prevádzka

a Ľavý otočný

volič

Pri používaní ľavého otočného voliča sa v ľavej časti obrazovky LCD zobrazuje oblúk.

▪ : otočte a potom stlačte ľavý otočný volič

Prechádzajte štruktúrou ponuky.

▪ : otočte ľavý otočný volič Vyberte príslušnú položku

ponuky.

▪ : stlačte ľavý otočný volič Potvrďte vybratú položku

alebo prejdite do podponuky.

b Tlačidlo Späť : stlačením sa v štruktúre ponuky vrátite o 1 krok

c Tlačidlo

: stlačením sa vrátite na domovskú obrazovku

Domov

d Tlačidlo

Pomocník

e Pravý otočný

volič

: stlačením sa zobrazí text Pomocníka pre aktuálnu stránku

(ak je k dispozícii)

Pri používaní pravého otočného voliča sa v pravej časti obrazovky LCD zobrazuje oblúk.

▪ : otočte a potom stlačte pravý otočný volič Zmeňte

hodnotu alebo nastavenie zobrazené v pravej časti obrazovky.

▪ : otočte pravý otočný volič Prechádzajte dostupnými

hodnotami a nastaveniami.

4.2 Dostupné obrazovky: prehľad

Najčastejšie používané obrazovky:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

▪ : stlačte pravý otočný volič Potvrďte vybratú položku

a prejdite na ďalšiu položku ponuky.

Používateľská referenčná príručka

4 | Prevádzka

–

1.6 bar

18 Feb 2018

22:19

4.2.1 Domovská obrazovka

Stlačením tlačidla sa vrátite späť na domovskú obrazovku. Zobrazí sa prehľad konfigurácie jednotky, izbová teplota a teplota menovitej hodnoty. Na domovskej obrazovke sa zobrazujú len symboly relevantné pre vašu konfiguráciu.

a Domovská obrazovka b Obrazovka hlavnej ponuky

c Obrazovky nižšej úrovne:

c1: obrazovka menovitej hodnoty c2: podrobná obrazovka s hodnotami c3: podrobná obrazovka s krivkou podľa počasia c4: obrazovka s plánom

Možné akcie na tejto obrazovke

Prejdite si zoznam položiek hlavnej ponuky.

Prejdite na obrazovku hlavnej ponuky.

Aktivujte/deaktivujte navigáciu Breadcrumb.

Položka Opis

Hodnoty teploty sa zobrazujú v krúžkoch. Ak je krúžok sivý, príslušná prevádzka (napríklad: ohrev miestnosti) nie je aktuálne aktívna.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Používateľská referenčná príručka

Položka Opis

4 | Prevádzka

Vonkajšia jednotka

Vnútorná jednotka/ nádrž na teplú vodu pre domácnosť

Režim prevádzky v miestnosti

Dezinfekcia/ silný výkon

: vonkajšia jednotka

: Tichý režim je aktívny

a3 Nameraná okolitá teplota

b1 Vnútorná jednotka:

▪ : vnútorná jednotka s integrovanou nádržou

inštalovaná na podlahe

▪ : vnútorná jednotka so samostatnou nádržou

inštalovaná na stene

▪ : vnútorná jednotka inštalovaná na stene

b2 Tlak vody

c ▪ : chladenie

▪ : ohrev

▪ : režim dezinfekcie je aktívny ▪ : režim silného výkonu je aktívny

Dátum/čas e Aktuálny dátum a čas

Dovolenka f

Hlavná zóna

g1 Typ tepelného emitora:

: režim dovolenky je aktívny

▪ : Podlahové kúrenie ▪ : Jednotka s ventilátormi ▪ : Radiátor

g2 Menovitá hodnota teploty vody na výstupe

g3 Typ izbového termostatu:

▪ : používateľské rozhranie Daikin používané ako izbový

termostat

▪ : externá regulácia ▪ Skryté: regulácia teploty vody na výstupe

g4 Nameraná izbová teplota

Vedľajšia zóna

h1 Typ tepelného emitora:

▪ : Podlahové kúrenie ▪ : Jednotka s ventilátormi ▪ : Radiátor

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

h2 Menovitá hodnota teploty vody na výstupe

h3 Typ izbového termostatu:

▪ : externá regulácia ▪ Skryté: regulácia teploty vody na výstupe

Používateľská referenčná príručka

4 | Prevádzka

Hlavná zóna

Vedľajšia zóna

Miestnosť

Poruchy

Priestorové Kúrenie/chladenie

Položka Opis

Nádrž vody pre domácnosť

Porucha j

4.2.2 Obrazovka hlavnej ponuky

Začnite na domovskej obrazovke. Stlačením ( ) alebo otočením ( ) ľavého otočného voliča otvorte obrazovku hlavnej ponuky. V hlavnej ponuke môžete získať prístup k rôznym obrazovkám menovitých hodnôt a podponúk.

a Vybratá podponuka

: teplá voda pre domácnosť

i2 Nameraná teplota v nádrži

alebo : vyskytla sa porucha

Ďalšie informácie nájdete v časti "7.1Zobrazenie textu

Pomocníka v prípade poruchy"[450].

Možné akcie na tejto obrazovke

Prejdite si zoznam položiek. Otvorte príslušnú podponuku. Aktivujte/deaktivujte navigáciu Breadcrumb.

Podponuka Opis

[0]

alebo Poruchy

Obmedzenie: Zobrazuje sa len v prípade výskytu poruchy.

Ďalšie informácie nájdete v časti

"7.1Zobrazenie textu Pomocníka v prípade poruchy"[450].

[1]

Miestnosť

Obmedzenie: Zobrazuje sa len vtedy, keď je izbový termostat pripojený k vnútornej jednotke.

Nastavte izbovú teplotu.

[2]

Hlavná zóna

Zobrazuje sa príslušný symbol pre druh emitora hlavnej zóny.

Nastavte teplotu vody na výstupe pre hlavnú zónu.

[3] Vedľajšia zóna Obmedzenie: Zobrazuje sa len vtedy, keď sa

využívajú dve zóny teploty vody na výstupe. Zobrazuje sa príslušný symbol pre druh emitora vedľajšej zóny.

Nastavte teplotu vody na výstupe pre vedľajšiu zónu (ak sa využíva).

Používateľská referenčná príručka

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Podponuka Opis

–

21°C

Miestnosť

–

35°C

Hlavná zóna

–

45°C

Vedľajšia zóna

–

50°C

Nádrž

4 | Prevádzka

[4]

Priestorové

Kúrenie/chladenie

[5]

[7]

Nádrž

Nastav.

používateľa

[8]

[9]

Informácie

Nastav.

inštalátora

[A]

Uvedenie do

prevádzky

[B]

Profil používateľa

Zobrazuje sa príslušný symbol pre jednotku. Prepnite jednotku do režimu ohrevu alebo

chladenia. V prípade modelov len s ohrevom nemožno zmeniť režim.

Obmedzenie: Zobrazuje sa len vtedy, keď je nainštalovaná nádrž na teplú vodu pre domácnosť.

Nastavte teplotu vody v nádrži na teplú vodu pre domácnosť.

Umožňuje prístup k používateľským nastaveniam, ako je napríklad režim dovolenky a tichého režimu.

Zobrazuje údaje a informácie o vnútornej jednotke.

Obmedzenie: Určené len pre inštalatéra. Umožňuje prístup k rozšíreným nastaveniam.

Obmedzenie: Určené len pre inštalatéra. Vykonajte testy a údržbu.

Zmeňte aktívny používateľský profil.

[C]

Prevádzka

4.2.3 Obrazovka menovitej hodnoty

Obrazovka menovitej hodnoty sa zobrazuje pre obrazovky opisujúce súčasti systému, ktoré vyžadujú menovitú hodnotu.

Príklady

[1] Obrazovka izbovej teploty

[3] Obrazovka vedľajšej zóny

Zapnite alebo vypnite funkciu ohrevu/ chladenia a predprípravu teplej vody pre domácnosť.

[2] Obrazovka hlavnej zóny

[5] Obrazovka teploty v nádrži

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

4 | Prevádzka

–

a bc

7.2.1

Čas/dátum

Hodiny

Minúty

Vysvetlenie

Možné akcie na tejto obrazovke

Prejdite si zoznam položiek podponuky.

Prejdite do príslušnej podponuky.

Upravte a automaticky použite požadovanú teplotu.

Položka Opis

Limit minimálnej teploty a1 Zaisťuje jednotka

a2 Obmedzuje inštalatér

Limit maximálnej teploty b1 Zaisťuje jednotka

b2 Obmedzuje inštalatér

Aktuálna teplota c Meria jednotka

Požadovaná teplota d Otočením pravého otočného

Podponuka e Otočením alebo stlačením ľavého

4.2.4 Podrobná obrazovka s hodnotami

a Nastavenia

b Hodnoty

c Vybraté nastavenie a hodnota

voliča zvýšite/znížite hodnotu.

otočného voliča prejdete do podponuky.

Príklad:

Možné akcie na tejto obrazovke

Prejdite si zoznam nastavení.

Používateľská referenčná príručka

Zmeňte príslušnú hodnotu.

Prejdite na nasledujúce nastavenie.

Potvrďte zmeny a pokračujte.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4.3 ZAP alebo VYP prevádzky

1.6

bar

1.6 bar

4.3.1 Vizuálne označenie

Niektoré funkcie jednotky môžete aktivovať alebo deaktivovať samostatne. Ak je funkcia deaktivovaná, príslušná ikona teploty na domovskej obrazovke bude sivá.

Regulácia izbovej teploty

a ZAPNUTÁ regulácia izbovej teploty b VYPNUTÁ regulácia izbovej teploty

Prevádzka vrežime ohrevu/chladenia miestnosti

4 | Prevádzka

c ZAPNUTÁ prevádzka vrežime ohrevu/chladenia miestnosti d VYPNUTÁ prevádzka vrežime ohrevu/chladenia miestnosti

Prevádzka ohrevu nádrže

e ZAPNUTÁ prevádzka ohrevu nádrže

f VYPNUTÁ prevádzka ohrevu nádrže

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

4 | Prevádzka

Prevádzka

Miestnosť

Priestorové Kúrenie/ chladenie

Zapnuté

C.1

Prevádzka

Priestorové Kúrenie/ chladenie

Nádrž

Vypnuté

Zapnuté

Miestnosť

C.2

Prevádzka

Nádrž

Vypnuté

Zapnuté

Priestorové Kúrenie/ chladenie

C.3

4.3.2 ZAPNUTIE alebo VYPNUTIE

Regulácia izbovej teploty

1 Prejdite do ponuky [C.1]: Prevádzka > Miestnosť.

2 Nastavte prevádzku na Zapnuté alebo Vypnuté.

Prevádzka vrežime ohrevu/chladenia miestnosti

VÝSTRAHA

Ochrana pred mrazom. Ak je povolená ochrana pred mrazom, zostane aktívna aj keď

VYPNETE prevádzku ohrevu alebo chladenia ([C.2]: Prevádzka > Priestorové Kúrenie/chladenie ).

VÝSTRAHA

Ochrana pred zamrznutím potrubia. Ak je povolená ochrana pred zamrznutím

potrubia, zostane aktívna aj keď VYPNETE prevádzku ohrevu alebo chladenia ([C.2]: Prevádzka > Priestorové Kúrenie/chladenie ).

1 Prejdite do ponuky [C.2]: Prevádzka > Priestorové

Kúrenie/chladenie .

2 Nastavte prevádzku na Zapnuté alebo Vypnuté.

Prevádzka ohrevu nádrže

VÝSTRAHA

Režim Dezinfekcia. Aj keď VYPNETE prevádzku ohrevu nádrže ([C.3]: Prevádzka >

Nádrž), režim Dezinfekcia zostane aktívny. Ak ju však VYPNETE pri spustenej dezinfekcii, zobrazí sa chyba AH.

1 Prejdite do ponuky [C.3]: Prevádzka > Nádrž.

Používateľská referenčná príručka

2 Nastavte prevádzku na Zapnuté alebo Vypnuté.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4.4 Regulácia ohrevu/chladenia miestnosti

4.4.1 O regulácii ohrevu/chladenia miestnosti

Regulácia ohrevu/chladenia miestnosti štandardne pozostáva z týchto fáz:

1 Nastavenie prevádzkového režimu v miestnosti 2 Regulácia teploty

V závislosti od rozloženia systému a konfigurácie vykonanej inštalatérom používate odlišnú reguláciu teploty:

▪ Regulácia pomocou izbového termostatu ▪ Regulácia teploty na výstupe vody ▪ Regulácia pomocou externého izbového termostatu

4.4.2 Nastavenie prevádzkového režimu v miestnosti

O prevádzkových režimoch v miestnosti

Vaša jednotka môže byť model určený na ohrev alebo ohrev/chladenie:

▪ Ak je vaša jednotka model určený na ohrev, môže ohrievať miestnosti.

4 | Prevádzka

▪ Ak je vaša jednotka model určený na ohrev/chladenie, môže ohrievať a chladiť

miestnosti. V systéme musíte určiť, ktorý prevádzkový režim sa má použiť.

Určenie, či je nainštalovaný model tepelného čerpadla na ohrev/chladenie

1 Prejdite na [4]: Priestorové Kúrenie/chladenie .

2 Skontrolujte, či je položka [4.1] Prevádzkový režim uvedená

a upraviteľná. Ak áno, model tepelného čerpadla naohrev/ chladenie je nainštalovaný.

Ak chcete v systéme určiť, ktorý prevádzkový režim sa má v miestnosti použiť, môžete:

Môžete... umiestnenia,

Skontrolovať, ktorý prevádzkový režim v miestnosti sa

Domovská obrazovka

práve používa.

Natrvalo nastaviť prevádzkový režim vmiestnosti. Hlavná ponuka

Obmedziť automatickú zmenu podľa mesačného plánu.

Kontrola prevádzkového režimu v miestnosti, ktorý sa práve používa

Režim prevádzky miestnosti sa zobrazí na domovskej obrazovke:

▪ Keď je jednotka v režime ohrevu, je zobrazená ikona . ▪ Keď je jednotka v režime chladenia, je zobrazená ikona .

Indikátor stavu zobrazuje, či je jednotka momentálne v prevádzke:

▪ Keď jednotka nie je v prevádzke, indikátor stavu zobrazí modrú pulzáciu s

intervalom približne 5 sekúnd.

▪ Keď je jednotka v prevádzke, indikátor stavu nepretržite svieti namodro.

Nastavenie prevádzkového režimu v miestnosti

1 Prejdite na [4.1]: Priestorové Kúrenie/chladenie >

Prevádzkový režim

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

4 | Prevádzka

2 Vyberte jednu z nasledujúcich možností:

▪ Kúrenie: iba režim ohrevu ▪ Chladenie: iba režim chladenia ▪ Automaticky: prevádzkový režim sa mení automaticky na

základe vonkajšej teploty. Obmedzené podľa plánu prevádzkového režimu.

Automatické prepínanie ohrevu alebo chladenia NIE JE použiteľné pre modely samotného ohrevu. Keď je vybratý režim Automaticky, prepínanie prevádzkového režimu sa zakladá na Plán prevádzkového režimu [4.2].

Obmedzenie automatickej zmeny podľa plánu

Podmienky: Nastavte prevádzkový režim v miestnosti na možnosť Automaticky.

1 Prejdite na [4.2]: Priestorové Kúrenie/chladenie >

Plán prevádzkového režimu.

2 Vyberte mesiac.

3 Pre každý mesiac vyberte požadovanú možnosť:

▪ Reverzibilný: neobmedzené ▪ Len kúrenie: obmedzené ▪ Len chladenie: obmedzené

4 Potvrďte zmeny.

Príklad: Obmedzenia prepínania

Obdobie Obmedzenie

V chladnom období. Príklad: Október, November, December, Január,

Február a Marec.

V teplom období. Príklad: Jún, Júl a August.

Prechodné obdobie. Príklad: Apríl, Máj a September.

Ak sú Prevádzkový režim a Plán prevádzkového režimu nastavené na Automaticky, prevádzkový režim bude určený vonkajšou teplotou.

4.4.3 Určenie, ktorý ovládač teploty používate

Určenie, ktorý ovládač teploty používate (metóda č. 1)

Len ohrev

Len chladenie

Ohrev/chladenie

Používateľská referenčná príručka

Pozrite si tabuľku nastavení vykonaných inštalatérom, ktorú vyplnil inštalatér.

Určenie, ktorú reguláciu teploty používate (metóda 2)

Na domovskej obrazovke môžete vidieť, ktorú reguláciu teploty používate.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Prevádzka

1.6 bar

22:19

18 Feb 2018

Miestnosť

–

21°C

a b

Miestnosť

a1 Tepelný emitor hlavnej zóny (v tomto príklade Podlahové kúrenie) a2 Tepelný emitor vedľajšej zóny (v tomto príklade Radiátor) Ak sa nezobrazuje žiadna ikona, k dispozícii nie

je žiadna vedľajšia zóna.

b Typ izbového termostatu pre hlavnú zónu:

Ak b=… Potom je regulácia teploty...

Hlavná zóna Vedľajšia zóna (ak je k

dispozícii)

Žiadna ikona Regulácia teploty vody na

4.4.4 Zmena požadovanej izbovej teploty

Počas regulácie izbovej teploty môžete obrazovku menovitej hodnoty izbovej teploty využívať na zistenie a úpravu požadovanej izbovej teploty.

1 Prejdite na [1]: Miestnosť.

2 Zmeňte požadovanú izbovú teplotu

Regulácia pomocou izbového termostatu

Regulácia pomocou externého izbového termostatu

výstupe

Regulácia pomocou externého izbového termostatu

Regulácia teploty vody na výstupe

Ak sa po zmene požadovanej izbovej teploty zapne plánovanie ▪ Teplota zostane rovnaká, kým nie je naplánovaný žiaden úkon.

▪ Požadovaná izbová teplota sa vráti na plánovanú hodnotu vždy keď nastane

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

plánovaná akcia.

Môžete sa vyhnúť plánovanému správaniu (dočasným) vypnutím plánovania.

a Reálna izbová teplota b Požadovaná izbová teplota

Používateľská referenčná príručka

4 | Prevádzka

Hlavná zóna

Vedľajšia zóna

–

35°C

a b

Hlavná zóna

–

45°C

a b

Vedľajšia zóna

4.4.5 Zmena požadovanej teploty vody na výstupe

Vypnutie plánovania izbovej teploty

1 Prejdite na [1.1]: Miestnosť > Plán.

2 Vyberte položku Nie .

INFORMÁCIE

Voda na výstupe je voda tečúca do tepelných emitorov. Požadovanú teplotu na výstupe vody nastavuje inštalatér v závislosti od typu tepelného emitora. Nastavenia teploty vody na výstupe upravujte len v prípade problémov.

Na obrazovke menovitej hodnoty teploty vody na výstupe môžete zistiť a upraviť požadovanú teplotu vody na výstupe.

1 Prejdite na [2]: Hlavná zóna alebo [3]: Vedľajšia zóna.

2 Upravte požadovanú teplotu na výstupe vody.

a Skutočná teplota vody na výstupe b Požadovaná teplota vody na výstupe

Ak sa po zmene požadovanej teploty na výstupe vody zapne plánovanie ▪ Teplota zostane rovnaká, kým nie je naplánovaný žiaden úkon.

▪ Požadovaná teplota na výstupe vody sa vráti na jej plánovanú hodnotu vždy keď

nastane plánovaná akcia.

Používateľská referenčná príručka

Môžete sa vyhnúť plánovanému správaniu (dočasným) vypnutím plánovania.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Vypnutie plánovania teploty na výstupe vody

1 Vykonajte jeden z uvedených krokov:

▪ [2.1]: Hlavná zóna > Plán ▪ [3.1]: Vedľajšia zóna > Plán

2 Vyberte položku Nie .

Ak chcete povoliť prevádzku závislú od počasia pre teplotu vody na výstupe

Pozrite si časť "4.8.4Používanie kriviek podľa počasia"[441].

4.5 Regulácia teplej vody pre domácnosť

4.5.1 O regulácii teplej vody pre domácnosť

V závislosti od režimu nádrže na teplú vodu pre domácnosť (nastavenie inštalatéra) môžete používať odlišnú reguláciu teplej vody pre domácnosť:

▪ Len opätovný ohrev ▪ Plán + opätovný ohrev

4 | Prevádzka

▪ Len plán

UPOZORNENIE

Plán povolení ohrievača s pomocným čerpadlom sa používa na obmedzenie alebo povolenie prevádzky ohrievača s pomocným čerpadlom v rámci týždenného programu. Rada: Ak chcete predísť neúspešnému fungovaniu dezinfekcie, povoľte spustenie ohrievača s pomocným čerpadlom (podľa týždenného programu) minimálne 4 hodiny pred naplánovaným spustením dezinfekcie. Ak je prevádzka ohrievača s pomocným čerpadlom počas dezinfekcie obmedzená, táto funkcia NEBUDE úspešne fungovať a zobrazí sa príslušné varovanie typu AH.

INFORMÁCIE

V prípade zobrazenia kódu chyby AH a v prípade, že nedošlo k prerušeniu funkcie dezinfekcie z dôvodu odberu teplej vody pre domácnosť, sa odporúča vykonať nasledujúce aktivity:

▪ Po výbere režimu Len opätovný ohrev alebo Plán + opätovný ohrev sa

odporúča naprogramovať spustenie funkcie dezinfekcie minimálne 4 hodiny po poslednom očakávanom veľkom odbere teplej vody. Toto spustenie môže byť upravené v inštalatérskych nastaveniach (funkcia dezinfekcie).

▪ Po výbere režimu Len plán sa odporúča naprogramovať úkon Úsporný

3hodiny pred naplánovaným spustením funkcie dezinfekcie v predhriatej nádrži.

Určenie, ktorý režim teplej vody pre domácnosť používate (metóda 1)

Pozrite si tabuľku nastavení vykonaných inštalatérom, ktorú vyplnil inštalatér.

Určenie, ktorý režim teplej vody pre domácnosť používate (metóda 2)

1 Prejdite na [5]: Nádrž.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

4 | Prevádzka

[5.1] [5.2] [5.3] [5.4] [5.5]

Úsporná žiadaná hodnota

Plán

Žiadaná hodnota opätovného ohrevu

Komfortná žiadaná hodnota

Výkonná prevádzka

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

2 Skontrolujte, ktoré položky sa zobrazujú:

Ak sa zobrazuje ikona... Potom je režim nádržena teplú vodu pre

domácnosť...

Iba [5.1] Výkonná prevádzka

Zobrazia sa všetky položky okrem [5.4] Žiadaná

hodnota opätovného ohrevu

Zobrazia sa všetky položky vrátane [5.4] Žiadaná

hodnota opätovného ohrevu

4.5.2 Režim opätovného ohrevu

V režime opätovného ohrevu nádrž na teplúvodu pre domácnosť neustále ohrieva vodu na teplotu zobrazenú na domovskej obrazovke (príklad: 50°C), keď teplota klesne pod určitú hodnotu.

Len opätovný ohrev

Len plán

Plán + opätovný ohrev

Používateľská referenčná príručka

TtTeplota vnádrži na teplú vodu pre domácnosť

t Čas

INFORMÁCIE

Riziko zníženia kapacity ohrevu miestnosti v prípade nádrže na teplú vodu pre domácnosť bez interného ohrievača s pomocným čerpadlom: v prípade častej spotreby teplej vody pre domácnosť bude dochádzať k častým a dlhodobým prerušeniam ohrevu/chladenia miestnosti, a to po výbere nasledujúcej možnosti:

Len opätovný ohrev > Režim zahrievania > Nádrž.

INFORMÁCIE

Keď je nádrž teplej vody pre domácnosť nastavená na režim opätovného ohrevu, riziko zníženia kapacity a problému s pohodlím je výrazne vyššie. V prípade častej prevádzky v režime opätovného ohrevu sa funkcia ohrevu/chladenia miestnosti pravidelne prerušuje.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4.5.3 Naplánovaný režim

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

V naplánovanom režime nádrž na teplúvodu pre domácnosť pripravuje teplú vodu podľa príslušného plánu. Najvhodnejší čas na prípravu teplej vody v nádrži je noc, pretože je vtedy nižší nárok na ohrev miestnosti.

Príklad:

▪ Pôvodne je teplota v nádržina teplú vodu pre domácnosť rovnaká ako teplota

vody pre domácnosť privádzanej do nádrže na teplú vodu pre domácnosť (napríklad 15°C).

▪ O polnoci (00:00) je nádrž na teplú vodu pre domácnosť naprogramovaná na

ohrev vody na nastavenú hodnotu (napríklad Pohodlný = 60°C).

4 | Prevádzka

TtTeplota vnádrži na teplú vodu pre domácnosť

t Čas

▪ Ráno môžete používať teplú vodu a teplota v nádržina teplú vodu pre domácnosť

sa zníži.

▪ O 14:00 je nádrž na teplú vodu pre domácnosť naprogramovaná na ohrev vody

na nastavenú hodnotu (napríklad Úsporný = 50°C). Teplá voda je znova k dispozícii.

▪ Poobede a večer môžete znova používať teplú vodu a teplota v nádržina teplú

vodu pre domácnosť sa znova zníži.

▪ Ďalší deň o polnoci (00:00) sa tento cyklus zopakuje.

4.5.4 Naplánovaný režim a režim opätovného ohrevu

V naplánovanom režime + režime opätovného ohrevu sa teplá voda pre domácnosť reguluje rovnako ako v naplánovanom režime. Keď však teplota v nádrži na teplú vodu pre domácnosť klesne pod nastavenú hodnotu (= teplota opätovného ohrevu v nádrži – hodnota hysterézy, príklad: 35°C), nádrž na teplú vodu pre domácnosť sa bude ohrievať, kým sa nedosiahne menovitá hodnota opätovného ohrevu (príklad: 45°C). Takto je vždy k dispozícii minimálne množstvo teplej vody.

Príklad:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

TtTeplota nádrže na teplú vodu pre domácnosť

t Čas

Používateľská referenčná príručka

4 | Prevádzka

Nádrž

–

50°C

a b

Nádrž

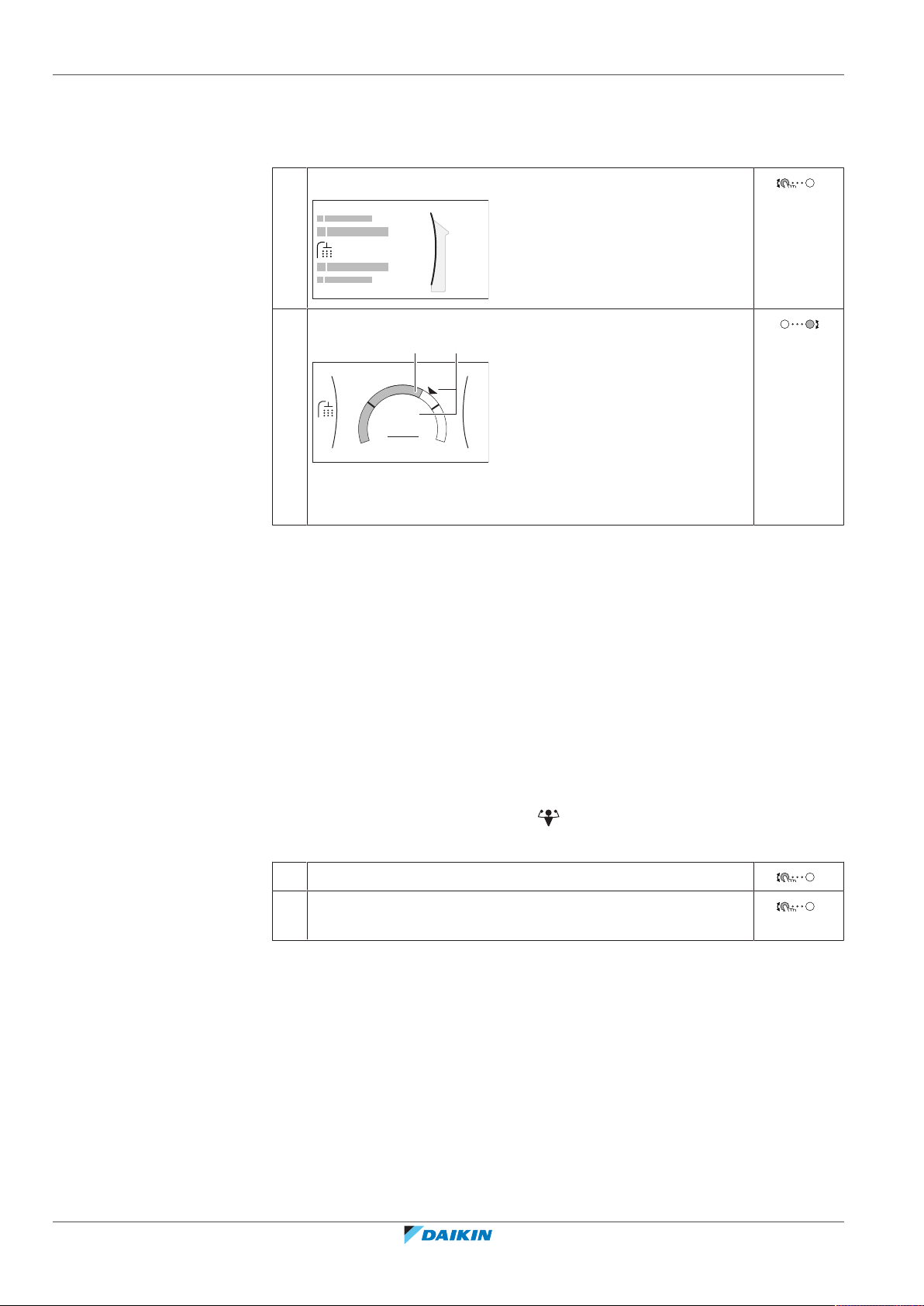

4.5.5 Zmena teploty teplej vody pre domácnosť

V režime Len opätovný ohrev môžete na obrazovke menovitej hodnoty teploty v nádrži zistiť a upraviť požadovanú teplotu teplej vody pre domácnosť.

1 Prejdite na [5]: Nádrž.

2 Úprava teploty teplej vody pre domácnosť.

a Reálna teplota teplej vody pre domácnosť b Požadovaná teplota teplej vody pre domácnosť

V ostatných režimoch si môžete pozrieť obrazovku menovitej hodnoty, ale nemôžete hodnotu upraviť. Namiesto toho môžete upraviť nastavenia pre

Komfortná žiadaná hodnota [5.2], Úsporná žiadaná hodnota [5.3] a Žiadaná hodnota opätovného ohrevu [5.4].

4.5.6 Používanie režimu silného výkonu na prípravu teplej vody pre domácnosť

O výkonnej prevádzke

Funkcia Výkonná prevádzka umožňuje ohrev teplej vody pre domácnosť pomocou záložného ohrievača alebo ohrievača s pomocným čerpadlom. Tento režim využívajte v dňoch, keď sa spotrebúva viac teplej vody ako zvyčajne.

Ak chcete skontrolovať, či je aktívna výkonná prevádzka

Ak sa na domovskej obrazovke zobrazí , je výkonná prevádzka aktívna. Funkciu Výkonná prevádzka aktivujte alebo deaktivujte takto:

1 Prejdite na [5.1]: Nádrž > Výkonná prevádzka

2 Prepnite režim silného výkonu na možnosť Vypnuté alebo

Zapnuté.

Príklad použitia: Okamžite potrebujete viac teplej vody

Ste v niektorej z uvedených situácií:

▪ Už ste minuli väčšiu časť teplej vody pre domácnosť. ▪ Nemôžete čakať do ďalšej naplánovanej činnosti na ohrev nádržena teplú vodu

pre domácnosť.

Potom môžete spustiť výkonnú prevádzku. Nádrž na teplú vodu pre domácnosť začne ohrievať vodu na Pohodlný teplotu.

Používateľská referenčná príručka

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

INFORMÁCIE

Profil používateľa

1234

Pokročilý používateľ

0000

Používateľ

Keď je aktívna výkonná prevádzka, výrazne sa zvyšuje riziko problémov so znížením kapacity ohrevu/chladenia miestnosti a problémov s pohodlím. V prípade častej spotreby teplej vody pre domácnosť bude dochádzať k častým a dlhodobým prerušeniam ohrevu/chladenia miestnosti.

4.6 Rozšírené používanie

Množstvo informácií, ktoré môžete zobraziť a upraviť v štruktúre ponuky, závisí od vašej úrovne prístupu používateľa:

▪ Používateľ: štandardný režim ▪ Pokročilý používateľ: môžete zobraziť a upraviť ďalšie informácie

Zmena úrovne prístupu používateľa

Úroveň prístupu používateľa môžete zmeniť takto:

1 Prejdite do ponuky [B]: Profil používateľa.

4 | Prevádzka

2 Zadajte príslušný kód PIN úrovne prístupu používateľa. —

▪ Prechádzajte zoznamom číslic a zmeňte vybratú číslicu. ▪ Pohnite kurzorom zľava doprava. ▪ Potvrďte kód PIN a pokračujte.

Kód PIN pokročilého používateľa

Kód PIN Pokročilý používateľ je 1234. Používateľ teraz vidí ďalšie položky ponuky.

Kód PIN používateľa

Kód PIN Používateľ je 0000.

4.6.1 Používanie tichého režimu

O tichom režime

Tichý režim môžete použiť na zníženie hluku spôsobeného vonkajšou jednotkou. Zníži sa však tiež kapacita ohrevu a chladenia systému. K dispozícii je niekoľko úrovní tichého režimu.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

4 | Prevádzka

Môžete:

▪ Úplne deaktivovať tichý režim ▪ Manuálne aktivovať príslušnú úroveň tichého režimu až do najbližšej

naplánovanej činnosti

▪ Použiť a naprogramovať plán tichého režimu

INFORMÁCIE

Ak je vonkajšia teplota pod nulou, odporúčame NEPOUŽÍVAŤ najnižšiu úroveň tichého režimu.

Kontrola aktivovania tichého režimu

Ak sa na domovskej obrazovke zobrazí , je aktívny tichý režim.

Používanie tichého režimu

1 Prejdite na [7.4.1]: Nastav. používateľa > Tichý >

Aktivácia.

2 Vykonajte jeden z uvedených krokov: —

Ak chcete... Potom…

Úplne deaktivovať tichý režim Vyberte položku Vypnuté.

Manuálne aktivovať úroveň tichého režimu

Použiť a naprogramovať plán tichého režimu

Vyberte príslušnú úroveň tichého režimu. Príklad: Najtichšie.

Vyberte položku Automaticky.

Prejdite na [7.4.2] Plán a naprogramujte plán. Viac informácií o plánovaní nájdete v časti

"4.7.4Obrazovka plánu: príklad"[434].

Príklad použitia: Poobedňajší spánok dieťaťa

Ak ste v niektorej z uvedených situácií:

▪ Naprogramovali ste plán tichého režimu:

- Počas noci: Najtichšie.

- Počas dňa: nastavenie Vypnuté zaručí kapacitu ohrevu/chladenia systému.

▪ Poobede však vaše dieťa spí, a preto chcete, aby bol systém tichý.

Môžete postupovať takto:

1 Prejdite na [7.4.1]: Nastav. používateľa > Tichý >

Aktivácia.

Používateľská referenčná príručka

2 Vyberte položku Najtichšie.

Výhoda: Vonkajšia jednotka je v prevádzke v najtichšom režime.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4.6.2 Používanie dovolenkového režimu

Aktivácia

7.3.1

O dovolenkovom režime

Počas dovolenky môžete dovolenkový režim používať na úpravu štandardných plánov bez toho, aby ste ich museli meniť. Ak je aktívny dovolenkový režim, prevádzka ohrevu/chladenia miestnosti a prevádzka teplej vody pre domácnosť sa vypnú. Ochrana pred mrazom a prevádzka Anti-Legionella zostanú aktívne.

Bežný pracovný postup

Používanie dovolenkového režimu štandardne pozostáva z týchto fáz:

1 Nastavenie dátumu začiatku a dátumu ukončenia vašej dovolenky. 2 Aktivácia dovolenkového režimu.

Kontrola aktivovania alebo spustenia režimu dovolenky

Ak sa na domácej obrazovke zobrazuje , režim dovolenky je aktívny.

Konfigurácia dovolenky

1 Aktivujte režim dovolenky. —

▪ Prejdite na [7.3.1]: Nastav. používateľa > Dovolenka >

Aktivácia.

4 | Prevádzka

2 Nastavte prvý deň dovolenky. —

3 Nastavte posledný deň dovolenky. —

4.6.3 Informácie na displeji

Zobrazenie informácií

1 Prejdite na [8]: Informácie.

Zobrazenie možných informácií

▪ Vyberte položku Zapnuté.

▪ Prejdite na [7.3.2]: Od.

▪ Vyberte dátum.

▪ Potvrďte zmeny.

▪ Prejdite na [7.3.3]: Do.

▪ Vyberte dátum.

▪ Potvrďte zmeny.

[8.1] Údaje o energii Vytvorená energia, spotrebovaná

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

V ponuke… Môžete zobraziť…

energia a spotrebovaný plyn

Používateľská referenčná príručka

4 | Prevádzka

V ponuke… Môžete zobraziť…

[8.2] História porúch História porúch

[8.3] Informácie o predajcovi Kontakt/číslo linky pomoci

[8.4] Senzory Izba, nádrž alebo teplá voda pre

domácnosť, vonku a teplota vody na výstupe (ak je to možné)

[8.5] Akčné členy Stav/režim každého akčného člena

Príklad: ZAP./VYP. čerpadla na teplú vodu pre domácnosť

[8.6] Prevádzkové režimy Aktuálny prevádzkový režim

Príklad: Režim odmraz./návrat oleja

[8.7] O programe Informácie o verzii systému

[8.8] Stav pripojenia Informácie o stave pripojenia jednotky,

izbového termostatu a adaptéra siete LAN.

[8.9] Čas prevádzky Čas prevádzky konkrétnych súčastí

systému

4.6.4 Konfigurácia času a dátumu

1 Prejdite na [7.2]: Nastav. používateľa > Čas/dátum.

4.7 Predvolené hodnoty a plány

4.7.1 Používanie predvolených hodnôt

O predvolených hodnotách

Pre niektoré nastavenia v systéme môžete definovať prednastavené hodnoty. Tieto hodnoty je potrebné nastaviť iba raz a potom ich znova použiť na iných obrazovkách, ako je obrazovka plánovania. Ak budete chcieť neskôr zmeniť určitú hodnotu, zmenu stačí urobiť na jednom mieste.

Definovanie prednastavených hodnôt teploty v nádrži

Pre EHBH/X: Iba ak je nainštalovaná nádrž na teplú vodu pre domácnosť Plán nádrže teplej vody pre domácnosť používa rôzne prednastavené hodnoty:

Nastavená hodnota Kde sa používa

Komfortná žiadaná hodnota

Podľa plánu ak je režim nádrže na teplú vodu pre domácnosť

Používateľská referenčná príručka

Úsporná žiadaná hodnota

Žiadaná hodnota opätovného ohrevu

▪ Len plán ▪ Plán + opätovný ohrev

Ak je režim nádrže na teplú vodu pre domácnosť

▪ Plán + opätovný ohrev

Definovanie cien energie

Je možné iba vtedy, ak je Bivalentný povolené inštalatérom.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Nastavená hodnota Kde sa používa

4 | Prevádzka

Cena elektrickej energie >

▪ Vysoké ▪ Stredné ▪ Nízke

Cena plynu

4.7.2 Nastavenie cien energie

V systéme môžete nastaviť nasledujúce ceny energie:

▪ fixnú cenu plynu, ▪ 3 úrovne ceny elektrickej energie, ▪ týždenný časovač cien elektrickej energie.

Ďalšie informácie nájdete v návode na inštaláciu.

Príklad: Ako nastaviť ceny energie v používateľskom rozhraní?

Cena Hodnota v rozhraní Breadcrumb

Palivo: 5,3eurocentu/kWh [7.6]=5.3

Elektrická energia: 12eurocentov/kWh [7.5.1]=12

Používa sa na obrazovke týždenného plánu pri nastavovaní cien energií.

Nastavenie ceny plynu

1 Prejdite na [7.6]: Nastav. používateľa > Cena plynu.

2 Vyberte správnu cenu plynu.

3 Potvrďte zmeny.

INFORMÁCIE

Hodnota ceny v rozsahu od 0,00~990valút/kWh (2 základné hodnoty).

Nastavenie ceny elektrickej energie

1 Prejdite na [7.5.1]/[7.5.2]/[7.5.3]: Nastav. používateľa >

Cena elektrickej energie > Vysoké/Stredné/Nízke.

2 Vyberte správnu cenu elektrickej energie.

3 Potvrďte zmeny.

4 Zopakujte pre všetky tri ceny elektrickej energie. —

INFORMÁCIE

Hodnota ceny v rozsahu od 0,00~990valút/kWh (2 základné hodnoty).

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

INFORMÁCIE

Ak nenastavíte žiadny plán, použije sa hodnota Vysoké pre Cena elektrickej energie.

Používateľská referenčná príručka

4 | Prevádzka

Nastavenie časovača ceny elektrickej energie

1 Prejdite na [7.5.4]: Nastav. používateľa > Cena

elektrickej energie > Plán.

2 Naprogramujte výber pomocou obrazovky plánovania. Môžete

nastaviť ceny Vysoké, Stredné a Nízke elektrickej energie podľa vášho dodávateľa elektrickej energie.

3 Potvrďte zmeny.

INFORMÁCIE

Hodnoty zodpovedajú hodnotám ceny elektrickej energie pre Vysoké, Stredné a Nízke ktoré boli predtým nastavené. Ak nenastavíte žiadny plán, použije sa cena elektrickej energie pre možnosť Vysoké.

Ceny elektrickej energie v prípade príspevku na kWh obnoviteľnej energie

Pri nastavovaní cien energie možno vziať do úvahy príspevok. Hoci sa môžu prevádzkové náklady zvýšiť, celkové prevádzkové náklady budú v prípade náhrady nákladov optimalizované.

VÝSTRAHA

Nezabudnite upraviť nastavenie cien energie na konci zúčtovacieho obdobia.

Nastavenie ceny plynu v prípade príspevku na kWh obnoviteľnej energie

Vypočítajte hodnotu ceny plynu podľa tohto vzorca:

—

Príklad

▪ reálna cena plynu+(príspevok/kWh×0,9)

Postup stanovenia ceny plynu nájdete v časti "Nastavenie ceny plynu"[431].

Nastavenie ceny elektrickej energie v prípade príspevku na kWh obnoviteľnej energie

Vypočítajte hodnotu ceny elektrickej energie podľa tohto vzorca:

▪ reálna cena elektrickej energie+príspevok/kWh

Postup stanovenia ceny elektrickej energie nájdete v časti "Nastavenie ceny

elektrickej energie"[431].

Uvádzame príklad a ceny alebo hodnoty použité v tomto príklade NIE SÚ presné.

Údaje Cena/kWh

Cena plynu 4,08

Cena elektrickej energie 12,49

Príspevok na obnoviteľný ohrev za kWh 5

Výpočet ceny plynu

Cena plynu=reálna cena plynu+(príspevok/kWh×0,9)

Používateľská referenčná príručka

Cena plynu=4,08+(5×0,9) Cena plynu=8,58

Výpočet ceny elektrickej energie

Cena elektrickej energie=reálna cena elektrickej energie+príspevok/kWh

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Cena elektrickej energie=12,49+5 Cena elektrickej energie=17,49

Cena Hodnota v rozhraní Breadcrumb

Plyn: 4,08/kWh [7.6]=8.6

Elektrická energia: 12,49/kWh [7.5.1]=17

4.7.3 Používanie a programovanie plánov

O plánoch

V závislosti od rozloženia systému a konfigurácie vykonanej inštalatérom môžu byť k dispozícii plány pre viaceré regulácie.

Môžete:

▪ Vybrať, ktoré plány chcete aktuálne používať. ▪ Naprogramovať vlastné plány, ak nie sú vopred definované plány vyhovujúce.

Činnosti, ktoré možno naprogramovať, sa týkajú konkrétnych ovládačov.

Možné obrazovky plánovania

Názov a umiestnenie Použitie

4 | Prevádzka

[1.2] Miestnosť > Plán

kúrenia

[1.3] Miestnosť > Plán chladenia

[2.2] Hlavná zóna > Plán kúrenia

[2.3] Hlavná zóna > Plán chladenia

[3.2] Vedľajšia zóna > Plán kúrenia

[3.3] Vedľajšia zóna > Plán chladenia

[4.2] Priestorové Kúrenie/chladenie >

Naprogramujte požadovanú izbovú teplotu v režime ohrevu.

Naprogramujte požadovanú izbovú teplotu v režime chladenia.

Naprogramujte požadovanú teplotu vody na výstupe pre hlavnú zónu v režime ohrevu.

Naprogramujte požadovanú teplotu vody na výstupe pre hlavnú zónu v režime chladenia.

Naprogramujte požadovanú teplotu vody na výstupe pre vedľajšiu zónu v režime ohrevu.

Naprogramujte požadovanú teplotu vody na výstupe pre dodatočnú zónu v režime chladenia.

Pozrite si časť "4.4.2Nastavenie prevádzkového

režimu v miestnosti"[419].

Plán prevádzkového režimu

[5.5] Nádrž > Plán Naprogramujte teplotu nádrže na teplú vodu

pre domácnosť pre vaše potreby teplej vody v domácnosti:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

▪ Pohodlný ▪ Úsporný ▪ Stop

Používateľská referenčná príručka

4 | Prevádzka

Pon

Sob

Str

Pia

Štv

Uto

Ned

Definované používateľom 1

Názov a umiestnenie Použitie

[7.4.2] Nastav. používateľa > Tichý > Plán

[7.5.4] Nastav. používateľa > Cena elektrickej energie > Plán

Príklad naplánovania plánu

Pozrite si časť "4.7.4Obrazovka plánu: príklad"[434].

4.7.4 Obrazovka plánu: príklad

V tomto príklade sa uvádza spôsob nastavenia plánu izbovej teploty v režime ohrevu pre hlavnú zónu.

Naprogramovanie, kedy musí jednotka použiť príslušnú úroveň tichého režimu:

▪ Vypnuté ▪ Tichý ▪ Tichšie ▪ Najtichšie

Naprogramujte v prípade používania konkrétnej platnej tarify elektrickej energie.

INFORMÁCIE

Postupy naprogramovania ostatných plánov sú podobné.

Naprogramovanie plánu: prehľad

Príklad: Naprogramovať chcete nasledujúci plán:

Predpoklad: Plán izbovej teploty je k dispozícii len vtedy, keď je aktívna regulácia

pomocou izbového termostatu. Ak je aktívna regulácia teploty vody na výstupe, namiesto toho môžete naprogramovať plán hlavnej zóny.

1 Prejdite na príslušný plán. 2 (voliteľné) Vymažte obsah celého týždenného plánu alebo plánu vybratého

dňa.

3 Naprogramujte plán pre možnosť Pondelok. 4 Plán skopírujte pre ostatné dni v týždni. 5 Naprogramujte plán pre možnosť Sobota a skopírujte ho do možnosti

Nedeľa.

6 Zadajte názov plánu.

Prechod na príslušný plán

Používateľská referenčná príručka

1 Prejdite na [1.1]: Miestnosť > Plán.

2 Plán nastavte na možnosť Áno.

3 Prejdite do ponuky [1.2]: Miestnosť > Plán kúrenia.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Vymazanie obsahu týždenného plánu

Pon

Sob

Str

Pia

Štv

Uto

Ned

Definované používateľom 1

Odstrániť

Premenovať Vybrať

Pon

Sob

Str

Pia

Štv

Uto

Ned

Definované používateľom 1

Odstrániť

Upraviť

Kopírovať

Pon

Sob

Str

Pia

Štv

Uto

Ned

Definované používateľom 1

Odstrániť

Upraviť

Kopírovať

1 Vyberte názov aktuálneho plánu.

2 Vyberte položku Odstrániť.

3 Výberom možnosti OK potvrďte príslušnú hodnotu.

Vymazanie obsahu denného plánu

1 Vyberte deň, pre ktorý chcete vymazať obsah. Napríklad

Piatok

4 | Prevádzka

2 Vyberte položku Odstrániť.

3 Výberom možnosti OK potvrďte príslušnú hodnotu.

Naprogramovanie plánu pre možnosť Pondelok

1 Vyberte položku Pondelok.

2 Vyberte položku Upraviť.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

4 | Prevádzka

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Pon

Sob

Str

Pia

Štv

Uto

Ned

Definované používateľom 1

Odstrániť

Upraviť

Kopírovať

Pon

Sob

Str

Pia

Štv

Uto

Ned

Definované používateľom 1

3 Pomocou ľavého otočného voliča vyberte príslušnú položku a

upravte ju pomocou pravého otočného voliča. Na každý deň môžete naprogramovať až 6 činností. Na stupnici má vysoká teplota tmavšiu farbu ako nízka teplota.

Poznámka: Ak chcete vymazať aktivitu, nastavte pre ňu čas ako čas predchádzajúcej aktivity.

4 Potvrďte zmeny.

Výsledok: Plán na pondelok je definovaný. Hodnota poslednej

aktivity je platná až do ďalšej naprogramovanej aktivity. V tomto príklade je prvým naprogramovaným dňom pondelok. Posledná naprogramovaná akcia je preto platná do prvej aktivity najbližší pondelok.

Skopírovanie plánu pre ostatné dni v týždni

1 Vyberte položku Pondelok.

2 Vyberte položku Kopírovať.

Výsledok: Vedľa skopírovaného dňa sa zobrazuje písmeno "C".

3 Vyberte položku Utorok.

Používateľská referenčná príručka

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 Vyberte položku Prilepiť.

Odstrániť

Upraviť

Kopírovať

Prilepiť

Pon

Sob

Str

Pia

Štv

Uto

Ned

Definované používateľom 1

Pon

Sob

Str

Pia

Štv

Uto

Ned

Definované používateľom 1

8:00

23:00

--:--

21°C

18°C

12 24

Sob

Pon

Sob

Str

Pia

Štv

Uto

Ned

Definované používateľom 1

Výsledok:

4 | Prevádzka

5 Tento krok zopakujte pre všetky zvyšné dni v týždni.

—

Naprogramovanie plánu pre možnosť Sobota a skopírovanie plánu do možnosti Nedeľa

1 Vyberte položku Sobota.

2 Vyberte položku Upraviť.

3 Pomocou ľavého otočného voliča vyberte príslušnú položku a

upravte ju pomocou pravého otočného voliča.

4 Potvrďte zmeny.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

5 Vyberte položku Sobota.

6 Vyberte položku Kopírovať.

7 Vyberte položku Nedeľa.

8 Vyberte položku Prilepiť.

Výsledok:

Používateľská referenčná príručka

4 | Prevádzka

Pon

Sob

Str

Pia

Štv

Uto

Ned

Definované používateľom 1

Odstrániť

Premenovať

Vybrať

Premenovanie plánu

1 Vyberte názov aktuálneho plánu.

2 Vyberte položku Premenovať.

3 (voliteľné) Ak chcete odstrániť aktuálny názov plánu,

prechádzajte zoznamom znakov, kým sa nezobrazí symbol ←. Potom stlačením tlačidla odstránite predchádzajúci znak. Tento postup zopakujte pre každé písmeno z názvu plánu.

4 Ak chcete pomenovať aktuálny plán, prechádzajte zoznamom

znakov a potvrďte vybratý znak. Názov plánu môže obsahovať až 15znakov.

5 Potvrďte nový názov.

Príklad použitia: Pracujete v 3-zmenovej prevádzke

Ak pracujete v 3-zmenovej prevádzke, môžete postupovať takto:

1 Naprogramujte 3 plány izbovej teploty v režime ohrevu a príslušným

spôsobom ich nazvite. Príklad: RannáZmena, DennáZmena a NočnáZmena

2 Vyberte plán, ktorý chcete aktuálne používať.

4.8 Krivka podľa počasia

4.8.1 Čo je krivka podľa počasia?

Prevádzka podľa počasia

Jednotka využíva krivku podľa počasia, ak sa požadovaná teplota vody na výstupe alebo teplota v nádrži určuje automaticky podľa vonkajšej teploty. Na severnej stene budovy je preto pripojená k snímaču teploty. Ak vonkajšia teplota klesne alebo stúpne, jednotka ju okamžite kompenzuje. Jednotka preto nemusí čakať na spätnú väzbu z termostatu, aby zvýšila alebo znížila teplotu vody na výstupe alebo v nádrži. Keďže reaguje rýchlejšie, zabraňuje vysokému nárastu a poklesu vnútornej teploty a teploty vody v kohútikoch.

INFORMÁCIE

Nie všetky plány môžu byť premenované.

Používateľská referenčná príručka

Výhoda

Prevádzka podľa počasia znižuje spotrebu elektrickej energie.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Prevádzka

X1 X2

Krivka podľa počasia

Jednotka sa pri kompenzácii teplotných rozdielov spolieha na krivku podľa počasia. Táto krivka definuje, do akej miery sa musí líšiť teplota v nádrži alebo na výstupe vody od vonkajšej teploty. Keďže gradient krivky závisí od miestnych podmienok, napríklad od podnebia a izolácie domu, krivku môže upraviť inštalatér alebo používateľ.

Typy krivky podľa počasia

Existujú 2 typy kriviek podľa počasia:

▪ 2-bodová krivka ▪ Krivka odchýlky gradientu

To, ktorý typ krivky používate na úpravu, závisí od vašich osobných preferencií. Pozrite si časť "4.8.4Používanie kriviek podľa počasia"[441].

Dostupnosť

Krivka podľa počasia je k dispozícii pre:

▪ Hlavnú zónu – ohrev ▪ Hlavnú zónu – chladenie

4.8.2 2-bodová krivka

▪ Vedľajšiu zónu – ohrev ▪ Vedľajšiu zónu – chladenie ▪ Nádrž

INFORMÁCIE

Ak chcete využívať prevádzku podľa počasia, správne konfigurujte menovitú hodnotu hlavnej zóny, vedľajšej zóny alebo nádrže. Pozrite si časť "4.8.4 Používanie kriviek

podľa počasia"[441].

Krivku podľa počasia definujte pomocou týchto dvoch menovitých hodnôt:

▪ Menovitá hodnota (X1, Y2) ▪ Menovitá hodnota (X2, Y1)

Príklad

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

4 | Prevádzka

X1 X2

a b

Položka Opis

a Vybratá zóna podľa počasia:

▪ : Ohrev hlavnej zóny alebo vedľajšej zóny ▪ : Chladenie hlavnej zóny alebo vedľajšej zóny

▪ : teplá voda pre domácnosť

X1, X2 Príklady vonkajšej okolitej teploty Y1, Y2 Príklady požadovanej teploty v nádrži alebo teploty vody na výstupe.

Ikona zodpovedá tepelnému emitoru príslušnej zóny:

▪ : podlahové kúrenie

▪ : jednotka s ventilátorom

▪ : radiátor

▪ : nádrž na teplú vodu pre domácnosť

Možné akcie na tejto obrazovke

Prejdite si hodnoty teploty. Zmeňte teplotu. Prejdite na nasledujúcu teplotu. Potvrďte zmeny a pokračujte.

4.8.3 Krivka odchýlky gradientu

Gradient a odchýlka

Krivku podľa počasia (krivku PP) definujte podľa gradientu a odchýlky:

▪ Ak chcete inak zvýšiť alebo znížiť teplotu vody na výstupe podľa okolitej teploty,

zmeňte gradient. Keď vám napríklad teplota vody na výstupe vo všeobecnosti vyhovuje, no okolitá teplota je príliš nízka, zvýšte gradient tak, aby sa teplota vody na výstupe zvyšovala viac pri znižovaní okolitej teploty.

▪ Ak chcete rovnomerne zvýšiť alebo znížiť teplotu vody na výstupe podľa okolitej

teploty, zmeňte odchýlku. Keď je napríklad teplota vody na výstupe vždy o niečo chladnejšia ako okolitá teplota, posuňte odchýlku nahor, aby sa teplota vody na výstupe rovnomerne zvyšovala podľa každej okolitej teploty.

Príklady

Krivka podľa počasia po výbere gradientu:

Používateľská referenčná príručka

Krivka podľa počasia po výbere odchýlky:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

X1 X2

a b

Položka Opis

a Krivka PP pred zmenami.

b Krivka PP po zmenách (príklad):

▪ Po zmene gradientu je nová preferovaná teplota pri hodnote X1

nerovnomerne vyššia ako preferovaná teplota pri hodnote X2.

▪ Po zmene odchýlky je nová preferovaná teplota pri hodnote X1

rovnomerne vyššia ako preferovaná teplota pri hodnote X2.

c Gradient

d Odchýlka

4 | Prevádzka

e Vybratá zóna podľa počasia:

▪ : Ohrev hlavnej zóny alebo vedľajšej zóny ▪ : Chladenie hlavnej zóny alebo vedľajšej zóny ▪ : teplá voda pre domácnosť

X1, X2 Príklady vonkajšej okolitej teploty

Y1, Y2, Y3,Y4Príklady požadovanej teploty v nádrži alebo teploty vody na výstupe.

Ikona zodpovedá tepelnému emitoru príslušnej zóny:

▪ : podlahové kúrenie ▪ : jednotka s ventilátorom ▪ : radiátor

▪ : nádrž na teplú vodu pre domácnosť

Možné akcie na tejto obrazovke

Vyberte gradient alebo odchýlku. Zvýšte alebo znížte gradient/odchýlku. Po výbere gradientu: nastavte gradient a prejdite na odchýlku.

Po výbere odchýlky: nastavte odchýlku. Potvrďte zmeny a vráťte sa do podponuky.

4.8.4 Používanie kriviek podľa počasia

Krivky podľa počasia konfigurujte nasledujúcim spôsobom:

Definovanie režimu menovitej hodnoty

Ak chcete používať krivku podľa počasia, musíte definovať správny režim menovitej

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

hodnoty:

Používateľská referenčná príručka

4 | Prevádzka

Prejdite na režim menovitej hodnoty… Nastavte režim menovitej hodnoty na

hodnotu…

Hlavná zóna – ohrev

[2.4] Hlavná zóna > Režim žiadanej hodnoty

Kúrenie podľa počasia, pevné chladenie ALEBO Podľa počasia

Hlavná zóna – chladenie

[2.4] Hlavná zóna > Režim

Podľa počasia

žiadanej hodnoty

Vedľajšia zóna – ohrev

[3.4] Vedľajšia zóna > Režim žiadanej hodnoty

Kúrenie podľa počasia, pevné chladenie ALEBO Podľa počasia

Vedľajšia zóna – chladenie

[3.4] Vedľajšia zóna > Režim

Podľa počasia

žiadanej hodnoty

Nádrž

[5.B] Nádrž > Režim žiadanej

Podľa počasia

hodnoty

Zmena typu krivky podľa počasia

Ak chcete zmeniť typ pre všetky zóny a pre nádrž, prejdite na položku [2.E] Hlavná zóna > Typ krivky PP.

Vybratý typ si môžete pozrieť aj takto:

▪ [3.C] Vedľajšia zóna > Typ krivky PP ▪ [5.E] Nádrž > Typ krivky PP

Zmena krivky podľa počasia

Zóna Prejdite na…

Hlavná zóna – ohrev [2.5] Hlavná zóna > Krivka

kúrenia podľa počasia

Hlavná zóna – chladenie [2.6] Hlavná zóna > Krivka

chladenia podľa počasia

Vedľajšia zóna – ohrev [3.5] Vedľajšia zóna > Krivka

kúrenia podľa počasia

Vedľajšia zóna – chladenie [3.6] Vedľajšia zóna > Krivka

chladenia podľa počasia

Nádrž [5.C] Nádrž > Krivka podľa

počasia

INFORMÁCIE

Maximálna a minimálna menovitá hodnota

Pre krivku nemôžete konfigurovať vyššiu alebo nižšiu teplotu, ako je nastavená maximálna a minimálna menovitá hodnota pre príslušnú zónu alebo nádrž. Po dosiahnutí maximálnej alebo minimálnej menovitej hodnoty sa krivka vyrovná.

Používateľská referenčná príručka

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Prevádzka

Presnejšie nastavenie krivky podľa počasia: krivka odchýlky gradientu

V nasledujúcej tabuľke je opísané, ako možno presnejšie nastaviť krivku podľa počasia pre danú zónu alebo nádrž:

Váš pocit… Presnejšie nastavenie

gradientu a odchýlky:

Pri bežnej vonkajšej

teplote…

OK Chladno ↑ —

OK Horúco ↓ —

Chladno OK ↓ ↑

Chladno Chladno — ↑

Chladno Horúco ↓ ↑

Horúco OK ↑ ↓

Horúco Chladno ↑ ↓

Horúco Horúco — ↓

Presnejšie nastavenie krivky podľa počasia: 2-bodová krivka

Pri nízkej vonkajšej

teplote…

Gradient Odchýlka

V nasledujúcej tabuľke je opísané, ako možno presnejšie nastaviť krivku podľa počasia pre danú zónu alebo nádrž:

Váš pocit… Presnejšie nastavenie s

menovitými hodnotami:

Pri bežnej vonkajšej

teplote…

Pri nízkej vonkajšej

teplote…

(a)

OK Chladno ↑ — ↑ —

OK Horúco ↓ — ↓ —

Chladno OK — ↑ — ↑

Chladno Chladno ↑ ↑ ↑ ↑

Chladno Horúco ↓ ↑ ↓ ↑

Horúco OK — ↓ — ↓

Horúco Chladno ↑ ↓ ↑ ↓

Horúco Horúco ↓ ↓ ↓ ↓

(a)

Pozrite si časť "4.8.22-bodová krivka"[439].

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

4 | Prevádzka

[1]

Miestnosť

Odchýlka izbového snímača

Rozsah žiadanej hodnoty

Ochrana pred zamrznutím

Plán chladenia

Plán kúrenia

Plán

[2]

Hlavná zóna Plán

Plán kúrenia

Režim žiadanej hodnoty

Plán chladenia

Krivka kúrenia podľa počasia Krivka chladenia podľa počasia Typ krivky PP

[3]

Vedľajšia zóna Plán

Plán kúrenia

Režim žiadanej hodnoty

Plán chladenia

Krivka kúrenia podľa počasia Krivka chladenia podľa počasia Typ krivky PP

[4]

Priestorové Kúrenie/chladenie

Prevádzkový režim Plán prevádzkového režimu

[7]

Nastav. používateľa Jazyk

Čas/dátum Dovolenka Tichý Cena elektrickej energie Cena plynu

[8]

Informácie Údaje o energii

História porúch Informácie o predajcovi Senzory Akčné členy Prevádzkové režimy O programe Stav pripojenia Čas prevádzky

[B]

Profil používateľa

[C]

Prevádzka

Miestnosť Priestorové Kúrenie/chladenie Nádrž

[1.4]

Ochrana pred zamrznutím

Aktivácia Žiadaná hodnota miestnosti

[1.5]

Rozsah žiadanej hodnoty Minimálna teplota kúrenia

Maximálna teplota kúrenia Minimálna teplota chladenia Maximálna teplota chladenia

[7.2]

Čas/dátum

Hodiny Minúty Rok Mesiac Deň Letný čas Formát

[7.3]

Dovolenka

Aktivácia Od Do

[7.4]

Tichý

Aktivácia Plán Úroveň

[7.5]

Cena elektrickej energie

Vysoké Stredné Nízke Plán

[8.1]

Údaje o energii

Vstup elektrickej energie Vyrobené teplo

(**)

[5]

Nádrž

Výkonná prevádzka Komfortná žiadaná hodnota Úsporná žiadaná hodnota Žiadaná hodnota opätovného ohrevu Plán Krivka podľa počasia Typ krivky PP

(*) (*)

(*)

[D]

Bezdrôtová brána

Režim WPS Resetovať Informácie o zariadení

(***)

4.9 Štruktúra ponúk: prehľad používateľských nastavení

Používateľská referenčná príručka

(*) Je použiteľné len pre reverzibilné modely alebo modely určených len na ohrev+súpravy na konverziu

(**) Prístupné len pre inštalatéra

(***) Platí len v prípade, keď je nainštalovaný adaptér siete WLAN

Obrazovka menovitej hodnoty

INFORMÁCIE

V závislosti od vybratých inštalatérskych nastavení a typu jednotky budú alebo nebudú nastavenia viditeľné.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Prevádzka

4.10 Nastavenia vykonávané inštalatérom: tabuľky, ktoré vypĺňa inštalatér

4.10.1 Sprievodca konfiguráciou

Nastavenie Vyplňte...

Systém

Typ vnútornej jednotky (len na

čítanie)

Typ záložného ohrievača [9.3.1]

Teplá úžitková voda [9.2.1]

Núdzový režim [9.5]

Počet zón [4.4]

Záložný ohrievač

Napätie [9.3.2]

Konfigurácia [9.3.3]

Stupeň výkonu 1 [9.3.4]

Prídavný stupeň výkonu 2 [9.3.5]

(ak sa používa)

Hlavná zóna

Typ emitora [2.7]

Regulácia [2.9]

Režim žiadanej hodnoty [2.4]

Plán [2.1]

Vedľajšia zóna (iba ak [4.4]=1)

Typ emitora [3.7]

Regulácia (len na čítanie) [3.9]

Režim žiadanej hodnoty [3.4]

Plán [3.1]

Nádrž

Režim zahrievania [5.6]

Komfortná žiadaná hodnota [5.2]

Úsporná žiadaná hodnota [5.3]

Žiadaná hodnota opätovného ohrevu [5.4]

4.10.2 Ponuka nastavení

Hlavná zóna

Typ termostatu [2.A]

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Nastavenie Vyplňte...

Používateľská referenčná príručka

4 | Prevádzka

Nastavenie Vyplňte...

Vedľajšia zóna (ak sa používa)

Typ termostatu [3.A]

Informácie

Informácie o predajcovi [8.3]

Používateľská referenčná príručka

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

5 Tipy na úsporu energie

Tipy týkajúce sa izbovej teploty ▪ Zaistite, aby požadovaná izbová teplota nebola NIKDY príliš vysoká (v režime

ohrevu) ani príliš nízka (v režime chladenia). VŽDY musí zodpovedať skutočným potrebám. Každý ušetrený stupeň dokáže ušetriť až 6% nákladov na ohrev/ chladenie.

▪ NEZVYŠUJTE požadovanú izbovú teplotu, aby ste urýchlili ohrev miestnosti.

Miestnosť sa NEZOHREJE rýchlejšie.

▪ Ak sú súčasťou rozloženia systému emitory s pomalším ohrevom (napríklad

podlahové kúrenie), vyhýbajte sa veľkým výkyvom v požadovanej izbovej teplote a NENECHAJTE izbovú teplotu klesnúť príliš. Opätovný ohrev miestnosti bude vyžadovať viac času a energie.

▪ Na štandardný ohrev alebo chladenie miestnosti používajte týždenný plán.

Vprípade potreby môžete plán jednoducho zmeniť:

- Na kratšie obdobia: môžete potlačiť naplánovanú izbovú teplotu až do ďalšej

naplánovanej činnosti. Príklad: Ak máte oslavu alebo na pár hodín odchádzate z domu.

5 | Tipy na úsporu energie

- Na dlhšie obdobia: môžete použiť režim dovolenky.

Tipy týkajúce sa teploty na výstupe vody ▪ V režime ohrevu prinesie nižšia požadovaná teplota na výstupe vody nižšiu

spotrebu energie a vyšší výkon. V prípade režimu chladenia platí opačný princíp.

▪ V závislosti od tepelného emitora nastavte požadovanú teplotu na výstupe vody.

Príklad: Podlahové kúrenie je navrhnuté na nižšiu teplotu na výstupe vody ako

radiátory a konvektory tepelného čerpadla.

Tipy týkajúce sa teploty vnádrži na teplú vodu pre domácnosť ▪ V prípade štandardnej spotreby teplej vody pre domácnosť používajte týždenný

plán (len v naplánovanom režime).

- Naprogramujte systém na ohrievanie nádržena teplú vodu pre domácnosť na

vopred nastavenú hodnotu (Pohodlný = vyššia teplota v nádržina teplú vodu pre domácnosť) počas noci, pretože potreba ohrevu miestnosti je vtedy menšia.

- Ak ohrev nádrže na teplú vodu pre domácnosť raz za noc nestačí,

naprogramujte systém tak, aby dodatočne ohrieval nádrž na teplú vodu pre domácnosť na nastavenú hodnotu (Úsporný = nižšia teplota v nádržina teplú vodu pre domácnosť) počas dňa.

▪ Zabezpečte, aby požadovaná teplota v nádrži na teplú vodu pre domácnosť

NEBOLA príliš vysoká. Príklad: Po inštalácii denne znižujte teplotu v nádrži na teplú vodu pre domácnosť o 1°C a kontrolujte, či máte stále dostatok teplej vody.

▪ Naprogramujte ZAPNUTIE čerpadla na teplú vodu pre domácnosť len na tie časti

dňa, keď okamžite potrebujete teplú vodu. Príklad: Ráno a večer.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

6 | Údržba a servis

6 Údržba a servis

6.1 Prehľad: údržba a servis

Inštalatér musí vykonať ročnú údržbu. Číslo kontaktu/číslo linky pomoci nájdete v používateľskom rozhraní.

Ako koncovýpoužívateľ musíte:

▪ Priestor okolo jednotky udržiavajte čistý. ▪ Čistiť používateľské rozhranie mäkkou navlhčenou tkaninou. NEPOUŽÍVAJTE

žiadne čistiace prostriedky.

▪ Pravidelne kontrolujte, či je tlak vody nad hodnotou 1bar.

Chladiaca zmes

Tento produkt obsahuje fluorizované skleníkové plyny. NEVYPÚŠŤAJTE plyny do ovzdušia.

Typ chladiva: R32 Hodnota potenciálu globálneho otepľovania: 675

VÝSTRAHA

Použiteľná legislatíva fluorinovaných skleníkových plynov vyžaduje, aby náplň chladiva jednotky bola zobrazená tak v hmotnosti, ako aj v ekvivalente CO2.

Vzorec pre výpočet množstva v tonách ekvivalentu CO2: Globálna hodnota potenciálu otepľovania chladiva × celkové množstvo chladiva [v kg] / 1 000

Ďalšie informácie vám poskytne inštalatér.

VAROVANIE: HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický ohrievač).

VAROVANIE

▪ NEPREPICHUJTE a ani nespaľujte diely cyklu chladiva. ▪ NEPOUŽÍVAJTE iné prostriedky na čistenie alebo na zrýchlenie procesu

odmrazovania než tie, ktoré odporúča výrobca.

▪ Uvedomte si, že chladivo vo vnútri systému je bez zápachu.

Používateľská referenčná príručka

VAROVANIE

Chladivo vo vnútri jednotky je stredne horľavé, ale v normálnom prípade NEUNIKÁ. Ak chladivo uniká vo vnútri miestnosti a prichádza do kontaktu s plameňom horáka, ohrievačom alebo varičom, môže to mať za následok vznik požiaru a/alebo tvorbu škodlivého plynu.

Vypnite všetky horľavé vykurovacie zariadenia, miestnosť vyvetrajte askontaktujte sa spredajcom, uktorého ste jednotku kúpili.

Jednotku NEPOUŽÍVAJTE, kým servisná osoba nepotvrdí ukončenie opravy časti, kde uniká chladivo.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

6.2 Vyhľadanie kontaktu/čísla linky pomoci

1 Prejdite do ponuky [8.3]: Informácie > Informácie o

predajcovi.

6 | Údržba a servis

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

7 | Odstránenie porúch

7 Odstránenie porúch

7.1 Zobrazenie textu Pomocníka v prípade poruchy

Kontakt

V prípade výskytu symptómov uvedených nižšie môžete skúsiť problém vyriešiť sami. V prípade akýchkoľvek iných problémov sa obráťte na svojho inštalatéra. Číslo kontaktu/číslo linky pomoci nájdete v používateľskom rozhraní.

V prípade poruchy sa v závislosti od závažnosti na domovskej obrazovke zobrazí toto:

▪ : chyba ▪ : porucha

Krátky a dlhý popis poruchy získate takto:

1 Stlačením ľavého otočného voliča otvorte hlavnú ponuku a

prejdite do ponuky Poruchy. Výsledok: Na obrazovke sa zobrazí krátky popis chyby a kód

chyby.

2 Na obrazovke chyby stlačte tlačidlo .

Výsledok: Na obrazovke sa zobrazí dlhý popis chyby.

7.2 Kontrola histórie porúch

Podmienky: Úroveň používateľského povolenia je nastavená na pokročilého koncového používateľa.

1 Prejdite na [8.2]:Informácie > História porúch.

Zobrazuje sa zoznam najčastejších porúch.

7.3 Symptóm: v obývačke je vám príliš chladno (horúco)

Možná príčina Náprava

Požadovaná izbová teplota je príliš nízka (vysoká).

Zvýšte (znížte) požadovanú izbovú teplotu. Pozrite si časť "4.4.4Zmena

požadovanej izbovej teploty"[421].

Ak sa problém denne opakuje, vykonajte jeden z nasledujúcich krokov:

Používateľská referenčná príručka

▪ Zvýšte (znížte) vopred nastavenú

hodnotu požadovanej izbovej teploty. Pozrite si časť "4.7.1 Používanie

predvolených hodnôt"[430].

▪ Upravte plán izbovej teploty. Pozrite

si časti "4.7.3 Používanie a

programovanie plánov" [4 33] a "4.7.4 Obrazovka plánu: príklad"[434].

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

7 | Odstránenie porúch

Možná príčina Náprava

Nemožno dosiahnuť požadovanú izbovú teplotu.

V závislosti od tepelného emitora zvýšte požadovanú teplotu na výstupe vody. Pozrite si časť "4.4.5Zmena

požadovanej teploty vody na výstupe"[422].

Krivka závislá od počasia je nastavená nesprávne.

Upravte krivku závislú od počasia. Pozrite si časť Prevádzka podľa počasia.

7.4 Symptóm: Voda z vodovodu je príliš studená

Možná príčina Náprava

Teplá voda pre domácnosť sa minula z dôvodu nezvyčajne vysokej spotreby.

Požadovaná teplota v nádržina teplú vodu pre domácnosť je príliš nízka.

Ak okamžite potrebujete teplú vodu pre domácnosť, aktivujte režim Výkonná prevádzka nádrže na teplú vodu pre domácnosť. Takto sa však spotrebuje viac energie. Pozrite si časť

"4.5.6Používanie režimu silného výkonu na prípravu teplej vody pre domácnosť"[426].

Ak sa problém denne opakuje, vykonajte jeden z nasledujúcich krokov:

7.5 Symptóm: porucha tepelného čerpadla

Ak prevádzka tepelného čerpadla zlyhá, ako núdzový ohrievač možno použiť záložný ohrievač alebo ohrievač s pomocným čerpadlom, ktorý automaticky alebo nie automaticky prevezme zaťaženie pri ohreve.

▪ Ak je automatická núdzová prevádzka nastavená na možnosť Automaticky a

vyskytne sa porucha tepelného čerpadla:

▪ Zvýšte nastavenú hodnotu teploty v

nádrži na teplú vodu pre domácnosť. Pozrite si časť "4.7.1 Používanie

predvolených hodnôt"[430].

▪ Upravte plán teploty v nádržina teplú

vodu pre domácnosť. Príklad: Naprogramujte dodatočný ohrev nádržena teplú vodu pre domácnosť na nastavenú hodnotu (Úsporná žiadaná hodnota = nižšia teplota v nádrži) počas dňa. Pozrite si časti

"4.7.3 Používanie a programovanie plánov" [4 33] a "4.7.4 Obrazovka plánu: príklad"[434].

- Pre model EHVH/X: záložný ohrievač automaticky prevezme zaťaženie pri

ohreve a prípravu teplej vody pre domácnosť

- Pre model EHBH/X: záložný ohrievač automaticky prevezme zaťaženie pri

ohreve a ohrievač s pomocným čerpadlom vo voliteľnej nádrži automaticky prevezme prípravu teplej vody pre domácnosť.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

7 | Odstránenie porúch

7.6 Symptóm: po spustení do prevádzky sa zo systému ozývajú zvuky bublania

▪ Ak je automatická núdzová prevádzka nastavená na Manuálne a dôjde k poruche

tepelného čerpadla, funkcie teplej vody pre domácnosť a ohrevu miestnosti sa zastavia a musia sa obnoviť manuálne cez používateľské rozhranie. Aby ste obnovili prevádzku manuálne, prejdite na Poruchy obrazovku hlavnej ponuky, kde sa na používateľskom rozhraní zobrazí výzva na potvrdenie, či má záložný ohrievač a/alebo ohrievač s pomocným čerpadlom prevziať zaťaženie pri ohreve.

V prípade poruchy tepelného čerpadla sa na používateľskom rozhraní zobrazí ikona

alebo .

Možná príčina Náprava

Tepelné čerpadlo je poškodené. Pozrite si časť "7.1Zobrazenie textu

Pomocníka v prípade poruchy"[450].

INFORMÁCIE

Keď záložný ohrievač alebo ohrievač s pomocným čerpadlom prevezme zaťaženie pri ohreve, spotreba elektrickej energie bude výrazne vyššia.

Možná príčina Náprava

V systéme je vzduch. Vypustite zo systému vzduch.

(a)

Rôzne poruchy. Skontrolujte, či sa na domovskej

obrazovke používateľského rozhrania zobrazuje symbol alebo . Viac informácií oporuche nájdete včasti

"7.1Zobrazenie textu Pomocníka v prípade poruchy"[450].

(a)

Vzduch odporúčame vypúšťať pomocou funkcie na vypustenie vzduchu jednotky (tento krok musí vykonať inštalatér). Pri vypúšťaní vzduchu z tepelných emitorov alebo kolektorov majte na pamäti nasledujúce skutočnosti:

VAROVANIE

Vypustenie vzduchu z tepelných emitorov alebo kolektorov. Pred vypustením

vzduchu z tepelných emitorov alebo kolektorov skontrolujte, či sa na domovskej obrazovke používateľského rozhrania zobrazuje symbol alebo .

▪ Ak sa nezobrazuje, vzduch môžete vypustiť okamžite. ▪ Ak sa symbol zobrazuje, uistite sa, či je miestnosť, v ktorej chcete vypustiť vzduch,

dostatočne vetraná. Dôvod: pri vypúšťaní vzduchu z tepelných emitorov alebo kolektorov môže chladivo unikať do vodného okruhu a následne do miestnosti.

Používateľská referenčná príručka

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

8 Premiestnenie

8.1 Prehľad: premiestnenie

Ak chcete premiestniť časti systému (používateľské rozhranie, vnútornú jednotku, vonkajšiu jednotku, nádrž na teplú vodu pre domácnosť atď.), obráťte sa na svojho inštalatéra. Číslo kontaktu/číslo linky pomoci nájdete v používateľskom rozhraní.

8 | Premiestnenie

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

9 | Likvidácia

9 Likvidácia

VÝSTRAHA

Systém sa NEPOKÚŠAJTE demontovať sami. Demontáž systému, likvidáciu chladiacej zmesi, oleja a ostatných častí zariadenia MUSÍ prebiehať v súlade s platnými právnymi predpismi. Jednotky je NUTNÉ likvidovať v špeciálnych zariadeniach na spracovanie odpadu, čím je možné dosiahnuť jeho opätovné využitie, recykláciu a obnovu.

Používateľská referenčná príručka

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

10 Slovník

10 | Slovník

Teplá voda pre domácnosť

Teplá voda používaná v ľubovoľnom type budovy na domáce účely.

Teplota na výstupe vody

Teplota vody na výstupe tepelného čerpadla.

Predajca

Obchodný distribútor produktu.

Autorizovaný inštalátor

Technický pracovník kvalifikovaný na inštaláciu produktu.

Používateľ

Osoba, ktorá vlastní alebo obsluhuje produkt.

Platné právne predpisy

Všetky medzinárodné, európske, národné a miestne smernice, zákony, nariadenia alebo zákonníky vzťahujúce sa a uplatniteľné na určitý produkt alebo oblasť.

Servisná spoločnosť

Spoločnosť kvalifikovaná vykonávať alebo koordinovať požadované opravy produktu.

Návod na inštaláciu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako postupovať pri inštalácii, konfigurácii a údržbe.

Návod na obsluhu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako postupovať pri obsluhe a prevádzke.

Príslušenstvo

Štítky, návody, informačné karty a vybavenie, ktoré sa dodáva s produktom a musí sa nainštalovať podľa pokynov v príslušnej dokumentácii.

Doplnkové príslušenstvo

Príslušenstvo vyrobené alebo schválené spoločnosťou Daikin, ktoré možno podľa pokynov v príslušnej dokumentácii kombinovať s produktom.

Zabezpečí sa na mieste

Príslušenstvo NEVYROBENÉ spoločnosťou Daikin, ktoré možno podľa pokynov v príslušnej dokumentácii kombinovať s produktom.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Používateľská referenčná príručka

Verantwortung für Energie und Umwelt

4P618959-1 2020.03

Daikin EHBH04DA6V7, EHBH08DA6V7, EHBH08DA9W7, EHBX04DA6V7, EHBX08DA6V7 User reference guide [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

1 Všeobecné bezpečnostné opatrenia

1.1 O dokumentácii

1.1.1 Význam varovaní a symbolov

1.2 Pre používateľa

3 O systéme

3.1 Komponenty v typickom rozložení systému

4 Prevádzka

4.1 Používateľské rozhranie: prehľad

4.2 Dostupné obrazovky: prehľad

4.2.1 Domovská obrazovka

4.2.2 Obrazovka hlavnej ponuky

4.2.3 Obrazovka menovitej hodnoty

4.2.4 Podrobná obrazovka s hodnotami

4.3 ZAP alebo VYP prevádzky

4.3.1 Vizuálne označenie

4.3.2 ZAPNUTIE alebo VYPNUTIE

4.4 Regulácia ohrevu/chladenia miestnosti

4.4.1 O regulácii ohrevu/chladenia miestnosti

4.4.2 Nastavenie prevádzkového režimu v miestnosti

4.4.3 Určenie, ktorý ovládač teploty používate

Určenie, ktorý ovládač teploty používate (metóda č. 1)

Určenie, ktorú reguláciu teploty používate (metóda 2)

4.4.4 Zmena požadovanej izbovej teploty

4.4.5 Zmena požadovanej teploty vody na výstupe

4.5 Regulácia teplej vody pre domácnosť

4.5.1 O regulácii teplej vody pre domácnosť

4.5.2 Režim opätovného ohrevu

4.5.3 Naplánovaný režim

4.5.4 Naplánovaný režim a režim opätovného ohrevu

4.5.5 Zmena teploty teplej vody pre domácnosť

4.5.6 Používanie režimu silného výkonu na prípravu teplej vody pre domácnosť

4.6 Rozšírené používanie

Zmena úrovne prístupu používateľa

Kód PIN pokročilého používateľa

Kód PIN používateľa

4.6.1 Používanie tichého režimu

O tichom režime

Kontrola aktivovania tichého režimu

Používanie tichého režimu

Príklad použitia: Poobedňajší spánok dieťaťa

4.6.2 Používanie dovolenkového režimu

O dovolenkovom režime

Kontrola aktivovania alebo spustenia režimu dovolenky

Konfigurácia dovolenky

4.6.3 Informácie na displeji

Zobrazenie informácií

Zobrazenie možných informácií

4.6.4 Konfigurácia času a dátumu

4.7 Predvolené hodnoty a plány

4.7.1 Používanie predvolených hodnôt

4.7.2 Nastavenie cien energie

Nastavenie ceny plynu

Nastavenie ceny elektrickej energie

Nastavenie časovača ceny elektrickej energie

Ceny elektrickej energie v prípade príspevku na kWh obnoviteľnej energie

Nastavenie ceny plynu v prípade príspevku na kWh obnoviteľnej energie

Príklad

Nastavenie ceny elektrickej energie v prípade príspevku na kWh obnoviteľnej energie

4.7.3 Používanie a programovanie plánov

4.7.4 Obrazovka plánu: príklad

Príklad použitia: Pracujete v 3-zmenovej prevádzke

4.8 Krivka podľa počasia

4.8.1 Čo je krivka podľa počasia?

4.8.2 2-bodová krivka

4.8.3 Krivka odchýlky gradientu

4.8.4 Používanie kriviek podľa počasia

4.9 Štruktúra ponúk: prehľad používateľských nastavení

4.10 Nastavenia vykonávané inštalatérom: tabuľky, ktoré vypĺňa inštalatér

4.10.1 Sprievodca konfiguráciou

4.10.2 Ponuka nastavení

5 Tipy na úsporu energie

6 Údržba a servis

6.1 Prehľad: údržba a servis

6.2 Vyhľadanie kontaktu/čísla linky pomoci

7 Odstránenie porúch
