Kullanıcı başvuru kılavuzu

Daikin Altherma 3 R F+W

EHBH04DA6V7 EHBH08DA6V7 EHBH08DA9W7

EHBX04DA6V7 EHBX08DA6V7 EHBX08DA9W7

EHVH04S18D*6V7 EHVH04S23D*6V7

EHVH08S18D*6V7 EHVH08S23D*6V7 EHVH08S18D*9W7 EHVH08S23D*9W7

EHVX04S18D*3V7 EHVX04S18D*6V7 EHVX04S23D*3V7 EHVX04S23D*6V7

EHVX08S18D*6V7

EHVX08S23D*6V7 EHVX08S18D*9W7 EHVX08S23D*9W7

EHVH04SU18DA6V7 EHVH04SU23DA6V7

EHVH08SU18DA6V7 EHVH08SU23DA6V7

İçindekiler

1 Genel güvenlik önlemleri 4

1.1 Dokümanlar hakkında ..................................................................................................................................................... 4

1.1.1 Uyarı ve simgelerin anlamları ......................................................................................................................... 4

1.2 Kullanıcı için..................................................................................................................................................................... 5

2 Bu doküman hakkında 7

3 Sistem hakkında 9

3.1 Tipik bir sistem planındaki bileşenler ............................................................................................................................. 9

4 Çalıştırma 10

4.1 Kullanıcı arayüzü: Genel bakış ........................................................................................................................................ 10

4.2 Olası ekranlar: Genel bakış ............................................................................................................................................. 11

4.2.1 Giriş sayfası ekranı .......................................................................................................................................... 12

4.2.2 Ana menü ekranı ............................................................................................................................................ 14

4.2.3 Ayar noktası ekranı ......................................................................................................................................... 15

4.2.4 Değerlerin bulunduğu ayrıntılı ekran ............................................................................................................. 16

4.3 Çalışmanın AÇILMASI veya KAPATILMASI....................................................................................................................... 16

4.3.1 Görsel gösterge .............................................................................................................................................. 16

4.3.2 AÇMAK veya KAPATMAK için.......................................................................................................................... 17

4.4 Alan ısıtma/soğutma kontrolü ........................................................................................................................................ 18

4.4.1 Alan ısıtma/soğutma kontrolü hakkında ........................................................................................................ 18

4.4.2 Alan çalıştırması modunun ayarlanması ........................................................................................................ 18

4.4.3 Kullandığınız sıcaklık kontrolünün belirlenmesi ............................................................................................. 19

4.4.4 İstenen oda sıcaklığını değiştirmek için.......................................................................................................... 20

4.4.5 İstenen çıkış suyu sıcaklığını değiştirmek için ................................................................................................ 21

4.5 Kullanım sıcak suyu kontrolü .......................................................................................................................................... 22

4.5.1 Kullanım sıcak suyu kontrolü hakkında .......................................................................................................... 22

4.5.2 Yeniden ısıtma modu...................................................................................................................................... 23

4.5.3 Programlı mod ................................................................................................................................................ 23

4.5.4 Programlı + yeniden ısıtma modu .................................................................................................................. 24

4.5.5 Kullanım sıcak suyu sıcaklığını değiştirmek için ............................................................................................. 24

4.5.6 DHW güçlü çalışma modunun kullanılması .................................................................................................... 25

4.6 Gelişmiş kullanım ............................................................................................................................................................ 25

4.6.1 Sessiz modun kullanımı .................................................................................................................................. 26

4.6.2 Tatil modunun kullanımı................................................................................................................................. 27

4.6.3 Bilgilerin görüntülenmesi ............................................................................................................................... 28

4.6.4 Saati ve tarihi yapılandırmak için.................................................................................................................... 29

4.7 Ön ayar değerleri ve programları ................................................................................................................................... 29

4.7.1 Ön ayar değerlerinin kullanımı ....................................................................................................................... 29

4.7.2 Enerji fiyatlarının ayarlanması ........................................................................................................................ 29

4.7.3 Programların kullanımı ve oluşturulması ....................................................................................................... 31

4.7.4 Program ekranı: Örnek ................................................................................................................................... 32

4.8 Hava durumuna dayalı eğri............................................................................................................................................. 36

4.8.1 Hava durumuna dayalı eğri nedir? ................................................................................................................. 36

4.8.2 2 noktalı eğri ................................................................................................................................................... 37

4.8.3 Eğim-ofset eğrisi ............................................................................................................................................. 38

4.8.4 Hava durumuna bağlı eğrileri kullanma ......................................................................................................... 39

4.9 Menü yapısı: Genel kullanıcı ayarları.............................................................................................................................. 42

4.10 Montör ayarları: Montör tarafından doldurulacak tablolar ........................................................................................... 43

4.10.1 Yapılandırma sihirbazı..................................................................................................................................... 43

4.10.2 Ayarlar menüsü............................................................................................................................................... 43

Kullanıcı başvuru kılavuzu

5 Enerji tasarrufu için ipuçları 45

6 Bakım ve servis 46

6.1 Genel bakış: Bakım ve servis........................................................................................................................................... 46

6.2 İletişim/yardım masası numarasını görüntülemek için .................................................................................................. 47

7 Sorun Giderme 48

7.1 Arıza durumunda yardım metnini görüntülemek için.................................................................................................... 48

7.2 Arıza geçmişini kontrol etmek için.................................................................................................................................. 48

7.3 Belirti: Oturma odanızın çok soğuk (sıcak) olduğunu hissediyorsunuz.......................................................................... 48

7.4 Belirti: Musluktan su çok soğuk akıyor ........................................................................................................................... 49

7.5 Belirti: Isı pompası arızası................................................................................................................................................ 49

7.6 Belirti: Devreye alındıktan sonra sistemden şırıltı sesi gelmeye başladı........................................................................ 50

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

İçindekiler

8 Taşıma 51

8.1 Genel bakış: Taşıma ........................................................................................................................................................ 51

9 Bertaraf 52

10 Sözlük 53

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

1 | Genel güvenlik önlemleri

1 Genel güvenlik önlemleri

1.1 Dokümanlar hakkında

▪ Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden

çevrilmiştir.

▪ Bu dokümanda açıklanan önlemler, çok önemli hususları kapsamaktadır, bu

nedenle dikkatli şekilde uygulanmalıdır.

▪ Montaj kılavuzu ile montör başvuru kılavuzunda açıklanan sistem montajı ve tüm

faaliyetler yetkili bir montajcı tarafından yerine GETİRİLMELİDİR.

1.1.1 Uyarı ve simgelerin anlamları

TEHLİKE

Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları gösterir.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Elektrik çarpmasına yol açabilecek durumları gösterir.

TEHLİKE: YANMA RİSKİ

Aşırı yüksek veya aşırı düşük sıcaklıklar nedeniyle yanıklara neden olabilecek durumları gösterir.

TEHLİKE: PATLAMA RİSKİ

Patlamaya yol açabilecek durumları gösterir.

UYARI

Ölüm veya ciddi yaralanmalarla sonuçlanabilecek durumları gösterir.

UYARI: YANICI MADDE

DİKKAT

Küçük veya orta ciddiyette yaralanmalarla sonuçlanabilecek durumları gösterir.

BİLDİRİM

Cihaz hasarları veya maddi hasarla sonuçlanabilecek durumları gösterir.

Kullanıcı başvuru kılavuzu

BİLGİ

Yararlı ipuçlarını veya ilave bilgileri gösterir.

Ünitede kullanılan semboller:

Sembol Açıklama

Montajdan önce, montaj ve kullanım kılavuzu ile kablo bağlantısı talimat yaprağını okuyun.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Sembol Açıklama

Bakım ve servis görevlerini yerine getirmeden önce, servis kılavuzunu okuyun.

Daha fazla bilgi için montajcı ve kullanıcı referans kılavuzuna bakın.

Ünite dönen parçalar içerir. Üniteye servis yaparken veya incelerken dikkatli olun.

Dokümanlarda kullanılan semboller:

Sembol Açıklama

Bir şekil başlığını veya buna bir referansı belirtir. Örnek: " 1–3 Şekil başlığı", "Bölüm 1'deki şekil 3" anlamına

gelir.

Bir tablo başlığını veya buna bir referansı belirtir. Örnek: " 1–3 Tablo başlığı", "Bölüm 1'deki tablo 3"

anlamına gelir.

1 | Genel güvenlik önlemleri

1.2 Kullanıcı için

UYARI

Ünitenin nasıl çalıştırılması gerektiği konusunda emin DEĞİLSENİZ, montörünüze danışın.

UYARI

Bu cihaz, güvenliklerinden sorumlu bir kimse tarafından cihazın kullanımıyla ilgili nezaret veya talimat sağlanmadıkça çocuklar dahil düşük fiziksel, duyusal veya zihni yeteneklere sahip veya deneyimden ve bilgiden yoksun kişilerin kullanımına yönelik değildir.

Cihazla oynamadıklarının garantiye alınması için çocuklar gözetim altında bulundurulmalıdır.

Temizlik ve kullanıcı bakımı nezaret olmadan çocuklar tarafından yapılmamalıdır.

UYARI

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Olası elektrik çarpması kazalarını veya yangınları önlemek için:

▪ Üniteyi KESİNLİKLE yıkamayın. ▪ Üniteyi KESİNLİKLE elleriniz ıslakken çalıştırmayın. ▪ Ünite üzerine KESİNLİKLE su içeren öğeler koymayın.

Kullanıcı başvuru kılavuzu

1 | Genel güvenlik önlemleri

▪ Üniteler şu simgelerle işaretlenir:

Bunun anlamı elektrikli ve elektronik ürünlerin ayrılmamış evsel atıklarla KARIŞTIRILAMAZ oluşudur. Sistemi KESİNLİKLE kendi kendinize demonte etmeye çalışmayın: klima sisteminin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler yetkili montör tarafından ve ilgili mevzuata uygun olarak gerçekleştirilmelidir. Klimalar yeniden kullanım, geri dönüştürme ve geri kazanım için özel bir işleme tesisinde işlenmelidir. Bu ürünün doğru şekilde bertaraf edilmesini sağlayarak, çevre ve insan sağlığı için olası olumsuz sonuçların önlenmesine yardımcı olacaksınız. Daha fazla bilgi için yerel satıcınız veya yerel yetkili ile irtibat kurun.

DİKKAT

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

▪ Piller şu simgelerle işaretlenir:

Bu, pillerin sınıflandırılmamış ev atıklarıyla KARIŞTIRILAMAYACAĞI anlamına gelir. Sembolün altına bir kimyasal sembol yazılmışsa, bu kimyasal sembolün anlamı piller belirli bir konsantrasyon üzerinde ağır metal içeriyor demektir. Olası kimyasal semboller şunlardır: Pb: kurşun (>%0,004). Atık piller mutlaka yeniden kullanım için özel bir işleme tesisinde işlenmelidir. Atık pillerin düzgün bir biçimde bertaraf edilmesini sağlayarak, çevre ve insan sağlığına olası olumsuz etkilerin önlenmesine yardımcı olabilirsiniz.

Kullanıcı başvuru kılavuzu

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

2 Bu doküman hakkında

Bu ürünü satın aldığınız için teşekkür ederiz. Lütfen:

▪ Mümkün olan en iyi performansı elde etmek için, kullanıcı arayüzünü

çalıştırmadan önce dokümanları dikkatlice okuyun.

▪ Montörden sistemi yapılandırmak için kullandığı ayarlar hakkında sizi

bilgilendirmesini isteyin. Montör ayarları tablosunu doldurduğunu kontrol edin. Doldurmadıysa, doldurmasını isteyin.

▪ Dokümanları daha sonra başvurmak üzere saklayın.

Hedef okuyucu

Sonkullanıcılar

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

▪ Genel güvenlik önlemleri:

- Sistemi çalıştırmadan önce mutlaka okumanız gereken güvenlik talimatları

- Formatı: Basılı (iç ünite kutusundan çıkar)

2 | Bu doküman hakkında

▪ Kullanım kılavuzu:

- Temel kullanım için hızlı başvuru kılavuzu

- Formatı: Basılı (iç ünite kutusundan çıkar)

▪ Kullanıcı başvuru kılavuzu:

- Temel ve gelişmiş kullanım için ayrıntılı adım adım talimatlar ve arkaplan

bilgileri

- Formatı: Dijital dosyalar şu adrestedir; http://www.daikineurope.com/support-

and-manuals/product-information/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya montörünüzden ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

İTHALATÇI FİRMA

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN. TİC. A.Ş. Gülsuyu Mah. Fevzi Çakmak Cad. Burçak Sok. No. 20 34848 Maltepe İSTANBUL /

TÜRKİYE

Dizin rakamları

Dizin rakamları (örnek: [4.3]), kullanıcı arayüzünün menü yapısı içerisinde nerede bulunduğunuzu tespit etmenize yardımcı olur.

1 Dizin rakamlarını etkinleştirmek için: Giriş sayfası ekranı veya

ana menü ekranında yardım düğmesine basın. Dizin rakamları ekranın sol üst köşesinde görünür.

2 Dizin rakamlarını devre dışı bırakmak için: Yardım düğmesine

tekrar basın.

Bu dokümanda dizin rakamları da belirtilir. Örnek:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

2 | Bu doküman hakkında

Alan ısıtma/soğutma

Çalışma aralığı

4.3

1 [4.3]: Alan ısıtma/soğutma > Çalışma aralığı öğesine

gidin.

Bunun anlamı şudur:

1 Giriş sayfası ekranından başlandığında sol kadranı çevirin ve

Alan ısıtma/soğutma öğesine gidin.

2 Sol kadranı bastırarak alt menüye gidin.

3 Sol kadranı çevirin ve Çalışma aralığı öğesine gidin.

4 Sol kadranı bastırarak alt menüye gidin.

Kullanıcı başvuru kılavuzu

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

3 Sistem hakkında

Sistem planınıza bağlı olarak, sistem:

▪ Bir alanı ısıtabilir ▪ Bir alanı soğutabilir (bir ısıtma/soğutma ısıpompası modeli monte edilmişse) ▪ Kullanım sıcak suyu üretebilir (biz DHWboyleri monte edilmişse)

3.1 Tipik bir sistem planındaki bileşenler

3 | Sistem hakkında

A Ana bölge. Örnek: Oturma odası. B İlave bölge. Örnek: Yatak odası.

C Teknik oda. Örnek: Garaj. a Dış ünite ısıpompası

b İç ünite ısıpompası

c Kullanım sıcak suyu (DHW) boyleri

d İç ünitenin kullanıcı arayüzü

e Oda termostatı olarak kullanılan kullanıcı arayüzü

f Alttan ısıtma sistemi

g Radyatörler, ısıpompası konvektörleri veya fancoil cihazları

BİLGİ

İç ünite tipine bağlı olarak, iç ünite ve kullanım sıcak suyu boyleri (monte edilmişse) ayrılabilir veya entegre edilebilir.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

b c

4 Çalıştırma

4.1 Kullanıcı arayüzü: Genel bakış

Kullanıcı arayüzünde aşağıdaki bileşenler bulunur:

a Durum göstergesi

b LCD ekran

c Kadranlar ve düğmeler

a Durum göstergesi

b LCD ekran

c Kadranlar ve düğmeler

Durum göstergesi

Durum göstergesi LED'leri yanarak veya yanıp sönerek ünitenin çalışma modunu gösterir.

LED Mod Açıklama

Yanıp sönen mavi Bekleme Ünite çalışmıyor.

Sürekli mavi Çalışma Ünite çalışıyor.

Yanıp sönen kırmızı Arıza Bir arıza meydana gelmiştir.

Daha fazla bilgi için bkz. "7.1Arıza

durumunda yardım metnini görüntülemek için"[448].

LCD ekran

LCD ekran uyuma işlevine sahiptir. Kullanıcı arayüzüyle belirli bir süre etkileşim olmadığında ekran kararır. Herhangi bir düğmeye basıldığında veya herhangi bir kadran döndürüldüğünde ekran uyanır. Etkileşimde bulunmama süresi kullanıcı izin düzeyine bağlı olarak değişir.

▪ Kullanıcı veya Gelişmiş kullanıcı: 15dk.

Kullanıcı başvuru kılavuzu

▪ Montör: 1sa.

Kadranlar ve düğmeler

Kadranlar ve düğmeleri şu amaçlarla kullanırsınız:

▪ Ekranlar, menüler ve LCD ekran ayarlarında gezinmek ▪ Değerleri ayarlamak

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Çalıştırma

a b c d e

Öğe Açıklama

a Sol kadran Sol kadranı kullandığınızda LCD, ekranın sol tarafında bir yay

gösterir.

▪ : Sol kadranı çevirin ve ardından bastırın. Menü

yapısında gezinin.

▪ : Sol kadranı çevirin. Bir menü öğesi seçin. ▪ : Sol kadranı bastırın. Seçiminizi onaylayın veya alt

menüye gidin.

b Geri düğmesi : Menü yapısında 1 adım geri gitmek için basın.

c Giriş Sayfası

düğmesi

d Yardım

düğmesi

e Sağ kadran Sağ kadranı kullandığınızda LCD, ekranın sağ tarafında bir yay

4.2 Olası ekranlar: Genel bakış

En yaygın ekranlar aşağıdaki gibidir:

: Giriş sayfası ekranına geri dönmek için basın.

: Geçerli sayfayla ilgili yardım metnini göstermek için basın

(varsa).

gösterir.

▪ : Sağ kadranı çevirin ve ardından bastırın. Ekranın sağ

tarafından gösterilen değer veya ayarı değiştirin.

▪ : Sağ kadranı çevirin. Olası değerler ve ayarlarda

gezinin.

▪ : Sağ kadranı bastırın. Seçiminizi onaylayın ve sonraki

menü öğesine gidin.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

–

1.6 bar

18 Feb 2018

22:19

4.2.1 Giriş sayfası ekranı

Giriş sayfası ekranına geri dönmek için düğmesine basın. Ünite yapılandırması ile oda ve ayar noktası sıcaklıklarına ait bir genel bakış görürsünüz. Giriş sayfası ekranında sadece yapılandırmanız için uygun semboller görünür.

a Giriş sayfası ekranı

b Ana menü ekranı

c Alt düzey ekranlar:

c1: Ayar noktası ekranı c2: Değerlerin bulunduğu ayrıntılı ekran c3: Hava durumuna bağlı eğrinin bulunduğu ekran c4: Programlı ekran

Bu ekranda mümkün olan işlemler

Ana menü listesini inceleyin.

Ana menü ekranına gidin.

Dizin rakamlarını etkinleştirin/devre dışı bırakın.

Öğe Açıklama

Sıcaklıklar daireler içinde gösterilir. Daire gri ise ilgili çalışma

Dış ünite

Kullanıcı başvuru kılavuzu

(örneğin: alan ısıtma) o anda etkin değildir.

: Dış ünite

: Sessiz modu etkin

a3 Ölçülen dış ortam sıcaklığı

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Öğe Açıklama

4 | Çalıştırma

İç ünite/

b1 İç ünite: kullanım sıcak suyu boyleri

▪ : Entegre boylerli döşeme tipi iç ünite

▪ : Ayrılmış boylerli duvar tipi iç ünite

▪ : Duvar tipi iç ünite

b2 Su basıncı

Alan çalıştırması

c ▪ : Soğutma

▪ : Isıtma

modu

Dezenfeksiyo n/Güçlü

▪ : Dezenfeksiyon modu etkin ▪ : Güçlü çalışma etkin

Tarih/saat e Geçerli tarih ve saat

Tatil f

Ana bölge

g1 Isı yayıcı tipi:

: Tatil modu etkin

▪ : Alttan ısıtma sistemi ▪ : Fan coil ünitesi

İlave bölge

Kullanım sıcak suyu

▪ : Radyatör

g2 Çıkış suyu sıcaklığı ayar noktası

g3 Oda termostatı tipi:

▪ : Daikin kullanıcı arayüzü oda termostatı olarak kullanılır ▪ : Harici kontrol ▪ Gizli: Çıkış suyu sıcaklığı kontrolü

g4 Ölçülen oda sıcaklığı

h1 Isı yayıcı tipi:

▪ : Alttan ısıtma sistemi ▪ : Fan coil ünitesi ▪ : Radyatör

h2 Çıkış suyu sıcaklığı ayar noktası

h3 Oda termostatı tipi:

▪ : Harici kontrol ▪ Gizli: Çıkış suyu sıcaklığı kontrolü

: Kullanım sıcak suyu

i2 Ölçülen boyler sıcaklığı

Arıza j

veya : Bir arıza meydana geldi

Daha fazla bilgi için bkz. "7.1Arıza durumunda yardım

metnini görüntülemek için"[448].

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

Ana bölge

İlave bölge

Oda

Arıza

Alan ısıtma/soğutma

4.2.2 Ana menü ekranı

Ana menü ekranını açmak için giriş sayfasından başlayarak ( ) düğmesine basın veya ( ) sol kadranı çevirin. Ana menüden farklı ayar noktası ekranları ve alt menülere erişebilirsiniz.

a Seçili alt menü

Bu ekranda mümkün olan işlemler

Listeyi inceleyin. Alt menüye girin. Dizin rakamlarını etkinleştirin/devre dışı bırakın.

Alt menü Açıklama

[0]

veya Arıza

Kısıtlama: Sadece bir arıza meydana gelirse görüntülenir.

Daha fazla bilgi için bkz. "7.1Arıza durumunda

yardım metnini görüntülemek için"[448].

[1]

Oda

Kısıtlama: Sadece iç üniteye bir oda termostatı bağlanırsa görüntülenir.

Oda sıcaklığını ayarlayın.

[2]

Ana bölge

Ana bölge yayıcı tipinize uygun sembolü gösterir.

Ana bölge çıkış suyu sıcaklığını ayarlayın.

[3] İlave bölge Kısıtlama: Sadece iki çıkış suyu sıcaklığı bölgesi

varsa görüntülenir. İlave bölge yayıcı tipinize uygun sembolü gösterir.

İlave bölge çıkış suyu sıcaklığını ayarlayın (varsa).

[4]

Alan ısıtma/

soğutma

Üniteniz için uygun sembolü gösterir. Üniteyi ısıtma moduna veya soğutma moduna

geçirin. Sadece ısıtmalı modellerde modu değiştiremezsiniz.

Kullanıcı başvuru kılavuzu

[5]

Boyler

Kısıtlama: Sadece kullanım sıcak suyu boyleri varsa görüntülenir.

Kullanım sıcak suyu boyleri sıcaklığını ayarlayın.

[7]

Kullanıcı ayarları

Tatil modu ve sessiz modu gibi kullanıcı ayarlarına erişim sağlar.

[8]

[9]

Bilgi

Montör ayarları

İç üniteyle ilgili verileri ve bilgileri görüntüler.

Kısıtlama: Sadece montör için. Gelişmiş ayarlara erişim sağlar.

[A]

Devreye alma

Kısıtlama: Sadece montör için. Test ve bakım yapın.

[B]

Kullanıcı profili

Etkin kullanıcı profilini değiştirin.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Alt menü Açıklama

–

21°C

Oda

–

35°C

Ana bölge

–

45°C

İlave bölge

–

50°C

Boyler

–

4 | Çalıştırma

[C]

4.2.3 Ayar noktası ekranı

Bir ayar noktası gerektiren sistem bileşenlerini açıklayan ekranlar için ayar noktası ekranı görüntülenir.

Örnekler

[1] Oda sıcaklığı ekranı

[3] İlave bölge ekranı

Çalıştırma

Isıtma/soğutma işlevi ve kullanım sıcak suyu hazırlanmasını açın veya kapatın.

[2] Ana bölge ekranı

[5] Boyler sıcaklığı ekranı

Açıklama

Bu ekranda mümkün olan işlemler

Alt menü listesini inceleyin.

Alt menüye gidin.

İstenen sıcaklığı ayarlayın ve otomatik olarak uygulayın.

Öğe Açıklama

Minimum sıcaklık limiti a1 Ünite tarafından sabitlenmiş

a2 Montör tarafından sınırlandırılmış

Maksimum sıcaklık limiti b1 Ünite tarafından sabitlenmiş

b2 Montör tarafından sınırlandırılmış

Geçerli sıcaklık c Ünite tarafından ölçülen

İstenen sıcaklık d Sağ kadranı çevirerek artırın/

azaltın.

Alt menü e Sol kadranı çevirerek veya

bastırarak alt menüye gidin.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

a bc

7.2.1

Saat/tarih

Saat

Dakika

1.6

bar

1.6 bar

4.2.4 Değerlerin bulunduğu ayrıntılı ekran

Örnek:

a Ayarlar

b Değerler

c Seçili ayar ve değer

Bu ekranda mümkün olan işlemler

Ayarlar listesini inceleyin.

Değeri değiştirin.

Bir sonraki ayara geçin.

Değişiklikleri onaylayın ve ilerleyin.

4.3 Çalışmanın AÇILMASI veya KAPATILMASI

4.3.1 Görsel gösterge

Ünitenin belirli işlevleri ayrı olarak etkinleştirilebilir veya devre dışı bırakılabilir. Bir işlev devre dışı bırakıldıysa giriş sayfası ekranında ilgili sıcaklık simgesi gri olur.

Oda sıcaklığı kontrolü

a Oda sıcaklığı kontrolü AÇIK

b Oda sıcaklığı kontrolü KAPALI

Alan ısıtma/soğutma işlemi

Kullanıcı başvuru kılavuzu

c Alan ısıtma/soğutma işlemi AÇIK

d Alan ısıtma/soğutma işlemi KAPALI

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Boyler ısıtma işlemi

1.6 bar

Çalıştırma

Oda

Alan ısıtma/soğutma

Açık

C.1

Çalıştırma

Alan ısıtma/soğutma

Boyler

Kapalı

Açık

Oda

C.2

e Boyler ısıtma işlemi AÇIK

f Boyler ısıtma işlemi KAPALI

4.3.2 AÇMAK veya KAPATMAK için

Oda sıcaklığı kontrolü

1 [C.1]: Çalıştırma > Oda öğesine gidin.

4 | Çalıştırma

2 Çalışmayı Açık veya Kapalı olarak ayarlayın.

Alan ısıtma/soğutma işlemi

BİLDİRİM

Oda donma koruması. Alan ısıtma/soğutma işlemini ([C.2]: Çalıştırma > Alan

ısıtma/soğutma) KAPALI duruma getirseniz bile etkinleştirilmişse oda donma koruması aktif kalır.

BİLDİRİM

Su borusu donma koruması. Alan ısıtma/soğutma işlemini ([C.2]: Çalıştırma >

Alan ısıtma/soğutma) KAPALI duruma getirseniz bile etkinleştirilmişse su borusu donma koruması aktif kalır.

1 [C.2]: Çalıştırma > Alan ısıtma/soğutma öğesine gidin.

2 Çalışmayı Açık veya Kapalı olarak ayarlayın.

Boyler ısıtma işlemi

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

BİLDİRİM

Dezenfeksiyon modu. Tank ısıtma işlemini KAPATSANIZ bile ([C.3]: Çalıştırma >

Boyler), dezenfeksiyon modu etkin kalacaktır. Ancak, dezenfeksiyon çalışırken KAPATIRSANIZ bir AH hatası oluşur.

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

Çalıştırma

Boyler

Kapalı

Açık

Alan ısıtma/soğutma

C.3

4.4 Alan ısıtma/soğutma kontrolü

4.4.1 Alan ısıtma/soğutma kontrolü hakkında

1 [C.3]: Çalıştırma > Boyler öğesine gidin.

2 Çalışmayı Açık veya Kapalı olarak ayarlayın.

Alan ısıtma/soğutma kontrolü tipik olarak şu aşamalardan meydana gelir:

1 Alan çalıştırması modunun ayarlanması 2 Sıcaklığın kontrol edilmesi

Sistem planına ve montör konfigürasyonuna bağlı olarak, farklı bir sıcaklık kontrolü kullanabilirsiniz:

▪ Oda termostatı kontrolü ▪ Çıkış suyu sıcaklığı kontrolü ▪ Harici oda termostatı kontrolü

4.4.2 Alan çalıştırması modunun ayarlanması

Alan çalıştırması modları hakkında

Üniteniz bir ısıtmalı veya ısıtmalı/soğutmalı model olabilir:

▪ Üniteniz bir ısıtmalı model ise bir alanı ısıtabilir. ▪ Üniteniz bir ısıtmalı/soğutmalı model ise bir alanı hem ısıtabilir hem de

soğutabilir. Sisteme hangi çalıştırma modunu kullanacağını girmeniz gerekir.

Bir ısıtma/soğutma ısıpompası modelinin monte edilip edilmediğini kontrol etmek için

1 [4]: Alan ısıtma/soğutma öğesine gidin.

2 [4.1] Çalıştırma modu öğesinin listelenip listelenmediği ve

düzenlenebilir olup olmadığını kontrol edin. Mevcutsa, bir ısıtma/soğutma ısıpompası modeli monte edilmiştir.

Sisteme hangi alan çalıştırması modunu kullanacağını girmek için şunları yapabilirsiniz:

Kullanıcı başvuru kılavuzu

İşlem Konum

O anda hangi alan çalıştırması modunun kullanıldığını

Giriş sayfası ekranı

kontrol edin.

Alan çalıştırması modunu kalıcı olarak ayarlayın. Ana menü

Otomatik değişimi aylık programa göre sınırlayın.

O anda hangi alan çalıştırması modunun kullanıldığını kontrol etmek için

Alan çalıştırması modu giriş sayfası ekranında görüntülenir:

▪ Ünite ısıtma modundaysa simgesi gösterilir.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Çalıştırma

▪ Ünite soğutma modundaysa simgesi gösterilir.

Durum göstergesi, ünitenin o anda çalışıp çalışmadığını gösterir:

▪ Ünite çalışmadığında durum göstergesinde yaklaşık 5 saniye aralıkla mavi bir

pulsasyon gösterilir.

▪ Ünite çalışırken durum göstergesi sürekli olarak mavi renkte yanar.

Alan çalıştırması modunu ayarlamak için

1 [4.1]: Alan ısıtma/soğutma > Çalıştırma modu öğesine

gidin

2 Aşağıdaki seçeneklerden birini seçin:

▪ Isıtma: Yalnızca ısıtma modu ▪ Soğutma: Yalnızca soğutma modu ▪ Otomatik: Çalıştırma modu dış ortam sıcaklığına göre

otomatik olarak değişir. Çalıştırma modu programına göre kısıtlanmıştır.

Otomatik ısıtma/soğutma geçişi sadece ısıtma modelleri için uygulanabilir DEĞİLDİR. Otomatik seçildiğinde çalışma modunun değiştirilmesi Çalıştırma modu programı [4.2] öğesine göre olur.

Otomatik değişimi programa göre sınırlandırmak için

Koşullar: Alan çalıştırması modunu Otomatik olarak ayarladınız.

1 [4.2]: Alan ısıtma/soğutma > Çalıştırma modu

programı öğesine gidin.

2 Bir ay seçin.

3 Her ay için bir seçenek belirleyin:

▪ Ters çevrilebilir: Sınırlanmamış ▪ Yalnız ısıtma: Sınırlanmış ▪ Yalnız soğutma: Sınırlanmış

4 Değişiklikleri onaylayın.

Örnek: Geçiş kısıtlamaları

Zamanı Kısıtlama

Soğuk mevsimde.

Yalnız ısıtma

Örnek: Ekim, Kasım, Aralık, Ocak, Şubat ve Mart.

Sıcak mevsimde.

Yalnız soğutma

Örnek: Haziran, Temmuz ve Ağustos.

Geçiş mevsiminde. Örnek: Nisan, Mayıs ve Eylül.

Hem Çalıştırma modu hem de Çalıştırma modu programı Otomatik olarak ayarlanırsa çalışma modu, dış ortam sıcaklığına göre belirlenir.

4.4.3 Kullandığınız sıcaklık kontrolünün belirlenmesi

Hangi sıcaklık kontrolünü kullandığınızı kontrol etmek için (yöntem1)

Montör tarafından doldurulan montör ayarları tablosunu kontrol edin.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Isıtma/Soğutma

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

1.6 bar

22:19

18 Feb 2018

Oda

–

21°C

a b

Oda

Hangi sıcaklık kontrolünü kullandığınızı kontrol etmek için (yöntem2)

Giriş sayfası ekranında kullandığınız sıcaklık kontrolünü görebilirsiniz.

a1 Ana bölgenin ısı yayıcısı (bu örnekte Alttan ısıtma sistemi) a2 İlave bölgenin ısı yayıcısı (bu örnekte Radyatör). Hiçbir simge görüntülenmezse ilave bölge yoktur.

b Ana bölgenin oda termostatı türü:

b=… ise Sıcaklık kontrolü...

Ana bölge İlave bölge (varsa)

Oda termostatı kontrolü Harici oda termostatı

Harici oda termostatı

kontrolü

Simge yok Çıkış suyu sıcaklığı

4.4.4 İstenen oda sıcaklığını değiştirmek için

Oda sıcaklığı kontrolü esnasında, oda sıcaklığı ayar noktası ekranını istenen oda sıcaklığını okumak ve ayarlamak için kullanabilirsiniz.

1 [1]: Oda öğesine gidin.

2 İstenen oda sıcaklığını ayarlayın.

kontrolü

Çıkış suyu sıcaklığı kontrolü

a Mevcut oda sıcaklığı b İstenen oda sıcaklığı

İstenilen oda sıcaklığı değiştirildikten sonra programlama açık ise

▪ Programlı işlem olmadığı sürece sıcaklık aynı kalır. ▪ İstenilen oda sıcaklığı, programlanmış bir işlem gerçekleştiğinde programlanan

değerine geri döner.

Programlamayı (geçici olarak) kapatarak programlanmış davranışı önleyebilirsiniz.

Kullanıcı başvuru kılavuzu

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Oda sıcaklığı programlamasını kapatmak için

Ana bölge

İlave bölge

–

35°C

a b

Ana bölge

–

45°C

a b

İlave bölge

1 [1.1]: Oda > Program öğesine gidin.

2 Hayır seçimini yapın.

4.4.5 İstenen çıkış suyu sıcaklığını değiştirmek için

BİLGİ

Çıkış suyu, ısı yayıcılarına gönderilen suyu ifade eder. İstenen çıkış suyu sıcaklığı, ısı yayıcınızın tipine göre montörünüz tarafından ayarlanır. Çıkış suyu sıcaklığı ayarlarını sadece sorun çıkması durumunda ayarlayın.

Çıkış suyu sıcaklığı ayar noktası ekranını istenen çıkış suyu sıcaklığını okumak ve ayarlamak için kullanabilirsiniz.

1 [2]: Ana bölge veya [3]: İlave bölge öğesine gidin.

4 | Çalıştırma

2 İstenen çıkış suyu sıcaklığını ayarlayın.

a Gerçek çıkış suyu sıcaklığı b İstenen çıkış suyu sıcaklığı

İstenen çıkış suyu sıcaklığı değiştirildikten sonra programlama açık ise

▪ Programlı işlem olmadığı sürece sıcaklık aynı kalır. ▪ İstenen çıkış suyu sıcaklığı, programlanmış bir işlem gerçekleştiğinde

programlanan değerine geri döner.

Programlamayı (geçici olarak) kapatarak programlanmış davranışı önleyebilirsiniz.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

[5.1] [5.2] [5.3] [5.4] [5.5]

Eko ayar noktası

Program

Yeniden ısıtma ayar noktası

Konfor ayar noktası

Güçlü çalışma modu

4.5 Kullanım sıcak suyu kontrolü

4.5.1 Kullanım sıcak suyu kontrolü hakkında

Çıkış suyu sıcaklığı programlamasını kapatmak için

1 Aşağıdakilerden birine gidin:

▪ [2.1]: Ana bölge > Program ▪ [3.1]: İlave bölge > Program

2 Hayır seçimini yapın.

Çıkış suyu sıcaklığı için hava durumuna bağlı çalıştırmayı etkinleştirmek için

Bkz. "4.8.4Hava durumuna bağlı eğrileri kullanma"[439].

Kullanım sıcak suyuboyleri moduna (montör ayarı) bağlı olarak, farklı bir kullanım sıcak suyu kontrolü kullanabilirsiniz:

▪ Yalnız yeniden ısıtma ▪ Programlı + yeniden ısıtma ▪ Yalnız program

DİKKAT

Buster ısıtıcı izin programı, bir haftalık programa göre buster ısıtıcının çalışmasına izin vermek veya buster ısıtıcının çalışmasını sınırlandırmak üzere kullanılır. Öneri: Dezenfeksiyon işlevinin başarılı şekilde uygulanması için, buster ısıtıcının (haftalık programa göre) programlanan dezenfeksiyon başlangıcından itibaren en az 4 saat çalışmasına izin verilmelidir. Buster ısıtıcı dezenfeksiyon işlevi sırasında engellenirse, bu işlev başarılı OLMAZ ve ilgili AH uyarısı verilir.

BİLGİ

AH hata kodunun alınması ve kullanım sıcak suyu kullanılırken dezenfeksiyon işlevinin kesilmemesi durumunda, aşağıdaki işlemlerin uygulanması önerilir:

▪ Yalnız yeniden ısıtma veya Programlı + yeniden ısıtma modu

seçildiğinde dezenfeksiyon işlevinin en son beklenen büyük sıcak su kullanımından en az 4 saat sonra başlatılması önerilir. Bu başlatma, montör ayarlarıyla (dezenfeksiyon işlevi) ile ayarlanabilir.

▪ Yalnız program modu seçildiğinde boyleri ısıtmak için programlı

dezenfeksiyon işlemini başlatmadan önce 3saatlik bir Eko işlemi programlanması önerilir.

Hangi kullanım sıcak suyu modunu kullandığınızı kontrol etmek için (yöntem1)

Montör tarafından doldurulan montör ayarları tablosunu kontrol edin.

Kullanıcı başvuru kılavuzu

Hangi kullanım sıcak suyu modunu kullandığınızı kontrol etmek için (yöntem2)

1 [5]: Boyler öğesine gidin.

2 Hangi öğelerin görüntülendiğini kontrol edin:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Görüntülenen simge DHWboyleri modu

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

4 | Çalıştırma

Sadece [5.1] Güçlü

çalışma modu

[5.4] Yeniden ısıtma ayar noktası dışındaki

tüm öğeler görüntülenir

[5.4] Yeniden ısıtma ayar noktası dahil tüm öğeler görüntülenir

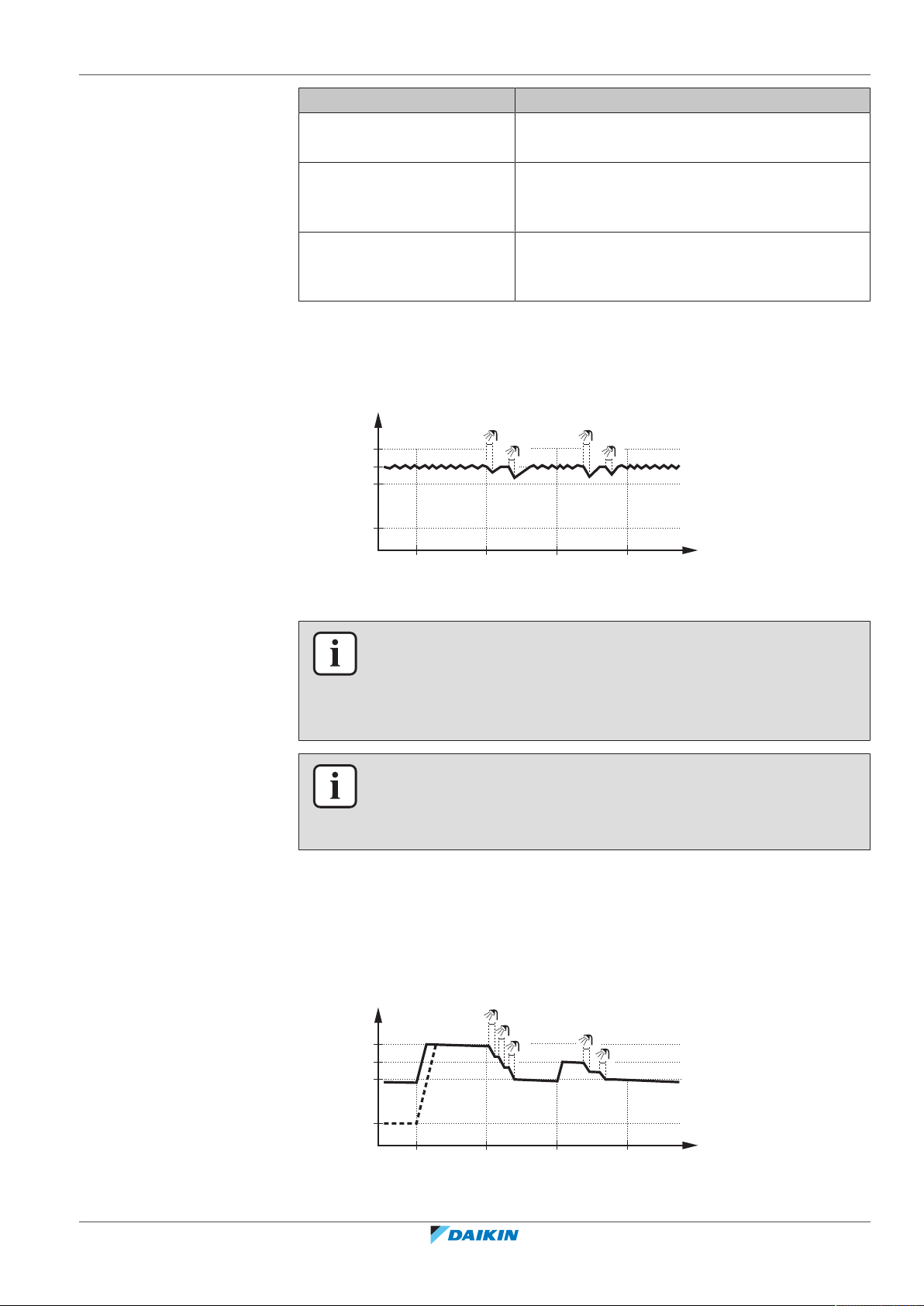

4.5.2 Yeniden ısıtma modu

Yeniden ısıtma modunda, sıcaklık belirli bir değerin altına düştüğünde DHWboyleri sürekli olarak giriş sayfası ekranında gösterilen sıcaklığa kadar ısıtır (örnek: 50°C).

Yalnız yeniden ısıtma

Yalnız program

Programlı + yeniden ısıtma

4.5.3 Programlı mod

TtDHWboyleri sıcaklığı

t Süre

BİLGİ

Dahili buster ısıtıcı olmadığında kullanım sıcak suyu boyleri için alan ısıtma kapasitesi yetersizliği riski: Aşağıdaki menü seçildiğinde kullanım sıcak suyu sık kullanılıyorsa, sık ve uzun alan ısıtma/soğutma kesintileri meydana gelir:

Yalnız yeniden ısıtma > Isıtma modu > Boyler.

BİLGİ

DHW boyleri modu, yeniden ısıtma konumundaysa, büyük bir kapasite düşüşü ve konfor sorunu riski ortaya çıkar. Sıkça yeniden ısıtma modunda çalıştırılıyorsa, alan ısıtma/soğutma işlevi düzenli olarak kesilir.

Programlı modda, DHW boyleri bir programı takip ederek sıcak su üretir. Alan ısıtma talebi düşükse, boylerin kullanım sıcak suyu üretmesi için en doğru zaman gece saatleridir.

Örnek:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

TtDHWboyleri sıcaklığı

t Süre

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Boyler

4.5.4 Programlı + yeniden ısıtma modu

▪ Başlangıçta, DHW boyleri sıcaklığı, DHW boylerine giren kullanım sıcak suyu

sıcaklığıyla aynıdır (örnek: 15°C).

▪ Saat 00:00'da DHW boyleri, suyun bir ön ayar değerine ısıtılmasını sağlamak

üzere programlanır (örnek: Konfor = 60°C).

▪ Gündüz saatlerinde, sıcak su tüketirsiniz ve bu nedenle DHW boyleri sıcaklığı

düşer.

▪ Saat 14:00'da DHW boyleri, suyun bir ön ayar değerine ısıtılmasını sağlamak

üzere programlanır (örnek: Eko = 50°C). Sıcak su yine mevcuttur.

▪ Öğleden sonra ve gece saatlerinde, tekrar sıcak su tüketirsiniz ve bu nedenle

DHWboyleri sıcaklığı tekrar düşer.

▪ Ertesi gün saat 00:00'da döngü tekrarlanır.

Programlı + yeniden ısıtma modunda, kullanım sıcak suyu kontrolü programlı moddakiyle aynıdır. Ancak, kullanım sıcak suyuboyleri sıcaklığı bir ön ayar değerinin (= yeniden ısıtma boyler sıcaklığı – histeresiz değeri; örneğin: 35°C) altına düşerse, kullanım sıcak suyuboyleri suyu bu yeniden ısıtma ayar noktası elde edilene kadar ısıtır (örnek: 45°C). Bu da sürekli olarak minimum miktarda sıcak suyun hazır tutulmasını sağlar.

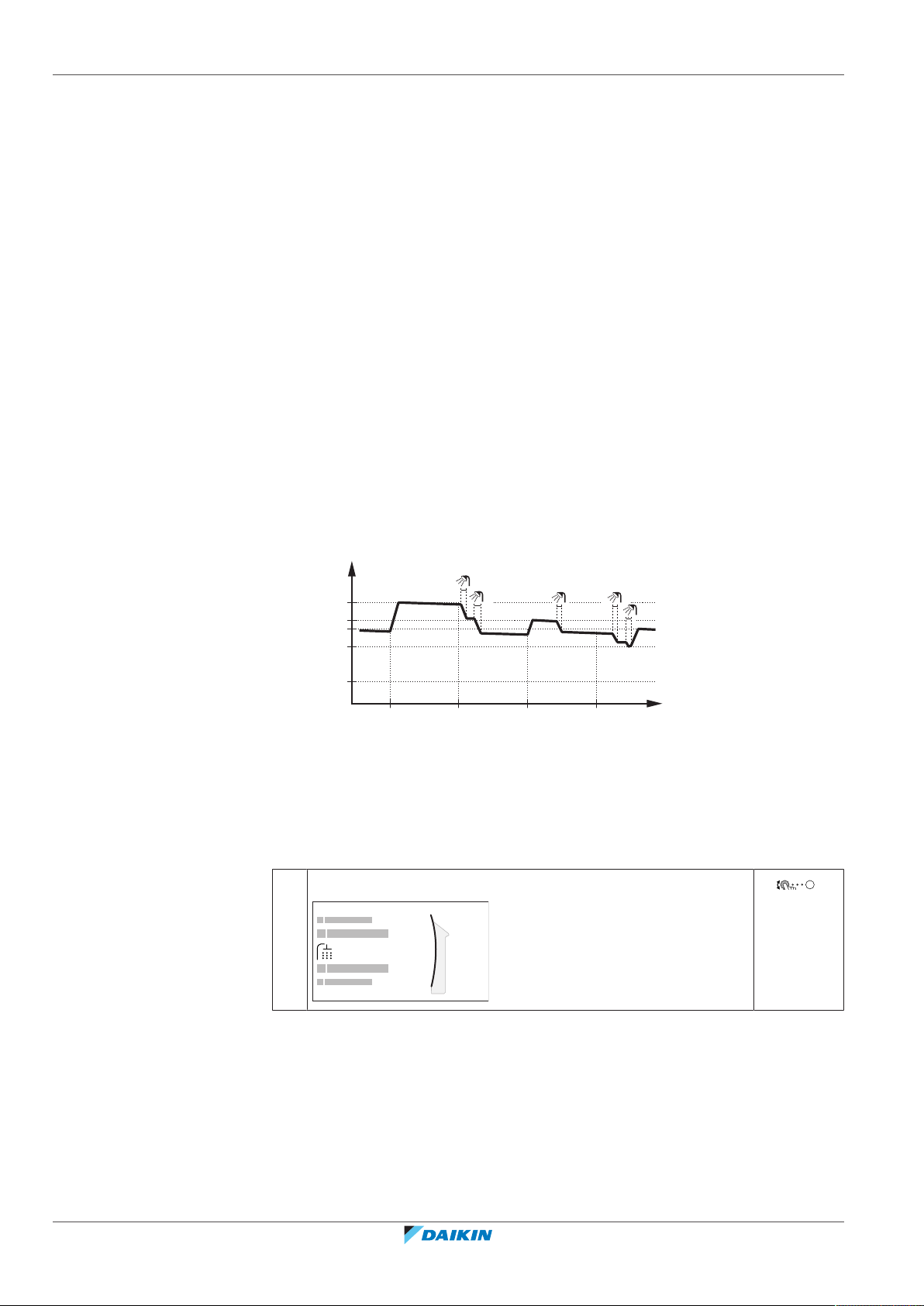

Örnek:

TtKullanım sıcak suyu deposu sıcaklığı

t Süre

4.5.5 Kullanım sıcak suyu sıcaklığını değiştirmek için

Yalnız yeniden ısıtma modunda, kullanım sıcak suyu sıcaklığını okumak ve ayarlamak için boyler sıcaklığı ayar noktası ekranını kullanabilirsiniz.

1 [5]: Boyler öğesine gidin.

Kullanıcı başvuru kılavuzu

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

2 Kullanım sıcak suyu sıcaklığını ayarlayın.

–

50°C

a b

Boyler

a Gerçek kullanım sıcak suyu sıcaklığı b İstenen kullanım sıcak suyu sıcaklığı

Diğer modlarda, sadece ayar noktası ekranını görüntüleyebilir ancak değiştiremezsiniz. Bunun yerine Konfor ayar noktası [5.2], Eko ayar noktası [5.3] ve Yeniden ısıtma ayar noktası [5.4] ayarlarını değiştirebilirsiniz.

4.5.6 DHW güçlü çalışma modunun kullanılması

Güçlü çalışma modu hakkında

Güçlü çalışma modu, kullanım sıcak suyunun yedek ısıtıcı veya buster ısıtıcıyla ısıtılmasını sağlar. Bu modu, normalden daha fazla sıcak su kullanımı olduğu günlerde kullanın.

4 | Çalıştırma

Güçlü çalışmanın etkin olup olmadığını kontrol etmek için

Giriş sayfası ekranında görüntülenirse güçlü çalışma etkindir. Güçlü çalışma modu öğesini aşağıdaki gibi etkinleştirin veya devre dışı bırakın:

1 [5.1]: Boyler > Güçlü çalışma modu öğesine gidin

2 Güçlü çalışma modunu Kapalı veya Açık konuma getirin.

Kullanım örneği: Hemen daha fazla sıcak suya ihtiyacınız var

Aşağıdaki durumdasınız:

▪ Kullanım sıcak suyunuzun büyük bir kısmını halihazırda tüketmişsiniz. ▪ Kullanım sıcak suyu boylerinin suyu ısıtması için bir sonraki programlı işlemi

bekleyecek durumda değilsiniz.

Ardından güçlü çalışmayı etkinleştirebilirsiniz. Kullanım sıcak suyu boyleri, suyu Konfor sıcaklığına ısıtmaya başlar.

BİLGİ

Güçlü çalışma etkin konumdayken, alan ısıtma/soğutma ve kapasite sıkıntısı ile bağlantılı konfor sorunları riski yüksektir. Kullanım sıcak suyu sık kullanılıyorsa, sık ve uzun alan ısıtma/soğutma kesintileri meydana gelir.

4.6 Gelişmiş kullanım

Menü yapısından görüntüleyebileceğiniz ve düzenleyebileceğiniz bilgiler, kullanıcı izin düzeyinize bağlıdır:

▪ Kullanıcı: Standart mod ▪ Gelişmiş kullanıcı: Daha fazla bilgi görüntüleyebilir ve düzenleyebilirsiniz

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

Kullanıcı profili

1234

Gelişmiş kullanıcı

0000

Kullanıcı

Kullanıcı izin düzeyini değiştirmek için

Kullanıcı izin düzeyini aşağıdaki gibi değiştirebilirsiniz:

1 [B]: Kullanıcı profili öğesine gidin.

2 Kullanıcı izin düzeyi için uygun pin kodunu girin. —

▪ Rakam listesine göz gezdirin ve seçilen rakamı değiştirin. ▪ İmleci soldan sağa hareket ettirin. ▪ Pin kodunu onaylayın ve devam edin.

Gelişmiş kullanıcı pin kodu

Gelişmiş kullanıcı pin kodu: 1234. Artık kullanıcıya ait ilave menü öğeleri görünür.

Kullanıcı pin kodu

Kullanıcı pin kodu: 0000.

4.6.1 Sessiz modun kullanımı

Sessiz mod hakkında

Sessiz modunu dış ünitenin çalışma sesini düşürmek için kullanabilirsiniz. Ancak, bu durumda sistemin ısıtma/soğutma kapasitesi de düşecektir. Birkaç sessiz modu seviyesi mevcuttur.

Bu seçenekleri kullanarak:

▪ Sessiz modunun tamamen devre dışı bırakılması ▪ Bir sonraki programlı işleme kadar bir sessiz modu seviyesinin manüel olarak

etkinleştirilmesi

▪ Bir sessiz modu programının kullanılması ve oluşturulması

Kullanıcı başvuru kılavuzu

BİLGİ

Dış ortam sıcaklığı sıfırın altındaysa, en sessiz seviyeyi KULLANMAMANIZI öneririz.

Sessiz modunun etkin olup olmadığını kontrol etmek için

Giriş sayfası ekranında görüntülenirse sessiz modu etkindir.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Çalıştırma

Sessiz modunu kullanmak için

1 [7.4.1]: Kullanıcı ayarları > Sessiz > Etkinleştirme

öğesine gidin.

2 Aşağıdaki seçimlerden birini yapın: —

İstenen… Durum…

Sessiz modunun tamamen

Kapalı seçimini yapın.

devre dışı bırakılması

Bir sessiz mod seviyesini manuel olarak etkinleştirin.

Bir sessiz modu programının kullanılması ve oluşturulması

Uygulanabilir sessiz modu seviyesini seçin. Örnek: En sessiz.

Otomatik seçimini yapın.

[7.4.2] Program öğesine gidin ve programı programlayın. Programlamayla ilgili daha fazla bilgi için bkz. "4.7.4Program ekranı:

Örnek"[432].

Kullanım örneği: Öğleden sonra bebeğiniz uyuyor

Şu durumdaysanız:

▪ Bir sessiz modu programı oluşturdunuz:

- Geceleri: En sessiz.

- Gündüzleri: sistemin ısıtma/soğutma kapasitesinin düşmeyeceğinden emin

olmak için Kapalı.

▪ Ancak, öğleden sonra bebeğiniz uyuyor ve sistemin sessiz çalışmasını

istiyorsunuz.

Şu adımları takip edebilirsiniz:

1 [7.4.1]: Kullanıcı ayarları > Sessiz > Etkinleştirme

öğesine gidin.

2 En sessiz seçimini yapın.

Avantajı: Dış ünite en sessiz seviyede çalışır.

4.6.2 Tatil modunun kullanımı

Tatil modu hakkında

Tatiliniz sırasında, tatil modunu kullanarak normal programlarınızdan farklı bir program uygulayabilirsiniz ve programlarınızı değiştirmenize gerek kalmaz. Tatil modu etkin olduğunda alan ısıtma/soğutma işlemi ve kullanım sıcak suyu işlemi kapatılır. Oda donma koruması ve anti-lejyonella işlemi etkin kalır.

Tipik iş akışı

Tatil modunun kullanımı tipik olarak şu aşamalardan meydana gelir:

1 Tatilinizin başlangıç ve bitiş tarihinin ayarlanması. 2 Tatil modunun etkinleştirilmesi.

Tatil modunun etkin ve/veya çalışıyor olup olmadığını kontrol etmek için

Giriş sayfası ekranında görüntülenirse tatil modu etkindir.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

Etkinleştirme

Bitiş:

7.3.1

Başlangıç:

Tatil modunu yapılandırmak için

1 Tatil modunun etkinleştirin. —

▪ [7.3.1]: Kullanıcı ayarları > Tatil > Etkinleştirme

öğesine gidin.

▪ Açık seçimini yapın.

2 Tatilinizin ilk gününü ayarlayın. —

▪ [7.3.2]: Başlangıç: öğesine gidin.

▪ Bir tarih seçin.

▪ Değişiklikleri onaylayın.

3 Tatilinizin son gününü ayarlayın. —

▪ [7.3.3]: Bitiş: öğesine gidin.

▪ Bir tarih seçin.

▪ Değişiklikleri onaylayın.

4.6.3 Bilgilerin görüntülenmesi

Bilgileri görüntülemek için

1 [8]: Bilgi öğesine gidin.

Görüntülenebilecek bilgiler

[8.1] Enerji verisi Üretilen enerji, tüketilen elektrik ve

[8.2] Arıza geçmişi Arıza geçmişi

[8.3] Satıcı bilgileri İletişim/yardım masası numarası

[8.4] Sensörler Oda, boyler veya kullanım sıcak suyu,

Menü… Görüntülenebilecek bilgiler

tüketilen gaz.

dış ortam ve çıkış suyu sıcaklığı (uygulanabilirse).

Kullanıcı başvuru kılavuzu

[8.5] Aktüatörler Her bir aktüatörün durumu/modu

Örnek: Kullanım sıcak suyu pompası AÇIK/KAPALI

[8.6] Çalışma modları Mevcut çalıştırma modu

Örnek: Defrost/yağ dönüşü modu

[8.7] Hakkında Sistemle ilgili sürüm bilgileri

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Menü… Görüntülenebilecek bilgiler

[8.8] Bağlantı durumu Ünite, oda termostatı ve LAN

[8.9] Çalışma saati Özel sistem bileşenlerinin çalışma

4.6.4 Saati ve tarihi yapılandırmak için

1 [7.2] Kullanıcı ayarları > Saat/tarih öğesine gidin.

4.7 Ön ayar değerleri ve programları

4.7.1 Ön ayar değerlerinin kullanımı

Ön ayar değerleri hakkında

Sistemdeki bazı ayarlar için ön ayar değerleri tanımlayabilirsiniz. Bu değerleri sadece bir defa ayarlamanız gerekir, ardından programlama ekranları gibi diğer ekranlarda değerleri tekrar kullanın. Daha sonra değeri değiştirmek istediğinizde, tek bir yerde değiştirmeniz yeterli olacaktır.

4 | Çalıştırma

adaptörünün bağlantı durumuyla ilgili bilgiler.

saatleri

Boyler sıcaklığı ön ayar değerlerini tanımlamak için

EHBH/X: Sadece kullanım sıcak suyu boyleri monte edildiyse Kullanım sıcak suyu programı farklı ön ayar değerlerinin kullanılmasını sağlar:

Ön ayar değeri Kullanıldığı yer

Konfor ayar noktası Programda kullanım sıcak suyu boyleri modu şu

Eko ayar noktası

ise

▪ Yalnız program ▪ Programlı + yeniden ısıtma

Yeniden ısıtma ayar noktası

Kullanım sıcak suyu boyleri modu şu ise

▪ Programlı + yeniden ısıtma

Enerji fiyatlarını tanımlamak için

Sadece montör tarafından İkili etkinleştirildiyse mümkün.

Ön ayar değeri Kullanıldığı yer

Elektrik fiyatı >

▪ Yüksek

Enerji fiyatlarını ayarlarken haftalık program ekranında kullanılır.

▪ Orta ▪ Düşük

Gaz fiyatı

4.7.2 Enerji fiyatlarının ayarlanması

Sistemde, aşağıdaki enerji fiyatlarını ayarlayabilirsiniz:

▪ sabit gaz fiyatı ▪ 3 farklı elektrik fiyatı düzeyi

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

▪ elektrik fiyatları için bir haftalık program zamanlayıcı.

Daha ayrıntılı bilgi için, montaj kılavuzuna bakın.

Örnek: Enerji fiyatları kullanıcı arayüzünde nasıl ayarlanır?

Fiyat Dizin değeri

Yakıt: 5,3euro sent/kWh [7.6]=5,3

Elektrik: 12euro sent/kWh [7.5.1]=12

Gaz fiyatını ayarlamak için

1 [7.6]: Kullanıcı ayarları > Gaz fiyatı öğesine gidin.

2 Doğru gaz fiyatını seçin.

3 Değişiklikleri onaylayın.

BİLGİ

0,00~990valuta/kWh arasında değişen fiyat değeri (2 ondalık değeri).

Elektrik fiyatını ayarlamak için

1 [7.5.1]/[7.5.2]/[7.5.3]: Kullanıcı ayarları > Elektrik

fiyatı > Yüksek/Orta/Düşük öğesine gidin.

2 Doğru elektrik fiyatını seçin.

3 Değişiklikleri onaylayın.

4 Bunu tüm üç elektrik fiyatı için tekrarlayın. —

BİLGİ

0,00~990valuta/kWh arasında değişen fiyat değeri (2 ondalık değeri).

BİLGİ

Hiçbir program ayarlanmazsa, Elektrik fiyatı için Yüksek dikkate alınır.

Elektrik fiyatı program zamanlayıcıyı ayarlamak için

1 [7.5.4]: Kullanıcı ayarları > Elektrik fiyatı >

Program öğesine gidin.

2 Programlama ekranıyla seçimi programlayın. Yüksek, Orta ve

Düşük elektrik fiyatlarını elektrik sağlayıcınıza göre

ayarlayabilirsiniz.

—

Kullanıcı başvuru kılavuzu

3 Değişiklikleri onaylayın.

BİLGİ

Önceden ayarlanan Yüksek, Orta ve Düşük için elektrik fiyatı değerleriyle ilgili değerler. Hiçbir program ayarlanmazsa, Yüksek için elektrik fiyatı dikkate alınır.

Her bir kWh yenilenebilir enerji için destek uygulanan enerji fiyatları hakkında

Enerji fiyatları ayarlanırken bir destek uygulanabilir. İşletme maliyetleri yükselebilir, ancak bu destek dikkate alındığında toplam işletme maliyeti düşebilir.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Örnek

4 | Çalıştırma

BİLDİRİM

Destek süresinin sonunda enerji fiyatları ayarını değiştirdiğinizden emin olun.

Her bir kWh yenilenebilir enerji için destek uygulanıyorsa, gaz fiyatını ayarlamak için

Aşağıdaki formülle gaz fiyatı değerini hesaplayın:

▪ Güncel gaz fiyatı+(Destek/kWh×0,9)

Gaz fiyatı ayarlama prosedürü için bkz. "Gaz fiyatını ayarlamak için"[430].

Her bir kWh yenilenebilir enerji için destek uygulanıyorsa, elektrik fiyatını ayarlamak için

Aşağıdaki formülle elektrik fiyatı değerini hesaplayın:

▪ Güncel elektrik fiyatı+Destek/kWh

Elektrik fiyatı ayarlama prosedürü için bkz. "Elektrik fiyatını ayarlamak için"[430].

Bu bir örnektir ve bu örnekte kullanılan fiyatlar ve/veya değerler tam olarak doğru DEĞİLDİR.

Veri Fiyat/kWh

Gaz fiyatı 4,08

Elektrik fiyatı 12,49

kWh başına yenilenebilir ısıtma desteği 5

Gaz fiyatı hesaplaması

Gaz fiyatı=Güncel gaz fiyatı+(Destek/kWh×0,9) Gaz fiyatı=4,08+(5×0,9) Gaz fiyatı=8,58

Elektrik fiyatı hesaplaması

Elektrik fiyatı=Güncel elektrik fiyatı+Destek/kWh Elektrik fiyatı=12,49+5 Elektrik fiyatı=17,49

Fiyat Dizin değeri

Gaz: 4,08/kWh [7.6]=8,6

Elektrik: 12,49/kWh [7.5.1]=17

4.7.3 Programların kullanımı ve oluşturulması

Programlar hakkında

Sistem planınıza ve montör tarafından yapılan konfigürasyona bağlı olarak, birden fazla kontrol için programlar mevcuttur.

Bu seçenekleri kullanarak:

▪ O anda kullanmak istediğiniz programları seçebilirsiniz. ▪ Ön tanımlı programlar yeterli gelmiyorsa, kendi programlarınızı oluşturabilirsiniz.

Programlayabileceğiniz işlemler kontrole özeldir.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

Olası programlama ekranları

Ad ve konum Kullanım

[1.2] Oda > Isıtma programı

[1.3] Oda > Soğutma programı

[2.2] Ana bölge > Isıtma programı

[2.3] Ana bölge > Soğutma programı

[3.2] İlave bölge > Isıtma programı

[3.3] İlave bölge > Soğutma programı

[4.2] Alan ısıtma/soğutma > Çalıştırma modu

Isıtma modunda istenilen oda sıcaklığını programlayın.

Soğutma modunda istenilen oda sıcaklığını programlayın.

Isıtma modunda ana bölge için istenen çıkış suyu sıcaklığını programlayın.

Soğutma modunda ana bölge için istenen çıkış suyu sıcaklığını programlayın.

Isıtma modunda ilave bölge için istenen çıkış suyu sıcaklığını programlayın.

Soğutma modunda ilave bölge için istenen çıkış suyu sıcaklığını programlayın.

Bkz. "4.4.2Alan çalıştırması modunun

ayarlanması"[418].

programı

[5.5] Boyler > Program Normal kullanım sıcak suyu gereksinimleriniz için

kullanım sıcak suyu boyleri sıcaklığını programlayın:

▪ Konfor

[7.4.2] Kullanıcı ayarları > Sessiz > Program

[7.5.4] Kullanıcı ayarları > Elektrik fiyatı >

Program

Program programlama örneği

Bkz. "4.7.4Program ekranı: Örnek"[432].

4.7.4 Program ekranı: Örnek

Bu örnekte, ana bölge için ısıtma modunda oda sıcaklığı programının nasıl ayarlanacağı gösterilmektedir.

▪ Eko ▪ Durdur

Ünitenin hangi sessiz mod seviyesini kullanması gerektiği programlanır:

▪ Kapalı ▪ Sessiz ▪ Daha sessiz ▪ En sessiz

Belirli bir elektrik tarifesi geçerliyken programlanır.

Kullanıcı başvuru kılavuzu

BİLGİ

Diğer programların ayarlanması için takip edilmesi gereken prosedürler benzerdir.

Programı programlamak için: genel bakış

Örnek: Aşağıdaki programı programlamak istiyorsunuz:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Çalıştırma

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Sil

Yeniden Adlandır Seç

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Ön şart: Oda sıcaklığı programı sadece oda termostatı etkinse kullanılabilir. Çıkış suyu sıcaklığı kontrolü etkinse bunun yerine ana bölge programını programlayabilirsiniz.

1 Programa gidin. 2 (opsiyonel) Tüm haftanın programı ya da seçilen gün programının içeriğini

temizleyin.

3 Pazartesi programını programlayın. 4 Programı haftanın diğer günlerine kopyalayın. 5 Cumartesi programını programlayın ve bunu Pazar gününe kopyalayın. 6 Programa bir ad verin.

Programa gitmek için

1 [1.1]: Oda > Program öğesine gidin.

2 Programlamayı Evet olarak ayarlayın.

3 [1.2]: Oda > Isıtma programı öğesine gidin.

Hafta programının içeriğini temizlemek için

1 Geçerli program adını seçin.

2 Sil seçimini yapın.

3 Tamam öğesini seçerek onaylayın.

Gün programının içeriğini temizlemek için

1 İçeriğini temizlemek istediğiniz günü seçin. Örneğin, Cuma

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

Sil

Düzenle

Kopyala

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Sil

Düzenle

Kopyala

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

2 Sil seçimini yapın.

3 Tamam öğesini seçerek onaylayın.

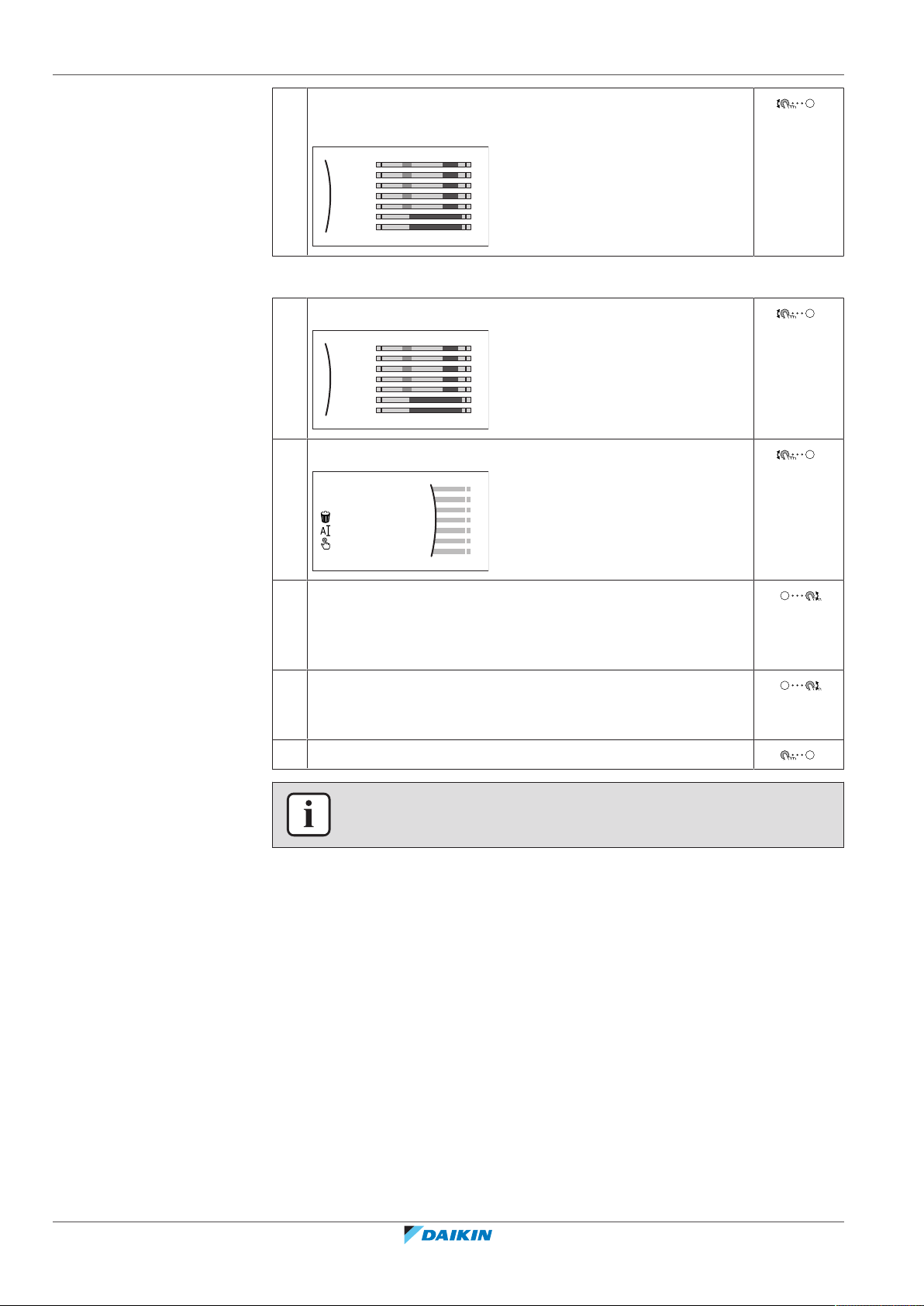

Pazartesi programını programlamak için

1 Pazartesi seçimini yapın.

2 Düzenle seçimini yapın.

3 Sol kadranla bir giriş seçin ve girişi sağ kadranla düzenleyin. Her

gün için en fazla 6 eylem programlayabilirsiniz. Çubuk üzerinde, yüksek sıcaklığın rengi düşük sıcaklıktan daha koyu renkte olacaktır.

Not: Bir eylemi temizlemek için saati önceki eylemin saati olarak ayarlayın.

4 Değişiklikleri onaylayın.

Sonuç: Pazartesi için program tanımlanmıştır. Sonraki programlı

eyleme kadar son eylemin değeri geçerlidir. Bu örnekte, programladığınız ilk gün Pazartesidir. Bu şekilde, son programlanan eylem, gelecek Pazartesi ilk eyleme kadar geçerli olacaktır.

Programı haftanın diğer günlerine kopyalayın

1 Pazartesi seçimini yapın.

Kullanıcı başvuru kılavuzu

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

2 Kopyala seçimini yapın.

Sil

Düzenle

Kopyala

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Sil

Düzenle

Kopyala

Yapıştır

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

8:00

23:00

--:--

21°C

18°C

12 24

Cmt

Sonuç: Kopyalanan günün yanında, "C" harfi görüntülenir.

3 Salı seçimini yapın.

4 Yapıştır seçimini yapın.

4 | Çalıştırma

Sonuç:

5 Haftanın tüm diğer günleri için bu eylemi tekrarlayın.

Cumartesi programını programlamak ve Pazar gününe kopyalamak için

1 Cumartesi seçimini yapın.

2 Düzenle seçimini yapın.

3 Sol kadranla bir giriş seçin ve girişi sağ kadranla düzenleyin.

—

4 Değişiklikleri onaylayın.

5 Cumartesi seçimini yapın.

6 Kopyala seçimini yapın.

7 Pazar seçimini yapın.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Sil

Yeniden Adlandır

Seç

8 Yapıştır seçimini yapın.

Sonuç:

Programı yeniden adlandırmak için

1 Geçerli program adını seçin.

2 Yeniden Adlandır seçimini yapın.

3 (opsiyonel) Geçerli programın adını silmek için ←

görüntülenene kadar karakter listesinde gezinin, ardından önceki karakteri kaldırmak için basın. Program adının her bir karakteri için bunu yenileyin.

4 Geçerli programı adlandırmak için karakter listesine göz atın ve

seçilen karakteri onaylayın. Program adı en fazla 15karakter içerebilir.

5 Yeni adı onaylayın.

BİLGİ

Tüm programlar yeniden adlandırılamaz.

Kullanım örneği: 3 vardiyalı bir sistemde çalışıyorsunuz

3 vardiyalı bir sistemde çalışıyorsanız, şu işlemleri gerçekleştirebilirsiniz:

1 Isıtma modunda 3 farklı oda sıcaklığı programı oluşturun ve bunlara uygun

isimler verin. Örnek: ErkenVardiya, GündüzVardiyası ve GeçVardiya

2 O anda kullanmak istediğiniz programı seçin.

4.8 Hava durumuna dayalı eğri

Kullanıcı başvuru kılavuzu

4.8.1 Hava durumuna dayalı eğri nedir?

Hava durumuna bağlı çalıştırma

İstenen çıkış suyu veya boyler sıcaklığı dış ortam sıcaklığıyla otomatik olarak belirlenirse ünite "havaya göre" çalışır. Bununla birlikte binanın Kuzey duvarındaki sıcaklık sensörüne bağlanır. Dış ortam sıcaklığı düşer veya yükselirse ünite bunu

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Çalıştırma

X1 X2

hemen telafi eder. Böylece ünite çıkış suyu veya boylerin sıcaklığını artırmak veya azaltmak için termostatın verdiği geribildirimi beklemek zorunda kalmaz. Daha hızlı tepki verdiğinden, tapa noktalarında iç sıcaklık ve su sıcaklığının yüksek artışını veya düşüşünü önler.

Avantaj

Hava durumuna bağlı çalıştırma enerji tüketimini düşürür.

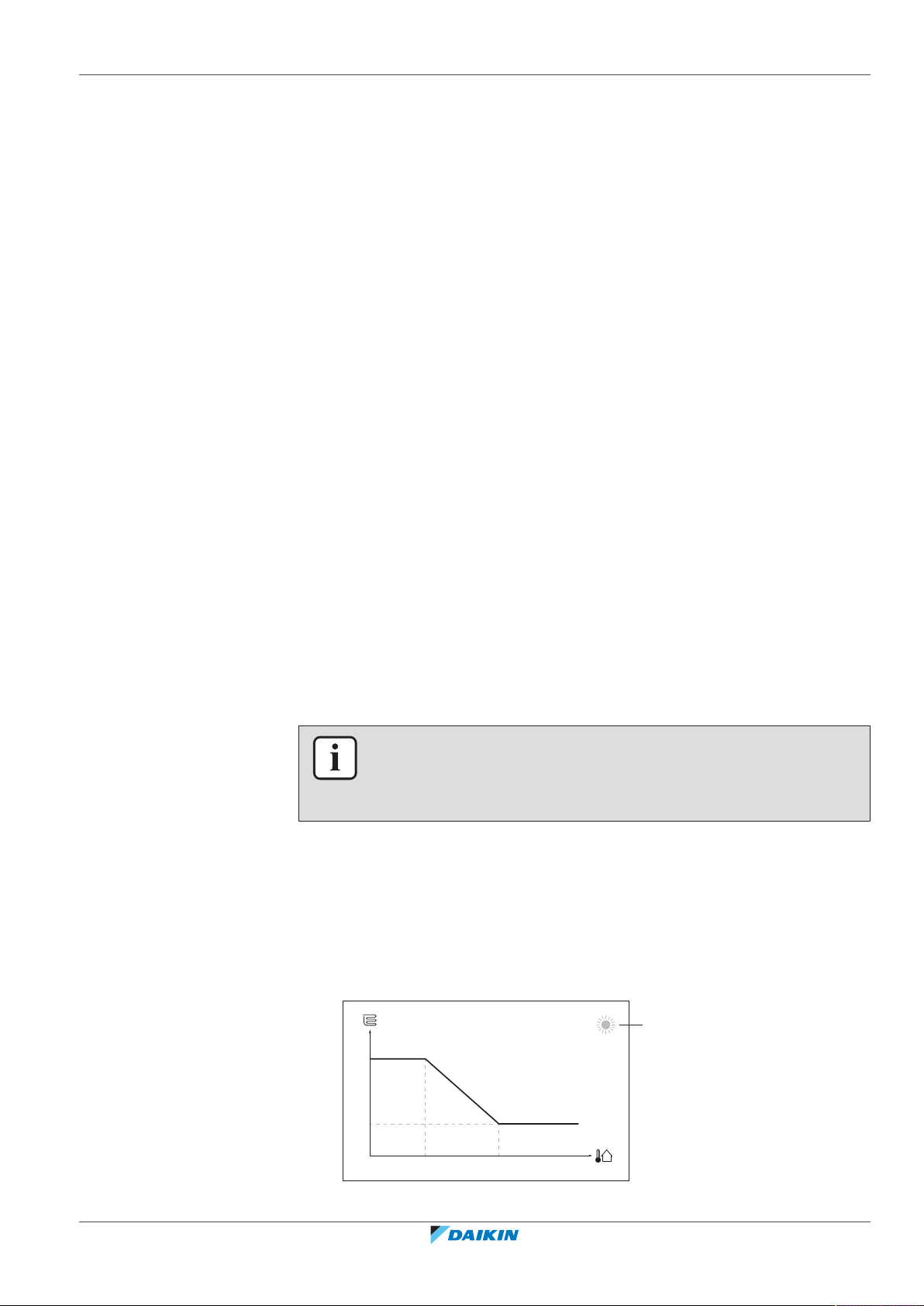

Hava durumuna dayalı eğri

Sıcaklıktaki farkları telafi edebilmek için ünite hava durumuna dayalı eğrisine dayanır. Bu eğri boyler veya çıkış suyu sıcaklığının ne kadarının farklı dış ortam sıcaklıklarında olması gerektiğini belirler. Eğri eğimi iklim ve evin yalıtımı gibi yerel koşullara dayandığından, eğri montör veya kullanıcı tarafından ayarlanabilir.

Hava durumuna dayalı eğri türleri

2 tür hava durumuna dayalı eğri vardır:

▪ 2 noktalı eğri ▪ Eğim-ofset eğrisi

Kişisel tercihinize bağlı olarak ayarlama yapmak için kullandığınız eğri türü. Bkz.

"4.8.4Hava durumuna bağlı eğrileri kullanma"[439].

4.8.2 2 noktalı eğri

Kullanılabilirlik

Hava durumuna dayalı eğri şunlar için kullanılabilir:

▪ Ana bölge - Isıtma ▪ Ana bölge - Soğutma ▪ İlave bölge - Isıtma ▪ İlave bölge - Soğutma ▪ Boyler

BİLGİ

Hava durumuna dayalı eğriyi çalıştırmak için ana bölge, ilave bölge veya boylerin ayar noktasını doğru yapılandırın. Bkz. "4.8.4 Hava durumuna bağlı eğrileri

kullanma"[439].

Şu iki ayar noktasıyla hava durumuna dayalı eğriyi belirleyin:

▪ Ayar noktası (X1, Y2) ▪ Ayar noktası (X2, Y1)

Örnek

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

X1 X2

a b

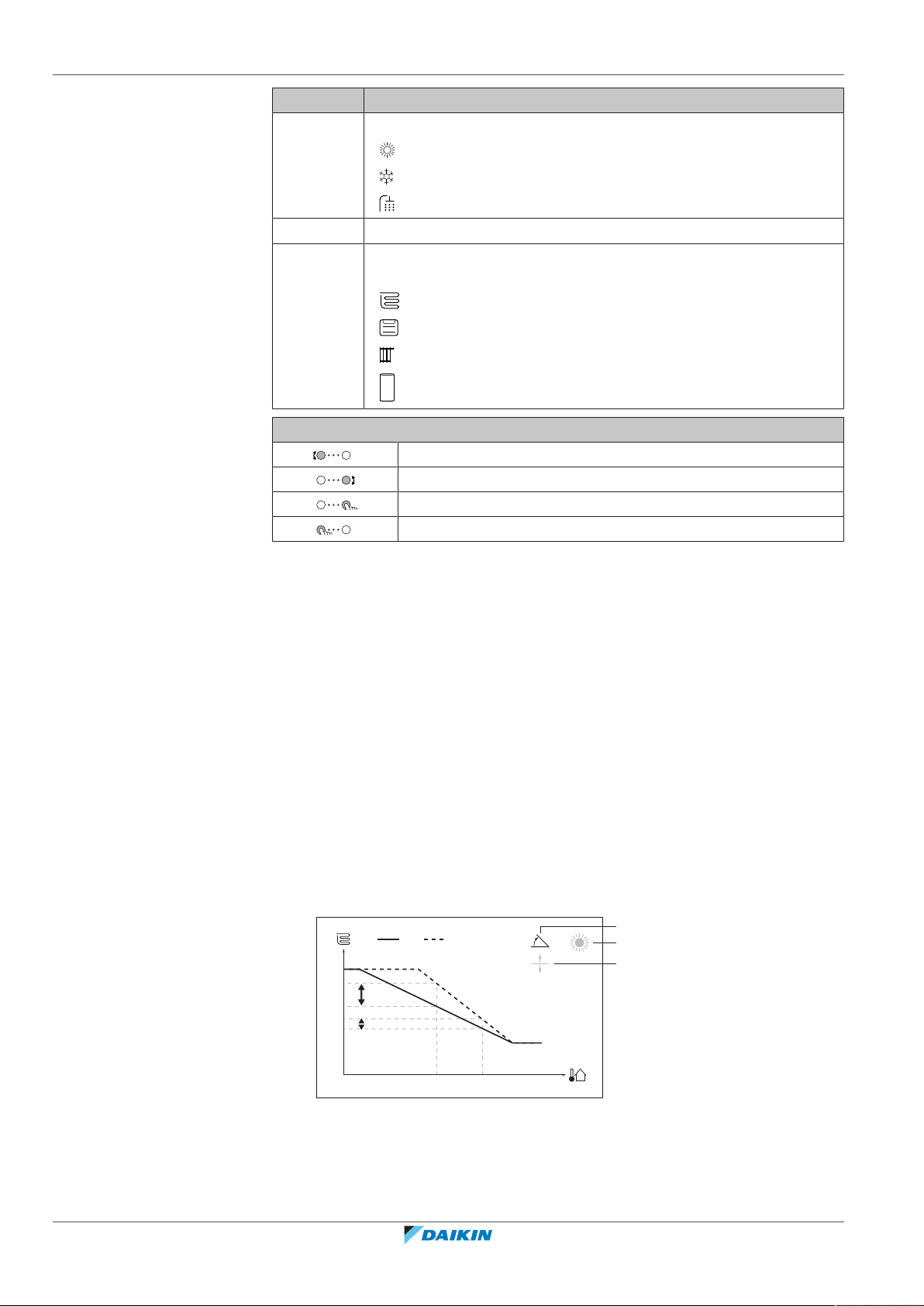

Öğe Açıklama

a Seçili hava durumuna bağlı bölge:

▪ : Ana bölge veya ilave bölge ısıtması ▪ : Ana bölge veya ilave bölge soğutması

▪ : Kullanım sıcak suyu

X1, X2 Dış ortam sıcaklığı örnekleri Y1, Y2 İstenen boyler sıcaklığı veya çıkış suyu sıcaklığı örnekleri. Sembol şu

bölgeye ait ısı yayıcısına uygundur:

▪ : Alttan ısıtma sistemi

▪ : Fan coil cihazı

▪ : Radyatör

▪ : Kullanım sıcak suyu boyleri

Bu ekranda mümkün olan işlemler

Sıcaklıkları inceleyin. Sıcaklığı değiştirin. Bir sonraki sıcaklığa geçin. Değişiklikleri onaylayın ve ilerleyin.

4.8.3 Eğim-ofset eğrisi

Eğim ve ofset

Hava durumuna dayalı eğriyi eğimi ve ofseti ile tanımlayın:

▪ Farklı ortam sıcaklıkları için çıkış suyunun sıcaklığını farklı şekilde artırmak veya

▪ Farklı ortam sıcaklıkları için çıkış suyunun sıcaklığını eşit seviyede artırmak veya

Örnekler

Eğim seçildiğinde hava durumuna dayalı eğri:

azaltmak için eğimi değiştirin. Örneğin; çıkış suyu sıcaklığı genel olarak sıkıntısızsa ancak düşük ortam sıcaklıklarında fazla soğuk kalıyorsa, eğimi yükselterek çıkış suyu sıcaklığının ortam sıcaklığı azaldıkça daha fazla ısıtılmasını sağlayın.

azaltmak için eğimi değiştirin. Örneğin; çıkış suyu sıcaklığı farklı ortam sıcaklıklarında her zaman bir miktar daha soğuk kalıyorsa, ofseti yukarı doğru kaldırarak tüm ortam sıcaklıklarında çıkış suyu sıcaklığının eşit düzeyde artırılmasını sağlayın.

Kullanıcı başvuru kılavuzu

Ofset seçildiğinde hava durumuna dayalı eğri:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

X1 X2

a b

Öğe Açıklama

a Değişiklikler öncesinde WD eğrisi.

b Değişiklikler sonrasında WD eğrisi (örnek olarak):

▪ Eğri değiştirildiğinde, X1'de yeni tercih edilen sıcaklık, X2'de tercih

edilen sıcaklıktan eşit olmayan düzeyde daha yüksektir.

▪ Ofset değiştirildiğinde, X1'de yeni tercih edilen sıcaklık, X2'de

tercih edilen sıcaklıkla eşit düzeyde daha yüksektir.

c Eğim

d Ofset

4 | Çalıştırma

e Seçili hava durumuna bağlı bölge:

▪ : Ana bölge veya ilave bölge ısıtması ▪ : Ana bölge veya ilave bölge soğutması ▪ : Kullanım sıcak suyu

X1, X2 Dış ortam sıcaklığı örnekleri

Y1, Y2, Y3,Y4İstenen boyler sıcaklığı veya çıkış suyu sıcaklığı örnekleri. Sembol şu

bölgeye ait ısı yayıcısına uygundur:

▪ : Alttan ısıtma sistemi ▪ : Fan coil cihazı ▪ : Radyatör

▪ : Kullanım sıcak suyu boyleri

Bu ekranda mümkün olan işlemler

Eğimi ya da ofseti seçin. Eğimi/ofseti artırın veya azaltın. Eğim seçildiğinde: eğimi ayarlayın ve ofsete gidin.

Ofset seçildiğinde: ofseti ayarlayın. Değişiklikleri onaylayın ve alt menüye dönün.

4.8.4 Hava durumuna bağlı eğrileri kullanma

Hava durumuna bağlı eğrileri aşağıdaki gibi yapılandırın:

Ayar noktası modunu belirlemek için

Hava durumuna bağlı eğriyi kullanmak için doğru ayar noktası modu belirlemeniz

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

gerekir:

Ayar noktası moduna gidin … Ayar noktası modunu şuna ayarlayın …

Ana bölge – Isıtma

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

Ayar noktası moduna gidin … Ayar noktası modunu şuna ayarlayın …

[2.4] Ana bölge > Ayar noktası modu

HD ısıtma, sabit soğutma VEYA Hava durumuna bağlı

Ana bölge – Soğutma

[2.4] Ana bölge > Ayar noktası

Hava durumuna bağlı

modu

İlave bölge – Isıtma

[3.4] İlave bölge > Ayar noktası modu

HD ısıtma, sabit soğutma VEYA Hava durumuna bağlı

İlave bölge – Soğutma

[3.4] İlave bölge > Ayar noktası

Hava durumuna bağlı

modu

Boyler

[5.B] Boyler > Ayar noktası modu Hava durumuna bağlı

Hava durumuna bağlı eğrinin türünü değiştirmek için

Tüm bölgelerin ve boylerin türünü değiştirmek için [2.E] Ana bölge > WD eğrisi tipi öğesine gidin.

Hangi türün seçildiği aşağıdaki şekilde de görüntülenebilir:

▪ [3.C] İlave bölge > WD eğrisi tipi ▪ [5.E] Boyler > WD eğrisi tipi

Hava durumuna bağlı eğriyi değiştirmek için

Bölge Şu seçimleri yapın …

Ana bölge – Isıtma [2.5] Ana bölge > Isıtma HD

eğrisi

Ana bölge – Soğutma [2.6] Ana bölge > Soğutma HD

eğrisi

İlave bölge – Isıtma [3.5] İlave bölge > Isıtma HD

eğrisi

İlave bölge – Soğutma [3.6] İlave bölge > Soğutma HD

eğrisi

Boyler [5.C] Boyler > HD eğrisi

BİLGİ

Maksimum ve minimum ayar noktaları

Eğriyi, o bölge veya boyler için ayarlanan maksimum ve minimum ayar noktalarından daha yüksek veya daha düşük sıcaklıklarla yapılandıramazsınız. Maksimum veya minimum ayar noktalarına ulaşıldığında eğri düzleşir.

Kullanıcı başvuru kılavuzu

Hava durumuna bağlı eğrinin ince ayarını yapmak için: eğim-ofset eğrisi

Aşağıdaki tabloda bir bölge veya boylerin hava durumuna bağlı eğrisinin ince ayarının nasıl yapıldığı açıklanmaktadır:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Çalıştırma

Şöyle hissediyorsunuz … Eğim ve ofsetle ince ayar yapın:

Normal dış ortam

sıcaklıklarında …

TAMAM Soğuk ↑ —

TAMAM Sıcak ↓ —

Soğuk TAMAM ↓ ↑

Soğuk Soğuk — ↑

Soğuk Sıcak ↓ ↑

Sıcak TAMAM ↑ ↓

Sıcak Soğuk ↑ ↓

Sıcak Sıcak — ↓

Hava durumuna bağlı eğrinin ince ayarını yapmak için: 2 noktalı eğri

Aşağıdaki tabloda bir bölge veya boylerin hava durumuna bağlı eğrisinin ince ayarının nasıl yapıldığı açıklanmaktadır:

Şöyle hissediyorsunuz … Ayar noktalarıyla ince ayar

Normal dış ortam

sıcaklıklarında …

Soğuk dış ortam

sıcaklıklarında …

Soğuk dış ortam

sıcaklıklarında …

Eğim Ofset

yapın:

(a)

TAMAM Soğuk ↑ — ↑ —

TAMAM Sıcak ↓ — ↓ —

Soğuk TAMAM — ↑ — ↑

Soğuk Soğuk ↑ ↑ ↑ ↑

Soğuk Sıcak ↓ ↑ ↓ ↑

Sıcak TAMAM — ↓ — ↓

Sıcak Soğuk ↑ ↓ ↑ ↓

Sıcak Sıcak ↓ ↓ ↓ ↓

(a)

Bkz. "4.8.22 noktalı eğri"[437].

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

[1]

Oda

Oda sensörü ofseti

Ayar noktası aralığı

Donma önleme

Soğutma programı

Isıtma programı

Program

[2]

Ana bölge Program

Isıtma programı

Ayar noktası modu

Soğutma programı

Isıtma HD eğrisi Soğutma HD eğrisi WD eğrisi tipi

[3]

İlave bölge Program

Isıtma programı

Ayar noktası modu

Soğutma programı

Isıtma HD eğrisi Soğutma HD eğrisi WD eğrisi tipi

[4]

Alan ısıtma/soğutma

Çalıştırma modu Çalıştırma modu programı

[7]

Kullanıcı ayarları Dil

Saat/tarih Tatil Sessiz Elektrik fiyatı Gaz fiyatı

[8]

Bilgi

Enerji verisi Arıza geçmişi Satıcı bilgileri Sensörler Aktüatörler Çalışma modları Hakkında Bağlantı durumu Çalışma saati

[B]

Kullanıcı profili

[C]

Çalıştırma

Oda Alan ısıtma/soğutma Boyler

[1.4]

Donma önleme

Etkinleştirme Oda ayar noktası

[1.5]

Ayar noktası aralığı

Isıtma minimum Isıtma maksimum Soğutma minimum Soğutma maksimum

[7.2]

Saat/tarih

Saat Dakika Yıl Ay Gün Yaz saati Format

[7.3]

Tatil

Etkinleştirme Başlangıç: Bitiş:

[7.4]

Sessiz

Etkinleştirme Program Seviye

[7.5]

Elektrik fiyatı

Yüksek Orta Düşük Program

[8.1]

Enerji verisi

Elektrik girişi Üretilen ısı

(**)

[5]

Boyler

Güçlü çalışma modu Konfor ayar noktası Eko ayar noktası Yeniden ısıtma ayar noktası Program HD eğrisi WD eğrisi tipi

(*) (*)

(*)

[D]

Kablosuz geçit

Mod WPS Sıfırla Aygıt Bilgisi

(***)

Kullanıcı başvuru kılavuzu

4.9 Menü yapısı: Genel kullanıcı ayarları

Ayar noktası ekranı

(*) Sadece ters çevrilebilir modeller veya sadece ısıtma + dönüştürme kiti

(**) Yalnızca montör tarafından erişilebilir

(***) Yalnızca WLAN adaptörü takılı olduğunda geçerlidir

BİLGİ

Seçilen montör ayarları ve ünite tipine bağlı olarak, ayarlar görülebilir/gizlenebilir.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4.10 Montör ayarları: Montör tarafından doldurulacak tablolar

4.10.1 Yapılandırma sihirbazı

Ayar Doldurulacak alan

Sistem

İç ünite tipi (salt okunur)

Yedek ısıtıcı tipi [9.3.1]

Kullanım sıcak suyu [9.2.1]

Acil durum [9.5]

Alan sayısı [4.4]

Yedek ısıtıcı

Gerilim [9.3.2]

Yapılandırma [9.3.3]

Kapasite adımı 1 [9.3.4]

Ek kapasite adımı 2 [9.3.5]

(uygulanabilirse)

4 | Çalıştırma

Ana bölge

Yayıcı tipi [2.7]

Kontrol [2.9]

Ayar noktası modu [2.4]

Program [2.1]

İlave bölge (sadece [4.4] = 1 ise)

Yayıcı tipi [3.7]

Kontrol (salt okunur) [3.9]

Ayar noktası modu [3.4]

Program [3.1]

Boyler

Isıtma modu [5.6]

Konfor ayar noktası [5.2]

Eko ayar noktası [5.3]

Yeniden ısıtma ayar noktası

[5.4]

4.10.2 Ayarlar menüsü

Ana bölge

Termostat türü [2.A]

İlave bölge (uygulanabilirse)

Termostat türü [3.A]

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Ayar Doldurulacak alan

Kullanıcı başvuru kılavuzu

4 | Çalıştırma

Ayar Doldurulacak alan

Bilgi

Satıcı bilgileri [8.3]

Kullanıcı başvuru kılavuzu

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

5 Enerji tasarrufu için ipuçları

Oda sıcaklığıyla ilgili ipuçları

▪ İstenilen oda sıcaklığının KESİNLİKLE çok yüksek (ısıtma modunda) veya çok düşük

(soğutma modunda) olmadığından ve DAİMA gerçek ihtiyaçlarınıza uygun olduğundan emin olun. Tasarruf edilen her bir Santigrat derece, ısıtma/soğutma maliyetlerinden %6 oranında tasarruf sağlar.

▪ Alan ısıtmasını hızlandırmak için istenen oda sıcaklığını YÜKSELTMEYİN. Bu

durumda alan daha hızlı ISINMAYACAKTIR.

▪ Sistem planınız yavaş ısı yayıcıları (örneğin: alttan ısıtma sistemi) içeriyorsa,

istenen oda sıcaklığında yüksek değişikliklerden kaçının ve oda sıcaklığının çok fazla düşmesine İZİN VERMEYİN. Odanın tekrar ısıtılması daha fazla zaman ve enerji anlamına gelir.

▪ Normal alan ısıtma veya soğutma ihtiyaçlarınız için bir haftalık program kullanın.

Gerekirse, programdan kolayca sapabilirsiniz:

- Kısa süreler için: Programlı oda sıcaklığını sonraki programlı eyleme kadar devre

dışı bırakabilirsiniz. Örnek: Bir parti verecekseniz veya birkaç saatliğine evden çıkacaksanız.

5 | Enerji tasarrufu için ipuçları

- Daha uzun süreler için: Tatil modunu kullanabilirsiniz.

Çıkış suyu sıcaklığıyla ilgili ipuçları

▪ Isıtma modunda, daha düşük bir istenen çıkış suyu sıcaklığı daha düşük bir enerji

tasarrufu ve daha yüksek bir performans sağlar. Soğutma modunda ise tam tersi geçerlidir.

▪ İstenen çıkış suyu sıcaklığını ısı yayıcınızın tipine göre ayarlayın. Örnek: Alttan

ısıtma sistemleri, radyatörlere ve ısıpompası konvektörlerine kıyasla daha düşük bir çıkış suyu sıcaklığına göre tasarlanır.

DHWboyleri sıcaklığıyla ilgili ipuçları

▪ Normal kullanım sıcak suyu ihtiyaçlarınız için bir haftalık program kullanın

(yalnızca programlı modda).

- Alan ısıtma talebi düşük olduğundan, geceleri DHW boylerini bir ön ayar

değerine ısıtmak üzere programlayın (Konfor = yüksek DHWboyleri sıcaklığı).

- DHWboylerinin gece ısıtılması yeterli gelmiyorsa, DHWboylerini ayrıca gündüz

bir ön ayar değerine (Eko = düşük DHWboyleri sıcaklığı) kadar ısıtmak üzere programlayın.

▪ İstenen DHWboyleri sıcaklığının çok yüksek OLMADIĞINDAN emin olun. Örnek:

Montajdan sonra, DHW boyleri sıcaklığını her gün 1°C düşürün ve yeterli sıcak suyun üretilip üretilmediğini kontrol edin.

▪ Kullanım sıcak suyu pompasını yalnızca günün anında sıcak su ihtiyacı duyulan

saatlerinde AÇIK konuma gelecek şekilde programlayın. Örnek: Sabah ve akşam.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

6 | Bakım ve servis

6 Bakım ve servis

6.1 Genel bakış: Bakım ve servis

Ürünlerimizin kullanım ömrü on (10) yıldır.

Yıllık bakımlar mutlaka montör tarafından gerçekleştirilmelidir. İletişim/yardım masası numarasını kullanıcı arayüzünde bulabilirsiniz.

Sonkullanıcı olarak mutlaka:

▪ Ünite etrafındaki alanı temiz tutun. ▪ Kullanıcı arayüzünü yumuşak nemli bir bezle silerek temiz tutmalısınız. KESİNLİKLE

deterjan kullanmamalısınız.

▪ Su basıncının 1 bar değerinin üzerinde olup olmadığını düzenli olarak kontrol

edin.

Soğutucu

Bu ürün florlu sera gazları içerir. Gazları KESİNLİKLE atmosfere deşarj etmeyin. Soğutucu tipi: R32 Küresel ısınma potansiyel (GWP) değeri: 675

BİLDİRİM

Florlu sera gazları hakkındaki geçerli mevzuat, ünitenin soğutucu şarjının hem ağırlık

hem de CO2 eşdeğeri olarak belirtilmesini gerektirir.

CO2 eşdeğeri ton miktarını hesaplamak için formül: Soğutucunun GWP değeri × toplam soğutucu şarjı [kg olarak]/1000

Daha fazla bilgi için lütfen montaj görevlisi ile temas kurun.

UYARI: YANICI MADDE

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır.

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.

UYARI

▪ Soğutucu çevrimi parçalarını DELMEYİN ya da YAKMAYIN. ▪ Üretici tarafından önerilenler dışında temizlik malzemeleri veya buz çözme

işlemini hızlandırma yöntemleri KULLANMAYIN.

▪ Sistemin içindeki soğutucunun kokusuz olduğuna dikkat edin.

Kullanıcı başvuru kılavuzu

UYARI

Ünitenin içindeki soğutucu orta derecede tutuşkandır, ancak normal olarak sızıntı YAPMAZ. Soğutucu odanın içinde kaçak yapar ve ocak, ısıtıcı ya da fırın ateşi ile temas ederse, yangın veya zararlı gaz oluşumuna yol açabilir.

Alevli ısıtma cihazlarını kapatın, odayı havalandırın ve üniteyi aldığınız satıcıyla temas kurun.

Servis elemanı, soğutucunun kaçak yaptığı kısımdaki onarımı yaptığını teyit edinceye kadar üniteyi KULLANMAYIN.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

6.2 İletişim/yardım masası numarasını görüntülemek için

1 [8.3]: Bilgi > Satıcı bilgileri öğesine gidin.

6 | Bakım ve servis

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

7 | Sorun Giderme

7 Sorun Giderme

7.1 Arıza durumunda yardım metnini görüntülemek için

İletişim

Aşağıda listelenen belirtilerle karşılaştığınızda, sorunu kendi başınıza çözmeyi deneyebilirsiniz. Diğer sorunlar için, montörünüze danışın. İletişim/yardım masası numarasını kullanıcı arayüzünde bulabilirsiniz.

Arıza durumunda, önem derecesine bağlı olarak giriş sayfası ekranında aşağıdakiler görünür:

▪ : Hata ▪ : Arıza

Aşağıdaki gibi arızanın kısa veya uzun bir açıklamasını alabilirsiniz:

1 Sol kadrana bastırarak ana menüyü açın ve Arıza öğesine

gidin. Sonuç: Ekranda hata ve hata kodunun kısa bir açıklaması

görüntülenir.

2 Hata ekranında öğesine basın.

Sonuç: Ekranda hatanın uzun bir açıklaması görüntülenir.

7.2 Arıza geçmişini kontrol etmek için

Koşullar: Kullanıcı izin düzeyi gelişmiş son kullanıcı olarak ayarlanır.

1 [8.2]: Bilgi > Arıza geçmişi öğesine gidin.

En son arıza listesini görürsünüz.

7.3 Belirti: Oturma odanızın çok soğuk (sıcak) olduğunu hissediyorsunuz

Olası nedeni Düzeltici önlem

İstenen oda sıcaklığı çok düşüktür (yüksektir).

İstenen oda sıcaklığını yükseltin (düşürün). Bkz. "4.4.4İstenen oda

sıcaklığını değiştirmek için"[420].

Sorun sürekli tekrarlanıyorsa, şu işlemlerden birini deneyin:

▪ Oda sıcaklığı ön ayar değerini

yükseltin (düşürün). Bkz. "4.7.1 Ön

ayar değerlerinin kullanımı"[429].

Kullanıcı başvuru kılavuzu

▪ Oda sıcaklığı programını ayarlayın.

Bkz. "4.7.3 Programların kullanımı ve

oluşturulması" [4 31] ve "4.7.4Program ekranı: Örnek"[432].

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

7 | Sorun Giderme

Olası nedeni Düzeltici önlem

İstenen oda sıcaklığına ulaşılamıyordur. İstenen çıkış suyu sıcaklığını ısı

yayıcınızın tipine göre arttırın. Bkz.

"4.4.5İstenen çıkış suyu sıcaklığını değiştirmek için"[421].

Hava durumuna dayalı eğri doğru şekilde ayarlanmamış.

7.4 Belirti: Musluktan su çok soğuk akıyor

Olası nedeni Düzeltici önlem

Beklenmedik derece yüksek tüketim nedeniyle kullanım sıcak suyunuz bitmiştir.

İstenen kullanım sıcak suyuboyleri sıcaklığı çok düşüktür.

Hava durumuna dayalı eğriyi ayarlayın. Bkz. Havaya göre çalıştırma.

Kullanım sıcak suyuna hemen ihtiyacınız varsa DHW boyleri Güçlü çalışma modu modunu etkinleştirin. Ancak, bu işlem ekstra enerji tüketir. Bkz.

"4.5.6DHW güçlü çalışma modunun kullanılması"[425].

Sorun sürekli tekrarlanıyorsa, şu işlemlerden birini deneyin:

▪ Kullanım sıcak suyuboyleri sıcaklığı ön

ayar değerini yükseltin. Bkz. "4.7.1Ön

ayar değerlerinin kullanımı"[429].

▪ Kullanım sıcak suyu boyleri sıcaklığı

programını ayarlayın. Örnek: İlave olarak gündüz saatlerinde kullanım sıcak suyu boylerini bir ön ayar değerine (Eko ayar noktası = düşük boyler sıcaklığı) kadar ısıtmak üzere programlayın. Bkz.

"4.7.3 Programların kullanımı ve oluşturulması" [4 31] ve "4.7.4Program ekranı: Örnek"[432].

7.5 Belirti: Isı pompası arızası

Isı pompası herhangi bir nedenle çalışmadığında, yedek ısıtıcı ve/veya buster ısıtıcı bir acil durum ısıtıcısı olarak görev yapabilir ve otomatik veya manüel olarak ısıtma yükünü karşılayabilir.

▪ Otomatik acil durum Otomatik konumuna ayarlanırsa ve ısı pompası arızası

oluşursa:

- EHVH/X için: Yedek ısıtıcı otomatik olarak ısıtma yükünü ve kullanım sıcak suyu

üretimini üzerine alır.

- EHBH/X için: Yedek ısıtıcı otomatik olarak ısıtma yükünü devralır ve isteğe bağlı

boylerdeki buster ısıtıcı otomatik olarak kullanım sıcak suyu üretimi devralır.

▪ Otomatik acil durum Manüel olarak ayarlanır ve bir ısı pompası arızası meydana

gelirse kullanım sıcak suyu ve alan ısıtma çalıştırması durur ve daha sonra bunların kullanıcı arayüzünden manüel olarak devreye alınması gerekir. Çalışmayı

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

7 | Sorun Giderme

7.6 Belirti: Devreye alındıktan sonra sistemden şırıltı sesi gelmeye başladı

manuel olarak devreye almak için Arıza kullanıcı arayüzünün yedek ısıtıcı ve/ veya buster ısıtıcının ısıtma yükünü karşılayabildiğini onaylayıp onaylamadığınızı soracağı ana menü ekranına gidin.

Isı pompası arızalandığında kullanıcı arayüzünde veya görüntülenir.

Olası nedeni Düzeltici önlem

Isı pompası hasar görmüştür. Bkz. "7.1Arıza durumunda yardım

metnini görüntülemek için"[448].

BİLGİ

Yedek ısıtıcı ve buster ısıtıcı ısıtma yükünü karşılamaya başladığında, elektrik tüketimi oldukça yükselecektir.

Olası nedeni Düzeltici önlem

Sistemde hava vardır. Sistemdeki havayı tahliye edin.

(a)

Muhtelif arızalar.

Kullanıcı arayüzünün ana ekranında veya öğesinin görüntülenip görüntülenmediğini kontrol edin. Arıza hakkında daha fazla bilgi için, bkz.

"7.1Arıza durumunda yardım metnini görüntülemek için"[448].

(a)

Havanın, ünitenin hava tahliye işleviyle (montör tarafından gerçekleştirilir) tahliye edilmesini öneririz. Havayı ısı dağıtıcılardan ya da kolektörlerden tahliye ederseniz aşağıdakilere dikkat edin:

UYARI

Isı dağıtıcılardan veya kolektörlerden hava tahliyesi. Havayı ısı dağıtıcılardan veya

kolektörlerden tahliye etmeden önce kullanıcı arayüzünün ana ekranında veya öğesinin görüntülenip görüntülenmediğini kontrol edin.

▪ Görüntülenmiyorsa, derhal hava tahliyesi gerçekleştirin. ▪ Görüntüleniyorsa, hava tahliyesi gerçekleştirmek istediğiniz odanın yeterli şekilde

havalandırıldığından emin olun. Nedeni: Su devresinde soğutucu akışkan kaçağı olabileceğinden, ısı dağıtıcılardan veya kolektörlerden hava tahliyesi gerçekleştireceğiniz odada da soğutucu akışkan kaçağı olabilir.

Kullanıcı başvuru kılavuzu

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

8 Taşıma

8.1 Genel bakış: Taşıma

Sisteminizin parçalarının (kullanıcı arayüzü, iç ünite, dış ünite, DHWboyleri...) yerini değiştirmek istiyorsanız, montörünüze danışın. İletişim/yardım masası numarasını kullanıcı arayüzünde bulabilirsiniz.

8 | Taşıma

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

9 | Bertaraf

9 Bertaraf

BİLDİRİM

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım, geri dönüştürme ve kazanım için özel bir işleme tesisinde İŞLENMELİDİR.

Kullanıcı başvuru kılavuzu

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

10 Sözlük

10 | Sözlük

DHW = Kullanım sıcak suyu

Herhangi tipte bir binada konut ihtiyacı için kullanılan sıcak su.

LWT = Çıkış suyu sıcaklığı

Isıpompasının su çıkışındaki su sıcaklığı.

Satıcı

Ürünün satış dağıtıcısıdır.

Yetkili montör

Ürünü monte etmeye yetkili teknik kişilerdir.

Kullanıcı

Ürünün sahibi ve/veya ürünü kullanan kişidir.

İlgili mevzuat

Belirli bir ürün veya ürünün kullanıldığı ülke için geçerli ve yürürlükte olan tüm uluslararası, Avrupa, ulusal ve bölgesel direktifler, kanunlar, yönetmelikler ve/veya yasalardır.

Servis şirketi

Ürün için gerekli servisin gerçekleştirilmesini veya koordine edilmesini sağlayan uzman şirkettir.

Montaj kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve montaj, yapılandırma ve bakım çalışmalarını açıklayan kılavuzdur.

Kullanım kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve ilgili ürünün nasıl kullanılacağını açıklayan kılavuzdur.

Aksesuarlar

Ürünle birlikte verilen ve ilgili kılavuzlarda açıklandığı şekilde yerleştirilmesi/ monte edilmesi gereken etiketler, kılavuzlar, bilgi formları ve cihazlardır.

Opsiyonel cihazlar

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte kullanılabilecek, Daikin tarafından üretilen veya onaylanan cihazlardır.

Sahada temin edilir

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte kullanılabilecek, ancak Daikin tarafından ÜRETİLMEYEN cihazlardır.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Kullanıcı başvuru kılavuzu

Verantwortung für Energie und Umwelt

4P618959-1 2020.03

Daikin EHBH04DA6V7, EHBH08DA6V7, EHBH08DA9W7, EHBX04DA6V7, EHBX08DA6V7 User reference guide [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İçindekiler

1 Genel güvenlik önlemleri

1.1 Dokümanlar hakkında

1.1.1 Uyarı ve simgelerin anlamları

1.2 Kullanıcı için

2 Bu doküman hakkında

3 Sistem hakkında

3.1 Tipik bir sistem planındaki bileşenler

4 Çalıştırma

4.1 Kullanıcı arayüzü: Genel bakış

4.2 Olası ekranlar: Genel bakış

4.2.1 Giriş sayfası ekranı

4.2.2 Ana menü ekranı

4.2.3 Ayar noktası ekranı

4.2.4 Değerlerin bulunduğu ayrıntılı ekran

4.3 Çalışmanın AÇILMASI veya KAPATILMASI

4.3.1 Görsel gösterge

4.3.2 AÇMAK veya KAPATMAK için

4.4 Alan ısıtma/soğutma kontrolü

4.4.1 Alan ısıtma/soğutma kontrolü hakkında

4.4.2 Alan çalıştırması modunun ayarlanması

4.4.3 Kullandığınız sıcaklık kontrolünün belirlenmesi

4.4.4 İstenen oda sıcaklığını değiştirmek için

4.4.5 İstenen çıkış suyu sıcaklığını değiştirmek için

4.5 Kullanım sıcak suyu kontrolü

4.5.1 Kullanım sıcak suyu kontrolü hakkında

4.5.2 Yeniden ısıtma modu

4.5.3 Programlı mod

4.5.4 Programlı + yeniden ısıtma modu

4.5.5 Kullanım sıcak suyu sıcaklığını değiştirmek için

4.5.6 DHW güçlü çalışma modunun kullanılması

4.6 Gelişmiş kullanım

Kullanıcı izin düzeyini değiştirmek için

Gelişmiş kullanıcı pin kodu

Kullanıcı pin kodu

4.6.1 Sessiz modun kullanımı

Sessiz mod hakkında

Sessiz modunun etkin olup olmadığını kontrol etmek için

Sessiz modunu kullanmak için

Kullanım örneği: Öğleden sonra bebeğiniz uyuyor

4.6.2 Tatil modunun kullanımı

Tatil modu hakkında

Tatil modunun etkin ve/veya çalışıyor olup olmadığını kontrol etmek için

Tatil modunu yapılandırmak için

4.6.3 Bilgilerin görüntülenmesi

Bilgileri görüntülemek için

Görüntülenebilecek bilgiler

4.6.4 Saati ve tarihi yapılandırmak için

4.7 Ön ayar değerleri ve programları

4.7.1 Ön ayar değerlerinin kullanımı

4.7.2 Enerji fiyatlarının ayarlanması

Gaz fiyatını ayarlamak için

Elektrik fiyatını ayarlamak için

Elektrik fiyatı program zamanlayıcıyı ayarlamak için

Her bir kWh yenilenebilir enerji için destek uygulanan enerji fiyatları hakkında

Örnek

Her bir kWh yenilenebilir enerji için destek uygulanıyorsa, gaz fiyatını ayarlamak için

Her bir kWh yenilenebilir enerji için destek uygulanıyorsa, elektrik fiyatını ayarlamak için

4.7.3 Programların kullanımı ve oluşturulması

4.7.4 Program ekranı: Örnek

Kullanım örneği: 3 vardiyalı bir sistemde çalışıyorsunuz

4.8 Hava durumuna dayalı eğri

4.8.1 Hava durumuna dayalı eğri nedir?

4.8.2 2 noktalı eğri

4.8.3 Eğim-ofset eğrisi

4.8.4 Hava durumuna bağlı eğrileri kullanma

4.9 Menü yapısı: Genel kullanıcı ayarları

4.10 Montör ayarları: Montör tarafından doldurulacak tablolar

4.10.1 Yapılandırma sihirbazı

4.10.2 Ayarlar menüsü

5 Enerji tasarrufu için ipuçları

6 Bakım ve servis

6.1 Genel bakış: Bakım ve servis

6.2 İletişim/yardım masası numarasını görüntülemek için

7 Sorun Giderme

7.1 Arıza durumunda yardım metnini görüntülemek için
