Daikin EHBH04DA6V7, EHBH08DA6V7, EHBH08DA9W7, EHBX04DA6V7, EHBX08DA6V7 User reference guide [no]
...
Referanseguide for bruker
Daikin Altherma 3 R F+W
EHBH04DA6V7
EHBH08DA6V7
EHBH08DA9W7
EHBX04DA6V7
EHBX08DA6V7
EHBX08DA9W7
EHVH04S18D*6V7
EHVH04S23D*6V7
EHVH08S18D*6V7
EHVH08S23D*6V7
EHVH08S18D*9W7
EHVH08S23D*9W7
EHVX04S18D*3V7
EHVX04S18D*6V7
EHVX04S23D*3V7
EHVX04S23D*6V7
EHVX08S18D*6V7
EHVX08S23D*6V7
EHVX08S18D*9W7
EHVX08S23D*9W7
EHVH04SU18DA6V7
EHVH04SU23DA6V7
EHVH08SU18DA6V7
EHVH08SU23DA6V7
Innholdsfortegnelse
Innholdsfortegnelse
1 Generelle sikkerhetshensyn 4
1.1 Om dokumentasjonen .................................................................................................................................................... 4
1.1.1 Betydning av advarsler og symboler .............................................................................................................. 4
1.2 For brukeren ................................................................................................................................................................... 5
2 Om dette dokumentet 7
3 Om systemet 9
3.1 Komponenter i et typisk systemoppsett ........................................................................................................................ 9
4 Drift 10
4.1 Brukergrensesnitt: Oversikt............................................................................................................................................ 10
4.2 Mulige skjermer: Oversikt............................................................................................................................................... 11
4.2.1 Hjem-skjermen ............................................................................................................................................... 12
4.2.2 Hovedmeny..................................................................................................................................................... 14
4.2.3 Settpunkt-skjerm ............................................................................................................................................ 15
4.2.4 Detaljert skjerm med verdier ......................................................................................................................... 16
4.3 Slå driften PÅ eller AV ..................................................................................................................................................... 16
4.3.1 Visuell indikasjon ............................................................................................................................................ 16
4.3.2 Slå PÅ eller AV................................................................................................................................................. 17
4.4 Kontroll av romoppvarming/-kjøling .............................................................................................................................. 18
4.4.1 Om kontroll av romoppvarming/-kjøling ....................................................................................................... 18
4.4.2 Stille inn romdriftsmodus ............................................................................................................................... 18
4.4.3 Finne ut hvilken temperaturkontroll du bruker............................................................................................. 20
4.4.4 Endre ønsket romtemperatur ........................................................................................................................ 20
4.4.5 Endre ønsket utslippsvanntemperatur .......................................................................................................... 21
4.5 Kontroll av husholdningsvarmtvann............................................................................................................................... 22
4.5.1 Om kontroll av husholdningsvarmtvann........................................................................................................ 22
4.5.2 Gjenoppvarmingsmodus ................................................................................................................................ 23
4.5.3 Planlagt modus ............................................................................................................................................... 24
4.5.4 Planlagt modus + gjenoppvarmingsmodus.................................................................................................... 24
4.5.5 Endre temperaturen på husholdningsvarmtvannet ...................................................................................... 25
4.5.6 Bruke husholdningsvarmtvann med kraftig drift........................................................................................... 25
4.6 Avansert bruk.................................................................................................................................................................. 26
4.6.1 Bruke stille modus .......................................................................................................................................... 26
4.6.2 Bruke feriemodus ........................................................................................................................................... 28
4.6.3 Lese av informasjon........................................................................................................................................ 28
4.6.4 Slik konfigurerer du klokkeslett og dato ........................................................................................................ 29
4.7 Forvalgverdier og tidsplaner........................................................................................................................................... 29
4.7.1 Bruke forhåndsinnstilte verdier ..................................................................................................................... 29
4.7.2 Oppsett av energipriser.................................................................................................................................. 30
4.7.3 Bruke og programmere tidsplaner................................................................................................................. 32
4.7.4 Tidsplan-skjerm: Eksempel............................................................................................................................. 33
4.8 Væravhengig kurve ......................................................................................................................................................... 37
4.8.1 Hva er en væravhengig kurve?....................................................................................................................... 37
4.8.2 2-punktskurve................................................................................................................................................. 37
4.8.3 Stigning-drift-kurve......................................................................................................................................... 38
4.8.4 Bruke av væravhengige kurver....................................................................................................................... 40
4.9 Menystruktur: oversikt over brukerinnstillinger............................................................................................................ 42
4.10 Installatørinnstillinger: tabeller som skal fylles ut av montøren.................................................................................... 43
4.10.1 Veiviser for konfigurering............................................................................................................................... 43
4.10.2 Innstillinger-meny........................................................................................................................................... 43
Referanseguide for bruker
2
5 Energisparingstips 45
6 Vedlikehold og service 46
6.1 Oversikt: vedlikehold og service ..................................................................................................................................... 46
6.2 Slik finner du kontakt/helpdesk-nummeret ................................................................................................................... 47
7 Feilsøking 48
7.1 Vise hjelpeteksten ved eventuell feil.............................................................................................................................. 48
7.2 Slik kontrollerer du feilhistorikken.................................................................................................................................. 48
7.3 Symptom: Du synes det er for kaldt (varmt) i stuen...................................................................................................... 48
7.4 Symptom: Vannet i kranen er for kaldt .......................................................................................................................... 49
7.5 Symptom: feil i varmepumpen ....................................................................................................................................... 49
7.6 Symptom: Systemet lager surklelyder etter igangsetting.............................................................................................. 50
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Innholdsfortegnelse
8 Flytting 51
8.1 Oversikt: flytting.............................................................................................................................................................. 51
9 Kassering 52
10 Ordliste 53
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
3
1 | Generelle sikkerhetshensyn
1 Generelle sikkerhetshensyn
1.1 Om dokumentasjonen
▪ Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er
oversettelser.
▪ I dette dokumentet er det beskrevet forholdsregler som tar for seg veldig viktig
emner. Følg dem nøye.
▪ Installeringen av systemet og samtlige aktiviteter som er beskrevet i
installeringshåndboken og i referanseguiden for montører, MÅ utføres av
autorisert installatør.
1.1.1 Betydning av advarsler og symboler
FARE
Angir en situasjon som fører til død eller alvorlig personskade.
FARE: ELEKTRISK STØT
Angir en situasjon som kan føre til elektrisk støt.
FARE: BRENNSKADER
Angir en situasjon som kan føre til brannskader på grunn av ekstremt høye eller lave
temperaturer.
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
ADVARSEL: ANTENNELIG MATERIALE
LIVSFARE
Angir en situasjon som kan føre til mindre eller moderat personskade.
Referanseguide for bruker
4
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symboler brukt på anlegget:
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Symbol Forklaring
Les i installerings- og driftshåndboken samt anvisningsarket
for kabling før du installerer.
Les i servicehåndboken før du utfører vedlikeholds- og
serviceoppgaver.
Du finner mer informasjon i referanseguiden for montører og
brukere.
Anlegget inneholder roterende deler. Vær forsiktig når du
utfører service på eller inspiserer anlegget.
Symboler brukt i dokumentasjonen:
Symbol Forklaring
Angir en figurtittel eller en referanse til den.
Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".
Angir en tabelltittel eller en referanse til den.
Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".
1 | Generelle sikkerhetshensyn
1.2 For brukeren
ADVARSEL
Kontakt montøren hvis du er USIKKER på hvordan du
betjener enheten.
ADVARSEL
Dette anlegget er ikke ment brukt av personer, inkludert
barn, med svekkede fysiske, sensoriske eller mentale
evner, eller med manglende erfaring og kunnskap, med
mindre de er under tilsyn eller har fått opplæring i bruk av
anlegget av en person som er ansvarlig for deres sikkerhet.
Barn må være under tilsyn for å sikre at de ikke leker med
anlegget.
Rengjøring og vedlikehold utført av bruker må ikke gjøres
av barn uten tilsyn.
ADVARSEL
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann enheten.
Referanseguide for bruker
5
1 | Generelle sikkerhetshensyn
▪ Enheter er merket med følgende symbol:
Det betyr at elektriske og elektroniske produkter IKKE skal blandes med usortert
husholdningsavfall. IKKE forsøk å demontere systemet på egen hånd.
Demontering av systemet, behandling av kjølemiddelet, av oljen og eventuelle
andre deler må tas hånd om av en autorisert montør i samsvar med gjeldende
lovgivning.
Enhetene må håndteres ved et spesialanlegg for gjenbruk, resirkulering og
gjenvinning. Når du sørger for at dette produktet avfallsbehandles på riktig måte,
bidrar du til å avverge potensielle negative konsekvenser for miljø og
menneskelig helse. Kontakt montøren eller lokale myndigheter hvis du vil ha mer
informasjon.
▪ Batterier er merket med følgende symbol:
LIVSFARE
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
Det betyr at batteriene IKKE skal blandes med usortert husholdningsavfall. Hvis et
kjemikaliesymbol er oppført under symbolet, betyr det at batteriet inneholder et
tungmetall over en viss konsentrasjon.
Mulige kjemiske symboler er følgende: Pb: bly (>0,004%).
Avfallsbatterier må behandles ved et spesialanlegg for gjenbruk. Når du sørger
for at avfallsbatterier blir behandlet på riktig måte, bidrar du til å avverge
potensielle negative konsekvenser for miljø og menneskelig helse.
Referanseguide for bruker
6
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
2 Om dette dokumentet
Takk for at du kjøpte dette produktet. Vennligst:
▪ Les dokumentasjonen nøye før bruk av brukergrensesnittet for å sikre best mulig
ytelse.
▪ Be installatøren informere deg om innstillingene som ble brukt til å konfigurere
systemet. Undersøk om han har fylt ut tabellene over installatørinnstillinger. Be
om at det blir gjort hvis så ikke har skjedd.
▪ Oppbevar dokumentasjonen for fremtidige referanseformål.
Målpublikum
Sluttbrukere
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
▪ Generelle sikkerhetshensyn:
- Sikkerhetsinstruksjoner du må lese før du opererer systemet
- Format: Papir (i boksen til innendørsenheten)
2 | Om dette dokumentet
▪ Driftshåndbok:
- Hurtigguide for grunnleggende drift
- Format: Papir (i boksen til innendørsenheten)
▪ Referanseguide for bruker:
- Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om grunnleggende
og avansert bruk
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/.
De siste revisjonene av den medfølgende dokumentasjonen kan være tilgjengelige
på det regionale Daikin-webområdet eller via installatøren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
Brødsmuler
Brødsmuler (eksempel: [4.3]) hjelper deg å finne ut hvor du er i menystrukturen til
brukergrensesnittet.
1 For å aktivere brødsmuler: Trykk på hjelp-knappen i hjem-
skjermen eller hovedmenyen. Brødsmulene vises øverst til
venstre i skjermen.
2 For å deaktivere brødsmulene: Trykk på hjelp-knappen igjen.
Dette dokumentet nevner også disse brødsmulene. Eksempel:
1 Gå til [4.3]: Romoppvarming/-kjøling > Driftsområde.
Dette innebærer:
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
7
2 | Om dette dokumentet
4
Romoppvarming/-kjøling
Driftsområde
4.3
1 Start fra hjem-skjermen, drei på venstre dreieskive og gå til
Romoppvarming/-kjøling.
2 Trykk på venstre dreieskive for å gå til undermenyen.
3 Drei på venstre dreieskive for å gå til Driftsområde.
4 Trykk på venstre dreieskive for å gå til undermenyen.
Referanseguide for bruker
8
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
3 Om systemet
d
a
b
c
e
f
g
BC
A
Avhengig av systemoppsettet kan systemet:
▪ varme opp et rom
▪ kjøle ned et rom (hvis en vannpumpemodell for oppvarming/kjøling er montert)
▪ produsere husholdningsvarmtvann (hvis en VVHB-tank er montert)
3.1 Komponenter i et typisk systemoppsett
3 | Om systemet
A Hovedområde. Eksempel: Stue.
B Tilleggsområde. Eksempel: Soverom.
C Teknisk rom. Eksempel: Garasje.
a Utendørsenhetens varmepumpe
b Innendørsenhetens varmepumpe
c Tank for husholdningsvarmtvann (VVHB)
d Brukergrensesnitt for innendørsenhet
e Brukergrensesnitt i bruk som romtermostat
f Gulvoppvarming
g Radiatorer, varmepumpekonvektorer eller viftekonvektorer
INFORMASJON
Innendørsenheten og husholdningsvarmtvannstanken (hvis installert) kan være
atskilt eller integrert avhengig av type innendørsenhet.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
9
4 | Drift
b
c
a
a
b
c
4 Drift
4.1 Brukergrensesnitt: Oversikt
Brukergrensesnittet har følgende komponenter:
a Statusindikator
b LCD-skjerm
c Dreieskiver og knapper
a Statusindikator
b LCD-skjerm
c Dreieskiver og knapper
Statusindikator
LED-ene på statusindikatoren lyser eller blinker for å vise driftsmodusen på
enheten.
LED Modus Beskrivelse
Blinker blått Standby Enheten er ikke i drift.
Fast blått Drift Enheten er i drift.
Blinker rødt Feilfunksjon Det oppstod en feilfunksjon.
Se "7.1Vise hjelpeteksten ved eventuell
feil"[448] for mer informasjon.
LCD-skjerm
LCD-skjermen har en dvalefunksjon. Etter en viss tid uten betjening av
brukergrensesnittet vil skjermen bli svart. Et trykk på en knapp eller å dreie på en
dreieskive bringer displayet ut av dvale. Tiden uten betjening avhenger av
brukertillatelsesnivå:
▪ Bruker eller Avansert bruker: 15min
▪ Installatør: 1t
Referanseguide for bruker
10
Dreieskiver og knapper
Du bruker dreieskiver og knapper:
▪ Til å navigere gjennom skjermer, menyer og innstillinger på LCD-skjermen
▪ Stille inn verdier
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
a b c d e
Punkt Beskrivelse
4 | Drift
a Venstre
dreieskive
LCD-skjermen viser en bue på venstre side av skjermen når
du kan bruke venstre dreieskive.
▪ : Drei, og så trykk på venstre dreieskive. Navigerer
gjennom menystrukturen.
▪ : Drei den venstre dreieskiven. Velg et
menyelement.
▪ : Trykk på venstre dreieskive. Bekreft valget eller gå
til en undermeny.
b Tilbake-knapp : Trykk for å gå tilbake 1 trinn i menystrukturen.
c Hjem-knapp : Trykk på for å gå tilbake til hjem-skjermen.
d Hjelp-knapp : Trykk for å velge en hjelpetekst som er relatert til
gjeldende side (hvis tilgjengelig).
e Høyre
dreieskive
LCD-skjermen viser en bue på høyre side av skjermen når du
kan bruke høyre dreieskive.
▪ : Drei, og så trykk på høyre dreieskive. Endre en
verdi eller innstilling, vist i høyre side av skjermen.
▪ : Drei den høyre dreieskiven. Naviger gjennom de
mulige verdiene og innstillingene.
▪ : Trykk på høyre dreieskive. Bekreft valget ditt og gå
til neste menyelement.
4.2 Mulige skjermer: Oversikt
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
De vanligste skjermene er følgende:
Referanseguide for bruker
11
4 | Drift
+
–
a
OR
b
c
c2
c4
c1
c3
6
1.6
bar
18 Feb 2018
22:19
55
18
21
45
f
i
j
h
g
e
d
a
b
c
21
21
4.2.1 Hjem-skjermen
a Hjem-skjermen
b Hovedmeny
c Skjermer nederst til venstre:
c1: Settpunkt-skjerm
c2: Detaljert skjerm med verdier
c3: Skjerm med væravhengig kurve
c4: Skjerm med tidsplan
Trykk på -knappen for å gå tilbake til hjem-skjermen. Du ser en oversikt over
enhetens konfigurasjon og rommet, og settpunkttemperaturene. Det er kun
symboler som kan brukes i din konfigurasjon som er synlige på hjem-skjermen.
Tilgjengelig handlinger i denne skjermen
Gå gjennom listen på hovedmenyen.
Gå til hovedmeny-skjermen.
Aktiver/deaktiver brødsmuler.
Vare Beskrivelse
Temperaturene vises i sirkler. Hvis sirkelen er grå, er den
tilsvarende operasjonen (eksempelvis: romoppvarming) ikke
aktiv i øyeblikket.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
12
Vare Beskrivelse
a2
a3
a1
b1
b2
g3
g1
g4
g2
h3
h1
h2
i1
i2
4 | Drift
Utendørsenh
et
Innendørsenh
et /
husholdningsv
armtvannstan
k
Romoperasjo
nsmodus
Desinfeksjon /
Kraftig
Dato /
klokkeslett
a1
a2
: Utendørsenhet
: Lyddempet modus aktiv
a3 Målt miljøtemperatur
b1 Innendørsenhet:
▪ : Gulvmontert innendørsenhet med integrert tank
▪ : Veggmontert innendørsenhet med separat tank
▪ : Veggmontert innendørsenhet
b2 Vanntrykk
c ▪ : Kjøling
▪ : Oppvarming
d
▪ Desinfeksjonsmodus aktiv
▪ Kraftig drift aktiv
e Gjeldende dato og tid
Ferie f
Hovedområde
Ekstraområde
: Feriemodus aktiv
g1 Type varmstrålelegeme:
▪ : Gulvoppvarming
▪ : Viftekonvektorenhet
▪ : Radiator
g2 Settpunkt for utslippsvanntemperatur
g3 Romtermostattype:
▪ : Daikin brukergrensesnitt i bruk som romtermostat
▪ : Ekstern styring
▪ Skjult: Styring for utslippsvanntemperatur
g4 Målt romtemperatur
h1 Type varmstrålelegeme:
▪ : Gulvoppvarming
▪ : Viftekonvektorenhet
▪ : Radiator
h2 Settpunkt for utslippsvanntemperatur
h3 Romtermostattype:
▪ : Ekstern styring
▪ Skjult: Styring for utslippsvanntemperatur
Husholdnings
varmtvann
i1
: Husholdningsvarmtvann
i2 Målt tanktemperatur
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
13
4 | Drift
a
2
Hovedområde
Ekstraområde
Rom
Har feilfunksjon
Romoppvarming/-kjøling
Vare Beskrivelse
4.2.2 Hovedmeny
Feilfunksjon j
eller : Det oppstod en feilfunksjon
Se "7.1Vise hjelpeteksten ved eventuell feil"[448] for mer
informasjon.
Start på hjem-skjermen, trykk på ( ) eller drei ( ) venstre dreieskive for å
åpne hovedmenyskjermen. Fra hovedmenyen har du tilgang til de forskjellige
settpunktskjermene og undermenyene.
a Valgt undermeny
Tilgjengelig handlinger i denne skjermen
Gå gjennom listen.
Gå til undermenyen.
Aktiver/deaktiver brødsmuler.
Undermeny Beskrivelse
[0]
eller Har
feilfunksjon
Begrensning: Vises kun hvis en feil inntreffer.
Se "7.1Vise hjelpeteksten ved eventuell
feil"[448] for mer informasjon.
[1]
Rom
Begrensning: Vises kun hvis en romtermostat
er koblet til innendørsenheten.
Still inn romtemperaturen.
[2]
Hovedområde
Viser det aktuelle symbolet for typen
varmestrålelegemer i hovedområdet.
Still inn utslippsvanntemperaturen for
hovedområdet.
[3] Ekstraområde Begrensning: Vises kun hvis det finnes to
utslippsvanntemperaturområder. Viser det
aktuelle symbolet for typen
varmestrålelegemer i ekstraområdet.
Still inn utslippsvanntemperaturen for
ekstraområdet (hvis det finnes).
[4]
Romoppvarming/-
kjøling
Viser det aktuelle symbolet for din enhet.
Sett enheten i oppvarmingsmodus eller
kjølingsmodus. Du kan ikke endre modusen på
modeller som kun har oppvarming.
Referanseguide for bruker
14
[5]
Tank
Begrensning: Vises kun hvis en
husholdningsvarmtvannstank finnes.
Still inn temperaturen for
husholdningsvarmtvannstanken.
[7]
Brukerinnstillinger
Gir tilgang til brukerinnstillinger, som f.eks.
Feriemodus og stille modus.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Undermeny Beskrivelse
+
–
21°C
1
Rom
+
–
35°C
2
Hovedområde
+
–
45°C
3
Ekstraområde
+
–
50°C
5
Tank
a1
d
+
–
d
e
d
e
c
a2
b1
b2
4 | Drift
4.2.3 Settpunkt-skjerm
Settpunkt-skjermen vises for skjermer som beskriver systemkomponenter som
trenger en settpunktverdi.
Eksempler
[1] Romtemperaturskjerm
[8]
Informasjon
[9]
Installeringsinnst.
[A]
Igangsetting
[B]
[C]
Brukerprofil
Drift
Viser data og informasjon om
innendørsenheten.
Begrensning: Kun for installatøren.
Gir tilgang til avanserte innstillinger.
Begrensning: Kun for installatøren.
Utfør tester og vedlikehold.
Endre den aktive brukerprofilen.
Slå oppvarming/kjøling-funksjonen og
oppvarming av husholdningsvarmtvann PÅ
eller AV.
[2] Hovedområdeskjerm
[3] Ekstraområdeskjerm
[5] Tanktemperaturskjerm
Forklaring
Tilgjengelig handlinger i denne skjermen
Gå gjennom listen i undermenyen.
Gå til undermenyen.
Juster og aktiver automatisk den ønskede temperaturen.
Vare Beskrivelse
Minimum temperaturgrense a1 Stilles inn fast av enheten
a2 Begrenset av installatøren
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
15
4 | Drift
a bc
a bc
7.2.1
Tid/dato
Timer
11
30
Minutter
1.6
bar
55
19
42
18
a
1.6
bar
55
19
42
18
b
Vare Beskrivelse
Maksimum temperaturgrense b1 Stilles inn fast av enheten
b2 Begrenset av installatøren
Gjeldende temperatur c Måles av enheten
Ønsket temperatur d Drei høyre dreieskive for å øke/
redusere.
Undermeny e Drei eller trykk på venstre
dreieskive for å gå til
undermenyen.
4.2.4 Detaljert skjerm med verdier
Eksempel:
a Innstillinger
b Verdier
c Valgt innstlling og verdi
4.3 Slå driften PÅ eller AV
4.3.1 Visuell indikasjon
Enkelte av enhetens funksjoner kan aktiveres eller deaktiveres separat. Hvis en
funksjon deaktiveres, blir det tilsvarende temperaturikonet på hjem-skjermen grå.
Romtemperaturkontroll
Tilgjengelig handlinger i denne skjermen
Gå gjennom listen med innstillinger.
Endre verdien.
Gå til neste innstilling.
Bekreft endringer og gå videre.
Referanseguide for bruker
16
a Romtemperaturkontroll PÅ
b Romtemperaturkontroll AV
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Romoppvarmings-/kjølingsdrift
1.6
bar
55
19
42
18
c
1.6
bar
55
19
42
18
d
1.6
bar
55
19
42
18
e
1.6
bar
55
19
42
18
f
Drift
Rom
Romoppvarming/-kjøling
På
På
C.1
c Romoppvarming/kjøledrift PÅ
d Romoppvarming/kjøledrift AV
Tankens varmedrift
4 | Drift
4.3.2 Slå PÅ eller AV
e Tankens varmedrift PÅ
f Tankens varmedrift AV
Romtemperaturkontroll
1 Gå til [C.1]: Drift > Rom.
2 Sett driften til På eller Av.
Romoppvarmings-/kjølingsdrift
MERKNAD
Frostsikring av rom. Selv om du slår AV romoppvarming/kjøledrift ([C.2]: Drift >
Romoppvarming/-kjøling) vil frostsikring av rom – hvis påslått – fortsatt være
aktiv.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
MERKNAD
Forebygging av vannrørfrysing. Selv om du slår AV romoppvarming/kjøledrift ([C.2]:
Drift > Romoppvarming/-kjøling) vil forebygging av vannrørfrysing – hvis
påslått – fortsatt være aktiv.
Referanseguide for bruker
17
4 | Drift
Drift
Romoppvarming/-kjøling
Tank
Av
På
På
Rom
C.2
Drift
Tank
Av
På
Romoppvarming/-kjøling
C.3
1 Gå til [C.2]: Drift > Romoppvarming/-kjøling.
2 Sett driften til På eller Av.
Tankens varmedrift
MERKNAD
Desinfeksjonsmodus. Selv om du slår AV tankoppvarmedriften ([C.3]: Drift >
Tank), vil desinfeksjonsmodus fremdeles være aktiv. Men hvis du slår den AV mens
desinfeksjon er i gang, oppstår en AH-feil.
1 Gå til [C.3]: Drift > Tank.
2 Sett driften til På eller Av.
4.4 Kontroll av romoppvarming/-kjøling
4.4.1 Om kontroll av romoppvarming/-kjøling
Kontroll av romoppvarming/-kjøling består vanligvis av følgende trinn:
1 Stille inn romdriftsmodus
2 Kontrollere temperaturen
Avhengig av systemoppsett og installatørkonfigurasjon kan du bruke en annen
temperaturkontroll:
▪ Romtermostatkontroll
▪ Kontroll av utslippsvanntemperatur
▪ Ekstern romtermostatkontroll
4.4.2 Stille inn romdriftsmodus
Om romdriftsmoduser
Enheten din kan være en varme- eller en varme-/nedkjølingsmodell:
Referanseguide for bruker
18
▪ Hvis enheten din er en oppvarmingsmodell, kan den varme opp et rom.
▪ Hvis enheten din er en oppvarmings-/nedkjølingsmodell, kan den både varme og
opp og kjøle ned et rom. Du må fortelle systemet hvilken driftsmodus som skal
brukes.
Slik finner du ut om en varmepumpemodell for oppvarming/kjøling er montert
1 Gå til [4]: Romoppvarming/-kjøling.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
2 Kontroller om [4.1] Dm er oppgitt og kan redigeres. I så fall er en
varmepumpemodell for oppvarming/kjøling montert.
Når du skal fortelle systemet hvilken romdriftsmodus som skal brukes:
Du kan… Plassering
4 | Drift
Undersøk hvilken romdriftsmodus som brukes i
Hjem-skjermen
øyeblikket.
Angi romdriftsmodus permanent. Hovedmeny
Begrense automatisk veksling ifølge en månedsplan.
Slik undersøker du hvilken romdriftsmodus som brukes i øyeblikket
Romdriftsmodusen vises på hjem-skjermen:
▪ Når enheten er i oppvarmingsmodus, vises ikonet .
▪ Når enheten er i kjølemodus, vises ikonet .
Statusindikatoren viser om enheten er i drift for øyeblikket:
▪ Når enheten ikke er i drift, blinker statusindikatoren blått med ca. 5sekunders
mellomrom.
▪ Når enheten er i drift, lyser statusindikatoren konstant.
Slik stiller du inn romdriftsmodus
1 Gå til [4.1]: Romoppvarming/-kjøling > Dm
2 Velg ett av følgende alternativer:
▪ Varming: Kun oppvarmingsmodus
▪ Kjøling: Kun kjølemodus
▪ Automatisk: Driftsmodusen skifter automatisk basert på
utendørstemperatur. Begrenset ifølge tidsplanen for
driftsmodus.
Omkoblingen av kjøling/oppvarming er IKKE tilgjengelig for modeller som bare har
oppvarming. Når Automatisk er valgt, endres driftsmodus basert på
Driftsmodusplan [4.2].
For å begrense automatisk veksling ifølge en tidsplan
Betingelser: Du setter romoperasjonsmodusen til Automatisk.
1 Gå til [4.2]: Romoppvarming/-kjøling >
Driftsmodusplan.
2 Velg en måned.
3 For hver måned, velg et alternativ:
▪ Reverserbar: Ikke begrenset
▪ Kun oppvarming: Begrenset
▪ Kun kjøling: Begrenset
4 Bekreft endringene.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
19
4 | Drift
6
1.6
bar
22:19
55
21
45
18
a2
a1
b
18 Feb 2018
Eksempel: Begrensninger av omkobling
Når Begrensning
I den kalde årstiden.
Eksempel: Oktober, November, Desember, Januar,
Februar og Mars.
I den varme årstiden.
Eksempel: Juni, Juli og August.
I mellomperioden.
Eksempel: April, Mai og September.
Hvis både Dm og Driftsmodusplan er satt til Automatisk, bestemmer
utendørstemperaturen driftsmodusen.
4.4.3 Finne ut hvilken temperaturkontroll du bruker
Slik finner du ut hvilken temperaturkontroll du bruker (metode1)
Kontroller tabellen over installatørinnstillinger som montøren har fylt ut.
Slik finner du ut hvilken temperaturkontroll du bruker (metode2)
Du kan se hvilken temperaturkontroll du bruker på hjem-skjermen.
Kun oppvarming
Kun kjøling
Varming/kjøling
a1 Varmestrålelegeme i hovedområdet (i dette eksempelet Gulvoppvarming)
a2 Varmestrålelegeme i ekstraområdet (i dette eksempelet Radiator). Hvis ikon ikke vises, finnes det ikke
noe ekstraområde.
b Type romtermostat for hovedområdet:
Hvis b=… Gjelder temperaturkontrollen…
Ingen ikoner Kontroll av
4.4.4 Endre ønsket romtemperatur
Under romtemperaturkontroll kan du bruke romtemperaturens settpunktskjerm
for å lese av og justere ønsket romtemperatur.
Hovedområde Ekstraområde (eventuelt)
Romtermostatkontroll Ekstern
Ekstern
romtermostatkontroll
romtermostatkontroll
Kontroll av
utslippsvanntemperatur
utslippsvanntemperatur
Referanseguide for bruker
20
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4 | Drift
Rom
1
+
–
21°C
1
a b
Rom
Hovedområde
2
Ekstraområde
3
1 Gå til [1]: Rom.
2 Juster ønsket romtemperatur.
a Faktisk romtemperatur
B Ønsket romtemperatur
Hvis tidsplan er på etter at ønsket romtemperatur er endret
▪ Temperaturen forblir den samme så lenge det ikke finnes en planlagt handling.
▪ Den ønskede romtemperaturen går tilbake til planlagt verdi når en planlagt
handling inntreffer.
Du kan unngå planlagte handlinger ved å slå av tidsplaner (midlertidig).
Slå av tidsplanen for romtemperatur
1 Gå til [1.1]: Rom > Tidsplan.
2 Velg Nei.
4.4.5 Endre ønsket utslippsvanntemperatur
INFORMASJON
Utslippsvannet er vannet som sendes til varmestrålelegemene. Ønsket
utslippsvanntemperatur stilles inn av installatøren i samsvar med typen
varmestrålelegeme. Juster kun innstillingene for utslippsvanntemperatur hvis det
oppstår problemer.
Du kan bruke settpunktskjermen for utslippsvanntemperatur for å lese ut og
justere ønsket utslippsvanntemperatur.
1 Gå til [2]: Hovedområde eller [3]: Ekstraområde.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
21
4 | Drift
+
–
35°C
2
a b
Hovedområde
+
–
45°C
3
a b
Ekstraområde
2 Juster ønsket utslippsvanntemperatur.
a Faktisk utslippsvanntemperatur
B Ønsket utslippsvanntemperatur
Hvis tidsplan er på etter at ønsket utslippsvanntemperaturen er endret
▪ Temperaturen forblir den samme så lenge det ikke finnes en planlagt handling.
▪ Den ønskede utslippsvanntemperaturen går tilbake til planlagt verdi når en
planlagt handling inntreffer.
Du kan unngå planlagte handlinger ved å slå av tidsplaner (midlertidig).
Slå av tidsplanen for utslippsvanntemperatur
1 Gå til en av følgende:
▪ [2.1]: Hovedområde > Tidsplan
▪ [3.1]: Ekstraområde > Tidsplan
2 Velg Nei.
Aktivere væravhengig drift for utslippsvanntemperaturen
Se "4.8.4Bruke av væravhengige kurver"[440].
4.5 Kontroll av husholdningsvarmtvann
4.5.1 Om kontroll av husholdningsvarmtvann
Avhengig av VVHB-tankmodus (installatørinnstilling) bruker du en annen kontroll av
husholdningsvarmtvann:
▪ Kun gjenoppv.
▪ Plan + gjenoppvarming
▪ Kun plan
LIVSFARE
Tillatelsestidsplanen for tilleggsvarmer brukes til å begrense eller tillate bruk av
tilleggsvarmer basert på et ukentlig program. Råd: For å unngå mislykket bruk av
desinfiseringsfunksjonen bør det tillates at tilleggsvarmeren (i det ukentlige
programmet) brukes i minimum 4 timer fra og med planlagt oppstart av
desinfisering. Hvis tilleggsvarmeren blir begrenset under desinfisering, vil denne
Referanseguide for bruker
22
funksjonen IKKE være vellykket, og den aktuelle AH-advarselen vil genereres.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4 | Drift
[5.1]
[5.2]
[5.3]
[5.4]
[5.5]
Øko-settpunkt
Tidsplan
Gjenoppv.settpunkt
Komfortsettpunkt
Kraftig drift
t
60°C
00:00 07:00
50°C
15°C
40°C
14:00 21:00
1
2
3
4
T
t
INFORMASJON
Hvis en AH-feilkode, uten avbrudd i desinfeksjonsfunksjonen, oppstod på grunn av
tapping av husholdningsvarmtvann, er følgende tiltak anbefalt:
▪ Når modus Kun gjenoppv. eller Plan + gjenoppvarming er valgt,
anbefales det å programmere oppstart av desinfeksjonsfunksjonen minst 4timer
senere enn siste forventede omfattende tapping av husholdningsvarmtvann.
Denne oppstarten kan angis av installatørinnstillinger (desinfeksjonsfunksjon).
▪ Når modusen Kun plan er valgt, anbefales det å programmere en Øko-handling
3timer før planlagt oppstart av desinfeksjonsfunksjonen for å forvarme tanken.
Slik finner du ut hvilken husholdningsvarmtvannsmodus du bruker (metode1)
Kontroller tabellen over installatørinnstillinger som montøren har fylt ut.
Slik finner du ut hvilken husholdningsvarmtvannsmodus du bruker (metode2)
1 Gå til [5]: Tank.
2 Undersøk hvilke elementer som vises:
Kun [5.1] Kraftig drift Kun gjenoppv.
Alle elementer unntatt [5.4]
Gjenoppv.settpunkt vises
Alle elementer inkludert [5.4]
Gjenoppv.settpunkt vises
4.5.2 Gjenoppvarmingsmodus
I gjenoppvarmingsmodus varmeshusholdningsvarmtvannstanken opp kontinuerlig
til tanktemperaturen på hjem-skjermen (eksempel: 50°C) når temperaturen synker
under en viss verdi.
Hvis … vises Er VVHB-tankmodusen =…
Kun plan
Plan + gjenoppvarming
TtTanktemperatur forhusholdningsvarmtvannet
t Klokkeslett
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
INFORMASJON
Risiko for mangelfull kapasitet til romoppvarming med husholdningsvarmtvannstank
uten tilleggsvarmer: Ved hyppig bruk av husholdningsvarmtvannstanken vil det
inntreffe hyppige og lange avbrudd i romoppvarming/-kjøling når du velger følgende:
Tank > Oppvarmingsmodus > Kun gjenoppv..
Referanseguide for bruker
23
4 | Drift
t
60°C
00:00 07:00
50°C
15°C
40°C
14:00 21:00
1
2
3
4
5
T
t
t
T
t
60°C
00:00 07:00
50°C
45°C
15°C
14:00 21:00
35°C
1
2
4
5
3
INFORMASJON
Når VVHB-tanken er i gjenoppvarmingsmodus, er det betydelig risiko for
kapasitetsmangel og komfortproblemer. Ved hyppig gjenoppvarmingsdrift blir
funksjonen for romoppvarming/-kjøling avbrutt regelmessig.
4.5.3 Planlagt modus
I planlagt modus produserer husholdningsvarmtvannstanken varmtvann i henhold
til en tidsplan. Den beste tiden for produksjon av varmtvann er om natten, fordi
romoppvarmingsbehovet da er lavere.

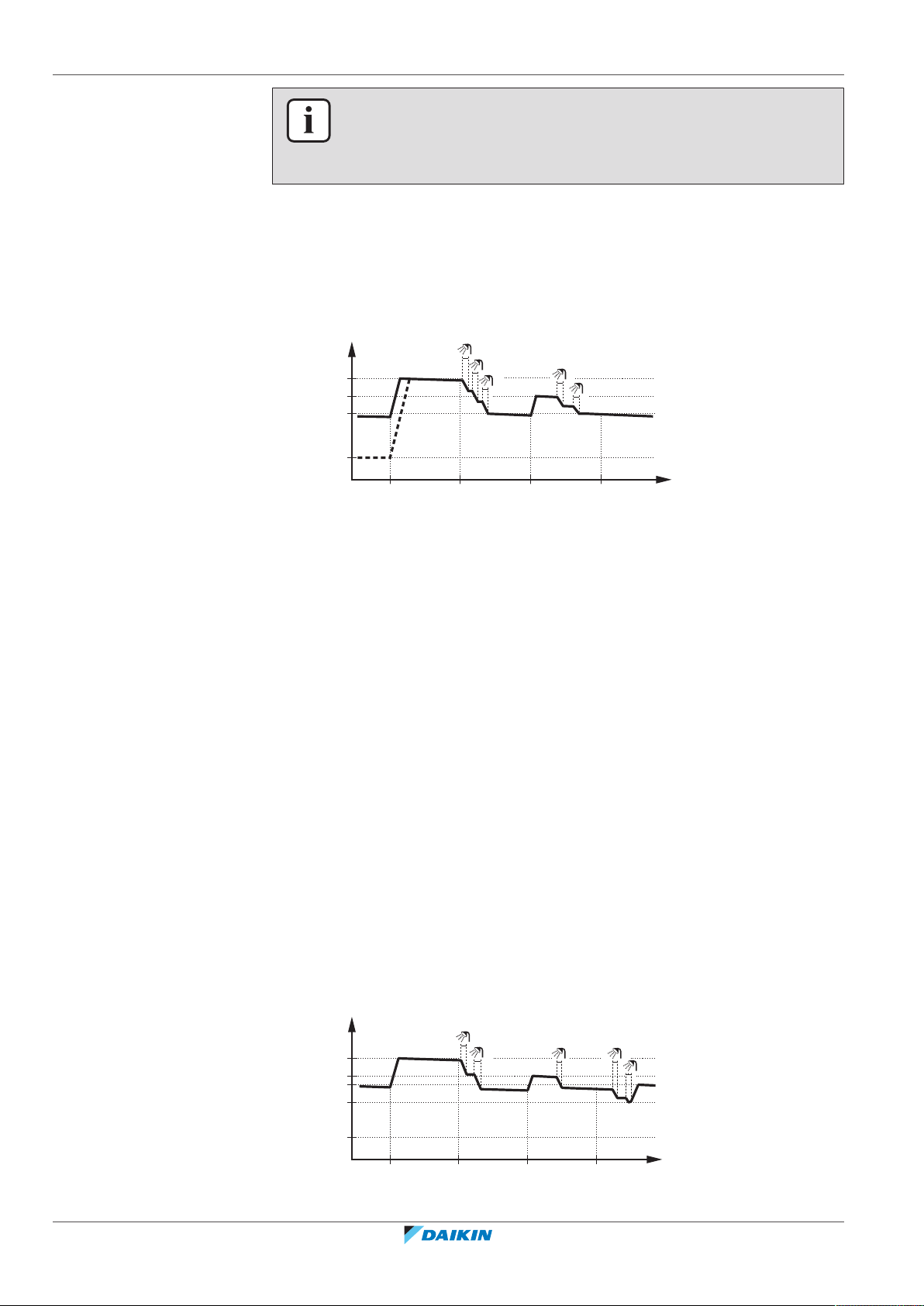

Eksempel:
TtTanktemperatur forhusholdningsvarmtvannet
t Klokkeslett
▪ Til å begynne med er VVHB-tanktemperaturen den samme som temperaturen på
husholdningsvannet som kommer inn i VVHB-tanken (eksempel: 15°C).
▪ Klokken 00:00 er VVHB-tanken programmert til å varme opp vannet til en
forhåndsinnstilt verdi (eksempel: Komfort = 60°C).
▪ Om morgenen forbruker du varmtvann og VVHB-tanktemperaturen reduseres.
▪ Klokken 14:00 er VVHB-tanken programmert til å varme opp vannet til en
forhåndsinnstilt verdi (eksempel: Øko = 50°C). Varmtvann er tilgjengelig igjen.
▪ Om ettermiddagen og kvelden forbruker du varmtvann igjen, og VVHB-
tanktemperaturen faller.
▪ Klokken 00:00 neste dag gjentar syklusen seg.
4.5.4 Planlagt modus + gjenoppvarmingsmodus
I planlagt modus + gjenoppvarmingsmodus er kontrollen av
husholdningsvarmtvann den samme som i planlagt modus. Når temperaturen i
husholdningsvarmtvannstanken imidlertid synker under en forhåndsinnstilt verdi (=
tanktemperatur for gjenoppvarming – hystereseverdi; eksempel: 35°C), blir
husholdningsvarmtvannstanken varmet opp til den når innstillingspunktet for
gjenoppvarming (eksempel: 45°C). Dette sikrer at en minimumsmengde av
varmtvann er tilgjengelig til enhver tid.
Referanseguide for bruker
24
Eksempel:
TtTemperatur for varmtvannstank for husholdningsbruk
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
t Klokkeslett
Tank
5
+
–
50°C
5
a b
Tank
4.5.5 Endre temperaturen på husholdningsvarmtvannet
I modusen Kun gjenoppv. kan du bruke settpunktskjermen for tanktemperatur
for å lese av og justere temperaturen på husholdningsvarmtvannet.
1 Gå til [5]: Tank.
2 Juster temperatur på varmtvann til husholdningsbruk.
4 | Drift
a Faktisk temperatur på varmtvann til husholdningsbruk
b Ønsket temperatur på varmtvann til husholdningsbruk
I andre moduser kan du bare se settpunkt-skjermen uten å kunne endre den. I
stedet kan du endre innstillingene for Komfortsettpunkt [5.2], Øko-
settpunkt [5.3] og Gjenoppv.settpunkt [5.4].
4.5.6 Bruke husholdningsvarmtvann med kraftig drift
Om kraftig drift
Kraftig drift tillater at husholdningsvarmtvannet varmes opp av
ekstravarmeren eller tilleggsvarmeren. Bruk denne modusen på dager når
forbruket av varmtvann er større enn vanlig.
Slik undersøker du om kraftig drift er aktiv
Hvis vises på hjem-skjermen, er kraftig drift aktiv.
Aktiver eller deaktiver Kraftig drift som følger:
1 Gå til [5.1]: Tank > Kraftig drift
2 Slå kraftig drift Av eller På.
Brukseksempel: Du trenger mer varmtvann umiddelbart
Du er i følgende situasjon:
▪ Du har allerede forbrukt mesteparten av husholdningsvarmtvannet.
▪ Du kan ikke vente på neste handling før husholdningsvarmtvannstanken varmes
opp.
Deretter kan du aktivere kraftig drift. Husholdningsvarmtvannstanken begynner å
varme opp vannet til Komfort-temperaturen.
Referanseguide for bruker
25
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4 | Drift
Brukerprofil
B
1234
Avansert bruker
0000
Bruker
INFORMASJON
Når kraftig drift er aktiv, er risikoen for problemer med romoppvarming/-kjøling og
kapasitetsmangel/komfort betydelige. Ved hyppig bruk av husholdningsvarmtvann og
lang romoppvarming/-kjøling vil avbrudd finne sted.
4.6 Avansert bruk
Mengden avlesbar og redigerbar informasjon i menystrukturen avhenger av
brukertillatelsesnivået ditt:
▪ Bruker: Standard modus
▪ Avansert bruker: Du kan lese av og redigere mer informasjon
Endre brukertillatelsesnivået
Du kan endre brukertillatelsesnivået som følger:
1 Gå til [B]: Brukerprofil.
2 Angi den aktuelle pinkoden for brukertillatelsesnivået. —
▪ Se gjennom listen med tall og endre det valgte tallet.
▪ Flytt markøren fra venstre til høyre.
▪ Bekreft pinkoden og gå videre.
Pin-kode for avansert bruker
Pin-koden for Avansert bruker er 1234. Nå vises ytterligere menypunkter for
brukeren.
Pin-kode for bruker
Pin-koden for Bruker er 0000.
Referanseguide for bruker
26
4.6.1 Bruke stille modus
Om stille modus
Du kan bruke stille modus til å redusere lyden av utendørskretsen. Dette reduserer
imidlertid også systemets kapasitet for oppvarming/kjøling. Det er flere nivåer av
stille modus.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Du kan:
▪ Deaktivere stille modus fullstendig
▪ Aktivere et nivå av stille modus manuelt inntil neste planlagte handling
▪ Bruke og programmere en tidsplan for stille modus
INFORMASJON
Hvis utendørstemperaturen er under null, anbefaler vi å IKKE bruke det mest stille
nivået.
Slik undersøker du om stille modus er aktiv
Hvis vises på hjem-skjermen, er stille modus aktiv.
Slik bruker du stille modus
1 Gå til [7.4.1]: Brukerinnstillinger > Stille >
Aktivering.
2 Gjør ett av følgende: —
Hvis du vil… Resultat…
4 | Drift
Deaktivere stille modus
Velg Av.
fullstendig
Aktivere manuelt stille modusnivå
Bruke og programmere en
tidsplan for stille modus
Velg tilgjengelig stille modus-nivå.
Eksempel: Mest støysvak.
Velg Automatisk.
Gå til [7.4.2] Tidsplan og
programmer tidsplanen. For mer
informasjon om tidsplaner: Se
"4.7.4Tidsplan-skjerm:
Eksempel"[433].
Brukseksempel: Babyen sover om ettermiddagen
Hvis du er i følgende situasjon:
▪ Du har programmert en tidsplan for stille modus:
- Om natten: Mest støysvak.
- Om dagen: Av for å sikre systemets kapasitet for oppvarming/kjøling.
▪ Om ettermiddagen sover imidlertid babyen, og du vil at det skal være stille.
Da kan du gjøre følgende:
1 Gå til [7.4.1]: Brukerinnstillinger > Stille >
Aktivering.
2 Velg Mest støysvak.
Fordel:
Utendørsenheten kjører i sitt stilleste nivå.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
27
4 | Drift
Aktivering
Til
7.3.1
Fra
4.6.2 Bruke feriemodus
Om feriemodus
Under ferien kan du bruke feriemodusen til å avvike fra dine normale tidsplaner
uten behov for å endre dem. Når feriemodus er aktiv, slås romoppvarming/-kjøling
og oppvarming av husholdningsvarmtvann av. Frostsikring av rom og antilegionellavarmeren er aktive.
Typisk arbeidsflyt
Bruk av feriemodus består vanligvis av følgende trinn:
1 Still inn start- og sluttdato for ferien.
2 Aktivere feriemodusen.
Slik undersøker du om feriemodus er aktivert og/eller kjører
Hvis vises på hjem-skjermen, er feriemodus aktiv.
Slik konfigurerer du ferien
1 Aktiver feriemodusen. —
▪ Gå til [7.3.1]: Brukerinnstillinger > Ferie >
Aktivering.
2 Angi første dag i ferien. —
3 Angi siste dag i ferien. —
4.6.3 Lese av informasjon
Slik leser du av informasjon
1 Gå til [8]: Informasjon.
Mulig avlest informasjon
▪ Velg På.
▪ Gå til [7.3.2]: Fra.
▪ Velg en dato.
▪ Bekreft endringene.
▪ Gå til [7.3.3]: Til.
▪ Velg en dato.
▪ Bekreft endringene.
Referanseguide for bruker
28
På menyen… Kan du lese av…
[8.1] Energidata Produsert energi, forbrukt strøm og
forbrukt gass
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4 | Drift
På menyen… Kan du lese av…
[8.2] Feilhistorikk Feilhistorikk
[8.3] Forhandlerinformasjon Kontakt/helpdesk-nummer
[8.4] Sensorer Rom-, tank- eller
husholdningsvarmtvannstemperatur,
utendørstemperatur og
utslippsvanntemperatur (hvis aktuelt)
[8.5] Aktuatorer Status/modus for hver aktuator
Eksempel:
Husholdningsvarmtvannspumpe PÅ/AV
[8.6] Driftsmoduser Gjeldende driftsmodus
Eksempel: Avriming/oljeretur-modus
[8.7] Om Versjonsinformasjon om systemet
[8.8] Tilkoblingsstatus Informasjon om tilkoblingsstatusen til
enheten, romtermostaten og LANadapteren.
[8.9] Driftstimer Driftstimer for spesifikke
systemkomponenter
4.6.4 Slik konfigurerer du klokkeslett og dato
1 Gå til [7.2] Brukerinnstillinger > Tid/dato.
4.7 Forvalgverdier og tidsplaner
4.7.1 Bruke forhåndsinnstilte verdier
Om forhåndsinnstilte verdier
For visse innstillinger i systemet kan du definere forhåndsinnstilte verdier. Du
trenger bare angi disse innstillingene én gang, så kan du bruke dem igjen i andre
skjermer, f.eks. tidsplan-skjermen. Hvis du senere ønsker å endre verdien, behøver
du bare å gjøre det på ett sted.
Definere forhåndsinnstilte verdier for tanktemperatur
For EHBH/X: Kun hvis en husholdningsvarmtvannstank er installert.
Tidsplanen for husholdningsvarmtvannstanken bruker ulike forhåndsinnstilte
verdier:
Forhåndsinnstilt verdi Brukt hvor
Komfortsettpunkt I tidsplanen hvis modusen for
Øko-settpunkt
husholdningsvarmtvannstanken er
▪ Kun plan
Gjenoppv.settpunkt Hvis modusen for husholdningsvarmtvannstanken
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
▪ Plan + gjenoppvarming
er
▪ Plan + gjenoppvarming
Referanseguide for bruker
29
4 | Drift
Definere energipriser
Bare mulig hvis installatøren har aktivert Bivalent.
Forhåndsinnstilt verdi Brukt hvor
Strømpris >
▪ Høy
▪ Middels
▪ Lav
Gasspris
4.7.2 Oppsett av energipriser
I systemet kan du angi følgende energipriser:
▪ en fast gasspris
▪ 3 strømprisnivåer
▪ en ukebasert tidsplan for strømpriser.
Se i installeringshåndboken for ytterligere detaljer.
Eksempel: Hvordan stille inn energiprisene i brukergrensesnittet?
Pris Verdi i brødsmulene
Olje: 5,3eurocent/kWh [7.6]=5,3
Strøm: 12eurocent/kWh [7.5.1]=12
Brukes i skjermen for ukebasert tidsplan når
energiprisene angis.
Slik stiller du inn gassprisen
1 Gå til [7.6]: Brukerinnstillinger > Gasspris.
2 Velg riktig gasspris.
3 Bekreft endringene.
INFORMASJON
Prisverdien er i området 0,00~990valuta/kWh (med 2 signifikante verdier).
Slik stiller du inn strømprisen
1 Gå til [7.5.1]/[7.5.2]/[7.5.3]: Brukerinnstillinger >
Strømpris > Høy/Middels/Lav.
2 Velg riktig strømpris.
3 Bekreft endringene.
4 Gjenta for alle tre strømprisene. —
INFORMASJON
Prisverdien er i området 0,00~990valuta/kWh (med 2 signifikante verdier).
Referanseguide for bruker
30
INFORMASJON
Hvis det ikke er angitt noen tidsplan, vil Strømpris for Høy brukes som
utgangspunkt.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Slik stiller du inn tidsplanen for strømpris
1 Gå til [7.5.4]: Brukerinnstillinger > Strømpris >
Tidsplan.
4 | Drift
2 Programmer valget via tidsplan-skjermen. Du kan angi
strømprisene Høy, Middels og Lav i samsvar med
strømleverandøren.
3 Bekreft endringene.
INFORMASJON
Verdiene tilsvarer strømprisene for Høy, Middels som Lav er angitt tidligere. Hvis
det ikke er angitt noen tidsplan, vil strømprisen for Høy brukes som utgangspunkt.
Om strømpriser der det gis incentiver per kWh fornybar energi
Når du stiller inne energiprisene, er det mulig å ta incentiver med i beregningen.
Selv om de løpende kostnadene kan øke, vil de totale driftskostnadene
optimaliseres når du regner med refusjonen.
MERKNAD
Husk for å endre innstillingen av energiprisene ved slutten av incentivperioden.
Slik stiller du inn gassprisen der det gis incentiver per kWh fornybar energi
Beregn verdien for gassprisen med følgende formel:
▪ Faktisk gasspris+(incentiv/kWh×0,9)
—
Eksempel
For prosedyren for å angi gasspris: Se "Slik stiller du inn gassprisen"[430].
Slik stiller du inn strømprisen der det gis incentiver per kWh fornybar energi
Beregn verdien for strømprisen med følgende formel:
▪ Faktisk strømpris+incentiv/kWh
For prosedyren for å angi strømpris: Se "Slik stiller du inn strømprisen"[430].
Dette er et eksempel, og prisene og/eller verdiene i eksemplet er IKKE nøyaktige.
Data Pris/kWh
Gasspris 4,08
Strømpris 12,49
Fornybar varme-incentiv per kWh 5
Beregning av gassprisen
Gasspris=Faktisk gasspris+(incentiv/kWh×0,9)
Gasspris=4,08+(5×0,9)
Gasspris=8,58
Beregning av strømprisen
Strømpris=Faktisk strømpris+incentiv/kWh
Strømpris=12,49+5
Strømpris=17,49
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
31
4 | Drift
Pris Verdi i brødsmulene
Gass: 4,08/kWh [7.6]=8,6
Strøm: 12,49/kWh [7.5.1]=17
4.7.3 Bruke og programmere tidsplaner
Om tidsplaner
Avhengig av systemoppsettet og installatørkonfigurasjonen kan tidsplaner for flere
kontroller være tilgjengelige.
Du kan:
▪ velge hvilke tidsplaner du ønsker å bruke i øyeblikket
▪ programmere dine egne tidsplaner hvis de forhåndsdefinerte tidsplanene ikke er
tilfredsstillende. Handlingene du kan programmere er kontrollspesifikke.
Mulige skjermer for tidsplaner
Navn og sted Bruk
[1.2] Rom >
Oppvarmingsplan
Programmer ønsket romtemperatur i
oppvarmingsmodus.
[1.3] Rom > Kjølingsplan Programmer ønsket romtemperatur i
kjølemodus.
[2.2] Hovedområde >
Oppvarmingsplan
[2.3] Hovedområde >
Kjølingsplan
[3.2] Ekstraområde >
Oppvarmingsplan
[3.3] Ekstraområde >
Kjølingsplan
[4.2] Romoppvarming/-
Programmer ønsket utslippsvanntemperatur for
hovedområdet i oppvarmingsmodus.
Programmer ønsket utslippsvanntemperatur for
hovedområdet i kjølemodus.
Programmer ønsket utslippsvanntemperatur for
ekstraområdet i oppvarmingsmodus.
Programmer ønsket utslippsvanntemperatur for
ekstraområdet i kjølemodus.
Se "4.4.2Stille inn romdriftsmodus"[418].
kjøling >
Driftsmodusplan
[5.5] Tank > Tidsplan Programmer temperaturen for
husholdningsvarmtvannstanken for normale
behov for husholdningsvarmtvann:
▪ Komfort
Referanseguide for bruker
32
[7.4.2]
Brukerinnstillinger >
Stille > Tidsplan
▪ Øko
▪ Stopp
Programmere når enheten må bruke angitt nivå
av stille modus:
▪ Av
▪ Stille
▪ Mer støysvak
▪ Mest støysvak
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Navn og sted Bruk
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
4 | Drift
[7.5.4]
Brukerinnstillinger >
Strømpris > Tidsplan
Eksempel på programmering av tidsplan
Se "4.7.4Tidsplan-skjerm: Eksempel"[433].
4.7.4 Tidsplan-skjerm: Eksempel
Dette eksempelet viser hvordan du stiller inn oppvarmingsmodus for
hovedområdet.
Slik programmerer du tidsplanen: oversikt
Eksempel: Du ønsker å programmere følgende tidsplan:
Programmer når en bestemt elektrisitetstariff er
gyldig.
INFORMASJON
Fremgangsmåtene for programmering av andre planlegginger er lignende.
Forutsetning: Tidsplanen for romtemperatur er kun tilgjengelig hvis
romtermostatkontrollen er aktiv. Hvis utslippsvanntemperaturkontrollen er aktiv,
kan du programmere tidsplan for hovedområdet isteden.
1 Gå til tidsplanen.
2 (valgfritt) Sletter innholdet for hele ukeplanen eller innholdet for en utvalgt
dagsplan.
3 Programmer tidsplanen for Mandag.
4 Kopier tidsplanen til de andre ukedagene.
5 Programmer tidsplanen for Lørdag og kopier den til Søndag.
6 Gi tidsplanen et navn.
Gå til tidsplanen
1 Gå til [1.1]: Rom > Tidsplan.
2 Sett tidsplanlegging til Ja.
3 Gå til [1.2]: Rom > Oppvarmingsplan.
Slette innholdet i ukeplanen
1 Velg navnet på gjeldende tidsplan.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
33
4 | Drift
Slett
Omdøp
Velg
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
C
Slett
Rediger
Kopier
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
Slett
Rediger
Kopier
0
6:00
8:30
17:30
20°C
18°C
22:00
--:--
18°C
--
21°C
12 24
Man
2 Velg Slett.
3 Velg OK for å bekrefte.
Slette innholdet i en dagsplan
1 Velg dagen du vil slette innholdet for. For eksempel Fredag
2 Velg Slett.
3 Velg OK for å bekrefte.
Programmere tidsplanen for Mandag
1 Velg Mandag.
2 Velg Rediger.
3 Bruk venstre dreieskive for å velge en oppføring og rediger
oppføringen med høyre dreieskive. Du kan programmere opp til
6 handlinger hver dag. På stolpen har en høy temperatur en
mørkere farge enn en lav temperatur.
Referanseguide for bruker
34
Merknad: Du kan slette en handling ved å sette tiden for den
som klokkeslettet for forrige handling.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4 Bekreft endringene.
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
Slett
Rediger
Kopier
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
C
Slett
Rediger
Kopier
Lim inn
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
C
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
C
Resultat: Planen for mandag er definert. Verdien av den siste
handlingen gjelder inntil den neste programmerte handlingen. I
dette eksemplet er mandag den første dagen du
programmerte. Derfor gjelder den siste programmerte
handlingen til den første handlingen på neste mandag.
Kopiere tidsplanen til de andre ukedagene
1 Velg Mandag.
2 Velg Kopier.
4 | Drift
Resultat: "C" vises ved siden av den kopierte dagen.
3 Velg Tirsdag.
4 Velg Lim inn.
Resultat:
Programmere tidsplanen for Lørdag og kopier den til Søndag
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
5 Gjenta denne handlingen for alle andre ukedager.
1 Velg Lørdag.
—
Referanseguide for bruker
35
4 | Drift
0
8:00
23:00
--:--
21°C
18°C
--
12 24
Lør
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
C
Man
Lør
Ons
Fre
Tor
Tir
Søn
Brukervalgt 1
Slett
Omdøp
Velg
2 Velg Rediger.
3 Bruk venstre dreieskive for å velge en oppføring og rediger
oppføringen med høyre dreieskive.
4 Bekreft endringene.
5 Velg Lørdag.
6 Velg Kopier.
7 Velg Søndag.
8 Velg Lim inn.
Resultat:
Endre navnet på tidsplanen
1 Velg navnet på gjeldende tidsplan.
2 Velg Omdøp.
3 (valgfritt) Du kan slette det nåværende plannavnet ved å bla
gjennom tegnlisten inntil ← vises, og deretter trykke for å
fjerne det forrige tegnet. Gjenta for hvert tegn i plannavnet.
4 Du kan navngi den gjeldende planen ved å bla gjennom
tegnlisten og bekrefte det valgte tegnet. Plannavnet kan ha
opptil 15tegn.
Referanseguide for bruker
36
5 Bekreft det nye navnet.
INFORMASJON
Ikke alle tidsplaner kan få nytt navn.
Brukseksempel: Du arbeider i et system med 3 skift
Hvis du arbeider i et system med 3-skift, kan du gjøre følgende:
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
1 Programmer 3 romtemperaturtidsplaner i oppvarmingsmodus og gi dem
passende navn. Eksempel: TidligSkift, DagSkift og SentSkift
2 Velg tidsplanen du ønsker å bruke i øyeblikket.
4.8 Væravhengig kurve
4.8.1 Hva er en væravhengig kurve?
Væravhengig drift
Enheten drives "væravhengig" hvis ønsket utslippsvanntemperatur eller
tanktemperatur bestemmes automatisk av utendørstemperaturen. Derfor er den
koblet til en temperatursensor på bygningens nordvegg. Hvis
utendørstemperaturen synker eller stiger, kompenserer enheten umiddelbart.
Dermed trenger ikke enheten å vente på feedback fra termostaten for å øke eller
redusere temperaturen på utslippsvannet eller tanken. Fordi den reagerer raskere
forhindrer den store økninger eller reduksjoner i innendørstemperaturen og
vanntemperaturen ved tappepunkter.
Fordel
4 | Drift
Væravhengig drift reduserer energiforbruket.
Væravhengig kurve
For å kunne sammenligne for forskjellige temperaturer, bruker enheten en
væravhengig kurve. Denne kurven definerer hvor høy temperaturen i tanken eller i
utslippsvannet må være ved forskjellige utendørstemperaturer. Fordi stigningen på
kurven avhenger av lokale forhold, som f.eks. klima og isolasjonen av huset, kan
kurven justeres av installatøren eller brukeren.
Typer væravhengig kurve
Det finnes 2 typer væravhengige kurver:
▪ 2-punktskurve
▪ Stigning-drift-kurve
Hvilken type kurve du skal bruke til justeringer, avhenger av dine personlige
preferanser. Se "4.8.4Bruke av væravhengige kurver"[440].
Tilgjengelighet
Den væravhengige kurven er tilgjengelig for:
▪ Hovedområde - oppvarming
▪ Hovedområde - kjøling
▪ Ekstraområde - oppvarming
▪ Ekstraområde - kjøling
▪ Tank
4.8.2 2-punktskurve
Definer den væravhengige kurven med disse to settpunktene:
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
INFORMASJON
For væravhengig drift skal du konfigurere settpunktet for hovedområdet,
ekstraområdet eller tanken korrekt. Se "4.8.4Bruke av væravhengige kurver"[440].
Referanseguide for bruker
37
4 | Drift
Y1
Y2
X1 X2
a
▪ Settpunkt (X1, Y2)
▪ Settpunkt (X2, Y1)
Eksempel
Vare Beskrivelse
a Valgt væravhengig område:
▪ : Hovedområde eller ekstra soneoppvarming
▪ : Hovedområde eller ekstra sonekjøling
▪ : Husholdningsvarmtvann
X1, X2 Eksempler på utendørs miljøtemperatur
Y1, Y2 Eksempler på ønsket tanktemperatur eller utslippsvanntemperatur.
Ikonet tilsvarer varmestrålelegemet for dette området:
4.8.3 Stigning-drift-kurve
Stigning og drift
Definerer den væravhengige kurven på grunnlag av dens stigning og drift:
▪ Endrer stigningen for å øke eller redusere temperaturen til utløpsvannet
forskjellig for forskjellige miljøtemperaturer. Hvis for eksempel
utslippsvanntemperaturen generelt er grei, men for kald ved lave
miljøtemperaturer, kan stigningen heves slik at utslippsvanntemperaturen
oppvarmes litt mer ved stadig lavere miljøtemperaturer.
▪ : Gulvoppvarming
▪ : Viftekonvektor
▪ : Radiator
▪ : Husholdningsvarmtvannstank
Tilgjengelig handlinger i denne skjermen
Gå gjennom temperaturene.
Endre temperaturen.
Gå til neste temperatur.
Bekreft endringer og gå videre.
Referanseguide for bruker
38
▪ Endrer driften for å øke eller redusere temperaturen til utløpsvannet likt for
forskjellige miljøtemperaturer. Hvis for eksempel utslippsvanntemperaturen
alltid er litt for kald ved forskjellige miljøtemperaturer, kan drift settes opp for å
øke utslippsvanntemperaturen like mye for alle miljøtemperaturer.
Eksempler
Væravhengig kurve når stigning er valgt:
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
X1 X2
c
d
e
Y1
Y2
Y3
Y4
a b
Væravhengig kurve når drift er valgt:
Y1
Y2
Y3
Y4
X1 X2
a b
c
d
e
Vare Beskrivelse
4 | Drift
a WD-kurve før endringer.
b WD-kurve etter endringer (som eksempel):
▪ Når stigningen endres, blir den nye foretrukne temperaturen ved
X1 ujevnt høyere enn den foretrukne temperaturen ved X2.
▪ Når driften endres, blir den nye foretrukne temperaturen ved X1
likt høyere som den foretrukne temperaturen ved X2.
c Skråning
d Drift
e Valgt væravhengig område:
▪ : Hovedområde eller ekstra soneoppvarming
▪ : Hovedområde eller ekstra sonekjøling
▪ : Husholdningsvarmtvann
X1, X2 Eksempler på utendørs miljøtemperatur
Y1, Y2, Y3,Y4Eksempler på ønsket tanktemperatur eller utslippsvanntemperatur.
Ikonet tilsvarer varmestrålelegemet for dette området:
▪ : Gulvoppvarming
▪ : Viftekonvektor
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
▪ : Radiator
▪ : Husholdningsvarmtvannstank
Tilgjengelig handlinger i denne skjermen
Velg stigning eller drift.
Øke eller redusere stigning/drift.
Når stigning er valgt: angi stigning og gå til drift.
Når drift er valgt: angi drift.
Bekreft endringer og gå tilbake til undermenyen.
Referanseguide for bruker
39
4 | Drift
4.8.4 Bruke av væravhengige kurver
Konfigurer væravhengige kurver som følger:
Definere settpunktmodus
For å bruke væravhengig kurve må du definere korrekt settpunktmodus:
Gå til settpunktmodus … Sett settpunktmodus til …
Hovedområde – Oppvarming
[2.4] Hovedområde >
Settpunktmodus
WD-oppvarming, fast kjøling
ELLER Væravhengig
Hovedområde – Kjøling
[2.4] Hovedområde >
Væravhengig
Settpunktmodus
Ekstraområde – Oppvarming
[3.4] Ekstraområde >
Settpunktmodus
WD-oppvarming, fast kjøling
ELLER Væravhengig
Ekstraområde – Kjøling
[3.4] Ekstraområde >
Væravhengig
Settpunktmodus
Tank
[5.B] Tank > Settpunktmodus Væravhengig
Endre type væravhengig kurve
For å endre type for alle områder og for tanken, gå til [2.E] Hovedområde > WDkurvetype.
Visning av hvilken type som er valgt er også mulig via:
▪ [3.C] Ekstraområde > WD-kurvetype
▪ [5.E] Tank > WD-kurvetype
Endre type væravhengig kurve
Område Gå til …
Hovedområde – Oppvarming [2.5] Hovedområde > Oppvarming
WD-kurve
Hovedområde – Kjøling [2.6] Hovedområde > Kjøling WD-
kurve
Ekstraområde – Oppvarming [3.5] Ekstraområde > Oppvarming
WD-kurve
Ekstraområde – Kjøling [3.6] Ekstraområde > Kjøling WD-
kurve
Tank [5.C] Tank > WD-kurve
INFORMASJON
Maksimum og minimum settpunkter
Du kan ikke konfigurere kurven med temperaturer som er høyere eller lavere enn de
satte maksimum og minimum settpunktene for det aktuelle området eller for tanken.
Når maksimum eller minimum settpunkt er nådd, flater kurven ut.
Referanseguide for bruker
40
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4 | Drift
For å finjustere den væravhengige kurven: stigning-drift-kurve
Følgende tabell beskriver hvordan man finjusterer den væravhengige kurven for et
område eller en tank:
Du føler … Finjuster med stigning eller
drift:
Ved vanlige
utendørstemperaturer
…
OK Kaldt ↑ —
OK Varmt ↓ —
Kaldt OK ↓ ↑
Kaldt Kaldt — ↑
Kaldt Varmt ↓ ↑
Varmt OK ↑ ↓
Varmt Kaldt ↑ ↓
Varmt Varmt — ↓
Ved kalde
utendørstemperaturer
…
Stigning Drift
For å finjustere den væravhengige kurven: 2-punktskurve
Følgende tabell beskriver hvordan man finjusterer den væravhengige kurven for et
område eller en tank:
Du føler … Finjustere med settpunkter:
Ved vanlige
utendørstemperaturer
…
Ved kalde
utendørstemperaturer
…
Y2
(a)
Y1
(a)
X1
(a)
X2
(a)
OK Kaldt ↑ — ↑ —
OK Varmt ↓ — ↓ —
Kaldt OK — ↑ — ↑
Kaldt Kaldt ↑ ↑ ↑ ↑
Kaldt Varmt ↓ ↑ ↓ ↑
Varmt OK — ↓ — ↓
Varmt Kaldt ↑ ↓ ↑ ↓
Varmt Varmt ↓ ↓ ↓ ↓
(a)
Se "4.8.22-punktskurve"[437].
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
41
4 | Drift
[1]
Rom
Sensorforskyvning
Settpunktområde
Frostbeskyttelse
Kjølingsplan
Oppvarmingsplan
Tidsplan
[2]
Hovedområde
Tidsplan
Oppvarmingsplan
Settpunktmodus
Kjølingsplan
Oppvarming WD-kurve
Kjøling WD-kurve
WD-kurvetype
[3]
Ekstraområde
Tidsplan
Oppvarmingsplan
Settpunktmodus
Kjølingsplan
Oppvarming WD-kurve
Kjøling WD-kurve
WD-kurvetype
[4]
Romoppvarming/-kjøling
Dm
Driftsmodusplan
[7]
Brukerinnstillinger
Språk
Tid/dato
Ferie
Stille
Strømpris
Gasspris
[8]
Informasjon
Energidata
Feilhistorikk
Forhandlerinformasjon
Sensorer
Aktuatorer
Driftsmoduser
Om
Tilkoblingsstatus
Driftstimer
[B]
Brukerprofil
[C]
Drift
Rom
Romoppvarming/-kjøling
Tank
[1.4]
Frostbeskyttelse
Aktivering
Rom settpunkt
[1.5]
Settpunktområde
Oppvarming minimum
Oppvarming maksimum
Kjøling minimum
Kjøling maksimum
[7.2]
Tid/dato
Timer
Minutter
År
Måned
Dag
Sommertid
Format
[7.3]
Ferie
Aktivering
Fra
Til
[7.4]
Stille
Aktivering
Tidsplan
Nivå
[7.5]
Strømpris
Høy
Middels
Lav
Tidsplan
[8.1]
Energidata
El-tilførsel
Generert varme
(**)
(**)
[5]
Tank
Kraftig drift
Komfortsettpunkt
Øko-settpunkt
Gjenoppv.settpunkt
Tidsplan
WD-kurve
WD-kurvetype
(*)
(*)
(*)
(*)
(*)
(*)
(*)
(*)
[D]
Trådløs Gateway
Modus
WPS
Nullstill
Enhetsinformasjon
(***)
Referanseguide for bruker
42
4.9 Menystruktur: oversikt over brukerinnstillinger
Settpunkt-skjerm
(*) Gjelder kun for vendbare modeller, modeller med kun oppvarming+konverteringssett
(**) Bare tilgjengelig for installatør
(***) Gjelder kun når WLAN-adapter er installert
INFORMASJON
Avhengig av valgte installatørinnstillinger og type enhet, vil innstillingene være synlig/
usynlige.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4.10 Installatørinnstillinger: tabeller som skal fylles ut av montøren
4.10.1 Veiviser for konfigurering
Innstilling Fyll ut…
System
Innendørsenhetstype
(skrivebeskyttet)
Type ekstravarmer [9.3.1]
Husholdningsvarmtvann [9.2.1]
Nød [9.5]
Antall soner [4.4]
Ekstravarmer
Spenning [9.3.2]
Konfigurasjon [9.3.3]
Kapasitet trinn 1 [9.3.4]
4 | Drift
Tilleggskapasitet trinn 2
[9.3.5] (hvis tilgjengelig)
Hovedområde
Givertype [2.7]
Kontroll [2.9]
Settpunktmodus [2.4]
Tidsplan [2.1]
Ekstraområde (bare hvis [4.4] = 1)
Givertype [3.7]
Kontroll (skrivebeskyttet) [3.9]
Settpunktmodus [3.4]
Tidsplan [3.1]
Tank
Oppvarmingsmodus [5.6]
Komfortsettpunkt [5.2]
Øko-settpunkt [5.3]
Gjenoppv.settpunkt [5.4]
4.10.2 Innstillinger-meny
Hovedområde
Termostattype [2.A]
Ekstraområde (hvis tilgjengelig)
Termostattype [3.A]
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Innstilling Fyll ut…
Referanseguide for bruker
43
4 | Drift
Innstilling Fyll ut…
Informasjon
Forhandlerinformasjon [8.3]
Referanseguide for bruker
44
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
5 Energisparingstips
Tips om romtemperatur
▪ Sørg for at ønsket romtemperatur ALDRI er for høy (i oppvarmingsmodus) eller
for lav (i kjølemodus), men ALLTID stemmer med dine faktiske behov. Hver spart
grad kan redusere oppvarmings-/kjølekostnadene med opptil 6%.
▪ IKKE øk ønsket romtemperatur med formål å oppnå raskere romoppvarming.
Rommet vil IKKE varmes opp raskere.
▪ Når systemoppsettet inneholder trege varmestrålelegemer (for eksempel ved
oppvarming under gulvet), bør du unngå store svingninger i ønsket
romtemperatur og IKKE la romtemperaturen falle for lavt. Det vil ta mer tid og
energi å varme opp rommet igjen.
▪ Bruk en ukentlig tidsplan for dine normale romoppvarmings- eller
romkjølingsbehov. Ved behov er det enkelt å avvike fra tidsplanen:
- I kortere perioder: Du kan overstyre den planlagte romtemperaturen inntil
neste handling i tidsplanen. Eksempel: Når du har fest, eller når du skal ut et
par timer.
- I lengre perioder: Du kan bruke feriemodus.
5 | Energisparingstips
Tips om utslippsvanntemperatur
▪ I oppvarmingsmodus fører en lavere ønsket utslippsvanntemperatur til lavere
energiforbruk og bedre ytelse. Ved kjøling gjelder det motsatte.
▪ Angi ønsket utslippsvanntemperatur i samsvar med varmelegemetypen.
Eksempel: Gulvvarme er beregnet på lavere utslippsvanntemperatur enn i
radiatorer og varmepumpekonvektorer.
Tips om tanktemperaturen for husholdningsvarmtvann
▪ Bruk en ukentlig tidsplan for dine normale behov for husholdningsvarmtvann
(bare i planlagt modus).
- Programmer for å varme opp VVHB-tanken til en forhåndsinnstilt verdi
(Komfort = høyere VVHB-tanktemperatur) om natten fordi behovet for
romoppvarming er lavere.
- Hvis oppvarming av VVHB-tanken en gang om natten ikke er tilstrekkelig, må
du programmere for å varme opp VVHB-tanken ytterligere til en
forhåndsinnstilt verdi (Øko = lavere DHW-tanktemperatur) om dagen.
▪ Sørg for at ønsket VVHB-tanktemperatur IKKE er for høy. Eksempel: Etter
installeringen senker du VVHB-tanktemperaturen daglig med 1°C og undersøker
om du fortsatt har nok varmtvann.
▪ Programmer for å slå PÅ pumpen for husholdningsvarmtvann bare under
perioder på dagen når øyeblikkelig tilgang på varmtvann er nødvendig.
Eksempel: Om morgenen og kvelden.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
45
6 | Vedlikehold og service
6 Vedlikehold og service
6.1 Oversikt: vedlikehold og service
Installatøren må utføre et årlig vedlikehold. Du kan finne kontakt/helpdesknummeret via brukergrensesnittet.
Som sluttbruker må du:
▪ Hold området rundt enheten rent.
▪ Holde brukergrensesnittet rent med en fuktet myk klut. IKKE bruke noen
rengjøringsmidler.
▪ Kontroller regelmessig at vanntrykket er over 1bar.
Kjølemiddel
Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i
atmosfæren.
Type kjølemedium: R32
Verdien for global oppvarmingsevne (GWP): 675
MERKNAD
Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt
kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.
Formel for å beregne mengden i tonn CO2-ekvivalenter: GWP-verdien av
kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000
Ta kontakt med montøren hvis du vil ha mer informasjon.
ADVARSEL: ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel
åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
ADVARSEL
▪ Deler fra kjølemediesyklusen må IKKE perforeres eller brennes.
▪ Bruk IKKE andre vaskemidler eller midler som fremskynder avisingen enn dem
som anbefales av produsenten.
▪ Vær oppmerksom på at kjølemediet i systemet er uten lukt.
Referanseguide for bruker
46
ADVARSEL
Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det
lekker kjølemedium ut i rommet som kommer i kontakt med flammen fra en
brenner, et varmeapparat eller en gasskomfyr, kan det føre til at det dannes skadelig
gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med
forhandleren der du kjøpte enheten.
Enheten må IKKE brukes før servicepersonell kan bekrefte at delen der
kjølemedielekkasjen oppstod, er reparert.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
6.2 Slik finner du kontakt/helpdesk-nummeret
1 Gå til [8.3]: Informasjon > Forhandlerinformasjon.
6 | Vedlikehold og service
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
47
7 | Feilsøking
7 Feilsøking
7.1 Vise hjelpeteksten ved eventuell feil
Kontakt
Hvis systemet har noen av symptomene som er oppført nedenfor, kan du prøve å
løse problemet selv. Kontakt installatøren ved alle andre problemer. Du kan finne
kontakt/helpdesk-nummeret via brukergrensesnittet.
Hvis det inntreffer en feil, vil følgende bli vist i hjem-skjermen, avhengig av
alvorsgraden:
▪ : Feil
▪ : Feilfunksjon
Du kan få en kort og en lang beskrivelse av feilen på følgende måte:
1 Trykk på venstre dreieskive for å åpne hovedmenyen og gå til
Har feilfunksjon.
Resultat: En kort beskrivelse av feilen og feilkoden vises på
skjermen.
2 Trykk på i feil-skjermen.
Resultat: En lang beskrivelse av feilen vises på skjermen.
7.2 Slik kontrollerer du feilhistorikken
Betingelser: Brukertillatelsesnivået er satt til avansert sluttbruker.
1 Gå til [8.2]: Informasjon > Feilhistorikk.
Du ser en liste over de siste funksjonfeilene.
7.3 Symptom: Du synes det er for kaldt (varmt) i stuen
Mulig årsak Korrigerende tiltak
Ønsket romtemperatur er for lav (høy). Øk (reduser) ønsket romtemperatur. Se
"4.4.4Endre ønsket
romtemperatur"[420].
Hvis problemet gjentar seg daglig, gjør
ett av følgende:
▪ Øk (reduser) verdien for ønsket
romtemperatur. Se "4.7.1 Bruke
forhåndsinnstilte verdier"[429].
Referanseguide for bruker
48
▪ Juster tidsplanen for romtemperatur.
Se "4.7.3 Bruke og programmere
tidsplaner" [4 32] og "4.7.4Tidsplan-
skjerm: Eksempel"[433].
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Mulig årsak Korrigerende tiltak
Ønsket romtemperatur kan ikke nås. Øk ønsket utslippsvanntemperatur i
Den væravhengige kurven er satt feil. Juster den væravhengige kurven. Se
7.4 Symptom: Vannet i kranen er for kaldt
Mulig årsak Korrigerende tiltak
7 | Feilsøking
samsvar med varmelegemetypen. Se
"4.4.5Endre ønsket
utslippsvanntemperatur"[421].
Væravhengig drift.
Du gikk tom for husholdningsvarmtvann
på grunn av uvanlig høyt forbruk.
ØnsketVVHB-tanktemperatur er for lav.
Hvis du trenger husholdningsvarmtvann
med en gang, kan du aktivere
husholdningsvarmtvannstanken
Kraftig drift. Dette forbruker
imidlertid ekstra energi. Se "4.5.6Bruke
husholdningsvarmtvann med kraftig
drift"[425].
Hvis problemene gjentar seg daglig, gjør
ett av følgende:
▪ Øk den forhåndsinnstilte verdien
for VVHB-tanktemperatur. Se
"4.7.1 Bruke forhåndsinnstilte
verdier"[429].
▪ Juster tidsplanen for VVHB-
tanktemperatur. Eksempel:
Programmer for å varme opp VVHBtanken til en forhåndsdefinert verdi
(Øko-settpunkt = lavere
tanktemperatur) om dagen. Se
"4.7.3 Bruke og programmere
tidsplaner" [4 32] og "4.7.4Tidsplan-
skjerm: Eksempel"[433].
7.5 Symptom: feil i varmepumpen
Når varmepumpen ikke fungerer, kan ekstravarmeren og/eller tilleggsvarmeren
brukes som et ekstra varmeapparat og enten automatisk eller ikke-automatisk ta
over varmebelastningen.
▪ Når automatisk nødssituasjon er satt til Automatisk og det oppstår en feil i
varmepumpen:
- For EHVH/X: Ekstravarmeren vil automatisk ta over produksjonen av
husholdningsvarmtvann
- For EHBH/X: Ekstravarmeren vil automatisk ta over oppvarmingen, og
tilleggsvarmeren i den tilleggstanken vil automatisk ta over produksjonen av
husholdningsvarmtvann.
▪ Når automatisk nødssituasjon er satt til Manuelt og det oppstår en feil i
varmepumpen, vil driften for husholdningsvarmtvann og romoppvarming stoppe,
og de må settes i gang igjen manuelt via brukergrensesnittet. For å gjenoppta
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
49
7 | Feilsøking
7.6 Symptom: Systemet lager surklelyder etter igangsetting
driften manuelt går du til hovedmeny-skjermen Har feilfunksjon. Her ber
brukergrensesnittet deg om å bekrefte hvorvidt ekstravarmeren og/eller
tilleggsvarmeren kan overta varmebelastningen eller ikke.
Når varmepumpen svikter, vises eller på brukergrensesnittet.
Mulig årsak Korrigerende tiltak
Varmepumpen er skadet. Se "7.1Vise hjelpeteksten ved eventuell
feil"[448].
INFORMASJON
Når ekstravarmeren og tilleggsvarmeren overtar varmebelastningen, er
strømforbruket betydelig høyere.
Mulig årsak Korrigerende tiltak
Det er luft i systemet. Utfør luftrensing av systemet.
(a)
Forskjellige funksjonsfeil.
Kontroller om eller vises på
startskjermen til brukergrensesnittet. Se
"7.1Vise hjelpeteksten ved eventuell
feil"[448] hvis du vil ha mer
informasjon om feilfunksjonen.
(a)
Vi anbefaler luftrensing med enhetens luftrensefunksjon (skal utføres av installatøren).
Hvis du utfører luftrensing av varmestrålelegemer eller oppsamlere, ta hensyn til følgende:
ADVARSEL
Luftrensing av varmestrålelegemer eller oppsamlere. Før du foretar luftrensing fra
varmestrålelegemer eller oppsamlere må du sjekke om eller vises på
startskjermen til brukergrensesnittet.
▪ Hvis ikke kan du utføre luftrensing umiddelbart.
▪ Hvis ja, sørg for at rommet der du vil utføre luftrensing har tilstrekkelig
ventilasjon. Begrunnelse: Kjølemiddel kan lekke inn i vannkretsen, og deretter inn
i rommet når du foretar luftrensing fra varmestrålelegemer eller oppsamlere.
Referanseguide for bruker
50
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
8 Flytting
8.1 Oversikt: flytting
Kontakt installatøren hvis du vil flytte deler av systemet (brukergrensesnittet,
innendørsenheten, utendørsenheten, VVHB-tanken…). Du kan finne kontakt/
helpdesk-nummeret via brukergrensesnittet.
8 | Flytting
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
51
9 | Kassering
9 Kassering
MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og
kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse
med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning.
Referanseguide for bruker
52
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
10 Ordliste
10 | Ordliste
VVHB = Husholdningsvarmtvann
Varmtvann beregnet på bruk i husholdninger, uansett bygningstype.
LWT = Utslippsvanntemperatur
Vanntemperaturen ved varmepumpens vannutslipp.
Forhandler
Salgsdistributør for produktet.
Autorisert montør
Teknisk kyndig person som er kvalifisert til å montere produktet.
Bruker
Person som eier produktet og/eller bruker det.
Gjeldende forskrifter
Alle internasjonale, europeiske, nasjonale og lokale direktiver, lover,
forskrifter og/eller koder som er relevante og gjeldende for et bestemt
produkt eller domene.
Servicefirma
Kvalifisert firma som kan utføre eller koordinere nødvendig service på
enheten.
Installeringshåndbok
Instruksjonshåndbok for et bestemt produkt eller bruksområde. Forklarer
hvordan du installerer, konfigurerer og vedlikeholder det.
Driftshåndbok
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde.
Forklarer bruken.
Tilbehør
Etiketter, håndbøker, informasjonsark og utstyr som følger med produktet
og som må installeres i henhold til instruksjonene i den medfølgende
dokumentasjonen.
Tilleggsutstyr
Utstyr laget og godkjent av Daikin og som kan kombineres med produktet i
samsvar med instruksjonene i den medfølgende dokumentasjonen.
Kjøpes lokalt
Utstyr som IKKE er laget og godkjent av Daikin, og som kan kombineres med
produktet i samsvar med instruksjonene i den medfølgende
dokumentasjonen.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Referanseguide for bruker
53
Verantwortung für Energie und Umwelt
Copyright 2020 Daikin
4P618959-1 2020.03
Loading...
