Daikin EHBH04DA6V7, EHBH08DA6V7, EHBH08DA9W7, EHBX04DA6V7, EHBX08DA6V7 User reference guide [et]
...
Kasutaja viitejuhend
Daikin Altherma 3 R F+W
EHBH04DA6V7
EHBH08DA6V7
EHBH08DA9W7
EHBX04DA6V7
EHBX08DA6V7
EHBX08DA9W7
EHVH04S18D*6V7
EHVH04S23D*6V7
EHVH08S18D*6V7
EHVH08S23D*6V7
EHVH08S18D*9W7
EHVH08S23D*9W7
EHVX04S18D*3V7
EHVX04S18D*6V7
EHVX04S23D*3V7
EHVX04S23D*6V7
EHVX08S18D*6V7
EHVX08S23D*6V7
EHVX08S18D*9W7
EHVX08S23D*9W7
EHVH04SU18DA6V7
EHVH04SU23DA6V7
EHVH08SU18DA6V7
EHVH08SU23DA6V7
Sisukord
Sisukord
1 Üldised ettevaatusabinõud 4
1.1 Info kasutusjuhiste kohta................................................................................................................................................ 4
1.1.1 Hoiatuste ja sümbolite tähendus ................................................................................................................... 4
1.2 Kasutajale ........................................................................................................................................................................ 5
2 Info käesoleva dokumendi kohta 7
3 Info süsteemi kohta 9
3.1 Tüüpilise süsteemi osad.................................................................................................................................................. 9
4 Kasutamine 10
4.1 Kasutusliides: ülevaade................................................................................................................................................... 10
4.2 Võimalikud kuvad: ülevaade........................................................................................................................................... 11
4.2.1 Avakuva........................................................................................................................................................... 12
4.2.2 Peamenüü kuva .............................................................................................................................................. 14
4.2.3 Sättepunkti kuva ............................................................................................................................................. 15
4.2.4 Detailne kuva väärtustega .............................................................................................................................. 16
4.3 Funktsioonide SISSE või VÄLJA lülitamine ...................................................................................................................... 16
4.3.1 Visuaalne näidik .............................................................................................................................................. 16
4.3.2 SISSE või VÄLJA lülitamiseks ........................................................................................................................... 17
4.4 Ruumi kütte/jahutuse reguleerimine ............................................................................................................................. 18
4.4.1 Info ruumikütte/-jahutuse reguleerimise kohta ............................................................................................ 18
4.4.2 Ruumi kütterežiimi seadistamine................................................................................................................... 18
4.4.3 Kasutatava temperatuuri regulaatori tuvastamine ....................................................................................... 20
4.4.4 Soovitud ruumi temperatuuri muutmine ...................................................................................................... 20
4.4.5 Soovitud väljuva vee temperatuuri muutmine .............................................................................................. 21
4.5 Sooja tarbevee reguleerimine ........................................................................................................................................ 22
4.5.1 Info sooja tarbevee reguleerimise kohta ....................................................................................................... 22
4.5.2 Vaheülekuumenduse režiim........................................................................................................................... 23
4.5.3 Graafikupõhine režiim .................................................................................................................................... 24
4.5.4 Graafikupõhine + vaheülekuumenduse režiim .............................................................................................. 24
4.5.5 Sooja tarbevee temperatuuri muutmine ....................................................................................................... 25
4.5.6 Sooja tarbevee võimsa režiimi kasutamine ................................................................................................... 25
4.6 Tipptasemel kasutamine................................................................................................................................................. 26
4.6.1 Vaikse režiimi kasutamine .............................................................................................................................. 27
4.6.2 Puhkuserežiimi kasutamine............................................................................................................................ 28
4.6.3 Informatsiooni lugemine ................................................................................................................................ 28
4.6.4 Kellaaja ja kuupäeva konfigureerimiseks ....................................................................................................... 29
4.7 Väärtuste ja graafikute eelseadistamine........................................................................................................................ 29
4.7.1 Eelseadistatud väärtuste kasutamine ............................................................................................................ 29
4.7.2 Energiahindade seadistamine ........................................................................................................................ 30
4.7.3 Graafikute kasutamine ja programmeerimine .............................................................................................. 32
4.7.4 Graafiku kuva: näide ....................................................................................................................................... 33
4.8 Ilmast sõltuv kõver.......................................................................................................................................................... 37
4.8.1 Mis on ilmast sõltuv kõver?............................................................................................................................ 37
4.8.2 2-punktiline kõver........................................................................................................................................... 37
4.8.3 Kõvera kalle ja nihe......................................................................................................................................... 38
4.8.4 Ilmast sõltuvate kõverate kasutamine ........................................................................................................... 40
4.9 Menüüstruktuur: ülevaade kasutajasätetest ................................................................................................................. 42
4.10 Paigaldussätted: paigaldaja täidetavad tabelid.............................................................................................................. 43
4.10.1 Konfigureerimise viisard................................................................................................................................. 43
4.10.2 Seadistusmenüü ............................................................................................................................................. 43
Kasutaja viitejuhend
2
5 Nõuanded energia säästmise kohta 45
6 Hooldus ja teenindus 46
6.1 Ülevaade: hooldus ja teenindus ..................................................................................................................................... 46
6.2 Kontakti/tugitelefoninumbri leidmine............................................................................................................................ 47
7 Veatuvastus 48
7.1 Abiteksti kuvamine talitlushäire korral........................................................................................................................... 48
7.2 Talitlushäirete ajaloo kontrollimine................................................................................................................................ 48
7.3 Sümptom: elutoas on liiga külm (palav) ......................................................................................................................... 48
7.4 Sümptom: kraanivesi on liiga külm................................................................................................................................. 49
7.5 Sümptom: soojuspumba rike.......................................................................................................................................... 49
7.6 Tunnus: süsteem tekitab pärast kasutuselevõttu korisevat häält ................................................................................. 50
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Sisukord
8 Asukoha vahetamine 51
8.1 Ülevaade: asukoha vahetamine...................................................................................................................................... 51
9 Toote kasutuselt kõrvaldamine 52
10 Sõnastik 53
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
3
1 | Üldised ettevaatusabinõud
1 Üldised ettevaatusabinõud
1.1 Info kasutusjuhiste kohta
▪ Originaaldokumendid on inglise keeles. Kõik teised keeled on tõlked.
▪ Selles juhises kirjeldatud ettevaatusabinõudes käsitletakse väga olulisi teemasid;
järgige neid hoolikalt.
▪ Süsteemi tohib paigaldada ja paigaldusjuhises ning paigaldaja teatmikus
kirjeldatud toiminguid teha AINULT selleks volitatud paigaldaja.
1.1.1 Hoiatuste ja sümbolite tähendus
OHT
See sümbol tähistab olukorda, mis lõpeb surma või vigastusega.
OHT: ELEKTRILÖÖGIOHT
See sümbol tähistab olukorda, mis võib lõppeda elektrilöögiga.
OHT: PÕLETUSOHT
See sümbol tähistab olukorda, mis võib lõppeda äärmuslikult kõrgest või madalast
temperatuurist põhjustatud põletusega.
OHT: PLAHVATUSOHT
Näitab olukorda, mis võib lõppeda plahvatusega.
HOIATUS
See sümbol tähistab olukorda, mis võib lõppeda kas surma või vigastusega.
HOIATUS: KERGSÜTTIV MATERJAL
ETTEVAATUST
See sümbol tähistab olukorda, mis võib lõppeda kerge või keskmise vigastusega.
MÄRKUS
See sümbol tähistab olukorda, mis võib lõppeda varustuse või vara kahjustusega.
Kasutaja viitejuhend
4
TEAVE
See sümbol tähistab kasulikke nõuandeid või lisainfot.
Kasutatud sümbolid seadmel:
Sümbol Selgitus
Enne paigaldamist lugege paigaldus- ja kasutusjuhend ning
elektripaigaldise juhised läbi.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
1.2 Kasutajale
1 | Üldised ettevaatusabinõud
Sümbol Selgitus
Enne hoolduse või teeninduse alustamist lugege läbi
hooldusjuhend.
Vaadake lisateavet paigaldaja ja kasutaja teatmikust.
Seadmel on pöörlevaid osi. Olge seadme hooldamisel või
ülevaatusel ettevaatlik.
Dokumentides kasutatavad sümbolid:
Sümbol Selgitus
Näitab joonise pealkirja või viitab sellele.
Näide: " 1–3 Joonise peakiri" tähendab "Joonis 3 peatükis
1".
Näitab tabeli pealkirjale või viitab sellele.
Näide: " 1–3 Tabeli pealkiri" tähendab "Tabel 3 peatükis 1".
HOIATUS
Kui te POLE KINDEL, kuidas seadet kasutada, küsige
juhiseid oma paigaldajalt.
HOIATUS
Selle seadme kasutamine on keelatud nendel isikutel,
kaasa arvatud lapsed, kellel on piiratud füüsilised,
sensoorsed või vaimsed võimed ning kogemusteta ja
väljaõppeta isikutel, välja arvatud juhul kui nad on
kasutamise ajal nende ohutuse eest vastutava isiku
järelevalve või juhendamise all.
Tuleb jälgida, et lapsed seadmega ei mängiks.
Lastel ei ole lubatud seadet ilma järelevalveta puhastada
ega hooldada.
HOIATUS
Elektrilöögi või tulekahju ennetamiseks:
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
▪ ÄRGE loputage seadet.
▪ ÄRGE kasutage seadet märgade kätega.
▪ ÄRGE asetage seadmele vett sisaldavaid esemeid.
ETTEVAATUST
▪ ÄRGE asetage seadme peale mingeid esemeid.
▪ ÄRGE istuge, ronige või astuge seadmele.
Kasutaja viitejuhend
5
1 | Üldised ettevaatusabinõud
▪ Seadmetel on järgmine sümbol:
See tähendab, et elektrilisi ja elektroonilisi seadmeid EI TOHI panna sorteerimata
olmeprügi hulka. ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel,
külmaaine, õli ja muude osade käsitsemisel tuleb järgida kehtestatud eeskirju.
Seadmeid tuleb käidelda eriettevõttes, et neid taaskasutada, ümber töödelda ja
taastada. Nõuetekohase jäätmekäitlusega aitate kaitsta keskkonda võimalike
kahjulike mõjude eest ja inimeste tervist. Lisateabe saamiseks pöörduge oma
paigaldaja või kohaliku omavalitsuse poole.
▪ Toiteelementidel on järgmine sümbol:
See tähendab, et toiteelemente ei tohi panna sorteerimata olmeprügi hulka. Kui
selle sümboli kohal on keemilise elemendi tähis, siis tähendab see, et patarei
sisaldab raskemetalle üle teatud kontsentratsiooni.
Võimalikud keemilise elemendi sümbolid on: Pb: plii (>0,004%).
Kasutatud toiteelemente tuleb käidelda eriettevõttes, et neid elemente saaks
taaskasutada. Kasutatud toiteelementide nõuetekohase jäätmekäitlusega aitate
kaitsta keskkonda võimalike kahjulike mõjude eest ja inimeste tervist.
Kasutaja viitejuhend
6
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
2 | Info käesoleva dokumendi kohta
4
Ruumi küte/jahutus
2 Info käesoleva dokumendi kohta
Täname Teid toote ostmise eest. Palume teil teha järgmist:
▪ lugege juhend enne kasutajaliidese kasutamist hoolikalt läbi, et tagada parim
võimalik tulemus.
▪ paluge paigaldajal end teavitada sätetest, mida ta teie süsteemi
konfigureerimiseks kasutas. kontrollige, kas ta täitis paigaldaja sättetabeli. Kui
mitte, paluge tal seda teha.
▪ hoidke juhend tulevikus sirvimiseks alles.
Sihtrühm
Lõppkasutajad
Juhendikomplekt
Käesolev juhend on osa dokumendikomplektist. Täiskomplekt koosneb:
▪ Üldised ettevaatusabinõud.
- Ohutusjuhised, mida peate lugema enne süsteemi kasutamist
- Formaat: paber (siseseadme karbis)
▪ Kasutusjuhend.
- Kiirülevaade seadme põhilistest funktsioonidest
- Formaat: paber (siseseadme karbis)
▪ Kasutaja viitejuhend.
- Detailsed juhised ja taustinfo seadme kasutamiseks algajatele ja spetsialistidele
- Formaat: Digifailid aadressil http://www.daikineurope.com/support-and-
manuals/product-information/.
Dokumentide uusimad versioonid võite leida Daikin piirkondlikult veebilehelt või
saada seadme paigaldajalt.
Originaaldokumendid on inglise keeles. Kõik teised keeled on tõlked.
Lingiread
Lingiread (näiteks [4.3]) aitavad teil liikuda kasutajaliidese menüü struktuuris.
1 Lingiridade lubamine: vajutage avakuval või peamenüü kuval
abinupule. Ekraani ülemisse vasakusse nurka ilmuvad lingiread.
2 Lingiridade keelamine: vajutage uuesti abinupule.
Käesolevas dokumendis kasutatakse samuti neid lingiridasid. Näide:
1 Minge [4.3]: Ruumi küte/jahutus > Töövahemik.
See tähendab:
1 Alustades avakuvalt keerake vasakut valimisketast ja minge
valikusse Ruumi küte/jahutus.
2 Alammenüüsse minemiseks vajutage vasakut valikuketast.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
7
2 | Info käesoleva dokumendi kohta
Töövahemik
4.3
3 Keerake vasakut valikuketast ja minge valikusse Töövahemik.
4 Alammenüüsse minemiseks vajutage vasakut valikuketast.
Kasutaja viitejuhend
8
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
3 Info süsteemi kohta
d
a
b
c
e
f
g
BC
A
Olenevalt süsteemist võib see:
▪ Kütta ruumi
▪ Jahutada ruumi (kui paigaldatud on kütmise/jahutusega soojuspumba mudel)
▪ Toota sooja tarbevett (kui kuumaveepaak on paigaldatud)
3.1 Tüüpilise süsteemi osad
3 | Info süsteemi kohta
A Põhitsoon. Näide: Elutuba.
B Lisatsoon. Näide: Magamistuba.
C Tehniline ruum. Näide: Garaaž.
a Välisseadme soojuspump
b Siseruumides kasutatav maasoojuspump
c Kuumaveepaak
d Siseseadme kasutajaliides
e Ruumi termostaadina kasutatakse kasutajaliidest
f Põrandaküte
g Radiaatorid, soojuspumbakonvektorid võiventilaatorkonvektorid
TEAVE
Sõltuvalt siseseadme tüübist võib seda ja kuumaveepaaki (kui see on paigaldatud)
teineteisest eraldada või omavahel integreerida.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
9
4 | Kasutamine
b
c
a
a
b
c
4 Kasutamine
4.1 Kasutusliides: ülevaade
Kasutusliidesel on järgmised komponendid:
a Olekunäidik
b LCD-ekraan
c Valikukettad ja nupud
a Olekunäidik
b LCD-ekraan
c Valikukettad ja nupud
Olekunäidik
Olekuindikaatori LED-tuled põlevad või vilguvad, et näidata seadme töörežiimi.
LED Režiim Kirjeldus
Vilkuv sinine Ootel Seade ei tööta.
Püsivalt sinine Töötab Seade töötab.
Vilkuv punane Tõrge Tekkis viga.
Vaadake üksikasju peatükist
"7.1Abiteksti kuvamine talitlushäire
korral"[448].
LCD-ekraan
LCD-ekraanil on unerežiim. Kui kasutajaliidest pole kindla aja jooksul kasutatud,
muutub ekraan tumedaks. Ekraani äratamiseks tuleb vajutada mõnd nuppu või
pöörata mõnd ketasvalijat. Passiivsuse aeg sõltub kasutaja õiguste tasemest:
▪ Kasutaja või Ekspertkasutaja: 15min
▪ Paigaldaja: 1h
Kasutaja viitejuhend
10
Valikukettad ja nupud
Valimiskettaid ja nuppe kasutatakse järgmiseks:
▪ LCD-ekraani kuvade, menüüde ja sätete vahel navigeerimiseks
▪ Väärtuste seadistamiseks
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
a b c d e
Artikkel Kirjeldus
4 | Kasutamine
a Vasakpoolne
ketasvalija
LCD kuvab ekraani vasakul poolel kaare, kui võimalik on
kasutada vasakut ketasvalijat.
▪ : Keerake, seejärel vajutage vasakule ketasvalijale.
Menüüstruktuuris navigeerimine.
▪ : Keerake vasakut ketasvalijat. Menüüelemendi
valimine.
▪ : Vajutage vasakut ketasvalijat. Valiku kinnitamine
või alammenüüsse minemine.
b Tagasi-nupp : Vajutage, et minna menüüstruktuuris 1 sammu võrra
tagasi.
c Kodunupp : Vajutage, et minna tagasi avalehele.
d Abinupp : Vajutage, et vaadata konkreetse lehega seotud abiteksti
(kui olemas).
e Parempoolne
ketasvalija
LCD kuvab ekraani paremal poolel kaare, kui võimalik on
kasutada paremat ketasvalijat.
▪ : Keerake, seejärel vajutage paremale ketasvalijale.
Väärtuse või sätte muutmine, mis on kuvatud ekraani
paremal poolel.
▪ : Keerake paremat ketasvalijat. Navigeerimine
võimalike väärtuste ja sätete vahel.
4.2 Võimalikud kuvad: ülevaade
Sagedasemad kuvad on järgmised:
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
▪ : Vajutage paremat ketasvalijat. Valiku kinnitamine ja
järgmise menüüelemendi juurde minemine.
Kasutaja viitejuhend
11
4 | Kasutamine
+
–
a
OR
b
c
c2
c4
c1
c3
6
1.6
bar
18 Feb 2018
22:19
55
18
21
45
f
i
j
h
g
e
d
a
b
c
21
21
a2
a3
a1
4.2.1 Avakuva
a Avakuva
b Peamenüü kuva
c Madalama tasandi kuvad:
c1: Sättepunkti kuva
c2: Detailne kuva väärtustega
c3: kuva ilmast sõltuva kõveraga
c4: graafikuga kuva
Vajutage nupule , et minna tagasi avalehele. Kuvatakse seadme konfiguratsiooni
ülevaade ja ruumi ja sättepunkti temperatuur. Avakuval kuvatakse ainult sümbolid,
mis on kehtivad teie seadme konfiguratsiooni puhul.
Võimalikud tegevused ekraanil
Navigeerimine peamenüü loendis.
Peamenüü kuvale minemine.
Lingiridade lubamine/keelamine.
Artikkel Kirjeldus
Temperatuur kuvatakse ringides. Kui ring on hall, ei ole
Kasutaja viitejuhend
12
Välisseade
vastav toiming (nt ruumi kütmine) hetkel aktiivne.
a1
a2
: Välisseade
: Vaikne režiim aktiivne
a3 Mõõdetud keskkonnatemperatuur
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Artikkel Kirjeldus
b1
b2
g3
g1
g4
g2
h3
h1
h2
i1
i2
4 | Kasutamine
Siseseade /
sooja
tarbevee paak
Ruumi
töörežiim
Desinfitseeri
mine / võimas
režiim
Kuupäev /
kellaaeg
Puhkus f
Põhitsoon
b1 Siseseade:
▪ : Põrandal seisev integreeritud paagiga siseseade
▪ : Seinale kinnitatud eraldi paagiga siseseade
▪ : Seinale kinnitatud siseseade
b2 Veesurve
c ▪ : Jahutus
▪ : Küte
d
▪ : Desinfitseerimise režiim aktiivne
▪ : Võimas töörežiim aktiivne
e Praegune kuupäev ja kellaaeg
: Puhkuserežiim aktiivne
g1 Soojuskiirguri tüüp:
▪ : Põrandaküte
Lisatsoon
▪ : Ventilaatorkonvektor
▪ : Radiaator
g2 Väljuva vee temperatuuri sättepunkt
g3 Ruumi termostaadi tüüp:
▪ : Daikin kasutajaliides, mida kasutatakse ruumi
termostaadina
▪ : Väline juhtimine
▪ Peidetud: väljuva vee temperatuuri reguleerimine
g4 Mõõdetud ruumi temperatuur
h1 Soojuskiirguri tüüp:
▪ : Põrandaküte
▪ : Ventilaatorkonvektor
▪ : Radiaator
h2 Väljuva vee temperatuuri sättepunkt
h3 Ruumi termostaadi tüüp:
▪ : Väline juhtimine
▪ Peidetud: väljuva vee temperatuuri reguleerimine
Soe tarbevesi
i1
: Soe tarbevesi
i2 Mõõdetud paagi temperatuur
Tõrge j
või : esines talitlushäire
Vaadake üksikasju peatükist "7.1Abiteksti kuvamine
talitlushäire korral"[448].
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
13
4 | Kasutamine
a
2
Põhitsoon
Lisatsoon
Ruum
Tootmine
Ruumi küte/jahutus
4.2.2 Peamenüü kuva
Avakuvalt alustades vajutage ( ) või keerake ( ) vasakut valikuketast, et
avada peamenüü kuva. Peamenüüst pääsete erinevatele sättepunktide kuvadele ja
alammenüüdesse.
a Valitud alammenüü
Võimalikud tegevused ekraanil
Loendis navigeerimine.
Alammenüüsse sisenemine.
Lingiridade lubamine/keelamine.
Alammenüü Kirjeldus
[0]
või Tootmine
Piirang: kuvatakse ainult siis, kui esineb
talitlushäire.
Vaadake üksikasju peatükist "7.1Abiteksti
kuvamine talitlushäire korral"[448].
[1]
Ruum
Piirang: kuvatakse ainult siis, kui siseseadmega
on ühendatud ruumi termostaat.
Ruumi temperatuuri seadistamine.
[2]
Põhitsoon
Kuvab põhitsooni kiirguri tüübi vastava
sümboli.
Põhitsooni väljuva vee temperatuuri
seadistamine.
[3] Lisatsoon Piirang: Kuvatakse ainult siis, kui väljuva vee
temperatuuril on kaks tsooni. Kuvab lisatsooni
kiirguri tüübi vastava sümboli.
Lisatsooni (kui olemas) väljuva vee
temperatuuri seadistamine.
[4]
Ruumi küte/jahutus
Näitab teie seadme vastavat sümbolit.
Viib seadme kütterežiimi või jahutusrežiimi.
Režiimi ei saa muuta ainult kütmisega
mudelitel.
Kasutaja viitejuhend
14
[5]
Paak
Piirang: Kuvatakse ainult siis, kui olemas on
sooja tarbevee paak.
Sooja tarbevee paagi temperatuuri
seadistamine.
[7]
Kasutaja sätted
Juurdepääs kasutajapoolsetele sätetele, nagu
puhkuserežiim ja vaikne režiim.
[8]
[9]
Info
Paigaldussätted
Kuvab siseseadme andmed ja teabe.
Piirang: Ainult paigaldajale.
Annab juurdepääsu täpsematele sätetele.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Alammenüü Kirjeldus
+
–
21°C
1
Ruum
+
–
35°C
2
Põhitsoon
+
–
45°C
3
Lisatsoon
+
–
50°C
5
Paak
a1
d
+
–
d
e
d
e
c
a2
b1
b2
4 | Kasutamine
4.2.3 Sättepunkti kuva
Sättepunkti kuva kuvatakse lehekülgedel, mis kirjeldavad süsteemi komponente,
mis vajavad sättepunkti väärtust.
Näited
[A]
Kasutuselevõtt
[B]
[C]
Kasutaja profiil
Kasutamine
[1] Ruumitemperatuuri kuva
[3] Lisatsooni kuva
Piirang: Ainult paigaldajale.
Viib läbi katsetusi ja hooldust.
Aktiivse kasutaja profiili muutmine.
Kütmise/jahutamise funktsiooni ja sooja
tarbevee valmistamise sisse või välja
lülitamine.
[2] Põhitsooni kuva
[5] Paagi temperatuuri kuva
Selgitus
Võimalikud tegevused ekraanil
Navigeerimine alammenüü loendis.
Alammenüüsse minemine.
Soovitud temperatuuri reguleerimine ja automaatne
rakendamine.
Artikkel Kirjeldus
Temperatuuri minimaalne limiit a1 Fikseeritud seadme poolt
a2 Piiratud paigaldaja poolt
Temperatuuri maksimaalne limiit b1 Fikseeritud seadme poolt
b2 Piiratud paigaldaja poolt
Praegune temperatuur c Mõõdetud seadme poolt
Soovitud temperatuur d Suurendamiseks/vähendamiseks
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
keerake paremat valikuketast.
Kasutaja viitejuhend
15
4 | Kasutamine
a bc
a bc
7.2.1
Kellaaeg/kuupäev
Tunnid
11
30
Minutid
1.6
bar
55
19
42
18
a
1.6
bar
55
19
42
18
b
4.2.4 Detailne kuva väärtustega
Artikkel Kirjeldus
Alammenüü e Alammenüüsse minemiseks
keerake või vajutage vasakut
valikuketast.
Näide:
a Sätted
b Väärtused
c Valitud säte ja väärtus
Võimalikud tegevused ekraanil
Navigeerimine sätete loendis.
Väärtuse muutmine.
Järgmise sätte juurde minek.
Muudatuste kinnitamine ja jätkamine.
4.3 Funktsioonide SISSE või VÄLJA lülitamine
4.3.1 Visuaalne näidik
Seadme teatud funktsioone saab eraldi lubada või keelata. Kui funktsioon on
keelatud, on vastav temperatuuri ikoon avakuval hall.
Toatemperatuuri regulaator
Kasutaja viitejuhend
16
a Toatemperatuuri regulaator SEES
b Toatemperatuuri regulaator VÄLJAS
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Ruumi kütmine/jahutamine
1.6
bar
55
19
42
18
c
1.6
bar
55
19
42
18
d
1.6
bar
55
19
42
18
e
1.6
bar
55
19
42
18
f
Kasutamine
Ruum
Ruumi küte/jahutus
Sees
Sees
C.1
c Ruumi kütmine/jahutamine SEES
d Ruumi kütmine/jahutamine VÄLJAS
Paagi soojendamine
4 | Kasutamine
e Paagi soojendamine SEES
f Paagi soojendamine VÄLJAS
4.3.2 SISSE või VÄLJA lülitamiseks
Toatemperatuuri regulaator
1 Minge [C.1]: Kasutamine > Ruum.
2 Valige funktsioonile Sees või Väljas.
Ruumi kütmine/jahutamine
MÄRKUS
Ruumi jäätumiskaitse. Isegi, kui lülitate ruumi kütmis-/jahutusrežiimi VÄLJA ([C.2]:
Kasutamine > Ruumi küte/jahutus), püsib ruumi jäätumiskaitse, kui see on
lubatud, aktiivne.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
MÄRKUS
Veetoru külmumise vältimine. Isegi, kui lülitate ruumi kütmis-/jahutusrežiimi VÄLJA
([C.2]: Kasutamine > Ruumi küte/jahutus), püsib veetoru külmumise vältimine,
kui see on lubatud, aktiivne.
Kasutaja viitejuhend
17
4 | Kasutamine
Kasutamine
Ruumi küte/jahutus
Paak
Väljas
Sees
Sees
Ruum
C.2
Kasutamine
Paak
Väljas
Sees
Ruumi küte/jahutus
C.3
1 Minge [C.2]: Kasutamine > Ruumi küte/jahutus.
2 Valige funktsioonile Sees või Väljas.
Paagi soojendamine
MÄRKUS
Desinfitseerimisrežiim. Isegi kui lülitate paagi kütmise VÄLJA ([C.3]: Kasutamine >
Paak) jääb desinfitseerimise režiim aktiivseks. Kui aga lülitate selle VÄLJA ajal, mil
toimub desinfitseerimine, kuvatakse AH-viga.
1 Minge [C.3]: Kasutamine > Paak.
2 Valige funktsioonile Sees või Väljas.
4.4 Ruumi kütte/jahutuse reguleerimine
4.4.1 Info ruumikütte/-jahutuse reguleerimise kohta
Ruumikütte/-jahutuse reguleerimine koosneb järgmistest etappidest:
1 Ruumi kütterežiimi seadistamine
2 Temperatuuri reguleerimine
Sõltuvalt süsteemist ja paigalduse konfiguratsioonidest saate kasutada erinevaid
temperatuuriregulaatoreid:
▪ Ruumi termostaadi regulaator
▪ Väljuva vee temperatuuri regulaator
▪ Väline ruumi termostaadi regulaator
4.4.2 Ruumi kütterežiimi seadistamine
Info ruumi kütterežiimi kohta
Teie seade võib olla kütterežiimiga või kütte-/jahutusrežiimiga mudel:
Kasutaja viitejuhend
18
▪ Kui seade on kütterežiimiga mudel, suudab see ruumi kütta.
▪ Kui seade on kütte-/jahutusrežiimiga mudel, suudab see ruumi kütta ja jahutada.
Te peate sisestama süsteemile, millist töörežiimi kasutada.
Kuidas välja selgitada, kas paigaldatud on kütmise/jahutusega soojuspumba
mudel
1 Minge [4]: Ruumi küte/jahutus.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
2 Kontrollige, kas nimekirjas on [4.1] Töörežiim ja see on
muudetav. Kui on, siis on paigaldatud kütmise/jahutusega
soojuspumba mudel.
Süsteemile ruumi töörežiimi edastamiseks saate teha järgmist:
Võite... Asukoht
4 | Kasutamine
Kontrollige, millist ruumi töörežiimi hetkel
Avakuva
kasutatakse.
Seadistage püsivalt ruumi töörežiim. Peamenüü
Piirake automaatset ümberlülitust vastavalt kuu
graafikule.
Kuidas kontrollida, millist ruumi töörežiimi hetkel kasutatakse
Ruumi töörežiim on kuvatud avakuval:
▪ Kui seade on kütterežiimis, kuvatakse ikoon .
▪ Kui seade on jahutusrežiimis, kuvatakse ikoon .
Olekuindikaator näitab, kas seade hetkel töötab:
▪ Kui seade ei tööta, vilgub olekuindikaator sinisena umbes 5-sekundilise
intervalliga.
▪ Kui seade töötab, põleb olekuindikaator püsivalt sinisena.
Ruumi kütterežiimi seadistamiseks
1 Minge [4.1]: Ruumi küte/jahutus > Töörežiim
2 Valige üks järgmistest suvanditest:
▪ Küte: ainult kütterežiimis
▪ Jahutus: ainult jahutusrežiimis
▪ Automaatne: töörežiim muutub automaatselt vastavalt
välistemperatuurile. Piiratud vastavalt töörežiimi graafikule.
Automaatset kütte/jahutuse ümberlülitust EI toimu ainult kütmisega mudelitel. Kui
valitakse Automaatne, siis põhineb töörežiimi muutmine sättel Töörežiimi
programm [4.2].
Automaatse ümberlülituse piiramine vastavalt kuu graafikule
Tingimused: saate seadistada ruumi töörežiimiks Automaatne.
1 Minge [4.2]: Ruumi küte/jahutus > Töörežiimi
programm.
2 Valige kuu.
3 Iga kuu puhul valige suvandiks:
▪ Ümberpööratav: pole piiratud
▪ Ainult küte: piiratud
▪ Ainult jahutus: piiratud
4 Kinnitage muudatused.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
19
4 | Kasutamine
6
1.6
bar
22:19
55
21
45
18
a2
a1
b
18 Feb 2018
Näide: ümberlülituse piirangud
Kui Piirang
Külmal aastaajal.
Näide: oktoober, november, detsember, jaanuar,
veebruar ja märts.
Soojal aastaajal.
Näide: juuni, juuli ja august.
Vahepeal.
Näide: aprill, mai ja september.
Kui mõlemale Töörežiim ja Töörežiimi programm on valitud Automaatne,
määratakse töörežiim vastavalt välistemperatuurile.

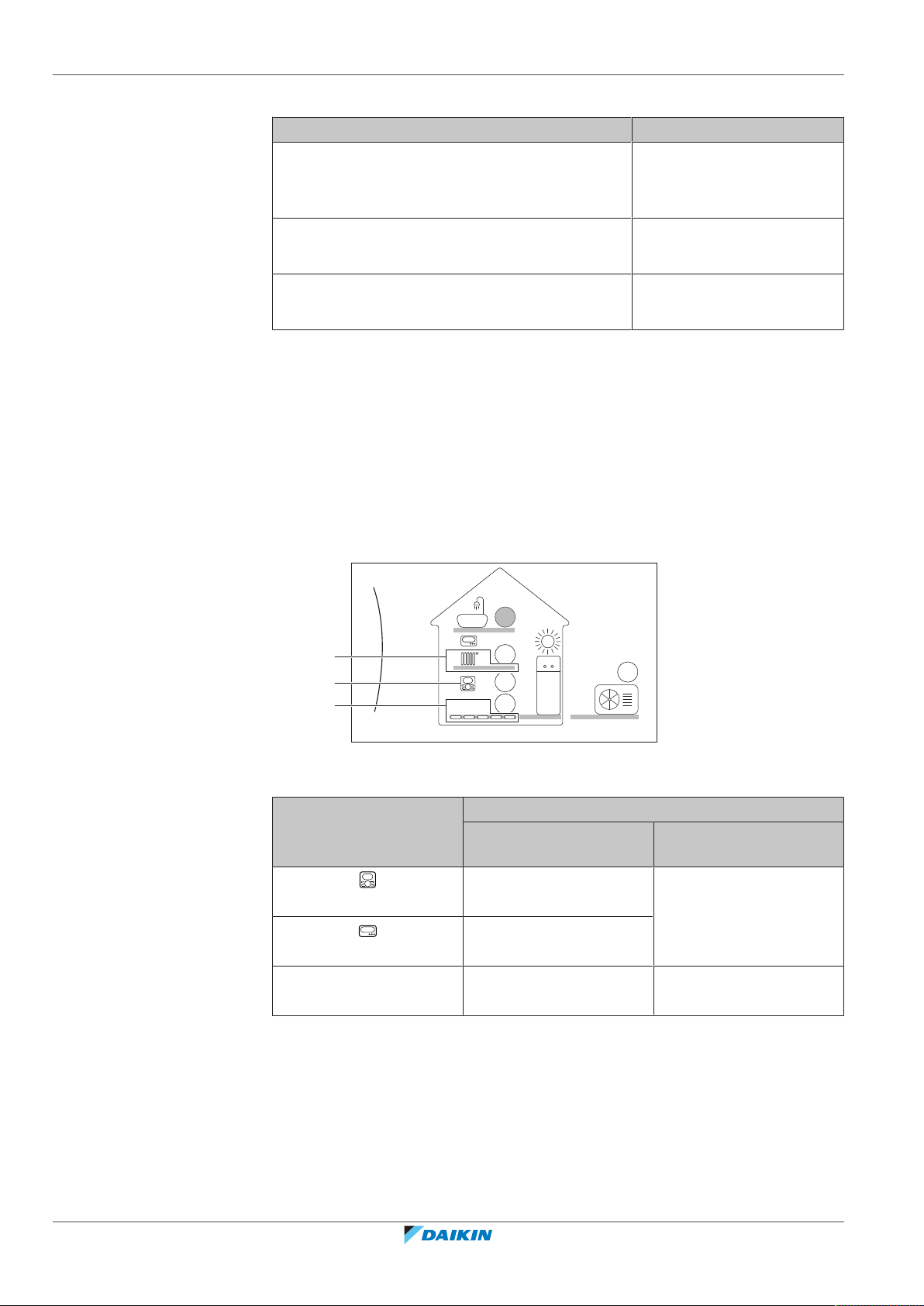

4.4.3 Kasutatava temperatuuri regulaatori tuvastamine
Et tuvastada, millist temperatuuri regulaatorit kasutate (meetod 1)
Kontrollige paigaldaja täidetud paigaldussätete tabelit.
Kasutatava temperatuuri regulaatori välja selgitamine (meetod 2)
Avakuval näete, millist temperatuuri reguleerimise meetodit te kasutate.
Heating only (Ainult
küte)
Cooling only (Ainult
jahutus)
Heating/Cooling
(Küte/jahutus)
a1 Põhitsooni soojuskiirgur (selles näites Põrandaküte)
a2 Lisatsooni soojuskiirgur (selles näites Radiaator). Kui ikooni ei kuvata, siis lisatsooni ei ole.
b Põhitsooni ruumi termostaadi tüüp:
Kui b=… Siis temperatuuri regulaator on…
Ikoonita Väljuva vee temperatuuri
4.4.4 Soovitud ruumi temperatuuri muutmine
Ruumi temperatuuri juhtimisel saate kasutada ruumi temperatuuri sättepunkti
kuva, et näha ja reguleerida soovitud ruumitemperatuuri.
Põhitsoon Lisatsoon (selle
Ruumi termostaadi
regulaator
Väline ruumi termostaadi
regulaator
regulaator
olemasolu korral)
Väline ruumi termostaadi
regulaator
Väljuva vee temperatuuri
regulaator
Kasutaja viitejuhend
20
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4 | Kasutamine
Ruum
1
+
–
21°C
1
a b
Ruum
Põhitsoon
2
Lisatsoon
3
1 Minge [1]: Ruum.
2 Reguleerige soovitud ruumitemperatuuri.
a Tegelik ruumitemperatuur
b Soovitud ruumitemperatuur
Kui graafik on sees pärast soovitud ruumi temperatuuri muutmist
▪ Temperatuur püsib muutumatuna seni, kuni graafikujärgset tegevust ei toimu.
▪ Soovitud ruumi temperatuur läheb graafikujärgsele väärtusele, kui toimub
graafikujärgne toiming.
Te saate vältida graafiku järgimist, lülitades (ajutiselt) graafiku välja.
Ruumi temperatuuri graafiku välja lülitamine
1 Minge [1.1]: Ruum > Programm.
2 Valige Ei.
4.4.5 Soovitud väljuva vee temperatuuri muutmine
TEAVE
Väljuv vesi on vesi, mis suunatakse soojuskiirguritesse. Väljuva vee soovitud
temperatuuri seadistab paigaldaja vastavalt soojuskiirguri tüübist. Reguleerige
väljuva vee temperatuuri sätteid ainult probleemide korral.
Te saate kasutada väljuva vee temperatuuri sättepunkti kuva, et näha ja
reguleerida soovitud väljuva vee temperatuuri.
1 Minge [2]: Põhitsoon või [3]: Lisatsoon.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
21
4 | Kasutamine
+
–
35°C
2
a b
Põhitsoon
+
–
45°C
3
a b
Lisatsoon
2 Reguleerige väljuva vee soovitud temperatuuri.
a Tegelik väljuva vee temperatuur
b Soovitud väljuva vee temperatuur
Kui graafik on sees pärast soovitud väljuva vee temperatuuri muutmist
▪ Temperatuur püsib muutumatuna seni, kuni graafikujärgset tegevust ei toimu.
▪ Soovitud väljuva vee temperatuur läheb graafikujärgsele väärtusele, kui toimub
graafikujärgne toiming.
Te saate vältida graafiku järgimist, lülitades (ajutiselt) graafiku välja.
Väljuva temperatuuri graafiku välja lülitamine
1 Minge ühte järgmistest:
▪ [2.1]: Põhitsoon > Programm
▪ [3.1]: Lisatsoon > Programm
2 Valige Ei.
Ilmas sõltuva funktsiooni lubamine väljuva vee temperatuurile
Vt "4.8.4Ilmast sõltuvate kõverate kasutamine"[440].
4.5 Sooja tarbevee reguleerimine
4.5.1 Info sooja tarbevee reguleerimise kohta
Olenevalt sooja tarbevee paagi režiimist (paigaldaja sätted) kasutate sooja tarbevee
reguleerimiseks erinevaid regulaatoreid:
▪ Ainult järelküte
▪ Programm + järelküte
▪ Ainult programm
ETTEVAATUST
Luba kiirsoojendaja graafikupõhiseks tööks kasutatakse kiirsoojendaja nädalapõhise
töö piiramiseks või lubamiseks. Nõuanne: selleks, et vältida
desinfitseerimisfunktsiooni nurjumist, laske kiirsoojendajal alates graafikujärgse
desinfitseerimise käivitumisest (nädalaprogrammi põhiselt) vähemalt 4 tundi
töötada. Kui kiirsoojendaja tööd desinfitseerimise ajal piirata, siis see funktsioon EI
Kasutaja viitejuhend
22
ole edukas ja kuvatakse rakenduv AH hoiatus.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4 | Kasutamine
[5.1]
[5.2]
[5.3]
[5.4]
[5.5]
Öko sättepunkt
Programm
Järelkütte sättepunkt
Mugavuse sättepunkt
Võimas töötamine
t
60°C
00:00 07:00
50°C
15°C
40°C
14:00 21:00
1
2
3
4
T
t
TEAVE
Veakoodi AH ja desinfitseerimisfunktsiooni katkestuse mittetoimumise korral sooja
tarbevee võtmise tõttu järgige alltoodud soovitusi:
▪ Kui valitus on režiim Ainult järelküte või Programm + järelküte, on
soovitatav programmeerida desinfitseerimisfunktsiooni käivitus vähemalt
4 tunnile peale viimase eeldatava sooja tarbevee võtmist. Selle käivituse võib
seadistada paigaldaja (desinfitseerimisfunktsioon).
▪ Kui valitud on režiim Ainult programm, on soovitatav programmeerida Öko
toiming 3tundi enne desinfitseerimisfunktsiooni graafikujärgset käivitust, et paaki
eelnevalt kütta.
Kasutuses oleva sooja tarbevee paagi režiimi tuvastamine (meetod 1)
Kontrollige paigaldaja täidetud paigaldussätete tabelit.
Kasutuses oleva sooja tarbevee paagi režiimi tuvastamine (meetod 2)
1 Minge [5]: Paak.
2 Vaadake, millised elemendid kuvatakse:
Kui… on kuvatud Siis kuumaveepaagi režiim =
Ainult [5.1] Võimas
töötamine
Kuvatud on kõik elemendid,
v.a [5.4] Järelkütte
sättepunkt
Kuvatud on kõik elemendid,
sh [5.4] Järelkütte
sättepunkt
4.5.2 Vaheülekuumenduse režiim
Vaheülekuumenduse režiimis soojeneb sooja tarbevee paak pidevalt
temperatuurini, mis on toodud avakuval (näiteks: 50°C), kui temperatuur langeb
alla teatud väärtuse.
Ainult järelküte
Ainult programm
Programm + järelküte
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
TtKuumaveepaagitemperatuur
t Aeg
Kasutaja viitejuhend
23
4 | Kasutamine
t
60°C
00:00 07:00
50°C
15°C
40°C
14:00 21:00
1
2
3
4
5
T
t

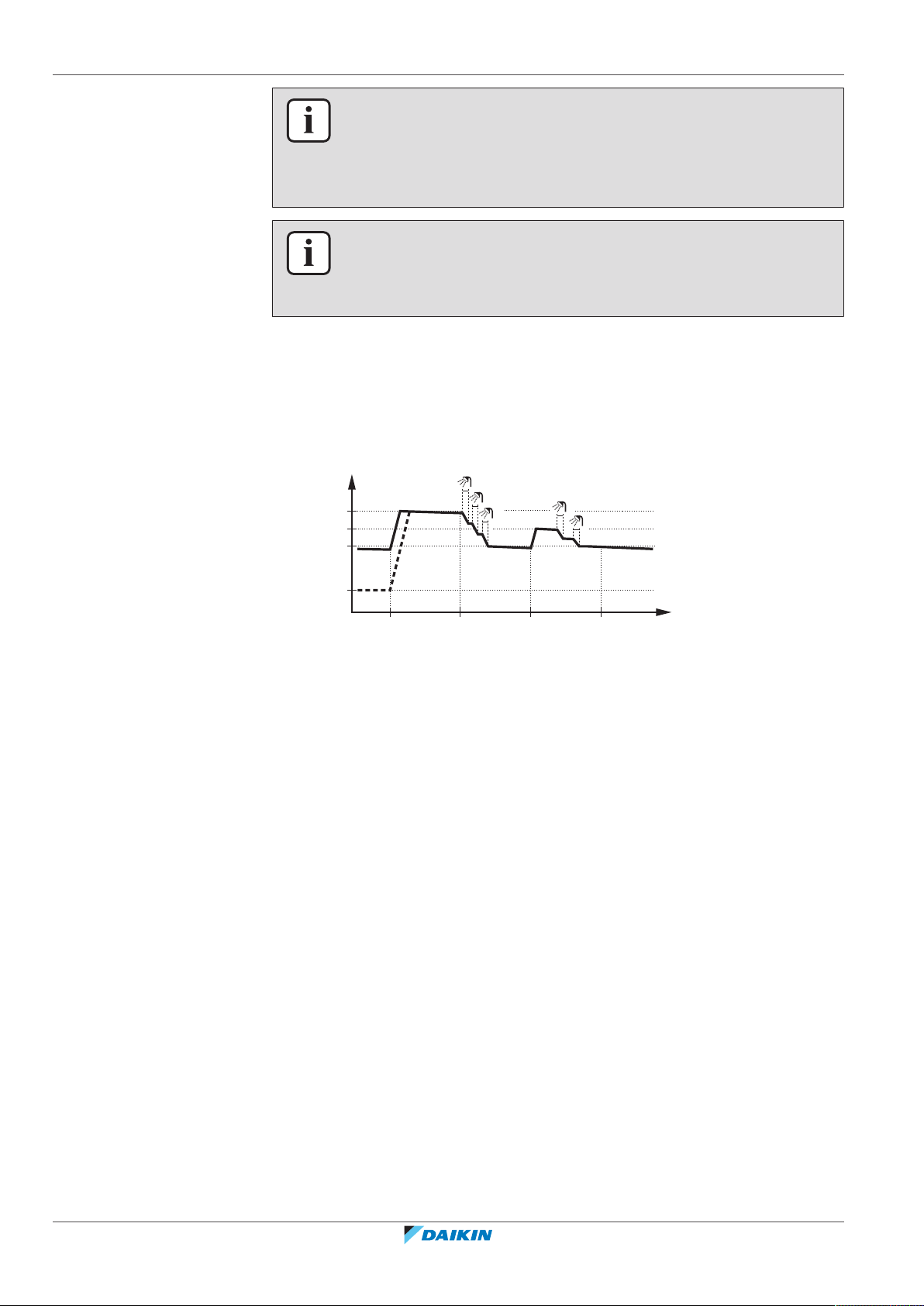

4.5.3 Graafikupõhine režiim
TEAVE
Ruumi küttevõimsuse vähenemise oht sisemise kiirkütjata sooja tarbevee paagi
korral: sagedasel sooja tarbevee tootmisel võivad esineda sagedased ja pikad ruumi
kütmise/jahutamise katkestused, kui valitakse alljärgnev:
Paak > Soojendusrežiim > Ainult järelküte.
TEAVE
Kui kuumaveepaagi režiimiks on vaheülekuumendus, siis on võimsuse puudumise ja
mugavuse probleemi risk märkimisväärne. Sagedase vaheülekuumenduse korral võib
kütmise/jahutamise funktsioon olla regulaarselt häiritud.
Sooja tarbevee paak toodab graafikupõhises režiimis olles kuuma vett vastavalt
graafikule. Parim aeg lasta paagil kuuma vett toota on öö, kuna ruumikütte vajadus
on väiksem.
Näide:
TtKuumaveepaagitemperatuur
t Aeg
▪ Algselt on kuumaveepaagi temperatuur sama, mis paaki siseneval tarbeveel
(näiteks 15°C).
▪ Kell 00:00 on kuumaveepaak programmeeritud kütma soojendama teatud
eelseadistatud temperatuurini (näiteks: Mugavus = 60°C).
▪ Hommikul saate kasutada sooja vett ja kuumaveepaagi temperatuur langeb.
▪ Kell 14:00 on kuumaveepaak programmeeritud soojendama vett teatud
eelseadistatud temperatuurini (näiteks: Öko = 50°C). Soe vesi on jälle
kättesaadav.
▪ Pärastlõunal ja õhtul saate jälle sooja vett kasutada ning kuumaveepaagi
temperatuur langeb taas.
▪ Järgmisel päeval kell 00:00 tsükkel kordub taas.
4.5.4 Graafikupõhine + vaheülekuumenduse režiim
Graafikupõhise + vaheülekuumenduse režiimis on sooja tarbevee reguleerimine
sama, mis graafikujärgses režiimis. Siiski, kui kuumaveepaagi temperatuur langeb
alla eelseadistatud väärtuse (=vaheülekuumenduspaagi temperatuur –hüstereesi
väärtus; näiteks: 35°C), kuumaveepaaksoojeneb, kuni jõuab vaheülekuumenemise
sättepunktini (näiteks: 45°C). See tagab kuuma vee pideva kättesaadavuse.
Kasutaja viitejuhend
24
Näide:
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
t
T
t
60°C
00:00 07:00
50°C
45°C
15°C
14:00 21:00
35°C
1
2
4
5
3
TtSooja tarbevee paagi temperatuur
Paak
5
+
–
50°C
5
a b
Paak
t Aeg

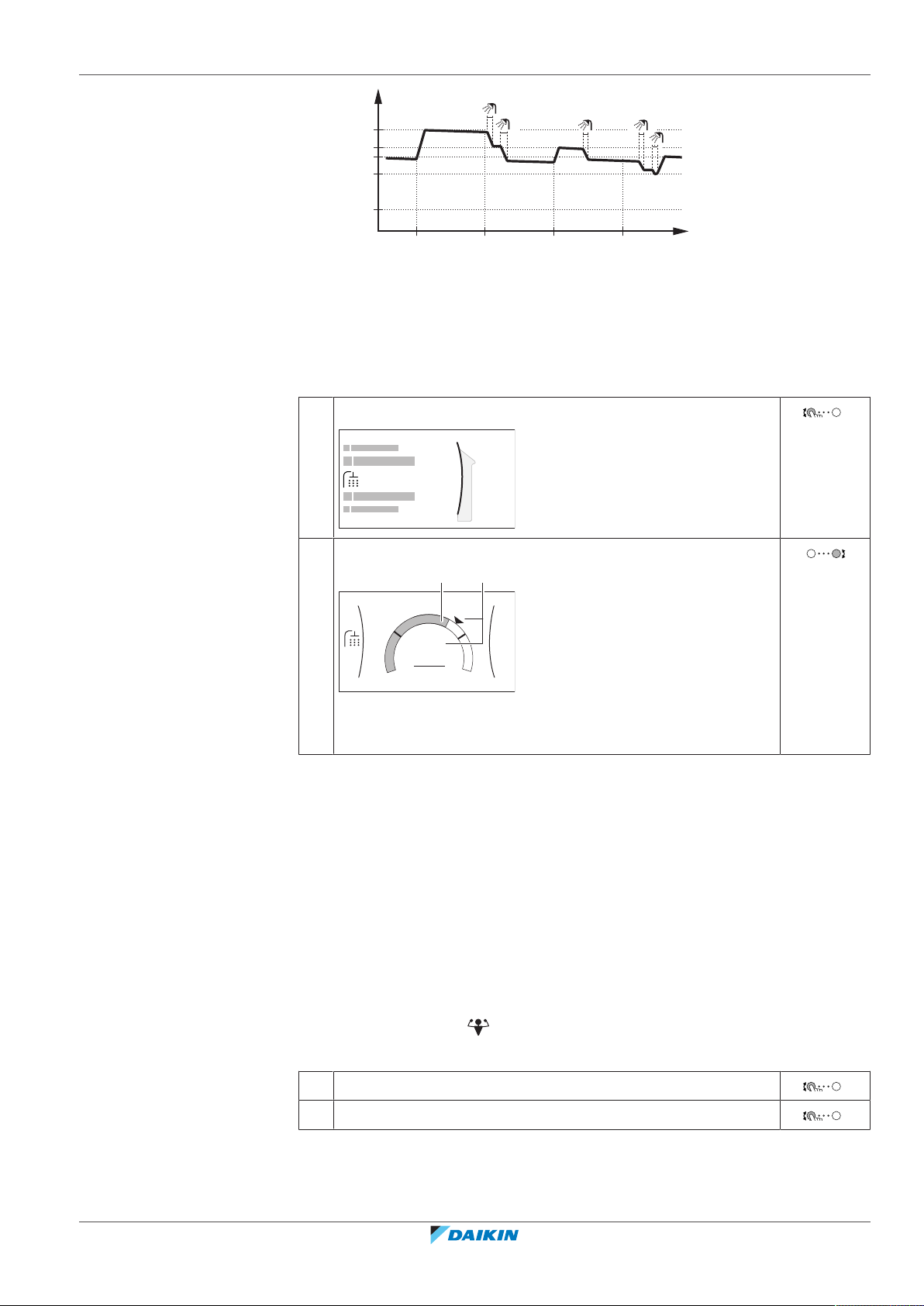

4.5.5 Sooja tarbevee temperatuuri muutmine
Režiimis Ainult järelküte saate kasutada paagi temperatuuri sättepunkti
kuva, et näha ja reguleerida sooja tarbevee temperatuuri.
1 Minge [5]: Paak.
4 | Kasutamine
2 Reguleerige sooja tarbevee temperatuuri.
a Tegelik sooja tarbevee temperatuur
b Soovitud sooja tarbevee temperatuur
Muudes režiimides saate vaadata ainult sättepunkti kuva, kuid ei saa seda muuta.
Selle asemel saate muuta järgmisi sätteid: Mugavuse sättepunkt [5.2], Öko
sättepunkt [5.3] ja Järelkütte sättepunkt [5.4].
4.5.6 Sooja tarbevee võimsa režiimi kasutamine
Võimsa režiimi teave
Võimas töötamine võimaldab soojendada sooja tarbevett varukütteseadmega
või kiirkütjaga. Kasutage seda režiimi nendel päevadel, kui sooja vee tarbimine on
tavapärasest suurem.
Võimsa režiimi aktiveerituse kontrollimine
Kui avakuval on kuvatud , on võimas režiim aktiivne.
Aktiveerige või inaktiveerige Võimas töötamine järgmiselt:
1 Minge [5.1]: Paak > Võimas töötamine
2 Valige võimsale režiimile sätteks Väljas või Sees.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutusnäide: teil on kohe sooja vett vaja
Olete järgmises olukorras:
Kasutaja viitejuhend
25
4 | Kasutamine
Kasutaja profiil
B
1234
Ekspertkasutaja
0000
Kasutaja
4.6 Tipptasemel kasutamine
▪ Olete peaaegu kogu sooja tarbevee ära kasutanud.
▪ Teil pole aega oodata järgmise sooja tarbevee paagi graafikupõhise
soojenemiseni.
Sellisel juhul saate aktiveerida võimsa režiimi. Sooja tarbevee paak hakkab
kuumutama vett temperatuurini Mugavus.
TEAVE
Kui sooja tarbevee paagi võimas režiim on aktiivne, siis on ruumi kütte/jahutuse ja
võimsuse/mugavuse probleemid märkimisväärsed. Sagedase sooja tarbevee
soojendamise korral esinevad sagedased ja pikad ruumi kütte/jahutuse katkestused.
Infohulk, mida saate menüüstruktuuris välja lugeda ja redigeerida sõltub
kasutajaõiguste tasemest:
▪ Kasutaja: standardrežiim
▪ Ekspertkasutaja: saate lugeda ja redigeerida rohkem teavet
Kasutajatasemete muutmine
Kasutaja tasemeid saate muuta järgmiselt:
1 Minge [B]: Kasutaja profiil.
2 Sisestage kasutaja tasemele vastav PIN-kood. —
▪ Sirvige läbi numbrite ja muutke valitud numbrit.
▪ Liigutage kursorit vasakult paremale.
▪ Kinnitage PIN-koodi ja jätkake.
Täpsema kasutaja PIN-kood
Kasutaja Ekspertkasutaja PIN-kood on 1234. Nüüd on nähtavad kasutajale
täiendavad menüüelemendid.
Kasutaja viitejuhend
26
Kasutaja PIN-kood
Kasutaja Kasutaja PIN-kood on 0000.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4.6.1 Vaikse režiimi kasutamine
Teave vaikse režiimi kohta
Te saate kasutada vaikset režiimi, et vähendada välisseadme helisid. Samas
vähendab see ka süsteemi kütte-/jahutusvõimsust. Kasutada saab erinevaid vaikse
režiimi tasemeid.
Teil on võimalik:
▪ Täielikult inaktiveerida vaikne režiim
▪ Aktiveerida vaikne režiim käsitsi, kuni järgmise graafikujärgse toiminguni
▪ Kasutada ja programmeerida vaikse režiimi graafikut
Vaikse režiimi aktiveerituse kontrollimine
Kui avakuval on kuvatud , on vaikne režiim aktiivne.
Vaikse režiimi kasutamiseks
4 | Kasutamine
TEAVE
Kui välistemperatuur on alla nulli, EI soovita me kasutada kõige vaiksemat taset.
1 Minge [7.4.1]: Kasutaja sätted > Vaikne >
Aktiveerimine.
2 Tehke ühte järgmistest: —
Kui soovite... Siis…
Täielikult inaktiveerida vaikne
Valige Väljas.
režiim
Vaikse režiimi taseme käsitsi
aktiveerimine
Kasutada ja programmeerida
vaikse režiimi graafikut
Valige sobiv vaikse režiimi tase.
Näide: Kõige vaiksem.
Valige Automaatne.
Minge [7.4.2] Programm ja
programmeerige graafik. Vaadake
lisateavet graafiku koostamise kohta
peatükist "4.7.4Graafiku kuva:
näide"[433].
Kasutusnäide: imik magab pärastlõunal
Kui olete järgmises olukorras:
▪ Olete programmeerinud vaikse režiimi graafiku:
- Öösel: Kõige vaiksem.
- Päeval: Väljas, et tagada süsteemi kütte-/jahutusvõimsus.
▪ Samas pärastlõunal, kui laps magab, soovite, et see oleks vaikne.
Selleks toimige järgmiselt:
1 Minge [7.4.1]: Kasutaja sätted > Vaikne >
Aktiveerimine.
2 Valige Kõige vaiksem.
Eelised:
Välisseade töötab kõige vaiksemas režiimis.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
27
4 | Kasutamine
Aktiveerimine
Kuni
7.3.1
Alates
4.6.2 Puhkuserežiimi kasutamine
Info puhkuserežiimi kohta
Puhkusel olles saate kasutada puhkuserežiimi, et kalduda kõrvale oma tavapärasest
graafikust ilma seda muutmata. Kui puhkuserežiim on aktiivne, on kütmise/
jahutuse funktsioon ja sooja tarbevee funktsioon välja lülitatud. Ruumi
jäätumiskaitse ja legionellavastane funktsioon on aktiivsed.
Tüüpiline töövoog
Puhkuserežiimi kasutamine koosneb tavaliselt järgmistest etappidest:
1 Puhkuse algus- ja lõpukuupäeva seadistamine.
2 Puhkuserežiimi käivitamine.
Puhkuserežiimi aktiveeritud oleku kontrollimine
Kui avakuval on kuvatud , on puhkuserežiim aktiivne.
Puhkuse konfigureerimine
1 Aktiveerige puhkuserežiim. —
▪ Minge [7.3.1]: Kasutaja sätted > Puhkus >
Aktiveerimine.
▪ Valige Sees.
2 Seadistage puhkuse esimene päev. —
▪ Minge [7.3.2]: Alates.
▪ Valige kuupäev.
▪ Kinnitage muudatused.
3 Seadistage puhkuse viimane päev. —
▪ Minge [7.3.3]: Kuni.
▪ Valige kuupäev.
▪ Kinnitage muudatused.
4.6.3 Informatsiooni lugemine
Info väljalugemine
1 Minge [8]: Info.
Võimalik väljaloetav info
Kasutaja viitejuhend
28
Menüüs… Võite lugeda…
[8.1] Energiaandmed Toodetud energia, tarbitud elekter ja
gaas
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4 | Kasutamine
Menüüs… Võite lugeda…
[8.2] Tõrgete ajalugu Talitlushäirete ajalugu
[8.3] Edasimüüja info Kontakt/tugitelefoninumber
[8.4] Andurid Ruumi, paagi või sooja tarbevee paagi,
välis- ja väljuva vee temperatuur (kui
rakendatav)
[8.5] Aktuaatorid Iga aktuaatori olek/režiim
Näide: Sooja tarbevee pump SEES/
VÄLJAS
[8.6] Töörežiimid Praegune töörežiim
Näide: Sulatamise/õlitagastuse režiim
[8.7] Teave Info süsteemi versiooni kohta
[8.8] Ühenduse olek Teave seadme, ruumi termostaadi ja
kohtvõrguadapteri ühenduse oleku
kohta.
[8.9] Töötunnid Konkreetsete süsteemi komponentide
töötunnid
4.6.4 Kellaaja ja kuupäeva konfigureerimiseks
1 Minge [7.2] Kasutaja sätted > Kellaaeg/kuupäev.
4.7 Väärtuste ja graafikute eelseadistamine
4.7.1 Eelseadistatud väärtuste kasutamine
Info eelseadistatud väärtuste kohta
Süsteemi mõnede sätete puhul saate määrata eelseadistatud väärtused. Need
väärtused tuleb seadistada ainult üks kord, seejärel saate kasutada väärtusi teistel
kuvadel, nagu graafiku koostamise kuva. Kui soovite hiljem väärtust muuta, peate
seda tegema ainult ühes kohas.
Paagi temperatuuri eelseadistatud väärtuste määramine
EHBH/X: ainult, kui paigaldatud on sooja tarbevee paak
Sooja tarbevee graafik kasutab erinevaid eelseadistatud väärtusi:
Eelseadistatud väärtus Kus kasutatakse
Mugavuse sättepunkt Graafikus, kui sooja tarbevee paagi režiim on
Öko sättepunkt
▪ Ainult programm
▪ Programm + järelküte
Järelkütte sättepunkt Kui sooja tarbevee paagi režiim on
Energiahindade määramine
Võimalik ainult siis, kui paigaldaja on lubanud sätte Bivalentne.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
▪ Programm + järelküte
Kasutaja viitejuhend
29
4 | Kasutamine
Eelseadistatud väärtus Kus kasutatakse
Elektrihind >
▪ Kõrge
▪ Keskmine
▪ Madal
Gaasihind
4.7.2 Energiahindade seadistamine
Süsteemis saate seadistada järgmisi energiahindasid:
▪ fikseeritud gaasihind
▪ 3 elektrihinna taset
▪ elektrihindade nädalase graafiku taimerit.
Lisainfo saamiseks vaadake paigaldusjuhendit.
Näide: Kuidas seadistada energiahindasid kasutajaliideses?
Hind Väärtus lingiridades
Kütus: 5,3eurosenti/kWh [7.6]=5.3
Elekter: 12eurosenti/kWh [7.5.1]=12
Kasutatakse nädala graafikus kuval
energiahindade seadistamisel.
Gaasihinna seadistamine
1 Minge [7.6]: Kasutaja sätted > Gaasihind.
2 Valige õige gaasihind.
3 Kinnitage muudatused.
TEAVE
Hinnavahemik 0,00~990valuuta/kWh (2 olulise väärtusega).
Elektrihinna seadistamine
1 Minge [7.5.1]/[7.5.2]/[7.5.3]: Kasutaja sätted >
Elektrihind > Kõrge/Keskmine/Madal.
2 Valige õige elektrihind.
3 Kinnitage muudatused.
4 Korrake seda kõigi kolme elektrihinna puhul. —
TEAVE
Hinnavahemik 0,00~990valuuta/kWh (2 olulise väärtusega).
Kasutaja viitejuhend
30
TEAVE
Kui graafikut ei seadistata, arvestatakse režiimile Kõrge määratud hinda
Elektrihind.
Elektrihinna seadistamine graafiku taimerile
1 Minge [7.5.4]: Kasutaja sätted > Elektrihind >
Programm.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4 | Kasutamine
2 Programmeerige valik, kasutades graafiku koostamise kuva. Teil
on võimalik seadistada vastavalt oma elektrimüüjale
elektrihinnad Kõrge, Keskmine ja Madal.
3 Kinnitage muudatused.
TEAVE
Need väärtused vastavad eelnevalt seadistatud elektrihinna väärtustele Kõrge,
Keskmine ja Madal. Kui graafikut ei seadistata, arvestatakse režiimi Kõrge
elektrihinda.
Energiahinnad energiatagastuse kWh stiimuli korral
Energiahindade seadistamisel saab arvestada stiimuleid. Kuigi käituskulu võib
suureneda, optimeeritakse hüvitise arvestamisega kogu kasutuskulu.
MÄRKUS
Muutke energiahindade sätet stiimulperioodi lõpus.
Gaasihinna seadistamine taastuvenergia kWh stiimuli korral
Arvutage gaasihinna väärtus järgmise valemiga:
▪ Tegelik gaasihind+(stiimul/kWh×0,9)
—
Näide
Vaadake gaashinna seadistamise protseduuri peatükist "Gaasihinna
seadistamine"[430].
Elektrihindade seadistamine energiatagastuse kWh stiimuli korral
Arvutage elektrihinna väärtus järgmise valemiga:
▪ Tegelik elektrihind+stiimul/kWh
Vaadake elektrihinna seadistamise protseduuri peatükist "Elektrihinna
seadistamine"[430].
See on näide ja näites kasutatud hinnad ja/või väärtused EI ole täpsed.
Andmed Hind/kWh
Gaasihind 4,08
Elektri hind 12,49
Soojustagastuse stiimul kWh kohta 5
Gaasihinna arvutamine
Gaasihind=tegelik gaasihind+(stiimul/kWh×0,9)
Gaasihind=4,08+(5×0,9)
Gaasihind=8,58
Elektrihinna arvutamine
Elektrihind=tegelik elektrihind+stiimul/kWh
Elektri hind=12,49+5
Elektri hind=17,49
Hind Väärtus lingiridades
Gaas: 4,08/kWh [7.6]=8.6
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
31
4 | Kasutamine
4.7.3 Graafikute kasutamine ja programmeerimine
Hind Väärtus lingiridades
Elekter: 12,49/kWh [7.5.1]=17
Info graafikute kohta
Olenevalt süsteemi kujundusest ja paigalduse konfiguratsioonist võivad olla
kasutatavad mitme juhtseadme graafikud.
Teil on võimalik:
▪ Valida, millist graafikut soovite hetkel kasutada.
▪ Programmeerida enda graafikuid, kui eelnevalt määratud graafikud ei ole
sobivad. Programmeeritavad toimingud on mõeldud konkreetsetele
regulaatoritele.
Võimalik graafiku kuva
Nimi ja asukoht Kasutus
[1.2] Ruum > Kütteprogramm Programmeerige soovitud ruumi temperatuur
kütterežiimis.
[1.3] Ruum >
Jahutusprogramm
[2.2] Põhitsoon >
Kütteprogramm
[2.3] Põhitsoon >
Jahutusprogramm
[3.2] Lisatsoon >
Kütteprogramm
[3.3] Lisatsoon >
Jahutusprogramm
[4.2] Ruumi küte/jahutus >
Töörežiimi programm
Programmeerige soovitud ruumi temperatuur
jahutusrežiimis.
Programmeerige põhitsooni soovitud väljuva
vee temperatuur kütterežiimis.
Programmeerige põhitsooni soovitud väljuva
vee temperatuur jahutusrežiimis.
Programmeerige lisatsooni soovitud väljuva vee
temperatuur kütterežiimis.
Programmeerige lisatsooni soovitud väljuva vee
temperatuur jahutusrežiimis.
Vt "4.4.2Ruumi kütterežiimi
seadistamine"[418].
[5.5] Paak > Programm Programmeerige sooja tarbevee paagi
temperatuur vastavalt oma tavapärasele sooja
tarbevee vajadusele:
▪ Mugavus
▪ Öko
▪ Peata
[7.4.2] Kasutaja sätted >
Vaikne > Programm
Programmeerige, millal peab seade kasutama
vaikse režiimi taset:
Kasutaja viitejuhend
32
[7.5.4] Kasutaja sätted >
Elektrihind > Programm
▪ Väljas
▪ Vaikne
▪ Veel vaiksem
▪ Kõige vaiksem
Programmeerige, millal kehtib teatav
elektritariif.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Graafiku programmeerimise näide
E
L
K
R
N
T
P
Kasutaja määratud 1
E
L
K
R
N
T
P
Kasutaja määratud 1
Kustuta
Nimeta ümber
Vali
Vt "4.7.4Graafiku kuva: näide"[433].

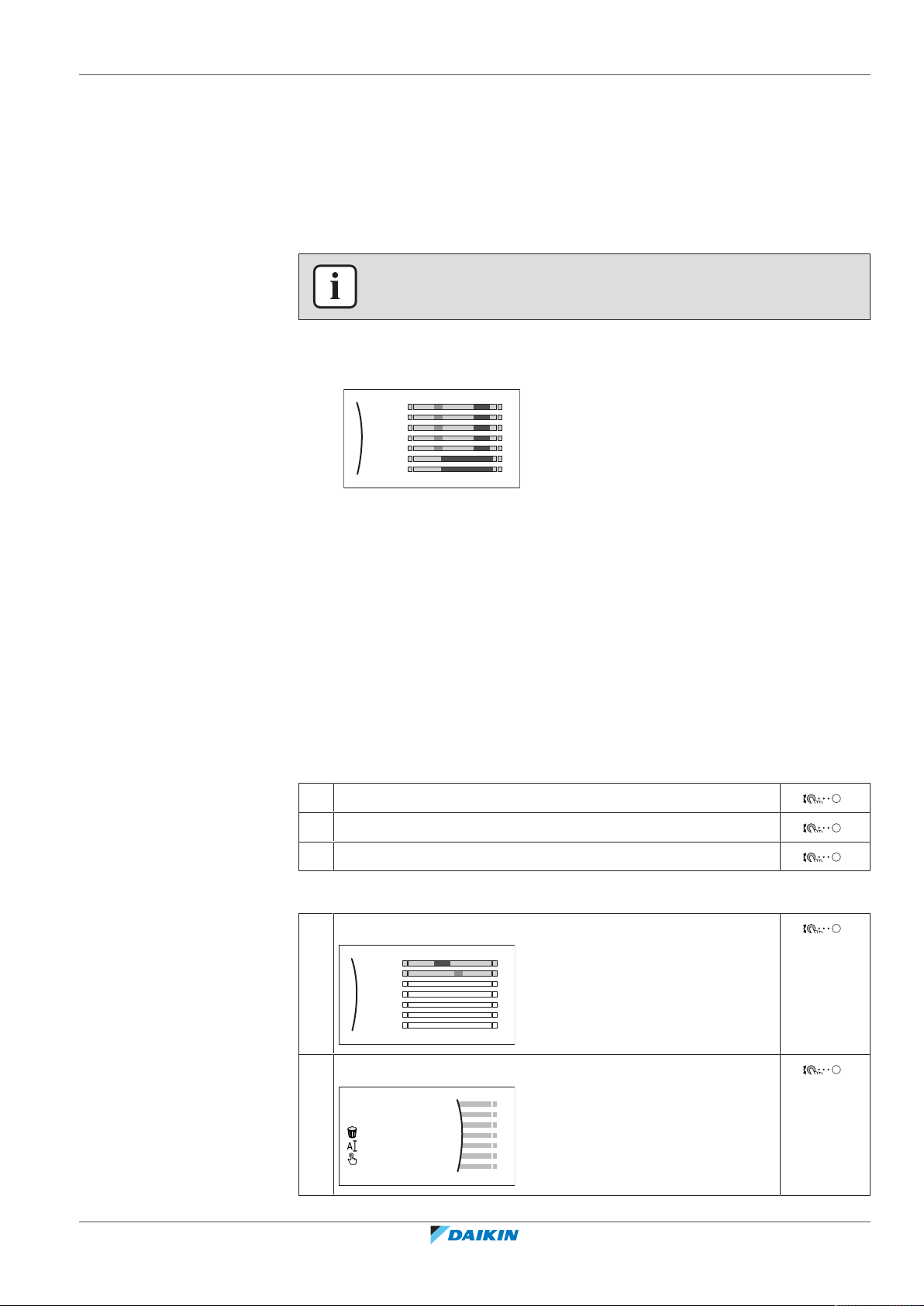

4.7.4 Graafiku kuva: näide
See näide kirjeldab, kuidas seadistada ruumi temperatuuri graafikut põhitsooni
kütterežiimis.
Graafiku programmeerimine: ülevaade
Näide: soovite programmeerida järgmist graafikut:
Eeldus: Ruumi temperatuuri graafik on saadaval ainult siis, kui ruumi
termostaadiga juhtimine on aktiivne. Kui aktiivne on väljuva vee temperatuuriga
juhtimine, saate programmeerida selle asemel põhitsooni graafikut.
4 | Kasutamine
TEAVE
Toimingud teiste graafikute programmeerimiseks on sarnased.
1 Minge graafikusse.
2 (valikuline) kustutab kogu nädalaprogrammi sisu või valitud päevaprogrammi
sisu.
3 Programmeerige graafik Esmaspäev.
4 Kopeerige graafik teistele nädalapäevadele.
5 Programmeerige graafik Laupäev ja kopeerige päevale Pühapäev.
6 Andke graafikule nimi.
Graafikusse minemiseks
1 Minge [1.1]: Ruum > Programm.
2 Seadistage graafikule Jah.
3 Minge [1.2]: Ruum > Kütteprogramm.
Nädalagraafiku sisu kustutamiseks
1 Valige praeguse graafiku nimi.
2 Valige Kustuta.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
33
4 | Kasutamine
E
L
K
R
N
T
P
Kasutaja määratud 1
C
Kustuta
Redigeeri
Kopeeri
E
L
K
R
N
T
P
Kasutaja määratud 1
Kustuta
Redigeeri
Kopeeri
0
6:00
8:30
17:30
20°C
18°C
22:00
--:--
18°C
--
21°C
12 24
E

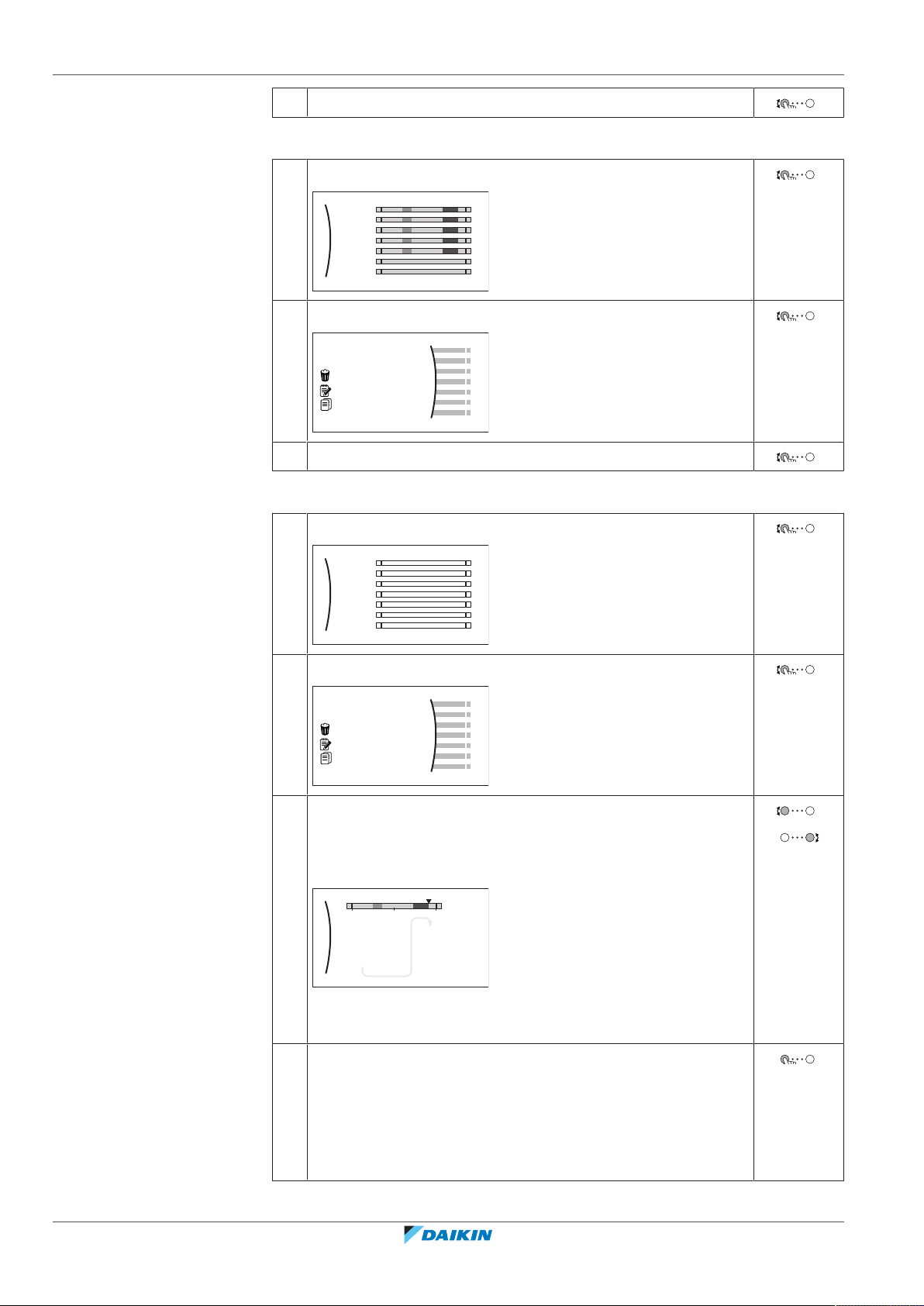

3 Valige kinnitamiseks OK.
Päevagraafiku sisu kustutamiseks
1 Valige päev, mille sisu soovite kustutada. Näiteks Reede
2 Valige Kustuta.
3 Valige kinnitamiseks OK.
Graafiku Esmaspäev programmeerimiseks
1 Valige Esmaspäev.
2 Valige Redigeeri.
3 Kasutage vasakut valikuketast, et valida kirje ja redigeerige
kirjet parema valikukettaga. Iga päeva kohta saab
programmeerida kuni 6 tegevust. Ribal on kõrgel temperatuuril
tumedam värvitoon kui madalal temperatuuril.
Kasutaja viitejuhend
34
Märkus: Tegevuse kustutamiseks seadistage selle aeg samaks
eelmise tegevuse omaga.
4 Kinnitage muudatused.
Tulemus: Esmaspäeva graafik on määratud. Viimase tegevuse
väärtus kehtib kuni uue programmeeritud tegevuseni. Selles
näites on esmaspäev esimene programmeeritud päev. Seega on
viimane programmeeritud tegevus aktiivne kuni järgmise
esmaspäeva esimese tegevuseni.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03

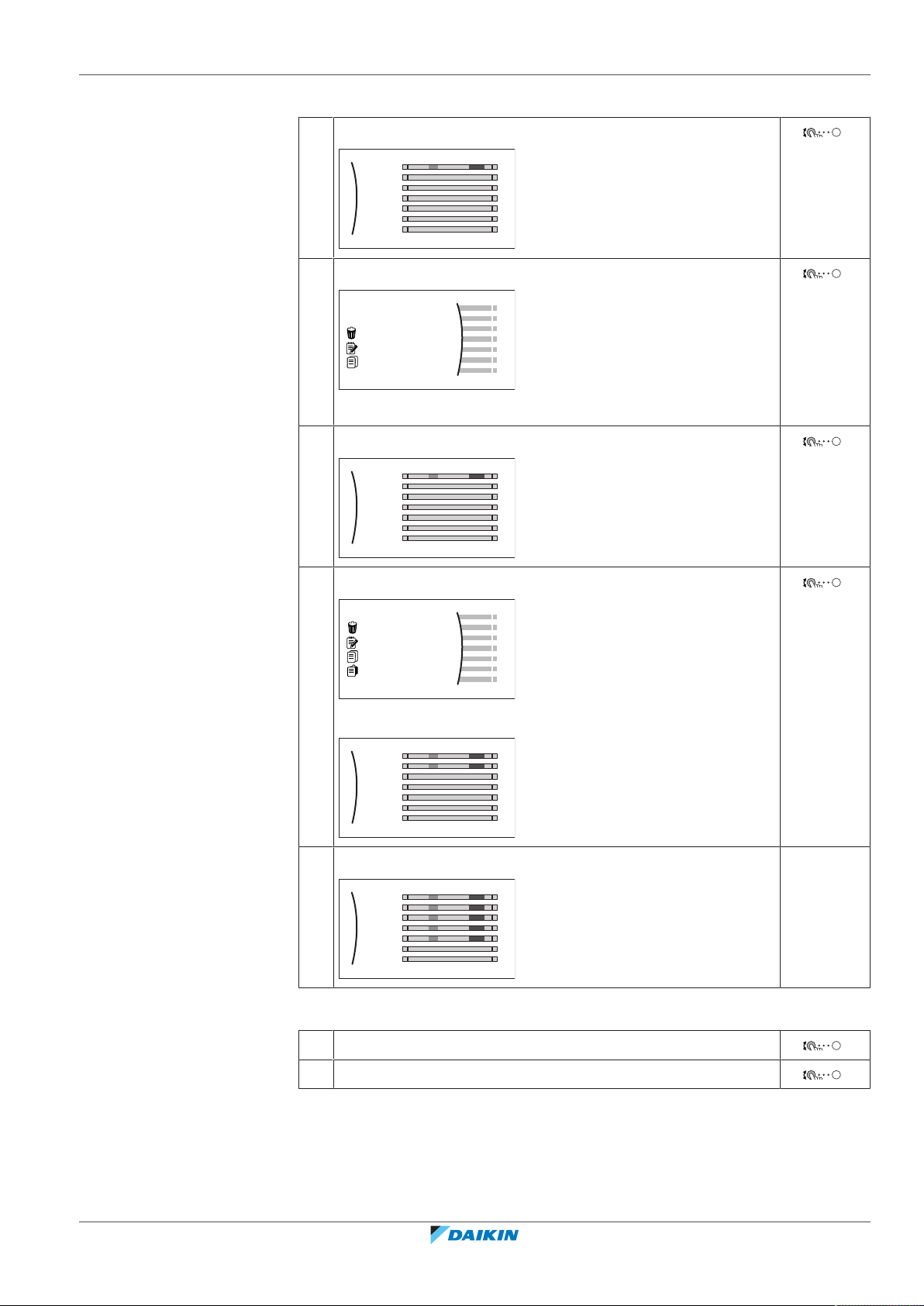

Graafiku kopeerimiseks teistele nädalapäevadele
E
L
K
R
N
T
P
Kasutaja määratud 1
Kustuta
Redigeeri
Kopeeri
E
L
K
R
N
T
P
Kasutaja määratud 1
C
Kustuta
Redigeeri
Kopeeri
Kleebi
E
L
K
R
N
T
P
Kasutaja määratud 1
C
E
L
K
R
N
T
P
Kasutaja määratud 1
C
1 Valige Esmaspäev.
2 Valige Kopeeri.
Tulemus: Kopeeritud päeva kõrval kuvatakse "C".
3 Valige Teisipäev.
4 | Kasutamine
4 Valige Kleebi.
Tulemus:
5 Korrake toimingut kõikide ülejäänud nädalapäevade puhul.
Graafiku Laupäev koostamiseks ja kopeerimiseks päevale Pühapäev
—
1 Valige Laupäev.
2 Valige Redigeeri.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
35
4 | Kasutamine
0
8:00
23:00
--:--
21°C
18°C
--
12 24
L
E
L
K
R
N
T
P
Kasutaja määratud 1
C
E
L
K
R
N
T
P
Kasutaja määratud 1
Kustuta
Nimeta ümber
Vali
3 Kasutage vasakut valikuketast, et valida kirje ja redigeerige
kirjet parema valikukettaga.
4 Kinnitage muudatused.
5 Valige Laupäev.
6 Valige Kopeeri.
7 Valige Pühapäev.
8 Valige Kleebi.
Tulemus:
Graafiku ümbernimetamiseks
1 Valige praeguse graafiku nimi.
2 Valige Nimeta ümber.
3 (valikuline) Praeguse graafiku nime kustutamiseks sirvige läbi
tähemärkide loendi, kuni kuvatakse ← ja seejärel vajutage, et
kustutada eelmine tähemärk. Korrake seda graafiku nime iga
tähemärgi puhul.
4 Praeguse graafiku nime määramiseks kerige läbi tähemärkide
loendi ja kinnitage valitud tähemärk. Graafiku nimi võib
sisaldada kuni 15tähemärki.
Kasutaja viitejuhend
36
5 Kinnitage uus nimi.
TEAVE
Kõiki graafikuid ei saa ümbernimetada.
Kasutusnäide: töötate 3-vahetuselises süsteemis
Kui töötate 3-vahetuselises süsteemis, toimige järgmiselt:
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
1 Programmeerige 3 toa temperatuurigraafikut kütterežiimis ja nimetage need
vastavalt. Näide: VarajaneVahetus, PäevaneVahetus ja HilineVahetus
2 Valige graafik, mida soovite hetkel kasutada.
4.8 Ilmast sõltuv kõver
4.8.1 Mis on ilmast sõltuv kõver?
Ilmast sõltuv töötamine
Seade töötab ilmast sõltuvalt, kui soovitud väljuva vee temperatuur või paagi
temperatuur määratakse automaatselt lähtuvalt välistemperatuurist. See on
seetõttu ühendatud hoone põhjapoolsel küljel asuva temperatuurianduriga. Kui
välistemperatuur langeb või tõuseb kompenseerib seade seda koheselt. Seega ei
pea seade ootama termostaadilt käsklust väljuva vee või paagi temperatuuri
tõstmiseks või langetamiseks. Kuna see reageerib kiiremini, hoiab see ära
sisetemperatuuri ja kraanides veetemperatuuri suured tõusud ja langused.
Eelised
Ilmast sõltuv töötamine vähendab energiakulu.
4 | Kasutamine
Ilmast sõltuv kõver
Temperatuurierinevuste kompenseerimiseks tugineb seade ilmast sõltuvale
kõverale. See kõver määrab, kui palju peab paagi või väljuva vee temperatuur
erinema välistemperatuurist. Kuna kõvera kalle sõltub kohalikest oludest, nagu
kliima ja hoone isolatsioon, saab paigaldaja või kasutaja kõverat kohandada.
Ilmast sõltuva kõvera tüübid
Ilmast sõltuvaid kõveraid on 2 tüüpi:
▪ 2-punktiline kõver
▪ Kõvera kalle ja nihe
Millist tüüpi te kasutate reguleerimiseks sõltub teie enda eelistustest. Vt
"4.8.4Ilmast sõltuvate kõverate kasutamine"[440].
Saadavus
Ilmas sõltuv kõver on saadaval järgnevale:
▪ Põhitsoon - kütmine
▪ Põhitsoon - jahutus
▪ Lisatsoon - kütmine
▪ Lisatsoon - jahutus
▪ Paak
4.8.2 2-punktiline kõver
Määrake ilmast sõltuv kõver nende kahe sättepunktiga:
▪ Sättepunkt (X1, Y2)
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
TEAVE
Ilmast sõltuva kõvera kasutamiseks määrake õigesti põhitsooni, lisatsooni või paagi
sättepunkt. Vt "4.8.4Ilmast sõltuvate kõverate kasutamine"[440].
Kasutaja viitejuhend
37
4 | Kasutamine
Y1
Y2
X1 X2
a
▪ Sättepunkt (X2, Y1)
Näide
Artikkel Kirjeldus
a Valitud ilmast sõltuvad tsoonid:
▪ : põhitsooni või lisatsooni küte
▪ : põhitsooni või lisatsooni jahutus
▪ : Soe tarbevesi
X1, X2 Väliskeskkonna temperatuuri näited
Y1, Y2 Soovitud paagi temperatuuri või väljuva vee temperatuuri näited.
Ikoon tähendab vastava tsooni soojuskiirgurit:
4.8.3 Kõvera kalle ja nihe
Kalle ja nihe
Määrake ilmast sõltuva kõver kalde ja nihkega:
▪ Muutke kallet, et erinevalt suurendada või vähendada väljuva vee temperatuuri
erineva keskkonnatemperatuuri korral. Kui näiteks väljuva vee temperatuur on
üldiselt sobiv, kuid madala keskkonnatemperatuuri korral liiga külm, tõstke kallet
nii, et väljuva vee temperatuuri tõstetakse rohkem langeva madala
keskkonnatemperatuuri korral.
▪ : Põrandaküte
▪ : Ventilaatorkonvektor
▪ : Radiaator
▪ : Sooja tarbevee paak
Võimalikud tegevused ekraanil
Temperatuurides navigeerimine.
Temperatuuri muutmine.
Järgmise temperatuuri juurde minek.
Muudatuste kinnitamine ja jätkamine.
Kasutaja viitejuhend
38
▪ Muutke nihet, et võrdselt suurendada või vähendada väljuva vee temperatuuri
erineva keskkonnatemperatuuri korral. Näiteks, kui väljuva vee temperatuur on
alati erineva keskkonnatemperatuuri korral liiga külm, muutke nihet üles, et
suurendada võrdselt väljuva vee temperatuuri iga keskkonnatemperatuuri jaoks.

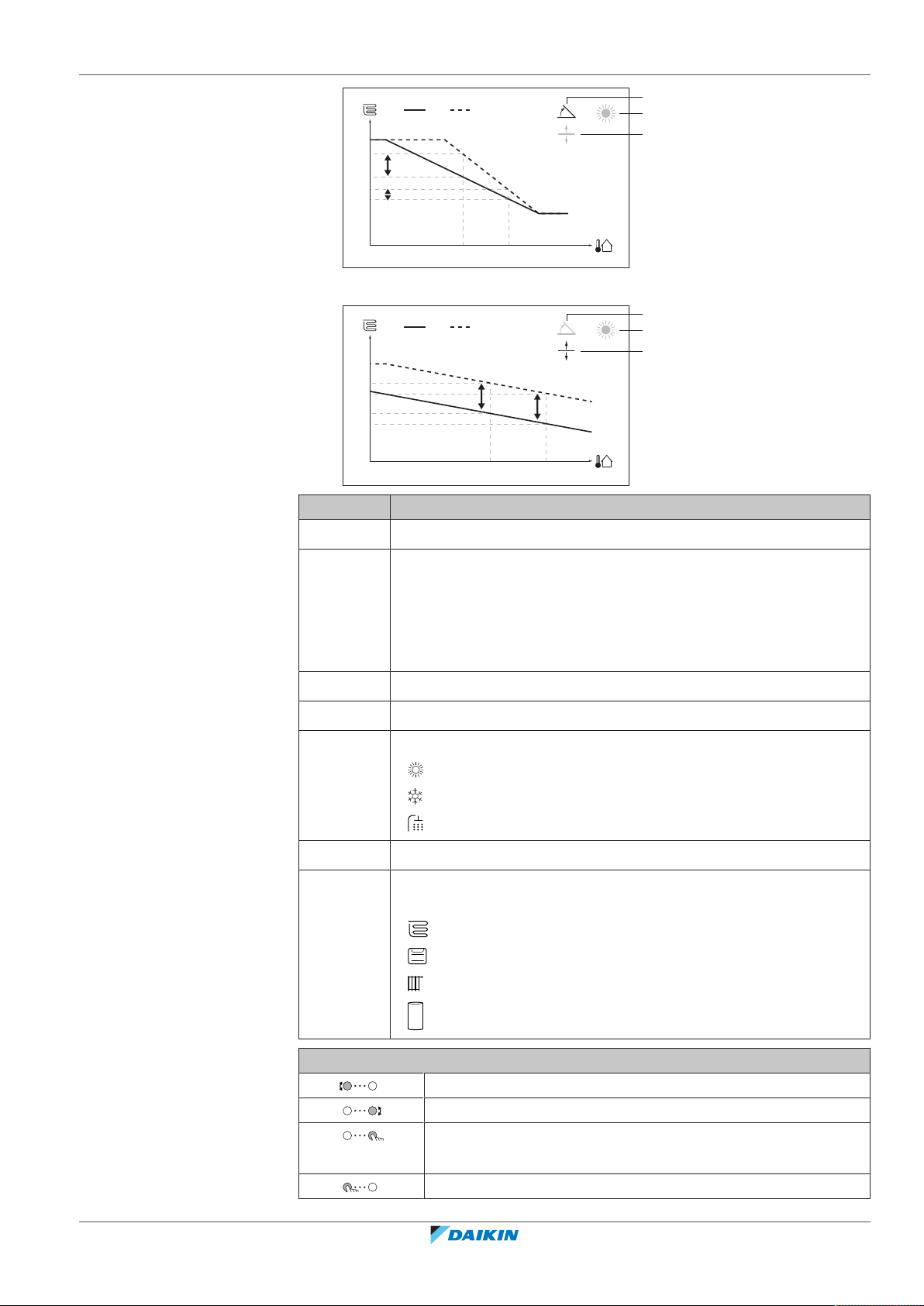

Näited
Ilmast sõltuv kõver, kui valitud on kalle:
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
X1 X2
c
d
e
Y1
Y2
Y3
Y4
a b
Ilmast sõltuv kõver, kui valitud on nihe:
Y1
Y2
Y3
Y4
X1 X2
a b
c
d
e
Artikkel Kirjeldus
4 | Kasutamine
a Ilmast sõltuv kõver enne muudatusi.
b Ilmast sõltuv kõver pärast muudatusi (näide):
▪ Kalde muutmisel on uus eelistatud temperatuur X1 korral
ebavõrdselt suurem kui eelistatud temperatuur X2 korral.
▪ Nihke muutmisel on uus eelistatud temperatuur X1 korral võrdselt
suurem eelistatud temperatuurist X2 korral.
c Kalle
d Nihe
e Valitud ilmast sõltuvad tsoonid:
▪ : põhitsooni või lisatsooni küte
▪ : põhitsooni või lisatsooni jahutus
▪ : Soe tarbevesi
X1, X2 Väliskeskkonna temperatuuri näited
Y1, Y2, Y3,Y4Soovitud paagi temperatuuri või väljuva vee temperatuuri näited.
Ikoon tähendab vastava tsooni soojuskiirgurit:
▪ : Põrandaküte
▪ : Ventilaatorkonvektor
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
▪ : Radiaator
▪ : Sooja tarbevee paak
Võimalikud tegevused ekraanil
Valige kalle või nihe.
Suurendage või vähendage kallet/nihet.
Kui valitud on kalle: seadistage kalle ja minge nihke juurde.
Kui valitud on nihe: seadistage nihe.
Kinnitage muudatused ja minge tagasi alammenüüsse.
Kasutaja viitejuhend
39
4 | Kasutamine
4.8.4 Ilmast sõltuvate kõverate kasutamine
Konfigureerige ilmast sõltuvad kõverad järgmiselt:
Sättepunkti režiimi määramiseks
Ilmast sõltuva kõvera kasutamiseks peate määrama õige sättepunkti režiimi:
Minge sättepunkti režiimi … Seadistage sättepunkti režiim valikule
…
Põhitsoon – kütmine
[2.4] Põhitsoon > Sättepunkti
režiim
Ilmast sõltuv küte,
fikseeritud jahutus VÕI Ilmast
sõltuv
Põhitsoon – jahutus
[2.4] Põhitsoon > Sättepunkti
Ilmast sõltuv
režiim
Lisatsoon – kütmine
[3.4] Lisatsoon > Sättepunkti
režiim
Ilmast sõltuv küte,
fikseeritud jahutus VÕI Ilmast
sõltuv
Lisatsoon – jahutus
[3.4] Lisatsoon > Sättepunkti
Ilmast sõltuv
režiim
Paak
[5.B] Paak > Sättepunkti režiim Ilmast sõltuv
Ilmast sõltuva kõvera tüübi muutmiseks
Kõikide tsoonide ja paagi tüübi muutmiseks minge [2.E] Põhitsoon > Ilmast
sõltuva kõvera tüüp.
Valitud tüübi vaatamine on võimalik ka järgmiselt:
▪ [3.C] Lisatsoon > Ilmast sõltuva kõvera tüüp
▪ [5.E] Paak > Ilmast sõltuva kõvera tüüp
Ilmast sõltuva kõvera muutmiseks
Tsoon Minge …
Põhitsoon – kütmine [2.5] Põhitsoon > Kütmise ilmast
sõltuv kõver
Põhitsoon – jahutus [2.6] Põhitsoon > Jahutuse
ilmast sõltuv kõver
Lisatsoon – kütmine [3.5] Lisatsoon > Kütmise ilmast
sõltuv kõver
Lisatsoon – jahutus [3.6] Lisatsoon > Jahutuse
ilmast sõltuv kõver
Paak [5.C] Paak > Ilmast sõltuv kõver
Kasutaja viitejuhend
40
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4 | Kasutamine
TEAVE
Maksimaalne ja minimaalne sättepunkt
Kõverat ei saa konfigureerida temperatuuriga, mis on kõrgem või madalam antud
tsoonile või paagile seadistatud maksimaalsest või minimaalsest sättepunktist.
Maksimaalse või minimaalse sättepunkti saavutamisel läheb kõver sirgeks.
Ilmast sõltuva kõvera täppisreguleerimiseks: kõvera kalle-nihe
Järgmises tabelis on kirjeldatud tsooni või paagi ilmast sõltuva kõvera
täppisreguleerimist:
Tunnete … Täppisreguleerimine kalde ja
nihkega:
Tavalisel
välistemperatuuril …
OK Külm ↑ —
OK Kuum ↓ —
Külm OK ↓ ↑
Külm Külm — ↑
välistemperatuuril …
Külmal
Kalle Nihe
Külm Kuum ↓ ↑
Kuum OK ↑ ↓
Kuum Külm ↑ ↓
Kuum Kuum — ↓
Ilmast sõltuva kõvera täppisreguleerimiseks: 2 punktiga kõver
Järgmises tabelis on kirjeldatud tsooni või paagi ilmast sõltuva kõvera
täppisreguleerimist:
Tunnete … Täppisreguleerimine
sättepunktidega:
Tavalisel
välistemperatuuril …
Külmal
välistemperatuuril …
Y2
(a)
Y1
(a)
X1
(a)
X2
(a)
OK Külm ↑ — ↑ —
OK Kuum ↓ — ↓ —
Külm OK — ↑ — ↑
Külm Külm ↑ ↑ ↑ ↑
Külm Kuum ↓ ↑ ↓ ↑
Kuum OK — ↓ — ↓
(a)
Vt "4.8.22-punktiline kõver"[437].
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kuum Külm ↑ ↓ ↑ ↓
Kuum Kuum ↓ ↓ ↓ ↓
Kasutaja viitejuhend
41
4 | Kasutamine
[1]
Ruum
Anduri kõrvalekalle
Sättepunkti vahemik
Külmumistõrje
Jahutusprogramm
Kütteprogramm
Programm
[2]
Põhitsoon
Programm
Kütteprogramm
Sättepunkti režiim
Jahutusprogramm
Kütmise ilmast sõltuv kõver
Jahutuse ilmast sõltuv kõver
Ilmast sõltuva kõvera tüüp
[3]
Lisatsoon
Programm
Kütteprogramm
Sättepunkti režiim
Jahutusprogramm
Kütmise ilmast sõltuv kõver
Jahutuse ilmast sõltuv kõver
Ilmast sõltuva kõvera tüüp
[4]
Ruumi küte/jahutus
Töörežiim
Töörežiimi programm
[7]
Kasutaja sätted
Keel
Kellaaeg/kuupäev
Puhkus
Vaikne
Elektrihind
Gaasihind
[8]
Info
Energiaandmed
Tõrgete ajalugu
Edasimüüja info
Andurid
Aktuaatorid
Töörežiimid
Teave
Ühenduse olek
Töötunnid
[B]
Kasutaja profiil
[C]
Kasutamine
Ruum
Ruumi küte/jahutus
Paak
[1.4]
Külmumistõrje
Aktiveerimine
Ruumi sättepunkt
[1.5]
Sättepunkti vahemik
Minimaalne kütmine
Maksimaalne kütmine
Minimaalne jahutus
Maksimaalne jahutus
[7.2]
Kellaaeg/kuupäev
Tunnid
Minutid
Aasta
Kuu
Päev
Suveaeg
Vorming
[7.3]
Puhkus
Aktiveerimine
Alates
Kuni
[7.4]
Vaikne
Aktiveerimine
Programm
Tase
[7.5]
Elektrihind
Kõrge
Keskmine
Madal
Programm
[8.1]
Energiaandmed
Sisendelekter
Toodetud soojus
(**)
(**)
[5]
Paak
Võimas töötamine
Mugavuse sättepunkt
Öko sättepunkt
Järelkütte sättepunkt
Programm
Ilmast sõltuv kõver
Ilmast sõltuva kõvera tüüp
(*)
(*)
(*)
(*)
(*)
(*)
(*)
(*)
[D]
Juhtmevaba lüüs
Režiim
WPS
Lähtesta
Seadme info
(***)
Kasutaja viitejuhend
42
4.9 Menüüstruktuur: ülevaade kasutajasätetest
Sättepunkti kuva
(*) Kehtib ainult pöördmudelitele või ainult kütmisega mudel+konversioonikomplektile
(**) Juurdepääsetav ainult paigaldajale
(***) Kehtib ainult siis, kui paigaldatud on kohtvõrguadapter
TEAVE
Olenevalt valitud paigaldajasätetest ja seadme tüübist võivad sätted olla nähtavad/
nähtamatud.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
4.10 Paigaldussätted: paigaldaja täidetavad tabelid
4.10.1 Konfigureerimise viisard
Sätted Täitke…
Süsteem
Siseseadme tüüp (ainult lugemine)
Varukütteseadme tüüp [9.3.1]
Soe tarbevesi [9.2.1]
Hädaabirežiim [9.5]
Tsoonide arv [4.4]
Varukütteseade
Pinge [9.3.2]
Konfiguratsioon [9.3.3]
Võimsuse aste 1 [9.3.4]
Lisavõimsuse aste 2 [9.3.5] (kui
rakendatav)
4 | Kasutamine
Põhitsoon
Kiirguri tüüp [2.7]
Juhtimine [2.9]
Sättepunkti režiim [2.4]
Programm [2.1]
Lisatsoon (ainult siis, kui [4.4] = 1)
Kiirguri tüüp [3.7]
Juhtimine (ainult lugemine) [3.9]
Sättepunkti režiim [3.4]
Programm [3.1]
Paak
Soojendusrežiim [5.6]
Mugavuse sättepunkt [5.2]
Öko sättepunkt [5.3]
Järelkütte sättepunkt [5.4]
4.10.2 Seadistusmenüü
Põhitsoon
Termostaadi tüüp [2.A]
Lisatsoon (kui rakendatav)
Termostaadi tüüp [3.A]
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Sätted Täitke…
Kasutaja viitejuhend
43
4 | Kasutamine
Sätted Täitke…
Info
Edasimüüja info [8.3]
Kasutaja viitejuhend
44
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
5 | Nõuanded energia säästmise kohta
5 Nõuanded energia säästmise kohta
Nõuanded toatemperatuuri kohta
▪ Veenduge, et soovitud toatemperatuur ei oleks MITTE KUNAGI liiga kõrge
(kütterežiimis) ega liiga madal (jahutusrežiimis), kuid ALATI vastav tegelikele
vajadustele. Iga kokkuhoitud kraad võib vähendada kütte-/jahutuskulusid kuni 6%
võrra.
▪ ÄRGE suurendage soovitud toatemperatuuri, et ruum kiiremini soojeneks. Ruum
EI soojene kiiremini.
▪ Kui süsteemi kujundus sisaldab aeglaseid küttekiirgureid (näiteks põrandaküte),
vältige suuri toatemperatuuri kõikumisi ja ÄRGE laske toatemperatuuril liiga
madalaks muutuda. Toa uuesti kütmine kulutab rohkem aega ja energiat.
▪ Oma tavapäraste ruumikütte või -jahutuse vajaduste rahuldamiseks kasutage
nädalapõhist graafikut. Vajadusel saate graafikust lihtsasti kõrvale kalduda:
- Lühema perioodide korral: võite graafikujärgse toatemperatuuri tühistada kuni
järgmise graafikujärgse toiminguni. Näide: Kui teil on pidu või kui lahkute
paariks tunniks kodust.
- Pikemate perioodide puhul võite kasutada puhkuserežiimi.
Nõuanded väljuva vee temperatuuri kohta
▪ Kütterežiimi madalam soovitud väljuva vee temperatuur tarbib vähem energiat ja
on tulemuslikum. Jahutusel on kehtiv vastupidine.
▪ Seadistage väljuva vee temperatuur vastavalt soojuskiirguri tüübile. Näide:
Põrandaküte vajab madalamat väljuva vee temperatuuri kui radiaatorid või
soojuspumba konvektorid.
Nõuanded kuumaveepaagi temperatuuri kohta
▪ Kasutage nädalapõhist graafikut oma sooja tarbevee vajaduste rahuldamiseks
(ainult graafikupõhises režiimis).
- Programmeerige kuumaveepaak öösel soojendama vett eelseadistatud
temperatuurini (Mugavus = kõrgem kuumaveepaagi temperatuur), kuna siis on
ruumikütte vajadus väiksem.
- Kui kuumaveepaagi ühekordsest kütmisest öö jooksul ei piisa, programmeerige
päeval kuumaveepaagi lisaküte eelseadistatud temperatuurini (Öko = madalam
kuumaveepaagi temperatuur).
▪ Veenduge, et kuumaveepaagi temperatuur EI OLEKS liiga kõrge. Näide: Muutke
kuumaveepaagi temperatuur peale paigaldamist iga päev 1°C võrra madalamaks
ja kontrollige, kas teil on jätkuvalt piisavas koguses sooja vett.
▪ Programmeerige sooja tarbevee pump päeval TÖÖLE ainult ajavahemikul, mil on
vaja kohe kuuma vett tarbida. Näide: Hommikul ja õhtul.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
45
6 | Hooldus ja teenindus
6 Hooldus ja teenindus
6.1 Ülevaade: hooldus ja teenindus
Paigaldaja peab teostama iga-aastase hoolduse. Kontakti/tugitelefoninumbri leiate
kasutajaliidese abil.
Lõppkasutajana peate tegema järgmist:
▪ Hoidma seadme ümbruse puhtana.
▪ Hoidma kasutajaliidese puhtana, kasutades selleks pehmet niisket lappi. ÄRGE
kasutage puhastusaineid.
▪ Kontrollige regulaarselt, kas veesurve on üle 1baari.
Jahutusaine
See toode sisaldab fluoritud kasvuhoonegaase. ÄRGE laske gaase atmosfääri.
Külmaaine tüüp: R32
Globaalse soojenemise potentsiaali (GWP) väärtus: 675
MÄRKUS
Kehtivad seadused, mis puudutavad fluoritud kasvuhoonegaase, sätestavad, et
seadme külmaaine laetus on näidatud nii massina kui CO2 ekvivalendina.
Valem CO2 arvutamiseks ekvivalenttonnides: Külmaaine GWP väärtus × külmaaine
summaarne kogus [kilogrammides] / 1000
Lisateabe saamiseks pöörduge oma paigaldaja poole.
HOIATUS: KERGSÜTTIV MATERJAL
Seadmes olev külmaaine on vähesel määral tuleohtlik.
HOIATUS
Seadet tuleb hoida kohas, kus pole pidevalt töötavaid süüteallikaid (näiteks lahtist
leeki, töötavat gaasi- või elektrikütte seadet).
HOIATUS
▪ ÄRGE TORGAKE LÄBI või põletage külmutusahela osi.
▪ ÄRGE KASUTAGE puhastusaineid või vahendeid sulatuse kiirendamiseks, välja
arvatud need, mis on tootja poolt soovitatud.
▪ Võtke teadmiseks, et süsteemis olev külmaaine on lõhnatu.
Kasutaja viitejuhend
46
HOIATUS
Seadmes olev külmaaine on vähesel määral tuleohtlik, kuid tavaliselt see EI leki. Kui
külmaaine lekib ruumi ja satub kokkupuutesse põleti, kütteseadme või pliidi leegiga,
siis võib tekkida tulekahju või moodustub tervistkahjustav gaas.
Lülitage välja kütteainet põletavad seadmed, ventileerige ruum ja pöörduge
edasimüüja poole, kelle käest olete toote ostnud.
Ärge kasutage seadet, kuni hooldustöötajad kinnitavad, et külmaaine lekkekoht on
kõrvaldatud.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
6.2 Kontakti/tugitelefoninumbri leidmine
1 Minge [8.3]: Info > Edasimüüja info.
6 | Hooldus ja teenindus
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
47
7 | Veatuvastus
7 Veatuvastus
7.1 Abiteksti kuvamine talitlushäire korral
Kontakt
Allpool esitatud sümptomite korral võite probleemi ise lahendada. Muude
probleemide korral võtke ühendust paigaldajaga. Kontakti/tugitelefoninumbri
leiate kasutajaliidese abil.
Talitlushäire korral kuvatakse sõltuvalt raskusastmest avakuval järgmine teave:
▪ : Viga
▪ : Talitlushäire
Talitlushäire lühikese ja pika kirjelduse nägemiseks tegutsege järgmiselt:
1 Vajutage vasakule valikukettale, et avada menüü ja minge
alammenüüsse Tootmine.
Tulemus: Ekraanil kuvatakse vea lühikirjeldus ja veakood.
2 Vajutage veakuval .
Tulemus: Ekraanil kuvatakse vea pikk kirjeldus.
7.2 Talitlushäirete ajaloo kontrollimine
Tingimused: Kasutajatase on seadistatud täpsemale lõppkasutajale.
1 Minge [8.2]: Info > Tõrgete ajalugu.
Näete viimatiste talitlushäirete loendit.
7.3 Sümptom: elutoas on liiga külm (palav)
Võimalik põhjus Korrigeerivad tegevused
Soovitud toatemperatuur on liiga madal
(kõrge).
Suurendage (vähendage) soovitud
toatemperatuuri. Vt "4.4.4Soovitud
ruumi temperatuuri muutmine"[420].
Kui probleem on igapäevane, toimige
järgmiselt:
▪ Suurendage (vähendage)
toatemperatuuri eelseadistatud
väärtust. Vt "4.7.1 Eelseadistatud
väärtuste kasutamine"[429].
Kasutaja viitejuhend
48
▪ Reguleerige toa
temperatuurigraafikut. Vt:
"4.7.3 Graafikute kasutamine ja
programmeerimine" [4 32] ja
"4.7.4Graafiku kuva: näide"[433].
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03

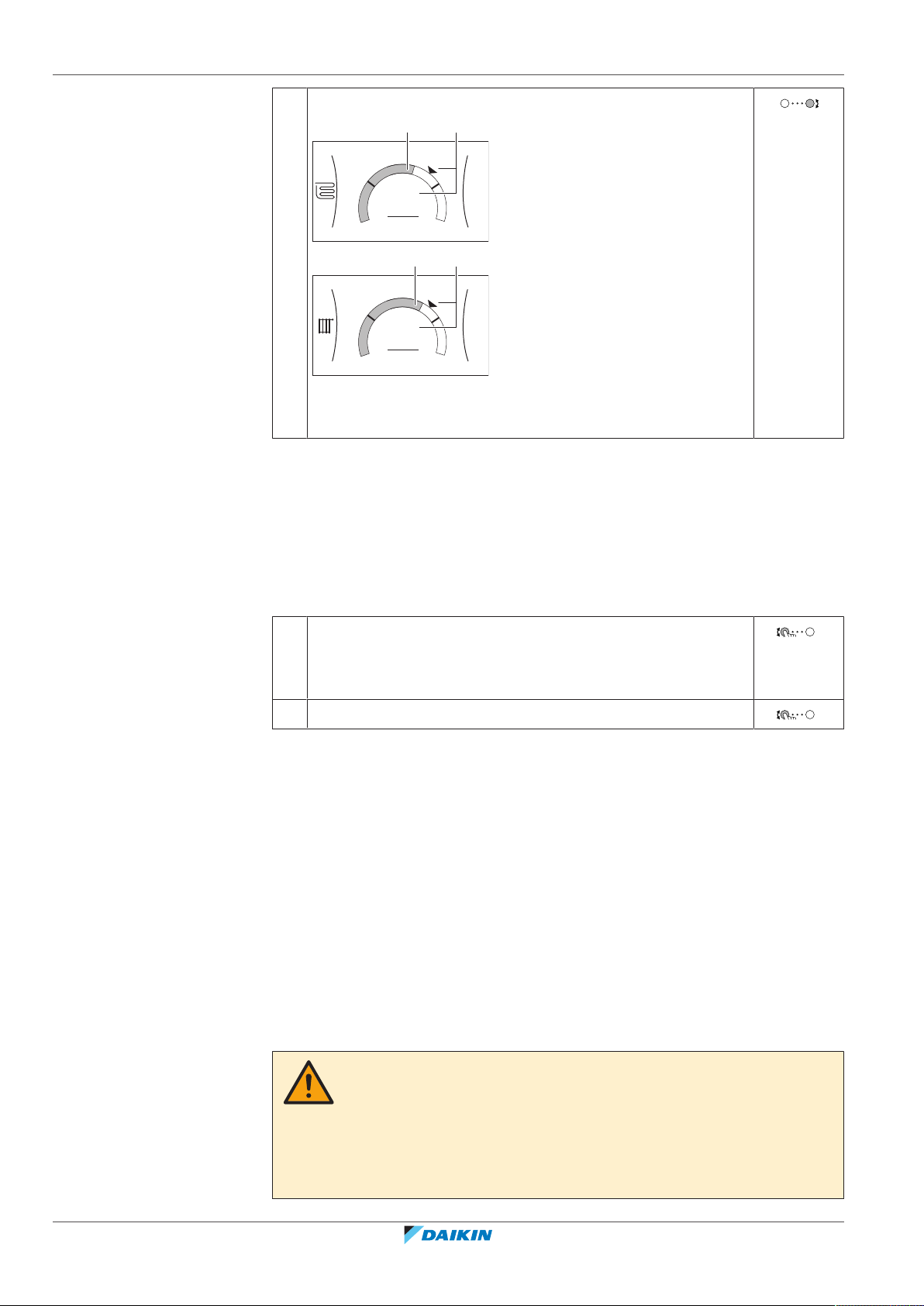

7 | Veatuvastus
Võimalik põhjus Korrigeerivad tegevused
Soovitud toatemperatuur ei ole
saavutatav.
Ilmas sõltuv kõver on valesti
seadistatud.
7.4 Sümptom: kraanivesi on liiga külm
Võimalik põhjus Korrigeerivad tegevused
Ebatavaliselt rohkest tarbimisest
tingituna kulutasite kogu sooja tarbevee
ära.
Kuumaveepaagi soovitud temperetuur
on liiga madal.
Suurendage väljuva vee soovitud
temperatuuri vastavalt soojuskiirguri
tüübile. Vt "4.4.5Soovitud väljuva vee
temperatuuri muutmine"[421].
Reguleerige ilmast sõltuvat kõverat. Vt
Ilmast sõltuv töötamine.
Kui vajate kohe sooja tarbevett,
käivitage kuumaveepaagi režiim
Võimas töötamine. Selleks läheb aga
vaja lisaenergiat. Vt "4.5.6Sooja
tarbevee võimsa režiimi
kasutamine"[425].
Kui probleem on igapäevane, tehke üht
järgmistest:
▪ Suurendage kuumaveepaagi
temperatuuri eelseadistatud väärtust.
Vt "4.7.1 Eelseadistatud väärtuste
kasutamine"[429].
7.5 Sümptom: soojuspumba rike
Kui soojuspump ei tööta, võivad varukütteseade ja/või kiirkütja hakata
hädaolukorras tööle ja võtta automaatselt või mitte-automaatselt küttekoormuse
üle.
▪ Kui automaatne hädaolukord on määratud sättele Automaatne ja ilmneb
soojuspumba tõrge, reageerib süsteem järgmiselt.
- EHVH/X korral: varukütteseade võtab automaatselt küttekoormuse ja sooja
tarbevee tootmise üle
- EHBH/X korral: varukütteseade võtab automaatselt üle küttekoormuse ja
valikulise paagi kiirkütja võtab automaatselt üle sooja tarbevee tootmise.
▪ Reguleerige kuumaveepaagi
temperatuurigraafikuid. Näide:
Programmeerige kuumaveepaagi
lisaküte päeval eelseadistatud
temperatuurini (Öko sättepunkt =
madalam paagitemperatuur). Vt:
"4.7.3 Graafikute kasutamine ja
programmeerimine" [4 32] ja
"4.7.4Graafiku kuva: näide"[433].
▪ Kui automaatne hädaolukord on määratud sättele Manuaalne ja esineb
soojuspumba rike, siis sooja tarbevee tootmine ning ruumiküte seiskuvad ning
need tuleb käsitsi kasutajaliidese kaudu uuesti taastada. Töö käsitsi taastamiseks
minge peamenüü kuvale Tootmine, kus kasutajaliides küsib kinnitust, kas
varukütteseade ja/või kiirkütja võib küttekoormuse üle võtta või mitte.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
49
7 | Veatuvastus
7.6 Tunnus: süsteem tekitab pärast kasutuselevõttu korisevat häält
Kui soojuspump ei tööta, siis ilmub kasutajaliidesesse või .
Võimalik põhjus Korrigeerivad tegevused
Soojuspump on kahjustatud. Vt "7.1Abiteksti kuvamine talitlushäire
korral"[448].
TEAVE
Energiatarve on märgatavalt suurem, kui küttekoormuse võtab üle varukütteseade
või kiirkütja.
Võimalik põhjus Korrigeerivad tegevused
Süsteemis on õhku. Eemaldage süsteemist õhk.
(a)
Erinevad talitlushäired. Kontrollige, kas kasutajaliidese avakuval
on kuvatud või . Vaadake
talitlushäirete kohta lisateavet peatükist
"7.1Abiteksti kuvamine talitlushäire
korral"[448].
(a)
Me soovitame eemaldada õhu seadme õhueemalduse funktsiooniga (mõeldud
paigaldajale). Kui eemaldate õhku soojuskiirguritest või kollektoritest, arvestage
alljärgnevaga:
HOIATUS
Õhu eemaldamine soojuskiirguritest või kollektoritest. Enne õhu eemaldamist
soojuskiirguritest või kollektoritest kontrollige, kas kasutajaliidese avakuval on
kuvatud või .
▪ Kui ei ole, võite jätkata kohe õhu eemaldamisega.
▪ Kui on, siis veenduge, et ruum, kus soovite õhku eemaldada, on piisavalt
ventileeritud. Põhjus: jahutusaine võib lekkida veeringlusesse ja seeläbi ruumi, kui
eemaldate õhku soojuskiirguritest või kollektoritest.
Kasutaja viitejuhend
50
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
8 Asukoha vahetamine
8.1 Ülevaade: asukoha vahetamine
Kui soovite süsteemiosade asukohta muuta (kasutajaliides, siseseade, väliseade,
kuumaveepaak jne), võtke ühendust paigaldajaga. Kontakti/tugitelefoninumbri
leiate kasutajaliidese abil.
8 | Asukoha vahetamine
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
51
9 | Toote kasutuselt kõrvaldamine
9 Toote kasutuselt kõrvaldamine
MÄRKUS
ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel, külmaaine, õli ja
muude osade käsitsemisel TULEB JÄRGIDA kehtestatud eeskirju. Seadmeid PEAB
kasutusest kõrvaldamisel käitlema spetsialiseeritud ettevõttes taaskasutuseks,
ringluseks ning taastamiseks.
Kasutaja viitejuhend
52
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
10 Sõnastik
DHW = Domestic hot water – soe tarbevesi
LWT = Leaving water temperature – väljuva vee temperatuur
Edasimüüja
Volitatud paigaldaja
Kasutaja
Rakenduvad seadused
Teenindusettevõte
10 | Sõnastik
Erinevat tüüpi hoonetes kasutatav soe vesi.
Soojuspumba väljalaskevee temperatuur.
Toote levitaja.
Tehniliste oskustega isik, kes on volitatud toodet paigaldama.
Isik, kes on toote omanik ja/või kasutab toodet.
Kõik rahvusvahelised, Euroopa, riiklikud ja kohalikud direktiivid, seadused,
regulatsioonid ja/või koodeksid, mis on konkreetse toote või kasutusala
puhul asjakohased või rakenduvad.
Kvalifitseeritud ettevõte, kes võib teostada ja koordineerida seadmele
vajalikke hooldustöid.
Paigaldusjuhend
Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või
rakendusele ja milles kirjeldatakse selle paigaldamist, konfigureerimist ja
hooldamist.
Kasutusjuhend
Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või
rakendusele ja milles selgitatakse selle kasutamist.
Lisatarvikud
Sildid, käsiraamatud, infolehed ja varustus, mis on tootega kaasas ja mida
peab paigaldama vastavalt kaasasolevatele dokumentidele.
Lisavarustus
Varustus, mille on Daikin valmistanud või heaks kiitnud ning mida võib
tootega kombineerida vastavalt kaasasolevatele dokumentidele.
Paigaldise elektritoide
Varustus, mis pole toodetud Daikin poolt, tohib selle seadmega koos
kasutada siis, kui on järgitud kaasneva dokumentatsiooni nõudeid.
EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F+W
4P618959-1 – 2020.03
Kasutaja viitejuhend
53
Verantwortung für Energie und Umwelt
Copyright 2020 Daikin
4P618959-1 2020.03
Loading...
