Referenční příručka pro uživatele

Daikin Altherma 3 R F+W

EHBH04DA6V7 EHBH08DA6V7 EHBH08DA9W7

EHBX04DA6V7 EHBX08DA6V7 EHBX08DA9W7

EHVH04S18D*6V7 EHVH04S23D*6V7

EHVH08S18D*6V7 EHVH08S23D*6V7 EHVH08S18D*9W7 EHVH08S23D*9W7

EHVX04S18D*3V7 EHVX04S18D*6V7 EHVX04S23D*3V7 EHVX04S23D*6V7

EHVX08S18D*6V7

EHVX08S23D*6V7 EHVX08S18D*9W7 EHVX08S23D*9W7

EHVH04SU18DA6V7 EHVH04SU23DA6V7

EHVH08SU18DA6V7 EHVH08SU23DA6V7

Obsah

1 Všeobecná bezpečnostní opatření 4

1.1 O této dokumentaci........................................................................................................................................................ 4

1.1.1 Význam varování a symbolů........................................................................................................................... 4

1.2 Pro uživatele.................................................................................................................................................................... 5

2 O tomto dokumentu 7

3 O systému 9

3.1 Komponenty v typickém rozvržení systému................................................................................................................... 9

4 Provoz 10

4.1 Uživatelské rozhraní: přehled......................................................................................................................................... 10

4.2 Možné obrazovky: Přehled ............................................................................................................................................. 11

4.2.1 Domovská obrazovka ..................................................................................................................................... 12

4.2.2 Hlavní nabídka ................................................................................................................................................ 14

4.2.3 Obrazovka nastavení ...................................................................................................................................... 15

4.2.4 Podrobná obrazovka s hodnotami ................................................................................................................. 16

4.3 Zapnutí a vypnutí provozu .............................................................................................................................................. 16

4.3.1 Vizuální indikace ............................................................................................................................................. 16

4.3.2 Zapnutí nebo vypnutí ..................................................................................................................................... 17

4.4 Ovládání prostorového vytápění/chlazení ..................................................................................................................... 18

4.4.1 O ovládání prostorového vytápění/chlazení .................................................................................................. 18

4.4.2 Nastavení prostorového provozního režimu ................................................................................................. 18

4.4.3 Způsob zjištění, jaké ovládání teploty používáte ........................................................................................... 20

4.4.4 Chcete-li změnit požadovanou pokojovou teplotu ....................................................................................... 20

4.4.5 Chcete-li změnit požadovanou teplotu výstupní vody .................................................................................. 21

4.5 Ovládání teplé užitkové vody.......................................................................................................................................... 22

4.5.1 O ovládání teplé užitkové vody ...................................................................................................................... 22

4.5.2 Režim opětovného ohřevu ............................................................................................................................. 23

4.5.3 Plánovaný režim ............................................................................................................................................. 24

4.5.4 Plánovaný + opětovný ohřev.......................................................................................................................... 25

4.5.5 Změna teploty teplé užitkové vody................................................................................................................ 25

4.5.6 Použití funkce výkonného ohřevu TUV .......................................................................................................... 25

4.6 Pokročilé použití.............................................................................................................................................................. 26

4.6.1 Použití tichého režimu.................................................................................................................................... 27

4.6.2 Použití režimu dovolené ................................................................................................................................. 28

4.6.3 Zjištění informací ............................................................................................................................................ 29

4.6.4 Chcete-li nakonfigurovat čas a datum ........................................................................................................... 29

4.7 Přednastavené hodnoty a plány..................................................................................................................................... 30

4.7.1 Použití přednastavených hodnot ................................................................................................................... 30

4.7.2 Nastavení cen za energii................................................................................................................................. 30

4.7.3 Použití a programování plánů provozu .......................................................................................................... 32

4.7.4 Obrazovka plánu: Příklad................................................................................................................................ 33

4.8 Křivka dle počasí.............................................................................................................................................................. 37

4.8.1 Co je křivka dle počasí? .................................................................................................................................. 37

4.8.2 2bodová křivka ............................................................................................................................................... 38

4.8.3 Křivka se sklonem a trvalou odchylkou .......................................................................................................... 39

4.8.4 Použití křivek dle počasí ................................................................................................................................. 40

4.9 Struktura nabídky: přehled nastavení uživatele............................................................................................................. 43

4.10 Nastavení technika: tabulky, které musí vyplnit instalační technik............................................................................... 44

4.10.1 Konfigurační průvodce ................................................................................................................................... 44

4.10.2 Nabídka nastavení .......................................................................................................................................... 44

Referenční příručka pro uživatele

5 Tipy pro úsporu energie 46

6 Údržba a servis 47

6.1 Přehled: údržba s servis .................................................................................................................................................. 47

6.2 Chcete-li zjistit kontakt/číslo helpdesku......................................................................................................................... 48

7 Odstraňování problémů 49

7.1 Chcete-li zobrazit text nápovědy v případě poruchy ..................................................................................................... 49

7.2 Chcete-li zkontrolovat historii poruch............................................................................................................................ 49

7.3 Příznak: ve svém obývacím pokoji cítíte příliš velký chlad (teplo) ................................................................................. 49

7.4 Příznak: Voda v kohoutku je příliš chladná..................................................................................................................... 50

7.5 Příznak: Porucha tepelného čerpadla............................................................................................................................. 50

7.6 Příznak: Systém vydává po uvedení do provozu bublavé zvuky .................................................................................... 51

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Obsah

8 Přemístění 52

8.1 Přehled: Přemístění......................................................................................................................................................... 52

9 Likvidace 53

10 Slovník pojmů 54

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

1 | Všeobecná bezpečnostní opatření

1 Všeobecná bezpečnostní opatření

1.1 O této dokumentaci

▪ Původní dokumentace je napsána vangličtině. Ostatní jazyky jsou překlady. ▪ Bezpečnostní opatření popsaná v tomto dokumentu zahrnují velmi důležitá

témata. Pečlivě je dodržujte.

▪ Instalace systému a všechny činnosti popsané v instalační příručce a instalační

referenční příručce MUSÍ být provedeny autorizovaným instalačním technikem.

1.1.1 Význam varování a symbolů

NEBEZPEČÍ

Označuje situaci, která bude mít za následek smrt nebo vážné zranění.

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

Označuje situaci, která může mít za následek usmrcení elektrickým proudem.

NEBEZPEČÍ: RIZIKO POPÁLENÍ

Označuje situaci, která může mít za následek popálení v důsledku extrémně vysokých nebo nízkých teplot.

NEBEZPEČÍ: RIZIKO VÝBUCHU

Tento symbol označuje situaci, která může mít za následek výbuch.

VÝSTRAHA

Označuje situaci, která může mít za následek smrt nebo vážné zranění.

VÝSTRAHA: HOŘLAVÝ MATERIÁL

UPOZORNĚNÍ

Označuje situaci, která může mít za následek lehčí nebo střední zranění.

POZNÁMKA

Označuje situaci, která může mít za následek poškození zařízení nebo majetku.

Referenční příručka pro uživatele

INFORMACE

Označuje užitečné tipy nebo doplňující informace.

Symboly použité na jednotce:

Symbol Vysvětlení

Před instalaci si prostudujte návod instalaci a návod k obsluze a schémat zapojení elektrické kabeláže.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

1 | Všeobecná bezpečnostní opatření

Symbol Vysvětlení

Před prováděním údržby nebo servisu si prostudujte servisní příručku.

Další informace naleznete v návodu k instalaci a uživatelské příručce.

Jednotka obsahuje otáčející se součásti. Při údržbě nebo kontrole jednotky buďte opatrní.

Symboly použité v dokumentaci:

Symbol Vysvětlení

Označuje název obrázku nebo odkaz na něj. Příklad: " 1–3 Název obrázku" znamená "Obrázek 3 v

kapitole 1".

Označuje název tabulky nebo odkaz na ni. Příklad: " 1–3 Název tabulky" znamená "Tabulka 3 v

kapitole 1".

1.2 Pro uživatele

VÝSTRAHA

Pokud si NEJSTE jisti způsoby obsluhy jednotky, kontaktujte svého instalačního technika.

VÝSTRAHA

Tento spotřebič není určen pro používání osobami včetně dětí se sníženými psychickými, smyslovými či mentálními schopnostmi, nedostatkem zkušeností a znalostí, pokud nad nimi nebyl zajištěn dohled nebo jim nebyly předány pokyny týkající se obsluhy tohoto spotřebiče osobou, která odpovídá za jejich bezpečnost.

Děti by měly být pod dozorem, aby se zajistilo, že si se zařízením nemohou hrát.

Čištění a údržba prováděná uživatelem nesmí být prováděna dětmi bez dozoru.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

VÝSTRAHA

Pro zabránění úrazu elektrickým proudem nebo požáru:

▪ Jednotku NEOPLACHUJTE. ▪ NEOVLÁDEJTE jednotku mokrýma rukama. ▪ Na jednotku NEPOKLÁDEJTE žádné předměty obsahující

vodu.

Referenční příručka pro uživatele

1 | Všeobecná bezpečnostní opatření

UPOZORNĚNÍ

▪ Na horní stranu (horní desku) jednotky NEPOKLÁDEJTE

▪ Na horní stranu jednotky NESEDEJTE, NEVYLÉZEJTE, ani

▪ Jednotky jsou označeny následujícími symboly:

To znamená, že elektrické a elektronické produkty se NESMÍ přidávat do netříděného domovního odpadu. NEPROVÁDĚJTE demontáž systému sami: demontáž systému, likvidace chladiva, oleje a ostatních částí zařízení musí být provedena vsouladu spříslušnými místními a národními předpisy. Jednotka musí být likvidována ve specializovaném závodě, aby její části mohly být opakovaně použity, recyklovány nebo regenerovány. Zajistíte-li správnou likvidaci výrobku, pomůžete ochraně před případnými negativními důsledky pro životní prostředí a dopady na lidské zdraví. Další informace vám poskytne instalační technik nebo místní prodejce.

žádné předměty ani přístroje.

NESTOUPEJTE.

▪ Baterie jsou označeny následujícími symboly:

To znamená, že baterie se NESMÍ přidávat do netříděného domovního odpadu. Je-li vedle symbolu vytištěna chemická značka, daná chemická značka znamená, že baterie obsahuje těžký kov ve vyšší než určité koncentraci. Možné chemické značky jsou: Pb: olovo (>0,004%). Odpadní baterie musí být zlikvidovány ve specializovaném recyklačním zařízení. Zajistíte-li správnou likvidaci baterií, pomůžete ochraně před případnými negativními důsledky pro životní prostředí a dopady na lidské zdraví.

Referenční příručka pro uživatele

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

2 O tomto dokumentu

Děkujeme Vám za zakoupení tohoto výrobku. Prosíme o následující:

▪ Před spuštěním uživatelského rozhraní si pečlivě přečtěte dokumentaci, abyste

zajistili co nejlepší výkon zařízení.

▪ Požádejte instalačního technika, aby vás informoval o nastavení, které použil při

konfiguraci vašeho systému. Zkontrolujte, zda vyplnil tabulky nastavení provedeného instalačním technikem. Pokud ne, požádejte jej, aby tak učinil.

▪ Uschovejte dokumentaci pro pozdější použití.

Určeno pro:

Koncovíuživatelé

Soubor dokumentace

Tento dokument je součástí souboru dokumentace. Kompletní soubor se skládá z následujících částí:

▪ Všeobecná bezpečnostní opatření:

- Bezpečnostní pokyny, které si musíte přečíst před spuštěním svého systému

- Formát: Papírový výtisk (ve skříni vnitřní jednotky)

2 | O tomto dokumentu

▪ Návod k obsluze:

- Rychlá příručka pro základní použití

- Formát: Papírový výtisk (ve skříni vnitřní jednotky)

▪ Referenční příručka pro uživatele:

- Detailní pokyny po jednotlivých krocích a informace pro základní a pokročilé

použití

- Formát: Soubory v digitální podobě naleznete na stránkách http://

www.daikineurope.com/support-and-manuals/product-information/

Nejnovější revize dodané dokumentace mohou být k dispozici na místních internetových stránkách Daikin nebo u vašeho technika.

Původní dokumentace je napsána vangličtině. Ostatní jazyky jsou překlady.

Záložky

Záložky (příklad: [4.3]) vám pomohou zjistit, kde se nacházíte ve struktuře nabídky uživatelského rozhraní.

1 Aktivace záložek: Na domovské obrazovce nebo na obrazovce

hlavní nabídky stiskněte tlačítko nápovědy. Záložky se objeví v levém horním rohu obrazovky.

2 Deaktivace záložek: Stiskněte znovu tlačítko nápovědy.

V tomto dokumentu jsou tyto záložky také zmíněny. Příklad:

1 Přejděte na [4.3]: Prostorové vytápění/chlazení >

Provozní rozsah.

To znamená:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

2 | O tomto dokumentu

Prostorové vytápění/chlazení

Provozní rozsah

4.3

1 Na domovské obrazovce pomocí levého otočného ovladače

přejděte na Prostorové vytápění/chlazení.

2 Stiskněte nebo otočte levý otočný ovladač pro přechod do dílčí

nabídky.

3 Otočte levým otočným ovladačem a přejděte na Provozní

rozsah.

4 Stiskněte nebo otočte levý otočný ovladač pro přechod do dílčí

nabídky.

Referenční příručka pro uživatele

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

3 O systému

V závislosti na rozvržení vašeho systému může systém:

▪ Vyhřívat prostor ▪ Chladit prostor (pokud je nainstalován model tepelného čerpadla s topením/

chlazením)

▪ Ohřívat teplou užitkovou vodu (pokud je nainstalovaná nádrž na TUV)

3.1 Komponenty v typickém rozvržení systému

3 | O systému

A Hlavní zóna. Příklad: Obývací pokoj. B Doplňková zóna. Příklad: Ložnice.

C Technická místnost. Příklad: Garáž. a Tepelné čerpadlo svenkovní jednotkou

b Tepelné čerpadlo s vnitřní jednotkou

c Nádrž na teplou užitkovou vodu (TUV)

d Uživatelské rozhraní vnitřní jednotky

e Uživatelské rozhraní použito jako pokojový termostat

f Podlahové topení

g Radiátory, konvektory tepelnéhočerpadla nebo jednotky sventilátory

INFORMACE

Vnitřní jednotka a nádrž na teplou užitkovou vodu (pokud je součástí instalace) mohou být odděleny nebo integrovány podle typu vnitřní jednotky.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

4 | Provoz

b c

4.1 Uživatelské rozhraní: přehled

4 Provoz

Uživatelské rozhraní obsahuje následující součásti:

a Ukazatel stavu b LCD obrazovka

c Otočné ovladače a tlačítka

a Ukazatel stavu b LCD obrazovka

c Otočné ovladače a tlačítka

Ukazatel stavu

LED kontrolky ukazatele stavu se rozsvítí nebo blikají a znázorňují provozní režim jednotky.

LED Režim Popis

Blikající modrá Pohotovostní režim Jednotka není v provozu.

Svítící modrá Provoz Jednotka je v provozu.

Blikající červená Porucha Došlo k poruše.

Podrobnější informace viz "7.1Chcete-li

zobrazit text nápovědy v případě poruchy"[449].

LCD obrazovka

LCD obrazovka má funkci spánku. Po určité době nečinnosti obrazovka ztmavne. Stisknutím jakéhokoliv tlačítka nebo otočením ovladače se displej probudí. Doba nečinnosti se může lišit v závislosti na úrovni oprávnění uživatele:

▪ Uživatel nebo Pokročilý koncový uživatel: 15min ▪ Technik: 1h

Referenční příručka pro uživatele

Otočné ovladače a tlačítka

Otočné ovladače a tlačítka můžete použít:

▪ K procházení obrazovkami, nabídkami a nastaveními LCD obrazovky ▪ K nastavení hodnot

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

a b c d e

Položka Popis

4 | Provoz

a Levý otočný

ovladač

Během použití levého otočného ovladače se na levé straně displeje na LCD zobrazuje oblouk.

▪ : Otočte, poté stiskněte levý otočný ovladač.

Procházejte strukturou nabídky.

▪ : Otočte levým otočným ovladačem. Vyberte položku

nabídky.

▪ : Stiskněte levý otočný ovladač. Potvrďte výběr nebo

přejděte do dílčí nabídky.

b Tlačítko Zpět : Stiskněte k přechodu o 1 krok zpět ve struktuře nabídky.

c Tlačítko

: Stiskněte k přechodu na výchozí (domovskou) obrazovku.

Domů

d Tlačítko

Nápověda

e Pravý otočný

ovladač

: Stiskněte pro zobrazení textu nápovědy související s

aktuální stránkou (pokud je k dispozici).

Během použití pravého otočného ovladače se na pravé straně displeje na LCD zobrazuje oblouk.

▪ : Otočte, poté stiskněte pravý otočný ovladač.

Změňte hodnotu nebo nastavení, zobrazené na pravé straně obrazovky.

▪ : Otočte pravým otočným ovladačem. Procházejte

možnými hodnotami a nastaveními.

4.2 Možné obrazovky: Přehled

Následující obrazovky jsou nejběžnější:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

▪ : Stiskněte pravý otočný ovladač. Potvrďte výběr a

přejděte k další položce nabídky.

Referenční příručka pro uživatele

4 | Provoz

–

1.6 bar

18 Feb 2018

22:19

4.2.1 Domovská obrazovka

Stisknutím tlačítka se vrátíte na domovskou obrazovku. Uvidíte přehled konfigurace jednotky a pokojové teploty a nastavené teploty. Na domovské obrazovce jsou zobrazeny pouze symboly související s vaší konfigurací.

a Domovská obrazovka b Hlavní nabídka

c Obrazovky nižší úrovně:

c1: Obrazovka nastavení c2: Podrobná obrazovka s hodnotami c3: Obrazovka s křivkou ovládání dle počasí c4: Obrazovka s plánem

Možné činnosti na této obrazovce

Procházejte seznamem hlavní nabídky.

Přejděte na obrazovku hlavní nabídky.

Aktivujte/deaktivujte záložky.

Položka Popis

Teploty jsou zobrazeny v kroužcích. Pokud je kroužek šedý, odpovídající činnost (například prostorové vytápění) v současné chvíli není aktivní.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Referenční příručka pro uživatele

Položka Popis

4 | Provoz

Venkovní

: Venkovní jednotka

jednotka

: Aktivní tichý režim

a3 Změřená teplota okolí

Vnitřní

b1 Vnitřní jednotka: jednotka / Nádrž na teplou

▪ : Vnitřní podlahová jednotka s integrovanou nádrží

užitkovou vodu

▪ : Nástěnná vnitřní jednotka se samostatnou nádrží

▪ : Nástěnná vnitřní jednotka

b2 Tlak vody

Prostorový provozní

c ▪ : Chlazení

▪ : Topení

režim

Dezinfekce / Výkonný

▪ : Aktivní dezinfekční režim ▪ : Aktivní výkonný režim

Datum / čas e Aktuální datum a čas

Dovolená f

Hlavní zóna

Doplňková zóna

: Aktivní režim dovolená

g1 Typ topidla:

▪ : Podlahové topení ▪ : Jednotka s ventilátory ▪ : Radiátor

g2 Nastavená teplota výstupní vody

g3 Typ pokojového termostatu:

▪ : Uživatelské rozhraní Daikin použito jako pokojový

termostat

▪ : Externí ovládání ▪ Skryté: Ovládání teploty výstupní vody

g4 Změřená pokojová teplota

h1 Typ topidla:

▪ : Podlahové topení ▪ : Jednotka s ventilátory ▪ : Radiátor

h2 Nastavená teplota výstupní vody

h3 Typ pokojového termostatu:

▪ : Externí ovládání ▪ Skryté: Ovládání teploty výstupní vody

Teplá užitková voda

: Teplá užitková voda

i2 Změřená teplota v nádrži

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

4 | Provoz

Hlavní zóna

Doplňková zóna

Místnost

Porucha

Prostorové vytápění/chlazení

Položka Popis

4.2.2 Hlavní nabídka

Porucha j

nebo : Došlo k poruše

Podrobnější informace viz "7.1Chcete-li zobrazit text

nápovědy v případě poruchy"[449].

Začněte na domovské obrazovce a stiskněte ( ) nebo otočte ( ) levým otočným ovladačem pro otevření obrazovky hlavní nabídky. V hlavní nabídce můžete získat přístup k různým obrazovkám pro nastavení teploty a dílčím nabídkám.

a Vybraná dílčí nabídka

Možné činnosti na této obrazovce

Procházejte seznamem. Vstupte do dílčí nabídky. Aktivujte/deaktivujte záložky.

Dílčí nabídka Popis

[0]

nebo Porucha

Omezení: Zobrazí se pouze pokud dojde k poruše.

Podrobnější informace viz "7.1Chcete-li

zobrazit text nápovědy v případě poruchy"[449].

[1]

Místnost

Omezení: Zobrazí se pouze pokud je k vnitřní jednotce připojen pokojový termostat.

Nastavte pokojovou teplotu.

[2]

Hlavní zóna

Zobrazí příslušný symbol pro typ topného zařízení ve vaší hlavní zóně.

Nastavte výstupní teplotu vody hlavní zóny.

[3] Doplňková zóna Omezení: Zobrazí se pouze pokud existují dvě

zóny teploty výstupní vody. Zobrazí příslušný symbol pro typ topného zařízení ve vaší doplňkové zóně.

Nastavte výstupní teplotu vody doplňkové zóny (pokud existuje).

[4]

Prostorové

vytápění/chlazení

Zobrazí příslušný symbol pro vaši jednotku. Přejděte do režimu topení nebo chlazení. U

modelů pouze s topením nemůžete režim měnit.

Referenční příručka pro uživatele

[5]

Nádrž

Omezení: Zobrazí se pouze pokud je součástí nádrž na teplou užitkovou vodu.

Nastavte maximální teplotu v nádrži na teplou užitkovou vodu.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Dílčí nabídka Popis

–

21°C

Místnost

–

35°C

Hlavní zóna

–

45°C

Doplňková zóna

–

50°C

Nádrž

–

4 | Provoz

[7]

[8]

[9]

[A]

[B]

[C]

4.2.3 Obrazovka nastavení

Obrazovka nastavení se zobrazuje u obrazovek popisujících součásti systému, které vyžadují nastavení teploty/hodnoty.

Příklady

[1] Obrazovka pokojové teploty

Nastavení

uživatele

Informace

Nastavení technika

Uvedení do provozu

Profil uživatele

Provoz

Poskytuje přístup k nastavením uživatele, například režimu dovolené a tichého režimu.

Zobrazuje údaje a informace o vnitřní jednotce.

Omezení: Pouze pro technika. Poskytuje přístup k pokročilým nastavením.

Omezení: Pouze pro technika. Provádí zkoušky a údržbu.

Změňte aktivní profil uživatele.

Zapněte nebo vypněte funkci topení/chlazení a ohřev teplé užitkové vody.

[2] Obrazovka hlavní zóny

[3] Obrazovka doplňkové zóny

[5] Obrazovka teplota v nádrži

Vysvětlení

Možné činnosti na této obrazovce

Procházejte seznamem dílčí nabídky.

Přejděte do dílčí nabídky.

Upravte a automaticky použijte požadovanou teplotu.

Položka Popis

Minimální teplotní limit a1 Pevně daný jednotkou

a2 Omezeno technikem

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

4 | Provoz

a bc

7.2.1

Čas/datum

Hodiny

Minuty

1.6

bar

1.6 bar

4.2.4 Podrobná obrazovka s hodnotami

Položka Popis

Maximální teplotní limit b1 Pevně daný jednotkou

b2 Omezeno technikem

Aktuální teplota c Změřená jednotkou

Požadovaná teplota d Pomocí pravého otočného

ovladače snižte/zvyšte teplotu.

Dílčí nabídka e Otočte nebo stiskněte levý otočný

ovladač pro přechod do dílčí nabídky.

Příklad:

a Nastavení

b Hodnoty

c Vybrané nastavení a hodnota

4.3 Zapnutí a vypnutí provozu

4.3.1 Vizuální indikace

Některé funkce jednotky lze zapnout a vypnout samostatně. Pokud je funkce vypnuta, odpovídající ikona teploty na domovské obrazovce bude zobrazena šedou barvou.

Ovládání pokojové teploty

Možné činnosti na této obrazovce

Procházejte seznamem nastavení.

Změňte hodnotu.

Přejděte k dalšímu nastavení.

Potvrďte změny a pokračujte.

Referenční příručka pro uživatele

a Ovládání pokojové teploty zapnuto b Ovládání pokojové teploty vypnuto

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Provoz prostorového vytápění/chlazení

1.6 bar

Provoz

Místnost

Prostorové vytápění/ chlazení

Zapnuto

C.1

c Prostorové vytápění/chlazení zapnuto

d Prostorové vytápění/chlazení vypnuto

Provoz ohřevu nádrže

4 | Provoz

4.3.2 Zapnutí nebo vypnutí

Ovládání pokojové teploty

1 Přejděte na [C.1]: Provoz > Místnost.

2 Nastavte provoz na Zapnuto nebo Vypnuto.

Provoz prostorového vytápění/chlazení

e Ohřev nádrže zapnut

f Ohřev nádrže vypnut

POZNÁMKA

Protimrazová ochrana místnosti. Dokonce i v případě, že vypnete režim vytápění/

chlazení prostoru ([C.2]: Provoz > Prostorové vytápění/chlazení), zůstane protimrazová ochrana místnosti - pokud je aktivována - aktivní.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

POZNÁMKA

Prevence zamrznutí vodovodního potrubí. Dokonce i v případě, že vypnete režim

vytápění/chlazení prostoru ([C.2]: Provoz > Prostorové vytápění/chlazení), zůstane prevence zamrznutí vodovodního potrubí - pokud je aktivována - aktivní.

Referenční příručka pro uživatele

4 | Provoz

Provoz

Prostorové vytápění/ chlazení

Nádrž

Vypnuto

Zapnuto

Místnost

C.2

Provoz

Nádrž

Vypnuto

Zapnuto

Prostorové vytápění/ chlazení

C.3

1 Přejděte na [C.2]: Provoz > Prostorové vytápění/

chlazení.

2 Nastavte provoz na Zapnuto nebo Vypnuto.

Provoz ohřevu nádrže

POZNÁMKA

Dezinfekční režim. I když vypnete ohřev nádrže ([C.3]: Provoz > Nádrž), dezinfekční

režim zůstane aktivní. Pokud jej však vypnete v okamžiku, kdy probíhá dezinfekce, dojde k chybě AH.

1 Přejděte na [C.3]: Provoz > Nádrž.

2 Nastavte provoz na Zapnuto nebo Vypnuto.

4.4 Ovládání prostorového vytápění/chlazení

4.4.1 O ovládání prostorového vytápění/chlazení

Ovládání prostorového vytápění/chlazení se typicky skládá z následujících kroků:

1 Nastavení prostorového provozního režimu 2 Ovládání teploty

V závislosti na rozvržení systému a provozním nastavení můžete používat různé způsoby ovládání teploty:

▪ Ovládání pomocí pokojového termostatu ▪ Ovládání teploty výstupní vody ▪ Ovládání pomocí externího pokojového termostatu

4.4.2 Nastavení prostorového provozního režimu

O prostorových provozních režimech

Vaše jednotka může modelem pro topení nebo pro topení/chlazení:

Referenční příručka pro uživatele

▪ Pokud máte model pro vytápění, můžete prostor vytápět. ▪ Pokud máte model pro topení/chlazení, můžete prostor vytápět i chladit. Je

nutné systému sdělit, jaký provozní režim má použít.

Chcete-li zjistit, zda je nainstalován model tepelného čerpadla s topením/ chlazením

1 Přejděte na [4]: Prostorové vytápění/chlazení.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Provoz

2 Zkontrolujte, zda je uveden parametr [4.1] Provozní režim a

je možné jej upravit. Pokud ano, je nainstalováno tepelné čerpadlo s topením/chlazením.

Abyste systému řekli, jaký prostorový provoz má použít, můžete provést následující kroky:

Můžete… Umístění

Zkontrolujte, jaký režim prostorového provozu je

Domovská obrazovka

aktuálně používán.

Nastavte prostorový provozní režim trvale. Hlavní nabídka

Omezte automatické přepínání podle měsíčního plánu.

Chcete-li zkontrolovat, jaký režim prostorového provozu je aktuálně používán

Režimu prostorového provozu je zobrazen na domovské obrazovce:

▪ Pokud je jednotka v režimu vytápění, je zobrazena ikona . ▪ Pokud je jednotka v režimu chlazení, je zobrazena ikona .

Stavový indikátor znázorňuje, zda je jednotka aktuálně v provozu:

▪ Pokud jednotka není v provozu, stavový indikátor bude blikat modře s intervalem

impulzu přibližně 5 sekund.

▪ V době, kdy je jednotka v provozu, bude stavový indikátor svítit modře

nepřerušovaně.

Chcete-li nastavit prostorový provozní režim

1 Přejděte na [4.1]: Prostorové vytápění/chlazení >

Provozní režim

2 Vyberte některou z následujících možností:

▪ Topení: Pouze režim topení ▪ Chlaz.: Pouze režim chlazení ▪ Automaticky: Provozní režim se změní automaticky podle

venkovní teploty. Omezeno podle plánu provozního režimu.

Automatické přepínání vytápění/chlazení NENÍ možné u modelů, které zajišťují pouze vytápění. Pokud je zvoleno Automaticky, bude změna provozního režimu založena na Plán provozního režimu [4.2].

Chcete-li omezit automatické přepínání dle měsíčního plánu

Podmínky: Nastavte režim prostorového provozu na Automaticky.

1 Přejděte na [4.2]: Prostorové vytápění/chlazení >

Plán provozního režimu.

2 Zvolte měsíc.

3 U každého měsíce vyberte možnost:

▪ Reverzibilní: Není omezeno ▪ Pouze topení: Omezeno ▪ Pouze chlazení: Omezeno

4 Potvrďte změny.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

4 | Provoz

1.6 bar

22:19

18 Feb 2018

Příklad: Omezení přepínání

Kdy Omezení

Během chladné sezóny. Příklad: říjen, listopad, prosinec, leden, únor a

březen.

Během teplé sezóny. Příklad: červen, červenec a srpen.

Mezidobí. Příklad: duben, květen a září.

Jestliže je Provozní režim i Plán provozního režimu nastaven na Automaticky, provozní režim bude stanoven podle venkovní teploty.

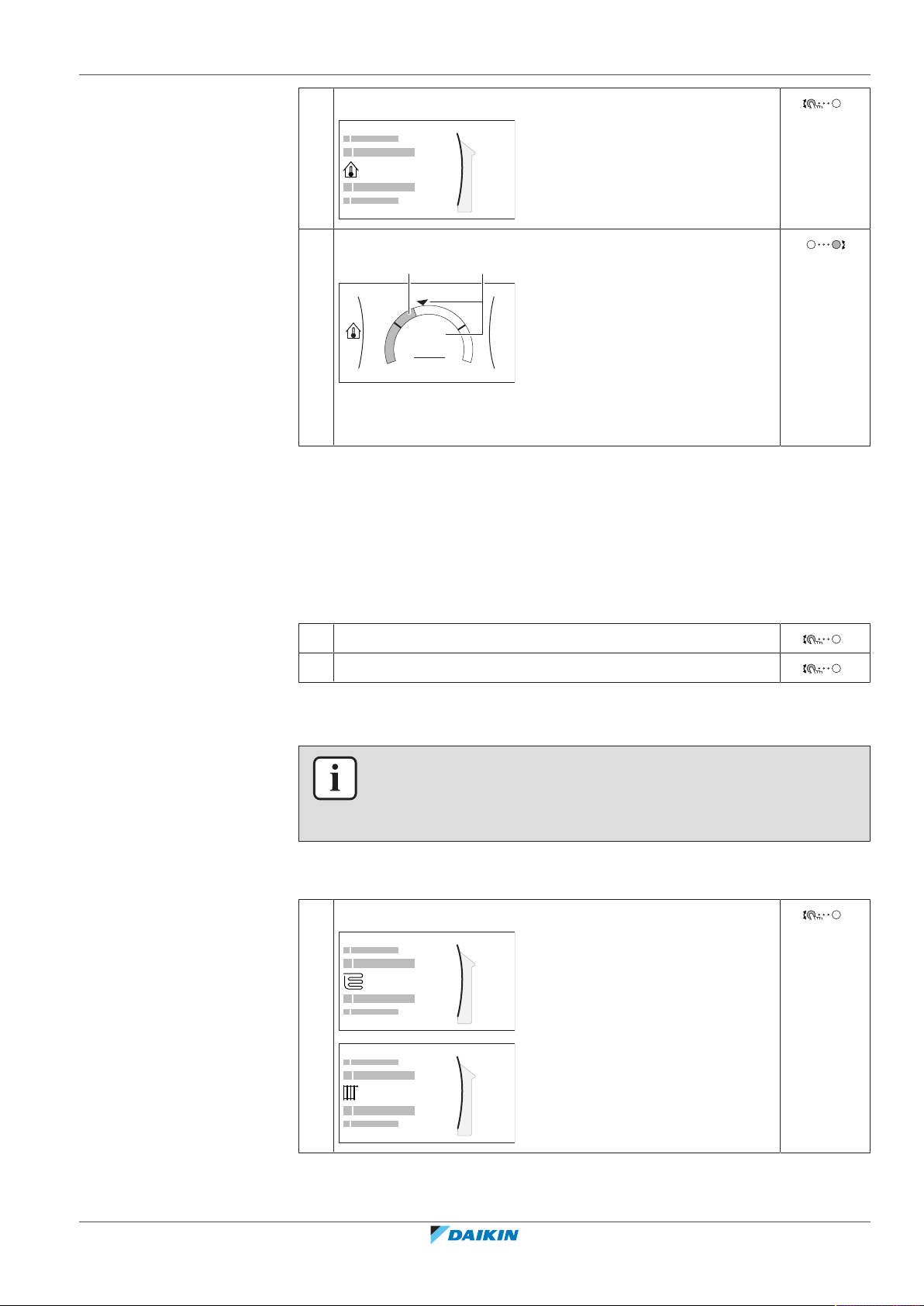

4.4.3 Způsob zjištění, jaké ovládání teploty používáte

Chcete-li zjistit, jaké ovládání teploty používáte (metoda1)

Zkontrolujte tabulku provozních (instalačních) nastavení vyplněnou instalačním technikem.

Chcete-li zjistit, jaké řízení (ovládání) teploty používáte (metoda2)

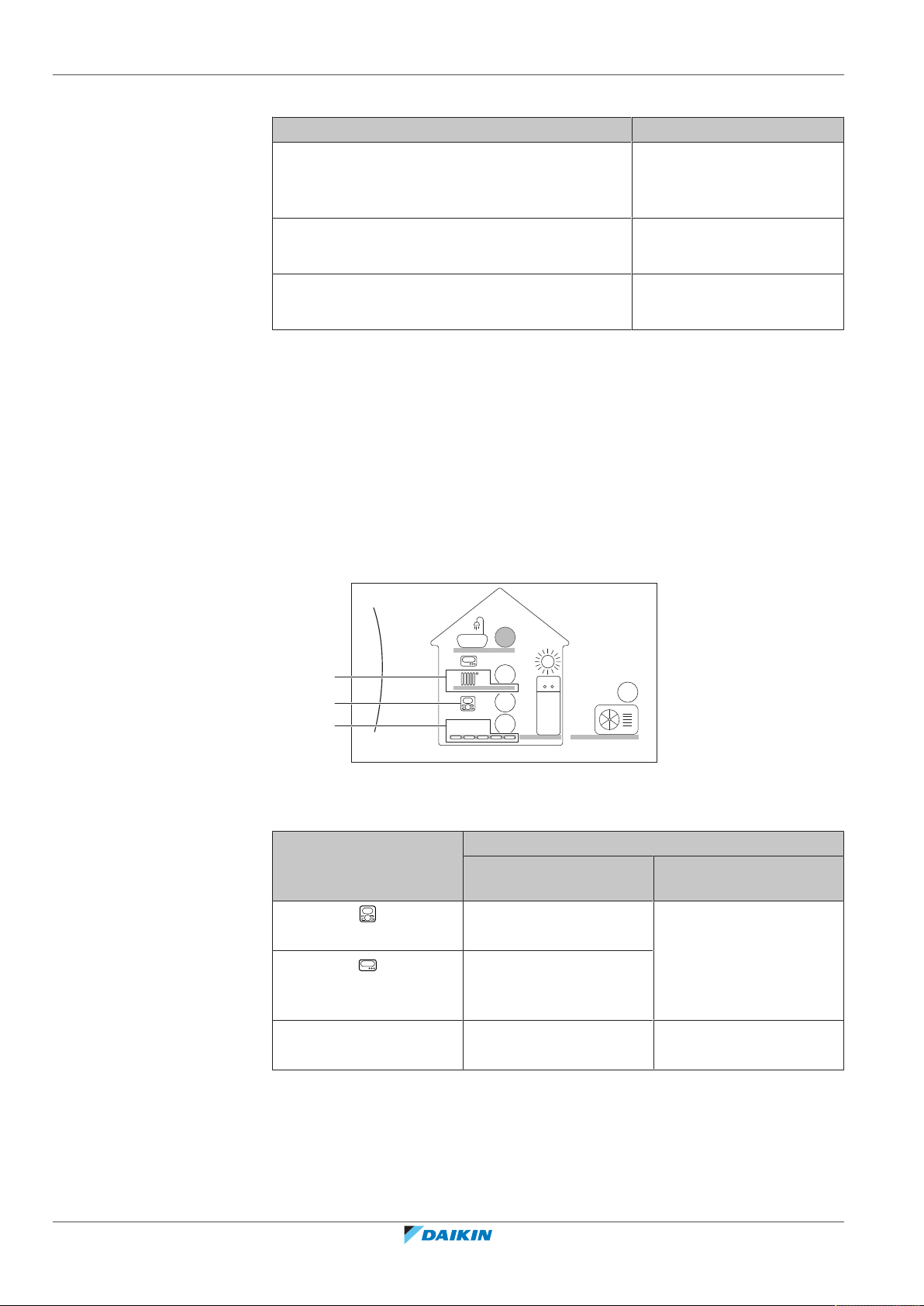

Na domovské obrazovce můžete zjistit, jaké řízení teploty používáte.

Pouze topení

Pouze chlazení

Topení/Chlazení

Referenční příručka pro uživatele

a1 Topidlo v hlavní zóně (na tomto příkladu Podlahové topení) a2 Topidlo v doplňkové zóně (na tomto příkladu Radiátor). Pokud není zobrazena žádná ikona, není zde

žádná doplňková zóna.

b Typ pokojového termostatu hlavní zóny:

Jestliže b=… Pak je ovládání teploty…

Hlavní zóna Doplňková zóna (pokud

Ovládání pomocí pokojového termostatu

Ovládání pomocí externího pokojového termostatu

Žádná ikona Ovládání teploty výstupní

vody

4.4.4 Chcete-li změnit požadovanou pokojovou teplotu

Během ovládání pokojové teploty můžete použít obrazovku nastavení pokojové teploty ke zjištění a úpravě požadované pokojové teploty.

taková existuje)

Ovládání pomocí externího pokojového termostatu

Ovládání teploty výstupní vody

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Provoz

Místnost

–

21°C

a b

Místnost

Hlavní zóna

Doplňková zóna

1 Přejděte na [1]: Místnost.

2 Změňte požadovanou pokojovou teplotu.

a Aktuální pokojová teplota b Požadovaná pokojová teplota

Jestliže je plánování spuštěno po změně požadované pokojové teploty

▪ Teplota zůstane stejná, pokud není naplánovaná žádná činnost. ▪ Požadovaná pokojová teplota se vrátí na naplánovanou hodnotu kdykoliv dojde k

naplánované činnosti.

Naplánovanému chování se můžete vyhnout (dočasným) vypnutím plánu.

Chcete-li vypnout plán pokojové teploty

1 Přejděte na [1.1]: Místnost > Plán.

2 Vyberte Ne.

4.4.5 Chcete-li změnit požadovanou teplotu výstupní vody

INFORMACE

Výstupní voda je voda, která je směřována do emitorů tepla. Požadovaná teplota výstupní vody je nastavena instalačním technikem dle typu emitorů tepla. Nastavení teploty výstupní vody upravujte pouze v případě problémů.

Můžete použít obrazovku nastavení teploty výstupní vody ke zjištění a upravení požadované teploty výstupní vody.

1 Přejděte na [2]: Hlavní zóna nebo [3]: Doplňková zóna.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

4 | Provoz

–

35°C

a b

Hlavní zóna

–

45°C

a b

Doplňková zóna

2 Nastavte požadovanou teplotu výstupní vody.

a Aktuální teplota výstupní vody b Požadovaná teplota výstupní vody

Jestliže je plánování spuštěno po změně požadované teploty výstupní vody

▪ Teplota zůstane stejná, pokud není naplánovaná žádná činnost. ▪ Požadovaná teplota výstupní vody se vrátí na naplánovanou hodnotu kdykoliv

dojde k naplánované činnosti.

Naplánovanému chování se můžete vyhnout (dočasným) vypnutím plánu.

Chcete-li vypnout plán teploty výstupní vody

1 Přejděte na některý z následujících parametrů:

▪ [2.1]: Hlavní zóna > Plán ▪ [3.1]: Doplňková zóna > Plán

2 Vyberte Ne.

Chcete-li pro teplotu výstupní vody zapnout provoz dle počasí

Viz "4.8.4Použití křivek dle počasí"[440].

4.5 Ovládání teplé užitkové vody

4.5.1 O ovládání teplé užitkové vody

V závislosti na režimu nádrže TUV (provozní nastavení) můžete používat různé způsoby ovládání teploty teplé užitkové vody:

▪ Pouze opětovný ohřev ▪ Plánovaný + opětovný ohřev ▪ Pouze plánovaný

Referenční příručka pro uživatele

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Provoz

[5.1] [5.2] [5.3] [5.4] [5.5]

Eko nastavená teplota

Plán

Nastavená teplota opětovného ohřevu

Komfortní nastavená teplota

Výkonný provoz

UPOZORNĚNÍ

Plán povolení spuštění přídavného ohřívače se používá pro omezení nebo povolení provozu přídavného ohřívače na základě týdenního programu. Doporučení: Abyste zabránili neúspěšnému spuštění funkce dezinfekce, povolte provoz přídavného ohřívače (týdenním programem) minimálně na 4 hodiny od spuštění plánované dezinfekce. Pokud bude provoz přídavného ohřívače zamezen během provádění dezinfekce, NEBUDE tato funkce úspěšně provedena a bude vytvořena příslušná výstraha AH.

INFORMACE

V případě vytvoření chybového kódu AH a za předpokladu, že nedošlo k přerušení funkce dezinfekce v důsledku nadměrné spotřeby teplé užitkové vody, doporučuje se provést následující kroky:

▪ Pokud je vybrán režim Pouze opětovný ohřev nebo Plánovaný +

opětovný ohřev doporučuje se naprogramovat spuštění funkce dezinfekce

alespoň o 4hodiny později, než byl naposledy očekáván velký odběr teplé vody. Toto spuštění je možné nastavit pomocí parametrů nastavovaných technikem (funkce dezinfekce).

▪ Pokud je zvolen režim Pouze plánovaný doporučuje se naprogramovat Eko

provoz 3hodiny před plánovaným spuštěním dezinfekční funkce, aby se nádrž předehřála.

Chcete-li zjistit, jaký režim ohřevu teplé užitkové vody používáte (metoda1)

Zkontrolujte tabulku provozních (instalačních) nastavení vyplněnou instalačním technikem.

Chcete-li zjistit, jaký režim ohřevu teplé užitkové vody používáte (metoda2)

1 Přejděte na [5]: Nádrž.

2 Zkontrolujte, které položky jsou zobrazeny:

Jestliže je zobrazena… Režim nádrže na TUV =…

Pouze [5.1] Výkonný

Pouze opětovný ohřev

provoz

Jsou zobrazeny všechny

Pouze plánovaný

položky kromě [5.4]

Nastavená teplota opětovného ohřevu

Jsou zobrazeny všechny položky včetně [5.4]

Nastavená teplota opětovného ohřevu

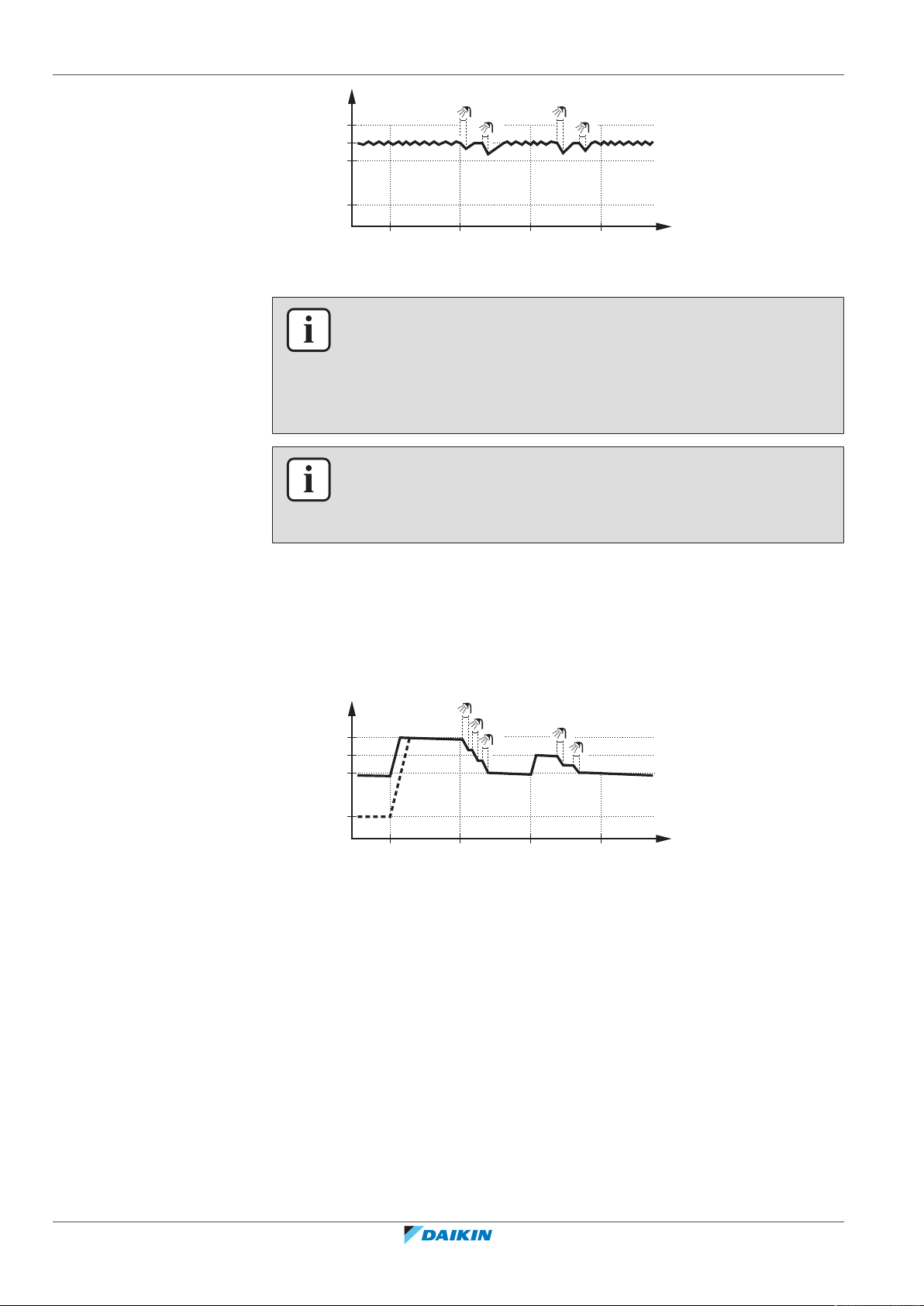

4.5.2 Režim opětovného ohřevu

V režimu opětovného ohřevu se nádrž na TUV nepřetržitě ohřívá na teplotu zobrazenou na domovské stránce (například 50°C), pokud teplota klesne pod určitou hodnotu.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Plánovaný + opětovný ohřev

Referenční příručka pro uživatele

4 | Provoz

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

TtTeplota vnádrži TUV

t Čas

INFORMACE

U nádrže na teplou užitkovou vodu bez vnitřního přídavného ohřívače existuje riziko nedostatku výkonu pro prostorové vytápění: V případě častého využívání teplé užitkové vody může docházet k častým a dlouhodobým přerušením prostorového vytápění/chlazení při výběru následujících parametrů:

Nádrž > Režim zahřívání > Pouze opětovný ohřev.

INFORMACE

Pokud je nastaven režimu opětovného ohřevu nádrže TUV, je riziko nedostatku výkonu a problémů s komfortem významné. V případě častého spouštění ohřevu je funkce prostorového vytápění/chlazení pravidelně přerušována.

4.5.3 Plánovaný režim

V plánovaném režimu nádrž na TUV ohřívá teplou vodu podle plánu. Nejlepším časem pro povolení ohřevu teplé vody nádrže je v noci, protože požadavek na prostorové vytápění je nižší.

Příklad:

▪ Zpočátku je teplota v nádrži na TUV stejná jako teplota v místním rozvodu

▪ Nádrž na TUV je naprogramovaná, aby v čase 00:00 začala zahřívat vodu na

▪ Během rána spotřebujete teplou vodu a teplota v nádrži na TUV poklesne.

TtTeplota vnádrži TUV

t Čas

vstupující do nádrže na TUV (příklad: 15°C).

přednastavenou hodnotu (příklad: Komfort = 60°C).

Referenční příručka pro uživatele

▪ Nádrž na TUV je naprogramovaná, aby v čase 14:00 začala zahřívat vodu na

přednastavenou hodnotu (příklad: Eko = 50°C). Teplá voda je opět k dispozici.

▪ Během odpoledne a večera spotřebujete teplou vodu a teplota v nádrži na TUV

znovu poklesne.

▪ V čase 00:00 dalšího dne se cyklus opakuje.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4.5.4 Plánovaný + opětovný ohřev

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Nádrž

–

50°C

a b

Nádrž

V plánovaném režimu + režimu opětovného ohřevu je nastavení teploty teplé užitkové vody stejné jako u plánovaného režimu. Pokud však teplota v nádrži na TUV poklesne pod přednastavenou hodnotu (= teplota opětovného ohřevu hodnota hystereze; například: 35°C), začne nádrž na TUV ohřívat vodu, dokud nedosáhne nastavené teploty opětovného ohřevu (například 45°C). Tím se zajistí, že vždy bude k dispozici minimální množství teplé vody.

Příklad:

TtTeplota v zásobníku na teplou užitkovou vodu

t Čas

4 | Provoz

4.5.5 Změna teploty teplé užitkové vody

V režimu Pouze opětovný ohřev můžete použít obrazovku nastavení teploty nádrže ke zjištění a nastavení teploty teplé užitkové vody.

1 Přejděte na [5]: Nádrž.

2 Nastavte teplotu teplé užitkové vody.

a Aktuální teplota teplé užitkové vody b Požadovaná teplota teplé užitkové vody

V ostatních režimech můžete pouze zobrazit obrazovku nastavení teploty, avšak teplotu nemůžete upravovat. Můžete místo toho upravit nastavení pro

Komfortní nastavená teplota [5.2], Eko nastavená teplota [5.3] a Nastavená teplota opětovného ohřevu [5.4].

4.5.6 Použití funkce výkonného ohřevu TUV

Informace o výkonném provozu

Výkonný provoz umožňuje ohřev teplé užitkové vody záložním nebo přídavným

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

ohřívačem. Použijte tento režim ve dnech, kdy je zapotřebí více teplé vody než obvykle.

Referenční příručka pro uživatele

4 | Provoz

Profil uživatele

Chcete-li zkontrolovat, zda je aktivní režim výkonného provozu

Pokud je na domovské stránce zobrazen , je aktivní režim výkonného provozu. Aktivujte nebo deaktivujte Výkonný provoz následovně:

1 Přejděte na [5.1]: Nádrž > Výkonný provoz

2 Zapněte nebo vypněte výkonný provoz (Vypnuto nebo

Zapnuto).

Příklad použití: Potřebujete okamžitě více teplé vody

Pokud jste v následující situaci:

▪ Už jste spotřebovali většinu své teplé užitkové vody. ▪ Nemůžete čekat na další plánovanou činnost k ohřevu nádrže na teplou

užitkovou vodu.

V takovém případě můžete aktivovat výkonný provoz. Nádrž na teplou užitkovou vodu spustí ohřev vody na Komfort teplotu.

INFORMACE

Pokud je aktivní režim výkonného provozu, hrozí velké riziko nedostatku výkonu pro prostorové vytápění/chlazení a komfort. V případě častého využívání teplé užitkové vody bude docházet k častým a delším přerušením prostorového vytápění/chlazení.

4.6 Pokročilé použití

Množství informací, které můžete zjistit a upravit ve struktuře nabídky, závisí na úrovni oprávnění uživatele:

▪ Uživatel: Standardní režim ▪ Pokročilý koncový uživatel: Můžete zjistit a upravit více informací

Změna úrovně oprávnění uživatele

Úroveň oprávnění uživatele můžete změnit následovně:

1 Přejděte do [B]: Profil uživatele.

2 Zadejte příslušný kód pin pro úroveň oprávnění uživatele. —

▪ Procházejte seznamem číslic a změňte vybranou číslici. ▪ Posuňte kurzor zleva doprava. ▪ Potvrďte kód pin a pokračujte.

Referenční příručka pro uživatele

Kód pin pokročilého uživatele

Kód pin Pokročilý koncový uživatel je 1234. Nyní budou zobrazeny další položky nabídky pro daného uživatele.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

1234

Pokročilý koncový uživatel

Kód pin uživatele

0000

Uživatel

Kód pin Uživatel je 0000.

4.6.1 Použití tichého režimu

O tichém režimu

Tichý režim můžete použít ke snížení hlučnosti venkovní jednotky. Tím se však také sníží topný/chladicí výkon systému. Existuje několik úrovní tichého režimu.

4 | Provoz

Můžete:

▪ Úplně vypnout tichý režim ▪ Manuálně aktivovat úroveň tichého režimu až do příští plánované činnosti ▪ Použít a naprogramovat plán tichého režimu

INFORMACE

Pokud je venkovní teplota nižší než nula, doporučujeme NEPOUŽÍVAT nejtišší úroveň tichého režimu.

Chcete-li zkontrolovat, zda je aktivní tichý režim

Pokud je na domovské stránce zobrazen , je aktivní tichý režim.

Použití tichého režimu

1 Přejděte na [7.4.1]: Nastavení uživatele > Tichý >

Aktivace.

2 Proveďte některý z následujících kroků: —

Pokud chcete… Pak…

Úplně vypnout tichý režim Vyberte Vypnuto.

Manuálně aktivujte úroveň tichého režimu

Vyberte příslušnou úroveň tichého režimu. Příklad: Nejtišší.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Použít a naprogramovat plán tichého režimu

Příklad použití: Dítě odpoledne spí

Pokud jste v následující situaci:

Vyberte Automaticky.

Přejděte na [7.4.2] Plán a naprogramujte plán. Další informace o plánování viz "4.7.4Obrazovka

plánu: Příklad"[433].

Referenční příručka pro uživatele

4 | Provoz

Aktivace

7.3.1

4.6.2 Použití režimu dovolené

▪ Máte naprogramovaný plán tichého režimu:

- Během noci: Nejtišší.

- Během dne: Vypnuto k zajištění topného/chladicího výkonu systému.

▪ Nicméně, během odpoledne vaše dítě spí a chcete, aby bylo ticho.

Můžete tedy provést následující:

1 Přejděte na [7.4.1]: Nastavení uživatele > Tichý >

Aktivace.

2 Vyberte Nejtišší.

Výhody: Venkovní jednotka běží na nejtišší úroveň.

O režimu dovolené

Během dovolené můžete použít režim dovolené pro odlišné nastavení od vašeho normálního plánu, aniž byste jej museli měnit. Když je aktivní režim dovolené, prostorové vytápění/chlazení a ohřev užitkové vody budou vypnuty. Protimrazová ochrana místnosti a funkce ochrany proti legionele zůstanou aktivní.

Typický průběh prací

Použití režimu dovolené se typicky skládá z následujících kroků:

1 Nastavení data zahájení a ukončení vaší dovolené. 2 Aktivace režimu dovolené.

Chcete-li zjistit, zda je režim dovolené aktivovaný nebo zda probíhá

Pokud se na domovské stránce zobrazuje , je aktivní režim dovolená.

Konfigurace dovolené

1 Aktivujte režim dovolené. —

▪ Přejděte na [7.3.1]: Nastavení uživatele > Dovolená >

Aktivace.

▪ Vyberte Zapnuto.

2 Nastavte první den vaší dovolené. —

▪ Přejděte na [7.3.2]: Od.

Referenční příručka pro uživatele

▪ Vyberte datum.

▪ Potvrďte změny.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4.6.3 Zjištění informací

Chcete-li zjistit informace

Možné informace, které lze zjistit

[8.1] Údaje o energii Vyrobená energie, spotřebovaná

[8.2] Historie poruch Historie poruch

4 | Provoz

3 Nastavte poslední den vaší dovolené. —

▪ Přejděte na [7.3.3]: Do.

▪ Vyberte datum.

▪ Potvrďte změny.

1 Přejděte na [8]: Informace.

V nabídce… Můžete zjistit…

elektřina a spotřebovaný plyn

[8.3] Informace o prodejci Kontakt/číslo helpdesku

[8.4] Snímače Pokojová teplota, teplota v nádrži či

[8.5] Akční členy Stav/režim každého akčního členu

[8.6] Provozní režimy Aktuální provozní režim

[8.7] O aplikaci Informace o verzi systému

[8.8] Stav připojení Informace o stavu připojení jednotky,

[8.9] Provozní hodiny Provozní hodiny konkrétních součástí

4.6.4 Chcete-li nakonfigurovat čas a datum

teplé užitkové vody, venkovní teplota a teplota výstupní vody (pokud je to vhodné)

Příklad: Stav ZAPNUTÍ/VYPNUTÍ čerpadla teplé užitkové vody

Příklad: Režim odmrazování/zpětného toku oleje

pokojového termostatu a adaptéru LAN

systému

1 Přejděte na [7.2] Nastavení uživatele > Čas/datum.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

4 | Provoz

4.7 Přednastavené hodnoty a plány

4.7.1 Použití přednastavených hodnot

O přednastavených hodnotách

U některých nastavení v systému můžete předem definovat přednastavené hodnoty. Tyto hodnoty musíte nastavit pouze jednou, když opětovně používáte hodnoty na jiných obrazovkách, například na obrazovce plánování. Pokud chcete později hodnotu změnit, můžete tak učinit z jednoho místa.

Definování přednastavených hodnot teploty v nádrži

Pro EHBH/X: Pouze pokud je instalována nádrž na teplou užitkovou vodu Plán ohřevu teplé užitkové vody využívá různé přednastavené hodnoty:

Přednastavená hodnota Kde je použita

Komfortní nastavená teplota

Eko nastavená teplota

Nastavená teplota opětovného ohřevu

Definování cen za energii

Možné pouze pokud technik povolí parametr Bivalentní.

Přednastavená hodnota Kde je použita

Cena elektřiny >

▪ Vysoké ▪ Střední ▪ Nízké

Cena plynu

4.7.2 Nastavení cen za energii

V systému můžete nastavit následující ceny za energii:

V plánu pokud je režim ohřevu teplé užitkové vody

▪ Pouze plánovaný ▪ Plánovaný + opětovný ohřev

Pokud je režim ohřevu teplé užitkové vody

▪ Plánovaný + opětovný ohřev

Používá se na obrazovce týdenního plánu při nastavování cen za energii.

Referenční příručka pro uživatele

▪ pevnou cenu za plyn ▪ 3 úrovně ceny za elektřinu ▪ týdenní plánovací časovač dle ceny elektřiny.

Další informace naleznete v instalačním návodu.

Příklad: Jak nastavit ceny energie na uživatelském rozhraní?

Cena Cena v drobných

Palivo: 5,3eurocentů/kWh [7.6]=5,3

Elektřina: 12eurocentů/kWh [7.5.1]=12

Nastavení ceny za plyn

1 Přejděte na [7.6]: Nastavení uživatele > Cena plynu.

2 Vyberte správnou cenu plynu.

3 Potvrďte změny.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Provoz

INFORMACE

Cena v rozsahu 0,00~990valuta/kWh (se 2 významnými hodnotami).

Nastavení ceny za elektřinu

1 Přejděte na [7.5.1]/[7.5.2]/[7.5.3]: Nastavení uživatele >

Cena elektřiny > Vysoké/Střední/Nízké.

2 Vyberte správnou cenu elektrické energie.

3 Potvrďte změny.

4 Zopakujte tyto kroky pro všechny tři ceny za elektrickou energii. —

INFORMACE

Cena v rozsahu 0,00~990valuta/kWh (se 2 významnými hodnotami).

INFORMACE

Pokud není nastaven žádný plán, bude brána v úvahu cena Vysoké za Cena elektřiny.

Nastavení plánovacího časovače dle ceny za elektřinu

1 Přejděte na [7.5.4]: Nastavení uživatele > Cena

elektřiny > Plán.

2 Naprogramujte výběr pomocí obrazovky plánování. Můžete

nastavit Vysoké, Střední a Nízké ceny za elektrickou energii podle svého dodavatele elektrické energie.

3 Potvrďte změny.

INFORMACE

Hodnoty odpovídají cenám elektrické energie Vysoké, Střední a Nízké nastaveným dříve. Pokud není nastaven žádný plán, bude brána v úvahu cena elektřiny za Vysoké tarif.

Ceny za energie v případě bonusu za obnovitelnou energii za kWh

Při nastavení cen za elektrickou energii je možné brát v úvahu roční bonus. Ačkoliv mohou být provozní náklady vyšší, celkové provozní náklady budou optimalizovány, pokud se vezme v úvahu peněžní vyrovnání.

POZNÁMKA

Ujistěte se, že na konci období pro výpočet bonusu upravíte nastavení cen energie.

—

Nastavení ceny za plyn v případě bonusu za obnovitelnou energii za kWh

Vypočítejte hodnotu pro cenu plynu pomocí následujícího vzorce:

▪ Skutečná cena plynu+(bonus/kWh×0,9)

Postup nastavení ceny plynu viz "Nastavení ceny za plyn"[430].

Nastavení ceny za elektrickou energii v případě bonusu za obnovitelnou energii za kWh

Vypočítejte hodnotu pro cenu elektrické energie pomocí následujícího vzorce:

▪ Skutečná cena elektřiny+bonus/kWh

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

4 | Provoz

Postup nastavení ceny elektrické energie viz "Nastavení ceny za elektřinu"[431].

Příklad

Toto je pouze příklad a ceny a/nebo hodnoty použité v tomto příkladu NEJSOU přesné.

Data Cena/kWh

Cena plynu 4,08

Cena elektřiny 12,49

Bonus za obnovitelnou energii za kWh 5

Výpočet ceny za plyn

Cena plynu=skutečná cena plynu+(bonus/kWh×0,9) Cena plynu=4,08+(5×0,9) Cena plynu=8,58

Výpočet ceny elektřiny

Cena elektřiny=skutečná cena elektřiny + bonus/kWh Cena elektřiny=12,49+5 Cena elektřiny=17,49

Cena Cena v drobných

Plyn: 4,08/kWh [7.6]=8,6

Elektřina: 12,49/kWh [7.5.1]=17

4.7.3 Použití a programování plánů provozu

O plánech provozu

V závislosti na uspořádání vašeho systému a provozní konfiguraci mohou být k dispozici plány pro více parametrů.

Můžete:

▪ Vybrat, jaké plány chcete použít. ▪ Naprogramovat své vlastní plány pokud předem definované plány nejsou

vyhovující. Činnosti, které můžete naprogramovat závisí na daném parametru.

Možné obrazovky plánování

Název a místo Způsob využití

[1.2] Místnost > Plán topení

Naprogramujte požadovanou pokojovou teplotu v režim vytápění.

Referenční příručka pro uživatele

[1.3] Místnost > Plán chlazení

[2.2] Hlavní zóna > Plán topení

[2.3] Hlavní zóna > Plán chlazení

[3.2] Doplňková zóna > Plán topení

Naprogramujte požadovanou pokojovou teplotu v režim chlazení.

Naprogramujte požadovanou teplotu výstupní vody hlavní zóny v režimu vytápění.

Naprogramujte požadovanou teplotu výstupní vody hlavní zóny v režimu chlazení.

Naprogramujte požadovanou teplotu výstupní vody doplňkové zóny v režimu vytápění.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Název a místo Způsob využití

Pá

Čt

Út

Def.uživ.1

4 | Provoz

[3.3] Doplňková zóna >

Plán chlazení

[4.2] Prostorové vytápění/chlazení > Plán

Naprogramujte požadovanou teplotu výstupní vody doplňkové zóny v režimu chlazení.

Viz "4.4.2Nastavení prostorového provozního

režimu"[418].

provozního režimu

[5.5] Nádrž > Plán Naprogramujte teplotu nádrže na teplou

užitkovou vodu pro běžnou potřebu teplé užitkové vody:

▪ Komfort ▪ Eko ▪ Stop

[7.4.2] Nastavení uživatele > Tichý > Plán

Naprogramujte, kdy má jednotka použít jakou úroveň tichého režimu:

▪ Vypnuto ▪ Tichý ▪ Tišší ▪ Nejtišší

[7.5.4] Nastavení

Naprogramujte, pokud platí určitý tarif elektřiny.

uživatele > Cena elektřiny > Plán

Příklad programování plánu

Viz "4.7.4Obrazovka plánu: Příklad"[433].

4.7.4 Obrazovka plánu: Příklad

Na tomto příkladu je znázorněno, jak nastavit plán pokojové teploty v režimu topení pro hlavní zónu.

Chcete-li naprogramovat plán: přehled

Příklad: Chcete naprogramovat následující plán:

Nutná podmínka: Plán pokojové teploty je dispozici pouze pokud je aktivní

ovládání pomocí pokojového termostatu. Pokud je aktivní ovládání teploty výstupní vody, můžete místo toho naprogramovat plán hlavní zóny.

INFORMACE

Postupy k naprogramování dalších plánů jsou podobné.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

1 Přejděte do plánu. 2 (volitelně) Vymažte obsah plánu celého týdne nebo obsah plánu pro vybraný

den.

3 Naprogramujte plán na Pondělí.

Referenční příručka pro uživatele

4 | Provoz

Pá

Čt

Út

Def.uživ.1

Vymazat

Přejmenovat Vybrat

Pá

Čt

Út

Def.uživ.1

Vymazat

Upravit

Kopírovat

Pá

Čt

Út

Def.uživ.1

4 Zkopírujte plán do dalších pracovních dní. 5 Naprogramujte plán na Sobota a zkopírujte jej do Neděle. 6 Zadejte název plánu.

Přechod do plánu

1 Přejděte na [1.1]: Místnost > Plán.

2 Nastavte plán na Ano.

3 Přejděte na [1.2]: Místnost > Plán topení.

Vymazání obsahu týdenního plánu

1 Vyberte název aktuálního plánu.

2 Vyberte Vymazat.

3 Vyberte OK pro potvrzení.

Vymazání obsahu denního plánu

1 Vyberte den, ve kterém chcete vymazat obsah. Například

Pátek

2 Vyberte Vymazat.

3 Vyberte OK pro potvrzení.

Naprogramování plánu na Pondělí

1 Vyberte Pondělí.

Referenční příručka pro uživatele

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

2 Vyberte Upravit.

Vymazat

Upravit

Kopírovat

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Pá

Čt

Út

Def.uživ.1

Vymazat

Upravit

Kopírovat

Pá

Čt

Út

Def.uživ.1

3 Pomocí levého otočného ovladače přejděte do položky a

pomocí pravého otočného ovladače položku upravte. Pro každý den lze naprogramovat až 6 činností. Na liště má vysoká teplota tmavší barvu než nízká teplota.

Poznámka: Chcete-li vymazat činnost, nastavte její čas jako čas předchozí činnosti.

4 Potvrďte změny.

4 | Provoz

Výsledek: Plám pro Pondělí je definován. Hodnota poslední činnosti platí až do další naprogramované činnosti. V tomto příkladu je pondělí prvním naprogramovaným dnem. Poslední naprogramovaná činnost tedy platí až do první činnosti příští pondělí.

Zkopírování plánu do dalších pracovních dní

1 Vyberte Pondělí.

2 Vyberte Kopírovat.

Výsledek: Vedle kopírovaného dne je zobrazeno "C".

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

3 Vyberte Úterý.

Referenční příručka pro uživatele

4 | Provoz

Vymazat

Upravit

Kopírovat

Vložit

Pá

Čt

Út

Def.uživ.1

Pá

Čt

Út

Def.uživ.1

8:00

23:00

--:--

21°C

18°C

12 24

Pá

Čt

Út

Def.uživ.1

4 Vyberte Vložit.

Výsledek:

5 Zopakujte tento postup pro všechny pracovní dny.

Naprogramování plánu na Sobota a zkopírování do Neděle

1 Vyberte Sobota.

2 Vyberte Upravit.

3 Pomocí levého otočného ovladače přejděte do položky a

pomocí pravého otočného ovladače položku upravte.

4 Potvrďte změny.

5 Vyberte Sobota.

—

Referenční příručka pro uživatele

6 Vyberte Kopírovat.

7 Vyberte Neděle.

8 Vyberte Vložit.

Výsledek:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Změna názvu plánu

Pá

Čt

Út

Def.uživ.1

Vymazat

Přejmenovat

Vybrat

1 Vyberte název aktuálního plánu.

2 Vyberte Přejmenovat.

3 (volitelně) Chcete-li vymazat aktuální název plánu, procházejte

seznamem znaků, dokud se nezobrazí ←, poté jeho stisknutím odstraňte předchozí znak. Zopakujte pro každý znak názvu plánu.

4 Chcete-li pojmenovat aktuální plán, procházejte seznamem

znaků a vždy potvrďte vybraný znak. Název plánu může obsahovat až 15znaků.

4 | Provoz

5 Potvrďte nový název.

Příklad použití: Pracujete ve 3-směnném provozu

Jestliže pracujete ve 3-směnném provozu, můžete udělat následující:

1 Naprogramujte 3 plány pokojové teploty v režimu topení a dejte jim vhodné

názvy. Příklad: Ranní směna, odpolední směna a noční směna

2 Vyberte plán, který chcete použít.

4.8 Křivka dle počasí

4.8.1 Co je křivka dle počasí?

Provoz dle počasí

Jednotka je v provozu dle počasí pokud je požadovaná teplota výstupní vody nebo teplota v nádrži stanovena automaticky podle venkovní teploty. Je proto připojena ke snímači teploty na severní stěně budovy. Pokud je venkovní teplota klesne nebo stoupne jednotka se okamžitě přizpůsobí. Jednotka tak nemusí čekat na zpětnou vazbu od termostatu, aby zvýšila či snížila teplotu výstupní vody či teplotu v nádrži. Protože reaguje rychleji, brání vysokým vzestupům a poklesům vnitřní teploty a teploty vody v místech odběru.

INFORMACE

Ne všechny plány lze přejmenovat.

Výhody

Provoz dle počasí snižuje spotřebu elektřiny.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

4 | Provoz

X1 X2

Křivka dle počasí

Aby bylo možné kompenzovat rozdíly v teplotě, jednotka se spoléhá na svou křivku dle počasí. Tato křivka definuje, o kolik se musí lišit teplota výstupní vody nebo v nádrži od venkovních teplot. Protože sklon křivky závisí na místních okolnostech, jako je podnebí a izolace domu, může křivku upravit technik nebo uživatel.

Typy křivky dle počasí

Existují 2 typy křivky dle počasí:

▪ 2bodová křivka ▪ Křivka se sklonem a trvalou odchylkou

To, jaký typ křivky použijete k nastavení, závisí na vašich osobních preferencích. Viz

"4.8.4Použití křivek dle počasí"[440].

Dostupnost

Křivka dle počasí je k dispozici pro:

▪ Hlavní zóna - topení ▪ Hlavní zóna - chlazení ▪ Doplňková zóna - topení

4.8.2 2bodová křivka

▪ Doplňková zóna - chlazení ▪ Nádrž

INFORMACE

Pro provoz v režimu dle počasí musíte správně nastavit teplotu hlavní zóny, doplňkové zóny nebo nádrže. Viz "4.8.4Použití křivek dle počasí"[440].

Definujte křivku dle počasí pomocí těchto dvou nastavených teplot:

▪ Nastavená teplota (X1, Y2) ▪ Nastavená teplota (X2, Y1)

Příklad

Referenční příručka pro uživatele

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Provoz

X1 X2

a b

Položka Popis

a Vybraná zóna nastavení teploty dle počasí:

▪ : Vytápění hlavní zóny nebo doplňkové zóny ▪ : Chlazení hlavní zóny nebo doplňkové zóny

▪ : Teplá užitková voda

X1, X2 Příklady venkovní teploty okolí Y1, Y2 Příklady požadované teploty v nádrži nebo teploty výstupní vody.

Ikona odpovídá typu topidla pro danou zónu:

▪ : Podlahové topení

▪ : Jednotka s ventilátorem

▪ : Radiátor

▪ : Nádrž na teplou užitkovou vodu

Možné činnosti na této obrazovce

Procházejte teplotami. Změňte teplotu. Přejděte k další teplotě. Potvrďte změny a pokračujte.

4.8.3 Křivka se sklonem a trvalou odchylkou

Sklon a trvalá odchylka

Definujte křivku dle počasí podle jejího sklonu a trvalé odchylky:

▪ Změnou sklonu můžete různě zvyšovat nebo snižovat teplotu výstupní vody pro

různé teploty okolí. Například pokud je teplota výstupní vody obecně v pořádku, ale při nízkých teplotách okolí je příliš chladno, zvyšte křivku tak, aby se teplota výstupní vody zvyšovala při snižování teplot okolí.

▪ Změnou trvalé odchylky můžete podobně zvyšovat nebo snižovat teplotu

výstupní vody pro různé teploty okolí. Například pokud je teplota výstupní vody vždy poněkud chladná při různých teplotách okolí, posuňte trvalou odchylku nahoru, aby se tak zvýšila teplota výstupní vody pro všechny teploty okolí.

Příklady

Křivka dle počasí při výběru sklonu:

Křivka dle počasí při výběru trvalé odchylky:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

4 | Provoz

X1 X2

a b

Položka Popis

a Křivka dle počasí před změnami.

b Křivka dle počasí po změnách (příklad):

▪ Pokud dojde ke změně sklonu, nová upřednostňovaná teplota na

X1 bude nerovnoměrně vyšší, než upřednostňovaná teplota na X2.

▪ Pokud dojde ke změně trvalé odchylky, nová upřednostňovaná

teplota na X1 bude rovnoměrně vyšší, jako upřednostňovaná teplota na X2.

c Sklon

d Trvalá odchylka

e Vybraná zóna nastavení teploty dle počasí:

▪ : Vytápění hlavní zóny nebo doplňkové zóny ▪ : Chlazení hlavní zóny nebo doplňkové zóny ▪ : Teplá užitková voda

X1, X2 Příklady venkovní teploty okolí

Y1, Y2, Y3,Y4Příklady požadované teploty v nádrži nebo teploty výstupní vody.

Ikona odpovídá typu topidla pro danou zónu:

▪ : Podlahové topení ▪ : Jednotka s ventilátorem ▪ : Radiátor

▪ : Nádrž na teplou užitkovou vodu

Možné činnosti na této obrazovce

Vyberte sklon nebo trvalou odchylku. Zvyšte nebo snižte sklon/trvalou odchylku. Pokud je vybrán sklon: nastavte sklon a přejděte na trvalou

odchylku.

Referenční příručka pro uživatele

4.8.4 Použití křivek dle počasí

Křivky dle počasí nakonfigurujte následovně:

Definování režimu nastavení teploty

Chcete-li použít křivku dle počasí, musíte definovat správný režim nastavení teploty:

Pokud je vybrána trvalá odchylka: nastavte trvalou odchylku. Potvrďte změny a vraťte se do dílčí nabídky.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

4 | Provoz

Přejděte do režimu nastavení teploty… Nastavte režim nastavené teploty na… Hlavní zóna - topení

[2.4] Hlavní zóna > Režim nast. hodnoty

Topení dle počasí, pevné chlazení NEBO Dle počasí

Hlavní zóna - chlazení

[2.4] Hlavní zóna > Režim nast.

Dle počasí

hodnoty

Doplňková zóna - topení

[3.4] Doplňková zóna > Režim nast. hodnoty

Topení dle počasí, pevné chlazení NEBO Dle počasí

Doplňková zóna - chlazení

[3.4] Doplňková zóna > Režim

Dle počasí

nast. hodnoty

Nádrž

[5.B] Nádrž > Režim nast.

Dle počasí

hodnoty

Změna typu křivky dle počasí

Chcete-li změnit typ pro všechny zóny a pro nádrž, přejděte na [2.E] Hlavní zóna > Typ křivky dle počasí.

Zobrazení, který typ je vybrán, je také možné pomocí:

▪ [3.C] Doplňková zóna > Typ křivky dle počasí ▪ [5.E] Nádrž > Typ křivky dle počasí

Změna křivky dle počasí

Zóna Přejděte na…

Hlavní zóna - topení [2.5] Hlavní zóna > Křivka

topení dle počasí

Hlavní zóna - chlazení [2.6] Hlavní zóna > Křivka

chlazení dle počasí

Doplňková zóna - topení [3.5] Doplňková zóna > Křivka

topení dle počasí

Doplňková zóna - chlazení [3.6] Doplňková zóna > Křivka

chlazení dle počasí

Nádrž [5.C] Nádrž > Křivka dle počasí

INFORMACE

Maximální a minimální nastavené teploty

Nemůžete nakonfigurovat křivku tak, aby byly teploty vyšší nebo nižší, než je nastavená maximální a minimální teplota pro danou zónu nebo pro nádrž. Pokud je dosažena maximální nebo minimální nastavená teplota, křivka se narovná.

Pro jemné vyladění křivky dle počasí: křivka se sklonem a trvalou odchylkou

V následující tabulce je popsáno, jak vyladit křivku dle počasí pro zónu nebo nádrž:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

4 | Provoz

Pocit… Vyladění křivky se sklonem a

trvalou odchylkou:

Při běžných venkovních

teplotách…

Při nízkých venkovních

teplotách…

Sklon Trvalá

odchylka

OK Chlad ↑ —

OK Horko ↓ —

Chlad OK ↓ ↑

Chlad Chlad — ↑

Chlad Horko ↓ ↑

Horko OK ↑ ↓

Horko Chlad ↑ ↓

Horko Horko — ↓

Pro jemné vyladění křivky dle počasí: 2bodová křivka

V následující tabulce je popsáno, jak vyladit křivku dle počasí pro zónu nebo nádrž:

Pocit… Vyladění pomocí nastavených

teplot:

Při běžných venkovních

teplotách…

Při nízkých venkovních

teplotách…

(a)

OK Chlad ↑ — ↑ —

OK Horko ↓ — ↓ —

Chlad OK — ↑ — ↑

Chlad Chlad ↑ ↑ ↑ ↑

Chlad Horko ↓ ↑ ↓ ↑

Horko OK — ↓ — ↓

Horko Chlad ↑ ↓ ↑ ↓

Horko Horko ↓ ↓ ↓ ↓

(a)

Viz "4.8.22bodová křivka"[438].

Referenční příručka pro uživatele

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

[1]

Místnost

Trvalá odchylka pokojového snímače

Rozsah nastavené hodnoty

Protimrazová ochrana

Plán chlazení

Plán topení

Plán

[2]

Hlavní zóna Plán

Plán topení

Režim nast. hodnoty

Plán chlazení

Křivka topení dle počasí Křivka chlazení dle počasí Typ křivky dle počasí

[3]

Doplňková zóna Plán

Plán topení

Režim nast. hodnoty

Plán chlazení

Křivka topení dle počasí Křivka chlazení dle počasí Typ křivky dle počasí

[4]

Prostorové vytápění/chlazení

Provozní režim Plán provozního režimu

[7]

Nastavení uživatele Jazyk

Čas/datum Dovolená Tichý Cena elektřiny Cena plynu

[8]

Informace Údaje o energii

Historie poruch Informace o prodejci Snímače Akční členy Provozní režimy O aplikaci Stav připojení Provozní hodiny

[B]

Profil uživatele

[C]

Provoz

Místnost Prostorové vytápění/chlazení Nádrž

[1.4]

Protimrazová ochrana

Aktivace Nastavená pokojová teplota

[1.5]

Rozsah nastavené hodnoty Minimální teplota topení

Maximální teplota topení Minimální teplota chlazení Maximální teplota chlazení

[7.2]

Čas/datum

Hodiny Minuty Rok Měsíc Den Letní čas Formát

[7.3]

Dovolená

Aktivace Od Do

[7.4]

Tichý

Aktivace Plán Úroveň

[7.5]

Cena elektřiny

Vysoké Střední Nízké Plán

[8.1]

Údaje o energii

Vstup elektřiny Vytvořené teplo

(**)

[5]

Nádrž

Výkonný provoz Komfortní nastavená teplota Eko nastavená teplota Nastavená teplota opětovného ohřevu Plán Křivka dle počasí Typ křivky dle počasí

(*) (*)

(*)

[D]

Bezdrátová brána

Režim WPS Resetovat Informace o zařízení

(***)

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

(**) Přístupné pouze pro technika

(***) Platí pouze pokud je nainstalován adaptér WLAN

4.9 Struktura nabídky: přehled nastavení uživatele

Obrazovka nastavení

(*) Platí pouze u reverzních modelů, nebo modelů, které zajišťují pouze vytápění+konverzní sadu

INFORMACE

V závislosti na zvolených nastaveních technika a typu jednotky budou nastavení zobrazena nebo skryta.

4 | Provoz

Referenční příručka pro uživatele

4 | Provoz

4.10 Nastavení technika: tabulky, které musí vyplnit instalační technik

4.10.1 Konfigurační průvodce

Nastavení Vyplňte…

Systém

Typ vnitřní jednotky (pouze pro

čtení)

Typ záložního ohřívače [9.3.1]

Teplá užitková voda [9.2.1]

Nouzový [9.5]

Počet zón [4.4]

Záložní ohřívač

Napětí [9.3.2]

Konfigurace [9.3.3]

Stupeň výkonu 1 [9.3.4]

Další stupeň výkonu 2 [9.3.5]

(pokud je zapotřebí)

Hlavní zóna

Typ zářiče [2.7]

Ovládání [2.9]

Režim nast. hodnoty [2.4]

Plán [2.1]

Doplňková zóna (pouze pokud [4.4] = 1)

Typ zářiče [3.7]

Ovládání (pouze pro čtení) [3.9]

Režim nast. hodnoty [3.4]

Plán [3.1]

Nádrž

Režim zahřívání [5.6]

Komfortní nastavená teplota

[5.2]

4.10.2 Nabídka nastavení

Referenční příručka pro uživatele

Eko nastavená teplota [5.3]

Nastavená teplota opětovného ohřevu [5.4]

Nastavení Vyplňte…

Hlavní zóna

Typ termostatu [2.A]

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Nastavení Vyplňte…

Doplňková zóna (pokud je to vhodné)

Typ termostatu [3.A]

Informace

Informace o prodejci [8.3]

4 | Provoz

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

5 | Tipy pro úsporu energie

5 Tipy pro úsporu energie

Tipy pro pokojovou teplotu

▪ Ujistěte se, že požadovaná pokojová teplota není NIKDY příliš vysoká (v režimu

▪ NEZVYŠUJTE požadovanou pokojovou teplotu, aby se urychlilo zahřívání prostoru.

▪ Pokud váš systém obsahuje pomalé tepelné emitory (příklad: podlahové topení),

▪ Pro běžné potřeby prostorového vytápění nebo chlazení použijte týdenní plán. V

topení) nebo příliš nízká (v režimu chlazení), ale VŽDY podle vašich aktuálních potřeb. Každý ušetřený stupeň může ušetřit až 6% nákladů za topení/chlazení.

Prostor se rychleji NEZAHŘEJE.

vyhněte se velkému kolísání požadované pokojové teploty a NENECHÁVEJTE pokojovou teplotu příliš klesnout. Opětovné zahřátí místnosti bude trvat déle a spotřebuje se více energie.

případě potřeby můžete snadno změnit hodnoty oproti plánu:

- Pro kratší dobu: můžete potlačit naplánovanou pokojovou teplotu až do další

naplánované činnosti. Příklad: Pokud máte večírek nebo když odcházíte na několik hodin.

- Pro delší období: můžete použít režim dovolené.

Tipy pro nastavení teploty výstupní vody

▪ V režimu topení má nižší požadovaná teplota výstupní vody za následek nižší

spotřebu energie a lepší účinnost. V režimu chlazení platí opačná hodnota.

▪ Nastavte požadovanou teplotu výstupní vody dle typu emitoru tepla. Příklad:

Podlahové topení je navrženo pro nižší teplotu výstupní vody než radiátory a konvektory k tepelným čerpadlům.

Tipy pro teplotu v nádrži na TUV

▪ Pro běžnou potřebu teplé užitkové vody požívejte týdenní plán (pouze v

plánovaném režimu).

- Naprogramujte ohřev nádrže na TUV na přednastavenou hodnotu (Komfort =

vyšší teplota v nádrži na TUV) na noc, protože je nižší potřeba na prostorové vytápění.

- Jestliže ohřev nádrže na TUV pouze v noci není dostatečné, naprogramujte

dodatečný ohřev TUV na přednastavenou hodnotu (Eko = nižší teplota v nádrži na TUV) během dne.

▪ Ujistěte se, že požadovaná teplota v nádrži na TUV NENÍ příliš vysoká. Příklad: Po

instalaci snižujte teplotu v nádrži na TUV každý den o 1°C a kontrolujte, zda máte stále dostatek teplé vody.

▪ Naprogramujte spínání čerpadla teplé užitkové vody pouze během doby, kdy je

nutná okamžitá potřeba teplé vody. Příklad: Ráno a večer.

Referenční příručka pro uživatele

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

6 Údržba a servis

6.1 Přehled: údržba s servis

Technik musí provádět každoroční údržbu. Kontakt/číslo helpdesku můžete najít pomocí uživatelského rozhraní.

Jako koncový uživatelmusíte:

▪ Udržovat prostor v okolí jednotky v čistotě. ▪ Udržovat uživatelské rozhraní v čistotě pomocí měkkého vlhkého hadříku.

NEPOUŽÍVEJTE žádné čisticí prostředky.

▪ Pravidelně kontrolujte, zda je tlak vody vyšší než 1bar.

Chladivo

Tento výrobek obsahuje fluorované skleníkové plyny. Tyto plyny NEVYPOUŠTĚJTE do ovzduší.

Typ chladiva: R32 Hodnota potenciálu globálního oteplování (GWP): 675

6 | Údržba a servis

POZNÁMKA

Příslušná legislativa týkající se fluorovaných skleníkových plynů vyžaduje, aby náplň chladiva v jednotce byla uvedena formou hmotnosti i jako ekvivalent CO2.

Vzorec pro výpočet množství CO2 v ekvivalentních tunách: Hodnota GWP chladiva × celkový objem chladiva [kg] / 1000

Podrobnější informace si vyžádejte od podniku provádějícího instalaci.

VÝSTRAHA: HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.

VÝSTRAHA

Zařízení musí být uloženo v místnosti bez nepřetržitě pracujících zdrojů zažehnuté (například otevřený plamen, pracující plynové zařízení nebo elektrické topidlo).

VÝSTRAHA

▪ NEPROPICHUJTE ani nespalujte součásti pracující s chladivem. ▪ NEPOUŽÍVEJTE žádné čisticí prostředky nebo prostředky pro urychlení procesu

odmrazování kromě těch, jež jsou doporučeny výrobcem.

▪ Uvědomte si, že chladivo v systému je bez zápachu.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

VÝSTRAHA

Chladivo uvnitř této jednotky je mírně hořlavé, ale za normálních okolností NEUNIKÁ. Jestliže chladivo unikne do místnosti a dostane se do kontaktu s otevřeným plamenem hořáku, topením nebo vařičem, může to způsobit vznik požáru nebo nebezpečných plynů.

Vypněte všechna spalovací topidla, místnost vyvětrejte a obraťte se na prodejce, od kterého jste si koupili danou jednotku.

Jednotku NEPOUŽÍVEJTE, dokud servisní technik nepotvrdí, že byla dokončena oprava místa, kde došlo kúniku chladiva.

Referenční příručka pro uživatele

6 | Údržba a servis

6.2 Chcete-li zjistit kontakt/číslo helpdesku

1 Přejděte na [8.3]: Informace > Informace o prodejci.

Referenční příručka pro uživatele

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

7 | Odstraňování problémů

7 Odstraňování problémů

Kontakt

Pokud příznaky odpovídají uvedeným níže, můžete se pokusit vyřešit problém sami. U ostatních problémů kontaktujte svého instalačního technika. Kontakt/číslo helpdesku můžete najít pomocí uživatelského rozhraní.

7.1 Chcete-li zobrazit text nápovědy v případě poruchy

V případě poruchy se na domovské obrazovce objeví následující v závislosti na závažnosti:

▪ : Chyba ▪ : Porucha

Krátký a dlouhý popis poruchy zobrazíte následovně:

1 Stiskněte levý otočný ovladač pro otevření hlavní nabídky a

přejděte do Porucha. Výsledek: na obrazovce se zobrazí krátký popis chyby a chybový

kód.

2 Stiskněte na chybové obrazovce.

Výsledek: na obrazovce se zobrazí dlouhý popis chyby.

7.2 Chcete-li zkontrolovat historii poruch

Podmínky: Úroveň oprávnění uživatele je nastavena na pokročilého koncového uživatele.

1 Přejděte na [8.2]: Informace > Historie poruch.

Uvidíte seznam posledních poruch.

7.3 Příznak: ve svém obývacím pokoji cítíte příliš velký chlad (teplo)

Možná příčina Nápravné opatření

Příliš nízká (vysoká) požadovaná pokojová teplota.

Zvyšte (snižte) požadovanou pokojovou teplotu. Viz "4.4.4Chcete-li změnit

požadovanou pokojovou teplotu"[420].

Jestliže se problém opakovaně denně vyskytuje, proveďte některý z následujících kroků:

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

▪ Zvyšte (snižte) přednastavenou

pokojovou teplotu. Viz "4.7.1 Použití

přednastavených hodnot"[430].

▪ Upravte plán pokojové teploty. Viz

"4.7.3 Použití a programování plánů provozu" [4 32] a "4.7.4 Obrazovka plánu: Příklad"[433].

Referenční příručka pro uživatele

7 | Odstraňování problémů

Možná příčina Nápravné opatření

Požadované pokojové teploty nelze dosáhnout.

Křivka dle počasí je nastavena nesprávně.

7.4 Příznak: Voda v kohoutku je příliš chladná

Možná příčina Nápravné opatření

Může vám dojít teplá užitková voda z důvodu neobvykle vysoké spotřeby.

Příliš nízká požadovaná teplota vnádrži na TUV.

Zvyšte požadovanou teplotu výstupní vody dle typu emitoru tepla. Viz

"4.4.5Chcete-li změnit požadovanou teplotu výstupní vody"[421].

Upravte křivku dle počasí. Viz Provoz dle počasí.

Pokud potřebujete teplou užitkovou vodu ihned, aktivujte Výkonný provoz nádrže na TUV. Tato činnost však spotřebovává energii navíc. Viz

"4.5.6Použití funkce výkonného ohřevu TUV"[425].

Jestliže se problémy opakovaně denně vyskytují, proveďte některý z následujících kroků:

▪ Zvyšte přednastavenou teplotu

v nádrži na TUV. Viz "4.7.1 Použití

přednastavených hodnot"[430].

7.5 Příznak: Porucha tepelného čerpadla

Pokud dojde k poruše tepelného čerpadla, může záložní ohřívač a/nebo přídavný ohřívač sloužit jako nouzový zdroj tepla a automaticky nebo ručně může převzít tepelnou zátěž.

▪ Pokud je nouzový provoz nastavený na Automaticky a dojde k poruše

tepelného čerpadla:

- Pro EHVH/X: Záložní ohřívač automaticky převezme tepelnou zátěž a ohřev

teplé užitkové vody.

- Pro EHBH/X: Záložní ohřívač automaticky převezme tepelnou zátěž a přídavný

ohřívač ve volitelné nádrži automaticky převezme ohřev teplé užitkové vody.

▪ Upravte plán teploty v nádrži na TUV.

Příklad: Naprogramujte doplňkové

ohřátí nádrže na TUV na přednastavenou hodnotu (Eko nastavená teplota = nižší teplota v nádrži) během dne. Viz

"4.7.3 Použití a programování plánů provozu" [4 32] a "4.7.4 Obrazovka plánu: Příklad"[433].

Referenční příručka pro uživatele

▪ Pokud dojde k poruše tepelného čerpadla a automatický nouzový provoz je

nastaven na Manuálně, dojde k vypnutí ohřevu teplé užitkové vody a prostorového vytápění a bude je nutné zapnout manuálně pomocí uživatelského rozhraní. Pro manuální obnovení provozu přejděte na obrazovku hlavní nabídky

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

7 | Odstraňování problémů

Porucha, kde vás uživatelské rozhraní poté požádá o potvrzení, zda může záložní ohřívač a/nebo přídavný ohřívač převzít tepelnou zátěž či nikoliv.

Pokud dojde k poruše tepelného čerpadla, na uživatelském rozhraní se zobrazí nebo .

Možná příčina Nápravné opatření

Tepelné čerpadlo je poškozeno. Viz "7.1Chcete-li zobrazit text nápovědy

v případě poruchy"[449].

INFORMACE

Pokud záložní ohřívač nebo přídavný ohřívač převezme tepelnou zátěž, bude spotřeba elektrické energie významně vyšší.

7.6 Příznak: Systém vydává po uvedení do provozu bublavé zvuky

Možná příčina Nápravné opatření

V systému se nachází vzduch. Odvzdušněte systém.

Různé poruchy. Zkontrolujte, zda je na domovské

obrazovce uživatelského rozhraní zobrazeno nebo . Podrobnější informace o poruše viz "7.1Chcete-li

zobrazit text nápovědy v případě poruchy"[449].

(a)

Doporučujeme provést odvzdušnění pomocí funkce odvzdušnění jednotky (musí provést technik). Pokud odvzdušníte topidla či kolektory mějte na paměti následující:

(a)

VÝSTRAHA

Odvzdušnění topidel nebo kolektorů. Před odvzdušněním topidel nebo kolektorů

zkontrolujte, zda je na domovských stránkách uživatelského rozhraní zobrazeno nebo .

▪ Pokud ne, můžete ihned zahájit proces odvzdušnění. ▪ Pokud ano, ujistěte se, že je místnost, kde chcete provádět odvzdušnění

dostatečně větraná. Důvod: Může dojít k úniku chladiva do vodního okruhu a následně do místnosti, kde provádíte odvzdušnění topidel nebo kolektorů.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

8 | Přemístění

8 Přemístění

8.1 Přehled: Přemístění

Jestliže chcete přemístit součásti systému (uživatelské rozhraní, vnitřní jednotku, venkovní jednotku, nádrž na TUV…), kontaktujte instalačního technika. Kontakt/ číslo helpdesku můžete najít pomocí uživatelského rozhraní.

Referenční příručka pro uživatele

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

9 Likvidace

9 | Likvidace

POZNÁMKA

Systém se nikdy NEPOKOUŠEJTE demontovat sami: demontáž systému, likvidace chladiva, oleje a ostatních částí zařízení MUSÍ být provedena v souladu s příslušnými předpisy. Jednotky MUSÍ být likvidovány ve specializovaném zařízení, aby jejich součásti mohly být opakovaně použity, recyklovány nebo regenerovány.

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F+W 4P618959-1 – 2020.03

Referenční příručka pro uživatele

10 | Slovník pojmů

10 Slovník pojmů

TUV = teplá užitková voda

Teplá voda použitá v jakémkoliv typu budovy pro účely domácnosti.

Tepl.výst. vody = Výstupní teplota vody

Teplota vody na výstupu z tepelného čerpadla.

Prodejce

Obchodní distributor výrobku.

Autorizovaný instalační technik

Odborně způsobilá osoba, která je kvalifikovaná k instalaci výrobku.

Uživatel

Osoba, která vlastní výrobek, nebo jej používá.

Platná legislativa

Veškeré mezinárodní, evropské, státní a místní nařízení, zákony, vyhlášky nebo předpisy, které jsou relevantní a platné pro určitý výrobek nebo oblast.

Servisní firma

Kvalifikovaná firma, která může provádět nebo koordinovat požadovaný servis jednotky.

Instalační návod

Návod pro určitý výrobek nebo aplikaci vysvětlující, jak jej instalovat, konfigurovat a udržovat v dobrém stavu.

Návod k obsluze

Návod pro určitý výrobek nebo aplikaci vysvětlující, jak jej používat.

Příslušenství

Štítky, návody, informační listy a vybavení, které je dodáváno s výrobkem a které musí být instalováno dle pokynů v doprovodné dokumentaci.

Volitelné vybavení

Vybavení vyrobené nebo schválené společností Daikin, které je možné kombinovat s výrobkem dle pokynů v doprovodné dokumentaci.

Místní dodávka

Vybavení, které NENÍ vyrobené společností Daikin, které je možné kombinovat s výrobkem dle pokynů v doprovodné dokumentaci.

Referenční příručka pro uživatele

EHBH/X04+08DA*V7 + EHVH/X04+08S(U)18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F+W

4P618959-1 – 2020.03

Verantwortung für Energie und Umwelt

4P618959-1 2020.03

Daikin EHBH04DA6V7, EHBH08DA6V7, EHBH08DA9W7, EHBX04DA6V7, EHBX08DA6V7 User reference guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

1 Všeobecná bezpečnostní opatření

1.1 O této dokumentaci

1.1.1 Význam varování a symbolů

1.2 Pro uživatele

2 O tomto dokumentu

3 O systému

3.1 Komponenty v typickém rozvržení systému

4.1 Uživatelské rozhraní: přehled

4 Provoz

4.2 Možné obrazovky: Přehled

4.2.1 Domovská obrazovka

4.2.2 Hlavní nabídka

4.2.3 Obrazovka nastavení

4.2.4 Podrobná obrazovka s hodnotami

4.3 Zapnutí a vypnutí provozu

4.3.1 Vizuální indikace

4.3.2 Zapnutí nebo vypnutí

4.4 Ovládání prostorového vytápění/chlazení

4.4.1 O ovládání prostorového vytápění/chlazení

4.4.2 Nastavení prostorového provozního režimu

4.4.3 Způsob zjištění, jaké ovládání teploty používáte

4.4.4 Chcete-li změnit požadovanou pokojovou teplotu

4.4.5 Chcete-li změnit požadovanou teplotu výstupní vody

4.5 Ovládání teplé užitkové vody

4.5.1 O ovládání teplé užitkové vody

4.5.2 Režim opětovného ohřevu

4.5.3 Plánovaný režim

4.5.4 Plánovaný + opětovný ohřev

4.5.5 Změna teploty teplé užitkové vody

4.5.6 Použití funkce výkonného ohřevu TUV

4.6 Pokročilé použití

Změna úrovně oprávnění uživatele

Kód pin pokročilého uživatele

Kód pin uživatele

4.6.1 Použití tichého režimu

O tichém režimu

Chcete-li zkontrolovat, zda je aktivní tichý režim

Použití tichého režimu

Příklad použití: Dítě odpoledne spí

4.6.2 Použití režimu dovolené

O režimu dovolené

Chcete-li zjistit, zda je režim dovolené aktivovaný nebo zda probíhá

Konfigurace dovolené

4.6.3 Zjištění informací

Chcete-li zjistit informace

Možné informace, které lze zjistit

4.6.4 Chcete-li nakonfigurovat čas a datum

4.7 Přednastavené hodnoty a plány

4.7.1 Použití přednastavených hodnot

4.7.2 Nastavení cen za energii

Nastavení ceny za plyn

Nastavení ceny za elektřinu

Nastavení plánovacího časovače dle ceny za elektřinu

Ceny za energie v případě bonusu za obnovitelnou energii za kWh

Nastavení ceny za plyn v případě bonusu za obnovitelnou energii za kWh

Nastavení ceny za elektrickou energii v případě bonusu za obnovitelnou energii za kWh

Příklad

4.7.3 Použití a programování plánů provozu

4.7.4 Obrazovka plánu: Příklad

Příklad použití: Pracujete ve 3-směnném provozu

4.8 Křivka dle počasí

4.8.1 Co je křivka dle počasí?

4.8.2 2bodová křivka

4.8.3 Křivka se sklonem a trvalou odchylkou

4.8.4 Použití křivek dle počasí

4.9 Struktura nabídky: přehled nastavení uživatele

4.10 Nastavení technika: tabulky, které musí vyplnit instalační technik

4.10.1 Konfigurační průvodce

4.10.2 Nabídka nastavení

5 Tipy pro úsporu energie

6 Údržba a servis

6.1 Přehled: údržba s servis

6.2 Chcete-li zjistit kontakt/číslo helpdesku

7 Odstraňování problémů

7.1 Chcete-li zobrazit text nápovědy v případě poruchy
