Page 1

Przewodnik odniesienia

dla instalatora

Daikin Altherma — split niskotemperaturowy

ERLQ004-006-008CA

EHBH04+08CBV

Przewodnik odniesienia dla instalatora

Daikin Altherma — split niskotemperaturowy

polski

Page 2

Spis treści

1 Ogólne środki ostrożności 4

1.1 Informacje o dokumentacji ........................................................ 4

1.1.1 Znaczenie ostrzeżeń i symboli.................................... 4

1.2 Dla instalatora ........................................................................... 4

1.2.1 Informacje ogólne ....................................................... 4

1.2.2 Miejsce montażu......................................................... 5

1.2.3 Czynnik chłodniczy ..................................................... 5

1.2.4 Czynnik pośredniczący ............................................... 6

1.2.5 Woda........................................................................... 6

1.2.6 Elektryczne ................................................................. 6

2 Informacje o dokumentacji 7

2.1 Informacje o tym dokumencie ................................................... 7

2.2 Przewodnik odniesienia dla instalatora w skrócie ..................... 8

3 Informacje o opakowaniu 8

3.1 Omówienie: Informacje o zawartości opakowania .................... 8

3.2 Jednostka zewnętrzna............................................................... 8

3.2.1 Odpakowywanie jednostki zewnętrznej ...................... 8

3.2.2 Odłączanie akcesoriów od jednostki zewnętrznej....... 8

3.3 Jednostka wewnętrzna.............................................................. 9

3.3.1 Odpakowywanie jednostki wewnętrznej ..................... 9

3.3.2 Odłączanie akcesoriów od urządzenia

wewnętrznego............................................................. 9

3.4 Grzałka BUH ............................................................................. 10

3.4.1 Rozpakowywanie grzałki BUH.................................... 10

3.4.2 Odłączanie akcesoriów od grzałki BUH...................... 10

4 Informacje o jednostkach i opcjach 10

4.1 Omówienie: Informacje o jednostkach i opcjach ....................... 10

4.2 Identyfikacja .............................................................................. 10

4.2.1 Etykieta identyfikacyjna: Urządzenie zewnętrzne....... 10

4.2.2 Etykieta identyfikacyjna: Jednostka wewnętrzna........ 11

4.2.3 Etykieta identyfikacyjna: Grzałka BUH........................ 11

4.3 Łączenie jednostek i opcji ......................................................... 11

4.3.1 Możliwe opcje dla jednostki zewnętrznej .................... 11

4.3.2 Możliwe opcje dla jednostki wewnętrznej ................... 11

4.3.3 Możliwe kombinacje jednostki wewnętrznej i

zewnętrznej................................................................. 13

4.3.4 Możliwe kombinacje jednostki wewnętrznej i

zbiornika ciepłej wody użytkowej ................................ 13

5 Wskazówki dotyczące stosowania 13

5.1 Omówienie: Wskazówki dotyczące stosowania ........................ 13

5.2 Ustawianie systemu ogrzewania pomieszczenia ...................... 13

5.2.1 Jedno pomieszczenie ................................................. 14

5.2.2 Wiele pomieszczeń –Jedna strefa zasilania .............. 15

5.2.3 Wiele pomieszczeń –Dwie strefy zasilania ................ 17

5.3 Ustawianie dodatkowego źródła ciepła dla ogrzewania

pomieszczenia........................................................................... 18

5.4 Ustawienie temperatury zbiornika ciepłej wody użytkowej........ 20

5.4.1 Układ systemu –Autonomiczny zbiornik CWU........... 20

5.4.2 Wybieranie objętości i żądanej temperatury zbiornika

CWU ........................................................................... 20

5.4.3 Instalacja i konfiguracja –Zbiornik CWU .................... 21

5.4.4 Kombinacja: Autonomiczny zbiornik CWU +

Kolektory słoneczne.................................................... 21

5.4.5 Pompa CWU dla natychmiastowego uzyskania

ciepłej wody ................................................................ 21

5.4.6 Pompa DHW do dezynfekcji ....................................... 21

5.4.7 Pompa CWU do wstępnego ogrzewania zbiornika..... 22

5.5 Ustawianie pomiaru energii ....................................................... 22

5.5.1 Wytworzone ciepło...................................................... 22

5.5.2 Zużyta energia ............................................................ 22

5.5.3 Zasilanie z taryfą o normalnej stawce kWh................. 22

5.5.4 Zasilanie z taryfą o korzystnej stawce kWh ................ 23

5.6 Ustawianie kontroli zużycia energii ........................................... 23

5.6.1 Trwałe ograniczenie energii......................................... 24

5.6.2 Ograniczenie energii aktywowane wejściami

cyfrowymi ..................................................................... 24

5.6.3 Proces ograniczania energii......................................... 24

5.7 Ustawianie zewnętrznego czujnika temperatury ........................ 25

6 Przygotowania 25

6.1 Omówienie: Przygotowanie........................................................ 25

6.2 Przygotowanie miejsca montażu................................................ 25

6.2.1 Wymagania dotyczące miejsca instalacji jednostki

zewnętrznej.................................................................. 25

6.2.2 Dodatkowe wymagania dotyczące miejsca instalacji jednostki zewnętrznej dla obszarów o chłodnym

klimacie ........................................................................ 27

6.2.3 Wymagania dotyczące miejsca instalacji jednostki

wewnętrznej ................................................................. 27

6.2.4 Wymagania dotyczące miejsca instalacji grzałki BUH. 27

6.3 Przygotowanie przewodów rurowych czynnika chłodniczego .... 28

6.3.1 Wymagania dotyczące przewodów rurowych

czynnika chłodniczego ................................................. 28

6.3.2 Izolacja przewodów czynnika chłodniczego................. 28

6.4 Przygotowanie przewodów wodnych ......................................... 28

6.4.1 Wymagania dotyczące obiegu wodnego ..................... 28

6.4.2 Wzór obliczania ciśnienia wstępnego zbiornika

rozprężnego ................................................................. 29

6.4.3 Sprawdzanie objętości wody i szybkości przepływu.... 30

6.4.4 Zmiana ciśnienia wstępnego zbiornika rozprężnego ... 31

6.4.5 Sprawdzanie objętości wody: Przykłady...................... 31

6.5 Przygotowanie przewodów elektrycznych.................................. 31

6.5.1 Informacje o przygotowaniu przewodów

elektrycznych ............................................................... 31

6.5.2 Informacje o zasilaniu z taryfą o korzystnej stawce

za kWh ......................................................................... 31

6.5.3 Omówienie połączeń elektrycznych z wyjątkiem

zewnętrznych siłowników............................................. 32

6.5.4 Omówienie połączeń elektrycznych siłowników

zewnętrznych i wewnętrznych ..................................... 32

7 Montaż 33

7.1 Omówienie: Montaż.................................................................... 33

7.2 Otwieranie jednostek.................................................................. 33

7.2.1 Informacje na temat otwierania jednostek ................... 33

7.2.2 Otwieranie jednostki zewnętrznej ................................ 33

7.2.3 Otwieranie jednostki wewnętrznej................................ 33

7.2.4 Otwieranie skrzynki elektrycznej jednostki

wewnętrznej ................................................................. 34

7.2.5 Otwieranie grzałki BUH................................................ 34

7.2.6 Otwieranie pokrywy skrzynki elektrycznej grzałki

BUH ............................................................................. 34

7.3 Montaż jednostki zewnętrznej .................................................... 34

7.3.1 Informacje dotyczące instalacji urządzenia

zewnętrznego............................................................... 34

7.3.2 Środki ostrożności dotyczące instalacji urządzenia

zewnętrznego............................................................... 34

7.3.3 Przygotowywanie konstrukcji do montażu ................... 34

7.3.4 Instalacja jednostki zewnętrznej .................................. 36

7.3.5 W celu zapewnienia odpływu....................................... 36

7.3.6 Zapobieganie przewróceniu się jednostki

zewnętrznej.................................................................. 37

7.4 Montaż jednostki wewnętrznej ................................................... 37

7.4.1 Informacje o montażu jednostki wewnętrznej .............. 37

7.4.2 Środki ostrożności dotyczące montażu jednostki

wewnętrznej ................................................................. 37

7.4.3 Montaż jednostki wewnętrznej..................................... 37

7.4.4 Instalacja tacy na skropliny.......................................... 38

7.5 Mocowanie grzałki BUH ............................................................. 39

7.5.1 Środki ostrożności dotyczące montażu grzałki BUH.... 39

7.5.2 Montaż grzałki BUH ..................................................... 39

7.6 Podłączanie przewodów czynnika chłodniczego........................ 39

7.6.1 Podłączanie przewodów czynnika chłodniczego ......... 39

7.6.2 Środki ostrożności przy podłączaniu przewodów

czynnika chłodniczego ................................................. 39

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 3

Spis treści

7.6.3 Wytyczne pomocne przy podłączaniu przewodów

czynnika chłodniczego ................................................ 40

7.6.4 Wskazówki dotyczące wyginania przewodów

rurowych ..................................................................... 40

7.6.5 Rozszerzanie końca przewodu rurowego................... 40

7.6.6 Lutowanie końców przewodów ................................... 41

7.6.7 Korzystanie z zaworu odcinającego gazowego i

otworu serwisowego ................................................... 41

7.6.8 Podłączanie przewodów czynnika chłodniczego do

jednostki zewnętrznej.................................................. 42

7.6.9 Podłączanie przewodów czynnika chłodniczego do

jednostki wewnętrznej................................................. 42

7.7 Sprawdzanie przewodów czynnika chłodniczego ..................... 42

7.7.1 Informacje o sprawdzaniu przewodów czynnika

chłodniczego ............................................................... 42

7.7.2 Środki ostrożności przy sprawdzaniu przewodów

czynnika chłodniczego ................................................ 42

7.7.3 Sprawdzanie, czy nie ma wycieków............................ 43

7.7.4 Wykonywanie odsysania próżniowego ....................... 43

7.8 Napełnianie czynnikiem chłodniczym........................................ 43

7.8.1 Ładowanie czynnika chłodniczego.............................. 43

7.8.2 Środki ostrożności przy napełnianiu czynnikiem

chłodniczym ................................................................ 44

7.8.3 Określanie ilości dodatkowego czynnika

chłodniczego ............................................................... 44

7.8.4 Obliczanie pełnej ilości napełnienia ............................ 44

7.8.5 Napełnianie dodatkową ilością czynnika

chłodniczego ............................................................... 44

7.8.6 Przyklejanie etykiety informującej o fluorowanych

gazach cieplarnianych ................................................ 44

7.9 Podłączenie rur wodnych .......................................................... 44

7.9.1 Informacje o podłączaniu przewodów rurowych wody 44

7.9.2 Środki ostrożności przy podłączaniu przewodów

rurowych wody. ........................................................... 45

7.9.3 Podłączenie rur wodnych............................................ 45

7.9.4 Podłączanie wodnych przewodów rurowych do

grzałki BUH ................................................................. 45

7.9.5 Napełnianie obiegu wodnego...................................... 45

7.9.6 Napełnianie zbiornika ciepłej wody użytkowej ............ 46

7.9.7 Izolacja rur wodnych ................................................... 46

7.10 Podłączanie okablowania elektrycznego................................... 46

7.10.1 Informacje o podłączaniu okablowania elektrycznego 46

7.10.2 Informacje na temat zgodności elektrycznej ............... 46

7.10.3 Środki ostrożności dotyczące podłączania

okablowania elektrycznego......................................... 46

7.10.4 Wskazówki dotyczące podłączania okablowania

elektrycznego.............................................................. 46

7.10.5 Podłączanie przewodów elektrycznych do jednostki

zewnętrznej................................................................. 47

7.10.6 Podłączanie przewodów elektrycznych do jednostki

wewnętrznej ................................................................ 47

7.10.7 Podłączanie głównego zasilania ................................. 48

7.10.8 Podłączanie interfejsu użytkownika ............................ 49

7.10.9 Odłączanie zaworu odcinającego ............................... 49

7.10.10 Podłączanie mierników elektrycznych ........................ 50

7.10.11 Podłączanie pompy ciepłej wody użytkowej ............... 50

7.10.12 Podłączanie wyjścia alarmowego ............................... 50

7.10.13 Podłączanie wyjścia włączenia/wyłączenia

ogrzewania pomieszczenia......................................... 50

7.10.14 Podłączanie przełączania na zewnętrzne źródło

ciepła........................................................................... 50

7.10.15 Podłączanie wejść cyfrowych zużycia energii............. 50

7.10.16 Podłączanie termostatu bezpieczeństwa (styk

normalnie zamknięty).................................................. 51

7.10.17 Podłączanie przewodów elektrycznych do grzałki

BUH ............................................................................ 51

7.10.18 Podłączanie zasilania grzałki BUH ............................. 51

7.10.19 Podłączanie grzałki BUH do jednostki wewnętrznej ... 52

7.11 Kończenie instalacji jednostki zewnętrznej ............................... 53

7.11.1 Kończenie instalacji jednostki zewnętrznej ................. 53

7.11.2 Zamykanie jednostki zewnętrznej ............................... 53

7.12 Kończenie instalacji jednostki wewnętrznej............................... 53

7.12.1 Mocowanie pokrywy kontrolera zdalnego do

jednostki wewnętrznej.................................................. 53

7.12.2 Zamykanie jednostki wewnętrznej ............................... 53

7.13 Kończenie instalacji grzałki BUH ................................................ 53

7.13.1 Zamykanie grzałki BUH ............................................... 53

8 Konfiguracja 53

8.1 Opis: Konfiguracja ...................................................................... 53

8.1.1 Podłączanie przewodu PC do skrzynki elektrycznej.... 54

8.1.2 Uzyskiwanie dostępu do najczęściej używanych

poleceń ........................................................................ 54

8.1.3 Kopiowanie ustawień systemu z pierwszego do

drugiego kontrolera zdalnego ...................................... 55

8.1.4 Kopiowanie języka z pierwszego do drugiego

kontrolera zdalnego ..................................................... 55

8.1.5 Szybki kreator: Ustawianie układu systemu po

pierwszym WŁĄCZENIU zasilania............................... 55

8.2 Konfiguracja podstawowa .......................................................... 56

8.2.1 Szybki kreator: Język / godzina i data.......................... 56

8.2.2 Szybki kreator: Standardowy ....................................... 56

8.2.3 Szybki kreator: Opcje................................................... 58

8.2.4 Szybki kreator: Wydajność (pomiar energii) ................ 61

8.2.5 Sterowanie ogrzewaniem pomieszczenia.................... 61

8.2.6 Sterowanie ciepłą wodą użytkową............................... 64

8.2.7 Numer kontaktowy/pomocy.......................................... 64

8.3 Zaawansowana konfiguracja/optymalizowanie .......................... 64

8.3.1 Tryb ogrzewania pomieszczenia: zaawansowany....... 64

8.3.2 Sterowanie ciepłą wodą użytkową: zaawansowane .... 68

8.3.3 Ustawienia źródła ciepła .............................................. 71

8.3.4 Ustawienia systemu..................................................... 73

8.4 Struktura menu: Przegląd ustawień użytkownika....................... 78

8.5 Struktura menu: Przegląd ustawień instalatora.......................... 79

9 Rozruch 80

9.1 Omówienie: Rozruch .................................................................. 80

9.2 Środki ostrożności podczas przekazywania do eksploatacji ...... 80

9.3 Lista kontrolna przed rozruchem ................................................ 80

9.4 Lista kontrolna podczas rozruchu............................................... 81

9.4.1 Sprawdzanie minimalnej szybkości przepływu ............ 81

9.4.2 Funkcja odpowietrzania ............................................... 81

9.4.3 Wykonanie uruchomienia testowego ........................... 82

9.4.4 Wykonanie uruchomienia testowego siłownika............ 82

9.4.5 Osuszanie szlichty ogrzewania podłogowego ............. 83

10 Przekazanie użytkownikowi 84 11 Czynności konserwacyjne i serwisowe 84

11.1 Omówienie: Czynności konserwacyjne i serwisowe .................. 84

11.2 Środki ostrożności dotyczące konserwacji ................................. 84

11.2.1 Otwieranie urządzenia wewnętrznego ......................... 85

11.2.2 Otwieranie grzałki BUH................................................ 85

11.3 Lista kontrolna corocznej konserwacji urządzenia

wewnętrznego ............................................................................ 85

11.4 Lista kontrolna corocznej konserwacji jednostki wewnętrznej.... 85

12 Rozwiązywanie problemów 85

12.1 Omówienie: Rozwiązywanie problemów .................................... 85

12.2 Środki ostrożności podczas rozwiązywania problemów............. 86

12.3 Rozwiązywanie problemów na podstawie objawów ................... 86

12.3.1 Objaw: Jednostka NIE ogrzewa zgodnie z

oczekiwaniami.............................................................. 86

12.3.2 Objaw: Sprężarka NIE uruchamia się (ogrzewanie

pomieszczenia lub ogrzewanie ciepłej wody

użytkowej) .................................................................... 87

12.3.3 Objaw: Pompa wydaje dziwne dźwięki (kawitacja) ...... 87

12.3.4 Objaw: Ciśnieniowy zawór bezpieczeństwa otwiera

się ................................................................................ 87

12.3.5 Objaw: Ciśnieniowy zawór bezpieczeństwa

przecieka...................................................................... 88

12.3.6 Objaw: Pomieszczenie NIE jest wystarczająco

ogrzewane przy niskich temperaturach na zewnątrz ... 88

12.3.7 Objaw: Ciśnienie w kranie jest czasami zbyt wysokie . 88

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 4

1 Ogólne środki ostrożności

12.3.8 Objaw: Panele dekoracyjne są wypychane przez

napęczniały zbiornik.................................................... 88

12.3.9 Objaw: Funkcja dezynfekcji zbiornika NIE została

prawidłowo ukończona (błąd AH) ............................... 88

12.4 Rozwiązywanie problemów w oparciu o kody błędów............... 89

12.4.1 Kody błędów: Omówienie ........................................... 89

13 Utylizacja 92

13.1 Opis: Utylizacja.......................................................................... 92

13.2 Wypompowywanie .................................................................... 92

13.3 Uruchamianie i zatrzymywanie wymuszonego chłodzenia ....... 92

14 Dane techniczne 93

14.1 Schemat prowadzenia przewodów rurowych: Jednostka

zewnętrzna ................................................................................ 93

14.2 Schemat prowadzenia przewodów rurowych: Jednostka

wewnętrzna ............................................................................... 94

14.3 Schemat okablowania: Jednostka zewnętrzna ......................... 95

14.4 Schemat okablowania: Jednostka wewnętrzna......................... 96

14.5 Schemat okablowania: Grzałka BUH ........................................ 99

14.6 Krzywa ESP: Jednostka wewnętrzna ........................................ 100

15 Słownik 101 16 Tabela konfiguracji w miejscu instalacji 102

1 Ogólne środki ostrożności

1.1 Informacje o dokumentacji

▪ Oryginalna dokumentacja została napisana w języku angielskim.

Dokumentacja we wszystkich pozostałych językach jest tłumaczeniem.

▪ Środki ostrożności opisane w niniejszym dokumencie dotyczą

bardzo ważnych zagadnień, konieczne jest więc dokładne stosowanie się do nich.

▪ Instalację systemu oraz wszystkie działania opisane w instrukcji

instalacji oraz w podręczniku referencyjnym dla instalatora MUSZĄ być przeprowadzone przez instalatora dysponującego odpowiednimi uprawnieniami.

1.1.1 Znaczenie ostrzeżeń i symboli

NIEBEZPIECZEŃSTWO

Wskazuje na sytuację, która powoduje zgon lub poważne obrażenia ciała.

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

Wskazuje na sytuację, która może doprowadzić do porażenia prądem elektrycznym.

NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA

Wskazuje na sytuację, która może doprowadzić do poparzeń w wyniku działania bardzo wysokich lub niskich temperatur.

NIEBEZPIECZEŃSTWO: NIEBEZPIECZEŃSTWO WYBUCHU

Wskazuje sytuację, która może doprowadzić do wybuchu.

OSTRZEŻENIE

Wskazuje na sytuację, która może doprowadzić do zgonu lub poważnych obrażeń ciała.

OSTRZEŻENIE: MATERIAŁ ŁATWOPALNY

OSTROŻNIE

Wskazuje na sytuację, która może doprowadzić do niewielkich lub umiarkowanych obrażeń ciała.

UWAGA

Wskazuje na sytuację, która może doprowadzić do uszkodzenia sprzętu lub innego mienia.

INFORMACJE

Wskazuje na przydatne wskazówki lub informacje dodatkowe.

Symbol Wyjaśnienie

Przed przystąpieniem do montażu należy zapoznać się z instrukcją montażu i obsługi oraz z arkuszem instrukcji okablowania elektrycznego.

Przed przystąpieniem do czynności konserwacyjnych i serwisowych należy zapoznać się z instrukcją serwisową.

Więcej informacji zawiera podręcznik instalatora i podręcznik referencyjny użytkownika.

1.2 Dla instalatora

1.2.1 Informacje ogólne

W przypadku braku pewności co do sposobu obsługi urządzenia należy skontaktować się z dealerem.

UWAGA

Nieprawidłowy montaż lub podłączenie urządzenia i akcesoriów może spowodować porażenie prądem elektrycznym, zwarcie, wycieki, pożar lub inne uszkodzenia sprzętu. Należy stosować wyłącznie akcesoria, sprzęt opcjonalny i części zamienne wyprodukowane lub zatwierdzone przez Daikin.

OSTRZEŻENIE

Należy upewnić się, że montaż, testowanie i zastosowane materiały są zgodne z właściwymi przepisami (obowiązującymi przed instrukcjami opisanymi w dokumentacji Daikin).

OSTROŻNIE

Podczas montażu, konserwacji lub serwisowania układu należy nosić odpowiedni sprzęt ochrony osobistej (rękawice ochronne, okulary…).

OSTRZEŻENIE

Rozedrzeć i wyrzucić torby plastikowe, tak aby nikt, a w szczególności dzieci, się nimi nie bawił. Możliwe ryzyko: uduszenie.

NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA

▪ NIE DOTYKAĆ przewodów rurowych czynnika

chłodniczego, przewodów wodnych ani części wewnętrznych podczas pracy i niezwłocznie po zatrzymaniu urządzenia. Mogą one być bardzo gorące lub bardzo zimne. Należy poczekać, aż ich temperatura wróci do normalnego poziomu. Jeśli konieczne jest ich dotykanie, należy założyć rękawice ochronne.

▪ NIE WOLNO dotykać wyciekającego czynnika

chłodniczego.

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 5

1 Ogólne środki ostrożności

OSTRZEŻENIE

Należy przedsięwziąć odpowiednie środki, aby zapobiec wykorzystywaniu urządzenia jako schronienia przez małe zwierzęta. Małe zwierzęta w kontakcie z częściami elektrycznymi mogą spowodować awarię, powstanie dymu lub pożaru.

OSTROŻNIE

NIE WOLNO dotykać wlotu powietrza ani aluminiowych żeberek urządzenia.

UWAGA

▪ Na urządzeniu NIE WOLNO umieszczać żadnych

przedmiotów czy innego sprzętu.

▪ NIE WOLNO siadać, wspinać się ani stawać na

urządzeniu.

UWAGA

Prace przy jednostce zewnętrznej najlepiej jest przeprowadzać przy suchej pogodzie, aby uniknąć dostawania się wody do wnętrza.

Zgodnie z obowiązującymi przepisami może być konieczne założenie książki serwisowej produktu, zawierającej co najmniej następujące informacje: informacje o przeprowadzonych pracach konserwacyjnych, naprawczych, wynikach testów, okresach przestojów itp.

W łatwo dostępnym miejscu w pobliżu produktu NALEŻY umieścić co najmniej następujące informacje:

▪ Instrukcje wyłączania systemu w sytuacji awaryjnej ▪ Nazwę i adres najbliżej placówki straży pożarnej, policyjnej i

szpitalnej

▪ Nazwę, adres oraz numery telefonów umożliwiające uzyskanie

pomocy serwisu w godzinach dziennych i nocnych

Stosowne wskazówki na temat takiej książki można znaleźć w normie EN378 (na terenie Europy).

1.2.2 Miejsce montażu

▪ Należy pozostawić wystarczającą ilość wolnego miejsca wokół

urządzenia na wykonywanie czynności serwisowych i przepływ powietrza.

▪ Należy upewnić się, że miejsce montażu wytrzyma ciężar

urządzenia i wibracje.

▪ Należy upewnić się, że obszar jest dobrze wentylowany. NIE

zasłaniać jakichkolwiek otworów wentylacyjnych.

▪ Należy upewnić się, że urządzenie ustawione jest poziomo.

NIE NALEŻY instalować urządzenia w następujących miejscach: ▪ W środowisku stwarzającym ryzyko wybuchu. ▪ W miejscach, w których znajdują się urządzenia emitujące fale

elektromagnetyczne. Fale elektromagnetyczne mogą uszkodzić system sterowania i doprowadzić do niepoprawnego funkcjonowania urządzenia.

▪ W miejscach stwarzających ryzyko pożaru w wyniku wycieku

łatwopalnych gazów (na przykład rozcieńczalnika lub benzyny), w których występują włókna węglowe lub pyły palne.

▪ W miejscach wytwarzania gazów korozyjnych (na przykład par

kwasu siarkowego). Korozja przewodów miedzianych lub spawanych może spowodować wyciek czynnika.

1.2.3 Czynnik chłodniczy

Jeśli ma zastosowanie. Aby uzyskać więcej informacji, patrz instrukcja montażu lub przewodnik odniesienia dla instalatora dla danej aplikacji.

UWAGA

Należy upewnić się, że instalacja przewodów czynnika chłodniczego jest zgodna z mającymi zastosowanie przepisami. W Europie właściwą normą jest norma EN378.

UWAGA

Należy upewnić się, że przewody instalacji i ich połączenia NIE są nadmiernie naprężone.

OSTRZEŻENIE

Podczas prób szczelności NIGDY nie należy poddawać produktu działaniu ciśnienia wyższego niż maksymalne dopuszczalne (podane na tabliczce znamionowej urządzenia).

OSTRZEŻENIE

W przypadku wycieku czynnika chłodniczego należy podjąć odpowiednie środki ostrożności. Jeśli ulatnia się czynnik chłodniczy w stanie gazowym, należy niezwłocznie przewietrzyć otoczenie. Możliwe ryzyko:

▪ Nadmierne stężenie czynnika chłodniczego w

zamkniętej przestrzeni może doprowadzić do niedoboru tlenu.

▪ W wypadku kontaktu par czynnika chłodniczego z

ogniem może dojść do wydzielania toksycznych gazów.

NIEBEZPIECZEŃSTWO: NIEBEZPIECZEŃSTWO WYBUCHU

Wypompowywanie czynnika chłodniczego — wyciek czynnika. Jeśli konieczne jest wypompowanie czynnika

chłodniczego z układu, a w instalacji czynnika chłodniczego występuje nieszczelność:

▪ NIE używać funkcji automatycznego

wypompowywania, która zbiera całość czynnika chłodniczego z przewodów zewnętrznych oraz urządzenia wewnętrznego w urządzeniu zewnętrznym. Możliwe konsekwencje: Samozapłon lub wybuch spowodowany przedostaniem się powietrza do działającej sprężarki.

▪ Należy użyć odrębnego systemu odzyskiwania

czynnika, który NIE wymaga pracy sprężarki urządzenia.

OSTRZEŻENIE

Należy ZAWSZE odzyskać czynnik chłodniczy. NIE WOLNO uwalniać ich bezpośrednio do środowiska. Instalacja musi być opróżniana za pomocą pompy próżniowej.

UWAGA

Po podłączeniu wszystkich przewodów rurowych upewnić się, że nie ma wycieków gazu. Przeprowadzić próbę szczelności z użyciem azotu.

UWAGA

▪ Aby uniknąć uszkodzenia sprężarki, NIE należy

napełniać ilością czynnika większą od podanej.

▪ W razie zamiaru otwarcia układu czynnika

chłodniczego NALEŻY postępować z czynnikiem w sposób przewidziany odpowiednimi przepisami.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 6

1 Ogólne środki ostrożności

OSTRZEŻENIE

Upewnij się, że w układzie nie ma tlenu. Dodawanie czynnika chłodniczego musi zostać poprzedzone testem szczelności i osuszaniem próżniowym.

▪ W razie konieczności uzupełnienia czynnika należy zapoznać się

z treścią tabliczki znamionowej znajdującej się na urządzeniu. Na tabliczce podano rodzaj czynnika chłodniczego i jego wymaganą ilość.

▪ Jednostka jest fabrycznie naładowana czynnikiem chłodniczym i w

zależności od rozmiaru i długości rur, w przypadku niektórych systemów konieczne będzie dodanie czynnika chłodniczego.

▪ Aby zapewnić odpowiednie ciśnienie i zabezpieczyć przed

dostaniem się do systemu zanieczyszczeń, należy stosować wyłącznie narzędzia właściwe dla użytego typu czynnika chłodniczego.

▪ Naładuj ciekły czynnik chłodniczy w następujący sposób:

Jeśli To

Dostępny jest syfon (czyli butla oznaczona jest

etykietą “Zamocowany syfon do napełniania w postaci ciekłej”)

Syfon NIE jest dostępny Butlę należy ładować do góry

▪ Butle z czynnikiem chłodniczym należy otwierać powoli. ▪ Należy napełniać czynnikiem w postaci cieczowej. Dodawanie w

postaci gazowej może uniemożliwić normalne działanie.

OSTROŻNIE

Po zakończeniu procedury napełniania czynnikiem chłodniczym oraz na czas przerw w wykonywaniu procedury należy niezwłocznie zamknąć zawór zbiornika z czynnikiem. Jeśli zawór NIE zostanie od razu zamknięty, może dojść do dopełnienia urządzenia czynnikiem chłodniczym. Możliwe konsekwencje: Nieprawidłowa ilość czynnika chłodniczego.

Butlę należy ładować w pionie.

dnem.

1.2.4 Czynnik pośredniczący

Jeśli ma zastosowanie. Aby uzyskać więcej informacji, patrz instrukcja montażu lub przewodnik odniesienia dla instalatora dla danej aplikacji.

OSTRZEŻENIE

Temperatura otoczenia wewnątrz jednostki może być znacznie wyższa od temperatury pomieszczenia, np. może wynosić 70°C. W przypadku wycieku czynnika pośredniczącego gorące części wewnątrz jednostki mogą stanowić zagrożenie.

OSTRZEŻENIE

Eksploatacja i instalacja urządzenia MUSI być zgodna ze środkami ostrożności i zaleceniami dotyczącymi ochrony środowiska określonymi przez odpowiednie przepisy.

1.2.5 Woda

Jeśli ma zastosowanie. Aby uzyskać więcej informacji, patrz instrukcja montażu lub przewodnik odniesienia dla instalatora dla danej aplikacji.

UWAGA

Należy upewnić się, że jakość wody jest zgodna z dyrektywą UE 98/83WE.

1.2.6 Elektryczne

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

▪ WYŁĄCZYĆ całe zasilanie przed zdjęciem pokrywy

skrzynki elektrycznej, podłączeniem okablowania elektrycznego lub dotknięciem części elektrycznych.

▪ Na przynajmniej 1 minutę przed przeprowadzeniem

czynności serwisowych odłączyć zasilanie i zmierzyć napięcie pomiędzy bolcami kondensatorów obwodu głównego bądź komponentów elektrycznych. Zanim będzie można dotknąć komponentów elektrycznych, napięcie MUSI być mniejsze niż 50V prądu stałego. Informacje na temat lokalizacji styków zawiera schemat okablowania.

▪ NIE WOLNO dotykać komponentów elektrycznych

mokrymi rękami.

▪ NIE WOLNO pozostawiać urządzenia bez nadzoru, gdy

pokrywa serwisowa jest zdjęta.

OSTRZEŻENIE

W stałych elementach okablowania WYMAGANE jest umieszczenie wyłącznika głównego lub innego elementu odcinającego z separacją styków wszystkich bolców, zapewniającego pełne odłączenie w sytuacji przeciążenia kategorii III, jeśli tylko NIE został on zainstalowany fabrycznie.

OSTRZEŻENIE

Wybór czynnika pośredniczącego MUSI zostać dokonany w oparciu o mające zastosowanie przepisy.

OSTRZEŻENIE

W przypadku wycieku czynnika pośredniczącego należy podjąć odpowiednie środki ostrożności. Jeśli dojdzie do wycieku czynnika pośredniczącego, należy niezwłocznie przewietrzyć pomieszczenie i skontaktować się z lokalnym dealerem.

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 7

2 Informacje o dokumentacji

OSTRZEŻENIE

▪ Stosować TYLKO przewody miedziane. ▪ Należy upewnić się, że instalacja elektryczna w miejscu

instalacji jest zgodna z mającymi zastosowanie przepisami.

▪ Instalacja elektryczna MUSI być wykonana zgodnie ze

schematem dostarczonym z produktem.

▪ NIGDY nie należy ściskać wiązek kabli i należy

upewnić się, że NIE mają one kontaktu z przewodami i ostrymi krawędziami. Należy sprawdzić, czy na złącza nie działa ciśnienie zewnętrzne.

▪ Należy pamiętać o instalacji przewodów uziemiających.

NIE NALEŻY uziemiać urządzenia do rur, ochronnika przepięciowego lub uziemienia telefonicznego. Nieprawidłowe uziemienie może być przyczyną porażenia elektrycznego.

▪ Należy koniecznie stosować oddzielne źródło zasilania.

NIGDY nie używać zasilania wykorzystywanego równolegle przez inne urządzenie.

▪ Należy upewnić się, że zainstalowano wymagane

bezpieczniki lub wyłączniki automatyczne.

▪ Należy zainstalować detektor prądu upływowego. W

przeciwnym razie dojść do porażenia prądem elektrycznym lub pożaru.

▪ Podczas instalacji detektora prądu upływowego należy

upewnić się, że jest on zgodny z inwerterem (odporny na zakłócenia elektryczne o wysokiej częstotliwości), co pozwoli uniknąć nieuzasadnionych aktywacji detektora.

UWAGA

Środki ostrożności przy prowadzeniu przewodów elektrycznych:

▪ NIE podłączać okablowania o różnej grubości do listwy

zaciskowej zasilania (luz w okablowaniu zasilającym może doprowadzić do nadmiernego rozgrzewania się).

▪ Podłączając okablowanie o takiej samej grubości,

należy postępować zgodnie z rysunkiem powyżej.

▪ Do wykonania okablowania stosować przeznaczone do

tego przewody zasilające i wykonywać połączenia w sposób pewny, aby zabezpieczyć przed wywieraniem nadmiernego nacisku na listwę zaciskową.

▪ Za pomocą odpowiedniego wkrętaka dokręć śruby

zacisków. Śrubokręt z małą główką spowoduje uszkodzenie łba i uniemożliwi poprawne dokręcenie.

▪ Przekręcenie śrub zaciskowych spowoduje ich

uszkodzenie.

Aby uniknąć zakłóceń, przewody zasilające należy zainstalować w odległości co najmniej 1 metra od odbiorników telewizyjnych lub radiowych. W zależności od długości fal radiowych odległość 1metra może nie być wystarczająca.

OSTRZEŻENIE

▪ Po zakończeniu prac elektrycznych należy sprawdzić,

czy wszystkie komponenty elektryczne oraz zaciski wewnątrz skrzynki elektrycznej są solidnie podłączone.

▪ Przed uruchomieniem urządzenia należy upewnić się,

że wszystkie pokrywy są zamknięte.

UWAGA

Ma zastosowanie tylko w przypadku zasilania trójfazowego, gdy dla sprężarki wybrano metodę uruchamiania WŁĄCZONE/WYŁĄCZONE.

Jeśli istnieje możliwość odwrócenia faz po krótkotrwałym zaniku zasilania oraz włączanie/wyłączanie zasilania podczas pracy urządzenia, należy lokalnie podłączyć zabezpieczenie przed odwróceniem faz. Eksploatacja urządzenia w przypadku odwrócenia faz może spowodować uszkodzenie sprężarki i innych elementów.

2 Informacje o dokumentacji

2.1 Informacje o tym dokumencie

Czytelnik docelowy

Autoryzowani instalatorzy

Zestaw dokumentacji

Niniejszy dokument jest częścią zestawu dokumentacji. Pełen zestaw składa się z następujących elementów:

▪ Ogólne środki ostrożności:

▪ Instrukcje dotyczące bezpieczeństwa, które należy przeczytać

przed rozpoczęciem montażu

▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej)

▪ Instrukcja montażu jednostki wewnętrznej:

▪ Instrukcje instalacji ▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej)

▪ Instrukcja instalacji jednostki zewnętrznej:

▪ Instrukcje instalacji ▪ Format: Papierowa (w opakowaniu jednostki zewnętrznej)

▪ Instrukcja instalacji grzałki BUH:

▪ Instrukcje instalacji ▪ Format: Papierowa (w opakowaniu grzałki BUH)

▪ Przewodnik odniesienia dla instalatora:

▪ Przygotowanie instalacji, dobre praktyki, dane odniesienia,… ▪ Format: Pliki w formacie cyfrowym dostępne pod adresem

http://www.daikineurope.com/support-and-manuals/productinformation/

▪ Dodatek dotyczący sprzętu opcjonalnego:

▪ Dodatkowe informacje na temat sposobu instalacji sprzętu

opcjonalnego

▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej) +

Pliki w formacie cyfrowym dostępne pod adresem http://

www.daikineurope.com/support-and-manuals/productinformation/

Najnowsze wersje dostarczonej dokumentacji mogą być dostępne na regionalnej stronie internetowej firmy Daikin lub u przedstawiciela handlowego.

Oryginalna dokumentacja została napisana w języku angielskim. Dokumentacja we wszystkich pozostałych językach jest tłumaczeniem.

Dane techniczne

▪ Podzbiór najbardziej aktualnych danych technicznych jest

dostępny w regionalnej witrynie WWW Daikin (ogólnodostępnej).

▪ Kompletny zbiór najbardziej aktualnych danych technicznych jest

dostępny w ekstranecie Daikin (wymagane jest uwierzytelnienie).

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 8

3 Informacje o opakowaniu

2.2 Przewodnik odniesienia dla instalatora w skrócie

Rozdział Opis

Ogólne środki ostrożności Instrukcje dotyczące bezpieczeństwa,

Informacje o dokumentacji Jaka dokumentacja dostępna jest dla

Informacje o opakowaniu Jak rozpakować jednostki i wyjąć ich

Informacje o jednostkach i opcjach

Wskazówki dotyczące stosowania

Przygotowania Do należy zrobić i wiedzieć przed

Instalacja Co należy zrobić i wiedzieć, aby

Konfiguracja Co należy zrobić i wiedzieć, aby

Rozruch Co należy zrobić i wiedzieć, aby

Przekazanie użytkownikowi

Czynności konserwacyjne i serwisowe

Rozwiązywanie problemów

Utylizacja Utylizacja systemu Dane techniczne Specyfikacje systemu Słownik Definicje pojęć Tabela konfiguracji w

miejscu instalacji

które należy przeczytać przed rozpoczęciem montażu

instalatora

akcesoria ▪ Jak zidentyfikować jednostki

▪ Możliwe kombinacje jednostek i opcji Różne kroki instalacji systemu

pójściem na miejsce instalacji

zainstalować system

skonfigurować system po zainstalowaniu

uruchomić system po jego zainstalowaniu

Co należy dać i wyjaśnić użytkownikowi

Konserwacja i serwisowanie jednostek

Postępowanie w przypadku problemów

Tabelę wypełnia instalator i należy ją zachować na przyszłość

Uwaga: W przewodniku odniesienia dla użytkownika znajduje się również tabela z ustawieniami instalatora. Ta tabela musi być wypełniona przez instalatora i przekazana użytkownikowi.

▪ Przed przystąpieniem do przenoszenia przygotuj drogę transportu

urządzenia.

3.2 Jednostka zewnętrzna

3.2.1 Odpakowywanie jednostki zewnętrznej

3 Informacje o opakowaniu

3.1 Omówienie: Informacje o zawartości opakowania

Niniejszy rozdział opisuje czynności, które należy wykonać po dostarczeniu opakowań jednostki zewnętrznej i wewnętrznej.

Zawiera on informacje dotyczące następujących zagadnień: ▪ Rozpakowywanie i obchodzenie się z urządzeniami ▪ Demontaż akcesoriów z urządzeń Należy pamiętać o następujących kwestiach: ▪ Po dostawie NALEŻY sprawdzić jednostkę pod kątem uszkodzeń.

Wszelkie uszkodzenia NALEŻY niezwłocznie zgłosić przewoźnikowi.

▪ Zapakowaną jednostkę należy przetransportować możliwie jak

najbliżej docelowego miejsca montażu, aby zapobiec uszkodzeniom podczas transportu.

Przewodnik odniesienia dla instalatora

3.2.2 Odłączanie akcesoriów od jednostki zewnętrznej

1 Ponieś jednostkę zewnętrzną.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 9

OSTROŻNIE

57kg

a db c

1× 1× 1× 2×

2×

Jednostkę zewnętrzną można przenosić wyłącznie w następujący sposób:

2 Wyjmij akcesoria znajdujące się w dolnej części opakowania.

3 Informacje o opakowaniu

a Ogólne środki ostrożności, instrukcja instalacji jednostki

wewnętrznej, instrukcja obsługi oraz dodatek do sprzętu opcjonalnego

INFORMACJE

NIE należy wyrzucać górnej kartonowej pokrywy. Na zewnętrznej stronie kartonowej pokrywy wydrukowano schemat instalacji.

a Instrukcja instalacji jednostki zewnętrznej b Etykieta informująca o fluorowanych gazach cieplarnianych c Wielojęzyczna etykieta informująca o fluorowanych gazach

cieplarnianych

d Płyta montażowa jednostki

3.3 Jednostka wewnętrzna

3.3.2 Odłączanie akcesoriów od urządzenia wewnętrznego

Informacje z ogólnymi środkami ostrożności, instrukcja instalacji jednostki wewnętrznej, instrukcja obsługi i dodatek dotyczący sprzętu opcjonalnego znajdują się w górnej części opakowania. Wykonaj poniższą procedurę, aby odłączyć inne akcesoria.

1 Usuń taśmę.

3.3.1 Odpakowywanie jednostki wewnętrznej

2 Przechyl dolną stronę panelu przedniego w górę i zdejmij go.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

3 Odłącz wszystkie akcesoria.

Przewodnik odniesienia dla instalatora

Page 10

4 Informacje o jednostkach i opcjach

e+f

2× 1× 1×

1× 1× 1× 1×

a b c d

2×

e g

3.4.2 Odłączanie akcesoriów od grzałki BUH

1 Wyjmij obejmę ścienną z opakowania.

4 Informacje o jednostkach i

opcjach

a Ogólne środki ostrożności

b Dodatek dotyczący sprzętu opcjonalnego

c Instrukcja instalacji jednostki wewnętrznej

d Instrukcja obsługi

e Pierścień uszczelniający zaworu odcinającego

f Zawór odcinający g Pokrywa kontrolera zdalnego h Górna płyta jednostki wewnętrznej

3.4 Grzałka BUH

UWAGA

Grzałka BUH jest elementem opcjonalnym, którego można używać tylko z jednostkami wewnętrznymi EHBH_CBV i EHVH_S_CBV.

3.4.1 Rozpakowywanie grzałki BUH

4.1 Omówienie: Informacje o jednostkach i opcjach

Niniejszy rozdział zawiera informacje na następujące tematy: ▪ Identyfikowanie jednostki zewnętrznej ▪ Identyfikowanie jednostki wewnętrznej ▪ Identyfikowanie grzałki BUH (jeśli dotyczy) ▪ Łączenie jednostek zewnętrznych i wewnętrznych ▪ Łączenie jednostki zewnętrznej z opcjami ▪ Łączenie jednostki wewnętrznej z opcjami

4.2 Identyfikacja

UWAGA

W przypadku instalacji lub serwisowania kilku jednostek w tym samym czasie należy upewnić się, że panele serwisowe NIE zostaną zamienione pomiędzy różnymi modelami.

4.2.1 Etykieta identyfikacyjna: Urządzenie zewnętrzne

Lokalizacja

Przewodnik odniesienia dla instalatora

Identyfikacja modelu Przykład: ERLQ006CAV3

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 11

4 Informacje o jednostkach i opcjach

Kod Objaśnienie

ER Europejska rozdzielona para zewnętrznej pompy

ciepła

L Niska temperatura wody –strefa otoczenia: −10~

−20°C Q Czynnik chłodniczy R410A 006 Klasa mocy CA Seria modeli V3 Zasilanie

4.2.2 Etykieta identyfikacyjna: Jednostka wewnętrzna

Lokalizacja

Identyfikacja modelu Przykład: EHBH04CBV

Kod Opis

E Model europejski HB Jednostka wewnętrzna montowana na ścianie H Tylko ogrzewanie 04 Klasa mocy CB Seria modeli V Model bez grzałki BUH w obwodzie ogrzewania

pomieszczenia

4.2.3 Etykieta identyfikacyjna: Grzałka BUH

Lokalizacja

Identyfikacja modelu Przykład: EK L BUH CB 6 W1

Kod Objaśnienie

EK Zestaw europejski L Zestaw kompatybilny z jednostkami wewnętrznymi

EHBH_CBV i EHVH_S_CBV BUH Grzałka BUH CB Seria modeli 6 Moc zestawu grzałki (kW) W1 Zasilanie

4.3 Łączenie jednostek i opcji

4.3.1 Możliwe opcje dla jednostki zewnętrznej

Taca na skropliny (EKDP008CA)

Taca na skropliny służy do gromadzenia skroplin powstających w jednostce zewnętrznej. Zestaw tacy na skropliny składa się z następujących elementów:

▪ Taca na skropliny ▪ Obejmy mocujące Aby uzyskać instrukcje instalacji, patrz instrukcja instalacji tacy na

skropliny.

Grzałka tacy na skropliny (EKDPH008CA)

Grzałka tacy na skropliny pozwala uniknąć zamrożenia tacy na skropliny.

Zaleca się zainstalowanie tej opcji w regionach chłodniejszych, w których mogą występować niskie temperatury otoczenia lub silne opady śniegu.

Aby uzyskać instrukcje instalacji, patrz instrukcja instalacji grzałki tacy na skropliny.

INFORMACJE

W przypadku użycia ogrzewacza tacy na skropliny, KONIECZNE jest przecięcie zworki JP_DP na serwisowej płycie jednostki zewnętrznej.

Po przecięciu zworki NALEŻY zresetować jednostkę zewnętrzną, aby aktywować tę funkcję.

Belki o przekroju U (EKFT008CA)

Belki o przekroju U to obejmy mocujące na których można zainstalować jednostkę zewnętrzną.

Zaleca się zainstalowanie tej opcji w regionach chłodniejszych, w których mogą występować niskie temperatury otoczenia lub silne opady śniegu.

Aby uzyskać instrukcje instalacji, patrz instrukcja instalacji jednostki zewnętrznej.

Pokrywa wygłuszająca (EKLN08A1)

W obszarach wrażliwych na hałas (np. w pobliżu sypialni) można zainstalować pokrywę wygłuszającą, aby zmniejszyć hałas generowany przez jednostkę zewnętrzną podczas pracy.

Pokrywę wygłuszającą można zainstalować: ▪ Na nóżkach montażowych mocujących jednostkę do podłoża.

Wymagana nośność to 200kg.

▪ Na wspornikach mocujących jednostkę do ściany. Wymagana

nośność to 200kg.

Instalując pokrywę wygłuszającą należy także zainstalować jedną z następujących opcji:

▪ Zalecane: zestaw tacy na skropliny (z grzałką tacy na skropliny

lub bez) ▪ Belki o przekroju U Wskazówki dotyczące instalacji można znaleźć w instrukcji montażu

pokrywy wygłuszającej.

4.3.2 Możliwe opcje dla jednostki wewnętrznej

Interfejs użytkownika (EKRUCBL*)

Interfejs użytkownika oraz możliwy dodatkowy interfejs użytkownika dostępne są jako opcje.

Dodatkowy interfejs użytkownika można podłączyć:

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 12

4 Informacje o jednostkach i opcjach

▪ Aby mieć:

▪ możliwość sterowania w pobliżu jednostki wewnętrznej, ▪ dostępne funkcje termostatu w głównym ogrzewanym

pomieszczeniu. ▪ interfejs w innych językach. Dostępne są następujące interfejsy użytkownika: ▪ EKRUCBL1 zawierający następujące języki: niemiecki, francuski,

duński, włoski;

▪ EKRUCBL2 zawierający następujące języki: angielski, szwedzki,

norweski, fiński;

▪ EKRUCBL3 zawierający następujące języki: angielski, hiszpański,

grecki, portugalski;

▪ EKRUCBL4 zawierający następujące języki: angielski, turecki,

polski, rumuński;

▪ EKRUCBL5 zawierający następujące języki: niemiecki, czeski,

słoweński, słowacki;

▪ EKRUCBL6 zawierający następujące języki: angielski, chorwacki,

węgierski, estoński;

▪ EKRUCBL7 zawierający następujące języki: angielski, niemiecki,

rosyjski, duński;

Języki do interfejsu użytkownika można wgrać za pomocą oprogramowania dla komputera PC lub skopiować z jednego interfejsu użytkownika na inny.

Aby uzyskać instrukcje dotyczące instalacji, patrz

"7.10.8Podłączanie interfejsu użytkownika"na stronie49.

Uproszczony interfejs użytkownika (EKRUCBS)

▪ Uproszczony interfejs użytkownika może być stosowany tylko w

połączeniu z głównym interfejsem użytkownika.

▪ Uproszczony interfejs użytkownika działa jak termostat w

pomieszczeniu i musi być instalowany w pomieszczeniu, którym ma sterować.

Aby uzyskać instrukcje instalacji, patrz instrukcja instalacji i obsługi uproszczonego interfejsu użytkownika.

Termostat w pomieszczeniu (EKRTWA, EKRTR1, RTRNETA)

Do jednostki wewnętrznej można podłączyć opcjonalny termostat w pomieszczeniu. Ten termostat może być przewodowy (EKRTWA) lub bezprzewodowy (EKRTR1 oraz RTRNETA). Termostat RTRNETA może być stosowany wyłącznie w systemach grzewczych.

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja termostatu w pomieszczeniu oraz dodatek do sprzętu opcjonalnego.

Zdalny czujnik termostatu bezprzewodowego (EKRTETS)

Bezprzewodowego czujnika temperatury wewnętrznej (EKRTETS) można użyć wyłącznie w połączeniu z termostatem bezprzewodowym (EKRTR1).

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja termostatu w pomieszczeniu oraz dodatek do sprzętu opcjonalnego.

Płyta cyfrowego wejścia/wyjścia (EKRP1HB)

Płyta cyfrowego wejścia/wyjścia jest wymagana w celu dostarczania następujących sygnałów:

▪ Wyjście alarmowe ▪ Wyjście włączenia/wyłączenia ogrzewania pomieszczenia ▪ Przełączanie na zewnętrzne źródło ciepła Aby uzyskać instrukcje dotyczące instalacji, patrz instrukcja instalacji

płyty cyfrowego wejścia/wyjścia oraz dodatek do sprzętu opcjonalnego.

Płytka drukowana żądania (EKRP1AHTA)

Aby umożliwić kontrolę zużycia energii przez wejścia cyfrowe należy zainstalować płytkę drukowaną żądania.

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja montażu płytki drukowanej żądania oraz dodatek do sprzętu opcjonalnego.

Zdalny czujnik wewnętrzny (KRCS01-1)

Domyślnie jako czujnik temperatury w pomieszczeniu będzie używany wewnętrzny czujnik kontrolera zdalnego.

Opcjonalnie można zainstalować zdalny czujnik wewnętrzny, który będzie mierzył temperaturę pomieszczenia w innym miejscu.

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja zdalnego czujnika wewnętrznego oraz dodatek do sprzętu opcjonalnego.

INFORMACJE

▪ Zdalny czujnik wewnętrzny może być używany

wyłącznie w przypadku, gdy w interfejsie użytkownika skonfigurowano funkcję termostatu w pomieszczeniu.

▪ Można podłączyć jedynie zdalny czujnik wewnętrzny

albo zdalny czujnik zewnętrzny.

Zdalny czujnik zewnętrzny (EKRSCA1)

Domyślnie do pomiaru temperatury zewnętrznej będzie używany wewnętrzny czujnik jednostki zewnętrznej.

Opcjonalnie można zainstalować zdalny czujnik zewnętrzny, aby mierzyć temperaturę zewnętrzną w innym miejscu (np. w celu uniknięcia bezpośrednich promieni słońca), aby poprawić zachowanie systemu.

W celu uzyskania informacji na temat instalacji patrz instrukcja instalacji zdalnego czujnika zewnętrznego.

INFORMACJE

Można podłączyć jedynie zdalny czujnik wewnętrzny albo zdalny czujnik zewnętrzny.

Konfigurator PC (EKPCCAB)

Przewód PC umożliwia podłączenie skrzynki elektrycznej jednostki wewnętrznej do komputera PC. Umożliwia do wgranie różnych plików języka do kontrolera zdalnego oraz parametrów pomieszczenia do jednostki wewnętrznej. Aby uzyskać dostępne pliki języków, należy skontaktować się z lokalnym sprzedawcą.

Oprogramowanie i dotyczące go instrukcje obsługi są dostępne na stronie http://www.daikineurope.com/support-and-manuals/software-

downloads/.

Instrukcje dotyczące montażu można znaleźć w instrukcji montażu kabla PC i w sekcji "8Konfiguracja"na stronie53.

Konwektor pompy ciepła (FWXV)

W celu zapewnienia ogrzewania pomieszczenia można użyć konwektorów pompy ciepła (FWXV).

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja montażu konwektorów pompy ciepła oraz dodatek do sprzętu opcjonalnego.

Zestaw tacy na skropliny (EKHBDPCA2)

Taca na skropliny służy do gromadzenia skroplin powstających w jednostce wewnętrznej. Jest wymagana, gdy jednostka wewnętrzna pracuje w trybie chłodzenia niskotemperaturowego i gdy temperatura zasilania jest <18°C.

Aby uzyskać instrukcje instalacji, patrz instrukcja instalacji zestawu tacy na skropliny.

Zestaw solarny (EKSOLHW)

Zestaw solarny jest wymagany do podłączenia panelu solarnego ze zbiornikiem ciepłej wody użytkowej.

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 13

5 Wskazówki dotyczące stosowania

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja

instalacji zestawu solarnego oraz dodatek do sprzętu opcjonalnego.

Zbiornik ciepłej wody użytkowej

Zbiornik ciepłej wody użytkowej można podłączyć do jednostki

wewnętrznej w celu dostarczania ciepłej wody użytkowej.

Grzałka BUH (EKLBUHCB6W1)

Można zamontować opcjonalną grzałkę BUH.

Instrukcje montażu zawiera instrukcja montażu grzałki BUH lub

niniejszy przewodnik odniesienia dla instalatora.

Adapter sieci LAN umożliwiający sterowanie ze smartfona +

zastosowania Smart Grid (BRP069A61)

Adapter sieci LAN umożliwia:

Jednostka wewnętrzna Jednostka zewnętrzna

ERLQ004CAV3 ERLQ006CAV3 ERLQ008CAV3

EHBH04CBV O — — EHBH08CBV — O O

▪ Sterowanie systemem przy użyciu aplikacji w smartfonie. ▪ Wykorzystywanie systemu w różnych zastosowaniach Smart Grid. Instrukcje instalacji zawiera instrukcja montażu adaptera sieci LAN.

Adapter sieci LAN umożliwiający sterowanie ze smartfona (BRP069A62)

Ten adapter sieci LAN pozwala sterować systemem przy użyciu aplikacji w smartfonie.

Instrukcje instalacji zawiera instrukcja montażu adaptera sieci LAN.

4.3.3 Możliwe kombinacje jednostki wewnętrznej i zewnętrznej

4.3.4 Możliwe kombinacje jednostki wewnętrznej i zbiornika ciepłej wody użytkowej

Jednostka wewnętrzna Zbiornik ciepłej wody użytkowej

EKHWS EKHWP EKHWE EKHWET

EHBH04CBV O O O O EHBH08CBV O O O O

5 Wskazówki dotyczące

stosowania

5.1 Omówienie: Wskazówki dotyczące stosowania

Celem wskazówek dotyczących stosowania jest przedstawienie możliwości systemu pompyciepła Daikin.

UWAGA

▪ Ilustracje zawarte we wskazówkach dotyczących

stosowania przedstawiono wyłącznie dla celów referencyjnych i NIE mogą być one używane jako szczegółowe schematy hydrauliczne. Szczegółowe wymiary układu hydraulicznego oraz bilansowania NIE zostały pokazane, a za ich znajomość odpowiedzialność ponosi instalator.

▪ Aby uzyskać więcej informacji na temat ustawień

konfiguracyjnych pozwalających zoptymalizować pracę pompy ciepła, patrz rozdział "8 Konfiguracja" na

stronie53.

Niniejszy rozdział zawiera następujące wskazówki dotyczące stosowania:

▪ Ustawianie systemu ogrzewania pomieszczenia ▪ Ustawianie dodatkowego źródła ciepła dla ogrzewania

pomieszczenia ▪ Ustawienie temperatury zbiornika ciepłej wody użytkowej ▪ Ustawianie pomiaru energii ▪ Ustawianie kontroli zużycia energii ▪ Ustawianie zewnętrznego czujnika temperatury

5.2 Ustawianie systemu ogrzewania pomieszczenia

System pompyciepła Daikin dostarcza zasilanie do emiterów ciepła znajdujących się w jednym lub kilku pomieszczeniach.

Ponieważ system oferuje elastyczną możliwość sterowania temperaturą w każdym pomieszczeniu, należy najpierw udzielić odpowiedzi na następujące pytania:

▪ Ile pomieszczeń jest ogrzewanych przez system pompy ciepła

Daikin?

▪ Jakie typy emiterów ciepła są używane w każdym z pomieszczeń i

jaka jest ich projektowa temperatura zasilania?

Gdy wymagania dotyczące ogrzewania pomieszczenia będą jasne, firma Daikin zaleca postępowanie zgodnie z poniższymi wskazówkami dotyczącymi konfiguracji.

UWAGA

Jeśli używany jest zewnętrzny termostat w pomieszczeniu, zewnętrzny termostat w pomieszczeniu będzie sterował ochroną przeciwzamrożeniową. Jednakże ochrona przeciwzamrożeniowa jest możliwa tylko, gdy sterowanie temperaturą zasilania w interfejsie użytkownika jednostki jest WŁĄCZONE.

INFORMACJE

Jeśli używany jest zewnętrzny termostat pokojowy i ochrona przeciwzamrożeniowa musi być zagwarantowana we wszystkich warunkach, należy ustawić automatyczną pracę awaryjną [A.6.C] na 1.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 14

5 Wskazówki dotyczące stosowania

5.2.1 Jedno pomieszczenie

Ogrzewaniepodłogowe lub grzejniki – Przewodowy termostat w pomieszczeniu

Instalacja

A Strefa temperatury zasilania głównego B Jedno, pojedyncze pomieszczenie

a Kontroler zdalny używany jako termostat w pomieszczeniu

▪ Ogrzewaniepodłogowe lub grzejniki są bezpośrednio podłączone

do jednostki wewnętrznej.

▪ Temperatura w pomieszczeniu jest kontrolowana przez kontroler

zdalny, używany jako termostat w pomieszczeniu. Możliwe instalacje:

▪ Interfejs użytkownika zainstalowany w pomieszczeniu i

używany jako termostat w pomieszczeniu

▪ Interfejs użytkownika zainstalowany przy jednostce

wewnętrznej i używany do sterowania w pobliżu jednostki wewnętrznej + interfejs użytkownika zainstalowany w pomieszczeniu i używany jako termostat w pomieszczeniu

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Korzyści

▪ Niskie koszty. NIE trzeba kupować dodatkowego zewnętrznego

termostatu w pomieszczeniu.

▪ Wysoki komfort i efektywność. Funkcja inteligentnego

termostatu w pomieszczeniu może zwiększać lub zmniejszać żądaną temperaturę zasilania na podstawie rzeczywistej temperatury w pomieszczeniu (modulacja). W wyniku tego uzyskuje się:

▪ Stabilna temperatura w pomieszczeniu odpowiadająca żądanej

temperaturze (wyższy komfort)

▪ Mniej cykli WŁĄCZENIA/WYŁĄCZENIA (cichsza praca, wyższy

komfort i wyższa efektywność)

▪ Najniższa możliwa temperatura zasilania (wyższa efektywność)

▪ Łatwość obsługi. Można z łatwością ustawić żądaną temperaturę

w pomieszczeniu za pomocą kontrolera zdalnego: ▪ W celu spełnienia codziennych potrzeb można ustawić wartości

nastaw oraz harmonogramy.

▪ Aby dokonać odstępstwa od codziennych potrzeb można

tymczasowo nadpisać wartości nastaw i harmonogramy, stosując tryb wakacyjny…

2 (Ster.Term.pok.): Pracą jednostki steruje temperatura otoczenia interfejsu użytkownika.

0 (1 strefa Tzasil): Główna

Ogrzewaniepodłogowe lub grzejniki – Bezprzewodowy termostat w pomieszczeniu

Instalacja

A Strefa temperatury zasilania głównego B Jedno, pojedyncze pomieszczenie

a Odbiornik bezprzewodowego zewnętrznego termostatu w

pomieszczeniu

b Bezprzewodowy zewnętrzny termostat w pomieszczeniu

▪ Ogrzewaniepodłogowe lub grzejniki są bezpośrednio podłączone

do jednostki wewnętrznej.

▪ Temperatura w pomieszczeniu jest kontrolowana przez

bezprzewodowy zewnętrzny termostat w pomieszczeniu (wyposażenie opcjonalne EKRTR1).

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Zewnętrzny termostat w pomieszczeniu dla strefy głównej:

▪ #: [A.2.2.4] ▪ Kod: [C-05]

Korzyści

▪ Bezprzewodowy. Zewnętrzny termostat w pomieszczeniu Daikin

dostępny jest w wersji bezprzewodowej.

▪ Efektywność. Mimo iż zewnętrzny termostat w pomieszczeniu

przesyła jedynie sygnały WŁĄCZENIA/WYŁĄCZENIA, został specjalnie zaprojektowany do systemu pompyciepła.

1 (Ster.z.term.pok): Pracą jednostki steruje termostat zewnętrzny.

0 (1 strefa Tzasil): Główna

1 (Term. WŁ./WYŁ.): Gdy używany zewnętrzny termostat w pomieszczeniu lub konwektor pompyciepła może wysłać jedynie stan WŁĄCZENIA/ WYŁĄCZENIA termostatu.

Konwektory pompyciepła

Instalacja

A Strefa temperatury zasilania głównego B Jedno, pojedyncze pomieszczenie

a Zdalny kontroler konwektorów pompyciepła

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 15

5 Wskazówki dotyczące stosowania

B C

▪ Konwektory pompy ciepła są podłączone bezpośrednio do

jednostki wewnętrznej.

▪ Żądana temperatura w pomieszczeniu ustawiana jest na

kontrolerze zdalnym konwektorów pompyciepła.

▪ Sygnał zapotrzebowania na ogrzewanie pomieszczenia jest

wysyłany do jednego wejścia cyfrowego w jednostce wewnętrznej (X2M/1 i X2M/4)

▪ Tryb dla pomieszczeń jest wysyłany do konwektorów

pompyciepła za pomocą jednego cyfrowego wyjścia w jednostce wewnętrznej (X2M/32 i X2M/33).

INFORMACJE

W przypadku użycia wielu konwektorów pompy ciepła należy upewnić się, że każdy odbiera sygnał podczerwieni z kontrolera zdalnego konwektorów pompyciepła.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Zewnętrzny termostat w pomieszczeniu dla strefy głównej:

▪ #: [A.2.2.4] ▪ Kod: [C-05]

Korzyści

▪ Efektywność. Optymalna efektywność energetyczna dzięki

funkcji wzajemnego połączenia.

▪ Stylowy wygląd.

1 (Ster.z.term.pok): Pracą jednostki steruje termostat zewnętrzny.

0 (1 strefa Tzasil): Główna

1 (Term. WŁ./WYŁ.): Gdy używany zewnętrzny termostat w pomieszczeniu lub konwektor pompyciepła może wysłać jedynie stan WŁĄCZENIA/ WYŁĄCZENIA termostatu.

Kombinacja: Ogrzewaniepodłogowe + Konwektory pompyciepła

▪ Ogrzewanie pomieszczenia realizowane jest przez:

▪ Ogrzewaniepodłogowe ▪ Konwektory pompyciepła

Instalacja

▪ Sygnał zapotrzebowania na ogrzewanie pomieszczenia jest

wysyłany do jednego wejścia cyfrowego w jednostce wewnętrznej (X2M/1 i X2M/4)

▪ Tryb dla pomieszczeń jest wysyłany do konwektorów

pompyciepła za pomocą jednego cyfrowego wyjścia w jednostce wewnętrznej (X2M/32 i X2M/33).

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Zewnętrzny termostat w pomieszczeniu dla strefy głównej:

▪ #: [A.2.2.4] ▪ Kod: [C-05]

Korzyści

▪ Efektywność. Ogrzewanie podłogowe oferuje najlepszą

wydajność z Altherma LT.

▪ Komfort. Połączenie tych dwóch typów emitera ciepła zapewnia

znakomity komfort ogrzewania w przypadku ogrzewania podłogowego.

1 (Ster.z.term.pok): Pracą jednostki steruje termostat zewnętrzny.

0 (1 strefa Tzasil): Główna

1 (Term. WŁ./WYŁ.): Gdy używany zewnętrzny termostat w pomieszczeniu lub konwektor pompyciepła może wysłać jedynie stan WŁĄCZENIA/ WYŁĄCZENIA termostatu.

5.2.2 Wiele pomieszczeń –Jedna strefa zasilania

Jeśli wymagana jest tylko jedna strefa temperatury zasilania ponieważ projekt temperatury zasilania wszystkich emiterów ciepłą jest taki sam, NIE ma potrzeby użycia stacji zaworów mieszających (niskie koszty).

Przykład: Jeśli system pompy ciepła jest używany do ogrzewania jednej podłogi, gdzie we wszystkich pomieszczeniach są takie same emitery ciepła.

Ogrzewanie podłogowe lub grzejniki –Zawory termostatyczne

W przypadku ogrzewania pomieszczeń ogrzewaniem podłogowym lub grzejnikami, często używaną metodą jest kontrolowanie temperatury głównego pomieszczenia poprzez użycie termostatu (może być to kontroler zdalny lub zewnętrzny termostat w pomieszczeniu), podczas gdy pozostałe pomieszczenia są kontrolowane tak zwanymi zaworami termostatycznymi, które otwierają się lub zamykają zależnie od temperatury w pomieszczeniu.

Instalacja

A Strefa temperatury zasilania głównego B Jedno, pojedyncze pomieszczenie

a Zdalny kontroler konwektorów pompyciepła

▪ Konwektory pompy ciepła są podłączone bezpośrednio do

jednostki wewnętrznej.

▪ Żądana temperatura w pomieszczeniu ustawiana jest na

kontrolerze zdalnym konwektorów pompyciepła.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

A Strefa temperatury zasilania głównego B Pomieszczenie 1 C Pomieszczenie 2

Przewodnik odniesienia dla instalatora

Page 16

5 Wskazówki dotyczące stosowania

B C

a a

a Interfejs użytkownika

▪ Ogrzewanie podłogowe głównego pomieszczenia jest

bezpośrednio podłączone do jednostki wewnętrznej.

▪ Temperatura w pomieszczeniu głównym jest kontrolowana przez

kontroler zdalny używany jako termostat.

▪ Zawór termostatyczny jest zainstalowany przed ogrzewaniem

podłogowym w każdym z pozostałych pomieszczeń.

INFORMACJE

Należy zwrócić uwagę na sytuacje, w których pomieszczenie główne może być ogrzewane przez inne źródła ciepła. Przykład: Kominki.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7]

2 (Ster.Term.pok.): Pracą jednostki steruje temperatura otoczenia interfejsu użytkownika.

▪ Kod: [C-07] Liczba stref temperatury wody:

0 (1 strefa Tzasil): Główna ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Korzyści

▪ Niskie koszty. NIE trzeba kupować dodatkowego zewnętrznego

termostatu w pomieszczeniu.

▪ Łatwość obsługi. Taka sama instalacja jak w przypadku jednego

pomieszczenia, ale z zaworami termostatycznymi.

▪ Termostaty w pomieszczeniach podłączone są do zaworów

odcinających, ale NIE muszą być podłączone do jednostki wewnętrznej. Jednostka wewnętrzna będzie dostarczać zasilanie przez cały czas, oferując możliwość zaprogramowania harmonogramu zasilania.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7]

0 (Sterow. T zasil): Pracą jednostki steruje temperatura zasilania.

▪ Kod: [C-07] Liczba stref temperatury wody:

0 (1 strefa Tzasil): Główna ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Korzyści

Porównanie z ogrzewaniem podłogowym lub grzejnikami w jednym pomieszczeniu:

▪ Komfort. Można ustawić żądaną temperaturę pomieszczenia, w

tym harmonogramy, dla każdego pomieszczenia, za pomocą termostatów w pomieszczeniach.

Konwektory pompyciepła – wiele pomieszczeń

Instalacja

Ogrzewaniepodłogowe lub grzejniki –Wiele zewnętrznych termostatów w pomieszczeniu

Instalacja

A Strefa temperatury zasilania głównego B Pomieszczenie 1 C Pomieszczenie 2

a Zewnętrzny termostat w pomieszczeniu

b Zawór obejścia

▪ W każdym pomieszczeniu zainstalowany jest zawór odcinający

(nie należy do wyposażenia) w celu uniknięcia dostarczania zasilania w przypadku braku zapotrzebowania na ogrzewanie.

▪ Należy zainstalować zawór obejścia, aby umożliwić recyrkulację

wody w przypadku zamknięcia wszystkich zaworów odcinających. Aby zagwarantować niezawodne działanie, należy zapewnić minimalny przepływ wody w sposób opisany w tabeli "Sprawdzanie objętości wody i szybkości przepływu" w

"6.4Przygotowanie przewodów wodnych"na stronie28.

▪ Interfejs użytkownika podłączony do jednostki wewnętrznej

decyduje o trybie dla pomieszczeń. Należy pamiętać, że tryb pracy każdego termostatu w pomieszczeniu musi być ustawiony na odpowiadający jednostce wewnętrznej.

A Strefa temperatury zasilania głównego B Pomieszczenie 1 C Pomieszczenie 2

a Zdalny kontroler konwektorów pompyciepła

▪ Żądana temperatura w pomieszczeniu ustawiana jest na

kontrolerze zdalnym konwektorów pompyciepła.

▪ Interfejs użytkownika podłączony do jednostki wewnętrznej

decyduje o trybie dla pomieszczeń.

▪ Sygnały zapotrzebowania na ogrzewanie dla każdego konwektora

pompyciepła są podłączone równolegle do cyfrowego wejścia w jednostce wewnętrznej (X2M/1 i X2M/4). Jednostka wewnętrzna będzie dostarczać zasilanie w przypadku rzeczywistego wystąpienia zapotrzebowania.

INFORMACJE

Aby zwiększyć komfort i wydajność firma Daikin zaleca instalację opcjonalnego zestawu zaworu EKVKHPC na każdym konwektorze pompy ciepła.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7]

1 (Ster.z.term.pok): Pracą

jednostki steruje termostat

zewnętrzny.

▪ Kod: [C-07]

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 17

5 Wskazówki dotyczące stosowania

B C

a a

Ustawienie Wartość

Liczba stref temperatury wody:

0 (1 strefa Tzasil): Główna ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Korzyści

Porównanie z konwektorami pompy ciepła dla jednego pomieszczenia:

▪ Komfort. Można ustawić żądaną temperaturę pomieszczenia, w

tym harmonogramy, dla każdego pomieszczenia, za pomocą kontrolera zdalnego konwektorów pompyciepła.

Kombinacja: ogrzewanie podłogowe + konwektory pompy ciepła – wiele pomieszczeń

Instalacja

Ustawienie Wartość

Liczba stref temperatury wody:

0 (1 strefa Tzasil): Główna ▪ #: [A.2.1.8] ▪ Kod: [7-02]

5.2.3 Wiele pomieszczeń –Dwie strefy zasilania

Jeśli emitery ciepła wybrane dla każdego pomieszczenia są zaprojektowane na inne temperatury zasilania, można użyć różnych stref temperatur zasilania (maksymalnie 2).

W tym dokumencie: ▪ Strefa główna = Strefa z najniższą temperaturą projektową ▪ Strefa dodatkowa = Strefa z najwyższą temperaturą projektową

OSTROŻNIE

W przypadku kilku stref zasilania ZAWSZE należy instalować stację zaworów mieszających w strefie głównej, aby zmniejszyć (w przypadku ogrzewania) temperaturę zasilania w przypadku wystąpienia żądania w strefie dodatkowej.

Typowy przykład:

Pomieszczenie (strefa) Emitery ciepła: Temperatura

Pokój dzienny (strefa główna) Ogrzewanie podłogowe: 35°C Sypialnie (strefa dodatkowa) Konwektory pompy ciepła: 45°C

projektowa

A Strefa temperatury zasilania głównego B Pomieszczenie 1 C Pomieszczenie 2

a Zewnętrzny termostat w pomieszczeniu b Zdalny kontroler konwektorów pompyciepła

▪ Dla każdego pomieszczenia z konwektorem pompy ciepła:

Konwektory pompy ciepła są podłączone bezpośrednio do jednostki wewnętrznej.

▪ Dla każdego pomieszczenia z ogrzewaniem podłogowym: Zawór

odcinający (nie należy do wyposażenia) jest zainstalowany przed ogrzewaniem podłogowym: Zapobiega on dostarczaniu ciepłej wody w przypadku braku zapotrzebowania na ogrzewanie pomieszczenia.

▪ Dla każdego pomieszczenia z konwektorem pompy ciepła:

Żądana temperatura pomieszczenia ustawiana jest za pomocą kontrolera zdalnego konwektorów pompyciepła.

▪ Dla każdego pomieszczenia z ogrzewaniempodłogowym: Żądana

temperatura pomieszczenia ustawiana jest za pomocą zewnętrznego termostatu w pomieszczeniu (przewodowego lub bezprzewodowego).

▪ Interfejs użytkownika podłączony do jednostki wewnętrznej

decyduje o trybie dla pomieszczeń. Należy zwrócić uwagę, że tryb pracy każdego zewnętrznego termostatu w pomieszczenia oraz kontrolera zdalnego konwektorów pompy ciepła musi być ustawiony tak samo jak w jednostce wewnętrznej.

INFORMACJE

Aby zwiększyć komfort i wydajność firma Daikin zaleca instalację opcjonalnego zestawu zaworu EKVKHPC na każdym konwektorze pompy ciepła.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

0 (Sterow. T zasil): Pracą jednostki steruje temperatura zasilania.

Instalacja

A Strefa temperatury zasilania dodatkowego B Pomieszczenie 1 C Pomieszczenie 2 D Strefa temperatury zasilania głównego E Pomieszczenie 3

a Zdalny kontroler konwektorów pompyciepła

b Interfejs użytkownika

c Stacja zaworów mieszających

d Zawór regulacji ciśnienia

INFORMACJE

Przed stacją zaworów mieszających należy zamontować zawór regulacji ciśnienia. Ma to zagwarantować prawidłową równowagę przepływu wody pomiędzy strefą temperatury zasilania głównego a strefą temperatury zasilania dodatkowego w odniesieniu do wymaganej wydajności obu stref temperatury wody.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 18

5 Wskazówki dotyczące stosowania

▪ Dla strefy głównej:

▪ Stacja zaworów mieszających zainstalowana przed

ogrzewaniempodłogowym.

▪ Pompa stacji zaworów mieszających sterowana sygnałem

WŁĄCZENIA/WYŁĄCZENIA z jednostki wewnętrznej (X2M/5 i X2M/7; normalnie zamknięte wyjście zaworu odcinającego).

▪ Temperatura w pomieszczeniu jest kontrolowana przez

kontroler zdalny, używany jako termostat w pomieszczeniu.

▪ Dla strefy dodatkowej:

▪ Konwektory pompy ciepła są podłączone bezpośrednio do

jednostki wewnętrznej.

▪ Żądana temperatura w pomieszczeniu ustawiana jest na

kontrolerze zdalnym konwektorów pompy ciepła dla każdego pomieszczenia.

▪ Sygnały zapotrzebowania na ogrzewanie dla każdego

konwektora pompy ciepła są podłączone równolegle do cyfrowego wejścia w jednostce wewnętrznej (X2M/1 i X2M/4). Jednostka wewnętrzna będzie dostarczać żądaną temperaturę zasilania dodatkowego w przypadku rzeczywistego wystąpienia zapotrzebowania.

▪ Interfejs użytkownika podłączony do jednostki wewnętrznej

decyduje o trybie dla pomieszczeń. Należy zwrócić uwagę, że tryb pracy każdego kontrolera zdalnego konwektorów pompy ciepła musi być ustawiony tak samo jak w jednostce wewnętrznej.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

W przypadku konwektorów pompyciepła:

Zewnętrzny termostat w pomieszczeniu dla strefy dodatkowej:

▪ Nr: [A.2.2.5] ▪ Kod: [C-06]

Wyjście zaworu odcinającego Ustawić tak, aby odpowiadało

W stacji zaworów mieszających Ustaw żądaną temperaturę

2 (Ster.Term.pok.): Pracą jednostki steruje temperatura otoczenia interfejsu użytkownika.

Uwaga:

▪ Pomieszczenie główne =

interfejs użytkownika używany jako termostat w pomieszczeniu

▪ Inne pomieszczenia =

zewnętrzny termostat w pomieszczeniu

1 (2 strefy Tzasil): Główna + dodatkowa

1 (Term. WŁ./WYŁ.): Gdy używany zewnętrzny termostat w pomieszczeniu lub konwektor pompyciepła może wysłać jedynie stan WŁĄCZENIA/ WYŁĄCZENIA termostatu.

zapotrzebowaniu termicznemu strefy głównej.

zasilania.

Korzyści

▪ Komfort.

▪ Funkcja inteligentnego termostatu w pomieszczeniu może

zwiększać lub zmniejszać żądaną temperaturę zasilania na podstawie rzeczywistej temperatury w pomieszczeniu (modulacja).

▪ Kombinacja dwóch systemów emiterów ciepła zapewnia

doskonały komfort ogrzewanie podłogowego i szybkie ogrzewanie powietrza konwektorów pompy ciepła (np. pokój dzienny=ogrzewanie podłogowe, a sypialnia=konwektor (brak ciągłego ogrzewania)).

▪ Efektywność.

▪ W zależności od zapotrzebowania jednostka wewnętrzna

dostarcza różne temperatury zasilania, odpowiadające temperaturze projektowej różnych emiterów ciepła.

▪ Ogrzewaniepodłogowe oferuje najlepszą wydajność z Altherma

LT.

5.3 Ustawianie dodatkowego źródła ciepła dla ogrzewania pomieszczenia

▪ Ogrzewanie pomieszczenia może być realizowane przez:

▪ Jednostkę wewnętrzną ▪ Dodatkowy bojler (nie należy do wyposażenia) podłączony do

systemu

▪ Gdy termostat w pomieszczeniu wyśle żądanie ogrzewania,

jednostka wewnętrzna lub dodatkowy bojler rozpoczną pracę, zależnie od temperatury na zewnątrz (statusu przełączania na zewnętrzne źródło ciepła). W przypadku zgody na użycie dodatkowego bojlera ogrzewanie pomieszczenia przez jednostkę wewnętrzną zostanie WYŁĄCZONE.

▪ Praca biwalentna jest możliwa tylko dla ogrzewania

pomieszczenia, a NIE dla produkcji ciepłej wody użytkowej. Ciepła woda użytkowa jest zawsze produkowana przez zbiornik CWU podłączony do jednostki wewnętrznej.

INFORMACJE

▪ Podczas ogrzewania przez pompę ciepła, pompa

ciepła pracuje w celu uzyskania żądanej temperatury ustawionej w kontrolerze zdalnym. Aktywacja pracy w trybie zależnym od pogody powoduje, że temperatura wody określana jest automatycznie w zależności od temperatury zewnętrznej.

▪ Podczas ogrzewania przez dodatkowy bojler,

dodatkowy bojler działa w celu uzyskania żądanej temperatury wody ustawionej w kontrolerze dodatkowego bojlera.

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 19

5 Wskazówki dotyczące stosowania

a b c e f g h j

FHL1

FHL2

FHL3

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

1 2 3 4 X Y

Indoor

Instalacja

▪ Dodatkowy bojler należy zintegrować w następujący sposób:

a Jednostka zewnętrzna b Jednostka wewnętrzna c Wymiennik ciepła d Grzałka przeciwko bakteriom legionelli e Pompa

f Zawór odcinający

g Elektrozawór 3-drogowy (dostarczany ze zbiornikiem

CWU)

h Zawór zwrotny (nie należy do wyposażenia)

i Zawór odcinający (nie należy do wyposażenia) j Kolektor (nie należy do wyposażenia)

k Dodatkowy bojler (nie należy do wyposażenia)

l Zawór regulacyjny Aquastat (nie należy do wyposażenia)

m Zbiornik CWU (opcjonalny)

n Wężownica wymiennika ciepła

FHL1...3 Ogrzewaniepodłogowe

UWAGA

▪ Należy upewnić się, że dodatkowy bojler i jego

integracja w systemie są zgodne z obowiązującymi przepisami.

▪ Daikin NIE ponosi odpowiedzialności za nieprawidłowe

lub niebezpieczne sytuacje występujące w przypadku systemu dodatkowego bojlera.

▪ Należy upewnić się, że temperatura wody powracającej do

pompyciepła NIE przekracza 55°C. Aby to zrobić: ▪ Ustaw żądaną temperaturę wody za pomocą kontrolera

dodatkowego bojlera na maksymalnie 55°C.

▪ Zamontuj zawór Aquastat w ścieżce powrotu wody pompy

ciepła.

▪ Ustaw zawór Aquastat tak, aby zamykał się dla temperatur

powyżej 55°C i otwierał dla temperatur poniżej 55°C. ▪ Zamontuj zawory zwrotne. ▪ Należy upewnić się, że w obieg wodny wbudowano nie więcej niż

jeden zbiornik rozprężny. W jednostce wewnętrznej znajduje się

zamontowany zbiornik rozprężny. ▪ Zainstaluj płytę cyfrowego wejścia/wyjścia (opcja EKRP1HB). ▪ Podłącz X1 i X2 (przełączanie na zewnętrzne źródło ciepła) na

płycie cyfrowego wejścia/wyjścia do termostatu dodatkowego

bojlera. ▪ Aby skonfigurować emitery ciepła, patrz "5.2 Ustawianie systemu

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

ogrzewania pomieszczenia"na stronie13.

Konfiguracja

Za pomocą interfejsu użytkownika (szybki kreator): ▪ Ustaw użycie systemu biwalentnego jako zewnętrznego źródła

ciepła.

▪ Ustaw temperaturę biwalentną i histerezę.

UWAGA

▪ Upewnij się, że histereza biwalentna zapewnia

wystarczającą różnicę, zapobiegającą częstemu przełączaniu pomiędzy jednostką wewnętrzną a dodatkowym bojlerem.

▪ Ponieważ temperatura zewnętrzna mierzona jest przez

termistor powietrza jednostki zewnętrznej, należy zainstalować jednostkę zewnętrzną w cieniu, aby bezpośrednie promienie słońca NIE miały na nią wpływu, ani jej nie WŁĄCZAŁY/WYŁĄCZAŁY.

▪ Częste przełączanie może doprowadzić do korozji

dodatkowego bojlera. Aby uzyskać więcej informacji, należy skontaktować się z producentem dodatkowego bojlera.

Przełączanie na zewnętrzne źródło ciepła na podstawie styku pomocniczego

▪ Możliwe jedynie w przypadku zewnętrznego sterowania

termostatem w pomieszczeniu ORAZ dla jednej strefy temperatury zasilania (patrz "5.2 Ustawianie systemu ogrzewania

pomieszczenia"na stronie13).

▪ Styk pomocniczy może być:

▪ Termostatem temperatury zewnętrznej ▪ Stykiem taryfy elektrycznej ▪ Stykiem obsługi ręcznej ▪ …

▪ Konfiguracja: Podłącz następujące okablowanie:

BTISygnał wejściowy termostatu przepływowego ogrzewacza

wody

A Styk pomocniczy (normalnie zamknięty) H Termostat pomieszczenia, zapotrzebowanie na ogrzewanie

(opcjonalny)

K1A Przekaźnik pomocniczy umożliwiający aktywację jednostki

wewnętrznej (nie należy do wyposażenia)

K2A Przekaźnik pomocniczy umożliwiający aktywację

Indoor Jednostka wewnętrzna

ogrzewacza wody (nie należy do wyposażenia)

Auto Automatyczny

Boiler Ogrzewacz przepływowy

Przewodnik odniesienia dla instalatora

Page 20

5 Wskazówki dotyczące stosowania

FHL1

FHL2

FHL3

a b c ed ge f

h j

UWAGA

▪ Upewnij się, że styk pomocniczy zapewnia

wystarczającą różnicę lub opóźnienie, zapobiegające częstemu przełączaniu pomiędzy jednostką wewnętrzną a dodatkowym bojlerem.

▪ Jeśli stycznik pomocniczy stanowi termostat

zewnętrzny, zainstaluj termostat w miejscu osłoniętym od promieni słonecznych, tak aby na jego pracę, a tym samym WŁĄCZANIE/WYŁĄCZANIE, NIE miało wpływu promieniowanie słoneczne.

▪ Częste przełączanie może doprowadzić do korozji

dodatkowego bojlera. Aby uzyskać więcej informacji, należy skontaktować się z producentem dodatkowego bojlera.

5.4 Ustawienie temperatury zbiornika ciepłej wody użytkowej

Opcjonalnie można zainstalować autonomiczny zbiornik CWU. Obejmuje on grzałkę przeciwko bakteriom legionelli o mocy 2,4kW.

5.4.1 Układ systemu –Autonomiczny zbiornik CWU

a Jednostka zewnętrzna

b Jednostka wewnętrzna

c Wymiennik ciepła

d Pompa

e Zawór odcinający

f Elektrozawór 3‑drogowy g Kolektor (nie należy do wyposażenia) h Zbiornik CWU

i Grzałka przeciwko bakteriom legionelli j Wężownica wymiennika ciepła

FHL1...3 Ogrzewaniepodłogowe

5.4.2 Wybieranie objętości i żądanej temperatury zbiornika CWU

Ludzie uważają za ciepłą wodę o temperaturze 40°C. Dlatego zużycie CWU zawsze jest wyrażane jako ekwiwalent objętości ciepłej wody o temperaturze 40°C. Jednakże można ustawić wyższą temperaturę zbiornika CWU (na przykład: 53°C), która będzie następnie mieszana z zimną wodą (na przykład: 15°C).

Wybieranie objętości i żądanej temperatury zbiornika CWU obejmuje:

1 Określenie zużycia CWU (ekwiwalent objętości ciepłej wody o

temperaturze 40°C).

2 Określenie objętości i żądanej temperatury zbiornika CWU.

Określanie zużycia CWU

Należy udzielić odpowiedzi na następujące pytania i obliczyć zużycie CWU (ekwiwalent objętości ciepłej wody o temperaturze 40°C), korzystając z typowych objętości wody:

Pytanie Typowa objętość wody

Ile razy w ciągu dnia musi być uruchamiany prysznic?

Ile razy w ciągu dnia domownicy

1prysznic = 10min×10l/min = 100l

1kąpiel = 150l

biorą kąpiel? Ile wody w ciągu dnia zużywa

1zlew = 2min×5l/min = 10l

zlew kuchenny? Czy istnieje inne

— zapotrzebowanie na ciepłą wodę użytkową?

Przykład: Jeśli zużycie CWU rodziny (4 osoby) na dzień jest następujące:

▪ 3 prysznice ▪ 1 kąpiel ▪ 3 użycia zlewu Wtedy zużycie CWU = (3×100l)+(1×150l)+(3×10l)=480l

Określenie objętości i żądanej temperatury zbiornika CWU

Wzór Przykład

V1=V2+V2×(T2−40)/(40−T1) Jeśli:

▪ V2=180l ▪ T2=54°C ▪ T1=15°C Wtedy V1=280l

V2=V1×(40−T1)/(T2−T1) Jeśli:

▪ V1=480l ▪ T2=54°C ▪ T1=15°C Wtedy V2=307l

V1Zużycie CWU (ekwiwalent objętości ciepłej wody o

temperaturze 40°C)

V2Wymagana objętość zbiornika CWU w przypadku

ogrzewania jednokrotnego T2Temperatura zbiornika CWU T1Temperatura zimnej wody

Możliwe objętości zbiornika CWU

Typ Możliwe objętości

Autonomiczny zbiornik CWU ▪ 150l

▪ 200l ▪ 300l ▪ 500l

Wskazówki dotyczące oszczędzania energii

▪ Jeśli zużycie CWU różni się w poszczególnych dniach, można

zaprogramować tygodniowy harmonogram o różnych żądanych temperaturach zbiornika CWU dla każdego dnia.

▪ Im niższa żądana temperatura zbiornika CWU tym niższe koszty.

Wybierając większy zbiornik CWU można obniżyć żądaną temperaturę zbiornika CWU.

▪ Sama pompa ciepła może wytworzyć ciepłą wodę użytkową o

maksymalnej temperaturze 55°C (50°C jeśli temperatura na zewnątrz jest niska). Opór elektryczny zintegrowany w zbiorniku CWU (grzałka przeciwko bakteriom legionelli) może podwyższyć

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 21

5 Wskazówki dotyczące stosowania

c.1

c.2

c.3

c.4

≥0.5 m

c f

a b

c a b

d f

e g

tę temperaturę. Spowoduje to jednak dodatkowe zużycie energii. Daikin zaleca ustawienie żądanej temperatury zbiornika CWU poniżej 55°C w celu uniknięcia użycia oporu elektrycznego. Grzałka przeciwko bakteriom legionelli:

▪ Jest wykorzystywana jako grzałka awaryjna. ▪ Jest używana, gdy aktywna jest funkcja dezynfekcji zbiornika

c3 Temperatura zasilania z miernikiemprzepływu z

kolektorów słonecznych

c4 Czujnik temperatury kolektora słonecznego

d Zestaw solarny

e Czujnik temperatury CWU jednostki

f Elektrozawór 2-drogowy (tylko Wielka Brytania).

Obowiązkowy w celu zachowania zgodności z ustawą G3 dot. budownictwa w Wielkiej Brytanii.

CWU.

▪ Może wspomagać odszranianie jednostki zewnętrznej.

▪ Im wyższa temperatura zewnętrzna, tym lepsza wydajność

pompyciepła.

5.4.5 Pompa CWU dla natychmiastowego uzyskania ciepłej wody

Konfiguracja

▪ Jeśli ceny energii elektrycznej są takie same w dzień jak i w

nocy, firma Daikin zaleca ogrzewanie zbiornika CWU w ciągu dnia.

▪ Jeśli ceny energii elektrycznej są niższe w nocy, firma Daikin

zaleca ogrzewanie zbiornika CWU w nocy.

▪ W przypadku gdy pompaciepła wytwarza ciepłą wodę użytkową,

nie może ogrzewać pomieszczenia. W przypadku potrzeby jednoczesnego wytwarzania ciepłej wody użytkowej i ogrzewania pomieszczenia, firma Daikin zaleca wytwarzanie ciepłej wody użytkowej w nocy, gdy zapotrzebowanie na ogrzewanie pomieszczenia jest mniejsze.

a Jednostka wewnętrzna

b Zbiornik CWU

c Pompa CWU (nie należy do wyposażenia)

f Prysznic (nie należy do wyposażenia) g Zimna woda h WYLOT ciepłej wody użytkowej

i Przyłącze recyrkulacji

▪ Podłączając pompę CWU można uzyskać ciepłą wodę od razu po

5.4.3 Instalacja i konfiguracja –Zbiornik CWU

▪ W przypadku dużego zużycia CWU można ogrzewać zbiornik

CWU kilka razu w ciągu dnia.

▪ Aby ogrzać zbiornik CWU do żądanej temperatury zbiornika CWU

można użyć następujących źródeł energii: ▪ Cykl termodynamiczny pompyciepłą ▪ Grzałka przeciwko bakteriom legionelli ▪ Kolektory słoneczne

▪ Aby uzyskać więcej informacji na temat optymalizacji zużycia

energii w celu wytwarzania ciepłej wody użytkowej, patrz

odkręceniu kranu.

▪ Pompa CWU oraz instalacja nie wchodzą w skład wyposażenia i

za ich instalację odpowiedzialny jest instalator.

▪ Aby uzyskać więcej informacji na temat podłączania przyłącza

recyrkulacji, patrz instrukcja montażu zbiornika ciepłej wody użytkowej.

Konfiguracja

▪ Szczegółowe informacje zawiera "8Konfiguracja"na stronie53. ▪ Za pomocą interfejsu użytkownika można zaprogramować

harmonogram sterowania pompą CWU. Aby uzyskać więcej informacji, patrz przewodnik odniesienia dla użytkownika.

"8Konfiguracja"na stronie53.

5.4.6 Pompa DHW do dezynfekcji

5.4.4 Kombinacja: Autonomiczny zbiornik CWU + Kolektory słoneczne

Podłączając zbiornik CWU do kolektorów słonecznych można ogrzewać zbiornik CWU energią słoneczną.

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja instalacji zestawu solarnego oraz dodatek do sprzętu opcjonalnego.

a Kolektory słoneczne b Stacja pompy solarnej c Sterownik stacji pompowej zestawu solarnego z czujnikiem

temperatury

c1 Czujnik temperatury w zbiorniku c2 Czujnik temperatury na powrocie do kolektorów

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

słonecznych

Konfiguracja

a Jednostka wewnętrzna

b Zbiornik CWU

c Pompa CWU (nie należy do wyposażenia)

d Grzałka (nie należy do wyposażenia)

e Zawór zwrotny (nie należy do wyposażenia)

f Prysznic (nie należy do wyposażenia) g Zimna woda h WYLOT ciepłej wody użytkowej

i Przyłącze recyrkulacji

▪ Pompa CWU nie należy do wyposażenia i za jej instalację

odpowiada instalator.

▪ Temperatura zbiornika CWU może być ustawiona na

maksymalnie 60°C. Jeśli obowiązujące przepisy wymagają wyższej temperatury dezynfekcji, pompę CWU można połączyć z elementem grzejnym, jak pokazano powyżej.

▪ Jeśli obowiązujące prawo wymaga dezynfekcji instalacji wodnej

aż do punktu poboru, można podłączyć pompę CWU i element grzejny (jeśli konieczny) w sposób pokazany powyżej.

Konfiguracja

Jednostka wewnętrzna może sterować pracą CWU. Szczegółowe informacje zawiera "8Konfiguracja"na stronie53.

Przewodnik odniesienia dla instalatora

Page 22

5 Wskazówki dotyczące stosowania

c a b

5.4.7 Pompa CWU do wstępnego ogrzewania zbiornika

Konfiguracja

a Jednostka wewnętrzna

b Zbiornik CWU

c Pompa CWU (nie należy do wyposażenia)

d Zawór zwrotny (nie należy do wyposażenia)

e Prysznic (nie należy do wyposażenia)

f Zimna woda g WYLOT ciepłej wody użytkowej h Przyłącze recyrkulacji

▪ Pompa CWU nie należy do wyposażenia i za jej instalację

odpowiada instalator.

▪ W przypadku autonomicznego zbiornika CWU: Jeśli w obwodzie

ogrzewania pomieszczenia nie ma elektrycznej grzałki BUH, konieczne jest zainstalowanie pompy CWU do wstępnego ogrzewania zbiornika.

Konfiguracja

Jednostka wewnętrzna może sterować pracą CWU. Szczegółowe informacje zawiera "8Konfiguracja"na stronie53.

5.5 Ustawianie pomiaru energii

▪ Za pomocą kontrolera zdalnego można odczytać następujące

dane dotyczące energii: ▪ Wytworzone ciepło ▪ Zużyta energia

▪ Można odczytać następujące dane dotyczące energii:

▪ Ogrzewanie pomieszczenia ▪ Wytwarzanie ciepłej wody użytkowej

▪ Można odczytać następujące dane dotyczące energii:

▪ Na miesiąc ▪ Na rok

INFORMACJE

Obliczone wytwarzane ciepło i zużywana energia to wartości szacowane, których dokładności nie można zagwarantować.

5.5.1 Wytworzone ciepło

INFORMACJE

Czujniki używane do obliczania wytworzonego ciepła są kalibrowane automatycznie.

▪ Dotyczy wszystkich modeli. ▪ Wytworzone ciepło jest obliczane wewnętrznie na postawie

następujących parametrów: ▪ Temperatura wody wychodzącej i wchodzącej ▪ Szybkość przepływu ▪ Zużycie energii przez grzałkę przeciwko bakteriom legionelli w

zbiorniku ciepłej wody użytkowej

▪ Instalacja i konfiguracja:

▪ Żaden dodatkowy sprzęt nie jest wymagany. ▪ Zmierz wydajność (pomiar rezystancji) grzałki przeciwko

bakteriom legionelli i ustaw wydajność przy użyciu interfejsu użytkownika. Przykład: Jeśli zmierzona rezystancja grzałki przeciwko bakteriom legionelli wynosi 17,1Ω, wydajność grzałki przy napięciu 230V wynosi 3100W.

5.5.2 Zużyta energia

Można użyć następujących metod określania zużycia energii: ▪ Obliczanie ▪ Pomiar

INFORMACJE

Nie można połączyć obliczania zużytej energii (przykład: grzałka BUH (jeśli dotyczy)) i pomiaru zużytej energii (przykład jednostka zewnętrzna). W takim przypadku dane dotyczące energii będą nieprawidłowe.

Obliczanie zużytej energii

▪ Dotyczy tylko EHBH04+08. ▪ Zużyta energia jest obliczana wewnętrznie na postawie

następujących parametrów: ▪ Rzeczywisty pobór przez jednostkę zewnętrzną ▪ Ustawiona wydajność grzałki BUH (jeśli dotyczy) i grzałki

przeciwko bakteriom legionelli

▪ Napięcie

▪ Instalacja i konfiguracja: W celu uzyskania dokładnych danych

dotyczących energii należy zmierzyć wydajność (pomiar rezystancji) i ustawić wydajność w kontrolerze zdalnym dla następujących elementów:

▪ Grzałka BUH (krok1 i krok2) (jeśli dotyczy) ▪ Grzałka przeciwko bakteriom legionelli

Pomiar zużytej energii

▪ Dotyczy wszystkich modeli. ▪ Jest to metoda preferowana ze względu na większą dokładność. ▪ Wymaga zewnętrznych mierników energii. ▪ Instalacja i konfiguracja: W przypadku korzystania z mierników

energii elektrycznej należy ustawić liczbę impulsów/kWh dla każdego z nich w interfejsie użytkownika. Dane o zużytej energii dla modeli EHBH11+16 będą dostępne tylko w przypadku skonfigurowania tego ustawienia.

INFORMACJE

Podczas pomiaru zużycia energii elektrycznej należy upewnić się, że WSZYSTKIE wejścia zasilania systemu posiadają miernik energii elektrycznej.

5.5.3 Zasilanie z taryfą o normalnej stawce kWh

Zasada ogólna

Wystarcza jeden miernik energii obejmujący cały system.

Konfiguracja

Podłącz miernik energii do X5M/7 i X5M/8.

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 23

5 Wskazówki dotyczące stosowania

c c

fed

A B C

gfe

A B C

c c d



e efe

ihg

A B C



0 1

Typ miernika energii

W przypadku… Należy użyć… miernika energii

▪ Jednofazowa jednostka

Jednofazowy

zewnętrzna

▪ Brak grzałki BUH lub grzałka

BUH zasilana z sieci jednofazowej

W innych przypadkach (czyli

Trójfazowy trójfazowa jednostka zewnętrzna i/lub grzałka BUH podłączona do sieci trójfazowej)

Przykład

Jednofazowy miernik energii Trójfazowy miernik energii

5.5.4 Zasilanie z taryfą o korzystnej stawce kWh

Zasada ogólna

▪ Miernik energii1: Dokonuje pomiarów dla jednostki zewnętrznej. ▪ Miernik energii 2: Dokonuje pomiarów dla reszty systemu (czyli

jednostki wewnętrznej, opcjonalnej grzałki BUH i grzałki przeciwko bakteriom legionelli).

Konfiguracja

▪ Podłącz miernik energii1 do X5M/7 i X5M/8. ▪ Podłącz miernik energii2 do X5M/9 i X5M/10.

Typy mierników energii

▪ Miernik energii 1: Jedno- lub trójfazowy miernik energii,

odpowiedni do zasilania jednostki zewnętrznej.

▪ Miernik energii2:

▪ W przypadku braku grzałki BUH lub jednofazowej konfiguracji

grzałki BUH należy użyć jednofazowego miernika energii.

▪ W pozostałych przypadkach należy użyć trójfazowego miernika

energii.

Przykład

Jednofazowa jednostka zewnętrzna z trójfazową grzałką BUH:

A Jednostka zewnętrzna B Jednostka wewnętrzna C Zbiornik CWU a Szafka elektryczna (L1/N) b Miernik energii (L1/N) c Bezpiecznik (L1/N) d Jednostka zewnętrzna (L1/N) e Jednostka wewnętrzna (L1/N) f Grzałka BUH (L1/N) g Grzałka przeciwko bakteriom

legionelli (L1/N)

A Jednostka zewnętrzna B Jednostka wewnętrzna C Zbiornik CWU a Szafka elektryczna (L1/L2/L3/N) b Miernik energii (L1/L2/L3/N) c Bezpiecznik (L1/L2/L3/N) d Bezpiecznik (L1/N) e Jednostka zewnętrzna (L1/L2/

L3/N) f Jednostka wewnętrzna (L1/L2/

L3/N)

g Grzałka BUH (L1/L2/L3/N) h Grzałka przeciwko bakteriom

legionelli (L1/N)

Wyjątek

▪ Drugiego miernika energii można użyć w następujących

przypadkach: ▪ Zakres pomiaru jednego miernika jest niewystarczający. ▪ Miernik elektryczny nie może być w łatwy sposób zainstalowany

w szafce elektrycznej.

▪ Sieci trójfazowe 230 V i 400 V są połączone (bardzo rzadki

przypadek) z powodu ograniczeń technicznych mierników energii.

▪ Podłączanie i instalacja:

▪ Podłącz drugi miernik energii do X5M/9 i X5M/10. ▪ W oprogramowaniu dane o zużyciu energii z obu mierników są

dodawane, więc NIE trzeba określać, który miernik obejmuje które zużycie energii. Wystarczy jedynie ustawić liczbę impulsów dla każdego miernika energii.

▪ Rozdział "5.5.4 Zasilanie z taryfą o korzystnej stawce kWh"na

stronie23 zawiera przykład użycia dwóch mierników zasilania.

A Jednostka zewnętrzna B Jednostka wewnętrzna C Zbiornik CWU

a Szafka elektryczna (L1/N): Zasilanie z taryfą o korzystnej

stawce za kWh

b Szafka elektryczna (L1/L2/L3/N): Zasilanie z taryfą o

normalnej stawce za kWh

c Miernik energii (L1/N)

d Miernik energii (L1/L2/L3/N)

e Bezpiecznik (L1/N)

f Bezpiecznik (L1/L2/L3/N) g Jednostka zewnętrzna (L1/N) h Jednostka wewnętrzna (L1/N)

i Grzałka BUH (L1/L2/L3/N)

j Grzałka przeciwko bakteriom legionelli (L1/N)

5.6 Ustawianie kontroli zużycia energii

▪ Kontrola zużycia energii:

▪ Dotyczy wyłącznie EHBH04+08. ▪ Umożliwia ograniczenie zużycia energii całego systemu (suma

zużycia energii przez jednostkę zewnętrzną, jednostkę wewnętrzną, grzałkę przeciwko bakteriom legionelli i opcjonalną grzałkę BUH).

▪ Konfiguracja: Za pomocą interfejsu użytkownika należy ustawić

poziom ograniczenia energii oraz sposób jego uzyskania.

▪ Poziom ograniczenia energii można wyrazić jako:

▪ Prąd maksymalny (wA) ▪ Maksymalna pobierana energia (wkW)

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 24

5 Wskazówki dotyczące stosowania

A B C

A8P

DI4

DI3

DI1

▪ Poziom ograniczenia energii można aktywować:

▪ Trwale ▪ Przy użyciu wejść cyfrowych

5.6.1 Trwałe ograniczenie energii

Trwałe ograniczenie energii jest przydatne w celu zapewnienia maksymalnej mocy lub poboru prądu w systemie. W niektórych krajach przepisy ograniczają maksymalne zużycie energii dla ogrzewania pomieszczenia i produkcji CWU.

Instalacja i konfiguracja

▪ Żaden dodatkowy sprzęt nie jest wymagany. ▪ Należy wprowadzić ustawienia kontroli zużycia energii w [A.6.3.1]

za pomocą interfejsu użytkownika (opis wszystkich ustawień znajduje się w rozdziale "8Konfiguracja"na stronie53):

▪ Należy wybrać tryb ciągłego ograniczenia ▪ Należy wybrać typ ograniczenia (moc w kW lub prąd w A) ▪ Należy ustawić żądany poziom ograniczenia energii

5.6.2 Ograniczenie energii aktywowane

Ograniczenie energii jest również przydatne wtedy, gdy jest używane wraz z systemem zarządzania energią.

Moc lub prąd całego systemu Daikin są ograniczane dynamicznie za pomocą wejść cyfrowych (maksymalnie cztery kroki). Każdy poziom ograniczenia energii ustawiany jest w kontrolerze zdalnym poprzez ograniczenie następujących parametrów:

▪ Prąd (w A) ▪ Pobierana energia (w kW) System zarządzania energią (nie należy do wyposażenia) decyduje

o aktywacji określonego poziomu ograniczenia mocy. Przykład: Aby ograniczyć maksymalne zużycie energii całego domu (oświetlenie, sprzęt gospodarstwa domowego, ogrzewanie pomieszczenia…).

Przewodnik odniesienia dla instalatora

PiPobierana energia

t Czas

DI Wejście cyfrowe (poziom ograniczenia mocy)

a Ograniczenie energii aktywne

b Rzeczywista pobierana energia

UWAGA

Należy ustawić minimalne zużycie energii na poziomie ±3,6kW, aby zagwarantować:

▪ Działanie odszraniania. W przeciwnym wypadku, jeśli

odszranianie zostanie kilkukrotnie przerwane, wymiennik ciepła zamarznie.

▪ Ogrzewanie pomieszczenia i produkcję CWU poprzez

umożliwienie pracy przynajmniej jednej grzałki elektrycznej.

wejściami cyfrowymi

A Jednostka zewnętrzna B Jednostka wewnętrzna C Zbiornik CWU D System zarządzania energią

a Aktywacja ograniczenia energii (4 cyfrowe wejścia) b Grzałka przeciwko bakteriom legionelli

PiPobierana energia

t Czas

DI Wejścia cyfrowe (poziomy ograniczenia energii)

a Ograniczenie energii aktywne b Rzeczywista pobierana energia

Konfiguracja

▪ Wymagana jest płyta żądania (opcja EKRP1AHTA). ▪ Maksymalnie cztery cyfrowej wejścia są używane do aktywacji

odpowiedniego poziomu ograniczenia energii: ▪ DI1 = najniższe ograniczenie (najwyższe zużycie energii) ▪ DI4 = największe ograniczenie (najniższe zużycie energii)

▪ Specyfikację wejść cyfrowych oraz miejsca ich podłączenia

można znaleźć na schemacie okablowania.

Konfiguracja

▪ Należy wprowadzić ustawienia kontroli zużycia energii w [A.6.3.1]

za pomocą interfejsu użytkownika (opis wszystkich ustawień znajduje się w rozdziale "8Konfiguracja"na stronie53):

▪ Wybierz aktywację za pomocą wejść cyfrowych. ▪ Należy wybrać typ ograniczenia (moc w kW lub prąd w A). ▪ Wybierz żądany poziom ograniczenia energii dla każdego

wejścia cyfrowego.

INFORMACJE

W przypadku zamknięcia więcej niż 1 wejścia cyfrowego (jednocześnie), priorytet wejść cyfrowych jest stały: priorytet DI4 >…>DI1.

5.6.3 Proces ograniczania energii

Jednostka zewnętrzna charakteryzuje się lepszą wydajnością niż grzejniki elektryczne. Dlatego grzejniki zewnętrzne są ograniczane i WYŁĄCZANE jako pierwsze. System ogranicza zużycie energii w następującej kolejności:

1 Ograniczenie niektórych grzejników elektrycznych.

Jeśli… ma priorytet Ustaw priorytet grzałki za

Produkcja ciepłej wody użytkowej

pomocą kontrolera zdalnego

na…

Grzałka przeciwko bakteriom legionelli.

Wynik: Grzałka BUH (jeśli dotyczy) zostanie WYŁĄCZONA jako pierwsza.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 25

6 Przygotowania

A B C

Jeśli… ma priorytet Ustaw priorytet grzałki za

Ogrzewanie pomieszczenia Grzałka BUH (jeśli dotyczy).

2 Wszystkie grzejniki elektryczne zostaną WYŁĄCZONE. 3 Ograniczenie jednostki zewnętrznej. 4 WYŁĄCZA jednostkę zewnętrzną.

Przykład

Jeśli konfiguracja jest następująca: ▪ Ograniczenie energii NIE zezwala na jednoczesną pracę grzałki

przeciwko bakteriom legionelli i grzałki BUH (krok1 i krok2). ▪ Priorytet grzałki = grzałka przeciwko bakteriom legionelli. Wtedy ograniczanie zużycia energii przebiega następująco:

PhWytworzone ciepło CeZużyta energia

A Jednostka zewnętrzna B Grzałka przeciwko bakteriom legionelli C Grzałka BUH

a Ograniczone działanie jednostki zewnętrznej b Pełne działanie jednostki zewnętrznej c Grzałka przeciwko bakteriom legionelli WŁĄCZONA d Krok1 grzałki BUH WŁĄCZONY e Krok2 grzałki BUH WŁĄCZONY

pomocą kontrolera zdalnego

na…

Wynik: Grzałka przeciwko

bakteriom legionelli zostanie WYŁĄCZONA jako pierwsza.

5.7 Ustawianie zewnętrznego czujnika

temperatury

Można podłączyć jeden zewnętrzny czujnik temperatury. Może on mierzyć temperaturę otoczenia wewnątrz lub na zewnątrz. Firma Daikin zaleca użycie zewnętrznego czujnika temperatury w następujących przypadkach:

Temperatura otoczenia wewnątrz

▪ W przypadku sterowania termostatem w połączeniu kontroler

zdalny używany jest jako termostat w pomieszczeniu i mierzy

temperaturę otoczenia wewnątrz. Dlatego kontroler zdalny należy

zainstalować w miejscu o następującej charakterystyce:

▪ Średnia temperatura w tym miejscu powinna odpowiadać

średniej temperaturze w pomieszczeniu

▪ Miejsce NIE jest narażone na bezpośrednie działanie promieni

słonecznych ▪ Miejsce NIE znajduje się w pobliżu źródeł ciepła ▪ Miejsce NIE może być narażone na podmuchy wiatru z

zewnątrz ani przeciągi spowodowane na przykład otwieranymi/

zamykanymi drzwiami

▪ Jeśli to NIE jest możliwe, firma Daikin zaleca podłączenie

zdalnego czujnika wewnętrznego (opcja KRCS01-1).

▪ Instalacja: W celu uzyskania informacji na temat instalacji, patrz

instrukcja instalacji zdalnego czujnika wewnętrznego.

▪ Konfiguracja: Wybierz czujnik w pomieszczeniu [A.2.2.B].

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Temperatura otoczenia na zewnątrz

▪ Temperatura otoczenia na zewnątrz mierzona jest w jednostce

zewnętrznej. Dlatego jednostkę zewnętrzną należy zainstalować w miejscu o następującej charakterystyce:

▪ Na północnej ścianie domu lub na ścianie domu, na której

znajduje się najwięcej emiterów ciepła

▪ Miejsce NIE jest narażone na bezpośrednie działanie promieni

słonecznych

▪ Jeśli to NIE jest możliwe, firma Daikin zaleca podłączenie

zdalnego czujnika zewnętrznego (opcja EKRSCA1).

▪ Instalacja: W celu uzyskania informacji na temat instalacji, patrz

instrukcja montażu zdalnego czujnika zewnętrznego. ▪ Konfiguracja: Wybierz czujnik zewnętrzny [A.2.2.B]. ▪ Kiedy funkcja oszczędzania energii jednostki zewnętrznej jest

aktywna (patrz "8 Konfiguracja" na stronie 53), jednostka

zewnętrzna zostanie wyłączona, aby ograniczyć straty energii w

trybie gotowości. W wyniku tego temperatura otoczenia na

zewnątrz NIE jest odczytywana. ▪ Jeśli żądana temperatura zasilania jest zależna od pogody, ciągły

pomiar temperatury na zewnątrz jest istotny. Jest to kolejny

argument na rzecz instalacji opcjonalnego czujnika temperatury

otoczenia na zewnątrz.

INFORMACJE

Dane czujnika temperatury otoczenia na zewnątrz (uśredniane lub bieżące) są używane w krzywych sterowania zależnego od pogody. Aby chronić jednostkę zewnętrzną, zawsze używany jest wewnętrzny czujnik jednostki zewnętrznej.

6 Przygotowania

6.1 Omówienie: Przygotowanie

W tym rozdziale opisano czynności, jakie należy wykonać, oraz informacje, jakie należy znać przed przystąpieniem do instalacji.

Zawiera on informacje dotyczące następujących zagadnień: ▪ Przygotowanie miejsca instalacji ▪ Przygotowanie przewodów czynnika chłodniczego ▪ Przygotowanie przewodów rurowych wody ▪ Przygotowanie okablowania elektrycznego

6.2 Przygotowanie miejsca montażu

NIE należy instalować urządzenia w miejscach często wykorzystywanych do różnych prac warsztatowych. Na czas prowadzenia robót budowlanych (np. szlifowania) charakteryzujących się dużym pyleniem urządzenie NALEŻY zakryć.

Należy wybrać miejsce instalacji wystarczająco przestronne, aby możliwe było wnoszenie i wynoszenie jednostki.

6.2.1 Wymagania dotyczące miejsca instalacji

jednostki zewnętrznej

INFORMACJE

Należy również przeczytać następujące wymagania:

▪ Ogólne wymagania dotyczące miejsca instalacji. Patrz

rozdział “Ogólne środki ostrożności”.

▪ Wymagania dotyczące przewodów rurowych czynnika

chłodniczego (długość, różnica wysokości). Patrz dalsza część niniejszego rozdziału “Przygotowanie”.

Przewodnik odniesienia dla instalatora

Page 26

6 Przygotowania

≤1200

>250

>350

(mm)(mm)

>100

>350

(mm)

>100

Należy pamiętać o następujących wskazówkach dotyczących odstępów:

a Wylot powietrza

b Wlot powietrza

INFORMACJE

Wobszarach wrażliwych na hałas (np. w pobliżu sypialni) można zainstalować pokrywę wygłuszającą (EKLN08A1), aby zmniejszyć hałas generowany przez jednostkę zewnętrzną podczas pracy. Instalując pokrywę należy pamiętać o następujących wskazówkach dotyczących odstępów:

b Dominujący kierunek wiatru c Wylot powietrza

NIE NALEŻY instalować urządzenia w następujących miejscach: ▪ Obszary wrażliwe na hałasy (np. w pobliżu sypialni) — aby

odgłosy pracy nie sprawiały kłopotu. Uwaga: W przypadku prowadzenia pomiarów natężenia dźwięku w rzeczywistych warunkach pracy instalacji zmierzona wartość będzie wyższa niż poziom ciśnienia akustycznego wymieniony w danych technicznych w punkcie Spektrum dźwięku ze względu na hałas otoczenia oraz odbicia.

▪ W miejscach występowania w atmosferze mgły olejowej, oparów

lub pary wodnej. Elementy plastikowe mogą ulec uszkodzeniu i odłamać się lub spowodować wyciek wody.

NIE zaleca się montażu urządzenia w następujących miejscach, z uwagi na potencjalne skrócenie ich żywotności:

▪ w miejscach, gdzie napięcie zasilania ulega silnym wahaniom; ▪ w pojazdach, na statkach lub łodziach; ▪ w miejscach, w których występują kwaśne lub alkaliczne opary. Montaż w pasie nadmorskim. Urządzenie NIE może być narażone

na bezpośrednie działanie wiatrów nadmorskich. Zabezpieczy to urządzenie przed korozją spowodowaną wysokim stężeniem soli w powietrzu i w efekcie skróceniem jego żywotności.

Urządzenie nie może być narażone na bezpośrednie działanie wiatrów nadmorskich.

Przykład: Za budynkiem.

a Pokrywa wygłuszająca

UWAGA

▪ NIE ustawiać jednostek na sobie. ▪ NIE wieszać jednostki pod sufitem.

Silne wiatry (≥18 km/h) wiejące w kierunku wylotu powietrza urządzenia zewnętrznego, powodują zasysanie powietrza wylotowego. Może to mieć następujące konsekwencje:

▪ pogorszenie wydajności klimatyzatora; ▪ częste odszranianie podczas ogrzewania; ▪ zakłócenie działania z powodu spadku niskiego ciśnienia lub

wzrostu wysokiego ciśnienia;

▪ uszkodzenie wentylatora (silny wiatr wiejący stale w kierunku

czoła urządzenia może spowodować coraz szybsze wirowanie wentylatora, aż do jego zniszczenia).

Aby ochronić urządzenie przed wiatrem, zaleca się zainstalowanie przegrody po stronie wylotowej powietrza z urządzenia.

Zaleca się instalację jednostki zewnętrznej wlotem powietrza skierowanym do ściany, a NIE bezpośrednio wystawioną na wiatr.

W przypadku narażenia urządzenia zewnętrznego na działanie wiatrów nadmorskich należy zbudować wiatrochron.

▪ Wysokość wiatrochronu powinna wynosić ≥ 1,5 × wysokość

urządzenia zewnętrznego

▪ Podczas budowy wiatrochronu należy przestrzegać wymogów co

do przestrzeni serwisowej.

a Wiatr nadmorski b Budynek c Urządzenie zewnętrzne d Wiatrochron

Jednostka zewnętrzna jest przeznaczona wyłącznie do instalacji na zewnątrz i dla następujących temperatur otoczenia:

Przewodnik odniesienia dla instalatora

a Przegroda

Tryb chłodzenia 10~43°C Tryb ogrzewania –25~25°C

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 27

6 Przygotowania

≥1150

200

10 10 500

(mm)

>50 >50

>200

>500

>350

6.2.2 Dodatkowe wymagania dotyczące miejsca instalacji jednostki zewnętrznej dla obszarów o chłodnym klimacie

Należy chronić jednostkę zewnętrzną przed opadami śniegu i uważać, aby jednostka zewnętrzna NIGDY nie została przykryta śniegiem.

a Pokrywa przeciwśnieżna lub daszek b Postument c Dominujący kierunek wiatru d Wylot powietrza

Należy zapewnić co najmniej 300 mm wolnego miejsca pod urządzeniem. Ponadto, należy się upewnić, czy urządzenie jest umieszczone na wysokości co najmniej 100 mm ponad maksymalnym przewidywanym poziomem warstwy śniegu. Szczegółowe informacje zawiera punkt "7.3 Montaż jednostki

zewnętrznej"na stronie34.

W rejonach, w których występują obfite opady śniegu, bardzo ważne jest, aby wybierać takie miejsce montażu, w którym śnieg NIE będzie zakłócał działania urządzenia. W razie zagrożenia zawiewaniem śniegu należy upewnić się, że nie będzie on padał na wężownicę wymiennika ciepła. W razie potrzeby należy zainstalować osłonę przeciwśnieżną lub hangar i ustawić urządzenie na postumencie.

6.2.3 Wymagania dotyczące miejsca instalacji jednostki wewnętrznej

Maksymalna odległość między zbiornikiem ciepłej wody użytkowej a jednostką wewnętrzną (instalacje ze zbiornikiem ciepłej wody użytkowej).

▪ Należy pamiętać o następujących wskazówkach dotyczących

instalacji:

NIE NALEŻY instalować jednostki w następujących miejscach: ▪ W miejscach występowania w atmosferze mgły olejowej, oparów

lub pary wodnej. Elementy plastikowe mogą ulec uszkodzeniu i odłamać się lub spowodować wyciek wody.

▪ Obszary wrażliwe na hałasy (np. w pobliżu sypialni), aby odgłosy

pracy nie sprawiały kłopotu.

▪ W miejscach o wysokiej wilgotności (maks. RH=85%), na przykład

w łazience.

▪ W miejscach, w których może wystąpić szron. Temperatura

otoczenia wokół jednostki wewnętrznej musi wynosić >5°C.

10m

6.2.4 Wymagania dotyczące miejsca instalacji grzałki BUH

INFORMACJE

Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale „Ogólne środki ostrożności”.

▪ Należy pamiętać o wskazówkach dotyczących pomiarów:

Maksymalny dopuszczalny odstęp między grzałką BUH a jednostką wewnętrzną

10m

INFORMACJE

Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale „Ogólne środki ostrożności”.

▪ Jednostka wewnętrzna przeznaczona jest wyłącznie do instalacji

wewnątrz i w przypadku temperatur otoczenia w zakresie 5~35°C.

▪ Należy pamiętać o wskazówkach dotyczących pomiarów:

Maksymalna długość przewodów czynnika chłodniczego między jednostką wewnętrzną a zewnętrzną

Minimalna długość przewodów czynnika chłodniczego między jednostką wewnętrzną a zewnętrzną

Maksymalna różnica wysokości między jednostką wewnętrzną a zewnętrzną

Maksymalna odległość między zaworem 3drogowym a jednostką wewnętrzną (instalacje ze zbiornikiem ciepłej wody użytkowej)

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

▪ Należy pamiętać o następujących wskazówkach dotyczących

instalacji:

30m

3m

20m

3m

Przewodnik odniesienia dla instalatora

Page 28

6 Przygotowania

ØiØ

ØpØ

▪ Grzałka BUH zaprojektowana jest wyłącznie do montażu na

ścianie w pomieszczeniach. Upewnij się, że powierzchnia instalacji to płaska, pionowa i niepalna ściana.

▪ Grzałka BUH zaprojektowana jest do obsługi w temperaturach

otoczenia z zakresu 5~30°C. NIE NALEŻY instalować grzałki BUH w następujących miejscach: ▪ Obszary wrażliwe na hałasy (np. w pobliżu sypialni), aby odgłosy

pracy nie sprawiały kłopotu. ▪ W miejscach o wysokiej wilgotności (maks. RH=85%), na przykład

w łazience. ▪ W miejscach, w których może wystąpić szron.

6.3 Przygotowanie przewodów

rurowych czynnika chłodniczego

6.3.1 Wymagania dotyczące przewodów

rurowych czynnika chłodniczego

INFORMACJE

Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale „Ogólne środki ostrożności”.

▪ Materiał przewodów rurowych: Rury bez szwu z miedzi

beztlenowej odtlenionej kwasem fosforowym. ▪ Średnica przewodów rurowych:

Przewód cieczowy Ø6,4mm (1/4") Przewód gazowy Ø15,9mm (5/8")

▪ Stopień odpuszczenia i grubość ścianki przewodu:

Średnica

zewnętrzna (Ø)

6,4mm (1/4") Odprężone (O) ≥0,8mm 15,9mm (5/8") Odprężone (O) ≥1,0mm

(a) W zależności od obowiązujących przepisów oraz

Stopień

odpuszczenia

maksymalnego ciśnienia roboczego urządzenia (zob. "PS High" na tabliczce znamionowej urządzenia) mogą być wymagane przewody o większej grubości.

Grubość (t)

6.3.2 Izolacja przewodów czynnika

chłodniczego

▪ Jako izolacji należy użyć pianki polietylenowej:

▪ o współczynniku przenikalności cieplnej od 0,041 do 0,052 W/

mK (od 0,035 do 0,045kcal/mh°C)

▪ o odporności na działanie ciepła przynajmniej 120°C ▪ Grubość izolacji

Średnica

zewnętrzna

przewodu (Øp)

6,4mm (1/4") 8~10mm 10mm 15,9mm (5/8") 16~20mm 13mm

Jeśli temperatura przekracza 30°C, a wilgotność względna przekracza 80%, to materiały izolacyjne powinny mieć grubość co najmniej 20 mm, aby zapobiec kondensacji na powierzchni uszczelnień.

Średnica

wewnętrzna izolacji

(Øi)

(a)

Grubość izolacji (t)

6.4 Przygotowanie przewodów wodnych

6.4.1 Wymagania dotyczące obiegu wodnego

INFORMACJE

Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale „Ogólne środki ostrożności”.

UWAGA

W przypadku rur plastikowych należy upewnić się, że są one w pełni odporne na dyfuzję tlenu zgodnie z DIN4726. Dyfuzja tlenu w rurach może doprowadzić do nadmiernej korozji.

▪ Podłączanie przewodów rurowych — przepisy prawne.

Wszystkie połączenia rurowe należy wykonać zgodnie z obowiązującymi przepisami oraz instrukcjami podanymi w rozdziale „Montaż”, zwracając uwagę na wlot i wylot wody.

▪ Podłączanie przewodów rurowych — użycie siły. NIE WOLNO

używać nadmiernej siły podczas podłączania instalacji rurowej. Odkształcenie rur może być przyczyną wadliwego działania jednostki.

▪ Podłączanie przewodów rurowych — narzędzia. Do

podłączania elementów mosiężnych należy używać wyłącznie odpowiednich narzędzi, ponieważ jest to materiał stosunkowo miękki. W PRZECIWNYM WYPADKU może dojść do uszkodzenia przewodów rurowych.

▪ Podłączanie przewodów rurowych — powietrze, wilgoć i kurz.

Przedostanie się do obwodu powietrza, wilgoci lub kurzu może być przyczyną problemów. Aby temu zapobiec:

▪ Używać tylko czystych przewodów ▪ Podczas usuwania zanieczyszczeń skierować koniec przewodu

ku dołowi.

▪ Zatkać przewód podczas przeciskania go przez otwór w

ścianie, aby do wnętrza nie przedostał się pył ani zanieczyszczenia.

▪ Do uszczelnienia połączeń użyć dobrego środka

uszczelniającego.

▪ Obwód zamknięty. Jednostkę wewnętrzną można stosować

TYLKO w przypadku zamkniętego obiegu wodnego. Użycie w przypadku otwartego obiegu wodnego doprowadzi do nadmiernej korozji.

▪ Glikol. Ze względów bezpieczeństwa NIE WOLNO dodawać

żadnego rodzaju glikolu do obiegu wodnego.

▪ Długość przewodów rurowych. Zaleca się unikać stosowania

długich przewodów rurowych pomiędzy zbiornikiem ciepłej wody użytkowej a punktem poboru ciepłej wody (prysznicem, wanną...) oraz unikać ślepych zakończeń.

▪ Średnica przewodów rurowych. Średnicę przewodów wodnych

należy dobrać na podstawie wymaganego przepływu wody oraz dostępnego ciśnienia podnoszenia pompy. Sekcja "14 Dane

techniczne" na stronie 93 zawiera krzywe sprężu

dyspozycyjnego jednostki wewnętrznej.

▪ Przepływ wody. W poniższej tabeli można znaleźć informację o

minimalnym wymaganym przepływie wody dla jednostki wewnętrznej. We wszystkich przypadkach należy zagwarantować ten przepływ. Jeśli przepływ będzie niższy, praca jednostki wewnętrznej zostanie zatrzymana i wyświetlony zostanie błąd 7H.

Minimalna wymagana szybkość przepływu

Modele 04+08 12l/min. Modele 11+16 15l/min

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 29

6 Przygotowania

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

k j

edcba

65°C

89°C

c d

a b

▪ Elementy nienależące do wyposażenia — woda. Należy

stosować wyłącznie materiały kompatybilne z wodą stosowaną w układzie oraz z pozostałymi materiałami użytymi w urządzeniu.

▪ Elementy nienależące do wyposażenia — ciśnienie i

temperatura wody. Należy sprawdzić, czy wszystkie podzespoły zamontowane na przewodach wytrzymają ciśnienie i temperaturę wody.

▪ Ciśnienie wody. Maksymalne ciśnienie wody to 4 bar. Obieg

wodny należy wyposażyć w niezbędne zabezpieczenia, które zagwarantują, że ciśnienie wody NIE PRZEKROCZY wartości maksymalnej.

▪ Temperatura wody. Wszystkie zainstalowane przewody i

akcesoria przewodów (zawory, połączenia, …) MUSZĄ wytrzymać następujące temperatury:

INFORMACJE

Poniższa ilustracja to przykład i może ona NIE odpowiadać układowi posiadanego systemu.

a Jednostka zewnętrzna b Jednostka wewnętrzna c Wymiennik ciepła d Pompa e Zawór odcinający

f Elektrozawór 3-drogowy (dostarczany ze zbiornikiem

ciepłej wody użytkowej)

g Elektrozawór 2-drogowy (nie należy do wyposażenia) h Kolektor

i Zbiornik ciepłej wody użytkowej j Wężownica wymiennika ciepła

k Grzałka przeciwko bakteriom legionelli

FCU1...3 Klimakonwektor (opcjonalny) (nie należy do wyposażenia)

FHL1...3 Ogrzewanie podłogowe (nie należy do wyposażenia)

T Termostat w pomieszczeniu (opcjonalny) (nie należy do

wyposażenia)

▪ Drenaż — nisko położone punkty. Należy zainstalować kurki

spustowe we wszystkich nisko położonych punktach systemu, aby umożliwić całkowite opróżnienie obiegu wodnego.

▪ Drenaż — ciśnieniowy zawór bezpieczeństwa Należy zapewnić

właściwe odwodnienie dla zaworu bezpieczeństwa, aby woda nie weszła w kontakt z częściami elektrycznymi.

▪ Odpowietrzniki. We wszystkich wysoko położonych punktu

układu należy zamontować odpowietrzniki, które będą łatwo dostępne do serwisowania. Jednostka wewnętrzna wyposażona jest w automatyczny odpowietrznik. Sprawdzić, czy odpowietrznik NIE JEST zbyt mocno dokręcony, aby możliwe było automatyczne odpowietrzanie obiegu wodnego.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

▪ Części ocynkowane. W układzie wodnym zabronione jest

stosowanie elementów cynkowanych. Ponieważ wewnętrzny obieg wodny jednostki wykorzystuje miedziane przewody rurowe, może dojść do nadmiernej korozji.

▪ Rury metalowe niezawierające mosiądzu. W przypadku

stosowania metalowych przewodów rurowych niewykonanych z mosiądzu należy odpowiednio zaizolować elementy mosiężne i nie mosiężne, aby NIE zetknęły się ze sobą. Ma to na celu uniknięcie korozji galwanicznej.

▪ Zawór – oddzielanie obwodów. W przypadku użycia w obiegu

wodnym zaworu 3-drogowego należy upewnić się, że obwód ciepłej wody użytkowej i ogrzewania podłogowego są całkowicie odseparowane.

▪ Zawór — czas przełączania. W przypadku korzystania z zaworu

3-drogowego lub 2-drogowego w obiegu wodnym; maksymalny czas przełączania musi wynosić 60sekund.

▪ Filtr. Zdecydowanie zaleca się montaż dodatkowego filtru na

instalacji wodnej układu grzewczego. Ma to szczególne znaczenie z uwagi na eliminację opiłków metalu z brudnego układu grzewczego; zaleca się zastosowanie filtru cyklonowego lub magnetycznego umożliwiającego usunięcie niewielkich cząstek. Niewielkie cząstki metalu, które NIE SĄ zatrzymywane przez filtr standardowy pompy ciepła, mogą uszkodzić jednostkę.

▪ Zbiornik ciepłej wody użytkowej — pojemność. Aby uniknąć

zastoju wody, ważne jest aby pojemność zbiornika ciepłej wody użytkowej odpowiadała dziennemu zużyciu ciepłej wody użytkowej.

▪ Zbiornik ciepłej wody użytkowej — po instalacji. Niezwłocznie

po instalacji należy przepłukać zbiornik ciepłej wody użytkowej świeżą wodą. Tę procedurę należy powtórzyć przynajmniej raz dziennie przez 5 kolejnych dni po montażu.

▪ Zbiornik ciepłej wody użytkowej — przestoje. W przypadku

okresów długiego braku zużycia ciepłej wody sprzęt przed użyciem NALEŻY przepłukać świeżą wodą.

▪ Zbiornik ciepłej wody użytkowej — dezynfekcja. Informacje na

temat funkcji dezynfekcji zbiornika ciepłej wody użytkowej można znaleźć w rozdziale "8.3.2 Sterowanie ciepłą wodą użytkową:

zaawansowane"na stronie68.

▪ Termostatyczne zawory mieszające. W celu zachowania

zgodności obowiązującymi przepisami konieczne może być zainstalowanie termostatycznych zaworów mieszających.

▪ Środki higieniczne. Montaż musi być zgodny z mającymi

zastosowanie przepisami i może wymagać zastosowania dodatkowych środków instalacji higienicznej.

▪ Pompa recyrkulacyjna. W celu zachowania zgodności z

obowiązującymi przepisami konieczne może być podłączenie pompy recyrkulacyjnej pomiędzy punktem poboru ciepłej wody a przyłączem recyrkulacji zbiornika ciepłej wody użytkowej.

a Przyłącze recyrkulacji

b Przyłącze ciepłej wody

c Prysznic

d Pompa recyrkulacyjna

6.4.2 Wzór obliczania ciśnienia wstępnego zbiornika rozprężnego

Ciśnienie wstępne (Pg) zbiornika zależy od różnicy w wysokości instalacji (H):

Pg=0,3+(H/10) (bar)

Przewodnik odniesienia dla instalatora

Page 30

6 Przygotowania

FHL1

FHL2

FHL3

M2T2M3

eea db f gc

0.3

0.5

1.5

2.5

100500

150 200 250 300 350 400 450

6.4.3 Sprawdzanie objętości wody i szybkości przepływu

Jednostka wewnętrzna posiada zbiornik rozprężny o pojemności 10litrów, w którym panuje ustawione fabrycznie ciśnienie 1bara.

Aby upewnić się, że jednostka działa prawidłowo: ▪ Należy sprawdzić minimalną i maksymalną objętość wody. ▪ Konieczne może być dopasowanie ciśnienia wstępnego zbiornika

rozprężnego.

Minimalna objętość wody

Sprawdzić, czy całkowita objętość wody w całym obiegu, BEZ uwzględnienia pojemności jednostki wewnętrznej, wynosi co najmniej 10litrów.

INFORMACJE

W przypadku procesów krytycznych lub w pomieszczeniach o wysokim obciążeniu cieplnym może być konieczne zapewnienie większego strumienia przepływu wody.

UWAGA

Jeśli sterowanie obiegiem każdej pętli grzewczej/ chłodzenia odbywa się zdalnie za pośrednictwem zaworów, ważne jest, aby utrzymać tę minimalną objętość wody, nawet jeśli wszystkie zawory są zamknięte.

a Jednostka zewnętrzna

b Jednostka wewnętrzna

c Wymiennik ciepła

d Pompa

e Zawór odcinający

f Kolektor (nie należy do wyposażenia)

g Zawór obejściowy (nie należy do wyposażenia)

FHL1...3 Ogrzewanie podłogowe (nie należy do wyposażenia)

T1...3 Termostat w danym pomieszczeniu (opcjonalny)

M1...3 Indywidualny elektrozawór sterujący pętlami FHL1...3 (nie

należy do wyposażenia)

Maksymalna objętość wody

Posługując się poniższym wykresem należy wyznaczyć maksymalną objętość wody dla obliczonego ciśnienia wstępnego.

Przykład: Maksymalna objętość wody i ciśnienie wstępne zbiornika rozprężnego

Różnica

wysokości

montażu

(a)

≤7m Regulacja ciśnienia

wstępnego nie jest wymagana.

Objętość wody

≤280l >280l

Należy wykonać następujące czynności:

▪ Zmniejsz ciśnienie

wstępne zgodnie z wymaganą różnicą wysokości instalacji. Ciśnienie wstępne powinno się zmniejszać o 0,1 bara dla każdego metra poniżej 7m.

▪ Sprawdzić, czy

objętość wody NIE przekracza maksymalnej dozwolonej objętości wody.

>7m Należy wykonać

następujące czynności: ▪ Zwiększ ciśnienie

wstępne zgodnie z wymaganą różnicą wysokości instalacji. Ciśnienie wstępne powinno się zwiększać

Zbiornik rozprężny w jednostce wewnętrznej jest zbyt mały dla instalacji. W takim przypadku zaleca się zainstalowanie dodatkowego zbiornika na zewnątrz jednostki.

o 0,1bara dla każdego metra powyżej 7m.

▪ Sprawdzić, czy

objętość wody NIE przekracza maksymalnej dozwolonej objętości wody.

(a) Jest to różnica wysokości (m) między najwyżej a najniżej

położonym punktem obiegu wodnego i jednostki wewnętrznej. Jeżeli jednostka wewnętrzna znajduje się w najwyższym punkcie instalacji, wysokość instalacji wynosi 0m.

Minimalna szybkość przepływu

Należy sprawdzić, że minimalna szybkość przepływu (wymagana podczas odszraniania/pracy działki BUH (jeśli ma to zastosowanie)).

UWAGA

Jeśli sterowanie obiegiem każdej lub określonej pętli grzewczej odbywa się zdalnie za pośrednictwem zaworów, ważne jest, aby utrzymać tę minimalną szybkość przepływu nawet wtedy, gdy wszystkie zawory są zamknięte. Jeśli nie można osiągnąć minimalnej szybkości przepływu, wygenerowany zostanie błąd przepływu 7H (brak ogrzewania lub pracy).

a Ciśnienie wstępne (bar)

b Maksymalna objętość wody (l)

Przewodnik odniesienia dla instalatora

Minimalna wymagana szybkość przepływu

Modele 04+08 12l/min. Modele 11+16 15l/min

Patrze zalecaną procedurę zgodnie z opisem w sekcji "9.4 Lista

kontrolna podczas rozruchu"na stronie81.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 31

6 Przygotowania

6.4.4 Zmiana ciśnienia wstępnego zbiornika rozprężnego

UWAGA

Jedynie licencjonowany instalator może dostosować ciśnienie wstępne zbiornika rozprężnego.

Gdy wymagana jest zmiana domyślnego ciśnienia wstępnego zbiornika rozprężnego (1bar), należy wziąć pod uwagę następujące wskazówki:

▪ Do regulacji ciśnienia wstępnego w zbiorniku rozprężnym należy

stosować wyłącznie suchy azot.

▪ Nieprawidłowe ustawienie ciśnienia wstępnego w zbiorniku

rozprężnym doprowadzi do usterki sytemu.

Zmiana ciśnienia wstępnego zbiornika rozprężnego powinna być wykonana poprzez zwolnienie lub zwiększenie ciśnienia azotu przez zawór typu Schrader w zbiorniku rozprężnym.

a Zawór typu Schrader

6.4.5 Sprawdzanie objętości wody: Przykłady

Przykład 1

Jednostka wewnętrzna jest zamontowana 5m poniżej najwyższego punktu obiegu wodnego. Całkowita objętość wody w obiegu wynosi 100l.

Żadne czynności ani korekty nie są wymagane.

Przykład 2

Jednostka wewnętrzna jest zamontowane w najwyższym punkcie obiegu wodnego. Całkowita objętość wody w obiegu wynosi 350l.

Czynności: ▪ Ponieważ całkowita objętość wody (350 l) jest większa niż

domyślna objętość wody (280 l), ciśnienie wstępne należy zmniejszyć.

▪ Wymagane ciśnienie wstępne wynosi:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Odpowiednia maksymalna objętość wody przy ciśnieniu 0,3bara

wynosi 410l. (Patrz wykres w powyższym rozdziale).

▪ Ponieważ 350 l to mniej niż 410 l, zbiornik rozprężny jest

odpowiedni dla tej instalacji.

6.5 Przygotowanie przewodów elektrycznych

6.5.1 Informacje o przygotowaniu przewodów elektrycznych

INFORMACJE

Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale „Ogólne środki ostrożności”.

OSTRZEŻENIE

▪ Niepodłączenie lub nieprawidłowe podłączenie fazy N

może spowodować uszkodzenie urządzenia.

▪ Należy zapewnić dobre uziemienie. NIE NALEŻY

uziemiać urządzenia do rur, ochronnika przepięciowego lub uziemienia telefonicznego. Nieprawidłowe uziemienie może być przyczyną porażenia elektrycznego.

▪ Należy zainstalować wymagane bezpieczniki lub

wyłączniki automatyczne.

▪ Kable elektryczne należy zamocować za pomocą

opasek, aby NIE stykały się z ostrymi krawędziami ani rurami, zwłaszcza po stronie wysokiego ciśnienia.

▪ NIE używać przewodów gwintowanych, przewodów

linkowych, przedłużaczy ani połączeń z rozgałęźników. Mogą one doprowadzić do przegrzania, porażenia prądem elektrycznym lub pożaru.

▪ NIE instalować kondensatora przesuwającego fazę,

ponieważ ta jednostka wyposażona jest w inwerter. Kondensator przesuwający fazę zmniejszy jej wydajność i może doprowadzić do wypadków.

OSTRZEŻENIE

▪ Okablowanie MUSI być wykonane przez

autoryzowanego elektryka i MUSI być zgodne z odpowiednimi przepisami.

▪ Połączenia elektryczne należy podłączać do

okablowania stałego.

▪ Wszystkie elementy pozyskane na miejscu oraz

wszelkie konstrukcje elektryczne MUSZĄ być zgodne z obowiązującymi przepisami.

OSTRZEŻENIE

Grzałka BUH MUSI posiadać dedykowane zasilanie i MUSI być chroniona przez urządzenia zabezpieczające wymagane przez odpowiednie przepisy.

OSTRZEŻENIE

Jako przewody zasilające ZAWSZE należy używać przewodów wielożyłowych.

6.5.2 Informacje o zasilaniu z taryfą o korzystnej stawce za kWh

Elektrownie na całym świecie dążą do zapewnienia nieprzerwanych dostaw prądu po korzystnych cenach i w związku z tym często oferują korzystne taryfy opłat za energię elektryczną. Są one uzależnione np. od pory dnia korzystania z prądu lub sezonu w roku. Innym przykładem jest preferencyjna taryfa dla właścicieli pomp ciepła Wärmepumpentarif oferowana w Niemczech i Austrii, ...

To urządzenie pozwala na połączenie do układu zasilającego z taryfą o korzystnej stawce kWh, co pozwala na korzystanie z optymalnych, obniżonych cen na energię elektryczną.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 32

6 Przygotowania

5 3

d e

8 10

9 19

W celu uzyskania informacji na temat dostępności takich taryf i możliwości podłączenia urządzenia według taryfy o korzystnych stawkach za kWh należy skontaktować się z dostawcą energii elektrycznej.

Podłączenie urządzenia do takiego systemu o korzystnej stawce za kWh uprawnia elektrownię do:

▪ przerw w dostawie energii do urządzenia na pewien okres czasu; ▪ nałożenia limitów zużycia energii przez urządzenie w określonych

porach dnia.

Jednostkę wewnętrzną zaprojektowano tak, aby odbierała sygnał wejściowy powodujący przełączenie urządzenia do trybu wymuszonego wyłączenia. Sprężarka jednostki zewnętrznej nie będzie wówczas działać.

Niezależnie od tego, czy zasilanie jest przerwane czy nie, okablowanie jednostki jest inne.

6.5.3 Omówienie połączeń elektrycznych z wyjątkiem zewnętrznych siłowników

Normalne zasilanie Zasilanie z taryfą o korzystnej stawce

Zasilanie NIE jest

przerywane

Podczas aktywacji zasilania o korzystnej stawce kWh zasilanie NIE jest przerywane. Jednostka zewnętrzna jest wyłączana przez sterowanie.

Uwaga: Zakład energetyczny zawsze musi wyrazić zgodę na zużycie energii przez jednostkę wewnętrzną.

a Normalne zasilanie

b Zasilanie z taryfą o korzystnej stawce kWh

1 Zasilanie jednostki zewnętrznej 2 Zasilanie i przewód połączeniowy jednostki wewnętrznej 3 Zasilanie grzałki BUH 4 Zasilanie taryfą o korzystnej stawce kWh (styk

beznapięciowy)

5 Zasilanie o normalnej stawce za kWh (do zasilania płyty

jednostki wewnętrznej w przypadku przerywania zasilania o korzystnej stawce kWh)

6.5.4 Omówienie połączeń elektrycznych

Poniższa ilustracja przestawia wymagane okablowanie w miejscu instalacji.

Przewodnik odniesienia dla instalatora

siłowników zewnętrznych i wewnętrznych

INFORMACJE

Poniższa ilustracja to przykład i może ona NIE odpowiadać układowi posiadanego systemu.

kWh

Zasilanie jest

przerywane

Podczas aktywacji zasilania o korzystnej stawce kWh zasilanie jest przerywane od razu lub po pewnym czasie przez zakład energetyczny. W takim przypadku jednostkę wewnętrzną należy podłączyć do normalnego zasilania.

a Oddzielne źródło zasilania jednostki zewnętrznej i grzałki

przeciwko bakteriom legionelli

b Grzałka BUH (opcja) c Jednostka wewnętrzna d Zbiornik ciepłej wody użytkowej e Grzałka przeciwko bakteriom legionelli

Element Opis Przewody Maksymalny

prąd pracy

Zasilanie jednostki zewnętrznej i wewnętrznej

1 Zasilanie jednostki

zewnętrznej

2 Zasilanie i przewód

2+GND lub 3+GND

(a)

(c)

połączeniowy jednostki wewnętrznej

4 Zasilanie taryfą o

(e)

korzystnej stawce kWh (styk beznapięciowy)

5 Zasilanie z taryfą o

2 6,3A

normalnej stawce kWh

Interfejs użytkownika

6 Interfejs użytkownika 2

(f)

Sprzęt opcjonalny

7 Zawór 3-drogowy 3 100mA 8 Zasilanie grzałki

4+GND

(b)

(c)

przeciwko bakteriom legionelli i ochrona termiczna (do jednostki wewnętrznej)

9 Zasilanie grzałki

2+GND 13A przeciwko bakteriom legionelli (do jednostki wewnętrznej)

10 Termistor zbiornika

(d)

ciepłej wody użytkowej

11 Zasilanie maty

(b)

grzewczej tacy

12 Termostat w

3 lub 4 100mA

(b)

pomieszczeniu

13 Zewnętrzny czujnik

(b)

temperatury otoczenia

14 Wewnętrzny czujnik

(b)

temperatury otoczenia

15 Konwektor pompy

4 100mA

(b)

ciepła

Komponenty dostarczone w miejscu instalacji

16 Zawór odcinający 2 100mA 17 Miernik elektryczny 2 (na miernik)

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

(b)

Page 33

7 Montaż

1×

Element Opis Przewody Maksymalny

prąd pracy

18 Pompa ciepłej wody

(b)

użytkowej 19 Wyjście alarmowe 2 20 Sterowanie

(b)

przełączaniem na

zewnętrzne źródło

ciepła 21 Sterowanie

(b)

ogrzewaniem

pomieszczenia 22 Wejścia cyfrowe

zużycia energii 23 Termostat

2 (na sygnał wejściowy)

(b)

(e)

bezpieczeństwa

(a) Patrz tabliczka znamionowa na jednostce zewnętrznej. (b) Minimalny przekrój przewodu wynosi 0,75mm². (c) Przekrój przewodu 2,5mm². (d) Przewód termistora i przewód połączeniowy (12m)

dostarczane są ze zbiornikiem ciepłej wody użytkowej.

(e) Kabel o przekroju od 0,75mm² do 1,25mm², długość

maksymalna: 50m. Styk beznapięciowy powinien gwarantować minimalne obciążenie 15VDC, 10mA.

(f) Kabel o przekroju od 0,75mm² do 1,25mm²; maksymalna

długość: 500m. Dotyczy zarówno połączenia z jednym jak i z dwoma interfejsami użytkownika.

UWAGA

Bardziej techniczna specyfikacja różnych połączeń podana jest wewnątrz jednostki wewnętrznej.

Grzałka BUH

Element Opis Przewody Maksymalny

prąd pracy

Zasilanie

24 Zasilanie grzałki BUH Patrz tabela

—

poniżej.

Kable połączeniowe

25 Termistor grzałki BUH 2 26 Zabezpieczenie

(a)

(b)

termiczne grzałki BUH

Złącze grzałki BUH 3

(a) Minimalny przekrój kabla: 0,75mm2; maksymalna długość:

10m.

(b) Minimalny przekrój kabla: 1,50mm2; maksymalna długość:

10m.

Grzałka BUH Zasilanie Przewody

*6W 1× 230V 2+GND + 2 mostki

3× 400V 4+GND

Typowy przepływ prac

Instalacja składa się zwykle z następujących etapów: 1 Montaż jednostki zewnętrznej. 2 Zamontowanie jednostki wewnętrznej. 3 Montaż grzałki BUH (jeśli dotyczy). 4 Podłączanie przewodów czynnika chłodniczego. 5 Sprawdzanie przewodów czynnika chłodniczego. 6 Napełniania czynnikiem chłodniczym. 7 Podłączanie przewodów rurowych wody. 8 Podłączenie okablowania elektrycznego. 9 Kończenie instalacji na zewnątrz. 10 Kończenie instalacji w pomieszczeniu. 11 Kończenie montażu grzałki BUH (jeśli dotyczy).

INFORMACJE

W zależności od urządzeń i/lub warunków w miejscu montażu przed napełnieniem konieczne może być podłączenie przewodów elektrycznych.

7.2 Otwieranie jednostek

7.2.1 Informacje na temat otwierania jednostek

W niektórych sytuacjach konieczne będzie otwarcie jednostki.

Przykład:

▪ Podłączanie przewodów czynnika chłodniczego ▪ Podczas podłączania okablowania elektrycznego ▪ Podczas konserwowania lub serwisowania jednostki

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

NIE NALEŻY pozostawiać urządzenia bez nadzoru, o ile zdjęto panel serwisowy.

7.2.2 Otwieranie jednostki zewnętrznej

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA

UWAGA

Bardziej techniczna specyfikacja różnych połączeń podana jest wewnątrz grzałki BUH.

7 Montaż

7.1 Omówienie: Montaż

W tym rozdziale opisano czynności, jakie należy wykonać, oraz informacje, jakie należy znać przed przystąpieniem do instalacji systemu.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

7.2.3 Otwieranie jednostki wewnętrznej

1 Poluzuj i zdejmuj 2 śruby mocujące panel przedni.

Przewodnik odniesienia dla instalatora

Page 34

7 Montaż

2×

4×

2×

3×

2 Przechyl panel przedni w swoją stronę i zdejmij panel przedni.

7.2.4 Otwieranie skrzynki elektrycznej jednostki wewnętrznej

7.3 Montaż jednostki zewnętrznej

7.3.1 Informacje dotyczące instalacji urządzenia zewnętrznego

7.2.5 Otwieranie grzałki BUH

Kiedy

Zanim będzie możliwe podłączenie przewodów czynnika chłodniczego i doprowadzających wodę, należy zamontować urządzenie zewnętrzne i wewnętrzne.

Typowy przepływ prac

Montaż urządzenia zewnętrznego składa się zwykle z następujących etapów:

1 Przygotowywanie konstrukcji do montażu. 2 Montaż urządzenia zewnętrznego. 3 Montaż instalacji odprowadzania skroplin. 4 Zabezpieczenie urządzenia przed upadkiem. 5 Zabezpieczanie urządzenia przed śniegiem i wiatrem przez

instalację pokrywy przeciwśnieżnej i przegród. Zob. "Przygotowywanie miejsca instalacji" w sekcji

"6Przygotowania"na stronie25.

7.3.2 Środki ostrożności dotyczące instalacji urządzenia zewnętrznego

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

7.2.6 Otwieranie pokrywy skrzynki elektrycznej

Przewodnik odniesienia dla instalatora

grzałki BUH

7.3.3 Przygotowywanie konstrukcji do montażu

Należy sprawdzić wytrzymałość i równość miejsca instalacji, aby jednostka nie powodowała jakichkolwiek drgań ani zakłóceń.

Jednostkę należy dobrze przymocować za pomocą śrub fundamentowych, zgodnie z rysunkiem fundamentów.

Jeśli jednostka instalowana jest bezpośrednio na podłodze, należy przygotować 4 zestawy śrub kotwowych M8 lub M10, nakrętek i podkładek (nie należą do wyposażenia) w następujący sposób:

INFORMACJE

Maksymalna wysokość górnej wystającej części śrub wynosi 15mm.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 35

283

580

<100

(mm)

<100

>300

W każdym z przypadków należy zapewnić przynajmniej 300 mm

283

580

<150

(mm)

>300

100

>250

>300

>250

(mm)

wolnego miejsca pod jednostką. Ponadto należy upewnić się, że jednostka ustawiona jest przynajmniej 100 mm nad maksymalnym przewidywanym poziomem śniegu. W takim przypadku zaleca się zbudowanie postumentu i zainstalowanie na nim zestawu opcjonalnego EKFT008CA.

7 Montaż

a Maksymalna wysokość warstwy śniegu b Zestaw opcjonalny EKFT008CA

Jeśli jednostka jest instalowana na obejmach do ściany, zaleca się użycie zestawu opcjonalnego EKFT008CA i zainstalowanie jednostki w następujący sposób:

a Maksymalna wysokość warstwy śniegu

b Zestaw opcjonalny EKFT008CA

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 36

7 Montaż

2×

a a

INFORMACJE

Instalując belki o przekroju U w połączeniu z pokrywą wygłuszającą (EKLN08A1), należy zastosować inne instrukcje montażu tych belek. Patrz instrukcja montażu pokrywy wygłuszającej.

a Pokrywa wygłuszająca b Dolne elementy pokrywy wygłuszającej c Belki o przekrojuU

7.3.4 Instalacja jednostki zewnętrznej

OSTROŻNIE

NIE zdejmować kartonu ochronnego przed prawidłowym zainstalowaniem jednostki.

1 Podnieś jednostkę zewnętrzną w sposób opisany w rozdziale

"3.2.2 Odłączanie akcesoriów od jednostki zewnętrznej" na stronie8.

2 Zainstaluj jednostkę zewnętrzną w następujący sposób:

7.3.5 W celu zapewnienia odpływu

▪ Należy unikać instalacji w miejscach, w których wyciek wody z

jednostki spowodowany zablokowaną tacą na skropliny może spowodować szkody.

▪ Należy upewnić się, że skroplona woda będzie prawidłowo

odprowadzana.

▪ Urządzenie należy zainstalować na podstawie zapewniającej

odpowiednie odprowadzanie skroplin w celu uniknięcia gromadzenia się lodu.

▪ Wokół fundamentu należy przygotować kanał odpływowy służący

do odprowadzania wody ściekającej z urządzenia.

▪ Należy unikać odprowadzania wody przez ścieżki, gdyż w

obniżonych temperaturach ich powierzchnie mogłoby stać się śliskie.

▪ W przypadku instalowania urządzenia na ramie należy

zainstalować płytę wodoszczelną w odległości 150mm od spodu urządzenia, aby zapobiec dostaniu się do niego wody i kapaniu skroplin (patrz poniższy rysunek).

UWAGA

Jeśli otwory odpływowe jednostki zewnętrznej są zablokowane, należy pozostawić przynajmniej 300 mm wolnej przestrzeni pod jednostką zewnętrzną.

Do zbierania skroplin można użyć dodatkowego zestawu tacy na skropliny (EKDP008CA). Zestaw tacy na skropliny składa się z następujących elementów:

a Wylot powietrza

UWAGA

Postument MUSI być wyrównany z bokiem belki o przekroju U.

3 Zdejmij karton ochronny i arkusz instrukcji.

a Karton ochronny

b Arkusz instrukcji

Przewodnik odniesienia dla instalatora

a Taca na skropliny b Belki o przekroju U

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 37

283 mm

580 mm

INFORMACJE

d c

Instalując zestaw tacy na skropliny (z grzałką tacy na skropliny lub bez) w połączeniu z pokrywą wygłuszającą (EKLN08A1), należy zastosować inne instrukcje montażu zestawu. Patrz instrukcja montażu pokrywy wygłuszającej.

7 Montaż

7.4 Montaż jednostki wewnętrznej

7.4.1 Informacje o montażu jednostki wewnętrznej

a Pokrywa wygłuszająca b Dolne elementy pokrywy wygłuszającej c Zestaw tacy na skropliny d Grzałka tacy na skropliny

7.3.6 Zapobieganie przewróceniu się jednostki zewnętrznej

Jeśli jednostka jest instalowana w miejscach, w których występują silne wiatry mogące ją przechylić, należy wykonać następujące czynności:

1 Przygotuj 2 linki w sposób opisany na poniższej ilustracji (nie

należą do wyposażenia).

2 Umieść 2 linki na jednostce zewnętrznej. 3 Zainstaluj gumowe zabezpieczenie pomiędzy linkami a

jednostką zewnętrzną, aby linki nie porysowały lakieru (nie należy do wyposażenia).

4 Przymocuj końce linek i naciągnij.

Kiedy

Zanim będzie możliwe podłączenie przewodów czynnika chłodniczego i doprowadzających wodę, należy zamontować urządzenie zewnętrzne i wewnętrzne.

Typowy przepływ prac

Montaż jednostki wewnętrznej składa się zwykle z następujących etapów:

1 Montaż jednostki wewnętrznej. 2 Instalacja zestawu tacy na skropliny (opcja).

7.4.2 Środki ostrożności dotyczące montażu jednostki wewnętrznej

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

7.4.3 Montaż jednostki wewnętrznej

OSTROŻNIE

NIE chwytać rur w celu podniesienia jednostki wewnętrznej.

1 Unieś jednostkę z opakowania.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 38

7 Montaż

60kg

5×

2×

21 3 4

2×

5×

2 Odkręć 4 śruby w dolnej części jednostki. Odhacz i zdejmij płyty

boczne.

6 Zaczep jednostkę na ścianie.

7 Zmontuj jednostkę.

3 Umieść wzornik montażowy (patrz opakowanie) na ścianie i

postępuj zgodnie z krokami opisanymi poniżej.

4 Ponieś jednostkę.

7.4.4 Instalacja tacy na skropliny

Jeśli wymagane jest użycie tacy na skropliny (EKHBDPCA2) zainstaluj ją przed podłączeniem rur czynnika chłodniczego i wody oraz okablowania elektrycznego.

Aby zainstalować, patrz instrukcję instalacji tacy na skropliny.

5 Przechyl górę jednostki w stronę ściany do położenia 2

włożonych śrub.

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 39

7 Montaż

2×

7.5 Mocowanie grzałki BUH

7.5.1 Środki ostrożności dotyczące montażu grzałki BUH

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

7.5.2 Montaż grzałki BUH

1 Przymocuj obejmę ścienną do ściany za pomocą śrub M5.

2 Zawieś grzałkę BUH na obejmie ściennej.

7.6 Podłączanie przewodów czynnika chłodniczego

7.6.1 Podłączanie przewodów czynnika chłodniczego

Przed podłączeniem przewodów czynnika chłodniczego

Należy upewnić się, że urządzenia zewnętrzne i wewnętrzne są zamontowane.

Typowy przepływ prac

Podłączanie przewodów czynnika chłodniczego obejmuje między innymi:

▪ Podłączanie przewodów czynnika chłodniczego do urządzenia

zewnętrznego

▪ Podłączanie przewodów czynnika chłodniczego do urządzenia

wewnętrznego ▪ Izolowanie przewodów czynnika chłodniczego ▪ Należy pamiętać o wytycznych dotyczących:

▪ Zginania przewodów rurowych

▪ Końcówek połączeń kielichowych

▪ Lutowania

▪ Stosowania zaworów odcinających

7.6.2 Środki ostrożności przy podłączaniu

przewodów czynnika chłodniczego

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

3 Zaznacz pozycję otworu na spodzie grzałki BUH. 4 Zdejmij grzałkę BUH z obejmy ściennej. 5 Wywierć otwór na dolną śrubę i włóż kołek. 6 Zawieś grzałkę BUH na obejmie ściennej. Upewnij się, że

grzałka jest przymocowana prawidłowo.

7 Przymocuj spód grzałki BUH do ściany za pomocą śruby M5.

NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA

OSTROŻNIE

▪ Na części kielichowej NIE NALEŻY stosować oleju

mineralnego.

▪ NIE NALEŻY ponownie używać przewodów rurowych z

poprzednich instalacji.

▪ Aby zagwarantować odpowiednio długi czas

eksploatacji, do urządzenia R410A NIE NALEŻY nigdy podłączać suszarki. Medium suszące może się rozpuścić i uszkodzić system.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 40

7 Montaż

a b

R=0.4~0.8

45°

±2

90°

±2

a b

UWAGA

Należy wziąć pod uwagę następujące środki ostrożności dotyczące przewodów czynnika chłodniczego:

▪ Należy uniknąć zmieszania w cyklu chłodniczym innych

substancji niż zalecany środek chłodniczy (np.

powietrza). ▪ Uzupełniać wyłącznie czynnikiem chłodniczym R410A. ▪ Przy instalacji należy używać wyłącznie narzędzi (np.

zestawu przewodu rozgałęzionego miernika)

stosowanych wyłącznie w układach R410A, co zapewni

odporność na wysokie ciśnienie i zapobiegnie

przedostaniu się do układu obcych substancji (np.

olejów mineralnych lub wilgoci). ▪ Rury należy instalować tak, by NIE były narażone na

naprężenia mechaniczne. ▪ Należy chronić rury w sposób opisany w poniższej

tabeli, aby zapobiec dostawania się do nich pyłu, płynu

lub kurzu. ▪ Należy zachować ostrożność podczas prowadzenia rur

miedzianych przez ściany (patrz poniższy rysunek).

a Klucz dynamometryczny b Klucz maszynowy c Złączka rur d Nakrętka

Rozmiar

przewodu

(mm)

Moment

dokręcania

(N•m)

Wymiary

kielicha A

(mm)

Kształt kielicha

(mm)

Ø6,4 15~17 8,7~9,1

Ø15,9 63~75 19,3~19,7

7.6.4 Wskazówki dotyczące wyginania przewodów rurowych

Do zginania należy używać zginarki do rur. Wszystkie wygięcia przewodów powinny być możliwie łagodne (promień wygięcia powinien wynosić 30~40mm lub więcej).

Jednostka Okres instalacji Sposób

zabezpieczenia

Jednostka zewnętrzna

Jednostka wewnętrzna

>1miesiąca Zacisnąć przewód <1miesiąca Zacisnąć przewód lub Niezależnie od

owinąć go taśmą

okresu

INFORMACJE

NIE WOLNO otwierać zaworu odcinającego środka chłodniczego przed sprawdzeniem rur środka chłodniczego. W przypadku konieczności uzupełnienia środka chłodniczego zaleca się otwarcie zaworu odcinającego środka chłodniczego po uzupełnieniu.

7.6.3 Wytyczne pomocne przy podłączaniu przewodów czynnika chłodniczego

Podczas podłączania rur należy wziąć pod uwagę następujące wskazówki:

▪ Podczas zakładania nakrętki należy pokryć wewnętrzną

powierzchnię kielicha olejem eterycznym lub estrowym. Przed mocnym dokręceniem należy ręcznie dokręcić 3 lub 4 obrotami.

7.6.5 Rozszerzanie końca przewodu rurowego

OSTROŻNIE

▪ Niedokładne wykonanie połączenia kielichowego może

spowodować wydostawanie się czynnika chłodniczego w postaci gazowej.

▪ NIE używać ponownie rozszerzonych fragmentów.

Należy utworzyć nowe rozszerzenia w celu uniknięcia wycieków gazu.

▪ Należy użyć nakrętek połączeń kielichowych

dołączonych do urządzenia. Zastosowanie innych nakrętek może spowodować wyciek gazu czynnika chłodniczego.

1 Przetnij rurę przecinakiem. 2 Usuń zadziory, trzymając rurę uciętym końcem w dół, tak aby

resztki materiału NIE wpadły do jej wnętrza.

a Tnij dokładnie prostopadle. b Usuń zadziory.

3 Zdejmij nakrętkę z zaworu odcinającego i załóż ją na rurę. 4 Rozszerzyć koniec rury. Ustaw dokładnie w pozycji

przedstawionej na rysunku.

▪ Podczas odkręcania nakrętki należy zawsze korzystać

jednocześnie z 2 kluczy.

▪ Do przykręcania nakrętki podczas podłączania rur należy

ZAWSZE używać klucza maszynowego i dynamometrycznego. Ma to na celu zapobieżenie pękaniu i wyciekom.

Przewodnik odniesienia dla instalatora

Narzędzie do

rozszerzania dla

R410A (typ

sprzęgłowy)

Tradycyjne narzędzie do rozszerzania

Typ sprzęgła

(typ Ridgid)

Typ nakrętki

motylkowej

(typ Imperial)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Sprawdzić, czy połączenie kielichowe jest prawidłowo

wykonane.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 41

a b

a Powierzchnia wewnętrzna rozszerzenia MUSI być

a b c d e

c d

pozbawiona wad.

b Koniec rury MUSI być równomiernie rozszerzony – kielich

musi mieć kształt idealnego okręgu.

c Pamiętaj, aby założyć nakrętkę.

7.6.6 Lutowanie końców przewodów

Jednostka wewnętrzna i zewnętrzna posiadają połączenia kielichowe. Oba końce należy łączyć bez lutowania. Jeśli lutowanie jest niezbędne, należy wziąć pod uwagę następujące czynniki:

▪ Przedmuch azotem przy lutowaniu chroni przed tworzeniem się

grubych warstw utlenionego materiału na wewnętrznej powierzchni rur. Obecność utlenionej warstwy niekorzystnie wpływa na zawory oraz sprężarki w układzie chłodniczym i zakłóca ich prawidłowe działanie.

▪ Ciśnienie azotu powinno wynosić 20 kPa (0,2bara) (tj. powinno

mieć wartość wyczuwalną przez skórę). Należy zastosować zawór redukcji ciśnienia.

7 Montaż

▪ NIE należy przykładać zbyt dużej siły do trzonka zaworu. Takie

postępowanie spowoduje uszkodzenie korpusu zaworu.

▪ ZAWSZE należy upewnić się, że zawory odcinające zostały

zabezpieczone kluczem maszynowym, a następnie poluzować lub dokręcić nakrętki kielichowe kluczem dynamometrycznym. NIE umieszczać klucza maszynowego na nakrętce trzonka, ponieważ mogłoby to spowodować wyciek chłodziwa.

a Klucz maszynowy

b Klucz dynamometryczny

▪ Jeśli można się spodziewać, że ciśnienie robocze będzie niskie

(np. jeśli chłodzenie będzie się odbywać przy niskiej temperaturze powietrza na zewnątrz), należy odpowiednio uszczelnić nakrętkę kielicha w zaworze odcinającym na linii gazu szczeliwem silikonowym, by nie doszło do zamarznięcia.

a Przewody czynnika chłodniczego b Części lutowane c Taśma d Zawór ręczny e Zawór redukcji ciśnienia

f Azot

▪ Podczas lutowania przewodów NIE wolno stosować

przeciwutleniaczy. Pozostałości mogą spowodować zablokowanie przewodów i uszkodzenie urządzeń.

▪ Podczas lutowania przewodów miedzianych NIE wolno stosować

topników. Do lutowania należy używać stopu wypełniającego miedziano-fosforowego (BCuP) niewymagającego topnika. Topnik ma wyjątkowo niekorzystny wpływ na układy przewodów czynnika chłodniczego. Na przykład, w przypadku korzystania z topnika na bazie chloru, spowoduje on korozję przewodów, lub, w szczególności, jeśli topnik zawiera fluor, spowoduje degradację oleju sprężarkowego.

7.6.7 Korzystanie z zaworu odcinającego gazowego i otworu serwisowego

Obsługa zaworu odcinającego

Należy wziąć pod uwagę następujące zalecenia: ▪ Zawory odcinające są fabrycznie zamknięte. ▪ Poniższy rysunek przedstawia części zaworu odcinającego

wymagane podczas obsługi zaworu.

Szczeliwo silikonowe; należy dopilnować, aby nie było przerw.

Otwieranie/zamykanie zaworu odcinającego

1 Zdejmij pokrywę zaworu odcinającego. 2 Włóż klucz sześciokątny (strona cieczowa: 4 mm, strona

gazowa: 6 mm) do wrzeciona zaworu i przekręć wrzeciono zaworu:

W lewo, aby otworzyć. W prawo, aby zamknąć.

3 Jeśli NIE MOŻNA obrócić zaworu odcinającego dalej, zatrzymaj

obracanie. Zawór jest teraz otwarty/zamknięty.

Obchodzenie się z nakrętką trzonka

▪ Nakrętka trzonka jest uszczelniona w miejscu wskazanym

strzałką. NIE wolno jej uszkodzić.

▪ Po zakończeniu obsługi zaworu odcinającego należy dokręcić

zaślepkę trzonka i sprawdzić, czy nie ma wycieków czynnika chłodniczego.

a Otwór serwisowy i zaślepka otworu serwisowego b Wrzeciono zaworu c Zewnętrzne połączenie przewodu d Zaślepka wrzeciona

▪ Podczas pracy oba zawory odcinające powinny być otwarte.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Element Moment dokręcania (N•m)

Nakrętka trzonka, strona

13,5~16,5

cieczowa Nakrętka trzonka, strona

22,5~27,5

gazowa

Przewodnik odniesienia dla instalatora

Page 42

7 Montaż

a b

Obchodzenie się z zaślepką serwisową

▪ ZAWSZE należy używać węża do napełniania wyposażonego w

trzpień, ponieważ otwór serwisowy ma konstrukcję zaworu Schradera.

▪ Po zakończeniu obsługi otworu serwisowego należy dobrze

dokręcić nakrętkę otworu serwisowego i sprawdzić, czy nie doszło do wycieku czynnika chłodniczego.

Element Moment dokręcania (N•m)

Zaślepka otworu serwisowego 11,5~13,9

7.6.8 Podłączanie przewodów czynnika chłodniczego do jednostki zewnętrznej

1 Podłącz przyłącze ciekłego czynnika chłodniczego od jednostki

wewnętrznej do zaworu odcinającego cieczowego w jednostce zewnętrznej.

a Zawór odcinający cieczowy

b Zawór odcinający gazowy

c Otwór serwisowy

2 Podłącz przyłącze gazowego czynnika chłodniczego od

jednostki wewnętrznej do gazowego zaworu odcinającego w jednostce zewnętrznej.

UWAGA

Zaleca się, aby przewody rurowe czynnika chłodniczego pomiędzy jednostką wewnętrzną a zewnętrzną instalowane były w kabale lub aby owinięte były taśmą wykończeniową.

7.6.9 Podłączanie przewodów czynnika chłodniczego do jednostki wewnętrznej

1 Podłącz zawór odcinający cieczy od jednostki zewnętrznej do

przyłącza ciekłego czynnika chłodniczego w jednostce wewnętrznej.

2 Podłącz zawór odcinający gazu od jednostki zewnętrznej do

przyłącza gazowego czynnika chłodniczego w jednostce wewnętrznej.

UWAGA

Zaleca się, aby przewody rurowe czynnika chłodniczego pomiędzy jednostką wewnętrzną a zewnętrzną instalowane były w kabale lub aby owinięte były taśmą wykończeniową.

7.7 Sprawdzanie przewodów czynnika chłodniczego

7.7.1 Informacje o sprawdzaniu przewodów czynnika chłodniczego

Przewody rurowe wewnątrz urządzenia zewnętrznego są poddawane próbie szczelności fabrycznie. Kontroli wymagają tylko przewody zewnętrzne.

Przed przystąpieniem do kontroli przewodów czynnika chłodniczego

Upewnij się, że przewody czynnika chłodniczego między urządzeniem zewnętrznym a wewnętrznym zostały połączone.

Typowy przepływ prac

Kontrola przewodów czynnika chłodniczego składa się zwykle z następujących etapów:

1 Sprawdzenie szczelności instalacji czynnika chłodniczego. 2 Przeprowadzenie odsysania próżniowego w celu usunięcia

wilgoci, azotu i powietrza z przewodów czynnika chłodniczego.

Jeśli istnieje ryzyko, że wilgoć będzie pozostawać w przewodach czynnika chłodniczego (na przykład, jeśli do przewodów mogła przedostać się woda opadowa), należy najpierw przeprowadzić osuszanie próżniowe zgodnie z opisaną poniżej procedurą, aż do usunięcia całej wilgoci.

7.7.2 Środki ostrożności przy sprawdzaniu przewodów czynnika chłodniczego

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

UWAGA

Należy użyć 2-stopniowej pompy próżniowej z zaworem bezzwrotnym, która może wytworzyć podciśnienie

−⁠100,7 kPa (−⁠1,007 bara) (5 Torr ciśnienia bezwzględnego). Przy wyłączonej pompie próżniowej olej nie może wracać do układu.

UWAGA

Należy użyć pompy próżniowej przeznaczonej specjalnie dla R410A. Użycie tej samej pompy do innych czynników chłodniczych może uszkodzić pompę i jednostkę.

UWAGA

▪ Podłącz pompę próżniową do otworu serwisowego

gazowego zaworu odcinającego.

▪ Przed przystąpieniem do testów szczelności lub

osuszania próżniowego należy upewnić się, że zawory odcinające gazowy i cieczowy są solidnie zamknięte.

a Przyłącze ciekłego czynnika chłodniczego

b Przyłącze gazowego czynnika chłodniczego

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 43

7 Montaż

a d

g h i

7.7.3 Sprawdzanie, czy nie ma wycieków

UWAGA

NIE przekraczać maksymalnego ciśnienia roboczego dla tej jednostki (patrz “PS High” na tabliczce znamionowej jednostki).

UWAGA

Należy koniecznie stosować roztwór do prób szczelności zalecanego typu. Nie wolno stosować wody z mydłem, gdyż może to spowodować pękanie nakrętek kielichowych (woda z mydłem może zawierać sól, która pochłania wilgoć, a następnie zamarza po schłodzeniu rur). Sól może też doprowadzić do korozji połączeń kielichowych (z uwagi na fakt, że woda z mydłem może zawierać amoniak, który może wywołać korozję miedzy mosiężną nakrętką kielichową a miedzianym kielichem).

1 Naładuj system azotem, uzyskując ciśnienie na poziomie

200 kPa (2 bary). Zaleca się podanie działaniu ciśnienia do 3000 kPa (30 barów) w celu wykrycia niewielkich nieszczelności.

2 Sprawdź szczelność, nakładając na wszystkie połączenia

roztwór do prób szczelności.

3 Całkowicie usuń azot.

7.7.4 Wykonywanie odsysania próżniowego

Podłączyć pompę próżniową i rozgałęzienie w następujący sposób:

UWAGA

Po instalacji przewodów rurowych i próbach szczelności należy otworzyć gazowy zawór odcinający. Uruchomienie układu przy zamkniętym zaworze może uszkodzić sprężarkę.

INFORMACJE

Po otwarciu zaworu odcinającego istnieje możliwość, że ciśnienie czynnika w układzie chłodniczym NIE wzrośnie. Może to być spowodowane na przykład zamknięciem zaworu rozprężnego w obiegu jednostki zewnętrznej, lecz NIE świadczy o problemach w funkcjonowaniu jednostki.

7.8 Napełnianie czynnikiem chłodniczym

7.8.1 Ładowanie czynnika chłodniczego

Urządzenie zewnętrzne jest napełnione fabrycznie, lecz w niektórych przypadkach może się to okazać niewystarczające:

Co Jeśli

Napełnianie dodatkową ilością czynnika chłodniczego

Napełnienie czynnikiem całkowicie od zera

Jeśli całkowita długość przewodów cieczowych przekracza podaną (zob. dalej).

Przykład:

▪ W przypadku zmiany miejsca

instalacji.

▪ Po stwierdzeniu wycieku.

Napełnianie dodatkową ilością czynnika chłodniczego

Przed napełnieniem dodatkową ilością czynnika chłodniczego należy upewnić się, że zewnętrzne przewody czynnika zostały podłączone i sprawdzone (wykonując próbę szczelności i odsysanie próżniowe).

INFORMACJE

W zależności od urządzeń i/lub warunków w miejscu montażu przed napełnieniem konieczne może być podłączenie przewodów elektrycznych.

a Ciśnieniomierz b Przewód wskaźnika c Zawór niskiego ciśnienia (Lo) d Zawór wysokiego ciśnienia (Hi) e Węże do napełniania

f Pompa próżniowa g Króciec serwisowy h Pokrywy zaworów

i Zawór odcięcia gazu

j Zawór odcięcia cieczy

1 Wytwórz w systemie próżnię, aż ciśnienie na rozgałęzieniu

wskaże −0,1MPa (−1bara).

2 Pozostaw bez zmian przez 4–5minut i sprawdź ciśnienie:

Jeśli ciśnienie… Wtedy…

Nie zmienia się W układzie nie mam wilgoci.

Zwiększa się W układzie znajduje się wilgoć.

3 Opróżniaj układ przez co najmniej 2godziny, aż do osiągnięcia

poziomu ciśnienia kolektora wynoszącego −0,1MPa (−1bar).

4 Po WYŁĄCZENIU pompy sprawdzaj ciśnienie przez

przynajmniej 1godzinę.

5 Jeśli ciśnienie docelowe NIE zostanie osiągnięte lub jeśli NIE

MOŻNA utrzymać ciśnienia przez 1 godzinę, wykonaj następujące czynności:

▪ Sprawdź ponownie, czy nie ma wycieków. ▪ Ponownie wykonaj odsysanie próżniowe.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Ta procedura jest zakończona.

Przejdź do następnego kroku.

Typowa procedura – napełnienie dodatkową ilością czynnika składa się zwykle z następujących etapów:

1 Określenie, czy i w jakiej ilości konieczne jest uzupełnienie

czynnika chłodniczego.

2 W razie potrzeby uzupełnienie dodatkową ilością czynnika

chłodniczego.

3 Zanotowanie danych na etykiecie fluorowanych gazów

cieplarnianych i zamocowanie jej po wewnętrznej stronie pokrywy urządzenia zewnętrznego.

Napełnienie czynnikiem całkowicie od zera

Przed przystąpieniem do napełniania urządzenia całkowicie od zera należy upewnić się, że wykonane zostały następujące czynności:

1 Cały czynnik chłodniczy został usunięty z obiegu. 2 Zewnętrzne przewody czynnika chłodniczego zostały

sprawdzone (próba szczelności i odsysanie próżniowe).

3 Wykonano osuszanie próżniowe wewnętrznych przewodów

czynnika chłodniczego.

UWAGA

Przed zakończeniem uzupełniania należy również wykonać osuszanie próżniowe na wewnętrznych przewodach rurowych czynnika chłodniczego jednostki zewnętrznej.

Przewodnik odniesienia dla instalatora

Page 44

7 Montaż

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

Typowa procedura – napełnienie czynnikiem całkowicie od zera składa się zwykle z następujących etapów:

1 Określenie, w jakiej ilości konieczne jest uzupełnienie czynnika

chłodniczego. 2 Napełnianie czynnikiem chłodniczym. 3 Zanotowanie danych na etykiecie fluorowanych gazów

cieplarnianych i zamocowanie jej po wewnętrznej stronie

1 Podłącz butlę z czynnikiem chłodniczym do króćca

serwisowego.

2 Napełnij dodatkową ilością czynnika chłodniczego. 3 Otwórz gazowy zawór odcinający.

Jeśli wymagane jest wypompowanie w przypadku demontażu lub zmiany miejsca systemu, więcej szczegółów zawiera

"13.2Wypompowywanie"na stronie92.

pokrywy urządzenia zewnętrznego.

7.8.6 Przyklejanie etykiety informującej o

7.8.2 Środki ostrożności przy napełnianiu czynnikiem chłodniczym

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

7.8.3 Określanie ilości dodatkowego czynnika chłodniczego

Jeśli całkowita

długość przewodów

cieczowych wynosi…

≤10m NIE dodawaj czynnika chłodniczego. >10m R=(całkowita długość (m) przewodów

cieczowych–10m)×0,020 R=Ilość uzupełnienia (kg) (zaokrąglona do

0,1kg)

INFORMACJE

Długość przewodów to długość przewodów cieczowych w jedną stronę.

Wtedy…

7.8.4 Obliczanie pełnej ilości napełnienia

INFORMACJE

Jeśli konieczne jest pełne naładowanie, całkowita ilość czynnika chłodniczego do naładowania wynosi: określony fabrycznie ładunek czynnika chłodniczego (patrz tabliczka znamionowa jednostki) + określona ilość dodatkowa.

1 Wypełnić etykietę zgodnie z poniższymi wytycznymi:

2 Przyklej etykietę po wewnętrznej stronie jednostki zewnętrznej,

fluorowanych gazach cieplarnianych

a Jeśli do urządzenia dołączono wielojęzyczną etykietę

informującą o gazach wywołujących efekt cieplarniany (patrz akcesoria), zerwać odpowiedni język i nakleić go na elemencie a.

b Fabryczne napełnienie czynnikiem: patrz tabliczka

znamionowa urządzenia

c Napełnienie dodatkową ilością czynnika chłodniczego d Łączna ilość czynnika chłodniczego e Emisja gazów cieplarnianych o łącznej ilości czynnika

chłodniczego wyrażona w tonach ekwiwalentu CO

f GWP = Wskaźnik odzwierciedlający potencjał tworzenia

efektu cieplarnianego

UWAGA

W Europie do określania okresów konserwacyjnych używana jest emisja gazów cieplarnianych łącznej ilości czynnika chłodniczego (w wyrażona w tonach ekwiwalentu CO2). Należy postępować zgodnie z właściwymi przepisami.

Wzór na obliczanie emisji gazów cieplarnianych:

wartość GWP czynnika chłodniczego × łączna ilość czynnika chłodniczego [w kg] / 1000

w pobliżu gazowego i cieczowego zaworu odcinającego.

7.9 Podłączenie rur wodnych

7.8.5 Napełnianie dodatkową ilością czynnika chłodniczego

OSTRZEŻENIE

▪ Należy stosować wyłącznie czynnik chłodniczy R410A.

Użycie innych substancji może doprowadzić do wybuchu lub wypadku.

▪ Czynnik chłodniczy R410A zawiera fluorowane gazy

cieplarniane. Jego wartość wskaźnika odzwierciedlającego potencjał tworzenia efektu cieplarnianego (GWP) wynosi 2087,5. Gazów tych NIE WOLNO uwalniać do atmosfery.

▪ Podczas napełniania czynnikiem chłodniczym należy

zawsze nosić rękawice ochronne i okulary.

OSTROŻNIE

Aby uniknąć awarii sprężarki, NIE wolno napełniać ilością czynnika większą od podanej.

Wymagania wstępne: Przed napełnieniem dodatkową ilością czynnika chłodniczego należy upewnić się, że przewody czynnika zostały podłączone i sprawdzone (wykonując próbę szczelności i odsysanie próżniowe).

Przewodnik odniesienia dla instalatora

7.9.1 Informacje o podłączaniu przewodów rurowych wody

Przed podłączeniem przewodów rurowych wody

Upewnij się, że jednostka zewnętrzna i wewnętrzna są zamontowane. Jeśli dotyczy, upewnij się również, że zamontowana jest grzałka BUH.

Typowy przepływ prac

Podłączenie przewodów rurowych wody składa się zwykle z następujących etapów:

1 Podłączanie przewodów rurowych wody do jednostki

wewnętrznej.

2 Podłączanie przewodów rurowych wody do grzałki BUH (jeśli

dotyczy). 3 Napełnianie obiegu wodnego. 4 Napełnianie zbiornika ciepłej wody użytkowej. 5 Zaizolowanie przewodów rurowych wody.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 45

7 Montaż

7.9.2 Środki ostrożności przy podłączaniu przewodów rurowych wody.

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

7.9.3 Podłączenie rur wodnych

UWAGA

NIE WOLNO używać nadmiernej siły podczas podłączania instalacji rurowej. Odkształcenie rur może być przyczyną wadliwego działania jednostki.

Dla ułatwienia serwisu i konserwacji dostarczono 2 zawory odcinające. Zawory należy zamontować na wlocie i wylocie wody do ogrzewania pomieszczenia. Należy pamiętać o ich właściwym położeniu: wbudowane zawory spustowe będą odprowadzać wodę tylko z tej strony obwodu, po której się znajdują. Aby móc odprowadzić wodę z samej jednostki należy upewnić się, że zawory spustowe znajdują się pomiędzy zaworami odcinającymi a jednostką.

1 Zamontować zawory odcinające na rurach z wodą.

UWAGA

W przypadku zainstalowanego opcjonalnego zbiornika ciepłej wody użytkowej:

▪ Na przyłączu zimnej wody w zbiorniku ciepłej wody

użytkowej należy zainstalować urządzenie spustowe.

▪ Aby zapobiec wystąpieniu przepływu zwrotnego zaleca

się montaż zaworu zwrotnego na wlocie wody zbiornika ciepłej wody użytkowej, zgodnie z odpowiednimi przepisami.

▪ Zaleca się montaż zaworu redukcji ciśnienia przy

wlocie zimnej wody, zgodnie z odpowiednimi przepisami.

▪ Należy zainstalować zbiornik rozprężny na wlocie

zimnej wody, zgodnie z odpowiednimi przepisami.

▪ Zaleca się instalację ciśnieniowego zaworu

bezpieczeństwa wyżej niż górna krawędź zbiornika ciepłej wody użytkowej. Ogrzewanie zbiornika ciepłej wody użytkowej powoduje rozszerzanie wody i bez ciśnieniowego zaworu bezpieczeństwa ciśnienie wody wewnątrz zbiornika mogłoby wzrosnąć powyżej ciśnienia projektowego zbiornika. Ponadto, montaż na miejscu (przewody rurowe, krany itd.) podłączone do zbiornika narażone są na działanie tego wysokiego ciśnienia. Aby temu zapobiec, należy zainstalować ciśnieniowy zawór bezpieczeństwa. Zapobieganie nadmiernemu ciśnieniu zależy od prawidłowego działania zainstalowanego na miejscu ciśnieniowego zaworu bezpieczeństwa. Jeśli NIE działa on prawidłowo, nadmierne ciśnienie zdeformuje zbiornik i może dojść do wycieku wody. Aby potwierdzić prawidłowe działanie, należy regularnie przeprowadzać czynności konserwacyjne.

a Wlot wody b Wylot wody

2 Przykręcić nakrętki jednostki wewnętrznej na zaworach

odcinających.

3 Podłączyć przewody zewnętrzne w zaworach odcinających. 4 W przypadku podłączania opcjonalnego zbiornika ciepłej wody

użytkowej, patrz instrukcja instalacji zbiornika ciepłej wody użytkowej.

UWAGA

Zainstaluj zawory odpowietrzające na wszystkich wysoko położonych punktach lokalnych.

UWAGA

Aby uniknąć uszkodzeń otoczenia w przypadku wycieku wody zaleca się zamknięcie zaworu odcinającego wlotu zimnej wody użytkowej w okresach nieobecności.

UWAGA

Jeśli zainstalowany jest opcjonalny zbiornik ciepłej wody użytkowej: Na wlocie zimnej wody użytkowej należy zainstalować ciśnieniowy zawór bezpieczeństwa (nie należy do wyposażenia) o ciśnieniu otwarcia wynoszącym maksymalnie 10 barów, zgodnie z obowiązującymi przepisami.

7.9.4 Podłączanie wodnych przewodów rurowych do grzałki BUH

UWAGA

NIE WOLNO używać nadmiernej siły podczas podłączania instalacji rurowej. Odkształcenie rur może być przyczyną wadliwego działania jednostki. Należy upewnić się, że moment dokręcania NIE przekracza 30N•m.

1 Podłącz przewody wodne (nie należą do wyposażenia) do wlotu

i wylotu wody w grzałce BUH.

a Wlot wody

b Wylot wody

INFORMACJE

Wewnątrz grzałki BUH zainstalowany jest automatyczny zawór odpowietrzający. Aby uzyskać informacje na temat sposobu wykonywania odpowietrzania, patrz

"9.4.2Funkcja odpowietrzania"na stronie81.

7.9.5 Napełnianie obiegu wodnego

1 Podłączyć przewód doprowadzenia wody do zaworu

opróżniania i napełniania.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 46

7 Montaż

b a

2 Otworzyć zawór opróżniania i napełniania. 3 Należy upewnić się, że otwarty jest automatyczny zawór

odpowietrzający (co najmniej 2 obroty).

4 Napełnij obieg wodą, dopóki manometr nie wskaże ciśnienia

wynoszącego w przybliżeniu ±2,0bara.

5 Usuń z obiegu wodnego tyle powietrza, ile to możliwe. Aby

uzyskać instrukcje, patrz "9Rozruch"na stronie80.

6 Zamknij zawór opróżniania i napełniania. 7 Odłącz przewód doprowadzania wody od zaworu opróżniania i

napełniania.

UWAGA

Ciśnienie wody wskazywane przez manometr będzie różniło się w zależności od temperatury wody (wyższe ciśnienie przy wyższej temperaturze wody).

Przez cały czas ciśnienie wody powinno jednak być wyższe niż 1 bar, co pozwoli uniknąć dostania się powietrza do układu.

7.9.6 Napełnianie zbiornika ciepłej wody użytkowej

Aby uzyskać instrukcje instalacji, patrz instrukcja instalacji zbiornika ciepłej wody użytkowej.

Typowy przepływ prac

Podłączanie okablowania elektrycznego składa się zwykle z następujących etapów:

1 Upewnij się, że system zasilania jest zgodny ze specyfikacjami

elektrycznymi pompy ciepła.

2 Podłączanie okablowania elektrycznego do jednostki

zewnętrznej.

3 Podłączanie okablowania elektrycznego do jednostki

wewnętrznej. 4 Podłączanie głównego zasilania. 5 Podłączanie interfejsu użytkownika. 6 Podłączanie zaworów odcinających. 7 Podłączenie mierników elektrycznych. 8 Podłączanie pompy ciepłej wody użytkowej. 9 Podłączanie wyjścia alarmu. 10 Podłączanie sygnału wyjściowego wł./wył. ogrzewania

pomieszczenia. 11 Podłączanie przełączania do zewnętrznego źródła ciepła. 12 Podłączanie wejść cyfrowych zużycia energii. 13 Podłączanie termostatu bezpieczeństwa. 14 Podłączanie grzałki BUH (jeśli dotyczy).

7.10.2 Informacje na temat zgodności

elektrycznej

Tylko dla jednostek wewnętrznych

Patrz "7.10.18Podłączanie zasilania grzałki BUH"na stronie51.

7.10.3 Środki ostrożności dotyczące podłączania

okablowania elektrycznego

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

7.9.7 Izolacja rur wodnych

Cała instalacja rurowa obiegu wodnego MUSI być zaizolowana w celu uniknięcia kondensacji i spadku wydajności grzewczej.

7.10 Podłączanie okablowania elektrycznego

7.10.1 Informacje o podłączaniu okablowania elektrycznego

Przed podłączeniem okablowania elektrycznego

Należy upewnić się, że: ▪ Przewód czynnika chłodniczego jest podłączony i sprawdzony ▪ Przewód doprowadzający wodę jest podłączony

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

OSTRZEŻENIE

Jako przewody zasilające ZAWSZE należy używać przewodów wielożyłowych.

7.10.4 Wskazówki dotyczące podłączania okablowania elektrycznego

Należy pamiętać o następujących kwestiach: ▪ W przypadku używania przewodów linkowych zainstaluj okrągłą

końcówkę zaciskową na końcu przewodu. Umieść okrągłą końcówkę zaciskową na przewodzie, aż do nieodsłoniętej części, a następnie zamocować odpowiednim narzędziem.

a Standardowy przewód b Okrągła, karbowana końcówka

▪ Podczas instalacji przewodów należy użyć następujących metod:

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 47

Typ przewodu Sposób montażu

AA´

A´

c b ba c

2×

a b

3×

1 2 3

a bca bc

Przewód jednożyłowy

a Zawinięty przewód jednożyłowy b Śruba c Podkładka płaska

Przewód linkowy z okrągłą końcówką zaciskową

a Zacisk b Śruba c Podkładka płaska O Instalacja dozwolona X NIEDOZWOLONE

Momenty dokręcania

Element Moment dokręcania (N•m)

M4 (X1M) 1,2~1,5 M4 (uziemienie)

7.10.5 Podłączanie przewodów elektrycznych do jednostki zewnętrznej

1 Odkręć 2 śruby pokrywy skrzynki elektrycznej. 2 Zdejmij pokrywę skrzynki elektrycznej.

7 Montaż

6 Załóż pokrywę skrzynki elektrycznej.

7.10.6 Podłączanie przewodów elektrycznych do jednostki wewnętrznej

1 Aby otworzyć jednostkę wewnętrzną, patrz "7.2.3 Otwieranie

jednostki wewnętrznej"na stronie33.

2 Okablowanie powinno wchodzić do jednostki od dołu. 3 Okablowanie wewnątrz jednostki powinno być poprowadzone w

następujący sposób:

3 Usuń izolację (20mm) z przewodów.

4 Otwórz zacisk kablowy. 5 Podłącz kabel połączeniowy i zasilanie w następujący sposób:

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

a Usuń izolację do tego miejsca b Usunięcie nadmiernej ilości izolacji może być przyczyną

porażenia prądem elektrycznym lub przepięć.

INFORMACJE

Podczas instalacji przewodów nienależących do wyposażenia lub przewodów opcji należy użyć przewodów o wystarczającej długości. Umożliwi to wyjęcie/zmianę położenia skrzynki elektrycznej i uzyskanie dostępu do innych komponentów podczas serwisu.

Przewodnik odniesienia dla instalatora

Page 48

7 Montaż

X1M

1 2 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

30 31

X1M

1 2 3

1 2

L N

L N 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

S1S

30 31

3 4

abc

Prowadzenie przewodów

a Niskie napięcie

Możliwe przewody (w zależności od typu jednostki i zainstalowanych opcji)

▪ Styk zasilania o korzystnej stawce ▪ Interfejs użytkownika ▪ Termistor zbiornika ciepłej wody

użytkowej (opcja)

▪ Cyfrowe wejścia zużycia energii (nie

należą do wyposażenia)

▪ Zewnętrzny czujnik temperatury otoczenia

(opcja)

▪ Wewnętrzny czujnik temperatury

otoczenia (opcja)

▪ Mierniki elektryczne (nie należą do

wyposażenia)

▪ Termostat bezpieczeństwa (nie należy do

wyposażenia)

b Zasilanie wysokim

napięciem

▪ Kable połączeniowe ▪ Zasilanie z taryfą o normalnej stawce kWh ▪ Zasilanie z taryfą o korzystnej stawce kWh ▪ Zasilanie grzałki przeciwko bakteriom

legionelli (do jednostki wewnętrznej)

▪ Zasilanie grzałki przeciwko bakteriom

legionelli i ochrona termiczna (do jednostki wewnętrznej)

▪ Zasilanie maty grzewczej tacy (opcja)

c Sygnał sterujący

wysokiego napięcia

▪ Konwektor pompy ciepła (opcja) ▪ Termostat w pomieszczeniu (opcja) ▪ Zawór 3-drogowy ▪ Zawór odcinający (nie należy do

wyposażenia)

▪ Pompa ciepłej wody użytkowej (nie należy

do wyposażenia) ▪ Wyjście alarmowe ▪ Sterowanie przełączaniem na zewnętrzne

źródło ciepła ▪ Sterowanie ogrzewaniem pomieszczenia

4 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych, aby uniknąć zwisania nadmiaru przewodów oraz aby NIE DOSZŁO do ich ocierania się o przewody czy ostre krawędzie.

OSTROŻNIE

NIE WOLNO wpychać do urządzenia nadmiernych długości przewodów w jednostce.

7.10.7 Podłączanie głównego zasilania

1 Podłącz główne zasilanie.

W przypadku zasilania z taryfą o normalnej stawce kWh

Legenda: patrz poniższa ilustracja.

W przypadku zasilania z taryfą o korzystnej stawce kWh

Podłącz X6Y do X6YB.

a Kabel połączeniowy (=główne zasilanie) b Zasilanie z taryfą o normalnej stawce kWh c Styk zasilania o korzystnej stawce

2 Zamocuj przewody w mocowaniach za pomocą opasek

kablowych.

INFORMACJE

Wprzypadku zasilania z taryfą o korzystnej stawce kWh, podłącz X6Y do X6YB. Konieczność użycia oddzielnego zasilania o normalnej stawce kWh do zasilania jednostki wewnętrznej (b) X2M30+31 zależy od typu zasilania z korzystną stawką kWh.

Wymagane jest oddzielne połączenie do jednostki wewnętrznej:

▪ Jeśli zasilanie z korzystną stawką kWh zostanie

przerwane, gdy będzie aktywne, LUB

▪ jeśli żadne zużycie energii przez jednostkę wewnętrzną

nie jest dozwolone przy zasilaniu z korzystną stawką kWh, gdy jest ono aktywne.

INFORMACJE

Styk zasilania z taryfą o korzystnej stawce kWh podłączony jest do tych samych styków (X5M/3+4) co termostat bezpieczeństwa. System może mieć JEDYNIE zasilanie z taryfą o korzystnej stawce kWh LUB termostat bezpieczeństwa.

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 49

7 Montaż

X2M

X5M

A2P A2P

a b

PCB

1×

PCB

1×

PCB

1×

PCB

1×

X1M

X2M

5 6 7

M2S

X1M

X2M

5 6 7

M2S

NO NC

7.10.8 Podłączanie interfejsu użytkownika

▪ W przypadku użycia 1 interfejsu użytkownika można go

zainstalować przy jednostce wewnętrznej (aby można było sterować w pobliżu jednostki wewnętrznej) lub w pomieszczeniu (w przypadku użycia jako termostatu w pomieszczeniu).

▪ W przypadku użycia 2 interfejsów użytkownika można

zainstalować 1 interfejs użytkownika przy jednostce wewnętrznej (aby można było sterować w pobliżu jednostki wewnętrznej) + 1 interfejs użytkownika w pomieszczeniu (w przypadku użycia jako termostatu w pomieszczeniu).

Procedura różni się nieznacznie w zależności od tego, gdzie interfejs użytkownika jest instalowany.

# Przy jednostce wewnętrznej W pomieszczeniu

1 Podłącz kabel interfejsu użytkownika do jednostki

wewnętrznej. Kable należy zamocować w mocowaniach za pomocą

opasek kablowych.

# Przy jednostce wewnętrznej W pomieszczeniu

4 Podłącz tak, jak to pokazano na

rysunku 4A.

Podłącz tak, jak to pokazano na rysunku 4A, 4B, 4C lub 4D.

5 Ponownie założyć płytę czołową na ściankę.

Należy uważać, aby NIE przyciąć przewodów podczas mocowania płyty czołowej jednostki.

(a) Główny interfejs użytkownika jest wymagany do pracy, ale

należy go zamówić oddzielnie (obowiązkowy element opcjonalny).

4A Od tyłu

4C Od góry

4B Od lewej

4D Od góry pośrodku

a Główny interfejs użytkownika

(a)

b Opcjonalny interfejs użytkownika

2 Włóż śrubokręt do gniazd pod interfejsem użytkownika i

ostrożnie odłącz płytę czołową od ścianki. Płytka drukowana jest na płycie czołowej interfejsu

użytkownika. Należy uważać, aby jej NIE USZKODZIĆ.

3 Użyj 2 śrub znajdujących się w torbie

z akcesoriami, aby przymocować ściankę interfejsu użytkownika do arkusza metalu jednostki.

Należy uważać, aby NIE zniekształcić tylnej części interfejsu użytkownika poprzez zbyt mocne dokręcenie śrub montażowych.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przymocuj ściankę interfejsu użytkownika do ściany.

a Za pomocą szczypiec wykonaj nacięcie służące do

przeprowadzenia przewodów.

b Przymocuj przewody do przedniej części obudowy

korzystając z elementu utrzymującego przewody i zacisku.

7.10.9 Odłączanie zaworu odcinającego

1 Podłącz przewód sterujący zaworem do odpowiednich styków,

tak jak to pokazano na poniższej ilustracji.

UWAGA

Okablowanie jest inne w przypadku zaworu NC (normalnie zamknięty) i zaworu NO (normalnie otwarty).

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

Przewodnik odniesienia dla instalatora

Page 50

7 Montaż

X2M

X5M

78 910

S2S S3S

X2M

3534

M2P

X1M

X2M

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

X1M

X2M

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

X1M

X3 X4

A4P

L N

X2M

X1 X2

7.10.10 Podłączanie mierników elektrycznych

INFORMACJE

W przypadku miernika elektrycznego z wyjściem tranzystorowym należy sprawdzić polaryzację. Biegun dodatni MUSI być podłączony do X5M/7 i X5M/9; biegun ujemny do X5M/8 i X5M/10.

1 Podłącz przewód mierników elektrycznych do odpowiednich

styków, tak jak to pokazano na poniższej ilustracji.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

7.10.11 Podłączanie pompy ciepłej wody użytkowej

1 Podłącz przewód pompy ciepłej wody użytkowej do

odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

7.10.13 Podłączanie wyjścia włączenia/wyłączenia ogrzewania pomieszczenia

1 Podłącz przewód wyjścia włączenia/wyłączenia ogrzewania

pomieszczenia do odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

a Wymagana jest instalacja EKRP1HB.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

7.10.14 Podłączanie przełączania na zewnętrzne źródło ciepła

1 Podłącz przewód przełączania na zewnętrzne źródło ciepła do

odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

7.10.12 Podłączanie wyjścia alarmowego

1 Podłącz przewód wyjścia alarmowego do odpowiednich styków,

tak jak to pokazano na poniższej ilustracji.

Przewodnik odniesienia dla instalatora

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

a Wymagana jest instalacja EKRP1HB.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

7.10.15 Podłączanie wejść cyfrowych zużycia energii

1 Podłącz przewód wejścia cyfrowego zużycia energii do

odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 51

7 Montaż

X1M

X2M

1 2 3 4 5

A8P

X801M

S6S

S7S

S8S

S9S

3 4

X5M

a b

INFORMACJE

7.10.17 Podłączanie przewodów elektrycznych do grzałki BUH

a Wymagana jest instalacja EKRP1AHTA.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

7.10.16 Podłączanie termostatu bezpieczeństwa (styk normalnie zamknięty)

1 Podłącz przewód termostatu bezpieczeństwa (normalnie

zamknięty) do odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

Prowadzen

Kable ie przewodów

Kabel połączeniowy (termistor grzałki BUH) Niskie

napięcie b

Wysokie napięcie

▪ Zasilanie grzałki BUH

▪ Kabel połączeniowy (zabezpieczenie termiczne

grzałki BUH + podłączenie grzałki BUH)

1 Wprowadź okablowanie od spodu grzałki BUH. 2 Wewnątrz grzałki BUH należy poprowadzić okablowanie w

następujący sposób:

Typ grzałki BUH Prowadzenie przewodów

*6W

a Okablowanie niskiego napięcia b Okablowanie wysokiego napięcia

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

UWAGA

Należy wybrać i zainstalować termostat bezpieczeństwa zgodnie z obowiązującymi przepisami.

W każdym z przypadków, aby zapobiec niepotrzebnemu działaniu termostatu bezpieczeństwa, zaleca się, aby …

▪ … termostat bezpieczeństwa resetował się

automatycznie.

▪ … szybkość zmian temperatury termostatu

bezpieczeństwa wynosiła maksymalnie 2°C/min.

▪ … między termostatem bezpieczeństwa i

elektrozaworem 3‑drogowym dostarczonym ze zbiornikiem CWU zachować minimalną odległość 2m.

INFORMACJE

Po zainstalowaniu NIE należy zapomnieć o skonfigurowaniu termostatu bezpieczeństwa. Bez skonfigurowania jednostka wewnętrzna będzie ignorować styk termostatu bezpieczeństwa.

3 Okablowanie należy zamocować w mocowaniach za pomocą

opasek kablowych.

UWAGA

Odległość pomiędzy przewodami wysokiego i niskiego napięcia powinna wynosić przynajmniej 50mm.

7.10.18 Podłączanie zasilania grzałki BUH

OSTROŻNIE

Aby zapewnić całkowite uziemienie jednostki, należy zawsze podłączać kabel zasilania i uziemiający grzałki BUH.

OSTRZEŻENIE

Grzałka BUH MUSI posiadać dedykowane zasilanie i MUSI być chroniona przez urządzenia zabezpieczające wymagane przez odpowiednie przepisy.

W zależności od modelu wydajność grzałki BUH może być różna. Upewnij się, że zasilanie jest zgodne z wydajnością grzałki BUH, przedstawioną w poniższej tabeli.

Typ grzałki

BUH

*6W 1~ 230V 3kW 13A —

Zasilanie Wydajność

grzałki BUH

6kW 26A

Maksymalny

prąd pracy

(a)(b)

max

3N~ 400V 3kW 4,3A —

6kW 8,6A —

(Ω)

—

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 52

7 Montaż

LL NN

F1B

1 2 3

4 5 6

X14M

F1B

L1 L2 L3

1 2 3

4 5 6

X14M

K1M K2MK2M

1 3 5 13

2 4 6 14

K5M

1 3 5 13

2 4 6 14

1 3 5 13

2 4 6 14

(a) Sprzęt zgodny z normą EN/IEC61000-3-12 (Europejska/

Międzynarodowa Norma Techniczna nakłada ograniczenia odnośnie prądów harmonicznych wytwarzanych przez sprzęt podłączony do układów niskonapięciowych publicznej sieci elektroenergetycznej o prądzie wejściowym >16A i ≤75A na fazę).

(b) Niniejszy sprzęt jest zgodny z normą EN/IEC61000-3-11

(Europejska/Międzynarodowa Norma Techniczna nakłada ograniczenia odnośnie skoków, wahań i pulsacji napięcia w układach niskonapięciowych publicznej sieci elektroenergetycznej o prądzie znamionowym ≤75A), pod warunkiem że impedancja systemu Z równa Z użytkownika a siecią publiczną. Na instalatorze lub użytkowniku systemu ciąży odpowiedzialność zapewnienia (a w razie potrzeby także konsultacji z operatorem sieci dystrybucyjnej) podłączenia urządzenia wyłącznie do układu zasilania o impedancji układu Z równej wartości Z

w punkcie styku między układem zasilania

max

1 Podłącz zasilanie grzałki BUH. W pozycji F1B używany jest

bezpiecznik 4‑biegunowy.

2 Jeśli to konieczne, należy zmodyfikować połączenie na zacisku

X14M.

Typ grzałki

BUH

Podłączenia z

zasilaniem grzałki BUH

3kW 1~ 230V (*6W)

6kW 1~ 230V (*6W)

jest mniejsza lub

sys

mniejszej lub

sys

Podłączenia do

zacisków

3 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

INFORMACJE

Aby uzyskać więcej informacji na temat typów grzałek BUH oraz sposobu konfiguracji grzałki BUH, patrz rozdział "Konfiguracja" w instrukcji montażu jednostki wewnętrznej.

Podczas podłączania grzałki BUH istnieje ryzyko nieprawidłowego podłączenia. Aby wykryć potencjalne nieprawidłowe podłączenie, zaleca się dokonanie pomiaru rezystancji elementów grzałki. W zależności od typu grzałki BUH następujące wartości rezystancji (patrz poniższa tabela) powinny zostać zmierzone. ZAWSZE należy mierzyć rezystancję na zaciskach stycznika K1M, K2M i K5M.

3kW 3N~ 400V (*6W)

6kW 3N~ 400V (*6W)

Specjalna uwaga dotycząca bezpieczników:

3/6kW 1~ 230V

3/6kW 3N~ 400V

K1M/1 K5M/13 52,9 Ω ∞

K1M/3 105,8 Ω 105,8 Ω

K1M/5 158,7 Ω 105,8 Ω K1M/3 K1M/5 52,9 Ω 105,8 Ω K2M/1 K5M/13 26,5 Ω ∞

K2M/3 ∞ 52,9 Ω

K2M/5 ∞ 52,9 Ω K2M/3 K2M/5 52,9 Ω 52,9 Ω K1M/5 K2M/1 132,3 Ω ∞

Przykłady pomiaru rezystancji pomiędzy K1M/1 a K5M/13:

Specjalna uwaga dotycząca zacisków:

Jak to wspomniano w powyższej tabeli, podłączenia do styków X6M i X7M muszą być zmienione w przypadku konfigurowania grzałki BUH. Poniższa ilustracja zawiera przestrogę dotyczącą obchodzenia się ze stykami.

Przewodnik odniesienia dla instalatora

7.10.19 Podłączanie grzałki BUH do jednostki wewnętrznej

1 Podłącz zaciski grzałki BUH X15M/1+2 do zacisków jednostki

wewnętrznej X5M/11+12.

2 Podłącz zaciski grzałki BUH X15M/6+7+8+9+10 do zacisków

jednostki wewnętrznej X3M/1+2+3+4+5.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 53

X1M

X3M

1 3452

1 9876 10

1112

X2M

X5M

X15M

F1B

3 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

UWAGA

Odległość pomiędzy przewodami wysokiego i niskiego napięcia powinna wynosić przynajmniej 50mm.

INFORMACJE

▪ Aby uzyskać szczegółowe informacje na temat

połączeń, należy zapoznać się ze schematem okablowania.

▪ Należy użyć kabli wielożyłowych.

7.11 Kończenie instalacji jednostki zewnętrznej

7.11.1 Kończenie instalacji jednostki zewnętrznej

1 Zaizoluj i przymocuj przewód czynnika chłodniczego i przewód

połączeniowy w następujący sposób:

8 Konfiguracja

3 Załóż panel przedni na jednostkę wewnętrzną.

7.12.2 Zamykanie jednostki wewnętrznej

1 Zamknij pokrywę skrzynki elektrycznej. 2 Załóż ponownie przedni panel.

UWAGA

Podczas zamykania pokrywy jednostki wewnętrznej należy upewnić się, że moment dokręcania NIE przekracza 4,1N•m.

7.13 Kończenie instalacji grzałki BUH

7.13.1 Zamykanie grzałki BUH

1 Zamknij pokrywę skrzynki elektrycznej. 2 Zamknij przednią pokrywę.

a Przewód gazowy b Izolacja przewodu gazowego c Kable połączeniowe d Przewód cieczowy e Izolacja przewodu cieczowego

f Taśma wykończeniowa

2 Załóż pokrywę serwisową.

7.11.2 Zamykanie jednostki zewnętrznej

1 Zamknij pokrywę skrzynki elektrycznej. 2 Zamknij pokrywę serwisową.

UWAGA

Zamykając panel urządzenia zewnętrznego, należy uważać, aby moment dokręcania NIE przekraczał 4,1N•m.

7.12 Kończenie instalacji jednostki wewnętrznej

7.12.1 Mocowanie pokrywy kontrolera zdalnego do jednostki wewnętrznej

1 Należy upewnić się, że panel przedni został zdjęty z jednostki

wewnętrznej. Patrz "7.2.3Otwieranie jednostki wewnętrznej"na

stronie33.

2 Załóż pokrywę kontrolera zdalnego na zawiasy.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

8 Konfiguracja

8.1 Opis: Konfiguracja

W niniejszym rozdziale opisano czynności, które należy wykonać i informacje, które należy znać, aby skonfigurować system po zainstalowaniu.

Dlaczego

Jeśli system NIE ZOSTANIE skonfigurowany prawidłowo, może NIE DZIAŁAĆ zgodnie z oczekiwaniami. Konfiguracja ma wpływ na następujące czynniki:

▪ Obliczenia oprogramowania ▪ To, co widać na interfejsie użytkownika i czynności, które można

wykonywać

Jak

System można skonfigurować za pomocą dwóch różnych metod.

Metoda Opis

Konfigurowanie za pośrednictwem interfejsu użytkownika

Pierwszy raz — Szybki kreator. Po pierwszym WŁĄCZENIU interfejsu użytkownika (za pośrednictwem jednostki wewnętrznej) zostanie uruchomiony szybki kreator, którzy pomoże w skonfigurowaniu systemu.

Później. Jeśli to konieczne, zmiany w konfiguracji można wprowadzić później.

Przewodnik odniesienia dla instalatora

Page 54

8 Konfiguracja

A1P

X10A

345

H JS T

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Przegląd ustawień

Potw. Dostosuj Przewiń

Metoda Opis

Konfigurowanie za pośrednictwem konfiguratora PC

INFORMACJE

W przypadku zmiany ustawień instalatora interfejs użytkownika poprosi o potwierdzenie. Po potwierdzeniu ekran na krótko zostanie WYŁĄCZONY, a przez kilka sekund wyświetlany będzie komunikat “zajętości”.

Dostęp do ustawień — Legenda dotycząca tabel

Dostęp do ustawień instalatora można uzyskać za pomocą dwóch metod. Jednakże NIE wszystkie ustawienia dostępne są w przypadku obu metod. Jeśli tak jest, odpowiednie kolumny tabeli w niniejszym rozdziale mają wartość Nd. (nie dotyczy).

Dostęp do ustawień za pomocą pozycji w strukturze menu.

Dostęp do ustawień za pomocą kodu w przeglądzie ustawień.

Patrz również: ▪ "Dostęp do ustawień instalatora"na stronie54 ▪ "8.5 Struktura menu: Przegląd ustawień instalatora" na

stronie79

Konfigurację można przygotować poza miejscem instalacji na komputerze PC, a następnie przesłać ją do systemu za pomocą konfiguratora PC.

Patrz także: "8.1.1Podłączanie przewodu PC

do skrzynki elektrycznej"na stronie54.

Metoda Kolumna w tabelach

Kod

8.1.1 Podłączanie przewodu PC do skrzynki elektrycznej

Wymagania wstępne: Wymagany jest zestaw EKPCCAB.

1 Podłącz przewód ze złączem USB do komputera PC. 2 Podłącz wtyczkę przewodu do złącza X10A w A1P w skrzynce

elektrycznej jednostki wewnętrznej.

3 Należy zwrócić szczególną uwagę na właściwe ułożenie

wtyczki!

UWAGA

Inny przewód jest już podłączony do X10A. Aby podłączyć przewód PC do X10A, należy tymczasowo odłączyć ten inny przewód. NIE wolno zapomnieć o jego późniejszym ponownym podłączeniu.

8.1.2 Uzyskiwanie dostępu do najczęściej używanych poleceń

Dostęp do ustawień instalatora

1 Ustaw poziom uprawnień użytkownika na Instalator. 2 Przejdź do [A]:

Dostęp do ustawień opisu

1 Ustaw poziom uprawnień użytkownika na Instalator. 2 Przejdź do [A.8]:

ustawień.

Ustawianie poziomu uprawnień użytkownika na Instalator

1 Ustaw poziom uprawnień użytkownika na Zaawan. użytk.. 2 Przejdź do [6.4]:

użytkownika.

3 Naciśnij

Wynik:

4 Jeśli żaden przycisk NIE zostanie naciśnięty przez ponad

1 godzinę lub ponownie zostanie naciśnięty przycisk dłużej niż 4 sekundy, poziom uprawnień instalatora zostanie z powrotem przełączony na Użytkownik.

Ustawianie poziomu uprawnień użytkownika na Zaawansowany użytkownik

1 Przejdź do głównego menu lub do jego podmenu: 2 Naciśnij

Wynik: Poziom uprawnień użytkownika przełączany jest na Zaawan.

użytk.. Wyświetlane są dodatkowe informacje, a do tytułu menu dodawany jest symbol “+”. Poziom uprawnień użytkownika ma wartość Zaawan. użytk., o ile nie zostanie ustawiony inaczej.

Ustawianie poziomu uprawnień użytkownika na Użytkownik

1 Naciskaj

Wynik: Poziom uprawnień użytkownika przełączany jest na

Użytkownik. Interfejs użytkownika przejdzie do domyślnego ekranu głównego.

Modyfikowanie ustawienia opisu Przykład: Zmień [1‑01] z 15 na 20.

1 Przejdź do [A.8]:

ustawień.

2 Przejdź do odpowiedniego ekranu pierwszej części ustawienia

za pomocą przycisku

> Ustawienia instalatora.

> Ustawienia instalatora > Przegląd

> Informacje > Poziom uprawnień

na dłużej niż 4sekundy.

jest wyświetlane na stronach głównych.

na dłużej niż 4sekundy.

dłużej niż 4sekundy.

> Ustawienia instalatora > Przegląd

i .

Przewodnik odniesienia dla instalatora

INFORMACJE

Dodatkowa cyfra 0 jest dodawana do pierwszej części ustawienia podczas dostępu do kodów w ustawieniach opisu.

Przykład: [1‑01]: “1” da wynik “01”.

3 Przejdź do odpowiedniej drugiej części ustawienia za pomocą

przycisku i .

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 55

8 Konfiguracja

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Przegląd ustawień

Potw.

Dostosuj

Przewiń

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Przegląd ustawień

Potw.

Dostosuj

Przewiń

Ust. instalatora

System zostanie ponownie uruch.

Potw. Dostosuj

Anuluj

15:10

U5: Adres auto.

Naciśnij na 4s aby kont.

Synchronizacja

Wykryto różnicę danych. Wybierz czynność:

Wyślij dane

Potw.

Dostosuj

Rozpocznij kopiowanie

Czy na pewno rozpocząć operację kopiowania?

Anuluj

Potw. Dostosuj

Wynik: Podświetlona zostanie wartość do zmodyfikowania.

4 Zmodyfikuj wartość za pomocą przycisku i .

5 Powtórz poprzednie kroki, jeśli konieczna jest modyfikacja

innych ustawień.

6 Naciśnij , aby potwierdzić modyfikację parametru. 7 W menu ustawień instalatora naciśnij , aby potwierdzić

ustawienia.

Wynik: System zostanie uruchomiony ponownie.

8.1.3 Kopiowanie ustawień systemu z pierwszego do drugiego kontrolera zdalnego

Jeśli podłączony jest drugi interfejs użytkownika, instalator musi najpierw wykonać poniższe instrukcje w celu prawidłowej konfiguracji 2 interfejsów użytkownika.

Niniejsza procedura oferuje również możliwość skopiowania ustawienia języka z jednego interfejsu użytkownika do drugiego: np. z EKRUCBL2 do EKRUCBL1.

1 Po włączeniu zasilania po raz pierwszy na obu interfejsach

użytkownika wyświetlany będzie komunikat:

5 Wybierz żądaną czynność:

▪ Wyślij dane: obsługiwany interfejs użytkownika zawiera

właściwe dane, a dane na drugim interfejsie użytkownika zostaną nadpisane.

▪ Odbierz dane: obsługiwany interfejs użytkownika NIE

zawiera właściwych danych, a dane z drugiego interfejsu użytkownika zostaną użyte do nadpisania.

6 Interfejs użytkownika zażąda potwierdzenia, że użytkownik

chce kontynuować.

7 Należy potwierdzić wybór na ekranie, naciskając , po czym

wszystkie dane (języki, harmonogramy itd.) zostaną zsynchronizowane pomiędzy wybranym źródłowym interfejsem użytkownika a drugim.

INFORMACJE

▪ Podczas kopiowania obsługa na obu kontrolerach NIE

będzie możliwa. ▪ Proces kopiowania może potrwać do 90 minut. ▪ Zaleca się zmianę ustawień instalatora lub konfiguracji

jednostki za pomocą głównego interfejsu użytkownika.

W przeciwnym wypadku może upłynąć do 5 minut

zanim zmiany te będą widoczne w strukturze menu.

8 System jest teraz skonfigurowany na obsługę za pomocą 2

interfejsów użytkownika.

8.1.4 Kopiowanie języka z pierwszego do drugiego kontrolera zdalnego

Patrz "8.1.3 Kopiowanie ustawień systemu z pierwszego do

drugiego kontrolera zdalnego"na stronie55.

2 Wciśnij na 4 sekundy na interfejsie użytkownika, na którym

ma być uruchomiony szybki kreator. Ten interfejs użytkownika jest teraz głównym interfejsem użytkownika.

INFORMACJE

W czasie trwania szybkiego kreatora na drugim kontrolerze zdalnym wyświetlany będzie komunikat Zajęty i obsługa NIE będzie możliwa.

3 Szybki kreator przeprowadzi użytkownika przez cały proces. 4 Aby właściwa obsługa systemu mogła być możliwa, dane

lokalne na obu interfejsach użytkownika muszą być identyczne. Jeśli tak NIE będzie, na obu interfejsach użytkownika wyświetlany będzie komunikat:

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

8.1.5 Szybki kreator: Ustawianie układu systemu po pierwszym WŁĄCZENIU zasilania

Po pierwszym WŁĄCZENIU systemu użytkownik zostanie przeprowadzony przez proces wprowadzania ustawień początkowych:

▪ język, ▪ data, ▪ godzina, ▪ układ systemu. Po potwierdzeniu układu systemu można przejść do instalacji i

rozruchu systemu.

1 Przy WŁĄCZENIU zasilania szybki kreator będzie uruchamiany

tak długo, jak długo układ systemu NIE ZOSTANIE potwierdzony poprzez ustawienie języka.

Przewodnik odniesienia dla instalatora

Page 56

8 Konfiguracja

Język

Wybierz żądany język

Potw. Dostosuj

1 2013

Sty

Potw. Dostosuj Przewiń

Data

Jaki dziś jest dzień?

00 : 00

Która jest godzina?

Godzina

Potw.

Dostosuj

Przewiń

A.2 1

Przewiń

Wybierz

Układ systemu

Standardowy

Opcje Wydajności Potwierdź układ

Potwierdź układ

Potwierdź układ systemu. System zostanie ponownie uruch. i będzie gotowy do pierwszego uruchomienia.

Anuluj

Potw.

Dostosuj

8.2.2 Szybki kreator: Standardowy

Konfiguracja grzałki BUH

Opcjonalna grzałka BUH jest dostosowana do podłączenia do większości sieci elektrycznych w Europie. Oprócz konfiguracji sprzętowej, na interfejsie użytkownika należy ustawić typ siatki i ustawienie przekaźnika.

2 Ustaw bieżąca datę i godzinę.

3 Wprowadź ustawienia układu systemu: Standardowy, Opcje,

Wydajności. Szczegółowe informacje zawiera "8.2Konfiguracja

podstawowa"na stronie56.

4 Po dokonaniu konfiguracji, wybierz Potwierdź układ i naciśnij

5 Interfejs użytkownika zostanie ponownie zainicjowany i będzie

można kontynuować instalację poprzez wprowadzenie innych ustawień oraz dokonać rozruchu systemu.

W przypadku zmiany ustawień instalatora system poprosi o potwierdzenie. Po potwierdzeniu ekran na krótko zostanie WYŁĄCZONY, a przez kilka sekund wyświetlany będzie komunikat “zajętości”.

# Kod Opis

[A.2.1.4] [E-03] Kroki grz. BUH:

▪ 0 (domyślnie) ▪ 1 ▪ 2

[A.2.1.5] [5-0D] Typ grzałki BUH:

▪ 1 (1P,(1/1+2)): 6kW 1~230V (*6W) ▪ 4 (3PN,(1/2)): 6kW 3N~400V (*6W)

Ustawienia przekaźnika

Ustawienia

przekaźnika

1/1+2 Przekaźnik 1

1/2 Przekaźnik 1

Ustawienia ogrzewania pomieszczenia

System może ogrzewać pomieszczenie. Zależnie od typu zastosowania należy odpowiednio wprowadzić ustawienia ogrzewania pomieszczenia.

# Kod Opis

[A.2.1.7] [C-07] Met. Ster.:

Jeśli krok 1 grzałki BUH jest aktywny:

WŁĄCZONY

▪ 0 (Sterow. T zasil): Decyzja odnośnie

pracy jednostki zależy od temperatury zasilania i nie jest zależna od rzeczywistej temperatury pomieszczenia i/lub zapotrzebowanie na ogrzewanie pomieszczenia.

▪ 1 (Ster.z.term.pok): Decyzja odnoście

pracy jednostki zależy od termostatu zewnętrznego lub urządzenia równoważnego (np. konwektora pompy ciepła).

▪ 2 (Ster.Term.pok.): Pracą jednostki

steruje temperatura otoczenia interfejsu użytkownika.

Grzałka BUH

Jeśli krok 2 grzałki BUH jest aktywny:

Przekaźniki 1+2 WŁĄCZONE

Przekaźnik 2 WŁĄCZONY

8.2 Konfiguracja podstawowa

8.2.1 Szybki kreator: Język / godzina i data

Nr Kod Opis

[A.1] Nd. Język [1] Nd. Godzina i data

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 57

8 Konfiguracja

b c

# Kod Opis

[A.2.1.B] Nd. Tylko w przypadku 2interfejsów

użytkownika (1 zainstalowany w pomieszczeniu, 1 zainstalowany w jednostce wewnętrznej):

▪ a: Przy jednostce ▪ b: W pomieszczeniu jako termostat w

pomieszczeniu

Lok. kontrolera: ▪ Przy jednostce: drugi interfejs

użytkownika jest automatycznie ustawiany na W pomieszczeniu i jeśli wybrane jest sterowanie RT, działa jak termostat w pomieszczeniu.

▪ W pomieszczeniu (domyślnie): drugi

interfejs użytkownika jest automatycznie ustawiany na Przy jednostce i jeśli wybrane jest sterowanie RT, działa jak termostat w pomieszczeniu.

# Kod Opis

[A.2.1.8] [7-02] System może dostarczyć zasilanie do 2

stref temperatury wody. Podczas konfigurowania należy ustawić liczbę stref.

Ilość stref Tzasil.: ▪ 0 (1 strefa Tzasil)(domyślnie): Tylko 1

strefa temperatury zasilania. Ta strefa nazywana jest strefą temperatury zasilania głównego.

# Kod Opis

[A.2.1.8] [7-02] << ciąg dalszy

▪ 1 (2 strefy Tzasil): 2 strefy temperatury

zasilania. Strefa o najniższej temperaturze zasilania (podczas ogrzewania) nazywana jest strefą temperatury zasilania głównego. Strefa o najwyższej temperaturze zasilania (podczas ogrzewania) nazywana jest strefą temperatury zasilania dodatkowego. W praktyce strefa temperatury zasilania głównego zawiera emitery ciepła o wyższym obciążeniu oraz zainstalowana jest stacja mieszająca, pozwalająca uzyskać żądaną temperaturę zasilania.

▪ a: Strefa temperatury zasilania

dodatkowego

▪ B: Strefa temperatury zasilania

głównego

# Kod Opis

[A.2.1.9] [F-0D] Gdy sterowanie ogrzewaniem

pomieszczenia jest WYŁĄCZONE w interfejsie użytkownika, pompa jest przez cały czas WYŁĄCZONA. Gdy sterowanie ogrzewaniem pomieszczenia jest Włączone, można wybrać żądany tryb pracy pompy (dostępne tylko podczas ogrzewania pomieszczenia)

Tryb pracy pompy: ▪ 0 (Ciągły): Ciągłe działanie pompy,

niezależenie stanu WŁĄCZENIA lub WYŁĄCZENIA termostatu. Uwaga: ciągła praca pompy wymaga większej ilości energii niż praca próbna pompy lub na żądanie.

▪ a: Strefa temperatury zasilania

głównego

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

ciąg dalszy >>

▪ a: Sterowanie ogrzewaniem

pomieszczenia (interfejs

użytkownika) ▪ b: WYŁĄCZONE ▪ c: Włączone ▪ d: Działanie pompy

ciąg dalszy >>

Przewodnik odniesienia dla instalatora

Page 58

8 Konfiguracja

a b

g b

b c

# Kod Opis

[A.2.1.9] [F-0D] << ciąg dalszy

▪ 1 (Próbkowanie)(domyślnie): Pompa

jest WŁĄCZONA w przypadku wystąpienia żądania na ogrzewanie i temperatura wody zasilania NIE osiągnęła jeszcze żądanej temperatury. W przypadku wystąpienia warunku termicznego WYŁĄCZENIA pompa uruchamiana jest co 5 minut w celu sprawdzenia temperatury wody i zażądania ogrzewania, jeśli jest to konieczne. Uwaga: Próbkowanie NIE jest dostępne w przypadku sterowania zewnętrznym termostatem w pomieszczeniu lub sterowania termostatem w pomieszczeniu.

▪ a: Sterowanie ogrzewaniem

pomieszczenia (interfejs

użytkownika) ▪ b: WYŁĄCZONE ▪ c: Włączone ▪ d: Temperatura zasilania ▪ e: Rzeczywista ▪ f: Żądana ▪ g: Działanie pompy

# Kod Opis

[A.2.1.9] [F-0D] << ciąg dalszy

▪ 2 (Żądanie): Praca pompy na żądanie.

Przykład: Użycie termostatu w pomieszczeniu tworzy stan WŁĄCZENIA/WYŁĄCZENIA termostatu. Jeśli nie ma takiego zapotrzebowania, pompa jest WYŁĄCZANA. Uwaga: Żądanie NIE jest dostępne w przypadku sterowania temperaturą zasilania.

ciąg dalszy >>

8.2.3 Szybki kreator: Opcje

Ustawienia ciepłej wody użytkowej

Niniejszy rozdział dotyczy wyłącznie systemów z zainstalowanym opcjonalnym zbiornikiem ciepłej wody użytkowej.

INFORMACJE

▪ Jeśli opcjonalna grzałka BUH nie jest zainstalowana,

należy zainstalować zbiornik ciepłej wody użytkowej ([E‑05]=1). W przeciwnym wypadku wystąpi kod błędu (UA-17).

▪ Jeśli zbiornik ciepłej wody użytkowej EKHWS, EKHWE

lub EKHWET jest zainstalowany ([E‑07]=0), należy zainstalować pompę zbiornika ciepłej wody użytkowej ([D‑02]=3 lub 4).

Należy wprowadzić następujące ustawienia.

# Kod Opis

[A.2.2.1] [E-05] Praca CWU:

Czy system może przygotować ciepłą wodę użytkową?

▪ 0 (Nie)(domyślnie): NIE

zainstalowano.

▪ 1 (Tak): Zainstalowane.

[A.2.2.3] [E-07] Podczas przygotowania ciepłej wody

użytkowej pompa ciepła może być wspomagana grzałką elektryczną w celu zapewnienia, że ciepła woda użytkowa zostanie przygotowana nawet dla wysokich żądanych temperatur zbiornika.

Grzałka zbior. CWU: ▪ 0 (Typ 1)(domyślnie): Zbiornik z

grzałką przeciwko bakteriom legionelli zainstalowaną z boku.

▪ 5 (Typ 6): Zbiornik z grzałką przeciwko

bakteriom legionelli zainstalowaną u góry.

Zakres: 0~6. Jednak wartości 1~4 i 6 nie dotyczą tego ustawienia. Jeśli wybrane zostanie ustawienie 6, zostanie wyświetlony kod błędu i system NIE będzie działał.

Przewodnik odniesienia dla instalatora

▪ a: Sterowanie ogrzewaniem

pomieszczenia (interfejs

użytkownika) ▪ b: WYŁĄCZONE ▪ c: Włączone ▪ d: Zapotrzebowanie na ogrzewanie

(przez Zewn. Term. Pok. lub Term.

Pok.) ▪ e: Działanie pompy

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 59

8 Konfiguracja

c f

d f

e g

# Kod Opis

[A.2.2.A] [D-02] Jednostka wewnętrzna oferuje

możliwość podłączenia nienależącej do

wyposażenia pompy ciepłej wody

użytkowej (typu WŁĄCZ/WYŁĄCZ).

Zależnie od instalacji i konfiguracji

interfejsu użytkownika, funkcjonalność ta

jest rozróżniana.

Pompa CWU:

▪ 0 (Nie)(domyślnie): NIE

zainstalowano.

▪ 1 (Dod. powrót): Zainstalowana dla

uzyskania ciepłej wody od razu po odkręceniu kranu. Użytkownik końcowy ustawia czas pracy (harmonogram tygodniowy) działania pompy ciepłej wody użytkowej. Sterowanie tą pompą jest możliwe poprzez jednostkę wewnętrzną.

▪ 2 (Bocznik dezynf.): Zainstalowana dla

dezynfekcji. Uruchamiana jest, gdy pracuje funkcja dezynfekcji zbiornika ciepłej wody użytkowej. Wprowadzanie dalszych ustawień nie jest konieczne.

▪ 3 (Pompa cyrkul.): Zainstalowana do

wstępnego ogrzewania zbiornika. Niezbędne dla EHBH_CBV bez grzałki BUH. Uruchamia się w trakcie wstępnego ogrzewania zbiornika ciepłej wody użytkowej. Wprowadzanie dalszych ustawień nie jest konieczne.

▪ 4 (PC i bocz.dez.): Kombinacja 2 i 3.

Uruchamia się, gdy działa funkcja dezynfekcji zbiornika ciepłej wody użytkowej lub w trakcie wstępnego ogrzewania zbiornika ciepłej wody użytkowej. Wprowadzanie dalszych ustawień nie jest konieczne.

Patrz również poniższe ilustracje.

Pompa ciepłej wody użytkowej zainstalowania dla…

Natychmiastowe uzyskanie

ciepłej wody

a Jednostka wewnętrzna b Zbiornik c Pompa ciepłej wody użytkowej (nie należy do

wyposażenia)

d Grzałka (nie należy do wyposażenia) e Zawór zwrotny (nie należy do wyposażenia)

f Prysznic (nie należy do wyposażenia)

g Zimna woda

Dezynfekcja/Wstępne

ogrzewanie zbiornika

Termostaty i czujniki zewnętrzne

UWAGA

Patrz "5Wskazówki dotyczące stosowania"na stronie13.

# Kod Opis

[A.2.2.4] [C-05] Typ kontaktu gł.

W przypadku sterowania zewnętrznym termostatem w pomieszczeniu należy ustawić typ styku opcjonalnego termostatu w połączeniu lub konwektora pompy ciepła dla strefy temperatury zasilania głównego. Patrz "5Wskazówki

dotyczące stosowania"na stronie13.

▪ 1 (Term. WŁ./WYŁ.): Podłączony

zewnętrzny termostat w pomieszczeniu lub konwektor pompy ciepła wysyła żądanie ogrzewania do jednostki wewnętrznej (X2M/1). Wybierz tę wartość w przypadku podłączenia do konwektora pompy ciepła (FWXV).

▪ 2 (Żąda.Ogrz/Chło.) (domyślnie):

Podłączony zewnętrzny termostat w pomieszczeniu wysyła żądanie ogrzewania i jest podłączony do wejścia cyfrowego (zachowanego dla strefy temperatury zasilania głównego) w jednostce wewnętrznej (tylko X2M/1). Wybierz tę wartość w przypadku podłączenia przewodowego (EKRTWA) lub bezprzewodowego (EKRTR1) termostatu w pomieszczeniu.

[A.2.2.5] [C-06] Typ kont. dod.

W przypadku sterowania zewnętrznym termostatem w pomieszczeniu z 2 strefami temperatury zasilania należy ustawić typ opcjonalnego termostatu w pomieszczeniu dla strefy temperatury zasilania dodatkowego. Patrz

"5Wskazówki dotyczące stosowania"na stronie13.

▪ 1 (Term. WŁ./WYŁ.): Patrz Typ

kontaktu gł.. Podłączone w jednostce wewnętrznej (X2M/1a).

▪ 2 (Żąda.Ogrz/Chło.)(domyślnie): Patrz

Typ kontaktu gł.. Podłączone w jednostce wewnętrznej (X2M/1a).

[A.2.2.B] [C-08] Zewn. czujnik

Gdy podłączony jest opcjonalny zewnętrzny czujnik otoczenia, należy ustawić jego typ. Patrz "5Wskazówki

dotyczące stosowania"na stronie13.

▪ 0 (Nie)(domyślnie): NIE

zainstalowano. Termistor w interfejsie użytkownika w jednostce zewnętrznej używany jest do dokonywania pomiarów.

▪ 1 (Czujnik zewn.): Zainstalowane.

Czujnik zewnętrzny będzie używany do dokonywania pomiarów temperatury otoczenia na zewnątrz. Uwaga: W przypadku niektórych funkcji wciąż używany jest czujnik temperatury w jednostce zewnętrznej.

▪ 2 (Czujnik pom.): Zainstalowano.

Czujnik temperatury w interfejsie użytkownika NIE jest już używany. Uwaga: Ta wartość ma znaczenie tylko w przypadku sterowania przy pomocy termostatu w pomieszczeniu.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 60

8 Konfiguracja

Płyta cyfrowego wejścia/wyjścia

Modyfikacje tych ustawień są konieczne tylko w przypadku zainstalowania opcjonalnej płyty cyfrowego wejścia/wyjścia. Płyta cyfrowego wejścia/wyjścia posiada wiele funkcji, które należy skonfigurować. Patrz "5 Wskazówki dotyczące stosowania" na

stronie13.

# Kod Opis

[A.2.2.6.1] [C-02] Zewn.źr.grz.zapas.

Wskazuje, że ogrzewanie pomieszczenia jest również wykonywane za pomocą innego źródła ciepła niż system.

▪ 0 (Nie)(domyślnie): NIE

zainstalowano.

▪ 1 (Biwalent.): Zainstalowane.

Dodatkowy bojler (gazowy lub olejowy) będzie działał, gdy temperatura otoczenia na zewnątrz będzie niska. Podczas pracy biwalentnej pompa ciepła jest WYŁĄCZONA. Tę wartość należy ustawić w przypadku używania dodatkowego bojlera. Patrz

"5 Wskazówki dotyczące stosowania"na stronie13.

[A.2.2.6.2] [D-07] Zestaw solarny

Dotyczy tylko EHBH. Oznacza, że zbiornik ciepłej wody użytkowej jest również ogrzewany panelami solarnymi.

▪ 0 (Nie)(domyślnie): NIE

zainstalowano.

▪ 1 (Tak): Zainstalowane. Zbiornik

ciepłej wody użytkowej może być ogrzewany, oprócz ogrzewania pompą ciepła, panelami solarnymi. Tę wartość należy ustawić w przypadku zainstalowania paneli solarnych. Patrz

"5 Wskazówki dotyczące stosowania"na stronie13.

[A.2.2.6.3] [C-09] Wyj. alarmu

Określa logikę wyjścia alarmu w płycie cyfrowego wejścia/wyjścia w przypadku awarii.

▪ 0 (Norm. Otw. NO): Wyjście alarmowe

będzie zasilane po wystąpieniu alarmu. Ustawiając tę wartość dokonuje się rozróżnienia pomiędzy wykryciem alarmu a wykryciem awarii zasilania.

▪ 1 (Norm. Zamk. NZ): Wyjście

alarmowe NIE będzie zasilane po wystąpieniu alarmu.

Zobacz również poniższą tabelę (Logika wyjścia alarmowego).

# Kod Opis

[A.2.2.6.4] [F-04] Mata grzewcza tacy

Dotyczy tylko EHBH11+16. Określa, że w jednostce zewnętrznej zainstalowano opcjonalną matę grzewczą tacy. Zasilanie maty grzewczej tacy jest w tym przypadku dostarczane przez jednostkę wewnętrzną.

▪ 0 (Nie)(domyślnie): NIE

zainstalowano.

▪ 1 (Tak): Zainstalowane. Uwaga: Jeśli

ta wartość jest ustawiona, wyjście z płyty cyfrowego wejścia/wyjścia nie może być używane jako wyjście ogrzewania pomieszczenia. Patrz

"5 Wskazówki dotyczące stosowania"na stronie13.

Logika wyjścia alarmowego

[C-09] Alarm Brak alarmu Brak zasilania

jednostki

0 (domyślnie) Wyjście zwarte Wyjście otwarte Wyjście otwarte 1 Wyjście otwarte Wyjście zwarte

Płytka drukowana żądania

Płytka drukowana żądania umożliwia kontrolę zużycia energii za pomocą wejść cyfrowych. Patrz "5 Wskazówki dotyczące

stosowania"na stronie13.

# Kod Opis

[A.2.2.7] [D-04] Płyta żądania

Dotyczy tylko EHBH04+08. Określa, że zainstalowana jest opcjonalna płytka drukowana żądania.

▪ 0 (Nie)(domyślnie) ▪ 1 (Kont. zuż. ene.)

Pomiar energii

Gdy pomiar energii wykonywane jest za pośrednictwem zewnętrznych mierników energii, należy skonfigurować ustawienia w sposób opisany poniżej. Należy wybrać wyjście częstotliwości impulsu dla każdego miernika, zgodnie ze specyfikacją miernika energii. Można podłączyć (maksymalnie 2) mierniki energii o różnych częstotliwościach impulsów. Gdy używany jest 1 miernik energii lub nie jest używany żaden, wybierz Nie w celu wskazania, że odpowiednie wejście impulsu NIE jest używane.

# Kod Opis

[A.2.2.8] [D‑08] Opcjonalny zewnętrzny miernik kWh1:

▪ 0 (Nie): NIE zainstalowano ▪ 1: Zainstalowano (0,1impuls/kWh) ▪ 2: Zainstalowano (1impuls/kWh) ▪ 3: Zainstalowano (10impuls/kWh) ▪ 4: Zainstalowano (100impuls/kWh) ▪ 5: Zainstalowano (1000impuls/kWh)

[A.2.2.9] [D‑09] Opcjonalny zewnętrzny miernik kWh2:

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 61

8 Konfiguracja

8.2.4 Szybki kreator: Wydajność (pomiar energii)

Aby funkcja pomiaru energii i/lub kontroli zużycia energii działała prawidłowo, należy ustawić wydajność wszystkich grzejników elektrycznych. Podczas pomiaru wartości rezystancji każdego grzejnika można ustawić dokładną wydajność grzejnika, dzięki czemu dane o zużyciu energii będą dokładniejsze.

# Kod Opis

[A.2.3.1] [6-02] Grzałka przeciwko bakteriom legionelli:

Dotyczy tylko zbiorników ciepłej wody użytkowej z wewnętrzną grzałką przeciwko bakteriom legionelli (EKHW). Wydajność grzałki przeciwko bakteriom legionelli przy napięciu nominalnym. Domyślnie: 3kW.

Zakres: 0~10kW (w krokach 0,2kW)

[A.2.3.2] [6-03] BUH: krok 1: Wydajność pierwszego

kroku grzałki BUH przy napięciu nominalnym. Domyślnie: 3kW.

Zakres: 0~10kW (w krokach 0,2kW)

[A.2.3.3] [6-04] BUH: krok 2: Różnica wydajności

pomiędzy drugim a pierwszym krokiem grzałki BUH przy napięciu nominalnym. Domyślnie: 3kW.

Zakres: 0~10kW (w krokach 0,2kW)

[A.2.3.6] [6-07] Mata grzewcza tacy: Dotyczy tylko

opcjonalnej maty grzewczej tacy (EKBPHTH16A). Wydajność opcjonalnej maty grzewczej tacy przy napięciu nominalnym. Domyślnie: 0W.

Zakres: 0~200W (w krokach 10W)

8.2.5 Sterowanie ogrzewaniem pomieszczenia

W niniejszym rozdziale opisano podstawowe wymagane ustawienia pozwalające skonfigurować ogrzewanie pomieszczenia w systemie. Ustawienia instalatora zależne od pogody umożliwiają zdefiniowanie parametrów pracy w trybie zależnym od pogody. Aktywacja pracy w trybie zależnym od pogody powoduje, że temperatura wody określana jest automatycznie w zależności od temperatury zewnętrznej. w przypadku niskich temperatur zewnętrznych temperatura wody będzie wyższa i odwrotnie. Podczas pracy w trybie zależnym od pogody użytkownik ma możliwość zwiększenia lub zmniejszenia docelowej temperatury wody o maksymalnie 5°C.

Aby uzyskać więcej informacji na temat tej funkcji, patrz przewodnik odniesienia dla użytkownika i/lub instrukcja obsługi.

Temperatura zasilania: Strefa główna

# Kod Opis

[A.3.1.1.1] Nd. Nast Tzasil.:

▪ Bezwzględne

Żądana temperatura zasilania: ▪ NIE jest zależna od pogody (czyli

NIE zależy od temperatury otoczenia na zewnątrz)

▪ stała w czasie (czyli BEZ

harmonogramu)

▪ Zal. od pogody(domyślnie): Żądana

temperatura zasilania: ▪ jest zależna od pogody (czyli

zależy od temperatury otoczenia na zewnątrz)

▪ stała w czasie (czyli BEZ

harmonogramu)

ciąg dalszy >>

# Kod Opis

[A.3.1.1.1] Nd. << ciąg dalszy

▪ Bezwz. + harm.: Żądana temperatura

zasilania: ▪ NIE jest zależna od pogody (czyli

NIE zależy od temperatury otoczenia na zewnątrz)

▪ zgodnie z harmonogramem.

Zaplanowane czynności składają się z żądanych czynności przesunięcia, w postaci nastaw lub wartości niestandardowych.

Uwaga: Tę wartość można ustawić tylko w przypadku sterowania temperaturą zasilania.

▪ Reg.Pog + harm.: Żądana

temperatura zasilania: ▪ jest zależna od pogody (czyli

zależy od temperatury otoczenia na zewnątrz)

▪ zgodnie z harmonogramem.

Czynności harmonogramu składają się z żądanych temperatur zasilania, w postaci nastaw lub wartości niestandardowych.

Uwaga: Tę wartość można ustawić tylko w przypadku sterowania temperaturą zasilania.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 62

8 Konfiguracja

[1-03]

[1-02]

[1-00] [1-01]

[0-00]

[0-01]

[0-03] [0-02]

# Kod Opis

[7.7.1.1] [1-00]

Ustaw ogrz. zależne od pogody: [1-01] [1-02] [1-03]

▪ Tt: Docelowa temperatura zasilania

(główna)

▪ Ta: Temperatura zewnętrzna

ciąg dalszy >>

# Kod Opis

[7.7.1.1] [1-00]

[1-01] [1-02] [1-03]

<< ciąg dalszy

▪ [1-00]: Niska temperatura otoczenia

na zewnątrz. –40°C~+5°C (domyślnie: –10°C)

▪ [1-01]: Wysoka temperatura

otoczenia na zewnątrz. 10°C~25°C (domyślnie: 15°C)

▪ [1-02]: Żądana temperatura

zasilania, kiedy temperatura zewnętrzna jest równa lub spada poniżej wartości niskiej temperatury otoczenia. [9‑01]°C~[9‑00]°C (domyślnie: 35°C). Uwaga: Ta wartość powinna być wyższa niż [1-03], ponieważ dla niskich temperatur na zewnątrz wymagana jest cieplejsza woda.

▪ [1-03]: Żądana temperatura

zasilania, kiedy temperatura zewnętrzna jest równa lub wzrasta powyżej wartości wysokiej temperatury otoczenia. [9‑01]°C~min(45, [9‑00])°C (domyślnie: 25°C). Uwaga: Ta wartość powinna być niższa niż [1-02], ponieważ dla wysokich temperatur na zewnątrz wymagana jest chłodniejsza woda.

Temperatura zasilania: Strefa dodatkowa

Ma zastosowanie tylko w przypadku 2 stref temperatury zasilania.

# Kod Opis

[A.3.1.2.1] Nd. Nast Tzasil.:

▪ Bezwzględne: Żądana temperatura

zasilania: ▪ NIE jest zależna od pogody (czyli

NIE zależy od temperatury otoczenia na zewnątrz)

▪ stała w czasie (czyli BEZ

harmonogramu)

▪ Zal. od pogody(domyślnie): Żądana

temperatura zasilania: ▪ jest zależna od pogody (czyli

zależy od temperatury otoczenia na zewnątrz)

▪ stała w czasie (czyli BEZ

harmonogramu)

▪ Bezwz. + harm.: Żądana temperatura

zasilania: ▪ NIE jest zależna od pogody (czyli

NIE zależy od temperatury otoczenia na zewnątrz)

▪ zgodnie z harmonogramem.

Czynności harmonogramu to Włącz lub WYŁĄCZ.

Uwaga: Tę wartość można ustawić tylko w przypadku sterowania temperaturą zasilania.

▪ Reg.Pog + harm.: Żądana

temperatura zasilania: ▪ jest zależna od pogody (czyli

zależy od temperatury otoczenia na zewnątrz)

▪ zgodnie z harmonogramem.

Czynności harmonogramu to Włącz lub WYŁĄCZ.

Uwaga: Tę wartość można ustawić tylko w przypadku sterowania temperaturą zasilania.

# Kod Opis

[7.7.2.1] [0-00]

Ustaw ogrz. zależne od pogody: [0-01] [0-02] [0-03]

Przewodnik odniesienia dla instalatora

▪ Tt: Docelowa temperatura zasilania

(dodatkowa)

▪ Ta: Temperatura zewnętrzna

ciąg dalszy >>

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 63

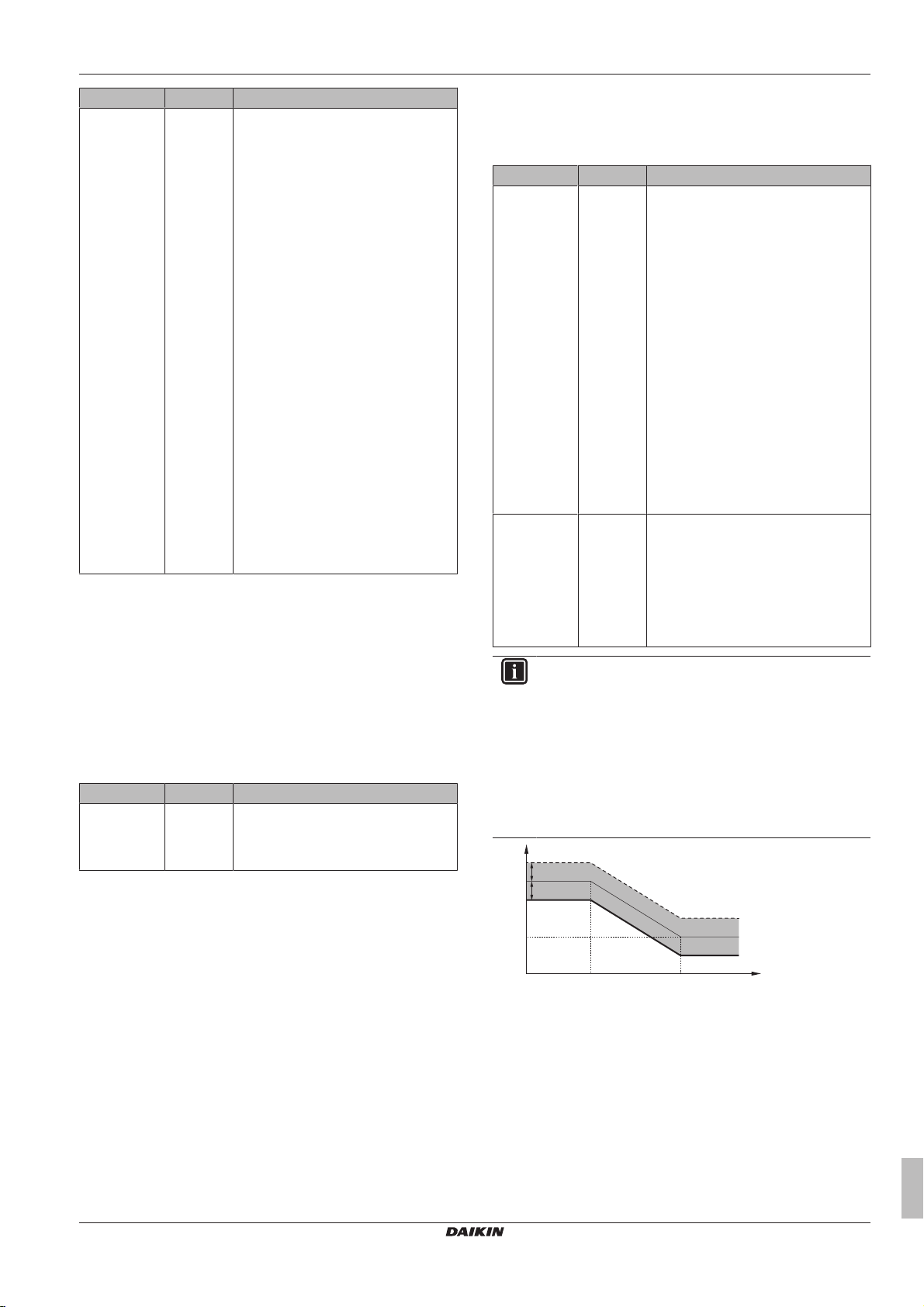

8 Konfiguracja

+[8-06]

−[8-06]

# Kod Opis

[7.7.2.1] [0-00]

[0-01] [0-02] [0-03]

<< ciąg dalszy ▪ [0-03]: Niska temperatura otoczenia

na zewnątrz. –40°C~+5°C (domyślnie: –10°C)

▪ [0-02]: Wysoka temperatura

otoczenia na zewnątrz. 10°C~25°C (domyślnie: 15°C)

▪ [0-01]: Żądana temperatura

zasilania, kiedy temperatura zewnętrzna jest równa lub spada poniżej wartości niskiej temperatury otoczenia. [9‑05]°C~[9‑06]°C (domyślnie: 45°C). Uwaga: Ta wartość powinna być wyższa niż [0-00], ponieważ dla niskich temperatur na zewnątrz wymagana jest cieplejsza woda.

▪ [0-00]: Żądana temperatura

zasilania, kiedy temperatura zewnętrzna jest równa lub wzrasta powyżej wartości wysokiej temperatury otoczenia. [9‑05]°C~min(45, [9‑06])°C (domyślnie: 35°C). Uwaga: Ta wartość powinna być niższa niż [0-01], ponieważ dla wysokich temperatur na zewnątrz wymagana jest chłodniejsza woda.

Temperatura wody na wylocie: Delta T źródła

Różnica temperatur pomiędzy wodą na wlocie i wylocie. Jednostka została zaprojektowana jako wspomagająca pracę pętli podłogowych. Zalecana temperatura zasilania (ustawiana w interfejsie użytkownika) dla pętli podłogowych wynosi 35°C. W takich przypadkach jednostka będzie sterowana z uwzględnieniem różnicy temperatur wynoszącej 5°C, co oznacza, że woda na wlocie jednostki ma temperaturę około 30°C. Zależnie od instalacji (grzejniki, konwektor pompy ciepła, pętle podłogowe) bądź sytuacji może istnieć możliwość zmiany różnicy pomiędzy temperaturą na wlocie i wylocie. Należy zwrócić uwagę, że pompa będzie regulowała przepływ, aby zachować Δt.

# Kod Opis

[A.3.1.3.1] [9-09] Ogrzewanie: wymagana różnica

temperatur pomiędzy wodą na wlocie i na wylocie. Zakres: 3°C~10°C (w krokach 1°C; wartość domyślna: 5°C).

▪ mniej cykli WŁĄCZENIA/WYŁĄCZENIA (niższy poziom szumów,

wyższy komfort i wyższa efektywność)

▪ możliwie najniższe temperatury wody, odpowiadające

temperaturze żądanej (wyższa efektywność)

# Kod Opis

[A.3.1.1.5] [8-05] Modulowana Temp. zasil.:

▪ Nie (domyślnie): wyłączone.

Uwaga: W interfejsie użytkownika należy ustawić żądaną temperaturę zasilania.

▪ Tak: włączone. Temperatura

zasilania obliczana jest na podstawie różnicy pomiędzy żądaną i rzeczywistą temperaturą pomieszczenia. Pozwala to na lepsze dopasowanie wydajności pompy ciepła do faktycznie wymaganej wydajności, dzięki czemu zmniejsza się liczba cykli uruchomienia/zatrzymania pompy ciepła, a praca jest bardziej ekonomiczna. Uwaga: W interfejsie użytkownika można jedynie odczytać żądaną temperaturę zasilania

Nd. [8-06] Maksymalna modulacja temperatury

zasilania: 0°C~10°C (domyślnie: 3°C) Wymaga włączenia modulacji. Jest to wartość, o jaką zwiększona lub

obniżona zostanie żądana temperatura zasilania.

INFORMACJE

Gdy modulacja temperatury wody na wylocie jest włączona, krzywa zależna od pogody musi być ustawiona na wyższą wartość niż [8-06] plus minimalna nastawa temperatury wody na wylocie wymagana do osiągnięcia stabilnego warunku dotyczącego komfortowej nastawy dla pomieszczenia. Aby zwiększyć skuteczność, modulacja może obniżyć nastawę wody na wylocie. Ustawiając krzywą zależną od pogody na wyższą wartość, nie może ona spaść poniżej nastawy minimalnej. Patrz poniższa ilustracja.

Temperatura zasilania: Modulacja

Dotyczy wyłącznie sterowania termostatem w pomieszczeniu. W przypadku korzystania z funkcji termostatu w połączeniu klient musi ustawić żądaną temperaturę w pomieszczeniu. Jednostka będzie dostarczać ciepłą wodę do emiterów ciepła w ogrzewanym pomieszczeniu. Ponadto, należy skonfigurować również żądaną temperaturę zasilania: w przypadku włączenia modulacji żądana temperatura zasilania będzie automatycznie obliczana przez jednostkę (w oparciu o temperatury nastaw, jeśli wybrano pracę zależną od pogody, modulacja będzie dokonywana w oparciu o żądane temperatury zależne od pogody); w przypadku wyłączenia modulacji można ustawić żądaną temperaturę zasilania w interfejsie użytkownika. Co więcej, w przypadku włączenia modulacji żądana temperatura zasilania jest obniżana lub podwyższana zależnie od żądanej temperatury w pomieszczeniu i różnicy pomiędzy rzeczywistą i żądaną temperaturą w pomieszczeniu. W wyniku tego uzyskuje się:

▪ stabilne temperatury w pomieszczeniu, dokładnie odpowiadające

żądanej temperaturze (wyższy poziom komfortu)

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Temperatura zasilania: Typ emitera

Dotyczy wyłącznie sterowania termostatem w pomieszczeniu. W zależności od objętości wody w systemie i typów emiterów ciepła ogrzewanie pomieszczenia może potrwać dłużej. To ustawienie może kompensować wolny lub szybki system ogrzewania podczas cyklu ogrzewania.

Uwaga: Ustawienie typu emitera ma wpływ na maksymalna modulację żądanej temperatury zasilania.

a Krzywa zależna od pogody

b Minimalna nastawa temperatury wody na wylocie

wymagana do osiągnięcia stabilnego warunku dotyczącego komfortowej nastawy dla pomieszczenia.

Przewodnik odniesienia dla instalatora

Page 64

8 Konfiguracja

Dlatego bardzo ważne jest prawidłowe wprowadzenie tego ustawienia.

# Kod Opis

[A.3.1.1.7] [9-0B] Typ emitera:

Czas reakcji systemu: ▪ Szybki Przykład: Mała objętość

wody i klimakonwektory.

▪ Wolny Przykład: Duża objętość

wody, pętle ogrzewania podłogowego.

8.2.6 Sterowanie ciepłą wodą użytkową

Dotyczy wyłącznie przypadków, w których zainstalowany jest opcjonalny zbiornik ciepłej wody użytkowej.

Konfigurowanie żądanej temperatury zbiornika

Ciepłą wodę użytkową można przygotować na 3 różne sposoby. Różnią się one od siebie sposobem ustawiania żądanej temperatury zbiornika oraz sposobem, w jaki jednostka na nią reaguje.

# Kod Opis

[A.4.1] [6-0D] Ciepła woda użytkowa Tryb nastawy:

▪ 0 (Tylko dogrzew): Dozwolone jest

tylko dogrzewanie.

▪ 1 (Dogrzew + har.): Zbiornik ciepłej

wody użytkowej jest ogrzewany zgodnie z harmonogramem, pomiędzy zaplanowanymi cyklami ogrzewania dozwolone jest dogrzewanie.

▪ 2 (Tylko harmon.) Zbiornik ciepłej

wody użytkowej może być ogrzewany TYLKO zgodnie z harmonogramem.

Szczegółowe informacje zawiera sekcja "8.3.2 Sterowanie ciepłą

wodą użytkową: zaawansowane"na stronie68.

INFORMACJE

Istnieje ryzyko zbyt małej wydajności grzewczej/problemów z komfortem (w przypadku częstego korzystania z ciepłej wody użytkowej wystąpią częste i długie przerwy w ogrzewaniu) w przypadku wybrania ustawienia [6‑0D]=0 ([A.4.1] Ciepła woda użytkowa Tryb nastawy=Tylko dogrzew).

Maksymalna nastawa temperatury CWU

Maksymalna temperatura, którą mogą wybrać użytkownicy dla ciepłej wody użytkowej. Tego ustawienia można użyć do ograniczenia temperatur w kranach z ciepłą wodą.

INFORMACJE

Podczas dezynfekcji zbiornika ciepłej wody użytkowej, temperatura CWU może przekroczyć tę maksymalną temperaturę.

INFORMACJE

Maksymalną temperaturę ciepłej wody należy ograniczyć zgodnie z obowiązującymi przepisami.

# Kod Opis

[A.4.5] [6-0E] Nastawa maksymalna

Maksymalna temperatura, którą mogą wybrać użytkownicy dla ciepłej wody użytkowej. Tego ustawienia można użyć do ograniczenia temperatury w kranach z ciepłą wodą. Zakres: 40°C~80°C (domyślnie: 60°C).

Maksymalna temperatura NIE MA zastosowania podczas dezynfekcji. Patrz opis funkcji dezynfekcji.

8.2.7 Numer kontaktowy/pomocy

# Kod Opis

[6.3.2] Nd. Liczba użytkowników, do których można

zadzwonić w przypadku problemów.

8.3 Zaawansowana konfiguracja/ optymalizowanie

8.3.1 Tryb ogrzewania pomieszczenia: zaawansowany

Nastawy temperatury zasilania

Można zdefiniować następujące nastawy temperatury zasilania: ▪ ekonomiczne (oznacza żądaną temperaturę zasilania,

zmniejszając zużycie energii)

▪ komfortowe (oznacza żądaną temperaturę zasilania, zwiększając

zużycie energii).

Wartości nastaw ułatwiają użycie tej samej wartości w harmonogramie lub dostosowanie żądanej temperatury zasilania stosownie do temperatury w pomieszczeniu (patrz modulacja). Aby zmienić później wartość, wystarczy to zrobić TYLKO w jednymi miejscu. W zależności od tego, czy żądana temperatura zasilania jest zależna od pogody, czy NIE, należy określić żądane wartości przesunięcia lub bezwzględną żądaną temperaturę zasilania.

UWAGA

Nastawy temperatury zasilania mają zastosowanie TYLKO do strefy głównej, ponieważ harmonogram dla stref dodatkowych składa się jedynie z czynności Włącz/ Wyłącz.

UWAGA

Wybierz nastawę temperatury zasilania, stosownie do projektu i wybranych emiterów ciepła w celu zapewnienia równowagi pomiędzy żądaną temperaturą pomieszczenia i zasilania.

# Kod Opis

Nastawa temperatury zasilania dla strefy temperatury zasilania głównego, gdy NIE JEST ona zależna od pogody

[7.4.2.1] [8-09] Komfort (ogrzewanie)

[9‑01]°C~[9‑00]°C (domyślnie: 35°C)

[7.4.2.2] [8-0A] Eko (ogrzewanie)

[9‑01]°C~[9‑00]°C (domyślnie: 33°C)

Nastawa temperatury zasilania (wartość przesunięcia) dla strefy temperatury zasilania głównego, gdy jest ona zależna od pogody

[7.4.2.5] Nd. Komfort (ogrzewanie)

–10°C~+10°C (domyślnie: 0°C)

[7.4.2.6] Nd. Eko (ogrzewanie)

–10°C~+10°C (domyślnie: –2°C)

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 65

8 Konfiguracja

0°C

a b

Zakresy temperatur (temperatury zasilania)

Konfiguracja tego ustawienia ma zapobiec wybraniu nieprawidłowej (tj. zbyt wysokiej) temperatury zasilania. Z tego względu możliwa jest konfiguracja żądanego zakresu temperatury ogrzewania.

UWAGA

W przypadku instalacji ogrzewania podłogowego ważne jest ograniczenie temperatury ogrzewanej wody na wylocie odpowiednio do specyfikacji instalacji ogrzewania podłogowego.

UWAGA

▪ Podczas zmiany zakresów temperatury zasilania

wszystkie żądane temperatury zasilania również zostaną zmienione w celu zagwarantowania, że znajdują się w danym zakresie.

▪ Zawsze należy zachować równowagę pomiędzy

żądaną temperaturą zasilania a żądaną temperaturą pomieszczenia oraz/lub wydajnością (zgodnie z projektem i wyborem emiterów ciepła). Żądana temperatura zasilania to wynik kilku ustawień (wartości nastaw, wartości przesunięć, krzywe zależne od pogody, modulacja). W rezultacie może występować zbyt wysoka lub zbyt niska temperatura zasilania, co powoduje nadmierny wzrost temperatury lub zbyt małą wydajność grzewczą. Ograniczając zakres temperatury zasilania do odpowiednich wartości (zależnie od emiterów ciepła) można uniknąć takich sytuacji.

Przykład: Ustaw minimalną temperaturę zasilania na 28°C, aby uniknąć BRAKU możliwości ogrzewania pomieszczenia: temperatury zasilania MUSZĄ być znacznie wyższe niż temperatury pomieszczenia (w przypadku ogrzewania).

# Kod Opis

Nd. [9-04] 1°C~4°C (domyślnie: 1°C)

Kompensacja temperatury zasilania w okolicy 0°C

W przypadku ogrzewania żądana temperatura zasilania jest lokalnie zwiększana, gdy temperatura zewnętrzna jest bliska 0°C. Kompensację tę można wybrać w przypadku korzystania z bezwzględnej lub zależnej od pogody temperatury żądanej (patrz poniższa ilustracja). Tego ustawienia należy użyć w celu kompensacji możliwości utraty ciepła z budynku z powodu parowania lub topnienia lodu lub śniegu (np. w krajach leżących w regionach chłodnych).

a Bezwzględna żądana Tzasil

b Zależna od pogody żądana Tzasil

# Kod Opis

Nd. [D-03] ▪ 0 (wyłączone) (domyślnie)

▪ 1 (włączone) L=2°C,

R=4°C (–2°C<TA<2°C)

▪ 2 (włączone) L=4°C,

R=4°C (–2°C<TA<2°C)

▪ 3 (włączone) L=2°C,

R=8°C (–4°C<TA<4°C)

▪ 4 (włączone) L=4°C,

R=8°C (–4°C<TA<4°C)

# Kod Opis

Zakres temperatury zasilania dla strefy temperatury zasilania głównego (= strefa temperatury zasilania o najniższej temperaturze zasilania w przypadku ogrzewania)

[A.3.1.1.2.2] [9-00] Temp. maks. (ogrzew.)

37°C~zależnie od jednostki zewnętrznej (domyślnie: 55°C)

[A.3.1.1.2.1] [9-01] Temp. min. (ogrzew.)

15°C~37°C (domyślnie: 25°C )

Zakres temperatury zasilania dla strefy temperatury zasilania dodatkowego (= strefa temperatury zasilania o najwyższej temperaturze zasilania w przypadku ogrzewania)

[A.3.1.2.2.2] [9-06] Temp. maks. (ogrzew.)

37°C~zależnie od jednostki zewnętrznej (domyślnie: 55°C)

[A.3.1.2.2.1] [9-05] Temp. min. (ogrzew.)

15°C~37°C (domyślnie: 25°C)

Temperatura przeregulowania dla temperatury zasilania

Ta funkcja definiuje sposób, w jaki temperatura wody może wzrosnąć powyżej żądanej temperatury zasilania, zanim sprężarka zostanie zatrzymana. Sprężarka zostanie uruchomiona ponownie, gdy temperatura zasilania spadnie poniżej żądanej temperatury zasilania. Funkcja ta dotyczy TYLKO trybu ogrzewania.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Maksymalna modulacja temperatury zasilania

Ma zastosowanie TYLKO w przypadku sterowania termostatem w pomieszczeniu oraz gdy włączona jest modulacja. Maksymalna modulacja (=zmienność) żądanej temperatury zasilania zależna od różnicy pomiędzy rzeczywistą a żądaną temperaturą pomieszczenia, np. modulacja 3°C oznacza, że żądana temperatura zasilania może zwiększyć się lub zmniejszyć o 3°C. Zwiększenie modulacji zapewnia lepszą wydajność (mniej cykli włączenia/wyłączenia, szybsze nagrzewanie), ale w zależności od emitera ciepła, ZAWSZE NALEŻY zachować równowagę (patrz projekt i wybór emiterów ciepła) pomiędzy żądaną temperaturą zasilania a żądaną temperaturą pomieszczenia.

# Kod Opis

Nd. [8-06] 0°C~10°C (domyślnie: 3°C)

Zakresy temperatury (temperatura pomieszczenia)

Dotyczy TYLKO sterowania termostatem w pomieszczeniu. Aby oszczędzić energię poprzez zapobieganie przegrzaniu pomieszczenia, można ograniczyć zakres temperatury pomieszczenia dla ogrzewania.

UWAGA

Podczas zmiany zakresów temperatury pomieszczenia wszystkie żądane temperatury pomieszczenia również zostaną zmienione w celu zagwarantowania, że znajdują się w danym zakresie.

# Kod Opis

Zakres temp. pomieszczenia [A.3.2.1.2] [3-06] Temp. maks. (ogrzew.)

18°C~30°C (domyślnie: 30°C)

[A.3.2.1.1] [3-07] Temp. min. (ogrzew.)

12°C~18°C (domyślnie: 12°C)

Przewodnik odniesienia dla instalatora

Page 66

8 Konfiguracja

[

9-0C

]

Krok temperatury pomieszczenia

Dotyczy TYLKO sterowania termostatem w pomieszczeniu, gdy temperatura wyświetlana jest w °C.

# Kod Opis

[A.3.2.4] Nd. Krok temp. pomieszcz.

▪ 1°C (domyślnie). Żądaną temperaturę

pomieszczenia w interfejsie użytkownika możną ustawić w krokach co 1°C.

▪ 0,5°C. Żądaną temperaturę

pomieszczenia na kontrolerze zdalnym można ustawić w krokach co 0,5°C. Rzeczywista temperatura pomieszczenia wyświetlana jest z dokładnością do 0,1°C.

Histereza temperatury pomieszczenia

Dotyczy TYLKO sterowania termostatem w pomieszczeniu. Szerokość histerezy dla żądanej temperatury pomieszczenia można ustawić. NIE zaleca się zmiany histerezy temperatury pomieszczenia, ponieważ jest ona ustawiona na wartość optymalną dla systemu.

a Temperatura pomieszczenia

b Rzeczywista temperatura pomieszczenia

c Żądana temperatura pomieszczenia

d Czas

# Kod Opis

Nd. [9-0C] 1°C~6°C (domyślnie: 1°C)

Przesunięcie temperatury pomieszczenia

Dotyczy TYLKO sterowania termostatem w pomieszczeniu. Można skalibrować czujnik temperatury pomieszczenia (zewnętrzny). Istnieje możliwość ustawienia przesunięcia wartości termistora w pomieszczeniu zmierzonej przez interfejs użytkownika lub zewnętrzny czujnik w pomieszczeniu. Ustawienia można użyć w celu skompensowania sytuacji, w których kontroler użytkownika lub zewnętrzny czujnik w pomieszczeniu NIE MOGĄ być zainstalowane w idealnym miejscu (patrz instrukcja montażu oraz/lub przewodnik odniesienia dla instalatora).

# Kod Opis

Przes. temp. pom.: Przesunięcie rzeczywistej temperatury pomieszczenia zmierzonej przez czujnik interfejsu użytkownika.

[A.3.2.2] [2-0A] –5°C~5°C, krok 0,5°C (domyślnie: 0°C) Przes. czujn. zewn. pom.: Dostępne TYLKO wtedy, gdy

zainstalowano i skonfigurowano opcję zewnętrznego czujnika w pomieszczeniu (patrz [C-08])

[A.3.2.3] [2-09] –5°C~5°C, krok 0,5°C (domyślnie: 0°C)

Ochrona przeciwzamrożeniowa

Ochrona przeciwzamrożeniowa zapobiega zbytniemu wychłodzeniu pomieszczenia. To ustawienie działa inaczej w zależności od ustawionej metody sterowania jednostką ([C‑07]). Wykonaj czynności zgodnie z poniższą tabelą.

Metoda sterowania jednostką

([C‑07])

Sterowanie termostatem w pomieszczeniu ([C‑07]=2)

Pozwól, aby termostat w pomieszczeniu zajął się ochroną

Ochrona

przeciwzamrożeniowa

przeciwzamrożeniową: ▪ Ustaw [2‑06] na “1” ▪ Ustaw temperaturę

przeciwzamrożeniową pomieszczenia ([2‑05]).

Sterowanie zewnętrznym termostatem w pomieszczeniu ([C‑07]=1)

Pozwól, aby zewnętrzny termostat w pomieszczeniu zajął się ochroną przeciwzamrożeniową:

▪ WŁĄCZ stronę główną

temperatury wody na wylocie.

Sterowanie temperaturą wody na wylocie ([C‑07]=0)

Ochrona przeciwzamrożeniowa NIE jest gwarantowana.

UWAGA

Jeśli system NIE zawiera grzałki BUH, NIE wolno zmieniać domyślnej temperatury przeciwzamrożeniowej.

INFORMACJE

Jeśli wystąpi błąd U4, ochrona przeciwzamrożeniowa NIE jest gwarantowana.

Szczegółowe informacje na temat ochrony przeciwzamrożeniowej w związku do mającej zastosowanie metody sterowania jednostką znajdują się poniżej.

[C‑07]=2: sterowanie termostatem w pomieszczeniu

Przy sterowaniu termostatem w pomieszczeniu ochrona przeciwzamrożeniowa jest zagwarantowana nawet, gdy strona główna temperatury w pomieszczeniu jest WYŁĄCZONA w interfejsie użytkownika. Gdy ochrona przeciwzamrożeniowa ([2‑06]) jest włączona i temperatura w pomieszczeniu spadnie poniżej temperatury przeciwzamrożeniowej ([2‑05]), jednostka dostarczy wodę zasilającą do emiterów ciepła w celu ponownego ogrzania pomieszczenia.

# Kod Opis

Nd. [2-06] Ochr. przeciwzamrożeniowa

▪ 0: wyłączona ▪ 1: włączona (domyślnie)

Nd. [2-05] Temperatura zapobiegania zamrożeniu

pomieszczenia 4°C~16°C (domyślnie: 16°C)

INFORMACJE

Jeśli wystąpi błąd U5:

▪ gdy podłączony jest 1 interfejs użytkownika, ochrona

przeciwzamrożeniowa NIE jest gwarantowana,

▪ gdy podłączone są 2 interfejsy użytkownika i drugi

interfejs użytkownika używany do sterowania temperaturą w pomieszczeniu jest odłączony (z powodu złego okablowania, uszkodzenia kabla), ochrona przeciwzamrożeniowa NIE jest gwarantowana.

UWAGA

Jeśli Awaryjny ustawiono na Ręczne ([A.6.C]=0) i jednostka zostanie wyzwolona do uruchomienia pracy awaryjnej, przed uruchomieniem interfejs użytkownika poprosi o potwierdzenie. Ochrona przeciwzamrożeniowa jest aktywna nawet wtedy, jeśli użytkownik NIE potwierdzi pracy awaryjnej.

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 67

8 Konfiguracja

[C‑07]=1: sterowanie zewnętrznym termostatem w pomieszczeniu

Przy sterowaniu zewnętrznym termostatem w pomieszczeniu ochrona przeciwzamrożeniowa jest gwarantowana przez zewnętrzny termostat w pomieszczeniu pod warunkiem, że strona główna temperatury zasilania jest WŁĄCZONA w interfejsie użytkownika i ustawienie automatycznej pracy awaryjnej ([A.6.C]) ustawione jest na "1".

Ponadto możliwa jest ograniczona ochrona przeciwzamrożeniowa przez urządzenie:

W przypadku… …zastosowanie ma:

Jedna strefa temperatury zasilania

Dwie strefy temperatury zasilania ▪ Gdy strona główna

▪ Gdy strona główna

temperatury zasilania jest WYŁĄCZONA i temperatura otoczenia na zewnątrz spadnie poniżej 4°C, jednostka dostarczy wodę do emiterów ciepła w celu ponownego rozgrzania pomieszczenia, a nastawa temperatury zasilania ostanie obniżona.

▪ Gdy strona główna

temperatury zasilania jest WŁĄCZONA, zewnętrzny termostat w pomieszczeniu jest w stanie "WYŁĄCZENIA termostatu" i temperatura otoczenia na zewnątrz spadnie poniżej 4°C, jednostka dostarczy wodę do emiterów ciepła w celu ponownego rozgrzania pomieszczenia, a nastawa temperatury zasilania ostanie obniżona.

▪ Gdy strona główna

temperatury zasilania jest WŁĄCZONA i zewnętrzny termostat w pomieszczeniu jest w stanie "WŁĄCZENIA termostatu", ochrona przeciwzamrożeniowa pomieszczenia jest gwarantowana za pośrednictwem normalnej logiki.

▪ Gdy strona główna

temperatury zasilania jest WŁĄCZONA, tryb pracy jest ustawiony na "ogrzewanie" i temperatura otoczenia na zewnątrz spadnie poniżej 4°C, jednostka dostarczy wodę do emiterów ciepła w celu ponownego rozgrzania pomieszczenia, a nastawa temperatury zasilania ostanie obniżona.

Przy sterowaniu temperaturą zasilania, ochrona przeciwzamrożeniowa NIE jest gwarantowana. Jeśli jednak [2‑06] ustawiono na “1”, ograniczona ochrona przeciwzamrożeniowa przez jednostkę jest możliwa:

▪ Gdy strona główna temperatury zasilania jest WYŁĄCZONA i

temperatura otoczenia na zewnątrz spadnie poniżej 4°C, jednostka dostarczy wodę do emiterów ciepła w celu ponownego rozgrzania pomieszczenia, a nastawa temperatury zasilania ostanie obniżona.

▪ Gdy strona główna temperatury zasilania jest WŁĄCZONA i tryb

pracy ustawiony jest na "ogrzewanie", jednostka dostarczy wodę do emiterów ciepła, aby rozgrzać pomieszczenie zgodnie z normalną logiką.

Zawór odcinający

Poniższe informacje mają zastosowanie tylko w przypadku 2 stref temperatury zasilania. W przypadku 1 strefy temperatury zasilania dodatkowego, należ podłączyć zawór odcinający do wyjścia ogrzewania.

Wyjście zaworu odcinającego, znajdującego się w strefie temperatury zasilania głównego, można skonfigurować.

INFORMACJE

Podczas odmrażania zawór odcinający jest ZAWSZE otwarty.

Termo. Wł./WYŁ.: zawór jest zamykany zależnie od parametru [F-0B], gdy nie ma zapotrzebowania na ogrzewanie ze strefy głównej. To ustawienie należy włączyć, aby:

▪ uniknąć ogrzewania emiterów ciepła przez wodę zasilającą w

strefie zasilania głównego (poprzez stację zaworów mieszających), gdy strefa zasilania dodatkowego zgłasza żądanie.

▪ aktywować włączenie/wyłączenie pompy stacji zaworów

mieszających TYLKO wtedy, gdy zgłaszane jest zapotrzebowanie. Patrz "5Wskazówki dotyczące stosowania"na stronie13.

# Kod Opis

[A.3.1.1.6.1] [F-0B] Zawór odcinający:

▪ 0 (Nie)(domyślne): na jego działanie

NIE MA wpływu zapotrzebowanie na ogrzewanie.

▪ 1 (Tak): jest zamykany w przypadku

BRAKU zapotrzebowania na ogrzewanie.

INFORMACJE

Ustawienie [F-0B] jest ważne tylko wtedy, gdy ustawiono żądanie termostatu lub zewnętrznego termostatu w pomieszczeniu (NIE w przypadku ustawienia temperatury zasilania).

Zakres pracy

Zależnie od średniej temperatury na zewnątrz, praca jednostki w trybie ogrzewania pomieszczenia jest zabroniona.

Temp. WYŁ ogrzew. pom.: Gdy średnia temperatura zewnętrzna zwiększy się powyżej tej wartości, ogrzewanie pomieszczenia zostanie WYŁĄCZONE w celu uniknięcia przegrzania.

# Kod Opis

[A.3.3.1] [4-02] ▪ EHBH04+08: 14°C~35°C (domyślnie:

25°C)

▪ EHBH11+16: 14°C~35°C (domyślnie:

35°C)

[C‑07]=0: sterowanie temperaturą zasilania

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 68

8 Konfiguracja

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

8.3.2 Sterowanie ciepłą wodą użytkową: zaawansowane

Nastawy temperatury zbiornika

Dotyczy wyłącznie sytuacji, w których przygotowanie zbiornika ciepłej wody użytkowej jest ustawione na harmonogram lub harmonogram + dogrzewanie.

Można zdefiniować następujące nastawy temperatury zbiornika: ▪ buforowanie ekonomiczne ▪ buforowanie komfortowe ▪ dogrzewanie ▪ histereza dogrzewania Wartości nastaw ułatwiają użycie tej samej wartości w

harmonogramie. Aby później zmienić wartość, wystarczy zrobić to w 1 miejscu (patrz również instrukcja obsługi oraz/lub przewodnik odniesienia dla użytkownika).

Buforowanie komfortowe

Podczas programowania harmonogramu można wykorzystać temperatury zbiornika ustawione jako wartości nastaw. Zbiornik będzie się następnie nagrzewał aż do osiągnięcia temperatur nastaw. Ponadto, można zaprogramować zatrzymanie buforowania. Ta funkcja zatrzymuje ogrzewanie zbiornika nawet, gdy nastawa NIE zostanie osiągnięta. Zatrzymanie buforowania należy zaprogramować tylko wtedy, gdy ogrzewanie zbiornika jest całkowicie niepożądane.

# Kod Opis

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (domyślnie: 60°C)

Buforowanie ekonom.

Temperatura buforowania ekonomicznego oznacza niższą żądaną temperaturę zbiornika. Jest to żądana temperatura, gdy zaplanowano czynność buforowania ekonomicznego (najlepiej w dzień).

# Kod Opis

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (domyślnie:

45°C)

zewnątrz żądana temperatura zbiornika jest wyższa, ponieważ temperatura zimnej wody w kranie jest niższa i odwrotnie. W przypadku przygotowania ciepłej wody użytkowej w trybie harmonogram lub harmonogram+dogrzewanie temperatura buforowania komfortowego zależy od pogody (stosownie do krzywej zależnej od pogody), temperatura buforowania ekonomicznego i dogrzewania NIE JEST zależna od pogody. W przypadku dogrzewania jedynie podczas przygotowania ciepłej wody użytkowej żądana temperatura zbiornika jest zależna od pogody (zgodnie z krzywą zależną od pogody). Podczas pracy w trybie zależnym od pogody użytkownik końcowy nie może dostosować żądanej temperatury zbiornika w interfejsie użytkownika.

# Kod Opis

[A.4.6] Nd. Żądana temperatura zbiornika zależna

od pogody to: ▪ Bezwzględne (domyślnie): wyłączone.

Żadna z żądanych temperatur zbiornika NIE JEST zależna od pogody.

▪ Zal. od pogody: włączone. W trybie

harmonogramu lub harmonogramu +dogrzewania temperatura buforowania komfortowego jest zależna od pogody. Temperatura buforowania ekonomicznego i dogrzewania NIE JEST zależna od pogody. W trybie dogrzewania żądana temperatura zbiornika jest zależna od pogody. Uwaga: Gdy wyświetlana temperatura zbiornika jest zależna od pogody, nie można jej regulować za pomocą interfejsu użytkownika.

[A.4.7] [0-0E]

Krzywa zależna od pogody [0-0D] [0-0C] [0-0B]

Dogrzewanie

Używana jest żądana temperatura dogrzewania zbiornika: ▪ w trybie dogrzewania lub trybie harmonogramu + dogrzewania:

Gwarantowana minimalna temperatura zbiornika jest określana ustawieniem T

–[6‑08], które jest nastawą [6‑0C] lub

HP OFF

temperaturą dogrzewania pomniejszoną o histerezę dogrzewania. Jeśli temperatura zbiornika spadnie poniżej tej wartości, zbiornik jest dogrzewany.

# Kod Opis

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (domyślnie:

45°C)

Histereza dogrzewania

Dotyczy wyłącznie sytuacji, w których przygotowanie ciepłej wody użytkowej jest ustawione na harmonogram + dogrzewanie.

# Kod Opis

Nd. [6-08] 2°C~20°C (domyślnie: 10°C)

Zależnie od pogody

Ustawienia instalatora zależne od pogody umożliwiają zdefiniowanie parametrów pracy w trybie zależnym od pogody. Aktywacja pracy w trybie zależnym od pogody powoduje, że żądana temperatura zbiornika określana jest automatycznie w zależności od średniej temperatury na zewnątrz: w przypadku niskiej temperatury na

▪ T

: Żądana temperatura zbiornika.

DHW

▪ Ta: Zewnętrzna temperatura otoczenia

(uśredniona)

▪ [0-0E]: niska zewnętrzna temperatura

otoczenia: –40°C~5°C (domyślnie: – 10°C)

▪ [0-0D]: wysoka zewnętrzna

temperatura otoczenia: 10°C~25°C (domyślnie: 15°C)

▪ [0-0C]: żądana temperatura zbiornika,

gdy temperatura zewnętrzna jest równa lub spadnie poniżej niskiej temperatury otoczenia: 45°C~[6‑0E]°C (domyślnie: 60°C)

▪ [0-0B]: żądana temperatura zbiornika,

gdy temperatura zewnętrzna jest równa lub wzrośnie powyżej wysokiej temperatury otoczenia: 35°C~[6‑0E]°C (domyślnie: 55°C)

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 69

8 Konfiguracja

[8-01] [8-02]

[8-00]

Praca pompy ciepła

# Kod Opis

Nd. [6-00] Różnica temperatur określająca

temperaturę WŁĄCZENIA pompy ciepła. Zakres: 2°C~20°C (domyślnie: 2°C)

Nd. [6-01] Różnica temperatur określająca

temperaturę WYŁĄCZENIA pompy ciepła.

Zakres: 0°C~10°C (domyślnie: 2°C)

INFORMACJE

Maksymalna temperatura pompy ciepła zależy od temperatury otoczenia. Aby uzyskać więcej informacji, patrz zakres pracy.

Liczniki czasu dla jednoczesnego żądania ogrzewania pomieszczeń i ciepłej wody użytkowej

# Kod Opis

Nd. [8-00] Nie zmieniać. (domyślnie: 1) Nd. [8-01] Maksymalny czas pracy dla obsługi

ciepłej wody użytkowej. Ogrzewanie ciepłej wody użytkowej jest zatrzymywane nawet w przypadku, gdy docelowa temperatura ciepłej wody użytkowej NIE zostanie osiągnięta. Rzeczywisty maksymalny czas pracy zależy również od ustawienia [8-04].

▪ Gdy układ systemu = Sterowanie przy

pomocy termostatu w pomieszczeniu: Ta wartość nastawy jest brana pod uwagę tylko wtedy, gdy wystąpi żądanie ogrzewania pomieszczenia. W przypadku BRAKU żądania ogrzewania pomieszczenia zbiornik ogrzewany jest do czasu osiągnięcia nastawy.

▪ Gdy układ systemu ≠ Sterowanie przy

pomocy termostatu w pomieszczeniu: Niniejsza wartość nastawy jest zawsze brana pod uwagę.

Zakres: 5~95 minut (domyślnie: 30)

Nd. [8-02] Opóźnienie ponownego uruchomienia.

Minimalny czas pomiędzy dwoma cyklami dla ciepłej wody użytkowej. Rzeczywiste maksymalne opóźnienie ponownego uruchomienia zależy również od ustawienia [8-04].

Zakres: 0~10 godzin (domyślnie: 3) (krok: 0,5 godzin).

Uwaga: Minimalny czas to 1/2 godzin nawet, gdy wybrana wartość to 0.

# Kod Opis

Nd. [8-03] Timer opóźnienia grzałki przeciwko

bakteriom legionelli. Tylko dla EKHW Opóźnienie uruchomienia dla grzałki

przeciwko bakteriom legionelli, gdy aktywny jest tryb ciepłej wody użytkowej.

▪ Gdy tryb ciepłej wody użytkowej NIE

JEST aktywny, czas opóźnienia wynosi 20minut.

▪ Czas opóźnienia rozpoczyna się od

temperatury WŁĄCZENIA grzałki przeciwko bakteriom legionelli.

▪ Dostosowując czas opóźnienia grzałki

przeciwko bakteriom legionelli do maksymalnego czasu pracy, można wyznaczyć optymalną wartość będącą kompromisem między efektywnością energetyczną a czasem nagrzewania.

▪ Jeśli czas opóźnienia grzałki

przeciwko bakteriom legionelli jest zbyt długi, osiągnięcie temperatury nastawy przez zbiornik ciepłej wody użytkowej może zająć zbyt wiele czasu.

▪ Ustawienie [8-03] obowiązuje

wyłącznie, jeśli ustawienie [4-03]=1. Ustawienie [4-03]=0/2/3/4 ogranicza pracę grzałki przeciwko bakteriom legionelli automatycznie względem czasu pracy pompy ciepła w trybie ogrzewania cwu.

▪ Należy upewnić się, że parametr

[8-03] mieści się w maksymalnym czasie pracy [8-01].

Zakres: 20~95 minut (domyślnie: 50).

Nd. [8-04] Dodatkowy czas pracy dla

maksymalnego czasu pracy zależy od temperatury zewnętrznej [4-02] lub [F-01].

Zakres: 0~95 minut (domyślnie: 95).

[8-02]: Opóźnienie ponownego uruchomienia

1 Tryb grzania ciepłej wody użytkowej pompą ciepła

(1=aktywne, 0=nie aktywne)

2 Zapotrzebowanie na gorącą wodę dla pompy ciepła

(1=zapotrzebowanie, 0=brak zapotrzebowania)

t Czas

[8-03]: Timer opóźnienia grzałki przeciwko bakteriom legionelli

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 70

8 Konfiguracja

[8-03]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

[8-01]

[F-01] 35°C

[8-02]

[8-01]+

[8-04]

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

1 Praca grzałki przeciwko bakteriom legionelli (1=aktywna,

0=nieaktywna)

2 Tryb grzania ciepłej wody użytkowej pompą ciepła

(1=aktywne, 0=nie aktywne)

3 Zapotrzebowanie na gorącą wodę dla grzałki przeciwko

bakteriom legionelli (1=zapotrzebowanie, 0=brak zapotrzebowania)

4 Zapotrzebowanie na gorącą wodę dla pompy ciepła

(1=zapotrzebowanie, 0=brak zapotrzebowania)

t Czas

[8-04]: dodatkowy czas pracy przy ustawieniu [4-02]/[F-01]

TATemperatura otoczenia (zewnętrzna)

t Czas

Opóźnienie ponownego uruchomienia Maksymalny czas pracy dla ciepłej wody użytkowej

Dezynfekcja

Dotyczy wyłącznie instalacji ze zbiornikiem cwu. Funkcja ta umożliwia dezynfekcję zbiornika cwu przez okresowe

podgrzewanie wody użytkowej do określonego poziomu temperatury.

OSTROŻNIE

Ustawień funkcji dezynfekcji MUSI dokonać monter zgodnie z obowiązującymi przepisami.

# Kod Opis

[A.4.4.2] [2‑00] Dzień pracy:

▪ 0: Codziennie ▪ 1: Poniedziałek ▪ 2: Wtorek

[A.4.4.1] [2‑01] Dezynfekcja

Przewodnik odniesienia dla instalatora

▪ 3: Środa ▪ 4: Czwartek ▪ 5: Piątek ▪ 6: Sobota ▪ 7: Niedziela

▪ 0: Nie ▪ 1: Tak

# Kod Opis

[A.4.4.3] [2‑02] Czas rozpoczęcia: 00~23:00, krok: 1:00. [A.4.4.4] [2‑03] Temperatura docelowa: 55°C~80°C,

domyślnie: 70°C.

[A.4.4.5] [2‑04] Czas trwania: 5~60 min, domyślnie: 10

min.

Temperatura ciepłej wody użytkowej

DHW

TUNastawa temperatury użytkownika THNastawa wysokiej temperatury [2-03]

t Czas

OSTRZEŻENIE

Należy pamiętać o tym, że temperatura ciepłej wody użytkowej w kranie z ciepłą wodą jest równa wartości ustawionej podczas konfiguracji w miejscu instalacji [2-03] po przeprowadzeniu dezynfekcji.

W przypadku gdy ta temperatura ciepłej wody jest na tyle wysoka, że może stanowić zagrożenie dla zdrowia użytkowników, wówczas na połączeniu wylotowym zbiornika na ciepłą wodę należy zamontować zawór mieszania wody (nie należy do wyposażenia). Zawór ten zagwarantuje, że temperatura wody w kranie z ciepłą wodą nie wzrośnie powyżej ustawionej wartości maksymalnej. Ta dopuszczalna maksymalna temperatura ciepłej wody powinna być ustawiona zgodnie z obowiązującymi przepisami.

OSTROŻNIE

Należy dopilnować, aby czas włączenia funkcji dezynfekcji [A.4.4.3] o określonym czasie trwania [A.4.4.5] NIE został przerwany przez ewentualne zapotrzebowanie na ciepłą wodę.

OSTROŻNIE

Harmonogram zezwalania na działanie grzałki BSH jest używany w celu ograniczenia lub zezwolenia na działanie grzałki przeciwko bakteriom legionelli w oparciu o program tygodniowy. Porada: Aby uniknąć nieskutecznego działania funkcji dezynfekcji, należy zezwolić grzałce przeciwko bakteriom legionelli (w programie tygodniowym) na działanie przez przynajmniej 4 godziny od początku rozpoczęcia zaplanowanej funkcji dezynfekcji. Jeśli grzałka przeciwko bakteriom legionelli zostanie ograniczona podczas dezynfekcji, działanie tej funkcji NIE będzie skuteczne i wygenerowane zostanie stosowne ostrzeżenie AH.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 71

8 Konfiguracja

INFORMACJE

W przypadku kodu błędu AH, jeśli przerwanie funkcji dezynfekcji nie nastąpiło w wyniku użycia ciepłej wody użytkowej, zalecane jest wykonanie następujących czynności:

▪ Po wybraniu Ciepła woda użytkowa > Tryb nastawy >

Dogrzewanie lub Dogrzew + har. zaleca się zaprogramowanie uruchomienia funkcji dezynfekcji przynajmniej 4 godziny po ostatnim oczekiwanym użyciu dużej ilości ciepłej wody. To uruchomienie można ustawić za pomocą ustawień instalatora (funkcja dezynfekcji).

▪ Po wybraniu Ciepła woda użytkowa > Tryb nastawy >

Tylko harmon. zaleca się zaprogramowanie Buforowanie ekonom. na 3 godziny przed zaplanowanym uruchomieniu funkcji dezynfekcji, aby wstępnie nagrzać zbiornik.

INFORMACJE

Funkcja dezynfekcji jest ponownie uruchamiana w przypadku spadku temperatury ciepłej wody użytkowej o 5°C poniżej docelowej temperatury dezynfekcji w danym okresie czasu.

INFORMACJE

Błąd AH wystąpi w przypadku wykonania poniższych czynności podczas dezynfekcji:

▪ Ustaw poziom uprawnień użytkownika na Instalator. ▪ Przejdź do strony głównej temperatury zbiornikaCWU

(Zbiornik).

▪ Naciśnij , aby przerwać dezynfekcję.

8.3.3 Ustawienia źródła ciepła

Grzałka BUH

Tryb pracy grzałki BUH: definiuje, kiedy praca grzałki BUH jest włączona lub wyłączona. Ustawienie to jest zastępowane, gdy wymagane jest ogrzewanie grzałką BUH w czasie odmrażania lub w przypadku awarii jednostki zewnętrznej (gdy [A.6.C] jest włączone).

# Kod Opis

[A.5.1.1] [4‑00] Praca grzałki BUH:

▪ 0: Wyłączona ▪ 1 (domyślnie): Włączona

[A.5.1.3] [4‑07] Określa, czy drugi krok grzałki BUH jest:

▪ 1: Dozwolony ▪ 0: NIEDOZWOLONY W ten sposób można ograniczyć

wydajność grzałki BUH.

Nd. [5-00] Czy praca grzałki BUH jest dozwolona

powyżej temperatury równowagi podczas ogrzewania pomieszczenia?

▪ 1: NIEDOZWOLONA ▪ 0: Dozwolona

[A.5.1.4] [5‑01] Temperatura równowagi.

Temperatura zewnętrzna, poniżej której dozwolona jest praca grzałki BUH.

Zakres: –15°C~35°C (domyślnie: 0°C) (krok: 1°C)

Automatyczna praca awaryjna

W przypadku awarii pompy ciepła grzałka BUH i grzałka przeciwko bakteriom legionelli może służyć jako grzałka awaryjna i automatycznie lub nieautomatycznie przejąć obciążenie grzewcze.

▪ Gdy automatyczna praca awaryjna jest ustawiona na Automat. i

wystąpi awaria pompy ciepła: ▪ Grzałka BUH automatycznie przejmie obciążenie grzewcze. ▪ Grzałka przeciwko bakteriom legionelli automatycznie przejmie

produkcję ciepłej wody użytkowej.

▪ Gdy automatyczna praca awaryjna jest ustawiona na Ręczne i

dojdzie do awarii pompy ciepła, obsługa ciepłej wody użytkowej i ogrzewania pomieszczenia zostanie zatrzymana i będzie musiała zostać ręcznie przywrócona. Na interfejsie użytkownika wyświetlona zostanie prośba o potwierdzenie, czy grzałka BUH lub grzałka przeciwko bakteriom legionelli może przejąć obciążenie grzewcze.

Jeśli dojdzie do awarii pompy ciepła, na interfejsie użytkownika wyświetlony zostanie komunikat . Jeśli dom będzie bez nadzoru przez dłuższy czas, zalecamy ustawienie opcji [A.6.C] Awaryjny na Automat..

# Kod Opis

[A.6.C] Nd. Awaryjny:

▪ 0: Ręczne (domyślnie) ▪ 1: Automat.

INFORMACJE

Jeśli [4‑03]=1 lub 3, wówczas Awaryjny=Ręczne nie dotyczy grzałki przeciwko bakteriom legionelli.

INFORMACJE

Ustawienie automatycznej pracy awaryjnej można ustawić wyłącznie w strukturze menu interfejsu użytkownika.

INFORMACJE

Jeśli dojdzie do awarii pompy ciepła i ustawienie [A.6.C] będzie ustawione na Ręczne, funkcja ochrony przed szronem, funkcja osuszania szlichty ogrzewania podłogowego i funkcja zapobiegania zamarznięciu przewodów rurowych wody będzie aktywna nawet wtedy, gdy użytkownik NIE potwierdzi pracy awaryjnej.

Praca biwalentna

Dotyczy tylko instalacji z pomocniczym ogrzewaczem wody (praca zamienna, połączenie równoległe). Funkcja ta ma na celu określenie — w oparciu o temperaturę zewnętrzną (możliwość 1) lub ceny energii (możliwość 2) — które źródło ciepła może zapewniać ogrzewanie pomieszczenia: jednostka wewnętrzna czy pomocniczy ogrzewacz wody.

Ustawienie w miejscu instalacji "pracy w trybie biwalentnym" ma zastosowanie wyłącznie do pracy jednostki wewnętrznej w trybie ogrzewania przestrzeni oraz do sygnału zezwalającego na uruchomienie pomocniczego ogrzewacza wody.

Możliwość 1

Instalator może ustawić temperaturę, poniżej której przepływowy ogrzewacz wody będzie zawsze działał, gdy ceny energii elektrycznej (Wysokie, Średnia, Niskie) mają wartość “0” w strukturze menu.

UWAGA

NIE używać przeglądu ustawień!

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 72

8 Konfiguracja

[C-03]

[C-04]

calc

[C-03]+[C-04]

3°C

[C-03]

Po włączeniu funkcji pracy biwalentnej jednostka wewnętrzna automatycznie przerywa pracę w trybie ogrzewania przestrzeni, jeśli temperatura zewnętrzna spadnie poniżej temperatury WŁĄCZENIA trybu biwalentnego, zaś sygnał zezwolenia na pracę pomocniczego ogrzewacza wody stanie się aktywny.

Po wyłączeniu pracy w trybie biwalentnym możliwe jest ogrzewanie przez jednostkę wewnętrzną przy wszystkich temperaturach zewnętrznych (patrz zakresy pracy), zaś sygnał zezwalający na pracę pomocniczego ogrzewania wody jest ZAWSZE dezaktywowany.

▪ [C‑03] Temperatura WŁĄCZENIA trybu pracy biwalentnej: określa

temperaturę zewnętrzną, poniżej której aktywny staje się sygnał zezwolenia na pracę pomocniczego ogrzewacza wody (zamknięty, KCR w EKRP1HB), oraz przerywana jest praca jednostki zewnętrznej w trybie ogrzewania pomieszczeń.

▪ [C‑04] Histereza trybu pracy biwalentnej: określa różnicę

pomiędzy temperaturą WŁĄCZENIA i WYŁĄCZENIA w trybie pracy biwalentnej.

Sygnał zezwolenia na pracę X1–X2 ( EKRP1HB )

TATemperatura zewnętrzna

a Zamknięty

b Otwarty

# Kod Opis

Nd. [C-03] Zakres: –25°C~25°C (domyślnie: 0°C)

(krok: 1°C)

Nd. [C-04] Zakres: 2°C~10°C (domyślnie: 3°C)

(krok: 1°C)

Możliwość 2

Instalator może ustawić zakres temperatur ([C‑04]). W zależności od cen energii obliczony punkt T

zmienia się w tym zakresie.

calc

# Kod Opis

[7.4.5.1] Nd. Jaka jest wysoka cena

za elektryczność?

[7.4.5.2] Nd. Jaka jest średnia cena

za elektryczność?

[7.4.5.3] Nd. Jaka jest niska cena

za elektryczność?

[7.4.6] Nd. Jaka jest cena paliwa?

UWAGA

NIE używać przeglądu ustawień!

Gdy TA osiągnie punkt T

, aktywowana zostanie zgoda na

calc

biwalentne źródło ciepła. Aby uniknąć zbyt dużej ilości przełączeń, histereza wynosi 3°C.

▪ [C‑03] Temperatura WŁĄCZENIA. Poniżej tej temperatury praca

biwalentna będzie zawsze WŁĄCZONA. Wartość T

calc

jest

ignorowana.

▪ [C‑04] Zakres pracy, w którym obliczany jest punkt T

calc

b Otwarty

# Kod Opis

Nd. [C-03] Zakres: –25°C~25°C (domyślnie: 0°C)

(krok: 1°C)

Nd. [C-04] Zakres: 2°C~10°C (domyślnie: 3°C)

(krok: 1°C)

Zaleca się wybranie wartości ustawienia [C‑04] większej niż wartość domyślna, aby uzyskać optymalną pracę w przypadku wyboru możliwości 2. W zależności od użytego ogrzewacza przepływowego, wydajność ogrzewacza przepływowego należy wybrać w następujący sposób:

# Kod Opis

[A.6.A] [7‑05] ▪ 0: Bardzo wysoka

▪ 1: Wysokie

▪ 2: Średnia

▪ 3: Niskie

▪ 4: Bardzo niska

INFORMACJE

Ceny energii elektrycznej można ustawić tylko, gdy praca biwalentna jest WŁĄCZONA ([A.2.2.6.1] lub [C-02]). Te wartości można ustawić tylko w strukturze menu [7.4.5.1], [7.4.5.2] i [7.4.5.3]. NIE używać przeglądu ustawień.

INFORMACJE

ef. ogrz. wody Ustawienia [A.6.A] lub [7‑05] będą widoczne tylko, gdy praca biwalentna jest WŁĄCZONA ([A.2.2.6.1] lub [C‑02]).

OSTROŻNIE

W przypadku aktywacji trybu pracy biwalentnej należy dopilnować przestrzegania wszystkich zasad wymienionych dla wskazówki zastosowania 5.

Firma Daikin NIE odpowiada za uszkodzenia wynikające z nieprzestrzegania powyższej zasady.

INFORMACJE

▪ Kombinacja ustawienia [4-03]=0/2 z pracą w trybie

biwalentnym przy niskiej temperaturze zewnętrznej może skutkować brakami w zasilaniu w ciepłą wodę użytkową.

▪ Funkcja pracy w trybie biwalentnym nie ma wpływy na

tryb ogrzewania ciepłej wody użytkowej. Zbiornik ciepłej wody użytkowej jest nadal ogrzewany wyłącznie za pośrednictwem jednostki wewnętrznej.

▪ Sygnał zezwolenia na uruchomienie pomocniczego

ogrzewacza wody jest zlokalizowany na urządzeniu EKRP1HB (płyta cyfrowego wejścia/wyjścia). Jego aktywacja powoduje zwarcie styków X1, X2, zaś dezaktywacja —ich otwarcie. Schemat lokalizacji tego styku zawiera poniższa ilustracja.

TATemperatura zewnętrzna

Obliczona temperatura

calc

a Zamknięty

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 73

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

Mata grzewcza tacy

[F-02]

[F-03]

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

Ma zastosowanie do instalacji z jednostką zewnętrzną ERHQ lub w przypadku gdy zainstalowany jest zestaw maty grzewczej tacy.

▪ [F-02] Temperatura WŁĄCZENIA maty grzewczej tacy: określa

temperaturę zewnętrzną, poniżej której mata grzewcza tacy jest aktywowana przez jednostkę wewnętrzną, aby zapobiec gromadzeniu się lodu na panelu dolnym jednostki zewnętrznej w niskich temperaturach.

▪ [F-03] Histereza maty grzewczej tacy: określa różnicę między

wartościami temperatury WŁĄCZENIA i WYŁĄCZENIA maty grzewczej tacy.

Mata grzewcza tacy

TATemperatura zewnętrzna

a Włączone b WYŁĄCZONA

OSTROŻNIE

Sterowanie matą grzewczą tacy odbywa się za pośrednictwem EKRP1HB.

# Kod Opis

Nd. [F-02] Temperatura WŁĄCZENIA maty

grzewczej tacy: 3°C~10°C (domyślnie: 3°C)

Nd. [F-03] Histereza: 2°C~5°C (domyślnie: 5°C)

INFORMACJE

W zależności od ustawienia [F-04] styk Y2 znajdujący się na płytce drukowanej cyfrowego wejścia/wyjścia EKRP1HB steruje opcjonalną matą grzewczą tacy. Schemat lokalizacji tego styku zawiera poniższa ilustracja. Pełne okablowanie zawiera schemat okablowania.

8 Konfiguracja

8.3.4 Ustawienia systemu

Priorytety

# Kod Opis

Nd. [5-02] Pierwszeństwo ogrzewania

pomieszczeń. Określa, czy ciepła woda użytkowa

generowana jest przez grzałkę przeciwko bakteriom legionelli tylko wtedy, gdy temperatura zewnętrzna jest niższa od temperatury priorytetu ogrzewania pomieszczenia. Zaleca się włączenie tej funkcji w celu skrócenia czasu ogrzewania zbiornika i zagwarantowania komfortu korzystania z ciepłej wody użytkowej.

▪ 0: wyłączona ▪ 1: włączone [5-01] Temperatura równowagi i

temperatura priorytetu ogrzewania pomieszczenia [5-03] dotyczą grzałki BUH. Należy więc ustawić [5-03] na temperaturę równą lub o kilka stopni większą od [5-01].

Nd. [5-03] Temperatura funkcji pierwszeństwa

ogrzewania pomieszczeń. Określa temperaturę zewnętrzną,

poniżej której ciepła woda użytkowa będzie ogrzewana wyłącznie przez grzałkę przeciwko bakteriom legionelli.

Zakres: –15°C~35°C (domyślnie: 0°C).

Nd. [5-04] Korekta nastawy temperatury ciepłej

wody użytkowej: korekta nastawy temperatury wody użytkowej stosowana przy niskiej temperaturze zewnętrznej, gdy włączona jest funkcja zapewniająca pierwszeństwo ogrzewania pomieszczeń. Skorygowana (wyższa) nastawa zapewnia niemal niezmienioną łączną wydajność cieplną wody w zbiorniku w wyniku kompensacji chłodniejszych warstw wody przy dnie zbiornika (ponieważ nie działa wężownica wymiennika ciepła) z cieplejszymi warstwami wody w górnej części zbiornika.

Zakres: 0°C~20°C (domyślnie: 10°C).

Nd. [C-00] Jeśli zainstalowany jest zestaw solarny,

co ma priorytet ogrzewania zbiornika? ▪ 0: Zestaw solarny ▪ 1: Pompa ciepła

Automatyczny restart

Kiedy po awarii zasilania zostanie ono ponownie włączone, funkcja automatycznego restartu przywróci ustawienia pilota zdalnego sterowania z chwili, w której doszło do awarii. Z tego względu zawsze zaleca się włączenie funkcji.

Gdy taryfa o korzystnej stawce kWh charakteryzuje się przerwami w zasilaniu, należy dopilnować, aby ustawione zostało zezwolenie na automatyczne ponowne uruchomienie. Ciągłe sterowanie jednostki wewnętrznej można zagwarantować niezależnie od stanu zasilania z taryfą o korzystnej stawce kWh, poprzez podłączenie jednostki

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

wewnętrznej do zasilania z taryfą o normalnej stawce kWh.

Przewodnik odniesienia dla instalatora

Page 74

8 Konfiguracja

# Kod Opis

[A.6.1] [3‑00] Czy dozwolona jest funkcja

automatycznego restartu jednostki? ▪ 0: Nie ▪ 1 (domyślnie): Tak

Zasilanie z taryfą o korzystnej stawce kWh

INFORMACJE

# Kod Opis

[A.2.1.6] [D‑01] Podłączanie do zasilania o korzystnej

stawce kWh: ▪ 0 (domyślnie): Jednostka zewnętrzna

jest podłączona do normalnego zasilania.

▪ 1: Jednostka zewnętrzna jest

podłączona do zasilania o korzystnej stawce kWh. Gdy sygnał korzystnej stawki kWh zostanie wysłany przez dostawcę energii elektrycznej, styk otworzy się i jednostka przełączy się do trybu wymuszonego wyłączenia. Po ponownym nadaniu sygnału styk beznapięciowy zwiera się, a jednostka wznawia pracę. Dlatego zawsze należy włączać funkcję automatycznego ponownego uruchomienia.

▪ 2: Jednostka zewnętrzna jest

podłączona do zasilania o korzystnej stawce kWh. Gdy sygnał korzystnej stawki kWh zostanie wysłany przez dostawcę energii elektrycznej, styk zamknie się i jednostka przełączy się do trybu wymuszonego wyłączenia. Po ponownym nadaniu sygnału styk beznapięciowy rozwiera się, a jednostka wznawia pracę. Dlatego zawsze należy włączać funkcję automatycznego ponownego uruchomienia.

Uwaga: 3 odnosi się do termostatu bezpieczeństwa.

# Kod Opis

[A.6.2.1] [D‑00] Które grzałki mogą pracować podczas

zasilania taryfą o korzystnej stawce kWh?

▪ 0 (domyślnie): Brak ▪ 1: Tylko grzałka przeciwko bakteriom

legionelli ▪ 2: Tylko grzałka BUH ▪ 3: Wszystkie grzałki

Patrz tabela poniżej.

Ustawienie 2 mają znaczenie tylko wtedy, gdy zasilanie z taryfą o korzystnej stawce kWh jest typu 1lub gdy jednostka wewnętrzna podłączona jest do zasilania z taryfą o normalnej stawce kWh (przez X2M/30-31) i grzałka BUH nie jest podłączona do zasilania z taryfą o korzystnej stawce kWh.

[D‑00] Grzałka

przeciwko

bakteriom

legionelli

0 (domyślnie)

1 Dozwolone 2 Wymuszone

3 Dozwolone

Termostat bezpieczeństwa

[A.2.1.6] [D‑01] Podłączenie do styku beznapięciowego

Wymuszone WYŁĄCZENIE

WYŁĄCZENIE

INFORMACJE

# Kod Opis

Grzałka BUH Sprężarka

Wymuszone WYŁĄCZENIE

Dozwolone

termostatu bezpieczeństwa: ▪ 0 (ustawienie domyślne): Brak

termostatu bezpieczeństwa. ▪ 3: Termostat bezpieczeństwa, styk

normalnie zamknięty. Uwaga: 1+2 odnoszą się do zasilania z

korzystną stawką kWh.

Wymuszone WYŁĄCZENIE

Przewodnik odniesienia dla instalatora

Funkcja oszczędzania energii

INFORMACJE

Dotyczy tylko ERLQ004~008CAV3.

Określa, czy zasilanie jednostki zewnętrznej może być przerwane (wewnętrznie przez sterowanie jednostką wewnętrzną) podczas przestoju (brak ogrzewania pomieszczenia oraz zapotrzebowania na ciepłą wodę użytkową). Ostateczna decyzja dotycząca zezwolenia na przerwanie zasilania jednostki zewnętrznej podczas przestoju zależy od temperatury otoczenia, warunków sprężarki i minimalnych timerów wewnętrznych.

Aby włączyć ustawienie funkcji oszczędzania energii, należy włączyć [E-08] w interfejsie użytkownika oraz usunąć złącze oszczędzania energii w jednostce zewnętrznej.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 75

8 Konfiguracja

3×

1 2 3

UWAGA

Złącze oszczędzania energii w jednostce zewnętrznej powinno być usunięte, gdy zasilanie główne aplikacji jest WYŁĄCZONE.

W przypadku ERLQ004~008CAV3

# Kod Opis

Nd. [E‑08] Funkcja oszczędzania energii dla

jednostki zewnętrznej: ▪ 0: Wyłączona ▪ 1 (domyślnie): Włączona

W przypadku ERHQ011~016BAV3 , ERHQ011~016BAW1 , ERLQ011~016CAV3 i ERLQ011~016CAW1

NIE NALEŻY zmieniać ustawienia domyślnego.

# Kod Opis

Nd. [E‑08] Funkcja oszczędzania energii dla

jednostki zewnętrznej: ▪ 0 (domyślnie): Wyłączona ▪ 1: Włączona

Kontrola zużycia energii

Dotyczy tylko EHBH04+08. Szczegółowe informacje na temat tej funkcji zawiera "5Wskazówki dotyczące stosowania"na stronie13.

Kontrola zużycia energii

# Kod Opis

[A.6.3.1] [4-08] Tryb:

▪ 0 (Bez ograniczeń)(domyślnie):

Wyłączone.

▪ 1 (Ciągły): Włączone: Można ustawić

jedno ograniczenie mocy (w A lub kW), do którego ograniczane będzie zużycie energii systemu przez cały czas.

▪ 2 (Wejścia cyfrowe): Włączone:

Można ustawić do czterech różnych ograniczeń mocy (w A lub kW), do których ograniczane będzie zużycie energii systemu, gdy pojawi się odpowiedni cyfrowy sygnał wejściowy.

[A.6.3.2] [4-09] Typ:

▪ 0 (Natężenie prądu): Wartości

ograniczenia ustawiane w A.

▪ 1 (Moc)(domyślnie): Wartości

ograniczenia ustawiane w kW.

[A.6.3.3] [5-05] Wartość: Dotyczy tylko trybu

ograniczania mocy przez cały czas. 0A~50A, krok: 1A (domyślnie: 50A)

[A.6.3.4] [5-09] Wartość: Dotyczy tylko trybu

ograniczania mocy przez cały czas. 0kW~20kW, krok: 0,5kW (domyślnie:

20kW)

Limity amp. dla cyf/wej: Dotyczy tylko trybu ograniczania w oparciu o wejścia cyfrowe i bieżące wartości.

[A.6.3.5.1] [5-05] Limit wej/cyf1

0A~50A, krok: 1A (domyślnie: 50A)

[A.6.3.5.2] [5-06] Limit wej/cyf2

0A~50A, krok: 1A (domyślnie: 50A)

[A.6.3.5.3] [5-07] Limit wej/cyf3

0A~50A, krok: 1A (domyślnie: 50A)

[A.6.3.5.4] [5-08] Limit wej/cyf4

0A~50A, krok: 1A (domyślnie: 50A)

Limity kW dla cyf/wej: Dotyczy tylko trybu ograniczania w oparciu o wejścia cyfrowe i wartości zasilania.

[A.6.3.6.1] [5-09] Limit wej/cyf1

0kW~20kW, krok: 0,5kW (domyślnie: 20kW)

[A.6.3.6.2] [5-0A] Limit wej/cyf2

0kW~20kW, krok: 0,5kW (domyślnie: 20kW)

[A.6.3.6.3] [5-0B] Limit wej/cyf3

0kW~20kW, krok: 0,5kW (domyślnie: 20kW)

[A.6.3.6.4] [5-0C] Limit wej/cyf4

0kW~20kW, krok: 0,5kW (domyślnie: 20kW)

Priorytet: Dotyczy tylko opcjonalnego EKHW.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 76

8 Konfiguracja

# Kod Opis

[A.6.3.7] [4-01] Kontrola zużycia energii jest

WYŁĄCZONA [4-08]=0

▪ 0 (Brak)(domyślnie): Grzałki BUH i

grzałka przeciwko bakteriom legionelli mogą pracować jednocześnie.

▪ 1 (BSH): Grzałka przeciwko

bakteriom legionelli ma priorytet.

▪ 2 (BUH): Grzałka BUH ma priorytet.

Kontrola zużycia energii jest WŁĄCZONA [4-08]=1 lub 2

▪ 0 (Brak)(domyślnie): W zależności

od poziomu ograniczenia mocy, grzałka przeciwko bakteriom legionelli zostanie ograniczona jako pierwsza, zanim ograniczona zostanie grzałka BUH.

▪ 1 (BSH): W zależności od poziomu

ograniczenia mocy, grzałka BUH zostanie ograniczona jako pierwsza, zanim ograniczona zostanie grzałka przeciwko bakteriom legionelli.

▪ 2 (BUH): W zależności od poziomu

ograniczenia mocy, grzałka przeciwko bakteriom legionelli zostanie ograniczona jako pierwsza, zanim ograniczona zostanie grzałka BUH.

Uwaga: W przypadku WYŁĄCZENIA kontroli zużycia energii (dla wszystkich modeli), ustawienie [4-01] decyduje o tym, czy grzałka BUH oraz grzałka przeciwko bakteriom legionelli mogą działać jednocześnie lub czy grzałka przeciwko bakteriom legionelli/BUH ma priorytet względem grzałki BUH/przeciwko bakteriom legionelli.

W przypadku WŁĄCZENIA kontroli zużycia energii (tylko dla EHBH04+08) ustawienie [4-01] definiuje priorytet grzałek elektrycznych zależnie od stosownego ograniczenia.

Timer uśredniania

Timer uśredniania koryguje wpływ wahań temperatury otoczenia. Obliczanie nastawy zależnej od pogody jest dokonywane w oparciu o średnią temperaturę zewnętrzną.

Temperatura zewnętrzna jest uśredniana w wybranym okresie czasu.

# Kod Opis

[A.6.4] [1-0A] Zewnętrzny timer uśredniania:

▪ 0: Brak uśredniania (domyślnie) ▪ 1: 12godzin ▪ 2: 24godziny ▪ 3: 48godzin ▪ 4: 72godziny

Wymuszone odszranianie

Odszranianie można uruchomić ręcznie. Decyzja dotycząca ręcznego uruchomienia odszraniania

podejmowana jest przez jednostkę zewnętrzną i zależy od warunków otoczenia i wymiennika ciepła. Gdy jednostka zewnętrzna przyjmie uruchomienie wymuszonego odszraniania, na kontrolerze zdalnym wyświetlony zostanie komunikat . Jeśli komunikat NIE zostanie wyświetlony w ciągu 6 minut po włączeniu wymuszonego odszraniania, oznacza to, że jednostka zewnętrzna zignorowała żądanie wymuszonego odszraniania.

# Kod Opis

[A.6.6] Nd. Czy chcesz uruchomić odszranianie?

Działanie pompy

Po dezaktywacji pracy pompy zostanie ona zatrzymana, o ile temperatura zewnętrzna jest wyższa niż wartość ustawiona za pośrednictwem ustawienia [4-02] lub jeśli temperatura zewnętrzna spadnie poniżej wartości ustawionej za pośrednictwem ustawienia [F-01]. Gdy praca pompy jest aktywowana, jej eksploatacja jest możliwa niezależnie od temperatury zewnętrznej.

# Kod Opis

Nd. [F‑00] Działanie pompy:

▪ 0: Wyłączone, jeśli temperatura

zewnętrza jest wyższa niż [4‑02]. ▪ 1: Możliwe dla wszystkich temperatur

zewnętrznych.

Praca pompy w przypadku nieprawidłowego przepływu [F‑09] określa, czy pompa jest zatrzymywana w przypadku nieprawidłowego przepływu, czy też kontynuuje działanie. Ta funkcja ma zastosowanie wyłącznie w określonych warunkach, gdzie preferowane jest kontynuowanie pracy pompy, gdy Ta<4°C (pompa będzie aktywowana na 10 minut i dezaktywowana po upływie 10 minut). Firma Daikin NIE ponosi odpowiedzialności za jakiekolwiek uszkodzenia spowodowane przez tę funkcję.

# Kod Opis

Nd. [F‑09] Praca pompy jest kontynuowana w

przypadku nieprawidłowego przepływu: ▪ 0: Pompa zostanie zdezaktywowana. ▪ 1: Pompa będzie aktywowana, gdy

Ta<4°C (10 minut WŁĄCZENIA – 10

minut WYŁĄCZENIA)

Ograniczenie prędkości pompy

Ograniczenie prędkości pompy [9‑0D] definiuje maksymalną prędkość pompy. W normalnych warunkach NIE ma potrzeby modyfikowania ustawienia domyślnego. Ograniczenie prędkości pompy zostanie zastąpione, gdy prędkość przepływu znajduje się w zakresie minimalnego przepływu (błąd 7H).

Temperatura przesunięcia zewnętrznego czujnika otoczenia

Dotyczy tylko zainstalowanego i skonfigurowanego czujnika otoczenia jednostki zewnętrznej.

Można skalibrować zewnętrzny czujnik temperatury otoczenia. Można ustawić wartość przesunięcia termistora. Ustawienia można użyć do kompensacji sytuacji, w których zewnętrzny czujnik otoczenia nie może być zainstalowany w idealnym miejscu (patrz instalacja).

# Kod Opis

[A.6.5] [2‑0B] –5°C~5°C, krok: 0,5°C (domyślnie: 0°C)

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 77

# Kod Opis

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

Nd. [9‑0D] Ograniczenie prędkości pompy

▪ 0: Brak ograniczenia. ▪ 1~4: Ograniczenie ogólne.

Ograniczenie występuje we wszystkich warunkach. Wymagane sterowanie wartością delta T i komfortem NIE są gwarantowane.

▪ 5~8 (domyślnie: 6): Ograniczenie w

przypadku braku siłowników. Jeśli nie ma wyjścia ogrzewania, zastosowanie ma ograniczenie prędkości pompy. Gdy istnieje wyjście ogrzewania, prędkość pompy jest jedynie określona przez wartość delta T w odniesieniu od wymaganej wydajności. W tym zakresie ograniczenie, wartość T jest możliwa i komfort jest gwarantowany.

Wartości maksymalne zależą od typu jednostki:

8 Konfiguracja

a Spręż dyspozycyjny

b Szybkość przepływu wody

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 78

8 Konfiguracja

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

[3]

[4]

Ustaw godzinę/datę

Data Godzina Czas letni Tryb zegara

Święto

Tryb świąteczny

Dom

Poza domem

Użyj harmonogram dnia

Tryb pracy Ogrzewanie

Tryb cichy

Tryb pracy

Wybierz harmonogramy

Temperatura pomieszczenia Główna Temp. zasilania Dodatkowa Temp. zasilania Temperatura zbiornika

Informacje

Informacje o czujniku Pomiar energii Obsługa błędów Poziom uprawnień użytkownika Siłowniki Tryby pracy

Godziny pracy Wersja

Pomiar energii

Zużyta energia Wytw. energia

Informacje o błędzie

Historia błędu Numer kontaktowy/pomocy

Wersja

Kontroler zdalny Jednostka wewnętrzna Jednostka zewnętrzna

Ustawienia użytk.

Wyświetlanie Blokada temperatury

Ustaw harmonogramy Wartości nastaw Dozw. tryb pracy Jednostka miary

Wyświetlanie

Kontrast Czas podświetlenia LCD

Profil użytkownika Dostępne strony główne

Ustaw harmonogramy

Temp. pomieszczenia Główna Temp. zasilania Dodatkowa Temp. zasilania Temp. CWU Zgoda na grzałkę BSH Tryb cichy

Pompa CWU

Wartości nastaw

Temperatura pomieszczenia Główna Temp. zasilania Temperatura zbiornika Poziom cichy

Ciepła woda użytkowa

Ustaw zależne od pogody

Historia ogrzewania

[7.7]

Ust. zależ. od pogody

Główne Dodatkowe

[7.7.1]

Główne

Ustaw ogrz. zależne od pogody

[7.7.2]

Dodatkowa

Ustaw ogrz. zależne od pogody

8.4 Struktura menu: Przegląd ustawień użytkownika

INFORMACJE

W zależności od wybranych ustawień instalatora i typu urządzenia, ustawienia będą widoczne/niewidoczne.

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 79

8.5 Struktura menu: Przegląd ustawień instalatora

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.2.2.6]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.1]

[A.7]

[A.6]

[A.6.3]

[A.6.2]

Ust. instalatora

Język Układ systemu Dla Pomieszczeń Ciepła woda użytkowa (CWU) Źródła ciepła Praca systemu Rozruch Przegląd ustawień

Układ systemu

Standardowy Opcje Wydajności Potwierdź układ

Tryb dla pomieszczeń

Ustawienia Temp. zasil. Termostat w pomieszczeniu Zakres pracy

Ciepła woda użytkowa

Tryb nastawy Dezynfekcja Nastawa maksymalna Buf. SP Krzywa zależna od pogody

Źródła ciepła

Grzałka dodatkowa BUH

Praca systemu

Automatyczne ponowne uruch. Korzyst. stawka kWh

Kontrola zużycia energii Czas uśredniania Przes. cz. zew. otocz.

Wymuszone odszranianie

Rozruch

Uruchomienie testowe

Osuszanie szlichty UFH

Odpowietrzanie

Testowe uruch. siłowników

Standardowy

Typ jednostki Typ sprężarki Typ opr. wewnętrznego

Typ grzałki BUH

Kroki grz. BUH

Styk wyłaczenia Met. Ster. Ilość stref Tzasil. Tryb pracy pompy Możliwe oszcz. energii Lok. kontrolera

Opcje

Praca CWU

Typ kontaktu gł. Typ kont. dod. Płyta cyfrowego we./wy. Płyta żądania Zewn. licznik kWh Zewn. licznik kWh Pompa CWU Zewn. czujnik

Woda zasilająca

Główne Dodatkowe Delta T źródła

Termostat pokojowy

Zakres temp. pomieszczenia Przes. temp. pom. Przes. czujn. zewn. pom.

Zakres pracy

Temp. WYŁ ogrzew. pom.

Dezynfekcja

Dezynfekcja Dzień pracy Czas rozpoczęcia Temperatura docelowa Czas trwania

Grzałka dodatkowa BUH

Tryb pracy Włącz grzałkę BUH krok 2 Temp. równowagi

Zasil.korz.taryf kWh

Dwzwolona grzałka Wymuszone WYŁ pompy

Kont. zuż. ene.

Tryb Typ Wartość amp.

Limity amp. dla cyf/wej

Wartość kW

Limity kW dla cyf/wej Priorytet

Płyta cyfr. we./wy.

Zewn.źr.grz.zapas. Zestaw solarny Wyj. alarmu Mata grzewcza tacy

Główne

Nast Tzasil. Zakres temperatury Modulowana Temp. zasil. Zawór odcinający Typ emitera

[A.3.1.2]

Dodatkowa

Nast Tzasil. Zakres temperatury

Krok temp. pomieszcz.

[A.3.1.3]

Delta T źródła

Ogrzewanie

Awaryjny

Grzałka zbior. CWU

LAN adapter

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

INFORMACJE Grzałka przeciwko bakteriom legionelli. W strukturze

menu używany jest termin "Grzałka BSH". Jednak w rzeczywistości jest go grzałka przeciwko bakteriom legionelli.

INFORMACJE

W zależności od wybranych ustawień instalatora i typu urządzenia, ustawienia będą widoczne/niewidoczne.

INFORMACJE Grzałka przeciwko bakteriom legionelli. W strukturze

menu używany jest termin "Grzałka BSH". Jednak w rzeczywistości jest go grzałka przeciwko bakteriom legionelli.

Przewodnik odniesienia dla instalatora

8 Konfiguracja

Page 80

9 Rozruch

9.1 Omówienie: Rozruch

W niniejszym rozdziale opisano czynności, które należy wykonać i informacje, które należy znać, aby dokonać rozruchu systemu po jego skonfigurowaniu.

Typowy przepływ prac

Rozruch składa się zwykle z następujących etapów: 1 Sprawdzenie “Listy kontrolnej przez rozruchem”. 2 Wykonanie odpowietrzania. 3 Wykonanie uruchomienia testowego systemu. 4 Jeśli to konieczne, wykonanie uruchomienia testowego jednego

lub kilku siłowników.

5 Jeśli to konieczne, wykonanie osuszania szlichty ogrzewania

podłogowego.

9.2 Środki ostrożności podczas przekazywania do eksploatacji

INFORMACJE

Podczas pierwszego okresu działania jednostki energia pobierana przez jednostkę może być wyższa od podanej na tabliczce znamionowej jednostki. To zjawisko powodowane jest przez sprężarkę, która musi pracować ciągle przez 50godzin, zanim osiągnie stan płynnej pracy i stałego zużycia energii.

UWAGA

Przed uruchomieniem systemu jednostka MUSI być zasilana przez przynajmniej 2 godziny. Grzałka karteru musi nagrzać olej sprężarki, aby uniknąć jego braku i uszkodzenia sprężarki podczas uruchomienia.

UWAGA

NIGDY nie wolno obsługiwać jednostki bez termistorów i/ lub czujników ciśnienia/przełączników. Może to doprowadzić do spalenia sprężarki.

UWAGA

NIE WOLNO obsługiwać jednostki, dopóki nie zostaną ukończone prace przy przewodach czynnika chłodniczego (wcześniejsze użycie doprowadzi do uszkodzenia sprężarki).

Następujące okablowanie zostało poprowadzone zgodnie z niniejszym dokumentem i obowiązującymi przepisania prawa:

▪ Pomiędzy lokalnym panelem zasilania a jednostką

zewnętrzną ▪ Pomiędzy jednostką wewnętrzną a zewnętrzną ▪ Pomiędzy lokalnym panelem zasilania a jednostką

wewnętrzną ▪ Pomiędzy jednostką wewnętrzną a zaworami (jeśli ma

to zastosowanie) ▪ Pomiędzy jednostką wewnętrzną a termostatem w

pomieszczeniu (jeśli ma to zastosowanie) ▪ Pomiędzy jednostką wewnętrzną a zbiornikiem ciepłej

wody użytkowej (jeśli ma to zastosowanie) ▪ Pomiędzy bojlerem gazowym a lokalnym panelem

zasilania (dostępne tylko w przypadku systemu

hybrydowego)

System jest prawidłowo uziemiony zaciski uziemienia zaciśnięte.

Bezpieczniki lub lokalnie zainstalowane urządzenia ochronne są zainstalowane zgodnie z niniejszym dokumentem i NIE zostały ominięte.

Napięcie zasilania odpowiada napięciu na tabliczce znamionowej jednostki.

NIE ma luźnych połączeń ani uszkodzonych komponentów elektrycznych w skrzynce elektrycznej.

NIE ma uszkodzonych komponentów ani ściśniętych rur w środku jednostek wewnętrznych i zewnętrznych.

Tylko w przypadku używania opcjonalnej grzałki BUH: W zależności od typu grzałki BUH wyłącznik grzałki

BUH F1B (w skrzynce elektrycznej grzałki BUH) jest WŁĄCZONY.

Tylko do zbiorników z wbudowaną grzałką przeciwko bakteriom legionelli:

Wyłącznik grzałki przeciwko bakteriom legionelli F2B w skrzynceelektrycznej są WŁĄCZONE.

NIE ma wycieków czynnika chłodniczego.

Rury czynnika chłodniczego (gazowe i cieczowe) są izolowane termicznie.

Zainstalowane są rury właściwego rozmiaru i są one właściwie izolowane.

NIE ma wycieku wody w jednostce wewnętrznej.

9.3 Lista kontrolna przed rozruchem

Przed instalacją urządzenia należy skontrolować następujące elementy. Po sprawdzeniu poniższych elementów NALEŻY zamknąć urządzenie — dopiero wtedy można je podłączyć do zasilania.

Przeczytano pełne instrukcje instalacji zgodnie z opisem w przewodniku odniesienia dla instalatora.

Jednostka wewnętrzna jest zainstalowana prawidłowo.

Tylko w przypadku używania opcjonalnej grzałki BUH:

Grzałka BUH jest zainstalowana prawidłowo. Jednostka zewnętrzna jest zainstalowana prawidłowo.

Przewodnik odniesienia dla instalatora

Zawór odcinający jest prawidłowo zainstalowany i całkowicie otwarty.

Zawory odcinające (gazowe i cieczowe) w jednostce zewnętrznej są całkowicie otwarte.

Zawór odpowietrzający jest otwarty (przynajmniej 2 obroty).

Ciśnieniowy zawór bezpieczeństwa odprowadza wodę po otwarciu.

Minimalna objętość wody jest gwarantowana we wszystkich warunkach. Patrz “Sprawdzanie objętości wody” w sekcji "6.4 Przygotowanie przewodów

wodnych"na stronie28.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 81

9 Rozruch

INFORMACJE

Oprogramowanie wyposażone jest w tryb “monter na miejscu” ([4‑0E]), który wyłącza automatyczną pracę jednostki. Przy pierwszej instalacji ustawienie [4‑0E] jest domyślnie ustawione na “1”, co oznacza, że automatyczna praca jest wyłączona. Wszystkie funkcje ochronne są wtedy wyłączone. Jeśli strony główne interfejsu użytkownika są wyłączone, jednostka NIE będzie pracować automatycznie. Aby włączyć automatyczną pracę i funkcje ochronne, należy ustawić [4‑0E] na “0”.

36 godzin po pierwszym uruchomieniu jednostka automatycznie ustawi [4‑0E] na "0", kończąc tryb "monter na miejscu" i włączając funkcje ochronne. Jeśli po dokonaniu instalacji monter wróci na miejsce, musi ręcznie ustawić [4‑0E] na “1”.

9.4 Lista kontrolna podczas rozruchu

Minimalna szybkość przepływu podczas pracy grzałki

BUH/odszraniania gwarantowana jest we wszystkich warunkach. Patrz “Sprawdzanie objętości wody i szybkości przepływu” w sekcji "6.4 Przygotowanie

przewodów wodnych"na stronie28.

Wykonanie odpowietrzania.

Wykonanie uruchomienia testowego.

Wykonanie uruchomienia testowego siłownika.

Funkcja osuszania szlichty ogrzewania podłogowego

Funkcja osuszania szlichty ogrzewania podłogowego jest uruchomiona (jeśli to konieczne).

9.4.1 Sprawdzanie minimalnej szybkości przepływu

1 Potwierdź zgodnie z konfiguracją hydrauliczną, które pętle

grzewcze mogą być zamknięte za pomocą mechanicznych, elektronicznych lub innych zaworów.

2 Zamknij wszystkie pętle grzewcze, które można zamknąć (patrz

poprzedni krok).

3 Rozpocznij uruchomienie testowe pompy (patrz

"9.4.4 Wykonanie uruchomienia testowego siłownika" na stronie82).

4 Przejdź do kroku [6.1.8]: > Informacje > Informacje o

czujniku > Przepływ, aby sprawdzić szybkość przepływu. Podczas uruchomieniu testowego pompy jednostka możne pracować przy niższej szybkości przepływu niż minimalna wymagana.

Przewidziano zawór odejścia?

Tak Nie

Zmodyfikuj ustawienie zaworu obejścia, aby osiągnąć minimalną wymaganą szybkość przepływu + 2l/min.

Minimalna wymagana szybkość przepływu

Modele 04+08 12l/min. Modele 11+16 15l/min

Jeśli rzeczywista szybkość przepływu jest niższa niż minimalna szybkość przepływu, wymagane jest zmodyfikowanie konfiguracji hydraulicznej. Zwiększ pętle grzewcze, których NIE można zamknąć lub zainstaluj zawór obejściowy sterowany ciśnieniem.

9.4.2 Funkcja odpowietrzania

Podczas rozruchu i instalacji jednostki niezmiernie ważne jest usunięcie całego powietrza z obiegu wodnego. W trakcie działania funkcji odpowietrzania pompa pracuje bez właściwej pracy jednostki i rozpoczynane jest usuwanie powietrza z obiegu wodnego.

UWAGA

Przed uruchomieniem odpowietrzania należy otworzyć zawór bezpieczeństwa i sprawdzić, czy obwód jest wystarczająco napełniony wodą. Jedynie gdy woda wypływa z zaworu po jego otwarciu można rozpocząć procedurę odpowietrzania.

Dostępne są 2 tryby odpowietrzania: ▪ Ręczne: jednostka działa przy stałej szybkości pompy i przy stałej

lub niestandardowej pozycji zaworu 3-drogowego. Pozycja niestandardowa zaworu 3-drogowego niezmiernie pomaga w usunięciu całego powietrza z obiegu wodnego w trybie ogrzewania pomieszczenia lub ogrzewania ciepłej wody użytkowej. Odpowietrzanie należy wykonać zarówno dla obiegu ogrzewania pomieszczenia, jak i ciepłej wody użytkowej. Można również ustawić szybkość pracy pompy (niską lub wysoką).

▪ Automatyczne: jednostka automatycznie zmienia szybkość pompy

i przełącza pozycję zaworu 3-drogowego pomiędzy trybem ogrzewania pomieszczenia i ogrzewania ciepłej wody użytkowej.

Typowy przepływ prac

Odpowietrzanie systemu powinno składać się z następujących elementów:

1 Wykonanie ręcznego odpowietrzenia 2 Wykonanie automatycznego odpowietrzania.

INFORMACJE

Rozpoczęcie ręcznego odpowietrzania. Po usunięciu praktycznie całego powietrza, należy wykonać automatyczne odpowietrzenie. Jeśli to konieczne, należy powtórzyć automatyczne odpowietrzanie do czasu usunięcia całego powietrza z systemu. Podczas odpowietrzania NIE obowiązuje ograniczenie szybkości pompy [9‑0D].

Należy upewnić się, że strona główna temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

Funkcja odpowietrzania zatrzymuje się automatycznie po upływie 30minut.

Wykonanie ręcznego odpowietrzania

Wymagania wstępne: Należy upewnić się, że strona główna

temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

1 Ustaw poziom uprawnień użytkownika na Instalator. Patrz

"Ustawianie poziomu uprawnień użytkownika na Instalator" na stronie54.

2 Ustaw tryb odpowietrzania: przejdź do [A.7.3.1] >

Ustawienia instalatora > Rozruch > Odpowietrzanie > Typ.

3 Wybierz Ręczne i naciśnij . 4 Przejdź do [A.7.3.4] > Ustawienia instalatora > Rozruch >

Odpowietrzanie > Uruchom odpowietrzanie i naciśnij , aby uruchomić funkcję odpowietrzania.

Wynik: Rozpocznie się ręczne odpowietrzanie i wyświetlony zostanie następujący ekran.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 82

9 Rozruch

01:18

Odpowietrzanie

l/min. Niskie SHC

0.5

Przepływ Prędkość Obwód

Zatrzymaj

Dostosuj

Przewiń

01:18

Odpowietrzanie

l/min. Niskie SHC

0.5

Przepływ Prędkość Obwód

Zatrzymaj

Dostosuj

Przewiń

5 Użyj przycisków i do przewijania Prędkość. 6 Użyj przycisków i do ustawienia żądanej szybkości pompy.

Wynik: Niskie Wynik: Wysokie

7 Jeśli ma to zastosowanie, ustaw żądane położenie zaworu 3-

drogowego (ogrzewanie pomieszczenia/ciepła woda użytkowa). Użyj przycisków i do przewijania Obwód.

8 Użyj przycisków i do ustawienia żądanego położenia

zaworu 3-drogowego.

Wynik: SHC lub Zbiornik

Wykonanie automatycznego odpowietrzania

Wymagania wstępne: Należy upewnić się, że strona główna

temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

1 Ustaw poziom uprawnień użytkownika na Instalator. Patrz

"Ustawianie poziomu uprawnień użytkownika na Instalator" na stronie54.

2 Ustaw tryb odpowietrzania: przejdź do [A.7.3.1] >

Ustawienia instalatora > Rozruch > Odpowietrzanie > Typ.

3 Wybierz Automat. i naciśnij . 4 Przejdź do [A.7.3.4] > Ustawienia instalatora > Rozruch >

Odpowietrzanie > Uruchom odpowietrzanie i naciśnij , aby uruchomić funkcję odpowietrzania.

Wynik: Odpowietrzanie zostanie uruchomione i wyświetlony zostanie następujący ekran.

Przerywanie odpowietrzania

1 Naciśnij i naciśnij , aby potwierdzić przerwanie funkcji

odpowietrzania.

9.4.3 Wykonanie uruchomienia testowego

Wymagania wstępne: Należy upewnić się, że strona główna

temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

1 Ustaw poziom uprawnień użytkownika na Instalator. Patrz

"Ustawianie poziomu uprawnień użytkownika na Instalator" na stronie54.

2 Przejdź do [A.7.1]: > Ustawienia instalatora > Rozruch >

Uruchomienie testowe.

3 Wybierz test i naciśnij . Przykład: Ogrzewanie. 4 Wybierz OK i naciśnij .

Wynik: Uruchomienie testowe zostanie rozpoczęte. Jest ono

zatrzymywane automatycznie po zakończeniu (±30 minut). Aby zatrzymać je ręcznie, naciśnij , wybierz OK i naciśnij .

Przewodnik odniesienia dla instalatora

INFORMACJE

W przypadku uruchamiania systemu w chłodnym klimacie, gdy zestaw grzałki BUH NIE jest zainstalowany, wymagane może być uruchomienie przy mniejszej objętości wody. Aby to zrobić, stopniowo otwórz emitery ciepła. W wyniku tego temperatura wody będzie stopniowo rosła. Monitoruj temperaturę wody na powrocie ([6.1.6] w strukturze menu) i upewnij się, że NIE spadnie poniżej 15°C.

INFORMACJE

W przypadku 2 interfejsów użytkownika uruchomienie testowe można rozpocząć z poziomu obu interfejsów użytkownika.

▪ Interfejs użytkownika użyty do rozpoczęcia

uruchomienia testowego wyświetla ekran stanu.

▪ Drugi interfejs użytkownika wyświetla ekran zajętości.

Nie można użyć interfejsu użytkownika, gdy wyświetlany jest ekran zajętości.

Jeśli instalacja jednostki została wykonana prawidłowo, jednostka zostanie uruchomiona podczas uruchomienia testowego w wybranym trybie pracy. W trybie testowym można sprawdzić prawidłowe działanie jednostki poprzez monitorowanie temperatury zasilania i temperatury zbiornika (tryb ciepłej wody użytkowej).

W celu monitorowania temperatury przejdź do opcji [A.6] i wybierz informacje, które chcesz sprawdzić.

9.4.4 Wykonanie uruchomienia testowego siłownika

Celem uruchomienia testowego siłownika jest potwierdzenie działania różnych siłowników (np. w przypadku wybrania pracy pompy uruchomione zostanie testowe uruchomienie pompy).

Wymagania wstępne: Należy upewnić się, że strona główna temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

1 Ustaw poziom uprawnień użytkownika na Instalator. Patrz

"Ustawianie poziomu uprawnień użytkownika na Instalator" na stronie54.

2 Upewnij się, że sterowanie temperaturą pomieszczenia,

sterowanie temperaturą zasilania i sterowanie ciepłą wodą użytkową zostały WYŁĄCZONE za pośrednictwem interfejsu użytkownika.

3 Przejdź do [A.7.4]: > Ustawienia instalatora > Rozruch >

Testowe uruch. siłowników.

4 Wybierz siłownik i naciśnij . Przykład: Pompa. 5 Wybierz OK i naciśnij .

Wynik: Uruchomienie testowe siłownika zostanie rozpoczęte. Jest

ono automatycznie zatrzymywane po zakończeniu. Aby zatrzymać je ręcznie, naciśnij , wybierz OK i naciśnij .

Możliwe uruchomienia testowe siłownika

▪ Test grzałki BUH (krok 1) ▪ Test grzałki BUH (krok 2) ▪ Test pompy

INFORMACJE

Upewnij się, że całe powietrze zostało usunięte przed uruchomieniem trybu testowego. Podczas uruchomieniu testowego należy również unikać zakłóceń w obiegu wodnym.

▪ Test pompy solarnej ▪ Test zaworu 2-drogowego

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 83

9 Rozruch

25°C (1)

35°C (2)

24h (1) 36h (2)

▪ Test zaworu 3-drogowego ▪ Test maty grzewczej tacy ▪ Test sygnału biwalentnego ▪ Test wyjścia alarmowego ▪ Sygnał chłodzenia/ogrzewania ▪ Szybki test ogrzewania ▪ Test pompy obiegowej

9.4.5 Osuszanie szlichty ogrzewania

Ta funkcja jest używana do bardzo powolnego osuszania szlichty ogrzewania podłogowego podczas budowy domu. Pozwala ona instalatorowi na zaprogramowanie i wykonanie tego programu.

Należy upewnić się, że strona główna temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

Jeśli zestaw grzałki BUH jest częścią systemu, tę funkcję można wykonać bez kończenia instalacji jednostki zewnętrznej. W takim przypadku grzałka BUH wykona osuszanie szlichty i dostarczy zasilanie bez uruchomienia pompy ciepła.

Jeśli jednostka zewnętrzna nie jest jeszcze zainstalowana, należy podłączyć kabel głównego zasilania do jednostki wewnętrznej za pomocą X2M/30 i X2M/31. Patrz "7.10.7 Podłączanie głównego

zasilania"na stronie48.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

podłogowego

INFORMACJE

▪ Jeśli Awaryjny ustawiono na Ręczne ([A.6.C]=0) i

jednostka zostanie wyzwolona do uruchomienia pracy awaryjnej, przed uruchomieniem interfejs użytkownika poprosi o potwierdzenie. Funkcja osuszania szlichty ogrzewania podłogowego jest aktywna nawet, gdy użytkownik NIE potwierdzi pracy awaryjnej.

▪ Podczas osuszania szlichty ogrzewania podłogowego,

NIE obowiązuje ograniczenie szybkości pompy [9‑0D].

UWAGA

Instalator jest odpowiedzialny za:

▪ skontaktowanie się z producentem szlichty w celu

uzyskania informacji na temat początkowego ogrzewania, co ma na celu uniknięcie pękania szlichty;

▪ zaprogramowanie harmonogramu osuszania szlichty

ogrzewania podłogowego zgodnie z instrukcjami uzyskanymi od producenta szlichty;

▪ regularne sprawdzanie prawidłowości działania

konfiguracji;

▪ wybranie prawidłowego programu, odpowiadającego

typowi użytej szlichty.

UWAGA

Aby wykonać suszanie szlichty ogrzewania podłogowego, należy wyłączyć ochronę przeciwzamrożeniową ([2‑06]=0). Domyślnie jest włączona ([2‑06]=1). Jednakże w wyniku działania trybu "instalator na miejscu" (patrz "Lista kontrolna przed rozruchem"), ochrona przeciwzamrożeniowa zostanie automatycznie wyłączona przez 36 godzin od pierwszego włączenia.

Jeśli osuszanie szlichty wciąż musi być wykonane po upływie pierwszych 36 godzin od włączenia, należy ręcznie wyłączyć ochronę przeciwzamrożeniową poprzez ustawienie [2‑06] na "0", oraz POZOSTAWIĆ ją wyłączoną aż osuszanie szlichty zostanie zakończone. Zignorowanie tej uwagi doprowadzi do popękania szlichty.

UWAGA

Aby móc uruchomić osuszanie szlichty ogrzewania podłogowego należy upewnić się, że wprowadzono następujące ustawienia:

▪ [4‑00]=1 ▪ [C‑02]=0 ▪ [D‑01]=0 ▪ [4‑08]=0 ▪ [4‑01]≠1

Instalator może zaprogramować do 20 kroków. Dla każdego kroku należy wprowadzić następujące informacje:

1 czas trwania w godzinach, do 72godzin, 2 żądaną temperaturę zasilania.

Przykład:

T Żądana temperatura zasilania (15~55°C)

t Czas trwania (1~72godz.) (1) Krok czynności 1 (2) Krok czynności 2

Programowanie harmonogramu osuszania szlichty ogrzewania podłogowego

1 Ustaw poziom uprawnień użytkownika na Instalator. Patrz

"Ustawianie poziomu uprawnień użytkownika na Instalator" na stronie54.

2 Przejdź do [A.7.2]:

Osuszanie szlichty UFH > Ustaw harmonogram osuszania.

3 Użyj

4 Aby dodać nowy krok, wybierz “–h” lub “–” w pustym wierszu i

5 Aby usunąć krok, ustaw czas trwania na “–”, naciskając 6 Naciśnij

, , i do zaprogramowania harmonogramu.

▪ Użyj ▪ Użyj

naciśnij

i do przewijania się przez harmonogram.

i do dostosowania wybranych parametrów. Jeśli wybrany jest czas, można ustawić go w zakresie od 1 do 72godzin. Jeśli wybrana jest temperatura, można ustawić żądaną temperaturę zasilania w zakresie od 15°C do 55°C.

, aby zapisać harmonogram.

Ważne jest, aby program nie zawierał pustych kroków. Harmonogram zostanie zatrzymany w przypadku zaprogramowania pustego kroku LUB gdy wykonanych zostanie 20 kolejnych kroków.

> Ustawienia instalatora > Rozruch >

Wykonanie osuszania szlichty ogrzewania podłogowego

INFORMACJE

Zasilanie z taryfą o korzystnej stawce za kWh nie może być używane w połączeniu z programem osuszania szlichty ogrzewania podłogowego.

Wymagania wstępne: Upewnij się, że TYLKO 1 interfejs użytkownika jest podłączony do systemu, aby wykonać osuszanie szlichty ogrzewania podłogowego.

Przewodnik odniesienia dla instalatora

Page 84

10 Przekazanie użytkownikowi

15:10

1 14d 12h 25°C

Osusz. szlichty

Bieżący krok

Pozostało Żądana Tzasil

Zatrzymaj

Wymagania wstępne: Należy upewnić się, że strona główna temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

1 Przejdź do [A.7.2]: > Ustawienia instalatora > Rozruch >

Osuszanie szlichty UFH.

2 Ustaw program osuszania. 3 Wybierz Rozpocznij osuszanie i naciśnij . 4 Wybierz OK i naciśnij .

Wynik: Osuszanie szlichty ogrzewania podłogowego zostanie

uruchomione i wyświetlony zostanie następujący ekran. Jest ono zatrzymywane automatycznie po zakończeniu. Aby zatrzymać je ręcznie, naciśnij , wybierz OK i naciśnij .

Odczyt stanu osuszania szlichty ogrzewania podłogowego

1 Naciśnij . 2 Wyświetlony zostanie bieżący krok programu, czas do

zakończenia oraz bieżąca żądana temperatura zasilania.

INFORMACJE

Dostęp do menu jest ograniczony. Można uzyskać dostęp jedynie do następujących menu:

▪ Informacje. ▪ Ustawienia instalatora > Rozruch > Osuszanie szlichty

UFH.

Przerywanie osuszania szlichty ogrzewania podłogowego

Jeśli program zostanie zatrzymany z powodu usterki, wyłączenia lub awarii zasilania, w interfejsie użytkownika zostanie wyświetlona usterka U3. Aby usunąć kody usterek, patrz punkt

"12.4 Rozwiązywanie problemów w oparciu o kody błędów" na stronie89. Aby zresetować usterkę U3 Instalator musi być Poziom

uprawnień użytkownika.

1 Przejdź do ekranu osuszania szlichty ogrzewania podłogowego. 2 Naciśnij . 3 Naciśnij , aby przerwać program. 4 Wybierz OK i naciśnij .

Wynik: Program osuszania szlichty ogrzewania podłogowego

zostanie zatrzymany.

Gdy program zostanie zatrzymany z powodu usterki, wyłączenia lub awarii zasilania, można odczytać stan osuszania szlichty ogrzewania podłogowego.

5 Przejdź do [A.7.2]: > Osuszanie szlichty UFH > Stan

osuszania > Zatrzymane o > Rozruch > Ustawienia instalatora i do ostatnio wykonanego kroku.

6 Dokonaj modyfikacji i uruchom ponownie program.

10 Przekazanie użytkownikowi

Po zakończeniu uruchomienia testowego i potwierdzeniu, że jednostka działa prawidłowo, należy przekazać użytkownikowi następujące informacje:

▪ Wpisz rzeczywiste ustawienia do tabeli ustawień instalatora (w

instrukcji obsługi).

▪ Należy upewnić się, że użytkownik posiada dokumentację

drukowaną oraz zalecić go o zachowanie ich na przyszłość. Należy poinformować użytkownika, że pełną dokumentację można znaleźć pod adresem URL podanym wcześniej w niniejszej instrukcji.

▪ Wyjaśnij użytkownikowi prawidłową obsługę systemu oraz kroki,

jakie należy podjąć w przypadku problemów.

▪ Pokaż użytkownikowi, jakie czynności ma wykonywać w związku z

konserwacją jednostki.

▪ Wyjaśnij użytkownikowi wskazówki dotyczące oszczędzania

energii opisane w niniejszej instrukcji obsługi.

11 Czynności konserwacyjne i

serwisowe

UWAGA

Konserwacja MUSI być przeprowadzana przez uprawnionego montera lub przedstawiciela serwisu.

Zalecamy przeprowadzanie konserwacji przynajmniej raz do roku. Obowiązujące prawo może jednak wymuszać częstszą konserwację.

UWAGA

Wzór na obliczanie emisji gazów cieplarnianych:

wartość GWP czynnika chłodniczego × łączna ilość czynnika chłodniczego [w kg] / 1000

11.1 Omówienie: Czynności konserwacyjne i serwisowe

Ten rozdział zawiera informacje dotyczące następujących zagadnień:

▪ Coroczna konserwacja jednostki zewnętrznej ▪ Coroczna konserwacja jednostki wewnętrznej

11.2 Środki ostrożności dotyczące konserwacji

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA

UWAGA:Ryzyko wyładowania elektrostatycznego

Przed wykonaniem czynności konserwacyjnych lub serwisowych należy dotknąć metalowej części jednostki, aby usunąć ładunek elektrostatyczny i ochronić płytę.

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 85

12 Rozwiązywanie problemów

1 3

11.2.1 Otwieranie urządzenia wewnętrznego

Patrz "7.2.4 Otwieranie skrzynki elektrycznej jednostki

wewnętrznej"na stronie34.

11.2.2 Otwieranie grzałki BUH

Patrz "7.2.5 Otwieranie grzałki BUH" na stronie 34 i

"7.2.6 Otwieranie pokrywy skrzynki elektrycznej grzałki BUH" na stronie34.

11.3 Lista kontrolna corocznej konserwacji urządzenia wewnętrznego

Przynajmniej raz do roku należy sprawdzać następujące elementy: ▪ Wymiennik ciepła

Wymiennik ciepła jednostki zewnętrznej może zostać zablokowany przez kurz, pył, liście itd. Zaleca się czyszczenie wymiennika ciepła raz do roku. Zablokowanie wymiennika ciepła może doprowadzić do powstania zbyt niskiego lub wysokiego ciśnienia, powodując pogorszenie wydajności.

11.4 Lista kontrolna corocznej konserwacji jednostki wewnętrznej

Przynajmniej raz do roku należy sprawdzać następujące elementy: ▪ Ciśnienie wody ▪ Filtr wody ▪ Wodny ciśnieniowy zawór bezpieczeństwa ▪ Ciśnieniowy zawór bezpieczeństwa w zbiorniku ciepłej wody

użytkowej ▪ Skrzynka elektryczna ▪ Grzałka przeciwko bakteriom legionelli w zbiorniku ciepłej wody

użytkowej

Ciśnienie wody

Należy utrzymywać ciśnienie wody powyżej 1bara. Jeśli jest niższe, należy uzupełnić wodę.

Filtr wody

Wyczyść filtr wody.

UWAGA

Należy ostrożnie obchodzić się z filtrem wody. NIE używać nadmiernej siły podczas ponownego wkładania filtra wody, aby NIE uszkodzić siatki filtra wody.

▪ Przepływ wody z zaworu bezpieczeństwa jest wystarczająco silny,

brak zatorów w zaworze lub łączących przewodach rurowych.

▪ Z zaworu bezpieczeństwa wypływa brudna woda:

▪ otwórz zawór i poczekaj, aż wypływająca woda NIE będzie

zawierać żadnych zanieczyszczeń;

▪ przepłukaj system i zainstaluj dodatkowy filtr wody (najlepiej

magnetyczny filtr cyklonowy).

Aby upewnić się, że woda pochodzi ze zbiornika, sprawdź po wykonaniu cyklu nagrzania zbiornika.

Zaleca się częstsze wykonywanie tych czynności konserwacyjnych.

Zawór bezpieczeństwa zbiornika ciepłej wody użytkowej (nie należy do wyposażenia)

Otworzyć zawór i sprawdzić jego prawidłowe działanie. Woda może być bardzo gorąca!

Punkty kontrolne to: ▪ Przepływ wody z zaworu bezpieczeństwa jest wystarczająco silny,

brak zatorów w zaworze lub łączących przewodach rurowych.

▪ Z zaworu bezpieczeństwa wypływa brudna woda:

▪ otwórz zawór i poczekaj, aż wypływająca woda nie będzie

zawierać żadnych zanieczyszczeń;

▪ przepłukaj i wyczyść cały zbiornik, w tym przewody rurowe

pomiędzy zaworem bezpieczeństwa a wlotem zimnej wody.

Aby upewnić się, że woda pochodzi ze zbiornika, sprawdź po wykonaniu cyklu nagrzania zbiornika.

Zaleca się częstsze wykonywanie tych czynności konserwacyjnych.

Skrzynka elektryczna

▪ Przeprowadzić dokładną kontrolę wzrokową skrzynki elektrycznej i

sprawdzić, czy nie ma oczywistych usterek, takich jak luźne połączenia lub uszkodzone przewody.

▪ Za pomocą omomierza sprawdź prawidłowe działanie styczników

K1M, K2M, K3M i K5M (zależnie od instalacji). Wszystkie styki styczników muszą znajdować się w pozycji otwartej, gdy zasilanie jest WYŁĄCZONE.

OSTRZEŻENIE

Jeśli okablowanie wewnętrzne jest uszkodzone, musi zostać wymienione przez producenta, przedstawiciela jego serwisu lub osobę o podobnych kwalifikacjach.

Grzałka przeciwko bakteriom legionelli w zbiorniku ciepłej wody użytkowej

Zaleca się, aby usunąć nagromadzony kamień z grzałki przeciwko bakteriom legionelli; zwiększy to trwałość grzałki, szczególnie w przypadku twardej wody. W tym celu należy opróżnić zbiornik ciepłej wody użytkowej, wyjąć grzałkę przeciwko bakteriom legionelli ze zbiornika i zanurzyć na 24 godziny w wiaderku (lub podobnym pojemniku) ze środkiem do usuwania kamienia.

Wodny ciśnieniowy zawór bezpieczeństwa Otwórz zawór i sprawdź, czy działa prawidłowo. Woda może być

bardzo gorąca!

Punkty kontrolne to:

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

12 Rozwiązywanie problemów

12.1 Omówienie: Rozwiązywanie problemów

W tym rozdziale opisano czynności, jakie należy wykonać w przypadku problemów.

Zawiera on informacje dotyczące następujących zagadnień: ▪ Rozwiązywanie problemów na podstawie objawów ▪ Rozwiązywanie problemów w oparciu o kody błędów

Przewodnik odniesienia dla instalatora

Page 86

12 Rozwiązywanie problemów

Przed przystąpieniem do rozwiązywania problemów

Przeprowadzić dokładną kontrolę wzrokową urządzenia i sprawdzić, czy nie ma oczywistych usterek, takich jak luźne połączenia lub uszkodzone przewody.

12.2 Środki ostrożności podczas rozwiązywania problemów

OSTRZEŻENIE

▪ Przed przystąpieniem do przeglądu skrzynki

elektrycznej jednostki ZAWSZE należy upewnić się, że jednostka jest odłączona od zasilania. Wyłączyć odpowiedni bezpiecznik.

▪ Jeśli zadziałało urządzenie zabezpieczające, należy

wyłączyć urządzenie i określić przyczynę uaktywnienia zabezpieczenia, a dopiero potem wyzerować urządzenie zabezpieczające. NIE WOLNO zamieniać urządzeń zabezpieczających lub zmieniać ich wartości na inne niż domyślne ustawienia fabryczne. Jeśli nie można znaleźć przyczyny problemy, należy skontaktować się ze sprzedawcą.

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

OSTRZEŻENIE

Unikanie niebezpieczeństw w razie przypadkowego zresetowania termostatu: urządzenie NIE MOŻE być zasilane przez wyłącznik zewnętrzny, np. włącznik czasowy, ani podłączone do obwodu, który jest regularnie WŁĄCZANY iWYŁĄCZANY przez instalację.

NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA

12.3 Rozwiązywanie problemów na podstawie objawów

12.3.1 Objaw: Jednostka NIE ogrzewa zgodnie z oczekiwaniami

Możliwe przyczyny Środki zaradcze

Przepływ wody jest za mały Sprawdzić i upewnić się, że:

▪ Wszystkie zawory odcinające

obieg wody są całkowicie otwarte.

▪ Filtr wody jest czysty. W razie

potrzeby oczyść.

▪ W układzie nie znajduje się

powietrze. Odpowietrzyć, jeśli to konieczne. Odpowietrzanie można przeprowadzić ręcznie (patrz "Wykonanie ręcznego

odpowietrzania"na stronie81)

lub użyć funkcji odpowietrzania automatycznego (patrz

"Wykonanie automatycznego

odpowietrzania"na stronie82).

▪ Ciśnienie wody wynosi >1 bar. ▪ Zbiornik rozprężny NIE jest

uszkodzony. ▪ Opór w obiegu wody NIE jest

zbyt duży dla pompy (patrz

krzywa ESP w rozdziale "Dane

techniczne"). Jeśli problem pozostanie, po

sprawdzeniu wszystkich powyższych punktów należy skontaktować się ze sprzedawcą. W niektórych przypadkach użycie przez jednostkę niskiego przepływu wody jest normalne.

Objętość wody w instalacji jest za mała

Upewnić się, czy objętość wody w instalacji znajduje się powyżej minimalnej wymaganej wartości (patrz "6.4.3Sprawdzanie

objętości wody i szybkości przepływu"na stronie30).

Możliwe przyczyny Środki zaradcze

Ustawienie temperatury NIE jest właściwe

Przewodnik odniesienia dla instalatora

Sprawdzić ustawienie temperatury na kontrolerze zdalnym. Więcej informacji można znaleźć w instrukcji obsługi.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 87

12 Rozwiązywanie problemów

12.3.2 Objaw: Sprężarka NIE uruchamia się (ogrzewanie pomieszczenia lub ogrzewanie ciepłej wody użytkowej)

Możliwe przyczyny Środki zaradcze

Urządzenie musi uruchamiać się poza zakresem roboczym (temperatura wody jest zbyt niska)

Ustawienia zasilania z taryfą o korzystnej stawce kWh NIE odpowiadają połączeniom elektrycznym

Dostawca energii elektrycznej nadał sygnał taryfy o korzystnej stawce kWh

Jeśli system zawiera grzałkę BUH:

Jeśli temperatura wody jest za niska, jednostka używa grzałki BUH do osiągnięcia minimalnej temperatury wody (15°C).

Sprawdzić i upewnić się, że: ▪ Zasilanie grzałki BUH jest

prawidłowo podłączone.

▪ Ochrona termiczna grzałki

BUH NIE zadziałała.

▪ Styki grzałki BUH NIE są

uszkodzone.

Jeśli problem pozostanie, po sprawdzeniu wszystkich powyższych punktów należy skontaktować się ze sprzedawcą.

Jeśli system NIE zawiera grzałki BUH:

Jednostka może przeprowadzić sekwencję automatycznego uruchomienia: jeśli obwód ogrzewania pomieszczenia jest zbyt zimny i wymagane jest odszranianie, jednostka podejmie próbę odszraniania na zbiorniku ciepłej wody użytkowej. Jeśli NIE będzie to możliwe, ponieważ zbiornik ciepłej wody będzie zbyt zimny, jednostka przeprowadzi najpierw jego wstępne ogrzewanie.

Jeśli ta sekwencja uruchomienia NIE rozwiąże problemu, konieczne może być uruchomienie ręczne z małą ilością wody. Aby to zrobić, stopniowo otwórz emitery ciepła. W wyniku tego temperatura wody będzie stopniowo rosła. Monitoruj temperaturę wody na powrocie ([6.1.6] w strukturze menu) i upewnij się, że NIE spadnie poniżej 15°C.

Jeśli problem pozostanie, po sprawdzeniu wszystkich powyższych punktów należy skontaktować się ze sprzedawcą.

Powinno ono odpowiadać połączeniom zgodnie z opisem w

"6.5Przygotowanie przewodów elektrycznych"na stronie31 i "7.10.7Podłączanie głównego zasilania"na stronie48.

Należy poczekać na przywrócenie zasilania (maks. 2 godziny).

12.3.3 Objaw: Pompa wydaje dziwne dźwięki (kawitacja)

Możliwe przyczyny Środki zaradcze

W układzie znajduje się powietrze

Ciśnienie wody na wlocie pompy jest zbyt niskie

Przeprowadź ręczne odpowietrzanie (patrz

"Wykonanie ręcznego odpowietrzania"na stronie81)

lub użyj funkcji automatycznego odpowietrzania (patrz

"Wykonanie automatycznego odpowietrzania"na stronie82).

Sprawdzić i upewnić się, że: ▪ Ciśnienie wody wynosi >1bar. ▪ Manometr nie jest

uszkodzony.

▪ Zbiornik rozprężny NIE jest

uszkodzony.

▪ Ustawienie ciśnienia

wstępnego zbiornika rozprężnego jest prawidłowe (patrz "6.4.4Zmiana ciśnienia

wstępnego zbiornika rozprężnego"na stronie31).

12.3.4 Objaw: Ciśnieniowy zawór bezpieczeństwa otwiera się

Możliwe przyczyny Środki zaradcze

Zbiornik rozprężny jest uszkodzony

Objętość wody w instalacji jest zbyt duża

Głowica obiegu wodnego jest za wysoko

Wymień zbiornik rozprężny.

Upewnić się, czy objętość wody w instalacji znajduje się poniżej maksymalnej dopuszczalnej wartości (patrz

"6.4.3Sprawdzanie objętości wody i szybkości przepływu"na stronie30 i "6.4.4Zmiana ciśnienia wstępnego zbiornika rozprężnego"na stronie31).

Głowica obiegu wodnego to różnica wysokości pomiędzy jednostką wewnętrzną, a najwyższym punktem obiegu wodnego. Jeżeli jednostka wewnętrzna znajduje się w najwyższym punkcie instalacji, jako wysokość instalacji przyjmuje się 0m. Maksymalna wartość głowicy obiegu wodnego wynosi 10m.

Należy sprawdzić wymagania dotyczące instalacji.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 88

12 Rozwiązywanie problemów

12.3.5 Objaw: Ciśnieniowy zawór bezpieczeństwa przecieka

Możliwe przyczyny Środki zaradcze

Zanieczyszczenia blokują wylot ciśnieniowego zaworu bezpieczeństwa

Sprawdzić, czy ciśnieniowy zawór bezpieczeństwa działa prawidłowo, przekręcając czerwone pokrętło na zaworze w lewo:

▪ Jeżeli NIE słychać stuknięcia,

należy skontaktować się ze sprzedawcą.

▪ Jeżeli z urządzenia nadal

wycieka woda, należy najpierw zamknąć zawór odcinający na wlocie i wylocie wody, a następnie skontaktować się ze sprzedawcą.

12.3.6 Objaw: Pomieszczenie NIE jest wystarczająco ogrzewane przy niskich temperaturach na zewnątrz

Możliwe przyczyny Środki zaradcze

Jeśli system zawiera grzałkę BUH: działanie grzałki BUH nie jest aktywowane

Jeśli system zawiera grzałkę BUH: temperatura równowagi grzałki BUH nie została skonfigurowana prawidłowo

W układzie znajduje się powietrze.

Sprawdzić i upewnić się, że: ▪ Tryb pracy grzałki BUH jest

włączony. Przejdź do: ▪ [A.5.1.1] > Ustawienia

instalatora > Źródła ciepła > Grzałka dodatkowa BUH > Tryb pracy [4‑00]

▪ Bezpiecznik nadmiarowo-

prądowy grzałki BUH nie został wyłączony. Jeśli został, sprawdź bezpiecznik i włącz go ponownie.

▪ Ochrona termiczna grzałki

BUH nie została aktywowana. Jeśli została, sprawdź następujące kwestie, a następnie naciśnij przycisk resetowania w skrzynce elektrycznej:

▪ Ciśnienie wody ▪ Czy w układzie znajduje się

powietrze

▪ Działanie odpowietrzania

Zwiększyć "temperaturę równowagi", aby aktywować działanie grzałki BUH przy wyższych temperaturach na zewnątrz. Przejdź do:

▪ [A.5.1.4] > Ustawienia

instalatora > Źródła ciepła > Grzałka dodatkowa BUH > Temp. równowagi LUB

▪ [A.8] > Ustawienia instalatora

> Przegląd ustawień [5‑01]

Usuń powietrze ręcznie lub automatycznie. Patrz funkcja odpowietrzania w rozdziale "Rozruch".

Możliwe przyczyny Środki zaradcze

Zbyt duża wydajność pompy ciepła zużywana jest na ogrzanie wody użytkowej (dotyczy tylko instalacji ze zbiornikiem ciepłej wody użytkowej)

Sprawdzić i upewnić się, że ustawienia "priorytetu ogrzewania pomieszczenia" zostały odpowiednio skonfigurowane:

▪ Upewnić się, że "status

priorytetu ogrzewania pomieszczenia" został włączony. Przejdź do [A.8] > Ustawienia instalatora > Przegląd ustawień [5‑02]

▪ Zwiększyć "temperaturę

priorytetu ogrzewania pomieszczenia", aby aktywować działanie grzałki BUH przy wyższych temperaturach zewnętrznych. Przejdź do [A.8] > Ustawienia instalatora > Przegląd ustawień [5‑03]

12.3.7 Objaw: Ciśnienie w kranie jest czasami zbyt wysokie

Możliwe przyczyny Środki zaradcze

Uszkodzony lub zablokowany ciśnieniowy zawór bezpieczeństwa.

▪ Przepłukaj i wyczyść cały

zbiornik, w tym przewody rurowe pomiędzy zaworem ciśnieniowym bezpieczeństwa a wlotem zimnej wody.

▪ Wymień ciśnieniowy zawór

bezpieczeństwa.

12.3.8 Objaw: Panele dekoracyjne są wypychane przez napęczniały zbiornik

Możliwe przyczyny Środki zaradcze

Uszkodzony lub zablokowany ciśnieniowy zawór bezpieczeństwa.

Skontaktować się z lokalnym dealerem.

12.3.9 Objaw: Funkcja dezynfekcji zbiornika NIE została prawidłowo ukończona (błąd AH)

Możliwe przyczyny Środki zaradcze

Funkcja dezynfekcji została przerwana przez użycie ciepłej wody użytkowej

Zaprogramuj uruchomienie funkcji dezynfekcji, gdy ma nastąpić okres 4godzin BRAKU używania ciepłej wody użytkowej.

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 89

12 Rozwiązywanie problemów

Możliwe przyczyny Środki zaradcze

Nastąpiło duże użycie ciepłej wody użytkowej przed zaprogramowanym uruchomieniem funkcji dezynfekcji

Tryb dezynfekcji został zatrzymany ręcznie: gdy na interfejsie użytkownika wyświetlana była strona główna CWU, a poziom uprawnień użytkownika był ustawiony na Instalator, w trakcie działania trybu dezynfekcji naciśnięto przycisk .

Po wybraniu Ciepła woda użytkowa > Tryb nastawy > Dogrzewanie lub Dogrzew + har. zaleca się zaprogramowanie uruchomienia funkcji dezynfekcji przynajmniej 4godziny po ostatnim oczekiwanym użyciu dużej ilości ciepłej wody. To uruchomienie można ustawić za pomocą ustawień instalatora (funkcja dezynfekcji).

Po wybraniu Ciepła woda użytkowa > Tryb nastawy > Tylko harmon. zaleca się zaprogramowanie Buforowanie ekonom. na 3godziny przed zaplanowanym uruchomieniu funkcji dezynfekcji, aby wstępnie nagrzać zbiornik.

NIE wolno naciskać przycisku , gdy funkcja dezynfekcji jest aktywna.

12.4 Rozwiązywanie problemów w oparciu o kody błędów

Gdy wystąpi problem, na kontrolerze zdalnym zostanie wyświetlony kod błędu. Ważne jest, aby zrozumieć problem i podjąć środki zaradcze przed zresetowaniem kodu błędu. Powinien to wykonać licencjonowany instalator lub lokalny przedstawiciel handlowy.

Niniejszy rozdział zawiera omówienie wszystkich kodów błędów oraz zawartości kodów błędów wyświetlanej na kontrolerze zdalnym.

Aby uzyskać szczegółowe wskazówki dotyczące rozwiązywania problemów dla każdego błędu, patrz instrukcja serwisowa.

12.4.1 Kody błędów: Omówienie

Kody błędów jednostki zewnętrznej

Kod błędu Szczegółowy

kod błędu

A5 00 JZ: Wys. ciśn. chłodz./Szczyt.

E1 00 JZ: Uszk. płyty.

E3 00 JZ: Siłownik przełącznika

E5 00 JZ: Przegrzanie silnika

E6 00 JZ: Uszk. rozruchu sprężarki

Opis

odc./probl. ochr. przed zamarz. Skontaktuj się ze sprzedawcą.

Wymagany reset zasilania. Skontaktuj się ze sprzedawcą.

wysokiego ciśnienia (HPS). Skontaktuj się ze sprzedawcą.

inwertera sprężarki. Skontaktuj się ze sprzedawcą.

Skontaktuj się ze sprzedawcą.

Kod błędu Szczegółowy

kod błędu

E7 00 JZ: Awaria silnika wentylatora

E8 00 JZ: Za duże nap. zasil. wej.

EA 00 JZ: Problem z przełączeniem

H0 00 JZ: Problem czujnika

H3 00 JZ: Awaria przełącznika

H6 00 JZ: Awaria czujnika wykrywania

H8 00 JZ: Awaria systemu wejścia

H9 00 JZ: Awaria termistora

F3 00 JZ: Awaria temperatury rury

F6 00 JZ: Nienormalnie wysokie ciśn.

FA 00 JZ: Nienormalnie wysokie ciśn.,

JA 00 JZ: Awaria czujnika wysokiego

J3 00 JZ: Awaria termistora rury

J6 00 JZ: Awaria termistora

L3 00 JZ: Problem wzrostu temperatury

L4 00 JZ: Awaria wzrostu temperatury

Opis

jednostki zewnętrznej. Skontaktuj się ze sprzedawcą.

Skontaktuj się ze sprzedawcą.

chłodzenia/ogrzewania. Skontaktuj się ze sprzedawcą.

napięcia/prądu. Skontaktuj się ze sprzedawcą.

wysokiego ciśnienia (HPS) Skontaktuj się ze sprzedawcą.

położenia. Skontaktuj się ze sprzedawcą.

sprężarki (CT). Skontaktuj się ze sprzedawcą.

powietrza zewnętrz. Skontaktuj się ze sprzedawcą.

tłocznej. Skontaktuj się ze sprzedawcą.

podczas chłodzenia. Skontaktuj się ze sprzedawcą.

siłownik HPS. Skontaktuj się ze sprzedawcą.

ciśnienia. Skontaktuj się ze sprzedawcą.

tłocznej. Skontaktuj się ze sprzedawcą.

wymiennika ciepła. Skontaktuj się ze sprzedawcą.

skrzynki elektrycznej. Skontaktuj się ze sprzedawcą.

żeberka radiatora inwertera. Skontaktuj się ze sprzedawcą.

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 90

12 Rozwiązywanie problemów

Kod błędu Szczegółowy

kod błędu

L5 00 JZ: Za duży prąd

P4 00 JZ: Awaria czujnika temperatury

U0 00 JZ: Za mało czynnika chłodnicz.

U2 00 JZ: Awaria napięcia

U7 00 JZ: Awaria transmisji pomiędzy

UA 00 JZ: Problem kombinacji jedn.

Opis

chwilowy inwertera (DC). Skontaktuj się ze sprzedawcą.

żeberka radiatora. Skontaktuj się ze sprzedawcą.

Skontaktuj się ze sprzedawcą.

zasilania. Skontaktuj się ze sprzedawcą.

głównym CPU - CPU INW. Skontaktuj się ze sprzedawcą.

wewnęrznej/zewnęrznej. Wymagany reset zasilania.

Kody błędów jednostki wewnętrznej

Kod błędu Szczegółowy

kod błędu

89 02 Zamarznięcie wymiennika ciepła.

89 03 Zamarznięcie wymiennika ciepła.

8F 00 Nienormalny wzrost temperatury

8H 00 Nienormalny wzrost temperatury

8H 03 Przegrzanie w obiegu wodnym

A1 00 Prob. wykr. przej. przez zero.

A1 01 Błąd odczytu EEPROM.

Opis

wody wychodzącej (CWU).

wody wychodzącej.

(termostat).

Wymagany reset zasilania. Skontaktuj się ze sprzedawcą.

Kod błędu Szczegółowy

kod błędu

7H 01 Problem przepływu wody.

7H 04 Problem z przepływem wody

7H 05 Problem z przepływem wody

7H 06 Problem z przepływem wody

80 00 Problem temperatury wody

81 00 Problem czujnika temperatury

89 01 Zamarznięcie wymiennika ciepła.

Opis

podczas produkcji ciepłej wody użytkowej.

Ręczny reset. Sprawdź obwód ciepłej wody

użytkowej.

podczas ogrzewania/ próbkowania.

Ręczny reset. Sprawdź obwód ogrzewania/

chłodzenia pomieszczenia.

podczas chłodzenia/odmrażania. Ręczny reset. Sprawdź płytowy wymiennik

ciepła.

powrotnej. Skontaktuj się ze sprzedawcą.

wody zasilającej. Skontaktuj się ze sprzedawcą.

AA 01 Przegrzanie grzałki BUH

Wymagany reset zasilania. Skontaktuj się ze sprzedawcą.

AC 00 Przegrzana grzałka BSH

Skontaktuj się ze sprzedawcą.

AH 00 Funkcja dezynfekcji zbiornika

nie zakończona pomyślnie.

AJ 03 Wymagany za długi czas

nagrzewania CWU.

C0 00 Awaria czuj./przeł. przepływu.

Wymagany reset zasilania.

C4 00 Problem czujnika temperatury

wymiennika ciepła. Skontaktuj się ze sprzedawcą.

CJ 02 Problem czujnika temperatury

pomieszczenia. Skontaktuj się ze sprzedawcą.

EC 00 Nienormalny wzrost temperatury

zbiornika.

EC 04 Wstępny podgrzew zbiornika

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 91

12 Rozwiązywanie problemów

Kod błędu Szczegółowy

kod błędu

H1 00 Problem czujnika temperatury

HC 00 Problem czujnika temperatury

U3 00 Funkcja osuszania szlichty

U4 00 Problem komunikacji

U5 00 Problem komunikacji

U8 01 Połaczenie z adapterem utracone

UA 00 Problem dopasowania jednostki

UA 17 Problem z typem zbiornika

Opis

zewnętrznej. Skontaktuj się ze sprzedawcą.

zbiornika. Skontaktuj się ze sprzedawcą.

ogrzewania podłogowego nie zakończona poprawnie.

urządzeń wewn./zewn.

ze zdalnym sterownikiem.

Skontaktuj się ze sprzedawcą.

wewnęrznej i zewnętrznej. Wymagany reset zasilania.

Minimalny przepływ wymagany w czasie odszraniania

Modele 11+16 15l/min

Minimalny przepływ wymagany w czasie pracy grzałki BUH

Wszystkie modele 12l/min

Jeśli błąd 7H‑01 nie ustąpi, jednostka zatrzyma pracę i interfejs użytkownika wyświetli kod błędu, który należy zresetować ręcznie. W zależności od problemu błąd ten będzie różny:

Kod błędu Szczegółowy

kod błędu

7H 04 Problemy z przepływem wody

7H 05 Problemy z przepływem wody

7H 06 Problemy z przepływem wody

Opis

występują głównie podczas pracy w trybie ciepłej wody użytkowej. Sprawdź obwód ciepłej wody użytkowej.

występują głównie podczas pracy w trybie ogrzewania pomieszczenia. Sprawdź obwód ogrzewania pomieszczenia.

występują głównie podczas pracy w trybie odmrażania. Sprawdź obwód ogrzewania pomieszczenia.

Ponadto, ten kod błędu może wskazywać na uszkodzenie płytowego wymiennika ciepła w wyniku działania mrozu. W takim przypadku należy skontaktować się z dealerem.

(aby uzyskać więcej informacji, patrz poniżej)

INFORMACJE

W przypadku kodu błędu AH, jeśli przerwanie funkcji dezynfekcji nie nastąpiło w wyniku użycia ciepłej wody użytkowej, zalecane jest wykonanie następujących czynności:

▪ Po wybraniu Ciepła woda użytkowa > Tryb nastawy >

Tylko harmon. zaleca się zaprogramowanie Buforowanie ekonom. na 3 godziny przed zaplanowanym uruchomieniu funkcji dezynfekcji, aby wstępnie nagrzać zbiornik.

UWAGA

Gdy minimalny przepływ wody jest niższy niż opisany w poniższej tabeli, działanie jednostki zostanie tymczasowo zatrzymane, a na interfejsie użytkownika wyświetlony zostanie błąd 7H-01. Po pewnym czasie ten błąd zostanie automatycznie zresetowany i jednostka wznowi działanie.

INFORMACJE

Błąd AJ-03 jest resetowany automatycznie z chwilą normalnego nagrzania zbiornika.

INFORMACJE

Błąd EC-04 jest automatycznie resetowany w chwili, gdy zbiornik ciepłej wody użytkowej zostanie wstępnie nagrzany do wystarczająco wysokiej temperatury.

Kod błędu UA 17: Problem z typem zbiornika

Możliwe przyczyny Środki zaradcze

Nie jest zainstalowana grzałka BUH, a [E-05] jest ustawione na "0".

[E-07] jest ustawione na "1", "3", "4" lub "6", co NIE jest dozwolone.

[E-07] jest ustawione na "0", podczas gdy [D-02] NIE jest ustawione na "3" lub "4" (NIE jest zainstalowana pompa recyrkulacyjna ANI grzałka BUH).

Ustaw [E-05] na "1".

Ustaw [E-07] prawidłowo, zgodnie z konfiguracją systemu.

Zainstaluj pompę recyrkulacyjną i ustaw [D-02] prawidłowo, zgodnie z konfiguracją systemu.

Minimalny przepływ wymagany w czasie pracy pompy ciepła

Modele 04+08 6l/min Modele 11+16 10l/min

Minimalny przepływ wymagany w czasie odszraniania

Modele 04+08 12l/min

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 92

13 Utylizacja

SW1

HEAT

COOL

SW2

13 Utylizacja

UWAGA

NIE należy podejmować prób samodzielnego demontażu układu: demontaż układu, utylizacja czynnika chłodniczego, oleju oraz wszelkich innych elementów MUSZĄ przebiegać zgodnie z właściwymi przepisami. Jednostki MUSZĄ być poddane obróbce przez wyspecjalizowaną stację w celu ponownego wykorzystania, recyklingu i odzysku.

13.1 Opis: Utylizacja

Typowy przepływ prac

Utylizacja układu zwykle składa się z następujących etapów: 1 Odessanie układu. 2 Przekazanie układu do wyspecjalizowanej stacji.

INFORMACJE

Szczegółowe informacje można znaleźć w instrukcji serwisowej.

13.2 Wypompowywanie

Przykład: W celu ochrony środowiska należy odpompować w

przypadku przenoszenia lub wyrzucania jednostki.

a Zawór odcinający gazowy b Kierunek zamykania c Klucz imbusowy d Zaślepka zaworu e Zawór odcinający cieczowy

13.3 Uruchamianie i zatrzymywanie wymuszonego chłodzenia

Potwierdź, że przełącznik DIP SW2 znajduje się w trybie CHŁODZENIA.

1 Naciśnij przełącznik wymuszonego chłodzenia SW1 w celu

rozpoczęcia wymuszonego chłodzenia.

2 Naciśnij przełącznik wymuszonego chłodzenia SW1 w celu

zakończenia wymuszonego chłodzenia.

NIEBEZPIECZEŃSTWO: NIEBEZPIECZEŃSTWO WYBUCHU

Wypompowywanie czynnika chłodniczego — wyciek czynnika. Jeśli konieczne jest wypompowanie czynnika

chłodniczego z układu, a w instalacji czynnika chłodniczego występuje nieszczelność:

▪ NIE używać funkcji automatycznego

▪ Należy użyć odrębnego systemu odzyskiwania

czynnika, który NIE wymaga pracy sprężarki urządzenia.

UWAGA

Podczas wypompowywania należy zatrzymać sprężarkę przed usunięciem przewodów czynnika chłodniczego. Jeśli podczas wypompowywania sprężarka będzie wciąż działał, a zawór odcinający będzie otwarty, powietrze zostanie zassane do systemu. Nienormalne ciśnienie w cyklu czynnika chłodniczego może doprowadzić do awarii sprężarki lub uszkodzenia systemu.

Wypompowywanie usunie cały czynnik chłodniczy z systemu do jednostki zewnętrznej.

1 Zdejmij pokrywę zaworu z cieczowego zaworu odcinającego i

gazowego zaworu odcinającego.

2 Przeprowadź wymuszone chłodzenie. Patrz

"13.3 Uruchamianie i zatrzymywanie wymuszonego chłodzenia"na stronie92.

3 Po upływie 5 do 10 minut (po upływie 1 lub 2 minut w

przypadku niskich temperatur otoczenia (<–10°C)), zamknij cieczowy zawór odcinający za pomocą klucza sześciokątnego.

4 Sprawdź na rurze rozgałęźnej, czy uzyskano próżnię. 5 Po upływie 2-3 minut zamknij gazowy zawór odcinający i

Przewodnik odniesienia dla instalatora

zatrzymaj wymuszone chłodzenie.

UWAGA

Podczas wymuszonego chłodzenia należy uważać, aby temperatura wody była wyższa niż 5°C (patrz odczyt temperatury w jednostce wewnętrznej). Można to uzyskać na przykład poprzez włączenie wszystkich wentylatorów klimakonwektorów.

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 93

14 Dane techniczne

(6,4 CuT)

(15,9 CuT)

7,9 CuT

12,7CuT

7,9 CuT

6,4 CuT

12,7CuT

6,4 CuT

7,9 CuT

4,0 CuT

7,9 CuT

6,4 CuT 6,4 CuT

P >

6,4 CuT

3TW60815-1

JEDNOSTKA ZEWNĘTRZNA

TERMISTOR TEMPERATURY POWIETRZA NA ZEWNĄTRZ

WYMIENNIK CIEPŁA

TERMISTOR WYMIENNIKA CIEPŁA

KAPILARA 1

KAPILARA 2 KAPILARA 3

KAPILARA 4

PRZEPŁYW CZYNNIKA CHŁODNICZEGO

CHŁODZENIE

GRZANIE

PRZEWODY ZEWNĘTRZNE

ZAWÓR ODCINAJĄCY

CIECZOWY

ZAWÓR ODCINAJĄCY

GAZOWY Z OTWOREM

SERWISOWYM

FILTR

ZAWÓR STEROWANY SILNIKIEM

TŁUMIK

Z FILTREM

WENTYLATOR ŚMIGŁOWY

CZUJNIK CIŚNIENIA

TŁUMIK

Z FILTREM

PRZEŁĄCZNIK WYSOKIEGO CIŚNIENIA

TŁUMIK

TERMISTOR

LINII TŁOCZNEJ

SPRĘŻARKA

AKUMULATOR

14 Dane techniczne

Podzbiór najbardziej aktualnych danych technicznych jest dostępny w regionalnej witrynie WWW Daikin (ogólnodostępnej). Kompletny zbiór

najbardziej aktualnych danych technicznych jest dostępny w ekstranecie Daikin (wymagane jest uwierzytelnienie).

14.1 Schemat prowadzenia przewodów rurowych: Jednostka zewnętrzna

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 94

14 Dane techniczne

3D105880-1

R1T

R4T

R3T

A B

14.2 Schemat prowadzenia przewodów rurowych: Jednostka wewnętrzna

A Po stronie wody B Strona czynnika chłodniczego

C Nienależący do wyposażenia a1 WLOT wody ogrzewania pomieszczenia a2 WYLOT wody ogrzewania pomieszczenia

b1 WLOT czynnika chłodniczego b2 WYLOT czynnika chłodniczego

c Płytowy wymiennik ciepła

d Zawór odcinający z zaworem napełniania/opróżniania

e Pompa

f Zawór bezpieczeństwa g Manometr h Zbiornik rozprężny

i Czujnik przepływu

j Filtr R1T Termistor (wymiennik ciepła — WYLOT wody) R3T Termistor (ciekły czynnik chłodniczy) R4T Termistor (wymiennik ciepła — WLOT wody)

Połączenie śrubowe Połączenia kielichowe

Szybkozłączka Połączenie lutowane

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 95

14 Dane techniczne

14.3 Schemat okablowania: Jednostka zewnętrzna

Należy skorzystać ze schematu okablowania wewnętrznego dostarczonego z jednostką (na wewnętrznej stronie górnej płyty). Poniżej wymieniono stosowane skróty.

C110~C112 Kondensator DB1, DB2, DB401 Mostek prostowniczy DC_N1, DC_N2 Złącze DC_P1, DC_P2 Złącze DCP1, DCP2, Złącze DCM1, DCM2 Złącze DP1, DP2 Złącze E1, E2 Złącze E1H Grzałka tacy na skropliny FU1~FU5 Bezpiecznik HL1, HL2, HL402 Złącze HN1, HN2, HN402 Złącze IPM1 Inteligentny moduł zasilania L Pod napięciem LED 1~LED 4 Lampki kontrolne LED A, LED B Lampka pilota M1C Silnik sprężarki M1F Silnik wentylatora MR30, MR306,

MR307, MR4 MRM10, MRM20 Stycznik magnetyczny MR30_A, MR30_B Złącze N Neutralny PCB1 Płytka drukowana (główna) PCB2 Płytka drukowana (inwerter) PCB3 Płytka drukowana (serwis) Q1DI Wyłącznik prądu upływowego Q1L Zabezpieczenie przed przeciążeniem R1T Termistor (zrzut) R2T Termistor (wymiennik ciepła) R3T Termistor (powietrze) S1NPH Czujnik ciśnienia S1PH Przełącznik wysokiego ciśnienia S2~S503 Złącze SA1 Ochronnik przepięciowy SHEET METAL Listwa zaciskowa na płycie mocującej SW1, SW3 Przyciski SW2, SW5 Przełączniki DIP U Złącze V Złącze V2, V3, V401 Warystor W Złącze X11A, X12A Złącze X1M, X2M Listwa zaciskowa Y1E Cewka elektronicznego zaworu rozprężnego Y1R Cewka zaworu elektromagnetycznego

Z1C~Z4C Rdzeń ferrytowy

Stycznik magnetyczny

zmiany kierunku przepływu

Okablowanie w miejscu instalacji Listwa zaciskowa

Złącze Zacisk Uziemienie ochronne

BLK Czarny BLU Niebieski BRN Brązowy GRN Zielony ORG Pomarańczowy PPL Purpurowy RED Czerwony WHT Biały YLW Żółty

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 96

14 Dane techniczne

/12.2

14.4 Schemat okablowania: Jednostka wewnętrzna

Należy skorzystać ze schematu okablowania wewnętrznego dostarczonego z jednostką (wewnątrz pokrywy skrzynki elektrycznej jednostki wewnętrznej). Poniżej wymieniono stosowane skróty.

Uwagi, które należy przejrzeć przed uruchomieniem jednostki

Angielski Tłumaczenie

Notes to go through before starting the unit

X1M Główny zacisk X2M Zacisk okablowania w miejscu

X3M Zacisk grzałki BUH X4M Zacisk grzałki przeciwko

X5M Zacisk okablowania w miejscu

User installed options Opcje zainstalowane przez

Anti-legionella heater Grzałka przeciwko bakteriom

Backup heater Grzałka BUH Bottom plate heater Mata grzewcza tacy Domestic hot water tank Zbiornik ciepłej wody

Domestic hot water tank with

solar connection

Remote user interface Zdalny interfejs użytkownika Ext. indoor thermistor Zewnętrzny termistor

Ext outdoor thermistor Zewnętrzny termistor na

Digital I/O PCB Płyta cyfrowego wejścia/

Demand PCB Płytka drukowana żądania Solar pump and control station Pompa solarna i stacja

Main LWT Temperatura zasilania głównego

On/OFF thermostat (wired) Termostat Włączenia/

On/OFF thermostat (wireless) Termostat Włączenia/

Ext. thermistor Zewnętrzny termistor Heat pump convector Konwektor pompy ciepła

Add LWT Temperatura zasilania

Uwagi, które należy przejrzeć przed uruchomieniem jednostki

instalacji dla zasilania prądem zmiennym

bakteriom legionelli

instalacji dla zasilania prądem stałym

Uziemienie Przewód nr 15

Nie należy do wyposażenia Podłączenie ** ciąg dalszy na

stronie 12, kolumna 2 Kilka możliwości okablowania

Opcja Nie zamontowano w skrzynce

elektrycznej Okablowanie zależne od modelu

PŁYTKA DRUKOWANA

użytkownika

legionelli

użytkowej

Zbiornik ciepłej wody

użytkowej z przyłączem solarnym

wewnątrz

zewnątrz

wyjścia

sterująca

WYŁĄCZENIA (przewodowy)

WYŁĄCZENIA (bezprzewodowy)

dodatkowego

Angielski Tłumaczenie

On/OFF thermostat (wired) Termostat Włączenia/

WYŁĄCZENIA (przewodowy)

On/OFF thermostat (wireless) Termostat Włączenia/

WYŁĄCZENIA (bezprzewodowy) Ext. thermistor Zewnętrzny termistor Heat pump convector Konwektor pompy ciepła

Pozycja w skrzynce elektrycznej

Angielski Tłumaczenie

Position in switch box Pozycja w skrzynce elektrycznej

Legenda

A1P Płytka drukowana główna A2P Płytka drukowana kontrolera zdalnego A3P * Płytka drukowana stacji pompowej zestawu

solarnego

A3P * Termostat Włączenia/WYŁĄCZENIA

(PC=obwód zasilający) A3P * Konwektor pompy ciepła A4P * Płyta cyfrowego wejścia/wyjścia A4P * Płytka drukowana odbiornika

(Bezprzewodowe Włączenie/WYŁĄCZENIE

termostatu) A5P Płytka drukowana zasilania anody A8P * Płytka drukowana żądania BSK * Przekaźnik stacji pompy solarnej DS1(A8P) * Przełącznik DIP F2B (*) Bezpiecznik nadmiarowo-prądowy grzałki

przeciwko bakteriom legionelli F1U, F2U * Bezpiecznik 5A 250V płyty cyfrowego

wejścia/wyjścia K1 * Listwa zaciskowa K3M (*) Stycznik grzałki przeciwko bakteriom

legionelli K*R Przekaźnik płytki drukowanej M2P # Pompa ciepłej wody użytkowej M2S # Zawór odcinający M3S (*) Zawór 3-drogowy ogrzewania podłogowego/

ciepłej wody użytkowej PHC1 (A4P) * Obwód wejściowy sprzęgu optycznego Q*DI # Wyłącznik prądu upływowego Q*L (*) Zabezpieczenie termiczne grzałki przeciwko

bakteriom legionelli R1T (A3P) * Czujnik temperatury otoczenia Włączania/

WYŁĄCZANIA termostatu R2T * Czujnik zewnętrzny (dla ogrzewania

podłogowego lub otoczenia) R5T (*) Termistor ciepłej wody użytkowej R6T * Zewnętrzny termistor temperatury otoczenia

wewnątrz i na zewnątrz R1H (A3P) * Czujnik wilgotności S1S # Styk zasilania z taryfą o korzystnej stawce

kWh

Przewodnik odniesienia dla instalatora

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Page 97

14 Dane techniczne

S2S # Wejście impulsu miernika elektrycznego 1 S3S # Wejście impulsu miernika elektrycznego 2 S4S # Termostat bezpieczeństwa S6S~S9S # Cyfrowe wejścia ograniczenia mocy SS1 (A4P) * Przełącznik TR1 Transformator zasilający X*M Listwa zaciskowa X*Y Złącze

* = Opcjonalny

(*) = Standardowy dla EHVH*, opcjonalny dla

EHBH*

# = Nie należy do wyposażenia

Tłumaczenie tekstu na schemacie okablowania

Angielski Tłumaczenie

(1) Main power connection (1) Podłączenie głównego

zasilania

For preferential kWh rate power supply

Indoor unit supplied from outdoor Jednostka wewnętrzna zasilana

Normal kWh rate power supply Zasilanie z taryfą o normalnej

Only for normal power supply (standard)

Only for preferential kWh rate power supply (outdoor)

Outdoor unit Jednostka zewnętrzna Preferential kWh rate power

supply contact: 16 V DC detection (voltage supplied by PCB)

Use normal kWh rate power supply for indoor unit

(2) User interface (2) Interfejs użytkownika Only for remote user interface

option SWB Skrzynka elektryczna (3) Ext. thermistor (3) Zewnętrzny termistor SWB Skrzynka elektryczna (4) Field supplied options (4) Opcje nienależące do

230 V AC supplied by PCB 230VAC dostarczone przez

5 V DC pulse detection (voltage supplied by PCB)

Continuous Prąd o stałym natężeniu DHW pump Pompa ciepłej wody użytkowej DHW pump output Wyjście pompy ciepłej wody

Electrical meters Mierniki elektryczne For safety thermostat Do termostatu bezpieczeństwa Inrush Prąd rozruchowy Max. load Maksymalne obciążenie Normally closed Normalnie zamknięty Normally open Normalnie otwarty

Dla zasilania z taryfą o korzystnej stawce kWh

z zewnątrz

stawce kWh Wyłącznie dla normalnego

zasilania (standardowego) Wyłącznie dla zasilania z taryfą o

korzystnej stawce kWh (zewn.)

Styk zasilania z taryfą o korzystnej stawce kWh: wykrywanie 16VDC (zasilanie dostarczone przez płytkę drukowaną)

Użyj zasilania z taryfą o normalnej stawce kWh dla jednostki wewnętrznej

Tylko dla opcji zdalnego interfejsu użytkownika

wyposażenia

płytkę drukowaną Wykrywanie impulsu 5VDC

(napięcie dostarczone przez płytkę drukowaną)

użytkowej

Angielski Tłumaczenie

Safety thermostat contact: 16 V DC detection (voltage supplied by PCB)

Shut-off valve Zawór odcinający SWB Skrzynka elektryczna (5) Domestic hot water tanks (5) Zbiorniki ciepłej wody

3 wire type SPST Typ 3-przewodowy SPST Anti-legionella heater power

supply For *** Dla *** For *** or *** Dla *** lub *** SWB Skrzynka elektryczna (6) Optional BUH (6) Opcjonalna grzałka BUH SWB Skrzynka elektryczna (7) Anti-legionella heater power

supply For *** Dla *** (8) Option PCBs (8) Opcjonalne płytki drukowane Alarm output Wyjście alarmowe Changeover to ext. heat source Przełączanie na zewnętrzne

For digital I/O PCB option Dla opcji płytki drukowanej

For solar pump station Dla stacji pompy solarnej Max. load Maksymalne obciążenie Min. load Minimalne obciążenie Only for *** Tylko dla *** Only for demand PCB option Tylko dla opcji płytki drukowanej

Only if no *** Tylko w przypadku braku *** Options: boiler output, solar

pump connection (only EHBH*), alarm output

Options: bottom plate heater OR On/OFF output

Outdoor unit Jednostka zewnętrzna Power limitation digital inputs: 12

V DC / 12 mA detection (voltage supplied by PCB)

Refer to operation manual Patrz instrukcja obsługi Solar pump connection Podłączenie pompy zestawu

Space C/H On/OFF output Wyjście WŁĄCZENIA/

Switch box Skrzynka elektryczna To bottom plate heater Do maty grzejnej panelu dolnego (9) External On/OFF thermostats

and heat pump convector

Additional LWT zone Strefa temperatury zasilania

For external sensor (floor/ ambient)

For heat pump convector Dla konwektora pompy ciepła For wired thermostat Do termostatu przewodowego

Styk termostatu bezpieczeństwa: wykrywanie 16VDC (zasilanie dostarczone przez płytkę drukowaną)

użytkowej

Zasilanie grzałki przeciwko bakteriom legionelli

(7) Zasilanie grzałki przeciwko bakteriom legionelli

źródło ciepła

cyfrowego wejścia/wyjścia

żądania

Opcje: wyjście bojlera, podłączenie pompy solarnej (tylko EHBH*), wyjście alarmowe

Opcje: mata grzewcza tacy LUB wyjście Włączone/WYŁĄCZONE

Cyfrowe wejścia ograniczenia mocy: wykrywanie 12VDC / 12mA (zasilanie dostarczone przez płytkę drukowaną)

solarnego

WYŁĄCZENIA chłodzenia/ ogrzewania pomieszczenia

(9) Zewnętrzne termostaty WŁĄCZENIA/WYŁĄCZENIA i konwektor pompy ciepła

dodatkowego Dla czujnika zewnętrznego (dla

ogrzewania podłogowego lub otoczenia)

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 98

14 Dane techniczne

X1Y: 1-2

X1M: 1-2-3

X2M:29

2x0,75

X2M: 30-31

X5M: 3-4

F2B: L-N + PE

X6/9M

5Gx2,5

230 V

X2M: 13-14

X9A (PCB A1P)

230 V

A4P: X4 X2M: 28

230 V

SPST: X2M: 8-9-10

A4P: Y1 X2M: 28

230 V

A4P: Y3 X2M: 29

A4P: X1-X2

230 V

A3P: X1M: com-H

230 V

A4P: X1M: H-com X2M: L-N

A3P: X1M: 1-3

R2T

230 V

X2M: 32-33

X11M: 3-4-5-6

X5M: 1-2

2x0,75

X2M: 34-35

230 V

X5M: 5-6

X5M: 7-8

X5M: 9-10

2 żyły

230 V

A4P: Y2 X2M: 29

Q*L

X5M

230 V

F2B

X7M

4D106404-1

X3M: 3-4-5

X3M: 1-2

X5M: 11-12

230 V

X15M: 8-9-10

X15M: 6-7

X15M: 1-2

F1B: L1-L2-L3-N + PE lub L-N + PE

230 V

3Gx2,5

(EKLBUHCB6W1)

Q*L

X8M

A4P:Y2

Wyłącznie dla normalnego zasilania

Nie należy do wyposażenia

5 lub 3 żyły

Termostat bezpieczeństwa

zasilanie jednostki: 400 V lub 230 V + uziemienie

2 żyły

zasilanie z taryfą o normalnej stawce kWh dla jednostki wewnętrznej: 230 V

3 żyły

5 lub 3 żyły

Styk zasilania z taryfą o korzystnej stawce kWh

400 V lub 230 V + uziemienie

zasilanie z taryfą o korzystnej stawce za kWh:

Wyłącznie dla zasilania z taryfą o korzystnej stawce kWh

Część standardowa

Zasilanie główne

Jednostka zewnętrzna

- W przypadku kabla sygnałowego: należy zachować minimalną odległość od kabli zasilających >5 cm

- Dostępne grzałki zależą od modelu: patrz tabela kombinacji

Uwagi:

Tylko dla *KBPHT* oraz zależnie od modelu

Mata grzewcza tacy

X1M: L1-L2-L3-N-uziemienie lub L-N-uziemienie

2 żyły3 żyły

Zawór normalnie zamknięty: X2M: 5-7

Zawór normalnie otwarty: X2M: 6-7

Wejście zestawu solarnego

Wyjście przełączania na zewnętrzne źródło ciepła

Wyjście alarmowe

Wyjście włączenia/wyłączenia ogrzewania

Tylko dla *KHW(E/S)*Z2

Zasilacz opcjonalnej grzałki przeciwko bakteriom legionelli (3 kW):

230 V (1N~) + uziemienie

Tylko dla *KHW(E/S)*V3 i *KHWP*/*HYC*

400 V (2~) + uziemienie

dla EHVH*

Zasilanie

Zasilanie grzałki przeciwko bakteriom legionelli (2,4 kW): 230 V + uziemienie

3 żyły

F2B: L-N-uziemienie

F2B: L1-L2-uziemienie

Zbiornik ciepłej wody użytkowej

2 żyły

sygnał

2 żyły

Tylko dla KRCS01-1 lub EKRSCA1

sygnał

2 żyły

sygnał

Zawór odcinający M2S

Zawór 2-drogowy

Wyjście włączenia/wyłączenia ogrzewania

Miernik elektryczny wejście impulsu 1

Miernik elektryczny wejście impulsu 2

Tylko dla opcji *KSR3PA

zewnętrzny termistor (wewnątrz lub na zewnątrz)

Pompa obiegowa dla CWU

Tylko dla *KRP1HB* i *KSOLHWAV1

Zewn. źródło ciepła (np. bojler)

BSK: 1-2 połączenie solarne

wskaźnik alarmu

Clixon Q1L

Krok 1 – 2

Termistor

sygnał

5 żył

2 żyły

zasilanie grzałki BUH (6 kW): 400 V lub 230 V + uziemienie

Zasilanie

3-5 żył

Zewnętrzny termostat w pomieszczeniu/konwektor pompy ciepła (główna i/lub dodatkowa strefa)

Część opcjonalna

X4M: 1-2-uziemienie

Tylko dla *KSOLHWAV1

X4M: 1-2-uziemienie

Tylko dla *KRP1AHTA

A8P: X801M: 4-5

A8P: X801M: 3-5

A8P: X801M: 2-5

A8P: X801M: 1-5

główna: X2M: 1-4

dodatkowa: X2M: 1a-4

główna: X2M: 1-3-4

dodatkowa: X2M: 1a-3-4

główna: X2M: 1-4

dodatkowa: X2M: 1a-4

Czujnik zewnętrzny (dla ogrzewania podłogowego lub otoczenia)

2 żyły

(dołączono 3 m)

Tylko dla *KRTETS

sygnał

2 żyły

4 żyły

komunikacja

2 żyły

4 żyły

Tylko dla *KRTR (bezprzewodowy termostat w pomieszczeniu)

Tylko dla (konwektor pompy ciepła)

Tylko dla *KRTW (przewodowy termostat w pomieszczeniu)

2 żyły

komunikacja

Tylko dla *KRUCBL*

A2P: Interfejs użytkownika P1-P2

Część standardowa

Część opcjonalna

Ograniczenie energii wejście zapotrzebowania 4

Ograniczenie energii wejście zapotrzebowania 3

Ograniczenie energii wejście zapotrzebowania 2

Ograniczenie energii wejście zapotrzebowania 1

lub 400 V

3 żyły

2 żyły

sygnał

5 żył

2 żyły

Grzałka przeciwko bakteriom legionelli

clixon

R5T — termistor temperatura wody

Q2L/Q3L — clixon grzałka przeciwko bakteriom legionelli

Grzałka przeciwko bakteriom legionelli

M3S (gdy zainstalowano *KHW) wybór ciepłej wody użytkowej-ogrzewania podłogowego

pompa solarna

Zawór 2-drogowy

clixon

Tylko dla *KHWP*/*HYC*

Tylko dla *KHW(E/S)*

Nie należy do wyposażenia

Jednostka wewnętrzna

Części opcjonalne dla EHBH* (*KHW*)

Nie należy do wyposażenia

Zawór 3-drogowy

Tylko dla *KHWSU*V3

Opcja BUH

2 żyły

3 żyły

Angielski Tłumaczenie

For wireless thermostat Do termostatu

Schemat połączeń elektrycznych

Aby uzyskać więcej szczegółów, sprawdź przewody jednostki.

Przewodnik odniesienia dla instalatora

bezprzewodowego

Angielski Tłumaczenie

Main LWT zone Strefa temperatury zasilania

głównego

Daikin Altherma — split niskotemperaturowy

ERLQ004~008CA + EHBH04+08CBV

4P449969-1B – 2018.07

Page 99

14 Dane techniczne

14.5 Schemat okablowania: Grzałka BUH

Należy skorzystać ze schematu okablowania wewnętrznego dostarczonego z jednostką (wewnątrz pokrywy grzałki BUH). Poniżej wymieniono stosowane skróty.

Uwagi, które należy przejrzeć przed uruchomieniem jednostki

Angielski Tłumaczenie

Notes to go through before starting the unit

X14M, X15M Główny zacisk

Optional backup heater configuration (only for EKLBUHCB6W1)

1N~, 230 V, 6 kW 1N~, 230V, 6kW 3N~, 400 V, 6 kW 3N~, 400V, 6kW

Uwagi, które należy przejrzeć przed uruchomieniem jednostki

Uziemienie Przewód nr 15

Nie należy do wyposażenia Kilka możliwości okablowania

Opcja Skrzynka elektryczna Okablowanie zależne od modelu Płytka drukowana Konfiguracja opcjonalnej grzałki

BUH (tylko dla EKLBUHCB6W1)

Pozycja w skrzynce elektrycznej

Angielski Tłumaczenie

Position in switch box Pozycja w skrzynce elektrycznej

Legenda

E1H Element grzałki BUH (1kW) E2H Element grzałki BUH (2kW) F1B Bezpiecznik nadmiarowo-prądowy grzałki

F1T Bezpiecznik termiczny grzałki BUH F1U Bezpiecznik K1M Stycznik grzałki BUH (krok 1) K2M Stycznik grzałki BUH (krok 2) K5M Stycznik bezpieczeństwa grzałki BUH (tylko

Q3DI # Wyłącznik prądu upływowego Q1L Zabezpieczenie termiczne grzałki BUH R2T Termistor grzałki BUH na wylocie X*M Listwa zaciskowa

Tłumaczenie tekstu na schemacie okablowania

Polski Tłumaczenie

BUH option Opcja grzałki BUH Indoor unit Jednostka wewnętrzna

BUH

dla *6W)

# = Nie należy do wyposażenia

ERLQ004~008CA + EHBH04+08CBV Daikin Altherma — split niskotemperaturowy 4P449969-1B – 2018.07

Przewodnik odniesienia dla instalatora

Page 100

14 Dane techniczne

60 50

0 5 10 15 20 25 30

A (kPa)

B (l/min)

4D090624-1A

60 50 40 30 20 10

0 5 10 15 20 25 30

A (kPa)

B (l/min)

4D090624-1A

14.6 Krzywa ESP: Jednostka wewnętrzna

Uwaga: W przypadku nieosiągnięcia minimalnego przepływu wody

wystąpi błąd przepływu.

EHBH/X04=EHBH/X04

EHBH/X08=EHBH/X08

Obszar pracy jest rozszerzony tylko do niższych przepływów, gdy jednostka pracuje tylko z pompą ciepła. (Nie podczas rozruchu, brak pracy grzałki BUH, brak pracy odszraniania).

ESP=Spręż dyspozycyjny [kPa] w obwodzenie ogrzewania/ chłodzenia pomieszczenia.

Przepływ=Przepływ wody przez jednostkę w obwodzie ogrzewania/ chłodzenia pomieszczenia.

Uwagi:

▪ Wybranie przepływu poza obszarem działania może doprowadzić

do uszkodzenia jednostki. Patrz również minimalny i maksymalny zakres przepływu wody w danych technicznych.

▪ Jakość wody MUSI odpowiadać dyrektywie EN EC98/83WE.

A Spręż dyspozycyjny B Szybkość przepływu wody C Zakres pracy

Przewodnik odniesienia dla instalatora

100

ERLQ004~008CA + EHBH04+08CBV

Daikin Altherma — split niskotemperaturowy

4P449969-1B – 2018.07

Daikin EHBH04 08CBV Installer reference guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Spis treści

1 Ogólne środki ostrożności

1.1 Informacje o dokumentacji

1.1.1 Znaczenie ostrzeżeń i symboli

1.2 Dla instalatora

1.2.1 Informacje ogólne

1.2.2 Miejsce montażu

1.2.3 Czynnik chłodniczy

1.2.4 Czynnik pośredniczący

1.2.5 Woda

1.2.6 Elektryczne

2 Informacje o dokumentacji

2.1 Informacje o tym dokumencie

3 Informacje o opakowaniu

2.2 Przewodnik odniesienia dla instalatora w skrócie

3.2 Jednostka zewnętrzna

3.2.1 Odpakowywanie jednostki zewnętrznej

3.1 Omówienie: Informacje o zawartości opakowania

3.2.2 Odłączanie akcesoriów od jednostki zewnętrznej

3.3 Jednostka wewnętrzna

3.3.2 Odłączanie akcesoriów od urządzenia wewnętrznego

3.3.1 Odpakowywanie jednostki wewnętrznej

4 Informacje o jednostkach i opcjach

3.4.2 Odłączanie akcesoriów od grzałki BUH

3.4 Grzałka BUH

3.4.1 Rozpakowywanie grzałki BUH

4.1 Omówienie: Informacje o jednostkach i opcjach
