Справочно ръководство

на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

Български

Съдържание

1 Общи предпазни мерки за безопасност 3

1.1 За документацията .................................................................. 3

1.1.1 Значение на предупреждения и символи ............... 3

1.2 За монтажника ......................................................................... 4

1.2.1 Общи изисквания ...................................................... 4

1.2.2 Място за монтаж ....................................................... 4

1.2.3 Хладилен агент ......................................................... 4

1.2.4 Солен разтвор ........................................................... 5

1.2.5 Вода............................................................................ 5

1.2.6 Електрически ............................................................. 6

2 За документацията 7

2.1 За настоящия документ .......................................................... 7

2.2 Справочно ръководство на монтажника с един поглед ....... 7

3 За кутията 7

3.1 Общ преглед: За кутията ........................................................ 7

3.2 Вътрешно тяло......................................................................... 8

3.2.1 За разопаковане на вътрешното тяло..................... 8

3.2.2 За демонтиране на аксесоарите от вътрешния

модул.......................................................................... 8

4 За модулите и опциите 8

4.1 Общ преглед: За модулите и опциите ................................... 8

4.2 Идентификация........................................................................ 8

4.2.1 Идентификационен етикет: Вътрешен модул......... 8

4.3 Възможни опции за вътрешното тяло.................................... 8

5 Указания за приложения 10

5.1 Общ преглед: Указания за приложения................................. 10

5.2 Настройване на системата за отопление на помещенията. 10

5.2.1 Единична стая ........................................................... 10

5.2.2 Няколко стаи –Една зона на ТИВ ........................... 12

5.2.3 Няколко стаи –Две зони на ТИВ.............................. 14

5.3 Настройване на спомагателен топлинен източник за

отопление на помещенията.................................................... 15

5.4 Настройване на бойлера за битова гореща вода................. 16

5.4.1 Конфигурация на системата –Интегриран бойлер

за БГВ......................................................................... 16

5.4.2 Избор на желаната температура за бойлера за

БГВ ............................................................................. 16

5.4.3 Схема и конфигурация –Бойлер за БГВ................. 17

5.4.4 Помпа за БГВ за незабавно подаване на гореща

вода ............................................................................ 17

5.4.5 Помпа за БГВ за дезинфекция................................. 17

5.5 Настройване на измерването на енергията.......................... 18

5.5.1 Произведена топлина ............................................... 18

5.5.2 Консумирана енергия................................................ 18

5.5.3 Електрозахранване по нормална тарифа за kWh.. 18

5.5.4 Електрозахранване по преференциална тарифа

за kWh ........................................................................ 18

5.6 Настройване на управлението на консумацията на

мощност.................................................................................... 18

5.6.1 Постоянно ограничение на мощността ................... 19

5.6.2 Ограничение на мощността, активирано чрез

цифрови входове ...................................................... 19

5.6.3 Процес на ограничение на мощността.................... 19

5.7 Настройване на външен температурен датчик..................... 20

6 Подготовка 20

6.1 Общ преглед: Подготовка ....................................................... 20

6.2 Подготовка на мястото за монтаж.......................................... 20

6.2.1 Изисквания към мястото за монтаж на

вътрешното тяло ....................................................... 20

6.3 Подготовка на тръбопроводите.............................................. 21

6.3.1 Изисквания към кръговете........................................ 21

6.3.2 Формула за изчисляване на предварителното

налягане на разширителния съд ............................. 23

6.3.3 За проверка на обема и дебита на водата в кръга за отопление на помещенията и в кръга за солен

разтвор........................................................................ 23

6.3.4 Промяна на предварителното налягане на

разширителния съд.................................................... 24

6.3.5 За проверка на обема на водата: Примери ............. 24

6.4 Подготовка на електроокабеляването.................................... 24

6.4.1 За подготовката на електроокабеляването ............. 24

6.4.2 За захранването по преференциална тарифа за

kWh.............................................................................. 25

6.4.3 Общ преглед на електрическите съединения с изключение на външните задвижващи механизми . 25

6.4.4 Общ преглед на електрическите съединения за

външните и вътрешни задвижващи механизми ...... 26

7 Монтаж 26

7.1 Общ преглед: Монтаж .............................................................. 26

7.2 Отваряне на модулите ............................................................. 26

7.2.1 За отварянето на модулите....................................... 26

7.2.2 За отваряне на вътрешното тяло ............................. 27

7.2.3 За отваряне на капака на комутаторната кутия на

вътрешното тяло ........................................................ 27

7.3 Монтаж на вътрешното тяло ................................................... 27

7.3.1 За монтажа на вътрешното тяло .............................. 27

7.3.2 Препоръки при монтиране на вътрешното тяло...... 27

7.3.3 За монтиране на вътрешното тяло........................... 27

7.4 Свързване на тръбите за солен разтвор................................ 29

7.4.1 За свързването на тръбите за солен разтвор ......... 29

7.4.2 Предпазни мерки при свързване на тръбите за

солен разтвор ............................................................. 29

7.4.3 За свързване на тръбите за солен разтвор............. 29

7.4.4 За пълнене на кръга за солен разтвор..................... 29

7.4.5 За свързване на предпазния вентил към дренажната система от страната на кръга за

солен разтвор ............................................................. 30

7.4.6 За изолиране на тръбите за солен разтвор............. 30

7.5 Свързване на тръбите за водата ............................................ 30

7.5.1 За свързването на тръбите за вода ......................... 30

7.5.2 Препоръки при свързване на тръбите за вода........ 31

7.5.3 За свързване на тръбите за водата ......................... 31

7.5.4 За свързване на тръбопровода за рециркулация ... 31

7.5.5 За свързване на предпазния вентил към

дренажната система .................................................. 32

7.5.6 За свързване на изпускателния маркуч ................... 32

7.5.7 За пълнене на кръга за отопление на

помещенията .............................................................. 32

7.5.8 За пълнене на бойлера за битова гореща вода...... 32

7.5.9 За изолиране на тръбите за водата ......................... 32

7.6 Свързване на електрическите кабели .................................... 33

7.6.1 За свързването на електрическите кабели.............. 33

7.6.2 За електрическото съответствие.............................. 33

7.6.3 Предпазни мерки при свързване на

електрическите кабели .............................................. 33

7.6.4 Указания при свързване на електрическите

кабели ......................................................................... 33

7.6.5 За свързване на електрическите кабели на

вътрешното тяло ........................................................ 33

7.6.6 За свързване на главното електрозахранване........ 35

7.6.7 За свързване на дистанционния външен датчик..... 35

7.6.8 За свързване на потребителския интерфейс .......... 35

7.6.9 За свързване на спирателния вентил ...................... 36

7.6.10 За свързване на електромерите ............................... 37

7.6.11 За свързване на помпата за битова гореща вода... 37

7.6.12 За свързване на алармения изход ........................... 37

7.6.13 За свързване на изхода за ВКЛ./ИЗКЛ. на

отоплението на помещенията................................... 37

7.6.14 За свързване на превключването към външен

топлинен източник...................................................... 37

7.6.15 За свързване на цифровите входове за

консумацията на енергия .......................................... 38

7.6.16 За свързване на защитния термостат (нормално

затворен контакт) ....................................................... 38

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

1 Общи предпазни мерки за безопасност

7.7 Завършване на монтажа на вътрешното тяло...................... 38

7.7.1 За фиксиране на капака на потребителския

интерфейс към вътрешното тяло ............................ 38

7.7.2 За затваряне на вътрешното тяло........................... 38

8 Конфигурация 39

8.1 Общ преглед: Конфигурация .................................................. 39

8.1.1 За свързване на компютърния кабел с

превключвателната кутия......................................... 39

8.1.2 За достъп до най-често използваните команди ..... 39

8.1.3 За копиране на системните настройки от първия

във втория потребителски интерфейс .................... 40

8.1.4 За копиране на зададения език от първия във

втория потребителски интерфейс ........................... 41

8.1.5 Бърз съветник: Задаване на схемата на

системата след първото ВКЛЮЧВАНЕ ................... 41

8.2 Основна конфигурация ........................................................... 41

8.2.1 Бърз съветник: Език / час и дата ............................. 41

8.2.2 Бърз съветник: Стандарт.......................................... 41

8.2.3 Бърз съветник: Опции............................................... 45

8.2.4 Бърз съветник: Мощности (измерване на

енергията).................................................................. 46

8.2.5 Управление на отоплението на помещенията ....... 47

8.2.6 Управление на битовата гореща вода .................... 50

8.2.7 Номер за контакт/помощен център.......................... 51

8.3 Разширена конфигурация/оптимизация ................................ 51

8.3.1 Режим на отопление на помещенията: разширен.. 51

8.3.2 Управление на битовата гореща вода: разширено 54

8.3.3 Настройки за топлинни източници........................... 58

8.3.4 Системни настройки ................................................. 59

8.4 Структура на менюто: Преглед на потребителските

настройки ................................................................................. 63

8.5 Структура на менюто: Общ преглед на настройките от

монтажника .............................................................................. 64

9 Пускане в експлоатация 65

9.1 Общ преглед: Пускане в експлоатация ................................. 65

9.2 Предпазни мерки при пускане в употреба............................. 65

9.3 Контролен списък с отметки преди пускане в

експлоатация ........................................................................... 65

9.4 Контролен списък с отметки по време на пускане в

експлоатация ........................................................................... 65

9.4.1 За проверка на минималния дебит.......................... 66

9.4.2 Функция за обезвъздушаване на кръга за

отопление на помещенията ..................................... 66

9.4.3 Функция за обезвъздушаване на кръга за солен

разтвор....................................................................... 67

9.4.4 За извършване на пробна експлоатация ................ 68

9.4.5 За извършване на пробна експлоатация на

задвижващ механизъм ............................................. 69

9.4.6 Изсушаване на замазката на подово отопление.... 69

10 Предаване на потребителя 70

10.1 За фиксиране на приложимия език върху фирмената

табелка на модула................................................................... 71

11 Поддръжка и сервизно обслужване 71

11.1 Общ преглед: Поддръжка и сервизно обслужване............... 71

11.2 Предпазни мерки за безопасност при извършване на

поддръжка ................................................................................ 71

11.3 Контролен списък за ежегодна поддръжка на вътрешно

тяло........................................................................................... 71

11.4 За източване на бойлера за битова гореща вода ................ 72

12 Отстраняване на неизправности 73

12.1 Общ преглед: Отстраняване на неизправности ................... 73

12.2 Предпазни мерки при отстраняване на проблеми................ 73

12.3 Решаване на проблеми въз основа на симптоми ................. 73

12.3.1 Симптом: Модулът НЕ отоплява според

очакваното ................................................................. 73

12.3.2 Симптом: Компресорът НЕ се включва

(отопление на помещенията или загряване на

вода за битови нужди) .............................................. 74

12.3.3 Симптом: Помпата издава шум (кавитация) ............ 74

12.3.4 Симптом: Предпазният вентил за водата се

отваря.......................................................................... 75

12.3.5 Симптом: Има теч от предпазния вентил ................ 75

12.3.6 Симптом: Помещението НЕ е достатъчно

отоплено при ниски външни температури ............... 75

12.3.7 Симптом: налягането в контролната точка е

временно необичайно високо ................................... 76

12.3.8 Симптом: Декоративните панели са избутани

настрани поради издут бойлер ................................. 76

12.3.9 Симптом: Функцията дезинфекция на бойлера НЕ

е изпълнена правилно (AH-грешка).......................... 76

12.4 Решаване на проблеми въз основа на кодове за грешка ..... 76

12.4.1 Кодове за грешка: Общ преглед ............................... 76

13 Бракуване 79

14 Технически данни 80

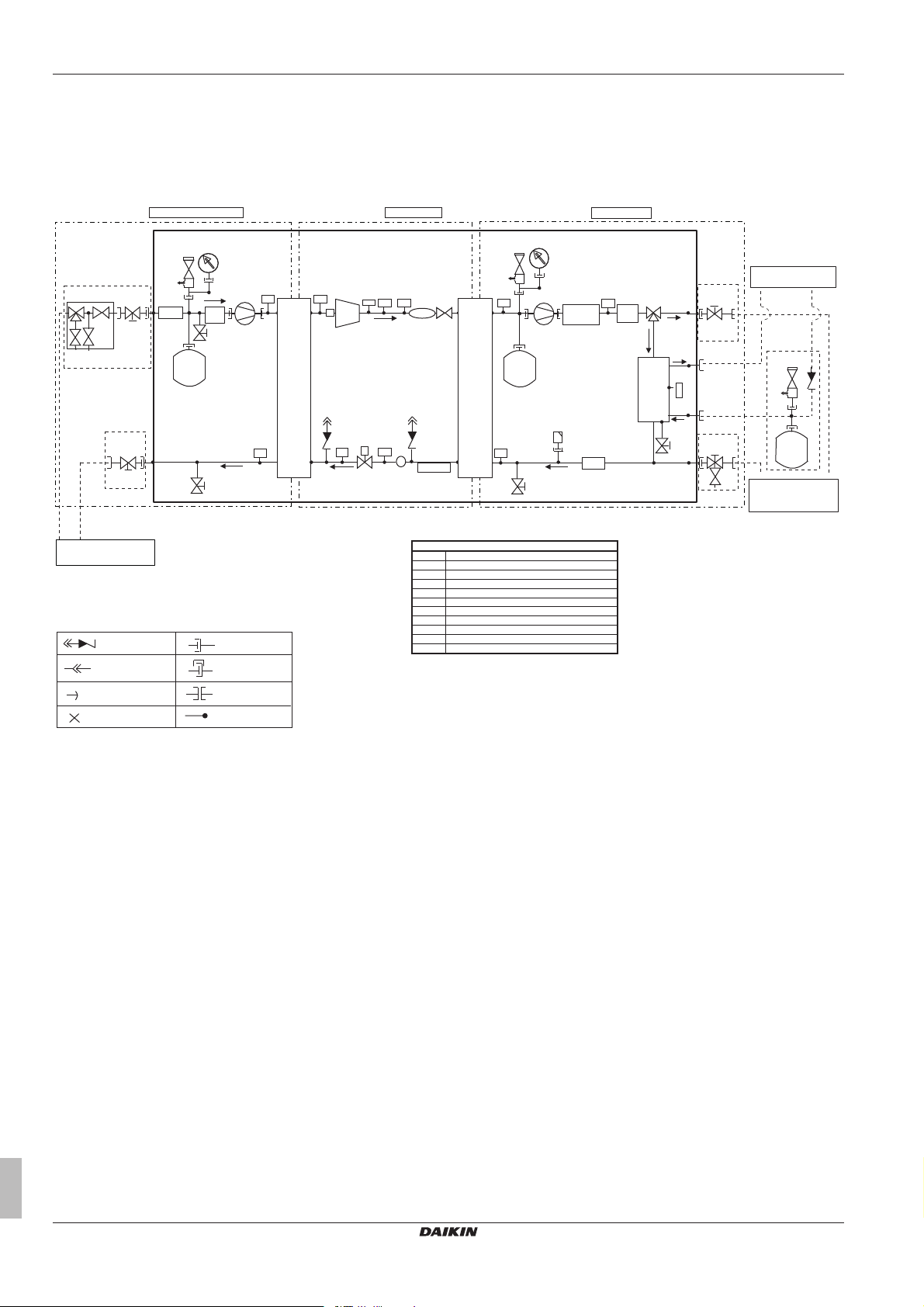

14.1 Схема на тръбопроводите: Вътрешно тяло ........................... 80

14.2 Електромонтажна схема: Вътрешно тяло .............................. 81

14.3 Крива на външното статично налягане: Вътрешно тяло....... 84

15 Терминологичен речник 85

16 Таблица на настройките на място 86

1 Общи предпазни мерки за

безопасност

1.1 За документацията

▪ Оригиналната документация е написана на английски език.

Всички други езици са преводи.

▪ Спазвайте внимателно описаните в настоящия документ

предпазни мерки за безопасност, които обхващат много важни теми.

▪ Монтажът на системата и всички дейности, описани в

ръководството за монтаж и справочника за монтажника, ТРЯБВА да се извършат от оторизиран монтажник.

1.1.1 Значение на предупреждения и символи

ОПАСНОСТ

Обозначава ситуация, което причинява смърт или тежко нараняване.

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

Обозначава ситуация, която е възможно да причини смърт от електрически ток.

ОПАСНОСТ: РИСК ОТ ИЗГАРЯНЕ

Обозначава ситуация, която е възможно да причини изгаряне поради изключително високи или ниски температури.

ОПАСНОСТ: ОПАСНОСТ ОТ ЕКСПЛОЗИЯ

Обозначава ситуация, която е възможно да предизвика експлозия.

ПРЕДУПРЕЖДЕНИЕ

Обозначава ситуация, което е възможно да причини смърт или тежко нараняване.

ПРЕДУПРЕЖДЕНИЕ: ЗАПАЛИМИ ВЕЩЕСТВА

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

1 Общи предпазни мерки за безопасност

ВНИМАНИЕ

Обозначава ситуация, което е възможно да причини леко или средно нараняване.

ЗАБЕЛЕЖКА

Обозначава ситуация, което е възможно да причини увреждане на оборудването или на имуществото.

ИНФОРМАЦИЯ

Обозначава полезни съвети или допълнително информация.

Символ Обяснение

Преди монтаж прочетете ръководството за монтаж и експлоатация, както и инструкциите за окабеляването.

Преди извършване на дейности по поддръжка и сервизно обслужване, прочетете сервизното ръководство.

За повече информация вижте справочника за монтажника и потребителя.

1.2 За монтажника

1.2.1 Общи изисквания

Ако НЕ сте сигурни как да монтирате или да работите с модула, свържете се с вашия дилър.

ЗАБЕЛЕЖКА

Неправилният монтаж или присъединяване на оборудване или аксесоари е възможно да причини токов удар, късо съединение, утечки, пожар или други повреди на оборудването. Използвайте само аксесоари, допълнително оборудване и резервни части, които са изработени или одобрени от Daikin.

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че монтажът, изпитването и използваните материали отговарят на изискванията на приложимото законодателство (в началото на инструкциите, описани в документацията на Daikin).

ВНИМАНИЕ

При монтаж, поддръжка или сервизно обслужване на системата носете подходящи лични предпазни средства (предпазни ръкавици, защитни очила и т.н.).

ПРЕДУПРЕЖДЕНИЕ

Накъсайте на части и изхвърлете пластмасовите опаковъчни торби, за да не може с тях да си играе никой, и най-вече деца. Възможен риск: задушаване.

ОПАСНОСТ: РИСК ОТ ИЗГАРЯНЕ

▪ НЕ докосвайте тръбопровода за охладителя,

тръбопровода за водата или вътрешните части по време на или незабавно след работа на модула. Те може да са прекомерно горещи или прекомерно студени. Изчакайте, докато се върнат към нормална температура. Ако се налага да ги пипате, носете защитни ръкавици.

▪ НЕ докосвайте какъвто и да е случайно изтичащ

хладилен агент.

ПРЕДУПРЕЖДЕНИЕ

Осигурете подходящи мерки, за да не допуснете модулът да бъде използван за убежище на дребни животни. Дребните животни могат да причинят неизправности, пушек или пожар, ако се допрат до части на електрооборудването.

ЗАБЕЛЕЖКА

▪ НЕ поставяйте никакви предмети или оборудване

върху модула.

▪ НЕ сядайте, не се качвайте и не стойте върху

модула.

В съответствие с изискванията на приложимото законодателство може да е необходимо воденето на дневник на продукта, който да съдържа като минимум: информация за поддръжката, извършени ремонтни работи, резултати от изпитвания/проверки, периоди на престой и т.н.

Освен това, на достъпно място на продукта ТРЯБВА да се осигури като минимум следната информация:

▪ Инструкции за спиране на системата в случай на авария

▪ Наименование и адрес на пожарната служба, полицейския

участък и болницата

▪ Име, адрес и телефонни номера за през деня и през нощта за

получаване на сервизно обслужване

В Европа необходимите указания за воденето на този дневник са дадени в EN378.

1.2.2 Място за монтаж

▪ Осигурете достатъчно пространство около модула за

сервизно обслужване и циркулация на въздуха.

▪ Уверете се, че мястото за монтаж издържа на тежестта и

вибрациите на модула.

▪ Уверете се, че зоната е добре проветрима. НЕ запушвайте

отворите за вентилация.

▪ Уверете се, че модулът е нивелиран.

НЕ монтирайте модула на следните места:

▪ В потенциално взривоопасни среди.

▪ На места, където има монтирано оборудване, излъчващо

електромагнитни вълни. Електромагнитните вълни могат да попречат на управлението на системата и да предизвикат неизправности в работата на оборудването.

▪ На места, където има риск от възникване на пожар поради

изтичането на леснозапалими газове (пример: разредител или бензин), въглеродни влакна, запалим прах.

▪ На места, където се произвежда корозивен газ (пример: газ на

сериста киселина). Корозията на медните тръби или запоените елементи може да причини изтичане на хладилен агент.

1.2.3 Хладилен агент

Ако е приложимо. За повече информация вижте ръководството за монтаж или справочното ръководство на монтажника на вашето приложение.

ЗАБЕЛЕЖКА

Уверете се, че монтажът на тръбопровода за хладилния агент отговаря на изискванията на приложимото законодателство. Приложимият стандарт в Европа е EN378.

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

1 Общи предпазни мерки за безопасност

ЗАБЕЛЕЖКА

Уверете се, че свързващите тръби и съединенията НЕ са подложени на напрежение.

ПРЕДУПРЕЖДЕНИЕ

По време на изпитванията НИКОГА на подавайте на продукта налягане, по-високо от максимално допустимото налягане (както е обозначено върху табелката със спецификациите на външното тяло).

ПРЕДУПРЕЖДЕНИЕ

Вземете достатъчно надеждни мерки за безопасност в случай на изтичане на хладилен агент. Ако има изтичане на хладилен газ, незабавно проветрете зоната. Възможни рискове:

▪ Прекомерно високите концентрации на хладилен

агент в затворено помещение могат да предизвикат кислородна недостатъчност.

▪ Ако хладилният газ влезе в контакт с огън, може да

се отделят токсични газове.

ОПАСНОСТ: ОПАСНОСТ ОТ ЕКСПЛОЗИЯ

Изпомпване – Утечка на охладител. Ако искате да

изпомпате системата и има утечка в хладилния кръг:

▪ НЕ използвайте автоматичната функция за

изпомпване на уреда, която ще събере цялото количество хладилен агент от системата във външния модул. Възможно последствие: Самозапалване и експлозия на компресора поради навлизане на въздух в работещия компресор.

▪ Използвайте отделна система за извличане на

хладилния агент, така че да НЕ се налага компресорът да работи.

▪ Използвайте само инструменти, които са само за вида

хладилен агент, използван в системата, за да гарантирате устойчивост на налягането и да попречите на навлизането на външни материали в системата.

▪ Заредете течния хладилен агент както следва:

Ако Тогава

Има сифон

(т.е. цилиндърът е означен с “Прикачен сифон за допълване с течност”)

НЯМА сифон Заредете, като цилиндърът

▪ Отваряйте бавно резервоарите с хладилен агент.

▪ Зареждайте хладилния агент в течна форма. Добавянето му в

газообразно състояние е възможно да попречи на нормалната работа.

ВНИМАНИЕ

Когато процедурата по зареждане на охладител е завършена или временно спряна, затворете вентила на резервоара с охладител незабавно. Ако клапанът НЕ се затвори незабавно, оставащото налягане може да зареди допълнително хладилен агент. Възможно последствие: Неправилно количество хладилен агент.

Заредете, като цилиндърът трябва да е изправен.

трябва да е обърнат надолу.

ПРЕДУПРЕЖДЕНИЕ

ВИНАГИ извличайте и оползотворявайте хладилния агент. НЕ ги изпускайте директно в околната среда. Използвайте вакуумна помпа за вакуумиране на инсталацията.

ЗАБЕЛЕЖКА

След като всички тръби са свързани, уверете се, че няма изтичане на газ. Използвайте азот, за да направите проверка за изтичане на газ.

ЗАБЕЛЕЖКА

▪ За избягване на повреда на компресора, НЕ

зареждайте повече от указаното количество охладител.

▪ Когато охладителната система ще се отваря,

хладилният агент ТРЯБВА да се третира съгласно приложимото законодателство.

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че в системата няма кислород. Зареждането с хладилен агент трябва да става само след извършване на проверка за течове и вакуумно изсушаване.

▪ Ако е необходимо системата да се зареди наново, вижте

табелката със спецификации на модула. Тя посочва типа хладилен агент и необходимото количество.

▪ Модулът е зареден фабрично с хладилен агент и в

зависимост от размерите на тръбите и тръбния път някои системи изискват допълнително зареждане с хладилен агент.

1.2.4 Солен разтвор

ПРЕДУПРЕЖДЕНИЕ

Изборът на солен разтвор ТРЯБВА да е в съответствие с приложимото законодателство.

ПРЕДУПРЕЖДЕНИЕ

Вземете достатъчно надеждни мерки за безопасност в случай на изтичане на солен разтвор. Ако има изтичане на солен разтвор, незабавно проветрете мястото и се обърнете към вашия местен дилър.

ПРЕДУПРЕЖДЕНИЕ

Окръжаващата температура вътре в модула може да стане много по-висока от тази в стаята, напр. 70°C. В случай на изтичане на солен разтвор горещите части вътре в модула може да създадат опасна ситуация.

ПРЕДУПРЕЖДЕНИЕ

Употребата и монтажът на приложението ТРЯБВА да отговарят изискванията на предпазните мерки за безопасност и опазване на околната среда, предвидени в приложимото законодателство.

1.2.5 Вода

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

1 Общи предпазни мерки за безопасност

ЗАБЕЛЕЖКА

Уверете се, че качеството на водата отговаря на изискванията на Директива 98/83/ЕО на Съвета.

1.2.6 Електрически

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

▪ ИЗКЛЮЧЕТЕ напълно електрозахранването преди

сваляне на капака на превключвателната кутия, свързване на електрическите проводници или докосване на електрическите части.

▪ Преди да пристъпите към сервизно обслужване,

прекъснете електрозахранването за повече от 1минута и измерете напрежението на изводите на кондензаторите на главната верига или на електрическите компоненти. Напрежението ТРЯБВА да е по-малко от 50 V DC, преди да можете да докоснете електрическите компоненти. За местоположението на изводите вижте електромонтажната схема.

▪ НЕ докосвайте електрическите компоненти с мокри

ръце.

▪ НЕ оставяйте модула без наблюдение, когато е

свален сервизният капак.

ПРЕДУПРЕЖДЕНИЕ

Ако в поставените кабели НЯМА фабрично монтиран главен прекъсвач или друго средство за прекъсване на електрозахранването с разстояние между контактите на всички полюси, осигуряващо пълно прекъсване при условията на категория на пренапрежениеIII, ТРЯБВА да монтирате такъв прекъсвач или средство за прекъсване.

ПРЕДУПРЕЖДЕНИЕ

▪ Използвайте САМО медни проводници.

▪ Уверете се, че монтажът на местното окабеляване

отговаря на изискванията на приложимото законодателство.

▪ Цялото окабеляване на място ТРЯБВА да се

извърши съгласно доставената с продукта електромонтажна схема.

▪ НИКОГА не притискайте снопове от кабели и се

уверете, че НЕ се допират до тръбопроводи и остри ръбове. Уверете се, че върху клемните съединения не се оказва външен натиск.

▪ Не забравяйте да монтирате заземяващо

окабеляване. НЕ заземявайте модула към водопроводна или газопроводна тръба, преграден филтър за пренапрежения или заземяване на телефон. Неправилното заземяване може да причини токов удар.

▪ Уверете се, че използвате специално

предназначена захранваща верига. НИКОГА не използвайте източник на захранване, който се използва съвместно с друг електрически уред.

▪ Уверете се, че сте монтирали необходимите

предпазители или прекъсвачи.

▪ Уверете се, че сте монтирали прекъсвач,

управляван от утечен ток. Неговата липса може да причини токов удар или пожар.

▪ При монтиране на прекъсвач, управляван от утечен

ток, проверете дали е съвместим с инвертора (устойчив на високочестотен електрически шум), за да се избегне ненужното задействане на прекъсвача.

ЗАБЕЛЕЖКА

Препоръки при прекарване на захранващи кабели:

▪ НЕ съединявайте проводници с различни дебелини

към клемния блок за захранването (хлабината на захранващите кабели може да доведе до прекомерно загряване).

▪ Когато свързвате проводници с една и съща

дебелина, спазвайте показаното на илюстрацията по-горе.

▪ За окабеляване използвайте специално

предназначените за целта захранващ кабел и свържете здраво проводниците, след което ги фиксирайте, за да елиминирате влиянието на външното налягане върху клемите.

▪ Използвайте подходяща отвертка за затягане на

клемните винтове. Отвертката с малка глава ще повреди главата на винта и ще направи правилното затягане невъзможно.

▪ Прекомерното натягане на клемните винтове може

да ги скъса.

Монтирайте захранващите кабели на разстояние най-малко 1метър от телевизори или радиоприемници, за да не допуснете появата на смущения. В зависимост от дължината на радиовълните разстоянието от 1 метър може да се окаже недостатъчно.

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

2 За документацията

ПРЕДУПРЕЖДЕНИЕ

▪ След приключване на електротехническите работи

потвърдете, че всеки електрически компонент и клема вътре в кутията за електрически компоненти са съединени надеждно.

▪ Преди да пуснете модула се уверете, че всички

капаци са затворени.

ЗАБЕЛЕЖКА

Приложимо е само ако електрозахранването е трифазно и компресорът има метод на стартиране ВКЛ./ИЗКЛ.

Ако съществува вероятност за обърната фаза след моментно прекъсване на захранването, а след това захранването се включва и изключва, докато продуктът работи, присъединете локална верига за защита срещу обърната фаза. При работа на продукта с обърната фаза може да се повреди компресора и други части.

2 За документацията

2.1 За настоящия документ

Целева публика

Упълномощени монтажници

Комплект документация

Този документ е част от комплекта документация. Пълният комплект се състои от:

▪ Общи мерки за безопасност:

▪ Инструкции за безопасност, които трябва да прочетете,

преди да пристъпите към монтажа

▪ Формат: Хартия (в кутията на вътрешното тяло)

▪ Ръководство за монтаж на вътрешното тяло:

▪ Инструкции за монтаж

▪ Формат: Хартия (в кутията на вътрешното тяло)

▪ Справочно ръководство на монтажника:

▪ Подготовка на монтажа, добри практики, справочни данни,

…

▪ Формат: Цифрови файлове на: http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Справочник за допълнително оборудване:

▪ Допълнителна информация за това как се монтира

допълнително оборудване

▪ Формат: На хартия (в кутията на вътрешното тяло) +

Цифрови файлове на: http://www.daikineurope.com/support-

and-manuals/product-information/

Последните редакции на доставената документация може да са налични на регионалния уебсайт на Daikin или да ги получите чрез вашия дилър.

Оригиналната документация е написана на английски език. Всички други езици са преводи.

Технически данни

▪ Извадка от най-новите технически данни може да се намери

на регионалния Daikin уеб сайт (публично достъпен).

▪ Пълният комплект с най-новите технически данни може да

се намери на Daikin екстранет (изисква се автентификация).

2.2 Справочно ръководство на монтажника с един поглед

Глава Описание

Общи мерки за безопасност

За документацията Каква документация съществува за

За кутията Как да разопаковате модулите и да

За модулите и опциите ▪ Как да идентифицирате модулите

Указания за приложения Различни монтажни настройки на

Подготовка Какво трябва да направите и да

Монтаж Какво трябва да направите и да

Конфигурация Какво трябва да направите и да

Пускане в експлоатация Какво трябва да направите и да

Предаване на потребителя

Поддръжка и сервизно обслужване

Отстраняване на неизправности

Изхвърляне на отпадни продукти

Технически данни Спецификации на системата

Терминологичен речник Определение на термините

Таблица на настройките на място

Инструкции за безопасност, които трябва да прочетете, преди да пристъпите към монтажа

монтажника

извадите аксесоарите им

▪ Възможни комбинации на модули и

опции

системата

знаете, преди да отидете на мястото за монтаж

знаете, преди да монтирате системата

знаете, за да конфигурирате системата след нейния монтаж

знаете, за да пуснете системата в експлоатация след нейното конфигуриране

Какво трябва да дадете и да обясните на потребителя

Как се извършва поддръжка и техническо обслужване на модулите

Какво трябва да направите в случай на възникване на проблеми

Как да се изхвърли системата

Таблица, която трябва да се попълни от монтажника и да се съхранява за бъдещи справки

Бележка: Таблица с настройки от монтажника има също и в справочното ръководство на потребителя. Тази таблица трябва да се попълни от монтажника и да се предаде на потребителя.

3 За кутията

3.1 Общ преглед: За кутията

Тази глава описва какво трябва да направите, след като кутията с вътрешното тяло е доставена на мястото за монтаж.

Тя съдържа информация за:

▪ Разопаковане и боравене с модулите

▪ Сваляне на аксесоарите от модула

Спазвайте следните изисквания:

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

4 За модулите и опциите

4×

1× 1× 1×

1×1×1×1×

1×

b c d

fe g

▪ Модулът ТРЯБВА да се провери за повреди при доставка. За

всяка повреда ТРЯБВА незабавно да се докладва на агента по рекламациите на превозвача.

▪ Докарайте опакования модул, колкото е възможно по-близо

до неговата крайна позиция на монтаж, за да предотвратите получаването на повреди по време на транспортирането.

▪ Подгответе предварително пътя, по който искате да вкарате

уреда вътре.

3.2 Вътрешно тяло

3.2.1 За разопаковане на вътрешното тяло

d Ръководство за експлоатация e Дистанционен външен датчик

f Капак на комплекта потребителски интерфейс g Многоезичен етикет за флуорирани парникови газове h 2 винта за закрепване на потребителския интерфейс.

4 Монтирайте отново горния панел.

4 За модулите и опциите

4.1 Общ преглед: За модулите и опциите

Тази глава съдържа информация за:

▪ Идентифицирането на вътрешното тяло

▪ Комбинирането на вътрешното тяло с опции

4.2 Идентификация

ЗАБЕЛЕЖКА

При монтаж или обслужване на няколко модула едновременно се уверете, че НЕ сте разменили сервизните панели между различните модели.

4.2.1 Идентификационен етикет: Вътрешен модул

3.2.2 За демонтиране на аксесоарите от вътрешния модул

1 Свалете винтовете от горната част на модула.

2 Свалете горния панел.

3 Извадете аксесоарите.

Място

Идентификация на модела

Пример: EGSQH10S18AA9W

Код Описание

E Европейски модел

GS Земносвързана термопомпа

Q Хладилен агент R410A

H Само за отопление

10 Клас на мощност

S Материал на интегрирания бойлер:

неръждаема стомана

18 Вместимост на интегрирания бойлер

AA Серия на модела

9W Модел на резервния нагревател

a Общи мерки за безопасност b Справочник за допълнително оборудване c Ръководство за монтаж

Справочно ръководство на монтажника

4.3 Възможни опции за вътрешното тяло

Потребителски интерфейс (EKRUCBL*)

Потребителският интерфейс и възможен допълнителен потребителски интерфейс се предлагат като опция.

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

4 За модулите и опциите

Допълнителният потребителски интерфейс може да се свърже:

▪ За да имате:

▪ както управление в близост до вътрешното тяло,

▪ така и функционалност на стаен термостат в основното

помещение, което ще се отоплява.

▪ За да имате интерфейс, поддържащ и други езици.

Налични са следните видове потребителски интерфейс:

▪ EKRUCBL1 поддържа следните езици: немски, френски,

нидерландски, италиански.

▪ EKRUCBL2 поддържа следните езици: английски, шведски,

норвежки, фински.

▪ EKRUCBL3 поддържа следните езици: английски, испански,

гръцки, португалски.

▪ EKRUCBL4 поддържа следните езици: английски, турски,

полски, румънски.

▪ EKRUCBL5 поддържа следните езици: немски, чешки,

словенски, словашки.

▪ EKRUCBL6 поддържа следните езици: английски, хърватски,

унгарски, естонски.

▪ EKRUCBL7 поддържа следните езици: английски, немски,

руски, датски.

Езиците на потребителския интерфейс може да се качат чрез компютърен софтуер или да се копират от един потребителски интерфейс на друг.

За инструкции за монтаж вижте "7.6.8 За свързване на

потребителския интерфейс"на страница35.

Опростен потребителски интерфейс (EKRUCBS)

▪ Опростеният потребителски интерфейс може да се използва

само в комбинация с главния потребителски интерфейс.

▪ Опростеният потребителски интерфейс действа като стаен

термостат и е нужно да се монтира в стаята, която желаете да контролирате.

За инструкции за монтаж вижте ръководството за монтаж и експлоатация на опростения потребителски интерфейс.

Стаен термостат (EKRTWA, EKRTR1, RTRNETA)

Можете да свържете допълнителен стаен термостат към вътрешното тяло. Този термостат може да бъде свързан с кабел (EKRTWA) или безжичен (EKRTR1 и RTRNETA). Термостат RTRNETA може да се използва само при системи за отопление.

За инструкции за монтаж вижте ръководството за монтаж на стайния термостат и справочника за допълнително оборудване.

Дистанционен датчик за безжичен термостат (EKRTETS)

Можете да използвате безжичен датчик за вътрешната температура (EKRTETS) само в комбинация с безжичен термостат (EKRTR1).

Печатна платка с цифрови входове/изходи (EKRP1HB)

Печатната платка с цифрови входове/изходи е необходима за осигуряване на следните сигнали:

▪ Алармен изход

▪ Изход за ВКЛ./ИЗКЛ. на отоплението на помещенията

▪ Превключване на външен източник на топлина

За инструкции за монтаж вижте ръководството за монтаж на печатната платка с цифрови входове/изходи и справочника за допълнително оборудване.

Печатна платка за ограничение на консумираната мощност (EKRP1AHTA)

За да активирате управлението на енергоспестяващата функция чрез цифрови входове, трябва да монтирате печатната платка за ограничение на консумираната мощност.

За инструкции за монтаж вижте ръководството за монтаж на печатната платка за ограничение на консумираната мощност и справочника за допълнително оборудване.

Дистанционен вътрешен датчик (KRCS01-1)

По подразбиране датчикът на вътрешния потребителски интерфейс ще се използва като датчик за стайната температура.

Като опция дистанционният вътрешен датчик може да се монтира за измерване на стайната температура на друго място.

За инструкции за монтаж вижте ръководството за монтаж на дистанционния вътрешен датчик и справочника за допълнително оборудване.

ИНФОРМАЦИЯ

Дистанционният вътрешен датчик може да се използва само в случай, че потребителският интерфейс е конфигуриран с функционалност на стаен термостат.

Компютърен конфигуратор (EKPCCAB)

Компютърният кабел осъществява връзка между превключвателната кутия на вътрешното тяло и компютъра. Така се осигурява възможност да се качват различни езикови файлове на потребителския интерфейс и вътрешни параметри на вътрешното тяло. За наличните езикови файлове се свържете с вашия местен дилър.

Софтуерът и съответните инструкции за работа са налични на:

http://www.daikineurope.com/support-and-manuals/softwaredownloads/.

За инструкции за монтаж вижте ръководството за монтаж на компютърния кабел и "8Конфигурация"на страница39.

Термопомпен конвектор (FWXV)

За осигуряване на отопление на помещенията е възможно да се използват термопомпени конвектори (FWXV).

За инструкции за монтаж вижте ръководството за монтаж на термопомпените конвектори и справочника за допълнително оборудване.

Кабел за съединението за автомата за налягане на соления разтвор (EKGSCONBP1)

В зависимост от приложимото законодателство е възможно да се наложи да монтирате автомат за налягане на соления разтвор (доставка на място). За свързването на автомата за налягане на соления разтвор към модула можете да използвате кабела за съединението за автомата за налягане на соления разтвор.

За инструкции за монтаж вижте ръководството за монтаж на кабела за съединението за автомата за налягане на соления разтвор.

ЗАБЕЛЕЖКА

Daikin препоръчва използването на автомат за налягане на соления разтвор. Ако се използва електрически автомат за налягане на соления разтвор, капацитивните токове може да нарушат работата на превключвателя на потока, което да причини грешка в модула.

Комплект за пълнене на солен разтвор (KGSFILL)

Комплект за пълнене на солен разтвор за промиване, пълнене и източване на кръга за солен разтвор.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

5 Указания за приложения

LAN адаптер за управление чрез смартфон + приложения Smart Grid (BRP069A61)

Можете да инсталирате този LAN адаптер за:

▪ Управление на системата чрез приложение за смартфон.

▪ Използване на системата в различни приложение на Smart

Grid.

За инструкции за монтаж вижте ръководството за монтаж на LAN адаптера.

LAN адаптер за управление чрез смартфон (BRP069A62)

Можете да монтирате LAN адаптер за управление на системата чрез приложение за смартфон.

За инструкции за монтаж вижте ръководството за монтаж на LAN адаптера.

5 Указания за приложения

5.1 Общ преглед: Указания за приложения

Целта на указанията за приложения е да се даде представа за възможностите натермопомпената система на Daikin.

ЗАБЕЛЕЖКА

▪ Илюстрациите в указанията за приложения са

предназначени само за справка, а НЕ да се използват като подробни хидравлични схеми. Подробното хидравлично оразмеряване и балансиране НЕ са показани и са задължение на монтажника.

▪ За повече информация относно настройките за

конфигурация за оптимизиране на работата на термопомпата вижте "8 Конфигурация" на

страница39.

▪ Какви типове топлоизлъчватели се използват във всяка стая и

каква е тяхната проектна температура на изходящата вода?

След като станат ясни изискванията за отопление на помещенията, Daikin препоръчва да се следват дадените подолу указания за настройване.

ЗАБЕЛЕЖКА

Ако се използва външен стаен термостат, той ще управлява защитата на помещението от измръзване. Защитата на помещението от измръзване обаче е възможна само ако е ВКЛЮЧЕНО управлението на температурата на изходящата вода на потребителския интерфейс на модула.

ИНФОРМАЦИЯ

В случай че се използва външен стаен термостат и се налага да се гарантира защитата на помещението от замръзване при всякакви условия, трябва да зададете автоматичната аварийна работа [A.6.C] на 1.

5.2.1 Единична стая

Подово отопление или радиатори –Кабелен стаен термостат

Схема

ИНФОРМАЦИЯ

Функционалността за измерване на енергията НЕ е приложима и/или НЕ е валидна, ако изчисляването се извършва от модула. Ако се използват допълнителни измервателни уреди, е валидно показанието на измервателния дисплей.

Настоящата глава съдържа указания за приложения за:

▪ Настройване на системата за отопление на помещенията

▪ Настройване на спомагателен топлинен източник за

отопление на помещенията

▪ Настройване на бойлера за битова гореща вода

▪ Настройване на измерването на енергията

▪ Настройване на управлението на консумираната мощност

▪ Настройване на външен температурен датчик

5.2 Настройване на системата за отопление на помещенията

Термопомпената система на Daikin доставя изходяща вода до топлоизлъчвателите в една или повече стаи.

Тъй като системата предлага голяма гъвкавост за управление на температурата във всяка стая, трябва първо да отговорите на следните въпроси:

▪ Колко стаи се отопляват чрез термопомпената система на

Daikin?

A Основна зона на температурата на изходящата вода B Една единична стая

a Потребителски интерфейс, използван като стаен

термостат

▪ Подовото отопление или радиаторите са свързани директно

към вътрешното тяло.

▪ Стайната температура се управлява чрез потребителския

интерфейс, който се използва като стаен термостат. Възможни инсталации:

▪ Потребителски интерфейс (стандартно оборудване), който

е инсталиран в стаята и се използва като стаен термостат

▪ Потребителски интерфейс (стандартно оборудване), който

е инсталиран на вътрешното тяло и се използва за управление в близост до вътрешното тяло + потребителски интерфейс (допълнително оборудване EKRUCBL*), който е инсталиран в стаята и се използва като стаен термостат

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

5 Указания за приложения

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Ползи

▪ По-ниски разходи за системата. НЕ се нуждаете от

допълнителен външен стаен термостат.

▪ Най-голям комфорт и ефективност. Интелигентната

функционалност на стайния термостат може да намали или увеличи желаната температура на изходящата вода на базата на действителната стайна температура (модулация). Това води до:

▪ Стабилна стайна температура, съответстваща на желаната

температура (по-голям комфорт)

▪ По-малко цикли ВКЛ./ИЗКЛ. (по-малко шум, по-голям

комфорт и по-висока ефективност)

▪ Най-ниската възможна температура на изходящата вода

(по-висока ефективност)

▪ Лесна за управление. Можете лесно да зададете желаната

стайна температура чрез потребителския интерфейс:

▪ За вашите ежедневни нужди можете да използвате

предварително зададени стойности и програми.

▪ За отклонение от вашите ежедневни нужди можете

временно да отмените приоритета на предварително зададените стойности и програми, да използвате режима за празник…

2 (Управл. СТ): Работата на модула се определя на базата на окръжаващата температура на потребителския интерфейс.

0 (1 ТИВ зона): Основна

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Външен стаен термостат за основната зона:

▪ #: [A.2.2.4]

▪ Код: [C-05]

Ползи

▪ Безжична връзка. Външният стаен термостат на Daikin е

наличен в безжичен вариант.

▪ Ефективност. Макар че външният стаен термостат изпраща

само сигнали ВКЛ./ИЗКЛ., той е предназначен специално за термопомпената система.

1 (Упр. външ. СТ): Работата на модула се определя от външния термостат.

0 (1 ТИВ зона): Основна

1 (Термо ВКЛ/ИЗКЛ): Когато използваният външен стаен термостат илитермопомпен конвектор може да изпраща само термо състояние ВКЛ./ ИЗКЛ.

Термопомпени конвектори

Схема

Подово отопление или радиатори –Безжичен стаен термостат

Схема

A Основна зона на температурата на изходящата вода B Една единична стая

a Приемник за безжичния външен стаен термостат

b Безжичен външен стаен термостат

▪ Подовото отопление или радиаторите са свързани директно

към вътрешното тяло.

▪ Стайната температура се управлява чрез безжичен външен

стаен термостат (допълнително оборудване EKRTR1).

A Основна зона на температурата на изходящата вода B Една единична стая

a Дистанционно управление на термопомпените

конвектори

▪ Термопомпените конвектори са свързани директно към

вътрешното тяло.

▪ Желаната стайна температура се задава чрез

дистанционното управление на термопомпените конвектори.

▪ Сигналът за нужда от отопление на помещенията се изпраща

на един цифров вход на вътрешното тяло (X2M/1 и X2M/4).

ИНФОРМАЦИЯ

Когато се използват няколко термопомпени конвектори, уверете се, че всеки един от тях получава инфрачервения сигнал от дистанционното управление на термопомпените конвектори.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

5 Указания за приложения

B C

M2M1

B C

a a

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Външен стаен термостат за основната зона:

▪ #: [A.2.2.4]

▪ Код: [C-05]

Ползи

▪ Ефективност. Оптимална енергийна ефективност поради

функцията вътрешна връзка.

▪ Стилно изпълнение.

1 (Упр. външ. СТ): Работата на модула се определя от външния термостат.

0 (1 ТИВ зона): Основна

5.2.2 Няколко стаи –Една зона на ТИВ

Ако е необходима само една зона на температурата на изходящата вода, тъй като проектната температура на изходящата вода на всички топлоизлъчватели е една и съща, вие НЕ се нуждаете смесителна вентилна станция (икономически ефективно).

Пример: Ако термопомпената система се използва за затопляне на един под, където всички стаи имат едни и същи топлоизлъчватели.

Подово отопление или радиатори – Термостатични вентили

Ако затопляте стаите с подово отопление или радиатори, един много широко използван начин е да се управлява температурата на основната стая с помощта на термостат (това може да е или потребителският интерфейс, или външен стаен термостат), докато останалите стаи се управляват чрез така наречените термостатични вентили, които се отварят или затварят в зависимост от стайната температура.

Схема

▪ Подовото отопление на основната стая е директно свързано

към вътрешното тяло.

▪ Стайната температура на основната стая се управлява чрез

потребителския интерфейс, използван като термостат.

▪ Термостатичен вентил се инсталира преди подовото

отопление във всяка една от другите стаи.

ИНФОРМАЦИЯ

Не забравяйте за ситуации, където основната стая може да се отоплява от друг топлинен източник. Пример: Камини.

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Брой зони на температурата на водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Ползи

▪ По-ниски разходи за системата. НЕ се нуждаете от

допълнителен външен стаен термостат.

▪ Лесна за управление. Същата инсталация като за една стая,

но с термостатични вентили.

0 (1 ТИВ зона): Основна

Подово отопление или радиатори –Няколко външни стайни термостати

Схема

A Основна зона на температурата на изходящата вода B Стая 1 C Стая 2

a Потребителски интерфейс

Справочно ръководство на монтажника

A Основна зона на температурата на изходящата вода B Стая 1 C Стая 2

a Външен стаен термостат b Байпасен вентил

▪ За всяка стая се инсталира спирателен вентил (доставка на

място), за да се избегне подаването на изходяща вода, когато няма нужда от отопление.

▪ Трябва да се монтира байпасен вентил, за да се направи

възможна рециркулацията на водата когато са затворени всички спирателни вентили. За да се гарантира нормална работа, осигурете минимален дебит на циркулация на водата, описан в "6.3.3За проверка на обема и дебита на водата в

кръга за отопление на помещенията и в кръга за солен разтвор"на страница23.

EGSQH10S18AA9W

Земносвързана термопомпа на Daikin Altherma

4P351748-1F – 2018.02

5 Указания за приложения

a a

B C

▪ Стайните термостати са свързани към спирателните вентили,

но НЕ е задължително да се свързват към вътрешното тяло. Вътрешното тяло ще подава изходяща вода през цялото време, с възможността да се направи програма за изходящата вода.

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

1 (Упр. външ. СТ): Работата на модула се определя от външния термостат.

▪ Код: [C-07]

Брой зони на температурата на

0 (1 ТИВ зона): Основна

водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Ползи

В сравнение с подово отопление или радиатори за една стая:

▪ Комфорт. Можете да зададете желаната стайна

температура, включително програми, за всяка стая чрез стайните термостати.

Термопомпениконвектори – много помещения

Схема

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

1 (Упр. външ. СТ): Работата на модула се определя от външния термостат.

▪ Код: [C-07]

Брой зони на температурата на

0 (1 ТИВ зона): Основна

водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

Ползи

В сравнение с термопомпени конвектори за една стая:

▪ Комфорт. Можете да зададете желаната стайна

температура, включително програми, за всяка стая чрез дистанционното управление на термопомпените конвектори.

Комбинация: Подово отопление + Термопомпени конвектори

Схема

A Основна зона на температурата на изходящата вода B Стая 1 C Стая 2

a Дистанционно управление на термопомпените

конвектори

▪ Желаната стайна температура се задава чрез

дистанционното управление на термопомпените конвектори.

▪ Сигналите за нужда от отопление на всеки термопомпен

конвектор се свързват паралелно към цифровия вход на вътрешното тяло (X2M/1 и X2M/4). Вътрешното тяло ще доставя температура на изходящата вода само когато има действителна нужда.

ИНФОРМАЦИЯ

За повишаване на комфорта и производителността Daikin препоръчва на всеки термопомпен конвектор да се инсталира опцията вентилен комплект EKVKHPC.

A Основна зона на температурата на изходящата вода B Стая 1 C Стая 2

a Външен стаен термостат

b Дистанционно управление на термопомпените

конвектори

▪ За всяка стая с термопомпени конвектори: термопомпените

конвектори са свързани директно към вътрешното тяло.

▪ За всяка стая с подово отопление: Монтира се спирателен

вентил (доставка на място) преди подовото отопление. Той предотвратява подаването на гореща вода, когато стаята няма нужда от отопление.

▪ За всяка стая с термопомпени конвектори: Желаната стайна

температура се задава чрез дистанционното управление на термопомпените конвектори.

▪ За всяка стая с подово отопление: Желаната стайна

температура се задава чрез външния стаен термостат (кабелен или безжичен).

ИНФОРМАЦИЯ

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

5 Указания за приложения

a a

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

0 (ТИВ управление): Работата на модула се определя на базата на температурата на изходящата вода.

▪ Код: [C-07]

Брой зони на температурата на

0 (1 ТИВ зона): Основна

водата:

▪ #: [A.2.1.8]

▪ Код: [7-02]

5.2.3 Няколко стаи –Две зони на ТИВ

Ако топлоизлъчвателите, избрани за всяка стая, са проектирани за различни температури на изходящата вода, трябва да използвате различни зони на температурата на изходящата вода (максимум 2).

В този документ:

▪ Основна зона = Зона с най-ниската проектна температура

▪ Допълнителна зона = Зона с най-високата проектна

температура

ВНИМАНИЕ

Когато има повече от една зона на изходящата вода, трябва ВИНАГИ да инсталирате смесителна вентилна станция в основната зона, за да намалите (при отопление) температурата на изходящата вода, когато допълнителната зона има нужда.

Типичен пример:

Стая (зона) Топлоизлъчватели: Проектна

температура

Всекидневна стая (основна

Подово отопление: 35°C

зона)

Спални помещения (допълнителна зона)

Термопомпени конвектори: 45°C

Схема

A Допълнителна зона на температурата на изходящата

вода

B Стая 1 C Стая 2

Справочно ръководство на монтажника

D Основна зона на температурата на изходящата вода E Стая 3

a Дистанционно управление на термопомпените

конвектори

b Потребителски интерфейс c Смесителна вентилна станция d Вентил за регулиране на налягане

ИНФОРМАЦИЯ

Вентилът за регулиране на налягането трябва да се постави преди смесителната вентилна станция. Това се прави, за да се гарантира правилния баланс на потока между основната зона на температурата на изходящата вода и допълнителната зона на температурата на изходящата вода по отношение на необходимия капацитет на двете зони на температурата на водата.

▪ За основната зона:

▪ Смесителната вентилна станция се инсталира преди

подовото отопление.

▪ Помпата на смесителната вентилна станция се управлява

чрез сигнала ВКЛ./ИЗКЛ. на вътрешното тяло (X2M/5 и X2M/7; нормално затворен изход на спирателния вентил).

▪ Стайната температура се управлява чрез потребителския

интерфейс, който се използва като стаен термостат.

▪ За допълнителната зона:

▪ Термопомпените конвектори са свързани директно към

вътрешното тяло.

▪ Желаната стайна температура се задава чрез

дистанционното управление на термопомпените конвектори за всяка стая.

▪ Сигналите за нужда от отопление на всеки термопомпен

конвектор се свързват паралелно към цифровия вход на вътрешното тяло (X2M/1 и X2M/4). Вътрешното тяло ще доставя желаната допълнителна температура на изходящата вода само когато има действителна нужда.

Конфигурация

Настройка Стойност

Управление на температурата на модула:

▪ #: [A.2.1.7]

▪ Код: [C-07]

Бележка:

▪ Основна стая =

потребителски интерфейс, използван като функционалност на стаен термостат

▪ Други стаи =

функционалност на външен стаен термостат

Брой зони на температурата на водата:

1 (2 ТИВ зони): Основна + допълнителна

▪ #: [A.2.1.8]

▪ Код: [7-02]

В случай на термопомпени конвектори:

Външен стаен термостат за допълнителната зона:

▪ #: [A.2.2.5]

▪ Код: [C-06]

Изход на спирателния вентил Задайте следване на термо

нуждата на основната зона.

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

Настройка Стойност

b b

FHL1

FHL2

FHL3

f g

На смесителната вентилна станция

Ползи

▪ Комфорт.

▪ Интелигентната функционалност на стайния термостат

може да намали или увеличи желаната температура на изходящата вода на базата на действителната стайна температура (модулация).

▪ Комбинацията на двете топлоизлъчвателни системи

осигурява отличния отоплителен комфорт на подовото отопление и бързото затопляне на въздуха от термопомпените конвектори (напр. всекидневна=подово отопление и спалня=конвектор (без непрекъснато отопление)).

▪ Ефективност.

▪ В зависимост от нуждата вътрешното тяло доставя

различна температура на изходящата вода, съответстваща на проектната температура на различните топлоизлъчватели.

▪ Подовото отопление има най-добра производителност с

Altherma LT.

Задайте желаната основна температура на изходящата вода.

5.3 Настройване на спомагателен топлинен източник за отопление на помещенията

▪ Отоплението на помещенията може да се извърши чрез:

▪ Вътрешното тяло

▪ Спомагателен котел (доставка на място), свързан към

системата

▪ Когато стайният термостат даде заявка да отопление,

вътрешното тяло или спомагателният бойлер започва да работи в зависимост от външната температура (статус на превключване на външен топлинен източник). Когато на спомагателния котел се даде разрешение, отоплението на помещенията чрез вътрешното тяло се ИЗКЛЮЧВА.

▪ Бивалентната работа е възможна само за отопление на

помещенията, но НЕ и за приготвяне на битова гореща вода. Битовата гореща вода винаги се произвежда от бойлера за БГВ, свързан към вътрешното тяло.

ИНФОРМАЦИЯ

▪ По време на работа на термопомпата в режим на

отопление тя работи, за да достигне желаната температура, зададена чрез потребителския интерфейс. Когато има включен режим, който зависи от атмосферните условия, температурата на водата се определя автоматично в зависимост от външната температура.

▪ По време на работа на спомагателния котел в

режим на отопление той работи, за да достигне желаната температура на водата, зададена чрез контролера на спомагателния бойлер.

Схема

▪ Интегрирайте спомагателния котел, както следва:

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

5 Указания за приложения

a Вътрешно тяло

b Топлообменник

c Резервен нагревател

d Помпа

e Спирателен вентил (доставка на място)

f Възвратен вентил (доставка на място) g Спирателен вентил (доставка на място) h Колектор (доставка на място)

i Спомагателен котел (доставка на място)

j Аквастат (вентил за автоматично регулиране на

температурата на водата) (доставка на място)

FHL1...3 Подово отопление

ЗАБЕЛЕЖКА

▪ Уверете се, че спомагателният котел и неговата

интеграция в системата отговаря на изискванията на приложимото законодателство.

▪ Daikin НЕ носи отговорност за неизправни или

опасни ситуации в системата на спомагателния котел.

▪ Уверете се, че връщащата се в термопомпата вода НЕ

превишава 55°C. За да направите това:

▪ Задайте желаната температура на водата чрез контролера

на спомагателния котел на максимум 55°C.

▪ Инсталирайте аквастат в потока на възвратната вода

натермопомпата.

▪ Задайте аквастата да затваря над 55°C и да отваря под

55°C.

▪ Инсталирайте възвратни вентили.

▪ Уверете се, че във водния кръг има само един разширителен

съд. Във вътрешното тяло вече има предварително монтиран разширителен съд.

▪ Инсталирайте печатната платка с цифрови входове/изходи

(опция EKRP1HB).

▪ Свържете X1 и X2 (превключване на външен топлинен

източник) на печатната платка с цифрови входове/изходи към термостата на спомагателния котел.

▪ За настройване на топлоизлъчвателите вижте

"5.2 Настройване на системата за отопление на помещенията"на страница10.

Конфигуриране

Чрез потребителския интерфейс (бърз съветник):

▪ Задайте използването на бивалентна система като външен

топлинен източник.

Справочно ръководство на монтажника

5 Указания за приложения

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

1 2 3 4 X Y

Indoor

FHL1

FHL2

FHL3

a e

hgg

▪ Задайте бивалентната температура и хистерезиса.

ЗАБЕЛЕЖКА

▪ Уверете се, че бивалентният хистерезис има

достатъчно диференциална разлика, за да се избегне честото превключване между вътрешното тяло и спомагателния котел.

▪ Честото превключване може да причини корозия на

спомагателния котел. За повече информация се обърнете към производителя на спомагателния котел.

Превключване на външен топлинен източник, определено чрез спомагателен контакт

▪ Възможно е само при управление на базата на външен стаен

термостат И една зона на температурата на изходящата вода (вижте "5.2 Настройване на системата за отопление на

помещенията"на страница10).

▪ Спомагателният контакт може да бъде:

▪ Термостат за външната температура

▪ Контакт за електрическа тарифа

▪ Контакт с ръчно управление

▪ …

▪ Схема: свържете следното окабеляване на място:

5.4 Настройване на бойлера за битова гореща вода

5.4.1 Конфигурация на системата – Интегриран бойлер за БГВ

Справочно ръководство на монтажника

BTIВход на термостата на котела

A Спомагателен контакт (нормално затворен) H Стаен термостат за нужда от отопление (допълнително

оборудване)

K1A Спомагателно реле за включване на вътрешното тяло

(доставка на място)

K2A Спомагателно реле за включване на котела (доставка

на място)

Indoor Вътрешно тяло

Auto Автоматично

Boiler Котел

ЗАБЕЛЕЖКА

▪ Уверете се, че спомагателният контакт има

достатъчно диференциална разлика или закъснение по време, за да се избегне честото превключване между вътрешното тяло и спомагателния котел.

▪ Ако спомагателният контакт е термостат за

външната температура, инсталирайте термостата на сянка, така че да НЕ се влияе или да се ВКЛ./ ИЗКЛ. от директна слънчева светлина.

▪ Честото превключване може да причини корозия на

спомагателния котел. За повече информация се обърнете към производителя на спомагателния котел.

a Вътрешно тяло b Топлообменник c Резервен нагревател d Помпа e Моторизиран 3-пътен вентил

f Бойлер за БГВ g Спирателен вентил (доставка на място) h Колектор (доставка на място)

FHL1...3 Подово отопление

UI Потребителски интерфейс

5.4.2 Избор на желаната температура за бойлера за БГВ

Хората усещат водата като гореща, когато температурата е 40°C. По тази причина консумацията на БГВ винаги се изразява като еквивалентен обем гореща вода при 40°C. Вие обаче можете да зададете температурата на бойлера за БГВ на повисока температура (пример: 53°C), която след това се смесва със студена вода (пример: 15°C).

Изборът на обема и желаната температура за бойлера за БГВ включва:

1 Определяне на консумацията на БГВ (еквивалентен обем

гореща вода при 40°C).

2 Определяне на обема и желаната температура за бойлера

за БГВ.

Определяне на консумацията на БГВ

Отговорете на следващите въпроси и изчислете консумацията на БГВ (еквивалентен обем гореща вода при 40°C), като използвате типичните обеми вода:

Въпрос Типичен обем вода

Колко душа е нужно да се вземат на ден?

Колко вани е нужно да се вземат на ден?

Колко вода е нужна на кухненската мивка на ден?

Земносвързана термопомпа на Daikin Altherma

1душ=10min×10l/min=100l

1вана=150l

1мивка=2min×5l/min=10l

EGSQH10S18AA9W

4P351748-1F – 2018.02

5 Указания за приложения

b c

c e

Въпрос Типичен обем вода

Има ли някакви други нужди от

—

битова гореща вода?

Пример: Ако дневната консумацията на БГВ на едно семейство (4 лица) е, както следва:

▪ 3 душа

▪ 1 вана

▪ 3 мивки, обеми

Тогава консумацията на БГВ = (3×100l)+(1×150l)+(3×10l)=480l

Определяне на обема и желаната температура за бойлера за БГВ

Формула Пример

V1=V2+V2×(T2−40)/(40−T1) Ако:

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

Тогава V1=280l

V2=V1×(40−T1)/(T2−T1) Ако:

▪ V1=480l

▪ T2=54°C

▪ T1=15°C

Тогава V2=307l

V1Консумация на БГВ (еквивалентен обем гореща вода

при 40°C)

V2Необходима вместимост на бойлера за БГВ, ако водата

се загрява само веднъж T2Температурата на БГВ на бойлера T1Температура на студената вода

Възможни вместимости на бойлера за БГВ

Тип Възможни вместимости

Интегриран бойлер за БГВ ▪ 180l

▪ За да загреете бойлера за БГВ до желаната температура на

битовата гореща вода, можете да използвате следните енергийни източници:

▪ Термодинамичен цикъл на термопомпата

▪ Електрически резервен нагревател

▪ За повече информация относно оптимизирането на

консумацията на енергия за производство на битова гореща вода вижте "8Конфигурация"на страница39.

5.4.4 Помпа за БГВ за незабавно подаване на гореща вода

Схема

a Бойлер за БГВ

b Помпа за БГВ (доставка на място)

c Душ (доставка на място)

d Студена вода

e ИЗХОДЯЩА битова гореща вода

f Съединение за рециркулация

▪ При свързване на помпа за БГВ е възможно на крана да се

подаде незабавно гореща вода.

▪ Помпата за БГВ и монтажът са доставка на място и са

задължение на монтажника.

▪ За повече информация относно свързването на съединението

за рециркулация: вижте "7Монтаж"на страница26.

Конфигуриране

▪ За повече информация вижте "8 Конфигурация" на

страница39.

▪ Можете да направите програма за управление на помпата за

БГВ чрез потребителския интерфейс. За повече информация вижте справочното ръководство на потребителя.

Съвети за пестене на енергия

▪ Ако консумацията на БГВ е различна всеки ден, можете да

направите седмична програма с различни желани температури на бойлера за БГВ за всеки ден.

▪ Колкото е по-ниска желаната температура на бойлера за БГВ,

толкова е по-висока икономическата ефективност.

▪ Самата термопомпа може да произведе битова гореща вода

до максимум 55°C. Електрическото съпротивление, интегрирано в термопомпата, може да направи тази температура по-висока. Това обаче увеличава консумацията на енергия. Daikin препоръчва да се зададе желаната температура на бойлера за БГВ под 55°C, за да се избегне използването на електрическо съпротивление.

▪ Когато термопомпата произвежда битова гореща вода, тя не

може да отоплява помещенията. Когато се нуждаете от битова гореща вода и отопление на помещенията по едно и също време, Daikin препоръчва битовата гореща вода да се произвежда през нощта, когато има по-малка нужда от отопление на помещенията.

5.4.3 Схема и конфигурация –Бойлер за БГВ

▪ За големи консумации на БГВ можете да загрявате водата в

бойлера за БГВ няколко пъти през деня.

5.4.5 Помпа за БГВ за дезинфекция

Схема

a Бойлер за БГВ

b Помпа за БГВ (доставка на място)

c Нагревателен елемент (доставка на място)

d Възвратен вентил (доставка на място)

e Душ (доставка на място)

f Студена вода g ИЗХОДЯЩА битова гореща вода h Съединение за рециркулация

▪ Помпата за БГВ се доставя на място и монтажът ѝ е

отговорност на монтажника.

▪ Температурата на бойлера за БГВ може да бъде зададена до

максимум 60°C. Ако приложимото законодателство изисква по-висока температура за дезинфекция, можете да свържете помпа за БГВ и нагревателен елемент, както е показано погоре.

▪ Ако приложимото законодателство изисква дезинфекция на

водопроводната тръба до точката на крана, можете да свържете помпа за БГВ и нагревателен елемент (ако е необходимо), както е показано по-горе.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

5 Указания за приложения

0 1

450896.005

Конфигуриране

Вътрешното тяло може да управлява работата на помпата за БГВ. За повече информация вижте "8 Конфигурация" на

страница39.

5.5 Настройване на измерването на енергията

▪ Чрез потребителския интерфейс можете да покажете

следните енергийни данни:

▪ Произведена топлина

▪ Консумирана енергия

▪ Можете да покажете енергийните данни:

▪ За отопление на помещенията

▪ За производство на битова гореща вода

▪ Можете да покажете енергийните данни:

▪ На месечна основа

▪ На годишна основа

ИНФОРМАЦИЯ

Изчислената произведена топлина и консумирана енергия са приблизителни стойности – точността не може да се гарантира.

5.5.1 Произведена топлина

ИНФОРМАЦИЯ

Датчиците, използвани за изчисляване на произведената топлина, се калибрират автоматично.

▪ Произведената топлина се изчислява вътрешно на базата на:

▪ Температурата на изходящата и входящата вода

▪ Дебита

▪ Схема и конфигурация: Не е нужно допълнително

оборудване.

5.5.2 Консумирана енергия

Измерване на консумираната енергия

▪ Изисква външни електромери.

▪ Схема и конфигурация: когато използвате електромери,

задайте броя импулси/kWh за всеки от електромерите чрез потребителския интерфейс. Данните за консумирана енергия ще бъдат налични само ако тази настройка е конфигурирана.

Пример

A Вътрешно тяло

a Електрическо табло (L1/L2/L3/N) b Електромер (L1/L2/L3/N) c Предпазител (L1/L2/L3/N) d Резервен нагревател (L1/L2/L3/N) e Вътрешно тяло (L1/L2/L3/N)

Изключение

▪ Можете да използвате втори електромер, ако:

▪ Обхватът на мощността на един електромер е

недостатъчен.

▪ Електромерът не може да се инсталира лесно в

електрическото табло/шкаф.

▪ Свързване и схема:

▪ Свържете втория електромер към X5M/9 и X5M/10.

▪ В софтуера се добавят данните за консумацията на

мощност и на двата електромера, така че НЕ е необходимо да задавате кой електромер коя консумация на мощност покрива. Нужно е само да зададете броя импулси на всеки електромер.

▪ За пример с два електромера вижте "5.5.4Електрозахранване

по преференциална тарифа за kWh"на страница18.

5.5.4 Електрозахранване по преференциална тарифа за kWh

Схема

▪ Свържете електромер1 към X5M/7 и X5M/8.

▪ Свържете електромер2 към X5M/9 и X5M/10.

Направете справка с "6.4.3 Общ преглед на електрическите

съединения с изключение на външните задвижващи механизми"на страница25.

ИНФОРМАЦИЯ

Когато измервате консумацията на електрическа мощност, уверете се, че ЦЯЛАТА подадена мощност на системата се покрива чрез електромерите.

5.5.3 Електрозахранване по нормална тарифа за kWh

Общо правило

Един електромер, който покрива цялата система, е достатъчен.

Схема

Свържете електромера към X5M/7 и X5M/8.

Тип електромер

Използвайте трифазен електромер.

Справочно ръководство на монтажника

5.6 Настройване на управлението на консумацията на мощност

▪ Управление на консумацията на мощност:

▪ Позволява ви да ограничите консумацията на мощност на

цялата система (сбор от вътрешно тяло и резервен нагревател).

▪ Конфигурация: Задайте нивото на ограничение на

мощността и как това да бъде постигнато чрез потребителския интерфейс.

▪ Нивото на ограничение на мощността може да се изрази като:

▪ Максимален работен ток (вA)

▪ Максимална консумирана мощност (вkW)

▪ Нивото на ограничение на мощността може да се активира:

▪ Постоянно

▪ Чрез цифрови входове

EGSQH10S18AA9W

Земносвързана термопомпа на Daikin Altherma

4P351748-1F – 2018.02

A8P

DI4

DI3

DI1

5 Указания за приложения

ИНФОРМАЦИЯ

▪ По време на аварийна работа управлението на

консумираната мощност НЯМА да се използва. Това е така, тъй като резервният нагревател има по-висока мощност, отколкото при нормалната работа (9 kW вместо 6 kW), и следователно мощността, изчислена от модула, ще бъде ще бъде по-ниска от действителната мощност.

▪ Ако ограничението на мощността е активирано, НЕ

са гарантирани зададени точки на температурата на водата над 60°C при отопление на помещенията.

5.6.1 Постоянно ограничение на мощността

Постоянното ограничение на мощността е полезно за гарантиране на максимална консумирана мощност или консумиран ток на системата. В някои държави законодателството ограничава максималната консумация на мощност за отопление на помещенията и производство на БГВ.

Схема

PiКонсумирана мощност

t Време

DI Цифров вход (ниво на ограничение на мощността)

a Активно ограничение на мощността

b Действително консумирана мощност

Схема и конфигурация

▪ Не е нужно допълнително оборудване.

▪ Задайте настройките за управление на консумацията на

мощност, както е описано в "За промяна на настройка от

общия преглед на настройките" на страница 40, чрез

потребителския интерфейс (за описанието на всички настройки вижте "8Конфигурация"на страница39):

▪ Изберете постоянен режим на ограничение

▪ Изберете типа ограничение (мощност в kW или ток в A)

▪ Изберете нивото на ограничение на мощността

ЗАБЕЛЕЖКА

Задайте минимална консумация на мощност от ±3kW, за да се гарантира отоплението на помещенията и производството на БГВ, като се позволи най-малко степен1 на резервен нагревател.

▪ Необходима е печатна платка за ограничение на

консумираната мощност (опция EKRP1AHTA).

▪ Максимум четири цифрови входове се използват за

активиране на съответното ниво на ограничение на мощността:

▪ DI1 = най-слабо ограничение (най-висока консумация на

▪ DI4 = най-силно ограничение (най-ниска консумация на

▪ За спецификацията и свързването на цифровите входове

вижте електромонтажната схема.

Конфигурация

Задайте настройките за управление на консумацията на мощност, както е описано в "За промяна на настройка от общия

преглед на настройките" на страница 40, чрез потребителския

интерфейс (за описанието на всички настройки вижте

"8Конфигурация"на страница39):

▪ Изберете активиране чрез цифрови входове.

▪ Изберете типа ограничение (мощност в kW или ток в A).

▪ Задайте желаното ниво на ограничение на мощността,

съответстващо на всеки цифров вход.

5.6.2 Ограничение на мощността, активирано чрез цифрови входове

Ограничението на мощността е също така полезно в комбинация със система за енергийно управление.

Мощността или токът на цялата система на Daikin се ограничава динамично чрез цифрови входове. Нивото на ограничение на мощността се задава чрез потребителския интерфейс, като се ограничава едно от следните:

▪ Ток (в A)

▪ Консумирана мощност (в kW)

Системата за енергийно управление (доставка на място) определя активирането на дадено ниво на ограничение на мощността. Пример: За ограничение на максималната мощност на цялата къща (осветление, битови уреди, отопление на помещенията…).

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

5.6.3 Процес на ограничение на мощността

Компресорът има по-добра ефективност от електрическия нагревател. По тази причина електрическият нагревател се ограничава и ИЗКЛЮЧВА първи. Системата ограничава консумацията на мощност в следната последователност:

1 Ограничава електрическия нагревател.

2 ИЗКЛЮЧВА електрическия нагревател.

3 Ограничава компресора.

4 ИЗКЛЮЧВА компресора.

A Вътрешно тяло B Система за енергийно управление

a Активиране на ограничението на мощността (4

цифрови входа)

b Резервен нагревател

PiКонсумирана мощност

t Време

DI Цифрови входове (нива на ограничение на мощността)

a Активно ограничение на мощността

b Действително консумирана мощност

енергия)

ИНФОРМАЦИЯ

В случай че повече от 1 цифров вход е затворен (по едно и също време), приоритетът на цифровия вход е фиксиран: DI4 приоритет>…>DI1.

Справочно ръководство на монтажника

6 Подготовка

A B

>500

≥50≥50

(mm)

Пример

PhПроизведена топлина CeКонсумирана енергия

A Компресор B Резервен нагревател

a Ограничен режим на работа на компресора b Пълен режим на работа на компресора c ВКЛЮЧЕНА степен1 на резервния нагревател d ВКЛЮЧЕНА степен2 на резервния нагревател

5.7 Настройване на външен температурен датчик

Вътрешна окръжаваща температура

Можете да свържете един външен температурен датчик. Той може да измери вътрешната окръжаваща температура. Daikin препоръчва използването на външен температурен датчик в следните случаи:

▪ При управление на базата на стаен термостат

потребителският интерфейс се използва като стаен термостат и измерва вътрешната окръжаваща температура. По тази причина потребителският интерфейс трябва да се монтира на място:

▪ Където да може да се установи средната температура в

стаята

▪ Което НЕ е изложено на пряка слънчева светлина

▪ Което НЕ е близко до източник на топлина

▪ Което НЕ се влияе от външния въздух или от въздушно

течение поради например отваряне/затваряне на врата

▪ Ако това НЕ е възможно, Daikin препоръчва да свържете

дистанционен вътрешен датчик (опция KRCS01-1).

▪ Инсталиране: За инструкции за монтаж вижте ръководството

за монтаж на дистанционния вътрешен датчик.

▪ Конфигурация: Изберете стаен датчик [A.2.2.B].

Външна окръжаваща температура

Дистанционният външен датчик (доставя се като аксесоар) измерва външната окръжаваща температура.

▪ Схема на монтаж:

▪ За да инсталирате отвън дистанционния външен датчик,

вижте ръководството за монтаж на датчика (доставя се като аксесоар).

▪ За свързването на дистанционния външен датчик с

вътрешното тяло вижте "7.6.7 За свързване на

дистанционния външен датчик"на страница35.

▪ Конфигурация: няма такава.

▪ Подготвяне на мястото за монтаж

▪ Подготвяне на тръбите

▪ Подготвяне на електрическите кабели

6.2 Подготовка на мястото за монтаж

НЕ монтирайте външното тяло на място, което често се използва като работно място. В случай на строителни работи (напр. шлифовъчни работи), където се образува голямо количество прах, външното тяло ТРЯБВА да бъде покрито.

Изберете мястото за монтаж така, че де има достатъчно пространство за внасянето и изнасянето на модула.

6.2.1 Изисквания към мястото за монтаж на вътрешното тяло

ИНФОРМАЦИЯ

Освен това прочетете предпазните мерки и изискванията в глава “Общи предпазни мерки за безопасност”.

▪ Вътрешното тяло е предназначено само за вътрешен монтаж

и за окръжаваща температура в диапазона 5~30°C.

▪ Обърнете внимание на следните указания за монтаж:

▪ Основата трябва да бъде достатъчно здрава, за да издържи

на тежестта на модула. Вземете предвид теглото на модула с пълен бойлер за битова гореща вода. Погрижете се да изпълните монтажа така, че в случай на изтичане на вода да не бъдат нанесени щети на инсталацията и на пространството около нея.

НЕ монтирайте модула на места:

▪ Места, където в атмосферата може да има пари, мъгла или

частици от минерални масла. Пластмасовите части могат да се повредят и изпаднат или да причинят изтичане на вода.

▪ Чувствителни на шум места (напр. в близост до спални), за да

не се създават неудобства от работния шум на модула.

▪ На места с висока влажност (макс. относителна влажност

RH=85%), например баня.

▪ На места, където е възможно замръзване. Окръжаващата

температура около вътрешното тяло трябва да бъде >5°C.

6 Подготовка

6.1 Общ преглед: Подготовка

Тази глава описва какво трябва да направите и да знаете преди да отидете на обекта.

Тя съдържа информация за:

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

6 Подготовка

6.3 Подготовка на тръбопроводите

6.3.1 Изисквания към кръговете

ИНФОРМАЦИЯ

Освен това прочетете предпазните мерки и изискванията в глава “Общи предпазни мерки за безопасност”.

ЗАБЕЛЕЖКА

При пластмасови тръби се уверете, че са херметични по отношение на дифузия на кислорода съгласно DIN 4726. Дифузията на кислород в тръбите може да доведе до повишена корозия.

Типове кръгове. С изключение на кръга за хладилния агент, вътре в модула са включени 2 други кръга. За бъдещи справки: кръгът, свързан към сондажния отвор, се нарича кръг за солен разтвор, а другият контур, свързан към топлоизлъчвателите, се нарича кръг за отопление на помещенията.

▪ Свързване на тръбите – Законодателство. Изпълнете

всички тръбни съединения в съответствие с приложимото законодателство и с инструкциите в глава “Монтаж” относно входа и изхода на водата.

▪ Свързване на тръбите – Използвана сила. НЕ използвайте

прекомерна сила, когато свързвате тръбите. Деформирането на тръбите може да стане причина за неизправна работа на модула.

▪ Свързване на тръбите – Инструменти. Използвайте само

подходящи инструменти за работа с месинг, който е мек материал. Ако НЕ го направите, тръбите ще се повредят.

▪ Свързване на тръбите – Въздух, влага, прах. Ако в кръга

попадне въздух, влага или прах, това може да предизвика проблеми. За да предотвратите това:

▪ Използвайте само чисти тръби

▪ Дръжте края на тръбата надолу, когато отстранявате

острите ръбове.

▪ Покрийте края на тръбата, когато я прекарвате през стена,

за да предотвратите влизането на прах и/или малки частици.

▪ За уплътняването на съединенията използвайте добър

материал за уплътняване на резби.

▪ Затворен кръг. Използвайте вътрешното тяло САМО в

затворена водна система за кръга за солен разтвор и кръга за отопление на помещенията. Използването на термопомпената система в отворена водна система ще доведе до прекомерна корозия.

▪ Дебит на флуида. Можете да намерите минималния дебит,

необходим за работата на вътрешното тяло, в следващата таблица. Когато дебитът е по-нисък, ще се появи грешка на циркулацията 7H и вътрешното тяло ще спре работа.

Модел Минимално необходим дебит при работа

на резервния нагревател

10 ▪ Кръг за отопление на помещенията: 12 l/

min

▪ Кръг за солен разтвор: 25l/min

▪ Компоненти, доставени на място – Флуид. Използвайте

само материали, които са съвместими с използвания в системата флуид и с материалите, използвани за изработка на вътрешното тяло.

▪ Компоненти, доставени на място – Налягане и

температура на флуида. Проверете дали всички компоненти в монтираните на място тръбопроводи могат да издържат на налягането и температурата на флуида.

▪ Налягане на флуида – кръг за отопление на помещенията

и за солен разтвор. Максималното налягане на флуида на кръга за отопление на помещенията и за солен разтвор е 4bar. Осигурете подходящи предпазни устройства във водния кръг, за да се гарантира, че максималното налягане НЕ се превишава.

▪ Налягане на флуида – Бойлер за битова гореща вода.

Максималното налягане на флуида на бойлера за битова гореща вода е 10 bar. Осигурете подходящи предпазни устройства във водния кръг, за да се гарантира, че максималното налягане НЕ се превишава.

▪ Температура на флуида. Всички монтирани тръбопроводи и

тръбни аксесоари (вентил, съединения и др.) ТРЯБВА да издържат на следните температури:

ИНФОРМАЦИЯ

Следващата илюстрация е само за пример и е възможно да НЕ съответства на конфигурацията на вашата система.

ПРЕДУПРЕЖДЕНИЕ

При съединяване на отворена земносвързана система се налага използването на междинен топлообменник, за да не се допусне повреда (нечистотии, замръзвания) на модула.

▪ Гликол. От съображения за безопасност НЕ се позволява

добавянето на какъвто и да е вид гликол кръга за отопление на помещенията.

▪ Тръбен път. Препоръчва се да се избягва прекарването на

дълги тръбопроводи между бойлера за битова гореща вода и крайната точка за горещата вода (душ, вана,...), както и да се избягват глухи краища.

▪ Тръбен диаметър. Изберете диаметър на тръбопровода,

който да отговаря на необходимия дебит и на наличното външно статично налягане на помпата. Вижте "14Технически

данни" на страница 80 за кривите на външното статично

налягане на вътрешното тяло.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

6 Подготовка

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

70°C

65°C

b b d

тръбопроводи, може да се появи прекомерна корозия. Частите с поцинковано покритие, използвани в кръга за солен разтвор, могат да доведат до утаяване на определени компоненти в корозионния инхибитор на флуидите против замръзване.

ПРЕДУПРЕЖДЕНИЕ

Наличието на гликол прави възможно предизвикването на корозия на системата. Неинхибираният гликол ще се стане кисел под влиянието на кислород. Този процес се ускорява от присъствието на мед и при високи температури. Киселият неинхибиран гликол атакува металните повърхности и образува елементи на галванична корозия, които причиняват сериозно увреждане на системата. Ето защо е важно:

▪ водоподготовката да се извърши правилно от

квалифициран специалист по водите,

▪ да се избере гликол с корозионни инхибитори, за да

противодейства на киселините, образувани от окисляването на гликолите,

▪ да не се използват автомобилни гликоли, тъй като

техните корозионни инхибитори имат ограничен живот и съдържат силикати, който може да замърсят или да запушат системата,

▪ да НЕ си използват поцинковани тръби в системи с

гликол, тъй като неговото присъствие може да причини утаяването на определени компоненти в корозионния инхибитор на гликола.

a Вътрешно тяло b Топлообменник c Резервен нагревател d Помпа e Спирателен вентил

f Моторизиран 3-пътен вентил g Моторизиран 2-пътен вентил (доставка на място) h Колектор

i Бойлер за битова гореща вода j Серпентина на топлообменника

FCU1...3 Вентилаторен конвектор (допълнително оборудване)

FHL1...3 Серпентина на подовото отопление

▪ Дренажна система – Ниски точки. Осигурете изпускателни

кранове на всички ниско разположени точки на системата, за да се позволи пълно източване на кръга.

▪ Дренажна система – Предпазен вентил. Осигурете

подходящо оттичане за предпазния вентил, за да се избегне капенето на флуид от модула. Вижте "7.5.5 За свързване на

предпазния вентил към дренажната система" на страница32.

ПРЕДУПРЕЖДЕНИЕ

▪ Всички тръбни работи, свързани с предпазния

вентил за солен разтвор, ТРЯБВА да се изпълнят при непрекъснат наклон.

▪ Изпускателната тръба от предпазния вентил за

солен разтвор ТРЯБВА да завършва на безопасно, видимо място, без да създава каквато и да е опасност за намиращите се в близост лица.

▪ Отвори за излизане на въздуха. Осигурете отвори за

излизане на въздуха във всички високо разположени точки на системата, до които трябва също така да има лесен достъп за сервизно обслужване. От страната за отопление на помещенията е осигурено автоматично обезвъздушаване във вътрешното тяло. Проверете дали обезвъздушителният вентил НЕ е затегнат твърде много, за да е възможно автоматичното изпускане на въздуха във водния кръг.

▪ Части с поцинковано покритие. НИКОГА на използвайте

части с поцинковано покритие в кръга за флуида. Тъй като във вътрешния кръг на модула се използват медни

Справочно ръководство на монтажника

ИНФОРМАЦИЯ

Не забравяйте, че флуидите против замръзване притежават хигроскопични свойства: те поглъщат влагата от средата, в която се намират. Оставянето на капачката на контейнера с флуид против замръзване отворена причинява повишаване на концентрацията на водата. Концентрацията на флуида против замръзване след това е по-ниска, отколкото се предполага. И в резултат на това е възможно все пак да се получи замръзване.

ТРЯБВА да се предприемат превантивни действия, за да се гарантира минималното излагане на флуида против замръзване на въздух.

▪ Немесингови метални тръби. Когато използвате

немесингови метални тръби, изолирайте по подходящ начин месинговите и немесинговите тръби, така че да НЕ са в контакт помежду си. Така се предотвратява галванична корозия.

▪ Вентил – Време за превключване. Когато в кръга за

отопление на помещенията се използва 2-пътен вентил, максималното време за превключване на вентила ТРЯБВА да бъде 60секунди.

▪ Бойлер за битова гореща вода – Вместимост. За да не се

допусне застояване на водата, е важно вместимостта за съхранение на бойлера за битова гореща вода да съответства на дневната консумация на битова гореща вода.

▪ Бойлер за битова гореща вода – След монтажа. Веднага

след монтажа бойлерът за битова гореща вода трябва да се промие с прясна вода. Тази процедура трябва да се повтаря поне веднъж дневно през първите 5 последователни дни след монтажа.

▪ Бойлер за битова гореща вода – Престои. В случаи, където

няма никакво потребление на гореща вода през попродължителни периоди, оборудването ТРЯБВА да се промива с прясна вода преди употреба.

EGSQH10S18AA9W

Земносвързана термопомпа на Daikin Altherma

4P351748-1F – 2018.02

6 Подготовка

c d

a b

FHL1

FHL2

FHL3

M2T2M3

d d

2.5

1.5

0.5

0.3

0 400200 600 800 1000

▪ Бойлер за битова гореща вода – Дезинфекция. За

функцията дезинфекция на бойлера за битова гореща вода вижте "8.3.2 Управление на битовата гореща вода:

разширено"на страница54.

▪ Термостатични смесителни вентили. В съответствие с

приложимото законодателство може да е необходимо монтирането на термостатични смесителни вентили.

▪ Хигиенни мерки. Монтажът трябва да се извърши в

съответствие с приложимото законодателство и е възможно да изисква прилагането на допълнителни хигиенични мерки.

▪ Рециркулационна помпа. В съответствие с приложимото

законодателство е възможно да се наложи свързването на рециркулационна помпа между крайната точка за горещата вода и съединението за рециркулация на бойлера за битова гореща вода.

a Съединение за рециркулация

b Съединение за горещата вода

c Душ

d Рециркулационна помпа

6.3.2 Формула за изчисляване на предварителното налягане на разширителния съд

Предварителното налягане (Pg) на съда зависи от разликата във височината на инсталацията (H):

Pg=0,3+(H/10) (bar)

6.3.3 За проверка на обема и дебита на водата в кръга за отопление на помещенията и в кръга за солен разтвор

Вътрешното тяло има 2 разширителни съда от 10 литра – един за кръга за отопление на помещенията и един за кръга за солен разтвор.

За да се уверите, че модулът работи правилно:

▪ Трябва да проверите максималния и минималния обем на

водата.

▪ Може да се наложи да регулирате предварителното налягане

на разширителния съд.

▪ Трябва да проверите общия обем на водата за отопление на

помещенията в модула.

▪ Трябва да проверите общия обем на водата за солен разтвор

в модула.

Минимален обем на водата

Проверете дали общият обем вода за кръг в инсталацията е минимум 20 литра, като НЕ се включва вътрешният обем на водата във вътрешното тяло.

ИНФОРМАЦИЯ

Ако може да се гарантира товар на отопление от 1kW и настройката [9‑04] се промени от монтажника от 1 на 4°C, минималният обем вода може да бъде намален на 10литра.

ИНФОРМАЦИЯ

При критични процеси или в стаи с високо топлинно натоварване може да е необходимо допълнително количество вода.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

ЗАБЕЛЕЖКА

Когато циркулацията във всеки кръг за отопление/ охлаждане на помещения се управлява чрез дистанционно управлявани вентили, е важно да се гарантира минималният обем на водата, дори ако всички вентили са затворени.

a Вътрешно тяло

b Топлообменник

c Резервен нагревател

d Помпа

e Спирателен вентил (доставка на място)

f Колектор (доставка на място)

g Байпасен вентил (доставка на място)

FHL1...3 Серпентина на подовото отопление (доставка на

място)

T1...3 Отделен стаен термостат (допълнително оборудване)

M1...3 Отделен моторизиран вентил за управление на контур

FHL1...3 (доставка на място)

Максимален обем на водата

Използвайте следващите графики, за да определите максималния обем на водата за изчисленото предварително налягане. За солен разтвор това зависи от колебанието на температурата на соления разтвор в системата. Пример: през годината температурата на соления разтвор може да варира между –7°C и 10°C, както е на графика1, или между 0°C и 10°C, както е на графика2.

Графика1: Колебанието на температурата на соления разтвор е

17°C

a Предварително налягане (bar)

b Максимален обем на водата (l)

Съд на отоплението на помещенията 40% пропилен гликол (разширителен съд за солен

разтвор)

Справочно ръководство на монтажника

6 Подготовка

2.5

1.5

0.5

0 500 1000 1500 1750

29% етанол (разширителен съд за солен разтвор)

Графика2: Колебанието на температурата на соления разтвор е

10°C

a Предварително налягане (bar) b Максимален обем на водата (l)

Съд на отоплението на помещенията 40% пропилен гликол (разширителен съд за солен

разтвор) 29% етанол (разширителен съд за солен разтвор)

Минимален дебит

Проверете дали минималният дебит (който е необходим по време на размразяване/работа на резервния нагревател) в инсталацията е гарантиран при всички условия.

ЗАБЕЛЕЖКА

Когато циркулацията във всеки или в определен кръг за отопление на помещенията се управлява чрез дистанционно управлявани вентили, важно е да се гарантира минималният дебит, дори ако всички вентили са затворени. В случай че не може да се достигне минималният дебит, ще се генерира грешка на дебита 7H (няма отопление или работа).

Минимално необходим дебит по време на работата на резервния нагревател

12l/min

Вижте препоръчителната процедура, както е описана в

"9.4 Контролен списък с отметки по време на пускане в експлоатация"на страница65.

6.3.4 Промяна на предварителното налягане на разширителния съд

a Вентил тип Schrader

6.3.5 За проверка на обема на водата: Примери

Пример 1

Вътрешното тяло е монтирано 5 m под най-високата точка на водния кръг. Общият обем на водата във водния кръг е 100l.

Не са необходими никакви действия или регулиране.

Пример 2

Вътрешното тяло е монтирано в най-високата точка на водния кръг. Общият обем на водата във водния кръг е 300l.

Действия:

▪ Тъй като общият обем на водата (300l) е по-голям от обема

на водата по подразбиране (280l), предварителното налягане трябва да се намали.

▪ Необходимото предварително налягане е:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Съответстващият максимален обем на водата при 0,3 bar е

350l. (Вижте графиката в главата по-горе.)

▪ Тъй като 300 l е по-малко от 350 l, разширителният съд е

подходящ за инсталацията.

6.4 Подготовка на електроокабеляването

6.4.1 За подготовката на електроокабеляването

ИНФОРМАЦИЯ

Освен това прочетете предпазните мерки и изискванията в глава “Общи предпазни мерки за безопасност”.

ЗАБЕЛЕЖКА

Само правоспособен монтажник може да регулира предварителното налягане на разширителния съд.

Когато се налага промяна на предварително налягане на разширителния съд (което по подразбиране е 1 bar), спазвайте следните указания:

▪ Използвайте само сух азот за регулиране на предварителното

налягане на разширителния съд.

▪ Неподходящото регулиране на предварителното налягане на

разширителния съд ще доведе до неизправна работа на системата.

Промяната на предварителното налягане на разширителния съд трябва да се извърши с помощта на вентила тип Schrader на разширителния съд.

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

6 Подготовка

1+2

1+2 3

ПРЕДУПРЕЖДЕНИЕ

▪ Ако източникът на електрозахранване има

липсваща или грешна неутрална фаза, оборудването може да се повреди.

▪ Извършете правилно заземяване. НЕ заземявайте

модула към водопроводна или газопроводна тръба, преграден филтър за пренапрежения или заземяване на телефон. Неправилното заземяване може да причини токов удар.

▪ Монтирайте необходимите предпазители или

прекъсвачи.

▪ Фиксирайте електроокабеляването с кабелни

връзки така, че кабелите да НЕ се допират до тръбопроводи или остри ръбове, особено от страната с високо налягане.

▪ НЕ използвайте обвити с лента проводници,

многожични проводници с концентрично усукване, удължителни шнурове или съединения от система тип "звезда". Те могат да причинят прегряване, токов удар или пожар.

▪ НЕ монтирайте компенсиращ фазата кондензатор,

тъй като този модул е оборудван с инвертор. Монтирането на компенсиращ фазата кондензатор

Вътрешното тяло е проектирано така, че да получава входен сигнал, чрез който се превключва в режим на принудително изключване. В този момент компресорът на модула ще спре да работи.

Окабеляването на вътрешното тяло е различно в зависимост от това дали захранването се прекъсва или не.

6.4.3 Общ преглед на електрическите съединения с изключение на външните задвижващи механизми

Обща забележка за съкращенията в настоящата и следващите глави:

▪ E1 = Компоненти на цикъла на хладилния агент (напр.

компресор) и части на тръбопровода за солен разтвор (напр. помпа за солен разтвор)

▪ E2 = Всички други компоненти, без резервен нагревател

▪ E3 = Резервен нагревател

Нормално

електрозахранване

Контакт на захранването за

преференциална тарифа за kWh

Електрозахранван

ето НЕ се прекъсва

Електрозахранван

ето се прекъсва

ще намали производителността и може да доведе до злополуки.

ПРЕДУПРЕЖДЕНИЕ

▪ Цялото окабеляване ТРЯБВА да се извърши от

упълномощен електротехник и ТРЯБВА да отговаря на изискванията на приложимото законодателство.

▪ Извършвайте електрическите съединения към

фиксираното окабеляване.

▪ Всички компоненти, закупени на местния пазар,

както и цялото електрооборудване ТРЯБВА да отговарят на изискванията на приложимото законодателство.

ПРЕДУПРЕЖДЕНИЕ

ВИНАГИ използвайте многожилен кабел за захранващите кабели.

6.4.2 За захранването по преференциална тарифа за kWh

Електрическите компании по целия свят работят усилено, за да осигурят надеждна електрически услуга на конкурентни цени и често са упълномощени да таксуват клиентите по изгодни тарифи. Напр. време на използване на тарифите, сезонни тарифи, Wärmepumpentarif в Германия и Австрия, ...

Това оборудване дава възможност за свързване към такива системи за електроснабдяване по преференциална тарифа за kWh.

Консултирайте се с електрическата компания, която е доставчик на мястото, където ще се монтира това оборудване, за да разберете дали е подходящо да свържете оборудването в една от наличните системи за електроснабдяване по преференциална тарифа за kWh, ако се предлага такава.

По време на активиране на захранването по преференциална тарифа за kWh електрозахранванет о НЕ се прекъсва. E1 се изключва от управляващата система.

Забележка:

Електрическата компания ТРЯБВА винаги да позволява консумацията на енергия на E2 и E3.

a Нормално електрозахранване

b Контакт на захранването за преференциална тарифа

за kWh

1 Електрозахранване за E1 и E3 2 Електрозахранване за E2 3 Електрозахранване по преференциална тарифа за kWh

(безпотенциален контакт)

По време на активиране на захранването по преференциална тарифа за kWh електрозахранванет о се прекъсва от електрическата компания веднага или след известен период от време. В този случай хидро печатната платка трябва да се захранва от отделен нормален електроизточник.

Когато оборудването е свързано към такова захранване по преференциална тарифа за kWh, на електрическата компания е позволено да:

▪ прекъсва захранването към оборудването за определени

периоди от време;

▪ изисква оборудването да консумира само ограничено

количество електричество през определени периоди от време.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

7 Монтаж

16 14 19

22 23

13 14 17 18

ЗАБЕЛЕЖКА

Настройката за замръзване на соления разтвор може да бъде променена и показаната стойност е правилна в [A.6.9] темп. замръзв. разсола САМО след като има достъп до меню [A.8] Преглед на настройките.

Тази настройка може да бъде променена и/или записана и показаната стойност е правилна САМО ако е налична комуникацията между модула на хидробокса и модула на компресора. Комуникацията между модула на хидробокса и модула на компресора НЕ е гарантирана и/или приложима, ако:

▪ на потребителския интерфейс се появи грешка “U4”,

▪ термопомпеният модул е свързан към захранване

по преференциална тарифа за kWh, където електрозахранването се прекъсва и се активира захранване по преференциална тарифа за kWh.

6.4.4 Общ преглед на електрическите съединения за външните и вътрешни задвижващи механизми

Следващата илюстрация показва необходимото окабеляване на място.

ИНФОРМАЦИЯ

Следващата илюстрация е само за пример и е възможно да НЕ съответства на конфигурацията на вашата система.

a Вътрешно тяло

Елемент Описание Проводници Максималн

Електрозахранване на вътрешното тяло

1 Електрозахранване за

3+N + GND

E1 и E3

2 Електрозахранване заE22

4 Електрозахранване по

2 преференциална тарифа за kWh (безпотенциален контакт)

5 Електрозахранване по

2 6,3A нормална тарифа за kWh

Потребителски интерфейс

6 Потребителски

2 интерфейс

Допълнително оборудване

12 Стаен термостат 3 или 4 100mA

13 Датчик за външната

Справочно ръководство на монтажника

окръжаваща температура

а сила на

тока

(a)

(c)

(d)

(e)

(b)

Елемент Описание Проводници Максималн

а сила на

тока

14 Датчик за вътрешната

(b)

окръжаваща температура

15 Термопомпен

4 100mA

(b)

конвектор

Доставени на място компоненти

16 Спирателен вентил 2 100mA

17 Електромер 2 (за

(b)

електромер)

18 Помпа за битова

(b)

гореща вода

19 Алармен изход 2

20 Превключване на

(b)

управление на външен източник на топлина

22 Цифрови входове за

консумацията на

2 (за входен сигнал)

(b)

енергия

23 Защитен термостат 2

(a) Вижте фирмената табелка на модула. (b) Минимално сечение на кабела 0,75mm². (c) Сечение на кабела 2,5mm². (d) Сечение на кабела от 0,75mm² до 1,25mm²;

максимална дължина: 50m. Безпотенциалният контакт ще гарантира минимален приложим товар от 15VDC, 10mA.

(e) Сечение на кабела от 0,75mm² до 1,25mm²;

максимална дължина: 500m. Приложим както за единичен потребителски интерфейс, така и за съединение за интерфейс с двойна употреба.

(d)

ЗАБЕЛЕЖКА

Повече технически спецификации на различните съединения са посочени на вътрешната страна на вътрешното тяло.

7 Монтаж

7.1 Общ преглед: Монтаж

Тази глава описва какво трябва да направите и какво трябва да знаете на обекта, за да монтирате системата.

Типичен работен поток

Пускането в експлоатация обикновено включва следните етапи:

1 Монтаж на вътрешното тяло.

2 Свързване на тръбите за солен разтвор.

3 Свързване на тръбите за вода.

4 Подготвяне на електрическите кабели.

5 Приключване на вътрешния монтаж.

7.2 Отваряне на модулите

7.2.1 За отварянето на модулите

На определени етапи се налага да отворите модула. Пример:

▪ При свързване на електрическите кабели

▪ При поддръжка и сервизно обслужване на модула

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

7 Монтаж

4×

2×

7×

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

НЕ оставяйте модула без наблюдение, когато е свален сервизният капак.

7.2.2 За отваряне на вътрешното тяло

1 Развийте и свалете винтовете в долната част на модула.

2 Натиснете бутона в долната част на предния панел.

ПРЕДУПРЕЖДЕНИЕ: Остри ръбове

Хванете горната част на предния панел вместо долната част. Внимавайте за пръстите си, тъй като по долната част на предния панел има остри ръбове.

3 Плъзнете предния панел на модула надолу и го свалете.

ВНИМАНИЕ

Предният панел е тежък. Внимавайте да НЕ приклещите пръстите си, когато отваряте или затваряте модула.

4 Развийте и свалете 4-те винта, които фиксират горния

панел.

5 Свалете горния панел от модула.

7.2.3 За отваряне на капака на комутаторната кутия на вътрешното тяло

7.3 Монтаж на вътрешното тяло

7.3.1 За монтажа на вътрешното тяло

Когато

Се налага да монтирате вътрешното тяло, преди да можете да свържете тръбите за вода и за солен разтвор.

Типичен работен поток

Монтажът на вътрешното тяло обикновено включва следните етапи:

1 Монтаж на вътрешното тяло.

7.3.2 Препоръки при монтиране на вътрешното тяло

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

▪ Подготовка

7.3.3 За монтиране на вътрешното тяло

1 Докарайте модула върху палета колкото е възможно по-

близко до мястото за монтаж.

2 Повдигнете вътрешното тяло от палета и го поставете на

пода.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

7 Монтаж

210kg

4×

2×

≤1°

3 Плъзнете вътрешното тяло на мястото за монтаж. Уверете

се, че страничните опорни болтове са на място, когато боравите с модула.

6 Регулирайте височината на 4-те нивелиращи крачета на

външната рамка, за да се компенсират неравностите на пода. Максималното допустимо отклонение е 1°.

4 Разединете модула на термопомпата от външната рамка.

Отстранете САМО страничните опорни болтове!

ЗАБЕЛЕЖКА

НЕ изхвърляйте никакви болтове. Те трябва да се поставят отново при транспортиране или когато си налага извършване на тежка манипулация.

ЗАБЕЛЕЖКА

За да не се допусне повреда по конструкцията на модула, местете го САМО когато нивелиращите крачета са в най-ниската си позиция.

ЗАБЕЛЕЖКА

За оптимално намаляване на нивото на шума внимателно проверете дали няма хлабина между долната рамка и пода.

7 Регулирайте височината на 2-те предни нивелиращи

крачета на вътрешната рамка, за да се компенсират евентуалните неравности.

ВНИМАНИЕ

Проверете дали модулът на термопомпата НЕ се допира до външния кожух.

5 Отворете предния панел на модула. Ако е необходимо,

Справочно ръководство на монтажника

могат да се използват найлоновите ленти за повдигане.

EGSQH10S18AA9W

Земносвързана термопомпа на Daikin Altherma

4P351748-1F – 2018.02

7 Монтаж

a b

ЗАБЕЛЕЖКА

Проверете дали предните опорни болтове остават изравнени и НЕ са подложени на напрежение. Опорните крачета от външната рамка (b) и от вътрешната рамка (c) ТРЯБВА да се регулират така, че тези предни болтове да останат изравнени. НЕ регулирайте опорно краче (a)!

Изглед отдолу:

Страничен изглед:

7.4.2 Предпазни мерки при свързване на тръбите за солен разтвор

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

▪ Подготовка

7.4.3 За свързване на тръбите за солен разтвор

a Изход за солен разтвор

b Вход за солен разтвор

ЗАБЕЛЕЖКА

За улесняване на сервизното обслужване и поддръжката се препоръчва монтирането на спирателни вентили колкото е възможно по-близко до входа и изхода на модула.

ИНФОРМАЦИЯ

За да проверите дали предните опорни болтове не са подложени на напрежение, развийте ги частично, след което ги притегнете отново.

7.4 Свързване на тръбите за солен разтвор

7.4.1 За свързването на тръбите за солен разтвор

Преди да пристъпите към свързване на тръбите за солен разтвор

Уверете се, че вътрешното тяло е инсталирано.

Типичен работен поток

Свързването на тръбите за солен разтвор обикновено включва следните етапи:

1 Свързване на тръбите за солен разтвор.

2 Пълнене на кръга за солен разтвор.

3 Свързване на предпазния вентил към дренажната система

от страната на соления разтвор.

4 Изолиране на тръбите за солен разтвор.

7.4.4 За пълнене на кръга за солен разтвор

ПРЕДУПРЕЖДЕНИЕ

Преди, по време на и след пълнене внимателно проверете кръга за солен разтвор за утечки.

ПРЕДУПРЕЖДЕНИЕ

Температурата на флуида, преминаващ през изпарителя, може да стане отрицателна. Той ТРЯБВА да е защитен срещу замръзване. Вижте настройка [A‑04] в "8.2.2 Бърз съветник: Стандарт" на

страница41.

ИНФОРМАЦИЯ

Материалите, използвани в кръга за солен разтвор на модула, са химически устойчиви на следните флуиди против замръзване:

▪ 40 маса% пропилен гликол

▪ 29 маса% етанол

1 Свържете модула към доставената на място система за

пълнене със солен разтвор.

2 Позиционирайте правилно 3-пътния вентил.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

7 Монтаж

3 Пълнете кръга със солен разтвор, докато манометърът

покаже налягане от ±2,0bar.

a Манометър за солен разтвор

4 Отстранете възможно най-голямото количество въздух от

кръга за солен разтвор. За инструкции вижте "9 Пускане в

експлоатация"на страница65.

5 Върнете 3-пътния вентил в неговото оригинално

положение.

ПРЕДУПРЕЖДЕНИЕ

▪ Всички тръбни работи, свързани с предпазния

вентил за солен разтвор, ТРЯБВА да се изпълнят при непрекъснат наклон.

▪ Изпускателната тръба от предпазния вентил за

7.4.6 За изолиране на тръбите за солен разтвор

Тръбите в целия кръг за солен разтвор ТРЯБВА да се изолират, за да се предотврати намаляването на отоплителната мощност.

Имайте предвид, че тръбите на кръга за солен разтвор вътре в къщата могат да/ще образуват конденз. Предвидете подходяща изолация за тези тръби.

7.4.5 За свързване на предпазния вентил към дренажната система от страната на кръга за солен разтвор

Изпускането на предпазния вентил става от задната страна на модула.

Справочно ръководство на монтажника

7.5 Свързване на тръбите за водата

7.5.1 За свързването на тръбите за вода

Преди да пристъпите към свързване на тръбите за вода

Уверете се, че вътрешното тяло е инсталирано.

Типичен работен поток

Свързването на тръбите за вода обикновено включва следните етапи:

1 Свързване на тръбите за вода на вътрешното тяло.

2 Свързване на предпазния вентил към дренажната система.

3 Пълнене на кръга за отопление на помещенията.

4 Пълнене на бойлера за битова гореща вода.

5 Изолиране на тръбите за вода.

6 Свързване на тръбите за рециркулация.

7 Свързване на дренажния маркуч.

EGSQH10S18AA9W

Земносвързана термопомпа на Daikin Altherma

4P351748-1F – 2018.02

7 Монтаж

a c bd

7.5.2 Препоръки при свързване на тръбите за вода.

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

▪ Подготовка

7.5.3 За свързване на тръбите за водата

ЗАБЕЛЕЖКА

НЕ използвайте прекомерна сила, когато свързвате тръбите. Деформирането на тръбите може да стане причина за неизправна работа на модула.

1 Свържете тръбите за входяща и изходяща битова гореща

вода с вътрешното тяло.

2 Свържете входящите и изходящите тръби за отопление на

помещенията с вътрешното тяло.

a Изходяща вода за отопление на помещенията

b Входяща вода за отопление на помещенията

c Изходяща битова гореща вода

d Входяща битова студена вода (подаване на студена

вода)

ЗАБЕЛЕЖКА

Препоръчва се монтирането на спирателни вентили на съединенията за входяща битова студена вода и за изходяща битова гореща вода. Спирателните вентили се доставят на място.

ЗАБЕЛЕЖКА

За да се избегне нанасянето на щети на окръжаващата среда в случай на изтичане на битова вода, е препоръчително да се затварят спирателните вентили на входа за студената вода през периодите на отсъствие от дома.

ЗАБЕЛЕЖКА

Монтирайте обезвъздушителни вентили на всички локални високи точки.

ЗАБЕЛЕЖКА

▪ На съединението на входа за студената вода на

водосъдържателя за битова гореща вода трябва да се монтира изпускателно устройство и предпазно устройство.

▪ За да избегнете обратен сифонаж, е

препоръчително да монтирате възвратен вентил на входа за водата на бойлера за битова гореща вода в съответствие с изискванията на приложимото законодателство.

▪ Препоръчва се монтирането на редукционен вентил

на входа за студената вода в съответствие с изискванията на приложимото законодателство.

▪ На входа за студената вода трябва да се монтира

разширителен съд в съответствие с изискванията на приложимото законодателство.

▪ Препоръчително е предпазният вентил да се

монтира на по-високо място, отколкото горната част на бойлера за битова гореща вода. Нагряването на бойлера за битова гореща вода причинява разширяване на водата и без предпазен вентил налягането на водата вътре в бойлера може да превиши проектното налягане. Освен това изпълнената на място инсталация (тръбопроводи, кранове и т.н.), която е свързана с бойлера, е подложена на това високо налягане. За да не се допусне това, се налага монтирането на предпазен вентил. Предотвратяването на появата на свръхналягане зависи от правилната работа на монтирания на място предпазен вентил. Ако този вентил НЕ работи правилно, свръхналягането ще деформира бойлера и може да се появи изтичане на вода. За потвърждаване на добрата работа е необходимо извършването на редовна поддръжка.

7.5.4 За свързване на тръбопровода за рециркулация

Предпоставка: Изисква се само ако се нуждаете от

рециркулация в системата.

1 Развийте и свалете винтовете в долната част на модула.

2 Плъзнете предния панел на модула надолу и го свалете.

3 Развийте и свалете 4-те винта, които фиксират горния

панел.

4 Свалете горния панел от модула.

ЗАБЕЛЕЖКА

На съединението за входяща битова студена вода трябва да се монтира предпазен вентил (доставка на място) с максимално налягане на отваряне 10 bar в съответствие с изискванията на приложимото законодателство.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

a Отвор за избиване

b Съединение за тръбопровода за рециркулация

5 Избийте отвора за избиване на задната страна на модула.

Справочно ръководство на монтажника

7 Монтаж

6 Свържете тръбопровода за рециркулация към

съединението за рециркулация и го прекарайте през избития отвор на задната страна на модула.

7 Прикачете отново изолацията и кожуха.

7.5.5 За свързване на предпазния вентил към дренажната система

Изпускането на предпазния вентил става от задната страна на модула.

a Изпускане на предпазния вентил

Изпускателният отвор трябва да се свърже с подходяща дренажна система съгласно изискванията на приложимото законодателство. Препоръчително е използването на фуния.

ПРЕДУПРЕЖДЕНИЕ

Изпускателните тръби от предпазните вентили за солен разтвор ТРЯБВА да завършват на безопасно и видимо място, без да създава каквато и да е опасност за намиращите се в близост лица.

7.5.6 За свързване на изпускателния маркуч

Възможно е образуването на конденз по компонентите на системата за солен разтвор, които се намират вътре в отделението на компресора на модула. Модулът е оборудван с дренажно корито. В зависимост от стайната окръжаваща температура, влажността в стаята и експлоатационните условия дренажното корито може да прелее. С модула е предоставен дренажен маркуч.

Дренажният маркуч е прекаран отляво на задната страна, в близост до дъното на модула. Може да се наложи използването на доставена на място дренажна помпа за изпомпване на водата към дренажа на място.

7.5.7 За пълнене на кръга за отопление на помещенията

1 Съединете маркуча за подаване на вода към вентила за

пълнене (доставка на място).

a Манометър за вода

5 Отстранете възможно най-голямото количество въздух от

водния кръг.

ЗАБЕЛЕЖКА

▪ Въздухът във водния кръг е възможно да причини

неизправност в работата на резервния нагревател. По време на пълнене може да не бъде възможно да се отстрани всичкият въздух от системата. Останалият въздух ще бъде отстранен чрез автоматичните клапани за обезвъздушаване през началните часове на работа на системата. Покъсно е възможно да се наложи допълнително пълнене с вода.

▪ За обезвъздушаване на системата използвайте

специалната функция, както е описана в глава

"9 Пускане в експлоатация" на страница 65. Тази

функция трябва да се използва за обезвъздушаване на серпентината на топлообменника на бойлера за битова гореща вода.

6 Затворете вентила за пълнене.

7 Откачете маркуча за подаване на вода от вентила за

пълнене.

ЗАБЕЛЕЖКА

Показваното на манометъра налягане на водата ще варира в зависимост от температурата на водата (повисоко налягане при по-висока температура на водата).

По всяко време обаче налягането на водата трябва да остава над 1 bar, за да се избегне навлизането на въздух в кръга.

7.5.8 За пълнене на бойлера за битова гореща вода

1 Отворете един след друг всеки кран за гореща вода, за да

отстраните въздуха от тръбите на системата.

2 Отворете вентила за подаване на студена вода.

3 Затворете всички кранове за вода, след като въздухът е

отстранен.

4 Проверете за течове на вода.

5 Задействайте ръчно монтирания на място предпазен

вентил, за да сте сигурни, че има свободна циркулация на водата през изпускателната тръба.

7.5.9 За изолиране на тръбите за водата

Тръбите по целия воден кръг ТРЯБВА да бъдат изолирани, за да не се допусне намаляване на мощността за отопление.

2 Отворете вентила за пълнене.

3 Уверете се, че вентилът за автоматично обезвъздушаване

е отворен (най-малко 2 завъртания).

4 Пълнете кръга с вода, докато манометърът покаже

налягане ±2,0bar.

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

7.6 Свързване на електрическите

b a

AA´

A´

c b ba c

a c b

кабели

7 Монтаж

7.6.1 За свързването на електрическите кабели

Преди да пристъпите към свързване на електрическите кабели

Уверете се, че тръбите за солен разтвор и за вода са свързани.

Типичен работен поток

Свързването на електроокабеляването обикновено се състои от следните етапи:

1 Трябва да се уверите, че електрозахранващата система

съответства на електрическите спецификации на термопомпата.

2 Свързване на електрическите кабели с вътрешното тяло.

3 Свързване на главното електрозахранване.

4 Свързване на дистанционния външен датчик.

5 Свързване на потребителския интерфейс.

6 Свързване на спирателните вентили.

7 Свързване на електромерите.

8 Свързване на помпата за битова гореща вода.

9 Свързване на алармения изход.

10 Свързване на изхода за ВКЛ./ИЗКЛ. на отоплението на

помещенията.

11 Свързване на превключването към външен топлинен

източник.

12 Свързване на цифровите входове за консумацията на

енергия.

13 Свързване на защитния термостат.

7.6.2 За електрическото съответствие

Оборудване, което отговаря на изискванията на EN/ IEC 61000-3-12 (Европейски/Международен технически стандарт, който определя гранични стойности на хармонични съставящи на тока, създавани от съоръжения, свързани към обществени захранващи системи ниско напрежение с входен ток >16A и ≤75A за фаза).

7.6.3 Предпазни мерки при свързване на електрическите кабели

ИНФОРМАЦИЯ

Също така, прочетете предпазните мерки и изискванията в следните глави:

▪ Общи мерки за безопасност

▪ Подготовка

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

ПРЕДУПРЕЖДЕНИЕ

ВИНАГИ използвайте многожилен кабел за захранващите кабели.

a Стандартен многожилен кабел

b Кримпван кабелен накрайник ухо

▪ Използвайте следните методи за монтирането на проводници:

Тип проводник Начин на поставяне

Едножилен проводник

a Едножилен проводник с "кука"

b Винт

c Плоска шайба

Многожилен усукан кабел с цилиндрична, кримпвана клема

a Клема

b Винт

c Плоска шайба

O Позволено

X НЕ Е позволено

Затягащи моменти

Елемент Момент на затягане (N•m)

X1M 2,2~2,7

X2M 0,8~0,9

X5M

7.6.5 За свързване на електрическите кабели на вътрешното тяло

ИНФОРМАЦИЯ

Предвидете допълнителна дължина на кабела от 35 cm за всички проводници, които трябва да бъдат свързани към X2M и X5M, върху ламаринена подпора над печатната платка на хидробокса. Допълнителната дължина на кабела трябва да се навие на задната страна на модула. Причината за това е да се гарантира възможността за техническо обслужване, например, на печатната платка на хидробокса.

1 За отварянето на вътрешното тяло вижте "7.2.2 За

отваряне на вътрешното тяло" на страница 27 и "7.2.3 За отваряне на капака на комутаторната кутия на вътрешното тяло"на страница27.

2 Кабелите трябва да влязат в модула отгоре:

7.6.4 Указания при свързване на

Имайте предвид следното:

▪ Ако се използват многожилни усукани проводници, в края на

проводника поставете кръгла кримпвана клема. Поставете цилиндричната, кримпвана клема върху проводника до покритата част и я стегнете с подходящия инструмент.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

електрическите кабели

3 Прекарването на кабелите вътре в модула трябва да се

извърши, както следва:

Справочно ръководство на монтажника

7 Монтаж

1×

a c b

a c

≥50 mm

1× 1×

≥50 mm

X5M

X2M

X1 X2 X3 X4

YC Y1 Y2 Y3 Y4

11 12

1×

a c

ЗАБЕЛЕЖКА

▪ Уверете се, че има гарантирано разстояние от

50 mm между кабелите за ниско напрежение (a) и кабелите за високо напрежение (c).

▪ Уверете де, че кабелите (a) и (c) са прекарани

между кабелния водач и задната страна на превключвателната кутия, за да се предотврати влизането на вода.

4 Не забравяте да фиксирате кабела с кабелни скоби/връзки

към елементите за прикрепване, за да се гарантира неутрализирането на силите на опъване, и се уверете, че снопът НЕ се допира до тръбопровод и остри ръбове.

Справочно ръководство на монтажника

Прекарване на кабелите

Възможни кабели (в зависимост от типа на модула и от монтираните опции)

Ниско напрежение

▪ Контакт за преференциално

захранване

▪ Потребителски интерфейс

▪ Цифрови входове за консумацията на

енергия (доставка на място)

▪ Датчик за външната окръжаваща

температура

▪ Датчик за вътрешната окръжаваща

температура (опция)

▪ Електромери (доставка на място)

▪ Защитен термостат (доставка на място)

Електрозахранване

▪ Електрозахранване по нормална

тарифа за kWh (захранване за модул)

високо напрежение

Управляващ сигнал високо напрежение

▪ Контакт на захранването за

преференциална тарифа за kWh

▪ Термопомпен конвектор (опция)

▪ Стаен термостат (опция)

▪ Спирателен вентил (доставка на място)

▪ Помпа за битова гореща вода (доставка

на място)

▪ Алармен изход

▪ Превключване на управление на

външен източник на топлина

ВНИМАНИЕ

НЕ натиквайте или не поставяйте излишна дължина на кабелите в модула.

Земносвързана термопомпа на Daikin Altherma

4P351748-1F – 2018.02

EGSQH10S18AA9W

7 Монтаж

X1M

N L3

L2 L1

X2M

X6YB

X6Y X6YA

X5M

X19AX1A

X1M

N L3 L2 L1

X2M

29 34

X6YB

X6YA

X6Y

X5M

X19AX1A

S1S

3 4

30 31

X2M

X5M

7.6.6 За свързване на главното електрозахранване

1 Свържете главното електрозахранване.

В случай на захранване по нормална тарифа за kWh

Легенда: вижте илюстрацията по-долу.

В случай на захранване по преференциална тарифа за kWh

Свържете X6Y към X6YB.

ИНФОРМАЦИЯ

В случай на електрозахранване с преференциална тарифа за kWh свържете X6Y към X6YB. Необходимостта от отделно захранване по нормална тарифа за kWh към вътрешното тяло (b) X2M/30+31 зависи от типа на захранването по преференциална тарифа за kWh.

Отделно свързване към вътрешното тяло е необходимо:

▪ ако захранването по преференциална тарифа за

kWh се прекъсва, когато е активно, ИЛИ

▪ ако не е разрешена никаква консумация на енергия

на вътрешното тяло при захранване по преференциална тарифа за kWh, когато е активно.

ИНФОРМАЦИЯ

Контактът за електрозахранване с преференциална тарифа за kWh е свързан към същите клеми (X5M/3+4), към които е свързан защитният термостат. Възможно е системата да има само ИЛИ електрозахранване с преференциална тарифа за kWh, ИЛИ защитен термостат.

7.6.7 За свързване на дистанционния външен датчик

Дистанционният външен датчик (доставя се като аксесоар) измерва външната окръжаваща температура.

a Главно електрозахранване

b Електрозахранване по нормална тарифа за kWh

c Контакт за преференциално захранване

2 Фиксирайте кабелите с кабелни връзки към елементите за

прикрепване.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

ИНФОРМАЦИЯ

Ако желаната температура на изходящата вода е зависима от атмосферните условия, важно е да се извършва постоянно измерване на външната температура.

1 Свържете кабела на външния температурен датчик към

вътрешното тяло.

2 Фиксирайте кабела с кабелни превръзки към елементите за

прикрепване.

3 Инсталирайте отвън дистанционния външен датчик, както е

описано в ръководството за монтаж на датчика (доставя се като аксесоар).

7.6.8 За свързване на потребителския интерфейс

▪ Ако използвате 1 потребителски интерфейс, можете да го

монтирате на вътрешното тяло (за управление в близост до вътрешното тяло) или в стаята (когато се използва като стаен термостат).

Справочно ръководство на монтажника

7 Монтаж

X2M

X5M

a b

PCB

1×

PCB

1×

PCB

1×

PCB

1×

X2M

X5M

X2M

X5M

M2SM2S

▪ Ако използвате 2 потребителски интерфейса, можете да

монтирате 1 потребителски интерфейс на вътрешното тяло (за управление в близост до вътрешното тяло) + 1 потребителски интерфейс в стаята (използван като стаен термостат).

Процедура се различава незначително в зависимост от това къде монтирате потребителския интерфейс.

# На вътрешното тяло В стаята

1 Свързване на кабела на потребителския интерфейс с

вътрешното тяло.

Фиксирайте кабела с кабелни връзки към елементите за прикрепване.

# На вътрешното тяло В стаята

5 Монтирайте отново лицевия панел върху стенния

панел.

Внимавайте да НЕ защипете окабеляването, когато прикрепяте предния панел към модула.

(a) Главният потребителски интерфейс е необходим за

работа, но трябва да се поръча отделно (задължителна опция).

4A Отзад

4C Отгоре

4B Отляво

4D Отгоре в средата

a Главен потребителски интерфейс

(a)

b Допълнителен потребителски интерфейс

2 Вкарайте отвертка в прорезите под потребителския

интерфейс и внимателно отделете лицевия панел от стенния панел.

Печатната платка е монтирана в лицевия панел на потребителския интерфейс. Внимавайте да НЕ я повредите.

3 Използвайте 2-та винта от торбата

с аксесоари, за да фиксирате стенния панел на потребителския интерфейс към ламарината на модула.

Фиксирайте стенния панел на потребителския интерфейс към стената.

Внимавайте да НЕ деформирате формата на задната страна на потребителския интерфейс чрез прекомерно затягане на монтажните винтове.

a Направете с клещи и т.н. прорез на тази част, за да

може да премине окабеляването.

b Закрепете окабеляването към предната част на

корпуса с помощта на фиксатор и скоба.

7.6.9 За свързване на спирателния вентил

1 Свържете кабела за управление на вентила към

съответните клеми, както е показано на илюстрацията подолу.

ЗАБЕЛЕЖКА

Окабеляването е различно за NC (нормално затворен) вентил и за NO (нормално отворен) вентил.

4 Свържете, както е показано на 4A. Свържете, както е

Справочно ръководство на монтажника

показано на 4A, 4B, 4C или 4D.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

EGSQH10S18AA9W

Земносвързана термопомпа на Daikin Altherma

4P351748-1F – 2018.02

7.6.10 За свързване на електромерите

X2M

X5M

89107

S2S S3S

X2M

X5M

3534

M2P

X2M

X5M

A4P

X2M

X5M

A4P

X2M

X5M

A4P

ИНФОРМАЦИЯ

Ако електромерът е с транзисторен изход, проверете поляритета. Положителният полюс ТРЯБВА да е свързан към X5M/7 и X5M/9; а отрицателният полюс към X5M/8 и X5M/10.

1 Свържете кабела за електромерите към съответните

клеми, както е показано на илюстрацията по-долу.

7 Монтаж

a Изисква се монтаж на EKRP1HB.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

7.6.13 За свързване на изхода за ВКЛ./ИЗКЛ. на отоплението на помещенията

1 Свържете кабела за изхода за ВКЛ./ИЗКЛ. на отоплението

на помещенията към съответните клеми, както е показано на илюстрацията по-долу.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

7.6.11 За свързване на помпата за битова гореща вода

1 Свържете кабела за помпата за битова гореща вода към

съответните клеми, както е показано на илюстрацията подолу.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

a Изисква се монтаж на EKRP1HB.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

7.6.14 За свързване на превключването към външен топлинен източник

1 Свържете кабела за превключването към външен топлинен

източник към съответните клеми, както е показано на илюстрацията по-долу.

7.6.12 За свързване на алармения изход

1 Свържете кабела за алармения изход към съответните

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

клеми, както е показано на илюстрацията по-долу.

Справочно ръководство на монтажника

7 Монтаж

X2M

X5M

A8P

S6S

S7S

S8S

S9S

1 2 3 4 5

X2MX5M

3 4

a Изисква се монтаж на EKRP1HB.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

7.6.15 За свързване на цифровите входове за консумацията на енергия

1 Свържете кабела за цифровите входове за консумацията

на енергия към съответните клеми, както е показано на илюстрацията по-долу.

a Изисква се монтаж на EKRP1AHTA.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

7.6.16 За свързване на защитния термостат (нормално затворен контакт)

1 Свържете кабела на защитния термостат (нормално

затворен) към съответните клеми, както е показано на илюстрацията по-долу.

ЗАБЕЛЕЖКА

Не забравяйте да изберете и да монтирате защитния термостат в съответствие с приложимото законодателство.

Във всеки случай, за да предотвратите ненужно изключване на защитния термостат, е препоръчително ...

▪ … защитният термостат да се нулира автоматично.

▪ … защитният термостат да има процент на

изменение на максималната температура от 2°C/ min.

▪ … да има минимално разстояние от 2 m между

защитния термостат и 3‑пътния вентил.

ИНФОРМАЦИЯ

След като го монтирате, НЕ забравяйте да конфигурирате предпазния термостат. Без конфигуриране вътрешното тяло ще игнорира контакта на предпазния термостат.

ИНФОРМАЦИЯ

7.7 Завършване на монтажа на вътрешното тяло

7.7.1 За фиксиране на капака на потребителския интерфейс към вътрешното тяло

1 Уверете се, че предният панел е свален от вътрешното

тяло. Вижте "7.2.2 За отваряне на вътрешното тяло" на

страница27.

2 Вкарайте потребителския интерфейс в пантите.

2 Фиксирайте кабела с кабелни връзки към елементите за

прикрепване.

Справочно ръководство на монтажника

3 Монтирайте предния панел към вътрешното тяло.

7.7.2 За затваряне на вътрешното тяло

1 Затворете капака на превключвателната кутия.

2 Монтирайте отново горния панел.

3 Монтирайте отново предния панел.

EGSQH10S18AA9W

Земносвързана термопомпа на Daikin Altherma

4P351748-1F – 2018.02

8 Конфигурация

X2M

X10A

X5M

A1P

345

H JS T

ЗАБЕЛЕЖКА

Когато затваряте капака на вътрешното тяло, се уверете, че усукващият момент при затягане НЕ превишава 4,1N•m.

8 Конфигурация

8.1 Общ преглед: Конфигурация

В тази глава е описано какво трябва да направите и да знаете, за да конфигурирате системата след нейния монтаж.

Защо

Ако НЕ конфигурирате системата правилно, тя е възможно да НЕ работи според очакванията. Конфигурацията оказва влияние върху следното:

▪ Изчисленията на софтуера

▪ Това, което можете да видите на и да направите с

потребителския интерфейс

Как

Можете да конфигурирате системата, като използвате два различни метода.

Метод Описание

Конфигуриране чрез потребителския интерфейс

Конфигуриране чрез компютърния конфигуратор

Първоначално – Бърз съветник. Когато ВКЛЮЧИТЕ потребителския интерфейс за първи път (чрез вътрешното тяло), се стартира бърз съветник, за да ви помогне с конфигурацията на системата.

След това. Ако е необходимо, можете след това да правите промени на конфигурацията.

Можете да подготвите конфигурацията на външен компютър и след това да я качите в системата с помощта на компютърния конфигуратор.

Вижте също: "8.1.1За свързване на

компютърния кабел с превключвателната кутия"на страница39.

▪ "8.5 Структура на менюто: Общ преглед на настройките от

монтажника"на страница64

8.1.1 За свързване на компютърния кабел с превключвателната кутия

Предпоставка: Необходим е комплектът EKPCCAB.

1 Свържете кабела с USB съединение към вашия компютър.

2 Свържете щепселното съединение на кабела към X10A

върху A1P на превключвателната кутия на вътрешното тяло.

3 Обърнете специално внимание на положението на

щепселното съединение!

ИНФОРМАЦИЯ

Когато се променят настройките от монтажника, потребителският интерфейс ще поиска потвърждение. При потвърждение екранът ще се ИЗКЛЮЧИ за кратко и в продължение на няколко секунди ще се показва “заето”.

Достъп до настройките – Легенда за таблиците

Можете да получите достъп до настройките от монтажника, като използвате два различни метода. НЕ всички настройки обаче са достъпни чрез двата метода. Ако е така, съответстващите колони в таблиците в тази глава са зададени на N/A (неприложимо).

Метод Колона в

Достъп до настройките чрез йерархичната връзка в структура на менюто.

Достъп до настройките чрез кода в преглед на настройките.

Вижте също и:

▪ "За получаване на достъп до настройките от монтажника" на

страница39

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

таблиците

Код

8.1.2 За достъп до най-често използваните команди

За получаване на достъп до настройките от монтажника

1 Задайте нивото на разрешен достъп на потребителя на

Монтажник.

2 Отидете на [A]:

За получаване на достъп до общия преглед на настройките

1 Задайте нивото на разрешен достъп на потребителя на

Монтажник.

2 Отидете на [A.8]:

на настройките.

За задаване на нивото на разрешен достъп на потребителя на Монтажник

1 Задайте нивото на разрешен достъп на потребителя на

Напр. кр. потр..

2 Отидете на [6.4]:

на потреб..

3 Натиснете

Резултат:

> Настройки от монтажника.

> Настройки от монтажника > Преглед

> Информация > Ниво разреш. достъп

за повече от 4секунди.

На началните страници се показва .

Справочно ръководство на монтажника

8 Конфигурация

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Преглед на настройките

Потвърж. Регулир. Превърт.

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Преглед на настройките

Потвърж.

Регулир.

Превърт.

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Преглед на настройките

Потвърж.

Регулир.

Превърт.

Настр. от монтажника

Системата ще рестартира.

Потвърж. Регулир.

Отказ

ОК

15:10

Вто

U5: Авт. адрес

Нат. 4 сек. за продълж.

Синхронизация

Открита е разлика в данните. Моля, изберете действие:

Изпращ. данни

Потвърж.

Регулир.

4 Ако НЕ натиснете някой бутон в продължение на повече от

1 час или НЕ натиснете отново в продължение на повече от 4 секунди, нивото на разрешен достъп на монтажника се превключва обратно на Краен потребит..

За задаване на нивото на разрешен достъп на потребителя на Напреднал краен потребител

1 Отидете в главното меню или в някое от неговите

подменюта: .

2 Натиснете за повече от 4секунди.

Резултат: Нивото на разрешен достъп на потребителя се

превключва на Напр. кр. потр.. На дисплея се показва допълнителна информация и към заглавието на менюто се добавя “+”. Нивото на разрешен достъп на потребителя ще остане в Напр. кр. потр., докато не се зададе друга стойност.

За задаване на нивото на разрешен достъп на потребителя на Краен потребител

1 Натиснете за повече от 4секунди.

Резултат: Нивото на разрешен достъп на потребителя се

превключва на Краен потребит.. Потребителският интерфейс ще се върне на началния екран по подразбиране.

За промяна на настройка от общия преглед на настройките

Пример: Промяна на [1‑01] от 15 на 20.

1 Отидете на [A.8]: > Настройки от монтажника > Преглед

на настройките.

2 Отидете на съответния екран на първата част на

настройката с помощта на бутони и .

6 Натиснете , за да потвърдите изменението на

параметъра.

7 В менюто с настройки от монтажника натиснете , за да

потвърдите настройките.

Резултат: Системата ще се рестартира.

8.1.3 За копиране на системните настройки от първия във втория потребителски интерфейс

Ако е свързан втори потребителски интерфейс, монтажникът трябва първо да следва дадените по-долу инструкции за правилното конфигуриране на 2-та потребителски интерфейса.

Тази процедура ви предлага също и възможността да копирате зададения език от един потребителски интерфейс на друг: напр. от EKRUCBL2 на EKRUCBL1.

1 Когато захранването се включи за пръв път, и двата

потребителски интерфейса показват:

ИНФОРМАЦИЯ

Към първата част на настройката се добавя допълнителна цифра 0, когато имате достъп до кодовете в общия преглед на настройките.

Пример: [1‑01]: “1” ще стане “01”.

3 Отидете на съответната втора част на настройката с

помощта на бутони и .

Резултат: Сега стойността, която ще се променя, е маркирана.

4 Променете стойността с помощта на бутони и .

2 Натиснете за 4секунди на потребителския интерфейс,

на който искате да продължите с бързия съветник. Сега този потребителски интерфейс е главният потребителски интерфейс.

ИНФОРМАЦИЯ

По време на бързия съветник вторият потребителски интерфейс показва Зает и с него НЯМА да е възможно да се работи.

3 Бързият съветник ще ви насочва.

4 За правилната работа на системата локалните данни на

двата потребителски интерфейса трябва да са едни и същи. Ако това изискване НЕ е спазено, и двата потребителски интерфейса ще показват:

5 Повторете предходните стъпки, ако се налага да промените

други настройки.

Справочно ръководство на монтажника

5 Изберете необходимата опция:

▪ Изпращ. данни: потребителският интерфейс, с който

работите, съдържа правилните данни и данните на другия потребителски интерфейс ще бъдат презаписани.

▪ Получ. данни: потребителският интерфейс, с който

работите, НЕ съдържа правилните данни и данните на другия потребителски интерфейс ще бъдат използвани за презаписване.

6 Потребителският интерфейс изисква потвърждение дали

сте сигурни, че искате да продължите.

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

Стартиране на копиране

Сигурни ли сте, че искате да стартира операцията на копирането?

Отказ

ОК

Потвърж. Регулир.

7 Потвърдете избора на екрана чрез натискане на и

Език

Избор на желания език

Потвърж. Регулир.

1 2013

Яну

Вто

Потвърж. Регулир. Превърт.

Дата

Каква дата е днес?

00 : 00

Колко е часът в момента?

Час

Потвърж.

Регулир.

Превърт.

A.2 1

Превърт.

Избиране

Конф. на системата

Стандартно

Опции Мощности Потвърждение на конфигурацията

Потвърждение на конфигурацията

Моля, потвърдете конфигурацията на системата. Системата ще рестартира и ще е готова за първото пускане.

ОК

Отказ

Потвърж.

Регулир.

всички данни (езици, програми и т.н.) ще бъдат синхронизирани от избрания за източник потребителски интерфейс на другия.

ИНФОРМАЦИЯ

▪ По време на копирането НЯМА да е възможно да се

работи и с двата контролера.

▪ Операцията по копирането може да отнеме до 90

минути.

▪ Препоръчва се да се променят настройките от

монтажника, или конфигурацията на модула, на главния потребителски интерфейс. Ако това не се направи, е възможно да изминат до 5 минути, преди тези промени да се покажат в структурата на менюто.

8 Вашата система вече е готова да работи с 2 потребителски

интерфейса.

8.1.4 За копиране на зададения език от първия във втория потребителски интерфейс

Вижте "8.1.3 За копиране на системните настройки от първия

във втория потребителски интерфейс"на страница40.

8 Конфигурация

3 Задайте настройките на схемата на системата: Стандартно,

Опции, Мощности. За повече подробности вижте

"8.2Основна конфигурация"на страница41.

4 След конфигуриране изберете Потвърждение на

конфигурацията и натиснете .

8.1.5 Бърз съветник: Задаване на схемата на системата след първото ВКЛЮЧВАНЕ

След първото ВКЛЮЧВАНЕ на системата вие получавате указания на потребителския интерфейс как да направите първоначалните настройки:

▪ език,

▪ дата,

▪ час,

▪ схема на системата.

След потвърждение на схемата на системата можете да продължите с монтажа и пускането в експлоатация на системата.

1 При ВКЛЮЧВАНЕ на захранването бързият съветник

стартира, освен ако схемата на системата вече НЕ е била потвърдена, чрез настройката на езика.

2 Настройте текущата дата и час.

5 Потребителският интерфейс инициализира повторно и

можете да продължите монтажа чрез задаване на приложимите настройки и пускане в експлоатация на системата.

Когато настройките от монтажника бъдат променени, системата ще поиска потвърждение. Когато потвърждението е направено, не след дълго екранът ще се ИЗКЛ. и в продължение на няколко секунди ще се показва “заето”.

8.2 Основна конфигурация

8.2.1 Бърз съветник: Език / час и дата

# Код Описание

[A.1] Не е

приложимо

[1] Не е

приложимо

8.2.2 Бърз съветник: Стандарт

Конфигурация на резервен нагревател

Типът резервен нагревател трябва да се зададе на потребителския интерфейс.

Език

Час и дата

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

# Код Описание

[A.2.1.5] [5-0D] Тип РЗН:

▪ 4 (3PN,(1/2)): 6kW 3N~400V

Справочно ръководство на монтажника

8 Конфигурация

Настройки за отопление на помещенията

Системата може да затопля помещения. В зависимост от типа на приложението настройките за отопление на помещенията трябва да се направят по съответния начин.

# Код Описание

[A.2.1.7] [C-07] Метод управ. Модула:

▪ 0 (ТИВ управление)(по

подразбиране): Работата на модула се определя на базата на температурата на изходящата вода независимо от действителната стайна температура и/или нуждата от отопление на стаята.

▪ 1 (Упр. външ. СТ): Работата на

модула се определя от външния термостат или еквивалентно устройство (напр. термопомпен конвектор).

▪ 2 (Управл. СТ): Работата на модула

се определя на базата на окръжаващата температура на потребителския интерфейс.

[A.2.1.B] Не е

приложимо

Само ако има 2потребителски интерфейса (1 монтиран в стаята, 1 монтиран на вътрешното тяло):

# Код Описание

[A.2.1.8] [7-02] Системата може да подава изходяща

вода до 2 температурни зони на водата. По време на конфигурацията трябва да се зададе броят на зоните на водата.

Брой ТИВ зони:

▪ 0 (1 ТИВ зона)(по подразбиране):

Само 1 зона на температурата на изходящата вода. Тази зона се нарича основна зона на температурата на изходящата вода.

▪ a: На модул

▪ b: В стаята като стаен термостат

Място на дист. упр.:

▪ 0 (На модула): другият

потребителски интерфейс автоматично се задава на В стаята и ако се избере управление на базата на СТ (стаен термостат), действа като стаен термостат.

▪ 1 (В стаята)(по подразбиране):

другият потребителски интерфейс автоматично се задава на На модула и ако се избере управление на базата на СТ, ще действа като стаен термостат.

▪ a: Основна зона на ТИВ

продължава >>

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Конфигурация

b c

# Код Описание

[A.2.1.8] [7-02] << продължение

▪ 1 (2 ТИВ зони): 2 зони на

температурата на изходящата вода. Зоната с най-ниската температура на изходящата вода (при отопление) се нарича основна зона на температурата на изходящата вода. Зоната с най-високата температура на изходящата вода (при отопление) се нарича допълнителна зона на температурата на изходящата вода. На практика основната зона на температурата на изходящата вода се състои от топлоизлъчвателите с по-висок товар и се монтира смесителна станция, за да се постигне желаната температура на изходящата вода.

# Код Описание

[A.2.1.9] [F-0D] Когато управлението на базата на

отопление на помещенията е ИЗКЛ. от потребителския интерфейс, помпата е винаги ИЗКЛ. Когато управлението на базата на отопление на помещенията е ВКЛЮЧЕНО, можете да изберете желания режим на работа на помпата (приложимо е само по време на отопление на помещенията)

Режим раб. на помп.:

▪ 0 (Непрекъснат): Непрекъсната

работа на помпата, независимо дали е в състояние термо ВКЛ. или ИЗКЛ. Забележка: непрекъснатата работа на помпата изисква повече енергия, отколкото при проба или заявка за работа на помпата.

▪ a: Управление на базата на

отопление на помещенията (потребителски интерфейс)

▪ b: ИЗКЛ.

▪ c: ВКЛ.

▪ d: Работа на помпата

продължава >>

▪ a: Доп. зона на ТИВ

▪ b: Основна зона на ТИВ

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

8 Конфигурация

a b

g b

b c

# Код Описание

[A.2.1.9] [F-0D] << продължение

▪ 1 (Проба) (по подразбиране):

Помпата е ВКЛ., когато има нужда от отопление и температурата на изходящата вода все още НЕ е достигнала желаната температура. Когато настъпи състояние термо ИЗКЛ., помпата работи на всеки 5 минути, за да провери температурата на водата и нуждата от отопление, ако е необходимо. Забележка: Пробата НЕ е налична при управление на базата на външен стаен термостат или на стаен термостат.

▪ a: Управление на базата на

отопление на помещенията (потребителски интерфейс)

▪ b: ИЗКЛ.

▪ c: ВКЛ.

▪ d: Температура на изходящата

вода

▪ e: Действителна

▪ f: Желана

▪ g: Работа на помпата

# Код Описание

[A.2.1.9] [F-0D] << продължение

▪ 2 (По заявка): Работа на помпата на

базата на заявка. Пример: Използването на стаен термостат създава състояние термо ВКЛ./ ИЗКЛ. Когато няма такава нужда, помпата е ИЗКЛ. Забележка: Заявката НЕ е налична при управление на базата на температурата на изходящата вода.

продължава >>

Температура на замръзване на соления разтвор

Температурата на замръзване ще се различава в зависимост от типа и концентрацията на антифриза в системата за солен разтвор. Следните параметри определят критичната температура за предотвратяване на замръзването на модула. За да се вземат предвид евентуални допуски при измерването на температурата, концентрацията на соления разтвор ТРЯБВА да е устойчива на по-ниска температура от определената настройка.

Общо правило: критичната температура за предотвратяване на замръзването на модулите ТРЯБВА да бъде 10°C по-ниска от минималната възможна температура на входящия солен разтвор за модула.

Пример: Когато минималната възможна температура на входящия солен разтвор в дадено приложение е 0°C, тогава критичната температура за предотвратяване на замръзването на модула ТРЯБВА да бъде зададена на –10°C или на по-ниска. Резултатът е, че сместа на соления разтвор НЯМА да замръзне над тази температура. За да се избегне замръзването на модула, внимателно проверете типа и концентрацията на соления разтвор.

# Код Описание

[A.6.9] [A‑04] темп. замръзв. разсола

▪ 0: 0°C

▪ 1: –2°C

▪ 2: –4°C

▪ 3: –6°C

▪ 4: –8°C

▪ 5: –10°C

▪ 6: –12°C

▪ 7 (по подразбиране): –14°C

ЗАБЕЛЕЖКА

▪ на потребителския интерфейс се появи грешка “U4”,

▪ термопомпеният модул е свързан към захранване

▪ a: Управление на базата на

отопление на помещенията (потребителски интерфейс)

▪ b: ИЗКЛ.

▪ c: ВКЛ.

▪ d: Нужда от отопление (чрез

външ. СТ или СТ)

▪ e: Работа на помпата

Справочно ръководство на монтажника

Увеличение на мощността

За системи, където се изисква по-висока мощност, честотата на компресора може да бъде увеличена. Обърнете внимание, че по-високата мощност води до по-високо звуково ниво.

# Код Описание

Не е приложимо

[A‑03] Честота на компресора

▪ 0 (по подразбиране): нормална

▪ 1: увеличена

EGSQH10S18AA9W

Земносвързана термопомпа на Daikin Altherma

4P351748-1F – 2018.02

8 Конфигурация

c f

d f

e g

8.2.3 Бърз съветник: Опции

Настройки за битова гореща вода

Следните настройки трябва да се направят по съобразния начин.

# Код Описание

Не е приложимо

[A.2.2.A] [D-02] Вътрешното тяло дава възможност за

Незабавно подаване на

Термостати и външни датчици

Вижте "5Указания за приложения"на страница10.

[E-05] Режим раб. БГВ:

▪ 0 (Не): Не е приложимо

▪ 1 (Да): Инсталиран. НЕ променяйте

тази настройка.

свързване на доставена на място помпа за битова гореща вода (тип ВКЛ./ИЗКЛ.). В зависимост от монтажа и конфигурацията на потребителския интерфейс разграничаваме нейната функционалност.

Помпа БГВ:

▪ 0 (Не)(по подразбиране): НЯМА

инсталиран.

▪ 1 (Вторич. циркул.): Инсталирана за

незабавно подаване на гореща вода, когато кранът за водата е отворен. Крайният потребител задава времето (седмична програма), когато трябва да работи помпата за битова гореща вода. Управлението на тази помпа е възможно чрез вътрешното тяло.

▪ 2 (Дезинф. шунт): Инсталирана за

дезинфекция. Работи, когато е активирана функцията дезинфекция на бойлера за битова гореща вода. Не са нужни никакви допълнителни настройки.

Вижте също и илюстрациите по-долу.

Помпа за битова гореща вода, инсталирана за…

Дезинфекция

гореща вода

a Вътрешно тяло

b Бойлер

c Помпа за битова гореща вода (доставка на място)

d Нагревателен елемент (доставка на място)

e Възвратен вентил (доставка на място)

f Душ (доставка на място)

g Студена вода

ЗАБЕЛЕЖКА

# Код Описание

[A.2.2.4] [C-05] Тип конт. осн.

При управление на базата на външен стаен термостат трябва да се зададе типът контакт на допълнителния стаен термостат или термопомпен конвектор за основната зона на температурата на изходящата вода. Вижте

"5Указания за приложения"на страница10.

▪ 1 (Термо ВКЛ/ИЗКЛ): Свързаният

външен стаен термостат или термопомпен конвектор изпраща заявката за отопление или охлаждане към вътрешното тяло (X2M/1). Изберете тази стойност в случай на свързване към термопомпения конвектор (FWXV).

▪ 2 (Заявка Охл/Отоп)(по

подразбиране): Свързаният външен стаен термостат изпраща заявка за отопление и е свързан към цифровия вход (запазен за основната зона на температурата на изходящата вода) на вътрешното тяло (X2M/1). Изберете тази стойност в случай на свързване с жичен (EKRTWA) или безжичен (EKRTR1) стаен термостат.

[A.2.2.5] [C-06] Тип конт. Доп.

При управление на базата на външен стаен термостат с 2 зони на температурата на изходящата вода трябва да се зададе типът на допълнителния стаен термостат за допълнителната зона на температурата на изходящата вода. Вижте "5Указания за приложения"на

страница10.

▪ 1 (Термо ВКЛ/ИЗКЛ): Вижте Тип

конт. осн.. Свързан на вътрешното тяло (X2M/1a).

▪ 2 (Заявка Охл/Отоп)(по

подразбиране): Вижте Тип конт. осн.. Свързан на вътрешното тяло (X2M/1a).

[A.2.2.B] [C-08] Външен датчик

Когато е свързан допълнителен външен датчик за окръжаващата температура, трябва да се зададе типът на датчика. Вижте "5Указания

за приложения"на страница10.

▪ 0 (Не)(по подразбиране): НЯМА

инсталиран. Термисторът в потребителския интерфейс и в термопомпеният модул се използват за измерване.

▪ 2 (Стаен датчик): Инсталиран.

Датчикът за температура в потребителския интерфейс НЕ се използва повече. Забележка: Тази стойност има значение само при управлението на базата на стаен термостат.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

8 Конфигурация

Печатна платка с цифрови входове/изходи

Изменянето на тези настройки е необходимо само когато е монтирана допълнителна печатната платка с цифрови входове/ изходи. Печатната платка с цифрови входове/изходи предлага много функционалности и е нужно да бъде конфигурирана. Вижте "5Указания за приложения"на страница10.

# Код Описание

[A.2.2.6.1] [C-02] Вън.рез. т. изт.

Показва дали отоплението на помещенията се извършва и чрез друг топлинен източник освен чрез системата.

▪ 0 (Не)(по подразбиране): НЯМА

инсталиран.

▪ 1 (Бивалент.): Инсталиран.

Спомагателният котел (котел на газ, горелка за течно гориво) ще работи, когато външната окръжаваща температура е твърде ниска. По време на бивалентната работа термопомпата е ИЗКЛЮЧЕНА. Задайте тази стойност, в случай че се използва спомагателен котел. Вижте "5 Указания за

приложения"на страница10.

[A.2.2.6.3] [C-09] Алармен изход

Обозначава логиката на алармения изход на печатната платка с цифрови входове/изходи по време на неизправност.

▪ 0 (Нормално отвор.): Аларменият

изход ще се задейства, когато настъпи алармено състояние. Чрез настройката на тази стойност се прави разграничаване между откриването на алармен сигнал и откриването на прекъсване на електрозахранването.

▪ 1 (Нормално затв.): Аларменият

изход НЯМА да се задейства, когато настъпи алармено състояние.

Вижте също и таблицата по-долу (Логика на алармения изход).

Логика на алармения изход

[C-09] Аларма Няма аларма Няма

електрозахра

нване към

модула

0 (по подразбиране)

1 Отворен изход Затворен

Печатна платка за ограничение на консумираната мощност

Печатната платка за управление на консумираната мощност се използва, за да се позволи управлението на консумацията на енергия чрез цифрови входове. Вижте "5 Указания за

приложения"на страница10.

Затворен изход

Отворен изход Отворен изход

изход

# Код Описание

[A.2.2.7] [D-04] Платка огр. конс. мощн.

Обозначава дали допълнителна печатната платка за ограничение на консумираната мощност е инсталирана.

▪ 0 (Не)(по подразбиране)

▪ 1 (Упр. конс. мощ.)

Измерване енергията

Когато измерването на енергията се извършва с помощта на външни електромери, конфигурирайте настройките, както е описано по-долу. Изберете честотно-импулсния изход на всеки електромер в съответствие с неговите спецификации. Възможно е да свържете (до 2) електромера с различни импулсни честоти. Когато се използва само 1 или не се използва електромер, изберете Не, за да обозначите, че съответният импулсен вход НЕ се използва.

# Код Описание

[A.2.2.8] [D‑08] Допълнителен външен електромер1:

▪ 0 (Не): НЯМА инсталиран

▪ 1: Инсталиран (0,1импулс/kWh)

▪ 2: Инсталиран (1импулс/kWh)

▪ 3: Инсталиран (10импулс/kWh)

▪ 4: Инсталиран (100импулс/kWh)

▪ 5: Инсталиран (1000импулс/kWh)

[A.2.2.9] [D‑09] Допълнителен външен електромер2:

▪ 0 (Не): НЯМА инсталиран

▪ 1: Инсталиран (0,1импулс/kWh)

▪ 2: Инсталиран (1импулс/kWh)

▪ 3: Инсталиран (10импулс/kWh)

▪ 4: Инсталиран (100импулс/kWh)

▪ 5: Инсталиран (1000импулс/kWh)

8.2.4 Бърз съветник: Мощности (измерване на енергията)

Мощностите на всички електрически нагреватели трябва да бъдат зададени, за да работи правилно функцията за измерване на енергия и/или управлението на консумираната мощност. Когато измервате стойността на съпротивлението на всеки нагревател, можете да зададете точната мощност на нагревателя, а това ще доведе до по-точни данни за енергията.

# Код Описание

[A.2.3.2] [6-03] РЗН: стъпка 1: Мощността на първата

степен на резервния нагревател при номинално напрежение. Номинална стойност 3kW. По подразбиране: 3kW.

Диапазон: 0~10kW (на стъпки от 0,2kW)

[A.2.3.3] [6-04] РЗН: стъпка 2: Разликата в мощността

между втората и първата степен на резервния нагревател. По подразбиране: 3kW.

Диапазон: 0~10kW (на стъпки от 0,2kW)

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Конфигурация

[1-03]

[1-02]

[1-00] [1-01]

8.2.5 Управление на отоплението на помещенията

В настоящата глава са обяснени основните необходими настройки, за да се конфигурира отоплението на помещенията на вашата система. Зависимите от атмосферните условия настройки от монтажника определят параметрите за зависимата от атмосферните условия работа на модула. Когато има включен режим, който зависи от атмосферните условия, температурата на водата се определя автоматично в зависимост от външната температура. Ниските външни температури ще доведат до по-топла вода и обратно. По време на зависимата от атмосферните условия работа на модула потребителят има възможността да увеличи или намали зададената температура на водата с максимум 5°C.

За повече подробности във връзка с тази функция вижте справочното ръководство на потребителя и/или ръководството за експлоатация.

Температура на изходящата вода: Основна зона

# Код Описание

[A.3.1.1.1] Не е

приложим о

Реж. зад. ТИВ:

▪ Абсолютен: Желаната

температура на изходящата вода е:

▪ НЕЗАВИСИМА от атмосферните

условия (т.е. НЕ зависи от външната окръжаваща температура)

▪ фиксирана във времето (т.е. НЕ

е програмирана)

▪ Зависим от атм. (по

подразбиране): Желаната температура на изходящата вода е:

▪ зависима от атмосферните

условия (т.е. зависи от външната окръжаваща температура)

▪ фиксирана във времето (т.е. НЕ

е програмирана)

продължава >>

# Код Описание

[A.3.1.1.1] Не е

приложим о

<< продължение

▪ Абс. + програм.: Желаната

температура на изходящата вода е:

▪ НЕЗАВИСИМА от атмосферните

условия (т.е. НЕ зависи от външната окръжаваща температура)

▪ съгласно програма.

Програмираните действия се състоят от желани действия за промяна, било то предварително зададени или персонализирани.

Забележка: Тази стойност може да бъде зададена само при управление на базата на температурата на изходящата вода.

▪ З. атм. + прог.: Желаната

температура на изходящата вода е:

▪ зависима от атмосферните

условия (т.е. зависи от външната окръжаваща температура)

▪ съгласно програма.

Програмираните действия включват желани температури на изходящата вода, било то предварително зададени или персонализирани

# Код Описание

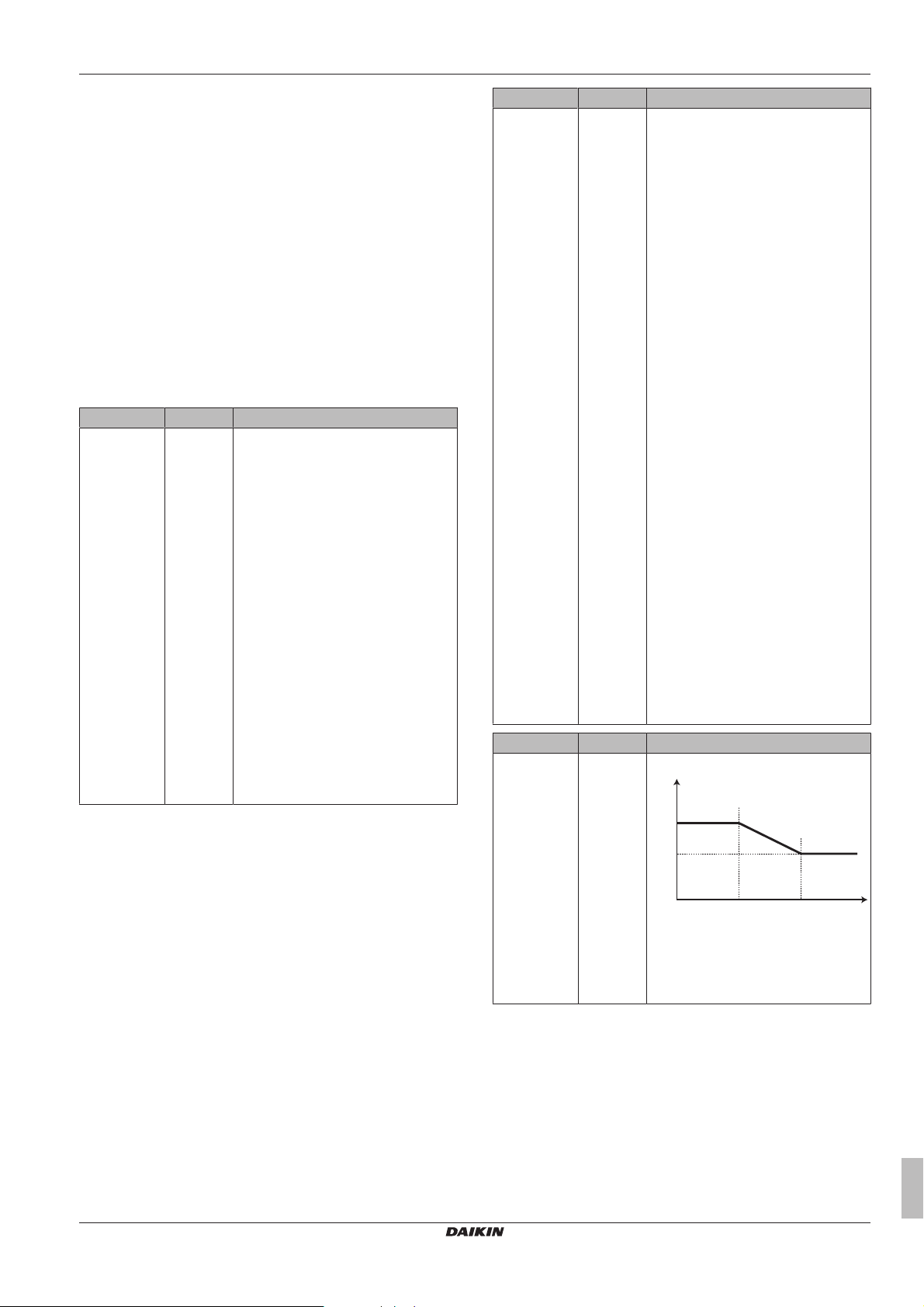

[7.7.1.1] [1-00]

Задав. отопл. зав. атм. условия:

[1-01]

[1-02]

[1-03]

▪ Tt: Целева температура на

изходящата вода (основна)

▪ Ta: Външна температура

продължава >>

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

8 Конфигурация

[0-00]

[0-01]

[0-03] [0-02]

# Код Описание

[7.7.1.1] [1-00]

[1-01]

[1-02]

[1-03]

<< продължение

▪ [1-00]: Ниска външна окръжаваща

температура. –40°C~+5°C (по подразбиране: –20°C)

▪ [1-01]: Висока външна окръжаваща

температура. 10°C~25°C (по подразбиране: 15°C)

▪ [1-02]: Желана температура на

изходящата вода, когато външната температура е равна на или падне под ниската окръжаваща температура. Диапазон: [9‑01]°C~[9‑00]°C (по подразбиране: 60°C). Бележка: Тази стойност трябва да бъде по-висока от [1-03], тъй като за ниски външни температури е необходима по-топла вода.

▪ [1-03]: Желана температура на

изходящата вода, когато външната температура е равна на или се повиши над високата окръжаваща температура. Диапазон: [9‑01]°C~min(45, [9‑00])°C (по подразбиране: 25°C). Бележка: Тази стойност трябва да бъде по-ниска от [1-02], тъй като за високи външни температури е необходима по-малко топла вода.

Температура на изходящата вода: Допълнителна зона

Приложимо е само при наличие на 2 зони на температурата на изходящата вода.

# Код Описание

[A.3.1.2.1] Не е

приложим о

Реж. зад. ТИВ:

▪ Абсолютен: Желаната

температура на изходящата вода е:

▪ НЕЗАВИСИМА от атмосферните

условия (т.е. НЕ зависи от външната окръжаваща температура)

▪ фиксирана във времето (т.е. НЕ

е програмирана)

▪ Зависим от атм. (по

подразбиране): Желаната температура на изходящата вода е:

▪ зависима от атмосферните

условия (т.е. зависи от външната окръжаваща температура)

▪ фиксирана във времето (т.е. НЕ

е програмирана)

продължава >>

# Код Описание

[A.3.1.2.1] Не е

приложим о

<< продължение

▪ Абс. + програм.: Желаната

температура на изходящата вода е:

▪ НЕЗАВИСИМА от атмосферните

условия (т.е. НЕ зависи от външната окръжаваща температура)

▪ съгласно програма.

Програмираните действия са ВКЛ. или ИЗКЛ.

▪ З. атм. + прог.: Желаната

температура на изходящата вода е:

▪ зависима от атмосферните

условия (т.е. зависи от външната окръжаваща температура)

▪ съгласно програма.

Програмираните действия са ВКЛ. или ИЗКЛ.

# Код Описание

[7.7.2.1] [0-00]

Задав. отопл. зав. атм. условия:

[0-01]

[0-02]

[0-03]

▪ Tt: Целева температура на

изходящата вода (допълнителна)

▪ Ta: Външна температура

продължава >>

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

# Код Описание

°C

55 65

Δt

≤65

≤60

a c

[7.7.2.1] [0-00]

[0-01]

[0-02]

[0-03]

<< продължение

▪ [0-03]: Ниска външна окръжаваща

температура. –40°C~+5°C (по подразбиране: –20°C)

▪ [0-02]: Висока външна окръжаваща

температура. 10°C~25°C (по подразбиране: 15°C)

▪ [0-01]: Желана температура на

изходящата вода, когато външната температура е равна на или падне под ниската окръжаваща температура. Диапазон: [9‑05]°C~[9‑06]°C (по подразбиране: 60°C). Бележка: Тази стойност трябва да бъде по-висока от [0-00], тъй като за ниски външни температури е необходима по-топла вода.

▪ [0-00]: Желана температура на

изходящата вода, когато външната температура е равна на или се повиши над високата окръжаваща температура. Диапазон: [9‑05]°C~min(45, [9‑06])°C (по подразбиране: 25°C). Бележка: Тази стойност трябва да бъде по-ниска от [0-01], тъй като за високи външни температури е необходима по-малко топла вода.

8 Конфигурация

Δt Температурна разлика

TtЗададена температура на изходящата вода (основна)

За зададена точка на температурата на изходящата вода >60°C

До зададена точка на температурата на изходящата вода 60°C термопомпата може да покрие тази температура. Ако се нуждаете от зададена точка на температурата на изходящата вода >60°C, резервният нагревател ще помогне за достигане на исканата температура. Помощта от резервния нагревател е възможна САМО когато окръжаващата температура е по-ниска от равновесната температура.

Температура на изходящата вода: Делта Т източник

Температурна разлика за входящата и изходящата вода. Модулът е предназначен за поддържане работата на серпентини за подово отопление. Препоръчителната температура на изходящата вода (зададена от потребителския интерфейс) за серпентини за подово отопление е 35°C. В такъв случай модулът ще се управлява, за да осъществи температурна разлика от 5°C, което означава, че входящата в модула вода е около 30°C. В зависимост от инсталираното приложение (радиатори, термопомпен конвектор, серпентини за подово отопление). Обърнете внимание, че помпата ще регулира циркулацията се, за да запази Δt.

# Код Описание

[A.3.1.3.1] [9-09] Отопление: необходимата

температурна разлика между входящата и изходящата вода. Диапазон: 3°C~10°C (на стъпки от 1°C; стойност по подразбиране: 8°C).

Специално за инсталации, които изискват по-високи температури на водата (напр. радиатори)

За зададена точка на температурата на изходящата вода >55°C

Веднага щом като зададената точка на температурата на изходящата вода стане >55°C, Δt вече не е константа, която се определя от настройка на място [9‑09] (по подразбиране 8°C), а линейна като функция от зададенататочка.

За да се сведе до минимум консумацията на енергия, термопомпата ВИНАГИ се опитва да достигне максималната възможна зададена температура на изходящата вода от 60°C. Останалата част се извършва от резервния нагревател.

Температура на изходящата вода: Модулация

Приложима е само в случай на управление на базата на стаен термостат. Когато използва функционалността на стаен термостат, потребителят трябва да зададе желаната стайна температура. Модулът ще достави гореща вода на топлоизлъчвателите и стаята ще бъде отоплена. В допълнение желаната температура на изходящата вода трябва също да бъде конфигурирана: когато модулацията е включена, желаната температура на изходящата вода ще се изчислява автоматично от модула (въз основа на предварително зададените температури, ако е избран зависим от атмосферните условия режим, модулацията ще се извърши на базата на желаните температури на изходящата вода); когато модулацията е

a Вода от топлоизлъчвателите

b Кондензатор

c Изходяща вода от кондензатора

d Резервен нагревател

e Изходяща вода

f Циркулация на водата 1 Чрез термопомпата 2 Чрез резервния нагревател 3 Температурна разлика

TtЗададена температура на изходящата вода (основна)

изключена, можете да задавате желаната температура на изходящата вода на потребителския интерфейс. Освен това, при включена модулация желаната температура на изходящата вода се понижава или повишава като функция от желаната стайна температура и разликата между действителната и желаната стайна температура. Това води до:

▪ стабилни стайни температури, който съответстват точно на

желаната температура (по-високо ниво на комфорт)

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

8 Конфигурация

+[8-06]

−[8-06]

▪ по-малко цикли ВКЛ./ИЗКЛ. (по-ниско ниво на шум, по-голям

комфорт и по-висока ефективност)

▪ възможно най-ниските температури на водата, които да

съответстват на желаната температура (по-висока ефективност)

# Код Описание

[A.3.1.1.5] [8-05] Модулирана ТИВ:

▪ 0 (Не)(по подразбиране):

деактивирано. Бележка: Желаната температура на изходящата вода трябва да се зададе на потребителския интерфейс.

▪ 1 (Да): активирана. Температурата

на изходящата вода се изчислява съобразно разликата между желаната и действителната стайна температура. Това създава подобра съгласуваност между мощността на термопомпата и действително необходимата мощност, и води до по-малко цикли на пускане/спиране и до поикономична работа. Бележка: Желаната температура на изходящата вода може само да се прочете на потребителския интерфейс

Не е приложимо

[8-06] Максимална модулация на

температурата на изходящата вода:

0°C~10°C (по подразбиране: 3°C)

Изисква модулацията да бъде активирана.

Това е стойността, с която се увеличава или намалява желаната температура на изходящата вода.

ИНФОРМАЦИЯ

Когато допълнителната температурата на изходящата вода е активирана, е нужно зависимата от атмосферните условия крива да бъде зададена на повисоко положение от [8-06] плюс минималната зададена точка на температурата на изходящата вода, която е необходима за постигане на устойчиво състояние на зададената точка на комфорт за стаята. За да се увеличи ефективността, модулацията може да намали зададената точка на изходящата вода. Чрез задаването на зависимата от атмосферните условия крива на по-високо положение, тя не може да спадне под минималната зададена точка. Вижте илюстрацията по-долу.

Температура на изходящата вода: Тип излъчвател

Приложима е само в случай на управление на базата на стаен термостат. В зависимост от обема на водата в системата и типа топлоизлъчватели затоплянето на помещенията може да отнеме по-продължително време. Тази настройка може да компенсира използването на бавна или бърза система за отопление по време на цикъл на затопляне.

Бележка: Настройката на типа излъчвател ще окаже влияние върху максималната модулация на желаната температура на изходящата вода и възможността за използване на автоматичното превключване на отоплението на базата на вътрешната окръжаваща температура.

Ето защо е важно настройката да се зададе правилно.

# Код Описание

[A.3.1.1.7] [9-0B] Тип излъчвател:

Време на реакция на системата:

▪ 0 (Бързо)(по подразбиране)

Пример: Малък воден обем и вентилаторни конвектори.

▪ 1 (Бавно)

Пример: Голям воден обем, серпентини за подово отопление.

8.2.6 Управление на битовата гореща вода

Приложимо е само в случай на монтиран допълнителен бойлер за битова гореща вода.

Конфигуриране на желаната температура на бойлера

Битовата гореща вода може да се приготви по 3 различни начина. Те се различават един от друг по начина на задаване на желаната температура на бойлера и съответно начина на действие на модула.

# Код Описание

[A.4.1] [6-0D] Битова гореща вода Режим задаване:

▪ 0 (Само пов. подг.) (по

подразбиране): Позволява се само работа за повторно подгряване.

▪ 1 (Пов. под. + пр.): Бойлерът за

битова гореща вода се загрява по програма, а между програмираните цикли за загряване е позволено повторно подгряване.

▪ 2 (Само програмир.): Бойлерът за

битова гореща вода може да се загрява САМО по програма.

За повече подробности вижте "8.3.2 Управление на битовата

гореща вода: разширено"на страница54.

ИНФОРМАЦИЯ

Съществува риск от недостиг на мощност при отопление на помещенията/проблем с комфорта (при честа работа за битова гореща вода ще се получава често и продължително прекъсване на отоплението на помещенията), когато се избере [6‑0D]=0 ([A.4.1] Битова гореща вода Режим задаване=Само пов. подг.).

a Зависима от атмосферните условия крива b Минималната зададена точка на температурата на

изходящата вода, която е необходима за постигане на устойчиво състояние на зададената точка на комфорт

Справочно ръководство на монтажника

за стаята.

Максимална зададена точка на температурата заБГВ

Максималната температура, която потребителите могат да изберат за битовата гореща вода. Можете да използвате тази настройка, за да ограничите температурите на водата, изтичаща от крановете за гореща вода.

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Конфигурация

ИНФОРМАЦИЯ

По време на дезинфекция на бойлера за битова гореща вода, температурата на бойлера заБГВ може да превиши тази максимална температура.

ИНФОРМАЦИЯ

Ограничете максималната температура на горещата вода в съответствие с изискванията на приложимото законодателство.

# Код Описание

[A.4.5] [6-0E] Макс. зададена точка

Максималната температура, която потребителите могат да изберат за битовата гореща вода. Можете да използвате тази настройка, за да ограничите температурата на водата, изтичаща от крановете за гореща вода.

Диапазон: 40°C~60°C (по подразбиране: 60°C)

Максималната температура НЕ е приложима по време на функцията дезинфекция. Вижте функцията дезинфекция.

8.2.7 Номер за контакт/помощен център

# Код Описание

[6.3.2] Не е

приложимо

Номерът, на който потребителите могат да се обадят в случай на проблеми.

ЗАБЕЛЕЖКА

Изберете предварително зададени температури на изходящата вода според схемата и избраните топлоизлъчватели, за да се гарантира балансът между желаната стайна температура и желаната температура на изходящата вода.

# Код Описание

Предварително зададена температура на изходящата вода за основната зона на температурата на изходящата вода в случай че НЕ е зависима от атмосферните условия

[7.4.2.1] [8-09] Комфорт (отопление)

[9‑01]°C~[9‑00]°C (по подразбиране: 55°C)

[7.4.2.2] [8-0A] Еко (отопление)

[9‑01]°C~[9‑00]°C (по подразбиране: 45°C)

Предварително зададена температура на изходящата вода (стойност на промяна) за основната зона на температурата на изходящата вода в случай че е зависима от атмосферните условия

[7.4.2.5] Не е

приложимо

[7.4.2.6] Не е

приложимо

Температурни диапазони (температури на изходящата вода)

Целта на тази настройка е да не се допусне избирането на погрешна (т.е. твърде гореща) температура на изходящата вода. В тази връзка може да се конфигурира наличният желан температурен диапазон на отопление.

Комфорт (отопление)

–10°C~+10°C (по подразбиране: 0°C)

Еко (отопление)

–10°C~+10°C (по подразбиране: –2°C)

8.3 Разширена конфигурация/ оптимизация

8.3.1 Режим на отопление на помещенията: разширен

Предварително зададена температура на изходящата вода

Можете да определите предварително зададени температури на изходящата вода:

▪ икономична (обозначава желаната температура на

изходящата вода, която води до най-ниската консумация на енергия)

▪ комфортна (обозначава желаната температура на

изходящата вода, която води до най-високата консумация на енергия).

Предварително зададените стойности улесняват използването на същата стойност в програмата или за регулиране на желаната температура на изходящата вода според стайната температура (вижте модулация). Ако по-късно искате да промените стойността, трябва да го направите само на едно място. В зависимост от това дали желаната температура на изходящата вода е зависима или не от атмосферните условия абсолютната желана температура на изходящата вода трябва да се посочи или желаните стойности на промяна.

ЗАБЕЛЕЖКА

Предварително зададените температури на изходящата вода са приложими САМО за основната зона, тъй като програмата за допълнителната зона се състои от действия ВКЛ./ИЗКЛ.

ЗАБЕЛЕЖКА

В случай на приложение за подово отопление е важно да се ограничи максималната температура на изходящата вода при режим на отопление в съответствие със спецификациите на инсталацията на подовото отопление.

ЗАБЕЛЕЖКА

▪ Когато се коригират диапазоните на температурата

на изходящата вода, всички желани температури на изходящата вода също се коригират, за да се гарантира, че те са между границите.

▪ Винаги балансирайте между желаната температура

на изходящата вода с желаната стайна температура и/или мощността (в съответствие със схемата и избора на топлоизлъчвателите). Желаната температура на изходящата вода е резултатът от няколко настройки (предварително зададени стойности, стойности на промяна, зависими от атмосферните условия криви, модулация). В резултат биха могли да се получат твърде високи или твърде ниски температури на изходящата вода, което води до свръхтемператури или недостиг на мощност. С ограничаването на температурния диапазон на изходящата вода до подходящи стойности (в зависимост от топлоизлъчвателя) могат да бъдат избегнати подобни ситуации.

Пример: Задайте температурата на изходящата вода на 28°C, за да не се допусне стаята да НЕ може да бъде затоплена: температурите на изходящата вода трябва да са достатъчно повисоки от стайните температури (при отопление).

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

8 Конфигурация

0°C

a b

[

9-0C

]

# Код Описание

Температурен диапазон на изходящата вода за основната зона на температурата на изходящата вода (= зоната на температурата на изходящата вода с най-ниската температура на изходящата вода в режим на отопление)

[A.3.1.1.2.2] [9-00] Макс. темп. (отопл.)

37°C~65°C (по подразбиране: 65°C)

[A.3.1.1.2.1] [9-01] Мин. темп. (отопл.)

15°C~37°C (по подразбиране: 24°C)

Температурен диапазон на изходящата вода за допълнителната зона на температурата на изходящата вода (= зоната на температурата на изходящата вода с най-високата температура на изходящата вода в режим на отопление)

[A.3.1.2.2.2] [9-06] Макс. темп. (отопл.)

37°C~65°C (по подразбиране: 65°C)

[A.3.1.2.2.1] [9-05] Мин. темп. (отопл.)

15°C~37°C (по подразбиране: 24°C)

Температура на превишаване на температурата на изходящата вода

Тази функция определя доколко може да се увеличи температурата на водата над желаната температура на изходящата вода, преди компресорът да спре. Компресорът ще заработи отново, когато температурата на изходящата вода спадне под желаната температура на изходящата вода.

# Код Описание

Не е приложимо

Компенсация на температурата на изходящата вода около 0°C

В режим на отопление желаната температура на изходящата вода се увеличава локално около външна температура от 0°C. Тази компенсация може да се избере, когато се използва абсолютна или зависима от атмосферните условия температура (вижте илюстрацията по-долу). Използвайте тази настройка за компенсиране на възможни топлинни загуби на сградата, когато външната температура е около 0°C (напр. в държави със студени райони).

[9-04] 1°C~4°C (по подразбиране: 3°C)

# Код Описание

Не е приложимо

[D-03] ▪ 0 (дезактивирано)

▪ 1 (активирано) L=2°C,

R=4°C (−2°C<TA<2°C)

▪ 2 (активирана) L=4°C,

R=4°C (−2°C<TA<2°C)

▪ 3 (по подразбиране)(активирана)

L=2°C, R=8°C (−4°C<TA<4°C)

▪ 4 (активирана) L=4°C,

R=8°C (−4°C<TA<4°C)

Максимална модулация на температурата на изходящата вода

Приложимо е само при управление на базата на стаен термостат и когато модулацията е активирана. Максималната модулация (=вариране) на желаната температура на изходящата вода, определена от разликата между действителната и желаната стайна температура, напр. 3°C модулация означава, че желаната температура на изходящата вода може да се увеличава или намалява с 3°C. Увеличаването на модулацията (по-малко ВКЛ./ИЗКЛ., по-бързо затопляне), но не забравяйте, че в зависимост от топлоизлъчвателя трябва винаги да има баланс (вижте схемата и избора на топлоизлъчвателите) между желаната температура на изходящата вода и желаната стайна температура.

# Код Описание

Не е

[8-06] 0°C~10°C (по подразбиране: 3°C)

приложимо

Стъпка на стайната температура

Приложимо само при управление на базата на стаен термостат и когато температурата се показва в °C.

# Код Описание

[A.3.2.4] Не е

приложимо

Стъпка на стайна темп.

▪ 1°C (по подразбиране). Желаната

стайна температура на потребителския интерфейс може да се задава със стъпка 1°C.

▪ 0,5°C. Желаната стайна

температура на потребителския интерфейс може да се задава със стъпка 0,5°C. Действителната стайна температура се показва с точност от 0,1°C.

Хистерезис на стайната температура

Приложима е само в случай на управление на базата на стаен термостат. Границите на хистерезисната лента около желаната стайна температура може да се променят. Daikin препоръчва да НЕ се променя хистерезиса на стайната температура, тъй като е зададен за оптимално използване на системата.

Справочно ръководство на монтажника

a Абсолютна желана ТИВ b Зависима от атмосферните условия ТИВ

TAОкръжаваща температура (°C)

TtЖелана температура на изходящата вода

a Стайна температура b Действителна стайна температура c Желана стайна температура d Време

# Код Описание

Не е

[9-0C] 1°C~6°C (по подразбиране: 1°C)

приложимо

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Конфигурация

Изместване на стайната температура

Приложима е само в случай на управление на базата на стаен термостат. Можете да калибрирате (външния) датчик за стайна температура. Възможно е да се даде изместване на стойността на стайния термистор, измерена чрез потребителския интерфейс или чрез външния стаен датчик. Настройките може да се използват за компенсиране в ситуации, където не е възможно потребителският интерфейс или външният стаен датчик да се инсталират на идеалното място за монтаж (вижте ръководството за монтаж и/или справочното ръководство на монтажника).

# Код Описание

Стайна темп., изместв.: Изместване на действителната стайна температура, измерена на датчика на потребителския интерфейс.

[A.3.2.2] [2-0A] –5°C~5°C, стъпка 0,5°C (по

подразбиране: 0°C)

Изм. на външ. ст. датч.: Приложимо е само ако опцията за външен стаен датчик е инсталирана и конфигурирана (вижте [C-08])

[A.3.2.3] [2-09] –5°C~5°C, стъпка 0,5°C (по

подразбиране: 0°C)

Защита на помещението от замръзване

Защитата на помещението от замръзване не допуска стаята да стане прекалено студена. Тази настройка има различно поведение в зависимост от зададения метод за управление на модула ([C‑07]). Извършете действията съгласно таблицата подолу:

Метод за управление на

модула ([C‑07])

Управление на базата на стаен термостат ([C‑07]=2)

Управление на базата на външен стаен термостат ([C‑07]=1)

Управление на базата на температурата на изходящата вода ([C‑07]=0)

Защита на помещението от

замръзване

Дава възможност на стайния термостат да се грижи за защитата на помещението от замръзване:

▪ Задайте [2‑06] на “1”

▪ Задайте температурата на

стаята против замръзване ([2‑05]).

Дава възможност на външния стаен термостат да се грижи за защитата на помещението от замръзване:

▪ Включете началната

страница за температурата на изходящата вода.

Защитата на помещението от замръзване НЕ е гарантирана.

температурата на стаята против замръзване ([2‑05]), модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята отново.

# Код Описание

Не е приложимо

[C‑07]=1: управление на базата на външен стаен термостат

При управление на базата на външен стаен термостат защитата на помещението от замръзване е гарантирана от външния стаен термостат, при условие че началната страница за температурата на изходящата вода е ВКЛ. на потребителския интерфейс и настройката за автоматична аварийна работа ([A.6.C]) е зададена на "1".

Освен това е възможна ограничена защита от измръзване чрез модула:

[2-06] Защ. помещ от замр.

▪ 0: дезактивирана

▪ 1: активирана (по подразбиране)

[2-05] Температура на стаята против

замръзване

4°C~16°C (по подразбиране: 12°C)

ИНФОРМАЦИЯ

Ако възникне грешка U5:

▪ когато е свързан 1 потребителски интерфейс,

защитата на помещението от замръзване НЕ е гарантирана,

▪ когато са свързани 2 потребителски интерфейса и

вторият потребителски интерфейс, който се използва за управление на стайната температура, е разкачен, защитата на помещението от замръзване НЕ е гарантирана.

ЗАБЕЛЕЖКА

Ако Авария е зададено на Ръчно ([A.6.C]=0) и модулът е активиран за стартиране на аварийна работа, потребителският интерфейс ще поиска потвърждение преди стартирането. Защитата на помещението от замръзване е активна дори ако потребителят НЕ потвърждава аварийна работа.

ИНФОРМАЦИЯ

Ако възникне грешка U4, защитата на помещението от замръзване НЕ е гарантирана.

Вижте разделите по-долу за подробна информация относно защитата на помещението от замръзване във връзка с приложимия метод да управление на модула.

[C‑07]=2: управление на базата на стаен термостат

При управление на базата на стаен термостат защитата на помещението от замръзване е гарантирана, дори ако началната страница за стайната температура е ИЗКЛ. на потребителския интерфейс. Когато защитата на помещението от замръзване ([2‑06]) е активирана и стайната температура падне под

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

8 Конфигурация

В случай на… …тогава е валидно

следното:

Една зона на температурата на изходящата вода

Две зони на температурата на изходящата вода

[C‑07]=0: управление на базата на температурата на изходящата вода

▪ Когато началната страница

за температурата на изходящата вода е ИЗКЛ. и външната окръжаваща температура спадне под 4°C, тогава модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята отново, а зададената точка за температурата на изходящата вода ще бъде намалена.

▪ Когато началната страница

за температурата на изходящата вода е ВКЛЮЧЕНА, външният стаен термостат е "Термо ИЗКЛ." и външната окръжаваща температура спадне под 4°C, тогава модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята отново, а зададената точка за температурата на изходящата вода ще бъде намалена.

▪ Когато началната страница

за температурата на изходящата вода е ВКЛЮЧЕНА и външният стаен термостат е “Термо ВКЛ.”, тогава защитата на помещението от замръзване е гарантирана от нормалната логика.

▪ Когато началната страница

за температурата на изходящата вода е ВКЛЮЧЕНА и външната окръжаваща температура падне под 4°C, тогава модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята отново, а зададената точка за температурата на изходящата вода ще бъде намалена.

При управление на базата на температурата на изходящата вода защитата на помещението от замръзване НЕ е гарантирана. Ако обаче [2‑06] е зададена на “1”, е възможна ограничена защита от измръзване чрез модула:

▪ Когато началната страница за температурата на изходящата

вода е ИЗКЛ. и външната окръжаваща температура спадне под 4°C, тогава модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята отново, а зададената точка за температурата на изходящата вода ще бъде намалена.

▪ Когато началната страница за температурата на изходящата

вода е ВКЛ., тогава модулът ще подаде изходяща вода към топлоизлъчвателите, за да затопли стаята в съответствие с нормалната логика.

Спирателен вентил

Следното е приложимо само в случай на 2 зони на температурата на изходящата вода.

Изходът на спирателния вентил, който е в основната зона на температурата на изходящата вода, може да се конфигурира.

Термо Вкл./ИЗКЛ.: вентилът се затваря в зависимост от [F-0B], когато няма отопление и/или нужда от отопление на стаята в основната зона. Активирайте тази настройка, за да:

▪ се предотврати подаването на изходяща вода към

топлоизлъчвателите в основната зона на ТИВ (чрез смесителната вентилна станция), когато има заявка от допълнителната зона на ТИВ.

▪ се активира помпата ВКЛ./ИЗКЛ. на смесителната вентилна

станция само когато има нужда. Вижте "5 Указания за

приложения"на страница10.

# Код Описание

[A.3.1.1.6.1] [F-0B] Спирателният вентил:

▪ 0 (Не)(по подразбиране): НЕ се

влияе от нуждата от отопление.

▪ 1 (Да): затваря се, когато НЯМА

нужда от отопление.

ИНФОРМАЦИЯ

Настройката [F‑0B] е валидна само когато има настройка за заявка от термостат или външен стаен термостат (НЕ в случай на настройка за температурата на изходящата вода).

Работен диапазон

В зависимост от средната външна температура работата на модула в режим на отопление на помещенията се забранява.

Темп. ИЗК отоп. пом.: Когато усреднената външна температура се повиши над тази стойност, отоплението на помещенията се изключва, за да се избегне прегряване.

# Код Описание

[A.3.3.1] [4-02] 14°C~35°C (по подразбиране: 18°C)

8.3.2 Управление на битовата гореща вода: разширено

Предварително зададени температури на бойлера

Приложимо е само когато приготвянето на битовата гореща вода е програмирано или програмирано + повторно подгряване.

Можете да определите предварително зададени температури на бойлера:

▪ съхранение икономично

▪ съхранение комфорт

▪ повторно подгряване

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Конфигурация

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

▪ хистерезис на повторното подгряване

Предварително зададените стойности улесняват използването на същата стойност в програмата. Ако по-късно поискате да промените стойността, трябва да го направите само на 1 място (вижте също и ръководството за експлоатация и/или справочното ръководство на потребителя).

Съхранение комфорт

При изготвянето на програмата можете да използвате температурите на бойлера, настроени като предварително зададени стойности. Тогава бойлерът ще загрява, докато не бъдат достигнати тези температури на зададените точки. Освен това може да бъде програмирано спиране на съхранение. Тази функция спира загряването на бойлера дори ако зададената точка НЕ е била достигната. Програмирайте опцията спиране на съхранение само когато загряването на бойлера е абсолютно нежелателно.

# Код Описание

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (по подразбиране:

55°C)

Съхранение иконом.

Температурата на съхранение икономично обозначава пониската желана температура на бойлера. Това е желаната температура, когато е програмирано съхранение икономично (за предпочитане през деня).

# Код Описание

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (по

подразбиране: 50°C)

Повт. подгряване

Желаната температура на повторно подгряване на бойлера се използва:

▪ в режим на повторно подгряване или на програмирано +

повторно подгряване: Гарантираната минимална температура на водата в бойлера се задава чрез T

–[6‑08], което е или

HP OFF

[6‑0C], или зависимата от атмосферните условия зададена точка минус хистерезиса на повторното подгряване. Ако температурата на водата в бойлера спадне под тази стойност, водата в бойлера се загрява.

# Код Описание

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (по

подразбиране: 45°C)

Хистерезис на повторното подгряване

на повторно подгряване НЕ са зависими от атмосферните условия. В случай на приготвяне на битовата гореща вода само с повторно подгряване желаната температура на бойлера е зависима от атмосферните условия (в съответствие със зависимата от атмосферните условия крива). По време на зависима от атмосферните условия работа крайният потребител не може да регулира желаната температура на бойлера на потребителския интерфейс.

# Код Описание

[A.4.6] Не е

приложимо

Режим на желаната температура:

▪ Абсолютен (по подразбиране):

деактивирана. Всички желани температури на бойлера НЕ са зависими от атмосферните условия.

▪ Зависим от атм.: активирана. В

режим програмирана или програмирана+повторно подгряване температурата на съхранение комфорт е зависима от атмосферните условия. Температурите на съхранение икономично и повторно подгряване НЕ са зависими от атмосферните условия. В режим на повторно подгряване желаната температура на бойлера е зависима от атмосферните условия. Бележка: Когато показваната температура на бойлера е зависима от атмосферните условия, тя не може да се коригира на потребителския интерфейс.

[A.4.7] [0-0E]

Крива, зависима от атм. условия

[0-0D]

[0-0C]

[0-0B]

▪ T

: Желаната температура на

DHW

бойлера.

▪ Ta: Външната окръжаваща

температура (усреднена)

Приложимо е само когато приготвянето на битовата гореща вода е програмирано + повторно подгряване.

Не е приложимо

Зависим от атмосферните условия режим

Зависимите от атмосферните условия настройки от монтажника определят параметрите за зависимата от атмосферните условия работа на модула. Когато зависимият от атмосферните условия режим е активен, желаната температура на бойлера се определя автоматично в зависимост от усреднената външна температура: ниските външни температури ще доведат до повисоки желани температури на бойлера, тъй като кранът за студената вода е по-студен и обратно. В случай на програмирано или програмирано + повторно подгряване приготвяне на битовата гореща вода температурата на съхранение комфорт е зависима от атмосферните условия (в съответствие със зависимата от атмосферните условия крива), като температурата на съхранение икономично и температурата

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

# Код Описание

[6-08] 2°C~20°C (по подразбиране: 10°C)

▪ [0-0E]: ниска външна окръжаваща

температура: –40°C~5°C (по подразбиране: –20°C)

▪ [0-0D]: висока външна окръжаваща

температура: 10°C~25°C (по подразбиране: 15°C)

▪ [0-0C]: желана температура на

бойлера, когато външната температура е равна на или спадне под ниската окръжаваща температура: 45°C~[6‑0E]°C (по подразбиране: 60°C)

▪ [0-0B]: желана температура на

бойлера, когато външната температура е равна на или се повиши над високата окръжаваща температура: 35°C~[6‑0E]°C (по подразбиране: 45°C)

Справочно ръководство на монтажника

DHW

HP ON

HP OFF

HP MAX

U=TBUH OFF

[6-01] [6-00]

TU= 60°C T

HP MAX

= 50°C [6-01] = 2°C [6-00] = 2°C

BUH

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

8 Конфигурация

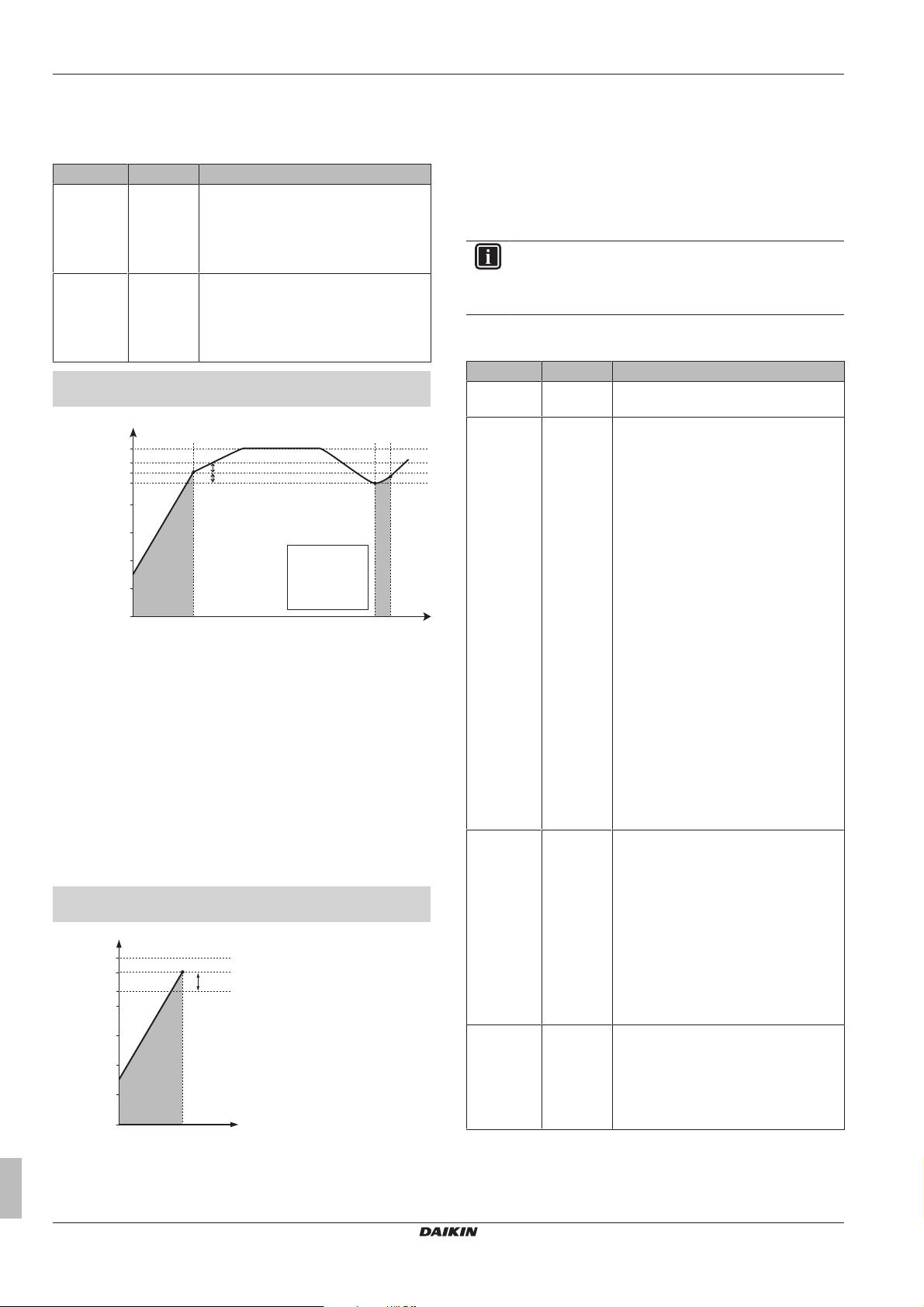

Гранични стойности на работата на термопомпата

При режим на работа за битова гореща вода следните стойности на хистерезиса могат да бъдат зададени за работата на термопомпата:

# Код Описание

Не е приложимо

Пример: зададена точка (TU)>максимална температура на термопомпата–[6‑01] (T

Пример: зададена точка (TU)≤максимална температура на термопомпата–[6‑01] (T

Справочно ръководство на монтажника

[6-00] Температурната разлика, определяща

температурата на ВКЛ. на термопомпата.

Диапазон: 2°C~20°C (по подразбиране: 4°C)

[6-01] Температурната разлика, определяща

температурата на ИЗКЛ. на термопомпата.

Диапазон: 0°C~10°C (по подразбиране: 2°C)

–[6‑01])

HP MAX

BUH Резервен нагревател

HP Термопомпа. Ако времето за загряване от

термопомпата продължи твърде дълго, може да настъпи спомагателно загряване от резервния

нагревател Температура на ИЗКЛЮЧВАНЕ на резервния

BUH OFF

нагревател (TU)

Максимална температура на термопомпата, измерена

HP MAX

от датчика в бойлера за битова гореща вода

Температура на ИЗКЛЮЧВАНЕ на термопомпата (T

HP OFF

HP ON

−[6-01])

MAX

Температура на ВКЛЮЧВАНЕ на термопомпата (T

−[6-00]) Температура на битовата гореща вода

DHW

TUТемпература на зададената точка, настроена от

потребителя (както е зададена на потребителския интерфейс)

t Време

–[6‑01])

HP MAX

HP Термопомпа. Ако времето за загряване от

термопомпата продължи твърде дълго, може да настъпи спомагателно загряване от допълнителния нагревател

HP OFF

Максимална температура на термопомпата, измерена

HP MAX

от датчика в бойлера за битова гореща вода

Температура на ИЗКЛЮЧВАНЕ на термопомпата (T

HP OFF

HP ON

−[6-01])

MAX

Температура на ВКЛЮЧВАНЕ на термопомпата (T

−[6-00]) Температура на битовата гореща вода

DHW

TUТемпература на зададената точка, настроена от

потребителя (както е зададена на потребителския интерфейс)

t Време

ИНФОРМАЦИЯ

Максималната температура на термопомпата зависи от температурата на соления разтвор. За повече информация вижте работния диапазон.

Таймери за едновременна заявка за отопление на помещенията и работа за битова гореща вода

# Код Описание

Не е

[8-00] Не променяйте. (по подразбиране: 1)

приложимо

Не е приложимо

[8-01] Максимално време на работа за

режим на битова гореща вода. Нагряването на битовата гореща вода спира, дори когато НЕ е достигната зададената температура на битовата гореща вода. Действителното максимално време на работа също така зависи от настройка [8-04].

▪ Когато конфигурацията на

системата = Управление на базата на стаен термостат: Тази предварително зададена стойност се взема предвид само ако има заявка за отопление на помещенията. Ако НЯМА заявка за отопление на помещенията, бойлерът се загрява до достигане на зададената точка.

▪ Когато конфигурацията на

системата ≠ Управление на базата на стаен термостат: Тази предварително зададена стойност винаги се взема предвид.

Диапазон: 5~95 минути (по подразбиране: 30)

Не е приложимо

[8-02] Защитно време на повторен цикъл.

Минимално време между два цикъла за битова гореща вода. Действителното защитно време на повторен цикъл също така зависи от окръжаващата температура.

Диапазон: 0~10 часа (по подразбиране: 0,5) (стъпка: 0,5 час)

Забележка: Минималното време е 1/2 час, дори когато избраната стойност е

Не е приложимо

[8-04] Допълнително време на работа за

максималното време на работа в зависимост от външната окръжаваща гранична температура [4-02].

Диапазон: 0~95 минути (по подразбиране: 95)

[8-02]: Защитно време на повторен цикъл

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

HP OFF

[8-01] [8-02]

[8-00]

1 Режим на загряване на вода за битови нужди от

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

термопомпата (1=активен, 0=не е активен)

2 Заявка за гореща вода за термопомпата (1=заявка,

0=няма заявка)

t Време

[8-04]: Допълнително време на работа при [4-02]

TAОкръжаваща (външна) температура

t Време

Защитно време на повторен цикъл – режим на работа в помещенията

Максимално време на работа – режим на битова гореща вода

Дезинфекция

С функцията дезинфекция се дезинфектира бойлера за битова гореща вода чрез периодично нагряване на битовата гореща вода до определена температура.

ВНИМАНИЕ

Настройките на функцията дезинфекция ТРЯБВА да се конфигурират от монтажника в съответствие с приложимото законодателство.

# Код Описание

[A.4.4.2] [2-00] Работен ден:

[A.4.4.1] [2-01] Дезинфекция

[A.4.4.3] [2-02] Начален час: 00~23:00 (по

[A.4.4.4] [2-03] Зададена температура: 60°C

[A.4.4.5] [2-04] Продължителност: 40~60 минути, по

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

▪ 0: Всеки ден

▪ 1: Понеделник

▪ 2: Вторник

▪ 3: Сряда

▪ 4: Четвъртък

▪ 5 (по подразбиране): Петък

▪ 6: Събота

▪ 7: Неделя

▪ 0: Не

▪ 1 (по подразбиране): Да

подразбиране: 3:00), стъпка: 1:00.

(фиксиран).

подразбиране: 40 минути.

8 Конфигурация

Температура на битовата гореща вода

DHW

TUПотребителска температура на зададената точка THВисока температура на зададената точка [2-03]

t Време

ПРЕДУПРЕЖДЕНИЕ

Трябва да имате предвид, че температурата на битовата гореща вода на крана за гореща вода ще бъде равна на стойността, избрана в настройката на място [2-03] след операция на дезинфекция.

Когато високата температура на битовата гореща вода може да представлява потенциален риск за наранявания на хора, трябва да се монтира смесителен вентил (доставка на място) на съединението за изходящата гореща вода на бойлера за битова гореща вода. Този смесителен вентил ще гарантира, че температурата на горещата вода на крана за гореща вода никога няма да се повишава над зададена стойност. Тази максимално допустима температура на горещата вода ще бъде избрана съгласно приложимото законодателство.

ВНИМАНИЕ

Уверете се, че функцията дезинфекция с начален час [A.4.4.3] и определено времетраене [A.4.4.5] НЯМА да бъде прекъсвана от възможна употреба на битова гореща вода.

ИНФОРМАЦИЯ

В случай на код на грешка AH и без да се получи прекъсване на функцията дезинфекция поради отварянето на крана за битова гореща вода, препоръчва се извършването на следните действия:

▪ Когато е избран Битова гореща вода > Режим

задаване > Повт. подгряване или Пов. под. + пр., препоръчва се да се програмира стартирането на функцията дезинфекция най-малко 4часа по-късно от последното очаквано голямо пускане на гореща вода от крана. Това стартиране може да се зададе чрез настройките от монтажника (функция дезинфекция).

▪ Когато е избран Битова гореща вода > Режим

задаване > Само програмир., препоръчва се да се програмира Съхранение иконом. 3 часа преди програмираното стартиране на функцията дезинфекция, за да се подгрее бойлерът.

ИНФОРМАЦИЯ

Функцията дезинфекция се рестартира, в случай че температурата на битовата гореща вода падне 5°C под зададената температура за дезинфекция в рамките на времетраенето.

Справочно ръководство на монтажника

8 Конфигурация

ИНФОРМАЦИЯ

Грешка AH възниква, ако направите следното по време на дезинфекция:

▪ Зададете нивото на разрешен достъп на

потребителя на “Монтажник”.

▪ Отидете на началната страница за температурата

на БГВ набойлера (Бойлер).

▪ Натиснете за прекъсване на дезинфекцията.

8.3.3 Настройки за топлинни източници

Резервен нагревател

Режим на работа на резервния нагревател: определя кога работата на резервния нагревател е дезактивирана, активирана или се разрешава само по време на работата за битова гореща вода. Тази настройка ще бъде отменена само когато се налага резервно отопление при неизправна работа на термопомпата (когато [A.6.C] е зададена на ръчна или автоматична).

# Код Описание

[A.5.1.1] [4‑00] Работа на резервния нагревател:

▪ 0: Дезактивиранa

▪ 1 (по подразбиране): Активирана

[A.5.1.3] [4‑07] Определя дали втората степен на

резервния нагревател е:

▪ 1 (по подразбиране): Разрешена

▪ 0: НЕ е разрешена

По този начин е възможно да се ограничи мощността на резервния нагревател.

Не е приложимо

[A.5.1.4] [5‑01] Равновесна температура.

Автоматична аварийна работа

Когато термопомпата откаже да работи, резервният нагревател може да служи като авариен нагревател и да поеме топлинния товар автоматично или неавтоматично.

[5‑00] Разрешена ли е работата на

резервния нагревател над равновесната температура по време на работа за отопление на помещенията?

▪ 1 (по подразбиране): НЕ е

разрешена

▪ 0: Разрешена

Външна температура, под която е разрешена работата на резервния нагревател.

Диапазон: –15°C~35°C (по подразбиране: 0°C) (стъпка: 1°C)

ИНФОРМАЦИЯ

Само за системи с интегриран бойлер за битова гореща вода: ако работата на резервния нагревател по време на отопление на помещенията трябва да бъде ограничена, но може да бъде разрешена за работата за битова гореща вода, тогава задайте [4‑00] на 2.

ИНФОРМАЦИЯ

Ако зададената точка на температурата на съхраняване е по-висока от 55°C, Daikin препоръчва да НЕ се забранява втората стъпка на резервния нагревател, тъй като това ще има голямо въздействие върху времето, необходимо на модула за загряване на водата в бойлера за битова гореща вода.

▪ Когато автоматичната аварийна работа е зададена на

Автоматично и възникне повреда на термопомпата, резервният нагревател ще поеме автоматично топлинния товар.

▪ Когато автоматичната аварийна работа е установена на

Ръчно и има повреда на термопомпата, операциите за загряване на битовата гореща вода и за отопление на помещенията ще спрат и ще се наложи да бъдат възстановени ръчно. В такъв случай потребителският интерфейс ще поиска да потвърдите дали резервният нагревател може да поеме или не топлинния товар.

Когато в работата на термопомпата има неизправност, на потребителския интерфейс ще се появи . Ако домът не се обитава за по-продължителни периоди, препоръчваме задаване на [A.6.C] Авария на Автоматично.

# Код Описание

[A.6.C] Не е

приложимо

ИНФОРМАЦИЯ

Настройката за автоматична аварийна работа може да бъде зададена в структурата на менюто само на потребителския интерфейс.

ИНФОРМАЦИЯ

Ако възникне повреда на термопомпата и опцията [A.6.C] е зададена на Ръчно, функцията за защита на помещението от замръзване, функцията за изсъхване на замазката на подовото отопление и функцията за предпазване от замръзване на тръбите за вода ще останат активни дори ако потребителят НЕ потвърди аварийна работа.

Бивалентен режим на работа

Прилага се само за инсталации със спомагателен котел (редуващ се режим на работа, паралелно свързване). Целта на тази функция е да се определи въз основа на външната температура кой топлинен източник може да/ще осигури отоплението на помещенията: вътрешното тяло или спомагателният котел.

Настройката на място “бивалентен режим на работа” прилага само режима за отопление на помещенията на вътрешното тяло и разрешителния сигнал за спомагателния котел.

Когато функцията “бивалентен режим на работа” е разрешена, вътрешното тяло ще спре автоматично в режим на отопляване на помещенията, когато външната температура спадне под “бивалентната температура на ВКЛ.” и разрешителният сигнал за спомагателния котел стане активен.

Когато функцията на бивалентен режим на работа е забранена, отоплението на помещенията от вътрешното тяло е възможно при всякакви външни температури (вижте диапазоните на работа) и разрешителният сигнал за спомагателния котел е ВИНАГИ деактивиран.

▪ [C‑03] Бивалентна температура на ВКЛ.: определя външната

температура, под която разрешителният сигнал за спомагателния котел ще бъде активен (затворен, KCR на EKRP1HB) и отоплението на помещенията от вътрешното тяло ще бъде спряно.

▪ [C‑04] Бивалентен хистерезис: определя температурната

разлика между бивалентната температура на ВКЛ. и бивалентната температура на ИЗКЛ. Разрешителен сигнал X1–X2 (EKRP1HB)

Авария:

▪ 0: Ръчно (по подразбиране)

▪ 1: Автоматично

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

[C-03]

[C-04]

TAВъншна температура

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

a Затворен

b Отворен

ВНИМАНИЕ

Уверете се, че са спазени всички правила, споменати в указание за приложение 5, когато функцията на бивалентен режим на работа е разрешена.

Daikin НЯМА да носи отговорност за каквито и да е повреди, причинени от неспазването на това правило.

ИНФОРМАЦИЯ

▪ Функцията на бивалентен режим на работа не

оказва никакво влияние върху режима на нагряване на вода за битови нужди. Битовата гореща вода се загрява само и единствено от вътрешното тяло.

▪ Разрешителният сигнал за спомагателния котел се

намира на EKRP1HB (печатната платка с цифрови входове/изходи). Когато е активиран, контактът X1, X2 е затворен, а е отворен, когато е деактивиран. Вижте илюстрацията по-долу за схематичното разположение на този контакт.

8 Конфигурация

# Код Описание

Не е приложимо

Автоматично рестартиране

Когато захранването се възстанови след прекъсване на електрозахранването, функцията за автоматично рестартиране повторно прилага настройките на дистанционното управление, каквито са били в момента на прекъсването. По тази причина се препоръчва винаги да активирате тази функция.

Ако захранването по преференциална тарифа за kWh е от типа, при който захранването се прекъсва, винаги активирайте функцията за автоматично рестартиране. Непрекъснатото управление на вътрешното тяло може да се гарантира независимо от статуса на захранването по преференциална тарифа за kWh чрез свързване на вътрешното тяло към захранване по нормална тарифа за kWh.

# Код Описание

[A.6.1] [3‑00] Разрешена ли е функцията за

Контакт на захранването за преференциална тарифа за kWh

[5-03] Приоритетна температура за

отопление на помещенията.

Тази настройка НЕ е приложима.

автоматично рестартиране на модула?

▪ 0: Не

▪ 1 (по подразбиране): Да

ИНФОРМАЦИЯ

# Код Описание

Не е

[C‑03] Температура на ВКЛ.

приложимо

Не е

[C‑04] Хистерезис.

приложимо

8.3.4 Системни настройки

Приоритети

# Код Описание

Не е приложимо

[5-02] Приоритет на отопление на

Ако външната температура спадне под тази температура, разрешителният сигнал за бивалентен топлинен източник ще е активен.

Диапазон: –25°C~25°C (по подразбиране: 0°C) (стъпка: 1°C)

Температурна разлика между бивалентен топлинен източник ВКЛ. и ИЗКЛ., за да се избегне твърде честото превключване.

Диапазон: 2°C~10°C (по подразбиране: 3°C) (стъпка: 1°C)

помещенията.

0 (по подразбиране): Тази настройка НЕ МОЖЕ да бъде променена.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

8 Конфигурация

# Код Описание

[A.2.1.6] [D‑01] Свързване към захранване по

преференциална тарифа за kWh:

▪ 0 (по подразбиране):

Термопомпеният модул е свързан към нормално електрозахранване.

▪ 1: Термопомпеният модул е

свързан към захранване по преференциална тарифа за kWh. Когато сигналът за преференциална тарифа за kWh се изпрати от електрическата компания, контактът ще се отвори и модулът ще влезе в режим на принудително изключване. Когато сигналът бъде пуснат отново, безпотенциалният контакт ще се затвори и модулът ще започне отново да работи. По тази причина винаги активирайте функцията за автоматично рестартиране.

▪ 2: Термопомпеният модул е

свързан към захранване по преференциална тарифа за kWh. Когато сигналът за преференциална тарифа за kWh се изпрати от електрическата компания, контактът ще се затвори и модулът ще влезе в режим на принудително изключване. Когато сигналът бъде пуснат отново, безпотенциалният контакт ще се отвори и модулът ще започне отново да работи. По тази причина винаги активирайте функцията за автоматично рестартиране.

Забележка: 3 е свързано със защитния термостат.

[A.6.2.1] [D‑00] На кои нагреватели е разрешено да

работят по време на захранване по преференциална тарифа за kWh?

▪ 0 (по подразбиране): Никои

[D‑00] Резервен нагревател Компресор

0 (по подразбиране)

Защитен термостат

ИНФОРМАЦИЯ

# Код Описание

[A.2.1.6] [D‑01] Свързване на защитния термостат на

Принудително ИЗКЛ. Принудително ИЗКЛ.

безпотенциален контакт:

▪ 0 (по подразбиране): няма защитен

термостат.

▪ 3: Нормално затворен контакт на

защитния термостат.

Забележка: 1+2 се отнасят към захранването по преференциална тарифа за kWh.

Управление на консумираната мощност

ЗАБЕЛЕЖКА

По време на периоди с прекомерна нужда от мощност (пример: функцията за изсушаване на замазката) ограничението на мощността може да бъде активирано в съответствие с размера на земния колектор за солен разтвор.

За подробна информация относно тази функционалност вижте

"5Указания за приложения"на страница10.

Упр. консум. мощност

# Код Описание

Не е приложимо

Граници Amp за цифров вход (ЦВ): Приложимо е само в случай на режим на ограничение на мощността на базата на цифрови входове и на базата на стойности за ток.

Не е приложимо

[4-08] Режим:

▪ 0 (Без ограничение)(по

подразбиране): Деактивирано.

▪ 1 (Непрекъснат): Активирано:

Можете да зададете една стойност за ограничение на електроенергията (в A или kW), до която консумираната мощност на системата ще бъде ограничена през цялото време.

▪ 2 (Цифрови входове): Активирано:

Можете да зададете до пет различни стойности за ограничение на мощността (в A или kW), до които консумираната мощност на системата ще бъде ограничена, когато съответният цифров изход поиска.

[4-09] Тип:

▪ 0 (Ток) (по подразбиране):

Стойностите за ограничение са зададени в A.

▪ 1 (Мощност): Стойностите за

ограничение са зададени в kW.

[5-05] Стойност: Приложимо е само в

случай на режим на постоянно ограничение на мощността.

0A~50A, стъпка: 1A (по подразбиране: 50A)

[5-09] Стойност: Приложимо е само в

случай на режим на постоянно ограничение на мощността.

0kW~20kW, стъпка: 0,5kW (по подразбиране: 20kW)

[5-05] Граница ЦВ1

0A~50A, стъпка: 1A (по подразбиране: 50A)

[5-06] Граница ЦВ2

0A~50A, стъпка: 1A (по подразбиране: 50A)

[5-07] Граница ЦВ3

0A~50A, стъпка: 1A (по подразбиране: 50A)

[5-08] Граница ЦВ4

0A~50A, стъпка: 1A (по подразбиране: 50A)

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Конфигурация

# Код Описание

Граници kW за цифров вход: Приложимо е само в случай на режим на ограничение на мощността на базата на цифрови входове и на базата на стойности за мощност.

Не е приложимо

Усредняващ таймер

Усредняващият таймер компенсира влиянието на колебанията в окръжаващата температура. Изчисляването на зависимата от атмосферните условия зададена точка се извършва на базата на средната външна температура.

Външната температура се усреднява за избрания времеви интервал.

# Код Описание

[A.6.4] [1-0A] Външен усредняващ таймер:

Изместване на дистанционния външен датчик за окръжаваща температура

Можете да калибрирате дистанционния външен датчик за окръжаваща температура. Има възможност да зададете стойност на изместване на стойността на термистора. Настройката може да се използва за компенсиране в ситуации, в които дистанционния външен датчик за окръжаваща температура не може да се инсталира на идеалното място за монтаж (вижте монтаж).

# Код Описание

[A.6.5] [2‑0B] –5°C~5°C, стъпка: 0,5°C (по

Зависимата от атмосферните условия зададена точка на температурата на изходящата вода се изчислява на базата на външната окръжаваща температура+ [2‑0B]. Потребителският интерфейс ще показва САМО външната окръжаваща температура (без добавката на [2‑0B]).

Работа на помпата

Когато функцията за работа на помпата е деактивирана, помпата ще спре, ако външната температура е по-висока от стойността, зададена чрез [4‑02]. Когато функцията за работа на помпата е активирана, работата на помпата е възможна при всякакви външни температури.

[5-09] Граница ЦВ1

0kW~20kW, стъпка: 0,5kW (по подразбиране: 20kW)

[5-0A] Граница ЦВ2

0kW~20kW, стъпка: 0,5kW (по подразбиране: 20kW)

[5-0B] Граница ЦВ3

0kW~20kW, стъпка: 0,5kW (по подразбиране: 20kW)

[5-0C] Граница ЦВ4

0kW~20kW, стъпка: 0,5kW (по подразбиране: 20kW)

▪ 0: Без усредняване (по

подразбиране)

▪ 1: 12часа

▪ 2: 24часа

▪ 3: 48часа

▪ 4: 72часа

подразбиране: 0°C)

# Код Описание

Не е приложимо

Работа на помпата по време на нарушение на циркулацията [F‑09] определя дали помпата спира при нарушение на циркулацията, или позволява работата да продължи, когато настъпи нарушение на циркулацията. Тази функционалност е валидна само при специални условия, при които за предпочитане е да се остави помпата активна, когато Ta<4°C (помпата ще се активира в продължение на 10 минути и ще се деактивира след 10 минути). Daikin НЯМА да носи отговорност за каквито и да било повреди, причинени от тази функционалност.

Не е приложимо

Ограничение на скоростта на помпата

Ограничението на скоростта на помпата [9‑0D] определя максималната скорост на помпата. При нормални условия настройката по подразбиране НЕ трябва да се променя. Ограничението на скоростта на помпата се отменя, когато дебитът е в диапазона на минималната циркулация (грешка 7H).

Не е приложимо

Максималните стойности зависят от типа на модула:

[F‑00] Работа на помпата:

▪ 0 (по подразбиране): Деактивиране,

ако външната температура е повисока от [4‑02].

▪ 1: Възможна при всякакви външни

температури.

# Код Описание

[F‑09] Помпата продължава работа при

нарушение на циркулацията:

▪ 0: Помпата ще бъде деактивирана.

▪ 1 (по подразбиране): Помпата ще

бъде активирана, когато Ta<4°C (10 минути ВКЛ. –10 минути ИЗКЛ.)

# Код Описание

[9‑0D] Ограничение на скоростта на помпата

▪ 0: Няма ограничение.

▪ 1~4: Общо ограничение. Има

ограничение при всички условия. Необходимото управление на делта T и комфортът НЕ са гарантирани.

▪ 5~8 (по подразбиране: 6):

Ограничение, когато няма задвижващи механизми. Когато няма изход за отопление, ограничението на скоростта на помпата е приложимо. Когато има изход за отопление, скоростта на помпата се определя само от делта T според необходимата мощност. С този диапазон на ограничение управлението на делта T е възможно и комфортът е гарантиран.

EGSQH10S18AA9W Земносвързана термопомпа на Daikin Altherma 4P351748-1F – 2018.02

Справочно ръководство на монтажника

8 Конфигурация

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

a Външно статично налягане b Дебит на циркулация на водата

Справочно ръководство на монтажника

Земносвързана термопомпа на Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

8.4 Структура на менюто: Преглед на потребителските настройки

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

Задаване на час/дата

Дата Час Лятно час. време Тип часовник

Празник

Режим на празник

Вкъщи
