Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

Suomi

Sisällysluettelo

6.4.3 Sähköliitäntöjen yleiskuvaus ulkoisia toimilaitteita

lukuun ottamatta .......................................................... 22

6.4.4 Ulkoisten ja sisäisten toimilaitteiden sähköliitäntöjen

yleiskuvaus .................................................................. 23

1 Yleiset varotoimet 3

1.1 Tietoja asiakirjasta..................................................................... 3

1.1.1 Varoitusten ja symbolien merkitys .............................. 3

1.2 Asentajalle................................................................................. 3

1.2.1 Yleistä ......................................................................... 3

1.2.2 Asennuspaikka............................................................ 4

1.2.3 Kylmäaine ................................................................... 4

1.2.4 Suolalious ................................................................... 5

1.2.5 Vesi............................................................................. 5

1.2.6 Sähköinen................................................................... 5

2 Tietoja asiakirjasta 6

2.1 Tietoa tästä asiakirjasta............................................................. 6

2.2 Asentajan viiteoppaan yleiskuvaus ........................................... 6

3 Tietoja pakkauksesta 6

3.1 Yleiskuvaus: Tietoja pakkauksesta ........................................... 6

3.2 Sisäyksikkö................................................................................ 7

3.2.1 Sisäyksikön purkaminen pakkauksesta ...................... 7

3.2.2 Varusteiden poistaminen sisäyksiköstä ...................... 7

4 Tietoja yksiköistä ja lisävarusteista 7

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista ...................... 7

4.2 Tunnistaminen........................................................................... 7

4.2.1 Tunnistustarra: Sisäyksikkö ........................................ 7

4.3 Mahdollisia lisävarusteita sisäyksikölle ..................................... 7

5 Käyttökohdeohjeita 9

5.1 Yleiskuvaus: Käyttökohdeohjeita............................................... 9

5.2 Tilanlämmitysjärjestelmän asettaminen .................................... 9

5.2.1 Yksi huone .................................................................. 9

5.2.2 Useita huoneita –Yksi lähtöveden lämpötila-alue ...... 10

5.2.3 Useita huoneita –Kaksi lähtöveden lämpötila-aluetta 12

5.3 Tilanlämmityksen apulämmönlähteen asettaminen .................. 13

5.4 Kuumavesivaraajan asettaminen .............................................. 15

5.4.1 Järjestelmän kaavio –Integroitu kuumavesivaraaja ... 15

5.4.2 Kuumavesivaraajan halutun lämpötilan asettaminen.. 15

5.4.3 Asennus ja kokoonpano –Kuumavesivaraaja............ 15

5.4.4 Kuumavesipumppu välitöntä kuumaa vettä varten ..... 16

5.4.5 Kuumavesipumppu desinfiointia varten ...................... 16

5.5 Energiamittauksen asettaminen ................................................ 16

5.5.1 Tuotettu lämpö............................................................ 16

5.5.2 Kulutettu energia......................................................... 16

5.5.3 Normaalin kWh-taksan virransyöttö............................ 16

5.5.4 Toivotun kWh-taksan virransyöttö............................... 17

5.6 Virrankulutuksen hallinnan asettaminen.................................... 17

5.6.1 Pysyvä tehon rajoitus.................................................. 17

5.6.2 Tehon rajoitus aktivoidaan digitaalisilla tuloilla ........... 17

5.6.3 Tehon rajoitustoimenpide............................................ 18

5.7 Ulkoisen lämpötila-anturin asettaminen .................................... 18

6 Valmistelu 18

6.1 Yleiskuvaus: Valmistelu............................................................. 18

6.2 Asennuspaikan valmisteleminen ............................................... 18

6.2.1 Sisäyksikön asennuspaikan vaatimukset.................... 18

6.3 Putkiston valmistelu................................................................... 19

6.3.1 Piirin vaatimukset........................................................ 19

6.3.2 Kaava paisunta-astian esipaineen laskemiseen......... 20

6.3.3 Tilanlämmityspiirin ja suolaliuospiirin veden määrän

ja virtausnopeuden tarkistaminen ............................... 20

6.3.4 Paisunta-astian esipaineen muuttaminen................... 21

6.3.5 Veden tilavuuden tarkistaminen: Esimerkkejä ............ 22

6.4 Sähköjohdotuksen valmistelu.................................................... 22

6.4.1 Tietoja sähköjohdotuksen valmistelusta ..................... 22

6.4.2 Tietoja toivotun kWh-taksan virransyötöstä ................ 22

7 Asennus 23

7.1 Yleiskuvaus: Asennus ................................................................ 23

7.2 Yksiköiden avaaminen ............................................................... 23

7.2.1 Tietoja yksiköiden avaamisesta ................................... 23

7.2.2 Sisäyksikön avaaminen ............................................... 23

7.2.3 Sisäyksikön kytkinrasian kannen avaaminen............... 24

7.3 Sisäyksikön kiinnitys................................................................... 24

7.3.1 Tietoja sisäyksikön kiinnityksestä ................................ 24

7.3.2 Varotoimet kun sisäyksikköä kiinnitetään .................... 24

7.3.3 Sisäyksikön asennus ................................................... 24

7.4 Suolaliuosputkiston liittäminen ................................................... 25

7.4.1 Tietoja suolaliuosputkiston liittämisestä....................... 25

7.4.2 Varotoimet, kun suolaliuosputkistoa liitetään............... 25

7.4.3 Suolaliuosputkiston liittäminen..................................... 26

7.4.4 Suolaliuospiirin täyttö................................................... 26

7.4.5 Paineenalennusventtiilin liittäminen tyhjennykseen

suolaliuospuolella......................................................... 26

7.4.6 Suolaliuosputkiston eristäminen .................................. 26

7.5 Vesiputkiston liittäminen............................................................. 27

7.5.1 Tietoja vesiputkiston liittämisestä................................. 27

7.5.2 Varotoimet, kun vesiputkistoa liitetään......................... 27

7.5.3 Vesiputkiston liittäminen .............................................. 27

7.5.4 Kiertoputkiston liittäminen............................................ 27

7.5.5 Paineenalennusventtiilin liittäminen tyhjennykseen..... 27

7.5.6 Tyhjennysletkun kiinnitys ............................................. 28

7.5.7 Tilanlämmityspiirin täyttö.............................................. 28

7.5.8 Kuumavesivaraajan täyttäminen.................................. 28

7.5.9 Vesiputkiston eristäminen............................................ 28

7.6 Sähköjohtojen kytkentä .............................................................. 28

7.6.1 Tietoja sähköjohtojen liittämisestä ............................... 28

7.6.2 Tietoja sähkömääräysten täyttämisestä....................... 29

7.6.3 Varotoimet sähköjohtoja kytkettäessä ......................... 29

7.6.4 Ohjeet sähköjohtojen kytkemiseen .............................. 29

7.6.5 Sisäyksikön sähköjohtojen liittäminen.......................... 29

7.6.6 Päävirransyötön liittäminen.......................................... 30

7.6.7 Etäulkoanturin liittäminen............................................. 31

7.6.8 Käyttöliittymän liittäminen ............................................ 31

7.6.9 Sulkuventtiilin liittäminen.............................................. 32

7.6.10 Sähkömittarien liittäminen............................................ 32

7.6.11 Kuumavesipumpun kytkeminen ................................... 32

7.6.12 Hälytyslähdön kytkeminen ........................................... 32

7.6.13 Tilanlämmityksen päällä/pois-lähdön kytkeminen........ 32

7.6.14 Ulkoiseen lämmönlähteeseen vaihdon kytkeminen ..... 33

7.6.15 Virrankulutuksen digitaalisten tulojen kytkeminen ....... 33

7.6.16 Turvatermostaatin liittäminen (yleensä suljettu

kontakti) ....................................................................... 33

7.7 Sisäyksikön asennuksen viimeistely .......................................... 33

7.7.1 Kaukosäätimen kannen kiinnittäminen sisäyksikköön . 33

7.7.2 Sisäyksikön sulkeminen............................................... 34

8 Configuration 34

8.1 Yleiskuvaus: Määritykset............................................................ 34

8.1.1 PC-kaapelin liittäminen kytkinrasiaan .......................... 34

8.1.2 Yleisimpien kommenttien käyttö .................................. 34

8.1.3 Järjestelmäasetusten kopioiminen ensimmäisestä

kaukosäätimestä toiseen ............................................. 35

8.1.4 Kieliasetuksen kopioiminen ensimmäisestä

kaukosäätimestä toiseen ............................................. 35

8.1.5 Apuohjelma: Aseta järjestelmän kaavio ensimmäisen

käynnistyksen jälkeen .................................................. 35

8.2 Perusmääritykset........................................................................ 36

8.2.1 Apuohjelma: Kieli / päivämäärä ja aika........................ 36

8.2.2 Apuohjelma: Vakio....................................................... 36

8.2.3 Apuohjelma: Asetukset ................................................ 39

8.2.4 Apuohjelma: Kapasiteetit (energiamittaus) .................. 41

8.2.5 Tilanlämmityksen hallinta............................................. 41

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

1 Yleiset varotoimet

8.2.6 Kuuman veden hallinta ............................................... 44

8.2.7 Yhteystiedot/tuen numero........................................... 44

8.3 Edistynyt määritys/optimointi..................................................... 44

8.3.1 Tilanlämmitystoiminto: edistynyt ................................. 44

8.3.2 Kuuman veden hallinta: edistynyt ............................... 47

8.3.3 Lämmönlähteen asetukset.......................................... 50

8.3.4 Järjestelmäasetukset .................................................. 51

8.4 Valikkorakenne: Käyttäjän asetusten yleiskuvaus..................... 54

8.5 Valikkorakenne: Asentajan asetusten yleiskuvaus.................... 55

9 Käyttöönotto 56

9.1 Yleiskuvaus: Käyttöönotto ......................................................... 56

9.2 Käyttöönottoa koskevia varotoimenpiteitä................................. 56

9.3 Tarkistuslista ennen käyttöönottoa............................................ 56

9.4 Tarkistuslista käyttöönoton aikana ............................................ 56

9.4.1 Virtauksen miniminopeuden tarkistaminen ................. 56

9.4.2 Tilanlämmityspiirin ilmanpoistotoiminto....................... 57

9.4.3 Suolaliuospiirin ilmanpoistotoiminto............................ 57

9.4.4 Koekäytön suorittaminen ............................................ 59

9.4.5 Toimilaitteen koekäytön suorittaminen........................ 59

9.4.6 Lattialämmityksen tasoitekuivaus ............................... 59

10 Luovutus käyttäjälle 61

10.1 Oikean kielen asettaminen yksikön nimikilpeen ........................ 61

11 Kunnossapito ja huolto 61

11.1 Yleiskuvaus: Kunnossapito ja huolto ......................................... 61

11.2 Kunnossapidon varotoimet ........................................................ 61

11.3 Sisäyksikön vuosittaisen kunnossapidon tarkistuslista ............. 61

11.4 Kuumavesivaraajan tyhjentäminen ........................................... 62

12 Vianetsintä 63

12.1 Yleiskuvaus: Vianmääritys ........................................................ 63

12.2 Vianmäärityksessä huomioitavaa .............................................. 63

12.3 Ongelmien selvittäminen oireiden perusteella........................... 63

12.3.1 Oire: Yksikkö EI lämmitä odotetusti ............................ 63

12.3.2 Oire: Kompressori EI käynnisty (tilanlämmitys tai

kuuman veden lämmitys) ............................................ 63

12.3.3 Oire: Pumppu pitää ääntä (kavitaatio) ........................ 64

12.3.4 Oire: Veden paineenalennusventtiili avautuu.............. 64

12.3.5 Oire: Paineenalennusventtiili vuotaa........................... 64

12.3.6 Oire: Tila EI lämpene riittävästi alhaisissa

ulkolämpötiloissa......................................................... 64

12.3.7 Oire: Käyttöpisteen paine on väliaikaisesti

epätavallisen korkea ................................................... 64

12.3.8 Oire: Paisunut tankki työntää koristepaneeleja........... 64

12.3.9 Oire: Säiliön desinfiointitoimintoa EI ole suoritettu

oikein (AH-virhe) ......................................................... 65

12.4 Ongelmien ratkaiseminen virhekoodien perusteella.................. 65

12.4.1 Virhekoodit: Yleiskuvaus............................................. 65

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan

viiteoppaassa kuvatut toimenpiteet TULEE suorittaa valtuutetun asentajan toimesta.

1.1.1 Varoitusten ja symbolien merkitys

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

VAARA: PALAMISEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan tai paleltumaan äärimmäisen kuumien tai kylmien lämpötilojen vuoksi.

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS: TULENARKAA MATERIAALIA

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen.

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja omaisuusvahinkoja.

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen asennusta.

Lue huolto-opas ennen kunnossapito- ja huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

13 Hävittäminen 67

14 Tekniset tiedot 68

14.1 Putkikaavio: Sisäyksikkö ........................................................... 68

14.2 Johtokaavio: Sisäyksikkö .......................................................... 69

14.3 ESP-käyrä: sisäyksikkö ............................................................. 72

15 Sanasto 73

16 Kenttäasetukset-taulukko 74

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet

ovat käännöksiä.

▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä

aiheita. Noudata niitä huolellisesti.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

1.2 Asentajalle

1.2.1 Yleistä

Jos ET ole varma siitä, kuinka laite asennetaan tai kuinka sitä käytetään, ota yhteyttä jälleenmyyjään.

HUOMIOITAVAA

Laitteiden tai lisälaitteiden väärä asennus tai liittäminen saattaa aiheuttaa sähköiskun, oikosulun, vuotoja, tulipalon tai muuta vahinkoa laitteille. Käytä vain lisävarusteita, oheislaitteita ja varaosia, jotka Daikin on tehnyt tai hyväksynyt.

VAROITUS

Varmista, että asennus, testaus ja käytetyt materiaalit täyttävät sovellettavat määräykset (Daikin-asiakirjan ohjeiden vaatimusten lisäksi).

Asentajan viiteopas

1 Yleiset varotoimet

HUOMIO

Käytä riittävää henkilökohtaista suojavarustusta (suojakäsineet, turvalasit jne.) kun asennat, suoritat kunnossapitoa tai huollat järjestelmää.

VAROITUS

Revi rikki ja heitä pois muoviset pakkauspussit, jotta etenkään lapset eivät voi leikkiä niiden kanssa. Mahdollinen vaara: tukehtuminen.

VAARA: PALAMISEN VAARA

▪ ÄLÄ koske kylmäaineputkiin, vesiputkiin tai laitteen

sisäosiin käytön aikana tai heti käytön jälkeen. Se voi olla liian kuuma tai liian kylmä. Anna sen palautua tavalliseen lämpötilaan. Jos sinun on koskettava sitä, pidä suojakäsineitä.

▪ ÄLÄ kosketa vahingossa vuotavaa kylmäainetta.

VAROITUS

Huolehdi siitä, että pieneläimet eivät voi käyttää yksikköä suojapaikkanaan. Sähköosia koskettavat pieneläimet voivat aiheuttaa toimintahäiriöitä, savua tai tulipalon.

HUOMIOITAVAA

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.

▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

Sovellettavien lakisääteisten määräysten perusteella voi olla tarpeen pitää tuotteelle huoltokirjaa, johon merkitään ainakin: huoltotiedot, korjaukset, testien tulokset, valmiustilajaksot…

Vähintään seuraavat tiedot TÄYTYY merkitä tuotteen helposti käytettävään paikkaan:

▪ Järjestelmän sammutusohjeet hätätapauksessa

▪ Palolaitoksen, poliisin ja sairaalan nimi ja osoite

▪ Huoltopalvelun nimi, osoite ja päivystyspuhelinnumerot

Euroopassa EN378 sisältää lokikirjaa koskevat ohjeet.

HUOMIOITAVAA

Varmista, että kylmäaineputkiston asennus täyttää sovellettavat määräykset. Euroopassa sovellettava standardi on EN378.

HUOMIOITAVAA

Varmista, että kenttäputkisto ja liitännät eivät ole rasituksen alaisia.

VAROITUS

ÄLÄ KOSKAAN paineista tuotetta koekäytön aikana korkeammalla paineella kuin (yksikön nimikilven mukainen) suurin sallittu paine.

VAROITUS

Huolehdi riittävistä varotoimista kylmäainevuodon varalta. Jos kylmäainekaasua pääsee vuotamaan, tuuleta alue välittömästi. Mahdollisia vaaroja:

▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa

voi aiheuttaa hapenpuutetta.

▪ Jos kylmäainekaasua pääsee kosketuksiin tulen

kanssa, voi muodostua myrkyllistä kaasua.

VAARA: RÄJÄHDYSVAARA

Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa

järjestelmän alas ja kylmäainepiirissä on vuoto:

▪ ÄLÄ käytä yksikön automaattista pumpun

alasajotoimintoa, joka kerää kaiken kylmäaineen järjestelmästä ulkoyksikköön. Mahdollinen seuraus: Kompressorin itsesyttyminen ja räjähtäminen, koska käynnissä olevaan kompressoriin pääsee ilmaa.

▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön

kompressorin EI tarvitse olla käynnissä.

VAROITUS

Ota kylmäaine AINA talteen. ÄLÄ vapauta sitä suoraan ympäristöön. Tyhjennä järjestelmä tyhjiöpumpulla.

1.2.2 Asennuspaikka

▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman

kiertokulkua varten.

▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.

▪ Varmista, että alue on hyvin tuuletettu. ÄLÄ tuki

ilmanvaihtoaukkoja.

▪ Varmista, että yksikkö on vaakatasossa.

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Räjähdysalttiiseen ympäristöön.

▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.

Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja aiheuttaa laitteiston toimintahäiriöitä.

▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien

palavien kaasujen (esim. tinneri tai bensiini), hiilikuidun tai syttyvän aineen vuodon takia.

▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi

rikkihappoa). Kupariputkien tai juotettujen osien korroosio saattaa aiheuttaa kylmäaineen vuotamisen.

1.2.3 Kylmäaine

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

HUOMIOITAVAA

Kun kaikki putket on kytketty, varmista, että kaasuvuotoja ei ole. Suorita kaasuvuotokoe typen avulla.

HUOMIOITAVAA

▪ Kompressorin rikkoutumisen ehkäisemiseksi ÄLÄ lisää

kylmäainetta ilmoitettua määrää enemmän.

▪ Kun kylmäainejärjestelmää ollaan avaamassa,

kylmäainetta TÄYTYY käsitellä soveltuvan lainsäädännön mukaisesti.

VAROITUS

Varmista, että järjestelmässä ei ole happea. Kylmäainetta voi lisätä vasta vuototestin ja tyhjiökuivauksen suorittamisen jälkeen.

▪ Jos kylmäainetta täytyy lisätä, katso tietoja yksikön nimikilvessä.

Siinä ilmoitetaan kylmäaineen tyyppi ja tarvittava määrä.

▪ Yksikkö on täytetty kylmäaineella tehtaalla ja riippuen putkien

kooista ja pituuksista kylmäainetta on lisättävä joihinkin järjestelmiin.

▪ Käytä ainoastaan järjestelmässä käytettävälle kylmäainetyypille

tarkoitettuja työkaluja, jotta varmistetaan paineenkesto ja estetään vieraiden aineiden pääsy järjestelmään.

▪ Lisää nestemäistä kylmäainetta seuraavasti:

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

1 Yleiset varotoimet

Jos Niin

Juoksutusputki on käytettävissä

(ts. sylinterissä on merkintä ”Liquid filling siphon attached”)

Juoksutusputkea ei ole käytettävissä

▪ Avaa kylmäainesylinterit hitaasti.

▪ Lisää kylmäainetta nestemäisessä muodossa. Kylmäaineen

lisääminen kaasumaisessa muodossa voi estää normaalin toiminnan.

HUOMIO

Kun kylmäaineen lisäys on tehty tai se keskeytetään, sulje kylmäainesäiliön venttiili välittömästi. Jos venttiiliä EI suljeta välittömästi, jäljellä oleva paine saattaa lisätä vielä kylmäainetta. Mahdollinen seuraus: Virheellinen kylmäaineen määrä.

Lisää sylinteri pystyasennossa.

Lisää sylinteri ylösalaisin.

1.2.4 Suolalious

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

VAROITUS

Suolaliuoksen valinta ON tehtävä paikallisen lainsäädännön mukaisesti.

VAROITUS

Huolehdi riittävistä varotoimista suolaliuoksen vuodon varalta. Jos suolaliuosta vuotaa, tuuleta alue välittömästi ja ota yhteyttä jälleenmyyjään.

VAROITUS

Yksikön sisäisen ympäristön lämpötila voi olla paljon korkeampi kuin huonelämpötila, esim. 70°C. Jos suolaliuosta vuotaa, yksikön sisällä olevat kuumat osat voivat aiheuttaa vaarallisen tilanteen.

VAROITUS

Sovelluksen käytön ja asennuksen ON noudatettava sovellettavassa lainsäädännössä määritettyjä turva- ja ympäristövarotoimia.

1.2.6 Sähköinen

VAARA: SÄHKÖISKUN VAARA

▪ KATKAISE kaikki virransyötöt ennen kytkinrasian

kannen irrottamista, sähköjohtojen kytkemistä tai sähköosien koskettamista.

▪ Irrota virransyöttö vähintään 1 minuutiksi ja mittaa

jännite päävirtapiirin kondensaattoreiden liittimistä tai sähköosista ennen huoltoa. Mitatun jännitteen ON oltava alle 50VDC ennen kuin voit koskea sähköosiin. Katso liittimien sijainnit johdotuskaaviosta.

▪ ÄLÄ koske sähköosiin märillä käsillä.

▪ ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on

irrotettu.

VAROITUS

Jos pääkytkintä tai muuta erotuslaitetta EI ole asennettu tehtaalla, sellainen TÄYTYY asentaa kiinteään johdotukseen niin, että se irrottaa kaikki navat ylijänniteluokanIII ehtojen täyttyessä.

VAROITUS

▪ Käytä VAIN kuparijohtimia.

▪ Varmista, että kenttäjohdotus täyttää sovellettavat

määräykset.

▪ Kenttäjohdotus TÄYTYY tehdä tuotteen mukana

toimitetun kytkentäkaavion mukaisesti.

▪ ÄLÄ KOSKAAN purista niputettuja kaapeleita ja

varmista, että ne EIVÄT pääse koskettamaan putkia ja teräviä reunoja. Varmista, että liitäntöihin ei kohdistu ulkoista painetta.

▪ Asenna maadoitus asianmukaisesti. ÄLÄ maadoita

yksikköä vesijohtoon, ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Yksikön käyttö edellyttää erillistä, sille varattua

virtalähdettä. Missään tapauksessa EI saa käyttää jonkin toisen laitteen kanssa yhteistä virtalähdettä.

▪ Muista asentaa kaikki tarvittavat sulakkeet tai

suojakatkaisijat.

▪ Muista asentaa maavuotokatkaisin. Jos näin ei tehdä,

seurauksena voi olla sähköisku tai tulipalo.

▪ Kun asennat maavuotosuojaa, varmista, että se on

yhteensopiva invertterin kanssa (sietää korkeataajuisia sähköisiä häiriöitä), jotta maavuotosuoja ei aukeaisi tarpeettomasti.

1.2.5 Vesi

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

HUOMIOITAVAA

Varmista, että veden laatu täyttää EU-direktiivin 98/83EY.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

2 Tietoja asiakirjasta

HUOMIOITAVAA

Virtajohtoja asennettaessa huomioitavaa:

▪ ÄLÄ liitä eripaksuisia johtoja tehonsyötön riviliittimeen

(virtajohtojen löysyys voi aiheuttaa epänormaalia kuumenemista).

▪ Kun liität samanpaksuisia johtimia, toimi yllä olevan

kuvan mukaisesti.

▪ Käytä johdotukseen ilmoitettua virtajohtoa, kytke se

lujasti ja kiinnitä se niin, että liitinkorttiin ei kohdistu ulkoista painetta.

▪ Käytä sopivaa ruuviavainta liitinruuvien kiristämiseen.

Pienikärkinen ruuviavain tärvelee ruuvin kannan eikä ruuvia voi kiristää kunnolla.

▪ Jos liitinruuveja kiristetään liikaa, ne voivat särkyä.

Asenna virtajohdot vähintään 1 metrin päähän televisioista ja radioista häiriöiden estämiseksi. Radioaalloista riippuen 1 metrin etäisyys ei välttämättä riitä.

VAROITUS

▪ Kun sähkötyöt on tehty, tarkista, että jokainen

sähköosa ja sähköosarasiassa oleva liitin on liitetty kunnolla.

▪ Varmista, että kaikki kannet ovat kiinni ennen kuin

käynnistät yksikön.

HUOMIOITAVAA

Pätee vain silloin, kun virtalähde on kolmivaiheinen ja kompressorissa on PÄÄLLE/POIS-käynnistystapa.

Jos vastavaihe on mahdollinen hetkellisen virtakatkoksen jälkeen, ja virta menee päälle ja pois tuotteen ollessa käynnissä, kiinnitä vastavaihesuojausvirtapiiri paikallisesti. Tuotteen käyttö vastavaiheessa voi rikkoa kompressorin ja muita osia.

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

Kohdeyleisö

Valtuutetut asentajat

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

▪ Yleiset varotoimet:

▪ Turvallisuusohjeita, jotka on luettava ennen asennusta

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Sisäyksikön asennusopas:

▪ Asennusohjeet

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Asentajan viiteopas:

▪ Asennuksen valmistelu, hyvät menettelytavat, viitetiedot jne.

▪ Muoto: Digitaaliset tiedostot osoitteessa http://

www.daikineurope.com/support-and-manuals/productinformation/

▪ Oheislaitteiden liitekirja:

▪ Lisätietoja oheislaitteiden asentamisesta

▪ Muoto: Paperi (sisäyksikön pakkauksessa) + Digitaaliset

tiedostot osoitteessa http://www.daikineurope.com/support-and-

manuals/product-information/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi Daikin-sivustolta tai jälleenmyyjän kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.

Tekniset rakennetiedot

▪ Uusimpien teknisten tietojen osajoukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

▪ Uusimpien teknisten tietojen koko joukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

2.2 Asentajan viiteoppaan yleiskuvaus

Luku Kuvaus

Yleiset varotoimet Turvallisuusohjeita, jotka on luettava

ennen asennusta Tietoja asiakirjasta Asentajalle olevat asiakirjat Tietoja pakkauksesta Yksiköiden purkaminen pakkauksista ja

varusteiden irrottaminen Tietoja yksiköistä ja

lisävarusteista

Käyttökohdeohjeita Järjestelmän eri asennuskokoonpanot Valmistelu Mitä on tehtävä ja tiedettävä ennen

Asennus Mitä on tehtävä ja tiedettävä

Asetukset Mitä on tehtävä ja tiedettävä

Käyttöönotto Mitä on tehtävä ja tiedettävä

Luovutus käyttäjälle Mitä antaa ja selittää käyttäjälle Kunnossapito ja huolto Kuinka pitää yksiköitä kunnossa ja

Vianetsintä Mitä tehdä ongelmatilanteessa Hävittäminen Järjestelmän hävittäminen Tekniset tiedot Järjestelmän tekniset tiedot Sanasto Termien määritelmä Kenttäasetukset-taulukko Asentajan on täytettävä taulukko ja se

▪ Yksiköiden tunnistaminen

▪ Yksiköiden ja lisävarusteiden

mahdolliset yhdistelmät

paikan päälle menemistä

järjestelmän asentamista varten

järjestelmän määrittämistä varten

asennuksen jälkeen

järjestelmän käyttöönottoa varten

määrittämisen jälkeen

huoltaa niitä

on säilytettävä tulevaa tarvetta varten

Huomautus: Myös käyttäjän

viiteoppaassa on asentajan

asetustaulukko. Asentajan on täytettävä

tämä taulukko ja se on annettava

käyttäjälle.

3 Tietoja pakkauksesta

3.1 Yleiskuvaus: Tietoja pakkauksesta

Tämä luku kuvaa, mitä on tehtävä kun sisäyksikön paketti on toimitettu paikan päälle.

Se sisältää tietoja seuraavista asioista:

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

4 Tietoja yksiköistä ja lisävarusteista

4×

1× 1× 1×

1×1×1×1×

1×

b c d

fe g

▪ Yksiköiden purkaminen pakkauksesta ja käsittely

▪ Lisävarusteiden poistaminen yksiköistä

Pidä seuraavat seikat mielessä:

▪ Yksikkö TÄYTYY tarkistaa heti saapumisen yhteydessä

vaurioiden varalta. Mahdolliset vauriot TÄYTYY ilmoittaa välittömästi liikennöitsijän korvausten käsittelijälle.

▪ Tuo yksikkö pakkauksessaan mahdollisimman lähelle lopullista

sijoituspaikkaa välttääksesi vauriot siirron yhteydessä.

▪ Valmistele etukäteen reitti, jota pitkin yksikkö tuodaan sisään.

3.2 Sisäyksikkö

3.2.1 Sisäyksikön purkaminen pakkauksesta

c Asennusopas d Käyttöopas e Etäulkoanturi

f Käyttöliittymäsarjan kansi g Monikielinen fluorattuja kasvihuonekaasuja koskeva tunnus h 2 ruuvia käyttöliittymän kiinnittämiseen.

4 Asenna yläpaneeli takaisin.

4 Tietoja yksiköistä ja

lisävarusteista

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista

Tämä luku sisältää tietoja seuraavista asioista:

▪ Sisäyksikön tunnistaminen

▪ Sisäyksikön yhdistäminen lisävarusteisiin

4.2 Tunnistaminen

HUOMIOITAVAA

Kun asennat tai huollat useita yksiköitä samanaikaisesti, varmista, että ET vaihda eri mallien huoltopaneeleita keskenään.

3.2.2 Varusteiden poistaminen sisäyksiköstä

1 Irrota ruuvit yksikön päältä.

2 Irrota yläpaneeli.

3 Poista varusteet.

4.2.1 Tunnistustarra: Sisäyksikkö

Sijainti

Mallin tunnistus Esimerkki: EGSQH10S18AA9W

Koodi Kuvaus

E Eurooppalainen malli GS Maalämpöpumppu Q Kylmäaine R410A H Vain lämmitys 10 Kapasiteettiluokka S Sisäisen säiliön materiaali: ruostumaton teräs 18 Integroidun säiliön tilavuus AA Mallisarja 9W Varalämmitinmalli

a Yleiset varotoimet

b Oheislaitteiden liitekirja

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

sisäyksikölle

Kaukosäädin (EKRUCBL*)

Kaukosäädin ja mahdollinen lisäkaukosäädin ovat saatavilla lisävarusteina.

Asentajan viiteopas

4.3 Mahdollisia lisävarusteita

4 Tietoja yksiköistä ja lisävarusteista

Lisäkaukosäädin voidaan yhdistää:

▪ Molempien käyttö:

▪ ohjaus sisäyksikön lähellä,

▪ huonetermostaattitoiminto tärkeimmässä lämmitettävässä

tilassa.

▪ Muita kieliä sisältävä kaukosäädin.

Seuraavat kaukosäätimet ovat saatavilla:

▪ EKRUCBL1 sisältää seuraavat kielet: saksa, ranska, hollanti,

italia.

▪ EKRUCBL2 sisältää seuraavat kielet: englanti, ruotsi, norja,

suomi.

▪ EKRUCBL3 sisältää seuraavat kielet: englanti, espanja, kreikka,

portugali.

▪ EKRUCBL4 sisältää seuraavat kielet: englanti, turkki, puola,

romania.

▪ EKRUCBL5 sisältää seuraavat kielet: saksa, tšekki, sloveeni,

slovakki.

▪ EKRUCBL6 sisältää seuraavat kielet: englanti, kroatia, unkari,

viro.

▪ EKRUCBL7 sisältää seuraavat kielet: englanti, saksa, venäjä,

tanska.

Kaukosäätimen kieliä voi myös lähettää tietokoneohjelmiston avulla tai kopioida kaukosäätimestä toiseen.

Katso asennusohjeita kohdasta "7.6.8 Käyttöliittymän

liittäminen"sivulla31.

Yksinkertainen käyttöliittymä (EKRUCBS)

▪ Yksinkertaista käyttöliittymää voidaan käyttää vain yhdessä

pääkäyttöliittymän kanssa.

▪ Yksinkertainen käyttöliittymä toimii huonetermostaattina ja se on

asennettava huoneeseen, jota haluat sen ohjaavan.

Katso ohjeita asennukseen huonetermostaatin asennus- ja käyttöoppaasta.

Huonetermostaatti (EKRTWA, EKRTR1, RTRNETA)

Voit yhdistää valinnaisen huonetermostaatin sisäyksikköön. Tämä termostaatti voi olla joko langallinen (EKRTWA) tai langaton (EKRTR1 ja RTRNETA). Termostaattia RTRNETA voidaan käyttää vain “vain lämmitys” -järjestelmissä.

Katso asennusohjeita huonetermostaatin asennusoppaasta ja oheislaitteen liitekirjasta.

Langattoman termostaatin etäanturi (EKRTETS)

Voit käyttää langatonta huonelämpötilan anturia (EKRTETS) vain yhdessä langattoman termostaatin kanssa (EKRTR1).

Katso asennusohjeita huonetermostaatin asennusoppaasta ja oheislaitteen liitekirjasta.

Digitaalinen I/O-piirilevy (EKRP1HB)

Digitaalinen I/O-piirilevy vaaditaan seuraavia signaaleita varten:

▪ Hälytyslähtö

▪ Tilanlämmityksen päällä/pois-lähtö

▪ Vaihto ulkoiseen lämmönlähteeseen

Katso asennusohjeita digitaalisen I/O-piirilevyn asennusoppaasta ja oheislaitteen liitekirjasta.

Tarvepiirilevy (EKRP1AHTA)

Tarvepiirilevy täytyy asentaa, jos virrankulutuksen hallintaa halutaan ohjata digitaalisten tulojen kautta.

Katso asennusohjeita tarvepiirilevyn asennusoppaasta ja oheislaitteen liitekirjasta.

Etäsisäanturi (KRCS01-1)

Sisäistä kaukosäätimen anturia käytetään oletuksena huonelämpötilan anturina.

Etäsisäanturi voidaan asentaa lisävarusteena mittaamaan huonelämpötilaa toisessa sijainnissa.

Katso asennusohjeita etäsisäanturin asennusoppaasta ja oheislaitteen liitekirjasta.

TIETOJA

Etäsisäanturia voidaan käyttää vain silloin, kun kaukosäätimen on määritetty huonetermostaattitoiminto.

PC-määritysohjelma (EKPCCAB)

PC-kaapelin avulla voidaan luoda yhteys sisäyksikön kytkinrasian ja tietokoneen välille. Sen avulla käyttöliittymään voidaan ladata eri kielitiedostoja ja sisäyksikköön voidaan ladata sisämuuttujia. Kysy paikalliselta jälleenmyyjältä, mitä kielitiedostoja on saatavilla.

Ohjelmisto ja siihen liittyvät käyttöohjeet on saatavilla osoitteesta

http://www.daikineurope.com/support-and-manuals/softwaredownloads/.

Katso ohjeita asennukseen PC-kaapelin asennusoppaasta ja kohdasta "8Configuration"sivulla34.

Lämpöpumpun konvektori (FWXV)

Tilanlämmitystä varten on mahdollista käyttää lämpöpumppukonvektoreja (FWXV).

Katso asennusohjeita lämpöpumppukonvektorin asennusoppaasta ja oheislaitteen liitekirjasta.

Kaapeli suolaliuoksen painekytkimen liitännälle (EKGSCONBP1)

Sovellettavasta lainsäädännöstä riippuen suolaliuoksen painekytkin on ehkä asennettava (ei sisälly toimitukseen). Suolaliuoksen painekytkimen yksikköön yhdistämistä varten voidaan käyttää suolaliuoksen painekytkimen liitäntää tarkoitettua kaapelia.

Katso ohjeita asennukseen suolaliuoksen painekytkimen liitännän asennusoppaasta.

HUOMIOITAVAA

Daikin suosittelee mekaanisen suolaliuoksen painekytkimen käyttöä. Jos sähköistä suolaliuoksen painekytkintä käytetään, kapasitiivinen virta voi häiritä virtauskytkimen toimintaa ja aiheuttaa virheen yksikössä.

Suolaliuoksen täyttösarja (KGSFILL)

Suolaliuoksen täyttösarja suolaliouspiirin huuhteluun, täyttämiseen ja tyhjentämiseen.

Lähiverkkosovitin älypuhelinhallintaan + Smart Grid sovelluksiin (BRP069A61)

Voit asentaa tämän lähiverkkosovittimen ja käyttää sitä seuraaviin toimintoihin:

▪ Hallitse järjestelmää älypuhelinsovelluksella.

▪ Käytä järjestelmää erilaisissa Smart Grid -sovelluksissa.

Katso ohjeita asennukseen lähiverkkosovittimen asennusoppaasta.

Lähiverkkosovitin älypuhelinhallintaan (BRP069A62)

Voit asentaa tämän lähiverkkosovittimen hallitaksesi järjestelmää älypuhelinsovelluksella.

Katso ohjeita asennukseen lähiverkkosovittimen asennusoppaasta.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

5 Käyttökohdeohjeita

5.1 Yleiskuvaus: Käyttökohdeohjeita

Käyttökohdeohjeiden tarkoitus on antaa kuva Daikinlämpöpumppujärjestelmän mahdollisuuksista.

HUOMIOITAVAA

▪ Käyttökohdeohjeiden kuvat on tarkoitettu vain viitteiksi,

ja niitä EI tule käyttää tarkkoina hydrauliikkakaavioina. Tarkkoja hydrauliikkamittoja ja tasapainoa EI näytetä, vaan ne ovat asentajan vastuulla.

▪ Voit katsoa luvusta "8 Configuration" sivulla 34

lisätietoja kokoonpanon asetuksista, joilla voit optimoida lämpöpumpun toiminnan.

TIETOJA

Energiamittaustoiminnallisuus EI ole sovellettavissa tai EI päde tähän yksikköön, jos yksikkö laskee sen. Jos valinnaista ulkoista mittaria käytetään, energiamittausnäyttö pätee.

Tämä luku sisältää käyttökohdeohjeita seuraaviin tilanteisiin:

▪ Tilanlämmitysjärjestelmän asettaminen

▪ Tilanlämmityksen apulämmönlähteen asettaminen

▪ Kuumavesivaraajan asettaminen

▪ Energiamittauksen asettaminen

▪ Virrankulutuksen hallinnan asettaminen

▪ Ulkoisen lämpötila-anturin asettaminen

5.2 Tilanlämmitysjärjestelmän asettaminen

Daikin-lämpöpumppujärjestelmä antaa lähtövettä yhdessä tai useammassa huoneessa oleviin lämmönluovuttajiin.

Koska järjestelmä tarjoaa paljon joustavuutta jokaisen huoneen lämpötilan hallintaan, sinun on ensin vastattava seuraaviin kysymyksiin:

▪ Kuinka monta huonetta Daikin-lämpöpumppujärjestelmä

lämmittää?

▪ Mitä lämmönluovuttajan tyyppejä kussakin huoneessa käytetään

ja mikä niiden suunniteltu lähtöveden lämpötila?

Kun tilanlämmityksen tarpeet ovat selkeät, Daikin suosittelee seuraavien asetusohjeiden noudattamista.

HUOMIOITAVAA

Jos ulkoista huonetermostaattia käytetään, ulkoinen huonetermostaatti hallitsee huoneen jäätymissuojaa. Huoneen jäätymissuoja on mahdollinen kuitenkin vain silloin, kun yksikön käyttöliittymän lähtöveden lämpötilan hallinta on kytketty PÄÄLLE.

TIETOJA

Jos ulkoista huonetermostaattia käytetään ja huoneen jäätymissuoja on taattava kaikissa olosuhteissa, automaattinen hätäkäyttö [A.6.C] on asetettava tilaan 1.

5.2.1 Yksi huone

Lattialämmitys tai lämpöpatterit –Langallinen huonetermostaatti

Asennus

A Päälähtöveden lämpötila-alue B Yksittäinen huone

a Huonetermostaattina käytettävä käyttöliittymä

▪ Lattialämmitys tai lämpöpatterit on liitetty suoraan sisäyksikköön.

▪ Huonelämpötilaa hallitaan käyttöliittymästä, jota käytetään

huonetermostaattina. Mahdolliset asennukset:

▪ Käyttöliittymä (vakiovaruste) on asennettu huoneeseen ja sitä

käytetään huonetermostaattina

▪ Käyttöliittymä (vakiovaruste) on asennettu sisäyksikön luo ja

sitä käytetään ohjaamiseen sisäyksikön läheltä + käyttöliittymä (oheistuote EKRUCBL*) on asennettu huoneeseen ja sitä käytetään huonetermostaattina

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07]

Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02]

Edut

▪ Kustannustehokas. ET tarvitse lisäksi ulkoista

huonetermostaattia.

▪ Mukavin ja tehokkain. Älykäs huonetermostaattitoiminto voi

vähentää tai lisätä haluttua lähtöveden lämpötilaa huoneen todellisen lämpötilan mukaan (modulaatio). Seurauksena on:

▪ Vakaa huonelämpötila, joka vastaa haluttua lämpötilaa

(mukavampi)

▪ Vähemmän PÄÄLLE/POIS-kertoja (hiljaisempi, mukavampi ja

tehokkaampi)

▪ Alhaisin mahdollinen lähtöveden lämpötila (tehokkaampi)

▪ Helppo. Voit helposti asettaa halutun huonelämpötilan

käyttöliittymästä:

▪ Päivittäisiä tarpeita varten voit käyttää esiasetettuja arvoja ja

ajastimia.

▪ Jos päivittäisistä tarpeista tarvitsee poiketa, voit väliaikaisesti

ohittaa esiasetetut arvot ja ajastimet käyttämällä lomatilaa.

2 (Hl:n ohjaus): Yksikön toiminta päätetään käyttöliittymän ympäristön lämpötilan perusteella.

0 (1 lvl-alue): Pää

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

5 Käyttökohdeohjeita

Lattialämmitys tai lämpöpatterit –Langaton huonetermostaatti

Asennus

A Päälähtöveden lämpötila-alue B Yksittäinen huone

a Langattoman ulkoisen huonetermostaatin vastaanotin b Langaton ulkoinen huonetermostaatti

▪ Lattialämmitys tai lämpöpatterit on liitetty suoraan sisäyksikköön.

▪ Huonelämpötilaa ohjaa langaton ulkoinen huonetermostaatti

(oheislaite EKRTR1).

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02] Pääalueen ulkoinen

huonetermostaatti:

▪ #: [A.2.2.4]

▪ Koodi: [C-05]

Edut

▪ Langaton. Ulkoinen Daikin-huonetermostaatti on saatavilla

langattomana versiona.

▪ Tehokas. Vaikka ulkoinen huonetermostaatti lähettää vain

PÄÄLLE/POIS-signaalit, se on erityisesti suunniteltu lämpöpumppujärjestelmäävarten.

1 (Ulk. hl:n ohj.): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

0 (1 lvl-alue): Pää

1 (Termos. ON/OFF): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/ pois-ehdon.

Lämpöpumpun konvektorit

Asennus

A Päälähtöveden lämpötila-alue B Yksittäinen huone

a Lämpöpumpun konvektorien kaukosäädin

▪ Lämpöpumpun konvektorit on kytketty suoraan sisäyksikköön.

▪ Haluttu huonelämpötila asetetaan lämpöpumpun

konvektorienkaukosäätimellä.

▪ Tilanlämmityksen tarvesignaali lähetetään yhteen sisäyksikön

digitaalisista tuloista (X2M/1 ja X2M/4).

TIETOJA

Kun käytät useita lämpöpumpun konvektoreita, varmista, että jokainen vastaanottaa infrapunasignaalin lämpöpumpun konvektorien kaukosäätimestä.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02] Pääalueen ulkoinen

huonetermostaatti:

▪ #: [A.2.2.4]

▪ Koodi: [C-05]

Edut

▪ Tehokas. Ihanteellinen energiatehokkuus interlink-toiminnon

ansiosta.

▪ Tyylikäs.

1 (Ulk. hl:n ohj.): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

0 (1 lvl-alue): Pää

1 (Termos. ON/OFF): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/ pois-ehdon.

5.2.2 Useita huoneita –Yksi lähtöveden lämpötila-alue

Jos vain yksi lähtöveden lämpötila-alue tarvitaan, koska kaikkien lämmönluovuttajien suunniteltu lähtöveden lämpötila on sama, ET tarvitse sekoitusventtiiliasemaa (kustannustehokasta).

Esimerkki: Jos lämpöpumppujärjestelmää käytetään lämmittämään yhtä lattiaa, kun kaikissa huoneissa on samat lämmönluovuttajat.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

5 Käyttökohdeohjeita

B C

M2M1

B C

a a

Lattialämmitys tai lämpöpatterit –Termostaattiset venttiilit

Jos lämmität huoneita lattialämmityksellä tai lämpöpattereilla, yleinen tapa on hallita päähuoneen lämpötilaa termostaatilla (joka voi olla joko kaukosäädin tai ulkoinen huonetermostaatti), kun muita huoneita hallitaan niin kutsutuilla termostaattisilla venttiileillä, jotka avautuvat tai sulkeutuvat huonelämpötilan mukaan.

Asennus

A Päälähtöveden lämpötila-alue B Huone 1 C Huone 2

a Käyttöliittymä

▪ Päähuoneen lattialämmitys on liitetty suoraan sisäyksikköön.

▪ Päähuoneen huonelämpötilaa hallitaan termostaattina

käytettävällä kaukosäätimellä.

▪ Termostaattiventtiili asennetaan ennen lattialämmitystä jokaiseen

muuhun huoneeseen.

TIETOJA

Huomioi tilanteet, joissa päähuonetta voidaan lämmittää toisella lämmönlähteellä. Esimerkki: tulisijat.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07]

Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02]

Edut

▪ Kustannustehokas. ET tarvitse lisäksi ulkoista

huonetermostaattia.

▪ Helppo. Sama asennus kuin yhdelle huoneelle, mutta

termostaattiventtiilien kanssa.

2 (Hl:n ohjaus): Yksikön toiminta päätetään käyttöliittymän ympäristön lämpötilan perusteella.

0 (1 lvl-alue): Pää

Lattialämmitys tai lämpöpatterit –Useita ulkoisia huonetermostaatteja

Asennus

A Päälähtöveden lämpötila-alue B Huone 1 C Huone 2

a Ulkoinen huonetermostaatti b Ohitusventtiili

▪ Jokaiseen huoneeseen asennetaan sulkuventtiili (ei sisälly

toimitukseen), jotta lähtöveden syöttöä vältettäisiin, kun lämmitystarvetta ei ole.

▪ Ohitusventtiili on asennettava, jotta vesi voi kiertää silloin, kun

kaikki sulkuventtiilit on suljettu. Luotettavan toiminnan takaamiseksi on varmistettava veden minimivirtausnopeus kohdan

"6.3.3 Tilanlämmityspiirin ja suolaliuospiirin veden määrän ja virtausnopeuden tarkistaminen"sivulla20 mukaisesti.

▪ Huonetermostaatit liitetään sulkuventtiileihin, mutta niiden EI

tarvitse olla liitettyjä sisäyksikköön. Sisäyksikkö antaa lähtövettä jatkuvasti, ja lähtöveden ajastin on mahdollista ohjelmoida.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02]

Edut

Verrattuna yhdenhuoneen lattialämmitykseen tai lämpöpattereihin:

▪ Mukava. Voit asettaa halutun huonelämpötilan, mukaan lukien

ajastimet, jokaiselle huoneelle huonetermostaattien avulla.

1 (Ulk. hl:n ohj.): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

0 (1 lvl-alue): Pää

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

5 Käyttökohdeohjeita

a a

B C

Lämpöpumpunkonvektorit – useita huoneita

Asennus

A Päälähtöveden lämpötila-alue B Huone 1 C Huone 2

a Lämpöpumpun konvektorien kaukosäädin

▪ Haluttu huonelämpötila asetetaan lämpöpumpun

konvektorienkaukosäätimellä.

▪ Kunkin lämpöpumpun konvektorin lämmityksen tarvesignaali

yhdistetään rinnan sisäyksikön digitaaliseen tuloon (X2M/1 ja X2M/4). Sisäyksikkö antaa lähtöveden vain silloin, kun sille on todellista tarvetta.

TIETOJA

Mukavuuden ja suorituskyvyn lisäämistä varten Daikin suosittelee, että jokaiseen lämpöpumpun konvektoriin asennetaan lisävarusteena venttiilisarja EKVKHPC.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02]

Edut

Verrattuna yhden huoneenlämpöpumpun konvektoreihin:

▪ Mukava. Voit asettaa halutun huonelämpötilan, mukaan lukien

ajastimet, jokaiselle huoneelle lämpöpumpun konvektorienkaukosäätimen avulla.

1 (Ulk. hl:n ohj.): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

0 (1 lvl-alue): Pää

Yhdistelmä: Lattialämmitys + Lämpöpumpun konvektorit

Asennus

A Päälähtöveden lämpötila-alue B Huone 1 C Huone 2

a Ulkoinen huonetermostaatti b Lämpöpumpun konvektorien kaukosäädin

▪ Jokainen huone, jossa on lämpöpumpun konvektoreita:

lämpöpumpun konvektorit liitetään suoraan sisäyksikköön.

▪ Jokainen huone, jossa on lattialämmitys: sulkuventtiili (ei sisälly

toimitukseen) asennetaan ennen lattialämmitystä: Se estää kuuman veden tuloa, kun huoneessa ei ole lämmitystarvetta.

▪ Jokainen huone, jossa on lämpöpumpun konvektoreita: haluttu

lämpötila asetetaan lämpöpumpun konvektorien kaukosäätimellä.

▪ Jokainen huone, jossa on lattialämmitys: haluttu lämpötila

asetetaan ulkoisella huonetermostaatilla (langallinen tai langaton).

TIETOJA

Mukavuuden ja suorituskyvyn lisäämistä varten Daikin suosittelee, että jokaiseen lämpöpumpun konvektoriin asennetaan lisävarusteena venttiilisarja EKVKHPC.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02]

0 (Lvl:n ohjaus): Yksikön toiminta päätetään lähtöveden lämpötilan perusteella.

0 (1 lvl-alue): Pää

5.2.3 Useita huoneita –Kaksi lähtöveden lämpötila-aluetta

Jos kuhunkin huoneeseen valitut lämmönluovuttajat on suunniteltu eri lähtöveden lämpötiloille, voit käyttää eri lähtöveden lämpötilaalueita (korkeintaan 2).

Tässä asiakirjassa:

▪ Pääalue = Alue, jossa on alhaisin suunniteltu lämpötila

▪ Lisäalue = Alue, jossa on korkein suunniteltu lämpötila

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

5 Käyttökohdeohjeita

a a

HUOMIO

Kun lähtöveden alueita on useampi kuin yksi, pääalueelle on AINA asennettava sekoitusventtiiliasema vähentämään (lämmityksessä) lähtöveden lämpötilaa, kun lisäalueella on tarvetta.

Tyypillinen esimerkki:

Huone (alue) Lämmönluovuttajat:

suunniteltu lämpötila

Olohuone (pääalue) Lattialämmitys: 35°C Makuuhuoneet (lisäalue) Lämpöpumpun konvektorit: 45°C

Asennus

▪ Lisäalue:

▪ Lämpöpumpun konvektorit on kytketty suoraan sisäyksikköön.

▪ Haluttu huonelämpötila asetetaan lämpöpumpun konvektorien

kaukosäätimellä kullekin huoneelle.

▪ Kunkin lämpöpumpun konvektorin lämmityksen tarvesignaali

yhdistetään rinnan sisäyksikön digitaaliseen tuloon (X2M/1 ja X2M/4). Sisäyksikkö antaa halutun lisälähtöveden vain silloin, kun sille on todellista tarvetta.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07]

Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02] Lämpöpumpunkonvektorit:

Lisäalueen ulkoinen huonetermostaatti:

▪ #: [A.2.2.5]

▪ Koodi: [C-06] Sulkuventtiilin lähtö Aseta noudattamaan pääalueen

Sekoitusventtiiliasema Aseta haluttu päälähtöveden

2 (Hl:n ohjaus): Yksikön toiminta päätetään käyttöliittymän ympäristön lämpötilan perusteella.

Huomautus:

▪ Päähuone = kaukosäädintä

käytetään huonetermostaattina

▪ Muut huoneet = ulkoinen

huonetermostaattitoiminto

1 (2 lvl-aluetta): Pää + lisä

1 (Termos. ON/OFF): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/ pois-ehdon.

lämpötarvetta.

lämpötila.

A Lähtöveden lämpötilan lisäalue B Huone 1 C Huone 2 D Päälähtöveden lämpötila-alue E Huone 3

a Lämpöpumpun konvektorien kaukosäädin

b Käyttöliittymä

c Sekoitusventtiiliasema

d Paineensäätöventtiili

TIETOJA

Paineensäätöventtiili tulee ottaa käyttöön ennen sekoitusventtiiliasemaa. Tämä takaa oikean veden virtaustasapainon lähtöveden päälämpötila-alueella ja lähtöveden lisälämpötila-alueella suhteessa kummankin lämpötila-alueen vaadittuun kapasiteettiin.

▪ Pääalue:

▪ Sekoitusventtiiliasema asennetaan ennen lattialämmitystä.

▪ Sekoitusventtiiliaseman pumppua hallitaan sisäyksikön päälle/

pois-signaalilla (X2M/5 ja X2M/7; tavallinen suljettu sulkuventtiilin lähtö).

▪ Huonelämpötilaa hallitaan käyttöliittymästä, jota käytetään

huonetermostaattina.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Edut

▪ Mukava.

▪ Älykäs huonetermostaattitoiminto voi vähentää tai lisätä

haluttua lähtöveden lämpötilaa huoneen todellisen lämpötilan mukaan (modulaatio).

▪ Kahden lämmönluovuttajajärjestelmän yhdistelmä tuottaa

loistavan lämmitysmukavuuden lattialämmitykseen ja nopean ilmanlämmityksen lämpöpumppukonvektoreille (esim. olohuone=lattialämmitys ja makuuhuone=konvektori (ei jatkuvaa lämmitystä)).

▪ Tehokas.

▪ Tarpeesta riippuen sisäyksikkö antaa erilämpöistä lähtövettä,

joka vastaa eri lämmönluovuttajien suunniteltua lämpötilaa.

▪ Lattialämmityksen suorituskyky on paras, kun käytössä on

Altherma LT.

5.3 Tilanlämmityksen apulämmönlähteen asettaminen

▪ Tilanlämmityksen voi suorittaa:

▪ Sisäyksikkö

▪ Järjestelmään liitetty apukuumavesivaraaja (ei sisälly

toimitukseen)

▪ Kun huonetermostaatti vaatii lämmitystä, sisäyksikkö tai

apukuumavesivaraaja aloittaa toiminnan ulkolämpötilan mukaan (ulkoiseen lämmönlähteeseen vaihdon tila). Kun lupa annetaan apukuumavesivaraajalle, sisäyksikön tilanlämmitys kytketään pois päältä.

Asentajan viiteopas

5 Käyttökohdeohjeita

b b

FHL1

FHL2

FHL3

f g

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

1 2 3 4 X Y

Indoor

▪ Bivalenttinen toiminta on mahdollista vain tilanlämmitykselle, EI

kuuman veden tuottamiselle. Kuumaa vettä tuotetaan aina sisäyksikköön liitetyssä kuumavesivaraajassa.

TIETOJA

▪ Lämpöpumpun lämmitystoiminnan aikana

lämpöpumppu on toiminnassa saavuttaakseen kaukosäätimen kautta asetetun halutun lämpötilan. Kun säästä riippuva toiminta on käytössä, veden lämpötila määritetään automaattisesti ulkolämpötilan mukaan.

▪ Apukuumavesivaraajaan lämmitystoiminnan aikana

apukuumavesivaraaja toimii saavuttaakseen apukuumavesivaraajan säätimen kautta asetetun halutun veden lämpötilan.

Asennus

▪ Ota apukuumavesivaraaja käyttöön seuraavasti:

▪ Asenna digitaalinen I/O-piirilevy (lisävaruste EKRP1HB).

▪ Liitä digitaalisen I/O-piirilevyn X1 ja X2 (vaihto ulkoiseen

lämmönlähteeseen) apukuumavesivaraajan termostaattiin.

▪ Katso lämmönluovuttajien asentamiseen liittyen kohta

"5.2Tilanlämmitysjärjestelmän asettaminen"sivulla9.

Määritykset

Käyttöliittymän kautta (apuohjelma):

▪ Aseta bivalenttisen järjestelmän käyttö ulkoiseksi

lämmönlähteeksi.

▪ Aseta bivalenttinen lämpötila ja hystereesi.

HUOMIOITAVAA

▪ Varmista, että bivalenttisessa hystereesissä on

riittävästi erotusta, jotta vaihtoa sisäyksikön ja apukuumavesivaraajan välillä ei tehdä jatkuvasti.

▪ Jatkuva vaihtaminen voi aiheuttaa

apukuumavesivaraajan syöpymistä. Ota yhteyttä apukuumavesivaraajan valmistajaan lisätietoja varten.

Apukoskettimen käynnistämä vaihto ulkoiseen lämmönlähteeseen

▪ Mahdollinen vain ulkoisessa huonetermostaatin hallinnassa JA

yhdellä lähtöveden lämpötila-alueella (katso

"5.2Tilanlämmitysjärjestelmän asettaminen"sivulla9).

▪ Apukosketin voi olla:

▪ Ulkolämpötilatermostaatti

▪ Sähkötariffikosketin

▪ Manuaalisesti käytettävä kosketin

▪ …

▪ Asennus: Liitä seuraava kenttäjohdotus:

▪ Varmista, että lämpöpumpun paluuveden lämpötila EI ylitä

lämpötilaa 55°C. Toimi seuraavasti:

▪ Aseta haluttu veden lämpötila apukuumavesivaraajan

säätimestä korkeintaan lämpötilaan 55°C.

▪ Asenna termostaattiventtiili lämpöpumpun

paluuvesivirtaukseen.

▪ Aseta termostaattiventtiili sulkeutumaan lämpötilan 55°C

yläpuolella ja avautumaan lämpötilan 55°C alapuolella.

▪ Asenna takaiskuventtiilit.

▪ Varmista, että vesipiirissä on vain yksi paisunta-astia. Paisunta-

astia on asennettu valmiiksi sisäyksikköön.

Asentajan viiteopas

a Sisäyksikkö b Lämmönvaihdin c Varalämmitin d Pumppu e Sulkuventtiili (ei sisälly toimitukseen)

f Takaiskuventtiili (ei sisälly toimitukseen) g Sulkuventtiili (ei sisälly toimitukseen) h Kollektori (ei sisälly toimitukseen)

i Apukuumavesivaraaja (ei sisälly toimitukseen) j Pumpun termostaattiventtiili (ei sisälly toimitukseen)

FHL1...3 Lattialämmitys

HUOMIOITAVAA

▪ Varmista, että apukuumavesivaraaja ja sen integrointi

järjestelmään täyttävät sovellettavan lainsäädännön.

▪ Daikin EI ole vastuussa

apukuumavesivaraajajärjestelmän virheellisistä tai vaarallisista tilanteista.

BTIKuumavesivaraajan termostaatin tulo

A Apukosketin (yleensä suljettu)

H Lämmitystarpeen huonetermostaatti (lisävaruste) K1A Sisäyksikön aktivoinnin apurele (ei sisälly toimitukseen) K2A Kuumavesivaraajan aktivoinnin apurele (ei sisälly

toimitukseen)

Indoor Sisäyksikkö

Auto Automaattinen

Boiler Kuumavesisäiliö

HUOMIOITAVAA

▪ Varmista, että apukoskettimessa on riittävästi erotusta

tai aikaviivettä, jotta vaihtoa sisäyksikön ja apukuumavesivaraajan välillä ei tehdä jatkuvasti.

▪ Jos apukosketin on ulkolämpötilatermostaatti, asenna

termostaatti varjoon, jotta suora auringonvalo EI vaikuta siihen tai käynnistä ja sammuta sitä.

▪ Jatkuva vaihtaminen voi aiheuttaa

apukuumavesivaraajan syöpymistä. Ota yhteyttä apukuumavesivaraajan valmistajaan lisätietoja varten.

EGSQH10S18AA9W

Daikin Altherma -maalämpöpumppu

4P351748-1F – 2018.02

5 Käyttökohdeohjeita

FHL1

FHL2

FHL3

a e

hgg

5.4 Kuumavesivaraajan asettaminen

5.4.1 Järjestelmän kaavio –Integroitu kuumavesivaraaja

a Sisäyksikkö

b Lämmönvaihdin

c Varalämmitin

d Pumppu

e Moottoroitu 3‑tieventtiili

f Kuumavesivaraaja g Sulkuventtiili (ei sisälly toimitukseen) h Kollektori (ei sisälly toimitukseen)

FHL1...3 Lattialämmitys

UI Käyttöliittymä

5.4.2 Kuumavesivaraajan halutun lämpötilan asettaminen

Ihmiset kokevat veden kuumana, kun sen lämpötila on 40°C. Sen vuoksi kuuman veden kulutus ilmaistaan vastaavana kuuman veden tilavuutena lämpötilassa 40°C. Voit kuitenkin asettaa kuumavesivaraajan lämpötilan korkeammaksi (esimerkiksi 53°C), joka sitten sekoitetaan kylmään veteen (esimerkiksi 15°C).

Kuumavesivaraajan tilavuuden ja halutun lämpötilan asettaminen: 1 Kuuman veden kulutuksen määrittäminen (vastaava kuuman

veden tilavuus lämpötilassa 40°C).

2 Kuumavesivaraajan tilavuuden ja halutun lämpötilan

määrittäminen.

Kuuman veden kulutuksen määrittäminen

Vastaa seuraaviin kysymyksiin ja laske kuuman veden kulutus (vastaava kuuman veden tilavuus lämpötilassa 40°C) käyttämällä tyypillisiä veden tilavuuksia:

Kysymys Tyypillinen veden tilavuus

Kuinka monta suihkua tarvitaan päivittäin?

Kuinka monta kylpyä tarvitaan päivittäin?

Kuinka paljon vettä tarvitaan keittiön lavuaarissa päivittäin?

Onko muita kuuman veden tarpeita?

1suihku = 10min × 10l/min = 100l

1 kylpy = 150 l

1lavuaari = 2min × 5l/min = 10l

—

▪ 3 suihkua

▪ 1 kylpy

▪ 3 lavuaarillista

Silloin kuuman veden kulutus = (3×100 l) + (1×150 l) + (3×10l) = 480l

Kuumavesivaraajan tilavuuden ja halutun lämpötilan määrittäminen

Kaava Esimerkki

V1=V2+V2×(T2−40)/(40−T1) Jos:

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

Silloin V1= 280l

V2=V1×(40−T1)/(T2−T1) Jos:

▪ V1=480l

▪ T2=54°C

▪ T1=15°C

Silloin V2 = 307l

V1Kuuman veden kulutus (vastaava kuuman veden tilavuus

lämpötilassa 40°C)

V2Vaadittu kuuman veden tilavuus vain kerran

lämmitettäessä T2Kuumavesivaraajan lämpötila T1Kylmän veden lämpötila

Mahdolliset kuumavesivaraajan tilavuudet

Tyyppi Mahdolliset tilavuudet

Integroitu kuumavesivaraaja ▪ 180l

Energiansäästövinkkejä

▪ Jos kuuman veden kulutus vaihtelee päivittäin, voit ohjelmoida

viikoittaisen ajastimen ja asettaa erilaiset halutut kuumavesivaraajan lämpötilat kullekin päivälle.

▪ Mitä alhaisempi kuumavesivaraajan lämpötila on, sitä

kustannustehokkaampi se on.

▪ Lämpöpumppu voi itsessään tuottaa korkeintaan 55°C:ista vettä.

Lämpöpumppuun integroitu sähkövastus voi lisätä tätä lämpötilaa. Se kuitenkin kuluttaa enemmän energiaa. Daikin suosittelee halutun kuumavesivaraajan lämpötilan asettamista lämpötilaa 55°C alhaisemmaksi, jotta voit välttyä sähkövastuksen käytöltä.

▪ Kun lämpöpumppu tuottaa kuumaa vettä, se ei voi lämmittää tilaa.

Kun tarvitset samaan aikaan kuumaa vettä ja tilanlämmitystä, Daikin suosittelee tuottamaan kuuman veden öisin, jolloin tilanlämmityksen tarve on alhaisempi.

5.4.3 Asennus ja kokoonpano – Kuumavesivaraaja

▪ Suurta kuuman veden kulutusta varten kuumavesivaraajaa voi

lämmittää useita kertoja päivässä.

▪ Voit lämmittää kuumavesivaraajan haluttuun kuumavesivaraajan

lämpötilaan seuraavilla energialähteillä:

▪ Lämpöpumpun termodynaaminen jakso

▪ Sähköinen varalämmitin

▪ Jos haluat tietoja energiankulutuksen optimoinnista kuuman

veden tuottamista varten, katso "8Configuration"sivulla34.

Esimerkki: Jos perheen (4 henkeä) kuuman veden päivittäinen käyttö on seuraavanlainen:

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

5 Käyttökohdeohjeita

b c

c e

0 1

450896.005

5.4.4 Kuumavesipumppu välitöntä kuumaa vettä varten

Asennus

a Kuumavesivaraaja b Kuumavesipumppu (ei sisälly toimitukseen) c Suihku (ei sisälly toimitukseen) d Kylmä vesi e Kuuma lähtövesi

f Kiertoliitäntä

▪ Kun kuumavesipumppu liitetään, hanasta saa välittömästi kuumaa

vettä.

▪ Kuumavesipumppu ja asennus eivät sisälly toimitukseen ja ne

ovat asentajan vastuulla.

▪ Lisätietoja kiertoliitännän liittämisestä: katso

"7Asennus"sivulla23.

Määritykset

▪ Katso lisätietoja kohdasta "8Configuration"sivulla34.

▪ Voit ohjelmoida ajastimen kuumavesipumpun hallintaan

kaukosäätimestä. Voit katsoa lisätietoja käyttäjän viiteoppaasta.

5.4.5 Kuumavesipumppu desinfiointia varten

Asennus

▪ Voit lukea energiatiedot:

▪ Kuukautta kohden

▪ Vuotta kohden

TIETOJA

Laskettu tuotettu lämpö ja kulutettu energia ovat arvioita eikä niiden tarkkuutta voida taata.

5.5.1 Tuotettu lämpö

TIETOJA

Tuotetun lämmön laskemiseen käytettävät anturit kalibroidaan automaattisesti.

▪ Tuotettu lämpö lasketaan sisäisesti ja sen perustana ovat:

▪ Lähtö- ja tuloveden lämpötila

▪ Virtausnopeus

▪ Asennus ja kokoonpano: lisävarusteita ei tarvita.

5.5.2 Kulutettu energia

Kulutetun energian mittaaminen

▪ Vaatii ulkoisia virtamittareita.

▪ Asennus ja määritykset: Jos käytät sähköisiä virtamittareita, aseta

pulssien määrä/kWh kullekin mittarille kaukosäätimestä. Kulutetun energian tiedot ovat saatavilla vain, jos tämä asetus on määritetty.

TIETOJA

Kun mittaat sähköistä virrankulutusta, varmista, että sähköiset virtamittarit kattavat järjestelmän KOKO virtatulon.

a Kuumavesivaraaja b Kuumavesipumppu (ei sisälly toimitukseen) c Lämmitinelementti (ei sisälly toimitukseen) d Takaiskuventtiili (erikseen hankittava) e Suihku (ei sisälly toimitukseen)

f Kylmä vesi g Kuuma lähtövesi h Kiertoliitäntä

▪ Kuumavesipumppu on hankittava erikseen ja sen asennus on

asentajan vastuulla.

▪ Kuumavesivaraajan lämpötila voidaan asettaa korkeintaan

lämpötilaan 60°C. Jos sovellettava lainsäädäntö vaatii korkeamman lämpötilan desinfiointiin, voit liittää kuumavesipumpun ja lämmitinelementin edellä osoitetulla tavalla.

▪ Jos sovellettava lainsäädäntö vaatii vesiputkien desinfioinnin

hanaan saakka, voit liittää kuumavesipumpun ja lämmitinelementin (tarvittaessa) edellä osoitetulla tavalla.

Määritykset

Sisäyksikkö voi ohjata kuumavesipumpun toimintaa. Katso lisätietoja kohdasta "8Configuration"sivulla34.

5.5 Energiamittauksen asettaminen

▪ Voit lukea seuraavat energiatiedot kaukosäätimen kautta:

▪ Tuotettu lämpö

▪ Kulutettu energia

▪ Voit lukea energiatiedot:

▪ Tilanlämmitystä varten

▪ Kuuman veden tuotantoa varten

5.5.3 Normaalin kWh-taksan virransyöttö

Yleinen sääntö

Yksi koko järjestelmän kattava virtamittari riittää.

Asennus

Liitä virtamittari kohtiin X5M/7 ja X5M/8.

Virtamittarin tyyppi

Ota käyttöön kolmivaihevirtamittari.

Esimerkki

A Sisäyksikkö

a Sähkökaappi (L1/L2/L3/N) b Virtamittari (L1/L2/L3/N) c Sulake (L1/L2/L3/N) d Varalämmitin (L1/L2/L3/N) e Sisäyksikkö (L1/L2/L3/N)

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

5 Käyttökohdeohjeita

A8P

DI4

DI3

DI1

Poikkeus

▪ Voit käyttää toista virtamittaria jos:

▪ Yhden mittarin virtaa-ala ei riitä.

▪ Sähkömittaria ei voi asentaa helposti sähkökaappiin.

▪ Liittäminen ja asennus:

▪ Liitä toinen virtamittari kohtiin X5M/9 ja X5M/10.

▪ Molempien mittarien virrankulutustiedot lisätään ohjelmistossa,

joten sinun EI tarvitse asettaa, minkä virrankulutuksen mikäkin mittari kattaa. Sinun tarvitsee vain asettaa molempien mittarien pulssien määrä.

▪ Katso luvusta "5.5.4Toivotun kWh-taksan virransyöttö" sivulla 17

esimerkki kahdesta virtamittarista.

5.5.4 Toivotun kWh-taksan virransyöttö

Asennus

▪ Liitä virtamittari 1 kohtiin X5M/7 ja X5M/8.

▪ Liitä virtamittari 2 kohtiin X5M/9 ja X5M/10.

Katso "6.4.3 Sähköliitäntöjen yleiskuvaus ulkoisia toimilaitteita

lukuun ottamatta"sivulla22.

5.6 Virrankulutuksen hallinnan asettaminen

▪ Virrankulutuksen hallinta:

▪ Mahdollistaa koko järjestelmän virrankulutuksen hallinnan

(sisäyksikön ja varalämmittimen summa).

▪ Kokoonpano: Aseta kaukosäätimestä tehon rajoitustaso ja

kuinka se on saavutettava.

▪ Tehon rajoitustaso voidaan ilmaista jommallakummalla

seuraavista tavoista:

▪ Suurin virrantarve (A)

▪ Suurin ottoteho (kW)

▪ Tehon rajoitustaso voidaan aktivoida jommallakummalla

seuraavista tavoista:

▪ Pysyvästi

▪ Digitaalisten tulojen kautta

TIETOJA

▪ Hätäkäytön aikana virrankulutuksen hallintaa EI

käytetä. Tämä johtuu siitä, että varalämmittimen kapasiteetti on suurempi kuin tavallisen käytön aikana (9kW eikä 6kW), joten siksi yksikön laskema teho on alhaisempi kuin todellinen teho.

▪ Jos tehon rajoitus on käytössä, tilan lämmityksessä EI

voi taata veden lämpötilan asetuspisteitä, jotka ovat yli 60°C.

DI Digitaalinen tulo (tehon rajoitustaso)

a Tehon rajoitus aktiivinen b Todellinen ottoteho

Asennus ja määritykset

▪ Lisävarusteita ei tarvita.

▪ Aseta virrankulutuksen hallinnan asetukset käyttöliittymän avulla

kohdassa "Yleiskuvausasetusten mukauttaminen" sivulla 35 kuvatulla tavalla (katso kaikkien asetusten kuvaus luvusta

"8Configuration"sivulla34):

▪ Valitse jatkuva rajoitustila

▪ Valitse rajoitustyyppi (teho kilowatteina tai virta ampeereina)

▪ Aseta haluttu tehon rajoitustaso

HUOMIOITAVAA

Aseta virrankulutukseksi vähintään ±3kW tilanlämmityksen ja kuuman veden tuotannon varmistamiseksi ja salli vähintään varalämmittimen vaihe 1.

5.6.2 Tehon rajoitus aktivoidaan digitaalisilla tuloilla

Tehon rajoitus on hyödyllistä myös yhdessä energianhallintajärjestelmän kanssa.

Koko Daikin-järjestelmän tehoa tai virtaa rajoitetaan dynaamisesti digitaalisten tulojen avulla. Tehon rajoitustaso asetetaan kaukosäätimellä rajoittamalla jompaakumpaa seuraavista:

▪ Virta (A)

▪ Ottoteho (kW)

Energianhallintajärjestelmä (ei sisälly toimitukseen) päättää tietyn tehon rajoitustason aktivoinnista. Esimerkki: Koko talon suurimman tehon rajoittaminen (valaistus, kodinkoneet, tilanlämmitys…).

A Sisäyksikkö B Energianhallintajärjestelmä

a Tehon rajoituksen aktivointi (4 digitaalista tuloa) b Varalämmitin

5.6.1 Pysyvä tehon rajoitus

Pysyvä tehon rajoitus on hyödyllinen varmistamaan järjestelmän suurin teho- tai virtatulo. Joissakin maissa lainsäädäntö rajoittaa tilanlämmityksen ja kuuman veden tuoton suurinta virrankulutusta.

PiOttoteho

t Aika

DI Digitaaliset tulot (tehon rajoitustasot)

a Tehon rajoitus aktiivinen b Todellinen ottoteho

Asennus

▪ Tarvepiirilevy (lisävaruste EKRP1AHTA) vaaditaan.

▪ Korkeintaan neljää digitaalista tuloa käytetään vastaavan tehon

rajoitustason aktivoimiseen:

▪ DI1 = heikoin rajoitus (suurin energiankulutus)

▪ DI4 = voimakkain rajoitus (alhaisin energiankulutus)

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

PiOttoteho

t Aika

▪ Voit katsoa digitaalisten tulojen tekniset ominaisuudet

kytkentäkaaviosta.

Asentajan viiteopas

6 Valmistelu

A B

>500

≥50≥50

(mm)

Configuration

Aseta virrankulutuksen hallinnan asetukset käyttöliittymän avulla kohdassa "Yleiskuvausasetusten mukauttaminen" sivulla 35 kuvatulla tavalla (katso kaikkien asetusten kuvaus luvusta

"8Configuration"sivulla34):

▪ Valitse aktivointi digitaalisilla tuloilla.

▪ Valitse rajoitustyyppi (teho kilowatteina tai virta ampeereina).

▪ Aseta haluttu tehon rajoitustaso vastaamaan kutakin digitaalista

tuloa.

TIETOJA

Jos useampi kuin 1 digitaalinen tulo on suljettu (samanaikaisesti), digitaalisen tulon ensisijaisuus on kiinteä: DI4 ensisijainen>…>DI1.

5.6.3 Tehon rajoitustoimenpide

Kompressorin tehokkuus on parempi kuin sähköisen lämmittimen. Sen vuoksi sähköistä lämmitintä rajoitetaan ja se sammutetaan ensin. Järjestelmä rajoittaa virrankulutusta seuraavassa järjestyksessä:

1 Rajoittaa sähköistä lämmitintä. 2 Sammuttaa sähköisen lämmittimen. 3 Rajoittaa kompressoria. 4 Sammuttaa kompressorin.

Esimerkki

Ulkolämpötila

Etäulkoanturi (toimitetaan lisävarusteena) mittaa ulkoympäristön lämpötilaa.

▪ Asennus:

▪ Asenna etäulkoanturi ulos anturin (toimitetaan lisävarusteena)

asennusoppaan mukaisesti.

▪ Katso ohjeita etäulkoanturin liittämisestä sisäyksikköön

kohdasta "7.6.7Etäulkoanturin liittäminen"sivulla31.

▪ Määritys: Ei mitään.

6 Valmistelu

6.1 Yleiskuvaus: Valmistelu

Tässä luvussa kerrotaan, mitä täytyy tehdä ja tietää ennen asennuspaikalle menemistä.

Se sisältää tietoja seuraavista asioista:

▪ Asennuspaikan valmistelu

▪ Putkiston valmistelu

▪ Sähköjohtojen valmistelu

6.2 Asennuspaikan valmisteleminen

ÄLÄ asenna yksikköä usein työntekoon käytettäviin paikkoihin. Yksikkö täytyy peittää rakennustöiden (esim. hionnan) ajaksi, kun syntyy paljon pölyä.

Valitse asennuspaikka, jossa on riittävästi tilaa yksikön kantamiseen paikalle ja sieltä pois.

PhTuotettu lämpö CeKulutettu energia

A Kompressori B Varalämmitin

a Rajoitettu kompressorin toiminta b Täysi kompressorin toiminta c Varalämmittimen vaihe 1 kytketty päälle d Varalämmittimen vaihe 2 kytketty päälle

5.7 Ulkoisen lämpötila-anturin asettaminen

Sisälämpötila

Voit liittää yhden ulkoisen lämpötila-anturin. Se voi mitata sisälämpötilan. Daikin suosittelee ulkoista lämpötila-anturia seuraavissa tilanteissa:

▪ Huonetermostaatin hallinnassa käyttöliittymää käytetään

huonetermostaattina ja se mittaa sisälämpötilan. Sen vuoksi käyttöliittymä on asennettava sijaintiin:

▪ Jossa huoneen keskilämpötilaa voidaan seurata

▪ Joka ei ole alttiina suoralle auringonvalolle

▪ Joka ei ole lämmönlähteen lähellä

▪ Jossa ulkoilma tai veto esimerkiksi oven avaamisen/sulkemisen

takia ei vaikuta siihen

▪ Jos tämä EI ole mahdollista, Daikin suosittelee etäsisäanturin

liittämistä (lisävaruste KRCS01-1).

▪ Asennus: Katso ohjeita asennukseen etäsisäanturin

asennusoppaasta.

▪ Määritys: Valitse huoneanturi [A.2.2.B].

Asentajan viiteopas

6.2.1 Sisäyksikön asennuspaikan vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

▪ Sisäyksikkö on suunniteltu vain sisäasennusta varten ja

lämpötiloihin 5~30°C.

▪ Huomioi seuraavat tilan asennusohjeet:

▪ Pohjan on oltava riittävän kova kestämään yksikön painon. Ota

täynnä vettä olevan kuumavesivaraajan paino huomioon. Huolehdi siitä, että vesi ei vuodon sattuessa pääse vahingoittamaan asennustilaa eikä ympäristöä.

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai

höyryä. Muoviosat voivat huonontua ja irrota tai aiheuttaa vesivuodon.

EGSQH10S18AA9W

Daikin Altherma -maalämpöpumppu

4P351748-1F – 2018.02

6 Valmistelu

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

70°C

65°C

b b d

▪ Äänelle herkät paikat (esim. lähellä makuuhuonetta), jotta

käyttöäänet eivät aiheuta ongelmia.

▪ Paikat, joissa on korkea ilmankosteus (enintään RH=85%),

esimerkiksi kylpyhuone.

▪ Paikat, jotka voivat jäätyä. Sisäyksikön ympäristön lämpötilan on

oltava >5°C.

6.3 Putkiston valmistelu

6.3.1 Piirin vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

HUOMIOITAVAA

Varmista muoviputkia käytettäessä, että ne kestävät hapen diffuusion DIN 4726 -luokituksen mukaisesti. Hapen leviäminen putkistoon voi johtaa ylimääräiseen korroosioon.

Piirityypit. Kylmäainepiiriä lukuun ottamatta yksikön sisällä on 2 muuta piiriä. Tulevaa tarvetta varten: porausreikään liitetty piiri on nimeltään suolaliuospiiri ja lämmönluovuttajiin liitetty piiri on nimeltään tilanlämmityspiiri.

▪ Putkien liittäminen – Lainsäädäntö. Varmista, että kaikki tulo- ja

poistoveden putkien liitännät tehdään sovellettavan lainsäädännön ja “Asennus”-luvun mukaisesti.

▪ Putkien liittäminen – Voima. ÄLÄ käytä liikaa voimaa tehdessäsi

putkiliitäntöjä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä.

▪ Putkien liittäminen – Työkalut. Käytä vain soveltuvia työkaluja

messingin käsittelyyn, sillä se on pehmeä materiaalia. Jos näin EI toimita, putket voivat vahingoittua.

▪ Putkien liittämine – Ilma, kosteus, pöly. Piiriin päässyt ilma,

kosteus tai pöly voi aiheuttaa ongelmia. Voit estää tämän seuraavasti:

▪ Käytä vain puhtaita putkia

▪ Pidä putken suuta alaspäin poistaessasi purseita.

▪ Työntäessäsi putkea seinän läpi peitä putken pää estääksesi

pölyn ja/tai epäpuhtauksien pääsyn putkeen.

▪ Käytä hyvää kierretiivistettä liitäntöjen tiivistämiseen.

▪ Suljettu piiri. Käytä sisäyksikköä VAIN suljetussa

vesijärjestelmässä suolaliuospiirin ja tilanlämmityspiirin kanssa. Järjestelmän käyttäminen avoimessa vesijärjestelmässä johtaa liialliseen syöpymiseen.

Malli Minimivirtaus varalämmitintoiminnan

aikana

10 ▪ Tilanlämmityspiiri: 12l/min

▪ Suolaliuospiiri: 25l/min

▪ Erikseen hankittavat osat – Neste. Käytä vain materiaaleja,

jotka ovat yhteensopivia järjestelmässä käytettävän nesteen ja sisäyksikössä käytettyjen materiaalien kanssa.

▪ Erikseen hankittavat osat – Nesteen paina ja lämpötila.

Huolehdi siitä, että putkiston komponentit kestävät nesteen paineen ja lämpötilan.

▪ Nesteen paine – Tilanlämmitys- ja suolaliuospiiri.

Tilanlämmitys- ja suolaliuospiirin suurin nesteenpaine on 4 baaria. Huolehdi riittävistä turvatoimista vesipiireistä varmistaaksesi, että maksimipainetta EI ylitetä.

▪ Nesteen paine – Kuumavesivaraajan säiliö.

Lämminvesivaraajan enimmäisnesteenpaine on 10 baaria. Huolehdi riittävistä turvatoimista vesipiireistä varmistaaksesi, että maksimipainetta EI ylitetä.

▪ Nesteen lämpötila. Kaikkien asennettujen putkien ja putkien

varusteiden (venttiili, liitännät,...) ON kestettävä seuraavia lämpötiloja.

TIETOJA

Seuraava kuva on esimerkki ja se EI välttämättä vastaa järjestelmäsi kaaviota.

VAROITUS

Avoimeen pohjavesijärjestelmään liitettäessä välilämmönvaihdin vaaditaan, jotta yksikkö ei vahingoittuisi (lika, jäätyminen).

▪ Glykoli. Turvallisuussyistä EI ole sallittua lisätä minkäänlaista

glykolia tilanlämmityspiiriin.

▪ Putken pituus. On suositeltavaa välttää pitkiä putkia

kuumavesivaraajan ja kuuman veden loppupisteen (suihku, kylpy, ...) välillä ja välttää päättyviä putkia.

▪ Putkiston halkaisija. Valitse putkiston läpimitta tarvittavan

virtauksen ja pumpun käytettävissä olevan ulkoisen staattisen paineen mukaan. Katso sisäyksikön ulkoisen staattisen paineen käyrät luvusta "14Tekniset tiedot"sivulla68.

▪ Nesteen virtaus. Voit katsoa sisäyksikön toiminnan vaatiman

veden vähimmäisvirtauksen seuraavasta taulukosta. Kun virtaus on vähäisempi, virtausvirhe 7H tulee näkyviin ja sisäyksikkö pysähtyy.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

a Sisäyksikkö b Lämmönvaihdin c Varalämmitin d Pumppu e Sulkuventtiili

f Moottoroitu 3-tieventtiili g Moottoroitu 2-tieventtiili (ei sisälly toimitukseen) h Kollektori

i Kuumavesivaraaja

j Lämmönvaihtimen kierukka

FCU1...3 Puhallinkonvektoriyksikkö (lisävaruste) FHL1...3 Lattialämmityssilmukka

Asentajan viiteopas

6 Valmistelu

c d

a b

▪ Tyhjennys – Alimmat kohdat. Huolehdi siitä, että järjestelmän

alimmissa kohdissa on tyhjennyshanat piirin täydellistä tyhjentämistä varten.

▪ Tyhjennys – Paineenalennusventtiili. Varmista

paineenalennusventtiilin asianmukainen tyhjennys, jotta nestettä ei tipu yksiköstä. Katso "7.5.5Paineenalennusventtiilin liittäminen

tyhjennykseen"sivulla27.

VAROITUS

▪ Kaikkien suolaliuoksen paineenalennusventtiiliin

liitettyjen putkien ON oltava jatkuvasti alaspäin meneviä.

▪ Suolaliuoksen paineenalennusventtiilin poistoputken

ON loputtava turvalliseen, näkyvään paikkaan, jossa se ei aiheuta mitään vaaroja lähellä oleville henkilöille.

▪ Ilmaventtiilit. Huolehdi, että järjestelmän korkeimmissa kohdissa

on ilmaventtiilit, jotka ovat helposti saatavilla huoltoa varten. Sisäyksikössä on tilanlämmityspuolella automaattinen ilmanpoistoventtiili. Tarkasta, että tätä ilmanpoistoventtiiliä EI kiristetä liikaa, jotta vesipiirin automaattinen ilmanpoisto on mahdollinen.

▪ Zn-pinnoitetut osat. ÄLÄ koskaan käytä Zn-pinnoitettuja osia

nestepiirissä. Koska yksikön sisäinen nestepiiri käyttää kupariputkistoa, seurauksena voi olla liiallista syöpymistä. Suolaliuospiirissä käytetyt Zn-pinnoitetut osat voivat johtaa jäätymisenestonesteen tai syöpymisenestoaineen tiettyjen osien saostumiseen.

VAROITUS

Glykolin vuoksi järjestelmän syöpyminen on mahdollista. Estoton glykoli muuttuu happamaksi hapen vaikutuksesta. Kupari ja korkeat lämpötilat kiihdyttävät tätä prosessia. Hapan estoton glykoli aiheuttaa metallipintoihin galvaanista syöpymistä, joka aiheuttaa vakavaa vahinkoa järjestelmälle. Sen vuoksi on tärkeää, että:

▪ vedenkäsittelyn hoitaa pätevä asiantuntija,

▪ valitaan syöpymistä estäviä aineita sisältävä glykoli

estämään glykolin hapettumisen aiheuttamia happoja,

▪ autoille tarkoitettua glykolia ei käytetä, koska niiden

syöpymisenestoaineilla on rajallinen käyttöaika ja ne sisältävät silikaatteja, jotka voivat liata tai tukkia järjestelmän,

▪ galvanisoituja putkia EI käytetä glykolijärjestelmissä,

koska sen käyttö voi johtaa glykolin syöpymisenestoaineen tiettyjen osien saostumiseen.

TIETOJA

Huomioi jäätymisenestoaineiden hygroskooppiset ominaisuudet: ne imevät itseensä kosteutta ympäristöstä. Jos jäätymisenestoainesäiliön korkki jätetään pois, veden pitoisuus nousee. Jäätymisenestoainepitoisuus on silloin oletettua pienempi. Sen seurauksena järjestelmä voi jäätyä odottamatta.

ON toimittava niin, että jäätymisenestoaine altistuu mahdollisimman vähän ilmalle.

▪ Muut metalliset putket kuin messinkiputket. Jos käytetään

muita kuin messinkiputkia, eristä messinki ja muu materiaali oikein, jotta ne EIVÄT kosketa toisiaan. Tämä estää galvaanisen syöpymisen.

▪ Venttiili – Vaihtoaika. Jos tilanlämmityspiirissä käytetään 2-

tieventtiiliä, venttiilin enimmäisvaihtoajan ON oltava 60 sekuntia.

▪ Kuumavesivaraajan säiliö – Kapasiteetti. Veden seisomisen

välttämiseksi on tärkeää, että kuumavesivaraajan säiliön kapasiteetti vastaa päivittäistä kuuman veden kulutusta.

▪ Kuumavesivaraajan säiliö – Asennuksen jälkeen. Heti

asennuksen jälkeen kuumavesivaraajan säiliö on huuhdeltava puhtaalla vedellä. Tämä toimenpide on toistettava vähintään kerran päivässä 5 peräkkäisen asennusta seuraavan päivän ajan.

▪ Kuumavesivaraajan säiliö – Seisonta. Tilanteissa, joissa

kuumaa vettä ei kuluteta pitkään aikaan, laitteisto ON huuhdeltava uudella vedellä ennen käyttöä.

▪ Kuumavesivaraajan säiliö – Desinfiointi. Katso tietoja

kuumavesivaraajan desinfiointitoiminnosta kohdasta

"8.3.2Kuuman veden hallinta: edistynyt"sivulla47.

▪ Termostaattisekoitusventtiilit. Sovellettava lainsäädäntö voi

vaatia termostaattisekoitusventtiilien asentamisen.

▪ Hygienia. Asennus on tehtävä sovellettavan lainsäädännön ja se

saattaa vaatia ylimääräisiä hygieniaan liittyviä asennustoimenpiteitä.

▪ Kiertopumppu. Sovellettava lainsäädäntö voi vaatia, että

kiertopumppu liitetään kuuman veden loppupisteen ja kuumavesivaraajan kiertoliitännän välille.

a Kiertoliitäntä b Kuumavesiliitäntä c Suihku d Kiertopumppu

6.3.2 Kaava paisunta-astian esipaineen laskemiseen

Astian esipaine (Pg) riippuu asennuksen korkeuserosta (H):

Pg=0,3+(H/10) (bar)

6.3.3 Tilanlämmityspiirin ja suolaliuospiirin veden määrän ja virtausnopeuden tarkistaminen

Sisäyksikkössä on 2 10-litraista paisunta-astiaa, joista toinen on tilanlämmityspiirille ja toinen suolaliuospiirille.

Varmista, että laite toimii oikein:

▪ Tarkista vähimmäis- ja enimmäisvesimäärä.

▪ Paisunta-astian esipainetta voi olla tarpeen säätää.

▪ Tarkista tilanlämmityksen kokonaisvesimäärä.

▪ Tarkista yksikön suolaliuoksen kokonaismäärä.

Veden vähimmäismäärä

Tarkista, että asennuksen kokonaisvesimäärä piiriä kohden ILMAN sisäyksikön sisäisen veden määrää on vähintään 20 litraa.

TIETOJA

Jos vähintään 1 kW:n minimilämmityskuorma voidaan taata ja asentaja on muuttanut asetuksen [9‑04] tilasta 1 tilaan 4°C, veden minimimäärä voidaan laskea 10litraan.

TIETOJA

Kriittisissä prosesseissa tai huoneissa, joissa on suuri lämpökuorma, vettä voidaan kuitenkin tarvita enemmän.

HUOMIOITAVAA

Jos jokaisen tilan lämmitys-/jäähdytyssilmukan kiertoa ohjataan kauko-ohjatuilla venttiileillä, on tärkeää, että tämä vähimmäisvesimäärä säilyy, vaikka kaikki venttiilit olisi suljettu.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

6 Valmistelu

FHL1

FHL2

FHL3

M2T2M3

d d

2.5

1.5

0.5

0.3

0 400200 600 800 1000

2.5

1.5

0.5

0 500 1000 1500 1750

a Sisäyksikkö

b Lämmönvaihdin

c Varalämmitin

d Pumppu

e Sulkuventtiili (ei sisälly toimitukseen)

f Kollektori (ei sisälly toimitukseen)

g Ohivirtausventtiili (ei sisälly toimitukseen)

FHL1...3 Lattialämmityssilmukka (ei sisälly toimitukseen)

T1...3 Erillinen huonetermostaatti (lisävaruste)

M1...3 Erillinen moottoroitu venttiili ohjaussilmukkaan FHL1...3 (ei

sisälly toimitukseen)

Veden enimmäismäärä

Käytä seuraavia kaavioita määrittämään veden enimmäismäärä laskettua esipainetta varten. Suolaliuoksen kanssa tämä riippuu suolaliuoksen lämpötilan vaihteluista järjestelmässä. Esimerkki: vuoden aikana suolaliuoksen lämpötila voi vaihdella välillä –7°C ja 10°C, kuten kaaviossa 1, tai välillä 0°C ja 10°C, kuten kaaviossa2.

Kaavio1: Suolaliuoksen lämpötilavaihtelu on 17°C

a Esipaine (bar)

b Veden enimmäistilavuus (l)

Tilanlämmityksen astia 40% propyleeniglykolia (suolaliuoksen paisunta-astia) 29% etanolia (suolaliuoksen paisunta-astia)

Kaavio2: Suolaliuoksen lämpötilavaihtelu on 10°C

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

a Esipaine (bar) b Veden enimmäistilavuus (l)

Tilanlämmityksen astia 40% propyleeniglykolia (suolaliuoksen paisunta-astia) 29% etanolia (suolaliuoksen paisunta-astia)

Minimivirtausnopeus

Tarkista, että asennuksen minimivirtausnopeus (vaaditaan sulatus-/ varalämmitintoiminnassa) voidaan taata kaikissa olosuhteissa.

HUOMIOITAVAA

Jos jokaisen tai tietyn tilan lämmityssilmukan kiertoa ohjataan kauko-ohjatuilla venttiileillä, on tärkeää, että tämä minimivirtausnopeus säilyy, vaikka kaikki venttiilit olisi suljettu. Jos minimivirtausnopeutta ei voida saavuttaa, virtausvirhe 7H näytetään (ei lämmitystä tai toimintaa).

Vaadittu minimivirtausnopeus varalämmitintoimintaan

12l/min

Katso suositellut toimenpiteet kohdassa "9.4 Tarkistuslista

käyttöönoton aikana"sivulla56.

6.3.4 Paisunta-astian esipaineen muuttaminen

HUOMIOITAVAA

Vain valtuutettu asentaja saa säätää paisunta-astian esipainetta.

Kun paisunta-astian esipainetta (1 bar) on muutettava, huomioi seuraavat ohjeet:

▪ Käytä vain kuivatyppeä paisunta-astian esipaineen asettamiseen.

▪ Paisunta-astian esipaineen väärä asetus johtaa järjestelmän

toimintahäiriöön.

Paisunta-astian esipainetta muuttaminen on tehtävä vapauttamalla tai lisäämällä typen painetta paisunta-astian Schrader-venttiilin kautta.

a Schrader-venttiili

Asentajan viiteopas

6 Valmistelu

1+2

1+2 3

6.3.5 Veden tilavuuden tarkistaminen: Esimerkkejä

Esimerkki 1

Sisäyksikkö on asennettu 5 m vesipiirin korkeimman kohdan alapuolelle. Vesipiirin kokonaisvesimäärä on 100 l.

Toimintoja tai säätöjä ei vaadita.

Esimerkki 2

Sisäyksikkö on asennettu vesipiirin korkeimpaan kohtaan. Vesipiirin kokonaisvesimäärä on 300 l.

Toimet:

▪ Koska veden kokonaismäärä (300 l) on enemmän kuin veden

oletusmäärä (280l), esipainetta on laskettava.

▪ Vaadittu esipaine on:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Vastaava veden enimmäismäärä 0,3 baarissa on 350 l. (Katso

edellä olevan luvun kaaviota.)

▪ Koska 300 l on vähemmän kuin 350 l, paisunta-astia kelpaa

asennukseen.

6.4 Sähköjohdotuksen valmistelu

6.4.1 Tietoja sähköjohdotuksen valmistelusta

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

VAROITUS

▪ Jos virransyötöstä puuttuu tai on vääränlainen

nollajohdin, laitteisto voi rikkoutua.

▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä

vesijohtoon, ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.

▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT

ole yhteydessä teräviin reunoihin tai putkistoon, etenkään korkeapainepuolella.

▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia,

jatkojohtoja tai liitäntää tähtijärjestelmästä. Ne voivat aiheuttaa ylikuumenemisen, sähköiskun tai tulipalon.

▪ ÄLÄ asenna vaihekondensaattoria, koska tässä

yksikössä on invertteri. Vaihekondensaattori heikentää suorituskykyä ja voi aiheuttaa onnettomuuksia.

6.4.2 Tietoja toivotun kWh-taksan virransyötöstä

Sähköyhtiöt ympäri maailmaa työskentelevät ankarasti tarjotakseen luotettavaa sähköpalvelua kilpailukykyisillä hinnoilla, ja ne voivat usein laskuttaa asiakkaita edullisilla taksoilla. Esim. yösähkötaksa, vuodenajasta riippuva taksa, Wärmepumpentarif Saksassa ja Itävallassa...

Tämä laite sallii yhteyden tällaisiin toivotun kWh-taksan virransyöttöjärjestelmiin.

Kysy laitteiston asennuspaikalla toimivalta sähköyhtiöltä, voidaanko laitteisto liittää johonkin toivotun kWh-taksan virransyöttöjärjestelmään, jos sellaisia on.

Kun laitteisto on liitetty tällaiseen toivotun kWh-taksan virransyöttöön, sähköyhtiö voi:

▪ keskeyttää virransyötön laitteistoon tietyiksi ajoiksi,

▪ edellyttää, että laitteisto kuluttaa vain rajoitetun määrän sähköä

tiettyinä aikoina.

Sisäyksikkö on suunniteltu vastaanottamaan tulosignaalin, joka siirtää yksikön pakotettu pois -tilaan. Tuolloin yksikön kompressori ei toimi.

Riippuen siitä keskeytyykö virransyöttö vai ei, yksikön johdotus on erilainen.

6.4.3 Sähköliitäntöjen yleiskuvaus ulkoisia toimilaitteita lukuun ottamatta

Yleisiä huomautuksia tässä ja seuraavassa luvussa käytetyistä lyhennyksistä:

▪ E1 = Kylmäainekierron komponentit (esim. kompressori) ja

suolaliuosputkiston osat (esim. suolaliuospumppu)

▪ E2 = Kaikki muut komponentit paitsi varalämmitin

▪ E3 = Varalämmitin

Tavallinen

virransyöttö

Toivotun kWh-taksan virransyöttö

Virransyöttö EI

keskeydy

Virransyöttö

keskeytyy

Asentajan viiteopas

VAROITUS

▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki

johdotukset, ja niiden on täytettävä sovellettavan lainsäädännön määräykset.

▪ Tee sähköliitännät kiinteään johdotukseen.

▪ Kaikkien paikan päällä hankittavien komponenttien ja

kaikkien sähköasennusten on täytettävä soveltuvan lainsäädännön määräykset.

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

Kun toivotun kWh-

taksan virransyöttö Kun toivotun kWhtaksan virransyöttö aktivoidaan, virransyöttöä EI keskeytetä. Ohjain sammuttaa E1:n.

Huomaa:

Sähköyhtiön ON sallittava E2:n ja E3:n virrankulutus aina.

a Tavallinen virransyöttö b Toivotun kWh-taksan virransyöttö 1 E1:n ja E3:n virransyöttö 2 E2:n virransyöttö 3 Toivotun kWh-taksan virransyöttö (jännitteetön kosketin)

Daikin Altherma -maalämpöpumppu

aktivoidaan,

sähköyhtiö

keskeyttää

virransyötön heti tai

hetken kuluttua.

Tässä tapauksessa

hydropiirilevyn ON

saatava virtaa

erillisestä tavallisesta

virransyötöstä.

EGSQH10S18AA9W

4P351748-1F – 2018.02

7 Asennus

16 14 19

22 23

13 14 17 18

HUOMIOITAVAA

Suolaliuoksen jäätymislämpötilan asetusta voidaan muokata ja lukema on oikea kohdassa [A.6.9] suolaveden jäätym.lämpö VASTA sen jälkeen, kun olet käyttänyt valikkoa [A.8] Yleisasetukset.

Tätä asetusta voidaan mukauttaa ja/tai tallentaa sekä lukema on oikea VAIN silloin, kun hydromoduulin ja kompressorimoduulin välillä on tiedonsiirtoa. Tiedonsiirto hydromoduulin ja kompressorimoduulin välillä EI ole varmaa tai käytössä, jos:

▪ virhe “U4” näkyy käyttöliittymässä,

▪ lämpöpumppumoduuli on liitetty toivotun kWh-taksan

virransyöttöön, jonka virransyöttö keskeytyy ja toivotun kWh-taksan virransyöttö aktivoidaan.

6.4.4 Ulkoisten ja sisäisten toimilaitteiden sähköliitäntöjen yleiskuvaus

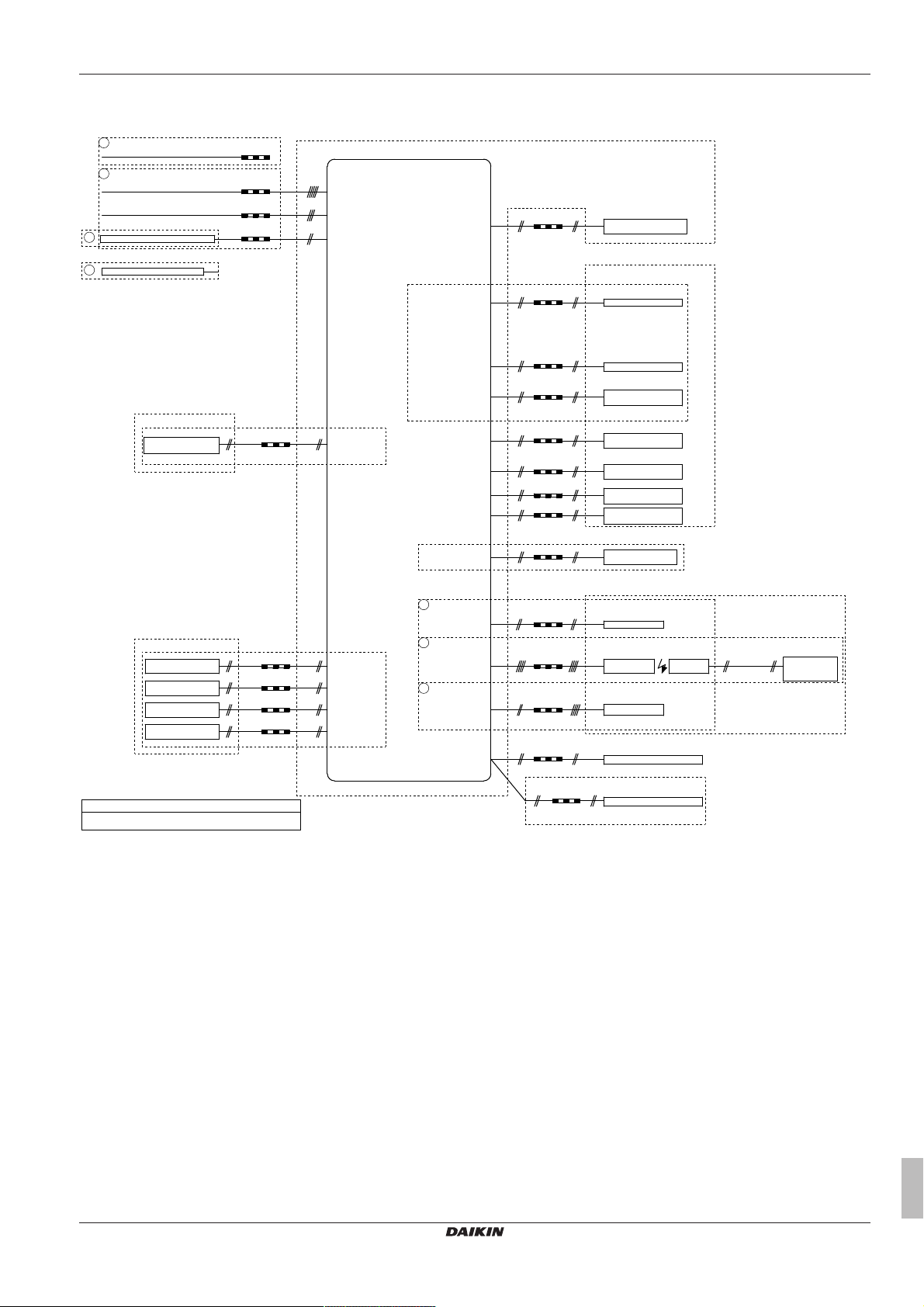

Seuraava kuva näyttää tarvittavan kenttäjohdotuksen.

TIETOJA

Seuraava kuva on esimerkki ja se EI välttämättä vastaa järjestelmäsi kaaviota.

a Sisäyksikkö

Nimike Kuvaus Johdot Suurin

Sisäyksikön virransyöttö

1 E1:n ja E3:n

virransyöttö 2 E2:n virransyöttö 2 4 Toivotun kWh-taksan

virransyöttö

(jännitteetön kosketin) 5 Normaalin kWh-taksan

virransyöttö

Käyttöliittymä

6 Käyttöliittymä 2

Oheistuotteet

12 Huonetermostaatti 3 tai 4 100mA 13 Ulkolämpötila-anturi 2 14 Sisälämpötila-anturi 2 15 Lämpöpumpun

konvektori

Erikseen hankittavat komponentit

16 Sulkuventtiili 2 100mA 17 Sähkömittari 2 (per mittari) 18 Kuumavesipumppu 2 19 Hälytyslähtö 2 20 Vaihto ulkoiseen

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

lämmönlähteen

ohjaukseen

3+N + GND

2 6,3A

4 100mA

virrantarve

(a)

(c)

(d)

(e)

(b)

Nimike Kuvaus Johdot Suurin

virrantarve

22 Virrankulutuksen

digitaaliset tulot

23 Turvatermostaatti 2

(a) Katso yksikön nimikilpi. (b) Kaapelin poikkipinta-ala vähintään 0,75mm². (c) Kaapelin poikkipinta-ala 2,5mm². (d) Kaapelin poikkipinta-ala 0,75mm² –1,25mm²,

enimmäispituus: 50m. Jännitteetön kosketin varmistaa minimikuormituksen 15V DC, 10mA.

(e) Kaapelin poikkileikkaus 0,75 mm² –1,25mm²,

enimmäispituus: 500m. Soveltuu sekä yhden käyttöliittymän että kahden käyttöliittymän liittämiseen.

2 (per tulosignaali)

(b)

(d)

HUOMIOITAVAA

Lisätietoja eri liitäntöjen teknisistä tiedoista on sisäyksikön sisäpuolella.

7 Asennus

7.1 Yleiskuvaus: Asennus

Tässä luvussa kerrotaan, mitä asennuspaikalla täytyy tehdä ja tietää järjestelmän asennusta varten.

Tyypillinen työnkulku

Asennus koostuu yleensä seuraavista vaiheista: 1 Sisäyksikön kiinnitys. 2 Suolaliuosputkiston liittäminen. 3 Vesiputkiston liittäminen. 4 Sähköjohtojen liittäminen. 5 Sisäyksikön asennuksen viimeistely.

7.2 Yksiköiden avaaminen

7.2.1 Tietoja yksiköiden avaamisesta

Yksikkö on avattava tietyissä tilanteissa. Esimerkki:

▪ Kun sähköjohdot kytketään

▪ Kun yksikköä pidetään kunnossa tai huolletaan

VAARA: SÄHKÖISKUN VAARA

ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on irrotettu.

7.2.2 Sisäyksikön avaaminen

1 Löysää ja irrota ruuvit yksikön pohjasta.

2 Paina etulevyn pohjassa olevaa painiketta.

VAROITUS: Terävät reunat

Ota kiinni etulevyn yläosasta äläkä alaosasta. Varo sormiasi, koska etulevyn alalaidassa on teräviä reunoja.

3 Liu'uta yksikön etupaneelia alaspäin ja irrota se.

HUOMIO

Etupaneeli on painava. Ole varovainen, että ET jätä sormiasi väliin, kun avaat tai suljet yksikön.

4 Löysää ja irrota 4 ruuvia, jotka pitävät yläpaneelia kiinni.

5 Irrota yläpaneeli yksiköstä.

Asentajan viiteopas

7 Asennus

4×

2×

7×

210kg

4×

2×

7.3.2 Varotoimet kun sisäyksikköä kiinnitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.3.3 Sisäyksikön asennus

1 Tuo yksikkö kuormalavalla mahdollisimman lähelle

asennuspaikkaa.

2 Nosta sisäyksikkö kuormalavalta ja aseta se lattialle.

7.2.3 Sisäyksikön kytkinrasian kannen avaaminen

3 Liu'uta sisäyksikkö paikalleen. Varmista, että sivutukipultit ovat

paikallaan, kun yksikköä käsitellään.

4 Irrota lämpöpumpun moduuli ulkokehyksestä. Poista VAIN

sivutukipultit!

7.3 Sisäyksikön kiinnitys

7.3.1 Tietoja sisäyksikön kiinnityksestä

Milloin

Sisäyksikkö on kiinnitettävä ennen kuin suolaliuos- ja vesiputkisto voidaan liittää.

Tyypillinen työnkulku

Sisäyksikön kiinnittäminen sisältää yleensä seuraavat vaiheet: 1 Sisäyksikön asentaminen.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

7 Asennus

≤1°

HUOMIOITAVAA

ÄLÄ heitä pois mitään pultteja. Ne täytyy asettaa takaisin, kun kuljetusta tai merkittävää siirtoa vaaditaan.

5 Avaa yksikön etulevy. Tarvittaessa nostamiseen voidaan

käyttää nailonnauhoja.

HUOMIOITAVAA

Tarkista, että etutukipultit ovat vaakatasossa ja niillä EI ole rasitusta. Ulko- (b) ja sisäkehyksen (c) tukijalka ON säädettävä niin, että etupultit ovat vaakatasossa. ÄLÄ säädä tukijalkaa (a)!

Pohjanäkymä:

Sivunäkymä:

6 Säädä ulkokehyksen 4 nostojalan korkeus niin, että yksikkö on

vaakatasossa. Suurin sallittu poikkeama on 1°.

HUOMIOITAVAA

Jotta välttäisit yksikön rakenteelliset vauriot, siirrä yksikköä VAIN kun nostojalat ovat alimmassa asennossaan.

HUOMIOITAVAA

Ihanteellista äänenvaimennusta varten tarkista, ettei pohjakehyksen ja lattian välillä ole väliä.

7 Säädä sisäkehyksen 2 nostojalan korkeus niin, että yksikkö on

vaakatasossa.

HUOMIO

Tarkista, että lämpöpumpun moduuli EI kosketa ulkokoteloa.

TIETOJA

Voit tarkistaa, ovatko etutukipultit rasittuneita, löysäämällä niitä hieman ja kiristämällä ne uudelleen.

7.4 Suolaliuosputkiston liittäminen

7.4.1 Tietoja suolaliuosputkiston liittämisestä

Ennen suolaliuosputkiston liittämistä

Varmista, että sisäyksikkö on kiinnitetty.

Tyypillinen työnkulku

Suolaliuosputkiston liittäminen koostuu tyypillisesti seuraavista vaiheista:

1 Suolaliuosputkiston liittäminen. 2 Suolaliuospiirin täyttö. 3 Paineenalennusventtiilin liittäminen tyhjennykseen

suolaliuospuolella.

4 Suolaliuosputkiston eristäminen.

7.4.2 Varotoimet, kun suolaliuosputkistoa liitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

7 Asennus

a b

7.4.3 Suolaliuosputkiston liittäminen

a Suolaliuoksen lähtö b Suolaliuoksen tulo

HUOMIOITAVAA

Huollon ja kunnossapidon helpottamiseksi on suositeltavaa asentaa sulkuventtiilit mahdollisimman lähelle yksikön tuloja ja lähtöjä.

7.4.4 Suolaliuospiirin täyttö

VAROITUS

Tarkista ennen täyttöä, sen aikana ja sen jälkeen suolaliuospiiri vuotojen varalta.

VAROITUS

Haihduttimen läpi menevän nesteen lämpötila voi mennä pakkasen puolelle. Se ON suojattava jäätymiseltä. Katso asetusta [A‑04] "8.2.2Apuohjelma: Vakio"sivulla36.

TIETOJA

Suolaliuosyksiköissä käytetyt materiaalit kestävät kemiallisesti seuraavia jäätymisenestonesteitä:

▪ 40 massaprosentin propyleeniglykoli

▪ 29 massaprosentin etanoli

1 Liitä yksikkö erikseen hankittavaan suolaliuoksen

täyttöjärjestelmään.

2 Aseta 3‑tieventtiili oikein.

4 Poista mahdollisimman paljon ilmaa suolaliuospiiristä. Katso

lisäohjeita kohdasta "9Käyttöönotto"sivulla56.

5 Palauta 3‑tieventtiili alkuperäiseen asentoonsa.

7.4.5 Paineenalennusventtiilin liittäminen tyhjennykseen suolaliuospuolella

Paineenalennusventtiilin ulospuhallus tulee yksikön takaa.

3 Lisää piiriin suolaliuosta, kunnes painemittari osoittaa

±2,0baarin painetta.

a Suolaliuoksen painemittari

Asentajan viiteopas

VAROITUS

▪ Kaikkien suolaliuoksen paineenalennusventtiiliin

liitettyjen putkien ON oltava jatkuvasti alaspäin meneviä.

▪ Suolaliuoksen paineenalennusventtiilin poistoputken

ON loputtava turvalliseen, näkyvään paikkaan, jossa se ei aiheuta mitään vaaroja lähellä oleville henkilöille.

7.4.6 Suolaliuosputkiston eristäminen

Suolaliuospiirin koko putkisto ON eristettävä lämmitystehon alenemisen estämiseksi.

Huomaa, että talon sisällä olevaan suolaliuosputkeen voi tiivistyä kosteutta. Huomioi riittävä eristys näille putkille.

EGSQH10S18AA9W

Daikin Altherma -maalämpöpumppu

4P351748-1F – 2018.02

7 Asennus

a c bd

7.5 Vesiputkiston liittäminen

7.5.1 Tietoja vesiputkiston liittämisestä

Ennen vesiputkiston liittämistä

Varmista, että sisäyksikkö on kiinnitetty.

Tyypillinen työnkulku

Vesiputkiston liittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Vesiputkiston liittäminen sisäyksikköön. 2 Paineenalennusventtiilin liittäminen tyhjennykseen. 3 Tilanlämmityspiirin täyttö. 4 Kuumavesivaraajan täyttö. 5 Vesiputkien eristäminen. 6 Kiertoputkiston liittäminen. 7 Tyhjennysletkun kiinnitys.

7.5.2 Varotoimet, kun vesiputkistoa liitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.5.3 Vesiputkiston liittäminen

HUOMIOITAVAA

ÄLÄ käytä liikaa voimaa tehdessäsi putkiliitäntöjä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä.

1 Liitä kuuman veden tulo- ja lähtöputket sisäyksikköön.

2 Liitä tilanlämmityksen tulo- ja lähtöputket sisäyksikköön.

HUOMIOITAVAA

▪ Tyhjennyslaite ja paineenalennuslaite on asennettava

kuumavesisylinterin kylmän veden tuloliitäntään.

▪ Veden takaisintulon välttämiseksi on suositeltavaa

asentaa takaiskuventtiili kuumavesivaraajan tuloputkeen sovellettavan lainsäädännön mukaisesti.

▪ On suositeltavaa asentaa paineenalennusventtiili

kylmän veden tuloputkeen sovellettavan lainsäädännön mukaisesti.

▪ Paisunta-astia tulee asentaa kylmän veden tuloputkelle

sovellettavan lainsäädännön mukaisesti.

▪ On suositeltavaa asentaa paineenalennusventtiili

kuumavesivaraajan ylälaitaa korkeampaan sijaintiin. Kuumavesivaraajan lämmitys laajentaa vettä. Ilman paineenalennusventtiiliä säiliön sisäinen vedenpaine voi nosta yli säiliön suunnitellun paineen. Myös säiliöön liitetyt laitteet (putkisto, hanat jne.) ovat alttiina tälle paineelle. Tämän estämiseksi on asennettava paineenalennusventtiili. Ylipaineen estäminen riippuu paikan päällä asennetun paineenalennusventtiilin oikeasta toiminnasta. Jos se EI toimi oikein, ylipaine säiliö taipuu ja vettä voi vuotaa. Oikean toiminnan varmistamiseksi vaaditaan säännöllistä kunnossapitoa.

7.5.4 Kiertoputkiston liittäminen

Edellytys: Vaaditaan vain, jos tarvitset kierron järjestelmääsi.

1 Löysää ja irrota ruuvit yksikön pohjasta.

2 Liu'uta yksikön etupaneelia alaspäin ja irrota se.

3 Löysää ja irrota 4 ruuvia, jotka pitävät yläpaneelia kiinni.

4 Irrota yläpaneeli yksiköstä.

a Tilan lämmityksen lähtövesi

b Tilan lämmityksen tulovesi

c Kuuma lähtövesi

d Kylmä tulovesi (kylmän veden syöttö)

HUOMIOITAVAA

On suositeltavaa asentaa sulkuventtiili kylmän veden tuloliitäntään ja kuuman veden lähtöliitäntään. Sulkuventtiilit eivät sisälly toimitukseen.

HUOMIOITAVAA

On suositeltavaa sulkea kylmän veden tulon sulkuventtiilit, jos olet pitkään poissa, jotta ympäristö välttyisi vahingoilta putken mahdollisen vuodon aikana.

HUOMIOITAVAA

Asenna ilmanpoistoventtiilit kaikkiin paikallisiin korkeimpiin kohtiin.

HUOMIOITAVAA

Paineenalennusventtiili (erikseen hankittava), jonka avautumispaine on enintään 10 baaria, on asennettava kylmän veden tuloliitäntään sovellettavan lainsäädännön mukaisesti.

a Läpivientiaukko b Kiertoputkiston liitäntä

5 Irrota yksikön takana oleva läpivientiaukko.

6 Liitä kiertoputkisto kiertoputkiston liitäntään ja vie putkisto

yksikön takana olevasta läpivientiaukosta.

7 Kiinnitä takaisin eristys ja kotelo.

7.5.5 Paineenalennusventtiilin liittäminen tyhjennykseen

Paineenalennusventtiilin ulospuhallus tulee yksikön takaa.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

7 Asennus

a Paineenalennuksen ulospuhallus

Ulospuhallus tulee liittää sopivaan tyhjennykseen sovellettavan lainsäädännön mukaisesti. On suositeltavaa käyttää välisenkkaa.

VAROITUS

Suolaliuoksen paineenalennusventtiilien poistoputkien ON loputtava turvalliseen ja näkyvään paikkaan, jossa se ei aiheuta mitään vaaroja lähellä oleville henkilöille.

7.5.6 Tyhjennysletkun kiinnitys

Yksikön kompressoriosaston sisällä oleviin suolaliuoskomponentteihin voi tiivistyä kosteutta. Yksikkö sisältää tippavesialtaan. Tippavesiallas voi tulvia yli riippuen huoneen lämpötilasta, kosteudesta ja käyttöolosuhteista. Tyhjennysletku toimitetaan yksikön mukana.

Tyhjennysletku vedetään vasemmalle taakse lähelle yksikön pohjaa. Erikseen hankittava tyhjennyspumppu saatetaan vaatia pumppaamaan vesi tyhjennyksestä.

7.5.7 Tilanlämmityspiirin täyttö

1 Liitä vedensyöttöletku täyttöventtiiliin (erikseen hankittava).

HUOMIOITAVAA

▪ Vesipiirissä oleva ilma voi aiheuttaa varalämmittimen

toimintahäiriön. Täytön aikana ei ehkä ole mahdollista poistaa kaikkea ilmaa piiristä. Automaattiset ilmanpoistoventtiilit poistavat jäljelle jääneen ilman järjestelmän ensimmäisten käyttötuntien aikana. Sen jälkeen täytyy ehkä lisätä vettä.

▪ Poista ilma järjestelmästä luvussa

"9 Käyttöönotto" sivulla 56 kuvatun erikoistoiminnon

avulla. Tätä toimintoa tulee käyttää kuumavesivaraajan lämmönvaihtimen ilman poistamiseen.

6 Sulje täyttöventtiili.

7 Irrota veden syöttöletku täyttöventtiilistä.

HUOMIOITAVAA

Painemittarin osoittama vedenpaine vaihtelee veden lämpötilan mukaan (korkeampi paine, kun veden lämpötila on korkeampi).

Vedenpaineen täytyy kuitenkin aina olla yli 1 bar, jotta piiriin ei pääse ilmaa.

7.5.8 Kuumavesivaraajan täyttäminen

1 Avaa kaikki kuumavesihanat, jotta ilma poistuu järjestelmän

putkistosta.

2 Avaa kylmän veden tuloventtiili.

3 Sulje kaikki vesihanat, kun kaikki ilma on poistunut.

4 Tarkista vesivuodot.

5 Käytä asennuspaikalla asennettua paineenalennusventtiiliä

varmistamaan, että vesi virtaa vapaasti poistoputken läpi.

7.5.9 Vesiputkiston eristäminen

Vesipiirin koko putkisto ON eristettävä lämmitystehon alenemisen estämiseksi.

2 Avaa täyttöventtiili.

3 Varmista, että automaattinen ilmanpoistoventtiili on auki

(vähintään 2 kierrosta).

4 Lisää piiriin vettä, kunnes painemittari osoittaa ±2,0 baarin

painetta.

a Veden painemittari

5 Poista mahdollisimman paljon ilmaa vesipiiristä.

7.6 Sähköjohtojen kytkentä

7.6.1 Tietoja sähköjohtojen liittämisestä

Ennen sähköjohtojen liittämistä

Varmista, että suolaliuos- ja vesiputket on liitetty.

Tyypillinen työnkulku

Sähköjohtojen liittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Sen varmistaminen, että virtalähdejärjestelmä vastaa

lämpöpumpun sähkömäärityksiä. 2 Sähköjohtojen liittäminen sisäyksikköön. 3 Päävirransyötön liittäminen. 4 Etäulkoanturin liittäminen. 5 Käyttöliittymän liittäminen. 6 Sulkuventtiilien liittäminen. 7 Sähkömittarien liittäminen. 8 Kuumavesipumpun liittäminen. 9 Hälytyslähdön liittäminen. 10 Tilanlämmityksen päällä/pois-lähdön liittäminen. 11 Ulkoiseen lämmönlähteeseen vaihdon liittäminen. 12 Virrankulutuksen digitaalitulojen liittäminen. 13 Turvatermostaatin liittäminen.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

7 Asennus

b a

AA´

A´

c b ba c

a c b

1×

a c b

a c

≥50 mm

1× 1×

7.6.2 Tietoja sähkömääräysten täyttämisestä

Laitteisto noudattaa standardia EN/IEC 61000-3-12 (eurooppalainen/ kansainvälinen tekninen standardi, joka asettaa julkisiin pienjännitejärjestelmiin liitettyjen laitteiden, joiden vaihekohtainen tulovirta on >16A ja ≤75A, tuottamien yliaaltovirtojen rajat).

7.6.3 Varotoimet sähköjohtoja kytkettäessä

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

VAARA: SÄHKÖISKUN VAARA

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

7.6.4 Ohjeet sähköjohtojen kytkemiseen

Pidä seuraava mielessä:

▪ Jos kerrattua johdinta käytetään, asenna pyöreä poimutettu liitin

johdon päähän. Aseta pyöreä poimutettu liitin johdon peitettyyn osaan saakka ja kiinnitä liitin sopivalla työkalulla.

7.6.5 Sisäyksikön sähköjohtojen liittäminen

TIETOJA

Varaa kaapelin pituutta ylimääräiset 35 cm kaikille johdoille, jotka liitetään hydropiirilevyn yläpuolella olevan metallituen X2M- ja X5M-liittimiin. Ylimääräinen johdon pituus tulisi kiinnittää nippusiteellä yksikön taakse. Tämä takaa esimerkiksi hydropiirilevyn huollon toimivuuden.

1 Katso tietoja sisäyksikön avaamisesta kohdasta

"7.2.2Sisäyksikön avaaminen" sivulla 23 ja "7.2.3 Sisäyksikön kytkinrasian kannen avaaminen"sivulla24.

2 Johtojen tulisi mennä yksikköön ylhäältä:

3 Johdot tulisi reitittää yksikön sisällä seuraavasti:

a Kerrattu johdin

b Pyöreä poimutettu liitin

▪ Käytä seuraavia tapoja johtojen asentamiseen:

Johdon tyyppi Asennustapa

Yksilankainen johto

a Käyristetty yksilankainen johto

b Ruuvi

c Litteä aluslaatta

Kerrattu johdin pyöreällä poimutetulla liittimellä

a Liitin

b Ruuvi

c Litteä aluslaatta

O Sallittu

X EI sallittu

Kiristysmomentit

X1M 2,2~2,7 X2M 0,8~0,9 X5M

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Nimike Kiristysmomentti (N•m)

Asentajan viiteopas

7 Asennus

≥50 mm

X5M

X2M

X1 X2 X3 X4

YC Y1 Y2 Y3 Y4

11 12

1×

a c

X1M

N L3

L2 L1

X2M

X6YB

X6Y X6YA

X5M

X19AX1A

X1M

N L3 L2 L1

X2M

29 34

X6YB

X6YA

X6Y

X5M

X19AX1A

S1S

3 4

30 31

Reititys Mahdolliset johdot (riippuen yksikön

tyypistä ja asennetuista varusteista)

Korkeajänniteohjauss ignaali

▪ Toivotun kWh-taksan virransyöttö

▪ Lämpöpumpun konvektori (lisävaruste)

▪ Huonetermostaatti (lisävaruste)

▪ Sulkuventtiili (ei sisälly toimitukseen)

▪ Kuumavesipumppu (ei sisälly

toimitukseen)

▪ Hälytyslähtö

▪ Vaihto ulkoiseen lämmönlähteen

ohjaukseen

HUOMIO

ÄLÄ työnnä tai jätä tarpeettoman pitkiä kaapeleita yksikköön.

7.6.6 Päävirransyötön liittäminen

1 Liitä päävirransyöttö.

Normaalin kWh-taksan virransyöttö

HUOMIOITAVAA

▪ Varmista, että matalajännite- (a) ja

korkeajännitekaapeleiden (c) välillä on vähintään 50mm.

▪ Varmista, että kaapelit (a) ja (c) on viety johto-oppaan

ja kytkinrasian takaosan välistä, jotta vettä ei joutuisi laitteistoon.

4 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin

varmistaaksesi vedonpoiston ja sen, että kaapeli EI pääse

Selitys: katso seuraava kuva.

Toivotun kWh-taksan virransyöttö

Yhdistä X6Y kohtaan X6YB.

koskettamaan putkia ja teräviä reunoja.

Reititys Mahdolliset johdot (riippuen yksikön

tyypistä ja asennetuista varusteista)

Matalajännite

▪ Toivotun virransyötön kosketin

▪ Käyttöliittymä

▪ Digitaalisten tulojen virrankulutus (ei

sisälly toimitukseen)

▪ Ulkolämpötila-anturi

▪ Sisäilman lämpötila-anturi (lisävaruste)

▪ Sähkömittarit (ei sisälly toimitukseen)

a Virtalähde

EGSQH10S18AA9W

Daikin Altherma -maalämpöpumppu

4P351748-1F – 2018.02

▪ Turvatermostaatti (ei sisälly toimitukseen)

Korkeajännitevirransy öttö

Asentajan viiteopas

▪ Normaalin kWh-taksan virransyöttö

(yksikön virransyöttö)

7 Asennus

X2M

X5M

X2M

X5M

a b

PCB

1×

PCB

1×

b Normaalin kWh-taksan virransyöttö

c Toivotun virransyötön kosketin

2 Kiinnitä kaapelit nippusiteillä nippusiteiden kiinnikkeisiin.

TIETOJA

Jos käytössä on toivotun kWh-taksan virransyöttö, yhdistä X6Y kohtaan X6YB. Normaalin kWh-taksan virransyötön erottamisen tarve sisäyksikölle (b) X2M30+31 riippuu toivotun kWh-taksan virransyötöstä.

Erillinen liitäntä sisäyksikölle vaaditaan:

▪ jos toivotun kWh-taksan virransyöttö keskeytyy

aktiivisena, TAI

▪ jos sisäyksikön virrankulutusta ei sallita toivotun kWh-

taksan virransyötössä sen ollessa aktiivisena.

TIETOJA

Toivotun kWh-taksan virransyöttö liitetään samoihin liittimiin (X5M/3+4) turvatermostaatin kanssa. Järjestelmällä voi olla vain JOKO toivotun kWh-taksan virransyöttö TAI turvatermostaatti.

7.6.7 Etäulkoanturin liittäminen

Etäulkoanturi (toimitetaan lisävarusteena) mittaa ulkoympäristön lämpötilaa.

TIETOJA

Jos haluttu lähtöveden lämpötila riippuu säästä, jatkuva ulkolämpötilan mittaaminen on tärkeää.

1 Liitä ulkoisen lämpötila-anturin kaapeli sisäyksikköön.

# Sisäyksikkö Huone

1 Liitä käyttöliittymän kaapeli sisäyksikköön.

Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

a Pääkäyttöliittymä

(a)

b Valinnainen käyttöliittymä

2 Aseta ruuvimeisseli käyttöliittymän alla oleviin koloihin ja

irrota etulevy varovasti seinälevystä.

Piirilevy on kiinnitetty käyttöliittymän etulevyyn. Varo vahingoittamasta sitä.

3 Kiinnitä käyttöliittymän seinälevy

yksikön metallilevyyn lisävarustepussin 2 ruuvilla.

Kiinnitä käyttöliittymän seinälevy seinään.

ÄLÄ kiristä kiinnitysruuveja liikaa, jottei käyttöliittymän takaosa väänny.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

3 Asenna etäulkoanturi ulos anturin (toimitetaan lisävarusteena)

asennusoppaan mukaisesti.

7.6.8 Käyttöliittymän liittäminen

▪ Jos käytät 1 käyttöliittymää, voit asentaa sen sisäyksikköön

(sisäyksikön läheltä hallitsemiseksi) tai huoneeseen (huonetermostaattina käytettäessä).

4 Yhdistä kuvan 4A mukaisesti. Yhdistä kuvan 4A,

4B, 4C tai 4D mukaisesti.

5 Asenna etulevy takaisin seinälevyyn.

ÄLÄ litistä johtoja, kun kiinnität yksikön etupaneelia.

(a) Pääkäyttöliittymä vaaditaan toimintaan, mutta se on

tilattava erikseen (pakollinen lisävaruste).

4A Takaa

4B Vasemmalta

▪ Jos käytät 2 käyttöliittymää, voit asentaa 1 käyttöliittymän

sisäyksikköön (sisäyksikön läheltä hallitsemiseksi) ja 1 käyttöliittymän huoneeseen (huonetermostaattina käytettäväksi).

Toimenpide poikkeaa hieman riippuen siitä, mihin käyttöliittymä asennetaan.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

7 Asennus

PCB

1×

PCB

1×

X2M

X5M

X2M

X5M

M2SM2S

X2M

X5M

89107

S2S S3S

X2M

X5M

3534

M2P

X2M

X5M

A4P

X2M

X5M

A4P

4C Yläpuolelta

a Tee tähän osaan lovi johtoja varten pihdeillä tms. b Kiinnitä johdot kotelon etupaneeliin johtopidikkeen ja

pidikkeen avulla.

4D Yläkeskeltä

7.6.9 Sulkuventtiilin liittäminen

1 Liitä venttiilien ohjauskaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

HUOMIOITAVAA

Johdotus on erilainen NC-venttiilille (yleensä suljettu) ja NO-venttiilille (yleensä avoin).

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.6.11 Kuumavesipumpun kytkeminen

1 Liitä kuumavesipumpun kaapeli oikeisiin liittimiin seuraavan

kuvan mukaisesti.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.6.12 Hälytyslähdön kytkeminen

1 Liitä hälytyslähdön kaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.6.10 Sähkömittarien liittäminen

TIETOJA

Jos käytössä on sähkömittari, jossa on transistorilähtö, tarkista napaisuus. Positiivinen napa ON kytkettävä liittimiin X5M/7 ja X5M/9; negatiivinen napa liittimiin X5M/8 ja X5M/10.

1 Liitä sähkömittarien kaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

a EKRP1HB on asennettava.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.6.13 Tilanlämmityksen päällä/pois-lähdön

kytkeminen

1 Liitä tilanlämmityksen päällä/pois-lähdön kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

a EKRP1HB on asennettava.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

X2M

X5M

A4P

X2M

X5M

A8P

S6S

S7S

S8S

S9S

1 2 3 4 5

X2MX5M

3 4

7.6.14 Ulkoiseen lämmönlähteeseen vaihdon kytkeminen

1 Liitä ulkoiseen lämmönlähteeseen vaihtamisen kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

a EKRP1HB on asennettava.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.6.15 Virrankulutuksen digitaalisten tulojen kytkeminen

1 Liitä virrankulutuksen digitaalisten tulojen kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

7 Asennus

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

HUOMIOITAVAA

Varmista, että turvatermostaatti valitaan ja asennetaan sovellettavan lainsäädännön mukaisesti.

Joka tapauksessa turvatermostaatin turhan laukeamisen välttämiseksi on suositeltavaa, että…

▪ … turvatermostaatti on automaattisesti nollattavissa.

▪ … turvatermostaatin enimmäislämpötilan

vaihtelunopeus 2°C/min.

▪ … turvatermostaatin ja 3‑tieventtiilin välimatka on

vähintään 2metriä.

TIETOJA

ÄLÄ unohda määrittää turvatermostaattia asennuksen jälkeen. Ilman määritystä sisäyksikkö ei huomioi turvatermostaatin liitintä.

TIETOJA

Toivotun kWh-taksan virransyöttö liitetään samoihin liittimiin (X5M/3+4) turvatermostaatin kanssa. Järjestelmällä voi olla vain JOKO toivotun kWh-taksan virransyöttö TAI turvatermostaatti.

7.7 Sisäyksikön asennuksen viimeistely

7.7.1 Kaukosäätimen kannen kiinnittäminen sisäyksikköön

1 Varmista, että etupaneeli on irrotettu sisäyksiköstä. Katso

"7.2.2Sisäyksikön avaaminen"sivulla23.

a EKRP1AHTA on asennettava.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.6.16 Turvatermostaatin liittäminen (yleensä suljettu kontakti)

1 Liitä turvatermostaatin (yleensä suljettu) kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

2 Aseta käyttöliittymän kansi saranoihin.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

3 Kiinnitä etupaneeli sisäyksikköön.

Asentajan viiteopas

8 Configuration

X2M

X10A

X5M

A1P

345

H JS T

7.7.2 Sisäyksikön sulkeminen

1 Sulje kytkinrasian kansi.

2 Asenna ylälevy takaisin.

3 Asenna etupaneeli takaisin.

HUOMIOITAVAA

Kun suljet sisäyksikön kantta, varmista, että kiristysmomentti EI ylitä arvoa 4,1N•m.

8 Configuration

8.1 Yleiskuvaus: Määritykset

Tämä luku kuvaa, mitä järjestelmän määrittämistä varten on tiedettävä ja tehtävä asennuksen jälkeen.

Miksi

Jos ET määritä järjestelmää oikein, se EI välttämättä toimi odotetusti. Määritykset vaikuttavat seuraaviin asioihin:

▪ Ohjelmiston laskut

▪ Se, mitä voit nähdä ja tehdä käyttöliittymällä

Miten

Voit käyttää määrittää järjestelmän kahdella eri tavalla.

1 Liitä kaapeli tietokoneen USB-liitäntään.

2 Kytke kaapelin liitin sisäyksikön kytkinrasian liitäntään X10A

kohdassa A1P.

3 Kiinnitä erityisesti huomiota liittimen asentoon!

Tapa Kuvaus

Määrittäminen käyttöliittymän kautta

Määrittäminen PCmääritysohjelman kautta

TIETOJA

Kun asentajan asetuksia muutetaan, käyttöliittymä pyytää vahvistusta. Kun vahvistus on suoritettu, näyttö SAMMUU hetken kuluttua ja varattu-ilmoitus näkyy usean sekunnin ajan.

Asetusten käyttäminen – taulukoiden selite

Voit käyttää asentajan asetuksia kahdella eri tavalla. Kuitenkaan kaikki asetukset EIVÄT ole käytettävissä molemmilla tavoilla. Tällöin vastaavat taulukon sarakkeet ovat merkitty tässä taulukossa merkinnällä Ei saatavilla.

Asetusten käyttäminen navigointikohteiden kautta valikkorakenteessa.

Asetusten käyttäminen koodin kautta asetusten yleiskuvauksessa.

Katso myös:

▪ "Asentajan asetusten käyttö"sivulla34

▪ "8.5Valikkorakenne: Asentajan asetusten yleiskuvaus"sivulla55

Ensimmäinen kerta – apuohjelma. Kun kytket käyttöliittymän PÄÄLLE ensimmäistä kertaa (sisäyksikön kautta), apuohjelma auttaa sinua määrittämään järjestelmän.

Jälkeenpäin. Voit tarvittaessa tehdä muutoksia määrityksiin myöhemmin.

Voit valmistella määritykset tietokoneella ennen asennuspaikalle menoa ja ladata määritykset järjestelmään PCmääritysohjelmalla myöhemmin.

Katso myös "8.1.1PC-kaapelin liittäminen

kytkinrasiaan"sivulla34.

Tapa Taulukon sarake

Koodi

8.1.1 PC-kaapelin liittäminen kytkinrasiaan

Edellytys: EKPCCAB -sarja vaaditaan.

8.1.2 Yleisimpien kommenttien käyttö

Asentajan asetusten käyttö

1 Aseta käyttäjän lupatasoksi Asentaja.

2 Mene kohtaan [A]:

Yleisasetusten käyttö

1 Aseta käyttäjän lupatasoksi Asentaja.

2 Mene kohtaan [A.8]:

Yleisasetukset.

Käyttäjän lupatason asettaminen tasolle Asentaja

1 Aseta käyttäjän lupatasoksi Edis. loppukäy..

2 Mene kohtaan [6.4]:

3 Paina painiketta

Tulos:

4 Jos ET paina mitään painiketta yli 1 tuntiin tai painat

painiketta uudelleen yli 4 sekunnin ajan, asentajan lupatasoksi tulee uudelleen Loppukäyttäjä.

Käyttäjän lupatason asettaminen tasolle Edistynyt loppukäyttäjä

1 Siirry päävalikkoon tai mihin tahansa alivalikkoon:

2 Paina painiketta

Tulos: Käyttäjän lupatasoksi tulee Edis. loppukäy.. Lisätietoja

näytetään ja valikon nimeen lisätään “+”. Käyttäjän lupatasona pysyy Edis. loppukäy., kunnes toisin asetetaan.

Käyttäjän lupatason asettaminen tasolle Loppukäyttäjä

1 Paina painiketta

Kotisivuilla näkyy.

> Asentajan asetukset.

> Asentajan asetukset >

> Tiedot > Käyttäjän lupataso.

yli 4sekunnin ajan.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

Tulos: Käyttäjän lupatasoksi tulee Loppukäyttäjä. Käyttöliittymä

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Yleisasetukset

Vahvista Säädä Selaa

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Yleisasetukset

Vahvista

Säädä

Selaa

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Yleisasetukset

Vahvista

Säädä

Selaa

Asentajan asetukset

Järjestelmä käynnistyy uudelleen.

Vahvista Säädä

Peruuta

15:10

U5: Autom. os.

Paina 4 s jatkaaksesi

Synkronisointi

Eroavia tietoja havaittu. Valitse toiminto:

Lähetä tiedot

Vahvista

Säädä

Aloita kopiointi

Haluatko varmasti aloittaa kopiointitoiminnon?

Peruuta

Vahvista Säädä

palaa oletusaloitusnäyttöön.

Yleiskuvausasetusten mukauttaminen Esimerkki: Muuta [1‑01] asetuksesta 15 asetukseen 20.

1 Mene kohtaan [A.8]: > Asentajan asetukset >

Yleisasetukset.

2 Siirry asetuksen ensimmäisen osan vastaavaan näyttöön

painamalla painikkeita ja .

TIETOJA

Ylimääräinen 0-numero lisätään asetuksen ensimmäiseen osaan, kun käytät koodia yleiskuvausasetuksissa.

Esimerkki: [1‑01]: “1” muuttuu muotoon hydropiirilevyn yläpuolella “01”.

3 Siirry asetuksen vastaavaan toiseen osaan painamalla

painikkeita ja .

8 Configuration

2 Paina -painiketta 4 sekunnin ajan siinä kaukosäätimessä,

jossa haluat suorittaa apuohjelman. Tämä kaukosäädin on nyt pääkaukosäädin.

TIETOJA

Apuohjelman aikana toisessa kaukosäätimessä näkyy Varattu EIKÄ sitä voi käyttää.

3 Apuohjelma neuvoo sinua.

4 Järjestelmän oikeaa käyttöä varten molempien kaukosäätimien

paikallisten tietojen on oltava samat. Jos näin EI ole, molemmissa kaukosäätimissä näkyy:

Tulos: Mukautettu arvo on nyt korostettu.

4 Muokkaa arvoa painamalla painikkeita ja .

5 Toista edelliset vaiheet, jos muita asetuksia on muokattava.

6 Paina vahvistaaksesi parametrin muokkaus.

7 Vahvista asetukset painamalla asentajan asetusvalikossa .

Tulos: Järjestelmä käynnistyy uudelleen.

8.1.3 Järjestelmäasetusten kopioiminen ensimmäisestä kaukosäätimestä toiseen

Jos toinen kaukosäädin on liitetty, asentajan on ensin suoritettava seuraavat ohjeet 2 kaukosäätimen oikeaa määritystä varten.

Tämä toimenpide tarjoaa myös mahdollisuuden kopioida kieliasetukset yhdestä kaukosäätimestä toiseen, esimerkiksi kaukosäätimestä EKRUCBL2 kaukosäätimeen EKRUCBL1.

1 Kun virta kytketään päälle ensimmäistä kertaa, molemmissa

kaukosäätimissä näkyy:

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

5 Valitse haluttu toiminto:

▪ Lähetä tiedot: käyttämäsi kaukosäädin sisältää oikeat tiedot

ja toisen kaukosäätimen tiedot korvataan.

▪ Vast. tiedot: käyttämäsi kaukosäädin EI sisällä oikeita tietoja

ja ne korvataan toisen kaukosäätimen tiedoilla.

6 Kaukosäädin pyytää vahvistusta, että haluat varmasti jatkaa.

7 Vahvista valinta näytöllä painamalla , jolloin kaikki tiedot

(kielet, ajastimet jne.) synkronoidaan valitusta kaukosäätimestä toiseen.

TIETOJA

▪ Kopioinnin aikana kumpikaan kaukosäädin EI ole

käytettävissä.

▪ Kopioinnissa voi kestää jopa 90 minuuttia.

▪ On suositeltavaa vaihtaa asentajan asetuksia tai

yksikön kokoonpanoa pääkaukosäätimestä. Jos ei, voi kestää jopa 5 minuuttia ennen kuin nämä muutokset näkyvät valikkorakenteessa.

8 Järjestelmä on nyt valmis käytettäväksi 2 kaukosäätimellä.

8.1.4 Kieliasetuksen kopioiminen ensimmäisestä kaukosäätimestä toiseen

Katso "8.1.3 Järjestelmäasetusten kopioiminen ensimmäisestä

kaukosäätimestä toiseen"sivulla35.

8.1.5 Apuohjelma: Aseta järjestelmän kaavio ensimmäisen käynnistyksen jälkeen

Kun järjestelmä kytketään ensimmäistä kertaa päälle, kaukosäädin opastaa tekemään alkuasetukset:

Asentajan viiteopas

8 Configuration

Kieli

Haluttu kieli

Vahvista Säädä

1 2013

Tam

Vahvista Säädä Selaa

Päivämäärä

Mikä päivämäärä on?

00 : 00

Mikä kellonaika on?

Aika

Vahvista

Säädä

Selaa

A.2 1

Selaa

Valitse

Järjestelmän kaavio

Vakio

Lisävarusteet Kapasiteetit Vahvista kaavio

Vahvista kaavio

Vahvista järjestelmän kaavio. Järjestelmä käynnistyy uudelleen ja on valmis alkuasetuksia varten.

Peruuta

Vahvista

Säädä

▪ kieli,

▪ päivämäärä,

▪ aika,

▪ järjestelmän kaavio.

Kun vahvistat järjestelmän kaavion, voit jatkaa järjestelmän asennusta ja käyttöönottoa.

1 Kun virta kytketään päälle, apuohjelma käynnistyy kielen

asetukseen, jos järjestelmän kaaviota EI ole vielä vahvistettu.

2 Aseta nykyinen päivämäärä ja aika.

3 Aseta järjestelmän kaavioasetukset: Vakio, Lisävarusteet,

Kapasiteetit. Katso lisätietoja kohdasta

"8.2Perusmääritykset"sivulla36.

8.2 Perusmääritykset

8.2.1 Apuohjelma: Kieli / päivämäärä ja aika

# Koodi Kuvaus

[A.1] Ei saatavilla Kieli [1] Ei saatavilla Päivämäärä ja aika

8.2.2 Apuohjelma: Vakio

Varalämmittimen määritykset

Varalämmittimen tyyppi on asetettava kaukosäätimestä.

# Koodi Kuvaus

[A.2.1.5] [5-0D] Varaläm. tyyppi:

▪ 4 (3PN,(1/2)): 6kW 3N~400V

Tilanlämmityksen asetukset

Järjestelmä voi lämmittää tilaa. Tilanlämmitys on tehtävä sovellustyypin mukaisesti.

# Koodi Kuvaus

[A.2.1.7] [C-07] Yks. ohjaus:

▪ 0 (Lvl:n ohjaus) (oletus): Yksikön

toiminta pohjautuu lähtöveden lämpötilaan riippumatta todellisesta huonelämpötilasta ja/tai huoneen lämmitys- tai jäähdytystarpeesta.

▪ 1 (Ulk. hl:n ohj.): Yksikön toiminta

päätetään ulkoisella termostaatilla tai vastaavalla (esim. lämpöpumpun konvektorilla).

▪ 2 (Hl:n ohjaus): Yksikön toiminta

päätetään käyttöliittymän ympäristön lämpötilan perusteella.

4 Valitse määrityksen jälkeen Vahvista kaavio ja paina .

5 Kaukosäädin valmistelee itsensä uudelleen ja voit jatkaa

asennusta asettamalla muut tarvittavat asetukset ja ottaa järjestelmän käyttöön.

Kun asentajan asetuksia muutetaan, järjestelmä pyytää vahvistusta. Kun vahvistus on suoritettu, näyttö sammuu hetken kuluttua ja varattu-ilmoitus näkyy usean sekunnin ajan.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Configuration

# Koodi Kuvaus

[A.2.1.B] Ei

saatavilla

Vain kun käytössä on 2kaukosäädintä (1 asennettu huoneeseen, 1 asennettu sisäyksikköön):

▪ a: Yksikössä

▪ b: Huoneessa huonetermostaattina

Ohjaimen sijainti:

▪ 0 (Yksikössä): toinen käyttöliittymä

asetetaan automaattisesti tilaan Huoneessa ja jos hl:n ohjaus on asetettu toimimaan huonetermostaattina.

▪ 1 (Huoneessa) (oletus): toinen

käyttöliittymä asetetaan automaattisesti tilaan Yksikössä ja jos hl:n ohjaus on asetettu toimimaan huonetermostaattina.

# Koodi Kuvaus

[A.2.1.8] [7-02] Järjestelmä voi antaa lähtöveden

korkeintaan 2 vesilämpötila-alueelle. Määrityksen aikana on asetettava vesialueiden määrä.

Lvl-alueiden määrä:

▪ 0 (1 lvl-alue) (oletus): Vain 1

lähtöveden lämpötila-alue. Tätä aluetta kutsutaan päälähtöveden lämpötila-alueeksi.

▪ a: Pää-LVL-alue

jatkuu >>

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

8 Configuration

b c

a b

g b

b c

# Koodi Kuvaus

[A.2.1.8] [7-02] << jatkoa

▪ 1 (2 lvl-aluetta): 2 lähtöveden

lämpötila-aluetta. Aluetta, jossa on alhaisin lähtöveden lämpötila (lämmityksessä), kutsutaan päälähtöveden lämpötila-alueeksi. Aluetta, jossa on korkein lähtöveden lämpötila (lämmityksessä), kutsutaan lisälähtöveden lämpötila-alueeksi. Käytännössä päälähtöveden lämpötila-alue koostuu suurempikuormaisista lämmönluovuttajista ja sekoitusasemasta, joka on asennettu halutun lähtöveden lämpötilan saavuttamista varten.

# Koodi Kuvaus

[A.2.1.9] [F-0D] << jatkoa

▪ 1 (Otos) (oletus): Pumppu on päällä,

kun on tilanlämmitystarve ja lähtöveden lämpötila EI ole vielä saavuttanut haluttua lämpötilaa. Kun termostaatti on pois päältä, pumppu toimii 5minuutin välein tarkistaakseen veden lämpötilan ja vaatii tarvittaessa lämmitystä. Huomaa: Näyte EI ole saatavilla ulkoisen huonetermostaatin hallinnassa tai huonetermostaatin hallinnassa.

▪ a: Tilanlämmityksen hallinta

(kaukosäädin)

▪ b: POIS

▪ c: Päällä

▪ d: Lähtöveden lämpötila

▪ e: Todellinen

▪ f: Haluttu

▪ g: Pumpun toiminta

jatkuu >>

▪ a: Lisä-LVL-alue

▪ b: Pää-LVL-alue

# Koodi Kuvaus

[A.2.1.9] [F-0D] Kun tilanlämmityksen hallinta on kytketty

pois päältä kaukosäätimestä, pumppu on aina pois päältä. Kun tilanlämmityksen hallinta on päällä, voit valita halutun pumpun käyttötilan (soveltuu vain tilanlämmityksen aikana)

Pumpun käyttötila:

▪ 0 (Jatkuva): Jatkuva pumpun toiminta,

riippumatta siitä, onko termostaatti PÄÄLLÄ vai POIS päältä. Huomaa: jatkuva pumpun toiminta vaatii enemmän energiaa kuin pumpun näyte- tai pyyntökäyttö.

▪ a: Tilanlämmityksen hallinta

(kaukosäädin)

▪ b: POIS

▪ c: Päällä

▪ d: Pumpun toiminta

jatkuu >>

# Koodi Kuvaus

[A.2.1.9] [F-0D] << jatkoa

▪ 2 (Pyyntö): Pumpun toiminta perustuu

pyyntöön. Esimerkki: Huonetermostaatin käyttö luo termostaatin PÄÄLLÄ/POIS-tilan. Kun sellaista tarvetta ei ole, pumppu on POIS PÄÄLTÄ. Huomaa: Pyyntö EI ole saatavilla lähtöveden lämpötilan hallinnassa.

▪ a: Tilanlämmityksen hallinta

(kaukosäädin)

▪ b: POIS

▪ c: Päällä

▪ d: Lämmitystarve (ulkoisesta HT:sta

tai HT:sta)

▪ e: Pumpun toiminta

Suolaliuoksen jäätymislämpötila

Riippuen suolaliuosjärjestelmässä olevan jäätymisenestoaineen tyypistä ja pitoisuudesta, jäätymislämpötila voi poiketa. Seuraavat parametrit asettavat jäätymiseston rajalämpötilan. Jotta lämpötilanmittaustoleranssi huomioitaisiin, suolaliuospitoisuuden ON kestettävä alhaisempaa lämpötilaa kuin määritetty asetus.

Asentajan viiteopas

EGSQH10S18AA9W

Daikin Altherma -maalämpöpumppu

4P351748-1F – 2018.02

8 Configuration

c f

d f

e g

Yleinen sääntö: yksiköiden jäätymiseston rajoituslämpötilan ON oltava 10°C alhaisempi kuin pienin mahdollinen suolaliuoksen tulolämpötila yksikössä.

Esimerkki: Kun suolaliuoksen vähimmäistulolämpötila tietyissä sovelluksissa on 0°C, yksikön jäätymisesto ON asetettava asetukseen –10°C tai alhaisempaan. Tuloksena suolaliuos EI saa jäätyä kyseistä lämpötilaa lämpimämmässä. Jotta yksikkö ei jäätyisi, tarkista suolaliuoksen tyyppi ja pitoisuus huolellisesti.

# Koodi Kuvaus

[A.6.9] [A‑04] suolaveden jäätym.lämpö

▪ 0: 0°C

▪ 1: –2°C

▪ 2: –4°C

▪ 3: –6°C

▪ 4: –8°C

▪ 5: –10°C

▪ 6: –12°C

▪ 7 (oletus): –14°C

HUOMIOITAVAA

Suolaliuoksen jäätymislämpötilan asetusta voidaan muokata ja lukema on oikea kohdassa [A.6.9] suolaveden jäätym.lämpö VASTA sen jälkeen, kun olet käyttänyt valikkoa [A.8] Yleisasetukset.

▪ virhe “U4” näkyy käyttöliittymässä,

▪ lämpöpumppumoduuli on liitetty toivotun kWh-taksan

virransyöttöön, jonka virransyöttö keskeytyy ja toivotun kWh-taksan virransyöttö aktivoidaan.

Kapasiteettitehostus

Järjestelmissä, joissa vaaditaan suurempaa kapasiteettia, kompressorin taajuutta voidaan lisätä. Huomaa, että suurempi kapasiteetti johtaa suurempaan äänenvoimakkuuteen.

# Koodi Kuvaus

Ei saatavilla [A‑03] Kompressorin taajuus

▪ 0 (oletus): normaali

▪ 1: tehostus

# Koodi Kuvaus

[A.2.2.A] [D-02] Sisäyksikköön on mahdollista liittää

erikseen hankittava kuumavesipumppu (päällä/pois-tyyppinen). Kaukosäätimen asennuksesta ja määrityksistä riippuen sen toiminta erotetaan.

Kuumavesipumppu:

▪ 0 (Ei) (oletus): EI asennettu.

▪ 1 (Toiss. paluu): Asennettu välitöntä

hanasta tulevaa kuumaa vettä varten. Loppukäyttäjä asettaa käyttöajan (viikoittainen ajastin), jolloin kuumavesipumpun tulisi toimia. Tämän pumpun hallinta on mahdollista sisäyksikön avulla.

▪ 2 (Desinf. shuntti): Asennettu

desinfiointia varten. Se on käynnissä, kun kuumavesivaraajan desinfiointitoiminto on käynnissä. Lisäasetuksia ei tarvita.

Katso seuraavia kuvia.

Kuumavesipumpun asennustarkoitus…

Välitön kuuma vesi Desinfiointi

a Sisäyksikkö b Säiliö c Kuumavesipumppu (ei sisälly toimitukseen) d Lämmitinelementti (ei sisälly toimitukseen) e Takaiskuventtiili (erikseen hankittava)

f Suihku (ei sisälly toimitukseen)

g Kylmä vesi

Termostaatit ja ulkoiset anturit

HUOMIOITAVAA

Katso "5Käyttökohdeohjeita"sivulla9.

8.2.3 Apuohjelma: Asetukset

Kuuman veden asetukset

Seuraavat asetukset on tehtävä vastaavasti.

# Koodi Kuvaus

Ei saatavilla [E-05] Kuumavesikäyttö:

▪ 0 (Ei): Ei saatavilla

▪ 1 (Kyllä): Asennettu. ÄLÄ muuta tätä

asetusta.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

8 Configuration

# Koodi Kuvaus

[A.2.2.4] [C-05] Kontaktityyppi, pää

Ulkoisen huonetermostaatin hallinnassa on asetettava valinnaisen huonetermostaatin tai lämpöpumpun konvektorin kontaktityyppi päälähtöveden lämpötila-alueelle. Katso

"5Käyttökohdeohjeita"sivulla9.

▪ 1 (Termos. ON/OFF): Liitetty ulkoinen

huonetermostaatti tai lämpöpumpun konvektori lähettää lämmitystarpeen sisäyksikköön (X2M/1). Valitse tämä arvo liitettäessä lämpöpumpun konvektoriin (FWXV).

▪ 2 (L/J-pyyntö) (oletus): Liitetty ulkoinen

huonetermostaatti lähettää lämmitystarpeen ja on liitetty digitaaliseen tuloon (varattu päälähtöveden lämpötila-alueelle) sisäyksikössä (X2M/1). Valitse tämä arvo liitettäessä langalliseen (EKRTWA) tai langattomaan (EKRTR1) huonetermostaattiin.

[A.2.2.5] [C-06] Kontaktityyppi, lisä

Kun ulkoisen huonetermostaatin hallinnassa on 2 lähtöveden lämpötilaaluetta, lisälähtöveden lämpötila-alueen valinnaisen huonetermostaatin tyyppi on asetettava. Katso

"5Käyttökohdeohjeita"sivulla9.

▪ 1 (Termos. ON/OFF): Katso

Kontaktityyppi, pää. Liitetty sisäyksikköön (X2M/1a).

▪ 2 (Kontaktityyppi, pää) (oletus): Katso

L/J-pyyntö. Liitetty sisäyksikköön (X2M/1a).

[A.2.2.B] [C-08] Ulkoinen anturi

Kun valinnainen ulkolämpötila-anturi on liitetty, anturin tyyppi on asetettava. Katso "5Käyttökohdeohjeita"sivulla9.

▪ 0 (Ei) (oletus): EI asennettu.

Käyttöliittymän ja lämpöpumppumoduulin termistoreja käytetään mittaukseen.

▪ 2 (Huoneanturi): Asennettu.

Kaukosäätimen lämpötila-anturia EI käytetä enää. Huomaa: Tällä arvolla on merkitys vain huonetermostaatin hallinnassa.

Digitaalinen I/O-piirilevy

Näiden asetusten muuttamista tarvitaan vain silloin, kun valinnainen digitaalinen I/O-piirilevy on asennettu. Digitaalisessa I/O-piirilevyssä on useita toimintoja, jotka on määritettävä. Katso

"5Käyttökohdeohjeita"sivulla9.

# Koodi Kuvaus

[A.2.2.6.1] [C-02] Ulk. vläm.läh.

Näyttää, suoritetaanko tilanlämmitys myös muulla lämmönlähteellä kuin järjestelmällä.

▪ 0 (Ei) (oletus): EI asennettu.

▪ 1 (Bivalenttinen): Asennettu.

Apukuumavesivaraaja (kaasukattila, öljykattila) toimii, kun ulkolämpötila on alhainen. Bivalenttisen käytön aikana lämpöpumppu sammutetaan. Aseta tämä arvo, jos apukuumavesivaraajaa käytetään. Katso

"5Käyttökohdeohjeita"sivulla9.

[A.2.2.6.3] [C-09] Hälytyslähtö

Osoittaa hälytyslähdön logiikan digitaalisessa I/O-piirilevyssä toimintahäiriön aikana.

▪ 0 (Tav. auki): Hälytyslähtöön

kytketään virta, kun hälytys tapahtuu. Asettamalla tämä arvo voidaan tehdä ero hälytyksen tunnistuksen ja virtakatkon tunnistuksen välillä.

▪ 1 (Tav. kiinni): Hälytyslähtöön EI

kytketä virtaa, kun hälytys tapahtuu.

Katso seuraavaa taulukkoa (hälytyslähtölogiikka).

Hälytyslähtölogiikka

[C-09] Hälytys Ei hälytystä Ei

virransyöttöä

yksikköön

0 (oletus) Suljettu lähtö Avoin lähtö Avoin lähtö 1 Avoin lähtö Suljettu lähtö

Tarvepiirilevy

Tarvepiirilevyn avulla otetaan käyttöön virrankulutuksen hallinta digitaalisilla tuloilla. Katso "5Käyttökohdeohjeita"sivulla9.

# Koodi Kuvaus

[A.2.2.7] [D-04] Tarvepiirilevy

Osoittaa onko valinnainen tarvepiirilevy asennettu.

▪ 0 (Ei) (oletus)

▪ 1 (Virranhallinta)

Energiamittaus

Kun energiamittaus suoritetaan ulkoisilla virtamittareilla, määritä asetukset seuraavasti. Valitse kunkin virtamittarin pulssitaajuuslähtö virtamittarien teknisten ominaisuuksien mukaan. On mahdollista liittää virtamittareita, joissa on eri pulssitaajuudet (korkeintaan 2). Kun käytössä on vain 1 virtamittari tai ei yhtään virtamittaria, valitse Ei osoittamaan, että vastaavaa pulssituloa EI käytetä.

# Koodi Kuvaus

[A.2.2.8] [D‑08] Valinnainen ulkoinen kWh-mittari1:

▪ 0 (Ei): EI asennettu

▪ 1: Asennettu (0,1pulssi/kWh)

▪ 2: Asennettu (1pulssi/kWh)

▪ 3: Asennettu (10pulssi/kWh)

▪ 4: Asennettu (100pulssi/kWh)

▪ 5: Asennettu (1000pulssi/kWh)

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Configuration

[1-03]

[1-02]

[1-00] [1-01]

# Koodi Kuvaus

[A.2.2.9] [D‑09] Valinnainen ulkoinen kWh-mittari2:

▪ 0 (Ei): EI asennettu

▪ 1: Asennettu (0,1pulssi/kWh)

▪ 2: Asennettu (1pulssi/kWh)

▪ 3: Asennettu (10pulssi/kWh)

▪ 4: Asennettu (100pulssi/kWh)

▪ 5: Asennettu (1000pulssi/kWh)

8.2.4 Apuohjelma: Kapasiteetit (energiamittaus)

Kaikkien sähkölämmittimien kapasiteetit on asetettava energiamittausta ja/tai virrankulutuksen hallintaa varten oikeaa toimintaa varten. Kun kunkin lämmittimen resistanssiarvoa mitataan, voit asettaa tarkan lämmitinkapasiteetin, jolloin energiatiedoista saadaan tarkemmat.

# Koodi Kuvaus

[A.2.3.2] [6-03] Varaläm.: vaihe 1: Varalämmittimen

ensimmäisen vaiheen teho nimellisjännitteellä. Nimellisarvo 3kW. Oletus: 3kW.

Alue: 0~10kW (porrastus 0,2kW)

[A.2.3.3] [6-04] Varaläm.: vaihe 2: Varalämmittimen

toisen ja ensimmäisen vaiheen tehoerotus. Oletus: 3kW.

Alue: 0~10kW (porrastus 0,2kW)

8.2.5 Tilanlämmityksen hallinta

Tässä luvussa kuvataan perusasetukset, jotka vaaditaan järjestelmän tilanlämmityksen määrittämiseen. Säästä riippuvat asentajan asetukset määrittävät yksikön säästä riippuvan toiminnan parametrit. Kun säästä riippuva toiminta on käytössä, veden lämpötila määritetään automaattisesti ulkolämpötilan mukaan. Alhaiset ulkolämpötilat johtavat lämpimämpään veteen ja päinvastoin. Säästä riippuvan käytön aikana käyttäjä voi nostaa tai laskea veden tavoitelämpötilaa korkeintaan 5°C.

Katso käyttäjän viiteoppaasta ja/tai käyttöoppaasta lisätietoja tästä toiminnosta.

Lähtöveden lämpötila: Pääalue

# Koodi Kuvaus

[A.3.1.1.1] Ei

saatavilla

Lvl:n ap-tila:

▪ Absoluuttinen: Haluttu lähtöveden

lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

▪ Säästä riippuva (oletus): Haluttu

lähtöveden lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

jatkuu >>

# Koodi Kuvaus

[A.3.1.1.1] Ei

saatavilla

<< jatkoa

▪ Abs. + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastetut

toiminnot koostuvat joko esiasetetuista tai mukautetuista halutuista muutostoiminnoista.

Huomaa: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

▪ Sää + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastimen

toiminnot koostuvat joko esiasetetuista tai mukautetuista halutun lähtöveden lämpötiloista

Huomaa: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

# Koodi Kuvaus

[7.7.1.1] [1-00]

Aseta säästä riippuva lämmitys:

[1-01]

[1-02]

[1-03]

▪ Tt: Lähtöveden kohdelämpötila (pää)

▪ Ta: Ulkolämpötila

jatkuu >>

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

8 Configuration

[0-00]

[0-01]

[0-03] [0-02]

# Koodi Kuvaus

[7.7.1.1] [1-00]

[1-01]

[1-02]

[1-03]

<< jatkoa

▪ [1-00]: Alhainen ulkolämpötila. –

40°C~+5°C (oletus: –20°C)

▪ [1-01]: Korkea ulkolämpötila.

10°C~25°C (oletus: 15°C)

▪ [1-02]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila. Alue: [9‑01]°C~[9‑00]°C (oletus: 60°C). Huomautus: Tämän arvon tulee suurempi kuin [1-03], koska alhaisessa ulkolämpötilassa vaaditaan lämpimämpää vettä.

▪ [1-03]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila. Alue: [9‑01]°C~min(45, [9‑00])°C (oletus: 25°C). Huomautus: Tämän arvon tulee pienempi kuin [1-02], koska korkeassa ulkolämpötilassa ei vaadita niin lämmintä vettä.

Lähtöveden lämpötila: Lisäalue

Soveltuu vain, kun 2 lähtöveden lämpötila-aluetta on käytössä.

# Koodi Kuvaus

[A.3.1.2.1] Ei

saatavilla

Lvl:n ap-tila:

▪ Absoluuttinen: Haluttu lähtöveden

lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

▪ Säästä riippuva (oletus): Haluttu

lähtöveden lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

# Koodi Kuvaus

[A.3.1.2.1] Ei

saatavilla

<< jatkoa

▪ Abs. + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastetut

toiminnot ovat päällä tai pois.

Huomaa: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

▪ Sää + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastetut

toiminnot ovat päällä tai pois.

Huomaa: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

Asentajan viiteopas

jatkuu >>

# Koodi Kuvaus

[7.7.2.1] [0-00]

Aseta säästä riippuva lämmitys:

[0-01]

[0-02]

[0-03]

▪ Tt: Lähtöveden kohdelämpötila (lisä)

▪ Ta: Ulkolämpötila

jatkuu >>

# Koodi Kuvaus

[7.7.2.1] [0-00]

[0-01]

[0-02]

[0-03]

<< jatkoa

▪ [0-03]: Alhainen ulkolämpötila. –

40°C~+5°C (oletus: –20°C)

▪ [0-02]: Korkea ulkolämpötila.

10°C~25°C (oletus: 15°C)

▪ [0-01]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila. Alue: [9‑05]°C~[9‑06]°C (oletus: 60°C). Huomautus: Tämän arvon tulee suurempi kuin [0-00], koska alhaisessa ulkolämpötilassa vaaditaan lämpimämpää vettä.

▪ [0-00]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila. Alue: [9‑05]°C~min(45, [9‑06])°C (oletus: 25°C). Huomautus: Tämän arvon tulee pienempi kuin [0-01], koska korkeassa ulkolämpötilassa ei vaadita niin lämmintä vettä.

Lähtöveden lämpötila: Lähteen delta-T

Tulevan ja lähtevän veden lämpötilaerotus. Yksikkö on suunniteltu tukemaan lattialämmitystoimintaa. Suositeltu lähtöveden lämpötila (käyttöliittymän kautta asetettu) lattialämmitykselle on 35°C. Siinä tilanteessa yksikköä ohjataan toteuttamaan 5°C:n lämpötilaerotus, mikä tarkoittaa, että yksikköön tuleva vesi on noin 30°C. Riippuen asennetuista sovelluksista (lämpöpatterit, lämpöpumpun konvektori, lattialämmitys) tai tilanteesta tulevan ja lähtevän veden lämpötilaerotusta voidaan muuttaa. Huomaa, että pumppu säännöstelee virtaustaan säilyttääkseen Δt:n.

# Koodi Kuvaus

[A.3.1.3.1] [9-09] Lämmitys: vaadittu lämpötilaerotus

tulevan ja lähtevän veden välillä. Alue: 3°C~10°C (porrastus 1°C; oletusarvo: 8°C).

Ominainen asennuksille, jotka vaativat korkeaa veden lämpötilaa (esim. pattereille)

Lähtöveden lämpötilan normaaliasetuspiste>55°C

Heti kun lähtöveden lämpötilanasetuspiste on >55°C, Δt:tä ei enää määritetä kenttäasetuksella [9‑09] (oletus 8°C) vaan asetuspisteen lineaarisena funktiona.

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

°C

55 65

Δt

Δt Lämpötilaero

≤65

≤60

a c

+[8-06]

−[8-06]

TtLähtöveden kohdelämpötila (pää)

Lähtöveden lämpötilan normaaliasetuspiste>60°C

Lähtöveden lämpötilan asetuspisteeseen 60°C saakka lämpöpumppu pystyy tuottamaan tämän lämpötilan. Jos tarvitset lähtöveden lämpötilan, joka on >60°C, varalämmitin auttaa saavuttamaan halutun lämpötilan. Varalämmittimen avustus on mahdollista VAIN kun ympäristön lämpötila on alhaisempi kuin tasapainolämpötila.

8 Configuration

# Koodi Kuvaus

[A.3.1.1.5] [8-05] Moduloitu lvl:

▪ 0 (Ei) (oletus): pois käytöstä.

Huomautus: Haluttu lähtöveden lämpötila on asetettava käyttöliittymästä.

▪ 1 (Kyllä): käytössä. Lähtöveden

lämpötila lasketaan halutun ja todellisen huonelämpötilan erotuksen mukaan. Tällöin lämpöpumpun kapasiteetti vastaa paremmin vaadittua kapasiteettia ja tuloksena on vähemmänkäynnistys-/ pysäytyskertoja, mikä tarkoittaa taloudellisempaa toimintaa. Huomautus: Haluttu lähtöveden lämpötila voidaan lukea vain käyttöliittymästä

Ei saatavilla [8-06] Lähtöveden lämpötilan

enimmäismodulaatio:

0°C~10°C (oletus: 3°C)

Vaatii modulaation olevan käytössä.

Tämä on arvo, jonka mukaan haluttua lähtöveden lämpötilaa nostetaan tai lasketaan.

a Vesi lämmönluovuttajista

b Lauhdutin

c Lähtövesi lauhduttimesta

d Varalämmitin

e Lähtövesi

f Veden virtaus 1 Lämpöpumpulla 2 Varalämmittimellä 3 Lämpötilaero

TtLähtöveden kohdelämpötila (pää)

Virrankulutuksen minimoimiseksi lämpöpumppu pyrkii AINA saavuttamaan lähtöveden enimmäiskohdelämpötilan 60°C. Jäljelle jäävän osan suorittaa varalämmitin.

Lähtöveden lämpötila: Modulaatio

Soveltuu vain huonetermostaatin hallinnan kanssa. Kun huonetermostaattitoimintoa käytetään, asiakkaan on asetettava haluttu huonelämpötila. Yksikkö antaa kuumaa vettä lämmönluovuttajiin ja huone lämpenee. Lisäksi haluttu lähtöveden lämpötila on määritettävä. Kun modulaatio kytketään päälle, yksikkö laskee automaattisesti halutun lähtöveden lämpötilan (esiasetettujen lämpötilojen perusteella; jos säästä riippuva -asetus on valittu, modulaatio suoritetaan haluttujen säästä riippuvien lämpötilojen pohjalta). Kun modulaatio kytketään pois päältä, voit asettaa halutun lähtöveden lämpötilan käyttöliittymästä. Lisäksi kun modulaatio on kytketty päälle, haluttua lähtöveden lämpötilaa lasketaan tai nostetaan halutun huonelämpötilan ja todellisen ja halutun huonelämpötilan erotuksen funktiona. Seurauksena on:

▪ vakaa huonelämpötila, joka vastaa tarkalleen haluttua lämpötilaa

(mukavampi)

▪ vähemmän päälle/pois-kertoja (hiljaisempi, mukavampi ja

tehokkaampi)

▪ mahdollisimman alhainen veden lämpötila, joka vastaa haluttua

lämpötilaa (tehokkaampi)

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

TIETOJA

Kun lähtöveden lämpötilan modulaatio on käytössä, säästä riippuva käyrä on asetettava korkeammaksi kuin [8-06] ja lähtöveden lämpötilan minimiasetuspiste, joka vaaditaan huoneen mukavan asetuspisteen vakauden saavuttamiseen. Tehokkuuden lisäämiseksi modulaatio voi laskea lähtöveden asetuspistettä. Asettamalla säästä riippuvan käyrän korkeampaan sijaintiin, se ei voi laskea asetetun minimiasetuspisteen alle. Katso seuraava kuva.

a Säästä riippuva käyrä b Lähtöveden lämpötilan minimiasetuspiste, joka vaaditaan

huoneen mukavan asetuspisteen vakauden saavuttamiseen.

Lähtöveden lämpötila: Lauhdutintyyppi

Soveltuu vain huonetermostaatin hallinnan kanssa. Järjestelmän veden määrä ja lämmönluovuttajien tyyppi vaikuttavat tilanlämmityksen kestoon. Tällä asetuksella voidaan kompensoida hidasta tai nopeaa lämmitysjärjestelmää lämmityksen aikana.

Huomautus: Lauhdutintyypin asetus vaikuttaa halutun lähtöveden lämpötilan maksimimodulaatioon ja automaattisen lämmityksen vaihdon mahdollisuuteen sisälämpötilan perusteella.

Asetus on tärkeää asettaa oikein.

Asentajan viiteopas

8 Configuration

# Koodi Kuvaus

[A.3.1.1.7] [9-0B] Lauhdutintyyppi:

Järjestelmän reaktioaika:

▪ 0 (Nopea) (oletus)

Esimerkki: Pieni vesimäärä ja puhallinkonvektorit.

▪ 1 (Hidas)

Esimerkki: Suuri vesimäärä ja lattialämmityssilmukat.

8.2.6 Kuuman veden hallinta

Soveltuu vain, kun valinnainen kuumavesivaraaja on asennettu.

Halutun säiliön lämpötilan määrittäminen

Kuumaa vettä voidaan tuottaa 3 eri tavalla. Ne eroavat toisistaan siinä, miten haluttu säiliön lämpötila asetetaan ja kuinka yksikkö toteuttaa sen.

# Koodi Kuvaus

[A.4.1] [6-0D] Lämmin vesi Asetuspistetila:

▪ 0 (Vain uud.läm.) (oletus): Vain

uudelleenlämmitys on sallittua.

▪ 1 (Uud.läm+ajast): Kuumavesivaraaja

lämmitetään ajastimen mukaan ja ajastettujen lämmityskiertojen välillä sallitaan uudelleenlämmitystoiminto.

▪ 2 (Vain ajastus): Kuumavesivaraaja

voidaan lämmittää VAIN ajastetusti.

Katso tarkempia tietoja kohdasta "8.3.2 Kuuman veden hallinta:

edistynyt"sivulla47.

TIETOJA

Tilanlämmityksen kapasiteettipuutteen/ mukavuusongelmien vaara on merkittävä (jos kuumaa vettä käytetään usein, tilanlämmitys keskeytyy usein ja pitkäksi aikaa), kun valitaan [6‑0D]=0 ([A.4.1] Kuuma vesi Asetuspistetila=Vain uud.läm.).

Kuuman vedenenimmäislämpötilan asetuspiste

Maksimilämpötila, jonka käyttäjät voivat valita kuumalle vedelle. Voit käyttää tätä lämpötilaa rajoittamaan kuumavesihanojen lämpötiloja.

TIETOJA

Kuumavesivaraajan desinfioinnin aikana kuuman veden lämpötila voi ylittää tämän enimmäislämpötilan.

TIETOJA

Rajoita kuuman veden enimmäislämpötilaa sovellettavan lainsäädännön mukaisesti.

# Koodi Kuvaus

[A.4.5] [6-0E] Maksimiasetuspiste

Maksimilämpötila, jonka käyttäjät voivat valita kuumalle vedelle. Voit käyttää tätä lämpötilaa rajoittamaan kuumavesihanojen lämpötilaa.

Alue: 40°C~60°C (oletus: 60°C)

Enimmäislämpötilaa EI sovelleta desinfiointitoiminnon aikana. Katso desinfiointitoiminto.

8.2.7 Yhteystiedot/tuen numero

# Koodi Kuvaus

[6.3.2] Ei saatavilla Numero, johon käyttäjät voivat soittaa

ongelmatilanteissa.

8.3 Edistynyt määritys/optimointi

8.3.1 Tilanlämmitystoiminto: edistynyt

Esiasetettu lähtöveden lämpötila

Voit määrittää esiasetetun lähtöveden lämpötilat:

▪ taloudellinen (osoittaa haluttua lähtöveden lämpötilaa, joka johtaa

alhaisimpaan energiankulutukseen)

▪ mukava (osoittaa haluttua lähtöveden lämpötilaa, joka johtaa

korkeimpaan energiankulutukseen).

Esiasetettujen arvojen avulla on helppo käyttää samaa arvoa ajastimessa tai säätää haluttua lähtöveden lämpötilaa huonelämpötilan perusteella (katso modulaatio). Jos haluat myöhemmin vaihtaa arvoa, se tarvitsee tehdä vain yhdessä paikassa. Riippuen siitä, onko haluttu lähtöveden lämpötila säästä riippuva vai ei, tulisi määrittää todellinen haluttu lähtöveden lämpötila tai halutut siirtymäarvot.

HUOMIOITAVAA

Esiasetettu lähtöveden lämpötila soveltuu VAIN pääalueille, koska lisäalueiden ajastin koostuu päälle/poistoiminnoista.

HUOMIOITAVAA

Valitse esiasetetut lähtöveden lämpötilat suunnitelman ja valittujen lämmönvaihtimien mukaisesti varmistaaksesi tasapainon halutun huoneen ja lähtöveden lämpötilan välillä.

# Koodi Kuvaus

Päälähtöveden lämpötila-alueen esiasetettu lähtöveden lämpötila silloin, kun se EI ole säästä riippuva

[7.4.2.1] [8-09] Mukava (lämmitys)

[9‑01]°C~[9‑00]°C (oletus: 55°C)

[7.4.2.2] [8-0A] Eko (lämmitys)

[9‑01]°C~[9‑00]°C (oletus: 45°C)

Päälähtöveden lämpötila-alueen esiasetettu lähtöveden lämpötila (muutosarvo) silloin, kun se on säästä riippuva

[7.4.2.5] Ei

saatavilla

[7.4.2.6] Ei

saatavilla

Lämpötila-alat (lähtöveden lämpötilat)

Tämän asetuksen tarkoituksena on estää valitsemasta väärää (ts. liian kuumaa) lähtevän veden lämpötilaa. Sen avulla voidaan määrittää saatavilla olevat haluttu lämmityksen lämpötila-ala.

HUOMIOITAVAA

Jos kyseessä on lattialämmityssovellus, on tärkeää rajoittaa lähtevän veden enimmäislämpötilaa lämmityskäytössä lattialämmityslaitteiston teknisten tietojen mukaan.

Mukava (lämmitys)

–10°C~+10°C (oletus: 0°C) Eko (lämmitys)

–10°C~+10°C (oletus: –2°C)

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

0°C

a b

[

9-0C

]

HUOMIOITAVAA

▪ Kun lähtöveden lämpötila-aloja säädetään, kaikkia

haluttuja lähtöveden lämpötiloja säädetään, jotta ne ovat varmasti rajoitusten sisällä.

▪ Tasapainota haluttu lähtöveden lämpötila aina halutun

huonelämpötilan ja/tai kapasiteetin perusteella (suunnittelun ja lämmönluovuttajien valikoiman mukaan). Haluttu lähtöveden lämpötila on useiden asetusten tulos (esiasetetut arvot, muutosarvot, säästä riippuvat käyrät, modulaatio). Tämän vuoksi seurauksena voi olla liian korkea tai liian alhainen lähtöveden lämpötila, mikä johtaa liian korkeaan lämpötilaan tai kapasiteetin puutteeseen. Rajoittamalla lähtöveden lämpötila-alan riittäviin arvoihin (lämmönluovuttajan mukaan) tällaisilta tilanteilta voidaan välttyä.

Esimerkki: Aseta lähtöveden vähimmäislämpötilaksi 28°C, jotta vältyt siltä, että ET pystyisi lämmittämään huonetta. Lähtöveden lämpötilan on oltava riittävästi huonelämpötilaa lämpimämpi (lämmityksessä).

# Koodi Kuvaus

Päälähtöveden lämpötila-alueen (=lähtöveden lämpötila-alue, jossa on alhaisin lähtöveden lämpötila lämmitystoiminnon aikana) lähtöveden lämpötila-ala

[A.3.1.1.2.2] [9-00] Maks.lämpö (lämmitys)

37°C~65°C (oletus: 65°C)

[A.3.1.1.2.1] [9-01] Min.lämpö (lämmitys)

15°C~37°C (oletus: 24°C)

Lisälähtöveden lämpötila-alueen (=lähtöveden lämpötila-alue, jossa on korkein lähtöveden lämpötila lämmitystoiminnon aikana) lähtöveden lämpötila-ala

[A.3.1.2.2.2] [9-06] Maks.lämpö (lämmitys)

37°C~65°C (oletus: 65°C)

[A.3.1.2.2.1] [9-05] Min.lämpö (lämmitys)

15°C~37°C (oletus: 24°C)

Lähtöveden lämpötilan yliasetuslämpötila

Tämä toiminto määrittää, kuinka paljon veden lämpötila voi nousta halutun lähtöveden lämpötilan yläpuolelle ennen kuin kompressori pysähtyy. Kompressori käynnistyy uudelleen, kun lähtöveden lämpötila laskee halutun lähtöveden lämpötilan alle.

# Koodi Kuvaus

Ei saatavilla [9-04] 1°C~4°C (oletus: 3°C)

Lähtöveden lämpötilan kompensaatio lämpötilan 0°C tienoilla

Lämmitystoiminnan aikana haluttua lähtöveden lämpötilaa nostetaan paikallisesti, kun ulkolämpötila on noin 0°C. Tämä kompensaatio voidaan valita, kun käytetään absoluuttista tai säästä riippuvaa haluttua lämpötilaa (katso seuraava kuva). Käytä tätä asetusta kompensoimaan mahdollisia lämpöhäviöitä, kun ulkolämpötila on noin 0°C (esimerkiksi kylmien alueiden maassa).

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

8 Configuration

a Absoluuttinen haluttu lähtöveden lämpötila b Säästä riippuva haluttu lähtöveden lämpötila

TAUlkolämpötila (°C)

TtHaluttu lähtöveden lämpötila

# Koodi Kuvaus

Ei saatavilla [D-03] ▪ 0 (pois käytöstä)

▪ 1 (käytössä) L=2°C,

R=4°C (–2°C<TA<2°C)

▪ 2 (käytössä) L=4°C,

R=4°C (–2°C<TA<2°C)

▪ 3 (oletus)(käytössä) L=2°C,

R=8°C (–4°C<TA<4°C)

▪ 4 (käytössä) L=4°C,

R=8°C (–4°C<TA<4°C)

Lähtöveden lämpötilan enimmäismodulaatio

Soveltuu vain huonetermostaatin hallinnassa, kun modulaatio on käytössä. Halutun lähtöveden lämpötilan enimmäismodulaatio (=poikkeama) päätetään todellisen ja halutun huonelämpötilan erotuksen perusteella, esim. 3°C:n modulaatio tarkoittaa, että haluttua lähtöveden lämpötilaa voidaan suurentaa tai pienentää 3°C:lla. Modulaation lisäämisestä seuraa parempi suorituskyky (harvemmin päälle/pois, nopeampi lämpeneminen), mutta huomaa, että halutun lähtöveden lämpötilan ja halutun huonelämpötilan välillä on aina oltava tasapaino (katso suunnittelua ja lämmönluovuttajien valikoimaa).

# Koodi Kuvaus

Ei saatavilla [8-06] 0°C~10°C (oletus: 3°C)

Huonelämpötilan porrastus

Soveltuu vain huonetermostaatin hallinnassa, kun lämpötila näytetään yksiköllä °C.

# Koodi Kuvaus

[A.3.2.4] Ei

saatavilla

Huonelämpötilan vaihe

▪ 1°C (oletus). Haluttu huonelämpötila

voidaan asettaa kaukosäätimestä 1°C:n välein.

▪ 0,5°C. Haluttu huonelämpötila voidaan

asettaa kaukosäätimestä 0,5°C:n välein. Todellinen huonelämpötila näytetään 0,1°C:n tarkkuudella.

Huonelämpötilahystereesi

Soveltuu vain huonetermostaatin hallinnan kanssa. Hystereesikaista voidaan asettaa halutun huonelämpötilan ympärille. Daikin suosittelee, että huonelämpötilan hystereesiä EI muuteta, koska se on asetettu järjestelmän ihanteellista käyttöä varten.

a Huonelämpötila b Todellinen huonelämpötila c Haluttu huonelämpötila d Aika

# Koodi Kuvaus

Ei saatavilla [9-0C] 1°C~6°C (oletus: 1°C)

Asentajan viiteopas

8 Configuration

Huonelämpötilan siirtymä

Soveltuu vain huonetermostaatin hallinnan kanssa. Voit kalibroida (ulkoisen) huonelämpötila-anturin. Kaukosäätimen tai ulkoisen huoneanturin mittaamalle huonetermistorin arvolle on mahdollista antaa siirtymä. Asetuksilla voidaan kompensoida tilanteita, joissa kaukosäädintä tai ulkoista huoneanturia ei voida asentaa ihanteelliseen asennuspaikkaan (katso asennusopasta ja/tai asentajan viiteopasta).

# Koodi Kuvaus

Huonelämmön poikkeama: Kaukosäätimen anturin mittaama siirtymä todellisesta huonelämpötilasta.

[A.3.2.2] [2-0A] –5°C~5°C, porrastus 0,5°C (oletus: 0°C) Ulk. huoneanturin poik.: Soveltuu vain, kun ulkoinen huoneanturi on

asennettu lisävarusteena ja määritetty (katso [C-08]) [A.3.2.3] [2-09] –5°C~5°C, porrastus 0,5°C (oletus: 0°C)

Huoneen jäätymissuoja

Huoneen jäätymissuoja estää huonetta kylmenemästä liikaa. Tämä asetus toimii eri tavalla riippuen asetetusta yksikön ohjaustavasta ([C‑07]). Suorita toimet seuraavan taulukon mukaisesti:

Yksikön ohjaustapa ([C‑07]) Huoneen jäätymissuoja

Huonetermostaatin ohjaus ([C‑07]=2)

Ulkoinen huonetermostaatin ohjaus ([C‑07]=1)

Lähtöveden lämpötilan ohjaus ([C‑07]=0)

TIETOJA

Jos U4-virhe tapahtuu, huoneen jäätymissuojaa EI taata.

Katso seuraavista osioista tarkempia tietoja huoneen jäätymissuojasta suhteessa sovellettavaan yksikön ohjaustapaan.

[C‑07]=2: huonetermostaatin ohjaus

Huonetermostaatin ohjauksessa huoneen jäätymissuoja taataan, vaikka huoneen lämpötilan kotisivu on pois päältä käyttöliittymässä. Kun huoneen jäätymissuoja ([2‑06]) on päällä ja todellinen huonelämpötila laskee huoneen jäätymislämpötilan alle ([2‑05]), yksikkö tuo lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten.

# Koodi Kuvaus

Ei saatavilla [2-06] Huoneen jäätymissuoja

Ei saatavilla [2-05] Huoneen jäätymissuojalämpötila

TIETOJA

Jos U5-virhe tapahtuu:

▪ kun 1 käyttöliittymä on liitetty, huoneen jäätymissuojaa

EI taata,

▪ kun 2 käyttöliittymää on liitetty ja toinen

huonelämpötilan hallintaan käytetty käyttöliittymä on kytketty irti (virheellisen johdotuksen, kaapelin vahingoittumisen takia), huoneen jäätymissuojaa EI taata.

Anna huonetermostaatin pitää huoli huoneen jäätymissuojasta:

▪ Aseta [2‑06] tilaan “1”

▪ Aseta huoneen jäätymissuojan

lämpötila ([2‑05]).

Anna ulkoisen huonetermostaatin pitää huoli huoneen jäätymissuojasta:

▪ Kytke päälle lähtöveden

lämpötilan kotisivu.

Huoneen jäätymissuojaa EI taata.

▪ 0: pois käytöstä

▪ 1: käytössä (oletus)

4°C~16°C (oletus: 12°C)

HUOMIOITAVAA

Jos Manuaalinen on asetettu tilaan Hätä ([A.6.C]=0) ja yksikön hätätoiminnan aloitus aktivoidaan, käyttöliittymä kysyy vahvistusta ennen aloittamista. Huoneen jäätymissuoja on aktiivinen, vaikka käyttäjä EI vahvistaisi hätäkäyttöä.

[C‑07]=1: ulkoisen huonetermostaatin ohjaus

Ulkoisen huonetermostaatin ohjauksessa huoneen jäätymissuoja taataan ulkoisella huonetermostaatilla, jos lähtöveden lämpötilan kotisivu on päällä käyttöliittymässä ja automaattinen hätäkäyttöasetus ([A.6.C]) on asetettu tilaan "1".

Lisäksi yksikön rajallinen jäätymissuoja on mahdollinen, jos:

Jos käytössä on… …seuraava pätee:

Yksi lähtöveden lämpötila-alue ▪ Kun lähtöveden lämpötilan

kotisivu on pois päältä ja ulkolämpötila putoaa alle 4°C:n, yksikkö syöttää lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä alennetaan.

▪ Kun lähtöveden lämpötilan

kotisivu on päällä, ulkoisen huonetermostaatin termostaatti on pois päältä ja ulkolämpötila putoaa alle 4°C:n, yksikkö syöttää lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä alennetaan.

▪ Kun lähtöveden lämpötilan

kotisivu on päällä ja ulkoisen huonetermostaatin termostaatti on päällä, huoneen jäätymissuoja taataan normaalilla logiikalla.

Kaksi lähtöveden lämpötilaaluetta

[C‑07]=0: lähtöveden lämpötilan ohjaus

Lähtöveden lämpötilan ohjauksen alaisena huoneen jäätymissuojaa EI taata. Kuitenkin, jos [2‑06] on asetettu tilaan “1”, yksikön rajallinen jäätymissuoja on mahdollinen:

▪ Kun lähtöveden lämpötilan kotisivu on pois päältä ja ulkolämpötila

putoaa alle 4°C:n, yksikkö syöttää lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä alennetaan.

▪ Kun lähtöveden lämpötilan kotisivu on päällä, yksikkö vie

lähtövettä lämmönluovuttajille huoneen lämmittämistä varten normaalin logiikan mukaisesti.

▪ Kun lähtöveden lämpötilan

kotisivu on päällä ja ulkolämpötila putoaa alle 4°C:n, yksikkö syöttää lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä alennetaan.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Configuration

Sulkuventtiili

Seuraava soveltuu vain, kun käytössä on 2 lähtöveden lämpötilaaluetta.

Päälähtöveden lämpötila-alueen sulkuventtiilin lähtö on määritettävissä.

Termos. päällä/pois: venttiili sulkeutuu asetuksen [F-0B] mukaan, kun pääalueen huoneella ei ole lämmitystä ja/tai tarvetta. Ota tämä asetus käyttöön, jos haluat:

▪ välttää lähtöveden menemistä päälähtöveden lämpötila-alueen

lämmönluovuttajille (sekoitusventtiiliaseman kautta), kun lisälähtöveden lämpötila-alueella on tarvetta.

▪ aktivoida sekoitusventtiiliaseman päälle/pois-pumpun vain tarpeen

mukaan. Katso "5Käyttökohdeohjeita"sivulla9.

# Koodi Kuvaus

[A.3.1.1.6.1] [F-0B] Sulkuventtiili:

▪ 0 (Ei)(oletus): lämmityksen tarve EI

vaikuta.

▪ 1 (Kyllä): sulkeutuu, kun

lämmitystarvetta EI ole.

TIETOJA

Asetus [F-0B] pätee vain, kun termostaatilla tai ulkoisella huonetermostaatilla on pyyntöasetus (EI lähtöveden lämpötila-asetuksella).

Käyttöala

Yksikön käyttö tilanlämmityksessä on estetty riippuen keskimääräisestä ulkolämpötilasta.

Tilanläm. OFF-lämpö: Kun keskimääräinen ulkolämpötila on tätä arvoa korkeampi, tilanlämmitys kytketään pois päältä ylikuumenemisen välttämiseksi.

# Koodi Kuvaus

[A.3.3.1] [4-02] 14°C~35°C (oletus: 18°C)

8.3.2 Kuuman veden hallinta: edistynyt

Esiasetut säiliön lämpötilat

Soveltuu vain, kun kuuman veden tuottaminen on ajastettu tai ajastettu + uudelleenlämmitys.

Voit määrittää esiasetetut säiliön lämpötilat:

▪ säilytys, eko

▪ säilytys, mukava

▪ uudelleenlämmitys

▪ uudelleenlämmityksen hystereesi

Esiasetettujen arvojen avulla on helppo käyttää samaa arvoa ajastimessa. Jos haluat myöhemmin muuttaa arvoa, se tarvitsee tehdä vain 1 paikassa (katso myös käyttöopasta ja/tai käyttäjän viiteopasta).

Säilytys, mukava

Kun ajastinta ohjelmoidaan, voit käyttää säiliön lämpötiloja esiasetettuina arvoina. Säiliö lämpenee, kunnes nämä asetuspistelämpötilat on saavutettu. Lisäksi säilytyksen pysäytys voidaan ohjelmoida. Tämä toiminto pysäyttää säiliön lämmityksen vaikka asetuspistettä EI ole saavutettu. Ohjelmoi säilytyksen pysäytys vain silloin, kun säiliön lämmitystä ei missään nimessä haluta.

Eko-tilan säilytyslämpötila osoittaa alempaa haluttua säiliön lämpötilaa. Se on haluttu lämpötila, kun eko-tilan säilytystoiminto on ajastettu (suositus päivän aikana).

# Koodi Kuvaus

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (oletus: 50°C)

Uudelleenlämmitys

Haluttua säiliön uudelleenlämmityksen lämpötilaa käytetään:

▪ uudelleenlämmitystilassa tai ajastettu + uudelleenlämmitys: Taattu

säiliön vähimmäislämpötila asetetaan asetuksella T mikä on joko [6‑0C] tai säästä riippuva asetuspiste, miinus uudelleenlämmityksen hystereesi. Jos säiliön lämpötila putoaa tämän arvon alle, säiliö lämmitetään.

# Koodi Kuvaus

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (oletus: 45°C)

Uudelleenlämmityksen hystereesi

Soveltuu vain, kun kuuman veden tuottaminen on ajastettu + uudelleenlämmitys.

# Koodi Kuvaus

Ei saatavilla [6-08] 2°C~20°C (oletus: 10°C)

Säästä riippuva

Säästä riippuvat asentajan asetukset määrittävät yksikön säästä riippuvan toiminnan parametrit. Kun säästä riippuva toiminta on aktiivinen, säiliön lämpötila määritetään automaattisesti keskimääräisen ulkolämpötilan mukaan: alhaisessa ulkolämpötilassa haluttu säiliön lämpötila on korkeampi, koska kylmä hanavesi on kylmempää, ja päinvastoin. Jos kuuman veden tuotto on ajastettu tai ajastettu+uudelleenlämmitys, mukava-tilan säilytyksen lämpötila on säästä riippuva (säästä riippuvan käyrän mukainen), eko-tilan säilytyksen ja uudelleenlämmityksen lämpötilat EIVÄT ole säästä riippuvia. Jos kuuman veden tuottamiseen käytetään vain uudelleenlämmitystä, haluttu säiliön lämpötila on säästä riippuva (säästä riippuvan käyrän mukainen). Säästä riippuvan toiminnan aikana loppukäyttäjä ei voi säätää haluttua säiliön lämpötilaa kaukosäätimestä.

# Koodi Kuvaus

[A.4.6] Ei

saatavilla

Haluttu lämpötilan tila:

▪ Absoluuttinen (oletus): pois käytöstä.

Mikään haluttu säiliön lämpötila EI ole säästä riippuva.

▪ Säästä riippuva: käytössä. Jos tilana

on ajastettu tai ajastettu +uudelleenlämmitys, mukava-tilan säilytyksen lämpötila on säästä riippuva. Eko-tilan säilytyksen ja uudelleenlämmityksen lämpötilat EIVÄT ole säästä riippuvia. Uudelleenlämmitys-tilassa haluttu säiliön lämpötila on säästä riippuva. Huomautus: Kun näkyvä säiliön lämpötila on säästä riippuva, sitä ei voida säätää kaukosäätimestä.

HP OFF

–[6‑08],

# Koodi Kuvaus

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (oletus: 55°C)

Säilytys, eko

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

8 Configuration

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

DHW

HP ON

HP OFF

HP MAX

U=TBUH OFF

[6-01] [6-00]

TU= 60°C T

HP MAX

= 50°C [6-01] = 2°C [6-00] = 2°C

BUH

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

# Koodi Kuvaus

[A.4.7] [0-0E]

Säästä riippuva käyrä

[0-0D]

[0-0C]

[0-0B]

▪ T

: Haluttu säiliön lämpötila.

DHW

▪ Ta: Ulkolämpötila (keskiarvo)

▪ [0-0E]: alhainen ulkolämpötila: –

40°C~5°C (oletus: –20°C)

▪ [0-0D]: korkea ulkolämpötila:

10°C~25°C (oletus: 15°C)

▪ [0-0C]: haluttu säiliön lämpötila, kun

ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila: 45°C~[6‑0E]°C (oletus: 60°C)

▪ [0-0B]: haluttu säiliön lämpötila, kun

ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila: 35°C~[6‑0E]°C (oletus: 45°C)

Lämpöpumpun toiminnan rajoitukset

Kuuman veden lämmityksessä seuraavat hystereesiarvot voidaan asettaa lämpöpumpun toiminnalle:

# Koodi Kuvaus

Ei saatavilla [6-00] Lämpötilaero, joka määrää

lämpöpumpun PÄÄLLÄ-lämpötilan.

Alue: 2°C~20°C (oletus: 4°C)

Ei saatavilla [6-01] Lämpötilaero, joka määrää

lämpöpumpun POIS-lämpötilan.

Alue: 0°C~10°C (oletus: 2°C)

Esimerkki: asetuspiste (TU)>lämpöpumpun enimmäislämpötila– [6‑01] (T

Asentajan viiteopas

–[6‑01])

HP MAX

BUH Varalämmitin

HP Lämpöpumppu. Jos lämmitys lämpöpumpulla kestää liian

kauan, varalämmitin voi auttaa lämmityksessä Varalämmittimen POIS-lämpötila (TU)

BUH OFF

Lämpöpumpun korkein lämpötila kuumavesivaraajan

HP MAX

anturilla

Lämpöpumpun POIS-lämpötila (T

HP OFF

Lämpöpumpun PÄÄLLÄ-lämpötila (T

HP ON

DHW

Kuuman veden lämpötila

TUKäyttäjän asetuspisteen lämpötila (käyttöliittymästä

asetettu)

t Aika

HP MAX

–[6-01])

HP OFF

–[6-00])

Esimerkki: asetuspiste (TU)≤lämpöpumpun enimmäislämpötila– [6‑01] (T

–[6‑01])

HP MAX

HP Lämpöpumppu. Jos lämmitys lämpöpumpulla kestää liian

kauan, lisälämmitin voi auttaa lämmityksessä

Lämpöpumpun korkein lämpötila kuumavesivaraajan

HP MAX

anturilla

Lämpöpumpun POIS-lämpötila (T

HP OFF

Lämpöpumpun PÄÄLLÄ-lämpötila (T

HP ON

Kuuman veden lämpötila

DHW

TUKäyttäjän asetuspisteen lämpötila (käyttöliittymästä

asetettu)

t Aika

HP MAX

–[6-01])

HP OFF

–[6-00])

TIETOJA

Lämpöpumpun enimmäislämpötila riippuu suolaliuoksen lämpötilasta. Katso lisätietoja käyttöalasta.

Ajastimet samanaikaiselle tilan ja kuuman veden lämmityksen pyynnölle

# Koodi Kuvaus

Ei saatavilla [8-00] Älä muuta. (oletus: 1) Ei saatavilla [8-01] Kuuman veden lämmityksen

enimmäiskäyttöaika. Kuuman veden lämmitys pysähtyy, vaikka kuuman veden kohdelämpötilaa EI ole saavutettu. Todellinen enimmäiskäyttöaika riippuu myös asetuksesta [8-04].

▪ Kun järjestelmän kaavio =

huonetermostaatin hallinta: Tämä esiasetettu arvo otetaan huomioon vain silloin, kun tilanlämmitystä pyydetään. Jos tilanlämmitykselle EI ole pyyntöä, säiliötä lämmitetään kunnes asetuspiste saavutetaan.

▪ Kun järjestelmän kaavio ≠

huonetermostaatin hallinta: Tämä esiasetettu arvo otetaan aina huomioon.

Alue: 5~95 minuuttia (oletus: 30)

Ei saatavilla [8-02] Kierrätyksen estoaika.

Kahden kuuman veden jakson välinen vähimmäisaika. Todellinen kierrätyksen estoaika riippuu myös ympäristön lämpötilasta.

Alue: 0~10 tuntia (oletus: 0,5) (porrastus: 0,5 tuntia)

Huomaa: Minimiaika on 1/2 tuntia, vaikka valittu arvo on 0.

Ei saatavilla [8-04] Enimmäiskäyttöajan lisäkäyttöaika

riippuen ulkolämpötilan rajoituksesta [4-02].

Alue: 0~95 minuuttia (oletus: 95)

[8-02]: Kierrätyksen estoaika

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

[8-01] [8-02]

[8-00]

1 Lämpöpumpun kuuman veden lämmitystila (1=aktiivinen,

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

0=ei aktiivinen)

2 Kuuman veden pyyntö lämpöpumpulle (1=pyyntö, 0=ei

pyyntöä)

t Aika

[8-04]: Lisäkäyttöaika kohdassa [4-02]

TAYmpäristön (ulko)lämpötila

t Aika

Kierrätyksen estoaika tilakäytössä Kuuman veden lämmityksen enimmäiskäyttöaika

Desinfiointi

Desinfiointitoiminto desinfioi kuumavesivaraajan lämmittämällä säännöllisesti kuuman veden määrättyyn lämpötilaan.

HUOMIO

Asentajan TÄYTYY määrittää desinfiointitoiminnon asetukset sovellettavan lainsäädännön perusteella.

# Koodi Kuvaus

[A.4.4.2] [2-00] Käyttöpäivä:

[A.4.4.1] [2-01] Desinfiointi

[A.4.4.3] [2‑02] Alkuaika: 00~23:00 (oletus: 3:00),

[A.4.4.4] [2‑03] Kohdelämpötila: 60°C (kiinteä). [A.4.4.5] [2‑04] Kesto: 40~60 minuuttia, oletus: 40

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

▪ 0: Joka päivä

▪ 1: Maanantai

▪ 2: Tiistai

▪ 3: Keskiviikko

▪ 4: Torstai

▪ 5 (oletus): Perjantai

▪ 6: Lauantai

▪ 7: Sunnuntai

▪ 0: Ei

▪ 1 (oletus): Kyllä

porrastus: 1:00.

minuuttia.

8 Configuration

Kuuman veden lämpötila

DHW

TUKäyttäjän asetuspistelämpötila THKorkean asetuspisteen lämpötila [2-03]

t Aika

VAROITUS

Huomaa, että kuuman veden lämpötila kuumavesihanassa on sama kuin kenttäasetuksessa [2-03] valittu arvo desinfioinnin jälkeen.

Jos tämä korkea kuuman veden lämpötila voi olla mahdollinen henkilövahinkoriski, kuumavesivaraajan kuuman veden lähtöliitäntään täytyy asentaa sekoitusventtiili (ei sisälly toimitukseen). Sekoitusventtiilin avulla varmistetaan, että kuumavesihanan kuuman veden lämpötila ei koskaan ylitä asetettua enimmäisarvoa. Kuuman veden korkein sallittu lämpötila tulee valita soveltuvan lainsäädännön mukaan.

HUOMIO

Varmista, että desinfiointitoiminnon alkuaika [A.4.4.3] ja määritetty kesto [A.4.4.5] EIVÄT keskeydy mahdollisen kuumavesitarpeen vuoksi.

TIETOJA

Jos virhekoodi AH esiintyy ilman, että desinfiointitoiminto on keskeytynyt kuuman veden käytön takia, seuraavia toimia suositellaan:

▪ Kun Kuuma vesi > Asetuspistetila > Uudelleenlämmitys

tai Uud.läm+ajast on valittu, on suositeltavaa ohjelmoida desinfioinnin käynnistys vähintään 4tuntia myöhemmäksi kuin viimeinen oletettu suuri kuuman veden tarve. Tämä käynnistys voidaan asettaa asentajan asetuksissa (desinfiointitoiminto).

▪ Kun Kuuma vesi > Asetuspistetila > Vain ajastus on

valittu, on suositeltavaa ohjelmoida säiliön tilaksi Säilytys, eko 3 tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

TIETOJA

Desinfiointitoiminto alkaa uudelleen, jos kuuman veden lämpötila laskee 5°C alle desinfioinnin kohdelämpötilan sen keston aikana.

TIETOJA

AH-virhe tapahtuu, jos jokin seuraavista toiminnoista tehdään desinfioinnin aikana:

▪ Aseta käyttäjän lupatasoksi Asentaja.

▪ Mene kuumavesivaraajanlämpötilan kotisivulle (Säiliö).

▪ Keskeytä desinfiointi painamalla painiketta

Asentajan viiteopas

8 Configuration

[C-03]

[C-04]

8.3.3 Lämmönlähteen asetukset

Varalämmitin

Varalämmittimen käyttötila: Määrittää, milloin varalämmittimen toiminta on pois käytöstä, käytössä tai sallittu vain kuuman veden lämmityksen aikana. Tämä asetus ohitetaan vain silloin, kun varalämmitystä tarvitaan lämpöpumpun toimintahäiriön aikana (kun [A.6.C] on asetettu manuaaliseksi tai automaattiseksi).

# Koodi Kuvaus

[A.5.1.1] [4‑00] Varalämmittimen toiminta:

▪ 0: Pois käytöstä

▪ 1 (oletus): Käytössä

[A.5.1.3] [4‑07] Määrittää, onko varalämmittimen toinen

vaihe:

▪ 1 (oletus): Sallittu

▪ 0: EI sallittu

Tällä tavalla on mahdollista rajoittaa varalämmittimen kapasiteettia.

Ei saatavilla [5‑00] Onko varalämmittimen toiminta sallittua

tasapainolämpötilan yläpuolella tilanlämmityskäytössä?

▪ 1 (oletus): EI sallittu

▪ 0: Sallittu

[A.5.1.4] [5‑01] Tasapainolämpötila.

Ulkolämpötila, jonka alapuolella varalämmittimen toiminta on sallittu.

Alue: –15°C~35°C (oletus: 0°C) (porrastus: 1°C)

TIETOJA

Vain järjestelmät, joissa on integroitu kuumavesivaraaja: Jos varalämmittimen toimintaa on rajoitettava tilanlämmityksen aikana mutta voidaan sallia kuuman veden käytön aikana, aseta [4‑00] tilaan 2.

TIETOJA

Automaattinen hätäasetus voidaan asettaa vain käyttöliittymän valikkorakenteesta.

TIETOJA

Jos lämpöpumpun virhe tapahtuu ja [A.6.C] on asetettu tilaan Manuaalinen, huoneen jäätymissuojatoiminto, lattialämmityksen tasoitekuivaustoiminto ja vesiputkien jäätymissuojatoiminto pysyvät aktiivisina, vaikka käyttäjä EI vahvistaisi hätätoimintoa.

Bivalenttinen

Koskee vain asennuksia, joissa on apukuumavesivaraaja (vuorotteleva toiminta, rinnankytketty). Tämän toiminnon tarkoituksena on määrittää — ulkolämpötilan perusteella — mikä lämmityslähde tarjoaa/voi tarjota tilanlämmityksen, joko sisäyksikkö tai apukuumavaraaja.

Bivalenttinen käyttö -kenttäasetus koskee vain sisäyksikön tilanlämmitystoimintoa ja apukuumavesivaraajan lupasignaalia.

Kun bivalenttinen käyttö -toiminto on käytössä, sisäyksikkö pysähtyy automaattisesti tilanlämmityskäytössä, kun ulkolämpötila laskee bivalenttinen Päällä -lämpötilan alapuolelle ja apukuumavesivaraajan lupasignaali aktivoituu.

Kun bivalenttinen käyttötoiminto on poistettu käytöstä, sisäyksikön tilanlämmitys on mahdollista kaikissa ulkolämpötiloissa (katso toiminta-alueen), ja apukuumavesivaraajan lupasignaali on AINA pois käytöstä.

▪ [C‑03] Bivalenttinen Päällä -lämpötila: Määrittää ulkolämpötilan,

jonka alapuolella apukuumavesivaraajan lupasignaali on aktiivinen (suljettu, KCR mallissa EKRP1HB), ja sisäyksikön tilanlämmitys pysäytetään.

▪ [C‑04] Bivalenttinen hystereesi: Määrittää bivalenttinen PÄÄLLÄ -

lämpötilan ja bivalenttinen POIS -lämpötilan erotuksen.

Lupasignaali X1–X2 (EKRP1HB)

TIETOJA

Jos säilytyslämpötila on korkeampi kuin 55°C, Daikin neuvoo, että varalämmittimen toista vaihetta EI oteta pois käytöstä, koska sillä on suuri vaikutus yksikön kuumavesivaraajan lämmitykseen kuluvaan aikaan.

Automaattinen hätäkäyttö

Kun lämpöpumpun toiminta häiriintyy, varalämmitin voi toimia hätälämmittimenä ja ottaa lämpökuorman haltuunsa automaattisesti tai epäautomaattisesti.

▪ Kun automaattinen hätäkäyttö on tilassa Autom. ja lämpöpumpun

toiminta häiriintyy, varalämmitin aloittaa lämmityksen automaattisesti.

▪ Kun automaattinen hätätoiminta on tilassa Manuaalinen ja

lämpöpumpun toiminta häiriintyy, kuuman veden ja tilan lämmitystoiminnot pysähtyvät ja ne on palautettava manuaalisesti. Käyttöliittymä pyytää vahvistamaan, voiko varalämmitin ottaa lämpökuorman haltuunsa vai ei.

Kun lämpöpumpun toiminta häiriintyy,

tulee näkyviin käyttöliittymään. Jos taloa ei valvota pitkään aikaan, suosittelemme, että asetus [A.6.C] Hätä asetetaan tilaan Autom..

# Koodi Kuvaus

[A.6.C] Ei

saatavilla

Hätä:

▪ 0: Manuaalinen (oletus)

▪ 1: Autom.

TAUlkolämpötila

a Suljettu b Avoin

HUOMIO

Muista noudattaa kaikkia käyttökohdeohjeessa 5 mainittuja sääntöjä, kun bivalenttisen käytön toiminto on käytössä.

Daikin EI vastaa vahingoista, jotka aiheutuvat tämän säännön laiminlyömisestä.

TIETOJA

▪ Bivalenttinen käyttö -toiminnolla ei ole vaikutusta

kuuman veden lämmitystilaan. Vain ja ainoastaan sisäyksikkö lämmittää kuumaa vettä.

▪ Apukuumavesivaraajan lupasignaali on kohteessa

EKRP1HB (digitaalinen I/O-piirilevy). Kosketin X1, X2 on suljettu, kun se on käytössä, ja avoin, kun se on pois käytöstä. Katso tämän koskettimen sijainti kaaviossa seuraavasta kuvasta.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

# Koodi Kuvaus

Ei saatavilla [C‑03] Päällä-lämpötila.

Jos ulkolämpötila laskee tämän lämpötilan alle, bivalenttinen lämmönlähteen lupasignaali on aktiivinen.

Alue: –25°C~25°C (oletus: 0°C) (porrastus: 1°C)

Ei saatavilla [C‑04] Hystereesi.

Bivalenttisen lämmönlähteen Päällä- ja Pois-lämpötilojen erotus estämään liiallista vaihtelua.

Alue: 2°C~10°C (oletus: 3°C) (porrastus: 1°C)

8.3.4 Järjestelmäasetukset

Ensisijaisuudet

# Koodi Kuvaus

Ei saatavilla [5-02] Tilanlämmityksen ensisijaisuus.

0 (oletus): Tätä asetusta EI voida muuttaa.

Ei saatavilla [5-03] Tilanlämmityksen ensisijaisuuden

Automaattinen uudelleenkäynnistys

Kun virta palaa virtakatkon jälkeen, automaattinen uudelleenkäynnistys ottaa uudelleen käyttöön kaukosäätimen asetukset, jotka olivat käytössä ennen virtakatkoa. Sen vuoksi on suositeltavaa, että toiminto on aina käytössä.

Jos toivotun kWh-taksan virransyöttö on katkeavaa tyyppiä, salli aina automaattinen uudelleenkäynnistystoiminto. Jatkuvan sisäyksikön ohjauksen voi varmistaa riippumatta toivotun kWh-taksan virransyötön tilasta liittämällä sisäyksikön tavallisen kWh-taksan virransyöttöön.

# Koodi Kuvaus

[A.6.1] [3‑00] Onko yksikön automaattinen

Toivotun kWh-taksan virransyöttö

TIETOJA

Toivotun kWh-taksan virransyöttö liitetään samoihin liittimiin (X5M/3+4) turvatermostaatin kanssa. Järjestelmällä voi olla vain JOKO toivotun kWh-taksan virransyöttö TAI turvatermostaatti.

lämpötila.

Tämä asetus EI ole käytettävissä.

uudelleenkäynnistystoiminto sallittu?

▪ 0: Ei

▪ 1 (oletus): Kyllä

8 Configuration

# Koodi Kuvaus

[A.2.1.6] [D‑01] Liitäntä toivotun kWh-taksan

virransyöttöön:

▪ 0 (oletus): Lämpöpumppumoduuli on

liitetty tavalliseen virransyöttöön.

▪ 1: Lämpöpumppumoduuli on liitetty

toivotun kWh-taksan virransyöttöön. Kun sähköyhtiö lähettää toivotun kWhtaksan signaalin, kosketin avautuu ja yksikkö siirtyy pakotettuun pois-tilaan. Kun signaali vapautetaan uudelleen, jännitteetön kosketin sulkeutuu ja yksikkö käynnistyy uudelleen. Pidä sen vuoksi automaattinen käynnistystoiminto aina päällä.

▪ 2: Lämpöpumppumoduuli on liitetty

toivotun kWh-taksan virransyöttöön. Kun sähköyhtiö lähettää toivotun kWhtaksan signaalin, kosketin sulkeutuu ja yksikkö siirtyy pakotettuun pois-tilaan. Kun signaali vapautetaan uudelleen, jännitteetön kosketin avautuu ja yksikkö käynnistyy uudelleen. Pidä sen vuoksi automaattinen käynnistystoiminto aina päällä.

Huomaa: 3 liittyy turvatermostaattiin.

[A.6.2.1] [D‑00] Minkä lämmittimien käyttö sallitaan

toivotun kWh-taksan virransyötön aikana?

▪ 0 (oletus): Ei mitään

[D‑00] Varalämmitin Kompressori

0 (oletus) Pakotettu POIS Pakotettu POIS

Turvatermostaatti

TIETOJA

Toivotun kWh-taksan virransyöttö liitetään samoihin liittimiin (X5M/3+4) turvatermostaatin kanssa. Järjestelmällä voi olla vain JOKO toivotun kWh-taksan virransyöttö TAI turvatermostaatti.

# Koodi Kuvaus

[A.2.1.6] [D‑01] Liitäntä turvatermostaatin

jännitteettömään koskettimeen:

▪ 0 (oletus): Ei turvatermostaattia.

▪ 3: Turvatermostaatin yleensä suljettu

kosketin.

Huomaa: 1+2 liittyvät toivotun kWhtaksan virransyöttöön.

Virrankulutuksen hallinta

HUOMIOITAVAA

Pitkien suurta kapasiteettia vaativien jaksojen aikana (esimerkiksi: tasoitekuivaustoiminto) virran rajoitus saatetaan aktivoida suolaliuoksen kollektorin mittojen mukaan.

Katso kohdasta "5 Käyttökohdeohjeita" sivulla 9 lisätietoja tästä toiminnosta.

Virrankulutuksen hallinta

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

8 Configuration

# Koodi Kuvaus

Ei saatavilla [4-08] Tila:

▪ 0 (Ei rajoitusta) (oletus): Pois

käytöstä.

▪ 1 (Jatkuva): Käytössä: Voit asettaa

yhden tehon rajoitusarvon (A tai kW), jonka perusteella yksikön virrankulutusta rajoitetaan aina.

▪ 2 (Digit. tulot): Käytössä: Voit asettaa

korkeintaan neljä erilaista tehon rajoitusarvoa (A tai kW), joiden perusteella yksikön virrankulutusta rajoitetaan, kun vastaava digitaalinen tulo pyytää sitä.

Ei saatavilla [4-09] Tyyppi:

▪ 0 (Virta) (oletus): Rajoitusarvot

asetetaan yksiköllä A.

▪ 1 (Teho): Rajoitusarvot asetetaan

yksiköllä kW.

Ei saatavilla [5-05] Arvo: Koskee vain tilanteita, joissa

tehon rajoitus on jatkuva.

0A~50A, porrastus: 1A (oletus: 50A)

Ei saatavilla [5-09] Arvo: Koskee vain tilanteita, joissa

tehon rajoitus on jatkuva.

0kW~20kW, porrastus: 0,5kW (oletus: 20kW)

Digitaalitulon amp-rajat: Koskee vain tilanteita, joissa tehon rajoitustila pohjautuu digitaalisiin tuloihin ja virta-arvoihin.

Ei saatavilla [5-05] Dt1-raja

0A~50A, porrastus: 1A (oletus: 50A)

Ei saatavilla [5-06] Dt2-raja

0A~50A, porrastus: 1A (oletus: 50A)

Ei saatavilla [5-07] Dt3-raja

0A~50A, porrastus: 1A (oletus: 50A)

Ei saatavilla [5-08] Dt4-raja

0A~50A, porrastus: 1A (oletus: 50A)

Digitaalitulon kW-rajat: Koskee vain tilanteita, joissa tehon rajoitustila pohjautuu digitaalisiin tuloihin ja tehoarvoihin.

Ei saatavilla [5-09] Dt1-raja

0kW~20kW, porrastus: 0,5kW (oletus: 20kW)

Ei saatavilla [5-0A] Dt2-raja

0kW~20kW, porrastus: 0,5kW (oletus: 20kW)

Ei saatavilla [5-0B] Dt3-raja

0kW~20kW, porrastus: 0,5kW (oletus: 20kW)

Ei saatavilla [5-0C] Dt4-raja

0kW~20kW, porrastus: 0,5kW (oletus: 20kW)

# Koodi Kuvaus

[A.6.4] [1-0A] Ulkokeskiarvoajastin:

▪ 0: Ei keskiarvoa (oletus)

▪ 1: 12tuntia

▪ 2: 24tuntia

▪ 3: 48tuntia

▪ 4: 72tuntia

Etälämpötila-anturin siirtymälämpötila

Voit kalibroida etäulkolämpötila-anturin. Termistoriarvolle on mahdollista asettaa siirtymä. Asetusta voidaan käyttää kompensaatioon tilanteissa, joissa etäulkolämpötila-anturia ei voida asentaa ihanteelliseen asennuspaikkaan (katso asennus).

# Koodi Kuvaus

[A.6.5] [2‑0B] –5°C~5°C, porrastus: 0,5°C (oletus: 0°C)

Säästä riippuva lähtöveden lämpötilan asetuspiste lasketaan ulkolämpötila + [2‑0B]. Käyttöliittymä näyttää kuitenkin VAIN ulkolämpötila (ilman [2‑0B]-lisäystä).

Pumpun toiminta

Kun pumpun käyttötoiminto on poistettu käytöstä, pumppu pysähtyy, jos ulkolämpötila on korkeampi kuin asetuksella [4‑02] asetettu arvo. Kun pumpun toiminta on käytössä, pumpun toiminta on mahdollista kaikissa ulkolämpötiloissa.

# Koodi Kuvaus

Ei saatavilla [F‑00] Pumpun toiminta:

▪ 0 (oletus): Ei käytössä, jos

ulkolämpötila on korkeampi kuin [4‑02].

▪ 1: Mahdollinen kaikissa

ulkolämpötiloissa.

Pumpun toiminta poikkeuksellisen virtauksen aikana [F‑09] määrittää, pysähtyykö pumppu poikkeuksellisen virtauksen aikana vai sallitaanko toiminta poikkeuksellisen virtauksen aikana. Tämä toiminto soveltuu vain tietyissä olosuhteissa, joissa on parempi pitää pumppu aktiivisena, kun Ta<4°C (pumppu on käynnistyy 10 minuutiksi ja sammuu 10 minuutin kuluttua). Daikin EI ole missään vastuussa tämän toiminnon aiheuttamista vahingoista.

# Koodi Kuvaus

Ei saatavilla [F‑09] Pumppu jatkaa toimintaa

poikkeuksellisen virtauksen aikana:

▪ 0: Pumppu poistetaan käytöstä.

▪ 1 (oletus): Pumppu käynnistyy, kun

Ta<4°C (10 minuuttia päällä – 10 minuuttia pois)

Pumpun nopeusrajoitus

Pumpun nopeusrajoitus [9‑0D] määrittää suurimman pumpun nopeuden. Tavallisissa olosuhteissa oletusasetusta EI tule muokata. Pumpun nopeusrajoitus ohitetaan, kun virtausnopeus on minimivirtauksen alueella (virhe 7H).

Keskiarvoajastin

Keskiarvoajastin korjaa ulkolämpötilan vaihtelun vaikutusta. Säästä riippuvan asetuspisteen laskeminen tehdään ulkolämpötilan keskiarvosta.

Ulkolämpötilan keskiarvo lasketaan valitulta ajanjaksolta.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

# Koodi Kuvaus

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

Ei saatavilla [9‑0D] Pumpun nopeusrajoitus

▪ 0: Ei rajoitusta.

▪ 1~4: Yleinen rajoitus. Kaikissa

olosuhteissa on rajoitus. Vaadittavaa delta-T-hallintaa ja mukavuutta EI taata.

▪ 5~8 (oletus: 6): Rajoitus, kun

toimilaitteita ei ole. Kun lämmityslähtöä ei ole, pumpun nopeusrajoitus pätee. Kun lämmityslähtö on, pumpun nopeus määritetään vain delta-T:llä suhteessa vaadittuun kapasiteettiin. Tällä rajoitusalueella delta-T on mahdollinen ja mukavuus taataan.

Enimmäisarvot riippuvat yksikkötyypistä:

8 Configuration

a Ulkoinen staattinen paine b Veden virtausnopeus

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

8 Configuration

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

Aseta päivämäärä/aika

Päivämäärä Aika Kesäaika Kellotyyppi

Loma

Lomatila

Kotona

Poissa

Alkaen

Loppuen

Alkaen

Käytä päiväajastusta

Käyttötila Lämmitys

Valitse ajastimet

Huone lämpötila Lähtöveden lämpö, pää Lähtöveden lämpö, lisä Säiliön lämpötila

Tiedot

Anturin tiedot Energiamittaus Virheenkäsittely Käyttäjän lupataso Toimilaitteet Käyttötilat

Käyttötunnit Versio

Energiamittaus

Käytetty sähkö

Tuotettu energia

Virhetiedot

Virhehistoria Yhteystiedot/tuen numero

Versio

Kaukosäädin Sisäyksikkö Ulkoyksikkö

Käyttäjäasetukset

Näyttö Lämpötilalukko

Aseta ajastimet Esiasetut arvot Mittayksikkö

Näyttö

Kontrasti

Taustavalaistu LCD-aika Käyttäjäprofiili Käytettävissä olevat kotisivut

Aseta ajastimet

Huonelämpötila Lähtöveden lämpö, pää Lähtöveden lämpö, lisä Veden lämpötila Kuumavesipumppu

Esiasetut arvot

Huone lämpötila Lähtöveden lämpö, pää Säiliön lämpötila

Kuuman veden lämpötila

Aseta säästä riippuva

Varoitushistoria

[7.7]

Aseta säästä riippuva

Pää

Lisä

[7.7.1]

Pää

Aseta säästä riippuva lämmitys

[7.7.2]

Lisä

Aseta säästä riippuva lämmitys

8.4 Valikkorakenne: Käyttäjän asetusten yleiskuvaus

Asentajan viiteopas

TIETOJA

Energiamittaustoiminnallisuus EI ole sovellettavissa tai EI päde tähän yksikköön, jos yksikkö laskee sen. Jos valinnaista ulkoista mittaria käytetään, energiamittausnäyttö pätee.

TIETOJA

▪ Sisäyksikkö liittyy sisäyksikön piirilevyyn, joka ohjaa

maalämpöpumpun hydraulista osaa.

▪ Ulkoyksikkö liittyy ulkoyksikön piirilevyyn, joka ohjaa

maalämpöpumpun kompressorimoduulia.

TIETOJA

Asetukset näkyvät/eivät näy riippuen valituista asentajan asetuksista ja yksikkötyypistä.

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

8.5 Valikkorakenne: Asentajan asetusten yleiskuvaus

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.2.2.6]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.1]

[A.7]

[A.6]

[A.6.3]

[A.6.2]

Asentajan asetukset

Kieli Järjestelmän kaavio Tilankäyttö Kuuman veden lämpötila (DHW) Lämmönlähteet Järjestelmäkäyttö Käyttöönotto Yleisasetukset

Järjestelmän kaavio

Vakio Lisävarusteet Kapasiteetit Vahvista kaavio

Tilankäyttö

Lvl:n asetukset Huonetermostaatti Käyttöala

Kuuma vesi

Asetuspistetila Desinfiointi Maksimiasetuspiste Säil. mukava SP-tila Säästä riippuva käyrä

Lämmönlähteet

Varalämmitin

Järjestelmäkäyttö

Autom. uudelleenkäynnistys Toivottu kWh-taksa

Virrankulutuksen hallinta Keskiarvoaika Ulkoanturin poikkeama

Käyttöönotto

Koekäyttö

Lattialämm. tasoitekuivaus

Ilmanpoisto

Toimilaitteen koekäyttö

Vakio

Yksikkötyyp. Kompressorityyppi Sisäohjelmistotyyppi

Varaläm. tyyppi Pakotettu kontakti Yks. ohjaus Lvl-alueiden määrä Pumpun käyttötila Virransäästö mahd. Ohjaimen sijainti

Lisävarusteet

Kontaktityyppi, pää Kontaktityyppi, lisä Digit. I/O-piirilevy Tarvepiirilevy Ulkoinen kWh-mittari Ulkoinen kWh-mittari Kuumavesipumppu Ulkoinen anturi

Lähtövesi

Pää Lisä Lähteen delta-T

Huonetermostaatti

Huonelämpötila-ala Huonelämmön poikkeama Ulk. huoneanturin poik.

Käyttöala

Tilanläm. OFF-lämpö

Desinfiointi

Desinfiointi Käyttöpäivä Alkuaika Kohdelämpötila Kesto

Varalämmitin

Käyttötila Käytä varal. vaihetta 2 Tasapainolämpötila

Toiv. kWh-taksa, vl.

Sallittu lämmitin Pakotettu pumppu pois

Virranhallinta

Tila Tyyppi Amp-arvo

Digitaalitulon amp-rajat

kW-arvo

Digitaalitulon kW-rajat Ensisijaisuus

Digit. I/O-piirilevy

Ulk. vläm.läh. Aurinkosarja Hälytyslähtö

Pää

Lvl:n ap-tila

Lämpötila-ala Moduloitu lvl Sulkuventtiili

Lauhdutintyyppi

[A.3.1.2]

Lisä

Lvl:n ap-tila

Lämpötila-ala

Huonelämpötilan vaihe

suolaveden jäätym.lämpö

[A.3.1.3]

Lähteen delta-T

Lämmitys

Hätä

LAN adapteri

TIETOJA

Aurinkosarjan asetukset näytetään, mutta ne EIVÄT päde tähän yksikköön. Näitä asetuksia EI tule käyttää tai muuttaa.

TIETOJA

Virransäästöasetukset näytetään, mutta ne EIVÄT päde tähän yksikköön. Näitä asetuksia EI tule käyttää tai muuttaa.

TIETOJA

Asetukset näkyvät/eivät näy riippuen valituista asentajan asetuksista ja yksikkötyypistä.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

8 Configuration

Asentajan viiteopas

9 Käyttöönotto

9.1 Yleiskuvaus: Käyttöönotto

Tämä luku kuvaa, mitä järjestelmän käyttöönottoa varten on tiedettävä ja tehtävä määrittämisen jälkeen.

Tyypillinen työnkulku

Käyttöönotto koostuu yleensä seuraavista vaiheista: 1 “Tarkistuslista ennen käyttöönottoa” -asiakirjan tarkistaminen. 2 Ilmanpoiston suorittaminen. 3 Ilmanpoiston suorittaminen suolaliuospiirille. 4 Järjestelmän koekäytön suorittaminen. 5 Tarpeen vaatiessa yhden tai useamman toimilaitteen koekäytön

suorittaminen.

6 Tarpeen vaatiessa lattialämmityksen tasoitekuivauksen

suorittaminen.

9.2 Käyttöönottoa koskevia varotoimenpiteitä

TIETOJA

Yksikön ensimmäisen käyttöjakson aikana kone voi käyttää sähkövirtaa enemmän kuin yksikön nimikilpi osoittaa. Tämän ilmiön aiheuttaa kompressori, joka vaatii 50 tunnin jatkuvan käyttöajan ennen kuin se saavuttaa sulavan toiminnan ja vakaan virrankulutuksen.

HUOMIOITAVAA

ÄLÄ KOSKAAN käytä laitetta ilman termistoria ja/tai paineantureita/-kytkimiä. Muuten seurauksena voi olla kompressorin palaminen.

9.3 Tarkistuslista ennen käyttöönottoa

ÄLÄ käytä järjestelmää ennen kuin seuraavat kohdat on tarkistettu:

Olet lukenut koko asennusohjeet asentajan viiteoppaan

mukaisesti. Sisäyksikkö on kiinnitetty oikein.

Seuraava kenttäjohdotus on suoritettu tämän asiakirjan ja sovellettavien lakisääteisten määräysten mukaisesti:

▪ Paikallisen virtalähteen paneelin ja sisäyksikön välillä

▪ Sisäyksikön ja venttiilien välillä (jos sovellettavissa)

▪ Sisäyksikön ja huonetermostaatin välillä (jos

sovellettavissa)

Järjestelmä on oikein maadoitettu ja maadoitusliittimet on kiristetty.

Sulakkeet tai paikallisesti asennetut suojalaitteet on asennettu tämän asiakirjan mukaisesti eikä niitä ole ohitettu.

Virransyötön jännitteen vastaa yksikön tunnustietotarran jännitearvoja.

Kytkinrasiassa EI ole löysiä liitoksia tai vaurioituneita sähköisiä komponentteja.

Sisäyksikön sisällä EI ole vaurioituneita komponentteja tai puristuneita putkia.

Kylmäainevuotoja EI ole.

Käytetystä suolaliuoksesta ei ole havaittavia hajujälkiä.

Tilanlämmityksen poistoventtiili on auki (vähintään 2 kierrosta).

Paineenalennusventtiilit tyhjentyvät turvalliseen paikkaan avattuina.

Veden minimimäärä taataan kaikissa olosuhteissa. Katso “Tilanlämmityspiirin ja suolaliuospiirin veden määrän ja virtausnopeuden tarkistaminen” kohdasta

"6.3Putkiston valmistelu"sivulla19.

TIETOJA

Ohjelmisto on varustettu asentaja paikalla -tilalla ([4-0E]), joka kytkee yksikön automaattisen toiminnan pois päältä. Ensimmäisellä asennuksella asetus [4‑0E] on oletuksena “1”, mikä tarkoittaa, että automaattinen toiminta on pois käytöstä. Kaikki suojatoiminnot ovat silloin pois käytöstä. Jos käyttöliittymän kotisivut ovat pois päältä, yksikkö EI toimi automaattisesti. Voit ottaa automaattisen toiminnan ja suojatoiminnot käyttöön asettamalla asetuksen [4‑0E] arvoon “0”.

36 tuntia ensimmäisen käynnistyksen jälkeen yksikkö asettaa asetukset [4-0E] automaattisesti tilaan "0", mikä lopettaa asentaja paikalla -tilan ja ottaa käyttöön suojatoiminnot. Jos – ensimmäisen asennuksen jälkeen – asentaja palaa paikalle, asentajan on asetettava asetus [4‑0E] tilaan “1” manuaalisesti.

9.4 Tarkistuslista käyttöönoton aikana

Minimivirtausnopeus varalämmitin-/sulatustoiminnan

aikana voidaan taata kaikissa olosuhteissa. Katso “Tilanlämmityspiirin ja suolaliuospiirin veden määrän ja virtausnopeuden tarkistaminen” kohdasta "6.3 Putkiston

valmistelu"sivulla19.

Ilmanpoiston suorittaminen.

Ilmanpoiston suorittaminen suolaliuospiirille.

Koekäytön suorittaminen.

Toimilaitteen koekäytön suorittaminen.

Lattialämmityksen tasoitekuivaustoiminto

Lattialämmityksen tasoitekuivaustoiminto on käynnistetty (jos tarpeen).

9.4.1 Virtauksen miniminopeuden tarkistaminen

1 Vahvista hydraulisen kokoonpanon perusteella, mitkä

tilanlämmityspiirit voidaan sulkea mekaanisilla, elektronisilla tai muilla venttiileillä.

2 Sulje kaikki tilanlämmityspiirit, jotka voidaan sulkea (katso

edellinen vaihe).

3 Käynnistä pumpun testikäyttötoiminto (katso

"9.4.5Toimilaitteen koekäytön suorittaminen"sivulla59).

4 Siirry kohtaan [6.1.8]: > Tiedot > Anturin tiedot >

Virtausnopeus tarkistaaksesi virtausnopeuden. Pumpun koekäyttötoiminnan aikana yksikkö voi toimia tämän vaaditun minimivirtausnopeuden alapuolella.

Asennuksessa on oikea putkikoko ja putket on oikein eristetty.

Sisäyksikön sisällä EI ole vesi- tai suolaliuosvuotoa.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

Ohitusventtiili valmiina?

01:18

Ilmanpoisto

l/min

Alhainen

Tilan l/j

0.5

Virtausnopeus Nopea Piiri

Pysäytys

Säädä

Selaa

01:18

Ilmanpoisto

l/min

Alhainen

Tilan l/j

0.5

Virtausnopeus Nopea Piiri

Pysäytys

Säädä

Selaa

Kyllä Ei

Muokkaa ohitusventtiilin asetusta saavuttaaksesi vaadittu minimivirtausnopeus + 2l/min

Jos todellinen virtausnopeus on alle minimivirtausnopeuden, hydraulinen kokoonpano vaatii muuttamista. Lisää tilanlämmityspiirejä, joita EI voida sulkea, tai asenna painehallittu ohitusventtiili.

Vaadittu minimivirtausnopeus varalämmitintoimintaan

12l/min

9.4.2 Tilanlämmityspiirin ilmanpoistotoiminto

Yksikön asennuksen ja käyttöönoton aikana on erittäin tärkeää poistaa kaikki ilma vesipiiristä. Kun ilmanpoistotoiminto on käytössä, pumppu toimii ilman yksikön oikeaa käyttöä ja ilmanpoisto vesipiiristä alkaa.

HUOMIOITAVAA

Avaa turvaventtiili ennen ilmanpoiston aloittamista ja tarkista, onko piirissä riittävästi vettä. Ilmanpoistotoimenpiteen voi aloittaa vain, jos vettä poistuu venttiilistä sen avaamisen jälkeen.

Ilmastukseen on 2 tilaa:

▪ Manuaalinen: Yksikkö toimii kiinteällä pumpun nopeudella ja

kiinteällä tai mukautetulla 3-tieventtiilin asennolla. 3-tieventtiilin mukautettu asento on hyödyllinen toiminto, kun kaikki ilma poistetaan vesipiiristä tilan tai veden lämmitystilassa. Pumpun toimintanopeus (hidas tai nopea) voidaan myös asettaa.

▪ Automaattinen: yksikkö muuttaa pumpun nopeutta ja 3-tieventtiilin

asentoa automaattisesti tilan ja veden lämmitystilan välillä.

Tyypillinen työnkulku

Järjestelmän ilmanpoistoon tulisi kuulua: 1 Manuaalisen ilmanpoiston suorittaminen 2 Automaattisen ilmanpoiston suorittaminen

9 Käyttöönotto

5 Vieritä painikkeilla ja kohtaan Nopea.

6 Valitse haluttu pumpun nopeus painikkeilla ja .

Tulos: Alhainen Tulos: Korkea

7 Jos sovellettavissa, aseta 3-tieventtiilin haluttu asento

(tilanlämmitys/kuuma vesi). Vieritä painikkeilla ja kohtaan Piiri.

8 Valitse haluttu 3-tieventtiilin asento painikkeilla ja .

Tulos: Tilan l/j tai Säiliö

Automaattisen ilmanpoiston suorittaminen

Edellytys: Varmista, että poistoveden lämpötilan, huonelämpötilan

ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso "Käyttäjän

lupatason asettaminen tasolle Asentaja"sivulla34.

2 Aseta ilmanpoistotila: mene kohtaan [A.7.3.1] > Asentajan

asetukset > Käyttöönotto > Ilmanpoisto > Tyyppi.

3 Valitse Autom. ja paina -painiketta.

4 Mene kohtaan [A.7.3.4] > Asentajan asetukset >

Käyttöönotto > Ilmanpoisto > Aloita ilmanpoisto ja käynnistä ilmanpoistotoiminto painamalla .

Tulos: Ilmanpoisto aloitetaan ja seuraava näyttö tulee näkyviin.

TIETOJA

Aloita suorittamalla manuaalinen ilmanpoisto. Kun lähes kaikki ilma on poistettu, suorita automaattinen ilmanpoisto. Toista tarvittaessa automaattista ilmanpoistoa uudelleen, kunnes olet varma, että kaikki ilma on poistettu järjestelmästä. Ilmanpoistotoiminnon aikana pumpun nopeusrajoitus [9‑0D] EI ole käytössä.

Varmista, että poistoveden lämpötilan, huonelämpötilan ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

Ilmanpoistotoiminto loppuu automaattisesti 30minuutin kuluttua.

Manuaalisen ilmanpoiston suorittaminen

Edellytys: Varmista, että poistoveden lämpötilan, huonelämpötilan

ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso "Käyttäjän

lupatason asettaminen tasolle Asentaja"sivulla34.

2 Aseta ilmanpoistotila: mene kohtaan [A.7.3.1] > Asentajan

asetukset > Käyttöönotto > Ilmanpoisto > Tyyppi.

3 Valitse Manuaalinen ja paina -painiketta.

4 Mene kohtaan [A.7.3.4] > Asentajan asetukset >

Käyttöönotto > Ilmanpoisto > Aloita ilmanpoisto ja käynnistä ilmanpoistotoiminto painamalla .

Tulos: Käsikäyttöinen ilmanpoisto käynnistyy ja seuraava näyttö tulee näkyviin.

Ilmanpoiston keskeyttäminen

1 Paina -painiketta ja vahvista ilmanpoistotoiminnon keskeytys

painamalla -painiketta.

9.4.3 Suolaliuospiirin ilmanpoistotoiminto

Yksikön asennuksen ja käyttöönoton aikana on erittäin tärkeää poistaa kaikki ilma suolaliuospiiristä.

HUOMIOITAVAA

Suolaliuospiiri on täytettävä ENNEN suolaliuospumpun koekäyttöä.

Ilmanpoisto voidaan suorittaa 2 eri tavalla:

▪ suolaliuoksen täyttöasemalla (ei sisälly toimitukseen),

▪ suolaliuoksen täyttöasemalla (ei sisälly toimitukseen) yhdessä

yksikön oman suolaliuospumpun kanssa.

10 päivän suolaliuospumpun toiminta. Jos järjestelmän osana on suolaliuoksen puskuriastia, suolaliuospumppua voi täytyä pitää päällä 10 päivää järjestelmän käyttöönoton jälkeen. Jos 10 päivän suolaliuospumpun toiminta on:

▪ PÄÄLLÄ: Yksikkö toimii normaalisti, lukuun ottamatta sitä, että

suolaliuospumppu toimii jatkuvasti 10 päivää kompressorin tilasta riippumatta.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

9 Käyttöönotto

1 2 43

>3 s

60 s

30 s

>3 s

> > > >

Aseta päivämäärä/aika Valitse ajastimet Tiedot Käyttäjäasetukset

Valitse

Selaa

Asentajan asetukset

> > > >

Tilankäyttö Kuuman veden lämpötila (DHW) Lämmönlähteet Järjestelmäkäyttö

Valitse

Selaa

Käyttöönotto

Yleisasetukset

Asentajan asetukset

> > >

Koekäyttö Lattialämm. tasoitekuivaus Ilmanpoisto

Valitse

Selaa

Toimilaitteen koekäyttö

A.7

Käyttöönotto

> > > > >

Varalämmitin (v 1) Varalämmitin (v 2) Pumppu 3-tieventtiili

Valitse

Selaa

Hälytyslähtö

A.7.4

Suolavesipumppu

Toimilaitteen koekäyttö

▪ POIS: Suolaliuospumpun toiminta on yhdistetty kompressorin

tilaan.

Ilmanpoiston suorittaminen suolaliuoksen täyttöaseman kanssa

Noudata suolaliuoksen täyttöaseman (ei sisälly toimitukseen) mukana toimitettuja ohjeita.

Ilmanpoiston suorittaminen suolaliuospumpun ja suolaliuoksen täyttöaseman kanssa

Edellytys: Suolaliuospiirin ilmanpoisto EI onnistunut pelkällä

suolaliuoksen täyttöasemalla (katso "Ilmanpoiston suorittaminen

suolaliuoksen täyttöaseman kanssa" sivulla 58). Käytä tässä

tapauksessa suolaliuoksen täyttöasemaa ja yksikön omaa suolaliuospumppua yhtä aikaa.

1 Täytä suolaliuospiiri.

2 Käynnistä suolaliuospumpun koekäyttö.

3 Käynnistä suolaliuoksen täyttöasema (TÄYTYY käynnistää

5~60 sekunnin kuluessa suolaliuospumpun koekäytön käynnistämisestä).

a Suolaliuospumpun koekäyttö b Suolaliuoksen täyttöasema

Aikaikkuna 5~60sekuntia

Tulos: Suolaliuospumpun koekäyttö käynnistyy ja ilmanpoisto suolaliuospiiristä alkaa. Koekäytön aikana suolaliuospumppu toimii ilman yksikön varsinaista toimintaa.

PÄÄLLÄ POIS PÄÄLTÄ

A Suolaliuospumpun koekäyttö B1 10 päivän suolaliuospumpun toiminnan käynnistäminen B2 10 päivän suolaliuospumpun toiminnan pysäyttäminen

Suolaliuospumpun koekäytön suorittaminen

Edellytys: Varmista, että poistoveden lämpötilan, huonelämpötilan

ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso "Käyttäjän

lupatason asettaminen tasolle Asentaja"sivulla34.

2 Paina painiketta

3 Paina

paina .

kerran siirtyäksesi kohtaan Asentajan asetukset ja

TIETOJA

Lisätietoja suolaliuospumpun koekäytön käynnistämisestä/ pysäyttämisestä voit katsoa kohdasta "9.4.5 Toimilaitteen

koekäytön suorittaminen"sivulla59.

Suolaliuospumpun koekäyttö pysähtyy automaattisesti 2 tunnin kuluttua.

10 päivän suolaliuospumpun toiminnan käynnistäminen tai pysäyttäminen

TIETOJA

10 päivän suolaliuospumpun toimintatoimenpide sisältää suolaliuospumpun koekäytön aktivoimisen. Koska toimenpide antaa tälle rajoitetun ajan, suolaliuospumpun koekäyttö tulee aktivoida mahdollisimman nopeasti. Katso lisäohjeita kohdasta "Suolaliuospumpun koekäytön

suorittaminen"sivulla58.

Edellytys: Kaikki muut käyttöönottotoimet on suoritettu.

1 Käynnistä suolaliuospumpun koekäyttö ja jätä se päälle

vähintään 3sekunniksi.

Tulos: 60 sekunnin ajastin alkaa laskea alaspäin.

2 Pysäytä suolaliuospumpun koekäyttö ennen kuin ajastin kuluu

loppuun.

Tulos: 30 sekunnin ajastin alkaa laskea alaspäin.

3 Käynnistä suolaliuospumpun koekäyttö uudelleen ja jätä se

päälle vähintään 3sekunniksi.

4 Pysäytä se ennen kuin ajastin kuluu loppuun.

Tulos: 10 päivän suolaliuospumpun käyttökytkimet (POIS

PÄÄLTÄ→PÄÄLLÄ tai PÄÄLLÄ→POIS PÄÄLTÄ).

4 Paina kahdesti siirtyäksesi kohtaan Käyttöönotto ja paina

5 Paina kerran siirtyäksesi kohtaan Toimilaitteen koekäyttö ja

paina .

6 Paina kerran siirtyäksesi kohtaan Suolavesipumppu ja paina

Asentajan viiteopas

7 Valitse OK ja paina -painiketta.

EGSQH10S18AA9W

Daikin Altherma -maalämpöpumppu

4P351748-1F – 2018.02

Suolavesipumppu

Haluatko varmasti käynnistää kokeen?

Peruuta

Vahvista Säädä

Tulos: Suolaliuospumpun koekäyttö käynnistyy. Käyttö pysähtyy

01:18

Koekäyttö

Tila

Pysäytys

Suolavesipumppu

automaattisesti, kun se on valmis. Voit pysäyttää sen manuaalisesti painamalla -painiketta, valitsemalla OK ja painamalla painiketta.

9.4.4 Koekäytön suorittaminen

Edellytys: Varmista, että poistoveden lämpötilan, huonelämpötilan

ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso "Käyttäjän

lupatason asettaminen tasolle Asentaja"sivulla34.

2 Mene kohtaan [A.7.1]: > Asentajan asetukset > Käyttöönotto

> Koekäyttö.

3 Valitse koe ja paina -painiketta. Esimerkki: Lämmitys.

4 Valitse OK ja paina -painiketta.

Tulos: Koekäyttö alkaa. Kun se on valmis (±30 min), toiminto

pysähtyy automaattisesti. Voit pysäyttää sen manuaalisesti painamalla -painiketta, valitsemalla OK ja painamalla painiketta.

TIETOJA

Jos käytössä on 2 kaukosäädintä, voit käynnistää koekäytön kummasta tahansa kaukosäätimestä.

▪ Koekäytön aloittamiseen käytetty käyttöliittymä näyttää

tilanäytön.

▪ Et voi käyttää käyttöliittymää, kun “varattu”-näyttö on

näkyvissä. Et voi käyttää kaukosäädintä, kun “varattu”näyttö on näkyvissä.

Jos yksikön asennus on tehty oikein, yksikkö käynnistyy koekäytön aikana valittuun käyttötilaan. Koetilan aikana yksikön oikea toiminta voidaan tarkistaa valvomalla lähtöveden lämpötilaa (lämmitystila) ja säiliön lämpötilaa (kuuma vesi -tila).

Voit valvoa lämpötilaa menemällä kohtaan [A.6] ja valitsemalla tiedot, jotka haluat tarkistaa.

9.4.5 Toimilaitteen koekäytön suorittaminen

Toimilaitteen koekäytön tarkoitus on vahvistaa eri toimilaitteiden toiminta (esim. kun valitset pumpun toiminnan, pumpun koekäyttö aloitetaan).

Edellytys: Varmista, että poistoveden lämpötilan, huonelämpötilan ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso "Käyttäjän

lupatason asettaminen tasolle Asentaja"sivulla34.

2 Varmista, että huoneen lämpötilan hallinta, lähtöveden

lämpötilan hallinta ja kuuman veden hallinta ovat kytketty POIS PÄÄLTÄ käyttöliittymästä.

3 Mene kohtaan [A.7.4]: > Asentajan asetukset > Käyttöönotto

> Toimilaitteen koekäyttö.

4 Valitse toimilaite ja paina -painiketta. Esimerkki: Pumpe.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

9 Käyttöönotto

5 Valitse OK ja paina -painiketta.

Tulos: Toimilaitteen koekäyttö alkaa. Käyttö pysähtyy

automaattisesti, kun se on valmis. Voit pysäyttää sen manuaalisesti painamalla -painiketta, valitsemalla OK ja painamalla painiketta.

TIETOJA

Jos suolaliuospumpun koekäyttö aktivoidaan osana 10 päivän suolaliuospumpun toimintatoimenpidettä, koekäyttö on aktivoitava mahdollisimman nopeasti. Katso lisäohjeita kohdasta "Suolaliuospumpun koekäytön

suorittaminen"sivulla58.

Mahdolliset toimilaitteiden koekäytöt

▪ Varalämmittimen (vaihe 1) koe

▪ Varalämmittimen (vaihe 2) koe

▪ Pumpputesti (tilanlämmitys)

TIETOJA

Varmista, että kaikki ilma poistetaan ennen koekäyttöä. Vältä häiriöitä vesipiiriin koekäytön aikana.

▪ Suolaliuospumpun koe

▪ 2-tieventtiilin koe

▪ 3-tieventtiilin koe

▪ Bivalenttisen signaalin koe

▪ Hälytyslähdön koe

▪ Kiertovesipumpun koe

9.4.6 Lattialämmityksen tasoitekuivaus

Tätä toimintoa käytetään kuivaamaan lattialämmityksen tasoitetta hyvin hitaasti talon rakentamisen aikana. Asentaja voi ohjelmoida ja suorittaa ohjelman.

Varmista, että poistoveden lämpötilan, huonelämpötilan ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

TIETOJA

▪ Jos Manuaalinen on asetettu tilaan Hätä ([A.6.C]=0) ja

yksikön hätätoiminnan aloitus aktivoidaan, käyttöliittymä kysyy vahvistusta ennen aloittamista. Lattialämmityksen tasoitekuivaustoiminto on aktiivinen, vaikka käyttäjä EI vahvistaisi hätäkäyttöä.

▪ Lattialämmityksen tasoitekuivauksen aikana pumpun

nopeusrajoitus [9‑0D] EI ole käytössä.

HUOMIOITAVAA

Asentajan vastuulla on:

▪ ottaa yhteyttä tasoitteen valmistajaan alkulämmityksen

ohjeita varten, jotta tasoite ei lohkeile

▪ ohjelmoida lattialämmityksen tasoitekuivauksen ajastin

tasoitevalmistajan ohjeiden mukaisesti

▪ tarkistaa asennuksen oikea toiminta säännöllisesti

▪ valita oikea ohjelma, joka sopii lattiassa käytetylle

tasoitteelle.

Asentajan viiteopas

9 Käyttöönotto

25°C (1)

35°C (2)

24h (1) 36h (2)

15:10

1 14d 12h 25°C

Tasoitekuivaus

Nykyinen vaihe

Jäljellä Haluttu lvl

Pysäytys

HUOMIOITAVAA

Jotta voit suorittaa lattialämmityksen tasoitekuivauksen, huoneen jäätymissuoja on kytkettävä pois päältä ([2‑06]=0). Oletuksena se on käytössä ([2‑06]=1). Asentaja paikalla -tilan takia (katso "Tarkistuslista ennen käyttöönottoa") huoneen jäätymissuoja poistetaan automaattisesti käytöstä 36 tunniksi ensimmäisen käynnistyksen jälkeen.

Jos tasoitekuivaus on suoritettava vielä ensimmäisen 36 tunnin jälkeen käynnistyksestä, kytke huoneen jäätymissuoja manuaalisesti pois päältä asettamalla [2‑06] tilaan "0", ja PITÄMÄLLÄ se pois päältä, kunnes tasoitekuivaus on valmis. Jos tätä ilmoitusta ei oteta huomioon, tasoite voi murtua.

HUOMIOITAVAA

Jotta lattialämmityksen tasoitekuivaus voi käynnistyä, varmista että seuraavat asetukset ovat käytössä:

▪ [4‑00]=1

▪ [C‑02]=0

▪ [D‑01]=0

▪ [4‑08]=0

▪ [4‑01]≠1

Asentaja voi ohjelmoida korkeintaan 20 vaihetta, joille kullekin on annettava:

1 kesto tunteina, enintään 72tuntia

2 haluttu lähtöveden lämpötila.

Esimerkki:

Lattialämmityksen tasoitekuivauksen suorittaminen

TIETOJA

Toivotun kWh-taksan virransyöttöä ei voida käyttää yhdessä lattialämmityksen tasoitekuivausohjelman kanssa.

Edellytys: Varmista, että järjestelmään on liitetty VAIN 1 käyttöliittymä, kun suoritat lattialämmityksen tasoitekuivauksen.

Edellytys: Varmista, että poistoveden lämpötilan, huonelämpötilan ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

1 Mene kohtaan [A.7.2]:

> Lattialämm. tasoitekuivaus.

2 Aseta kuivausohjelma.

3 Valitse Aloita kuivaus ja paina

4 Valitse OK ja paina

Tulos: Lattialämmityksen tasoitekuivaus käynnistyy ja seuraava

näyttö tulee näkyviin. Kun toiminto on valmis, se pysähtyy automaattisesti. Voit pysäyttää sen manuaalisesti painamalla painiketta, valitsemalla OK ja painamalla -painiketta.

> Asentajan asetukset > Käyttöönotto

-painiketta.

Lattialämmityksen tasoitekuivauksen tilan lukeminen

1 Paina painiketta

2 Ohjelman nykyinen vaihe, yhteensä jäljellä oleva aika ja

nykyinen haluttu lähtöveden lämpötila näytetään.

Lattialämmityksen tasoitekuivauksen ajastimen ohjelmoiminen

1 Aseta käyttäjän lupatasoksi Asentaja. Katso "Käyttäjän

lupatason asettaminen tasolle Asentaja"sivulla34.

2 Mene kohtaan [A.7.2]:

> Lattialämm. tasoitekuivaus > Aseta kuivausajastin.

3 Käytä painikkeita

▪ Käytä painikkeita ▪ Säädä valintaa painikkeilla

Jos aika on valittu, voit asettaa keston 1 ja 72tunnin väliltä. Jos lämpötila on valittu, voit asettaa halutun lähtöveden lämpötilan 15°C ja 55°C:een väliltä.

4 Voit lisätä uuden vaiheen valitsemalla “–h” tai “–” tyhjältä riviltä

ja painamalla painikkeita

5 Voit poistaa vaiheen asettamalla kestoksi “–” painikkeilla

6 Tallenna ajastin painamalla painiketta

On tärkeää, että ohjelmassa ei ole tyhjää vaihetta. Ajastin pysähtyy, kun tyhjä vaihe on ohjelmoitu TAI kun 20 peräkkäistä vaihetta on suoritettu.

Asentajan viiteopas

T Haluttu lähtöveden lämpötila (15~55°C)

t Kesto (1~72 h) (1) Toimintovaihe 1 (2) Toimintovaihe 2

> Asentajan asetukset > Käyttöönotto

, , ja ajastimen ohjelmoimiseen.

ja ajastimen selaamiseen.

ja .

TIETOJA

Valikkorakenteeseen on rajoitettu pääsy. Vain seuraavia valikoita voidaan käyttää:

▪ Tiedot.

▪ Asentajan asetukset > Käyttöönotto > Lattialämm.

tasoitekuivaus.

Lattialämmityksen tasoitekuivauksen keskeyttäminen

Kun ohjelma pysähtyy virheeseen, sammutukseen tai virtakatkokseen, kaukosäätimessä näkyy virhekoodina U3. Tietoja vikakoodien selvittämisestä on kohdassa "12.4 Ongelmien

ratkaiseminen virhekoodien perusteella" sivulla 65. U3-virheen

nollaamista varten Asentaja -asetuksen on oltava Käyttäjän lupataso.

1 Mene lattialämmityksen tasoitekuivaus -näyttöön.

2 Paina painiketta

3 Keskeytä ohjelma painamalla painiketta

4 Valitse OK ja paina

Tulos: Lattialämmityksen tasoitekuivauksen ohjelma pysäytetään.

Kun ohjelma pysähtyy virheeseen, sammutukseen tai virtakatkokseen, voit lukea lattialämmityksen tasoitekuivauksen tilan.

5 Mene kohtaan [A.7.2]:

> Lattialämm. tasoitekuivaus > Kuivauksen tila > Pysäytetty ja valitse viimeksi suoritettu vaihe.

6 Muokkaa ohjelmaa ja käynnistä se uudelleen.

-painiketta.

> Asentajan asetukset > Käyttöönotto

EGSQH10S18AA9W

Daikin Altherma -maalämpöpumppu

4P351748-1F – 2018.02

10 Luovutus käyttäjälle

1 3 2

10 Luovutus käyttäjälle

Kun koekäyttö on suoritettu ja yksikkö toimii oikein, varmista, että käyttäjä ymmärtää seuraavat asiat selkeästi:

▪ Täytä asentajan asetukset -taulukko (käyttöoppaassa) todellisilla

asetuksilla.

▪ Varmista, että käyttäjällä on tulostetut asiakirjat ja pyydä häntä

säilyttämään ne tulevaa tarvetta varten. Kerro käyttäjälle, että täydet asiakirjat löytyvät aiemmin tässä oppaassa ilmoitetusta verkko-osoitteesta.

▪ Selitä käyttäjälle, kuinka järjestelmää käytetään oikein ja mitä

ongelmatilanteissa voi tehdä.

▪ Näytä käyttäjälle mitä toimia hänen on tehtävä yksikön

kunnossapitoa varten.

▪ Selitä käyttäjälle käyttöoppaassa kuvatut energiansäästövinkit.

10.1 Oikean kielen asettaminen yksikön nimikilpeen

HUOMIOITAVAA

Tiettyjä fluorattuja kasvihuonekaasuja koskevan EU:n asetuksen kansallinen voimaansaattaminen voi edellyttää virallisella kielellä laadittua tunnusta. Siksi yksikön mukana toimitetaan lisänä monikielinen fluorattuja kasvihuonekaasuja koskeva tunnus.

1 Irrota monikielisestä fluorattuja kasvihuonekaasuja koskevasta

tunnuksesta sovellettava kieli.

2 Liimaa se merkittyyn kohtaan yksikön nimikilven päälle.

11.2 Kunnossapidon varotoimet

VAARA: SÄHKÖISKUN VAARA

VAARA: PALAMISEN VAARA

HUOMIOITAVAA: Sähköstaattisen purkauksen vaara

Ennen kuin suoritat kunnossapito- tai huoltotöitä, kosketa yksikön metalliosaa staattisen sähkön poistamiseksi ja piirilevyn suojaamiseksi.

11.3 Sisäyksikön vuosittaisen kunnossapidon tarkistuslista

Tarkista seuraavat vähintään kerran vuodessa:

▪ Tilanlämmitys- ja suolaliuospiirin nesteenpaine

▪ Suodattimet

▪ Paineenalennusventtiilit (1 suolaliuospuolella, 1

tilanlämmityspuolella)

▪ Paineenalennusventtiilin letkut

▪ Kuumavesivaraajan paineenalennusventtiili

▪ Kytkinrasia

▪ Kalkin poisto

▪ Kemiallinen desinfiointi

▪ Anodi

▪ Suolaliuosvuoto

Nesteenpaine

Tarkista, että nesteenpaine on yli 1 baari. Jos se on alhaisempi, lisää nestettä.

Suodattimet

Puhdista suodattimet.

11 Kunnossapito ja huolto

HUOMIOITAVAA

Kunnossapito TÄYTYY tehdä valtuutetun asentajan tai huoltoedustajan toimesta.

Huolto kannattaa tehdä vähintään kerran vuodessa. Sovellettava lainsäädäntö saattaa kuitenkin vaatia lyhyempiä huoltovälejä.

HUOMIOITAVAA

Euroopassa huoltovälin määrittämiseen käytetään järjestelmän kylmäaineen kokonaismäärän kasvihuonepäästöjä (ilmoitettu tonneina CO2-ekv.). Noudata sovellettavaa lainsäädäntöä.

Kasvihuonepäästöjen laskukaava: Kylmäaineen GWParvo × kylmäaineen kokonaismäärä [kg] / 1000

11.1 Yleiskuvaus: Kunnossapito ja huolto

Tämä luku sisältää tietoja seuraavista:

▪ Sisäyksikön vuosittainen kunnossapito

HUOMIOITAVAA

Käsittele tilanlämmityspiirin suodatinta huolellisesti. ÄLÄ käytä liikaa voimaa, kun asetat vedensuodattimen takaisin, jotta vedensuodattimen sihti EI vahingoitu.

HUOMIOITAVAA

Kun poistat suodattimen tappia, ÄLÄ pudota sitä.

Paineenalennusventtiili Avaa venttiili ja tarkista sen oikea toiminta. Poistoneste voi olla

erittäin kuumaa!

Tarkistettavat kohdat:

▪ Paineenalennusventtiilistä tuleva nesteen virtaus on riittävän

suuri, venttiilissä tai putkien välissä ei oletettavasti ole tukkeumaa.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

11 Kunnossapito ja huolto

2×

▪ Paineenalennusventtiilistä tuleva neste sisältää roskia tai likaa:

▪ avaa venttiiliä, kunnes vesi EI enää sisällä likaa

▪ huuhtele järjestelmä ja asenna lisävedensuodatin

(magneettinen syklonisuodatinta suositellaan).

On suositeltavaa tehdä tämä kunnossapitotoimi useammin.

Paineenalennusventtiilin letku

Tarkista, onko paineenalennusventtiilin letku on sijoitettu asianmukaisesti poistoa varten. Katso

"7.5.5Paineenalennusventtiilin liittäminen tyhjennykseen"sivulla 27

ja "7.4.5 Paineenalennusventtiilin liittäminen tyhjennykseen

suolaliuospuolella"sivulla26.

Kuumavesivaraajan paineenalennusventtiili (erikseen hankittava)

Avaa venttiili ja tarkista sen oikea toiminta. Vesi voi olla erittäin kuumaa!

Tarkistettavat kohdat:

▪ Paineenalennusventtiilistä tuleva veden virtaus on riittävän suuri,

venttiilissä tai putkien välissä ei oletettavasti ole tukkeumaa.

▪ Alennusventtiilistä tulee likaista vettä:

▪ avaa venttiiliä, kunnes vesi ei enää sisällä likaa

▪ huuhtele ja puhdista koko säiliö, mukaan lukien

paineenalennusventtiilin ja kylmän veden tulon väliset putket.

Voit varmistaa, että vesi tulee säiliöstä, kun teet tarkistuksen säiliön lämmityksen jälkeen.

On suositeltavaa tehdä tämä kunnossapitotoimi useammin.

Kytkinrasia

▪ Suorita perusteellinen silmämääräinen kytkinrasian tarkastus ja

hae selviä vikoja, kuten löysiä liitäntöjä ja viallisia johtoja.

▪ Tarkista vastusmittarilla, että koskettimet K1M, K2M, K3M ja K5M

(riippuen asennuksesta) toimivat oikein. Kaikkien näiden koskettimien on oltava auki-asennossa, kun virta on kytketty pois päältä.

VAROITUS

Jos sisäinen johdotus on vaurioitunut, se täytyy antaa valmistajan, sen huoltoedustajan tai vastaavaan pätevän henkilön vaihdettavaksi.

Avaa äänieristys ja tarkista, onko sen sisällä havaittavissa suolaliuosvuotoa.

11.4 Kuumavesivaraajan tyhjentäminen

Edellytys: Sammuta yksikkö käyttöliittymän kautta. Edellytys: Kytke vastaava virtakatkaisin pois päältä. Edellytys: Sulje kylmän veden tulo.

1 Avaa etupaneeli.

2 Tyhjennysletku on yksikön oikealla puolella. Leikkaa nippusiteet

tai teipit ja tuo joustava tyhjennysletku eteen.

Kalkin poisto

Vedenlaadun ja asetetun lämpötilan mukaan kalkkia saattaa muodostua kuumavesivaraajan lämmönvaihtimen sisälle ja se voi rajoittaa lämmönsiirtoa. Tämän vuoksi lämmönvaihtimen kalkinpoistoa saatetaan vaatia tietyin väliajoin.

Kemiallinen desinfiointi

Jos sovellettava lainsäädäntö vaatii kemiallisen desinfioinnin tietyissä tilanteissa, joihin liittyy kuumavesivaraaja, huomioi, että kuumavesivaraaja on ruostumaton terässylinteri, joka sisältää alumiinianodin. Suosittelemme muuta kuin kloridipohjaista desinfiointiainetta, joka on hyväksytty käytettäväksi ihmisten kulutettavaksi tarkoitetun veden kanssa.

HUOMIOITAVAA

Kalkinpoistossa tai kemiallisessa desinfioinnissa on varmistettava, että vedenlaatu täyttää EU-direktiivin 98/83/ EY vaatimukset.

Anodi

Kunnossapitoa tai vaihtoa ei tarvita.

Suolaliuosvuoto

Tarkista huolellisesti, että yksikön sisäpuolella ei ole huomattavissa suolaliuosvuotoa.

Asentajan viiteopas

TIETOJA

Säiliön tyhjentämistä varten kaikki kuuman veden hanat on avattavat, jotta ilmaa voi virrata järjestelmään.

EGSQH10S18AA9W

Daikin Altherma -maalämpöpumppu

4P351748-1F – 2018.02

12 Vianetsintä

3 Avaa tyhjennysventtiili.

12 Vianetsintä

12.1 Yleiskuvaus: Vianmääritys

Tämä luku kuvaa mitä on tehtävä ja tiedettävä ongelmatilanteissa.

Se sisältää tietoja seuraavista:

▪ Ongelmien selvittäminen oireiden perusteella

▪ Ongelmien selvittäminen virhekoodien perusteella

Ennen vianmääritystä

Suorita yksikön perusteellinen silmämääräinen tarkastus ja etsi selviä vikoja, kuten löysiä liitäntöjä ja viallisia johtoja.

12.2 Vianmäärityksessä huomioitavaa

VAROITUS

▪ Kun suoritat yksikön kytkinrasian tarkastusta, tarkista

AINA, että yksikkö on irrotettu verkkovirrasta. Kytke vastaava virtakatkaisin pois päältä.

▪ Kun jokin turvalaite laukeaa, pysäytä yksikkö ja selvitä

syy turvalaitteen laukeamiseen, ennen kuin palautat yksikön alkutilanteeseen. ÄLÄ KOSKAAN siltaa turvalaitteita tai muuta niiden arvoja muiksi kuin tehtaan oletusarvoiksi. Jos et vieläkään saa selville vian syytä, soita jälleenmyyjällesi.

VAARA: SÄHKÖISKUN VAARA

VAROITUS

Jotta voisit välttää vaaroja vahingossa tapahtuvan lämpösuojan nollaamisen varalta, tätä laitetta EI SAA käyttää ulkoisen kytkinlaitteen, kuten ajastimen, kautta eikä sitä saa kytkeä virtapiiriin, joka kytkeytyy säännöllisesti päälle ja pois.

VAARA: PALAMISEN VAARA

Mahdolliset syyt Korjaustoimenpide

Veden tai suolaliuoksen virtaus on liian pieni

Laitteiston vesimäärä on liian pieni

Tarkista ja varmista, että:

▪ Kaikki vesi- suolaliuospiirin

katkaisuventtiilit ovat täysin auki.

▪ Vesisuodatin on puhdas.

Puhdista tarvittaessa.

▪ Järjestelmässä ei ole ilmaa.

Poista ilma tarvittaessa. Voit poistaa ilman manuaalisesti (katso "Manuaalisen

ilmanpoiston suorittaminen" sivulla 57) tai

käyttää automaattista ilmanpoistotoimintoa (katso

"Automaattisen ilmanpoiston suorittaminen"sivulla57).

▪ Vedenpaine on >1 bar.

▪ Paisunta-astia EI ole rikki.

▪ Vesipiirin vastus EI ole liian

suuri pumpulle.

Jos ongelma jatkuu kaikkien edellä olevien tarkistusten jälkeenkin, ota yhteyttä jälleenmyyjääsi. Joissakin tapauksissa on tavallista, että yksikkö päättää käyttää pientä veden virtausta.

Tarkista, että laitteiston vesimäärä ylittää pienimmän vaaditun arvon (katso

"6.3.3Tilanlämmityspiirin ja suolaliuospiirin veden määrän ja virtausnopeuden tarkistaminen"sivulla20).

12.3.2 Oire: Kompressori EI käynnisty (tilanlämmitys tai kuuman veden lämmitys)

12.3 Ongelmien selvittäminen oireiden perusteella

12.3.1 Oire: Yksikkö EI lämmitä odotetusti

Mahdolliset syyt Korjaustoimenpide

Lämpötilan asetus EI ole oikea Tarkista lämpötila-asetus

kaukosäätimestä. Katso tarkempia tietoja käyttöoppaasta.

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Mahdolliset syyt Korjaustoimenpide

Yksikön täytyy käynnistyä käyttöalueensa ulkopuolelle (veden lämpötila on liian alhainen)

Toivotun kWh-taksan virransyöttöasetukset ja sähköliitännät EIVÄT vastaa toisiaan

Jos veden lämpötila on liian alhainen, yksikkö käyttää varalämmitintä saavuttamaan ensin veden minimilämpötilan (15°C).

Tarkista ja varmista, että:

▪ Varalämmittimen virtalähde on

kytketty oikein.

▪ Varalämmittimen

ylikuumenemissuojaa EI ole aktivoitunut.

▪ Varalämmittimen kontaktorit

EIVÄT ole rikki.

Jos ongelma jatkuu kaikkien edellä olevien tarkistusten jälkeenkin, ota yhteyttä jälleenmyyjääsi.

Tämän tulisi vastata kohdissa

"6.4Sähköjohdotuksen valmistelu"sivulla22 ja "7.6.6Päävirransyötön liittäminen"sivulla30 selitettyjä

liitäntöjä.

Asentajan viiteopas

12 Vianetsintä

Mahdolliset syyt Korjaustoimenpide

Sähköyhtiö lähetti toivotun kWhtaksan signaalin

Odota, että sähköt palaavat (korkeintaan 2 tuntia).

12.3.3 Oire: Pumppu pitää ääntä (kavitaatio)

Mahdolliset syyt Korjaustoimenpide

Järjestelmässä on ilmaa Poista ilma manuaalisesti (katso

"Manuaalisen ilmanpoiston suorittaminen"sivulla57) tai

käyttää automaattista ilmanpoistotoimintoa (katso

"Automaattisen ilmanpoiston suorittaminen"sivulla57).

Vedenpaine pumpun tulossa on liian pieni

Tarkista ja varmista, että:

▪ Vedenpaine on >1bar.

▪ Painemittari ei ole rikki.

▪ Paisunta-astia EI ole rikki.

▪ Paisunta-astian esipaineen

asetus on oikea (katso

"6.3.4 Paisunta-astian esipaineen muuttaminen"sivulla21).

12.3.4 Oire: Veden paineenalennusventtiili avautuu

Mahdolliset syyt Korjaustoimenpide

Paisunta-astia on rikki Vaihda paisunta-astia. Laitteiston vesi- tai

suolaliuosmäärä on liian suuri

Vesipiirin korkeusero on liian suuri

Tarkista, että laitteiston veden tai suolaliuoksen määrä alittaa suurimman sallitun arvon (katso

"6.3.3Tilanlämmityspiirin ja suolaliuospiirin veden määrän ja virtausnopeuden tarkistaminen"sivulla20 ja "6.3.4Paisunta-astian esipaineen muuttaminen"sivulla21).

Vesipiirin korkeusero on yksikön korkeuden ja vesipiirin korkeimman kohdan välinen ero. Jos yksikkö sijaitsee asennuksen korkeimmassa kohdassa, asennuskorkeuden katsotaan olevan 0m. Vesipiirin suurin mahdollinen korkeusero on 10m.

Tarkista asennuksen vaatimukset.

12.3.5 Oire: Paineenalennusventtiili vuotaa

Mahdolliset syyt Korjaustoimenpide

Lika on tukkinut veden paineenalennusventtiilin aukon

Tarkista toimiiko paineenalennusventtiili oikein kääntämällä venttiilin punaista nuppia vastapäivään:

▪ Jos naksuntaa EI kuulu, ota

yhteys jälleenmyyjään.

▪ Jos yksiköstä juoksee vettä tai

suolaliuosta, sulje ensin tulon ja lähdön sulkuventtiilit ja ota sitten yhteys jälleenmyyjään.

12.3.6 Oire: Tila EI lämpene riittävästi alhaisissa ulkolämpötiloissa

Mahdolliset syyt Korjaustoimenpide

Varalämmittimen toimintaa ei ole aktivoitu

Varalämmittimen tasapainolämpötilaa ei ole määritetty oikein

Järjestelmässä on ilmaa. Poista ilma manuaalisesti tai

Tarkista ja varmista, että:

▪ Varalämmittimen käyttötila on

päällä. Mene kohtaan:

▪ [A.5.1.1] > Asentajan

asetukset > Lämmönlähteet > Varalämmitin > Käyttötila TAI

▪ [A.8] > Asentajan asetukset

> Yleisasetukset [4‑00]

▪ Varalämmittimen

ylivirtasulaketta ei ole kytketty pois päältä. Jos on, tarkista sulake ja kytke se takaisin päälle.

▪ Varalämmittimen

ylikuumenemissuojaa ei ole aktivoitu. Jos on, tarkista seuraava ja paina sitten kytkinrasian nollauspainiketta:

▪ Tilanlämmitys- ja

suolaliuospiirin paine

▪ Onko järjestelmässä on

ilmaa

▪ Ilmanpoistotoiminto

Lisää tasapainolämpötilaasetusta aktivoidaksesi varalämmittimen toiminnan korkeammassa ulkolämpötilassa. Mene kohtaan:

▪ [A.5.1.4] > Asentajan

asetukset > Lämmönlähteet > Varalämmitin > Tasapainolämpötila TAI

▪ [A.8] > Asentajan asetukset >

Yleisasetukset [5‑01]

automaattisesti. Katso ilmanpoistotoiminto luvusta "Käyttöönotto".

12.3.7 Oire: Käyttöpisteen paine on väliaikaisesti epätavallisen korkea

Mahdolliset syyt Korjaustoimenpide

Paineenalennusventtiili ei toimi tai on tukossa.

▪ Huuhtele ja puhdista koko

säiliö, mukaan lukien paineenalennusventtiilin ja kylmän veden tulon väliset putket.

▪ Vaihda

paineenalennusventtiili.

12.3.8 Oire: Paisunut tankki työntää koristepaneeleja

Mahdolliset syyt Korjaustoimenpide

Paineenalennusventtiili ei toimi tai on tukossa.

Ota yhteys jälleenmyyjään.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

12 Vianetsintä

12.3.9 Oire: Säiliön desinfiointitoimintoa EI ole suoritettu oikein (AH-virhe)

Mahdolliset syyt Korjaustoimenpide

Desinfiointitoiminto keskeytyi kuuman veden käytön vuoksi

Kuumaa vettä käytettiin paljon hieman ennen ohjelmoidun desinfiointitoiminnon käynnistymistä

Desinfiointitoimenpide pysäytettiin manuaalisesti: kun käyttöliittymä näytti kuuman veden kotisivun ja sen käyttäjän lupatasoksi oli asetettu Asentaja,

-painiketta painettiin

desinfiointitoimenpiteen aikana.

Ohjelmoi desinfiointitoiminnon käynnistys silloin, kun seuraavina 4 tuntina EI oleteta tarvetta kuuman veden käytölle.

Kun Kuuma vesi > Asetuspistetila > Uudelleenlämmitys tai Uud.läm +ajast on valittu, on suositeltavaa ohjelmoida desinfioinnin käynnistys vähintään 4 tuntia myöhemmäksi kuin viimeinen oletettu suuri kuuman veden tarve. Tämä käynnistys voidaan asettaa asentajan asetuksissa (desinfiointitoiminto).

Kun Kuuma vesi > Asetuspistetila > Vain ajastus on valittu, on suositeltavaa ohjelmoida säiliön tilaksi Säilytys, eko 3tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

ÄLÄ paina -painiketta, kun desinfiointitoimenpide on aktiivinen.

12.4 Ongelmien ratkaiseminen virhekoodien perusteella

Ongelmatilanteessa käyttöliittymään tulee näkyviin virhekoodi. On tärkeää ymmärtää ongelma ja korjata se ennen virhekoodin nollaamista. Tämä täytyy jättää ammattitaitoisen asentajan tai paikallisen jälleenmyyjän tehtäväksi.

Tässä kappaleessa selitetään kaikki virhekoodit ja virhekoodien sisältö niin kuin se näkyy käyttöliittymässä.

Lisätietoja kunkin virheen vianmäärityksestä on huolto-oppaassa.

Virhekoodi Tarkka

virhekoodi

7H 06 Veden virtausongelma

80 00 Paluuveden lämpötilaongelma.

81 00 Lähtöveden lämpötila-

89 01 Lämmönvaihtimen jäätyminen.

89 02 Lämmönvaihtimen jäätyminen.

89 03 Lämmönvaihtimen jäätyminen.

8F 00 Epätavallinen lisäys lähtöveden

8H 03

8H 00 Epätavallinen lisäys lähtöveden

A1 00 Nollaleikkauksen tunnistusong.

A1 01 EEPROM-lukuvirhe.

Kuvaus

jäähdytyksen/sulatuksen aikana.

Manuaalinen nollaus.

Tarkista termostaatin levylämmönvaihdin.

Ota yhteyttä jälleenmyyjään.

anturin ongelma.

Ota yhteyttä jälleenmyyjään.

lämpötilassa. (kuuma vesi)

(termostaatti)

lämpötilassa.

Virran nollaus vaaditaan.

Ota yhteyttä jälleenmyyjään.

12.4.1 Virhekoodit: Yleiskuvaus

Yksikön virhekoodit

Virhekoodi Tarkka

virhekoodi

7H 01 Veden virtausongelma.

7H 04 Veden virtausongelma kuuma

7H 05 Veden virtausongelma

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Kuvaus

veden tuotannon aikana.

Manuaalinen nollaus.

Tarkista kuumavesipiiri.

lämmityksen/näytekäytön aikana.

Manuaalinen nollaus.

Tarkista tilanlämmitys-/ jäähdytyspiiri.

AA 01 Varalämmitin ylikuumentunut.

Virran nollaus vaaditaan.

Ota yhteyttä jälleenmyyjään.

AH 00 Säiliön desinfiointitoimintoa

ei suoritettu oikein.

AJ 03 Liian pitkä kuuman veden

lämmitys vaaditaan.

C0 00 Virtausanturin/kytkimen vika.

Virran nollaus vaaditaan.

C4 00 Lämmönvaihtimen lämpötila-

anturin ongelma.

Ota yhteyttä jälleenmyyjään.

Asentajan viiteopas

12 Vianetsintä

Virhekoodi Tarkka

virhekoodi

CJ 02 Ongelma huonelämpötilan

E1 00 U.yks: Piirilevyvika.

E3 00 U.yks: korkeapainekytkimen

E5 00 U.yks: Invertterin kompressorin

E7 62 Suolaveden virtaushäiriö

E9 00 Paisuntaventtiilin toimintahäiriö.

EC 00 Epätavallinen lisäys säiliön

Kuvaus

anturissa.

Ota yhteyttä jälleenmyyjään.

Virran nollaus vaaditaan.

Ota yhteyttä jälleenmyyjään.

toiminta (kpk).

Ota yhteyttä jälleenmyyjään.

moottori ylikuumentunut.

Ota yhteyttä jälleenmyyjään.

lämpötilassa.

Virhekoodi Tarkka

virhekoodi

J8 07 Suolaveden lähtötermistorin

JA 00 U.yks: Korkeapaineanturin

L3 00 U.yks: Sähkörasian lämpötilan

L4 00 U.yks: Invert. lauhdutinrivan

L5 00 U.yks: Invertterin välitön

P4 00 U.yks: Lauhdutinrivan

U0 02 Kylmäainevajaus

Kuvaus

häiriö

Ota yhteyttä jälleenmyyjään.

vika.

Ota yhteyttä jälleenmyyjään.

kohoamisongelma.

Ota yhteyttä jälleenmyyjään.

lämpötilan kohoamisvika.

Ota yhteyttä jälleenmyyjään.

ylivirta (DC).

Ota yhteyttä jälleenmyyjään.

lämpötila-anturin vika.

Ota yhteyttä jälleenmyyjään.

F3 00 U.yks: Poistoputken lämpötilan

vika.

Ota yhteyttä jälleenmyyjään.

H0 01 Suolavesikytkimen häiriö

Ota yhteyttä jälleenmyyjään.

H1 00 Ongelma ulkoisen lämpötilan

anturissa.

Ota yhteyttä jälleenmyyjään.

H3 00 U.yks: Korkeapainekytkimen

(kpk) vika.

Ota yhteyttä jälleenmyyjään.

H9 00 U.yks: Ulkoilmatermistorin

vika.

Ota yhteyttä jälleenmyyjään.

HC 00 Ongelma säiliön

lämpötila-anturissa.

Ota yhteyttä jälleenmyyjään.

J1 00 Korkeapaineanturin

toimintahäiriö.

Ota yhteyttä jälleenmyyjään.

J3 00 U.yks: Poistoputken termistorin

vika.

Ota yhteyttä jälleenmyyjään.

J6 00 U.yks: Lämmönvaihtimen

termistorin vika.

Ota yhteyttä jälleenmyyjään.

J7 12 Suolaveden tulotermistorin

häiriö

Ota yhteyttä jälleenmyyjään.

U2 00 U.yks: Virtalähteen jännitteen

vika.

Ota yhteyttä jälleenmyyjään.

U3 00 Lattialämmityksen

tasoitekuivaustoimintoa

ei suoritettu oikein.

U4 00 Sisä-/ulkoyksikön

tiedonsiirto-ongelma.

U5 00 Kaukosäätimen

tiedonsiirto-ongelma.

U8 01 Yhteys adapteriin menetetty

Ota yhteyttä jälleenmyyjään.

UA 00 Sisäyksikön, ulkoyksikön

sovitusongelma.

Virran nollaus vaaditaan.

TIETOJA

▪ Sisäyksikkö liittyy sisäyksikön piirilevyyn, joka ohjaa

maalämpöpumpun hydraulista osaa.

▪ Ulkoyksikkö liittyy ulkoyksikön piirilevyyn, joka ohjaa

maalämpöpumpun kompressorimoduulia.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

13 Hävittäminen

TIETOJA

Jos virhekoodi AH esiintyy ilman, että desinfiointitoiminto on keskeytynyt kuuman veden käytön takia, seuraavia toimia suositellaan:

▪ Kun Kuuma vesi > Asetuspistetila > Uudelleenlämmitys

▪ Kun Kuuma vesi > Asetuspistetila > Vain ajastus on

valittu, on suositeltavaa ohjelmoida säiliön tilaksi Säilytys, eko 3 tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

HUOMIOITAVAA

Kun veden virtauksen minimi on alhaisempi kuin alla olevassa taulukossa on kuvattu, yksikkö pysäyttää toiminnan väliaikaisesti ja käyttöliittymässä näkyy virhe 7H-01. Jonkin ajan kuluttua tämä virhe nollataan automaattisesti ja yksikkö jatkaa toimintaa.

Vaadittu minimivirtaus

Lämpöpumpun toiminta

Varalämmittimen toiminta

10l/min

12l/min

13 Hävittäminen

HUOMIOITAVAA

ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden osien käsittelyssä ON noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten.

Jos 7H-01-virhe jatkuu, yksikkö pysäyttää toiminnan ja käyttöliittymässä näkyy virhekoodi, joka on nollattava manuaalisesti. Virhekoodi on erilainen ongelmasta riippuen:

Virhekoodi Tarkka

virhekoodi

7H 04 Veden virtausongelmat

7H 05 Veden virtausongelmat

7H 06 Veden virtausongelmat

TIETOJA

Virhe AJ-03 nollataan automaattisesti heti, kun säiliö lämpenee normaalisti.

Kuvaus

tapahtuvat pääosin kuuman veden toiminnan aikana. Tarkista kuumavesipiiri.

tapahtuvat pääosin tilanlämmitystoiminnan aikana. Tarkista tilanlämmityspiiri.

tapahtuvat pääosin sulatustoiminnan aikana. Tarkista tilanlämmityspiiri.

Lisäksi tämä virhekoodi saattaa osoittaa pakkasen aiheuttamia vahinkoja levylämmönvaihtimessa. Ota tässä tapauksessa yhteyttä paikalliseen jälleenmyyjään.

TIETOJA

Jos virhe E7‑62 esiintyy, suolaliuospumpun toiminta lakkaa, koska suolaliuospiirissä ei ole riittävästi virtausta. Jos 10 päivän suolaliuospumpun toiminta on käynnissä, se pysähtyy ja jatkuu vasta, kun virhe nollataan. Virhe on mahdollista nollata vain, kun kuumavesivaraajan kotinäyttö tai lähtöveden lämpötilan kotinäyttö on kytketty päälle. Voit nollata virheen painamalla ja vahvistaa painamalla .

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

14 Tekniset tiedot

Anturien kuvaukset

SELITYS:

t >

R2T

t >

R3T

t >

R2T

t >

R1T

t >

R4T

PUMPPU

t >

R5T

t >

R5T

t >

R4T

t >

R3T

t >

R6T

P P

(*)

NRV

3D081374-1A sivu 1

(*)

LEVY-

LÄMMÖN-

VAIHDIN

(haihdutin)

LEVY-

LÄMMÖN-

VAIHDIN

(lauhdutin)

korkea-

paine-

kytkin

korkea-

paineanturi

KOMPRESSORI

VAIMENNIN

Kuvassa on esimerkki. Katso täydet asennusvaatimukset asennusoppaasta

Tilanlämmitys-

piiriin

PAISUNTA-

ASTIA

POISTO

VARO-

VENTTIILI

ERIKSEEN HANKITTAVA

Kuumavesipiiriin

SULKU-

VENTTIILI

SULKU-

VENTTIILI

SULKU-

VENTTIILI

SULKU-

VENTTIILI

3-TIE-

VENTTIILI

sisä

VARA-

LÄMMITIN

Vesipuoli

Kylmäaine

PAINE-

MITTARI

VARO-

VENTTIILI

POISTO

sisä

tarkistus-

venttiili

Lähtöveden lämpötila-anturi (LWC) BUH-vaiheen jälkeinen lämpötila-anturi Kylmäainenesteen lämpötila-anturi Tuloveden lämpötila-anturi (EWC) Kuumavesisäiliön lämpötila-anturi Ulkolämpötila-anturi poistoanturi imuanturi

suolaliuoksen tulovesi suolaliuoksen lähtövesi

2-vaiheanturi (Tx)

R1T-tulo R2T-tulo R3T-tulo R4T-tulo

R5T-tulo R1T-lähtö R2T-lähtö R3T-lähtö R4T-lähtö R5T-lähtö R6T-lähtö

TARKISTUSVENTTIILI

LAIPPALIITOS

RUUVILIITOS

KANAVALAIPPALIITOS

LITISTETTY PUTKI

KIERRETTY PUTKI

JUOTETTU LIITOS

PIKALIITÄNTÄ

virtaus-

anturi

ERIKSEEN HANKITTAVA

TÄYTTÖVENTTIILI-

SARJA

ERIKSEEN HANKITTAVA

tyhjennysaukko

huoltoportti

ulko

MOOTTORI-

KÄYTTÖINEN

VENTTIILI

sisä

lämpönielun

invertterin piirilevy

SUODATIN

sisä

ILMANPOISTO

ERIKSEEN HANKITTAVA

TÄYTTÖVENTTIILI

PAISUNTA-

ASTIA

PAISUNTA-

ASTIA

KUUMAVESI-

SÄILIÖ

sisä

SUODATIN

tyhjennysaukko

Maadoitukseen

Suolaliuospuoli

YKSIKÖN SISÄLLÄ - TEHDASASENNETTU

PAINE-

MITTARI

VARO-

VENTTIILI

POISTO

virtaus-

kytkin

tyhjennysaukko

SUODATIN

ulko

PUMPPU

14 Tekniset tiedot

Uusimpien teknisten tietojen osajoukko on saatavana alueelliselta Daikin-sivustolta (julkisesti saatavilla). Uusimpien teknisten tietojen koko joukko on saatavana alueelliselta Daikin-sivustolta (julkisesti saatavilla).

14.1 Putkikaavio: Sisäyksikkö

Asentajan viiteopas

EGSQH10S18AA9W

Daikin Altherma -maalämpöpumppu

4P351748-1F – 2018.02

14 Tekniset tiedot

/12.2

14.2 Johtokaavio: Sisäyksikkö

Katso yksikön mukana toimitettu kytkentäkaavio (sisäyksikön kytkinrasian kannen sisäpuolella). Seuraavassa selostetaan siinä käytetyt lyhenteet.

Muistettavaa ennen yksikön käynnistystä

Englanti Käännös

Notes to go through before starting the unit

X1M Pääliitin X2M Vaihtovirran kenttäjohdotusliitin X5M Tasavirran kenttäjohdotusliitin

User installed options Käyttäjän asennettavissa olevat

Remote user interface Etäkäyttöliittymä Ext. indoor thermistor Ulkoinen sisätermistori Digital I/O PCB Digitaalinen I/O-piirilevy Demand PCB Tarvepiirilevy Brine pressure switch

connection kit Main LWT Päälähtöveden lämpötila

On/OFF thermostat (wired) Päällä/POIS-termostaatti

On/OFF thermostat (wireless) Päällä/POIS-termostaatti

Ext. thermistor Ulkoinen termistori Heat pump convector Lämpöpumpun konvektori

Add LWT Lisälähtöveden lämpötila

On/OFF thermostat (wired) Päällä/POIS-termostaatti

On/OFF thermostat (wireless) Päällä/POIS-termostaatti

Ext. thermistor Ulkoinen termistori Heat pump convector Lämpöpumpun konvektori

Sijainti kytkinrasiassa

Englanti Käännös

Position in switch box Sijainti kytkinrasiassa

Selitys

A1P Pääpiirilevy (hydrobox) A2P Käyttöliittymän piirilevy A3P * päällä/pois-termostaatille A3P * Lämpöpumpun konvektori A4P * Digitaalinen I/O-piirilevy A4P * Vastaanottimen piirilevy (langaton päällä/

pois-termostaatti, PC=virtapiiri)

A8P * Tarvepiirilevy

Muistettavaa ennen yksikön käynnistystä

Maadoitus Johtonumero 15

Erikseen hankittava Kytkentä ** jatkuu sivun 12

sarakkeessa 2 Useita johdotusmahdollisuuksia

Vaihtoehto

Ei kiinnitetty kytkinrasiaan

Johdotus mallin mukaan

Piirilevy

lisävarusteet

Suolaliuoksen painekytkimen

liitäntäsarja

(langallinen)

(langaton)

(langallinen)

(langaton)

A9P Pääpiirilevy (kylmäaine, suolaliuos) A10P Pääpiirilevy (invertteri) CN* (A4P) * Liitin DS1 (A8P) * DIP-kytkin F1U, F2U (A4P) * Sulake 5A 250V K*R Piirilevyn rele M2P # Kuumavesipumppu M2S # Sulkuventtiili Q*DI # Maavuotosuojakatkaisija R1T (A3P) * Päällä/POIS-termostaatin ulkoanturi R1T (A9P) Ympäröivän ilman anturi R2T (A3P) * Ulkoinen anturi (lattia tai ilma) R6T (A1P) * Ulkoinen sisäilman termistori R1H (A3P) * Kosteusanturi S1P # Vedenpainekytkin suolaliuospuolella S1S # Toivotun kWh-taksan virransyöttö S2S # Sähkömittarin pulssitulo 1 S3S # Sähkömittarin pulssitulo 2 S4S # Turvatermostaatti S6S~S9S # Digitaaliset tehonrajoitustulot SS1 (A4P) * Valintakytkin X*M Kytkentärima X*Y Liitin

* = Valinnainen

# = Erikseen hankittava

Johdotuskaavion tekstikäännös

Englanti Käännös

(1) Main power connection (1) Päävirtaliitäntä For preferential kWh rate power

supply Normal kWh rate power supply Normaalin kWh-taksan

Only for normal power supply (standard)

Only for preferential kWh rate power supply

Preferential kWh rate power supply contact: 16 V DC detection (voltage supplied by PCB)

Switch box Kytkinrasia Use normal kWh rate power

supply for hydro PCB

(2) Outdoor ambient sensor (2) Ulkolämpötilan anturi Switch box Kytkinrasia (3) Option external indoor

ambient sensor Switch box Kytkinrasia (4) User interface (4) Käyttöliittymä Only for remote user interface

option Switch box Kytkinrasia

Toivotun kWh-taksan virransyöttöä varten

virransyöttö Vain normaalille virransyötölle

(vakio) Vain toivotun kWh-taksan

virransyötölle Toivotun kWh-taksan

virransyötön kontakti: 16VDC tunnistus (jännite piirilevyltä)

Käytä normaalin kWh-taksan virransyöttöä hydroboxin piirilevylle

(3) Valinnainen ulkoinen sisälämpötilan anturi

Vain etäkäyttöliittymälle

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

14 Tekniset tiedot

Englanti Käännös

(5) Option PCBs (5) Lisävarustepiirilevyt Alarm output Hälytyslähtö Ext. heat source Ulkoinen lämmönlähde Max. load Enimmäiskuorma Min. load Vähimmäiskuorma Only for demand PCB option Vain tarvepiirilevyä varten Only for digital I/O PCB option Vain digitaalista I/O-piirilevyä

varten

Options: boiler output, alarm output, On/OFF output

Power limitation digital inputs: 12 V DC / 12 mA detection (voltage supplied by PCB)

Space heating On/OFF output Tilanlämmityksen päällä/pois-

Switch box Kytkinrasia (6) Field supplied options (6) Erikseen hankittavat

230 V AC supplied by PCB 230VAC piirilevyltä 5 V DC pulse detection (voltage

supplied by PCB) Continuous Jatkuva virta DHW pump Kuumavesipumppu DHW pump output Kuumavesipumpun lähtö Electrical meters Sähkömittarit For safety thermostat Turvatermostaattiin Inrush Syöksyvirta

Lisävarusteita: kuumavesilähtö, hälytyslähtö, päällä/pois-lähtö

Virranrajoituksen digitaaliset tulot: 12VDC / 12mA -tunnistus (jännite piirilevyltä)

lähtö

lisävarusteet

5VDC -pulssitunnistus (jännite piirilevyltä)

Englanti Käännös

Max. load Enimmäiskuorma Normally closed Yleensä suljettu Normally open Yleensä auki Safety thermostat contact: 16 V

DC detection (voltage supplied by PCB)

Shut-off valve Sulkuventtiili SWB Kytkinrasia (7) External room thermostats

and heat pump convector Additional LWT zone Lähtöveden lämpötilan lisäalue Main LWT zone Päälähtöveden lämpötila-alue Only for external sensor (floor/

ambient) Only for heat pump convector Vain lämpöpumpun konvektoria

Only for wired thermostat Vain langallista termostaattia

Only for wireless thermostat Vain langatonta termostaattia

(8) Option for brine pressure switch connection kit

5 V DC / 0.05 mA detection (voltage supplied by PCB)

Only for brine pressure switch connection kit

Switch box Kytkinrasia

Turvatermostaatin kontakti: 16VDC -tunnistus (jännite piirilevyltä)

(7) Ulkoiset huonetermostaatit ja lämpöpumpun konvektori

Vain ulkoista anturia varten (lattia tai ilma)

varten

varten (8) Lisävaruste suolaliuoksen

kytkinliitäntäsarjalle 5VDC / 0,05mA -tunnistus

(jännite piirilevyltä) Vain suolaliuoksen

kytkinliitäntäsarjalle

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

Sähköinen liitäntäkaavio

2x0,75

X1M: L1-L2-L3-N-maadoitus

X2M: 30-31-maa

X5M: 3-4

X5M: 1-2

X5M: 5-6

X5M: 7-8

X5M: 9-10

X2M: 34-35

A4P: Y1 X2M: 29

A4P: X1-X2

A4P: Y2 X2M: 29

4D081378-1B

X7M : 1-2

A8P: X801M: 1-5

A8P: X801M: 2-5

A8P: X801M: 3-5

A8P: X801M: 4-5

230 V

2x0,75

230 V

2x0,75

230 V

A4P: X1M: H-com X2M: L-N

A3P: X1M: 1-3

X11M: 5-6

X5M: 11-12

A3P: X1M: com-H

R2T

- Signaalikaapelin kanssa: pidä vähimmäisetäisyytenä virtakaapeleihin >5 cm

Huomautus:

Sulkuventtiili

normaalin kWh-taksan virransyöttö sisäyksikölle: 230 V + maadoitus

Vain toivotun kWh-taksan virransyötön asennukseen

Vain *KRTETS

Ulkoinen anturi (lattia tai ympäristö)

(3 m mukana)

2-ytiminen

signaali

Valinnainen osa

Ulkoinen huonetermostaatti / Lämpöpumpun konvektori (pää- ja/tai lisäalue)

Erikseen hankittava

Ulkolämpötila-anturi *KRSCA1

Vain *KRP1HB*

Vain KRCS01-1

Ulkoinen sisälämpötilan termistori

Vain mallille (lämpöpumpun konvektori)

Vain *KRTR (langaton huonetermostaatti)

Vain *KRTW (langallinen huonetermostaatti)

Tilanlämmitys Päällä/pois-lähtö

Sähkömittari pulssitulo 2

Sähkömittari pulssitulo 1

Kiertopumppu kuumavesivaraajalle

pääalue sulkuventtiili

Ulkoinen lämmönlähde (esim. kattila)

hälytysilmoitus

4-ytiminen

2-ytiminen

signaali

2-ytiminen

signaali

2-ytiminen

tiedonsiirto

2-ytiminen

Jos käyttöliittymä siirretään

tiedonsiirto

2-ytiminen

Vain *KRUCBL*

A2P: P1-P2-käyttöliittymä

Tehon rajoitus tarvetulo 4

Tehon rajoitus tarvetulo 3

Tehon rajoitus tarvetulo 2

Tehon rajoitus tarvetulo 1

2-ytiminen

Vain *KRP1AHTA

Signaali

2-ytiminen

Vain *KGSCONBP1

Painekytkin suolaliuospuolella

Erikseen hankittava

Tilanlämmitys

Päällä/pois-lähtö

Vaihto

ulkoiseen lämmönlähteeseen

Hälytyslähtö

NC-venttiili: X2M: 5-7

NO-venttiili: X2M: 6-7

lisä: X2M: 1a-4

pää: X2M: 1-4

lisä: X2M: 1a-3-4

pää: X2M: 1-3-4

lisä: X2M: 1a-4

pää: X2M: 1-4

5-ytiminen

2-ytiminen

3-ytiminen

5-ytiminen

Turvatermostaatti

Toivotun kWh-taksan virransyöttö

Erikseen hankittava

yksikön toivotun kWh-taksan virransyöttö: 400 V + maadoitus

Sisäyksikkö

Vakio-osat

Virransyöttö

Vain normaalin virransyötön asennukseen

yksikön virransyöttö: 400 V + maadoitus

signaali

Katso lisätietoja yksikön johdotuksesta.

14 Tekniset tiedot

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

14 Tekniset tiedot

10 20 30 40 50

A (kPa) C (kPa)

B (l/min) B (l/min)

100

30 35 40 45 50 55 60 65

3D081379-1B

14.3 ESP-käyrä: sisäyksikkö

A Ulkoinen staattinen paine (tilanlämmityspuoli) B Veden virtausnopeus C Ulkoinen staattinen paine (suolaliuospuoli)

Vesi Vesi/propyleeniglykoli-sekoitus (40V%) tulevan suolaliuoksen lämpötilalla –5°C Vesi/etanoli-sekoitus (29M%) tulevan suolaliuoksen lämpötilalla –5°C

Huomaa: Virtauksen valitseminen toiminta-alueen ulkopuolelta voi vahingoittaa yksikköä tai aiheuttaa toimintahäiriöitä.

Asentajan viiteopas

Daikin Altherma -maalämpöpumppu

EGSQH10S18AA9W

4P351748-1F – 2018.02

15 Sanasto

Jälleenmyyjä

Tuotteen jälleenmyyjä.

Valtuutettu asentaja

Teknisesti taitava henkilö,joka on pätevä asentamaan tuotteen.

Käyttäjä

Henkilö, joka omistaa tuotteen ja/tai käyttää sitä.

Sovellettavat määräykset

Kaikki kansainväliset, eurooppalaiset, kansalliset ja paikalliset direktiivit, lait, säädökset ja määräykset, joilla on merkitystä tietylle tuotteelle tai tietylle alalle.

Palveleva liike

Pätevä yhtiö, joka voi suorittaa tai koordinoida tuotteen vaatimia huoltotoimenpiteitä.

Asennusopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuote tai laite asennetaan, konfiguroidaan ja miten sitä huolletaan.

Käyttöopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuotetta tai laitetta käytetään.

Huolto-ohjeet

Tietyn tuotteen tai sovelluksen käyttöopas, joka selittää (tarvittaessa) tuotteen tai sovelluksen asennuksen, määrityksen, käytön ja/tai huollon.

Varusteet

Etiketit, käyttöoppaat, tiedot ja laitteistot, jotka toimitetaan tuotteen mukana ja jotka on asennettava mukana toimitettavien asiakirjojen ohjeiden mukaisesti.

Oheistuotteet

Varuste, jonka on tehnyt tai hyväksynyt Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

Erikseen hankittava

Varuste, jonka on tehnyt muu kuin Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

15 Sanasto

EGSQH10S18AA9W Daikin Altherma -maalämpöpumppu 4P351748-1F – 2018.02

Asentajan viiteopas

1/7

Kenttäasetustaulukko [6.8.2] = .... ID66F2 / ID66F3

Sovellettavat sisäyksiköt

*GSQH10S18AA9W ThermaliaC12*

Huomautuksia

4P359382-1E - 2016.09

2/7

NavigointiohjeKenttäkoodi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Käyttäjäasetukset

└─ Esiasetut arvot

└─ Huone lämpötila

7.4.1.1 R/W [3-07]~[3-06], vaihe: A.3.2.4

21°C

7.4.1.2 R/W [3-07]~[3-06], vaihe: A.3.2.4

19°C

└─ Lähtöveden lämpö, pää

7.4.2.1 [8-09] R/W

[9-01]~[9-00], vaihe: 1°C

55°C

7.4.2.2 [8-0A] R/W

[9-01]~[9-00], vaihe: 1°C

45°C

7.4.2.5 R/W -10~10°C, vaihe: 1°C

0°C

7.4.2.6 R/W -10~10°C, vaihe: 1°C

-2°C

└─ Säiliön lämpötila

7.4.3.1 [6-0A] R/W 30~[6-0E]°C, vaihe: 1°C

55°C

7.4.3.2 [6-0B] R/W

30~min(50,[6-0E])°C, vaihe: 1°C

50°C

7.4.3.3 [6-0C] R/W

30~min(50,[6-0E])°C, vaihe: 1°C

45°C

└─ Aseta säästä riippuva

└─ Pää

7.7.1.1 [1-00] Aseta säästä riippuva lämmitys Alhainen ympäristön lämpötila lähtöveden päälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

R/W

-40~5°C, vaihe: 1°C

-20°C

7.7.1.1 [1-01] Aseta säästä riippuva lämmitys Korkea ympäristön lämpötila lähtöveden päälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

R/W 10~25°C, vaihe: 1°C

15°C

7.7.1.1 [1-02] Aseta säästä riippuva lämmitys Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa.

R/W

[9-01]~[9-00]°C, vaihe: 1°C

60°C

7.7.1.1 [1-03] Aseta säästä riippuva lämmitys Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

R/W [9-01]~min(45,[9-00])°C, vaihe: 1°C

25°C

└─ Lisä

7.7.2.1 [0-00] Aseta säästä riippuva lämmitys Lähtöveden lämpötila-arvo, kohteena lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

R/W

[9-05]~min(45,[9-06])°C, vaihe: 1°C

25°C

7.7.2.1 [0-01] Aseta säästä riippuva lämmitys Lähtöveden lämpötila-arvo, kohteena lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa.

R/W [9-05]~[9-06]°C, vaihe: 1°C

60°C

7.7.2.1 [0-02] Aseta säästä riippuva lämmitys Korkea ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

R/W 10~25°C, vaihe: 1°C

15°C

7.7.2.1 [0-03] Aseta säästä riippuva lämmitys Alhainen ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

R/W

-40~5°C, vaihe: 1°C

-20°C

Asentajan asetukset

└─ Järjestelmän kaavio

└─ Vakio

A.2.1.1 [E-00] R/O

0~5

5: Maalähd

A.2.1.2 [E-01] R/O

1: 16

A.2.1.3 [E-02] R/O

1: T

yypp

i 2

A.2.1.5 [5-0D] R/O

4: 3PN,

(

1/2

)

A.2.1.6 [D-01] R/W

0: Ei

1: Avoin tariffi 2: Suljettu tarif. 3: Termostaatti

A.2.1.7 [C-07] R/W

0: Lvl:n ohjaus

1: Ulk. hl:n ohj. 2: Hl:n oh

aus

A.2.1.8 [7-02] R/W

0: 1 lvl-alue

1: 2 lvl-aluetta

A.2.1.9 [F-0D] R/W 0: Jatkuva

1: Otos (mahdollinen vain, jos [C-07] = 0) 2: Pyyntö (mahdollinen vain, jos [C-07] ≠

A.2.1.A [E-04] R/O

0: Ei

A.2.1.B R/W 0: Yksikössä

1: Huoneess

└─ Lisävarusteet

A.2.2.4 [C-05] R/W 1: Termos. ON/OFF

2: L/J-

pyyntö

A.2.2.5 [C-06] R/W 0~2

1: Termos. ON/OFF

2: L/J-

pyyntö

A.2.2.6.1 [C-02] Digit. I/O-piirilevy Ulk. vläm.läh. R/W

0: Ei

1: Bivalent. 2: 3: -

A.2.2.6.2 [D-07] Digit. I/O-piirilevy Aurinkosarja R/O

0: Ei

(#)

A.2.2.6.3 [C-09] Digit. I/O-piirilevy Hälytyslähtö R/W

0: Tav. auki

1: Tav. kiinni

A.2.2.7 [D-04] R/W

0: Ei

1: Virranhallinta

A.2.2.8 [D-08] R/W

0 (Ei) EI asennettu

1: Asennettu (0,1 pulssia/kWh) 2: Asennettu (1 pulssia/kWh) 3: Asennettu (10 pulssia/kWh) 4: Asennettu (100 pulssia/kWh) 5: Asennettu

(

1000 pulssia/kWh

)

Ohjaimen sijainti

Kontaktityyppi, pää

Kontaktityyppi, lisä

Tarvepiirilevy

Ulkoinen kWh-mittari 1

Sisäohjelmistotyyppi Varaläm. tyyppi Pakotettu kontakti

Yks. ohjaus

Lvl-alueiden määrä

Eko (lämmitys)

Säilytys, mukava

Säilytys, eko

Uudelleenlämmitys

Yksikkötyyp.

Kompressorityyppi

Pumpun käyttötila

Virransäästö mahd.

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

Mukava (lämmitys)

Eko (lämmitys)

Mukava (lämmitys)

Eko (lämmitys)

Asetuksen nimi

Mukava (lämmitys)

4P359382-1E - 2016.09

(#) Asetus ei päde tähän yksikköön. Älä muuta oletusarvoa.

(##) Asetus ei päde tähän yksikköön.

*GSQH10S18AA9W / ThermaliaC12*

3/7

NavigointiohjeKenttäkoodi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

Asetuksen nimi

A.2.2.9 [D-09] R/W

0 (Ei) EI asennettu

1: Asennettu (0,1 pulssia/kWh) 2: Asennettu (1 pulssia/kWh) 3: Asennettu (10 pulssia/kWh) 4: Asennettu (100 pulssia/kWh) 5: Asennettu

(

1000 pulssia/kWh

)

A.2.2.A [D-02] R/W

0: Ei

1: Toiss. paluu 2: Desinf. shuntti 3: Kiertopumppu 4: K

p j

a desinf.sh

A.2.2.B [C-08] R/W

0: Ei

1: Ulkoanturi (##) 2: Huoneanturi

└─ Kapasiteetit

A.2.3.2 [6-03] R/W 0~10 kW, asetusväli: 0,2 kW

3 kW

A.2.3.3 [6-04] R/W

0~10 kW, asetusväli: 0,2 kW

3 kW

Tilankäyttö

└─ Lvl:n asetukset

└────────────────── Pää

A.3.1.1.1 R/W 0: Absoluuttinen

1: Säästä riippuva

2: Abs. / ajastin 3: Sää / a

astin

A.3.1.1.2.1 [9-01] Lämpötila-ala Min.lämpö (lämmitys) R/W

15~37°C, vaihe: 1°C

24°C

A.3.1.1.2.2 [9-00] Lämpötila-ala Maks.lämpö (lämmitys) R/W

37~65°C, vaihe: 1°C

65°C

A.3.1.1.5 [8-05] R/W

0: Ei

1: K

A.3.1.1.6.1 [F-0B] Sulkuventtiili Termos. päällä/pois R/W

0: Ei

1: K

A.3.1.1.7 [9-0B] R/W

0: Nopea

1: Hidas

└────────────────── Lisä

A.3.1.2.1 R/W 0: Absoluuttinen

1: Säästä riippuva

2: Abs. / ajastin 3: Sää / a

astin

A.3.1.2.2.1 [9-05] Lämpötila-ala Min.lämpö (lämmitys) R/W

15~37°C, vaihe: 1°C

24°C

A.3.1.2.2.2 [9-06] Lämpötila-ala Maks.lämpö (lämmitys) R/W

37~65°C, vaihe: 1°C

65°C

└────────────────── Lähteen delta-T

A.3.1.3.1 [9-09] R/W

3~10°C, vaihe: 1°C

8°C

└─ Huonetermostaatti

A.3.2.1.1 [3-07] Huonelämpötila-ala Min.lämpö (lämmitys) R/W 12~18°C, vaihe: A.3.2.4

12°C

A.3.2.1.2 [3-06] Huonelämpötila-ala Maks.lämpö (lämmitys) R/W 18~30°C, vaihe: A.3.2.4

30°C

A.3.2.2 [2-0A] R/W -5~5°C, vaihe: 0,5°C

0°C

A.3.2.3 [2-09] R/W -5~5°C, vaihe: 0,5°C

0°C

A.3.2.4 R/W

0: 1°C

1: 0,5°C

└─ Käyttöala

A.3.3.1 [4-02] R/W 14~35°C, vaihe: 1°C

18°C

└─ Kuuman veden lämpötila (DHW)

└─ Tyyppi

A.4.1 [6-0D] R/W

0: Vain uud.läm.

1: Uud.läm+ajast 2: Vain a

astus

└─ Desinfiointi

A.4.4.1 [2-01] R/W 0: Ei

1: K

A.4.4.2 [2-00] R/W 0: Joka päivä

1: Maanantai 2: Tiistai 3: Keskiviikko 4: Torstai

5: Perjantai

6: Lauantai 7: Sunnuntai

A.4.4.3 [2-02] R/W 0~23 tuntia, asetusväli: 1 tunti

3 tuntia

A.4.4.4 [2-03] R/O

60°C

A.4.4.5 [2-04] R/W 40~60 min, asetusväli: 5 min

40 min

└─ Maksimiasetuspiste

A.4.5 [6-0E] R/W 40~60°C, vaihe: 1°C

60°C

└─ Säil. mukava SP-tila

A.4.6 R/W

0: Absoluuttinen

1: Säästä rii

uva

└─ Säästä riippuva käyrä

A.4.7 [0-0B] Säästä riippuva käyrä Korkean ympäristön lämpötilan kuuman veden

asetuspiste kuuman veden säästä riippuvalle käyrälle.

R/W

35~[6-0E]°C, vaihe: 1°C

45°C

A.4.7 [0-0C] Säästä riippuva käyrä Alhaisen ympäristön lämpötilan kuuman veden

asetuspiste kuuman veden säästä riippuvalle käyrälle.

R/W

45~[6-0E]°C, vaihe: 1°C

60°C

A.4.7 [0-0D] Säästä riippuva käyrä Korkea ympäristön lämpötila kuuman veden

säästä riippuvalle käyrälle.

R/W 10~25°C, vaihe: 1°C

15°C

A.4.7 [0-0E] Säästä riippuva käyrä Alhainen ympäristön lämpötila kuuman veden

säästä riippuvalle käyrälle.

R/W

-40~5°C, vaihe: 1°C

-20°C

└─ Lämmönlähteet

└─ Varalämmitin

A.5.1.1 [4-00] R/W 0: Pois käytöstä

1: Käytössä

2: Vain kuuma vesi

Kohdelämpötila Kesto

Lämmit.

Huonelämpötilan vaihe

Tilanläm. OFF-lämpö

Desinfiointi

Alkuaika

Käyttötila

Lauhdutintyyppi

Lvl:n asetustila

Huonelämmön poikkeama

Ulk. huoneanturin poik.

Käyttöpäivä

Lvl:n asetustila

Moduloitu lvl

Ulkoinen kWh-mittari 2

Kuumavesipumppu

Ulkoinen anturi

Varaläm.: vaihe 1

Varaläm.: vaihe 2

(#) Asetus ei päde tähän yksikköön. Älä muuta oletusarvoa. (##) Asetus ei päde tähän yksikköön. *GSQH10S18AA9W / ThermaliaC12*

4P359382-1E - 2016.09

4/7

NavigointiohjeKenttäkoodi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

Asetuksen nimi

A.5.1.3 [4-07] R/W 0: Ei

1: K

A.5.1.4 [5-01] R/W

-15~35°C, vaihe: 1°C

0°C

└─ Järjestelmäkäyttö

└─ Autom. uudelleenkäynnistys

A.6.1 [3-00] R/W 0: Ei

1: K

└─ Toivottu kWh-taksa

A.6.2.1 [D-00] R/O 0: Ei mitään A.6.2.2 [D-05] R/W 0: Pakotettu pois

1: Tavallisesti

└─ Virrankulutuksen hallinta

A.6.3.1 [4-08] R/W

0: Ei rajoitusta

1: Jatkuva 2: Digit. tulot

A.6.3.2 [4-09] R/W

0: Virta

1: Teho

A.6.3.3 [5-05] R/W 0~50 A, asetusväli: 1 A

A.6.3.4 [5-09] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.6.3.5.1 [5-05] Digit. tulon amp-raja Dt1-raja R/W 0~50 A, asetusväli: 1 A

A.6.3.5.2 [5-06] Digit. tulon amp-raja Dt2-raja R/W 0~50 A, asetusväli: 1 A

A.6.3.5.3 [5-07] Digit. tulon amp-raja Dt3-raja R/W 0~50 A, asetusväli: 1 A

A.6.3.5.4 [5-08] Digit. tulon amp-raja Dt4-raja R/W 0~50 A, asetusväli: 1 A

A.6.3.6.1 [5-09] Dt:n kW-rajat Dt1-raja R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.6.3.6.2 [5-0A] Dt:n kW-rajat Dt2-raja R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.6.3.6.3 [5-0B] Dt:n kW-rajat Dt3-raja R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.6.3.6.4 [5-0C] Dt:n kW-rajat Dt4-raja R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.6.3.7 [4-01] R/O

0: Ei mitään

2: Varaläm.

└─ Keskiarvoaika

A.6.4 [1-0A] R/W

0: Ei keskiarvoa

1: 12 tuntia 2: 24 tuntia 3: 48 tuntia 4: 72 tuntia

└─ Ulkoanturin poikkeama

A.6.5 [2-0B] R/W -5~5°C, vaihe: 0,5°C

0°C

└─ suolaveden jäätym.lämpö

A.6.9 [A-04] R/W 0: 0°C

1: -2°C 2: -4°C 3: -6°C 4: -8°C 5: -10°C 6: -12°C

7: -14°C

└─ Hätä

A.6.C R/W

0: Manuaalinen

1: Autom.

└─ Yleisasetukset

A.8 [0-00] R/W

[9-05]~min(45,[9-06])°C, vaihe: 1°C

25°C

A.8 [0-01] R/W [9-05]~[9-06]°C, vaihe: 1°C

60°C

A.8 [0-02] R/W 10~25°C, vaihe: 1°C

15°C

A.8 [0-03] R/W

-40~5°C, vaihe: 1°C

-20°C

A.8 [0-04]

A.8 [0-05]

A.8 [0-06]

A.8 [0-07]

A.8 [0-0B] R/W

35~[6-0E]°C, vaihe: 1°C

45°C

A.8 [0-0C] R/W

45~[6-0E]°C, vaihe: 1°C

60°C

A.8 [0-0D] R/W 10~25°C, vaihe: 1°C

15°C

A.8 [0-0E] R/W

-40~5°C, vaihe: 1°C

-20°C

A.8 [1-00] R/W

-40~5°C, vaihe: 1°C

-20°C

A.8 [1-01] R/W 10~25°C, vaihe: 1°C

15°C

A.8 [1-02] R/W

[9-01]~[9-00], vaihe: 1°C

60°C

A.8 [1-03] R/W [9-01]~min(45,[9-00]), vaihe: 1°C

25°C

A.8 [1-04]

A.8 [1-05]

A.8 [1-06]

A.8 [1-07]

A.8 [1-08]

A.8 [1-09]

A.8 [1-0A] R/W

0: Ei keskiarvoa

1: 12 tuntia 2: 24 tuntia 3: 48 tuntia 4: 72 tuntia

-Mikä on ulkolämpötilan keskiarvoaika?

-Lähtöveden lämpötila-arvo, kohteena kuuman veden säästä riippuva käyrä korkeassa ympäristön lämpötilassa. Lähtöveden lämpötila-arvo, kohteena kuuman veden säästä riippuva käyrä alhaisessa ympäristön lämpötilassa. Korkea ympäristön lämpötila kuuman veden säästä riippuvalle käyrälle.

Alhainen ympäristön lämpötila kuuman veden säästä riippuvalle käyrälle.

lhainen ympäristön lämpötila lähtöveden päälämpötila-alueen lämmityksen säästä riippuvalle käyrälle. Korkea ympäristön lämpötila lähtöveden päälämpötila-alueen lämmityksen säästä riippuvalle käyrälle. Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa. Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

Sallittu lämmitin Pakotettu pumppu pois

kW-arvo

Ensisijaisuus

Tila

Tyyppi

Amp-arvo

Lähtöveden lämpötila-arvo, kohteena lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa. Lähtöveden lämpötila-arvo, kohteena lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa. Korkea ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle. Alhainen ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

Käytä varal. vaihetta 2

Tasapainolämpötila

4P359382-1E - 2016.09

(#) Asetus ei päde tähän yksikköön. Älä muuta oletusarvoa.

(##) Asetus ei päde tähän yksikköön.

*GSQH10S18AA9W / ThermaliaC12*

5/7

NavigointiohjeKenttäkoodi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

Asetuksen nimi

A.8 [2-00] R/W 0: Joka päivä

1: Maanantai 2: Tiistai 3: Keskiviikko 4: Torstai

5: Perjantai

6: Lauantai 7: Sunnuntai

A.8 [2-01] R/W 0: Ei

1: K

A.8 [2-02] R/W 0~23 tuntia, asetusväli: 1 tunti

3 tuntia

A.8 [2-03] R/O

60°C

A.8 [2-04] R/W 40~60 min, asetusväli: 5 min

40 min

A.8 [2-05] R/W

4~16°C, vaihe: 1°C

12°C

A.8 [2-06] R/W 0: Pois käytöstä

1: Kä

töss

A.8 [2-09] R/W -5~5°C, vaihe: 0,5°C

0°C

A.8 [2-0A] R/W -5~5°C, vaihe: 0,5°C

0°C

A.8 [2-0B] R/W -5~5°C, vaihe: 0,5°C

0°C

A.8 [3-00] R/W 0: Ei

1: K

A.8 [3-01]

A.8 [3-02]

A.8 [3-03]

A.8 [3-04]

A.8 [3-05]

A.8 [3-06] R/W 18~30°C, vaihe: A.3.2.4

30°C

A.8 [3-07] R/W 12~18°C, vaihe: A.3.2.4

12°C

A.8 [3-08]

A.8 [3-09]

A.8 [4-00] R/W 0: Pois käytöstä

1: Käytössä

2: Vain kuuma vesi

A.8 [4-01]

A.8 [4-02] R/W 14~35°C, vaihe: 1°C

18°C

A.8 [4-03]

A.8 [4-04]

A.8 [4-05]

A.8 [4-06]

0/1

A.8 [4-07] R/W 0: Ei

1: K

A.8 [4-08] R/W

0: Ei rajoitusta

1: Jatkuva 2: Di

it. tulot

A.8 [4-09] R/W

0: Virta

1: Teho

A.8 [4-0A]

A.8 [4-0B]

A.8 [4-0D]

A.8 [4-0E] R/W

0: Ei

1: K

A.8 [5-00] R/W 0: Sallittu

1: Ei sallittu

A.8 [5-01] R/W

-15~35°C, vaihe: 1°C

0°C

A.8 [5-02]

A.8 [5-03]

A.8 [5-04]

A.8 [5-05] R/W 0~50 A, asetusväli: 1 A

A.8 [5-06] R/W 0~50 A, asetusväli: 1 A

A.8 [5-07] R/W 0~50 A, asetusväli: 1 A

A.8 [5-08] R/W 0~50 A, asetusväli: 1 A

A.8 [5-09] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.8 [5-0A] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.8 [5-0B] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.8 [5-0C] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.8 [5-0D] R/O

4: 3PN,

(

1/2

)

A.8 [5-0E]

A.8 [6-00] R/W 2~20°C, vaihe: 1°C

4°C

A.8 [6-01] R/W 0~10°C, vaihe: 1°C

2°C

A.8 [6-02]

A.8 [6-03] R/W 0~10 kW, asetusväli: 0,2 kW

3 kW

A.8 [6-04] R/W

0~10 kW, asetusväli: 0,2kW

3 kW

A.8 [6-05]

A.8 [6-06]

A.8 [6-07]

A.8 [6-08] R/W

2~20°C, vaihe: 1°C

10°C

A.8 [6-09]

A.8 [6-0A] R/W 30~[6-0E]°C, vaihe: 1°C

55°C

A.8 [6-0B] R/W

30~min(50,[6-0E])°C, vaihe: 1°C

50°C

Mitä hystereesiä käytetään uudelleenlämmitystilassa?

-Mikä on haluttu mukava-tilan säilytyslämpötila?

Mikä on haluttu eko-tilan säilytyslämpötila?

Mikä on pyydetty raja dt3:lle?

Mikä on pyydetty raja dt4:lle?

Minkä tyyppistä varalämmittimen asennusta käytetään?

-Lämpötilaero, joka määrittää lämpöpumpun PÄÄLLÄ-lämpötilan.

Lämpötilaero, joka määrittää lämpöpumpun POIS-lämpötilan.

-Mikä on varalämmittimen vaiheen 1 kapasiteetti?

Mikä on varalämmittimen vaiheen 2 kapasiteetti?

Mikä on pyydetty raja dt3:lle?

Mikä on pyydetty raja dt4:lle?

Mikä on pyydetty raja dt1:lle?

Mikä on pyydetty raja dt2:lle?

Onko varalämmittimen tai boilerin toiminta sallittua tasapainolämpötilan yläpuolella tilanlämmityskäytössä? Mikä on rakennuksen tasapainolämpötila?

Mikä virtarajoitustyyppi vaaditaan?

Mikä on pyydetty raja dt1:lle?

Mikä on pyydetty raja dt2:lle?

Onko asentaja paikan päällä?

Minkä virranrajoitustilan järjestelmä vaatii?

-- (Älä muuta tätä arvoa)

Otetaanko varalämmittimen toinen vaihe käyttöön?

Minkä ulkolämmön alapuolella sallitaan lämmitys?

Mikä on haluttu huonelämmön maksimi lämmityksessä?

Mikä on haluttu huonelämmön minimi lämmityksessä?

Mikä on desinfioinnin kohdelämpötila? Kuinka kauan säiliön lämpötila tulee säilyttää?

Huoneen jäätymissuojalämpötila

Huoneen jäätymissuoja

Säädetäänkö mitatun huonelämpötilan poikkeamaa?

Mikä on varalämmittimen

Säädetäänkö mitatun huonelämpötilan poikkeamaa?

Mikä on vaadittu poikkeama mitatussa ulkolämpötilassa?

Saako yksikkö käynnistyä uudelleen automaattisesti?

Milloin desinfiointitoiminto pitäisi suorittaa?

Pitäisikö desinfiointitoiminto suorittaa?

Milloin desinfiointitoiminto pitäisi aloittaa?

(#) Asetus ei päde tähän yksikköön. Älä muuta oletusarvoa. (##) Asetus ei päde tähän yksikköön. *GSQH10S18AA9W / ThermaliaC12*

4P359382-1E - 2016.09

6/7

NavigointiohjeKenttäkoodi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

Asetuksen nimi

A.8 [6-0C] R/W

30~min(50, [6-0E])°C, vaihe: 1°C

45°C

A.8 [6-0D] R/W

0: Vain uud.läm.

1: Uud.läm+ajast 2: Vain a

astus

A.8 [6-0E] R/W 40~60°C, vaihe: 1°C

60°C

A.8 [7-00]

A.8 [7-01]

A.8 [7-02] R/W

0: 1 lvl-alue

1: 2 lvl-aluetta

A.8 [7-03] R/W 0~6, vaihe: 0,1

2,5

A.8 [7-04]

A.8 [7-05]

A.8 [8-00]

A.8 [8-01] R/W 5~95 min, asetusväli: 5 min

30 min

A.8 [8-02] R/W

0~10 tuntia, asetusväli: 0,5 tunti

5 tunti

A.8 [8-03]

A.8 [8-04] R/W

0~95 min, asetusväli: 5 min

95 min

A.8 [8-05] R/W

0: Ei

1: K

A.8 [8-06] R/W

0~10°C, vaihe: 1°C

3°C

A.8 [8-07]

A.8 [8-08]

A.8 [8-09] R/W

[9-01]~[9-00], vaihe: 1°C

55°C

A.8 [8-0A] R/W

[9-01]~[9-00], vaihe: 1°C

45°C

A.8 [8-0B]

A.8 [8-0C]

A.8 [8-0D]

A.8 [9-00] R/W 37~65°C, vaihe: 1°C

65°C

A.8 [9-01] R/W

15~37°C, vaihe: 1°C

24°C

A.8 [9-02]

A.8 [9-03]

A.8 [9-04] R/W

1~4°C, vaihe: 1°C 3°C

A.8 [9-05] R/W

15~37°C, vaihe: 1°C

24°C

A.8 [9-06] R/W 37~65°C, vaihe: 1°C

65°C

A.8 [9-07]

A.8 [9-08]

A.8 [9-09] R/W

3~10°C, vaihe: 1°C

8°C

A.8 [9-0A]

A.8 [9-0B] R/W

0: Nopea

1: Hidas

A.8 [9-0C] R/W 1~6°C, vaihe: 0,5°C

1 °C

A.8 [9-0D] R/W 0~8,vaihe:1

A.8 [9-0E] 0~8,vaihe:1

A.8 [A-00]

A.8 [A-01]

A.8 [A-02]

A.8 [A-03] R/W

0: 148Hz

1: 193Hz

A.8 [A-04] R/W 0: 0°C

1: -2°C 2: -4°C 3: -6°C 4: -8°C 5: -10°C 6: -12°C

7: -14°C

A.8 [B-00]

A.8 [B-01]

A.8 [B-02]

A.8 [B-03]

A.8 [B-04]

A.8 [C-00]

A.8 [C-01]

A.8 [C-02] R/W

0: Ei

1: Bivalent. 2: 3: -

A.8 [C-03] R/W

-25~25°C, vaihe: 1°C

0°C

A.8 [C-04] R/W

2~10°C, vaihe: 1°C

3°C

A.8 [C-05] R/W 1: Termos. ON/OFF

2: L/J-

pyyntö

A.8 [C-06] R/W 0: -

1: Termos. ON/OFF

2: L/J-

pyyntö

A.8 [C-07] R/W

0: Lvl:n ohjaus

1: Ulk. hl:n ohj. 2: Hl:n ohjaus

A.8 [C-08] R/W

0: Ei

1: Ulkoanturi (##) 2: Huoneanturi

A.8 [C-09] R/W

0: Tav. auki

1: Tav. kiinni

A.8 [C-0A]0--

-Onko ulkoinen varalämmönlähde liitetty?

Bivalenttinen aktivointi.

Bivalenttinen hystereesi.

Mikä on pääalueen termos.pyynnön kontaktityyppi?

Mikä on lisäalueen termos.pyynnön kontaktityyppi?

Mikä on yksikön ohjaustapa tilakäytössä?

Minkä tyyppinen ulkoinen anturi on asennettu?

Mikä on vaadittu hälytyslähdön kontaktityyppi?

Mikä on haluttu delta-T lämmityksessä?

-Mikä lauhdutintyyppi on liitetty pää-lvl-alueeseen?

Huonelämpötilan hystereesi.

Pumpun nopeuden rajoitus

-Enimmäislämmitystaajuus

Mikä on suolaveden jäätymiseston lämpötila?

-Mikä on haluttu maksimi-lvl pääalueelle lämmityksessä?

Mikä on haluttu minimi-lvl pääalueelle lämmityksessä?

-Lähtöveden lämpötilan yliasetuslämpötila.

Mikä on haluttu minimi-lvl lisäalueelle lämmityksessä?

Mikä on haluttu maksimi-lvl lisäalueelle lämmityksessä?

-Kuumavesikäytön enimmäiskäyttöaika.

Kierrätyksen estoaika.

-Enimmäiskäyttöajan lisäkäyttöaika.

Salli lähtöveden lämpötilan modulaation ohjaavan huonetta?

Lähtöveden lämpötilan enimmäismodulaatio.

-Mikä on haluttu mukava-tilan päälähtöveden lämpö lämmit.?

Mikä on haluttu eko-tilan päälähtöveden lämpö lämmit.?

Mikä on haluttu uudelleenlämmityksen lämpötila?

Mikä on haluttu asetuspistetila kuumalle vedelle?

Mikä on lämpötilan maksimiasetuspiste?

-Kuinka monta lähtöveden lämpötila-aluetta on?

#REF!

4P359382-1E - 2016.09

(#) Asetus ei päde tähän yksikköön. Älä muuta oletusarvoa.

(##) Asetus ei päde tähän yksikköön.

*GSQH10S18AA9W / ThermaliaC12*

7/7

NavigointiohjeKenttäkoodi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

Asetuksen nimi

A.8 [C-0C]

A.8 [C-0D]

A.8 [C-0E]

A.8 [D-00] R/O

0: Ei mitään

A.8 [D-01] R/W

0: Ei

1: Avoin tariffi 2: Suljettu tarif. 3: Termostaatti

A.8 [D-02] R/W

0: Ei

1: Toiss. paluu 2: Desinf. shuntti 3: Kiertopumppu 4: K

p j

a desinf.sh

A.8 [D-03] R/W 0: Pois käytöstä

1: Käytössä, muutos 2°C (-2 – 2°C) 2: Käytössä, muutos 4°C (-2 – 2°C)

3: Käytössä, muutos 2°C (-4 – 4°C)

4: Kä

tössä, muutos 4°C (-4 – 4°C

)

A.8 [D-04] R/W

0: Ei

1: Virranhallinta

A.8 [D-05] R/W 0: Pakotettu pois

1: Tavallisesti

A.8 [D-07] R/O

0: Ei

(#)

A.8 [D-08] R/W

0 (Ei) EI asennettu

1: Asennettu (0,1 pulssia/kWh) 2: Asennettu (1 pulssia/kWh) 3: Asennettu (10 pulssia/kWh) 4: Asennettu (100 pulssia/kWh) 5: Asennettu

(

1000 pulssia/kWh

)

A.8 [D-09] R/W

0 (Ei) EI asennettu

1: Asennettu (0,1 pulssia/kWh) 2: Asennettu (1 pulssia/kWh) 3: Asennettu (10 pulssia/kWh) 4: Asennettu (100 pulssia/kWh) 5: Asennettu

(

1000 pulssia/kWh

)

A.8 [D-0A]

A.8 [D-0B]

A.8 [D-0C]

A.8 [D-0D]

A.8 [D-0E]

A.8 [E-00] R/O

0~5

5: Maalähd

A.8 [E-01] R/O

1: 16

A.8 [E-02] R/O

1: T

yypp

i 2

A.8 [E-03]

A.8 [E-04] R/O

0: Ei

A.8 [E-05]

A.8 [E-06]

A.8 [E-07]

A.8 [E-08]

A.8 [E-09]

A.8 [E-0A]

A.8 [E-0C]

A.8 [E-0D] --

A.8 [F-00] R/W

0: Pois käytöstä

1: Kä

tössä

A.8 [F-01]

A.8 [F-02]

A.8 [F-03]

A.8 [F-04]

A.8 [F-05]

A.8 [F-06]

A.8 [F-09] R/W 0: Pois käytöstä

1: Kä

töss

A.8 [F-0A]

A.8 [F-0B] R/W

0: Ei

1: K

A.8 [F-0C]

A.8 [F-0D] R/W 0: Jatkuva

1: Otos (mahdollinen vain, jos [C-07] = 0) 2: Pyyntö (mahdollinen vain, jos [C-07] ≠

Pumpun toiminta sallittu alueen ulkopuolella.

-Mikä on pumpun käyttötila?

-Pumpun toiminta virtauksen poikkeavuuden aikana.

-Suljetaanko sulkuventtiili kun termos. on pois?

-Onko virransäästötoiminto käytettävissä ulkoyksikössä?

-Minkä tyyppinen yksikkö on asennettu?

Minkä tyyppinen kompressori on asennettu? Mikä on sisäyksikön ohjelmistotyyppi?

Onko aurinkosarja liitetty? Käytetäänkö virtamittaukseen ulkoista kWh-mittaria?

Käytetäänkö virtamittaukseen ulkoista kWh-mittaria?

Mitkä lämmittimet sallitaan jos toiv. kWh-taksan vl katkeaa? Pakotettu kontakti tyyppi

Minkä tyyp. kuumavesisäiliön pumppu on asennettu?

Lähtöveden lämpötilan kompensointi lämpötilan 0°C tienoilla.

Onko tarvepiirilevy liitetty?

Onko pumppu sallittu jos toiv. kWh-taksan vl katkeaa?

(#) Asetus ei päde tähän yksikköön. Älä muuta oletusarvoa. (##) Asetus ei päde tähän yksikköön. *GSQH10S18AA9W / ThermaliaC12*

4P359382-1E - 2016.09

4P351748-1F 2018.02

Daikin EGSQH10S18AA9W Installer reference guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisällysluettelo

1 Yleiset varotoimet

1.1.1 Varoitusten ja symbolien merkitys

1.1 Tietoja asiakirjasta

1.2 Asentajalle

1.2.1 Yleistä

1.2.2 Asennuspaikka

1.2.3 Kylmäaine

1.2.4 Suolalious

1.2.6 Sähköinen

1.2.5 Vesi

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

2.2 Asentajan viiteoppaan yleiskuvaus

3 Tietoja pakkauksesta

3.1 Yleiskuvaus: Tietoja pakkauksesta

4 Tietoja yksiköistä ja lisävarusteista

3.2 Sisäyksikkö
