Daikin EGSQH10S18AA9W Installer reference guide [pl]

Download

Przewodnik odniesienia

dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

polski

Spis treści

1 Ogólne środki ostrożności 3

1.1 Informacje o dokumentacji ........................................................ 3

1.1.1 Znaczenie ostrzeżeń i symboli.................................... 3

1.2 Dla instalatora ........................................................................... 4

1.2.1 Informacje ogólne ....................................................... 4

1.2.2 Miejsce montażu......................................................... 4

1.2.3 Czynnik chłodniczy ..................................................... 4

1.2.4 Czynnik pośredniczący ............................................... 5

1.2.5 Woda........................................................................... 5

1.2.6 Elektryczne ................................................................. 6

2 Informacje o dokumentacji 6

2.1 Informacje o tym dokumencie ................................................... 6

2.2 Przewodnik odniesienia dla instalatora w skrócie ..................... 7

3 Informacje o opakowaniu 7

3.1 Omówienie: Informacje o zawartości opakowania .................... 7

3.2 Jednostka wewnętrzna.............................................................. 7

3.2.1 Odpakowywanie jednostki wewnętrznej ..................... 7

3.2.2 Odłączanie akcesoriów od urządzenia

wewnętrznego............................................................. 7

4 Informacje o jednostkach i opcjach 8

4.1 Omówienie: Informacje o jednostkach i opcjach ....................... 8

4.2 Identyfikacja .............................................................................. 8

4.2.1 Etykieta identyfikacyjna: Jednostka wewnętrzna........ 8

4.3 Możliwe opcje dla jednostki wewnętrznej.................................. 8

5 Wskazówki dotyczące stosowania 9

5.1 Omówienie: Wskazówki dotyczące stosowania ........................ 9

5.2 Ustawianie systemu ogrzewania pomieszczenia ...................... 10

5.2.1 Jedno pomieszczenie ................................................. 10

5.2.2 Wiele pomieszczeń –Jedna strefa zasilania .............. 11

5.2.3 Wiele pomieszczeń –Dwie strefy zasilania ................ 13

5.3 Ustawianie dodatkowego źródła ciepła dla ogrzewania

pomieszczenia........................................................................... 15

5.4 Ustawienie temperatury zbiornika ciepłej wody użytkowej........ 16

5.4.1 Układ systemu –Zintegrowany zbiornik CWU............ 16

5.4.2 Wybieranie żądanej temperatury zbiornika CWU ....... 16

5.4.3 Instalacja i konfiguracja –Zbiornik CWU .................... 17

5.4.4 Pompa CWU dla natychmiastowego uzyskania

ciepłej wody ................................................................ 17

5.4.5 Pompa DHW do dezynfekcji ....................................... 17

5.5 Ustawianie pomiaru energii ....................................................... 17

5.5.1 Wytworzone ciepło...................................................... 17

5.5.2 Zużyta energia ............................................................ 17

5.5.3 Zasilanie z taryfą o normalnej stawce kWh................. 18

5.5.4 Zasilanie z taryfą o korzystnej stawce za kWh ........... 18

5.6 Ustawianie kontroli zużycia energii ........................................... 18

5.6.1 Trwałe ograniczenie energii........................................ 18

5.6.2 Ograniczenie energii aktywowane wejściami

cyfrowymi .................................................................... 18

5.6.3 Proces ograniczania energii........................................ 19

5.7 Ustawianie zewnętrznego czujnika temperatury ....................... 19

6 Przygotowania 20

6.1 Omówienie: Przygotowanie....................................................... 20

6.2 Przygotowanie miejsca montażu............................................... 20

6.2.1 Wymagania dotyczące miejsca instalacji jednostki

wewnętrznej ................................................................ 20

6.3 Przygotowanie przewodów rurowych ........................................ 20

6.3.1 Wymagania dotyczące obwodu .................................. 20

6.3.2 Wzór obliczania ciśnienia wstępnego zbiornika

rozprężnego ................................................................ 22

6.3.3 Sprawdzanie objętości i szybkości przepływu wody

obwodu ogrzewania pomieszczenia i obwodu

czynnika pośredniczącego.......................................... 22

6.3.4 Zmiana ciśnienia wstępnego zbiornika rozprężnego ... 23

6.3.5 Sprawdzanie objętości wody: Przykłady...................... 24

6.4 Przygotowanie przewodów elektrycznych.................................. 24

6.4.1 Informacje o przygotowaniu przewodów

elektrycznych ............................................................... 24

6.4.2 Informacje o zasilaniu z taryfą o korzystnej stawce

za kWh ......................................................................... 24

6.4.3 Omówienie połączeń elektrycznych z wyjątkiem

zewnętrznych siłowników............................................. 25

6.4.4 Omówienie połączeń elektrycznych siłowników

zewnętrznych i wewnętrznych ..................................... 25

7 Montaż 26

7.1 Omówienie: Montaż.................................................................... 26

7.2 Otwieranie jednostek.................................................................. 26

7.2.1 Informacje na temat otwierania jednostek ................... 26

7.2.2 Otwieranie jednostki wewnętrznej................................ 26

7.2.3 Otwieranie skrzynki elektrycznej jednostki

wewnętrznej ................................................................. 26

7.3 Montaż jednostki wewnętrznej ................................................... 26

7.3.1 Informacje o montażu jednostki wewnętrznej .............. 26

7.3.2 Środki ostrożności dotyczące montażu jednostki

wewnętrznej ................................................................. 27

7.3.3 Montaż jednostki wewnętrznej..................................... 27

7.4 Podłączenie rur czynnika pośredniczącego ............................... 28

7.4.1 Informacje o podłączaniu przewodów rurowych

czynnika pośredniczącego........................................... 28

7.4.2 Środki ostrożności przy podłączaniu przewodów

rurowych czynnika pośredniczącego. .......................... 28

7.4.3 Podłączenie rur czynnika pośredniczącego................. 28

7.4.4 Napełnianie obwodu czynnika pośredniczącego ......... 28

7.4.5 Podłączanie ciśnieniowego zaworu bezpieczeństwa

do spustu po stronie czynnika pośredniczącego ......... 29

7.4.6 Izolacja rur czynnika pośredniczącego ........................ 29

7.5 Podłączenie rur wodnych ........................................................... 29

7.5.1 Informacje o podłączaniu przewodów rurowych wody. 29

7.5.2 Środki ostrożności przy podłączaniu przewodów

rurowych wody. ............................................................ 30

7.5.3 Podłączenie rur wodnych............................................. 30

7.5.4 Podłączenie rur recyrkulacji......................................... 30

7.5.5 Podłączanie ciśnieniowego zaworu bezpieczeństwa

do spustu ..................................................................... 31

7.5.6 Podłączanie węża odprowadzenia skroplin ................. 31

7.5.7 Napełnianie obwodu ogrzewania pomieszczenia ........ 31

7.5.8 Napełnianie zbiornika ciepłej wody użytkowej ............. 31

7.5.9 Izolacja rur wodnych .................................................... 31

7.6 Podłączanie okablowania elektrycznego.................................... 31

7.6.1 Informacje o podłączaniu okablowania elektrycznego. 31

7.6.2 Informacje na temat zgodności elektrycznej................ 32

7.6.3 Środki ostrożności dotyczące podłączania

okablowania elektrycznego.......................................... 32

7.6.4 Wskazówki dotyczące podłączania okablowania

elektrycznego............................................................... 32

7.6.5 Podłączanie przewodów elektrycznych do jednostki

wewnętrznej ................................................................. 32

7.6.6 Podłączanie głównego zasilania.................................. 34

7.6.7 Podłączanie zdalnego czujnika zewnętrznego ............ 34

7.6.8 Podłączanie interfejsu użytkownika ............................. 34

7.6.9 Odłączanie zaworu odcinającego ................................ 35

7.6.10 Podłączanie mierników elektrycznych ......................... 35

7.6.11 Podłączanie pompy ciepłej wody użytkowej ................ 36

7.6.12 Podłączanie wyjścia alarmowego ................................ 36

7.6.13 Podłączanie wyjścia włączenia/wyłączenia

ogrzewania pomieszczenia.......................................... 36

7.6.14 Podłączanie przełączania na zewnętrzne źródło

ciepła............................................................................ 36

7.6.15 Podłączanie wejść cyfrowych zużycia energii.............. 36

7.6.16 Podłączanie termostatu bezpieczeństwa (styk

normalnie zamknięty)................................................... 37

7.7 Kończenie instalacji jednostki wewnętrznej................................ 37

7.7.1 Mocowanie pokrywy kontrolera zdalnego do

jednostki wewnętrznej.................................................. 37

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

1 Ogólne środki ostrożności

7.7.2 Zamykanie jednostki wewnętrznej .............................. 37

8 Konfiguracja 37

8.1 Opis: Konfiguracja ..................................................................... 37

8.1.1 Podłączanie przewodu PC do skrzynki elektrycznej... 38

8.1.2 Uzyskiwanie dostępu do najczęściej używanych

poleceń ....................................................................... 38

8.1.3 Kopiowanie ustawień systemu z pierwszego do

drugiego kontrolera zdalnego ..................................... 39

8.1.4 Kopiowanie języka z pierwszego do drugiego

kontrolera zdalnego .................................................... 39

8.1.5 Szybki kreator: Ustawianie układu systemu po

pierwszym WŁĄCZENIU zasilania.............................. 40

8.2 Konfiguracja podstawowa ......................................................... 40

8.2.1 Szybki kreator: Język / godzina i data......................... 40

8.2.2 Szybki kreator: Standardowy ...................................... 40

8.2.3 Szybki kreator: Opcje.................................................. 43

8.2.4 Szybki kreator: Wydajność (pomiar energii) ............... 45

8.2.5 Sterowanie ogrzewaniem pomieszczenia................... 45

8.2.6 Sterowanie ciepłą wodą użytkową.............................. 49

8.2.7 Numer kontaktowy/pomocy......................................... 49

8.3 Zaawansowana konfiguracja/optymalizowanie ......................... 49

8.3.1 Tryb ogrzewania pomieszczenia: zaawansowany...... 49

8.3.2 Sterowanie ciepłą wodą użytkową: zaawansowane ... 52

8.3.3 Ustawienia źródła ciepła ............................................. 55

8.3.4 Ustawienia systemu.................................................... 57

8.4 Struktura menu: Przegląd ustawień użytkownika...................... 60

8.5 Struktura menu: Przegląd ustawień instalatora......................... 61

9 Rozruch 62

9.1 Omówienie: Rozruch ................................................................. 62

9.2 Środki ostrożności podczas przekazywania do eksploatacji ..... 62

9.3 Lista kontrolna przed rozruchem ............................................... 62

9.4 Lista kontrolna podczas rozruchu.............................................. 62

9.4.1 Sprawdzanie minimalnej szybkości przepływu ........... 62

9.4.2 Funkcja odpowietrzania obwodu ogrzewania

pomieszczenia ............................................................ 63

9.4.3 Funkcja odpowietrzania obwodu czynnika

pośredniczącego......................................................... 64

9.4.4 Wykonanie uruchomienia testowego .......................... 65

9.4.5 Wykonanie uruchomienia testowego siłownika........... 65

9.4.6 Osuszanie szlichty ogrzewania podłogowego ............ 66

10 Przekazanie użytkownikowi 67

10.1 Naklejanie etykiety w danym języku na tabliczce znamionowej

jednostki .................................................................................... 67

11 Czynności konserwacyjne i serwisowe 67

11.1 Omówienie: Czynności konserwacyjne i serwisowe ................. 68

11.2 Środki ostrożności dotyczące konserwacji ................................ 68

11.3 Lista kontrolna corocznej konserwacji jednostki wewnętrznej... 68

11.4 Opróżnianie zbiornika ciepłej wody użytkowej .......................... 69

12 Rozwiązywanie problemów 69

12.1 Omówienie: Rozwiązywanie problemów ................................... 69

12.2 Środki ostrożności podczas rozwiązywania problemów............ 69

12.3 Rozwiązywanie problemów na podstawie objawów .................. 70

12.3.1 Objaw: Jednostka NIE ogrzewa zgodnie z

oczekiwaniami............................................................. 70

12.3.2 Objaw: Sprężarka NIE uruchamia się (ogrzewanie

pomieszczenia lub ogrzewanie ciepłej wody

użytkowej) ................................................................... 70

12.3.3 Objaw: Pompa wydaje dziwne dźwięki (kawitacja) ..... 70

12.3.4 Objaw: Ciśnieniowy zawór bezpieczeństwa otwiera

się ............................................................................... 70

12.3.5 Objaw: Ciśnieniowy zawór bezpieczeństwa

przecieka..................................................................... 71

12.3.6 Objaw: Pomieszczenie NIE jest wystarczająco

ogrzewane przy niskich temperaturach na zewnątrz .. 71

12.3.7 Objaw: Ciśnienie w kranie jest czasami zbyt wysokie 71

12.3.8 Objaw: Panele dekoracyjne są wypychane przez

napęczniały zbiornik.................................................... 72

12.3.9 Objaw: Funkcja dezynfekcji zbiornika NIE została

prawidłowo ukończona (błąd AH) ................................ 72

12.4 Rozwiązywanie problemów w oparciu o kody błędów................ 72

12.4.1 Kody błędów: Omówienie ............................................ 72

13 Utylizacja 74 14 Dane techniczne 75

14.1 Schemat prowadzenia przewodów rurowych: Jednostka

wewnętrzna ................................................................................ 75

14.2 Schemat okablowania: Jednostka wewnętrzna.......................... 76

14.3 Krzywa ESP: Jednostka wewnętrzna ......................................... 79

15 Słownik 80 16 Tabela konfiguracji w miejscu instalacji 81

1 Ogólne środki ostrożności

1.1 Informacje o dokumentacji

▪ Oryginalna dokumentacja została napisana w języku angielskim.

Dokumentacja we wszystkich pozostałych językach jest tłumaczeniem.

▪ Środki ostrożności opisane w niniejszym dokumencie dotyczą

bardzo ważnych zagadnień, konieczne jest więc dokładne stosowanie się do nich.

▪ Instalację systemu oraz wszystkie działania opisane w instrukcji

instalacji oraz w podręczniku referencyjnym dla instalatora MUSZĄ być przeprowadzone przez instalatora dysponującego odpowiednimi uprawnieniami.

1.1.1 Znaczenie ostrzeżeń i symboli

NIEBEZPIECZEŃSTWO

Wskazuje na sytuację, która powoduje zgon lub poważne obrażenia ciała.

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

Wskazuje na sytuację, która może doprowadzić do porażenia prądem elektrycznym.

NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA

Wskazuje na sytuację, która może doprowadzić do poparzeń w wyniku działania bardzo wysokich lub niskich temperatur.

NIEBEZPIECZEŃSTWO: NIEBEZPIECZEŃSTWO WYBUCHU

Wskazuje sytuację, która może doprowadzić do wybuchu.

OSTRZEŻENIE

Wskazuje na sytuację, która może doprowadzić do zgonu lub poważnych obrażeń ciała.

OSTRZEŻENIE: MATERIAŁ ŁATWOPALNY

OSTROŻNIE

Wskazuje na sytuację, która może doprowadzić do niewielkich lub umiarkowanych obrażeń ciała.

UWAGA

Wskazuje na sytuację, która może doprowadzić do uszkodzenia sprzętu lub innego mienia.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

1 Ogólne środki ostrożności

INFORMACJE

Wskazuje na przydatne wskazówki lub informacje dodatkowe.

Symbol Wyjaśnienie

Przed przystąpieniem do montażu należy zapoznać się z instrukcją montażu i obsługi oraz z arkuszem instrukcji okablowania elektrycznego.

Przed przystąpieniem do czynności konserwacyjnych i serwisowych należy zapoznać się z instrukcją serwisową.

Więcej informacji zawiera podręcznik instalatora i podręcznik referencyjny użytkownika.

1.2 Dla instalatora

1.2.1 Informacje ogólne

W przypadku braku pewności co do sposobu obsługi urządzenia należy skontaktować się z dealerem.

UWAGA

Nieprawidłowy montaż lub podłączenie urządzenia i akcesoriów może spowodować porażenie prądem elektrycznym, zwarcie, wycieki, pożar lub inne uszkodzenia sprzętu. Należy stosować wyłącznie akcesoria, sprzęt opcjonalny i części zamienne wyprodukowane lub zatwierdzone przez Daikin.

OSTRZEŻENIE

Należy upewnić się, że montaż, testowanie i zastosowane materiały są zgodne z właściwymi przepisami (obowiązującymi przed instrukcjami opisanymi w dokumentacji Daikin).

OSTROŻNIE

Podczas montażu, konserwacji lub serwisowania układu należy nosić odpowiedni sprzęt ochrony osobistej (rękawice ochronne, okulary…).

OSTRZEŻENIE

Rozedrzeć i wyrzucić torby plastikowe, tak aby nikt, a w szczególności dzieci, się nimi nie bawił. Możliwe ryzyko: uduszenie.

NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA

▪ NIE DOTYKAĆ przewodów rurowych czynnika

chłodniczego, przewodów wodnych ani części wewnętrznych podczas pracy i niezwłocznie po zatrzymaniu urządzenia. Mogą one być bardzo gorące lub bardzo zimne. Należy poczekać, aż ich temperatura wróci do normalnego poziomu. Jeśli konieczne jest ich dotykanie, należy założyć rękawice ochronne.

▪ NIE WOLNO dotykać wyciekającego czynnika

chłodniczego.

OSTRZEŻENIE

Należy przedsięwziąć odpowiednie środki, aby zapobiec wykorzystywaniu urządzenia jako schronienia przez małe zwierzęta. Małe zwierzęta w kontakcie z częściami elektrycznymi mogą spowodować awarię, powstanie dymu lub pożaru.

UWAGA

▪ Na urządzeniu NIE WOLNO umieszczać żadnych

przedmiotów czy innego sprzętu.

▪ NIE WOLNO siadać, wspinać się ani stawać na

urządzeniu.

Zgodnie z obowiązującymi przepisami może być konieczne założenie książki serwisowej produktu, zawierającej co najmniej następujące informacje: informacje o przeprowadzonych pracach konserwacyjnych, naprawczych, wynikach testów, okresach przestojów itp.

W łatwo dostępnym miejscu w pobliżu produktu NALEŻY umieścić co najmniej następujące informacje:

▪ Instrukcje wyłączania systemu w sytuacji awaryjnej ▪ Nazwę i adres najbliżej placówki straży pożarnej, policyjnej i

szpitalnej

▪ Nazwę, adres oraz numery telefonów umożliwiające uzyskanie

pomocy serwisu w godzinach dziennych i nocnych

Stosowne wskazówki na temat takiej książki można znaleźć w normie EN378 (na terenie Europy).

1.2.2 Miejsce montażu

▪ Należy pozostawić wystarczającą ilość wolnego miejsca wokół

urządzenia na wykonywanie czynności serwisowych i przepływ powietrza.

▪ Należy upewnić się, że miejsce montażu wytrzyma ciężar

urządzenia i wibracje.

▪ Należy upewnić się, że obszar jest dobrze wentylowany. NIE

zasłaniać jakichkolwiek otworów wentylacyjnych.

▪ Należy upewnić się, że urządzenie ustawione jest poziomo.

NIE NALEŻY instalować urządzenia w następujących miejscach: ▪ W środowisku stwarzającym ryzyko wybuchu. ▪ W miejscach, w których znajdują się urządzenia emitujące fale

elektromagnetyczne. Fale elektromagnetyczne mogą uszkodzić system sterowania i doprowadzić do niepoprawnego funkcjonowania urządzenia.

▪ W miejscach stwarzających ryzyko pożaru w wyniku wycieku

łatwopalnych gazów (na przykład rozcieńczalnika lub benzyny), w których występują włókna węglowe lub pyły palne.

▪ W miejscach wytwarzania gazów korozyjnych (na przykład par

kwasu siarkowego). Korozja przewodów miedzianych lub spawanych może spowodować wyciek czynnika.

1.2.3 Czynnik chłodniczy

Jeśli ma zastosowanie. Aby uzyskać więcej informacji, patrz instrukcja montażu lub przewodnik odniesienia dla instalatora dla danej aplikacji.

UWAGA

Należy upewnić się, że instalacja przewodów czynnika chłodniczego jest zgodna z mającymi zastosowanie przepisami. W Europie właściwą normą jest norma EN378.

UWAGA

Należy upewnić się, że przewody instalacji i ich połączenia NIE są nadmiernie naprężone.

OSTRZEŻENIE

Podczas prób szczelności NIGDY nie należy poddawać produktu działaniu ciśnienia wyższego niż maksymalne dopuszczalne (podane na tabliczce znamionowej urządzenia).

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

1 Ogólne środki ostrożności

OSTRZEŻENIE

W przypadku wycieku czynnika chłodniczego należy podjąć odpowiednie środki ostrożności. Jeśli ulatnia się czynnik chłodniczy w stanie gazowym, należy niezwłocznie przewietrzyć otoczenie. Możliwe ryzyko:

▪ Nadmierne stężenie czynnika chłodniczego w

zamkniętej przestrzeni może doprowadzić do niedoboru tlenu.

▪ W wypadku kontaktu par czynnika chłodniczego z

ogniem może dojść do wydzielania toksycznych gazów.

NIEBEZPIECZEŃSTWO: NIEBEZPIECZEŃSTWO WYBUCHU

Wypompowywanie czynnika chłodniczego — wyciek czynnika. Jeśli konieczne jest wypompowanie czynnika

chłodniczego z układu, a w instalacji czynnika chłodniczego występuje nieszczelność:

▪ NIE używać funkcji automatycznego

wypompowywania, która zbiera całość czynnika chłodniczego z przewodów zewnętrznych oraz urządzenia wewnętrznego w urządzeniu zewnętrznym. Możliwe konsekwencje: Samozapłon lub wybuch spowodowany przedostaniem się powietrza do działającej sprężarki.

▪ Należy użyć odrębnego systemu odzyskiwania

czynnika, który NIE wymaga pracy sprężarki urządzenia.

OSTRZEŻENIE

Należy ZAWSZE odzyskać czynnik chłodniczy. NIE WOLNO uwalniać ich bezpośrednio do środowiska. Instalacja musi być opróżniana za pomocą pompy próżniowej.

UWAGA

Po podłączeniu wszystkich przewodów rurowych upewnić się, że nie ma wycieków gazu. Przeprowadzić próbę szczelności z użyciem azotu.

UWAGA

▪ Aby uniknąć uszkodzenia sprężarki, NIE należy

napełniać ilością czynnika większą od podanej.

▪ W razie zamiaru otwarcia układu czynnika

chłodniczego NALEŻY postępować z czynnikiem w sposób przewidziany odpowiednimi przepisami.

OSTRZEŻENIE

Upewnij się, że w układzie nie ma tlenu. Dodawanie czynnika chłodniczego musi zostać poprzedzone testem szczelności i osuszaniem próżniowym.

▪ W razie konieczności uzupełnienia czynnika należy zapoznać się

z treścią tabliczki znamionowej znajdującej się na urządzeniu. Na tabliczce podano rodzaj czynnika chłodniczego i jego wymaganą ilość.

▪ Jednostka jest fabrycznie naładowana czynnikiem chłodniczym i w

zależności od rozmiaru i długości rur, w przypadku niektórych systemów konieczne będzie dodanie czynnika chłodniczego.

▪ Aby zapewnić odpowiednie ciśnienie i zabezpieczyć przed

dostaniem się do systemu zanieczyszczeń, należy stosować wyłącznie narzędzia właściwe dla użytego typu czynnika chłodniczego.

▪ Naładuj ciekły czynnik chłodniczy w następujący sposób:

Jeśli To

Dostępny jest syfon (czyli butla oznaczona jest

etykietą “Zamocowany syfon do napełniania w postaci ciekłej”)

Syfon NIE jest dostępny Butlę należy ładować do góry

▪ Butle z czynnikiem chłodniczym należy otwierać powoli. ▪ Należy napełniać czynnikiem w postaci cieczowej. Dodawanie w

postaci gazowej może uniemożliwić normalne działanie.

OSTROŻNIE

Po zakończeniu procedury napełniania czynnikiem chłodniczym oraz na czas przerw w wykonywaniu procedury należy niezwłocznie zamknąć zawór zbiornika z czynnikiem. Jeśli zawór NIE zostanie od razu zamknięty, może dojść do dopełnienia urządzenia czynnikiem chłodniczym. Możliwe konsekwencje: Nieprawidłowa ilość czynnika chłodniczego.

Butlę należy ładować w pionie.

dnem.

1.2.4 Czynnik pośredniczący

Jeśli ma zastosowanie. Aby uzyskać więcej informacji, patrz instrukcja montażu lub przewodnik odniesienia dla instalatora dla danej aplikacji.

OSTRZEŻENIE

Wybór czynnika pośredniczącego MUSI zostać dokonany w oparciu o mające zastosowanie przepisy.

OSTRZEŻENIE

W przypadku wycieku czynnika pośredniczącego należy podjąć odpowiednie środki ostrożności. Jeśli dojdzie do wycieku czynnika pośredniczącego, należy niezwłocznie przewietrzyć pomieszczenie i skontaktować się z lokalnym dealerem.

OSTRZEŻENIE

Temperatura otoczenia wewnątrz jednostki może być znacznie wyższa od temperatury pomieszczenia, np. może wynosić 70°C. W przypadku wycieku czynnika pośredniczącego gorące części wewnątrz jednostki mogą stanowić zagrożenie.

OSTRZEŻENIE

Eksploatacja i instalacja urządzenia MUSI być zgodna ze środkami ostrożności i zaleceniami dotyczącymi ochrony środowiska określonymi przez odpowiednie przepisy.

1.2.5 Woda

Jeśli ma zastosowanie. Aby uzyskać więcej informacji, patrz instrukcja montażu lub przewodnik odniesienia dla instalatora dla danej aplikacji.

UWAGA

Należy upewnić się, że jakość wody jest zgodna z dyrektywą UE 98/83WE.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

2 Informacje o dokumentacji

1.2.6 Elektryczne

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

▪ WYŁĄCZYĆ całe zasilanie przed zdjęciem pokrywy

skrzynki elektrycznej, podłączeniem okablowania elektrycznego lub dotknięciem części elektrycznych.

▪ Na przynajmniej 1 minutę przed przeprowadzeniem

czynności serwisowych odłączyć zasilanie i zmierzyć napięcie pomiędzy bolcami kondensatorów obwodu głównego bądź komponentów elektrycznych. Zanim będzie można dotknąć komponentów elektrycznych, napięcie MUSI być mniejsze niż 50V prądu stałego. Informacje na temat lokalizacji styków zawiera schemat okablowania.

▪ NIE WOLNO dotykać komponentów elektrycznych

mokrymi rękami.

▪ NIE WOLNO pozostawiać urządzenia bez nadzoru, gdy

pokrywa serwisowa jest zdjęta.

OSTRZEŻENIE

W stałych elementach okablowania WYMAGANE jest umieszczenie wyłącznika głównego lub innego elementu odcinającego z separacją styków wszystkich bolców, zapewniającego pełne odłączenie w sytuacji przeciążenia kategorii III, jeśli tylko NIE został on zainstalowany fabrycznie.

OSTRZEŻENIE

▪ Stosować TYLKO przewody miedziane. ▪ Należy upewnić się, że instalacja elektryczna w miejscu

instalacji jest zgodna z mającymi zastosowanie przepisami.

▪ Instalacja elektryczna MUSI być wykonana zgodnie ze

schematem dostarczonym z produktem.

▪ NIGDY nie należy ściskać wiązek kabli i należy

upewnić się, że NIE mają one kontaktu z przewodami i ostrymi krawędziami. Należy sprawdzić, czy na złącza nie działa ciśnienie zewnętrzne.

▪ Należy pamiętać o instalacji przewodów uziemiających.

NIE NALEŻY uziemiać urządzenia do rur, ochronnika przepięciowego lub uziemienia telefonicznego. Nieprawidłowe uziemienie może być przyczyną porażenia elektrycznego.

▪ Należy koniecznie stosować oddzielne źródło zasilania.

NIGDY nie używać zasilania wykorzystywanego równolegle przez inne urządzenie.

▪ Należy upewnić się, że zainstalowano wymagane

bezpieczniki lub wyłączniki automatyczne.

▪ Należy zainstalować detektor prądu upływowego. W

przeciwnym razie dojść do porażenia prądem elektrycznym lub pożaru.

▪ Podczas instalacji detektora prądu upływowego należy

upewnić się, że jest on zgodny z inwerterem (odporny na zakłócenia elektryczne o wysokiej częstotliwości), co pozwoli uniknąć nieuzasadnionych aktywacji detektora.

UWAGA

Środki ostrożności przy prowadzeniu przewodów elektrycznych:

▪ NIE podłączać okablowania o różnej grubości do listwy

zaciskowej zasilania (luz w okablowaniu zasilającym może doprowadzić do nadmiernego rozgrzewania się).

▪ Podłączając okablowanie o takiej samej grubości,

należy postępować zgodnie z rysunkiem powyżej.

▪ Do wykonania okablowania stosować przeznaczone do

tego przewody zasilające i wykonywać połączenia w sposób pewny, aby zabezpieczyć przed wywieraniem nadmiernego nacisku na listwę zaciskową.

▪ Za pomocą odpowiedniego wkrętaka dokręć śruby

zacisków. Śrubokręt z małą główką spowoduje uszkodzenie łba i uniemożliwi poprawne dokręcenie.

▪ Przekręcenie śrub zaciskowych spowoduje ich

uszkodzenie.

Aby uniknąć zakłóceń, przewody zasilające należy zainstalować w odległości co najmniej 1 metra od odbiorników telewizyjnych lub radiowych. W zależności od długości fal radiowych odległość 1metra może nie być wystarczająca.

OSTRZEŻENIE

▪ Po zakończeniu prac elektrycznych należy sprawdzić,

czy wszystkie komponenty elektryczne oraz zaciski wewnątrz skrzynki elektrycznej są solidnie podłączone.

▪ Przed uruchomieniem urządzenia należy upewnić się,

że wszystkie pokrywy są zamknięte.

UWAGA

Ma zastosowanie tylko w przypadku zasilania trójfazowego, gdy dla sprężarki wybrano metodę uruchamiania WŁĄCZONE/WYŁĄCZONE.

Jeśli istnieje możliwość odwrócenia faz po krótkotrwałym zaniku zasilania oraz włączanie/wyłączanie zasilania podczas pracy urządzenia, należy lokalnie podłączyć zabezpieczenie przed odwróceniem faz. Eksploatacja urządzenia w przypadku odwrócenia faz może spowodować uszkodzenie sprężarki i innych elementów.

2 Informacje o dokumentacji

2.1 Informacje o tym dokumencie

Czytelnik docelowy

Autoryzowani instalatorzy

Zestaw dokumentacji

Niniejszy dokument jest częścią zestawu dokumentacji. Pełen zestaw składa się z następujących elementów:

▪ Ogólne środki ostrożności:

▪ Instrukcje dotyczące bezpieczeństwa, które należy przeczytać

przed rozpoczęciem montażu

▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej)

▪ Instrukcja montażu jednostki wewnętrznej:

▪ Instrukcje instalacji ▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej)

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

3 Informacje o opakowaniu

▪ Przewodnik odniesienia dla instalatora:

▪ Przygotowanie instalacji, dobre praktyki, dane odniesienia,… ▪ Format: Pliki w formacie cyfrowym dostępne pod adresem

http://www.daikineurope.com/support-and-manuals/productinformation/

▪ Dodatek dotyczący sprzętu opcjonalnego:

▪ Dodatkowe informacje na temat sposobu instalacji sprzętu

opcjonalnego

▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej) +

Pliki w formacie cyfrowym dostępne pod adresem http://

www.daikineurope.com/support-and-manuals/productinformation/

Najnowsze wersje dostarczonej dokumentacji mogą być dostępne na regionalnej stronie internetowej firmy Daikin lub u przedstawiciela handlowego.

Oryginalna dokumentacja została napisana w języku angielskim. Dokumentacja we wszystkich pozostałych językach jest tłumaczeniem.

Dane techniczne

▪ Podzbiór najbardziej aktualnych danych technicznych jest

dostępny w regionalnej witrynie WWW Daikin (ogólnodostępnej).

▪ Kompletny zbiór najbardziej aktualnych danych technicznych jest

dostępny w ekstranecie Daikin (wymagane jest uwierzytelnienie).

2.2 Przewodnik odniesienia dla instalatora w skrócie

Rozdział Opis

Ogólne środki ostrożności Instrukcje dotyczące bezpieczeństwa,

które należy przeczytać przed rozpoczęciem montażu

Informacje o dokumentacji Jaka dokumentacja dostępna jest dla

instalatora

Informacje o opakowaniu Jak rozpakować jednostki i wyjąć ich

akcesoria

Informacje o jednostkach i opcjach

Wskazówki dotyczące stosowania

Przygotowania Do należy zrobić i wiedzieć przed

Instalacja Co należy zrobić i wiedzieć, aby

Konfiguracja Co należy zrobić i wiedzieć, aby

Rozruch Co należy zrobić i wiedzieć, aby

Przekazanie użytkownikowi

Czynności konserwacyjne i serwisowe

Rozwiązywanie problemów

Utylizacja Utylizacja systemu Dane techniczne Specyfikacje systemu Słownik Definicje pojęć

▪ Jak zidentyfikować jednostki ▪ Możliwe kombinacje jednostek i opcji

Różne kroki instalacji systemu

pójściem na miejsce instalacji

zainstalować system

skonfigurować system po zainstalowaniu

uruchomić system po jego zainstalowaniu

Co należy dać i wyjaśnić użytkownikowi

Konserwacja i serwisowanie jednostek

Postępowanie w przypadku problemów

Rozdział Opis

Tabela konfiguracji w miejscu instalacji

Tabelę wypełnia instalator i należy ją zachować na przyszłość

Uwaga: W przewodniku odniesienia dla użytkownika znajduje się również tabela z ustawieniami instalatora. Ta tabela musi być wypełniona przez instalatora i przekazana użytkownikowi.

3 Informacje o opakowaniu

3.1 Omówienie: Informacje o zawartości opakowania

Niniejszy rozdział opisuje czynności, które należy wykonać po dostarczeniu opakowania jednostki wewnętrznej.

Zawiera on informacje dotyczące następujących zagadnień: ▪ Rozpakowywanie i obchodzenie się z urządzeniami ▪ Demontaż akcesoriów z urządzeń Należy pamiętać o następujących kwestiach: ▪ Po dostawie NALEŻY sprawdzić jednostkę pod kątem uszkodzeń.

Wszelkie uszkodzenia NALEŻY niezwłocznie zgłosić przewoźnikowi.

▪ Zapakowaną jednostkę należy przetransportować możliwie jak

najbliżej docelowego miejsca montażu, aby zapobiec uszkodzeniom podczas transportu.

▪ Przed przystąpieniem do przenoszenia przygotuj drogę transportu

urządzenia.

3.2 Jednostka wewnętrzna

3.2.1 Odpakowywanie jednostki wewnętrznej

3.2.2 Odłączanie akcesoriów od urządzenia wewnętrznego

1 Odkręć śruby w górnej części jednostki. 2 Zdejmij panel górny.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

4 Informacje o jednostkach i opcjach

4×

1× 1× 1×

1×1×1×1×

1×

b c d

fe g

3 Odłącz wszystkie akcesoria.

a Ogólne środki ostrożności b Dodatek dotyczący sprzętu opcjonalnego c Instrukcja montażu d Instrukcja obsługi e Zdalny czujnik zewnętrzny

f Pokrywa zestawu interfejsu użytkownika

g Wielojęzyczna etykieta informująca o fluorowanych gazach

cieplarnianych

h 2 śruby mocujące interfejs użytkownika.

4 Ponownie załóż panel górny.

4 Informacje o jednostkach i

opcjach

4.1 Omówienie: Informacje o jednostkach i opcjach

Niniejszy rozdział zawiera informacje na następujące tematy: ▪ Identyfikowanie jednostki wewnętrznej ▪ Łączenie jednostki wewnętrznej z opcjami

4.2 Identyfikacja

UWAGA

W przypadku instalacji lub serwisowania kilku jednostek w tym samym czasie należy upewnić się, że panele serwisowe NIE zostaną zamienione pomiędzy różnymi modelami.

4.2.1 Etykieta identyfikacyjna: Jednostka wewnętrzna

Lokalizacja

Identyfikacja modelu Przykład: EGSQH10S18AA9W

Kod Opis

E Model europejski GS Gruntowa pompa ciepła Q Czynnik chłodniczy R410A H Tylko ogrzewanie 10 Klasa mocy S Materiał zintegrowanego zbiornika: Stal

nierdzewna 18 Objętość zintegrowanego zbiornika AA Seria modeli 9W Model grzałki BUH

4.3 Możliwe opcje dla jednostki wewnętrznej

Interfejs użytkownika (EKRUCBL*)

Interfejs użytkownika oraz możliwy dodatkowy interfejs użytkownika dostępne są jako opcje.

Dodatkowy interfejs użytkownika można podłączyć: ▪ Aby mieć:

▪ możliwość sterowania w pobliżu jednostki wewnętrznej, ▪ dostępne funkcje termostatu w głównym ogrzewanym

pomieszczeniu. ▪ interfejs w innych językach. Dostępne są następujące interfejsy użytkownika: ▪ EKRUCBL1 zawierający następujące języki: niemiecki, francuski,

duński, włoski;

▪ EKRUCBL2 zawierający następujące języki: angielski, szwedzki,

norweski, fiński;

▪ EKRUCBL3 zawierający następujące języki: angielski, hiszpański,

grecki, portugalski;

▪ EKRUCBL4 zawierający następujące języki: angielski, turecki,

polski, rumuński;

▪ EKRUCBL5 zawierający następujące języki: niemiecki, czeski,

słoweński, słowacki;

▪ EKRUCBL6 zawierający następujące języki: angielski, chorwacki,

węgierski, estoński;

▪ EKRUCBL7 zawierający następujące języki: angielski, niemiecki,

rosyjski, duński;

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

5 Wskazówki dotyczące stosowania

Języki do interfejsu użytkownika można wgrać za pomocą oprogramowania dla komputera PC lub skopiować z jednego interfejsu użytkownika na inny.

Aby uzyskać instrukcje dotyczące instalacji, patrz "7.6.8Podłączanie

interfejsu użytkownika"na stronie34.

Uproszczony interfejs użytkownika (EKRUCBS)

▪ Uproszczony interfejs użytkownika może być stosowany tylko w

połączeniu z głównym interfejsem użytkownika.

▪ Uproszczony interfejs użytkownika działa jak termostat w

pomieszczeniu i musi być instalowany w pomieszczeniu, którym ma sterować.

Aby uzyskać instrukcje instalacji, patrz instrukcja instalacji i obsługi uproszczonego interfejsu użytkownika.

Termostat w pomieszczeniu (EKRTWA, EKRTR1, RTRNETA)

Do jednostki wewnętrznej można podłączyć opcjonalny termostat w pomieszczeniu. Ten termostat może być przewodowy (EKRTWA) lub bezprzewodowy (EKRTR1 oraz RTRNETA). Termostat RTRNETA może być stosowany wyłącznie w systemach grzewczych.

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja termostatu w pomieszczeniu oraz dodatek do sprzętu opcjonalnego.

Zdalny czujnik termostatu bezprzewodowego (EKRTETS)

Bezprzewodowego czujnika temperatury wewnętrznej (EKRTETS) można użyć wyłącznie w połączeniu z termostatem bezprzewodowym (EKRTR1).

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja termostatu w pomieszczeniu oraz dodatek do sprzętu opcjonalnego.

Płyta cyfrowego wejścia/wyjścia (EKRP1HB)

Płyta cyfrowego wejścia/wyjścia jest wymagana w celu dostarczania następujących sygnałów:

▪ Wyjście alarmowe ▪ Wyjście włączenia/wyłączenia ogrzewania pomieszczenia ▪ Przełączanie na zewnętrzne źródło ciepła Aby uzyskać instrukcje dotyczące instalacji, patrz instrukcja instalacji

płyty cyfrowego wejścia/wyjścia oraz dodatek do sprzętu opcjonalnego.

Płytka drukowana żądania (EKRP1AHTA)

Aby umożliwić kontrolę zużycia energii przez wejścia cyfrowe należy zainstalować płytkę drukowaną żądania.

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja montażu płytki drukowanej żądania oraz dodatek do sprzętu opcjonalnego.

Zdalny czujnik wewnętrzny (KRCS01-1)

Domyślnie jako czujnik temperatury w pomieszczeniu będzie używany wewnętrzny czujnik interfejsu użytkownika.

Opcjonalnie można zainstalować zdalny czujnik wewnętrzny, który będzie mierzył temperaturę pomieszczenia w innym miejscu.

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja zdalnego czujnika wewnętrznego oraz dodatek do sprzętu opcjonalnego.

INFORMACJE

Zdalny czujnik wewnętrzny może być używany wyłącznie w przypadku, gdy w interfejsie użytkownika skonfigurowano funkcję termostatu w pomieszczeniu.

Konfigurator PC (EKPCCAB)

Przewód PC umożliwia podłączenie skrzynki elektrycznej jednostki

wewnętrznej do komputera PC. Umożliwia do wgranie różnych

plików języka do kontrolera zdalnego oraz parametrów

pomieszczenia do jednostki wewnętrznej. Aby uzyskać dostępne

pliki języków, należy skontaktować się z lokalnym sprzedawcą.

Oprogramowanie i dotyczące go instrukcje obsługi są dostępne na

stronie http://www.daikineurope.com/support-and-manuals/software-

downloads/.

Instrukcje dotyczące montażu można znaleźć w instrukcji montażu

kabla PC i w sekcji "8Konfiguracja"na stronie37.

Konwektor pompy ciepła (FWXV)

W celu zapewnienia ogrzewania pomieszczenia można użyć

konwektorów pompy ciepła (FWXV).

Aby uzyskać informacje dotyczące instalacji, patrz instrukcja

montażu konwektorów pompy ciepła oraz dodatek do sprzętu

opcjonalnego.

Kable do podłączenie przełącznika ciśnienia czynnika

pośredniczącego (EKGSCONBP1)

W zależności od obowiązujących przepisów konieczne może być

zainstalowanie przełącznika ciśnienia czynnika pośredniczącego

(nie należy do wyposażenia). Do podłączenia przełącznika ciśnienia

czynnika pośredniczącego do jednostki można użyć kabla do

podłączenia przełącznika ciśnienia czynnika pośredniczącego.

Instrukcje dotyczące montażu można znaleźć w instrukcji montażu

kabla do podłączenia przełącznika ciśnienia czynnika

pośredniczącego.

UWAGA

Daikin zaleca użycie mechanicznego przełącznika ciśnienia czynnika pośredniczącego. W przypadku użycia elektrycznego przełącznika ciśnienia czynnika pośredniczącego prądy pojemnościowe mogą zakłócić działanie przełącznika przepływu, powodując wystąpienie błędu w jednostce.

Zestaw do napełniania czynnikiem pośredniczącym (KGSFILL)

Zestaw zaworu napełniania czynnikiem pośredniczącym do

płukania, napełniania i opróżniania obwodu czynnika

pośredniczącego.

Adapter sieci LAN umożliwiający sterowanie ze smartfona +

zastosowania Smart Grid (BRP069A61)

Adapter sieci LAN umożliwia:

▪ Sterowanie systemem przy użyciu aplikacji w smartfonie.

▪ Wykorzystywanie systemu w różnych zastosowaniach Smart Grid.

Instrukcje instalacji zawiera instrukcja montażu adaptera sieci LAN.

Adapter sieci LAN umożliwiający sterowanie ze smartfona

(BRP069A62)

Ten adapter sieci LAN pozwala sterować systemem przy użyciu

aplikacji w smartfonie.

Instrukcje instalacji zawiera instrukcja montażu adaptera sieci LAN.

5 Wskazówki dotyczące

stosowania

5.1 Omówienie: Wskazówki dotyczące stosowania

Celem wskazówek dotyczących stosowania jest przedstawienie możliwości systemu pompyciepła Daikin.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

5 Wskazówki dotyczące stosowania

UWAGA

▪ Ilustracje zawarte we wskazówkach dotyczących

stosowania przedstawiono wyłącznie dla celów referencyjnych i NIE mogą być one używane jako szczegółowe schematy hydrauliczne. Szczegółowe wymiary układu hydraulicznego oraz bilansowania NIE zostały pokazane, a za ich znajomość odpowiedzialność ponosi instalator.

▪ Aby uzyskać więcej informacji na temat ustawień

konfiguracyjnych pozwalających zoptymalizować pracę pompy ciepła, patrz rozdział "8 Konfiguracja" na

stronie37.

INFORMACJE

Funkcja pomiaru energii NIE MA zastosowania i/lub NIE JEST w przypadku tej jednostki, jeśli jest obliczana przez jednostkę. Jeśli używane są opcjonalne zewnętrzne mierniki, wyświetlany pomiar energii jest ważny.

Niniejszy rozdział zawiera następujące wskazówki dotyczące stosowania:

▪ Ustawianie systemu ogrzewania pomieszczenia ▪ Ustawianie dodatkowego źródła ciepła dla ogrzewania

pomieszczenia ▪ Ustawienie temperatury zbiornika ciepłej wody użytkowej ▪ Ustawianie pomiaru energii ▪ Ustawianie kontroli zużycia energii ▪ Ustawianie zewnętrznego czujnika temperatury

5.2 Ustawianie systemu ogrzewania

pomieszczenia

System pompyciepła Daikin dostarcza zasilanie do emiterów ciepła znajdujących się w jednym lub kilku pomieszczeniach.

Ponieważ system oferuje elastyczną możliwość sterowania temperaturą w każdym pomieszczeniu, należy najpierw udzielić odpowiedzi na następujące pytania:

▪ Ile pomieszczeń jest ogrzewanych przez system pompy ciepła

Daikin? ▪ Jakie typy emiterów ciepła są używane w każdym z pomieszczeń i

jaka jest ich projektowa temperatura zasilania? Gdy wymagania dotyczące ogrzewania pomieszczenia będą jasne,

firma Daikin zaleca postępowanie zgodnie z poniższymi wskazówkami dotyczącymi konfiguracji.

UWAGA

Jeśli używany jest zewnętrzny termostat w pomieszczeniu, zewnętrzny termostat w pomieszczeniu będzie sterował ochroną przeciwzamrożeniową. Jednakże ochrona przeciwzamrożeniowa jest możliwa tylko, gdy sterowanie temperaturą zasilania w interfejsie użytkownika jednostki jest WŁĄCZONE.

INFORMACJE

Jeśli używany jest zewnętrzny termostat pokojowy i ochrona przeciwzamrożeniowa musi być zagwarantowana we wszystkich warunkach, należy ustawić automatyczną pracę awaryjną [A.6.C] na 1.

5.2.1 Jedno pomieszczenie

Ogrzewaniepodłogowe lub grzejniki – Przewodowy termostat w pomieszczeniu

Instalacja

A Strefa temperatury zasilania głównego B Jedno, pojedyncze pomieszczenie

a Kontroler zdalny używany jako termostat w pomieszczeniu

▪ Ogrzewaniepodłogowe lub grzejniki są bezpośrednio podłączone

do jednostki wewnętrznej.

▪ Temperatura w pomieszczeniu jest kontrolowana przez kontroler

zdalny, używany jako termostat w pomieszczeniu. Możliwe instalacje:

▪ Kontroler zdalny (wyposażenie standardowe) zainstalowany w

pomieszczeniu i używany jako termostat w pomieszczeniu

▪ Kontroler zdalny (wyposażenie standardowe) zainstalowany

przy jednostce wewnętrznej i używany do sterowania w pobliżu jednostki wewnętrznej + kontroler zdalny (wyposażenie opcjonalne EKRUCBL*) zainstalowany w pomieszczeniu i używany jako termostat w pomieszczeniu

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Korzyści

▪ Niskie koszty. NIE trzeba kupować dodatkowego zewnętrznego

termostatu w pomieszczeniu.

▪ Wysoki komfort i efektywność. Funkcja inteligentnego

termostatu w pomieszczeniu może zwiększać lub zmniejszać żądaną temperaturę zasilania na podstawie rzeczywistej temperatury w pomieszczeniu (modulacja). W wyniku tego uzyskuje się:

▪ Stabilna temperatura w pomieszczeniu odpowiadająca żądanej

temperaturze (wyższy komfort)

▪ Mniej cykli WŁĄCZENIA/WYŁĄCZENIA (cichsza praca, wyższy

komfort i wyższa efektywność)

▪ Najniższa możliwa temperatura zasilania (wyższa efektywność)

2 (Ster.Term.pok.): Pracą jednostki steruje temperatura otoczenia interfejsu użytkownika.

0 (1 strefa Tzasil): Główna

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

5 Wskazówki dotyczące stosowania

▪ Łatwość obsługi. Można z łatwością ustawić żądaną temperaturę

w pomieszczeniu za pomocą kontrolera zdalnego: ▪ W celu spełnienia codziennych potrzeb można ustawić wartości

nastaw oraz harmonogramy.

▪ Aby dokonać odstępstwa od codziennych potrzeb można

tymczasowo nadpisać wartości nastaw i harmonogramy, stosując tryb wakacyjny…

Ogrzewaniepodłogowe lub grzejniki – Bezprzewodowy termostat w pomieszczeniu

Instalacja

A Strefa temperatury zasilania głównego B Jedno, pojedyncze pomieszczenie

a Odbiornik bezprzewodowego zewnętrznego termostatu w

pomieszczeniu

b Bezprzewodowy zewnętrzny termostat w pomieszczeniu

▪ Ogrzewaniepodłogowe lub grzejniki są bezpośrednio podłączone

do jednostki wewnętrznej.

▪ Temperatura w pomieszczeniu jest kontrolowana przez

bezprzewodowy zewnętrzny termostat w pomieszczeniu (wyposażenie opcjonalne EKRTR1).

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Zewnętrzny termostat w pomieszczeniu dla strefy głównej:

▪ #: [A.2.2.4] ▪ Kod: [C-05]

Korzyści

▪ Bezprzewodowy. Zewnętrzny termostat w pomieszczeniu Daikin

dostępny jest w wersji bezprzewodowej.

▪ Efektywność. Mimo iż zewnętrzny termostat w pomieszczeniu

przesyła jedynie sygnały WŁĄCZENIA/WYŁĄCZENIA, został specjalnie zaprojektowany do systemu pompyciepła.

1 (Ster.z.term.pok): Pracą jednostki steruje termostat zewnętrzny.

0 (1 strefa Tzasil): Główna

1 (Term. WŁ./WYŁ.): Gdy używany zewnętrzny termostat w pomieszczeniu lub konwektor pompyciepła może wysłać jedynie stan WŁĄCZENIA/ WYŁĄCZENIA termostatu.

Konwektory pompyciepła

Instalacja

A Strefa temperatury zasilania głównego B Jedno, pojedyncze pomieszczenie

a Zdalny kontroler konwektorów pompyciepła

▪ Konwektory pompy ciepła są podłączone bezpośrednio do

jednostki wewnętrznej.

▪ Żądana temperatura w pomieszczeniu ustawiana jest na

kontrolerze zdalnym konwektorów pompyciepła.

▪ Sygnał zapotrzebowania na ogrzewanie pomieszczenia jest

wysyłany do jednego wejścia cyfrowego w jednostce wewnętrznej (X2M/1 i X2M/4).

INFORMACJE

W przypadku użycia wielu konwektorów pompy ciepła należy upewnić się, że każdy odbiera sygnał podczerwieni z kontrolera zdalnego konwektorów pompyciepła.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Zewnętrzny termostat w pomieszczeniu dla strefy głównej:

▪ #: [A.2.2.4] ▪ Kod: [C-05]

Korzyści

▪ Efektywność. Optymalna efektywność energetyczna dzięki

funkcji wzajemnego połączenia.

▪ Stylowy wygląd.

1 (Ster.z.term.pok): Pracą jednostki steruje termostat zewnętrzny.

0 (1 strefa Tzasil): Główna

1 (Term. WŁ./WYŁ.): Gdy używany zewnętrzny termostat w pomieszczeniu lub konwektor pompyciepła może wysłać jedynie stan WŁĄCZENIA/ WYŁĄCZENIA termostatu.

5.2.2 Wiele pomieszczeń –Jedna strefa zasilania

Jeśli wymagana jest tylko jedna strefa temperatury zasilania ponieważ projekt temperatury zasilania wszystkich emiterów ciepłą jest taki sam, NIE ma potrzeby użycia stacji zaworów mieszających (niskie koszty).

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

5 Wskazówki dotyczące stosowania

B C

M2M1

B C

a a

Przykład: Jeśli system pompy ciepła jest używany do ogrzewania jednej podłogi, gdzie we wszystkich pomieszczeniach są takie same emitery ciepła.

Ogrzewanie podłogowe lub grzejniki –Zawory termostatyczne

W przypadku ogrzewania pomieszczeń ogrzewaniem podłogowym lub grzejnikami, często używaną metodą jest kontrolowanie temperatury głównego pomieszczenia poprzez użycie termostatu (może być to kontroler zdalny lub zewnętrzny termostat w pomieszczeniu), podczas gdy pozostałe pomieszczenia są kontrolowane tak zwanymi zaworami termostatycznymi, które otwierają się lub zamykają zależnie od temperatury w pomieszczeniu.

Instalacja

A Strefa temperatury zasilania głównego B Pomieszczenie 1 C Pomieszczenie 2

a Interfejs użytkownika

▪ Ogrzewanie podłogowe głównego pomieszczenia jest

bezpośrednio podłączone do jednostki wewnętrznej.

▪ Temperatura w pomieszczeniu głównym jest kontrolowana przez

kontroler zdalny używany jako termostat.

▪ Zawór termostatyczny jest zainstalowany przed ogrzewaniem

podłogowym w każdym z pozostałych pomieszczeń.

INFORMACJE

Należy zwrócić uwagę na sytuacje, w których pomieszczenie główne może być ogrzewane przez inne źródła ciepła. Przykład: Kominki.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

2 (Ster.Term.pok.): Pracą jednostki steruje temperatura otoczenia interfejsu użytkownika.

0 (1 strefa Tzasil): Główna

Ogrzewaniepodłogowe lub grzejniki –Wiele zewnętrznych termostatów w pomieszczeniu

Instalacja

A Strefa temperatury zasilania głównego B Pomieszczenie 1 C Pomieszczenie 2

a Zewnętrzny termostat w pomieszczeniu b Zawór obejścia

▪ W każdym pomieszczeniu zainstalowany jest zawór odcinający

(nie należy do wyposażenia) w celu uniknięcia dostarczania zasilania w przypadku braku zapotrzebowania na ogrzewanie.

▪ Zawór obejścia należy zainstalować, aby umożliwiać recyrkulację

wody po zamknięciu wszystkich zaworów odcinających. Aby zagwarantować bezproblemowe działanie, należy zapewnić minimalną szybkość przepływu wody, jak opisano w

"6.3.3Sprawdzanie objętości i szybkości przepływu wody obwodu ogrzewania pomieszczenia i obwodu czynnika pośredniczącego"na stronie22.

▪ Termostaty w pomieszczeniach podłączone są do zaworów

odcinających, ale NIE muszą być podłączone do jednostki wewnętrznej. Jednostka wewnętrzna będzie dostarczać zasilanie przez cały czas, oferując możliwość zaprogramowania harmonogramu zasilania.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Korzyści

Porównanie z ogrzewaniem podłogowym lub grzejnikami w jednym pomieszczeniu:

▪ Komfort. Można ustawić żądaną temperaturę pomieszczenia, w

tym harmonogramy, dla każdego pomieszczenia, za pomocą termostatów w pomieszczeniach.

1 (Ster.z.term.pok): Pracą jednostki steruje termostat zewnętrzny.

0 (1 strefa Tzasil): Główna

Korzyści

▪ Niskie koszty. NIE trzeba kupować dodatkowego zewnętrznego

termostatu w pomieszczeniu.

▪ Łatwość obsługi. Taka sama instalacja jak w przypadku jednego

pomieszczenia, ale z zaworami termostatycznymi.

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

5 Wskazówki dotyczące stosowania

a a

B C

Konwektory pompyciepła - wiele pomieszczeń

Instalacja

A Strefa temperatury zasilania głównego B Pomieszczenie 1 C Pomieszczenie 2

a Zdalny kontroler konwektorów pompyciepła

▪ Żądana temperatura w pomieszczeniu ustawiana jest na

kontrolerze zdalnym konwektorów pompyciepła.

▪ Sygnały zapotrzebowania na ogrzewanie dla każdego konwektora

pompyciepła są podłączone równolegle do cyfrowego wejścia w jednostce wewnętrznej (X2M/1 i X2M/4). Jednostka wewnętrzna będzie dostarczać zasilanie w przypadku rzeczywistego wystąpienia zapotrzebowania.

INFORMACJE

Aby zwiększyć komfort i wydajność firma Daikin zaleca instalację opcjonalnego zestawu zaworu EKVKHPC na każdym konwektorze pompy ciepła.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

Korzyści

Porównanie z konwektorami pompy ciepła dla jednego pomieszczenia:

▪ Komfort. Można ustawić żądaną temperaturę pomieszczenia, w

tym harmonogramy, dla każdego pomieszczenia, za pomocą kontrolera zdalnego konwektorów pompyciepła.

1 (Ster.z.term.pok): Pracą jednostki steruje termostat zewnętrzny.

0 (1 strefa Tzasil): Główna

Kombinacja: Ogrzewaniepodłogowe + Konwektory pompyciepła

Instalacja

A Strefa temperatury zasilania głównego B Pomieszczenie 1 C Pomieszczenie 2

a Zewnętrzny termostat w pomieszczeniu

b Zdalny kontroler konwektorów pompyciepła

▪ Dla każdego pomieszczenia z konwektorem pompy ciepła:

Konwektory pompy ciepła są podłączone bezpośrednio do jednostki wewnętrznej.

▪ Dla każdego pomieszczenia z ogrzewaniem podłogowym: Zawór

odcinający (nie należy do wyposażenia) jest zainstalowany przed ogrzewaniem podłogowym: Zapobiega on dostarczaniu ciepłej wody w przypadku braku zapotrzebowania na ogrzewanie pomieszczenia.

▪ Dla każdego pomieszczenia z konwektorem pompy ciepła:

Żądana temperatura pomieszczenia ustawiana jest za pomocą kontrolera zdalnego konwektorów pompyciepła.

▪ Dla każdego pomieszczenia z ogrzewaniempodłogowym: Żądana

temperatura pomieszczenia ustawiana jest za pomocą zewnętrznego termostatu w pomieszczeniu (przewodowego lub bezprzewodowego).

INFORMACJE

Aby zwiększyć komfort i wydajność firma Daikin zaleca instalację opcjonalnego zestawu zaworu EKVKHPC na każdym konwektorze pompy ciepła.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

Liczba stref temperatury wody: ▪ #: [A.2.1.8] ▪ Kod: [7-02]

0 (Sterow. T zasil): Pracą jednostki steruje temperatura zasilania.

0 (1 strefa Tzasil): Główna

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

5.2.3 Wiele pomieszczeń –Dwie strefy zasilania

Jeśli emitery ciepła wybrane dla każdego pomieszczenia są zaprojektowane na inne temperatury zasilania, można użyć różnych stref temperatur zasilania (maksymalnie 2).

W tym dokumencie: ▪ Strefa główna = Strefa z najniższą temperaturą projektową

Przewodnik odniesienia dla instalatora

5 Wskazówki dotyczące stosowania

a a

▪ Strefa dodatkowa = Strefa z najwyższą temperaturą projektową

OSTROŻNIE

W przypadku kilku stref zasilania ZAWSZE należy instalować stację zaworów mieszających w strefie głównej, aby zmniejszyć (w przypadku ogrzewania) temperaturę zasilania w przypadku wystąpienia żądania w strefie dodatkowej.

Typowy przykład:

Pomieszczenie (strefa) Emitery ciepła: Temperatura

projektowa

Pokój dzienny (strefa główna) Ogrzewanie podłogowe: 35°C Sypialnie (strefa dodatkowa) Konwektory pompy ciepła: 45°C

Instalacja

A Strefa temperatury zasilania dodatkowego B Pomieszczenie 1 C Pomieszczenie 2 D Strefa temperatury zasilania głównego E Pomieszczenie 3

a Zdalny kontroler konwektorów pompyciepła b Interfejs użytkownika c Stacja zaworów mieszających d Zawór regulacji ciśnienia

INFORMACJE

Przed stacją zaworów mieszających należy zamontować zawór regulacji ciśnienia. Ma to zagwarantować prawidłową równowagę przepływu wody pomiędzy strefą temperatury zasilania głównego a strefą temperatury zasilania dodatkowego w odniesieniu do wymaganej wydajności obu stref temperatury wody.

▪ Dla strefy głównej:

▪ Stacja zaworów mieszających zainstalowana przed

ogrzewaniempodłogowym.

▪ Pompa stacji zaworów mieszających sterowana sygnałem

WŁĄCZENIA/WYŁĄCZENIA z jednostki wewnętrznej (X2M/5 i X2M/7; normalnie zamknięte wyjście zaworu odcinającego).

▪ Temperatura w pomieszczeniu jest kontrolowana przez

kontroler zdalny, używany jako termostat w pomieszczeniu.

▪ Dla strefy dodatkowej:

▪ Konwektory pompy ciepła są podłączone bezpośrednio do

jednostki wewnętrznej.

▪ Żądana temperatura w pomieszczeniu ustawiana jest na

kontrolerze zdalnym konwektorów pompy ciepła dla każdego pomieszczenia.

▪ Sygnały zapotrzebowania na ogrzewanie dla każdego

konwektora pompy ciepła są podłączone równolegle do cyfrowego wejścia w jednostce wewnętrznej (X2M/1 i X2M/4). Jednostka wewnętrzna będzie dostarczać żądaną temperaturę zasilania dodatkowego w przypadku rzeczywistego wystąpienia zapotrzebowania.

Konfiguracja

Ustawienie Wartość

Sterowanie temperaturą jednostki:

▪ #: [A.2.1.7] ▪ Kod: [C-07]

2 (Ster.Term.pok.): Pracą jednostki steruje temperatura otoczenia interfejsu użytkownika.

Uwaga:

▪ Pomieszczenie główne =

interfejs użytkownika używany jako termostat w pomieszczeniu

▪ Inne pomieszczenia =

zewnętrzny termostat w pomieszczeniu

Liczba stref temperatury wody: ▪ #: [A.2.1.8]

1 (2 strefy Tzasil): Główna + dodatkowa

▪ Kod: [7-02] W przypadku konwektorów

pompyciepła: Zewnętrzny termostat w

pomieszczeniu dla strefy dodatkowej:

1 (Term. WŁ./WYŁ.): Gdy używany zewnętrzny termostat w pomieszczeniu lub konwektor pompyciepła może wysłać jedynie stan WŁĄCZENIA/ WYŁĄCZENIA termostatu.

▪ Nr: [A.2.2.5] ▪ Kod: [C-06]

Wyjście zaworu odcinającego Ustawić tak, aby odpowiadało

zapotrzebowaniu termicznemu strefy głównej.

W stacji zaworów mieszających Ustaw żądaną temperaturę

zasilania.

Korzyści

▪ Komfort.

▪ Funkcja inteligentnego termostatu w pomieszczeniu może

zwiększać lub zmniejszać żądaną temperaturę zasilania na podstawie rzeczywistej temperatury w pomieszczeniu (modulacja).

▪ Kombinacja dwóch systemów emiterów ciepła zapewnia

doskonały komfort ogrzewanie podłogowego i szybkie ogrzewanie powietrza konwektorów pompy ciepła (np. pokój dzienny=ogrzewanie podłogowe, a sypialnia=konwektor (brak ciągłego ogrzewania)).

▪ Efektywność.

▪ W zależności od zapotrzebowania jednostka wewnętrzna

dostarcza różne temperatury zasilania, odpowiadające temperaturze projektowej różnych emiterów ciepła.

▪ Ogrzewaniepodłogowe oferuje najlepszą wydajność z Altherma

LT.

Przewodnik odniesienia dla instalatora

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

5 Wskazówki dotyczące stosowania

b b

FHL1

FHL2

FHL3

f g

5.3 Ustawianie dodatkowego źródła ciepła dla ogrzewania pomieszczenia

▪ Ogrzewanie pomieszczenia może być realizowane przez:

▪ Jednostkę wewnętrzną ▪ Dodatkowy bojler (nie należy do wyposażenia) podłączony do

systemu

▪ Gdy termostat w pomieszczeniu wyśle żądanie ogrzewania,

jednostka wewnętrzna lub dodatkowy bojler rozpoczną pracę, zależnie od temperatury na zewnątrz (statusu przełączania na zewnętrzne źródło ciepła). W przypadku zgody na użycie dodatkowego bojlera ogrzewanie pomieszczenia przez jednostkę wewnętrzną zostanie WYŁĄCZONE.

▪ Praca biwalentna jest możliwa tylko dla ogrzewania

pomieszczenia, a NIE dla produkcji ciepłej wody użytkowej. Ciepła woda użytkowa jest zawsze produkowana przez zbiornik CWU podłączony do jednostki wewnętrznej.

INFORMACJE

▪ Podczas ogrzewania przez pompę ciepła, pompa

ciepła pracuje w celu uzyskania żądanej temperatury ustawionej w kontrolerze zdalnym. Aktywacja pracy w trybie zależnym od pogody powoduje, że temperatura wody określana jest automatycznie w zależności od temperatury zewnętrznej.

▪ Podczas ogrzewania przez dodatkowy bojler,

dodatkowy bojler działa w celu uzyskania żądanej temperatury wody ustawionej w kontrolerze dodatkowego bojlera.

Konfiguracja

▪ Dodatkowy bojler należy zintegrować w następujący sposób:

UWAGA

▪ Należy upewnić się, że dodatkowy bojler i jego

integracja w systemie są zgodne z obowiązującymi przepisami.

▪ Daikin NIE ponosi odpowiedzialności za nieprawidłowe

lub niebezpieczne sytuacje występujące w przypadku systemu dodatkowego bojlera.

▪ Należy upewnić się, że temperatura wody powracającej do

pompyciepła NIE przekracza 55°C. Aby to zrobić: ▪ Ustaw żądaną temperaturę wody za pomocą kontrolera

dodatkowego bojlera na maksymalnie 55°C.

▪ Zamontuj zawór Aquastat w ścieżce powrotu wody pompy

ciepła.

▪ Ustaw zawór Aquastat tak, aby zamykał się dla temperatur

powyżej 55°C i otwierał dla temperatur poniżej 55°C. ▪ Zamontuj zawory zwrotne. ▪ Należy upewnić się, że w obieg wodny wbudowano nie więcej niż

jeden zbiornik rozprężny. W jednostce wewnętrznej znajduje się

zamontowany zbiornik rozprężny. ▪ Zainstaluj płytę cyfrowego wejścia/wyjścia (opcja EKRP1HB). ▪ Podłącz X1 i X2 (przełączanie na zewnętrzne źródło ciepła) na

płycie cyfrowego wejścia/wyjścia do termostatu dodatkowego

bojlera. ▪ Aby skonfigurować emitery ciepła, patrz "5.2Ustawianie systemu

ogrzewania pomieszczenia"na stronie10.

Konfiguracja

Za pomocą interfejsu użytkownika (szybki kreator): ▪ Ustaw użycie systemu biwalentnego jako zewnętrznego źródła

ciepła. ▪ Ustaw temperaturę biwalentną i histerezę.

a Jednostka wewnętrzna

b Wymiennik ciepła

c Grzałka BUH

d Pompa

e Zawór odcinający (nie należy do wyposażenia)

f Zawór zwrotny (nie należy do wyposażenia) g Zawór odcinający (nie należy do wyposażenia) h Kolektor (nie należy do wyposażenia)

i Dodatkowy bojler (nie należy do wyposażenia)

j Zawór regulacyjny Aquastat (nie należy do wyposażenia)

FHL1...3 Ogrzewaniepodłogowe

UWAGA

▪ Upewnij się, że histereza biwalentna zapewnia

wystarczającą różnicę, zapobiegającą częstemu przełączaniu pomiędzy jednostką wewnętrzną a dodatkowym bojlerem.

▪ Częste przełączanie może doprowadzić do korozji

dodatkowego bojlera. Aby uzyskać więcej informacji, należy skontaktować się z producentem dodatkowego bojlera.

Przełączanie na zewnętrzne źródło ciepła na podstawie styku pomocniczego

▪ Możliwe jedynie w przypadku zewnętrznego sterowania

termostatem w pomieszczeniu ORAZ dla jednej strefy temperatury zasilania (patrz "5.2 Ustawianie systemu ogrzewania

pomieszczenia"na stronie10).

▪ Styk pomocniczy może być:

▪ Termostatem temperatury zewnętrznej ▪ Stykiem taryfy elektrycznej ▪ Stykiem obsługi ręcznej ▪ …

▪ Konfiguracja: Podłącz następujące okablowanie:

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

5 Wskazówki dotyczące stosowania

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

1 2 3 4 X Y

Indoor

FHL1

FHL2

FHL3

a e

hgg

5.4 Ustawienie temperatury zbiornika

5.4.1 Układ systemu –Zintegrowany zbiornik

Przewodnik odniesienia dla instalatora

BTISygnał wejściowy termostatu przepływowego ogrzewacza

wody

A Styk pomocniczy (normalnie zamknięty) H Termostat pomieszczenia, zapotrzebowanie na ogrzewanie

(opcjonalny)

K1A Przekaźnik pomocniczy umożliwiający aktywację jednostki

wewnętrznej (nie należy do wyposażenia)

K2A Przekaźnik pomocniczy umożliwiający aktywację

ogrzewacza wody (nie należy do wyposażenia)

Indoor Jednostka wewnętrzna

Auto Automatyczny

Boiler Ogrzewacz przepływowy

UWAGA

▪ Upewnij się, że styk pomocniczy zapewnia

wystarczającą różnicę lub opóźnienie, zapobiegające częstemu przełączaniu pomiędzy jednostką wewnętrzną a dodatkowym bojlerem.

▪ Jeśli stycznik pomocniczy stanowi termostat

zewnętrzny, zainstaluj termostat w miejscu osłoniętym od promieni słonecznych, tak aby na jego pracę, a tym samym WŁĄCZANIE/WYŁĄCZANIE, NIE miało wpływu promieniowanie słoneczne.

▪ Częste przełączanie może doprowadzić do korozji

dodatkowego bojlera. Aby uzyskać więcej informacji, należy skontaktować się z producentem dodatkowego bojlera.

ciepłej wody użytkowej

CWU

a Jednostka wewnętrzna b Wymiennik ciepła c Grzałka BUH d Pompa

e Elektrozawór 3‑drogowy

f Zbiornik CWU g Zawór odcinający (nie należy do wyposażenia) h Kolektor (nie należy do wyposażenia)

FHL1...3 Ogrzewaniepodłogowe

UI Interfejs użytkownika

5.4.2 Wybieranie żądanej temperatury zbiornika CWU

Ludzie uważają za ciepłą wodę o temperaturze 40°C. Dlatego zużycie CWU zawsze jest wyrażane jako ekwiwalent objętości ciepłej wody o temperaturze 40°C. Jednakże można ustawić wyższą temperaturę zbiornika CWU (na przykład: 53°C), która będzie następnie mieszana z zimną wodą (na przykład: 15°C).

Wybieranie objętości i żądanej temperatury zbiornika CWU obejmuje:

1 Określenie zużycia CWU (ekwiwalent objętości ciepłej wody o

temperaturze 40°C).

2 Określenie objętości i żądanej temperatury zbiornika CWU.

Określanie zużycia CWU

Należy udzielić odpowiedzi na następujące pytania i obliczyć zużycie CWU (ekwiwalent objętości ciepłej wody o temperaturze 40°C) korzystając z typowych objętości wody:

Pytanie Typowa objętość wody

Ile razy w ciągu dnia musi być uruchamiany prysznic?

Ile razy w ciągu dnia domownicy biorą kąpiel?

Ile wody w ciągu dnia zużywa zlew kuchenny?

Czy istnieje inne zapotrzebowanie na ciepłą wodę użytkową?

Przykład: Jeśli zużycie CWU rodziny (4 osoby) na dzień jest następujące:

▪ 3 prysznice ▪ 1 kąpiel ▪ 3 użycia zlewu Wtedy zużycie CWU = (3×100l)+(1×150l)+(3×10l)=480l

Określenie objętości i żądanej temperatury zbiornika CWU

Wzór Przykład

V1=V2+V2×(T2−40)/(40−T1) Jeśli:

V2=V1×(40−T1)/(T2−T1) Jeśli:

V1Zużycie CWU (ekwiwalent objętości ciepłej wody o

temperaturze 40°C)

V2Wymagana objętość zbiornika CWU w przypadku

ogrzewania jednokrotnego T2Temperatura zbiornika CWU T1Temperatura zimnej wody

Możliwe objętości zbiornika CWU

Typ Możliwe objętości

Zintegrowany zbiornik CWU ▪ 180l

1prysznic=10min×10l/ min=100l

1kąpiel=150l

1zlew=2min×5l/min=10l

—

▪ V2=180l ▪ T2=54°C ▪ T1=15°C Wtedy V1=280l

▪ V1=480l ▪ T2=54°C ▪ T1=15°C Wtedy V2=307l

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

5 Wskazówki dotyczące stosowania

b c

c e

Wskazówki dotyczące oszczędzania energii

▪ Jeśli zużycie CWU różni się w poszczególnych dniach, można

zaprogramować tygodniowy harmonogram o różnych żądanych

temperaturach zbiornika CWU dla każdego dnia. ▪ Im niższa żądana temperatura zbiornika CWU tym niższe koszty. ▪ Sama pompa ciepła może wytwarzać ciepłą wodę użytkową

o maksymalnej temperaturze 55°C. Opór elektryczny

zintegrowany w pompie ciepła może podwyższyć tę temperaturę.

Spowoduje to jednak dodatkowe zużycie energii. Daikin zaleca

ustawienie żądanej temperatury zbiornika CWU poniżej 55°C w

celu uniknięcia użycia oporu elektrycznego. ▪ W przypadku gdy pompaciepła wytwarza ciepłą wodę użytkową,

nie może ogrzewać pomieszczenia. W przypadku potrzeby

jednoczesnego wytwarzania ciepłej wody użytkowej i ogrzewania

pomieszczenia, firma Daikin zaleca wytwarzanie ciepłej wody

użytkowej w nocy, gdy zapotrzebowanie na ogrzewanie

pomieszczenia jest mniejsze.

5.4.3 Instalacja i konfiguracja –Zbiornik CWU

▪ W przypadku dużego zużycia CWU można ogrzewać zbiornik

CWU kilka razu w ciągu dnia. ▪ Aby ogrzać zbiornik CWU do żądanej temperatury zbiornika CWU

można użyć następujących źródeł energii:

▪ Cykl termodynamiczny pompyciepłą

▪ Elektryczna grzałka BUH ▪ Aby uzyskać więcej informacji na temat optymalizacji zużycia

energii w celu wytwarzania ciepłej wody użytkowej, patrz

"8Konfiguracja"na stronie37.

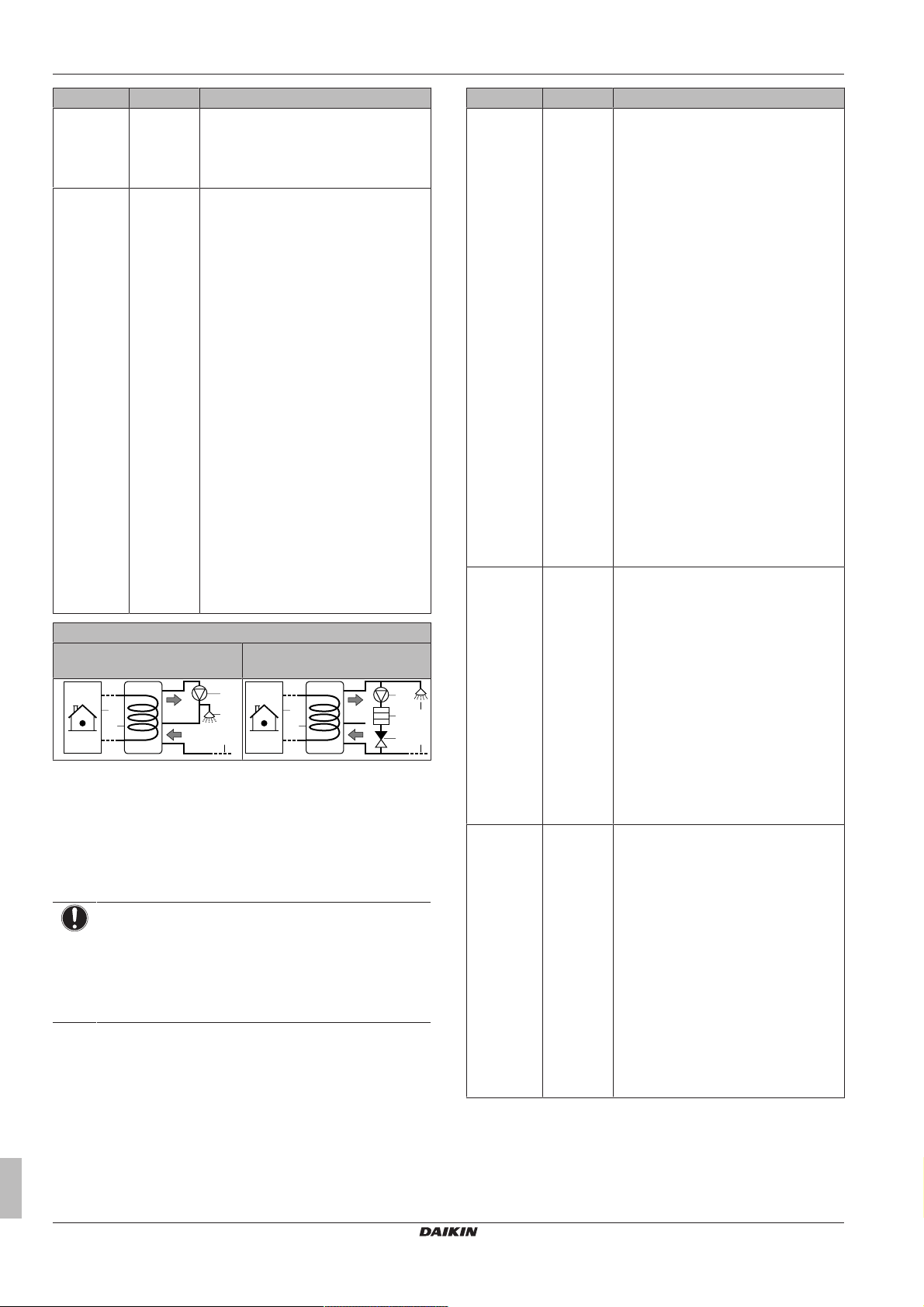

5.4.4 Pompa CWU dla natychmiastowego

uzyskania ciepłej wody

Konfiguracja

a Zbiornik CWU

b Pompa CWU (nie należy do wyposażenia)

c Grzałka (nie należy do wyposażenia)

d Zawór zwrotny (nie należy do wyposażenia)

e Prysznic (nie należy do wyposażenia)

f Zimna woda g WYLOT ciepłej wody użytkowej h Przyłącze recyrkulacji

▪ Pompa CWU nie należy do wyposażenia i za jej instalację

odpowiada instalator.

▪ Temperatura zbiornika CWU może być ustawiona na

maksymalnie 60°C. Jeśli obowiązujące przepisy wymagają wyższej temperatury dezynfekcji, pompę CWU można połączyć z elementem grzejnym, jak pokazano powyżej.

▪ Jeśli obowiązujące prawo wymaga dezynfekcji instalacji wodnej

aż do punktu poboru, można podłączyć pompę CWU i element grzejny (jeśli konieczny) w sposób pokazany powyżej.

Konfiguracja

Jednostka wewnętrzna może sterować pracą CWU. Szczegółowe informacje zawiera "8Konfiguracja"na stronie37.

5.5 Ustawianie pomiaru energii

▪ Za pomocą kontrolera zdalnego można odczytać następujące

dane dotyczące energii: ▪ Wytworzone ciepło ▪ Zużyta energia

▪ Można odczytać następujące dane dotyczące energii:

▪ Ogrzewanie pomieszczenia ▪ Wytwarzanie ciepłej wody użytkowej

▪ Można odczytać następujące dane dotyczące energii:

▪ Na miesiąc ▪ Na rok

a Zbiornik CWU

b Pompa CWU (nie należy do wyposażenia)

c Prysznic (nie należy do wyposażenia)

d Zimna woda

e WYLOT ciepłej wody użytkowej

f Przyłącze recyrkulacji

▪ Podłączając pompę CWU można uzyskać ciepłą wodę od razu po

odkręceniu kranu.

▪ Pompa CWU oraz instalacja nie wchodzą w skład wyposażenia i

za ich instalację odpowiedzialny jest instalator.

▪ Aby uzyskać więcej informacji na temat podłączania połączenia

recyrkulacji: patrz "7Montaż"na stronie26.

Konfiguracja

▪ Szczegółowe informacje zawiera "8Konfiguracja"na stronie37. ▪ Za pomocą interfejsu użytkownika można zaprogramować

harmonogram sterowania pompą CWU. Aby uzyskać więcej informacji, patrz przewodnik odniesienia dla użytkownika.

5.4.5 Pompa DHW do dezynfekcji

Konfiguracja

INFORMACJE

Obliczone wytwarzane ciepło i zużywana energia to wartości szacowane, których dokładności nie można zagwarantować.

5.5.1 Wytworzone ciepło

INFORMACJE

Czujniki używane do obliczania wytworzonego ciepła są kalibrowane automatycznie.

▪ Wytworzone ciepło jest obliczane wewnętrznie na postawie

następujących parametrów: ▪ Temperatura wody wychodzącej i wchodzącej ▪ Szybkość przepływu

▪ Instalacja i konfiguracja: Żaden dodatkowy sprzęt nie jest

wymagany.

5.5.2 Zużyta energia

Pomiar zużytej energii

▪ Wymaga zewnętrznych mierników energii. ▪ Instalacja i konfiguracja: W przypadku korzystania z mierników

energii elektrycznej należy ustawić liczbę impulsów/kWh dla każdego z nich w interfejsie użytkownika. Dane o zużytej energii będą dostępne tylko w przypadku skonfigurowania tego ustawienia.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

5 Wskazówki dotyczące stosowania

0 1

450896.005

INFORMACJE

Podczas pomiaru zużycia energii elektrycznej należy upewnić się, że WSZYSTKIE wejścia zasilania systemu posiadają miernik energii elektrycznej.

5.5.3 Zasilanie z taryfą o normalnej stawce kWh

Zasada ogólna

Wystarcza jeden miernik energii obejmujący cały system.

Konfiguracja

Podłącz miernik energii do X5M/7 i X5M/8.

Typ miernika energii

Należy użyć trójfazowego miernika energii.

Przykład

A Jednostka wewnętrzna

a Szafka elektryczna (L1/L2/L3/N) b Miernik energii (L1/L2/L3/N) c Bezpiecznik (L1/L2/L3/N) d Grzałka BUH (L1/L2/L3/N) e Jednostka wewnętrzna (L1/L2/L3/N)

Wyjątek

▪ Drugiego miernika energii można użyć w następujących

przypadkach: ▪ Zakres pomiaru jednego miernika jest niewystarczający. ▪ Miernik elektryczny nie może być w łatwy sposób zainstalowany

w szafce elektrycznej.

▪ Podłączanie i instalacja:

▪ Podłącz drugi miernik energii do X5M/9 i X5M/10. ▪ W oprogramowaniu dane o zużyciu energii z obu mierników są

dodawane, więc NIE trzeba określać, który miernik obejmuje które zużycie energii. Wystarczy jedynie ustawić liczbę impulsów dla każdego miernika energii.

▪ Rozdział "5.5.4Zasilanie z taryfą o korzystnej stawce za kWh"na

stronie18 zawiera przykład użycia dwóch mierników zasilania.

5.5.4 Zasilanie z taryfą o korzystnej stawce za kWh

Instalacja

▪ Podłącz miernik energii1 do X5M/7 i X5M/8. ▪ Podłącz miernik energii2 do X5M/9 i X5M/10. Patrz "6.4.3 Omówienie połączeń elektrycznych z wyjątkiem

zewnętrznych siłowników"na stronie25.

Przewodnik odniesienia dla instalatora

5.6 Ustawianie kontroli zużycia energii

▪ Kontrola zużycia energii:

▪ Umożliwia ograniczenie zużycia energii całego systemu (suma

zużycia energii przez jednostkę wewnętrzną i grzałkę BUH).

▪ Konfiguracja: Za pomocą interfejsu użytkownika należy ustawić

poziom ograniczenia energii oraz sposób jego uzyskania.

▪ Poziom ograniczenia energii można wyrazić jako:

▪ Prąd maksymalny (wA) ▪ Maksymalna pobierana energia (wkW)

▪ Poziom ograniczenia energii można aktywować:

▪ Trwale ▪ Przy użyciu wejść cyfrowych

INFORMACJE

▪ W czasie pracy awaryjnej kontrola zużycia energii NIE

będzie używana. To dlatego, że grzałka BUH ma wyższą wydajność niż podczas normalnej pracy (9 kW zamiast 6kW) i dlatego moc obliczona przez jednostkę będzie niższa niż rzeczywista.

▪ Jeśli ograniczenie mocy jest włączone, nastawy

temperatury wody powyżej 60°C w trybie ogrzewania pomieszczenia NIE są gwarantowane.

5.6.1 Trwałe ograniczenie energii

Trwałe ograniczenie energii jest przydatne w celu zapewnienia maksymalnej mocy lub poboru prądu w systemie. W niektórych krajach przepisy ograniczają maksymalne zużycie energii dla ogrzewania pomieszczenia i produkcji CWU.

PiPobierana energia

t Czas

DI Wejście cyfrowe (poziom ograniczenia mocy)

a Ograniczenie energii aktywne b Rzeczywista pobierana energia

Instalacja i konfiguracja

▪ Żaden dodatkowy sprzęt nie jest wymagany. ▪ Należy wprowadzić ustawienia kontroli zużycia energii w sposób

opisany w sekcji "Modyfikowanie ustawienia opisu"na stronie38 za pomocą interfejsu użytkownika (aby uzyskać opis wszystkich ustawień, patrz "8Konfiguracja"na stronie37):

▪ Należy wybrać tryb ciągłego ograniczenia ▪ Należy wybrać typ ograniczenia (moc w kW lub prąd w A) ▪ Należy ustawić żądany poziom ograniczenia energii

UWAGA

Należy ustawić minimalne zużycie energii na poziomie ±3 kW, aby zagwarantować ogrzewanie pomieszczenia i produkcję CWU przez umożliwienie pracy przynajmniej jednej grzałki BUH krok 1.

5.6.2 Ograniczenie energii aktywowane wejściami cyfrowymi

Ograniczenie energii jest również przydatne wtedy, gdy jest używane wraz z systemem zarządzania energią.

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

5 Wskazówki dotyczące stosowania

A8P

DI4

DI3

DI1

A B

Moc lub prąd całego systemu Daikin są ograniczane dynamicznie za pomocą wejść cyfrowych. Poziom ograniczenia energii ustawiany jest w interfejsie użytkownika poprzez ograniczenie następujących parametrów:

▪ Prąd (w A) ▪ Pobierana energia (w kW) System zarządzania energią (nie należy do wyposażenia) decyduje

o aktywacji określonego poziomu ograniczenia mocy. Przykład: Aby ograniczyć maksymalne zużycie energii całego domu (oświetlenie, sprzęt gospodarstwa domowego, ogrzewanie pomieszczenia…).

A Jednostka wewnętrzna B System zarządzania energią

a Aktywacja ograniczenia energii (4 cyfrowe wejścia)

b Grzałka BUH

5.6.3 Proces ograniczania energii

Sprężarka charakteryzuje się lepszą wydajnością niż grzejnik elektryczny. Dlatego grzejnik elektryczny jest ograniczany i WYŁĄCZANY jako pierwszy. System ogranicza zużycie energii w następującej kolejności:

1 Ograniczenie grzejnika elektrycznego. 2 Grzejnik elektryczny zostanie WYŁĄCZONY. 3 Ograniczenie sprężarki. 4 Sprężarka zostanie WYŁĄCZONA.

Przykład

PhWytworzone ciepło CeZużyta energia

A Sprężarka B Grzałka BUH

a Ograniczone działanie sprężarki

b Pełne działanie sprężarki

c Krok1 grzałki BUH WŁĄCZONY

d Krok2 grzałki BUH WŁĄCZONY

PiPobierana energia

t Czas

DI Wejścia cyfrowe (poziomy ograniczenia energii)

a Ograniczenie energii aktywne

b Rzeczywista pobierana energia

Konfiguracja

▪ Wymagana jest płytka drukowana żądania (opcja EKRP1AHTA). ▪ Maksymalnie cztery cyfrowej wejścia są używane do aktywacji

odpowiedniego poziomu ograniczenia energii: ▪ DI1 = najniższe ograniczenie (najwyższe zużycie energii) ▪ DI4 = największe ograniczenie (najniższe zużycie energii)

▪ Specyfikacje i informacje na temat podłączania cyfrowych wejść

zawiera schemat okablowania.

Konfiguracja

Należy wprowadzić ustawienia kontroli zużycia energii w sposób opisany w sekcji "Modyfikowanie ustawienia opisu"na stronie38 za pomocą interfejsu użytkownika (aby uzyskać opis wszystkich ustawień, patrz "8Konfiguracja"na stronie37):

▪ Wybierz aktywację za pomocą wejść cyfrowych. ▪ Należy wybrać typ ograniczenia (moc w kW lub prąd w A). ▪ Wybierz żądany poziom ograniczenia energii dla każdego wejścia

cyfrowego.

INFORMACJE

W przypadku zamknięcia więcej niż 1 wejścia cyfrowego (jednocześnie), priorytet wejść cyfrowych jest stały: priorytet DI4 >…>DI1.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

5.7 Ustawianie zewnętrznego czujnika temperatury

Temperatura otoczenia wewnątrz

Można podłączyć jeden zewnętrzny czujnik temperatury. Może on mierzyć temperaturę otoczenia w pomieszczeniu. Daikin zaleca użycie zewnętrznego czujnika temperatury w następujących przypadkach:

▪ W przypadku sterowania termostatem w połączeniu interfejs

użytkownika używany jest jako termostat w pomieszczeniu i mierzy temperaturę otoczenia wewnątrz. Dlatego interfejs użytkownika należy zainstalować w miejscu o następującej charakterystyce:

▪ Średnia temperatura w tym miejscu powinna odpowiadać

średniej temperaturze w pomieszczeniu

▪ Miejsce NIE jest narażone na bezpośrednie działanie promieni

słonecznych ▪ Miejsce NIE znajduje się w pobliżu źródeł ciepła ▪ Miejsce NIE może być narażone na podmuchy wiatru z

zewnątrz ani przeciągi spowodowane na przykład otwieranymi/

zamykanymi drzwiami

▪ Jeśli to NIE jest możliwe, firma Daikin zaleca podłączenie

zdalnego czujnika wewnętrznego (opcja KRCS01-1).

▪ Instalacja: W celu uzyskania informacji na temat instalacji, patrz

instrukcja instalacji zdalnego czujnika wewnętrznego.

▪ Konfiguracja: Wybierz czujnik w pomieszczeniu [A.2.2.B].

Temperatura otoczenia na zewnątrz

Zdalny czujnik zewnętrzny (dostarczany jako akcesorium) mierzy temperaturę otoczenia na zewnątrz.

▪ Konfiguracja:

▪ Aby zainstalować zdalny czujnik zewnętrzny na zewnątrz, patrz

instrukcji instalacji czujnika (dostarczanego jako akcesorium). ▪ Aby podłączyć zdalny czujnik zewnętrzny do jednostki

wewnętrznej, patrz "7.6.7 Podłączanie zdalnego czujnika

zewnętrznego"na stronie34.

Przewodnik odniesienia dla instalatora

6 Przygotowania

>500

≥50≥50

(mm)

▪ Konfiguracja: Brak.

6 Przygotowania

6.1 Omówienie: Przygotowanie

W tym rozdziale opisano czynności, jakie należy wykonać, oraz informacje, jakie należy znać przed przystąpieniem do instalacji.

Zawiera on informacje dotyczące następujących zagadnień: ▪ Przygotowanie miejsca instalacji ▪ Przygotowanie instalacji rurowej ▪ Przygotowanie okablowania elektrycznego

6.2 Przygotowanie miejsca montażu

NIE należy instalować urządzenia w miejscach często wykorzystywanych do różnych prac warsztatowych. Na czas prowadzenia robót budowlanych (np. szlifowania) charakteryzujących się dużym pyleniem urządzenie NALEŻY zakryć.

Należy wybrać miejsce instalacji wystarczająco przestronne, aby możliwe było wnoszenie i wynoszenie jednostki.

6.2.1 Wymagania dotyczące miejsca instalacji jednostki wewnętrznej

INFORMACJE

Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale „Ogólne środki ostrożności”.

▪ Jednostka wewnętrzna przeznaczona jest wyłącznie do instalacji

wewnątrz i w przypadku temperatur otoczenia w zakresie 5~30°C.

▪ Należy pamiętać o następujących wskazówkach dotyczących

instalacji:

6.3 Przygotowanie przewodów rurowych

6.3.1 Wymagania dotyczące obwodu

INFORMACJE

Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale „Ogólne środki ostrożności”.

UWAGA

W przypadku rur plastikowych należy upewnić się, że są one w pełni odporne na dyfuzję tlenu zgodnie z DIN4726. Dyfuzja tlenu w rurach może doprowadzić do nadmiernej korozji.

Typy obwodów. Z wyjątkiem obwodu czynnika chłodniczego, wewnątrz jednostki znajdują się 2 inne obwody. Na przyszłość: obwód podłączony do odwiertu nazywany jest obwodem czynnika pośredniczącego, a drugi obwód podłączony do emiterów ciepła nazywany jest obwodem ogrzewania pomieszczenia.

▪ Podłączanie przewodów rurowych — przepisy prawne.

Wszystkie połączenia rurowe należy wykonać zgodnie z obowiązującymi przepisami oraz instrukcjami podanymi w rozdziale „Montaż”, zwracając uwagę na wlot i wylot wody.

▪ Podłączanie przewodów rurowych — użycie siły. NIE WOLNO

używać nadmiernej siły podczas podłączania instalacji rurowej. Odkształcenie rur może być przyczyną wadliwego działania jednostki.

▪ Podłączanie przewodów rurowych — narzędzia. Do

podłączania elementów mosiężnych należy używać wyłącznie odpowiednich narzędzi, ponieważ jest to materiał stosunkowo miękki. W PRZECIWNYM WYPADKU może dojść do uszkodzenia przewodów rurowych.

▪ Podłączanie przewodów rurowych — powietrze, wilgoć i kurz.

Przedostanie się do obwodu powietrza, wilgoci lub kurzu może być przyczyną problemów. Aby temu zapobiec:

▪ Używać tylko czystych przewodów ▪ Podczas usuwania zanieczyszczeń skierować koniec przewodu

ku dołowi.

▪ Zatkać przewód podczas przeciskania go przez otwór w

ścianie, aby do wnętrza nie przedostał się pył ani zanieczyszczenia.

▪ Do uszczelnienia połączeń użyć dobrego środka

uszczelniającego.

▪ Obwód zamknięty. Jednostkę wewnętrzną należy używać

WYŁĄCZNIE w zamkniętym systemie wody dla obwodu czynnika pośredniczącego i obwodu ogrzewania pomieszczenia. Użycie w przypadku otwartego obiegu wodnego doprowadzi do nadmiernej korozji.

▪ Fundament musi wytrzymać obciążenie wynikające z ciężaru

urządzenia. Należy wziąć pod uwagę wagę jednostki z całkowicie napełnionym zbiornikiem ciepłej wody użytkowej. Należy wykluczyć możliwość zniszczenia wskutek wycieku wody

instalacji oraz jej otoczenia. NIE NALEŻY instalować jednostki w następujących miejscach: ▪ W miejscach występowania w atmosferze mgły olejowej, oparów

lub pary wodnej. Elementy plastikowe mogą ulec uszkodzeniu i

odłamać się lub spowodować wyciek wody. ▪ Obszary wrażliwe na hałasy (np. w pobliżu sypialni), aby odgłosy

pracy nie sprawiały kłopotu. ▪ W miejscach o wysokiej wilgotności (maks. RH=85%), na przykład

w łazience. ▪ W miejscach, w których może wystąpić szron. Temperatura

otoczenia wokół jednostki wewnętrznej musi wynosić >5°C.

Przewodnik odniesienia dla instalatora

OSTRZEŻENIE

W przypadku podłączania do otwartego systemu wód gruntowych w celu uniknięcia uszkodzeń jednostki wymagane jest użycie pośredniczącego wymiennika ciepła (zanieczyszczenia, zamarzanie).

▪ Glikol. Ze względów bezpieczeństwa NIE WOLNO dodawać

żadnego rodzaju glikolu do obwodu ogrzewania pomieszczenia.

▪ Długość przewodów rurowych. Zaleca się unikać stosowania

długich przewodów rurowych pomiędzy zbiornikiem ciepłej wody użytkowej a punktem poboru ciepłej wody (prysznicem, wanną...) oraz unikać ślepych zakończeń.

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

▪ Średnica przewodów rurowych. Średnicę przewodów rurowych

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

70°C

65°C

b b d

należy dobrać na podstawie wymaganego przepływu oraz dostępnego ciśnienia podnoszenia pompy. Sekcja "14 Dane

techniczne" na stronie 75 zawiera krzywe sprężu

dyspozycyjnego jednostki wewnętrznej.

▪ Przepływ płynu. W poniższej tabeli można znaleźć informację o

minimalnym wymaganym przepływie wody dla jednostki wewnętrznej. Jeśli przepływ będzie niższy, wyświetlony zostanie błąd 7H i jednostka wewnętrzna zostanie zatrzymana.

6 Przygotowania

Model Minimalny przepływ w czasie pracy grzałki

BUH

10 ▪ Obwód ogrzewania pomieszczenia: 12l/min.

▪ Obwód czynnika pośredniczącego: 25l/min.

▪ Elementy nienależące do wyposażenia — płyn. Należy

stosować wyłącznie materiały kompatybilne z płynem stosowanym w układzie oraz z pozostałymi materiałami użytymi w jednostce wewnętrznej.

▪ Elementy nienależące do wyposażenia — ciśnienie i

temperatura płynu. Należy sprawdzić, czy wszystkie podzespoły zamontowane na instalacji rurowej wytrzymają ciśnienie i temperaturę płynu.

▪ Ciśnienie płynu — ogrzewanie pomieszczenia i obwód

czynnika pośredniczącego. Maksymalne ciśnienie płynu dla obwodu ogrzewania pomieszczenia i obwodu czynnika pośredniczącego wynosi 4bary. Obieg wodny należy wyposażyć w niezbędne zabezpieczenia, które zagwarantują, że ciśnienie wody NIE PRZEKROCZY wartości maksymalnej.

▪ Ciśnienie płynu — zbiornik ciepłej wody użytkowej.

Maksymalne ciśnienie płynu w zbiorniku ciepłej wody użytkowej wynosi 10 barów. Obieg wodny należy wyposażyć w niezbędne zabezpieczenia, które zagwarantują, że ciśnienie wody NIE PRZEKROCZY wartości maksymalnej.

▪ Temperatura płynu. Wszystkie zainstalowane przewody i

akcesoria przewodów (zawory, połączenia, …) MUSZĄ wytrzymać następujące temperatury:

INFORMACJE

Poniższa ilustracja to przykład i może ona NIE odpowiadać układowi posiadanego systemu.

a Jednostka wewnętrzna

b Wymiennik ciepła

c Grzałka BUH

d Pompa

e Zawór odcinający

f Elektrozawór 3-drogowy g Elektrozawór 2-drogowy (nie należy do wyposażenia) h Kolektor

i Zbiornik ciepłej wody użytkowej

j Wężownica wymiennika ciepła

FCU1...3 Klimakonwektor (opcjonalny)

FHL1...3 Ogrzewanie podłogowe

▪ Drenaż — nisko położone punkty. Należy zainstalować kurki

spustowe we wszystkich nisko położonych punktach systemu, aby umożliwić całkowite opróżnienie obwodu.

▪ Drenaż — ciśnieniowy zawór bezpieczeństwa Należy zapewnić

właściwe odprowadzenie wilgoci z ciśnieniowego zaworu bezpieczeństwa, aby uniknąć kapania płynu z jednostki. Patrz

"7.5.5 Podłączanie ciśnieniowego zaworu bezpieczeństwa do spustu"na stronie31.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

OSTRZEŻENIE

▪ Cała instalacja rurowa podłączona do zaworu

bezpieczeństwa czynnika pośredniczącego MUSI charakteryzować się ciągłym spadkiem.

▪ Przewód spustowy od zaworu bezpieczeństwa

czynnika pośredniczącego MUSI być zakończony w bezpiecznym, widocznym miejscu, nie stwarzając zagrożenia dla osób znajdujących się w pobliżu.

▪ Odpowietrzniki. We wszystkich wysoko położonych punktu

układu należy zamontować odpowietrzniki, które będą łatwo dostępne do serwisowania. Po stronie ogrzewania pomieszczenia jednostka wewnętrzna wyposażona jest w automatyczny odpowietrznik. Sprawdzić, czy odpowietrznik NIE JEST zbyt mocno dokręcony, aby możliwe było automatyczne odpowietrzanie obiegu wodnego.

▪ Części ocynkowane. W obwodzie płynu ZABRONIONE jest

stosowanie elementów cynkowanych. Ponieważ wewnętrzny obwód płynu jednostki wykorzystuje miedziane przewody rurowe, może dojść do nadmiernej korozji. Elementy cynkowane użyte w

Przewodnik odniesienia dla instalatora

6 Przygotowania

c d

a b

obwodzie czynnika pośredniczącego mogą prowadzić do wytrącania się pewnych składników inhibitora korozji zawartego w płynach zapobiegających zamarzaniu.

OSTRZEŻENIE

Obecność glikolu może prowadzić do korozji w układzie. Nieodzyskany glikol stanie się kwasowy pod wpływem działania tlenu. Ten proces zostanie przyspieszony obecnością miedzi i wysokich temperatur. Kwasowy, nieodzyskany glikol atakuje powierzchnie metalowe i tworzy galwaniczne komórki korozyjne, które powodują poważne uszkodzenia układu. Dlatego ważne jest, aby:

▪ prace wodne były prawidłowo wykonane przez

wykwalifikowanego specjalistę;

▪ wybrany został glikol z inhibitorami korozji, w celu

przeciwdziałaniu tworzenia się kwasów w wyniku utlenienia glikoli;

▪ nie używany był glikol motoryzacyjny, ponieważ

zawarte w nim inhibitory korozji mają ograniczone czasowo działanie i zawierają krzemiany, które mogą zanieczyścić lub zatkać układ;

▪ w układach zawierających glikol NIE były używane

galwanizowane rury, ponieważ ich obecność może doprowadzić do wytrącania się pewnych składników inhibitora korozji zawartego w glikolu.

INFORMACJE

Należy pamiętać o właściwościach higroskopijnych płynów zapobiegających zamarzaniu: wchłaniają one wilgoć z otoczenia. Pozostawienie otwartego zbiornika z płynem zapobiegającym zamarzaniu spowoduje zwiększenie stężenia wody. Stężenie płynu zapobiegającego zamarzaniu jest wtedy niższe od zakładanego. W konsekwencji może dojść do zamarznięcia.

NALEŻY przedsięwziąć kroki mające na celu zminimalizowanie wystawienia płynu zapobiegającego zamarzaniu na działanie powietrza.

▪ Rury metalowe niezawierające mosiądzu. W przypadku

stosowania metalowych przewodów rurowych niewykonanych z mosiądzu należy odpowiednio zaizolować elementy mosiężne i nie mosiężne, aby NIE zetknęły się ze sobą. Ma to na celu uniknięcie korozji galwanicznej.

▪ Zawór — czas przełączania. W przypadku użycia w obwodzie

ogrzewania pomieszczenia zaworu 2-drogowego maksymalny czas przełączania zaworu MUSI wynosić 60sekund.

▪ Zbiornik ciepłej wody użytkowej — pojemność. Aby uniknąć

zastoju wody, ważne jest aby pojemność zbiornika ciepłej wody użytkowej odpowiadała dziennemu zużyciu ciepłej wody użytkowej.

▪ Zbiornik ciepłej wody użytkowej — po instalacji. Niezwłocznie

po instalacji należy przepłukać zbiornik ciepłej wody użytkowej świeżą wodą. Tę procedurę należy powtórzyć przynajmniej raz dziennie przez 5 kolejnych dni po montażu.

▪ Zbiornik ciepłej wody użytkowej — przestoje. W przypadku

okresów długiego braku zużycia ciepłej wody sprzęt przed użyciem NALEŻY przepłukać świeżą wodą.

▪ Zbiornik ciepłej wody użytkowej — dezynfekcja. Informacje na

temat funkcji dezynfekcji zbiornika ciepłej wody użytkowej można znaleźć w rozdziale "8.3.2 Sterowanie ciepłą wodą użytkową:

zaawansowane"na stronie52.

▪ Termostatyczne zawory mieszające. W celu zachowania

zgodności obowiązującymi przepisami konieczne może być zainstalowanie termostatycznych zaworów mieszających.

▪ Środki higieniczne. Montaż musi być zgodny z mającymi

zastosowanie przepisami i może wymagać zastosowania dodatkowych środków instalacji higienicznej.

▪ Pompa recyrkulacyjna. W celu zachowania zgodności z

obowiązującymi przepisami konieczne może być podłączenie pompy recyrkulacyjnej pomiędzy punktem poboru ciepłej wody a przyłączem recyrkulacji zbiornika ciepłej wody użytkowej.

a Przyłącze recyrkulacji b Przyłącze ciepłej wody c Prysznic d Pompa recyrkulacyjna

6.3.2 Wzór obliczania ciśnienia wstępnego zbiornika rozprężnego

Ciśnienie wstępne (Pg) zbiornika zależy od różnicy w wysokości instalacji (H):

Pg=0,3+(H/10) (bar)

6.3.3 Sprawdzanie objętości i szybkości przepływu wody obwodu ogrzewania pomieszczenia i obwodu czynnika pośredniczącego

Jednostka wewnętrzna posiada 2 zbiorniki rozprężne o pojemności 10litrów, jeden dla obwodu ogrzewania pomieszczenia, a drugi dla obwodu czynnika pośredniczącego.

Aby upewnić się, że jednostka działa prawidłowo: ▪ Należy sprawdzić minimalną i maksymalną objętość wody. ▪ Konieczne może być dopasowanie ciśnienia wstępnego zbiornika

rozprężnego.

▪ Należy sprawdzić całkowitą objętość wody do ogrzewania

pomieszczenia w jednostce.

▪ Należy sprawdzić całkowitą objętość wody czynnika

pośredniczącego w jednostce.

Minimalna objętość wody

Sprawdzić, czy całkowita objętość wody w każdym obwodzie, BEZ uwzględnienia pojemności jednostki wewnętrznej, wynosi co najmniej 20litrów.

INFORMACJE

Jeśli można zagwarantować minimalne obciążenie ogrzewania 1kW i ustawienie [9‑04] zostanie zmienione przez instalatora z 1 na 4°C, minimalną objętość wody można obniżyć na 10litrów.

INFORMACJE

W przypadku procesów krytycznych lub w pomieszczeniach o wysokim obciążeniu cieplnym może być konieczne zapewnienie większego strumienia przepływu wody.

UWAGA

Jeśli sterowanie obiegiem każdej pętli grzewczej/ chłodzenia odbywa się zdalnie za pośrednictwem zaworów, ważne jest, aby utrzymać tę minimalną objętość wody, nawet jeśli wszystkie zawory są zamknięte.

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

6 Przygotowania

FHL1

FHL2

FHL3

M2T2M3

d d

2.5

1.5

0.5

0.3

0 400200 600 800 1000

2.5

1.5

0.5

0 500 1000 1500 1750

a Jednostka wewnętrzna

b Wymiennik ciepła

c Grzałka BUH

d Pompa

e Zawór odcinający (nie należy do wyposażenia)

f Kolektor (nie należy do wyposażenia)

g Zawór obejściowy (nie należy do wyposażenia)

FHL1...3 Ogrzewanie podłogowe (nie należy do wyposażenia)

T1...3 Termostat w danym pomieszczeniu (opcjonalny)

M1...3 Indywidualny elektrozawór sterujący pętlami FHL1...3 (nie

należy do wyposażenia)

Maksymalna objętość wody

Posługując się poniższymi wykresami należy wyznaczyć maksymalną objętość wody dla obliczonego ciśnienia wstępnego. Przypadku czynnika pośredniczącego zależy to od zróżnicowania temperatury czynnika pośredniczącego w systemie. Na przykład: w ciągu roku temperatura czynnika pośredniczącego może wahać się pomiędzy –7°C a 10°C, jak na wykresie1, lub pomiędzy 0°C a 10°C, jak na wykresie2.

Wykres1: Wahania temperatury czynnika pośredniczącego wynoszą

17°C

a Ciśnienie wstępne (bar)

b Maksymalna objętość wody (l)

Zbiornik ogrzewania pomieszczenia 40% glikol propylenowy (zbiornik rozprężny czynnika

pośredniczącego) 29% etanol (zbiornik rozprężny czynnika pośredniczącego)

Minimalna szybkość przepływu

Należy sprawdzić, że minimalna szybkość przepływu (wymagana podczas odszraniania/pracy działki BUH).

UWAGA

Jeśli sterowanie obiegiem każdej lub określonej pętli grzewczej odbywa się zdalnie za pośrednictwem zaworów, ważne jest, aby utrzymać tę minimalną szybkość przepływu nawet wtedy, gdy wszystkie zawory są zamknięte. Jeśli nie można osiągnąć minimalnej szybkości przepływu, wygenerowany zostanie błąd przepływu 7H (brak ogrzewania lub pracy).

Minimalna wymagana szybkość przepływu podczas pracy grzałki BUH

12l/min.

Patrze zalecaną procedurę zgodnie z opisem w sekcji "9.4 Lista

kontrolna podczas rozruchu"na stronie62.

6.3.4 Zmiana ciśnienia wstępnego zbiornika rozprężnego

Wykres2: Wahania temperatury czynnika pośredniczącego wynoszą

10°C

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

a Ciśnienie wstępne (bar)

b Maksymalna objętość wody (l)

Zbiornik ogrzewania pomieszczenia 40% glikol propylenowy (zbiornik rozprężny czynnika

pośredniczącego) 29% etanol (zbiornik rozprężny czynnika pośredniczącego)

UWAGA

Jedynie licencjonowany instalator może dostosować ciśnienie wstępne zbiornika rozprężnego.

Gdy wymagana jest zmiana domyślnego ciśnienia wstępnego zbiornika rozprężnego (1bar), należy wziąć pod uwagę następujące wskazówki:

▪ Do regulacji ciśnienia wstępnego w zbiorniku rozprężnym należy

stosować wyłącznie suchy azot.

▪ Nieprawidłowe ustawienie ciśnienia wstępnego w zbiorniku

rozprężnym doprowadzi do usterki sytemu.

Zmiana ciśnienia wstępnego zbiornika rozprężnego powinna być wykonana poprzez zwolnienie lub zwiększenie ciśnienia azotu przez zawór typu Schrader w zbiorniku rozprężnym.

Przewodnik odniesienia dla instalatora

6 Przygotowania

a Zawór typu Schrader

6.3.5 Sprawdzanie objętości wody: Przykłady

Przykład 1

Jednostka wewnętrzna jest zamontowana 5m poniżej najwyższego punktu obiegu wodnego. Całkowita objętość wody w obiegu wynosi 100l.

Żadne czynności ani korekty nie są wymagane.

OSTRZEŻENIE

▪ Niepodłączenie lub nieprawidłowe podłączenie fazy N

może spowodować uszkodzenie urządzenia.

▪ Należy zapewnić dobre uziemienie. NIE NALEŻY

uziemiać urządzenia do rur, ochronnika przepięciowego lub uziemienia telefonicznego. Nieprawidłowe uziemienie może być przyczyną porażenia elektrycznego.

▪ Należy zainstalować wymagane bezpieczniki lub

wyłączniki automatyczne.

▪ Kable elektryczne należy zamocować za pomocą

opasek, aby NIE stykały się z ostrymi krawędziami ani rurami, zwłaszcza po stronie wysokiego ciśnienia.

▪ NIE używać przewodów gwintowanych, przewodów

linkowych, przedłużaczy ani połączeń z rozgałęźników. Mogą one doprowadzić do przegrzania, porażenia prądem elektrycznym lub pożaru.

▪ NIE instalować kondensatora przesuwającego fazę,

ponieważ ta jednostka wyposażona jest w inwerter. Kondensator przesuwający fazę zmniejszy jej wydajność i może doprowadzić do wypadków.

Przykład 2

Jednostka wewnętrzna jest zamontowane w najwyższym punkcie obiegu wodnego. Całkowita objętość wody w obiegu wodnym wynosi 300l.

Czynności: ▪ Ponieważ całkowita objętość wody (300 l) jest większa niż

domyślna objętość wody (280 l), ciśnienie wstępne należy zmniejszyć.

▪ Wymagane ciśnienie wstępne wynosi:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Odpowiednia maksymalna objętość wody przy ciśnieniu 0,3 bara

wynosi 350l. (Patrz wykres w powyższym rozdziale).

▪ Ponieważ 300 l to mniej niż 350 l, zbiornik rozprężny jest

odpowiedni dla tej instalacji.

OSTRZEŻENIE

▪ Okablowanie MUSI być wykonane przez

autoryzowanego elektryka i MUSI być zgodne z odpowiednimi przepisami.

▪ Połączenia elektryczne należy podłączać do

okablowania stałego.

▪ Wszystkie elementy pozyskane na miejscu oraz

wszelkie konstrukcje elektryczne MUSZĄ być zgodne z obowiązującymi przepisami.

OSTRZEŻENIE

Jako przewody zasilające ZAWSZE należy używać przewodów wielożyłowych.

6.4.2 Informacje o zasilaniu z taryfą o korzystnej stawce za kWh

6.4 Przygotowanie przewodów elektrycznych

6.4.1 Informacje o przygotowaniu przewodów elektrycznych

INFORMACJE

Należy również przeczytać środki ostrożności i wymagania opisane w rozdziale „Ogólne środki ostrożności”.

Elektrownie na całym świecie dążą do zapewnienia nieprzerwanych dostaw prądu po korzystnych cenach i w związku z tym często oferują korzystne taryfy opłat za energię elektryczną. Są one uzależnione np. od pory dnia korzystania z prądu lub sezonu w roku. Innym przykładem jest preferencyjna taryfa dla właścicieli pomp ciepła Wärmepumpentarif oferowana w Niemczech i Austrii, ...

To urządzenie pozwala na połączenie do układu zasilającego z taryfą o korzystnej stawce kWh, co pozwala na korzystanie z optymalnych, obniżonych cen na energię elektryczną.

W celu uzyskania informacji na temat dostępności takich taryf i możliwości podłączenia urządzenia według taryfy o korzystnych stawkach za kWh należy skontaktować się z dostawcą energii elektrycznej.

Podłączenie urządzenia do takiego systemu o korzystnej stawce za kWh uprawnia elektrownię do:

▪ przerw w dostawie energii do urządzenia na pewien okres czasu; ▪ nałożenia limitów zużycia energii przez urządzenie w określonych

porach dnia.

Jednostkę wewnętrzną zaprojektowano tak, aby odbierała sygnał wejściowy powodujący przełączenie urządzenia do trybu wymuszonego wyłączenia. Sprężarka jednostki nie będzie wówczas działać.

Niezależnie od tego, czy zasilanie jest przerwane czy nie, okablowanie jednostki jest inne.

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

6 Przygotowania

1+2

1+2 3

16 14 19

22 23

13 14 17 18

6.4.3 Omówienie połączeń elektrycznych z wyjątkiem zewnętrznych siłowników

Ogólne uwagi na temat skrótów użytych w tym i w kolejnych rozdziałach:

▪ E1 = Elementy cyklu czynnika chłodniczego (np. sprężarka) i

części instalacji rurowej czynnika pośredniczącego (np. pompa

czynnika pośredniczącego) ▪ E2 = Wszystkie inne elementy z wyjątkiem grzałki BUH ▪ E3 = Grzałka BUH

Normalne zasilanie Zasilanie z taryfą o korzystnej stawce

a Normalne zasilanie

b Zasilanie z taryfą o korzystnej stawce kWh

1 Zasilanie E1 i E3 2 Zasilanie E2 3 Zasilanie taryfą o korzystnej stawce kWh (styk

beznapięciowy)

UWAGA

Ustawienie temperatury zamarzania czynnika pośredniczącego można zmodyfikować i odczyt jest prawidłowy w [A.6.9] temp. zamar. czyn. poś. TYLKO po uzyskaniu dostępu do menu [A.8] Przegląd ustawień.

To ustawienie można JEDYNIE modyfikować i/lub zapisywać i odczyt jest JEDYNIE poprawny w przypadku występowania komunikacji pomiędzy modułem Hydro a modułem sprężarki. Komunikacja pomiędzy modułem Hydro a modułem sprężarki NIE jest gwarantowana i/lub nie ma zastosowania, jeśli:

▪ błąd “U4” zostanie wyświetlony na interfejsie

użytkownika,

▪ moduł pompy ciepłą zostanie podłączony do zasilania o

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

korzystnej stawce kWh, gdzie dostarczanie zasilania jest przerywane i aktywowane jest zasilanie z korzystną stawką kWh.

Zasilanie NIE jest

przerywane

Podczas aktywacji zasilania o korzystnej stawce kWh zasilanie NIE jest przerywane. E1 jest wyłączane przez sterowanie.

Uwaga: Zakład energetyczny zawsze MUSI wyrazić zgodę na zużycie energii przez E2 i E3.

kWh

Zasilanie jest

przerywane

Podczas aktywacji zasilania o korzystnej stawce kWh zasilanie jest przerywane od razu lub po pewnym czasie przez zakład energetyczny. W takim przypadku płytkę drukowaną Hydro NALEŻY podłączyć do normalnego zasilania.

6.4.4 Omówienie połączeń elektrycznych siłowników zewnętrznych i wewnętrznych

Poniższa ilustracja przestawia wymagane okablowanie w miejscu instalacji.

INFORMACJE

Poniższa ilustracja to przykład i może ona NIE odpowiadać układowi posiadanego systemu.

a Jednostka wewnętrzna

Element Opis Przewody Maksymalny

prąd pracy

Zasilanie jednostki wewnętrznej

1 Zasilanie E1 i E3 3+N + GND 2 Zasilanie E2 2 4 Zasilanie taryfą o

(a)

(c)

(d)

korzystnej stawce kWh (styk beznapięciowy)

5 Zasilanie z taryfą o

2 6,3A

normalnej stawce kWh

Interfejs użytkownika

6 Interfejs użytkownika 2

(e)

Sprzęt opcjonalny

12 Termostat w

3 lub 4 100mA

(b)

pomieszczeniu

13 Zewnętrzny czujnik

(b)

temperatury otoczenia

14 Wewnętrzny czujnik

(b)

temperatury otoczenia

15 Konwektor pompy

4 100mA

(b)

ciepła

Komponenty dostarczone w miejscu instalacji

16 Zawór odcinający 2 100mA 17 Miernik elektryczny 2 (na miernik) 18 Pompa ciepłej wody

(b)

użytkowej 19 Wyjście alarmowe 2 20 Sterowanie

(b)

przełączaniem na

zewnętrzne źródło

ciepła 22 Wejścia cyfrowe

zużycia energii 23 Termostat

2 (na sygnał wejściowy)

(b)

(d)

bezpieczeństwa

(a) Patrz tabliczka znamionowa na jednostce. (b) Minimalny przekrój przewodu wynosi 0,75mm². (c) Przekrój przewodu 2,5mm². (d) Kabel o przekroju od 0,75mm² do 1,25mm², długość

maksymalna: 50m. Styk beznapięciowy powinien gwarantować minimalne obciążenie 15VDC, 10mA.

(e) Kabel o przekroju od 0,75mm² do 1,25mm²; maksymalna

długość: 500m. Dotyczy zarówno połączenia z jednym jak i z dwoma interfejsami użytkownika.

Przewodnik odniesienia dla instalatora

7 Montaż

4×

2×

7×

UWAGA

Bardziej techniczna specyfikacja różnych połączeń podana jest wewnątrz jednostki wewnętrznej.

7 Montaż

7.1 Omówienie: Montaż

W tym rozdziale opisano czynności, jakie należy wykonać, oraz informacje, jakie należy znać przed przystąpieniem do instalacji systemu.

Typowy przepływ prac

Instalacja składa się zwykle z następujących etapów: 1 Zamontowanie jednostki wewnętrznej. 2 Podłączenie przewodów rurowych czynnika pośredniczącego. 3 Podłączanie przewodów rurowych wody. 4 Podłączenie okablowania elektrycznego. 5 Kończenie instalacji w pomieszczeniu.

7.2 Otwieranie jednostek

7.2.1 Informacje na temat otwierania jednostek

W niektórych sytuacjach konieczne będzie otwarcie jednostki.

Przykład:

▪ Podczas podłączania okablowania elektrycznego ▪ Podczas konserwowania lub serwisowania jednostki

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

NIE NALEŻY pozostawiać urządzenia bez nadzoru, o ile zdjęto panel serwisowy.

7.2.2 Otwieranie jednostki wewnętrznej

1 Poluzuj i odkręć śruby w dolnej części jednostki. 2 Naciśnij przycisk na spodzie panelu przedniego.

OSTRZEŻENIE: Ostre krawędzie

Chwyć przednią pokrywę za górną część zamiast za dolną część. Uważaj na palce, ponieważ krawędzie dolnej części przedniej pokrywy są ostre.

3 Zsuń panel przedni jednostki w dół i zdejmij go.

OSTROŻNIE

Panel przedni jest ciężki. Należy uważać, aby NIE przyszczypnąć palców podczas otwierania lub zamykania jednostki.

4 Poluzuj i zdejmuj 4 śruby mocujące panel górny. 5 Zdejmij górny panel z jednostki.

7.2.3 Otwieranie skrzynki elektrycznej jednostki wewnętrznej

7.3 Montaż jednostki wewnętrznej

Przewodnik odniesienia dla instalatora

7.3.1 Informacje o montażu jednostki wewnętrznej

Kiedy

Przed podłączeniem przewodów rurowych czynnika pośredniczącego i wody należy zamontować jednostkę wewnętrzną.

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

Typowy przepływ prac

210kg

4×

2×

≤1°

Montaż jednostki wewnętrznej składa się zwykle z następujących etapów:

1 Montaż jednostki wewnętrznej.

7.3.2 Środki ostrożności dotyczące montażu jednostki wewnętrznej

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

7.3.3 Montaż jednostki wewnętrznej

1 Jednostkę na palecie należy umieścić możliwie blisko miejsca

instalacji.

2 Zdejmij jednostkę wewnętrzną z palety i umieść ją na podłodze.

7 Montaż

UWAGA

NIE wyrzucaj żadnych śrub. Konieczne będzie ich ponowne włożenie w przypadku transportu lub konieczności dokonania znacznych manipulacji.

3 Wsuń jednostkę wewnętrzną na swoje miejsce. Podczas

przenoszenia jednostki należy upewnić się, że boczne śruby podtrzymujące są przykręcone.

4 Odłącz moduł pompy ciepła z ramy zewnętrznej. Odkręć

JEDYNIE boczne śruby podtrzymujące!

5 Otwórz przednią płytę jednostki. Jeśli to konieczne, do

podnoszenia można użyć nylonowych pasów.

6 Dostosuj wysokość 4 stopek poziomujących ramy zewnętrznej,

aby skompensować nieregularność podłogi. Maksymalne dopuszczalne odchylenie wynosi 1°.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

UWAGA

Aby uniknąć strukturalnego uszkodzenia jednostki, należy poruszać jednostką TYLKO wtedy, gdy stopki poziomujące znajdują się w najniższym położeniu.

Przewodnik odniesienia dla instalatora

7 Montaż

a b

UWAGA

W celu optymalnej redukcji hałasu należy uważnie sprawdzić, czy nie ma wolnej przestrzeni pomiędzy spodem ramy a podłogą.

7 Dostosuj wysokość 2 przednik stopek poziomujących ramy

wewnętrznej, aby skompensować nieregularność.

OSTROŻNIE

Sprawdź, czy moduł pompy ciepła NIE dotyka obudowy zewnętrznej.

UWAGA

Sprawdź, czy przednie śruby podtrzymujące są wypoziomowane i NIE są naprężone. Stopki podtrzymujące ramy zewnętrznej (b) i wewnętrznej (c) NALEŻY wyregulować, aby te śruby przednie były wypoziomowane. NIE należy regulować stopki podtrzymującej (a)!

Widok od spodu:

Typowy przepływ prac

Podłączenie przewodów rurowych czynnika pośredniczącego składa się zwykle z następujących etapów:

1 Podłączenie przewodów rurowych czynnika pośredniczącego. 2 Napełnienie obwodu czynnika pośredniczącego. 3 Podłączenie ciśnieniowego zaworu bezpieczeństwa do odpływu

po stronie czynnika pośredniczącego.

4 Zaizolowanie przewodów rurowych czynnika pośredniczącego.

7.4.2 Środki ostrożności przy podłączaniu przewodów rurowych czynnika pośredniczącego.

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

7.4.3 Podłączenie rur czynnika pośredniczącego

Widok z boku:

INFORMACJE

Aby sprawdzić, czy przednie śruby poziomujące nie są naprężone, należy częściowo je poluzować, a następnie ponownie dokręcić.

7.4 Podłączenie rur czynnika pośredniczącego

7.4.1 Informacje o podłączaniu przewodów rurowych czynnika pośredniczącego

Przed podłączeniem przewodów rurowych czynnika pośredniczącego

Upewnij się, że jednostka wewnętrzna jest zamontowana.

a Wylot czynnika pośredniczącego b Wlot czynnika pośredniczącego

UWAGA

Aby ułatwić serwis i konserwacje zaleca się instalowanie zaworów odcinających możliwie blisko wlotu i wylotu jednostki.

7.4.4 Napełnianie obwodu czynnika pośredniczącego

OSTRZEŻENIE

Przed, w trakcie i po napełnieniu należy uważnie sprawdzać obwód czynnika pośredniczącego pod kątek wycieków.

OSTRZEŻENIE

Temperatura płynu przepływającego przez parownik może być ujemna. NALEŻY go chronić przed zamarzaniem. Patrz ustawienie [A‑04] w sekcji "8.2.2 Szybki kreator:

Standardowy"na stronie40.

INFORMACJE

Materiały zastosowane w obwodzie czynnika pośredniczącego jednostki są chemicznie odporne na działanie następujących płynów zapobiegających zamarzaniu:

▪ 40% glikol propylenowy (wagowo) ▪ 29% etanol (wagowo)

1 Jednostkę należy podłączyć do systemu napełniania

czynnikiem pośredniczącym w miejscu instalacji.

2 Ustaw zawór 3‑drogowy we właściwej pozycji.

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

3 Napełnij obieg czynnikiem pośredniczącym, dopóki manometr

nie wskaże ciśnienia wynoszącego w przybliżeniu ±2,0bara.

a Manometr czynnika pośredniczącego

4 Usuń z obwodu czynnika pośredniczącego tyle powietrza, ile to

możliwe. Aby uzyskać instrukcje, patrz "9 Rozruch" na

stronie62.

5 Ustaw zawór 3‑drogowy w pierwotnej pozycji.

7 Montaż

OSTRZEŻENIE

▪ Cała instalacja rurowa podłączona do zaworu

bezpieczeństwa czynnika pośredniczącego MUSI charakteryzować się ciągłym spadkiem.

▪ Przewód spustowy od zaworu bezpieczeństwa

czynnika pośredniczącego MUSI być zakończony w bezpiecznym, widocznym miejscu, nie stwarzając zagrożenia dla osób znajdujących się w pobliżu.

7.4.6 Izolacja rur czynnika pośredniczącego

Cała instalacja rurowa MUSI być zaizolowana w celu uniknięcia spadku wydajności grzewczej.

Należy wziąć pod uwagę, że rury obwodu czynnika pośredniczącego w budynku mogą/będą skraplać wodę. Należy uwzględnić odpowiednią izolacje tych rur.

7.4.5 Podłączanie ciśnieniowego zaworu bezpieczeństwa do spustu po stronie czynnika pośredniczącego

Wylot ciśnieniowego zaworu bezpieczeństwa znajduje się z tyłu jednostki.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

7.5 Podłączenie rur wodnych

7.5.1 Informacje o podłączaniu przewodów rurowych wody

Przed podłączeniem przewodów rurowych wody

Upewnij się, że jednostka wewnętrzna jest zamontowana.

Typowy przepływ prac

Podłączenie przewodów rurowych wody składa się zwykle znastępujących etapów:

1 Podłączenie przewodów rurowych wody w jednostce

wewnętrznej.

2 Podłączenie ciśnieniowego zaworu bezpieczeństwa do

odpływu. 3 Napełnianie obwodu ogrzewania pomieszczenia. 4 Napełnianie zbiornika ciepłej wody użytkowej. 5 Zaizolowanie przewodów rurowych wody. 6 Podłączenie przewodów rurowych recyrkulacji. 7 Podłączanie przewodu spustowego.

Przewodnik odniesienia dla instalatora

7 Montaż

a c bd

7.5.2 Środki ostrożności przy podłączaniu przewodów rurowych wody.

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

7.5.3 Podłączenie rur wodnych

UWAGA

NIE WOLNO używać nadmiernej siły podczas podłączania instalacji rurowej. Odkształcenie rur może być przyczyną wadliwego działania jednostki.

1 Podłącz rury wlotowe i wylotowe ciepłej wody użytkowej do

jednostki wewnętrznej.

2 Podłącz rury wlotowe i wylotowe ogrzewania pomieszczenia do

jednostki wewnętrznej.

a Wylot wody ogrzewania pomieszczenia b Wlot wody ogrzewania pomieszczenia c Wylot ciepłej wody użytkowej d Wlot zimnej wody użytkowej (dostarczanie zimnej wody)

UWAGA

Zaleca się montaż zaworów odcinających na przyłączach wlotu zimnej wody i wylotu ciepłej wody. Zawory odcinające nie należą do wyposażenia.

UWAGA

Aby uniknąć uszkodzeń otoczenia w przypadku wycieku wody użytkowej zaleca się zamknięcie zaworu odcinającego wlotu zimnej wody w okresach nieobecności.

UWAGA

▪ Na przyłączu zimnej wody w zbiorniku ciepłej wody

użytkowej należy zainstalować urządzenie spustowe.

▪ Aby zapobiec wystąpieniu przepływu zwrotnego zaleca

się montaż zaworu zwrotnego na wlocie wody zbiornika ciepłej wody użytkowej, zgodnie z odpowiednimi przepisami.

▪ Zaleca się montaż zaworu redukcji ciśnienia przy

wlocie zimnej wody, zgodnie z odpowiednimi przepisami.

▪ Należy zainstalować zbiornik rozprężny na wlocie

zimnej wody, zgodnie z odpowiednimi przepisami.

▪ Zaleca się instalację ciśnieniowego zaworu

bezpieczeństwa wyżej niż górna krawędź zbiornika ciepłej wody użytkowej. Ogrzewanie zbiornika ciepłej wody użytkowej powoduje rozszerzanie wody i bez ciśnieniowego zaworu bezpieczeństwa ciśnienie wody wewnątrz zbiornika mogłoby wzrosnąć powyżej ciśnienia projektowego zbiornika. Ponadto, montaż na miejscu (przewody rurowe, krany itd.) podłączone do zbiornika narażone są na działanie tego wysokiego ciśnienia. Aby temu zapobiec, należy zainstalować ciśnieniowy zawór bezpieczeństwa. Zapobieganie nadmiernemu ciśnieniu zależy od prawidłowego działania zainstalowanego na miejscu ciśnieniowego zaworu bezpieczeństwa. Jeśli NIE działa on prawidłowo, nadmierne ciśnienie zdeformuje zbiornik i może dojść do wycieku wody. Aby potwierdzić prawidłowe działanie, należy regularnie przeprowadzać czynności konserwacyjne.

7.5.4 Podłączenie rur recyrkulacji

Wymagania wstępne: Wymagane tylko wtedy, gdy w systemie

konieczna jest recyrkulacja.

1 Poluzuj i odkręć śruby w dolnej części jednostki. 2 Zsuń panel przedni jednostki w dół i zdejmij go. 3 Poluzuj i zdejmuj 4 śruby mocujące panel górny. 4 Zdejmij górny panel z jednostki.

UWAGA

Zainstaluj zawory odpowietrzające na wszystkich wysoko położonych punktach lokalnych.

UWAGA

Na wlocie zimnej wody użytkowej należy zainstalować ciśnieniowy zawór bezpieczeństwa (nie należy do wyposażenia) o ciśnieniu otwarcia wynoszącym maksymalnie 10 barów, zgodnie z obowiązującymi przepisami.

Przewodnik odniesienia dla instalatora

5 Wyjmij otwór do wybijania z boku jednostki. 6 Podłącz rury recyrkulacji do połączenia recyrkulacji i poprowadź

7 Ponownie przymocuj izolację i obudowę.

a Otwór wybijany b Podłączenie od pompy recyrkulacyjnej

je przez wybity otwór z tyłu jednostki.

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

7.5.5 Podłączanie ciśnieniowego zaworu

bezpieczeństwa do spustu

Wylot ciśnieniowego zaworu bezpieczeństwa znajduje się z tyłu jednostki.

a Wylot ciśnieniowego zaworu bezpieczeństwa

Wylot należy podłączyć do odpowiedniego spustu, zgodnie z obowiązującymi przepisami. Zaleca się użycie kadzi.

OSTRZEŻENIE

Przewody spustowe od zaworu bezpieczeństwa czynnika pośredniczącego MUSZĄ być zakończone w bezpiecznym, widocznym miejscu, nie stwarzając zagrożenia dla osób znajdujących się w pobliżu.

7 Montaż

a Manometr wody

5 Usuń z obiegu wodnego tyle powietrza, ile to możliwe.

UWAGA

▪ Powietrze obecne w obiegu wodnym może

spowodować awarię grzałki BUH. W czasie napełniania może nie być możliwe całkowite usunięcia powietrza z obiegu. Pozostałe powietrze zostanie usunięte za pomocą automatycznych zaworów odpowietrzających w początkowych godzinach pracy układu. Może być wówczas konieczne uzupełnienie poziomu wody.

▪ Aby opróżnić system należy użyć specjalnej funkcji,

zgodnie z opisem w rozdziale "9 Rozruch" na

stronie 62. Tej funkcji należy użyć do opróżnienia

cewki wymiennika ciepła w zbiorniku ciepłej wody użytkowej.

6 Zamknij zawór napełniający. 7 Odłącz przewód doprowadzania wody od zaworu napełniania.

7.5.6 Podłączanie węża odprowadzenia skroplin

Na elementach czynnika pośredniczącego wewnątrz modułu sprężarki w jednostce może skraplać się woda. Jednostka wyposażona jest w tacę na skropliny. W zależności od temperatury w pomieszczeniu, wilgotności w pomieszczeniu oraz trybu działania, taca na skropliny może się przepełnić. Przewód spustowy dostarczony jest z jednostką.

Przewód spustowy poprowadzony jest lewą stroną do tyłu, blisko spodu jednostki. Konieczne może być użycie nienależącej do wyposażenia pompy spustowej, aby odprowadzić wodę do spustu w miejscu w instalacji.

7.5.7 Napełnianie obwodu ogrzewania pomieszczenia

1 Podłącz wąż doprowadzenia wody do zaworu do napełniania

(nie należy do wyposażenia).

2 Otwórz zawór napełniający. 3 Należy upewnić się, że otwarty jest automatyczny zawór

odpowietrzający (co najmniej 2 obroty).

4 Napełnij obieg wodą, dopóki manometr nie wskaże ciśnienia

wynoszącego w przybliżeniu ±2,0bara.

UWAGA

Ciśnienie wody wskazywane przez manometr będzie różniło się w zależności od temperatury wody (wyższe ciśnienie przy wyższej temperaturze wody).

Przez cały czas ciśnienie wody powinno jednak być wyższe niż 1 bar, co pozwoli uniknąć dostania się powietrza do układu.

7.5.8 Napełnianie zbiornika ciepłej wody użytkowej

1 Otwórz po kolei każdy zkranów ciepłej wody, aby odpowietrzyć

układu przewodów.

2 Otwórz zawór dostarczania zimnej wody. 3 Zamknij wszystkie krany po odpowietrzeniu. 4 Sprawdź, czy nie ma wycieków wody. 5 Ręcznie ustaw zawór bezpieczeństwa nienależący do

wyposażenia, aby zapewnić swobodny przepływ wody przez przewód tłoczny.

7.5.9 Izolacja rur wodnych

Cała instalacja rurowa obiegu wodnego MUSI być zaizolowana w celu uniknięcia spadku wydajności grzewczej.

7.6 Podłączanie okablowania elektrycznego

7.6.1 Informacje o podłączaniu okablowania elektrycznego

Przed podłączeniem okablowania elektrycznego

Upewnij się, że przewody rurowe czynnika pośredniczącego i wody są podłączone.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

7 Montaż

b a

AA´

A´

c b ba c

a c b

Typowy przepływ prac

Podłączanie okablowania elektrycznego składa się zwykle z następujących etapów:

1 Upewnij się, że system zasilania jest zgodny ze specyfikacjami

elektrycznymi pompy ciepła.

2 Podłączanie okablowania elektrycznego do jednostki

wewnętrznej. 3 Podłączanie głównego zasilania. 4 Podłączanie zdalnego czujnika zewnętrznego. 5 Podłączanie interfejsu użytkownika. 6 Podłączanie zaworów odcinających. 7 Podłączenie mierników elektrycznych. 8 Podłączanie pompy ciepłej wody użytkowej. 9 Podłączanie wyjścia alarmu. 10 Podłączanie wyjścia WŁĄCZONE/WYŁĄCZONE ogrzewania

pomieszczenia. 11 Podłączanie przełączania do zewnętrznego źródła ciepła. 12 Podłączanie wejść cyfrowych zużycia energii. 13 Podłączanie termostatu bezpieczeństwa.

7.6.2 Informacje na temat zgodności

elektrycznej

Sprzęt zgodny z normą EN/IEC 61000‑3‑12 (Europejska/ Międzynarodowa Norma Techniczna nakłada ograniczenia odnośnie prądów harmonicznych wytwarzanych przez sprzęt podłączony do układów niskonapięciowych publicznej sieci elektroenergetycznej o prądzie wejściowym >16A i ≤75A na fazę).

7.6.3 Środki ostrożności dotyczące podłączania

okablowania elektrycznego

INFORMACJE

Należy również zapoznać się ze środkami ostrożności i wymogami zawartymi w następujących rozdziałach:

▪ Ogólne środki ostrożności ▪ Przygotowania

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

OSTRZEŻENIE

Jako przewody zasilające ZAWSZE należy używać przewodów wielożyłowych.

7.6.4 Wskazówki dotyczące podłączania

okablowania elektrycznego

Należy pamiętać o następujących kwestiach: ▪ W przypadku używania przewodów linkowych, zainstaluj okrągłą

końcówkę zaciskową na końcu przewodu. Umieść okrągłą końcówkę zaciskową na przewodzie, aż do nieodsłoniętej części, a następnie zamocować odpowiednim narzędziem.

Typ przewodu Metoda instalacji

Przewód jednożyłowy

a Zawinięty przewód jednożyłowy b Śruba c Podkładka płaska

Przewód linkowy z okrągłą końcówką zaciskową

a Zacisk b Śruba c Podkładka płaska O Dozwolone X Niedozwolone

Momenty dokręcania

Element Moment dokręcania (N•m)

X1M 2,2~2,7 X2M 0,8~0,9 X5M

7.6.5 Podłączanie przewodów elektrycznych do jednostki wewnętrznej

INFORMACJE

Należy użyć kabli dłuższych o 35 cm dla wszystkich przewodów, które powinny być podłączone do X2M i X5M na metalowej podporze nad płytką drukowaną Hydro. Nadmiar kabla należy zwinąć z tyłu jednostki. Ma to na celu zagwarantowanie możliwości serwisowania, na przykład płytki drukowanej Hydro.

1 Aby otworzyć jednostkę wewnętrzną, patrz "7.2.2 Otwieranie

jednostki wewnętrznej" na stronie 26 i "7.2.3 Otwieranie skrzynki elektrycznej jednostki wewnętrznej"na stronie26.

2 Okablowanie powinno wchodzić do jednostki od góry:

3 Okablowanie wewnątrz jednostki powinno być poprowadzone w

następujący sposób:

a Standardowy przewód b Okrągła końcówka zaciskowa

▪ Podczas instalacji przewodów należy użyć następujących metod:

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

7 Montaż

1×

a c b

a c

≥50 mm

1× 1×

≥50 mm

X5M

X2M

X1 X2 X3 X4

YC Y1 Y2 Y3 Y4

11 12

1×

a c

UWAGA

▪ Należy upewnić się, że zachowano gwarantowaną

odległość 50 mm pomiędzy kablami niskiego napięcia (a) i wysokiego napięcia (c).

▪ Należy upewnić się, że kable (a) i (c) są poprowadzone

pomiędzy prowadnicą przewodów a tylną stroną skrzynki elektrycznej, aby uniknąć dostawania się wody do wnętrza.

4 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych, aby uniknąć zwisania nadmiaru przewodów oraz aby NIE DOSZŁO do ich ocierania się o przewody czy ostre krawędzie.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Prowadzenie przewodów

a Niskie napięcie

Możliwe przewody (w zależności od typu jednostki i zainstalowanych opcji)

▪ Styk zasilania o korzystnej stawce ▪ Interfejs użytkownika ▪ Cyfrowe wejścia zużycia energii (nie

należą do wyposażenia) ▪ Zewnętrzny czujnik temperatury otoczenia ▪ Wewnętrzny czujnik temperatury

otoczenia (opcja) ▪ Mierniki elektryczne (nie należą do

wyposażenia) ▪ Termostat bezpieczeństwa (nie należy do

wyposażenia)

b Zasilanie wysokim

▪ Zasilanie z taryfą o normalnej stawce kWh

(źródło zasilania jednostki)

napięciem c

Sygnał sterujący wysokiego napięcia

▪ Zasilanie z taryfą o korzystnej stawce kWh ▪ Konwektor pompy ciepła (opcja) ▪ Termostat w pomieszczeniu (opcja) ▪ Zawór odcinający (nie należy do

wyposażenia) ▪ Pompa ciepłej wody użytkowej (nie należy

do wyposażenia) ▪ Wyjście alarmowe ▪ Sterowanie przełączaniem na zewnętrzne

źródło ciepła

OSTROŻNIE

NIE WOLNO wpychać do urządzenia nadmiernych długości przewodów w jednostce.

Przewodnik odniesienia dla instalatora

7 Montaż

X1M

N L3

L2 L1

X2M

X6YB

X6Y X6YA

X5M

X19AX1A

X1M

N L3 L2 L1

X2M

29 34

X6YB

X6YA

X6Y

X5M

X19AX1A

S1S

3 4

30 31

X2M

X5M

7.6.6 Podłączanie głównego zasilania

1 Podłącz główne zasilanie.

W przypadku zasilania z taryfą o normalnej stawce kWh

Legenda: patrz poniższa ilustracja.

W przypadku zasilania z taryfą o korzystnej stawce kWh

Podłącz X6Y do X6YB.

INFORMACJE

Styk zasilania z taryfą o korzystnej stawce kWh podłączony jest do tych samych styków (X5M/3+4) co termostat bezpieczeństwa. System może mieć JEDYNIE zasilanie z taryfą o korzystnej stawce kWh LUB termostat bezpieczeństwa.

7.6.7 Podłączanie zdalnego czujnika zewnętrznego

Zdalny czujnik zewnętrzny (dostarczany jako akcesorium) mierzy temperaturę otoczenia na zewnątrz.

INFORMACJE

Jeśli żądana temperatura zasilania jest zależna od pogody, ciągły pomiar temperatury na zewnątrz jest istotny.

1 Podłącz kabel zewnętrznego czujnika temperatury do jednostki

wewnętrznej.

a Zasilanie główne b Zasilanie z taryfą o normalnej stawce kWh c Styk zasilania o korzystnej stawce

2 Zamocuj przewody w mocowaniach za pomocą opasek

kablowych.

INFORMACJE

Wprzypadku zasilania z taryfą o korzystnej stawce kWh, podłącz X6Y do X6YB. Konieczność użycia oddzielnego zasilania o normalnej stawce kWh do zasilania jednostki wewnętrznej (b) X2M30+31 zależy od typu zasilania z korzystną stawką kWh.

Wymagane jest oddzielne połączenie do jednostki wewnętrznej:

▪ Jeśli zasilanie z korzystną stawką kWh zostanie

przerwane, gdy będzie aktywne, LUB

▪ jeśli żadne zużycie energii przez jednostkę wewnętrzną

nie jest dozwolone przy zasilaniu z korzystną stawką kWh, gdy jest ono aktywne.

Przewodnik odniesienia dla instalatora

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

3 Zainstaluj zdalny czujnik zewnętrzny na zewnątrz, w sposób

opisany w instrukcji instalacji czujnika (dostarczanego jako akcesorium).

7.6.8 Podłączanie interfejsu użytkownika

▪ W przypadku użycia 1 interfejsu użytkownika można go

zainstalować przy jednostce wewnętrznej (aby można było sterować w pobliżu jednostki wewnętrznej) lub w pomieszczeniu (w przypadku użycia jako termostatu w pomieszczeniu).

▪ W przypadku użycia 2 interfejsów użytkownika można

zainstalować 1 interfejs użytkownika przy jednostce wewnętrznej (aby można było sterować w pobliżu jednostki wewnętrznej) + 1 interfejs użytkownika w pomieszczeniu (w przypadku użycia jako termostatu w pomieszczeniu).

Procedura różni się nieznacznie w zależności od tego, gdzie interfejs użytkownika jest instalowany.

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

7 Montaż

X2M

X5M

a b

PCB

1×

PCB

1×

PCB

1×

PCB

1×

X2M

X5M

X2M

X5M

M2SM2S

# Przy jednostce wewnętrznej W pomieszczeniu

1 Podłącz kabel interfejsu użytkownika do jednostki

wewnętrznej. Kable należy zamocować w mocowaniach za pomocą

opasek kablowych.

a Główny interfejs użytkownika

(a)

b Opcjonalny interfejs użytkownika

2 Włóż śrubokręt do gniazd pod interfejsem użytkownika i

ostrożnie odłącz płytę czołową od ścianki. Płytka drukowana jest na płycie czołowej interfejsu

użytkownika. Należy uważać, aby jej NIE USZKODZIĆ.

3 Użyj 2 śrub znajdujących się w torbie

z akcesoriami, aby przymocować ściankę interfejsu użytkownika do arkusza metalu jednostki.

Przymocuj ściankę interfejsu użytkownika do ściany.

Należy uważać, aby NIE zniekształcić tylnej części interfejsu użytkownika poprzez zbyt mocne dokręcenie śrub montażowych.

4A Od tyłu

4C Od góry

a Za pomocą szczypiec wykonaj nacięcie służące do

przeprowadzenia przewodów.

b Przymocuj przewody do przedniej części obudowy

korzystając z elementu utrzymującego przewody i zacisku.

4B Od lewej

4D Od góry pośrodku

7.6.9 Odłączanie zaworu odcinającego

1 Podłącz przewód sterujący zaworem do odpowiednich styków,

tak jak to pokazano na poniższej ilustracji.

UWAGA

Okablowanie jest inne w przypadku zaworu NC (normalnie zamknięty) i zaworu NO (normalnie otwarty).

4 Podłącz tak, jak to pokazano na

rysunku 4A.

Podłącz tak, jak to pokazano na

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych. rysunku 4A, 4B, 4C lub 4D.

7.6.10 Podłączanie mierników elektrycznych

5 Ponownie założyć płytę czołową na ściankę.

Należy uważać, aby NIE przyciąć przewodów podczas mocowania płyty czołowej jednostki.

(a) Główny interfejs użytkownika jest wymagany do pracy, ale

należy go zamówić oddzielnie (obowiązkowy element opcjonalny).

INFORMACJE

W przypadku miernika elektrycznego z wyjściem tranzystorowym należy sprawdzić polaryzację. Biegun dodatni MUSI być podłączony do X5M/7 i X5M/9; biegun ujemny do X5M/8 i X5M/10.

1 Podłącz przewód mierników elektrycznych do odpowiednich

styków, tak jak to pokazano na poniższej ilustracji.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

7 Montaż

X2M

X5M

89107

S2S S3S

X2M

X5M

3534

M2P

X2M

X5M

A4P

X2M

X5M

A4P

X2M

X5M

A4P

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

7.6.13 Podłączanie wyjścia włączenia/wyłączenia ogrzewania pomieszczenia

1 Podłącz przewód wyjścia włączenia/wyłączenia ogrzewania

pomieszczenia do odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

7.6.11 Podłączanie pompy ciepłej wody użytkowej

1 Podłącz przewód pompy ciepłej wody użytkowej do

odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

7.6.12 Podłączanie wyjścia alarmowego

1 Podłącz przewód wyjścia alarmowego do odpowiednich styków,

tak jak to pokazano na poniższej ilustracji.

a Wymagana jest instalacja EKRP1HB.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

7.6.14 Podłączanie przełączania na zewnętrzne źródło ciepła

1 Podłącz przewód przełączania na zewnętrzne źródło ciepła do

odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

a Wymagana jest instalacja EKRP1HB.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

a Wymagana jest instalacja EKRP1HB.

kablowych.

2 Kable należy zamocować w mocowaniach za pomocą opasek

Przewodnik odniesienia dla instalatora

7.6.15 Podłączanie wejść cyfrowych zużycia energii

1 Podłącz przewód wejścia cyfrowego zużycia energii do

odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

X2M

X5M

A8P

S6S

S7S

S8S

S9S

1 2 3 4 5

a Wymagana jest instalacja EKRP1AHTA.

X2MX5M

3 4

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

7.6.16 Podłączanie termostatu bezpieczeństwa (styk normalnie zamknięty)

1 Podłącz przewód termostatu bezpieczeństwa (normalnie

zamknięty) do odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

8 Konfiguracja

INFORMACJE

7.7 Kończenie instalacji jednostki wewnętrznej

7.7.1 Mocowanie pokrywy kontrolera zdalnego do jednostki wewnętrznej

1 Należy upewnić się, że panel przedni został zdjęty z jednostki

wewnętrznej. Patrz "7.2.2Otwieranie jednostki wewnętrznej"na

stronie26.

2 Załóż pokrywę kontrolera zdalnego na zawiasy.

3 Załóż panel przedni na jednostkę wewnętrzną.

7.7.2 Zamykanie jednostki wewnętrznej

1 Zamknij pokrywę skrzynki elektrycznej. 2 Ponownie załóż płytę górną. 3 Załóż ponownie przedni panel.

UWAGA

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

UWAGA

Należy wybrać i zainstalować termostat bezpieczeństwa zgodnie z obowiązującymi przepisami.

W każdym z przypadków, aby zapobiec niepotrzebnemu działaniu termostatu bezpieczeństwa, zaleca się, aby …

▪ … termostat bezpieczeństwa resetował się

automatycznie.

▪ … szybkość zmian temperatury termostatu

bezpieczeństwa wynosiła maksymalnie 2°C/min.

▪ … między termostatem bezpieczeństwa i zaworem

3‑drogowym zachować minimalną odległość 2m.

INFORMACJE

Po zainstalowaniu NIE należy zapomnieć o skonfigurowaniu termostatu bezpieczeństwa. Bez skonfigurowania jednostka wewnętrzna będzie ignorować styk termostatu bezpieczeństwa.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Podczas zamykania pokrywy jednostki wewnętrznej należy upewnić się, że moment dokręcania NIE przekracza 4,1N•m.

8 Konfiguracja

8.1 Opis: Konfiguracja

W niniejszym rozdziale opisano czynności, które należy wykonać i informacje, które należy znać, aby skonfigurować system po zainstalowaniu.

Dlaczego

Jeśli system NIE ZOSTANIE skonfigurowany prawidłowo, może NIE DZIAŁAĆ zgodnie z oczekiwaniami. Konfiguracja ma wpływ na następujące czynniki:

▪ Obliczenia oprogramowania ▪ To, co widać na interfejsie użytkownika i czynności, które można

wykonywać

Jak

System można skonfigurować za pomocą dwóch różnych metod.

Przewodnik odniesienia dla instalatora

8 Konfiguracja

X2M

X10A

X5M

A1P

345

H JS T

Metoda Opis

Konfigurowanie za pośrednictwem interfejsu użytkownika

Konfigurowanie za pośrednictwem konfiguratora PC

Pierwszy raz — Szybki kreator. Po pierwszym WŁĄCZENIU interfejsu użytkownika (za pośrednictwem jednostki wewnętrznej) zostanie uruchomiony szybki kreator, którzy pomoże w skonfigurowaniu systemu.

Później. Jeśli to konieczne, zmiany w konfiguracji można wprowadzić później.

Konfigurację można przygotować poza miejscem instalacji na komputerze PC, a następnie przesłać ją do systemu za pomocą konfiguratora PC.

Patrz także: "8.1.1Podłączanie przewodu PC

do skrzynki elektrycznej"na stronie38.

INFORMACJE

W przypadku zmiany ustawień instalatora interfejs użytkownika poprosi o potwierdzenie. Po potwierdzeniu ekran na krótko zostanie WYŁĄCZONY, a przez kilka sekund wyświetlany będzie komunikat “zajętości”.

Dostęp do ustawień — Legenda dotycząca tabel

Dostęp do ustawień instalatora można uzyskać za pomocą dwóch metod. Jednakże NIE wszystkie ustawienia dostępne są w przypadku obu metod. Jeśli tak jest, odpowiednie kolumny tabeli w niniejszym rozdziale mają wartość Nd. (nie dotyczy).

Metoda Kolumna w tabelach

Dostęp do ustawień za pomocą pozycji w strukturze menu.

Dostęp do ustawień za pomocą kodu w przeglądzie ustawień.

Patrz również: ▪ "Dostęp do ustawień instalatora"na stronie38 ▪ "8.5 Struktura menu: Przegląd ustawień instalatora" na

stronie61

Kod

8.1.1 Podłączanie przewodu PC do skrzynki elektrycznej

Wymagania wstępne: Wymagany jest zestaw EKPCCAB.

1 Podłącz przewód ze złączem USB do komputera PC. 2 Podłącz wtyczkę przewodu do złącza X10A w A1P w skrzynce

elektrycznej jednostki wewnętrznej.

3 Należy zwrócić szczególną uwagę na właściwe ułożenie

wtyczki!

8.1.2 Uzyskiwanie dostępu do najczęściej używanych poleceń

Dostęp do ustawień instalatora

1 Ustaw poziom uprawnień użytkownika na Instalator. 2 Przejdź do [A]:

Dostęp do ustawień opisu

1 Ustaw poziom uprawnień użytkownika na Instalator. 2 Przejdź do [A.8]:

ustawień.

Ustawianie poziomu uprawnień użytkownika na Instalator

1 Ustaw poziom uprawnień użytkownika na Zaawan. użytk.. 2 Przejdź do [6.4]:

użytkownika.

3 Naciśnij

Wynik:

4 Jeśli żaden przycisk NIE zostanie naciśnięty przez ponad

1 godzinę lub ponownie zostanie naciśnięty przycisk dłużej niż 4 sekundy, poziom uprawnień instalatora zostanie z powrotem przełączony na Użytkownik.

Ustawianie poziomu uprawnień użytkownika na Zaawansowany użytkownik

1 Przejdź do głównego menu lub do jego podmenu: 2 Naciśnij

Wynik: Poziom uprawnień użytkownika przełączany jest na Zaawan.

użytk.. Wyświetlane są dodatkowe informacje, a do tytułu menu dodawany jest symbol “+”. Poziom uprawnień użytkownika ma wartość Zaawan. użytk., o ile nie zostanie ustawiony inaczej.

Ustawianie poziomu uprawnień użytkownika na Użytkownik

1 Naciskaj

Wynik: Poziom uprawnień użytkownika przełączany jest na

Użytkownik. Interfejs użytkownika przejdzie do domyślnego ekranu głównego.

Modyfikowanie ustawienia opisu Przykład: Zmień [1‑01] z 15 na 20.

1 Przejdź do [A.8]:

ustawień.

2 Przejdź do odpowiedniego ekranu pierwszej części ustawienia

za pomocą przycisku

> Ustawienia instalatora.

> Ustawienia instalatora > Przegląd

> Informacje > Poziom uprawnień

na dłużej niż 4sekundy.

jest wyświetlane na stronach głównych.

na dłużej niż 4sekundy.

dłużej niż 4sekundy.

> Ustawienia instalatora > Przegląd

i .

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

INFORMACJE

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Przegląd ustawień

Potw. Dostosuj Przewiń

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Przegląd ustawień

Potw.

Dostosuj

Przewiń

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Przegląd ustawień

Potw.

Dostosuj

Przewiń

Ust. instalatora

System zostanie ponownie uruch.

Potw. Dostosuj

Anuluj

15:10

U5: Adres auto.

Naciśnij na 4s aby kont.

Synchronizacja

Wykryto różnicę danych. Wybierz czynność:

Wyślij dane

Potw.

Dostosuj

Rozpocznij kopiowanie

Czy na pewno rozpocząć operację kopiowania?

Anuluj

Potw. Dostosuj

Dodatkowa cyfra 0 jest dodawana do pierwszej części ustawienia podczas dostępu do kodów w ustawieniach opisu.

Przykład: [1‑01]: “1” da wynik “01”.

3 Przejdź do odpowiedniej drugiej części ustawienia za pomocą

przycisku i .

Wynik: Podświetlona zostanie wartość do zmodyfikowania.

4 Zmodyfikuj wartość za pomocą przycisku i .

8 Konfiguracja

2 Wciśnij na 4 sekundy na interfejsie użytkownika, na którym

ma być uruchomiony szybki kreator. Ten interfejs użytkownika jest teraz głównym interfejsem użytkownika.

INFORMACJE

W czasie trwania szybkiego kreatora na drugim kontrolerze zdalnym wyświetlany będzie komunikat Zajęty i obsługa NIE będzie możliwa.

3 Szybki kreator przeprowadzi użytkownika przez cały proces. 4 Aby właściwa obsługa systemu mogła być możliwa, dane

lokalne na obu interfejsach użytkownika muszą być identyczne. Jeśli tak NIE będzie, na obu interfejsach użytkownika wyświetlany będzie komunikat:

5 Powtórz poprzednie kroki, jeśli konieczna jest modyfikacja

innych ustawień.

6 Naciśnij , aby potwierdzić modyfikację parametru. 7 W menu ustawień instalatora naciśnij , aby potwierdzić

ustawienia.

Wynik: System zostanie uruchomiony ponownie.

8.1.3 Kopiowanie ustawień systemu z pierwszego do drugiego kontrolera zdalnego

Jeśli podłączony jest drugi interfejs użytkownika, instalator musi najpierw wykonać poniższe instrukcje w celu prawidłowej konfiguracji 2 interfejsów użytkownika.

Niniejsza procedura oferuje również możliwość skopiowania ustawienia języka z jednego interfejsu użytkownika do drugiego: np. z EKRUCBL2 do EKRUCBL1.

1 Po włączeniu zasilania po raz pierwszy na obu interfejsach

użytkownika wyświetlany będzie komunikat:

5 Wybierz żądaną czynność:

▪ Wyślij dane: obsługiwany interfejs użytkownika zawiera

właściwe dane, a dane na drugim interfejsie użytkownika zostaną nadpisane.

▪ Odbierz dane: obsługiwany interfejs użytkownika NIE

zawiera właściwych danych, a dane z drugiego interfejsu użytkownika zostaną użyte do nadpisania.

6 Interfejs użytkownika zażąda potwierdzenia, że użytkownik

chce kontynuować.

7 Należy potwierdzić wybór na ekranie, naciskając , po czym

wszystkie dane (języki, harmonogramy itd.) zostaną zsynchronizowane pomiędzy wybranym źródłowym interfejsem użytkownika a drugim.

INFORMACJE

▪ Podczas kopiowania obsługa na obu kontrolerach NIE

będzie możliwa. ▪ Proces kopiowania może potrwać do 90 minut. ▪ Zaleca się zmianę ustawień instalatora lub konfiguracji

jednostki za pomocą głównego interfejsu użytkownika.

W przeciwnym wypadku może upłynąć do 5 minut

zanim zmiany te będą widoczne w strukturze menu.

8 System jest teraz skonfigurowany na obsługę za pomocą 2

interfejsów użytkownika.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

8.1.4 Kopiowanie języka z pierwszego do drugiego kontrolera zdalnego

Patrz "8.1.3 Kopiowanie ustawień systemu z pierwszego do

drugiego kontrolera zdalnego"na stronie39.

Przewodnik odniesienia dla instalatora

8 Konfiguracja

Język

Wybierz żądany język

Potw. Dostosuj

1 2013

Sty

Potw. Dostosuj Przewiń

Data

Jaki dziś jest dzień?

00 : 00

Która jest godzina?

Godzina

Potw.

Dostosuj

Przewiń

A.2 1

Przewiń

Wybierz

Układ systemu

Standardowy

Opcje Wydajności Potwierdź układ

Potwierdź układ

Potwierdź układ systemu. System zostanie ponownie uruch. i będzie gotowy do pierwszego uruchomienia.

Anuluj

Potw.

Dostosuj

8.1.5 Szybki kreator: Ustawianie układu systemu po pierwszym WŁĄCZENIU zasilania

Po pierwszym WŁĄCZENIU systemu użytkownik zostanie przeprowadzony przez proces wprowadzania ustawień początkowych:

▪ język, ▪ data, ▪ godzina, ▪ układ systemu. Po potwierdzeniu układu systemu można przejść do instalacji i

rozruchu systemu.

1 Przy WŁĄCZENIU zasilania szybki kreator będzie uruchamiany

tak długo, jak długo układ systemu NIE ZOSTANIE potwierdzony poprzez ustawienie języka.

2 Ustaw bieżąca datę i godzinę.

W przypadku zmiany ustawień instalatora system poprosi o potwierdzenie. Po potwierdzeniu ekran na krótko zostanie WYŁĄCZONY, a przez kilka sekund wyświetlany będzie komunikat “zajętości”.

8.2 Konfiguracja podstawowa

8.2.1 Szybki kreator: Język / godzina i data

Nr Kod Opis

[A.1] Nd. Język [1] Nd. Godzina i data

8.2.2 Szybki kreator: Standardowy

Konfiguracja grzałki BUH

W interfejsie użytkownika należy ustawić typ grzałki BUH.

# Kod Opis

[A.2.1.5] [5-0D] Typ grzałki BUH:

▪ 4 (3PN,(1/2)): 6kW 3N~400V

Ustawienia ogrzewania pomieszczenia

System może ogrzewać pomieszczenie. Zależnie od typu zastosowania należy odpowiednio wprowadzić ustawienia ogrzewania pomieszczenia.

3 Wprowadź ustawienia układu systemu: Standardowy, Opcje,

Wydajności. Szczegółowe informacje zawiera "8.2Konfiguracja

podstawowa"na stronie40.

4 Po dokonaniu konfiguracji, wybierz Potwierdź układ i naciśnij

# Kod Opis

[A.2.1.7] [C-07] Met. Ster.:

▪ 0 (Sterow. T zasil)(domyślnie):

Decyzja odnośnie pracy jednostki zależy od temperatury zasilania i nie jest zależna od rzeczywistej temperatury pomieszczenia i/lub zapotrzebowanie na ogrzewanie pomieszczenia.

▪ 1 (Ster.z.term.pok): Decyzja odnoście

pracy jednostki zależy od termostatu zewnętrznego lub urządzenia równoważnego (np. konwektora pompy ciepła).

▪ 2 (Ster.Term.pok.): Pracą jednostki

steruje temperatura otoczenia interfejsu użytkownika.

5 Interfejs użytkownika zostanie ponownie zainicjowany i będzie

można kontynuować instalację poprzez wprowadzenie innych ustawień oraz dokonać rozruchu systemu.

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Konfiguracja

# Kod Opis

[A.2.1.B] Nd. Tylko w przypadku 2interfejsów

użytkownika (1 zainstalowany w pomieszczeniu, 1 zainstalowany w jednostce wewnętrznej):

▪ a: Przy jednostce ▪ b: W pomieszczeniu jako termostat w

pomieszczeniu

# Kod Opis

[A.2.1.8] [7-02] System może dostarczyć zasilanie do 2

stref temperatury wody. Podczas konfigurowania należy ustawić liczbę stref.

Ilość stref Tzasil.: ▪ 0 (1 strefa Tzasil)(domyślnie): Tylko 1

strefa temperatury zasilania. Ta strefa nazywana jest strefą temperatury zasilania głównego.

Lok. kontrolera: ▪ 0 (Przy jednostce): drugi interfejs

użytkownika jest automatycznie ustawiany na W pomieszczeniu i jeśli wybrane jest sterowanie RT, działa jak termostat w pomieszczeniu.

▪ 1 (W pomieszczeniu)(domyślnie):

drugi interfejs użytkownika jest automatycznie ustawiany na Przy jednostce i jeśli wybrane jest sterowanie RT, działa jak termostat w pomieszczeniu.

▪ a: Strefa temperatury zasilania

głównego

ciąg dalszy >>

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

8 Konfiguracja

b c

# Kod Opis

[A.2.1.8] [7-02] << ciąg dalszy

▪ 1 (2 strefy Tzasil): 2 strefy temperatury

zasilania. Strefa o najniższej temperaturze zasilania (podczas ogrzewania) nazywana jest strefą temperatury zasilania głównego. Strefa o najwyższej temperaturze zasilania (podczas ogrzewania) nazywana jest strefą temperatury zasilania dodatkowego. W praktyce strefa temperatury zasilania głównego zawiera emitery ciepła o wyższym obciążeniu oraz zainstalowana jest stacja mieszająca, pozwalająca uzyskać żądaną temperaturę zasilania.

# Kod Opis

[A.2.1.9] [F-0D] Gdy sterowanie ogrzewaniem

pomieszczenia jest WYŁĄCZONE w interfejsie użytkownika, pompa jest przez cały czas WYŁĄCZONA. Gdy sterowanie ogrzewaniem pomieszczenia jest Włączone, można wybrać żądany tryb pracy pompy (dostępne tylko podczas ogrzewania pomieszczenia)

Tryb pracy pompy: ▪ 0 (Ciągły): Ciągłe działanie pompy,

niezależenie stanu WŁĄCZENIA lub WYŁĄCZENIA termostatu. Uwaga: ciągła praca pompy wymaga większej ilości energii niż praca próbna pompy lub na żądanie.

▪ a: Sterowanie ogrzewaniem

pomieszczenia (interfejs

użytkownika) ▪ b: WYŁĄCZONE ▪ c: Włączone ▪ d: Działanie pompy

ciąg dalszy >>

▪ a: Strefa temperatury zasilania

dodatkowego

▪ B: Strefa temperatury zasilania

głównego

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Konfiguracja

a b

g b

b c

# Kod Opis

[A.2.1.9] [F-0D] << ciąg dalszy

▪ 1 (Próbkowanie)(domyślnie): Pompa

jest WŁĄCZONA w przypadku wystąpienia żądania na ogrzewanie i temperatura wody zasilania NIE osiągnęła jeszcze żądanej temperatury. W przypadku wystąpienia warunku termicznego WYŁĄCZENIA pompa uruchamiana jest co 5 minut w celu sprawdzenia temperatury wody i zażądania ogrzewania, jeśli jest to konieczne. Uwaga: Próbkowanie NIE jest dostępne w przypadku sterowania zewnętrznym termostatem w pomieszczeniu lub sterowania termostatem w pomieszczeniu.

▪ a: Sterowanie ogrzewaniem

pomieszczenia (interfejs

użytkownika) ▪ b: WYŁĄCZONE ▪ c: Włączone ▪ d: Temperatura zasilania ▪ e: Rzeczywista ▪ f: Żądana ▪ g: Działanie pompy

# Kod Opis

[A.2.1.9] [F-0D] << ciąg dalszy

▪ 2 (Żądanie): Praca pompy na żądanie.

Przykład: Użycie termostatu w pomieszczeniu tworzy stan WŁĄCZENIA/WYŁĄCZENIA termostatu. Jeśli nie ma takiego zapotrzebowania, pompa jest WYŁĄCZANA. Uwaga: Żądanie NIE jest dostępne w przypadku sterowania temperaturą zasilania.

ciąg dalszy >>

Temperatura zamarzania czynnika pośredniczącego

W zależności od typu i stężenia płynu zapobiegającego zamarzaniu w układzie czynnika pośredniczącego, temperatura zamarzania będzie różna. Następujące parametry ustawiają temperaturę limitu ochrony przed zamarznięciem jednostki. Aby pozwolić na tolerancję pomiaru temperatury, stężenie czynnika pośredniczącego MUSI pozwolić na wytrzymanie temperatury niższej niż zdefiniowana w ustawieniu.

Zasada ogólna: temperatura limitu ochrony przed zamarznięciem jednostki MUSI wynosić o 10°C mniej niż minimalna możliwa temperatura czynnika pośredniczącego na wlocie dla jednostki.

Przykład: Gdy minimalna możliwa temperatura czynnika pośredniczącego na wlocie w niektórych zastosowaniach wynosi 0°C, temperatura limitu ochrony przed zamarznięciem jednostki MUSI być ustawiona na –10°C lub mniej. W wyniku tego mieszanina czynnika pośredniczącego NIE będzie mogła zamarznąć powyżej tej temperatury. Aby zapobiec zamarznięciu jednostki należy uważnie sprawdzić typ i stężenie czynnika pośredniczącego.

# Kod Opis

[A.6.9] [A‑04] temp. zamar. czyn. poś.

▪ 0: 0°C ▪ 1: –2°C ▪ 2: –4°C ▪ 3: –6°C ▪ 4: –8°C ▪ 5: –10°C ▪ 6: –12°C ▪ 7 (domyślne): –14°C

UWAGA

▪ błąd “U4” zostanie wyświetlony na interfejsie

użytkownika,

▪ moduł pompy ciepłą zostanie podłączony do zasilania o

korzystnej stawce kWh, gdzie dostarczanie zasilania jest przerywane i aktywowane jest zasilanie z korzystną stawką kWh.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

▪ a: Sterowanie ogrzewaniem

pomieszczenia (interfejs

użytkownika) ▪ b: WYŁĄCZONE ▪ c: Włączone ▪ d: Zapotrzebowanie na ogrzewanie

(przez Zewn. Term. Pok. lub Term.

Pok.) ▪ e: Działanie pompy

Zwiększenie wydajności

W przypadku systemów, w których wymagana jest wyższa wydajność, częstotliwość pracy sprężarki można zwiększyć. Należy pamiętać, że wyższa wydajność oznacza wyższy poziom hałasu.

Nr Kod Opis

Nd. [A‑03] Częstotliwość pracy sprężarki

▪ 0 (domyślnie): normalna ▪ 1: zwiększenie

8.2.3 Szybki kreator: Opcje

Ustawienia ciepłej wody użytkowej

Należy wprowadzić następujące ustawienia.

Przewodnik odniesienia dla instalatora

8 Konfiguracja

c f

d f

e g

# Kod Opis

Nd. [E-05] Praca CWU:

▪ 0 (Nie): Nd. ▪ 1 (Tak): Zainstalowane. NIE zmieniaj

tego ustawienia.

[A.2.2.A] [D-02] Jednostka wewnętrzna oferuje

możliwość podłączenia nienależącej do wyposażenia pompy ciepłej wody użytkowej (typu WŁĄCZ/WYŁĄCZ). Zależnie od instalacji i konfiguracji interfejsu użytkownika, funkcjonalność ta jest rozróżniana.

Pompa CWU: ▪ 0 (Nie)(domyślnie): NIE

zainstalowano.

▪ 1 (Dod. powrót): Zainstalowana dla

uzyskania ciepłej wody od razu po odkręceniu kranu. Użytkownik końcowy ustawia czas pracy (harmonogram tygodniowy) działania pompy ciepłej wody użytkowej. Sterowanie tą pompą jest możliwe poprzez jednostkę wewnętrzną.

▪ 2 (Bocznik dezynf.): Zainstalowana dla

dezynfekcji. Uruchamiana jest, gdy pracuje funkcja dezynfekcji zbiornika ciepłej wody użytkowej. Wprowadzanie dalszych ustawień nie jest konieczne.

Patrz również poniższe ilustracje.

Pompa ciepłej wody użytkowej zainstalowania dla…

Natychmiastowe uzyskanie

Dezynfekcja

ciepłej wody

a Jednostka wewnętrzna b Zbiornik c Pompa ciepłej wody użytkowej (nie należy do

wyposażenia)

d Grzałka (nie należy do wyposażenia) e Zawór zwrotny (nie należy do wyposażenia)

f Prysznic (nie należy do wyposażenia)

g Zimna woda

Termostaty i czujniki zewnętrzne

UWAGA

Patrz "5Wskazówki dotyczące stosowania"na stronie9.

# Kod Opis

[A.2.2.4] [C-05] Typ kontaktu gł.

W przypadku sterowania zewnętrznym termostatem w pomieszczeniu należy ustawić typ styku opcjonalnego termostatu w połączeniu lub konwektora pompy ciepła dla strefy temperatury zasilania głównego. Patrz "5Wskazówki

dotyczące stosowania"na stronie9.

▪ 1 (Term. WŁ./WYŁ.): Podłączony

zewnętrzny termostat w pomieszczeniu lub konwektor pompy ciepła wysyła żądanie ogrzewania do jednostki wewnętrznej (X2M/1). Wybierz tę wartość w przypadku podłączenia do konwektora pompy ciepła (FWXV).

▪ 2 (Żąda.Ogrz/Chło.) (domyślnie):

Podłączony zewnętrzny termostat w pomieszczeniu wysyła żądanie ogrzewania i jest podłączony do wejścia cyfrowego (zachowanego dla strefy temperatury zasilania głównego) w jednostce wewnętrznej (tylko X2M/1). Wybierz tę wartość w przypadku podłączenia przewodowego (EKRTWA) lub bezprzewodowego (EKRTR1) termostatu w pomieszczeniu.

[A.2.2.5] [C-06] Typ kont. dod.

W przypadku sterowania zewnętrznym termostatem w pomieszczeniu z 2 strefami temperatury zasilania należy ustawić typ opcjonalnego termostatu w pomieszczeniu dla strefy temperatury zasilania dodatkowego. Patrz

"5Wskazówki dotyczące stosowania"na stronie9.

▪ 1 (Term. WŁ./WYŁ.): Patrz Typ

kontaktu gł.. Podłączone w jednostce wewnętrznej (X2M/1a).

▪ 2 (Żąda.Ogrz/Chło.)(domyślnie): Patrz

Typ kontaktu gł.. Podłączone w jednostce wewnętrznej (X2M/1a).

[A.2.2.B] [C-08] Zewn. czujnik

Gdy podłączony jest opcjonalny zewnętrzny czujnik otoczenia, należy ustawić jego typ. Patrz "5Wskazówki

dotyczące stosowania"na stronie9.

▪ 0 (Nie)(domyślnie): NIE

zainstalowano. Termistor w interfejsie użytkownika i w module pompy ciepła używany jest do dokonywania pomiarów.

▪ 2 (Czujnik pom.): Zainstalowano.

Czujnik temperatury w interfejsie użytkownika NIE jest już używany. Uwaga: Ta wartość ma znaczenie tylko w przypadku sterowania przy pomocy termostatu w pomieszczeniu.

Przewodnik odniesienia dla instalatora

Płyta cyfrowego wejścia/wyjścia

Modyfikacje tych ustawień są konieczne tylko w przypadku zainstalowania opcjonalnej płyty cyfrowego wejścia/wyjścia. Płyta cyfrowego wejścia/wyjścia posiada wiele funkcji, które należy skonfigurować. Patrz "5 Wskazówki dotyczące stosowania" na

stronie9.

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

8 Konfiguracja

# Kod Opis

[A.2.2.6.1] [C-02] Zewn.źr.grz.zapas.

Wskazuje, że ogrzewanie pomieszczenia jest również wykonywane za pomocą innego źródła ciepła niż system.

▪ 0 (Nie)(domyślnie): NIE

zainstalowano.

▪ 1 (Biwalent.): Zainstalowane.

Dodatkowy bojler (gazowy lub olejowy) będzie działał, gdy temperatura otoczenia na zewnątrz będzie niska. Podczas pracy biwalentnej pompa ciepła jest WYŁĄCZONA. Tę wartość należy ustawić w przypadku używania dodatkowego bojlera. Patrz

"5 Wskazówki dotyczące stosowania"na stronie9.

[A.2.2.6.3] [C-09] Wyj. alarmu

Określa logikę wyjścia alarmu w płycie cyfrowego wejścia/wyjścia w przypadku awarii.

▪ 0 (Norm. Otw. NO): Wyjście alarmowe

będzie zasilane po wystąpieniu alarmu. Ustawiając tę wartość dokonuje się rozróżnienia pomiędzy wykryciem alarmu a wykryciem awarii zasilania.

▪ 1 (Norm. Zamk. NZ): Wyjście

alarmowe NIE będzie zasilane po wystąpieniu alarmu.

Zobacz również poniższą tabelę (Logika wyjścia alarmowego).

Logika wyjścia alarmowego

[C-09] Alarm Brak alarmu Brak zasilania

jednostki

0 (domyślnie) Wyjście zwarte Wyjście otwarte Wyjście otwarte 1 Wyjście otwarte Wyjście zwarte

Płytka drukowana żądania

Płytka drukowana żądania umożliwia kontrolę zużycia energii za pomocą wejść cyfrowych. Patrz "5 Wskazówki dotyczące

stosowania"na stronie9.

# Kod Opis

[A.2.2.7] [D-04] Płyta żądania

Określa, że zainstalowana jest opcjonalna płytka drukowana żądania.

▪ 0 (Nie)(domyślnie) ▪ 1 (Kont. zuż. ene.)

Pomiar energii

Gdy pomiar energii wykonywane jest za pośrednictwem zewnętrznych mierników energii, należy skonfigurować ustawienia w sposób opisany poniżej. Należy wybrać wyjście częstotliwości impulsu dla każdego miernika, zgodnie ze specyfikacją miernika energii. Można podłączyć (maksymalnie 2) mierniki energii o różnych częstotliwościach impulsów. Gdy używany jest 1 miernik energii lub nie jest używany żaden, wybierz Nie w celu wskazania, że odpowiednie wejście impulsu NIE jest używane.

# Kod Opis

[A.2.2.8] [D‑08] Opcjonalny zewnętrzny miernik kWh1:

▪ 0 (Nie): NIE zainstalowano ▪ 1: Zainstalowano (0,1impuls/kWh) ▪ 2: Zainstalowano (1impuls/kWh) ▪ 3: Zainstalowano (10impuls/kWh) ▪ 4: Zainstalowano (100impuls/kWh) ▪ 5: Zainstalowano (1000impuls/kWh)

[A.2.2.9] [D‑09] Opcjonalny zewnętrzny miernik kWh2:

8.2.4 Szybki kreator: Wydajność (pomiar energii)

Aby funkcja pomiaru energii i/lub kontroli zużycia energii działała prawidłowo, należy ustawić wydajność wszystkich grzejników elektrycznych. Podczas pomiaru wartości rezystancji każdego grzejnika można ustawić dokładną wydajność grzejnika, dzięki czemu dane o zużyciu energii będą dokładniejsze.

# Kod Opis

[A.2.3.2] [6-03] BUH: krok 1: Wydajność pierwszego

kroku grzałki BUH przy napięciu nominalnym. Wartość nominalna to 3kW. Domyślnie: 3kW.

Zakres: 0~10kW (w krokach 0,2kW)

[A.2.3.3] [6-04] BUH: krok 2: Różnica wydajności

pomiędzy drugim a pierwszym krokiem grzałki BUH. Domyślnie: 3kW.

Zakres: 0~10kW (w krokach 0,2kW)

8.2.5 Sterowanie ogrzewaniem pomieszczenia

W niniejszym rozdziale opisano podstawowe wymagane ustawienia pozwalające skonfigurować ogrzewanie pomieszczenia w systemie. Ustawienia instalatora zależne od pogody umożliwiają zdefiniowanie parametrów pracy w trybie zależnym od pogody. Aktywacja pracy w trybie zależnym od pogody powoduje, że temperatura wody określana jest automatycznie w zależności od temperatury zewnętrznej. w przypadku niskich temperatur zewnętrznych temperatura wody będzie wyższa i odwrotnie. Podczas pracy w trybie zależnym od pogody użytkownik ma możliwość zwiększenia lub zmniejszenia docelowej temperatury wody o maksymalnie 5°C.

Aby uzyskać więcej informacji na temat tej funkcji, patrz przewodnik odniesienia dla użytkownika i/lub instrukcja obsługi.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

8 Konfiguracja

[1-03]

[1-02]

[1-00] [1-01]

Temperatura zasilania: Strefa główna

# Kod Opis

[A.3.1.1.1] Nd. Nast Tzasil.:

▪ Bezwzględne: Żądana temperatura

zasilania: ▪ NIE jest zależna od pogody (czyli

NIE zależy od temperatury otoczenia na zewnątrz)

▪ stała w czasie (czyli BEZ

harmonogramu)

▪ Zal. od pogody(domyślnie): Żądana

temperatura zasilania: ▪ jest zależna od pogody (czyli

zależy od temperatury otoczenia na zewnątrz)

▪ stała w czasie (czyli BEZ

harmonogramu)

# Kod Opis

[A.3.1.1.1] Nd. << ciąg dalszy

▪ Bezwz. + harm.: Żądana temperatura

zasilania: ▪ NIE jest zależna od pogody (czyli

NIE zależy od temperatury otoczenia na zewnątrz)

▪ zgodnie z harmonogramem.

Zaplanowane czynności składają się z żądanych czynności przesunięcia, w postaci nastaw lub wartości niestandardowych.

Uwaga: Tę wartość można ustawić tylko w przypadku sterowania temperaturą zasilania.

▪ Reg.Pog + harm.: Żądana

temperatura zasilania: ▪ jest zależna od pogody (czyli

zależy od temperatury otoczenia na zewnątrz)

▪ zgodnie z harmonogramem.

Czynności harmonogramu składają się z żądanych temperatur zasilania, w postaci nastaw lub wartości niestandardowych

Uwaga: Tę wartość można ustawić tylko w przypadku sterowania temperaturą zasilania.

ciąg dalszy >>

# Kod Opis

[7.7.1.1] [1-00]

Ustaw ogrz. zależne od pogody: [1-01] [1-02] [1-03]

▪ Tt: Docelowa temperatura zasilania

(główna)

▪ Ta: Temperatura zewnętrzna

ciąg dalszy >>

# Kod Opis

[7.7.1.1] [1-00]

[1-01] [1-02] [1-03]

<< ciąg dalszy

▪ [1-00]: Niska temperatura otoczenia

na zewnątrz. –40°C~+5°C (domyślnie: –20°C)

▪ [1-01]: Wysoka temperatura

otoczenia na zewnątrz. 10°C~25°C (domyślnie: 15°C)

▪ [1-02]: Żądana temperatura

zasilania, kiedy temperatura zewnętrzna jest równa lub spada poniżej wartości niskiej temperatury otoczenia. Zakres: [9‑01]°C~[9‑00]°C (domyślnie: 60°C). Uwaga: Ta wartość powinna być wyższa niż [1-03], ponieważ dla niskich temperatur na zewnątrz wymagana jest cieplejsza woda.

▪ [1-03]: Żądana temperatura

zasilania, kiedy temperatura zewnętrzna jest równa lub wzrasta powyżej wartości wysokiej temperatury otoczenia. Zakres: [9‑01]°C~min(45, [9‑00])°C (domyślnie: 25°C). Uwaga: Ta wartość powinna być niższa niż [1-02], ponieważ dla wysokich temperatur na zewnątrz wymagana jest chłodniejsza woda.

Temperatura zasilania: Strefa dodatkowa

Ma zastosowanie tylko w przypadku 2 stref temperatury zasilania.

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Konfiguracja

[0-00]

[0-01]

[0-03] [0-02]

°C

55 65

Δt

# Kod Opis

[A.3.1.2.1] Nd. Nast Tzasil.:

▪ Bezwzględne: Żądana temperatura

zasilania: ▪ NIE jest zależna od pogody (czyli

NIE zależy od temperatury otoczenia na zewnątrz)

▪ stała w czasie (czyli BEZ

harmonogramu)

▪ Zal. od pogody(domyślnie): Żądana

temperatura zasilania: ▪ jest zależna od pogody (czyli

zależy od temperatury otoczenia na zewnątrz)

▪ stała w czasie (czyli BEZ

harmonogramu)

# Kod Opis

[A.3.1.2.1] Nd. << ciąg dalszy

▪ Bezwz. + harm.: Żądana temperatura

zasilania: ▪ NIE jest zależna od pogody (czyli

NIE zależy od temperatury otoczenia na zewnątrz)

▪ zgodnie z harmonogramem.

Czynności harmonogramu to Włącz lub WYŁĄCZ.

Uwaga: Tę wartość można ustawić tylko w przypadku sterowania temperaturą zasilania.

▪ Reg.Pog + harm.: Żądana

temperatura zasilania: ▪ jest zależna od pogody (czyli

zależy od temperatury otoczenia na zewnątrz)

▪ zgodnie z harmonogramem.

Czynności harmonogramu to Włącz lub WYŁĄCZ.

Uwaga: Tę wartość można ustawić tylko w przypadku sterowania temperaturą zasilania.

# Kod Opis

[7.7.2.1] [0-00]

Ustaw ogrz. zależne od pogody: [0-01] [0-02] [0-03]

ciąg dalszy >>

# Kod Opis

[7.7.2.1] [0-00]

[0-01] [0-02] [0-03]

<< ciąg dalszy ▪ [0-03]: Niska temperatura otoczenia

na zewnątrz. –40°C~+5°C (domyślnie: –20°C)

▪ [0-02]: Wysoka temperatura

otoczenia na zewnątrz. 10°C~25°C (domyślnie: 15°C)

▪ [0-01]: Żądana temperatura

zasilania, kiedy temperatura zewnętrzna jest równa lub spada poniżej wartości niskiej temperatury otoczenia. Zakres: [9‑05]°C~[9‑06]°C (domyślnie: 60°C). Uwaga: Ta wartość powinna być wyższa niż [0-00], ponieważ dla niskich temperatur na zewnątrz wymagana jest cieplejsza woda.

▪ [0-00]: Żądana temperatura

zasilania, kiedy temperatura zewnętrzna jest równa lub wzrasta powyżej wartości wysokiej temperatury otoczenia. Zakres: [9‑05]°C~min(45, [9‑06])°C (domyślnie: 25°C). Uwaga: Ta wartość powinna być niższa niż [0-01], ponieważ dla wysokich temperatur na zewnątrz wymagana jest chłodniejsza woda.

Temperatura wody na wylocie: Delta T źródła

Różnica temperatur pomiędzy wodą na wlocie i wylocie. Jednostka została zaprojektowana jako wspomagająca pracę pętli podłogowych. Zalecana temperatura zasilania (ustawiana w interfejsie użytkownika) dla pętli podłogowych wynosi 35°C. W takich przypadkach jednostka będzie sterowana z uwzględnieniem różnicy temperatur wynoszącej 5°C, co oznacza, że woda na wlocie jednostki ma temperaturę około 30°C. Zależnie od instalacji (grzejniki, konwektor pompy ciepła, pętle podłogowe) bądź sytuacji może istnieć możliwość zmiany różnicy pomiędzy temperaturą na wlocie i wylocie. Należy zwrócić uwagę, że pompa będzie regulowała przepływ, aby zachować Δt.

# Kod Opis

[A.3.1.3.1] [9-09] Ogrzewanie: wymagana różnica

temperatur pomiędzy wodą na wlocie i na wylocie. Zakres: 3°C~10°C (w krokach 1°C; wartość domyślna: 8°C).

Informacje dotyczące instalacji wymagających wyższej temperatury wody (np. grzejniki)

Dla nastawy temperatury zasilania >55°C

Gdy nastawa temperatury zasilania ustawiona jest na >55°C, Δt nie jest już stałą określaną w miejscu instalacji [9‑09] (domyślnie 8°C), ale wartością liniową w funkcji nastawy.

▪ Tt: Docelowa temperatura zasilania

(dodatkowa)

▪ Ta: Temperatura zewnętrzna

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

ciąg dalszy >>

Δt Różnica temperatur

Przewodnik odniesienia dla instalatora

8 Konfiguracja

≤65

≤60

a c

+[8-06]

−[8-06]

TtDocelowa temperatura zasilania (główna)

Dla nastawy temperatury zasilania >60°C

Do nastawy temperatury zasilania wynoszącej 60°C pompa ciepła jest w stanie osiągnąć tę temperaturę. W przypadku nastaw temperatury zasilania >60°C w osiągnięciu żądanej temperatury pomoże grzałka BUH. Wspomaganie przez grzałkę BUH jest możliwe TYLKO, gdy temperatura otoczenia jest niższa od temperatury równowagi.

a Woda z emiterów ciepła b Skraplacz c Woda na wylocie ze skraplacza d Grzałka BUH e Woda na wylocie

f Przepływ wody 1 Przez pompę ciepła 2 Przez grzałkę BUH 3 Różnica temperatur

TtDocelowa temperatura zasilania (główna)

W celu zminimalizowania zużycia energii pompa ciepła ZAWSZE próbuje osiągnąć maksymalną możliwą temperaturę zasilania 60°C. Pozostała część wykonywana jest przez grzałkę BUH.

Temperatura zasilania: Modulacja

Dotyczy wyłącznie sterowania termostatem w pomieszczeniu. W przypadku korzystania z funkcji termostatu w połączeniu klient musi ustawić żądaną temperaturę w pomieszczeniu. Jednostka będzie dostarczać ciepłą wodę do emiterów ciepła w ogrzewanym pomieszczeniu. Ponadto, należy skonfigurować również żądaną temperaturę zasilania: w przypadku włączenia modulacji żądana temperatura zasilania będzie automatycznie obliczana przez jednostkę (w oparciu o temperatury nastaw, jeśli wybrano pracę zależną od pogody, modulacja będzie dokonywana w oparciu o żądane temperatury zależne od pogody); w przypadku wyłączenia modulacji można ustawić żądaną temperaturę zasilania w interfejsie użytkownika. Co więcej, w przypadku włączenia modulacji żądana temperatura zasilania jest obniżana lub podwyższana zależnie od żądanej temperatury w pomieszczeniu i różnicy pomiędzy rzeczywistą i żądaną temperaturą w pomieszczeniu. W wyniku tego uzyskuje się:

▪ stabilne temperatury w pomieszczeniu, dokładnie odpowiadające

żądanej temperaturze (wyższy poziom komfortu)

▪ mniej cykli WŁĄCZENIA/WYŁĄCZENIA (niższy poziom szumów,

wyższy komfort i wyższa efektywność)

▪ możliwie najniższe temperatury wody, odpowiadające

temperaturze żądanej (wyższa efektywność)

Przewodnik odniesienia dla instalatora

# Kod Opis

[A.3.1.1.5] [8-05] Modulowana Temp. zasil.:

▪ 0 (Nie)(domyślnie): wyłączone.

Uwaga: W interfejsie użytkownika należy ustawić żądaną temperaturę zasilania.

▪ 1 (Tak): włączone. Temperatura

zasilania obliczana jest na podstawie różnicy pomiędzy żądaną i rzeczywistą temperaturą pomieszczenia. Pozwala to na lepsze dopasowanie wydajności pompy ciepła do faktycznie wymaganej wydajności, dzięki czemu zmniejsza się liczba cykli uruchomienia/zatrzymania pompy ciepła, a praca jest bardziej ekonomiczna. Uwaga: W interfejsie użytkownika można jedynie odczytać żądaną temperaturę zasilania

Nd. [8-06] Maksymalna modulacja temperatury

zasilania: 0°C~10°C (domyślnie: 3°C) Wymaga włączenia modulacji. Jest to wartość, o jaką zwiększona lub

obniżona zostanie żądana temperatura zasilania.

INFORMACJE

Gdy modulacja temperatury wody na wylocie jest włączona, krzywa zależna od pogody musi być ustawiona na wyższą wartość niż [8-06] plus minimalna nastawa temperatury wody na wylocie wymagana do osiągnięcia stabilnego warunku dotyczącego komfortowej nastawy dla pomieszczenia. Aby zwiększyć skuteczność, modulacja może obniżyć nastawę wody na wylocie. Ustawiając krzywą zależną od pogody na wyższą wartość, nie może ona spaść poniżej nastawy minimalnej. Patrz poniższa ilustracja.

a Krzywa zależna od pogody b Minimalna nastawa temperatury wody na wylocie

wymagana do osiągnięcia stabilnego warunku dotyczącego komfortowej nastawy dla pomieszczenia.

Temperatura zasilania: Typ emitera

Dotyczy wyłącznie sterowania termostatem w pomieszczeniu. W zależności od objętości wody w systemie i typów emiterów ciepła ogrzewanie pomieszczenia może potrwać dłużej. To ustawienie może kompensować wolny lub szybki system ogrzewania podczas cyklu ogrzewania.

Uwaga: Ustawienie typu emitera będzie miało wpływ na maksymalną modulację żądanej temperatury zasilania i możliwość użycia automatycznego przełączania ogrzewania w oparciu o temperaturę otoczenia wewnątrz.

Dlatego bardzo ważne jest prawidłowe wprowadzenie tego ustawienia.

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

8 Konfiguracja

# Kod Opis

[A.3.1.1.7] [9-0B] Typ emitera:

Czas reakcji systemu: ▪ 0 (Szybki)(domyślnie)

Przykład: Mała objętość wody i klimakonwektory.

▪ 1 (Wolny)

Przykład: Duża objętość wody, pętle ogrzewania podłogowego.

8.2.6 Sterowanie ciepłą wodą użytkową

Dotyczy wyłącznie przypadków, w których zainstalowany jest opcjonalny zbiornik ciepłej wody użytkowej.

Konfigurowanie żądanej temperatury zbiornika

Ciepłą wodę użytkową można przygotować na 3 różne sposoby. Różnią się one od siebie sposobem ustawiania żądanej temperatury zbiornika oraz sposobem, w jaki jednostka na nią reaguje.

# Kod Opis

[A.4.1] [6-0D] Ciepła woda użytkowa Tryb nastawy:

▪ 0 (Tylko dogrzew)(domyślnie):

Dozwolone jest tylko dogrzewanie.

▪ 1 (Dogrzew + har.): Zbiornik ciepłej

wody użytkowej jest ogrzewany zgodnie z harmonogramem, pomiędzy zaplanowanymi cyklami ogrzewania dozwolone jest dogrzewanie.

▪ 2 (Tylko harmon.) Zbiornik ciepłej

wody użytkowej może być ogrzewany TYLKO zgodnie z harmonogramem.

Szczegółowe informacje zawiera sekcja "8.3.2 Sterowanie ciepłą

wodą użytkową: zaawansowane"na stronie52.

INFORMACJE

Istnieje ryzyko zbyt małej wydajności grzewczej/problemów

z komfortem (w przypadku częstego korzystania z ciepłej

wody użytkowej wystąpią częste i długie przerwy w

ogrzewaniu) w przypadku wybrania ustawienia [6‑0D]=0

([A.4.1] Ciepła woda użytkowa Tryb nastawy=Tylko

dogrzew).

Maksymalna nastawa temperatury CWU

Maksymalna temperatura, którą mogą wybrać użytkownicy dla ciepłej wody użytkowej. Tego ustawienia można użyć do ograniczenia temperatur w kranach z ciepłą wodą.

INFORMACJE

Podczas dezynfekcji zbiornika ciepłej wody użytkowej,

temperatura CWU może przekroczyć tę maksymalną

temperaturę.

INFORMACJE

Maksymalną temperaturę ciepłej wody należy ograniczyć

zgodnie z obowiązującymi przepisami.

# Kod Opis

[A.4.5] [6-0E] Nastawa maksymalna

Maksymalna temperatura, którą mogą wybrać użytkownicy dla ciepłej wody użytkowej. Tego ustawienia można użyć do ograniczenia temperatury w kranach z ciepłą wodą.

Zakres: 40°C~60°C (domyślnie: 60°C) Maksymalna temperatura NIE MA

zastosowania podczas dezynfekcji. Patrz opis funkcji dezynfekcji.

8.2.7 Numer kontaktowy/pomocy

# Kod Opis

[6.3.2] Nd. Liczba użytkowników, do których można

zadzwonić w przypadku problemów.

8.3 Zaawansowana konfiguracja/ optymalizowanie

8.3.1 Tryb ogrzewania pomieszczenia: zaawansowany

Nastawy temperatury zasilania

Można zdefiniować następujące nastawy temperatury zasilania: ▪ ekonomiczne (oznacza żądaną temperaturę zasilania,

zmniejszając zużycie energii)

▪ komfortowe (oznacza żądaną temperaturę zasilania, zwiększając

zużycie energii).

Wartości nastaw ułatwiają użycie tej samej wartości w harmonogramie lub dostosowanie żądanej temperatury zasilania stosownie do temperatury w pomieszczeniu (patrz modulacja). Aby zmienić później wartość, wystarczy to zrobić tylko w jednymi miejscu. W zależności od tego, czy żądana temperatura zasilania jest zależna od pogody, czy nie, powinna być ustawiona bezwzględna żądana temperatura zasilania bądź żądane wartości przesunięcia.

UWAGA

Nastawy temperatury zasilania mają zastosowanie TYLKO do strefy głównej, ponieważ harmonogram dla stref dodatkowych składa się jedynie z czynności Włącz/ Wyłącz.

UWAGA

Wybierz nastawę temperatury zasilania, stosownie do projektu i wybranych emiterów ciepła w celu zapewnienia równowagi pomiędzy żądaną temperaturą pomieszczenia i zasilania.

# Kod Opis

Nastawa temperatury zasilania dla strefy temperatury zasilania głównego, gdy NIE JEST ona zależna od pogody

[7.4.2.1] [8-09] Komfort (ogrzewanie)

[9‑01]°C~[9‑00]°C (domyślnie: 55°C)

[7.4.2.2] [8-0A] Eko (ogrzewanie)

[9‑01]°C~[9‑00]°C (domyślnie: 45°C)

Nastawa temperatury zasilania (wartość przesunięcia) dla strefy temperatury zasilania głównego, gdy jest ona zależna od pogody

[7.4.2.5] Nd. Komfort (ogrzewanie)

–10°C~+10°C (domyślnie: 0°C)

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

8 Konfiguracja

0°C

a b

# Kod Opis

[7.4.2.6] Nd. Eko (ogrzewanie)

–10°C~+10°C (domyślnie: –2°C)

Zakresy temperatur (temperatury zasilania)

Konfiguracja tego ustawienia ma zapobiec wybraniu nieprawidłowej (tj. zbyt wysokiej) temperatury zasilania. Z tego względu możliwa jest konfiguracja żądanego zakresu temperatury ogrzewania.

UWAGA

W przypadku instalacji ogrzewania podłogowego ważne jest ograniczenie temperatury ogrzewanej wody na wylocie odpowiednio do specyfikacji instalacji ogrzewania podłogowego.

UWAGA

▪ Podczas zmiany zakresów temperatury zasilania

wszystkie żądane temperatury zasilania również zostaną zmienione w celu zagwarantowania, że znajdują się w danym zakresie.

▪ Zawsze należy zachować równowagę pomiędzy

żądaną temperaturą zasilania a żądaną temperaturą pomieszczenia oraz/lub wydajnością (zgodnie z projektem i wyborem emiterów ciepła). Żądana temperatura zasilania to wynik kilku ustawień (wartości nastaw, wartości przesunięć, krzywe zależne od pogody, modulacja). W rezultacie może występować zbyt wysoka lub zbyt niska temperatura zasilania, co powoduje nadmierny wzrost temperatury lub zbyt małą wydajność grzewczą. Ograniczając zakres temperatury zasilania do odpowiednich wartości (zależnie od emiterów ciepła) można uniknąć takich sytuacji.

Przykład: Ustaw minimalną temperaturę zasilania na 28°C, aby uniknąć BRAKU możliwości ogrzewania pomieszczenia: temperatury zasilania muszą być znacznie wyższe niż temperatury pomieszczenia (w przypadku ogrzewania).

Temperatura przeregulowania dla temperatury zasilania

Ta funkcja definiuje sposób, w jaki temperatura wody może wzrosnąć powyżej żądanej temperatury zasilania, zanim sprężarka zostanie zatrzymana. Sprężarka zostanie uruchomiona ponownie, gdy temperatura zasilania spadnie poniżej żądanej temperatury zasilania.

# Kod Opis

Nd. [9-04] 1°C~4°C (domyślnie: 3°C)

Kompensacja temperatury zasilania w okolicy 0°C

W przypadku ogrzewania żądana temperatura zasilania jest lokalnie zwiększana, gdy temperatura zewnętrzna jest bliska 0°C. Kompensację tę można wybrać w przypadku korzystania z bezwzględnej lub zależnej od pogody temperatury żądanej (patrz poniższa ilustracja). Tego ustawienia należy użyć w celu kompensacji możliwości utraty ciepła z budynku, gdy temperatura zewnętrzna jest bliska 0°C (np. w krajach leżących w regionach chłodnych).

a Bezwzględna żądana Tzasil b Zależna od pogody żądana Tzasil

TATemperatura otoczenia (°C)

TtŻądana temperatura zasilania

# Kod Opis

Nd. [D-03] ▪ 0 (wyłączone)

▪ 1 (włączone) L=2°C,

R=4°C (–2°C<TA<2°C)

▪ 2 (włączone) L=4°C,

R=4°C (–2°C<TA<2°C)

▪ 3 (ustawienie domyślne)(włączone)

L=2°C, R=8°C (–4°C<TA<4°C)

▪ 4 (włączone) L=4°C,

R=8°C (–4°C<TA<4°C)

Zakres temperatury zasilania dla strefy temperatury zasilania głównego (= strefa temperatury zasilania o najniższej temperaturze zasilania w przypadku ogrzewania)

[A.3.1.1.2.2] [9-00] Temp. maks. (ogrzew.)

[A.3.1.1.2.1] [9-01] Temp. min. (ogrzew.)

Zakres temperatury zasilania dla strefy temperatury zasilania dodatkowego (= strefa temperatury zasilania o najwyższej temperaturze zasilania w przypadku ogrzewania)

[A.3.1.2.2.2] [9-06] Temp. maks. (ogrzew.)

[A.3.1.2.2.1] [9-05] Temp. min. (ogrzew.)

Przewodnik odniesienia dla instalatora

# Kod Opis

37°C~65°C (domyślnie: 65°C)

15°C~37°C (domyślnie: 24°C)

37°C~65°C (domyślnie: 65°C)

15°C~37°C (domyślnie: 24°C)

Maksymalna modulacja temperatury zasilania

Ma zastosowanie w przypadku sterowania termostatem w pomieszczeniu oraz gdy włączona jest modulacja. Maksymalna modulacja (=zmienność) żądanej temperatury zasilania zależna od różnicy pomiędzy rzeczywistą a żądaną temperaturą pomieszczenia, np. modulacja 3°C oznacza, że żądana temperatura zasilania może zwiększyć się lub zmniejszyć o 3°C. Zwiększenie modulacji zapewnia lepszą wydajność (mniej cykli Włączenia/WYŁĄCZENIA, szybsze nagrzewanie), ale w zależności od emitera ciepła, zawsze należy zachować równowagę (patrz projekt i wybór emiterów ciepła) pomiędzy żądaną temperaturą zasilania a żądaną temperaturą pomieszczenia.

# Kod Opis

Nd. [8-06] 0°C~10°C (domyślnie: 3°C)

Krok temperatury pomieszczenia

Dotyczy wyłącznie sterowania termostatem w pomieszczeniu, gdy temperatura wyświetlana jest w °C.

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

8 Konfiguracja

[

9-0C

]

# Kod Opis

[A.3.2.4] Nd. Krok temp. pomieszcz.

▪ 1°C (domyślnie). Żądaną temperaturę

pomieszczenia w interfejsie użytkownika możną ustawić w krokach co 1°C.

▪ 0,5°C. Żądaną temperaturę

pomieszczenia na kontrolerze zdalnym można ustawić w krokach co 0,5°C. Rzeczywista temperatura pomieszczenia wyświetlana jest z dokładnością do 0,1°C.

Histereza temperatury pomieszczenia

Dotyczy wyłącznie sterowania termostatem w pomieszczeniu. Szerokość histerezy dla żądanej temperatury pomieszczenia można ustawić. Daikin NIE zaleca zmiany histerezy temperatury pomieszczenia, ponieważ jest ona ustawiona na wartość optymalną dla systemu.

a Temperatura pomieszczenia

b Rzeczywista temperatura pomieszczenia

c Żądana temperatura pomieszczenia

d Czas

# Kod Opis

Nd. [9-0C] 1°C~6°C (domyślnie: 1°C)

Przesunięcie temperatury pomieszczenia

Dotyczy wyłącznie sterowania termostatem w pomieszczeniu. Można skalibrować czujnik temperatury pomieszczenia (zewnętrzny). Istnieje możliwość ustawienia przesunięcia wartości termistora w pomieszczeniu zmierzonej przez interfejs użytkownika lub zewnętrzny czujnik w pomieszczeniu. Ustawienia można użyć w celu skompensowania sytuacji, w których interfejs użytkownika lub zewnętrzny czujnik w pomieszczeniu nie mogą być zainstalowane w idealnym miejscu (patrz instrukcja montażu oraz/lub przewodnik odniesienia dla instalatora).

# Kod Opis

Przes. temp. pom.: Przesunięcie rzeczywistej temperatury pomieszczenia zmierzonej przez czujnik interfejsu użytkownika.

[A.3.2.2] [2-0A] –5°C~5°C, krok 0,5°C (domyślnie: 0°C) Przes. czujn. zewn. pom.: Dostępne tylko wtedy, gdy zainstalowano

i skonfigurowano opcję zewnętrznego czujnika w pomieszczeniu (patrz [C-08])

[A.3.2.3] [2-09] –5°C~5°C, krok 0,5°C (domyślnie: 0°C)

Ochrona przeciwzamrożeniowa

Ochrona przeciwzamrożeniowa zapobiega zbytniemu wychłodzeniu pomieszczenia. To ustawienie działa inaczej w zależności od ustawionej metody sterowania jednostką ([C‑07]). Wykonaj czynności zgodnie z poniższą tabelą.

Metoda sterowania jednostką

([C‑07])

Sterowanie termostatem w pomieszczeniu ([C‑07]=2)

Pozwól, aby termostat w pomieszczeniu zajął się ochroną

Ochrona

przeciwzamrożeniowa

przeciwzamrożeniową: ▪ Ustaw [2‑06] na “1” ▪ Ustaw temperaturę

przeciwzamrożeniową pomieszczenia ([2‑05]).

Metoda sterowania jednostką

([C‑07])

Sterowanie zewnętrznym termostatem w pomieszczeniu ([C‑07]=1)

Pozwól, aby zewnętrzny termostat w pomieszczeniu zajął się ochroną

Ochrona

przeciwzamrożeniowa

przeciwzamrożeniową: ▪ WŁĄCZ stronę główną

temperatury wody na wylocie.

Sterowanie temperaturą wody na wylocie ([C‑07]=0)

Ochrona przeciwzamrożeniowa NIE jest gwarantowana.

INFORMACJE

Jeśli wystąpi błąd U4, ochrona przeciwzamrożeniowa NIE jest gwarantowana.

Szczegółowe informacje na temat ochrony przeciwzamrożeniowej w związku do mającej zastosowanie metody sterowania jednostką znajdują się poniżej.

[C‑07]=2: sterowanie termostatem w pomieszczeniu

Przy sterowaniu termostatem w pomieszczeniu ochrona przeciwzamrożeniowa jest zagwarantowana nawet, gdy strona główna temperatury w pomieszczeniu jest WYŁĄCZONA w interfejsie użytkownika. Gdy ochrona przeciwzamrożeniowa ([2‑06]) jest włączona i temperatura w pomieszczeniu spadnie poniżej temperatury przeciwzamrożeniowej ([2‑05]), jednostka dostarczy wodę zasilającą do emiterów ciepła w celu ponownego ogrzania pomieszczenia.

# Kod Opis

Nd. [2-06] Ochr. przeciwzamrożeniowa

▪ 0: wyłączona ▪ 1: włączona (domyślnie)

Nd. [2-05] Temperatura zapobiegania zamrożeniu

pomieszczenia 4°C~16°C (domyślnie: 12°C)

INFORMACJE

Jeśli wystąpi błąd U5:

▪ gdy podłączony jest 1 interfejs użytkownika, ochrona

przeciwzamrożeniowa NIE jest gwarantowana,

▪ gdy podłączone są 2 interfejsy użytkownika i drugi

interfejs użytkownika używany do sterowania temperaturą w pomieszczeniu jest odłączony (z powodu złego okablowania, uszkodzenia kabla), ochrona przeciwzamrożeniowa NIE jest gwarantowana.

UWAGA

Jeśli Awaryjny ustawiono na Ręczne ([A.6.C]=0) i jednostka zostanie wyzwolona do uruchomienia pracy awaryjnej, przed uruchomieniem interfejs użytkownika poprosi o potwierdzenie. Ochrona przeciwzamrożeniowa jest aktywna nawet wtedy, jeśli użytkownik NIE potwierdzi pracy awaryjnej.

[C‑07]=1: sterowanie zewnętrznym termostatem w pomieszczeniu

Przy sterowaniu zewnętrznym termostatem w pomieszczeniu ochrona przeciwzamrożeniowa jest gwarantowana przez zewnętrzny termostat w pomieszczeniu pod warunkiem, że strona główna temperatury zasilania jest WŁĄCZONA w interfejsie użytkownika i ustawienie automatycznej pracy awaryjnej ([A.6.C]) ustawione jest na "1".

Ponadto możliwa jest ograniczona ochrona przeciwzamrożeniowa przez urządzenie:

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

8 Konfiguracja

W przypadku… …zastosowanie ma:

Jedna strefa temperatury zasilania

Dwie strefy temperatury zasilania ▪ Gdy strona główna

[C‑07]=0: sterowanie temperaturą zasilania

Przy sterowaniu temperaturą zasilania, ochrona przeciwzamrożeniowa NIE jest gwarantowana. Jeśli jednak [2‑06] ustawiono na “1”, ograniczona ochrona przeciwzamrożeniowa przez jednostkę jest możliwa:

▪ Gdy strona główna temperatury zasilania jest WYŁĄCZONA i

temperatura otoczenia na zewnątrz spadnie poniżej 4°C, jednostka dostarczy wodę do emiterów ciepła w celu ponownego rozgrzania pomieszczenia, a nastawa temperatury zasilania ostanie obniżona.

▪ Gdy strona główna temperatury zasilania jest WŁĄCZONA,

jednostka dostarczy wodę do emiterów ciepła, aby rozgrzać pomieszczenie zgodnie z normalną logiką.

▪ Gdy strona główna

temperatury zasilania jest WYŁĄCZONA i temperatura otoczenia na zewnątrz spadnie poniżej 4°C, jednostka dostarczy wodę do emiterów ciepła w celu ponownego rozgrzania pomieszczenia, a nastawa temperatury zasilania ostanie obniżona.

▪ Gdy strona główna

temperatury zasilania jest WŁĄCZONA, zewnętrzny termostat w pomieszczeniu jest w stanie "WYŁĄCZENIA termostatu" i temperatura otoczenia na zewnątrz spadnie poniżej 4°C, jednostka dostarczy wodę do emiterów ciepła w celu ponownego rozgrzania pomieszczenia, a nastawa temperatury zasilania ostanie obniżona.

▪ Gdy strona główna

temperatury zasilania jest WŁĄCZONA i zewnętrzny termostat w pomieszczeniu jest w stanie "WŁĄCZENIA termostatu", ochrona przeciwzamrożeniowa pomieszczenia jest gwarantowana za pośrednictwem normalnej logiki.

▪ Gdy strona główna

temperatury zasilania jest WŁĄCZONA, temperatura otoczenia na zewnątrz spadnie poniżej 4°C, jednostka dostarczy wodę do emiterów ciepła w celu ponownego rozgrzania pomieszczenia, a nastawa temperatury zasilania ostanie obniżona.

Zawór odcinający

Poniższe informacje mają zastosowanie tylko w przypadku 2 stref temperatury zasilania.

Wyjście zaworu odcinającego, znajdującego się w strefie temperatury zasilania głównego, można skonfigurować.

Termo. Wł./WYŁ.: zawór jest zamykany zależnie od parametru [F-0B], gdy nie trwa ogrzewanie oraz/lub nie ma zapotrzebowania w pomieszczeniu znajdującym się w strefie głównej. To ustawienie należy włączyć, aby:

▪ uniknąć ogrzewania emiterów ciepła przez wodę zasilającą w

strefie zasilania głównego (poprzez stację zaworów mieszających), gdy strefa zasilania dodatkowego zgłasza żądanie.

▪ aktywować Włączenie/WYŁĄCZENIE pompy stacji zaworów

mieszających tylko wtedy, gdy zgłaszane jest zapotrzebowanie. Patrz "5Wskazówki dotyczące stosowania"na stronie9.

# Kod Opis

[A.3.1.1.6.1] [F-0B] Zawór odcinający:

▪ 0 (Nie)(domyślne): na jego działanie

NIE MA wpływu zapotrzebowanie na ogrzewanie.

▪ 1 (Tak): jest zamykany w przypadku

BRAKU zapotrzebowania na ogrzewanie.

INFORMACJE

Ustawienie [F-0B] jest ważne tylko wtedy, gdy ustawiono żądanie termostatu lub zewnętrznego termostatu w pomieszczeniu (NIE w przypadku ustawienia temperatury zasilania).

Zakres pracy

Zależnie od średniej temperatury na zewnątrz, praca jednostki w trybie ogrzewania pomieszczenia jest zabroniona.

Temp. WYŁ ogrzew. pom.: Gdy średnia temperatura zewnętrzna zwiększy się powyżej tej wartości, ogrzewanie pomieszczenia zostanie WYŁĄCZONE w celu uniknięcia przegrzania.

# Kod Opis

[A.3.3.1] [4-02] 14°C~35°C (domyślnie: 18°C)

8.3.2 Sterowanie ciepłą wodą użytkową: zaawansowane

Nastawy temperatury zbiornika

Dotyczy wyłącznie sytuacji, w których przygotowanie zbiornika ciepłej wody użytkowej jest ustawione na harmonogram lub harmonogram + dogrzewanie.

Można zdefiniować następujące nastawy temperatury zbiornika: ▪ buforowanie ekonomiczne ▪ buforowanie komfortowe ▪ dogrzewanie ▪ histereza dogrzewania Wartości nastaw ułatwiają użycie tej samej wartości w

harmonogramie. Aby później zmienić wartość, wystarczy zrobić to w 1 miejscu (patrz również instrukcja obsługi oraz/lub przewodnik odniesienia dla użytkownika).

Buforowanie komfortowe

Podczas programowania harmonogramu można wykorzystać temperatury zbiornika ustawione jako wartości nastaw. Zbiornik będzie się następnie nagrzewał aż do osiągnięcia temperatur nastaw. Ponadto, można zaprogramować zatrzymanie buforowania. Ta funkcja zatrzymuje ogrzewanie zbiornika nawet, gdy nastawa NIE

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

8 Konfiguracja

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

zostanie osiągnięta. Zatrzymanie buforowania należy zaprogramować tylko wtedy, gdy ogrzewanie zbiornika jest całkowicie niepożądane.

# Kod Opis

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (domyślnie: 55°C)

Buforowanie ekonom.

Temperatura buforowania ekonomicznego oznacza niższą żądaną temperaturę zbiornika. Jest to żądana temperatura, gdy zaplanowano czynność buforowania ekonomicznego (najlepiej w dzień).

# Kod Opis

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (domyślnie:

50°C)

Dogrzewanie

Używana jest żądana temperatura dogrzewania zbiornika: ▪ w trybie dogrzewania lub trybie harmonogramu + dogrzewania:

Gwarantowana minimalna temperatura zbiornika jest określana ustawieniem T

–[6‑08], które jest nastawą [6‑0C] lub

HP OFF

temperaturą dogrzewania pomniejszoną o histerezę dogrzewania. Jeśli temperatura zbiornika spadnie poniżej tej wartości, zbiornik jest dogrzewany.

# Kod Opis

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (domyślnie:

45°C)

# Kod Opis

[A.4.6] Nd. Tryb temperatury żądania:

▪ Bezwzględne (domyślnie): wyłączone.

Żadna z żądanych temperatur zbiornika NIE JEST zależna od pogody.

▪ Zal. od pogody: włączone. W trybie

harmonogramu lub harmonogramu +dogrzewania temperatura buforowania komfortowego jest zależna od pogody. Temperatura buforowania ekonomicznego i dogrzewania NIE JEST zależna od pogody. W trybie dogrzewania żądana temperatura zbiornika jest zależna od pogody. Uwaga: Gdy wyświetlana temperatura zbiornika jest zależna od pogody, nie można jej regulować za pomocą interfejsu użytkownika.

[A.4.7] [0-0E]

Krzywa zależna od pogody [0-0D] [0-0C] [0-0B]

Histereza dogrzewania

Dotyczy wyłącznie sytuacji, w których przygotowanie ciepłej wody użytkowej jest ustawione na harmonogram + dogrzewanie.

# Kod Opis

Nd. [6-08] 2°C~20°C (domyślnie: 10°C)

Zależnie od pogody

Ustawienia instalatora zależne od pogody umożliwiają zdefiniowanie parametrów pracy w trybie zależnym od pogody. Aktywacja pracy w trybie zależnym od pogody powoduje, że żądana temperatura zbiornika określana jest automatycznie w zależności od średniej temperatury na zewnątrz: w przypadku niskiej temperatury na zewnątrz żądana temperatura zbiornika jest wyższa, ponieważ temperatura zimnej wody w kranie jest niższa i odwrotnie. W przypadku przygotowania ciepłej wody użytkowej w trybie harmonogram lub harmonogram+dogrzewanie temperatura buforowania komfortowego zależy od pogody (stosownie do krzywej zależnej od pogody), temperatura buforowania ekonomicznego i dogrzewania NIE JEST zależna od pogody. W przypadku dogrzewania jedynie podczas przygotowania ciepłej wody użytkowej żądana temperatura zbiornika jest zależna od pogody (zgodnie z krzywą zależną od pogody). Podczas pracy w trybie zależnym od pogody użytkownik końcowy nie może dostosować żądanej temperatury zbiornika w interfejsie użytkownika.

▪ T

: Żądana temperatura zbiornika.

DHW

▪ Ta: Zewnętrzna temperatura otoczenia

(uśredniona)

▪ [0-0E]: niska zewnętrzna temperatura

otoczenia: –40°C~5°C (domyślnie: – 20°C)

▪ [0-0D]: wysoka zewnętrzna

temperatura otoczenia: 10°C~25°C (domyślnie: 15°C)

▪ [0-0C]: żądana temperatura zbiornika,

gdy temperatura zewnętrzna jest równa lub spadnie poniżej niskiej temperatury otoczenia: 45°C~[6‑0E]°C (domyślnie: 60°C)

▪ [0-0B]: żądana temperatura zbiornika,

gdy temperatura zewnętrzna jest równa lub wzrośnie powyżej wysokiej temperatury otoczenia: 35°C~[6‑0E]°C (domyślnie: 45°C)

Ogranicza pracę pompy ciepła

W trybie ciepłej wody użytkowej można ustawić następujące wartości histerezy dla pompy ciepła:

# Kod Opis

Nd. [6-00] Różnica temperatur określająca

temperaturę WŁĄCZENIA pompy ciepła.

Zakres: 2°C~20°C (domyślnie: 4°C)

Nd. [6-01] Różnica temperatur określająca

temperaturę WYŁĄCZENIA pompy

ciepła.

Zakres: 0°C~10°C (domyślnie: 2°C)

Przykład: nastawa (TU)>Maksymalna temperatura pompy ciepła– [6‑01] (T

HP MAX

–[6‑01])

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

8 Konfiguracja

DHW

HP ON

HP OFF

HP MAX

U=TBUH OFF

[6-01] [6-00]

TU= 60°C T

HP MAX

= 50°C [6-01] = 2°C [6-00] = 2°C

BUH

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

[8-01] [8-02]

[8-00]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

BUH Grzałka BUH

HP Pompa ciepła. Jeśli czas nagrzewania za pomocą pompy

ciepła jest zbyt długi, może zostać włączone dodatkowe

Przykład: nastawa (TU)≤Maksymalna temperatura pompy ciepła– [6‑01] (T

Liczniki czasu dla jednoczesnego żądania ogrzewania pomieszczeń i ciepłej wody użytkowej

# Kod Opis

Nd. [8-00] Nie zmieniać. (domyślnie: 1)

ogrzewanie przez grzałkę BUH. Temperatura WYŁĄCZENIA grzałki BUH (TU)

BUH OFF

Maksymalna temperatura na czujniku zbiornika ciepłej

HP MAX

wody użytkowej dla pompy ciepła

Temperatura WYŁĄCZENIA pompy ciepła (T

HP OFF

Temperatura WŁĄCZENIA pompy ciepła (T

HP ON

Temperatura ciepłej wody użytkowej

DHW

TUNastawa temperatury użytkownika (zgodnie z ustawieniem

HP MAX

HP OFF

−[6-01])

−[6-00])

za pośrednictwem interfejsu użytkownika)

t Czas

–[6‑01])

HP MAX

HP Pompa ciepła. Jeśli czas nagrzewania za pomocą pompy

ciepła jest zbyt długi, może zostać załączona grzałka BSH.

Maksymalna temperatura na czujniku zbiornika ciepłej

HP MAX

wody użytkowej dla pompy ciepła

Temperatura WYŁĄCZENIA pompy ciepła (T

HP OFF

Temperatura WŁĄCZENIA pompy ciepła (T

HP ON

Temperatura ciepłej wody użytkowej

DHW

TUNastawa temperatury użytkownika (zgodnie z ustawieniem

HP MAX

HP OFF

−[6-01])

−[6-00])

za pośrednictwem interfejsu użytkownika)

t Czas

INFORMACJE

Maksymalna temperatura pompy ciepła zależy od temperatury czynnika pośredniczącego. Aby uzyskać więcej informacji, patrz zakres pracy.

# Kod Opis

Nd. [8-01] Maksymalny czas pracy dla obsługi

ciepłej wody użytkowej. Ogrzewanie ciepłej wody użytkowej jest zatrzymywane nawet w przypadku, gdy docelowa temperatura ciepłej wody użytkowej NIE zostanie osiągnięta. Rzeczywisty maksymalny czas pracy zależy również od ustawienia [8-04].

▪ Gdy układ systemu = Sterowanie przy

pomocy termostatu w pomieszczeniu: Ta wartość nastawy jest brana pod uwagę tylko wtedy, gdy wystąpi żądanie ogrzewania pomieszczenia. W przypadku BRAKU żądania ogrzewania pomieszczenia zbiornik ogrzewany jest do czasu osiągnięcia nastawy.

▪ Gdy układ systemu ≠ Sterowanie przy

pomocy termostatu w pomieszczeniu: Niniejsza wartość nastawy jest zawsze brana pod uwagę.

Zakres: 5~95 minut (domyślnie: 30)

Nd. [8-02] Opóźnienie ponownego uruchomienia.

Minimalny czas pomiędzy dwoma cyklami dla ciepłej wody użytkowej. Rzeczywiste maksymalne opóźnienie ponownego uruchomienia zależy również od temperatury otoczenia.

Zakres: 0~10 godzin (domyślnie: 0,5) (krok: 0,5 godzin)

Uwaga: Minimalny czas to 1/2 godzin nawet, gdy wybrana wartość to 0.

Nd. [8-04] Dodatkowy czas pracy dla

maksymalnego czasu pracy zależy od limitu zewnętrznej temperatury otoczenia [4-02].

Zakres: 0~95 minut (domyślnie: 95)

[8-02]: Opóźnienie ponownego uruchomienia

1 Tryb grzania ciepłej wody użytkowej pompą ciepła

(1=aktywne, 0=nie aktywne)

2 Zapotrzebowanie na gorącą wodę dla pompy ciepła

(1=zapotrzebowanie, 0=brak zapotrzebowania)

t Czas

[8-04]: Dodatkowy czas pracy przy ustawieniu [4-02]

Przewodnik odniesienia dla instalatora

TATemperatura otoczenia (zewnętrzna)

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

8 Konfiguracja

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

t Czas

Praca z opóźnieniem ponownego uruchomienia Maksymalny czas pracy dla ciepłej wody użytkowej

Dezynfekcja

Funkcja ta umożliwia dezynfekcję zbiornika cwu przez okresowe podgrzewanie wody użytkowej do określonego poziomu temperatury.

OSTROŻNIE

Ustawień funkcji dezynfekcji MUSI dokonać monter zgodnie z obowiązującymi przepisami.

# Kod Opis

[A.4.4.2] [2-00] Dzień pracy:

▪ 0: Codziennie ▪ 1: Poniedziałek ▪ 2: Wtorek ▪ 3: Środa ▪ 4: Czwartek ▪ 5 (domyślnie): Piątek ▪ 6: Sobota ▪ 7: Niedziela

[A.4.4.1] [2-01] Dezynfekcja

▪ 0: Nie ▪ 1 (domyślnie): Tak

[A.4.4.3] [2-02] Czas rozpoczęcia: 00~23:00 (domyślnie:

3:00), krok: 1:00. [A.4.4.4] [2-03] Temperatura docelowa: 60°C (stała). [A.4.4.5] [2-04] Czas trwania: 40~60 min, domyślnie: 40

min.

OSTROŻNIE

Należy dopilnować, aby czas włączenia funkcji dezynfekcji [A.4.4.3] o określonym czasie trwania [A.4.4.5] NIE został przerwany przez ewentualne zapotrzebowanie na ciepłą wodę.

INFORMACJE

W przypadku kodu błędu AH, jeśli przerwanie funkcji dezynfekcji nie nastąpiło w wyniku użycia ciepłej wody użytkowej, zalecane jest wykonanie następujących czynności:

▪ Po wybraniu Ciepła woda użytkowa > Tryb nastawy >

Dogrzewanie lub Dogrzew + har. zaleca się zaprogramowanie uruchomienia funkcji dezynfekcji przynajmniej 4 godziny po ostatnim oczekiwanym użyciu dużej ilości ciepłej wody. To uruchomienie można ustawić za pomocą ustawień instalatora (funkcja dezynfekcji).

▪ Po wybraniu Ciepła woda użytkowa > Tryb nastawy >

Tylko harmon. zaleca się zaprogramowanie Buforowanie ekonom. na 3 godziny przed zaplanowanym uruchomieniu funkcji dezynfekcji, aby wstępnie nagrzać zbiornik.

INFORMACJE

Funkcja dezynfekcji jest ponownie uruchamiana w przypadku spadku temperatury ciepłej wody użytkowej o 5°C poniżej docelowej temperatury dezynfekcji w danym okresie czasu.

INFORMACJE

Błąd AH wystąpi w przypadku wykonania poniższych czynności podczas dezynfekcji:

▪ Ustaw poziom uprawnień użytkownika na Instalator. ▪ Przejdź do strony głównej temperatury zbiornika CWU

(Zbiornik).

▪ Naciśnij

, aby przerwać dezynfekcję.

8.3.3 Ustawienia źródła ciepła

Grzałka BUH

Tryb pracy grzałki BUH: określa, kiedy praca grzałki BUH jest wyłączona, włączona lub dozwolona wyłącznie podczas obsługi ciepłej wody użytkowej. To ustawienie jest zastępowane jedynie gdy ogrzewanie grzałką BUH jest wymagane podczas awarii pompy ciepła (gdy opcja [A.6.C] jest ustawiona na pracę ręczną lub

Temperatura ciepłej wody użytkowej

DHW

TUNastawa temperatury użytkownika THNastawa wysokiej temperatury [2-03]

t Czas

OSTRZEŻENIE

Należy pamiętać o tym, że temperatura ciepłej wody użytkowej w kranie z ciepłą wodą jest równa wartości ustawionej podczas konfiguracji w miejscu instalacji [2-03] po przeprowadzeniu dezynfekcji.

W przypadku gdy ta temperatura ciepłej wody jest na tyle wysoka, że może stanowić zagrożenie dla zdrowia użytkowników, wówczas na połączeniu wylotowym zbiornika na ciepłą wodę należy zamontować zawór mieszania wody (nie należy do wyposażenia). Zawór ten zagwarantuje, że temperatura wody w kranie z ciepłą wodą nie wzrośnie powyżej ustawionej wartości maksymalnej. Ta dopuszczalna maksymalna temperatura ciepłej wody powinna być ustawiona zgodnie z obowiązującymi przepisami.

automatyczną).

# Kod Opis

[A.5.1.1] [4‑00] Praca grzałki BUH:

▪ 0: Wyłączona ▪ 1 (domyślnie): Włączona

[A.5.1.3] [4‑07] Określa, czy drugi krok grzałki BUH jest:

▪ 1 (domyślnie): Dozwolony ▪ 0: NIEDOZWOLONY W ten sposób można ograniczyć

wydajność grzałki BUH.

Nd. [5‑00] Czy praca grzałki BUH jest dozwolona

powyżej temperatury równowagi podczas ogrzewania pomieszczenia?

▪ 1 (domyślnie): NIEDOZWOLONA ▪ 0: Dozwolona

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

8 Konfiguracja

[C-03]

[C-04]

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

# Kod Opis

[A.5.1.4] [5‑01] Temperatura równowagi.

Temperatura zewnętrzna, poniżej której dozwolona jest praca grzałki BUH.

Zakres: –15°C~35°C (domyślnie: 0°C) (krok: 1°C)

INFORMACJE

Tylko dla systemów ze zintegrowanym zbiornikiem CWU: Jeśli praca grzałki BUH podczas ogrzewania pomieszczenia musi być ograniczona, ale może być dozwolona w przypadku pracy ciepłej wody użytkowej, należy ustawić [4‑00] na 2.

INFORMACJE

Jeśli nastawa buforowanej wody przekracza 55°C, firma Daikin zaleca NIE wyłączać drugiego stopnia grzałki BUH, ponieważ w dużym stopniu wpłynie to na czas potrzebny jednostce do ogrzania zbiornika ciepłej wody użytkowej.

Automatyczna praca awaryjna

W przypadku awarii pompy ciepła grzałka BUH może służyć jako grzałka awaryjna i automatycznie lub nieautomatycznie przejąć obciążenie grzewcze.

▪ Jeśli automatyczna praca awaryjna zostanie ustawiona na

Automat. i dojdzie do awarii pompy ciepła, grzałka BUH automatycznie przejdzie obciążenie grzewcze.

▪ Gdy automatyczna praca awaryjna jest ustawiona na Ręczne i

dojdzie do awarii pompy ciepła, obsługa ciepłej wody użytkowej i ogrzewania pomieszczenia zostanie zatrzymana i będzie musiała zostać ręcznie przywrócona. Na interfejsie użytkownika wyświetlona zostanie prośba o potwierdzenie, czy grzałka BUH może przejąć obciążenie grzewcze.

Jeśli dojdzie do awarii pompy ciepła, na interfejsie użytkownika wyświetlony zostanie komunikat

. Jeśli dom będzie bez nadzoru przez dłuższy czas, zalecamy ustawienie opcji [A.6.C] Awaryjny na Automat..

# Kod Opis

[A.6.C] Nd. Awaryjny:

▪ 0: Ręczne (domyślnie) ▪ 1: Automat.

INFORMACJE

Ustawienie automatycznej pracy awaryjnej można ustawić wyłącznie w strukturze menu interfejsu użytkownika.

Po włączeniu funkcji pracy biwalentnej jednostka wewnętrzna automatycznie przerywa pracę w trybie ogrzewania przestrzeni, jeśli temperatura zewnętrzna spadnie poniżej temperatury WŁĄCZENIA trybu biwalentnego, zaś sygnał zezwolenia na pracę pomocniczego ogrzewacza wody stanie się aktywny.

Po wyłączeniu pracy w trybie biwalentnym możliwe jest ogrzewanie przez jednostkę wewnętrzną przy wszystkich temperaturach zewnętrznych (patrz zakresy pracy), zaś sygnał zezwalający na pracę pomocniczego ogrzewania wody jest ZAWSZE dezaktywowany.

▪ [C‑03] Temperatura WŁĄCZENIA trybu pracy biwalentnej: określa

temperaturę zewnętrzną, poniżej której aktywny staje się sygnał zezwolenia na pracę pomocniczego ogrzewacza wody (zamknięty, KCR w EKRP1HB), oraz przerywana jest praca jednostki zewnętrznej w trybie ogrzewania pomieszczeń.

▪ [C‑04] Histereza trybu pracy biwalentnej: określa różnicę

pomiędzy temperaturą WŁĄCZENIA i WYŁĄCZENIA w trybie pracy biwalentnej.

Sygnał zezwolenia na pracę X1–X2 (EKRP1HB)

TATemperatura zewnętrzna

a Zamknięty b Otwarty

OSTROŻNIE

W przypadku aktywacji trybu pracy biwalentnej należy dopilnować przestrzegania wszystkich zasad wymienionych dla wskazówki zastosowania 5.

Firma Daikin NIE odpowiada za uszkodzenia wynikające z nieprzestrzegania powyższej zasady.

INFORMACJE

▪ Funkcja pracy w trybie biwalentnym nie ma wpływy na

tryb ogrzewania ciepłej wody użytkowej. Zbiornik ciepłej wody użytkowej jest nadal ogrzewany wyłącznie za pośrednictwem jednostki wewnętrznej.

▪ Sygnał zezwolenia na uruchomienie pomocniczego

ogrzewacza wody jest zlokalizowany na urządzeniu EKRP1HB (płyta cyfrowego wejścia/wyjścia). Jego aktywacja powoduje zwarcie styków X1, X2, zaś dezaktywacja —ich otwarcie. Schemat lokalizacji tego styku zawiera poniższa ilustracja.

INFORMACJE

Jeśli dojdzie do awarii pompy ciepła i ustawienie [A.6.C] będzie ustawione na Ręczne, funkcja ochrony przed szronem, funkcja osuszania szlichty ogrzewania podłogowego i funkcja zapobiegania zamarznięciu przewodów rurowych wody będzie aktywna nawet wtedy, gdy użytkownik NIE potwierdzi pracy awaryjnej.

Praca biwalentna

Dotyczy tylko instalacji z pomocniczym ogrzewaczem wody (praca zamienna, połączenie równoległe). Funkcja ta ma na celu określenie —w oparciu o temperaturę zewnętrzną —które źródło ciepła może zapewniać ogrzewanie pomieszczenia: jednostka wewnętrzna czy pomocniczy ogrzewacz wody.

Ustawienie w miejscu instalacji “pracy w trybie biwalentnym” ma zastosowanie wyłącznie do pracy jednostki wewnętrznej w trybie ogrzewania przestrzeni oraz do sygnału zezwalającego na uruchomienie pomocniczego ogrzewacza wody.

Przewodnik odniesienia dla instalatora

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

8 Konfiguracja

# Kod Opis

Nd. [C‑03] Temperatura WŁĄCZENIA.

Jeśli temperatura zewnętrzna spadnie poniżej tej temperatury, sygnał zezwalający na biwalentne źródło ogrzewania będzie aktywny.

Zakres: –25°C~25°C (domyślnie: 0°C) (krok: 1°C)

Nd. [C‑04] Histereza.

Różnica temperatur pomiędzy WŁĄCZENIEM i WYŁĄCZENIEM biwalentnego źródła ciepła, zapobiegająca zbyt częstemu przełączaniu.

Zakres: 2°C~10°C (domyślnie: 3°C) (krok: 1°C)

8.3.4 Ustawienia systemu

Priorytety

# Kod Opis

Nd. [5-02] Pierwszeństwo ogrzewania

pomieszczeń. 0 (domyślnie): Tego ustawienia NIE

MOŻNA zmienić.

Nd. [5-03] Temperatura funkcji pierwszeństwa

ogrzewania pomieszczeń. To ustawienie NIE ma zastosowania.

Automatyczny restart

Kiedy po awarii zasilania zostanie ono ponownie włączone, funkcja automatycznego restartu przywróci ustawienia pilota zdalnego sterowania z chwili, w której doszło do awarii. Z tego względu zawsze zaleca się włączenie funkcji.

Gdy taryfa o korzystnej stawce kWh charakteryzuje się przerwami w zasilaniu, należy dopilnować, aby ustawione zostało zezwolenie na automatyczne ponowne uruchomienie. Ciągłe sterowanie jednostki wewnętrznej można zagwarantować niezależnie od stanu zasilania z taryfą o korzystnej stawce kWh, poprzez podłączenie jednostki wewnętrznej do zasilania z taryfą o normalnej stawce kWh.

# Kod Opis

[A.6.1] [3‑00] Czy dozwolona jest funkcja

automatycznego restartu jednostki? ▪ 0: Nie ▪ 1 (domyślnie): Tak

Zasilanie z taryfą o korzystnej stawce kWh

INFORMACJE

# Kod Opis

[A.2.1.6] [D‑01] Podłączanie do zasilania o korzystnej

stawce kWh: ▪ 0 (domyślnie): Moduł pompy ciepła

jest podłączony do normalnego zasilania.

▪ 1: Moduł pompy ciepła jest

podłączona do zasilania o korzystnej stawce kWh. Gdy sygnał korzystnej stawki kWh zostanie wysłany przez dostawcę energii elektrycznej, styk otworzy się i jednostka przełączy się do trybu wymuszonego wyłączenia. Po ponownym nadaniu sygnału styk beznapięciowy zwiera się, a jednostka wznawia pracę. Dlatego zawsze należy włączać funkcję automatycznego ponownego uruchomienia.

▪ 2: Moduł pompy ciepła jest

podłączona do zasilania o korzystnej stawce kWh. Gdy sygnał korzystnej stawki kWh zostanie wysłany przez dostawcę energii elektrycznej, styk zamknie się i jednostka przełączy się do trybu wymuszonego wyłączenia. Po ponownym nadaniu sygnału styk beznapięciowy rozwiera się, a jednostka wznawia pracę. Dlatego zawsze należy włączać funkcję automatycznego ponownego uruchomienia.

Uwaga: 3 odnosi się do termostatu bezpieczeństwa.

[A.6.2.1] [D‑00] Które grzałki mogą pracować podczas

zasilania taryfą o korzystnej stawce kWh?

▪ 0 (domyślnie): Brak

[D‑00] Grzałka BUH Sprężarka

0 (domyślnie) Wymuszone

WYŁĄCZENIE

Termostat bezpieczeństwa

INFORMACJE

# Kod Opis

[A.2.1.6] [D‑01] Podłączenie do styku beznapięciowego

termostatu bezpieczeństwa: ▪ 0 (ustawienie domyślne): Brak

termostatu bezpieczeństwa.

▪ 3: Termostat bezpieczeństwa, styk

normalnie zamknięty.

Uwaga: 1+2 odnoszą się do zasilania z korzystną stawką kWh.

Wymuszone WYŁĄCZENIE

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

8 Konfiguracja

Kontrola zużycia energii

UWAGA

W okresach dużego zapotrzebowania na wydajność (na przykład: funkcja osuszania szlichty), ograniczenie mocy można aktywować zgodnie z wymiarami kolektora czynnika pośredniczącego w ziemi.

Szczegółowe informacje na temat tej funkcji zawiera "5 Wskazówki

dotyczące stosowania"na stronie9.

Kontrola zużycia energii

# Kod Opis

Nd. [4-08] Tryb:

▪ 0 (Bez ograniczeń)(domyślnie):

Wyłączone.

▪ 1 (Ciągły): Włączone: Można ustawić

jedno ograniczenie mocy (w A lub kW), do którego ograniczane będzie zużycie energii systemu przez cały czas.

▪ 2 (Wejścia cyfrowe): Włączone:

Można ustawić do czterech różnych ograniczeń mocy (w A lub kW), do których ograniczane będzie zużycie energii systemu, gdy pojawi się odpowiedni cyfrowy sygnał wejściowy.

Nd. [4-09] Typ:

▪ 0 (Natężenie prądu) (domyślnie):

Wartości ograniczenia ustawiane w A.

▪ 1 (Moc)(domyślnie): Wartości

ograniczenia ustawiane w kW.

Nd. [5-05] Wartość: Dotyczy tylko trybu

ograniczania mocy przez cały czas. 0A~50A, krok: 1A (domyślnie: 50A)

Nd. [5-09] Wartość: Dotyczy tylko trybu

ograniczania mocy przez cały czas. 0kW~20kW, krok: 0,5kW (domyślnie:

20kW)

Limity amp. dla cyf/wej: Dotyczy tylko trybu ograniczania w oparciu o wejścia cyfrowe i bieżące wartości.

Nd. [5-05] Limit wej/cyf1

0A~50A, krok: 1A (domyślnie: 50A)

Nd. [5-06] Limit wej/cyf2

0A~50A, krok: 1A (domyślnie: 50A)

Nd. [5-07] Limit wej/cyf3

0A~50A, krok: 1A (domyślnie: 50A)

Nd. [5-08] Limit wej/cyf4

0A~50A, krok: 1A (domyślnie: 50A)

Limity kW dla cyf/wej: Dotyczy tylko trybu ograniczania w oparciu o wejścia cyfrowe i wartości zasilania.

Nd. [5-09] Limit wej/cyf1

0kW~20kW, krok: 0,5kW (domyślnie: 20kW)

Nd. [5-0A] Limit wej/cyf2

0kW~20kW, krok: 0,5kW (domyślnie: 20kW)

Nd. [5-0B] Limit wej/cyf3

0kW~20kW, krok: 0,5kW (domyślnie: 20kW)

# Kod Opis

Nd. [5-0C] Limit wej/cyf4

0kW~20kW, krok: 0,5kW (domyślnie: 20kW)

Timer uśredniania

Timer uśredniania koryguje wpływ wahań temperatury otoczenia. Obliczanie nastawy zależnej od pogody jest dokonywane w oparciu o średnią temperaturę zewnętrzną.

Temperatura zewnętrzna jest uśredniana w wybranym okresie czasu.

# Kod Opis

[A.6.4] [1-0A] Zewnętrzny timer uśredniania:

▪ 0: Brak uśredniania (domyślnie) ▪ 1: 12godzin ▪ 2: 24godziny ▪ 3: 48godzin ▪ 4: 72godziny

Temperatura przesunięcia zdalnego zewnętrznego czujnika otoczenia

Można skalibrować zdalny zewnętrzny czujnik temperatury otoczenia. Można ustawić wartość przesunięcia termistora. Ustawienia można użyć do kompensacji sytuacji, w których zdalny zewnętrzny czujnik otoczenia nie może być zainstalowany w idealnym miejscu (patrz instalacja).

# Kod Opis

[A.6.5] [2‑0B] –5°C~5°C, krok: 0,5°C (domyślnie: 0°C)

Zależna od pogody nastawa temperatury zasilania jest obliczana w oparciu o zewnętrzną temperaturę otoczenia + [2‑0B]. Interfejs użytkownika może jednak wyświetlać TYLKO zewnętrzną temperaturę otoczenia (nie dodając [2‑0B]).

Działanie pompy

Po dezaktywacji pracy pompy zostanie ona zatrzymana, o ile temperatura zewnętrzna jest wyższa niż wartość ustawiona za pośrednictwem ustawienia [4‑02]. Gdy praca pompy jest aktywowana, jej eksploatacja jest możliwa niezależnie od temperatury zewnętrznej.

# Kod Opis

Nd. [F‑00] Działanie pompy:

▪ 0 (domyślnie): Wyłączone, jeśli

temperatura zewnętrza jest wyższa niż [4‑02].

▪ 1: Możliwe dla wszystkich temperatur

zewnętrznych.

Praca pompy w przypadku nieprawidłowego przepływu [F‑09] określa, czy pompa jest zatrzymywana w przypadku nieprawidłowego przepływu, czy też kontynuuje działanie. Ta funkcja ma zastosowanie wyłącznie w określonych warunkach, gdzie preferowane jest kontynuowanie pracy pompy, gdy Ta<4°C (pompa będzie aktywowana na 10 minut i dezaktywowana po upływie 10 minut). Firma Daikin NIE ponosi odpowiedzialności za jakiekolwiek uszkodzenia spowodowane przez tę funkcję.

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

# Kod Opis

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

Nd. [F‑09] Praca pompy jest kontynuowana w

przypadku nieprawidłowego przepływu: ▪ 0: Pompa zostanie zdezaktywowana. ▪ 1 (domyślnie): Pompa będzie

aktywowana, gdy Ta<4°C (10 minut WŁĄCZENIA – 10 minut WYŁĄCZENIA)

Ograniczenie prędkości pompy

Ograniczenie prędkości pompy [9‑0D] definiuje maksymalną prędkość pompy. W normalnych warunkach NIE ma potrzeby modyfikowania ustawienia domyślnego. Ograniczenie prędkości pompy zostanie zastąpione, gdy prędkość przepływu znajduje się w zakresie minimalnego przepływu (błąd 7H).

# Kod Opis

Nd. [9‑0D] Ograniczenie prędkości pompy

▪ 0: Brak ograniczenia. ▪ 1~4: Ograniczenie ogólne.

Ograniczenie występuje we wszystkich warunkach. Wymagane sterowanie wartością delta T i komfortem NIE są gwarantowane.

▪ 5~8 (domyślnie: 6): Ograniczenie w

przypadku braku siłowników. Jeśli nie ma wyjścia ogrzewania, zastosowanie ma ograniczenie prędkości pompy. Gdy istnieje wyjście ogrzewania, prędkość pompy jest jedynie określona przez wartość delta T w odniesieniu od wymaganej wydajności. W tym zakresie ograniczenie, wartość T jest możliwa i komfort jest gwarantowany.

8 Konfiguracja

Wartości maksymalne zależą od typu jednostki:

a Spręż dyspozycyjny

b Szybkość przepływu wody

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

8 Konfiguracja

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

Ustaw godzinę/datę

Data Godzina Czas letni Tryb zegara

Święto

Tryb świąteczny

Dom

Poza domem

Użyj harmonogram dnia

Tryb pracy Ogrzewanie

Wybierz harmonogramy

Temperatura pomieszczenia Główna Temp. zasilania Dodatkowa Temp. zasilania Temperatura zbiornika

Informacje

Informacje o czujniku Pomiar energii Obsługa błędów Poziom uprawnień użytkownika Siłowniki Tryby pracy

Godziny pracy Wersja

Pomiar energii

Zużyta energia Wytw. energia

Informacje o błędzie

Historia błędu Numer kontaktowy/pomocy

Wersja

Kontroler zdalny Jednostka wewnętrzna Jednostka zewnętrzna

Ustawienia użytk.

Wyświetlanie Blokada temperatury

Ustaw harmonogramy Wartości nastaw Jednostka miary

Wyświetlanie

Kontrast Czas podświetlenia LCD

Profil użytkownika Dostępne strony główne

Ustaw harmonogramy

Temp. pomieszczenia Główna Temp. zasilania Dodatkowa Temp. zasilania Temp. CWU Pompa CWU

Wartości nastaw

Temperatura pomieszczenia Główna Temp. zasilania Temperatura zbiornika

Ciepła woda użytkowa

Ustaw zależne od pogody

Historia ogrzewania

[7.7]

Ust. zależ. od pogody

Główne

Dodatkowe

[7.7.1]

Główne

Ustaw ogrz. zależne od pogody

[7.7.2]

Dodatkowa

Ustaw ogrz. zależne od pogody

8.4 Struktura menu: Przegląd ustawień użytkownika

INFORMACJE

Przewodnik odniesienia dla instalatora

INFORMACJE

▪ Jednostka wewnętrzna zależy od płytki drukowanej

urządzenia wewnętrznego, która kontroluje hydrauliczną część gruntowej pompy ciepła.

▪ Jednostka zewnętrzna zależy od płytki drukowanej

urządzenia zewnętrznego, która kontroluje moduł sprężarki gruntowej pompy ciepła.

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

EGSQH10S18AA9W

8.5 Struktura menu: Przegląd ustawień instalatora

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.2.2.6]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.1]

[A.7]

[A.6]

[A.6.3]

[A.6.2]

Ust. instalatora

Język Układ systemu Dla Pomieszczeń Ciepła woda użytkowa (CWU) Źródła ciepła Praca systemu Rozruch Przegląd ustawień

Układ systemu

Standardowy Opcje Wydajności Potwierdź układ

Tryb dla pomieszczeń

Ustawienia Temp. zasil. Termostat w pomieszczeniu Zakres pracy

Ciepła woda użytkowa

Tryb nastawy Dezynfekcja Nastawa maksymalna Buf. SP Krzywa zależna od pogody

Źródła ciepła

Grzałka dodatkowa BUH

Praca systemu

Automatyczne ponowne uruch. Korzyst. stawka kWh

Kontrola zużycia energii Czas uśredniania Przes. cz. zew. otocz.

Rozruch

Uruchomienie testowe

Osuszanie szlichty UFH

Odpowietrzanie

Testowe uruch. siłowników

Standardowy

Typ jednostki Typ sprężarki Typ opr. wewnętrznego

Typ grzałki BUH Styk wyłaczenia Met. Ster. Ilość stref Tzasil. Tryb pracy pompy Możliwe oszcz. energii Lok. kontrolera

Opcje

Typ kontaktu gł. Typ kont. dod. Płyta cyfrowego we./wy. Płyta żądania Zewn. licznik kWh Zewn. licznik kWh Pompa CWU Zewn. czujnik

Woda zasilająca

Główne Dodatkowe Delta T źródła

Termostat pokojowy

Zakres temp. pomieszczenia Przes. temp. pom. Przes. czujn. zewn. pom.

Zakres pracy

Temp. WYŁ ogrzew. pom.

Dezynfekcja

Dezynfekcja Dzień pracy Czas rozpoczęcia Temperatura docelowa Czas trwania

Grzałka dodatkowa BUH

Tryb pracy Włącz grzałkę BUH krok 2 Temp. równowagi

Zasil.korz.taryf kWh

Dwzwolona grzałka Wymuszone WYŁ pompy

Kont. zuż. ene.

Tryb Typ Wartość amp.

Limity amp. dla cyf/wej

Wartość kW

Limity kW dla cyf/wej Priorytet

Płyta cyfr. we./wy.

Zewn.źr.grz.zapas. Zestaw solarny Wyj. alarmu

Główne

Nast Tzasil. Zakres temperatury Modulowana Temp. zasil. Zawór odcinający Typ emitera

[A.3.1.2]

Dodatkowa

Nast Tzasil. Zakres temperatury

Krok temp. pomieszcz.

temp. zamar. czyn. poś.

[A.3.1.3]

Delta T źródła

Ogrzewanie

Awaryjny

LAN adapter

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

INFORMACJE

W zależności od wybranych ustawień instalatora i typu urządzenia, ustawienia będą widoczne/niewidoczne.

INFORMACJE

Ustawienia zestawu solarnego są widoczne, ale NIE mają zastosowania dla tej jednostki. Ustawienia NIE powinny być używane ani zmieniane.

INFORMACJE

Ustawienia oszczędzania energii są widoczne, ale NIE mają zastosowania dla tej jednostki. Ustawienia NIE powinny być używane ani zmieniane.

INFORMACJE

W zależności od wybranych ustawień instalatora i typu urządzenia, ustawienia będą widoczne/niewidoczne.

Przewodnik odniesienia dla instalatora

8 Konfiguracja

9 Rozruch

9.1 Omówienie: Rozruch

W niniejszym rozdziale opisano czynności, które należy wykonać i informacje, które należy znać, aby dokonać rozruchu systemu po jego skonfigurowaniu.

Typowy przepływ prac

Rozruch składa się zwykle z następujących etapów: 1 Sprawdzenie “Listy kontrolnej przez rozruchem”. 2 Wykonanie odpowietrzania. 3 Odpowietrzanie obwodu czynnika pośredniczącego. 4 Wykonanie uruchomienia testowego systemu. 5 Jeśli to konieczne, wykonanie uruchomienia testowego jednego

lub kilku siłowników.

6 Jeśli to konieczne, wykonanie osuszania szlichty ogrzewania

podłogowego.

9.2 Środki ostrożności podczas przekazywania do eksploatacji

INFORMACJE

Podczas pierwszego okresu działania jednostki energia pobierana przez jednostkę może być wyższa od podanej na tabliczce znamionowej jednostki. To zjawisko powodowane jest przez sprężarkę, która musi pracować ciągle przez 50godzin, zanim osiągnie stan płynnej pracy i stałego zużycia energii.

UWAGA

NIGDY nie wolno obsługiwać jednostki bez termistorów i/ lub czujników ciśnienia/przełączników. Może to doprowadzić do spalenia sprężarki.

NIE ma wycieków czynnika chłodniczego.

Zainstalowane są rury właściwego rozmiaru i są one właściwie izolowane.

NIE ma wycieku wody i/lub czynnika pośredniczącego w jednostce wewnętrznej.

Nie ma wyczuwalnego zapachu użytego czynnika pośredniczącego.

Zawór odpowietrzający ogrzewania pomieszczenia jest otwarty (przynajmniej 2 obroty).

Ciśnieniowe zawory bezpieczeństwa opróżniają się do bezpiecznego miejsca po otwarciu.

Minimalna objętość wody jest gwarantowana we wszystkich warunkach. Patrz “Sprawdzanie objętości i szybkości przepływu wody obwodu ogrzewania pomieszczenia i obwodu czynnika pośredniczącego” w

"6.3Przygotowanie przewodów rurowych"na stronie20.

INFORMACJE

Oprogramowanie wyposażone jest w tryb “monter na miejscu” ([4‑0E]), który wyłącza automatyczną pracę jednostki. Przy pierwszej instalacji ustawienie [4‑0E] jest domyślnie ustawione na “1”, co oznacza, że automatyczna praca jest wyłączona. Wszystkie funkcje ochronne są wtedy wyłączone. Jeśli strony główne interfejsu użytkownika są wyłączone, jednostka NIE będzie pracować automatycznie. Aby włączyć automatyczną pracę i funkcje ochronne, należy ustawić [4‑0E] na “0”.

36 godzin po pierwszym uruchomieniu jednostka automatycznie ustawi [4‑0E] na "0", kończąc tryb "monter na miejscu" i włączając funkcje ochronne. Jeśli po dokonaniu instalacji monter wróci na miejsce, musi ręcznie ustawić [4‑0E] na “1”.

9.4 Lista kontrolna podczas rozruchu

9.3 Lista kontrolna przed rozruchem

NIE obsługiwać systemu przed sprawdzenie, że następujące testy dają wynik pozytywny:

Przeczytano pełne instrukcje instalacji zgodnie z opisem w przewodniku odniesienia dla instalatora.

Jednostka wewnętrzna jest zainstalowana prawidłowo.

Następujące okablowanie zostało poprowadzone zgodnie z niniejszym dokumentem i obowiązującymi przepisania prawa:

▪ Pomiędzy lokalnym panelem zasilania a jednostką

wewnętrzną

▪ Pomiędzy jednostką wewnętrzną a zaworami (jeśli ma

to zastosowanie)

▪ Pomiędzy jednostką wewnętrzną a termostatem w

pomieszczeniu (jeśli ma to zastosowanie)

System jest prawidłowo uziemiony zaciski uziemienia zaciśnięte.

Bezpieczniki lub lokalnie zainstalowane urządzenia ochronne są zainstalowane zgodnie z niniejszym dokumentem i NIE zostały ominięte.

Napięcie zasilania odpowiada napięciu na tabliczce znamionowej jednostki.

NIE ma luźnych połączeń ani uszkodzonych komponentów elektrycznych w skrzynce elektrycznej.

NIE ma uszkodzonych komponentów ani ściśniętych

rur w środku jednostki wewnętrznej.

Minimalna szybkość przepływu podczas pracy grzałki

BUH/odszraniania gwarantowana jest we wszystkich warunkach. Patrz “Sprawdzanie objętości i szybkości przepływu wody obwodu ogrzewania pomieszczenia i obwodu czynnika pośredniczącego” w "6.3Przygotowanie

przewodów rurowych"na stronie20.

Wykonanie odpowietrzania.

Przeprowadzanie odpowietrzania układu solanki.

Wykonanie uruchomienia testowego.

Wykonanie uruchomienia testowego siłownika.

Funkcja osuszania szlichty ogrzewania podłogowego

Funkcja osuszania szlichty ogrzewania podłogowego jest uruchomiona (jeśli to konieczne).

9.4.1 Sprawdzanie minimalnej szybkości przepływu

1 Potwierdź zgodnie z konfiguracją hydrauliczną, które pętle

grzewcze mogą być zamknięte za pomocą mechanicznych, elektronicznych lub innych zaworów.

2 Zamknij wszystkie pętle grzewcze, które można zamknąć (patrz

poprzedni krok).

3 Rozpocznij uruchomienie testowe pompy (patrz

"9.4.5 Wykonanie uruchomienia testowego siłownika" na stronie65).

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

9 Rozruch

01:18

Odpowietrzanie

l/min.

Niskie

SHC

0.5

Przepływ Prędkość Obwód

Zatrzymaj

Dostosuj

Przewiń

01:18

Odpowietrzanie

l/min.

Niskie

SHC

0.5

Przepływ Prędkość Obwód

Zatrzymaj

Dostosuj

Przewiń

4 Przejdź do kroku [6.1.8]: > Informacje > Informacje o

czujniku > Przepływ , aby sprawdzić szybkość przepływu. Podczas uruchomieniu testowego pompy jednostka możne pracować przy niższej szybkości przepływu niż minimalna wymagana.

Tak Nie

Zmodyfikuj ustawienie zaworu obejścia, aby osiągnąć minimalną wymaganą szybkość przepływu + 2l/min.

Minimalna wymagana szybkość przepływu podczas pracy grzałki BUH

12l/min.

9.4.2 Funkcja odpowietrzania obwodu

Podczas rozruchu i instalacji jednostki niezmiernie ważne jest usunięcie całego powietrza z obiegu wodnego. W trakcie działania funkcji odpowietrzania pompa pracuje bez właściwej pracy jednostki i rozpoczynane jest usuwanie powietrza z obiegu wodnego.

UWAGA

Przed uruchomieniem odpowietrzania należy otworzyć zawór bezpieczeństwa i sprawdzić, czy obwód jest wystarczająco napełniony wodą. Jedynie gdy woda wypływa z zaworu po jego otwarciu można rozpocząć procedurę odpowietrzania.

Dostępne są 2 tryby odpowietrzania: ▪ Ręczne: jednostka będzie działać przy stałej szybkości pompy i

przy stałej lub niestandardowej pozycji zaworu 3-drogowego. Pozycja niestandardowa zaworu 3-drogowego pomaga w usunięciu całego powietrza z obiegu wodnego w trybie ogrzewania pomieszczenia lub ogrzewania ciepłej wody użytkowej. Można również ustawić szybkość pracy pompy (niską lub wysoką).

▪ Automatyczne: jednostka automatycznie zmienia szybkość pompy

i pozycję zaworu 3-drogowego pomiędzy trybem ogrzewania pomieszczenia a ogrzewania ciepłej wody użytkowej.

Typowy przepływ prac

Odpowietrzanie systemu powinno składać się z następujących elementów:

1 Wykonanie ręcznego odpowietrzenia 2 Wykonanie automatycznego odpowietrzania.

INFORMACJE

Rozpoczęcie ręcznego odpowietrzania. Po usunięciu praktycznie całego powietrza, należy wykonać automatyczne odpowietrzenie. Jeśli to konieczne, należy powtórzyć automatyczne odpowietrzanie do czasu usunięcia całego powietrza z systemu. Podczas odpowietrzania NIE obowiązuje ograniczenie szybkości pompy [9‑0D].

Należy upewnić się, że strona główna temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

Funkcja odpowietrzania jest automatycznie zatrzymywana po upływie 30minut.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewidziano zawór odejścia?

Jeśli rzeczywista szybkość przepływu jest niższa niż minimalna szybkość przepływu, wymagane jest zmodyfikowanie konfiguracji hydraulicznej. Zwiększ pętle grzewcze, których NIE można zamknąć lub zainstaluj zawór obejściowy sterowany ciśnieniem.

ogrzewania pomieszczenia

Wykonanie ręcznego odpowietrzania

Wymagania wstępne: Należy upewnić się, że strona główna

temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

1 Ustaw poziom uprawnień użytkownika na Instalator. Patrz

"Ustawianie poziomu uprawnień użytkownika na Instalator" na stronie38.

2 Ustaw tryb odpowietrzania: przejdź do [A.7.3.1] >

Ustawienia instalatora > Rozruch > Odpowietrzanie > Typ.

3 Wybierz Ręczne i naciśnij . 4 Przejdź do [A.7.3.4] > Ustawienia instalatora > Rozruch >

Odpowietrzanie > Uruchom odpowietrzanie i naciśnij , aby uruchomić funkcję odpowietrzania.

Wynik: Rozpocznie się ręczne odpowietrzanie i wyświetlony zostanie następujący ekran.

5 Użyj przycisków i do przewijania Prędkość. 6 Użyj przycisków i do ustawienia żądanej szybkości pompy.

Wynik: Niskie Wynik: Wysokie

7 Jeśli ma to zastosowanie, ustaw żądane położenie zaworu 3-

drogowego (ogrzewanie pomieszczenia/ciepła woda użytkowa). Użyj przycisków i do przewijania Obwód.

8 Użyj przycisków i do ustawienia żądanego położenia

zaworu 3-drogowego.

Wynik: SHC lub Zbiornik

Wykonanie automatycznego odpowietrzania

Wymagania wstępne: Należy upewnić się, że strona główna

temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

1 Ustaw poziom uprawnień użytkownika na Instalator. Patrz

"Ustawianie poziomu uprawnień użytkownika na Instalator" na stronie38.

2 Ustaw tryb odpowietrzania: przejdź do [A.7.3.1] >

Ustawienia instalatora > Rozruch > Odpowietrzanie > Typ.

3 Wybierz Automat. i naciśnij . 4 Przejdź do [A.7.3.4] > Ustawienia instalatora > Rozruch >

Odpowietrzanie > Uruchom odpowietrzanie i naciśnij , aby uruchomić funkcję odpowietrzania.

Wynik: Odpowietrzanie zostanie uruchomione i wyświetlony zostanie następujący ekran.

Przerywanie odpowietrzania

1 Naciśnij i naciśnij , aby potwierdzić przerwanie funkcji

odpowietrzania.

Przewodnik odniesienia dla instalatora

9 Rozruch

1 2 43

>3 s

60 s

30 s

>3 s

9.4.3 Funkcja odpowietrzania obwodu czynnika pośredniczącego

Podczas instalacji i rozruchu jednostki niezmiernie ważne jest usunięcie całego powietrza z obwodu czynnika pośredniczącego.

UWAGA

Wymagane jest wypełnienie obwodu czynnika pośredniczącego PRZED testowym uruchomieniem pompy czynnika pośredniczącego.

Odpowietrzanie można wykonać na 2 sposoby: ▪ przy użyciu stacji napełniania czynnikiem pośredniczącym (nie

należy do wyposażenia),

▪ przy użyciu stacji napełniania czynnikiem pośredniczącym (nie

należy do wyposażenia) w połączeniu z pompą czynnika pośredniczącego w jednostce.

10‑dniowa praca pompy czynnika pośredniczącego. Jeśli zbiornik buforowy czynnika pośredniczącego jest częścią systemu, może być wymagana nieprzerywana, 10-dniowa praca pompy czynnika po uruchomieniu systemu. Jeśli funkcja 10‑dniowej pracy pompy czynnika pośredniczącego jest:

▪ WŁ.: Jednostka działa w trybie standardowym, jedynie pompa

czynnika pośredniczącego działa nieprzerwanie przez 10 dni, niezależnie od stanu sprężarki.

▪ WYŁ.: Działanie pompy czynnika pośredniczącego jest zależne od

stanu sprężarki.

Odpowietrzanie przy użyciu stacji napełniania czynnikiem pośredniczącym

Postępuj zgodnie z instrukcjami załączonymi do stacji napełniania czynnikiem pośredniczącym (nie należy do wyposażenia).

Uruchomienie testowe pompy czynnika pośredniczącego zostanie po 2 godzinach automatycznie zatrzymane.

Uruchomienie lub zatrzymanie 10-dniowej pracy pompy czynnika pośredniczącego

INFORMACJE

Procedura 10‑dniowej pracy pompy czynnika pośredniczącego obejmuje aktywację testowego uruchomienia pompy czynnika pośredniczącego. Czynność tę należy wykonać w ograniczonym czasie, dlatego wymagane jest jak najszybsze testowe uruchomienie pompy czynnika pośredniczącego. Aby uzyskać instrukcje, patrz "Wykonanie uruchomienia

testowego pompy czynnika pośredniczącego" na stronie64.

Wymagania wstępne: Wszystkie inne zadania w ramach rozruchu zostały wykonane.

1 Aktywuj testowe uruchomienie pompy czynnika

pośredniczącego i pozostaw uruchomione na co najmniej 3sekundy.

Wynik: Zostanie włączone 60‑sekundowe odliczanie w dół.

2 Wyłącz testowe uruchomienie pompy czynnika

pośredniczącego przed upływem odliczanego czasu.

Wynik: Zostanie włączone 30‑sekundowe odliczanie w dół.

3 Aktywuj ponownie testowe uruchomienie pompy czynnika

pośredniczącego i pozostaw uruchomione na co najmniej 3sekundy.

4 Wyłącz przed upływem odliczanego czasu.

Wynik: 10‑dniowa praca pompy czynnika pośredniczącego zostanie

włączona/wyłączona (WYŁ.→WŁ. lub WŁ.→WYŁ.).

Odpowietrzanie przy użyciu pompy czynnika pośredniczącego i stacji napełniania czynnikiem pośredniczącym

Wymagania wstępne: Odpowietrzanie w obwodzie czynnika

pośredniczącego wyłącznie przy użyciu stacji napełniania czynnikiem pośredniczącym NIE zostało wykonane pomyślnie (patrz

"Odpowietrzanie przy użyciu stacji napełniania czynnikiem pośredniczącym" na stronie 64). W takim przypadku należy

jednocześnie użyć stacji napełniania czynnikiem pośredniczącym i pompy czynnika pośredniczącego jednostki.

1 Napełnij obwód czynnika pośredniczącego. 2 Przeprowadź testowe uruchomienie pompy czynnika

pośredniczącego.

3 Uruchom stację napełniania czynnikiem pośredniczącym

(NALEŻY aktywować w ciągu 5~60 sekund po testowym uruchomieniu pompy czynnika pośredniczącego).

a Testowe uruchomienie pompy czynnika pośredniczącego b Stacja napełniania czynnikiem pośredniczącym

Ramy czasowe: 5~60sekund

Wynik: Nastąpiło testowe uruchomienie pompy czynnika pośredniczącego, rozpoczynając usuwanie powietrza z obwodu czynnika pośredniczącego. Podczas uruchomienia testowego pompa czynnika pośredniczącego działa bez jednoczesnej pracy jednostki.

INFORMACJE

Szczegółowe informacje dotyczące aktywacji/dezaktywacji uruchomienia testowego pompy czynnika pośredniczącego zawiera "9.4.5 Wykonanie uruchomienia testowego

siłownika"na stronie65.

WŁĄCZONA WYŁĄCZONA

A Testowe uruchomienie pompy czynnika pośredniczącego

B1 Uruchomienie 10‑dniowej pracy pompy czynnika

pośredniczącego

B2 Zatrzymanie 10‑dniowej pracy pompy czynnika

pośredniczącego

Wykonanie uruchomienia testowego pompy czynnika pośredniczącego

Wymagania wstępne: Należy upewnić się, że strona główna

temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

1 Ustaw poziom uprawnień użytkownika na Instalator. Patrz

"Ustawianie poziomu uprawnień użytkownika na Instalator" na stronie38.

2 Naciśnij 3 Naciśnij raz

następnie naciśnij .

, aby przejść do Ustawienia instalatora, a

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

A >

> > >

Ustaw godzinę/datę Wybierz harmonogramy Informacje Ustawienia użytkownika

Wybierz

Przewiń

Ustawienia instalatora

4 Naciśnij dwukrotnie , aby przejść do Rozruch, a następnie

> > > >

Dla Pomieszczeń Ciepła woda użytkowa (CWU) Źródła ciepła Praca systemu

Wybierz

Przewiń

Rozruch

Przegląd ustawień

Ustawienia instalatora

> > >

Uruchomienie testowe Osuszanie szlichty UFH Odpowietrzanie

Wybierz

Przewiń

Testowe uruch. siłowników

A.7

Rozruch

> > > > >

Grzałka BUH (krok 1) Grzałka BUH (krok 2) Pompa Zawór 3-drogowy

Wybierz

Przewiń

Wyj. alarmu

A.7.4

Pompa czynnika pośr.

Testowe uruch. siłowników

Pompa czynnika pośr.

Czy na pewno chcesz rozpocząć test?

Anuluj

Potw. Dostosuj

01:18

Uruchomienie testowe

Tryb

Zatrzymaj

Pompa czynnika pośr.

naciśnij .

5 Naciśnij raz , aby przejść do Testowe uruch. siłowników, a

następnie naciśnij .

6 Naciśnij raz , aby przejść do Pompa czynnika pośr., a

następnie naciśnij .

7 Wybierz OK i naciśnij .

Wynik: Uruchomienie testowe pompy czynnika pośredniczącego

zostanie rozpoczęte. Jest ono automatycznie zatrzymywane po zakończeniu. Aby zatrzymać je ręcznie, naciśnij , wybierz OK i naciśnij .

9.4.4 Wykonanie uruchomienia testowego

Wymagania wstępne: Należy upewnić się, że strona główna

temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

9 Rozruch

1 Ustaw poziom uprawnień użytkownika na Instalator. Patrz

"Ustawianie poziomu uprawnień użytkownika na Instalator" na stronie38.

2 Przejdź do [A.7.1]: > Ustawienia instalatora > Rozruch >

Uruchomienie testowe.

3 Wybierz test i naciśnij . Przykład: Ogrzewanie. 4 Wybierz OK i naciśnij .

Wynik: Uruchomienie testowe zostanie rozpoczęte. Jest ono

zatrzymywane automatycznie po zakończeniu (±30 minut). Aby zatrzymać je ręcznie, naciśnij , wybierz OK i naciśnij .

INFORMACJE

W przypadku 2 interfejsów użytkownika uruchomienie testowe można rozpocząć z poziomu obu interfejsów użytkownika.

▪ Interfejs użytkownika użyty do rozpoczęcia

uruchomienia testowego wyświetla ekran stanu.

▪ Drugi interfejs użytkownika wyświetla ekran zajętości.

Nie można użyć interfejsu użytkownika, gdy wyświetlany jest ekran zajętości.

Jeśli instalacja jednostki została wykonana prawidłowo, jednostka zostanie uruchomiona podczas uruchomienia testowego w wybranym trybie pracy. W trybie testowym można sprawdzić prawidłowe działanie jednostkę poprzez monitorowanie temperatury zasilania (tryb ogrzewania) i temperatury zbiornika (tryb ciepłej wody użytkowej).

W celu monitorowania temperatury przejdź do opcji [A.6] i wybierz informacje, które chcesz sprawdzić.

9.4.5 Wykonanie uruchomienia testowego siłownika

Celem uruchomienia testowego siłownika jest potwierdzenie działania różnych siłowników (np. w przypadku wybrania pracy pompy uruchomione zostanie testowe uruchomienie pompy).

Wymagania wstępne: Należy upewnić się, że strona główna temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

1 Ustaw poziom uprawnień użytkownika na Instalator. Patrz

"Ustawianie poziomu uprawnień użytkownika na Instalator" na stronie38.

2 Upewnij się, że sterowanie temperaturą pomieszczenia,

sterowanie temperaturą zasilania i sterowanie ciepłą wodą użytkową zostały WYŁĄCZONE za pośrednictwem interfejsu użytkownika.

3 Przejdź do [A.7.4]: > [Custom.DAIKIN.Value] >

[Custom.DAIKIN.Value] > Ustawienia instalatora.

4 Wybierz siłownik i naciśnij . Przykład: Pompa. 5 Wybierz OK i naciśnij .

Wynik: Uruchomienie testowe siłownika zostanie rozpoczęte. Jest

ono automatycznie zatrzymywane po zakończeniu. Aby zatrzymać je ręcznie, naciśnij , wybierz OK i naciśnij .

INFORMACJE

Jeśli testowe uruchomienie pompy czynnika pośredniczącego jest aktywowane w ramach procedury 10‑dniowej pracy pompy czynnika pośredniczącego, należy je przeprowadzić jak najszybciej. Aby uzyskać instrukcje, patrz "Wykonanie uruchomienia testowego

pompy czynnika pośredniczącego"na stronie64.

Możliwe uruchomienia testowe siłownika

▪ Test grzałki BUH (krok 1) ▪ Test grzałki BUH (krok 2)

Przewodnik odniesienia dla instalatora

9 Rozruch

25°C (1)

35°C (2)

24h (1) 36h (2)

▪ Test pompy (ogrzewanie pomieszczenia)

INFORMACJE

Upewnij się, że całe powietrze zostało usunięte przed uruchomieniem trybu testowego. Podczas uruchomieniu testowego należy również unikać zakłóceń w obiegu wodnym.

▪ Test pompy czynnika pośredniczącego ▪ Test zaworu 2-drogowego ▪ Test zaworu 3-drogowego ▪ Test sygnału biwalentnego ▪ Test wyjścia alarmowego ▪ Test pompy obiegowej

9.4.6 Osuszanie szlichty ogrzewania

Ta funkcja jest używana do bardzo powolnego osuszania szlichty ogrzewania podłogowego podczas budowy domu. Pozwala ona instalatorowi na zaprogramowanie i wykonanie tego programu.

Należy upewnić się, że strona główna temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

INFORMACJE

UWAGA

Instalator jest odpowiedzialny za:

UWAGA

Aby wykonać suszanie szlichty ogrzewania podłogowego, należy wyłączyć ochronę przeciwzamrożeniową ([2‑06]=0). Domyślnie jest włączona ([2‑06]=1). Jednakże w wyniku działania trybu "instalator na miejscu" (patrz "Lista kontrolna przed rozruchem"), ochrona przeciwzamrożeniowa zostanie automatycznie wyłączona przez 36 godzin od pierwszego włączenia.

Jeśli osuszanie szlichty wciąż musi być wykonane po upływie pierwszych 36 godzin od włączenia, należy ręcznie wyłączyć ochronę przeciwzamrożeniową poprzez ustawienie [2‑06] na "0", oraz POZOSTAWIĆ ją wyłączoną aż osuszanie szlichty zostanie zakończone. Zignorowanie tej uwagi doprowadzi do popękania szlichty.

Przewodnik odniesienia dla instalatora

podłogowego

▪ Jeśli Awaryjny ustawiono na Ręczne ([A.6.C]=0) i

jednostka zostanie wyzwolona do uruchomienia pracy awaryjnej, przed uruchomieniem interfejs użytkownika poprosi o potwierdzenie. Funkcja osuszania szlichty ogrzewania podłogowego jest aktywna nawet, gdy użytkownik NIE potwierdzi pracy awaryjnej.

▪ Podczas osuszania szlichty ogrzewania podłogowego,

NIE obowiązuje ograniczenie szybkości pompy [9‑0D].

▪ skontaktowanie się z producentem szlichty w celu

uzyskania informacji na temat początkowego ogrzewania, co ma na celu uniknięcie pękania szlichty;

▪ zaprogramowanie harmonogramu osuszania szlichty

ogrzewania podłogowego zgodnie z instrukcjami uzyskanymi od producenta szlichty;

▪ regularne sprawdzanie prawidłowości działania

konfiguracji;

▪ wybranie prawidłowego programu, odpowiadającego

typowi użytej szlichty.

UWAGA

Aby móc uruchomić osuszanie szlichty ogrzewania podłogowego należy upewnić się, że wprowadzono następujące ustawienia:

▪ [4‑00]=1 ▪ [C‑02]=0 ▪ [D‑01]=0 ▪ [4‑08]=0 ▪ [4‑01]≠1

Instalator może zaprogramować do 20 kroków, a dla każdego kroku należy wprowadzić następujące informacje:

1 czas trwania w godzinach, do 72godzin, 2 żądaną temperaturę zasilania.

Przykład:

T Żądana temperatura zasilania (15~55°C)

t Czas trwania (1~72 godz.) (1) Krok czynności 1 (2) Krok czynności 2

Programowanie harmonogramu osuszania szlichty ogrzewania podłogowego

1 Ustaw poziom uprawnień użytkownika na Instalator. Patrz

"Ustawianie poziomu uprawnień użytkownika na Instalator" na stronie38.

2 Przejdź do [A.7.2]:

Osuszanie szlichty UFH > Ustaw harmonogram osuszania.

3 Użyj

4 Aby dodać nowy krok, wybierz “–h” lub “–” w pustym wierszu i

5 Aby usunąć krok, ustaw czas trwania na “–”, naciskając 6 Naciśnij

, , i do zaprogramowania harmonogramu.

▪ Użyj ▪ Użyj

naciśnij

i do przewijania się przez harmonogram.

i do dostosowania wybranych parametrów. Jeśli wybrany jest czas, można ustawić go w zakresie od 1 do 72godzin. Jeśli wybrana jest temperatura, można ustawić żądaną temperaturę zasilania w zakresie od 15°C do 55°C.

, aby zapisać harmonogram.

Ważne jest, aby program nie zawierał pustych kroków. Harmonogram zostanie zatrzymany w przypadku zaprogramowania pustego kroku LUB gdy wykonanych zostanie 20 kolejnych kroków.

> Ustawienia instalatora > Rozruch >

Wykonanie osuszania szlichty ogrzewania podłogowego

INFORMACJE

Zasilanie z taryfą o korzystnej stawce za kWh nie może być używane w połączeniu z programem osuszania szlichty ogrzewania podłogowego.

Wymagania wstępne: Upewnij się, że TYLKO 1 interfejs użytkownika jest podłączony do systemu, aby wykonać osuszanie szlichty ogrzewania podłogowego.

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

10 Przekazanie użytkownikowi

15:10

1 14d 12h 25°C

Osusz. szlichty

Bieżący krok

Pozostało Żądana Tzasil

Zatrzymaj

Wymagania wstępne: Należy upewnić się, że strona główna temperatury zasilania dodatkowego, strona główna temperatury pomieszczenia i strona główna ciepłej wody użytkowej są WYŁĄCZONE.

1 Przejdź do [A.7.2]: > Ustawienia instalatora > Rozruch >

Osuszanie szlichty UFH.

2 Ustaw program osuszania. 3 Wybierz Rozpocznij osuszanie i naciśnij . 4 Wybierz OK i naciśnij .

Wynik: Osuszanie szlichty ogrzewania podłogowego zostanie

uruchomione i wyświetlony zostanie następujący ekran. Jest ono zatrzymywane automatycznie po zakończeniu. Aby zatrzymać je ręcznie, naciśnij , wybierz OK i naciśnij .

Odczyt stanu osuszania szlichty ogrzewania podłogowego

1 Naciśnij . 2 Wyświetlony zostanie bieżący krok programu, czas do

zakończenia oraz bieżąca żądana temperatura zasilania.

Przerywanie osuszania szlichty ogrzewania podłogowego

Jeśli program zostanie zatrzymany z powodu usterki, wyłączenia lub awarii zasilania, w interfejsie użytkownika zostanie wyświetlona usterka U3. Aby usunąć kody usterek, patrz punkt

"12.4 Rozwiązywanie problemów w oparciu o kody błędów" na stronie72. Aby zresetować usterkę U3 Instalator musi być Poziom

uprawnień użytkownika.

1 Przejdź do ekranu osuszania szlichty ogrzewania podłogowego. 2 Naciśnij . 3 Naciśnij , aby przerwać program. 4 Wybierz OK i naciśnij .

Wynik: Program osuszania szlichty ogrzewania podłogowego

zostanie zatrzymany.

Gdy program zostanie zatrzymany z powodu usterki, wyłączenia lub awarii zasilania, można odczytać stan osuszania szlichty ogrzewania podłogowego.

5 Przejdź do [A.7.2]: > Osuszanie szlichty UFH > Stan

osuszania > Zatrzymane o > Rozruch > Ustawienia instalatora i do ostatnio wykonanego kroku.

6 Dokonaj modyfikacji i uruchom ponownie program.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

INFORMACJE

Dostęp do menu jest ograniczony. Można uzyskać dostęp jedynie do następujących menu:

▪ Informacje. ▪ Ustawienia instalatora > Rozruch > Osuszanie szlichty

UFH.

10 Przekazanie użytkownikowi

Po zakończeniu uruchomienia testowego i potwierdzeniu, że jednostka działa prawidłowo, należy przekazać użytkownikowi następujące informacje:

▪ Wpisz rzeczywiste ustawienia do tabeli ustawień instalatora (w

instrukcji obsługi).

▪ Należy upewnić się, że użytkownik posiada dokumentację

drukowaną oraz zalecić go o zachowanie ich na przyszłość. Należy poinformować użytkownika, że pełną dokumentację można znaleźć pod adresem URL podanym wcześniej w niniejszej instrukcji.

▪ Wyjaśnij użytkownikowi prawidłową obsługę systemu oraz kroki,

jakie należy podjąć w przypadku problemów.

▪ Pokaż użytkownikowi, jakie czynności ma wykonywać w związku z

konserwacją jednostki.

▪ Wyjaśnij użytkownikowi wskazówki dotyczące oszczędzania

energii opisane w niniejszej instrukcji obsługi.

10.1 Naklejanie etykiety w danym języku na tabliczce znamionowej jednostki

UWAGA

Wdrożenie regulacji UE dot. niektórych gazów cieplarnianych w pewnych krajach może wymagać stosowania odpowiedniego oficjalnego języka. Dlatego do produktu dołączono dodatkową wielojęzyczną etykietę informującą o fluorowanych gazach cieplarnianych.

1 Odklej etykietę w danym języku z wielojęzycznego arkusza

etykiet z informacjami o fluorowanych gazach cieplarnianych.

2 Przyklej ją w wyznaczonym obszarze tabliczki znamionowej

jednostki.

11 Czynności konserwacyjne i

serwisowe

UWAGA

Konserwacja MUSI być przeprowadzana przez uprawnionego montera lub przedstawiciela serwisu.

Zalecamy przeprowadzanie konserwacji przynajmniej raz do roku. Obowiązujące prawo może jednak wymuszać częstszą konserwację.

UWAGA

W Europie do określania okresów konserwacyjnych używana jest emisja gazów cieplarnianych łącznej ilości czynnika chłodniczego (w wyrażona w tonach ekwiwalentu CO2). Należy postępować zgodnie z właściwymi przepisami.

Wzór na obliczanie emisji gazów cieplarnianych:

wartość GWP czynnika chłodniczego × łączna ilość czynnika chłodniczego [w kg] / 1000

Przewodnik odniesienia dla instalatora

11 Czynności konserwacyjne i serwisowe

1 3

11.1 Omówienie: Czynności konserwacyjne i serwisowe

Niniejszy rozdział zawiera informacje na następujące tematy: ▪ Coroczna konserwacja jednostki wewnętrznej

11.2 Środki ostrożności dotyczące konserwacji

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA

UWAGA:Ryzyko wyładowania elektrostatycznego

Przed wykonaniem czynności konserwacyjnych lub serwisowych należy dotknąć metalowej części jednostki, aby usunąć ładunek elektrostatyczny i ochronić płytę.

11.3 Lista kontrolna corocznej konserwacji jednostki wewnętrznej

Przynajmniej raz do roku należy sprawdzać następujące elementy: ▪ Ciśnienie płynu obwodu ogrzewania pomieszczenia i czynnika

pośredniczącego ▪ Filtry ▪ Ciśnieniowe zawory bezpieczeństwa (1 po stronie czynnika

pośredniczącego, 1 po stronie ogrzewania pomieszczenia) ▪ Przewody zaworu bezpieczeństwa ▪ Ciśnieniowy zawór bezpieczeństwa w zbiorniku ciepłej wody

użytkowej ▪ Skrzynka elektryczna ▪ Odkamienianie ▪ Dezynfekcja chemiczna ▪ Anoda ▪ Wyciek czynnika pośredniczącego

Ciśnienie płynu

Należy sprawdzić, czy ciśnienie płynu jest wyższe niż 1 bar. Jeśli jest niższe, należy uzupełnić płyn.

Filtry

Wyczyść filtry.

UWAGA

Należy ostrożnie obchodzić się z filtrem obwodu ogrzewania pomieszczenia. NIE używać nadmiernej siły podczas ponownego wkładania filtra wody, aby NIE uszkodzić siatki filtra wody.

UWAGA

Podczas wyjmowania zacisku filtra należy uważać, aby go NIE upuścić.

Ciśnieniowy zawór bezpieczeństwa Otworzyć zawór i sprawdzić jego prawidłowe działanie. Płyn

spustowy może być bardzo gorący!

Punkty kontrolne to: ▪ Przepływ płynu z zaworu bezpieczeństwa jest wystarczająco silny,

brak zatorów w zaworze lub łączących przewodach rurowych.

▪ Płyn wydobywa się z zaworu bezpieczeństwa i zawiera

zanieczyszczenia lub brud: ▪ otwórz zawór i poczekaj, aż wypływająca woda NIE będzie

zawierać żadnych zanieczyszczeń;

▪ przepłukaj system i zainstaluj dodatkowy filtr wody (najlepiej

magnetyczny filtr cyklonowy).

Zaleca się częstsze wykonywanie tych czynności konserwacyjnych.

Wąż ciśnieniowego zaworu bezpieczeństwa

Sprawdź, czy wąż ciśnieniowego zaworu bezpieczeństwa jest umieszczony w odpowiedni sposób, umożliwiający spuszczenie. Patrz "7.5.5Podłączanie ciśnieniowego zaworu bezpieczeństwa do

spustu" na stronie 31 i "7.4.5 Podłączanie ciśnieniowego zaworu bezpieczeństwa do spustu po stronie czynnika pośredniczącego"na stronie29.

Zawór bezpieczeństwa zbiornika ciepłej wody użytkowej (nie należy do wyposażenia)

Otworzyć zawór i sprawdzić jego prawidłowe działanie. Woda może być bardzo gorąca!

Punkty kontrolne to: ▪ Przepływ wody z zaworu bezpieczeństwa jest wystarczająco silny,

brak zatorów w zaworze lub łączących przewodach rurowych.

▪ Z zaworu bezpieczeństwa wypływa brudna woda:

▪ otwórz zawór i poczekaj, aż wypływająca woda nie będzie

zawierać żadnych zanieczyszczeń;

▪ przepłukaj i wyczyść cały zbiornik, w tym przewody rurowe

pomiędzy zaworem bezpieczeństwa a wlotem zimnej wody.

Aby upewnić się, że woda pochodzi ze zbiornika, sprawdź po wykonaniu cyklu nagrzania zbiornika.

Zaleca się częstsze wykonywanie tych czynności konserwacyjnych.

Skrzynka elektryczna

▪ Przeprowadzić dokładną kontrolę wzrokową skrzynki elektrycznej i

sprawdzić, czy nie ma oczywistych usterek, takich jak luźne połączenia lub uszkodzone przewody.

▪ Za pomocą omomierza sprawdź prawidłowe działanie styczników

K1M, K2M, K3M i K5M (zależnie od instalacji). Wszystkie styki styczników muszą znajdować się w pozycji otwartej, gdy zasilanie jest WYŁĄCZONE.

Przewodnik odniesienia dla instalatora

OSTRZEŻENIE

Jeśli okablowanie wewnętrzne jest uszkodzone, musi zostać wymienione przez producenta, przedstawiciela jego serwisu lub osobę o podobnych kwalifikacjach.

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

Odkamienianie

2×

W zależności od jakości wody i ustawionej temperatury, na wymienniku ciepła wewnątrz zbiornika ciepłej wody użytkowej może osadzać się kamień i ograniczać transfer ciepła. Z tego względu, co pewien czas może być wymagane odkamienianie wymiennika ciepła.

Dezynfekcja chemiczna

Jeśli stosowne przepisy wymagają przeprowadzenia w niektórych sytuacjach dezynfekcji chemicznej obejmującej zbiornik ciepłej wody użytkowej, należy pamiętać, że zbiornik ciepłej wody użytkowej wykonany jest ze stali nierdzewnej i zawiera aluminiową anodę. Zalecamy użycie środków dezynfekujących niezawierających chloru, zatwierdzonych do użycia w przypadku wody przeznaczonej do konsumpcji przez ludzi.

UWAGA

Podczas odkamieniania lub dezynfekcji chemicznej należy zapewnić zgodność jakości wody z dyrektywą UE 98/83 WE.

Anoda

Nie są wymagane żadne czynności konserwacyjne ani wymiana.

Wyciek czynnika pośredniczącego

Ostrożnie sprawdź, czy wewnątrz jednostki widoczny jest czynnik pośredniczący.

Otwórz osłonę tłumiąca dźwięk i sprawdź, czy wewnątrz tej przestrzeni widoczny jest czynnik pośredniczący.

12 Rozwiązywanie problemów

INFORMACJE

Aby opróżnić zbiornik, wszystkie krany z ciepłą wodą muszą być odkręcone, aby pozwolić powietrzu na wejście do układu.

3 Otworzyć zawór spustowy.

11.4 Opróżnianie zbiornika ciepłej wody użytkowej

Wymagania wstępne: Wyłącz jednostkę z poziomu interfejsu

użytkownika.

Wymagania wstępne: Wyłączyć odpowiedni bezpiecznik. Wymagania wstępne: Zamknąć dopływ zimnej wody.

1 Otwórz przedni panel. 2 Wąż spustowy znajduje się po prawej stronie jednostki. Przetnij

opaski zaciskowe lub taśmę i wyciągnij elastyczny wąż spustowy do przodu.

12 Rozwiązywanie problemów

12.1 Omówienie: Rozwiązywanie problemów

W tym rozdziale opisano czynności, jakie należy wykonać w przypadku problemów.

Zawiera on informacje dotyczące następujących zagadnień: ▪ Rozwiązywanie problemów na podstawie objawów ▪ Rozwiązywanie problemów w oparciu o kody błędów

Przed przystąpieniem do rozwiązywania problemów

Przeprowadzić dokładną kontrolę wzrokową urządzenia i sprawdzić, czy nie ma oczywistych usterek, takich jak luźne połączenia lub uszkodzone przewody.

12.2 Środki ostrożności podczas rozwiązywania problemów

OSTRZEŻENIE

▪ Przed przystąpieniem do przeglądu skrzynki

elektrycznej jednostki ZAWSZE należy upewnić się, że jednostka jest odłączona od zasilania. Wyłączyć odpowiedni bezpiecznik.

▪ Jeśli zadziałało urządzenie zabezpieczające, należy

wyłączyć urządzenie i określić przyczynę uaktywnienia zabezpieczenia, a dopiero potem wyzerować urządzenie zabezpieczające. NIE WOLNO mostkować urządzeń zabezpieczających lub zmieniać ich wartości na inne niż domyślne ustawienia fabryczne. Jeśli nie można znaleźć przyczyny problemy, należy skontaktować się ze sprzedawcą.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

12 Rozwiązywanie problemów

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

OSTRZEŻENIE

Unikanie niebezpieczeństw w razie przypadkowego zresetowania termostatu: urządzenie NIE MOŻE być zasilane przez wyłącznik zewnętrzny, np. włącznik czasowy, ani podłączone do obwodu, który jest regularnie WŁĄCZANY iWYŁĄCZANY przez instalację.

NIEBEZPIECZEŃSTWO: RYZYKO POPARZENIA

12.3 Rozwiązywanie problemów na podstawie objawów

12.3.1 Objaw: Jednostka NIE ogrzewa zgodnie z oczekiwaniami

Możliwe przyczyny Środki zaradcze

Ustawienie temperatury NIE jest właściwe

Przepływ wody lub czynnika pośredniczącego jest za mały

Objętość wody w instalacji jest za mała

Sprawdzić ustawienie temperatury na kontrolerze zdalnym. Więcej informacji można znaleźć w instrukcji obsługi.

Sprawdzić i upewnić się, że: ▪ Wszystkie zawory odcinające

obieg wody lub czynnika pośredniczącego są całkowicie otwarte.

▪ Filtr wody jest czysty. W razie

potrzeby oczyść.

▪ W układzie nie znajduje się

powietrze. Odpowietrzyć, jeśli to konieczne. Odpowietrzanie można przeprowadzić ręcznie (patrz "Wykonanie ręcznego

odpowietrzania"na stronie63)

lub użyć funkcji odpowietrzania automatycznego (patrz

"Wykonanie automatycznego

odpowietrzania"na stronie63).

▪ Ciśnienie wody wynosi >1 bar. ▪ Zbiornik rozprężny NIE jest

uszkodzony. ▪ Opór w obiegu wodnym NIE

jest zbyt duży dla pompy. Jeśli problem pozostanie, po

sprawdzeniu wszystkich powyższych punktów należy skontaktować się ze sprzedawcą. W niektórych przypadkach użycie przez jednostkę niskiego przepływu wody jest normalne.

Upewnić się, czy objętość wody w instalacji znajduje się powyżej minimalnej wymaganej wartości (patrz "6.3.3Sprawdzanie

objętości i szybkości przepływu wody obwodu ogrzewania pomieszczenia i obwodu czynnika pośredniczącego"na stronie22).

12.3.2 Objaw: Sprężarka NIE uruchamia się (ogrzewanie pomieszczenia lub ogrzewanie ciepłej wody użytkowej)

Możliwe przyczyny Środki zaradcze

Urządzenie musi uruchamiać się poza zakresem roboczym (temperatura wody jest zbyt niska)

Ustawienia zasilania z taryfą o korzystnej stawce kWh NIE odpowiadają połączeniom elektrycznym

Dostawca energii elektrycznej nadał sygnał taryfy o korzystnej stawce kWh

Jeśli temperatura wody jest za niska, jednostka używa grzałki BUH do osiągnięcia minimalnej temperatury wody (15°C).

Sprawdzić i upewnić się, że: ▪ Zasilanie grzałki BUH jest

prawidłowo podłączone.

▪ Ochrona termiczna grzałki

BUH NIE zadziałała.

▪ Styki grzałki BUH NIE są

uszkodzone.

Jeśli problem pozostanie, po sprawdzeniu wszystkich powyższych punktów należy skontaktować się ze sprzedawcą.

Powinno ono odpowiadać połączeniom zgodnie z opisem w

"6.4Przygotowanie przewodów elektrycznych"na stronie24 i "7.6.6Podłączanie głównego zasilania"na stronie34.

Należy poczekać na przywrócenie zasilania (maks. 2 godziny).

12.3.3 Objaw: Pompa wydaje dziwne dźwięki (kawitacja)

Możliwe przyczyny Środki zaradcze

W układzie znajduje się powietrze

Ciśnienie na wlocie pompy jest zbyt niskie

Przeprowadź ręczne odpowietrzanie (patrz

"Wykonanie ręcznego odpowietrzania"na stronie63)

lub użyj funkcji automatycznego odpowietrzania (patrz

"Wykonanie automatycznego odpowietrzania"na stronie63).

Sprawdzić i upewnić się, że: ▪ Ciśnienie wynosi >1bar. ▪ Manometr nie jest

uszkodzony.

▪ Zbiornik rozprężny NIE jest

uszkodzony.

▪ Ustawienie ciśnienia

wstępnego zbiornika rozprężnego jest prawidłowe (patrz "6.3.4Zmiana ciśnienia

wstępnego zbiornika rozprężnego"na stronie23).

12.3.4 Objaw: Ciśnieniowy zawór bezpieczeństwa otwiera się

Możliwe przyczyny Środki zaradcze

Zbiornik rozprężny jest uszkodzony

Wymień zbiornik rozprężny.

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

12 Rozwiązywanie problemów

Możliwe przyczyny Środki zaradcze

Objętość wody lub czynnika pośredniczącego w instalacji jest zbyt duża

Głowica obiegu wodnego jest za wysoko

Upewnić się, czy objętość wody lub czynnika pośredniczącego w instalacji znajduje się poniżej maksymalnej dopuszczalnej wartości (patrz

"6.3.3Sprawdzanie objętości i szybkości przepływu wody obwodu ogrzewania pomieszczenia i obwodu czynnika pośredniczącego"na stronie22 i "6.3.4Zmiana ciśnienia wstępnego zbiornika rozprężnego"na stronie23).

Głowica obiegu wodnego to różnica wysokości pomiędzy jednostką a najwyższym punktem obiegu wodnego. Jeżeli jednostka znajduje się w najwyższym punkcie instalacji, jako wysokość instalacji przyjmuje się 0m. Maksymalna wartość głowicy obiegu wodnego wynosi 10m.

Należy sprawdzić wymagania dotyczące instalacji.

12.3.5 Objaw: Ciśnieniowy zawór bezpieczeństwa przecieka

Możliwe przyczyny Środki zaradcze

Zanieczyszczenia blokują wylot ciśnieniowego zaworu bezpieczeństwa

Sprawdzić, czy ciśnieniowy zawór bezpieczeństwa działa prawidłowo, przekręcając czerwone pokrętło na zaworze w lewo:

▪ Jeżeli NIE słychać stuknięcia,

należy skontaktować się ze sprzedawcą.

▪ Jeżeli z jednostki nadal

wycieka woda lub czynnik pośredniczący, należy najpierw zamknąć zawór odcinający na wlocie i wylocie, a następnie skontaktować się ze sprzedawcą.

12.3.6 Objaw: Pomieszczenie NIE jest wystarczająco ogrzewane przy niskich temperaturach na zewnątrz

Możliwe przyczyny Środki zaradcze

Grzałka BUH nie została aktywowana

Temperatura równowagi grzałki BUH nie została prawidłowo skonfigurowana

W układzie znajduje się powietrze.

Sprawdzić i upewnić się, że: ▪ Tryb pracy grzałki BUH jest

włączony. Przejdź do: ▪ [A.5.1.1] > Ustawienia

instalatora > Źródła ciepła > Grzałka dodatkowa BUH > Tryb pracy LUB

▪ [A.8] > Ustawienia

instalatora > Przegląd ustawień [4‑00]

▪ Bezpiecznik nadmiarowo-

prądowy grzałki BUH nie został wyłączony. Jeśli został, sprawdź bezpiecznik i włącz go ponownie.

▪ Ochrona termiczna grzałki

BUH nie została aktywowana. Jeśli została, sprawdź następujące kwestie, a następnie naciśnij przycisk resetowania w skrzynce elektrycznej:

▪ Ciśnienie obwodu

ogrzewania pomieszczenia i czynnika pośredniczącego

▪ Czy w układzie znajduje się

powietrze

▪ Działanie odpowietrzania

Zwiększyć "temperaturę równowagi", aby aktywować działanie grzałki BUH przy wyższych temperaturach na zewnątrz. Przejdź do:

▪ [A.5.1.4] > Ustawienia

instalatora > Źródła ciepła > Grzałka dodatkowa BUH > Temp. równowagi LUB

▪ [A.8] > Ustawienia instalatora

> Przegląd ustawień [5‑01]

Usuń powietrze ręcznie lub automatycznie. Patrz funkcja odpowietrzania w rozdziale "Rozruch".

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

12.3.7 Objaw: Ciśnienie w kranie jest czasami zbyt wysokie

Możliwe przyczyny Środki zaradcze

Uszkodzony lub zablokowany ciśnieniowy zawór bezpieczeństwa.

▪ Przepłukaj i wyczyść cały

zbiornik, w tym przewody rurowe pomiędzy zaworem ciśnieniowym bezpieczeństwa a wlotem zimnej wody.

▪ Wymień ciśnieniowy zawór

bezpieczeństwa.

Przewodnik odniesienia dla instalatora

12 Rozwiązywanie problemów

12.3.8 Objaw: Panele dekoracyjne są wypychane przez napęczniały zbiornik

Możliwe przyczyny Środki zaradcze

Uszkodzony lub zablokowany ciśnieniowy zawór bezpieczeństwa.

Skontaktować się z lokalnym dealerem.

12.3.9 Objaw: Funkcja dezynfekcji zbiornika NIE została prawidłowo ukończona (błąd AH)

Możliwe przyczyny Środki zaradcze

Funkcja dezynfekcji została przerwana przez użycie ciepłej wody użytkowej

Nastąpiło duże użycie ciepłej wody użytkowej przed zaprogramowanym uruchomieniem funkcji dezynfekcji

Tryb dezynfekcji został zatrzymany ręcznie: gdy na interfejsie użytkownika wyświetlana była strona główna CWU, a poziom uprawnień użytkownika był ustawiony na Instalator, w trakcie działania trybu dezynfekcji naciśnięto przycisk .

Zaprogramuj uruchomienie funkcji dezynfekcji, gdy ma nastąpić okres 4godzin BRAKU używania ciepłej wody użytkowej.

Po wybraniu Ciepła woda użytkowa > Tryb nastawy > Dogrzewanie lub Dogrzew + har. zaleca się zaprogramowanie uruchomienia funkcji dezynfekcji przynajmniej 4godziny po ostatnim oczekiwanym użyciu dużej ilości ciepłej wody. To uruchomienie można ustawić za pomocą ustawień instalatora (funkcja dezynfekcji).

Po wybraniu Ciepła woda użytkowa > Tryb nastawy > Tylko harmon. zaleca się zaprogramowanie Buforowanie ekonom. na 3godziny przed zaplanowanym uruchomieniu funkcji dezynfekcji, aby wstępnie nagrzać zbiornik.

NIE wolno naciskać przycisku , gdy funkcja dezynfekcji jest aktywna.

Kod błędu Szczegółowy

kod błędu

7H 04 Problem z przepływem wody

7H 05 Problem z przepływem wody

7H 06 Problem z przepływem wody

80 00 Problem temperatury wody

81 00 Problem czujnika temperatury

89 01 Zamarznięcie wymiennika ciepła.

89 02 Zamarznięcie wymiennika ciepła.

89 03 Zamarznięcie wymiennika ciepła.

8F 00 Nienormalny wzrost temperatury

Opis

podczas produkcji ciepłej wody użytkowej.

Ręczny reset. Sprawdź obwód ciepłej wody

użytkowej.

podczas ogrzewania/ próbkowania.

Ręczny reset. Sprawdź obwód ogrzewania/

chłodzenia pomieszczenia.

podczas chłodzenia/odmrażania. Ręczny reset. Sprawdź płytowy wymiennik

ciepła.

powrotnej. Skontaktuj się ze sprzedawcą.

wody zasilającej. Skontaktuj się ze sprzedawcą.

wody wychodzącej (CWU).

12.4 Rozwiązywanie problemów w oparciu o kody błędów

Gdy wystąpi problem, na kontrolerze zdalnym zostanie wyświetlony kod błędu. Ważne jest, aby zrozumieć problem i podjąć środki zaradcze przed zresetowaniem kodu błędu. Powinien to wykonać licencjonowany instalator lub lokalny przedstawiciel handlowy.

Niniejszy rozdział zawiera omówienie wszystkich kodów błędów oraz zawartości kodów błędów wyświetlanej na kontrolerze zdalnym.

Aby uzyskać szczegółowe wskazówki dotyczące rozwiązywania problemów dla każdego błędu, patrz instrukcja serwisowa.

12.4.1 Kody błędów: Omówienie

Kody błędów jednostki

Kod błędu Szczegółowy

kod błędu

7H 01 Problem przepływu wody.

Przewodnik odniesienia dla instalatora

Opis

8H 03 Przegrzanie w obiegu wodnym

(termostat).

8H 00 Nienormalny wzrost temperatury

wody wychodzącej.

A1 00 Prob. wykr. przej. przez zero.

Wymagany reset zasilania. Skontaktuj się ze sprzedawcą.

A1 01 Błąd odczytu EEPROM.

AA 01 Przegrzanie grzałki BUH

Wymagany reset zasilania. Skontaktuj się ze sprzedawcą.

EGSQH10S18AA9W

Gruntowa pompa ciepła Daikin Altherma

4P351748-1F – 2018.02

12 Rozwiązywanie problemów

Kod błędu Szczegółowy

kod błędu

AH 00 Funkcja dezynfekcji zbiornika

AJ 03 Wymagany za długi czas

C0 00 Awaria czuj./przeł. przepływu.

C4 00 Problem czujnika temperatury

CJ 02 Problem czujnika temperatury

E1 00 JZ: Uszk. płyty.

E3 00 JZ: Siłownik przełącznika

E5 00 JZ: Przegrzanie silnika

E7 62 Nienormalny przepływ

E9 00 Anomalia zaworu rozprężnego.

EC 00 Nienormalny wzrost temperatury

Opis

nie zakończona pomyślnie.

nagrzewania CWU.

Wymagany reset zasilania.

wymiennika ciepła. Skontaktuj się ze sprzedawcą.

pomieszczenia. Skontaktuj się ze sprzedawcą.

Wymagany reset zasilania. Skontaktuj się ze sprzedawcą.

wysokiego ciśnienia (HPS). Skontaktuj się ze sprzedawcą.

inwertera sprężarki. Skontaktuj się ze sprzedawcą.

środka pośredniczącego Skontaktuj się ze sprzedawcą.

Skontaktuj się ze sprzedawcą.

zbiornika.

Kod błędu Szczegółowy

kod błędu

J1 00 Anomalia czujnika wysokiego

J3 00 JZ: Awaria termistora rury

J6 00 JZ: Awaria termistora

J7 12 Nienormalna praca term. wlotu

J8 07 Nienormalna praca termistora

JA 00 JZ: Awaria czujnika wysokiego

L3 00 JZ: Problem wzrostu temperatury

L4 00 JZ: Awaria wzrostu temperatury

L5 00 JZ: Za duży prąd

P4 00 JZ: Awaria czujnika temperatury

U0 02 Niedobór czynnika

Opis

ciśnienia. Skontaktuj się ze sprzedawcą.

tłocznej. Skontaktuj się ze sprzedawcą.

wymiennika ciepła. Skontaktuj się ze sprzedawcą.

czynnika pośredniczącego Skontaktuj się ze sprzedawcą.

wylotu czynnika pośredniczącego Skontaktuj się ze sprzedawcą.

ciśnienia. Skontaktuj się ze sprzedawcą.

skrzynki elektrycznej. Skontaktuj się ze sprzedawcą.

żeberka radiatora inwertera. Skontaktuj się ze sprzedawcą.

chwilowy inwertera (DC). Skontaktuj się ze sprzedawcą.

żeberka radiatora. Skontaktuj się ze sprzedawcą.

F3 00 JZ: Awaria temperatury rury

tłocznej. Skontaktuj się ze sprzedawcą.

H0 01 Awaria przełącznika przepływu

środka pośredniczącego Skontaktuj się ze sprzedawcą.

H1 00 Problem czujnika temperatury

zewnętrznej. Skontaktuj się ze sprzedawcą.

H3 00 JZ: Awaria przełącznika

wysokiego ciśnienia (HPS) Skontaktuj się ze sprzedawcą.

H9 00 JZ: Awaria termistora

powietrza zewnętrz. Skontaktuj się ze sprzedawcą.

HC 00 Problem czujnika temperatury

zbiornika. Skontaktuj się ze sprzedawcą.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Skontaktuj się ze sprzedawcą.

U2 00 JZ: Awaria napięcia

zasilania. Skontaktuj się ze sprzedawcą.

U3 00 Funkcja osuszania szlichty

ogrzewania podłogowego nie zakończona poprawnie.

U4 00 Problem komunikacji

urządzeń wewn./zewn.

U5 00 Problem komunikacji

ze zdalnym sterownikiem.

U8 01 Połaczenie z adapterem utracone

Skontaktuj się ze sprzedawcą.

UA 00 Problem dopasowania jednostki

wewnęrznej i zewnętrznej. Wymagany reset zasilania.

Przewodnik odniesienia dla instalatora

13 Utylizacja

INFORMACJE

▪ Jednostka wewnętrzna zależy od płytki drukowanej

urządzenia wewnętrznego, która kontroluje hydrauliczną część gruntowej pompy ciepła.

▪ Jednostka zewnętrzna zależy od płytki drukowanej

urządzenia zewnętrznego, która kontroluje moduł sprężarki gruntowej pompy ciepła.

INFORMACJE

W przypadku kodu błędu AH, jeśli przerwanie funkcji dezynfekcji nie nastąpiło w wyniku użycia ciepłej wody użytkowej, zalecane jest wykonanie następujących czynności:

▪ Po wybraniu Ciepła woda użytkowa > Tryb nastawy >

Tylko harmon. zaleca się zaprogramowanie Buforowanie ekonom. na 3 godziny przed zaplanowanym uruchomieniu funkcji dezynfekcji, aby wstępnie nagrzać zbiornik.

UWAGA

Gdy minimalny przepływ wody jest niższy niż opisany w poniższej tabeli, działanie jednostki zostanie tymczasowo zatrzymane, a na interfejsie użytkownika wyświetlony zostanie błąd 7H-01. Po pewnym czasie ten błąd zostanie automatycznie zresetowany i jednostka wznowi działanie.

INFORMACJE

W przypadku wystąpienia błędu E7‑62 pompa czynnika pośredniczącego przerwie pracę ze względu na niewystarczający przepływ w obwodzie czynnika pośredniczącego. Jeśli uruchomiona jest 10‑dniowa praca pompy czynnika pośredniczącego, zostanie ona zatrzymana i wznowiona po zresetowaniu błędu. Zresetowanie błędu jest możliwe tylko przy użyciu ekranu głównego ciepłej wody użytkowej lub pozostawieniu ekranu głównego temperatury wody w ustawieniu WŁ. Aby zresetować błąd, naciśnij i potwierdź, naciskając .

13 Utylizacja

UWAGA

NIE należy podejmować prób samodzielnego demontażu układu: demontaż układu, utylizacja czynnika chłodniczego, oleju oraz wszelkich innych elementów MUSZĄ przebiegać zgodnie z właściwymi przepisami. Jednostki MUSZĄ być poddane obróbce przez wyspecjalizowaną stację w celu ponownego wykorzystania, recyklingu i odzysku.

Minimalny wymagany przepływ

Praca pompy ciepła 10l/min. Grzałka BUH 12l/min.

Jeśli błąd 7H‑01 nie ustąpi, jednostka zatrzyma pracę i interfejs użytkownika wyświetli kod błędu, który należy zresetować ręcznie. W zależności od problemu błąd ten będzie różny:

Kod błędu Szczegółowy

kod błędu

7H 04 Problemy z przepływem wody

7H 05 Problemy z przepływem wody

7H 06 Problemy z przepływem wody

Opis

występują głównie podczas pracy w trybie ciepłej wody użytkowej. Sprawdź obwód ciepłej wody użytkowej.

występują głównie podczas pracy w trybie ogrzewania pomieszczenia. Sprawdź obwód ogrzewania pomieszczenia.

występują głównie podczas pracy w trybie odmrażania. Sprawdź obwód ogrzewania pomieszczenia.

Ponadto, ten kod błędu może wskazywać na uszkodzenie płytowego wymiennika ciepła w wyniku działania mrozu. W takim przypadku należy skontaktować się z dealerem.

INFORMACJE

Błąd AJ-03 jest resetowany automatycznie z chwilą normalnego nagrzania zbiornika.

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

14 Dane techniczne

Opisane czujniki

LEGENDA:

t >

R2T

t >

R3T

t >

R2T

t >

R1T

t >

R4T

POMPA

t >

R5T

t >

R5T

t >

R4T

t >

R3T

t >

R6T

P P

(*)

NRV

3D081374-1A strona 1

(*)

PŁYTOWY

WYMIENNIK

CIEPŁA

(Parownik)

PŁYTOWY

WYMIENNIK

CIEPŁA

(Skraplacz)

przełącznik

wysokiego

ciśnienia

czujnik

wysokiego

ciśnienia

SPRĘŻARKA

TŁUMIK

Przedstawiono tu przykład — pełne wymagania dotyczące instalacji znajdują się w instrukcji instalacji

Do obwodu ogrzewania

pomieszczenia

ZBIORNIK

ROZPRĘŻNY

NAWIEW

WYŁĄCZONY

ZAWÓR

BEZPIECZEŃSTWA

NALEŻY DO WYPOSAŻENIA

Do obwodu CWU

ZAWÓR ODCINA-

JĄCY

ZAWÓR ODCINA-

JĄCY

ZAWÓR

ODCINA-

JĄCY

ZAWÓR

ODCINA-

JĄCY

ZAWÓR

3-DROŻNY

wewnątrz

GRZAŁKA

BUH

Po stronie wody

Czynnik chłodniczy

MIERNIK CIŚNIENIA

ZAWÓR BEZPIE-

CZEŃSTWA

NAWIEW

WYŁĄCZONY

wewnątrz

zawór

zwrotny

Czujnik temperatury wody na wylocie (LWC) Czujnik temperatury za grzałką BUH Czujnik temperatury płynnego czynnika chłodniczego Czujnik temperatury wody na wlocie (EWC) Czujnik temperatury zbiornika CWU

Czujnik powietrza otoczenia Czujnik spustu Czujnik ssania

Czujnik pośredniczący na wlocie wody Czujnik pośredniczący na wylocie wody

Czujnik dwufazowy (Tx)

Wejście R1T Wejście R2T Wejście R3T Wejście R4T Wejście R5T Wyjście R1T Wyjście R2T Wyjście R3T Wyjście R4T Wyjście R5T Wyjście R6T

ZAWÓR ZWROTNY

POŁĄCZENIE

ROZSZERZANE

POŁĄCZENIE

NA ŚRUBY

POŁĄCZENIE

Z KOŁNIERZEM

RURA ZACISKOWA

RURA TOCZONA

POŁĄCZENIE

LUTOWANE

SZYBKOZŁĄCZKA

czujnik

przepływu

NALEŻY DO WYPOSAŻENIA

ZESTAW ZAWORÓW

NAPEŁNIANIA

NALEŻY DO WYPOSAŻENIA

spust

otwór serwisowy

zewnątrz

ZAWÓR

STEROWANY

SILNIKIEM

wewnątrz

radiator

płyty inwertera

FILTR

wewnątrz

ODPOWIE-

TRZANIE

NALEŻY DO WYPOSAŻENIA

ZAWÓR NAPEŁNIANIA

ZBIORNIK

ROZPRĘŻNY

ZBIORNIK

ROZPRĘŻNY

ZBIORNIK

CWU

wewnątrz

FILTR

spust

Do pętli gruntowej

Strona czynnika pośredniczącego

WEWNĄTRZ JEDNOSTKI, ZAINSTALOWANY FABRYCZNIE

MIERNIK

CIŚNIENIA

ZAWÓR

BEZPIE-

CZEŃSTWA

NAWIEW

WYŁĄCZONY

przełącznik przepływu

spust

FILTR

na zewnątrz

POMPA

14 Dane techniczne

Podzbiór najbardziej aktualnych danych technicznych jest dostępny w regionalnej witrynie WWW Daikin (ogólnodostępnej). Kompletny zbiór

najbardziej aktualnych danych technicznych jest dostępny w ekstranecie Daikin (wymagane jest uwierzytelnienie).

14.1 Schemat prowadzenia przewodów rurowych: Jednostka wewnętrzna

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

14 Dane techniczne

/12.2

14.2 Schemat okablowania: Jednostka wewnętrzna

Należy skorzystać ze schematu okablowania wewnętrznego dostarczonego z jednostką (wewnątrz pokrywy skrzynki elektrycznej jednostki wewnętrznej). Poniżej wymieniono stosowane skróty.

Uwagi, które należy przejrzeć przed uruchomieniem jednostki

Angielski Tłumaczenie

Notes to go through before starting the unit

X1M Główny zacisk X2M Zacisk okablowania w miejscu

X5M Zacisk okablowania w miejscu

User installed options Opcje zainstalowane przez

Remote user interface Zdalny interfejs użytkownika Ext. indoor thermistor Zewnętrzny termistor

Digital I/O PCB Płyta cyfrowego wejścia/

Demand PCB Płytka drukowana żądania Brine pressure switch

connection kit

Main LWT Temperatura zasilania głównego

On/OFF thermostat (wired) Termostat Włączenia/

On/OFF thermostat (wireless) Termostat Włączenia/

Ext. thermistor Zewnętrzny termistor Heat pump convector Konwektor pompy ciepła

Add LWT Temperatura zasilania

On/OFF thermostat (wired) Termostat Włączenia/

On/OFF thermostat (wireless) Termostat Włączenia/

Ext. thermistor Zewnętrzny termistor Heat pump convector Konwektor pompy ciepła

Pozycja w skrzynce elektrycznej

Angielski Tłumaczenie

Position in switch box Pozycja w skrzynce elektrycznej

Legenda

A1P Płytka drukowana główna (hydrobox)

Uwagi, które należy przejrzeć przed uruchomieniem jednostki

instalacji dla zasilania prądem zmiennym

instalacji dla zasilania prądem stałym

Uziemienie Przewód nr 15

Nie należy do wyposażenia Podłączenie ** ciąg dalszy na

stronie 12, kolumna 2 Kilka możliwości okablowania

Opcja Nie zamontowano w skrzynce

elektrycznej Okablowanie zależne od modelu

PŁYTKA DRUKOWANA

użytkownika

wewnątrz

wyjścia

Zestaw podłączania przełącznika ciśnienia czynnika pośredniczącego

WYŁĄCZENIA (przewodowy)

WYŁĄCZENIA (bezprzewodowy)

dodatkowego

WYŁĄCZENIA (przewodowy)

WYŁĄCZENIA (bezprzewodowy)

A2P Płytka drukowana kontrolera zdalnego A3P * Włączenia/WYŁĄCZENIA termostatu A3P * Konwektor pompy ciepła A4P * Płyta cyfrowego wejścia/wyjścia A4P * Płytka drukowana odbiornika

A8P * Płytka drukowana żądania A9P Płytka drukowana główna (czynnik

A10P Płytka drukowana główna (inwerter) CN* (A4P) * Złącze DS1 (A8P) * Przełącznik DIP F1U, F2U (A4P) * Bezpiecznik 5A 250V K*R Przekaźnik płytki drukowanej M2P # Pompa ciepłej wody użytkowej M2S # Zawór odcinający Q*DI # Wyłącznik prądu upływowego R1T (A3P) * Czujnik temperatury otoczenia Włączania/

R1T (A9P) Czujnik powietrza otoczenia R2T (A3P) * Czujnik zewnętrzny (dla ogrzewania

R6T (A1P) * Zewnętrzny termistor temperatury otoczenia

R1H (A3P) * Czujnik wilgotności S1P # Przełącznik ciśnienia wody po stronie

S1S # Styk zasilania z taryfą o korzystnej stawce

S2S # Wejście impulsu miernika elektrycznego 1 S3S # Wejście impulsu miernika elektrycznego 2 S4S # Termostat bezpieczeństwa S6S~S9S # Cyfrowe wejścia ograniczenia mocy SS1 (A4P) * Przełącznik X*M Listwa zaciskowa X*Y Złącze

Tłumaczenie tekstu na schemacie okablowania

Angielski Tłumaczenie

(1) Main power connection (1) Podłączenie głównego

For preferential kWh rate power supply

Normal kWh rate power supply Zasilanie z taryfą o normalnej

Only for normal power supply (standard)

Only for preferential kWh rate power supply

(Bezprzewodowe Włączenie/WYŁĄCZENIE termostatu, PC=obwód zasilania)

chłodniczy, czynnik pośredniczący)

WYŁĄCZANIA termostatu

podłogowego lub otoczenia)

wewnątrz

czynnika pośredniczącego

kWh

* = Opcjonalny

# = Nie należy do wyposażenia

zasilania Dla zasilania z taryfą o korzystnej

stawce kWh

stawce kWh Wyłącznie dla normalnego

zasilania (standardowego) Wyłącznie dla zasilania z taryfą o

korzystnej stawce kWh

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

14 Dane techniczne

Angielski Tłumaczenie

Preferential kWh rate power supply contact: 16 V DC detection (voltage supplied by PCB)

Switch box Skrzynka elektryczna Use normal kWh rate power

supply for hydro PCB

(2) Outdoor ambient sensor (2) Czujnik temperatury

Switch box Skrzynka elektryczna (3) Option external indoor

ambient sensor

Switch box Skrzynka elektryczna (4) User interface (4) Interfejs użytkownika Only for remote user interface

option Switch box Skrzynka elektryczna (5) Option PCBs (5) Opcjonalne płytki drukowane Alarm output Wyjście alarmowe Ext. heat source Zewnętrzne źródło ciepła Max. load Maksymalne obciążenie Min. load Minimalne obciążenie Only for demand PCB option Tylko dla opcji płytki drukowanej

Only for digital I/O PCB option Tylko dla opcji płytki drukowanej

Options: boiler output, alarm output, On/OFF output

Power limitation digital inputs: 12 V DC / 12 mA detection (voltage supplied by PCB)

Space heating On/OFF output Wyjście włączenia/wyłączenia

Switch box Skrzynka elektryczna (6) Field supplied options (6) Opcje nienależące do

230 V AC supplied by PCB 230VAC dostarczone przez

Styk zasilania z taryfą o korzystnej stawce kWh: wykrywanie 16VDC (zasilanie dostarczone przez płytkę drukowaną)

Użyj zasilania z taryfą o normalnej stawce kWh dla płytki drukowanej hydrobox

otoczenia na zewnątrz

(3) Opcjonalny zewnętrzny czujnik temperatury otoczenia wewnątrz

Tylko dla opcji zdalnego interfejsu użytkownika

żądania

cyfrowego wejścia/wyjścia Opcje: wyjście bojlera, wyjście

alarmowe, wyjście WŁĄCZONE/ WYŁĄCZONE

Cyfrowe wejścia ograniczenia mocy: wykrywanie 12VDC / 12mA (zasilanie dostarczone przez płytkę drukowaną)

ogrzewania pomieszczenia

wyposażenia

płytkę drukowaną

Angielski Tłumaczenie

5 V DC pulse detection (voltage supplied by PCB)

Continuous Prąd o stałym natężeniu DHW pump Pompa ciepłej wody użytkowej DHW pump output Wyjście pompy ciepłej wody

Electrical meters Mierniki elektryczne For safety thermostat Do termostatu bezpieczeństwa Inrush Prąd rozruchowy Max. load Maksymalne obciążenie Normally closed Normalnie zamknięty Normally open Normalnie otwarty Safety thermostat contact: 16 V

DC detection (voltage supplied by PCB)

Shut-off valve Zawór odcinający SWB Skrzynka elektryczna (7) External room thermostats

and heat pump convector

Additional LWT zone Strefa temperatury zasilania

Main LWT zone Strefa temperatury zasilania

Only for external sensor (floor/ ambient)

Only for heat pump convector Tylko dla konwektora pompy

Only for wired thermostat Tylko do termostatu

Only for wireless thermostat Tylko do termostatu

(8) Option for brine pressure switch connection kit

5 V DC / 0.05 mA detection (voltage supplied by PCB)

Only for brine pressure switch connection kit

Switch box Skrzynka elektryczna

Wykrywanie impulsu 5VDC (napięcie dostarczone przez płytkę drukowaną)

użytkowej

Styk termostatu bezpieczeństwa: wykrywanie 16VDC (zasilanie dostarczone przez płytkę drukowaną)

(7) Zewnętrzne termostaty pomieszczenia i konwektor pompy ciepła

dodatkowego

głównego Tylko dla czujnika zewnętrznego

(dla ogrzewania podłogowego lub otoczenia)

ciepła

przewodowego

bezprzewodowego (8) Opcja zestawu podłączania

przełącznika ciśnienia czynnika pośredniczącego

Wykrywanie 5VDC / 0,05mA (napięcie dostarczone przez płytkę drukowaną)

Tylko dla zestawu podłączania przełącznika ciśnienia czynnika pośredniczącego

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

14 Dane techniczne

2x0,75

X1M: L1-L2-L3-N-uziemienie

X2M: 30-31-uziemienie

X5M: 3-4

X5M: 1-2

X5M: 5-6

X5M: 7-8

X5M: 9-10

X2M: 34-35

A4P: Y1 X2M: 29

A4P: X1-X2

A4P: Y2 X2M: 29

4D081378-1B

X7M : 1 - 2

A8P: X801M: 1-5

A8P: X801M: 2-5

A8P: X801M: 3-5

A8P: X801M: 4-5

230 V

2x0,75

230 V

2x0,75

230 V

A4P: X1M: H-com X2M: L-N

A3P: X1M: 1-3

X11M: 5-6

X5M: 11-12

A3P: X1M: com-H

R2T

- W przypadku kabla sygnałowego: należy zachować minimalną odległość od kabli zasilających >5 cm

Uwaga:

Zawór odcinający

zasilanie z taryfą o normalnej stawce kWh dla jednostki wewnętrznej: 230 V + uziemienie

Wyłącznie dla zasilania z taryfą o korzystnej stawce kWh

Tylko dla *KRTETS

Czujnik zewnętrzny (dla ogrzewania podłogowego

lub otoczenia)

(dołączono 3 m)

2 żyły

sygnał

Część opcjonalna

Zewnętrzny termostat w pomieszczeniu/konwektor pompy ciepła (główna i/lub dodatkowa strefa)

Nie należy do wyposażenia

Zewnętrzny czujnik temperatury

otoczenia *KRSCA1

Tylko dla *KRP1HB*

Tylko dla KRCS01-1

Zewnętrzny termistor temperatury otoczenia w pomieszczeniu

Tylko dla

(konwektor pompy ciepła)

Tylko dla *KRTR (bezprzewodowy termostat w pomieszczeniu)

Tylko dla *KRTW (przewodowy termostat w pomieszczeniu)

Ogrzewanie pomieszczenia Wyjście Włączone/WYŁĄCZONE

Miernik elektryczny

wejście impulsu 2

Miernik elektryczny

wejście impulsu 1

Pompa cyrkulacyjna

dla DHW

strefa główna zawór odcinający

Zewn. źródło ciepła (np. bojler)

wskaźnik alarmu

4 żyły

2 żyły

sygnał

2 żyły

sygnał

2 żyły

komunikacja

2 żyły

W przypadku zmiany położenia interfejsu użytkownika

komunikacja

2 żyły

Tylko dla *KRUCBL*

A2P: Interfejs użytkownika P1-P2

Ograniczenie energii

wejście zapotrzebowania 4

Ograniczenie energii

wejście zapotrzebowania 3

Ograniczenie energii

wejście zapotrzebowania 2

Ograniczenie energii

wejście zapotrzebowania 1

2 żyły

Tylko dla *KRP1AHTA

Sygnał

2 żyły

Tylko dla *KGSCONBP1

Ciśnienie po stronie czynnika pośredniczącego

Nie należy do wyposażenia

Ogrzewanie pomieszczenia

Wyjście Włączone/WYŁĄCZONE

Wyjście przełączania na

zewnętrzne źródło ciepła

Wyjście alarmowe

Zawór normalnie zamknięty: X2M: 5-7

Zawór normalnie otwarty: X2M: 6-7

dodatkowa: X2M: 1a-4

główna: X2M: 1-4

dodatkowa: X2M: 1a-3-4

główna: X2M: 1-3-4

dodatkowa: X2M: 1a-4

główna: X2M: 1-4

5 żył

2 żyły

3 żyły

5 żył

Termostat bezpieczeństwa

Styk zasilania z taryfą o korzystnej stawce kWh

Nie należy do wyposażenia

zasilanie jednostki z taryfą o korzystnej stawce za kWh: 400 V + uziemienie

Jednostka wewnętrzna

Części standardowe

Zasilanie

Wyłącznie dla normalnego zasilania

zasilanie jednostki: 400 V + uziemienie

sygnał

Schemat połączeń elektrycznych

Aby uzyskać więcej szczegółów, sprawdź przewody jednostki.

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

14.3 Krzywa ESP: Jednostka wewnętrzna

10 20 30 40 50

A (kPa) C (kPa)

B (l/min) B (l/min)

100

30 35 40 45 50 55 60 65

3D081379-1B

14 Dane techniczne

A Spręż dyspozycyjny (po stronie ogrzewania pomieszczenia) B Szybkość przepływu wody C Spręż dyspozycyjny (po stronie czynnika pośredniczącego)

Woda Mieszanina wody/glikolu propylenowego (40V%) przy temperaturze środka pośredniczącego na wlocie –5°C Mieszanina wody/etanolu (29M%) przy temperaturze środka pośredniczącego na wlocie –5°C

Uwaga: Wybranie przepływu poza obszarem działania może doprowadzić do uszkodzenia jednostki.

EGSQH10S18AA9W Gruntowa pompa ciepła Daikin Altherma 4P351748-1F – 2018.02

Przewodnik odniesienia dla instalatora

15 Słownik

Przedstawiciel

Dystrybutor (sprzedawca) produktu.

Autoryzowany instalator

Osoba dysponująca odpowiednimi kwalifikacjami technicznymi, uprawniona do montażu produktu.

Użytkownik

Osoba będąca właścicielem produktu i/lub użytkująca produkt.

Przepisy mające zastosowanie

Wszelkie dyrektywy europejskie, krajowe i lokalne, przepisy, uregulowania i/lub kodeksy obowiązujące dla danego produktu lub branży.

Firma serwisująca

Firma dysponująca odpowiednimi kwalifikacjami, uprawniona do prowadzenia lub koordynacji niezbędnego serwisu produktu.

Instrukcja montażu

Instrukcja montażu przeznaczona specjalnie dla określonego produktu lub zastosowania, wyjaśniająca procedurę jego montażu, konfiguracji i konserwacji.

Instrukcja obsługi

Instrukcja obsługi przeznaczona specjalnie dla określonego produktu lub zastosowania, wyjaśniająca sposób jego obsługi.

Instrukcja konserwacji

Instrukcja przeznaczona specjalnie dla określonego produktu lub zastosowania, wyjaśniająca (odpowiednio) procedurę jego montażu, konfiguracji, obsługi i/lub konserwacji danego produktu lub zastosowania.

Akcesoria

Etykiety, instrukcje, arkusze informacyjne oraz sprzęt, które zostały dostarczone z produktem i które muszą być zamontowane zgodnie z instrukcjami przedstawionymi w dołączonej dokumentacji.

Sprzęt opcjonalny

Wyposażenie wyprodukowane lub zatwierdzone przez Daikin, które może być łączone z produktem zgodnie z instrukcjami przedstawionymi w dołączonej dokumentacji.

Nie należy do wyposażenia

Elementy, które NIE zostały wyprodukowane przez Daikin, które mogą być łączone z produktem zgodnie z instrukcjami przedstawionymi w dołączonej dokumentacji.

Przewodnik odniesienia dla instalatora

Gruntowa pompa ciepła Daikin Altherma

EGSQH10S18AA9W

4P351748-1F – 2018.02

1/7

Tabela konfiguracji w miejscu instalacji [6.8.2] = .... ID66F2 / ID66F3

Dotyczy jednostek wewnętrznych

*GSQH10S18AA9W ThermaliaC12*

Uwagi

4P359382-1E - 2016.09

2/7

Pozycja Kod pola Zakres, krok

Wartość dom

ślna

Data Wartość

Ustawienia użytk.

└─ Wartości nastaw

└─ Temp. pomieszczenia

7.4.1.1 R/W [3-07]~[3-06], krok: A.3.2.4

21°C

7.4.1.2 R/W [3-07]~[3-06], krok: A.3.2.4

19°C

└─ Główna Temp zasilania

7.4.2.1 [8-09] R/W

[9-01]~[9-00], krok: 1°C

55°C

7.4.2.2 [8-0A] R/W

[9-01]~[9-00], krok: 1°C

45°C

7.4.2.5 R/W -10~10°C, krok: 1°C

0°C

7.4.2.6 R/W -10~10°C, krok: 1°C

-2°C

└─ Temperatura zbiornika

7.4.3.1 [6-0A] R/W 30~[6-0E]°C, krok: 1°C

55°C

7.4.3.2 [6-0B] R/W

30~minut(50,[6-0E])°C, krok: 1°C

50°C

7.4.3.3 [6-0C] R/W

30~minut(50,[6-0E])°C, krok: 1°C

45°C

└─ Ust. zależ. od pogody

└─ Główne

7.7.1.1 [1-00] Ustaw ogrz. zależne od pogody Niska temperatura otoczenia dla krzywej ogrzewania zależnej od pogody strefy temperatury zasilania głównego.

R/W

-40~5°C, krok: 1°C

-20°C

7.7.1.1 [1-01] Ustaw ogrz. zależne od pogody Wysoka temperatura otoczenia dla krzywej ogrzewania zależnej od pogody strefy temperatury zasilania głównego.

R/W 10~25°C, krok: 1°C

15°C

7.7.1.1 [1-02] Ustaw ogrz. zależne od pogody Wartość zasilania dla niskiej temperatury otoczenia dla krzywej ogrzewania zależnej od pogody strefy temperatury zasilania głównego.

R/W

[9-01]~[9-00]°C, krok: 1°C

60°C

7.7.1.1 [1-03] Ustaw ogrz. zależne od pogody Wartość zasilania dla wysokiej temperatury otoczenia dla krzywej ogrzewania zale

żnej od

pogody strefy temperatury zasilania głównego.

R/W [9-01]~minut(45,[9-00])°C, krok: 1°C

25°C

└─ Dodatkowa

7.7.2.1 [0-00] Ustaw ogrz. zależne od pogody Wartość zasilania dla krzywej ogrzewania zależnej od pogody dla wysokiej temperatury otoczenia dla strefy zasilania dodatkowego.

R/W

[9-05]~minut(45,[9-06])°C, krok: 1°C

25°C

7.7.2.1 [0-01] Ustaw ogrz. zależne od pogody Wartość zasilania dla krzywej ogrzewania zależnej od pogody dla niskiej temperatury otoczenia dla strefy zasilania dodatkowego.

R/W [9-05]~[9-06]°C, krok: 1°C

60°C

7.7.2.1 [0-02] Ustaw ogrz. zależne od pogody Wysoka temperatura otoczenia dla krzywej ogrzewania zależnej od pogody dla strefy zasilania dodatkowego.

R/W 10~25°C, krok: 1°C

15°C

7.7.2.1 [0-03] Ustaw ogrz. zależne od pogody Niska temperatura otoczenia dla krzywej ogrzewania zależnej od pogody dla strefy zasilania dodatkowego.

R/W

-40~5°C, krok: 1°C

-20°C

Ust. instalatora

└─ Układ systemu

└─ Standardowy

A.2.1.1 [E-00] R/O

0~5

5: Źródło ziemn

A.2.1.2 [E-01] R/O

1: 16

A.2.1.3 [E-02] R/O

1: T

A.2.1.5 [5-0D] R/O

4: 3PN,

(

1/2

)

A.2.1.6 [D-01] R/W

0: Nie

1: Taryfa otwarta 2: Taryfa zamkni. 3: Termostat

A.2.1.7 [C-07] R/W

0: Sterow. T zasil

1: Ster.z.term.pok 2: Ster.Term.

ok.

A.2.1.8 [7-02] R/W

0: 1 strefa Tzasil

1: 2 stref

Tzasil

A.2.1.9 [F-0D] R/W 0: Ciągły

1: Próbkowanie (tylko gdy [C-07] = 0) 2: Ż

danie (tylko gdy [C-07] ≠ 0

)

A.2.1.A [E-04] R/O

0: Nie

A.2.1.B R/W 0: Przy jednostce

1: W

omieszczeni

└─ Opcje

A.2.2.4 [C-05] R/W 1: Term. WŁ./WYŁ.

2: Ż

da.Ogrz/Chło.

A.2.2.5 [C-06] R/W 0~2

1: Term. WŁ./WYŁ.

2: Ż

da.Ogrz/Chło.

A.2.2.6.1 [C-02] Płyta cyfr. we./wy. Zewn.źr.grz.zapas. R/W

0: Nie

1: Biwalent 2: 3: -

A.2.2.6.2 [D-07] Płyta cyfr. we./wy. Zestaw solarny R/O

0: Nie

(#)

A.2.2.6.3 [C-09] Płyta cyfr. we./wy. Wyj. alarmu R/W

0: Norm. Otw. NO

1: Norm. Zamk. NZ

A.2.2.7 [D-04] R/W

0: Nie

1: Kont. zuż. ene.

A.2.2.8 [D-08] R/W

0 (Nie): NIEZAINSTALOWANY

1: Zainstalowany (0,1 imp./kWh) 2: Zainstalowany (1 imp./kWh) 3: Zainstalowany (10 imp./kWh) 4: Zainstalowany (100 imp./kWh) 5: Zainstalowan

y (

1000 imp./kWh

)

A.2.2.9 [D-09] R/W

0 (Nie): NIEZAINSTALOWANY

1: Zainstalowany (0,1 imp./kWh) 2: Zainstalowany (1 imp./kWh) 3: Zainstalowany (10 imp./kWh) 4: Zainstalowany (100 imp./kWh) 5: Zainstalowan

y (

1000 imp./kWh

)

Lok. kontrolera

Typ kontaktu gł.

Typ kont. dod.

Płyta żądania

Zewn. licznik kWh 1

Zewn. licznik kWh 2

Typ opr. wewnętrznego Typ grzałki BUH Styk wyłaczenia

Met. Ster.

Ilość stref Tzasil.

Eko (ogrzewanie)

Buforow. komfort.

Buforowanie eko

Dogrzewanie

Typ jednostki

Typ sprężarki

Tryb pracy pompy

Możliwe oszcz. energii

Tabela konfiguracji w miejscu instalacji

Ustawienia instalatora niezgodne z wartością domyślną

Komfort (ogrzewanie)

Eko (ogrzewanie)

Komfort (ogrzewanie)

Eko (ogrzewanie)

Nazwa ustawienia

Komfort (ogrzewanie)

4P359382-1E - 2016.09

(#) Ustawienie nie dotyczy tej jednostki. Nie zmieniaj wartości domyślnej.

(##) Ustawienie nie dotyczy tej jednostki.

*GSQH10S18AA9W / ThermaliaC12*

3/7

Pozycja Kod pola Zakres, krok

Wartość dom

ślna

Data Wartość

Tabela konfiguracji w miejscu instalacji

Ustawienia instalatora niezgodne z wartością domyślną

Nazwa ustawienia

A.2.2.A [D-02] R/W

0: Nie

1: Dod. powrót 2: Bocznik dezynf. 3: Pompa cyrkul. 4: PC i bocz.dez.

A.2.2.B [C-08] R/W

0: Nie

1: Czujnik zewn. (##) 2: Czu

nik pom.

└─ Wydajności

A.2.3.2 [6-03] R/W 0~10 kW, krok: 0,2 kW

3 kW

A.2.3.3 [6-04] R/W

0~10 kW, krok: 0,2 kW

3 kW

Tryb dla pomieszczeń

└─ Ustawienia Temp. zasil.

└────────────────── Główne

A.3.1.1.1 R/W 0: Bezwzględne

1: Zal. od pogody

2: Stałe / harm. 3: Re

.Pog / harm.

A.3.1.1.2.1 [9-01] Zakres temperatury Temp. min. (ogrzew.) R/W

15~37°C, krok: 1°C

24°C

A.3.1.1.2.2 [9-00] Zakres temperatury Temp. maks. (ogrzew.) R/W

37~65°C, krok: 1°C

65°C

A.3.1.1.5 [8-05] R/W

0: Nie

1: Tak

A.3.1.1.6.1 [F-0B] Zawór odcinający Termo. Wł./WYŁ. R/W

0: Nie

1: Tak

A.3.1.1.7 [9-0B] R/W

0: Szybki

1: Woln

└────────────────── Dodatkowa

A.3.1.2.1 R/W 0: Bezwzględne

1: Zal. od pogody

2: Stałe / harm. 3: Re

.Pog / harm.

A.3.1.2.2.1 [9-05] Zakres temperatury Temp. min. (ogrzew.) R/W

15~37°C, krok: 1°C

24°C

A.3.1.2.2.2 [9-06] Zakres temperatury Temp. maks. (ogrzew.) R/W

37~65°C, krok: 1°C

65°C

└────────────────── Delta T źródła

A.3.1.3.1 [9-09] R/W

3~10°C, krok: 1°C

8°C

└─ Termostat pokojowy

A.3.2.1.1 [3-07] Zakres temp. pom. Temp. min. (ogrzew.) R/W 12~18°C, krok: A.3.2.4

12°C

A.3.2.1.2 [3-06] Zakres temp. pom. Temp. maks. (ogrzew.) R/W 18~30°C, krok: A.3.2.4

30°C

A.3.2.2 [2-0A] R/W -5~5°C, krok: 0,5°C

0°C

A.3.2.3 [2-09] R/W -5~5°C, krok: 0,5°C

0°C

A.3.2.4 R/W

0: 1°C

1: 0,5°C

└─ Zakres pracy

A.3.3.1 [4-02] R/W 14~35°C, krok: 1°C

18°C

└─ Ciepła woda użytkowa (CWU)

└─ Typ

A.4.1 [6-0D] R/W

0: Tylko dogrzew

1: Dogrzew + har. 2: T

lko harmon.

└─ Dezynfekcja

A.4.4.1 [2-01] R/W 0: Nie

1: Tak

A.4.4.2 [2-00] R/W 0: Codziennie

1: Poniedziałek 2: Wtorek 3: Środa 4: Czwartek

5: Piątek

6: Sobota 7: Niedziela

A.4.4.3 [2-02] R/W 0~23 godzin, krok: 1 godzina

odz.

A.4.4.4 [2-03] R/O

60°C

A.4.4.5 [2-04] R/W 40~60 minut, krok: 5 minut

40 minu

└─ Nastawa maksymalna

A.4.5 [6-0E] R/W 40~60°C, krok: 1°C

60°C

└─ Buf. SP

A.4.6 R/W

0: Bezwzględne

1: Zal. od

pogody

└─ Krzywa zależna od pogody

A.4.7 [0-0B] Krzywa zależna od pogody Nastawa CWU dla wysokiej temperatury

otoczenia krzywej zależnej od pogody dla CWU.

R/W

35~[6-0E]°C, krok: 1°C

45°C

A.4.7 [0-0C] Krzywa zależna od pogody Nastawa CWU dla niskiej temperatury otoczenia

krzywej zależnej od pogody dla CWU.

R/W

45~[6-0E]°C, krok: 1°C

60°C

A.4.7 [0-0D] Krzywa zależna od pogody Wysoka temperatura otoczenia dla krzywej

zależnej od pogody zbiornika ciepłej wody użytkowej.

R/W 10~25°C, krok: 1°C

15°C

A.4.7 [0-0E] Krzywa zależna od pogody Niska temperatura otoczenia dla krzywej

zależnej od pogody zbiornika ciepłej wody użytkowej.

R/W

-40~5°C, krok: 1°C

-20°C

└─ Źródła ciepła

└─ Grzałka dodatkowa BUH

A.5.1.1 [4-00] R/W 0: Wyłączone

1: Włączone

2: T

lko CWU

A.5.1.3 [4-07] R/W 0: Nie

1: Tak

A.5.1.4 [5-01] R/W

-15~35°C, krok: 1°C

0°C

Temperatura docelowa Czas trwania

Ogrzew.

Krok temp. pomieszcz.

Temp. WYŁ ogrzew. pom.

Dezynfekcja

Czas rozpoczęcia

Tryb pracy

Włącz grzałkę BUH krok 2

Temp. równowagi

Typ emitera

Tryb nastawy T zasil.

Przes. temp. pom.

Przes. czujn. zewn. pom.

Dzień pracy

Tryb nastawy T zasil.

Modulowana Temp. zasil.

Pompa CWU

Zewn. czujnik

BUH: krok 1

BUH: krok 2

(#) Ustawienie nie dotyczy tej jednostki. Nie zmieniaj wartości domyślnej. (##) Ustawienie nie dotyczy tej jednostki. *GSQH10S18AA9W / ThermaliaC12*

4P359382-1E - 2016.09

4/7

Pozycja Kod pola Zakres, krok

Wartość dom

ślna

Data Wartość

Tabela konfiguracji w miejscu instalacji

Ustawienia instalatora niezgodne z wartością domyślną

Nazwa ustawienia

└─ Praca systemu

└─ Automatyczne ponowne uruch.

A.6.1 [3-00] R/W 0: Nie

1: Tak

└─ Korzyst. stawka kWh

A.6.2.1 [D-00] R/O 0: Brak A.6.2.2 [D-05] R/W 0: Wymuszone wył.

1: Normalni

└─ Kontrola zużycia energii

A.6.3.1 [4-08] R/W

0: Bez ograniczeń

1: Ciągły 2: We

ścia cyfrowe

A.6.3.2 [4-09] R/W

0: Natężenie prądu

1: Moc

A.6.3.3 [5-05] R/W 0~50 A, krok: 1 A

A.6.3.4 [5-09] R/W 0~20 kW, krok: 0,5 kW

20 kW

A.6.3.5.1 [5-05] Limityamp.dla wej/cyf Limit wej/cyf1 R/W 0~50 A, krok: 1 A

A.6.3.5.2 [5-06] Limityamp.dla wej/cyf Limit wej/cyf2 R/W 0~50 A, krok: 1 A

A.6.3.5.3 [5-07] Limityamp.dla wej/cyf Limit wej/cyf3 R/W 0~50 A, krok: 1 A

A.6.3.5.4 [5-08] Limityamp.dla wej/cyf Limit wej/cyf4 R/W 0~50 A, krok: 1 A

A.6.3.6.1 [5-09] Limity kW dla wej/cyf Limit wej/cyf1 R/W 0~20 kW, krok: 0,5 kW

20 kW

A.6.3.6.2 [5-0A] Limity kW dla wej/cyf Limit wej/cyf2 R/W 0~20 kW, krok: 0,5 kW

20 kW

A.6.3.6.3 [5-0B] Limity kW dla wej/cyf Limit wej/cyf3 R/W 0~20 kW, krok: 0,5 kW

20 kW

A.6.3.6.4 [5-0C] Limity kW dla wej/cyf Limit wej/cyf4 R/W 0~20 kW, krok: 0,5 kW

20 kW

A.6.3.7 [4-01] R/O

0: Brak

2: BUH

└─ Czas uśredniania

A.6.4 [1-0A] R/W

0: Bez uśredniania

1: 12 godz. 2: 24 godz. 3: 48 godz. 4: 72

odz.

└─ Przes. cz. zew. otocz.

A.6.5 [2-0B] R/W -5~5°C, krok: 0,5°C

0°C

└─ temp. zamar. czyn. poś.

A.6.9 [A-04] R/W 0: 0°C

1: -2°C 2: -4°C 3: -6°C 4: -8°C 5: -10°C 6: -12°C

7: -14°C

└─ Awaryjny

A.6.C R/W

0: Ręczne

1: Automat.

└─ Przegląd ustawień

A.8 [0-00] R/W

[9-05]~minut(45,[9-06])°C, krok: 1°C

25°C

A.8 [0-01] R/W [9-05]~[9-06]°C, krok: 1°C

60°C

A.8 [0-02] R/W 10~25°C, krok: 1°C

15°C

A.8 [0-03] R/W

-40~5°C, krok: 1°C

-20°C

A.8 [0-04]

A.8 [0-05]

A.8 [0-06]

A.8 [0-07]

A.8 [0-0B] R/W

35~[6-0E]°C, krok: 1°C

45°C

A.8 [0-0C] R/W

45~[6-0E]°C, krok: 1°C

60°C

A.8 [0-0D] R/W 10~25°C, krok: 1°C

15°C

A.8 [0-0E] R/W

-40~5°C, krok: 1°C

-20°C

A.8 [1-00] R/W

-40~5°C, krok: 1°C

-20°C

A.8 [1-01] R/W 10~25°C, krok: 1°C

15°C

A.8 [1-02] R/W

[9-01]~[9-00], krok: 1°C

60°C

A.8 [1-03] R/W [9-01]~minut(45,[9-00]), krok: 1°C

25°C

A.8 [1-04]

A.8 [1-05]

A.8 [1-06]

A.8 [1-07]

A.8 [1-08]

A.8 [1-09]

A.8 [1-0A] R/W

0: Bez uśredniania

1: 12 godz. 2: 24 godz. 3: 48 godz. 4: 72

odz.

A.8 [2-00] R/W 0: Codziennie

1: Poniedziałek 2: Wtorek 3: Środa 4: Czwartek

5: Piątek

6: Sobota 7: Niedziela

Kiedy funkcja dezynfekcji ma być wykonana?

-Jaki jest czas uśredniania temperatury zewnętrznej?

-Wartość zasilania dla wysokiej temperatury otoczenia dla krzywej zależnej od pogody zbiornika ciepłej wody użytkowej. Wartość zasilania dla niskiej temperatury otoczenia dla krzywej zależnej od pogody zbiornika ciepłej wody użytkowej. Wysoka temperatura otoczenia dla krzywej zależnej od pogody zbiornika ciepłej wody użytkowej. Niska temperatura otoczenia dla krzywej zależnej od pogody zbiornika ciepłej wody użytkowej. Niska temperatura otoczenia dla krzywej ogrzewania zależnej od pogody strefy temperatury zasilania głównego. Wysoka temperatura otoczenia dla krzywej ogrzewania zależnej od pogody strefy temperatury zasilania głównego. Wartość zasilania dla niskiej temperatury otoczenia dla krzywej ogrzewania zależnej od pogody strefy temperatury zasilania głównego. Wartość zasilania dla wysokiej temperatury otoczenia dla krzywej ogrzewania zależnej od pogody strefy temperatury zasilania głównego.

Dwzwolona grzałka Wymuszone WYŁ pompy

Wartość kW

Priorytet

Tryb

Typ

Wartość amp.

Wartość zasilania dla krzywej ogrzewania zależnej od pogody dla wysokiej temperatury otoczenia dla strefy zasilania dodatkowego. Wartość zasilania dla krzywej ogrzewania zależnej od pogody dla niskiej temperatury otoczenia dla strefy zasilania dodatkowego. Wysoka temperatura otoczenia dla krzywej ogrzewania zależnej od pogody dla strefy zasilania dodatkowego. Niska temperatura otoczenia dla krzywej ogrzewania zależnej od pogody dla strefy zasilania dodatkowego.

4P359382-1E - 2016.09

(#) Ustawienie nie dotyczy tej jednostki. Nie zmieniaj wartości domyślnej.

(##) Ustawienie nie dotyczy tej jednostki.

*GSQH10S18AA9W / ThermaliaC12*

5/7

Pozycja Kod pola Zakres, krok

Wartość dom

ślna

Data Wartość

Tabela konfiguracji w miejscu instalacji

Ustawienia instalatora niezgodne z wartością domyślną

Nazwa ustawienia

A.8 [2-01] R/W 0: Nie

1: Tak

A.8 [2-02] R/W 0~23 godzin, krok: 1 godzina

odz.

A.8 [2-03] R/O

60°C

A.8 [2-04] R/W 40~60 minut, krok: 5 minut

40 minu

A.8 [2-05] R/W

4~16°C, krok: 1°C

12°C

A.8 [2-06] R/W 0: Wyłączone

1: Wł

czone

A.8 [2-09] R/W -5~5°C, krok: 0,5°C

0°C

A.8 [2-0A] R/W -5~5°C, krok: 0,5°C

0°C

A.8 [2-0B] R/W -5~5°C, krok: 0,5°C

0°C

A.8 [3-00] R/W 0: Nie

1: Tak

A.8 [3-01]

A.8 [3-02]

A.8 [3-03]

A.8 [3-04]

A.8 [3-05]

A.8 [3-06] R/W 18~30°C, krok: A.3.2.4

30°C

A.8 [3-07] R/W 12~18°C, krok: A.3.2.4

12°C

A.8 [3-08]

A.8 [3-09]

A.8 [4-00] R/W 0: Wyłączone

1: Włączone

2: T

lko CWU

A.8 [4-01]

A.8 [4-02] R/W 14~35°C, krok: 1°C

18°C

A.8 [4-03]

A.8 [4-04]

A.8 [4-05]

A.8 [4-06]

0/1

A.8 [4-07] R/W 0: Nie

1: Tak

A.8 [4-08] R/W

0: Bez ograniczeń

1: Ciągły 2: We

ścia cyfrowe

A.8 [4-09] R/W

0: Natężenie prądu

1: Moc

A.8 [4-0A]

A.8 [4-0B]

A.8 [4-0D]

A.8 [4-0E] R/W

0: Nie

1: Tak

A.8 [5-00] R/W 0: Dozwolone

1: Niedozwolon

A.8 [5-01] R/W

-15~35°C, krok: 1°C

0°C

A.8 [5-02]

A.8 [5-03]

A.8 [5-04]

A.8 [5-05] R/W 0~50 A, krok: 1 A

A.8 [5-06] R/W 0~50 A, krok: 1 A

A.8 [5-07] R/W 0~50 A, krok: 1 A

A.8 [5-08] R/W 0~50 A, krok: 1 A

A.8 [5-09] R/W 0~20 kW, krok: 0,5 kW

20 kW

A.8 [5-0A] R/W 0~20 kW, krok: 0,5 kW

20 kW

A.8 [5-0B] R/W 0~20 kW, krok: 0,5 kW

20 kW

A.8 [5-0C] R/W 0~20 kW, krok: 0,5 kW

20 kW

A.8 [5-0D] R/O

4: 3PN,

(

1/2

)

A.8 [5-0E]

A.8 [6-00] R/W 2~20°C, krok: 1°C

4°C

A.8 [6-01] R/W 0~10°C, krok: 1°C

2°C

A.8 [6-02]

A.8 [6-03] R/W 0~10 kW, krok: 0,2 kW

3 kW

A.8 [6-04] R/W

0~10 kW, krok: 0,2kW

3 kW

A.8 [6-05]

A.8 [6-06]

A.8 [6-07]

A.8 [6-08] R/W

2~20°C, krok: 1°C

10°C

A.8 [6-09]

A.8 [6-0A] R/W 30~[6-0E]°C, krok: 1°C

55°C

A.8 [6-0B] R/W

30~minut(50,[6-0E])°C, krok: 1°C

50°C

A.8 [6-0C] R/W

30~minut(50, [6-0E])°C, krok: 1°C

45°C

A.8 [6-0D] R/W

0: Tylko dogrzew

1: Dogrzew + har. 2: T

lko harmon.

A.8 [6-0E] R/W 40~60°C, krok: 1°C

60°C

A.8 [7-00]

A.8 [7-01]

Jaka histereza ma być używana w trybie dogrzewu?

-Jaka jest żądana komfortowa temperatura buforowania?

Jaka jest żądana eko temperatura buforowania?

Jaka jest żądana temperatura powtórnego dogrzewania?

Jaki jest żądany tryb nastawy w CWU?

Jaka jest maksymalna nastawa temperatury?

Jaki jest żądany limit dla wej/cyf3?

Jaki jest żądany limit dla wej/cyf4?

Jaki typ instalacji grzałki BUH jest używany?

-Różnica temperatur określająca temperaturę WŁĄCZENIA pompy ciepła.

Różnica temperatur określająca temperaturę WYŁĄCZENIA pompy ciepła.

-Jaka jest wydajność grzałki BUH krok 1?

Jaka jest wydajność grzałki BUH krok 2?

Jaki jest żądany limit dla wej/cyf3?

Jaki jest żądany limit dla wej/cyf4?

Jaki jest żądany limit dla wej/cyf1?

Jaki jest żądany limit dla wej/cyf2?

Czy grzałka BUH lub ogrzewacz przepływowy może działać powyżej temperatury równowagi w trybie ogrzewania pomieszczenia? Jaka jest temperatura równowagi dla budynku?

Jaki typ ograniczenia mocy jest wymagany?

Jaki jest żądany limit dla wej/cyf1?

Jaki jest żądany limit dla wej/cyf2?

Czy instalator jest na miejscu?

Jaki tryb ograniczenia mocy wymagany jest w systemie?

-- (Nie zmieniaj tej wartości)

Aktywuj drugi krok grzałki dodatkowej BUH?

Poniżej jakiej temp. zewn. dozwolone jest ogrzewanie?

Jaka jest maksymalna żądana temp. pom. dla ogrzewania?

Jaka jest minimalna żądana temp. pom. dla ogrzewania?

Jaka jest temperatura docelowa dezynfekcji? Jak długo temperatura zbiornika ma być utrzymywana?

Temperatura zapobiegania zamrożeniu pomieszczenia

Ochrona przeciwzamrożeniowa

Dostosuj przes. zmierzonej temperatury pomieszczenia

Jaki jest tryb pracy grz. BUH?

Dostosuj przes. zmierzonej temperatury pomieszczenia

Jakie jest wymagane przesun. zmierzonej temp. zewnętrznej?

Czy automatyczne ponowne uruch. jednostki jest dozwolone?

Czy wykonać funkcję dezynfekcji?

Kiedy funkcja dezynfekcji ma zostać uruchomiona?

(#) Ustawienie nie dotyczy tej jednostki. Nie zmieniaj wartości domyślnej. (##) Ustawienie nie dotyczy tej jednostki. *GSQH10S18AA9W / ThermaliaC12*

4P359382-1E - 2016.09

6/7

Pozycja Kod pola Zakres, krok

Wartość dom

ślna

Data Wartość

Tabela konfiguracji w miejscu instalacji

Ustawienia instalatora niezgodne z wartością domyślną

Nazwa ustawienia

A.8 [7-02] R/W

0: 1 strefa Tzasil

1: 2 stref

Tzasil

A.8 [7-03] R/W 0~6, krok: 0,1

2,5

A.8 [7-04]

A.8 [7-05]

A.8 [8-00]

A.8 [8-01] R/W 5~95 minut, krok: 5 minut

30 minu

A.8 [8-02] R/W

0~10 godzin, krok: 0,5 godzina

,5 g

odzin

A.8 [8-03]

A.8 [8-04] R/W

0~95 minut, krok: 5 minut

95 minu

A.8 [8-05] R/W

0: Nie

1: Tak

A.8 [8-06] R/W

0~10°C, krok: 1°C

3°C

A.8 [8-07]

A.8 [8-08]

A.8 [8-09] R/W

[9-01]~[9-00], krok: 1°C

55°C

A.8 [8-0A] R/W

[9-01]~[9-00], krok: 1°C

45°C

A.8 [8-0B]

A.8 [8-0C]

A.8 [8-0D]

A.8 [9-00] R/W 37~65°C, krok: 1°C

65°C

A.8 [9-01] R/W

15~37°C, krok: 1°C

24°C

A.8 [9-02]

A.8 [9-03]

A.8 [9-04] R/W

1~4°C, krok: 1°C 3°C

A.8 [9-05] R/W

15~37°C, krok: 1°C

24°C

A.8 [9-06] R/W 37~65°C, krok: 1°C

65°C

A.8 [9-07]

A.8 [9-08]

A.8 [9-09] R/W

3~10°C, krok: 1°C

8°C

A.8 [9-0A]

A.8 [9-0B] R/W

0: Szybki

1: Woln

A.8 [9-0C] R/W 1~6°C, krok: 0,5°C

1 °C

A.8 [9-0D] R/W 0~8,krok:1

A.8 [9-0E] 0~8,krok:1

A.8 [A-00]

A.8 [A-01]

A.8 [A-02]

A.8 [A-03] R/W

0: 148Hz

1: 193Hz

A.8 [A-04] R/W 0: 0°C

1: -2°C 2: -4°C 3: -6°C 4: -8°C 5: -10°C 6: -12°C

7: -14°C

A.8 [B-00]

A.8 [B-01]

A.8 [B-02]

A.8 [B-03]

A.8 [B-04]

A.8 [C-00]

A.8 [C-01]

A.8 [C-02] R/W

0: Nie

1: Biwalent 2: 3: -

A.8 [C-03] R/W

-25~25°C, krok: 1°C

0°C

A.8 [C-04] R/W

2~10°C, krok: 1°C

3°C

A.8 [C-05] R/W 1: Term. WŁ./WYŁ.

2: Ż

da.Ogrz/Chło.

A.8 [C-06] R/W 0: -

1: Term. WŁ./WYŁ.

2: Ż

da.Ogrz/Chło.

A.8 [C-07] R/W

0: Sterow. T zasil

1: Ster.z.term.pok 2: Ster.Term.pok.

A.8 [C-08] R/W

0: Nie

1: Czujnik zewn. (##) 2: Czu

nik pom.

A.8 [C-09] R/W

0: Norm. Otw. NO

1: Norm. Zamk. NZ

A.8 [C-0A]

A.8 [C-0C]

A.8 [C-0D]

A.8 [C-0E]

A.8 [D-00] R/O

0: Bra

A.8 [D-01] R/W

0: Nie

1: Taryfa otwarta 2: Taryfa zamkni. 3: Termostat

-Które grzałki są dozwolone przy odcięciu korzystnej stawki/kWh? Typ styku wyłączenia

-Czy podłączono zewnętrzne zapasowe źródło ciepła?

Temperatura aktywacji biwalentnej.

Temperatura histerezy biwalentnej.

Jaki typ kontaktu żądania term. dla głównej strefy?

Jaki typ kontaktu żądania term. dla strefy dodatkowej?

Jaka jest metoda sterowania jednostką dla pomieszczeń ?

Jaki typ czujnika zewnętrznego jest zainstalowany?

Jaki jest wymagany typ styku wyjścia alarmu?

Jaka jest żądana delta T dla ogrzewania?

-Jaki typ emitera jest podłącz. do głównej strefy Tzasil?

Histereza temperatury pomieszczenia.

Ograniczenie szybkości pompy

-Maksymalna częstotliwość ogrzewania

Jaka jest temp. zapobiegania zamarzaniu czynnika pośred?

-Jaka jest maksym. żądana Tzasil dla głównej strefy ogrzew.?

Jaka jest minim. żądana Tzasil dla głównej strefy ogrzew.?

-Temperatura przeregulowania dla temperatury zasilania.

Jaka jest minim. żądana Tzasil. dla strefy dod. ogrzew.?

Jaka jest maks. żądana Tzasil. dla strefy dod. ogrzew.?

-Maksymalny czas pracy dla obsługi ciep

łej wody użytkowej.

Opóźnienie ponownego uruchomienia.

-Dodatkowy czas pracy dla maksymalnego czasu pracy.

Dozwol. modulacja Tzasil do sterowania temp pomieszcz.?

Maksymalna modulacja temperatury zasilania.

-Jaka jest żądana komfortowa Tzasil główna dla ogrzewania?

Jaka jest żądana eko Tzasil główna dla ogrzewania?

Ile jest stref temperaturowych wody zasilającej?

#REF!

4P359382-1E - 2016.09

(#) Ustawienie nie dotyczy tej jednostki. Nie zmieniaj wartości domyślnej.

(##) Ustawienie nie dotyczy tej jednostki.

*GSQH10S18AA9W / ThermaliaC12*

7/7

Pozycja Kod pola Zakres, krok

Wartość dom

ślna

Data Wartość

Tabela konfiguracji w miejscu instalacji

Ustawienia instalatora niezgodne z wartością domyślną

Nazwa ustawienia

A.8 [D-02] R/W

0: Nie

1: Dod. powrót 2: Bocznik dezynf. 3: Pompa cyrkul. 4: PC i bocz.dez.

A.8 [D-03] R/W 0: Wyłączone

1: Włączone, przesunięcie 2°C (od -2 do 2°C) 2: Włączone, przesunięcie 4°C (od -2 do 2°C)

3: Włączone, przesunięcie 2°C (od -4 do 4°C)

4: Włączone, przesunięcie 4°C (od -4 do 4°C

)

A.8 [D-04] R/W

0: Nie

1: Kont. zuż. ene.

A.8 [D-05] R/W 0: Wymuszone wył.

1: Normalni

A.8 [D-07] R/O

0: Nie

(#)

A.8 [D-08] R/W

0 (Nie): NIEZAINSTALOWANY

1: Zainstalowany (0,1 imp./kWh) 2: Zainstalowany (1 imp./kWh) 3: Zainstalowany (10 imp./kWh) 4: Zainstalowany (100 imp./kWh) 5: Zainstalowan

y (

1000 imp./kWh

)

A.8 [D-09] R/W

0 (Nie): NIEZAINSTALOWANY

1: Zainstalowany (0,1 imp./kWh) 2: Zainstalowany (1 imp./kWh) 3: Zainstalowany (10 imp./kWh) 4: Zainstalowany (100 imp./kWh) 5: Zainstalowan

y (

1000 imp./kWh

)

A.8 [D-0A]

A.8 [D-0B]

A.8 [D-0C]

A.8 [D-0D]

A.8 [D-0E]

A.8 [E-00] R/O

0~5

5: Źródło ziemn

A.8 [E-01] R/O

1: 16

A.8 [E-02] R/O

1: T

A.8 [E-03]

A.8 [E-04] R/O

0: Nie

A.8 [E-05]

A.8 [E-06]

A.8 [E-07]

A.8 [E-08]

A.8 [E-09]

A.8 [E-0A]

A.8 [E-0C]

A.8 [E-0D] --

A.8 [F-00] R/W

0: Wyłączone

1: Wł

czone

A.8 [F-01]

A.8 [F-02]

A.8 [F-03]

A.8 [F-04]

A.8 [F-05]

A.8 [F-06]

A.8 [F-09] R/W 0: Wyłączone

1: Wł

czone

A.8 [F-0A]

A.8 [F-0B] R/W

0: Nie

1: Tak

A.8 [F-0C]

A.8 [F-0D] R/W 0: Ciągły

1: Próbkowanie (tylko gdy [C-07] = 0) 2: Ż

danie (tylko gdy [C-07] ≠ 0

)

Działanie pompy dozwolone poza zakresem.

-Jaki jest tryb pracy pompy?

-Praca pompy w przypadku nieprawidłowego przepływu.

-Zamknąć zawór odcinający przy termo. WYŁ.?

-Czy funkcja oszcz. energii jest dostępna w jedn. zewn.?

-Jaki typ jednostki jest zainstalowany?

Jaki typ sprężarki jest zainstalowany? Jaki jest typ oprogramowania jednostki wewnętrznej?

Czy podłączono zestaw solarny? Czy do pomiaru energii używany jest zewnętrzny miernik kWh?

Czy do pomiaru energii używany jest zewnętrzny miernik kWh?

Jaki typ pompy CWU jest zainstalowany?

Kompensacja temperatury zasilania w okolicy 0°C.

Czy podłączono płytę żądania?

Czy pompa może pracować przy odcięciu korzyst. stawki/kWh?

(#) Ustawienie nie dotyczy tej jednostki. Nie zmieniaj wartości domyślnej. (##) Ustawienie nie dotyczy tej jednostki. *GSQH10S18AA9W / ThermaliaC12*

4P359382-1E - 2016.09

4P351748-1F 2018.02

Daikin EGSQH10S18AA9W Installer reference guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Spis treści

1 Ogólne środki ostrożności

1.1 Informacje o dokumentacji

1.1.1 Znaczenie ostrzeżeń i symboli

1.2 Dla instalatora

1.2.1 Informacje ogólne

1.2.2 Miejsce montażu

1.2.3 Czynnik chłodniczy

1.2.4 Czynnik pośredniczący

1.2.5 Woda

2 Informacje o dokumentacji

1.2.6 Elektryczne

2.1 Informacje o tym dokumencie

3 Informacje o opakowaniu

2.2 Przewodnik odniesienia dla instalatora w skrócie

3.1 Omówienie: Informacje o zawartości opakowania

3.2 Jednostka wewnętrzna

3.2.1 Odpakowywanie jednostki wewnętrznej

3.2.2 Odłączanie akcesoriów od urządzenia wewnętrznego

4 Informacje o jednostkach i opcjach

4.1 Omówienie: Informacje o jednostkach i opcjach

4.2 Identyfikacja

4.2.1 Etykieta identyfikacyjna: Jednostka wewnętrzna

4.3 Możliwe opcje dla jednostki wewnętrznej

5 Wskazówki dotyczące stosowania

5.1 Omówienie: Wskazówki dotyczące stosowania

5.2.1 Jedno pomieszczenie
