Daikin EGSQH10S18AA9W User reference guide [it]

Guida di riferimento per
l'utente
Daikin Altherma Pompa di calore a pavimento
EGSQH10S18AA9W
Guida di riferimento per l'utente
Daikin Altherma Pompa di calore a pavimento
Italiano

Sommario

Sommario

1 Precauzioni generali di sicurezza 2

1.1 Note relative alla documentazione ............................................ 2
1.1.1 Significato delle avvertenze e dei simboli ................... 2
1.2 Per l'utente ................................................................................ 3
2 Informazioni su questo documento 3
3 Note relative al sistema 3
3.1 Componenti di un tipico layout sistema..................................... 4
4 Funzionamento 4
4.1 Panoramica: Funzionamento .................................................... 4
4.2 L'interfaccia utente a colpo d'occhio.......................................... 4
4.2.1 Pulsanti ....................................................................... 4
4.2.2 Icone di stato............................................................... 5
4.3 Uso di base ............................................................................... 5
4.3.1 Uso delle pagine iniziali .............................................. 5
4.3.2 Uso della struttura dei menu....................................... 5
4.3.3 Attivazione/disattivazione dei controlli ........................ 6
4.4 Controllo del riscaldamento ambiente ....................................... 6
4.4.1 Note relative al controllo del riscaldamento ambiente 6
4.4.2 Impostazione del modo funzionamento ambiente ...... 6
4.4.3 Per determinare qual è il controllo temperatura che
si sta utilizzando.......................................................... 6
4.4.4 Controllo con il termostato ambiente - Note relative
al controllo con il termostato ambiente ....................... 7
4.4.5 Controllo con il termostato ambiente - Uso della
pagina iniziale della temperatura ambiente ................ 7
4.4.6 Controllo con il termostato ambiente - Uso delle
pagine iniziali della temperatura manuale................... 9
4.4.7 Controllo temperatura manuale - Note relative al
controllo della temperatura manuale........................... 10
4.4.8 Controllo temperatura manuale - Uso del controllo
temperatura manuale in base ad un programma........ 10
4.4.9 Controllo temperatura manuale - Uso del controllo temperatura manuale NON in base ad un
programma.................................................................. 10
4.4.10 Controllo con il termostato ambiente esterno - Note relative al controllo con il termostato ambiente
esterno ........................................................................ 11
4.4.11 Controllo con il termostato ambiente esterno - Uso
del controllo con il termostato ambiente esterno ........ 11
4.5 Controllo dell'acqua calda sanitaria........................................... 11
4.5.1 Note relative all'acqua calda sanitaria......................... 11
4.5.2 Modo riscaldamento preventivo e mantenimento ....... 11
4.5.3 Modo programmato..................................................... 12
4.5.4 Modo programmato + riscaldamento preventivo e
mantenimento ............................................................. 12
4.5.5 Uso della pagina iniziale della temperatura
serbatoioACS............................................................. 13
4.5.6 Uso del modo surriscaldamento del serbatoioACS ... 13
4.6 Uso avanzato ............................................................................ 14
4.6.1 Modifica del livello autorizzazione utente.................... 14
4.6.2 Uso della modalità silenziosa...................................... 14
4.6.3 Uso del modo vacanza ............................................... 14
4.6.4 Lettura delle informazioni............................................ 15
4.6.5 Configurazione di data, ora, unità di misura,
contrasto e retroilluminazione ..................................... 15
4.6.6 Configurazione del profilo utente e delle pagine
iniziali .......................................................................... 16
4.6.7 Bloccaggio e sbloccaggio di pulsanti e funzioni.......... 16
4.7 Valori preimpostati e programmi ............................................... 16
4.7.1 Uso dei valori preimpostati.......................................... 16
4.7.2 Uso e programmazione dei programmi....................... 17
4.7.3 Programmi: Esempio .................................................. 17
4.7.4 Programmi predefiniti: Temperatura ambiente +
temperatura manuale (originale)................................. 18
4.7.5 Programmi predefiniti: Temperatura manuale
(aggiuntiva) .................................................................. 18
4.7.6 Programmi predefiniti: Temperatura serbatoioACS.... 18
4.8 Funzionamento dipendente da condizioni meteorologiche ........ 18
4.8.1 Impostazioni dipendenti dalle condizioni
meteorologiche ............................................................ 19
4.9 Struttura del menu: Panoramica delle impostazioni utente ........ 20
4.10 Impostazioni installatore: Tabelle da compilarsi a cura
dell'installatore............................................................................ 21
4.10.1 Procedura guidata rapida............................................. 21
4.10.2 Controllo del riscaldamento ambiente.......................... 21
4.10.3 Controllo dell'acqua calda sanitaria [A.4] ..................... 21
4.10.4 Numero contatto/assistenza clienti [6.3.2] ................... 21
5 Suggerimenti per il risparmio energetico 21
6 Manutenzione e assistenza 22
6.1 Panoramica: Manutenzione e assistenza................................... 22
6.2 Per trovare il numero contatto/assistenza clienti........................ 22
7 Individuazione e risoluzione dei problemi 22
7.1 Panoramica: Individuazione e risoluzione dei problemi ............. 22
7.2 Per controllare lo storico errori ................................................... 22
7.3 Per controllare lo storico degli avvisi .......................................... 22
7.4 Sintomo: Fa troppo freddo (caldo) nel soggiorno ....................... 22
7.5 Sintomo: L'acqua al rubinetto è troppo fredda............................ 23
7.6 Sintomo: Guasto della pompa di calore ..................................... 23
8 Spostamento 23
8.1 Panoramica: Spostamento ......................................................... 23
9 Smaltimento 23
9.1 Panoramica: Smaltimento .......................................................... 23
10 Glossario 23
1 Precauzioni generali di
sicurezza

1.1 Note relative alla documentazione

▪ La documentazione originale è scritta in inglese. La
documentazione in tutte le altre lingue è stata tradotta.
▪ Le precauzioni descritte nel presente documento trattano
argomenti molto importanti, si raccomanda di attenervisi scrupolosamente.
▪ L'installazione del sistema e tutte le attività descritte nel manuale
d'installazione e nella guida di riferimento per l'installatore devono essere eseguite da un installatore autorizzato.

1.1.1 Significato delle avvertenze e dei simboli

PERICOLO
Indica una situazione che provoca lesioni gravi o letali.
PERICOLO: RISCHIO DI SCOSSA ELETTRICA
Indica una situaizone che potrebbe provocare la scossa elettrica.
PERICOLO: RISCHIO DI USTIONI
Indica una situaizone che potrebbe provocare ustioni a causa delle temperature estremamente alte o basse.
AVVERTENZA
Indica una situazione che potrebbe provocare lesioni gravi o letali.
2
Daikin Altherma Pompa di calore a pavimento
EGSQH10S18AA9W
4P351749-1C – 2015.10

2 Informazioni su questo documento

1
20.0°C >
18.0°C >
7.4.1.1 Temperatura ambiente Comfort (riscaldam.)
Eco (riscaldamento)
Selezione
Scorrimento
ATTENZIONE
Indica una situazione che potrebbe provocare lesioni secondarie o moderate.
NOTA
Indica una situazione che potrebbe provocare danni alle apparecchiature o alla proprietà.
INFORMAZIONI
Indica suggerimenti utili o informazioni aggiuntive.

1.2 Per l'utente

▪ In caso di dubbi su come usare l'unità, contattare il proprio
installatore.
▪ Questo apparecchio può essere utilizzato dai bambini a partire
dagli 8anni di età e dalle persone con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze, purché abbiano ricevuto assistenza o formazione per l'uso dell'apparecchio in modo sicuro e capiscano i rischi che questo implica. Evitare che i bambini giochino con l'apparecchio. La pulizia e la manutenzione ordinaria possono essere effettuate dai bambini solo sotto la supervisione di un adulto.
AVVERTENZA
Per prevenire il rischio di elettrocuzione o incendi:
▪ NON pulire l'unità con acqua. ▪ NON azionare l'unità con le mani bagnate. ▪ NON posizionare oggetti contenenti acqua sull'unità.
NOTA
▪ NON posizionare oggetti o apparecchiature sulla parte
superiore dell'unità.
▪ NON sedersi, non arrampicarsi né sostare in piedi
sopra l'unità.
▪ Le unità sono contrassegnate con il simbolo seguente:
Ciò significa che i prodotti elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici non differenziati. NON cercare di smontare il sistema da soli: lo smontaggio del sistema, nonché il trattamento del refrigerante, dell'olio e di qualsiasi altra parte devono essere eseguiti da un installatore qualificato in conformità alla legislazione applicabile. Le unità devono essere trattate presso una struttura specializzata nel riutilizzo, riciclaggio e recupero dei materiali. Il corretto smaltimento del prodotto eviterà le possibili conseguenze negative sull'ambiente e sulla salute dell'uomo. Per maggiori informazioni, contattare il proprio installatore o l'ente locale preposto.
▪ Le batterie sono contrassegnate con il simbolo seguente:
Ciò significa che le batterie non possono essere smaltite insieme ai rifiuti domestici non differenziati. Se sotto al simbolo figura un simbolo chimico stampato, tale simbolo chimico indica che la batteria contiene un metallo pesante in una concentrazione superiore ad un certo valore. I simboli chimici che è possibile trovare sono: Pb: piombo (>0,004%). Le batterie da gettare via devono essere trattate presso una struttura specializzata nel riutilizzo. Il corretto smaltimento delle batterie da gettare via eviterà le possibili conseguenze negative sull'ambiente e sulla salute dell'uomo.
EGSQH10S18AA9W Daikin Altherma Pompa di calore a pavimento 4P351749-1C – 2015.10
2 Informazioni su questo
documento
Grazie per aver acquistato questo prodotto. Si prega di: ▪ Leggere attentamente la documentazione prima di usare
l'interfaccia utente, per assicurarsi le migliori prestazioni possibili.
▪ Chiedere all'installatore di fornire informazioni sulle impostazioni
da questi utilizzate per configurare il sistema. Controllare se ha compilato le tabelle delle impostazioni installatore. In caso contrario, chiedergli di provvedere in tal senso.
▪ Conservare la documentazione per future consultazioni.
Pubblico di destinazione
Utentifinali
Serie di documentazioni
Questo documento fa parte di una serie di documentazioni. La serie completa è composta da:
Precauzioni generali di sicurezza:
▪ Istruzioni di sicurezza che debbono essere lette prima di far
funzionare il proprio sistema
▪ Formato: Cartaceo (nella scatola dell'unità interna)
Manuale d'uso:
▪ Guida rapida per l'utilizzo di base ▪ Formato: Cartaceo (nella scatola dell'unità interna)
Guida di consultazione per l'utente:
▪ Istruzioni passo-passo dettagliate e informazioni di fondo per un
utilizzo di base e avanzato
▪ Formato: File digitali sul sito http://www.daikineurope.com/
support-and-manuals/product-information/
Potrebbe essere disponibile una revisione più recente della documentazione fornita andando sul sito web regionale Daikin oppure chiedendo al proprio installatore.
La documentazione originale è scritta in inglese. La documentazione in tutte le altre lingue è stata tradotta.
Schermate disponibili
A seconda del proprio layout sistema e configurazione dell'installatore, non tutte le schermate riportate in questo documento potrebbero essere disponibili dalla propria interfaccia utente.
Breadcrumb
I breadcrumb aiutano a individuare la posizione in cui ci si trova nella struttura menu dell'interfaccia utente. Anche questo documento fa menzione dei breadcrumbs.
Esempio: Andare a [7.4.1.1]: > Impostazioni utente > Valori preimpostati > Temperatura ambiente > Comfort (riscaldam.)

3 Note relative al sistema

A seconda del layout sistema, il sistema può: ▪ Riscaldare un ambiente ▪ Produrre acqua calda sanitaria
3

4 Funzionamento

d
a
b
c
e
f
g
BC A
a
ef
b
d
c

3.1 Componenti di un tipico layout sistema

A Zona principale. Esempio: Soggiorno. B Zona aggiuntiva. Esempio: Camera da letto. C Ambiente che accoglie apparecchiature tecniche. Esempio: Garage.
a Circuito ad anello della salamoia b Pompa di calore dell'unitàinterna c Serbatoio dell'acqua calda sanitaria (ACS) d Interfaccia utente sull'unità interna e Interfaccia utente nel soggiorno, usata come termostato ambiente
f Riscaldamento a pavimento
g Convettori a pompa di calore oventilconvettori
Parte Descrizione
Uso avanzato Informazioni su:
▪ Modalità silenziosa ▪ Modo vacanza ▪ Lettura delle informazioni ▪ Data, ora, unità di misura, contrasto e
retroilluminazione ▪ Profilo utente e pagine iniziali ▪ Bloccaggio e sbloccaggio di pulsanti e
funzioni
Valori preimpostati e programmi
Struttura dei menu Panoramica della struttura dei menu Tabella delle
impostazioni installatore
▪ Come usare i valori preimpostati ▪ Come selezionare e organizzare i
programmi ▪ Panoramica dei programmi predefiniti
Panoramica delle impostazioni installatore

4.2 L'interfaccia utente a colpo d'occhio

4.2.1 Pulsanti

4 Funzionamento

4.1 Panoramica: Funzionamento

È possibile azionare il sistema attraverso l'interfaccia utente. Questa parte descrive il modo in cui utilizzare l'interfaccia utente:
Parte Descrizione
Rilevati a colpo d'occhio
Uso di base Informazioni su:
Controllo del riscaldamento ambiente
Controllo dell'acqua calda sanitaria
Guida di riferimento per l'utente
4
▪ Pulsanti ▪ Icone di stato
▪ Pagine iniziali, dove si possono leggere
e modificare le impostazioni che sono destinate all'uso quotidiano
▪ Struttura dei menu, dove si possono
leggere e configurare le impostazioni che NON sono destinate all'uso quotidiano
▪ Controlli ATTIVATO/DISATTIVATO Come controllare il riscaldamento
ambiente: ▪ Impostazione del modo funzionamento
ambiente
▪ Controllo della temperatura Come controllare l'acqua calda sanitaria:
▪ Modo riscaldamento preventivo e
mantenimento ▪ Modo programmato ▪ Modo programmato + riscaldamento
preventivo e mantenimento
a
PAGINE INIZIALI
▪ Passa da una pagina iniziale all'altra (se ci si trova su una
pagina iniziale).
▪ Va alla pagina iniziale predefinita (se ci si trova nella
struttura del menu).
b
INFORMAZIONI SUI DIFETTI
Se si verifica un difetto, sulle pagine iniziali appare il simbolo
. Premere per visualizzare altre informazioni sul difetto.
c
ATTIVATO/DISATTIVATO
ATTIVA o DISATTIVA uno dei controlli (temperatura ambiente, temperatura manuale, temperatura serbatoioACS).
d
STRUTTURA MENU/INDIETRO
▪ Apre la struttura del menu (se ci si trova su una pagina
iniziale).
▪ Sale di un livello (quando si naviga nella struttura del
menu).
▪ Torna indietro di 1 passo (esempio: quando si sta
programmando un programma nella struttura del menu).
e
  NAVIGAZIONE/CAMBIO DELLE IMPOSTAZIONI
Daikin Altherma Pompa di calore a pavimento
EGSQH10S18AA9W
4P351749-1C – 2015.10
4 Funzionamento
1 > >
Selezione
Scorrimento
Imposta ora/data Vacanza Seleziona programmi Informazioni
f

4.2.2 Icone di stato

Icona Descrizione
EGSQH10S18AA9W Daikin Altherma Pompa di calore a pavimento 4P351749-1C – 2015.10
▪ Permettono di spostare il cursore sul display. ▪ Permettono di navigare nella struttura del menu. ▪ Permettono di cambiare impostazioni. ▪ Permettono di selezionare un modo.
OK
▪ Conferma una selezione. ▪ Inserisce un sottomenu nella struttura del menu. ▪ Passa dalla visualizzazione dei valori effettivi a quella dei
valori desiderati, e viceversa, oppure dalla visualizzazione dei valori effettivi a quella dei valori sfalsati (se applicabile), e viceversa, nelle pagine iniziali.
▪ Va al passo successivo (quando si sta programmando un
programma nella struttura del menu).
▪ Consente di attivare o disattivare il blocco pulsanti se
premuto per più di 5secondi in una pagina iniziale.
▪ Permette di attivare o disattivare un blocco funzione se
premuto per più di 5 secondi nel menu principale della struttura del menu.
INFORMAZIONI
Se si preme oppure mentre si cambiano le impostazioni, i cambiamenti NON saranno applicati.
Modo funzionamento ambiente = Riscaldamento.
Non disponibile.
L'unità è in funzione.
Temperatura ambiente desiderata = valore preimpostato (Comfort; ore diurne).
Temperatura ambiente desiderata = valore preimpostato (Eco; ore notturne).
▪ Nella pagina iniziale della temperatura ambiente:
Temperatura ambiente desiderata = in base al programma selezionato.
▪ Nella pagina iniziale della temperatura
serbatoio ACS: Modo serbatoio ACS = Modo programmato.
Modo serbatoioACS = Modo riscaldamento preventivo e mantenimento.
Modo serbatoioACS = Modo programmato +
riscaldamento preventivo e mantenimento. Funzionamento per acqua calda sanitaria. Temperatura attuale. Temperatura desiderata. Alla prossima azione programmata, la temperatura
desiderata aumenterà. Alla prossima azione programmata, la temperatura
desiderata NON aumenterà. Alla prossima azione programmata, la temperatura
desiderata diminuirà. Il valore preimpostato (Comfort o Eco) o il valore
programmato viene temporaneamente bypassato. Il modo surriscaldamento del serbatoioACS è attivo o
pronto per essere attivato. La modalità silenziosa è attiva.
Il modo vacanza è attivo o pronto per essere attivato.
Il modo blocco pulsanti e/o il modo blocco funzione è attivo.
È attiva una fonte di calore esterna. Esempio: Bruciatore a gas.
Icona Descrizione
Il modo disinfezione è attivo.
Si è verificato un difetto. Premere per visualizzare altre informazioni sul difetto.
Il modo dipendente da condizioni meteorologiche è attivo.
Livello autorizzazione utente = Installatore.
Il modo sbrinamento/ritorno olio è attivo.
Il modo avvio a caldo è attivo. Il funzionamento d'emergenza è attivo.
INFORMAZIONI
La modalità silenziosa NON è applicabile per questa unità.

4.3 Uso di base

4.3.1 Uso delle pagine iniziali

Note relative alle pagine iniziali
Si possono utilizzare le pagine iniziali per leggere e cambiare le impostazioni che sono destinate all'uso quotidiano. Ove applicabile, viene fornita una descrizione di ciò che si può vedere e fare nelle pagine iniziali. A seconda del proprio layout sistema, è possibile trovare le seguenti pagine iniziali:
▪ Temperatura ambiente (Ambiente) ▪ Temperatura manuale originale (Tman princ.) ▪ Temperatura manuale aggiuntiva (Tman agg.) ▪ Temperatura serbatoioACS (Serbatoio)
Per andare su una pagina iniziale
1 Premere .
Risultato: Apparirà una delle pagine iniziali.
2 Premere nuovamente per visualizzare la pagina iniziale
successiva (se presente).

4.3.2 Uso della struttura dei menu

Note relative alla struttura dei menu
Si può utilizzare la struttura dei menu per leggere e configurare le impostazioni che NON sono destinate all'uso quotidiano. Ove applicabile, viene fornita una descrizione di ciò che si può vedere e fare nella struttura dei menu. Per la panoramica della struttura dei menu, vedere "4.9 Struttura del menu: Panoramica delle
impostazioni utente"a pagina20.
Per andare alla struttura dei menu
1 Da una pagina iniziale, premere .
Risultato: Apparirà la struttura dei menu.
Per navigare nella struttura del menu
Usare , , , , e .
5
4 Funzionamento
15:20
45°C
Temper. desiderata
Tman agg.
Lun
15:20
45°C
17:30
Lun
Lun
Tman agg.
Temper. desiderata

4.3.3 Attivazione/disattivazione dei controlli

Note relative all'attivazione/disattivazione dei controlli
Prima di avere il controllo su… Si deve portare su
ATTIVATO…
Temperatura ambiente Controllo della temperatura
ambiente (Ambiente)
Temperatura manuale originale (+ aggiuntiva)
Temperatura serbatoioACS Controllo dell'acqua calda
Se si ATTIVA... Allora…
Controllo della temperatura ambiente
Controllo temperatura manuale originale (+ aggiuntiva)
Se si DISATTIVA... Allora…
Controllo della temperatura ambiente
Controllo temperatura manuale originale (+ aggiuntiva)
Per controllare se un controllo è attivato o disattivato
1 Andare sulla pagina iniziale del controllo. Esempio: Pagina
iniziale della temperatura ambiente (Ambiente).
2 Controllare se il LED è ATTIVATO o DISATTIVATO. Nota: Se il
controllo è DISATTIVATO, sulla schermata si visualizza anche OFF.
Per attivare o disattivare il controllo della temperatura ambiente
1 Andare sulla pagina iniziale della temperatura ambiente
(Ambiente).
2 Premere .
Per attivare o disattivare il controllo della temperatura manuale (originale + aggiuntiva)
1 Andare su una delle pagine iniziali seguenti:
▪ Pagina iniziale della temperatura manuale originale (Tman
princ.)
▪ Pagina iniziale della temperatura manuale aggiuntiva (Tman
agg.)
2 Premere .
Per attivare o disattivare il controllo dell'acqua calda sanitaria
1 Andare sulla pagina iniziale della temperatura serbatoio ACS
(Serbatoio).
2 Premere .
Controllo temperatura manuale originale (+ aggiuntiva) (Tman princ. e Tman agg.)
I controlli della temperatura manuale originale e aggiuntiva sono sempre ATTIVATI o DISATTIVATI assieme.
sanitaria (Serbatoio)
Il controllo della temperatura manuale originale (+ aggiuntiva) viene automaticamente attivato.
Il controllo della temperatura ambiente NON viene automaticamente attivato.
Il controllo della temperatura manuale originale (+ aggiuntiva) NON viene automaticamente disattivato.
Il controllo della temperatura ambiente viene automaticamente disattivato.

4.4 Controllo del riscaldamento ambiente

4.4.1 Note relative al controllo del riscaldamento ambiente

Il controllo del riscaldamento ambiente tipicamente è costituito dalle fasi seguenti:
1 Impostazione del modo funzionamento ambiente 2 Controllo della temperatura

4.4.2 Impostazione del modo funzionamento ambiente

Note relative ai modi di funzionamento ambiente
La pompa di calore è un modello solo per il riscaldamento. Il sistema può riscaldare un ambiente, ma NON può raffreddare un ambiente.

4.4.3 Per determinare qual è il controllo temperatura che si sta utilizzando

Per determinare qual è il controllo temperatura che si sta utilizzando (metodo1)
Controllare la tabella delle impostazioni installatore compilata dall'installatore.
Per determinare qual è il controllo temperatura che si sta utilizzando (metodo2)
Se si dispone di 2interfacce utente, attuare la procedura seguente con l'interfaccia utente sull'unità interna.
Requisito preliminare: Passaggio del livello autorizzazione su Utente finale avanzato.
1 Premere più volte per passare da una pagina iniziale
all'altra, e controllare se è disponibile la pagina iniziale della temperatura manuale aggiuntiva (Tman agg.):
Se… Allora si avrà…
Disponibile Una zona principale e una
zona aggiuntiva
NON disponibile Solo una zona principale
Pagina iniziale tipica della temperatura manuale aggiuntiva:
Profilo utente = Base Profilo utente = Dettagliato
2 Controllare quanto segue:
6
Daikin Altherma Pompa di calore a pavimento
EGSQH10S18AA9W
4P351749-1C – 2015.10
4 Funzionamento
15:20
20.0°C
Lun
Ambiente
Temper. attuale
15:20
20.0°C
17:30
Temper. attuale
Ambiente
Programmato
Lun
Mar
Se… Allora il controllo temperatura è…
Zona principale Zona aggiuntiva
(se presente)
La temperatura ambiente è elencata sotto a:
[6.1]: > Informazioni > Informazioni sensore
Il termostato principale A è elencato sotto a:
[6.5]: > Informazioni > Attuatori
Altro Controllo della temperatura manuale.
3 Solo per il controllo con termostato ambiente: Andare alla
pagina iniziale della temperatura manuale originale (Tman princ.) e controllare quanto segue:
Accanto
alsetpoint è
visualizzato il
simbolo ?
NON collegati.
No Collegati tramite i loro valori preimpostati.
Controllo con il termostato ambiente.
Andare al passo successivo per controllare se ilsetpoint dell'acqua in uscita e ilsetpoint della temperatura ambiente sono collegati.
Controllo con termostato ambiente esterno.
Allora ilsetpoint dell'acqua in uscita e ilsetpoint della temperatura ambiente
Si può impostare ilsetpoint dell'acqua in uscita nella pagina iniziale.
Si possono impostare i valori preimpostati nella struttura dei menu.
Controllo con termostato ambiente esterno.
sono…
4.4.4 Controllo con il termostato ambiente ­Note relative al controllo con il termostato ambiente
Il controllo con il termostato ambiente significa che è possibile controllare quanto segue:
▪ La temperatura ambiente della zona principale ▪ La temperatura manuale della zona principale
La temperatura ambiente della zona principale
Per controllare la temperatura ambiente della zona principale, si può procedere come segue:
Si può… Ubicazione
Leggere la temperatura ambiente effettiva e la temperatura ambiente richiesta.
Bypassare provvisoriamente il programma della temperatura ambiente.
Cambiare il modo dal valore programmato
al valore preimpostato. Così facendo, si dovranno anche definire
(nella struttura dei menu): ▪ I valori preimpostati ▪ Il periodo di bypass (Blocco temperatura)
Pagina iniziale della temperatura ambiente
La pagina iniziale della temperatura ambiente se il profilo utente = Dettagliato
Si può… Ubicazione
Selezionare quale programma della
temperatura ambiente si vuole utilizzare.
Organizzare i programmi. Definire i valori preimpostati che vengono
usati dal programma della temperatura ambiente e il momento in cui cambiare modo passando dal valore programmato al valore preimpostato.
Vedere anche: ▪ "4.4.5 Controllo con il termostato ambiente - Uso della pagina
iniziale della temperatura ambiente"a pagina7
"Per impostare il periodo di bypass"a pagina9"4.7Valori preimpostati e programmi"a pagina16
La temperatura manuale della zona principale
Per controllare la temperatura manuale della zona principale, si può procedere in questo modo:
Si può… Ubicazione
Leggere la temperatura manuale richiesta.
Regolare la temperatura manuale.
Condizione: Ilsetpoint dell'acqua in uscita NON è collegato con ilsetpoint della temperatura ambiente.
Cambiare questa condizione soltanto se non è possibile raggiungere la temperatura ambiente richiesta.
Definire i valori preimpostati.
Condizione: Ilsetpoint dell'acqua in uscita è collegato con ilsetpoint della temperatura ambiente.
Cambiare questa condizione soltanto se non è possibile raggiungere la temperatura ambiente richiesta.
Vedere anche: ▪ "4.4.6 Controllo con il termostato ambiente - Uso delle pagine
iniziali della temperatura manuale"a pagina9
"4.7Valori preimpostati e programmi"a pagina16
Struttura dei menu
Pagina iniziale della temperatura manuale (originale)
Struttura dei menu
4.4.5 Controllo con il termostato ambiente -
Uso della pagina iniziale della temperatura ambiente
Pagine iniziali tipiche della temperatura ambiente
A seconda del profilo utente, l'interfaccia utente visualizza una pagina iniziale di base o dettagliata. Per impostare il profilo utente, consultare "4.6.6 Configurazione del profilo utente e delle pagine
iniziali"a pagina16.
Profilo utente = Base Profilo utente = Dettagliato
EGSQH10S18AA9W Daikin Altherma Pompa di calore a pavimento 4P351749-1C – 2015.10
7
4 Funzionamento
20.0°C
Temper. attuale
22.0°C
Temper. desiderata
15:20
18.0°C
15:20
19.0°C
17:00
18.0°C
15:20
Lun
Programmato
17:00
18.0°C
17:00
19.0°C
Lun
Lun
Programmato
Programmato
17:00
18.0°C
17:20
20.0°C
Programmato
Programmato
Lun
Lun
Leggere la temperatura ambiente effettiva e quella desiderata
1 Andare sulla pagina iniziale della temperatura ambiente
(Ambiente).
Risultato: Si può leggere la temperatura attuale.
2 Premere .
Risultato: Si può leggere la temperatura desiderata.
Per bypassare provvisoriamente il programma della temperatura ambiente
1 Andare sulla pagina iniziale della temperatura ambiente
(Ambiente).
2 Usare o per regolare la temperatura.
Per cambiare il modo dal valore programmato al valore preimpostato
Requisito preliminare: Profilo utente = Dettagliato.
1 Andare sulla pagina iniziale della temperatura ambiente
(Ambiente).
2 Premere o per selezionare un valore preimpostato (
oppure ).
Risultato: Il modo tornerà su Programmato in base al periodo di bypass.
Esempio: Bypass provvisorio del programma E cambio del modo nel valore preimpostato
Si sono configurate le impostazioni seguenti:
Impostazioni Descrizione
I valori preimpostati
Programma 07:00 Comfort Si è a casa.
Comfort (riscaldam.) = 20°C
Eco (riscaldamento) = 18°C
09:00 Eco Si è fuori casa.
17:00 Comfort Si è a casa.
19:00 21°C Si è a casa e si vorrebbe
23:00 Eco Temperatura desiderata =
Temperatura desiderata quando si è a casa.
Temperatura desiderata: ▪ Quando si è fuori casa ▪ Durante le ore notturne
Temperatura desiderata = valore preimpostato (Comfort (riscaldam.)).
Temperatura desiderata = valore preimpostato (Eco (riscaldamento)).
Temperatura desiderata = valore preimpostato (Comfort (riscaldam.)).
alzare un po' la temperatura.
Temperatura desiderata = temperatura personalizzata.
valore preimpostato (Eco (riscaldamento)).
Impostazioni Descrizione
Il periodo di bypass (Blocco temperatura)
Se il profilo utente = Base, sarà allora possibile bypassare provvisoriamente il programma della temperatura ambiente premendo o .
Se il profilo utente = Dettagliato, allora sarà possibile: ▪ Bypassare provvisoriamente il programma della temperatura
ambiente premendo o (stessa operazione di quando il profilo utente = Base)
Cambiare modo dal valore programmato ad un valore
preimpostato premendo o
2ore Se si bypassa
provvisoriamente il programma di un valore preimpostato, dopo 2ore verrà riutilizzato il programma.
Situazione Descrizione
15:20 => Temperatura programmata = valore preimpostato (Eco (riscaldamento))= 18°C.
Si bypassa provvisoriamente il programma.
Temperatura desiderata = temperatura personalizzata = 19°C.
Alla prossima azione programmata (17:00), il programma verrà riutilizzato.
Situazione Descrizione
Viene utilizzato il programma della temperatura ambiente.
15:20 => Temperatura desiderata = valore preimpostato (Eco (riscaldamento)) = 18°C.
L'azione programmata successiva è alle ore 17:00 e a quel punto la temperatura desiderata aumenterà.
Si bypassa provvisoriamente il programma.
Temperatura desiderata = temperatura personalizzata = 19°C.
Alla prossima azione programmata (17:00), il programma verrà riutilizzato.
Si cambia modo dal valore programmato al valore preimpostato (Comfort (riscaldam.)).
Temperatura desiderata = valore preimpostato (Comfort (riscaldam.)) = 20°C.
Dopo 2ore, il programma verrà nuovamente utilizzato (17:20 => 20°C).
8
Daikin Altherma Pompa di calore a pavimento
EGSQH10S18AA9W
4P351749-1C – 2015.10
4 Funzionamento
17:20
20.0°C
17:20
21.0°C
Programmato
Programmato
Lun
Lun
15:20
35°C
Tman princ.
Temper. desiderata
Lun
15:20
35°C
17:30
Lun
Lun
Temper. desiderata
Tman princ.
15:20
45°C
Temper. desiderata
Tman agg.
Lun
15:20
45°C
17:30
Lun
Lun
Tman agg.
Temper. desiderata
35°C 37°C
45°C 47°C
Situazione Descrizione
Prima si era cambiato modo dal valore programmato al valore preimpostato, ora si bypassa provvisoriamente il valore preimpostato.
Temperatura desiderata = temperatura personalizzata = 21°C.
Dopo 2ore, il programma verrà nuovamente utilizzato (17:20 => 20°C).
Per impostare il periodo di bypass
Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [7.2]: > Impostazioni utente > Blocco temperatura. 2 Selezionare un valore e premere :
▪ Permanente ▪ ore (2, 4, 6, 8)
Esempio di utilizzo: si dà una festa
Se ci si trova nella seguente situazione: ▪ Si sta usando il seguente programma della temperatura ambiente:
▪ Valore preimpostato delle 17:00 (Comfort) = 20°C ▪ Valore preimpostato delle 23:00 (Eco) = 18°C
▪ Questa sera si terrà una festa e si vuole usare il valore
preimpostato (Comfort) fino alle 02:00.
4.4.6 Controllo con il termostato ambiente -
Uso delle pagine iniziali della temperatura manuale
INFORMAZIONI
L'acqua in uscita è l'acqua che viene inviata ai trasmettitori di calore. La temperatura manuale richiesta viene impostata dall'installatore in base al tipo di trasmettitore di calore. Esempio: Il riscaldamento a pavimento è progettato per una temperatura manuale più bassa di quella dei radiatori e dei convettori a pompadicalore e/o dei ventilconvettori. Bisogna solo regolare le impostazioni della temperatura manuale in caso di problemi.
Pagine iniziali tipiche della temperatura manuale
Zona principale:
Profilo utente = Base Profilo utente = Dettagliato
Zona aggiuntiva:
Profilo utente = Base Profilo utente = Dettagliato
Si può allora procedere come segue:
1 Impostare il periodo di bypass (Blocco temperatura) su 6ore. 2 Alle 20:00, andare sulla pagina iniziale della temperatura
ambiente (Ambiente).
3 Premere per selezionare .
Risultato: Il valore preimpostato (Comfort) verrà utilizzato fino
alle 02:00. Dopo di che, verrà riutilizzato il programma.
Esempio di utilizzo: si esce per un paio d'ore
Se ci si trova nella seguente situazione: ▪ Si sta usando il seguente programma della temperatura ambiente:
▪ Valore preimpostato delle 08:00 (Comfort) = 20°C ▪ Valore preimpostato delle 23:00 (Eco) = 18°C
▪ Alle 14:00, si esce per 3 ore.
Si può allora procedere come segue:
1 Impostare il periodo di bypass (Blocco temperatura) su 2ore. 2 Andare sulla pagina iniziale della temperatura ambiente
(Ambiente).
3 Premere per selezionare .
Risultato: Per le 2ore successive, l'ambiente NON verrà riscaldato
alla temperatura programmata di 20°C, bensì al valore preimpostato (Eco = 18°C). Trascorse le 2 ore, l'ambiente verrà nuovamente riscaldato alla temperatura programmata di 20°C.
Vantaggio: Si risparmia energia in quanto NON si riscalda inutilmente
l'ambiente, e quando si torna a casa l'ambiente è di nuovo caldo.
Per leggere la temperatura manuale richiesta (originale + aggiuntiva)
Andare sulla pagina iniziale della temperatura manuale (Tman princ. o Tman agg.).
Per regolare/forzare la temperatura manuale (NON collegata al setpoint della temperatura ambiente)
INFORMAZIONI
Per vedere se il setpoint della temperatura manuale è collegato al setpoint della temperatura ambiente, vedere
"4.4.3Per determinare qual è il controllo temperatura che si sta utilizzando"a pagina6.
Per regolare la temperatura manuale (originale)
1 Andare sulla pagina iniziale della temperatura manuale
originale (Valore principale Tman).
2 Premere o per regolare. Esempio:
INFORMAZIONI
In caso di dipendenza da condizioni meteorologiche, si può modificare il valore di sfalsamento.
Per regolare la temperatura manuale (aggiuntiva)
1 Andare sulla pagina iniziale della temperatura manuale
aggiuntiva (Tman agg.).
2 Premere o per regolare. Esempio:
EGSQH10S18AA9W Daikin Altherma Pompa di calore a pavimento 4P351749-1C – 2015.10
9
4 Funzionamento
T
l
T
r
45°C 47°C
35°C 37°C
45°C 47°C
35°C 37°C
INFORMAZIONI
In caso di dipendenza da condizioni meteorologiche, si può modificare il valore di sfalsamento.
Per regolare/forzare la temperatura manuale (collegata al setpoint della temperatura ambiente)
INFORMAZIONI
Per vedere se il setpoint della temperatura manuale è collegato al setpoint della temperatura ambiente, vedere
"4.4.3Per determinare qual è il controllo temperatura che si sta utilizzando"a pagina6.
Per impostare i valori predefiniti della temperatura manuale (originale)
INFORMAZIONI
Non è possibile regolare/bypassare la temperatura manuale (originale) per il controllo del termostato ambiente con temperature manuali collegate. Tuttavia, se necessario, è possibile regolare la temperatura manuale richiesta (originale) regolando i valori preimpostati.
INFORMAZIONI
La regolazione della temperatura manuale è permanente, a meno che tale temperatura non segua un programma. In tal caso, il bypass è valido solo fino all'azione programmata successiva.
1 Andare a [7.4.2]:
> Valore principale Tman.
2 Impostare Valori preimpostati in base al grafico seguente.
Esempio: La temperatura comfort del termostato ambiente
corrisponderà alla temperatura comfort manuale.
> Impostazioni utente > Valori preimpostati
Si può… Ubicazione
Leggere la temperatura manuale richiesta
(originale + aggiuntiva). ▪ Regolare/bypassare la temperatura
manuale (originale).
Regolare la temperatura manuale
(aggiuntiva).
Selezionare quale programma della temperatura manuale (originale + aggiuntiva) si desidera utilizzare.
Programmare il programma della temperatura manuale (originale + aggiuntiva).
Definire i valori preimpostati che sono utilizzati dal programma della temperatura manuale (originale).
Vedere anche: ▪ "4.4.6 Controllo con il termostato ambiente - Uso delle pagine
iniziali della temperatura manuale"a pagina9
"4.7Valori preimpostati e programmi"a pagina16
Pagine iniziali della temperatura manuale (originale + aggiuntiva)
Struttura dei menu

4.4.8 Controllo temperatura manuale - Uso del controllo temperatura manuale in base ad un programma

Per impostare i valori predefiniti della temperatura manuale (originale)
INFORMAZIONI
La regolazione della temperatura manuale è permanente, a meno che tale temperatura non segua un programma. In tal caso, il bypass è valido solo fino all'azione programmata successiva.
1 Andare a [7.4.2]:
> Valore principale Tman.
> Impostazioni utente > Valori preimpostati
▪ Tr: Temperatura ambiente ▪ Tl: Temperatura manuale
3 Premere
Per regolare la temperatura manuale (aggiuntiva)
1 Andare sulla pagina iniziale della temperatura manuale
aggiuntiva (Tman agg.).
2 Premere
o per regolare/bypassare.
o per regolare. Esempio:
INFORMAZIONI
In caso di dipendenza da condizioni meteorologiche, si può modificare il valore di sfalsamento.

4.4.7 Controllo temperatura manuale - Note relative al controllo della temperatura manuale

Controllo della temperatura manuale significa che si può controllare soltanto la temperatura manuale. Per controllare la temperatura manuale, si può procedere come segue:
2 Premere
o per bypassare. Esempio:
Per regolare la temperatura manuale (aggiuntiva)
1 Andare sulla pagina iniziale della temperatura manuale
aggiuntiva (Tman agg.).
2 Premere
INFORMAZIONI
In caso di dipendenza da condizioni meteorologiche, si può modificare il valore di sfalsamento.
o per regolare. Esempio:

4.4.9 Controllo temperatura manuale - Uso del controllo temperatura manuale NON in base ad un programma

Per regolare la temperatura manuale (originale)
1 Andare sulla pagina iniziale della temperatura manuale
originale (Valore principale Tman).
2 Premere
o per regolare. Esempio:
Per regolare la temperatura manuale (aggiuntiva)
1 Andare sulla pagina iniziale della temperatura manuale
aggiuntiva (Tman agg.).
Guida di riferimento per l'utente
10
Daikin Altherma Pompa di calore a pavimento
EGSQH10S18AA9W
4P351749-1C – 2015.10
2 Premere o per regolare. Esempio:
45°C 47°C
35°C 37°C
45°C 47°C
t
60°C
00:00 07:00
50°C
15°C
40°C
14:00 21:00
1
2
3
4
T
t
INFORMAZIONI
In caso di dipendenza da condizioni meteorologiche, si può modificare il valore di sfalsamento.

4.4.10 Controllo con il termostato ambiente esterno - Note relative al controllo con il termostato ambiente esterno

Il controllo con il termostato ambiente esterno significa che è possibile controllare quanto segue:
▪ La temperatura ambiente sul controllo del termostato esterno ▪ La temperatura manuale dell'interfaccia utente (Daikin)
Per controllare la temperatura manuale, si può procedere come segue:
Si può… Ubicazione
Leggere la temperatura manuale richiesta. Pagine iniziali della Regolare la temperatura manuale richiesta.
Cambiare questa condizione soltanto se non è possibile raggiungere la temperatura ambiente richiesta.
Vedere anche: "4.4.6 Controllo con il termostato ambiente - Uso
delle pagine iniziali della temperatura manuale"a pagina9
temperatura manuale (originale + aggiuntiva)

4.4.11 Controllo con il termostato ambiente esterno - Uso del controllo con il termostato ambiente esterno

Per regolare la temperatura manuale (originale)
1 Andare sulla pagina iniziale della temperatura manuale
originale (Valore principale Tman).
2 Premere
o per regolare. Esempio:
Per regolare la temperatura manuale (aggiuntiva)
1 Andare sulla pagina iniziale della temperatura manuale
aggiuntiva (Tman agg.).
2 Premere
o per regolare. Esempio:
4 Funzionamento
ATTENZIONE
Il programma di autorizzazione del riscaldatore di riserva viene usato per vietare o consentire il funzionamento del riscaldatore di riserva in base ad un programma settimanale. Consiglio: Per evitare che la funzione disinfezione non riesca, consentire almeno il funzionamento del riscaldatore di riserva (in base al programma settimanale) per un minimo di 4 ore a partire dall'avvio programmato della disinfezione. Se durante la disinfezione la funzione del riscaldatore di riserva dovesse essere limitata, essa NON andrà a buon fine e verrà generato il relativo AH di avvertenza applicabile.
INFORMAZIONI
Se è stato generato il codice errore AH e non si è verificata alcuna interruzione della funzione di disinfezione per via della domanda di acqua calda sanitaria, si consiglia di procedere come segue:
▪ Quando è stato selezionato Acqua calda sanitaria >
Modo setp. > Risc. prev. e manten. o R. pr/mant+pr., si consiglia di programmare l'avvio della funzione di disinfezione almeno 4 ore dopo l'ultimo prelievo consistente di acqua calda previsto. Questo avvio può essere impostato tramite le impostazioni installatore (funzione disinfezione).
▪ Quando è stato selezionato Acqua calda sanitaria >
Modo setp. > Solo programm., si consiglia di programmare un Modo econ. conserv. 3 ore prima dell'inizio programmato della funzione disinfezione, per pre-riscaldare il serbatoio.
Per determinare qual è il modo serbatoioACS che si sta utilizzando (metodo1)
Controllare la tabella delle impostazioni installatore compilata dall'installatore.
Per determinare qual è il modo serbatoioACS che si sta utilizzando (metodo2)
Requisito preliminare: Profilo utente = Dettagliato.
1 Andare sulla pagina iniziale della temperatura serbatoio ACS
(Serbatoio).
2 Controllare quali icone sono visualizzate:
Se è visualizzato… Allora il modo serbatoioACS =…
Modo riscaldamento preventivo e mantenimento
Modo programmato
Modo programmato + riscaldamento preventivo e mantenimento
4.5 Controllo dell'acqua calda

4.5.1 Note relative all'acqua calda sanitaria

A seconda del modo serbatoio ACS (impostazione dell'installatore), si utilizza un controllo dell'acqua calda sanitaria differente:
▪ Modo riscaldamento preventivo e mantenimento ▪ Modo programmato ▪ Modo programmato + riscaldamento preventivo e mantenimento
EGSQH10S18AA9W Daikin Altherma Pompa di calore a pavimento 4P351749-1C – 2015.10
INFORMAZIONI
In caso di dipendenza da condizioni meteorologiche, si può modificare il valore di sfalsamento.
sanitaria

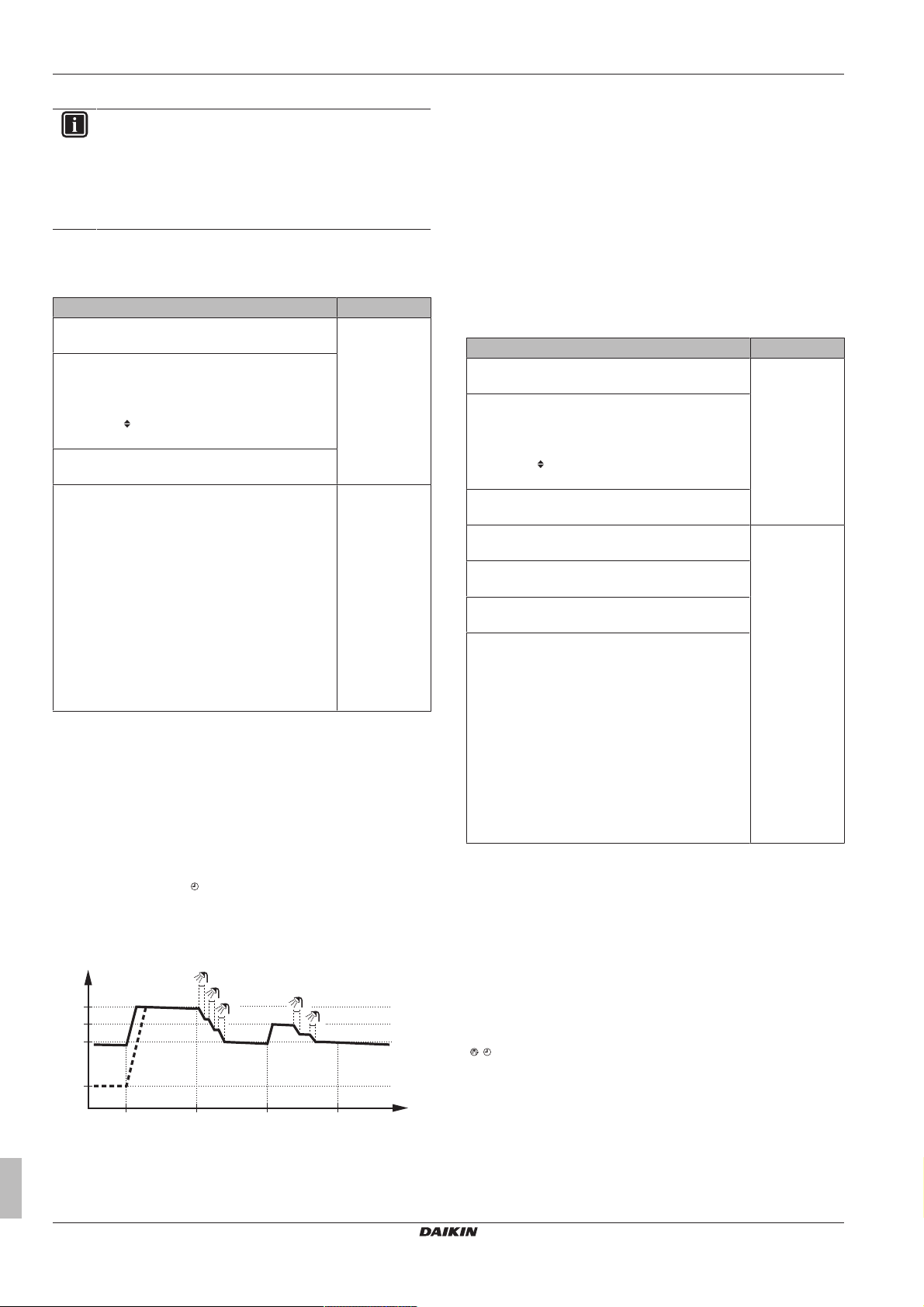

4.5.2 Modo riscaldamento preventivo e mantenimento

Nel modo riscaldamento preventivo e mantenimento ( serbatoio ACS riscalda continuamente fino alla temperatura mostrata alla pagina iniziale della temperatura serbatoio ACS (per esempio: 50°C).
TtTemperatura serbatoioACS
Guida di riferimento per l'utente
), il
11
4 Funzionamento
t
60°C
00:00 07:00
50°C
15°C
40°C
14:00 21:00
1
2
3
4
5
T
t
t Tempo
INFORMAZIONI
Quando il modo del serbatoio ACS è il riscaldamento preventivo e mantenimento, il rischio di una carenza di capacità e di comfort è elevato. In caso di funzionamento frequente del riscaldamento preventivo e mantenimento, la funzione di riscaldamento ambiente viene regolarmente interrotta.
Nel modo riscaldamento preventivo e mantenimento, si possono eseguire le azioni seguenti:
Si può… Ubicazione
Leggere la temperatura di riscaldamento
preventivo e mantenimento desiderata. Regolare la temperatura di riscaldamento
preventivo e mantenimento.
Condizione: della temperatura serbatoioACS.
Attivare il modo surriscaldamento del serbatoioACS.
(Solo per pompa dell'acqua calda sanitaria fornita in loco per il ritorno secondario)
Programmare un programma della pompa dell'acqua calda sanitaria per determinare
quando portare la pompa su ATTIVATO e DISATTIVATO.
Quando è su ATTIVATO, la pompa funziona e assicura l'immediata disponibilità di acqua calda al rubinetto. Per risparmiare energia, portare la pompa su ATTIVATO solo durante i periodi della giornata in cui è necessaria l'immediata disponibilità di acqua calda.
Vedere anche: ▪ "4.5.5 Uso della pagina iniziale della temperatura
serbatoioACS"a pagina13
"4.5.6 Uso del modo surriscaldamento del serbatoio ACS" a
pagina13
"4.7Valori preimpostati e programmi"a pagina16
è visualizzato sulla pagina iniziale
Pagina iniziale della temperatura serbatoioACS
Struttura dei menu
▪ Alle ore 00:00 il serbatoio ACS è programmato per riscaldare
l'acqua ad un valore preimpostato (esempio: Comfort conservaz. = 60°C).
▪ Durante la mattinata, l'acqua calda viene consumata e la
temperatura serbatoioACS diminuisce.
▪ Alle ore 14:00 il serbatoio ACS è programmato per riscaldare
l'acqua ad un valore preimpostato (esempio: Modo econ. conserv. = 50°C). L'acqua calda è nuovamente disponibile.
▪ Durante il pomeriggio e la sera, si consuma nuovamente acqua
calda e la temperatura serbatoioACS torna a diminuire.
▪ Alle 00:00 del giorno successivo, il ciclo si ripete.
Nel modo programmato, si possono eseguire le azioni seguenti:
Si può… Ubicazione
Leggere la temperatura attiva o la temperatura
desiderata programmata successiva. Bypassare la temperatura attiva o la temperatura
desiderata programmata successiva.
Condizione: della temperatura serbatoioACS.
Attivare il modo surriscaldamento del serbatoioACS.
Selezionare un programma per la temperatura serbatoioACS.
Programmare un programma per la temperatura serbatoioACS.
Definire i valori preimpostati che sono utilizzati dal programma della temperatura serbatoioACS.
(Solo per pompa dell'acqua calda sanitaria fornita in loco per il ritorno secondario)
Programmare un programma della pompa dell'acqua calda sanitaria per determinare
quando attivare e disattivare la pompa.
Quando è attivata, la pompa funziona e assicura l'immediata disponibilità di acqua calda al rubinetto. Per risparmiare energia, attivare la pompa solo durante i periodi della giornata in cui è necessaria l'immediata disponibilità di acqua calda.
è visualizzato sulla pagina iniziale
Pagina iniziale della temperatura serbatoioACS
Struttura dei menu

4.5.3 Modo programmato

Nel modo programmato ( base ad un programma. Il periodo migliore per consentire al serbatoio di produrre acqua calda è quello notturno, perché la domanda di riscaldamento ambiente è minore.
Esempio:
TtTemperatura serbatoioACS
▪ Inizialmente, la temperatura serbatoio ACS è identica alla
temperatura dell'acqua sanitaria che entra nel serbatoio ACS (esempio: 15°C).
Guida di riferimento per l'utente
t Tempo
), il serbatoioACS produce acqua calda in
12
Vedere anche: ▪ "4.5.5 Uso della pagina iniziale della temperatura
serbatoioACS"a pagina13
"4.5.6 Uso del modo surriscaldamento del serbatoio ACS" a
pagina13
"4.7Valori preimpostati e programmi"a pagina16

4.5.4 Modo programmato + riscaldamento preventivo e mantenimento

Nel modo programmato + riscaldamento preventivo e mantenimento (
 ), il controllo dell'acqua calda sanitaria è lo stesso di quello del modo programmato. Tuttavia, quando la temperatura del serbatoio ACS scende al di sotto di un valore preimpostato (=temperatura serbatoio del riscaldamento preventivo e mantenimento – valore isteresi; esempio: 35°C), il serbatoio ACS si riscalda fino a raggiungere il setpoint del riscaldamento preventivo e mantenimento (esempio: 45°C). Questo assicura che sia sempre disponibile una quantità minima di acqua calda.
Esempio:
Daikin Altherma Pompa di calore a pavimento
EGSQH10S18AA9W
4P351749-1C – 2015.10
4 Funzionamento
t
T
t
60°C
00:00 07:00
50°C 45°C
15°C
14:00 21:00
35°C
1
2
4
5
3
15:20
60°C
Comfort conservaz.
Serbatoio
Lun
15:20
60°C
00:00
Lun
Mar
Serbatoio
Comfort conservaz.
60°C
t
a b
T
t
A1
A2 B1 B2 A1A1 A2 B1 B2 A1
T
t
TtTemperatura serbatoioACS
t Tempo 60°C Comfort conservaz. 50°C Modo econ. conserv. 45°C Risc. prev. e manten. 35°C Temperatura serbatoio di riscaldamento preventivo e
mantenimento–valore dell'isteresi
Nel modo programmato + riscaldamento preventivo e mantenimento, si possono eseguire le azioni seguenti:
Si può… Ubicazione
Eseguire le stesse azioni del modo programmato. — Regolare il valore preimpostato (Risc. prev. e
manten.).
Vedere anche: ▪ "4.5.3Modo programmato"a pagina12"4.7Valori preimpostati e programmi"a pagina16
Struttura dei menu
4.5.5 Uso della pagina iniziale della temperatura serbatoioACS
Pagine iniziali tipiche della temperatura serbatoioACS
A seconda del profilo utente, l'interfaccia utente visualizza una pagina iniziale di base o dettagliata. Gli esempi nelle figure sotto si riferiscono al modo serbatoioACS = Programmato.
Profilo utente = Base Profilo utente = Dettagliato
TtTemperatura serbatoioACS
t Tempo
Durante il periodo… Si può leggere…
A1 L'azione programmata successiva (a) A2 L'azione attiva (a) B1 L'azione programmata successiva (b) B2 L'azione attiva (b)
2 Premere
desiderata dipende dalle condizioni meteorologiche, non è possibile cambiarla nella pagina iniziale.
Esempio di utilizzo: Si ha bisogno di più acqua calda di quella programmata
Se ci si trova nella seguente situazione: ▪ Ora attuale = 10:30 ▪ Azione programmata successiva del serbatoio ACS =
Riscaldamento al valore preimpostato (Eco; esempio: 55°C e sufficiente per 2 persone) alle 14:00
▪ Questa sera sarà necessario poter disporre di acqua calda per
3persone
Si può allora procedere come segue:
1 Andare sulla pagina iniziale della temperatura serbatoio ACS
(Serbatoio).
2 Forzare l'azione programmata successiva passando da 55°C a
60°C.
o per bypassare. Nota: Se la temperatura
Per leggere e regolare la temperatura di riscaldamento preventivo e mantenimento desiderato (nel modo programmato e di riscaldamento preventivo e mantenimento)
1 Andare a [7.4.3.3]:
preimpostati > Temperatura serbatoio > Risc. prev. e manten.. Risultato: Si può leggere la temperatura di riscaldamento
preventivo e mantenimento desiderata.
2 Premere
Per leggere e bypassare la temperatura attiva o la temperatura desiderata programmata successiva (nel modo programmato o nel modo programmato + di riscaldamento preventivo e mantenimento)
1 Andare sulla pagina iniziale della temperatura serbatoio ACS
(Serbatoio).
Risultato:
EGSQH10S18AA9W Daikin Altherma Pompa di calore a pavimento 4P351749-1C – 2015.10
o per regolare.
> Impostazioni utente > Valori
appare sul display.
Vantaggi: ▪ Si avrà una quantità di acqua calda sufficiente (=confortevole). ▪ NON si deve cambiare programma (=facile). ▪ NON si deve attivare il modo surriscaldamento del serbatoioACS
(=risparmio energetico).
4.5.6 Uso del modo surriscaldamento del serbatoioACS
Note relative al modo surriscaldamento del serbatoioACS
Si può usare il modo surriscaldamento del serbatoio ACS per iniziare immediatamente il riscaldamento dell'acqua al valore preimpostato (Comfort conserv.). Tuttavia, questo comporta un consumo aggiuntivo di energia.
Per controllare se il modo surriscaldamento del serbatoioACS è attivo
1 Andare sulla pagina iniziale della temperatura serbatoio ACS
(Serbatoio).
2 Controllare quanto segue:
▪ Nel profilo utente = Base: Se è visualizzato
surriscaldamento del serbatoioACS è attivo.
▪ Nel profilo utente = Dettagliato: Se è selezionato
surriscaldamento del serbatoioACS è attivo.
Guida di riferimento per l'utente
, il modo
, il modo
13
4 Funzionamento
15:20
12.0°C
16 2013
Vacanza
Lun
Feb
Finché Temp. effettiva
Per attivare il modo surriscaldamento del serbatoioACS (profilo utente=base)
1 Andare sulla pagina iniziale della temperatura serbatoio ACS
(Serbatoio).
2 Premere per più di 5secondi.
Per attivare il modo surriscaldamento del serbatoioACS (profilo utente=dettagliato)
1 Andare sulla pagina iniziale della temperatura serbatoio ACS
(Serbatoio).
2 Premere per selezionare .
Esempio di utilizzo: si presenta un bisogno immediato di più acqua calda
Se ci si trova nella seguente situazione: ▪ Si è già consumata gran parte dell'acqua calda. ▪ Non si può attendere che l'azione programmata successiva
riscaldi il serbatoioACS.
In tal caso, si può attivare il modo surriscaldamento del serbatoioACS.
Vantaggio: Il serbatoio ACS inizia immediatamente a riscaldare l'acqua al valore preimpostato (Comfort conserv.).

4.6 Uso avanzato

4.6.1 Modifica del livello autorizzazione utente

La quantità di informazioni che è possibile leggere nella struttura dei menu dipende dal proprio livello autorizzazione utente:
▪ Utente finale (= default) ▪ Uten. fin. av.: Si possono leggere più informazioni.
Impostazione del livello autorizzazione utente su Utente finale avanzato
1 Andare al menu principale o su uno dei suoi menu secondari:
.
2 Premere per più di 4secondi.
Risultato: Il livello autorizzazione utente passa a Uten. fin. av..
Sono visualizzate delle informazioni aggiuntive e il segno “+” viene aggiunto al titolo del menu. Il livello autorizzazione utente rimane su Uten. fin. av. se non diversamente impostato.
Impostazione del livello autorizzazione utente su Utente finale
1 Premere per più di 4 secondi.
Risultato: Il livello autorizzazione utente passa a Utente finale.
L'interfaccia utente torna alla schermata iniziale predefinita.

4.6.2 Uso della modalità silenziosa

INFORMAZIONI
La modalità silenziosa NON è applicabile per questa unità.

4.6.3 Uso del modo vacanza

Note relative al modo vacanza
Durante le vacanze, si può utilizzare il modo vacanza per discostarsi dai normali programmi senza doverli modificare. Si può solo usare il modo vacanza se il controllo della temperatura=controllo con termostato ambiente. Vedere anche "4.4.3Per determinare qual è il
controllo temperatura che si sta utilizzando"a pagina6.
L'uso del modo vacanza tipicamente consiste nelle fasi seguenti: 1 Configurazione della vacanza per una delle situazioni seguenti:
Situazione Allora…
Durante la vacanza si rimane a casa
Si deve selezionare un giorno: il riscaldamento ambiente avverrà in base alla temperatura ambiente desiderata del giorno selezionato.
Durante la vacanza si va via da casa
Si devono configurare le impostazioni del riscaldamento ambiente.
▪ Il riscaldamento ambiente avverrà in
base a queste impostazioni.
▪ Il funzionamento dell'acqua calda
sanitaria può essere ATTIVATO o DISATTIVATO. Se si decide di mantenerlo DISATTIVATO, il modo disinfezione rimane in funzione.
2 Attivazione del modo vacanza.
▪ Se NON si attiva il modo, le impostazioni vacanza
configurate NON verranno utilizzate.
▪ Se si attiva il modo:
Periodo Allora…
Prima e dopo la vacanza
Verranno utilizzati i normali programmi.
Durante la vacanza Verranno utilizzate le impostazioni
per la vacanza configurate.
Per controllare se il modo vacanza è attivato e/o in funzione
1 Premere per andare su una delle pagine iniziali. 2 Controllare quanto segue:
Se è visualizzato… Allora…
Uno dei modi vacanza seguenti è attivato:
▪ Il modo vacanza (Fuori
casa) è attivato, ma NON ancora in funzione.
▪ Il modo vacanza (A casa) è
attivato. Non è possibile vedere se il modo vacanza è già in funzione.
Il modo vacanza (Fuori casa) è attivato e in funzione.
Per configurare la vacanza (quando si rimane a casa) Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [2.2]: > Vacanza > Modo vacanza. 2 Selezionare A casa. 3 Configurare le impostazioni del modo vacanza (quando si
rimane a casa).
4 Attivare il modo vacanza.
Possibili impostazioni del modo vacanza (quando si rimane a casa)
Impostazione Descrizione
Da e Finché Primo e ultimo giorno della vacanza. Usare
programma giorno
Programma giorno usato durante la vacanza. Esempio: Sabato
14
Daikin Altherma Pompa di calore a pavimento
EGSQH10S18AA9W
4P351749-1C – 2015.10
4 Funzionamento
INFORMAZIONI
Passare su Uten. fin. av. per cambiare l'impostazione Usare programma giorno setting.
Per configurare la vacanza (quando si va via da casa) Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [2.2]: > Vacanza > Modo vacanza. 2 Selezionare Fuori casa. 3 Configurare le impostazioni del modo vacanza (quando si va
via da casa).
4 Attivare il modo vacanza.
Possibili impostazioni del modo vacanza (quando si va via da casa)
Impostazione Descrizione
Da e Finché Primo e ultimo giorno della vacanza. Modo funz. Modo funzionamento usato durante la vacanza. Riscaldamento Setpointutilizzato durante la vacanza, quando
l'unità funziona in modo riscaldamento.
ACS Portare nello stato ATTIVATO o DISATTIVATO il
funzionamento dell'acqua calda sanitaria durante la vacanza.
INFORMAZIONI
Si possono cambiare solo le impostazioni Da e Finché del livello Utente finale. Per modificare le altre impostazioni, occorre passare al livello Uten. fin. av..
Per attivare o disattivare il modo vacanza Requisito preliminare: È stata configurata la vacanza.
1 Andare a [2.1]: > Vacanza > Vacanza. 2 Eseguire una delle azioni seguenti:
▪ Per attivare, selezionare Sì e premere . ▪ Per disattivare, selezionare No e premere .
Esempio di utilizzo: si parte nel periodo invernale
Se ci si trova nella seguente situazione: ▪ Nel giro di 2giorni, si decide di partire per 2settimane nel periodo
invernale.
▪ Si desidera risparmiare energia, ma impedire un abbassamento
eccessivo della temperatura in casa.
Si può allora procedere come segue: Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Configurare la vacanza. Andare a [2]: > Vacanza e
configurare le seguenti impostazioni:
Impostazione Valore
Modo vacanza Fuori casa Da 2 febbraio 2014 Finché 16 febbraio 2014 Modo funz. Riscaldamento Riscaldamento 12°C
2 Attivare il modo vacanza.
▪ Andare a [2.1]: > Vacanza > Vacanza. ▪ Selezionare Sì e premere .
Vantaggio: ▪ Prima e dopo la vacanza, verrà utilizzata il programma normale.
▪ Durante la vacanza, si risparmierà energia e si impedirà un
eccessivo abbassamento della temperatura in casa.
Esempio di utilizzo: si torna a casa durante la vacanza
Se ci si trova nella seguente situazione: ▪ È stato configurato e attivato il modo vacanza (Fuori casa). ▪ Durante la vacanza, si torna a casa per poche ore e si desidera
utilizzare il programma normale.
Si può allora procedere come segue:
1 Disattivare il modo vacanza. 2 Quando si riparte, attivare nuovamente il modo vacanza.
Vantaggio: NON si deve cambiare programma o la configurazione vacanza.

4.6.4 Lettura delle informazioni

Per leggere le informazioni Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [6]: > Informazioni.
Informazioni che è possibile leggere
Nel menu… Si può leggere…
[6.1] Informazioni sensore Temperatura ambiente, del
serbatoio o dell'ACS, esterna e temperatura manuale. (se applicabile)
[6.2] Misurazione energia Energia prodotta, elettricità
consumata e gas consumato.
[6.3] Gestione errore Storico errori e numero contatto/
assistenza clienti.
[6.4] Livello autorizzazione utente Livello autorizzazione utente
corrente.
[6.5] Attuatori Stato/modo di ciascun attuatore.
Esempio: Pompa acqua calda sanitaria ATTIVATA/ DISATTIVATA.
[6.6] Modi operativi Modo funzionamento corrente.
Esempio: Modo sbrinamento/ ritorno olio.
[6.7] Ore di funzionamento Ore di funzionamento del
sistema.
[6.8] Versione Informazioni sulla versione del
sistema.

4.6.5 Configurazione di data, ora, unità di misura, contrasto e retroilluminazione

Per configurare ora e data Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [1]: > Imposta ora/data.
INFORMAZIONI
Passare a Uten. fin. av. per cambiare l'ora legale e il formato ora 12/24h.
Per configurare le unità di misura Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [7.6]: > Impostazioni utente > Unità di misura.
EGSQH10S18AA9W Daikin Altherma Pompa di calore a pavimento 4P351749-1C – 2015.10
15
4 Funzionamento
15:20
20.0°C
Lun
Ambiente
Temper. attuale
15:20
20.0°C
17:30
Temper. attuale
Ambiente
Programmato
Lun
Mar
Impostazioni delle unità di misura possibili
Impostazione Unità di misura possibili
Punto decimale ▪ Punto
▪ Virgola
Temperatura ▪ °C
▪ °F
Energia prodotta ▪ kWh
▪ MBtu
Portata ▪ l/min
▪ GPM
Per configurare il contrasto dell'interfaccia utente Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [7.1.1]: > Impostazioni utente > Display >
Contrasto.
Per configurare il tempo retroilluminazione LCD dell'interfaccia utente
Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [7.1.2]: > Impostazioni utente > Display > Tempo
retroill. LCD.

4.6.6 Configurazione del profilo utente e delle pagine iniziali

Per impostare un profilo utente Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [7.1.3]: > Impostazioni utente > Display > Profilo
utente.
2 Selezionare un profilo utente e premere .
Profili utente possibili
Se il profilo utente = Dettagliato, si possono vedere e fare più cose sulle pagine iniziali.
Profilo utente Esempio
Base
Dettagliato
▪ Per visualizzare la pagina iniziale, selezionare Sì e premere
.
▪ Per nascondere la pagina iniziale, selezionare No e premere
.

4.6.7 Bloccaggio e sbloccaggio di pulsanti e funzioni

Note relative al bloccaggio e sbloccaggio
Si possono utilizzare i seguenti modi di bloccaggio: ▪ Blocco pulsanti: Blocca tutti i pulsanti per impedire ai bambini di
cambiare impostazioni.
▪ Blocco funzione: Blocca una funzione specifica per impedire a
chiunque di cambiare le impostazioni del sistema.
Blocchi funzione possibili
Blocco Se attivo, non sarà possibile…
Ambiente Attiv./Disatt. Portare su ATTIVATO o
DISATTIVATO il controllo della temperatura ambiente.
TAU Attiv./Disattiv. Portare su ATTIVATO o
DISATTIVATO il controllo della temperatura manuale (originale + aggiuntiva).
Serbatoio Attiv./Disatt. Portare su ATTIVATO o
DISATTIVATO il controllo
dell'acqua calda sanitaria. Temperatura su/giù Regolare le temperature. Vacanza Usare il modo vacanza. Impostazioni utente Cambiare le impostazioni in [7]:
> Impostazioni utente.
Per controllare se il bloccaggio è attivo
1 Premere per andare su una delle pagine iniziali. 2 Se è visualizzato , il blocco pulsanti è attivo.
Nota: se ci si trova su una pagina iniziale e si cerca di usare una
funzione che è bloccata, appare per 1secondo.
Per attivare o disattivare il blocco pulsanti
1 Premere per andare su una delle pagine iniziali. 2 Premere per più di 5secondi.
Per attivare o disattivare un blocco funzione
1 Premere per andare alla struttura dei menu. 2 Premere per più di 5secondi. 3 Selezionare una funzione e premere . 4 Selezionare Blocca o Sblocca, quindi premere .
Per configurare quali pagine iniziali rendere disponibili all'utentefinale
Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [7.1.4]: > Impostazioni utente > Display > Pagine
iniziali disponibili. Risultato: Sono elencate le pagine iniziali possibili per il proprio
layout sistema.
2 Selezionare una pagina iniziale e premere . 3 Eseguire una delle azioni seguenti:
16

4.7 Valori preimpostati e programmi

4.7.1 Uso dei valori preimpostati

Note relative ai valori preimpostati
Si possono definire dei valori preimpostati per controlli multipli. I valori preimpostati facilitano l'utilizzo del medesimo valore in molti punti (programmi e pagina iniziale della temperatura ambiente ( e )). Se si desidera cambiare il valore, è necessario farlo solo in un punto.
Per definire i valori preimpostati
1 Andare a [7.4]: > Impostazioni utente > Valori preimpostati. 2 Selezionare il controllo per il quale si vuole definire un valore
preimpostato. Esempio: Temperatura ambiente.
EGSQH10S18AA9W
Daikin Altherma Pompa di calore a pavimento
4P351749-1C – 2015.10
4 Funzionamento
07 :00
-- : -- --
Programma riscaldam. impostato
Lun
Comfort
Selezione
Scorrimento
Elimina riga Cancella progr. giorno Copia giorno Salva programma
3 Selezionare un valore preimpostato e premere . Esempio:
Comfort (riscaldam.).
4 Selezionare una temperatura e premere .
Valori preimpostati possibili
Controllo Valore
Dove viene utilizzato
preimpostato
Temperatura ambiente
Comfort ▪ Programmi della Eco
temperatura ambiente
▪ Pagina iniziale della
temperatura ambiente ( e ) se il profilo utente = Dettagliato
Valore principale Tman
Temperatura serbatoio
Comfort Programmi della Eco
temperatura manuale
originale Comfort conservaz. Programma della Modo econ. conserv.
temperatura serbatoioACS
se il modo serbatoioACS è
▪ Programmato
▪ Programmato +
riscaldamento preventivo e mantenimento
Risc. prev. e manten. Programma della
temperatura serbatoioACS
se il modo serbatoioACS =
Programmato +
riscaldamento preventivo e
mantenimento
Livello silenzioso Non applicabile.

4.7.2 Uso e programmazione dei programmi

Controllo Azioni possibili
(Solo per pompa dell'acqua calda sanitaria fornita in
Programmare quando dev'essere portata su ATTIVATO e DISATTIVATO la pompa dell'acqua calda sanitaria.
loco per il ritorno secondario)
Pompa dell'acqua calda sanitaria
(a) Avviare il riscaldamento fino a quando il setpoint
desiderato (Comfort/Eco) viene raggiunto.
(b) Arrestare il riscaldamento, anche se non è ancora stata
raggiunta la temperatura desiderata; per esempio: se le tariffe dell'energia elettrica sono più alte durante il giorno, si può programmare un arresto alle 06:00.
Per selezionare il programma che si desidera utilizzare correntemente
1 Andare a [5]: > Seleziona programmi. 2 Selezionare il controllo per il quale si vuole utilizzare un
programma. Esempio: [5.1] Temperatura ambiente.
3 Selezionare il modo funzionamento che si desidera per
utilizzare un programma. Esempio: [5.1.1] Riscaldamento.
4 Selezionare un programma predefinito o definito dall'utente e
premere .
Per programmare un programma
1 Andare a [7.3]: > Impostazioni utente > Programmi
impostati.
2 Aprire un programma vuoto, predefinito o definito dall'utente. 3 Cambiarlo. 4 Salvarlo.
Linee guida per la programmazione
Note relative ai programmi
A seconda del layout sistema e della configurazione dell'installatore, possono essere disponibili dei programmi (predefiniti e/o definiti dall'utente) per una molteplicità di controlli.
Si può: ▪ Selezionare i programmi che si desidera utilizzare correntemente. ▪ Programmare i propri programmi se i programmi predefiniti non
sono soddisfacenti. Le azioni che è possibile programmare sono specifiche dei controlli.
Azioni possibili per ogni controllo
Controllo Azioni possibili
Temperatura ambiente
Temperatura manuale originale
Temperatura manuale aggiuntiva
Temperatura serbatoioACS
Modalità silenziosa Non applicabile.
EGSQH10S18AA9W Daikin Altherma Pompa di calore a pavimento 4P351749-1C – 2015.10
Programmare quando riscaldare un ambiente: ▪ Comfort (valore preimpostato) ▪ Eco (valore preimpostato) ▪ [Temperatura personalizzata]
Programmare quando dev'essere portata su ATTIVATO e DISATTIVATO la temperatura manuale aggiuntiva.
Programmare quando riscaldare il serbatoioACS. Le azioni possibili dipendono da un'impostazione dell'installatore.
Azioni possibili1: ▪ Comfort conserv. (valore di preselezione) ▪ Eco conservaz. (valore di preselezione) ▪ Arresto conserv.
(b)
(a)
(a)
Si può: ▪ Eliminare delle righe dal programma ▪ Cancellare un programma giorno ▪ Copiare un programma da un giorno agli altri
Esempio di utilizzo: in caso di lavoro con un sistema a 3 turni
Se si lavora con un sistema a 3 turni, si può procedere nel modo seguente:
1 Programmare 3 programmi temperatura ambiente in modo
riscaldamento e assegnare loro dei nomi appropriati. Esempio: TurnoMattino, TurnoGiorno e TurnoNotte
2 Selezionare il programma che si desidera utilizzare
correntemente.

4.7.3 Programmi: Esempio

INFORMAZIONI
Le procedure per organizzare altri programmi sono simili.
In questo esempio: ▪ Programma temperatura ambiente nel modo riscaldamento ▪ Lunedì = Martedì = Mercoledì = Giovedì = Venerdì ▪ Sabato = Domenica
17
4 Funzionamento
07:00 09:00 17:00 23:00
23:0008:00
07:00 09:00 17:0012:00 23:0014:00
23:0008:00
23:0008:00
07:00 09:00 17:00 23:00
08:00 23:00
07:00 09:00 17:0012:00 23:0014:00
08:00 23:00
08:00 23:00
a
b
a b
:00
a b
:00 :00
a b
:00
a b
:00 :00
Per programmare il programma
1 Andare a [7.3.1.1]:
> Impostazioni utente > Programmi impostati > Temp. ambiente > Programma riscaldam. impostato.
2 Selezionare Vuoto e premere
.
3 Programmare il programma per lunedì. Per ulteriori
informazioni, vedere sotto.
4 Copiare da lunedì a martedì, mercoledì, giovedì e venerdì. Per
ulteriori informazioni, vedere sotto.
5 Programmare il programma per sabato. 6 Copiare da sabato a domenica. 7 Salvare il programma e assegnargli un nome. Per ulteriori
informazioni, vedere sotto.
Per programmare il programma per lunedì
1 Usare 2 Premere
e per selezionare lunedì.
per accedere al programma per lunedì.
3 Programmare il programma per lunedì:
▪ Usare ▪ Usare
e per selezionare una voce. e per cambiare il valore di una voce.
Per copiare da un giorno a un altro
1 Selezionare il giorno da cui si vuole copiare e premere
Esempio: Lunedi.
2 Selezionare Copia giorno e premere
.
3 Selezionare i giorni nei quali copiare Sì e premere
Esempio: Martedi = Sì, Mercoledi = Sì, Giovedi = Sì e Venerdi
= Sì.
Per salvare il programma
1 Premere
, selezionare Salva programma, quindi premere .
2 Selezionare Pred. utente 1, Pred. utente 2 o Defin. ut. 3 e
premere
3 Cambiare il nome e premere
.
. (Applicabile solo per programmi per temperatura ambiente). Esempio: MioProgrammaSettimana

4.7.4 Programmi predefiniti: Temperatura ambiente + temperatura manuale (originale)

: Temperatura desiderata = Valore preimpostato (Comfort)
: Temperatura desiderata = Valore preimpostato (Eco)
Valore predefinito 1
Lun - Ven
Sab - Dom

4.7.5 Programmi predefiniti: Temperatura manuale (aggiuntiva)

: Zona aggiuntiva = Attivato
: Zona aggiuntiva = OFF
Valore predefinito 1
Lun - Ven
Sab - Dom
Valore predefinito 2
Lun - Ven
Sab - Dom
Valore predefinito 3
Lun - Dom
.
4.7.6 Programmi predefiniti: Temperatura serbatoioACS
.
: Avviare la produzione di acqua calda sanitaria. Temperatura desiderata del serbatoio ACS = Valore preimpostato (Comfort conserv.)
: Avviare la produzione di acqua calda sanitaria. Temperatura desiderata del serbatoio ACS = Valore preimpostato (Eco conservaz.)
Valore predefinito 1
Lun - Dom
Valore predefinito 2
Lun - Dom
Valore predefinito 3
Lun - Ven
Sab - Dom
Valore predefinito 2
Lun - Ven
Sab - Dom
4.8 Funzionamento dipendente da
condizioni meteorologiche
Valore predefinito 3
Lun - Dom
Guida di riferimento per l'utente
18
Nel comando del riscaldamento ambiente, il modo setpoint della temperatura manuale potrà essere:
▪ Fisso ▪ Funzionamento dipendente da condizioni meteorologiche (la
temperatura dell'acqua viene determinata automaticamente in base alla temperatura esterna)
EGSQH10S18AA9W
Daikin Altherma Pompa di calore a pavimento
4P351749-1C – 2015.10
Per selezionare il modo setpoint, vedere la guida di riferimento
d
c
T
a
T
t
a b
dell'installatore. Per impostare i parametri della curva dipendente dalle condizioni
meteorologiche, vedere di seguito.

4.8.1 Impostazioni dipendenti dalle condizioni meteorologiche

Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [7.7]:
climatica.
2 Per la zona di temperatura manuale principale [7.7.1],
modificare con
3 Se applicabile, per la zona di temperatura manuale aggiuntiva
[7.7.2], modificare con
Imposta climatica riscald.
> Impostazioni utente > Imposta curva
, , , e verificare con .
, , , e verificare con .
4 Funzionamento
TtTemperatura manuale desiderata
TaTemperatura esterna
a Temperatura ambiente esterna bassa b Temperatura ambiente esterna alta c La temperatura manuale richiesta quando la temperatura
esterna è uguale alla, o scende al di sotto della temperatura ambiente bassa. Nota: nel riscaldamento, questo valore deve essere più alto di [d], dato che per temperature esterne basse è desiderata acqua più calda.
d La temperatura manuale richiesta quando la temperatura
esterna è uguale, o sale al di sopra della temperatura ambiente alta. Nota: Nel riscaldamento, questo valore deve essere più basso di [c] dato che per temperature esterne alte è desiderata acqua meno calda.
EGSQH10S18AA9W Daikin Altherma Pompa di calore a pavimento 4P351749-1C – 2015.10
Guida di riferimento per l'utente
19
4 Funzionamento
< >
[1]
[2]
[5]
[6]
[7]
[2]
[6.2]
[6.3]
[6.8]
[7.1]
[7.4]
[7.3]
Imposta ora/data
Data Ora Ora legale Formato ora
Vacanza
Vacanza
Vacanza
Vacanza
Modo vacanza
Modo vacanza
A casa
Fuori casa
Da
Finché
Finché
Da
Usare programma giorno
Modo funz. Riscaldamento
Seleziona programmi
Temperatura ambiente Valore principale Tman Valore aggiuntivo Tman Temperatura serbatoio
Informazioni
Informazioni sensore Misurazione energia Gestione errore Livello autorizzazione utente Attuatori Modi operativi
Ore di funzionamento Versione
Misurazione energia
Elettric. cons.
Energia prodotta
Informazioni errore
Storico errori N. contatto/assist. clienti
Versione
Interfaccia utente Unità interna Unità esterna
Impostazioni utente
Display Blocco temperatura
Programmi impostati Valori preimpostati Unità di misura
Display
Contrasto
Tempo retroill. LCD Profilo utente Pagine iniziali disponibili
Programmi impostati
Temp. ambiente Valore principale Tman Valore aggiuntivo Tman Temperatura ACS Pompa ACS
Valori preimp.
Temperatura ambiente Valore principale Tman Temperatura serbatoio
ACS
Imposta curva climatica
Storico avvertenze
[7.7]
Imposta curva clim.
Principale Aggiuntivo
[7.7.1]
Principale
Imposta climatica riscald.
[7.7.2]
Aggiuntivo
Imposta climatica riscald.

4.9 Struttura del menu: Panoramica delle impostazioni utente

INFORMAZIONI
La funzione di misurazione energia NON è applicabile e/o NON è valida per quest'unità se viene calcolata dall'unità. Se si utilizzano dei contatori esterni opzionali, i valori di misurazione energia visualizzati sono validi.
20
INFORMAZIONI
▪ L'unità interna fa riferimento alla scheda dell'unità
interna che controlla la parte idraulica della pompa di calore a pavimento.
▪ L'unità esterna fa riferimento alla scheda dell'unità
esterna che controlla il modulo compressore della pompa di calore a pavimento.
Daikin Altherma Pompa di calore a pavimento
4P351749-1C – 2015.10
EGSQH10S18AA9W

5 Suggerimenti per il risparmio energetico

INFORMAZIONI
A seconda delle impostazioni installatore selezionate, le impostazioni saranno visibili/invisibili.

4.10 Impostazioni installatore: Tabelle da compilarsi a cura dell'installatore

4.10.1 Procedura guidata rapida

Impostazione Predefinito Compilare
Alimentazione potenza a tariffa kWh preferenziale [A.2.1.6]
Tariffa kWh pref 0 (No)
Impostazioni riscaldamento ambiente [A.2.1]
Met.Controllo 0 (Contr. Tman) Ubic. interf. utente 1 (Nell'ambiente) Numero di zone Tman 0 (1 zona Tman) Modo di funz. pompa 1 (Campione)
Impostazioni acqua calda sanitaria [A.2.2]
Pompa ACS 0 (No)
Termostati [A.2.2]
Tipo cont. prin. 1 (F. term. ON/
OFF)
Tipo cont. agg. 1 (F. term. ON/
OFF)
Sensore esterno 0 (No)
Scheda con I/O digitale [A.2.2.6]
Src risc. ris. est. 0 (No) Uscita allarme 0 (Norm. Aperto)
Scheda a richiesta [A.2.2.7]
Scheda a richiesta 0 (No)
Misurazione energia [A.2.2]
Cont. kWh esterno 1 0 (No) Cont. kWh esterno 2 0 (No)
Capacità (misurazione energia) [A.2.3]
Ris R:st1 3kW Ris R:st2 3kW
Emergenza automatica [A.5.1.2]
Emergenza Manuale
INFORMAZIONI
Emergenza automatica: per impostazione predefinita, l'azionamento del riscaldatore di riserva NON è consentito durante il funzionamento d'emergenza. Questo significa che quando si verifica un guasto alla pompa di calore, l'utilizzatore dovrà confermare manualmente se il riscaldatore di riserva possa essere azionato durante la situazione d'emergenza. Se la casa resta incustodita per periodi più lunghi, si consiglia di fissare l'impostazione [A.5.1.2] Emergenza su Automatico.

4.10.2 Controllo del riscaldamento ambiente

Impostazione Predefinito Compilare
Temperatura manuale: Fonte Delta T [A.3.1.3]
Riscaldamento 8°C
Temperatura manuale: Modulazione [A.3.1.1.5]
Tman modulante 0 (No)
Temperatura manuale: Tipo di trasmettitore [A.3.1.1.7]
Tipo di trasmettitore 0 (Rapido)

4.10.3 Controllo dell'acqua calda sanitaria [A.4]

Impostazione Predefinito Compilare…
Modo setp. 1 (R. pr/mant
+pr.)
Setpoint max. 60°C

4.10.4 Numero contatto/assistenza clienti [6.3.2]

Impostazione Predefinito Compilare…
N. contatto/assist. clienti
5 Suggerimenti per il risparmio
energetico
Suggerimenti relativi alla temperatura ambiente
▪ Assicurarsi che la temperatura ambiente desiderata NON sia MAI
troppo alta, ma SEMPRE secondo le proprie esigenze effettive. Per ogni grado risparmiato, si può risparmiare fino al 6% dei costi di riscaldamento.
▪ NON aumentare la temperatura ambiente desiderata per
velocizzare il riscaldamento ambiente. L'ambiente NON si riscalderà più rapidamente.
▪ Se il proprio layout sistema contiene dei trasmettitori di calore lenti
(esempio: riscaldamento a pavimento), evitare ampie oscillazioni della temperatura ambiente desiderata ed EVITARE che la temperatura ambiente scenda troppo. Per riscaldare nuovamente l'ambiente, infatti, si vorrebbe più tempo e più energia.
▪ Utilizzare un programma settimanale per le proprie, normali
esigenze di riscaldamento ambiente. Se necessario, ci si può discostare facilmente dal programma:
▪ Per i periodi più brevi: Si può bypassare la temperatura
ambiente programmata. Esempio: Se si dà una festa, oppure se si esce per un paio d'ore.
▪ Per i periodi più lunghi: Si può usare il modo vacanza.
Esempio: Se durante la vacanza si rimane a casa, oppure se si va via.
Suggerimenti relativi alla temperatura manuale
▪ Nel modo riscaldamento, una temperatura manuale richiesta più
bassa comporta un minor consumo di energia e migliori prestazioni.
▪ Impostare la temperatura manuale richiesta in base al tipo di
trasmettitore di calore. Esempio: Il riscaldamento a pavimento è progettato per una temperatura manuale più bassa di quella dei radiatori e dei convettori a pompadicalore.
Impostazione Predefinito Compilare
Temperatura manuale: Zona principale [A.3.1.1]
Tman set mod 1 (Dip. da meteo)
Temperatura manuale: Zona aggiuntiva [A.3.1.2]
Tman set mod 1 (Dip. da meteo)
EGSQH10S18AA9W Daikin Altherma Pompa di calore a pavimento 4P351749-1C – 2015.10
21

6 Manutenzione e assistenza

Suggerimenti relativi alla temperatura serbatoioACS
▪ Usare un programma settimanale per le proprie esigenze di acqua
calda sanitaria normali (solo nel modo programmato). ▪ Programmare di riscaldare il serbatoio ACS ad un valore
preimpostato (Comfort conserv. = più alto della temperatura serbatoio ACS) durante la notte, perché in questo periodo la domanda di riscaldamento ambiente è più bassa.
▪ Se non fosse sufficiente riscaldare il serbatoioACS una volta
durante la notte, programmare di riscaldare in modo aggiuntivo il serbatoioACS ad un valore preimpostato (Eco conservaz. = minore della temperatura serbatoioACS) durante il giorno.
▪ Assicurarsi che la temperatura serbatoioACS desiderata NON sia
troppo alta. Esempio: Dopo l'installazione, abbassare la temperatura serbatoio ACS giornalmente di 1°C e controllare di avere ancora acqua calda a sufficienza.
▪ Programmare di attivare la pompa dell'acqua calda sanitaria solo
durante i periodi del giorno in cui non è necessario disporre di acqua calda istantanea. Esempio: Al mattino e alla sera.
6 Manutenzione e assistenza

6.1 Panoramica: Manutenzione e assistenza

L'installatore deve effettuare una manutenzione annuale. Si può reperire il numero contatto/assistenza clienti tramite l'interfaccia utente.
In quanto utentifinali, si deve: ▪ Mantenere pulita l'area intorno all'unità. ▪ Tenere pulita l'interfaccia utente con uno straccio morbido e
umido. NON usare detergenti.
▪ Controllare a intervalli regolari se la pressione acqua indicata sul
manometro è superiore a 1bar.
Refrigerante
Questo prodotto contiene gas a effetto serra fluorurati. NON liberare tali gas nell'atmosfera.
Refrigerante tipo R410A Valore potenziale di riscaldamento globale: 2087,5 È possibile che siano necessarie ispezioni periodiche per controllare
eventuali perdite di refrigerante secondo la legislazione applicabile. Per ulteriori informazioni, contattare il proprio installatore.
Per i sintomi elencati sotto, si può cercare di risolvere il problema da sé. Per qualsiasi altro problema, contattare il proprio installatore. Si può reperire il numero contatto/assistenza clienti tramite l'interfaccia utente.

7.2 Per controllare lo storico errori

Requisito preliminare: Disponibile solo quando si visualizza
sulle pagine iniziali.
1 Andare a [6.3.1]: > Informazioni > Gestione errore > Storico
errori.

7.3 Per controllare lo storico degli avvisi

Requisito preliminare: Disponibile solo quando si visualizza
sulle pagine iniziali.
1 Andare a [6.3.1]: > Informazioni > Gestione errore > Storico
avvertenze.

7.4 Sintomo: Fa troppo freddo (caldo) nel soggiorno

Causa possibile Azione correttiva
La temperatura ambiente desiderata è troppo bassa (alta).
È impossibile raggiungere la temperatura ambiente desiderata.
Aumentare (diminuire) la temperatura ambiente desiderata.
Se il problema si verifica ogni giorno, effettuare una delle seguenti operazioni:
▪ Aumentare (diminuire) il valore
preimpostato della temperatura ambiente.
▪ Regolare il programma della
temperatura ambiente.
Aumentare la temperatura manuale richiesta in base al tipo di trasmettitore di calore.

6.2 Per trovare il numero contatto/ assistenza clienti

Requisito preliminare: Passaggio del livello autorizzazione su
Utente finale avanzato.
1 Andare a [6.3.2]: > Informazioni > Gestione errore > N.
contatto/assist. clienti.
7 Individuazione e risoluzione
dei problemi

7.1 Panoramica: Individuazione e risoluzione dei problemi

Se si verifica un difetto, sulle pagine iniziali appare il simbolo . Si può premere per visualizzare altre informazioni sul difetto.
22
Daikin Altherma Pompa di calore a pavimento
EGSQH10S18AA9W
4P351749-1C – 2015.10

8 Spostamento

7.5 Sintomo: L'acqua al rubinetto è troppo fredda

Causa possibile Azione correttiva
La scorta di acqua calda sanitaria è finita a causa di un consumo insolitamente alto.
La temperatura serbatoioACS desiderata è troppo bassa.
Se si ha bisogno immediato di acqua calda sanitaria, attivare il modo surriscaldamento del serbatoioACS. Tuttavia, questo comporta un consumo aggiuntivo di energia.
Se si ha il tempo di attendere, bypassare (aumentare) la temperatura desiderata attiva o la prossima temperatura desiderata programmata, in modo che venga prodotta eccezionalmente una maggiore quantità di acqua calda.
Se il problema si verifica ogni giorno, effettuare una delle seguenti operazioni:
▪ Aumentare il valore
preimpostato della temperatura serbatoioACS.
▪ Regolare il programma della
temperatura serbatoio ACS. Esempio: Programmare per riscaldare in aggiunta il serbatoio ACS ad un valore preimpostato (Eco conservaz. = temperatura serbatoio più bassa) durante il giorno.

7.6 Sintomo: Guasto della pompa di calore

Se la pompa di calore non funziona, il riscaldatore di riserva può essere utilizzato come riscaldatore di emergenza e far fronte al carico del riscaldamento automaticamente o non automaticamente. Se è stata attivata l'emergenza automatica e si verifica un guasto alla pompa di calore, il riscaldatore di riserva farà automaticamente fronte al carico del riscaldamento. Se si verifica un guasto della pompa di calore e non viene attivata l'emergenza automatica, il funzionamento dell'acqua calda sanitaria e del riscaldamento ambiente verranno interrotti e sarà necessario recuperarli manualmente. L'interfaccia utente chiederà quindi conferma se il riscaldatore di riserva possa far fronte oppure no al carico del riscaldamento. Se la pompa di calore si guasta, sull'interfaccia utente apparirà .
Causa possibile Azione correttiva
La pompa di calore è danneggiata.
INFORMAZIONI
Se il riscaldatore di riserva fa fronte al carico di calore, il consumo di elettricità sarà notevolmente più elevato.
▪ Premere per visualizzare
una descrizione del problema. ▪ Premere nuovamente . ▪ Selezionare per permettere
al riscaldatore di riserva di far
fronte al carico di calore. ▪ Chiamare il rivenditore di zona
per fare riparare la pompa di
calore.
8 Spostamento

8.1 Panoramica: Spostamento

Se si desidera spostare parti del sistema (interfaccia utente, unità interna, unità esterna, serbatoio ACS...), contattare il proprio installatore. Si può reperire il numero contatto/assistenza clienti tramite l'interfaccia utente.

9 Smaltimento

9.1 Panoramica: Smaltimento

Se si desidera smaltire parti del sistema (interfaccia utente, unità interna, unità esterna, serbatoio ACS...), contattare il proprio installatore. Si può reperire il numero contatto/assistenza clienti tramite l'interfaccia utente.

10 Glossario

ACS = Acqua calda sanitaria
Acqua calda utilizzata, in qualsiasi tipo di edificio, per scopi domestici.
Tman = Temperatura manuale
Temperatura dell'acqua all'uscita dalla pompadicalore.
Rivenditore
Distributore addetto alla vendita del prodotto.
Installatore autorizzato
Tecnico addestrato in possesso delle dovute qualifiche per l'installazione del prodotto.
Utente
Persona che possiede il prodotto e/o lo fa funzionare.
Legislazione applicabile
Tutte le direttive, leggi, normative e/o prescrizioni locali, nazionali, europee e internazionali attinenti e applicabili a un determinato prodotto o ambito d'installazione.
Società di assistenza
Società qualificata che può eseguire o coordinare l'intervento di assistenza richiesto sul prodotto.
Manuale d'installazione
Manuale di istruzioni specifico per un determinato prodotto o applicazione che illustra le modalità d'installazione, configurazione e manutenzione.
Manuale d'uso
Manuale di istruzioni specifico per un determinato prodotto o applicazione che illustra le modalità di funzionamento.
Accessori
Etichette, manuali, schede informative ed apparecchiature che sono forniti insieme al prodotto e devono essere installati secondo le istruzioni riportate sulla documentazione di accompagnamento.
Apparecchiatura opzionale
Apparecchiature fabbricate o approvate da Daikin che possono essere combinate con il prodotto in base alle istruzioni della documentazione di accompagnamento.
Da reperire in loco
Apparecchiature non fabbricate da Daikin che possono essere combinate con il prodotto in base alle istruzioni della documentazione di accompagnamento.
EGSQH10S18AA9W Daikin Altherma Pompa di calore a pavimento 4P351749-1C – 2015.10
23
4P351749-1C 2015.10
Copyright 2013 Daikin
Loading...
