Daikin Altherma 3 GEO

EGSAH06DA9W EGSAH10DA9W

EGSAX06DA9W(G) EGSAX10DA9W(G)

Guide de référence utilisateur

Daikin Altherma 3 GEO

Français

Table des matières

1 Réglages installateur: tableaux à remplir par

l'installateur 2

1.1 Assistant de configuration ......................................................... 2

1.2 Menu des réglages.................................................................... 3

2 Actions rapides 3

2.1 Niveau de permission utilisateur ............................................... 3

2.2 Chauffage/rafraîchissement ...................................................... 3

2.3 Eau chaude sanitaire................................................................. 5

3 Informations générales 6

3.1 Consignes de sécurité générales .............................................. 6

3.1.1 Pour l'utilisateur........................................................... 6

3.2 À propos de la documentation................................................... 6

3.2.1 À propos du présent document................................... 6

3.2.2 Signification des avertissements et des symboles...... 7

3.3 À propos du système................................................................. 7

3.3.1 Composants dans une configuration type du

système....................................................................... 7

4 Fonctionnement 9

4.1 Interface utilisateur: vue d'ensemble......................................... 9

4.2 Structure de menus: vue d'ensemble des réglages utilisateur.. 10

4.3 Écrans possibles: vue d'ensemble ............................................ 11

4.3.1 Écran d'accueil............................................................ 12

4.3.2 Écran du menu principal ............................................. 13

4.3.3 Écran du point de consigne ........................................ 14

4.3.4 Écran détaillé incluant des valeurs ............................. 14

4.4 ACTIVATION ou DÉSACTIVATION d'opération ....................... 15

4.4.1 Indication visuelle........................................................ 15

4.4.2 Pour ACTIVER ou DÉSACTIVER............................... 15

4.5 Lecture des informations ........................................................... 16

Pour lire les informations ............................................ 16

Informations possibles ................................................ 16

4.6 Contrôle du chauffage/rafraîchissement ................................... 17

4.6.1 À propos du contrôle du chauffage/rafraîchissement . 17

4.6.2 Réglage du mode ambiant.......................................... 17

4.6.3 Détermination du contrôle de la température utilisé ... 17

4.6.4 Modification de la température intérieure souhaitée... 18

4.6.5 Modification de la température de départ voulue........ 18

4.7 Contrôle de l'eau chaude sanitaire............................................ 20

4.7.1 À propos du contrôle de l'eau chaude sanitaire.......... 20

4.7.2 Mode de réchauffage.................................................. 20

4.7.3 Mode programmé........................................................ 20

4.7.4 Mode programmé + de réchauffage............................ 20

4.7.5 Modification de la température de l'eau chaude

sanitaire ...................................................................... 21

4.7.6 Utilisation du fonctionnement puissant de l'ECS......... 21

4.8 Valeurs prédéfinies et programmes .......................................... 22

4.8.1 Utilisation des valeurs prédéfinies .............................. 22

4.8.2 Réglage des prix de l'énergie...................................... 22

4.8.3 Utilisation et définition des programmes..................... 23

4.8.4 Écran de la programmation: exemple......................... 23

4.9 Courbe de la loi d'eau................................................................ 26

4.9.1 Qu'est-ce qu'une courbe de la loi d'eau?.................... 26

4.9.2 Courbe 2 points........................................................... 26

4.9.3 Courbe pente-décalage .............................................. 26

4.9.4 Utilisation de courbes de la loi d'eau........................... 27

4.10 Autres fonctionnalités ................................................................ 29

4.10.1 Pour configurer l'heure et la date ................................ 29

4.10.2 Utilisation du mode silencieux..................................... 29

4.10.3 Utilisation du mode vacances ..................................... 29

6.1 Vue d'ensemble: maintenance et entretien ................................ 31

7 Dépannage 32

7.1 Pour afficher le texte d'aide en cas de dysfonctionnement ........ 32

7.2 Pour contrôler l'historique des dysfonctionnements................... 32

7.3 Symptôme: vous avez trop froid (chaud) dans la salle de

séjour.......................................................................................... 32

7.4 Symptôme: l'eau qui sort du robinet est trop froide.................... 33

7.5 Symptôme: panne de la pompe à chaleur.................................. 33

7.6 Symptôme: Le système émet des gargouillements après la

mise en service .......................................................................... 33

8 Déplacement 34

8.1 Vue d'ensemble: déplacement ................................................... 34

9 Mise au rebut 34 10 Glossaire 34

1 Réglages installateur:

tableaux à remplir par l'installateur

1.1 Assistant de configuration

Réglage Remplissez…

Système

Type d'unité intérieure

(lecture seule)

Type de chauffage d'appoint (lecture seule) [9.3.1]

Eau Chaude Sanitaire [9.2.1] Urgence [9.5] Nombre de zones [4.4]

Chauffage d'appoint

Tension [9.3.2] Capacité maximale [9.3.9]

Zone principale

Type d'émetteur [2.7] Commande [2.9] Mode point consigne [2.4] Horloge [2.1] Type de loi d'eau [2.E]

Zone secondaire (uniquement si [4.4]=1, zone double)

Type d'émetteur [3.7] Commande (lecture seule) [3.9] Mode point consigne [3.4] Horloge [3.1] Type de loi d'eau [3.C]

Ballon

Mode chauffage [5.6]

Point de consigne de confort [5.2]

Point de consigne Éco [5.3]

Point de consigne de réchauffement [5.4]

5 Conseils pour économiser l'énergie 30 6 Maintenance et entretien 31

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

2 Actions rapides

Profil utilisateur

0000

Utilisateur

1234

Utilisateur avancé

Fonctionnement

Pièce

Chauffage/refroidissement

Marche

C.1

Fonctionnement

Chauffage/refroidissement

Ballon

Arrêt

Marche

Pièce

C.2

Pièce

–

21°C

a b

Pièce

1.2 Menu des réglages

Réglage Remplissez…

Zone principale

Type de thermostat [2.A]

Zone secondaire (le cas échéant)

Type de thermostat [3.A]

Informations

Informations d'installateur [8.3]

2 Actions rapides

2.1 Niveau de permission utilisateur

La quantité d'informations affichées et pouvant être modifiées dans la structure de menus varie en fonction de votre niveau autorisation utilisateur:

▪ Utilisateur: Mode standard

▪ Utilisateur avancé: Vous pouvez lire et modifier davantage

d'informations

Changement de niveau d'autorisation de l'utilisateur

1 Accédez à [B]: Profil utilisateur.

2.2 Chauffage/rafraîchissement

Mettre en MARCHE ou à l'ARRÊT le contrôle de la température intérieure

1 Accédez à [C.1]: Fonctionnement > Pièce.

2 Réglez l'opération sur Marche ou Arrêt.

ACTIVATION ou DÉSACTIVATION de l'opération de chauffage/ rafraîchissement

1 Accédez à [C.2]: Fonctionnement > Chauffage/

refroidissement.

2 Réglez l'opération sur Marche ou Arrêt.

Modification de la température intérieure souhaitée

Pendant le contrôle de la température intérieure, vous pouvez utiliser l'écran du point de consigne de la température intérieure pour lire et régler la température intérieure souhaitée.

1 Accédez à [1]: Pièce.

2 Saisissez le code pin correspondant pour le niveau

autorisation utilisateur. ▪ Parcourez la liste des chiffres et modifiez le chiffre

sélectionné. ▪ Déplacez le curseur de gauche à droite. ▪ Confirmez le code pin et poursuivez.

Code pin de l'utilisateur Le code pin de l'Utilisateur correspond à 0000.

Code pin de l'utilisateur avancé

Le code pin de l'Utilisateur avancé correspond à 1234. Des éléments supplémentaires du menu pour l'utilisateur sont désormais visibles.

—

2 Réglez la température intérieure souhaitée.

a Température intérieure réelle b Température intérieure voulue

Modification de la température de départ voulue

Vous pouvez utiliser l'écran du point de consigne de la température de départ pour lire et régler la température de départ voulue.

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Guide de référence utilisateur

2 Actions rapides

Zone principale

Zone secondaire

–

35°C

a b

Zone principale

–

45°C

a b

Zone secondaire

X1 X2

c d

a b

X1 X2

a b

X1 X2

1 Accédez à [2]: Zone principale ou [3]: Zone

secondaire.

2 Réglez la température de départ voulue.

Courbe pente-décalage

Pente. Lorsque la pente est

modifiée, la nouvelle température préférée à X1 est inégalement supérieure à la température préférée à X2.

X1, X2 Température ambiante extérieure Y1~Y4 Température du ballon voulue

a Courbe de la loi d'eau avant les modifications b Courbe de la loi d'eau après les modifications c Pente d Décalage

Actions possibles sur cet écran

Sélectionnez pente ou décalage. Augmentez ou réduisez la pente/le décalage. Lorsque la pente est sélectionnée: réglez la pente

puis passez au décalage. Lorsque le décalage est sélectionné: réglez le

décalage. Confirmez les modifications et revenez au sous-

menu.

Décalage. Lorsque le décalage est modifié, la nouvelle température préférée à X1 est également supérieure à la température préférée à X2.

a Température de départ réelle b Température de départ voulue

Pour modifier la courbe de la loi d'eau pour les zones de chauffage/rafraîchissement

1 Accédez à la zone applicable:

Zone Accédez à …

Zone principale – Chauffage [2.5] Zone principale > Loi

d'eau chauffage

Zone principale – Rafraîchissement

[2.6] Zone principale > Loi d'eau refroidissement

Zone secondaire – Chauffage [3.5] Zone secondaire > Loi

d'eau chauffage

Zone secondaire – Rafraîchissement

[3.6] Zone secondaire > Loi d'eau refroidissement

2 Modifiez la courbe de la loi d'eau.

Il existe 2 types de courbes de la loi d'eau: courbe pente- décalage (défaut) et courbe 2 points. Si nécessaire, vous pouvez modifier le type dans [2.E] Zone principale > Type de loi d'eau. La méthode à utiliser pour régler la courbe dépend du type.

Courbe 2 points

X1, X2 Température ambiante extérieure Y1, Y2 Température de départ voulue

Actions possibles sur cet écran

Parcourir les températures. Modifier la température. Passer à la température suivante. Confirmer les modifications et procéder.

Informations supplémentaires

Pour plus d'informations, voir également: ▪ "4.4 ACTIVATION ou DÉSACTIVATION d'opération" à la

page15

▪ "4.6Contrôle du chauffage/rafraîchissement"à la page17 ▪ "4.9Courbe de la loi d'eau"à la page26 ▪ "4.8Valeurs prédéfinies et programmes"à la page22

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

2 Actions rapides

Fonctionnement

Ballon

Arrêt

Marche

Chauffage/refroidissement

C.3

Ballon

–

50°C

a b

Ballon

X1 X2

c d

a b

X1 X2

a b

X1 X2

2.3 Eau chaude sanitaire

ACTIVATION ou DÉSACTIVATION de l'opération de chauffage du ballon

1 Accédez à [C.3]: Fonctionnement > Ballon.

2 Réglez l'opération sur Marche ou Arrêt.

Modification du point de consigne de la température du ballon

Dans le mode Réchauffement seul, vous pouvez utiliser l'écran du point de consigne de la température du ballon pour lire et régler la température de l'eau chaude sanitaire.

1 Accédez à [5]: Ballon.

2 Réglez la température de l'eau chaude sanitaire.

X1, X2 Température ambiante extérieure Y1~Y4 Température du ballon voulue

a Courbe de la loi d'eau avant les modifications b Courbe de la loi d'eau après les modifications c Pente d Décalage

Actions possibles sur cet écran

Sélectionnez pente ou décalage. Augmentez ou réduisez la pente/le décalage. Lorsque la pente est sélectionnée: réglez la pente

puis passez au décalage. Lorsque le décalage est sélectionné: réglez le

décalage. Confirmez les modifications et revenez au sous-

menu.

Courbe 2 points

X1, X2 Température ambiante extérieure Y1, Y2 Température du ballon voulue

Actions possibles sur cet écran

Parcourir les températures. Modifier la température. Passer à la température suivante. Confirmer les modifications et procéder.

a Température de l'eau chaude sanitaire réelle b Température de l'eau chaude sanitaire voulue

Dans d'autres modes, vous pouvez uniquement visionner l'écran du point de consigne, mais vous ne pouvez pas le modifier. À la place, vous pouvez modifier les réglages pour le Point de consigne de

confort [5.2], Point de consigne Éco [5.3] et Point de consigne de réchauffement [5.4].

Pour modifier la courbe de la loi d'eau pour le ballon

1 Accédez à [5.C] Ballon > Loi d'eau. 2 Modifiez la courbe de la loi d'eau.

Il existe 2 types de courbes de la loi d'eau: courbe pentedécalage (défaut) et courbe 2 points. Si nécessaire, vous

pouvez modifier le type dans [2.E] Zone principale > Type de loi d'eau. La méthode à utiliser pour régler la courbe

dépend du type.

Courbe pente-décalage

Pente. Lorsque la pente est

modifiée, la nouvelle température préférée à X1 est inégalement supérieure à la température préférée à X2.

Décalage. Lorsque le décalage est modifié, la nouvelle température préférée à X1 est également supérieure à la température préférée à X2.

Informations supplémentaires

Pour plus d'informations, voir également: ▪ "4.4 ACTIVATION ou DÉSACTIVATION d'opération" à la

page15

▪ "4.7Contrôle de l'eau chaude sanitaire"à la page20 ▪ "4.9Courbe de la loi d'eau"à la page26 ▪ "4.8Valeurs prédéfinies et programmes"à la page22

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Guide de référence utilisateur

3 Informations générales

3.1 Consignes de sécurité générales

3.1.1 Pour l'utilisateur

▪ Si vous avez des doutes concernant le fonctionnement de l'unité,

contactez votre installateur.

▪ Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus

et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils ont reçu un encadrement ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques encourus. Les enfants ne doivent PAS jouer avec l'appareil. Le enfants ne doivent NI nettoyer l'appareil NI s'occuper de son entretien sans surveillance.

AVERTISSEMENT

Pour éviter tout risque d'incendie ou de décharge électrique:

▪ NE RINCEZ PAS l'unité. ▪ NE FAITES PAS fonctionner l'unité si vous avez les

mains mouillées.

▪ NE PLACEZ PAS d'objets contenant de l'eau sur

l'unité.

REMARQUE

▪ NE PLACEZ PAS d'objets ou d'équipements sur l'unité. ▪ NE VOUS ASSEYEZ PAS, NE GRIMPEZ PAS et NE

VOUS TENEZ PAS DEBOUT sur l'unité.

▪ Les unités disposent du symbole suivant:

Ce symbole signifie que les appareils électriques et électroniques NE peuvent PAS être mélangés à des ordures ménagères non triées. NE TENTEZ PAS de démonter le système: le démontage du système et le traitement du réfrigérant, de l'huile et des autres pièces doivent être assurés par un installateur agréé, conformément à la législation applicable. Les unités doivent être traitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état. En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé. Pour plus d'informations, contactez votre installateur ou les autorités locales.

▪ Les piles disposent du symbole suivant:

cela signifie que la batterie NE peut PAS être mélangée avec des déchets ménagers non triés. Si un symbole chimique apparaît sous le symbole, il indique que la pile contient un métal lourd en quantité supérieure à une certaine concentration. Les symboles chimiques possibles sont: Pb: plomb (>0,004%). Les piles usagées doivent être traitées dans des établissements spécialisés de réutilisation. En vous assurant que les piles usagées sont correctement mises au rebut, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé.

▪ Les consignes détaillées dans le présent document portent sur

des sujets très importants, vous devez les suivre scrupuleusement.

▪ L'installation du système et toutes les activités décrites dans le

manuel d'installation et le guide de référence de l'installateur DOIVENT être effectuées par un installateur agréé.

3.2.1 À propos du présent document

Merci d'avoir acheté ce produit. Veuillez: ▪ lire attentivement la documentation avant d'utiliser l'interface

utilisateur de manière à bénéficier de performances optimales,

▪ demander à l'installateur de vous communiquer les réglages qu'il

a utilisés pour configurer le système. Déterminez s'il a rempli les tableaux de réglages installateur. Dans le cas contraire, demandez-lui de le faire.

▪ conserver la documentation pour pouvoir vous y reporter

ultérieurement.

Public visé

Utilisateursfinaux

Documentation

Le présent document fait partie d'un ensemble. L'ensemble complet comprend les documents suivants:

▪ Consignes de sécurité générales:

▪ Consignes de sécurité que vous devez lire avant installation ▪ Format: Papier (dans le carton de l'unité)

▪ Manuel d'utilisation:

▪ Guide rapide pour l'utilisation de base ▪ Format: Papier (dans le carton de l'unité)

▪ Guide de référence utilisateur:

▪ Instructions pas à pas détaillées et informations de fond pour

l'utilisation de base et l'utilisation avancée

▪ Format: Fichiers numériques sous http://

www.daikineurope.com/support-and-manuals/productinformation/

▪ Manuel d'installation:

▪ Instructions d'installation ▪ Format: Papier (dans le carton de l'unité)

▪ Guide de référence installateur:

▪ Préparation de l'installation, bonnes pratiques, données de

référence,…

▪ Format: Fichiers numériques sous http://

www.daikineurope.com/support-and-manuals/productinformation/

▪ Addendum pour l'équipement en option:

▪ Informations complémentaires concernant la procédure

d'installation de l'équipement en option

▪ Format: Papier (dans le carton de l'unité) + Fichiers numériques

sous http://www.daikineurope.com/support-and-manuals/

product-information/

Il est possible que les dernières révisions de la documentation fournie soient disponibles sur le site Web Daikin de votre région ou via votre installateur.

La documentation d'origine est rédigée en anglais. Toutes les autres langues sont des traductions.

3.2 À propos de la documentation

▪ La documentation d'origine est rédigée en anglais. Toutes les

autres langues sont des traductions.

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

3 Informations générales

Chauffage/refroidissement

Plage de fonctionnement

4.3

Application Daikin Online Control Heating

En cas de configuration par votre installateur, vous pourrez utiliser l'application Daikin Online Control Heating pour commander et surveiller l'état de votre système de pompe à chaleur Daikin Altherma. Pour plus d'informations, reportez-vous à:

http://www.onlinecontroller.daikineurope.com/

Pistes de navigation

Les pistes de navigation (exemple: [4.3]) vous aident à vous localiser dans la structure de menus de l'interface utilisateur.

1 Pour activer les pistes de navigation: à l'écran

d'accueil ou l'écran du menu principal, appuyez sur le bouton de l'aide. Les pistes de navigation apparaissent dans le coin supérieur gauche de l'écran.

2 Pour désactiver les pistes de navigation: appuyez

de nouveau sur le bouton de l'aide.

Le présent document mentionne également ces pistes de navigation. Exemple:

1 Accédez à [4.3]: Chauffage/refroidissement >

Plage de fonctionnement.

Cela signifie:

1 À partir de l'écran d'accueil, tournez la molette

gauche et accédez à Chauffage/ refroidissement.

DANGER: RISQUE DE BRÛLURE

Indique une situation qui peut entraîner des brûlures en raison de températures extrêmement chaudes ou froides.

DANGER: RISQUE D'EXPLOSION

Indique une situation qui peut entraîner une explosion.

AVERTISSEMENT

Indique une situation qui peut entraîner la mort ou des blessures graves.

AVERTISSEMENT: MATÉRIAU INFLAMMABLE

ATTENTION

Indique une situation qui peut entraîner des blessures mineures ou modérées.

REMARQUE

Indique une situation qui peut entraîner des dommages au niveau de l'équipement ou des biens.

INFORMATIONS

Conseils utiles ou informations complémentaires.

Symbole Explication

Avant l'installation, lisez le manuel d'installation et d'utilisation ainsi que la fiche d'instructions de câblage.

Avant d'effectuer la maintenance et les tâches d'entretien, lisez le manuel d'entretien.

Pour plus d'informations, reportez-vous au guide d'installation et de référence utilisateur.

2 Appuyez sur la molette gauche pour accéder au

sous-menu.

3 Tournez la molette gauche et accédez à Plage de

fonctionnement.

4 Appuyez sur la molette gauche pour accéder au

sous-menu.

3.2.2 Signification des avertissements et des symboles

DANGER

Indique une situation qui entraîne la mort ou des blessures graves.

DANGER: RISQUE D'ÉLECTROCUTION

Indique une situation qui peut entraîner une électrocution.

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

3.3 À propos du système

Selon la configuration du système, le système peut: ▪ chauffer une pièce, ▪ rafraîchir une pièce (si le modèle à pompe à chaleur C/R est

installé).

▪ produire de l'eau chaude sanitaire.

3.3.1 Composants dans une configuration type du système

A Zone principale. Exemple: Salle de séjour. B Zone secondaire. Exemple: Chambre. C Local technique. Exemple: Garage.

a Boucle de saumure b Pompe àchaleur de l'unité intérieure c Ballon d'eau chaude sanitaire (ECS)

Guide de référence utilisateur

3 Informations générales

d Interface utilisateur au niveau de l'unité intérieure e Interface confort humain dédiée (BRC1HHDA utilisée comme

thermostat d'ambiance)

f Chauffage au sol

g Radiateurs, convecteurs de pompe àchaleur ou unitésde

ventilation

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Fonctionnement

b c

a b c d e

4 Fonctionnement

4.1 Interface utilisateur: vue d'ensemble

L'interface utilisateur possède les composants suivants:

a Indicateur de statut b Écran à cristaux liquides c Molettes et boutons

Indicateur de statut

Les DEL de l'indicateur de statut s'illuminent ou clignotent pour indiquer le mode de fonctionnement de l'unité.

Diode

électrolumines

cente

Clignotement bleu

Bleu continu Fonctionnement L'unité est en marche. Clignotement

rouge

Mode Description

Attente L'unité est à l'arrêt.

Dysfonctionnem ent

Un dysfonctionnement est survenu.

Reportez-vous à la section

"7.1Pour afficher le texte d'aide en cas de dysfonctionnement"à la page32 pour plus

d'informations.

Élément Description

a Molette

gauche

b Touche

retour

c Bouton

accueil

d Bouton de

l'aide

e Molette

droite

L'écran à cristaux liquides affiche un arc du côté gauche de l'écran lorsque vous pouvez utiliser la molette gauche.

▪ : tournez et appuyez ensuite sur la

molette gauche. Naviguez dans la structure de menus.

▪ : tournez la molette gauche. Choisissez

un élément du menu.

▪ : appuyez sur la molette gauche.

Confirmez votre choix ou passez au sous-menu.

: appuyez pour retourner 1 étape en arrière dans

la structure de menus.

: appuyez pour retourner à l'écran d'accueil.

: appuyez pour afficher un texte d'aide relatif à la

page actuelle (le cas échéant). L'écran à cristaux liquides affiche un arc du côté

droit de l'écran lorsque vous pouvez utiliser la molette droite.

▪ : tournez et appuyez ensuite sur la

molette droite. Modifiez une valeur ou un réglage indiqués du côté droit de l'écran.

▪ : tournez la molette droite. Naviguez

dans les valeurs et réglages disponibles.

▪ : appuyez sur la molette droite.

Confirmez votre choix et passez à l'élément suivant du menu.

Écran à cristaux liquides

L'écran à cristaux liquides dispose d'une fonction de veille. Au bout d'un certain temps de non-interaction avec l'interface utilisateur, l'écran s'assombrit. Appuyer sur un des boutons ou tourner une des molettes réactivera l'affichage. Le temps de non-interaction diffère en fonction du niveau d'autorisation de l'utilisateur:

▪ Utilisateur ou Utilisateur avancé: 15min

▪ Installateur: 1h

Molettes et boutons

Les molettes et les boutons permettent de: ▪ Naviguer dans les écrans, les menus et les réglages de l'écran à

cristaux liquides

▪ Définir les valeurs

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Guide de référence utilisateur

4 Fonctionnement

[1]

Pièce

Décalage de capteur int.

Plage de point de consigne

Antigel

Programme de refroidissement

Programme de chauffage

Horloge

[2]

Zone principale Horloge

Programme de chauffage

Mode point consigne

Programme de refroidissement

Loi d'eau chauffage Loi d'eau refroidissement Type de loi d'eau

[3]

Zone secondaire Horloge

Programme de chauffage

Mode point consigne

Programme de refroidissement

Loi d'eau chauffage Loi d'eau refroidissement Type de loi d'eau

[4]

Chauffage/refroidissement

Mode de fonctionnement Calendrier du mode de fonctionnement

[5]

Ballon

Fonctionnement en mode puissant Point de consigne de confort Point de consigne Éco Point de consigne de réchauffement Horloge Type de loi d'eau

[7]

Réglages utilisateur Langue

Date/heure Vacances Silencieux Tarif électricité Prix du gaz

(*)

[8]

Informations Données d'énergie

Historique d'erreurs Informations d'installateur Capteurs Actionneurs Modes de fonctionnement À propos Statut de la connexion Heures de fonctmnt

[B]

Profil utilisateur

[C]

Fonctionnement

Pièce Chauffage/refroidissement Ballon

[1.4]

Antigel

Activation Point de consigne d'ambiance

[1.5]

Plage de point de consigne Point de consigne minimum chauffage

Point de consigne maximum chauffage Point de consigne minimum refroidissement Point de consigne maximum refroidissement

[7.2]

Date/heure

Heures Minutes Année Mois Jour Heure d'été Format

[7.3]

Vacances

Activation Du Jusqu'à

[7.4]

Silencieux

Activation Horloge Niveau

[7.5]

Tarif électricité

Haute Moyen Bas Horloge

[8.1]

Données d'énergie

Entrée électrique Chaleur produite

(**)

4.2 Structure de menus: vue d'ensemble des réglages utilisateur

Guide de référence utilisateur

Écran du point de consigne

(*) Non applicable

(**) Accessible uniquement par l'installateur

INFORMATIONS

La visibilité des réglages dépend des réglages installateur sélectionnés et de la catégorie d'appareil.

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4.3 Écrans possibles: vue d'ensemble

–

Les écrans suivants sont les plus courants:

4 Fonctionnement

a Écran d'accueil b Écran du menu principal c Écrans de niveau inférieur:

c1: écran du point de consigne c2: écran détaillé incluant des valeurs c3: écran avec courbe de la loi d'eau c4: écran programmé

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Guide de référence utilisateur

4 Fonctionnement

1.6

bar

26 Feb 2019

22:19

j2 j3

h2 h3 h4 g2h1

a2a1

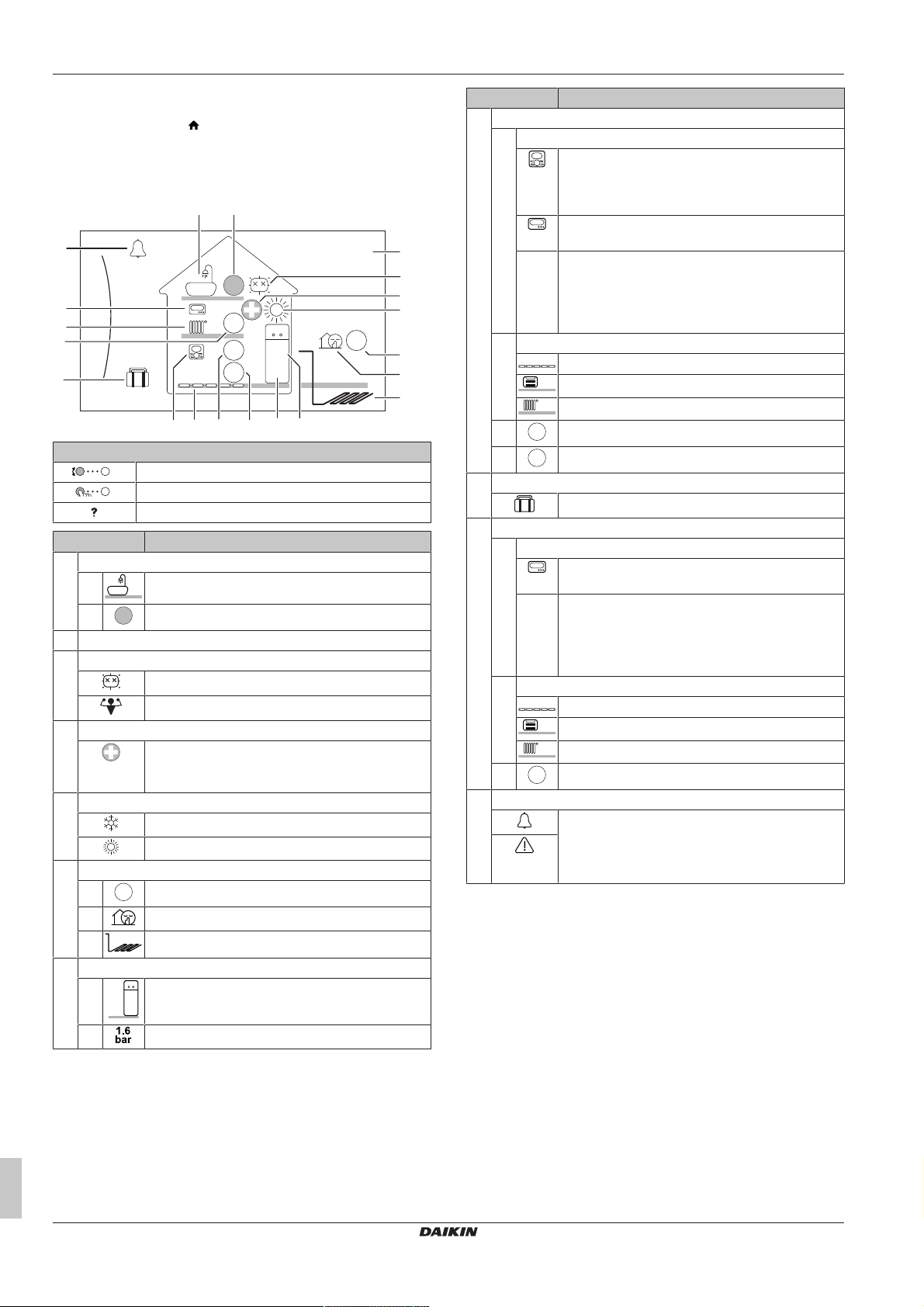

4.3.1 Écran d'accueil

Appuyez sur le bouton pour retourner à l'écran d'accueil. Vous pouvez observer une vue d'ensemble de la configuration de l'unité ainsi que de la température intérieure et de la température du point de consigne. Seuls les symboles qui s'appliquent à votre configuration sont visibles à l'écran d'accueil.

Actions possibles sur cet écran

Parcourir la liste du menu principal. Passer à l'écran du menu principal. Activer/désactiver les pistes de navigation.

Élément Description

a Eau chaude sanitaire

a1 Eau chaude sanitaire

Température du ballon mesurée

b Date et heure actuelles

c Désinfection / puissant

Mode désinfection actif

Mode de fonctionnement puissant actif

d Urgence

Panne de la pompe à chaleur et système opérant en mode Urgence ou l'arrêt de la pompe à chaleur est forcé.

e Mode ambiant

Rafraîchissement

Chauffage

f Extérieur / mode silencieux

Température extérieure mesurée

f2 Mode silencieux actif

f3 Tuyauterie de saumure extérieure

(1)

Élément Description

h Zone principale

h1 Type à thermostat d'ambiance installé:

Le fonctionnement de l'unité est basé sur la température ambiante demandée par l'interface confort humain dédiée (BRC1HHDA utilisée comme thermostat d'ambiance).

Le fonctionnement de l'unité est basé sur le thermostat d'ambiance externe (filaire ou sans fil).

— Aucun thermostat d'ambiance installé ou réglé. Le

fonctionnement de l'unité est basé sur la température de départ, quelles que soient la température intérieure réelle et/ou la demande de chauffage de la pièce.

h2 Type à émetteur de chaleur installé:

Chauffage au sol

Ventilo-convecteur(s)

Radiateur

Température intérieure mesurée

Point de consigne pour la température de départ

i Mode vacances

Mode vacances actif

j Zone secondaire

j1 Type à thermostat d'ambiance installé:

Le fonctionnement de l'unité est basé sur le thermostat d'ambiance externe (filaire ou sans fil).

— Aucun thermostat d'ambiance installé ou réglé. Le

fonctionnement de l'unité est basé sur la température de départ, quelles que soient la température intérieure réelle et/ou la demande de chauffage de la pièce.

j2 Type à émetteur de chaleur installé:

Chauffage au sol

Ventilo-convecteur(s)

Radiateur

Point de consigne pour la température de départ

k Dysfonctionnement

Un dysfonctionnement est survenu. Reportez-vous à la section "7.1Pour afficher le

texte d'aide en cas de dysfonctionnement"à la page32 pour plus d'informations.

(1) Si le fonctionnement correspondant (le chauffage, par

exemple) n'est pas actif, le cercle est gris.

(1)

g Unité intérieure / ballon d'eau chaude sanitaire

g1 Unité intérieure au sol avec ballon intégré

g2 Pression d'eau

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

Guide de référence utilisateur

4 Fonctionnement

Zone principale

Zone secondaire

Pièce

Erreur

Chauffage/refroidissement

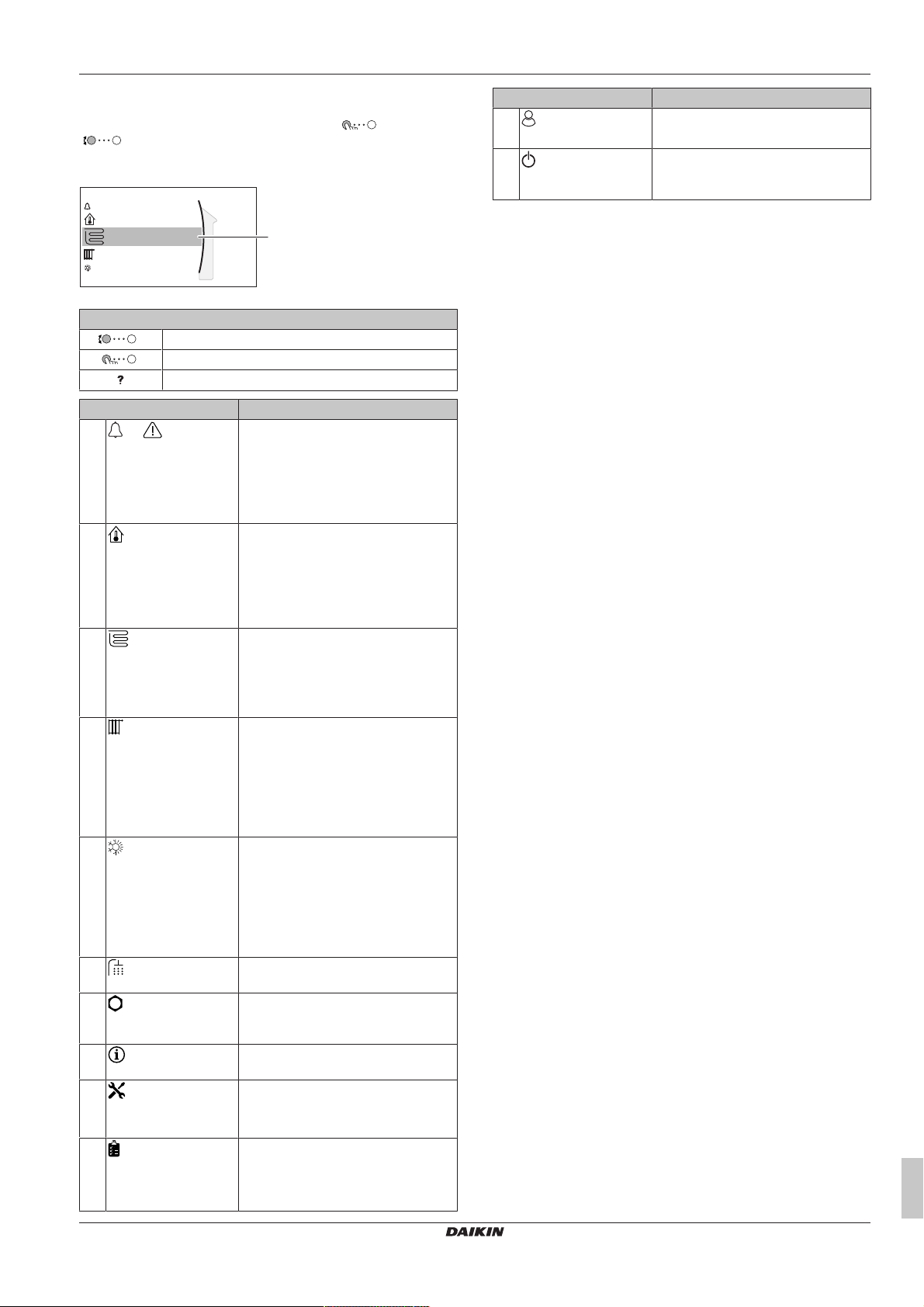

4.3.2 Écran du menu principal

À partir de l'écran d'accueil, appuyez sur ( ) ou tournez ( ) la molette gauche pour ouvrir l'écran du menu principal. À partir du menu principal, vous pouvez accéder aux différents écrans du point de consigne et aux sous-menus.

a Sous-menus sélectionné

Actions possibles sur cet écran

Parcourir la liste. Accéder au sous-menu. Activer/désactiver les pistes de navigation.

Sous-menu Description

[0]

ou Erreur

[1]

Pièce

[2]

Zone principale

[3]

Zone secondaire

[4]

Chauffage/

refroidissement

[5]

Ballon

[7]

Réglages

utilisateur

[8]

Informations

[9]

Réglages

installateur

[A]

Mise en service

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Restriction: S'affiche uniquement lorsqu'un dysfonctionnement survient.

Reportez-vous à la section "7.1Pour

afficher le texte d'aide en cas de dysfonctionnement"à la page32

pour plus d'informations. Restriction: S'affiche uniquement

lorsqu'une interface confort humain dédiée (BRC1HHDA utilisée comme thermostat d'ambiance) commande l'unité intérieure.

Réglez la température intérieure. Indique le symbole applicable pour

votre type d'émetteur de la zone principale.

Réglez la température de départ pour la zone principale.

Restriction: S'affiche uniquement lorsqu'il y a deux zones de température de départ. Indique le symbole applicable pour votre type d'émetteur de la zone secondaire.

Réglez la température de départ pour la zone secondaire.

Restriction: Uniquement pour les modèles de chauffage/ rafraîchissement.

Indique le symbole applicable de votre unité. Mettez l'unité en mode chauffage ou en mode rafraîchissement.

Réglez la température du ballon d'eau chaude sanitaire.

Donne accès aux réglages utilisateur tels que le mode vacances et le mode silencieux.

Affiche les données et les informations concernant l'unité intérieure.

Restriction: Uniquement pour l'installateur.

Donne accès aux réglages avancés. Restriction: Uniquement pour

l'installateur. Effectuez des essais et la

maintenance.

Sous-menu Description

[B]

Profil

Changez le profil utilisateur actif.

utilisateur

[C]

Fonctionnement

Activez ou désactivez la fonctionnalité de chauffage/rafraîchissement et la préparation d'eau chaude sanitaire.

Guide de référence utilisateur

4 Fonctionnement

–

21°C

Pièce

–

35°C

Zone principale

–

45°C

Zone secondaire

–

50°C

Ballon

–

a bc

7.2.1

Date/heure

Heures

Minutes

4.3.3 Écran du point de consigne

L'écran du point de consigne s'affiche pour les écrans décrivant les composants du système qui exigent une valeur du point de consigne.

Exemples

[1] Écran de la température intérieure

[3] Écran de la zone secondaire

Explications

[2] Écran de la zone principale

[5] Écran de la température du ballon

Actions possibles sur cet écran

Parcourir la liste des réglages. Modifier la valeur. Passer au réglage suivant. Confirmer les modifications et procéder.

Actions possibles sur cet écran

Parcourir la liste du sous-menu. Passer au sous-menu. Régler et appliquer automatiquement la température

souhaitée.

Élément Description

Limite de température minimum a1 Fixée par l'unité

a2 Restreinte par l'installateur

Limite de température maximum

Température actuelle c Mesurée par l'unité Température souhaitée d Tournez la molette droite

Sous-menu e Tournez ou appuyez sur la

b1 Fixée par l'unité b2 Restreinte par l'installateur

pour augmenter/diminuer.

molette gauche pour passer au sous-menu.

4.3.4 Écran détaillé incluant des valeurs

Exemple:

a Réglages

b Valeurs

c Réglage et valeur sélectionnés

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Fonctionnement

1.6

bar

1.6 bar

Fonctionnement

Pièce

Chauffage/refroidissement

Marche

C.1

Fonctionnement

Chauffage/refroidissement

Ballon

Arrêt

Marche

Pièce

C.2

Fonctionnement

Ballon

Arrêt

Marche

Chauffage/refroidissement

C.3

4.4 ACTIVATION ou DÉSACTIVATION d'opération

4.4.1 Indication visuelle

Certaines fonctionnalités de l'unité peuvent être activées ou désactivées séparément. Si une fonctionnalité est désactivée, l'icône de température correspondante sera grise à l'écran d'accueil.

Contrôle de la température intérieure

a MARCHE du contrôle de la température intérieure b ARRÊT du contrôle de la température intérieure

Fonctionnement du chauffage/rafraîchissement

1 Accédez à [C.2]: Fonctionnement > Chauffage/

refroidissement.

2 Réglez l'opération sur Marche ou Arrêt.

Fonctionnement du chauffage du ballon

1 Accédez à [C.3]: Fonctionnement > Ballon.

2 Réglez l'opération sur Marche ou Arrêt.

c MARCHE du fonctionnement du chauffage/

rafraîchissement

d ARRÊT du fonctionnement du chauffage/rafraîchissement

Fonctionnement du chauffage du ballon

e MARCHE du fonctionnement du chauffage du ballon

f ARRÊT du fonctionnement du chauffage du ballon

4.4.2 Pour ACTIVER ou DÉSACTIVER

Contrôle de la température intérieure

1 Accédez à [C.1]: Fonctionnement > Pièce.

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

2 Réglez l'opération sur Marche ou Arrêt.

Guide de référence utilisateur

4 Fonctionnement

4.5 Lecture des informations

Pour lire les informations

1 Accédez à [8]: Informations.

Informations possibles

Dans le menu… Vous pouvez lire…

[8.1] Données d'énergie Énergie produite, électricité

consommée et gaz consommé

[8.2] Historique d'erreurs Historique des

dysfonctionnements

[8.3] Informations

d'installateur

[8.4] Capteurs Température intérieure,

[8.5] Actionneurs État/mode de chaque actionneur

[8.6] Modes de fonctionnement Actuel mode de fonctionnement

[8.7] À propos Informations relatives à la

[8.8] Statut de la connexion Informations relatives à l'état de

N° à contacter/assistance

température du ballon ou de l'eau chaude sanitaire, température extérieure et température de départ (le cas échéant)

Exemple: MARCHE/ARRÊT de la pompe à eau chaude sanitaire

Exemple: Mode de dégivrage/ retour d'huile

version du système

connexion de l'unité, au thermostat d'ambiance et à l'adaptateur LAN.

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Fonctionnement

4.6 Contrôle du chauffage/ rafraîchissement

4.6.1 À propos du contrôle du chauffage/ rafraîchissement

Le contrôle du chauffage/rafraîchissement inclut généralement les étapes suivantes:

1 Réglage du mode ambiant 2 Contrôle de la température

Selon la configuration du système et la configuration de l'installateur, vous utilisez un contrôle de la température différent:

▪ Contrôle du thermostat d'ambiance ▪ Contrôle de la température de départ ▪ Contrôle du thermostat d'ambiance externe

4.6.2 Réglage du mode ambiant

À propos des modes ambiants

Selon le modèle de votre pompeà chaleur, vous devez indiquer au système le mode ambiant à utiliser: chauffage ou rafraîchissement.

Si un modèle de

pompe àchaleur … est

installé

Chauffage/ rafraîchissement

Chauffage uniquement Le système peut réchauffer une pièce

Pour déterminer si un modèle de pompe à chaleur C/R est installé

1 Accédez à [4]: Chauffage/refroidissement. 2 Vérifiez si [4.1] Mode de fonctionnement est

répertorié et modifiable. Si tel est le cas, un modèle de pompe à chaleur C/R est installé.

Pour indiquer au système le mode ambiant à utiliser, vous pouvez:

Vous pouvez… Emplacement

Identifier le mode ambiant actuellement utilisé.

Définir le mode ambiant en permanence. Menu principal Restreindre le changement automatique

en fonction d'un programme mensuel.

Pour identifier le mode ambiant actuellement utilisé

Le mode ambiant est affiché à l'écran d'accueil:

▪ Lorsque l'unité est en mode chauffage, l'icône s'affiche.

▪ Lorsque l'unité est en mode rafraîchissement, l'icône s'affiche. L'indicateur de statut indique si l'unité est actuellement en

fonctionnement: ▪ Lorsque l'unité est à l'arrêt, l'indicateur de statut affiche une

pulsation bleue avec un intervalle d'environ 5secondes.

▪ Lorsque l'unité est en marche, l'indicateur de statut s'illumine en

bleu de manière continue.

Pour régler le mode ambiant

1 Accédez à [4.1]: Chauffage/refroidissement >

Mode de fonctionnement

Le système peut réchauffer ou rafraîchir une pièce. Vous devez indiquer au système le mode ambiant à utiliser.

mais ne peut PAS la rafraîchir. Vous ne devez PAS indiquer au système le mode ambiant à utiliser.

Alors…

Écran d'accueil

2 Sélectionnez une des options suivantes:

▪ Chauffage: Uniquement en mode chauffage

▪ Refroidissement: Uniquement en mode

rafraîchissement

▪ Automatique: Le mode de fonctionnement

change automatiquement en fonction de la température extérieure. Restreint en fonction du programme du mode de fonctionnement.

La commutation chauffage/rafraîchissement automatique ne s'applique PAS aux modèles de chauffage uniquement. Lorsque le mode Automatique est sélectionné, le changement de mode de fonctionnement est basé sur le Calendrier du mode de fonctionnement [4.2].

Restriction du changement automatique en fonction d'un programme

Conditions: Le mode ambiant doit être réglé sur Automatique.

1 Accédez à [4.2]: Chauffage/refroidissement >

Calendrier du mode de fonctionnement.

2 Sélectionnez un mois. 3 Pour chaque mois, sélectionnez une option:

▪ Réversible: Non restreint

▪ Chauffage seul: Restreint

▪ Froid seul: Restreint

4 Confirmez les modifications.

Exemple: restrictions de changement

Quand Limitation

Pendant la saison froide. Exemple: Octobre, novembre, décembre,

janvier, février et mars. Pendant la saison chaude.

Exemple: Juin, juillet et août. Saison intermédiaire.

Exemple: Avril, mai et septembre.

Si aussi bien le Mode de fonctionnement que le Calendrier du mode de fonctionnement sont réglés sur Automatique, le mode de fonctionnement sera déterminé par la température extérieure.

Chaud seul

Froid seul

C/R

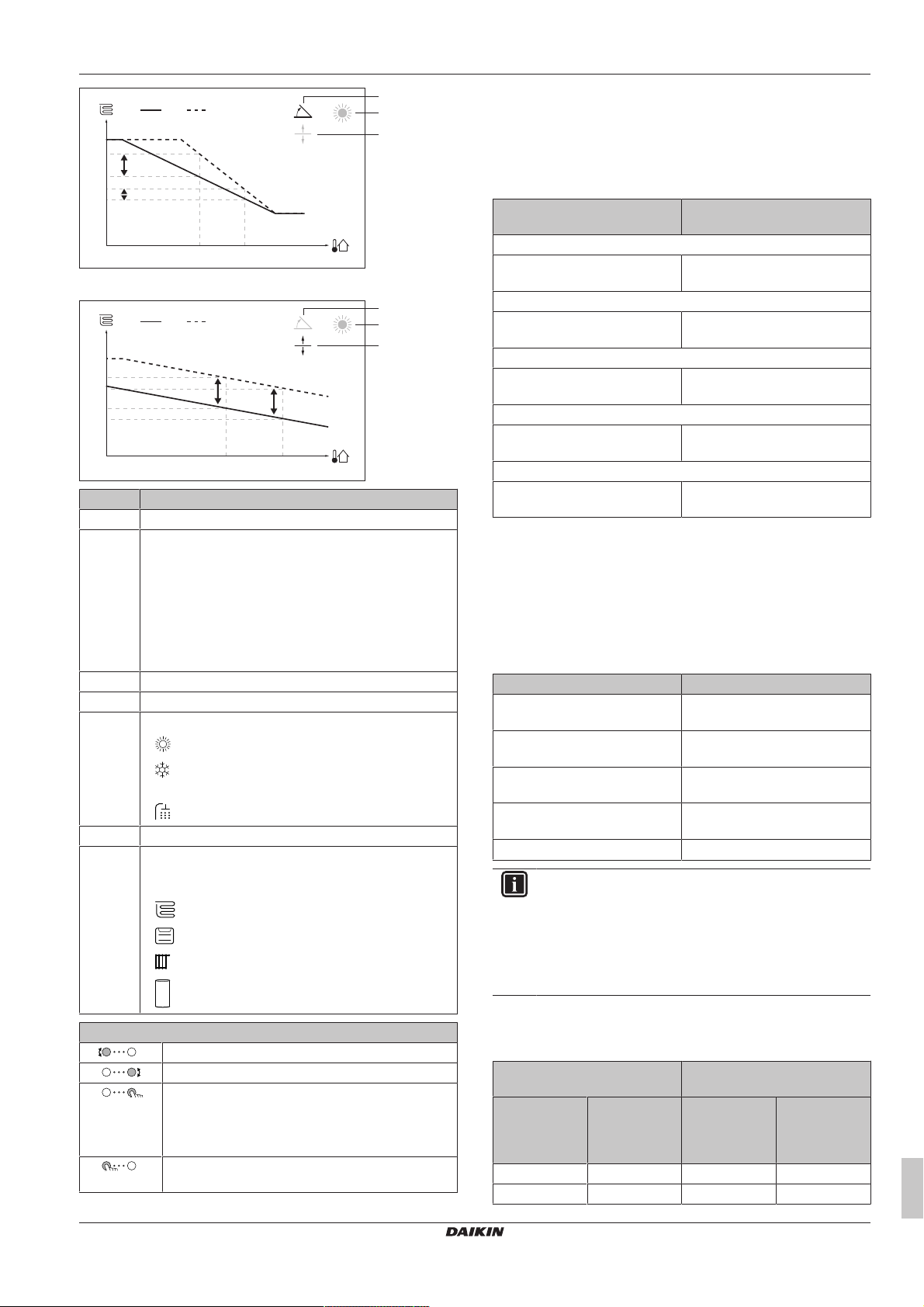

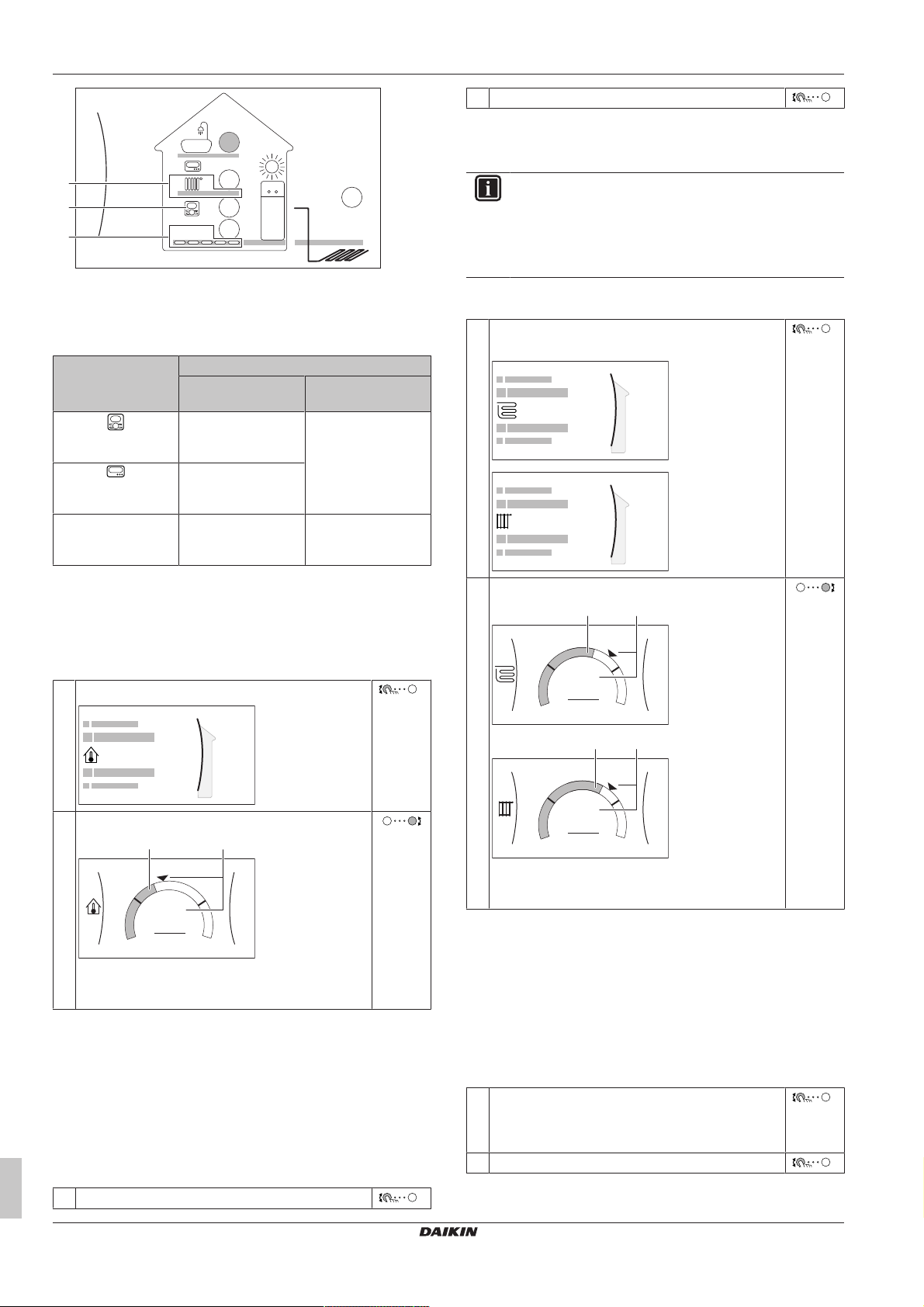

4.6.3 Détermination du contrôle de la température utilisé

Pour identifier le contrôle de la température utilisé (méthode1)

Consultez le tableau des réglages installateur rempli par l'installateur.

Pour identifier le contrôle de la température utilisé (méthode2)

Vous pouvez vérifier à l'écran d'accueil le contrôle de température que vous utilisez.

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Guide de référence utilisateur

4 Fonctionnement

1.6 bar

26 Feb 2019

22:19

Pièce

–

21°C

a b

Pièce

Zone principale

Zone secondaire

–

35°C

a b

Zone principale

–

45°C

a b

Zone secondaire

a1 Émetteur de chaleur de la zone principale (dans cet

exemple Chauffage au sol)

a2 Émetteur de chaleur de la zone secondaire (dans cet

exemple Radiateur). Si aucune icône n'est affichée, il n'y a aucune zone secondaire.

b Type de thermostat d'ambiance de la zone principale:

Si b=… Alors le contrôle de la température…

Zone principale Zone secondaire (le

Contrôle du thermostat d'ambiance

Contrôle du thermostat d'ambiance externe

Aucune icône Contrôle de la

température de départ

Contrôle du thermostat d'ambiance externe

Contrôle de la température de départ

2 Sélectionnez Non.

4.6.5 Modification de la température de départ voulue

INFORMATIONS

L'eau de sortie est l'eau envoyée aux émetteurs de chaleur. La température de départ voulue est définie par votre installateur en fonction du type d'émetteur de chaleur. Il vous suffit de configurer les réglages de la température de départ en cas de problèmes.

Vous pouvez utiliser l'écran du point de consigne de la température de départ pour lire et régler la température de départ voulue.

1 Accédez à [2]: Zone principale ou [3]: Zone

secondaire.

cas échéant)

4.6.4 Modification de la température intérieure souhaitée

Pendant le contrôle de la température intérieure, vous pouvez utiliser l'écran du point de consigne de la température intérieure pour lire et régler la température intérieure souhaitée.

1 Accédez à [1]: Pièce.

2 Réglez la température intérieure voulue.

a Température intérieure réelle b Température intérieure voulue

Si la programmation est activée après avoir modifié la température intérieure voulue

▪ La température restera la même tant qu'il n'y a pas d'action

programmée.

▪ La température intérieure voulue retournera à sa valeur

programmée chaque fois qu'une action programmée se produit.

Vous pouvez éviter le comportement programmé en désactivant (temporairement) la programmation.

Désactivation de la programmation de la température intérieure

1 Accédez à [1.1]: Pièce > Horloge.

Guide de référence utilisateur

2 Réglez la température de départ voulue.

a Température de départ réelle b Température de départ voulue

Si la programmation est activée après avoir modifié la température de départ voulue

▪ La température restera la même tant qu'il n'y a pas d'action

programmée.

▪ La température de départ voulue retournera à sa valeur

programmée chaque fois qu'une action programmée se produit.

Vous pouvez éviter le comportement programmé en désactivant (temporairement) la programmation.

Désactivation de la programmation de la température de départ

1 Accédez à une des options suivantes:

▪ [2.1]: Zone principale > Horloge

▪ [3.1]: Zone secondaire > Horloge

2 Sélectionnez Non.

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

Pour activer le fonctionnement avec loi d'eau pour la température de départ

Reportez-vous à la section "4.9.4 Utilisation de courbes de la loi

d'eau"à la page27.

4 Fonctionnement

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Guide de référence utilisateur

4 Fonctionnement

[5.1] [5.2] [5.3] [5.4] [5.5]

Point de consigne Éco

Horloge

Point de consigne de réchauffement

Point de consigne de confort

Fonctionnement en mode puissant

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

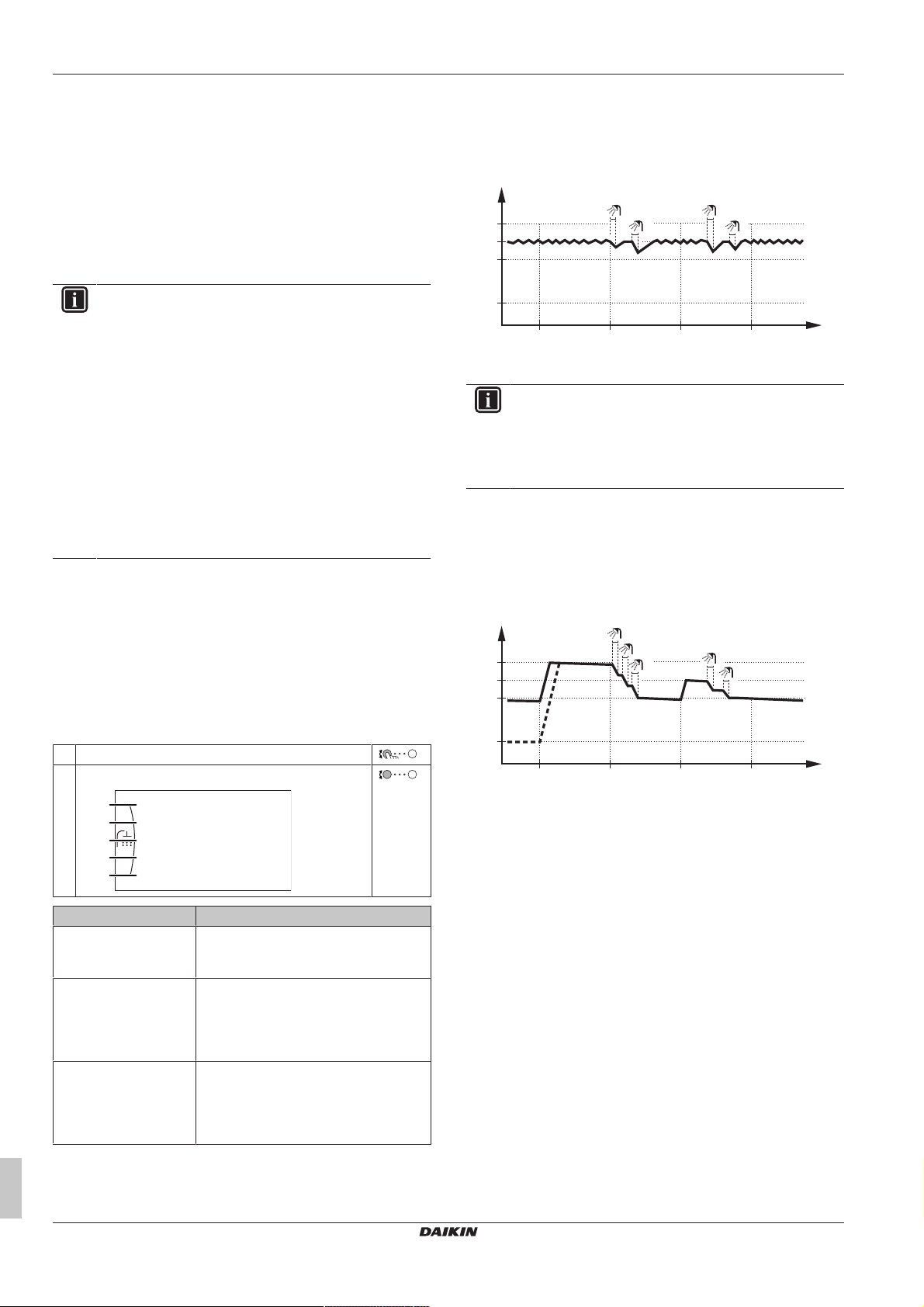

4.7 Contrôle de l'eau chaude sanitaire

4.7.1 À propos du contrôle de l'eau chaude sanitaire

Selon le mode du ballon ECS (paramètre de l'installateur), vous utilisez un contrôle de l'eau chaude sanitaire différent:

▪ Réchauffement seul

▪ Programme + réchauffement

▪ Programme uniquement

INFORMATIONS

En cas de code d'erreur AH et si la fonction de désinfection n'est pas interrompue en raison d'un soutirage d'eau chaude sanitaire, nous vous recommandons d'effectuer les actions suivantes:

▪ Lorsque le mode Réchauffement seul ou Programme

+ réchauffement est sélectionné, il est recommandé de programmer le démarrage de la fonction de désinfection au moins 4heures après le dernier grand soutirage d'eau chaude prévu. Ce démarrage peut être défini à l'aide des réglages installateur (fonction de désinfection).

▪ Lorsque le mode Programme uniquement est

sélectionné, il est recommandé de programmer une action Éco 3heures avant le démarrage programmé de la fonction de désinfection pour préchauffer le ballon.

Lorsque le fonctionnement avec loi d'eau est utilisé pour le ballon, la température du ballon est déterminée automatiquement par la température extérieure. Pour plus d'informations, reportez-vous à la section "4.9Courbe de la loi d'eau"à la page26.

Pour identifier le mode utilisé pour l'eau chaude sanitaire (méthode1)

Consultez le tableau des réglages installateur rempli par l'installateur.

Pour identifier le mode utilisé pour l'eau chaude sanitaire (méthode2)

1 Accédez à [5]: Ballon. 2 Identifiez les éléments affichés:

Si... s'affiche Le mode du ballonECS est alors…

Uniquement [5.1]

Fonctionnement en mode puissant

Tous les éléments excepté [5.4] Point de

consigne de réchauffement sont

affichés Tous les éléments, y

compris [5.4] Point de

consigne de réchauffement, sont

affichés

Guide de référence utilisateur

Réchauffement seul

Programme uniquement

Programme + réchauffement

4.7.2 Mode de réchauffage

En mode de réchauffage, le ballond'eau chaude sanitaire chauffe en permanence jusqu'à ce que la température indiquée sur l'écran d'accueil soit atteinte (exemple: 50°C) lorsque la température chute en dessous d'une certaine valeur.

TtTempérature du ballond'eau chaude sanitaire

t Temps

INFORMATIONS

Lorsque le mode de réchauffage est sélectionné pour le ballon d'eau chaude sanitaire, il existe un risque important de manque de capacité et de problème de confort. En cas de réchauffage fréquent, le chauffage/rafraîchissement est régulièrement interrompu.

4.7.3 Mode programmé

En mode programmé, le ballon d'eau chaude sanitaire produit de l'eau chaude sanitaire en fonction d'un programme. Le meilleur moment pour que le ballon puisse produire de l'eau chaude est la nuit parce que la demande en chauffage est moindre.

Exemple:

TtTempérature du ballond'eau chaude sanitaire

t Temps

▪ Initialement, la température du ballonECS est la même que la

température d'eau sanitaire qui entre dans le ballon ECS (exemple: 15°C).

▪ À 00:00, le ballonECS est programmé pour chauffer l'eau jusqu'à

une valeur prédéfinie (exemple: Confort = 60°C).

▪ Le matin, vous consommez de l'eau chaude et la température du

ballonECS diminue.

▪ À 14:00, le ballonECS est programmé pour chauffer l'eau jusqu'à

une valeur prédéfinie (exemple: Éco = 50°C). De l'eau chaude est de nouveau disponible.

▪ L'après-midi et le soir, vous consommez de nouveau de l'eau

chaude et la température du ballonECS diminue de nouveau.

▪ À 00:00 le lendemain, le cycle se répète.

4.7.4 Mode programmé + de réchauffage

En mode programmé + de réchauffage, le contrôle de l'eau chaude sanitaire est le même qu'en mode programmé. Cependant, lorsque la température du ballond'eau chaude sanitaire est inférieure à une valeur prédéfinie (=température du ballon pour le réchauffage – valeur de l'hystérésis; exemple: 35°C), le ballon d'eau chaude

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Fonctionnement

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Ballon

–

50°C

a b

Ballon

sanitaire chauffe jusqu'à ce que le point de consigne de réchauffage soit atteint (exemple: 45°C). Ce qui garantit qu'une quantité minimale d'eau chaude est toujours disponible.

Exemple:

TtTempérature du ballond'eau chaude sanitaire

t Temps

4.7.5 Modification de la température de l'eau chaude sanitaire

Dans le mode Réchauffement seul, vous pouvez utiliser l'écran du point de consigne de la température du ballon pour lire et régler la température de l'eau chaude sanitaire.

1 Accédez à [5]: Ballon.

1 Accédez à [5.1]: Ballon > Fonctionnement en

mode puissant

2 Mettez le fonctionnement puissant sur Arrêt ou

Marche.

Exemple d'utilisation: vous avez immédiatement besoin de plus d'eau chaude

Vous êtes dans la situation suivante: ▪ Vous avez déjà utilisé la plus grande partie de votre eau chaude

sanitaire.

▪ Vous ne pouvez pas attendre la prochaine action programmée

pour chauffer le ballon d'eau chaude sanitaire.

Dans ce cas, vous pouvez activer le fonctionnement puissant. Le ballon d'eau chaude sanitaire commencera à chauffer l'eau jusqu'à la température de Confort.

INFORMATIONS

Lorsque le fonctionnement puissant est actif, le risque de perte de puissance de chauffage/rafraîchissement et de problèmes de confort est élevé. En cas de fonctionnement fréquent de l'eau chaude sanitaire, de longues et fréquentes interruptions du chauffage/rafraîchissement se produiront.

2 Réglez la température de l'eau chaude sanitaire.

a Température de l'eau chaude sanitaire réelle b Température de l'eau chaude sanitaire voulue

Dans d'autres modes, vous pouvez uniquement visionner l'écran du point de consigne, mais vous ne pouvez pas le modifier. À la place, vous pouvez modifier les réglages pour le Point de consigne de

confort [5.2], Point de consigne Éco [5.3] et Point de consigne de réchauffement [5.4].

4.7.6 Utilisation du fonctionnement puissant de l'ECS

À propos du fonctionnement puissant

Fonctionnement en mode puissant permet à l'eau chaude sanitaire d'être chauffée par le chauffage d'appoint. Utilisez ce mode les jours où l'utilisation d'eau chaude est plus élevée que d'habitude.

Pour déterminer si le fonctionnement puissant est activé

Si s'affiche à l'écran d'accueil, le fonctionnement puissant est activé.

Activez ou désactivez Fonctionnement en mode puissant de la manière suivante:

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Guide de référence utilisateur

4 Fonctionnement

4.8 Valeurs prédéfinies et programmes

4.8.1 Utilisation des valeurs prédéfinies

À propos des valeurs prédéfinies

Pour certains réglages du système, vous pouvez définir des valeurs prédéfinies. Vous ne devez définir les valeurs qu'une seule fois, et vous pouvez les réutiliser ensuite dans d'autres écrans tels que l'écran de programmation. Si vous souhaitez modifier ultérieurement la valeur, vous devez uniquement le faire à un emplacement.

Définition des valeurs prédéfinies de la température du ballon

Le programme de l'eau chaude sanitaire utilise des valeurs prédéfinies différentes:

Valeur prédéfinie Emplacement d'utilisation

Point de consigne de confort

Point de consigne Éco

Point de consigne de réchauffement

Définition des tarifs énergétiques

Uniquement possible si Relève est activé par l'installateur.

Valeur prédéfinie Emplacement d'utilisation

Tarif électricité >

▪ Haute

▪ Moyen

▪ Bas

4.8.2 Réglage des prix de l'énergie

Dans le système, vous pouvez définir les tarifs énergétiques suivants:

▪ 3niveaux de prix de l'électricité, ▪ un temporisateur hebdomadaire pour les prix de l'électricité. Reportez-vous au manuel d'installation pour plus d'informations.

Exemple: comment régler les prix de l'énergie sur l'interface utilisateur?

Tarif Valeur dans le chemin de

Électricité: 12centimes d'euro/ kWh

Pour régler le prix de l'électricité

1 Accédez à [7.5.1]/[7.5.2]/[7.5.3]: Réglages

utilisateur > Tarif électricité > Haute/ Moyen/Bas.

2 Sélectionnez le prix de l'électricité correct. 3 Confirmez les modifications. 4 Répétez cette procédure pour les trois prix de

l'électricité.

Fait partie du programme si le mode du ballon d'eau chaude sanitaire correspond à

▪ Programme uniquement

▪ Programme + réchauffement Si le mode du ballon d'eau chaude

sanitaire correspond à ▪ Programme + réchauffement

Utilisé à l'écran du programme hebdomadaire au moment de définir les tarifs énergétiques.

navigation

[7.5.1]=12

—

Pour régler le temporisateur du prix de l'électricité

1 Accédez à [7.5.4]: Réglages utilisateur > Tarif

électricité > Horloge.

2 Programmez la sélection à l'aide de l'écran de

programmation. Vous pouvez définir les prix de l'électricité Haute, Moyen et Bas en fonction de votre fournisseur d'électricité.

3 Confirmez les modifications.

INFORMATIONS

Les valeurs correspondent aux valeurs du prix de l'électricité précédemment définies pour Haute, Moyen et

Bas. Si aucun programme n'est défini, le prix de l'électricité Haute est pris en compte.

—

À propos des prix de l'énergie en cas de prime par kWh d'énergie renouvelable

Il est possible de prendre en compte les primes lors de la définition des prix de l'énergie. Les coûts de fonctionnement peuvent augmenter, le coût de fonctionnement total une fois le remboursement pris en compte sera cependant optimisé.

REMARQUE

Veillez à modifier les prix de l'énergie à l'issue de la période de validité de la prime.

Définition du prix de l'électricité en cas de prime par kWh d'énergie renouvelable

Calculez la valeur pour le prix de l'électricité grâce à la formule suivante:

▪ Prix réel de l'électricité+prime/kWh Pour connaître la procédure pour définir le prix de l'électricité,

reportez-vous à "Pour régler le prix de l'électricité"à la page22.

Exemple

Il s'agit d'un exemple et les prix et/ou valeurs utilisés dans cet exemple ne reflètent PAS la réalité.

Données Prix/kWh

Prix de l'électricité 12,49 Prime de chauffage renouvelable

par kWh

Calcul du prix de l'électricité:

Prix de l'électricité=prix réel de l'électricité+prime/kWh Prix de l'électricité=12,49+5 Prix de l'électricité=17,49

Tarif Valeur dans le chemin de

Électricité: 12,49/kWh [7.5.1]=17

navigation

INFORMATIONS

Prix compris entre 0,00~990devises/kWh (avec 2 valeurs significatives).

INFORMATIONS

Si aucun programme n'est défini, le Tarif électricité pour Haute est pris en compte.

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Fonctionnement

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Supprimer

Renommer Sélectionner

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Supprimer

Modifier

Copier

4.8.3 Utilisation et définition des programmes

À propos des programmes

Selon la configuration de votre système et la configuration de l'installateur, il est possible que des programmes soient disponibles pour plusieurs contrôles.

Vous pouvez: ▪ sélectionner les programmes actuellement utilisés, ▪ définir vos propres programmes si les programmes prédéfinis ne

sont pas satisfaisants. Les actions que vous pouvez programmer varient en fonction du contrôle.

Écrans de programmation éventuels

Nom et lieu Utilisation

[1.2] Pièce > Programme de chauffage

[1.3] Pièce > Programme de refroidissement

[2.2] Zone principale > Programme de chauffage

[2.3] Zone principale > Programme de refroidissement

[3.2] Zone secondaire > Programme de chauffage

[3.3] Zone secondaire > Programme de refroidissement

[4.2] Chauffage/ refroidissement > Calendrier du mode de fonctionnement

[5.5] Ballon > Horloge Programmez la température du ballon

[7.4.2] Réglages

utilisateur > Silencieux > Horloge

[7.5.4] Réglages utilisateur > Tarif électricité > Horloge

Programmez la température intérieure voulue en mode chauffage.

Programmez la température intérieure voulue en mode rafraîchissement.

Programmez la température de départ voulue pour la zone principale en mode chauffage.

Programmez la température de départ voulue pour la zone principale en mode rafraîchissement.

Programmez la température de départ voulue pour la zone secondaire en mode chauffage.

Programmez la température de départ voulue pour la zone secondaire en mode rafraîchissement.

Reportez-vous à la section

"4.6.2Réglage du mode ambiant"à la page17.

d'eau chaude sanitaire pour vos besoins normaux en eau chaude sanitaire:

▪ Confort

▪ Éco

▪ Arrêter Permet de programmer quand l'unité

doit utiliser tel ou tel niveau de mode silencieux:

▪ Arrêt

▪ Silencieux

▪ Plus silencieux

▪ Le plus silencieux Permet de programmer quand un

certain tarif de l'électricité s'applique.

Pour définir le programme: vue d'ensemble Exemple: Vous souhaitez définir le programme suivant:

Condition requise: Le programme de la température intérieure est

uniquement disponible si le contrôle du thermostat d'ambiance est actif. Si le contrôle de la température de départ est actif, vous pouvez alors définir le programme de la zone principale.

1 Passez au programme. 2 (en option) Effacer les contenus de la totalité du programme de

la semaine ou les contenus d'un programme du jour sélectionné.

3 Définissez le programme du Lundi. 4 Copiez le programme dans les autres jours de la semaine. 5 Définissez le programme pour Samedi et copiez-le dans

Dimanche.

6 Donnez un nom au programme.

Pour passer au programme:

1 Accédez à [1.1]: Pièce > Horloge. 2 Réglez la programmation sur Oui. 3 Accédez à [1.2]: Pièce > Programme de

chauffage.

Pour effacer le contenu du programme de la semaine:

1 Sélectionnez le nom du programme actuel.

2 Sélectionnez Supprimer.

3 Sélectionnez OK pour confirmer.

Pour effacer le contenu du programme du jour:

1 Sélectionnez le jour pour lequel vous souhaitez

effacer le contenu. Par exemple Vendredi

Exemple de définition d'un programme

Reportez-vous à la section "4.8.4 Écran de la programmation:

exemple"à la page23.

4.8.4 Écran de la programmation: exemple

Cet exemple indique comment définir un programme de température intérieure en mode chauffage pour la zone principale.

INFORMATIONS

Les procédures de réglage sont les mêmes pour les autres programmations.

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

2 Sélectionnez Supprimer.

Guide de référence utilisateur

4 Fonctionnement

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Supprimer

Modifier

Copier

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Supprimer

Modifier

Copier

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Supprimer

Modifier

Copier

Collage

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

8:00

23:00

--:--

21°C

18°C

12 24

Sam

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

3 Sélectionnez OK pour confirmer.

Définition du programme du Lundi:

1 Sélectionnez Lundi.

2 Sélectionnez Modifier.

3 Utilisez la molette gauche pour sélectionner une

entrée et éditez l'entrée à l'aide de la molette droite. Vous pouvez définir jusqu'à 6 actions pour chaque jour. Sur la barre, une température élevée présente une couleur plus foncée que celle correspondant à une température basse.

Note: Pour annuler une action, réglez son heure sur celle de l'action précédente.

4 Confirmez les modifications.

Résultat: Le programme pour Mardi est défini. La

valeur de la dernière action est valide jusqu'à la prochaine action programmée. Dans cet exemple, Lundi est le premier jour que vous avez programmé. Ainsi, la dernière action programmée est valide jusqu'à la première action du Lundi suivant.

Copie du programme dans les autres jours de la semaine:

1 Sélectionnez Lundi.

4 Sélectionnez Collage.

Résultat:

5 Répétez cette action pour tous les autres jours de la

—

semaine.

Définition du programme pour Samedi et copie dans Dimanche:

1 Sélectionnez Samedi. 2 Sélectionnez Modifier. 3 Utilisez la molette gauche pour sélectionner une

entrée et éditez l'entrée à l'aide de la molette droite.

4 Confirmez les modifications. 5 Sélectionnez Samedi. 6 Sélectionnez Copier. 7 Sélectionnez Dimanche. 8 Sélectionnez Collage.

Résultat:

2 Sélectionnez Copier.

Résultat: "C" s'affiche en regard du jour copié.

3 Sélectionnez Mardi.

Guide de référence utilisateur

Pour renommer le programme:

1 Sélectionnez le nom du programme actuel.

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

2 Sélectionnez Renommer.

Supprimer

Renommer

Sélectionner

3 (en option) Pour effacer le nom du programme

actuel, parcourez la liste de caractères jusqu'à ce que ← soit affiché, puis appuyez pour supprimer le caractère précédent. Répétez l'opération pour chaque caractère du nom du programme.

4 Pour nommer le programme actuel, parcourez la

liste des caractères et confirmez le caractère sélectionné. Le nom du programme peut contenir jusqu'à 15caractères.

5 Confirmez le nouveau nom.

INFORMATIONS

Tous les programmes ne peuvent pas être renommés.

Exemple d'utilisation: vous travaillez selon un système de 3x8

Si vous travaillez selon un système de 3x8, vous pouvez procéder comme suit:

1 Programmez 3programmes de température intérieure en mode

chauffage et attribuez-leur des noms adaptés. Exemple: roulement du matin, roulement de la journée et roulement du soir

2 Sélectionnez le programme que vous souhaitez utiliser.

4 Fonctionnement

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Guide de référence utilisateur

4 Fonctionnement

X1 X2

4.9 Courbe de la loi d'eau

4.9.1 Qu'est-ce qu'une courbe de la loi d'eau?

Fonctionnement de la loi d'eau

L'unité opère en fonction des conditions climatiques si la température de départ voulue ou la température du ballon est déterminée automatiquement par la température extérieure. Par conséquent, elle est raccordée à un capteur de température sur la paroi nord du bâtiment. Si la température extérieure descend ou monte, l'unité compense immédiatement. Ainsi, l'unité n'a pas à attendre un retour d'informations du thermostat pour augmenter ou réduire la température de l'eau de sortie ou du ballon. De par sa réaction plus rapide, elle empêche les hausses et les baisses élevées de la température intérieure et de la température de l'eau au niveau des robinets.

Avantage

Le fonctionnement de la loi d'eau réduit la consommation d'énergie.

Courbe de la loi d'eau

Pour être en mesure de compenser les différences de température, l'unité s'appuie sur la courbe de la loi d'eau. Cette courbe définit la température du ballon ou de l'eau de sortie nécessaire à différentes températures extérieures. La pente de la courbe dépendant des circonstances locales telles que le climat et l'isolation de la maison, la courbe peut être réglée par un installateur ou un utilisateur.

Types de courbe de la loi d'eau

Il existe deux types de courbes de la loi d'eau: ▪ Courbe 2 points ▪ Courbe pente-décalage Le type de courbe à utiliser pour effectuer les réglages dépend de

votre préférence personnelle. Reportez-vous à la section

"4.9.4Utilisation de courbes de la loi d'eau"à la page27.

Disponibilité

La courbe de la loi d'eau est disponible pour: ▪ Zone principale - Chauffage ▪ Zone principale - Rafraîchissement ▪ Zone secondaire - Chauffage ▪ Zone secondaire - Rafraîchissement ▪ Ballon

INFORMATIONS

Pour exploiter le fonctionnement de la loi d'eau, configurez correctement le point de consigne de la zone principale, de la zone secondaire ou du ballon. Reportez-vous à la section "4.9.4 Utilisation de courbes de la loi d'eau" à la

page27.

4.9.2 Courbe 2 points

Définissez la courbe de la loi d'eau avec ces deux points de consigne:

▪ Point de consigne (X1, Y2) ▪ Point de consigne (X2, Y1)

Exemple

Élément Description

a Zone de loi d'eau sélectionnée:

▪ : Chauffage de zone principale ou zone secondaire

▪ : Rafraîchissement de zone principale ou zone

secondaire

▪ : Eau chaude sanitaire

X1, X2 Exemples de température ambiante extérieure Y1, Y2 Exemples de température du ballon ou température de

départ voulue. L'icône correspond à l'émetteur de chaleur pour cette zone:

▪ : Chauffage au sol

▪ : Ventilo-convecteur

▪ : Radiateur

▪ : Ballon d'eau chaude sanitaire

Actions possibles sur cet écran

Parcourir les températures. Modifier la température. Passer à la température suivante. Confirmer les modifications et procéder.

4.9.3 Courbe pente-décalage

Pente et décalage

Définissez la courbe de la loi d'eau en fonction de sa pente ou de son décalage:

▪ Modifiez la pente pour augmenter ou réduire différemment la

température de l'eau de sortie pour des températures ambiantes différentes. Par exemple, si la température de départ est généralement satisfaisante mais trop froide à faible température ambiante, augmentez la pente afin que la température de départ soit de plus en plus chauffée en présence de températures ambiantes de moins en moins faibles.

▪ Modifiez le décalage pour augmenter ou réduire de manière

égale la température de l'eau de sortie pour des températures ambiantes différentes. Par exemple, si la température de départ est toujours un peu trop froide à des températures ambiantes différentes, augmentez le décalage afin d'augmenter de manière égale la température de départ pour toutes les températures ambiantes.

Exemples

Courbe de la loi d'eau lorsque la pente est sélectionnée:

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

X1 X2

a b

X1 X2

a b

Courbe de la loi d'eau lorsque le décalage est sélectionné:

Élément Description

a Courbe de la loi d'eau avant les modifications. b Courbe de la loi d'eau après les modifications (selon

exemple): ▪ Lorsque la pente est modifiée, la nouvelle température

préférée à X1 est inégalement supérieure à la température préférée à X2.

▪ Lorsque le décalage est modifié, la nouvelle

température préférée à X1 est également supérieure à la température préférée à X2.

c Pente d Décalage e Zone de loi d'eau sélectionnée:

▪ : Chauffage de zone principale ou zone secondaire

▪ : Rafraîchissement de zone principale ou zone

secondaire

▪ : Eau chaude sanitaire

X1, X2 Exemples de température ambiante extérieure

Y1, Y2,

Y3, Y4

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Exemples de température du ballon ou température de départ voulue. L'icône correspond à l'émetteur de chaleur pour cette zone:

▪ : Chauffage au sol

▪ : Ventilo-convecteur

▪ : Radiateur

▪ : Ballon d'eau chaude sanitaire

Actions possibles sur cet écran

Sélectionnez pente ou décalage. Augmentez ou réduisez la pente/le décalage. Lorsque la pente est sélectionnée: réglez la pente

puis passez au décalage. Lorsque le décalage est sélectionné: réglez le

décalage. Confirmez les modifications et revenez au sous-

menu.

4 Fonctionnement

4.9.4 Utilisation de courbes de la loi d'eau

Configurez les courbes de la loi d'eau suivantes:

Pour définir le mode de point de consigne

Pour utiliser la courbe de la loi d'eau, vous devez définir le mode de point de consigne correct:

Accédez au mode de point de

consigne …

Zone principale – Chauffage

[2.4] Zone principale > Mode point consigne

Zone principale – Rafraîchissement

[2.4] Zone principale > Mode point consigne

Zone secondaire – Chauffage

[3.4] Zone secondaire > Mode point consigne

Zone secondaire – Rafraîchissement

[3.4] Zone secondaire > Mode point consigne

Ballon

[5.B] Ballon > Mode point consigne

Pour modifier le type de courbe de la loi d'eau

Pour modifier le type de toutes les zones et du ballon, accédez à [2.E] Zone principale > Type de loi d'eau.

La visualisation du type sélectionné est également possible via: ▪ [3.C] Zone secondaire > Type de loi d'eau

▪ [5.E] Ballon > Type de loi d'eau

Pour modifier la courbe de la loi d'eau

Zone Accédez à …

Zone principale – Chauffage [2.5] Zone principale > Loi

Zone principale – Rafraîchissement

Zone secondaire – Chauffage [3.5] Zone secondaire > Loi

Zone secondaire – Rafraîchissement

Ballon [5.C] Ballon > Loi d'eau

INFORMATIONS Points de consigne maximum et minimum

Vous ne pouvez pas configurer la courbe avec des températures supérieures ou inférieures aux points de consigne maximum et minimum définis pour cette zone ou pour ce ballon. Lorsque le point de consigne maximum ou minimum est atteint, la courbe s'aplatit.

Pour ajuster la courbe de la loi d'eau: courbe pente-décalage

Le tableau suivant décrit comment ajuster la courbe de la loi d'eau d'une zone ou d'un ballon:

Ce qui est ressenti … Ajustez avec pente et

Aux

températures

extérieures

normales …

OK Froid Augmenter Laisser tel quel OK Chaud Réduire Laisser tel quel

Aux

températures

extérieures

froides …

Définissez le mode de point de

consigne …

Chauffage en loi d'eau, refroid. fixe OU Loi d'eau

Loi d'eau

Chauffage en loi d'eau, refroid. fixe OU Loi d'eau

Loi d'eau

d'eau chauffage [2.6] Zone principale > Loi

d'eau refroidissement

d'eau chauffage [3.6] Zone secondaire > Loi

d'eau refroidissement

décalage:

Pente Décalage

Guide de référence utilisateur

4 Fonctionnement

Ce qui est ressenti … Ajustez avec pente et

décalage:

Aux

températures

extérieures

normales …

Froid OK Réduire Augmenter Froid Froid Laisser tel quel Augmenter

Froid Chaud Réduire Augmenter Chaud OK Augmenter Réduire Chaud Froid Augmenter Réduire Chaud Chaud Laisser tel quel Réduire

Pour ajuster la courbe de la loi d'eau: courbe 2 points

Le tableau suivant décrit comment ajuster la courbe de la loi d'eau d'une zone ou d'un ballon:

Ce qui est ressenti

…

Aux

températ

ures

extérieur

Aux

températ

ures

extérieur

normales

froides …

…

OK Froid Augmenter— Augmenter—

Aux

températures

extérieures

froides …

Pente Décalage

Réglez avec points de consigne:

(1)

OK Chaud Réduire — Réduire —

Froid OK — Augmenter— Augmente

Froid Froid AugmenterAugmenterAugmenterAugmente

Froid Chaud Réduire AugmenterRéduire Augmente

r Chaud OK — Réduire — Réduire Chaud Froid AugmenterRéduire AugmenterRéduire

Chaud Chaud Réduire Réduire Réduire Réduire

(1)

Reportez-vous à la section "4.9.2Courbe 2 points"à la

page26.

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Fonctionnement

Activation

Jusqu'à

7.3.1

4.10 Autres fonctionnalités

4.10.1 Pour configurer l'heure et la date

1 Accédez à [7.2] Réglages utilisateur > Date/

heure.

4.10.2 Utilisation du mode silencieux

À propos du mode silencieux

Vous pouvez utiliser le mode silencieux pour réduire le son de l'unité. Cela réduit également la capacité de chauffage/de rafraîchissement du système. Le mode silencieux compte plusieurs niveaux.

L'installateur peut: ▪ Désactiver complètement le mode silencieux ▪ Activer manuellement un niveau de mode silencieux ▪ Permettre à l'utilisateur de définir un programme de mode

silencieux

Si cela est permis par l'installateur, l'utilisateur peut définir un programme de mode silencieux.

INFORMATIONS

Si la température extérieure est inférieure à zéro, nous vous recommandons de ne PAS utiliser le niveau le plus silencieux.

Configuration des vacances

1 Activez le mode vacances. —

▪ Accédez à [7.3.1]: Réglages utilisateur >

Vacances > Activation.

▪ Sélectionnez Marche.

2 Définissez le premier jour de vos vacances. —

▪ Accédez à [7.3.2]: Du. ▪ Sélectionnez une date.

▪ Confirmez les modifications.

3 Définissez le dernier jour de vos vacances. —

▪ Accédez à [7.3.3]: Jusqu'à. ▪ Sélectionnez une date.

▪ Confirmez les modifications.

Pour déterminer si le mode silencieux est activé

Si est affiché à l'écran d'accueil, le mode silencieux est actif.

Définir un programme de mode silencieux Restriction: Uniquement possible si activé par l'installateur.

1 Accédez à [7.4.2]: Réglages utilisateur >

Silencieux > Horloge.

2 Définissez le programme. Pour plus de

renseignements concernant la programmation, reportez-vous à "4.8.4Écran de la programmation:

exemple"à la page23.

—

4.10.3 Utilisation du mode vacances

À propos du mode vacances

Lors de vos vacances, vous pouvez utiliser le mode vacances pour vous écarter des programmes normaux sans avoir à les modifier. Pendant que le mode vacances est actif, le fonctionnement du chauffage/rafraîchissement et le fonctionnement de l'eau chaude sanitaire seront désactivés. La protection antigel et le fonctionnement anti-légionellose resteront actifs.

Ordre de montage habituel

L'utilisation du mode vacances inclut généralement les étapes suivantes:

1 Réglage de la date du début et de la fin de vos vacances. 2 Activation du mode vacances.

Pour déterminer si le mode vacances est activé et/ou en cours de fonctionnement

Si est activé à l'écran d'accueil, le mode vacances est actif.

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Guide de référence utilisateur

5 Conseils pour économiser l'énergie

5 Conseils pour économiser

l'énergie

Conseils au sujet de la température intérieure

▪ Veillez à ce que la température intérieure souhaitée ne soit

JAMAIS trop élevée (en mode de chauffage) ou trop faible (en mode de rafraîchissement) mais TOUJOURS adaptée à vos besoins réels. Chaque degré peut représenter une économie de jusqu'à 6% sur vos frais de chauffage/rafraîchissement.

▪ N'augmentez PAS la température intérieure souhaitée pour

chauffer la pièce plus rapidement. La pièce ne chauffera PAS plus rapidement.

▪ Si la configuration de votre système inclut des émetteurs de

chaleur lents (exemple: séchage de dalle), évitez les écarts importants au niveau de la température intérieure souhaitée et ne laissez PAS la température intérieure baisser de manière trop importante. Réchauffer la pièce nécessitera davantage de temps et d'énergie.

▪ Utilisez un programme hebdomadaire pour vos besoins normaux

en chauffage ou en rafraîchissement. Si nécessaire, vous pouvez facilement vous écarter du programme:

▪ Pendant de courtes périodes: vous pouvez annuler la

température intérieure programmée jusqu'à la prochaine action programmée. Exemple: Lorsque vous organisez une fête ou lorsque vous vous absentez pendant quelques heures.

▪ Pendant de longues périodes: vous pouvez utiliser le mode

vacances.

Conseils au sujet de la température de départ

▪ En mode de chauffage, une faible température de départ voulue

entraîne une plus faible consommation d'énergie et de meilleures performances. Le contraire est valable en mode de rafraîchissement.

▪ Définissez la température de départ voulue en fonction du type

d'émetteur de chaleur. Exemple: Le chauffage au sol est conçu pour les températures de départ inférieures aux radiateurs et aux convecteurs de pompe à chaleur.

Conseils au sujet de la température du ballonECS

▪ Utilisez un programme hebdomadaire pour vos besoins normaux

en eau chaude sanitaire (uniquement en mode programmé). ▪ Définissez un programme permettant de chauffer le

ballon d'eau chaude sanitaire jusqu'à une valeur prédéfinie (Confort = température du ballon d'eau chaude sanitaire plus élevée) pendant la nuit parce que la demande en chauffage est alors inférieure.

▪ Si le chauffage du ballon d'eau chaude sanitaire n'est pas

suffisant la nuit, définissez un programme de chauffage supplémentaire du ballon d'eau chaude sanitaire jusqu'à une valeur prédéfinie (Éco = température du ballon d'eau chaude sanitaire moins élevée) pendant la journée.

▪ Veillez à ce que la température souhaitée du ballon ECS ne soit

PAS trop élevée. Exemple: Après installation, réduisez la température du ballon ECS de 1°C chaque jour et vérifiez que vous avez suffisamment d'eau chaude.

▪ Définissez un programme pour n'activer la pompe d'eau chaude

sanitaire que pendant les pendant les périodes de la journée où vous avez instantanément besoin d'eau chaude. Exemple: Le matin et le soir.

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

6 Maintenance et entretien

6.1 Vue d'ensemble: maintenance et entretien

L'installateur doit procéder à une maintenance annuelle. Vous pouvez trouver le N° à contacter/assistance via l'interface utilisateur.

1 Accédez à [8.3]: Informations > Informations

d'installateur.

En tant qu'utilisateur final, vous devez: ▪ Maintenez la propreté de la zone autour de l'unité. ▪ nettoyer l'interface utilisateur à l'aide d'un chiffon doux et humide.

N'utilisez PAS de détergents.

▪ Vérifiez régulièrement que la pression d'eau est supérieure à

1bar.

Réfrigérant

Ce produit contient des gaz à effet de serre fluorés. Ne laissez PAS les gaz s'échapper dans l'atmosphère.

Type de réfrigérant: R32 Potentiel de réchauffement global (GWP): 675

REMARQUE

La législation applicable aux gaz à effet de serre fluorés exige que la charge de réfrigérant de l'unité soit indiquée à la fois en poids et en équivalent CO2.

Formule pour calculer la quantité de tonnes d'équivalent CO2: Valeur PRG du réfrigérant × charge de

réfrigérant totale [en kg] / 1000 Veuillez contacter votre installateur pour de plus amples

informations.

6 Maintenance et entretien

AVERTISSEMENT: MATÉRIAU INFLAMMABLE

Le réfrigérant à l'intérieur de cette unité est légèrement inflammable.

AVERTISSEMENT

L'appareil sera stocké dans une pièce sans sources d'allumage fonctionnant en permanence (exemple: flammes nues, un appareil fonctionnant au gaz ou un chauffage électrique).

AVERTISSEMENT

▪ Ne percez et ne brûlez PAS des pièces du cycle de

réfrigérant.

▪ N'utilisez PAS de produit de nettoyage ou de moyens

d'accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

▪ Sachez que le réfrigérant à l'intérieur du système est

sans odeur.

AVERTISSEMENT

Le réfrigérant à l'intérieur de cette unité est légèrement inflammable, mais ne fuit PAS normalement. Si du réfrigérant fuit dans la pièce et entre en contact avec la flamme d'un brûleur, d'un chauffage ou d'une cuisinière, il y a un risque d'incendie ou de formation de gaz nocifs.

Eteignez tout dispositif de chauffage à combustible, ventiler la pièce et contacter le revendeur de l'unité.

N'utilisez PAS l'unité tant qu'une personne compétente n'a pas confirmé que la fuite de réfrigérant est colmatée.

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Guide de référence utilisateur

7 Dépannage

Pour les symptômes répertoriés ci-dessous, vous pouvez résoudre le problème par vous-même. Pour tout autre problème, contactez votre installateur. Vous pouvez trouver le N° à contacter/assistance via l'interface utilisateur.

1 Accédez à [8.3]: Informations > Informations

d'installateur.

7.1 Pour afficher le texte d'aide en cas de dysfonctionnement

En cas de dysfonctionnement, le texte suivant apparaîtra sur l'écran d'accueil selon la gravité:

▪ : Erreur

▪ : Dysfonctionnement Vous pouvez obtenir une brève et une longue description du

dysfonctionnement comme suit:

1 Appuyez sur la touche gauche pour ouvrir le menu

principal et allez à Erreur. Résultat: Une brève description de l'erreur et le

code d'erreur sont affichés sur l'écran.

2 Appuyez sur dans l'écran d'erreur.

Résultat: Une longue description de l'erreur et le

code d'erreur sont affichés sur l'écran.

7.2 Pour contrôler l'historique des dysfonctionnements

Conditions: Le niveau d'autorisation de l'utilisateur est réglé sur

utilisateur final avancé.

1 Accédez à [8.2]: Informations > Historique

d'erreurs.

Vous pouvez observer une liste des dysfonctionnements les plus récents.

7.3 Symptôme: vous avez trop froid (chaud) dans la salle de séjour

Cause possible Mesure corrective

La température intérieure souhaitée est trop faible (élevée).

La température intérieure souhaitée ne peut être atteinte.

La courbe de la loi d'eau est définie incorrectement.

Augmentez (réduisez) la température intérieure souhaitée. Reportez-vous à la section

"4.6.4Modification de la température intérieure souhaitée"à la page18.

Si le problème se répète chaque jour, procédez de l'une des manières suivantes:

▪ Augmentez (réduisez) la

valeur prédéfinie de la température intérieure. Reportez-vous à la section

"4.8.1 Utilisation des valeurs prédéfinies"à la page22.

▪ Réglez le programme de

température intérieure. Reportez-vous aux sections

"4.8.3 Utilisation et définition des programmes"à la page23

et "4.8.4 Écran de la

programmation: exemple" à la page23.

Augmentez la température de départ voulue en fonction du type d'émetteur de chaleur. Reportezvous à la section

"4.6.5Modification de la température de départ voulue"à la page18.

Réglez la courbe de la loi d'eau. Reportez-vous à la section

"4.9Courbe de la loi d'eau"à la page26.

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

7 Dépannage

7.4 Symptôme: l'eau qui sort du robinet est trop froide

Cause possible Mesure corrective

Il est possible que vous manquiez d'eau chaude sanitaire en raison d'une consommation anormalement élevée.

La température souhaitée du ballonECS est trop faible.

Si vous avez immédiatement besoin d'eau chaude sanitaire, activez Fonctionnement en mode puissant du ballon ECS. Cela consomme cependant de l'énergie supplémentaire. Reportez-vous à la section

"4.7.6Utilisation du fonctionnement puissant de l'ECS"à la page21.

Si les problèmes se répètent chaque jour, procédez de l'une des manières suivantes:

▪ Augmentez la valeur

prédéfinie de la température du ballonECS. Reportez-vous à la section "4.8.1 Utilisation

des valeurs prédéfinies" à la page22.

▪ Réglez le programme de

température du ballon ECS. Exemple: Définissez un programme de chauffage supplémentaire du ballon ECS jusqu'à une valeur prédéfinie (Point de consigne Éco=température du ballon moins élevée) pendant la journée. Reportez-vous aux sections "4.8.3 Utilisation et

définition des programmes" à la page 23 et "4.8.4 Écran de la programmation: exemple" à la page23.

7.5 Symptôme: panne de la pompe à chaleur

Si la pompe à chaleur ne fonctionne pas, le chauffage d'appoint peut servir de chauffage d'urgence. Il reprend alors la charge thermique automatiquement ou par le biais d'une interaction manuelle.

▪ Lorsque Urgence est défini sur Automatique et qu'il se produit

une défaillance de la pompe à chaleur, le chauffage d'appoint reprend automatiquement la production d'eau chaude sanitaire et le chauffage.

▪ Lorsque Urgence est défini sur Manuel et qu'il se produit une

défaillance de la pompe à chaleur, le chauffage de l'eau chaude sanitaire et le chauffage s'arrêtent. Pour les redémarrer manuellement via l'interface utilisateur, accédez à l'écran du menu principal Erreur et confirmez que le chauffage d'appoint peut reprendre la charge thermique.

▪ Sinon, lorsque Urgence est réglé sur:

▪ auto chauffage réduit/ECS marche, le chauffage est réduit,

mais l'eau chaude sanitaire est toujours disponible.

▪ auto chauffage réduit/ECS arrêt, le chauffage est réduit

et l'eau chaude sanitaire n'est PAS disponible.

▪ auto chauffage normal/ECS arrêt, le chauffage fonctionne

normalement, mais l'eau chaude sanitaire n'est PAS disponible. De manière similaire au fonctionnement en mode Manuel, l'unité peut gérer la charge maximale avec le chauffage d'appoint si l'utilisateur active ce fonctionnement via l'écran du menu principal Erreur.

En cas de panne de la pompe à chaleur, ou s'affiche sur l'interface utilisateur.

Cause possible Mesure corrective

La pompe à chaleur est endommagée.

INFORMATIONS

Lorsque le chauffage d'appoint reprend la charge thermique, la consommation électrique augmente considérablement.

Reportez-vous à la section

"7.1Pour afficher le texte d'aide en cas de dysfonctionnement"à la page32.

7.6 Symptôme: Le système émet des gargouillements après la mise en service

Cause possible Mesure corrective

Il y a de l'air dans le système. Purgez l'air du système. Divers dysfonctionnements.

(a) Nous vous recommandons de purger l'air à l'aide de la

fonction de purge d'air de l'unité (à effectuer par l'installateur). Si vous purgez l'air des émetteurs ou collecteurs de chaleur, tenez compte de ce qui suit:

AVERTISSEMENT Purge d'air des émetteurs ou collecteurs de chaleur.

Avant de purger l'air des émetteurs ou collecteurs de chaleur, vérifiez si ou s'affiche à l'écran d'accueil de

l'interface utilisateur.

▪ Si ce n'est pas le cas, vous pouvez purger

immédiatement l'air.

▪ Si c'est le cas, veuillez vous en assurer que la pièce

dans laquelle vous souhaitez purger l'air est suffisamment aérée. Raison: Du réfrigérant risque de fuir dans le circuit d'eau, et par conséquent, dans la pièce où vous purgez l'air des émetteurs ou collecteurs de chaleur.

Vérifiez si ou s'affiche à l'écran d'accueil de l'interface utilisateur. Reportez-vous également à la section "7.1Pour

afficher le texte d'aide en cas de dysfonctionnement"à la page32

pour plus d'informations sur le dysfonctionnement.

(a)

EGSAH/X06+10DA9W(G) Daikin Altherma 3 GEO 4P569819-1 – 2019.02

Guide de référence utilisateur

8 Déplacement

8.1 Vue d'ensemble: déplacement

Si vous souhaitez déplacer des pièces du système (interface utilisateur, unité intérieure, unité extérieure, ballon ECS, etc.), contactez votre installateur. Vous pouvez trouver le N° à contacter/ assistance via l'interface utilisateur.

9 Mise au rebut

REMARQUE

NE TENTEZ PAS de démonter le système: le démontage du système et le traitement du réfrigérant, de l'huile et des autres pièces DOIVENT être être conformes à la législation en vigueur. Les unités DOIVENT être traitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état.

10 Glossaire

ECS = eau chaude sanitaire

Eau chaude utilisée, dans quelque type de bâtiment que ce soit, à des fins sanitaires.

TD = température de départ

Température de l'eau à la sortie d'eau de la pompe à chaleur.

Revendeur

Distributeur commercial de l'appareil.

Installateur agréé

Technicien expérimenté qualifié pour installer l'appareil.

Utilisateur

Propriétaire et/ou utilisateur de l'appareil.

Législation applicable

Ensemble des directives, lois, réglementations et/ou codes internationaux, européens, nationaux et locaux relatifs et applicables à un appareil ou à un domaine spécifique.

Entreprise chargée de l'entretien

Entreprise qualifiée qui peut procéder à ou coordonner l'entretien requis au niveau de l'appareil.

Manuel d'installation

Manuel d'instructions destiné à un appareil ou une application spécifique et détaillant la procédure d'installation, de configuration et d'entretien.

Manuel d'utilisation

Manuel d'instructions défini pour un appareil ou une application spécifique et détaillant la procédure d'utilisation.

Accessoires

Étiquettes, manuels, fiches d'informations et équipements fournis avec l'appareil et qui doivent être installés conformément aux instructions de la documentation fournie.

Équipement en option

Équipement fabriqué ou approuvé par Daikin qui peut être associé à l'appareil conformément aux instructions de la documentation fournie.

Équipement à fournir

Équipement NON fabriqué par Daikin qui peut être associé à l'appareil conformément aux instructions de la documentation fournie.

Guide de référence utilisateur

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4P569819-1 2019.02

Daikin EGSAH06DA9W, EGSAH10DA9W, EGSAX06DA9W, EGSAX10DA9W, EGSAX06DA9WG User reference guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des matières

1.1 Assistant de configuration

2 Actions rapides

1.2 Menu des réglages

2.1 Niveau de permission utilisateur

2.2 Chauffage/rafraîchissement

Code pin de l'utilisateur Le code pin de l'Utilisateur correspond à 0000.

Code pin de l'utilisateur avancé

2.3 Eau chaude sanitaire

3 Informations générales

3.1 Consignes de sécurité générales

3.1.1 Pour l'utilisateur

3.2.1 À propos du présent document

3.2 À propos de la documentation

3.2.2 Signification des avertissements et des symboles

3.3 À propos du système

3.3.1 Composants dans une configuration type du système

4 Fonctionnement

4.1 Interface utilisateur: vue d'ensemble

4.2 Structure de menus: vue d'ensemble des réglages utilisateur

4.3 Écrans possibles: vue d'ensemble

4.3.1 Écran d'accueil

4.3.2 Écran du menu principal

4.3.3 Écran du point de consigne

4.3.4 Écran détaillé incluant des valeurs

4.4 ACTIVATION ou DÉSACTIVATION d'opération

4.4.1 Indication visuelle

4.4.2 Pour ACTIVER ou DÉSACTIVER

4.5 Lecture des informations

Pour lire les informations

Informations possibles

4.6 Contrôle du chauffage/ rafraîchissement

4.6.1 À propos du contrôle du chauffage/ rafraîchissement

4.6.2 Réglage du mode ambiant

4.6.3 Détermination du contrôle de la température utilisé

4.6.5 Modification de la température de départ voulue

4.6.4 Modification de la température intérieure souhaitée

4.7 Contrôle de l'eau chaude sanitaire

4.7.1 À propos du contrôle de l'eau chaude sanitaire

4.7.2 Mode de réchauffage

4.7.3 Mode programmé

4.7.4 Mode programmé + de réchauffage

4.7.5 Modification de la température de l'eau chaude sanitaire

4.7.6 Utilisation du fonctionnement puissant de l'ECS

4.8 Valeurs prédéfinies et programmes

4.8.1 Utilisation des valeurs prédéfinies

4.8.2 Réglage des prix de l'énergie

Pour régler le prix de l'électricité

Pour régler le temporisateur du prix de l'électricité

À propos des prix de l'énergie en cas de prime par kWh d'énergie renouvelable

Définition du prix de l'électricité en cas de prime par kWh d'énergie renouvelable

Exemple

4.8.3 Utilisation et définition des programmes

4.8.4 Écran de la programmation: exemple

4.9 Courbe de la loi d'eau

4.9.1 Qu'est-ce qu'une courbe de la loi d'eau?

4.9.2 Courbe 2 points

4.9.3 Courbe pente-décalage

4.9.4 Utilisation de courbes de la loi d'eau

4.10 Autres fonctionnalités

4.10.1 Pour configurer l'heure et la date

4.10.2 Utilisation du mode silencieux

À propos du mode silencieux

Configuration des vacances

Pour déterminer si le mode silencieux est activé

4.10.3 Utilisation du mode vacances

À propos du mode vacances

Pour déterminer si le mode vacances est activé et/ou en cours de fonctionnement

5 Conseils pour économiser l'énergie

6.1 Vue d'ensemble: maintenance et entretien

6 Maintenance et entretien

7 Dépannage

7.1 Pour afficher le texte d'aide en cas de dysfonctionnement

7.2 Pour contrôler l'historique des dysfonctionnements

7.3 Symptôme: vous avez trop froid (chaud) dans la salle de séjour

7.4 Symptôme: l'eau qui sort du robinet est trop froide
